*2081238*
2081238
SID 2-A
Operating instructions en
Mode d’emploi fr
Brugsanvisning da
Bruksanvisning sv
Bruksanvisning no
Käyttöohje
Инструкцияпозксплуатации ru
KulllanmaTalimatı tr
ar
Lietošanaspamācība lv
Instrukcija lt
Kasutusjuhend et
Інструкціязексплуатації uk
Пайдаланубойыншабасшылық kk
ja
ko
zh
cn
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
௹
௺
௺
1
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
௹
௺
௺
1
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
2
3
4
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
5
6
7
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
en
1
ORIGINAL OPERATING INSTRUCTIONS
SID 2-A cordless impact screw-
driver
It is essential that the operating instructions are read before the power tool
is operated for the first time.
Always keep these operating instructions together with the power tool.
Ensure that the operating instructions are with the power tool when it is
given to other persons.
Contents
1 Generalinformation ........................... 2
2 Description ................................. 3
3 Technicaldata ............................... 5
4 Safetyinstructions ............................ 6
5 Beforeuse................................. 11
6 Operation ................................. 12
7 Careandmaintenance......................... 13
8 Troubleshooting ............................. 13
9 Disposal .................................. 14
10 Manufacturer’swarranty-tools................... 15
11 ECdeclarationofconformity(original) .............. 15
1These numbers refer to the illustrations. You can find the illustrations at
the beginning of the operating instructions.
Technical changes and errors excepted.
Operating controls and parts 1
@Forward / reverse switch
;Illumination
=Belt hook (accessory)
%Charge status display
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
en
2
&Release button
(Control switch
)Hex. socket
1 General information
1.1 Safety notices and their meaning
DANGER
Draws attention to imminent danger that will lead to serious bodily injury or
fatality.
WARNING
Draws attention to a potentially dangerous situation that could lead to
serious personal injury or fatality.
CAUTION
Draws attention to a potentially dangerous situation that could lead to slight
personal injury or damage to the equipment or other property.
NOTE
Draws attention to an instruction or other useful information.
1.2 Explanation of the pictograms and other information
Warning signs
General warning
Obligation signs
Read the operating
instructions before
use.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
en
3
Symbols
Return materials for
recycling Direct current Rated speed under
no load Forward rotation
Reverse rotation
Location of identification data on the power tool
The type designation can be found on the type identification plate and the
serial number on the side of the motor housing. Make a note of this data in
your operating instructions and always refer to it when making an enquiry to
your Hilti representative or service department.
Type:
Generation: 01
Serial no.:
2 Description
2.1 Use of the product as directed
The SID 2-A is a hand-held cordless impact screwdriver. It is designed for
driving and removing screws in wood, metal, masonry and concrete and for
tightening and releasing nuts and bolts.
Do not use the battery as a power source for other unspecified appliances.
To help avoid the risk of injury, use genuine Hilti accessories and tools.
Do not use the cordless impact screwdriver for applications that require a
precise torque. If the cordless impact screwdriver is used for applications
that require a precise torque, or for applications where a specific maximum
torque must not be exceeded, there is a risk of over-tightening and damage
to the screw or workpiece. To prevent over-tightening in these types of
application, use a tool that allows specific pre-set torque settings to be
made.
The power tool is designed for professional use and may be operated,
serviced and maintained only by trained, authorized personnel. This
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
en
4
personnel must be informed of any special hazards that may be encountered.
The power tool and its ancillary equipment may present hazards when used
incorrectly by untrained personnel or when used not as directed.
Observe the national health and safety requirements.
2.2 Items supplied
1 SID 2-A cordless impact screwdriver
1 Operating instructions
Accessories can be found at your Hilti Center or online at www.hilti.com.
2.3 Additional items required for operating the cordless impact
screwdriver:
B 12/2.6 Li-ion battery and C 4⁄1250 charger.
2.4 Features
The cordless impact screwdriver features a vibration-absorbing grip as well
as overloading, overheating and deep discharge protection.
2.5 Battery charge status indicator
The battery features a charge status LED display. When the release button
on the battery is pressed, the battery charge status is indicated by four LEDs.
LEDs light constantly LEDs blink Charge status C
LED1,2,3,4 -C≧75%
LED1,2,3 -50 % ≦ C < 75 %
LED 1, 2 -25 % ≦ C < 50 %
LED 1 -10 % ≦ C < 25 %
-LED 1 C<10%
NOTE
The charge status cannot be indicated while the tool is in operation.
NOTE
The charge status display LEDs may light briefly while the battery is being
fitted to the cordless impact screwdriver.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
en
5
3 Technical data
Right of technical changes reserved.
Power tool SID 2A
Rated voltage 10.8 V
Weight in accordance with EPTA
procedure 01/2003 1.1 kg
Rated speed under no load 0…2,500/min
Impact speed Max. 3,410/min
Chuck ¹/₄" hex. socket with locking sleeve
NOTE
The vibration emission level given in this information sheet has been
measured in accordance with a standardised test given in EN 60745 and
maybeusedtocompareonetoolwithanother. Itmaybeusedfora
preliminary assessment of exposure. The declared vibration emission level
represents the main applications of the tool. However if the tool is used for
different applications, with different accessories or poorly maintained, the
vibration emission may differ. This may significantly increase the exposure
level over the total working period. An estimation of the level of exposure to
vibration should also take into account the times when the tool is switched
off or when it is running but not actually doing the job. This may significantly
reduce the exposure level over the total working period. Identify additional
safety measures to protect the operator from the effects of vibration such as:
maintain the tool and the accessories, keep the hands warm, organisation
of work patterns.
Noise information (measured in accordance with EN 607451):
Typical A-weighted sound power
level, LWA
92 dB (A)
Typical A-weighted emission sound
pressure level, LpA
103 dB (A)
Uncertainty for the given sound
level, K 3dB(A)
Triaxial vibration values (vibration vector sum) (measured in accord-
ance with EN 6074522):
Impact driving of screws with a
maximum size of, ah
16.5 m/s²
Uncertainty, K 1.5 m/s²
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
en
6
Battery B 12/2.6
Rated voltage 10.8 V
Capacity 2.6 Ah
Energy capacity 28.08 Wh
Weight 0.24 kg
Type of cell Liion
4 Safety instructions
NOTE
The safety rules in section 4.1 contain all general safety rules for power tools
which, in accordance with the applicable standards, require to be listed in
the operating instructions. Accordingly, some of the rules listed may not be
relevant to this tool.
4.1 General power tool safety warnings
a) WARNING
Read all safety warnings and all instructions. Failure to follow the
warnings and instructions may result in electric shock, fire and/or serious
injury. Save all warnings and instructions for future reference. The
term “power tool” in the warnings refers to your mains-operated (corded)
power tool or battery-operated (cordless) power tool.
4.1.1 Work area safety
a) Keep work area clean and well lit. Cluttered or dark areas invite
accidents.
b) Do not operate power tools in explosive atmospheres, such as in
the presence of flammable liquids, gases or dust. Power tools create
sparks which may ignite the dust or fumes.
c) Keep children and bystanders away while operating a power tool.
Distractions can cause you to lose control.
4.1.2 Electrical safety
a) Power tool plugs must match the outlet. Never modify the plug in
any way. Do not use any adapter plugs with earthed (grounded)
power tools. Unmodified plugs and matching outlets will reduce risk of
electric shock.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
en
7
b) Avoid body contact with earthed or grounded surfaces, such as
pipes, radiators, ranges and refrigerators. There is an increased risk
of electric shock if your body is earthed or grounded.
c) Do not expose power tools to rain or wet conditions. Water entering
a power tool will increase the risk of electric shock.
d) Do not abuse the cord. Never use the cord for carrying, pulling or
unplugging the power tool. Keep cord away from heat, oil, sharp
edges or moving parts. Damaged or entangled cords increase the risk
of electric shock.
e) When operating a power tool outdoors, use an extension cord
suitable for outdoor use. Use of a cord suitable for outdoor use
reduces the risk of electric shock.
f) If operating a power tool in a damp location is unavoidable, use
a residual current device (RCD) protected supply. Use of an RCD
reduces the risk of electric shock.
4.1.3 Personal safety
a) Stay alert, watch what you are doing and use common sense when
operating a power tool. Do not use a power tool while you are tired
or under the influence of drugs, alcohol or medication. Amoment
of inattention while operating power tools may result in serious personal
injury.
b) Use personal protective equipment. Always wear eye protection.
Protective equipment such as dust mask, non-skid safety shoes, hard
hat, or hearing protection used for appropriate conditions will reduce
personal injuries.
c) Prevent unintentional starting. Ensure the switch is in the
off‐position before connecting to power source and/or battery
pack, picking up or carrying the tool. Carrying power tools with your
finger on the switch or energising power tools that have the switch on
invites accidents.
d) Remove any adjusting key or wrench before turning the power tool
on. A wrench or a key left attached to a rotating part of the power tool
may result in personal injury.
e) Do not overreach. Keep proper footing and balance at all times. This
enables better control of the power tool in unexpected situations.
f) Dress properly. Do not wear loose clothing or jewellery. Keep your
hair, clothing and gloves away from moving parts. Loose clothes,
jewellery or long hair can be caught in moving parts.
g) If devices are provided for the connection of dust extraction and
collection facilities, ensure these are connected and properly used.
Use of dust collection can reduce dust-related hazards.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
en
8
4.1.4 Power tool use and care
a) Do not force the power tool. Use the correct power tool for your
application. The correct power tool will do the job better and safer at
therateforwhichitwasdesigned.
b) Do not use the power tool if the switch does not turn it on and off.
Any power tool that cannot be controlled with the switch is dangerous
and must be repaired.
c) Disconnect the plug from the power source and/or the battery
pack from the power tool before making any adjustments, changing
accessories, or storing power tools. Such preventive safety measures
reduce the risk of starting the power tool accidentally.
d) Store idle power tools out of the reach of children and do not
allow persons unfamiliar with the power tool or these instructions
to operate the power tool. Power tools are dangerous in the hands of
untrained users.
e) Maintain power tools. Check for misalignment or binding of moving
parts, breakage of parts and any other condition that may affect the
power tool’s operation. If damaged, have the power tool repaired
before use. Many accidents are caused by poorly maintained power
tools.
f) Keep cutting tools sharp and clean. Properly maintained cutting tools
with sharp cutting edges are less likely to bind and are easier to control.
g) Use the power tool, accessories and tool bits etc. in accordance
with these instructions, taking into account the working conditions
and the work to be performed. Use of the power tool for operations
different from those intended could result in a hazardous situation.
4.1.5 Battery tool use and care
a) Recharge only with the charger specified by the manufacturer. A
chargerthatissuitableforonetypeofbatterypackmaycreateariskof
fire when used with another battery pack.
b) Use power tools only with specifically designated battery packs.
Use of any other battery packs may create a risk of injury and fire.
c) When battery pack is not in use, keep it away from other metal
objects, like paper clips, coins, keys, nails, screws or other small
metal objects, that can make a connection from one terminal to
another. Shorting the battery terminals together may cause burns or a
fire.
d) Under abusive conditions, liquid may be ejected from the battery;
avoid contact. If contact accidentally occurs, flush with water. If
liquid contacts eyes, additionally seek medical help. Liquid ejected
from the battery may cause irritation or burns.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
en
9
4.1.6 Service
a) Have your power tool serviced by a qualified repair person using
only identical replacement parts. This will ensure that the safety of the
power tool is maintained.
4.2 Additional safety rules
4.2.1 Personal safety
a) Hold power tool by insulated gripping surfaces, when performing an
operation where the fastener may contact hidden wiring. Fasteners
contacting a "live" wire may make exposed metal parts of the power
tool "live" and could give the operator an electric shock.
b) Modification of the machine or tampering with its parts is not
permissible.
c) Do not look directly into the light source (LEDs) integrated in the
cordless impact screwdriver and do not direct the light at other
people's faces. This presents a risk of dazzling or eye damage.
d) Improve the blood circulation in your fingers by relaxing your hands
and exercising your fingers during breaks between working.
e) Avoid touching rotating parts. Switch the power tool on only after
bringing it into position at the workpiece. Touching rotating parts,
especially rotating insert tools, may lead to injury.
f) Activate the safety lock (forward / reverse switch in the middle
position) before storing or transporting the power tool.
g) The appliance is not intended for use by debilitated persons who
have received no special training. Keep the appliance out of reach
of children.
h) Dust from materials, such as paint containing lead, some wood species,
concrete / masonry / stone containing silica, and minerals as well as
metal, may be harmful. Contact with or inhalation of the dust may cause
allergic reactions and/or respiratory or other diseases to the operator or
bystanders. Certain kinds of dust are classified as carcinogenic such
as oak and beech dust, especially in conjunction with additives for
wood conditioning (chromate, wood preservative). Material containing
asbestos must only be treated by specialists. Wheretheuseofadust-
extraction device is possible it shall be used. To achieve a high level
of dust collection, use a suitable dust extractor. When indicated
wear a respirator appropriate for the type of dust generated. Ensure
that the workplace is well ventilated. Follow national requirements
for the materials you want to work with.
i) Always hold the tool securely by the grip. Keep the grip dry, clean
and free from oil and grease.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
en
10
j) The user and any other persons in the vicinity must wear suitable
eye protection, a hard hat, ear protection, protective gloves and
breathing protection while the tool is in use.
4.2.2 Careful use of the power tool
a) Secure the workpiece. Use clamps or a vice to secure the work-
piece. The workpiece is thus held more securely than by hand and both
hands remain free to operate the power tool.
b) Check that the insert tools used are compatible with the chuck
system and that they are secured in the chuck correctly.
c) Ensure fastener and attachment will withstand the level of torque
generated by the tool. Excessive torque may overstress, strip or
damage the fastener/attachment and possibly lead to personal injury.
4.2.3 Careful use of the cordless tool
a) Ensure the switch is in the off position before inserting battery pack.
Inserting the battery pack into power tools that have the switch on invites
accidents.
b) Do not expose batteries to high temperatures and keep them away
from fire. This presents a risk of explosion.
c) Do not disassemble, squash or incinerate batteries and do not
subject them to temperatures over 80°C. This presents a risk of fire,
explosion or injury through contact with caustic substances.
d) Avoid ingress of moisture. Moisture in the interior of the tool may cause
a short circuit and chemical reactions resulting in burns to the skin or fire.
e) Observe the special guidelines applicable to the transport, storage
and use of Li-ion batteries.
f) Observe national and international transport regulations when shipping
batteries (transportation by road, rail, sea or air).
g) Remove the battery before storing or transporting the tool.
h) Avoid short circuiting the battery terminals. Before inserting the
battery in the tool, make sure that the battery terminals and the
terminals in the tool are free from foreign objects. Short circuiting the
battery terminals presents a risk of fire, explosion and chemical burns.
i) Do not charge or continue to use damaged batteries (e.g. batteries
with cracks, broken parts, bent or pushed-in and/or pulled-out
contacts).
j) If the battery is too hot to touch it may be defective. Place the tool in
a location where it can be kept under observation, well away from
flammable materials, and allow it to cool down. Contact Hilti Service
after the battery has cooled down.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
en
11
4.2.4 Electrical safety
Before beginning work, check the working area (e.g. using a metal
detector) to ensure that no concealed electric cables or gas and water
pipes are present. External metal parts of the power tool may become live,
for example, when an electric cable is damaged accidentally. This presents
a serious risk of electric shock.
5Beforeuse
5.1 Charging the battery
For further information about battery charging, read the operating
instructions for the battery charger.

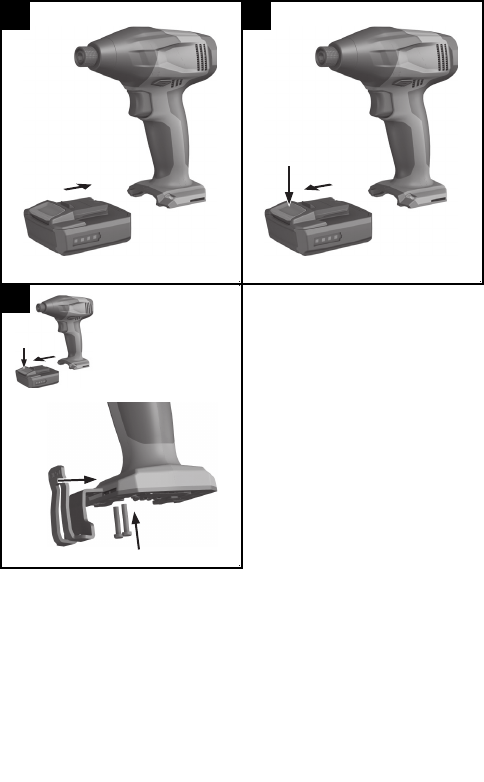

5.2 Inserting the battery 2
CAUTION
Before fitting the battery, check that the cordless impact screwdriver
is switched off and that the safety lock is engaged (forward/reverse
switch in the middle position).
1. Push the battery into the cordless impact screwdriver from the front until
it is heard to engage with a click.
NOTE The charge status display LEDs may light briefly while the battery
is being fitted to the cordless impact screwdriver.
2. CAUTION A falling battery may present a risk of injury to yourself
and others.
Check that the battery is seated securely.
5.3 Removing the battery 3
1. Press the release button.
2. Pull the battery out of the cordless impact screwdriver towards the front.
5.4 Belt hook (accessory) 4
CAUTION
Check that the belt hook is fitted securely before beginning work.
The belt hook can be used to attach the cordless impact screwdriver to a
belt worn close to the body. The belt hook can also be fitted to the other
side of the power tool for use by left-handed persons.
1. Remove the battery from the cordless impact screwdriver.
2. Insert the belt hook in the fitting provided.
3. Secure the belt hook with the two screws.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
en
12
6 Operation
6.1 Setting forward or reverse rotation 5
The forward / reverse switch is used to select the direction of rotation of the
drive spindle. An interlock prevents switching while the motor is running.
When the forward /reverse switch is in the middle position the control switch
is locked.
Push the forward / reverse switch to the left.
The tool is set to forward rotation.
Push the forward / reverse switch to the right.
The tool is set to reverse rotation.
6.2 Switching on / off
Speed of rotation can be increased smoothly up to maximum speed by
pressing the control switch slowly.
NOTE
If the cordless impact screwdriver switches itself off automatically due to
overloading or overheating, release the control switch and wait until the
tool has cooled down. The tool can subsequently be switched on again by
pressing the control switch.
6.3 Changing bits
CAUTION
Wear protective gloves when changing insert tools as the insert tools
get hot during use.
NOTE
The power tool is equipped with a ¹/₄" hex. socket with locking sleeve
that accepts various accessories such as drill bits, screwdriving bits andbit
holders.
Check that the connection end of the accessory is clean. Clean the
connection end if necessary.
6.3.1 Fitting a bit 6
1. Remove the battery from the cordless impact screwdriver.
2. Push the locking sleeve on the hex. socket forward and hold it securely
in this position.
3. Push the bit into the hex. socket as far as it will go and then release the
locking sleeve.
4. Check that the bit is held securely.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
en
13
6.3.2 Removing the bit 7
1. Remove the battery from the cordless impact screwdriver.
2. Push the locking sleeve on the hex. socket forward and hold it securely
in this position.
3. Pull the bit out of the hex. socket and then release the locking sleeve.
7 Care and maintenance
WARNING
Repairs to the electrical section of the power tool may be carried out
only by trained electrical specialists.
7.1 Care of the cordless impact screwdriver
CAUTION
Keep the power tool, especially its grip surfaces, clean and free from
oil and grease. Do not use cleaning agents which contain silicone.
Never operate the cordless impact screwdriver when the ventilation slots
are blocked. Clean the ventilation slots carefully using a dry brush.
Do not permit foreign objects to enter the interior of the cordless impact
screwdriver.
Clean the outside of the cordless impact screwdriver at regular intervals
with a slightly damp cleaning cloth. Do not use a spray, steam pressure
cleaning equipment or running water for cleaning. This may negatively
affect the electrical safety of the cordless impact screwdriver.
7.2 Battery care
In order to achieve maximum battery life, stop drawing power from the
battery as soon as a significant drop in battery performance is noticed.
NOTE
If use continues, further battery discharge will be stopped automatically
before the battery cells suffer damage.
Store the batteries in a cool, dry place.
8 Troubleshooting
If the fault you are experiencing is not listed or the recommended remedial
measures do not successfully solve the problem, please return the tool to
Hilti Service.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
en
14
Fault Possible cause Remedy
The power tool does-
n’t run. The battery is
discharged or is not
pushed all the way in.
The battery must be
heard to engage with
a click or, respectively,
needs to be charged.
The on / off switch
can’t be pressed, i.e.
the switch is locked.
The forward / reverse
switch is in the middle
position (transport lock
engaged).
Push the forward / re-
verse switch to the left or
right.
Running speed sud-
denly drops consid-
erably.
The battery is
discharged. Change the battery and
charge the empty bat-
tery.
The battery runs
down more quickly
than usual.
Very low ambient tem-
perature. Allow the battery to
warm up slowly to room
temperature.
The battery doesn’t
engage with an aud-
ible click.
The retaining lugs on the
battery are dirty. Clean the retaining lugs
and push the battery in
until it engages. Contact
Hilti Service if the prob-
lem persists.
The power tool or the
battery gets very hot. Electrical fault. Switch the tool off im-
mediately, remove the
battery and contact Hilti
Service.
The power tool has been
overloaded (application
limits exceeded).
Use the right power tool
for the job (don’t use a
low-powered tool for
heavy work).
9Disposal
CAUTION
Improper disposal of the equipment may have serious consequences: the
burning of plastic components generates toxic fumes which may present
a health hazard. Batteries may explode if damaged or exposed to very
high temperatures, causing poisoning, burns, acid burns or environmental
pollution. Careless disposal may permit unauthorized and improper use of
the equipment. This may result in serious personal injury, injury to third
parties and pollution of the environment.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
en
15
CAUTION
Dispose of defective batteries right away. Keep them out of reach of
children. Do not disassemble or incinerate the batteries.
CAUTION
Batteries that have reached the end of their life must be disposed of in
accordance with national regulations or returned to Hilti.
Most of the materials from which Hilti power tools or appliances are
manufactured can be recycled. The materials must be correctly separated
before they can be recycled. In many countries, Hilti has already made
arrangements for taking back your old power tools or appliances for
recycling. Please ask your Hilti customer service department or Hilti
representative for further information.
For EC countries only
Disposal of electric tools together with household waste is not
permissible.
In observance of the European Directive on waste electrical
and electronic equipment and its implementation in accordance
with national law, electrical appliances that have reached the
end of their life must be collected separately and returned to an
environmentally compatible recycling facility.
10 Manufacturer’s warranty - tools
Please contact your local Hilti representative if you have questions about
the warranty conditions.
11 EC declaration of conformity (original)
Designation: Cordless impact screwdriver
Type: SID 2-A
Generation: 01
Year of design: 2013
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
en
16
We declare, on our sole responsibility, that this product complies with
the following directives and standards: 2006/42/EC, until 19th April 2016:
2004/108/EC, from 20th April 2016: 2014/30/EU, 2006/66/EC, 2011/65/EU,
EN 607451, EN 6074522, EN ISO 12100.
Hilti Corporation, Feldkircherstrasse 100, FL9494 Schaan
Paolo Luccini Tassilo Deinzer
Head of BA Quality and Process Management Executive Vice President
Business Area Electric Tools & Accessories Business Unit Power Tools & Accessories
08/2015 08/2015
Technical documentation filed at:
Hilti Entwicklungsgesellschaft mbH
Zulassung Elektrowerkzeuge
Hiltistrasse 6
86916 Kaufering
Deutschland
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
fr
17
NOTICE ORIGINALE
SID 2-A Visseuse à percussion
sans fil avec hexagonal intérieur
Avant de mettre l'appareil en marche, lire impérativement son mode d'emploi
et bien respecter les consignes.
Le présent mode d'emploi doit toujours accompagner l'appareil.
Ne pas prêter ou céder l'appareil à un autre utilisateur sans lui fournir le
mode d'emploi.
Sommaire
1 Consignesgénérales.......................... 18
2 Description ................................ 19
3 Caractéristiques techniques . . . . ................. 21
4 Consignesdesécurité ......................... 22
5 Miseenservice ............................. 28
6 Utilisation . . . . . ............................ 29
7 Nettoyageetentretien ......................... 30
8 Guidededépannage .......................... 31
9 Recyclage ................................. 32
10 Garantie constructeur des appareils . . . ............. 33
11 DéclarationdeconformitéCE(original).............. 33
1Les numéros renvoient aux illustrations. Les illustrations se trouvent au
début de la notice d'utilisation.
Sous réserve de modifications techniques et d'erreurs.
Organes de commande et pièces constitutives de l'appareil 1
@Inverseur du sens de rotation droite / gauche
;Éclairage
=Patte d'accrochage à la ceinture (accessoire)
%Indicateur de l'état de charge
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
fr
18
&Touche de déverrouillage
(Variateur électronique de vitesse
)Hexagonal intérieur
1 Consignes générales
1.1 Termes signalant un danger et leur signification
DANGER
Pour un danger imminent qui peut entraîner de graves blessures corporelles
ou la mort.
AVERTISSEMENT
Pour attirer l'attention sur une situation pouvant présenter des dangers
susceptibles d'entraîner des blessures corporelles graves ou la mort.
ATTENTION
Pour attirer l'attention sur une situation pouvant présenter des dangers
susceptibles d'entraîner des blessures corporelles légères ou des dégâts
matériels.
REMARQUE
Pour des conseils d'utilisation et autres informations utiles.
1.2 Explication des pictogrammes et autres symboles d'avertisse-
ment
Symboles d'avertissement
Avertissement
danger général
Symboles d'obligation
Lire le mode
d'emploi avant
d'utiliser l'appareil
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
fr
19
Symboles
Recyclage des
matériaux Courant continu Vitesse nominale à
vide Rotation droite
Rotation gauche
Emplacement des détails d'identification sur l'appareil
La désignation du modèle figure sur la plaque signalétique et le numéro de
série sur le côté du carter moteur. Inscrire ces renseignements dans le mode
d'emploi et toujours s'y référer pour communiquer avec notre représentant
ou agence Hilti.
Type :
Génération : 01
N° de série :
2 Description
2.1 Utilisation conforme à l'usage prévu
La SID 2-A est une visseuse à percussion sur accu à guidage manuel. Elle
est adaptée au serrage et au desserrage d'assemblages par vis, écrous et
boulons filetés dans le bois, le métal, la maçonnerie et le béton.
Ne pas utiliser les accus comme source d'énergie pour d'autres appareils
non spécifiés.
Pour écarter tout risque de se blesser, utiliser exclusivement des accessoires
et outils d'origine de Hilti.
La visseuse-boulonneuse à choc sans fil ne doit pas être utilisée pour les
applications nécessitant un couple de rotation spécifique. L'utilisation de la
visseuse-boulonneuse à choc sans fil pour des applications qui nécessitent
un couple de rotation spécifique ou pour lesquelles un couple de rotation
maximum ne doit pas être dépassé représente un risque de visser trop fort,
d'endommager la vis ou la pièce travaillée. Pour de telles applications, ilest
recommandé d'utiliser un appareil avec un couple de rotation réglable défini.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
fr
20
L’appareil est destiné aux utilisateurs professionnels et ne doit être utilisé,
entretenu et réparé que par un personnel agréé, formé à cet effet. Ce
personnel doit être au courant des dangers inhérents à l'utilisation de
l'appareil. L'appareil et ses accessoires peuvent s'avérer dangereux s'ils
sont utilisés de manière incorrecte par un personnel non qualifié ou de
manière non conforme à l'usage prévu.
Observer les exigences en matière de sécurité nationales en vigueur.
2.2 Éléments livrés
1 Visseuse-boulonneuse à choc sans fil SID 2-A
1Moded'emploi
Les accessoires peuvent être obtenus auprès du S.A.V. Hilti ou en ligne
sous www.hilti.com.
2.3 Équipement supplémentaire nécessaire au fonctionnement de la
visseuse-boulonneuse à choc sans fil :
Un accu B 12/2.6 Li-Ion avec chargeur C 4⁄1250.
2.4 Caractéristiques de l'équipement
La visseuse-boulonneuse à choc sans fil est dotée d'une poignée anti-
vibration, d'un dispositif de protectioncontrelasurchargeetlasurchauffe
ainsi que d'une protection contre la décharge totale.
2.5 Indicateur de l'état de charge de l'accu
L'accu dispose d'un indicateur de l'état de charge. Après avoir appuyé sur
la touche de verrouillage de l'accu, l'état de charge est indiqué par quatre
LEDs.
DEL allumée en
continu DEL clignotante État de charge C
DEL1,2,3,4 -C≧75%
DEL1,2,3 -50 % ≦ C < 75 %
DEL 1, 2 -25 % ≦ C < 50 %
DEL 1 -10 % ≦ C < 25 %
-DEL 1 C<10%
REMARQUE
Il n'est pas possible de contrôler l'état de charge en cours de fonctionne-
ment.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
fr
21
REMARQUE
Lors de la mise en place de l'accu dans la visseuse-boulonneuse à choc
sansfil,ilestpossiblequelesLEDsdel'indicateurdel'étatdecharge
s'allument brièvement.
3 Caractéristiques techniques
Sous réserve de modifications techniques !
Appareil SID 2A
Tension de référence 10,8 V
Poids selon la procédure EPTA
01/2003 1,1 kg
Vitesse de rotation à vide de réfé-
rence 0…2.500/min
Cadence de percussion Max. 3.410 1/min
Mandrin Hexagonal int. ¹/₄" avec douille de
verrouillage
REMARQUE
Le niveau de vibrations mentionné dans ces instructions a été mesuré
conformément à un procédé de mesure normalisé selon EN 60745 et peut
être utilisé comme base de comparaison entre outils électroportatifs. Il
permet également de procéder à une évaluation préalable des sollicitations
vibratoires. Le niveau de vibrations mentionné correspond aux principales
applications de l'outil électroportatif. Ce niveau peut néanmoins différer
si l'outil électroportatif est utilisé pour d'autres applications, avec des
outils à monter différents ou que l'entretien s'avère insuffisant. Ceci peut
augmenter considérablement les sollicitations vibratoires dans tout l'espace
de travail. Pour une évaluation précise des sollicitations vibratoires, il
convient également de prendre en compte les temps durant lesquels
l'appareil est arrêté ou marche à vide. Ceci peut sensiblement réduire les
sollicitations vibratoires dans tout l'espace de travail. Par ailleurs, il convient
de prendre des mesures de sécurité supplémentaires en vue de protéger
l'utilisateur des effets des vibrations, telles que : bien entretenir l'outil
électroportatif ainsi que les outils à monter, maintenir les mains chaudes,
optimiser l'organisation des opérations.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
fr
22
Valeurs de bruit (mesurées selon EN 607451) :
Niveau de puissance acoustique
pondéré (A) type :, LWA
92 dB (A)
Niveau de pression acoustique
d'émission pondéré (A) type, LpA
103 dB (A)
Incertitude du niveau acoustique
indiqué, K 3dB(A)
Valeurs de vibrations triaxiales (somme vectorielle des vibrations)
(mesurées selon EN 6074522):
Vissage avec percussion d'éléments
de fixation de taille maximale, ah
16,5 m/s²
Incertitude, K 1,5 m/s²
Accu B 12/2.6
Tension de référence 10,8 V
Capacité 2,6 Ah
Consommation d'énergie élec-
trique 28,08 Wh
Poids 0,24 kg
Type de cellules Li-Ion
4 Consignes de sécurité
REMARQUE
Les indications de sécurité du chapitre 4.1 contiennent toutes les indications
générales de sécurité pour les appareils électriques qui, selon les normes
applicables, doivent être traitées dans le présent mode d'emploi. Par
conséquent, il est possible que certaines indications ne se rapportent pasà
cet appareil.
4.1 Indications générales de sécurité pour les appareils électriques
a) AVERTISSEMENT
Lire et comprendre toutes les consignes de sécurité et instructions.
Le non-respect des consignes de sécurité et instructions indiquées ci-
après peut entraîner un choc électrique, un incendie et / ou de graves
blessures sur les personnes. Les consignes de sécurité et instructions
doivent être intégralement conservées pour les utilisations futures.
La notion d’« outil électroportatif » mentionnée dans les consignes de
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
fr
23
sécurité se rapporte à des outils électriques raccordés au secteur (avec
câble de raccordement) et à des outils électriques à batterie (sans câble
de raccordement).
4.1.1 Sécurité sur le lieu de travail
a) Maintenez l’endroit de travail propre et bien éclairé. Un lieu de
travail en désordre ou mal éclairé augmente le risque d’accidents.
b) N'utilisez pas l'outil électroportatif dans un environnement présen-
tant des risques d’explosion et où se trouvent des liquides, des gaz
ou poussières inflammables. Les outils électroportatifs génèrent des
étincelles risquant d’enflammer les poussières ou les vapeurs.
c) Tenez les enfants et autres personnes éloignés durant l’utilisation
de l’outil électroportatif. En cas d’inattention vous risquez de perdre
le contrôle de l’appareil.
4.1.2 Sécurité relative au système électrique
a) La fiche de secteur de l’outil électroportatif doit être appropriée à la
prise de courant. Ne modifiez en aucun cas la fiche. N'utilisez pas
de fiches d’adaptateur avec des outils électroportatifs avec mise à
la terre. Les fiches non modifiées et les prises de courant appropriées
réduisentlerisquedechocélectrique.
b) Éviter le contact physique avec des surfaces mises à la terre tels
que tuyaux, radiateurs, cuisinières et réfrigérateurs. Il y a un risque
élevédechocélectriqueaucasoùvotrecorpsseraitreliéàlaterre.
c) N'exposez pas les outils électroportatifs à la pluie ou à l’humidité.
La pénétration d’eau dans un outil électroportatif augmente le risque
d’un choc électrique.
d) N'utilisez pas le câble à d’autres fins que celles prévues, n'utilisez
pas le câble pour porter l'outil électroportatif ou pour l’accrocher
ou encore pour le débrancher de la prise de courant. Maintenez
le câble éloigné des sources de chaleur, des parties grasses, des
bords tranchants ou des parties de l’appareil en rotation. Un câble
endommagé ou torsadé augmente le risque d’un choc électrique.
e) Au cas où vous utiliseriez l’outil électroportatif à l’extérieur, utilisez
uniquement une rallonge homologuée pour les applications exté-
rieures. L’utilisation d’une rallonge électrique homologuée pour les
applications extérieures réduit le risque d’un choc électrique.
f) Si l'utilisation de l'outil électroportatif dans un environnement hu-
mide ne peut pas être évitée, un interrupteur de protection contre
les courants de court-circuit doit être utilisé. L'utilisation d'un tel in-
terrupteur de protection réduit le risque d'une décharge électrique.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
fr
24
4.1.3 Sécurité des personnes
a) Restez vigilant, surveillez ce que vous faites. Faites preuve de
bon sens en utilisant l’outil électroportatif. N'utilisez pas l'outil
électroportatif lorsque vous êtes fatigué ou après avoir consommé
de l’alcool, des drogues ou avoir pris des médicaments. Un moment
d’inattention lors de l’utilisation de l'outil électroportatif peut entraîner
de graves blessures sur les personnes.
b) Portez des équipements de protection. Portez toujours des lunettes
de protection. Le fait de porter des équipements de protection
personnels tels que masque antipoussière, chaussures de sécurité
antidérapantes, casque de protection ou protection acoustique suivant
le travail à effectuer, réduit le risque de blessures.
c) Éviter une mise en service par mégarde. S'assurer que l'outil
électroportatif est arrêté avant de le brancher à la source de courant
et/ou au bloc-accu, de le prendre ou de le porter. Le fait de porter
l'outil électroportatif avec le doigt sur l’interrupteur ou de brancher
l’appareil sur la source de courant lorsque l’interrupteur est en position
de fonctionnement, peut entraîner des accidents.
d) Enlevez tout outil de réglage ou toute clé avant de mettre l'outil
électroportatif en fonctionnement. Unecléouunoutilsetrouvantsur
une partie en rotation peut causer des blessures.
e) Adoptez une bonne posture. Veillez à garder toujours une position
stable et équilibrée. Ceci vous permet de mieux contrôler l'outil
électroportatif dans des situations inattendues.
f) Portez des vêtements appropriés. Ne portez pas de vêtements
amples ni de bijoux. Maintenez cheveux, vêtements et gants
éloignés des parties de l’appareil en rotation. Des vêtements amples,
des bijoux ou des cheveux longs peuvent être happés par des pièces en
mouvement.
g) Si des dispositifs servant à aspirer ou à recueillir les poussières
doivent être utilisés, vérifiez que ceux-ci sont effectivement raccor-
dés et qu’ils sont correctement utilisés. L'utilisation d'un dispositif
d'aspiration peut réduire les risques dus aux poussières.
4.1.4 Utilisation et maniement de l'outil électroportatif
a) Ne surchargez pas l'appareil. Utilisez l’outil électroportatif approprié
au travail à effectuer. Avec l'outil électroportatif approprié, vous
travaillerez mieux et avec plus de sécurité à la vitesse pour laquelle il est
prévu.
b) N'utilisez pas un outil électroportatif dont l’interrupteur est défec-
tueux. Un outil électroportatif qui ne peut plus être mis en ou hors
fonctionnement est dangereux et doit être réparé.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
fr
25
c) Retirez la fiche de la prise de courant et/ou le bloc-accu avant
d'effectuer des réglages sur l'appareil, de changer les accessoires,
ou de ranger l'appareil. Cettemesuredeprécautionempêcheune
mise en fonctionnement par mégarde de l'outil électroportatif.
d) Gardez les outils électroportatifs non utilisés hors de portée des
enfants. Ne permettez pas l’utilisation de l’appareil à des personnes
qui ne se sont pas familiarisées avec celui-ci ou qui n’ont pas lu ces
instructions. Les outils électroportatifs sont dangereux lorsqu’ils sont
utilisés par des personnes non initiées.
e) Prendre soin des outils électroportatifs. Vérifier que les parties
en mouvement fonctionnent correctement et qu’elles ne sont pas
coincées, et contrôler si des parties sont cassées ou endommagées
de sorte que le bon fonctionnement de l’outil électroportatif s’en
trouve entravé. Faire réparer les parties endommagées avant
d’utiliser l'appareil. De nombreux accidents sont dus à des outils
électroportatifs mal entretenus.
f) Maintenez les outils de coupe aiguisés et propres. Des outils
soigneusement entretenus avec des bords tranchants bien aiguisés se
coincent moins souvent et peuvent être guidés plus facilement.
g) L'outil électroportatif, les accessoires, les outils à monter, etc.
doivent être utilisés conformément à ces instructions. Tenez
compte également des conditions de travail et du travail à effec-
tuer. L’utilisation des outils électroportatifs à d’autres fins que celles
prévues peut entraîner des situations dangereuses.
4.1.5 Utilisation et maniement de l'outil sur accu
a) Ne chargez les accumulateurs que dans des chargeurs recomman-
dés par le fabricant. Si un chargeur approprié à un type spécifique
d’accumulateurs est utilisé avec des blocs-accus non recommandés
pour celui-ci, il y a risque d'incendie.
b) Dans les outils électroportatifs, n’utilisez que les accumulateurs
spécialement prévus pour ceux-ci. L’utilisation de tout autre
accumulateur peut entraîner des blessures et des risques d’incendie.
c) Tenez l’accumulateur non utilisé à l’écart de tous objets métalliques
tels qu’agrafes, pièces de monnaie, clés, clous, vis ou autres, étant
donné qu’un pontage peut provoquer un court-circuit. Un court-
circuit entre les contacts d’accu peut provoquer des brûlures ou un
incendie.
d) En cas d’utilisation abusive, du liquide peut sortir de l’accumulateur.
Éviter tout contact avec ce liquide. En cas de contact par mégarde,
rincez soigneusement avec de l’eau. Au cas où le liquide rentrerait
dans les yeux, consultez en plus un médecin. Le liquide qui sort de
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
fr
26
l’accumulateur peut entraîner des irritations de la peau ou causer des
brûlures.
4.1.6 Service
a) Ne faire réparer l'outil électroportatif que par un personnel qualifié
et seulement avec des pièces de rechange d’origine. Ceci permet
d’assurer la sécurité de l'outil électroportatif.
4.2 Consignes de sécurité supplémentaires
4.2.1 Sécurité des personnes
a) Lors des travaux pendant lesquels la vis risque de toucher des
câbles électriques cachés, tenir l’appareil uniquement par les sur-
faces isolées des poignées. Le contact de la vis avec un câble
conducteur risque aussi de mettre les parties métalliques de l’appareil
sous tension et de provoquer une décharge électrique.
b) Toute manipulation ou modification de l'appareil est interdite.
c) Ne jamais regarder directement dans la lumière (LED) de lavisseuse-
boulonneuse à choc sans fil et ne jamais orienter la lumière direc-
tement dans le visage d'une personne. Il y a risque d'éblouissement.
d) Faire régulièrement des pauses et des exercices de relaxation et
de massage des doigts pour favoriser l'irrigation sanguine dans les
doigts.
e) Éviter de toucher des pièces en rotation. Brancher l'appareil
uniquement dans l'espace de travail. Le fait de toucher des pièces
en rotation, en particulier des outils en rotation, risque d'entraîner des
blessures.
f) Activer le blocage (inverseur D/G sur la position médiane) pour le
stockage et le transport de l'appareil.
g) L'appareil n'est pas destiné à être utilisé par des personnes affai-
blies sans encadrement. L'appareil doit être tenu à l'écart des en-
fants.
h) Les poussières de matériaux telles que des peintures contenant du
plomb, certains types de bois, du béton / de la maçonnerie / des pierres
naturelles qui contiennent du quartz ainsi que des minéraux et des
métauxpeuventêtrenuisiblesàlasanté.Lecontactoul'aspirationde
poussière peut provoquer des réactions allergiques et/ou des maladies
respiratoires de l'utilisateur ou de toutepersonnesetrouvantàproximité.
Certainespoussières,tellesquedespoussièresdechêneoudehêtre,
sont considérées comme cancérigènes, en particulier lorsqu'elles sont
combinées à des additifs destinés au traitement du bois (chromate,
produit de protection du bois). Les matériaux contenant de l'amiante
doivent seulement être manipulés par un personnel spécialisé. Un
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
fr
27
dispositif d'aspiration doit être utilisé dans la mesure du possible.
Pour une aspiration de poussière efficace, il convient d'utiliser un
dépoussiéreur mobile adéquat. Le cas échéant, porter un masque
antipoussière adapté au type de poussière considérée. Veiller à ce
que la place de travail soit bien ventilée. Respecter les prescriptions
locales en vigueur qui s'appliquent aux matériaux travaillés.
i) L'appareil doit toujours être bien maintenu par la poignée prévue à
cet effet. La poignée doit toujours être sèche, propre et exempte de
toutes traces de graisse ou d'huile.
j) L'utilisateur et les personnes se trouvant à proximité pendant
l'utilisation de l'appareil doivent porter des lunettes de protection
adaptées, un casque de protection, un casque antibruit, des gants
de protection et un masque respiratoire léger.
4.2.2 Utilisation et emploi soigneux de l’outil électroportatif
a) Bien fixer la pièce. Pour ce faire, utiliser un dispositif de serrage ou
un étau, pour maintenir la pièce travaillée en place. Elle sera ainsi
mieux tenue qu'à la main, et les deux mains restent alors libres pour
commander l'appareil.
b) Vérifier que les outils sont bien munis du système d'emmanchement
adapté à l'appareil et qu'ils sont toujours correctement verrouillés
dans le porte-outil.
c) Vérifier que les vis et la pièce travaillée sont adaptées au couple de
rotation généré par l'appareil. Un couple de rotation trop élevé risque
de trop solliciter les vis et la pièce travaillée, de les dilater ou de les
endommager, et par conséquent d'entraîner des situations dangereuses
ou des blessures.
4.2.3 Utilisation et emploi soigneux des appareils sans fil
a) Vérifiez que l’appareil est effectivement en position d’arrêt avant de
monter l’accumulateur. Le fait de monter un accumulateur dans un outil
électroportatif en position de fonctionnement peut causer des accidents.
b) Ne pas exposer les accus à des températures élevées ni au feu. Il y
a risque d'explosion.
c) Les accus ne doivent pas être démontés, écrasés, chauffés à une
température supérieure à 80 °C ou jetés au feu. Sinon, il y a risque
d'incendie, d'explosion et de brûlure par l'acide.
d) Éviter toute pénétration d'humidité. Toute infiltration d'humidité
risque de provoquer un court-circuit ainsi que des réactions chimiques,
susceptibles d'entraîner des brûlures ou de provoquer un incendie.
e) Respecter les directives spécifiques relatives au transport, au sto-
ckage et à l'utilisation des accus LiIon.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
fr
28
f) Pour l'expédition des accus (que ce soit par transport routier, ferroviaire,
maritime ou aérien), il convient d'observer les directives nationales et
internationales en vigueur.
g) Sortir l'accu de l'appareil pour le stockage et le transport.
h) Éviter tout court-circuit sur l'accu. Avant de réinsérer l'accu dans
l'appareil, s'assurer que les contacts de l'accu et dans l'appareil
sont exempts de corps étrangers. Si les contacts d'un accu sont court-
circuités, il y a risque d'incendie, d'explosion et de brûlure par acide.
i) Les accus endommagés (par exemple des accus fissurés, dont
certaines pièces sont cassées, dont les contacts sont déformés,
rentrés et / ou sortis) ne doivent plus être chargés ni utilisés.
j) Si le bloc-accu est trop chaud pour être touché, il est probablement
défectueux. Déposer l'appareil à un endroit non inflammable d'où il
peut être surveillé, suffisamment loin de matériaux potentiellement
inflammables et le laisser refroidir. Contacter le S.A.V. Hilti, une fois
le bloc-accu refroidi.
4.2.4 Sécurité relative au système électrique
Avant d'entamer le travail, vérifier, par exemple à l'aide d'un détecteur
de métaux, qu'il n'y a pas de câbles ou gaines électriques, tuyaux
de gaz ou d’eau cachés dans la zone d'intervention. Toutes pièces
métalliques extérieures de l'appareil peuvent devenir conductrices, par
exemple, lorsqu'un câble électrique est endommagé par inadvertance. Cela
peut entraîner un grave danger d'électrocution.
5 Mise en service
5.1 Chargedel'accu
Pour plus d'informations relatives à la charge de l'accu, se référer au mode
d'emploi du chargeur.
5.2 Introduction de l'accu 2
ATTENTION
Avant d'insérer l'accu, s'assurer que la visseuse-boulonneuse à choc
sans fil est bien sur arrêt et que le blocage pendant la marche est activé
(inverseur du sens de rotation droite / gauche sur la position médiane).
1. Insérer l'accu dans la visseuse-boulonneuse à choc sans fil par l'avant,
jusqu'à ce qu'il s'encliquette jusqu'à la butée avec un « clic » audible.
REMARQUE Lors de la mise en place de l'accu dans la visseuse-
boulonneuse à choc sans fil, il est possible que les LEDs de l'indicateur
de l'état de charge s'allument brièvement.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
fr
29
2. ATTENTION Une chute d'accu pourrait vous mettre en danger ou
mettre en danger d'autres personnes.
Vérifier que l'accu est bien en place.
5.3 Retrait de l'accu 3
1. Appuyer sur la touche de déverrouillage.
2. Extraire l'accu de la visseuse-boulonneuse à choc sans fil par l'avant.
5.4 Patte d'accrochage à la ceinture (accessoire) 4
ATTENTION
Avant de commencer à travailler, vérifier que la patte d'accrochage à
la ceinture est bien fixée.
La patte d'accrochage permet de fixer la visseuse-boulonneuse à choc sans
fil à la ceinture proche du corps. De plus, la patte d'accrochage à la ceinture
peut être fixée de l'autre côté de l'appareil pour les gauchers.
1. Retirer l'accu de la visseuse-boulonneuse à choc sans fil.
2. Introduire la patte d'accrochage dans le logement prévu à cet effet.
3. Fixer la patte d'accrochage à la ceinture à l'aide des deux vis.
6 Utilisation
6.1 Sélection du sens de rotation droite / gauche 5
L'inverseur de sens de rotation droite / gauche permet de choisir le sens de
rotation du mandrin. Un dispositif de blocage empêche toute inversion du
sens de rotation lorsque le moteur tourne. Si l'inverseur de sens de rotation
droite / gauche se trouve en position médiane, l'interrupteur de commande
est bloqué.
Pousser l'inverseur du sens de rotation droite / gauche vers la gauche.
Le sens de rotation droite est activé.
Pousser l'inverseur du sens de rotation droite / gauche vers la droite.
Le sens de rotation gauche est activé.
6.2 Mise en marche / Arrêt
En appuyant lentement sur l'interrupteur de commande, la vitesse de rotation
peut être réglée progressivement jusqu'à la vitesse maximale.
REMARQUE
Si la visseuse-boulonneuse à choc sans fil s'est arrêtée à cause d'une
surcharge ou d'une surchauffe, relâcher l'interrupteur de commande et
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
fr
30
attendre jusqu'à ce que l'appareil soit refroidi. L'appareil peut ensuite être
remis en marche en appuyant sur l'interrupteur de commande.
6.3 Changement d'outil
ATTENTION
Se munir de gants de protection pour changer d'outil, car l'appareil
peut être très chaud après utilisation.
REMARQUE
L'appareil est équipé d'un hexagonal int. ¹/₄" avec douille de verrouillage
pour recevoir divers outils (p. ex. foret, embout et porte-embout ).
Vérifier que l'emmanchement de l'outil est bien propre. Nettoyer
l'emmanchement si nécessaire.
6.3.1 Mise en place de l'outil 6
1. Retirer l'accu de la visseuse-boulonneuse à choc sans fil.
2. Pousser la douille de verrouillage sur l'hexagonal intérieur vers l'avant et
la maintenir fermement dans cette position.
3. Emmancher l’outil jusqu'en butée à fond dans l'hexagonal intérieur et
relâcher la douille de verrouillage.
4. Vérifier que l'outil tient bien.
6.3.2 Retrait de l'outil 7
1. Retirer l'accu de la visseuse-boulonneuse à choc sans fil.
2. Pousser la douille de verrouillage sur l'hexagonal intérieur vers l'avant et
la maintenir fermement dans cette position.
3. Retirer l’outil hors de l'hexagonal intérieur et relâcher la douille de
verrouillage.
7 Nettoyage et entretien
AVERTISSEMENT
Toute réparation des pièces électriques ne doit être effectuée que par
un électricien qualifié.
7.1 Entretien de la visseuse-boulonneuse à choc sans fil
ATTENTION
Tenir l'appareil, en particulier les surfaces de préhension, sec, propre
et exempt d'huile et de graisse. Ne pas utiliser de nettoyants à base de
silicone.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
fr
31
Ne jamais faire fonctionner la visseuse-boulonneuse à choc sans fil si ses
ouïes d'aération sont bouchées ! Les nettoyer avec précaution au moyen
d'une brosse sèche.
Éviter toute pénétration de corps étrangers à l'intérieur de la
visseuse-boulonneuse à choc sans fil.
Nettoyer régulièrement l'extérieur de la visseuse-boulonneuse à choc sans
fil avec un chiffon de nettoyage légèrement humide. Ne pas utiliser de
spray, ni de jet de vapeur ni d'eau courante pour nettoyer l'appareil ! Ceci
afin de garantir la sûreté électrique de la visseuse-boulonneuse à choc
sans fil !
7.2 Entretien de l'accu
Pour que les accus atteignent leur longévité maximale, terminer la
décharge dès que la puissance de l'accu diminue nettement.
REMARQUE
En cas de prolongation de l'utilisation, la décharge s'arrête automatiquement
avant que les cellules ne risquent d'être endommagées.
Les accus doivent être stockés à l'état refroidi et sec.
8 Guide de dépannage
En cas de défaut non décrit ou si les mesures correctives ne sont pas
concluantes, apporter l'appareil au S.A.V. Hilti.
Défauts Causes possibles Solutions
L'appareil ne fonc-
tionne pas. L'accu n'est pas com-
plètement encliqueté ou
est vide.
Vérifier que l'accu s'en-
cliquette avec un « clic »
audible. Le charger si
nécessaire.
Impossible d'enfon-
cer l'interrupteur
Marche / Arrêt ou
l'interrupteur est blo-
qué.
Inverseur du sens de
rotation droite / gauche
sur la position médiane
(position de transport).
Pousser l'inverseur du
sens de rotation droite /
gauche vers la droite ou
vers la gauche.
La vitesse de rotation
chute brusquement. L'accu est déchargé. Remplacer l'accu et
charger l'accu vide.
L'accu se vide plus
rapidement que
d'habitude.
Température ambiante
très basse. Attendre jusqu'à ce que
l'accu se réchauffe à la
température de service.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
fr
32
Défauts Causes possibles Solutions
L'accu ne s'encli-
quette pas avec un
« clic » audible.
Ergots d'encliquetage
encrassés sur l'accu. Nettoyer les ergots d'en-
cliquetage et insérer
l'accu jusqu'au « clic ».
S'adresser au S.A.V. Hilti
si le problème subsiste.
Important dégage-
ment de chaleur de
l'appareil ou dans
l'accu.
Défaut électrique. Arrêter immédiatement
l'appareil, sortir l'accu de
l'appareil et s'adresser
au S.A.V. Hilti.
Charge excessive de
l'appareil (limite d'emploi
dépassée).
Utiliser un appareil ap-
propriépourcetypede
travail.
9Recyclage
ATTENTION
En cas de recyclage incorrect du matériel, les risques suivants peuvent
se présenter : la combustion de pièces en plastique risque de dégager
des fumées et gaz toxiques nocifs pour la santé. Les piles abîmées ou
fortement échauffées peuvent exploser, causer des empoisonnements ou
intoxications, des brûlures (notamment par acides), voire risquent de polluer
l’environnement. En cas de recyclage sans précautions, des personnes non
autorisées risquent d’utiliser le matériel de manière incorrecte, voire de se
blesser sérieusement, d’infliger de graves blessures à des tierces personnes
et de polluer l’environnement.
ATTENTION
Éliminer sans tarder les accus défectueux. Les tenir hors de portée des
enfants. Ne pas détruire les accus ni les incinérer.
ATTENTION
Éliminer les accus conformément aux prescriptions nationales en vigueur
ou restituer les accus ayant servi à Hilti.
Les appareils Hilti sont fabriqués en grande partie avec des matériaux
recyclables dont la réutilisation exige un tri correct. Dans de nombreux
pays, Hilti est déjà équipé pour reprendre votre ancien appareil afin d'en
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
fr
33
recycler les composants. Consultez le service clients Hilti ou votre conseiller
commercial.
Pour les pays de l'UE uniquement.
Ne pas jeter les appareils électriques dans les ordures ména-
gères !
Conformément à la directive européenne concernant les appa-
reils électriques et électroniques anciens et sa transposition au
niveau national, les appareils électriques usagés doivent être
collectés séparément et recyclés de manière non polluante.
10 Garantie constructeur des appareils
En cas de questions relatives aux conditions de garantie, veuillez vous
adresser à votre partenaire HILTI local.
11 Déclaration de conformité CE (original)
Désignation : Visseuse à percussion sans
fil avec hexagonal intérieur
Désignation du modèle : SID 2-A
Génération : 01
Annéedefabrication: 2013
Nousdéclaronssousnotreseuleetuniqueresponsabilitéqueceproduitest
conforme aux directives et normes suivantes : 2006/42/CE, jusqu'au 19 avril
2016 : 2004/108/CE, à partir du 20 avril 2016 : 2014/30/UE, 2006/66/CE,
2011/65/UE, EN 607451, EN 6074522, EN ISO 12100.
Hilti Corporation, Feldkircherstrasse 100, FL9494 Schaan
Paolo Luccini Tassilo Deinzer
Head of BA Quality and Process Management Executive Vice President
Business Area Electric Tools & Accessories Business Unit Power Tools & Accessories
08/2015 08/2015
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
fr
34
Documentation technique par :
Hilti Entwicklungsgesellschaft mbH
Zulassung Elektrowerkzeuge
Hiltistrasse 6
86916 Kaufering
Deutschland
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
da
35
ORIGINAL BRUGSANVISNING
SID 2-A Batteridrevet slagskrue-
maskine med indvendig sekskant
Læs brugsanvisningen grundigt igennem før ibrugtagning.
Opbevar altid brugsanvisningen sammen med maskinen.
Sørg for, at brugsanvisningen altid følger med ved overdragelse af maskinen
til andre.
Indholdsfortegnelse
1 Generelleanvisninger ......................... 36
2 Beskrivelse ................................ 37
3 Tekniskespecifikationer ....................... 39
4 Sikkerhedsanvisninger......................... 40
5 Ibrugtagning ............................... 45
6 Betjening ................................. 46
7 Rengøringogvedligeholdelse .................... 47
8 Fejlsøgning ................................ 48
9 Bortskaffelse ............................... 49
10 Producentgaranti-Produkter .................... 49
11 EF-overensstemmelseserklæring(original) ........... 50
1Tallene henviser til billeder. Billederne finder du i tillægget til brugsanvis-
ningen.
Forbehold for tekniske ændringer og fejl.
Betjeningselementer og maskindele 1
@Omskifter til valg af højre-/venstreløb
;Belysning
=Bæltekrog (tilbehør)
%Ladestatusindikator
&Frigøringsknap
(Afbryder
)Indvendig sekskant
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
da
36
1 Generelle anvisninger
1.1 Signalord og deres betydning
FARE
Står ved en umiddelbart truende fare, der kan medføre alvorlige kvæstelser
eller døden.
ADVARSEL
Advarer om en potentielt farlig situation, der kan forårsage alvorlige per-
sonskader eller døden.
FORSIGTIG
Advarer om en potentielt farlig situation, der kan forårsage lettere per-
sonskader eller materielle skader.
BEMÆRK
Står ved anvisninger om brug og andre nyttige oplysninger.
1.2 Forklaring af piktogrammer og yderligere anvisninger
Advarselssymboler
Generel fare
Påbudssymboler
Læs
brugsanvisningen før
brug
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
da
37
Symboler
Send materialer til
genvinding Jævnstrøm Nominelt
omdrejningstal
ubelastet
Højreløb
Venstreløb
Placering af identifikationsoplysninger på maskinen
Typebetegnelsen fremgår af typeskiltet, og serienummeret er anbragt på
siden af motorhuset. Skriv disse oplysninger i brugsanvisningen, og henvis
til disse, når du henvender dig til vores kundeservice eller værksted.
Type:
Generation: 01
Serienummer:
2 Beskrivelse
2.1 Bestemmelsesmæssig anvendelse
SID 2-A er en håndført batteridrevet slagskruemaskine. Den er velegnet til
at spænde og løsne skruer, møtrikker og bolte med gevind i træ, metal,
murværk og beton.
Anvend ikke batterierne som energikilde for andre ikke specificerede forbru-
gere.
Anvend originalt tilbehør og originalt værktøj fra Hilti for at undgå personska-
der.
Den batteridrevne slagskruemaskine må ikke anvendes til formål, som kræ-
ver et specificeret drejningsmoment. Ved anvendelse af den batteridrevne
slagskruemaskine til formål, som kræver et specificeret drejningsmoment,
eller ved hvilke et maksimalt drejningsmoment ikke må overskrides, er der
fare for at dreje skruen over eller at beskadige skruen eller emnet. Til så-
danne formål skal der anvendes en maskine, hvis drejningsmoment kan
indstilles præcist.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
da
38
Maskinen er beregnet til professionel brug og må kun betjenes, efterses og
vedligeholdes af autoriseret og instrueret personale. Dette personale skal
i særdeleshed informeres om de potentielle farer, der er forbundet med
brugen af denne maskine. Der kan opstå farlige situationer ved anvendelse
af maskinen og det tilhørende udstyr, hvis det anvendes af personer, der
ikke er blevet undervist i brugen af dem, eller hvis de ikke anvendes korrekt
i henhold til forskrifterne i denne brugsanvisning.
Overhold de nationale arbejdsmiljøkrav.
2.2 Leveringsomfang
1 Batteridrevet slagskruemaskine SID 2-A
1 Brugsanvisning
Tilbehør finder du hos dit Hilti Center eller online under www.hilti.com.
2.3 Til brug af den batteridrevne slagskruemaskine kræves desuden
følgende:
Et lithium-ion-akku B 12/2.6 med lader C 4⁄1250.
2.4 Egenskaber
Den batteridrevne slagskruemaskine er udstyret med et vibrationsdæmpet
håndgreb, overbelastnings- og overophedningsbeskyttelse samt dybaflad-
ningsbeskyttelse.
2.5 Ladetilstandsindikator for batteri
Batteriet er forsynet med en ladetilstandsindikator. Ved at trykke på frigø-
ringsknappen på batteriet vises ladetilstanden ved hjælp af fire lysdioder.
Lysdiode lyser Lysdiode blinker Ladetilstand C
Lysdiode 1, 2, 3, 4 -C≧75%
Lysdiode 1, 2, 3 -50 % ≦ C < 75 %
Lysdiode 1, 2 -25 % ≦ C < 50 %
Lysdiode 1 -10 % ≦ C < 25 %
-Lysdiode 1 C<10%
BEMÆRK
Under driften er det ikke muligt at få vist ladetilstanden.
BEMÆRK
Ved isætning af batteriet i den batteridrevne slagskruemaskine lyser ladetil-
standsindikatorens lysdioder kortvarigt op.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
da
39
3 Tekniske specifikationer
Ret til tekniske ændringer forbeholdes!
Maskine SID 2A
Nominel spænding 10,8 V
Vægt i overensstemmelse med
EPTAprocedure 01/2003 1,1 kg
Nom. omdrejningstal ubelastet 0…2.500/min
Slagtal Maks. 3.410 1/min
Værktøjsholder ¹/₄" indvendig sekskant med låse-
tylle
BEMÆRK
Det vibrationsniveau, der angives i disse anvisninger, er målt med en må-
lemetode, der opfylder bestemmelserne i EN 60745, og kan anvendes i
forbindelse med en sammenligning af forskellige elværktøjer. Det kan også
anvendes til en foreløbig vurdering af vibrationsbelastningen. Det angivne vi-
brationsniveau dækker de væsentlige anvendelsesformål for elværktøj. Hvis
elværktøjet imidlertid anvendes til andre formål, med andre indsatsværktøjer
eller utilstrækkelig vedligeholdelse, kan vibrationsniveauet afvige. Dette kan
forøge vibrationsbelastningen i hele arbejdstiden markant. For at opnå en
præcis vurdering af vibrationsbelastningen bør også den tid, hvor maskinen
er slukket eller blot kører uden at blive anvendt, inddrages. Dette kan redu-
cere vibrationsbelastningen i hele arbejdstiden markant. Fastlæg yderligere
sikkerhedsforanstaltninger til beskyttelse af brugeren mod vibrationspåvirk-
ninger, f.eks. er det vigtigt at vedligeholde elværktøj og indsatsværktøj, at
holde hænderne varme og at organisere arbejdsprocesserne.
Støjoplysninger (målt i henhold til EN 607451):
Typisk A-vægtet lydeffektniveau, LWA 92 dB (A)
Typisk A-vægtet lydtrykniveau., LpA 103 dB (A)
Usikkerhed for de nævnte støjni-
veauer, K 3dB(A)
Triaksiale vibrationsværdier (vibrationsvektorsum) (målt i henhold til
EN 6074522):
Slagskruning af befæstelseselemen-
ter af maksimal størrelse, ah
16,5 m/s²
Usikkerhed, K 1,5 m/s²
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
da
40
Batteri B 12/2.6
Nominel spænding 10,8 V
Kapacitet 2,6 Ah
Energiindhold 28,08 Wh
Vægt 0,24 kg
Batteritype Lithium-ion
4 Sikkerhedsanvisninger
BEMÆRK
Sikkerhedsafsnittet i kapitlet 4.1 indeholder alle generelle sikkerhedsanvis-
ninger vedrørende elværktøj, og i henhold til gældende bestemmelser skal
disse anføres i brugsanvisningen. Der kan således forekomme anvisninger,
der ikke er relevante for denne maskine.
4.1 Generelle sikkerhedsanvisninger for elværktøj
a) ADVARSEL
Læs alle sikkerhedsanvisninger og instruktioner. Hvis sikkerhedsan-
visningerne og instruktionerne ikke overholdes, er der risiko for elektrisk
stød, brand og/eller alvorlige personskader. Opbevar alle sikkerheds-
anvisninger og instruktioner til senere brug. Det benyttede begreb
"elværktøj" i sikkerhedsanvisningerne refererer til elektriske maskiner
(med netledning) og batteridrevne maskiner (uden netledning).
4.1.1 Arbejdspladssikkerhed
a) Sørg for at holde arbejdsområdet ryddeligt og godt oplyst. Uorden
elleruoplystearbejdsområderøgerfarenforuheld.
b) Brug ikke elværktøj i eksplosionstruede omgivelser, hvor der er
brændbare væsker, gasser eller støv. Maskiner kan slå gnister, der
kan antænde støv eller dampe.
c) Sørg for, at andre personer og ikke mindst børn holdes væk fra
arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan
man miste kontrollen over maskinen.
4.1.2 Elektrisk sikkerhed
a) Elværktøjets stik skal passe til kontakten. Stikket må under ingen
omstændigheder ændres. Brug ikke adapterstik sammen med
jordforbundne elværktøj. Uændrede stik, der passer til kontakterne,
nedsætter risikoen for elektrisk stød.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
da
41
b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør,
radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet,
øges risikoen for elektrisk stød.
c) Elværktøj må ikke udsættes for regn eller fugt. Indtrængning af vand
i elværktøj øger risikoen for elektrisk stød.
d) Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må
man aldrig bære elværktøjet i ledningen, hænge det op i ledningen
eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt
ledningen mod varme, olie, skarpe kanter eller maskindele, der er i
bevægelse. Beskadigede eller sammenviklede ledninger øger risikoen
for elektrisk stød.
e) Hvis maskinen benyttes i det fri, må der kun benyttes en forlænger-
ledning, der er egnet til udendørs brug. Brug af forlængerledning til
udendørs brug nedsætter risikoen for elektrisk stød.
f) Hvis det ikke kan undgås at anvende elværktøjet i fugtige omgivel-
ser, skal du anvende et fejlstrømsrelæ. Anvendelsen af et fejlstrøms-
relæ nedsætter risikoen for et elektrisk stød.
4.1.3 Personlig sikkerhed
a) Det er vigtigt at være opmærksom, se, hvad man laver, og bruge
maskinen fornuftigt. Man bør ikke bruge maskinen, hvis man er
træt, har nydt alkohol eller er påvirket af medicin eller euforiserende
stoffer. Få sekunders uopmærksomhed ved brug af maskinen kan
medføre alvorlige personskader.
b) Brug beskyttelsesudstyr, og hav altid beskyttelsesbriller på. Brug af
sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttel-
seshjelm eller høreværn afhængigt af maskintype og anvendelse ned-
sætter risikoen for personskader.
c) Undgå utilsigtet igangsætning. Kontrollér, at elværktøjet er
frakoblet, før du slutter det til strømforsyningen og/eller batteriet,
tager det op eller transporterer det. Undgå at bære elværktøjet med
fingeren på afbryderen, og sørg for, at det ikke er tændt, når det sluttes
til nettet, da dette øger risikoen for personskader.
d) Fjern indstillingsværktøj eller skruenøgler, inden elværktøjet tæn-
des. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskin-
del, er der risiko for personskader.
e) Undgå at arbejde i unormale kropsstillinger. Sørg for at stå sikkert,
mens der arbejdes, og kom ikke ud af balance. Det er derved
nemmere at kontrollere elværktøjet, hvis der skulle opstå uventede
situationer.
f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller
smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
da
42
Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller
langt hår.
g) Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det
vigtigt, at dette tilsluttes og benyttes korrekt. Ved at anvende en
støvudsugning er det muligt at nedsætte risiciene som følge af støv.
4.1.4 Anvendelse og pleje af elværktøj
a) Undgå at overbelaste maskinen. Brug altid en maskine, der er
beregnet til det stykke arbejde, der skal udføres. Med det rigtige
værktøj arbejder man bedst og mest sikkert inden for det angivne
effektområde.
b) Brug ikke maskinen, hvis afbryderen er defekt. En maskine, der ikke
kan startes og stoppes, er farlig og skal repareres.
c) Træk stikket ud af stikkontakten, og/eller fjern batteriet fra maski-
nen, inden du foretager indstillinger på den, skifter tilbehørsdele
eller lægger den til side. Disse sikkerhedsforanstaltninger forhindrer
utilsigtet start af elværktøjet.
d) Opbevar ubenyttede maskiner uden for børns rækkevidde. Lad
aldrig personer, der ikke er fortrolige med maskinen eller ikke har
gennemlæst sikkerhedsanvisningerne benytte maskinen. Maskiner
er farlige, hvis de benyttes af ukyndige personer.
e) Sørg for at pleje elværktøj omhyggeligt. Kontrollér, om bevægelige
dele fungerer korrekt og ikke sidder fast, og om delene er brækket
eller beskadiget, således at elværktøjets funktion påvirkes. Få
beskadigede dele repareret, inden elværktøjet tages i brug. Mange
uheld skyldes dårligt vedligeholdte elværktøjer.
f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt ved-
ligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så
hurtigtfastogernemmereatføre.
g) Anvend elværktøj, tilbehør, indsatsværktøj osv. i overensstemmelse
med disse anvisninger. Tag hensyn til arbejdsforholdene og det
arbejde, der skal udføres. I tilfælde af anvendelse af maskinen til
formål, som ligger uden for det fastsatte anvendelsesområde, kan der
opstå farlige situationer.
4.1.5 Anvendelse og pleje af batteridrevet elværktøj
a) Oplad kun batterier i ladere, der er anbefalet af fabrikanten. Der
er risiko for brand, hvis en lader, der er beregnet til et bestemt batteri,
anvendes til opladning af en anden batteritype.
b) Brug kun de batterier, der er beregnet til elværktøjet. Brug af andre
batterier øger risikoen for personskader og er forbundet med brandfare.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
da
43
c) Ikke benyttede batterier må ikke komme i berøring med kontorclips,
mønter, nøgler, søm, skruer eller andre små metalgenstande, da
disse kan kortslutte kontakterne. En kortslutning mellem batterikon-
takterne øger risikoen for personskader i form af forbrændinger.
d) Hvis batteriet anvendes forkert, kan der løbe væske ud af batteriet.
Undgå at komme i kontakt med denne væske. Hvis det alligevel
skulle ske, skylles med vand. Søg læge, hvis væsken kommer i
øjnene. Batterivæske kan give hudirritation eller forbrændinger.
4.1.6 Service
a) Sørg for, at elværktøjet kun repareres af kvalificerede fagfolk, og at
der altid benyttes originale reservedele. Dermed sikres størst mulig
elværktøjssikkerhed.
4.2 Yderligere sikkerhedsanvisninger
4.2.1 Personlig sikkerhed
a) Hold maskinen på de isolerede grebsflader, når du udfører opgaver,
hvor skruen kan ramme skjulte strømledninger. Ved kontakt mellem
skruen og en spændingsførende ledning kan også metalliske værktøjs-
dele sættes under spænding, hvilket kan medføre elektrisk stød.
b) Det er ikke tilladt at modificere eller tilføje ekstra dele til maskinen.
c) Kig ikke direkte ind i den batteridrevne slagskruemaskines belys-
ning (lysdiode), og lys ikke ind i ansigtet på andre personer. Der er
fare for at blive blændet.
d) Hold pauser under arbejdet, og lav afspændings- og fingerøvelser,
så dine fingre får en bedre blodgennemstrømning.
e) Undgå at berøre roterende dele. Tænd først maskinen, når du
befinder dig i arbejdsområdet. Berøring af roterende dele, især
roterende værktøjer, kan medføre personskader.
f) Sæt omskifteren til valg af højre-/venstreløb i midterposition (start-
spærre) under opbevaring og transport af maskinen.
g) Maskinen er ikke beregnet til svagelige personer uden instruktion.
Maskinen skal opbevares uden for små børns rækkevidde.
h) Støv fra materialer såsom blyholdig maling, visse træsorter, beton
/ murværk / natursten, som indeholder kvarts, og mineraler samt
metal kan være sundhedsfarlige. Berøring eller indånding af støv kan
medføre allergiske reaktioner og/eller luftvejssygdomme hos brugeren
eller personer, der opholder sig i nærheden. Bestemte støvtyper, f.eks.
støv fra ege- og bøgetræ, er kræftfremkaldende, især i forbindelse
med tilsætningsstoffer til træbehandling (kromat, træbeskyttelsesmidler).
Asbestholdige materialer må kun håndteres af fagfolk. Anvend så vidt
muligt støvudsugning. For at opnå en høj grad af støvudsugning
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
da
44
skal du anvende en egnet mobil støvsuger. Brug om nødvendigt
et åndedrætsværn, som egner sig til den pågældende støvtype.
Sørg for god udluftning af arbejdspladsen. Overhold de gældende
nationale forskrifter vedrørende de materialer, der skal bearbejdes.
i) Hold altid maskinen sikkert og fast i det dertil beregnede håndgreb.
Sørg for, at håndgrebet er tørt, rent og fri for olie og fedt.
j) Brugeren og personer, der opholder sig i nærheden, skal under
brugen af maskinen bære beskyttelsesbriller, sikkerhedshjelm, hø-
reværn, beskyttelseshandsker og et let åndedrætsværn.
4.2.2 Omhyggelig omgang med og brug af elværktøj
a) Sørg for at sikre emnet. Brug fastspændingsværktøj eller en
skruestik til at fastspænde emnet. På den måde holdes det mere
sikkert fast end med hånden, og du har desuden begge hænder fri til at
betjene maskinen.
b) Kontrollér, at værktøjet passer til maskinens værktøjsholder, og at
det er låst korrekt fast i holderen.
c) Kontrollér, at skruerne og emnet passer til det drejningsmoment,
maskinen frembringer. Et for højt drejningsmoment kan overbelaste,
strække eller beskadige skruerne eller emnet og dermed føre til farlige
situationer eller personskader.
4.2.3 Omhyggelig omgang med og brug af batteridrevne maskiner
a) Kontroller, at instrumentet er slukket, inden batteriet sættes i. Det
kan være farligt at sætte et batteri i en maskine, der er tændt.
b) Hold batterier på sikker afstand af høje temperaturer og ild. Der er
eksplosionsfare.
c) Batterierne må ikke adskilles, klemmes, opvarmes til over 80 °C eller
brændes. I modsat fald er der fare for brand, eksplosion og ætsning.
d) Undgå indtrængning af fugt. Indtrængende fugt kan medføre kortslut-
ning og kemiske reaktioner samt forårsage forbrændinger eller brand.
e) Læs de særlige retningslinjer for transport, opbevaring og brug af
lithiumion-batterier.
f) Ved forsendelse af batterier (vej, skinne, sø- eller lufttransport) skal
nationalt og internationalt gældende transportforskrifter overholdes.
g) Fjern batteriet ved opbevaring og transport af maskinen.
h) Undgå, at batteriet kortsluttes. Kontrollér, at batterikontakterne og
maskinen er rene og fri for fremmedlegemer, før du sætter batteriet
i maskinen. Hvis kontakterne til batteriet kortsluttes, er der risiko for
brand, eksplosion og ætsning.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
da
45
i) Defekte batterier (for eksempel batterier med revner, ødelagte
dele, bøjede, tilbageslåede og/eller afrevne kontakter) må ikke
genoplades og genbruges.
j) Hvis batteriet er for varmt til at kunne røres, kan det være defekt.
Placer maskinen på et ikke-brændbart sted i tilstrækkelig afstand til
brændbare materialer, hvor det er muligt at holde øje med det, og lad
det køle af. Kontakt Hiltis serviceafdeling, når batteriet er kølet af.
4.2.4 Elektrisk sikkerhed
Kontrollér før påbegyndelse af arbejdet arbejdsområdet for skjulte
elektriske ledninger, gas- og vandrør, f.eks. med en metaldetektor.
Udvendige metaldele på maskinen kan blive spændingsførende, hvis du
f.eks. utilsigtet har beskadiget en elledning. Dette medfører en alvorligfare
for at få elektrisk stød.
5 Ibrugtagning
5.1 Opladning af batteri
Yderligere oplysninger om opladning af batteriet finder du i
brugsanvisningen til laderen.
5.2 Ilægning af batteri 2
FORSIGTIG
Kontrollér, at den batteridrevne slagskruemaskine er slukket, og at
startspærren er aktiveret (omskifteren til valg af højre-/venstreløb i
midterposition), før batteriet sættes i maskinen.
1. Skub batteriet i den batteridrevne slagskruemaskine forfra, indtil detgår
i indgreb med et tydeligt klik på anslaget.
BEMÆRK Ved isætning af batteriet i den batteridrevne slagskruema-
skine lyser ladetilstandsindikatorens lysdioder kortvarigt op.
2. FORSIGTIG Et batteri, som falder på gulvet, kan være til fare for dig
selv og andre.
Kontrollér, at batteriet er sat korrekt i.
5.3 Udtagning af batteri 3
1. Tryk på frigøringsknappen.
2. Træk batteriet ud af den batteridrevne slagskruemaskine fra forsiden.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
da
46
5.4 Bæltekrog (tilbehør) 4
FORSIGTIG
Kontrollér før arbejdets begyndelse, at bæltekrogen er sikkert fastgjort.
Med bæltekrogen kan du fastgøre den batteridrevne slagskruemaskine i
bæltet tæt på kroppen. Endvidere er det muligt for venstrehåndede at
placere bæltekrogen på den anden side af maskinen.
1. Tag batteriet ud af den batteridrevne slagskruemaskine.
2. Sæt bæltekrogen i den dertil beregnede holder.
3. Fastgør bæltekrogen med de to skruer.
6 Betjening
6.1 Indstilling af højre-/venstreløb 5
Værktøjsspindlen indstilles til højre-/venstreløb ved hjælp af omskifteren
til valg af højre-/venstreløb. En spærre forhindrer skift mellem højre- og
venstreløb, når maskinen er i gang. Når omskifteren til valg af højre-
/venstreløb står i midterpositionen, er afbryderen blokeret.
Tryk kontakten til valg af højre-/venstreløb til venstre.
Højreløb er valgt.
Tryk kontakten til valg af højre-/venstreløb til højre.
Venstreløb er valgt.
6.2 Tænd/sluk
Hastigheden reguleres trinløst til det maksimale omdrejningstal ved at trykke
afbryderen langsomt ind.
BEMÆRK
Hvis den batteridrevne slagskruemaskine er blevet frakoblet automatisk på
grund af overbelastning eller overophedning, skal du slippe afbryderen og
vente, indtil maskinen er kølet af. Derefter kan du igen tænde maskinen ved
at trykke på afbryderen.
6.3 Værktøjsskift
FORSIGTIG
Anvend beskyttelseshandsker, når der skal skiftes værktøj, da værktø-
jetblivermegetvarmtvedbrug.
BEMÆRK
Maskinen er udstyret med en ¹/₄" indvendig sekskant med låsetylle til
fastgørelse af diverse værktøj (f.eks. bor, bit og bitholder).
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
da
47
Kontrollér, at værktøjets indstiksende er ren. Rengør om nødvendigt
indstiksenden.
6.3.1 Indsætning af værktøj 6
1. Tag batteriet ud af den batteridrevne slagskruemaskine.
2. Skub låsetyllen fremad på den indvendige sekskant, og hold den fast i
denne position.
3. Sæt værktøjet i den indvendige sekskant indtil anslag, og slip låsetyllen.
4. Kontrollér, at den holder værktøjet sikkert.
6.3.2 Udtagning af værktøj 7
1. Tag batteriet ud af den batteridrevne slagskruemaskine.
2. Skub låsetyllen fremad på den indvendige sekskant, og hold den fast i
denne position.
3. Træk værktøjet ud af den indvendige sekskant, og slip låsetyllen.
7 Rengøring og vedligeholdelse
ADVARSEL
Reparationer på de elektriske dele må kun udføres af en elektriker.
7.1 Pleje af den batteridrevne slagskruemaskine
FORSIGTIG
Hold maskinen, især gribefladerne, tørre, rene og fri for olie og fedt.
Anvend ikke silikoneholdige plejemidler.
Anvend aldrig den batteridrevne slagskruemaskine med tildækkede
ventilationsåbninger! Rengør forsigtigt ventilationsåbningerne med entør
børste.
Sørg for, at der ikke trænger fremmedlegemer ind i den batteridrevne
slagskruemaskine.
Rengør jævnligt den batteridrevne slagskruemaskine udvendigt med en
let fugtig klud. Anvend ikke spray, dampstråler eller rindende vand til
rengøring! Det kan forringe den batteridrevne slagskruemaskines elektriske
sikkerhed.
7.2 Pleje af akkuer
For at sikre en maksimal levetid for batterierne skal du holde op med at
bruge batteriet, når batteriydelsen falder markant.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
da
48
BEMÆRK
Hvis du fortsætter med at bruge batteriet, standses afladningen automatisk,
før battericellerne tager skade.
Opbevarakkuerkøligtogtørt.
8 Fejlsøgning
Hvis den aktuelle fejl ikke er nævnt eller hvis den anbefalede løsning ikke
løser problemet, skal du indlevere maskinen hos Hiltis kundeservice.
Fejl Mulig årsag Afhjælpning
Maskinen virker ikke. Batteriet er ikke korrekt
isat, eller batteriet er
fladt.
Batteriet skal gå i ind-
greb med et hørbart klik,
eller batteriet skal lades
op.
Tænd-/slukknappen
kan ikke trykkes ned
eller er blokeret.
Sæt omskifteren til valg
af højre-/venstreløb i
midterposition (trans-
portstilling).
Tryk omskifteren til valg
af højre-/venstreløb til
venstre eller højre.
Hastigheden falder
pludselig kraftigt. Aflad batteriet. Skift batteriet, og oplad
det tomme batteri.
Batteriet aflades hur-
tigere end normalt. Meget lav omgivende
temperatur. Lad batteriet varme lang-
somt op til rumtempera-
tur.
Batteriet går ikke i
indgreb med et tyde-
ligt klik.
Holdetapperne på batte-
riet er tilsmudsede. Rengør holdetapperne,
og bring batteriet i ind-
greb. Kontakt Hiltis kun-
deservice, hvis det ikke
løser problemet.
Kraftig varmeudvik-
ling på maskine eller
batteri.
Elektrisk defekt. Sluk omgående maski-
nen, tag batteriet ud, og
kontakt Hiltis kundeser-
vice.
Maskinen er blevet over-
belastet (anvendelses-
grænse overskredet).
Vælg det rigtige værktøj
til formålet.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
da
49
9 Bortskaffelse
FORSIGTIG
Hvis udstyret ikke bortskaffes korrekt, kan der ske følgende: Ved afbrænding
af plastikdele kan der opstå giftig røggas, som man kan blive syg af at
indånde. Ved beskadigelse eller kraftig opvarmning kan batteriet eksplodere
og dermed forårsage forgiftning, forbrænding, ætsning eller forurening af
miljøet. Ved en skødesløs bortskaffelse kan udstyret havne i hænderne
på ukyndige personer, som ikke ved, hvordan udstyret anvendes korrekt.
Dette kan medføre, at du eller andre kommer slemt til skade, eller at miljøet
forurenes.
FORSIGTIG
Bortskaf omgående defekte batterier. Opbevar disse utilgængeligt for børn.
Batterier må ikke adskilles eller brændes.
FORSIGTIG
Bortskaf batterier i henhold til nationale regler, eller levér udtjente batterier
tilbage til Hilti.
Størstedelen af de materialer, som anvendes ved fremstillingen af Hilti-
produkter, kan genbruges. Materialerne skal sorteres, før de kan genbruges.
I mange lande findes der allerede ordninger, hvor Hilti indsamler sine brugte
maskiner til genbrug. Yderligere oplysninger får du hos Hilti-kundeservice
eller din lokale Hilti-konsulent.
Kun for EU-lande
Elværktøj må ikke bortskaffes som almindeligt affald!
I henhold til Rådets direktiv om bortskaffelse af elektriske og
elektroniske produkter og gældende national lovgivning skal
brugte maskiner indsamles separat og bortskaffes på en måde,
der skåner miljøet mest muligt.
10 Producentgaranti - Produkter
Hvis du har spørgsmål vedrørende garantibetingelserne, bedes du henvende
dig til din lokale HILTI-partner.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
da
50
11 EF-overensstemmelseserklæring (original)
Betegnelse: Batteridrevet slagskruemaskine
med indvendig sekskant
Typebetegnelse: SID 2-A
Generation: 01
Produktionsår: 2013
Vi erklærer som eneansvarlige, at dette produkt er i overensstemmelse
med følgende direktiver og standarder: 2006/42/EU, indtil 19. april 2016:
2004/108/EF, fra 20. april 2016: 2014/30/EU, 2006/66/EF, 2011/65/EU,
EN 607451, EN 6074522, EN ISO 12100.
Hilti Corporation, Feldkircherstrasse 100, FL9494 Schaan
Paolo Luccini Tassilo Deinzer
Head of BA Quality and Process Management Executive Vice President
Business Area Electric Tools & Accessories Business Unit Power Tools & Accessories
08/2015 08/2015
Teknisk dokumentation ved:
Hilti Entwicklungsgesellschaft mbH
Zulassung Elektrowerkzeuge
Hiltistrasse 6
86916 Kaufering
Deutschland
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
sv
51
BRUKSANVISNING I ORIGINAL
SID 2-A Batteri-slagskruvdragare
Läs noga igenom bruksanvisningen innan du använder verktyget.
Förvara alltid bruksanvisningen tillsammans med verktyget.
Lämna aldrig ifrån dig verktyget till andra personer utan att även ge dem
bruksanvisningen.
Innehållsförteckning
1 Allmäninformation ........................... 52
2 Beskrivning ................................ 53
3 Tekniskinformation .......................... 55
4 Säkerhetsföreskrifter.......................... 56
5 Förestart ................................. 61
6 Drift ..................................... 62
7 Skötselochunderhåll ......................... 63
8 Felsökning ................................ 63
9 Avfallshantering ............................. 64
10 Tillverkarens garanti . . ........................ 65
11 FörsäkranomEU-konformitet(original) ............. 65
1Siffrorna hänvisar till bilderna. Bilderna hittar du i början av bruksanvis-
ningen.
Med reservation för tekniska ändringar och misstag.
Verktygets delar och reglage 1
@Omkopplare för höger- och vänstervarv
;Belysning
=Bälteshake (tillbehör)
%Laddningsindikering
&Spärr
(Strömbrytare
)Insexfäste
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
sv
52
1 Allmän information
1.1 Riskindikationer och deras betydelse
FARA
Anger överhängande risker som kan leda till svåra personskador eller
dödsolycka.
VARNING
Anger en potentiell risksituation som skulle kunna leda till allvarlig person-
skada eller dödsolycka.
FÖRSIKTIGHET
Anger situationer som kan vara farliga och leda till skador på person eller
utrustning.
OBSERVERA
Används för viktiga anmärkningar och annan praktisk information.
1.2 Förklaring av illustrationer och fler anvisningar
Varningssymboler
Varning: Allmän fara
Påbudssymboler
Läs
bruksanvisningen
före användning
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
sv
53
Övriga symboler
Lämna material till
återvinning Likström Nominellt varvtal,
obelastat Högervarv
Vänstervarv
Här hittar du identifikationsdetaljerna på utrustningen
Typbeteckningen finns på typskylten och serienumret på sidan av motorkå-
pan. Skriv in dessa uppgifter i bruksanvisningen så att du alltid kan ange
dem om du vänder dig till vår representant eller serviceverkstad.
Typ:
Generation: 01
Serienr:
2 Beskrivning
2.1 Korrekt användning
SID 2-A är en handhållen batteridriven borrskruvdragare. Den används för
att dra åt och lossa gängade skruvar, muttrar och bultar i trä, metall, tegel
och betong.
Använd inte batteriet som energikälla för andra ospecificerade verktyg.
För undvikande av personskador ska endast originaltillbehör och original-
verktyg från Hilti användas.
Den batteridrivna borrskruvdragaren får inte användas till uppgifter därett
exakt åtdragningsmoment krävs. Används borrskruvdragaren till uppgifter
där ett exakt åtdragningsmoment krävs, eller där ett högsta moment inte
får överskridas, finns det risk för överdragning och skador på skruven eller
arbetsstycket. Till sådana uppgifter ska ett verktyg med tydlig inställning av
åtdragningsmomentet användas.
Verktyget är avsett för yrkesmässig användning och får endast användas,
underhållas och startas av auktoriserad, utbildad personal. Personalen
måste vara särskilt informerad om de eventuella risker som kan uppstå.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
sv
54
Verktyget och dess tillbehör kan utgöra en risk om de används på ett
felaktigt sätt av outbildad personal eller inte används enligt föreskrifterna.
Observera de nationella arbetsskyddsföreskrifterna.
2.2 Leveransinnehåll
1 Batteridriven borrskruvdragare SID 2-A
1 Bruksanvisning
Tillbehör hittar du hos din Hilti-återförsäljare eller online på www.hilti.com.
2.3 Följande behövs också för drift av den batteridrivna borrskruv-
dragaren:
Ett litiumjonbatteri B 12/2.6 med batteriladdare C 4⁄1250.
2.4 Om utrustningen
Den batteridrivna borrskruvdragaren är försedd med ett vibrationsdämpande
handtag, ett skydd mot överbelastning och överhettning samt ett urladd-
ningsskydd.
2.5 Laddningsindikering för batteriet
Batteriet är försett med laddningsindikering. När du trycker på batteriets
utlösningsknapp visas aktuell laddningsstatus med fyra lysdioder.
Lysdiod fast sken Lysdiod blinkande Laddningsstatus C
Lysdiod1,2,3,4 -C≧75%
Lysdiod1,2,3 -50 % ≦ C < 75 %
Lysdiod 1, 2 -25 % ≦ C < 50 %
Lysdiod 1 -10 % ≦ C < 25 %
-Lysdiod 1 C<10%
OBSERVERA
Det går inte att läsa av laddningsstatus medan arbete pågår.
OBSERVERA
Laddningsindikeringen kan tändas ett kort ögonblick när batteriet sätts in i
borrskruvdragaren.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
sv
55
3 Teknisk information
Med reservation för tekniska ändringar!
Verktyg SID 2A
Märkspänning 10,8 V
Vikt enligt EPTAdirektivet 01/2003 1,1 kg
Uppmätt tomgångsvarvtal 0…2 500/min
Slagtal Max. 3 410 slag/min
Chuck ¹/₄"-insexfäste med låshylsa
OBSERVERA
Vibrationsnivån som anges i dessa instruktioner har uppmätts med en nor-
merad mätmetod enligt EN 607 45 som kan användas för att jämföra olika
elverktyg med varandra. Den kan också användas för att göra en preliminär
uppskattning av vibrationsbelastningen. Den angivna vibrationsnivån gäller
för elverktygets huvudsakliga användningsområden. När elverktyget utnytt-
jas inom andra användningsområden, med andra insatsverktyg eller otill-
räckligt underhåll kan en mätning av vibrationsnivån ge avvikande värden.
Detta kan ge en tydlig ökning av vibrationsbelastningen för hela arbetspe-
rioden. För att uppskattningen av vibrationsbelastningen ska bli exakt bör
också de tider då verktyget är frånkopplat, eller då det är tillkopplat men inte
används, räknas med. Detta kan ge en tydlig minskning av vibrationsbelast-
ningen för hela arbetsperioden. Vidta även ytterligare säkerhetsåtgärder för
att skydda operatören från skadlig påverkan av vibrationer, t.ex. underhåll
av elverktyg och insatsverktyg, möjlighet att hålla händerna varma, välorga-
niserat arbetsförlopp.
Bullerinformation (uppmätt enligt EN 607451):
Karaktäristisk A-vägd ljudeffektnivå,
LWA
92 dB (A)
Karaktäristisk A-vägd ljudtrycksnivå,
LpA
103 dB (A)
Osäkerhet för ovanstående ljudnivå,
K3dB(A)
Triaxiala vibrationsvärden (vibrationsvektorsumma) (uppmätta enligt
EN 6074522):
Slagskruvar med fästelement av
maximal storlek, ah
16,5 m/s²
Osäkerhet, K 1,5 m/s²
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
sv
56
Batteri B 12/2.6
Märkspänning 10,8 V
Kapacitet 2,6 Ah
Energiinnehåll 28,08 Wh
Vikt 0,24 kg
Batterityp Litiumjon
4 Säkerhetsföreskrifter
OBSERVERA
Säkerhetsföreskrifterna i kapitlet 4.1 innehåller alla allmänna säkerhetsföre-
skrifter för elverktyg enligt gällande normer. Därför kan det finnas anvis-
ningar som inte är tillämpbara för alla verktyg.
4.1 Allmänna säkerhetsföreskrifter för elverktyg
a) VARNING
Läs alla säkerhetsföreskrifter och anvisningar. Attinteiakttasä-
kerhetsföreskrifter och anvisningar kan orsaka elstötar, brand och/eller
allvarliga personskador. Förvara alla säkerhetsföreskrifter och an-
visningarna på ett säkert ställe för framtida användning. Begreppet
”elverktyg” som används i säkerhetsföreskrifterna avser nätdrivna el-
verktyg (med nätsladd) och batteridrivna elverktyg (sladdlösa).
4.1.1 Säker arbetsmiljö
a) Håll arbetsområdet rent och väl belyst. Oordning eller bristfällig
belysning på arbetsplatsen kan leda till olyckor.
b) Arbeta inte med elverktyget i omgivningar med explosionsrisk där
det finns brännbara vätskor, gaser eller damm. Elverktygen alstrar
gnistor som kan antända dammet eller gaserna.
c) Håll barn och obehöriga personer på betryggande avstånd under
arbetet med elverktyget. Om du störs av obehöriga personer kan du
förlora kontrollen över elverktyget.
4.1.2 Elektrisk säkerhet
a) Elverktygets elkontakt måste passa till vägguttaget. Elkontakten får
absolut inte ändras. Använd inte adapterkontakter tillsammans med
skyddsjordade elverktyg. Originalkontakter och lämpliga vägguttag
minskar risken för elstötar.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
sv
57
b) Undvik kroppskontakt med jordade ytor som rör, värmeelement,
spisar och kylskåp. Det finns en större risk för elstötar om din kropp är
jordad.
c) Skydda elverktyget från regn och väta. Tränger vatten in i ett elverktyg
ökar risken för elstötar.
d) Använd inte kabeln på ett felaktigt sätt, t.ex. genom att bära eller
hänga upp elverktyget i den eller dra i den för att lossa elkontakten
ur vägguttaget. Håll nätsladden på avstånd från värmekällor, olja,
skarpa kanter och rörliga delar. Skadade eller tilltrasslade kablar ökar
risken för elstötar.
e) När du arbetar med ett elverktyg utomhus, använd endast en
förlängningskabel som är avsedd för utomhusbruk. Om en lämplig
förlängningskabel för utomhusbruk används minskar risken för elstötar.
f) Om det är alldeles nödvändigt att använda elverktyget i fuktig miljö
ska du använda en jordfelsbrytare. Användning av jordfelsbrytare
minskar risken för elstötar.
4.1.3 Personsäkerhet
a) Var uppmärksam, ha uppsikt över vad du gör och använd elverktyget
med förnuft. Använd inte elverktyget när du är trött eller om du är
påverkad av droger, alkohol eller mediciner. Under användning av
elverktyg kan även en kort stunds bristande uppmärksamhet leda till
allvarliga personskador.
b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Den
personliga skyddsutrustningen, som t.ex. dammskyddsmask, halkfria
säkerhetsskor, hjälm eller hörselskydd – med beaktande av elverktygets
modell och driftsätt – reducerar risken för kroppsskada.
c) Undvik oavsiktlig igångsättning. Se till att elverktyget är frånkopplat
innan du ansluter det till nätströmmen och/eller batteriet, tar upp det
eller bär det. Om du bär elverktyget med fingret på strömbrytaren eller
ansluter ett tillkopplat verktyg till nätströmmen kan en olycka inträffa.
d) Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar
in elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan
medföra kroppsskada.
e) Undvik en onormal kroppshållning. Se till att du står stadigt och
håller balansen. Då kan du lättare kontrollera elverktyget i oväntade
situationer.
f) Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken.
Håll håret, kläderna och handskarna på avstånd från rörliga delar.
Löst hängande kläder, smycken och långt hår kan dras in av roterande
delar.
g) När du använder elverktyg med anordningar för uppsugning och
uppsamling av damm, bör du kontrollera att dessa anordningar är
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
sv
58
rätt monterade och används korrekt. Används en dammsugare kan
faror som orsakas av damm minskas.
4.1.4 Användning och hantering av elverktyget
a) Överbelasta inte verktyget. Använd elverktyg som är avsedda för
det aktuella arbetet. Med ett lämpligt elverktyg kan du arbeta bättre
och säkrare inom angivet effektområde.
b) Ett elverktyg med defekt strömbrytare får inte längre användas. Ett
elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.
c) Dra ut elkontakten ur uttaget och/eller ta ut batteriet innan du gör
inställningar, byter tillbehör eller lägger ifrån dig verktyget. Denna
skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget.
d) Förvara elverktygen oåtkomliga för barn. Verktyget får inte använ-
das av personer som inte är förtrogna med dess användning eller
inte har läst denna anvisning. Elverktyg är farliga om de används av
oerfarna personer.
e) Underhåll elverktygen noggrant. Kontrollera att rörliga komponen-
ter fungerar felfritt och inte kärvar och att komponenter inte har
brustit eller skadats så att elverktygets funktion påverkas negativt.
Se till att skadade delar repareras innan verktyget används igen.
Många olyckor orsakas av dåligt skötta elverktyg.
f) Håll insatsverktygen skarpa och rena. Omsorgsfullt skötta insatsverk-
tyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.
g) Använd elverktyg, tillbehör, insatsverktyg osv. enligt dessa anvis-
ningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används
elverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå.
4.1.5 Användning och hantering av batteriverktyg
a) Ladda batterierna endast i de laddare som tillverkaren har rekom-
menderat. Brandrisk kan uppstå om en laddare som är avsedd för en
viss typ av batterier används för andra batterityper.
b) Använd endast batterier som är avsedda för aktuellt elverktyg.
Används andra batterier finns det risk för personskada och brand.
c) Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföre-
mål på avstånd från reservbatterier för att undvika kortslutning av
kontakterna. En kortslutning av batteriets kontakter kan leda till bränn-
skador eller brand.
d) Om batteriet används på fel sätt kan vätska rinna ur batteriet. Undvik
kontakt med vätskan. Vid oavsiktlig kontakt, spola med vatten. Om
vätska kommer i kontakt med ögonen, uppsök dessutom läkare.
Batterivätskan kan orsaka hudirritation eller brännskada.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
sv
59
4.1.6 Service
a) Låt endast kvalificerad fackpersonal reparera elverktyget och an-
vänd då endast originalreservdelar. Detta garanterar att elverktygets
säkerhet upprätthålls.
4.2 Extra säkerhetsföreskrifter
4.2.1 Personsäkerhet
a) Håll verktyget i det isolerade handtaget när du utför arbeten där
skruven kan stöta på dolda elledningar. Vidkontaktmedenspän-
ningssatt ledning kan metalldelar på verktyget spänningssättas och ge
dig en stöt.
b) Verktyget får inte ändras eller byggas om på något sätt.
c) Titta inte direkt in i borrskruvdragarens belysning (lysdioder) och
undvik att lysa i ansiktet på andra personer. Risk för bländning.
d) Gör pauser i arbetet och utför avslappnings- och fingerövningar
som ökar blodgenomströmningen i fingrarna.
e) Rör inte vid roterande delar. Koppla inte in verktyget förrän det är
i arbetsområdet. Beröring av roterande delar, särskilt roterande bits,
kan leda till skador.
f) Aktivera inkopplingsspärren (R/L-omkopplaren i mittläge) vid förva-
ring och transport av verktyget i dess väska.
g) Verktyget är inte avsett att användas av personer som saknar
förmåga eller nödvändig kunskap. Se till att inga barn kommer i
närheten av verktyget.
h) Damm från material med blyhaltig färg, vissa träslag, betong, tegel, sten
som innehåller kvarts, mineraler och metall kan vara hälsovådliga. Berö-
ring eller inandning av damm kan orsaka allergiska reaktioner och/eller
sjukdomar i andningsvägarna hos användaren eller hos personer som
befinner sig i närheten. Vissa slags damm, till exempel från ek eller bok,
anses vara cancerframkallande, särskilt i kombination med tillsatsämnen
för behandling av trä (kromat, träskyddsmedel). Asbesthaltigt material
får bara hanteras av särskilt utbildad personal. Använd om möjligt en
dammsugare. För effektiv dammsugning bör du använda en bärbar
dammsugare som är speciellt avsedd för ändamålet. Använd vid
behov en andningsmask som är avsedd för damm av det aktuella
slaget. Se till att det finns bra ventilation på arbetsplatsen. Följ de
gällande landsspecifika föreskrifterna för de material som ska be-
arbetas.
i) Håll alltid verktyget säkert och stadigt i det avsedda handtaget. Se
till att handtaget är torrt, rent och fritt från olja och fett.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
sv
60
j) Användaren och personer som befinner sig i närheten måste un-
der användningen bära skyddsglasögon, skyddshjälm, hörselskydd,
skyddshandskar och lätt andningsskydd.
4.2.2 Omsorgsfull hantering och användning av elverktyg
a) Spänn fast materialet ordentligt. Sätt fast materialet med en
spännanordning eller ett skruvstäd. På så vis hålls arbetsstycket
fast bättre än för hand och du har dessutom båda händerna fria för att
hantera verktyget.
b) Se till att insatsverktygen passar i verktyget och sitter fast ordentligt
i chucken.
c) Kontrollera att skruvarna och arbetsstycket klarar det åtdragnings-
moment som verktyget ger. Ett för högt åtdragningsmoment skapar
farliga situationer genom att överbelasta, böja eller skada skruvarna el-
ler arbetsstycket.
4.2.3 Omsorgsfull hantering och användning av sladdlösa elverktyg
a) Kontrollera att elverktyget är frånkopplat innan batteriet sätts in.
Insättning av batteriet i ett inkopplat elverktyg kan leda till olyckor.
b) Håll batterierna borta från höga temperaturer och eld. Explosionsrisk
föreligger
c) Batterier får inte demonteras, klämmas, hettas upp över 80 °C eller
brännas. Brand, explosions och skaderisk föreligger.
d) Se till att batterierna inte utsätts för fukt. Inträngandefuktkanorsaka
kortslutning och kemiska reaktioner samt leda till brännskador eller
eldsvåda.
e) Observera de särskilda föreskrifterna för transport, förvaring an-
vändning av litiumjonbatterier.
f) Vid transport av batterier (med bil, järnväg, båt eller flyg) ska gällande
inhemska och internationella transportföreskrifter följas.
g) Ta bort batteriet när verktyget ska förvaras och transporteras.
h) Undvik att kortsluta batteriet. Innan du sätter in batteriet i verktyget
bör du försäkra dig om att både batteriets och verktygets kontakter
är fria från smuts och andra hinder. Om batteriets kontakter kortsluts
föreligger risk för brand, explosion eller frätskador.
i) Skadade batterier (t.ex. med repor, brustna delar, böjda, stukade
och/eller utdragna kontakter) får varken laddas eller fortsätta an-
vändas.
j) Om batteriet är för hett att ta i kan det vara defekt. Ställ batteriet på en
icke eldfängd plats på betryggande avstånd från eldfängda material,
där du kan hålla det under uppsikt medan det svalnar. Kontakta
Hilti-service när batteriet har svalnat.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
sv
61
4.2.4 Elektrisk säkerhet
Kontrollera arbetsområdet i förväg, om där finns dolda elkablar, gas-
och vattenledningar, med t.ex. en metalldetektor. Verktygets yttre
metalldelar kan bli spänningsförande om du t.ex. råkar skada en nätkabel.
Detta utgör en allvarlig risk för elstötar.
5 Före start
5.1 Laddning av batteri
Information om laddning av batteriet hittar du i batteriladdarens
batteribruksanvisning.
5.2 Sätta i batteriet 2
FÖRSIKTIGHET
Kontrollera innan du sätter i batteriet att borrskruvdragaren är från-
kopplad och att inkopplingsspärren är aktiverad (omkopplaren för
höger- och vänstervarv står i mittläge).
1. Skjut in batteriet framifrån i borrskruvdragaren tills du hör att det hakar
fast med ett klick.
OBSERVERA Laddningsindikeringen kan tändas ett kort ögonblick när
batteriet sätts in i borrskruvdragaren.
2. FÖRSIKTIGHET Ett batteri som faller ner kan skada dig och andra.
Kontrollera att batteriet sitter stadigt.
5.3 Ta ut batteriet 3
1. Tryck på spärren.
2. Dra ut batteriet framåt ur borrskruvdragaren.
5.4 Bälteshake (tillbehör) 4
FÖRSIKTIGHET
Innan du startar ett arbete ska du kontrollera att bälteshaken är korrekt
fastsatt.
Med hjälp av bälteshaken kan du fästa borrskruvdragaren intill kroppen vid
bältet. Dessutom går det att sätta bälteshaken på andra verktygssidan, med
tanke på vänsterhänta.
1. Ta ut batteriet ur borrskruvdragaren.
2. Stick in bälteshaken i det avsedda urtaget.
3. Fäst bälteshaken med de två skruvarna.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
sv
62
6Drift
6.1 Ställa in rotationsriktning 5
Med omkopplaren för höger-och vänstervarv kan du ändra verktygsspin-
delns rotation. En spärr förhindrar att vridriktningen ändras medan motorn
går. När omkopplare för höger- och vänstervarv står i mittläge är strömbry-
taren spärrad.
Tryck omkopplaren för höger- och vänstervarv åt vänster.
Verktyget ställs in på högervarv.
Tryck omkopplaren för höger- och vänstervarv åt höger.
Verktyget ställs in på vänstervarv.
6.2 Koppla till/från
Genom att långsamt trycka på strömbrytaren kan du välja varvtal steglöst
upp till maximalt varvtal.
OBSERVERA
Om borrskruvdragaren har slagits av automatiskt som skydd mot överbe-
lastning eller överhettning, släpper du strömbrytaren och väntar tills verk-
tyget har svalnat. Sedan kan du starta verktyget på nytt genom att trycka
på strömbrytaren igen.
6.3 Byte av bitshållare
FÖRSIKTIGHET
Använd skyddshandskar vid byte av insatsverktyg eftersom dessa
kanske fortfarande är heta.
OBSERVERA
Verktyget är utrustat med ett ¹/₄"-insexfäste med låshylsa för att fästa diverse
insatsverktyg (t.ex. borr, bits och bithållare).
Kontrollera att bitshållarens insticksände är ren. Rengör insticksändenvid
behov.
6.3.1 Sätta i insatsverktyg 6
1. Ta ut batteriet ur borrskruvdragaren.
2. Skjut låshylsan framåt vid insexfästet och håll den i denna position.
3. Sätt in insatsverktyget i insexfästet tills det tar stopp och lossa på
låshylsan.
4. Kontrollera att insatsverktyget sitter fast ordentligt.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
sv
63
6.3.2 Ta ut insatsverktyg 7
1. Ta ut batteriet ur borrskruvdragaren.
2. Skjut låshylsan framåt vid insexfästet och håll den i denna position.
3. Ta ut insatsverktyget från insexfästet och lossa på låshylsan.
7 Skötsel och underhåll
VARNING
Reparationer på de elektriska delarna får endast utföras av behörig
fackman.
7.1 Skötsel av den batteridrivna borrskruvdragaren
FÖRSIKTIGHET
Håll verktyget, särskilt greppytorna, rent och fritt från olja och fett.
Använd inga silikonhaltiga skyddsmedel.
Kör aldrig borrskruvdragaren om ventilationsspringorna är tilltäppta!
Rengör ventilationsspringorna försiktigt med en torr borste.
Se till att främmande föremål inte kommer in i borrskruvdragaren.
Rengör regelbundet borrskruvdragarens utsida med en lätt fuktad trasa.
Använd inte spruta eller ångstråle vid rengöringen! Borrskruvdragarens
elsäkerhet kan äventyras.
7.2 Skötsel av batterier
Avbryt urladdningen så fort du märker att instrumentets effekt har sjunkit,
så varar batteri längre.
OBSERVERA
Fortsätter du använda laddaren avbryts urladdningen automatiskt för att inte
skada cellerna.
Förvara batterier svalt och torrt.
8 Felsökning
Om felet inte nämns i anvisningarna, eller om de rekommenderade åtgär-
derna inte har önskad verkan, lämnar du in verktyget till Hilti-service.
Fel Möjlig orsak Lösning
Verktyget fungerar
inte. Batterietärinteordent-
ligt isatt eller också har
batteriet laddats ur.
Batteriet måste hakas
imedetthörbartklick
resp. laddas.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
sv
64
Fel Möjlig orsak Lösning
Strömbrytaren kan
inte tryckas ner resp.
är spärrad.
Omkopplare för höger-
och vänstervarv i mitten-
läge (transportläge)
Tryck omkopplaren för
höger- och vänstervarv
åtvänsterelleråthöger.
Varvtalet sjunker
plötsligt. Batteriet är urladdat. Byt batteri och ladda ett
urladdat batteri.
Batteriet laddas ur
fortare än vanligt. Mycket låg omgivnings-
temperatur. Värm långsamt upp bat-
teriet till rumstemperatur.
Batteriet hakar inte i
med ett hörbart klick. Batteriets låsmekanism
är smutsig. Rengör låsmekanismen
och haka i batteriet.
Kontakta Hilti-service
om problemet kvarstår.
Stark värmeutveck-
ling i verktyget eller
batteriet.
Elektriskt fel. Koppla genast från verk-
tyget, ta ut batteriet och
kontakta Hilti-service.
Verktyget är överbelastat
(användningsgränsen har
överskridits).
Välj rätt verktyg för re-
spektive tillämpning.
9 Avfallshantering
FÖRSIKTIGHET
Om utrustningen inte avfallshanteras på rätt sätt kan det få följande kon-
sekvenser: Vid förbränning av plast uppstår giftiga och hälsovådliga gaser.
Om batterierna skadas eller utsätts för stark hetta kan de explodera och
därigenom orsaka förgiftning, bränder, frätskador eller ha annan negativin-
verkan på miljön. Om du underlåter att avfallshantera utrustningen korrekt
kan obehöriga personer få tillgång till den och använda den på ett felaktigt
sätt. Därigenom kan både du och andra skadas och miljön utsättas för onö-
diga påfrestningar.
FÖRSIKTIGHET
Avfallshantera omedelbart defekta batterier. Håll dem utom räckhåll för
barn. Ta inte isär batterier och bränn inte upp dem.
FÖRSIKTIGHET
Avfallshantera batterier enligt lokala föreskrifter eller lämna in uttjänta batte-
rier till Hilti.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
sv
65
Hiltis verktyg är till stor del tillverkade av återvinningsbart material.En
förutsättning för återvinning är att materialet separeras på rätt sätt. I många
länder tar Hilti emot sina uttjänta produkter för återvinning. Fråga Hiltis
kundservice eller din Hilti-säljare.
Gäller endast EU-länder
Elektriska verktyg får inte kastas i hushållssoporna!
Enligt EG-direktivet som avser äldre elektrisk och elektronisk
utrustning, och dess tillämpning enligt nationell lag, ska uttjänta
elektriska verktyg sorteras separat och lämnas till återvinning
som är skonsam mot miljön.
10 Tillverkarens garanti
Vänd dig till din lokala HILTI-representant om du har frågor om garantivill-
koren.
11 Försäkran om EU-konformitet (original)
Beteckning: Batteri-slagskruvdragare
Typbeteckning: SID 2-A
Generation: 01
Konstruktionsår: 2013
Vi försäkrar under eget ansvar att produkten stämmer överens med följande
riktlinjer och normer: 2006/42/EG, till den 19 april 2016: 2004/108/EG,
från och med den 20 april 2016: 2014/30/EU, 2006/66/EG, 2011/65/EU,
EN 607451, EN 6074522, EN ISO 12100.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
sv
66
Hilti Corporation, Feldkircherstrasse 100, FL9494 Schaan
Paolo Luccini Tassilo Deinzer
Head of BA Quality and Process Management Executive Vice President
Business Area Electric Tools & Accessories Business Unit Power Tools & Accessories
08/2015 08/2015
Teknisk dokumentation vid:
Hilti Entwicklungsgesellschaft mbH
Zulassung Elektrowerkzeuge
Hiltistrasse 6
86916 Kaufering
Deutschland
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
no
67
ORIGINAL BRUKSANVISNING
SID 2-A Batteridrevet slags-
krumaskin med innvendig
sekskant
Det er viktig at bruksanvisningen leses før maskinen brukes for første gang.
Oppbevar alltid bruksanvisningen sammen med maskinen.
Pass på at bruksanvisningen ligger sammen med maskinen når den overlates
til andre personer.
Innholdsfortegnelse
1 Generellinformasjon .......................... 68
2 Beskrivelse ................................ 69
3 Tekniskedata .............................. 71
4 Sikkerhetsregler............................. 72
5 Tamaskinenibruk ........................... 77
6 Betjening ................................. 78
7 Serviceogvedlikehold......................... 79
8 Feilsøking ................................. 80
9 Avhending ................................. 80
10 Produsentgarantiformaskiner ................... 81
11 EF-samsvarserklæring(original) .................. 81
1Tallene refererer til illustrasjonene. Illustrasjonene står helt foran ibruks-
anvisningen.
Med forbehold om tekniske endringer og feil.
Betjeningselementer og maskindeler 1
@Omkoblingsbryter for høyre-/venstregang
;Belysning
=Beltekrok (tilbehør)
%Ladenivåindikator
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
no
68
&Opplåsingsknapp
(Kontrollbryter
)Innvendig sekskant
1 Generell informasjon
1.1 Indikasjoner og deres betydning
FARE
Dette ordet brukes om en umiddelbart truende fare som kan føre til alvorlige
personskader eller død.
ADVARSEL
Dette ordet brukes for å rette fokus på potensielt farlige situasjoner, som
kanføretilalvorligepersonskaderellerdød.
FORSIKTIG
Dette ordet brukes for å rette fokus på potensielt farlige situasjoner som kan
føre til mindre personskader eller skader på utstyret eller annen eiendom.
INFORMASJON
For bruksanvisninger og andre nyttige informasjoner.
1.2 Forklaring på piktogrammer og ytterligere opplysninger.
Varselskilt
Generell advarsel
Verneutstyr
Les
bruksanvisningen før
bruk
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
no
69
Symboler
Lever materialer til
gjenvinning Likestrøm Nominelt
tomgangsturtall Høyregang
Venstregang
Lokalisering av identifikasjonsdata på maskinen
Typebetegnelsen er på typeskiltet og serienummeret finnes på siden på
motorhuset. Skriv ned disse dataene i bruksanvisningen og referer alltid til
dem ved henvendelse til din salgsrepresentant eller til Motek senter.
Type:
Generasjon: 01
Serienummer:
2 Beskrivelse
2.1 Forskriftsmessig bruk
SID 2-A er en håndbetjent batteridrevet slagskrumaskin. Den er beregnet
for tiltrekking og løsning av skrueforbindelser, mutre og bolter med gjenger
i tre, metall, mur og betong.
Batteriene skal ikke brukes som energikilder for andre, ikke spesifiserte,
forbrukere.
Bruk alltid originaltilbehør og originalverktøy fra Hilti for å unngå person-
skader.
Den batteridrevne slagskrumaskinen skal ikke brukes til bruksområder
som krever et spesifisert dreiemoment. Ved bruk av den batteridrevne
slagskrumaskinen til bruksområder som krever et spesifisert dreiemoment
eller der det maksimale dreiemomentet ikke skal overskrides, er det fare for
hard tiltrekking, skade på skruen eller arbeidsemnet. Til slik bruk bør det
brukes en maskin med et definert, justerbart dreiemoment.
Maskinen er laget for profesjonell bruk og får kun brukes, vedlikeholdes og
repareres av kyndig personell. Personalet må informeres om spesielle farer
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
no
70
som kan oppstå. Maskinen og tilleggsutstyret kan utgjøre en fare hvis det
betjenes av ukvalifisert personell eller det benyttes feil.
Følg nasjonale forskrifter for arbeidssikkerhet.
2.2 Dette følger med:
1 Batteridrevet slagskrumaskin SID 2A
1 Bruksanvisning
Tilbehør finner du på nærmeste Motek-senter eller på nettet under
www.hilti.com.
2.3 Følgende er også nødvendig for drift av den batteridrevne slag-
skrumaskinen:
Et Li-Ion-batteri B 12/2.6 med lader C 4⁄1250.
2.4 Utstyrsnivå
Den batteridrevne slagskrumaskinen er utstyrt med vibrasjonsdempende
håndtak, overbelastningsbeskyttelse og dyputladingsbeskyttelse.
2.5 Ladenivåindikator for batteriet
Batteriet har en ladenivåindikator. Når du trykker på opplåsingsknappen på
batteriet vises ladenivået ved hjelp av fire LED-er.
LED fast lys LED blinkende Ladenivå C
LED1,2,3,4 -C≧75%
LED1,2,3 -50 % ≦ C < 75 %
LED 1, 2 -25 % ≦ C < 50 %
LED 1 -10 % ≦ C < 25 %
-LED 1 C<10%
INFORMASJON
Under drift er det ikke mulig å vise ladenivået.
INFORMASJON
Når du setter batteriet inn i den batteridrevne slagskrumaskinen, kan det
hende LED-ene på ladenivåindikatoren lyser en kort stund.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
no
71
3 Tekniske data
Med forbehold om løpende tekniske forandringer!
Maskin SID 2A
Merkespenning 10,8 V
VektihenholdtilEPTA-prosedyre
01/2003 1,1 kg
Nominell tomgangsomdreining 0…2 500/min
Slagtall Maks. 3 410 slag/min
Chuck ¹/₄" innvendig sekskant med låse-
hylse
INFORMASJON
Vibrasjonsnivået som er angitt i denne bruksanvisningen, er målt i samsvar
med den normerte målemetoden i EN 60745 og kan brukes til sammenligning
av elektroverktøy. Det egner seg også for en foreløpig vurdering av
vibrasjonsbelastningen. Det angitte vibrasjonsnivået representerer den
primære bruken av elektroverktøyet. Dersom elektroverktøyet brukes
til andre bruksområder, med avvikende verktøy eller med utilstrekkelig
vedlikehold, kan vibrasjonsnivået imidlertid avvike. Dette kan øke vibrasjons-
belastningen betraktelig gjennom hele arbeidsperioden. For en nøyaktig
vurdering av vibrasjonsbelastningenmåmanogsåtahensyntiltidsrommene
da maskinen er slått av eller er i gang, men ikke i drift. Dette kan
redusere vibrasjonsbelastningen betraktelig gjennom hele arbeidsperioden.
Fastsett ekstra sikkerhetstiltak for å beskytte operatøren mot effekten av
vibrasjonene, for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy,
holde hendene varme, organisering av arbeidsprosesser.
Støyinformasjon (iht. EN 607451):
Typisk A-lydeffektnivå, LWA 92 dB (A)
Typisk A-veid avgitt lydtrykk, LpA 103 dB (A)
Usikkerhet for de nevnte
støynivåene, K 3dB(A)
Vibrasjonsverdier, tre aksler (vibrasjonsvektorsum) (målt i henhold til
EN 6074522):
Slagskruing av festeelementer med
maksimal størrelse, ah
16,5 m/s²
Usikkerhet, K 1,5 m/s²
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
no
72
Batteri B 12/2.6
Merkespenning 10,8 V
Kapasitet 2,6 Ah
Energiinnhold 28,08 Wh
Vekt 0,24 kg
Celletype Li-Ion
4 Sikkerhetsregler
INFORMASJON
Sikkerhetsanvisningene i kapittel 4.1 inneholder alle generelle sikkerhets-
anvisninger for elektroverktøy som skal overholdes i henhold til gjeldende
normer i bruksanvisningen. Det kan også omfatte anvisninger som ikke er
relevante for denne maskinen.
4.1 Generelle sikkerhetsregler for elektroverktøy
a) ADVARSEL
Les alle sikkerhetsanvisninger og andre anvisninger. Manglende
overholdelse av sikkerhetsanvisninger og andre anvisninger kan med-
føre elektrisk støt, brann og/eller alvorlige skader. Ta vare på alle
sikkerhetsanvisninger og instruksjoner for senere bruk. Begrepet
"elektroverktøy" som er brukt i sikkerhetsanvisningene, viser til nett-
drevne elektroverktøy (med nettkabel) og batteridrevne elektroverktøy
(uten nettkabel).
4.1.1 Sikkerhet på arbeidsplassen
a) Hold arbeidsområdet rent og godt opplyst. Rotete eller dårlig belyste
arbeidsområder kan føre til ulykker.
b) Bruk ikke elektroverktøyet i eksplosjonsfarlige omgivelser hvor
det befinner seg brennbare flytende stoffer, gasser eller støv.
Elektroverktøy lager gnister som kan antenne støv eller damper.
c) Hold barn og andre personer på sikker avstand mens elektro-
verktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste
kontrollen over maskinen.
4.1.2 Elektrisk sikkerhet
a) Elektroverktøyets støpsel må passe i stikkontakten. Støpselet må
ikke forandres på noen som helst måte. Bruk ikke adapterkontakt
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
no
73
på elektroverktøyet som er jordet. Originale plugger og egnede
stikkontakter minsker risikoen for elektrisk støt.
b) Unngå kroppskontakt med jordete overflater som rør, radiatorer,
komfyrer eller kjøleskap. Det er større fare ved elektriske støt hvis
kroppen din er jordet.
c) Hold elektroverktøyet unna regn og fuktighet. Risikoen for et elektrisk
støt øker ved inntrenging av vann i et elektroverktøy.
d) Bruk ikke ledningen til å bære elektroverktøyet, henge det opp eller
til å dra støpselet ut av stikkontakten. Hold ledningen unna varme,
olje, skarpe kanter eller maskindeler som beveger seg. Skadede
eller sammenviklede ledninger øker risikoen for elektriske støt.
e) Bruk kun skjøteledning som også er godkjent for utendørs bruk når
du arbeider med et elektroverktøy utendørs. Bruk av skjøteledning
som er egnet til utendørs bruk minsker risikoen for elektrisk støt.
f) Må elektroverktøyet brukes i fuktige omgivelser, er det nødvendig å
bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for
elektrisk støt.
4.1.3 Personsikkerhet
a) Vær oppmerksom, pass på hva du gjør, og gå fornuftig fram under
arbeidet med et elektroverktøy. Ikke bruk noe elektroverktøy når du
er trett eller er påvirket av narkotika, alkohol eller medikamenter.
Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til
alvorlige skader.
b) Bruk alltid personlig verneutstyr og vernebriller. Bruk av personlig
verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern
–avhengigavtypeogbrukavelektroverktøyet – reduserer risikoen for
skader.
c) Unngå utilsiktet start. Forsikre deg om at elektroverktøyet er slått av
før du setter i stikkontakten eller batteriet, løfter den eller flytter på
den. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet,
eller kobler elektroverktøyet til strøm i innkoblet tilstand, kan dette føre
til uhell.
d) Fjern justeringsverktøy og skrunøkkel før du slår på elektro-
verktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende
maskindel, kan føre til skader.
e) Unngå uhensiktsmessige arbeidsposisjoner. Sørg for å stå stødig
og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i
uventede situasjoner.
f) Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, tøy
og hansker unna deler som beveger seg. Løstsittende tøy, smykker
ellerlangthårkankommeinnidelersombevegerseg.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
no
74
g) Hvis det er montert støvavsugs- og oppsamlingsinnretninger, må
det kontrolleres at disse er koblet til og blir brukt på riktig måte. Bruk
av et støvavsug kan redusere faremomentene i forbindelse med støv.
4.1.4 Bruk og behandling av elektroverktøyet
a) Ikke overbelast maskinen. Bruk et elektroverktøy som er beregnet
til den type arbeid du vil utføre. Med et passende elektroverktøy
arbeider du bedre og sikrere i det angitte effektområdet.
b) Ikke bruk elektroverktøy med defekt bryter. Et elektroverktøy som
ikke lenger kan slås av eller på, er farlig og må repareres.
c) Dra ut støpselet fra stikkontakten og/eller ta ut batteriet før du
foretar maskininnstillinger, bytter tilleggsutstyr eller legger bort
maskinen. Disse tiltakene forhindrer en utilsiktet start av elektro-
verktøyet.
d) Oppbevar elektroverktøy som ikke brukes utenfor barns rekkevidde.
Ikke la maskinen brukes av personer som ikke er fortrolig med dette
eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de
brukes av uerfarne personer.
e) Sørg for grundig stell og vedlikehold av elektroverktøyet. Kontroller
at bevegelige deler på elektroverktøyet fungerer feilfritt og ikke
klemmes fast, og om deler er brukket eller skadet, slik at dette
innvirker på elektroverktøyets funksjon. La skadede deler repareres
før elektroverktøyet brukes. Mange ulykker er et resultat av dårlig
vedlikeholdte elektroverktøy.
f) Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy
med skarpe skjærekanter blir sjeldnere fastklemt og er lettere å styre.
g) Bruk elektroverktøyet, tilbehør, arbeidsverktøy osv. i overens-
stemmelse med denneanvisningen. Ta hensyn til arbeidsforholdene
og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål
enn det som er angitt kan føre til farlige situasjoner.
4.1.5 Bruk og behandling av det batteridrevne elektroverktøyet
a) Bruk kun ladere som er anbefalt av produsenten når du skal lade
batteriene. Det oppstår brannfare når det brukes andre batterier i en
lader enn dem laderen er egnet for.
b) Bruk bare batterier som er beregnet for de forskjellige elektro-
verktøyene. Bruk av andre batterier kan medføre skader og brannfare.
c) Unngå å oppbevare ubrukte batterier i nærheten av binders, mynter,
nøkler, nagler, skruer eller andre små metallgjenstander som kan
forårsake kortslutning av kontakten. En kortslutning mellom batteri-
kontaktene kan føre til forbrenninger eller brann.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
no
75
d) Ved feil bruk kan væske lekke fra batteriet. Unngå kontakt med
denne væsken. Ved tilfeldig kontakt må det skylles med vann.
Hvis det kommer væske i øynene, må du i tillegg oppsøke lege.
Batterivæske som renner ut, kan føre til irritasjoner på huden eller
forbrenninger.
4.1.6 Service
a) Elektroverktøyet må kun repareres av kvalifisert fagpersonale og
kun med originale reservedeler. Slik opprettholdes elektroverktøyets
sikkerhet.
4.2 Ekstra sikkerhetsanvisninger
4.2.1 Personsikkerhet
a) Hold maskinen i de isolerte håndtakene når du utfører arbeid der
verktøyet kan kommei kontakt medelektriske ledninger. Hvis skruen
kommer i kontakt med en spenningsførende ledning kan det også sette
maskinens metalldeler under spenning og føre til elektrisk støt.
b) Manipulering eller modifisering av maskinen er ikke tillatt.
c) Ikke se rett inn i belysningen (LED) på den batteridrevne slagskruma-
skinen, og ikke lys inn i ansiktet til andre personer. Du kan bli blendet.
d) Ta pauser fra arbeidet og foreta avspennings- og fingerøvelser for
å øke blodgjennomstrømningen i fingrene.
e) Unngå å berøre de roterende delene. Koble først til maskinen på
arbeidsområdet. Berøring av de roterende delene, spesielt roterende
verktøy, kan føre til skader.
f) Aktiver innkoblingssperren (H/V-omkoblingsbryter i midtstilling) ved
lagring og transport av maskinen.
g) Maskinen er ikke beregnet for svake personer uten opplæring. Sørg
for at maskinen ikke er tilgjengelig for barn.
h) Støv fra materialer som blyholdig maling, enkelte tresorter,
betong/mur/stein som inneholder kvarts, mineraler og metaller kan
være helseskadelig. Berøring eller innånding av slike typer støv kan
fremkalle allergiske reaksjoner og/eller luftveissykdommer hos brukeren
og andre personer som oppholder seg i nærheten. Bestemte typer støv
som eikestøv eller bøkestøv regnes som kreftfremkallende, særlig i
forbindelse med stoffer for trebehandling (kromat, trepleiemidler).
Asbestholdige materialer skal kun håndteres av kvalifisert personell.
Bruk støvavsug der det er mulig. For å oppnå best mulig støvavsug
må du bruke en egnet mobil støvsuger. Bruk eventuelt åndedretts-
vern tilpasset den aktuelle typen støv. Sørg for at arbeidsplassen er
godt luftet. Ta hensyn til gjeldende lokale forskrifter for materialene
som skal bearbeides.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
no
76
i) Hold alltid maskinen godt fast i det håndtaket som er beregnet til
formålet. Hold håndtaket tørt, rent og fritt for olje og fett.
j) Brukeren og personer som befinner seg i nærheten må bruke egnete
vernebriller, hjelm, hørselvern, arbeidshansker og en lett støvmaske
når maskinen er i drift.
4.2.2 Aktsom håndtering og bruk av elektroverktøy
a) Sikre emnet. Bruk tvinger eller skrustikke til å holde fast emnet.
Emnet sitter dermed bedre festet enn om du holder det med hånden, og
du har dessuten begge hendene fri til å betjene maskinen.
b) Sørg for at verktøyet i bruk er kompatibelt med maskinens chuck-
system og at det er festet riktig i chucken.
c) Kontroller at skruene og emnet er egnet til dreiemomentet som
utvikles av maskinen. Et for høyt dreiemoment kan føre til over-
belastning påskruer eller arbeidsemne, utvidelser eller skader og dermed
til farlige situasjoner eller personskade.
4.2.3 Riktig håndtering og bruk av batteridrevne maskiner
a) Forsikre deg om at maskinen er slått av før du setter i batteriene.
Hvis du setter batteriet inn i et elektroverktøy som er slått på, kan dette
medføre uhell.
b) Hold batteriene unna høye temperaturer og åpen ild. Ellers kan det
være fare for eksplosjon.
c) Batteriene må ikke tas fra hverandre, klemmes, varmes opp over
80 °C eller brennes. Gjør du dette, er det fare for brann, eksplosjoner
og etseskader.
d) Unngå inntrengning av fuktighet. Hvis fuktighet trenger inn, kan dette
føre til kortslutning og forårsake kjemiske reaksjoner og forbrenninger
eller brann.
e) Ta hensyn til spesielle retningslinjer for transport, lagring og bruk
av Li-Ion-batterier.
f) Ved forsendelse av batterier (vei, tog, båt- eller flytransport) må
nasjonale og internasjonale transportforskrifter overholdes.
g) Ta ut batteriet ved lagring og transport av maskinen.
h) Unngå kortslutning av batteriet. Kontroller at det ikke er fremmed-
legemer ved kontaktene på batteriet og i maskinen før du setter
batteriet inn i maskinen. Hvis kontaktene på et batteri kortsluttes, er
det fare for brann, eksplosjoner og etseskader.
i) Skadde batterier (for eksempel batterier med sprekker, ødelagte
deler eller kontakter som er bøyde, skjøvet tilbake eller trukket ut)
skal ikke lades opp eller brukes videre.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
no
77
j) Hvis batteriet er for varmt til å ta i, kan det være defekt. Plasser
apparatet på et ikke brennbart sted med tilstrekkelig avstand fra
brennbare materialer, der det kan observeres. La det avkjøles.
Kontakt Motek service når batteriet er avkjølt.
4.2.4 Elektrisk sikkerhet
Kontroller arbeidsområdet for skjulte elektriske ledninger, gass- og
vannrør før du starter arbeidet, f.eks. ved hjelp av en metalldetektor.
Eksterne metalldeler på maskinen kan bli strømførende ved at f. eks. en
strømførende kabel utilsiktet blir skadet. Dette innebærer en alvorlig fare for
elektrisk støt.
5 Ta maskinen i bruk
5.1 Lade batteri
Du finner mer informasjon om opplading av batteriet i bruksanvisningen for
laderen.
5.2 Sette inn batteri 2
FORSIKTIG
Før du setter inn batteriet, må du kontrollere at den batteridrevne
slagskrumaskinen er slått av og at innkoblingssperren (bryter for høyre-
/venstregang i midtstilling) er aktivert.
1. Skyv batteriet inn i den batteridrevne slagskrumaskinen forfra til det
smekker hørbart på plass med et klikk ved anslag.
INFORMASJON Når du setter batteriet inn i den batteridrevne slagskru-
maskinen, kan det hende LED-ene på ladenivåindikatoren lyser en kort
stund.
2. FORSIKTIG Hvis batteriet faller ned, kan dette være farlig for deg
selv og andre.
Kontroller at batteriet sitter godt fast.
5.3 Ta ut batteriet 3
1. Trykk på opplåsingsknappen.
2. Trekk batteriet ut av den batteridrevne slagskrumaskinen forover.
5.4 Beltekrok (tilbehør) 4
FORSIKTIG
Kontroller før arbeidet starter at beltekroken er sikkert festet.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
no
78
Med beltekroken kan du feste den batteridrevne slagskrumaskinen i beltet
nær kroppen. For venstrehendte kan beltekroken også flyttes over til den
andre siden av maskinen.
1. Ta batteriet ut av den batteridrevne slagskrumaskinen.
2. Sett beltekroken inn i festet som er beregnet til formålet.
3. Fest beltekroken med to skruer.
6 Betjening
6.1 Stille inn høyre- eller venstregang 5
Med omkoblingsbryteren for høyre-/venstregang kan du velge rotasjons-
retning for verktøyspindelen. En sperre hindrer at motoren kobles om når
den er i drift. Hvis omkoblingsbryteren for høyre/venstregang står i midt-
stilling, er kontrollbryteren blokkert.
Trykk omkoblingsbryteren mot venstre.
Høyregang er innstilt.
Trykk omkoblingsbryteren mot høyre.
Venstregang er innstilt.
6.2 Slå av/på
Ved å trykke langsomt på kontrollbryterenkan manøke trinnløst til maksimalt
turtall.
INFORMASJON
Hvis den batteridrevne slagskrumaskinen slår seg av automatisk på grunn av
overbelastning eller overoppheting, må du slippe kontrollbryteren og vente
til maskinen er avkjølt. Deretter kan du slå på maskinen igjen ved å trykke
på kontrollbryteren.
6.3 Bytte av verktøy
FORSIKTIG
Bruk vernehansker når du bytter verktøy, da verktøyet blir varmt ved
bruk.
INFORMASJON
Maskinen er utstyrt med en ¹/₄" innvendig sekskant med låsehylse for feste
av forskjellige verktøy (f.eks. bor, bits og bitholder).
Kontroller at enden på verktøyet er ren. Gjør den ren om nødvendig.
6.3.1 Sette inn verktøy 6
1. Ta batteriet ut av den batteridrevne slagskrumaskinen.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
no
79
2. Skyv låsehylsen på den innvendige sekskanten framover, og hold den
fast i denne posisjonen.
3. Sett verktøyet inn i den innvendige sekskanten til anslag, og slipp
låsehylsen.
4. Kontroller at verktøyet sitter godt fast.
6.3.2 Tautverktøyet7
1. Ta batteriet ut av den batteridrevne slagskrumaskinen.
2. Skyv låsehylsen på den innvendige sekskanten framover, og hold den
fast i denne posisjonen.
3. Trekk verktøyet ut av den innvendige sekskanten og slipp låsehylsen.
7 Service og vedlikehold
ADVARSEL
Elektriske deler på maskinen må kun repareres av fagfolk.
7.1 Stell av den batteridrevne slagskrumaskinen
FORSIKTIG
Hold maskinen ren og fri for olje og fett, særlig maskinens gripeflater.
Ikke bruk rengjøringsmidler som inneholder silikon.
Ikke bruk den batteridrevne slagskrumaskinen hvis ventilasjonsåpningene
er tette! Bruk en tørr børste for å rengjøre dem forsiktig.
Forhindre at fremmedlegemer trenger inn i den batteridrevne
slagskrumaskinen.
Rengjør utsiden av den batteridrevne slagskrumaskinen jevnlig med en
lett fuktet klut. Ikke bruk spray, damprengjøringssystemer eller rennende
vann i rengjøringen! Dette kan gå utover den elektriske sikkerheten til den
batteridrevne slagskrumaskinen.
7.2 Stell av batterier
For å oppnå maksimal levetid for batteriene, bør du avslutte utladningen så
snart batteriytelsen blir merkbart redusert.
INFORMASJON
Ved videre bruk avsluttes utladningen automatisk før det oppstår skader på
battericellene.
Oppbevar batteriene kjølig og tørt.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
no
80
8Feilsøking
Hvis den aktuelle feilen ikke står i oversikten eller det anbefalte feilrettings-
tiltaket ikke hjelper, må du levere maskinen inn på Motek service.
Feil Mulig årsak Løsning
Maskinen fungerer
ikke. Batteriet er ikke satt
riktig inn, eller batteriet
er tomt.
Batteriet må festes med
et tydelig klikk, eller
batteriet må lades.
PÅ/AV-bryteren kan
ikke trykkes inn eller
er blokkert.
Venstre-/høyrebryter
i midtstilling
(transportstilling).
Trykk
venstre-/høyrebryteren
mot venstre eller høyre.
Turtallet reduseres
kraftig og plutselig. Batteriet er utladet. Skift batteri og lad tomt
batteri.
Batteriet blir raskere
tomt enn vanlig. Svært lave omgivelses-
temperaturer. La batteriet varmes
langsomt opp til
romtemperatur.
Batteriet festes ikke
med et hørbart klikk. Festetappene på
batteriet er skitne. Rengjør festetappene og
sett batteriet på plass.
Kontakt Motek service
hvis problemet fortsetter.
Kraftig
varmeutvikling på
maskinen eller
batteriet.
Elektrisk defekt. Slåstraksavmaskinen,
ta batteriet ut av
maskinen og kontakt
Motek service.
Maskinen er overbelastet
(bruksgrensen er over-
skredet).
Velg riktig maskin til
bruksområdet.
9Avhending
FORSIKTIG
Ved ukyndig avhendig av utstyret kan følgende skje: Ved forbrenning av
plastdeler kan det oppstå giftige gasser som kan gjøre personer syke.
Batterier kan eksplodere og dermed forårsake forgiftninger, forbrenninger,
etseskader eller miljøskader dersom de skades eller varmes sterkt opp. Ved
ukyndig avhending kan uvedkommendefåtakiutstyretogbrukedetpå
uønskede måter. Dette kan føre til at de skader seg selv og tredjepart og
skader miljøet.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
no
81
FORSIKTIG
Kasser defekte batterier umiddelbart. Hold disse utilgjengelige for barn.
Batterier må ikke demonteres og ikke brennes.
FORSIKTIG
Kasser batteriene i samsvar med nasjonale forskrifter eller lever utbrukte
batterier inn hos Motek.
De fleste av Hiltis maskiner er laget av resirkulerbart materiale. En
forutsetning for gjenvinning er at delene tas fra hverandre. Norge har
en ordning for å ta maskiner tilbake for resirkulering. Trenger du mer
informasjon, kontakt Motek.
Kun for EU-land
Kast aldri elektroverktøyihusholdningsavfall!
I henhold til EU-direktiv om kasserte elektriske og elektroniske
produkter og direktivets iverksetting i nasjonal rett, må
elektroverktøy som ikke lenger skal brukes, samles separat og
returneres til et miljøvennlig gjenvinningsanlegg.
10 Produsentgaranti for maskiner
Når det gjelder spørsmål om garantibetingelser, ber vi deg kontakte din
lokale HILTI-partner.
11 EF-samsvarserklæring (original)
Betegnelse: Batteridrevet slagskrumaskin
med innvendig sekskant
Typebetegnelse: SID 2-A
Generasjon: 01
Produksjonsår: 2013
Vi erklærer herved at dette produktet overholder følgende normer og
retningslinjer: 2006/42/EF, til 19. april 2016: 2004/108/EF, fra 20. april
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
no
82
2016: 2014/30/EU, 2006/66/EF, 2011/65/EU, EN 607451, EN 6074522,
EN ISO 12100.
Hilti Corporation, Feldkircherstrasse 100, FL9494 Schaan
Paolo Luccini Tassilo Deinzer
Head of BA Quality and Process Management Executive Vice President
Business Area Electric Tools & Accessories Business Unit Power Tools & Accessories
08/2015 08/2015
Teknisk dokumentasjon hos:
Hilti Entwicklungsgesellschaft mbH
Zulassung Elektrowerkzeuge
Hiltistrasse 6
86916 Kaufering
Deutschland
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
fi
83
ALKUPERÄISET OHJEET
Akkukäyttöinen iskevä mutterin-
väännin jossa kuusiokolo SID 2-A
Lue ehdottomasti tämä käyttöohje ennen koneen käyttämistä.
Säilytä käyttöohje aina koneen mukana.
Varmista, että käyttöohje on koneen mukana, kun luovutat koneen toiselle
henkilölle.
Sisällysluettelo
1 Yleisiäohjeita .............................. 84
2 Kuvaus ................................... 85
3 Teknisettiedot .............................. 87
4 Turvallisuusohjeet ............................ 88
5 Käyttöönotto ............................... 93
6 Käyttö ................................... 94
7 Huoltojakunnossapito ........................ 95
8 Vianmääritys ............................... 96
9 Hävittäminen ............................... 96
10 Valmistajanmyöntämätakuu .................... 97
11 EU-vaatimustenmukaisuusvakuutus (originaali) . . ...... 98
1Numerot viittaavat kuviin. Kuvat löydät käyttöohjeen alusta.
Oikeudet teknisiin muutoksiin ja virheisiin pidätetään.
Käyttöelementit ja koneen osat 1
@Suunnanvaihtokytkin vasemmalle/oikealle
;Valo
=Vyökoukku (lisävaruste)
%Lataustilan näyttö
&Vapautuspainike
(Käyttökytkin
)Kuusiokolo
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
fi
84
1 Yleisiä ohjeita
1.1 Varoitustekstit ja niiden merkitys
VAKAVA VAARA
Varoittaa vaaratilanteesta, josta voi seurauksena olla vakava loukkaantumi-
nen tai jopa kuolema.
VAARA
Varoittaa vaaratilanteesta, josta voi seurauksena olla vakava loukkaantumi-
nen tai kuolema.
VAROITUS
Varoittaa vaaratilanteesta, josta voi seurauksena olla loukkaantuminen,
vaurioituminen tai aineellinen vahinko.
HUOMAUTUS
Antaa toimintaohjeita tai muuta hyödyllistä tietoa.
1.2 Symboleiden ja muiden huomautusten merkitys
Varoitussymbolit
Yleinen vaara
Ohjesymbolit
Lue käyttöohje
ennen käyttämistä
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
fi
85
Symbolit
Materiaalit ohjattava
uusiokäyttöön Tasavirta Nimellisjouto-
käyntikierrosluku Oikealle kiertävä
Vasemmalle kiertävä
Koneen tunnistetietojen sijainti
Tyyppimerkintä on sijoitettu tyyppikilpeen. Sarjanumero on sijoitettu moot-
torikotelon sivulle. Merkitse nämä tiedot myös koneesi käyttöohjeeseen ja
ilmoita nämä tiedot aina kun otat yhteyttä Hilti-myyntiedustajaan tai Hilti-
asiakaspalveluun.
Tyyppi:
Sukupolvi: 01
Sarjanumero:
2Kuvaus
2.1 Määräystenmukainen käyttö
SID 2-A on käsiohjattava akkukäyttöinen iskevä mutterinväännin. Se sovel-
tuu ruuviliitosten, muttereiden ja pulttien kiristämiseen ja avaamiseenalus-
materiaalin ollessa puu, metalli, tiili tai betoni.
Älä käytä akkuja muiden määrittelemättömien koneiden ja laitteiden virta-
lähteenä.
Käytä onnettomuuksien välttämiseksi vain alkuperäisiä Hiltin lisätarvikkeita
ja työkaluja.
Akkukäyttöistä iskevää mutterinväännintä ei saa käyttää käyttötarkoituksiin,
jotka vaativat tarkkaa / määritettyä vääntömomenttia. Jos akkukäyttöistä
iskevää mutterinväännintä käytetään käyttötarkoituksiin, jotka vaativat mää-
ritettyä vääntömomenttia tai joissa maksimivääntömomentti ei saa ylittyä,
on olemassa vaara, että kierteet vääntyvät rikki ja ruuvi tai kiinnitettävä osa
vaurioituu. Tällaisiin tarkoituksiin on käytettävä konetta, johon voidaan sää-
tää määritetty vääntömomentti.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
fi
86
Kone on tarkoitettu ammattikäyttöön. Konetta saa käyttää, huoltaa tai kor-
jata vain valtuutettu, koulutettu henkilö. Käyttäjän pitää olla hyvin perillä ko-
neen käyttöön liittyvistä vaaroista. Kone ja sen varusteet saattavat aiheuttaa
vaaratilanteita, jos kokemattomat henkilöt käyttävät konetta ohjeiden vas-
taisesti tai muutoin asiattomasti.
Noudata kansallisia työturvallisuus- ja työsuojelumääräyksiä.
2.2 Toimituksen sisältö
1 Akkukäyttöinen iskevä mutterinväännin SID 2-A
1Käyttöohje
Muita lisävarusteita löydät Hilti-edustajalta tai internetistä osoitteesta
www.hilti.com.
2.3 Akkukäyttöisen iskevän mutterinvääntimen käyttämiseen tarvi-
taan lisäksi:
Litiumioniakku B 12/2.6 ja laturi C 4⁄1250.
2.4 Varustusyksityiskohtia
Akkukäyttöisessä iskevässä mutterinvääntimessä on tärinävaimennettu kä-
sikahva, ylikuormitussuoja ja ylikuumenemissuoja sekä akun syväpurkautu-
missuoja.
2.5 Akun lataustilan näyttö
Akussa on lataustilan näyttö. Kun akun lukituksen vapautuspainiketta
painetaan, akun lataustila näytetään neljällä LED-merkkivalolla.
LED palaa jatkuvasti LED vilkkuu Lataustila C
LED1,2,3,4 -C≧75%
LED1,2,3 -50 % ≦ C < 75 %
LED 1, 2 -25 % ≦ C < 50 %
LED 1 -10 % ≦ C < 25 %
-LED 1 C<10%
HUOMAUTUS
Lataustilaa ei voi tarkastaa työskentelemisen aikana.
HUOMAUTUS
Kun laitat akun akkukäyttöiseen iskevään mutterinvääntimeen, voit tarkastaa
akun lataustilan LED-merkkivalojen lyhyestä syttymisestä.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
fi
87
3 Tekniset tiedot
Oikeudet teknisiin muutoksiin pidätetään!
Kone SID 2A
Nimellisjännite 10,8 V
Paino EPTA 01/2003 mukaan 1,1 kg
Nimellisjoutokäyntikierrosluku 0…2500/min
Iskuluku Max. 3410/min
Istukka ¹/₄"-kuusiokolo ja lukitsinholkki
HUOMAUTUS
Tässä käyttöohjeessa ilmoitettu tärinäarvo on mitattu normin EN 60745 mu-
kaista mittausmenetelmää käyttäen, ja tätä arvoa voidaan käyttää sähkötyö-
kalujen vertailussa. Se soveltuu myös tärinärasituksen tilapäiseen arvioin-
tiin. Ilmoitettu tärinäarvo koskee sähkötyökalun pääasiallisia käyttötarkoi-
tuksia. Jos sähkötyökalua kuitenkin käytetään muihin tarkoituksiin, poikkea-
via työkaluja tai teriä käyttäen tai puutteellisesti huollettuna, tärinäarvo voi
poiketa tässä ilmoitetusta. Tämä saattaa merkittävästi lisätä tärinärasitusta
koko työskentelyajan aikana. Tärinärasitusta tarkasti arvioitaessa on otet-
tava huomioon myös ne ajat, jolloin kone on kytketty pois päältä tai jolloin
kone on päällä, mutta sillä ei tehdä varsinaista työtä. Tämä saattaa mer-
kittävästi vähentää tärinärasitusta koko työskentelyajan aikana. Käyttäjän
suojaamiseksi tärinän vaikutukselta ryhdy tarpeellisiin turvatoimenpiteisiin
kuten: Sähkötyökalun ja siihen kiinnitettävien työkalujen huolto, käsien läm-
pimänä pitäminen, työtehtävien organisointi.
Meluarvot (mittausnormina EN 607451):
Tyypillinen A-painotettu meluteho-
taso, LWA
92 dB (A)
Tyypillinen Apainotettu melupääs-
tön äänenpainetaso, LpA
103 dB (A)
Ilmoitetun melutason epävarmuus, K 3dB(A)
Kolmen akselin suuntaiset tärinäarvot (tärinävektoreiden summa) (mit-
tausnormina EN 6074522):
Maksimikokoisten kiinnityselement-
tien kiertäminen iskua käyttäen, ah
16,5 m/s²
Epävarmuus, K 1,5 m/s²
Akku B 12/2.6
Nimellisjännite 10,8 V
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
fi
88
Akku B 12/2.6
Kapasiteetti 2,6 Ah
Energiasisältö 28,08 Wh
Paino 0,24 kg
Kennotyyppi Li-Ion
4 Turvallisuusohjeet
HUOMAUTUS
Turvallisuusohjeet kappaleessa 4.1 sisältävät kaikki sähkötyökaluja koskevat
yleiset turvallisuusohjeet, jotka sovellettavien normien mukaan on esitettävä
käyttöohjeessa. Tämän vuoksi teksti saattaa sisältää ohjeita, jotka eivät
koske tätä konetta.
4.1 Sähkötyökaluja koskevat yleiset turvallisuusohjeet
a) VAARA
Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuus- ja käyttöohjei-
den noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon
ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja käyt-
töohjeet huolellisesti vastaisen varalle. Turvallisuusohjeissa käytetty
käsite ”sähkötyökalu” tarkoittaa verkkokäyttöisiä sähkötyökaluja (joissa
verkkojohto) ja akkukäyttöisiä sähkötyökaluja (joissa ei verkkojohtoa).
4.1.1 Työpaikan turvallisuus
a) Pidä työskentelyalue siistinä ja hyvin valaistuna. Työpaikan epäjär-
jestys ja valaisemattomat työalueet voivat johtaa tapaturmiin.
b) Älä käytä sähkötyökalua räjähdysalttiissa ympäristössä, jossa on
palavaa nestettä, kaasua tai pölyä. Sähkötyökalu synnyttää kipinöitä,
jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit
menettää sähkötyökalun hallinnan huomiosi suuntautuessa muualle.
4.1.2 Sähköturvallisuus
a) Sähkötyökalun liitäntäpistokkeen pitää sopia pistorasiaan. Pisto-
ketta ei saa muuttaamillääntavalla. Älä käytä pistorasia-adaptereita
suojamaadotettujen sähkötyökalujen yhteydessä. Alkuperäisessä
kunnossa olevat pistokkeet ja sopivat pistorasiat vähentävät sähköiskun
vaaraa.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
fi
89
b) Vältä koskettamasta sähköä johtaviin pintoihin kuten putkiin, pat-
tereihin, liesiin ja jääkaappeihin. Sähköiskun vaara kasvaa, jos kehosi
on maadotettu.
c) Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden
tunkeutuminen sähkötyökalun sisään lisää sähköiskun vaaraa.
d) Älä kanna tai ripusta sähkötyökalua verkkojohdostaan äläkä vedä
pistoketta irti pistorasiasta johdosta vetämällä. Pidä johto loitolla
kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahin-
goittuneet tai toisiinsa kietoutuneet johdot lisäävät sähköiskun vaaraa.
e) Kun käytät sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön
hyväksyttyä jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö
pienentää sähköiskun vaaraa.
f) Jos sähkötyökalua on välttämätöntä käyttää kosteassa ympäris-
tössä, käytä vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttämi-
nen vähentää sähköiskun vaaraa.
4.1.3 Henkilöturvallisuus
a) Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä
järkeä sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos
olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen
alaisena. Sähkötyökalua käytettäessä hetkellinenkin varomattomuus
saattaa aiheuttaa vakavia vammoja.
b) Käytäsuojavarusteita.Käytäainasuojalaseja.Suojavarusteet, kuten
hengityssuojain, luistamattomat turvajalkineet, kypärä ja kuulosuojaimet
pienentävät sähkötyökalun käyttötilanteesta riippuen oikein käytettyinä
loukkaantumisriskiä.
c) Vältä tahatonta käynnistämistä. Varmista, että sähkötyökalu on kyt-
ketty pois päältä, ennen kuin liität sen verkkovirtaan ja/tai liität sii-
hen akun, otat sen käteesi tai kannat sitä. Jos kannat sähkötyökalua
sormi käynnistyskytkimellä tai liität pistokkeen pistorasiaan käynnistys-
kytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.
d) Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät
sähkötyökalun. Työkalu tai avain, joka sijaitsee koneen pyörivässä
osassa, saattaa aiheuttaa loukkaantumisen.
e) Vältä vaikeita työskentelyasentoja. Varmista aina tukeva seisoma-
asento ja tasapaino. Siten voit paremmin hallita sähkötyökalua odotta-
mattomissa tilanteissa.
f) Käytä työhösi soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai
koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista.
Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
fi
90
g) Jos pölynimu- ja keräilylaitteita voidaan asentaa, sinun on tarkas-
tettava, että ne on liitetty ja että niitä käytetään oikealla tavalla. Pö-
lynpoistovarustuksen käyttö vähentää pölyn aiheuttamia vaaroja.
4.1.4 Sähkötyökalun käyttö ja käsittely
a) Älä ylikuormita konetta. Käytä kyseiseen työhön tarkoitettua säh-
kötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja
varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu.
b) Älä käytä sähkötyökalua, jota ei voi käynnistää ja pysäyttää käyn-
nistyskytkimellä. Sähkötyökalu, jota ei enää voi käynnistää ja pysäyttää
käynnistyskytkimellä, on vaarallinen ja se täytyy korjata.
c) Irrota pistoke pistorasiasta ja/tai irrota akku ennen kuin muutat
säätöjä, vaihdat terää tai lisävarusteita ja kun lopetat työkalun käyt-
tämisen. Tämä turvatoimenpide estää sähkötyökalun käynnistymisen
vahingossa.
d) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä.
Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät
tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyö-
kalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt.
e) Hoida sähkötyökalujasi huolella. Tarkasta, että liikkuvat osat toimi-
vat moitteettomasti eivätkä ole puristuksissa, ja tarkasta myös, ettei
sähkötyökalussa ole murtuneita tai vaurioituneita osia, jotka saat-
taisivat haitata sen toimintaa. Korjauta vaurioituneet osat ennen
työkalun käyttämistä. Usein loukkaantumisten ja tapaturmien syynä on
sähkötyökalujen laiminlyöty huolto.
f) Pidä terät terävinä ja puhtaina. Huolella hoidetut terät, joiden leikkaus-
reunat ovat teräviä, eivät jumitu herkästi, ja niillä työnteko on kevyempää.
g) Käytä sähkötyökalua, lisävarusteita ja tarvikkeita, teriä jne. niiden
käyttöohjeiden mukaisesti. Ota tällöin työolosuhteet ja suoritettava
työtehtävä huomioon. Sähkötyökalun käyttö muuhun kuin sille tarkoi-
tettuun käyttöön saattaa johtaa vaarallisiin tilanteisiin.
4.1.5 Akkukäyttöisen työkalun käyttö ja käsittely
a) Lataa akku vain valmistajan suosittamalla laturilla. Jos laturi on
tarkoitettu vain tietyn akkumallin lataamiseen, palovaara on olemassa,
jos laturia käytetään muiden akkujen lataamiseen.
b) Käytä ainoastaan juuri kyseiseen sähkötyökaluun tarkoitettua ak-
kua. Jonkin muun akun käyttö saattaa johtaa loukkaantumiseen ja tuli-
paloon.
c) Pidä irrallinen akku loitolla metalliesineistä, kuten paperinliittimistä,
kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metal-
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
fi
91
liesineistä, jotka voivat oikosulkea akun liittimet. Akun liittimien väli-
nen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.
d) Väärästä käytöstä johtuen saattaa akusta vuotaa nestettä, jota ei
saa koskettaa. Jos nestettä vahingossa joutuu iholle, huuhtele
kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan lisäksi
lääkärin apua. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja
palovammoja.
4.1.6 Huolto
a) Anna koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja
hyväksy korjauksiin vain alkuperäisiä varaosia. Siten varmistat, että
sähkötyökalu säilyy turvallisena.
4.2 Muut turvallisuusohjeet
4.2.1 Henkilöturvallisuus
a) Pidä koneesta kiinni vain sen eristetyistä kahvapinnoista, jos teet
työtä, jossa ruuvi saattaa osua rakenteen sisällä olevaan virtajoh-
toon. Jos ruuvi osuu virtajohtoon, myös koneen metalliosiin saattaa
johtua virta, ja saatat saada sähköiskun.
b) Koneeseen ei saa tehdä minkäänlaisia muutoksia.
c) Älä katso suoraan akkukäyttöisen iskevän mutterinvääntimen va-
loon (LED) äläkä suuntaa valoa muiden henkilöiden kasvoihin. So-
kaistumisvaara on olemassa.
d) Pidä työssäsi rentouttavia taukoja, joiden aikana tee sormivoimis-
teluliikkeitä varmistaaksesi sormiesi hyvän verenkierron.
e) Vältä pyörivien osien koskettamista. Kytke kone päälle vasta, kun
olet juuri aloittamassa työn. Pyörivien osien koskettaminen, etenkin
pyörivien työkaluterien, saattaa aiheuttaa loukkaantumisia.
f) Kytke päälle kytkemisen salpa päälle (suunnanvaihtokytkin keski-
asentoon) aina, kun varastoit koneen tai kuljetat sitä.
g) Konetta ei ole tarkoitettu voimiltaan heikkojen henkilöiden käyttöön
ilman opastusta ja apua. Älä jätä laitetta lasten ulottuville.
h) Tiettyjen materiaalien kuten lyijypitoisen maalin, joidenkin puulajien,
kvartsia sisältävän betonin / muurauksen / kivetyksen ja mineraalien sekä
metallien pölyt voivat olla terveydelle vaarallisia. Pölyjen ihokosketus tai
hengittäminen saattaa aiheuttaa allergisia reaktioita ja/tai hengitystiesai-
rauksia koneen käyttäjälle tai lähellä oleville henkilöille. Tietyt pölyt kuten
tammen tai pyökin pöly on luokiteltu syöpää aiheuttaviksi, erityisesti jos
niihin liittyy puunkäsittelyn lisäaineita (kromaatti, puunsuoja-aineet). As-
bestia sisältäviä materiaaleja saavat työstää vain erikoiskoulutetut henki-
löt. Käytä mahdollisuuksien mukaan hengityssuojainta. Jotta pölyn-
poisto on mahdollisimman tehokas, käytä soveltuvaa liikuteltavaa
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
fi
92
pölynpoistovarustusta. Tarvittaessa käytä hengityssuojainta, joka
soveltuu kyseessä olevalla pölylle. Varmista työpisteesi hyvä ilman-
vaihto. Noudata eri materiaalien työstöstä annettuja maakohtaisia
ohjeitajamääräyksiä.
i) Pidä koneesta aina tukevasti kiinni käsikahvasta. Pidä käsikahva
kuivana, puhtaana, öljyttömänä ja rasvattomana.
j) Koneen käyttämisen aikana käyttäjän ja välittömässä läheisyydessä
olevien henkilöiden on käytettävä suojalaseja, suojakypärää, kuu-
losuojaimia, suojakäsineitä ja kevyitä hengityssuojaimia.
4.2.2 Sähkötyökalujen käyttö ja hoito
a) Kiinnitä irrallinen työkappale. Käytä työkappaleen kiinnittämiseen
sopivia kiinnittimiä tai ruuvipenkkiä. Näin varmistat, että työkappale
pysyy turvallisemmin paikallaan kuin käsin pideltäessä, ja lisäksi molem-
mat kätesi ovat vapaat koneen käyttämiseen.
b) Varmista, että terä sopii koneen istukkaan ja että terä on kunnolla
kiinni istukassa.
c) Varmista, että ruuvit ja terä soveltuvat koneen tuottamalle vääntö-
momentille. Liian suuri vääntömomentti voi ylikuormittaa, venyttää
tai vaurioittaa ruuveja tai terää ja siten aiheuttaa vaarallisia tilanteita tai
loukkaantumisen.
4.2.3 Akkukäyttöisten sähkötyökalujen käyttö ja hoito
a) Varmista, että laite on kytketty pois päältä ennen kuin kiinnität akun.
Akun asennus sähkötyökaluun, jonka käynnistyskytkin on käyntiasen-
nossa, altistaa onnettomuuksille.
b) Pidä akut suojassa korkeilta lämpötiloilta ja avotulelta. Räjähdys-
vaara on olemassa.
c) Akkuja ei saa avata, puristaa, kuumentaa yli 80 °C:n lämpötilaan tai
polttaa. Muutoinonolemassatulipalo,räjähdys- ja syöpymisvaara.
d) Varo, ettei kosteutta pääse tunkeutumaan kotelon sisään. Sisään
päässyt kosteus voi aiheuttaa oikosulun tai kemiallisen reaktion, minkä
seurauksena laite saattaa syttyä palamaan.
e) Ota litiumioniakkujen kuljettamisesta, varastoinnista ja käyttämi-
sestä annetut erityisohjeet huomioon.
f) Kun lähetät akkuja (maantie, juna, laiva- tai lentorahtikuljetuksessa),
ota kuljetusten kansainväliset ja kansalliset turvallisuusmääräykset huo-
mioon.
g) Irrota akku koneen varastoimisen ja kuljettamisen ajaksi.
h) Älä oikosulje akkua. Varmista aina ennen akun paikalleen laitta-
mista, ettei akun liittimissä akussa ja koneessa ole vieraita esineitä.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
fi
93
Jos akun liittimiin tulee oikosulku, tulipalo, räjähdys- ja syöpymisvaara
on olemassa.
i) Vaurioitunutta akkua (esimerkiksi akkua, jossa on murtumia tai
josta on irronnut palasia tai jonka liittimet ovat painuneet sisään tai
vääntyneet ulos), ei saa ladata eikä käyttää.
j) Jos akku on liian kuuma koskea, se saattaa olla vaurioitunut. Aseta
laite riittävän etäälle syttyvistä materiaaleista palovaarattomaan
paikkaan, jossa voit valvoa laitetta, ja anna sen jäähtyä. Akun
jäähdyttyä ota yhteys Hilti-huoltoon.
4.2.4 Sähköturvallisuus
Tarkasta ennen työn aloittamista esimerkiksi metallinilmaisimella, onko
työskentelyalueella rakenteiden sisälle asennettuja sähkö, kaasu- tai
vesijohtoja. Koneen ulkopinnan metalliosiin saattaa johtua jännite, jos
vaurioitat vahingossa virtajohtoa. Tästä aiheutuu vakava sähköiskun vaara.
5 Käyttöönotto
5.1 Akun lataaminen
Lisätietoja akun lataamisesta löydät laturin käyttöohjeesta.
5.2 Akun kiinnitys 2
VAROITUS
Varmista ennen akun kiinnittämistä, että akkukäyttöinen iskevä mutte-
rinväännin on kytketty pois päältä ja että käynnistymisen esto on kyt-
ketty päälle (suunnanvaihtokytkin keskiasennossa).
1. Työnnä akku akkukäyttöiseen iskevään mutterinvääntimeen edestäpäin
siten, että se kuultavasti naksahtaen lukittuu kiinnitykseensä.
HUOMAUTUS Kunlaitatakunakkukäyttöiseeniskeväänmutterinvään-
timeen, voit tarkastaa akun lataustilan LED-merkkivalojen lyhyestä syt-
tymisestä.
2. VAROITUS Laitteesta putoamaan pääsevä akku saattaa vahingoit-
taa sinua tai muita.
Tarkasta, että akku on kunnolla kiinni.
5.3 Akun irrotus 3
1. Paina lukituksen vapautuspainiketta.
2. Vedä akku eteenpäin irti akkukäyttöisestä iskevästä mutterinväänti-
mestä.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
fi
94
5.4 Vyökoukku (lisävaruste) 4
VAROITUS
Ennen työn aloittamistatarkasta, että vyökoukku on kunnolla kiinnitetty.
Voit kiinnittää akkukäyttöisen iskevän mutterinvääntimen vyökoukulla vyö-
hösi kätevästi ulottuville. Voit myös vaihtaa vyökoukun koneen toiselle puo-
lelle, jos olet vasenkätinen.
1. Irrota akku akkukäyttöisestä iskevästä mutterinvääntimestä.
2. Laita vyökoukku kiinnityskohtaansa.
3. Kiinnitä vyökoukku kahdella ruuvilla.
6 Käyttö
6.1 Pyörimissuunnan valinta 5
Suunnanvaihtokytkimellä voit valita istukan pyörimissuunnan. Salpa estää
suunnan vaihtamisen moottorin käydessä. Jos suunnanvaihtokytkin on
keskiasennossa, käyttökytkin on lukittu.
Paina suunnanvaihtokytkin vasemmalle.
Pyörimissuunta oikealle on asetettuna.
Paina suunnanvaihtokytkin oikealle.
Pyörimissuunta vasemmalle on asetettuna.
6.2 Kytkeminen päälle ja pois päältä
Käyttökytkintä hitaasti painamalla voit säätää kierroslukua portaattomasti
maksimikierroslukuun saakka.
HUOMAUTUS
Jos akkukäyttöinen iskevä mutterinväännin on ylikuormituksen tai ylikuu-
menemisen seurauksena kytkeytynyt pois päältä, vapauta käyttökytkin ja
odota, kunnes kone on jäähtynyt. Sen jälkeen voit taas kytkeä koneen päälle
käyttökytkintä painamalla.
6.3 Työkaluterän vaihto
VAROITUS
Terää vaihtaessasi käytä suojakäsineitä, koska käytön myötä terä
kuumenee.
HUOMAUTUS
Koneessa on ¹/₄"-kuusiokolo ja lukitsinholkki erilaisten työkaluterien(esimer-
kiksi poranterä, ruuvauskärki ja ruuvauskärjenpidin) kiinnittämiseen.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
fi
95
Tarkasta, että työkaluterän istukkapää on puhdas. Tarvittaessa puhdista
kiinnityspää.
6.3.1 Työkaluterän kiinnitys 6
1. Irrota akku akkukäyttöisestä iskevästä mutterinvääntimestä.
2. Vedä istukan lukitsinholkkia kuusiokolosta eteenpäin ja pidä se tässä
asennossa.
3. Laita työkaluterä vasteeseen saakka kuusiokoloon ja vapauta lukitsin-
holkki.
4. Varmista, että työkaluterä on kunnolla kiinni.
6.3.2 Työkaluterän irrotus 7
1. Irrota akku akkukäyttöisestä iskevästä mutterinvääntimestä.
2. Vedä istukan lukitsinholkkia kuusiokolosta eteenpäin ja pidä se tässä
asennossa.
3. Vedä työkaluterä kuusiokolosta ja vapauta lukitsinholkki.
7 Huolto ja kunnossapito
VAARA
Sähköosien korjaustyöt saa tehdä ainoastaanammattitaitoinen erikois-
korjaamo.
7.1 Akkukäyttöisen iskevän mutterinvääntimen hoito
VAROITUS
Pidä kone ja etenkin sen kahvapinnat kuivina, puhtaina, öljyttöminä ja
rasvattomina. Älä käytä silikonia sisältäviä hoitoaineita.
Älä koskaan käytä akkukäyttöistä iskevää mutterinväännintä, jos sen
jäähdytysilmaraot ovat tukkeutuneet! Puhdista tuuletusraot varovasti
kuivalla harjalla.
Varo, ettei akkukäyttöisen iskevän mutterinvääntimen sisään pääse
tunkeutumaan vieraita esineitä.
Puhdista akkukäyttöisen iskevän mutterinvääntimen ulkopinnat hieman
kostealla liinalla säännöllisin välein. Älä käytä puhdistamiseen paine-
tai höyrypesuria tai juoksevaa vettä! Muutoin akkukäyttöisen iskevän
mutterinvääntimen sähköturvallisuus vaarantuu.
7.2 Akkujen hoito
Jotta akku kestäisi mahdollisimman pitkään, lopeta akun purkaminen, kun
akun teho selvästi heikentyy.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
fi
96
HUOMAUTUS
Jos jatkat käyttämistä, akun purkaminen päättyy automaattisesti ennen kuin
akun kennoihin syntyy vaurioita.
Varastoi akut viileässä ja kuivassa paikassa.
8 Vianmääritys
Jos kohtaamaasi vikaa ei ole listalla tai jos suositettu korjaustoimenpide ei
auta, toimita koneesi Hilti-huoltoon.
Vika Mahdollinen syy Korjaus
Kone ei toimi. Akku ei ole kunnolla pai-
kallaan tai akku on tyhjä. Akun pitää lukittua pai-
kalleen kuultavasti nak-
sahtaen, tai akku on la-
dattava.
Käyttökytkintä ei saa
painettua tai se on
lukittunut.
Suunnanvaihtokytkin
keskiasennossa (kulje-
tusasento)
Paina suunnanvaihto-
kytkin vasemmalle tai
oikealle.
Kierrosluku laskee
yhtäkkiä runsaasti. Akku tyhjentynyt. Vaihda akku ja lataa tyh-
jentynyt akku.
Akku tyhjenee taval-
lista nopeammin. Erittäin alhainen ympä-
ristön lämpötila. Anna akun hitaasti läm-
mitä huoneenlämpöti-
laan.
Akku ei lukitu paikal-
leen selvästi naksah-
taen.
Akun korvakkeet likaan-
tuneet. Puhdista korvakkeet ja
lukitse akku paikalleen.
Jos ongelma ei pois-
tunut, hakeudu Hilti-
huoltoon.
Kone tai akku kuu-
menee voimakkaasti. Sähköinen vika. Kytke kone heti pois
päältä, irrota akku ko-
neesta ja ota yhteys Hilti-
huoltoon.
Kone on ylikuormittunut
(käyttökuormitusraja
ylittynyt).
Valitse työtehtävään so-
piva kone.
9 Hävittäminen
VAROITUS
Koneen virheellinen hävittäminen saattaa aiheuttaa seuraavaa: Muoviosien
polttamisessa syntyy myrkyllisiä kaasuja, jotka voivat johtaa sairastumisiin.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
fi
97
Paristot ja akut saattavat vaurioituessaan tai kuumentuessaan räjähtää,
jolloin ne saattavat aiheuttaa myrkytyksen, palovammoja, syöpymisvammoja
ja ympäristön saastumisen. Huolimattomasti hävitetty kone saattaa joutua
asiattomien henkilöiden käyttöön, jotka voivat käyttää konetta väärin. He
saattavat aiheuttaa vammoja itselleen tai toisille ja saastuttaa ympäristöä.
VAROITUS
Hävitä vialliset akut viipymättä. Pidä ne poissa lasten ulottuvilta. Älä pura
akkuja äläkä polta niitä.
VAROITUS
Hävitä vanhat akut maakohtaisten ympäristönsuojelumääräysten mukaisesti
tai toimita vanhat akut Hiltille hävitettäväksi.
Hilti-koneet ja laitteet on pääosin valmistettu kierrätyskelpoisista materi-
aaleista. Kierrätyksen edellytys on materiaalien asianmukainen erottelu.
Hilti (Suomi) Oy ottaa vanhat työkalut kierrätettäviksi. Lisätietoja saat Hilti-
asiakaspalvelusta tai Hilti-myyntiedustajalta.
Koskee vain EU-maita
Älä hävitä sähkötyökaluja tavallisen kotitalousjätteen mukana!
Sähkö- ja elektroniikkalaiteromua koskevan EU-direktiivin ja
sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyö-
kalut on toimitettava erilliskeräyspisteeseen ja ohjattava ympä-
ristöystävälliseen kierrätykseen.
10 Valmistajan myöntämä takuu
Jos sinulla on takuuehtoihin liittyviä kysymyksiä, ota yhteys paikalliseen
Hilti-edustajaan.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
fi
98
11 EU-vaatimustenmukaisuusvakuutus (originaali)
Nimi: Akkukäyttöinen iskevä
mutterinväännin jossa kuusiokolo
Tyyppimerkintä: SID 2-A
Sukupolvi: 01
Suunnitteluvuosi: 2013
Vakuutamme, että tämä tuote täyttää seuraavien direktiivien ja normien
vaatimukset: 2006/42/EY, 19. huhtikuuta 2016 saakka: 2004/108/EY, alkaen
20. huhtikuuta 2016: 2014/30/EU, 2006/66/EY, 2011/65/EY, EN 607451,
EN 6074522, EN ISO 12100.
Hilti Corporation, Feldkircherstrasse 100, FL9494 Schaan
Paolo Luccini Tassilo Deinzer
Head of BA Quality and Process Management Executive Vice President
Business Area Electric Tools & Accessories Business Unit Power Tools & Accessories
08/2015 08/2015
Tekninen dokumentaatio:
Hilti Entwicklungsgesellschaft mbH
Zulassung Elektrowerkzeuge
Hiltistrasse 6
86916 Kaufering
Deutschland
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ru
99
ОРИГИНАЛЬНОЕ РУКОВОДСТВО ПО ЭКСПЛУ-
АТАЦИИ
Аккумуляторный ударный гайко-
верт с внутренним шестигранни-
ком SID 2-A
Перед началом работы обязательно изучите руководство по эксплуата-
ции.
Всегда храните данное руководство по эксплуатации рядом с инстру-
ментом.
При смене владельца обязательно передайте руководство по эксплуа-
тации вместе с инструментом.
Содержание
1 Общиеуказания ........................... 100
2 Описание ................................ 101
3 Техническиехарактеристики .................. 103
4 Указанияпотехникебезопасности............... 104
5 Подготовкакработе ........................ 111
6 Эксплуатация ............................. 112
7 Уходитехническоеобслуживание .............. 113
8 Поискиустранениенеисправностей ............. 114
9 Утилизация ............................... 115
10 Гарантияпроизводителя...................... 116
11 ДекларациясоответствиянормамЕС(оригинал) ..... 116
1Цифрами обозначены соответствующие иллюстрации. Иллюстрации
см. в начале руководства по эксплуатации.
Производитель оставляет за собой право на внесение технических
изменений и ошибки.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ru
100
Элементы управления и компоненты инструмента 1
@Переключатель левого/правого вращения
;Подсветка
=Крепежный крючок (принадлежность)
%Индикатор уровня заряда
&Кнопка деблокировки (аккумуляторного блока)
(Выключатель
)Внутренний шестигранник
1 Общие указания
1.1 Сигнальные сообщения и их значения
ОПАСНО
Общее обозначение непосредственной опасной ситуации, которая мо-
жетповлечьзасобойтяжёлыетравмыилипредставлятьугрозудля
жизни.
ВНИМАНИЕ
Общее обозначение потенциально опасной ситуации, которая может
повлечь за собой тяжёлые травмы или представлять угрозу для жизни.
ОСТОРОЖНО
Общее обозначение потенциально опасной ситуации, которая может
повлечь за собой лёгкие травмы или повреждение оборудования.
УКАЗАНИЕ
Указания по эксплуатации и другая полезная информация.
1.2 Обозначение пиктограмм и другие обозначения
Предупреждающие знаки
Опасность
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ru
101
Предписывающие знаки
Перед
использованием
прочтите
руководство по
эксплуатации
Символы
Направляйте
отработанные
материалы на
переработку
Постоянный ток Номинальная
частота вращения
на холостом ходу
Правое вращение
Левое вращение
Расположение идентификационных данных на инструменте
Тип инструмента указан на заводской табличке, а серийный номер сбоку
на корпусе электродвигателя. Занесите эти данные в настоящее руко-
водство по эксплуатации. Они необходимы при сервисном обслужива-
нии инструмента и консультациях по его эксплуатации.
Тип:
Поколение: 01
Серийный номер:
2 Описание
2.1 Использование инструмента по назначению
SID 2-A представляет собой ручной аккумуляторный ударный гайко-
верт. Он предназначен для заворачивания и выворачивания резьбовых
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ru
102
соединительных элементов, гаек и анкеров в древесине, металле, кир-
пичной кладке и бетоне.
Не подключайте аккумуляторные блоки к другим устройствам.
Для предотвращения травм используйте оригинальные принадлежности
иинструментыHilti.
Аккумуляторный ударный гайковёрт не предназначен для работ, при
выполнении которых требуется точное соблюдение крутящего момента.
При использовании аккумуляторного ударного гайковёрта для работ,
привыполнениикоторыхтребуетсяточное соблюдение крутящего мо-
мента или запрещается превышение максимального крутящего мо-
мента, существует опасность перекручивания и повреждения крепеж-
ного элемента или обрабатываемой детали. В этих случаях должен ис-
пользоваться инструмент с четко регулируемым крутящим моментом.
Инструмент предназначен для профессионального использования, по-
этому может обслуживаться и ремонтироваться только уполномочен-
ным персоналом. Персонал должен пройти специальный инструктаж по
технике безопасности. Использование инструмента не по назначению
или его эксплуатация необученным персоналом представляют опас-
ность.
Соблюдайте национальные требования по охране труда.
2.2 Комплект поставки
1 Аккумуляторный ударный гайковёрт SID 2-A
1 Руководство по эксплуатации
Принадлежности спрашивайте в сервисном центре Hilti или см. на
www.hilti.com.
2.3 Что еще необходимо для эксплуатации аккумуляторного
ударного гайковёрта:
1 литий-ионный аккумулятор B 12/2,6 с зарядным устройством C 4/1250.
2.4 Особенности комплектации
Аккумуляторный ударный гайковёрт оснащен вибропоглощающей ру-
кояткой, защитой от перегрузки и перегрева, а также защитой от глубо-
кого разряда.
2.5 Индикатор уровня заряда аккумулятора
Аккумулятор оснащен индикатором уровня заряда. При нажатии кнопки
(раз)блокировки на аккумуляторе посредством 4 светодиодов отобра-
жается уровень его заряда.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ru
103
Светодиод горит
непрерывно Светодиод мигает Уровень заряда C
Светодиод1,2,3,4 -C≧75%
Светодиод1,2,3 -50 % ≦ C < 75 %
Светодиод 1, 2 -25 % ≦ C < 50 %
Светодиод 1 -10 % ≦ C < 25 %
-Светодиод 1 C<10%
УКАЗАНИЕ
Во время работы вызов индикации уровня заряда невозможен.
УКАЗАНИЕ
При установке аккумулятора в аккумуляторный ударный гайковёрт воз-
можно кратковременное загорание светодиодов индикатора уровня
заряда.
3 Технические характеристики
Производитель оставляет за собой право на внесение технических
изменений!
Инструмент SID 2A
Номинальное напряжение 10,8 В
Масса согласно методу EPTA
01/2003 1,1 кг
Расчетная частота вращения без
нагрузки 0…2500/min
Частота ударов Макс. 3410/min
Зажимной патрон Внутренний шестигранник ¹/₄" с
фиксирующей втулкой
УКАЗАНИЕ
Указанный в настоящих инструкциях уровень вибрации установлен с по-
мощью метода измерения по EN 60745 и может использоваться для
сравнения с другими электроинструментами. Он также подходит для
предварительной оценки вибрационной нагрузки. Указанный уровень
вибрации фактически соответствует областям применения электроин-
струмента. Однако если электроинструмент используется для других
целей, с другими рабочими инструментами или в случае его неудовле-
творительного техобслуживания, уровень вибрации может быть иным.
Вследствие этого в течение всего периода работы инструмента воз-
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ru
104
можно значительное увеличение вибрационной нагрузки. Для точного
определения вибрационной нагрузки следует также учитывать проме-
жутки времени, в течение которых инструмент находится в выключен-
ном состоянии или работает вхолостую. Вследствие этого в течение
всего периода работы инструмента возможно значительное уменьше-
ние вибрационной нагрузки. Примите дополнительные меры безопас-
ности для защиты оператора от воздействия возникающей вибрации,
например техническое обслуживание электроинструмента и рабочих
инструментов, сохранение тепла рук, правильная организация рабочих
процессов.
Данные о шуме (измерения согласно EN 607451):
А-скорректированное значение
уровня шума, LWA
92 дБ (А)
А-скорректированное значение
уровня звукового давления, LpA
103 дБ (А)
Погрешность приведенных выше
показателей уровня шума, K 3дБ(А)
Значения вибрации по трем осям (векторная сумма) (измерения
согласно EN 6074522):
Заворачивание (с ударом) кре-
пежных элементов максималь-
ного размера, ah
16,5 м/с²
Коэффициент погрешности, K 1,5 м/с²
Аккумулятор B 12/2.6
Номинальное напряжение 10,8 В
Емкость 2,6 Ач
Энергоемкость 28,08 Вт/ч
Масса 0,24 кг
Тип литий-ионный
4 Указания по технике безопасности
УКАЗАНИЕ
Приведенные в главе 4.1 указания по технике безопасности включают
в себя все общие меры безопасности при эксплуатации электроинстру-
ментов, приводимые в данном руководстве по эксплуатации согласно
принятым нормам. В связи с этим возможно наличие указаний, не от-
носящихся к данному инструменту.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ru
105
4.1 Общие указания по технике безопасности для электроин-
струментов
a) ВНИМАНИЕ
Прочтите все указания по мерам безопасности и инструкции. Не-
выполнение приведенных ниже указаний может привести к пораже-
нию электрическим током, пожару и/или вызвать тяжелые травмы.
Сохраните все указания по технике безопасности и инструк-
ции для следующего пользователя. Используемый далее тер-
мин «электроинструмент» относится к электроинструменту, работа-
ющему от электрической сети (с сетевым кабелем) и от аккумуля-
тора (без сетевого кабеля).
4.1.1 Безопасность рабочего места
a) Следите за чистотой и порядком на рабочем месте. Беспорядок
нарабочемместеиплохоеосвещениемогутпривестикнесчастным
случаям.
b) Не используйте электроинструмент во взрывоопасной зоне, где
имеются горючие жидкости, газы или пыль. При работе электро-
инструмент искрит, и искры могут воспламенить пыль или пары.
c) Не разрешайте детям и посторонним приближаться к работаю-
щему электроинструменту. Отвлекаясь от работы, можно потерять
контроль над электроинструментом.
4.1.2 Электрическая безопасность
a) Соединительная вилка электроинструмента должна соответ-
ствовать розетке электросети. Не изменяйте конструкцию
вилки. Не используйте переходные вилки с электроинструмен-
тами с защитным заземлением. Оригинальные вилки и соответству-
ющие им розетки снижают риск поражения электрическим током.
b) Избегайте непосредственного контакта с заземлёнными поверх-
ностями, например с трубами, отопительными приборами, пе-
чами (плитами) и холодильниками. При соприкосновении с зазем-
лёнными предметами возникает повышенный риск поражения элек-
трическим током.
c) Предохраняйте электроинструменты от дождя или воздействия
влаги. В результате попадания воды в электроинструмент возрас-
тает риск поражения электрическим током.
d) Не используйте кабель не по назначению, например, для пере-
носки электроинструмента, его подвешивания или для выдёрги-
вания вилки из розетки электросети. Защищайте кабель от воз-
действий высоких температур, масла, острых кромок или вра-
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ru
106
щающихся узлов электроинструмента. Врезультатеповрежде-
ния или схлёстывания кабеля повышается риск поражения электри-
ческим током.
e) Если работы выполняются на открытом воздухе, применяйте
только удлинительные кабели, которые разрешено использо-
вать вне помещений. Применение удлинительного кабеля, пригод-
ного для использования вне помещений, снижает риск поражения
электрическим током.
f) Если нельзя избежать работы с электроинструментом в усло-
виях влажности, используйте автомат защиты от тока утечки.
Использование автомата защиты от тока утечки снижает риск пора-
жения электрическим током.
4.1.3 Безопасность персонала
a) Будьте внимательны, следите за своими действиями и серьезно
относитесь к работе с электроинструментом. Не пользуйтесь
электроинструментом, если вы устали или находитесь под дей-
ствием наркотиков, алкоголя или медикаментов. Незначительная
ошибкаприневнимательнойработе с электроинструментом может
стать причиной серьёзного травмирования.
b) Применяйте индивидуальные средства защиты и всегда обяза-
тельно надевайте защитные очки. Использование индивидуаль-
ных средств защиты, например, респиратора, обуви на нескользя-
щей подошве, защитной каски или защитных наушников, в зависи-
мостиотвидаиусловийэксплуатацииэлектроинструмента,снижает
риск травмирования.
c) Избегайте непреднамеренного включения электроинструмента.
Убедитесь в том, что электроинструмент выключен, прежде чем
подключить его к электропитанию и/или вставить аккумулятор,
поднимать или переносить его. Ситуации, когда при переноске
электроинструмента пальцы находятся на выключателе или когда
включенный электроинструмент подключается к сети, могут приве-
сти к несчастным случаям.
d) Перед включением электроинструмента удалите регулировоч-
ные устройства и гаечный ключ. Инструмент или ключ, находя-
щийся во вращающейся части электроинструмента, может привести
ктравмам.
e) Старайтесь избегать неестественных поз при работе. Постоянно
сохраняйте устойчивое положение и равновесие. Это позволит
лучше контролировать электроинструмент в непредвиденных ситуа-
циях.
f) Носите спецодежду. Не надевайте очень свободной одежды
или украшений. Оберегайте волосы, одежду и перчатки от
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ru
107
вращающихся узлов электроинструмента. Свободная одежда,
украшения и длинные волосы могут быть захвачены ими.
g) Если предусмотрено подсоединение устройств для сбора и уда-
ления пыли, убедитесь, что они подсоединены и используются
по назначению. Использование модуля пылеудаления снижает
вредное воздействие пыли.
4.1.4 Использование и обслуживание электроинструмента
a) Не допускайте перегрузки электроинструмента. Используйте
электроинструмент, предназначенный именно для данной ра-
боты. Соблюдение этого правила обеспечит более высокое каче-
ство и безопасность работы в указанном диапазоне мощности.
b) Не используйте электроинструмент с неисправным выключате-
лем. Электроинструмент, включение или выключение которого за-
труднено, представляет опасность и должен быть отремонтирован.
c) Прежде чем приступить к регулировке электроинструмента, за-
мене принадлежностей или перед перерывом в работе, выньте
вилку из розетки и/или аккумулятор из электроинструмента. Эта
мера предосторожности предотвращает случайное включение элек-
троинструмента.
d) Храните неиспользуемые электроинструменты в местах, недо-
ступных для детей. Не давайте электроинструмент лицам, ко-
торые не умеют им пользоваться или не прочитали настоящих
указаний. Электроинструменты представляют собой опасность в
руках неопытных пользователей.
e) Бережно обращайтесь с электроинструментами. Проверяйте
безупречное функционирование подвижных частей, легкость их
хода, целостность и отсутствие повреждений, которые могли
бы отрицательно повлиять на работу электроинструмента. Сда-
вайте поврежденные части инструмента в ремонт до его исполь-
зования. Причиной многих несчастных случаев является несоблю-
дение правил технического обслуживания электроинструментов.
f) Необходимо следить за тем, чтобы режущие инструменты были
острыми и чистыми. Заклинивание содержащихся в рабочем со-
стоянии режущих инструментов происходит реже, ими легче управ-
лять.
g) Применяйте электроинструмент, принадлежности, вспомога-
тельные устройства и т. д. согласно указаниям. Учитывайте
при этом рабочие условия и характер выполняемой работы.
Использование электроинструментов не по назначению может
привести к опасным ситуациям.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ru
108
4.1.5 Использование и обслуживание аккумуляторного инстру-
мента
a) Заряжайте аккумуляторы только при помощи зарядных
устройств, рекомендованных изготовителем. При использовании
зарядного устройства для зарядки несоответствующих ему типов
аккумуляторов возможна опасность возгорания.
b) Используйте только оригинальные аккумуляторы, рекомендо-
ванные специально для этого инструмента. Использование других
аккумуляторов может привести к травмам и опасности возгорания.
c) Неиспользуемые аккумуляторы храните вдали от скрепок, мо-
нет, ключей, иголок, винтов и других мелких металлических
предметов, которые могут стать причиной замыкания контак-
тов. Замыкание контактов аккумулятора может привести к ожогам
или возгоранию.
d) При неверном обращении с аккумулятором из него может вытечь
электролит. Избегайте контакта с ним. При случайном контакте
смойте водой. При попадании электролита в глаза немедленно
обратитесь за помощью к врачу. Вытекший из аккумулятора
электролит может привести к раздражению кожи или ожогам.
4.1.6 Сервис
a) Доверяйте ремонт своего электроинструмента только квалифи-
цированному персоналу, использующему только оригинальные
запчасти. Этим обеспечивается поддержание электроинструмента
в безопасном и исправном состоянии.
4.2 Дополнительные указания по технике безопасности
4.2.1 Безопасность персонала
a) При опасности повреждения заворачиваемым шурупом скрытой
электропроводки держите электроинструмент за изолирован-
ные поверхности. При контакте шурупа с токопроводящими пред-
метами незащищённые металлические части инструмента находятся
под напряжением, что может привести к поражению электрическим
током.
b) Внесение изменений в конструкцию инструмента и его модифи-
кация запрещаются.
c) Запрещается прямой визуальный контакт с подсветкой (свето-
диодной) аккумуляторного ударного гайковёрта и направлять в
лицо другим людям — опасность временного ослепления!
d) Чтобы во время работы руки не затекали, делайте перерывы
для расслабления и разминки пальцев.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ru
109
e) Не прикасайтесь к вращающимся деталям инструмента. Вклю-
чайте инструмент только после того, как подведете его к рабо-
чей зоне. Прикосновение к вращающимся узлам, в особенности к
вращающимся насадкам, может привести к травмам.
f) При хранении и транспортировке инструмента в чемодане
активизируйте блокировку включения (переключатель
левого/правого вращения должен находиться в среднем
положении).
g) Инструмент не предназначен для использования физически
ослабленными лицами без соответствующего инструктажа.
Держите инструмент в недоступном для детей месте.
h) Пыль, возникающая при обработке материалов (например лакокра-
сочных покрытий), содержащих свинец, некоторых видов древе-
сины,бетона/кирпичнойикаменнойкладкисчастицамикварца,ми-
нералов, а также металла может представлять опасность для здо-
ровья.Вдыханиечастицтакойпылииликонтактснейможетстать
причиной появления аллергических реакций и/или заболеваний ды-
хательных путей как у пользователя, так и у находящихся поблизости
лиц. Некоторые виды пыли (например пыль, возникающая при об-
работке дуба или бука) считаются канцерогенными, особенно в ком-
бинации с дополнительными материалами, используемыми для об-
работки древесины (соль хромовой кислоты, средства защиты дре-
весины). Обработка материалов с содержанием асбеста должна
выполняться только специалистами. По возможности используйте
пылеотсасывающий аппарат. Для эффективного удаления пыли
используйте подходящий переносной пылесос. При необходи-
мости надевайте респиратор, который подходит для защиты от
конкретного вида пыли. Обеспечьте хорошую вентиляцию ра-
бочей зоны. Соблюдайте действующие национальные предпи-
сания по обработке материалов.
i) Всегда надежно держите инструмент за предусмотренную ру-
коятку. Следите за тем, чтобы рукоятка была сухой, без следов
масла и смазки.
j) При работе с инструментом работающий и находящиеся в не-
посредственной близости лица должны надевать соответству-
ющие защитные очки, защитный шлем, защитные наушники, за-
щитные перчатки и легкий респиратор.
4.2.2 Аккуратное обращение с электроинструментом и его пра-
вильная эксплуатация
a) Надежно фиксируйте заготовку. Для фиксации заготовки ис-
пользуйте струбцины или тиски. Это надежнее, чем удерживать
ее рукой, и при этом можно держать инструмент двумя руками.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ru
110
b) Убедитесь, что инструменты имеют подходящие к патрону хво-
стовики и надежно фиксируются в патроне.
c) Убедитесь в том, что шурупы и обрабатываемая деталь соответ-
ствуют крутящему моменту, производимому инструментом. При
слишком высоком крутящем моменте возможна перегрузка, растя-
жение или повреждение шурупов или обрабатываемой детали и, как
следствие этого, возникновение опасных ситуаций или травмирова-
ние.
4.2.3 Аккуратное обращение с аккумуляторными инструментами
и их правильное использование
a) Перед установкой аккумулятора убедитесь, что инструмент вы-
ключен. Установка аккумулятора во включенный электроинстру-
мент может привести к несчастным случаям.
b) Храните аккумуляторы на безопасном расстоянии от источников
огня и высокой температуры. Существует опасность взрыва.
c) Запрещается разбирать, сдавливать, нагревать до температуры
свыше 80 °C или сжигать аккумуляторы. Впротивномслучае
существует опасность возгорания, взрыва и ожогаедкой жидкостью,
находящейся внутри аккумулятора.
d) Не допускайте попадания влаги. Не допускайте попадания влаги
внутрь инструмента. Это может привести к короткому замыканию и
химическим реакциям и стать причиной ожогов или возникновения
пожара.
e) Соблюдайте специальные предписания по транспортировке,
хранению и эксплуатации литий-ионных аккумуляторов.
f) При пересылке аккумуляторных блоков (автомобильным, желез-
нодорожным, воздушным или морским транспортом) соблюдайте
действующие национальные и международные правила транспорти-
ровки.
g) При хранении и транспортировке инструмента вынимайте из
него аккумуляторный блок.
h) Не допускайте короткого замыкания аккумулятора. Перед уста-
новкой аккумуляторного блока убедитесь в том, что его кон-
такты и контакты в инструменте чистые. В случае короткого
замыкания контактов аккумуляторного блока существует опасность
возгорания, взрыва и ожога едкой жидкостью.
i) Поврежденные аккумуляторы (например аккумуляторы с цара-
пинами, сломанными частями, погнутыми, вдавленными и/или
вытянутыми контактами) заряжать и использовать повторно за-
прещается.
j) Слишком сильный нагрев аккумулятора (такой, что до него невоз-
можно дотронуться) указывает на его возможный дефект. Уста-
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ru
111
новите инструмент в пожаробезопасном месте на достаточном
расстоянии от воспламеняющихся материалов, где вы сможете
контролировать ситуацию. Дайте инструменту остыть. После
того, как аккумулятор остынет, свяжитесь с сервисной службой
Hilti.
4.2.4 Электрическая безопасность
Перед началом работы проверяйте рабочее место на наличие скры-
той электропроводки, газовых и водопроводных труб, например,
при помощи металлоискателя. Открытые металлические части инстру-
мента могут стать проводниками электрического тока, если случайно
задеть электропроводку. При этом возникает опасность поражения
электрическим током.
5 Подготовка к работе
5.1 Зарядка аккумулятора
Дополнительную информацию по зарядке аккумулятора см. в
руководстве по эксплуатации зарядного устройства.
5.2 Установка аккумулятора 2
ОСТОРОЖНО
Перед установкой аккумулятора убедитесь, что аккумуляторный
ударный гайковёрт выключен и заблокирован от включения (пере-
ключатель правого/левого вращения находится в среднем положе-
нии).
1. Вставьте аккумулятор спереди в аккумуляторный ударный гайковёрт
так, чтобы он зафиксировался с характерным щелчком.
УКАЗАНИЕ При установке аккумуляторного блока в аккумулятор-
ный ударный гайковёрт возможно кратковременное загорание све-
тодиодов индикатора уровня заряда.
2. ОСТОРОЖНО Выпадение аккумуляторного блока может пред-
ставлять опасность для вас и или других лиц.
Проверьте надежность установки аккумулятора.
5.3 Извлечение аккумулятора 3
1. Нажмите кнопку деблокировки.
2. Извлеките аккумулятор из аккумуляторного ударного гайковёрта
движением вперед.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ru
112
5.4 Крепежный крючок (принадлежность) 4
ОСТОРОЖНО
Перед началом работы убедитесь в том, что крепёжный крючок
надёжно закреплён.
С помощью крепежного крючка аккумуляторный ударный гайковёрт
можно закрепить и носить при себе на ремне. Дополнительное преиму-
щество для левшей: крепежный крючок можно переставить на другую
сторону инструмента.
1. Извлеките аккумулятор из аккумуляторного ударного гайковёрта.
2. Вставьте крепежный крючок в предусмотренное для него крепле-
ние.
3. Закрепите крепежный крючок с помощью двух винтов.
6 Эксплуатация
6.1 Регулировка правого/левого вращения 5
С помощью переключателя левого/правого вращения можно реверси-
ровать направление вращения шпинделя. Переключению при работаю-
щем электродвигателе препятствует блокировочный механизм. В сред-
нем положении переключателя основной выключатель заблокирован.
Переведите переключатель левого/правого вращения в левое
положение.
Установлен режим правого вращения.
Переведите переключатель левого/правого вращения в правое
положение.
Установлен режим левого вращения.
6.2 Включение/выключение
Путем плавного нажатия на основной выключатель можно плавно уве-
личивать частоту вращения до максимума.
УКАЗАНИЕ
В случае автоматического выключения аккумуляторного ударного гай-
ковёрта вследствие перегрузки или перегрева отпустите выключатель и
подождите, пока инструмент не остынет. Затем снова включите инстру-
мент нажатием выключателя.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ru
113
6.3 Смена рабочего инструмента
ОСТОРОЖНО
Для смены рабочих инструментов пользуйтесь защитными перчат-
ками, т. к. инструменты при работе сильно нагреваются.
УКАЗАНИЕ
Инструмент оснащен внутренним шестигранником ¹/₄" с фиксирующей
втулкой для установки различных инструментов (например сверла, биты
идержателябит).
Проверьте хвостовик рабочего инструмента, он должен быть чистым.
При необходимости очистите его.
6.3.1 Установка рабочего инструмента 6
1. Извлеките аккумулятор из аккумуляторного ударного гайковёрта.
2. Cдвиньте фиксирующую втулку на внутреннем шестиграннике впе-
ред и удерживайте ее в этом положении.
3. Вставьте инструмент до упора во внутренний шестигранник и отпу-
стите фиксирующую втулку.
4. Проверьте надежность фиксации рабочего инструмента.
6.3.2 Извлечение рабочего инструмента 7
1. Извлеките аккумулятор из аккумуляторного ударного гайковёрта.
2. Cдвиньте фиксирующую втулку на внутреннем шестиграннике впе-
ред и удерживайте ее в этом положении.
3. Извлеките инструмент из внутреннего шестигранника и отпустите
фиксирующую втулку.
7 Уход и техническое обслуживание
ВНИМАНИЕ
Ремонт электрической части инструмента поручайте только
специалисту-электрику.
7.1 Уход за аккумуляторным ударным гайковёртом
ОСТОРОЖНО
Содержите инструмент, в особенности поверхности рукоятки, в
чистом и сухом состоянии, без следов масла и смазки. Запрещается
использовать чистящие средства, содержащие силикон.
Эксплуатация аккумуляторного ударного гайковёрта с засоренными
вентиляционными прорезями категорически запрещена! Очищайте
вентиляционную прорезь сухой щеткой.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ru
114
Защищайте аккумуляторный ударный гайковёрт от попадания внутрь
посторонних предметов.
Регулярно очищайте внешнюю поверхность аккумуляторного ударного
гайковёрта слегка увлажненной тканью. Не используйте для очистки
водяной распылитель, пароструйную установку или струю воды! В
противном случае нарушается электробезопасность аккумуляторного
ударного гайковёрта.
7.2 Уход за аккумуляторами
Для обеспечения максимально долгого срока службы аккумуляторов
своевременно заряжайте их при заметном снижении мощности.
УКАЗАНИЕ
Придальнейшейэксплуатациипроисходит автоматическое прерывание
разрядки аккумулятора, благодаря чему удается избежать повреждения
его элементов.
По возможности храните аккумуляторы в сухом и прохладном месте.
8 Поиск и устранение неисправностей
Если вы не нашли описание неисправности или если рекомендованный
способ ее устранения не привел к нужному результату, доставьте
инструмент в сервисный центр Hilti.
Неисправность Возможная причина Способ устранения
Инструмент не ра-
ботает. Аккумулятор установ-
лен неправильно или
разряжен.
Аккумулятор непра-
вильно установлен (он
должен быть установ-
лен с характерным
щелчком) или аккуму-
лятор требует зарядки.
Не включа-
ется/заблокирован
основной
выключатель.
Переключатель ле-
вого/правого вращения
находится в среднем
(транспортном) поло-
жении
Переведите переклю-
чатель левого/правого
вращения в левое или
правое положение.
Резко падает ча-
стота вращения. Аккумулятор разряжен. Замените аккумулятор
и зарядите разряжен-
ный аккумулятор.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ru
115
Неисправность Возможная причина Способ устранения
Аккумулятор раз-
ряжается быстрее,
чем обычно.
Очень низкая темпе-
ратура окружающей
среды.
Обеспечьте постепен-
ный нагрев аккумуля-
тора до комнатной тем-
пературы.
При установке ак-
кумулятора нет
слышно характер-
ного щелчка.
Грязь на элементах
фиксации аккумуля-
тора.
Очистите элементы
фиксации и переуста-
новите аккумулятор.
Если неисправность не
устранена, обратитесь
в сервисный центр Hilti.
Инструмент или ак-
кумулятор перегре-
ваются.
Электрическая неис-
правность. Немедленно выключите
инструмент, выньте ак-
кумулятор из инстру-
мента и свяжитесь с
сервисным центром
Hilti.
Инструмент перегру-
жен (работа за преде-
лами эксплуатационных
характеристик).
Выбирайте инструмент
для конкретной области
применения.
9Утилизация
ОСТОРОЖНО
Нарушение правил утилизации оборудования может иметь следующие
последствия: при сжигании деталей из пластмассы образуются токсич-
ные газы, которые могут представлять угрозу для здоровья. Если бата-
реи питания повреждены или подвержены воздействию высоких темпе-
ратур, они могут взорваться и стать причиной отравления, возгораний,
химических ожогов или загрязнения окружающей среды. При наруше-
нии правил утилизации оборудование может попасть в руки посторон-
них лиц, не знакомых с правилами обращения с ним. Это может стать
причиной их собственного серьезного травмирования, травмирования
других лиц, а также причиной загрязнения окружающей среды.
ОСТОРОЖНО
Немедленно утилизируйте неисправные аккумуляторы. Храните их в не-
доступном для детей месте. Не разбирайте и не сжигайте аккумуляторы.
ОСТОРОЖНО
Утилизуйте бывшие в использовании аккумуляторы в соответствии с
национальными предписаниями или верните их обратно в Hilti.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ru
116
Инструменты Hilti содержат большое количество материалов, пригод-
ных для переработки. Перед утилизацией следует тщательно рассор-
тировать материалы. Во многих странах компания Hilti уже заключила
соглашения о приеме использованных инструментов для их утилизации.
Дополнительную информацию по этому вопросу можно получить в от-
деле по обслуживанию клиентов или у технического консультанта ком-
пании Hilti.
Только для стран ЕС
Не выбрасывайте электроинструменты вместе с обычным
мусором!
В соответствии с директивой ЕС об утилизации старых элек-
трических и электронных устройств и в соответствии с мест-
ными законами электроинструменты, бывшие в эксплуа-
тации, должны утилизироваться отдельно безопасным для
окружающей среды способом.
10 Гарантия производителя
С вопросами относительно гарантийных условий обращайтесь в бли-
жайшее представительство HILTI.
11 Декларация соответствия нормам ЕС (оригинал)
Обозначение: Аккумуляторный ударный
гайковерт с внутренним
шестигранником
Тип инструмента: SID 2-A
Поколение: 01
Год выпуска: 2013
Компания Hilti со всей ответственностью заявляет, что данная продук-
ция соответствует следующим директивам и нормам: 2006/42/EG, до
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ru
117
19. 04.2016: 2004/108/EG, с 20. 04.2016: 2014/30/EU, 2006/66/ЕG,
2011/65/EU, EN 607451, EN 6074522, EN ISO 12100.
Hilti Corporation, Feldkircherstrasse 100, FL9494 Schaan
Paolo Luccini Tassilo Deinzer
Head of BA Quality and Process Management Executive Vice President
Business Area Electric Tools & Accessories Business Unit Power Tools & Accessories
08/2015 08/2015
Техническая документация:
Hilti Entwicklungsgesellschaft mbH
Zulassung Elektrowerkzeuge
Hiltistrasse 6
86916 Kaufering
Deutschland
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
tr
118
ORİJİNAL KULLANIM KILAVUZU
SID 2-A İçten altıgen uçlu akülü
darbeli vidalama makinesi
Çalıştırmadan önce kullanım kılavuzunu mutlaka okuyunuz.
Bu kullanım kılavuzunu daima aletle birlikte muhafaza ediniz.
Aleti, sadece kullanım kılavuzu ile birlikte başka kişilere veriniz.
İçindekiler
1 Genelbilgiler .............................. 119
2 Tanımlama ............................... 120
3 Teknikveriler .............................. 122
4 Güvenlikuyarıları ........................... 123
5 Çalıştırma ................................ 128
6 Kullanım ................................. 129
7 Bakımveonarım............................ 130
8 Hataarama ............................... 131
9 İmha ................................... 131
10 Aletlerinüreticigarantisi ...................... 132
11 ABUygunlukaçıklaması(Orijinal)................. 133
1Sayıların her biri bir resme atanmıştır. İlgili resimleri kullanım kılavuzunun
başlangıcında bulabilirsiniz.
Teknik değişiklikler ve hatalar saklıdır.
Kumanda elemanları ve alet parçaları 1
@Sağa/Sola dönüş değiştirme şalteri
;Aydınlatma
=Kayış kancası (aksesuar)
%Şarj durumu göstergesi
&Kilit açma düğmesi
(Kumanda şalteri
)İçten altıgen
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
tr
119
1 Genel bilgiler
1.1 Uyarı metinleri ve anlamları
TEHLİKE
Ağır vücut yaralanmalarına veya doğrudan ölüme sebep olabilecek tehlikeler
için.
İKAZ
Ağır vücut yaralanmalarına veya ölüme sebep olabilecek olası tehlikeli
durumlar için.
DİKKAT
Hafif vücut yaralanmalarına veya maddi hasarlara yol açabilecek olası
tehlikeli durumlar için.
UYARI
Kullanım uyarıları ve kullanım ile ilgili diğer gerekli bilgiler.
1.2 Piktogramların açıklaması ve diğer uyarılar
İkaz işaretleri
Genel tehlikelere
karşı uyarı
Uyulması gereken kurallar
Kullanmadan önce
kullanım kılavuzunu
okuyunuz
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
tr
120
Semboller
Geri dönüşüm
malzemelerinin
kullanımı
Doğru akım Ölçüm boşta çalışma
devir sayısı Sağa doğru çalışma
Sola doğru çalışma
Tanımlama detaylarının alet üzerindeki yeri
Tip tanımı tip plakası üzerinde ve seri numarası motor gövdesi yanındadır.
Bu verileri kullanım kılavuzunuza aktarınız ve temsilcilik veya servislerimize
olan sorularınızda her zaman bu verileri bulundurunuz.
Tip:
Jenerasyon: 01
Seri no:
2Tanımlama
2.1 Usulüne uygun kullanım
SID 2-A elle kontrol edilen, aküyle çalıştırılan bir darbeli vidalama makinesidir.
Bunlar ahşap, metal, moloz ve betondaki vida bağlantılarını, somunları, dişli
saplamalarını sıkmak ve gevşetmek için uygundur.
Aküler öngörülmemiş diğer tüketiciler için enerji kaynağı olarak kullanılma-
malıdır.
Olası yaralanmaların engellenmesi için her zaman Hilti orijinal aksesuarları
ve aletleri kullanılmalıdır.
Akülü darbeli vidalama makinesi özel bir tork gerekli olan uygulamalar için
kullanılmamalıdır. Akülü darbeli vidalama makinesinin özel bir tork gerektiren
veya maksimum torkun aşılmaması gereken uygulamalarda aşırı dönmeden
dolayı cıvatanın veya çalışma parçasının hasar görme tehlikesi mevcuttur.
Bu tür uygulamalar için alet tanımlanan ayarlanabilir tork ile kullanılmalıdır.
Alet profesyonel kullanıcılar için öngörülmüştür ve sadece yetkili personel ta-
rafından kullanılabilir ve bakımı yapılabilir. Bu personel meydana gelebilecek
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
tr
121
tehlikeler hakkında özel olarak eğitim görmüş olmalıdır. Eğitim görmemiş
personel tarafından uygunsuz işlem yapılır veya usulüne uygun kullanım ol-
mazsa, alet ve aksesuarlarından kaynaklanan tehlikeli durumlar söz konusu
olabilir.
Ulusal iş güvenliği gereksinimlerini dikkate alınız.
2.2 Teslimat kapsamı
1 Akülü darbeli vidalama makinesi SID 2-A
1 Kullanım kılavuzu
Aksesuarları Hilti Center üzerinden veya online olarak www.hilti.com adre-
sinden temin edebilirsiniz.
2.3 Akülü darbeli vidalama makinesinin çalıştırılması için ilave olarak
gerekli olanlar:
C⁄41250 şarj cihazına sahip bir adet B 12/2.6 Li-Ion akü.
2.4 Donanım özellikleri
Akülü darbeli vidalama makinesi titreşimi söndüren tutamak, aşırı yük ve
aşırı ısınmaya karşı koruması ve bir düşük şarj korumasıyla donatılmıştır.
2.5 Akünün şarj durumu göstergesi
Akü bir şarj durumu göstergesine sahiptir. Aküdeki bir açma düğmesine
basıldığında, akünün şarj durumu dört LED vasıtasıyla görüntülenir.
LED sürekli yanıyor LED yanıp sönüyor Şarj durumu C
LED1,2,3,4 -C≧%75
LED1,2,3 -%50 ≦ C < %75
LED 1, 2 -%25 ≦ C < %50
LED 1 -%10 ≦ C < %25
-LED 1 C<%10
UYARI
Çalışma esnasında şarj durumunun kontrol edilmesi mümkün değildir.
UYARI
Akülü darbeli vidalama makinesine akünün yerleştirilmesi sırasında şarj
durumu göstergesindeki LED'ler kısa süre yanabilir.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
tr
122
3 Teknik veriler
Teknik değişiklik hakkı saklıdır!
Alet SID 2A
Çalışma gerilimi 10,8 V
EPTAProsedürü 01/2003'e göre
ağırlık 1,1 kg
Ölçüm rölanti devir sayısı 0…2.500/min
Darbe sayısı Maks. 3.410 darbe/dak
Alet bağlantı yeri Kilitleme kovanına sahip ¹/₄" içten
altıgen
UYARI
Bu talimatlarda belirtilen titreşim seviyesi, EN 60745'e uygun olarak norm-
landırılmış bir ölçüm metodu ile ölçülmüştür ve elektrikli el aletlerininbirbirleri
ile karşılaştırılması için kullanılabilir. Titreşim zorlanmasının geçici değerlen-
dirmesine de uygundur. Belirtilen titreşim seviyesi, elektrikli el aletinin ana
kullanımlarını temsil eder. Eğer elektrikli el aleti, sapma gösteren çalışma
aletleri ile veya yetersiz bakım yapılarak çalıştırılırsa, titreşim seviyesi sapma
gösterebilir. Bu, toplam çalışma süresi aralığı üzerinden titreşim zorlanmasını
belirgin şekilde yükseltebilir. Doğru bir titreşim zorlanması değerlendirmesi
için aletin kapatıldığı veya çalışır konumda olduğu ama aslında kullanımda
olmadığı zamanlar da dikkate alınmalıdır. Bu, toplam çalışma süresi aralığı
üzerinden titreşim zorlanmasını belirgin şekilde azaltabilir. Kullanıcının titre-
şimlerin etkisinden korunması için ek güvenlik önlemlerini belirleyiniz, örne-
ğin: Elektrikli el aleti ve çalışma aletlerinin bakımı, ellerin sıcak tutulması, iş
akışlarının organizasyonu.
Ses değeri (EN 607451'e göre ölçülmüş):
Standart A olarak değerlendirilen
ses gücü seviyesi, LWA
92 dB (A)
Standart A olarak değerlendirilen
çıkan ses basıncı seviyesi, LpA
103 dB (A)
Belirlenen ses seviyesi için emniyet-
sizlik, K 3dB(A)
Üç eksenli vibrasyon değerleri (vibrasyon-vektör toplamı)
('EN 6074522 standardına e göre ölçülmüş):
Sabitleme elemanını darbeli vida-
lama için azami büyüklük, ah
16,5 m/s²
Emniyetsizlik, K 1,5 m/s²
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
tr
123
Akü B 12/2.6
Çalışma gerilimi 10,8 V
Kapasite 2,6 Ah
Enerji içeriği 28,08 Ws
Ağırlık 0,24 kg
Akü elemanı çeşidi Lityum iyon
4 Güvenlik uyarıları
UYARI
4.1 bölümündeki güvenlik uyarıları, kullanım kılavuzunda belirtilen normlara
göre elektrikli el aletleri ile ilgili tüm güvenlik uyarılarını içermektedir. Buna
göre bu alet ile ilişkili olmayan uyarılar da mevcut olabilir.
4.1 Elektrikli el aletleri için genel güvenlik uyarıları
a) İKAZ
Tüm güvenlik uyarılarını ve talimatlarını okuyunuz. Güvenlik uyarı-
larına ve talimatlarına uyulmasındaki ihmaller elektrik çarpması, yanma
ve/veya ağır yaralanmalara sebebiyet verebilir. Tüm güvenlik uyarılarını
ve kullanım talimatlarını muhafaza ediniz. Güvenlik uyarılarında kulla-
nılan "elektrikli el aleti" terimi, şebeke işletimli elektrikli el aletleri (şebeke
kablosu ile) ve akü işletimli elektrikli el aletleri (şebeke kablosu olmadan)
ile ilgilidir.
4.1.1 İş yeri güvenliği
a) Çalışma alanınızı temiz ve aydınlık tutunuz. Düzensiz veya aydınlat-
masız çalışma alanları kazalara yol açabilir.
b) Yanıcı sıvıların, gazların veya tozların bulunduğu patlama tehlikesi
olan yerlerde elektrikli el aleti ile çalışmayınız. Elektrikli el aletleri, toz
veya buharı yakabilecek kıvılcım oluşturur.
c) Elektrikli el aletinikullanırkençocuklarıve diğer kişileri uzak tutunuz.
Dikkatiniz dağılırsa aletin kontrolünü kaybedebilirsiniz.
4.1.2 Elektrik güvenliği
a) Elektrikli el aletinin bağlantı fişi prize uygun olmalıdır. Fiş hiçbir
şekilde değiştirilmemelidir. Adaptör fişini topraklama korumalı
elektrikli el aletleri ile birlikte kullanmayınız. Değiştirilmemiş fişler ve
uygun prizler elektrik çarpması riskini azaltır.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
tr
124
b) Borular, radyatörler, fırınlar ve buzdolapları gibi toprağa temas eden
üst yüzeylere vücudunuzla temas etmekten kaçınınız. Vücudunuzun
toprakla teması var ise yüksek elektrik çarpması riski oluşur.
c) Elektrikli el aletini yağmurdan veya ıslaklıktan uzak tutunuz. Elektrikli
el aletine su girmesi, elektrik çarpması riskini arttırır.
d) Elektrikli el aletini taşımak, asmak veya fişi şalterden çekmek için
kabloyu kullanım amacı dışında kullanmayınız. Kabloyu sıcaktan,
yağdan, keskin kenarlardan ve hareketli alet parçalarından uzak
tutunuz. Hasarlı veya karışmış kablolar elektrik çarpması riskini arttırır.
e) Elektrikli bir el aleti ile açık alanda çalışacaksanız sadece dışarıda
kullanımına da izin verilen uzatma kabloları kullanınız. Dış mekanlar
için uygun olan uzatma kablolarının kullanımı elektrik çarpması riskini
azaltır.
f) Elektrikli el aleti işletiminin nemli ortamda yapılması kaçınılmaz ise
bir hatalı akım koruma şalteri kullanınız. Bir hatalı akım koruma
şalterinin kullanımı elektrik çarpması riskini azaltır.
4.1.3 Kişilerin güvenliği
a) Dikkatli olunuz, ne yaptığınıza dikkat ediniz ve el aleti ile mantıklı bir
şekilde çalışınız. Yorgunsanız veya uyuşturucu, alkol veya ilaçların
etkisi altındaysanız elektrikli el aleti kullanmayınız. Elektrikli el aletinin
kullanımı esnasında bir anlık dikkatsizlik ciddi yaralanmalara yol açabilir.
b) Kişisel koruyucu donanım ve her zaman bir koruyucu gözlük takınız.
Elektrikli el aletinin çeşidi ve kullanımına göre toz maskesi, kaymayan
güvenlik ayakkabısı, koruyucu kask veya kulaklık gibi kişisel koruma
donanımı takmak yaralanma riskini azaltır.
c) İstem dışı çalışmayı önleyiniz. Güç kaynağına ve/veya aküyü bağla-
madan, girişini yapmadan veya taşımadan önce elektrikli el aletinin
kapalı olduğundan emin olunuz. Elektrikli el aletini taşırken parmağınız
şalterde ise veya alet açık konumda akım beslemesine takılırsa, bu du-
rum kazalara yol açabilir.
d) Elektrikli el aletini devreye almadan önce ayar aletlerini veya vida-
lama anahtarlarını çıkartınız. Dönen bir cihaz parçasında bulunan bir
alet veya anahtar yaralanmalara yol açabilir.
e) Aşırı bir vücut hareketinden sakınınız. Güvenli bir duruş sağlayınız ve
her zaman dengeli tutunuz. Böylece beklenmedik durumlarda elektrikli
el aletini daha iyi kontrol edebilirsiniz.
f) Uygun kıyafetler giyiniz. Bol kıyafetler giymeyiniz veya takı takmayı-
nız. Saçları, kıyafetleri ve eldivenleri hareket eden parçalardan uzak
tutunuz. Bol kıyafetler, takı veya uzun saçlar hareket eden parçalara ta-
kılabilir.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
tr
125
g) Toz emme ve tutma tertibatları monte edilebiliyorsa, bunların bağlı
olduğundan ve doğru kullanıldığından emin olunuz. Bu toz emme
tertibatının kullanımı tozdan kaynaklanabilecek tehlikeleri azaltabilir.
4.1.4 Elektrikli el aletinin kullanımı ve çalıştırılması
a) Aleti çok fazla zorlamayınız. Çalışmanız için uygun olan elektrikli el
aletini kullanınız. Uygun elektrikli el aleti ile bildirilen hizmet alanında
daha iyi ve güvenli çalışırsınız.
b) Şalteri bozuk olan elektrikli el aleti kullanmayınız. Açılıp kapatılama-
yan bir elektrikli el aleti tehlikelidir ve tamir edilmesi gerekir.
c) Alet ayarlarını yapmadan, aksesuar parçalarını değiştirmeden veya
aleti bir yere koymadan önce fişi prizden ve/veya aküyü aletten
çıkartınız. Bu önlem, elektrikli el aletinin istem dışı çalışmasını engeller.
d) Kullanılmayan elektrikli el aletlerini çocukların erişemeyeceği yerde
muhafaza ediniz. Aleti iyi tanımayan veya bu talimatları okumamış
kişilere aleti kullandırmayınız. Elektrikli el aletleri bilgisiz kişiler tarafın-
dan kullanılırsa tehlikelidir.
e) Elektrikli el aletlerinin bakımını titizlikle yapınız. Hareketli parçaların
kusursuz çalıştığı ve sıkışmadığı, parçaların kırılıp kırılmadığı veya
hasar görüp görmediği, elektrikli el aleti fonksiyonlarının kısıtlanma
durumlarını kontrol ediniz. Hasarlı parçaları aleti kullanmadan önce
tamir ettiriniz. Birçok kazanın nedeni bakımı kötü yapılan elektrikli el
aletleridir.
f) Kesme aletlerini keskin ve temiz tutunuz. Özenle bakımı yapılmış
keskin bıçak kenarı olan kesme aletleri daha az sıkışır ve kullanımı daha
rahattır.
g) Elektrikli el aletini, aksesuarları, kullanım aletleri vb. bu talimatlara
göre kullanınız. Çalışma şartlarını ve yapılacak işi de ayrıca göz
önünde bulundurunuz. Elektrikli el aletlerinin öngörülen kullanımı
dışında kullanılması tehlikeli durumlara yol açabilir.
4.1.5 Akülü el aletinin kullanımı ve çalıştırılması
a) Aküleri sadece üretici tarafından tavsiye edilen şarj cihazları ile şarj
ediniz. Belirli bir akü için uygun olan bir şarj cihazı, başka akülerle
kullanılırsa yanma tehlikesi vardır.
b) Elektrikli el aletlerinde sadece bunun için öngörülen aküler kullanıl-
malıdır. Başka akülerin kullanılması yaralanmalara ve yanma tehlikele-
rine yol açabilir.
c) Kullanılmayan aküleri, kontakların köprülenmesine sebep olabilecek
ataçlar, madeni paralar, anahtarlar, çiviler, vidalar veya diğer küçük
metal cisimlerden uzak tutunuz. Akü kontakları arasındaki kısa devre
yanmalara veya alev oluşumuna sebep olabilir.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
tr
126
d) Yanlış kullanımda aküden sıvı çıkabilir. Bunlar ile teması önleyiniz.
Yanlışlıkla temasta su ile durulayınız. Sıvı gözlere temas ederse
ayrıca doktor yardımı isteyiniz. Dışarı akan akü sıvısı cilt tahrişine ve
yanmalarına yol açabilir.
4.1.6 Servis
a) Elektrikli el aletinizi sadece kalifiye uzman personele ve sadece
orijinal yedek parçalar ile tamir ettiriniz. Böylece elektrikli el aletinin
güvenliğinin korunduğundan emin olunur.
4.2 İlave güvenlik uyarıları
4.2.1 Kişilerin güvenliği
a) Vidanın gizli elektrik kablolarına temas edebileceği yerlerde çalışı-
yorsanız aleti izolasyonlu tutamak yüzeyinden tutunuz. Elektrik ileten
bir hat ile temasta metal vida parçalar da gerilim altında kalır ve elektrik
çarpmasına neden olabilir.
b) Alette manipülasyonlara veya değişikliklere izin verilmez.
c) Akülü darbeli vidalama makinesinin aydınlatmasına (LED) doğrudan
bakmayınız ve aydınlatmayı doğrudan başkalarının yüzüne doğru
tutmayınız. "Kör olma tehlikesi" vardır.
d) Parmaklarınızda daha iyi kan dolaşımı için çalışma molaları veriniz
ve gevşetme ve parmak egzersizleri yapınız.
e) Dönen parçalara temas etmekten kaçınınız. Aleti çalışma alanında
çalıştırmaya başlayınız. Dönen parçalara, özellikle dönen aletlere temas
etme yaralanmalara yol açabilir.
f) Aleti yerleştirirken ve taşırken devreye alma kilidini aktif hale getiri-
niz (sağ/sol değiştirme şalteri orta konumda).
g) Bu alet gözetim altında olmayan yetersiz güçteki kişiler için uygun
değildir. Cihazı çocuklardan uzak tutunuz.
h) Kurşun içeren boyalar gibi malzemelerin tozu, bazı ahşap türleri, kuartz
içeren beton / duvar / taşlar, mineraller ve metaller sağlığa zarar verebilir.
Tozlara dokunulması veya tozların solunması, kullanıcıda veya yakınında
bulunan kişilerde alerjik reaksiyonlara ve/veya solunum yolu hastalıkla-
rına yol açabilir. Kayın veya meşe ağacı gibi belli tür tozlar özellikle ahşap
işlemede ek maddelerle (kromat, ahşap koruyucu malzemeler) bağlantılı
çalışıldığında kanser yapıcı olarak kabul edilir. Asbest içerikli malzemeler
sadece uzman kişiler tarafından işlenmelidir Mümkünse bir toz emme
tertibatı kullanılmalıdır. Daha yüksek bir toz emme derecesine ulaş-
mak için uygun bir mobil toz emme tertibatı kullanılmalıdır. Gere-
kiyorsa ilgili toza uygun bir solunum koruma maskesi takılmalıdır.
Çalışma yerinin iyi havalandırılmasını sağlayınız. İşlenecek malze-
meler için ülkenizde geçerli olan talimatlara dikkat ediniz.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
tr
127
i) Aleti tutamağında öngörüldüğü şekilde sağlam ve sıkı bir şekilde
tutunuz. Tutamağı kuru, temiz ve yağsız ve gressiz bir şekilde
tutunuz.
j) Aletin kullanımı esnasında kullanıcı ve çevresinde bulunan kişiler
uygun bir koruyucu gözlük, kulaklık, koruyucu eldiven ve hafif toz
maskesi kullanmalıdır.
4.2.2 Elektrikli el aletleri kullanımında özen gösterme
a) Aleti emniyete alınız. Aleti sabit tutmak için germe tertibatı veya bir
mengene kullanınız. Böylece alet el ile tutmaktan daha güvenli durur ve
ayrıca her iki eliniz de aleti kullanmak için boşta kalır.
b) Aletlerin yuva sistemine uygun bir şekilde takıldığından ve yerine
oturduğundan emin olunuz.
c) Cıvataların ve çalışma parçasının alet tarafından oluşturulan torka
uygun olduğundan emin olunuz. Çok yüksek bir tork cıvata veya
çalışma parçasını zorlayabilir, genişletebilir veya hasar verebilir ve böy-
lelikle tehlikeli durumlara ve yaralanmalara neden olabilir.
4.2.3 Akü cihazlarının özenli kullanımı
a) Aküyü takmadan önce aletin kapalı konumda olduğundan emin
olunuz. Açık durumda olan elektrikli bir el aletine akü takılması kazalara
yol açabilir.
b) Aküler, yüksek sıcaklıklardan ve ateşten uzak tutulmalıdır. Patlama
tehlikesi vardır.
c) Aküler parçalarına ayrılmamalı, ezilmemeli, 80 °C üzerine ısıtılma-
malı veya yakılmamalıdır. Aksi takdirde yangın, patlama ve zehirlenme
tehlikesi oluşur.
d) Nem almasını önleyiniz. Aletin içine giren nem kısa devreye ve kimyasal
reaksiyonlara neden olabilir ve yanmalara ya da yangına sebebiyet
verebilir.
e) Lityum-iyon akülerin taşıma, depolama ve kullanımına yönelik özel
talimatları dikkate alınız.
f) Akülerin sevkiyatı sırasında (kara, demiryolu, deniz veya hava taşımacılığı)
ulusal ve uluslararası geçerli taşıma talimatlarına dikkat ediniz.
g) Aletin depolanması ve taşınması sırasında akü çıkarılmalıdır.
h) Akünün kısa devre yapmasını engelleyiniz. Aküyü alete takmadan
önce, aküdeki ve aletteki kontaklarda yabancı cisimler bulunma-
dığından emin olunuz. Akünün kontaklarında kısa devre durumunda,
yangın, patlama ve zehirlenme tehlikesi oluşur.
i) Hasarlı bataryalar (örneğin çatlak, kırık parça, bükülme, içeri girmiş
ve/veya dışarı çıkmış kontak noktaları bulunan bataryalar) şarj edil-
memeli veya tekrar kullanılmamalıdır.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
tr
128
j) Akü tutulamayacak kadar sıcaksa arızalı olabilir. Aleti yanıcı malzeme-
lerden yeterli bir uzaklıkta, gözlemleyebileceğiniz yanmaz bir zemin
üzerine koyunuz ve soğuması için bırakınız. Akü soğuduktan sonra
Hilti Service ile irtibat kurunuz.
4.2.4 Elektrik güvenliği
Çalışmaya başlamadan önce çalışma alanında üzerleri kaplanmış olan
elektrik hatları, gaz ve su borularını örn. bir metal dedektörü ile kontrol
ediniz. Eğer örn. bir akım hattına yanlışlıkla zarar verdiyseniz, dışarıda duran
aletteki metal parçaları akım iletebilir. Bu durum elektrik çarpmasından
dolayı ciddi bir tehlike oluşturur.
5 Çalıştırma
5.1 Akünün şarj edilmesi
Akünün şarj edilmesi ile ilgili bilgiler için lütfen şarj cihazının kullanım
kılavuzunu okuyunuz.
5.2 Akünün yerleştirilmesi 2
DİKKAT
Aküleri yerleştirmeden önce, akülü darbeli vidalama makinesinin kapalı
ve devreye alma kilidinin aktif olduğundan emin olunuz (sağa/sola dönüş
şalteri orta konumda).
1. Akülü darbeli vidalama makinesine, aküyü dayanakta klik sesini duyun-
caya kadar önden itiniz.
UYARI Akülü darbeli vidalama makinesine akünün yerleştirilmesi sıra-
sında şarj durumu göstergesindeki LED'ler kısa süre yanabilir.
2. DİKKAT Akünün düşmesi, size veya etrafınızdakilere zarar verebilir.
Akünün alette emniyetli bir şekilde yerleşip yerleşmediğini kontrol ediniz.
5.3 Akünün çıkartılması 3
1. Kilit açma düğmesine basınız.
2. Aküyü öne doğru çekerek akülü darbeli vidalama makinesinden çıkartınız.
5.4 Kemer kancası (aksesuar) 4
DİKKAT
Çalışmaya başlamadan önce kemer halkasının emniyetli bir şekilde
sabitlenip sabitlenmediğini kontrol ediniz.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
tr
129
Kemer kancası ile akülü darbeli vidalama makinesini kemerinize asabilirsiniz.
Ayrıca sol elini kullananlar için kemer kancası aletin diğer tarafına da
takılabilir.
1. Akülü darbeli vidalama makinesinden akünün çıkartılması.
2. Kemer kancasını resimde öngörüldüğü şekilde takınız.
3. Kemer kancasını iki vida ile sabitleyiniz.
6 Kullanım
6.1 Sağa/Sola doğru çalışma ayarı 5
Sağa/sola dönüş şalteri ile alet ucunun dönüş yönünü seçebilirsiniz. Bir kilit
motor çalışırken değiştirmeyi engeller. Sağa/sola dönüş şalteri orta konumda
bulunduğunda, kumanda şalteri bloke olur.
Sağa/sola dönüş şalterini sola doğru bastırınız.
Sağa dönüş ayarlanmıştır.
Sağa/sola dönüş şalterini sağa doğru bastırınız.
Sola dönüş ayarlanmıştır.
6.2 Açma/Kapatma şalteri
Kumanda şalterine hafifçe bastırarak maksimum devir sayısına kadar kade-
mesiz olarak seçim yapabilirsiniz.
UYARI
Akülü darbeli vidalama makinesinin aşırı yük veya aşırı ısınma nedeniyle
otomatik olarak kapanması halinde, kumanda şalterini kapatın ve aletin
soğumasını bekleyin. Bunun ardından aleti kumanda şalterine basarak tekrar
çalıştırılabilirsiniz.
6.3 Alet değiştirme
DİKKAT
Alet kullanımda ısındığı için aleti değiştirmek için koruma eldiveni
takınız.
UYARI
Alet, kilitleme kovanına sahip ¹/₄" içten altıgen ile farklı aletlere (örneğin delici,
uç ve uç tutucu) takılabilecek biçimde donatılmıştır.
Aletin giriş ucunun temiz olup olmadığını kontrol ediniz. Gerekirse giriş
ucunu temizleyiniz.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
tr
130
6.3.1 Aletin takılması 6
1. Aküyü, akülü darbeli vidalama makinesinden çıkartınız.
2. İçten altıgendeki kilitleme kovanını öne doğru itiniz ve bu pozisyonda
sabit tutunuz.
3. Aleti dayanak noktasına kadar içten altıgenin içine itiniz ve kilitleme
kovanını serbest bırakınız.
4. Aletin güvenli durma durumunu kontrol ediniz.
6.3.2 Aletin çıkartılması 7
1. Aküyü, akülü darbeli vidalama makinesinden çıkartınız.
2. İçten altıgendeki kilitleme kovanını öne doğru itiniz ve bu pozisyonda
sabit tutunuz.
3. Aleti içten altıgenden çekiniz ve kilitleme kovanını serbest bırakınız.
7 Bakım ve onarım
İKAZ
Elektrik parçalarındaki onarımlar sadece elektronik uzmanı tarafından
yapılabilir.
7.1 Akülü darbeli vidalama makinesinin bakımı
DİKKAT
Aletin özellikle tutamak yüzeylerini kuru ve temiz tutunuz ve bu yüzey-
lerde yağ ve yakıt kalıntıları olmamasına dikkat ediniz. Silikon içerikli
bakım malzemesi kullanmayınız.
Akülü darbeli vidalama makinesini hiçbir zaman havalandırma delikleri tıkalı
iken çalıştırmayınız! Havalandırma deliklerini kuru bir fırça ile dikkatlice
temizleyiniz.
Yabancı cisimlerin akülü darbeli vidalama makinesinin içine girmesine
engel olunuz.
Akülü darbeli vidalama makinesinin dış yüzeyini düzenli olarak hafif nemli
bir temizlik bezi ile temizleyiniz. Temizlik için püskürtme aleti, buharlı alet
veya akar su kullanmayınız! Akülü darbeli vidalama makinesinin elektrik
güvenliği bu yüzden tehlikeye maruz kalabilir.
7.2 Akünün bakımı
Akülerde maksimum kullanım ömrüne erişmek için akü gücü belirgin bir
şekilde azaldığı zaman deşarjı sonlandırınız.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
tr
131
UYARI
Alet çalışmaya devam ederken akü elemanları hasar görmeden deşarj
otomatik olarak sonlanır.
Aküyü serin ve kuru bir yerde muhafaza ediniz.
8 Hata arama
Hatanız listede yoksa veya önerilen çare tedbiri sorunu çözmüyorsa cihazınızı
Hilti Servisine getiriniz.
Hata Olası sebepler Çözüm
Alet çalışmıyor. Akü tamamen yerleştiril-
memiş veya akü boş. Akü duyulabilen bir klik
ile yerine oturmalıdır
veya akü şarj edilmeli-
dir.
Açma/kapama şalte-
rine basılamıyor veya
bloke olmuştur.
Sağa/sola dönüş de-
ğiştirme şalteri orta ko-
numda (taşıma konumu)
Sağa/sola dönüş değiş-
tirme şalterini sola veya
sağa doğru bastırınız.
Devir sayısı aniden
çok düşüyor. Akü deşarj olmuş. Akü değiştirilmeli veya
boş akü şarj edilmelidir.
Akü normalden daha
hızlı boşalıyor. Çok düşük ortam sıcak-
lığı. Aküyü yavaşça oda sı-
caklığına ulaşacak bi-
çimde ısınmaya bırakınız.
Akü duyulabilir bir
"klik“ sesi ile yerine
oturmuyor.
Akünün kilit tırnakları
kirlenmiş. Kilit tırnakları temizlen-
meli ve akü yerine otur-
tulmalıdır. Problem de-
vam ederse Hilti Servisi-
'ne gidiniz.
Alette veya aküde
yoğun ısı oluşması. Elektrik arızası. Aleti derhal kapatınız,
aküyü aletten çıkartınız
ve Hilti Servisi ile temasa
geçiniz.
Alet aşırı zorlanmış (kul-
lanım sınırı aşılmış). Kullanıma uygun alet
seçimi.
9İmha
DİKKAT
Donanımın uygunsuz olarak imha edilmesi şu durumlara sebebiyet verebilir:
Plastik parçaların yanması esnasında, kişilerin hastalanmasına sebep olabi-
lecek zehirli gazlar oluşur. Piller hasar görür veya çok ısınırsa patlayabilir ve
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
tr
132
zehirlenmelere, yanmalara, cilt tahrişlerine veya çevre kirliliğine neden olabi-
lir. Usulüne uygun olmayan şekilde imha etmeniz halinde donanımın yetkisiz
kişilerce hatalı kullanmasına yol açarsınız. Ayrıca kendiniz ve üçüncü şahıs-
lar ağır yaralanabilir ve çevre kirlenebilir.
DİKKAT
Arızalı aküleri hemen imha ediniz. Bunları çocuklardan uzak tutunuz. Aküleri
parçalarına ayırmayınız ve yakmayınız.
DİKKAT
Aküleri ulusal düzenlemelere uygun olarak imha ediniz veya artık kullanılma-
yan aküleri Hilti'ye iade ediniz.
Hilti aletleri yüksek oranda tekrar kullanılabilen malzemelerden üretilmiştir.
Tekrar kullanım için ön koşul usulüne uygun malzeme ayrımıdır. Birçok
ülkede Hilti eski aletinizi değerlendirmek için geri almaya hazırdır. Hilti
müşteri hizmetleri veya satıcınıza sorunuz.
Sadece AB ülkeleri için
Elektrikli el aletlerini çöpe atmayınız!
Avrupa yönetmeliğine göre elektrikli ve elektronik eski aletler
ve yürürlükte olan ulusal talimatlara göre kullanılmış elektrikli el
aletleri ayrı olarak toplanmalı ve çevreye zarar vermeden yeniden
değerlendirilmesi sağlanmalıdır.
10 Aletlerin üretici garantisi
Garanti koşullarına ilişkin sorularınız için lütfen yerel HILTI iş ortağınıza
başvurunuz.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
tr
133
11 AB Uygunluk açıklaması (Orijinal)
İşaret: İçten altıgen uçlu akülü
darbeli vidalama makinesi
Tip işareti: SID 2-A
Jenerasyon: 01
Yapım yılı: 2013
Bu ürünün aşağıdaki yönetmeliklere ve normlara uygun olduğunu kendi
sorumluluğumuzda açıklıyoruz: 2006/42/EG, bitiş 19. Nisan 2016:
2004/108/EG, ab 20. Nisan 2016: 2014/30/EU, 2006/66/EG, 2011/65/EU,
EN 607451, EN 6074522, EN ISO 12100.
Hilti Corporation, Feldkircherstrasse 100, FL9494 Schaan
Paolo Luccini Tassilo Deinzer
Head of BA Quality and Process Management Executive Vice President
Business Area Electric Tools & Accessories Business Unit Power Tools & Accessories
08/2015 08/2015
Teknik dokümantasyon:
Hilti Entwicklungsgesellschaft mbH
Zulassung Elektrowerkzeuge
Hiltistrasse 6
86916 Kaufering
Deutschland
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ar
134
ﺩﻟﻴﻞﺍﻻﺳﺘﻌﻤﺎﻝﺍﻷﺻﻠﻲ
ﺍﻟﻤﻔﻚﺍﻟﺪﻗﺎﻕﺍﻟﻌﺎﻣﻞﺑﺎﻟﺒﻄﺎﺭﻳﺔ ﺍﻟﻤﺰﻭﺩﺑﺮﺃﺱﺳﺪﺍﺳﻲﻣﺠﻮﻑ SID 2-Aﻳﻠﺰﻡﻗﺮﺍءﺓﺩﻟﻴﻞﺍﻻﺳﺘﻌﻤﺎﻝﺑﺎﺳﺘﻔﺎﺿﺔﻗﺒﻞﺍﻟﺘﺸﻐﻴﻞ.
ﺍﺣﺘﻔﻆﺑﻬﺬﺍﺍﻟﺪﻟﻴﻞﻣﻊﺍﻟﺠﻬﺎﺯﺩﺍﺋﻤﺎ.
ﻻﺗﻘﻢﺑﺈﻋﺎﺭﺓﺍﻟﺠﻬﺎﺯﻵﺧﺮﻳﻦﺇﻻﻣﻊﺇﺭﻓﺎﻕﺩﻟ
ﻴﻞﺍﻻﺳﺘﻌﻤﺎﻝﺑﻪ.
ﻓﻬﺮﺱﺍﻟﻤﺤﺘﻮﻳﺎﺕ
1ﺇﺭﺷﺎﺩﺍﺕﻋﺎﻣﺔ.............................135
2ﺍﻟﺸﺮﺡ...................................136
3ﺍﻟﻤ
ﻮﺍﺻﻔﺎﺕﺍﻟﻔﻨﻴﺔ...........................138
4ﺇﺭﺷﺎﺩﺍﺕﺍﻟﺴﻼﻣﺔ...........................139
5ﺍﻟﺘﺸﻐﻴﻞ...........
......................145
6ﺍﻻﺳﺘﻌﻤﺎﻝ................................146
7ﺍﻟﻌﻨﺎﻳﺔﻭﺍﻟﺼﻴﺎﻧﺔ....................
........147
8ﺗﻘﺼﻲﺍﻷﺧﻄﺎء..............................147
9ﺍﻟﺘﻜﻬﻴﻦ..................................148
10ﺿﻤﺎﻥﺍﻟ
ﺠﻬﺔﺍﻟﺼﺎﻧﻌﺔﻟﻸﺟﻬﺰﺓ....................149
11ﺷﻬﺎﺩﺓﺍﻟﻤﻄﺎﺑﻘﺔﻟﻠﻤﻮﺍﺻﻔﺎﺕﺍﻷﻭﺭﻭﺑﻴﺔ)ﺍﻷﺻﻠﻴﺔ(.......149
1ﺗﺸﻴﺮﺍﻷﻋﺪﺍﺩﺇﻟﻰﺍﻟﺼﻮﺭﺍﻟﻤﻌﻨﻴﺔ.ﻭﺗﺠﺪﻫﺬﻩﺍﻟﺼﻮﺭﻓﻲﺑﺪﺍﻳﺔﺩﻟﻴﻞ ﺍﻻﺳﺘﻌﻤﺎﻝ.
ﻧﺤﺘﻔﻆﺑﺤﻖﺇﺟﺮﺍءﺗﻌﺪﻳﻼﺕﻓﻨﻴﺔﻭﻭﺭﻭﺩﺃﺧﻄﺎءﺳﻬﻮﺍ.
ﻋﻨﺎﺻ
ﺮﺍﻻﺳﺘﻌﻤﺎﻝﻭﻣﻜﻮﻧﺎﺕﺍﻟﺠﻬﺎﺯ1
@ﻣﻔﺘﺎﺡﺗﺤﻮﻳﻞﺍﻟﺪﻭﺭﺍﻥﺟﻬﺔﺍﻟﻴﻤﻴﻦ/ﺍﻟﻴﺴﺎﺭ
;ﺍﻹﺿﺎءﺓ
=ﺧﻄﺎﻑﺣﺰﺍﻡ)ﻣﻠﺤﻖﺗﻜﻤﻴﻠﻲ(
%ﻣﺒﻴﻦﺣﺎﻟﺔﺍﻟﺸﺤﻦ
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ar
135
&ﺯﺭﺍﻟﺘﺤﺮﻳﺮ
(ﻣﻔﺘﺎﺡﺍﻟﺘﺤﻜﻢ
)
ﺭﺃﺱﺳﺪﺍﺳﻲﻣﺠﻮﻑ
1ﺇﺭﺷﺎﺩﺍﺕﻋﺎﻣﺔ
1.1ﻛﻠﻤﺎﺕﺩﻟﻴﻠﻴﺔﻭﻣﺪﻟﻮﻻﺗﻬﺎ
ﺧﻄﺮ ﺗﺸﻴﺮﻟﺨﻄﺮﻣﺒﺎﺷﺮﻳﺆﺩﻱﻹﺻﺎﺑﺎﺕﺟﺴﺪﻳﺔﺧﻄﻴﺮﺓﺃﻭﺇﻟﻰﺍﻟﻮﻓﺎﺓ.
ﺗﺤﺬﻳﺮ ﺗﺸﻴﺮﻟﻤﻮﻗﻒﺧﻄﺮﻣﺤﺘﻤﻞﻳﻤﻜﻦﺃﻥﻳﺆ
ﺩﻱﻹﺻﺎﺑﺎﺕﺟﺴﺪﻳﺔﺧﻄﻴﺮﺓﺃﻭﺇﻟﻰ ﺍﻟﻮﻓﺎﺓ.
ﺍﺣﺘﺮﺱ ﺗﺸﻴﺮﻟﻤﻮﻗﻒﺧﻄﺮﻣﺤﺘﻤﻞﻳﻤﻜﻦﺃﻥﻳﺆﺩﻱﻹﺻﺎﺑﺎﺕﺟﺴﺪﻳﺔﺧﻔﻴﻔﺔﺃﻭﺃﺿﺮﺍﺭ ﻣﺎﺩﻳﺔ.
ﻣﻠﺤﻮﻇﺔ ﺗﺸﻴﺮ
ﻹﺭﺷﺎﺩﺍﺕﻟﻼﺳﺘﺨﺪﺍﻡﻭﻟﻤﻌﻠﻮﻣﺎﺕﺃﺧﺮﻯﻣﻔﻴﺪﺓ.
1.2ﺷﺮﺡﺍﻟﺮﻣﻮﺯﺍﻟﺘﻮﺿﻴﺤﻴﺔﻭﺇﺭﺷﺎﺩﺍﺕﺃﺧﺮﻯ
ﻋﻼﻣﺎﺕﺍﻟﺘﺤﺬﻳﺮ
ﺗﺤﺬﻳﺮﻣﻦﺧﻄﺮﻋﺎﻡ
ﻋﻼﻣﺎﺕﺍﻹﻟﺰﺍﻡ
ﻗﺒﻞﺍﻻﺳﺘﺨﺪﺍﻡﺍﻗﺮﺃ ﺩﻟﻴﻞﺍﻻﺳﺘﻌﻤﺎﻝ
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ar
136
ﺍﻟﺮﻣﻮﺯ
ﺍﻋﻤﻞﻋﻠﻰﺇﻋﺎﺩﺓ ﺗﺪﻭﻳﺮﺍﻟﺨﺎﻣﺎﺕ
ﺗﻴﺎﺭﻣﺴﺘﻤﺮﻋﺪﺩﺍﻟﻠﻔﺎﺕﺍﻻﺳﻤﻲ ﻓﻲﺍﻟﻮﺿﻊﺍﻟﻤﺤﺎﻳﺪ
ﺩﻭﺭﺍﻥﺟﻬﺔﺍﻟﻴﻤﻴﻦ
ﺩﻭﺭﺍﻥﺟﻬﺔﺍﻟﻴﺴﺎﺭ
ﻣﻮﺿﻊﺗﻔﺎﺻﻴﻞﺑﻴﺎﻧﺎﺕﺍﻟﺘﻤﻴﻴﺰﺑﺎﻟﺠﻬﺎﺯ ﻣﺴﻤﻰﺍﻟﻄﺮﺍﺯﻣﺜﺒﺖﻋﻠﻰﻟﻮﺣﺔﺍﻟﺼﻨﻊ،ﺃﻣﺎﺍﻟﺮﻗﻢﺍﻟﻤﺴﻠﺴﻞﻓﻤﺜﺒﺖﻋﻠﻰﻋﻠﺒﺔ ﺍﻟﻤﻮﺗﻮﺭﺑﺎﻟﺠﻬﺔﺍﻟﺠﺎ
ﻧﺒﻴﺔ.ﺍﻧﻘﻞﻫﺬﻩﺍﻟﺒﻴﺎﻧﺎﺕﻓﻲﺩﻟﻴﻞﺍﻻﺳﺘﻌﻤﺎﻝﺧﺎﺻﺘﻚ
ﻭﺍﺭﺟﻊﺇﻟﻴﻬﺎﺩﺍﺋﻤﺎﻋﻨﺪﺍﻻﺳﺘﻌﻼﻡﻟﺪﻯﻭﻛﻼﺋﻨﺎﺃﻭﻟﺪﻯﻣﺮﺍﻛﺰﺍﻟﺨﺪﻣﺔ.
ﺍﻟﻄﺮﺍﺯ:
ﺍﻟﺠﻴ
ﻞ:01
ﺍﻟﺮﻗﻢﺍﻟﻤﺴﻠﺴﻞ:
2ﺍﻟﺸﺮﺡ
2.1ﺍﻻﺳﺘﺨﺪﺍﻡﺍﻟﻤﻄﺎﺑﻖﻟﻠﺘﻌﻠﻴﻤﺎﺕ
ﺟﻬﺎﺯSID 2-Aﻫﻮﻣﻔﻚﺩﻗﺎﻕﻣﺤﻤﻮﻝﺑﺎﻟﻴﺪﻋﺎﻣﻞﺑﺒﻄﺎﺭﻳﺔ.ﻭﻫﻮﻣﻼﺋﻢﻟﺮﺑﻂ ﻭﺣﻞﻭﺻﻼﺕﺍﻟﻘﻼﻭﻭﻅﻭﺍﻟﺼﻮﺍﻣﻴﻞﻭﺍﻟﻤ
ﺴﺎﻣﻴﺮﺍﻟﻤﻠﻮﻟﺒﺔﻓﻲﺍﻟﺨﺸﺐﻭﺍﻟﻤﻌﺪﻥ ﻭﺍﻟﺠﺪﺭﺍﻥﻭﺍﻟﺨﺮﺳﺎﻧﺔ.
ﻻﺗﺴﺘﺨﺪﻡﺍﻟﺒﻄﺎﺭﻳﺎﺕﻛﻤﺼﺪﺭﻃﺎﻗﺔﻷﺟﻬﺰﺓﺃﺧﺮﻯﻣﺴﺘﻬﻠﻜﺔﻟﻠﺘﻴﺎﺭﻏﻴﺮﻣﻨﺎﺳﺒﺔ ﻟﺬﻟﻚ.
ﺍﺣﺮﺹﻋﻠﻰﺍﺳﺘﺨﺪﺍﻡﺍﻟﻤﻠﺤﻘﺎﺕﺍﻟﺘﻜﻤﻴﻠﻴﺔﺍﻷﺻﻠﻴﺔﻭﺍﻟﻌِﺪﺩﺍﻷﺻﻠﻴﺔﻣﻦHilti ﻟﺘﺠﻨﺐﺣﺪﻭﺙﺇﺻﺎﺑﺎﺕ.
ﻻﻳُﺴﻤﺢﺑﺎﺳﺘﺨﺪﺍﻡﺍﻟﻤﻔﻚﺍﻟﺪﻗﺎﻕﺍﻟﻌﺎ
ﻣﻞﺑﺒﻄﺎﺭﻳﺔﻓﻲﺍﻟﺘﻄﺒﻴﻘﺎﺕﺍﻟﺘﻲﺗﺘﻄﻠﺐ ﻋﺰﻡﺩﻭﺭﺍﻥﻣﺤﺪﺩ.ﻓﻲﺣﺎﻟﺔﺍﺳﺘﺨﺪﺍﻡﺍﻟﻤﻔﻚﺍﻟﺪﻗﺎﻕﺍﻟﻌﺎﻣﻞﺑﺒﻄﺎﺭﻳﺔﻓﻲ
ﺗﻄﺒﻴﻘﺎﺕﺗﺘﻄﻠﺐﻋﺰﻡﺩﻭﺭﺍﻥ
ﻣﺤﺪﺩﺃﻭﻓﻲﺗﻄﺒﻴﻘﺎﺕﻻﻳﺠﻮﺯﻓﻴﻬﺎﺗﺨﻄﻲﺣﺪ
ﺃﻗﺼﻰﻣﻌﻴﻦﻟﻌﺰﻡﺍﻟﺪﻭﺭﺍﻥ،ﻓﺈﻥﺍﻷﻣﺮﻳﻨﻄﻮﻱﻋﻠﻰﺧﻄﺮﺍﻟﺪﻭﺭﺍﻥﺍﻟﻤﻔﺮﻁ
ﻭﺗﻌﺮﺽﺍﻟﺒﺮﻏﻲﺃﻭﻗﻄﻌﺔﺍﻟﺸ
ﻐﻞﻟﻠﻀﺮﺭ.ﻭﻣﻊﻫﺬﻩﺍﻟﺘﻄﺒﻴﻘﺎﺕﻳﻨﺒﻐﻲﺍﺳﺘﺨﺪﺍﻡ ﺟﻬﺎﺯﺑﻌﺰﻡﺩﻭﺭﺍﻥﻗﺎﺑﻞﻟﻠﻀﺒﻂﺑﺸﻜﻞﻣﺤﺪﺩ.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ar
137
ﺍﻟﺠﻬﺎﺯﻣﺨﺼﺺﻟﻠﻤﺴﺘﺨﺪﻡﺍﻟﻤﺤﺘﺮﻑﻭﻻﻳﺠﻮﺯﺍﺳﺘﻌﻤﺎﻝﻭﺻﻴﺎﻧﺔﻭﺇﺻﻼﺡﻫﺬﺍ ﺍﻟﺠﻬﺎﺯﺇﻻﻋﻠﻰﺃﻳﺪﻱﺃﺷﺨﺎﺹﻣﻌﺘﻤﺪﻳﻦﻭﻣﺪﺭﺑﻴﻦ.ﻫﺆﻻءﺍﻷﺷﺨﺎﺹﻳﺠﺐ
ﺃﻥ
ﻳﻜﻮﻧﻮﺍﻗﺪﺗﻠﻘﻮﺍﺗﺪﺭﻳﺒﺎﺧﺎﺻﺎﻋﻠﻰﺍﻷﺧﻄﺎﺭﺍﻟﻄﺎﺭﺋﺔ.ﻳﻤﻜﻦﺃﻥﺗﺼﺪﺭﻋﻦﺍﻟﺠﻬﺎﺯ ﻭﻣﻠﺤﻘﺎﺗﻪﺃﺧﻄﺎﺭﺇﺫﺍﺗﻢﺍﻟﺘﻌﺎﻣﻞﻣﻌﻬﺎﺑﺸﻜﻞﻏﻴﺮﺳﻠﻴﻢﻓ
ﻨﻴﺎﻣﻦﻗﺒﻞﺃﺷﺨﺎﺹ ﻏﻴﺮﻣﺪﺭﺑﻴﻦﺃﻭﻟﻢﻳﺘﻢﺍﺳﺘﺨﺪﺍﻣﻬﺎﺑﺸﻜﻞﻣﻄﺎﺑﻖﻟﻠﺘﻌﻠﻴﻤﺎﺕ.
ﺗﺮﺍﻋﻰﻗﻮﺍﻧﻴﻦﺣﻤﺎﻳﺔﺍﻟﻌﻤﺎﻝﺍﻟﻤﺤﻠﻴﺔ.
2.2ﻣﺠﻤﻮﻋﺔﺍﻟﺘﺠﻬﻴﺰﺍﺕﺍﻟﻤﻮﺭﺩﺓ
1ﺍﻟﻤﻔﻚﺍﻟﺪﻗﺎﻕﺍﻟﻌﺎﻣﻞﺑﺒﻄﺎﺭﻳﺔSID 2A
1ﺩﻟﻴﻞﺍﻻﺳﺘﻌﻤﺎﻝ
ﺗﺠﺪﺍﻟﻤﺰﻳﺪﻣﻦﺍﻟﻤﻠﺤﻘﺎﺕﺍﻟﺘﻜﻤﻴﻠﻴﺔﻓﻲﻣﺮﻛﺰHiltiﺃﻭ
ﻋﻠﻰﻣﻮﻗﻊﺍﻹﻧﺘﺮﻧﺖ www.hilti.com.
2.3ﻟﺘﺸﻐﻴﻞﺍﻟﻤﻔﻚﺍﻟﺪﻗﺎﻕﺍﻟﻌﺎﻣﻞﺑﺒﻄﺎﺭﻳﺔﻳﻠﺰﻡﻋﻼﻭﺓﻋﻠﻰﺫﻟﻚ ﺗﻮﺍﻓﺮﺍﻵﺗﻲ:
ﺑﻄﺎﺭﻳﺔﺃﻳﻮﻧﺎﺕﻟﻴﺜﻴﻮﻡB12/2.6ﻣﻊﺟﻬﺎﺯﺍﻟﺸﺤﻦC 4⁄1250.
2.4ﺧﺼﺎﺋﺺﺍﻟﺘﺠﻬﻴﺰ
ﺍﻟﻤﻔﻚﺍﻟﺪﻗﺎﻕﺍﻟﻌﺎﻣﻞﺑﺒﻄﺎﺭﻳﺔﻣﺠﻬﺰﺑﻤﻘﺒﺾﻣﺨﻤﺪﻟﻼﻫﺘﺰﺍﺯﻭﺧﺎﺻﻴﺔﺣﻤﺎﻳﺔﻣﻦ ﺍﻟﺘﺤﻤﻴﻞﺍﻟﻤﻔﺮﻁﻭﺍﻟﺴﺨﻮﻧﺔﺍﻟﻤﻔﺮﻃﺔﻭ
ﺧﺎﺻﻴﺔﺣﻤﺎﻳﺔﻣﻦﺍﻟﻔﺮﺍﻍﺍﻟﺘﺎﻡﻟﻠﺸﺤﻨﺔ.
2.5ﻣﺒﻴﻦﺣﺎﻟﺔﺷﺤﻦﺍﻟﺒﻄﺎﺭﻳﺔ
ﺗﺸﺘﻤﻞﺍﻟﺒﻄﺎﺭﻳﺔﻋﻠﻰﻣﺒﻴﻦﻟﺤﺎﻟﺔﺍﻟﺸﺤﻦ.ﻣﻦﺧﻼﻝﺍﻟﻀﻐﻂﻋﻠﻰﺯﺭﺍﻟﺘﺤﺮﻳﺮ ﺑﺎﻟﺒﻄﺎﺭﻳﺔﻳﺘﻢﺍﻹﺷﺎﺭﺓﺇﻟﻰﺣﺎﻟﺔﺍ
ﻟﺸﺤﻦﻣﻦﺧﻼﻝﺃﺭﺑﻊﻟﻤﺒﺎﺕLED.
ﻟﻤﺒﺔLEDﺗﻀﻲءﺑﺸﻜﻞ ﻣﺴﺘﻤﺮ
ﻟﻤﺒﺔLEDﺗﻮﻣﺾﺣﺎﻟﺔﺍﻟﺸﺤﻦC
ﻟﻤﺒﺔLED1،2،3،4-C≦75%
ﻟﻤﺒﺔLED1،2،3-50%≧C>75%
ﻟﻤﺒﺔLED1،2-25%≧C>50%
ﻟﻤﺒﺔLED1-10%≧C>25%
-ﻟﻤﺒﺔLED1C>10%
ﻣﻠﺤﻮﻇﺔ ﺃﺛﻨﺎءﺍﻟﺘﺸﻐﻴﻞﻻﻳﻤﻜﻦﺍﻻﺳﺘﻌﻼﻡﻋﻦﺣﺎﻟﺔﺍﻟﺸﺤﻦ.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ar
138
ﻣﻠﺤﻮﻇﺔ ﻋﻨﺪﺗﺮﻛﻴﺐﺍﻟﺒﻄﺎﺭﻳﺔﻓﻲﺍﻟﻤﻔﻚﺍﻟﺪﻗﺎﻕﺍﻟﻌﺎﻣﻞﺑﺒﻄﺎﺭﻳﺔﻗﺪﺗﻀﻲءﻟﻤﺒﺎﺕLED ﺍﻟﺨﺎﺻﺔﺑﻤﺒﻴﻦﺣﺎﻟﺔﺍﻟﺸﺤﻦﻟﻔﺘﺮﺓﻗﺼﻴﺮﺓ.
3ﺍﻟﻤﻮﺍﺻﻔﺎﺕﺍﻟﻔﻨﻴﺔ
ﻧﺤﺘﻔﻆﺑﺤﻖﺇﺟﺮﺍءﺗﻌﺪﻳﻼﺕﺗﻘﻨﻴﺔ!
ﺍﻟﺠﻬﺎﺯ
SID 2A
ﺍﻟﺠﻬﺪﺍﻟﻜﻬﺮﺑﺎﺋﻲﺍﻻﺳﻤﻲ10٫8ﻓﻠﻂ
ﺍﻟﻮﺯﻥﻃﺒﻘﺎﻟﺒﺮﻭﺗﻮﻛﻮﻝEPTA 01/2003
1٫1ﻛﺠﻢ
ﻋﺪﺩﺍﻟﻠﻔﺎﺕﺍﻻﺳﻤﻲﻟﻮﺿﻊﺍﻟﺪﻭﺭﺍﻥ ﻋﻠﻰﺍﻟﻔﺎﺭﻍ
0…2500/min
ﻋﺪﺩﺍﻟﻄﺮﻗﺎﺕ
ﺑﺤﺪﺃﻗﺼﻰ3410ﺩﻗﺔ/ﺩﻗﻴﻘﺔ
ﻇﺮﻑﺗﺮﻛﻴﺐﺍﻷﺩﻭﺍﺕﺭﺃﺱﺳﺪﺍﺳﻲﻣﺠﻮﻑ¹/₄ﺑﻮﺻﺔﻣﻊ ﺟﻠﺒﺔﺗﺜﺒﻴﺖ
ﻣﻠﺤﻮﻇﺔ ﺗﻢﻗﻴﺎﺱﻣﺴﺘﻮﻯﺍﻻﻫﺘﺰﺍﺯﺍﻟﻮﺍﺭﺩﻓﻲﻫﺬﺍﺍﻟﺪﻟﻴﻞﻃﺒﻘﺎﻷﺣﺪﻣﻌﺎﻳﻴﺮﺍﻟﻘﻴﺎﺱ ﺍﻟﺘﺎﺑﻌﺔﻟﻠﻤﻮﺍﺻ
ﻔﺔEN 60745ﻭﻳﻤﻜﻦﺍﻻﺳﺘﻌﺎﻧﺔﺑﻪﻓﻲﺇﺟﺮﺍءﻣﻘﺎﺭﻧﺔﺑﻴﻦ
ﺍﻷﺩﻭﺍﺕﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔﻣﻊﺑﻌﻀﻬﺎﺍﻟﺒﻌﺾ.ﻭﻫﻮﻳﺼﻠﺢﺃﻳﻀﺎﻟﺘﻘﺪﻳﺮﺣﻤﻞﺍﻻﻫﺘﺰﺍﺯ ﺑﺼﻮﺭﺓﻣﺆﻗﺘﺔ.
ﻭﻣﺴﺘﻮﻯﺍﻻﻫﺘﺰﺍﺯﺍﻟﻤﺬﻛﻮﺭﻳﺨﺺﺍﻻﺳﺘﺨﺪﺍﻣﺎﺕﺍﻟﺮﺋﻴﺴﻴﺔﻟﻸﺩﺍﺓ ﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔ.ﺃﻣﺎﺇﺫﺍﺗﻢﺍﺳﺘﺨﺪﺍﻡﺍﻷﺩﺍﺓﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔﻓﻲﺗﻄﺒﻴﻘﺎﺕﺃﺧﺮﻯﻣ
ﻊﺃﺩﻭﺍﺕ
ﺷﻐﻞﻣﺨﺎﻟﻔﺔﻟﻠﻤﻮﺍﺻﻔﺎﺕﺃﻭﺩﻭﻥﺻﻴﺎﻧﺔﻛﺎﻓﻴﺔ،ﻓﻔﻲﻫﺬﻩﺍﻟﺤﺎﻟﺔﻗﺪﻳﺨﺘﻠﻒ ﻣﺴﺘﻮﻯﺍﻻﻫﺘﺰﺍﺯ.ﻭﻗﺪﻳﺰﻳﺪﻫﺬﺍﻣﻦﺣﻤﻞﺍﻻﻫﺘﺰﺍﺯﺧﻼﻝﻣﺪﺓﺍ
ﻟﻌﻤﻞﺑﺎﻟﻜﺎﻣﻞ ﺑﺼﻮﺭﺓﻭﺍﺿﺤﺔ.ﻭﻟﺘﻘﺪﻳﺮﺣﻤﻞﺍﻻﻫﺘﺰﺍﺯﺗﻘﺪﻳﺮﺍﺩﻗﻴﻘﺎﻳﻨﺒﻐﻲﺃﻳﻀﺎﻣﺮﺍﻋﺎﺓ
ﺍﻷﻭﻗﺎﺕﺍﻟﺘﻲﻳﺘﻢﻓﻴﻬﺎﺇﻳﻘﺎﻑﺍﻟﺠﻬﺎﺯﺃﻭﺍﻟﺘﻲﻳﻜ
ﻮﻥﻓﻴﻬﺎﺍﻟﺠﻬﺎﺯﻣﺸﻐﻼﻭﻟﻜﻦ
ﺩﻭﻥﺍﺳﺘﺨﺪﺍﻡﺣﻘﻴﻘﻲ.ﻭﻳﻤﻜﻦﺃﻥﻳﻘﻠﻞﻫﺬﺍﻣﻦﺣﻤﻞﺍﻻﻫﺘﺰﺍﺯﺧﻼﻝﻣﺪﺓ ﺍﻟﻌﻤﻞﺑﺎﻟﻜﺎﻣﻞﺑﺼﻮﺭﺓﻭﺍﺿﺤﺔ.ﺍﺣﺮﺹﻋﻠﻰﺍﺗﺨ
ﺎﺫﺇﺟﺮﺍءﺍﺕﺇﺿﺎﻓﻴﺔﻟﻠﺴﻼﻣﺔ ﻣﻦﺷﺄﻧﻬﺎﺣﻤﺎﻳﺔﺍﻟﻤﺴﺘﺨﺪﻡﻣﻦﺗﺄﺛﻴﺮﺍﻻﻫﺘﺰﺍﺯﺍﺕﻣﺜﻞ:ﺻﻴﺎﻧﺔﺍﻷﺩﺍﺓﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔ ﻭﺃﺩﻭﺍﺕﺍﻟﺸﻐﻞﻭﺍﻟﺤﻔﺎﻅﻋﻠ
ﻰﺍﻷﻳﺪﻱﻓﻲﺣﺎﻟﺔﺩﺍﻓﺌﺔﻭﺗﻨﻈﻴﻢﻣﺮﺍﺣﻞﺍﻟﻌﻤﻞ.
ﻣﻌﻠﻮﻣﺎﺕﺍﻟﻀﺠﻴﺞ)ﻣﻘﺎﺳﺔﻃﺒﻘﺎﻟﻠﻤﻮﺍﺻﻔﺔEN 607451(:
ﻣﺴﺘﻮﻯﺷﺪﺓﺍﻟﺼﻮﺕﺍﻻﻋﺘﻴﺎﺩﻱ ﻣﺼﻨﻒﺑﺎﻟﻔﺌﺔA، L WA
92ﺩﻳﺴﻴﺒﻞ)A(
ﻣﺴﺘﻮﻯﺿﻐﻂﺍﻟﺼﻮﺕﺍﻻﻋﺘﻴﺎﺩﻱ ﺍﻟﻤﻨﺒﻌﺚﻣﺼﻨﻒﺑﺎﻟﻔﺌﺔA، L pA
103ﺩﻳﺴﻴﺒﻞ)A(
ﻧﺴﺒﺔﺍﻟﺘﻔﺎﻭﺕﺑﺎﻟﻨﺴﺒﺔﻟﻤﺴﺘﻮﻳﺎﺕ ﺍﻟﺼﻮﺕﺍﻟﻤﺬﻛﻮﺭﺓ،K
3ﺩﻳﺴﻴﺒﻞ)A(
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ar
139
ﻗﻴﻢﺍﻻﻫﺘﺰﺍﺯﺛﻼﺛﻴﺔﺍﻟﻤﺤﺎﻭﺭ)ﻣﺤﺼﻠﺔﻣﺘﺠﻬﺎﺕﺍﻻﻫﺘﺰﺍﺯ()ﻣﻘﺎﺳﺔﻃﺒﻘﺎ ﻟﻠﻤﻮﺍﺻﻔﺔEN 6074522(:
ﺍﻟﺮﺑﻂﺑﺎﻟﺪﻕﻟﻌﻨﺎﺻﺮﺍﻟﺘﺜﺒﻴﺖﺫﺍﺕ ﺍﻟﻤﻘﺎﺱﺍﻷﻗﺼﻰ،ah
16٫5ﻡ/ﺛﺎﻧﻴﺔ٢
ﻧﺴﺒﺔﺍﻟﺘﻔﺎﻭﺕ،K1٫5ﻡ/ﺛﺎﻧﻴﺔ٢
ﺍﻟﺒﻄﺎﺭﻳﺔ
B 12/2.6
ﺍﻟﺠﻬﺪﺍﻟﻜﻬﺮﺑﺎﺋﻲﺍﻻﺳﻤﻲ10٫8ﻓﻠﻂ
ﺍﻟﺴﻌﺔ
2٫6ﺃﻣﺒﻴﺮﺳﺎﻋﺔ
ﻃﺎﻗﺔﺍﻹﻣﺪﺍﺩ28٫08ﻭﺍﻁﺳﺎﻋﺔ
ﺍﻟﻮﺯﻥ0٫24ﻛﺠﻢ
ﻧﻮﻉﺍﻟﺨﻼﻳﺎ
ﺃﻳﻮﻧﺎﺕﺍﻟﻠﻴﺜﻴﻮﻡ
4ﺇﺭﺷﺎﺩﺍﺕﺍﻟﺴﻼﻣﺔ
ﻣﻠﺤﻮﻇﺔ ﺇﺭﺷﺎﺩﺍﺕﺍﻟﺴﻼﻣﺔﺍﻟﻮﺍﺭﺩﺓﻓﻲﻣﻮﺿﻮﻉ4.1ﺗﺸﺘﻤﻞﻋﻠﻰﺟﻤﻴﻊﺇﺭﺷﺎﺩﺍﺕ
ﺍﻟﺴﻼﻣﺔﺍﻟﻌﺎﻣﺔﺍﻟﻤﺘﻌﻠﻘﺔﺑﺎﻷﺩﻭﺍﺕﺍﻟﻜﻬﺮﺑﺎ
ﺋﻴﺔ،ﻭﻫﻲﻣﺴﺮﻭﺩﺓﻓﻲﺩﻟﻴﻞ ﺍﻻﺳﺘﻌﻤﺎﻝﻃﺒﻘﺎﻟﻠﻤﻌﺎﻳﻴﺮﺍﻟﻤﻌﻤﻮﻝﺑﻬﺎ.ﻟﺬﻟﻚﻗﺪﻳﺘﻢﺫﻛﺮﺇﺭﺷﺎﺩﺍﺕﻟﻴﺴﺖ ﻣﺘﻌﻠﻘﺔﺑﻬﺬﺍﺍﻟﺠﻬﺎﺯ.
4.1ﺇﺭﺷﺎﺩﺍﺕﺍﻟﺴﻼﻣﺔﺍﻟﻌﺎﻣﺔﺍﻟﻤﺘﻌﻠﻘﺔﺑﺎﻷﺩﻭﺍﺕﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔ
أ(
ﺗﺤﺬﻳﺮ
ﺍﺣﺮﺹﻋﻠﻰﻗﺮﺍءﺓﺟﻤﻴﻊﺇﺭﺷﺎﺩﺍﺕﺍﻟﺴﻼﻣﺔﻭﺍﻟﺘﻌﻠﻴﻤﺎﺕ.ﺃﻱﺗﻘﺼﻴﺮﺃﻭ ﺇﻫﻤﺎﻝﻓﻲﺗﻄﺒﻴﻖﺇﺭﺷﺎﺩﺍﺕﺍﻟﺴﻼﻣﺔﻭﺍﻟﺘﻌﻠﻴﻤﺎﺕﻗﺪﻳﺘﺴﺒﺐﻓﻲﺣﺪﻭ
ﺙ
ﺻﺪﻣﺔﻛﻬﺮﺑﺎﺋﻴﺔﺃﻭﺣﺮﻳﻖﻭ/ﺃﻭﺇﺻﺎﺑﺎﺕﺧﻄﻴﺮﺓ.ﺍﺣﺘﻔﻆﺑﺠﻤﻴﻊﻣﺴﺘﻨﺪﺍﺕ ﺇﺭﺷﺎﺩﺍﺕﺍﻟﺴﻼﻣﺔﻭﺍﻟﺘﻌﻠﻴﻤﺎﺕﻻﺳﺘﺨﺪﺍﻣﻬﺎﻋﻨﺪﺍﻟﺤﺎﺟﺔﺇﻟﻴﻬﺎﻓﻴﻤ
ﺎﺑﻌﺪ. ﻳﻘﺼﺪﺑﻤﺼﻄﻠﺢ»ﺍﻷﺩﺍﺓﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔ«ﺍﻟﻮﺍﺭﺩﺫﻛﺮﻩﻓﻲﺇﺭﺷﺎﺩﺍﺕﺍﻟﺴﻼﻣﺔ
ﺍﻷﺩﻭﺍﺕﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔﺍﻟﻤﺸﻐﻠﺔﺑﺎﻟﻜﻬﺮﺑﺎء)ﺑﺎﺳﺘﺨﺪﺍﻡﻛﺎﺑ
ﻞﺍﻟﻜﻬﺮﺑﺎء(ﻭﻛﺬﻟﻚ ﺍﻷﺩﻭﺍﺕﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔﺍﻟﻤﺸﻐﻠﺔﺑﺎﻟﺒﻄﺎﺭﻳﺎﺕ)ﺑﺪﻭﻥﻛﺎﺑﻞﺍﻟﻜﻬﺮﺑﺎء(.
4.1.1ﺳﻼﻣﺔﻣﻜﺎﻥﺍﻟﻌﻤﻞ
أ(ﺣﺎﻓﻆﻋﻠﻰﻧﻄﺎﻕﻋﻤﻠﻚﻧﻈﻴﻔﺎﻭﻣﻀﺎءﺍﺑﺸﻜﻞﺟﻴﺪ.ﺍﻟﻔﻮﺿﻰﺃﻭﺃﻣﺎﻛﻦ ﺍﻟﻌﻤﻞﻏﻴﺮﺍﻟﻤﻀﺎءﺓﻳﻤﻜﻦﺃﻥﺗﺆﺩﻱﻟﻮﻗﻮﻉﺣﻮﺍﺩ
ﺙ.
ب(
ﻻﺗﻌﻤﻞﺑﺎﻷﺩﺍﺓﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔﻓﻲﻣﺤﻴﻂﻣﻌﺮﺽﻟﺨﻄﺮﺍﻻﻧﻔﺠﺎﺭﻳﺘﻮﺍﺟﺪﺑﻪ
ﺳﻮﺍﺋﻞﺃﻭﻏﺎﺯﺍﺕﺃﻭﺃﻧﻮﺍﻉﻏﺒﺎﺭﻗﺎﺑﻠﺔﻟﻼﺷﺘﻌﺎﻝ.ﺍﻷﺩﻭﺍﺕﺍﻟﻜﻬﺮ
ﺑﺎﺋﻴﺔ ﺗﻮﻟﺪﺷﺮﺭﺍﻳﻤﻜﻦﺃﻥﻳﺆﺩﻱﻹﺷﻌﺎﻝﺍﻟﻐﺒﺎﺭﺃﻭﺍﻷﺑﺨﺮﺓ.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ar
140
ت(
ﺍﺣﺮﺹﻋﻠﻰﺇﺑﻌﺎﺩﺍﻷﻃﻔﺎﻝﻭﺍﻷﺷﺨﺎﺹﺍﻵﺧﺮﻳﻦﺃﺛﻨﺎءﺍﺳﺘﺨﺪﺍﻡﺍﻷﺩﺍﺓ ﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔ.ﻓﻲﺣﺎﻟﺔﺍﻧﺼﺮﺍﻑﺍﻧﺘﺒﺎﻫﻚﻗﺪﺗﻔﻘﺪﺍﻟﺴﻴﻄﺮﺓﻋﻠﻰﺍﻟﺠﻬ
ﺎﺯ.
4.1.2ﺍﻟﺴﻼﻣﺔﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔ
أ(
ﻳﺠﺐﺃﻥﻳﻜﻮﻥﻗﺎﺑﺲﺗﻮﺻﻴﻞﺍﻷﺩﺍﺓﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔﻣﺘﻼﺋﻤﺎﻣﻊﺍﻟﻤﻘﺒﺲ.ﻻ ﻳﺠﻮﺯﺗﻌﺪﻳﻞﺍﻟﻘﺎﺑﺲﺑﺄﻱﺣﺎﻝﻣﻦﺍﻷﺣﻮﺍﻝ
.ﻻﺗﺴﺘﺨﺪﻡﻗﻮﺍﺑﺲﻣﻬﺎﻳﺄﺓ
ﻣﻊﺃﺩﻭﺍﺕﻛﻬﺮﺑﺎﺋﻴﺔﺫﺍﺕﻭﺻﻠﺔﺃﺭﺿﻲﻣﺤﻤﻴﺔ.ﺍﻟﻘﻮﺍﺑﺲﻏﻴﺮﺍﻟﻤﻌﺪﻟﺔ ﻭﺍﻟﻤﻘﺎﺑﺲﺍﻟﻤﻼﺋﻤﺔﺗﻘﻠﻞﻣﻦﺧﻄﺮﺣﺪﻭﺙﺻﺪﻣﺔﻛ
ﻬﺮﺑﺎﺋﻴﺔ.
ب(
ﺗﺠﻨﺐﺣﺪﻭﺙﺗﻼﻣﺲﻟﻠﺠﺴﻢﻣﻊﺃﺳﻄﺢﻣﺆﺭﺿﺔﻣﺜﻞﺍﻷﺳﻄﺢﺍﻟﺨﺎﺻﺔ ﺑﺎﻟﻤﻮﺍﺳﻴﺮﻭﺃﺟﻬﺰﺓﺍﻟﺘﺪﻓﺌﺔﻭﺍﻟﻤﻮﺍﻗﺪﻭﺍﻟﺜﻼﺟﺎﺕ.ﻳﻨﺸﺄﺧﻄﺮﻣﺘﺰ
ﺍﻳﺪﻣﻦ ﺣﺪﻭﺙﺻﺪﻣﺔﻛﻬﺮﺑﺎﺋﻴﺔﻋﻨﺪﻣﺎﻳﻜﻮﻥﺟﺴﻤﻚﻣﺘﺼﻼﺑﺎﻷﺭﺽ.
ت(
ﺃﺑﻌﺪﺍﻷﺩﻭﺍﺕﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔﻋﻦﺍﻷﻣﻄﺎﺭﺃﻭﺍﻟﺒﻠﻞ.ﺗﺴﺮﺏﺍﻟﻤﺎءﺇﻟﻰﺩﺍﺧﻞ ﺍﻷﺩ
ﺍﺓﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔﻳﺰﻳﺪﻣﻦﺧﻄﺮﺣﺪﻭﺙﺻﺪﻣﺔﻛﻬﺮﺑﺎﺋﻴﺔ.
ث(
ﻻﺗﺴﺘﺨﺪﻡﺍﻟﻜﺎﺑﻞﻓﻲﺍﻟﻐﺮﺽﻏﻴﺮﺍﻟﻤﺨﺼﺺﻟﻪ،ﻛﺄﻥﺗﺴﺘﺨﺪﻣﻪﻟﺤﻤﻞ
ﺍﻷﺩﺍﺓﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔ
ﺃﻭﺗﻌﻠﻴﻘﻬﺎﺃﻭﻟﺴﺤﺐﺍﻟﻘﺎﺑﺲﻣﻦﺍﻟﻤﻘﺒﺲ.ﺍﺣﺘﻔﻆ ﺑﺎﻟﻜﺎﺑﻞﺑﻌﻴﺪﺍﻋﻦﺍﻟﺴﺨﻮﻧﺔﻭﺍﻟﺰﻳﺖﻭﺍﻟﺤﻮﺍﻑﺍﻟﺤﺎﺩﺓﻭﺍﻷﺟﺰﺍءﺍﻟﻤﺘﺤﺮﻛﺔ ﻟﻠﺠﻬﺎﺯ.ﺍﻟﻜﺎ
ﺑﻼﺕﺍﻟﺘﺎﻟﻔﺔﺃﻭﺍﻟﻤﺘﺸﺎﺑﻜﺔﺗﺰﻳﺪﻣﻦﺧﻄﺮﺣﺪﻭﺙﺻﺪﻣﺔﻛﻬﺮﺑﺎﺋﻴﺔ.
ج(
ﻋﻨﺪﻣﺎﺗﻌﻤﻞﺑﺄﺩﺍﺓﻛﻬﺮﺑﺎﺋﻴﺔﻓﻲﻣﻜﺎﻥﻣﻜﺸﻮﻑ،ﻻﺗﺴﺘﺨﺪﻡﺳﻮﻯ ﻛﺎﺑﻼﺕﺍﻹﻃ
ﺎﻟﺔﺍﻟﻤﻨﺎﺳﺒﺔﻟﻠﻌﻤﻞﻓﻲﺍﻟﻨﻄﺎﻕﺍﻟﺨﺎﺭﺟﻲ.ﺍﺳﺘﺨﺪﺍﻡﻛﺎﺑﻞ ﺇﻃﺎﻟﺔﻣﻨﺎﺳﺐﻟﻠﻌﻤﻞﻓﻲﺍﻟﻨﻄﺎﻕﺍﻟﺨﺎﺭﺟﻲﻳﻘﻠﻞﻣﻦﺧﻄﺮﺣﺪﻭﺙﺻﺪﻣﺔ ﻛﻬﺮﺑﺎﺋﻴﺔ.
ح(
ﺇﺫﺍﺗﻌﺬﺭﺗﺠﻨﺐﺗﺸﻐﻴﻞﺍﻷﺩﺍﺓﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔﻓﻲﻣﺤﻴﻂﺭﻃﺐ،ﻓﺎﺳﺘﺨﺪﻡ ﻣﻔﺘﺎﺡﺣﻤﺎﻳﺔﻣﻦﺗﺴﺮﺏﺍﻟﺘﻴﺎﺭ.ﺍﺳﺘﺨﺪﺍﻡﻣﻔﺘﺎﺡﺍﻟﺤﻤﺎﻳﺔﻣﻦﺗﺴﺮﺏﺍﻟﺘﻴﺎ
ﺭﻳﻘﻠﻞﺧﻄﺮﺣﺪﻭﺙﺻﺪﻣﺔﻛﻬﺮﺑﺎﺋﻴﺔ.
4.1.3ﺳﻼﻣﺔﺍﻷﺷﺨﺎﺹ
أ(
ﻛﻦﻳﻘﻈﺎﻭﺍﻧﺘﺒﻪﻟﻤﺎﺗﻔﻌﻞﻭﺗﻌﺎﻣﻞﻣﻊﺍﻷﺩﺍﺓﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔﺑﺘﻌﻘﻞﻋﻨﺪ ﺍﻟﻌﻤﻞﺑﻬﺎ.ﻻﺗﺴﺘﺨﺪﻡﺍﻷﺩﺍﺓﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔﻋﻨﺪ
ﻣﺎﺗﻜﻮﻥﻣﺮﻫﻘﺎﺃﻭﻭﺍﻗﻌﺎ ﺗﺤﺖﺗﺄﺛﻴﺮﺍﻟﻌﻘﺎﻗﻴﺮﺍﻟﻤﺨﺪﺭﺓﺃﻭﺍﻟﻜﺤﻮﻝﺃﻭﺍﻷﺩﻭﻳﺔ.ﻋﺪﻡﺍﻻﻧﺘﺒﺎﻩﻟﻠﺤﻈﺔ ﻭﺍﺣﺪﺓﺃﺛﻨﺎءﺍﺳﺘﺨﺪﺍﻡﺍﻷﺩﺍﺓﺍﻟﻜﻬﺮﺑ
ﺎﺋﻴﺔﻗﺪﻳﺆﺩﻱﻹﺻﺎﺑﺎﺕﺧﻄﻴﺮﺓ.
ب(ﺍﺭﺗﺪﺗﺠﻬﻴﺰﺍﺕﻭﻗﺎﻳﺔﺷﺨﺼﻴﺔﻭﺍﺭﺗﺪﺩﺍﺋﻤﺎﻧﻈﺎﺭﺓﻭﺍﻗﻴﺔ.ﺍﺭﺗﺪﺍءﺗﺠﻬﻴﺰﺍﺕ ﻭﻗﺎﻳﺔﺷﺨﺼﻴﺔ،ﻣﺜﻞﻗﻨﺎﻉﺍﻟﻮﻗ
ﺎﻳﺔﻣﻦﺍﻟﻐﺒﺎﺭﻭﺃﺣﺬﻳﺔﺍﻷﻣﺎﻥﺍﻟﻤﻀﺎﺩﺓ ﻟﻼﻧﺰﻻﻕﻭﺧﻮﺫﺓﺍﻟﻮﻗﺎﻳﺔﺃﻭﻭﺍﻗﻲﺍﻟﺴﻤﻊ،ﺗﺒﻌﺎﻟﻨﻮﻉﻭﺍﺳﺘﺨﺪﺍﻡﺍﻷﺩﺍﺓ ﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔ،ﻳﻘﻠﻞﻣﻦﺧﻄﺮﺍ
ﻹﺻﺎﺑﺎﺕ.
ت(
ﺗﺠﻨﺐﺍﻟﺘﺸﻐﻴﻞﺑﺸﻜﻞﻏﻴﺮﻣﻘﺼﻮﺩ.ﺗﺄﻛﺪﺃﻥﺍﻷﺩﺍﺓﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔﻣﻄﻔﺄﺓ ﻗﺒﻞﺗﻮﺻﻴﻠﻬﺎﺑﺎﻟﻜﻬﺮﺑﺎءﻭ/ﺃﻭﺑﺎﻟﺒﻄﺎﺭﻳﺔﻭﻗﺒﻞﺭﻓﻌﻬﺎﺃ
ﻭﺣﻤﻠﻬﺎ.ﺇﺫﺍﻛﺎﻥ ﺇﺻﺒﻌﻚﻋﻠﻰﺍﻟﻤﻔﺘﺎﺡﻋﻨﺪﺣﻤﻞﺍﻷﺩﺍﺓﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔﺃﻭﻛﺎﻥﺍﻟﺠﻬﺎﺯﻓﻲﻭﺿﻊ ﺍﻟﺘﺸﻐﻴﻞﻋﻨﺪﺍﻟﺘﻮﺻﻴﻞﺑﺎﻟﻜﻬﺮﺑﺎء،ﻓﻘﺪﻳﺆﺩﻱﺫﻟ
ﻚﻟﻮﻗﻮﻉﺣﻮﺍﺩﺙ.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ar
141
ث(
ﺃﺑﻌﺪﺃﺩﻭﺍﺕﺍﻟﻀﺒﻂﺃﻭﻣﻔﺎﺗﻴﺢﺭﺑﻂﺍﻟﺒﺮﺍﻏﻲﻗﺒﻞﺗﺸﻐﻴﻞﺍﻷﺩﺍﺓ
ﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔ.ﺍﻷﺩﺍﺓﺃﻭﺍﻟﻤﻔﺘﺎﺡﺍﻟﻤﺘﻮﺍﺟﺪﻓﻲﺟﺰءﺩﻭﺍﺭﻣﻦﺍﻟﺠﻬﺎﺯﻳﻤﻜ
ﻦﺃﻥ ﻳﺆﺩﻱﻟﺤﺪﻭﺙﺇﺻﺎﺑﺎﺕ.
ج(
ﺗﺠﻨﺐﺍﺗﺨﺎﺫﻭﺿﻊﻏﻴﺮﻃﺒﻴﻌﻲﻟﻠﺠﺴﻢ.ﺍﺣﺮﺹﻋﻠﻰﺃﻥﺗﻜﻮﻥﻭﺍﻗﻔﺎ
ﺑﺄﻣﺎﻥﻭﺣﺎﻓﻆﻋﻠﻰﺗﻮﺍﺯﻧﻚﻓﻲﺟﻤﻴﻊﺍﻷﻭﻗﺎﺕ.ﻣﻦﺧﻼ
ﻝﺫﻟﻚﺗﺴﺘﻄﻴﻊ
ﺍﻟﺴﻴﻄﺮﺓﻋﻠﻰﺍﻷﺩﺍﺓﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔﺑﺸﻜﻞﺃﻓﻀﻞﻓﻲﺍﻟﻤﻮﺍﻗﻒﺍﻟﻤﻔﺎﺟﺌﺔ.
ح(
ﺍﺭﺗﺪﻣﻼﺑﺲﻣﻨﺎﺳﺒﺔ.ﻻﺗﺮﺗﺪﻣﻼﺑﺲﻓﻀﻔﺎﺿﺔﺃﻭﺣﻠﻲ.ﺍﺣ
ﺮﺹﻋﻠﻰ
ﺃﻥﻳﻜﻮﻥﺍﻟﺸﻌﺮﻭﺍﻟﻤﻼﺑﺲﻭﺍﻟﻘﻔﺎﺯﺍﺕﺑﻌﻴﺪﺓﻋﻦﺍﻷﺟﺰﺍءﺍﻟﻤﺘﺤﺮﻛﺔ. ﺍﻟﻤﻼﺑﺲﺍﻟﻔﻀﻔﺎﺿﺔﺃﻭﺍﻟﺤﻠﻲﺃﻭﺍﻟﺸﻌﺮﺍﻟﻄﻮﻳﻞﻳﻤﻜﻦﺃﻥﺗﺸﺘﺒﻚﻓﻲ
ﺍﻷﺟﺰﺍءﺍﻟﻤﺘﺤﺮﻛﺔ. خ(
ﺇﺫﺍﺃﻣﻜﻦﺗﺮﻛﻴﺐﺗﺠﻬﻴﺰﺍﺕﺷﻔﻂﻭﺗﺠﻤﻴﻊﺍﻟﻐﺒﺎﺭ،ﻓﺘﺄﻛﺪﺃﻧﻬﺎﻣﻮﺻﻠﺔ ﻭﻣﺴﺘﺨﺪﻣﺔﺑﺸﻜﻞﺳﻠﻴﻢ.ﺍﺳﺘﺨﺪﺍﻡﺗﺠﻬﻴﺰﺓﺷﻔﻂﺍﻟ
ﻐﺒﺎﺭﻳﻤﻜﻦﺃﻥﻳﻘﻠﻞ ﺍﻷﺧﻄﺎﺭﺍﻟﻨﺎﺗﺠﺔﻋﻦﺍﻟﻐﺒﺎﺭ.
4.1.4ﺍﺳﺘﺨﺪﺍﻡﺍﻷﺩﺍﺓﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔﻭﺍﻟﺘﻌﺎﻣﻞﻣﻌﻬﺎ
أ(
ﻻﺗﻔﺮﻁﻓﻲﺍﻟﺘﺤﻤﻴﻞﻋﻠﻰﺍﻟﺠﻬﺎﺯ.ﺍﺳﺘﺨﺪﻡﺍﻷﺩﺍﺓﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔﺍﻟﻤﻨﺎﺳﺒﺔ
ﻟﻠﻌﻤﻞﺍﻟ
ﺬﻱﺗﻘﻮﻡﺑﻪ.ﺍﺳﺘﺨﺪﺍﻡﺍﻷﺩﺍﺓﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔﺍﻟﻤﻨﺎﺳﺒﺔﻳﺘﻴﺢﻟﻚ
ﺍﻟﻌﻤﻞﺑﺸﻜﻞﺃﻓﻀﻞﻭﺃﻛﺜﺮﺃﻣﺎﻧﺎﻓﻲﻧﻄﺎﻕﺍﻟﻌﻤﻞﺍﻟﻤﻘﺮﺭ.
ب(
ﻻﺗﺴﺘﺨﺪﻡﺃﺩﺍﺓﻛﻬ
ﺮﺑﺎﺋﻴﺔﺫﺍﺕﻣﻔﺘﺎﺡﺗﺎﻟﻒ.ﺍﻷﺩﺍﺓﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔﺍﻟﺘﻲﻟﻢ
ﻳﻌﺪﻳﻤﻜﻦﺗﺸﻐﻴﻠﻬﺎﺃﻭﺇﻃﻔﺎﺅﻫﺎﺗﻌﺘﺒﺮﺧﻄﻴﺮﺓﻭﻳﺠﺐﺇﺻﻼﺣﻬﺎ.
ت(
ﺍﺳﺤﺐﺍﻟﻘﺎﺑﺲﻣﻦﺍﻟﻤ
ﻘﺒﺲﻭ/ﺃﻭﺍﺧﻠﻊﺍﻟﺒﻄﺎﺭﻳﺔﻣﻦﺍﻟﺠﻬﺎﺯﻗﺒﻞﺇﺟﺮﺍء ﻋﻤﻠﻴﺎﺕﺿﺒﻂﺍﻟﺠﻬﺎﺯ،ﺃﻭﺍﺳﺘﺒﺪﺍﻝﺃﺟﺰﺍءﺍﻟﻤﻠﺤﻘﺎﺕﺍﻟﺘﻜﻤﻴﻠﻴﺔﺃﻭﻋﻨﺪﺗﺮﻙ ﺍﻟﺠﻬﺎﺯ.ﻫﺬﺍﺍ
ﻹﺟﺮﺍءﺍﻟﻮﻗﺎﺋﻲﻳﻤﻨﻊﺑﺪءﺗﺸﻐﻴﻞﺍﻷﺩﺍﺓﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔﺩﻭﻥﻗﺼﺪ.
ث(
ﺍﺣﺘﻔﻆﺑﺎﻷﺩﻭﺍﺕﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔﻏﻴﺮﺍﻟﻤﺴﺘﺨﺪﻣﺔﺑﻌﻴﺪﺍﻋﻦﻣﺘﻨﺎﻭﻝﺍﻷﻃﻔﺎﻝ
.ﻻﺗﺴﻤﺢﺑﺎﺳﺘﺨﺪﺍﻡﺍﻟﺠﻬﺎﺯﻣﻦﻗﺒﻞﺃﺷﺨﺎﺹﻟﻴﺴﻮﺍﻋﻠﻰﺩﺭﺍﻳﺔﺑﻪﺃﻭﻟﻢ ﻳﻘﺮﺃﻭﺍﻫﺬﻩﺍﻟﺘﻌﻠﻴﻤﺎﺕ.ﺍﻷﺩﻭﺍﺕﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔﺧﻄﻴﺮﺓﻓﻲﺣﺎﻟﺔﺍﺳﺘﺨﺪﺍ
ﻣﻬﺎ
ﻣﻦﻗﺒﻞﺃﺷﺨﺎﺹﻟﻴﺴﺖﻟﺪﻳﻬﻢﺍﻟﺨﺒﺮﺓﺍﻟﻼﺯﻣﺔ.
ج(
ﺍﺣﺮﺹﻋﻠﻰﺍﻟﻌﻨﺎﻳﺔﺍﻟﺘﺎﻣﺔﺑﺎﻷﺩﻭﺍﺕﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔ.ﺍﻓﺤﺺﺍﻷﺟﺰﺍءﺍﻟﻤﺘﺤﺮﻛﺔ ﻣﻦﺣﻴﺚﺃﺩﺍ
ﺋﻬﺎﻟﻮﻇﻴﻔﺘﻬﺎﺑﺪﻭﻥﻣﺸﺎﻛﻞﻭﻋﺪﻡﺍﻧﺤﺼﺎﺭﻫﺎﻭﺍﻓﺤﺼﻬﺎ ﻣﻦﺣﻴﺚﻭﺟﻮﺩﺃﺟﺰﺍءﻣﻜﺴﻮﺭﺓﺃﻭﻣﺘﻌﺮﺿﺔﻟﻠﻀﺮﺭﻳﻤﻜﻦﺃﻥﺗﺆﺛﺮﺳﻠﺒﺎ ﻋﻠﻰﻭﻇﻴﻔﺔﺍﻷﺩﺍﺓﺍﻟ
ﻜﻬﺮﺑﺎﺋﻴﺔ.ﺍﻋﻤﻞﻋﻠﻰﺇﺻﻼﺡﺍﻷﺟﺰﺍءﺍﻟﺘﺎﻟﻔﺔﻗﺒﻞ ﺍﺳﺘﺨﺪﺍﻡﺍﻟﺠﻬﺎﺯ.ﺍﻟﻜﺜﻴﺮﻣﻦﺍﻟﺤﻮﺍﺩﺙﻣﺼﺪﺭﻫﺎﺍﻷﺩﻭﺍﺕﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔﺍﻟﺘﻲ ﺗﻢﺻﻴﺎﻧﺘﻬﺎﺑ
ﺸﻜﻞﺭﺩﻱء.
ح(
ﺣﺎﻓﻆﻋﻠﻰﺃﺩﻭﺍﺕﺍﻟﻘﻄﻊﺣﺎﺩﺓﻭﻧﻈﻴﻔﺔ.ﺗﺘﻤﻴﺰﺃﺩﻭﺍﺕﺍﻟﻘﻄﻊﺫﺍﺕﺣﻮﺍﻑ ﺍﻟﻘﻄﻊﺍﻟﺤﺎﺩﺓﺍﻟﺘﻲﻳﺘﻢﻋﻨﺎﻳﺘﻬﺎﻛﻤﺎﻳﻨﺒﻐﻲﺑﺄﻧﻬﺎﺃﻗﻞﻋﺮﺿﺔﻟﻠﺘﻌﺜﺮﻭﺃﺳﻬﻞ ﻓﻲﺍﻻﺳﺘﺨﺪﺍﻡ.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ar
142
خ(
ﺍﺳﺘﺨﺪﻡﺍﻷﺩﺍﺓﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔﻭﺍﻟﻤﻠﺤﻘﺎﺕﺍﻟﺘﻜﻤﻴﻠﻴﺔﻭﺃﺩﻭﺍﺕﺍﻟﻌﻤﻞ ﻭﺧﻼﻓﻪﻃﺒﻘﺎﻟﻬﺬﻩﺍﻟﺘﻌﻠﻴﻤﺎﺕ.ﺍﺣﺮﺹﻓﻲﻫﺬﻩﺍﻷﺛﻨﺎءﻋﻠﻰﻣﺮﺍﻋﺎﺓ
ﺍ
ﺷﺘﺮﺍﻃﺎﺕﺍﻟﻌﻤﻞﻭﺍﻟﻤﻬﻤﺔﺍﻟﻤﺮﺍﺩﺗﻨﻔﻴﺬﻫﺎ.ﺍﺳﺘﺨﺪﺍﻡﺍﻷﺩﻭﺍﺕ ﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔﻓﻲﺗﻄﺒﻴﻘﺎﺕﻏﻴﺮﺗﻠﻚﺍﻟﻤﻘﺮﺭﺓﻟﻬﺎﻳﻤﻜﻦﺃﻥﻳﺆﺩﻱﻟﻤﻮﺍﻗﻒ ﺧﻄﻴﺮ
ﺓ.
4.1.5ﺍﺳﺘﺨﺪﺍﻡﺍﻷﺩﺍﺓﺍﻟﻌﺎﻣﻠﺔﺑﺎﻟﺒﻄﺎﺭﻳﺔﻭﺍﻟﺘﻌﺎﻣﻞﻣﻌﻬﺎ
أ(
ﻻﺗﺸﺤﻦﺍﻟﺒﻄﺎﺭﻳﺔﺇﻻﻓﻲﺃﺟﻬﺰﺓﺷﺤﻦﻣﻮﺻﻰﺑﻬﺎﻣﻦﻗﺒﻞﺍﻟﺠﻬﺔﺍﻟﺼﺎﻧﻌﺔ.
ﺑﺎﻟﻨ
ﺴﺒﺔﻟﺠﻬﺎﺯﺍﻟﺸﺤﻦﺍﻟﻤﻨﺎﺳﺐﻟﻨﻮﻉﻣﻌﻴﻦﻣﻦﺍﻟﺒﻄﺎﺭﻳﺎﺕ،ﻳﻨﺸﺄﺧﻄﺮﺍﻟﺤﺮﻳﻖ ﻋﻨﺪﺍﺳﺘﺨﺪﺍﻣﻪﻣﻊﺑﻄﺎﺭﻳﺎﺕﺃﺧﺮﻯ.
ب(
ﻻﺗﻀﻊﻓﻲﺍﻷﺩﻭﺍﺕﺍﻟﻜﻬﺮﺑﺎﺋﻴ
ﺔﺳﻮﻯﺍﻟﺒﻄﺎﺭﻳﺎﺕﺍﻟﻤﺨﺼﺼﺔﻟﻬﺎ.ﺍﺳﺘﺨﺪﺍﻡ
ﺑﻄﺎﺭﻳﺎﺕﺃﺧﺮﻯﻳﻤﻜﻦﺃﻥﻳﺆﺩﻱﻟﻮﻗﻮﻉﺇﺻﺎﺑﺎﺕﻭﺧﻄﺮﺍﻟﺤﺮﻳﻖ.
ت(ﺣﺎﻓﻆﻋﻠﻰﺍﻟﺒﻄﺎﺭﻳﺔﻏﻴﺮﺍﻟﻤﺴﺘﺨﺪ
ﻣﺔﺑﻌﻴﺪﺓﻋﻦﻣﺸﺎﺑﻚﺍﻟﻮﺭﻕﻭﻗﻄﻊ ﺍﻟﻨﻘﻮﺩﺍﻟﻤﻌﺪﻧﻴﺔﻭﺍﻟﻤﻔﺎﺗﻴﺢﻭﺍﻟﻤﺴﺎﻣﻴﺮﻭﺍﻟﺒﺮﺍﻏﻲﺃﻭﺍﻷﺷﻴﺎءﺍﻟﻤﻌﺪﻧﻴﺔ
ﺍﻟﺼﻐﻴﺮﺓﺍﻷﺧﺮﻯﺍﻟﺘﻲﻳﻤﻜﻦﺃﻥ
ﺗﺘﺴﺒﺐﻓﻲﺗﻮﺻﻴﻞﺍﻟﻤﻼﻣﺴﻴﻦﻟﺒﻌﻀﻬﻤﺎ.
ﺣﺪﻭﺙﻗﻔﻠﺔﻛﻬﺮﺑﺎﺋﻴﺔﺑﻴﻦﺃﻃﺮﺍﻑﺗﻮﺻﻴﻞﺍﻟﺒﻄﺎﺭﻳﺔﻳﻤﻜﻦﺃﻥﻳﻨﺘﺞﻋﻨﻪ ﺣﺪﻭﺙﺣﺮﻭﻕﺃﻭﻧﺸﻮﺏﺣﺮﻳﻖ. ث(
ﻋﻨ
ﺪﺍﻻﺳﺘﺨﺪﺍﻡﺑﺸﻜﻞﺧﺎﻃﺊﻳﻤﻜﻦﺃﻥﻳﺘﺴﺮﺏﺳﺎﺋﻞﻣﻦﺍﻟﺒﻄﺎﺭﻳﺔ. ﺗﺠﻨﺐﻣﻼﻣﺴﺘﻪ.ﺍﺷﻄﻔﻪﺑﺎﻟﻤﺎءﻓﻲﺣﺎﻟﺔﻣﻼﻣﺴﺘﻪﻋﻦﻃﺮﻳﻖﺍﻟﺨﻄﺄ.ﺇﺫﺍ ﻭﺻﻞﺍﻟﺴﺎﺋﻞ
ﻟﻠﻌﻴﻨﻴﻦ،ﻓﺘﻮﺟﻪﻟﻠﻄﺒﻴﺐﻋﻼﻭﺓﻋﻠﻰﺫﻟﻚ.ﺳﺎﺋﻞﺍﻟﺒﻄﺎﺭﻳﺔ ﺍﻟﻤﺘﺴﺮﺏﻳﻤﻜﻦﺃﻥﻳﺆﺩﻱﻟﺘﻬﻴﺞﺍﻟﺒﺸﺮﺓﺃﻭﺣﺪﻭﺙﺣﺮﻭﻕ.
4.1.6ﺍﻟﺨﺪﻣﺔ
أ(
ﺍﻋﻤﻞﻋﻠﻰﺇﺻﻼﺡﺃﺩﺍﺗﻚﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔﻋﻠﻰﺃﻳﺪﻱﻓﻨﻴﻴﻦﻣﻌﺘﻤﺪﻳﻦﻓﻘﻂ
ﻭﺍﻻﻗﺘﺼﺎﺭﻋﻠﻰﺍﺳﺘﺨﺪﺍﻡﻗﻄﻊﺍﻟﻐﻴﺎﺭﺍﻷﺻﻠﻴﺔ.ﻭﺑﺬﻟﻚﺗ
ﺘﺄﻛﺪﺃﻥﺳﻼﻣﺔ ﺍﻷﺩﺍﺓﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔﺗﻈﻞﻗﺎﺋﻤﺔ.
4.2ﺇﺭﺷﺎﺩﺍﺕﺇﺿﺎﻓﻴﺔﻟﻠﺴﻼﻣﺔ
4.2.1ﺳﻼﻣﺔﺍﻷﺷﺨﺎﺹ
أ(
ﻋﻨﺪﺇﺟﺮﺍءﺃﻋﻤﺎﻝﻳﺤﺘﻤﻞﻓﻴﻬﺎﺃﻥﻳﺘﻼﻣﺲﺍﻟﺒﺮﻏﻲﻣﻊﺃﺳﻼﻙﻛﻬﺮﺑﺎﺋﻴﺔ
ﻣﺨﻔﻴﺔﺃﻣﺴﻚﺍﻟﺠﻬﺎﺯﻣﻦﻣﻮﺍﺿﻊﺍﻟﻤﺴﻚﺍﻟﻤﻌﺰﻭﻟﺔ
ﻓﻘﻂ.ﺣﻴﺚﺃﻥ ﻣﻼﻣﺴﺔﺍﻟﺒﺮﻏﻲﻟﺴﻠﻚﻳﺴﺮﻱﻓﻴﻪﺍﻟﺘﻴﺎﺭﺍﻟﻜﻬﺮﺑﺎﺋﻲﻳﻤﻜﻦﺃﻥﻳﻨﻘﻞﺍﻟﺠﻬﺪ
ﺍﻟﻜﻬﺮﺑﺎﺋﻲﻟﻸﺟﺰﺍءﺍﻟﻤﻌﺪﻧﻴﺔﺑﺎﻟﺠﻬﺎﺯﻭﻳﺆﺩﻱﻟﺤﺪﻭﺙ
ﺻﺪﻣﺔﻛﻬﺮﺑﺎﺋﻴﺔ.
ب(
ﻻﻳُﺴﻤﺢﺑﺈﺟﺮﺍءﺃﻳﺔﺗﺪﺧﻼﺕﺃﻭﺗﻌﺪﻳﻼﺕﻋﻠﻰﺍﻟﺠﻬﺎﺯ.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ar
143
ت(ﻻﺗﻨﻈﺮﺑﺸﻜﻞﻣﺒﺎﺷﺮﺇﻟﻰﻣﺼﺪﺭﺍﻹﺿﺎءﺓ)LED(ﻟﻠﻤﻔﻚﺍﻟﺪﻗﺎﻕﺍﻟﻌﺎﻣﻞ ﺑﺒﻄﺎﺭﻳﺔﻭﻻﺗﻘﻢﺑﺘﻮﺟﻴﻪﺍﻹﺿﺎءﺓﺇﻟﻰﺃﻭﺟﻪﺃﺷﺨﺎﺹﺁﺧﺮﻳﻦ.ﻓﻬﻨﺎﻙﺧﻄﺮ ﺍ
ﻹﺻﺎﺑﺔﺑﺎﻟﻌﻤﻰ.
ث(
ﺧﺬﻗﺴﻄﺎﻣﻦﺍﻟﺮﺍﺣﺔﺃﺛﻨﺎءﺍﻟﻌﻤﻞﻭﺍﺣﺮﺹﻋﻠﻰﻋﻤﻞﺗﻤﺎﺭﻳﻦﺍﺳﺘﺮﺧﺎء ﻭﺗﻤﺎﺭﻳﻦﻟﻸﺻﺎﺑﻊﻟﻐﺮﺽﺳﺮﻳﺎﻥﺍﻟﺪﻡﻓﻲﺍﻷﺻﺎﺑﻊﺑﺸﻜﻞﺃ
ﻓﻀﻞ.
ج(
ﺗﺠﻨﺐﻣﻼﻣﺴﺔﺍﻷﺟﺰﺍءﺍﻟﺪﻭﺍﺭﺓ.ﻻﺗﻘﻢﺑﺘﺸﻐﻴﻞﺍﻟﺠﻬﺎﺯﺇﻻﻓﻲﻧﻄﺎﻕ
ﺍﻟﻌﻤﻞ.ﻣﻼﻣﺴﺔﺍﻷﺟﺰﺍءﺍﻟﺪﻭﺍﺭﺓ،ﻭﺧﺼﻮﺻﺎﺍﻷﺩﻭﺍﺕﺍﻟﺪﻭﺍﺭﺓ،ﻳﻤﻜ
ﻦﺃﻥ ﻳﺆﺩﻱﻟﺤﺪﻭﺙﺇﺻﺎﺑﺎﺕ.
ح(ﻗﻢﺑﺘﻔﻌﻴﻞﻣﺎﻧﻊﺍﻟﺘﺸﻐﻴﻞ)ﻣﻔﺘﺎﺡﺗﺤﻮﻳﻞﺍﻟﺪﻭﺭﺍﻥﺟﻬﺔﺍﻟﻴﻤﻴﻦ/ﺍﻟﻴﺴﺎﺭ ﻓﻲﺍﻟﻮﺿﻊﺍﻷﻭﺳﻂ(ﻋﻨﺪﺗﺨﺰﻳﻦﺍﻟﺠﻬﺎﺯﻭﻧﻘﻠﻪ.
خ(
ﺍﻟﺠﻬﺎﺯﻏﻴﺮﻣﺨﺼﺺﻟﻼﺳﺘﺨﺪﺍﻡﻣﻦﻗﺒﻞﺍﻷﺷﺨﺎﺹﺫﻱﺍﻟﺒﻨﻴﺔﺍﻟﻀﻌﻴﻔﺔ
ﺩﻭﻥﺗﺪﺭﻳﺒﻬﻢ.ﺍﺣﻔﻆﺍﻟﺠﻬﺎﺯﺑﻌﻴﺪﺍﻋﻦﻣﺘﻨﺎﻭﻝﺍﻷﻃﻔﺎﻝ.
د(
ﺍﻟﻐ
ﺒﺎﺭﺍﻟﻨﺎﺗﺞﻋﻦﺧﺎﻣﺎﺕﻣﺜﻞﺍﻟﻄﻼءﺍﻟﻤﺤﺘﻮﻱﻋﻠﻰﺍﻟﺮﺻﺎﺹﻭﺑﻌﺾﺃﻧﻮﺍﻉ
ﺍﻷﺧﺸﺎﺏﻭﺍﻟﺨﺮﺳﺎﻧﺔ/ﺍﻟﺠﺪﺭﺍﻥﻭﺍﻟﺼﺨﻮﺭﺍﻟﻤﺤﺘﻮﻳﺔﻋﻠﻰﺍﻟﻜﻮﺍﺭﺗﺰﻭﺍﻟ
ﻤﻌﺎﺩﻥ ﺍﻟﺼﺨﺮﻳﺔﻭﺍﻟﻤﻌﺎﺩﻥﻫﻮﻏﺒﺎﺭﺿﺎﺭﺑﺎﻟﺼﺤﺔ.ﻣﻼﻣﺴﺘﻪﺃﻭﺍﺳﺘﻨﺸﺎﻗﻪﻗﺪﻳﺴﺒﺐ ﺃﻋﺮﺍﺽﺣﺴﺎﺳﻴﺔﻭ/ﺃﻭﺃﻣﺮﺍﺽﺍﻟﺠﻬﺎﺯﺍﻟﺘﻨﻔﺴﻲﻟﻠﻤﺴﺘﺨﺪﻡﺃﻭ
ﻟﻸﺷﺨﺎﺹ
ﺍﻟﻤﺘﻮﺍﺟﺪﻳﻦﻋﻠﻰﻣﻘﺮﺑﺔﻣﻨﻪ.ﻫﻨﺎﻙﺃﻧﻮﺍﻉﻣﻌﻴﻨﺔﻣﺴﺮﻃﻨﺔﻣﻦﺍﻟﻐﺒﺎﺭﻣﺜﻞ ﻏﺒﺎﺭﺧﺸﺐﺍﻟﺒﻠﻮﻁﺃﻭﻏﺒﺎﺭﺧﺸﺐﺍﻟﺰﺍﻥ،ﻭﻻﺳﻴﻤﺎﺇﺫﺍﺍﺭﺗﺒﻄ
ﺖﻫﺬﻩﺍﻷﻧﻮﺍﻉ ﺑﻤﻮﺍﺩﺇﺿﺎﻓﻴﺔﻟﻤﻌﺎﻟﺠﺔﺍﻷﺧﺸﺎﺏ)ﻣﺜﻞﺍﻟﻜﺮﻭﻡﻭﻣﻮﺍﺩﺣﻤﺎﻳﺔﺍﻷﺧﺸﺎﺏ(.ﻻ ﻳﺠﻮﺯﺍﻟﺘﻌﺎﻣﻞﻣﻊﺍﻟﻤﻮﺍﺩﺍﻟﻤﺤﺘﻮﻳﺔﻋﻠﻰﺍﻷﺳﺒﺴﺘﻮﺱ
ﺇﻻﻣﻦﻗﺒﻞﻓﻨﻴﻴﻦ
ﻣﺘﺨﺼﺼﻴﻦ.ﺍﺳﺘﺨﺪﻡﺷﻔﺎﻃﺎﻟﻠﻐﺒﺎﺭﺣﻴﺜﻤﺎﺃﻣﻜﻦ.ﻟﻠﺤﺼﻮﻝﻋﻠﻰﺩﺭﺟﺔ ﺷﻔﻂﻋﺎﻟﻴﺔﻟﻠﻐﺒﺎﺭ،ﺍﺳﺘﺨﺪﻡﻣﺰﻳﻞﺍﻟﻐﺒﺎﺭﺍﻟﻤﺤﻤﻮﻝﺍﻟﻤ
ﻨﺎﺳﺐ.ﺍﺣﺮﺹ ﻋﻨﺪﺍﻟﻠﺰﻭﻡﻋﻠﻰﺍﺭﺗﺪﺍءﻗﻨﺎﻉﺗﻨﻔﺲﻣﺨﺼﺺﻟﻨﻮﻋﻴﺔﺍﻟﻐﺒﺎﺭﺍﻟﻤﻨﺒﻌﺚ. ﺍﺣﺮﺹﻋﻠﻰﺗﻮﻓﻴﺮﺗﻬﻮﻳﺔﺟﻴﺪﺓﻟﻤﻜﺎﻥﺍﻟﻌﻤﻞ.ﺍﺣﺮﺹﻋﻠﻰﻣﺮﺍ
ﻋﺎﺓ ﺍﻟﺘﻌﻠﻴﻤﺎﺕﺍﻟﺴﺎﺭﻳﺔﻓﻲﺑﻠﺪﻙﺑﺨﺼﻮﺹﺍﻟﻤﻮﺍﺩﺍﻟﻤﺮﺍﺩﺍﻟﺘﻌﺎﻣﻞﻣﻌﻬﺎ.
ذ(
ﺃﻣﺴﻚﺍﻟﺠﻬﺎﺯﺩﺍﺋﻤﺎﺑﺸﻜﻞﺟﻴﺪﻭﺑﺜﺒﺎﺕﻣﻦﺍﻟﻤﻘﺒﺾﺍﻟﻤﺨﺼﺺﻟﺬﻟ
ﻚ. ﺣﺎﻓﻆﻋﻠﻰﺍﻟﻤﻘﺒﺾﺟﺎﻓﺎﻭﻧﻈﻴﻔﺎﻭﺧﺎﻟﻴﺎﻣﻦﺍﻟﺰﻳﺖﻭﺍﻟﺸﺤﻢ.
ر(
ﺃﺛﻨﺎءﺍﺳﺘﺨﺪﺍﻡﺍﻟﺠﻬﺎﺯﻳﺠﺐﻋﻠﻰﺍﻟﻤﺴﺘﺨﺪﻡﻭﺍﻷﺷﺨﺎﺹﺍﻟﻤﺘﻮﺍﺟﺪﻳﻦ ﻋﻠﻰﻣﻘ
ﺮﺑﺔﻣﻨﻪﺍﺳﺘﻌﻤﺎﻝﻧﻈﺎﺭﺓﻭﺍﻗﻴﺔﻣﻼﺋﻤﺔﻭﺧﻮﺫﺓﺣﻤﺎﻳﺔﻭﻭﺍﻗﻲ ﻟﻠﺴﻤﻊﻭﻗﻔﺎﺯﻭﺍﻗﻲﻭﻛﻤﺎﻣﺔﺧﻔﻴﻔﺔ.
4.2.2ﺍﻻﺳﺘﺨﺪﺍﻡﻭﺍﻟﺘﻌﺎﻣﻞﺑﻌﻨﺎﻳﺔﻣﻊﺍﻷﺩﻭﺍﺕﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔ
أ(
ﻗﻢﺑﺘﺜﺒﻴﺖﻗﻄﻌﺔﺍﻟﺸﻐﻞ.ﺍﺳﺘﺨﺪﻡﺗﺠﻬﻴﺰﺍﺕﺷﺪﺃﻭﻣﻨﺠﻠﺔﻟﺘﺜﺒﻴﺖ ﻗﻄﻌﺔﺍﻟﺸﻐ
ﻞﺑﺈﺣﻜﺎﻡ.ﺑﺬﻟﻚﺗﻜﻮﻥﺃﻛﺜﺮﺛﺒﺎﺗﺎﻋﻦﺇﻣﺴﺎﻛﻬﺎﺑﺎﻟﻴﺪ،ﻭﻋﻼﻭﺓ ﻋﻠﻰﺫﻟﻚﺗﻜﻮﻥﻛﻠﺘﺎﻳﺪﻳﻚﻣﺘﺎﺣﺘﻴﻦﻻﺳﺘﻌﻤﺎﻝﺍﻟﺠﻬﺎﺯ.
ب(
ﺗﺄﻛﺪﺃﻥﺍﻷﺩﻭﺍﺕﺑﻬﺎ
ﻧﻈﺎﻡﺍﻟﺘﺜﺒﻴﺖﺍﻟﻤﻨﺎﺳﺐﻟﻠﺠﻬﺎﺯﻭﺃﻧﻬﺎﻣﺆﻣﻨﺔﺍﻟﻘﻔﻞ ﺑﺸﻜﻞﺳﻠﻴﻢﻓﻲﻇﺮﻑﺗﺮﻛﻴﺐﺍﻷﺩﻭﺍﺕ.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ar
144
ت(
ﺗﺄﻛﺪﺃﻥﺍﻟﺒﺮﺍﻏﻲﻭﻗﻄﻌﺔﺍﻟﺸﻐﻞﻣﻨﺎﺳﺒﺔﻟﻌﺰﻡﺍﻟﺪﻭﺭﺍﻥﺍﻟﻤﺘﻮﻟﺪﻋﻦ
ﺍﻟﺠﻬﺎﺯ.ﺣﻴﺚﺇﻥﻋﺰﻡﺍﻟﺪﻭﺭﺍﻥﺍﻟﻤﺮﺗﻔﻊﻟﻠﻐﺎﻳﺔﻳﺘﺴﺒﺐﻓﻲﺗﻌﺮﺽﺍﻟﺒ
ﺮﺍﻏﻲﺃﻭ
ﻗﻄﻌﺔﺍﻟﺸﻐﻞﻟﺰﻳﺎﺩﺓﺍﻹﺟﻬﺎﺩﺃﻭﺍﻟﺮﺑﻂﺍﻟﻤﻔﺮﻁﺃﻭﺣﺪﻭﺙﺃﺿﺮﺍﺭﻣﻤﺎﻳﺆﺩﻱ
ﺇﻟﻰﺍﻟﺘﻌﺮﺽﻟﻤﻮﺍﻗﻒﺃﻭﺇﺻﺎﺑﺎﺕﺧﻄﻴﺮﺓ.
4.2.3ﺍﻻﺳﺘﺨﺪﺍﻡﻭﺍﻟﺘﻌﺎﻣﻞﺑﻌﻨﺎﻳﺔﻣﻊﺍﻷﺟﻬﺰﺓﺍﻟﻌﺎﻣﻠﺔﺑﺎﻟﺒﻄﺎﺭﻳﺎﺕ
أ(
ﺗﺄﻛﺪﺃﻥﺍﻟﺠﻬﺎﺯﻣﻄﻔﺄﻗﺒﻞﻭﺿﻊﺍﻟﺒﻄﺎﺭﻳﺔ.ﻭﺿﻊﺍﻟﺒﻄﺎﺭﻳﺔﻓﻲﺃﺩﺍ
ﺓ
ﻛﻬﺮﺑﺎﺋﻴﺔﻣﺸﻐﻠﺔﻳﻤﻜﻦﺃﻥﻳﺆﺩﻱﻟﻮﻗﻮﻉﺣﻮﺍﺩﺙ.
ب(
ﺍﺣﻔﻆﺍﻟﺒﻄﺎﺭﻳﺎﺕﺑﻌﻴﺪﺍﻋﻦﺩﺭﺟﺎﺕﺍﻟﺤﺮﺍﺭﺓﺍﻟﻌﺎﻟﻴﺔﻭﺍﻟﻨﻴﺮﺍﻥ.ﺣﻴﺚﻳﻨﺸﺄ ﺧﻄﺮﺍﻻﻧﻔﺠﺎ
ﺭ. ت(
ﻻﻳﺠﻮﺯﺗﻔﻜﻴﻚﺍﻟﺒﻄﺎﺭﻳﺎﺕﺃﻭﺳﺤﻘﻬﺎﺃﻭﻭﺿﻌﻬﺎﻓﻲﺩﺭﺟﺔﺣﺮﺍﺭﺓﺃﻋﻠﻰﻣﻦ
80°ﻡﺃﻭﺣﺮﻗﻬﺎ.ﻭﺇﻻﻓﺈﻥﺫﻟﻚﻳﺸﻜﻞﺧﻄﺮﻭﻗﻮﻉﺣﺮﻳﻖﺃﻭﺍﻧﻔﺠﺎﺭﺃﻭﺍﻛ
ﺘﻮﺍء.
ث(ﺗﺠﻨﺐﺗﺴﺮﺏﺍﻟﺮﻃﻮﺑﺔﺇﻟﻴﻬﺎ.ﻗﺪﺗﺘﺴﺒﺐﺍﻟﺮﻃﻮﺑﺔﺍﻟﻤﺘﺴﺮﺑﺔﻓﻲﺣﺪﻭﺙ ﻗﻔﻠﺔﻛﻬﺮﺑﺎﺋﻴﺔﻭﻓﻲﺣﺪﻭﺙﺗﻔﺎﻋﻞﻛﻴﻤﻴﺎﺋﻲﻗﺪﻳﺆﺩﻱﺇﻟﻰﺣﺪﻭﺙﺣ
ﺮﻳﻖ.
ج(
ﺗﺮﺍﻋﻰﺍﻟﺘﻌﻠﻴﻤﺎﺕﺍﻟﺨﺎﺻﺔﻟﻨﻘﻞﻭﺗﺨﺰﻳﻦﻭﺗﺸﻐﻴﻞﺑﻄﺎﺭﻳﺎﺕﺃﻳﻮﻧﺎﺕ ﺍﻟﻠﻴﺜﻴﻮﻡ.
ح(
ﻟﺪﻯﺇﺭﺳﺎﻝﻫﺬﻩﺍﻟﺒﻄﺎﺭﻳﺎﺕﻛﻄﺮﻭﺩ)ﻧﻘﻞﺑﺮﻱﺃﻭﺑ
ﺎﻟﻘﻄﺎﺭﺃﻭﺑﺤﺮﻱﺃﻭﺟﻮﻱ( ﺗﺮﺍﻋﻰﻟﻮﺍﺋﺢﺍﻟﻨﻘﻞﺍﻟﻤﺤﻠﻴﺔﻭﺍﻟﺪﻭﻟﻴﺔﺍﻟﻤﻘﺮﺭﺓ.
خ(ﺍﺧﻠﻊﺍﻟﺒﻄﺎﺭﻳﺔﻋﻨﺪﺗﺨﺰﻳﻦﻭﻧﻘﻞﺍﻟﺠﻬﺎﺯ.
د(
ﺗﺠﻨﺐﺣﺪﻭﺙﻗﻔﻠﺔﻛﻬﺮﺑﺎﺋﻴﺔﺑﺎﻟﺒﻄﺎﺭﻳﺔ.ﺗﺄﻛﺪﻗﺒﻞﺗﺮﻛﻴﺐﺍﻟﺒﻄﺎﺭﻳﺔﻓﻲ
ﺍﻟﺠﻬﺎﺯﺃﻥﺃﻃﺮﺍﻑﺍﻟﺘﻮﺻﻴﻞﺑﺎﻟﺒﻄﺎﺭﻳﺔﻭﻓﻲﺍﻟﺠﻬﺎﺯﺧﺎﻟﻴﺔﻣﻦﺍﻷﺟﺴﺎﻡ
ﺍﻟﻐﺮﻳﺒﺔ.
ﺇﺫﺍﺣﺪﺛﺖﻗﻔﻠﺔﻛﻬﺮﺑﺎﺋﻴﺔﺑﻴﻦﺃﻃﺮﺍﻑﺗﻮﺻﻴﻞﺍﻟﺒﻄﺎﺭﻳﺔ،ﻓﺈﻥﺫﻟﻚ ﻳﺸﻜﻞﺧﻄﺮﻭﻗﻮﻉﺣﺮﻳﻖﺃﻭﺍﻧﻔﺠﺎﺭﺃﻭﺍﻛﺘﻮﺍء.
ذ(
ﻻﻳﺠﻮﺯﺷﺤﻦﺃﻭﻣﻮﺍﺻﻠﺔﺍﺳﺘﺨ
ﺪﺍﻡﺍﻟﺒﻄﺎﺭﻳﺎﺕﺍﻟﺘﺎﻟﻔﺔ)ﻣﺜﻞﺍﻟﺒﻄﺎﺭﻳﺎﺕ ﺍﻟﺘﻲﺑﻬﺎﺷﺮﻭﺥﺃﻭﺑﻬﺎﺃﺟﺰﺍءﻣﻜﺴﻮﺭﺓﺃﻭﺃﻃﺮﺍﻑﺗﻮﺻﻴﻠﻬﺎﻣﻨﺜﻨﻴﺔﺃﻭﻣﺮﺗﺪﺓ
ﻭ/ﺃﻭﻣﺨﻠﻮﻋﺔ(. ر(ﻋ
ﻨﺪﻣﺎﺗﺘﻌﺮﺽﺍﻟﺒﻄﺎﺭﻳﺔﻟﻠﺴﺨﻮﻧﺔﺍﻟﻤﻔﺮﻃﺔﺑﺤﻴﺚﻳﺘﻌﺬﺭﺍﻻﻣﺴﺎﻙﺑﻬﺎ،ﻓﻘﺪ ﺗﻜﻮﻥﺗﺎﻟﻔﺔ.ﺍﺣﺮﺹﻋﻠﻰﻭﺿﻊﺍﻟﺠﻬﺎﺯﻓﻲﻣﻜﺎﻥﻏﻴﺮﻗﺎﺑﻞﻟﻼﺷﺘﻌﺎﻝ ﻭﻋ
ﻠﻰﻣﺴﺎﻓﺔﻛﺎﻓﻴﺔﻣﻦﺍﻟﺨﺎﻣﺎﺕﺍﻟﻘﺎﺑﻠﺔﻟﻼﺷﺘﻌﺎﻝ،ﻭﺣﻴﺚﻳﻤﻜﻦ ﻣﺮﺍﻗﺒﺘﻪﻭﺍﺗﺮﻛﻪﺣﺘﻰﻳﺒﺮﺩ.ﺍﺗﺼﻞﺑﺨﺪﻣﺔHiltiﺑﻌﺪﻣﺎﺗﺒﺮﺩﺍﻟﺒﻄﺎﺭﻳﺔ.
4.2.4ﺍﻟﺴﻼﻣﺔﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔ
ﻗﺒﻞﺑﺪءﺍﻟﻌﻤﻞﺍﻓﺤﺺﻧﻄﺎﻕﺍﻟﻌﻤﻞﻣﻦﺣﻴﺚﻭﺟﻮﺩﺗﻮﺻﻴﻼﺕﻛﻬﺮﺑﺎء ﻣﻐﻄﺎﺓﺃﻭﻣﻮﺍﺳﻴﺮﻟﻠﻐﺎﺯﻭﺍﻟﻤﺎء،ﻣﺜﻼﺑﺎﺳﺘﺨﺪﺍ
ﻡﺟﻬﺎﺯﻟﻠﻜﺸﻒﻋﻦﺍﻟﻤﻌﺎﺩﻥ. ﺍﻷﺟﺰﺍءﺍﻟﻤﻌﺪﻧﻴﺔﺍﻟﺨﺎﺭﺟﻴﺔﺑﺎﻟﺠﻬﺎﺯﻳﻤﻜﻦﺃﻥﻳﺴﺮﻱﻓﻴﻬﺎﺍﻟﺠﻬﺪﺍﻟﻜﻬﺮﺑﺎﺋﻲ،ﻭﺫﻟﻚ ﺇﺫﺍﻗﻤﺖﺳﻬﻮﺍﺑﺈﺗﻼﻑﺇﺣﺪﻯ
ﺗﻮﺻﻴﻼﺕﺍﻟﺘﻴﺎﺭﻋﻠﻰﺳﺒﻴﻞﺍﻟﻤﺜﺎﻝ.ﻭﻳﻤﺜﻞﻫﺬﺍ ﺧﻄﺮﺍﺷﺪﻳﺪﺍﻓﻲﺣﺎﻟﺔﺣﺪﻭﺙﺻﺪﻣﺔﻛﻬﺮﺑﺎﺋﻴﺔ.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ar
145
5ﺍﻟﺘﺸﻐﻴﻞ
5.1ﺷﺤﻦﺍﻟﺒﻄﺎﺭﻳﺔ
ﻟﻠﻤﺰﻳﺪﻣﻦﺍﻟﻤﻌﻠﻮﻣﺎﺕﺣﻮﻝﺷﺤﻦﺍﻟﺒﻄﺎﺭﻳﺔﺍﻗﺮﺃﺩﻟﻴﻞﺍﺳﺘﻌﻤﺎﻝﺟﻬﺎﺯﺍﻟﺸﺤﻦ.
5.2ﺗﺮﻛﻴﺐﺍﻟﺒﻄﺎﺭﻳﺔ2
ﺍﺣﺘﺮﺱ ﺗﺄﻛﺪﻗﺒﻞﺗﺮﻛﻴﺐﺍﻟﺒﻄﺎﺭﻳﺔﺃﻥﺍﻟﻤﻔﻚﺍﻟﺪﻗﺎﻕﺍﻟﻌﺎﻣﻞﺑﺒﻄﺎﺭﻳﺔﻣﻄﻔﺄﻭﺃﻥ ﻣﺎﻧﻊﺍﻟﺘﺸﻐﻴﻞﻓﻌﺎﻝ)ﻣﻔﺘﺎﺡﺗﺤﻮﻳﻞﺍﻟﺪﻭﺭﺍﻥﺟﻬﺔﺍﻟﻴﻤﻴﻦ
/ﺍﻟﻴﺴﺎﺭﻓﻲﺍﻟﻮﺿﻊ
ﺍﻷﻭﺳﻂ(.
1.
ﺍﺩﻓﻊﺍﻟﺒﻄﺎﺭﻳﺔﻣﻦﺍﻷﻣﺎﻡﻓﻲﺍﻟﻤﻔﻚﺍﻟﺪﻗﺎﻕﺍﻟﻌﺎﻣﻞﺑﺒﻄﺎﺭﻳﺔ،ﺇﻟﻰﺃﻥ ﺗﺜﺒﺖﺑﺼﻮﺕﻣﺴﻤﻮﻉﻋﻨﺪﺍﻟﻤﺼﺪ.
ﻣﻠﺤﻮﻇﺔﻋﻨﺪﺗﺮﻛﻴﺐﺍﻟﺒﻄﺎﺭﻳﺔﻓﻲﺍﻟﻤﻔﻚﺍﻟﺪﻗﺎﻕﺍﻟﻌﺎﻣﻞﺑﺒﻄﺎﺭﻳﺔﻗﺪ ﺗﻀﻲءﻟﻤﺒﺎﺕLEDﺍﻟﺨﺎﺻﺔﺑﻤﺒﻴﻦﺣﺎﻟﺔﺍﻟﺸﺤﻦﻟﻔﺘﺮﺓﻗﺼﻴﺮﺓ.
2.
ﺍﺣﺘﺮﺱ:ﺍﻟﺒﻄﺎﺭﻳ
ﺔﺍﻟﺘﻲﺗﺘﻌﺮﺽﻟﻠﺴﻘﻮﻁﻗﺪﺗﻌﺮﺿﻚﺃﻧﺖﻭﺍﻵﺧﺮﻳﻦ ﻟﻠﺨﻄﺮ. ﺗﻔﺤﺺﺍﻟﺒﻄﺎﺭﻳﺔﻣﻦﺣﻴﺚﺛﺒﺎﺗﻬﺎﻓﻲﻣﻮﺿﻌﻬﺎﺑﺸﻜﻞﺟﻴﺪ.
5.3ﺧﻠﻊﺍﻟﺒﻄﺎﺭﻳﺔ3
1.ﺍﺿﻐﻂﻋﻠﻰﺯﺭﺍﻟﺘﺤﺮﻳﺮ. 2.
ﺍﺟﺬﺏﺍﻟﺒﻄﺎﺭﻳﺔﺇﻟﻰﺍﻷﻣﺎﻡﻹﺧﺮﺍﺟﻬﺎﻣﻦﺍﻟﻤﻔﻚﺍﻟﺪﻗﺎﻕﺍﻟﻌﺎﻣﻞﺑﺒﻄﺎﺭﻳﺔ.
5.4ﺧﻄﺎﻑﺣﺰﺍﻡ)ﻣﻠﺤﻖﺗﻜﻤﻴﻠﻲ(4
ﺍﺣﺘﺮﺱ ﺗﺄﻛﺪﻗﺒﻞﺑﺪءﺍﻟﻌﻤﻞﺃﻥﺧﻄﺎﻑﺍﻟﺤﺰﺍﻡﻣﺜﺒﺖﺟﻴﺪﺍ.
ﻋﻦﻃﺮﻳﻖﺧﻄﺎﻑﺍﻟﺤﺰﺍﻡﻳﻤﻜﻨﻚﺗﺜﺒﻴﺖﺍﻟﻤﻔﻚﺍﻟﺪﻗﺎﻕﺍﻟﻌﺎﻣﻞﺑﺒﻄﺎﺭﻳﺔﻓﻲ ﺍﻟﺤﺰﺍﻡﺑ
ﺤﻴﺚﻳﻜﻮﻥﻣﻠﺘﺼﻘﺎﺑﺎﻟﺠﺴﻢ.ﻛﻤﺎﻳﻤﻜﻦﻋﻼﻭﺓﻋﻠﻰﺫﻟﻚﺗﻐﻴﻴﺮﻣﻮﺿﻊ ﺧﻄﺎﻑﺍﻟﺤﺰﺍﻡﺑﺎﻟﻨﺴﺒﺔﻟﻤﺴﺘﺨﺪﻣﻲﺍﻟﻴﺪﺍﻟﻴﺴﺮﻯﺑﺤﻴﺚﻳﺘﻮﺍﺟﺪﻋﻠﻰﺍﻟﺠﺎﻧﺐﺍ
ﻵﺧﺮ ﻣﻦﺍﻟﺠﻬﺎﺯ.
1.ﺍﺧﻠﻊﺍﻟﺒﻄﺎﺭﻳﺔﻣﻦﺍﻟﻤﻔﻚﺍﻟﺪﻗﺎﻕﺍﻟﻌﺎﻣﻞﺑﺒﻄﺎﺭﻳﺔ.
2.ﻗﻢﺑﺘﺮﻛﻴﺐﺧﻄﺎﻑﺍﻟﺤﺰﺍﻡﻓﻲﻣﻮﺿﻊﺍﻟﺘﺜﺒﻴﺖﺍﻟﻤﺨﺼﺺﻟﻪ.
3.ﺛﺒﺖﺧ
ﻄﺎﻑﺍﻟﺤﺰﺍﻡﺑﺎﺳﺘﺨﺪﺍﻡﺍﻟﺒﺮﻏﻴﻴﻦ.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ar
146
6ﺍﻻﺳﺘﻌﻤﺎﻝ
6.1ﺿﺒﻂﺍﻟﺪﻭﺭﺍﻥﺟﻬﺔﺍﻟﻴﻤﻴﻦ/ﺍﻟﻴﺴﺎﺭ5
ﺑﺎﺳﺘﺨﺪﺍﻡﻣﻔﺘﺎﺡﺗﺤﻮﻳﻞﺍﻟﺪﻭﺭﺍﻥﺟﻬﺔﺍﻟﻴﻤﻴﻦ/ﺍﻟﻴﺴﺎﺭﻳﻤﻜﻨﻚﺍﺧﺘﻴﺎﺭﺍﺗﺠﺎﻩﺩﻭﺭﺍﻥ ﺑﺮﻳﻤﺔﺍﻷﺩﻭﺍﺕ.ﻳﻮﺟﺪﻗﻔﻞﻳﻤﻨﻊﺍﻟﺘﺤﻮﻳﻞﻋﻨﺪﻣﺎﻳﻜﻮ
ﻥﺍﻟﻤﺤﺮﻙﺩﺍﺋﺮﺍ.ﺇﺫﺍﻛﺎﻥ ﻣﻔﺘﺎﺡﺗﺤﻮﻳﻞﺍﻟﺪﻭﺭﺍﻥﺟﻬﺔﺍﻟﻴﻤﻴﻦ/ﺍﻟﻴﺴﺎﺭﻓﻲﺍﻟﻮﺿﻊﺍﻷﻭﺳﻂ،ﻓﻬﺬﺍﻳﻌﻨﻲﺃﻥ ﻣﻔﺘﺎﺡﺍﻟﺘﺤﻜﻢﻣﻘﻔﻼ.
ﺍﺿﻐﻂﻋﻠﻰﻣﻔﺘ
ﺎﺡﺗﺤﻮﻳﻞﺍﻟﺪﻭﺭﺍﻥﺟﻬﺔﺍﻟﻴﻤﻴﻦ/ﺍﻟﻴﺴﺎﺭﺇﻟﻰﺍﻟﻴﺴﺎﺭ.
ﻳﺘﻢﺿﺒﻂﻭﺿﻊﺍﻟﺪﻭﺭﺍﻥﺟﻬﺔﺍﻟﻴﻤﻴﻦ.
ﺍﺿﻐﻂﻋﻠﻰﻣﻔﺘﺎﺡﺗﺤﻮﻳﻞﺍﻟﺪﻭﺭﺍﻥﺟﻬﺔﺍﻟﻴﻤﻴﻦ/ﺍ
ﻟﻴﺴﺎﺭﺇﻟﻰﺍﻟﻴﻤﻴﻦ.
ﻳﺘﻢﺿﺒﻂﻭﺿﻊﺍﻟﺪﻭﺭﺍﻥﺟﻬﺔﺍﻟﻴﺴﺎﺭ.
6.2ﺍﻟﺘﺸﻐﻴﻞ/ﺍﻹﻳﻘﺎﻑ
ﻣﻦﺧﻼﻝﺍﻟﻀﻐﻂﻋﻠﻰﻣﻔﺘﺎﺡﺍﻟﺘﺤﻜﻢﺑﺒﻂءﻳﻤﻜﻨﻚﺯﻳﺎﺩﺓﻋﺪﺩﺍﻟﻠﻔﺎﺕﺑﺴﻼﺳﺔ ﺣﺘﻰﺃﻗﺼﻰﻋﺪﺩﻟﻔﺎﺕ.
ﻣﻠﺤﻮﻇﺔ ﺇﺫﺍﺗﻢﺃﻭﺗﻮﻣﺎ
ﺗﻴﻜﻴﺎﺇﻳﻘﺎﻑﺍﻟﻤﻔﻚﺍﻟﺪﻗﺎﻕﺍﻟﻌﺎﻣﻞﺑﺒﻄﺎﺭﻳﺔﺑﺴﺒﺐﺍﻟﺘﺤﻤﻴﻞ ﺍﻟﻤﻔﺮﻁﺃﻭﺍﻟﺴﺨﻮﻧﺔﺍﻟﻤﻔﺮﻃﺔ،ﻓﺎﺗﺮﻙﻣﻔﺘﺎﺡﺍﻟﺘﺤﻜﻢﻭﺍﻧﺘﻈﺮﺇﻟﻰﺃﻥﻳﺒﺮﺩﺍﻟ
ﺠﻬﺎﺯ. ﻭﺑﻌﺪﺫﻟﻚﻳﻤﻜﻨﻚﺇﻋﺎﺩﺓﺗﺸﻐﻴﻞﺍﻟﺠﻬﺎﺯﻣﻦﺧﻼﻝﺍﻟﻀﻐﻂﻋﻠﻰﻣﻔﺘﺎﺡﺍﻟﺘﺤﻜﻢ.
6.3ﺗﻐﻴﻴﺮﺍﻷﺩﻭﺍﺕ
ﺍﺣﺘﺮﺱ ﺍﺳﺘﻌﻤﻞﻗﻔﺎﺯﺍﻭﺍﻗﻴﺎﻋﻨﺪﺗﻐﻴﻴﺮﺍﻷﺩﻭﺍﺕ،ﻧﻈﺮﺍﻷﻥﺍﻷﺩﻭﺍﺕﺗﺴﺨﻦﻣﻦ ﺧﻼﻝﺍﻻﺳﺘﺨﺪﺍﻡ.
ﻣﻠﺤﻮﻇﺔ ﺍﻟﺠﻬﺎﺯﻣﺰﻭﺩﺑﺮﺃﺱﺳ
ﺪﺍﺳﻲﻣﺠﻮﻑ¹/₄ﺑﻮﺻﺔﻣﻊﺟﻠﺒﺔﺗﺜﺒﻴﺖﻟﺘﺮﻛﻴﺐﺍﻷﺩﻭﺍﺕ ﺍﻟﻤﺨﺘﻠﻔﺔ)ﻋﻠﻰﺳﺒﻴﻞﺍﻟﻤﺜﺎﻝ،ﺭﻳﺸﺔﺍﻟﺜﻘﺐﻭﺍﻟﻠﻘﻤﺔﻭﻣﺎﺳﻚﺍﻟﻠﻘﻤﺔ(.
ﺗﺄﻛﺪﺃﻥﻃﺮﻑﺇﺩﺧﺎ
ﻝﺍﻷﺩﺍﺓﻧﻈﻴﻒ.ﺇﺫﺍﻟﺰﻡﺍﻷﻣﺮﻗﻢﺑﺘﻨﻈﻴﻒﻃﺮﻑﺍﻹﺩﺧﺎﻝ.
6.3.1ﺗﺮﻛﻴﺐﺍﻷﺩﺍﺓ6
1.ﺍﺧﻠﻊﺍﻟﺒﻄﺎﺭﻳﺔﻣﻦﺍﻟﻤﻔﻚﺍﻟﺪﻗﺎﻕﺍﻟﻌﺎﻣﻞﺑﺒﻄﺎﺭﻳﺔ.
2.
ﺣﺮﻙﺟﻠﺒﺔﺍﻟﺘﺜﺒﻴﺖﺍﻟﻤﻮﺟﻮﺩﺓﺑﺎﻟﺮﺃﺱﺍﻟﺴﺪﺍﺳﻲﺍﻟﻤﺠﻮﻑﺇﻟﻰﺍﻷﻣﺎﻡﻭﺛﺒﺘﻬﺎ ﻓﻲ
ﻫﺬﺍﺍﻟﻤﻮﺿﻊ.
3.
ﺃﺩﺧﻞﺍﻷﺩﺍﺓﻓﻲﺍﻟﺮﺃﺱﺍﻟﺴﺪﺍﺳﻲﺍﻟﻤﺠﻮﻑﺣﺘﻰﺍﻟﻨﻬﺎﻳﺔﻭﺍﺗﺮﻙﺟﻠﺒﺔ ﺍﻟﺘﺜﺒﻴﺖ.
4.
ﺗﺄﻛﺪﻣﻦﺍﻟﺜﺒﺎﺕﺍﻟﺠﻴﺪﻟﻸﺩﺍﺓ.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ar
147
6.3.2ﺇﺧﺮﺍﺝﺍﻷﺩﺍﺓ7
1.ﺍﺧﻠﻊﺍﻟﺒﻄﺎﺭﻳﺔﻣﻦﺍﻟﻤﻔﻚﺍﻟﺪﻗﺎﻕﺍﻟﻌﺎﻣﻞﺑﺒﻄﺎﺭﻳﺔ.
2.
ﺣﺮﻙﺟﻠﺒﺔﺍﻟﺘﺜﺒﻴﺖﺍﻟﻤﻮﺟﻮﺩﺓﺑﺎﻟﺮﺃﺱﺍﻟﺴﺪﺍﺳﻲﺍﻟﻤﺠﻮﻑﺇﻟﻰﺍﻷﻣﺎﻡﻭﺛﺒﺘﻬﺎ ﻓﻲ
ﻫﺬﺍﺍﻟﻤﻮﺿﻊ.
3.
ﺍﺳﺤﺐﺍﻷﺩﺍﺓﻣﻦﺍﻟﺮﺃﺱﺍﻟﺴﺪﺍﺳﻲﺍﻟﻤﺠﻮﻑﻭﺍﺗﺮﻙﺟﻠﺒﺔﺍﻟﺘﺜﺒﻴﺖ.
7ﺍﻟﻌﻨﺎﻳﺔﻭﺍﻟﺼﻴﺎﻧﺔ
ﺗﺤﺬﻳﺮ ﻻﻳﺠﻮﺯﺇﺟﺮﺍءﺇﺻﻼﺣﺎﺕﻋﻠﻰﺍﻷﺟﺰﺍءﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔﺇﻻﻣﻦﺧﻼﻝﻣﺘﺨﺼﺼﻴﻦﻓﻲ ﺍﻟﻜﻬﺮﺑﺎء.
7.1ﺍﻟﻌﻨﺎﻳﺔﺑﺎﻟﻤﻔﻚﺍﻟﺪﻗﺎﻕﺍﻟﻌﺎﻣﻞﺑﺒﻄﺎﺭﻳﺔ
ﺍﺣﺘﺮﺱ ﺣﺎﻓﻆﻋﻠﻰﺍﻟﺠﻬﺎﺯ،ﻭﺧﺼﻮﺻﺎﻣﻮﺍﺿﻊﺍﻟﻤﺴﻚ،ﺟﺎﻓﺎﻭﻧﻈﻴﻔﺎﻭﺧﺎﻟﻴﺎﻣﻦﺍﻟﺰﻳﺖ ﻭﺍﻟﺸﺤﻢ.
ﻻﺗﺴﺘﺨﺪﻡﻣﻮﺍﺩﻋﻨﺎﻳﺔﻣﺤﺘﻮﻳﺔﻋﻠﻰﺳﻠﻴﻜﻮﻥ.
ﻻﺗﻘﻢﺃﺑﺪﺍﺑﺘﺸﻐﻴﻞﺍﻟﻤﻔﻚﺍﻟﺪﻗﺎﻕﺍﻟﻌﺎﻣﻞﺑﺒﻄﺎﺭﻳﺔﺑﻴﻨﻤﺎﻓﺘﺤﺎﺕﺍﻟﺘﻬﻮﻳﺔ ﻣﺴﺪﻭﺩﺓ!ﻧﻈﻒﻓﺘﺤﺎ
ﺕﺍﻟﺘﻬﻮﻳﺔﺑﺤﺮﺹﺑﺎﺳﺘﺨﺪﺍﻡﻓﺮﺷﺎﺓﺟﺎﻓﺔ.
ﺍﻋﻤﻞﻋﻠﻰﻣﻨﻊﺩﺧﻮﻝﺃﺟﺴﺎﻡﻏﺮﻳﺒﺔﺇﻟﻰﺩﺍﺧﻞﺍﻟﻤﻔﻚﺍﻟﺪﻗﺎﻕﺍﻟﻌﺎﻣﻞ ﺑﺒﻄﺎﺭﻳﺔ. ﻧﻈﻒﺍﻟﻤﻔﻚﺍﻟﺪﻗﺎﻕﺍ
ﻟﻌﺎﻣﻞﺑﺒﻄﺎﺭﻳﺔﻣﻦﺍﻟﺨﺎﺭﺝﺑﺼﻔﺔﺩﻭﺭﻳﺔﺑﺎﺳﺘﺨﺪﺍﻡ ﻓﻮﻃﺔﺗﻨﻈﻴﻒﻣﺒﻠﻠﺔﺑﻌﺾﺍﻟﺸﻲء.ﻻﺗﺴﺘﺨﺪﻡﺑﺨﺎﺧﺔﺃﻭﺟﻬﺎﺯﻋﺎﻣﻞﺑﺎﻟﺒﺨﺎﺭﺃﻭ
ﻣﺎءﺟﺎﺭﻳﺎﻓﻲ
ﻋﻤﻠﻴﺔﺍﻟﺘﻨﻈﻴﻒ!ﻷﻥﺫﻟﻚﻳﻤﻜﻦﺃﻥﻳﻌﺮِّﺽﺍﻟﺴﻼﻣﺔﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔ ﻟﻠﻤﻔﻚﺍﻟﺪﻗﺎﻕﺍﻟﻌﺎﻣﻞﺑﺒﻄﺎﺭﻳﺔﻟﻠﺨﻄﺮ.
7.2ﺍﻟﻌﻨﺎﻳﺔﺑﺎﻟﺒﻄﺎﺭﻳﺎﺕ
ﻟﻠﻮﺻﻮﻝﻷﻗﺼﻰﻋﻤﺮﺍﻓﺘﺮﺍﺿﻲﻟﻠﺒﻄﺎﺭﻳﺎﺕ،ﻗﻢﺑﺈﻳﻘﺎﻑﻋﻤﻠﻴﺔﺗﻔﺮﻳﻎﺍﻟﺸﺤﻨﺔ
ﺑﻤﺠﺮﺩﺃﻥﺗﻀﻌﻒﻗﺪﺭﺓﺍﻟﺒﻄﺎﺭﻳﺔﺑﺸﻜﻞ
ﻭﺍﺿﺢ.
ﻣﻠﺤﻮﻇﺔ ﻓﻲﺣﺎﻟﺔﻣﻮﺍﺻﻠﺔﺍﻟﺘﺸﻐﻴﻞﻳﺘﻢﺇﻳﻘﺎﻑﻋﻤﻠﻴﺔﺗﻔﺮﻳﻎﺍﻟﺸﺤﻨﺔﺃﻭﺗﻮﻣﺎﺗﻴﻜﻴﺎﻗﺒﻞ
ﺃﻥﻳﺼﻞﺍﻷﻣﺮﻟﺘﻠﻒﺍﻟﺨﻼﻳﺎ.
ﻗﻢﺑﺘﺨﺰﻳﻦﺍﻟﺒﻄﺎ
ﺭﻳﺎﺕﻓﻲﺣﺎﻟﺔﺑﺎﺭﺩﺓﻭﺟﺎﻓﺔ.
8ﺗﻘﺼﻲﺍﻷﺧﻄﺎء
ﺇﺫﺍﻟﻢﻳﺘﻢﺫﻛﺮﺍﻟﺨﻄﺄﺍﻟﻤﻌﻨﻲﺑﺠﻬﺎﺯﻙﺃﻭﺇﺫﺍﻟﻢﻳﻨﺠﺢﺇﺟﺮﺍءﺍﻹﺻﻼﺡﺍﻟﻤﻮﺻﻰﺑﻪ،
ﻓﻴﺮﺟﻰﺃﻥﺗﺤﻀﺮﺟﻬﺎﺯﻙﺇﻟﻰﺧﺪﻣﺔHilti.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ar
148
ﺍﻟﺨﻄﺄ
ﺍﻟﺴﺒﺐﺍﻟﻤﺤﺘﻤﻞ
ﺍﻟﺘﻐﻠﺐﻋﻠﻴﻪ
ﺍﻟﺠﻬﺎﺯﻻﻳﻌﻤﻞ.ﻟﻢﻳﺘﻢﺇﺩﺧﺎﻝﺍﻟﺒﻄﺎﺭﻳﺔ ﺑﺸﻜﻞﻛﺎﻣﻞﺃﻭﺃﻧﻬﺎ ﻓﺎﺭﻏﺔ.
ﻳﺠﺐﺃﻥﺗﺜﺒﺖﺍﻟﺒﻄﺎﺭﻳﺔ ﺑﺼﻮﺕﻃﻘﻄﻘﺔﻣﺴﻤﻮﻉ ﺃﻭﺃﻧﻪﻳﻠﺰﻡﺷﺤﻨﻬﺎ.
ﻻﻳﻤﻜﻦﺍﻟﻀﻐﻂ ﻋﻠﻰﻣﻔﺘﺎﺡ ﺍﻟﺘﺸﻐﻴﻞ/ﺍﻹﻳﻘﺎﻑﺃﻭ ﺍﻟﻤﻔﺘﺎﺡﻣﻘﻔﻞ.
ﻣﻔﺘﺎﺡﺗﺤﻮﻳﻞﺍﻟﺪﻭﺭﺍﻥ ﺟﻬﺔﺍﻟﻴﻤﻴﻦ/ﺍﻟﻴﺴﺎﺭﻓﻲ
ﺍﻟﻮﺿﻊﺍﻷﻭﺳﻂ)ﻭﺿﻊ ﺍﻟﻨﻘﻞ(
ﺍﺿﻐﻂﻋﻠﻰﻣﻔﺘﺎﺡ ﺗﺤﻮﻳﻞﺍﻟﺪﻭﺭﺍﻥﺟﻬﺔ ﺍﻟﻴﻤﻴﻦ/ﺍﻟﻴﺴﺎﺭﺇﻟﻰﺍﻟﻴﺴﺎﺭ ﺃﻭﺍﻟﻴﻤﻴﻦ.
ﻋﺪﺩﺍﻟﻠﻔﺎﺕﻳﻨﺨﻔﺾ ﺑﺸﺪﺓﺑﺸﻜﻞﻣﻔﺎﺟﺊ.
ﺍﻟﺒﻄﺎﺭﻳﺔﻓﺎﺭﻏﺔﺍﻟﺸﺤﻨﺔ.ﻗﻢﺑﺘﻐﻴﻴﺮﺍﻟﺒﻄﺎﺭﻳﺔﻭﺷﺤﻦ ﺍﻟﺒﻄﺎﺭﻳﺔﻓﺎﺭﻏﺔﺍﻟﺸﺤﻨﺔ.
ﺷﺤﻨﺔﺍﻟﺒﻄﺎﺭﻳﺔﺗﻔﺮﻍ ﺑﺸﻜﻞﺃﺳﺮﻉﻣﻦ ﺍﻟﻤﻌﺘﺎﺩ.
ﺩﺭﺟﺔﺣﺮﺍﺭﺓﻣﺤﻴﻄﺔ ﺷﺪﻳﺪﺓﺍﻻﻧﺨﻔﺎﺽ.
ﺍﺗﺮﻙﺍﻟﺒﻄﺎﺭﻳﺔﺗﺴﺨﻦ ﻟﺘﺼﻞﺇﻟﻰﺩﺭﺟﺔﺣﺮﺍﺭﺓ ﺍﻟﻐﺮﻓﺔﺑﺸﻜﻞﺑﻄﻲء.
ﺍﻟﺒﻄﺎﺭﻳﺔﻻﺗﺜﺒﺖ ﺑﺼﻮﺕﻃﻘﻄﻘﺔ ﻣﺴﻤﻮﻉ.
ﺃﻃﺮﺍﻑﺍﻟﺘﺜﺒﻴﺖﺑﺎﻟﺒﻄﺎﺭﻳﺔ ﻣﺘﺴﺨﺔ.
ﻗﻢﺑﺘﻨﻈﻴﻒﺃﻃﺮﺍﻑ ﺍﻟﺘﺜﺒﻴﺖﻭﺗﺜﺒﻴﺖﺍﻟﺒﻄﺎﺭﻳﺔ. ﻭﺗﻮﺟﻪﺇﻟﻰﺧﺪﻣﺔHilti،ﺇﺫﺍﻇﻠﺖﺍﻟﻤﺸﻜﻠﺔﻗﺎﺋﻤﺔ.
ﺗﻨﺸﺄﺳﺨﻮﻧﺔﺷﺪﻳﺪﺓ ﺑﺎﻟﺠﻬﺎﺯﺃﻭﺍﻟﺒﻄﺎﺭﻳﺔ.
ﻋﻄﻞﻛﻬﺮﺑﺎﺋﻲ.
ﺃﻭﻗﻒﺍﻟﺠﻬﺎﺯﻋﻠﻰﺍﻟﻔﻮﺭ ﻭﺃﺧﺮﺝﺍﻟﺒﻄﺎﺭﻳﺔﻣﻨﻪ ﻭﺍﺗﺼﻞﺑﺨﺪﻣﺔHilti.
ﻫﻨﺎﻙﺗﺤﻤﻴﻞﺯﺍﺋﺪﻋﻠﻰ ﺍﻟﺠﻬﺎﺯ)ﺗﻢﺗﺠﺎﻭﺯﺣﺪ ﺍﻻﺳﺘﺨﺪﺍﻡ(.
ﺍﺧﺘﺮﺍﻟﺠﻬﺎﺯﺍﻟﻤﻨﺎﺳﺐ ﻟﻤﻘﺘﻀﻴﺎﺕﺍﻻﺳﺘﺨﺪﺍﻡ.
9ﺍﻟﺘﻜﻬﻴﻦ
ﺍﺣﺘﺮﺱ ﻳﻤﻜﻦﺃﻥﻳﺆﺩﻱﺍﻟﺘﺨﻠﺺﻣﻦﺍﻟﺘﺠﻬﻴﺰﺍﺕﺑﺸﻜﻞﻏﻴﺮﺳﻠﻴﻢﺇﻟﻰﺍﻟﻨﺘﺎﺋﺞﺍﻟﺘﺎﻟﻴﺔ:
ﻋﻨﺪﺣﺮﻕﺍﻷﺟﺰﺍءﺍﻟﺒﻼﺳﺘﻴﻜﻴﺔﺗﻨﺸﺄﻏﺎﺯﺍﺕﺳ
ﺎﻣﺔﻳﻤﻜﻦﺃﻥﺗﺘﺴﺒﺐﻓﻲﺇﺻﺎﺑﺔ
ﺍﻷﺷﺨﺎﺹﺑﺄﻣﺮﺍﺽ.ﻛﻤﺎﻳﻤﻜﻦﺃﻥﺗﻨﻔﺠﺮﺍﻟﺒﻄﺎﺭﻳﺎﺕﺇﺫﺍﺗﻠﻔﺖﺃﻭﺗﻌﺮﺿﺖﻟﺴﺨﻮﻧﺔ ﺷﺪﻳﺪﺓﻭﻋﻨﺪﺋﺬﺗﺘﺴﺒﺐﻓﻲﺍﻟﺘﻌﺮﺽ
ﻟﺤﺎﻻﺕﺗﺴﻤﻢﺃﻭﺣﺮﻭﻕﺃﻭﺍﻛﺘﻮﺍءﺍﺕﺃﻭ ﺗﻌﺮﺽﺍﻟﺒﻴﺌﺔﻟﻠﺘﻠﻮﺙ.ﻭﻓﻲﺣﺎﻟﺔﺍﻟﺘﺨﻠﺺﻣﻦﺍﻟﺘﺠﻬﻴﺰﺍﺕﺑﺘﻬﺎﻭﻥﻓﺈﻧﻚﺑﺬﻟﻚ
ﺗﺘﻴﺢﻟﻸﺷﺨﺎﺹﺍﻟﻐﺮﺑﺎءﺍﺳ
ﺘﺨﺪﺍﻣﻬﺎﻓﻲﻏﻴﺮﺃﻏﺮﺍﺿﻬﺎ.ﻭﻋﻨﺪﺋﺬﻳﻤﻜﻦﺃﻥﺗﺘﻌﺮﺽ
ﺃﻧﺖﻭﺍﻵﺧﺮﻳﻦﻹﺻﺎﺑﺎﺕﺑﺎﻟﻐﺔﻭﺗﻌﺮﺽﺍﻟﺒﻴﺌﺔﻛﺬﻟﻚﻟﻠﺘﻠﻮﺙ.
ﺍﺣﺘﺮﺱ ﺗﺨﻠﺺﻣﻦﺍﻟﺒﻄﺎﺭﻳﺎﺕﺍ
ﻟﺘﺎﻟﻔﺔﻋﻠﻰﺍﻟﻔﻮﺭ.ﺍﺣﻔﻈﻬﺎﺑﻌﻴﺪﺍﻋﻦﻣﺘﻨﺎﻭﻝﺍﻷﻃﻔﺎﻝ. ﻻﺗﻘﻢﺑﺘﻔﻜﻴﻚﺍﻟﺒﻄﺎﺭﻳﺎﺕﻭﻻﺗﺤﺮﻗﻬﺎ.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ar
149
ﺍﺣﺘﺮﺱ ﺗﺨﻠﺺﻣﻦﺍﻟﺒﻄﺎﺭﻳﺎﺕﻃﺒﻘﺎﻟﻠﻮﺍﺋﺢﺍﻟﻤﺤﻠﻴﺔﺃﻭﻗﻢﺑﺈﻋﺎﺩﺓﺍﻟﺒﻄﺎﺭﻳﺎﺕﺍﻟﻤﺴﺘﻬﻠﻜﺔ ﻟﻤﺮﻛﺰHilti.
ﺃﺟﻬﺰﺓHiltiﻣﺼﻨﻮﻋﺔﺑﻨﺴﺒﺔﻛﺒﻴﺮﺓﻣﻦﻣﻮﺍﺩﻗﺎﺑﻠﺔﻹﻋﺎﺩﺓﺍﻟﺘﺪﻭﻳﺮﻣﺮﺓﺃﺧﺮﻯ. ﻳﺸﺘﺮﻁﻹﻋﺎﺩﺓﺍﻟﺘﺪﻭﻳﺮﺃﻥﻳﺘﻢﻓﺼﻞﺍﻟﺨﺎﻣﺎﺕﺑﺸﻜﻞﺳﻠﻴﻢﻓﻨﻴﺎ.ﻣﺮﺍ
ﻛﺰHiltiﻓﻲ ﻛﺜﻴﺮﻣﻦﺍﻟﺪﻭﻝﻣﺴﺘﻌﺪﺓﺑﺎﻟﻔﻌﻞﻻﺳﺘﻌﺎﺩﺓﺟﻬﺎﺯﻙﺍﻟﻘﺪﻳﻢﻋﻠﻰﺳﺒﻴﻞﺍﻻﻧﺘﻔﺎﻉ ﺑﻪ.ﺗﻮﺟﻪﺑﺄﺳﺌﻠﺘﻚﻟﺨﺪﻣﺔﻋﻤﻼءHiltiﺃﻭﻣﺴﺘﺸﺎﺭﺍﻟﻤﺒﻴﻌﺎﺕ.
ﻟﺪﻭﻝﺍﻻﺗﺤﺎﺩﺍﻷﻭﺭﻭﺑﻲﻓﻘﻂ
ﻻﺗﻠﻖﺍﻷﺩﻭﺍﺕﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔﺿﻤﻦﺍﻟﻘﻤﺎﻣﺔﺍﻟﻤﻨﺰﻟﻴﺔ!
ﻃﺒﻘﺎﻟﻠﻤﻮﺍﺻﻔﺔﺍﻷﻭﺭﻭﺑﻴﺔﺑﺨﺼﻮﺹﺍﻷﺟﻬﺰﺓﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔ ﻭ
ﺍﻹﻟﻜﺘﺮﻭﻧﻴﺔﺍﻟﻘﺪﻳﻤﺔﻭﻣﺎﻳﻘﺎﺑﻞﻫﺬﻩﺍﻟﻤﻮﺍﺻﻔﺔﻓﻲﺍﻟﻘﻮﺍﻧﻴﻦ
ﺍﻟﻤﺤﻠﻴﺔﻳﺠﺐﺗﺠﻤﻴﻊﺍﻷﺩﻭﺍﺕﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔﺍﻟﻤﺴﺘﻌﻤﻠﺔﺑﺸﻜﻞ ﻣﻨﻔﺼﻞﻭﺇﻋﺎﺩﺓ
ﺗﺪﻭﻳﺮﻫﺎﺑﺸﻜﻞﻻﻳﻀﺮﺑﺎﻟﺒﻴﺌﺔ.
10ﺿﻤﺎﻥﺍﻟﺠﻬﺔﺍﻟﺼﺎﻧﻌﺔﻟﻸﺟﻬﺰﺓ
ﻓﻲﺣﺎﻟﺔﻭﺟﻮﺩﺃﻳﺔﺍﺳﺘﻔﺴﺎﺭﺍﺕﺑﺨﺼﻮﺹﺷﺮﻭﻁﺍﻟﻀﻤﺎﻥ،ﻳﺮﺟﻰﺍﻟﺘﻮﺟﻪﺇﻟﻰ ﻭﻛﻴﻞHILTIﺍﻟﻤﺤﻠﻲﺍﻟﺬﻱﺗﺘﻌﺎﻣﻞﻣﻌﻪ.
11ﺷﻬﺎﺩﺓﺍﻟﻤﻄﺎﺑﻘﺔﻟﻠﻤﻮﺍﺻﻔﺎﺕﺍﻷﻭﺭﻭﺑﻴﺔ)ﺍﻷﺻﻠﻴﺔ(
ﺍﻟﻤﺴﻤﻰ:ﺍﻟﻤﻔﻚﺍﻟﺪﻗﺎﻕﺍﻟﻌﺎﻣﻞﺑﺎﻟﺒﻄﺎﺭﻳﺔ ﺍﻟﻤﺰﻭﺩﺑﺮﺃﺱﺳﺪﺍﺳﻲﻣﺠﻮﻑ
ﻣﺴﻤﻰﺍﻟﻄﺮﺍﺯ:SID 2-A
ﺍﻟﺠﻴﻞ:01
ﺳﻨﺔﺍﻟﺼﻨﻊ:2013
ﻧﻘﺮﻋﻠﻰﻣﺴﺌﻮﻟﻴﺘﻨﺎﺍﻟﻔﺮﺩﻳﺔﺑﺄﻥﻫﺬﺍﺍﻟﻤﻨﺘﺞﻣﺘﻮﺍﻓﻖﻣﻊﺍﻟﻤﻮﺍﺻﻔﺎﺕﻭﺍﻟﻤﻌﺎﻳﻴﺮ ﺍﻟﺘﺎﻟﻴﺔ:2006/42/EC،ﺣﺘﻰ19ﺃﺑﺮﻳﻞ2016:2004/108/EC،ﺑﺪءﺍﻣﻦ20ﺃﺑﺮﻳﻞ 2016:2014/30/EU، 2006/66/EC، 2011/65/EU، EN 607451، EN 6074522،
EN ISO 12100.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ar
150
Hilti Corporation، Feldkircherstrasse 100، FL9494 Schaan
Paolo LucciniTassilo Deinzer Head of BA Quality and Process ManagementExecutiveVicePresident Business Area Electric Tools & AccessoriesBusiness Unit Power Tools & Accessories 08/201508/2015
ﺍﻟﻤﻄﺒﻮﻋﺔﺍﻟﻔﻨﻴﺔﻟـ:
Hilti Entwicklungsgesellschaft mbH
Zulassung Elektrowerkzeuge
Hiltistrasse 6
86916Kaufering
Deutschland
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
lv
151
ORIĢINĀLĀ LIETOŠANAS INSTRUKCIJA
SID 2-A Skrūvēšanas iekārta ar
akumulatoru un iekšējā sešstūra
stiprinājumu
Pirms iekārtas lietošanas noteikti izlasiet šo instrukciju.
Vienmēr uzglabājiet instrukciju kopā ar iekārtu.
Ja iekārta tiek nodota citai personai, iekārtai obligāti jāpievieno arī instrukcija.
Saturs
1 Vispārīgainformācija......................... 152
2 Apraksts ................................. 153
3 Tehniskieparametri ......................... 155
4 Drošība.................................. 156
5 Lietošanasuzsākšana ........................ 162
6 Lietošana ................................ 162
7 Apkopeunuzturēšana........................ 164
8 Traucējumudiagnostika....................... 164
9 Nokalpojušo instrumentu utilizācija . . . ............ 165
10 Iekārtasražotājagarantija ..................... 166
11 EKatbilstībasdeklarācija(oriģināls) ............... 166
1Numuri norāda uz attēliem. Attēli ir atrodami lietošanas instrukcijas
sākumā.
Pieļaujamas tehniskas izmaiņas un kļūdas.
Vadības elementi un iekārtas daļas 1
@Labā / kreisā rotācijas virziena pārslēdzējs
;Apgaismojums
=Jostas āķis (papildu aprīkojums)
%Uzlādes statusa indikācija
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
lv
152
&Atbloķēšanas taustiņš
(Vadības slēdzis
)Iekšējais sešstūris
1 Vispārīga informācija
1.1 Signālvārdi un to nozīme
BRIESMAS
Pievērš uzmanību draudošām briesmām, kas var izraisīt smagus miesas
bojājumus vai nāvi.
BRĪDINĀJUMS
Pievērš uzmanību iespējami bīstamai situācijai, kas var izraisīt smagas
traumas vai pat nāvi.
UZMANĪBU
Šo uzrakstu lieto, lai pievērstu uzmanību iespējami bīstamai situācijai,kas
var izraisīt traumas vai materiālus zaudējumus.
NORĀDĪJUMS
Šo uzrakstu lieto lietošanas norādījumiem un citai noderīgai informācijai.
1.2 Piktogrammu skaidrojums un citi norādījumi
Brīdinājuma zīmes
Brīdinājums par
vispārēju bīstamību
Pienākumu uzliekošās zīmes
Pirms lietošanas
izlasiet instrukciju
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
lv
153
Simboli
Materiāli jānodod
otrreizējā pārstrādē. Līdzstrāva Nominālais
apgriezienu skaits
tukšgaitā
Labais virziens
Kreisais virziens
Identifikācijas datu novietojums uz iekārtas
Tipa apzīmējums ir norādīts uz datu plāksnītes un sērijas numurs – sānos
uz motora korpusa. Ierakstiet šos datus lietošanas instrukcijā un vienmēr
norādiet, kontaktējoties ar Hilti pārstāvi vai servisa nodaļu.
Tips:
Paaudze: 01
Sērijas Nr.:
2Apraksts
2.1 Izmantošana atbilstoši paredzētajiem mērķiem
SID 2-A ir manuāli vadāma, ar akumulatoru darbināma skrūvēšanas iekārta.
Tā ir paredzēta skrūvsavienojumu, uzgriežņu un vītņtapu pievilkšanai un
atskrūvēšanai koka, metāla, mūra un betona konstrukcijās.
Nelietojiet akumulatorus kā enerģijas avotu citām ierīcēm, kam tie nav
paredzēti.
Lai nepieļautu traumas, lietojiet tikai oriģinālos Hilti piederumus un instru-
mentus.
Nelietojiet trieciena skrūvēšanas iekārtu ar akumulatoru darbiem, kam ne-
pieciešams specifisks griezes moments. Ja trieciena skrūvēšanas iekārtu
lieto ar akumulatoru darbiem, kas jāveic ar specifisku griezes momentu vai
nepārsniedzot noteiktas maksimālā griezes momenta robežas, pastāv risks,
ka skrūve tiks pārgriezta un sabojāta vaitiksnodarītibojājumiapstrādājamai
detaļai. Tādēļ šāda veida darbiem ieteicams izmantot iekārtas ar precīzu
griezes momenta noregulēšanu.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
lv
154
Iekārta ir paredzēta profesionālām vajadzībām, un to drīkst apkalpot, apkopt
un remontēt tikai kompetents un attiecīgi apmācīts personāls. Personālam
jābūt labi informētam par iespējamiem riskiem, kas var rasties darba laikā.
Iekārta un tās papildaprīkojums var radīt bīstamas situācijas, ja to lieto
nepareizi vai uztic neapmācītam personālam.
Ievērojiet valstī spēkā esošās darba aizsardzības prasības.
2.2 Piegādes komplektācija
1 Trieciena skrūvēšanas iekārta ar akumulatoru SID 2-A
1 Lietošanas instrukcija
Piederumus meklējiet Hilti pārstāvniecībā vai vietnē www.hilti.com.
2.3 Trieciena skrūvēšanas iekārtai nepieciešamais papildu aprīko-
jums:
litija jonu akumulators B 12/2.6 ar lādētāju C 4⁄1250.
2.4 Aprīkojuma īpašības
Ar akumulatoru darbināmā trieciena skrūvēšanas iekārta ir aprīkota ar
vibrāciju slāpējošu rokturi, aizsardzības funkcijām, kas nepieļauj iekārtas
pārslodzi un pārkaršanu, kā arī akumulatora pārmērīgu izlādi.
2.5 Akumulatora uzlādes statusa indikācija
Akumulatoram ir uzlādes statusa indikācija. kad tiek nospiests akumulatora
atbloķēšanas taustiņš, par uzlādes statusu informē četras LED.
LED deg konstanti LED mirgo Uzlādes statuss C
LED1,2,3,4 -C≧75%
LED1,2,3, -50 % ≦ C < 75 %
LED 1, 2 -25 % ≦ C < 50 %
LED 1 -10 % ≦ C < 25 %
-LED 1 C<10%
NORĀDĪJUMS
Darbības laikā nolasīt uzlādes statusu nav iespējams.
NORĀDĪJUMS
Brīdī, kad akumulators tiek ievietots skrūvēšanas iekārtā, var īslaicīgiiedeg-
ties uzlādes statusa indikācijas LED.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
lv
155
3 Tehniskie parametri
Rezervētas tiesības izdarīt tehniska rakstura izmaiņas!
Iekārta SID 2A
Nominālais spriegums 10,8 V
Svars saskaņā ar EPTA procedūru
01/2003 1,1 kg
Nominālais rotācijas ātrums tukš-
gaitā 0…2500/min
Triecienu skaits Maks. 3410 triec./min.
Instrumenta patrona ¹/₄" iekšējais sešstūris ar fiksācijas
patronu
NORĀDĪJUMS
Šajos norādījumos minētais svārstību līmenis ir mērīts ar EN 60745 noteikta-
jām mērījumu metodēm un ir izmantojams dažādu elektroiekārtu salīdzinā-
šanai. To var izmantot arī svārstību radītās slodzes pagaidu novērtējumam.
Norādītais svārstību līmenis attiecas uz elektroiekārtas galvenajiem izmanto-
šanas veidiem. Taču, ja elektroiekārta tiek izmantota citos nolūkos, ar citiem
maināmajiem instrumentiem vai netiek nodrošināta pietiekama tās apkope,
svārstību līmenis var atšķirties. Tas var ievērojami palielināt svārstību radīto
slodzi visā darba laikā. Lai precīzi novērtētu svārstību radīto slodzi, jāņem
vērā arī laiks, cik ilgi iekārta ir izslēgta vai ir ieslēgta, taču faktiski netiek dar-
bināta. Tas var ievērojami samazināt svārstību radīto slodzi visā darba laikā.
Jāparedz papildu drošības pasākumi, lai aizsargātu lietotāju pret svārstību
iedarbību, piemēram: elektroiekārtas un maināmo instrumentu apkope, roku
turēšana siltumā, darba procesu organizācija.
Informācija par troksni (mērījumi veikti saskaņā ar EN 607451):
Raksturīgais (A) trokšņa jaudas līme-
nis, LWA
92 dB (A)
Raksturīgā (A) trokšņa emisijas vēr-
tība, LpA
103 dB (A)
Minētā trokšņa līmeņa pielaides, K 3dB(A)
Triaksiālās vibrācijas vērtības (vibrācijas vektoru summa) (mērījumi
veikti saskaņā ar EN 6074522):
Maksimālā izmēra stiprinājuma ele-
mentu skrūvēšana ar triecieniem, ah
16,5 m/s²
Iespējamā kļūda, K 1,5 m/s²
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
lv
156
Akumulators B 12/2.6
Nominālais spriegums 10,8 V
Kapacitāte 2,6 Ah
Enerģija 28,08 Wh
Svars 0,24 kg
Bateriju veids Litija jonu
4Drošība
NORĀDĪJUMS
Nodaļas 4.1 drošības norādījumi ietver visus vispārīgos drošības norādīju-
mus attiecībā uz elektroiekārtām, kas jāietver lietošanas instrukcijā saskaņā
ar spēkā esošajām normām. Līdz ar to instrukcijā var būt norādījumi, kas uz
konkrēto iekārtu neattiecas.
4.1 Vispārīgi drošības norādījumi darbam ar elektroiekārtām
a) BRĪDINĀJUMS
Izlasiet visus drošības norādījumus un instrukcijas. Šeit izklāstīto
drošības norādījumu un instrukciju neievērošana var izraisīt elektrošoku,
ugunsgrēku un/vai nopietnas traumas. Saglabājiet visus drošības no-
rādījumus un instrukcijas turpmākailietošanai. Drošības norādījumos
lietotais apzīmējums "elektroiekārta" attiecas uz iekārtām ar tīkla baro-
šanu (ar barošanas kabeli) un iekārtām ar barošanu no akumulatora (bez
kabeļa).
4.1.1 Drošība darba vietā
a) Uzturiet darba vietā tīrību un kārtību un nodrošiniet labu apgaismo-
jumu. Nekārtīgā darba vietā vai sliktā apgaismojumā var viegli notikt
nelaimes gadījums.
b) Nestrādājiet ar elektroiekārtu sprādzienbīstamā vidē, kurā atrodas
uzliesmojoši šķidrumi, gāzes vai putekļi. Darba laikā iekārta nedaudz
dzirksteļo, un tas var izraisīt viegli degošu putekļu vai tvaiku aizdegšanos.
c) Lietojot elektroiekārtu, neļaujiet nepiederošām personām un jo īpaši
bērniem tuvoties darba vietai. Citu personu klātbūtne var novērst
uzmanību, un tā rezultātā jūs varat zaudēt kontroli pār iekārtu.
4.1.2 Elektrodrošība
a) Elektroiekārtas kontaktdakšai jāatbilst elektrotīkla kontaktligzdai.
Kontaktdakšas konstrukciju nedrīkst nekādā veidā mainīt. Kopā ar
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
lv
157
elektroiekārtām, kurām ir aizsargzemējums, nedrīkst lietot adapteru
spraudņus. Neizmainītas konstrukcijas kontaktdakša, kas atbilst
kontaktligzdai, ļauj samazināt elektrošoka risku.
b) Darba laikā nepieskarieties sazemētiem priekšmetiem, piemēram,
caurulēm, radiatoriem, plītīm vai ledusskapjiem. Pieskaroties
sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.
c) Nelietojiet elektroiekārtu lietus laikā, neturiet to mitrumā. Mitrumam
iekļūstot elektroiekārtā, pieaug risks saņemt elektrisko triecienu.
d) Nenesiet un nepakariniet elektroiekārtu aiz barošanas kabeļa un
neraujiet aiz kabeļa, ja vēlaties atvienot iekārtu no elektrotīkla
kontaktligzdas. Sargājiet elektrokabeli no karstuma, eļļas, asām
šķautnēm un iekārtas kustīgajām daļām. Bojāts vai sapiņķerējies
elektrokabelis var būt par cēloni elektrošokam.
e) Darbinot elektroiekārtu ārpus telpām, izmantojiet tās pievienošanai
vienīgi tādus pagarinātājkabeļus, kas ir paredzēti lietošanai brīvā
dabā. Lietojot elektrokabeli, kas ir piemērots darbam ārpus telpām,
samazinās elektrošoka risks.
f) Ja elektroiekārtas izmantošana slapjā vidē ir obligāti nepieciešama,
lietojiet bojājumstrāvas aizsargslēdzi. Bojājumstrāvas slēdža lieto-
šana samazina elektrošoka risku.
4.1.3 Personiskā drošība
a) Strādājiet ar elektroiekārtu uzmanīgi, darba laikā saglabājiet pa-
škontroli un rīkojieties saskaņā ar veselo saprātu. Nestrādājiet ar
elektroiekārtu, ja jūtaties noguruši vai atrodaties alkohola, narko-
tiku vai medikamentu ietekmē. Strādājot ar elektroiekārtu, pat viens
neuzmanības mirklis var būt par cēloni nopietnam savainojumam.
b) Izmantojiet individuālos darba aizsardzības līdzekļus un darba laikā
vienmēr nēsājiet aizsargbrilles. Individuālo darba aizsardzības līdzekļu
(putekļu aizsargmaskas, neslīdošu apavu un aizsargķiveres vai ausu
aizsargu) lietošana atbilstoši elektroiekārtas tipam un veicamā darba
raksturam ļauj izvairīties no savainojumiem.
c) Nepieļaujiet iekārtas nekontrolētas ieslēgšanās iespēju. Pirms pie-
vienošanas elektrotīklam, akumulatora ievietošanas, elektroiekār-
tas satveršanas vai pārvietošanas pārliecinieties, ka tā ir izslēgta.
Ja iekārtas pārvietošanas laikā pirksts atrodas uz slēdža vai ja ieslēgta ie-
kārta tiek pievienota elektriskajam tīklam, iespējams nelaimes gadījums.
d) Pirms elektroiekārtas ieslēgšanas jānoņem visi regulēšanas piede-
rumi un uzgriežņu atslēgas. Regulēšanas piederumi vai uzgriežņu
atslēga, kas iekārtas ieslēgšanas brīdī atrodas tajā, var radīt traumas.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
lv
158
e) Izvairieties no nedabiskām pozām. Darba laikā vienmēr saglabājiet
līdzsvaru un nodrošinieties pret paslīdēšanu. Tas atvieglos elektroie-
kārtas vadību neparedzētās situācijās.
f) Izvēlieties darbam piemērotu apģērbu. Darba laikā nenēsājiet brīvi
plandošas drēbes un rotaslietas. Netuviniet matus, apģērbu un
aizsargcimdus iekārtas kustīgajām daļām. Vaļīgas drēbes, rotaslietas
un gari mati var ieķerties iekārtas kustīgajās daļās.
g) Ja elektroiekārtas konstrukcija ļauj pievienot putekļu nosūkšanas
vai savākšanas ierīci, sekojiet, lai tā būtu pievienota un darbināta
pareizi. Putekļu nosūcēja lietošana samazina putekļu kaitīgo ietekmi.
4.1.4 Elektroiekārtas lietošana un apkope
a) Nepārslogojiet elektroiekārtu. Katram darbam izvēlieties piemērotu
iekārtu. Elektroiekārta darbosies labāk un drošāk pie nominālās
slodzes.
b) Nelietojiet elektroiekārtu, ja ir bojāts tās slēdzis. Elektroiekārta, ko
nevar ieslēgt un izslēgt, ir bīstama un nekavējoties jānodod remontam.
c) Pirms iestatījumu veikšanas, aprīkojuma daļu nomaiņas vai iekārtas
novietošanas uzglabāšanai atvienojiet kontaktdakšu no elektrotīkla
un/vai noņemiet akumulatoru. Šādi Jūs novērsīsiet elektroiekārtas
nejaušas ieslēgšanās risku.
d) Elektroiekārtu, kas netiek darbināta, uzglabājiet piemērotā vietā.
Neļaujiet lietot iekārtu personām, kas nav iepazinušās ar tās fun-
kcijām un izlasījušas šo lietošanas instrukciju. Ja elektroiekārtu lieto
nekompetentas personas, tas var apdraudēt cilvēku veselību.
e) Rūpīgi veiciet elektroiekārtu apkopi. Pārbaudiet, vai kustīgās daļas
darbojas bez traucējumiem un neķeras un vai kāda no daļām nav sa-
lauzta vai bojāta un tādējādi netraucē elektroiekārtas nevainojamu
darbību. Raugieties, lai pirms iekārtas lietošanas tiktu nomainītas
vai saremontētas bojātās daļas. Daudzi nelaimes gadījumi notiek tā-
pēc, ka elektroiekārtām nav nodrošināta pareiza apkope.
f) Griezējinstrumentiem vienmēr jābūt uzasinātiem un tīriem. Rūpīgi
kopti griezējinstrumenti ar asām šķautnēm retāk iestrēgst un ir vieglāk
vadāmi.
g) Lietojiet elektroiekārtu, piederumus, maināmos instrumentus utt.
saskaņā ar šiem norādījumiem. Jāņem vērā arī konkrētie darba
apstākļi un veicamās operācijas īpatnības. Elektroiekārtu lietošana
citiem mērķiem, nekā to ir paredzējusi ražotājfirma, ir bīstama un var
izraisīt neparedzamas sekas.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
lv
159
4.1.5 Ar akumulatoru darbināmas iekārtas lietošana un apkope
a) Akumulatora uzlādei jālieto tikai ražotāja ieteiktie lādētāji. Noteikta
veida akumulatoriem paredzēts lādētājs kļūst ugunsbīstams, ja to iz-
manto kombinācijā ar cita veida akumulatoriem.
b) Izmantojiet elektroiekārtas barošanai tikai tai paredzētos akumula-
torus. Cita tipa akumulatoru lietošana var izraisīt iekārtas un/vai aku-
mulatora aizdegšanos.
c) Laikā, kad akumulators ir atvienots no iekārtas, nepieļaujiet tā
kontaktu saskaršanos ar saspraudēm, monētām, atslēgām, naglām,
skrūvēm vai citiemnelieliem metāla priekšmetiem, kas varētu izraisīt
īssavienojumu. Ja starp akumulatora kontaktiem rodas īssavienojums,
tas var sadegt vai kļūt par ugunsgrēka cēloni.
d) Nepareizi lietojot akumulatoru, no tā var izplūst šķidrums. Nepieļau-
jiet tā nokļūšanu uz ādas. Ja tas tomēr nejauši ir noticis, noskalojiet
ar ūdeni. Ja šķidrums iekļūst acīs, izskalojiet acis un nekavējoties
griezieties pie ārsta. No akumulatora izplūdušais šķidrums var izraisīt
ādas kairinājumu vai pat apdegumus.
4.1.6 Serviss
a) Uzdodiet elektroiekārtas remontu veikt tikai kvalificētam personā-
lam, kas izmanto vienīgi oriģinālās rezerves daļas. Tikai tā ir iespē-
jams saglabāt elektroiekārtas funkcionālo drošību.
4.2 Papildu drošības norādījumi
4.2.1 Personiskā drošība
a) Ja darba laikā pastāv iespēja, ka skrūve var nonākt saskarē ar
apslēptiem elektriskajiem vadiem, vienmēr satveriet iekārtu tikai
aiz izolētajām rokturu virsmām. Skrūvei saskaroties ar spriegumam
pieslēgtiem vadiem, spriegums tiek novadīts arī uz iekārtas metāla
daļām, tādējādi radot elektrošoka risku.
b) Aizliegts veikt nesankcionētas manipulācijas vai iekārtas pārveidi.
c) Neskatieties tieši ar akumulatoru darbināmās trieciena skrūvēšanas
iekārtas apgaismojumā (LED) un nevērsiet to pret citu cilvēku seju.
Pastāv apžilbināšanas risks.
d) Strādājiet ar pārtraukumiem un veiciet atslābināšanās un pirkstu
vingrinājumus, kas uzlabo asinsriti.
e) Izvairieties no saskares ar rotējošām daļām. Ieslēdziet iekārtu tikai
tad, kad tā atrodas darba zonā. Saskare ar rotējošām iekārtas daļām,
sevišķi ar rotējošiem instrumentiem, var izraisīt traumas.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
lv
160
f) Pirms iekārtas uzglabāšanas vai transportēšanas jāaktivē ieslēgša-
nās bloķēšana (labā / kreisā rotācijas virziena pārslēdzējam jāatro-
das vidējā pozīcijā).
g) Iekārta nav paredzēta, lai to patstāvīgi lietotu personas ar nepie-
tiekamām fiziskajām vai garīgajām spējām. Raugieties, lai iekārta
nebūtu pieejama bērniem.
h) Putekļi, ko rada tādi materiāli kā, piemēram, svinu saturoša krāsa,
daži koksnes veidi, betons / mūris / kvarcu saturoši akmeņi, minerāli
un metāls, var būt kaitīgi veselībai. Saskare ar šiem putekļiem vai to
ieelpošana var izraisīt lietotāja vai citu tuvumā esošo personu alerģiskas
reakcijas un/vai elpceļu saslimšanas. Noteikti putekļu veidi, piemēram,
ozola un skābarža koksnes putekļi, tiek uzskatīti par kancerogēniem -
sevišķi kopā ar kokapstrādē izmantojamām vielām (hromātiem, koksnes
aizsarglīdzekļiem). Azbestu saturošus materiālus drīkst apstrādāt tikai
kompetenti speciālisti. Ja iespējams, lietojiet putekļu nosūcēju. Lai
nodrošinātu optimālu attīrīšanu no putekļiem, lietojiet piemērotu
mobilo putekļu nosūkšanas iekārtu. Ja nepieciešams, valkājiet
elpceļu aizsargmasku, kas paredzēta attiecīgajam putekļu veidam.
Nodrošiniet darba vietā labu ventilāciju. Ievērojiet Jūsu valstī spēkā
esošos normatīvus, kas regulē attiecīgo materiālu apstrādi.
i) Vienmēr droši un stingri turiet iekārtu aiz šim nolūkam paredzētā
roktura. Raugieties, lai rokturis būtu sauss, tīrs, nenotraipīts ar eļļu
un smērvielām.
j) Lietotājam un tuvumā esošajām personām instrumenta lietošanas
laikā jāizmanto piemērotas aizsargbrilles, aizsargķivere, dzirdes
aizsarglīdzekļi, aizsargcimdi un viegli elpošanas ceļu aizsardzības
līdzekļi.
4.2.2 Elektroiekārtu lietošana un apkope
a) Nostipriniet apstrādājamo priekšmetu. Apstrādājamā materiāla
nostiprināšanai izmantojiet skrūvspīles vai citu fiksācijas ierīci. Šādi
tas būs drošāk un stabilāk novietots nekā tad, ja to turēsiet ar roku,
turklāt Jums abas rokas būs brīvas instrumenta lietošanai.
b) Pārliecinieties, vai ievietojamo instrumentu savienojumu sistēmas
atbilst iekārtas fiksācijas patronai un tie tajā droši nofiksējas.
c) Pārliecinieties, vai skrūves un apstrādājamā detaļa ir piemērotas
iekārtas radītajam griezes momentam. Pārmērīgs griezes moments
var pārslogot, deformēt vai sabojāt skrūvi vai apstrādājamo detaļu, kā
arī radīt bīstamas situācijas un izraisīt traumas.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
lv
161
4.2.3 Rūpīga ar akumulatoriem darbināmo iekārtu lietošana un ap-
kope
a) Pirms akumulatora pievienošanas pārliecinieties, ka elektroiekārta
ir izslēgta. Akumulatora ievietošana ieslēgtā iekārtā var būt par cēloni
nelaimes gadījumam.
b) Sargājiet akumulatorus no augstas temperatūras un uguns. Pastāv
eksplozijas risks.
c) Akumulatorus nedrīkst izjaukt, saspiest, sakarsēt virs 80 °C vai
sadedzināt. Pretējā gadījumā iespējams ugunsgrēks, eksplozija vai
ķīmiskie apdegumi.
d) Nepieļaujiet mitruma iekļūšanu. Mitruma iekļūšana var izraisīt īssa-
vienojumu un ķīmiskas reakcijas, kas var novest pie apdegumiem un
ugunsgrēka.
e) Ievērojiet īpašos norādījumus par litija jonu akumulatoru transpor-
tēšanu, uzglabāšanu un ekspluatāciju.
f) Nosūtot akumulatorus (ar autotransportu, pa dzelzceļu, jūru vai ar aviot-
ransportu), ievērojiet nacionālo un starptautisko transporta noteikumu
prasības.
g) Pirms iekārtas novietošanas glabāšanā vai transportēšanas jāizņem
akumulators.
h) Nepieļaujiet akumulatora īssavienojumu. Pirms akumulatora ievie-
tošanas iekārtā nodrošiniet, lai uz akumulatora vai iekārtas kontak-
tiem neatrastos svešķermeņi. Akumulatora kontaktu īssavienojuma
gadījumā iespējama aizdegšanās, eksplozija vai ķīmiskie apdegumi.
i) Ja akumulatori ir bojāti (piemēram, tajos radušās plaisas, tiem ir
nolūzušas atsevišķas daļas, tie ir saliekti, ar atlauztiem vai izvilktiem
kontaktiem), tos nekādā gadījumā nedrīkst mēģināt uzlādēt vai
lietot.
j) Ja akumulators kļūst pārāk karsts, iespējams, ka tas ir bojāts. Novie-
tojiet iekārtu atdzišanai vietā, kas atrodas pietiekamā attālumā no
degošiem materiāliem un kur to var pastāvīgi novērot. Ļaujiet aku-
mulatoram atdzist un vērsieties Hilti servisā.
4.2.4 Elektrodrošība
Piemēram, ar metāla detektora palīdzību, pirms darba uzsākšanas pār-
baudiet, vai zem apstrādājamās virsmas neatrodas apslēpti elektriskie
vadi, gāzes vai ūdens caurules. Iekārtas ārējās metāla daļas var būt zem
sprieguma, ja, piemēram, darba laikā nejauši tiek bojāts elektriskais vads.
Tā rezultātā rodas nopietns elektriskā trieciena risks.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
lv
162
5 Lietošanas uzsākšana
5.1 Akumulatora uzlādēšana
Sīkāku informāciju par akumulatora uzlādes procesu meklējiet lādētāja
lietošanas instrukcijā.
5.2 Akumulatora ievietošana 2
UZMANĪBU
Pirms akumulatora ievietošanas pārliecinieties, vai trieciena skrūvēša-
nas iekārta ir izslēgta un vai ir aktivēta ieslēgšanās bloķēšana (labā /
kreisā virziena pārslēdzējs atrodas vidējā pozīcijā).
1. No priekšpuses iebīdiet akumulatoru trieciena skrūvēšanas iekārtā, līdz
tas nofiksējas ar dzirdamu klikšķi.
NORĀDĪJUMS Brīdī, kad akumulators tiek ievietots skrūvēšanas iekārtā,
var īslaicīgi iedegties uzlādes statusa indikācijas LED.
2. UZMANĪBU Akumulatora izkrišana var apdraudēt iekārtas lietotāju
un apkārtējos.
Pārbaudiet, vai akumulators ir droši nofiksēts.
5.3 Akumulatora izņemšana 3
1. Nospiediet atbloķēšanas taustiņu.
2. Virzienā uz priekšu izvelciet akumulatoru no trieciena skrūvēšanas iekār-
tas.
5.4 Jostas āķis (papildu aprīkojums) 4
UZMANĪBU
Pirms darba uzsākšanas pārbaudiet, vai jostas āķis ir kārtīgi nofiksēts.
Ar jostas āķa palīdzību Jūs varat nostiprināt trieciena skrūvēšanas iekārtu
pie jostas tā, lai tā piekļautos ķermenim. Pastāv arī iespēja nostiprināt jostas
āķi otrā iekārtas pusē, lai atvieglotu darbu ar iekārtu kreiļiem.
1. Izņemiet akumulatoru no trieciena skrūvēšanas iekārtas.
2. Iespraudiet jostas āķi tam paredzētajā stiprinājuma atverē.
3. Nostipriniet jostas āķi ar divām skrūvēm.
6Lietošana
6.1 Labā / kreisā rotācijas virziena pārslēgšana 5
Ar labā / kreisā rotācijas virziena pārslēdzēja palīdzību var mainīt vārpstas
rotācijas virzienu. Iekšējās aizsardzības mehānisms izslēdz iespēju pārslēgt
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
lv
163
rotācijas virzienu motora darbības laikā. Kad labā / kreisā rotācijas virziena
pārslēdzējs atrodas vidējā pozīcijā, vadības slēdzis ir bloķēts.
Pārvietojiet labā / kreisā rotācijas virziena pārslēdzēju pa kreisi.
Ir iestatīts labais rotācijas virziens.
Pārvietojiet labā / kreisā rotācijas virziena pārslēdzēju pa labi.
Ir iestatīts kreisais rotācijas virziens.
6.2 Ieslēgšana / izslēgšana
Lēnām griežot vadības slēdzi, Jūs varat bez fiksētām pakāpēm palielināt
rotācijas ātrumu līdz maksimālajam.
NORĀDĪJUMS
Ja trieciena skrūvēšanas iekārta pārslodzes vai pārkaršanas dēļ automātiski
izslēdzas, atlaidiet vadības slēdzi un nogaidiet, līdz iekārta atdziest. Pēc tam
iekārtu var ieslēgt no jauna, nospiežot vadības slēdzi.
6.3 Instrumentu nomaiņa
UZMANĪBU
Instrumentu nomaiņa jāveic ar aizsargcimdiem, jo instruments lietoša-
nas laikā sakarst.
NORĀDĪJUMS
Iekārta ir aprīkota ar ¹/₄" iekšējā sešstūra fiksācijas patronu, kas paredzēta
dažādu instrumentu (piemēram, urbju, skrūvgrieža uzgaļu un uzgaļu turētāju)
nostiprināšanai.
Jāpārbauda, vai nofiksējamā instrumenta gals ir tīrs. Vajadzības gadījumā
instrumenta gals jānotīra.
6.3.1 Instrumenta ievietošana 6
1. Izņemiet akumulatoru no trieciena skrūvēšanas iekārtas.
2. Fiksācijas patrona ar iekšējo sešstūri jāpabīda uz priekšu un stingri jātur
šādā pozīcijā.
3. Instruments līdz galam jāiebīda iekšējā sešstūrī un jāatlaiž fiksācijas
patrona.
4. Pārbaudiet instrumenta fiksāciju.
6.3.2 Instrumenta izņemšana 7
1. Izņemiet akumulatoru no trieciena skrūvēšanas iekārtas.
2. Fiksācijas patrona ar iekšējo sešstūri jāpabīda uz priekšu un stingri jātur
šādā pozīcijā.
3. Instruments jāizvelk no iekšējā sešstūra un jāatlaiž fiksācijas patrona.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
lv
164
7 Apkope un uzturēšana
BRĪDINĀJUMS
Elektrisko daļu remontu drīkst veikt tikai kvalificēti elektrotehnikas
speciālisti.
7.1 Ar akumulatoru darbināmās trieciena skrūvēšanas iekārtas ap-
kope
UZMANĪBU
Nodrošiniet, lai iekārta un jo sevišķi tās satveršanas virsmas būtu
sausas un tīras un uz tām nebūtu eļļa vai smērvielas. Nedrīkst izmantot
silikonu saturošus kopšanas līdzekļus.
Nekādā gadījumā nedarbiniet trieciena skrūvēšanas iekārtu, ja ir
aizsērējušas tās ventilācijas atveres! Uzmanīgi iztīriet atveres ar sausu
birstīti.
Nepieļaujiet svešķermeņu iekļūšanu trieciena skrūvēšanas iekārtas
iekšienē.
Regulāri notīriet trieciena skrūvēšanas iekārtas ārējās virsmas ar nedaudz
samitrinātu drāniņu. Nelietojiet tīrīšanai smidzināšanas iekārtu, tvaika
strūklas tīrītāju vai tekošu ūdeni! Tas var negatīvi ietekmēt trieciena
skrūvēšanas iekārtas elektrodrošību.
7.2 Akumulatoru apkope
Lai akumulatori kalpotu pēc iespējas ilgāk, tie jāizņem un jāuzlādē, tiklīdz
ievērojami samazinās akumulatoru jauda.
NORĀDĪJUMS
Ja lietošana turpinās, izlāde tiek automātiski pārtraukta, pirms ir radušies
neatgriezeniski akumulatora bojājumi.
Glabājiet akumulatorus vēsā un sausā vietā.
8 Traucējumu diagnostika
Ja kļūme nav iekļauta traucējummeklēšanas aprakstā vai tās novēršanas
pasākumi nav devuši nekādus rezultātus, nododiet iekārtu Hilti servisā.
Problēma Iespējamais iemesls Risinājums
Iekārta nedarbojas. Akumulators nav ielikts
līdz galam vai ir izlādē-
jies.
Akumulatoram jānofiksē-
jas ar sadzirdamu, div-
kāršu klikšķi; iespējams,
ka jāveic akumulatora
uzlāde.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
lv
165
Problēma Iespējamais iemesls Risinājums
Ieslēgšanas / izslēg-
šanas slēdzi nav ie-
spējams nospiest,
respektīvi, tas ir no-
bloķēts.
Labā / kreisā rotācijas
virziena slēdzis vidējā
pozīcijā (transportēšanas
pozīcija).
Labā / kreisā rotācijas
virziena slēdzis jāpār-
slēdz labajā vai kreisajā
pozīcijā.
Pēkšņi ievērojami
samazinās rotācijas
ātrums.
Akumulators ir izlādējies. Nomainiet akumulatoru
un uzlādējiet tukšo aku-
mulatoru.
Akumulators izlādē-
jas ātrāk nekā pa-
rasti.
Ļoti zema apkārtējā tem-
peratūra. Jāļauj akumulatoram pa-
mazām sasilt līdz istabas
temperatūrai.
Akumulators nenofik-
sējas ar sadzirdamu
klikšķi.
Netīri akumulatora fiksā-
cijas izciļņi. Notīriet fiksācijas izciļ-
ņus un nofiksējiet aku-
mulatoru. Ja problēmas
saglabājas, jāvēršas Hilti
servisā.
Iekārta vai akumula-
tors spēcīgi sakarst. Elektrisks defekts. Nekavējoties izslēdziet
iekārtu, izņemiet aku-
mulatoru no iekārtas un
vērsieties Hilti servisā.
Iekārtas pārslodze (pār-
sniegtas ekspluatācijas
robežas).
Iekārtas izvēle atbilstoši
lietošanas veidam.
9 Nokalpojušo instrumentu utilizācija
UZMANĪBU
Ja aprīkojuma utilizācija netiek veikta atbilstoši priekšrakstiem, iespējamas
šādas sekas: plastmasas daļu sadedzināšanas rezultātā izdalās toksiskas
gāzes, kas var kaitēt cilvēku veselībai. Ja baterijas tiek mehāniski bojātas
vai spēcīgi sakarsētas, tās var eksplodēt un izraisīt saindēšanos, termiskos
vai ķīmiskos apdegumus un vides piesārņojumu. Vieglprātīgi izmetot
aprīkojumu atkritumos, jūs dodat iespēju nepiederošām personām izmantot
to nesankcionētos nolūkos. Tā rezultātā šīs personas var savainoties pašas
vai savainot citus, vai radīt vides piesārņojumu.
UZMANĪBU
Bojātus akumulatorus nekavējoties utilizējiet. Tie nedrīkst būt pieejami
bērniem. Nemēģiniet akumulatorus izjaukt vai sadedzināt.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
lv
166
UZMANĪBU
Veiciet nokalpojušo akumulatoru utilizāciju saskaņā ar vietējo normatīvo aktu
prasībām vai nododiet tos atpakaļ Hilti.
"Hilti" iekārtu izgatavošanā tiek izmantoti galvenokārt otrreiz pārstrādājami
materiāli. Priekšnosacījums otrreizējai pārstrādei ir atbilstoša materiālu
šķirošana. Daudzās valstīs Hilti ir izveidojis sistēmu, kas pieļauj veco
ierīču pieņemšanu otrreizējai pārstrādei. Jautājiet Hilti klientu apkalpošanas
servisā vai savam pārdevējam – konsultantam.
Tikai ES valstīs
Neizmetiet elektroiekārtas sadzīves atkritumos!
Saskaņā ar Eiropas Direktīvu par nokalpojušām elektroiekārtām
un elektroniskām ierīcēm un tās īstenošanai paredzētajām na-
cionālajām normām nolietotās elektroiekārtas jāsavāc atsevišķi
un jānodod utilizācijai saskaņā ar vides aizsardzības prasībām.
10 Iekārtas ražotāja garantija
Ar jautājumiem par garantijas nosacījumiem, lūdzu, vērsieties pie vietējā
HILTI partnera.
11 EK atbilstības deklarācija (oriģināls)
Apzīmējums: Skrūvēšanas iekārta ar akumulatoru
un iekšējā sešstūra stiprinājumu
Tips: SID 2-A
Paaudze: 01
Konstruēšanas gads: 2013
Mēs uz savu atbildību deklarējam, ka šis produkts atbilst šādām direktīvām
un normām: 2006/42/EK, līdz 19.04.2016.: 2004/108/EK, no 20.04.2016.:
2014/30/ES, 2006/66/EK, 2011/65/ES, EN 607451, EN 6074522,
EN ISO 12100.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
lv
167
Hilti Corporation, Feldkircherstrasse 100, FL9494 Schaan
Paolo Luccini Tassilo Deinzer
Head of BA Quality and Process Management Executive Vice President
Business Area Electric Tools & Accessories Business Unit Power Tools & Accessories
08/2015 08/2015
Tehniskā dokumentācija:
Hilti Entwicklungsgesellschaft mbH
Zulassung Elektrowerkzeuge
Hiltistrasse 6
86916 Kaufering
Deutschland
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
lt
168
ORIGINALI NAUDOJIMO INSTRUKCIJA
SID 2-A Akumuliatorinis smūginis
suktuvas su šešiabriaune anga
velene
Prieš pradėdami naudotis atidžiai perskaitykite naudojimo instrukciją.
Šią naudojimo instrukciją visada saugokite kartu su prietaisu.
Perduokite prietaisą kitiems asmenims tik kartu su naudojimo instrukcija.
Turinys
1 Bendriejinurodymai ......................... 169
2 Aprašymas ............................... 170
3 Techniniaiduomenys......................... 172
4 Saugosnurodymai .......................... 173
5 Priešpradedantnaudotis ...................... 179
6 Darbas .................................. 179
7 Techninėpriežiūrairremontas .................. 181
8 Gedimųaptikimas........................... 181
9 Utilizacija . . .............................. 182
10 Prietaisogamintojoteikiamagarantija ............. 183
11 EBatitiktiesdeklaracija(originali) ................ 183
1Skaitmenys reiškia iliustracijų numerius. Iliustracijas rasite naudojimo
instrukcijos pradžioje.
Pasiliekame teisę daryti techninius pakeitimus ir klysti.
Prietaiso dalys ir valdymo elementai 1
@Dešininės / kairinės eigos perjungiklis
;Apšvietimas
=Diržo kablys (reikmuo)
%Įkrovos lygio indikacija
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
lt
169
&Atblokavimo mygtukas
(Valdymo jungiklis
)Šešiabriaunė anga
1 Bendrieji nurodymai
1.1 Signaliniai žodžiai ir jų reikšmė
PAVOJUS
Šis įspėjimas vartojamas norint atkreipti dėmesį į pavojingą situaciją, kai
galite susižaloti ar net žūti.
ĮSPĖJIMAS
Šis žodis vartojamas, siekiant įspėti, kad nesilaikant instrukcijos reikalavimų
kyla rimto sužeidimo ar mirties pavojus.
ATSARGIAI
Šis žodis vartojamas norint atkreipti dėmesį į pavojingą situaciją, kuri gali
tapti lengvo žmogaus sužalojimo, prietaiso gedimo ar kito turto pažeidimo
priežastimi.
NURODYMAS
Naudojimo nurodymai ir kita naudinga informacija.
1.2 Piktogramų ir kitų nurodymų paaiškinimai
Įspėjamieji ženklai
Bendro pobūdžio
įspėjimas
Įpareigojantys ženklai
Prieš naudojant
perskaityti instrukciją
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
lt
170
Simboliai
Medžiagas perduoti
antriniam
perdirbimui
Nuolatinė srovė Vardinis tuščiosios
eigos apsisukimų
skaičius
Dešininė eiga
Kairinė eiga
Prietaiso identifikacinių duomenų vieta
Prietaiso tipas yra nurodytas techninių duomenų lentelėje, o serijos numeris
– ant variklio korpuso, šone. Užsirašykite šiuos duomenis savo instrukcijose
ir visuomet juos nurodykite, norėdami pasikonsultuoti su „Hilti“ atstovuar
techninės priežiūros centru.
Tipas:
Karta: 01
Serijos Nr.:
2Aprašymas
2.1 Naudojimas pagal paskirtį
SID 2-A yra ranka valdomas akumuliatorinis smūginis suktuvas. Jis tinka
varžtiniams sujungimams, veržlėms ir varžtams medienoje, metale, mūre ir
betone užsukti ir atsukti.
Nenaudokite akumuliatorių kaip energijos šaltinio kitiems specifikacijose
nenurodytiems energijos vartotojams.
Kad išvengtumėte sužalojimų, naudokite tik originalius „Hilti“ įrankiusir
reikmenis.
Akumuliatorinio smūginio suktuvo negalima naudoti darbams, kurių metu
turi būti pasiekiamas užduotas sukimo momentas. Akumuliatorinį smūginį
suktuvą naudojant darbams, kurių metu reikia pasiekti užduotą sukimo
momentą arba negalima viršyti maksimalaus sukimo momento, kyla grėsmė
varžtą persukti ir sugadinti (taip pat ir gaminį). Tokiems darbams reikia
naudoti prietaisus, kuriuose galima nustatyti apibrėžtą sukimo momentą.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
lt
171
Prietaisas yra skirtas profesionalams, todėl jį naudoti, atlikti techninę prie-
žiūrą ir remontuoti leidžiama tik įgaliotiems, instruktuotiems darbuotojams.
Šie darbuotojai turi būti specialiai instruktuoti apie galimus pavojus. Šis prie-
taisas ir pagalbinės jo priemonės gali būti pavojingi, jeigu jais netinkamai
naudosis neapmokyti darbuotojai, arba jie bus naudojami ne pagal paskirtį.
Laikykitės nacionalinių darbų saugos reglamentų.
2.2 Tiekiamas komplektas
1 Akumuliatorinis smūginis suktuvas SID 2-A
1 Naudojimo instrukcija
Reikmenis rasite vietiniame „Hilti“ techninės priežiūros centre arba tinklala-
pyje www.hilti.com.
2.3 Kad akumuliatorinį smūginį suktuvą būtų galima eksploatuoti,
papildomai reikalinga:
LiIon akumuliatorius B 12/2.6 su krovikliu C 4⁄1250.
2.4 Įrangos požymiai
Akumuliatorinis smūginis suktuvas turi vibraciją slopinančią rankeną, ap-
saugą nuo perkrovos ir perkaitimo bei apsaugą nuo visiško iškrovimo.
2.5 Akumuliatoriaus įkrovos lygio indikacija
Akumuliatoriuje yra įkrovos lygio indikacija. Spaudžiant akumuliatoriaus
atblokavimo mygtuką, įkrovos lygį rodo keturi šviesos diodai.
Nuolat šviečiantis
šviesos diodas Mirksintis šviesos
diodas Įkrovos lygis C
1, 2, 3, 4 šviesos dio-
dai -C≧75%
1, 2, 3 šviesos diodai -50 % ≦ C < 75 %
1, 2 šviesos diodai -25 % ≦ C < 50 %
1 šviesos diodas -10 % ≦ C < 25 %
-1 šviesos diodas C<10%
NURODYMAS
Veikimo metu įkrovos lygio įvertinti negalima.
NURODYMAS
Akumuliatorių įdedant į akumuliatorinį smūginį suktuvą, gali trumpam įsižiebti
įkrovos lygio indikacijos šviesos diodai.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
lt
172
3 Techniniai duomenys
Gamintojas pasilieka teisę vykdyti techninius pakeitimus!
Prietaisas SID 2A
Nominalioji maitinimo įtampa 10,8 V
Svoris pagal EPTAProcedure
01/2003 1,1 kg
Nominalus tuščiosios eigos suki-
mosi greitis 0…2500/min
Smūgių skaičius Maks. 3410 1/min
Įrankio griebtuvas ¹/₄"šešiabriaunėangasufiksavimo
įvore
NURODYMAS
Šiuose nurodymuose pateiktas svyravimų lygis yra išmatuotas taikant stan-
darte EN 60745 nurodytą matavimo metodą ir gali būti naudojamas elektri-
niams įrankiams palyginti tarpusavyje. Jis taip pat tinka vibracinei apkrovai iš
anksto įvertinti. Nurodytas svyravimų lygis yra susijęs su pagrindinėmisšio
elektrinio įrankio naudojimo sąlygomis ir būdais. Jeigu elektrinis įrankis bus
naudojamas kitaip, su skirtingais keičiamaisiais įrankiais arba bus nepakan-
kamai techniškai prižiūrimas, jo svyravimų lygis gali skirtis nuo nurodytojo.
Tai gali gerokai padidinti vibracinę apkrovą per visą darbo laikotarpį. Norint
tiksliai nustatyti vibracinę apkrovą, reikėtų įvertinti ir laiką, kai prietaisas yra
išjungtas, arba, nors ir įjungtas, juo faktiškai nedirbama. Toks įvertinimas gali
smarkiai sumažinti vibracinės apkrovos per visą darbo laikotarpį reikšmę.
Imkitės papildomų saugos priemonių, kad darbuotojas būtų apsaugotas nuo
svyravimų / vibracijų poveikio, pavyzdžiui: reikalaukite tinkamos elektrinio
įrankio ir keičiamųjų įrankių techninės priežiūros, pasirūpinkite, kad darbuo-
tojų rankos visada būtų šiltos, užtikrinkite tinkamą darbo organizavimą.
Informacijaapietriukšmą(išmatuotapagalEN607451):
Tipinis pagal A normuotas garso
stiprumo lygis, LWA
92 dB (A)
Tipinis pagal A normuotas sklei-
džiamogarsoslėgiolygis,L
pA
103 dB (A)
Nurodytų triukšmo lygio reikšmių
paklaida, K 3dB(A)
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
lt
173
Vibracijų reikšmės trijose ašyse (vibracijų vektorinė suma) (išmatuota
pagal EN 6074522):
Maksimalaus dydžio tvirtinimo ele-
mentų sukimas smūgiavimo būdu,
ah
16,5 m/s²
Paklaida, K 1,5 m/s²
Akumuliatorius B 12/2.6
Nominalioji maitinimo įtampa 10,8 V
Talpa 2,6 Ah
Energijos imlumas 28,08 Wh
Svoris 0,24 kg
Akumuliatoriaus elementų tipas LiIon
4 Saugos nurodymai
NURODYMAS
Saugos nurodymuose, kurie yra 4.1 skyriuje, pateikti visi bendrieji elektrinių
įrankių naudojimo saugos nurodymai, kurie, remiantis taikytinomis normo-
mis, turi būti pateikiami naudojimo instrukcijoje. Tačiau šiuose skyriuose
gali būti nurodymų, kurie nėra svarbūs šiam prietaisui.
4.1 Bendrieji saugos nurodymai elektriniams įrankiams
a) ĮSPĖJIMAS
Perskaitykite visus saugos nurodymus ir instrukcijas. Šių saugos
nurodymų ir instrukcijų nesilaikymas gali tapti elektros smūgio, gaisro
ir / arba sunkių sužalojimų priežastimi. Išsaugokite visus saugos
nurodymus ir instrukcijas, kad galėtumėte į juos pažvelgti ateityje.
Saugos nurodymuose vartojama sąvoka „elektrinis įrankis“ apibrėžiami
iš elektros tinklo maitinami elektriniai įrankiai (turintys maitinimo kabelį)
ir iš akumuliatorių baterijos maitinami elektriniai įrankiai (be maitinimo
kabelio).
4.1.1 Darbo vietos sauga
a) Pasirūpinkite, kad darbo vieta visada būtų švari ir gerai apšviesta.
Netvarkinga ar blogai apšviesta darbo vieta gali tapti nelaimingų atsiti-
kimų priežastimi.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
lt
174
b) Nenaudokite šio elektrinio įrankio sprogioje aplinkoje, kurioje yra
degiųskysčių,dujųarbadulkių.Veikiantys elektriniai įrankiai kibirkš-
čiuoja, ir kibirkštys gali uždegti dulkes arba susikaupusius garus.
c) Dirbdami elektriniu įrankiu, neleiskite darbo zonoje būti vaikams
ir pašaliniams asmenims. Nukreipę dėmesį į kitus asmenis, galite
nebesuvaldyti prietaiso.
4.1.2 Apsauga nuo elektros
a) Elektrinio įrankio maitinimo kabelio kištukas turi atitikti elektros
lizdo tipą. Kištuko jokiu būdu negalima keisti. Nenaudokite tarpi-
nių kištukų kartu su elektriniais įrankiais, turinčiais apsauginį įže-
minimą. Nepakeisti kištukai ir tinkami elektros lizdai sumažina elektros
smūgio riziką.
b) Venkite kūno kontakto su įžemintais paviršiais, pvz., vamzdžiais,
šildytuvais, viryklėmis ir šaldytuvais. Kai žmogaus kūnas yra įžemintas,
padidėja elektros smūgio tikimybė.
c) Saugokite elektrinius įrankius nuo lietaus ir drėgmės. Įelektrinįįrankį
patekus vandens, padidėja elektros smūgio rizika.
d) Nenaudokite maitinimo kabelio ne pagal paskirtį, t. y. neneškite
elektrinio įrankio paėmę už kabelio, nekabinkite jo ant kabelio,
netraukite už kabelio, norėdami ištraukti kištuką iš elektros lizdo.
Maitinimo kabelį saugokite nuo karščio, alyvos / tepalo, aštrių
briaunų ar judančių prietaiso dalių. Pažeisti arba susipynę kabeliai
didina elektros smūgio riziką.
e) Jei elektriniu įrankiu dirbate lauke, naudokite tik tuos ilginamuosius
kabelius, kurie tinka lauko darbams. Naudojant lauko darbams
pritaikytus ilginamuosius kabelius, sumažėja elektros smūgio rizika.
f) Jeigu negalima išvengti elektrinio įrankio naudojimo drėgnoje ap-
linkoje, į elektros tinklą jį junkite per apsauginę nuotėkio relę.
Apsauginė nuotėkio relė mažina elektros smūgio riziką.
4.1.3 Žmonių sauga
a) Dirbdami elektriniu įrankiu būkite atidūs, sutelkite dėmesį į darbą
ir vadovaukitės sveika nuovoka. Nedirbkite su elektriniu įrankiu,
jei esate pavargę, vartojote narkotikų, alkoholio ar vaistų. Dirbant
elektriniu įrankiu, akimirksniui nuo darbo atitrauktas dėmesys gali tapti
rimtų sužalojimų priežastimi.
b) Naudokite asmenines apsaugos priemones ir visuomet užsidėkite
apsauginius akinius. Naudojant asmenines apsaugos priemones, pvz.,
respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą,
ausines ir kt., priklausomai nuo elektrinio įrankio tipo ir naudojimo,
sumažėja rizika susižaloti.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
lt
175
c) Saugokitės, kad neįjungtumėte prietaiso atsitiktinai. Prieš prijung-
dami prie elektros maitinimo tinklo, įdėdami akumuliatorių, imdami
į rankas ar nešdami, įsitikinkite, kad elektrinis įrankis yra išjung-
tas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba įrankį
įjungsite į elektros tinklą tuomet, kai jungiklis nėra išjungtas, gali įvykti
nelaimingas atsitikimas.
d) Prieš įjungdami elektrinį įrankį pašalinkite reguliavimo įrankius ar
veržlinius raktus. Besisukančioje prietaiso dalyje esantis įrankis ar
paliktas raktas gali tapti sužalojimų priežastimi.
e) Venkite nepatogių kūno padėčių. Dirbdami stovėkite tvirtai ir visada
išlaikykite kūno pusiausvyrą. Taip galėsite geriau kontroliuoti elektrinį
įrankį netikėtomis situacijomis.
f) Dėvėkite tinkamą aprangą. Nevilkėkite plačių drabužių, nesidėkite
papuošalų. Saugokite plaukus, drabužius ir pirštines nuo besisu-
kančių prietaiso dalių. Laisvus drabužius, papuošalus ir ilgus plaukus
gali įtraukti besisukančios prietaiso dalys.
g) Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo
įrenginius, visada įsitikinkite, kad jie yra prijungti ir tinkamai naudo-
jami. Naudojant dulkių nusiurbimo įrenginį, gali sumažėti dulkių keliama
grėsmė.
4.1.4 Elektrinio įrankio naudojimas ir elgesys su juo
a) Neperkraukite prietaiso. Naudokite Jūsų darbui tinkamą elektrinį
įrankį. Su tinkamu elektriniu įrankiu Jūs dirbsite geriau ir saugiau, jei
neviršysite nurodytos galios.
b) Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis
įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia
remontuoti.
c) Prieš nustatydami prietaisą, keisdami priedus ar tiesiog padėdami
prietaisą į šalį, visuomet ištraukite maitinimo kabelio kištuką iš
elektros lizdo ir / arba išimkite akumuliatorių iš prietaiso. Ši atsar-
gumo priemonė leis išvengti netikėto elektrinio įrankio įsijungimo.
d) Nenaudojamus elektros prietaisus saugokite vaikams neprieina-
moje vietoje. Neleiskite prietaisu naudotis asmenims, kurie nėra su
juo susipažinę arba nėra perskaitę šios instrukcijos. Elektriniai įran-
kiai yra pavojingi, kai juos naudoja patirties neturintys asmenys.
e) Elektrinius įrankius rūpestingai prižiūrėkite. Tikrinkite, ar judančios
elektrinio įrankio dalys tinkamai funkcionuoja ir niekur nekliūva, ar
nėra sulūžusių ir pažeistų dalių, kurios blogintų įrankio veikimą.
Prieš naudojimą pažeistos prietaiso dalys turi būti suremontuotos.
Blogai prižiūrimi elektriniai įrankiai yra daugelio nelaimingų atsitikimų
priežastis.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
lt
176
f) Pjovimo įrankiai visuomet turi būti aštrūs ir švarūs. Rūpestingai pri-
žiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau
stringa ir juos yra lengviau valdyti.
g) Elektrinį įrankį, reikmenis, keičiamus įrankius ir t. t. naudokite pagal
šias instrukcijas. Taip pat atsižvelkite į darbo sąlygas ir atliekamo
darbo pobūdį. Naudojant elektrinius įrankius ne pagal jų paskirtį, gali
kilti sužeidimų grėsmė.
4.1.5 Akumuliatorinio įrankio naudojimas ir elgesys su juo
a) Akumuliatoriams įkrauti naudokite tik tuos kroviklius, kuriuos reko-
menduoja gamintojas. Jei kroviklis, tinkantis tik nustatytiems akumu-
liatorių tipams, naudojamas kitiems akumuliatoriams įkrauti, kyla gaisro
pavojus.
b) Elektriniams įrankiams galima naudoti tik konkrečiai jiems skirtus
akumuliatorius. Naudojant kitokius akumuliatorius, kyla pavojus susi-
žaloti ir sukelti gaisrą.
c) Nenaudojamo akumuliatoriaus nelaikykite šalia sąvaržėlių, monetų,
raktų, vinių, varžtų ar kitokių smulkių metalinių daiktų, kurie galėtų
trumpai sujungti akumuliatoriaus kontaktus. Trumpai sujungus aku-
muliatoriaus kontaktus, galima nusideginti ar sukelti gaisrą.
d) Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis. Ven-
kite kontakto su šiuo skysčiu. Jei skysčio atsitiktinai pateko ant
odos, nuplaukite ją vandeniu, jei pateko į akis - gerai praplaukite jas
vandeniu ir nedelsdami kreipkitės į gydytoją. Akumuliatoriaus skystis
gali sudirginti arba chemiškai nudeginti odą.
4.1.6 Techninė priežiūra
a) Elektrinį įrankį turi teisę remontuoti tik kvalifikuotas specialistas,
tam jis turi naudoti tik originalias atsargines dalis. Taip galima
užtikrinti, kad bus išlaikytas elektrinio įrankio naudojimo saugumas.
4.2 Papildomi saugos nurodymai
4.2.1 Žmonių sauga
a) Jeigu vykdant darbus sukamas varžtas / sraigtas gali paliesti pa-
slėptus elektros laidus, visada laikykite prietaisą už izoliuotų ran-
kenų paviršių. Dėl varžto / sraigto kontakto su laidais, kuriais teka
elektros srovė, metalinėse prietaiso dalyse taip pat gali atsirasti įtampa,
todėl kyla elektros smūgio pavojus.
b) Prietaisą keisti ar modifikuoti draudžiama.
c) Nežiūrėkite tiesiai į akumuliatorinio smūginio suktuvo šviestuvą
(šviesos diodą) ir nenukreipkite jo į kitų žmonių veidą. Jo šviesa akina.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
lt
177
d) Dirbdami darykite pertraukas bei atpalaidavimo pratimus pirštams,
kad pagerėtų kraujotaka.
e) Venkite liesti besisukančias prietaiso dalis. Prietaisą įjunkite tik
darbo vietoje. Liečiant besisukančias dalis, o ypač besisukančius
įrankius, kyla sunkių sužalojimų pavojus.
f) Prietaisą padėdami ir transportuodami įjunkite apsaugantį blokato-
rių (dešininį / kairinį perjungiklį perstumkite į vidurinę padėtį).
g) Šis prietaisas nėra skirtas dirbti fiziškai silpniems, neinstruktuo-
tiems asmenims. Prietaisą laikykite vaikams nepasiekiamoje vietoje.
h) Tam tikrų medžiagų, pvz., dažų, kuriuose yra švino junginių, kai kurių
medienos rūšių, betono / mūro / akmens, kuriuose yra kvarco ir kitų mi-
neralų, taip pat metalo dulkės gali būti sveikatai kenksmingos. Liečiamos
ar įkvėptos tokios dulkės darbuotojui ar arti jo esantiems asmenims gali
sukelti alergines reakcijas ir / arba kvėpavimo takų susirgimus. Ąžuolo
arba buko medienos dulkės gali sukelti vėžinius susirgimus, ypač tada,
kai naudojami priedai medienai apdoroti (chromatai, medienos konser-
vantai). Medžiagas, kuriose yra asbesto, leidžiama naudoti tik specia-
listams. Pagal galimybes naudokite dulkių nusiurbimo įrenginį. No-
rėdami efektyviai nusiurbti didžiąją dulkių dalį, naudokite tinkamą
mobilų dulkių gaudymo įtaisą. Jeigu reikia, naudokite atitinkamoms
dulkėms skirtą kvėpavimo takus saugančią kaukę. Pasirūpinkite,
kad darbo vieta būtų gerai vėdinama. Laikykitės Jūsų šalyje galio-
jančių konkrečių medžiagų apdirbimo instrukcijų.
i) Prietaisą visada laikykite tvirtai paėmę už laikymui skirtos rankenos.
Rankeną prižiūrėkite, kad ji visada būtų sausa, švari ir neriebaluota.
j) Naudotojas ir šalia esantys asmenys dirbant prietaisu turi užsidėti
tinkamus apsauginius akinius, apsauginį šalmą, ausines, mūvėti
apsaugines pirštines ir užsidėti lengvą respiratorių.
4.2.2 Atsargus elektrinių įrankių naudojimas ir elgesys su jais
a) Įtvirtinkite apdirbamas detales ar ruošinius. Apdirbamiems ruoši-
niams įtvirtinti naudokite spaustuvus arba veržtuvus. Taip saugiau,
nei laikyti juos rankomis, be to, laisvomis rankomis galėsite tinkamai
naudotis prietaisu.
b) Patikrinkite, ar įstatomų įrankių jungiamojo antgalio sistema su-
tampa su griebtuvo sistema ir ar šie įrankiai saugiai įtvirtinti grieb-
tuve.
c) Įsitikinkite, kad varžtai ir ruošinys gali atlaikyti prietaiso dinamo-
metrinį momentą. Dėl per didelio dinamometrinio momento gali būti
per daug apkraunami, tempiami arba pažeidžiami varžtai arba ruošinys,
taip pat kyla pavojingų situacijų ir susižeidimo pavojus.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
lt
178
4.2.3 Atsargus akumuliatorinių įrankių naudojimas ir elgesys su jais
a) Prieš įstatydami akumuliatorių įsitikinkite, kad prietaisas yra išjung-
tas. Įstatant akumuliatorių į įjungtą elektrinį įrankį, gali įvykti nelaimingas
atsitikimas.
b) Saugokite akumuliatorius nuo aukštos temperatūros ir ugnies. Yra
sprogimo pavojus.
c) Akumuliatorių negalima ardyti, spausti, kaitinti iki aukštesnės kaip
80 °C temperatūros arba deginti. Priešingu atveju kyla gaisro, sprogimo
ir nusideginimo cheminėmis medžiagomis pavojus.
d) Saugokite, kad į vidų nepatektų drėgmės. Prasiskverbusi drėgmė gali
sukelti trumpąjį jungimą ar chemines reakcijas, kuris (-ios) savo ruožtu
gali sukelti gaisrą ar cheminius nudegimus.
e) Atkreipkite dėmesį į specialiąsias LiIon akumuliatorių transporta-
vimo, laikymo ir naudojimo direktyvas.
f) Akumuliatorius siųsdami (automobilių kelių, geležinkelių, jūrų ar oro
transportu), laikykitės galiojančių nacionalinių ir tarptautinių transporta-
vimo taisyklių.
g) Prietaisą laikykite ir transportuokite išėmę akumuliatorių.
h) Saugokite akumuliatorių nuo trumpojo jungimo. Prieš dėdami aku-
muliatorių į prietaisą, įsitikinkite, kad ant prietaiso kontaktų ir aku-
muliatoriaus kontaktų nėra pašalinių daiktų. Trumpai sujungus aku-
muliatoriaus kontaktus, kyla gaisro, sprogimo ir nusideginimo cheminė-
mis medžiagomis pavojus.
i) Pažeistų akumuliatorių (pavyzdžiui, įtrūkusių, su sulūžusiais, sulin-
kusiais, suspaustais ir / arba ištrauktais kontaktais) neįkraukite ir
nenaudokite.
j) Jeigu akumuliatorius yra per karštas paimti į rankas, jis gali būti sugedęs.
Padėkite prietaisą nedegioje ir nuo degių medžiagų pakankamai
nutolusioje vietoje, kurioje galėtumėte jį stebėti, ir leiskite atvėsti.
Kai akumuliatorius atvės, susisiekite su „Hilti“ techniniu centru.
4.2.4 Apsauga nuo elektros
Prieš pradėdami dirbti, patikrinkite (pvz., naudodami metalo detektorių),
ar darbo zonoje nėra paslėptų elektros laidų, dujų ir vandens vamzdžių.
Netyčia pragręžus elektros kabelį, išorinėmis metalinėmis prietaiso dalimis
gali pradėti tekėti elektros srovė. Dėl to kyla rimtas elektros smūgio pavojus.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
lt
179
5 Prieš pradedant naudotis
5.1 Akumuliatoriaus įkrovimas
Daugiau informacijos apie akumuliatoriaus įkrovimą rasite kroviklio
naudojimo instrukcijoje.
5.2 Akumuliatoriaus įdėjimas 2
ATSARGIAI
Prieš įdėdami akumuliatorių, įsitikinkite, kad akumuliatorinis smūginis
suktuvas yra išjungtas, o įjungimo blokatorius suaktyvintas (dešininės
/ kairinės eigos perjungiklis yra vidurinėje padėtyje).
1. Akumuliatorių į akumuliatorinį smūginį suktuvą kiškite iš priekio, kol jis
girdimu spragtelėjimu užsifiksuos.
NURODYMAS Akumuliatorių įdedant į akumuliatorinį smūginį suktuvą,
gali trumpam įsižiebti įkrovos lygio indikacijos šviesos diodai.
2. ATSARGIAI Krintantis akumuliatorius gali sužaloti Jus ir kitus žmo-
nes.
Patikrinkite, ar akumuliatorius gerai užfiksuotas prietaise.
5.3 Akumuliatoriaus išėmimas 3
1. Spauskite atblokavimo mygtuką.
2. Traukdami pirmyn, akumuliatorių išimkite iš akumuliatorinio smūginio
suktuvo.
5.4 Diržo kablys (reikmuo) 4
ATSARGIAI
Prieš pradėdami dirbti kontroliuokite, kad diržo kablys būtų patikimai
pritvirtintas.
Naudodami diržo kablį, akumuliatorinį smūginį suktuvą galite laikinai paka-
binti ant diržo. Kairiarankiai gali diržo kablį sumontuoti kitoje prietaiso pusėje.
1. Iš akumuliatorinio smūginio suktuvo išimkite akumuliatorių.
2. Diržo kablį įstatykite į jam skirtą lizdą.
3. Diržo kablį pritvirtinkite dviem varžtais.
6Darbas
6.1 Dešininio / kairinio sukimosi nustatymas 5
Dešininės / kairinės eigos perjungikliu galite pasirinkti įrankio velenosukimosi
kryptį. Kol variklis veikia, blokavimo įtaisas neleidžia perjungti jungiklio.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
lt
180
Kai dešininės / kairinės eigos perjungiklis yra vidurinėje padėtyje, valdymo
jungiklis yra užblokuotas.
Dešininės / kairinės eigos perjungiklį paspauskite kairėn.
Yra įjungta dešininė eiga.
Dešininės / kairinės eigos perjungiklį paspauskite dešinėn.
Yra įjungta kairinė eiga.
6.2 Įjungimas / išjungimas
Lėtai spausdami valdymo jungiklį, sukimosi greitį galite sklandžiai didinti iki
pat maksimalios jo reikšmės.
NURODYMAS
Jeigu akumuliatorinis smūginis suktuvas dėl perkrovos arba perkaitimo
automatiškai išsijungė, atleiskite valdymo jungiklį ir palaukite, kol prietaisas
atvės. Paskui prietaisą vėl galėsite įjungti, spausdami valdymo jungiklį.
6.3 Įrankio keitimas
ATSARGIAI
Keisdami įrankį, mūvėkite apsaugines pirštines, nes besisukdamas
įrankis įkaista.
NURODYMAS
Prietaise yra ¹/₄" šešiabriaunė anga su fiksavimo įvore, skirta įvairiems
įrankiams (pvz., grąžtams, sukimo antgaliams ir sukimo antgalių laikikliui)
įtvirtinti.
Patikrinkite, ar įrankio kotas yra švarus. Jeigu reikia, kotą nuvalykite.
6.3.1 Įrankio įdėjimas 6
1. Iš akumuliatorinio smūginio suktuvo išimkite akumuliatorių.
2. Šešiabriaunės angos fiksavimo įvorę pastumkite pirmyn ir laikykite šioje
padėtyje.
3. Įrankį stumkite į šešiabriaunę angą kol atsirems, tada fiksavimo įvorę
paleiskite.
4. Patikrinkite, ar įrankis laikosi tvirtai.
6.3.2 Įrankio išėmimas 7
1. Iš akumuliatorinio smūginio suktuvo išimkite akumuliatorių.
2. Šešiabriaunės angos fiksavimo įvorę pastumkite pirmyn ir laikykite šioje
padėtyje.
3. Įrankį ištraukite iš šešiabriaunė angos, tada fiksavimo įvorę paleiskite.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
lt
181
7 Techninė priežiūra ir remontas
ĮSPĖJIMAS
Elektrines prietaiso dalis leidžiama remontuoti tik kvalifikuotiems elekt-
rikams.
7.1 Akumuliatorinio smūginio suktuvo priežiūra
ATSARGIAI
Prietaisas, ypač jo rankenų paviršiai, visada turi būti sausi, švarūs,
nesutepti alyva ar tirštu tepalu. Nenaudokite priežiūros priemonių,
kuriose yra silikono.
Akumuliatorinio smūginio suktuvo neeksploatuokite, jeigu jo vėdinimo
plyšiai užsikimšę! Vėdinimo plyšius atsargiai išvalykite sausu šepečiu.
Saugokite, kad į akumuliatorinio smūginio suktuvo vidų nepatektų pašalinių
daiktų.
Išorinį akumuliatorinio smūginio suktuvo paviršių reguliariai valykitešiek
tiek sudrėkinta šluoste. Nenaudokite purkštuvų, aukšto slėgio garų įrangos,
neplaukite prietaiso tekančiu vandeniu! Dėl to akumuliatorinis smūginis
suktuvas gali tapti nesaugus naudoti apsaugos nuo elektros požiūriu.
7.2 Akumuliatorių priežiūra
Norėdami pasiekti maksimalų akumuliatoriaus tarnavimo laiką, įkraukitejįiš
karto pastebėję, kad akumuliatoriaus galia stipriai sumažėjo.
NURODYMAS
Jei prietaisas naudojamas toliau, jis išjungiamas automatiškai, kad nebūtų
pažeidžiamos akumuliatoriaus sekcijos.
Akumuliatorius laikykite sausoje ir vėsioje vietoje.
8 Gedimų aptikimas
Jeigu sutrikimas išliko arba rekomenduojamos priemonės nedavė teigiamo
rezultato, savo prietaisą pristatykite į „Hilti“ techninės priežiūros centrą.
Gedimas Galima priežastis Gedimo šalinimas
Prietaisas neveikia. Akumuliatorius netinka-
mai įstatytas arba yra
išsekęs.
Akumuliatorių tinkamai
užfiksuoti (turi pasigirsti
spragtelėjimas) arba
įkrauti.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
lt
182
Gedimas Galima priežastis Gedimo šalinimas
Jungiklio negalima
paspausti arba jis yra
užblokuotas.
Dešininės / kairinės ei-
gos perjungiklis yra nu-
statytas į vidurinę (trans-
portavimo) padėtį
Dešininės / kairinės ei-
gos perjungiklį paspausti
į kairę arba į dešinę.
Staiga sumažėja ap-
sisukimų skaičius. Akumuliatorius yra išse-
kęs. Akumuliatorių pakeisti,
o išsekusį akumuliatorių
įkrauti.
Akumuliatorius išsi-
krauna greičiau nei
paprastai.
Labai žema aplinkos
temperatūra. Leisti akumuliatoriui lėtai
įšilti patalpos temperatū-
roje.
Akumuliatorius ne-
užsifiksuoja girdimu
spragtelėjimu.
Užterštas akumuliato-
riaus fiksatorius. Fiksatorių nuvalyti ir aku-
muliatorių užfiksuoti. Jei
problemos išspręsti ne-
pavyksta, kreiptis į „Hilti“
techninį centrą.
Prietaisas arba aku-
muliatorius stipriai
kaista.
Elektrinis gedimas. Prietaisą nedelsiant iš-
jungti, nuimti akumulia-
torių ir kreiptis į „Hilti“
techninės priežiūros
centrą.
Prietaisas yra perkrau-
tas (viršyta nurodyta ap-
krova).
Pasirinkite prietaisą pa-
gal naudojimo sritį.
9 Utilizacija
ATSARGIAI
Jei įranga utilizuojama netinkamai, gali kilti šie pavojai: degant plastikams
susidaro nuodingos, žmogaus sveikatai kenkiančios dujos; pažeisti ar labai
įkaitę maitinimo elementai gali sprogti ir apnuodyti, sudirginti, nudeginti odą
arba užteršti aplinką; lengvabūdiškai ir neapgalvotai utilizuodami sudarote
sąlygas neįgaliotiems asmenims naudoti įrangą ne pagal taisykles. Dėl
išvardytų priežasčių galite smarkiai susižaloti ir Jūs patys, ir kiti asmenys,
arba gali būti padaryta žalos aplinkai.
ATSARGIAI
Sugedusius akumuliatorius nedelsdami utilizuokite. Saugokite juos nuo
vaikų. Akumuliatorių neardykite ir nedeginkite.
ATSARGIAI
Akumuliatorius utilizuokite vadovaudamiesi šalyje galiojančiais teisės aktais
arba grąžinkite juos įmonei „Hilti“.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
lt
183
Didelė „Hilti“ prietaisų dalis pagaminta iš medžiagų, kurias galima perdirbti
antrą kartą. Būtina antrinio perdirbimo sąlyga yra tinkamas medžiagų
išrūšiavimas. Daugelyje šalių „Hilti“ jau turi atstovybes, kuriose priimami
seni prietaisai. Pasiteiraukite dėl to „Hilti“ klientų aptarnavimo centre arba
pardavimo atstovybėje.
Tik ES valstybėms
Neišmeskite elektrinių įrankių į buitinius šiukšlynus!
Laikantis Europos direktyvos dėl naudotų elektros ir elektroni-
kos prietaisų ir sprendimo dėl jos įtraukimo į nacionalinius teisės
aktus, naudotus elektrinius įrankius būtina surinkti atskirai ir pa-
teikti antriniam perdirbimui pagal aplinkosaugos reikalavimus.
10 Prietaiso gamintojo teikiama garantija
Jeigu turite klausimų dėl garantinio aptarnavimo sąlygų, kreipkitės į vietinį
„Hilti“ prekybos partnerį.
11 EB atitikties deklaracija (originali)
Pavadinimas: Akumuliatorinis smūginis suktu-
vas su šešiabriaune anga velene
Tipas: SID 2-A
Karta: 01
Pagaminimo metai: 2013
Prisiimdami visą atsakomybę pareiškiame, kad šis gaminys atitinka šių
direktyvų ir normų reikalavimus: 2006/42/EB, iki 2016 m. balandžio 19
d.: 2004/108/EB, nuo 2016 m. balandžio 20 d.: 2014/30/ES, 2006/66/EG,
2011/65/ES, EN 607451, EN 6074522, EN ISO 12100.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
lt
184
Hilti Corporation, Feldkircherstrasse 100, FL9494 Schaan
Paolo Luccini Tassilo Deinzer
Head of BA Quality and Process Management Executive Vice President
Business Area Electric Tools & Accessories Business Unit Power Tools & Accessories
08/2015 08/2015
Techninė dokumentacija saugoma:
Hilti Entwicklungsgesellschaft mbH
Zulassung Elektrowerkzeuge
Hiltistrasse 6
86916 Kaufering
Deutschland
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
et
185
ALGUPÄRANE KASUTUSJUHEND
Akutoitega sisekuuskant-
löökkruvikeeraja SID 2-A
Enne seadme esmakordset kasutamist lugege tingimata läbi käesolev
kasutusjuhend.
Kasutusjuhend peab olema alati seadme juures.
Juhend peab jääma seadme juurde ka siis, kui annate seadme edasi teistele
isikutele.
Sisukord
1 Üldisedjuhised............................. 186
2 Kirjeldus ................................. 187
3 Tehnilisedandmed .......................... 189
4 Ohutusnõuded ............................. 190
5 Kasutuselevõtt............................. 195
6 Töötamine................................ 196
7 Hooldusjakorrashoid ........................ 197
8 Veaotsing ................................ 197
9 Utiliseerimine . . . ........................... 198
10 Tootja garantii seadmetele . . . . . ................ 199
11 EÜ-vastavusdeklaratsioon(originaal) .............. 199
1Numbrid viitavad joonistele. Joonised leiate kasutusjuhendi algusest.
Tootja jätab endale õiguse tehniliste muudatuste tegemiseks.
Seadme juhtelemendid ja osad 1
@Reverslüliti
;Valgustus
=Vöökonks (lisatarvik)
%Aku laetuse astme indikaator
&Vabastusklahv
(Juhtlüliti
)Sisekuuskant
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
et
186
1 Üldised juhised
1.1 Märksõnad ja nende tähendus
OHT!
Viidatakse vahetult ähvardavatele ohtudele, millega kaasnevad rasked ke-
halised vigastused või inimeste hukkumine.
HOIATUS!
Viidatakse võimalikele ohtlikele olukordadele, millega võivad kaasnedaras-
ked kehalised vigastused või inimeste hukkumine.
ETTEVAATUST!
Viidatakse võimalikele ohtlikele olukordadele, millega võivad kaasnedaker-
gemad kehalised vigastused või varaline kahju.
JUHIS
Soovitusi seadme kasutamiseks ja muu kasulik teave.
1.2 Piltsümbolite selgitus ja täiendavad juhised
Hoiatavad märgid
Üldine hoiatus
Kohustavad märgid
Enne kasutamist
lugege läbi
kasutusjuhend
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
et
187
Sümbolid
Suunake materjalid
taaskasutusse Alalisvool Tühikäigupöörded Parem käik
Vasak käik
Identifitseerimisandmete koht seadmel
Seadme tüübitähis on toodud seadme andmesildil ja seerianumber moo-
torikorpusel. Märkige need andmed käesolevasse kasutusjuhendisse ning
tehke teatavaks alati, kui pöördute Hilti müügiesindusse või hooldekeskusse.
Tüüp:
Generatsioon: 01
Seerianumber:
2 Kirjeldus
2.1 Nõuetekohane kasutamine
SID 2-A on käsitsi juhitav akulöökkruvikeeraja. See on ette nähtud keer-
mestatud kruvide, mutrite ja poltide keeramiseks puitu, metalli, müüritisse
ja betooni.
Akude kasutamine teiste seadmete toiteallikana on keelatud.
Vigastuste vältimiseks kasutage Hilti originaaltarvikuid ja originaaltööriistu.
Akulöökkruvikeerajat ei tohi kasutada töödeks, mis nõuavad kindlaks-
määratud pöördemomenti. Akulöökkruvikeeraja kasutamisel töödeks, mis
nõuavad kindlaksmääratud pöördemomenti või mille puhul ei tohi maksi-
maalset pöördemomenti ületada, esineb ülekeeramise, kruvi või tooriku kah-
justamise oht. Sellisteks töödeks tuleks kasutada täpselt seatava pöörde-
momendiga seadet.
Seade on ette nähtud professionaalseks kasutuseks ja ja seda tohivad ka-
sutada, hooldada ja parandada üksnes vastava volituse ja väljaõppega isi-
kud. Kasutajatel peab olema ohutusalane eriettevalmistus. Seade ja sellega
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
et
188
ühendatavad abitööriistad võivad osutuda ohtlikuks, kui neid ei kasutata
nõuetekohaselt või kui nendega töötab spetsiaalse ettevalmistuseta isik.
Pidage kinni riigis kehtivatest tööohutusnõuetest.
2.2 Tarnekomplekt
1 Akulöökkruvikeeraja SID 2-A
1 Kasutusjuhend
Lisatarvikuid leiate Hilti müügiesindusest või veebist aadressil
www.hilti.com.
2.3 Akulöökkruvikeeraja kasutamiseks on lisaks vaja:
liitiumioon-aku B 12/2.6 koos laadimisseadmega C 4⁄1250.
2.4 Varustus
Akulöökkruvikeerajal on vibratsioonisummutusega käepide, ülekoormus-ja
ülekuumenemiskaitse ja süvatühjenemisvastane kaitse.
2.5 Aku laetuse astme indikaator
Aku on varustatud laetuse astme indikaatoriga. Vajutamisel aku vabas-
tusklahvile kuvavad neli LED-tuld aku laetuse astet.
Pidev LED-tuli Vilkuv LED-tuli Laetuse aste C
LED-tuled1,2,3,4 -C≧75%
LED-tuled1,2,3 -50 % ≦ C < 75 %
LED-tuled 1, 2 -25 % ≦ C < 50 %
LED-tuli 1 -10 % ≦ C < 25 %
-LED-tuli 1 C<10%
JUHIS
Töötamise ajal ei ole võimalik esitada päringut aku laetuse astme kohta.
JUHIS
Aku asetamisel akulöökkruvikeerajasse võivad aku laetuse astme indikaatori
LED-tuled korraks süttida.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
et
189
3 Tehnilised andmed
Tootja jätab endale õiguse tehnilisi andmeid muuta.
Seade SID 2A
Nimipinge 10,8 V
Kaal vastavalt menetlusele
EPTAProcedure 01/2003 1,1 kg
Tühikäigupöörded 0…2500/min
Löökide arv max 3410 1/min
Padrun Lukustushülsiga ¹/₄"-sisekuuskant
JUHIS
Käesolevas kasutusjuhendis toodud vibratsioonitase on mõõdetud standar-
dile EN 60745 vastaval mõõtemeetodil ja seda saab kasutada seadmete
omavaheliseks võrdlemiseks. See sobib ka vibratsiooni esialgseks hinda-
miseks. Toodud vibratsioonitase esineb seadme nõuetekohasel kasuta-
misel. Kui aga seadet kasutatakse muul otstarbel, teiste tarvikutega või kui
seade on ebapiisavalt hooldatud, võib vibratsioonitase toodust kõrvale kal-
duda. See võib vibratsiooni töö koguperioodi lõikes tunduvalt suurendada.
Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade oli
välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendamata. See
võib vibratsiooni töö koguperioodi lõikes tunduvalt vähendada. Seadme
kasutaja kaitseks vibratsiooni toime eest rakendage täiendavaid kaitseabi-
nõusid, näiteks hooldage seadmeid ja tarvikuid korralikult, hoidke käed soo-
jad, tagage sujuv töökorraldus.
Andmed müra kohta (mõõdetud vastavalt standardile EN 607451):
A-filtriga korrigeeritud helivõimsus-
tase, LWA
92 dB (A)
A-filtriga korrigeeritud helirõhutase,
LpA
103 dB (A)
Mõõtemääramatus, K 3dB(A)
Vibratsioonitase kolmel teljel (vibratsiooni vektorsumma) (mõõdetud
kooskõlas standardiga EN 6074522):
Maksimaalse suurusega kinnitusele-
mentide löökpuurimine, ah
16,5 m/s²
Mõõtemääramatus, K 1,5 m/s²
Aku B 12/2.6
Nimipinge 10,8 V
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
et
190
Aku B 12/2.6
Mahtuvus 2,6 Ah
Energiasisaldus 28,08 Wh
Kaal 0,24 kg
Akuelementide tüüp liitiumioon
4 Ohutusnõuded
JUHIS
Punktis 4.1 esitatud ohutusnõuded sisaldavad kõiki elektriliste tööriistade
suhtes kohaldatavaid üldisi ohutusnõudeid, mille loetlemine kasutusjuhendis
on rakendatavate standardite kohaselt kohustuslik. Nende hulgas võib siiski
olla ka nõudeid, mis ei ole käeoleva seadme puhul asjakohased.
4.1 Üldised ohutusnõuded elektriliste tööriistade kasutamisel
a) HOIATUS!
Lugege läbi kõik ohutusnõuded ja juhised. Alltoodud ohutusnõuete
eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigas-
tused. Hoidke kõik ohutusnõuded ja juhised edaspidiseks kasuta-
miseks alles. Järgnevalt kasutatud mõiste "elektriline tööriist" käib võr-
gutoitega (toitejuhtmega) elektriliste tööriistade ja akutoitega (ilmatoite-
juhtmeta) elektriliste tööriistade kohta.
4.1.1 Ohutus töökohal
a) Hoidke oma töökoht puhas ja valgustage seda korralikult. Korrasta-
mata ja valgustamata töökoht võib põhjustada õnnetusi.
b) Ärge kasutage seadet plahvatusohtlikus keskkonnas, kus leidub
tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest
lööb sädemeid, mis võivad tolmu või aurud süüdata.
c) Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised isikud
töökohast eemal. Kui teie tähelepanu juhitakse kõrvale, võib seade teie
kontrolli alt väljuda.
4.1.2 Elektriohutus
a) Seadme pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha
mingeid muudatusi. Kaitsemaandusega seadmete puhul ei tohi
kasutada adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad
vähendavad elektrilöögi ohtu.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
et
191
b) Vältige kehalist kontakti maandatud pindadega, näiteks torude,
radiaatorite, pliitide ja külmikutega. Kui teie keha on maandatud, on
elektrilöögi oht suurem.
c) Kaitske seadet vihma ja niiskuse eest. Kui elektriseadmesse on
sattunud vett, on elektrilöögi oht suurem.
d) Ärge kasutage toitejuhet seadme kandmiseks, ülesriputamiseks
ega pistiku pistikupesast väljatõmbamiseks. Kaitske toitejuhet kuu-
muse, õli, teravate servade ja seadme liikuvate osade eest. Kahjus-
tatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu.
e) Kui töötate elektrilise tööriistaga vabas õhus, kasutage ainult piken-
dusjuhtmeid, mis on ette nähtud kasutamiseks ka välistingimustes.
Välistingimustes kasutamiseks ettenähtud pikendusjuhtme kasutamine
vähendab elektrilöögi ohtu.
f) Kui seadmega töötamine niiskes keskkonnas on vältimatu, ka-
sutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vä-
hendab elektrilöögi ohtu.
4.1.3 Inimeste turvalisus
a) Olge tähelepanelik, jälgige, mida teete, ning toimige elektrilise töö-
riistaga töötades kaalutletult. Ärge kasutage seadet, kui olete väsi-
nud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepa-
nematus seadme kasutamisel võib põhjustada raskeid vigastusi.
b) Kandke isikukaitsevahendeid ja alati kaitseprille. Isikukaitsevahen-
dite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või
kuulmiskaitsevahendite kandmine – sõltuvalt elektrilise tööriista tüübist
ja kasutusalast – vähendab vigastuste ohtu.
c) Vältige seadme tahtmatut käivitamist. Enne seadme ühendamist
vooluvõrguga ja/või seadmesse aku paigaldamist, seadme ülestõst-
mist ja kandmist veenduge, et seade on välja lülitatud. Kui hoiate
seadme kandmisel sõrme lülitil või ühendate vooluvõrku sisselülitatud
seadme, võib tagajärjeks olla õnnetus.
d) Enne seadme sisselülitamist eemaldage selle küljest reguleerimis-
ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või
mutrivõti võib põhjustada vigastusi.
e) Vältige ebatavalist tööasendit. Võtke stabiilne tööasend ja säilitage
kogu aeg tasakaal. Nii saate seadet ootamatutes olukordades paremini
kontrollida.
f) Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid.
Hoidke juuksed, rõivad ja kindad seadme liikuvatest osadest eemal.
Lotendavad riided, ehted ja pikad juuksed võivad sattuda seadme
liikuvate osade vahele.
g) Kui seadme külge on võimalik paigaldada tolmueemaldus- ja kogu-
misseadiseid, veenduge, et need on seadmega ühendatud ja et neid
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
et
192
kasutatakse nõuetekohaselt. Tolmueemaldusseadise kasutamine võib
vähendada tolmust tingitud ohte.
4.1.4 Elektrilise tööriista kasutamine ja käsitsemine
a) Ärge koormake seadet üle. Kasutage antud töö tegemiseks sobivat
elektrilist tööriista. See töötab ettenähtud jõudluspiirides tõhusamalt
ja ohutumalt.
b) Ärge kasutage elektrilist tööriista, mille lüliti on rikkis. Elektriline
tööriist, mida ei saa enam lülitist korralikult sisse ja välja lülitada, on
ohtlik ning tuleb viia parandusse.
c) Enne mis tahes seadetöid seadme kallal, tarvikute vahetust ja
seadme hoiulepanekut tõmmake pistik pistikupesast välja ja/või
eemaldage seadmest aku. See ettevaatusabinõu väldib seadme
tahtmatut käivitamist.
d) Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus
kohas. Ärge laske seadet kasutada isikutel, kes seda ei tunne või
pole siintoodud juhiseid lugenud. Asjatundmatute isikute käes on
elektrilised tööriistad ohtlikud.
e) Hooldage elektrilisi tööriistu korralikult. Kontrollige, kas seadme
liikuvad detailid töötavad veatult ega kiilu kiini. Veenduge, et
seadme detailid ei ole murdunud või kahjustatud määral, mis mõju-
tab seadme töökindlust. Laske kahjustatud osad enne seadme ka-
sutamist parandada. Ebapiisavalt hooldatud elektrilised tööriistad on
põhjustanud palju tööõnnetusi.
f) Hoidke lõiketarvikud teravad ja puhtad. Hästi hooldatud, teravate
lõikeservadega lõiketarvikud kiiluvad harvemini kinni ja neid on lihtsam
juhtida.
g) Kasutageelektrilist tööriista, tarvikuid, lisaseadmeid vastavalt käes-
olevatele juhistele. Arvestage seejuures töötingimuste ja teostatava
töö iseloomuga. Elektriliste tööriistade kasutamine otstarbel, milleks
need ei ole ette nähtud, võib põhjustada ohtlikke olukordi.
4.1.5 Akuga tööriista kasutamine ja käsitsemine
a) Laadige akusid ainult tootja poolt soovitatud akulaadijatega. Kui
teatud tüüpi aku laadimiseks ettenähtud akulaadijat kasutatakse teiste
akude laadimiseks, tekib tulekahju oht.
b) Kasutage elektrilistes tööriistades ainult ettenähtud akusid. Teiste
akude kasutamine võib põhjustada vigastusi ja põlengu ohtu.
c) Kasutusvälisel ajal hoidke akud eemal kirjaklambritest, müntidest,
võtmetest, naeltest, kruvidest ja teistest väikestest metalleseme-
test, mis võivad aku kontaktid omavahel ühendada. Akukontaktide
vahel tekkiv lühis võib põhjustada tulekahju või põletusi.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
et
193
d) Väärkasutuse korral võib akuvedelik akust välja voolata. Vältige
sellega kokkupuudet. Juhusliku kokkupuute korral loputage kah-
justatud kohta veega. Kui vedelik satub silma, pöörduge lisaks arsti
poole. Väljavoolav akuvedelik võib põhjustada nahaärritusi või põletusi.
4.1.6 Hooldus
a) Laske seadet parandada ainult kvalifitseeritud spetsialistidel, kes
kasutavad originaalvaruosi. Nii on tagatud elektrilise tööriista ohutuse
säilimine.
4.2 Täiendavad ohutusnõuded
4.2.1 Inimeste ohutus
a) Kui teete töid, mille puhul võib kruvi tabada varjatud elektrijuhet,
hoidke seadet isoleeritud haardepinnast. Kokkupuude pingestatud
elektrijuhtmega võib seada pinge alla ka seadme metalldetailid ja põh-
justada elektrilöögi.
b) Seadme modifitseerimine ja ümberkujundamine on keelatud.
c) Ärge vaadake otse akulöökkruvikeeraja LED-tule suunas ja ärge
suunake tuld teistele inimestele otse silma. Esineb pimestamise oht.
d) Töötamise ajal tehke pause ning lõdvestage käsi ja sõrmi, et paran-
dada sõrmede verevarustust.
e) Vältige kokkupuudet pöörlevate osadega. Lülitage seade sisse
alles tööpiirkonnas. Kokkupuudeseadmepöörlevateosadega,eriti
pöörlevate tarvikutega, võib põhjustada vigastusi.
f) Enne seadme hoiulepanekut või transportimist aktiveerige sisselü-
litustõkis (seadke reverslüliti keskasendisse).
g) Seadet ei tohi kasutada füüsiliselt nõrgad isikud, kellele ei ole antud
juhiseid seadme kasutamiseks. Hoidke lapsed seadmest eemal.
h) Pliisisaldusega värvide, teatavat liiki puidu, be-
tooni/müüritise/kvartsisisaldusega kivi, mineraalide ja metalli tolm võib
kahjustada tervist. Kokkupuude tolmuga või tolmu sissehingamine
võib põhjustada kasutajal või läheduses viibivatel isikutel allergilist
reaktsiooni ja/või hingamisteede haigusi. Teatav tolm, nt tamme-
või pöögitolm on kantserogeenne, seda eeskätt koosmõjus puidu
töötlemiseks ettenähtud lisaainetega (kromaat, puidukaitsevahendid).
Asbesti sisaldavate materjalide töötlemine on lubatud vaid asjaomase
kvalifikatsiooniga isikutel. Võimaluse korral kasutage tolmuimejat.
Tõhusa tolmueemalduse tagamiseks kasutage sobivat mobiilset
tolmuimejat. Vajaduse korral kandke konkreetse tolmu jaoks
sobivat kaitsemaski. Tagage tööpiirkonnas hea ventilatsioon.
Järgige töödeldavate materjalide suhtes riigis kehtivaid eeskirju.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
et
194
i) Hoidke seadet ettenähtud käepidemest tugevalt ja kindlalt. Käepide
peabolemakuiv,puhasjavabaõlistningrasvast.
j) Kasutaja ja läheduses viibivad isikud peavad seadme kasutamisel
ja tõrgete kõrvaldamisel kandma sobivaid kaitseprille, kaitsekiiv-
rit, kuulmiskaitsevahendeid, kaitsekindaid ja kerget hingamisteede
kaitsemaski.
4.2.2 Elektriliste tööriistade hoolikas käsitsemine ja kasutamine
a) Kinnitage töödeldav detail korralikult. Kasutage töödeldava detaili
kinnitamiseks kinnitusvahendeid või pitskruvi. Nii püsib seade kind-
lamalt paigal kui käega hoides, samuti jäävad nii mõlemad käed sead-
mega töötamiseks vabaks.
b) Veenduge, et kasutatavad tarvikud seadme padrunisüsteemiga so-
bivad ja on tarvikukinnitusse nõuetekohaselt kinnitatud.
c) Veenduge, et kruvid ja toorik seadme poolt tekitatava pöörde-
momendiga sobivad. Liiga kõrge pöördemoment võib avaldada kruvi-
dele või toorikule ülekoormust, neid venitada või kahjustada ja seetõttu
ohtlikke olukordi või vigastusi põhjustada.
4.2.3 Akutööriistade hoolikas käsitsemine ja kasutamine
a) Enne aku paigaldamist veenduge, et seade on välja lülitatud. Aku
paigaldamine sisselülitatud seadmesse võib põhjustada õnnetusi.
b) Kaitske akusid kõrgete temperatuuride ja tule eest. Esineb plahva-
tusoht.
c) Akusid ei tohi lahti võtta, muljuda, kuumutada üle 80 °C ega põle-
tada. Vastasel korral tekib põlengu, plahvatus- ja söövitusoht.
d) Vältige niiskuse sissetungimist. Sissetunginud niiskus võib tekitada
lühise ja keemilisi reaktsioone ning tuua kaasa põletuse või tulekahju.
e) Järgige liitiumioon-akude veo, säilitamise ja kasutamise suhtes
kehtivaid erijuhiseid.
f) Akude vedamisel (maantee, raudtee, mere- või õhuveol) pidage kinni
riiklikest ja rahvusvahelistest veoeeskirjadest.
g) Seadme hoiulepanekul ja transportimisel eemaldage seadmest aku.
h) Vältige aku lühistamist. Enne aku asetamist seadmesse veenduge,
et aku ja seadme kontaktid on vabad võõrkehadest. Aku kontaktide
lühistamise korral tekib tulekahju, plahvatuse ja söövituse oht.
i) Kahjustada saanud akusid (nt pragudega, murdunud tükkidega,
kõverdunud, sisselükatud ja/või väljatõmmatud kontaktidega akud)
ei tohi laadida ega kasutada.
j) Kui aku on nii kuum, et seda ei saa puudutada, võib see olla defektne.
Asetage seade tulekindlasse kohta ja süttivatest materjalidest pii-
savalt kaugele, nii et seade oleks veel Teie vaateväljas, ja laske
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
et
195
seadmel jahtuda. Kui aku on jahtunud, võtke ühendust Hilti hoolde-
keskusega.
4.2.4 Elektriohutus
Kontrollige tööpiirkond enne töö alustamist üle metalliotsijaga, et leida
varjatud elektrijuhtmeid, gaasi- või veetorusid. Pingestatud elektrijuhtme
vigastamisel võivad seadme välised metallosad pinge alla sattuda. See
tekitab tõsise elektrilöögi ohu.
5 Kasutuselevõtt
5.1 Aku laadimine
Lisateavet laadimise kohta saate laadimisseade kasutusjuhendist.
5.2 Aku paigaldamine 2
ETTEVAATUST!
Enne aku paigaldamist veenduge, et akulöökkruvikeeraja on välja
lülitatud ja sisselülitustõkis on aktiveeritud (reverslüliti on keskasendis).
1. Lükake aku eest akulöökkruvikeerajasse, kuni see topeltklõpsuga kuul-
davalt kohale fikseerub.
JUHIS Aku asetamisel akulöökkruvikeerajasse võivad aku laetuse astme
indikaatori LED-tuled korraks süttida.
2. ETTEVAATUST! Allakukkuv aku on ohtlik nii teile kui ka teistele
inimestele.
Kontrollige aku kindlat kinnitumist.
5.3 Aku eemaldamine 3
1. Vajutage vabastusnupule.
2. Tõmmake aku suunaga ette akulöökkruvikeerajast välja.
5.4 Vöökonks (lisatarvik) 4
ETTEVAATUST!
Veenduge enne töö algust, et vööklamber on kindlalt kinnitatud.
Vöökonksu abil saate akulöökkruvikeeraja vöö külge kinnitada. Vasakukäe-
liste kasutajate jaoks saab vööklambrit kinnitada ka seadme teisele küljele.
1. Võtke aku akulöökkruvikeerajast välja.
2. Torgake vöökonks ettenähtud kinnituskohta.
3. Kinnitage vöökonks kahe kruviga.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
et
196
6 Töötamine
6.1 Vasaku või parema käigu reguleerimine 5
Reverslülitiga saate valida seadme spindli pöörlemissuunda. Tõkis takistab
ümberlülitamist mootori töötamise ajal. Kui reverslüliti on keskasendis, on
juhtlüliti blokeeritud.
Viige reverslüliti vasakule.
Välja on reguleeritud parem käik.
Viige reverslüliti paremale.
Välja on reguleeritud vasak käik.
6.2 Sisse-/väljalülitamine
Aeglase vajutamisega juhtlülitile saab pöörete arvu sujuvalt reguleerida kuni
maksimumini.
JUHIS
Kui akulöökkruvikeeraja on ülekoormuse või ülekuumenemise tõttu auto-
maatselt välja lülitunud, vabastage juhtlüliti ja oodake, kuni seade on jahtu-
nud. Seejärel võite seadme juhtlülitile vajutades uuesti sisse lülitada.
6.3 Tarviku vahetus
ETTEVAATUST!
Tarviku vahetamisel kandke kaitsekindaid, kuna tarvik muutub tööta-
misel kuumaks.
JUHIS
Seadmel on lukustushülsiga ¹/₄"-sisekuuskant, mis võimaldab kinnitada
erinevaid tarvikuid (nt puure, otsakuid ja otsakuadaptereid).
Kontrollige, kas tarviku padrunisse kinnituv ots on puhas. Vajadusel
puhastage see.
6.3.1 Tarviku paigaldamine 6
1. Võtke aku akulöökkruvikeerajast välja.
2. Lükake sisekuuskandi lukustushülss ette ja hoidke seda selles asendis.
3. Torgake tarvik lõpuni sisekuuskanti ja vabastage lukustushülss.
4. Kontrollige tarviku kindlat kinnitumist.
6.3.2 Tarviku eemaldamine 7
1. Võtke aku akulöökkruvikeerajast välja.
2. Lükake sisekuuskandi lukustushülss ette ja hoidke seda selles asendis.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
et
197
3. Tõmmake tarvik sisekuuskandist välja ja vabastage lukustushülss.
7 Hooldus ja korrashoid
HOIATUS!
Elektridetaile tohivad parandada ainult elektriala asjatundjad.
7.1 Akulöökkruvikeeraja hooldus
ETTEVAATUST!
Hoidke seade, eelkõige selle käepidemed, puhtad ja vabad õlist ja
rasvast. Ärge kasutage silikooni sisaldavaid hooldusvahendeid.
Ärge kunagi kasutage akulöökkruvikeerajat, mille ventilatsiooniavad on
ummistunud! Puhastage ventilatsiooniavasid ettevaatlikult kuiva harjaga.
Ärge laske võõrkehadel sattuda akulöökkruvikeeraja sisemusse.
Puhastage akulöökkruvikeeraja välispinda regulaarselt veidi niiske lapiga.
Ärge kasutage puhastamiseks pihustit, aurupuhastit ega voolavat vett! See
võib avaldada mõju akulöökkruvikeeraja elektriohutusele.
7.2 Akude hooldus
Aku maksimaalse tööea tagamiseks lõpetage töö kohe, kui aku jõudlus on
tunduvalt vähenenud.
JUHIS
Edasise kasutamise korral lõpeb aku tühjenemine automaatselt enne, kui
akuelemendid kahjustada saavad.
Hoidke akut jahedas ja kuivas kohas.
8 Veaotsing
Kui esinevat tõrget ei ole nimetatud või kui soovitatud abinõuga ei ole
võimalik tõrget kõrvaldada, toimetage seade Hilti hooldekeskusesse.
Viga Võimalik põhjus Kõrvaldamine
Seade ei tööta. Aku ei ole korrektselt
seadmesse asetatud või
on tühi.
Aku peab kuuldava to-
peltklõpsuga kohale fik-
seeruma või akut tuleb
laadida.
Toitelülitit ei saa alla
vajutada / toitelüliti
on kinni kiilunud.
Reverslüliti on keskasen-
dis (transpordiasendis) Viige reverslüliti vasakule
või paremale.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
et
198
Viga Võimalik põhjus Kõrvaldamine
Pöörlemiskiirus ala-
neb järsku tunduvalt. Akuontühi. Vahetage aku välja ja
laadige tühi aku täis.
Aku tühjeneb tavali-
sest kiiremini. Ümbritseva keskkonna
temperatuur on väga
madal.
Laske akul aeglaselt ruu-
mitemperatuurile sooje-
neda.
Akueifikseerukuul-
dava klõpsuga ko-
hale.
Akufiksaatoridonmäär-
dunud. Puhastage fiksaatorid
ja laske akul kohale fik-
seeruda. Kui viga ei õn-
nestu kõrvaldada, pöör-
duge Hilti hooldekes-
kusse.
Seade või aku läheb
väga kuumaks. Elektriline rike. Lülitage seade kohe
välja, eemaldage sead-
mest aku ja pöörduge
Hilti hooldekeskusse.
Seade on üle koormatud
(seadme jõudluspiirid on
ületatud)
Valige antud töö jaoks
sobiv seade.
9 Utiliseerimine
ETTEVAATUST!
Seadme nõuetevastane utiliseerimine võib kaasa tuua järgmist: Plastde-
tailide põlemisel tekivad mürgised gaasid, mis võivad põhjustada inimeste
haigestumist. Kahjustatud või ülekuumenenud patareid võivad plahvatada
ja põhjustada mürgitusi, põletusi, söövitusi või keskkonna saastumist. Hoo-
letu utiliseerimine võimaldab kõrvalistel isikutel seadet mittesihipäraselt ka-
sutada. Sellega võivad nad tõsiselt vigastada ennast ja teisi inimesi ning
reostada keskkonda.
ETTEVAATUST!
Toimetage defektsed akud kohe kogumispunkti. Hoidke neid laste eest.
Ärge võtke akusid lahti ja ärge põletage neid.
ETTEVAATUST!
Vabanege akudest vastavalt kehtivatele nõuetele või tagastage kasutusres-
sursi ammendanud akud Hilti müügiesindusse.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
et
199
Enamik Hilti seadmete valmistamisel kasutatud materjalidest on taaskasu-
tatavad. Materjalid tuleb enne taaskasutust korralikult sorteerida. Paljudes
riikides võtavad Hilti esindused vanu seadmeid jäätmekäitlusse. Lisainfot
saate Hilti klienditeenindusest või müügiesindusest.
Üksnes EL liikmesriikidele
Ärge käidelge kasutusressursi ammendanud elektrilisi tööriistu
koos olmejäätmetega!
Vastavalt Euroopa Parlamendi ja nõukogu direktiivile elektri-
ja elektroonikaseadmete jäätmete kohta ning direktiivi nõudeid
ülevõtvatele siseriiklikele õigusaktidele tuleb kasutusressursi
ammendanud elektrilised tööriistad eraldi kokku koguda ja
keskkonnasäästlikult korduskasutada või ringlusse võtta.
10 Tootja garantii seadmetele
Garantiitingimusi puudutavate küsimuste korral pöörduge HILTI kohaliku
esinduse või edasimüüja poole.
11 EÜ-vastavusdeklaratsioon (originaal)
Nimetus: Akutoitega sisekuuskant-
löökkruvikeeraja
Tüübitähis: SID 2-A
Generatsioon: 01
Valmistusaasta: 2013
Kinnitame ainuvastutajana, et käesolev toode vastab järgmiste direktiivide
ja normide nõuetele: 2006/42/EÜ, kuni 19. aprillini 2016: 2004/108/EÜ,
alates 20. aprillist 2016: 2014/30/EL, 2006/66/EÜ, 2011/65/EL, EN 607451,
EN 6074522, EN ISO 12100.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
et
200
Hilti Corporation, Feldkircherstrasse 100, FL9494 Schaan
Paolo Luccini Tassilo Deinzer
Head of BA Quality and Process Management Executive Vice President
Business Area Electric Tools & Accessories Business Unit Power Tools & Accessories
08/2015 08/2015
Tehnilised dokumendid saadaval:
Hilti Entwicklungsgesellschaft mbH
Zulassung Elektrowerkzeuge
Hiltistrasse 6
86916 Kaufering
Deutschland
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
uk
201
ОРИГІНАЛЬНА ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ
Акумуляторний ударний шурупо-
крут з внутрішнім шестигранни-
ком SID 2-A
Перш ніж розпочинати роботу, уважно прочитайте інструкцію з експлу-
атації.
Завжди зберігайте цю інструкцію з експлуатації разом з інструментом.
При зміні власника передавайте інструмент лише разом із інструкцією з
експлуатації.
Зміст
1 Загальнівказівки ........................... 202
2 Опис ................................... 203
3 Технічнідані .............................. 205
4 Вказівкизтехнікибезпеки .................... 206
5 Підготовкадороботи ........................ 213
6 Експлуатація.............................. 214
7 Доглядітехнічнеобслуговування ............... 215
8 Пошукнесправностей ....................... 216
9 Утилізація ................................ 217
10 Гарантійнізобов'язаннявиробникаінструмента...... 218
11 СертифікатвідповідностіЄС(оригінал) ........... 219
1Цифрові позначення вказують на зображення. Зображення наведені
на початку інструкції з експлуатації.
До конструкції інструмента, наведеного у цьому документі, можуть
вноситися зміни, а сам документ може містити помилки або неточності.
Органи керування та елементи конструкції інструмента 1
@Перемикач напряму обертання за годинниковою стрілкою/проти
неї
;Підсвічування
=Поясний гачок (приладдя)
%Індикатор стану заряду
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
uk
202
&Кнопка розблокування
(Вимикач
)Внутрішній шестигранник
1 Загальні вказівки
1.1 Сигнальні слова та їх значення
НЕБЕЗПЕКА
Вказує на безпосередньо загрожуючу небезпеку, що може призвести
до тяжких тілесних ушкоджень або навіть до смерті.
ПОПЕРЕДЖЕННЯ
Вказує на потенціально небезпечну ситуацію, яка може призвести до
тяжких тілесних ушкоджень або навіть до смерті.
ОБЕРЕЖНО
Вказує на потенціально небезпечну ситуацію, яка може призвести до
легких тілесних ушкоджень та до матеріальних збитків.
ВКАЗІВКА
Для вказівок щодо експлуатації та для іншої корисної інформації.
1.2 Пояснення піктограм та інша інформація
Попереджувальні знаки
Загальна небезпека
Наказові знаки
Перед
використанням
прочитайте
інструкцію з
експлуатації
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
uk
203
Символи
Матеріали слід
здавати до пунктів
повторної
переробки
Постійний струм Номінальна частота
обертання в режимі
холостого ходу
Обертання за
годинниковою
стрілкою
Обертання проти
годинникової
стрілки
Місця розташування ідентифікаційних позначок на інструменті
Тип інструмента вказано на заводській табличці, а його серійний номер
– збоку на корпусі електродвигуна. Занесіть ці дані до інструкції з
експлуатації і завжди посилайтесь на них, звертаючись до нашого
представництва та до відділу сервісного обслуговування.
Тип:
Версія: 01
Заводський №:
2Опис
2.1 Застосування за призначенням
SID 2-A – це ручний акумуляторний ударний шурупокрут. Він використо-
вується для загвинчування та розгвинчування гвинтових з'єднань, гайок
та болтів з різьбою у деревині, металі, цегляній кладці та бетоні.
Не використовуйте акумуляторні батареї в якості джерел живлення для
інших приладів, не зазначених у специфікації.
Щоб запобігти травмуванню, використовуйте оригінальне приладдя та
оригінальні змінні робочі інструменти Hilti.
Акумуляторний ударний шурупокрут не дозволяється використовувати,
якщо робота потребує застосування точно визначеного обертового мо-
менту. Під час використання акумуляторного ударного шурупокрута за
умов, коли необхідно використовувати точно визначений обертовий мо-
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
uk
204
мент або коли його не можна перевищувати, існує небезпека зривання
різьби, пошкодження гвинта або оброблюваної деталі. У таких випадках
необхідно використовувати інструмент з чітким регулюванням оберто-
вого моменту.
Інструмент призначено для професійного користувача, а тому його екс-
плуатація, технічне обслуговування та ремонт доручайте лише авторизо-
ваному персоналу зі спеціальною підготовкою. Цей персонал повинен
бути спеціально проінструктований про можливі небезпеки. Інструмент
та його допоміжні засоби можуть стати джерелом небезпеки в разі їх
неправильного застосування некваліфікованим персоналом або при ви-
користанні не за призначенням.
Дотримуйтеся національних вимог з охорони праці.
2.2 Комплект постачання
1 Акумуляторний ударний шурупокрут SID 2-A
1 Інструкція з експлуатації
Із приладдям Ви можете ознайомитися у найближчому сервісному
центрі компанії Hilti або у мережі Інтернет за адресою www.hilti.com.
2.3 Для експлуатації акумуляторного ударного шурупокрута Вам
додатково знадобиться:
Літій-іонна акумуляторна батарея B 12/2.6 із зарядним пристроєм
C 4⁄1250.
2.4 Характеристики комплектації
Акумуляторнийударнийшурупокрутоснащений вібропоглинаючою ру-
кояткою, захистом від перенавантаження та перегріву, а також захис-
том від глибокого розряджання.
2.5 Індикатор стану заряду акумуляторної батареї
Акумуляторна батарея оснащена індикатором стану заряду. Якщо
натиснути кнопку розблокування на акумуляторній батареї, індикація
стану заряду відбувається за допомогою чотирьох світлодіодів.
Світлодіод постій-
ного світіння Світлодіод миготли-
вого світіння Стан заряду C
Світлодіод 1, 2, 3, 4 -C≧75%
Світлодіод 1, 2, 3 -50 % ≦ C < 75 %
Світлодіод 1, 2 -25 % ≦ C < 50 %
Світлодіод 1 -10 % ≦ C < 25 %
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
uk
205
Світлодіод постій-
ного світіння Світлодіод миготли-
вого світіння Стан заряду C
-Світлодіод 1 C<10%
ВКАЗІВКА
Під час роботи виконувати зчитування стану заряду батареї неможливо.
ВКАЗІВКА
Коли Ви встановлюєте акумуляторну батарею в акумуляторний ударний
шурупокрут, світлодіоди індикатора стану заряду можуть вмикатися на
короткий час.
3Технічнідані
Зберігаємо за собою право на технічні зміни!
Інструмент SID 2A
Номінальна напруга 10,8 В
Маса згідно з процедурою EPTA
від 01/2003 1,1 кг
Розрахункове число обертів на
холостому ходу 0…2 500/min
Частота ударів Макс. 3 410 уд/хв
Затискний патрон ¹/₄"-внутрішній шестигранник зі
стопорною втулкою
ВКАЗІВКА
Наведений у цих рекомендаціях рівень шуму та вібрації вимірювався
за методом згідно зі стандартом EN 60745, що дозволяє використову-
вати його для взаємного порівняння електроінструментів. Він прида-
тний також для попереднього оцінювання шумовібраційного наванта-
ження. Указаний рівень шуму та вібрації і обумовлює переважні сфери
застосування електроінструмента. Однак у разі його використання не
за призначенням, при застосуванні нестандартного змінного робочого
інструмента та при неналежному догляді рівень шуму і вібрації може
посилюватися. Це може призвести до помітного збільшення шумовіб-
раційного навантаження протягом усього робочого часу. Для більш то-
чної оцінки шумовібраційного навантаження необхідно враховувати та-
кож проміжки часу, протягом яких інструмент вимкнений або ж працює,
хоч насправді й не знаходиться в експлуатації. Це допоможе помітно
знизити шумовібраційне навантаження протягом усього робочого часу.
Уживайте також додаткових заходів безпеки з метою захисту працівника
від дії вібрації, зокрема: своєчасне технічне обслуговування електроін-
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
uk
206
струмента та змінних робочих інструментів до нього, утримування рук у
теплі, належна організація робочого процесу.
Дані про шум (виміряно згідно з EN 607451):
Скоригований за шкалою «А» ти-
повий рівень шумової потужності,
LWA
92 дБ (А)
Скоригований за шкалою «А» ти-
повий рівень звукового тиску, LpA
103 дБ (А)
Похибка наведених вище значень
рівня шумового тиску, K 3дБ(А)
Значення вібрації за трьома осями (векторна сума) (виміряно згідно
з EN 6074522):
Ударне закручування кріпильних
елементів максимального роз-
міру, ah
16,5 м/с²
Похибка, K 1,5 м/с²
Акумуляторна батарея B 12/2.6
Номінальна напруга 10,8 В
Ємність 2,6 Аг
Енергоресурс 28,08 Вт/г
Маса 0,24 кг
Різновид елемента Літій-іонний
4 Вказівкизтехнікибезпеки
ВКАЗІВКА
Указівки з техніки безпеки, наведені в розділі 4.1, стосуються загальних
вказівок з техніки безпеки при роботі з електроінструментами, які згідно
зчинниминормамийвимогамиповинні бути наведені в інструкції з
експлуатації. А тому там можуть міститися також вказівки, що не
стосуються даного інструмента.
4.1 Загальні вказівки з техніки безпеки при роботі з електроінст-
рументами
a) ПОПЕРЕДЖЕННЯ
Уважно прочитайте всі вказівки та інструкції з техніки безпеки.
Щонайменшого недотримання вказівок та інструкцій з техніки без-
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
uk
207
пеки може бути досить для враження електричним струмом, пожежі
та/або тяжких травм. Зберігайте всі інструкції та вказівки з техніки
безпеки для їх можливого застосування в майбутньому. Викори-
стовуваний у вказівках з техніки безпеки термін «електроінструмент»
стосується як електроінструментів, що працюють від електричної
мережі (з кабелем живлення), так і електроінструментів, які працю-
ють від акумулятора (без кабелю живлення).
4.1.1 Безпека на робочому місці
a) Утримуйте робоче місце в чистоті та подбайте про його достатнє
освітлення. Безлад на робочому місці та недостатнє освітлення
можуть стати причиною нещасних випадків.
b) Не працюйте з електроінструментом у вибухонебезпечному се-
редовищі, що містить в собі легкозаймисті рідини, гази або пил.
Під час роботи електроінструмент іскрить, від чого можуть зайня-
тися легкозаймисті випари або пил.
c) Подбайте, щоб під час застосування електроінструмента по-
близу не було дітей та сторонніх. Адже щонайменшого відволі-
кання достатньо, щоб втратити над ним контроль.
4.1.2 Електрична безпека
a) Штепсельна вилка електроінструмента повинна пасувати до ро-
зетки живлення. Забороняється вносити зміни до конструкції
штепсельної вилки. Не дозволяється застосовувати перехідні
штепсельні вилки в електроінструментах із захисним заземлен-
ням. При застосуванні оригінальних штепсельних вилок і відповідних
їм розеток знижується ризик ураження електричним струмом.
b) Уникайте під час роботи торкатися заземлених поверхонь, на-
приклад, труб, радіаторів опалення, печей та холодильників.
Якщо ваше тіло знаходиться в контакті з системою заземлення, іс-
нує підвищений ризик ураження електричним струмом.
c) Захищайте електроінструменти від дії дощу та вологи. Уразіпро-
никнення води в електроінструмент підвищується ризик ураження
електричним струмом.
d) Не використовуйте кабель не за призначенням, не переносьте за
нього електроінструмент, не користуйтесь ним для підвішування
інструмента та не витягуйте за нього штепсельну вилку з розетки.
Оберігайте кабель від впливу високих температур, від дії мастил,
гострих кромок або рухомих частин інструмента. Пошкоджені або
заплутані кабелі підвищують ризик ураження електричним струмом.
e) При роботі з електроінструментом під відкритим небом викори-
стовуйте лише подовжувальний кабель, придатний для зовніш-
нього застосування. Використання подовжувального кабелю, що
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
uk
208
має допуск для зовнішнього застосування, зменшує ризик ураження
електричним струмом.
f) Якщо неможливо уникнути експлуатації електроінструмента за
умов підвищеної вологості, використовуйте автомат захисту від
струмів витоку. Застосування автомата захисту від струмів витоку
зменшує ризик ураження електричним струмом.
4.1.3 Безпека персоналу
a) Будьте уважні, зосередьтесь на виконуваній операції, до роботи
з електроінструментом поставтесь свідомо. Не користуйтесь
електроінструментом, якщо Ви втомлені або перебуваєте під
дією наркотиків, алкоголю чи лікарських засобів. Під час роботи
з електроінструментом не відволікайтесь ні на мить, бо це може
призвести до серйозних травм.
b) Використовуйте засоби індивідуального захисту і завжди носіть
захисні окуляри. Використання засобів індивідуального захисту,
наприклад, респіратора, захисного взуття на нековзній підошві, за-
хисного шолома або шумозахисних навушників — в залежності від
різновиду електроінструмента та особливостей роботи — зменшує
ризик травмування.
c) Уникайте випадкового вмикання інструмента. Перш ніж встав-
ляти штепсельну вилку в розетку живлення та/або під'єднувати
акумулятор, піднімати електроінструмент або переносити його,
переконайтесь в тому, що його було належним чином вимкнено.
Якщо під час перенесення електроінструмента тримати палець на
вимикачі або ж увімкненим під'єднувати його до джерела живлення,
це може призвести до нещасного випадку.
d) Перш ніж вмикати інструмент, приберіть усі налагоджувальні
приладдя або гайкові ключі. Приладдя або ключ, що знаходяться
в обертовому вузлі інструмента, можуть призвести до травмування.
e) Уникайте працювати в незручній позі. Під час виконання робіт
ставайте в стійку позу і намагайтесь повсякчас утримувати рів-
новагу. Це дозволить Вам упевненіше поратися з інструментом за
несподіваних обставин.
f) Вдягайте відповідний робочий одяг. Не вдягайте для роботи
занадто просторий одяг та прикраси. Слідкуйте, щоб волосся,
одяг та робочі рукавиці знаходилися подалі від обертових частин
інструмента. Просторий одяг, прикраси або довге волосся можуть
бути захоплені рухомими частинами інструмента.
g) Якщо передбачена можливість змонтувати пиловідсоси й пи-
лозбірники, обов'язково упевніться в тому, що вони правильно
під'єднані й використовуються належним чином. При застосу-
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
uk
209
ванні системи пиловидалення зменшується ризик ураження персо-
налу шкідливим пилом.
4.1.4 Застосування електроінструмента та догляд за ним
a) Не допускайте перевантаження інструмента. Завжди викорис-
товуйте електроінструмент, передбачений для виконання саме
такої роботи. При використанні належного електроінструмента за-
безпечуються більш висока якість та безпека виконуваних робіт у
вказаному діапазоні продуктивності.
b) Не користуйтесь електроінструментом, в якого вийшов з ладу
вимикач. Електроінструмент, який неможливо вмикати чи вимикати,
небезпечний і підлягає ремонту.
c) Перш ніж розпочинати налаштування інструмента, виконувати
заміну приладдя чи просто робити перерву в роботі, не забудьте
вийняти штепсельну вилку з розетки та/або вийняти з інстру-
мента акумулятор. Такий захід безпеки допоможе запобігти випад-
ковому увімкненню електроінструмента.
d) Електроінструменти, якими наразі не користуються, зберігайте
в недоступному для дітей місці. Не дозволяйте користуватися
інструментом особам, які з ним не ознайомлені або не читали
цих інструкцій. У руках недосвідчених людей електроінструменти
являють собою серйозну небезпеку.
e) Електроінструменти потребують дбайливого догляду. Ретельно
контролюйте, чи бездоганно працюють та чи не заклинюють ру-
хомі частини, чи не зламалися або не зазнали інших пошкоджень
деталі, від яких залежить справна робота електроінструмента.
Перед початком роботи з інструментом пошкоджені деталі слід
відремонтувати. Багатьох нещасних випадків можна уникнути за
умови належного технічного обслуговування електричних інструмен-
тів.
f) Утримуйте ріжучі інструменти в чистоті та належним чином зато-
ченими. Дбайливо доглянутий ріжучий інструмент з гострими різаль-
ними кромками не так часто заклинюється, і ним легше працювати.
g) Застосовуйте електроінструмент, приладдя до нього, робочі
інструменти і т. п. лише у суворій відповідності до цих вказівок.
При цьому завжди враховуйте умови в місці виконання робіт та
самі виконувані роботи. Використання електроінструментів не за
призначенням може призвести до виникнення небезпечних ситуацій.
4.1.5 Застосування акумуляторного інструмента та належний до-
гляд за ним
a) Для заряджання акумуляторів застосовуйте лише зарядні прист-
рої, рекомендовані виробником. Зарядний пристрій, придатний для
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
uk
210
заряджання акумуляторів певного типу, може спричинити пожежу,
якщо його застосовувати для заряджання акумуляторів інших типів.
b) Для живлення електроінструментів застосовуйте лише спеці-
альнодляцьогопризначеніакумуляторнібатареї.Застосування
інших акумуляторів може призвести до травмування та стати причи-
ною виникнення пожежі.
c) Тримайте наразі невикористовуваний акумулятор подалі від кон-
торських скріпок, монет, ключів, цвяхів, гвинтів та інших дрібних
металевих предметів, які могли б спричинити коротке замикання
його контактів. Коротке замикання контактів акумулятора може
призвести до опіків або ж до пожежі.
d) При неправильному застосуванні з акумуляторної батареї може
пролитися рідина. Уникайте контакту з нею. У разі випадкового
контакту негайно змийте достатньою кількістю води. Якщо рі-
дина потрапила в очі, рекомендується додатково звернутися по
лікарську допомогу. Пролитазакумуляторарідинаможепризве-
стидоподразненняшкіриабоопіків.
4.1.6 Сервісне обслуговування
a) Доручайте ремонт інструмента лише кваліфікованому персоналу
зі спеціальною підготовкою за умови використання тільки оригі-
нальних запасних частин. За рахунок цього буде забезпечено без-
пеку під час роботи з електроінструментом.
4.2 Додаткові вказівки з техніки безпеки
4.2.1 Безпека персоналу
a) Під час виконання робіт, при яких шуруп може натрапити на
приховані електропроводи, утримуйте інструмент за ізольовані
поверхні рукояток. При контакті шурупа з електричним дротом під
напругою металеві деталі інструмента також потраплять під напругу,
а це може призвести до враження електричним струмом.
b) Вносити будь-які зміни в конструкцію інструмента заборонено.
c) Не дивіться безпосередньо на світлодіодне підсвічування аку-
муляторного ударного шурупокрута та не направляйте його в об-
личчя іншим особам. Існує небезпека засліплення.
d) Щоб під час роботи у вас не затерпали руки, робіть перерви та
виконуйте вправи на розслаблення і розминання пальців з метою
покращення кровообігу в них.
e) Уникайте доторкання до деталей інструмента, що обертаються.
Вмикати інструмент дозволяється лише у межах робочої зони.
Приторканнідеталейпристрою,що обертаються, зокрема його
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
uk
211
обертових робочих інструментів, не виключене отримання тяжких
травм.
f) На час зберігання інструменту на складі або транспортування за-
блокуйте його вмикання, для чого перемикач напряму обертання
за годинниковою стрілкою/проти неї повинен бути приведений
в середнє положення.
g) Застосування інструмента вимагає певної фізичної сили, крім
того, він не призначений для використання особами, які не про-
йшли належний інструктаж. Зберігайте інструмент в недоступ-
ному для дітей місці.
h) Пил, що містить у собі такі матеріали, як фарби із вмістом свинцю,
тирсу деяких порід деревини, бетон, цеглу, кварцові гірські породи і
мінерали, а також метал, може бути шкідливим для здоров'я. У разі
контакту з таким пилом або його вдиханні у користувача електроінс-
трумента та в людей, що під час роботи з ним знаходяться поблизу,
можуть виникнути алергійні реакції та/або захворювання дихальних
шляхів. Деякі різновиди пилу, наприклад деревини дуба і бука, вва-
жаються канцерогенними, особливо у поєднанні з речовинами для
обробки деревини (хроматом, засобами для захисту деревини). До
обробки матеріалів, що містять азбест, допускаються лише фахівці
зі спеціальною підготовкою Намагайтеся працювати лише зі спра-
вним пиловідводом. Для забезпечення належного пиловідве-
дення використовуйте відповідний пересувний пилосос. Під час
роботи користуйтеся респіратором, який підходить до матері-
алу, що оброблюється. Потурбуйтесь про належну вентиляцію
робочого місця. Дотримуйтеся чинних у своїй країні норм і при-
писів щодо оброблюваних матеріалів.
i) Завжди міцно та надійно тримайте інструмент за передбачену
для цього рукоятку. Слідкуйте за тим, щоб рукоятка завжди за-
лишалася сухою та чистою, а також не допускайте потрапляння
на неї мастильних матеріалів.
j) Під час роботи з інструментом сам користувач, а такожособи, що
перебувають безпосередньо в місці проведення робіт, повинні
використовувати відповідні захисні окуляри, шолом, навушники,
робочі рукавиці та легкий респіратор.
4.2.2 Належне застосування електроінструментів та дбайливий
догляд за ними
a) Надійно зафіксуйте оброблювану заготовку. Для надійного утри-
мання заготовки використовуйте затискний пристрій або ж ле-
щата. Так вона буде зафіксована надійніше, ніж коли її просто три-
мати в руці; крім того, у Вас обидві руки будуть вільні для роботи з
інструментом.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
uk
212
b) Достеменно упевніться в тому, що для кожного застосовуваного
робочого інструмента є відповідний затискний пристрій та що
цей змінний робочий інструмент щоразу належним чином зафік-
совано у затискному патроні.
c) Переконайтеся, що гвинти та оброблюваний об'єкт розраховані
на обертовий момент, який розвиває цей інструмент. Пере-
вищення обертового моменту може призвести до перевантаження,
розтягування або пошкодження гвинтів та оброблюваного об'єкта,
що у свою чергу може спричинити аварійні ситуації або травми.
4.2.3 Застосування акумуляторних інструментів та дбайливий
догляд за ними
a) Перш ніж встановлювати акумулятор, упевніться в тому, що
пристрій вимкнено. При під'єднанні акумулятора до невимкненого
пристрою може статися нещасний випадок.
b) Не піддавайте акумуляторні батареї впливу високих температур
та тримайте їх подалі від відкритого вогню. Це може призвести
до вибуху.
c) Акумуляторні батареї забороняється розбирати, роздавлювати,
нагрівати до температури понад 80 °C або спалювати. Уразі
недотримання цієї вимоги існує небезпека загоряння, вибуху та
отримання хімічних опіків.
d) Уникайте потрапляння усередину батарей вологи. Волога, що
потрапила усередину, може спричинити коротке замикання або
хімічні реакції, в результаті це може призвести до опіків або до
виникнення пожежі.
e) Дотримуйтеся також особливих указівок щодо транспортування,
складського зберігання та застосування літій-іонних акумулято-
рних батарей.
f) Під час транспортування акумуляторних батарей (автомобільним,
залізничним, морським або повітряним транспортом) дотримуйтесь
правил національних та міжнародних транспортних перевезень.
g) Перед зберіганням або перевезенням інструмента від'єднайте
від нього акумуляторну батарею.
h) Уникайте коротких замикань на контактах акумуляторної бата-
реї. Перш ніж уставляти акумуляторну батарею в інструмент,
переконайтеся, що на контактах акумуляторної батареї та ін-
струмента немає сторонніх предметів. У разі короткого замикання
контактів акумуляторної батареї існує загроза займання, вибуху та
отримання хімічних опіків.
i) Пошкоджені акумулятори (зокрема з тріщинами, відламаними
деталями, погнутими, вдавленими або витягнутими контактами)
не можна ані заряджати, ані продовжувати їх використовувати.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
uk
213
j) Якщо акумуляторна батарея гаряча на дотик, вона може бути по-
шкоджена. Залиште інструмент у невогненебезпечному місці на
достатній відстані від горючих матеріалів, де за ним можна спо-
стерігати, і дайте йому охолонути. Зверніться до сервісного цен-
тру компанії Hilti, після того як акумуляторна батарея охолоне.
4.2.4 Електрична безпека
Передпочаткомроботиперевіряйтеробочемісценанаявністьпри-
хованих електропроводів, газових та водопровідних труб за допомо-
гою, наприклад, металошукача.Відкриті металеві деталі інструмента
можуть стати провідниками електричного струму, якщо, зокрема, під
час роботи будуть випадково пошкоджені електричні дроти. При цьому
виникає серйозний ризик ураження електричним струмом.
5Підготовкадороботи
5.1 Заряджання акумуляторної батареї
Додаткову інформацію щодо заряджання акумуляторної батареї Ви
можете знайти в інструкції з експлуатації зарядного пристрою.
5.2 Установлення акумуляторної батареї 2
ОБЕРЕЖНО
Перш ніж уставляти акумуляторну батарею в акумуляторний уда-
рний шурупокрут, переконайтеся, що він вимкнений та заблокова-
ний від вмикання (перемикач напряму обертання за годинниковою
стрілкою/проти неї повинен знаходитися у середньому положенні).
1. Уставте акумуляторну батарею спереду в акумуляторний ударний
шурупокрут, поки вона не зафіксується з добре відчутним клацанням.
ВКАЗІВКА Коли Ви встановлюєте акумуляторну батарею в акуму-
ляторний ударний шурупокрут, світлодіоди індикатора стану заряду
можуть вмикатися на короткий час.
2. ОБЕРЕЖНО Падіння акумулятора може становити небезпеку для
Вас та інших осіб.
Переконайтеся, що акумуляторна батарея надійно зафіксована в
інструменті.
5.3 Діставання акумуляторної батареї 3
1. Натисніть на кнопку розблокування.
2. Потягніть акумуляторну батарею уперед та дістаньте її з акумулятор-
ного ударного шурупокрута.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
uk
214
5.4 Поясний гачок (приладдя) 4
ОБЕРЕЖНО
Перш ніж розпочинати роботу, перевірте, чи надійно закріплено
поясний гачок.
За допомогою поясного гачка Ви можете зручно носити акумулято-
рний ударний шурупокрут на поясі. Додатково поясний гачок для
користувача-лівші може бути перенесений на інший бік інструмента.
1. Дістаньте акумуляторну батарею з акумуляторного ударного шуру-
покрута.
2. Уставте поясний гачок у передбачене для нього кріплення.
3. Закріпіть поясний гачок двома гвинтами.
6Експлуатація
6.1 Налаштування обертання за годинниковою стрілкою/проти
неї 5
За допомогою перемикача напряму обертання за годинниковою стріл-
кою/проти неї можна вибрати напрям обертання змінного робочого ін-
струмента. Блокувальний пристрій не дозволяє перемикати напрям
обертання під час роботи двигуна. Якщо встановити перемикач напряму
обертання за годинниковою стрілкою/проти неї в середнє положення,
вимикач буде заблокований.
Поверніть ліворуч перемикач напряму обертання за годинниковою
стрілкою/проти неї.
Установлене обертання за годинниковою стрілкою.
Поверніть праворуч перемикач напряму обертання за годинниковою
стрілкою/проти неї.
Установлене обертання проти годинникової стрілки.
6.2 Увімкнення й вимкнення
Повільно натискаючи на вимикач, можна плавно підвищити число обер-
тів до максимального.
ВКАЗІВКА
Якщо акумуляторний ударний шурупокрут автоматично вимкнувся через
перенавантаження або перегрів, відпустіть вимикач та зачекайте, поки
інструмент не охолоне. Потім Ви можете запустити інструмент, знову
натиснувши на вимикач.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
uk
215
6.3 Заміна змінного робочого інструмента
ОБЕРЕЖНО
Заміну робочих інструментів виконуйте в захисних рукавицях, тому
що під час роботи вони сильно нагріваються.
ВКАЗІВКА
Інструмент має внутрішній шестигранник ¹/₄" зі стопорною втулкою для
установлення різних змінних робочих інструментів (наприклад, бурів,
насадок і тримачів насадок).
Перевірте, чи чистий хвостовик змінного робочого інструмента. У разі
необхідності очистіть хвостовик.
6.3.1 Установлення змінного робочого інструмента 6
1. Дістаньте акумуляторну батарею з акумуляторного ударного шуру-
покрута.
2. Зсуньте стопорну втулку на внутрішній шестигранник вперед і міцно
тримайте її в цьому положенні.
3. Уставте змінний робочий інструмент до упора у внутрішній шести-
гранник і відпустіть стопорну втулку.
4. Перевірте надійність кріплення змінного робочого інструмента.
6.3.2 Виймання змінного робочого інструмента 7
1. Дістаньте акумуляторну батарею з акумуляторного ударного шуру-
покрута.
2. Зсуньте стопорну втулку на внутрішній шестигранник вперед і міцно
тримайте її в цьому положенні.
3. Витягніть змінний робочий інструмент з внутрішнього шестигранника
і відпустіть стопорну втулку.
7 Догляд і технічне обслуговування
ПОПЕРЕДЖЕННЯ
До ремонту електричної частини інструмента залучайте лише
фахівця-електрика.
7.1 Догляд за акумуляторним ударним шурупокрутом
ОБЕРЕЖНО
Утримуйте інструмент, зокрема, його рукоятки, сухим і чистим від
бруду і мастил. Для чищення не користуйтесь засобами, що містять
в собі силікон.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
uk
216
Ніколи не використовуйте акумуляторний ударний шурупокрут, якщо
в ньому забилися вентиляційні прорізи! Обережно прочищайте
вентиляційні прорізи сухою щіткою.
Слідкуйте за тим, щоб усередину корпусу акумуляторного ударного
шурупокрута не потрапляли сторонні предмети.
Регулярно очищуйте зовнішні поверхні акумуляторного ударного
шурупокрута злегка зволоженою ганчіркою. Не застосовуйте для
чищення розпилювачі, парогенератори або проточну воду! Інакше
це може призвести до порушення електробезпеки акумуляторного
ударного шурупокрута.
7.2 Догляд за акумуляторною батареєю
Для того щоб максимально подовжити термін служби акумуляторної
батареї, припиняйте її експлуатацію відразу ж після того, як помітите,
що потужність інструмента значно знизилася.
ВКАЗІВКА
У тому випадку, якщо експлуатація не буде припинена, інструмент
автоматично вимкнеться, щоб попередити пошкодження елементів
акумуляторної батареї.
Зберігайте акумуляторну батарею у прохолодному сухому місці.
8 Пошук несправностей
Якщо несправність не зазначена у цьому документі або якщо її не вда-
ється усунути за допомогою рекомендованих дій, передайте інструмент
до відділу сервісного обслуговування компанії Hilti.
Несправність Можлива причина Усунення
Інструмент не пра-
цює. Акумуляторна батарея
вставлена в інструмент
не до кінця або розря-
дилася.
Зафіксуйте
акумуляторну
батарею з відчутним
клацанням або зарядіть
акумуляторну батарею.
Вимикач немож-
ливо натиснути або
жвінзаблокований.
Перемикач напряму
обертання за годинни-
ковою стрілкою/проти
неї знаходиться в се-
редньому (транспорт-
ному) положенні
Переведіть перемикач
напряму обертання за
годинниковою стріл-
кою/проти неї ліворуч
або праворуч.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
uk
217
Несправність Можлива причина Усунення
Частота обертання
несподівано швидко
зменшується.
Акумуляторна батарея
розряджена. Замініть акумуляторну
батарею та зарядіть
розряджену
акумуляторну батарею.
Акумуляторна бата-
рея розряджається
швидше, ніж зви-
чайно.
Занадто низька темпе-
ратура навколишнього
середовища.
Дайте акумуляторній
батареї повільно про-
грітися до кімнатної
температури.
Акумуляторна бата-
рея не зафіксовує-
ться з чітко відчут-
ним клацанням.
Фіксатори акумулятор-
ної батареї засмічені. Прочистіть фіксатори
та встановіть
акумуляторну батарею
належним чином.
Якщо несправність
не вдалося усунути,
зверніться до сервісної
служби компанії Hilti.
Інструмент або аку-
муляторна батарея
сильно перегріваю-
ться.
Електрична несправ-
ність. Негайно вимкніть ін-
струмент, від'єднайте
від нього акумуляторну
батарею та зверніться
до відділу сервісного
обслуговування компа-
нії Hilti.
Інструмент переван-
тажено (перевищена
межа застосування).
Правильно виберіть
інструмент відповідно
до планованого його
застосування.
9Утилізація
ОБЕРЕЖНО
При неналежній утилізації устаткування можуть мати місце наступні не-
бажані наслідки: При спалюванні пластмасових деталей виникають ток-
сичні гази, що можуть призвести до захворювання людей. При пошко-
дженні або сильному нагріванні акумулятори можуть вибухнути, спричи-
нивши при цьому отруєння, опіки, в тому числі хімічні, або й забруднення
довколишнього середовища. При порушенні правил утилізації сторонні
особи можуть несанкціоновано користуватися устаткуванням. Наслід-
ком можуть стати тяжке травмування самих себе та сторонніх, а також
забруднення довколишнього середовища.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
uk
218
ОБЕРЕЖНО
Несправні акумуляторні батареї слід негайно утилізувати. Тримайте їх
подалі від дітей. Не розбирайте акумуляторні батареї та не кидайте їх у
вогонь.
ОБЕРЕЖНО
Утилізуйте відпрацьовані акумуляторні батареї згідно з нормами чинного
національного законодавства або повертайте їх до найближчого пред-
ставництва компанії Hilti.
Більшість матеріалів, з яких виготовлено інструменти компанії Hilti,
придатні для вторинної переробки. Передумовою для їх вторинної
переробки є належне розділення за матеріалами. У багатьох країнах
компанія Hilti вже уклала угоди про повернення старих інструментів, що
відслужили своє, для їх утилізації. Із цього приводу звертайтесь до відділу
сервісного обслуговування або до свого торгівельного консультанта.
Тільки для країн-членів ЄС
Не викидайте електроінструмент у баки для побутового
сміття!
Згідно з Директивою Європейського Союзу щодо утиліза-
ції старого електричного та електронного устаткування та з
національним законодавством електроінструменти, термін
служби яких закінчився, необхідно збирати окремо і утилізу-
вати екологічно безпечним способом.
10 Гарантійні зобов'язання виробника інструмента
Із питань гарантії звертайтеся до Вашого місцевого партнера компанії
HILTI.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
uk
219
11 Сертифікат відповідності ЄС (оригінал)
Назва: Акумуляторний ударний шурупо-
крут з внутрішнім шестигранником
Позначення типу: SID 2-A
Версія: 01
Рік випуску: 2013
Зі всією належною відповідальністю заявляємо, що цей виріб відповідає
наступним директивам і стандартам: 2006/42/EG, до 19 квітня 2016 р.:
2004/108/EG, з 20 квітня 2016 р.: 2014/30/ЄС, 2006/66/EG, 2011/65/ЄС,
EN 607451, EN 6074522, EN ISO 12100.
Акціонерне товариство Hilti, Feldkircherstrasse 100, FL9494 Schaan
Paolo Luccini Tassilo Deinzer
Head of BA Quality and Process Management Executive Vice President
Business Area Electric Tools & Accessories Business Unit Power Tools & Accessories
08/2015 08/2015
Технічна документація:
Hilti Entwicklungsgesellschaft mbH
Zulassung Elektrowerkzeuge
Hiltistrasse 6
86916 Kaufering
Deutschland
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
kk
220
ПАЙДАЛАНУ БОЙЫНША ТҮПНҰСҚА
НҰСҚАУЛЫҚ
Аккумуляторлық соқпа
сомын бұрағыш алты қырлы
шұңқыршамен SID 2-A
Жұмысты бастау алдында міндетті түрде пайдалану бойынша
нұсқаулықты оқып шығыңыз.
Әрқашан осы пайдалану бойынша нұсқаулықты аспаптың жанында сақ-
таңыз.
Иесі ауысқанда міндетті түрде пайдалану бойынша нұсқаулықты
аспаппен бірге беріңіз.
Мазмұны
1 Жалпыақпарат ............................ 221
2 Сипаттамасы.............................. 223
3 Техникалықсипаттамалар .................... 224
4 Қауіпсіздіктехникасыбойыншанұсқаулар ......... 225
5 Жұмысқадайындық ........................ 232
6 Қызметкөрсету............................ 233
7 Күтужәнетехникалыққызметкөрсету............ 234
8 Ақаулықтардыжою......................... 235
9 Кәдегежарату............................. 236
10 Өндірушікепілі ............................ 236
11 ЕС нормаларына сәйкестік декларациясы
(түпнұсқа) ................................ 237
1Сандар суреттерге қатысты болып келеді. Суреттерді пайдалану
бойынша нұсқаулықтың басында таба аласыз.
Техникалық өзгерістер мен қателерді сақтаңыз.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
kk
221
Басқару элементтері және аспап құрамдастары 1
@Оңға/солға айналу бағытын айырып-қосқышы
;Жарық
=Белдікке ілуге арналған ілгек (қосалқы құрал)
%Зарядтау дәрежесінің индикациясы
&Бұғаттаудан шығару түймесі
(Сөндіргіш
)Алты қырлы шұңқырша
1 Жалпы ақпарат
1.1 Шартты белгілер және олардың мәні
ҚАУІПТІ
Ауыр жарақаттарға әкелуі немесе өмірге қауіп төндіруі мүмкін тікелей
жағдайдың жалпы белгіленуі.
НАЗАР АУДАРЫҢЫЗ
Ауыр жарақаттарға әкелуі немесе өмірге қауіп төндіруі мүмкін ықтимал
жағдайдың жалпы белгіленуі.
АБАЙЛАҢЫЗ
Жеңіл жарақаттарға немесе аспаптың зақымдалуына әкелуі мүмкін
ықтимал қауіпті жағдайдың жалпы белгіленуі.
НҰСҚАУ
Аспапты пайдалану бойынша нұсқаулар және басқа пайдалы ақпарат.
1.2 Пиктограммалардың белгіленуі және басқа нұсқаулар
Ескертетін белгілер
Жалпы қауіп
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
kk
222
Ұйғарымдайтын белгілер
Пайдаланар
алдында пайдалану
бойынша
нұсқаулықты оқу
қажет
Таңбалар
Қосымша өңдеуге
арналған
материалдарды
жеткізу
Тұрақты тоқ Бос жүрістегі
номиналды айналу
жиілігі
Оңға айналдыру
Солға айналдыру
Аспаптағы идентификациялық мәліметтердің орналасуы
Аспап түрі зауыттық тақтайшада, ал сериялық нөмір электр қозғалтқышы
корпусының бүйірінде көрсетілген. Бұл мәліметтерді осы пайдалану
бойынша нұсқаулыққа жазыңыз, олар аспапқа қызмет көрсеткенде және
оны пайдалану бойынша консультация алғанда қажет.
Түрі:
Буын: 01
Сериялық нөмірі:
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
kk
223
2 Сипаттамасы
2.1 Тағайындалуы бойынша пайдалану
SID 2-A бұл қолдық аккумулятордық соқпа сомын бұрағыш. Олар
ағаш, метал, тас пен бетонда бұрандалы қоспаларды, сомын бен
бұрандаларды тарту мен босатуға арналған.
Аккумуляторды осы нұсқаулықта көрсетілмеген басқа құрылғылармен
бірге қолданбаңыз.
Жарақат алуды болдырмау үшін Hilti ұсынған түпнұсқа қосалқы
құралдар мен түпнұсқа керек-жарақтарды қолданыңыз.
Аккумуляторлық соқпа сомын бұрауышы көрсетілген айнау моментін
талап ететін жұмыстар үшін пайланылмауы керек. Айналу моментін дәл
сақтау қажет немесе ең жоғары айналу моментінен асыруға тыйым
салынатын жұмыстарды орындағанда аккумуляторлық соқпа сомын
бұрауышын қолданғанда, бұрандалы бекіткішті немесе өңдеп жатқан
бөлшекті шамадан тыс айналдыру және зақымдау қаупі бар. Бұл
жағдайларда дәл реттелетін айналу моменті бар құралды қолдану керек.
Аспап кәсіби қолдануға арналған, сондықтан оған тек уәкілетті
қызметкерлер қызмет көрсете және жөндей алады. Қызметкерлер
қауіпсіздік техникасы бойынша арнайы нұсқау алуы керек. Аспапты
басқа мақсатта қолдану және оны оқытылмаған қызметкерлердің
пайдалануы қауіп тудырады.
Жұмыс қауіпсіздігі бойынша ұлттық нұсқамаларды орындаңыз.
2.2 Жеткізу жинағы
1 Аккумуляторлық соқпа сомын бұрауышы SID 2-A
1 Пайдалану бойынша нұсқаулық
Қосалқы құралдар Hilti орталығында немесе келесі веб-сайттан
қолжетімді: www.hilti.com.
2.3 Аккумуляторлық соқпа сомын бұрауышын пайдалану үшін
қосымша мыналар қажет:
B 12/2.6 Li-Ion аккумуляторы, C 4⁄1250 зарядтау құралымен.
2.4 Сипаттамалар
Аккумуляторлық соқпа сомын бұрауышы дірілді өшіргіш тұтқамен,
шамадан тыс жүктеме мен қызудан қорғаныспен және терең разрядтан
қорғаныспен жабдықталған.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
kk
224
2.5 Аккумулятордың зарядтау деңгейінің көрсеткіші
Аккумуляторда зарядтау деңгейінің көрсеткіші бар. Аккумулятордағы
босату түймесін басу арқылы зарядтау деңгейі төрт жарық диоды арқылы
көрсетіледі.
Жарық диоды
үздіксіз жанады Жарық диоды
жыпылықтайды С батарея күйінің
жарық диоды
1, 2, 3, 4 жарық
диоды -C≧75%
1, 2, 3 жарық диоды -50 % ≦ C < 75 %
1, 2 жарық диоды -25 % ≦ C < 50 %
1 жарық диоды -10 % ≦ C < 25 %
-1 жарық диоды C<10%
НҰСҚАУ
Жұмыс істеу кезінде зарядталу деңгейі индикациясын шақыру мүмкін
емес.
НҰСҚАУ
Аккумуляторды аккумуляторлық соқпа сомын бұрауышына салғанда за-
рядтау күйі индикаторының жарық диоды қысқа уақытқа жануы мүмкін.
3 Техникалық сипаттамалар
Өндіруші техникалық өзгертулерді енгiзу құқығын өзiне қалдырады!
Аспап SID 2A
Номиналды кернеу 10,8 В
EPTA 01/2003 әдісіне сай
салмағы 1,1 кг
Бос жүрістегі айналу жиілігі 0…2500/min
Соққылар жиілігі Макс. 3410/min
Аспап патроны ¹/₄" алты қырлы шұңқырша
бұғаттау төлкесімен
НҰСҚАУ
Нұсқаулықта көрсетілген вибрация деңгейі EN 60745 стандартына
сай өлшеу әдісінің көмегімен анықталған және оны басқа электр
аспаптарымен салыстырғанда пайдалануға болады. Сонымен бірге, ол
вибрациялық жүктемені алдын ала бағалау үшін жарайды. Көрсетілген
вибрация деңгейі іс жүзінде электр құралын пайдалану салаларына
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
kk
225
сай келеді. Алайда егер электр құралы басқа мақсаттарда, басқа
жұмыс аспаптарымен қолданылса немесе оған қанағаттандырмайтын
техникалық қызмет көрсетілсе, вибрация деңгейі басқа болуы
мүмкін. Осының салдарынан аспаптың бүкіл жұмыс істеу кезеңінде
вибрациялық жүктеме айтарлықтай артуы мүмкін. Вибрациялық
жүктемені дәл анықтау үшін аспап сөндірілген күйде немесе бос жұмыс
істейтін уақыт аралықтарын да ескеру керек. Осының салдарынан ас-
паптың бүкіл жұмыс істеу кезеңінде вибрациялық жүктеме айтарлықтай
төмендеуі мүмкін. Операторды пайда болатын вибрациядан қорғау
үшін қосымша сақтық шараларын қолданыңыз: электр құралға және
жұмыс аспаптарына техникалық қызмет көрсету, қолдардың жылуын
сақтау, жұмыс процестерін дұрыс реттеу.
Шу туралы ақпарат (мынаған сай өлшенген EN 607451):
А санаты бойынша өлшенген
әдеттегі шу деңгейі, LWA
92 дБ (А)
А санаты бойынша өлшенген
қысым бірліктері түріндегі шудың
әдеттегі деңгейі, LpA
103 дБ (А)
Жоғарыда берілген шу деңгейі
көрсеткіштерінің дәлсіздігі, K 3дБ(А)
Үш осьті діріл мәні (дірілдің векторлық қосындысы) (EN 6074522
директивасына сай өлшенген):
Бекіту элементтеріндегі соқпа
бұрандаларының максималды
өлшемі, ah
16,5 м/с²
Дәлсіздік, K 1,5 м/с²
Аккумулятор B 12/2.6
Номиналды кернеу 10,8 В
Қуаттылығы 2,6 A⋅сағ
Энергияны тұтыну шамасы 28,08 Вт/сағ
Салмағы 0,24 кг
Ұяшықтардың түрі Литий-иондық
4 Қауіпсіздік техникасы бойынша нұсқаулар
НҰСҚАУ
4.1-тарауда берілген қауіпсіздік техникасы бойынша нұсқаулар осы пай-
далану бойынша нұсқаулықта қабылданған нормаларға сай келтірілетін
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
kk
226
электр құралдарын пайдалану кезіндегі жалпы қауіпсіздік шараларының
барлығын қамтиды. Осыған байланысты осы аспапқа қатысты емес
ережелер бар болуы мүмкін.
4.1 Электр аспабы үшін қауіпсіздік бойынша жалпы мәліметтер
a) НАЗАР АУДАРЫҢЫЗ
Сақтық шаралары бойынша барлық нұсқауларды және нұсқау-
ларды оқып шығыңыз. Төменде берілген нұсқауларды орында-
мау электр тогының соғуына, өртке әкелуі мүмкін және/немесе ауыр
жарақаттарды тудыруы мүмкін. Қауіпсіздік техникасы бойынша
барлық нұсқауларды және нұсқауларды келесі пайдаланушы
үшін сақтаңыз. Бұдан әрі қолданылатын «электр құрал» термині
электр желісінен (желілік кабельмен) және аккумулятордан (желілік
кабельсіз) жұмыс істейтін электр құралға қатысты.
4.1.1 Жұмыс орны
a) Жұмыс орнындағы тазалықты және тәртіпті қадағалаңыз. Жұмыс
орнындағы ретсіздік және нашар жарық сәтсіз жағдайларға әкелуі
мүмкін.
b) Жанғыш сұйықтықтар, газдар немесе шаң бар жарылыс қаупі
бар аймақта электр құралды қолданбаңыз. Жұмыс істегенде
электр құралдан ұшқындар шығады және ұшқындар шаңды немесе
буларды тұтандыруы мүмкін.
c) Балалардың және бөгде адамдардың жұмыс істеп тұрған электр
құралға жақындауына рұқсат етпеңіз. Жұмысқа көңіл бөлмегенде,
электр құралын бақылау жоғалуы мүмкін.
4.1.2 Электр қауіпсіздігі
a) Электр құралдың біріктіруші айыры электр желісінің
розеткасына сай болуы керек. Айырдың конструкциясын
өзгертпеңіз. Қорғауыш жерге қосуы бар электр аспаптарымен
бірге өтпелі айырларды қолданбаңыз. Түпнұсқа айырлар және
оларға сай розеткалар электр тогының соғу қаупін азайтады.
b) Жерге қосылған беттерге, мысалы, құбырларға, жылыту
құралдарына, пештерге (плиталарға) және тоңазытқыштарға,
тікелей тиюді болдырмаңыз. Жерге қосылған заттарға тигенде
электр тогының соғуының үлкен қаупі туындайды.
c) Электр құралдарды жаңбырдан немесе ылғал әсерінен сақта-
ңыз. Электр құралға су тиюі нәтижесінде электр тогының соғу қаупі
артады.
d) Кабельді басқа мақсатта қолданбаңыз, мысалы, электр құралды
тасымалдау, оны іліп қою немесе электр желісінің розеткасынан
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
kk
227
айырды шығару үшін. Кабельді жоғары температуралардың,
майдың, үшкір жиектердің немесе электр құралдың айналатын
түйіндерінің әсерлерінен қорғаңыз. Кабельдің зақымдалуы немесе
қабаттасуы нәтижесінде электр тогының соғу қаупі артады.
e) Егер жұмыстар ашық ауада орындалса, тек бөлмелерден тыс
қолдануға рұқсат етілген ұзартқыш кабельдерді пайдаланыңыз.
Бөлмелерден тыс қолдануға жарамды ұзартқыш кабельді пайдалану
электр тогының соғу қаупін азайтады.
f) Егер электр құралмен ылғалдылық жағдайларында жұмыс
істеуді болдырмау мүмкін емес болса, шығып кететін токтан
қорғау автоматын қолданыңыз. Шығып кететін токтан қорғау
автоматын қолдану электр тогының соғу қаупін азайтады.
4.1.3 Адамдардың қауіпсіздігі
a) Ұқыпты болыңыз, әрекеттеріңізге көңіл бөліңіз және электр
құралмен жұмыс істеуге дұрыс қараңыз. Шаршасаңыз немесе
есірткілер, алкоголь немесе дәрі-дәрмек әсерінің астында
болсаңыз, электр құралды пайдаланбаңыз. Электр құралмен
ұқыпсыз жұмыс істегендегі мардымсыз қате ауыр жарақаттанудың
себебі болуы мүмкін.
b) Жеке қорғану құралдарын пайдаланыңыз және әрқашан мін-
детті түрде қорғауыш көзілдірікті киіңіз. Электр құралының түріне
және пайдалану жағдайларына байланысты жеке қорғану құрал-
дарын, мысалы, респираторды, ұлтаны сырғымайтын аяқ киімді,
қорғауыш касканы немесе қорғауыш құлаққапты қолдану жарақат-
тану қаупін азайтады.
c) Электр құралының кездейсоқ қосылуын болдырмаңыз. Электр
қуатына қосу және/немесе аккумуляторды қою, көтеру немесе
тасымалдау алдында электр құрал өшірілгеніне көз жеткізіңіз.
Электр құралды тасымалдағанда саусақтар сөндіргіште болатын
немесе қосылған электр құрал желіге қосылатын жағдайлар сәтсіз
жағдайларға әкелуі мүмкін.
d) Электр құралды қосу алдында реттеуші құрылғыларды және
гайка кілтін алыңыз. Электр құралдың айналатын бөлігіндегі аспап
немесе кілт жарақаттарға әкелуі мүмкін.
e) Жұмыс кезінде ыңғайсыз қалыптарға тұрмауға тырысыңыз.
Үнемітұрақтыкүйдіжәнетепе-теңдіктісақтаңыз. Бұл күтпеген
жағдайларда электр құралды жақсырақ басқаруға мүмкіндік береді.
f) Арнайы киімді киіңіз. Өте бос киімді немесе әшекейлерді
кимеңіз. Шашты, киімді және қолғапты электр құралдың
айналатын түйіндерінен сақтаңыз. Бос киім, әшекейлер және
ұзын шаш оларға ілінуі мүмкін.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
kk
228
g) Егер шаңды жинау және кетіруге арналған құрылғыларды
қосу қарастырылған болса, олар қосылғанына және мақсаты
бойынша қолданылып жатқанына көз жеткізіңіз. Шаңды кетіру
модулін пайдалану шаңның зиянды әсерін азайтады.
4.1.4 Электр құралды қолдану және оған қызмет көрсету
a) Электр құралға шамадан тыс жүктеме түсуін болдырмаңыз.
Дәл осы жұмысқа арналған электр құралды қолданыңыз. Бұл
ережені сақтау көрсетілген қуат диапазонында жоғарырақ жұмыс
сапасын және қауіпсіздігін қамтамасыз етеді.
b) Сөндіргіші бұзылған электр құралды қолданбаңыз. Қосу немесе
өшіру қиын электр құрал қауіпті және оны жөндеу керек.
c) Электр құралды реттеуге, саймандарды ауыстыруға кірісу
алдында немесе жұмыстағы үзіліс алдында розеткадан айырды
және/немесе электр құралдан аккумуляторды шығарыңыз. Бұл
сақтық шарасы электр құралдың кездейсоқ қосылуын болдырмайды.
d) Қолданылмайтын электр құралдарды балалар жетпейтін
жерлерде сақтаңыз. Электр құралды оны пайдалана алмайтын
немесе осы нұсқауларды оқып шықпаған тұлғаларға бермеңіз.
Электр құралдар тәжірибесі жоқ пайдаланушылардың қолында
қауіпті болады.
e) Электр құралдарына ұқыпты қараңыз. Айналмалы бөліктердің
мүлтіксіз қызмет ететінін, олардың жүрісінің жеңілдігін, бар-
лық бөліктердің тұтастығын және электр құралдың жұмысына
теріс әсер етуі мүмкін зақымдардың жоқтығын тексеріңіз. Ас-
паптың зақымдалған бөліктерін оны қолдану алдында жөндеуге
өткізіңіз. Электр құралға техникалық қызмет көрсету ережелерін
сақтамау көп сәтсіз жағдайлардың себебі болып табылады.
f) Кескіш аспаптардың үшкір және таза болуын қадағалау керек.
Жұмыс күйінде сақталатын кескіш аспаптардың сыналануы сиректеу
болады, оларды басқару жеңілдеу.
g) Электр құралды, саймандарды, көмекші құрылғыларды
және т.б. нұсқауларға сай пайдаланыңыз. Бұл кезде жұмыс
жағдайларын және орындалатын жұмыстың сипатын ескеріңіз.
Электр құралдарды басқа мақсаттарда қолдану қауіпті жағдайларға
әкелуі мүмкін.
4.1.5 Аккумуляторлық аспапты пайдалану және оған қарау
a) Аккумуляторды тек өндіруші ұсынған зарядтағыш
құрылғылардың көмегімен зарядтаңыз. Зарядтағыш құрылғыны
тиісті емес аккумулятор түрлерін зарядтау үшін қолданғанда өрт
туындауы мүмкін.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
kk
229
b) Аспаппен жұмыс істеу үшін тек тиісті аккумуляторларды қол-
даныңыз. Басқа аккумуляторларды пайдалану жарақаттарға әкелуі
және өрт тудыруы мүмкін.
c) Пайдаланылмайтын аккумуляторларды контакттар
тұйықталуының себебі болуы мүмкін скрепкалардан,
тиындардан, кілттерден, инелерден, винттерден және басқа
металл заттардан ары сақтаңыз. Аккумулятор контакттарының
тұйықталуы күйіктерге немесе тұтануға әкелуі мүмкін.
d) Аккумулятормен тиісті емес түрде жұмыс істегенде одан
электролит ағып шығуы мүмкін. Оған тиюді болдырмаңыз.
Кездейсоқ тигенде электролитті сумен шайыңыз. Электролит
көзге тигенде дәрігер көмегіне жүгініңіз. Аккумулятордан ағып
шыққан электролит тері тітіркенуін немесе күйіктерді тудыруы
мүмкін.
4.1.6 Қызмет
a) Электр құралды жөндеуді тек түпнұсқа қосалқы бөлшектерді
қолданатын білікті қызметкерлерге сеніп тапсырыңыз. Бұл
электр құралды қауіпсіз күйде сақтауды қамтамасыз етеді.
4.2 Қауіпсіздік техникасы бойынша қосымша ережелер
4.2.1 Адамдардың қауіпсіздігі
a) Бұранда/винт жасырын электр сымдарын зақымдауы мүмкін
жұмыстарды жүргізгенде электр аспабын тұтқалардың
изоляцияланған беттерінен ұстаңыз. Винт/бұранда кернеу
астындағы электр сымдарына тиген жағдайда аспаптың металл
бөліктері электр тогының өткізгіштеріне айналып, электр тогының
соғуына әкелуі мүмкін.
b) Аспап конструкциясына өзгертулер енгізуге және оны
модификациялауға тыйым салынады.
c) Аккумуляторлық соқпа сомын бұрауышының жарығына (жарық
диодына) тікелей қарамаңыз және басқалардың бетіне жарықты
бағыттамаңыз. Соқырлық қаупі бар.
d) Жұмыс уақытында қолдар терлемеуі үшін саусақтарды босату
және жаттықтыру үшін үзілістер жасаңыз.
e) Аспаптың айналатын бөлшектеріне тимеңіз. Аспапты тек жұмыс
аймағына әкелгеннен кейін ғана қосыңыз. Айналатын түйіндерге,
әсіресе айналатын қондырмаларға тию жарақаттарға әкелуі мүмкін.
f) Аспапты сақтау және тасымалдау кезінде қосуды бұғаттауды
белсендіріңіз (сол/оң айналу ауыстырып қосқышы ортаңғы күйге
орнатылған).
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
kk
230
g) Аспапты әлсіз адамдарға нұсқаусыз пайдалануға тыйым салы-
нады. Аспапты балалардан алшақ ұстаңыз.
h) Құрамында қорғасын бар бояулар, ағаштың кейбір түрлері,
бетон/кірпіш қалауы/кварц қамтитын жыныстар және минералдар
мен металл сияқты материалдардан пайда болатын шаң денсаулық
үшін зиянды болуы мүмкін. Мұндай шаңның бөлшектерімен дем алу
немесе оған тию пайдаланушыларда немесе жанындағы адамдарда
аллергиялық реакциялардың және/немесе дем алу жолдары
ауруларының пайда болуына әкелуімүмкін.Кейбіршаңтүрлері(мы-
салы, еменді немесе шамшатты өңдеу кезінде пайда болатын шаң)
канцерогенді деп есептеледі, әсіресе ағашты өңдеу үшін қолданы-
латын қосымша материалдармен (хром қышқылының тұзы, ағашты
қорғау заттары) тіркесімде. Құрамында асбест бар материалдарды
тек мамандар өңдеуі керек. Мүмкін болса, жарамды шаңсорғыш
аппаратты қолданыңыз. Шаңсорғыштаудың жоғары деңгейіне
жету үшін, тиісті жылжымалы шаңсорғышты пайдаланыңыз.
Қажет болса, сәйкес шаң түріне арналған респиратор маскасын
тағыңыз. Жұмыс аймағының жақсы желдетілуін қамтамасыз
етіңіз. Өңделетін материалдар бойынша еліңізде қолданылатын
нұсқауларды орындаңыз.
i) Аспапты әрдайым арнайы тұтқасынан берік ұстаңыз. Тұтқаны
таза, құрғақ, май іздерінсіз ұстаңыз.
j) Аспаппен жұмыс істегенде жұмыс істейтін адам және оның
жанындағы тұлғалар тиісті қорғауыш көзілдірікті, қорғауыш
шлемді, қорғауыш құлаққапты, қорғауыш қолғаптарды және
жеңіл респираторды киюі керек.
4.2.2 Электр аспабымен дұрыс жұмыс істеу және оны дұрыс пай-
далану
a) Затты берік бекітіңіз. Затты бекіту үшін струбциналарды немесе
қыспақтарды қолданыңыз. Бұл оны қолмен ұстап тұрудан
сенімдірек және бұл кезде аспапты екі қолмен ұстауға болады.
b) Аспапта қысқыға сай соңдары бар екеніне және қысқыда берік
бекітілетініне көз жеткізіңіз.
c) Бұрандалы бекіткіштер мен өңделетін бөлшек құрал тудыратын
айналу моментіне сай екеніне көз жеткізіңіз. Айналу моменті
тым жоғары болғанда, бұрандалы бекіткіштерге немесе өңделетін
бөлшекке шамадан тыс жүктеме түсуі, созылуы немесе зақымдалуы
мүмкін, осының салдарынан, қауіпті жағдайлар немесе жарақаттану
пайда болуы мүмкін.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
kk
231
4.2.3 Электр аспабымен дұрыс жұмыс істеу және оны дұрыс пай-
далану
a) Аккумуляторды орнату алдында аспап өшірілген бе, соны
тексеріңіз. Қосылған электр аспабына аккумуляторды орнату ауыр
жазымдарға әкелуі мүмкін.
b) Аккумуляторларды жоғары температуралар мен өрттен ары
ұстаңыз. Жарылыс қаупі бар.
c) Аккумуляторларды бөлшектеуге, қысуға, 80˚С-тан жоғары
температурағадейінқыздыруғажәнежағуғатыйымсалынады.
Әйтпесе өрт, жарылыс немесе күйік қаупі бар.
d) Ылғалдың тиюін болдырмаңыз. Кірген ылғалдық тұйықталу және
химиялық реакция реакцияларына себеб болып күйіп қалу немесе
алауға алып келуі мүмкін.
e) LiIon аккумуляторын тасымалдау, сақтау және пайдалану
бойынша арнайы нұсқаулардың талаптарын орындаңыз.
f) Аккумуляторды жібергенде (көлік, темір жол, теңіз немесе әуе
транспортымен) күшіне енген халықаралық тасымалдау ережелерін
сақтау керек.
g) Аспапты тасымалдау әрекеті тек аккумулятор шығарылған түрде
орындалуы керек.
h) Аккумуляторда қысқа тұйықталудың орын алуын болдырма-
ңыз. Аккумуляторды аспапқа орнату алдында аккумулятордағы
контакттарда және аспапта ластанулар жоқ екенін тексеріңіз.
Аккумулятор контакттары қысқа тұйықталған жағдайда өрт, жарылыс
және ойып түсетін заттардан күйік алу қаупі бар.
i) Зақымдалған аккумуляторларды (мысалы, сызаттары бар,
бөліктері сынған, контактілері бүгілген және/немесе созылған
аккумуляторларды) зарядтауға және қайта қолдануға тыйым
салынады.
j) Егер тиген кезде аккумулятор тым ыстық болса, ол ақаулы
болуы мүмкін. Құрылғыны тұтану қаупі жоқ орынға, тұтанғыш
материалдардан алыс, оны бақылауға болатындай қойыңыз
және оны сууға қалдырыңыз. Аккумулятор суығаннан кейін Hilti
қызмет көрсету бөліміне хабарласыңыз.
4.2.4 Электр қауіпсіздігі
Жұмысты бастау алдында жұмыс орнында жасырын электр
сымдарының, газ және су жүргізу құбырларының бар-жоғын
тексеріңіз, мысалы, металл іздегіш көмегімен. Электр сымдарына
кездейсоқ тиіп кетсе, аспаптың ашық металл бөліктері электр тогының
өткізгіштеріне айналуы мүмкін. Бұл кезде электр тогының соғу қаупі
пайда болады.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
kk
232
5 Жұмысқа дайындық
5.1 Аккумуляторды зарядтау
Аккумуляторды зарядтау туралы қосымша ақпаратты зарядтағыш
құрылғының пайдалану бойынша нұсқаулығынан қараңыз.
5.2 Аккумуляторды енгізу 2
АБАЙЛАҢЫЗ
Аккумуляторды орнату алдында аккумуляторлық соқпа
сомын бұрауышының өшірілгеніне және қосуды бұғаттау
белсендірілгеніне (оңға/солға айналу ауыстырып қосқышы ортаңғы
күйде) көз жеткізіңіз.
1. Аккумуляторды аккумуляторлық соқпа сомын бұрауышының
алдынан ол естіліп шертіліп тірелгенше жылжытыңыз.
НҰСҚАУ Аккумуляторды аккумуляторлық соқпа сомын бұрауышына
салғанда зарядтау күйі индикаторының жарық диоды қысқа уақытқа
жануы мүмкін.
2. АБАЙЛАҢЫЗ Аккумулятордың құлауы сіз және басқа тұлгалар
үшін қауіпті жағдайлар тудыруы мүмкін.
Аккумулятордың аспапқа берік бекітілгенін тексеріңіз.
5.3 Аккумуляторды шығару 3
1. Бұғаттаудан ашу пернесін басыңыз.
2. Аккумуляторды аккумуляторлық соқпа сомын бұрауышынан алға
шығарыңыз.
5.4 Белдікке ілуге арналған ілгек (қосалқы құрал) 4
АБАЙЛАҢЫЗ
Жұмысты бастау алдында белдік ілгегі берік бекітілгенін тексеріңіз.
Белдікке ілуге арналған ілгекпен аккумуляторлық соқпа сомын
бұрауышын денеге бекітулі күйде белдікке бекітуіңізге болады.
Егер пайдаланушы солақай болса, белдікке ілуге арналған ілгекті
құрылғының басқа шетінде орнатуға болады.
1. Аккумуляторды соқпа сомын бұрауышынан шығарыңыз.
2. Белдікке ілуге арналған ілгекті арнайы саңылауға енгізіңіз.
3. Белдікке ілуге арналған ілгекті екі винтпен бекітіңіз.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
kk
233
6Қызметкөрсету
6.1 Айналу бағытын орнату 5
Оңға/солға айналу ауыстырып қосқышының көмегімен аспап
шпинделінің айналу бағытын таңдауға болады. Бұғаттау электр
қозғалтқышы жұмыс істеп тұрғанда бағытты ауыстырудан қорғайды.
Айналу бағытын айырып-қосқыш орталық күйінде болғанда, контроллер
бұғатталады.
Айналу бағытын айырып-қосқышты солға бұрыңыз.
Оң жаққа айналу орнатылады.
Айналу бағытын айырып-қосқышты оңға бұрыңыз.
Сол жаққа айналу орнатылады.
6.2 Қосу/сөндіру
Іскеқосқышсөндіргішінбаяубасуарқылыайналужиілігінмаксималды
айналым санына дейін реттеуге болады.
НҰСҚАУ
Егер аккумуляторлық соқпа сомын бұрауышы шамадан тыс жүктеме
не қызудан автоматты түрде өшіп қалса, контроллерді босатыңыз және
аспап суымағанша күтіңіз. Кейін контроллерді басу арқылы аспапты
қайтақосуыңызғаболады.
6.3 Аспапты ауыстыру
АБАЙЛАҢЫЗ
Жұмыс аспаптарын ауыстыру үшін қорғауыш қолғаптарды қолда-
ныңыз, өйткені аспаптар жұмыс кезінде қатты қызады.
НҰСҚАУ
Аспап ¹/₄" алты қырлы шұңқыршамен бұғаттау төлкесімен түрлі
саймандарды орнатуға арналған (мысалы, бұрғы, бита мен бита
ұстағышы).
Жұмыс аспабының арты таза екеніне көз жеткізіңіз. Қажет болса, оны
тазалаңыз.
6.3.1 Жұмыс аспабын орнату 6
1. Аккумуляторды соқпа сомын бұрауышынан шығарыңыз.
2. Бұғаттау төлкесін алты құрлы шұңқыршасынан алға жылжытып осы
күйде ұстаңыз.
3. Сайманды алты құрылы шұңқыршаға тірелгенше салып бұғаттау
төлкесін жіберіңіз.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
kk
234
4. Аспаптың берік бекітілгеніне көз жеткізіңіз.
6.3.2 Жұмыс аспабын шығару 7
1. Аккумуляторды соқпа сомын бұрауышынан шығарыңыз.
2. Бұғаттау төлкесін алты құрлы шұңқыршасынан алға жылжытып осы
күйде ұстаңыз.
3. Сайманды алты қырлы шұңқыршадан тартып бұғаттау төлкесін
жіберіңіз.
7 Күту және техникалық қызмет көрсету
НАЗАР АУДАРЫҢЫЗ
Аспаптың электр бөлігін жөндеуді тек маман-электрикке
тапсырыңыз.
7.1 Аккумуляторлық соқпа сомын бұрауышына қызмет көрсету
АБАЙЛАҢЫЗ
Аспапты, әсіресе тұтқыштың беттерін, таза және құрғақ күйде, май
мен майлайтын майдың іздерінсіз сақтаңыз. Құрамында силикон
бар тазалағыш заттарды қолдануға тыйым салынады.
Аккумуляторлық соқпа сомын бұрауышын бітелген желдету
тесіктерімен қолданбаңыз! Желдету ойығын құрғақ щеткамен абайлап
тазалаңыз.
Аккумуляторлық соқпа сомын бұрауышының ішкі бөлігіне бөгде
заттардың кіруін болдырмаңыз.
Аккумуляторлық соқпа сомын бұрауышының сыртқы бетін тұрақты
түрде тазалау үшін аздап тазалау шүберегін қолданыңыз. Тазалау үшін
шашыратқыштарды, бу сорғалайтын агрегатты немесе ағынды суды
пайдаланбаңыз! Мұндай әдістермен тазалағанда аккумуляторлық соқпа
сомын бұрауышының электр қауіпсіздігі бұзылады.
7.2 Аккумуляторға қызмет көрсету
Аккумулятордың қызмет көрсету мерзімі максималды болуын
қамтамасыз ету үшін аккумулятор қуаттылығы төмендеуі кезінде
зарядсыздауды тоқтатыңыз.
НҰСҚАУ
Аспапты одан әрі пайдаланғанда элементтерінің зақымдалуын болдыр-
мау үшін аккумулятордың зарядсыздануын автоматты түрде үзу орын
алады.
Аккумуляторларды салқын және құрғақ жерде сақтаңыз.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
kk
235
8Ақаулықтардыжою
Қатеңіз түзетілмеген жағдайда немесе ұсынылған ақаулықты жою
шаралары көмектеспесе, аспапты Hilti қызмет көрсету орталығына
өткізіңіз.
Ақаулық Ықтимал себеп Ақаулықтарды жою
Аспап жұмыс
істемейді. Аккумулятор аспапқа
толығымен қойылмаған
немесе заряды біткен.
Аккумулятор естілетін
шырт етумен бекітілуі
және зарядталған
болуы керек.
Негізгі іске
қосқыш сөндіргіш
басылмайды
немесе бұғатталған.
Оңға/солға айналу
ауыстырып қосқышы
ортаңғы күйде
(тасымалдауға арналған
күй)
Оңға/солға айналу
ауыстырып қосқышын
солға немесе оңға
бұрыңыз.
Айналымдар саны
тым тез төмендейді. Аккумулятор заряды
бос. Аккумуляторды
ауыстырып, бос
аккумуляторды
зарядтаңыз.
Аккумулятор
заряды әдеттегіден
тезірек бітеді.
Қоршаған орта
температурасы тым
төмен.
Аккумуляторды
ұзақ уақытта бөлме
температурасында
жылытыңыз.
Аккумулятор
естілетін шырт
ету дыбысымен
бекітілмейді.
Аккумулятордағы құлып
шоқылары кірленген. Құлып шоқыларын
тазалаңыз және
аккумуляторды
салыңыз. Мәселелер
пайдаболғандаHilti
қызмет көрсету
орталығына барыңыз.
Аспап не аккумуля-
тордан қатты ыстық
шығады.
Электр бөлігі бойынша
ақаулық. Дереу аспапты өшіріңіз,
аккумуляторды
аспаптан шығарыңыз
және Hilti қызмет
көрсету орталығына
хабарласыңыз.
Аспапқа шамадан
тыс жүктеме
түсірілген (мүмкін шек
асырылған).
Мақсаты бойынша
аспапты оптималды
таңдаңыз.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
kk
236
9 Кәдеге жарату
АБАЙЛАҢЫЗ
Жабдықты тиісті түрде тастамау мыналарға әкелуі мүмкін: Пластик
бөлшектерді жаққанда адамдардың ауруға шалдығуына әкелетін уытты
газдар пайда болады. Зақымдалған болса немесе қатты қыздырылса,
батареялар жарылып, улануларға, күйіктерге, жарақаттануларға немесе
қоршаған ортаны ластауға әкелуі мүмкін. Тастауға жеңілтек қарау бөгде
адамдардың аспапты тиісті емес түрде пайдалануына әкелуі мүмкін.
Бұл сіздің немесе басқа адамдардыңауыржарақаттаралуын,сонымен
бірге, қоршаған ортаны зақымдауды тудыруы мүмкін.
АБАЙЛАҢЫЗ
Ақаулы аккумуляторларды бірден жойыңыз. Оларды балалардан алшақ
ұстаңыз. Аккумуляторларды бөлшектемеңіз және отқа жақпаңыз.
АБАЙЛАҢЫЗ
Аккумуляторларды ұлттық ережелерге сай кәдеге жаратыңыз немесе
пайдалану мерзімі біткен аккумуляторларды Hilti компаниясына
қайтарыңыз.
Hilti аспаптарында қайта өңдеуге болатын көп материалдар бар. Кәдеге
жарату алдында материалдарды мұқият сұрыптау керек. Көп елдерде
Hilti компаниясы ескі электр құралдарын кәдеге жарату үшін қайтару
туралы келісімдер жасасып қойған. Бұл мәселе бойынша қосымша
ақпаратты клиенттерге қызмет көрсету орталығынан немесе Hilti
компаниясының техникалық консультантынан алуға болады.
Тек ЕО елдері үшін
Электр құралдарын үй қоқысымен бірге тастамаңыз!
Ескі электрлік және электрондық құрылғыларды жою туралы
EС еуропалық директивасына және жергілікті заңдарға
сәйкес, қолданыста болған электрлік құралдар қоршаған
орта үшін қауіпсіз әдіспен жеке кәдеге жаратылуы тиіс.
10 Өндіруші кепілі
Кепілдік шарттары туралы сұрақтарыңыз болса, жергілікті HILTI
серіктесіне хабарласыңыз.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
kk
237
11 ЕС нормаларына сәйкестік декларациясы (түпнұсқа)
Белгіленуі: Аккумуляторлық соқпа
сомын бұрағыш алты
қырлы шұңқыршамен
Аспаптың түрі: SID 2-A
Буын: 01
Шығарылған жылы: 2013
Hilti компаниясы осы өнімнің келесі директивалар мен нормаларға
сәйкес келетінін толық жауапкершілікпен жариялайды: 2006/42/ЕС,
Аяқталу күні: 19. сәуір 2016: 2004/108/EG, басталу күні: 20. сәуір
2016: 2014/30/EU, 2006/66/EG, 2011/65/EU, EN 607451, EN 6074522,
EN ISO 12100.
Hilti Corporation, Feldkircherstrasse 100, FL9494 Schaan
Paolo Luccini Tassilo Deinzer
Head of BA Quality and Process Management Executive Vice President
Business Area Electric Tools & Accessories Business Unit Power Tools & Accessories
08/2015 08/2015
Техникалық құжаттама:
Hilti Entwicklungsgesellschaft mbH
Zulassung Elektrowerkzeuge
Hiltistrasse 6
86916 Kaufering
Deutschland
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
238 Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
239
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
240 Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
241
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
242 Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ja
243
オリジナル取扱説明書
SID 2-A 充電式インパクトドライ
バー
ご使用前にこの取扱説明書を必ずお読みください。
この取扱説明書は必ず工具と一緒に保管してください。
他の人が使用する場合には、 本体と取扱説明書を一緒にお渡しください。
目次
1 一般的な注意 . . . ........................... 244
2 製品の説明 . . . . . ........................... 245
3 製品仕様 ................................. 246
4 安全上の注意 . . . ........................... 248
5 ご使用前に . . . . . ........................... 253
6 ご使用方法 . . . . . ........................... 254
7 手入れと保守 . . . ........................... 255
8 故障かな？ と思った時 . ....................... 255
9 廃棄 .................................... 256
10 本体に関するメーカー保証 . . . . . . ................ 257
11 EU 規格の準拠証明 （原本） . . . . ................ 257
1この数字は該当図を示しています。 図は取扱説明書の冒頭にあります。
製品仕様は予告なく変更されることがあります、 また誤記の可能性を完
全には排除できません。
各部名称 1
@正回転／逆回転切り替えスイッチ
;採光
=ベルトフック （アクセサリー）
%充電状態インジケーター
&リリースボタン
(無段変速スイッチ
)六角ソケット
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ja
244
1 一般的な注意
1.1 安全に関する表示とその意味
危険
この表記は、 重傷あるいは死亡事故につながる危険性がある場合に注意を
促すために使われます。
警告事項
この表記は、 重傷あるいは死亡事故につながる可能性がある場合に注意を
促すために使われます。
注意
この表記は、 軽傷あるいは所持物の損傷が発生する可能性がある場合に
使われます。
注意事項
この表記は、 本製品を効率良く取り扱うための注意事項や役に立つ情報を
示す場合に使われます。
1.2 記号の説明と注意事項
警告表示
一般警告事項
義務表示
ご使用前に取扱説明
書をお読みください
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ja
245
略号
リサイクル規制部品
です 直流 無負荷回転数 正回転
逆回転
機種名・製造番号の表示箇所
機種名は銘板上、 また製造番号はモーターハウジングの側面に表示されて
います。 当データを御自身の取扱説明書にメモ書きしておき、 お問い合わ
せなどの必要な場合に引用してください。
機種名：
製品世代：01
製造番号：
2 製品の説明
2.1 正しい使用
SID 2-A は手持ち式の充電式インパクトドライバーです。 ネジ、 ナットお
よびネジ付きボルトを木材、 金属、 石材およびコンクリートに締め付けた
り緩めたりするのに適しています。
バッテリーを他の電気器具の電源用に使用しないでください。
負傷を防止するために、 ヒルティの純正付属品および純正先端工具を使
用してください。
この充電式インパクトドライバーは、 トルクが厳密に規定されている用途
に使用してはなりません。 規定のトルクが要求される、 もしくは最大ト
ルクを超えてはならない用途にこの充電式インパクトドライバーを使用し
た場合、過回転、ネジまたは作業材料が損傷する危険が生じます。 このよ
うな用途に対しては、 トルクを厳密に設定できる機器をご使用ください。
本体はプロ仕様で製作されており、本体の使用、保守、修理を行うのは、
認定、 訓練された人のみに限ります。 これらの人は、 遭遇し得る危険に
関する情報を入手していなければなりません。 本体および付属品の、 使用
法を知らない者による誤使用、 あるいは規定外使用は危険です。
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ja
246
各国の労働安全衛生法に従ってください。
2.2 本体標準セット構成品
1 SID 2A 充電式インパクトドライバー
1 取扱説明書
アクセサリーは最寄りのヒルティセンター、 またはwww.hilti.com でご確
認ください。
2.3 充電式インパクトドライバーの作動に必要な追加品目：
B 12/2.6 Li-Ion バッテリー （C4⁄1250 充電器付き）
2.4 特長
この充電式インパクトドライバーは、 振動吸収グリップ、 過負荷と過熱に
対する保護機能、 および過放電保護機能を備えています。
2.5 バッテリーの充電状態インジケーター
バッテリーには充電状態インジケーターがあります。 バッテリーのリリー
スボタンを押すと、 充電状態が 4 個の LED により表示されます。
LED 点灯 LED 点滅 充電状態 C
LED1、2、3、4 -C≧75%
LED1、2、3 -50 % ≦ C < 75 %
LED 1、 2 -25 % ≦ C < 50 %
LED 1 -10 % ≦ C < 25 %
-LED 1 C<10%
注意事項
作動中は充電状態の読み取りは行えません。
注意事項
バッテリーを充電式インパクトドライバーに装着する際には、 充電状態イ
ンジケーターの LED が短時間点灯する場合があります。
3 製品仕様
技術データは予告なく変更されることがあります。
本体 SID 2A
電圧 10.8 V
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ja
247
本体 SID 2A
重量（EPTA プロシージャ 01/2003
に準拠） 1.1 kg
無負荷回転数 0… 2,500/min
全負荷打撃数 Max. 3,410/min
チャック ロッキングスリーブ付き ¹/₄" 六
角ソケット
注意事項
本説明書に記載されている振動レベルは、 EN 60745 に準拠した測定方法
に基づいて測定したものです。 電動工具を比較するのにご使用いただけま
す。 振動負荷の暫定的な予測にも適しています。 記載されている振動レ
ベルは、 電動工具の主要な使用方法に対する値です。 電動工具を他の用途
で使用したり、異なる先端工具を取り付けて使用したり、手入れや保守が十
分でないまま使用した場合には、 振動レベルが異なることがあります。
このような相違により、作業時間全体で振動負荷が著しく高くなる可能性が
あります。 振動負荷を正確に予測するためには、 本体のスイッチをオフに
している時間や、 本体が作動していても実際には使用していない時間も考
慮しなければなりません。 このような相違により、 作業時間全体で振動
負荷が著しく低くなる可能性があります。 作業者を振動による作用から保
護するために、他にも安全対策を立ててください（例：電動工具およびの先
端工具の手入れや保守、 手を冷やさないようにする、 作業手順の編成）。
騒音について （EN 607451 準拠）：
サウンドパワーレベル、 LWA 92 dB (A)
サウンドプレッシャーレベル、 LpA 103 dB (A)
定格騒音レベルに対する不確実
性、 K 3dB(A)
3 軸合成値 （振動ベクトル合計）（EN 6074522 準拠）：
最大サイズの固定具を使ったねじ締
め、 ah
16.5 m/s²
不確実性、 K 1.5 m/s²
バッテリー B 12/2.6
電圧 10.8 V
容量 2.6 Ah
エネルギー含量 28.08 Wh
重量 0.24 kg
セルの種類 Li-Ion
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ja
248
4 安全上の注意
注意事項
4.1 に記載された安全上の注意事項は、 電動工具に関する全ての基本的
な安全情報を含んでおり、 準拠する規格に応じた注意事項がこの取扱説明
書に記載されています。 したがって、 この取扱説明書で説明する機器に
は関係のない注意事項が含まれていることもあります。
4.1 電動工具の一般安全注意事項
a) 警告事項
安全上の注意および指示事項をすべてお読みください。 安全上の注
意および指示事項に従わない場合、 感電、 火災、 重度のけがをまねく
恐れがあります。 安全上の注意および指示事項が書かれた説明書はす
べて大切に保管してください。 安全上の注意で使用する用語 「電動工
具」 とは、 お手持ちの電動ツール （電源コード使用） およびバッテ
リーツール （コードレス） を指します。
4.1.1 作業環境に関する安全
a) 作業場はきれいに保ち、 十分に明るくしてください。 ちらかった暗
い場所での作業は事故を起こす恐れがあります。
b) 爆発の危険性のある環境 （可燃性液体、 ガスおよび粉じんのある場
所） では電動工具を使用しないでください。 電動工具から火花が飛散
し、 粉じんや揮発性ガスに引火する恐れがあります。
c) 電動工具の使用中、 子供や無関係者を作業場へ近づけないでくださ
い。 作業中に気がそらされると、 本体のコントロールを失ってしまう
恐れがあります。
4.1.2 電気に関する安全注意事項
a) 電動工具の接続プラグは電源コンセントにきちんと適合しなければな
りません。 プラグは絶対に変更しないでください。 アースした電動工
具と一緒にアダプタープラグを使用しないでください。 オリジナルの
プラグと適切なコンセントを使用することにより、 感電の危険を小さ
くすることができます。
b) パイプ、 ラジエーター、 電子レンジ、 冷蔵庫などのアースされた面に
体の一部が触れないようにしてください。 体が触れると感電の危険が
大きくなります。
c) 電動工具を雨や湿気から保護してください。 電動工具に水が浸入する
と、 感電の危険が大きくなります。
d) 電動工具を持ち運んだり、 吊り下げたり、 コンセントからプラグを
抜いたりするときは、 必ず本体を持ち、 電源コードを持ったり引っ
張ったりしないでください。 電源コードを火気、 オイル、 鋭利な刃
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ja
249
物、 本体の可動部等に触れる場所に置かないでください。 コードが損
傷したり絡まったりしていると、 感電の危険が大きくなります。
e) 屋外工事の場合には、屋外専用の延長コードのみを使用してください。
屋外専用の延長コードを使用すると、 感電の危険が小さくなります。
f) 湿った場所で電動工具を作動させる必要がある場合は、 漏電遮断機
を使用してください。 漏電遮断機を使用すると、 感電の危険が小さく
なります。
4.1.3 作業者に関する安全
a) 電動工具を使用の際には、 油断せずに十分注意し、 常識をもった作
業をおこなってください。 疲れている場合、 薬物、 医薬品服用および
アルコール飲用による影響下にある場合には電動工具を使用しないで
ください。 電動工具使用中の一瞬の不注意が重傷の原因となることが
あります。
b) 作業保護具および保護メガネを常に着用してください。 けがに備え、
電動工具使用状況に応じた粉じんマスク、 耐滑性の安全靴、 ヘルメッ
ト、 耳栓などの作業保護具を使用してください。
c) 電動工具の不意な始動は避けてください。 電動工具を電源および／ま
たはバッテリーに接続する前や本体を持ち上げたり運んだりする前に、
本体がオフになっていることを必ず確認してください。 オン／オフス
イッチが入っている状態で電動工具のスイッチに指を掛けたまま運ん
だり、 電源に接続したりすると、 事故の原因となる恐れがあります。
d) 電動工具のスイッチを入れる前に、 必ず調節キーやレンチを取り外し
てください。 調節キーやレンチが本体の回転部に装着されたままで
は、 けがの原因となる恐れがあります。
e) 作業中は不安定な姿勢をとらないでください。 足元を安定させ、 常に
バランスを保つようにしてください。 これにより、 万一電動工具が異
常状況に陥った場合にも、 適切な対応が可能となります。
f) 作業に適した作業着を着用してください。 だぶだぶの衣服や装身具
を着用しないでください。 髪、 衣服、 手袋を本体の可動部に近づけな
いでください。 だぶだぶの衣服、 装身具、 長い髪が可動部に巻き込ま
れる恐れがあります。
g) 吸じんシステムの接続が可能な場合には、 これらのシステムが適切
に接続、 使用されていることを確認してください。 吸じんシステム
を利用することにより、 粉じん公害を防げます。
4.1.4 電動工具の使用および取扱い
a) 無理のある使用を避けてください。 作業用途に適した電動工具を使
用してください。 適切な電動工具の使用により、 能率よく、 スムーズ
かつ安全な作業が行えます。
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ja
250
b) スイッチに支障がある場合には、 電動工具を使用しないでください。
スイッチで始動および停止操作のできない電動工具は危険ですので、
修理が必要です。
c) 本体の設定やアクセサリーの交換を行う前や本体を保管する前には電
源プラグをコンセントから抜くか、バッテリーを取り外してください。
この安全処置により、電動工具の不意の始動を防止することができます。
d) 電動工具をご使用にならない場合には、 子供の手の届かない場所に保
管してください。 電動工具に関する知識のない方、 本説明書をお読み
でない方による本体のご使用はお避けください。 未経験者による電動
工具の使用は危険です。
e) 電動工具は慎重に手入れしてください。 可動部分が引っ掛かりなく正
常に作動しているか、 電動工具の運転に影響を及ぼす各部分が破損・
損傷していないかを確認してください。 電動工具を再度ご使用になる
前に、 損傷部分の修理を依頼してください。 発生事故の多くは保守管
理の不十分な電動工具の使用が原因となっています。
f) 先端工具をきれいに保ってください。 お手入れのゆきとどいた先端工
具を使用すると、 作業が簡単かつ、 スムーズになります。
g) 電動工具、 アクセサリー、 先端工具などは本説明書内の指示に従っ
て使用してください。 この際、 作業環境および用途に関してもよく
ご注意ください。 指定された用途以外に電動工具を使用すると危険
な状況をまねく恐れがあります。
4.1.5 バッテリーの使用および取扱い
a) バッテリーを充電する場合は、 必ずメーカー推奨の充電器を使用して
ください。 特定タイプのバッテリー専用の充電器を他のバッテリー
に使用すると、 火災の恐れがあります。
b) 指定されたバッテリーのみを電動工具に使用してください。 指定以
外のバッテリーを使用すると、 負傷や火災の恐れがあります。
c) 使用しないバッテリーの近くに、 事務用クリップ、 硬貨、 キー、 釘、
ネジ、 その他の小さな金属片を置かないでください。 電気接点の短絡
が起こることがあります。 バッテリーの電気接点間が短絡すると、 火
傷や火災が発生する危険があります。
d) バッテリーが正常でないと、 液漏れが発生することがあります。 そ
の場合、 漏れた液には触れないでください。 もしも触れてしまった場
合は、 水で洗い流してください。 液体が眼に入った場合は、 水で洗い
流してから医師の診察を受けてください。 流出したバッテリー液によ
り、 皮膚が刺激を受けたり火傷を負う恐れがあります。
4.1.6 サービス
a) 電動工具の修理は必ず認定サービスセンターにお申し付けください。
また、 必ず純正部品を使用してください。 これにより電動工具の安全
性が確実に維持されます。
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ja
251
4.2 その他の安全上の注意
4.2.1 作業者に関する安全
a) 作業の実施に伴いネジが隠れている電線に接触する可能性がある場合
は、 本体を絶縁されたグリップ面で保持するようにしてください。
ネジが通電しているケーブルと接触すると、 本体の金属部分にも電
圧がかかり、 感電の危険があります。
b) 本体の加工や改造は許されません。
c) 充電式インパクトドライバーのランプ （LED） を直接のぞき込んだ
り、 LED で他の人の顔を照射したりしないでください。 眼がくらむ
恐れがあります。
d) 休憩を取って緊張をほぐし、 指を動かして血の巡りを良くするように
心がけてください。
e) 回転部分には手を触れないでください。 本体の電源は必ず作業場で
入れてください。 回転部分、 特に回転している先端工具は負傷の原
因となります。
f) 本体を保管および搬送する際は、 スイッチオンロックを作動させてく
ださい （正逆回転スイッチを中立の位置にします）。
g) 本体は、 体の弱い人が指示を受けずに使用するには向いていません。
本体は子供の手が届かないところに保管してください。
h) 含鉛塗料、 特定の種類の木材、 コンクリート／石材、 石英を含む岩
石、 鉱物および金属などの母材から生じた粉じんは、 健康を害する
恐れがあります。 作業者や近くにいる人が粉じんに触れたり吸い込ん
だりすると、 アレルギー反応や呼吸器疾患を起こす可能性がありま
す。 カシやブナ材などの特定の粉じんは、 特に木材処理用の添加剤
（クロム塩酸、 木材保護剤） が使用されている場合、 発ガン性があ
るとされています。 アスベストが含まれる母材は、 必ず専門家が取
り扱うようにしてください。 できるだけ集じん装置を使用してくださ
い。 集じん効率を高めるには、 適切な可動集じん装置を使用してくだ
さい。 必要に応じてそれぞれの粉じんに適した防塵マスクを着用して
ください。 作業場の換気に十分配慮してください。 処理する母材に
ついて、 各国で効力を持つ規定を遵守してください。
i) 本体は常に、 グリップを掴んで確実に保持してください。 グリップ表
面は乾燥させ、 清潔に保ち、 オイルやグリスで汚さないようにしてく
ださい。
j) 本体使用中、 作業者および現場で直近に居合わせる人々は保護メガ
ネ、 保護ヘルメット、 耳栓、 保護手袋および防じんマスクを着用しな
ければなりません。
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ja
252
4.2.2 電動工具の慎重な取扱いおよび使用
a) 作業材料を固定します。 作業材料を締め付ける時は、 クランプある
いは万力を使用してください。 この方が手で押さえるよりも確実であ
り、 本体を両手で自由に操作することができます。
b) 使用する先端工具がチャック機構に適合し、 チャック内にしっかり
と固定されていることを確認してください。
c) ネジおよび作業材料が、 本体が出すトルクに対応しているか確認して
ください。 トルクが大きすぎると、 ネジまたは作業材料に過大な負
荷がかかり、 延びが生じたり、 損傷したりすることで、 危険な状況や
けがをまねく恐れがあります。
4.2.3 バッテリーの慎重な取扱いおよび使用
a) バッテリーを装着する前に、 本体のスイッチがオフになっていること
を確認してください。 スイッチがオンになっている電動工具にバッテ
リーを装着すると、 事故が発生する恐れがあります。
b) バッテリーは高温と火気を避けて保管してください。 爆発の恐れがあ
ります。
c) バッテリを分解したり、 挟んだり、 80 °C 以上に加熱したり、 燃やし
たりしないでください。 これを守らないと、 火災、 爆発、 腐食の危
険があります。
d) 湿気が入らないようにしてください。 水が浸入すると、 短絡や化学反
応を引き起こしたり、 火傷や火災が発生する可能性があります。
e) LiIon バッテリーの搬送、保管、作動には特別規定を守ってください。
f) バッテリーを輸送（トラック、鉄道、船舶あるいは航空機による輸送）
する際は、 輸送に関する各国および国際的な規定に注意してください。
g) 本体を保管および搬送するときは、バッテリーを取り外してください。
h) バッテリーの端子を短絡させないでください。 バッテリーを本体に挿
入する前に、 バッテリーの接点と本体の接点に異物が付いていない
か確認してください。 バッテリーの電気接点が短絡すると、 火災や爆
発、 腐食の恐れがあります。
i) 損傷したバッテリー（例えば亀裂や破損箇所があったり、電気接点が曲
がっていたり、 押し戻されていたり、 引き抜かれているバッテリー）
は、 充電することも、 そのまま使用を続けることもできません。
j) バッテリーがつかむことのできないほどに熱くなっている場合は、 故
障している可能性があります。 本体を監視可能な火気のない場所に可
燃性の資材から十分に距離をとって置き、 冷ましてください。 バッテ
リーを冷ました後、 ヒルティサービスセンターにご連絡ください。
4.2.4 電気に関する安全注意事項
作業を開始する前に、 作業場に埋設された電線、 ガス管や水道管がないか
を金属探知機などで調査してください。 例えば、 作業中に誤って先端工具
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ja
253
が電線に触れると、 本体の金属部分とケーブルが通電する可能性がありま
す。 この場合、 感電による重大な事故が発生する危険があります。
5 ご使用前に
5.1 バッテリーを充電する
充電に関する情報は、 充電器の取扱説明書を参照してください。
5.2 バッテリーを装着する 2
注意
バッテリーを装着する前に、 充電式インパクトドライバーのスイッチがオ
フになっていてスイッチオンロックが作動していること （正逆回転スイッ
チを中立の位置にします） を確認してください。
1. バッテリーを充電式インパクトドライバーの前部にあてがいながら、
ストッパーでカチッと音がするまで挿入します。
注意事項バッテリーを充電式インパクトドライバーに装着する際には、
充電状態インジケーターの LED が短時間点灯する場合があります。
2. 注意バッテリーが落下してご自身あるいは他の方が怪我をする恐れが
あります。
バッテリーがしっかりと装着されていることを確認してください。
5.3 バッテリーを取り外す 3
1. リリースボタンを押します。
2. バッテリーを充電式インパクトドライバーから前方へと引き出します。
5.4 ベルトフック （アクセサリー） 4
注意
作業を開始する前に、 ベルトフックが確実に固定されていることを確認し
てください。
ベルトフックを使用すると、 充電式インパクトドライバーを作業ベルトに
差し込んで保持することができます。 またベルトフックの位置は、 左利き
の作業者のために本体の反対側に変更することもできます。
1. バッテリーを充電式インパクトドライバーから取り出します。
2. ベルトフックをソケットに差し込みます。
3. ベルトフックを 2 本のねじで固定します。
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ja
254
6 ご使用方法
6.1 正逆回転の設定 5
正回転／逆回転切り替えスイッチを使用することにより、 先端工具スピン
ドルの回転方向 （正回転、 逆回転） を選択することができます。 モー
ター回転中はロック機能により、 スイッチの切替ができなくなります。
正回転／逆回転切り替えスイッチが中立の位置では、 コントロールスイッ
チはブロックされます。
正回転／逆回転切り替えスイッチを左へ押す。
正回転に設定されます。
正回転／逆回転切り替えスイッチを右へ押す。
逆回転に設定されます。
6.2 スイッチのオン／オフ
コントロールスイッチをゆっくり押すことにより、 回転数を最大回転数ま
で無段階で上げていくことができます。
注意事項
充電式インパクトドライバーが過負荷あるいは過熱により自動的にオフに
なった場合は、 コントロールスイッチから手を放し、 本体が冷めるまでお
待ちください。 本体が冷めたなら、 コントロールスイッチを押すと本体は
再び使用できるようになります。
6.3 先端工具の交換
注意
先端工具は使用することで熱くなるので、 先端工具の交換時には保護手袋
を着用してください。
注意事項
種々の先端工具（ドリルビット、ビット、ビットホルダーなど）を取り付ける
ために、本体にはロッキングスリーブ付きの ¹/₄" 六角ソケットがあります。
先端工具のコネクションエンドが汚れていないか点検します。 必要であれ
ば、 コネクションエンドの汚れを取り除きます。
6.3.1 先端工具を装着する 6
1. バッテリーを充電式インパクトドライバーから取り出します。
2. 六角ソケットのロッキングスリーブを前方へ引いて、 その位置で保
持します。
3. 先端工具を六角ソケットのストップ位置まで差し込み、 ロッキングス
リーブを放します。
4. 先端工具がしっかりと固定されているか確認します。
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ja
255
6.3.2 先端工具を取り外す 7
1. バッテリーを充電式インパクトドライバーから取り出します。
2. 六角ソケットのロッキングスリーブを前方へ引いて、 その位置で保
持します。
3. 先端工具を六角ソケットから引き抜き、ロッキングスリーブを放します。
7 手入れと保守
警告事項
本体の電気系統部分の修理は訓練された修理スペシャリストのみができま
す。
7.1 充電式インパクトドライバーの手入れ
注意
本体、 特にグリップ表面を乾燥させ、 清潔に保ち、 オイルやグリスが付
着していないようにしてください。 洗剤、 磨き粉等のシリコンを含んだ清
掃用具は使用しないでください。
通気溝が覆われた状態で充電式インパクトドライバーを使用しないでくだ
さい。 通気溝を乾いたブラシを使用して注意深く掃除してください。
充電式インパクトドライバー内部に異物が入らないようにしてください。
定期的に、 少し湿したウエスで充電式インパクトドライバーの表面を拭い
てください。 スプレーやスチーム、 あるいは流水による清掃は避けてくだ
さい。 充電式インパクトドライバーの電気上の安全面に悪影響が出る可能
性があります。
7.2 バッテリーの手入れ
バッテリーを最大寿命で使用できるように、 バッテリーのパワーが著し
く低下したら直ちに放電を中止してください。
注意事項
作動を続けると、 セルの損傷を防ぐために放電が自動的に終了します。
バッテリーを使用しない場合は、 涼しくて乾燥した場所に保管してくださ
い。
8 故障かな？ と思った時
発生している症状に関する記載がない場合、 あるいは推奨処置により問題
を解決できない場合は、 本体をヒルティサービスセンターへお送りくださ
い。
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ja
256
症状 考えられる原因 処置
本体が始動しない。 バッテリーが正しくロッ
クされていないか、 ある
いはバッテリーが空。
バッテリーをカチッと
ロック音がするまで挿
入するか、 あるいはバッ
テリーを充電する。
オン／オフスイッチ
が押せない、 あるい
は動かない。
正回転／逆回転切り替え
スイッチは中立位置 （ト
ランスポートロック位
置）
正回転／逆回転切り替え
スイッチを左または右へ
押す。
回転数が突然落ちる。バッテリーが放電してい
る。 バッテリーを交換し、
空のバッテリーを充電す
る。
バッテリーの消耗
が通常よりも早い。 周囲温度が低すぎる。 バッテリーをゆっくり室
温まで暖める。
バッテリーが 「カ
チッ」 と音がするま
でロックされない。
バッテリーのロックノッ
チが汚れている。 ロックノッチを清掃し
て、 バッテリーをロック
する。 問題が再発する場
合は、 ヒルティサービス
センターに連絡する。
本体あるいはバッテ
リーが熱くなる。 電気的故障。 直ちに本体の電源をオフ
にしてバッテリーを取り
外し、 ヒルティサービス
センターに連絡する。
本体に負荷がかかり過ぎ
ている （適用基準を超え
ている）。
用途に合った工具を選
択する。
9廃棄
注意
装備を誤った方法で廃棄すると、 次のような危険があります：プラスチッ
ク部分の燃焼時には人体に有害な有毒ガスが発生します。 電池は損傷した
りあるいは激しく加熱されると爆発し、 毒害、 火傷、 腐食または環境汚
染の危険があります。 廃棄について十分な注意を払わないと、 権限のない
者が装備を誤った方法で使用する可能性があります。 このような場合、
ご自身または第三者が重傷を負ったり環境を汚染する危険があります。
注意
故障したバッテリーはただちに廃棄してください。 バッテリーは子供の手
の届かない所に置いてください。 バッテリーを分解したり、 燃やしたりし
ないでください。
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ja
257
注意
バッテリーは各国の技術法規に従って廃棄するか、 ヒルティへ返送してく
ださい。
本体の大部分の部品はリサイクル可能です。 リサイクル前にそれぞれの部
品は分別して回収されなければなりません。 多くの国でヒルティは、 古
い電動工具をリサイクルのために回収しています。 詳細については弊社営
業担当またはヒルティ代理店 ・ 販売店にお尋ねください。
EU 諸国のみ
本体を一般ゴミとして廃棄してはなりません。
古い電気および電子工具の廃棄に関するヨーロッパ基準と各国
の法律に基づき、使用済みの電気工具は一般ゴミとは別にして、
環境保護のためリサイクル規制部品として廃棄してください。
10 本体に関するメーカー保証
保証条件に関するご質問は、 最寄りのヒルティ代理店・ 販売店までお問い
合わせください。
11 EU 規格の準拠証明 （原本）
名称： 充電式インパクトドライバー
機種名： SID 2-A
製品世代： 01
設計年： 2013
この製品は以下の基準と標準規格に適合していることを保証します：
2006/42/EG、 2016 年 4 月 19 日まで：2004/108/EG、 2016 年 4 月
20 日以降： 2014/30/EU、 2006/66/EG、 2011/65/EU、 EN 607451、
EN 6074522、 EN ISO 12100.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ja
258
Hilti Corporation、 Feldkircherstrasse 100、 FL9494 Schaan
Paolo Luccini Tassilo Deinzer
Head of BA Quality and Process Management Executive Vice President
Business Area Electric Tools & Accessories Business Unit Power Tools & Accessories
08/2015 08/2015
技術資料：
Hilti Entwicklungsgesellschaft mbH
Zulassung Elektrowerkzeuge
Hiltistrasse 6
86916 Kaufering
Deutschland
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ko
259
오리지널 사용설명서
SID 2-A 6각 구멍 충전 임팩트 렌치
처음 이 제품을 사용하기 전에 본 사용설명서를 반드시 읽으십시오.
이 사용설명서는 항상 기기와 함께 보관하십시오.
기기를 다른 사람에게 양도할 때는 사용설명서도 반드시 함께 넘겨주십시오.
목차
1 일반정보 ................................. 260
2 설명 .................................... 261
3 기술자료 ................................. 263
4 안전상의 주의사항 ........................... 264
5 사용전준비사항 ............................ 269
6 조작 .................................... 269
7 관리와유지보수............................. 270
8 고장진단 ................................. 271
9 폐기 .................................... 272
10 기기제조회사보증 ........................... 273
11 EG-동일성 표시(오리지널) . . . . . . ................ 273
1숫자는 그림에 나와 있습니다. 그림은 사용 설명서의 초반부에 나와
있습니다.
기술적 변경 사항 및 오류 사항은 사전 고지 없이 변경될 수 있습니다.
조작요소와 기기구성부품 1
@정회전/역회전 스위치
;조명
=벨트 후크(액세서리)
%충전상태 디스플레이
&잠금해제 버튼
(컨트롤 스위치
)6각 구멍
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ko
260
1일반정보
1.1 신호단어와 그 의미
위험
이 기호는 직접적인 위험을 표시합니다. 만약 지키지 않으면 심각한 부상을
당하거나 사망으로 이어질 수도 있습니다.
경고
이 기호는 특별히 중요한 안전상의 주의사항을 표시합니다. 만약 지키지
않으면 심각한 부상을 당하거나 사망할 수도 있습니다.
주의
이 기호는 특별히 중요한 안전상의 주의사항을 표시합니다. 만약 지키지
않으면, 심각한 부상 또는 물적 손실을 입을 수 있습니다.
지침
유용한 사용정보 및 적용 지침 참조용
1.2 그림의 설명과 그밖의 지침
경고 표시
일반적인 위험에
대한 경고
보호용구 표시
기기를 사용하기
전에 사용설명서를
읽으십시오.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ko
261
기호
자재를
재활용하십시오. 직류 무부하 회전속도 우측 회전
좌측 회전
제품의 일련번호
제품명은 형식 라벨에, 그리고 제품의 일련 번호는 모터 하우징의 측면에
적혀 있습니다. 이 자료를 귀하의 사용설명서에 기록해 놓은 다음, 해당 지사
또는 서비스 부서에 문의할 때, 사용설명서에 표기해 두신 공구명과 일련
번호를 사용해 주십시오.
모델:
세대: 01
일련번호:
2설명
2.1 규정에 맞게 사용
SID 2-A는 소형 배터리 구동식 임팩트 렌치입니다. 이 기기는 목재, 조적벽돌
그리고 콘크리트에서 나사산이 있는 너트와 화스너의 볼트결합을 풀고
조이는데 적합합니다.
배터리를 명시되지 않은 다른 기기의 에너지 공급원으로 사용하지 마십시오.
부상을 방지하기 위해 Hilti의 순정 액세서리 및 순정 공구를 사용하십시오.
충전 임팩트 렌치를 특별히 정의된 토크가 요구되는 작업에 사용해서는
안됩니다. 특정 토크가 요구되거나 최대 토크를 초과해서는 안되는 작업에
충전 임팩트 렌치를 사용할 경우, 과회전의 위험이 있으며 스크류 또는
가공물이 손상될 수 있습니다. 이러한 작업에서는 토크를 정확하게 조정할
수있는기기를사용해야합니다.
기기는 전문가용으로 규정되어 있으며, 허가받은, 자격이 있는 작업자에
의해서만 조작, 정비 그리고 수리되어야 합니다. 이 기술자는 발생할 수 있는
위험에 대해 특별 교육을 받은 상태여야 합니다. 교육을 받지 않은 사람이
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ko
262
기기를 부적절하게 취급하거나 규정에 맞지 않게 사용할 경우에는, 기기와
그 관련기기에 의해 부상을 당할 위험이 있습니다.
국가별 작업 안전 유의사항에 주의하십시오.
2.2 공급품목
1충전임팩트렌치SID2-A
1 사용설명서
액세서리는 HILTI 서비스 센터 또는 온라인 www.hilti.com에서 찾아볼 수
있습니다.
2.3 충전 임팩트 렌치의 작동을 위해 추가로 필요한 구성품:
리튬 이온 배터리 B 12/2.6 및 충전기 C 4⁄1250
2.4 설치사양 특성
충전 임팩트 렌치에는 진동감쇠식 손잡이, 과부하 및 과열 심방전 방지장치가
장착되어 있습니다.
2.5 배터리 충전상태 디스플레이
배터리에 충전상태 디스플레이가 있습니다. 배터리의 잠금해제 버튼을
누르면 충전상태가 4개의 LED를 통해 표시됩니다.
LED 상시 점등 LED 점멸 충전상태 C
LED1,2,3,4 -C≧75%
LED1,2,3 -50 % ≦ C < 75 %
LED 1, 2 -25 % ≦ C < 50 %
LED 1 -10 % ≦ C < 25 %
-LED 1 C<10%
지침
작동 중에 충전상태를 확인하는 것은 불가능합니다.
지침
배터리를 충전 임팩트 렌치에 끼울 때 충전상태 디스플레이의 LED가 잠깐
동안 점등될 수 있습니다.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ko
263
3 기술자료
기술적인 사양은 사전 통고없이 변경될 수 있음!
기기 SID 2A
정격 전압 10.8 V
EPTAProcedure 01/2003에 따른
무게 1.1 kg
무부하속도 0…2,500/min
타격 속도 최대 3,410 1/min
척 아답타 로킹 슬리브와 ¹/₄"-6각 구멍
지침
이 지침에 제시된 진동 수준은 EN 60745에 따른, 표준화된 측정방법을
이용하여 측정한 것이며, 전동공구 상호 간의 비교에 사용할 수 있습니다.
진동 수준은 진동 부하의 사전 예측용으로도 유용하게 사용할 수 있도록
설계되어 있습니다. 제시된 진동 수준은 주로 전동공구의 사용시 진동을
나타냅니다. 하지만 전동공구를 다른 용도로 사용하거나, 다른 공구 비트를
사용하거나 유지보수를 충분히 하지 않은 상태에서는 진동 수준에 편차가
있을 수 있습니다. 이 경우, 전 작업시간에 걸쳐 진동 부하가 현저하게
상승될 수 있습니다. 진동 부하를 정확하게 평가하기 위해서는, 전동공구가
스위치 OFF되어 있거나 또는 작동 중이지만 실제로는 사용하지 않는 시간도
고려해야 합니다. 이는 전체 작업시간에 걸쳐 진동 부하를 현저하게 감소시킬
수 있습니다. 사용자를 보호하기 위해 진동이 작용하기 전에 예를 들면 다음과
같이 추가적인 안전 조치를 취하십시오: 전동공구와 공구 비트의 유지보수,
손을 따뜻하게 유지, 작업순서 정하기
소음에대한정보(EN607451에따라측정):
소음 측정 A 기준에 의한 소음 수준,
LWA
92 dB (A)
소음 측정 A 기준에 의한 음압 수준,
LpA
103 dB (A)
명시된 소음 수준에 대한 허용공차, K 3dB(A)
3축 진동값(진동-벡터 합)(EN 6074522에 따라 측정):
최대 크기의 고정 요소 임팩트 렌치,
ah
16.5 m/s²
허용공차, K 1.5 m/s²
배터리 B 12/2.6
정격 전압 10.8 V
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ko
264
배터리 B 12/2.6
용량 2.6 Ah
에너지량 28.08 Wh
무게 0.24 kg
셀형식 리튬 이온
4 안전상의 주의사항
지침
4.1장의 안전상의 주의사항에는 사용설명서에 나와 있는 사용 가능 기준에
따라 작동시켜야 하는 전동공구에 대한 일반적인 안전지침이 포함되어
있습니다. 주의사항에는 이 공구와 관련이 없는 내용이 포함되어 있을 수
있습니다.
4.1 전동공구에 대한 일반적인 안전상의 주의사항
a) 경고
모든 안전상의 주의사항과 지침을 읽으십시오. 안전상의 주의사항과
지침을 준수하지 않을 경우, 화재 위험이 있으며 감전 그리고/ 또는
중상을 입을 수 있습니다. 앞으로 모든 안전상 주의사항과 지침을
보관하십시오. 안전상 주의사항에서 사용되는 "전동 공구"라는 개념은
전원에 연결하여 사용하는 전동 공구(전원 케이블 있음)와 배터리를
사용하는 전동 공구(전원 케이블 없음)를 의미합니다.
4.1.1 작업장 안전수칙
a) 작업장을 항상 깨끗이 하고 조명이 잘 들도록 하십시오. 어수선한
작업환경 또는 어두운 작업장은 사고를 초래할 수 있습니다.
b) 인화성 액체, 가스 또는 먼지가 있어 폭발 위험이 있는 환경에서는
전동공구를 사용하지 마십시오. 전동공구는 먼지나 증기를 점화시킬 수
있는 스파크를 일으킵니다.
c) 전동공구를 사용할 때, 어린이들이나 다른 사람들이 작업장에 접근하지
못하도록 하십시오. 다른 사람들이 방해하면 기기에 대한 통제를 하기
어렵습니다.
4.1.2 전기에 관한 안전수칙
a) 전동공구의 플러그가 소켓에 잘 맞아야 합니다. 플러그를 절대
변형시켜서는 안됩니다. 접지된 전동공구와 함께 아답타 플러그를
사용하지 마십시오. 변형되지 않은 플러그와 적합한 소켓을 사용하면
감전의 위험을 줄일 수 있습니다.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ko
265
b) 파이프, 히터, 전기레인지, 냉장고와 같은 접지 표면에 신체 접촉을
피하십시오. 신체에 닿을 경우 감전될 위험이 높습니다.
c) 전동공구가 비에 맞지 않도록 하고 습한 장소에 두지 마십시오.
전동공구에 물이 들어가면 감전될 위험이 높습니다.
d) 케이블만을 잡고 전동공구를 운반하거나 걸어 놓아서는 안되며, 소켓에서
전원 플러그를 빼낼 때 케이블만을 잡은 채로 빼내지 마십시오. 전원
케이블이 열, 오일, 날카로운 모서리 또는 기기의 가동부위에 접촉하지
않도록 주의하십시오. 손상되거나 엉킨 전원 케이블은 감전 위험을
높입니다.
e) 실외에서 전동공구를 이용하여 작업할 때, 실외용으로 승인된 연장
케이블만을 사용하십시오. 실외용 연장 케이블을 사용하면 감전의 위험을
줄여줍니다.
f) 전동공구를 습한 환경에서 부득이하게 사용해야 할 경우, 누전 차단기를
사용하십시오. 누전 차단기를 사용하면 감전 위험을 줄일 수 있습니다.
4.1.3 사용자 안전수칙
a) 신중하게 작업하십시오. 작업에 정신을 집중하고 전동공구를 사용할 때
경솔하게 행동하지 마십시오. 피로한 상태 또는 약물 복용 및 음주 후에는
전동공구를 사용하지 마십시오. 전동공구 사용 시 잠시라도 주의를
소홀히 할 경우 중상을 입을 수 있습니다.
b) 안전 장비를 갖추고 보안경을 착용하십시오. 전동공구의 종류와 사용에
따라, 먼지 보호 마스크, 미끄럼 방지용 안전 신발, 안전모 또는 귀마개
등과 같은 안전한 보호장비를 착용하면 부상의 위험을 줄일 수 있습니다.
c) 실수로 기기가 작동하지 않도록 주의하십시오. 전동공구를 전원 그리고/
또는 배터리에 연결하기 전, 보관 또는 운반 전에 전동공구가 스위치 OFF
상태인지 확인하십시오. 전동공구 운반 시 스위치에 손가락을 대거나
스위치가 켜진 상태에서 전원을 연결하면 사고를 유발할 수 있습니다.
d) 전동공구의 스위치를 켜기 전, 조정공구 또는 렌치를 제거하십시오. 기기
회전부에 남아있는 공구나 렌치로 인해 부상을 입을 수 있습니다.
e) 작업시 비정상적인 자세는 피하십시오. 안전한 작업자세가 되도록
하고, 항상 균형을 유지하십시오. 이렇게 하여 예기치 않은 상황에서도
전동공구를 잘 제어할 수 있습니다.
f) 적합한 작업복을 착용하십시오. 헐렁한 복장이나 장식품을 착용하지
마십시오. 작동하는 기기 가동 부위에 머리, 옷 그리고 장갑이 가까이 닿지
않도록 주의하십시오. 헐렁한 복장, 장식품 혹은 긴 머리가 가동부위에
말려 들어갈 수 있습니다.
g) 먼지 제거장치나 수거장치를 설치할 수 있는 기기의 경우, 이 장치들이
연결되어 있는지 그리고 제대로 작동되는지를 확인하십시오. 먼지
포집장치 사용은 먼지로 인한 위험을 줄여줄 수 있습니다.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ko
266
4.1.4 전동공구의 취급과 사용
a) 기기에 과부하가 걸리지 않도록 하십시오. 귀하의 작업에 적합한
전동공구를 사용하십시오. 적합한 전동공구를 사용하면, 지정된 성능
한도 내에서 더 효율적으로 안전하게 작업할 수 있습니다.
b) 스위치가 고장난 전동공구는 사용하지 마십시오. 스위치가 작동되지
않는 전동공구는 위험하므로, 반드시 수리를 해야 합니다.
c) 기기 세팅을 실행, 액세서리를 교환 또는 기기를 보관하기 전에, 컨넥터를
전원소켓에서 그리고/ 또는 배터리를 기기에서 빼놓으십시오. 이러한
조치는 실수로 전동공구가 작동하지 않도록 방지합니다.
d) 사용하지 않는 전동공구는 어린이들의 손이 닿지 않는 곳에 보관하십시오.
기기 사용에 익숙치 않거나 또는 이 안전수칙을 읽지 않은 사람은 기기를
사용해서는 안됩니다. 비숙련자가 전동공구를 사용하면 위험합니다.
e) 전동공구를 유의해서 관리하십시오. 기기의 가동 부위가 완벽하게
작동하는지, 끼어 있지 않은지, 혹은 부품이 손상되거나 파손되어 있어
전동공구의 기능을 저하시키지 않는지 점검하십시오. 기기 사용 전
손상된 부품을 수리하도록 하십시오. 제대로관리되지않은전동공구는
많은 사고를 유발합니다.
f) 절단기기는 날카롭고 깨끗하게 관리하십시오. 날카로운 절단면이 있고
잘 관리된 절단기기는 끼이는 경우가 드물고 조절하기도 쉽습니다.
g) 본 지침에 따라 전동공구, 액세서리, 공구비트 등을 사용하십시오. 이 때
작업 조건과 실시하려는 작업 내용을 고려하십시오. 원래 사용 분야가
아닌 다른 작업에 전동공구를 사용할 경우, 위험한 상황을 초래할 수
있습니다.
4.1.5 배터리 공구의 취급과 사용
a) 제조회사가 권장한 충전기에만 배터리를 충전시키십시오. 특정한 형식의
배터리를 사용하도록 규정되어 있는 충전기에 다른 배터리를 사용할 경우
화재 발생의 위험이 있습니다.
b) 전동공구에 적합하게 규정된 배터리만 사용하십시오. 다른 배터리를
사용하면 부상을 입을 수 있고, 화재가 발생할 수 있습니다.
c) 배터리를 사용하지 않을 경우 클립, 동전, 키, 못, 나사 또는 다른 소형
금속 물질로부터 사용하지 않는 배터리를 멀리 떨어뜨려 놓아주십시오.
배터리 간 단락으로 인한 연소 또는 화재를 초래할 수 있습니다.
d) 잘못 사용할 경우, 배터리로부터 전해액이 흘러나올 수 있습니다.
전해액을 직접 만지지 마십시오. 실수로 만졌을 경우, 물로 씻으십시오.
전해액이 눈에 들어갔으면, 의사와 상담하십시오. 배터리로부터 흘러나온
전해액은 피부를 손상시킬 수 있으며, 화재를 발생시킬 수 있습니다.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ko
267
4.1.6 서비스
a) 전동공구는 반드시 자격을 갖춘 전문 기술자에 의해 그리고 순정
대체부품만을 이용하여 수리해야 합니다. 이렇게 하여 전동공구의
안전성을 계속해서 유지할 수 있습니다.
4.2 안전상 추가 주의사항
4.2.1 사용자 안전수칙
a) 숨겨진 전선에 기기가 접촉할 수 있는 작업을 실행할 경우, 항상 기기의
절연된 손잡이 부분을 잡으십시오. 전류가 흐르는 전선과 볼트가
접촉하면 전동공구의 금속 부위를 통해 또한 감전이 될 수 있습니다.
b) 공구를 변조하거나 개조해서는 절대로 안됩니다.
c) 충전 임팩트 렌치의 LED-조명을 직접 응시하거나 다른 사람의 얼굴을
비추지 마십시오. 실명 위험이 있습니다.
d) 손가락의 혈액순환이 잘 되도록 하기 위해, 휴식시간동안 손가락 운동을
하십시오.
e) 회전하는 부품을 접촉하지 않도록 하십시오. 기기를 작업장으로 가져온
후에 기기의 스위치를 켜십시오. 회전하는 부품들, 특히 회전하는
공구들에 접촉하면 부상을 당할 수 있습니다.
f) 기기의 수송 또는 보관시에 스위치ON로크를 활성화하십시오
(정회전/역회전 스위치를 중간위치에).
g) 본 기기는 교육을 받지 않은 약자가 사용할 수 없습니다. 어린이의 손에
닿지 않는 곳에 보관하십시오.
h) 납이 함유된 도료, 일부 목재, 콘크리트/ 조적벽돌/ 수정을 함유한 암석
및 금속과 같은 광물질로부터 나오는 먼지는 건강에 해로울 수 있습니다.
먼지를 흡입하거나 만질 경우, 사용자 또는 근처에 있는 사람에게 기관지
질병이나 알레르기 반응이 나타날 수 있습니다. 떡갈나무 입자 또는
너도밤나무 입자와 같은 특정 종류의 먼지는, 특히 목재 처리용으로
사용하는 첨가제(크롬산염, 목재 부식 방지제)와 결합하여 암을 일으킬
수 있습니다. 석면 물질은 전문기술자만이 다룰 수 있습니다. 가능한 한
먼지 포집장치를 사용하십시오. 먼지 포집장치의 효율성을 높이려면,
적합한 이동식 먼지 흡입기를 사용하십시오. 먼지의 종류에 따라 필요 시
보호마스크를 착용하십시오. 작업공간을 충분히 환기시키십시오. 가공할
재료에 적용되는 국가별 규정에 유의하십시오.
i) 항상 기기의 지정된 손잡이를 안전하게 꽉 잡으십시오. 손잡이를
건조하고 깨끗하게, 그리고 오일과 그리스가 묻지 않도록 유지하십시오.
j) 사용자와 그 주변에 있는 사람들은 기기를 사용하는 동안, 반드시 적합한
보안경, 안전모, 귀마개, 보호장갑 그리고 보호 마스크를 착용해야 합니다.
4.2.2 전동공구의 올바른 사용방법과 취급방법
a) 작업중인 물체를 고정시키십시오. 작업중인 재료 (물체)를 움직이지 않게
고정시키기 위해, 클램프 또는 바이스를 사용하십시오. 그렇게 함으로써
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ko
268
손으로 고정하는 것보다 더 안전하게 고정할 수 있을 뿐만 아니라, 양손을
공구 조작에 자유롭게 사용할 수 있습니다.
b) 드릴 비트가 기기에 적합한 척 시스템인지를 확인한 다음, 척 아답타에
정확하게 고정되도록 확실하게 하십시오.
c) 스크류와 작업중인 재료가 기기로부터 생성되는 토크에 적합한지
확인하십시오. 과도한 토크로 인해 스크류 또는 작업중인 재료에
과부하가 걸리거나 팽창 또는 손상될 수 있고, 이로 인해 위험한 상황을
초래하거나 또는 부상을 입을 수 있습니다.
4.2.3 배터리식 기기의 올바른 사용방법과 취급방법
a) 배터리를 끼우기 전에 기기의 스위치가 꺼져 있는지 확인하십시오.
스위치 켜져 있는 상태에서 전동공구에 배터리를 끼우면 사고가 발생할
수 있습니다.
b) 배터리를 고열 및 화염 근처에 두지 마십시오. 폭발의 위험이 있습니다.
c) 배터리를 분해하거나 강한 압력 또는 80°C 이상의 열을 가하거나
연소시켜서는 안됩니다. 그렇지않을경우화재및폭발,부식의위험이
있습니다.
d) 습기가 스며들지 않도록 주의하십시오. 습기가 유입될 경우 단락 또는
화학 반응을 초래하고 화상 또는 화재가 야기될 수 있습니다.
e) 리튬 이온 배터리의 운반, 보관 및 사용에 대한 특수 지침에 유의하십시오.
f) 배터리 운송시(육로수송, 철도수송, 해상수송 또는 항공수송) 국내 및
국외 운송규정에 유의하십시오.
g) 기기의 보관 및 운반 시 배터리를 제거하십시오.
h) 배터리가 단락되지 않도록 하십시오. 기기에 배터리를 끼우기 전에,
배터리의 접점과 기기의 접점에 이물질이 없는지 확인하십시오. 배터리의
접점이 단락될 경우, 화재, 폭발 및 부식의 위험이 있습니다.
i) 손상된 배터리(예를 들면 배터리에 균열, 부러진 부분이 있거나 접점이
휘었거나 뒤로 밀렸거나 당겨짐)는 충전해서도 안되고 계속해서 사용할
수 없습니다.
j) 배터리를 잡기에 너무 뜨거운 경우에는 고장일 수 있습니다. 기기를
가연성 소재와 충분한 간격을 유지하면서, 관찰이 가능한, 비연소 장소에
설치하고 기기를 냉각시키십시오. 배터리가 식으면 Hilti 서비스 센터에
연락하십시오.
4.2.4 전기에 관한 안전수칙
작업을 시작하기 전에, 예를 들면 금속 탐지기를 이용하여 작업장에서 가려져
있거나 덮혀 있는 전기 배선, 가스 파이프 그리고 하수도관이 있는지를
점검하십시오. 예를 들면 실수로 전기 배선을 손상시켰을 때, 공구 외부의
금속부분에 전기가 흐를 수 있습니다. 이는 전기 쇼크로 인한 심각한 위험이
발생할 수 있음을 의미합니다.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ko
269
5 사용 전 준비사항
5.1 배터리 충전
배터리 충전에 관한 사항은 충전기의 사용설명서를 참조하십시오.
5.2 배터리 삽입 2
주의
배터리를 끼우기 전에 충전 임팩트 렌치의 스위치가 꺼져 있는지, 그리고
전원이 차단되어 있는지를 확인하십시오(정회전/역회전 절환 스위치를
중간위치에).
1. 스톱위치에서 "클릭" 소리가 들리며 고정될 때까지 배터리를 앞쪽에서
충전 임팩트 렌치로 밀어 넣으십시오.
지침 배터리를 충전 임팩트 렌치에 끼울 때 충전상태 디스플레이의 LED가
잠깐 동안 점등될 수 있습니다.
2. 주의 배터리가 빠질 경우 작업자 및 다른 사람이 다칠 수 있습니다.
배터리가 정확하게 설치되어 있는지 점검하십시오.
5.3 배터리 분리 3
1. 잠금 해제 버튼을 누르십시오.
2. 배터리를 충전 임팩트 렌치에서 앞쪽으로 빼내십시오.
5.4 벨트 후크(액세서리) 4
주의
작업 시작 전 벨트 후크가 확실하게 고정되었는지 점검하십시오.
벨트 후크로 충전 임팩트 렌치를 신체에 밀착시켜 벨트에 고정시킬 수
있습니다. 그 외에도 벨트 후크는 왼손잡이 사용자를 위해 기기의 다른
쪽으로 변경이 가능합니다.
1. 배터리를 충전 임팩트 렌치에서 빼내십시오.
2. 벨트 후크를 지정된 위치에 끼우십시오.
3. 벨트 후크를 두 개의 볼트로 고정시킵니다.
6조작
6.1 정회전/역회전 방향 설정 5
정회전/역회전 스위치는 회전방향을 선택하는데 사용합니다. 잠금기능은
모터가 작동하는 동안 절환되는 것을 방지합니다. 정회전/역회전 절환
스위치가 중간위치에 있는 경우, 컨트롤 스위치가 블로킹됩니다.
정회전/역회전 절환 스위치를 좌측으로 누릅니다.
정회전 방향으로 설정되었습니다.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ko
270
정회전/역회전 절환 스위치를 우측으로 누릅니다.
역회전 방향으로 설정되었습니다.
6.2 스위치 ON/OFF
컨트롤 스위치를 서서히 눌러 회전속도를 최대 회전속도까지 무단계로
선택할 수 있습니다.
지침
충전 임팩트 렌치가 과부하나 과열로 자동 종료된 경우, 컨트롤 스위치에서
손을 떼고 기기가 냉각될 때까지 기다리십시오. 그리고 나서 컨트롤 스위치를
눌러 기기를 다시 켤 수 있습니다.
6.3 비트 교환
주의
사용하는 동안 드릴 비트가 뜨거워지므로, 드릴 비트를 교환할 때에는
보호장갑을 착용하십시오.
지침
기기에는 다양한 공구의 적용을 위해 로킹 슬리브와 ¹/₄"-6각 구멍이 장착되어
있습니다(예: 드릴, 비트 및 비트 홀더).
드릴 비트의 연결 끝이 깨끗한지 점검하십시오. 필요할 경우 드릴 비트를
청소하십시오.
6.3.1 치즐 장착 6
1. 배터리를 충전 임팩트 렌치에서 빼내십시오.
2. 6각 구멍의 로킹 슬리브를 앞쪽으로 밀고 이 위치에서 유지하십시오.
3. 공구를 스톱위치까지 6각 구멍 안에 끼우고 로킹 슬리브를 놓으십시오.
4. 드릴 비트가 완전히 고정되었는지 점검하십시오.
6.3.2 치즐 분리 7
1. 배터리를 충전 임팩트 렌치에서 빼내십시오.
2. 6각 구멍의 로킹 슬리브를 앞쪽으로 밀고 이 위치에서 유지하십시오.
3. 공구를 6각 구멍에서 빼내고 로킹 슬리브를 놓으십시오.
7 관리와 유지보수
경고
전기 부품은 반드시 전기 기술자가 수리하도록 해야 합니다.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ko
271
7.1 충전 임팩트 렌치 관리
주의
기기를, 특히 손잡이 부분이 건조한 상태로 있게 하고, 깨끗하고 오일과
그리스가 묻어있지 않도록 하십시오. 실리콘이 함유된 표면보호제를
사용하지 마십시오.
환기 슬롯이 막힌 상태에서는 충전 임팩트 렌치를 작동시키지 마십시오!
마른 솔로 환기 슬롯을 조심스럽게 청소하십시오.
이물질이 충전 임팩트 렌치 내부로 들어가지 않도록 하십시오.
물기가 있는 청소걸레로 충전 임팩트 렌치의 바깥쪽을 정기적으로 청소해
주십시오. 청소할 때 스프레이 기구, 스팀 클리너 또는 흐르는 물을
사용해서는 안됩니다! 이로 인해 충전 임팩트 렌치의 전기적 안전을 확보할
수없게됩니다.
7.2 배터리 관리
배터리의 수명을 최대화하기 위해 배터리 성능이 현저하게 떨어지게 되면
즉시 방전을 종료하십시오.
지침
계속 사용할 경우, 배터리 셀이 손상될 가능성이 있으면 방전은 자동으로
종료됩니다.
배터리를 냉각 및 건조시켜 보관하십시오.
8 고장진단
오류가 표시되지 않거나 권장 대처방안이 성공적이지 않을 경우 기기를 HILTI
서비스 센터로 가져오십시오.
고장 예상되는 원인 대책
공구가 작동하지 않음 배터리가 완전히 끼워져
있지 않거나 배터리가
방전됨
배터리를 밀어 넣을 때
"찰칵하는소리"가나야
합니다. 또는 배터리를
충전해야 합니다.
ON/OFF 스위치를
누를 수가 없음 또는
블로킹됨
정회전/역회전 스위치가
중간위치에 있음
(이동위치)
정회전/역회전 스위치를
좌측 또는 우측으로
밉니다.
회전속도가 갑자기
떨어짐. 배터리가 방전되었음 배터리를 교체하고
방전된 배터리를
충전하십시오.
배터리가 평소보다
빨리 방전됨. 주변 온도가 너무 낮음. 실온에서 배터리를
서서히 따뜻하게 할 것.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ko
272
고장 예상되는 원인 대책
배터리를 밀어 넣을
때 찰칵하는 소리가
들리지 않음
배터리 래치 오염됨 래치를 세척하고
배터리를 밀어
넣으십시오. 문제가
지속될경우Hilti
서비스센터에
연락하십시오.
기기 또는 배터리에서
과도한 열 발생 전기적 결함 기기를즉시스위치
OFF하고, 배터리를
기기에서 분리한 다음,
HILTI 서비스 센터에
문의하십시오.
기기가과부하됨(사용
한계 초과). 용도에맞는기기선택.
9폐기
주의
기기를 부적절하게 폐기처리할 경우, 다음과 같은 결과가 발생할 수 있습니다:
플라스틱 부품을 소각할 때, 인체에 유해한 유독가스가 발생하게 됩니다.
배터리가 손상되거나 또는 과도하게 가열되면 폭발할 수 있고, 이 때 오염,
화상, 산화 또는 환경오염의 원인이 될 수 있습니다. 정확하게 폐기처리하지
않았을 경우 권한이 없는 사람이 기기를 부적절하게 사용할 수 있습니다.
이때 사용자는 자신과 제3자에게 중상을 입힐 수 있고 환경을 오염시킬 수
있습니다.
주의
고장난 배터리는 즉시 폐기하십시오. 이를 어린이들의 손이 닿지 않는 곳에
보관하십시오. 배터리를 분해하거나 소각하지 마십시오.
주의
국가 규정을 준수하여 배터리를 폐기하거나 노후된 배터리를 Hilti로
보내십시오.
Hilti 기기는 대부분이 재사용 가능한 재료로 제작되었습니다. 또한 재활용을
위해서는 먼저 개별 부품을 분리하십시오. Hilti사는 이미 여러 나라에서
귀하의 오래된 기기를 회수, 재활용이 가능하도록 하였습니다. Hilti의 고객
서비스부나 귀하의 판매회사에 문의하십시오.
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
ko
273
EU 국가 "전용"
전동공구를 일반 가정의 쓰레기처럼 폐기해서는 안됩니다!
수명이 다 된 기기는 전기/전자-노후기계에 대한 EU 규정에 따라
그리고 각 국가의 법규에 명시된 방식에 따라 반드시 별도로
수거하여 친환경적으로 재활용되도록 하여야 합니다.
10 기기 제조회사 보증
보증 조건에 관한 질문사항은 힐티 파트너 지사에 문의하십시오.
11 EG-동일성 표시(오리지널)
명칭: 6각 구멍 충전 임팩트 렌치
모델명: SID 2-A
세대: 01
제작년도: 2013
폐사는 전적으로 책임을 지고 이 제품이 다음과 같은 기준과 규격에
일치함을 공표합니다: 2006/42/EG, 2016년 4월 19일까지: 2004/108/EG,
2016년 4월 20일부터: 2014/30/EU, 2006/66/EG, 2011/65/EU, EN 607451,
EN 6074522, EN ISO 12100.
Hilti Corporation, Feldkircherstrasse 100, FL9494 Schaan
Paolo Luccini Tassilo Deinzer
Head of BA Quality and Process Management Executive Vice President
Business Area Electric Tools & Accessories Business Unit Power Tools & Accessories
08/2015 08/2015
기술 문서 작성자:
Hilti Entwicklungsgesellschaft mbH
Zulassung Elektrowerkzeuge
Hiltistrasse 6
86916 Kaufering
Deutschland
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
zh
274
原始操作說明
SID 2-A 充電式衝擊電動螺絲起子
第一次使用機具前，先務必閱讀操作說明。
務必將操作說明和機具放在一起。
將機具交給其他人時，應將操作說明一併轉交。
內容
1 一般使用說明 .............................. 275
2 產品說明 ................................. 276
3 技術資料 ................................. 277
4 安全說明 ................................. 278
5 使用前注意事項 . . . . . . ....................... 282
6 操作 .................................... 283
7 維護和保養 . . .............................. 284
8 故障排除 ................................. 284
9 廢棄機具處置 .............................. 285
10 製造商保固－機具 . . . . . ....................... 286
11 EC歐規符合聲明（原版） ....................... 286
1這些號碼表示在圖示中的位置，您可以在操作說明的開始處找到圖示。
更改技術資料與勘誤除外。
運轉控制及零件 1
@正轉 / 逆轉開關
;照明
=皮帶掛鉤（配件）
%充電狀態顯示
&拆卸鈕
(控制開關
)六角套筒
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
zh
275
1 一般使用說明
1.1 安全須知及其意義
危險
用於告知可能會發生對人體造成嚴重傷害甚至死亡的立即性危險情況。
警告
用於告知可能會發生造成人員受傷或死亡之重度危險情況。
注意
用於告知可能會發生造成人員受傷，或造成設備及其他財產損壞的輕度危險
情況。
附註
注意操作說明或其他有用的資訊內容。
1.2 圖形符號之說明及其他資訊
警告標誌
一般警告
遵守標誌
使用前請閱讀本操
作說明
符號
退還材料進行回收 直流電 無負載下額定轉速 正轉
逆轉
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
zh
276
機具上辨識資料的位置
型號位在型號識別牌而序號則在馬達外殼旁。請在操作說明中記下該資料，
並在詢問Hilti代表人員或維修部門時參考該資料。
型號：
產品代別： 01
序號：
2 產品說明
2.1 按照指示使用產品
The SID 2-A為一充電式衝擊電動螺絲起子。適用於木材、金屬、石材及水泥
材質的螺絲安裝及拔除，可鎖緊及鬆開螺母及螺栓。
不得將電池作為其他非指定設備的電源。
為避免受傷的危險，請使用Hilti原廠配件及工具。
請勿將本充電式衝擊電動螺絲起子使用於需要明確扭力的用途上。若將本充
電式衝擊電動螺絲起子用於需要明確扭力，或是不得超過指定最大扭力的應
用上，可能會有旋轉過緊而損壞螺絲或工件的危險。為了避免發生旋轉過緊
的情況，請使用可以預先設定扭力的工具以預防旋轉過緊。
本機具設計係供專業使用，僅可由受過訓練且經授權的人員操作、修理與維
護。必須告知該人員可能遭遇到的任何危險。如果讓未受過訓練的人員以錯
誤或違反指示的方式使用機具及其附件，會發生危險。
遵守國家健康與安全要求。
2.2 配備及數量
1 SID 2-A充電式衝擊電動螺絲起子
1 操作說明
您可以在Hilti中心或www.hilti.com網站上找到配件資訊。
2.3 其他操作本充電式衝擊電動螺絲起子所需項目：
B 12/2.6 Li-ion電池，搭配C 4⁄1250充電器。
2.4 產品特點
充電式衝擊電動螺絲起子具減震握把，以及過載、過熱與深度放電保護的功
能。
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
zh
277
2.5 電池充電狀態指示燈
電池具LED顯示充電狀態的功能。按下電池上的拆卸鈕之後，電池上的四
顆LED便會顯示充電狀態。
LED持續亮起 LED閃爍 充電狀態C
LED 1、2、3、4 -C≧75%
LED 1、2、3 -50 % ≦ C < 75 %
LED 1、2 -25 % ≦ C < 50 %
LED 1 -10 % ≦ C < 25 %
-LED 1 C<10%
附註
機具運轉時無法顯示充電狀態。
附註
將電池裝入機具時，充電狀態顯示LED可能會短暫亮起。
3 技術資料
保留更改技術資料權利。
機具 SID 2A
額定電壓 10.8 V
重量（符合01/2003 EPTA程序） 1.1 kg
無負載下額定轉速 0…2,500/min
衝擊速度 最大 3,410 / 分鐘
夾頭 ¹/₄"六角套筒（附鎖定套環）
附註
本資訊表所提供之震動噪音量已參照EN 60745標準測量，並可用來比較不同
機具之噪音。它也可作為噪音量的初步評估。註明之震動噪音量表示機具主
要應用時之數值。若機具於不同之用途使用，搭配不同的配件或在保養不良
的情況下，其震動噪音可能有所不同。在作業過程中，這有可能大幅提高噪
音量。當機具關閉或開啟，但未進行任何作業時，其震動噪音量也應列入考
量。在作業過程中，這有可能大幅降低其噪音量。確認其他安全措施，以保
護操作員不受震動影響，例如，保養機具與其配件、操作前保持雙手溫暖、
作業形式之安排等。
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
zh
278
噪音資訊（量測標準符合EN 607451）：
典型A - 加權聲功率級數， LWA 92 dB（A）
典型A－加權音壓級數， LpA 103 dB（A）
無法判定的聲功率級數， K 3dB（A）
三軸震動數值（震動向量和）（量測標準依據EN 6074522）：
衝擊旋入螺絲，最大尺寸， ah16.5 m/s²
無法判定， K 1.5 m/s²
電池 B 12/2.6
額定電壓 10.8 V
電容 2.6 Ah
能量 28.08 Wh
重量 0.24 kg
電池類型 鋰電池
4 安全說明
附註
第4.1節中的安全規範，包含所有符合各種適用標準下，必須列示於操作手冊
上的機具安全規範。因此，其中可能有些內容與本機具無關。
4.1 一般電動機具安全警告
a) 警告
請詳閱所有的安全警示及說明。 未能遵守以下警示及說明可能會造成電
擊事故、火災和 / 或嚴重的傷害。 儲存所有警示和說明以供將來參考。
注意事項中所稱的「機具」係指使用電源（有線）或電池（無線）的電
動機具。
4.1.1 工作區域安全
a) 請保持工作區域的整潔與良好照明。凌亂而昏暗的工作區域容易發生意
外。
b) 勿在容易發生爆炸的環境中使用機具，例如有可燃性液體、瓦斯或粉塵
存在的環境。機具產生的火花可能會引燃塵埃或煙霧。
c) 操作機具時，請保持與兒童及旁人的距離。注意力不集中容易發生失控
的情形。
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
zh
279
4.1.2 電力安全
a) 機具插頭與插座須能互相搭配。勿以任何方式改裝插頭。勿將任何變壓
器插頭和與地面接觸（接地）的電動機具搭配使用。未經改裝的插頭以
及能互相搭配的插座可減少發生電擊的危險。
b) 避免讓身體碰觸到如散熱器、爐灶與冰箱等與土地或地表接觸之物品。
如果您的身體接觸到地表或地面，將增加電擊的危險。
c) 勿讓機具暴露在雨中或潮濕的環境。流入機具的水會增加發生電擊事故
的危險。
d) 勿濫用電纜線。勿以電纜線吊掛、拖拉機具或拔下機具插頭。電纜線應
避開熱氣、油、銳利的邊緣或移動性零件。電纜線損壞或纏繞會增加發
生電擊事故的危險。
e) 於室外操作機具時，須使用適用於戶外的延長線。適用於戶外的延長線
可降低電擊的危險。
f) 如果無法避免在潮濕的地點操作機具，請使用漏電斷路器（RCD）保護
電源供應器。使用漏電斷路器（RCD）可降低電擊的風險。
4.1.3 人員安全
a) 操作機具時，請提高警覺，注意進行中的工作並善用常識。感到疲勞或
受到藥物、酒精或治療的影響時勿使用機具。操作機具時稍不留神就可
能會造成嚴重的人員傷亡。
b) 佩戴個人防護裝備。請隨時配戴眼罩。適當使用防塵面罩、防滑鞋、
安全帽及耳罩等安全防護配備可減少人員的傷害。
c) 避免不經意的啟動。在接上電源或電池組、抬起或攜帶機具之前，務必
確認開關處於關閉的位置。攜帶機具時，如果把手指放在開關上，或在
開關開啟時，將機具插上插頭容易發生意外。
d) 啟動機具前，應將所有調整鑰匙或扳手移開。將扳手或鑰匙留在機具的
旋轉零件中可能會造成人員傷害。
e) 勿將手伸出過遠。隨時站穩並維持平衡。這可讓您在意外情況發生時，
對機具有較好的控制。
f) 穿著適當服裝。請勿穿寬鬆的衣服或配戴珠寶。頭髮、衣服與手套應遠
離移動性零件。移動性零件可能會夾到寬鬆的衣服、珠寶或長髮。
g) 如果機具可連接吸塵裝置與集塵設備，請連接並適當使用這些設備。
使用集塵裝置可降低與粉塵有關的危險。
4.1.4 機具的使用與保養
a) 不可強制使用機具。依據用途使用正確的機具。根據設計的速率使用機
具可更快速安全地完成工作。
b) 機具如果無法利用開關將其開啟及關閉時，請勿使用。任何無法以開關
控制的機具都很危險且需要修理。
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
zh
280
c) 在進行任何調整、更換配件、或貯放電動機具前，請先將插頭拔離插
座，或將電池匣自電動機具卸下。此預防安全措施可降低機具意外啟動
的危險。
d) 將閒置的機具貯放在兒童拿不到的地方，勿讓不熟悉或未詳閱本說明的
人員操作本機具。機具在未經訓練的使用者手中是很危險的。
e) 維護機具。請檢查移動性零件有無偏移或黏合的情形、零件有無破損，
以及任何會影響機具運轉的狀況。如果機具受損，請先修理再使用。
很多意外便是由維護不當的機具造成的。
f) 保持切割機具的銳利與清潔。具銳利切割邊緣的切割機具如果得到適當
的維護，便較不會發生黏合的現象，且較容易控制。
g) 遵守本指示說明使用機具、配件和工具組等，並考量工作條件與待進行
的工作。將機具用在原目的外之用途可能會造成危險。
4.1.5 電池機具的使用與保養
a) 請僅使用製造商指定的充電器充電。 將適合特定型號電池的充電器使用
於其他電池時，會有引發火災的危險。
b) 請僅使用機具特別指定的電池匣。使用其他電池匣可能會造成人員傷亡
與火災。
c) 電池匣未使用時，請將其遠離如迴紋針、錢幣、鑰匙、針、固定釘或其
他會在電池兩極間形成連結的小型金屬物件。在電池兩極間建立短路會
造成灼傷或引起火災。
d) 若使用不當，可能會有液體由電池流出；請避免接觸該液體。若不慎接
觸，請以清水沖洗。如果不小心讓液體接觸到眼睛，請立即尋求醫療援
助。從電池中滲出的液體，可能會導致過敏或燙傷。
4.1.6 維修
a) 請將機具交給合格的維修人員進行維修，並使用相同的替代零件。這可
確保維護機具安全。
4.2 其他安全規範
4.2.1 人員安全
a) 當所進行的工作，起子可能會接觸到隱藏配線時，進行操作時請握住機
具的絕緣握把。起子若接觸「導電」電線，會導致機具暴露在外的金屬
零件「導電」，使得操作員遭受電擊。
b) 不可調整或改裝本機具或其零件。
c) 請勿直視充電式衝擊電動螺絲起子的照明光源（LED），亦不得直接往
他人臉上照射。如此可預防暈眩或眼晴受傷的危險。
d) 在工作中的休息時間放鬆雙手並運動手指，以改善手指的血液循環。
e) 避免接觸旋轉中的零件。將機具移到工件位置後再開啟電源。 碰觸旋轉
零件，特別是旋轉的彈圈夾具，會導致受傷。
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
zh
281
f) 在貯放或運送機具前，請啟用安全鎖（位於中央位置的正轉 / 逆轉開
關）。
g) 本設備不應由未受特殊訓練且疲憊不堪的人員使用。將本設備放置在兒
童無法取得之處。
h) 像是含鉛塗料、部份木材、含矽混凝土 / 石材 / 石頭、礦物與金屬等基
材所產生的粉塵可能對人體有害。操作人員與旁觀者接觸或吸入粉塵可
能會引起過敏及 / 或造成呼吸問題或其他疾病。像是橡木與山毛櫸木材的
粉塵已列為致癌物質，尤其是當它們使用調濕塗料（鉻酸鹽、木材防腐
劑）時。包含石綿之基材務必由專人處理。 在能使用吸塵裝置的工作場
所中，請使用吸塵裝置。 若要提高收集粉塵的效率，請使用適合的吸塵
裝置。 請依照指示，穿戴適合過濾工作粉塵的口罩。 請確保工作場所適
當的通風。 請依照國家法規處理您作業的基材。
i) 務必使用握把來握住機具。請保持機具握把的乾燥、清潔，避免沾染油
及油脂。
j) 機具運轉時使用者及在近處的人，必須配戴合適的護目鏡及安全帽、
聽力保護耳罩、保護性手套和呼吸保護口罩。
4.2.2 謹慎使用機具
a) 固定工件請使用固定夾或架子來固定工件。這會比以手來握住工件更穩
固，而且可以讓您空出雙手來操作機具。
b) 請檢查所使用的彈圈夾具是否與夾頭系統相容，且正確而穩固地放入夾
頭中。
c) 請確保固定釘及依附物件能經得起機具所產生的扭力。 過大的扭力可能
會使得固定釘 / 依附物件過分旋緊、磨損或損傷並可能導致人員受傷。
4.2.3 謹慎使用充電式機具
a) 安裝電池前，請確定開關處於關閉位置。 在開關處於開啟位置時安裝電
池容易引發意外。
b) 請勿讓電池暴露在高溫下並且遠離火焰。 如此可預防爆炸的危險。
c) 請勿拆解、擠壓或焚燒電池，且不可將電池置放在溫度超過80°C的環境
中。 與腐蝕性物質接觸會有發生火災、爆炸或受傷的風險。
d) 避免濕氣進入。機具內的濕氣會造成短路與化學反應而造成燙傷或失
火。
e) 遵守適用於鋰電池之運送、存放與使用的特別指南。
f) 無論以道路、鐵路、海運或空運方式運送電池，均需遵守國家和國際搬
運法規。
g) 貯放或搬運機具之前請先將電池移除。
h) 避免電池正負極發生短路。應避免電池電路短路。將電池置入機具前，
請確認電池與機具上的正負極無其他外來物。 電池正負極短路會發生火
災、爆炸與化學灼傷。
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
zh
282
i) 請勿充電或繼續使用受損電池（意即有龜裂、破損 、彎曲或接觸點凹陷
及 / 或突起）。
j) 若電池溫度過高無法觸摸，表示電池可能已經毀損。 將機具置於可隨
時觀察的適當地點，遠離易燃物質並讓機具靜置冷卻。待電池靜置冷卻
後，請聯絡Hilti維修中心。
4.2.4 電力安全
開始工作前，請先檢查工作區域（例如使用金屬探測器）以確保工作場所
隱藏的電纜線、瓦斯管或水管外有無外露。例如，當不小心損害電纜線時，
機具外部的金屬零件可能會導電。這會大大增加發生電擊意外的危險。
5 使用前注意事項
5.1 電池充電
關於充電的詳細資訊，請參閱充電器的操作說明。
5.2 置入電池 2
注意
裝上電池前，請先檢查充電式衝擊電動螺絲起子是否已關閉，以及安全鎖是
否啟動（正轉 / 逆轉開關是否位於中間位置）。
1. 將電池從前方推入充電式衝擊電動螺絲起子中，直到聽見咬合聲為止。
附註 將電池裝入機具時，充電狀態顯示LED可能會短暫亮起。
2. 注意 掉落的電池可能會對您自身以及他人造成受傷的危險。
請檢查電池是否安裝牢固。
5.3 卸除電池 3
1. 按下拆卸鈕。
2. 往充電式衝擊電動螺絲起子的前方取出電池。
5.4 皮帶掛鉤（配件） 4
注意
開始作業前，請確認皮帶掛鉤已繫牢。
使用皮帶掛鉤，可以將充電式衝擊電動螺絲起子裝至操作員配戴的皮帶上。
亦可將皮帶掛鉤安裝至機具的另一側，以方便左手慣用者使用。
1. 將電池從充電式衝擊電動螺絲起子卸下。
2. 將皮帶掛鉤裝入所提供的固定點。
3. 用兩個螺絲固定皮帶掛鉤。
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
zh
283
6操作
6.1 正轉或逆轉設定 5
正轉 / 逆轉開關用於選擇起子軸的旋轉方向。聯鎖裝置可防止當馬達運轉
時，有任何開關動作。當正轉 / 逆轉開關在中間時，控制開關便會鎖住。
將正轉 / 逆轉開關推向左邊。
機具設定成正轉。
將正轉 / 逆轉開關推向左邊。
機具設定成逆轉。
6.2 On / Off開關的使用
慢慢按下控制開關，可以將旋轉平滑地增加到最大速度。
附註
若充電式衝擊電動螺絲起子因過載或過熱自動關閉，請鬆開控制開關並等待
機具冷卻。冷卻之後再次按下控制開關，即可開啟機具。
6.3 更換鑽頭
注意
更換彈圈夾具時請戴上手套，因為彈圈夾具在使用過程中溫度會上升。
附註
此機具配備¹/₄"六角套筒含可搭配各種配件的鎖定套環，例如螺絲起子鑽頭和
鑽頭接桿。
檢查配件連接頭是否清潔。必要時請清洗連接頭。
6.3.1 安裝鑽頭 6
1. 將電池從充電式衝擊電動螺絲起子卸下。
2. 將六角套筒上的鎖定套環往前推，然後固定在此位置。
3. 將鑽頭推入六角套筒，然後鬆開鎖定套環。
4. 檢查鑽頭是否已確實夾住。
6.3.2 卸下鑽頭 7
1. 將電池從充電式衝擊電動螺絲起子卸下。
2. 將六角套筒上的鎖定套環往前推，然後固定在此位置。
3. 從六角套筒中拉出鑽頭，然後鬆開鎖定套環。
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
zh
284
7 維護和保養
警告
電動機具電力部分的修復工作僅可由經訓練的電力專員進行。
7.1 充電式衝擊電動螺絲起子的保養
注意
請保持機具、尤其是握把表面的清潔，並避免與油脂及潤滑劑接觸。 請勿使
用內含矽樹脂的清潔劑。
請勿在通風孔槽阻塞時操作充電式衝擊電動螺絲起子。請使用乾燥之刷子小
心清潔排氣槽。
請勿讓異物進入充電式衝擊電動螺絲起子內部。
請以微濕抹布定期清潔充電式衝擊電動螺絲起子外部。請勿使用噴霧、水壓
清潔設備或流動水清洗裝置。這可能會對充電式衝擊電動螺絲起子的電力安
全造成不良影響。
7.2 電池保養
為達到最佳電池使用壽命，一旦發現電池效能明顯下降時，請立即停止輸出
電池電力。
附註
若繼續使用，在其電池單元受損前將會自動停止電池繼續放電。
請將電池貯放於陰涼乾燥處。
8 故障排除
如果您發生的錯誤未列出，或是建議的措施無法解決問題，請將機具送
回Hilti維修中心。
故障 可能原因 故障排除
機具無法啟動。 電池已放電完畢或未完全
推至定位。 電池在安裝時必須聽到
咬合聲，或者必須能充到
電。
無法按下On / Off開
關，表示開關已鎖
住。
正轉 / 逆轉開關位於中
間（啟動運送鎖）。 將正轉 / 逆轉開關推向左
邊或右邊。
運轉速度突然急速下
降。 電池已放電。 更換電池，並對無電量的
電池再次充電。
本電池較一般電池壽
命短。 周遭環境溫度極低 將電池放在室溫下緩慢升
溫。
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
zh
285
故障 可能原因 故障排除
電池咬合時不會發出
兩聲喀啦聲。 電池的卡榫髒了。 清潔定位架並推入電池，
直到確實咬合。如果問題
依然存在，請洽詢Hilti維
修中心。
機具或電池變得非常
熱。 電力故障 立即將機具關閉，卸下
電池，並聯絡Hilti服務中
心。
機具超過負荷（超出使用
限制）。 使用正確機具來工作（勿
將低電能機具用在超過負
荷的工作上）。
9 廢棄機具處置
注意
不當處置廢棄設備會造成嚴重的後果： 塑膠部件若起火，將產生危害健康的
有毒煙霧。電池如果受損或暴露在極高溫度下，可能會爆炸，進而造成毒性
灼傷、酸性灼傷，或環境污染。處置廢棄設備若不夠小心，可能會導致以未
經授權或是不當的方式使用設備。這可能會造成嚴重的人員傷害，或傷及他
人及對環境造成污染。
注意
立即處置有瑕疵的電池。將電池放在兒童拿不到的地方。請勿拆卸或焚燒電
池。
注意
使用年限到期的電池應依照國家法規處置或送回Hilti。
Hilti機具或設備所採用的材料，大部分都可回收利用。材料在被回收前必
須正確地分類。Hilti在很多國家已有設立據點，將您的舊機具或設備回收。
請詢問您的Hilti客戶服務部或Hilti代表人員以取得進一步資訊。
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
zh
286
僅適用於歐盟國家。
不可將電動機具與家庭廢棄物一併處置。
依據歐盟指令關於電子及電器設備廢棄物的規範，以及國家相關
施行法律規定，已達使用年限的電子設備必須分別收集，並交由
環保回收機構處理。
10 製造商保固－機具
如果您對於保固條件有任何問題，請聯絡當地Hilti代理商。
11 EC歐規符合聲明（原版）
產品名稱： 充電式衝擊電動螺絲起子
型號： SID 2-A
產品代別： 01
製造年份： 2013
本公司在此聲明，我們的唯一責任在於本產品符合下列指示或標準：
2006/42/EC， 至2016年4月19日為止：2004/108/EC，自2016年4月20日
起：2014/30/EU， 2006/66/EC， 2011/65/EU， EN 607451，
EN 6074522， EN ISO 12100。
Hilti Corporation， Feldkircherstrasse 100， FL9494 Schaan
Paolo Luccini Tassilo Deinzer
Head of BA Quality and Process Management Executive Vice President
Business Area Electric Tools & Accessories Business Unit Power Tools & Accessories
08/2015 08/2015
技術文件歸檔於：
Hilti Entwicklungsgesellschaft mbH
Zulassung Elektrowerkzeuge
Hiltistrasse 6
86916 Kaufering
Deutschland
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
cn
287
原版操作说明
SID 2-A 充电式冲击起子机
在第一次使用电动工具之前请务必阅读本操作说明。
应始终将本操作说明与电动工具保存在一起。
当您将电动工具交给他人时，请确保一并交付本操作说明。
目录
1 概述信息 ................................. 288
2 描述 .................................... 289
3 技术数据 ................................. 290
4 安全说明 ................................. 291
5 在使用之前 . . . . . ........................... 295
6 操作 .................................... 296
7 维护和保养 . . . . . ........................... 297
8 故障排除 ................................. 297
9 废弃处置 ................................. 298
10 制造商保修 – 工具 ........................... 299
11 EC 符合性声明（原稿） . ....................... 299
1有关这些编号请参考相应的示图。示图位于操作说明开头的位置。
技术变化和允许误差。
操作控制器和部件 1
@前进/后退开关
;照明
=带钩 (配件)
%充电状态显示屏
&释放按钮
(控制开关
)六角套筒
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
cn
288
1 概述信息
1.1 安全提示及其含义
-危险-
用于让人们能够注意到可能会导致严重身体伤害或致命的迫近危险。
警告!
用于让人们能够注意到可能会导致严重人身伤害或致命的潜在危险情形。
-小心-
用于让人们能够注意到可能会导致较小人身伤害、设备损坏或其它财产损失
的潜在危险情形。
-注意-
用于提醒人们注意操作说明和其它有用信息。
1.2 象形图的解释和其它信息
警告符号
一般警告
责任符号
请在使用之前阅读操
作说明。
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
cn
289
符号
返还材料用于回
收利用 直流电 无负荷下的额定转速 正向旋转
反向旋转
电动工具上标识数据的位置
型号名称可以在铭牌上找到，序列号位于电机壳体的侧面。将这些数据记录
在您的操作说明上，当向您的 Hilti 公司代表或服务部门提出查询时，将总是
需要它们作为参考。
型号：
分代号： 01
序列号：
2描述
2.1 产品使用指南
SID 2-A 是手持充电式冲击起子机，设计用于在木材、金属、砖石建筑和混
凝土中驱动安装和拆卸螺钉，以及用于拧紧/松开螺母和螺栓。
不要将电池用作其它未指定设备的电源。
为帮助避免人身伤害危险，请使用喜利得原装配件和工具。
不要在要求精确扭矩的应用场合使用充电式冲击起子机。如果在要求精确
扭矩或是规定的最大扭矩有可能被超过的应用场合使用充电式冲击起子机，
则可能造成螺栓或工件过度拧紧和损坏的危险。在这些应用场合，为了避免
过度拧紧，请使用能够进行相应预定扭矩设置的工具。
本电动工具仅供用于专业用途，并且只能由经过授权和培训的人员操作、
维护和保养。该人员必须了解可能遇到的任何特殊危险。不按照说明使用或
未经培训的人员不正确地使用电动工具或其辅助设备，可能会带来危险。
遵守国家健康和安全要求。
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
cn
290
2.2 供货提供的部件
1 SID 2-A 充电式冲击起子机
1 操作说明
如需相关配件，请到喜利得中心或在线访问 www.hilti.com。
2.3 操作充电式冲击起子机所需的其它部件：
B 12/2.6 Li-ion 电池及C 4⁄1250 充电器。
2.4 特点
充电式冲击起子机带有减振把手，并且有过载、过热和深度放电保护。
2.5 电池充电状态指示器
电池具有充电状态 LED 显示功能。当按下电池上的释放按钮时，电池的充电
状态通过 4 个 LED 指示。
LED 持续亮起 LED 闪烁 充电状态 C
LED 1、2、3、4 -C≧75%
LED 1、2、3 -50% ≦ C < 75%
LED 1、2 -25% ≦ C < 50%
LED 1 -10 % ≦ C < 25 %
-LED 1 C<10%
-注意-
当工具处于操作状态时不能指示充电状态。
-注意-
在将电池安装至充电式冲击起子机时，充电状态显示屏 LED 会短时亮起。
3 技术数据
保留作出技术更改的权利！
电动工具 SID 2A
额定电压 10.8 V
重量 (按照 EPTA 程序 01/2003) 1.1 kg
无负荷下的额定转速 0…2,500/min
冲击速度 最大 3,410 bpm
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
cn
291
电动工具 SID 2A
夹头 ¹/₄" 带锁套的六角套筒
-注意-
本信息表中给出的振动传导水平是按照 EN 60745 中给定的标准化测试进行
测量的，可用于比较一个工具与另一个工具。它还可用于初步评价受振动影
响的程度。表中发布的振动传导水平只适用于本电动工具的主要应用场合。
如果将电动工具用于不同的应用场合、使用不同的配件或维护不良，则振
动传导水平可能不同，而且这可能会显著增加操作者在整个工作期间受振动
影响的程度。对受振动影响程度的估计还应考虑当关闭电动工具或当它运行
但实际未进行工作时的情况，这样可以显著减少操作者在整个工作期间受振
动影响的程度。此外，应确定附加安全措施，以保护操作者免受振动影响，
例如：正确维护电动工具和配件、保持双手温暖、制订合理的工作计划等。
噪音信息 (按照 EN 607451 测量)：
典型的 A 加权声功率级， LWA 92 dB（A）
典型的 A 加权声压级， LpA 103 dB（A）
给定声级的不确定性， K 3dB（A）
三维振动值 (振动向量和) (根据EN 6074522所测得)：
螺钉的冲击驱动以及最大尺寸的， ah16.5 m/s²
不确定性， K 1.5 m/s²
电池 B 12/2.6
额定电压 10.8 V
容量 2.6 Ah
能量容量 28.08 Wh
重量 0.24 kg
单元格类型 锂离子
4 安全说明
-注意-
章节4.1中的安全规定包括电动工具的所有一般性安全规定，按照适用标准，
需要将这些安全规定列在操作说明中。因此，所列的某些规定可能与本电动
工具无关。
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
cn
292
4.1 一般电动工具安全警告
a) 警告!
阅读所有警告和所有说明。不遵照以下警告和说明会导致电击、着火
和/或严重伤害。保存所有警告和说明书以备查阅。在所有下列的警告中
术语“电动工具”指市电驱动(有线)电动工具或电池驱动(无线)电动工具。
4.1.1 工作场地的安全
a) 保持工作场地清洁和明亮。混乱和黑暗的场地会引发事故。
b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。
电动工具产生的火花会点燃粉尘或气体。
c) 让儿童和旁观者离开后操作电动工具。注意力不集中会使操作者失去对
工具的控制。
4.1.2 电气安全
a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的
电动工具不能使用任何转换插头。未经改装的插头和相配的插座将减少
电击危险。
b) 避免人体接触接地表面，如管道、散热片和冰箱。如果你身体接地会增
加电击危险。
c) 不得将电动工具暴露在雨中或潮湿环境中。水进入电动工具将增加电击
危险。
d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电
线远离热源、油、锐边或运动部件。受损或缠绕的软线会增加电击危
险。
e) 当在户外使用电动工具时，使用适合户外使用的外接软线。适合户外使
用的软线将减少电击危险。
f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保
护器 (RCD)。使用RCD可减小电击危险。
4.1.3 人身安全
a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到
疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。在操作电
动工具时瞬间的疏忽会导致严重人身伤害。
b) 使用个人防护装置。始终佩戴护目镜。安全装置，诸如适当条件下使用
防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害。
c) 防止意外起动。确保开关在连接电源和/或电池盒、拿起或搬运工具时处
于关断位置。手指放在已接通电源的开关上或开关处于接通时插入插头
可能会导致危险。
d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。遗留在电动工具旋转
零件上的扳手或钥匙会导致人身伤害。
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
cn
293
e) 手不要伸展得太长。时刻注意立足点和身体平衡。这样在意外情况下能
很好地控制电动工具。
f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动
部件。宽松衣服、佩饰或长发可能会卷入运动部件中。
g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使
用得当。使用这些装置可减少尘屑引起的危险。
4.1.4 电动工具使用注意事项
a) 不要滥用电动工具。根据用途使用适当的电动工具。选用适当设计的电
动工具会使你工作更有效、更安全。
b) 如果开关不能接通或关断工具电源，则不能使用该电动工具。不能用开
关来控制的电动工具是危险的且必须进行修理。
c) 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插
头和/或使电池盒与工具脱开。这种防护性措施将减少工具意外起动的危
险。
d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电
动工具或对这些说明不了解的人操作电动工具。电动工具在未经培训的
用户手中是危险的。
e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况
和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理
好。许多事故由维护不良的电动工具引发。
f) 保持切削刀具锋利和清洁。保养良好的有锋利切削刃的刀具不易卡主而
且容易控制。
g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和
工具的刀头等。将电动工具用于那些与其用途不符的操作可能会导致危
险。
4.1.5 电池驱动电动工具使用注意事项
a) 充电时只能使用制造商指定的充电器。 适合某种类型电池组的充电器如
果被用于为另一类型电池组充电，则可能会带来火灾危险。
b) 只能使用专用电池组为电动工具供电。使用任何其它电池组可能会带来
人身伤害和火灾。
c) 当电池组不用时，应使其远离其它金属物体，例如纸夹、硬币、钥匙、
钉子、螺钉或其它小的金属物体，以免造成短路。如果电池端子被短
路，则会造成人员烧伤或火灾。
d) 如果持续滥用电池，则可能会造成液体从电池中喷射出来；注意避免
接触到液体。如果意外接触到液体，应用水冲洗。如果液体接触眼睛，
除了用大量清水冲洗外，还应立即就医。从电池中喷射出来的液体会导
致疼痛或灼伤。
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
cn
294
4.1.6 维修
a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。这样将
确保所维修的电动工具的安全性。
4.2 附加安全规则
4.2.1 人身安全
a) 当执行紧固件可能会接触到隐藏导线的操作时，应确保只能通过绝缘把
手表面握住电动工具。如果紧固件接触“带电”导线，则会使电动工具的裸
露金属部件“带电”，从而可能会电击到操作者。
b) 不允许改装机器或窜改其部件。
c) 切勿直视充电式冲击起子机里面的光源 (LED)，也不要把光直接投射到其
他人的脸上。这会导致眩晕或使眼睛受到伤害。
d) 在工作期间休息时，可活动一下您的手指，以改善手指的血液循环。
e) 避免接触旋转部件。仅在将电动工具带到工作位置时才可打开电动工
具。 接触旋转部件，特别是旋转起来的插入工具，会导致伤害。
f) 在存放或运输电动工具之前，应启动安全锁 (前进/后退开关处于中间位
置)。
g) 本机器不能让未接受专门培训的身体虚弱的成人使用。将设备置于儿童
接触不到的地方。
h) 一些材料产生的灰尘，例如含铅油漆、某些木屑、混凝土/砖石建筑/含二
氧化硅的石块，矿物以及金属，可能对人体有害。接触或吸入这些灰尘
可能会导致操作者或旁观者出现过敏性反应和/或呼吸疾病或其他疾病。
某些种类的灰尘还属于致癌物质，例如橡木和山毛榉木灰尘，特别是在
带木材调节添加剂 (铬酸盐、木材防腐剂) 时。含石棉的材料只能由专业
人员进行处理。 在能使用除尘装置时应尽可能使用。 为达到高水平的
除尘效果，使用合适的吸尘器。 按指示穿戴适用于当前灰尘类型的呼吸
器。 确保工作场所良好通风。 遵守有关工作材料的国家要求。
i) 只能通过把手抓握电动本工具。保持把手干燥、清洁，且没有油脂。
j) 当使用本电动工具时，用户和附近的任何其他人员都必须戴上适当的护
目装置、安全帽、护耳装置、防护手套和呼吸防护装置。
4.2.2 小心使用电动工具
a) 固定工件。必要时可使用夹子或台钳固定工件。这样，工件可比用手固
定更稳固，而且可以腾出双手来操作电动工具。
b) 检查并确认所用的插入工具兼容夹头系统并且它们正确固定在夹头中。
c) 确保紧固件和附件能够承受电动工具产生的扭矩等级。 过大的扭矩可能
会使紧固件/附件承受过应力，或折断/损坏紧固件/附件，也可能会造成
人身伤害。
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
cn
295
4.2.3 小心使用无绳工具
a) 在插入电池组之前，应确保开关处于“关闭”位置。 如果在开关处于“打
开”位置的情况下将电池组插入电动工具，则会很容易导致事故。
b) 不得将电池暴露在高温或明火环境下。 否则会有爆炸危险。
c) 请勿拆开、挤压或烧毁电池，不要让它们暴露在高于 80 ℃ 的高温下。
接触腐蚀性物质会带来火灾、爆炸或受伤危险。
d) 注意避免湿气侵入。湿气进入工具内部可能导致短路和化学反应，从而
导致皮肤灼伤或着火。
e) 遵守适用于锂离子电池运输、储存和使用的专用指南。
f) 当运输电池时，请遵守国内和国际的运输规定 (公路、铁路、海上或航空
运输)。
g) 在存放或运输工具之前，必须取出电池。
h) 避免使电池端子短路。在将电池插入工具之前，检查并确保电池和工具
的端子无异物。 如果电池端子短路，则存在火灾、爆炸和化学烧伤的危
险。
i) 对于已损坏的电池 (例如出现裂纹、部件断裂、触点弯曲或压入和/或拉出
的电池)，请不要充电或继续使用。
j) 如果电池发热烫手，则可能有故障。 将本工具置于可观察到的位置，
使其远离易燃材料，并让其冷却下来。在电池冷却后，与喜利得维修中
心联系。
4.2.4 电气安全
在开始工作之前，应检查工作区域 (例如使用金属探测器) 以确保没有隐藏的
电缆或煤气管和水管。如果有电缆意外受损，则电动工具的外部金属部件可
能会因接触而带电。这会导致严重的电击危险。
5 在使用之前
5.1 为电池充电
有关电池充电的更多信息，请参阅电池充电器的操作说明。
5.2 插入电池 2
-小心-
在安装电池之前，检查并确认充电式冲击起子机是关闭的，且安全锁已接合
(前进/后退开关处于中间位置)。
1. 从前面将电池推入充电式冲击起子机，直至听到它接合的“咔哒”声。
-注意- 在将电池安装至充电式冲击起子机时，充电状态显示屏 LED 会短
时亮起。
2. -小心- 如果电池掉落，则可能会对自己或他人造成人身伤害。
检查并确认电池已可靠就位。
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
cn
296
5.3 拆下电池 3
1. 按下释放按钮。
2. 朝前从充电式冲击起子机中拉出电池。
5.4 带钩 (配件) 4
-小心-
在开始工作之前，检查并确保带钩已可靠安装。
通过带钩可将充电式冲击起子机连接到身上的背带上。带钩也可安装至电动
工具的另一侧，以供惯用左手的人使用。
1. 从充电式冲击起子机中取出电池。
2. 将带钩插入所提供的装置中。
3. 用两个螺钉固定带钩。
6操作
6.1 设置前进或后退旋转 5
使用前进/后退开关选择驱动主轴的旋转方向。但在电动机运行时，联锁装置
将会阻止此切换。当前进/后退开关位于中间位置时，控制开关被锁止。
将前进/后退开关推至左侧。
将工具设置到前进旋转。
将前进/后退开关推至右侧。
将工具设置到后退旋转。
6.2 打开/关闭
通过慢慢按下控制开关可平稳地加快转速，直至最高转速。
-注意-
如果充电式冲击起子机由于过载或过热自动关闭，则松开控制开关直至本工
具冷却下来。本工具可以通过按下控制开关而再次打开。
6.3 更换套头
-小心-
当更换插入工具时应戴上防护手套，因为插入工具在使用过程中会变得很
热。
-注意-
电动工具配有带锁套的 ¹/₄" 六角套筒，可安装钻头、螺丝驱动套头和钻头夹
等不同配件。
检查并确认配件连接端清洁。必要时清洁连接端。
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
cn
297
6.3.1 安装钻头 6
1. 从充电式冲击起子机中取出电池。
2. 向前将锁套推至六角套筒上，并将其可靠固定在位。
3. 将钻头推入六角套筒，一推到底，然后释放锁套。
4. 检查并确认钻头已可靠固定。
6.3.2 拆下钻头 7
1. 从充电式冲击起子机中取出电池。
2. 向前将锁套推至六角套筒上，并将其可靠固定在位。
3. 从六角套筒拉出钻头，然后释放锁套。
7 维护和保养
警告!
只能由经过培训的电气专业人员修理电动工具的电气系统。
7.1 保养充电式冲击起子机
-小心-
保持电动工具清洁和没有油脂，特别是其把手表面。不要使用含硅的清洁
剂。
当通风槽堵塞时切勿操作充电式冲击起子机。使用干燥的刷子小心清洁通风
槽。
不要让异物进入充电式冲击起子机内部。
使用微湿的清洁布定期清洁充电式冲击起子机外部。不要使用喷雾器、蒸气
压力清洁设备或流水进行清洁。这会给充电式冲击起子机带来不利影响。
7.2 电池保养
为获得最长的电池使用寿命，一旦注意到电池性能有明显的下降，应立即停
止使用电池。
-注意-
如果继续使用，工具会自动停止电池的进一步放电，以防电池单元格损坏。
将电池存放在凉爽、干燥的地方。
8 故障排除
若是您碰到的故障未被列出或是推荐的补救措施无法解决问题，请将本工具
返回至喜利得维修中心。
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
cn
298
故障 可能原因 措施
电动工具不运行。 电池电量耗尽或没有完全
推入。 必须听见电池接合的“咔
哒”声或电池需要相应充
电。
不能按下“打开/关
闭”开关，即开关被锁
止。
前进/后退开关位于中间
位置 (安全锁已接合)。 将前进/后退开关推向左
侧或右侧。
运行速度突然明显下
降。 电池放电。 更换电池，并对已放电电
池充电。
电池比平常更快耗
尽。 非常低的环境温度。 允许电池缓慢加热到室
温。
电池未接合 (没有发出
咔哒声)。 电池上的固定凸耳脏污。 清洁固定凸耳，并将电池
推进直至固定接合。如果
问题持续出现，则请联系
Hilti 公司维修中心。
电动工具或电池变得
很热。 电气故障。 立即关闭工具，拆下电池
并联系喜利得公司维修中
心。
电动工具已过载 (超过应
用极限)。 针对工作情况使用正确的
电动工具 (不要将低功率
工具用于重负荷作业)。
9 废弃处置
-小心-
不正确地废弃处置设备可能会产生严重后果：塑料部件燃烧会产生危害健康
的有毒烟雾。电池如果损坏或暴露在极高的温度下，可能会发生爆炸，从而
导致中毒、烧伤、酸蚀或环境污染。如果废弃处置疏忽，则可能会造成设备
的未授权或不正确的继续使用，从而导致严重的人身伤害、第三方伤害和环
境污染。
-小心-
有故障的电池应立即废弃处置。不要让儿童接触到它们。不要对电池进行分
解或焚烧。
-小心-
应按照国家规定废弃处置使用寿命终止的电池，或将其送回至喜利得公司。
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
cn
299
Hilti 电动工具或设备的大多数制作材料都可以回收利用。在可以回收之前，
必须正确分离材料。在许多国家中，Hilti 公司已经对旧电动工具或设备的回
收利用作了安排。有关进一步的信息，请咨询您的 Hilti 公司客户服务部门或
Hilti 公司代表。
仅限于欧洲国家
不允许将电动工具与家用垃圾一起处理！
遵守欧洲指令和地区法律有关废弃电气和电子设备的规定，并且
废弃处置的实施应该符合国家法律。必须单独收集已达到使用寿
命期限的电气设备，并以环保的方式进行回收。
10 制造商保修 – 工具
如果您有保修条件方面的问题，请联系您当地的喜利得公司代表。
11 EC 符合性声明（原稿）
名称： 充电式冲击起子机
型号： SID 2-A
分代号： 01
设计年份： 2013
按照我们单方面的责任，我们声明本产品符合下列指令和标准：
2006/42/EC， 至 2016 年 4 月 19 日止：2004/108/EC，从 2016 年 4 月
20 日起：2014/30/EU， 2006/66/EC， 2011/65/EU， EN 607451，
EN 6074522， EN ISO 12100。
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
cn
300
Hilti Corporation， Feldkircherstrasse 100， FL9494 Schaan
Paolo Luccini Tassilo Deinzer
Head of BA Quality and Process Management Executive Vice President
Business Area Electric Tools & Accessories Business Unit Power Tools & Accessories
08/2015 08/2015
技术文档提交于：
Hilti Entwicklungsgesellschaft mbH
Zulassung Elektrowerkzeuge
Hiltistrasse 6
86916 Kaufering
Deutschland
Printed: 31.03.2017 | Doc-Nr: PUB / 5206129 / 000 / 01Printed: 29.05.2017 | Doc-Nr: PUB / 5206129 / 000 / 02
*2081238*
2081238
Hilti Corporation
LI-9494 Schaan
Tel.: +423/234 21 11
Fax: +423/234 29 65
www.hilti.com
Hilti = registered trademark of Hilti Corp., Schaan
Pos. 8 | 20151117
