431161 11.24.09 BY
ILLUSTRATED PARTS LIST
MODEL NUMBER XT722FE
PRODUCT NUMBER 961 43 00-61
MFG. ID. NUMBER 96143006100
2

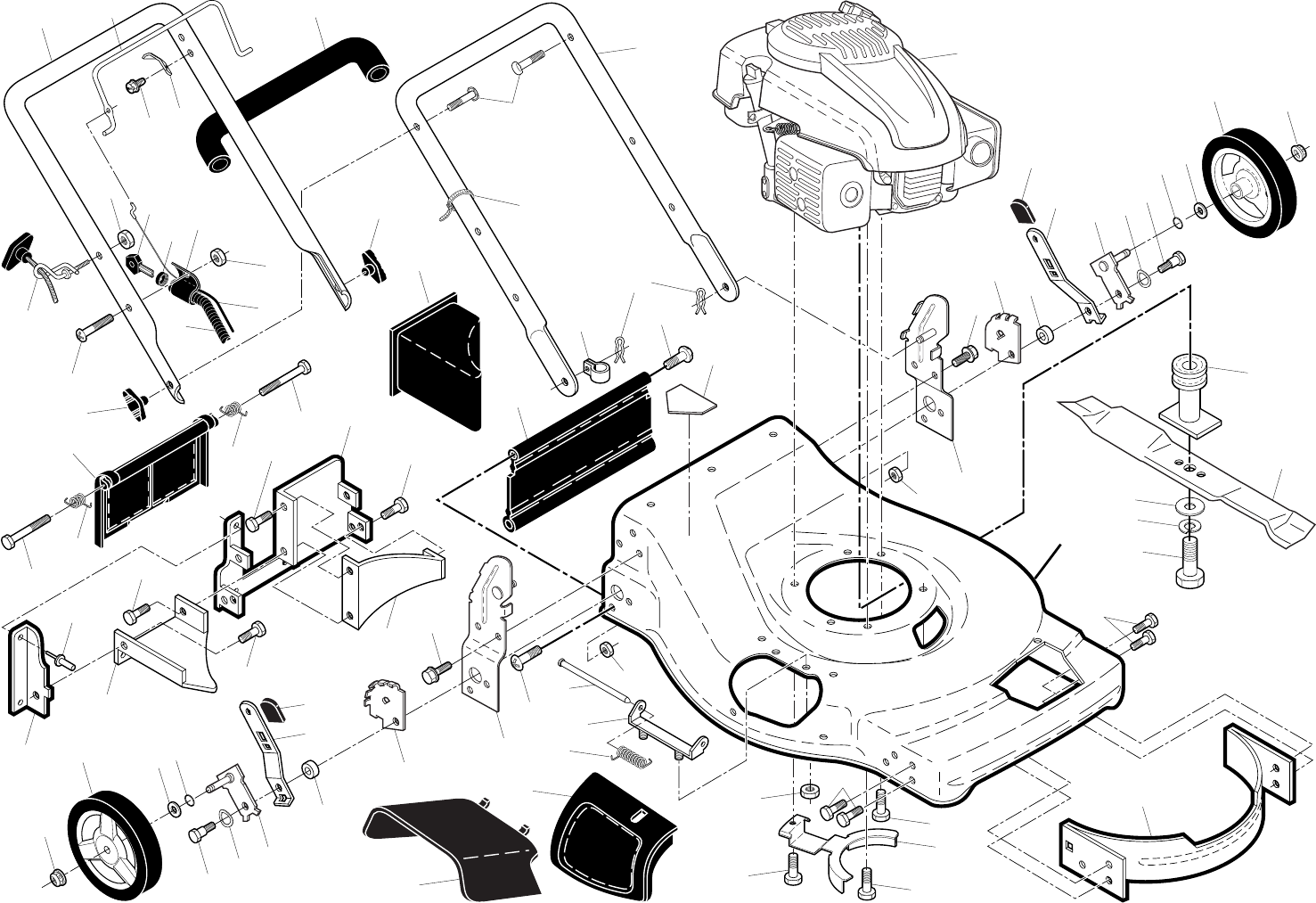

ROTARY LAWN MOWER - - MODEL NUMBER XT722FE (96143006100) PRODUCT NUMBER 961 43 00-61
1
3
4
5
6
6
7
8
9
10
11
12
12 12
14
15
16
17
20
21
24
25
26
26
27
28 29 30
31
32
33
34
35
36
37
38
39
40 42
44
45
51
52
53
54
55
55
77
18
18
19 2
79
56
56
57
58
59
68
65
25
27
28
29
30
31
32
34
37
54
65
69
70
75
76
78
41
41
41
43
53
71
46
47
48
49
50
64
3
ROTARY LAWN MOWER - - MODEL NUMBER XT722FE (96143006100) PRODUCT NUMBER 961 43 00-61
NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm. IMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts.
Failure to do so could be hazardous, damage your lawn mower and void your warranty.
KEY PART
NO. NO. DESCRIPTION
1 532 42 76-63 Upper Handle (Includes Foam Grip)
2 532 40 19-94 Cable, Operator Presence
3 532 12 51-62 Bracket, Upstop
4 532 16 66-49 Mulcher Plug
5 532 06 64-26 Wire Tie
6 532 19 19-38 Handle Knob
7 532 75 06-34 Screw
8 532 42 79-47 Control Bar
9 532 40 84-92 Rear Door Assembly
10 532 12 84-15 Pop Rivet
11 532 15 00-50 Screw, Self-Tapping #10-24 x 5/8
12 817 06 04-10 Screw, Hex Hex Head, Sems 1/4-20 x 1/2
14 532 19 70-76 Back Plate
15 532 41 13-34 Side Baffle
16 532 17 71-33 Discharge Baffle
17 532 14 89-41 Rear Baffle
18 532 13 20-04 Keps Locknut 1/4-20
19 532 19 47-88 Rope Guide
20 532 41 31-60 Rear Skirt
21 532 40 54-21 Spring, Rear Door, LH
24 532 40 54-23 Spring, Rear Door, RH
25 532 40 91-48 Nut, Hex, Flanged
26 532 18 41-93 Bolt, Rear Door
27 532 41 08-31 Wheel & Tire Assembly, Rear
28 532 17 47-19 Bolt, Shoulder 3/8-16 x 1
29 532 40 16-30 Washer, Belleville
30 532 40 78-71 Axle Arm Assembly
31 532 70 10-37 Selector Knob
32 532 40 64-28 Selector Spring
33 532 19 70-29 Mulcher Door
34 532 40 16-29 Spacer
35 532 41 06-24 Wheel Adjusting Bracket, RH
36 532 17 57-35 Hinge Bracket Assembly
37 532 42 88-67 Screw, Sems, Thread Cutting 5/16-18 x 3/4
38 532 40 38-19 Discharge Deflector
39 532 41 91-93 Handle Bracket Assembly, LH
KEY PART
NO. NO. DESCRIPTION
40 532 41 91-92 Handle Bracket Assembly, RH
41 532 15 04-06 Screw, Hex Head, Threaded, Rolled 3/8-16 x 1-1/8
42 532 19 30-00 Spring, Torsion
43 873 80 04-00 Nut, Hex, Nylock
44 532 41 74-05 Kit, Lawn Mower Housing
(Includes Key Numbers 14, 15 and 51)
45 532 17 56-50 Rod, Hinge
46 532 42 12-48 Blade Adapter / Pulley
47 532 40 67-13 Blade, 22"
48 532 85 10-74 Washer, Hardened
49 532 85 02-63 Washer, Helical
50 532 85 10-84 Screw, Machine, Hex Head 3/8-24 x 1-3/8 Grade 8
51 532 17 00-31 Front Baffle
52 532 40 47-63 Danger Decal
53 817 60 04-06 Screw
54 532 08 83-48 Washer, Flat
55 873 93 06-00 Nut, Hex
56 532 08 86-52 Screw, Hinge 1/4-20 x 1-1/4
57 532 05 17-93 Hairpin Cotter
58 532 40 34-33 Lower Handle
59 532 19 15-74 Handle Bolt
64 - - - Engine, Kohler, Model Number XT173-0226
(For engine service and replacement parts,
call Kohler at 1-800-544-2444)
65 532 19 74-80 O-Ring
68 532 41 06-23 Wheel Adjusting Bracket, LH
69 532 19 79-91 Clip, Cable
70 532 18 63-62 Foam Grip
71 532 42 57-11 Belt Keeper
75 532 18 61-59 Screw
76 532 18 03-31 Key
77 532 19 48-48 Nut, Cap
78 532 18 96-86 Key Start Switch
79 532 40 95-67 Wiring Harness
- - 532 40 47-64 Warning Decal (not shown)
- - 532 43 11-60 Operator’s Manual, English / French
4

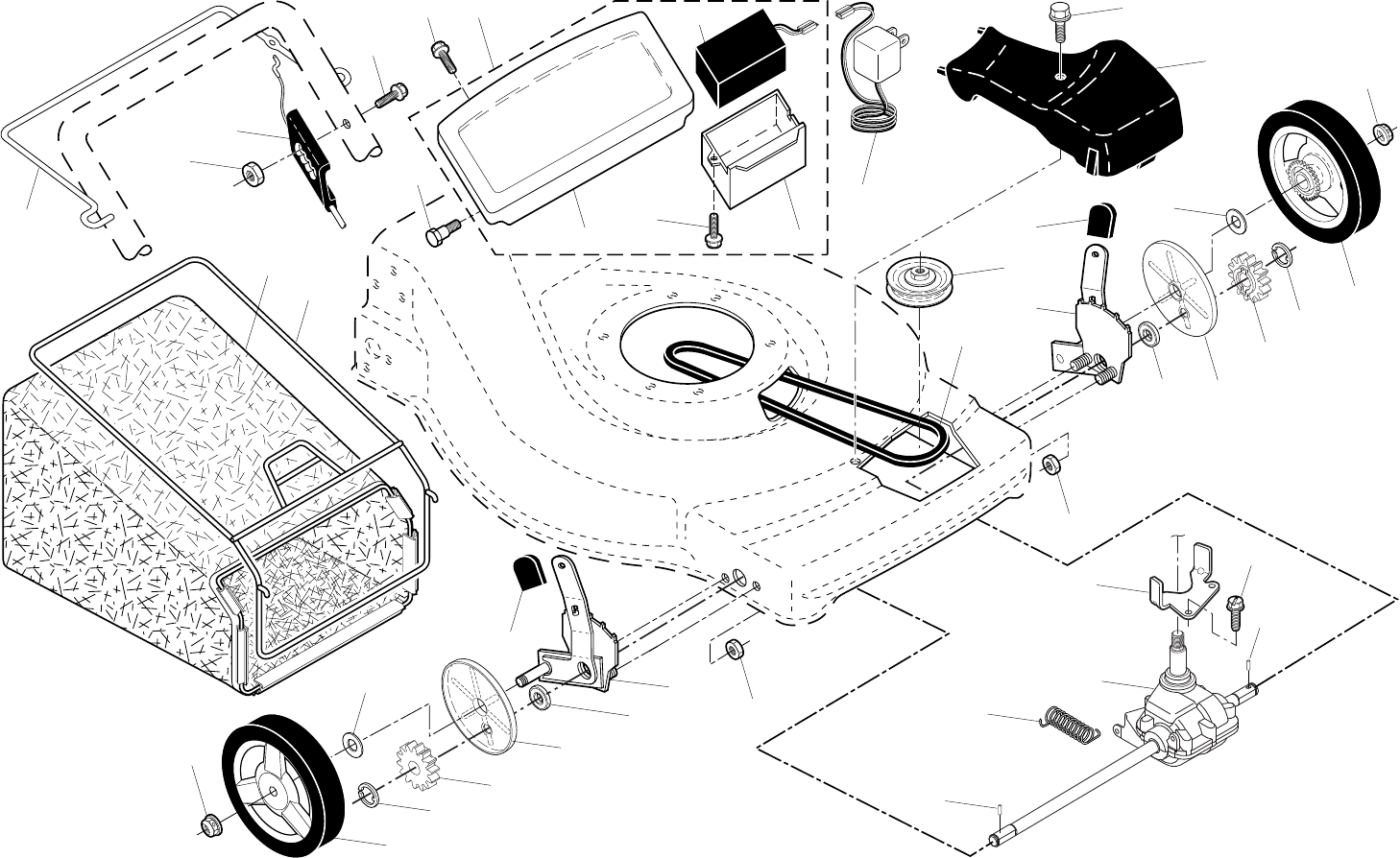

ROTARY LAWN MOWER - - MODEL NUMBER XT722FE (96143006100) PRODUCT NUMBER 961 43 00-61
7
6
4
1
33
32
15
15
26
25
36
40
54
57
27
28
18
18
45
35
16
17
13
14
11
29
11
29
38
38
41
42
37
39
34
44
5631
12
16
17
13
14
12
5
ROTARY LAWN MOWER - - MODEL NUMBER XT722FE (96143006100) PRODUCT NUMBER 961 43 00-61
NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm. IMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts.
Failure to do so could be hazardous, damage your lawn mower and void your warranty.
1 532 40 78-16 Drive Control Cable
4 532 19 96-87 Screw 1/4-20
6 532 19 90-93 Bar, Drive Control
7 532 19 17-30 Nut, Hex 1/4-20
11 532 41 10-81 Wheel & Tire Assembly
12 812 00 00-58 E-Ring
13 532 40 38-49 Gear, Pinion
14 532 18 94-03 Dust Cover
15 532 40 48-45 Pawl, Drive
16 532 06 77-25 Washer, Flat 3/8
17 532 19 10-39 Ball Bearing
18 532 70 10-37 Selector Knob
25 532 41 16-63 Belt Keeper
26 532 16 34-09 Screw
27 532 17 52-62 Pan Head Tapping Screw #10-24 x 2-3/4
28 532 19 73-70 Drive Cover
29 532 40 91-48 Locknut, Hex
31 532 14 18-41 Screw, Torx Pan Head #20
32 532 19 40-18 Pulley, Drive
33 532 19 68-57 V-Belt
34 532 41 11-90 Trimplate
35 532 42 42-01 Kit, Wheel Adjuster, LH
(Includes Knob and Bearing)
36 532 40 48-34 Gear Case Assembly, Complete
37 532 18 95-89 Battery
38 873 80 04-00 Locknut, Hex 1/4-20
39 532 18 62-37 Box, Battery
40 532 40 65-58 Spring
41 532 42 42-00 Kit, Wheel Adjuster, RH
(Includes Knob and Bearing)
42 817 41 13-08 Screw, Hex Head #13 x 1/2
44 532 17 55-51 Screw, Shoulder, Hex Head #10-28 x 5/8
45 532 19 00-97 Charger, Battery
54 532 42 56-69 Grassbag Assembly
56 532 19 12-52 Trimplate / Battery / Battery Box Assembly
57 532 41 19-52 Frame, Grassbag
KEY PART
NO. NO. DESCRIPTION
KEY PART
NO. NO. DESCRIPTION
