IPL, McCulloch, Cabrio Plus 437 B, 467 497 953900751, 953900753, 953900755, Prefix 02, 2007 01, Br 953900753 Mc Culloch,

Cabrio Plus 437 MCCI2007_AAaa_V040000003_

User Manual: Cabrio Plus 953900753

Open the PDF directly: View PDF PDF.
Page Count: 5

HUSQVARNA OUTDOOR PRODUCTS ITALI
A
PNC Type
/
Model Brand
Prefix/
nd
953900751 02 CABRIO PLUS 437B McCulloch
953900753 02 CABRIO PLUS 467B McCulloch
953900755 02 CABRIO PLUS 497B McCulloch
Number of Pages 1 of 5
Factory: IIQ - Valmadrera Product Group: OP 93
Publication Number: MIPL2007_V040000003 Petrol Portable
Publication Date: 22/01/07 Sub Group 9433
HUSQVARNA OUTDOOR PRODUCTS ITALI
A

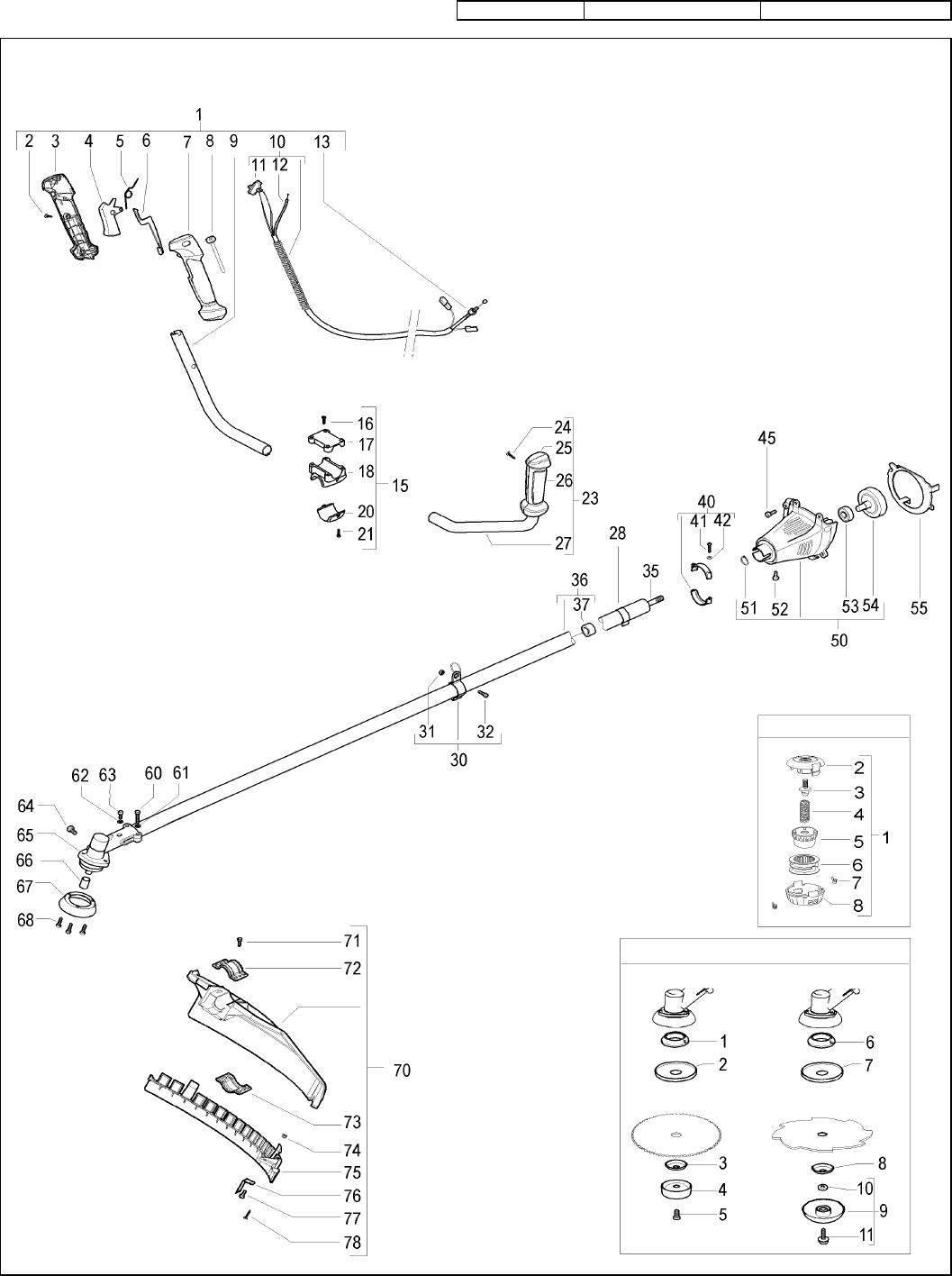

Publication No: MIPL2007_V040000003 Page: 2 of 5
FIGURE 1
FIGURE 3
FIGURE 2
HUSQVARNA OUTDOOR PRODUCTS ITALI
A
Publication No: MIPL2007_V040000003
Item P/N McC P/N ELX Qty DESCRIPTION Item P/N McC P/N ELX Qty DESCRIPTION
A 70 248960 538248960 1d.30 safety guard ass'y
1 243563 538243563 1right handle assy 71 z227563 538227563 2M5x16 screw
2z240862 538240862 3screw 4x18 72 z242636 538242636 1upper clamp
3z242533 538242533 1right handle (right half) 73 z242752 538242752 1lower clamp
4z242537 538242537 1throttle trigger 74 z229208 538229208 2nut M5
5z242540 538242540 1trigger spring 75 z242630 538242630 1string head guard
6z242538 538242538 1safety lever 76 z241973 538241973 1line cutter
7z242534 538242534 1right handle (left half) 77 z227563 538227563 2M5x16 screw
8z242539 538242539 1throttle advance 78 z240862 538240862 1screw 4x18
9z242605 538242605 1right handle bar
C10 z243566 538243566 1wires assy
11 zz 242439 538242439 1switch
C12 zz 243569 538243569 1throttle cable
13 z235912 538235912 1nut M6
15 243083 538243083 1handle clamp assy
16 z235803 538235803 4screw M5x25
17 z242200 538242200 1upper clamp
18 z243082 538243082 1handle clamp
20 z242900 538242900 1lower clamp
21 z229077 538229077 2screw M5x18
23 243565 538243565 1left handle assy
24 z240862 538240862 2screw 4x18 A 1 531025002 531025002 1P 35 trimmer head
25 z242536 538242536 1left handle (right half) 2z537421501 537421501 1body
26 z242535 538242535 1left handle (left half) 3z537427901 537427901 1adapter P35
27 z242606 538242606 1left handle bar C4 z537186001 537186001 1spring T35
28 229849 538229849 1cable retainer C5 z537421801 537421801 1knob
30 237783 538237783 1harness ring assy C6 z537421701 537421701 1spool (without line)
31 z236642 538236642 1nut M6 C7z537419701 537419701 2bushing
32 z243852 538243852 1screw M6x20 8z537421601 537421601 1cover
35 229829 538229829 1transmission shaft
36 243277 538243277 1outer shaft
37 z236383 538236383 5bushing ass'y
40 248805 538248805 1clamp assy
41 z248804 538248804 2screw M5x30
42 z236529 538236529 2grower d.5
45 242174 538242174 4screw M5x20
50 243761 538243761 1mount ass'y A 1 242475 538242475 1flange
51 z236378 538236378 1snap ring A 2 241155 538241155 1grass shield
52 z235802 538235802 1screw M5x14 A 3 229834 538229834 1flange
53 z235918 538235918 1ball bearing A 4 236596 538236596 1cup
54 z227284 538227284 1clutch drum A 5 229842 538229842 1cup screw
55 242398 538242398 1diaphragm A 6 242410 538242410 1flange
60 235804 538235804 2screw m5x30 A 7 241155 538241155 1grass shield
61 236529 538236529 2grower A 8 229834 538229834 1flange
62 236529 538236529 1grower A 9 240809 538040809 1idle cup
63 236381 538236381 1screw m5x10 10 z240807 538240807 1spacer
64 240151 538240151 1screw M8x10 A11 z240806 538240806 1idle cup screw
65 240824 538240824 1gear box ass'y
66 247272 538247272 1spacer
67 240767 538240767 1flange guard
68 240688 538240688 3screw+washer
A=ALTA ROTAZIONE A=HIGH MOVING A=HAUTE DEMANDE A=GROBE NACHFRAGE
B=MEDIA ROTAZIONE B=MEDIUM MOVING B=MOYENNE DEMANDE B=MITTELMAESSIGE
C=ALTA ROTAZIONE C=SLOW MOVING C=BASSE DEMANDE C=WENIGE NACHFRAGE
NUOVI CODICI NEW P. NUMBERS NOUVELLES REFERENCES NEU CODEX
Page: 3 of 5
FIGURE 1
FIGURE 2
FIGURE 3
HUSQVARNA OUTDOOR PRODUCTS ITALI
A

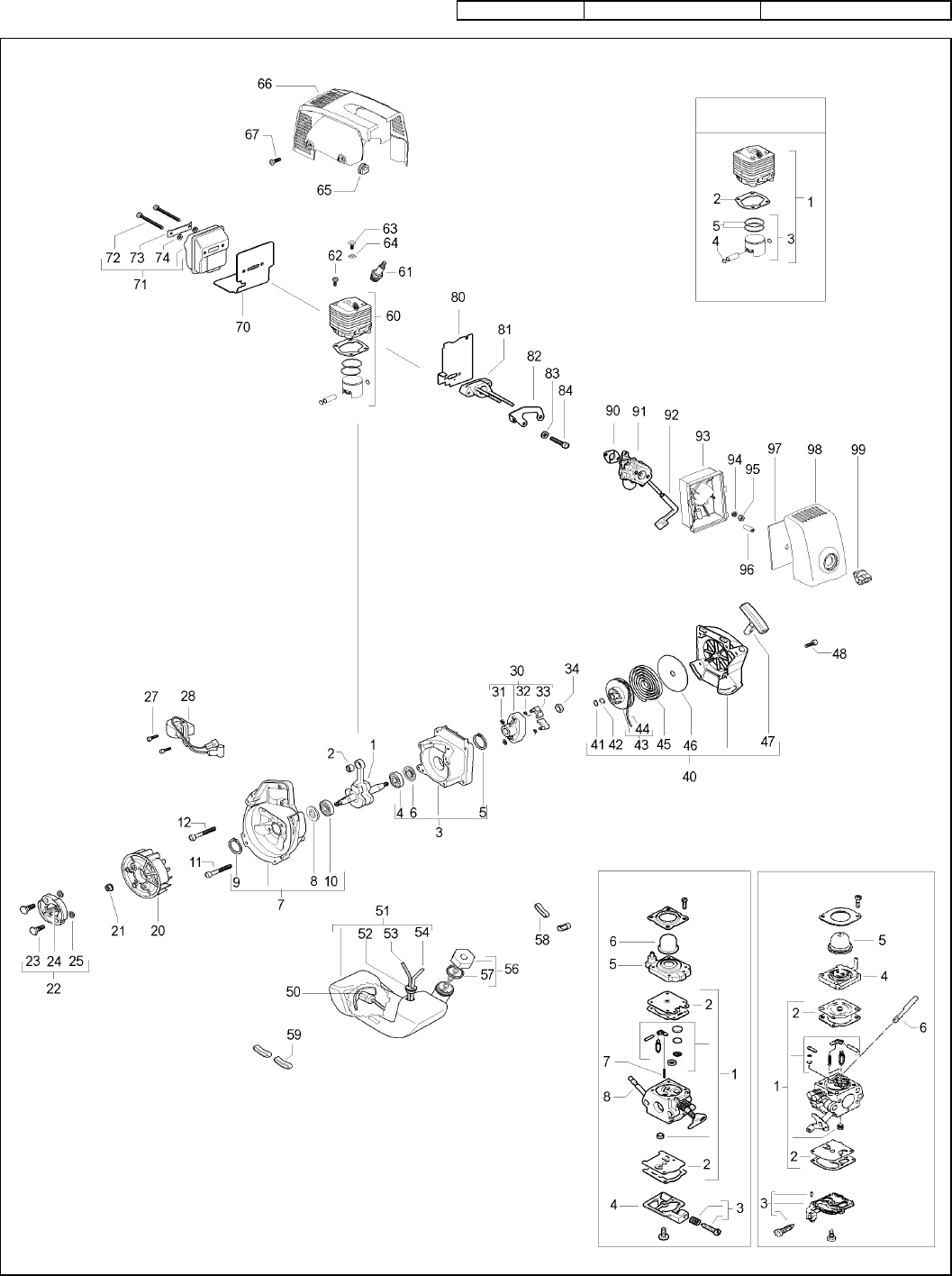

Publication No: MIPL2007_V040000003 Page: 4 of 5
FIGURE 4
FIGURE 5
FIGURE 6 FIGURE 7
HUSQVARNA OUTDOOR PRODUCTS ITALI
A
Publication No: MIPL2007_V040000003
Item P/N McC P/N ELX Qty DESCRIPTION Item P/N McC P/N ELX Qty DESCRIPTION
80 241428 538241428 1intake gasket
1 243725 538243725 1crankshaft ass'y 81 241434 538241434 1carb. Spacer
C 2 501451601 501451601 1needle bearing 82 243585 538243585 1plate
3 250075 538250075 1carter kit (starter) 83 235248 538235248 2washer
4z227541 538227541 1ball bearing 84 235803 538235803 2screw m5x25
5z240982 538240982 1seeger ring 90 227692 538227692 1carb. Gasket
C6 z243174 538243174 1seal 91 FIGURES 6,7
7 250074 538250074 1carter kit (flyweel) 92 227255 538227255 1choke knob
C8 z243174 538243174 1seal 93 249579 538049579 1air filter box
9z240982 538240982 1seeger ring 94 235248 538235248 1washer
10 z227541 538227541 1ball bearing 95 235642 538235642 1nut m5
11 235804 538235804 2screw M5x30 96 227143 538227143 1spacer
12 235808 538235808 2screw M5 X 50 TCE 97 243764 538243764 1air filter
20 242673 538242673 1flywheel 98 243743 538243743 1air filter cover
21 235218 538235218 1nut M8 99 243765 538243765 1knob
B 22 248808 538248808 1clutch assy
23 z242369 538242369 2clutch rod
C24 z241270 538241270 1clutch spring elite
25 z241076 538241076 2washer C 1 250072 538250072 1cylinder/piston kit 43 cc
27 235806 538235806 2screw M5 X 20 TCE B2 z242366 538242366 1gasket 0.8 mm
C 28 242163 538242163 1ignition coil B3 z249709 538249709 1piston kit 43 cc
30 242800 538242800 1starter pawl ass'y 4zz 737441000 737441000 2retaining ring
31 z111088 538111088 2snap ring B5 zz 240085 538240085 1piston ring
B32 z241782 538241782 2spring
B33 z241781 538241781 2pawl C 1 250073 538250073 1cylinder/piston kit 46 cc
34 235218 538235218 1nut M8 B2 z242366 538242366 1gasket 0.8 mm
C 40 242809 538242809 1starter assy B3 z249710 538249710 1piston kit 46 cc
41 z242786 538242786 1seeger 4zz 737441000 737441000 2retaining ring
42 z227470 538227470 1washer B5 zz 240353 538240353 1piston ring
B43 z249163 538249163 1pulley/rope assy
A44 zz 227703 538227703 1rope C 1 250084 538250084 1cylinder/piston kit 49 cc
B45 z227300 538227300 1spring rewind B2 z242366 538242366 1gasket 0.8 mm
46 z227467 538227467 1shield spring B3 z249711 538249711 1piston kit 49 cc
47 z240884 538240884 1starter-handle 4zz 737441000 737441000 2retaining ring
48 235214 538235214 4screw M6x20 B5 zz 503289010 503289010 1piston ring
A 50 240452 538240452 1pick up fuel
C 51 241541 538241541 1tank mix ass.
C52 z235675 538235675 1fueltank grommet
B53 z229809 538229809 1hose-fuel mm245
B54 z229743 538229743 1hose fuel mm150 C - 242949 538242949 1carb. Walbro WT 694
B 56 242484 538242484 1fuel cap assy B1 z229198 538229198 1K repair kit
A57 z236564 538236564 1cap gasket A2 zz 229191 538229191 1gasket + diaph. Kit
58 241248 538241248 2fuel tank grommet (starter) 3z237481 538237481 1idle screw kit
59 241248 538241248 2fuel tank grommet (flywheel) 4z237480 538237480 1pump cover
C 60 FIGURE 5 C 5 z246949 538246949 1primer bulb support
A 61 92878 538092878 1spark plug RDJ6J C6 z225834 538225834 1primer bulb
62 227565 538227565 4screw M5X25 C7 z246950 538246950 1spring
63 243222 538243222 1screw 3/8 - 5/8 (43,36cc) 8z225962 538225962 1choke shaft
64 242013 538242013 1spacer (43,46cc)
65 236322 538236322 1grommet
66 243742 538243742 1engine cover C- - - -carb. Zama C1Q M41
67 240688 538240688 2screw m5x14 + washer B1 z226226 538226226 1repair kit
C 70 243767 538243767 1exhaust gasket A2 zz 226227 538226227 1gasket + diaph. Kit
C 71 241432 538241432 1muffler assy 3z246945 538246945 1pump cover
72 z227274 538227274 2screw M5X60 C4 z246947 538246947 1primer bulb support
73 z227236 538227236 1clamp 5z246946 538246946 1primer bulb
74 z227259 538227259 2washer 6z246948 538246948 1choke shaft
A=ALTA ROTAZIONE A=HIGH MOVING A=HAUTE DEMANDE A=GROBE NACHFRAGE
B=MEDIA ROTAZIONE B=MEDIUM MOVING B=MOYENNE DEMANDE B=MITTELMAESSIGE
C=ALTA ROTAZIONE C=SLOW MOVING C=BASSE DEMANDE C=WENIGE NACHFRAGE
NUOVI CODICI NEW P. NUMBERS NOUVELLES REFERENCES NEU CODEX
FIGURE 7
FIGURE 6
Page: 5 of 5
FIGURE 4
FIGURE 5
