CUB CADET LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019
Printed In USA
Op e r a t O r ’s Ma n u a l
Form No. 769-04349
(October 29, 2008)
Customer Support
If you have difficulty assembling this product or have any questions regarding the controls, operation, or maintenance of
this machine, you can seek help from the experts. Choose from the options below:
Visit us on the web at www.cubcadet.com◊
Call a Customer Support Representative at (800) 965-4CUB◊
Locate your nearest Cub Cadet Dealer at (877) 282-8684◊
◊
Thank you for purchasing a Lawn Tractor manufactured by Cub
Cadet LLC. It was carefully engineered to provide excellent
performance when properly operated and maintained.
It instructs you how to safely and easily set up, operate and
persons who will operate the machine, carefully follow the
recommended safety practices at all times. Failure to do so could
result in personal injury or property damage.
All information in this manual is relative to the most recent
product information available at the time of printing. Review
this manual frequently to familiarize yourself with the machine,
Manual may cover a range of product specifications for various
models. Characteristics and features discussed and/or illustrated
in this manual may not be applicable to all models. Cub Cadet
LLC reserves the right to change product specifications, designs
and equipment without notice and without incurring obligation.
If you have any problems or questions concerning the machine,
phone your local Cub Cadet dealer or contact us directly. Cub
and mailing address can be found on this page. We want to
ensure your complete satisfaction at all times.
Throughout this manual, all references to right and left side of the
machine are observed from the operating position
The engine manufacturer is responsible for all engine-related
issues with regards to performance, power-rating, specifications,
machine, for more information.
Thank You
Record Product Information
Before setting up and operating your new equipment, please
locate the model plate on the equipment and record the
information in the provided area to the right. You can locate the
model plate by looking beneath the seat. This information will
be necessary, should you seek technical support via our web site,
Customer Support Department, or with a local authorized service
dealer.
MO d e l nu M b e r
se r i a l nu M b e r
To The Owner 1
2
Safe Operation Practices ........................................ 3
Assembly & Set-Up .................................................. 9

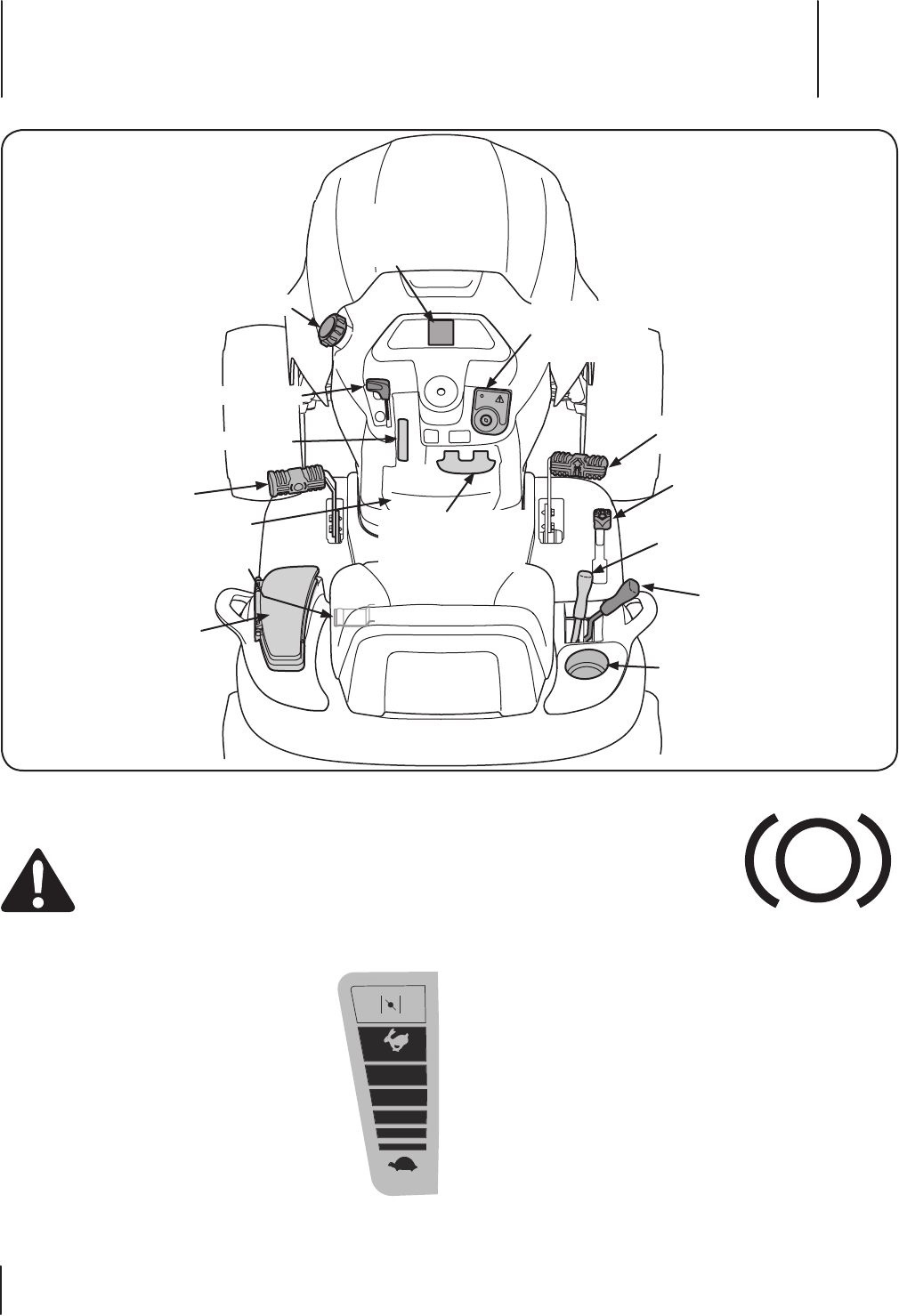

Controls & Features ................................................12
Operation ................................................................15
Maintenance & Adjustment..................................19
Service .................................................................... 24
Troubleshooting .................................................... 29

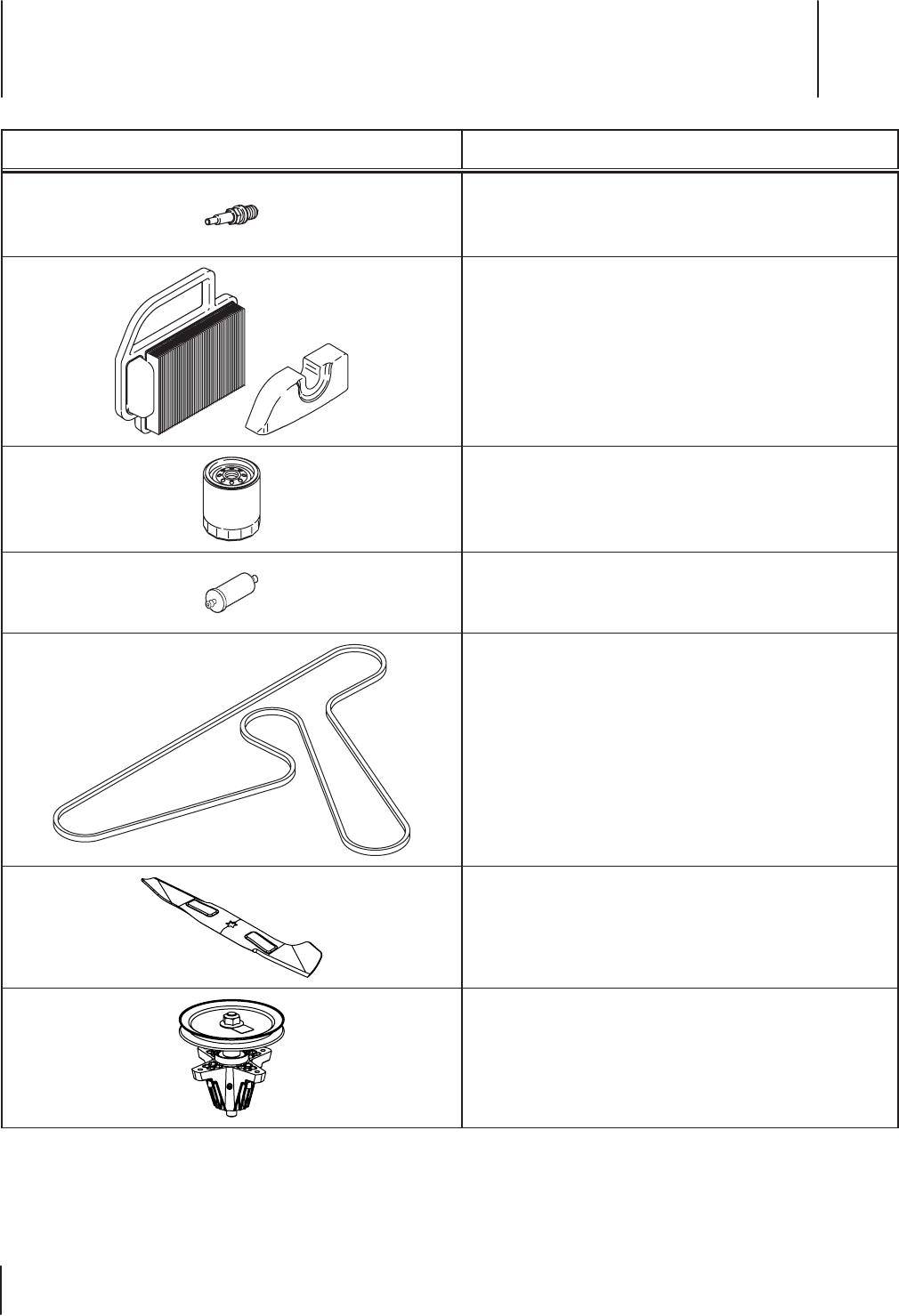

Replacement Parts ................................................ 30
Attachment & Accessories .................................... 32
Warranty ..................................................Back Cover
Table of Contents
Important Safe Operation Practices 2
3
General Operation
Read, understand, and follow all instructions on the
machine and in the manual(s) before attempting to
assemble and operate. Keep this manual in a safe place for
future and regular reference and for ordering replacement
parts.
Be familiar with all controls and their proper operation. 2.
Know how to stop the machine and disengage them
quickly.
the instructions and safe operation practices in this manual
and on the machine and should be trained and supervised
by an adult.
Never allow adults to operate this machine without proper 4.
instruction.
To help avoid blade contact or a thrown object injury, 5.
keep bystanders, helpers, children and pets at least 75 feet
from the machine while it is in operation. Stop machine if
anyone enters the area.
Thoroughly inspect the area where the equipment is to be 6.
used. Remove all stones, sticks, wire, bones, toys, and other
foreign objects which could be picked up and thrown by
the blade(s). Thrown objects can cause serious personal
injury.
7.
toward roads, sidewalks, bystanders and the like. Also,
avoid discharging material against a wall or obstruction
which may cause discharged material to ricochet back
toward the operator.
Always wear safety glasses or safety goggles during 8.
operation and while performing an adjustment or repair
to protect your eyes. Thrown objects which ricochet can
cause serious injury to the eyes.
Wear sturdy, rough-soled work shoes and close-fitting 9.
slacks and shirts. Loose fitting clothes and jewelry can be
caught in movable parts. Never operate this machine in
bare feet or sandals.
Be aware of the mower and attachment discharge direction
and do not point it at anyone. Do not operate the mower
without the discharge cover or entire grass catcher in its
proper place.
Do not put hands or feet near rotating parts or under the
cutting deck. Contact with the blade(s) can amputate
hands and feet.
This symbol points out important safety instructions which, if not followed,
could endanger the personal safety and/or property of yourself and others. Read and follow
all instructions in this manual before attempting to operate this machine. Failure to comply
with these instructions may result in personal injury.
When you see this symbol.
This machine was built to be operated according to the safe operation practices in
this manual. As with any type of power equipment, carelessness or error on the part of the
operator can result in serious injury. This machine is capable of amputating hands and feet
and throwing objects. Failure to observe the following safety instructions could result in
serious injury or death.
Engine Exhaust, some of its constituents, and certain vehicle components
contain or emit chemicals known to State of California to cause cancer and birth defects
or other reproductive harm.
Battery posts, terminals, and related accessories contain lead and lead
compounds, chemicals known to the State of California to cause cancer and reproductive
harm. Wash hands after handling
4se c t i O n 2 — iM p O r t a n t sa f e Op e r a t i O n pr a c t i c e s
A missing or damaged discharge cover can cause blade
contact or thrown object injuries.
Stop the blade(s) when crossing gravel drives, walks, or
roads and while not cutting grass.
Watch for traffic when operating near or crossing
roadways. This machine is not intended for use on any
public roadway.
Do not operate the machine while under the influence of
alcohol or drugs.
Mow only in daylight or good artificial light.
Never carry passengers.
Disengage blade(s) before shifting into reverse. Back up
slowly. Always look down and behind before and while
backing to avoid a back-over accident.
Avoid erratic operation and excessive speed.
Disengage blade(s), set parking brake, stop engine and wait 20.
until the blade(s) come to a complete stop before removing
grass catcher, emptying grass, unclogging chute, removing
any grass or debris, or making any adjustments.
Never leave a running machine unattended. Always turn
off blade(s), place transmission in neutral, set parking
brake, stop engine and remove key before dismounting.
Use extra care when loading or unloading the machine into 22.
a trailer or truck. This machine should not be driven up or
down ramp(s), because the machine could tip over, causing
serious personal injury. The machine must be pushed
manually on ramp(s) to load or unload properly.
Muffler and engine become hot and can cause a burn. Do
not touch.
Check overhead clearances carefully before driving under 24.
low hanging tree branches, wires, door openings etc.,
where the operator may be struck or pulled from the
machine, which could result in serious injury.
Disengage all attachment clutches, depress the brake 25.
pedal completely and shift into neutral before attempting
to start engine.
Your machine is designed to cut normal residential grass of 26.
unusually tall, dry grass (e.g., pasture) or piles of dry leaves.
Dry grass or leaves may contact the engine exhaust and/
or build up on the mower deck presenting a potential fire
hazard.
Use only accessories and attachments approved for this 27.
machine by the machine manufacturer. Read, understand
and follow all instructions provided with the approved
accessory or attachment.
Data indicates that operators, age 60 years and above, are 28.
involved in a large percentage of riding mower-related
injuries. These operators should evaluate their ability
to operate the riding mower safely enough to protect
themselves and others from serious injury.
If situations occur which are not covered in this manual, use 29.
care and good judgment. Contact your customer service
representative for assistance.
Slope Operation
Slopes are a major factor related to loss of control and tip-over
accidents which can result in severe injury or death. All slopes
require extra caution. If you cannot back up the slope or if you
feel uneasy on it, do not mow it.

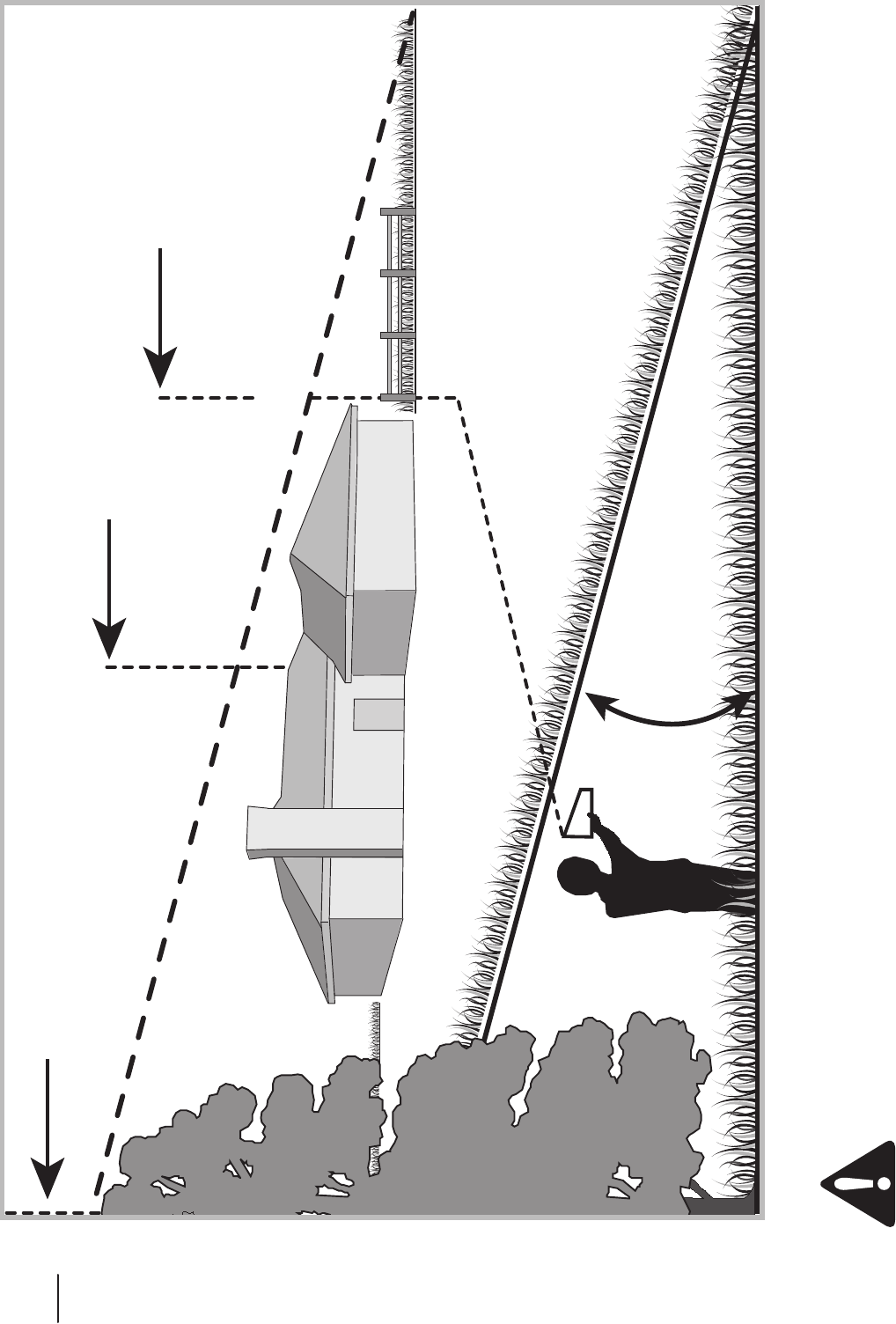

For your safety, use the slope gauge included as part of this
manual to measure slopes before operating this machine on
shown on the slope gauge, do not operate this machine on that
area or serious injury could result.
Do:
Mow up and down slopes, not across. Exercise extreme
caution when changing direction on slopes.
Watch for holes, ruts, bumps, rocks, or other hidden 2.
objects. Uneven terrain could overturn the machine. Tall
grass can hide obstacles.
Use slow speed. Choose a low enough speed setting so
that you will not have to stop or shift while on the slope.
Tires may lose traction on slopes even though the brakes
are functioning properly. Always keep machine in gear
when going down slopes to take advantage of engine
braking action.
4.
weights or counterweights to improve stability.
Use extra care with grass catchers or other attachments. 5.
These can change the stability of the machine.
Keep all movement on the slopes slow and gradual. Do 6.
not make sudden changes in speed or direction. Rapid
engagement or braking could cause the front of the
machine to lift and rapidly flip over backwards which could
cause serious injury.
Avoid starting or stopping on a slope. If tires lose traction, 7.
disengage the blade(s) and proceed slowly straight down
the slope.
Do Not:
Do not turn on slopes unless necessary; then, turn slowly
and gradually downhill, if possible.
Do not mow near drop-offs, ditches or embankments. The 2.
mower could suddenly turn over if a wheel is over the edge
of a cliff, ditch, or if an edge caves in.
Do not try to stabilize the machine by putting your foot on
the ground.
Do not use a grass catcher on steep slopes. 4.
Do not mow on wet grass. Reduced traction could cause 5.
sliding.
6.
may cause the operator to lose control of the machine
resulting in serious injury or death.
Do not tow heavy pull behind attachments (e.g. loaded 7.
dump cart, lawn roller, etc.) on slopes greater than 5
degrees. When going down hill, the extra weight tends
to push the tractor and may cause you to loose control
(e.g. tractor may speed up, braking and steering ability are
reduced, attachment may jack-knife and cause tractor to
overturn).
se c t i O n 2 — iM p O r t a n t sa f e Op e r a t i O n pr a c t i c e s
Children
Tragic accidents can occur if the operator is not alert to the
presence of children. Children are often attracted to the
machine and the mowing activity. They do not understand
the dangers. Never assume that children will remain where
you last saw them.
Keep children out of the mowing area and in a.
watchful care of a responsible adult other than the
operator.
Be alert and turn machine off if a child enters the b.
area.
Before and while backing, look behind and down for c.
small children.
Never carry children, even with the blade(s) shut off. d.
They may fall off and be seriously injured or interfere
with safe machine operation.
Use extreme care when approaching blind corners, e.
doorways, shrubs, trees or other objects that may
block your vision of a child who may run into the
path of the machine.
f.
Keep children away from hot or running engines. g.
They can suffer burns from a hot muffler.
Remove key when machine is unattended to h.
prevent unauthorized operation.
2.
the instructions and safe operation practices in this manual
and on the machine and should be trained and supervised
by an adult.
Towing
Tow only with a machine that has a hitch designed for
towing. Do not attach towed equipment except at the
hitch point.
Follow the manufacturers recommendation for weight 2.
limits for towed equipment and towing on slopes.
Never allow children or others in or on towed equipment.
4.
loss of traction and loss of control.
Always use extra caution when towing with a machine 5.
mower). Make wide turns to avoid jack-knifing.
Travel slowly and allow extra distance to stop.6.
Do not shift to neutral and coast downhill.7.
Service
Safe Handling of Gasoline:
To avoid personal injury or property damage use extreme
care in handling gasoline.
Serious
personal injury can occur when gasoline is spilled on
yourself or your clothes which can ignite. Wash your skin
and change clothes immediately.
Use only an approved gasoline container.a.
Never fill containers inside a vehicle or on a truck b.
or trailer bed with a plastic liner. Always place
containers on the ground away from your vehicle
before filling.
When practical, remove gas-powered equipment c.
from the truck or trailer and refuel it on the ground.
If this is not possible, then refuel such equipment on
a trailer with a portable container, rather than from a
gasoline dispenser nozzle.
Keep the nozzle in contact with the rim of the fuel d.
tank or container opening at all times until fueling is
complete. Do not use a nozzle lock-open device.
Extinguish all cigarettes, cigars, pipes and other e.
sources of ignition.
Never fuel machine indoors.f.
Never remove gas cap or add fuel while the engine g.
is hot or running. Allow engine to cool at least two
minutes before refueling.
Never over fill fuel tank. Fill tank to no more than ½ h.
inch below bottom of filler neck to allow space for
fuel expansion.
Replace gasoline cap and tighten securely.i.
If gasoline is spilled, wipe it off the engine and j.
equipment. Move machine to another area. Wait 5
minutes before starting the engine.
To reduce fire hazards, keep machine free of grass, k.
leaves, or other debris build-up. Clean up oil or fuel
spillage and remove any fuel soaked debris.
Never store the machine or fuel container inside l.
where there is an open flame, spark or pilot light
as on a water heater, space heater, furnace, clothes
dryer or other gas appliances.
Allow a machine to cool at least five minutes before m.
storing.
General Service
Never run an engine indoors or in a poorly ventilated area.
Engine exhaust contains carbon monoxide, an odorless,
and deadly gas.
Before cleaning, repairing, or inspecting, make certain the 2.
blade(s) and all moving parts have stopped. Disconnect the
spark plug wire and ground against the engine to prevent
unintended starting.
6se c t i O n 2 — iM p O r t a n t sa f e Op e r a t i O n pr a c t i c e s
complete stop within approximately (5) five seconds after
operating the blade disengagement control. If the blades
do not stop within the this time frame, your machine
should be serviced professionally by an authorized MTD
Service Dealer.
Check brake operation frequently as it is subjected to wear 4.
during normal operation. Adjust and service as required.
Check the blade(s) and engine mounting bolts at frequent 5.
intervals for proper tightness. Also, visually inspect blade(s)
for damage (e.g., excessive wear, bent, cracked). Replace
which do not meet the original equipment specifications
may lead to improper performance and compromise
Mower blades are sharp. Wrap the blade or wear gloves, 6.
and use extra caution when servicing them.
Keep all nuts, bolts, and screws tight to be sure the 7.
equipment is in safe working condition.
Never tamper with the safety interlock system or other 8.
safety devices. Check their proper operation regularly.
After striking a foreign object, stop the engine, disconnect 9.
the spark plug wire(s) and ground against the engine.
Thoroughly inspect the machine for any damage. Repair
the damage before starting and operating.
Never attempt to make adjustments or repairs to the
machine while the engine is running.
Grass catcher components and the discharge cover are
subject to wear and damage which could expose moving
parts or allow objects to be thrown. For safety protection,
frequently check components and replace immediately
listed in this manual. “Use of parts which do not meet the
original equipment specifications may lead to improper
Do not change the engine governor settings or over-speed
the engine. The governor controls the maximum safe
operating speed of the engine.
Maintain or replace safety and instruction labels, as
necessary.
etc. to protect the environment.
this product has an Average Useful Life of seven (7) years,
or 270 hours of operation. At the end of the Average Useful
Life have the machine inspected annually by an authorized
service dealer to ensure that all mechanical and safety
systems are working properly and not worn excessively.
Failure to do so can result in accidents, injuries or death.
Do not modify engine
To avoid serious injury or death, do not modify engine in any
way. Tampering with the governor setting can lead to a runaway
engine and cause it to operate at unsafe speeds. Never tamper
with factory setting of engine governor.
Notice Regarding Emissions
Engines which are certified to comply with California and federal
are certified to operate on regular unleaded gasoline, and
may include the following emission control systems: Engine
Injection (SAI) and Three Way Catalyst (TWC) if so equipped.
Spark Arrestor
This machine is equipped with an
internal combustion engine and should not be used
on or near any unimproved forest-covered,
brushcovered or grass-covered land unless the
arrester meeting applicable local or state laws (if
any).
If a spark arrester is used, it should be maintained in effective
working order by the operator. In the State of California the
apply on federal lands.
A spark arrester for the muffler is available through your
nearest engine authorized service dealer or contact the service
Your Responsibility—Restrict the use of this power machine to persons who read, understand and
follow the warnings and instructions in this manual and on the machine.
SAVE THESE INSTRUCTIONS!
7se c t i O n 2 — iM p O r t a n t sa f e Op e r a t i O n pr a c t i c e s

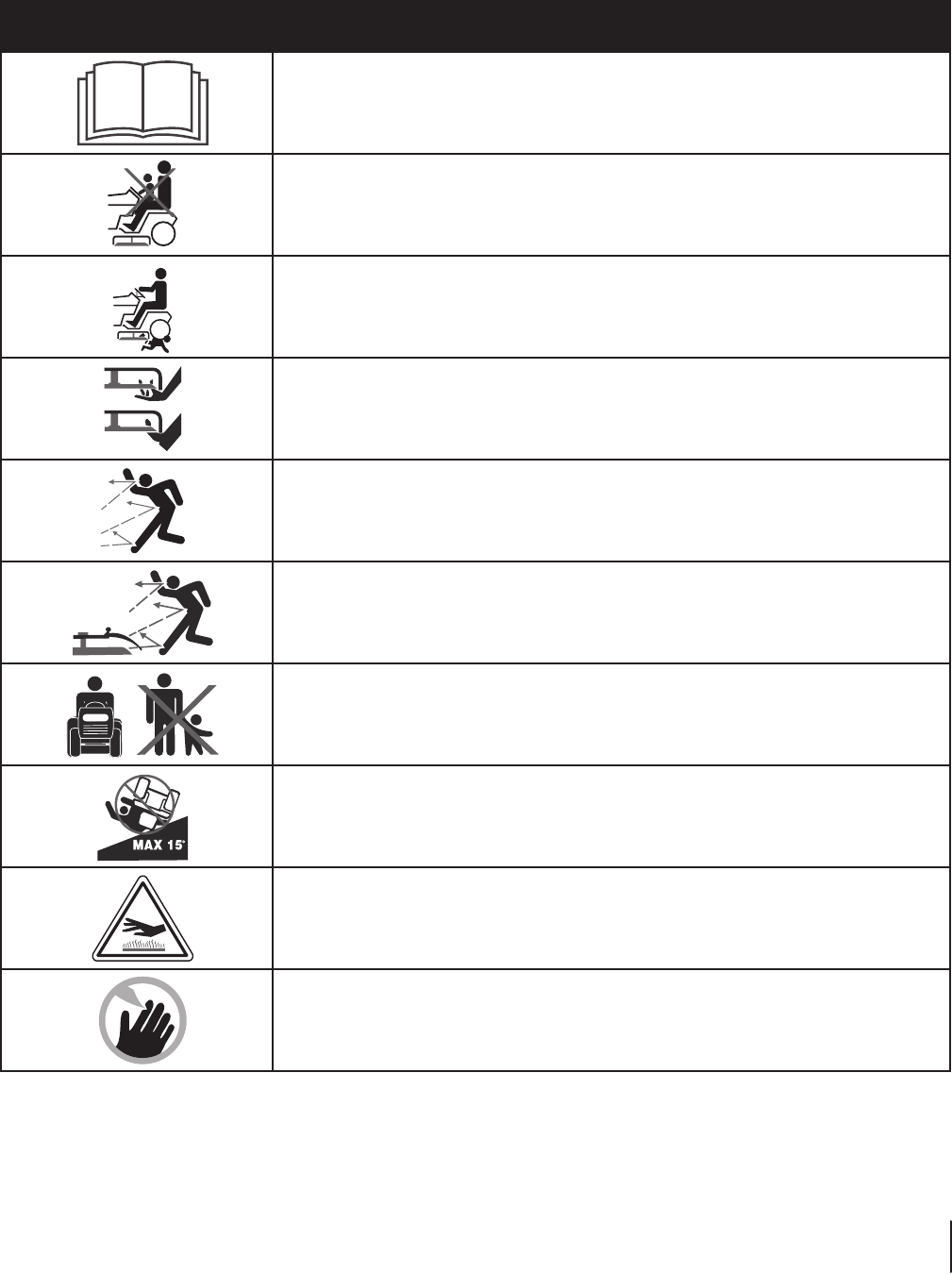

Safety Symbols
This page depicts and describes safety symbols that may appear on this product. Read, understand, and follow all instructions on the
machine before attempting to assemble and operate.
Symbol Description
Read, understand, and follow all instructions in the manual(s) before attempting to
assemble and operate
Never carry passengers. Never carry children, even with the blades off.
Always look down and behind before and while backing to avoid a back-over accident.
Do not put hands or feet near rotating parts or under the cutting deck. Contact with the
blade(s) can amputate hands and feet.
This machine may pick up and throw and objects which can cause serious personal injury.
This machine may pick up and throw and objects which can cause serious personal injury.
BYSTANDERS
Keep bystanders, helpers, children and pets at least 75 feet from the machine while it is in
operation.
Engine parts, especially the muffler, become extremely hot during operation. Allow engine
and muffler to cool before touching.
To reduce the risk of injury, keep hands and feet away. Do not operate unless discharge cover
or grass catcher is in its proper place. If damaged, replace immediately.
8se c t i O n 2 — iM p O r t a n t sa f e Op e r a t i O n pr a c t i c e s
Sight and hold this level with a vertical tree...
or a corner of a building...
or a fence post
Fold along dotted line (represents a 15° slope)
15°
Use this page as a guide to determine slopes where you may not operate safely.
mowers up and down slopes, never across the face of slopes.
Tractor Set-Up

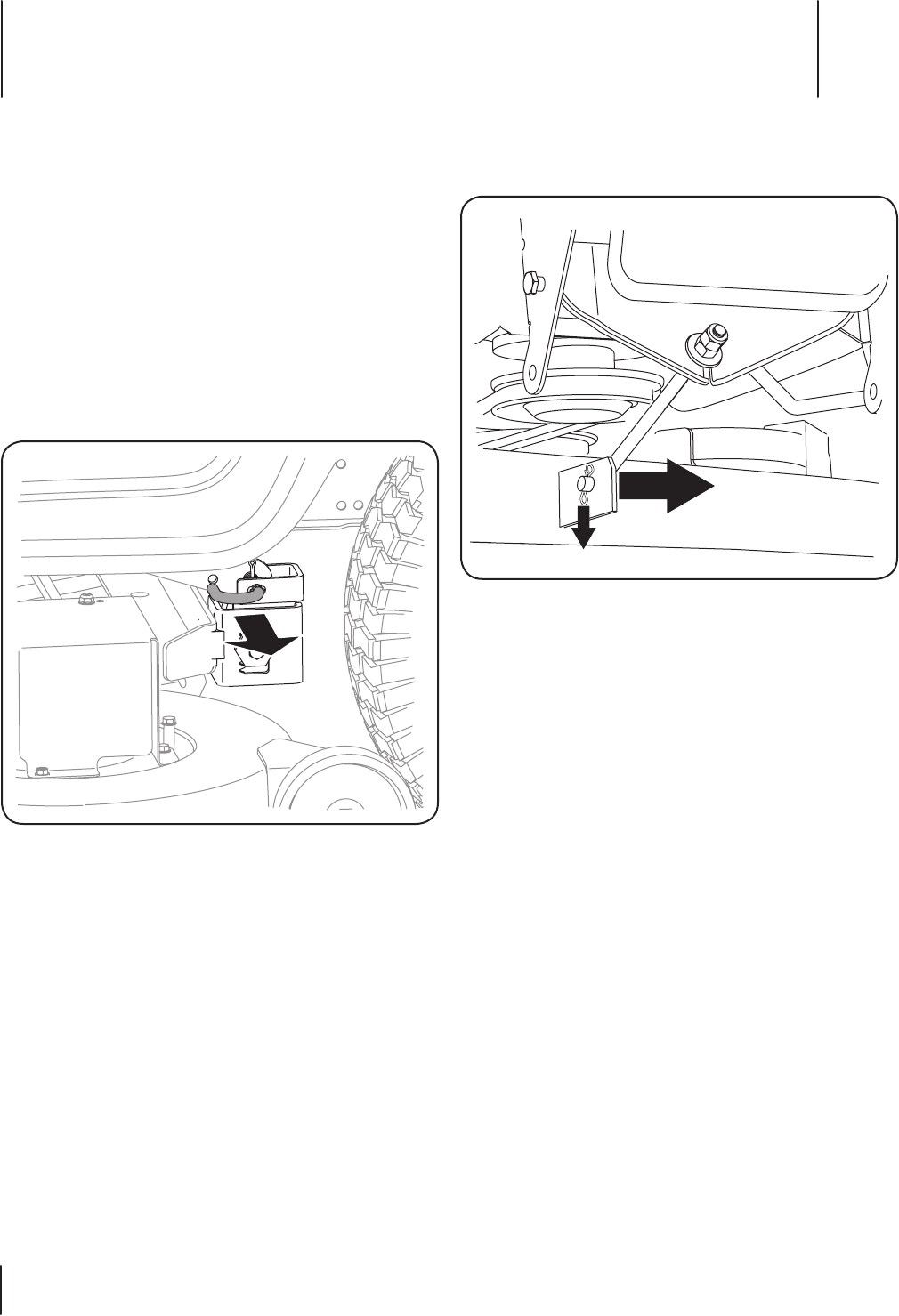

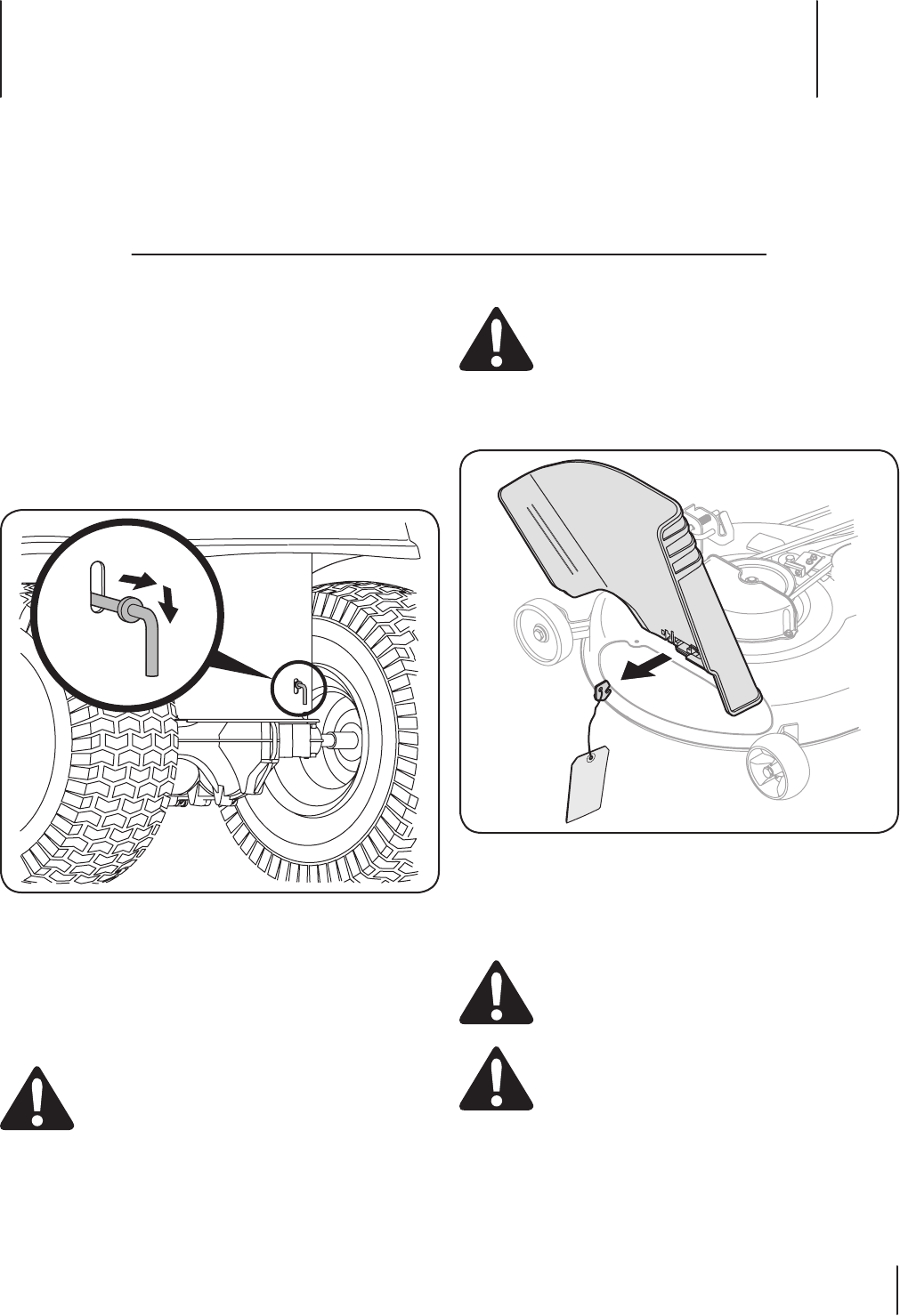

Moving The Tractor Manually
relief valve for occasions when it is necessary to move the
transmission to bypass its normal route, allowing the rear tires
follows:

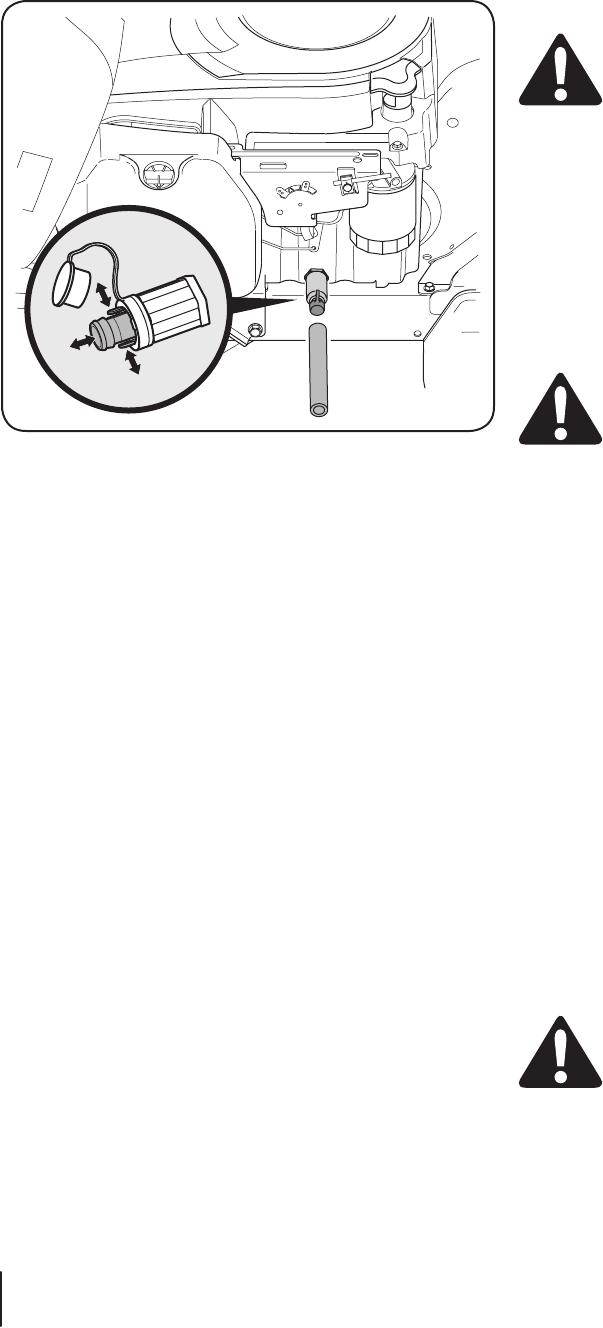

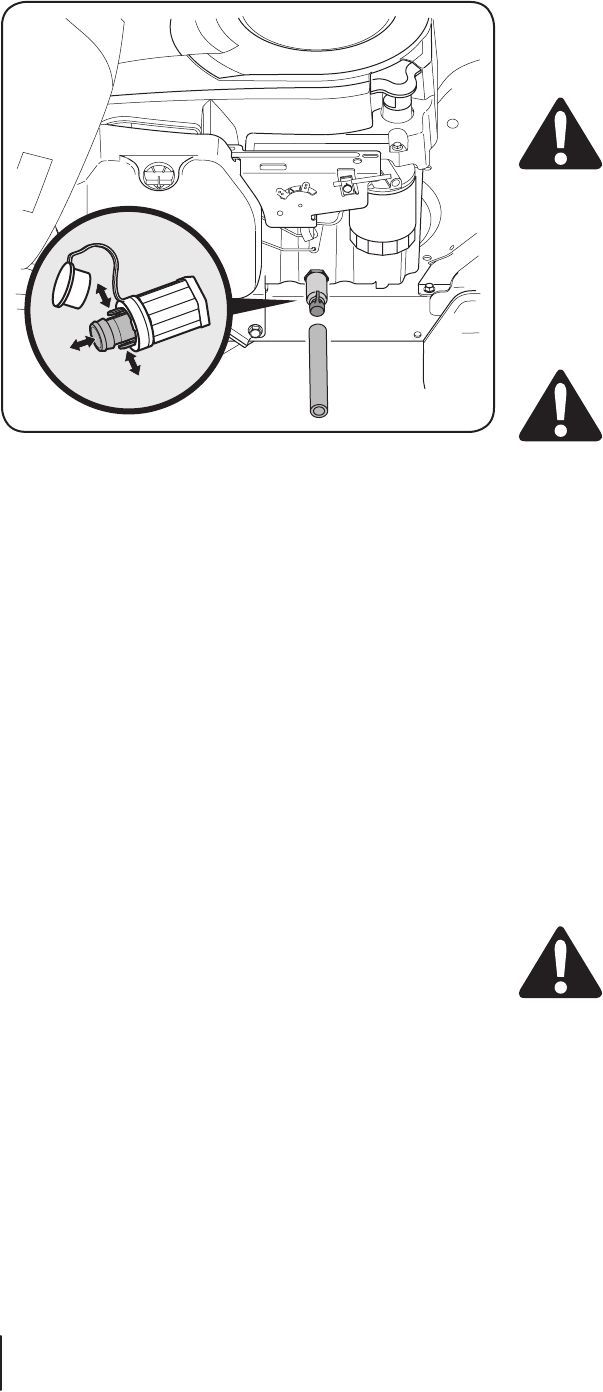

Locate the hydrostatic bypass rod in the rear of the tractor.
2.
it in place.
NOTE:
bypass rod is pulled out. Return the rod to its normal position
prior to operating the tractor.
CAUTION: Never attempt to move the tractor
manually without first opening the hydrostatic relief
valve. Doing so will result in serious damage to the
Shipping Brace Removal
off, set the parking brake and remove the ignition
key before removing the shipping brace.

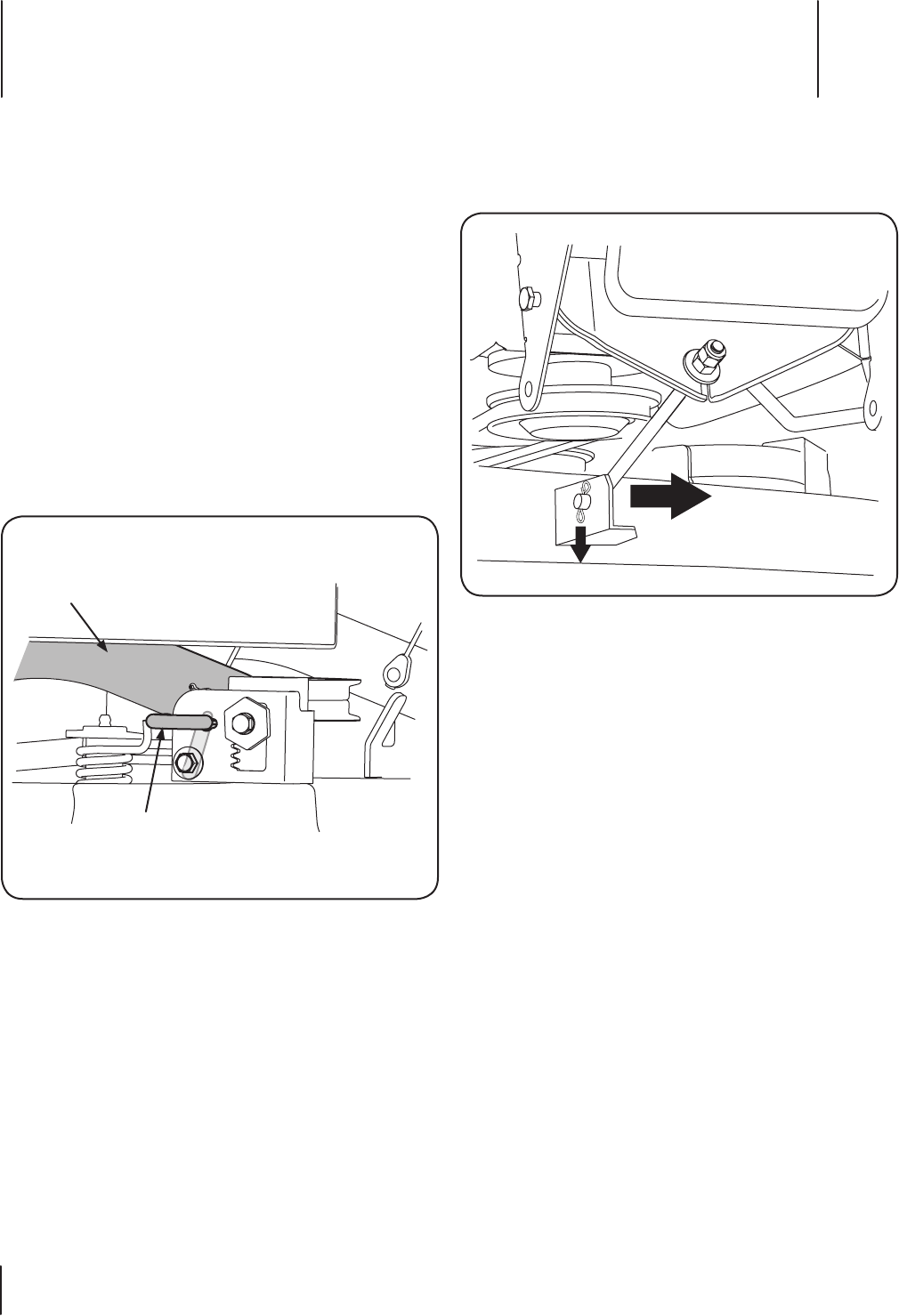

Locate the shipping brace, if present, and warning tag
While holding the discharge chute with your left hand, 2.
remove the shipping brace with your right hand by
grasping it between your thumb and index finger and
rotating it clockwise.
The shipping brace is used for
packaging purposes only. Remove and discard the
shipping brace before operating your lawn tractor.
The mowing deck is capable of
throwing objects. Failure to operate the riding
mower without the discharge cover in the proper
operating position could result in serious personal
injury and/or property damage.

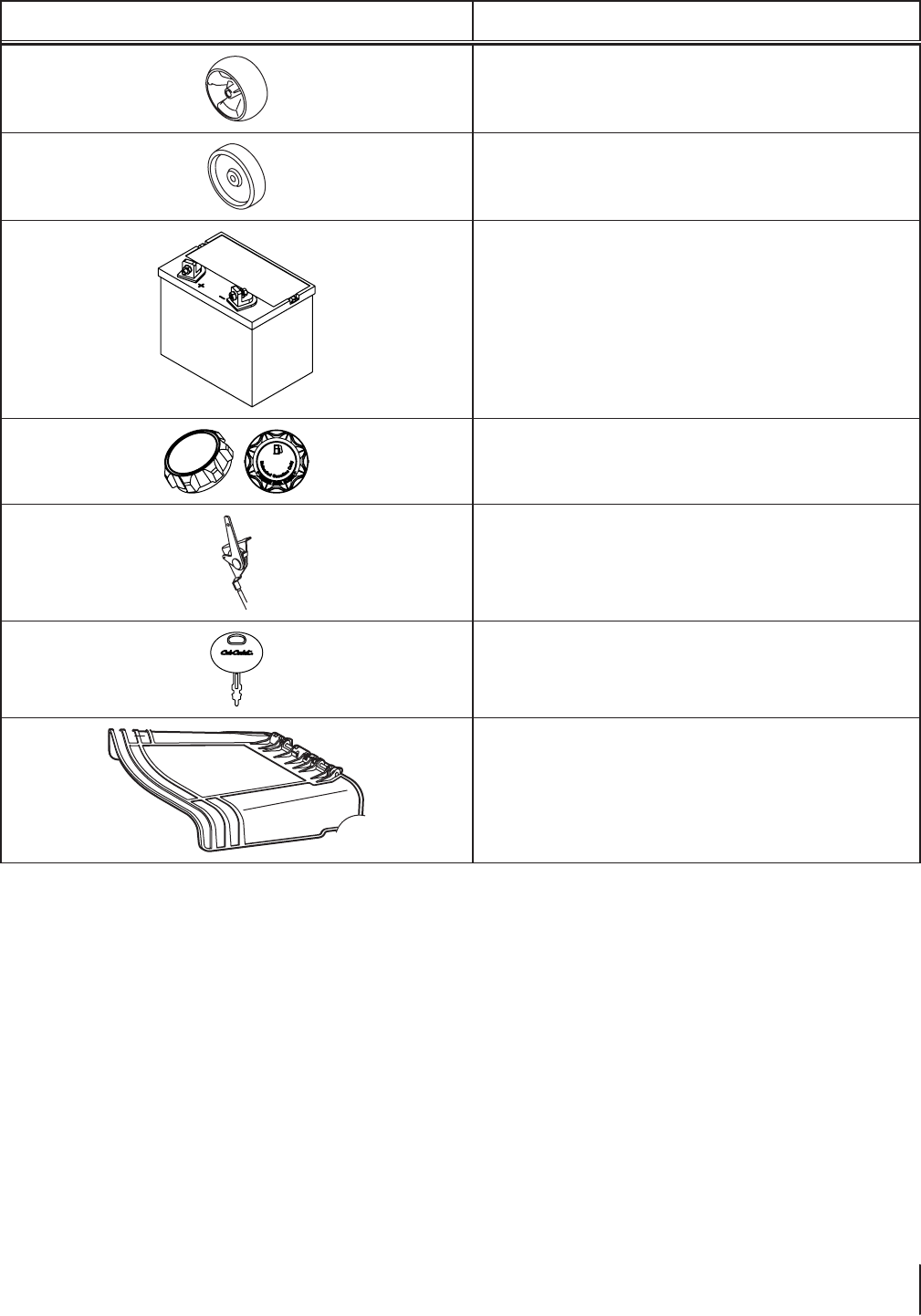

Contents of Crate
Manual
Assembly & Set-Up 3
9

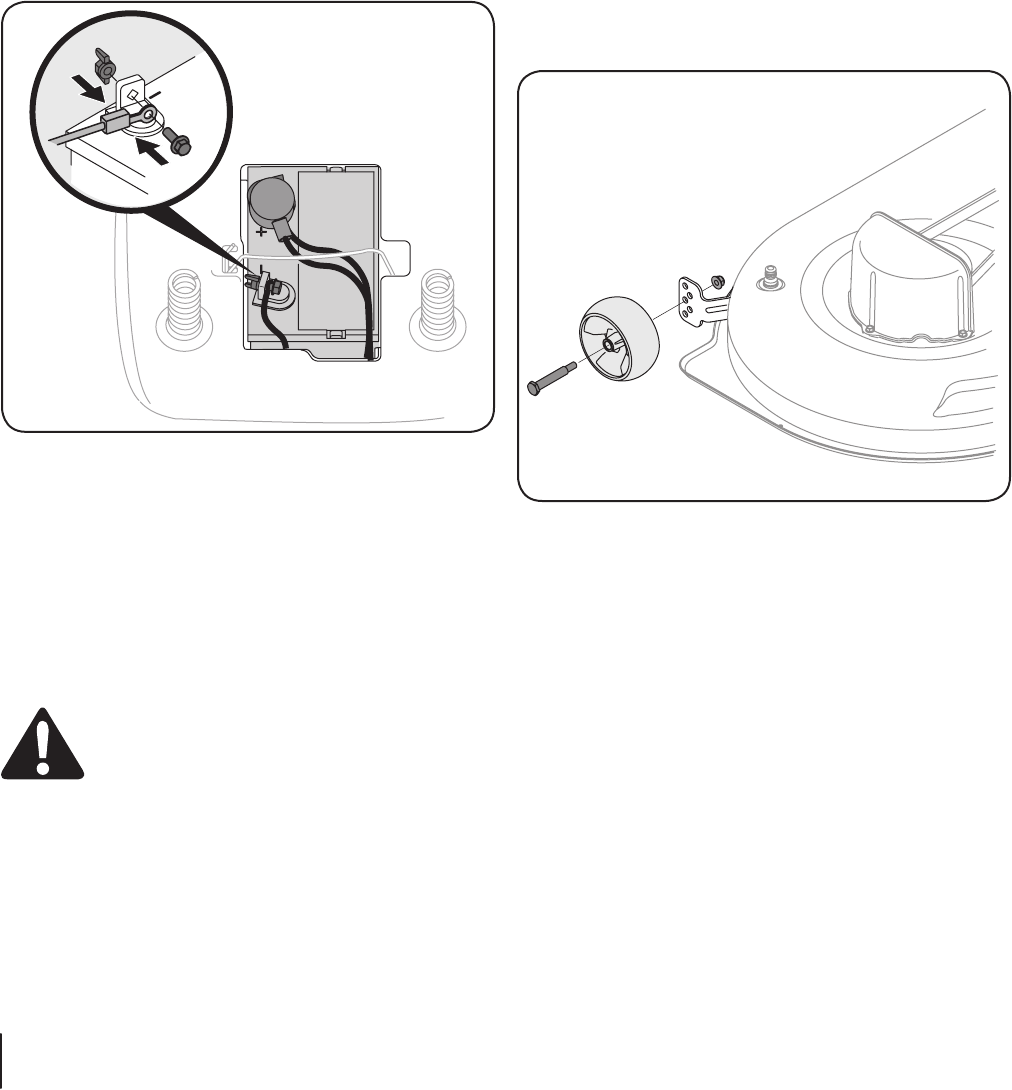

Attaching the Negative Battery Cable
NOTE:
negative battery terminal is marked Neg. (–).
The positive cable (heavy red wire) is secured to the positive
The negative cable (heavy black wire) may be secured to
attached, proceed as follows:

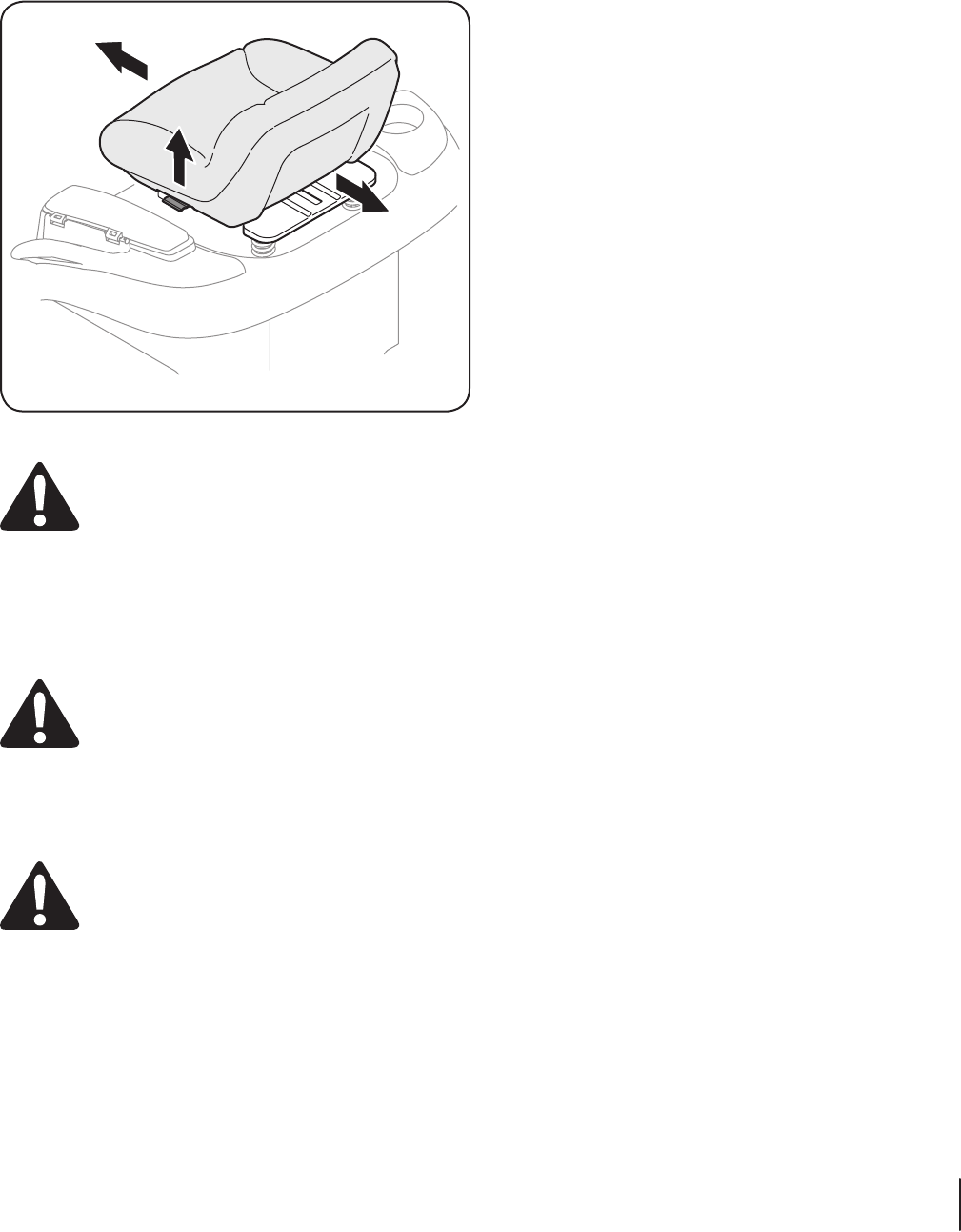

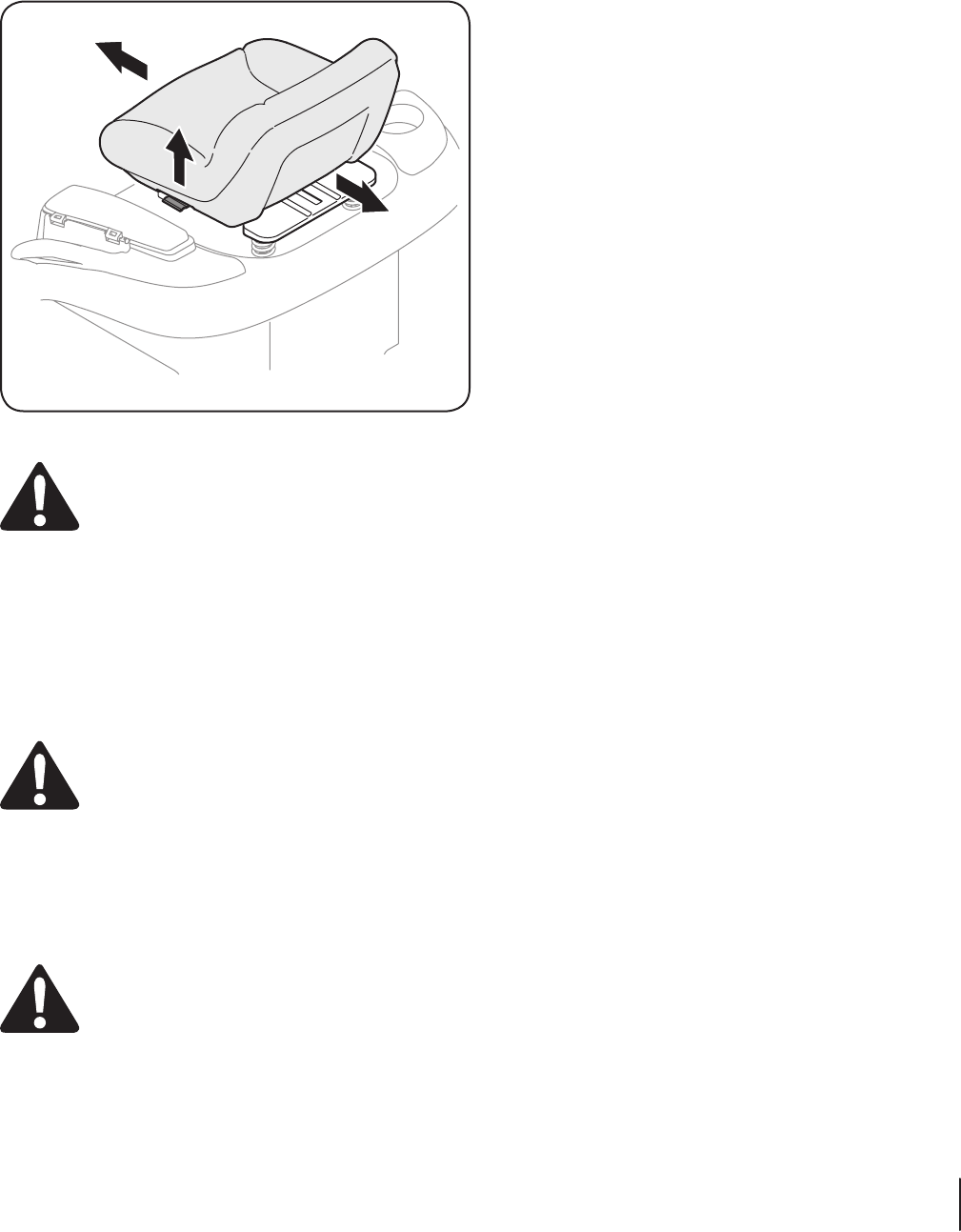

Raise the seat and remove the carriage bolt and hex nut
from the negative cable (heavy black wire).
Remove the black plastic cover, if present, from the 2.
negative battery terminal and attach the negative cable
to the negative battery terminal (–) with the bolt and wing
Make certain the hold-down rod is in position over the
battery, securing it in place and make certain that the red
rubber boot covers the positive battery terminal to help
protect it from corrosion.
NOTE: If the battery is put into service after the date shown
on top/side of battery, charge the battery as instructed in the
Maintenance section of this manual prior to operating the
tractor.

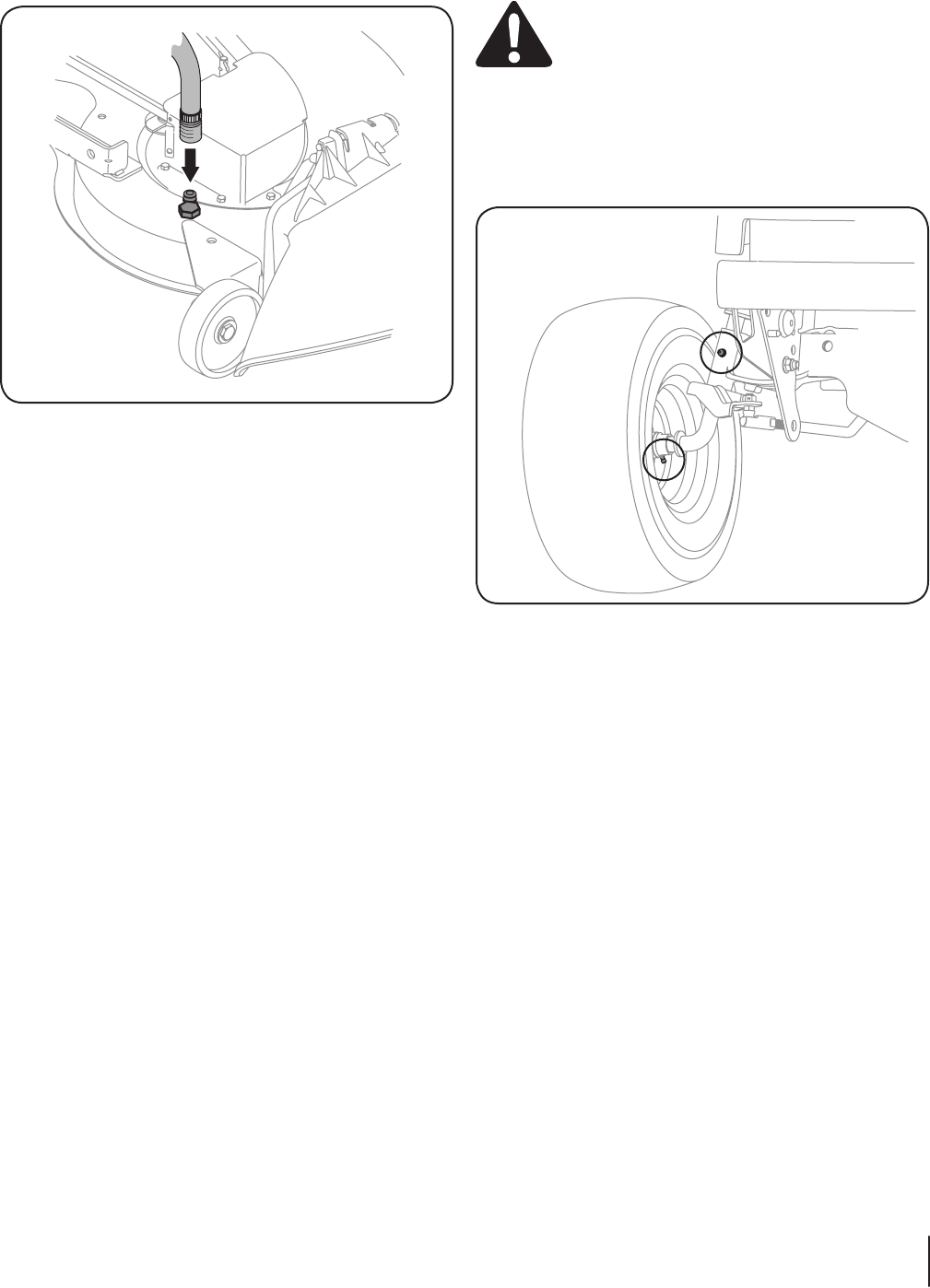

Checking Tire Pressure
Maximum tire pressure under any
maintained at all times.
The tires on your tractor may be over inflated for shipping
purposes. Reduce the tire pressure before operating the tractor.
for maximum p.s.i.
Setting the Deck Gauge Wheels
Move the tractor on a firm and level surface, preferably
pavement, and proceed as follows
Select the height position of the cutting deck by placing
the deck lift lever in the normally desired mowing height
setting (any of the six different cutting height notches on
the right fender).
Check the gauge wheels for contact or excessive clearance 2.
with the surface below. The deck gauge wheels should
follows:
If the gauge wheels have excessive clearance or contact with the
surface, adjust as follows:
Raise the deck lift handle to its highest setting.a.
Remove the front and rear gauge wheels by b.
removing the lock nuts and shoulder screws which
c.
height setting.
Reinsert the shoulder screw (with each gauge d.
wheel) into the index hole that leaves approximately
pavement.
Refer to Leveling the Deck in the Maintenance section of this
manual for more detailed instructions regarding various deck
adjustments.
10 se c t i O n 2 — as s e M b l y & se t -up
Adjusting the Seat
To adjust the position of the seat, pull up and hold the seat
adjustment lever. Slide the seat forward or rearward to the
desired position; then release the adjustment lever. Make sure
seat is locked into position before operating the tractor. See Fig.
6-4.
Before operating the tractor, make sure
the seat is engaged in the seat-stop. Engage the
parking brake. Stand behind the machine and pull
back on seat until it clicks into place.
Gas and Oil
The fuel tank is located under the hood and has a capacity of
three and-a-half gallons. Remove the fuel cap by turning it
old), unleaded gasoline. Do not overfill the tank.
Use extreme care when handling
gasoline. Gasoline is extremely flammable and the
vapors are explosive. Never fuel the machine
indoors or while the engine is hot or running.
Extinguish cigarettes, cigars, pipes and other
sources of ignition.
NOTE:
you MUST check the oil level before operating.
CAUTION: Always check the engine oil level before
Add oil as necessary. Failure to do so may result in
serious damage to your engine
11se c t i O n 2 — as s e M b l y & se t -up
described on the following pages.
Read and follow all safety rules and
instructions in this manual, including the entire
this machine. Failure to comply with all safety rules
and instructions may result in personal injury.
Throttle/Choke Control
The throttle/choke control is located on the left
the speed of the engine and, when pushed all the
way forward, closes the choke for cold starting.
When set in a given position, the throttle will
maintain a uniform engine speed.
NOTE: When operating the tractor with the
cutting deck engaged, be certain that the
throttle/choke control is always in the FAST
(rabbit) position.
SLOW
FAST
SLOW
FAST
Brake Pedal
The brake pedal is located on the left
front side of the tractor along the
running board. The brake pedal can be
used for sudden stops or setting the
parking brake.
NOTE: The brake pedal must be fully
depressed to activate the safety
interlock switch when starting the tractor.
Seat Adjustment Lever (Not Seen)
The seat adjustment lever is located below the front/left of the
seat. The lever allows for adjustment of the fore to aft position of
this manual for more detailed instructions.

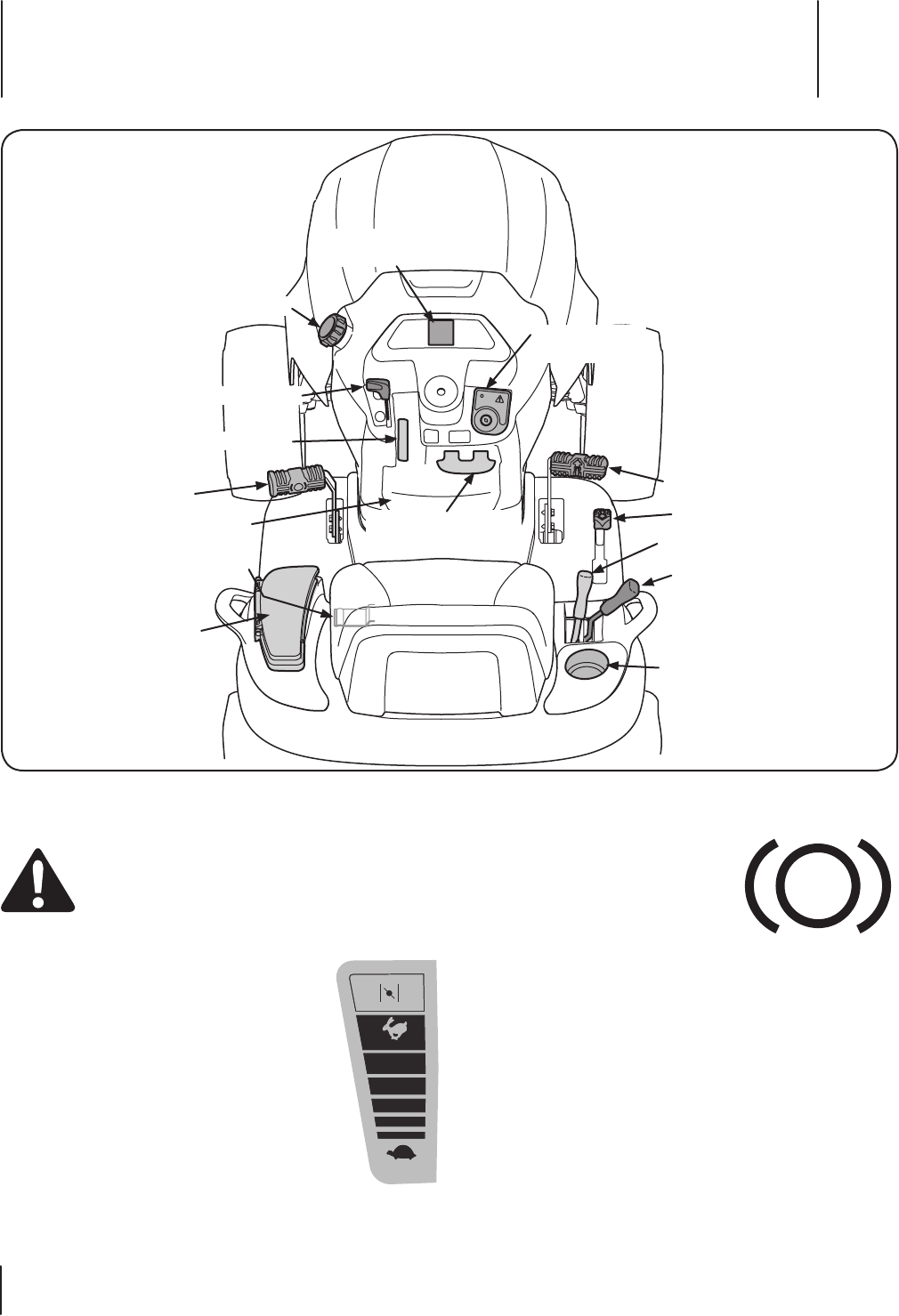

Controls and Features 4
12
Deck Lift Lever
change the height of the cutting deck. To use, move the lever to
the left, then place in the notch best suited for your application.

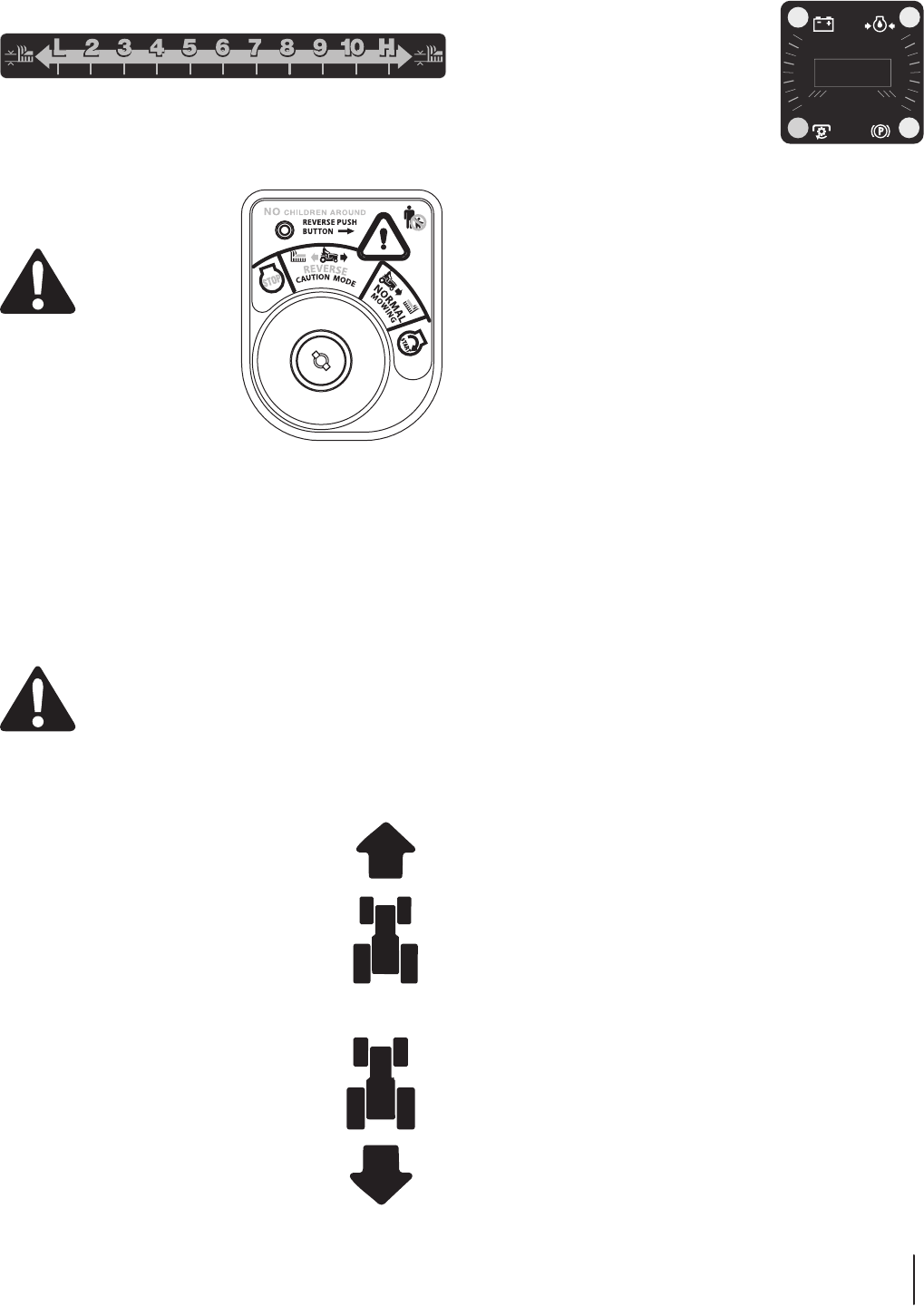

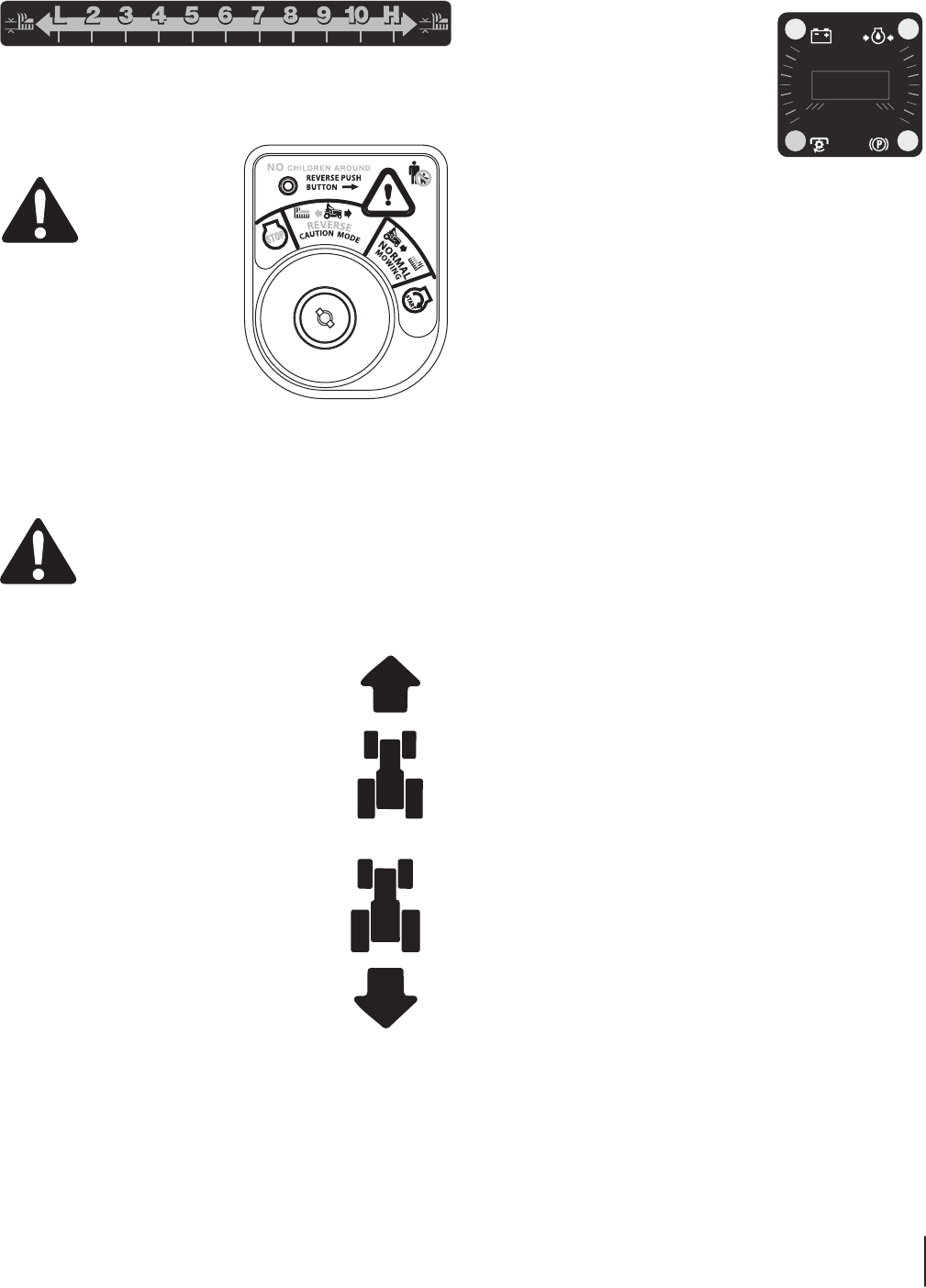

Ignition Switch Module
Never
leave a running
machine unattended.
Always disengage
brake, stop engine
and remove key to
prevent unintended
starting.
To start the engine, insert the key
into the ignition switch and turn
clockwise to the START position.
Release the key into the position once
the engine has fired.
To stop the engine, turn the ignition key counterclockwise to the
CAUTION:
both Safety Interlock Switches and Starting The
detailed instructions regarding the Ignition Switch
Module and operating the tractor in REVERSE
.
Drive Pedal
The drive pedal is located on the right side
the drive pedal forward to cause the tractor to
travel forward. Ground speed is also controlled
with the drive pedal. The further forward that
the pedal is pivoted, the faster the tractor
will travel. The pedal will return to its original
Reverse Pedal
The reverse pedal is located on the right
side of the tractor along the running board.
Ground speed is also controlled with the
reverse pedal. The further downward the
pedal is pivoted, the faster the tractor will
travel. The pedal will return to its original
Systems Indicator Monitor /
Hour Meter LCD
When the ignition key is rotated out of
position, the systems indicator monitor
its LCD for approximately five seconds,
after which it displays an hour glass and the
is started, the monitor continually displays an hour glass and the
hours of tractor operation on its LCD.
NOTE:
whether the engine is started.
The Indicator Monitor will also remind the operator of
maintenance intervals for changing the engine oil. The LCD will
minutes, after every 50 hours of recorded operation elapse. The
this maintenance interval. Before the interval expires, change
the engine oil as instructed in the Maintenance section of this
Brake
If the Brake light illuminates when attempting to start the
PTO (Blade Engage)
Oil (If Engine So Equipped)
while the engine is running, stop the tractor immediately and
Battery
It is normal for the Battery light to illuminate while the engine is
while the engine is running, the battery is in need of a charge
amperage. Charge the battery as instructed in the Service
section of this manual or have the charging system checked by
your Cub Cadet dealer.
Cargo Net
The cargo net is located on the lower half of the dash and can be
used for storage.
HOURS 1/10
PTO
/
BLADE
PARK
BRAKE
OIL
BATT.
13se c t i O n 4 — cO n t r O l s a n d fe a t u r e s
Fuel Level Indicator
The Fuel Level Indicator is located on the left side of the
tank.
PTO / Blade Engage Handle
handle back to disengage the power to the cutting deck or other
(separately available) attachments.
NOTE:

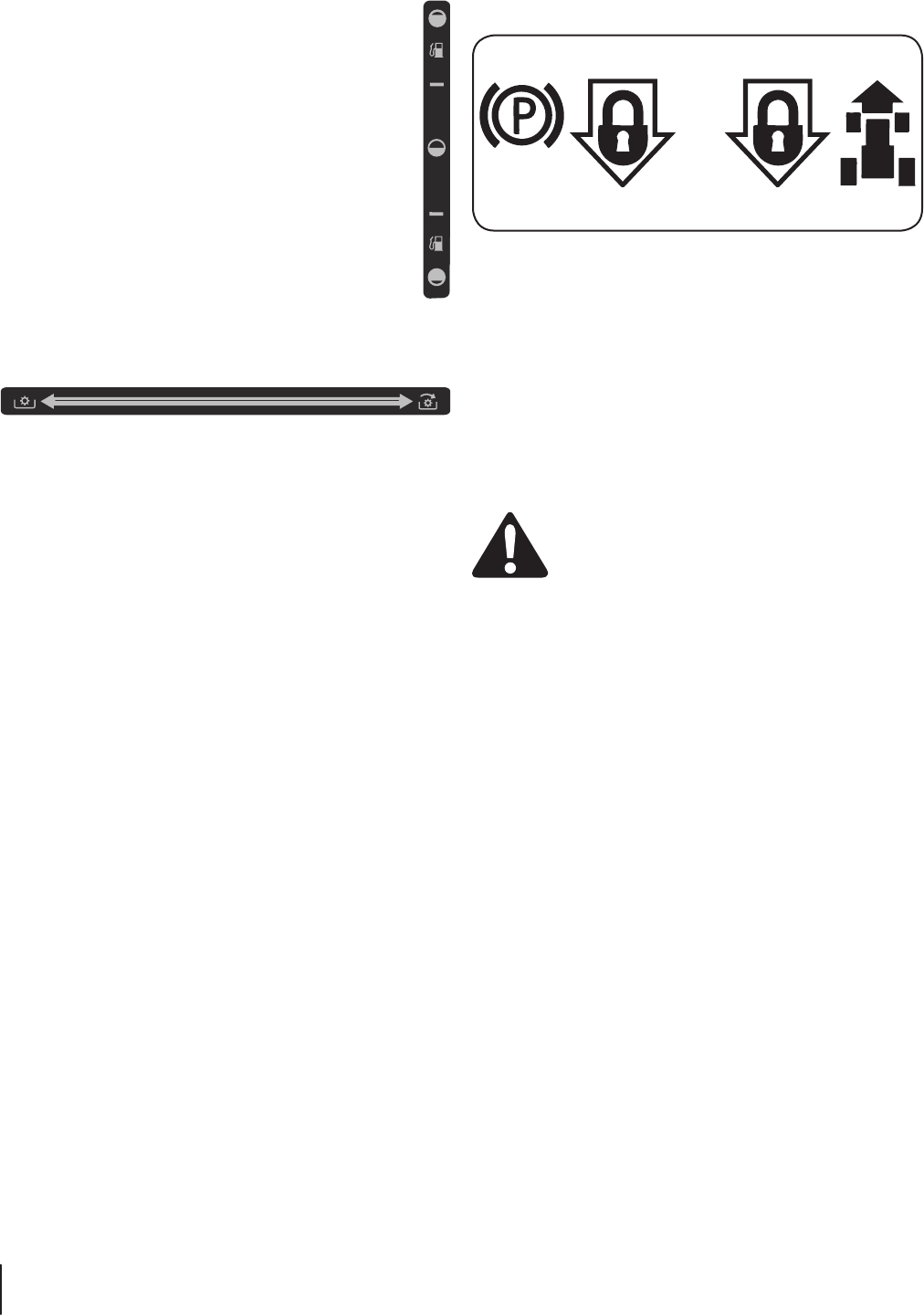

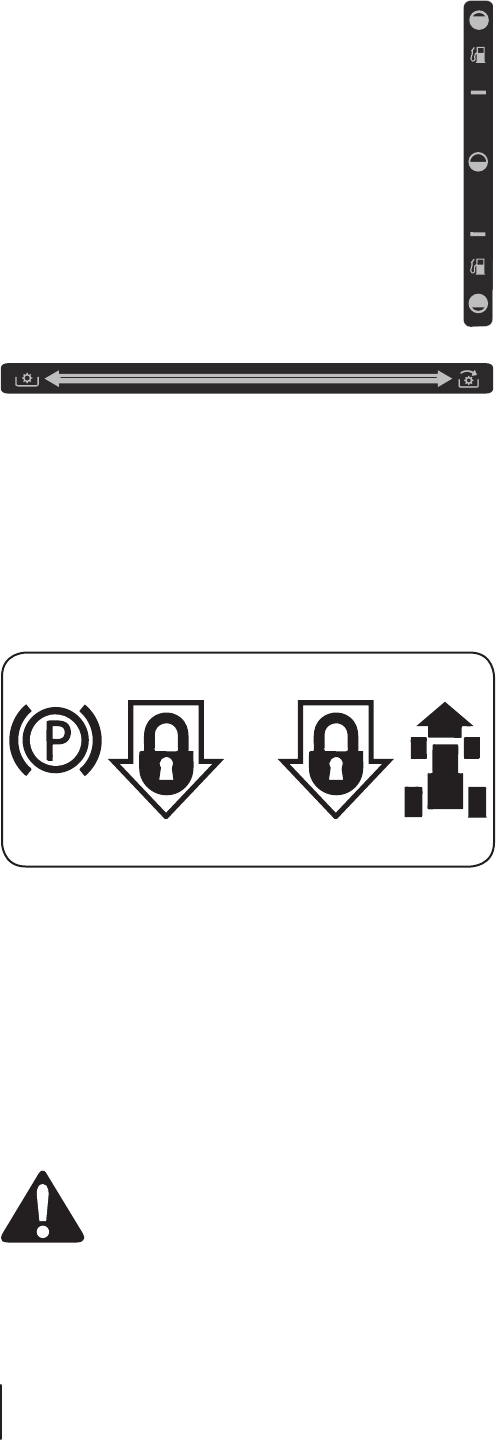

Parking Brake/ Cruise Control Lever
to engage the parking brake and the cruise control Refer to
regarding the parking brake.
NOTE: The parking brake must be set if the operator leaves the
seat with the engine running or the engine will automatically
shut off.
NOTE:
fastest ground speed. If the operator should attempt to do so,
the tractor will automatically decelerate to the fastest optimal
mowing ground speed.
Never leave a running machine
brake, stop engine and remove key to prevent
unintended starting.
100%
50%
0%
14 se c t i O n 4— cO n t r O l s a n d fe a t u r e s
TO AVOID SERIOUS INJURY OR DEATH
• GO UP AND DOWN SLOPES, NOT ACROSS.
• AVOID SUDDEN TURNS.
• DO NOT OPERATE THE UNIT WHERE IT COULD SLIP OR TIP.
• IF MACHINE STOPS GOING UPHILL, STOP BLADE(S)
AND BACK DOWNHILL SLOWLY.
• KEEP SAFETY DEVICES (GUARDS, SHIELDS, AND
SWITCHES, ETC.) IN PLACE AND WORKING.
• REMOVE OBJECTS THAT COULD BE THROWN BY THE BLADE(S).
• KNOW LOCATION AND FUNCTION OF ALL CONTROLS.
• BE SURE BLADE(S) AND ENGINE ARE STOPPED BEFORE
PLACING HANDS OR FEET NEAR BLADE(S).
• BEFORE LEAVING OPERATOR'S POSITION, DISENGAGE
BLADE(S), ENGAGE PARKING BRAKE, SHUT OFF AND
REMOVE KEY.
READ OPERATOR'S MANUAL
Safety Interlock Switches
This tractor is equipped with a safety interlock system for the
protection of the operator. If the interlock system should ever
malfunction, do not operate the tractor. Contact your Cub Cadet
dealer.
The safety interlock system prevents the engine from
cranking or starting unless the parking brake is engaged,
The engine will automatically shut off if the operator leaves
the seat before engaging the parking brake.
Do not operate the tractor if the
interlock system is malfunctioning. This system was
designed for your safety and protection.
Starting the Engine
NOTE: Refer to the Assembly & Set-Up section of this manual for
Insert the tractor key into the ignition switch module.
2.
position.
Activate the choke control by moving the throttle/choke 4.
control all the way forward into the choke position.
Turn the ignition key clockwise to the START position. 5.
After the engine starts, release the key. It will return to the
CAUTION:
position for longer than ten seconds at a time. Doing
starter.
After the engine starts, deactivate the choke control.6.
NOTE:
engine to run poorly.
Stopping the Engine
If you strike a foreign object, stop the
engine and disconnect the spark plug wire(s).
Thoroughly inspect the machine for any damage.
Repair the damage before restarting and operating.
2.
position.
Remove the key from the ignition switch to prevent 4.
unintended starting.
Operation 5
Driving The Tractor
Avoid sudden starts, excessive speed
and sudden stops.
Lightly press the brake pedal to release the parking brake.
Move the throttle lever into the FAST (rabbit) position.
2.
To travel in REVERSE, check that the area behind is clear
then slowly depress the reverse pedal with the ball of your
CAUTION:
direction of travel when the tractor is in motion.
Always bring the tractor to a complete stop before
moving from forward to reverse or vice versa.
Do not leave the seat of the tractor
parking brake. If leaving the tractor unattended, also
turn the engine off and remove the ignition key.

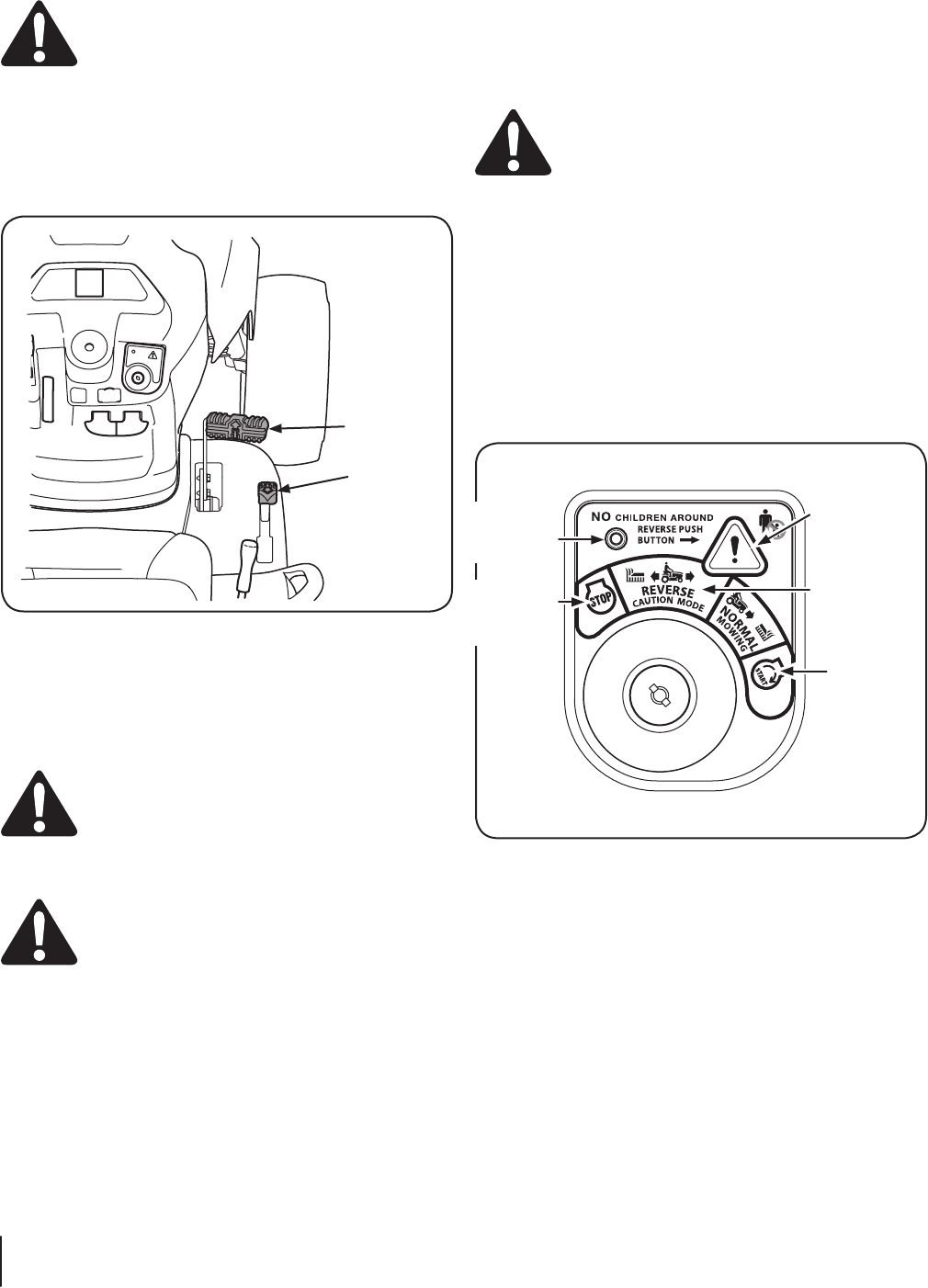

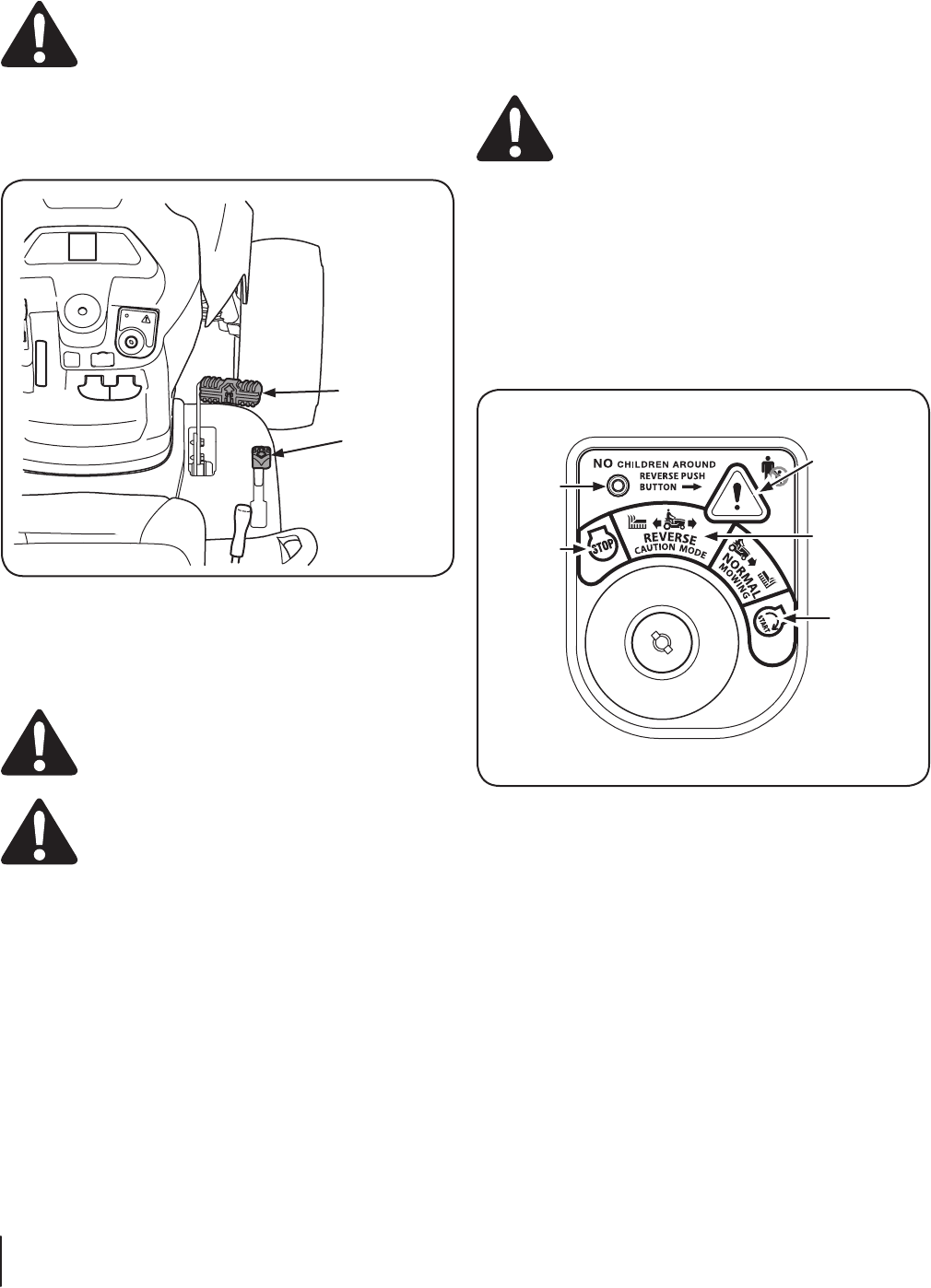

Reverse Caution Mode
engaged.
NOTE: Mowing in reverse is not recommended.
Use extreme caution while operating
look down and behind before and while backing. Do
not operate the tractor when children or others are
around. Stop the tractor immediately if someone
enters the area.
NOTE: The operator MUST be seated in the tractor seat.
Start the engine as previously instructed on the previous
page.
2.
key switch module. See Fig. 5-2.
Button) at the top, right corner of the key switch module.
The red indicator light at the top, left corner of the key
4.
Always look down and behind before and while backing to 5.
make sure no children are around. After resuming forward
a.
The operator leaves the seat.b.
Stop
Position
Start
Position
Position
16 se c t i O n 5— Op e r a t i O n
Driving On Slopes
where you may operate the tractor safely.
Do not mow on inclines with a slope in
⁄
cause serious injury.
Mow up and down slopes, NEVER across.
Exercise extreme caution when changing
direction on slopes.
Watch for holes, ruts, bumps, rocks, or other
hidden objects. Uneven terrain could overturn the
machine. Tall grass can hide obstacles.
Avoid turns when driving on a slope. If a turn
must be made, turn down the slope. Turning up a
slope greatly increases the chance of a roll over.
Avoid stopping when driving up a slope. If it is
necessary to stop while driving up a slope, start up
smoothly and carefully to reduce the possibility of
flipping the tractor over backward.
Engaging the Parking Brake/
Setting the Cruise Control
NOTE: The parking break and cruise control are controlled by
the same lever. If using the brake, when the parking brake/cruise
control lever the parking brake will engage. If using the drive
pedal, when the parking brake/cruise control lever the cruise
control will engage.
Parking Brake
NOTE: The parking brake must be set if the operator leaves the
seat with the engine running or the engine will automatically
shut off.
To set the parking brake:
and hold it in that position.
2.
hold it in that position.
Remove your foot from the brake pedal.
Release pressure from the parking brake/cruise control 4.
lever.
not engaged.
To disengage the parking brake, lightly press the brake pedal .
Never leave a running machine
brake, stop engine and remove key to prevent
unintended starting
Cruise Control
Never engage the cruise control lever
while traveling in reverse.
To set the cruise control:
Slowly press the upper portion of the drive pedal with your
right foot until the desired speed is achieved.
Lightly press the parking brake/cruise control lever 2.
downward and hold it in that position.
Remove your foot from the drive pedal.
Release pressure from the parking brake/cruise control 4.
lever
down position and the tractor will maintain the same forward
not engaged. Repeat
To disengage the cruise control, lightly press the drive pedal or
the brake pedal.
NOTE:
ground speed. If the operator should attempt to do so, the
tractor will automatically decelerate to the fastest optimal
mowing ground speed.
To change the direction of travel from forward to reverse when
cruise control is engaged, press the brake pedal to disengage
the cruise control and bring the tractor to a complete stop. Then
slowly press the reverse pedal with the ball of your foot to travel
in reverse.
Using the Deck Lift Lever
To raise the cutting deck, move the deck lift lever to the left, then
place it in the notch best suited for your application.
Operating the Headlights
17se c t i O n 5 — Op e r a t i O n
Engaging the PTO
Move the Throttle/Choke control lever to the FAST (rabbit)
position.
2.
NOTE: Always operate the tractor with the Throttle/Choke
control lever in the FAST (rabbit) position for the most
efficient use of the cutting deck or other (separately available)
attachments.
Mowing
To help avoid blade contact or a
thrown object injury, keep bystanders, helpers,
children and pets at least 75 feet from the machine
while it is in operation. Stop machine if anyone
enters the area.
The following information will be helpful when using the cutting
deck with your tractor.
discharge of materials toward roads, sidewalks,
bystanders and the like. Also, avoid discharging
material against a wall or obstruction which may
cause discharged material to ricochet back toward
the operator.
Do not mow at high ground speed, especially if a mulch kit
or grass collector is installed.
Do not cut the grass too short. Short grass is prone to weed
growth and yellows quickly in dry weather.
Always operate the tractor with the throttle lever in the
FAST (rabbit) position while mowing.
For best results it is recommended that the first two laps be
cut with the discharge thrown towards the center. After the
first two laps, reverse the direction to throw the discharge
to the outside for the balance of cutting. This will give a
better appearance to the lawn.
extremely tall grass. Your tractor is designed to mow lawns,
Keep the blades sharp and replace the blades when worn.
18 se c t i O n 5— Op e r a t i O n
Maintenance Schedule
Before
Each use
Every
10 Hours
Every
25 Hours
Every
50 Hours
Every
100 Hours
Prior
to Storing
Clean Hood/Dash Louvers P P
Check Engine Oil Level P
Check Air Filter for Dirty, Loose or Damaged Parts P
Clean and Re-oil Air Filter’s Foam Precleaner P
Replace Air Filter Element P
Change Engine Oil and Replace Oil Filter P
Clean Battery Terminals P P
Lube Front Axles and Rims P P
Clean Engine Cooling Fins P P
Lube Front Deck Wheels P P
Lube Deck Spindles P P
Lube Pedal Pivot Points P P
Check Spark Plug Condition & Gap P P
Replace Fuel Filter P
Maintenance
Before performing any maintenance or
engine and remove key to prevent unintended
starting.
Engine
procedures and instructions.
NOTE: Maintenance, repair, or replacement of the emission
expense may be performed by any engine repair establishment
or individual.
.
Changing the Engine Oil
If the engine has been recently run, the
engine, muffler and surrounding metal surfaces will
be hot and can cause burns to the skin. Exercise
caution to avoid burns.
NOTE: The oil filter should be changed at every oil change
interval. To complete an oil change, proceed as follows:
Run the engine for a few minutes to allow the oil in the
crankcase to warm up. Warm oil will flow more freely and
carry away more of the engine sediment which may have
settled at the bottom of the crankcase. Use care to avoid
burns from hot oil.
2.
left side of the engine.
Maintenance & Adjustments 6
19
Remove the oil fill cap/ dipstick from the oil fill tube.4.
5.
oil drain port. Route the opposite end of the hose into an
appropriate oil collection container with at least a 2.5 quart
capacity, to collect the used oil.
6.
After the oil has finished draining, push the end of the oil 7.
drain valve back in, until the tabs click into place. Re-cap
the end of the oil drain valve to keep debris from entering
the drain port.
8.
Manual.
9.
Manual for information regarding the volume and weight
of engine oil
Air Cleaner
Service the pre-cleaner and cartridge/air cleaner element as
Spark Plug
The spark plug should be cleaned and the gap reset once a
and gap specifications.
Hydrostatic Transmission
The hydrostatic transmission is sealed at the factory and is
maintenance-free. The fluid level cannot be checked and the
fluid cannot be changed.
Battery
!
Battery posts, terminals, and related accessories
contain lead and lead compounds, chemicals known
to the State of California to cause cancer and
reproductive harm. Wash hands after handling.
The battery is sealed and is maintenance-free. Acid levels cannot
be checked and fluid can not be added.
Always keep the battery cables and terminals clean and
free of corrosive build-up.
After cleaning the battery and terminals, apply a light coat
of petroleum jelly or grease to both terminals.
CAUTION: If removing the battery for cleaning,
When re-installing the battery, always connect the
NEGATIVE (Black) wire. Be certain that the wires are
connected to the correct terminals; reversing them
alternating system.
Cleaning the Tractor
Any fuel or oil spilled on the machine should be wiped off
part of the machine, especially the belts and pulleys.
Smart Jet™
part of its deck wash system.
underside and prevent the buildup of corrosive chemicals.
Drive the tractor to a level, clear spot on your lawn, near
enough for your garden hose to reach.
CAUTION:
chute is directed AWAY from your house, garage,
parked cars, etc.
2.
and stop the engine.
20 se c t i O n 6 — Ma i n t e n a n c e & ad j u s t M e n t s

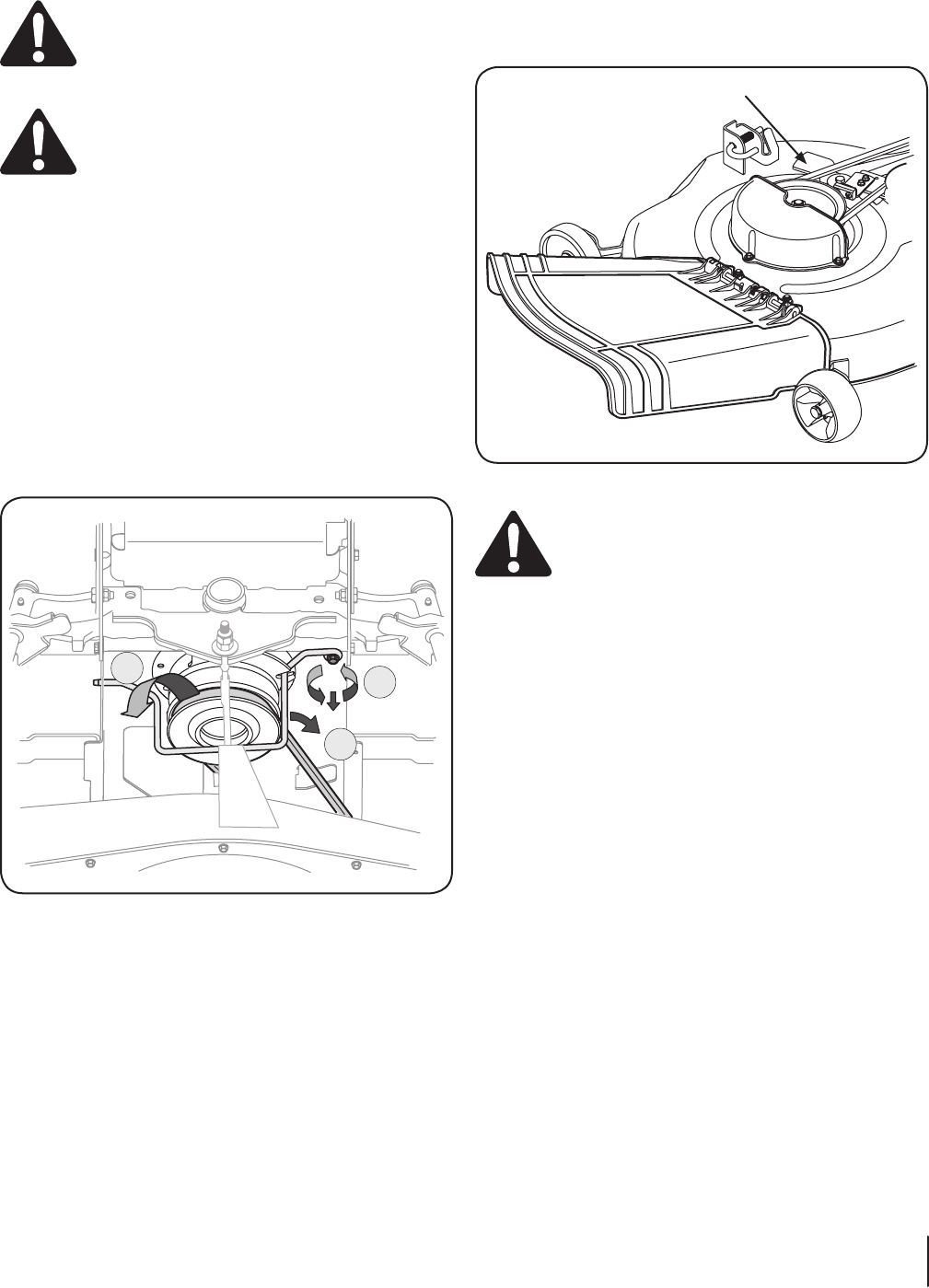

Attach the hose coupler to the water port on your decks 4.
surface. See Fig. 6-2.
Turn the water on.5.
6.
the engine and place the throttle lever in the FAST (rabbit)
position.
7.
8.
engaged for a minimum of two minutes, allowing the
underside of the cutting deck to thoroughly rinse.
9.
position.
Turn the water off and detach the hose coupler from the
deck running for a minimum of two minutes, allowing the
underside of the cutting deck to thoroughly dry.
Lubrication
Before lubricating, repairing, or
brake, stop engine and remove key to prevent
unintended starting.
Front Wheels
Each of the front wheel axles and rims is equipped with a
grease applied with a grease gun after every 25 hours of tractor
operation.
Pivot Points & Linkage
Lubricate all the pivot points on the drive system, parking brake
and lift linkage at least once a season with light oil.
Deck Wheels
a grease fitting. Lubricate with a No. 2 multi-purpose grease
applied with a grease gun after every 25 hours of tractor
operation
21se c t i O n 6 — Ma i n t e n a n c e & ad j u s t M e n t s

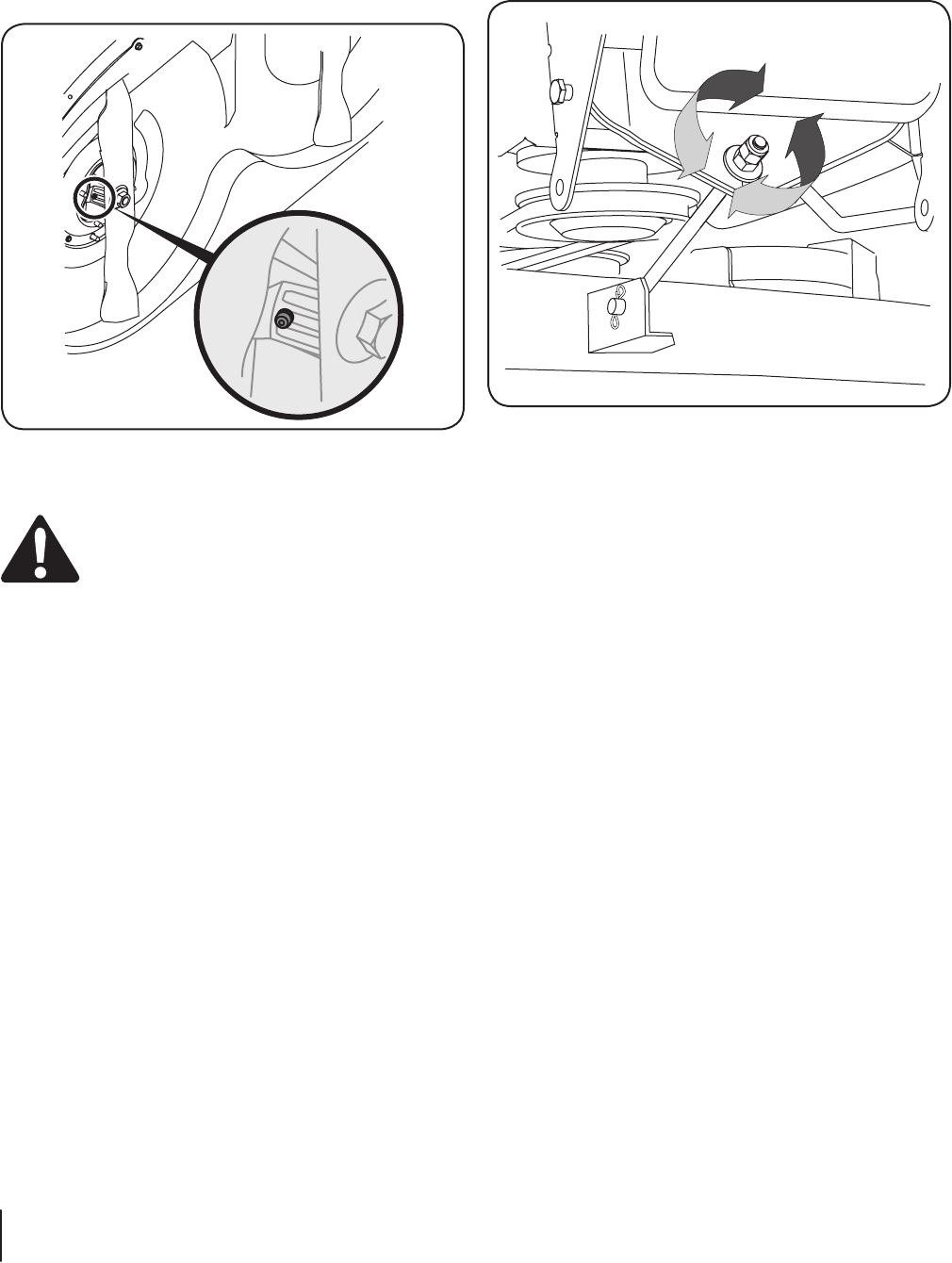

Deck Spindle
Grease fittings can be found on each deck spindle. See Fig. 6-4.
purpose lithium grease. Using a grease gun, apply two strokes
(minimum) or sufficient grease to the spindle shaft.
Adjustments
Shut the engine off, remove the
ignition key and engage the parking brake before
heavy gloves when handling the blades.
NOTE:
any deck leveling adjustments. Refer to Tires on page 25 for
information regarding tire pressure.
Leveling the Deck (Front To Rear)
The front of the cutting deck is supported by a stabilizer bar that
can be adjusted to level the deck from front to rear. The front of
the deck should be between ⁄inch and ⁄inch lower than the
rear of the deck. Adjust if necessary as follows:
the deck lift lever in the middle position.
Rotate the blade nearest the discharge chute so that it is 2.
parallel with the tractor.
Measure the distance from the front of the blade tip to the
ground and the rear of the blade tip to the ground. The
first measurement taken should be between ⁄ and ⁄ less
than the second measurement.
Determine the approximate distance necessary for proper
adjustment and proceed, if necessary.

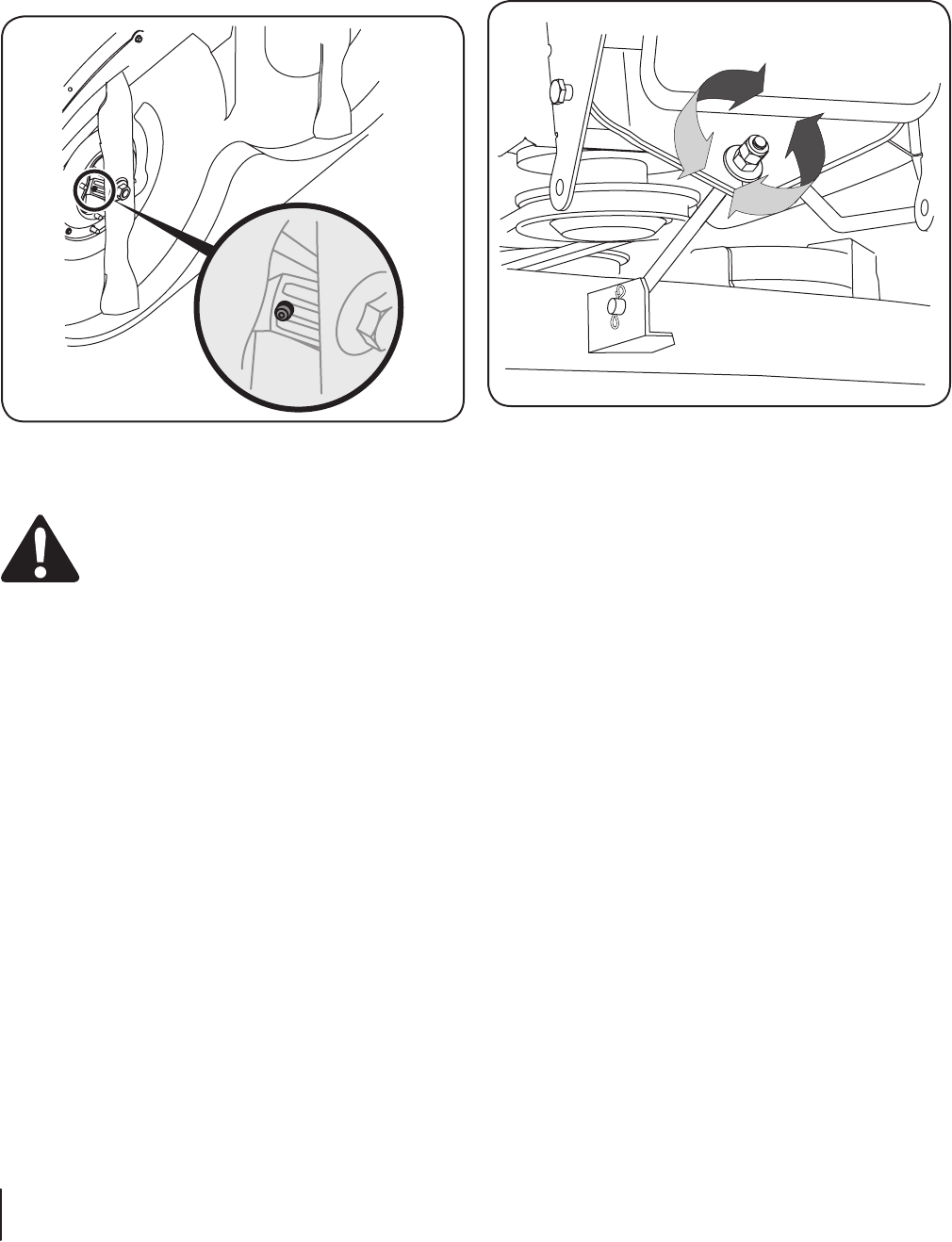

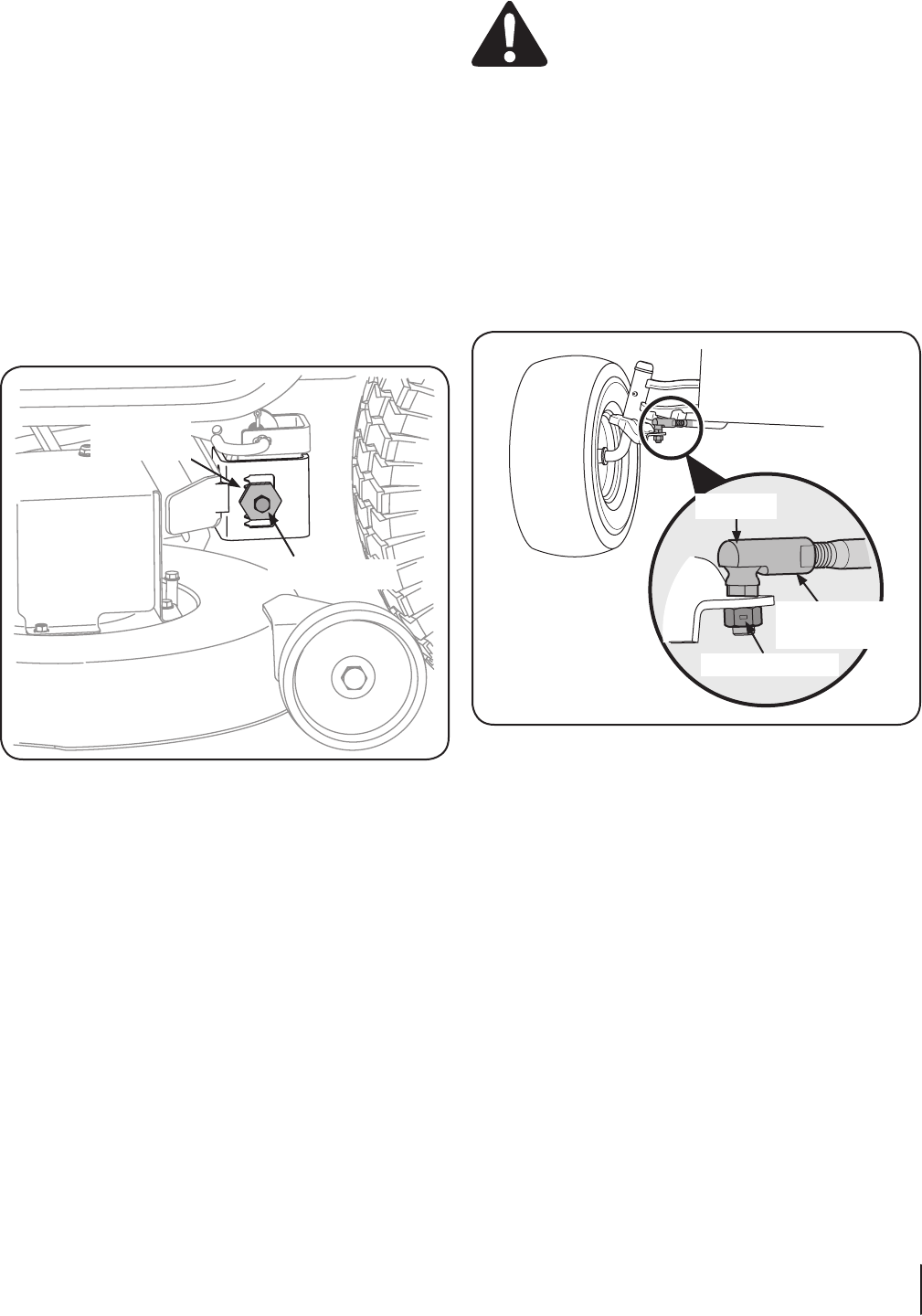

Loosen (thread outward) the hex lock nut on the end of the
deck hanger rod. See Fig. 6-5.
To 2. raise the front of the deck, tighten (thread inward) the
inner hex nut against the front hanger bracket.
To lower the front of the deck, loosen (thread outward) the
hex nut, away from the front hanger bracket.
See Fig. 6-5.
Retighten the lock nut against each hex nut when proper 4.
adjustment is achieved.
22 se c t i O n 6 — Ma i n t e n a n c e & ad j u s t M e n t s
Leveling the Deck (Side to Side)
If the cutting deck appears to be mowing unevenly, a side to side
adjustment can be performed. Adjust if necessary as follows:
With the tractor parked on a firm, level surface, place the
deck lift lever in the middle position and rotate both blades
so that they are perpendicular with the tractor.

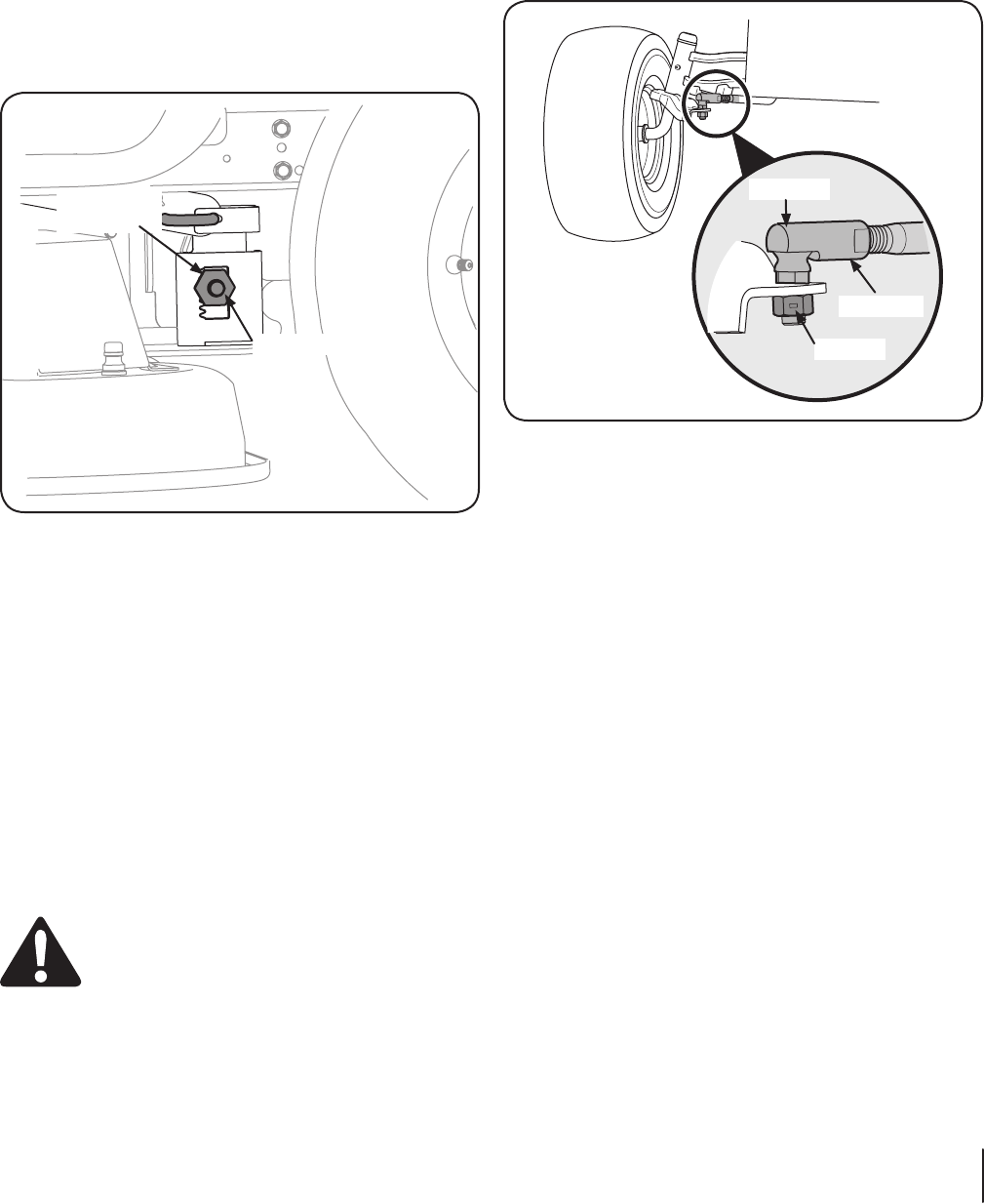

Measure the distance from the outside of the left blade 2.
tip to the ground and the distance from the outside of the
right blade tip to the ground. Both measurements taken
hanger bracket. See Fig. 6-6.
Using a wrench, raise or lower the left side of the deck by 4.
turning the adjustment gear. See Fig. 6-6.
The deck is properly leveled when both blade tip measurements
taken earlier are equal. Retighten the hex bolt on the left deck
hanger bracket when proper adjustment is achieved.
Parking Brake Adjustment
If the tractor does not come to a complete stop when the brake
roll with the parking brake applied (and the hydrostatic relief
valve open), the brake is in need of adjustment. See your Cub
Cadet dealer to have the brake properly adjusted.
Adjusting the Seat
Refer to the Set-Up and Assembly section of this manual for seat
adjustment instructions.
Before operating the tractor, make sure
the seat is engaged in the seat-stop. Engage the
parking brake. Stand behind the machine and pull
back on seat until it clicks into place.
Steering Adjustment
If the tractor turns tighter in one direction than the other, or if
the ball joints are being replaced due to damage or wear, the
steering drag links may need to be adjusted.
Adjust the drag links so that equal lengths of each are threaded
into the ball joint on the left side and the ball joint on the right
side:
Remove the hex nut on the top of ball joint. See Fig. 6-7.
Thread the ball joint inward to shorten the drag link. 2.
Thread the ball joint outward to lengthen the drag link.
Replace the hex nut after proper adjustment is achieved.
NOTE: Threading the ball joints too far onto the drag links
between ⁄⁄
Front tire toe-in can be measured as follows:4.
a.
ahead travel.
In front of the axle, measure the distance b.
horizontally from the inside of the left rim to the
inside of the right rim. Note the distance.
Behind the axle, measure the distance horizontally c.
from the inside of the left rim to the inside of the
right rim. Note the distance.
The measurement taken in front of the axle should be 5.
between ⁄⁄
behind the axle.
He
23se c t i O n 6 — Ma i n t e n a n c e & ad j u s t M e n t s
Cutting Deck Removal
To remove the cutting deck, proceed as follows:
position and engage the parking brake.
Lower the deck by moving the deck lift lever into the 2.
bottom notch on the right fender.
Looking at the cutting deck from the left side of the tractor, 4.
locate the deck support pin on the rear left side of the
deck.
5.
6.
Move the deck lift lever into the top notch to raise the deck 7.
lift arms up and out of the way.
Remove the cotter pin from the end of the stabilizer rod 8.
and slide the stabilizer out of the hanger bracket on the
deck. See Fig. 7-2.
Gently slide the cutting deck (from the right side) out from 9.
underneath the tractor.
Service 7
24

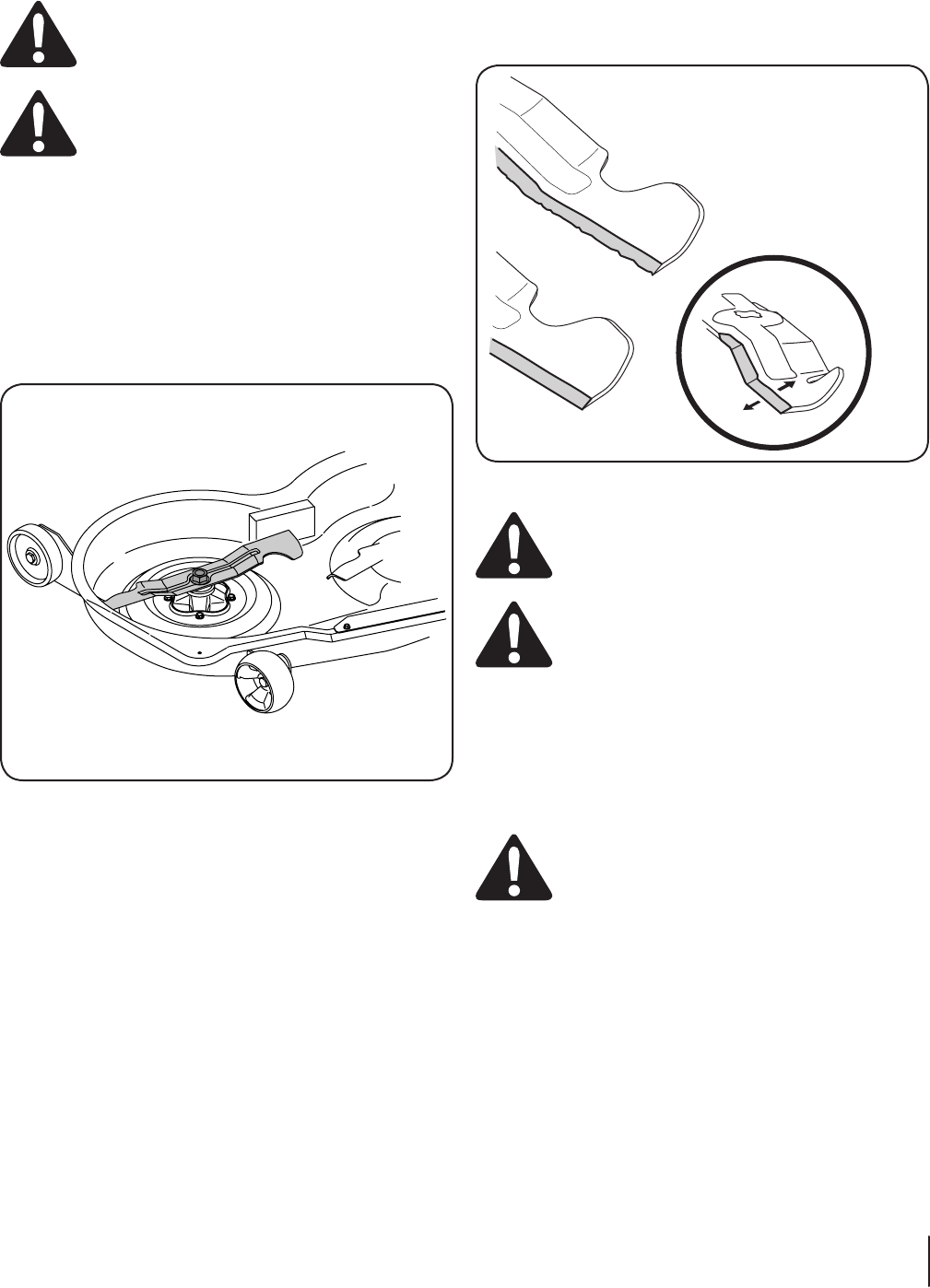

Cutting Blades
Shut the engine off and remove
ignition key before removing the cutting blade(s) for
using heavy gloves when grasping the blade
struck a foreign object. Do not operate the machine
until damaged components are replaced.
To remove the blades, proceed as follows.
Remove the deck from beneath the tractor, (refer to
Cutting Deck Removal earlier in this section) then gently
flip the deck over to expose its underside.
2.
baffle and the cutting blade to act as a stabilizer.
Remove the hex flange nut that secures the blade to the
To properly sharpen the cutting blades, remove equal 4.
amounts of metal from both ends of the blades along the
angle. Always grind each cutting blade edge equally to
maintain proper blade balance. See Fig. 7-4.
CAUTION: If the cutting edge of the blade has
previously been sharpened, or if any metal
separation is present, replace the blades with new
ones.
A poorly balanced blade will cause
excessive vibration, may damage to the tractor and/
or result in personal injury.
5.
metal from the heavy side until it balances evenly.
NOTE: When replacing the blade, be sure to install the blade with
stamped in it) facing the ground when the mower is in the
operating position.
CAUTION: Use a torque wrench to tighten the
blade spindle hex flange nut to between 70 lbs-ft
and 90 lbs-ft.
se c t i O n 7 — se r v i c e
Battery
:
Battery posts, terminals, and related accessories
contain lead and lead compounds, chemicals known
to the State of California to cause cancer and
reproductive harm. Wash hands after handling.
CAUTION: If removing the battery, disconnect the
(Red) wire its terminal first, followed by the
NEGATIVE (Black) wire.
Jump Starting
Never jump start a damaged or frozen
battery. Be certain the vehicles do not touch, and
ignitions are off. Do not allow cable clamps to touch.
Connect positive ( +) cable to positive post (+) of your
Connect the other end of the cable to the (positive 2. +) post
of the jumper battery.
Connect the second cable (negative –) to the other post of
the jumper battery.
Make the final connection on the engine block of the 4.
tractor, away from the battery. Attach to a unpainted part
to assure a good connection.
CAUTION: If the jumper battery is installed on a
engine when jump starting your tractor.
5.
this manual).
6.
cables, in reverse order of connection.
Charging
Batteries give off an explosive gas
while charging. Charge the battery in a well
ventilated area and keep away from an open flame
or pilot light as on a water heater, space heater,
furnace, clothes dryer or other gas appliances.
CAUTION:
Always follow its instructions and heed its warnings.
If your tractor has not been put into use for an extended period
of time, charge the battery as follows:
If your battery charger is automatic, charge the battery 2.
until the charger indicates that charging is complete. If the
charger is not automatic, charge for no fewer than eight
hours.
Fuse
Before servicing, repairing, or
brake, stop engine and remove key to prevent
unintended starting.
excessive amperage.
will not crank, first check to be certain that the fuse has not
blown. It is located under the hood, mounted behind the top of
the dash panel on the support bar.
CAUTION: Always use a replacement fuse with the
same amperage capacity as the blown fuse.
Tires
Never exceed the maximum inflation
pressure shown on the sidewall of the tire.
maximum psi. Do not overinflate.
Uneven tire pressure could cause the cutting deck to mow
unevenly.
Changing the Transmission Drive Belt
Several components must be removed and special tools used in
Cub Cadet dealer to have the transmission drive belt replaced
26 se c t i O n 7— se r v i c e

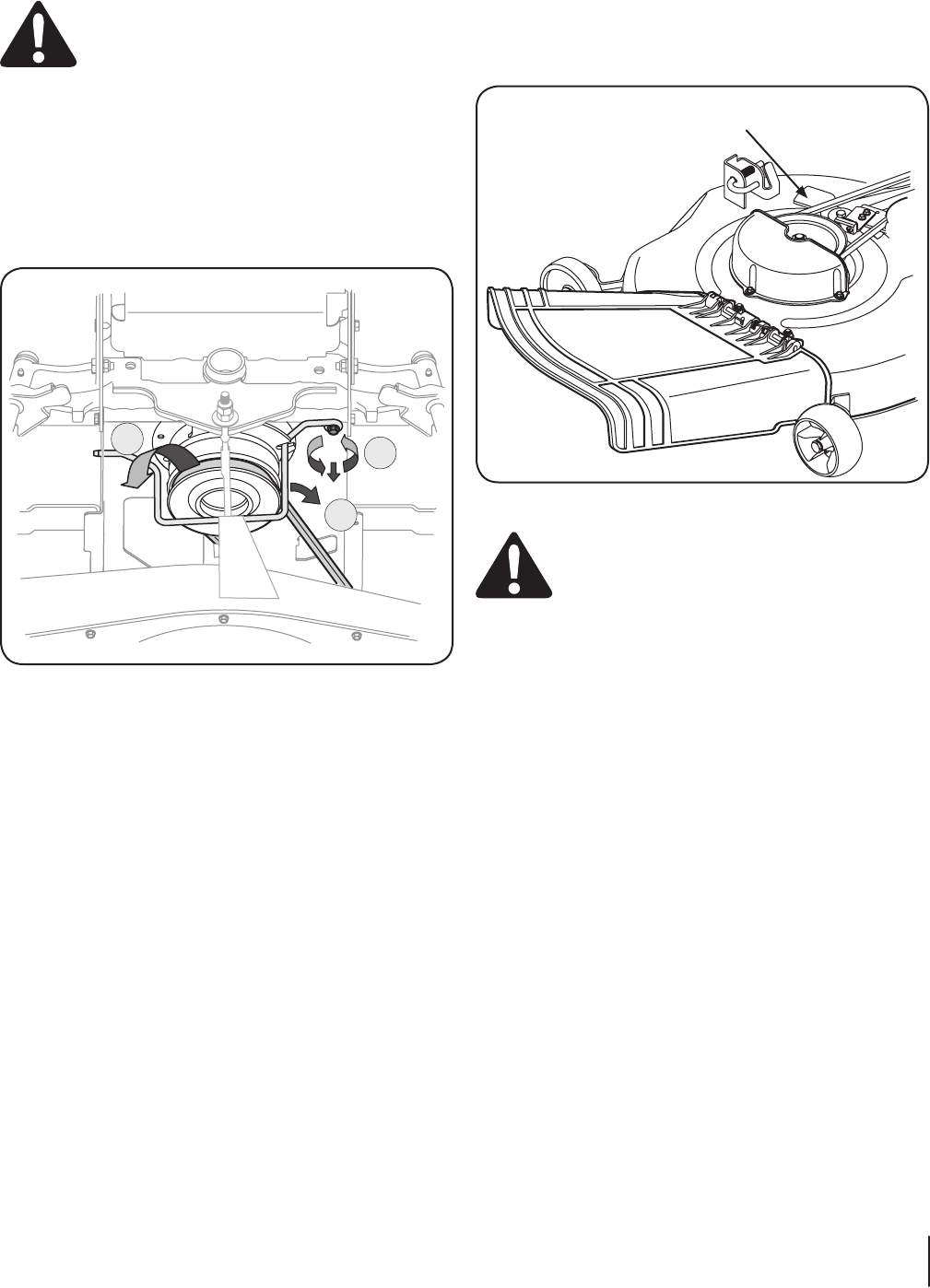

Changing the Deck Belt
The V-belts found on your tractor are
specially designed to engage and disengage safely.
not disengaging completely. For a proper working
machine, use factory approved belts.
All belts on your tractor are subject to wear and should be
replaced if any signs of wear are present . To change or replace
the deck belt on your tractor, proceed as follows:
Lower the deck by moving the deck lift lever into the
bottom notch on the right fender.
2.
clutch. See Fig 7-5.
NOTE: If there is too much tension on the belt for it to be
a ⁄ drive ratchet wrench (set to tighten) into the square
hole found in the left-hand deck idler bracket and pivot it
See Fig. 7-6.
Avoid pinching injuries. Never place
your fingers on the idler spring or between the belt
and a pulley while removing the belt.
A
B
C
27se c t i O n 7 — se r v i c e
Remove the belt guards by removing the self-tapping
screws that fasten them to the deck. See Fig. 7-6.
Remove the deck belt from around the two spindle pulleys 4.
and the two deck idler pulleys.
NOTE: The idler pulleys may have to be loosened, but not
removed, in order to remove the belt from around them.

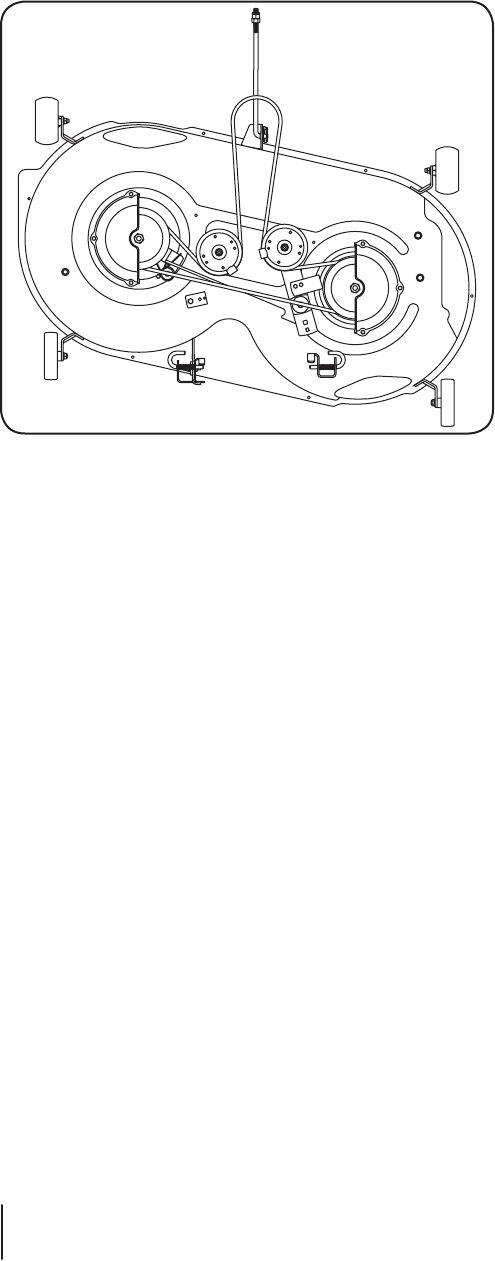

Route the new belt as shown in Fig. 7-7.5.
Retighten idler pulleys, if loosened earlier.6.
Remount the belt guards removed earlier7.
28 se c t i O n 7— se r v i c e
Problem Cause Remedy
Engine fails to start
2.
Spark plug wire disconnected.
Throttle/Choke control lever not in correct 4.
starting position.
Choke not activated 5.
Fuel tank empty, or stale fuel. 6.
Blocked fuel line. 7.
Faulty spark plug. 8.
Engine flooded. 9.
Engage parking brake. 2.
Connect wire to spark plug.
4.
position.
5.
the Choke position.
6.
old) gas.
Clean fuel line and replace fuel filter. 7.
Clean, adjust gap or replace plug. 8.
Crank engine with Throttle/Choke control 9.
lever in FAST position.
Engine runs erratic Tractor running with Choke activated.
Spark plug wires loose. 2.
Blocked fuel line or stale fuel.
Vent in gas cap plugged. 4.
Water or dirt in fuel system. 5.
Dirty air cleaner. 6.
Move the Throttle/Choke control lever out of
the choke position.
Connect and tighten spark plug wires. 2.
Clean fuel line; fill tank with clean, fresh
gasoline and replace fuel filter.
Clear vent or replace cap if damaged. 4.
Drain fuel tank. Refill with clean, fresh 5.
gasoline.
Replace air cleaner paper element or clean 6.
foam precleaner.
Engine overheats Engine oil level low.
Air flow restricted. 2.
Fill crankcase with proper amount and
weight of oil.
Clean grass clippings and debris from around 2.
Engine hesitates at high
Spark plug gap too close. Remove spark plug and reset the gap.
Engine Idles rough Spark plug fouled, faulty or gap too wide.
Dirty air cleaner. 2.
Replace spark plug. Set plug gap.
Replace air cleaner element and/or clean 2.
pre-cleaner.
Excessive vibration Cutting blade loose or unbalanced.
Damaged or bent cutting blade. 2.
Tighten blade and spindle.
Replace blade. 2.
Mower will not mulch grass Engine speed too low.
Wet grass. 2.
Excessively high grass.
Dull blade. 4.
position.
Do not mulch when grass is wet. 2.
Mow once at a high cutting height, then
mow again at desired height or make a
narrower cutting swath.
Sharpen or replace blade. 4.
Uneven cut Deck not leveled properly.
Dull blade. 2.
Uneven tire pressure.
Sharpen or replace blade. 2.
Check tire pressure in all four tires.
Troubleshooting 8
29
Component Part Number and Description
Replacement Parts 9
30
Component Part Number and Description
925-2054A Ignition Key
31se c t i O n 9 — re p l a c e M e n t pa r t s
you purchased your tractor for information regarding price and availability.
CAUTION:
Model Number Description
Weight Kit w/ Bracket
Front Bumper
Lawn Sweeper
Sprayer, 25 Gallon
Broadcast Spreader
Attachments & Accessories 10
32
Notes 11
33
CALIFORNIA EMISSION CONTROL WARRANTY STATEMENT
YOUR WARRANTY RIGHTS AND OBLIGATIONS
The California Air Resources Board and MTD Consumer Group Inc are pleased to explain the evaporative emission control system warranty on your 2008 lawn
mower. In California, new lawn mowers must be designed, built and equipped to meet the State’s stringent anti-smog standards. MTD Consumer Group Inc must
warrant the EECS on your lawn mower for the period of time listed below provided there has been no abuse, neglect or improper maintenance of your lawn mower.
Your EECS may include parts such as the carburetor, fuel-injection system, the ignition system, catalytic converter, fuel tanks, fuel lines, fuel caps, valves,
canisters, filters, vapor hoses, clamps, connectors, and other associated emission-related components.
Where a warrantable condition exists, MTD Consumer Group Inc will repair your lawn mower at no cost to you including diagnosis, parts and labor.
MANUFACTURER’S WARRANTY COVERAGE:
This evaporative emission control system is warranted for two years. If any evaporative emission-related part on your equipment is defective, the part will be
repaired or replaced by MTD Consumer Group Inc.
OWNER’S WARRANTY RESPONSIBILITIES:
As the lawn mower owner, you are responsible for performance of the required maintenance listed in your owner’s manual. MTD Consumer Group Inc recommends
that you retain all receipts covering maintenance on your lawn mower, but MTD Consumer Group Inc cannot deny warranty solely for the lack of receipts.
As the lawn mower owner, you should however be aware that MTD Consumer Group Inc may deny you warranty coverage if your lawn mower or a part has failed
due to abuse, neglect, or improper maintenance or unapproved modifications.
You are responsible for presenting your lawn mower to MTD Consumer Group Inc’s distribution center or service center as soon as the problem exists. The
warranty repairs should be completed in a reasonable amount of time, not to exceed 30 days. If you have a question regarding your warranty coverage, you should
contact the MTD Consumer Group Inc Service Department at 1-800-800-7310.
GENERAL EMISSIONS WARRANTY COVERAGE:
MTD Consumer Group Inc warrants to the ultimate purchaser and each subsequent purchaser that the lawn mower is: Designed, built and equipped so as to
conform with all applicable regulations; and free from defects in materials and workmanship that cause the failure of a warranted part to be identical in all material
respects to that part as described in MTD Consumer Group Inc’s application for certification.
The warranty period begins on the date the lawn mower is delivered to an ultimate purchaser or first placed into service. The warranty period is two years.
Subject to certain conditions and exclusions as stated below, the warranty on emission-related parts is as follows:
1. Any warranted part that is not scheduled for replacement as required maintenance in the written instructions supplied, is warranted for the warranty period
stated above. If the part fails during the period of warranty coverage, the part will be repaired or replaced by MTD Consumer Group Inc according to subsection
(4) below. Any such part repaired or replaced under warranty will be warranted for the remainder of the period.
2. Any warranted part that is scheduled only for regular inspection in the written instructions supplied is warranted for the warranty period stated above. Any such
part repaired or replaced under warranty will be warranted for the remaining warranty period.
3. Any warranted part that is scheduled for replacement as required maintenance in the written instructions supplied is warranted for the period of time before the
first scheduled replacement date for that part. If the part fails before the first scheduled replacement, the part will be repaired or replaced by MTD Consumer
Group Inc according to subsection (4) below. Any such part repaired or replaced under warranty will be warranted for the remainder of the period prior to the
first scheduled replacement point for the part.
4. Repair or replacement of any warranted part under the warranty provisions herein must be performed at a warranty station at no charge to the owner.
5. Notwithstanding the provisions herein, warranty services or repairs will be provided at all of our distribution centers that are franchised to service the subject
engines or equipment.
6. The lawn mower owner will not be charged for diagnostic labor that is directly associated with diagnosis of a defective, emission-related warranted part,
provided that such diagnostic work is performed at a warranty station.
7. MTD Consumer Group Inc is liable for damages to other engine or equipment components proximately caused by a failure under warranty of any warranted
part.
8. Throughout the lawn mower warranty period stated above, MTD Consumer Group Inc will maintain a supply of warranted parts sufficient to meet the expected
demand for such parts.
9. Any replacement part may be used in the performance of any warranty maintenance or repairs and must be provided without charge to the owner. Such use will
not reduce the warranty obligations of MTD Consumer Group Inc.
10. Add-on or modified parts that are not exempted by the Air Resources Board may not be used. The use of any non-exempted add-on or modified parts by the
ultimate purchaser will be grounds for disallowing a warranty claims. MTD Consumer Group Inc will not be liable to warrant failures of warranted parts caused
by the use of a non-exempted add-on or modified part.
WARRANTED PARTS:
The repair or replacement of any warranted part otherwise eligible for warranty coverage may be excluded from such warranty coverage if MTD Consumer Group
Inc demonstrates that the lawn mower has been abused, neglected, or improperly maintained, and that such abuse, neglect, or improper maintenance was the
direct cause of the need for repair or replacement of the part. That notwithstanding, any adjustment of a component that has a factory installed, and properly
operating, adjustment limiting device is still eligible for warranty coverage. The following emission warranty parts are covered:
(1) Fuel Metering System
•Coldstartenrichmentsystem(softchoke)
•Carburetorandinternalparts
•Fuelpump
•Fueltank
(2) Air Induction System
•Aircleaner
•Intakemanifold
(3) Ignition System
•Sparkplug(s)
•Magnetoignitionsystem
(4) Exhaust System
•Catalyticconverter
•SAI(Reedvalve)
(5) Miscellaneous Items Used in Above System
•Vacuum,temperature,position,timesensitivevalvesandswitches
•Connectorsandassemblies
(6) Evaporative Control
•FuelhosecertifiedforARBevaporativeemissions2008
•Fuelhoseclamps
•Tetheredfuelcap
•Carboncanister
•Vaporlines
GDOC-100175 Rev. C
IMPORTANT: To obtain warranty coverage owner must present an
original proof of purchase and applicable maintenance records to the
servicing dealer. Please see the operator’s manual for information on
required maintenance and service intervals.
The limited warranty set forth below is given by Cub Cadet LLC with
respect to new merchandise purchased or leased and used in the United
States and/or its territories and possessions, and by MTD Products
Limited with respect to new merchandise purchased or leased and
used in Canada and/or its territories and possessions (either entity
respectively, “Cub Cadet”).
Cub Cadet warrants this product (excluding its Normal Wear Parts,
Batteries, Frame and Front Axle and Attachments as described below)
against defects in material and workmanship for a period of three (3)
years or one hundred twenty (120) operation hours, whichever comes
first, commencing on the date of original retail purchase or lease and
will, at its option, repair or replace, free of charge, any part found to be
defective in materials or workmanship.
Normal Wear Parts are warranted to be free from defects in material and
workmanship for a period of thirty (30) days from the date of original
purchase or lease. Normal wear parts include, but are not limited to
items such as: belts, blades, blade adapters, grass bags, rider deck
wheels, seats, and tires.
Batteries have a one-year prorated limited warranty against defects in
material and workmanship, with 100% replacement during the first three
months. After three months, the battery replacement credit is based on
the months remaining in the twelve (12) month period dating back to the
original date of original sale or lease. Any replacement battery will be
warranted only for the remainder of the original warranty period.
Frame and Front Axle — Cub Cadet warrants the frame, and front cast iron
pivot axle against defects in material and workmanship for a period of
five (5) years or 500 hours, whichever occurs first, commencing on the
date of original purchase or lease.
Attachments — Cub Cadet warrants attachments for this product against
defects in material and workmanship for a period of two (2) years,
commencing on the date of the attachment’s original purchase or
lease. Attachments include, but are not limited to items such as: grass
collectors and mulch kits.
This limited warranty shall only apply if this product has been operated
and maintained in accordance with the Operator’s Manual furnished
with the product, and has not been subject to misuse, abuse, neglect,
accident, improper maintenance, alteration, vandalism, theft, fire, water,
or damage because of other peril or natural disaster. Damage resulting
from the installation or use of any part, accessory or attachment not
approved by Cub Cadet for use with the product(s) covered by this
manual will void your warranty as to any resulting damage. In addition,
Cub Cadet may deny warranty coverage if the hour meter, or any part
thereof, is altered, modified, disconnected or otherwise tampered with.
HOW TO OBTAIN SERVICE: Warranty service is available, WITH PROOF
OF PURCHASE AND APPLICABLE MAINTENANCE RECORDS, through
your local authorized service dealer. To locate the dealer in your area:
In the U.S.A.:
Check your Yellow Pages, or contact Cub Cadet LLC at P.O. Box 361131,
Cleveland, Ohio 44136-0019, call 1-877-282- 8684
or log on to our website at www.cubcadet.com.
In Canada:
Contact MTD Products Limited, Kitchener, ON N2G 4J1, call
1-800-668-1238 or log on to our website at www.mtdcanada.com.
Without limiting the foregoing, this limited warranty does not provide
coverage in the following cases:
a. Routine maintenance items such as lubricants, filters, blade
sharpening, tune-ups, brake adjustments, clutch adjustments, deck
adjustments, and normal deterioration of the exterior finish due to
use or exposure.
b. Service completed by someone other than an authorized service
dealer.
c. Cub Cadet does not extend any warranty for products sold or
exported outside of the United States and/or Canada, and their
respective possessions and territories, except those sold through
Cub Cadet’s authorized channels of export distribution.
d. Replacement parts and\or accessories that are not genuine Cub
Cadet parts.
e. Transportation charges and service calls.
There are no implied warranties, including without limitation any
implied warranty of merchantability or fitness for a particular
purpose. No warranties shall apply after the applicable period of
express written warranty above. No other express warranties beyond
those mentioned above, given by any person or entity, including a
dealer or retailer, with respect to any product, shall bind Cub Cadet.
The exclusive remedy is repair or replacement of the product as
set forth above. The terms of this warranty provide the sole and
exclusive remedy arising from the sale and/or lease of the products
covered hereby. Cub Cadet shall not be liable for any incidental or
consequential loss or damage including, without limitation, expenses
incurred for substitute or replacement lawn care services or for rental
expenses to temporarily replace a warranted product.
Some jurisdictions do not allow the exclusion or limitation of incidental
or consequential damages, or limitations on how long an implied
warranty lasts, so the above exclusions or limitations may not apply to
you.
In no event shall recovery of any kind be greater than the amount of the
purchase price of the product sold. Alteration of safety features of the
product shall void this warranty. You assume the risk and liability for
loss, damage, or injury to you and your property and/or to others and
their property arising out of the misuse or inability to use the product.
This limited warranty shall not extend to anyone other than the original
purchaser or to the person for whom it was purchased as a gift.
HOW LOCAL LAWS RELATE TO THIS WARRANTY: This limited warranty
gives you specific legal rights, and you may also have other rights that
vary in different jurisdictions.
CUB CADET LLC
MANUFACTURER’S LIMITED WARRANTY FOR
SERIES 1000 & SERIES 1500 TRACTORS
Cub Cadet LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019, Phone: 1-877-282-8684
MTD Products Limited, Kitchener, ON N2G 4J1, Phone: 1-800-668-1238
GDOC-100014 REV. B
CUB CADET LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019
Ma n u a l d e l Op e r a d O r
Impreso en Estados Unidos de América Formulario No. 769-04349
(Octubre 29, 2008
Asistencia al Cliente
En caso de tener problemas para montar este producto o de tener dudas con respecto a los controles, funcionamiento
o mantenimiento de esta máquina, puede solicitar la ayuda de expertos. Elija entre las opciones que se presentan a
continuación:
Visite nuestro sitio web en www.cubcadet.com◊
Llame al representante de Atención al Cliente al (800) 965-4CUB◊
Localice a su distribuidor Cub Cadet más cercano llamando al (877) 282-8684◊
◊
Gracias por comprar un tractor corta césped fabricado por
Cub Cadet LLC. El mismo ha sido diseñado cuidadosamente
para brindar excelente rendimiento si se lo opera y mantiene
correctamente.
Le indica cómo configurar, operar y mantener la máquina
cuidadosamente y en todo momento las prácticas de seguridad
recomendadas y de hacérselas seguir a cualquier otra persona
que opere la máquina. En caso de no hacerlo podrían producirse
lesiones personales o daños materiales.
Toda la información contenida en este manual hace referencia
a la más reciente información de producto disponible en el
momento de la impresión. Revise el manual frecuentemente
para familiarizarse con la máquina, sus características y
productos de diferentes modelos. Las características y funciones
incluidas y/o ilustradas en este manual pueden no ser aplicables
a todos los modelos. Cub Cadet LLC se reserva el derecho de
modificar las especificaciones de los productos, los diseños y
el equipo sin previo aviso y sin generar responsabilidad por
Este producto cumple con las estrictas normas de seguridad
a la máquina, llame a su distribuidor de servicio local Cub Cadet
autorizado o póngase en contacto directamente con nosotros.
postal de la Asistencia al Cliente de Cud Cadet se encuentran en
esta página. Queremos garantizar su entera satisfacción en todo
momento.
En este manual, las referencias al lado derecho o izquierdo de la
máquina se observan desde la posición del operador.
El fabricante del motor es el responsable de todas las
cuestiones relacionadas con el rendimiento, potencia de salida,
un paquete por separado, junto con su máquina.
Gracias
Registro de información de producto
Antes de configurar y operar su equipo nuevo, por favor localice
la placa del modelo en el equipo y registre la información en el
mirando debajo del asiento. Si tiene que solicitar soporte técnico
a través de nuestro sitio web, el Departamento de Asistencia
al Cliente, o de un distribuidor de servicio autorizado local,
necesitará esta información.
nú M e r O d e M O d e l O
nú M e r O d e s e r i e
Al propietario 1
2
Medidas importantes de seguridad ...................... 3
Montaje y Conguración ........................................ 8
Controles y Características ....................................11
Funcionamiento .....................................................15
Mantenimiento y Ajustes .......................................19
Servicio ................................................................... 25
Solución de problemas ......................................... 30
Garantía ...................................... Cubierta posterior
Índice
Medidas importantes de seguridad 2
3
Funcionamiento general
Lea, entienda y cumpla todas las instrucciones incluidas en
la máquina y en los manuales antes de montarla y utilizarla.
Guarde este manual en un lugar seguro para consultas
futuras y periódicas, así como para solicitar repuestos.
Familiarícese con todos los controles y con el uso adecuado 2.
de los mismos. Sepa cómo detener la máquina y desactivar
los controles rápidamente.
deben leer y entender las instrucciones de operación y
normas de seguridad contenidas en este manual, y en la
máquina y deben ser entrenados y supervisados por un
adulto.
Nunca permita que los adultos operen esta máquina sin 4.
recibir antes la instrucción apropiada.
5.
observadores, a los ayudantes, niños y mascotas alejados
al menos 25 metros de la máquina mientras está en
funcionamiento. Detenga la máquina si alguien entra en la
zona.
Inspeccione minuciosamente el área donde utilizará el 6.
equipo. Retire todas las piedras, palos, cables, huesos,
juguetes y otros objetos extraños que podrían ser
recogidos y arrojados por la acción de las cuchillas. Los
objetos arrojados por la máquina pueden producir lesiones
graves.
7.
para evitar la descarga de material hacia los caminos, las
veredas, los observadores, etc. Evite además descargar
material contra las paredes y obstrucciones que podrían
provocar que el material descargado rebote contra el
operador.
8.
antiparras de seguridad mientras opera la máquina o
mientras la ajusta o repara. Los objetos arrojados que
rebotan pueden producir lesiones oculares graves.
Utilice zapatos de trabajo resistentes, de suela fuerte, 9.
así como pantalones y camisas ajustados. Las prendas
sueltas o las alhajas pueden quedar atrapadas en las
piezas movibles. Nunca opere la máquina descalzo o con
sandalias.
La presencia de este símbolo indica que se trata de instrucciones
importantes de seguridad que se deben respetar para evitar poner en peligro su seguridad
personal y/o material y la de otras personas. Lea y siga todas las instrucciones de este manual
antes de poner en funcionamiento esta máquina. Si no respeta estas instrucciones puede
provocar lesiones personales. Cuando vea este símbolo.
Esta máquina está diseñada para ser utilizada respetando las normas de
seguridad contenidas en este manual. Al igual que con cualquier tipo de equipo motorizado,
un descuido o error por parte del operador puede producir lesiones graves. Esta máquina es
capaz de amputar manos y pies y de arrojar objetos con gran fuerza. De no respetar las
instrucciones de seguridad siguientes se pueden producir lesiones graves o la muerte.
El escape del motor de este producto, algunos de sus componentes y
algunos componentes del vehículo contienen o liberan sustancias químicas que el estado
de California considera que pueden producir cáncer, defectos de nacimiento u otros
problemas reproductivos.
Los bornes de la batería y los accesorios afines contienen plomo y compuestos
cáncer y daños en el sistema reproductivo. Lávese las manos después de estar en contacto con estos
componentes.
4se c t i O n 2 — Me d i d a s i M p O r t a n t e s d e s e g u r i d a d
Esté atento a la cortadora y a la dirección de la descarga
de los aditamentos y no apunte a nadie. Nunca opere la
cortadora de césped sin que estén en su lugar apropiado la
cubierta de descarga o el colector de recortes de césped.
No ponga las manos o los pies cerca de las piezas rotatorias
o debajo de la plataforma de corte. El contacto con las
cuchillas puede producir la amputación de manos y pies.
Una cubierta de descarga faltante o dañada puede provocar
el contacto con la cuchilla o lesiones por objetos arrojados.
Detenga la(s) cuchilla(s) cuando atraviese senderos, sendas o
caminos de grava y cuando no esté cortando el césped.
Vigile el tránsito vehicular cuando esté operando cerca de o
en cruces de caminos. Esta máquina no debe utilizarse en la
No opere esta máquina bajo los efectos del alcohol o de
drogas.
Corte el césped solamente con luz de día o con una buena
luz artificial.
Nunca transporte pasajeros.
Desenganche la(s) cuchilla(s) antes de colocar la marcha atrás.
Retroceda lentamente. Siempre mire hacia abajo y hacia atrás
antes y mientras retrocede, para evitar accidentes.
máquina suavemente. Evite la operación errática y la
velocidad excesiva.
Desenganche la(s) cuchilla(s), coloque el freno de 20.
estacionamiento, detenga el motor y espere hasta que la(s)
cuchilla(s) se detenga(n) por completo antes de retirar el
colector de césped, vaciar los recortes, destapar el canal,
retirar restos de césped o desechos, o hacer cualquier ajuste.
Nunca deje la máquina en funcionamiento sin vigilancia.
Apague siempre las cuchillas, coloque la transmisión en
neutral, coloque el freno de mano, detenga el motor y retire
la llave antes de bajarse del vehículo.
Tenga sumo cuidado al cargar o descargar la máquina en 22.
un remolque o camión. Esta unidad no debe conducirse
en ascenso o descenso de rampas, porque podría ladearse
y provocar lesiones personales graves. En las rampas la
máquina se debe empujar manualmente para cargarla o
descargarla correctamente.
El silenciador y el motor se calientan y pueden causar
quemaduras. No los toque.
Revise el espacio libre por encima de la cabeza antes 24.
de conducir bajo las ramas bajas de árboles, cables,
cerramientos de puertas, etc. en los cuales el operador
podría atorarse o ser empujado fuera de la máquina, lo que
podría resultar en lesiones graves.
Desenganche todos los embragues de los accesorios, 25.
presione totalmente el pedal del freno y cambie a neutral
antes de intentar arrancar el motor.
La máquina está diseñada para cortar césped residencial 26.
césped demasiado crecido, seco (por ej., pastura) ni pilas
de hojas secas. El césped y las hojas secas pueden entrar
en contacto con el escape del motor y/o acumularse en la
plataforma de la cortadora de césped, convirtiéndose en un
peligro de incendio
Utilice solamente accesorios y aditamentos aprobados para 27.
esta máquina por el fabricante de la misma. Lea, comprenda
y siga todas las instrucciones proporcionadas con los
accesorios o aditamentos aprobados.
Los datos estadísticos muestran que los operadores de 60 28.
años y mayores se ven involucrados en un alto porcentaje
de lesiones relacionadas con tractores corta césped. Estos
operadores deben evaluar su capacidad para operar el
tractor corta césped en forma suficientemente segura para
protegerse a ellos mismos y a los demás contra lesiones
graves.
Si se presentan situaciones que no están previstas en este 29.
ayuda, póngase en contacto con su representante de
asistencia al cliente.
Funcionamiento en pendientes
Las pendientes son un factor importante relacionado con
accidentes por derrape y vuelcos que pueden producir lesiones
graves e incluso la muerte. La operación en pendientes requiere
mayor precaución. Si no puede retroceder en la pendiente o si no
se siente seguro, no realice ninguna operación de corte.
como parte de este manual para medir la pendiente antes de
operar la máquina en una zona inclinada. Si la pendiente es
ese sector, pues podría causar lesiones graves.
Haga lo siguiente:
transversal. Tenga cuidado cuando cambie de dirección al
operar en pendiente.
Esté atento a los hoyos, surcos, baches, rocas, u otros objetos 2.
ocultos. El terreno desnivelado puede voltear la máquina. El
césped alto puede ocultar obstáculos.
Vaya a baja velocidad. Elija una velocidad lo suficientemente
baja, de modo que no tenga que detenerse o hacer cambios
mientras está sobre la pendiente. Los neumáticos podrían
frenos funcionaran apropiadamente. Siempre mantenga la
máquina en cambio mientras desciende las pendientes, para
poder frenar con el motor.
Siga las recomendaciones del fabricante para los pesos o 4.
contrapesos de las ruedas, para mejorar la estabilidad de la
máquina.
Tenga especial cuidado con los colectores de césped u otros 5.
aditamentos. Los mismos pueden modificar la estabilidad de
la máquina.
6.
lentos y graduales. No cambie repentinamente la velocidad
ni la dirección. Un frenado o cambio de velocidad repentinos
pueden causar que el frente de la máquina se levante y dé
una voltereta hacia atrás, lo que podría producir lesiones
graves.
Evite arrancar o detenerse en una pendiente. Si los 7.
neumáticos pierden la tracción, desenganche las cuchillas y
descienda lentamente la pendiente.
No haga lo siguiente:
No gire sobre las pendientes a menos que sea necesario. Si es
posible, gire lentamente y gradualmente durante el descenso.
No corte el césped cerca de pozos, hundimientos o 2.
terraplenes. La cortadora de césped puede volcarse
repentinamente si una de las ruedas está sobre el borde de un
acantilado, zanja o si un borde se desmorona.
No intente estabilizar la máquina poniendo el pie en el suelo.
No utilice un colector de césped en pendientes empinadas. 4.
5.
causar derrapes.
se c t i O n 2 — Me d i d a s i M p O r t a n t e s d e s e g u r i d a d
No cambie a transmisión neutral para descender. El exceso de 6.
velocidad puede hacer que el operador pierda el control de la
máquina, ocasionando lesiones graves e incluso la muerte.
No remolque cargas pesadas detrás de los aditamentos 7.
(carrito de basura cargado, podadora de rodillos, etc) en
pendientes mayores de 5 grados. Cuando se desplaza
pendiente abajo, el peso adicional tiende a empujar el
tractor y puede hacer que se pierda el control del mismo (por
ejemplo, el tractor se puede acelerar, se reduce la capacidad
para frenar y maniobrar, los accesorios pueden plegarse como
un cortaplumas y hacer que el tractor vuelque).
Niños
niños se sienten atraídos por este tipo de máquinas y su
funcionamiento. No entienden los riesgos ni los peligros.
Nunca asuma que los niños permanecerán en el mismo lugar
Mantenga a los niños fuera del área de trabajo y bajo a.
estricta vigilancia de un adulto responsable además
del propio operador.
Esté alerta y apague la máquina si un niño ingresa al b.
área.
Antes y mientras está retrocediendo, mire hacia atrás c.
y cuide que no haya niños.
d.
interferir con la operación segura de la máquina.
Tenga extrema precaución cuando se aproxime a e.
esquinas ciegas, portales, arbustos, árboles u otros
objetos que puedan impedirle ver a un niño que se
cruce en el recorrido de la máquina.
f.
Mantenga a los niños alejados de los motores en g.
silenciador caliente.
Retire la llave cuando deje la máquina sin vigilancia, h.
evite que una persona sin autorización la maneje.
2.
leer y entender las instrucciones de operación y normas de
seguridad contenidas en este manual, y en la máquina y
deben ser entrenados y supervisados por un adulto.
Remolque
un enganche diseñado para remolcar. No acople equipo
remolcado excepto en el punto de enganche.
Siga las recomendaciones del fabricante en lo que respecta 2.
a los límites de peso de los equipos a remolcar y al
remolque en pendientes.
Nunca permita la presencia de niños u otras personas
dentro o sobre los equipos remolcados.
En las pendientes, el peso del equipo remolcado puede 4.
causar pérdida de tracción y pérdida de control de la
máquina.
Desplácese lentamente y deje distancia adicional para 5.
frenado.
No cambie a transmisión neutral para descender.6.
Servicio
Manejo seguro de la gasolina:
sumamente cuidadoso al manipular la gasolina. La
Se puede lesionar
gravemente si derrama gasolina sobre usted o sobre la
ropa, ya que ésta se puede incendiar. Lávese la piel y
cámbiese de ropa de inmediato.
Utilice sólo los recipientes para gasolina autorizados.a.
Nunca llene los recipientes en el interior de b.
un vehículo o camión o caja de remolque con
recubrimiento plástico. Coloque siempre los
recipientes en el piso y lejos del vehículo antes de
realizar la carga.
Cuando sea factible, retire el equipo a gasolina del c.
camión o remolque y llénelo en el suelo. Si esto
no es posible, llene el equipo en un remolque con
un contenedor portátil, en vez de hacerlo con una
boquilla dispensadora de gasolina.
Mantenga la boquilla de llenado en contacto con el d.
borde del depósito de combustible o con la abertura
del recipiente en todo momento, hasta terminar
la carga. No utilice un dispositivo de boquilla de
apertura/cierre.
Apague todos los cigarrillos, cigarros, pipas y otras e.
fuentes de combustión.
Nunca cargue combustible en la máquina en un f.
espacio cerrado.
Nunca saque la tapa del combustible ni agregue g.
combustible mientras el motor está caliente o en
marcha. Deje que el motor se enfríe por lo menos
dos minutos antes de volver a cargar combustible.
Nunca llene en exceso el depósito de combustible. h.
Llene el tanque no más de ½ pulgada por debajo
de la base del cuello del tapón de carga, para dejar
espacio para la expansión del combustible.
i.
bien.
Limpie el combustible que se haya derramado sobre j.
el motor y el equipo. Traslade la máquina a otra
zona. Espere 5 minutos antes de encender el motor.
k.
máquina limpia de pasto, hojas y de acumulación
de otros residuos. Limpie los derrames de aceite o
combustible y saque todos los residuos embebidos
de combustible.
Nunca guarde la máquina o el recipiente de l.
combustible en un espacio cerrado donde haya
fuego, chispas o luz piloto, como por ejemplo de
calentadores de agua, calefactores de ambientes,
hornos, secadores de ropa u otros aparatos a gas.
Deje que la máquina se enfríe cinco minutos por lo m.
menos antes de guardarla.
Servicio general
Nunca encienda el motor en espacios cerrados o en una
zona con poca ventilación. El escape del motor contiene
monóxido de carbono, un gas inodoro y letal.
6se c t i O n 2 — Me d i d a s i M p O r t a n t e s d e s e g u r i d a d
Antes de limpiar, reparar o inspeccionar la máquina, 2.
compruebe que la(s) cuchilla(s) y todas las partes en
movimiento se hayan detenido. Desconecte el cable de la
bujía y póngalo haciendo masa contra el motor para evitar
que se encienda accidentalmente.
Revise periódicamente para asegurarse que las cuchillas
se detengan por completo en aproximadamente cinco (5)
segundos después de accionar el control de desenganche
de la(s) cuchilla(s). Si las cuchillas no se detienen dentro de
este lapso de tiempo, su unidad deberá ser reparada por su
distribuidor de servicio autorizado MTD.
Revise con frecuencia el funcionamiento del sistema de 4.
frenos ya que está sujeto a desgaste por la operación
Revise los pernos de montaje de la(s) cuchilla(s) y del 5.
motor a intervalos frecuentes para verificar que estén
bien apretados. Además, inspeccione visualmente la(s)
cuchilla(s) en busca de daños (por ejemplo, desgaste
excesivo, abolladuras, rajaduras, etc.). Reemplace la(s)
uso de piezas que no cumplen con las especificaciones
del equipo original podría tener como resultado un
rendimiento incorrecto y además poner en riesgo la
Las cuchillas de las podadoras son muy afiladas. Envuelva 6.
la cuchilla o utilice guantes y extreme las precauciones
Mantenga todos los pernos, tuercas y tornillos bien 7.
ajustados para asegurarse de que la máquina se encuentra
en condiciones seguras de operación.
Nunca altere el sistema de enclavamiento de seguridad ni 8.
otros mecanismos de seguridad. Controle periódicamente
que funcionen correctamente.
9.
motor, desconecte el cable de la bujía y conecte el motor a
masa. Inspeccione minuciosamente la máquina para ver si
está dañada. Repare el daño antes de arrancar y utilizar la
máquina.
Nunca trate de hacer ajustes o reparaciones a la máquina
mientras el motor está en marcha.
Los componentes del colector de césped y la cubierta de
descarga, están sujetos a desgaste y daños que podrían
dejar expuestas partes en movimiento o permitir que se
frecuentemente todos los componentes y reemplácelos
inmediatamente sólo con piezas de los fabricantes del
que no cumplen con las especificaciones del equipo
original podría tener como resultado un rendimiento
No cambie la configuración del regulador del motor ni lo
opere a sobrevelocidad. El regulador del motor controla la
velocidad máxima segura de funcionamiento del motor.
Mantenga o reemplace las etiquetas de seguridad e
Respete las normas referentes a la disposición correcta y las
reglamentaciones sobre gasolina, aceite, etc. para proteger
el medio ambiente.
este producto tiene una vida útil media de siete (7) años,
ó 270 horas de funcionamiento. Al finalizar la vida útil
media, adquiera una máquina nueva o haga inspeccionar
anualmente ésta por un distribuidor de servicio autorizado
para cerciorarse de que todos los sistemas mecánicos y de
seguridad funcionan correctamente y no tienen excesivo
desgaste. Si no lo hace, pueden producirse accidentes,
lesiones o muerte.
No modifique el motor
bajo ninguna circunstancia. Si cambia la configuración del
regulador del motor el motor puede descontrolarse y operar a
velocidades inseguras. Nunca cambie la configuración de fábrica
del regulador del motor.
Aviso referido a emisiones
Los motores que están certificados y cumplen con las
siguientes sistemas de control de emisiones: Modificación de
motor (EM) y catalizador de tres vías (TWC) si están equipados de
esa manera.
Guardachispas
Esta máquina está equipada con
un motor de combustión interna y no debe ser
utilizada en un terreno agreste cubierto por bosque,
malezas o hierba ni cerca del mismo excepto que el
sistema de escape del motor esté equipado con un
amortiguador de chispas que cumpla con las leyes
locales o estatales correspondientes (si las hay).
Si se utiliza un amortiguador de chispas el operador lo debe
mantener en condiciones de uso adecuadas. En el Estado
de California las medidas anteriormente mencionadas son
de California). Es posible que existan leyes similares en otros
estados. Las leyes federales se aplican en territorios federales.
a través de su distribuidor de mantenimiento de motores
autorizado más cercano o poniéndose en contacto con el
Su responsabilidad—Restrinja el uso de esta máquina motorizada a las personas que lean,
comprendan y respeten las advertencias e instrucciones que figuran en este manual y en la máquina.
GUARDE ESTAS INSTRUCCIONES
7se c t i O n 2 — Me d i d a s i M p O r t a n t e s d e s e g u r i d a d
Safety Symbols
This page depicts and describes safety symbols that may appear on this product. Read, understand, and follow all instructions on the
machine before attempting to assemble and operate.
Symbol Description
leído, entienda, y siga todas las instrucciones en el manual(s) antes de procurar montar y
funcionar
Nunca transporte pasajeros
Retroceda lentamente. Siempre mire hacia abajo y hacia atrás antes y mientras retrocede, para
evitar accidentes.
Guarde manos y pies lejos de hacer girar partes.
Quite objetos que pueden ser lanzados por la lámina en cualquier dirección. Lleve gafas de
seguridad..
Quite objetos que pueden ser lanzados por la lámina en cualquier dirección. Lleve gafas de
seguridad.
Guarde a las personas presentes, a los ayudantes y a niños por lo menos 75 pies lejos.
CUESTAS
Las partes del motor, especialmente el silenciador, llega a ser muy caliente durante la
de descarga o el receptor de hierba estén en su lugar apropiado. De ser dañado, sustituya
inmediatamente.
8se c t i O n 2 — Me d i d a s i M p O r t a n t e s d e s e g u r i d a d
Mire y mantenga este nivel con un árbol vertical
o la esquina de un edicio...
o el poste de una empalizada
Doble por la línea de puntos (representa una pendiente de 15°)
15°
Use esta página como guía para determinar en qué pendientes no puede operar el tractor de manera segura.
las pendientes opere con los tractores corta-césped hacia arriba y abajo, nunca de forma transversal.
Configuración del tractor
Mover Manualmente el Tractor
Su transmisión del tractor está equipado con una válvula de
escape para ocasiones en que es necesario para mover el tractor
manualmente. La apertura de esta válvula permite el líquido en
la transmisión de eludir su ruta normal, permitiendo que la parte
la siguiente manera:
Busque la barra de transmisión de circunvalación en la
Tire de la varilla de transmisión de circunvalación hacia el 2.
exterior y, a continuación, hacia abajo, para bloquear en su
lugar.
NOTA: La transmisión se compromete a no involucrarse cuando
el bypass se tira la vara a cabo. Regresa la vara a su posición
normal de funcionamiento antes de que el tractor.
Nunca intente mover el tractor
manualmente sin la primera apertura de la válvula.
Si lo hace, dará lugar a graves daños a la transmisión
del tractor.
Extracción de la traba de seguridad utilizada en el envío
tractor corta césped esté apagado, quite la llave de
encendido y coloque el freno de mano antes de retirar la
traba de seguridad utilizada en el envío.
Localice la traba de seguridad, si hubiere, y la etiqueta
de advertencia encontrada en la parte derecha de la
Mientras sostiene el canal de descarga con su mano 2.
izquierda, extraiga con la mano derecha la traba de
seguridad, sujetándola entre los dedos pulgar e índice y
rotándola en el sentido de las agujas del reloj.
La traba de seguridad se usa
traba de seguridad utilizada en el envío antes de
operar su tractor corta césped.
La plataforma de la cortadora de
césped puede arrojar objetos. En caso de operar la
cortadora de césped sin colocar la cubierta de
descarga en la posición adecuada para el
funcionamiento, podrían producirse graves lesiones
personales y/o daños materiales.
Contents of Crate
Manual
Montaje y Configuración 3
9
Instalación del cable negativo de la batería
NOTA:
El borne negativo de la batería está marcado como Neg (-).
El cable positivo (grueso, de color rojo) está sujeto al borne
El cable negativo (grueso, de color negro) puede venir de fábrica
sujeto al borne negativo de la batería. Si no se entrega unido,
proceda del siguiente modo:
Levante el capó del tractor y retire el perno del carro y la
tuerca hexagonal del cable negativo (cable grueso negro).
Retire la cubierta plástica negra, si es que está presente, 2.
del borne negativo de la batería y una el cable negativo
al borne negativo de la batería (–) utilizando el perno y la
borne positivo de la batería esté cubierto con el capuchón
de goma rojo para protegerlo de la corrosión.
NOTA: Si la batería se pone en funcionamiento después de la
fecha indicada en su parte superior o al costado de la misma,
cárguela siguiendo las instrucciones de la sección Mantenimiento
y Ajustes de este manual antes de operar el tractor.
Control de la presión de los neumáticos
La presión máxima de los
Se debe mantener una presión uniforme para todos
los neumáticos en todo momento.
Tal vez los neumáticos de la unidad hayan sido inflados en
exceso para el envío del producto. Reduzca la presión de los
neumáticos antes de operar el tractor. La presión de neumáticos
recomendada para el funcionamiento es de aproximadamente
neumáticos delanteros. Consulte en los laterales de los
neumáticos la presión máxima en p.s.i.
Ajuste de las ruedas de calibración de la plataforma
Mueva el tractor a una superficie firme y nivelada,
preferentemente sobre el pavimento, y realice lo siguiente.
Seleccione la posición de altura de la plataforma de corte
colocando la palanca de elevación de la plataforma en
el ajuste de altura de corte deseado en situación normal
(cualquiera de las seis muescas de altura de corte del lado
derecho del guardabarros).
Controle si las ruedas de calibración están en contacto con 2.
la superficie de abajo o si hay excesiva separación. Debe
haber una separación de entre ⁄ pulgada y ⁄ pulgada
continuación:
Si las ruedas de calibración tienen excesiva separación respecto
del suelo o están en contacto con el mismo, ajuste del siguiente
modo:
Levante la manija de elevación de la plataforma a.
hasta el punto más alto.
Retire las ruedas de calibración delanteras y traseras b.
retirando las tuercas de sujeción y los tornillos con
reborde que las ajustan a la plataforma. Vea la Fig.
Coloque la palanca de elevación de la plataforma en c.
el ajuste de altura de corte deseado.
Vuelva a insertar el tornillo con reborde (con d.
cada rueda de calibración) dentro del orificio de
posicionamiento que deja aproximadamente ½
pulgada entre la parte inferior de la rueda y el
pavimento.
Consulte la sección Nivelación de la plataforma en la sección
Mantenimiento de este manual para obtener instrucciones
detalladas sobre diferentes ajustes de la plataforma.
10 se c c i ó n 2— MO n t a j e y cO n f i g u r a c i ó n
Ajuste del asiento
la sede de ajuste. Deslice el asiento hacia adelante o hacia
atrás a la posición deseada y luego suelte la palanca de ajuste.
Antes de operar el tractor,
detrás de la máquina y tire del asiento hacia atrás
hasta que encaje en su lugar haciendo clic.
Gasolina y aceite
El tanque de combustible está ubicado debajo del guardabarros
y posee una capacidad de tres galones y medio. Quite la tapa
de combustible girándola en sentido contrario al de las agujas
combustible.
Tenga mucho cuidado al trabajar
con gasolina. La gasolina es sumamente inflamable
y sus vapores pueden causar explosiones. Nunca
agregue combustible a la máquina en interiores ni
mientras el motor está caliente o en funcionamiento.
Apague los cigarrillos, cigarros, pipas y otras fuentes
de combustión.
NOTA: Su tractor se envía con aceite en el motor. Sin embargo,
usted DEBE controlar el nivel de aceite antes de hacerlo
funcionar.
Controle siempre el nivel de aceite
instrucciones del Manual del propietario Kohler.
se pueden producir daños graves al motor.
11se c c i ó n 2— MO n t a j e y cO n f i g u r a c i ó n
Los controles y características del tractor corta césped se ilustran
Lea y respete todas las normas de
seguridad y las instrucciones de este manual,
incluida la sección Funcionamiento en su totalidad,
antes de intentar operar esta máquina. Si no respeta
todas las normas de seguridad y las instrucciones
puede provocar lesiones personales.
Control del regulador/cebador
La palanca de control del regulador/cebador
está ubicada del lado derecho del panel de
instrumentos del tractor. Esta palanca controla
la velocidad del motor y cuando se la empuja
totalmente hacia adelante, cierra el cebador
para un inicio en frío. Cuando se lo coloca en una
posición determinada, el regulador mantiene una
velocidad de motor uniforme.
NOTA: Cuando opere el tractor con la plataforma
del regulador/cebador esté siempre en la
posición FAST (rápido; representado por una liebre).
Pedal de freno
El pedal de la transmisión está ubicado
a la izquierda frontal del tractor, sobre
el estribo. El pedal del freno puede
utilizarse para realizar detenciones
bruscas o para colocar el freno de mano.
NOTA: Se debe presionar totalmente el pedal del freno para
activar el interruptor de bloqueo de seguridad al encender el
tractor.
Palanca de ajuste del asiento
El asiento de ajuste se encuentra en la parte delantera del
deslice el asiento de ajuste a la izquierda y reposicionar el
asiento a la posición deseada. Una vez que una posición cómoda
se encuentra, la puesta en libertad el asiento de ajuste para
bloquear el asiento en su lugar. Consulte a la Asamblea General
y puesta en marcha de este manual para obtener instrucciones
más detalladas.
Controles y Características 4
12
Palanca de elevación de la plataforma
Ubicada en el guardabarros derecho del tractor, la palanca de elevación
de la plataforma se utiliza para cambiar la altura de la plataforma
colóquela en la muesca que mejor se adapte a la aplicación deseada.
Módulo del interruptor de
encendido
Nunca deje la
máquina en
funcionamiento sin
vigilancia. Siempre
desconecte la
potencia de arranque
freno de mano,
apague el motor y
retire la llave, para
evitar que alguien encienda accidentalmente el
motor.
encendido y gírela en el sentido de las agujas del reloj hacia la
posición (encendido). Suelte la llave en la posición
una vez que haya arrancado el motor.
(DETENCIÓN).
Antes de operar el tractor,
remítase a
y en la
sección Funcionamiento de este manual para ver
instrucciones detalladas del Módulo del Interruptor
de Encendido y del funcionamiento del tractor en el
.
Pedal de la transmisión
La unidad de pedal se encuentra en el lado
derecho del tractor, a lo largo de la marcha
adelante para hacer que el tractor para viajar
hacia adelante. Velocidad en tierra también
es controlada con la unidad de pedal. La más
adelante que el pedal se pivotar, el más rápido
el tractor va de viaje. El pedal volverá a su
posición original cuando no es presionado.
Pedal de la marcha atrás
El pedal la marcha atrás reverso está situado
en el derecho del tractor a lo largo del tablero
corriente. La velocidad de tierra también
se controla con el pedal reverso. El hacia
abajo cuanto posterior el pedal se gira,
más rápidamente el tractor viajará. El pedal
volverá a su posición original cuando no se
presiona.
Monitor del indicador de sistemas /
Pantalla LCD del medidor horario
Cuando la llave de encendido se rota fuera
coloca en la posición START (encendido),
el monitor indicador de sistemas muestra
la salida de la batería, en voltios, en su LCD
(pantalla de cristal líquido) durante aproximadamente cinco
segundos, y después muestra un reloj de arena y las horas de
funcionamiento del tractor. Una vez que haya arrancado el
tractor, el monitor continuamente muestra un reloj de arena y las
horas de funcionamiento del tractor en su LCD.
NOTA: Las horas de funcionamiento del tractor se registran cada
(detención), independientemente de que se haya arrancado el
motor.
El monitor del indicador también le recuerda al operador los
intervalos de mantenimiento para el cambio de aceite del
motor. La pantalla de cristal líquido parpadea alternativamente
cinco minutos, después de que hayan pasado 50 horas de
funcionamiento registrado. El intervalo de mantenimiento dura
durante cinco minutos, cada vez que el motor del tractor se
enciende durante el intervalo de mantenimiento. Antes de que
Freno
Si se ilumina la luz de freno al intentar encender el motor del
tractor, presione el pedal del freno.
Potencia de arranque (PTO) (enganche de cuchilla)
encender el motor del tractor, presione la perilla de potencia de
Aceite
Es normal que la luz de aceite se ilumine cuando el motor está
girando durante el arranque, pero si se ilumina durante la
operación, cuando el motor está funcionando, detenga el tractor
Batería
Es normal que la luz de la batería se ilumine cuando el motor
está girando durante el arranque, pero si se ilumina durante la
operación, cuando el motor está funcionando, la batería necesita
carga o el sistema de carga del motor no está generando
amperaje suficiente. Controle la batería como se indica en la
sección Servicio de este manual o haga que el sistema de carga
sea verificado por su distribuidor Cub Cadet .
Cargo Neto
La carga neta se encuentra en la mitad inferior de la raya y puede
utilizarse para el almacenamiento.
13se c c i ó n 4— cO n t r O l e s y ca r a c t e r í s t i c a s
Indicador de nivel de combustible
El indicador de nivel de combustible está ubicado a la
derecha del panel de instrumentos del tractor e indica la
cantidad de combustible en el tanque.
Manija de potencia de arranque (PTO)/
enganche de cuchilla
alimentación a la plataforma de corte o a otros accesorios
(disponibles por separado). Empuje hacia adelante la potencia
de arranque/ enganche de cuchilla para activarla. Tire de la
para desconectar la energía de la plataforma de corte u otros
accesorios (disponibles por separado).
NOTA: Al encender el motor, la manija de potencia de arranque
Freno de mano / palanca de control de crucero
Localizada en el centro del panel de instrumentos del tractor
debajo del volante, el freno de mano/palanca de control de
crucero se utiliza para conectar el freno de mano y el control de
crucero. Consulte la sección de Funcionamiento de este manual
para ver instrucciones detalladas con respecto al freno de mano.
NOTA: Si el operador abandona el asiento y deja el motor
funcionando, deberá colocar el freno de mano, o el motor se
apagará de forma automática.
NOTA:
absoluta más rápida del tractor. Si el operador intenta activarlo
en esas condiciones, el tractor se desacelerará automáticamente
a la velocidad de corte absoluta óptima y más rápida.
Nunca deje la máquina en
funcionamiento sin vigilancia. Siempre desconecte
mano, apague el motor y retire la llave, para evitar
que alguien encienda accidentalmente el motor.
100%
50%
0%
14 se c c i ó n 4— cO n t r O l e s y ca r a c t e r í s t i c a s
Interruptores de bloqueo de seguridad
Este tractor está equipado con un sistema de bloqueo de
seguridad para protección del operador. Si el sistema de bloqueo
contacto con su distribuidor Cub Cadet.
El sistema de bloqueo de seguridad impide que el motor
arranque o se encienda a menos que esté colocado el
(enganche de cuchilla) esté en posición desconectada
Si el operador abandona su asiento antes de colocar el
freno de mano, el motor se apagará automáticamente.
de cuchilla) eléctrica se apagará automáticamente
si el operador abandona el asiento del tractor con la
independientemente de que el freno de mano esté
colocado o no.
automáticamente si la perilla de la potencia de arranque
marcha atrás.
No opere el tractor si el sistema
de bloqueo funciona mal. Este sistema fue diseñado
para brindarle seguridad y protección.
Encendido del motor
NOTA: Consulte la sección Configuración y Montaje de este
manual para obtener instrucciones sobre el llenado de aceite y
gasolina.
Inserte la llave del tractor en el módulo del interruptor de
encendido.
2.
Coloque el freno de mano del tractor.
Active el control del cebador moviendo el control del 4.
regulador/cebador completamente hacia adelante en la
posición de cebador.
Gire la llave de encendido en el sentido de las agujas del 5.
arranque el motor, suelte la llave. Volverá a la posición de
START (ARRANQUE) durante más de diez segundos
por vez. Si lo hace, puede ocasionar daños al
arrancador eléctrico del motor.
Una vez que arranque el motor, desactive el control del 6.
cebador.
NOTA:
combustibles, lo cual hará que el motor pierda intensidad.
Detención del motor
extraño, detenga el motor y desconecte el(los)
cable(s) de las bujías. Inspeccione minuciosamente
la máquina para ver si está dañada. Repare el daño
antes de volver a encender el motor y operar la
máquina.
Si las cuchillas están enganchadas, coloque la palanca de
Coloque el control del regulador/cebador en la posición 2.
Gire la llave de encendido en sentido contrario a las agujas
Retire la llave del interruptor de encendido para evitar que 4.
alguien encienda accidentalmente el motor.
Funcionamiento 5
Conducción del tractor
desarrollar excesiva velocidad y detenerse de
repente.
de mano. Mueva la palanca del regulador a la posición
2.
superior del pedal de transmisión hacia adelante hasta que
esté despejada. Luego presione lentamente la pedal de
con el talón) hasta que se alcance la velocidad deseada. Vea
desplazamiento mientras el tractor esté en
movimiento. Siempre lleve el tractor a una parada
completa antes de girar el pedal de transmisión
desde la posición de avance a la de marcha atrás o
viceversa.
No abandone el asiento del
enganche de cuchilla en la posición de corte de
tractor sin vigilancia, apague el motor y retire la llave
de encendido.
Modo de precaución en marcha atrás
módulo del interruptor de llave permite operar el tractor
enganchadas.
NOTA: No se recomienda cortar el césped en marcha atrás.
Tenga mucho cuidado cuando
atrás antes y mientras opera marcha atrás. No opere
el tractor cuando haya niños u otras personas en el
lugar. Detenga el tractor inmediatamente si alguien
ingresa en la zona.
NOTA: El operador DEBE estar sentado en el asiento del tractor.
anterior.
2.
Fig. 5-2.
color naranja) en la esquina superior derecha del módulo
del interruptor de llave. La luz indicadora roja en la esquina
superior izquierda del módulo del interruptor de llave se
Fig. 5-2.
Una vez activado (con la luz indicadora encendida), el 4.
tractor podrá operar en marcha atrás con las cuchillas de
Siempre mire hacia abajo y hacia atrás antes y mientras 5.
opera en marcha atrás, para asegurarse de que no haya
niños en el área. Una vez retomada la marcha hacia
16 se c c i ó n 5— fu n c i O na M i e n t O
activado hasta que:
f.
El operador abandona el asiento.g.
Operación en pendientes
para determinar en qué pendientes puede operar el tractor de
manera segura.
No corte el césped en
podría voltearse y causar lesiones severas.
En las pendientes corte hacia arriba y hacia
abajo, NUNCA en forma transversal.
Tenga mucho cuidado al cambiar de dirección
en una pendiente.
Esté atento a los hoyos, surcos, baches, rocas
u otros objetos ocultos. El terreno desnivelado
puede voltear la máquina. El césped alto puede
ocultar obstáculos.
Evite realizar giros cuando opere en una
pendiente. Si debiera realizar un giro, hágalo
pendiente abajo. Subir una pendiente aumenta
enormemente las posibilidades de que el vehículo
dé una vuelta de campana.
Evite detenerse cuando suba una pendiente.
Si fuese necesario detenerse mientras sube una
pendiente, arranque suave y cuidadosamente
para reducir la posibilidad de que el tractor dé una
voltereta hacia atrás.
Colocación del freno de mano/
Activación del control de crucero
NOTA: El aparcamiento romper y control de crucero están
controladas por la misma palanca. Si se utiliza el freno, cuando
el freno de mano / palanca de control de crucero el freno de
mano participará. Si se utiliza la unidad de pedal, cuando el freno
de mano / palanca de control de crucero el control de crucero
entablará.
Colocación del freno de mano
NOTA: Si el operador abandona el asiento y deja el motor
funcionando, deberá colocar el freno de mano, o el motor se
apagará de forma automática.
el pie izquierdo y manténgalo en posición.
Empuje la palanca de control de crucero/del freno de mano 2.
hacia abajo y manténgala en esa posición.
Retire su pie del pedal de freno.
Afloje la presión de la palanca de control de crucero/del 4.
freno de mano.
permanecer en posición abajo. Si no lo hace, el freno de mano no
está
mano.
pedal de freno.
Nunca deje la máquina en
funcionamiento sin vigilancia. Siempre desconecte
mano, apague el motor y retire la llave, para evitar
que alguien encienda accidentalmente el motor.
Activación del control de crucero
Nunca enganche la palanca de
control de crucero mientras se desplaza en marcha
atrás.
derecho hasta que se alcance la velocidad deseada.
2.
freno de mano hacia abajo y manténgala en esa posición.
NOTA: El control de crucero no podrá activarse a la
velocidad absoluta más rápida del tractor. Si el operador
intenta activarlo en esas condiciones, el tractor se
desacelerará automáticamente a la velocidad de corte
absoluta óptima y más rápida.
Retire su pie del pedal de transmisión.
Afloje la presión de la palanca de control de crucero/el 4.
freno de mano.
permanecer en posición abajo y el tractor debe mantener la
misma velocidad hacia adelante. Si no lo hace, el control de
crucero no está
el control de crucero.
pedal de transmsión o el pedal de freno.
cuando está enganchado el control de crucero, presione el pedal
del freno para desactivar el control de crucero y hacer que el
tractor se detenga por completo. Mueva la palanca de cambios a
la posición de marcha atrás. Luego, presione lentamente el pedal
de marcha atrás para desplazarse en marcha atrás.
Utilización de la palanca de elevación de la
plataforma
de la plataforma hacia la izquierda y colóquela en la muesca que
mejor se adapte a la aplicación deseada.
Funcionamiento de los faros delanteros
17se c c i ó n 5— fu n c i O na M i e n t O
Conexión de potencia de arranque (PTO)
alimentación a la plataforma de corte o a otros accesorios
Mueva la palanca de control del regulador/cebador a la
liebre).
Empuje hacia adelante la palanca de potencia de arranque 2.
(conectada).
NOTA:
regulador/cebador en la posición FAST (rápido; representada por
una liebre), para un uso más eficaz de la plataforma de corte o de
otros accesorios (disponibles por separado).
Corte de césped
sea arrojado, mantenga a los observadores, a los
ayudantes, niños y mascotas alejados al menos 25
metros de la máquina mientras está en
funcionamiento. Detenga la máquina si alguien se
acerca.
La siguiente información será de utilidad cuando use la
plataforma de corte con su tractor.
para evitar que la descarga de materiales se realice
hacia los caminos, las veredas, los observadores, etc.
Evite además descargar material contra las paredes
u obstrucciones que podrían hacer que el material
descargado rebote contra el operador.
No corte a alta velocidad absoluta, especialmente si se ha
instalado un juego de abonadora o un colector de césped.
No corte el césped demasiado corto. El césped corto alienta
el crecimiento de malezas y se pone amarillo rápidamente
cuando escasea la lluvia.
Siempre haga funcionar el tractor con la palanca del
césped
los dos primeros cortes de césped arrojando la descarga
hacia el centro. Después de las dos primeras vueltas,
cambie la dirección para arrojar la descarga hacia afuera,
para equilibrar el corte. Esto otorgará un mejor aspecto al
césped.
extremadamente alto. El tractor fue diseñado para cortar el
Mantenga las cuchillas afiladas y reemplácelas cuando se
desgasten.
18 se c c i ó n 5— fu n c i O na M i e n t O
Calendario de mantenimiento
Antes
de cada uso
Cada
10 horas
Cada
25 horas
Cada
50 horas
Cada
100 horas
Antes de
almacenar
Limpie el capó/los respiraderos P P
Inspeccione el nivel de aceite del motor P
Controle el filtro de aire para ver si hay piezas sucias,
sueltas o dañadas P
Limpie y vuelva a lubricar el depurador de espuma
del filtro de aire P
Reemplace el elemento del filtro de aire P
Cambie el aceite del motor y reemplace el filtro
de aceite P
Limpie los bornes de la batería P P
Lubrique los ejes frontales y las llantas P P
Limpie las aletas de refrigeración del motor P P
Lubrique las ruedas delanteras de la plataforma P P
Lubrique los husillos de la plataforma P P
Lubrique los puntos de pivote del pedal P P
Inspeccione el estado y la separación de la bujía
de encendido P P
Reemplace el filtro de combustible P
Mantenimiento
Antes de realizar tareas de
mantenimiento o reparaciones, desconecte la
mano, apague el motor y retire la llave, para evitar
que alguien encienda accidentalmente el motor.
Motor
Consulte las instrucciones y procedimientos de mantenimiento
NOTA: El mantenimiento, la reparación o el reemplazo de los
dispositivos y sistemas del control de emisiones, que corren por
cuenta del cliente, pueden realizarlos cualquier establecimiento
o individuo especializado en reparaciones de motores. Las
.
Cambio de aceite del motor
Si el motor se ha puesto en
funcionamiento recientemente, el motor, silenciador
y las superficies metálicas circundantes estarán
calientes y pueden causar quemaduras en la piel.
Tenga precaución para evitar quemaduras.
NOTA: El filtro del aceite debe reemplazarse en cada intervalo de
de la siguiente manera:
permitir que el aceite del cárter del motor se caliente. El
aceite caliente circulará más libremente y transportará más
del sedimento del motor que puede haberse depositado
en la fondo del cárter. Tenga cuidado y evite quemarse con
el aceite caliente.
Mantenimiento y Ajustes 6
19
Abra el capó del tractor y ubique el puerto de drenaje de 2.
aceite del lado izquierdo del motor.
Abra el tapón protector en el extremo de la válvula de
drenaje de aceite para dejar expuesto el orificio de drenaje.
Retire el tapón de llenado de aceite/la varilla de nivel de 4.
aceite del tubo de llenado.
Inserte la manguera de drenaje de aceite (empaquetada 5.
con este manual) dentro del orificio de drenaje de
aceite. Coloque el extremo opuesto de la manguera en
un recipiente de recolección de aceite adecuado con
capacidad para por lo menos 2.5 cuartos de galón (2,4
litros) para recoger el aceite usado.
Apriete las lengüetas de la válvula de drenaje de aceite, 6.
luego tire hacia afuera para comenzar a drenar el aceite.
Cuando termine de drenar el aceite, empuje el extremo de 7.
la válvula de drenaje de aceite hacia adentro, hasta que las
lengüetas calcen en su lugar. Vuelva a tapar el extremo de
la válvula de drenaje para evitar que entren residuos en el
orificio de drenaje.
8.
Vuelva a llenar el motor con aceite nuevo. Consulte el 9.
el volumen y peso del aceite de motor
Depurador de aire
Realice el servicio de mantenimiento del prefiltro y del elemento
Bujía de encendido
Se debe limpiar la bujía y reajustar la separación una vez
por temporada. Consulte el tipo de bujía correcta y las
Kohler.
Palanca de cambio
La transmisión viene sellada de fábrica y no tiene mantenimiento
alguno. No se puede controlar el nivel de líquido ni se puede
cambiar el líquido.
Batería
! Los bornes de la batería y los
accesorios afines contienen plomo y compuestos de
establecido por el Estado de California causan
cáncer y daños en el sistema reproductivo. Lávese
las manos después de estar en contacto con estos
componentes.
La batería está sellada y no necesita mantenimiento. Los niveles
de ácido no se pueden controlar y no se puede agregar líquido.
Siempre mantenga limpios y libres de acumulación de
elementos corrosivos los cables y los bornes de la batería.
Después de limpiar la batería y los bornes, aplique una
capa delgada de vaselina o grasa a ambos bornes.
Si extrae la batería para limpiarla,
Cuando vuelva a instalar la batería, conecte siempre
de que los cables estén conectados a los terminales
correctos, ya que si los invierte se podría dañar
gravemente el sistema alternador del motor.
Limpieza del tractor
Si se derrama combustible o aceite sobre la máquina, debe
alrededor de las aletas de refrigeración del motor, el ventilador
de refrigeración de la transmisión ni en ninguna otra parte de la
máquina, especialmente las correas y poleas.
Smart Jet™
La plataforma de su tractor está equipada con un puerto de
agua sobre su superficie como parte del sistema de lavado de la
plataforma.
y quitar los recortes de césped e impedir la acumulación de
sustancias químicas corrosivas. Realice los siguientes pasos
Dirija el tractor a una zona nivelada y despejada del césped,
que se encuentre suficientemente cerca de una canilla de
agua al alcance de la manguera del jardín.
dirección en que se encuentran la casa, el garaje, los
vehículos estacionados, etc.
Desconecte la potencia de arranque (enganche de cuchilla), 2.
coloque el freno de mano y detenga el motor.
Enrosque el acople de manguera (embalado con el Manual
de jardín.
20 se c c i ó n 6— Ma n t e n i M i e n t O y aj u s t e s
Una el acople de la manguera al puerto de agua que se 4.
encuentra en la superficie de la plataforma. Vea la Fig. 6-2.
Abra el suministro de agua.5.
Mientras está sentado en la posición del operador del 6.
tractor, vuelva a arrancar el motor y coloque la palanca
representado por una liebre).
Mueva la potencia de arranque (enganche de cuchilla) del 7.
8.
de corte enganchada durante dos minutos como mínimo,
permitiendo que la parte inferior de la plataforma de corte
se lave a fondo.
Mueva la potencia de arranque (enganche de cuchilla) del 9.
para apagar el motor del tractor.
Desconecte el agua y retire el acoplador de la manguera
desde el puerto de agua que se encuentra en la superficie
de la plataforma.
regrese a la posición del operador y enganche la potencia
funcionamiento durante dos minutos por lo menos para permitir
que se seque totalmente el lado inferior de la misma.
Lubricación
Antes de realizar tareas de
mantenimiento, reparaciones o inspecciones,
el freno de mano, apague el motor y retire la llave,
para evitar que alguien encienda accidentalmente el
motor.
Ruedas delanteras
Cada uno de los ejes y llantas de la rueda delantera viene
Lubrique con una grasa multiuso No. 2 aplicada con una pistola
de engrase cada 25 horas de funcionamiento del tractor.
Puntos de pivote y varillaje
Lubrique todos los puntos de pivote del sistema de impulsión,
el freno de mano y el varillaje de elevación al menos una vez por
temporada con aceite ligero.
Ruedas de plataforma
Cada una de las ruedas de calibración frontales de la plataforma
del tractor viene equipada con un accesorio de engrase.
Lubrique con una grasa multiuso No. 2 aplicada con una pistola
de engrase cada 25 horas de funcionamiento del tractor.
21se c c i ó n 6— Ma n t e n i M i e n t O y aj u s t e s
Husillo de plataforma
Los accesorios de engrase se pueden encontrar en cada husillo
con una grasa de litio multiuso No. 2 equivalente. Con una pistola
de engrasar, haga dos aplicaciones (mínimo) o suficiente grasa al
eje de husillo.
Ajustes
Apague el motor, retire la llave
de encendido y coloque el freno de mano antes
guantes pesados cuando maneje las cuchillas.
NOTA: Controle la presión de neumáticos del tractor antes de
realizar cualquier nivelación de la plataforma. Consulte la sección
Neumáticos en la página 25 para obtener información sobre la
presión de los neumáticos.
Nivelación de la plataforma (adelante atrás).
El frente de la plataforma de corte está sostenido por una barra
estabilizadora que se puede ajustar para nivelar la plataforma
desde la parte frontal hacia la parte posterior. La parte frontal de
más abajo que la parte posterior. De ser necesario, realice un
ajuste de la siguiente manera:
Estacione el tractor sobre una superficie firme, nivelada
y coloque la palanca de elevación de plataforma en la
muesca superior.
Rote la cuchilla lo más cerca posible del canal de descarga 2.
de manera que esté en paralelo con el tractor.
Mida la distancia desde la parte delantera de la punta de
la cuchilla hasta el piso, y desde la parte posterior de la
punta de la cuchilla hasta el piso. La primera medición
medición.
Determine la distancia aproximada necesaria para un ajuste
adecuado y, de ser necesario, proceda.
Afloje (rosca hacia afuera) la tuerca de seguridad
hexagonal sobre el extremo de cada varilla de suspensión
de la plataforma. Vea la Fig. 6-5.
2. elevar la parte frontal de la plataforma, apriete (rosca
hacia adentro) cada tuerca hexagonal interior contra la
ménsula de suspensión frontal.
bajarla parte frontal de la plataforma, afloje (rosca
hacia afuera) cada tuerca hexagonal, alejándola de la
ménsula de suspensión frontal.
Vea la Fig. 6-5.
Vuelva a apretar cada tuerca de seguridad contra cada 4.
tuerca hexagonal cuando alcance el ajuste adecuado.
22 se c c i ó n 6— Ma n t e n i M i e n t O y aj u s t e s
Nivelación de la plataforma (lado a lado)
Si la plataforma de corte estuviera realizando el corte de césped
de forma despareja, puede realizarse un ajuste lado a lado. De ser
necesario, realice un ajuste de la siguiente manera:
Con el tractor estacionado sobre una superficie firme y
nivelada, coloque la palanca de elevación de la plataforma
en la muesca superior (posición más alta) y rote ambas
tractor.
Mida la distancia desde la parte externa de la punta de la 2.
cuchilla izquierda hasta el piso, y desde la parte externa
de la punta de la cuchilla derecha hasta el piso. Las dos
mediciones obtenidas deben ser iguales. Si no lo son,
realice el siguiente paso.
ubicado en la ménsula de suspensión izquierda de la
plataforma. Vea la Fig. 6-6.
Con una llave, levante o baje el lado izquierdo de la 4.
plataforma girando el engranaje de ajuste. Vea la Fig. 6-6.
La plataforma se encuentra correctamente nivelada cuando las
dos mediciones tomadas antes a las puntas de las cuchillas son
iguales. Una vez alcanzado el ajuste necesario, vuelva a ajustar
el perno de cabeza hexagonal de la ménsula de suspensión
izquierda de la plataforma.
Ajuste del freno de mano
Si el tractor no se detiene por completo cuando se presiona
totalmente el pedal de freno, o si las ruedas traseras del tractor
siguen rodando con el freno de mano colocado (y la válvula de
descarga hidrostática abierta) el freno necesita ajustes. Consulte
con su distribuidor Cub Cadet para realizar un ajuste correcto del
freno.
Ajuste del asiento
Consulte la sección Configuración y Montaje de este manual para
ver instrucciones para el ajuste del asiento.
Antes de operar el tractor,
detrás de la máquina y tire del asiento hacia atrás
hasta que encaje en su lugar haciendo clic.
Ajuste del volante
Si le cuesta girar el tractor en una dirección más que en la otra, o
si se reemplazan las juntas de rótula debido a daños o desgaste,
puede ser necesario ajustar las barras de acoplamiento del
volante.
Ajuste las barras de acoplamiento para roscar longitudes iguales
de cada una en la junta de la rótula del lado izquierdo y la junta
de la rótula del lado derecho:
Extraiga la tuerca hexagonal de la parte superior de la junta
de la rótula. Vea la Fig. 6-7.
Enrosque la junta de la rótula hacia adentro para acortar la 2.
barra de acoplamiento. Enrosque la junta de la rótula hacia
afuera para alargar la barra de acoplamiento.
Vuelva a colocar la tuerca hexagonal después de lograr el
ajuste adecuado.
NOTA: Si se roscan las rótulas demasiado lejos sobre las
barras de acoplamiento, las ruedas delanteras convergerán
demasiado lejos. La convergencia adecuada se encuentra
La convergencia de las ruedas delanteras puede medirse 4.
de este modo:
Coloque el volante en posición de operación hacia a.
adelante.
Delante del eje, mida la distancia horizontal desde b.
el interior de la llanta izquierda hasta el interior de la
llanta derecha. Anote la distancia.
Detrás del eje, mida la distancia horizontal desde el c.
interior de la llanta izquierda hasta el interior de la
llanta derecha. Anote la distancia.
5.
23se c c i ó n 6— Ma n t e n i M i e n t O y aj u s t e s
Extracción de la plataforma de corte
manera:
coloque el freno de mano.
Baje la plataforma colocando la palanca de elevación de la 2.
plataforma dentro de la muesca inferior en el guardabarros
derecho.
Extraiga la correa de la plataforma de alrededor del
embrague de la potencia de arranque eléctrica del tractor.
Mirando la plataforma de corte desde el lado izquierdo 4.
del tractor, localice el pasador de soporte de la plataforma
ubicado en el lateral posterior izquierdo de la plataforma.
Tire hacia afuera el pasador de soporte de la plataforma 5.
para separar la misma del brazo de elevación de la
Repita los pasos anteriores del lado derecho del tractor.6.
Mueva la palanca de elevación de la plataforma dentro de 7.
la muesca superior para levantar los brazos de elevación de
la plataforma y retirarlos del paso.
Deslice suavemente la plataforma de corte hacia la parte 8.
delantera del tractor y con cuidado guíe los ganchos de la
plataforma para extraerlos de la varilla estabilizadora de la
plataforma. Vea la Fig. 7-2.
Deslice suavemente la plataforma de corte (desde el lado 9.
derecho) hacia fuera desde la parte inferior del tractor.
Servicio 7
24
4.
extraiga cantidades iguales de metal de ambos extremos
de las cuchillas a lo largo de los bordes cortantes, de forma
siempre cada borde de las cuchillas de corte de forma
pareja para mantener un equilibrio adecuado entre las
mismas. Vea la Fig. 7-4.
Si el borde de corte de la cuchilla
ha sido afilado previamente o si existe una
separación de metal, reemplace las cuchillas por
otras nuevas.
Una cuchilla desequilibrada
causará vibración excesiva y puede ocasionar daños
materiales al tractor y/o lesiones personales.
5.
de cuchillas. Afile el metal del lado pesado hasta que
quede bien equilibrada.
NOTA:
cortadora de césped está en posición de operación.
Utilice una llave de torsión para
ajustar la tuerca de brida hexagonal del husillo de la
cuchilla entre 70 pies-libras y 90 pies-libras.

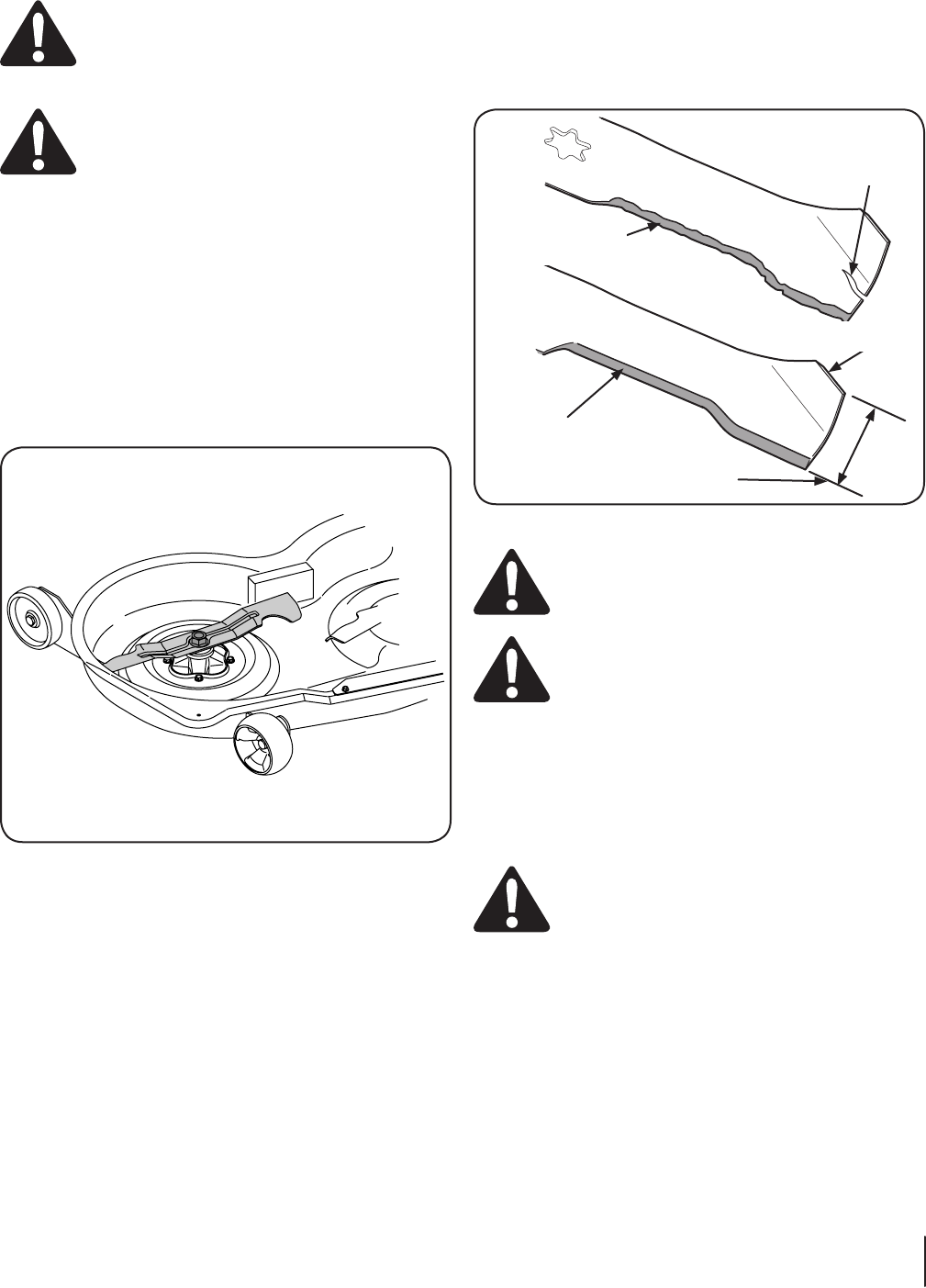

Cuchillas de corte
Apague el motor y extraiga la
llave de contacto antes de retirar las cuchillas de
utilizando guantes reforzados cuando maneje las
cuchillas.
Inspeccione periódicamente la
cuchilla y/o el husillo en busca de rajaduras o daños,
especialmente después de golpear un objeto
extraño. No opere la máquina hasta después de
haber reemplazado los componentes dañados.
Extraiga la plataforma de la parte inferior del tractor,
(consulte la sección Extracción de la plataforma en partes
anteriores de esta sección); luego voltee con delicadeza la
plataforma para dejar al descubierto su parte inferior.
Coloque un bloque de madera entre el deflector del 2.
alojamiento central de la plataforma y la cuchilla de corte,
Extraiga la tuerca de brida hexagonal que asegura la
1-⁄
se c c i ó n 7— se r v i c i O
Batería
Los bornes de la batería y los
accesorios afines contienen plomo y compuestos de
establecido por el Estado de California causan
cáncer y daños en el sistema reproductivo. Lávese
las manos después de estar en contacto con estos
componentes.
Si extrae la batería, desconecte
vuelva a instalar la batería, conecte siempre primero
Arranque por medio de conexión en puente
Nunca arranque una batería
dañada o congelada con conexiones en puente.
encendidos están apagados. No permite que las
abrazaderas de los cables se toquen.
Conecte el cable positivo ( +) al borne positivo (+) de la
batería descargada de su tractor.
Conecte el otro extremo del cable al borne positivo (2. +) de
la batería con el puente conector.
Conecte el segundo cable negativo ( -) al otro borne de la
batería con el puente conector.
Realice la conexión final en el bloque del motor del tractor, 4.
lejos de la batería. Acople a una parte sin pintura para
asegurarse de que haya una buena conexión.
Si la batería con el puente conector
está instalada en el vehículo (es decir automóvil,
cuando arranque su tractor con el conector puente.
5.
Funcionamiento de este manual).
Coloque el freno de mano del tractor antes de sacar 6.
los cables de conexión en puente, en orden inverso de
conexión.
Carga de la batería
Al cargarse, las baterías emiten
un gas que puede causar explosiones. Cargue la
batería en un área bien ventilada y aléjela de una
llama abierta o luz piloto, como por ejemplo
calentadores de agua, calefactores de ambiente,
hornos, secadores de ropa u otros aparatos a gas.
Cuando cargue la batería de su tractor, utilice
batería antes de cargar la batería de su tractor. Siempre siga las
instrucciones y tenga en cuenta las advertencias.
Si su tractor no se ha utilizado durante un período de tiempo
prolongado, cargue la batería de la siguiente manera:
Ajuste el cargador de batería para que produzca un
Si el cargador de su batería es automático, cargue la batería hasta
que el cargador indique que se ha completado la carga. Si el
cargador no es automático, cargue por ocho horas como mínimo.
Fusible
Antes de realizar tareas de
mantenimiento, reparaciones o inspecciones,
el freno de mano, apague el motor y retire la llave,
para evitar que alguien encienda accidentalmente el
motor.
En el mazo de cables de su tractor hay instalado un fusible de
20 amperes, para proteger el sistema eléctrico del tractor de los
daños causados por exceso de amperaje.
Si el sistema eléctrico no funciona, o el motor de su tractor no
arranca, verifique primero que el fusible no se haya quemado.
Uno de los fusibles se encuentra debajo del capó, montado
detrás de la parte superior del panel de instrumentos, en la barra
de soporte.
un fusible que posea la misma capacidad de
amperaje que el fusible que se ha quemado.
Neumáticos
Nunca exceda la presión máxima
de inflado que se indica en los laterales de los
neumáticos.
La presión de neumáticos recomendada para el funcionamiento
los laterales de los neumáticos para conocer con exactitud la
presión máxima en psi recomendada por el fabricante. No los
infle en exceso.
Una presión de neumáticos despareja podría hacer que la
plataforma corte el césped en forma desigual.
Cambio de la correa de transmisión
varios componentes y se requieren herramientas especiales.
Solicite a su distribuidor Cub Cadet que realice el reemplazo de la
correa de transmisión.
26 se c c i ó n 7— se r v i c i O
Cambio de la correa de la plataforma
Apague el motor y extraiga la
llave de contacto antes de retirar las cuchillas de
utilizando guantes reforzados cuando maneje las
cuchillas y las poleas.
Las correas en V del tractor están
diseñadas especialmente para que se engranen y
desengranen sin riesgos. El uso de una correa en V
sustituta (que no sea del fabricante del equipo
original) puede resultar peligroso si la misma no se
funcione correctamente, use correas aprobadas por
el fabricante.
Todas las correas del tractor están sujetas a desgaste, y se las
reemplazar la correa de la plataforma de su tractor, proceda de la
siguiente manera:
Baje la plataforma colocando la palanca de elevación de la
plataforma dentro de la muesca inferior en el guardabarros
derecho.
Retire la varilla del guardacorrea que está alrededor del 2.
embrague de la potencia de arranque eléctrica retirando el
tornillo que la fija. Vea la Fig. 7-5.
Extraiga con cuidado la varilla de alrededor del embrague
NOTA: Si hay demasiada tensión sobre la correa y esto
impide la extracción de la misma fácilmente del embrague
de la potencia de arranque eléctrica, sujete con cuidado la
polea loca y gírela hacia el lado izquierdo del tractor para
aflojar la tensión sobre la correa. Vea la Fig. 7-6.
Evite las lesiones por compresión.
Al extraer la correa, no coloque nunca los dedos en
el resorte intermedio o entre la correa y una polea.
A
B
C
27se c c i ó n 7— se r v i c i O
Extraiga las defensas de la correa retirando los tornillos 5.
autorroscantes que la sujetan a la plataforma. Vea la Fig.
7-6.
Retire la correa de la plataforma de alrededor de las tres 6.
poleas de husillo y de las dos poleas locas de la plataforma.
NOTA: Tal vez sea necesario aflojar las poleas locas, pero sin
retirarlas, para sacar la correa de alrededor de las mismas.
Coloque la correa nueva como se muestra en la Fig. 7-7.7.
Vuelva a apretar las poleas locas, si se aflojaron 8.
anteriormente.
Reensamble las defensas de la correa que extrajo 9.
anteriormente.
28 se c c i ó n 7— se r v i c i O
Problem Cause Remedy
El motor no arranca
enganche de cuchilla conectada.
No está colocado el freno de mano. 2.
Se ha desconectado el cable de la bujía.
La palanca de control del regulador/cebador 4.
no está en la posición de arranque correcta.
Cebador no activado 5.
El depósito de combustible está vacío o el 6.
combustible se ha echado a perder.
La línea del combustible está bloqueada. 7.
La bujía no funciona correctamente. 8.
Motor ahogado. 9.
Coloque la palanca en la posición de
Coloque el freno de mano. 2.
Conecte el cable a la bujía.
Mueva la palanca del regulador/cebador a la 4.
posición FAST (rápido).
Empuje el acelerador/cebador de control de 5.
la palanca en la posición del estrangulador.
Llene el depósito con gasolina limpia y nueva 6.
Limpie la línea de combustible y reemplace 7.
el filtro de combustible.
Limpie o cambie la bujía o ajuste la 8.
separación.
Arranque el motor con el regulador en 9.
posición FAST (rápido).
El motor funciona de
manera errática
La unidad está funcionando con el regulador/
cebador activado.
Los cables de la bujía están flojos. 2.
La línea del combustible está tapada o el
combustible se ha echado a perder.
La ventilación de la tapa del combustible 4.
está obstruida.
5.
combustible.
El filtro de aire está sucio. 6.
Conecte y ajuste los cables de la bujía. 2.
Limpie la línea de combustible; llene el
depósito con gasolina limpia y nueva y
reemplace el filtro de combustible.
Destape la ventilación o reemplace la tapa si 4.
está dañada.
Vacíe el tanque de combustible. Llene el 5.
depósito con gasolina limpia y nueva.
Reemplace el elemento de papel del filtro de 6.
aire o limpie el depurador de espuma.
El motor recalienta El nivel de aceite del motor está bajo.
Flujo de aire restringido. 2.
Llene el cárter con la adecuada cantidad y
peso de aceite.
Limpie los recortes de pasto y suciedad 2.
acumulados alrededor de las aletas de
refrigeración del motor y del alojamiento del
soplador.
Solución de Problemas 8
29
Problem Cause Remedy
El motor vacila a altas
revoluciones
La separación de la bujía es muy pequeña. Retire la bujía y reajuste la separación.
El motor funciona con
dificultad en ralentí
Bujía sucia, averiada o exceso de separación.
El filtro de aire está sucio. 2.
Reemplace la bujía. Ajuste la separación de
la bujía.
Reemplace el elemento del filtro de aire y/o 2.
limpie el depurador.
Vibración excesiva Cuchilla de corte floja o descentrada.
Cuchilla dañada o curvada. 2.
Apriete la cuchilla y el husillo.
Reemplace la cuchilla. 2.
La cortadora de césped no
procesa los recortes como
abono
La velocidad del motor es demasiado lenta.
2.
Césped demasiado alto.
La cuchilla de la cortadora no está afilada. 4.
Coloque el control del estrangulador/
cebador en la posición FAST (velocidad
rápida, representada por una liebre).
No realice abono cuando el césped está 2.
Corte una vez a una altura de corte elevada
y luego vuelva a cortar el césped a la altura
deseada, o haga una pasada de corte más
angosta.
Afile o cambie la cuchilla. 4.
Corte desigual La plataforma no está correctamente
nivelada.
La cuchilla de la cortadora no está afilada. 2.
Realice un ajuste de la plataforma lado a lado
.
Afile o cambie la cuchilla. 2.
Verifique la presión de los cuatro neumáticos.
30 se c c i ó n 8— sO l u c i ó n d e pr O b l e M a s
Notas 9
31
32 se c c i ó n 9— nO t a s
33se c c i ó n 9 — nO t a s
DECLARACIÓN DE GARANTÍA DEL CONTROL DE LAS EMISIONES DE CALIFORNIA
DERECHOS Y OBLIGACIONES DE SU GARANTÍA
El Departamento de los Recursos de Aire de California y MTD Consumer Group Inc, se complacen en explicar la garantía del sistema de control de emisiones por
evaporación de su cortadora de césped 2008. En California, las nuevas máquinas para cortar césped se deben diseñar, construir y equipar de modo de cumplir con las
rigurosas normas contra la polución del estado. MTD Consumer Group Inc debe garantizar el sistema de control de emisiones por evaporación (EECS) de su cortadora de
césped por el período de tiempo indicado más abajo, siempre y cuando no exista uso incorrecto, negligencia o mantenimiento inadecuado de dicha máquina.
El sistema EECS puede incluir piezas tales como el carburador, el sistema de inyección a combustible, el sistema de encendido, el convertidor catalítico, los depósitos de
combustible, las líneas de combustible, los tapones de combustible, las válvulas, contenedores, filtros, mangueras de vapor, abrazaderas, conectores y otros componentes
afines relacionados con las emisiones.
Donde exista una condición cubierta por la garantía, MTD Consumer Group Inc reparará su cortadora de césped sin costo alguno incluyendo el diagnóstico,
las piezas y la mano de obra.
COBERTURA DE LA GARANTÍA DEL FABRICANTE:
Este sistema de control de emisiones por evaporación se garantiza por el término de dos años. Si alguna pieza de su equipo relacionada con las emisiones por evapo-
ración es defectuosa, MTD Consumer Group Inc reparará o sustituirá dicha parte.
RESPONSABILIDADES DEL PROPIETARIO SEGÚN LA GARANTÍA
En su carácter de propietario de la cortadora de césped, usted es responsable del mantenimiento requerido que se especifica en el manual del propietario. MTD Consumer
Group Inc le recomienda que conserve todos los recibos que cubren el mantenimiento de su cortadora de césped, no obstante lo cual MTD Consumer Group Inc no podrá
denegar el cumplimiento de la garantía únicamente por la falta de los recibos.
Como propietario de la cortadora de césped, usted debe saber que MTD Consumer Group Inc puede denegar la cobertura de la garantía si su cortadora de césped o una
pieza de la misma fallan debido a uso incorrecto, negligencia, mantenimiento indebido o a modificaciones no aprobadas.
Usted es responsable de presentar la cortadora de césped al centro de distribución o de mantenimiento de MTD Consumer Group Inc tan pronto como apareciera el prob-
lema. Las reparaciones cubiertas por la garantía se deben llevar a cabo en un lapso razonable que no exceda de 30 días. Si desea realizar alguna consulta con respecto a
la cobertura de la garantía, debe ponerse en contacto con su distribuidor local de MTD. Para comunicarse con la Línea de Asistencia al Cliente de Distribuidores de MTD,
llame al número (800) 800-7310.
COBERTURA DE LA GARANTÍA DE EMISIONES GENERALES:
MTD Consumer Group Inc garantiza al comprador final y a cada comprador subsiguiente que la cortadora de césped: está diseñada, construida y equipada de modo de
cumplir con todas las regulaciones aplicables y que se encuentra libre de defectos de materiales y de fabricación que pudieren causar la falla de una pieza garantizada
idéntica en todos los aspectos materiales a la pieza descripta en la solicitud de certificación de MTD Consumer Group Inc.
El período de garantía comienza en la fecha de entrega de la cortadora al comprador final o en la fecha en que la máquina se pone en funcionamiento por primera vez. El
período de garantía es de dos años. Sujeto a ciertas condiciones y exclusiones que se indican a continuación, la garantía de las piezas relacionadas con las emisiones es
la siguiente:
Cualquier pieza garantizada que no esté programada para ser reemplazada como parte del mantenimiento requerido en las instrucciones escritas suministradas se 1.
garantiza por el período de garantía arriba mencionado. Si la pieza falla durante el período de cobertura de la garantía, la misma será reparada o reemplazada por
MTD Consumer Group Inc de acuerdo con el párrafo (4) a continuación. Cualquier pieza reparada o reemplazada según la garantía se garantizará por el resto del
período de garantía.
Cualquier pieza garantizada que esté programada solamente para inspección regular en las instrucciones escritas suministradas se garantiza por el período de 2.
garantía arriba mencionado. Cualquier pieza reparada o reemplazada según la garantía se garantizará por el resto del período.
Cualquier pieza garantizada que esté programada para reemplazo según el mantenimiento requerido de conformidad con las instrucciones escritas suministradas, 3.
se garantiza por el período de tiempo anterior a la primera fecha de reemplazo programada para esa pieza. Si la pieza falla antes del primer reemplazo programado,
la misma será reparada o reemplazada por MTD Consumer Group Inc de acuerdo con el párrafo (4) a continuación. Cualquier pieza reparada o reemplazada bajo
garantía se garantizará por el resto del período anterior al primer reemplazo programado puntual para esa pieza.
La reparación o el reemplazo de cualquier pieza garantizada de conformidad con las disposiciones de la garantía que aquí se estipula se debe realizar en un centro 4.
de servicio técnico sin costo alguno para el propietario.
No obstante las disposiciones que aquí se estipulan, los servicios o reparaciones bajo garantía se suministrarán en todos nuestros centros de distribución bajo 5.
franquicia de mantenimiento para los motores o equipo en cuestión.
El propietario de la cortadora de césped no deberá pagar el trabajo de diagnóstico directamente asociado con una pieza garantizada defectuosa en relación con las 6.
emisiones, siempre y cuando dicho trabajo de diagnóstico se realice en un centro cubierto por la garantía.
MTD Consumer Group Inc es responsable por daños causados a otros componentes de motores o equipo derivados de la falla bajo garantía de cualquier pieza 7.
garantizada.
Durante la totalidad del período de garantía arriba mencionado, MTD Consumer Group Inc mantendrá un suministro de piezas bajo garantía suficiente para satisfacer 8.
la demanda esperada de tales piezas.
Cualquier pieza de reemplazo se podrá usar para el cumplimiento del mantenimiento bajo garantía o las reparaciones se suministrarán sin cargo para el propietario. 9.
Dicho uso no reducirá las obligaciones de garantía de MTD Consumer Group Inc.
No se podrán usar piezas adicionales ni modificadas que no estén exentas de acuerdo con el Departamento de los Recursos del Aire (Air Resources Board). El uso 10.
de cualquier pieza adicional o modificada no exenta por el comprador final será causal de invalidez de los reclamos bajo garantía. MTD Consumer Group Inc no
tendrá responsabilidad por la garantía de fallas de piezas garantizadas que fueren causadas por el uso de una pieza no exenta adicional o modificada.
GDOC-100175 Rev. C
PIEZAS GARANTIZADAS:
La reparación o el reemplazo de cualquier pieza garantizada que de otro modo pudiese estar cubierta por la garantía podrá ser excluida de tal cobertura de garantía
si MTD Consumer Group Inc demuestra que la cortadora de césped es objeto de uso incorrecto, negligencia o mantenimiento inadecuado, y que tal uso incorrecto,
negligencia o mantenimiento inadecuado fue causa directa de la necesidad de reparación o reemplazo de dicha pieza. No obstante lo antedicho, cualquier ajuste de un
componente con un dispositivo de limitación de ajuste instalado en fábrica y que funcione adecuadamente, podrá ser cubierto por la garantía. La siguiente lista de piezas
es cubierta por la garantía de emisiones: Línea de combustible, abrazaderas de la línea de combustible
(1) Sistema de medición de combustible
•Sistemademejoraparainicioenfrío(cebadosuave)
•Carburadorycomponentesinternos
•Bombadecombustible
•Depósitodecombustible
(2) Sistema de inducción de aire
•Filtrodeaire
•Colectordeentrada
(3) Sistema de encendido
•Bujía(s)
•Sistemadeencendidopormagneto
(4) Sistema de escape
•Convertidorcatalítico
•SAI(Válvuladelámina)
(5) Componentes varios utilizados en el sistema anterior
•Válvulaseinterruptoresdevacío,temperatura,posiciónsensiblesaltiempo
•Conectoresymontajes
(6) Control evaporativo
•MangueradecombustiblecertificadosparalasemisionesdeevaporaciónARB2008
•Abrazaderasdemangueradecombustible
•Atealatapadelcombustible
•Frascodelcarbón
•Líneasdevapor
IMPORTANTE: Para obtener cobertura de garantía, el propietario
debe presentar una evidencia original de la compra y los registros
de mantenimiento correspondientes al centro de servicio técnico
autorizado del distribuidor. Consulte el manual del operador para
obtener información sobre los intervalos de mantenimiento y servicio
requeridos.
La siguiente garantía limitada es otorgada por Cub Cadet LLC con
respecto a nuevos productos adquiridos o arrendados y utilizados en
Estados Unidosy/o sus territorios y posesiones, y por MTD Products
Limited con respecto a nuevos productos adquiridos o arrendados y
utilizados en Canadá y/o sus territorios y posesiones (cualquiera de las
dos entidades, respectivamente, “Cub Cadet”).
Cub Cadet garantiza este producto (excluyendo las piezas de desgaste
normal, baterías, bastidor, eje frontal y accesorios según se describe a
continuación) contra defectos en los materiales y mano de obra por un
período de tres (3) años o ciento veinte (120) horas de operación, lo
que suceda primero, a partir de la fecha de compra minorista original o
arrendamiento y, a su opción, reparará o reemplazará, sin costo alguno,
cualquier pieza que presente defectos en los materiales o mano de obra.
Se garantiza que las piezas con desgaste normal están libres de defectos
en los materiales y mano de obra por un período de treinta (30) días
a partir de la fecha original de compra o arrendamiento. Las piezas
sujetas a desgaste normal incluyen pero no se limitan a: correas,
cuchillas, adaptadores de cuchilla, bolsas recolectoras de pasto, ruedas
de plataforma, asientos y neumáticos.
Las baterías tienen una garantía limitada prorrateada de un año contra
defectos en los materiales y mano de obra, con 100% de reemplazo
durante los tres primeros meses. Después de los tres meses, el
crédito por reemplazo de batería se basará en los meses remanentes
del período de doce (12) meses desde la fecha original de compra o
arrendamiento. Todo reemplazo de batería será garantizado únicamente
por el plazo restante del período original de la garantía.
Bastidor y eje frontal - Cub Cadet garantiza el bastidor, y eje de pivote de
hierro fundido frontal contra defectos en los materiales y mano de obra
por un período de cinco (5) años o 500 horas, lo que suceda primero, a
partir de la fecha original de compra o arrendamiento.
Accesorios - Cub Cadet garantiza que los accesorios de este producto
están libres de defectos de material y mano de obra durante un período
de un (2) año a partir de la fecha de compra o arrendamiento original del
accesorio. Los accesorios incluyen, pero no se limitan a: colectores de
césped y kits para abono.
Esta garantía limitada sólo se aplicará si el producto ha sido operado
y mantenido de acuerdo con las instrucciones del Manual del
Operador que se proporciona con el producto y no ha sido sujeto a uso
inapropiado, abuso, uso comercial, abandono, accidente, mantenimiento
incorrecto, alteración, vandalismo, robo, incendio, inundación o algún
daño debido a otro peligro o desastre natural. El daño resultante
de la instalación o el uso de piezas, accesorios o complementos no
aprobados por Cub Cadet para su uso con el o los productos incluidos
en este manual anulará la garantía en lo que respecta a esos daños.
Además, Cub Cadet puede rechazar la cobertura de la garantía si el
medidor horario o cualquier parte del mismo, es alterado, modificado,
desconectado o de alguna otra forma forzado.
CÓMO SOLICITAR Y OBTENER SERVICIO TÉCNICO: El servicio de la
garantía está disponible, CON PRUEBA DE COMPRA Y REGISTROS DE
MANTENIMIENTO CORRESPONDIENTES a través de su distribuidor
local autorizado para el mantenimiento. Para localizar al distribuidor de
su zona:
En Estados Unidos de América:
Consulte sus páginas amarillas, o póngase en contacto con Cub Cadet
LLC en P.O. Box 361131, Cleveland, Ohio 44136-0019, llame al 1-877-
282- 8684, o visite nuestro sitio web en www.cubcadet.com.
En Canadá:
Contacte MTD Products Limited, Kitchener, ON N2G 4J1, llame al 1-
800-668-1238 o visite nuestro sitio web en www.mtdcanada.com.
Sin limitación de lo anteriormente dicho, esta garantía limitada no ofrece
cobertura en los siguientes casos:
a. Los artículos necesarios para el mantenimiento de rutina como por
ejemplo lubricantes, filtros, afiladores de cuchillas, sincronización
del motor, los ajustes de los frenos, del embrague o de la plataforma
y el deterioro normal del acabado exterior debido al uso o
exposición.
b. Mantenimiento no realizado por el distribuidor de servicio autorizado.
c. Cub Cadet no extiende ninguna garantía para los productos vendidos
o exportados fuera de los Estados Unidos de América y/o Canadá,
y sus respectivas posesiones y territorios, excepto para aquellos
vendidos a través de los canales autorizados de distribución de
exportaciones de Cub Cadet.
d. Piezas de reemplazo y\o accesorios que no son piezas originales de
Cub Cadet.
e. Gastos de transporte y visitas técnicas.
No existen garantías implícitas, incluyendo sin limitación cualquier
garantía implícita de comerciabilidad o adaptabilidad para un
propósito en particular. No se aplicará ninguna garantía después
del período aplicable de la garantía expresa por escrito según
lo indicado más arriba. Ninguna otra garantía expresa más allá
de las mencionadas anteriormente, extendida por personas o
personas jurídicas, incluidos los distribuidores o los minoristas,
con respecto a los productos, obligará a Cub Cadet. El recurso
exclusivo es reparar o reemplazar el producto según lo anteriormente
establecido. Los términos de esta garantía cubren las reparación
únicas y exclusivas que surgen de la venta y/o arrendamiento de los
productos cubiertos por la presente. Cub Cadet no será responsable
de las pérdidas o los daños incidentales o resultantes, incluyendo sin
limitación, los gastos incurridos para los servicios de mantenimiento
del pasto, o los gastos de arrendamiento para reemplazar de manera
transitoria un producto bajo garantía.
Algunas jurisdicciones no permiten la exclusión o limitación de los
daños y perjuicios incidentales o resultantes, o las limitaciones sobre
la duración de las garantías implícitas, por lo que las exclusiones o
limitaciones mencionadas anteriormente pueden no serle de aplicación.
En ningún caso se obtendrá una compensación mayor al monto
del precio de compra del producto vendido. La modificación de las
características de seguridad del producto anulará esta garantía. Usted
asume el riesgo y la responsabilidad de las pérdidas, daños o lesiones
que sufran usted y sus bienes y / u otras personas y sus bienes como
resultado del uso incorrecto o de la falta de capacidad para usar este
producto.
Esta garantía limitada alcanza solamente al comprador original, o a la
persona que recibió el producto de regalo.
CÓMO SE RELACIONA LA LEGISLACIÓN LOCAL CON ESTA GARANTÍA:
Esta garantía limitada le otorga derechos legales específicos y usted
también puede tener otros derechos que varían de una jurisdicción a
otra.
GARANTÍA LIMITADA DEL FABRICANTE
CUB CADET LLC PARA TRACTORES
DE SERIE 1000 Y SERIE 1500
Cub Cadet LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019; Teléfono: 1-877-282-8684
MTD Products Limited, Kitchener, ON N2G 4J1, teléfono: 1-800-668-1238
GDOC-100014 REV. B
