Leica CS10/CS15 &
GS Sensors
Quick Guide
Version 3.0
Deutsch
2
CS10/CS15 & GS Sensors, Wichtige Informationen über Ihr Instrument
1 Wichtige Informationen über Ihr Instrument
Lesen und befolgen Sie die Gebrauchsanweisung auf der beigefügten USB-Karte,
bevor Sie das Produkt verwenden.
Bewahren Sie den Quick Guide sorgfältig auf!
Verwendungszweck • Fernsteuerung von Produkten.
• Datenkommunikation zu externen Geräten.
• Aufzeichnen der Messungen.
• Berechnung mit Software.
• Durchführung von Messaufgaben mit verschiedenen GNSS Messtechniken.
• Aufzeichnung von GNSS und punktbezogenen Daten.
• Messung von Rohdaten und Berechnen von Koordinaten mit Hilfe von Träger-
phase und Codesignalen von GNSS Satelliten.
Der folgende Hinweis ist nur für Stromadapter oder Dockingstation gültig.
CS10/CS15 & GS Sensors, Wichtige Informationen über Ihr Instrument 3
WARNUNG Dieses Produkt wurde nicht für die Verwendung in feuchten und rauen Bedingungen
entwickelt. Wenn das Produkt feucht wird, kann dies einen elektrischen Schlag verur-
sachen.
Gegenmaßnahmen:
Verwenden Sie das Produkt nur in trockener Umgebung, zum Beispiel in Gebäuden
oder Fahrzeugen. Schützen Sie das Produkt gegen Feuchtigkeit. Wenn das Produkt
feucht wird, darf es nicht verwendet werden!
Das Produkt darf nicht im Hausmüll entsorgt werden.
4
CS10/CS15 & GS Sensors, Wichtige Informationen über Ihr Instrument
Konformität zu
nationalen
Vorschriften
Für Produkte, die nicht unter die R&TTE Richtlinie fallen:
Konformität mit
nationalen
Vorschriften
Hiermit erklärt Leica Geosystems AG, dass das Produkt/die Produkte
grundlegende Vorschriften und andere relevante Bestimmungen der
anwendbaren europäischen Richtlinien einhält/einhalten. Die Konfor-
mitätserklärung kann unter http://www.leica-geosystems.com/ce
eingesehen werden.
• FCC Teil 15 (gültig in USA)
• Hiermit erklärt Leica Geosystems AG, dass das Produkt CS10, CS15, CTR16 grund-
legende Vorschriften der Richtlinie 1999/5/EC und anderer Europäischer Richtli-
nien bestimmungsgemäß erfüllt. Die Konformitätserklärung kann unter
http://www.leica-geosystems.com/ce eingesehen werden.
Geräte der Klasse 1 entsprechend der Europäischen Richtlinie
1999/5/EC (R&TTE) können ohne Einschränkung in jedem Mitglieds-
staat der EEA vermarktet und in Betrieb genommen werden.
• In Ländern mit nationalen Vorschriften, die nicht mit der europäischen Richtlinie
1999/5/EC oder FCC Teil 15 abgedeckt sind, sind die Bestimmungen und Zulas-
sungen für den Betrieb zu prüfen.
CS10/CS15 & GS Sensors, Wichtige Informationen über Ihr Instrument 5
Konformität mit
nationalen
Vorschriften
• FCC Teil 15, 22 und 24 (gültig in USA)
• Hiermit erklärt Leica Geosystems AG, dass das Produkt GS08plus, GS12 grundle-
gende Vorschriften der Richtlinie 1999/5/EC und anderer Europäischer Richtlinien
erfüllt. Die Konformitätserklärung kann unter
http://www.leica-geosystems.com/ce eingesehen werden.
Geräte der Klasse 1 entsprechend der Europäischen Richtlinie
1999/5/EC (R&TTE) können ohne Einschränkung in jedem Mitglieds-
staat der EEA vermarktet und in Betrieb genommen werden.
• In Ländern mit nationalen Vorschriften, die nicht mit der europäischen Richtlinie
1999/5/EC oder FCC Teil 15, 22 und 24 abgedeckt sind, sind die Bestimmungen
und Zulassungen für den Betrieb zu prüfen.
6
CS10/CS15 & GS Sensors, Instrumentenkomponenten
2 Instrumentenkomponenten
Oberseite des CS10
a) Schutzkappe
b) Display
c) Tastatur
d) Portabdeckung
e) Strombuchse
f) USB A Host Port
g) Kontakte für die Docking Station
h) LEMO Port (USB und seriell)
i) USB Mini Port
j) Serieller DSUB9 Port
CS_001
b
a
c
d
f
e
g
h
i
j
CS10/CS15 & GS Sensors, Instrumentenkomponenten 7
Unterseite des
CS10
a) Untere Klemme für Handriemen
b) Handriemen
c) Batteriefach
d) Digitalkamera
e) Obere Klemme für Handriemen
f) Anschlüsse
g) Schutzkappe
h) Stift
i) GS05 Kontakte
j) Kartenfach für CompactFlash
Karte
k) Kartenfach für SIM Karte
l) Kartenfach für SD Karte
a
b
e
f
g
h
i
j
k
l
c
d
CS_008
SD
CF
8
CS10/CS15 & GS Sensors, Instrumentenkomponenten
Oberseite des CS15
a) Schutzkappe
b) Display
c) Tastatur
d) Portabdeckung
e) Strombuchse
f) USB A Host Port
g) Kontakte der Docking Station
h) LEMO Port (USB und seriell)
i) USB Mini Port
j) Serieller DSUB9 Port
CS_002
f
e
g
h
i
j
b
a
c
d
CS10/CS15 & GS Sensors, Instrumentenkomponenten 9
Unterseite des
CS15
a) Untere Klemme für Handriemen
b) Handriemen
c) Batteriefach
d) Digitalkamera
e) Obere Klemme für Handriemen
f) Anschlüsse
g) Schutzkappe
h) Stift
i) GS06 Kontakte
j) Kartenfach für CompactFlash
Karte
k) Kartenfach für SIM Karte
l) Kartenfach für SD Karte
a
b
e
f
g
h
i
j
k
l
c
d
CS_007
SD
CF
10
CS10/CS15 & GS Sensors, Instrumentenkomponenten
Tastatur
a) Home
b) Pfeiltasten, OK
c) ON/OFF
d) Fn
e) ± Taste
f) Numerische Tasten
g) Helligkeit
h) Funktionstasten F7 - F12*
i) Feststelltaste*
j) Nur verfügbar für F1 - F6*
k) Favoriten
l) ESC
m) ENTER, Eingabe
n) Rücktaste
o) Lautstärke
p) Alphanumerische Tasten*
q) ENTER, Eingabe
r) Leertaste*
* Nur verfügbar für CS15
F1 F2
F7
F8
F9 F10
F11
F12
F3 F4 F5 F6
.
2 3
1
5
4
Fn
6
8 9
7
0
Q W E R T Y UI O P
L
K
J
H
G F
D
S
A
Z X C V B N M
OK
k
e
g
h
c
a
b
d
f
i
j
l
m
n
o
p
q
r
s
CS 006
CS10/CS15 & GS Sensors, Instrumentenkomponenten 11
GS08plus/GS12
Komponenten
a) ON/OFF Taste
b) LEDs
c) LEMO Port einschließlich USB Port
d) Mechanische Referenzebene
(MRP)
e) Clip-on-Kontakte (nur GS12)
f) Batteriefach
TRK
BT
PWR
ON
OFF
004097_001
a
b
c
d
e
f
12
CS10/CS15 & GS Sensors, Technische Daten
3 Technische Daten
Umweltspezifikati-
onen
Temperatur
Wasser- und Staubschutz
IP67 (IEC 60529)
Feuchtigkeit
Bis zu 100 %.
Den Auswirkungen von Kondensation sollte durch periodisches Austrocknen des Inst-
ruments entgegengewirkt werden.
Typ Temperaturbereich bei
Betrieb [°C]
Lagertemperatur [°C]
CS10/CS15, GS05/GS06,
CTR16
-30 bis +60 -40 bis +80
GS08plus/GS12 -40 bis +65
Bluetooth: -30 bis +65
-40 bis +80
CS10/CS15 & GS Sensors, Wartung und Transport 13
4 Wartung und Transport
Wartung und
Transport
• Transportieren Sie das Produkt in seinem Originalbehälter oder tragen Sie das
Stativ mit aufgesetztem und angeschraubtem Produkt aufrecht zwischen den
Stativbeinen über der Schulter, um das Produkt gegen Schläge und Vibrationen
zu sichern.
• Führen Sie periodisch Testmessungen durch und wenden Sie die in der
Gebrauchsanweisung beschriebene Feldjustierung an, besonders nach einem
Sturz, nach einer langen Lagerung oder nach einem Transport des Produkts.
14
CS10/CS15 & GS Sensors, Bedienung

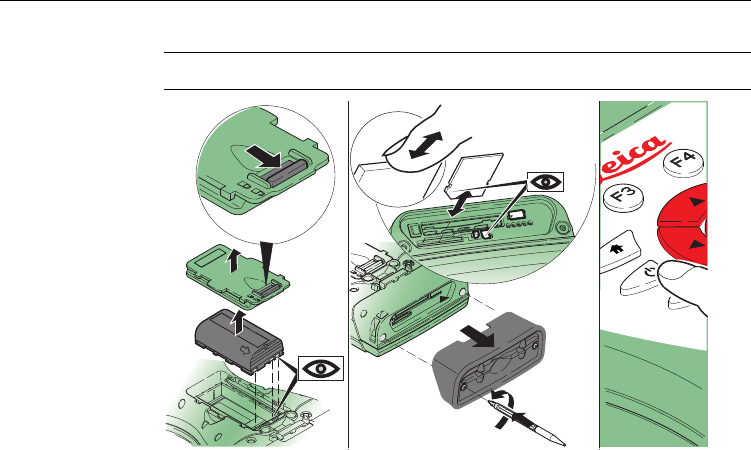

5 Bedienung
Die Batterie muss vor der Erstverwendung geladen werden.
Ein- und
Ausschalten des
Instruments
1
CS_034
ON
OFF
1
2
3
4
2
3
4
SD
CF
CS10/CS15 & GS Sensors, Bedienung 15
Ein- und
Ausschalten des
GS08plus/GS12
12
TRK
BT
PWR
ON
OFF
004096_001
4
3
5
Total Quality Management: Unser Engagement für totale Kundenzufriedenheit.
Gemäß SQS-Zertifikat verfügt Leica Geosystems AG Heer-
brugg, über ein Qualitäts-System, das den internationalen
Standards für Qualitäts-Management und Qualitäts-
Systeme (ISO 9001) und Umweltmanagementsysteme (ISO
14001) entspricht.
Mehr Informationen über unser TQM Programm erhalten Sie bei Ihrem lokalen
Leica Geosystems Händler/Vertreter.
Leica Geosystems AG
Heinrich-Wild-Straße
CH-9435 Heerbrugg
Schweiz
Tel. +41 71 727 31 31
www.leica-geosystems.com
793253-3.0.0de
Übersetzung der Urfassung (793252-3.0.0en)
Gedruckt in der Schweiz
© 2013 Leica Geosystems AG, Heerbrugg, Schweiz
