ILLUSTRATED PARTS LIST
MODEL NUMBER EDITION 1XXL
PRODUCT NUMBER 961 41 01-46
MFG. ID. NUMBER 96141014601
2

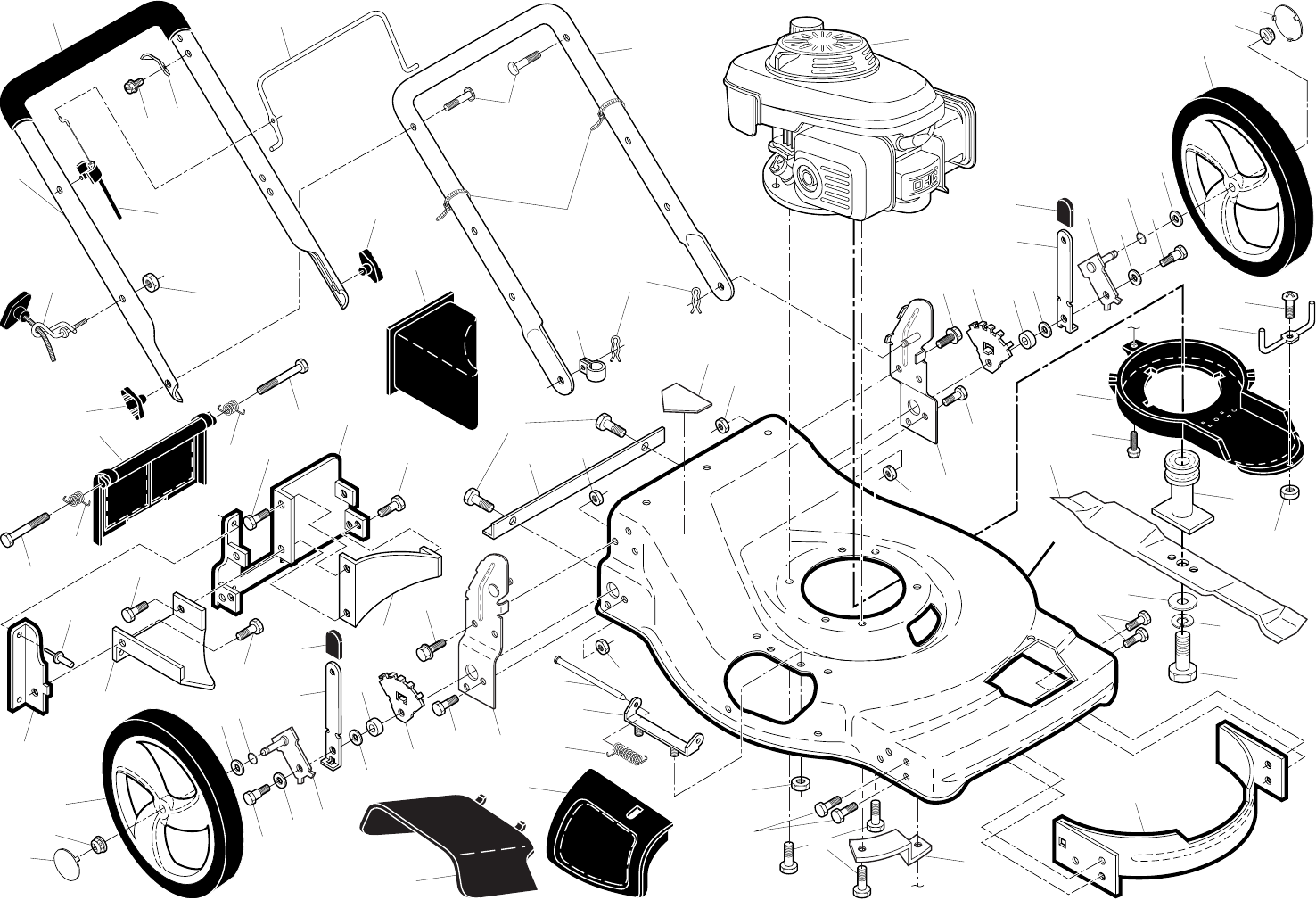

ROTARY LAWN MOWER - MODEL NUMBER EDITION 1XXL (96141014601) PRODUCT NUMBER 961 41 01-46
4
5
9
10
11
12
12 12
14
15
16
17
20
21
24
25
26
26
27
28 29 30
31
32
33
34
35
36
37
38
39
4060
41
42
43
44
45
46
47
48
49
50
51
52
53
53
54
54
55
55
55
55
56
13
56
57
58
59
60
35
62
63
74
72
73
64
65
25 13
27
28
29
30
31
32
34
37
54
54
65
69
71
1
3
6
6
7
8
2
22
19 18
3
KEY PART
NO. NO. DESCRIPTION
1 532 40 31-96 Upper Handle
2 532 18 35-67 Engine Zone Control Cable
3 532 12 51-62 Bracket, Upstop
4 532 16 66-49 Mulcher Plug
5 532 06 64-26 Wire Tie
6 532 19 19-38 Handle Knob
7 532 75 06-34 Screw
8 532 19 84-64 Control Bar
9 532 40 84-92 Rear Door
10 532 12 84-15 Pop Rivet
11 532 15 00-50 Screw, Self-Tapping #10-24 x 5/8
12 532 05 45-83 Screw, Hex Hex Head, Sems 1/4-20 x 1/2
13 532 19 18-53 Hubcap 3"
14 532 19 84-65 Back Plate
15 532 13 88-60 Side Baffl e
16 532 17 71-33 Discharge Baffl e
17 532 14 89-41 Rear Baffl e
18 532 13 20-04 Keps Locknut 1/4-20
19 532 19 47-88 Rope Guide
20 532 14 76-25 Footguard
21 532 40 54-21 Spring, Rear Door, LH
22 532 18 63-62 Grip, Foam
24 532 40 54-23 Spring, Rear Door, RH
25 532 40 91-48 Nut, Hex, Flanged
26 532 18 41-93 Bolt, Rear Door
27 532 18 05-52 Wheel & Tire Assembly, Rear
28 532 14 27-48 Bolt, Shoulder 3/8-16 x 1
29 532 06 16-51 Washer, Belleville
30 532 16 22-33 Axle Arm Assembly
31 532 19 00-69 Selector Knob
32 532 19 84-56 Selector Spring
33 532 19 60-53 Mulcher Door
34 532 14 66-30 Spacer
35 532 41 06-26 Wheel Adjusting Bracket
36 532 17 57-35 Hinge Bracket Assembly
37 532 15 00-78 Screw, Sems, Thread Cutting 5/16-18 x 3/4
KEY PART
NO. NO. DESCRIPTION
38 532 40 30-73 Discharge Defl ector
39 532 19 71-50 Handle Bracket Assembly, LH
40 532 19 71-51 Handle Bracket Assembly, RH
41 532 15 04-06 Screw, Hex Head, Threaded, Rolled 3/8-16 x 1-1/8
42 532 19 30-00 Spring, Torsion
43 873 80 04-00 Nut, Hex, Nylock
44 532 41 16-85 Kit, Lawn Mower Housing
(Includes Key Numbers 14, 15 and 51)
45 532 17 56-50 Rod, Hinge
46 532 19 40-37 Blade Adapter / Pulley
47 532 19 93-79 Blade, 22"
48 532 85 10-74 Washer, Hardened
49 532 85 02-63 Washer, Helical
50 532 85 10-84 Screw, Machine, Hex Head 3/8-24 x 1-3/8 Grade 8
51 532 17 04-91 Front Baffl e
52 532 18 21-66 Danger Decal
53 817 60 04-06 Screw
54 532 08 83-48 Washer
55 532 75 15-92 Locknut, Hex 3/8-16
56 532 14 66-94 Screw 1/4-20
57 532 05 17-93 Hairpin Cotter
58 532 15 50-44 Lower Handle
59 532 19 15-74 Handle Bolt
60 874 76 06-12 Bolt
62 532 40 58-42 Debris Shield
63 532 19 23-25 Screw, Debris Shield
64 - - - Engine, Honda, Model Number, GCV190
(Order parts from Engine manufacturer)
65 532 19 74-80 O-Ring
69 532 19 79-91 Clip, Cable
71 532 19 09-39 Mounting Bracket, Debris Shield
- - 532 18 21-91 Warning Decal (not shown)
- - 532 41 16-80 Operator’s Manual, European
- - 532 41 16-83 Operator’s Manual, Scandinavian
- - 532 41 16-82 Operator’s Manual, East Bloc
- - 532 41 16-81 Operator’s Manual, Baltic
NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm
IMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts. Failure to do so could be hazardous, damage your lawn mower and void your warranty.

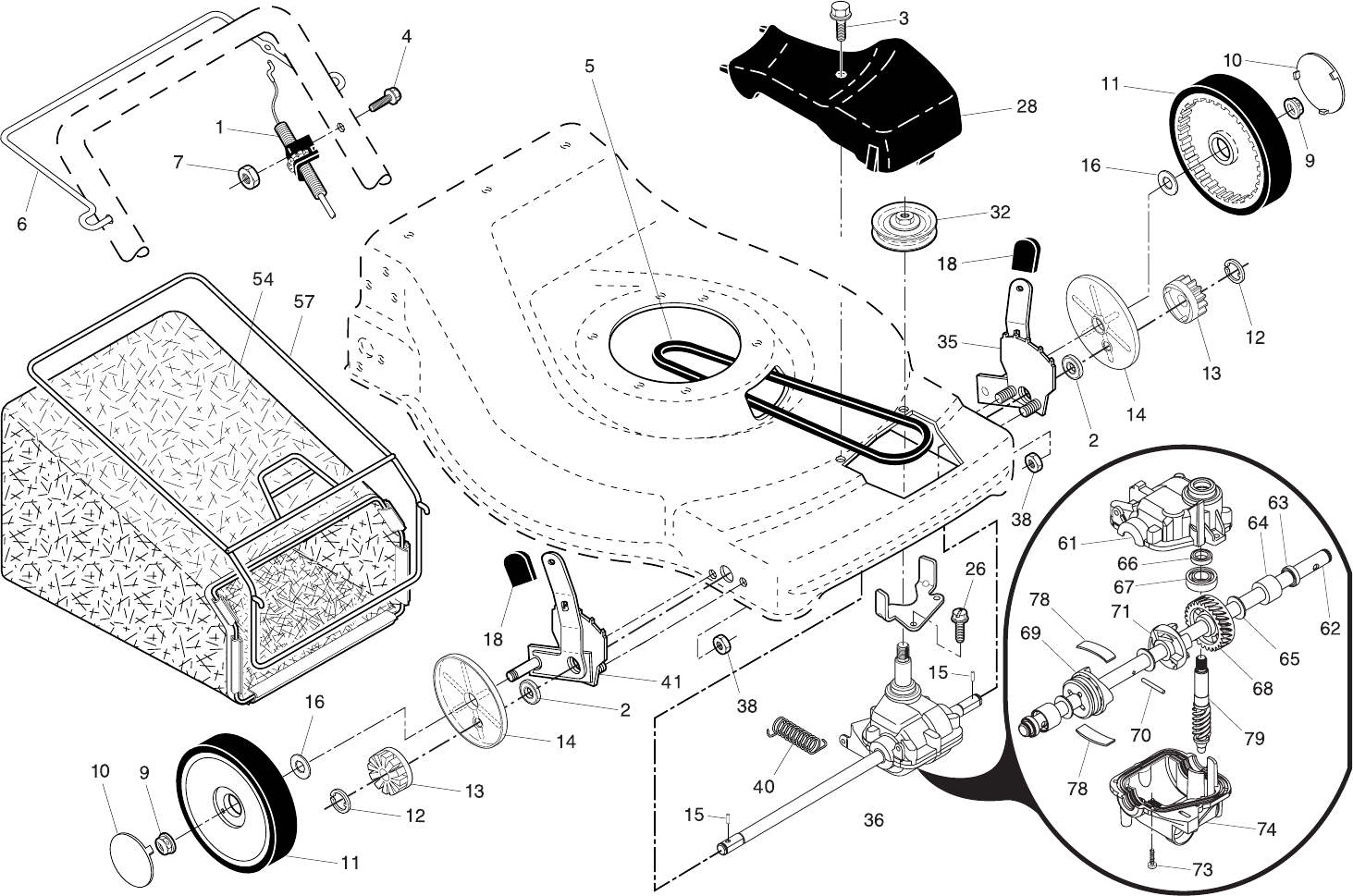

ROTARY LAWN MOWER - MODEL NUMBER EDITION 1XXL (96141014601) PRODUCT NUMBER 961 41 01-46
4
ROTARY LAWN MOWER - MODEL NUMBER EDITION 1XXL (96141014601) PRODUCT NUMBER 961 41 01-46
5
1 532 40 78-16 Drive Control Assembly (Includes Cable)
2 532 19 10-39 Bearing, Wheel Adjuster
3 532 17 52-62 Pan Head Tapping Screw #10-24 x 2-3/4
4 532 19 96-87 Screw
5 532 19 68-57 V-Belt
6 532 19 84-53 Bar, Control, Drive
7 532 19 17-30 Nut, Hex
9 532 40 91-49 Locknut, Hex
10 532 18 06-26 Hubcap 8"
11 532 18 07-75 Wheel & Tire Assembly
12 812 00 00-58 E-Ring
13 532 40 38-49 Pinion
14 532 18 94-03 Dust Cover
15 532 19 10-17 Pawl, Drive
16 532 06 77-25 Washer, Flat 3/8
18 532 70 10-37 Selector Knob
25 532 41 16-63 Belt Guide Bracket
26 532 16 34-09 Screw
28 532 19 60-56 Drive Cover
32 532 19 40-18 Drive Pulley
35 532 40 91-08 Kit, Wheel Adjuster, LH
(Includes Knob and Bearing)
36 532 40 48-34 Gear Case Assembly, Complete
38 873 80 04-00 Locknut, Hex 1/4-20
40 532 40 65-58 Spring
41 532 40 91-09 Kit, Wheel Adjuster, RH
(Includes Knob and Bearing)
54 532 41 06-87 Grassbag Assembly
57 532 40 74-54 Frame, Grassbag
61 532 41 07-26 Case, Upper
62 532 41 07-28 Shaft, Output
63 532 18 35-08 Seal, Output Shaft
64 532 18 35-11 Bushing
65 532 18 35-09 Washer
66 532 18 35-14 Seal, Worm Shaft
67 532 18 35-06 Bearing, Ball
68 532 41 07-29 Gear, 28 Teeth
69 532 41 07-32 Fixed Dog Clutch
70 532 41 07-33 Pin
71 532 41 07-30 Movable Dog Clutch
73 532 18 35-13 Screw, Case
74 532 41 07-34 Case, Lower
78 532 41 07-31 Spring, Leaf
79 532 41 07-27 Shaft, Worm
KEY PART
NO. NO. DESCRIPTION KEY PART
NO. NO. DESCRIPTION
NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm
IMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts. Failure to do so could be hazardous, damage your lawn mower and void your warranty.
ROTARY LAWN MOWER - MODEL NUMBER EDITION 1XXL (96141014601) PRODUCT NUMBER 961 41 01-46
