TECHNICAL MANUALMANUALE TECNICO MANUEL TECHNIQUE

Videocitofonia a cablaggio semplificato

Video door entry system with simplified cabling

Videophonie a câblage simplifié

10/2001

MT/VCS/01

SOMMARIO

•

GENERALITÀ E

PRESTAZIONI pag. 2

•

POSTAZIONI ESTERNE

Pulsantiera modulare

Logicom pag. 3

Pulsantiera semimodulare

Unicom pag.12

Pulsantiera modulare

Antivandalo pag.18

•

POSTAZIONI INTERNE pag. 24

•

ALIMENTATORI E

ACCESSORI pag. 32

•

NORME GENERALI PER

L'INSTALLAZIONE pag. 36

•

COLLAUDO

DELL'IMPIANTO pag. 39

•

RICERCA GUASTI pag. 40

•

SCHEMI

INSTALLATIVI pag. 43

V5/01E Impianto videocitofonico

di base con pulsantiera

Logicom pag. 45

V5/01EU Impianto videocitofonico

di base con pulsantiera

Unicom pag. 47

V5/02 E Impianto con due

posti esterni audio-video

serie Logicom pag. 49

V5/02EU Impianto con due

posti esterni audio-video

serie Unicom pag. 51

V5/03E Impianto con un posto

esterno audio-video Logicom

e l’aggiunta di una

telecamera scorporata

dalla pulsantiera pag. 53

V5/03EU Impianto con un posto

esterno audio-video Unicom

e l’aggiunta di una

telecamera scorporata

dalla pulsantiera pag. 55

V5/04E Impianto con

telecamera scorporata dalla

pulsantiera Logicom pag. 57

V5/05E Impianto con due posti

esterni Logicom

(di cui uno solo audio) pag. 59

V5/05EU Impianto con due posti

esterni Unicom

(di cui uno solo audio) pag. 61

V5/01EM Impianto videocitofonico

di base con posto esterno

monoplacca pag. 63

V5/01EC Impianto videocitofonico

di base con monitor

a colori pag. 65

•

VARIANTI AGLI SCHEMI

D’IMPIANTO pag. 66

SUMMARY

•

GENERAL INFORMATION

AND FEATURES page 2

•

EXTERNAL UNITS

Logicom modular

entrance panel page 3

Unicom semi-modular

entrance panel page 12

Modular Vandalprof

entrance panel page 18

•

INTERNAL UNITS page 24

•

POWER SUPPLIES AND

ACCESSORIES page 32

•

GENERAL INDICATIONS

FOR INSTALLATION page 36

•

TESTING

THE SYSTEM page 39

•

TROUBLESHOOTING page 40

•

INSTALLATION

DIAGRAMS page 43

V5/01E Basic video

system with Logicom

entrance panel page 45

V5/01EU Basic video

system with Unicom

entrance panel page 47

V5/02E System with two

Logicom audio-video

external units page 49

V5/02EU System with two

Unicom audio-video

external units page 51

V5/03E System with one

Logicom audio-video external unit

and the addition of a remote

TV camera page 53

V5/03EU System with one

Unicom audio-video external

unit and the addition of a remote

TV camera page 55

V5/04E System with remote

TV camera from Logicom

entrance panel page 57

V5/05E System with two

Logicom external units, one of

which has audio only page 59

V5/05EU System with two

Unicom external units, one of

which has audio only page 61

V5/01EM Basic video

system with single plate

external unit page 63

V5/01EC Basic video system

with colour monitor page 65

•

VARIATIONS OF SYSTEM

DIAGRAMS page 66

SOMMAIRE

•

Generalites

ET SERVICES pag. 2

•

Postes exterieurs

Plaque de rue modulaire

Logicom pag. 3

Plaque de rue semi-

modulaire Unicom pag. 12

Plaque de rue modulaire

Antivandale pag. 18

•

Postes intérieurs pag. 24

•

ALIMENTATIONS ET

ACCESSOIRES pag. 32

•

NORMES GENERALES POUR

l'INSTALLATION pag. 36

•

TEST DE

L'INSTALLATION pag. 39

•

RECHERCHE PANNES pag. 40

•

SCHÉMAS

D’INSTALLATION pag. 43

V5/01E Installation

visiophonique de base avec

plaque de rue Logicom pag. 45

V5/01EU Installation

visiophonique de base avec

plaque de rue Unicom pag. 47

V5/02E Installation avec

deux postes extérieurs

audiovidéo série Logicom pag. 49

V5/02EU Installation avec

deux postes extérieurs

audio-vidéo série Unicom pag. 51

V5/03E Installation

audio-video avec un

poste extérieur Logicom et

une caméra déportée pag. 53

V5/03EU Installation avec

un poste extérieur

audio-video Unicom

et une caméra déportée pag. 55

V5/04E Installation avec

caméra déportée de la

plaque de rue Logicom pag. 57

V5/05E Installation

avec deux postes extérieurs

Logicom (dont un seule

un parlophonique) pag. 59

V5/05EU Installation

avec deux postes extérieurs

Unicom (dont un seule

parlophonique) pag. 61

V5/01EM Installation visiophonique

de base avec une plaque

de rue standard pag. 63

V5/01EC Installation

visiophonique de base avec

moniteur en couleurs pag. 65

•

VARIANTES AUX SCHÉMAS

D’INSTALLATION pag. 66

GENERALITÀ

E PRESTAZIONI

Il sistema videocitofonico a cablaggio

semplificato descritto in questo

manuale tecnico è la soluzione per gli

impianti dove è richiesto l'impiego del

minor numero possibile di conduttori:

infatti sono sufficienti 4"comuni" a

tutti i videocitofoni e 1"singolo" per

ogni videocitofono (4+1). Questo

sistema é particolarmente adatto nelle

ristrutturazioni perchè consente la

sostituzione di un impianto citofonico

con un impianto videocitofonico senza

modificare il numero dei conduttori

esistenti e senza ridurre le prestazioni

ed il livello qualitativo dell'impianto.

Negli impianti nuovi, naturalmente,

offre il grande vantaggio di richiedere

una rete cavi molto più semplice ed

economica.

Limiti di utilizzo:

•non è possibile realizzare

impianti dove i citofoni devono

essere intercomunicanti;

•è sconsigliabile, salvo precauzioni

da concordare col nostro Ufficio

Tecnico, quando la distanza tra

posto esterno e monitor più lontano

è superiore a m 300;

•è necessario usare cautela

quando nelle immediate vicinanze

dell'impianto sono presenti eccezio-

nali fonti di disturbo in

radiofrequenza.

Postazioni esterne

La pulsantiera esterna può essere

composta utilizzando apparecchiature

di diverse serie più avanti descritte:

• modulare Logicom ove possono

essere ospitati moduli e accessori

per svariate funzioni;

• semimodulare Unicom di dimensioni

ridotte;

• monoplacca in ottone o alluminio;

antivandalo in acciaio o alluminio,

ampiamente descritte sul catalogo

generale.

•modulare antivandalo

Postazioni interne

I monitor Eurocom (di ridotte dimen-

sioni) possono essere scelti fra i tipi

da semincasso o da parete.

Gli alimentatori e gli accessori

sono del tipo modulare da fissare su

barra DIN oppure a parete.

GENERAL INFORMATION

AND FEATURES

The video door entry system with sim-

plified cabling described in this techni-

cal manual is the solution for systems

where the lowest number of conduc-

tors must be used: in fact 4"com-

mons" are sufficient to all the video

entry phones and 1"individual" for

each video entry phone (4+1).

This system is specially

suitable for restructures since an audio

door entry system can be replaced by

a video door entry system without

changing the number of existing con-

ductors and without reducing the

performances and the quality of the

system.

Of course, in new installations the use

of a much simpler and cheaper cable

network means a great advantage.

Limitations to its use:

•systems where the telephones are

to be intercommunicating are not

possible;

•it is not advisable, except on

agreement with our Technical

Dept. about the precautions to be

taken, when the distance between

the external unit and the monitor

exceeds 300 m;

•it is necessary to be cautious

when exceptional sources of

radiofrequency noise are used in

the proximity of the system.

External units

The external unit consists of one of

the following solutions:

•Logicom modular entrance panel

which houses accessory modules for

various uses;

•Unicom semi-modular plate with

restricted dimensions;

•Brass panel, aluminium or stainless

steel vandalproof single plate panel

(see full descriptions in our general

catalogue).

•Modular vandalproof entrance panel

Internal units

Eurocom monitors (of small dimen-

sions can be selected from the semi

flush-mounted or the surface types.

The power supplies and accessories

are all modular and can be fixed to a

DIN bar or surface mounted.

GENERALITES

ET SERVICES

Ce manuel technique décrit un systè-

me visiophonique qui représente la

meilleure solution pour les installations

qui nécessitent d’une quantité de con-

ducteurs: la plus petite possible en

effet, 4conducteurs "communs" a tous

les moniteurs et 1conducteur "indivi-

duel" par moniteur sont suffisants

(4+1).

Ce système permet de substituer la

visiophonie à une installation parlopho-

nique sans modifier le nombre de con-

ducteurs existants et sans réduire les

services et la qualité de l'installation.

Naturellement il s'agit d'une solution

advantageuse même pour de nouvel-

les installations parce qu'elle demande

un reseau de câbles beaucoup plus

simple et économique.

Limites dans l'utilisation:

•il n'est pas possible de réaliser

d'installations là où les combinés

doivent être intercommunicants;

• on ne le conseille pas, quand la

distance entre le poste extérieur

et le moniteur le plus éloigné est

supérieure à 300 m, sauf en

prenant des précautions qui doi

vent être établies avec notre

bureau technique;

•il faut faire attention quand des

sources exceptionnelles de

dérangement en radio fréquence

sont en fonction tout près de

l'installation.

Poste extérieur

La plaque de rue peut être composée

en employant des appareils de séries

différentes décrites ci-dessous:

•série modulaire Logicom, qui com-

prend des modules et accessoires

pour fonctions différentes;

•série semi-modulaire Unicom avec

dimensions réduites;

•monoplaque en laiton et aluminium

ou anti-vandale en acier inox et alumi-

nium décrites dans le catalogue

général.

•antivandale modulaire

Postes intérieurs

Les moniteurs Eurocom (de dimen-

sions reduites) peuvent être choisis

entre les types à semi-encastrer et

ceux en saillie.

Les alimentations et les accessoires

sont tous du type modulaire à

fixation sur barrette DIN ou saillie.

POSTAZIONI ESTERNE

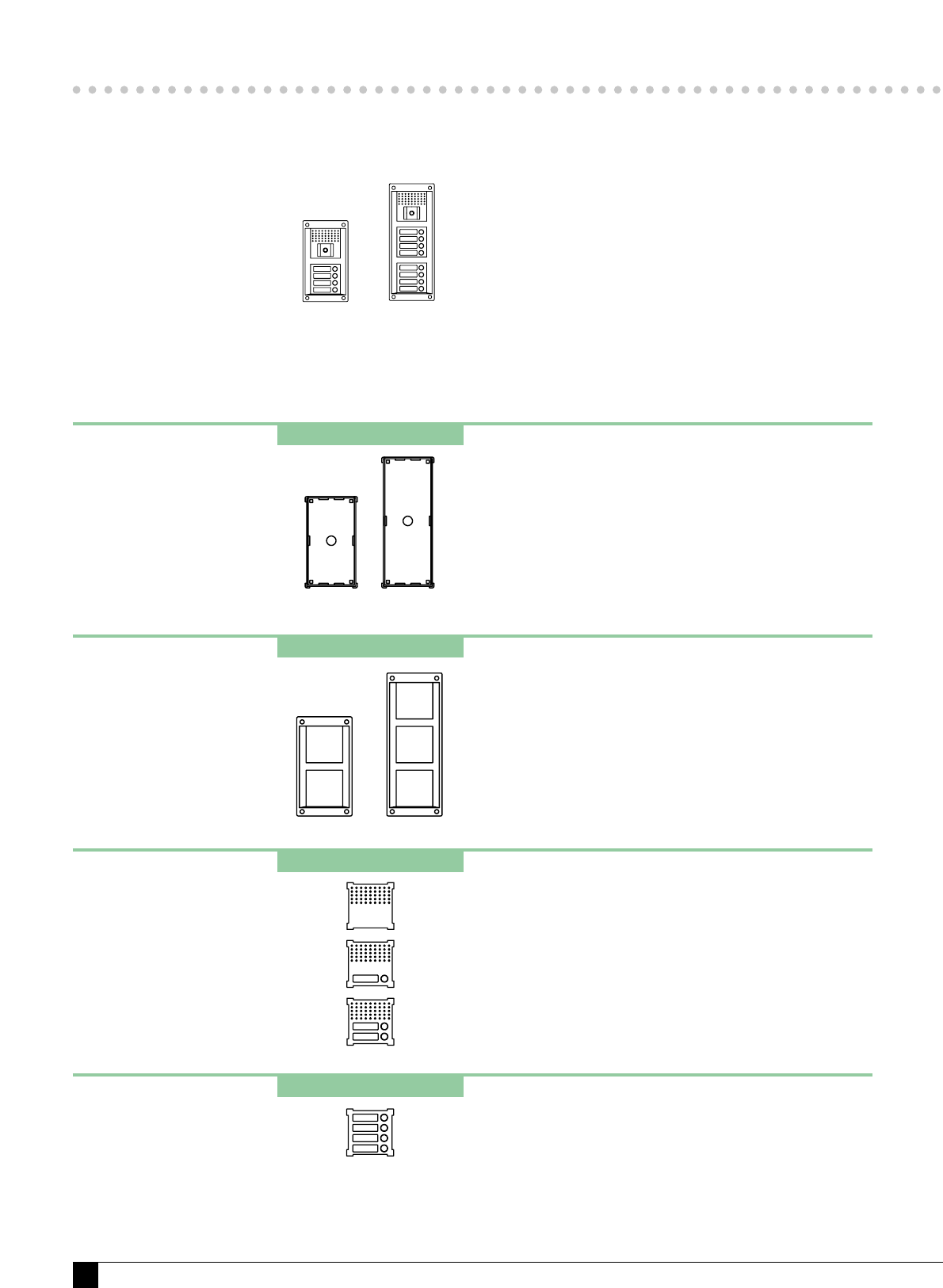

Descrizione e caratteristiche

tecniche della pulsantiera

modulare Logicom

Il sistema modulare Logicom si

caratterizza per la semplicità di

inserimento dei moduli nelle guide dei

telai, la ricca gamma dei moduli e

degli accessori e per la versione da

incasso e da esterno.

Il frontale dei moduli è in alluminio

estruso da 1,5 mm di spessore

anodizzato o verniciato; il pulsante è

in alluminio imbutito. Il contatto del

pulsante è realizzato con un

microswitch.

I moduli che compongono il posto

esterno sono disponibili in tre colori:

• alluminio anodizzato

• bianco

• grigio metalizzato Comelit.

Per la composizione del posto

esterno, l’assemblaggio e l’instal-

lazione, vedi alle pagg. 10-11.

EXTERNAL UNITS

Description and technical

characteristics of the Logicom

modular entrance panel

The Logicom modular system

provides a wide range of modules and

accessories available in both flush

and surface mounted versions,

ensuring the ease of installation of the

modules into the frame guides.

Front plates are made of 1.5 mm

thick, anodized or varnished drawn

aluminium.

The push button contact consists of a

microswitch.

The modules which make up the

external unit are available in three

colours:

• anodized aluminium

• white

• Comelit metallic grey.

See examples of entrance panel

composition, assembly and

installation on pages 10-11.

POSTES EXTERIEURS

Description et caractéristiques

techniques de la plaque de rue

modulaire Logicom

Le système modulaire Logicom a

comme caractéristiques la facilité

d’insertion des modules dans les

guides des cadres, une gamme riche

en modules et accessoires, soit pour

la version à encastrer que pour celle

en saillie.

La face avant des modules est en

aluminium extrudé de 1,5 mm

d’épaisseur , anodisé ou verni; le

bouton poussoir est en aluminium

embouti. Le contact du bouton

poussoir est réalisé par un

microinterrupteur.

Les modules qui composent le poste

extérieur sont disponibles en trois

couleurs:

• aluminium anodisé

• blanc

• gris metallisé Comelit.

Pour la composition du poste

extérieur, l’assemblage et l’instal-

lation voir pages 10-11.

art. 3110/1-2-3

art. 3111/1-2-3

Scatole da incasso

per 1-2-3 moduli.

Dimensioni:

127 x 127 x 45 mm

127 x 217 x 45 mm

127 x 305 x 45 mm.

Flush mounted boxes

for 1-2-3 modules.

Dimensions:

127 x 127 x 45 mm

127 x 217 x 45 mm

127 x 305 x 45 mm.

Boîtes à encastrer

pour 1-2-3 modules.

Dimensions:

127 x 127 x 45 mm

127 x 217 x 45 mm

127 x 305 x 45 mm.

Telai portamoduli

per 1-2-3 moduli.

Dimensioni:

125 x 125 x 15 mm

125 x 215 x 15 mm

125 x 305 x 15 mm.

Module-holder frames

for 1-2-3 modules.

Dimensions:

125 x 125 x 15 mm

125 x 215 x 15 mm

125 x 305 x 15 mm.

Cadres porte-modules

pour 1-2-3 modules.

Dimensions:

125 x 125 x 15 mm

125 x 215 x 15 mm

125 x 305 x 15 mm.

art. 3112/1-2-3-4-6-9

Visiere antipioggia

Utili per proteggere il posto esterno da

incasso dalla pioggia. Si inseriscono

fra la scatola e la pulsantiera (vedi a

pag. 11). Sono utilizzabili rispettiva-

mente per le pulsantiere da 1-2-3-4-6-

9 moduli.

Rain shields

They are used to protect the flush-

mounted external unit from the rain.

To be inserted between the box and

the push-button panel (see on page

11). They can be used for the 1-2-3-4-

6-9 module push-button panels

respectively.

Protections anti-pluie

Très utiles pour protéger de la pluie

un poste extérieur encastré. Elles se

placent entre la boîte et la plaque de

rue (voir page 11). Adaptées respecti-

vement aux plaques de rue à 1-2-3-4-

6-9 modules.

MT/VCS/01

art. 3116/1-2-3-4-6-9

Custodie

Utili quando si sceglie la soluzione da

parete e per ottenere una protezione

totale dalla pioggia. Si fissa diretta-

mente alla parete (vedi a pag. 11).

Sono utilizzabili rispettivamente per le

pulsantiere da 1-2-3-4-6-9 moduli.

Housings

They are used when the surface-

mounted solution is chosen and to

obtain total protection from the rain.

To be fixed directly to the wall (see

on page 11).

They can be used for the 1-2-3-4-6-9

module push-button panels

respectively.

Boîtiers à protection anti-pluie

Protections anti-pluie parfaites pour tout

appareil installé en saillie. Ils se fixent

directement au mur (voir pag. 11).

Adaptés respectivement aux plaques

de rue à 1-2-3-4-6-9 modules.

art. 3114/1-2-3-4-6-9

Cornici

Utili per eliminare le imperfezioni della

parete intorno al perimetro della scato-

la incassata. Si inseriscono fra la sca-

tola e la pulsantiera (vedi a pag. 11).

Sono utilizzabili rispettivamente per le

pulsantiere da 1-2-3-4-6-9 moduli.

Frames

They are used to eliminate any

imperfection in the wall surrounding

the flush-mounted box. To be inserted

between the box and the push-button

panel (see on page 11).

They can be used for the 1-2-3-4-6-9

module push-button panels

respectively.

Couvre-joints

Permettent de cacher les imperfec-

tions du mur autour de la boîte enca-

strée. Ils se placent entre la boîte et

la plaque de rue (voir pag. 11).

Adaptés respectivement aux plaques

de rue à 1-2-3-4-6-9 modules.

Modulo senza pulsanti

Predisposto per il solo alloggiamento

del portiere audio.

Dimensioni: 108 x 90 x 30 mm.

Module without push-buttons

Preset to house the speaker unit only.

Dimensions: 108 x 90 x 30 mm.

Module sans boutons

Equipé pour le logement de l’unité

HP-Micro.

Dimensions: 108 x 90 x 30 mm.

art. 3120/1 - 3120/2

Moduli con 1 e 2 pulsanti

Predisposti per l'alloggiamento del

portiere audio, completi di lampada

illuminazione portanomi da 3W 15V a

siluro.

Dimensioni: 108 x 90 x 30 mm.

Modules with 1 or 2 push-buttons

Preset to house the speaker unit,

complete with 3 W 15V festoon lamp

for nameplates illumination.

Dimensions: 108 x 90 x 30 mm.

Modules à 1 ou 2 boutons

Equipé pour le logement de l’HP-

Micro et d’une lampe navette de

3W 15V .

Dimensions : 108 x 90 x 30 mm.

art. 3122/4 - 3122/6

Moduli con 4 e 6 pulsanti

Completi di lampada illuminazione

portanomi da 3W 15V a siluro.

Dimensioni: 108 x 90 x 30 mm.

Modules with 4 and 6 push-but-

tons

Complete with 3W 15V festoon lamp

for nameplates illumination.

Dimensions: 108 x 90 x 30 mm.

Modules à 4 et 6 boutons

Equipés d'une lampe navette de 3W

15V à l'usage des étiquettes porte-

noms.

Dimensions: 108 x 90 x 30 mm.

art. 3124

Modulo cieco

Per occupare moduli vuoti con il minor

costo possibile.

Dimensioni: 108 x 90 mm.

Blank module

To occupy empty modules at the

lowest possible cost.

Dimensions: 108 x 90 mm.

Module vierge

Une solution économique qui permet

de couvrir tout les modules vides.

Dimensions:108 x 90 mm.

art. 3120/0

art. 3125

Modulo PTT

Predisposto per l'alloggiamento della

chiave PTT.

Dimensioni: 108 x 90 mm.

PTT module

Preset for housing the PTT key.

Dimensions: 108 x 90 mm.

Module PTT

Prévu pour le logement du canon

PTT/EDF.

Dimensions: 108 x 90 mm.

art. 3126

Modulo illuminato

Per segnalazioni come, p.es.,numero civi-

co, segnali di occupato ecc. Completo di

lampada da 3W 15V a siluro.

Spazio utile per la scritta 88 x 78 mm.

Dimensioni: 108 x 90 mm.

Illuminated module

For different signals, such as road

number, busy signal, etc.

Complete with 3W 15V festoon lamp.

Free space for writing 88 x 78 mm.

Dimensions: 108 x 90 mm.

Module éclairé

Pour tout indication telle que: numéro

d'habitation, signal "occupé", etc.

Equipé d'une lampe navette de 3W

15V. Dimensions utile pour l'indication

88 x 78 mm.

Dimensions: 108 x 90 mm.

art. 3127/I

Modulo Logicode

Chiave elettronica digitale.

Componendo un codice da 1 a 8 cifre

mediante una tastiera digitale

illuminata è possibile attivare un relè

che consente di comandare qualsiasi

dispositivo comandabile con un

contatto NO. Ad esempio serrature

elettriche, cancelli automatici, antifurti

ecc. Il codice è programmabile

attraverso la tastiera e può essere

facilmente cambiato. Il dispositivo

inoltre è corredato di un buzzer e di 2

led per indicare la corretta esecuzione

delle manovre.

Le caratteristiche tecniche e lo

schema di collegamento sono a

corredo dell'apparecchiatura.

Dimensioni: 108 x 90 x 46 mm.

Logicode module

Digital electronic key. By entering a 1

to 8 figure code on the digital push-

button panel a relay can be activated

to operate any device controllable with

a NO contact. For example, electric

locks, automatic gates, anti-theft

devices etc. The code can be

programmed by means of the push-

button panel and is easily changed.

The device is also fitted with 1 buzzer

and 2 leds to indicate correct

functioning of the operations.

Technical characteristics and the

connecting diagram are supplied with

the equipment.

Dimensions: 108 x 90 x 46 mm.

Module Logicode

Clé électronique digitale. Il suffit de

composer un code de 1 à 8 chiffres

sur le clavier pour activer un relais

contrôlant tout dispositif à contact

NO(serrures électriques, clôtures

automatiques, dispositifs antivol, etc.).

Le code peut se programmer sur le

clavier et se modifier très facilement.

Ce dispositif est équipé d'un buzzer et

de 2 LEDs de contrôle pour

l'exécution des manoeuvres.

Caractéristiques techniques et

schéma de raccordement sont fournis

avec l'appareil.

Dimensions: 108 x 90 x 46 mm.

art. 3128/I

Modulo Logicode

Come art. 3127/I sopra descritto ma

con la differenza che dispone di 2

codici che possono azionare 2

dispositivi diversi.

Dimensioni: 108 x 90 x 46 mm.

Logicode module

As per art. 3127/I described above,

but differing in the fact that it has 2

codes which can activate 2 different

devices.

Dimensions: 108 x 90 x 46 mm.

Module Logicode

Identique à l'art. 3127/I décrit ci-des-

sus, mais avec 2 codes, pour pouvoir

activer 2 dispositifs différents.

Dimensions: 108 x 90 x 46 mm.

art. 3129

Modulo controllo

accessi per contatto

Modulo per controllo accessi in grado

di riconoscere per contatto, speciali

“chiavi” resistenti ad ogni

maltrattamento.

Alimentazione 12V AC/DC.

Completa di relé apriporta.

Dimensioni: 108 x 90 x 47 mm.

Contact Access

Control Module

Module for controlling access by

contact, able to recognise special

"keys" resistant to all maltreatment.

12V AC/DC power supply.

Complete with door opening relay.

Dimensions: 108 x 90 x 47 mm.

Module contrôle

des accès par contact

Module de contrôle des accès en

mesure de reconnaître par contact, des

“clés” spéciales résistant à tout acte de

malveillance. Alimentation 12 V CA/CC.

Fourni avec relais ouvre-porte.

Dimensions: 108 x 90 x 47 mm.

art. 3130

Modulo con rilevatore

di movimento

Modulo con rilevatore di movimento

all’infrarosso, con interruttore

crepuscolare di attivazione.

Dimensioni: 108 x 90 x 30 mm.

Module with movement sensor

Module with infra-red movement

sensor, with twilight activation switch.

Dimensions: 108 x 90 x 30 mm.

Module avec détecteur

de mouvement

Module avec détecteur de mouvement

à l’infrarouge et interrupteur

crépusculaire d’activation.

Dimensions: 108 x 90 x 30 mm.

MT/VCS/01

art. 3135

Modulo Logilock

Lettore per prossimità. É in grado di

riconoscere speciali “chiavi elettroni-

che” (tipo carta di credito o portachia-

vi), precedentemente programmate.

Il riconoscimento della chiave avviene

per prossimità, senza alcun contatto

tra lettore e chiave stessa.

Il sistema consente la programmazio-

ne fino a 300 chiavi.

Alimentazione 12V AD/DC.

Le caratteristiche tecniche e lo sche-

ma di collegamento sono a corredo

dell’apparecchiatura.

Dimensioni: 108 x 90 x 47 mm.

Logilock module

Logilock proximity reader. Able to

recognize special previously program-

med “electronic keys” (credit card or

fob). Fob recognition is by proximity,

without any contact between the

pickup and the key itself. Up to 300

keys can be programmed using this

system. 12V AC/DC power supply.

Technical characteristics and the con-

necting diagram are supplied with the

equipment.

Dimensions: 108 x 90 x 47 mm.

Module Logilock

Capteur de proximité Logilock capable

de reconnaître les “clés électroniques”

spéciales (cartes de crédit ou porte-

clés) préalablement programmées. La

clé est reconnue par proximité, sans

aucun contact entre le capteur et la

clé. Ce système permet de program-

mer jusqu’à 300 clés.

Alimentation 12V CA/CC.

Caractéristiques techniques et le

schéma de raccordement sont fournis

avec l’appareil.

Dimensions: 108 x 90 x 47 mm.

LOGILOCK

art. 3138

Modulo speciale

Contiene sul retro i dispositivi necessari

per la selezione automatica della chia-

mata e della fonica negli impianti con

porta principale e 4 porte secondarie.

Serve inoltre per diverse segnalazioni

come numero civico, segnale di occu-

pato ecc.

Completo di lampada da 3W 15V a siluro.

Spazio utile per la scritta 88 x 78 mm.

Descrizione della morsettiera:

lampada 15V 3W

D4 diodo porta 1

D3 diodo porta 2

D2 diodo porta 3

D1 diodo porta 4

F fonica

PS1-PS1 pilota scambio porta 1

PS2-PS2 pilota scambio porta 2

PS3-PS3 pilota scambio porta 3

PS4-PS4 pilota scambio porta 4.

Special module

It includes in its back the devices

necessary for call and audio automa-

tic selection in systems with a main

entrance and 4 secondary entrances.

It is also used for various services

such as road number, busy signal, etc.

Complete with 3W 15V festoon bulb.

Free space for writing 88 x 78 mm.

Description of terminal board:

15V 3W lamp

D4 door 1 diode

D3 door 2 diode

D2 door 3 diode

D1 door 4 diode

F sound

PS1-PS1 door 1 pilot

switching device

PS2-PS2 door 2 pilot

switching device

PS3-PS3 door 3 pilot

switching device

PS4-PS4 door 4 pilot

switching device.

Module spéciale

Il est équipé des dispositifs nécessaires

à la signalisation automatique de l'ap-

pel et de la phonique dans les installa-

tions avec 1 porte principale et 4 portes

secondaires. On l'utilise aussi pour

signalisations diverses comme le

numéro d’habitation, signal occupé, etc.

Avec lampe "navette" de 3W 15V.

Espace utile pour l'inscription

88 x 78 mm.

Description du bornier:

lampe 15V 3W

D4 diode porte 1

D3 diode porte 2

D2 diode porte 3

D1 diode porte 4

F phonique

PS1-PS1 commutateur pilote

porte 1

PS2-PS2 commutateur pilote

porte 2

PS3-PS3 commutateur pilote

porte 3

PS4-PS4 commutateur pilote

porte 4.

art. 3635

Pulsantiera Logipost

Come art. 3634 ma con apertura

posteriore.

Accessorio: protezione antipioggia art.

3638.

Dimensioni: 265 x 491 x 150 mm.

Logipost Entrance Panel

As per art. 3634, but with rear ope-

ning.

Accessory: rain shield art. 3638.

Dimensions: 265 x 491 x 150 mm.

Plaque de rue Logipost

Identique à l'art. 3634, mais s'ouvrant

par-l'arrière.

Accessoire: protection anti-pluie

art. 3638.

Dimensions: 265 x 491 x 150 mm.

art. 3634

Pulsantiera Logipost

Pulsantiera con cassetta lettere, rea-

lizzata in alluminio anodizzato al natu-

rale. Può essere installata a parete o

su recinzione. Apertura anteriore.

Predisposta per l'alloggiamento di 2

moduli Logicom.

Dimensioni: 260 x 490 x 90.

Accessorio: protezione antipioggia art.

3637.

Dimensioni: 265x491x135 mm.

Logipost Entrance Panel

Entrance panel with letter box in natu-

ral anodized aluminium. Can be fitted

to wall or fence. Front opening.

Designed to house 2 Logicom modu-

les.

Dimensions: 260 x 490 x 90.

Accessories: rain shield art. 3637.

Dimensions: 265x491x135 mm.

Plaque de rue Logipost

Plaque de rue avec boîte aux lettres,

en aluminium anodisé naturel.

Installation murale ou sur clôture. Elle

s'ouvre par-l'avant. Prévue pour 2

modules Logicom.

Dimensions: 260 x 490 x 90 mm.

Accessoire: protection anti-pluie

art. 3637.

Dimensions: 265x491x135 mm.

art. 3136

Modulo con PTT Vigik

Lettore di chiave elettronica a badge

per prossimità, conforme allo standard

PTT francese. Completo di antenna.

Si completa con centrale di controllo

art. 1551.

Dimensioni: 108 x 90 x 47 mm.

Module with PTT Vigik

Electronic key reader with proximity

badge, in compliance with French

PTT standard. Complete with aerial.

It is completed with control station

Art. 1551.

Dimensions: 108 x 90 x 47 mm.

Module avec PTT VIGIK

Lecteur de clé électronique à badge

pour proximité, conforme au standard

des PTT français. Fourni avec anten-

ne. Complété par la centrale de con-

trôle Art. 1551.

Dimensions: 108 x 90 x 47 mm.

MT/VCS/01

art. 3636

Pulsantiera Logipost

Come art. 3634 ma predisposta per

l'alloggiamento di 3 moduli. Con aper-

tura anteriore e posteriore.

Completa di protezione antipioggia.

Dimensioni: 385 x 412 x 150 mm.

Logipost Entrance Panel

As per art. 3634, but designed to

house 3 modules. With front and rear

opening. Complete with rain shield.

Dimensions: 385 x 412 x 150 mm.

Plaque de rue Logipost

Identique à l'art. 3634, mais prévue

pour 3 modules. Elle s'ouvre par-l'a-

vant et par-l'arrière. Equipée d'une

protection anti-pluie.

Dimensions: 385 x 412 x 150 mm.

art. 3637

Protezione

Protezione antipioggia per art. 3634 Shield

Rain shield for art. 3634. Protection

Protection anti-pluie pour Art. 3634.

art. 3638

Protezione

Protezione antipioggia per art. 3635 Shield

Rain shield for art. 3635. Protection

Protection anti-pluie pour Art. 3635.

Audio-video modules

with B/W TV camera

for Logicom entrance panel

The modules include:

• speaker unit with double amplifier,

watertight loudspeaker and electret

microphone. It is fitted with external

volume adjustment marked with the

loudspeaker symbol and internal volu-

me adjustment without symbol;

• 0-1-2 illuminated call buttons;

• high sensitivity b/w CCD TV camera

sensitive to infra-red, with electronic

shutter and 5.6 mm lens, 43°view

angle. Camera view field can be

manually set from the outside, by

removing the window;

• 10 LEDs infra-red light for the visitor

illumination.

Dimensions: 108 x 90 x 46 mm.

Terminal board description

2 push-buttons module:

Audio

S common call button

F audio

call button 1

call button 2

4 telephones common end

0 ~12~ 12V AC power supply

PS PS switching device pilot

SE electric lock

Camera

+ - 10.8÷13.2V DC 200 mA

infrared LEDs and camera

power supply

V1 V2 video signals.

Modules Audio/Vidéo avec

caméra en noir et blanc pour

plaque de rue Logicom

Les modules comprennent:

•

HP-Micro avec double amplificateur,

haut-parleur étanche et microphone

“electret”. Il est doué d’un réglage pour le

volume extérieur marqué par le symbole

du haut-parleur et d’un réglage pour le

volume intérne sans aucun symbole;

•

boutons poussoir d’appel illuminé: 0-1-2;

•

caméra noir-blanc à haute sensibilité

avec capteur CCD sensible à l’infrarouge.

Diaphragme électronique. Objectif de

5,6 mm. Angle de vision 43°. Réglage

de l’orientation de la caméra manuel-

lement de l’extérieur, enlevant la peti-

te fenêtre;

• éclairage du visiteur par 10 LEDs à

l’infra-rouge.

Dimensions: 108 x 90 x 46 mm.

Description du bornier

Module avec 2 boutons:

Audio

S commun bouton d’appel

F audio

1er bouton d’appel

2ème bouton d’appel

4 commun des combinés

0 ~12 ~ alimentation de 12V AC

PS PS commutateur pilote

SE gâche

Camera

+ - alimentation caméra et LED

infra-rouge 10,8÷13,2V DC

200 mA

V1 V2 signaux vidéo.

Moduli audio-video

con telecamera in “bianco/nero”

per pulsantiera Logicom

I moduli comprendono:

•portiere audio con doppio amplifica-

tore, altoparlante stagno e microfono

electret. Dotato di regolatore per il

volume esterno contraddistinto dal

simbolo dell'altoparlante e dal regola-

tore per l’antilarsen;

• pulsanti di chiamata illuminati: 0-1-2;

• telecamera bianco-nero ad alta sen-

sibilità con sensore CCD sensibile

all’infrarosso. Diaframma elettronico.

Obiettivo da 5,6 mm. Angolo di visio-

ne 43°. Regolazione dell’orientamento

della telecamera manualmente

dall’esterno, togliendo la finestrella;

•illuminatore del visitatore con 10 led

all’infrarosso.

Dimensioni: 108 x 90 x 46 mm.

Descrizione morsettiera

modulo con 2 pulsanti:

Audio

S comune pulsante chiamata

F fonica

1°pulsante di chiamata

2°pulsante di chiamata

4 capo comune citofoni

0 ~12 ~ alimentazione 12V AC

PS PS pilota scambio

SE elettroserratura

Camera

+ - alimentazione telecamera e

led all’infrarosso

10,8 ÷13,2V DC 200 mA

V1 V2 segnali video.

art. 4859/0-1-2

Moduli audio-video a colori

per pulsantiera Logicom

I moduli comprendono:

•portiere audio con doppio

amplificatore, altoparlante stagno e

microfono electret. Dotato di

regolatore per il volume esterno

contraddistinto dal simbolo

dell'altoparlante e dal regolatore per

il volume interno senza simbolo;

•pulsanti di chiamata: 0-1-2;

•telecamera a colori ad alta

sensibilità con sensore CCD.

Obiettivo da 5,6 mm. Angolo di

visione 43°. Regolazione

dell’orientamento della telecamera

manualmente dall’esterno, togliendo

la finestrella;

Dimensioni: 108 x 90 x 46 mm.

art. 1201

Portiere audio

Per pulsantiere Logicom e Unicom.

Con doppio amplificatore, altoparlan-

te stagno e microfono electret. Dotato

di regolatore per il volume esterno

(contraddistinto dal simbolo dell’ alto-

parlante) e del regolatore antilarsen.

Da inserire nei moduli Logicom

art. 3120/0-1-2.

Dimensioni : 95 x 55 x 33 mm.

Descrizione morsettiera:

0 ~12~ alimentatore 12 V AC

4 capo comune citofoni

F fonica

S comune pulsanti chiamata

elettronica

PS PS pilota scambio

SE consenso elettroserratura.

Audio speaker unit

For Logicom and Unicom entrance

panels.

With double amplifier, watertight loud-

speaker with electret microphone. It is

fitted with external volume adjustment

marked with the loudspeaker symbol

and internal volume adjustment

without symbol.

To be inserted in Logicom modules

art. 3120/0-1-2.

Dimensions: 95 x 55 x 33 mm.

Terminal board description:

0 ~12~ 12V AC power supply

4 telephones common end

F audio

S common for electronic call

buttons

PS PS switching device pilot

SE electric lock.

HP-Micro

Pour plaques de rue Logicom et

Unicom.

Avec double amplificateur, haut -par-

leur étanche et microphone electret.

Il est doué d’un réglage pour le volu-

me extérieur marqué par le symbole

du haut-parleur et d’un réglage antilar-

sen.

A insérer dans les modules Logicom

art. 3120/0-1-2.

Dimensions: 95 x 55 x 33 mm.

Description du bornier:

0 ~12~ alimentation de 12 V AC

4 bout commun des combinés

F audio

S commun bouton d’appel

électronique

PS PS commutateur pilote

SE gâche.

art. 4860/0-1-2

Audio-video colour modules

for Logicom entrance panel

The modules include:

•speaker unit with double amplifier,

watertight loudspeaker and electret

microphone. It is fitted with external

volume adjustment marked with the

loudspeaker symbol and internal

volume adjustment without symbol;

•0-1-2 call buttons;

•high sensitivity colour CCD TV

camera with electronic shutter and

5.6 mm lens, 43°view angle.

Camera view field can be manually

set from the outside, by removing

the window;

•colour TV camera with CCD sensor.

Dimensions: 108 x 90 x 46 mm.

Modules audio-vidéo avec

caméra en couleurs pour

plaque de rue Logicom.

Les modules comprennent:

•

HP-Micro avec double amplificateur,

haut-parleur étanche et microphone

“electret”. Il est doué d’un réglage pour

le volume extérieur marqué par le sym-

bole du haut-parleur et d’un réglage

pour le volume intérne sans aucun

symbole;

•

boutons poussoir d’appel: 0-1-2;

•

caméra couleur à haute sensibilité avec

capteur CCD.

Diaphragme électronique. Objectif de

5,6 mm. Angle de vision 43°. Réglage

de l’orientation de la caméra manuel-

lement de l’extérieur, enlevant la peti-

te fenêtre;

Dimensions: 108 x 90 x 46 mm.

MT/VCS/01

Note: Notes: Notes:

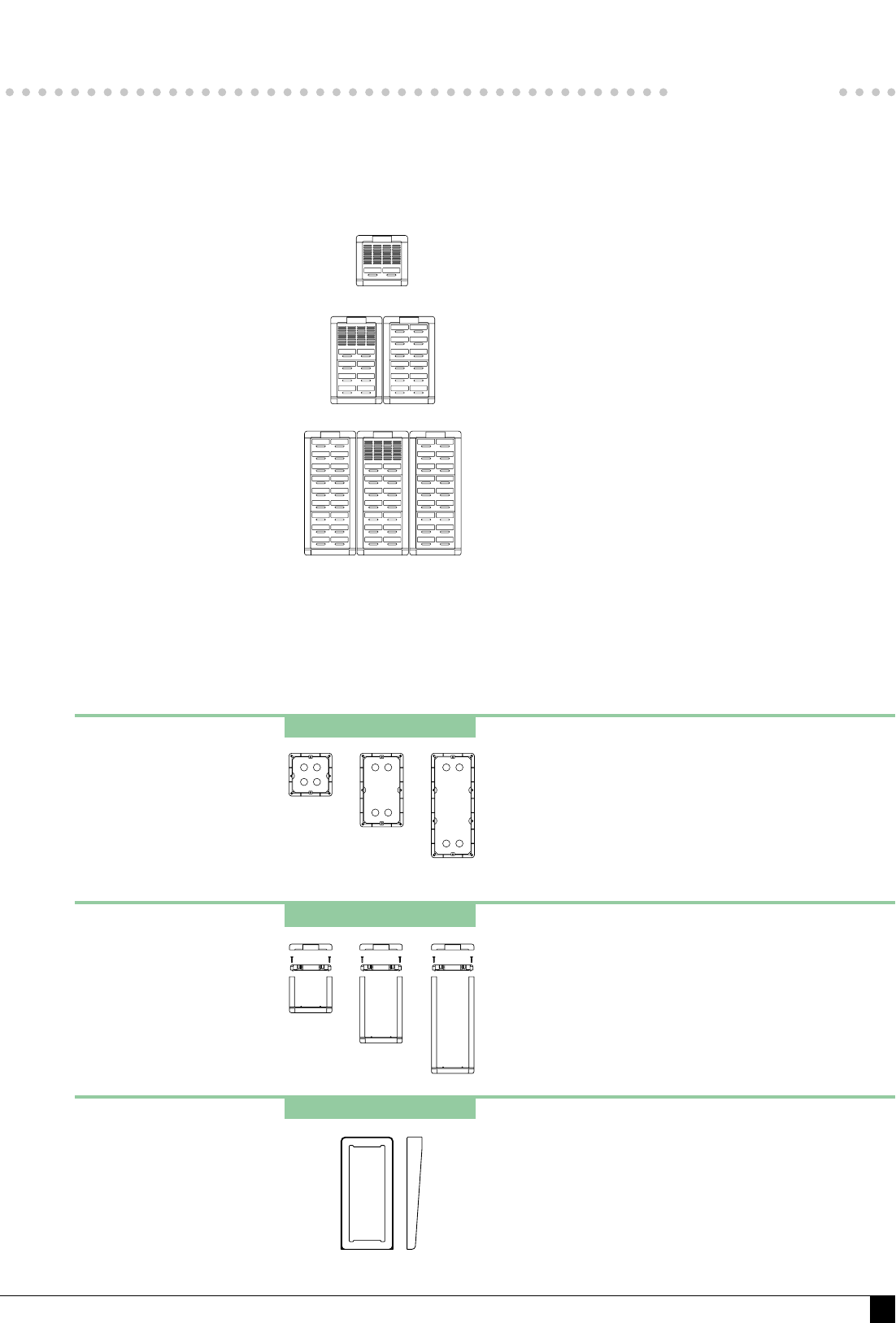

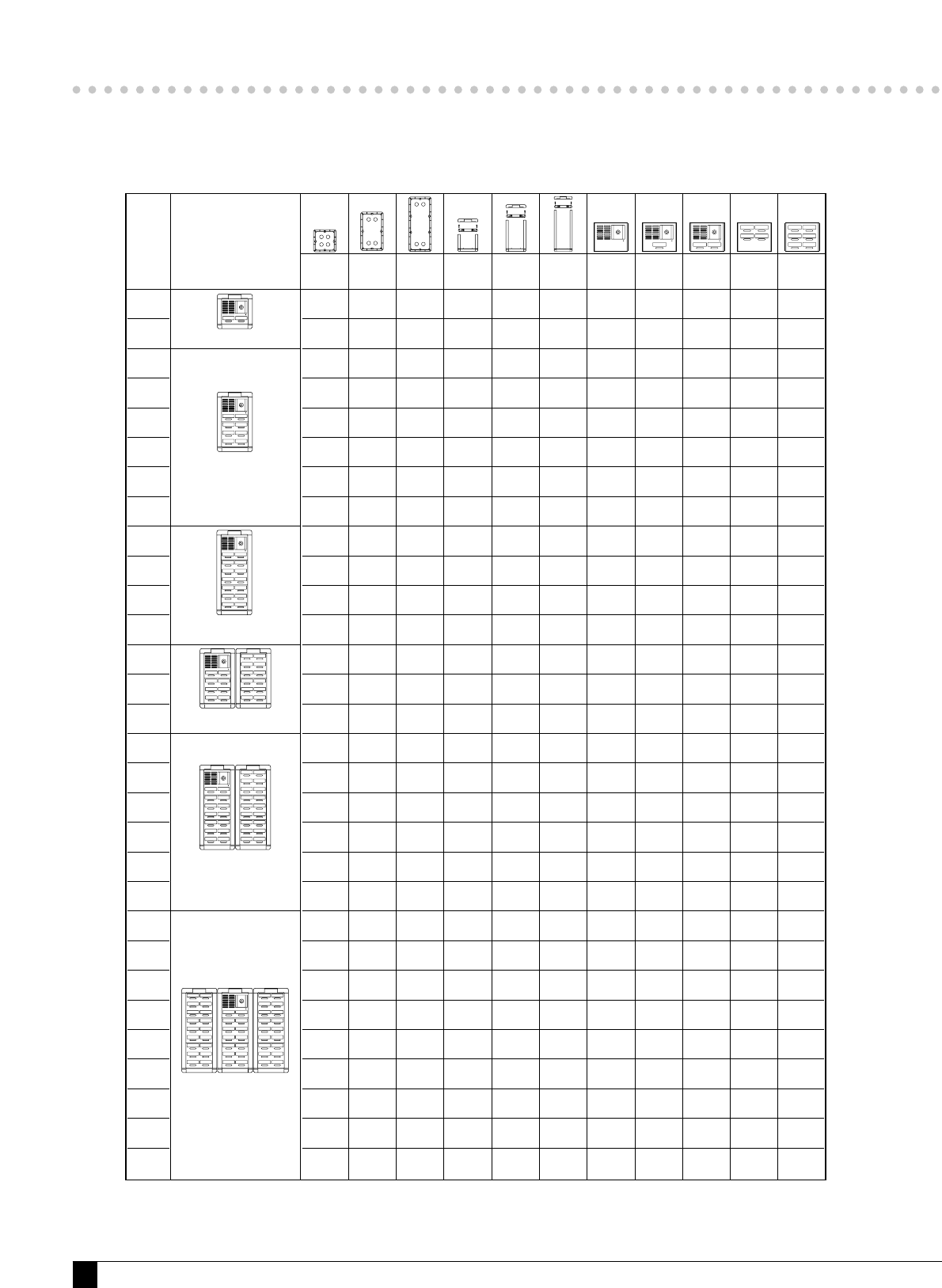

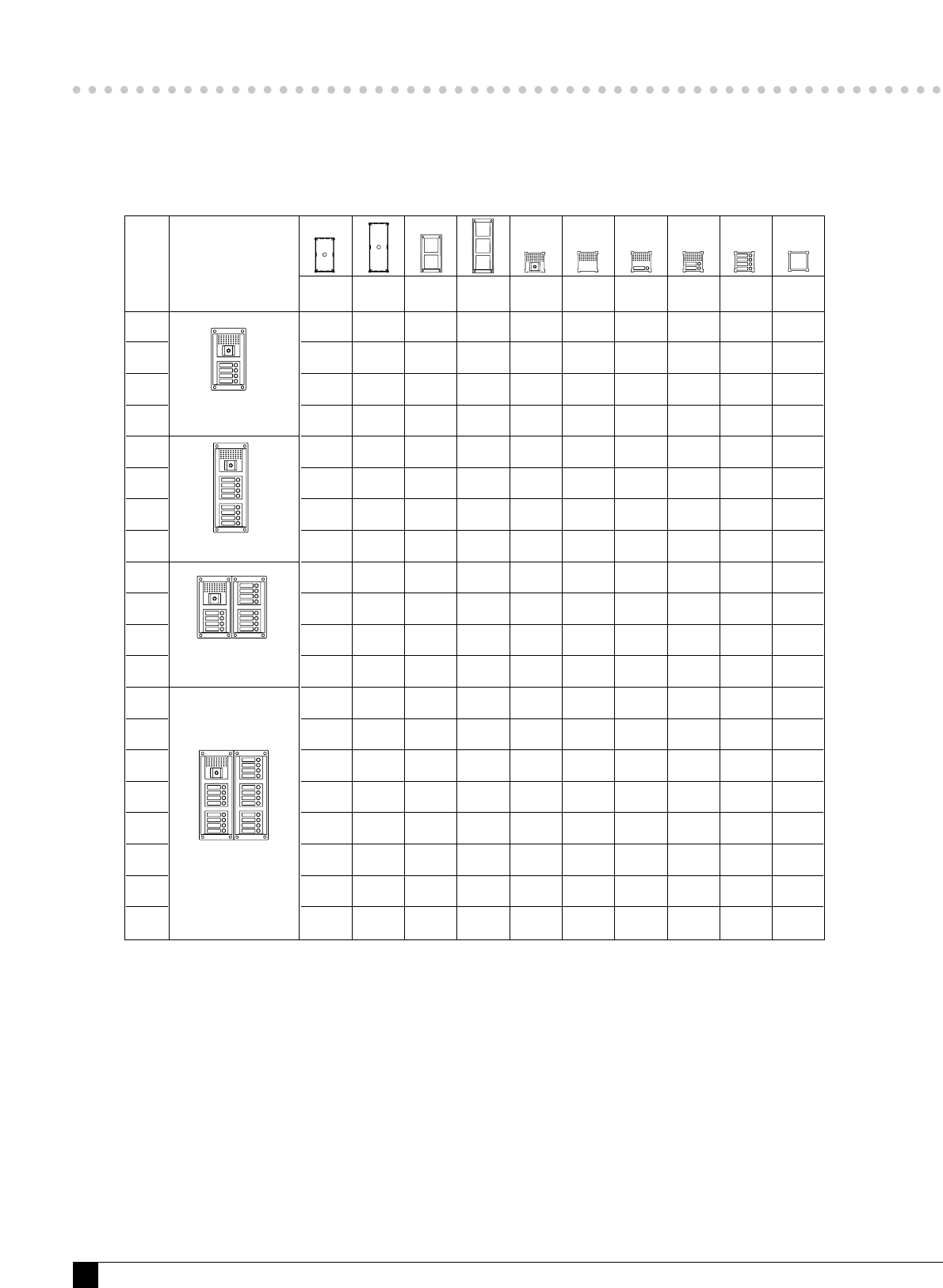

Esempi di composizione

pulsantiera Logicom Examples of Logicom

entrance panel composition Exemples de composition

de la plaque de rue Logicom

• Si consiglia si comporre la pulsantiera Logicom come da esempi in figura per poter usufruire degli accessori tipo: cornici, visiere e custodie.

• Logicom push-button panels should be arranged as shown in the diagram to enable use of accessories such as frames, rain shields and housings.

• On conseille de composer la plaque de rue Logicom d’après le croquis pour disposer des accessoires tels que: couvre-joints, protections anti-pluie et boîtiers.

N°Pulsanti

N0. of Push-Button

N°Bouton-Poussoirs

Logicom

3110/1 3110/2 3110/3 3111/1 3111/2 3111/3 4859/0 4859/1 4859/2 3122/4 3122/6

11 1

1111

111 1

1111

11 11

1112

111 2

1112

22112

221 3

22 13

2215

22132

22123

221 5

2215

3318

33162

33144

33135

33126

331 8

3318

125 x 125 mm

125 x 215 mm

125 x 305 mm

252 x 215 mm

252 x 305 mm

379 x 305 mm

MT/VCS/01

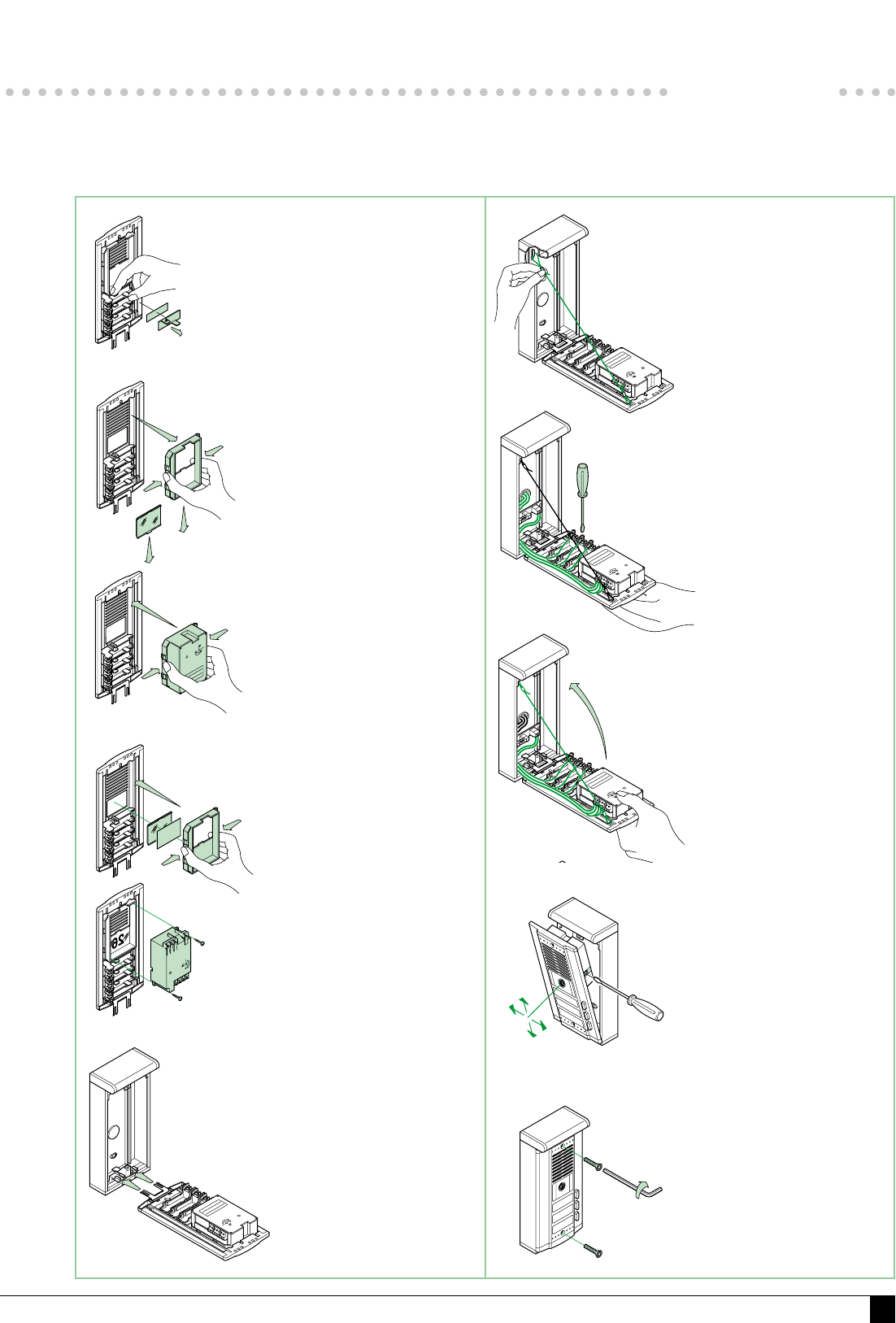

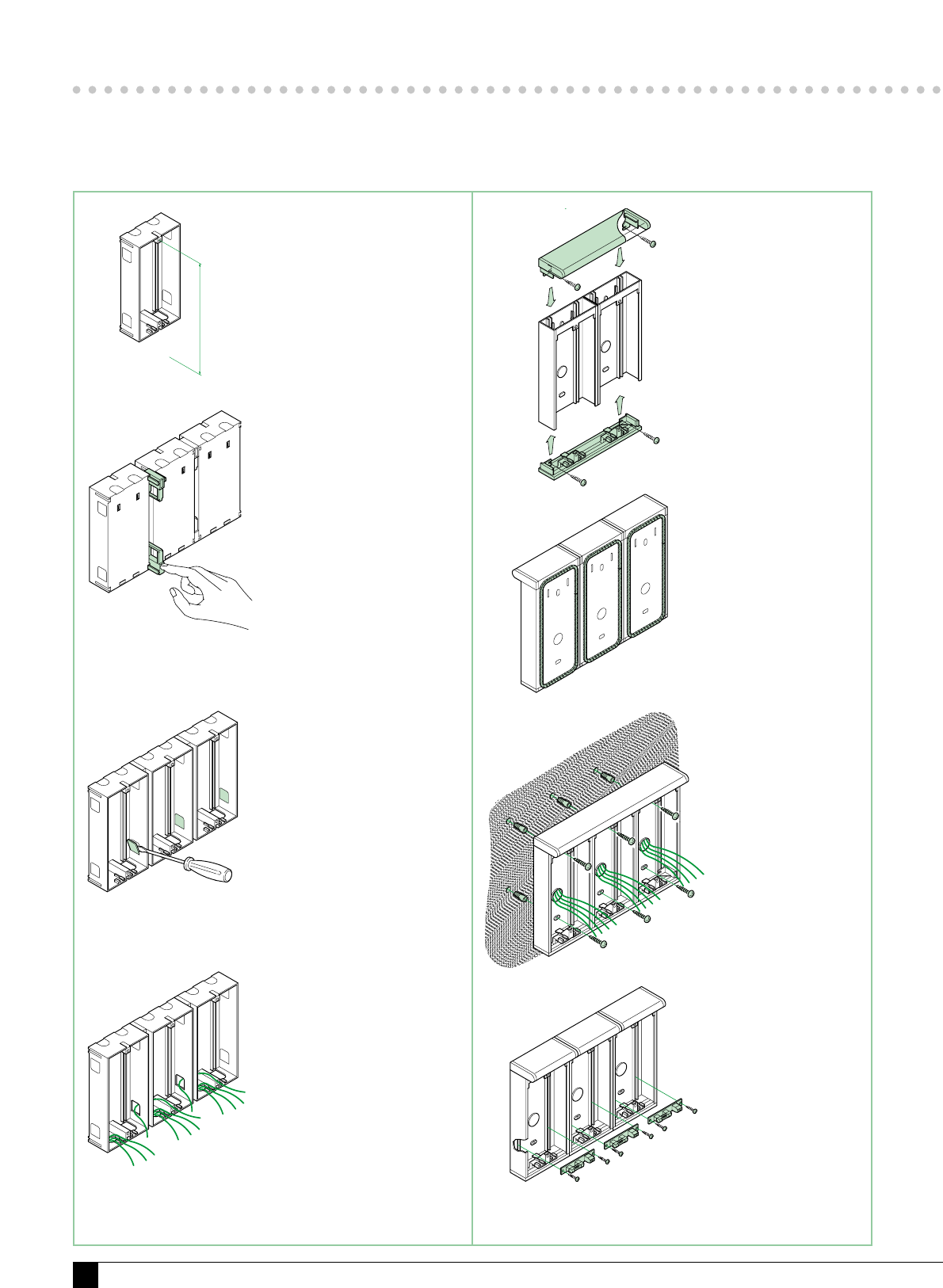

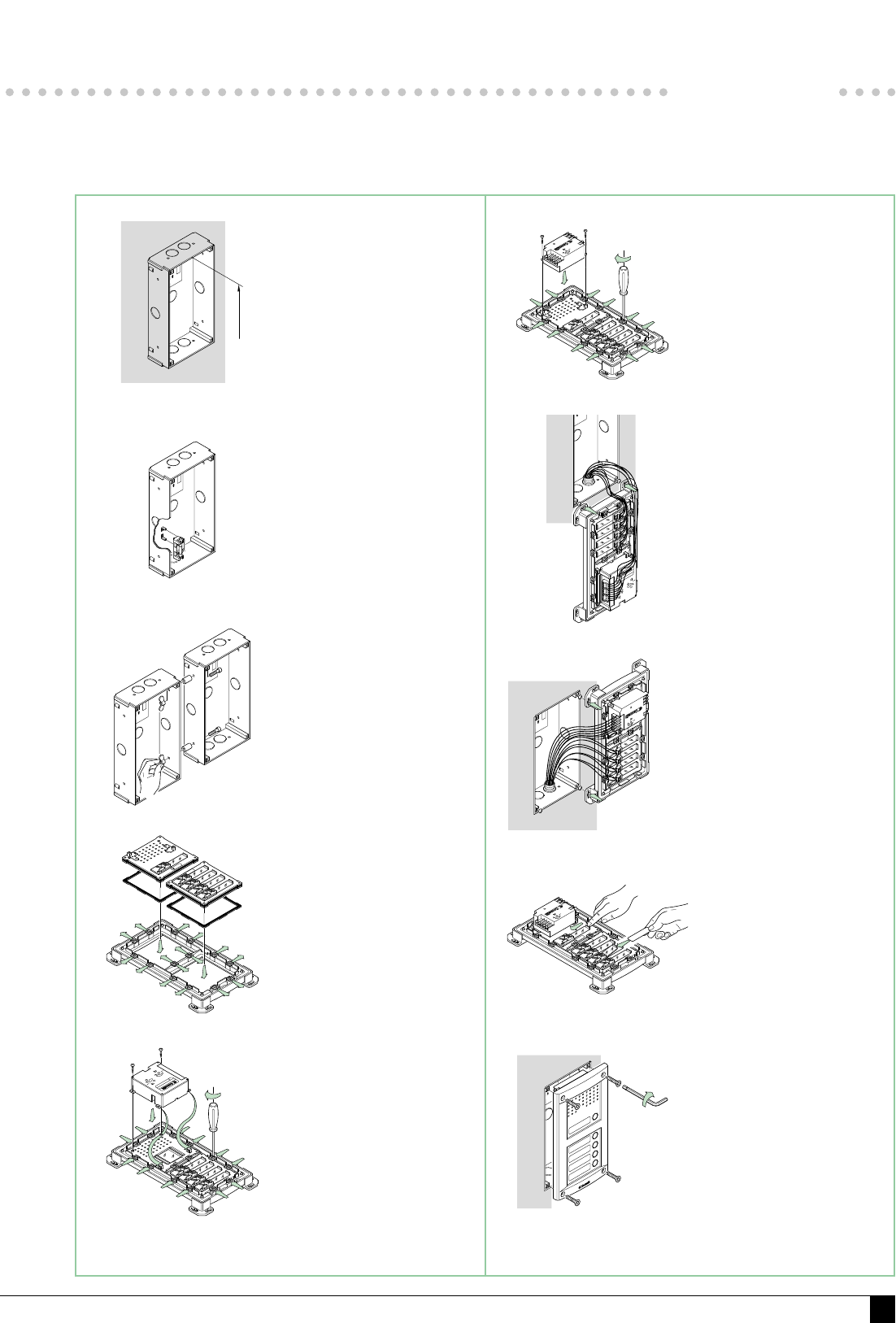

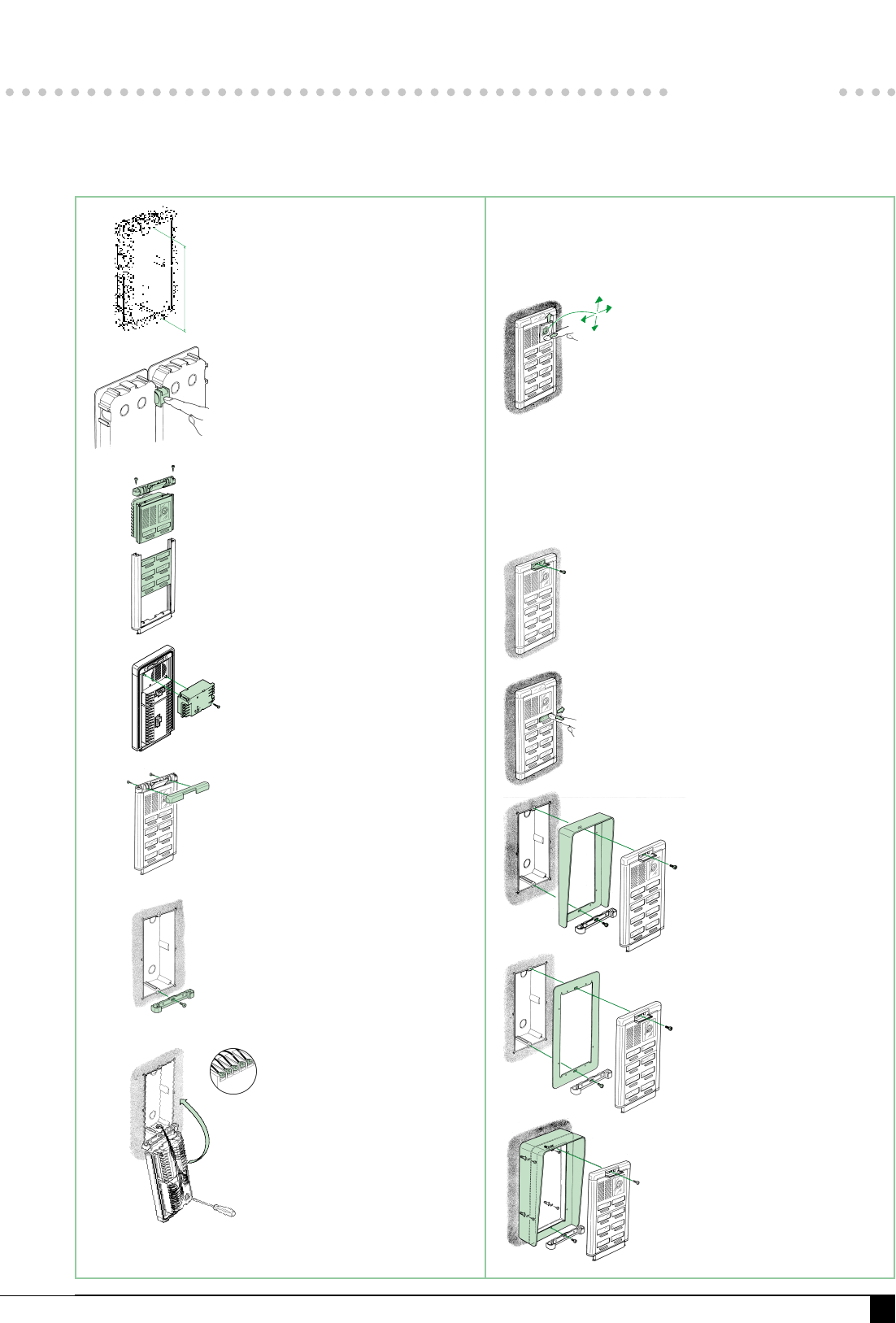

Assemblaggio e installazione

pulsantiera Logicom

•Come murare la scatola

da incasso

•How to recess the

flush-mounted box

•Comment placer la boîte

à encastrement dans le mur

•Come accostare più scatole

con distanziatori

•How to line up several boxes

with spacers

•Comment juxtaposer plusieurs

boîtes à l'aide des entretoites

•Come fissare la visiera

da incasso

•How to fix the flush-mounted

rain shield

•Comment fixer la protection

anti-pluie à encastrement

•Come fissare la cornice

•How to fix the cornice

•Comment fixer le couvre-joint

•Come fissare la custodia

da parete

•How to fix the surface housing

•Comment fixer le boîtier au mur

•Come fissare la copritestata

superiore

•How to fix the upper bracket

•Comment fixer la garniture du

bord supérieur

•Come inserire il portiere audio

nel modulo

•How to insert the speaker unit

in the module

•Comment introduire le

HP/micro dans le module

•Come fissare la testata inferiore

•How to fix the lower bracket

•Comment fixer la garniture

inférieure

•Come orientare la telecamera.

Premere col dito in basso,

togliere la finestrella, orientare

la telecamera a piacere,

rimettere la finestrella e fissare

la vite allentata sul retro

•How to set the view field.

Take away the window by

pushing on the lower side of it,

set the camera position as

required, replace the window

and block the screw previously

loosened

•Comment orienter la caméra.

Appuyer par le doit en bas.

Enlever la petite fenêtre,

orienter la caméra, remettre la

petite fenêtre et fixer les trois vis

sur la partie derrière

•Come completare il fissaggio e

chiudere il portellino

•How to complete fixing and

closure of the panel

•Comment compléter la fixation

et fermer la porte

•Come togliere i cartellini

portanome

•How to remove the

nameplate labels

•Comment ôter les

étiquettes porte-noms

•Come assemblare i moduli nel

telaio e fissare la testata superiore

•How to assemble the modules in

the module-holder frame and fix

the top bracket

•Comment assembler les modules

sur le cadre et fixer

la garniture supérieur

•Come agganciare la pulsantiera

ed eseguire il collegamento dei

conduttori. Allentare 1 delle 3 viti

che bloccano l’orientamento

della telecamera

•How to hang the panel and

connect the wires. Loosen one of

the three screws blocking the

view field setting

•Comment accrocher la plaque de

rue et faire le fixage des conduc-

teurs. Dévisser un peu

les trois vis qui bloquent

l’orientation de la caméra

160÷165 cm

Assemblage et installation de la

plaque de rue Logicom

Assembly and installation

of Logicom entrance panel

Descrizione e caratteristiche

tecniche della pulsantiera

Unicom

La pulsantiera semimodulare Unicom

si caratterizza per le ridotte

dimensioni e la praticità di

installazione.

Le principali caratteristiche sono:

• numero contenuto di elementi;

• placca in alluminio satinato dello

spessore di 1,7 mm;

• placca frontale predisposta per

impianti sia video che audio;

• cerniera di ribaltamento placca con

cordicella fine corsa.

Dimensioni:

• larghezza elementi 100 mm;

• sporgenza custodia da parete 34

mm anche per versione video.

Per la composizione del posto

esterno, l’assemblaggio,

l’installazione e le dimensioni,

vedi alle pagg. 14÷17.

Description and technical

characteristics of the Unicom

entrance panel

Unicom semi-modular entrance panel

has restricted dimensions and is easy

to install.

Main features:

• a small number of units;

• 1.7 mm thick aluminium plate;

• front plate preset for both audio and

video systems;

• hinge for downward opening of the

front plate and retaining lead.

Dimensions:

• elements width 100 mm;

• housing protrusion 34 mm (for video

version too).

See examples of entrance panel

composition, assembly,

installation and dimensions on

pages 14÷17.

Description et caractéristiques

techniques de la plaque de rue

Unicom

La plaque de rue semi-modulaire Unicom

se caractérise par ses dimensions

réduites et la facilité d’installation.

Ses caractéristiques principales sont:

• un nombre très contenu d’éléments;

• plaque en aluminium satiné de

l’épaisseur de 1,7 mm;

• plaque frontale predisposée pour

installations soit vidéo qu’ audio;

•

basculement du chassis de la face

avant avec fil de retenue en fin de course.

Dimensions:

• largeur des éléments 100 mm;

• saillie par rapport au mur 34 mm;

également en version vidéo.

Pour la composition du poste

extérieur l’assemblage,

l’installation et les dimensions

voir à pag. 14÷17.

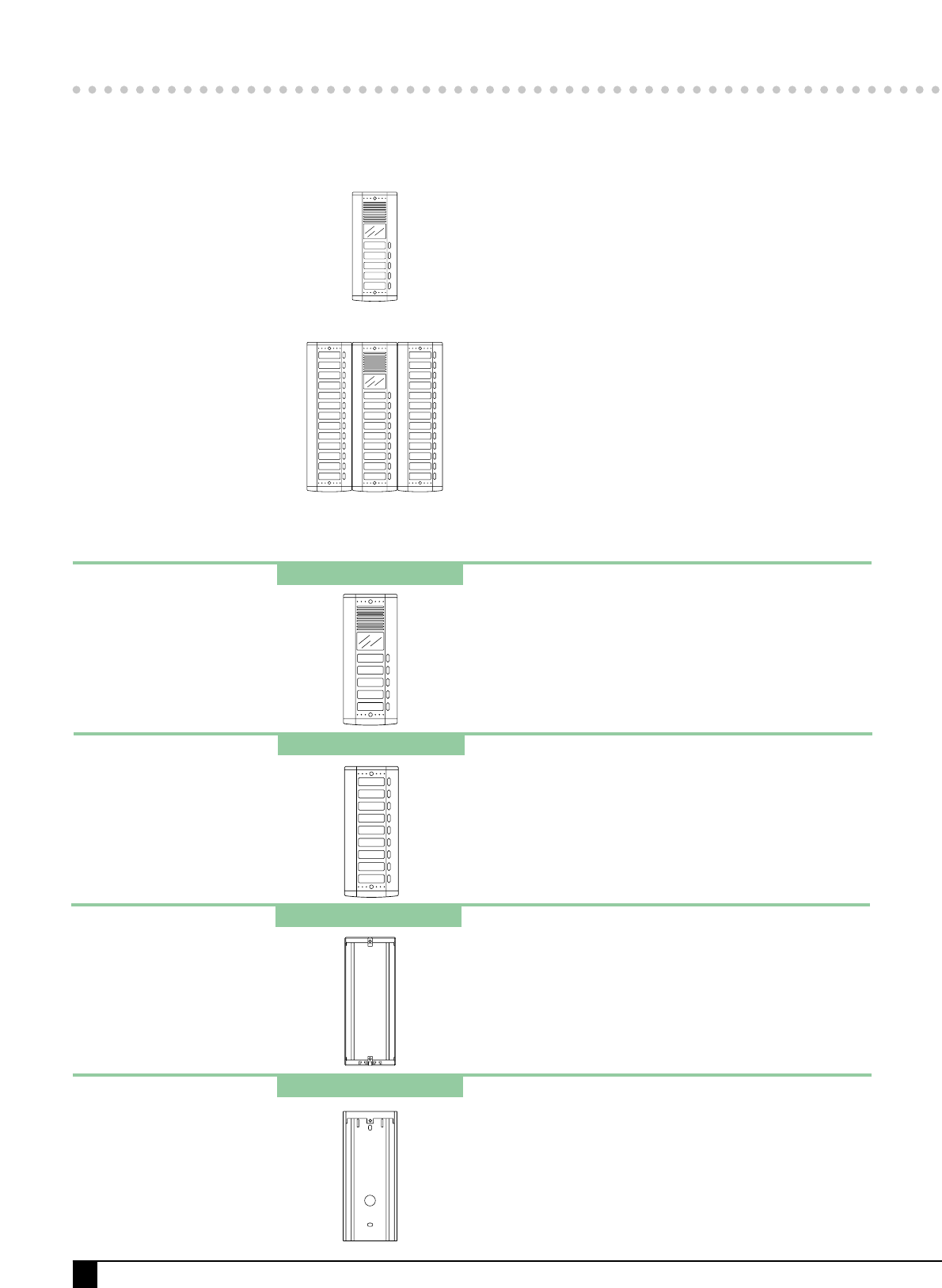

art. 3150/1VA÷12/VA

Placche audio-video con pulsanti

Da 1 a 12 pulsanti con la predisposi-

zione per l’inserimento del gruppo

audio-video art. 4857 oppure solo

audio art. 1201. In questo secondo

caso è possibile utilizzare la finestra

per il numero civico o altro.

Audio-video and push button

panels

1 to 12 push button panels preset for

inserting the audio-video unit art. 4857

or speaker unit art. 1201 only.

In case of audio solutions, the panel

must be fitted with a blank module for

various uses, road number etc.

Plaques audio-vidéo avec

boutons

De 1 à 12 boutons, predisposées pour

l’insertion du groupe audio-vidéo art.

4857 ou seulement audio art. 1201.

Dans ce deuxième cas, il est possible

d’utiliser la fenêtre pour le numéro de

la maison ou autre chose.

art. 3151/9÷16/P

Placche solo pulsanti

Da 9 a 16 pulsanti. Push button panels

Available with 9 up to 16 push but-

tons.

Plaques boutons

De 9 à 16 boutons.

art. 3152/1÷12

Scatole da incasso

In estruso di alluminio per placche

audio-video da 1 a 12 pulsanti e

placche da 9 a 16 solo pulsanti.

Per posti esterni superiori a 12

pulsanti, accostare più scatole

servendosi dell’apposito distanziatore

a corredo.

Flush mounted boxes

Made of extruded aluminium for 1 to

12 push button audio/video panels

and for 9 to 16 push button panels.

For entrance panels requiring more

than 12 push buttons, line up several

boxes with relative spacers.

Boîtes à encastrer

En extrudé d’aluminium pour plaques

audio-vidéo de 1 à 12 boutons et pla-

ques avec de 9 à 16 boutons seule-

ment.

Pour postes extérieurs avec plus de

12 boutons, utiliser plus d’une boîte,

l’une à côté de l’autre, en employant

l’entretoise fourni.

art. 3153/1÷12

Elementi base per custodie da

parete

Per placche audio-video o solo pul-

santi. Necessitano di testate art. 3154.

Basic unit of surface housings

For audio/video and push button

panels. to be completed by upper

and lower brackets art. 3154.

Bases pour boitiers en saillie

Pour plaques audio/vidéo ou seule-

ment avec des boutons.

Ils ont besoin des petits toits art. 3154.

art. 3154/1-2-3

Testate per basi

Per custodie da parete ad 1-2-3

colonne.

Servono per completare la custodia.

Upper and lower brackets for the

basic units

To complete 1 up to 3 adjacent surfa-

ce housings.

Petits toits pour bases

Pour boitiers en saillie à 1-2-3

rangées.

Ils servent pour compléter le boitier.

art. 4857

Gruppo audio-video per

pulsantiera Unicom e Vandalcom

Il gruppo comprende:

•

portiere audio con doppio amplificato-

re, altoparlante stagno e microfono

electret. Dotato di regolatore per il

volume esterno contraddistinto dal sim-

bolo dell'altoparlante e dal regolatore

per il volume interno senza simbolo;

•

telecamera bianco-nero ad alta sensibi-

lità con sensore CCD sensibile all’infra-

rosso. Diaframma elettronico. Obiettivo

da 5,6 mm. Angolo di visione 46°.

Regolazione manuale dell’orientamento

della telecamera con cacciavite

dall’interno. Illuminatore del visitatore

con 10 led all’infrarosso.

Dimensioni: 88 x 75 x 34 mm.

Descrizione morsettiera:

Audio

S comune pulsanti chiamata

F fonica

4 capo comune citofoni

0 ~12~ alimentatore 12 V AC

PS PS pilota scambio

SE consenso elettroserratura

Camera

+ - alimentazione telecamera

e led all’infrarosso

10,8 ÷13,2 V DC 200 mA

V1 V2 segnali video.

Audio-video unit for Unicom

and Vandalcom entrance panel

The unit is comprising of:

• speaker unit with double amplifier,

watertight loudspeaker and electret

microphone. It is fitted with external

volume adjustment marked with the

loudspeaker symbol and internal

volume adjustment without symbol;

• high sensitivity b/w CCD TV camera

sensitive to infra-red, with electronic

shutter and 5.6 mm lens.

46°view angle. Camera view field

can be manually set using the adju-

stment trimmer located inside.

10 LEDs infra-red light.

Dimensions: 88 x 75 x 34 mm.

Terminal board description:

Audio

Scommon for call buttons

F audio

4 telephones common end

0 ~12~ 12V AC Power supply

PS PS switching device pilot

SE electric lock

Camera

+ - camera power supply and

infrared LEDs

10.8 ÷13.2 V DC 200 mA

V1 V2 video signals.

Groupe audio-vidéo pour plaque

de Rue Unicom et Vandalcom.

Le groupe comprend:

•

HP-Micro avec double amplificateur,

haut-parleur étanche et microphone

“electret”. Il est doué d’un réglage pour

le volume externe marqué par le sym-

bole du haut-parleur et du réglage pour

le volume interne sans aucun symbole;

• caméra noir-blanc à haute sensibilité

avec capteur CCD sensible à l’infra-

rouge. Diaphragme électronique.

Objectif de 5,6 mm. Angle de vision

46°. Réglage manuel de l’orientation

de la caméra de l’intérieur par un

tourne-vis. Eclairage du visiteur par

10 LEDs à l’infra-rouge.

Dimensions: 88 x 75 x 34 mm.

Description du bornier:

Audio

S commun bouton d’appel

F audio

4commun des combinés

0 ~12~ alimentation de 12V AC

PS PS commutateur pilote

SE gâche

Camera

+ - alimentation caméra et

LEDs infra-rouge

10,8÷13,2V DC 200 mA

V1 V2 signaux vidéo.

art. 1201

Portiere audio

Vedi descrizione a pag. 8. Audio speaker unit

See desciption on page 8. HP-Micro

Voir description à page 8.

art. 1137

Modulo diodi

da inserire uno ogni 4 pulsanti di chia-

mata della pulsantiera Unicom.

Diode module

To be inserted every four call buttons

of Unicom entrance panel.

Module diode

A insérer pour chaque bouton pous-

soir d’appel de la plaque de rue

Unicom.

art. 1134

Modulo diodo

da inserire singolarmente ad ogni pul-

sante di chiamata delle pulsantiere

tradizionali monoplacca.

Diode module

To be inserted for each call button of

the single plate entrance panel.

Module diode

A insérer pour chaque bouton pous-

soir d’appel de la plaque de rue stan-

dard.

art. 1103

Portiere audio per pulsantiere

monoplacca tradizionali

Stesse caratteristiche dell’ art. 1201

descritto a pag. 8 ma con dimensioni

diverse, da inserire nelle pulsantiere

tradizionali monoplacca descritte sul

catalogo generale.

Dimensioni: 145 x 80 x 40 mm.

Speaker unit for single plate

entrance panels

Same as art. 1201 described on page

8 but with different dimensions. To be

inserted into traditional single plate

entrance panels.

See description in our general

catalogue.

Dimensions: 145 x 80 x 40 mm.

HP-Micro pour plaques de rue

standards

Il a les mêmes caractéristiques de

l’art. 1201 décrit à la page 8 mais

avec des dimensions différentes, à

insérer dans les plaques de rue tradi-

tionnelles monoplaque décrites sur le

catalogue général.

Dimensions: 145 x 80 x 40 mm.

MT/VCS/01

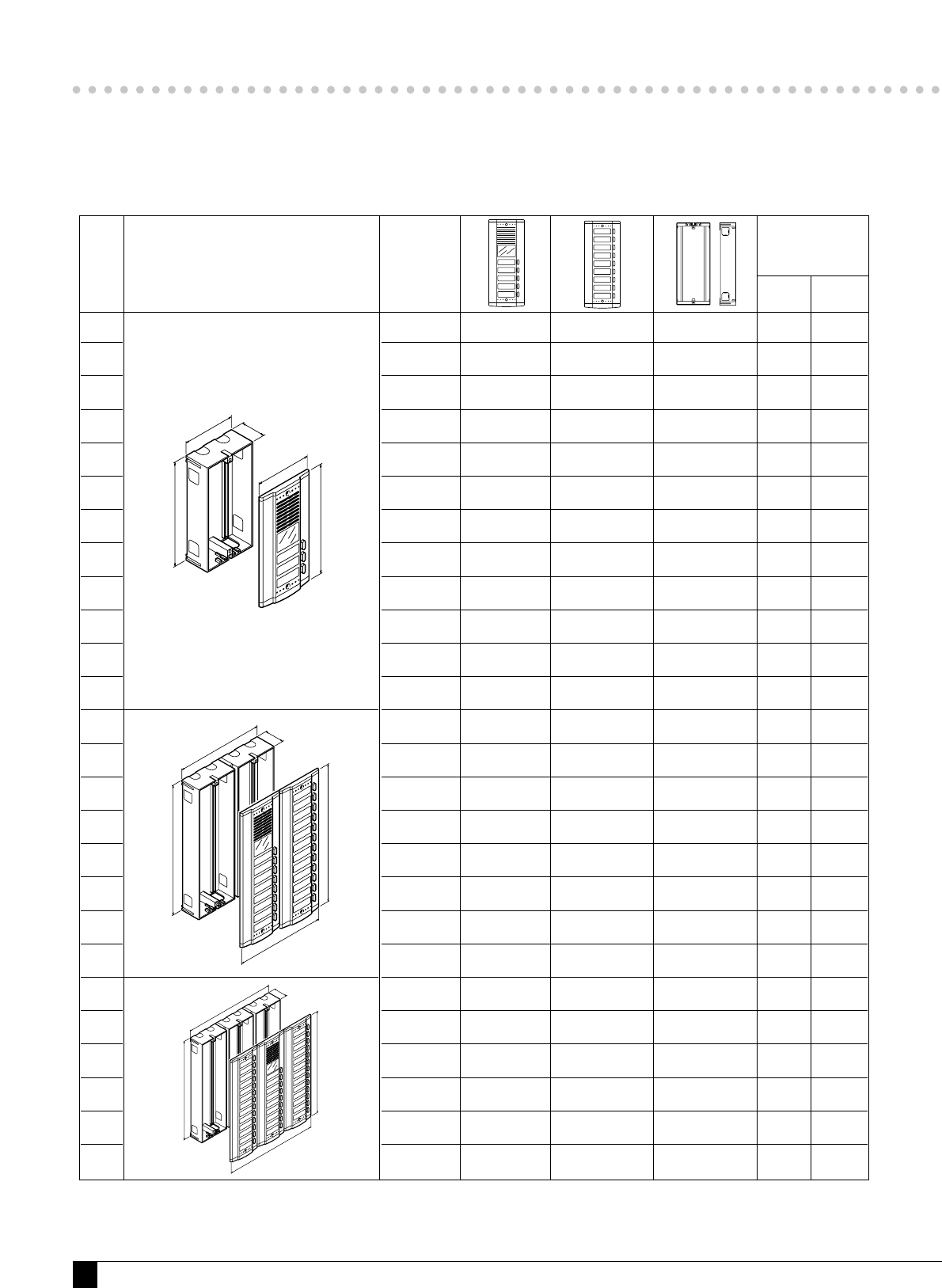

Esempi di composizione

pulsantiera Unicom

da incasso

Examples flush-mounted

of Unicom entrance panel

composition

Exemples de composition

de la plaque de rue Unicom

à encastrer

•Completare la pulsantiera con i moduli diodi art. 1137 e col gruppo audio-video art. 4857 (oppure solo audio art. 1201).

•Complete the entrance panel with diode modules art. 1137 and with audio-video unit art. 4857( or speaker unit art. 1201).

•Compléter la plaque de rue avec les modules diode art. 1137 et le groupe audio-vidéo art. 4857( ou seulement audio art. 1201).

N°Pulsanti

N0. of Push-Button

N°Bouton-Poussoirs

Unicom

Dimensioni

Dimensions

1 3150/1VA 3152/1 142 153

2 3150/2VA 3152/2 164,5 175,5

3 3150/3VA 3152/3 187 198

4 3150/4VA 3152/4 209,5 220,5

5 3150/5VA 3152/5 232 243

6 3150/6VA 3152/6 254,5 265,5

7 3150/7VA 3152/7 277 288

8 3150/8VA 3152/8 299,5 310,5

9 3150/9VA 3152/9 322 333

10 3150/10VA 3152/10 344,5 335,5

11 3150/11VA 3152/11 367 378

12 3150/12VA 3152/12 389,5 400,5

5+9 3150/5VA 3151/9P 2 x 3152/5 232 243

6+10 3150/6VA 3151/10P 2 x 3152/6 254,5 265,5

7+11 3150/7VA 3151/11P 2 x 3152/7 277 288

8+12 3150/8VA 3151/12P 2 x 3152/8 299,5 310,5

9+13 3150/9VA 3151/13P 2 x 3152/9 322 333

10+14 3150/10VA 3151/14P 2 x 3152/10 344,5 335,5

11+15 3150/11VA 3151/15P 2 x 3152/11 367 378

12+16 3150/12VA 3151/16P 2 x 3152/12 389,5 400,5

7+11+11 3150/7VA 2 x 3151/11P 3 x 3152/7 277 288

8+12+12 3150/8VA 2 x 3151/12P 3 x 3152/8 299,5 310,5

9+13+13 3150/9VA 2 x 3151/13P 3 x 3152/9 322 333

10+14+14 3150/10VA 2 x 3151/14P 3 x 3152/10 344,5 335,5

11+15+15 3150/11VA 2 x 3151/15P 3 x 3152/11 367 378

12+16+16 3150/12VA 2 x 3151/16P 3 x 3152/12 389,5 400,5

100

193

201

294

302

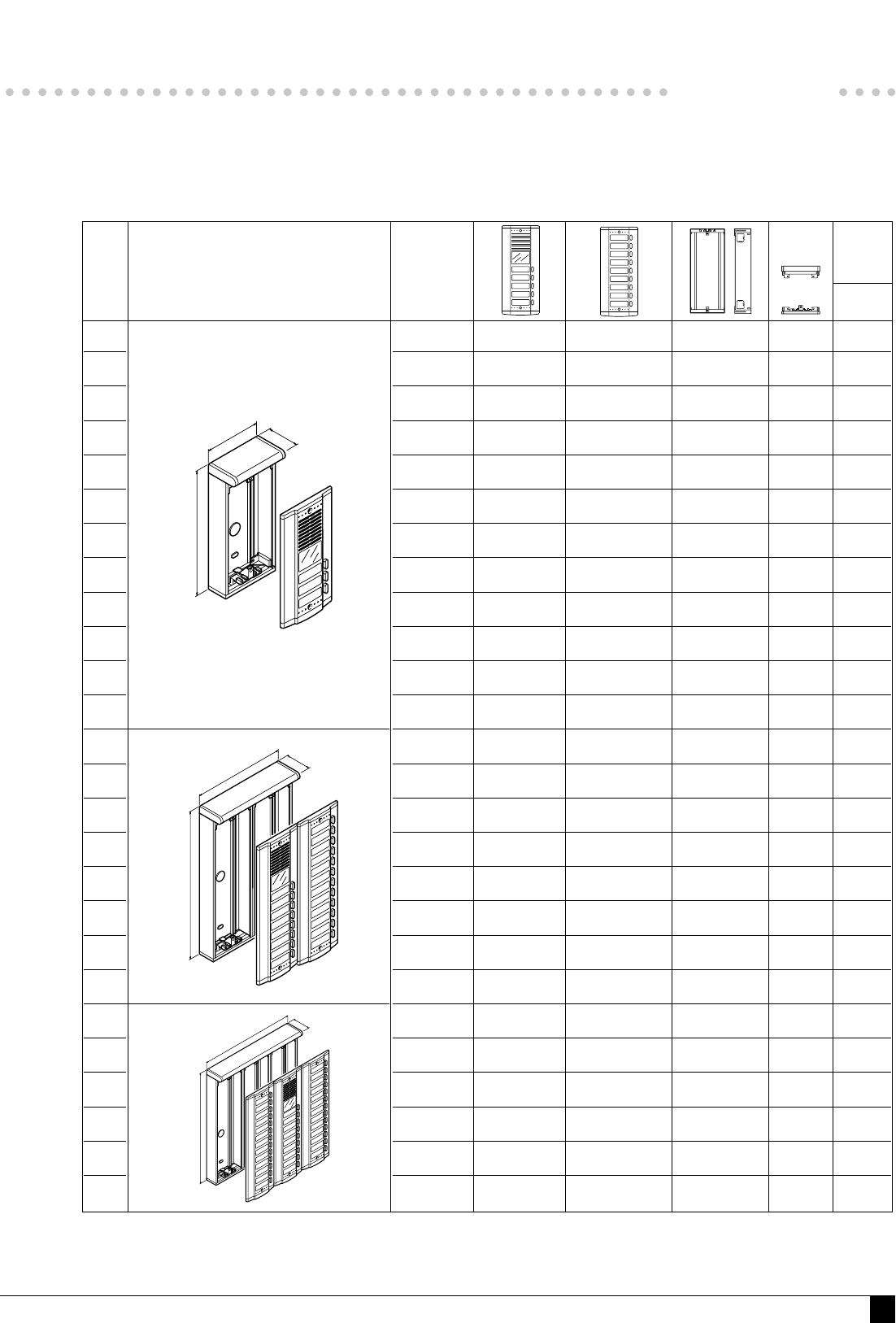

Esempi di composizione

pulsantiera Unicom

da parete

Examples of surface mounted

Unicom entrance panel

composition

Exemples de composition

de la plaque de rue Unicom

en saillie

•Completare la pulsantiera con i moduli diodi art. 1137 e col gruppo audio-video art. 4857 (oppure solo audio art. 1201).

•Complete the entrance panel with diode modules art. 1137 and with audio-video unit art. 4857( or speaker unit art. 1201).

•Compléter la plaque de rue avec les modules diode art. 1137 et le groupe audio-vidéo art. 4857( ou seulement audio art. 1201).

MT/VCS/01

N°Pulsanti

N0. of Push-Button

N°Bouton-Poussoirs

Unicom

Dimensioni

Dimensions

1 3150/1VA 3153/1 3154/1 175

2 3150/2VA 3153/2 3154/1 197,5

3 3150/3VA 3153/3 3154/1 220

4 3150/4VA 3153/4 3154/1 242,5

5 3150/5VA 3153/5 3154/1 265

6 3150/6VA 3153/6 3154/1 287,5

7 3150/7VA 3153/7 3154/1 310

8 3150/8VA 3153/8 3154/1 332,5

9 3150/9VA 3153/9 3154/1 335

10 3150/10VA 3153/10 3154/1 377,5

11 3150/11VA 3153/11 3154/1 400

12 3150/12VA 3153/12 3154/1 422,5

5+9 3150/5VA 3151/9P 2 x 3153/5 3154/2 265

6+10 3150/6VA 3151/10P 2 x 3153/6 3154/2 287,5

7+11 3150/7VA 3151/11P 2 x 3153/7 3154/2 310

8+12 3150/8VA 3151/12P 2 x 3153/8 3154/2 332,5

9+13 3150/9VA 3151/13P 2 x 3153/9 3154/2 355

10+14 3150/10VA 3151/14P 2 x 3153/10 3154/2 377,5

11+15 3150/11VA 3151/15P 2 x 3153/11 3154/2 400

12+16 3150/12VA 3151/16P 2 x 3153/12 3154/2 422,5

7+11+11 3150/7VA 2 x 3151/11P 3 x 3153/7 3154/3 310

8+12+12 3150/8VA 2 x 3151/12P 3 x 3153/8 3154/3 332,5

9+13+13 3150/9VA 2 x 3151/13P 3 x 3153/9 3154/3 355

10+14+14 3150/10VA 2 x 3151/14P 3 x 3153/10 3154/3 377,5

11+15+15 3150/11VA 2 x 3151/15P 3 x 3153/11 3154/3 400

12+16+16 3150/12VA 2 x 3151/16P 3 x 3153/12 3154/3 422,5

100 55

201 55

302

Assemblaggio e installazione

pulsantiera Unicom Assembly and installation

of Unicom entrance panel Assemblage et installation

de la plaque de rue Unicom

•Come murare la scatola

da incasso

•How to recess the

flush-mounted box

•Comment placer la boîte

à encastrer dans le

mur

•Come accostare più

scatole da incasso con

distanziatori

•How to line up several

boxes with spacers

•Comment juxtaposer

plusieurs boîtes à l'aide

des entretoites

•Come fissare le lampade

di illuminazione

portanomi

•How to fix the

nameplates lamps

•Comment fixer les

lampes d’éclairage des

porte-noms

•Come predisporre i

conduttori

•How to preset conductors

•Comment préparer les

conducteurs

•Come fissare le testate

agli elementi base delle

custodie da parete

•How to fix the brackets

to the basic units of the

housings

•Comment fixer les petits

toits à la base des

boitiers en saillie

•Come fissare la

guarnizione

•How to fix the packing

•Comment fixer le joint

•Come fissare la custodia

a parete e predisporre

i conduttori

•How to fix the housing

and preset conductors

•Comment fixer le boitier

en saillie et préparer les

conducteurs

•Come togliere i tappi

passacavo

•How to remove caps for

cable hole

•Comment enveler les

bouchons

165÷170 cm

Assemblaggio e installazione

pulsantiera Unicom Assembly and installation

of Unicom entrance panel Assemblage et installation

de la plaque de rue Unicom

MT/VCS/01

•Come togliere i cartellini

portanome

•How to remove name-

plate labels

•Comment enlever les

cartons porte-noms

•Come eliminare il cartelli-

no del numero civico e

relativo telaio per inserire

il gruppo audio-video.

•How to eliminate the road

number label and relative

holder to insert the audio-

video unit.

•Comment eliminer le car-

ton du numéro de la mai-

son et correspondant

cadre pour l’insertion du

groupe audio-video.

•Come regolare

l’orientamento della

telecamera

•How to adjust camera

position

•Comment régler

l’orientation de la caméra

•Come agganciare la

placca alla custodia o

scatola da incasso

•Hox to fix the plate to the

flush-mounted box or

housing

•Comment accrocher la

plaque au boitier ou à

la boite à encastrer

•Come fissare la

cordicella di sostegno

•How to fix the lead

•Comment fixer le fil de

retenue

•Come collegare i

conduttori

•How to connect

conductors

•Comment relier les

conducteurs

•Come chiudere la

pulsantiera

•How to close the

entrance panel

•Comment fermer la

plaque de rue

•Come togliere il cartellino

del numero civico da

compilare e inserire

il portiere audio

nell’apposito telaio

•How to remove the road

number label to be field

in and insert the speaker

unit into the special frame

•Comment enlever le car-

ton du numéro de la mai-

son à remplir et insérer le

groupe audio-video dans

son cadre

•Come completare il

fissaggio

•How to complete the

fixing

•Comment compléter

le fixage

Descrizione e caratteristiche

tecniche della pulsantiera

Vandalcom

La pulsantiera antivandalo è

realizzata in acciaio inox, progettata

per resistere agli atti vandalici più

violenti.

I telai portamoduli sono realizzati in

pressofusione di alluminio e verniciati

con particolari vernici resistenti in

ambiente esterno. Tutti i moduli sono

realizzati con doppia piastra di acciaio

inox da 2,5 mm.

Description and technical

characteristics of the

vandalcom entrance panel

The vandalproof entrance panel is

made of stainless steel, designed to

resist even the worst vandalism.

The module-holder frames are made

of die-cast aluminium and painted

using special paints resistant out of

doors.

All the modules have a double 2.5 mm

stainless steel plate.

Description et caractéristiques

techniques de la plaque de rue

Vandalcom

La plaque de rue antivandale est

réalisée en acier inox et elle a été

conçue pour résister aux actes de

vandalisme les plus violents.

Les cadres porte-modules sont

réalisés en aluminium moulé sous

pression et peints avec des peintures

particulières aux poudres qui résistent

à l’environnement extérieur.

Tous les modules sont réalisés avec

une double plaque en acier inox de

2,5 mm.

art. 3160/2-3

Scatola da incasso

Realizzate in lamiera zincata da 1,5

mm di spessore, complete di appositi

distanziatori per l’unione e la messa in

dima di più scatole.

Dimensioni della 3160/2:

130 x 242 x 58 mm.

Dimensioni della 3160/3:

130 x 354x x 58 mm.

Flush-mounted boxes

Made of 1.5 mm thick galvanised

sheet, complete with special

spacers for joining and templating

several boxes.

Dimensions of 3160/2:

130 x 242 x 58 mm.

Dimensions of 3160/3:

130 x 354 x 58mm.

Boîtiers à encastrer

Réalisées en tôle galvanisée de 1,5

mm d’épaisseur, avec entretoises

spéciales pour l’assemblage et la

mise en place de plusieurs boîtiers.

Dimensions de l’art. 3160/2:

130 x 242 x 58 mm.

Dimensions de l’art. 3160/3:

130 x 354 x 58 mm.

art. 3161/2-3

Telai portamoduli

Realizzati in pressofusione di

alluminio e verniciati con particolari

vernici a polveri resistenti in ambiente

esterno.

Dimensioni della 3161/2:

143 x 255 x 18 mm.

Dimensioni della 3161/3:

143 x 367 x 18 mm.

Module-holder frames

Made of die-cast aluminium

and painted with special powder

paints resistant out of doors.

Dimensions of 3161/2:

143 x 255 x 18 mm.

Dimensions of 3161/3:

143 x 367 x 18 mm.

Cadres porte-modules

Réalisées en aluminium moulé sous

pression et peints avec des peintures

particulières aux poudres qui résistent

à l’environnement extérieur.

Dimensions de l’art. 3161/2:

143 x 255 x 18 mm.

Dimensions de l’art. 3161/3:

143 x 367 x 18 mm.

art. 3162/0-1-2

Moduli predisposti

per portiere audio

Realizzati con doppia piastra di

acciaio inox da 2,5 mm e predisposti

per l’alloggiamento del portiere audio

art. 1201. Occorre completare il

modulo con l’art. 1137.

Dimensioni: 106 x 106 x 21 mm.

Modules preset for audio

speaker unit

Made with 2.5 mm double stainless

steel plate and preset for housing

the audio speaker unit art. 1201.

The module must be completed

with art. 1137.

Dimensions: 106 x 106 x 21 mm.

Modules prééquipés

pour HP micro

Modules réalisés avec une double

plaque en acier inox de 2,5 mm et

prééquipés pour la mise en place du

HP-micro Art. 1201. Ce module doit

être complété avec l’art. 1137.

Dimensions: 106 x 106 x 21 mm.

art. 3164

Modulo 4 pulsanti

Realizzato con doppia piastra di

acciaio inox da 2,5 mm completo di 4

pulsanti in acciaio inox, con cartellino

portanomi retroilluminato e

portalampada. Occorre completare il

modulo con l’art. 1137.

Dimensioni: 106 x 106 x 9 mm.

4-Push-button module

Made of double 2.5 mm stainless

steel plate, complete with 4

stainless steel push-buttons,

with nameplate illuminated from

the rear and lamp holder.

The module must be completed

with art. 1137.

Dimensions: 106 x 106 x 9 mm.

Modules 4 boutons

Module réalisé avec une double

plaque en acier inox de 2,5 mm,

4 boutons en acier inox, étiquettes

porte-noms rétroéclairées et douille

Ce module doit être complété

avec l’art. 1137.

Dimensions: 106 x 106 x 9 mm.

MT/VCS/01

art. 3168

Modulo audio/video

Realizzato con doppia piastra di

acciaio inox da 2,5 mm. e predisposto

per l’alloggiamento del gruppo

audio/video art. 4857.

Dimensioni: 106 x 106 x 16 mm.

Audio/video module

Made of double 2.5 mm stainless

steel plate and preset to house the

audio/video unit art. 4857

Dimensions: 106 x 106 x 16 mm.

Module audio/vidéo

Module réalisé avec une double

plaque en acier inox de 2,5 mm et

prééquipés pour la mise en place du

groupe audio/vidéo Art. 4857.

Dimensions: 106 x 106 x 16 mm.

art. 3176

Modulo cieco

Realizzato con doppia piastra di

acciaio inox da 2,5 mm.

Dimensioni: 106 x 106 x 9 mm.

Plain module

Made of double 2.5 mm stainless

steel plate.

Dimensions: 106 x 106 x 9 mm.

Module borgne

Réalisé avec une double plaque

en acier inox de 2,5 mm.

Dimensions: 106 x 106 x 9 mm.

art. 3178

Modulo PTT tradizionale

Realizzato con doppia piastra in

acciaio inox da 2,5 mm., con predi-

sposizione per chiave PTT.

Dimensioni: 106 x 106 x 9 mm.

Traditional PTT module

Made of double 2.5 mm stainless

steel plate, preset for PTT key.

Dimensions: 106 x 106 x 9 mm.

Module PTT traditionnele

Réalisé avec une double plaque

en acier inox de 2,5 mm, prééquipé

pour clé PTT.

Dimensions: 106 x 106 x 9 mm.

art. 3180

Modulo PTT Vigik

Realizzato con doppia piastra in

acciaio inox da 2,5 mm., con lettore di

chiave elettronica a badge per prossi-

mità, conforme allo standard PTT

francese. Completo di antenna.

Si completa con centrale di controllo

art. 1551.

Dimensioni: 106 x 106 x 56 mm.

PTT Vigik module

Made of double 2.5 mm stainless

steel plate, with proximity badge

electronic key reader in compliance

with the French PTT standard.

Complete with aerial.

To be completed with control station

art. 1551.

Dimensions: 106 x 106 x 56 mm.

Module PTT VIGIK

Réalisé avec une double plaque en

acier inox de 2,5 mm, lecteur de clé

électronique et badge pour proximité,

conforme au standard des PTT

français. Equipé d’une antenne.

A compléter avec la centrale de

contrôle Art. 1551.

Dimensions: 106 x 106 x 56 mm.

art. 3182/4-8-12

Moduli pulsanti senza cartellino

Realizzati con doppia piastra in

acciaio inox da 2,5 mm., con 4 , 8 o

12 pulsanti c/n.o., in acciaio inox

senza cartellino portanome, da panto-

grafare a cura dell’utente.

Dimensioni: 106 x 106 x 56 mm.

Push-button modules

without label

Made of double 2.5 mm stainless

steel plate, with 4, 8 or 12 C/N.O.

push-buttons, made of stainless steel

without name label, to be etched by

the user.

Dimensions: 106 x 106 x 56 mm.

Modules boutons

sans étiquette

Réalisés avec une double plaque en

acier inox de 2,5 mm, avec 4, 8 ou 12

boutons C/N.O. en acier inox sans

étiquette porte-noms, à pantographer

par l’usager.

Dimensions: 106 x 106 x 56 mm.

art. 3186

Modulo informativo-portanomi

Realizzato con doppia piastra in

acciaio inox da 2,5 mm., completo di

cartoncino bianco per informazioni

generiche e di cartoncino prestampato

con spazio per l’inserimento di 12

nomi utenti.

Dimensioni: 106 x 106 x 16 mm.

Information – Nameplate module

Module made of double 2.5 mm

stainless steel plate, complete with

white label for general information

and pre-printed label with space

for writing the names of 12 users.

Module informatif / porte-noms

Module réalisé avec une double

plaque en acier inox de 2,5 mm,

une étiquette blanche pour

informations générales et une

étiquette pré-imprimée avec place

pour appliquer 12 noms d’usagers.

art. 3188

Modulo Vandalcode

Realizzato con doppia piastra in

acciaio inox da 2,5 mm. completo di

tastiera retroilluminata. Dispone di 20

differenti codici a 8 cifre programmabi-

li da tastiera per comandare due relé

(10A), buzzer di conferma operazione

e led di attuazione relé.

Alimentazione: 12V AV/DC.

Dimensioni: 106 x 106 x 56 mm.

Vandalcode module

Made of double 2.5 mm stainless

steel plate, complete with keypad

illuminated from the rear. Has 20

different 8-figure codes programmable

from the keypad to control two relays

(10A), operation confirmation buzzer

and relay activation LED.

12V AC/DC power supply.

Dimensions: 106 x 106 x 56 mm.

Module Vandalcode

Module réalisé avec une double pla-

que en acier inox de 2,5 mm et plaque

de rue rétroéclairée. Il dispose de 20

codes différents à 8 chiffres program-

mables de la plaque de rue pour com-

mander deux relais (10A), d’un ron-

fleur de confirmation opération et

d’une LED d’actionnement du relais.

Alimentation : 12V CA/CC

Dimensions : 106 x 106 x 56 mm.

art. 3190

Modulo controllo accessi

per contatto

Realizzato con doppia piastra in

acciaio inox da 2,5 mm. per controllo

accessi in grado di riconoscere per

contatto, speciali “chiavi” resistenti ad

ogni maltrattamento.

Completo di relé apriporta.

Alimentazione: 12V AV/DC.

Dimensioni: 106 x 106 x 56 mm.

Contact access control module

Made of double 2.5 mm stainless

steel plate for access control, able to

recognise special "keys" resistant to

all maltreatment by contact. Complete

with door-opening relay.

12V AC/DC power supply.

Dimensions: 106 x 106 x 56 mm.

Module contrôle accès

par contact

Module réalisé avec une double

plaque en acier inox de 2,5 mm

pour le contrôle des accès en mesure

de reconnaître par contact des “clés”

spéciales résistant à tout acte

de malveillance.

Equipé d’un relais ouvre-porte.

Alimentation : 12V CA/CC

Dimensions : 106 x 106 x 56 mm.

art. 3192

Modulo Vandalock

Realizzato con doppia piastra in

acciaio inox da 2,5 mm. e lettore per

prossimità in grado di riconoscere

speciali “chiavi elettroniche” (tipo carta

di credito o portachiavi), con un relé

(10A). La lettura avviene senza con-

tatto tra la chiave e lettore.

Max 1.500 chiavi.

Alimentazione: 12V AV/DC.

Dimensioni: 106 x 106 x 56 mm.

Vandalock module

Made of double 2.5 mm stainless

steel plate and proximity reader able

to recognise special electronic "keys"

(credit card or fob), with one relay

(10A). Readout is done without any

contact between the key and

the reader.

Up to a maximum of 1500 keys.

12V AC/DC power supply.

Dimensions: 106 x 106 x 56 mm.

Module Vandalock

Module réalisé avec une double

plaque en acier inox de 2,5 mm et

lecteur de proximité en mesure de

reconnaître des “clés électroniques”

spéciales (type carte de crédit ou

porte-clés), avec un relais (10A).

La lecture a lieu sans contact entre

la clé et le lecteur. Max 1500 clés.

Alimentation : 12V CA/CC

Dimensions : 106 x 106 x 56 mm.

art. 3196

Modulo speciale

Realizzato con doppia piastra in acciaio

inox da 2,5 mm.,contiene sul retro i

dispositivi necessari per la selezione

automatica della chiamata e della fonica

negli impianti con porta principale e 4

porte secondarie.

Serve inoltre per

diverse segnalazioni come numero

civico, segnale di occupato ecc.

Completo di lampada da 3W 15V a siluro.

Spazio utile per la scritta 88 x 78 mm.

Descrizione della morsettiera:

lampada 15V 3W

D4 diodo porta 1

D3 diodo porta 2

D2 diodo porta 3

D1 diodo porta 4

F fonica

PS1-PS1 pilota scambio porta 1

PS2-PS2 pilota scambio porta 2

PS3-PS3 pilota scambio porta 3

PS4-PS4 pilota scambio porta 4.

Special module

Made of double 2.5 mm stainless

steel plate. See description for art.

3138 on page 6. It includes in its back

the devices necessary for call and

audio automatic selection in systems

with a main entrance and 4 secon-

dary entrances. It is also used for

various services such as road number,

busy signal, etc. Complete with 3W

15V festoon bulb. Free space for wri-

ting 88 x 78 mm.

Description of terminal board:

15V 3W lamp

D4 door 1 diode

D3 door 2 diode

D2 door 3 diode

D1 door 4 diode

F sound

PS1-PS1 door 1 pilot

switching device

PS2-PS2 door 2 pilot

switching device

PS3-PS3 door 3 pilot

switching device

PS4-PS4 door 4 pilot

switching device.

Module spécial

Module réalisé avec une double plaque

en acier inox de 2,5 mm. Voir description

de l’Art. 3138 à la page 6. Il est équipé

des dispositifs nécessaires à la signali-

sation automatique de l'appel et de la

phonique dans les installations avec 1

porte principale et 4 portes secondaires.

On l'utilise aussi pour signalisations

diverses comme le numéro d’habitation,

signal occupé, etc.

Avec lampe "navet-

te" de 3W 15V. Espace utile pour l'in-

scription 88 x 78 mm.

Description du bornier:

lampe 15V 3W

D4 diode porte 1

D3 diode porte 2

D2 diode porte 3

D1 diode porte 4

F phonique

PS1-PS1 commutateur pilote

porte 1

PS2-PS2 commutateur pilote

porte 2

PS3-PS3 commutateur pilote

porte 3

PS4-PS4 commutateur pilote porte 4.

MT/VCS/01

art. 3198

Elemento anti-tamper

Elemento anti-tamper da inserire nella

scatola da incasso, utile per segnalare

manomissioni della pulsantiera.

Dimensioni: 51 x 18 x 13 mm.

Anti-tampering element

Anti-tampering element to be inserted

in the flush-mounting box, useful for

indicating any tampering with the

entrance panel.

Dimensions: 51 x 18 x 13 mm.

Elément antitamper

Elément antitamper à appliquer dans

le boîtier à encastrer, permet de

signaler tout acte de malveillance sur

la plaque de rue.

Dimensions : 51 x 18 x 13 mm.

Note: Notes: Notes:

Esempi di composizione

pulsantiera Vandalcom

per impianto videocitofonico

Examples of composition

Vandalcom entrance panel

for video door entry system

Exemples de composition de

la plaque de rue Vandalcom pour

une installation visiophonique

N°Pulsanti

N0. of Push-Button

N°Bouton-Poussoirs

Valdalcom

3060/2 3060/3 3161/2 3161/3 3168 3162/0 3162/1 3162/2 3164 3186

1111

111 1

11111

111 11

111 2

22112

221 12

221 3

221131

221 131

221 41

22114

221 14

221 5

143 x 255 mm

288 x 255 mm

288 x 367 mm

143 x 367 mm

MT/VCS/01

Assemblaggio e installazione

pulsantiera Vandalcom

•Come murare la scatola

da incasso

•How to embed the flush-mounted

box in the wall

•Comment sceller

le boîtier à encastrer

•Come inserire la lampada

•How to insert the lamp

•Comment insérer l’ampoule

•Come fissare il modulo pulsante

e video (attenzione: togliere

il vetrino dalla telecamera)

•How to fix the push-button

and video module.

(attention: remove the small glass

plate form the tv camera)

•Comment fixer le module plaque

de rue et vidéo. (attention retirer

le verre de la caméra)

•Come inserire i moduli

•How to insert the modules

•Comment insérer les modules

•Come accostare più scatole

da incasso con distanziatori

•How to place several

flush-mounted boxes together

with spacers

•Comment accoler plusieurs

boîtiers à encastrer

avec des entretoises

160 - 165 cm

ALTO

•Cablaggio (soluzione A)

•Cabling (solution A)

•Câblage (solution A)

•Come fissare i cartellini

•How to fix the labels

•Comment fixer

les étiquettes porte-noms.

•Come fissare la pulsantiera

•How to fix the entrance panel

•Comment fixer la plaque de rue.

•Cablaggio (soluzione B)

•Cabling (solution B)

•Câblage (solution B)

•Come fissare il modulo

pulsanti e audio

•How to fix the push-button

and audio module

•Comment fixer le module

plaque de rue et audio

ALTO

Assemblage et installation

de la plaque de rue Vandalcom

Assembly and installation

of Vandalcom entrance panel

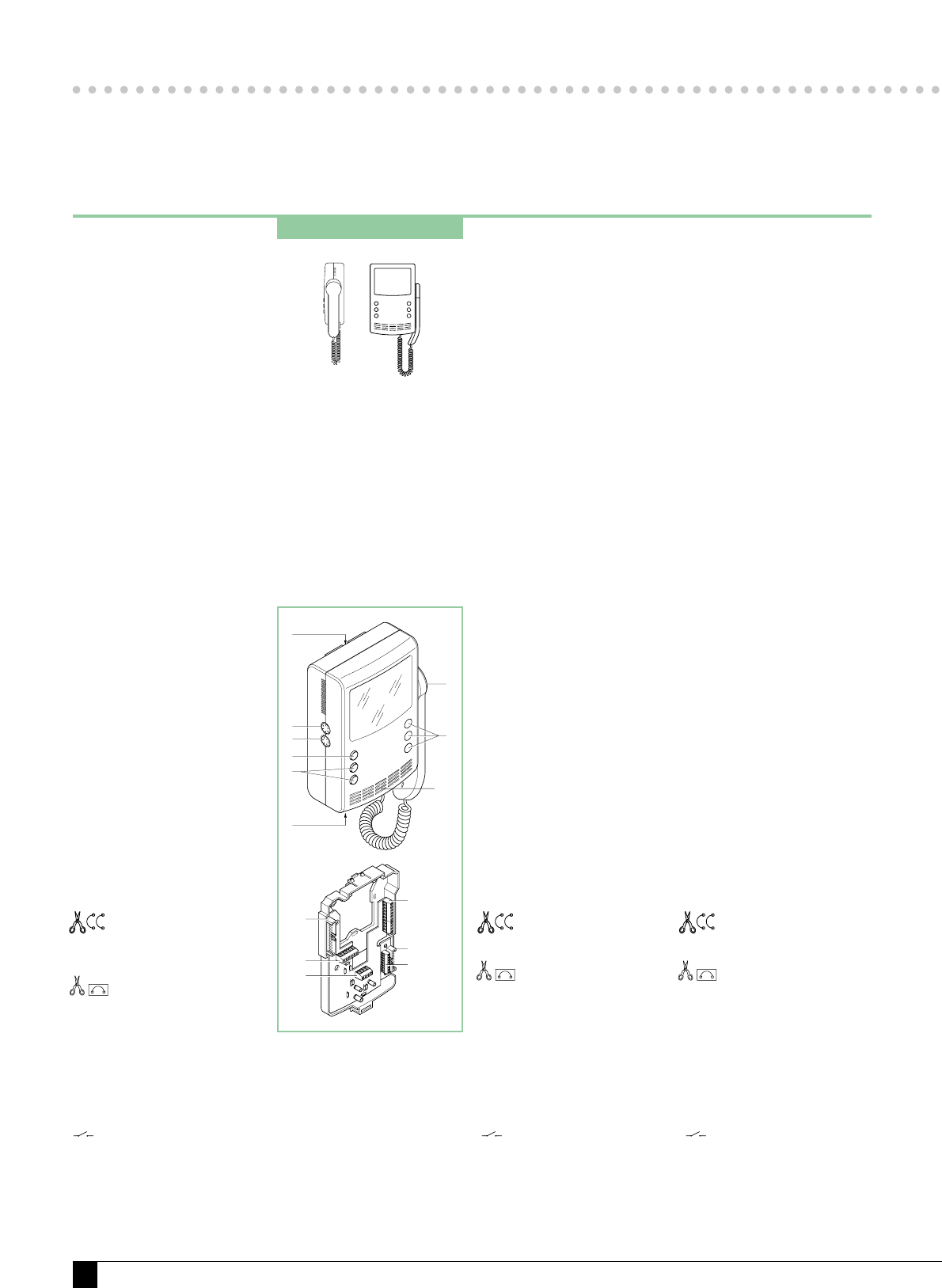

POSTAZIONI INTERNE

Descrizione e

caratteristiche tecniche

INTERNAL UNITS

Description and

technical characteristics

POSTES INTÉRIEURS

Descriptions et caractéri-

stiques techniques

art. 4600W - 4600W/I - 4601W

I monitor videocitofonici serie Eurocom

sono disponibili in tre versioni: la prima

da semincasso con profondità ridottis-

sima, può essere installato anche sulle

scatole per le serie civili da 3 moduli

oltre che sulla tradizionale scatola

Comelit art. 4514. La seconda da

semincasso installabile solo sulla sca-

tola da incasso art. 4514. La terza da

parete con schermo piatto.

É disponibile un semplice distanziatore

per trasformare il monitor da semincas-

so in monitor da parete a visione diret-

ta sporgenza 115 mm.

Il videocitofono EUROCOM si realizza

dalla composizione di 2 parti: il monitor

e la staffa. La staffa per sistemi a

cablaggio semplificato è l’art. 4606W.

Tutti i tipi di monitor sono completi di 3

pulsanti.

É disponibile una scheda opzionale

con 3 pulsanti supplementari e buzzer.

Completi di comandi per la regolazione

della luminosità e per il volume della

chiamata. La chiamata è elettronica

con altoparlante dedicato.

Descrizione:

1 ganci di fissaggio alla staffa

2 regolazione luminosità

3 regolazione volume chiamata

4 pulsante apriporta

5 pulsanti (NO) liberi

6 citofono con tasto di conversazione

7 pulsanti (NO-NC) liberi e suoneria

supplementare art. 4603W

8 altoparlante dedicato alla chiamata

9 connettore generale

10 morsetteria video

11 morsetteria audio

12 morsetteria servizi

13 connettore servizi supplementari

14 morsettiera servizi supplementari

Morsetti di connessione presenti

sulla staffa art. 4606W

cavallotti di chiusura

segnali video, da tagliare

solo in caso di impianti con

distribuzione del segnale

video in "cascata"

cavallotto da tagliare solo

in caso che si voglia “liberare”

il C1 (comune del pulsante

apriporta) dal 4-

V1 V2 segnali video 1÷1,5 Vpp

- + alimentazione monitor

16÷24V DC

S suoneria elettronica e fonica

4- negativo comune fonica

C2 P2 pulsante 2 (C-NO) libero

pulsante 1 (C-NO) libero

AI accensione interna

ingresso per chiamata di piano

AC accensione automatica

+OUT uscita 12V DC presente a

monitor acceso

C1 P1 pulsante apriporta

(il C1 è collegato al 4-)

V1 V2

The Eurocom series of video door

entry monitors are available in three

versions: the first semi flush-mounted

with very limited depth, can also be

installed on the boxes for the 3-module

civil series as well as on the traditional

Comelit box art. 4514; the second semi

flush-mounted which can only be

installed on the flush mounting box art.

4514; the third surface-mounted with

flat screen. A simple spacer is availa-

ble to convert the semi flush-mounted

monitor into surface-mounted monitor

with direct vision. Extension: 115 mm.

The EUROCOM video door entry

phone is made by combining 2 parts:

the monitor and the bracket.

The bracket for simplified cabling

systems is art. 4606W.

All the types of monitor are complete

with 3 push-buttons.

An optional card with 3 supplementary

push-buttons and buzzer is available.

Complete with controls for adjusting

brightness and call volume. The call is

electronic with dedicated loudspeaker.

Description:

1 hooks for fixing to the bracket

2 brightness adjustment

3 call volume adjustment

4 door-opening push-button

5 free push-buttons (NO)

entry phone with conversation button

7 free push-buttons (NO-NC)

and supplementary bell art. 4603W

8 loudspeaker dedicated to the call

9 general connector

10 video terminal box

11 audio terminal box

12 service terminal box

13 additional service connector

14 additional service terminal box

Connection terminals

on bracket art. 4606W

Video signal closing bridges,

only to be cut for systems with

"cascade" video signal

distribution

"Cascade" video signal.

Only to be cut when you want

to "free" C1 (common of the

door-opening push-button)

from 4-.

V1 V2 Video signals 1 ÷1.5 Vpp

- + 6 ÷24V DC monitor

power supply

S Electronic bell and audio

4- Common phonic negative

C2 P2 Push-button 2 (C – NO) free

Push-button 1 (C – NO) free

AI Internal switch-on

AS Input for floor call

AC Automatic switch-on

+OUT 12V DC output present

with monitor on

C1 P1 Door-opening push-button

(C1 is connected to 4-)

Les moniteurs visiophoniques série

Eurocom sont disponibles en trois ver-

sions. La première, à semi-encastrer

présente une profondeur très réduite et

elle peut être installée également dans

les boîtiers pour les séries civiles à 3

modules ainsi que dans le boîtier

Comelit traditionnel Art. 4514. La secon-

de version, à semi-encastrer, peut

exclusivement s’installer dans le boîtier

à encastrer Art. 4514. La troisième ver-

sion est murale avec un écran plat.

Disponibilité d’une simple entretoise

pour transformer le moniteur de semi-

encastrable en moniteur mural à vision

directe, saillie 115 mm. Le visiophone

Eurocom se réalise en assemblant 2

parties : le moniteur et la bride. La bride

pour système à câblage simplifié est

l’Art. 4606W. Tous les types de moniteur

sont munis de 3 boutons. Disponibilité

d’une carte en option avec 3 boutons

supplémentaires et ronfleur, avec

commandes de réglage de la luminosité

et du volume de l’appel. L’appel est

électronique avec haut-parleur spécial.

Description:

1 crochets de fixation sur la bride

2réglage de la luminosité

3réglage du volume d’appel

4 bouton ouvre-porte

5 boutons (N.O) libres

6 plaque de rue avec bouton

de conversation

7 boutons (N.O. – N.F.) libres et

sonnerie supplémentaire art. 4603W

8 haut-parleur spécial pour l’appel

9 connecteur général

10 boîte à bornes vidéo

11 boîte à bornes audio

12 boîte à bornes services

13 connecteur services supplémentaires

14 boîte à bornes services supplémentaires

Bornes de connexion présentes

sur la bride art. 4606W

Cavaliers de fermeture signal

vidéo, à couper seulement en

cas d’installation avec distribution

du signal vidéo à "cascade

Cavaliers à couper seulement

au cas où on désirerait "

dégager" le C1 (commun

du bouton ouvre-porte)

à partir du 4 -.

V1 V2 Signaux vidéo 1 à 1,5 Vpp

V1V2 Signaux vidéo 1 à 1,5 Vpp

- + Alimentation moniteur

16 à 24 V CC

S Sonnerie électronique et audis

4 - Négatif commun phonique

C2 P2 Bouton 2 (C – NO) libre

Bouton 1 (C – NO) libre

AI Eclairage intérieur

AS Entrée pour appel de l’étage

AC Eclairage automatique

+OUT sortie 12 V CC présent

à moniteur éclairé

C1P1 Bouton ouvre-porte

(le C1 est relié à A4-)

CV2

V1 V2

CV2

V1 V2

CV2

MT/VCS/01

145

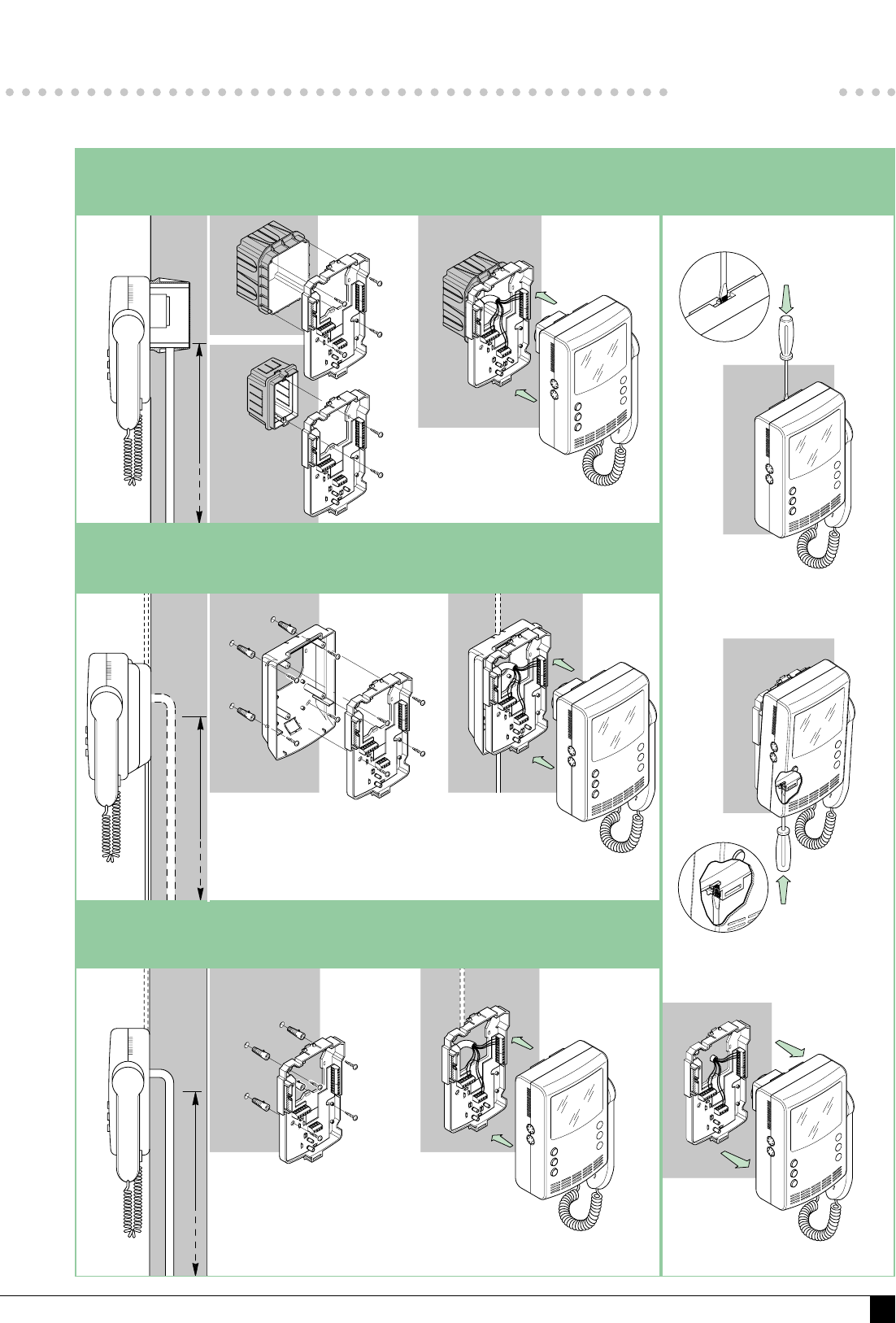

Come togliere il monitor

How to remove the monitor

Comment enlever le moniteur

Installazione monitor semincasso con scatola art. 4514 oppure rettangolare

Installation of semi flush-mounted monitor with box art. 4514 or rectangular

Installation moniteur semi-encastrable avec boîte art. 4514 ou rectangulaire

Installazione monitor semincasso con distanziatore da parete art. 4604W

Installation of semi flush-mounted monitor with space for surface version art. 4604W

Installation moniteur semi-encastrable avec entretoise murale art. 4604W

ART. 4600W

ART. 4604W

ART. 4514

ART. 4601W

Installazione monitor da parete con schermo piatto

Installation of surface monitor with flat screen

Installation moniteur en saillie avec écran plat

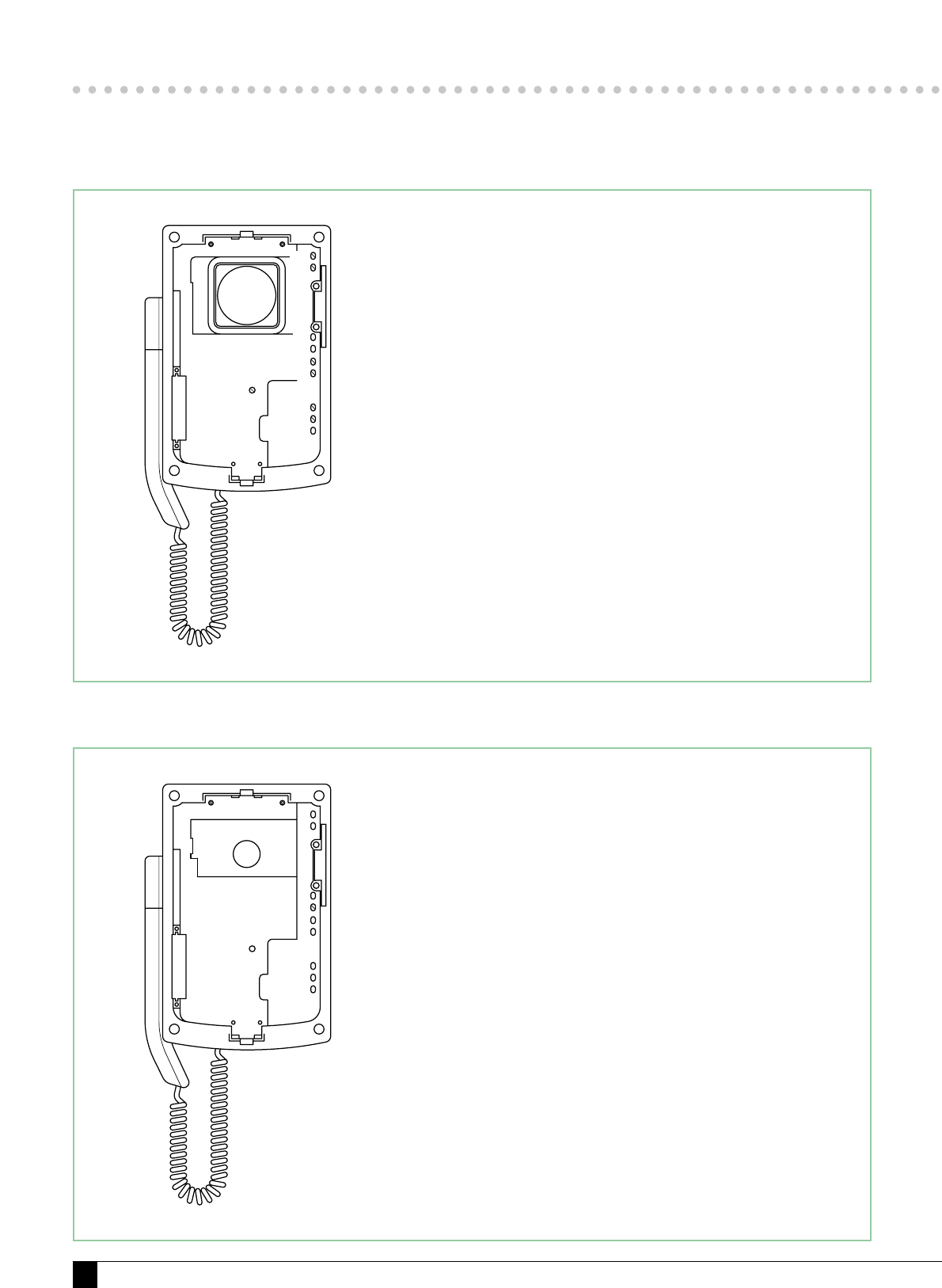

Funzionalità del trimmer all’interno

dei monitor 4601W - 4602W

Fonctionnalité du trimmer à l’inté-

rieur du moniteur 4601W - 4602W

Function of the trimmer inside

the 4601W - 4602W monitors

Funzionalità dei trimmer all’interno

dei monitor 4600W - 4600W/I

Fonctionnalité des trimmers à l’inté-

rieur des moniteurs 4600W - 4600W/I

Function of the trimmers inside

the 4600W - 4600W/I monitors

C. = contrasto

C. = Contrast

C. = Contraste

H.F.

+V.

V.A.

V.S.

+V.

S./A.

H.F. = frequenza orizzontale

H.S./A. = spostamento orizzontale

+V = tensione d’alimentazione (n.b. il trimmer per variare la tensione

d’alimentazione è stato spostato nel centro del monitor)

C = constrasto (n.b. il trimmer per variare il contrasto è stato eliminato)

V.A. = ampiezza verticale

V.S. = spostamento verticale (n.b. nei monitor 4600W/I non è presente)

B. = luminosità

F. = fuoco

H.F. = Fréquence horizontale

H.S./A. = Déplacement horizontal

+ V. = tension d’alimentation (n.b. Pour varier la tension d’alimentation

le trimmer a été déplacé au milieu du moniteur)

C. = Contraste (n.b. Le trimmer pour varier le contraste a été éliminé)

V.A. = Amplitude verticale

V.S. = Déplacement vertical (n.b. Dans le moniteur 4600 W/I n’est pas présent)

B. = Luminosité

F. = Mise au point

H.F. = Horizontal frequency

H.S./A. = Horizontal movement

+ V. = Power supply voltage (n.b.: the trimmer to vary the power supply voltage

has been moved to the centre of the monitor.

C. = Contrast (n.b.: the trimmer to vary the contrast has been eliminated)

V.A. = Vertical amplitude

V.S. = Vertical movement (n.b.: this is not present in the 4600W/I monitors)

B. = Brightness

F. = Focus

VIDEOCITOFONI

E RELATIVI ACCESSORI

VIDEO DOOR ENTRY PHONES

AND RELATIVE ACCESSORIES

VISIOPHONES ET ACCESSOI-

RES CORRESPONDANTS

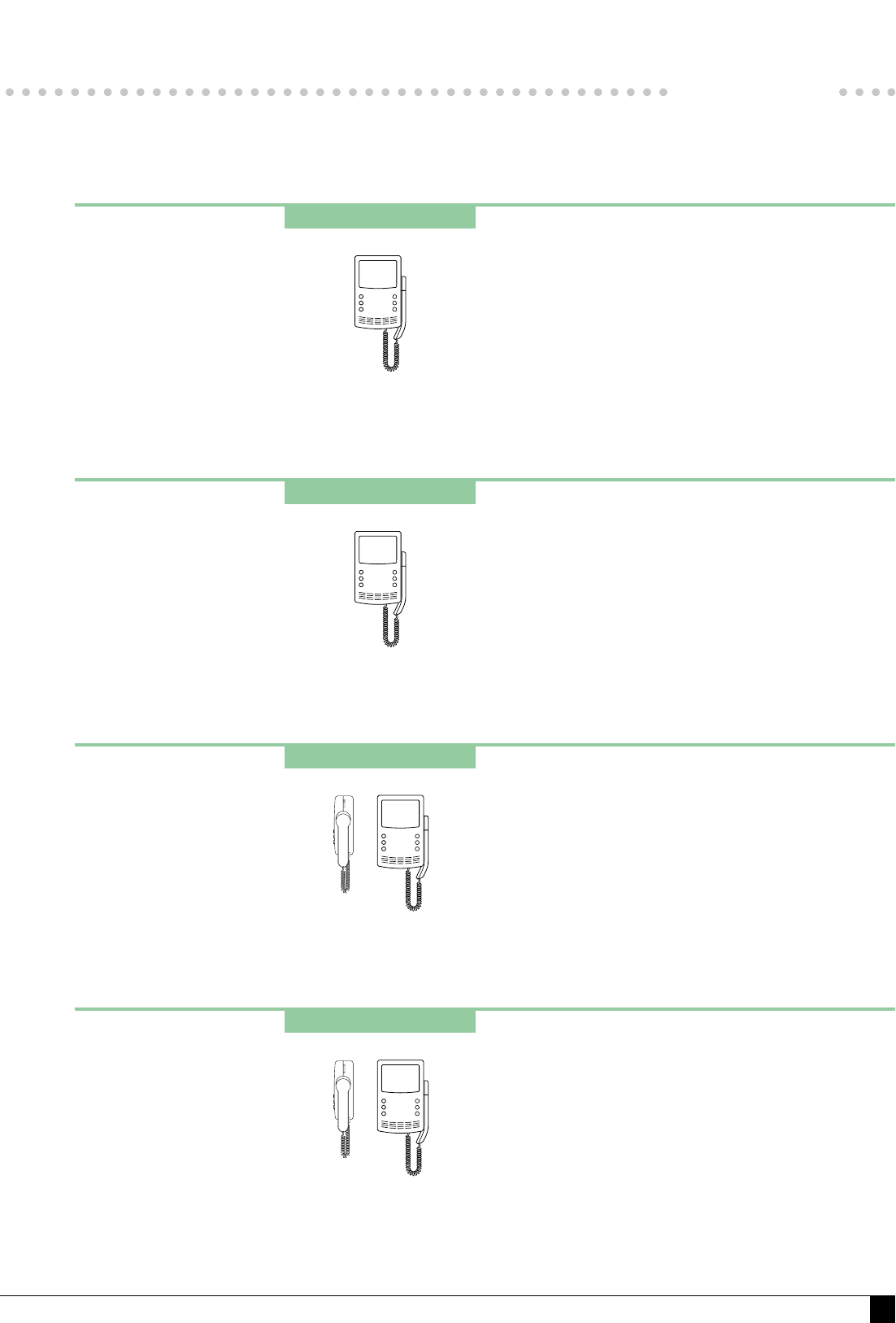

art. 4600W

Monitor Eurocom da semincasso

Monitor Eurocom da semincasso,

colore bianco RAL 9010, con schermo

B/W da 4,5” visione diretta, chiamata

elettronica, comandi di luminosità e

regolazione volume di chiamata.

Completo di pulsante apriporta e di

due pulsanti supplementari liberi (NO).

Può essere installato sulla scatola art.

4514 ma anche sulle scatole da

incasso per serie civili da 3 moduli.

Da completare con staffa art. 4606W.

Dimensioni: 159 x 228 x 72 mm.

Eurocom semi

flush-mounted monitor

Semi flush-mounted white RAL 9010

EUROCOM monitor, with 4.5" direct

vision B/W screen, electronic call,

brightness and call volume adjustment

controls. Complete with door opening

push-button and 2 free supplementary

push-buttons (N.O.). Can be installed

on box Art. 4514 but also on flush-

mounted boxes for 3-module civil

series. To be completed with bracket

Art. 4606W.

Dimensions: 159 x 228 x 72 mm.

Moniteur EUROCOM

à semi-encastrer

Moniteur EUROCOM à semi-

encastrer, couleur blanc RAL 9010,

avec écran en N/B de 4,5”, vision

directe, appel électronique,

commandes de luminosité et de

réglage du volume d’appel. Avec

bouton ouvre-porte et 2 boutons

supplémentaires libres (N.O.).

Il peut être appliqué au boîtier

Art. 4514 mais aussi aux boîtiers

à encastrer pour séries civiles

à 3 modules. Compléter avec

la bride Art. 4606W.

Dimensions: 159 x 228 x 72 mm.

MT/VCS/01

art. 4600W/I

Monitor Eurocom da semincasso

Monitor Eurocom da semincasso,

colore bianco RAL 9010, con schermo

B/W da 4,5” visione diretta, chiamata

elettronica, comandi di luminosità e

regolazione volume di chiamata.

Completo di pulsante apriporta e di

due pulsanti supplementari liberi (NO).

Installabile solo sulla scatola da

incasso art. 4514.

Da completare con staffa art. 4606W.

Dimensioni: 159 x 228 x 72 mm.

Eurocom semi flush-mounted

monitor

Semi flush-mounted white RAL 9010

EUROCOM monitor, with 4.5" direct

vision B/W screen, electronic call,

brightness and call volume adjustment

controls. Complete with door opening

push-button and 2 free supplementary

push-buttons (N.O.). Can be installed

on box Art. 4514. To be completed

with bracket Art. 4606W.

Dimensions: 159 x 228 x 72 mm.

Moniteur EUROCOM

à semi-encastrer

Moniteur EUROCOM à semi-

encastrer, couleur blanc RAL 9010,

avec écran en N/B de 4,5”, vision

directe, appel électronique,

commandes de luminosité et de

réglage du volume d’appel. Avec

bouton ouvre-porte et 2 boutons

supplémentaires libres (N.O.).

S’applique exclusivement au boîtier

à encastrer Art. 4514.

A compléter avec la bride Art. 4606W.

Dimensions: 159 x 228 x 72 mm.

art. 4601W

Monitor Eurocom da parete

Monitor Eurocom da parete, colore

bianco RAL 9010, con schermo piatto

B/W da 4,5” visione diretta, chiamata

elettronica, comandi di luminosità e

regolazione volume di chiamata.

Completo di pulsante apriporta e di

due pulsanti supplementari liberi (NO).

Da completare con staffa art. 4606W.

Dimensioni: 159 x 228 x 72 mm.

Eurocom surface-mounted

monitor

Surface-mounted white RAL 9010

EUROCOM monitor, with 4.5" direct

vision B/W screen, electronic call,

brightness and call volume adjustment

controls. Complete with door opening

push-button and 2 free supplementary

push-buttons (N.O.). To be completed

with bracket Art. 4606W.

Dimensions: 159 x 228 x 72 mm.

Moniteur EUROCOM mural

Moniteur EUROCOM mural, couleur

blanc RAL 9010, avec écran plat en

N/B de 4,5” vision directe, appel

électronique, commandes de

luminosité et de réglage du volume

d’appel.

Avec bouton ouvre-porte et 2 boutons

supplémentaires libres (N.O.).

A compléter avec la bride Art. 4606W.

Dimensions: 159 x 228 x 72 mm.

art. 4602W

Monitor Eurocom

da parete a colori

Monitor Eurocom da parete, colore

bianco RAL 9010, con schermo da 4”

LCD a colori con matrice attiva,

chiamata elettronica, comandi di

luminosità e regolazione volume di

chiamata. Completo di pulsante

apriporta e di due pulsanti

supplementari liberi (NO).

Da completare con staffa art. 4606W.

Dimensioni: 159 x 228 x 72 mm.

Eurocom surface-mounted colour

monitor

Surface-mounted white RAL 9010

EUROCOM colour monitor, with 4"

colour LCD screen with active matrix,

electronic call, brightness and call

volume adjustment controls. Door

opening push-button and 2 free

supplementary push-buttons (N.O.).

To be completed with bracket Art.

4606W.

Dimensions: 159 x 228 x 72 mm.

Moniteur EUROCOM

mural en couleurs

Moniteur EUROCOM mural, couleur

blanc RAL 9010, avec écran de 4”

LCD en couleurs à matrice active,

appel électronique, commandes de

luminosité et de réglage du volume

d’appel.

Avec bouton ouvre-porte et 2 boutons

supplémentaires libres (N.O.).

A compléter avec la bride Art. 4606W.

Dimensions: 159 x 228 x 72 mm.

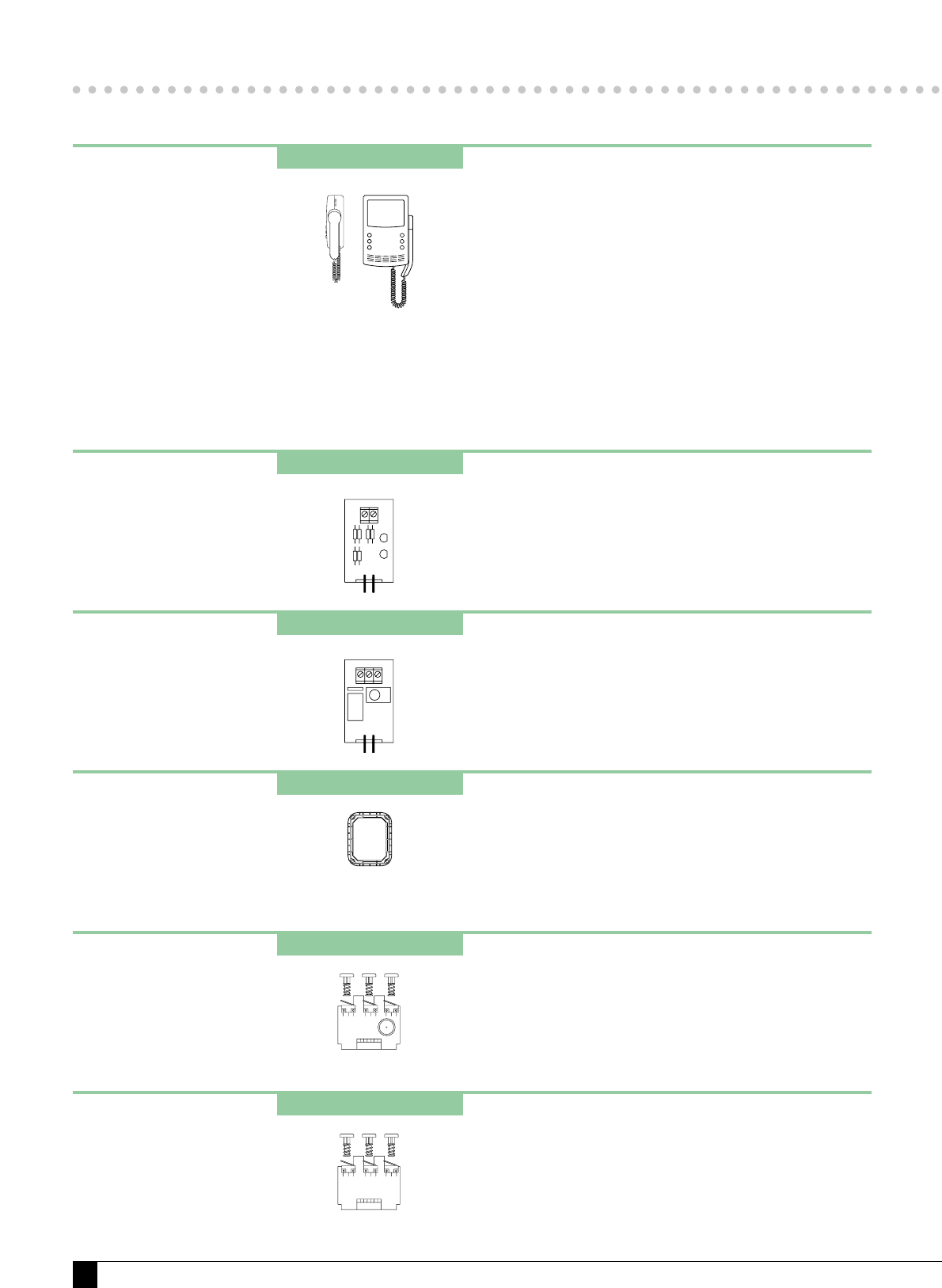

art. 4609W

Monitor Eurocom da parete

con memovideo

Monitor Eurocom da parete, con

schermo B/W da 4,5” completo di

servizio “memovideo” che consente di

memorizzare 8 immagini in modo

automatico e manuale. Dotato di

batteria tampone e di orologio per

indicare data, ora e minuto in cui sono

avvenute le registrazioni.

Altre caratteristiche: comandi di

luminosità e volume di chiamata,

pulsante apriporta e cinque pulsanti

supplementari liberi (NO).

Da completare con staffa art. 4606W.

Necessità di trasformatore di

alimentazione art. 1195

Dimensioni: 159 x 228 x 72 mm.

Eurocom surface-mounted

monitor with Memovideo

Surface-mounted white RAL 9010

EUROCOM monitor, with 4.5" B/W

screen, complete with "memovideo"

service, which allows 8 images to be

stored automatically and manually.

Fitted with buffer battery and clock to

indicate date, hour and minute the

recordings took place. Other

characteristics: brightness and call

volume controls, door opening push-

button and 5 supplementary push-

buttons (N.O.). To be completed with

bracket Art. 4606W. Requires power

supply transformer Art. 1195.

Dimensions: 159 x 228 x 72 mm.

Moniteur EUROCOM

mural avec mémovidéo

Moniteur EUROCOM mural, avec écran

en N/B de 4,5” et équipé d’un service de

“mémovidéo” permettant de mémoriser

8 images en mode automatique

et manuel. Equipé d’une batterie

tampon et d’une horloge indiquant la

date, l’heure et la minute où les

enregistrements ont été effectués.

Autres caractéristiques: commandes de

luminosité et de réglage du volume

d’appel, bouton ouvre-porte et 5

boutons supplémentaires libres (N.O.).

A compléter avec la bride Art. 4606.

Nécessite d’un transformateur

d’alimentation Art. 1195.

Dimensions: 159 x 228 x 72 mm.

art. 1242

Scheda “segreto”

Scheda con segreto di conversazione.

Da inserire nella staffa di fissaggio a

muro art. 4606W.

"Privacy" card

Card with conversation privacy for

simplified cabling, to be inserted in the

wall fixing bracket Art. 4606W.

Carte "secret"

Carte avec secret de conversation,

à appliquer dans la bride de fixation

murale Art. 4606W.

S+

ART.1242

art. 1244

Scheda ripetizione chiamata

Scheda con relé per la ripetizione

della chiamata. Da inserire nella staffa

di fissaggio a muro art. 4606W.

Call repetition card

Card with relay for call repetition. To

be inserted in the wall fixing bracket

Art. 4606W.

Carte répétition d’appel

Carte avec relais pour la répétition

de l’appel. A appliquer dans la bride

de fixation murale Art. 4606W.

ART.1244

art. 4514

Scatola da incasso

Scatola da incasso per monitor

Eurocom art. 4600W e art. 4600W/I.

Dimensioni: 96 x 118 x 70 mm.

Flush-mounted box

Flush-mounted box for EUROCOM

monitor Art. 4600W and Art. 4600W/ I.

Dimensions: 96 x 118 x 70 mm.

Boîtier à encastrer

Boîtier à encastrer pour

moniteur EUROCOM Art. 4600W

et Art. 4600W/l.

Dimensions: 96 x 118 x 70 mm.

art. 4603W

Scheda con pulsanti

supplementari e buzzer

Scheda con buzzer elettronico e tre

pulsanti supplementari. Possibile

decidere lo stato NC/NO dei pulsanti

da inserire all’interno dei monitor serie

Eurocom, escluso art. 4609W.

Card with supplementary

push-buttons and buzzer

Card with electronic buzzer and 3

supplementary push-buttons.

N.C./N.O. state of push-buttons can

be decided. To be inserted inside the

EUROCOM series monitor, except

Art. 4609W.

Carte avec boutons

supplémentaires et ronfleur

Carte avec ronfleur électronique et 3

boutons supplémentaires. Possibilité

de décider l’état N.F. / N.O. des

boutons. A appliquer dans le moniteur

série EUROCOM, exclu l’Art. 4609W.

ART.4603W

art. 4603W/P

Scheda con pulsanti

supplementari

Scheda con tre pulsanti

supplementari. Possibile decidere lo

stato NC/NO dei pulsanti. Senza

buzzer. Da inserire all’interno dei

monitor serie Eurocom, escluso art.

4609W.

Card with supplementary

push-buttons

Card with 3 supplementary push-

buttons. N.C./N.O. state of push-

buttons can be decided. Without

buzzer. To be inserted inside the

EUROCOM series monitor, except

Art. 4609W.

Carte avec boutons

supplémentaires

Carte avec 3 boutons

supplémentaires. Possibilité

de décider l’état N.F. / N.O. des

boutons. Sans ronfleur. Appliquer

dans le moniteur série EUROCOM,

exclu l’Art. 4609W.

ART.4603W/P

MT/VCS/01

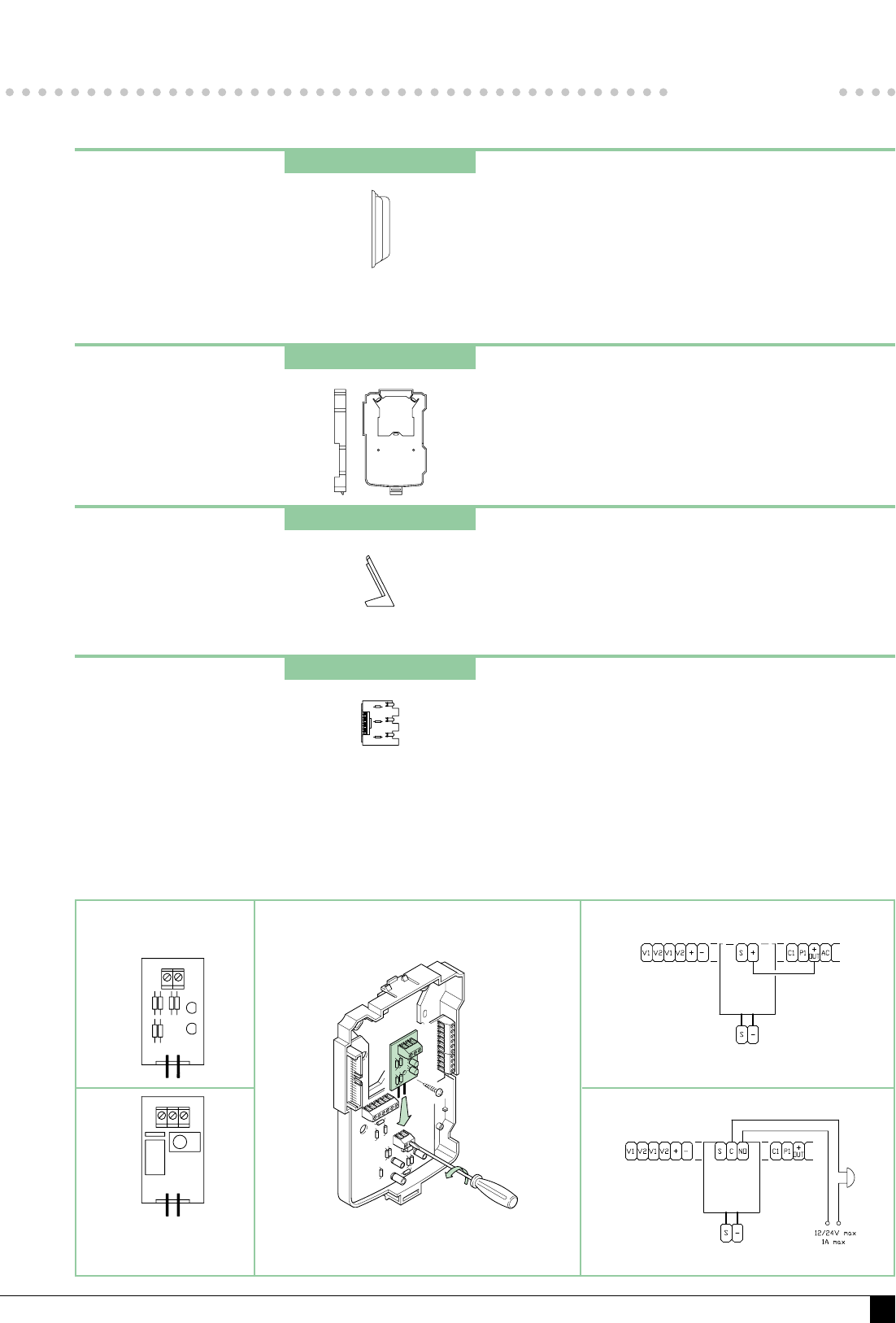

art. 4604W

Distanziatore

Distanziatore colore bianco RAL 9010

consente di trasformare il monitor da

incasso art. 4600W in versione

completamente da parete.

Dimensioni monitor art. 4600W

Trasformato da parete:

159 x 228 x 113 mm.

Dimensioni distanziatore:

133 x 203 x 41 mm.

Spacer

White RAL 9010 spacer allows

conversion of the flush-mounted

monitor Art. 4600W into completely

surface-mounted version.

Dimensions of monitor Art. 4606W

converted into surface-mounted:

159 x 228 x 113 mm.

Spacer dimensions:

133 x 203 x 41 mm.

Entretoise

Entretoise couleur blanc

RAL 9010 permettant de transformer

le moniteur à encastrer Art. 4600W

dans une version entièrement murale.

Dimensions du moniteur Art. 4600W

transformé en moniteur mural:

159 x 228 x 113 mm.

Dimensions entretoise:

133 x 203 x 41 mm.

art. 4606W

Staffa

Staffa per sistema a cablaggio

semplificato, necessaria per

completare tutti i modelli della serie

Eurocom sia da incasso, sia da

parete.

Bracket

Bracket for simplified cabling system,

required to complete all the monitors,

both flush-mounted and surface-

mounted, in the EUROCOM series.

Bride

Bride pour système à câblage

simplifié, nécessaire pour compléter

tous les modèles de la série

EUROCOM aussi bien à encastrer

que muraux.

art. 4612W

Base da tavolo

Consente la trasformazione da tavolo

di tutti i monitor Eurocom escluso l’art.

4600W/I. Completo di 1,5 mt. di cavo

e borchia per il collegamento.

Dimensioni 134 x 278 x 125 mm.

Desk base

Allows all the EUROCOM monitors,

excluding Art. 4600W/I, to be converted

to desk version. Complete with 1.5 m of

cable and connection boss.

Dimensions: 134 x 278 x 125 mm.

Base de table

Consent la transformation en

moniteurs de table de tous les

moniteurs EUROCOM exclu l’Art.

4600W/l. Fournie avec câble de 1,5 m

et bossette de liaison.

Dimensions: 134 x 278 x 125 mm.

art. 4616W

Scheda con 3 led

Scheda con 3 led di segnalazione a

12V-24V AC/DC da inserire all’interno

del monitor serie Eurocom escluso

l’art. 4609W.

Card with 3 LEDS

Card with 3 signalling LEDs at 12V-24V

AC/DC to be inserted inside the

EUROCOM series monitors, Art.

4609W excluded.

Carte avec 3 LED

Carte avec 3 voyants LED à 12V-24V

CA/CC à appliquer dans le moniteur de

la série EUROCOM exclu l’Art. 4609W.

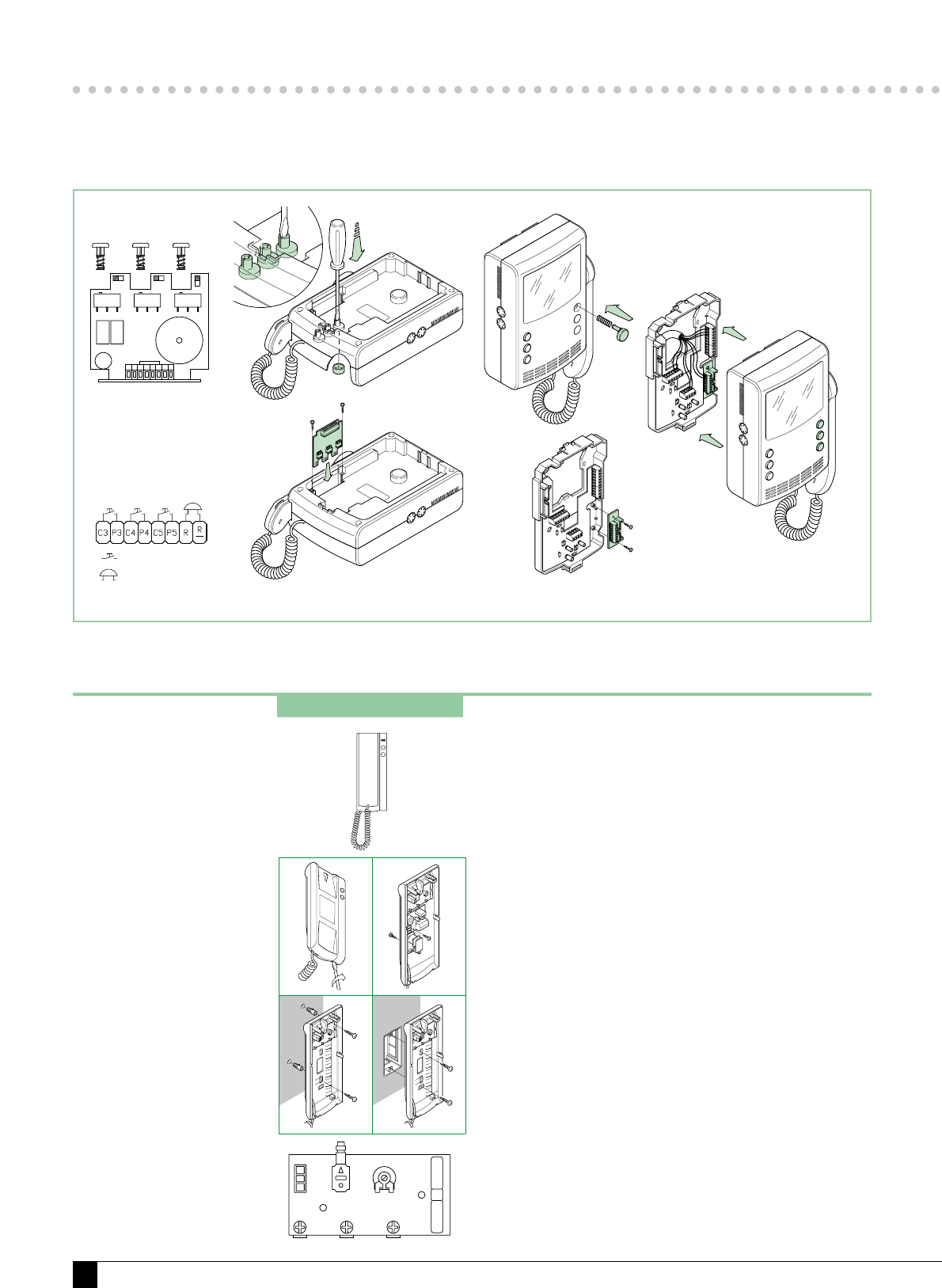

Installazione degli accessori

art. 1242 e art. 1244 Installation des accessoires

Art. 1242 et Art. 1244

Installation of accessories

art. 1242 and art. 1244

ART. 4606W

ART. 1242

ART. 4606W

ART. 1244

S+

ART.1242

ART.1244

ART. 4606W

Installazione dell’accessorio

art. 4603W Installation of accessory

art. 4603W Installation de l’accessoire

Art. 4603W

CITOFONI

E RELATIVI ACCESSORI

TELEPHONES AND

RELATIVE ACCESSORIES

VISIOPHONES ET ACCES-

SOIRES CORRESPONDANTS

art. 2422W

Citofono da parete

Citofono con chiamata elettronica,

tasto di conversazione sulla base,

pulsante apriporta e pulsante

supplementare per servizi aggiuntivi.

Colore bianco RAL 9010. In questo

modello non sono possibili aggiunte di

pulsanti, interruttori o led

supplementari. Tutti gli accessori sotto

descritti sono utilizzabili.

Dimensioni: 85 x 223 x 65 mm.

Wall telephone

Telephone with electronic call,

conversation button on the base, door

opening push-button and

supplementary push-button for

additional services, white RAL 9010.

With this model, it is not possible to

add push-buttons, switches or

supplementary LEDs.

All the other accessories described

below can be used.

Dimensions: 85 x 223 x 65 mm.

Combiné mural

Combiné avec appel électronique,

bouton de conversation sur la base,

bouton ouvre-porte et bouton

supplémentaire pour services

additionnels, couleur blanc RAL9010.

Ce modèle ne permet pas l’adjonction

de boutons, d’interrupteurs ou de LED

supplémentaires.

Tous les accessoires décrits ci-

dessous sont utilisables.

Dimensions: 85 x 223 x 65 mm.

S4P2

ART.4603W

NO NC NO NC NC

C3 P3 C4 P4 C5 P5 R R

max 1A 24V AC/DC

12V AC/DC

MT/VCS/01

art. 2422W/S

Citofono da parete

Citofono con chiamata elettronica,

tasto di conversazione sulla base,

pulsante apriporta e pulsante

supplementare per servizi aggiuntivi,

con segreto di conversazione

incorporato. Colore bianco RAL 9010.

In questo modello non sono possibili

aggiunte di pulsanti, interruttori o led

supplementari. Tutti gli accessori sotto

descritti sono utilizzabili.

Dimensioni: 85 x 223 x 65 mm.

Wall telephone

Telephone with electronic call,

conversation button on the base, door

opening push-button and

supplementary push-button for

additional services, with built-in

conversation privacy and call volume

control, white RAL 9010. With this

model, it is not possible to add push-

buttons, switches or supplementary

LEDs. All the other accessories

described below can be used.

Dimensions: 85 x 223 x 65 mm.

Combiné mural

Combiné avec appel électronique,

bouton de conversation sur la base,

bouton ouvre-porte et bouton

supplémentaire pour services

additionnels, avec secret de

conversation incorporé, couleur blanc

RAL9010. Ce modèle ne permet pas

l’adjonction de boutons,

d’interrupteurs ou de LED

supplémentaires.

Tous les accessoires décrits

ci-dessous sont utilisables.

Dimensions: 85 x 223 x 65 mm.

art. 1142W/OK

Base da tavolo per citofoni Okay

Base da tavolo colore bianco RAL

9010 che consente di trasformare da

tavolo un normale citofono da parete.

Utilizzabile con tutti i modelli di

citofono. Completa di 1,5 mt. di cavo e

di borchia di collegamento.

Dimensioni: 80,5 x 183 x 52 mm.

Desk base for Okay telephones

White RAL 9010 desk base which

allows a normal wall telephone to be

converted to the desk version. Can be

used with all telephone models.

Complete with 1.5 m of white cable

and connection boss.

Dimensions: 80.5 x 183 x 53 mm.

Base de table

pour combinés OKAY

Base de table couleur blanc RAL

9010, elle permet de transformer

en combiné de table un combiné

mural normal. Peut être utilisée

avec tous les modèles

de combinés. Fournie avec câble

de 1,5 m et bossette de liaison.

Dimensions: 80,5 x 183 x 53 mm.

art. 1149/10

Ronzatore

Ronzatore a lamella da inserire nel

citofono quando è richiesto un suono

diverso per la chiamata fuoriporta al

piano.

Alimentazione 12V AC.

Confezione 10 pezzi.

Buzzer

Blade buzzer to be inserted in the

telephone when a different sound for

the floor door call is required.

12V AC power supply.

Pack of 10 pieces.

Ronfleur

Ronfleur à lamelle à appliquer

dans le combiné si on désire

avoir une tonalité différente pour

l’appel de la plaque de rue à l’étage.

Alimentation 12 V CA.

Emballage: 10 pièces.

art. 1286/OK

Scheda con relé

Scheda con relé da inserire all’interno

del citofono per la ripetizione della

chiamata.

Card with relay

Card with relay to be inserted in the

telephone for call repetition.

Carte avec relais

Carte avec relais à appliquer dans le

combiné pour répéter l’appel.

art. 1297/OK

Scheda volume chiamata

Scheda da inserire nel citofono per

regolare il volume di chiamata.

Call volume card

Card to be inserted in the telephone to

adjust the call volume.

Carte volume d’appel

Carte à appliquer dans le combiné

pour régler le volume d’appel.

art. 1298/OK

Scheda volume chiamata e

segreto

Scheda per regolare il volume di

chiamata, con segreto di

conversazione.

Utilizzabile solo con l’art. 2422W

Call volume and privacy card

Card to adjust call volume, with

conversation privacy. Can only be

used with Art. 2422W.

Carte volume d’appel et secret

Carte pour régler le volume de l’appel,

avec secret de conversation. S’utilise

seulement avec l’Art. 2422 W.

ALIMENTATORI E

ACCESSORI POWER SUPPLIES AND

ACCESSORIES ALIMENTATIONS ET

ACCESSOIRES

art. 1112

Trasformatore

Per l'alimentazione della sezione audio.

Primario: 0-230V

Secondario: 0-12-24V

Potenza: 20 VA per uso

continuo, 30 VA per

uso intermittente

Dimensioni: 87,5 x 100 x 65 mm.

DIN 5 moduli.

Transformer

For power supply of the audio circuit.

Primary: 0-230V

Secondary: 0-12-24V

Power: 20 VA continuous

service, 30 VA for

intermittent service

Dimensions: 87.5 x 100 x 65 mm.

5 DIN modules.

Transformateur

Pour alimentation de l'unité audio.

Primaire: 0-230V

Secondaire: 0-12-24V

Puissance: 20 VA service

continue, 30 VA

service intermittent

Dimensions: 87,5 x 100 x 65 mm

5 DIN modules.

art. 1122/A

Relè

Per la ripetizione della chiamata del

monitor (vedi variante V5/EB a pag.

66) e per usi vari.

Portata: 10A a 24V.

Dimensioni: 66 x 85 x 35 mm.

DIN 4 moduli.

Descrizione morsettiera:

+ - alimentazione 12-24V AC/DC

C comune

NO contatto normale aperto

NC contatto normale chiuso.

Relay

For call repetition to the monitors.

(See V5/EB variation on page 66) and

for various services.

Capacity: 10A/24V.

Dimensions: 66 x 85 x3 5 mm.

4 DIN modules.

Terminal board description:

+ - 12/24V AC/DC power supply

C common

NO normally open contact

NC normally closed contact.

Relais

Pour la répétition de l'appel aux moni-

teurs (voir variante V5/EB à la page

66) et pour services divers.

Intensité: 10A/24V.

Dimensions: 66 x 85 x 35 mm.

4 DIN modules.

Description du bornier:

+ - alimentation 12-24V CA/CC

C commun

NO normalement ouvert

NC normalement fermé.

art. 1136/A

Relè

Come il precedente art. 1122/A ma

con l'aggiunta di una commutazione.

Relay

As previous article 1122/A, but with

the addition of a switching device.

Relais

Identique au précédent art.1122/A,

mais avec commutation vidéo en plus.

art. 1147

Scambio

Per impianti di portiere con 2 posti

esterni.

Dimensioni: 66 x 85 x 35 mm.

DIN 4 moduli.

Descrizione morsettiera:

0 12~ alimentazione 12V AC

1 A comando posizione lavoro

2 B comando posizione riposo

+ 12V DC

C comune

R riposo

L lavoro.

Switching device

For audio door entry systems with 2 or

more external units.

Dimensions: 66 x 85 x 35 mm.

4 DIN modules.

Terminal board description:

0 12~ 12V AC power supply

1 A in-use control

2 B out-of-use control

+ 12V DC

C common

R out-of-use

L in-use.

Commutateur

Pour installations parlophoniques

avec 2 postes extérieurs.

Dimensions: 65 x 85 x 35 mm.

DIN 4 modules.

Description du bornier:

0 12 ~ alimentation 12V CA

1 A commande position de travail

2 B commande position de repos

+ 12V CC

C commun

R repos

L travail.

art. 1184

Temporizzatore

Regolabile 3÷180" per il comando

delle serrature elettriche del tipo a

tensione "permanente".

Alimentazione: 12V AC/DC.

Dimensioni: 66 x 85 x 35 mm.

DIN 4 moduli.

Vedi variante V5/EM a pag. 71.

Timer

Adjustable from 3 to 180", for electric

lock control of the permanent active

mechanism.

12V AC/DC power supply.

Dimensions: 66 x 85 x 35 mm.

4 DIN modules.

See V5/EM variation on page 71.

Temporisateur

Reglable 3÷180" pour commande des

gâches à tension "permanente".

Alimentation: 12V CA/CC.

Dimensions: 66 x 85 x 35 mm.

4 modules DIN

Voir variante V5/EM à la page 71.

MT/VCS/01

art. 1195

Trasformatore

Per l'alimentazione della centrale

video art. 4856.

Primario: 0-230 V

Secondario: 0-12-24V

Potenza: 60 VA servizio

intermittente

Dimensioni: 87,5 x 100 x 65 mm.

DIN 5 moduli.

Transformer

For power supply of the central video

art. 4856.

Primary: 0-230V

Secondary: 0-12-24V

Power: 60 VA intermittent

service

Dimensions: 87.5 x 100 x 65 mm.

5 DIN modules.

Transformateur

Pour alimentation de l'unité vidéo

art. 4856.

Primaire: 0-230V

Secondaire: 0-12-24V

Puissance: 60 VA service

intermittent

Dimensions: 87,5 x 100 x 65 mm.

5 DIN modules.

art. 1536

Alimentatore

Per monitor supplementari o per

monitor molto distanti dalla centrale.

Dotato di relè per il comando dalla

centrale. Ingresso 125-220-240V,

uscita 24V DC/1A. Può alimentare

contemporaneamente un massimo di

2 monitor Eurocom.

Dimensioni: 140 x 140 x 67 mm.

DIN 8 moduli.

Vedi variante V5/EP a pag. 72.

Power supply

For supplementary monitors or for

monitors at a considerable distance

away from the central power supply.

Fitted with relay for switchboard con-

trol. Input 125-220-240V, output 24V

DC/1A. Can supply a maximum of 2

Eurocom monitors.

Dimensions: 140 x 140 x 67 mm.

8 DIN modules.

See variation V5/EP on page 72.

Alimentation

Pour moniteurs supplémentaires ou

très éloignés de l'unité centrale.

Equipée d'un relais de commande pour

l'unité centrale. Entrée 125-220-240V,

sortie 24V CC/1A. Elle peut alimenter

simultanément soit 2 moniteurs de la

série Eurocom.

Dimensions: 140 x 140 x 67 mm.,

8 DIN modules.

Voir variante V5/EP à page 72.

art. 1537

Alimentatore di soccorso audio

Completo di batteria e carica batteria.

Alimenta la sezione audio, serratura

elettrica inclusa, anche in assenza

della tensione di rete per black out

temporanei.

Da aggiungere alle apparecchiature di

base.

Dimensioni: 232 x 217 x 55 mm.

Le caratteristiche tecniche e lo sche-

ma di collegamento sono a corredo

dell'apparecchiatura.

Audio stand-by power supply

Complete with battery and battery

charger. To power supply the audio

door entry systems, including the

electric lock, during a temporary

power cut.

To be added to the basic equipment.

Dimensions: 232 x 217 x 55 mm.

Technical characteristics and wiring

diagram are supplied with the equip-

ment.

Alimentation de secours audio

Equipée d'une batterie et d'un char-

geur de batterie. Elle alimente toute

l'installation parlophonique, gâche

comprise, même lors d'un manque de

courant momentané.

A ajouter aux appareils de base.

Dimensions: 232 x 217 x 55 mm.

Les données techniques et le schéma

de branchement sont fournis avec

l'appareil.

Descrizione morsettiera:

~ + ~ - alimentazione

12V AC/DC

start VS ingresso in tensione

6÷22V DC

start V ingresso in tensione

6÷22V DC

start IN ingresso in corrente

10÷500 mA AC/DC

start OUT uscita

NO C NC contatti relè, 10A

(resistivo) 24V AC/DC.

Description of terminal board:

~ + ~ - 12V AC/DC

power supply

start VS from 6 to 22V DC

voltage input

start V from 6 to 22V DC

voltage input

start IN from 10 to 500 mA

AC/DC current input

start OUT output

NO C NC relay contacts

(resistive)10A 24V AC/DC.

Description du bornier:

~ + ~ - alimentation

12VCA/CC

start VS entrée en tension

6÷22V CC

start V entrée en tension

6÷22V CC

start IN entrée en courant

10÷500 mA CA/CC

start OUT sortie

NO C NC contacts relais 10A

(resistive) 24V CA/CC.

art. 1200

Trasformatore

Per l’alimentazione di un’eventuale

suoneria supplementare.

Primario: 0-230 V

Secondario: 0-12V AC

Potenza: 15 VA

Dimensioni: 53 x 95 x 65 mm.

DIN 3 moduli.

Transformer

For power supply to any

supplementary bell.

Primary winding: 0-230V

Secondary winding: 0-12V AC

Power: 15 VA

Dimensions: 53 x 95 x 65 mm

(3 DIN modules).

Transformateur

Transformateur pour l’alimentation

d’une éventuelle sonnerie

supplémentaire.

Primaire 0 - 230 V ± 10%,

Secondaire 0 - 12-24 V C.A.

Puissance : 15 VA

Dimensions: 53 x 95 x 65 mm

3 modules DIN.

art. 4828

Codificatore

Per segnale video in impianti con

telecamera scorporata dalla pulsantiera.

Dimensioni: 66 x 85 x 35 mm

DIN 4 moduli.

Descrizione morsettiera:

0 +12 +20 ingresso alimentazione

- +13 uscita alimentazione

camera

V IN entrata segnale video

V1 V2 uscita segnali video.

Decoder

For video signal in systems with

remote camera from push-button

panel. Dimensions: 66 x 85 x 35 mm.

4 DIN modules.

Description of terminal board:

0 +12 +20 power supply input

- + 13 TV camera power

supply output

V IN video signal input

V1 V2 video signals output.

Codeur vidéo

Pour le signal vidéo dans installations

avec caméra déportée.

Dimensions: 66 x 85 x 35 mm.

DIN 4 modules.

Description du bornier:

0 +12 +20 entrée alimentation

- +13 sortie alimentation

caméra

V IN entrée signal vidéo

V1 V2 sortie signaux vidéo.

art. 1539

Alimentatore di soccorso video

Completo di batterie e carica batterie.

Alimenta la sezione video anche in

assenza della tensione di rete per

black out temporanei.

Da aggiungere alle apparecchiature di

base.

Dimensioni: 232 x 217 x 55 mm.

Le caratteristiche tecniche e lo sche-

ma di collegamento sono a corredo

dell'apparecchiatura.

Video stand-by power supply

Complete with batteries and batteries

charger. To supply the video circuit

during a temporary power cut.

To be added to the basic equipment.

Dimensions: 232 x 217 x 55 mm.

Technical characteristics and wiring

diagram are supplied with the equip-

ment.

Alimentation de secours vidéo

Equipée de batteries et chargeur de

batteries. Il alimente la partie vidéo

des installations visiophoniques,

même lors d'un manque de courant

momentané.

A ajouter aux appareils de base.

Dimensions: 232 x 217 x 55 mm.

Les données techniques et le schéma

de branchement sont fournis avec

l'appareil.

art. 4835

Derivatore video

Con un ingresso, un'uscita chiusa con

2 resistenze da 75 ohm e 4

derivazioni per 4 monitor o 4 colonne

montanti.

Ai derivatori passanti togliere le

resistenze da 75 ohm mentre devono

rimanere al derivatore terminale.

Le uscite monitor non utilizzate

non devono essere chiuse con

resistenze.

Alimentazione: 12÷24V DC.

Assorbimento: 30 mA per ogni uscita

a monitor acceso.

Dimensioni: 66 x 85 x 35 mm.

DIN 4 moduli.

Video distribution amplifier

With one input, one output closed with

two 75 ohm resistances and 4 shunts

for 4 monitors or 4 risers. 75 ohm

resistances must be removed from

intermediate distributors but remain

to the terminal distribution amplifier.

The unused monitor outputs must

not be closed with resistances.

Power supply: from 12 to 24V DC.

Absorption: 30 mA for each output

with monitor on.

Dimensions: 66 x 85 x 35 mm.

4 DIN modules.

Dérivateur vidéo

Il comprend une entrée, une sortie

fermée par deux résistances de 75

ohm et 4 dérivations pour 4 moniteurs

ou 4 colonnes montantes. Eliminer les

résistances de 75 ohm pour les

dérivateurs passants, mais les

conserver pour le dérivateur terminal.

Les sorties moniteur non utilisées

ne doivent pas être fermées par

des résistances.

Alimentation: 12÷24V CC.

Absorption: 30 mA par sortie lorsque

le moniteur est allumé.

Dimensions: 66 x 85 x 35 mm.

DIN 4 modules.

art. 4856

Centrale video

Per impianti videocitofonici. Fornisce

le alimentazioni temporizzate (20÷90")

per telecamere e monitor. Protetta da

PTC contro cortocircuiti e

sovraccarichi.

Morsettiere estraibili.

Dimensioni: 140 x 140 x 67 mm.

DIN 8 moduli.

Descrizione morsettiera:

Power

0-24 alimentazione 24V AC-DC

Start

IN-OUT ingresso/uscita Start

+S uscita 16V DC per Start

+15 uscita 15V DC per chiamata

elettronica dal piano.

Max 100 mA.

Central power supply

For video door entry systems. It gives

timed power supplies (20÷90") for TV

cameras and monitors. Protected by

PTC against short circuits and over-

loads. Removable terminals.

Dimensions: 140 x 140 x 67 mm.

8 DIN modules.

Description of terminal board:

Power

0-24 24V AC-DC power supply

Start

IN-OUT start input/output

+S 16V DC start output

+15 15V DC output for floor door

electronic call. max 100 mA.

Unité centrale

Pour installations visiophoniques.

Fournit les alimentations temporisées

(20÷90") des caméras et des moni-

teurs. Protégée par PTC contre les

courts-circuits et les surcharges.

Borniers amovibles.

Dimensions: 140 x 140 x 67 mm.

DIN 8 modules.

Description du bornier:

Power

0-24 alimentation 24CA-CC

Start

IN-OUT entrée / sortie start

+S 16V CC pour start

+15 sortie 15V CC pour appel

palier maximum 100 mA.

Note: Notes: Notes:

MT/VCS/01

Camera

+ - uscita alimentazione

camera 13V DC stabilizzata.

Max 400 mA.

La presenza della tensione è

segnalata da un led verde

visibile aprendo il portellino

HH uscita per alimentazione

elemento riscaldante

telecamera 24V AC.

Monitor

+ - - alimentazione monitor

19V DC stabilizzata.

Max 1,2 A.

La presenza della tensione è

segnalata da un led rosso

visibile aprendo il portellino

R reset temporizzatore.

Camera

+ - 13V DC stabilized output of

camera power supply. Max

400 mA The presence of vol

tage is indicated by a green

LED which is visible when

the small door is opened.

HH output for power supply to

TV camera heating element

24V AC.

Monitor

+ - - 19V DC stabilized power

supply for monitors.

Max 1.2A. The

presence of voltage is

indicated by a red LED

which is visible when the

small door is opened.

R timer reset.

Camera

+ - sortie alimentation caméra

13V CC stabilisée maximum

400 mA. Une LED verte

signale la mise sous tension

(ouvrir la porte pour la

contrôler)

HH sortie alimentation

de l'élément chauffant

caméra 24V CA.

Monitor

+ - - alimentation moniteurs

19V CC stabilisée.

Maximum 1,2A.

Une LED rouge signale la

mise sous tension (ouvrir la

porte pour la contrôler)

R reset temporisé.

LEDSFUSE

TIMERSTART

art. 4861

Scambio

Per la commutazione automatica

video e audio per 2 ingressi.

Morsettiere estraibili.

Dimensioni: 140 x 140 x 67 mm.

DIN 8 moduli.

Descrizione morsettiera:

Power

24~0~ alimentazione scambio

24V AC/DC

PS pilota scambio

4 capo comune audio

+ - alimentazione camere

Out

V1 V2 segnali video

A commutazione libera

S1 S2 S3 ritorni di chiamata

IN1 IN2

+ - alimentazione camera

PS pilota scambio

V1 V2 segnali video

A commutazione libera

4 capo comune audio.

Switching device

For automatic video and audio swit-

ching for 2 inputs. Removable termi-

nal boards.

Dimensions: 140 x 140 x 67 mm.

8 DIN modules.

Description of terminal board:

Power

24~0~ 24V AC/DC switching

power supply

PS pilot switching device

4 audio common end

+ - power supply for TV

cameras

Out

V1 V2 video signals

A free switching

S1 S2 S3 calls

IN1 IN2

+ - power supply for TV

camera

PS pilot switching device

V1 V2 video signals

A free switching

4 audio common end.

Commutateur

Fournit la commutation automatique

vidéo-audio pour 2 entrées. Bornies

amovibles.

Dimensions: 140 x 140 x 67 mm.

DIN 8 modules.

Description du bornier:

Power

24~0~ alimentation commutateur

24V CA/CC

PS commutateur pilote

4 commune audio

+ - alimentation caméras

Out

V1-V2 signaux vidéo

A commutation libre

S1 S2 S3 appels

IN1 IN2

+ - alimentation caméras

PS commutateur pilote

V1 V2 signaux vidéo

A commutation libre

4 commune audio.

NORME GENERALI PER

L'INSTALLAZIONE

Canalizzazioni

e conduttori

I collegamenti delle apparecchiature

possono essere a vista o in canalizza-

zioni opportunamente predisposte.

Per evitare eventuali fastidiosi rumori

nell'audio e disturbi sui monitor, è

buona norma che i conduttori per l'im-

pianto videocitofonico non siano infila-

ti in tubazioni ove sono presenti altri

conduttori con tensioni e con potenze

elevate.

Negli schemi sono stati indicati con-

duttori con tratto sottile e con tratto

grassetto a seconda della propria fun-

zione.

Le sezioni da utilizzare in funzione

della distanza sono esposte nella

seguente tabella:

Trasporto e distribuzione

del segnale video

Il segnale video (V1 V2) deve essere

trasportato con due conduttori twistati

fra di loro. Allo scopo si presta il "dop-

pino telefonico" della sezione di 0,28

mm2 (6/10).

Con conduttori diversi possono

apparire sul monitor sgradevoli

disturbi.

La distanza fra posto esterno e ultimo

monitor non deve superare i

300 m.

Per la distribuzione del segnale si uti-

lizzano i derivatori art. 4835 che con-

sentono ognuno la derivazione di 4

monitor direttamente dalla colonna

montante.

Le uscite non utilizzate devono

rimanere aperte.

GENERAL INDICATIONS

FOR INSTALLATION

Ducts

and conductors

Connections of equipment can either

be run through ducts or left visible.

We recommend that the video door

entry system conductors should not

be run through piping containing other

voltage-carrying or high powered con-

ductors to ensure there are no irrita-

ting noises in the audio or disturbed

pictures on the monitor.

The diagrams indicate two types of

conductor, with fine and bold line indi-

cations depending on the function.

The cross-sections indicated in the

table below depend on the distances

involved:

Transportation and

distribution of the video

signal

The video signal (V1 V2) is transpor-

ted by means of a twisted pair of con-

ductors. We suggest a twisted pair

with 0.28 mm2section (6/10).

By using different conductors,

some irritating disturbed pictures

can appear on the monitor.

The distance between the external

unit and the farthest monitor must not

exceed 300 m.

For distribution of the video signal,

use video signal distributions art.

4835, which gives distribution to 4

monitors directly to the riser.

The unused outputs must remain

open.

NORMES GENERALES

POUR L'INSTALLATION

Canalisations

et conducteurs

Les liaisons entre appareils peuvent

être réalisées en apparent ou dans

des canalisations prédisposées de

manière opportune.

Il est préférable de ne pas passer des

fils d'installation visiophonique dans

des tubes contenant déjà des conduc-

teurs avec tensions puissances

élevées, pour éviter toute perturbation

audio et vidéo.

Les schémas indiquent deux types de

conducteurs caractérises par un tracé

fin et un tracé épais selon leur propre

fonction. Le tableau ci-après fournit

les sections préconisées pour les con-

ducteurs en fonction de la distance

prévue:

Transport et distribution

du signal vidéo

Le signal vidéo (V1 V2) est transporté

par deux conducteurs torsadés. On

peut utiliser le paire téléphonique à

0,28 mm2de section (6/10).

Si l’on utilise des conducteurs

différents on pourrait avoir des per-

turbations vidéo.

La distance maximum entre le poste

extérieur et le moniteur le plus éloi-

gné est de 300 m.

Pour la distribution du signal vidéo uti-

liser les dérivateurs art. 4835 qui per-

mettent chacun la dérivation pour

quatre moniteurs à partir de la colon-

ne montante.

Les sorties non utilisées doivent

rester ouvertes.

mmmm

50 100 200 300

0,30 0,50 0,80 1,00 mm2

6/10 8/10 10/10 12/10 Ø

1,50 mm2

14/10 Ø

0,80 1,00 1,50 2,00 mm2

10/10 12/10 14/10 16/10 Ø

Coppia “twistata”0,28 mm2

Twisted pair

Paire tèlephonique torsadé6/10 Ø

0 ~ 12 ~

+ - Eurocom

L'ultimo derivatore dovrà avere le 2

resistenze di chiusura poste di fronte

ai morsetti V1-V2 OUT, mentre

dovranno essere tagliate ai derivatori

di transito (vedi schema di base

V5/01E a pag. 45).

Per la distribuzione del segnale video

"in derivazione" su più colonne mon-

tanti e in "cascata" vedi varianti V5/ER

e V5/ES alle pag. 73 e 74.

Precauzioni generali per

l'installazione

• Leggere e seguire scrupolosamente

le istruzioni fornite dal costruttore.

• Tutti gli apparecchi devono essere

destinati esclusivamente all'uso per

cui sono stati concepiti.

• Effettuare l'installazione in confor-

mità alle norme vigenti.

• Togliere l’alimentazione prima di

effettuare qualunque operazione di

pulizia o di manutenzione.

• Non ostruire le aperture o fessure di

ventilazione o di smaltimento calore.

• In caso di guasto e/o cattivo funzio-

namento dell'apparecchio, togliere

l'alimentazione e non manometterlo.

Per l'eventuale riparazione rivolgersi

solamente ad un centro di assisten-

za autorizzato dal costruttore.

• Assicurarsi che l'alimentazione del-

l'impianto disponga di un interruttore

con protezione magnetotermica.

• Accertarsi che i dati di targa siano

rispondenti a quelli della rete di

distribuzione prima di effettuare i

collegamenti.

• Destinare gli alimentatori unicamen-

te all'uso per il quale sono stati

espressamente concepiti e cioè per

l'alimentazione di sistemi di citofo-

nia e videocitofonia; qualunque uso

diverso è da considerarsi improprio

e quindi pericoloso. Il costruttore

non può essere considerato

responsabile per eventuali danni

derivanti da usi impropri, erronei e

irragionevoli.

• Lasciare sempre unito agli alimen-

tatori il presente documento di

avvertenze.

The last distributor must have the 2

closing resistances to terminals V1-V2

OUT, while these must be removed

from transit distributors (see basic dia-

gram V5/01E on page 45). For distri-

bution of the video signal on several

risers shunted and in cascade, see

variations V5/ER and V5/ES on pages

73-74.

General recommenda-

tions for installation

• Carefully read and follow the

instructions given by the

manufacturer.

• All the equipment must only be used

for the purpose it was built for.

• Install the equipment in compliance

with the legislation in force.

• Disconnect the equipment from the

electric power supply before carrying

out any cleaning or maintenance

operations.

• Do not cover or obstruct any ventila-

tion or heat dissipation openings or

vents.

• In case of a fault and/or incorrect

operation of the equipment, discon-

nect it from the power supply and

do not tamper with it. For any repair

work, only contact a technical servi-

ce center authorized by the manu-

facturer.

• Make sure that the installation power

supply is fitted with a thermomagne-

tic circuit-breaker.

• Check that the identification label of

the equipment corresponds with the

network data before making any

connections.

• Only use power supplies for the pur-

pose they were built for, i.e. supply

the audio and video door entry

systems; any other usage will be

improper and therefore dangerous.

The manufacturer shall not be held

responsible for any damage caused

by incorrect, improper or unreasona-

ble usage.

• Keep this document attached to the

power supplies at all times.

Le dernier dérivateur devra avoir les

deux resistences de fermeture devant

les bornes V1-V2 out, au contraire

elles devront être coupées aux dériva-

teurs de transit (voir schéma de base

V5/01E à la page 45). Pour distribuer

le signal vidéo "en dérivation" sur plu-

sieurs colonnes montantes et en

cascade, voir les variantes d'installa-

tion V5/ER et V5/ES aux pages 73-74.

Précautions générales

pour l'installation

• Lire et suivre scrupuleusement les

instructions fournies par le construc-

teur.

• Tous les appareils doivent être

destinés exclusivement à l'utilisation

pour laquelle ils ont été conçus.

• Effectuer l'installation conformément

aux normes en vigueur.

• Mettre l'appareil hors tension avant

d'effectuer toute opération de net-

toyage ou d'entretien.

• Ne pas obstruer les ouvertures et les

ouies de ventilation.

• En cas de panne et/ou de mauvais

fonctionnement de l'appareil,

débrancher l'alimentation et ne pas

ouvrir l'appareil. Pour toutes répara-

tions s'adresser à votre installateur.

• S'assurer que l'alimentation de l'in-

stallation électrique interne dispose

d'un système de protection.

• Vérifier que la tension d'alimentation

de la plaque corresponde bien à

celle du réseau électrique existant

avant d'effectuer les branchements.

• Les alimentations ont été conçues

uniquement pour les systèmes par-

lophoniques et visiophoniques.

Toute utilisation contraire doit être

considerée comme impropre, ina-

daptée et de ce fait dangereuse. Le

constructeur ne peut en aucun cas

être tenu responsable dans le cas

éventuel de dommages survenus à

l'occasion d'une utilisation et d'une

mise en oeuvre non conformes aux

spécifications ou provoquées par un

tiers.

• Il est conseillé de laisser à portée de

main la présente fiche d'utilisation.

MT/VCS/01

Da consigliare e

ricordare all'utente

• Non aprire o manomettere i monitor

in quanto impiegano alta tensione.

•Evitare urti o colpi al monitor che

potrebbero causare la rottura dello

schermo.

•Per la pulizia dello schermo, usare

esclusivamente un panno asciutto.

• Non collegare ai monitor tensioni

superiori a 24V AC - 48V DC.

• In caso di guasto, modifica o inter-

vento sugli apparecchi dell'impianto,

rivolgersi esclusivamente all'installa-

tore autorizzato.

Dichiarazione di

conformità

Tutti i prodotti presentati su questo

manuale tecnico sono conformi alle

prescrizioni richieste dalle Direttive

CEE che li riguardono.

In particolare sono:

•direttiva CEE 73/23 (Direttiva

Bassa Tensione)

• direttiva CEE 89/336 (Direttiva

Compatibilità Elettromagnetica).

La conformità dei prodotti alle citate

direttive è attestata, come previsto

dalla legge, dalla presenza della mar-

catura CE sui prodotti stessi e/o sugli

imballi e/o sui Fogli Tecnici (FT).

Servizio di assistenza

tecnica

Comelit Group progetta e produce

apparecchiature di alta qualità per

impianti citotelefonici, citofonici,

videocitofonici, videocitotelefonici e

controllo accessi TVCC che vende in

tutto il mondo.

Per ogni Vostra necessità presente o

futura, non esitate a contattare il

nostro Ufficio Tecnico, precisando di

quale prodotto volete parlare ed

entrerete subito in contatto con un

tecnico specializzato, oppure potrete

rivolgerVi, per l'Italia, al SERVIZIO

ASSISTENZA COMELIT (S.A.T.CO.)

della Vostra regione.

Comelit Group si riserva la possibi-

lità di variare le caratteristiche e le

dimensioni delle apparecchiature

senza nessun preavviso.

Caution note

for users

• Do not open or tamper with the

monitors - high voltage equipment.

•Any shock or impact to the monitors

could break the screen.

•Use only a dry cloth for cleaning the

screen.

• Do not connect voltage exceeding

24V AC - 48V DC to the monitors.

•In case of a fault, any modification to

the system, repair work etc. must be

carried out exclusively by the autho-

rized installation technician.

Declaration of

conformity

All products included in our Technical

Manual comply with the requirements

of the following European Directives:

• 73/23 low voltage Directive

• 89/336 electro magnetic

compatibility Directive.

The products conformity with the

above mentioned Directives is proved

by the CE label displayed on the pro-

ducts and/or packagings and/or tech-

nical sheet (FT), as legally required.

After-sales

service

Comelit Group designs and manufactu-

res high quality equipment for door entry

telephones, audio and video door entry

phone systems, access control systems

and CCTV systems, which are sold all

over the world.

Should you require any information or

assistance now or in the future, plea-

se do not hesitate to contact your

local supplier.

Comelit Group reserves the right to

change the characteristics and dimen-

sions of the equipment without prior

warning.

Conseils et rappels

à l'usager

• Eviter d'ouvrir ou de manipuler les

moniteurs, étant donné qu'ils fonc-

tionnent sous haute tension.

•Eviter tout choc au moniteur qui

pourrait briser l’écran.

•Nettoyer toujours l'écran avec un

chiffon sec.

•Eviter de soumettre le moniteur à

des tensions supérieures à 24V CA -

48V CC.

• En cas de panne, modification ou

opération concernant les appareils

de l'installation (alimentateur, etc.),

adressez-vous exclusivament à

l’installateur autorisé.

Déclaration de

conformité

Tous les produits présentés dans ce

manuel technique sont conformes aux

prescriptions demandées par le nor-

mes CEE qui les concernent.

• Norme CEE 73/23 (Basse tension)

• Norme CEE 89/336 (Compatibilité

Electromagnetique).

La conformité des produits aux nor-

mes surnommées est attestée par la

présence du marque CE sur les pro-

duits mêmes, sur les fiches d’instruc-

tions (FT)ou sur les emballages,

comme prévu par la loi.

Service assistance

technique

Présent sur les marchés du monde

entier, Comelit Group conçoit et pro-

duit des appareils hautement perfor-

mants pour plaques de rue

et visiophones, combinés

parlophones-téléphone

et visiophones-parlophone-

téléphone, ainsi que pour le

contrôle des accès et TVCC.

Comelit Group se réserve la faculté

de modifier les caractéristiques et les

dimensions des appareils sans aucun

préavis.

COLLAUDO

DELL'IMPIANTO

• Assicurarsi che l'impianto sia esegui-

to a regola d'arte e segua fedelmen-

te lo schema scelto e che le sezioni

dei conduttori corrispondano a quel-

le indicate a pag. 36.

• Assicurarsi che non ci siano cortocir-

cuiti nell'impianto aiutandosi con

strumenti idonei.

• Inserire la tensione di rete ai trasfor-

matori assicurandosi che il valore di

questa non sia superiore o inferiore

al 10% del nominale.

• Controllare il funzionamento dei

monitor.

Per la parte audio: la chiamata e la

relativa regolazione, la conversazio-

ne e il pulsante dell'elettroserratura.

Per la parte video: regolare la lumi-

nosità al fine di ottenere la migliore

qualità dell'immagine.

• Il portiere audio inserito nel modulo

è già regolato per una amplificazio-

ne ottimale. Se si manifestassero

degli inneschi (effetto Larsen) dimi-

nuire leggermente il volume dell'alto-

parlante esterno tramite il potenzio-

metro posto sul retro del modulo.

•Per un maggior controllo si consiglia

di inserire un milliamperometro in

serie al conduttore + dei monitor in

uscita dall'alimentatore per verificare

che l'assorbimento dei singoli moni-

tor sia corretto.

• Nel caso si verifichino delle anoma-

lie del funzionamento, consultare il

paragrafo seguente "Ricerca guasti".

TESTING

THE SYSTEM

• Make sure the system is correctly

installed in compliance with the dia-

gram selected and that the cross-

sections of the conductors are as

indicated on page 36.

• Make sure there are no short-circuits

in the system by using the appro-

priate instruments.

• Connect the mains voltage to the

transformers checking that the value

is no more than 10% above or below

the rated current.

• Check operation of the monitor. For

audio: the call and relative adjust-

ment, conversation and electric lock

button.

For video: adjust brightness to get a

good picture.

• The speaker unit inserted into the

module, has been adjusted to obtain

optimum amplification. If there

should be any Larsen effect, turn

down the volume of the external

speaker unit slightly, using the adju-

stment on the rear module.

• For further testing, insert a milliam-

meter in series to the conductor + of

the monitors on output from the

power supply to check if absorption

of the individual monitors is correct.

•Should there be any irregularity in

operation, refer to the section on

"Troubleshooting".

TEST DE

L'INSTALLATION

• S'assurer que l'installation soit réali-

sée dans les règles de l'art, qu'elle

soit parfaitement conforme au sché-

ma choisi et que les sections des

conducteurs correspondent aux indi-

cations de la page 36.

• A l'aide d'appareils de mésure

appropriés, s'assurer qu'il n'y ait pas

de courts-circuits dans l'installation.

• La tension de réseau fournie aux

transformateurs ne doit être ni supé-

rieure ni inférieure à 10% de la

valeur nominale.

• Contrôler le fonctionnement des

moniteurs.

Pour la partie audio: l'appel et son

réglage, la communication et le bou-

ton de la gâche.

Pour la partie vidéo: régler la lumino-

sité pour optimaliser la qualité de l'i-

mage.

• Le HP-Micro inséré dans le module

est déjà réglé pour une amplification

optimale. En cas d'amorçages (effet

Larsen), baisser légèrement le volu-

me du haut-parleur extérieur à l'aide

du potentiomètre placé sur la partie

posterieure du module.

• Pour un meilleur contrôle, il est

préférable d'insérer un milliampè-

remètre en série sur le conducteur +

des moniteurs à la sortie de l'alimen-

tateur, de manière à vérifier si l'ab-

sorption de chaque moniteur est cor-

recte.

•En cas de fonctionnement anormal,

consulter le paragraphe "Recherche

pannes" qui suit.

MT/VCS/01

Note: Notes: Notes:

RICERCA GUASTI

Qualora si riscontrasse un qualsiasi

mal funzionamento dell'impianto ese-

guire quanto segue:

• assicurarsi della presenza della ten-

sione di rete ai trasformatori e verifi-

care che il suo valore non sia supe-

riore o inferiore al 10% del nominale;

•verificare per la parte audio, la pre-

senza della tensione di alimentazione

12V AC ai morsetti 0~ 12~ del portie-

re audio, la tensione fonica 7V DC ai

morsetti 4 (-) F (+), la tensione di 9V

DC (presente alla chiamata) ai mor-

setti 4 (+) C (-);

• verificare per la parte video, la pre-

senza delle tensioni in uscita per la

telecamera e i monitor dopo aver

eseguito una chiamata.

Le tensioni sono segnalate nella cen-

trale art. 4856 rispettivamente da un

led verde e un led rosso.

•verificare che non siano state esegui-

te modifiche all'impianto. In caso con-

trario accertarsi che siano compatibili

con il funzionamento dell'impianto

stesso.

POSSIBILI GUASTI PER

TUTTI I TIPI DI IMPIANTI

PARTE AUDIO

Difetto / Probabile guasto

e relativo rimedio

• L'audio di un monitor è scadente al

posto esterno / Il microtelefono inte-

ressato è guasto. Sostituirlo.

• L'audio di tutti i monitor è scadente al

posto esterno / Il volume esterno del

portiere è regolato ad un livello trop-

po basso. • Il modulo audio-video è

difettoso.

Sostituirlo.

• La ricezione audio di un monitor è

scadente / Il microtelefono del moni-

tor interessato è guasto. Sostituirlo.

•Il portiere audio fischia / Diminuire

leggermente il volume esterno del

portiere contrassegnato dal simbolo

dell'altoparlante.

• Il citofono di un monitor non funziona

/Il conduttore al morsetto S è inter-

rotto. Spostare il conduttore S su un

altro pulsante del modulo di chiama-

ta. • Il microtelefono è guasto.

Sostituirlo.

•L'audio è disturbato da un rumore di

fondo a 50 Hz / I conduttori dell'im-

pianto sono stati incanalati per un

lungo tratto assieme a conduttori che

alimentano carichi di elevata poten-

za.

TROUBLESHOOTING

Should any problem occur with opera-

tion of the system, follow the instruc-

tions below:

• check the presence of mains voltage

to the transformers and make sure

this is within 10% of the rated volta-

ge;

•for the audio part check the presen-

ce of 12V AC voltage power supply

to terminals 0~ 12~ of the speaker

unit module, 7V DC audio voltage to

terminals 4 (-) F (+), 9V DC voltage

(present when a call is effected) to

terminals 4 (+) C (-);

• check the video part, and the pre-

sence of output voltages for the TV

camera and monitors after making a

call. The voltages are indicated in

central power supply art. 4856 by a

green LED and a red LED respecti-

vely;

•check there have been no modifica-

tions to the system. If any modifica-

tion has been carried out, make sure

this is compatible with the functio-

ning of the system.

POSSIBLE FAULTS

FOR ALL TYPES OF SYSTEM

AUDIO

Fault / Possible remedy

•Audio of one monitor is poor on the

external unit / The handset for that

monitor is faulty. Replace it.

•The audio on all monitors is poor on

the external unit / The external volu-

me of the speaker unit is set at too

low a level. • The speaker unit

module is faulty. Replace it.

•Reception of audio on a monitor is

poor / The handset for that monitor

is faulty. Replace it.

•The speaker unit whistles / Turn

down the external speaker unit volu-

me marked with the loudspeaker

symbol.

•The handset on the monitor does

not work / Conductor of terminal S is

interrupted. Move conductors S to

another button of the call module. •

The handset is faulty. Replace it.

•There is a background noise at 50

Hz throughout the system / The

system cables have been ducted

over a long distance with conductors

supplying high-powered current

loads.

RECHERCHE PANNES

En cas de panne:

•s'assurer que les transformateurs

soient mis sous tension et que celle-

ci ne soit ni supérieure ni inférieure à

10% de la valeur nominale;

• pour la partie audio, vérifier la pré-

sence de la tension 12V CA aux bor-

nes 0~ 12~ du module avec

HP/Micro, de la tension phonique 7V

CC aux bornes 4 (-) F (+), de la ten-

sion 9V CC (à l'appel) aux bornes 4

(+) C (-);

• pour la partie vidéo, vérifier la pré-

sence des tensions à la sortie de la

caméra et des moniteurs après avoir

effectué un appel. Dans l'art. 4856,

les tensions sont respectivement

indiquées par les LEDs rouge et

verte;

•contrôler si aucune modification n'a

été apportée: il faut en effet vérifier si

elle est compatible avec l'installation.

PANNES POSSIBLES POUR

TOUS TYPES D'INSTALLATIONS

PARTIE AUDIO

Défaut / Panne probable et remède

• Mauvaise qualité sonore d’ un moni-

teur vers le poste extérieur / Le com-

biné de ce moniteur est défectueux.

Remplacez-le.

•

Mauvaise qualité sonore de tous les

moniteurs vers le poste extérieur / Le

volume du HP-Micro extérieur est trop

bas. • Le HP-Micro extérieur est défec-

tueux. Remplacez le module.

• Mauvaise réception phonique à un

moniteur / Son combiné est défec-

tueux. Remplacez-le.

•Le HP-Micro siffle / Diminuer legère-

ment le volume du HP-Micro exté-

rieur marqué du symbole d'un haut-

parleur.

•Le combiné d'un des moniteurs ne

fonctionne pas / Le conducteur à la

borne S est interrompu. Relier le fil S

à un autre bouton du module d'appel.

Le combiné est défectueux.

Remplacez-le.

• Un bruit de fond de 50 Hz se perçoit

dans toute l'installation /

Les câbles de l'installation ont été

canalisés sur longue distance avec

des conducteurs qui fournissent des

charges de courant.

MT/VCS/01

• La chiamata elettronica non avviene

ad un monitor nonostante sia pre-

sente la fonica. / Il pulsante di chia-

mata del posto esterno relativo al

monitor in questione è difettoso. • Il

microtelefono del monitor è difetto-

so. Sostituirlo.

• La chiamata elettronica non avviene

a nessun monitor nonostante sia

presente la fonica. / Il filo che colle-

ga il morsetto S col morsetto C dei

moduli pulsanti è interrotto. • Il por-

tiere è difettoso. Sostituirlo .

• L’ elettroserratura non funziona /

Controllare il funzionamento dell'e-

lettroserratura cortocircuitando i

morsetti SE-SE. • Il portiere è gua-

sto. Sostituirlo. • La tensione di ali-

mentazione è inferiore a 12V dovuta

al fatto che sono state inserite nel

posto esterno più di 2 lampade por-

tanomi. Si consiglia di realizzare la

variante V5/EA a pag. 66 • Il pulsan-

te del monitor contraddistinto dal

simbolo della chiave è difettoso.

Sostituirlo.

PARTE VIDEO

Difetto / Probabile guasto

e relativo rimedio

•Un monitor si accende ma non ha

l'immagine / Il derivatore interessato

non è alimentato ai morsetti

+ -. • I conduttori V1 V2 dal deriva-

tore al monitor sono interrotti o in

cortocircuito. • L'uscita interessata

del derivatore è difettosa. Collegare i

conduttori V1 V2 in un'uscita libera o

in mancanza di questa sostituire il

derivatore. • Il monitor è guasto.

Sostituirlo.

•Tutti i monitor si accendono ma nes-

suno ha l'immagine / Tutti i derivatori

non sono alimentati al morsetto + e -

. • I conduttori V1 V2 della colonna

montante sono interrotti. Per accer-

tarsene scollegare i conduttori V1

V2 del modulo telecamera e con uno

strumento opportuno si deve riscon-

trare una resistenza da 75 ohm fra il

morsetto - e i conduttori V1 e V2

(resistenze di chiusura sull'ultimo

derivatore). • La telecamera non è

alimentata. Verificare la presenza

della tensione 13V DC ai morsetti +

e - del modulo telecamera. • La tele-

camera è difettosa. Sostituire il

modulo.

• The electronic call does not reach

the monitor and the audio is present

/ The call button on the external unit

for the monitor in question is faulty.

The handset on the monitor is faulty.

Replace it.

• The electronic call does not reach

any of the monitors and the audio is

present / The wire connecting termi-

nal S to terminal C of the speaker

unit module is interrupted. • The

speaker unit module is faulty.

Replace the module.

•The electric lock does not work. /

Check the electric lock functioning

by short-circuiting terminals SE SE •

The speaker unit module is faulty.

Replace the module. • The power

supply does not produce sufficient

voltage owing to the fact that more

than 2 nameplate lights have been

connected on the external unit.

Follow variant V5/EA on page 66 •

The monitor push-button marked

with the key symbol is faulty.

Replace it.

VIDEO

Fault /

Possible remedy

• A monitor switches on but gives no

picture / The distribution amplifier

involved is not supplied with voltage

at the + - terminals. • The V1 V2

conductors from the distribution

amplifier to the monitor are interrup-

ted or in short-circuit. The involved

output on the distributor is faulty.

Connect the V1 V2 conductors to a

free output or, if there is no free out-

put, replace the distributor. • The

monitor is faulty. Replace it.

•All monitors switch on but give no

picture / No distributors are supplied

with voltage at the + and - terminal. •

The V1 V2 conductors of the riser

are disconnected. To check this,

disconnect the V1 V2 conductors

from the TV camera and, using an

appropriate instrument, measure

resistance, which should be 75 ohm

between terminal - and V1 V2 con-

ductors (closing resistance on the

last distributor). • No power supply to

the TV camera. /Check presence of

13V DC voltage to the + and - termi-

nals of the TV camera module. • The

TV camera is faulty. Replace the

module.

• L'appel électronique provenant du

poste extérieur n'arrive pas à un des

moniteurs bien que la phonique soit

présente / Le bouton du poste exté-

rieur qui correspond à ce moniteur

est defectueux. • Le haut-parleur du

combiné de ce moniteur est défec-

tueux. Remplacez-le.

• L'appel électronique n'arrive à aucun

moniteur bien que la phonique soit

présente / Le fil qui relie la borne S à

la borne C du HP-Micro est inter-

rompu. • Le module HP-Micro est

défectueux. Remplacez-le.

•La gâche ne fonctionne pas / Vérifier

le fonctionnement de la gâche en

court-circuitant les bornes SE-SE. •

Le module avec HP-Micro est défec-

tueux. Remplacez-le. • La tension

de l'alimentation est inférieur à 12V,

étant donné que plus de 2 lampes

porte-noms ont été introduites dans

le poste extérieur. Nous vous con-

seillons d'appliquer la variante

V5/EA à la page 66 • Le bouton du

moniteur marqué du symbole d'une

clé est défectueux. Remplacez-le.

PARTIE VIDEO

Défaut /

Panne probable et remède

• Un des moniteurs s'allume mais ne

reçoit aucune image / Le dérivateur

concerné n'est pas alimenté sur le

bornes + et -. Les câbles V1 V2 qui

vont du dérivateur au moniteur sont

interrompus ou court-circuités. Cette

sortie du dérivateur est défectueuse.

Connecter les cables V1 V2 à une

sortie libre ou, à défaut de celle-ci,

remplacer le dérivateur. • Le moni-

teur est défectueux. Remplacez-le.

•Tous les moniteurs s'allument mais

ne reçoivent aucune image / Aucun

dérivateur n'est alimenté sur la

borne + et - .•Les câbles V1 V2 qui

partent de la colonne montante sont

interrompus. Pour le vérifier, décon-

necter les câbles V1 V2 de la camé-

ra et contrôler la résistence entre la

borne - et les câbles V1 V2: elle doit

correspondre à 75 ohm (résistance

de fermeture sur le dernier dériva-

teur). • La caméra n'est pas ali-

mentée. Vérifier la présence d'une

tension de 13V CC sur les bornes +

et - du module caméra. La caméra

est défectueuse. Remplacez le

module.

•Un monitor non si accende alla chia-

mata / Non arriva la tensione 19V

DC al monitor. Controllare la conti-

nuità dei conduttori + e -.

• Non è stato eseguito il cavallotto

fra il morsetto S e AC del monitor. •

Il monitor è guasto. Sostituirlo.

•L'autoaccensione da tutti i monitor

non avviene / Il portiere non dà il

consenso all'accensione della cen-

trale attraverso i morsetti PS-PS.

Sostituire il portiere.

•Nessun monitor si accende alla

chiamata / I conduttori relativi ai

morsetti + e - in colonna sono inter-

rotti. • La centrale non eroga la ten-

sione di 19V DC ai morsetti + e -

monitor. Sostituirla.

•L'immagine sui monitor è sfuocata o

sdoppiata / La distribuzione del

segnale non è corretta. • Non sono

presenti le resistenze da 75 ohm

sull'ultimo derivatore della colonna

montante.

• L'immagine sul monitor è negativa. /

Il conduttore V1 è interrotto. • I con-

duttori V1 V2 sono invertiti.

• L'immagine sul monitor ha poco con-

trasto. / Il conduttore V2 è interrotto.

POSSIBILI GUASTI IN IMPIANTI

CON DUE O PIU POSTI ESTERNI

Difetto / Probabile guasto e relativo

rimedio

• Un posto esterno rimane sempre

escluso / Controllare l'esatto colle-

gamento dei conduttori relativi ai

morsetti PS dello scambio art.

4861. • Lo scambio art. 4861 non è

alimentato. Verificare che siano pre-

senti 24V AC ai morsetti ~24~0 • Lo

scambio non commuta perchè difet-

toso. Sostituirlo.

• La comunicazione audio-video è

presente con il posto esterno non

chiamante / Sono stati invertiti i con-

duttori relativi ai morsetti PS (IN1) e

PS (IN2) allo scambio art. 4861.

•Monitor does not switch on when a

call is made / 19V DC voltage does

not reach monitor. Check continuity

of + and - conductors.

• Bridge has not been made between

terminal S and AC of the monitor. •

Monitor is faulty. Replace it.

•Automatic monitor switch-on does

not occur / The speaker unit modu-

le to the START OUT of the central

power supply is not connected to PS

PS terminals. Replace the speaker

unit module.

•None of the monitors switch on

when called / The conductors of the

+ and - terminals in riser are discon-

nected. • The central power supply

does not produce 19V DC voltage to

+ and - terminals of the monitor.

Replace the central power supply.

•The picture on the monitors is out of

focus and gives a shadow effect /

Distribution of the signal is not cor-

rect. •The 75 ohm resistances are

not present on the last distributor of

the riser.

•The picture on the monitor is negati-

ve / V1 conductor is interrupted. • VI

V2 conductors are inverted.

•The picture on the monitor shows lit-

tle contrast / V2 conductor is inter-

rupted.

POSSIBLE FAULTS IN SYSTEMS

WITH TWO, OR MORE EXTERNAL

UNITS

Fault / Probable remedy

• One external unit is always excluded

/ Check the precision of the connec-

tion of the conductors for terminals

PS of switching device art. 4861. •

Switching device art. 4861 is not

energized. Check whether there is

24V AC at terminals ~24~0. •

Switching does not occur because

device is faulty. Replace it.

• Audio-video communication is pre-

sent when no call is being made

from external unit / The conductors

for terminals PS(IN1) and PS (IN2)

have been inverted to switching

device art. 4861.

•Un des moniteurs ne s'allume pas

lors de l'appel / La tension de 19V

CC n'arrive pas au moniteur.

Contrôler la continuité des conduc-

teurs + et -. • On n'a disposé aucun

cavalier entre la borne S et la borne

AC du moniteur. Le moniteur est

défectueux. Remplacez-le.

•L'auto-allumage des moniteurs n'a

pas lieu / Le module avec HP-

Micro ne permet pas le fonctionne-

ment de l'unité centrale à travers les

bornes PS PS. Remplacez le modu-

le HP-Micro.

•Aucun moniteur ne s'allume lors de

l'appel / Les conducteurs relatifs aux

bornes + et - en colonne sont inter-

rompus. L'unité centrale ne fournit

pas la tension de 19V CC aux bor-

nes + et - des moniteurs.

Remplacez-la.

•L'image des moniteurs est trouble

ou double / La distribution du signal

ne s'effectue pas bien. Les résistan-

ces de 75 ohm ne sont pas présen-

tes sur le dernier dérivateur de la

colonne montante.

•L'image des moniteurs est negative /

Le conducteur V1 est interrompu.

Les conducteurs V1 et V2 sont

inversés.

•L'image des moniteurs a peu de

contraste / Le conducteur V2 est

interrompu.

PANNES ÉVENTUELLES DES

INSTALLATIONS AVEC DEUX OU

PLUS POSTÉS EXTÉRIEURS

Défaut / Panne probable et remède

• Un des postes extérieurs est

toujours exclu / Contrôler le raccor-

dement des conducteurs relatifs aux

bornes PS du commutateur de l'art.

4861. • Le commutateur art. 4861

n'est pas alimenté. Vérifier la pré-

sence de 24V CA aux bornes

~24~0. Le commutateur ne fonction-

ne pas: il est défectueux.

Remplacez-le.

• La communication audio-vidéo a lieu

avec le poste extérieur d'où aucun

appel ne provient / Les conducteurs

relatifs aux bornes PS(IN1) et

PS(IN2) ont été inversés sur le com-

mutateur art. 4861.

MT/VCS/01

SCHEMI

INSTALLATIVI

Funzionamento base

•

Premendo un tasto di chiamata al

posto esterno, il visitatore aziona la

chiamata elettronica del monitor

interessato, si accendono i led

all’infrarosso per l’illuminazione del

soggetto e dopo 3 secondi appare sul

monitor l'immagine del visitatore per la

durata di 90".

•

Ove è stata prevista l’autoaccensione

il monitor può essere acceso anche in

assenza di chiamata, premendo il

pulsante n.1.

•La conversazione avviene

sollevando il microtelefono e

mantenendo premuto il tasto posto

sullo stesso.

•Il tasto contraddistinto dal simbolo

della chiave serve per aprire

l'elettroserratura.

Istruzioni per tutti gli impianti

•E' possibile accendere due monitor

contemporaneamente con la stessa

chiamata dal posto esterno purchè la

sezione dei conduttori + -

alimentazione monitor sia doppia di

quella indicata a pag. 36.

•

Aggiungendo l'alimentatore art. 1536,

è possibile accendere

contemporaneamente alla chiamata altri

due Eurocom.

Vedi variante V5/EP a pag. 72.

•In alcuni casi i morsetti delle

apparecchiature non sono nella

stessa sequenza di quelli indicati sullo

schema. Ciò è dovuto solamente ad

un fattore di praticità in fase di

realizzazione dello schema.

INSTALLATION

DIAGRAMS

Basic operation

•When the external unit call button is

pressed, the visitor activates the

electronic call of the monitor involved

and the infra-red LEDs come on. After

3 seconds the picture of the caller

appears on the monitor and remains

for 90 seconds.

• Where automatic switch-on is

provided, the monitor can also be

switched on without a call by pressing

the push-button n°1 .

•Conversation takes place by lifting

the handset and keeping the speech

button pressed down.

•The button marked with the key

symbol is to release the electric lock.

Notes applicable to all systems

•It is possible to turn on 2 monitors at

the same time with a single call from

the external unit providing that the

section of + - power supply

conductors of the monitors is twice

that indicated on page 36.

•By adding power supply art. 1536 it

is possible to turn on other two Next

monitors simultaneously .

See variant V5/EP on page 72.

•In some cases the terminals of the

equipment will not be in the same

sequence as indicated in the diagram.

This is only for reasons of

practicality in creating the diagram.

SCHEMAS DES

INSTALLATIONS

Fonctionnement de base

•Lorsqu'on appuie sur un bouton

d'appel du poste extérieur, le visiteur

actionne l'appel électronique du

moniteur intéressé, les LEDs

d’illumination de la caméra s'allument

et 3 secondes plus tard, l'image du

visiteur apparaît sur le moniteur

pendant 90".

•

Où l’on a installé des moniteurs avec

des boutons poussoirs supplémentaires

, le moniteur peut être allumé en

appuyant sur le bouton n°1 même sans

avoir aucun appel du poste extérieur.

•La communication peut avoir lieu

dès qu'on soulève le combiné et qu'on

appuie sur le bouton dont il est

pourvu.

•

Le bouton contrassigné par le symbole

d'une clé permet de débloquer la gâche.

Remarques pour toutes les

installations

•Avec un seul appel du poste

extérieur, on peut allumer

simultanément deux moniteurs, à

condition que la section des

conducteurs + - alimentation

moniteurs soit double de celle

indiquée à page 36.

•Lorsqu'on ajoute l'alimentation art.

1536, il est possible d'allumer

simultanément deux moniteurs Next

Voir variante V5/EP de la page 72.

•Dans certains cas, la séquence des

bornes des appareils ne correspond

pas à celle des schémas. Cela n'est

dû qu'à des raisons d'ordre pratique

relatives à la réalisation de ces

schémas.

V5/01E Impianto videocitofonico

di base con pulsantiera Logicom.

Cablaggio semplificato

Funzionamento

•Premendo un tasto di chiamata al

posto esterno, il visitatore aziona la

chiamata elettronica del monitor

interessato, si accendono i led

all'infrarosso per l’ illuminazione del

soggetto e dopo 3 secondi appare

sul monitor l'mmagine del visitatore

per la durata di 90".

•

La conversazione avviene mantenendo

premuto il tasto posto sul

microtelefono.

• Il tasto contraddistinto dal simbolo

della chiave serve per aprire

l'elettroserratura.

Realizzazione dell'impianto

•Eseguire l'installazione seguendo

le "Norme generali per l'installa-

zione" (pag. 36) con particolare

riferimento alla sezione e al tipo

dei conduttori.

•Per le varianti consultare il capito-

lo "Varianti agli schemi d'impianto"

a pag. 66.

•Collaudare l'impianto come

descritto a pag. 39.

Apparecchiature necessarie:

n Monitor a scelta fra gli artt.

4600W - 4600W/I - 4601W ed

eventuali scatole da incasso

n staffe art. 4606W

n Derivatori video art. 4835

(4 moduli DIN) 1 per ogni 4 o

frazione di 4 monitor

1 Trasformatore art. 1112

(5 moduli DIN)

1 Trasformatore art. 1195

(5 moduli DIN)

1 Centrale video art. 4856

(8 moduli DIN)

1 Posto esterno Logicom

(vedi esempi a pag. 10).

1 Elettroserratura a scelta fra gli

artt. 1152-57-60-63.

N.B. Se il posto esterno utilizza più di

2 lampade di illuminazione portanomi,

aggiungere un trasformatore art. 1112

(5 moduli DIN) e due conduttori

all'impianto per l'alimentazione delle

ulteriori lampade. Vedi variante V5/EA

a pag. 66.

V5/01E Basic video system with

Logicom entrance panel.

Simplified cabling

Operation

•When an external unit call button is

pressed, the visitor activates the

electronic call of the monitor

involved and the infrared LEDs on

TV camera module come on. After 3

seconds the picture of the caller

appears on the monitor and

remains for 90 seconds.

•

Conversation can take place by lifting

the handset and keeping the

conversation button pressed down.

The button marked with the key

symbol is for

operation of the electric lock.

•Brightness, contrast and call volume

can be adjusted as required.

Construction of the system

•Construct the system by following

the "General indications for instal-

lation" with particular attention to

the cross-section and type of the

conductors. See page 36.

•For variants, please see the

"Variations of system diagrams "

section on page 66.

•Test the system as described on

page 39.

Equipment required:

Monitor to be selected from among

arts. 4600W – 4600W/I and 4601W

and any flush-mounted boxes

n Brackets art. 4606W

n Video distribution amplifiers

art. 4835 (4 DIN modules)

1 for every 4 or fraction of 4

monitors

1 Transformer art. 1112

(5 DIN modules)

1 Transformer art. 1195

(5 DIN modules)

1 Video central power supply

art. 4856 (8 DIN modules)

1 Logicom entrance panel

(see examples on page 10)

1 Electric lock selected from

arts. 1152-57-60-63.

N.B. If the external unit uses more

than 2 nameplate bulbs , add a

transformer art. 1112 (5 DIN modules)

and two conductors to the system to

supply other lights. See variant

V5/EA on page 66.

V5/01E Installation visiophonique

de base avec plaque de rue

Logicom. Câblage simplifié

Fonctionnement

• Lorsque le visiteur appuie sur un

bouton d'appel du poste extérieur

intéressé, il active l’appel

électronique du moniteur intéressé,

l'illumination infrarouge du module

caméra s'allume e, 3 secondes plus

tard, l'image du visiteur apparaît sur

le moniteur pendant 90".

•La communication peut avoir lieu

dès qu'on soulève le combiné et

qu'on appuie sur le bouton dont il

est pourvu.

•Le bouton caractérisé par le

symbole d'une clé permet d'activer

la gâche.

Réalisation de l'installation

•Réaliser l'installation conformé-

ment aux "Normes générales pour

l'installation", surtout en ce qui

concerne la section et le type des

conducteurs. Voir page 36.

•Pour toute variante, consulter le

chapitre "Variantes sur les

schémas" à la page 66.

•Effectuer l'essai de l'installation tel

qu'il est décrit à la page 39.

Appareils nécessaires:

n Moniteurs au choix entre les Art.

4600W – 4600W/I – 4601W et

éventuelles boîtes à encastrer.

n Brides Art. 4606 W

nDérivateur vidéo art. 4835

(4 modules DIN) - 1 par

groupe ou fraction de 4

moniteurs

1 Transformateur art. 1112

(5 modules DIN)

1 Transformateur art. 1195

(5 modules DIN)

1 Centrale vidéo art. 4856

(8 modules DIN)

1 Poste extérieur Logicom

(voir exemples à la page 10)

1Gâche au choix

art. 1152-57-60-63.

N.B. Si le poste extérieur dispose de

plus de 2 lampes pour éclairer les

etiquettes porte-noms , ajouter le

transformateur art. 1112 (5 modules

DIN) et deux conducteurs à l'installation

pour alimenter les lampes

supplémentaires. Voir V5/EA à la page

66.

MT/VCS/01

V5/01E

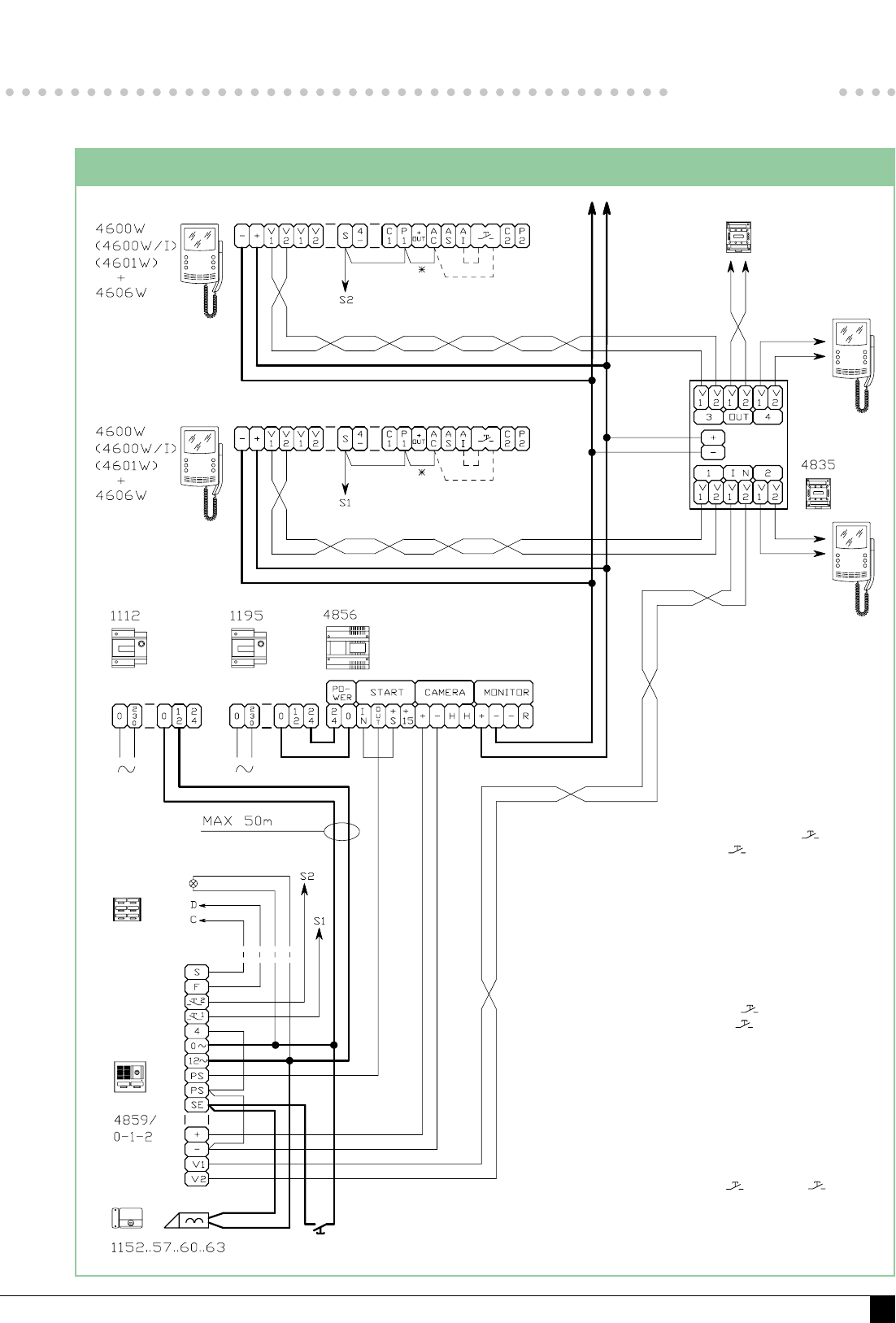

Impianto videocitofonico di base con pulsantiera Logicom. Cablaggio semplificato

Basic video system with Logicom entrance panel . Simplified cabling

Installation visiophonique de base avec plaque de rue Logicom. Câblage simplifié

* Il ponticello tra i morsetti P1

e AC consente l’accensione

automatica da chiamata

posto esterno.

- I ponticelli tra AC e e tra

AI e consentono al

pulsante n°1 la funzione di

accensione dal monitor.

* The bridge between the

P1 and AC terminals allows

automatic switch-on from

the external unit call.

- The bridges between

AC and and between

AI and allow pushbutton

no.1 the function of switch-

on from the monitor.

* Le pontet entre les bornes

P1 et AC consent l’éclairage

automatique à la suite d’un

appel de la plaque de rue.

- Les pontets entre les bornes

AC et et entre Al et

valident le bouton n. 1 pour

la fonction d’éclairage du

moniteur.

V5/01EU Impianto videocitofonico

di base con pulsantiera Unicom.

Cablaggio semplificato

Funzionamento

Il funzionamento dell’impianto è

descritto a pag. 44.

Operazioni da eseguire nella

pulsantiera Unicom

•Allentare i morsetti dei pulsanti e

inserire i moduli diodo art. 1137

(uno per ogni 4 o frazione di 4

pulsanti).

•Unire fra di loro i morsetti D.

Realizzazione dell'impianto

•Eseguire l'installazione seguendo

le "Norme generali per l'installa-

zione", con particolare riferimento

alla sezione e al tipo dei condutto-

ri. Vedi a pag. 36.

•Per le varianti consultare il capito-

lo "Varianti agli schemi d'impianto"

a pag. 66.

•Collaudare l'impianto come

descritto a pag. 39.

Apparecchiature necessarie:

n Monitor a scelta fra gli artt.

4600W - 4600W/I - 4601W ed

eventuali scatole da incasso

n staffe art. 4606W

n Derivatori video art. 4835

(4 moduli DIN) 1 per ogni 4 o

frazione di 4 monitor

1 Trasformatore art. 1112

(5 moduli DIN)

1 Trasformatore art. 1195

(5 moduli DIN)

1 Centrale video art. 4856

(8 moduli DIN)

1 Posto esterno Unicom

(vedi esempi a pag. 14-15).

n Moduli diodo art. 1137

1 Elettroserratura a scelta fra gli

artt. 1152-57-60-63.

N.B. Se il posto esterno utilizza più di

2 lampade di illuminazione portanomi,

aggiungere un trasformatore art. 1112

(5 moduli DIN) e due conduttori

all'impianto per l'alimentazione delle

ulteriori lampade. Vedi variante V5/EA

a pag. 66.

V5/01EU Basic video system with

Unicom entrance panel.

Simplified cabling

Operation

See the system operation on page 44.

Operations to be done on the

Unicom entrance panel

•Loosen the push-button terminals

and insert dioide module art. 1137

(one every 4 or fraction of 4 push-

buttons).

•Connect D terminals together.

Construction of the system

•Construct the system by following

the "General indications for instal-

lation" with particular attention to

the cross-section and type of the

conductors. See page 36.

•For variants, please see the

"Variations of system diagrams "

section on page 66.

•Test the system as described on

page 39.

Equipment required:

Monitor to be selected from among

arts. 4600W – 4600W/I and 4601W

and any flush-mounted boxes

n Brackets art. 4606W

n Video distribution amplifiers

art. 4835 (4 DIN modules)

1 for every 4 or fraction of 4

monitors

1 Transformer art. 1112

(5 DIN modules)

1 Transformer art. 1195

(5 DIN modules)

1 Video central power supply

art. 4856 (8 DIN modules)

1 Unicom entrance panel

(see example on page 14-15)

n Diode modules art. 1137

1 Electric lock selected from

arts. 1152-57-60-63.

N.B. If the external unit uses more

than 2 nameplate bulbs , add a

transformer art. 1112 (5 DIN modules)

and two conductors to the system to

supply other lights. See variant V5/EA

on page 66.

V5/01EU Installation visiophonique

de base avec plaque de rue

Unicom. Câblage simplifié

Fonctionnement

Le fonctionnement de l’installation est

decrit à la page 44.

Opérations à exécuter dans

la plaque de rue Unicom

•Relâcher les bornes des boutons

poussoirs et insérer les modules

diode art. 1137 (1 par groupe ou

fraction de 4 moniteurs)

•Rélier entre eux les bornes D.

Réalisation de l'installation

•Réaliser l'installation conformé-

ment aux "Normes générales pour

l'installation", surtout en ce qui

concerne la section et le type des

conducteurs. Voir page 36.

•Pour toute variante, consulter le

chapitre "Variantes sur les

schémas" à la page 66.

•Effectuer l'essai de l'installation tel

qu'il est décrit à la page 39.

Appareils nécessaires:

n Moniteurs au choix entre les Art.

4600W – 4600W/I – 4601W et

éventuelles boîtes à encastrer.

n Brides Art. 4606 W

nDérivateurs vidéo art. 4835

(4 modules DIN) 1 par

groupe ou fraction de 4

moniteurs

1 Transformateur art. 1112

(5 modules DIN)

1 Transformateur art. 1195

(5 modules DIN)

1 Centrale vidéo art. 4856

(8 modules DIN)

1 Poste extérieur Unicom

(voir exemples page 14-15)

n Modules diode art. 1137

1Gâche au choix

art. 1152-57-60-63.

N.B. Si le poste extérieur dispose de

plus de 2 lampes pour éclairer les

etiquettes porte-noms , ajouter le

transformateur art. 1112 (5 modules

DIN) et deux conducteurs à

l'installation pour alimenter les lampes

supplémentaires. Voir variante V5/EA

à la page 66.

MT/VCS/01

V5/01EU

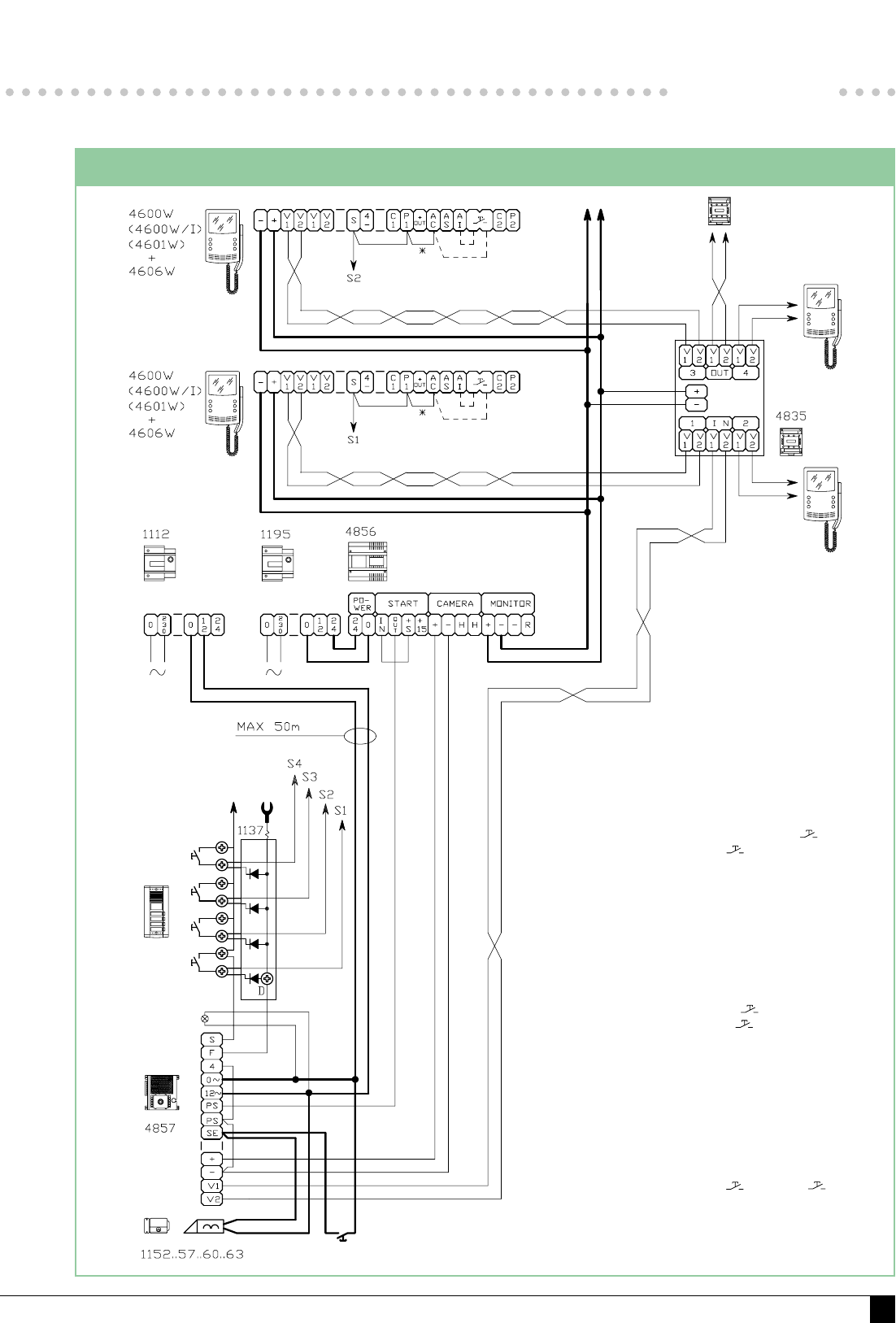

Impianto videocitofonico di base con pulsantiera Unicom. Cablaggio semplificato

Basic video system with Unicom entrance panel . SImplified cabling

Installation visiophonique de base avec plaque de rue Unicom. Câblage simplifié

* Il ponticello tra i morsetti P1

e AC consente l’accensione

automatica da chiamata

posto esterno.

- I ponticelli tra AC e e tra

AI e consentono al

pulsante n°1 la funzione di

accensione dal monitor.

* The bridge between the

P1 and AC terminals allows

automatic switch-on from

the external unit call.

- The bridges between

AC and and between

AI and allow pushbutton

no.1 the function of switch-

on from the monitor.

* Le pontet entre les bornes

P1 et AC consent l’éclairage

automatique à la suite d’un

appel de la plaque de rue.

- Les pontets entre les bornes

AC et et entre Al et

valident le bouton n. 1 pour

la fonction d’éclairage du

moniteur.

V5/02E Impianto con due posti

esterni audio-video serie Logicom.

Cablaggio semplificato

Funzionamento

Il funzionamento dell'impianto base è

descritto a pag. 44.

L’impianto inoltre permette la

comunicazione audio-video con il

posto esterno dal quale è stata

effettuata la chiamata grazie allo

scambio art. 4861.

Realizzazione dell'impianto

•Eseguire l'installazione seguendo

le "Norme generali per l'installa-

zione", con particolare riferimento

alla sezione e al tipo dei condutto-

ri. Vedi a pag. 36.

•Per le varianti consultare il capito-

lo "Varianti agli schemi d'impianto"

a pag. 66.

•Collaudare l'impianto come

descritto a pag. 39.

Apparecchiature necessarie:

n Monitor a scelta fra gli artt.

4600W - 4600W/I - 4601W ed

eventuali scatole da incasso

n staffe art. 4606W

n Derivatori video art. 4835

(4 moduli DIN) 1 per ogni 4 o

frazione di 4 monitor

2 Trasformatori art. 1112

(5 moduli DIN)

1 Trasformatore art. 1195

(5 moduli DIN)

1 Centrale video art. 4856

(8 moduli DIN)

1 Scambio art. 4861

(8 moduli DIN)

2 Posti esterni Logicom (vedi

esempi a pag. 10)

2 Elettroserrature a scelta fra gli

artt. 1152-57-60-63.

N.B. Se ogni posto esterno utilizza più

di 2 lampade di illuminazione

portanomi aggiungere un

trasformatore art. 1112 (5 moduli DIN)

e due conduttori all'impianto per

l'alimentazione delle ulteriori lampade.

Vedi variante V5/EA a pag. 66.

V5/02E System with two Logicom

audio-video external units.

Simplified cabling

Operation

Operation of the system is described

on page 44.

It also gives audio-video

communication with the external unit

from which the call was made thanks

to the automatic switching device art.

4861.

Construction of the system

•Construct the system by following

the "General indications for instal-

lation" with particular attention to

the cross-section and type of the

conductors. See page 36.

•For variants, please see the

"Variations of system diagrams "

section on page 66.

•Test the system as described on

page 39.

Equipment required:

Monitor to be selected from among

arts. 4600W – 4600W/I and 4601W

and any flush-mounted boxes

n Brackets art. 4606W

n Video distribution amplifiers

art. 4835 (4 DIN modules) 1 for

every 4 or fraction of 4 monitors

2 Trasformers art. 1112

(5 DIN modules)

1 Transformer art. 1195

(5 DIN modules)

1 Video central power supply

art. 4856 (8 DIN modules)

1 Switching device art. 4861

(8 DIN modules)

2 Logicom entrance panels

(see examples on page 10)

2 Electric locks selected from

arts. 1152-57-60-63.

N.B. If each external unit uses more

than 2 nameplate bulbs , add a

transformer art. 1112 (5 DIN modules)

and two conductors to the system to

supply other lights. See variant V5/EA

on page 66.

V5/02E Installation avec deux

postes extérieurs audio-vidéo série

Logicom. Câblage simplifié

Fonctionnement

Le fonctionnement de l'installation est

décrit à la page 44.

L’installation permet en outre la

communication audio-vidéo avec le

poste extérieur demandeur grâce au

commutateur art. 4861.

Réalisation de l'installation

•Réaliser l'installation conformé-

ment aux "Normes générales pour

l'installation", surtout en ce qui

concerne la section des

conducteurs. Voir page 36.

•Pour toute variante, consulter le

chapitre "Variantes sur les

schémas" à la page 66.

•Effectuer l'essai de l'installation tel

qu'il est décrit à la page 39.

Appareils nécessaires:

n Moniteurs au choix entre les Art.

4600W – 4600W/I – 4601W et

éventuelles boîtes à encastrer.

n Brides Art. 4606 W

nDérivateurs vidéo art. 4835

(4 modules DIN) - 1 par groupe

ou fraction de 4 moniteurs

2 Transformateurs art. 1112

(5 modules DIN)

1 Transformateur art. 1195

(5 modules DIN)

1 Centrale vidéo art. 4856

(8 modules DIN)

1 Commutateur art. 4861

(8 modules DIN)

2 Poste extérieur Logicom

(voir exemples page 10)

Gâches au choix art. 1152-57-60-63.

N.B. Si chaque poste extérieur

dispose de plus de 2 lampes pour

éclairer les etiquettes porte-noms ,

ajouter le transformateur art. 1112 (5

modules DIN) et deux conducteurs à

l'installation pour alimenter les lampes

supplémentaires. Voir variante V5/EA

à la page 66.

MT/VCS/01 1¡parte MT_VCS_01 MT VCS 01

Navigation menu

Versions of this User Manual:

Views

Navigation
