Autor: Luis Flores Méndez
DIRECTORES: D. ENRIQUE GARCÍA SALCINES | D. FRANCISCO MÉNDEZ SERRANO
Aplicación para la gestión de los recursos
humanos empresariales (CRM) utilizando la
tecnología WPF
MANUAL TÉCNICO
ESCUELA POLITÉCNICA SUPERIOR
Grado en Ingeniería Informática – Rama de Computación
Septiembre 2016
Don ENRIQUE GARCÍA SALCINES, Profesor Ayudante del
Departamento de Informática y Análisis Numérico de la Universidad de
Córdoba
y
Don FRANCISCO MÉNDEZ SERRANO, Director técnico en sistemas y
desarrollo de la empresa Tecnologías y Soluciones en la Nube, S.L.U.
CERTIFICAN
Que el presente proyecto fin de carrera titulado: Aplicación para la
gestión de los recursos humanos empresariales (CRM) utilizando la
tecnología WPF, ha sido realizado bajo nuestra dirección por Luis Flores
Méndez, cumpliendo, a nuestro juicio, con los requisitos exigidos en este
tipo de proyectos.
Fdo: Enrique García Salcines Fdo: Francisco Méndez Serrano
Córdoba, Septiembre de 2016
ALUMNO AUTOR DEL PROYECTO
Fdo. Luis Flores Méndez
Córdoba, Septiembre 2016
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 1 | 98
Contenido
Contenido ............................................................................................................................................. 1
1 Introducción .................................................................................................................................. 7
1.1 Introducción ......................................................................................................................... 7
1.2 Evolución del CRM................................................................................................................ 7
1.3 Módulos del CRM ................................................................................................................. 9
1.4 Tipos de CRM ..................................................................................................................... 10
1.4.1 Operacional .................................................................................................................... 10
1.4.2 Analítico ......................................................................................................................... 10
1.4.3 Colaborativo ................................................................................................................... 11
2 Identificación del problema ........................................................................................................ 12
2.1 Introducción ....................................................................................................................... 12
2.2 Identificación del problema real ........................................................................................ 12
2.3 Identificación del problema técnico ................................................................................... 13
2.3.1 Funcionamiento ............................................................................................................. 13
2.3.2 Entorno .......................................................................................................................... 14
2.3.3 Vida esperada................................................................................................................. 15
2.3.4 Ciclo de mantenimiento ................................................................................................. 15
2.3.5 Competencia .................................................................................................................. 15
2.3.6 Aspecto externo ............................................................................................................. 16
2.3.7 Estandarización .............................................................................................................. 16
2.3.8 Calidad y fiabilidad ......................................................................................................... 16
2.3.9 Programa de tareas ........................................................................................................ 16
2.3.10 Pruebas ...................................................................................................................... 18
2.3.11 Seguridad ................................................................................................................... 18
3 Objetivos ..................................................................................................................................... 19
4 Antecedentes .............................................................................................................................. 20
4.1 AlephCRM en WinForm ...................................................................................................... 20
4.2 Microsoft Dynamics CRM ................................................................................................... 21
4.3 Justificación del proyecto ................................................................................................... 22
5 Restricciones ............................................................................................................................... 23
5.1 Introducción ....................................................................................................................... 23
5.2 Factores dato...................................................................................................................... 23
5.3 Factores estratégicos ......................................................................................................... 23
6 Recursos ...................................................................................................................................... 24
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 2 | 98
6.1 Introducción ....................................................................................................................... 24
6.2 Recursos necesarios para el desarrollo .............................................................................. 24
6.2.1 Recursos humanos ......................................................................................................... 24
6.2.2 Recursos hardware ........................................................................................................ 24
6.2.3 Recursos software .......................................................................................................... 25
6.3 Recursos necesarios para la explotación ........................................................................... 25
6.3.1 Recursos hardware ........................................................................................................ 25
6.3.2 Recursos software .......................................................................................................... 25
7 Especificación de requisitos ........................................................................................................ 29
7.1 Introducción ....................................................................................................................... 29
7.2 Descripción general del problema ..................................................................................... 29
7.3 Descripción funcional ......................................................................................................... 30
7.3.1 Identificación de los casos de uso .................................................................................. 30
7.4 Descripción de la información ............................................................................................ 42
7.4.1 Análisis de las clases ....................................................................................................... 43
7.4.2 Análisis de las asociaciones ............................................................................................ 49
7.4.3 Diagrama de clases......................................................................................................... 51
8 Especificación de la interfaz ........................................................................................................ 52
8.1 Introducción ....................................................................................................................... 52
8.2 Características de la interfaz .............................................................................................. 52
9 Diseño de datos .......................................................................................................................... 57
9.1 Introducción ....................................................................................................................... 57
9.2 Definición de las tablas ...................................................................................................... 57
9.3 Esquema relacional ............................................................................................................ 59
10 Diseño arquitectónico ............................................................................................................ 63
10.1 Introducción ....................................................................................................................... 63
10.2 Diagrama de despliegue ..................................................................................................... 63
11 Diseño procedimental ............................................................................................................ 65
11.1 Introducción ....................................................................................................................... 65

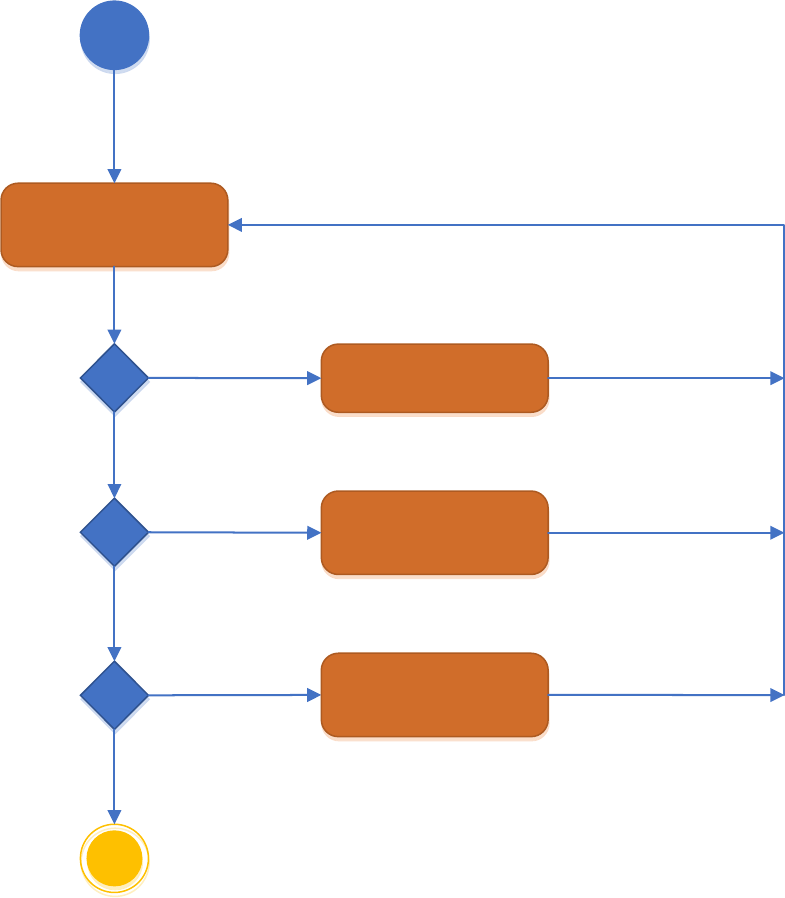

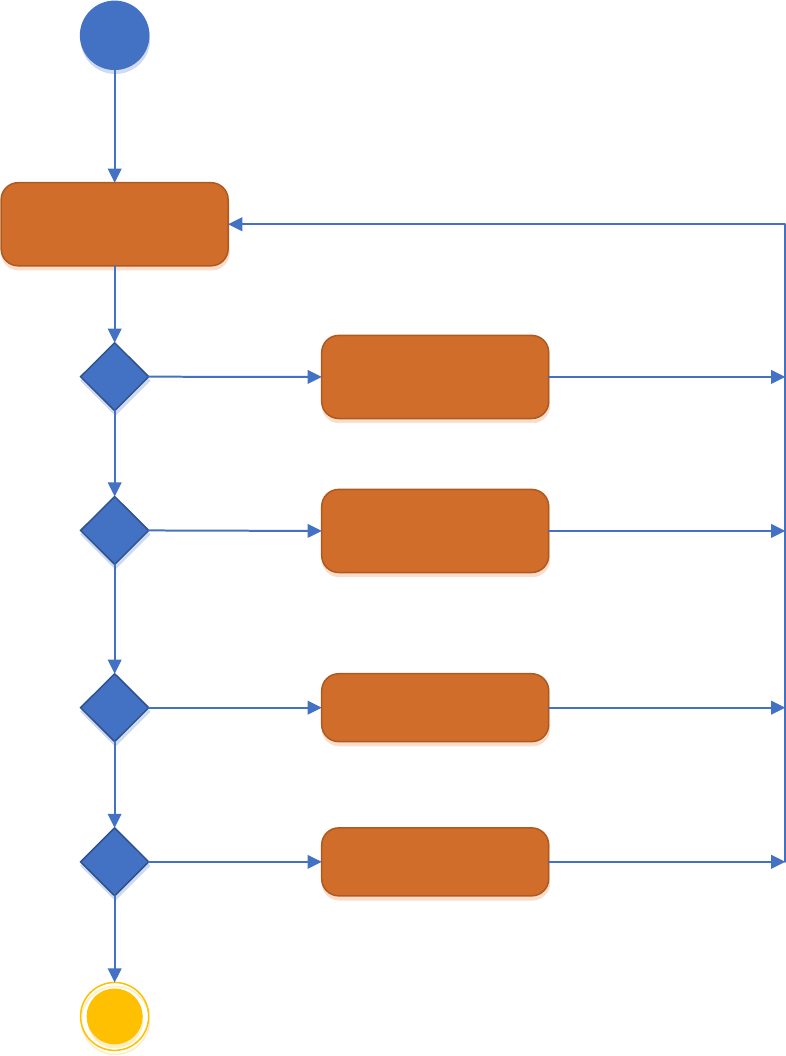

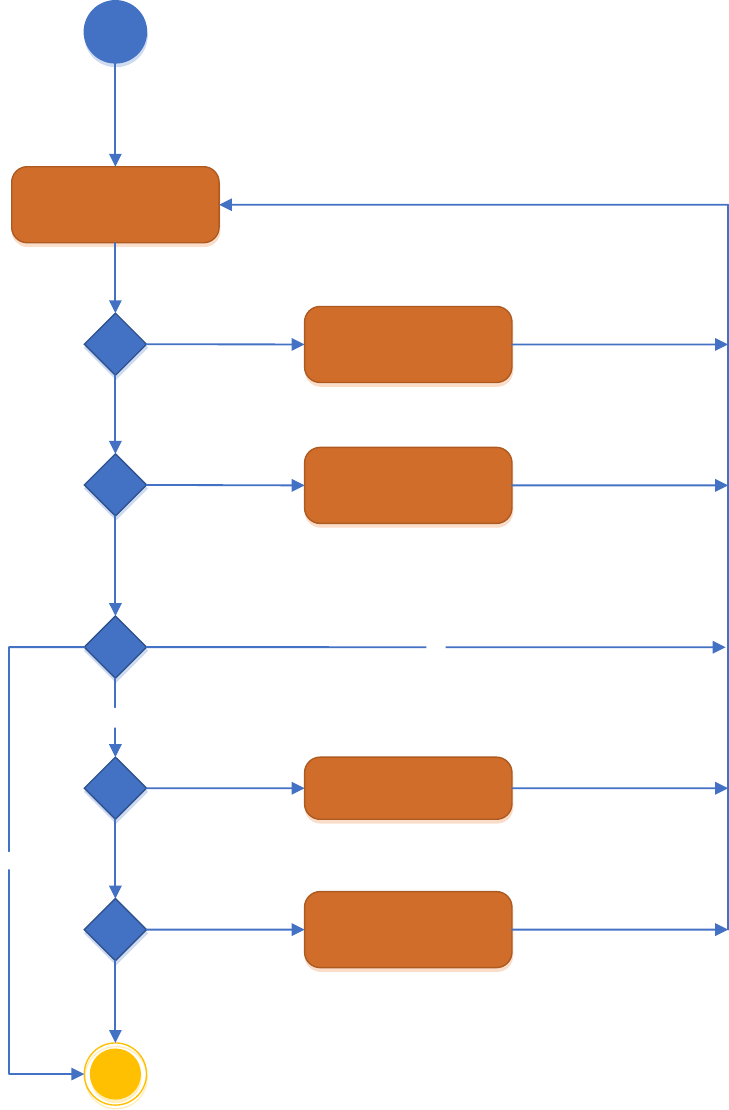

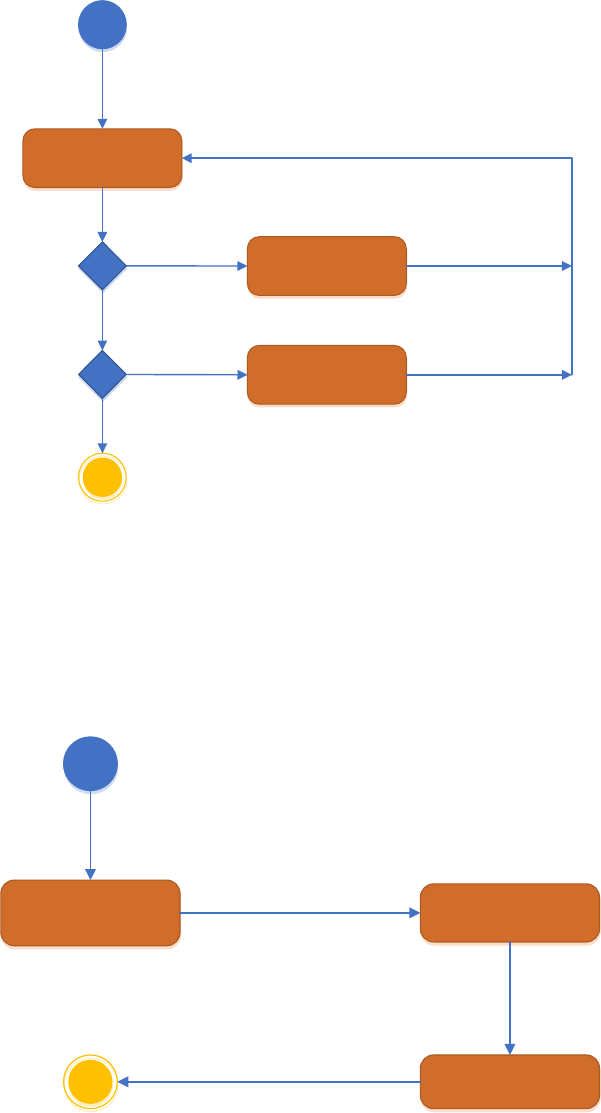

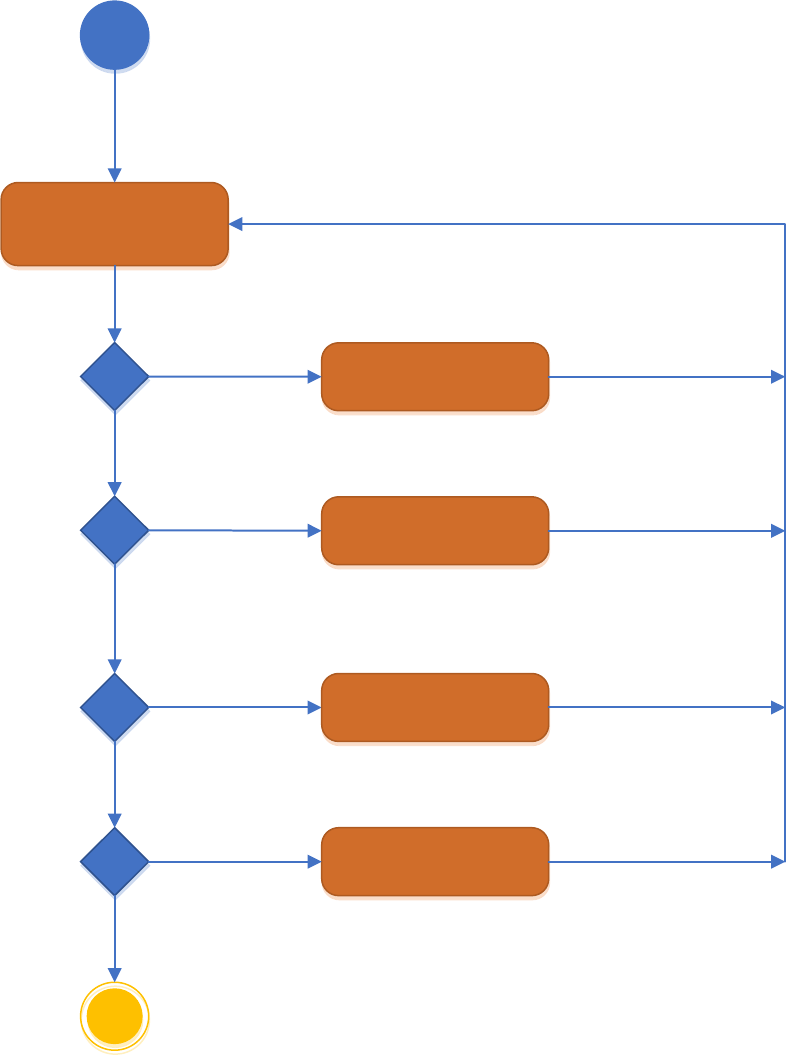

11.2 Diagramas de actividad ...................................................................................................... 65
11.2.1 Funcionalidad principal del sistema ........................................................................... 66
11.2.2 Autenticarse ............................................................................................................... 67
11.2.3 Fichar ......................................................................................................................... 68
11.2.4 Gestionar CRM ........................................................................................................... 69
11.2.5 Gestionar Recursos .................................................................................................... 71
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 3 | 98
11.2.6 Gestionar Proyectos ................................................................................................... 73
11.2.7 Gestionar Vistas ......................................................................................................... 75
11.2.8 Cerrar sesión .............................................................................................................. 75
11.2.9 Generar nuevo elemento ........................................................................................... 76
12 Diseño de la interfaz ............................................................................................................... 77
12.1 Introducción ....................................................................................................................... 77
12.2 Ventana Principal ............................................................................................................... 77
12.3 Ventanas secundarias ........................................................................................................ 79
12.3.1 Editores ...................................................................................................................... 79
12.3.2 Mensajes .................................................................................................................... 80
12.3.3 Información ................................................................................................................ 80
12.4 Ventana de Inicio de sesión ............................................................................................... 81
13 Pruebas ................................................................................................................................... 85
13.1 Introducción ....................................................................................................................... 85
13.2 Enfoque estructural ............................................................................................................ 85
13.3 Enfoque funcional .............................................................................................................. 86
13.3.1 Primera Fase: Acceso al sistema ................................................................................ 86
13.3.2 Segunda Fase: Interfaz ............................................................................................... 86
13.3.3 Tercera Fase: Operaciones ......................................................................................... 87
14 Conclusiones y futuras mejoras ............................................................................................. 91
14.1 Introducción ....................................................................................................................... 91
14.2 Conclusiones ...................................................................................................................... 91
14.3 Futuras mejoras ................................................................................................................. 92
14.4 Conclusiones personales .................................................................................................... 92
Bibliografía .......................................................................................................................................... 93
14.5 Introducción ....................................................................................................................... 93
14.6 Referencias bibliográficas – Manual técnico ...................................................................... 93
Índice de tablas ................................................................................................................................... 95
Índice de figuras .................................................................................................................................. 96
Anexo I – Windows Presentation Foundation .................................................................................... 97
Introducción .................................................................................................................................... 97
WPF ................................................................................................................................................. 97
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 4 | 98
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 5 | 98
SECCIÓN I
PRESENTACIÓN
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 6 | 98
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 7 | 98
1 Introducción
1.1 Introducción
En el mundo empresarial actual es necesario tener una buena relación con los clientes, ya sea en la
venta o en la postventa, pues son los que van a mantener y hacer crecer a la empresa en concreto.
El desarrollo de los sistemas de información, las telecomunicaciones y la tecnología en general ha
permitido facilitar el mantenimiento y mejora de estas relaciones, así como una mejor gestión de los
recursos y de la producción de la empresa.
Aunque hay diversos dispositivos y aplicaciones que tienen diversas funcionalidades para ayudar en
el proceso de desarrollo de una empresa, hay un tipo de aplicación que es esencial en cualquier
empresa y que sirve de base para la informatización íntegra de la gestión de los clientes de la
empresa, son los llamados CRM (Customer Relationship Management).
Los CRM han ido evolucionando desde su aparición hasta el punto en el que no sólo ayudan a tener
un mejor control sobre la relación con los clientes, si no que se encargan de otros aspectos
importantes de la empresa, como la gestión de reuniones, proyectos y su subdivisión en tareas (junto
con su asignación), control de inventarios y gestión del calendario para todos los empleados.
1.2 Evolución del CRM
El CRM no siempre ha sido un software tan completo e íntegro como se le conoce hoy en día. Hay
que remontarse a los años 80 para conocer el inicio de este tipo de software empresarial. A lo largo
de los años se han ido desarrollando diferentes soluciones software para la empresa, que han ido
evolucionando hasta lo que es el CRM actual.
Robert y Kate Kestnbaum fueron pioneros en realizar marketing con la información de clientes
recolectada en bases de datos, conocido como ‘database marketing’, que era simplemente un slogan
para definir la práctica de la creación de grupos de servicio al cliente para hablar individualmente a
todos los clientes de una empresa. Esta información se utilizaba más tarde para ayudar a personalizar
las relaciones con nuevos clientes potenciales, siendo muy útil a la vez para mantener un servicio
abierto y adaptado a las necesidades de los clientes más importantes.
En 1986 se crean los primeros gestores de contactos, creados por ACT!, y en 1989 JonFerrara crea
Goldmine, desarrollando el primer SFA (Sales Force Automation), que estaba orientado a las pymes.
Estas aplicaciones incluían la Administración de Contactos (Contact Management), la Administración
de Oportunidades de ventas (Opportunity Management) y los Pronósticos de Facturación (Revenue
Forecasting). La proliferación de los ordenadores personales y la llegada de la arquitectura
cliente/servidor prepararon el terreno para un crecimiento exponencial en el desarrollo de software.
Al principio de la década de los 90 Brock Control Systems ayudó a impulsar la evolución del software
de gestión de contactos hacia los SFA. Los SFA tomaron muchas características del marketing basado
en las bases de datos, las automatizaron y las combinaron con la gestión de contactos.
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 8 | 98
A lo largo de esta década las compañías comenzaron a mejorar lo que era el CRM dando a los clientes
incentivos, regalos y otras ventajas por la lealtad a la empresa. Fue el comienzo de los actuales
programas de viajeros, puntos en tarjetas de crédito y otros tipos de recursos propios de los CRM
que están basados en el análisis de los patrones de actividad y compras de los consumidores.
En 1995 se le dio finalmente el nombre de CRM al software que aunaba los SFA y la gestión de
contactos, después de haberse llamado ECM (Enterprise Customer Management) y CIS (Customer
Information System). En la segunda mitad de esta década, los desarrolladores de los ERP (Enterprise
Resource Planning) entraron en el mercado de los CRM esperando dominar la industria usando
influencia, tamaño y poder adquiridos con los ERP. Hubo una gran competencia y esto empujó a los
desarrolladores a introducir nuevas funcionalidades, así como generar más marketing, ofertas y
aplicaciones para los CRM. Finalmente, apareció Salesforce, el primer gran desarrollador de SaaS
(Software as a Service).
Durante el principio del nuevo siglo surgió lo que hoy se conoce como CRM, aunque la industria del
CRM sufrió bastante a causa de la “burbuja puntocom”, al igual que la mayoría de las empresas
desarrolladoras de software. Se denomina “burbuja puntocom” al período de crecimiento
económico de las empresas vinculadas a internet, alrededor de los años 1997 y 2001 [1]. Los
desarrolladores de los e-CRM fueron los más afectados debido a su desconfianza hacia las
tecnologías “puntocom”.
El CRM se convirtió en una forma de actualizar constantemente el conocimiento sobre las
necesidades y comportamientos de los clientes, consiguiendo información sobre sus motivaciones y
reacciones. A lo largo de la mitad de esta primera década la interoperabilidad entre el software más
antiguo se convirtió en algo importante. También entraron al mercado de los CRM Microsoft con
Dynamics CRM y Oracle compró Siebel, además de un gran número de otras desarrolladoras.
Los desarrolladores de CRM pudieron superar las dificultades que surgieron para soportar la ingente
cantidad de información gracias a Internet, ya que les dio la posibilidad de colocar las bases de datos
en otras localizaciones diferentes a la empresa. En 2007 creó Force.com, que revolucionó la industria
del CRM introduciendo el CRM basado en la nube y sometió las críticas de que las aplicaciones
basadas en la nube no se podían personalizar.
A finales de la primera década de los 2000 la idea general del CRM consistía en un sistema que
abarcara todas las relaciones empresariales, como ya sugirió al principio de siglo Paul Greenberg en
su libro “CRM at the Speed of Light”. Durante esta etapa y hasta el día de hoy, los CRM basados en
la nube y en SaaS continuaron añadiendo más características como el servicio al consumidor y el
CRM social. Los tres sectores de negocio que se apoyan más en los CRM son los servicios financieros,
corporaciones de alta tecnología y la industria de las telecomunicaciones. [2] [3]
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 9 | 98
1.3 Módulos del CRM
Como la gran mayoría de las soluciones software que se han desarrollado hasta ahora, los CRM
constan de varios módulos que realizan diferentes tareas dentro del mismo y le dan la funcionalidad
completa a éste. Existen algunos módulos que están incorporados en todos los CRM, los esenciales,
y otros módulos (o funcionalidades) que pueden o no estar implementados, o bien no están incluidas
en el paquete que se ha contratado (como ocurre con los CRM on demand). Otras veces, dos o más
módulos pueden estar aunados en uno solo a la hora del diseño y la implementación del sistema
debido a las similitudes entre ellos.
Servicios al cliente: Es el módulo principal de cualquier CRM, es imprescindible. Este módulo
se encarga de proporcionar información de clientes, resolver incidencias con las ofertas de
productos o servicios de la empresa (llamado gestión de casos) y de las relaciones con los
clientes a través de diversos medios de comunicación, como los centros de llamada o el
correo electrónico. Se encarga de la fidelización de clientes mediante la utilización de varias
estrategias para incrementar la satisfacción de los mismos, como ofrecer ayuda mediante
soporte técnico.
Clientes: Se podrían incluir en el anterior y trata las bases de datos donde está acumulada
toda la información de los clientes, como su contacto, su categoría, estados de consultas,
sus compras, etc.
Marketing: En este módulo se incluyen las herramientas de segmentación de clientes para
gestionar las campañas de marketing y planificar los presupuestos. Cuando la campaña se
ha realizado permite analizar los datos que se han recopilado, los comentarios de los clientes
sobre la campaña y su reacción. Con esta información permite saber a la empresa quienes
son sus clientes: qué desean, cómo desean y cuándo desean realizar negocios con la
empresa, haciendo posible la personalización de la experiencia para fidelizar a los clientes.
La automatización de marketing incrementa el rendimiento de los gastos en mercadeo y
permite valorar la eficacia y eficiencia de las campañas.
Ventas: Es otro de los módulos más importantes y el principal impulsor de las iniciativas
CRM. Ofrece una amplia gama de herramientas que ayudan a la administración de las
actividades de ventas, como pueden ser: gestión de contactos, gestión de oportunidades,
planificación y análisis de ventas, gestión de propuestas y citas de los clientes, captura de
clientes potenciales, que es una de las características principales de un CRM, etc. Suelen
llevar también la gestión de inventario y pedidos de la empresa.
Planificación: Este módulo es fundamental para que la comunicación interna de la empresa
funcione y sea efectiva. Aquí se incluyen la agenda, las tareas, las reuniones, así como toda
la actividad que realicen los empleados para estar al tanto de todos los movimientos.
Finanzas: Gestiona todos los datos de facturación, contabilidad, ingresos, presupuestos,
pedidos de compra… se puede incluir dentro del módulo de compras o ventas, ya que es el
encargado de tener al día las cuentas de la organización. [4] [5] [6]
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 10 | 98
1.4 Tipos de CRM
A lo largo de la historia del CRM han ido surgiendo diversas variaciones de éste, con funcionalidades
que difieren de la idea esencial de un CRM, haciendo que incluso ahora no haya un consenso sobre
cuál es la definición real de un software CRM. Todas las variaciones de software CRM que hay en el
mercado se pueden dividir esencialmente en tres tipos, existiendo algunos que están compuestos
por dos tipos o incluso los tres, dependiendo de las funcionalidades que posean esas soluciones
software. Algunos proveen las funcionalidades por módulos y permiten tener un CRM de un solo tipo
o varios, siendo las soluciones más flexibles, conocidas también como CRM on demand.
1.4.1 Operacional
Este tipo de CRM se encarga fundamentalmente de la gestión de las funciones de marketing, ventas
y servicios al cliente, es decir, los procesos de negocios. Para ello se divide en dos partes:
Back Office: Es la parte del CRM que no tiene interacción directa con el cliente, y se centra
en las funciones de contabilidad y finanzas. Los procesos y procedimientos de esta parte del
CRM son creados y gestionados por la empresa y los posibles cambios que puedan
experimentar son debidos a la influencia indirecta que tiene el cliente sobre esta parte del
CRM. La finalidad de estos cambios es para mejorar el servicio que se le ofrece al cliente y
que éste llegue a estar a la altura de sus expectativas y necesidades.
Front Office: Dentro de este apartado se pueden introducir todos los procesos, servicios o
personal que tiene relación directa con el cliente, tales como los call centers, vendedores a
comisión, establecimientos de venta al público, etc. Esta interacción debe servir para
establecer cierta confianza con el cliente y conseguir una fidelización de éste. Esta parte es,
además, la encargada de las campañas de marketing y de la gestión de las ventas.
Toda la información que se recauda de las campañas de marketing y de la relación con los clientes
ayuda a conocer mejor sus necesidades, y así poder ofrecerles un producto o servicio adecuado. Para
poder llevar a cabo la producción de estos nuevos productos o servicios habría que modificar
procesos internos de la empresa (Back office), y una vez conseguidos, estos conllevarán nuevas
campañas de marketing y captación y fidelización de nuevos clientes (Front office). Como puede
observarse, ambas partes están fuertemente relacionadas. [7] [8]
1.4.2 Analítico
Se basa en el modelo de negocio Business Inteligence, que utiliza el almacenamiento, proceso,
modelación, análisis y explotación de la información disponible sobre el cliente con el fin de mejorar
el servicio al cliente. El almacenamiento de la información se realiza en un almacén de datos
perteneciente a la empresa que se conoce como Data Warehouse. En él se guardan los datos de los
clientes, número de ventas, costes de las campañas de marketing, etc. Esta información es analizada
y explotada mediante el data mining para poder reconocer patrones tales como el comportamiento
de compra de los clientes base, así como el impacto general que ha tenido una campaña de
marketing y si ésta ha sido rentable o no. Esto hace que la información almacenada en el Data
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 11 | 98
Warehouse se transforme en conocimiento, con el que se puede mejorar el servicio a los clientes,
enfocar las campañas de otras formas o segmentar el mercado, haciendo campañas diferentes sobre
el mismo producto para diferentes tipos de clientes. [8] [9]
Un CRM analítico debe ser capaz de incorporar alarmas para el seguimiento y optimización de una
campaña de marketing y de proponer alternativas, además de facilitar informes detallados sobre
varias materias, pero principalmente sobre estas tres:
Impacto de la comunicación: Debe reflejarse la información referente a la comunicación de
la empresa con los clientes, como puede ser quiénes han recibido y abierto su e-mail, qué
clientes de un segmento en particular han accedido a la zona personalizada de la web,
cuántas veces y cuándo, qué cartas han sido devueltas por correo, etc.
Impacto de la promoción: Debe contener la información sobre el impacto que ha tenido una
campaña de marketing sobre el público objetivo, como por ejemplo los índices de respuesta
y el cambio en el comportamiento del cliente, tanto si lo ha habido o no.
Índice de satisfacción: Debe incluir información sobre las reclamaciones, dudas y
sugerencias de los clientes hacia la empresa, redención de los vales descuento, satisfacción
del servicio en los fines de semana o festivos, etc.
En definitiva, un CRM analítico debe poder analizar y explotar la información sobre los clientes que
posee la empresa en sus bases de datos para transformarlos en conocimiento y utilizar éste para
conocer mejor a sus clientes y poder así ofrecerles soluciones comerciales más adecuadas a sus
necesidades. [7] [8]
1.4.3 Colaborativo
El CRM Colaborativo se centra en la interacción entre la empresa y el cliente a través de diferentes
canales de comunicación, haciéndola más cómoda para ambas partes. Algunos de estos canales de
comunicación son el e-mail, el teléfono o el chat, incluyendo los call center, en los que un IVR
(Interactive Voice Response) atiende la llamada y, mediante una interfaz con voz, recoge información
que le da el cliente. Con ella accede a la base de datos de la empresa para almacenarla o extraer otra
información referente a este cliente. También se incluyen en estos canales de comunicación a los
posibles proveedores y distribuidores de los servicios o productos de la empresa, que también
pueden recoger el feedback de los clientes en sus establecimientos. [8] [9]
La principal ventaja que tiene este tipo de CRM es que todos estos tipos de canales que utiliza son
accesibles desde casi cualquier dispositivo móvil, bien sea una tableta, un portátil o un smartphone.
La empresa puede ofrecer a los clientes servicios o productos que se adecuen a sus necesidades
aprovechando estos canales que proporcionan las nuevas tecnologías, estableciendo así un vínculo
con los clientes y mejorando su relación con la empresa. [7]
Otra de las principales funcionalidades del CRM colaborativo es establecer esta comunicación
multicanal entre todos los departamentos de la empresa. Así se produce una retroalimentación de
información dentro de la propia empresa que ayudará a encontrar los posibles fallos en los diferentes
procesos internos, analizarlos y modificarlos para evitar que se produzcan de nuevo y mejorar la
productividad. [7]
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 12 | 98
2 Identificación del problema
2.1 Introducción
En este capítulo, se pretende obtener un entendimiento completo del dominio y del entorno del
problema que se está considerando. Se deberán esclarecer todas las dificultades que presente el
problema a tratar, alcanzando la mejor solución posible para el problema que se plantea.
2.2 Identificación del problema real
Se desea implementar la aplicación AlephCRM con la tecnología WPF (Windows Presentation
Foundation). Esta aplicación ya está implementada por la empresa Tecnologías y Soluciones en la
Nube, S.L.U. (de ahora en adelante Tecnube) con la tecnología WinForm. Ambas tecnologías han sido
desarrolladas por Microsoft en la plataforma .NET y se utilizan para desarrollar implementar
aplicaciones de escritorio para Windows.
La razón fundamental de este cambio es actualizar la aplicación a una tecnología más reciente como
es WPF, ya que Microsoft tiene en modo mantenimiento a WinForm, corrigiendo únicamente bugs
que se vayan encontrando, sin agregar nuevas características importantes [10]. Esto podría indicar
que en un futuro no muy lejano WinForm deje de recibir soporte por parte de Microsoft, habiendo
sido la tecnología que se ha estado usando para desarrollar las aplicaciones de escritorio en Windows
desde las primeras versiones de .NET.
La mayor ventaja de WPF frente a WinForm es que separa completamente el componente gráfico
del código, haciendo posible cambiar completamente la interfaz de la aplicación y que ésta haga
exactamente lo mismo. Además, utiliza gráficos vectoriales, haciendo que los controles puedan ser
escalados sin perder calidad o que se genere pixelización, aumentando así la accesibilidad.
En el mercado del desarrollo software existen diversas empresas y equipos que se dedican a fabricar
diferentes componentes con funcionalidades completas para ser utilizados a la hora de desarrollar.
Estos componentes son fáciles de personalizar siguiendo sencillos pasos, dejando a la aplicación con
un acabado muy profesional. La justificación del uso de estos componentes es que sería muy costoso
para cualquier empresa desarrollarlos desde cero, ya que requieren mucho tiempo de diseño y
programación. En este caso se utilizarán los componentes de DevExpress [11], con los que la empresa
lleva trabajando desde hace años.
En la implementación de esta nueva versión del software AlephCRM se desarrollarán algunos de los
módulos del software original, que supondrán los básicos de un CRM consistente. El usuario final
podrá realizar diferentes tareas de varios ámbitos:
Información: Acceder a la información de los sujetos que conforman la aplicación, tanto si
son clientes como si son otros usuarios de la aplicación (administradores, trabajadores,
supervisores, etc). La información estará restringida según el rol que tenga el usuario dentro
de la empresa.
Proyectos: Programar proyectos y asignar tareas a los diferentes trabajadores, añadiéndolas
a los calendarios de los trabajadores.
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 13 | 98
Asistencia: Registrar las horas de trabajo realizadas durante la jornada mediante un sistema
de fichajes de entrada y salida.
Autenticación: Entrar en el sistema con unas credenciales propias y únicas que le
identifiquen en la empresa.
Apariencia: Cambiar la apariencia de la aplicación para obtener una experiencia más
personalizada.
2.3 Identificación del problema técnico
Una vez detallada la definición del problema real con todos sus condicionantes, pasaremos a abordar
el mismo de una forma técnica. Para llevar a cabo la identificación del problema técnico se utilizará
una técnica de ingeniería denominada PDS (Product Design Specification) [Pressman, 1994]. Esta
técnica permite realizar un análisis de los principales condicionantes técnicos del problema,
contempla las siguientes cuestiones:
2.3.1 Funcionamiento
Dependiendo del rol que tenga asignado respecto a su puesto en la empresa, habrá algunas
funcionalidades que estén capadas para el usuario en particular. Ahora se determinarán las funciones
que podrá realizar el usuario con el rol más alto (administrador), pues este rol es el que no tendrá
ninguna capada. Es decir, todas las funcionalidades a las que pueden acceder todos los usuarios son
accesibles para el administrador, mientras que no todos los usuarios pueden acceder a todas las
funcionalidades del administrador. Así que, una vez abierta la aplicación, el usuario podrá realizar las
siguientes operaciones:
Acceso: Autenticarse en el sistema con sus credenciales de usuario personalizadas de la
empresa usando el correo corporativo. Esto le permitirá tener toda la información del
trabajo accesible en todo momento, sincronizando el calendario y recibiendo los correos
electrónicos en el mismo sitio.
Consulta de clientes: Podrá visualizar las tablas con información referente a los clientes,
tanto su contacto como el producto o servicio que tienen contratado. En estas tablas podrá
filtrar por cualquiera de las columnas, además de tener un cajón de búsqueda. Haciendo
doble click se accederá a la ficha del cliente, donde podrá modificar la información de éste.
Control de clientes: Se podrán registrar las llamadas y correos electrónicos que se
intercambien con los clientes, introduciendo información referente a ellas, como el día y la
hora en la que se hicieron y el tema que se trató en estas conversaciones.
Consulta de trabajadores: El sistema le mostrará una tabla con la información de los
trabajadores de la empresa. Se podrá filtrar por cualquiera de sus valores además de poder
buscar directamente un valor en concreto. Cuando haga doble click en uno de los
trabajadores, podrá acceder a su ficha personal y modificar los datos de éste. También se
podrá acceder a los registros de fichajes del control de presencia, para comprobar si
cumplen con el número de horas establecidos.
Gestión de proyectos: Crear proyectos, dividiéndolos en tareas y pudiendo asignarlos a
diferentes trabajadores. Estas tareas y proyectos tendrán fechas límite que estarán
integradas en el calendario del trabajador.
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 14 | 98
Control de presencia: El usuario podrá registrar cuándo comienza y termina de trabajar
mediante una interfaz simple. Este registro almacenará información referente al usuario y
al equipo que está utilizando para trabajar.
Generación de informes: El sistema permitirá generar informes a través de las diferentes
tablas, pudiendo mostrar análisis de esta información.
Cambio de tema: Personalizar la apariencia de la aplicación de forma que sea más acorde a
los gustos del usuario. Es una funcionalidad meramente estética pero que los usuarios
siempre agradecen.
2.3.2 Entorno
Para la consideración del entorno en que se encuentra nuestro sistema, consideraremos la división
de éste en tres áreas que abarcan los aspectos principales a tener en cuenta: el entorno hardware,
el entorno software y el entorno de usuario.
2.3.2.1 Hardware
La elección del hardware en el que se ejecutará la aplicación no presenta demasiada complejidad,
puesto que no necesita demasiados recursos para lograr unos resultados óptimos. Deberá tener una
tarjeta de red para la conexión con la base de datos y poder ejecutar el Framework 4.5, cuyos
requisitos mínimos son:
Procesador a 1 GHz o más rápido de 32 bits (x86) o de 64 bits (x64)
512 MB de RAM
4.5 GB de espacio disponible en el disco duro (32 bits y 64 bits)
Tarjeta gráfica DirectX9 con controlador WDDM 1.0 o superior [12]
2.3.2.2 Software
El software necesario para poder utilizar la aplicación será un sistema operativo igual o superior a
Windows Vista (7, 8, 8.1 y 10) con el Framework .NET 4.5 o superior instalado.
La gestión y almacenamiento de la base de datos se hará utilizando Microsoft Azure, a través del
Portal de Azure. Éste permite restringir el acceso a ésta y configurarla de una forma bastante sencilla.
Además, permitirá utilizar la autenticación mediante el Azure Active Directory, pudiendo utilizar
cuentas corporativas de la empresa cliente. Los usuarios finales no requerirán de ningún tipo de
conocimiento sobre Azure para la utilización de la aplicación, ya que será gestionado por Tecnube.
2.3.2.3 Usuario
Es una aplicación de gestión CRM bastante sencilla, con un funcionamiento y diseño intuitivos. El
usuario no necesitará más que los conocimientos elementales de informática. La interfaz será muy
similar a los productos de ofimática a los que estará acostumbrado, por lo que no debería suponerle
ninguna dificultad el manejo óptimo de ésta.
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 15 | 98
2.3.3 Vida esperada
La accesibilidad y usabilidad hacen que la herramienta sea bastante útil debido a su fácil manejo,
además de poseer un esquema de datos robusto que proporciona fiabilidad frente a la gran
competencia en el mercado. Debido a estas razones se piensa que la vida esperada será larga,
aunque servirá como punto de partida para la inclusión de nuevas funcionalidades que le permitirán
posicionarse mejor en el mercado y aumentar más aún su esperanza de vida. Además, más adelante,
se podrá implementar para dispositivos móviles de una manera sencilla, por lo que aumentará aún
más su accesibilidad.
2.3.4 Ciclo de mantenimiento
El mantenimiento de esta aplicación se basa en la adaptación a los estándares y nuevas
funcionalidades que puedan ir surgiendo con la actualización de la tecnología WPF por parte de
Microsoft y de la implementación de nuevos controles o modificaciones en los ya existentes de
DevExpress.
Además, se tendrá que tener en cuenta cualquier posible fallo en la conexión con la base de datos y
el poder ofrecer servicio a todos los usuarios en todo momento, siendo estos los trabajadores de la
empresa cliente. Hay que ofrecer soporte técnico en este ámbito y saber gestionar estos problemas,
identificando su raíz, bien sea por parte de la plataforma de Azure o bien sea por un error de diseño
o programación en el desarrollo de la aplicación.
También hay que ofrecer un soporte técnico para para los posibles errores o bugs que puedan
aparecer durante la utilización de la aplicación que no se hayan encontrado en las pruebas realizadas
en la fase final del desarrollo, ya que esto siempre puede ocurrir y hay que ser de ofrecer una solución
rápida y eficaz. Esta solución puede ser momentánea o en forma de actualización de la aplicación
corrigiendo dicho fallo a través de código.
En un futuro se irán introduciendo nuevas funcionalidades que son útiles para la gestión empresarial
y se investigarán posibles mejoras en la navegación y uso de la aplicación, así como su rendimiento.
2.3.5 Competencia
Existen numerosas aplicaciones dedicadas a la gestión CRM, todas con sus propias características
singulares que las hacen diferenciarse en algo del resto, pero siempre con unas funcionalidades
básicas que todas comparten. Los principales competidores que se pueden encontrar en el mercado
son Salesforce, con un gran la cuota más alta en el mercado, Microsoft Dynamics (véase
Antecedentes) o SugarCRM como alternativa con código abierto. Estas soluciones ofrecen sus
servicios bajo demanda (Salesforce), como productos completos e independientes (Microsoft
Dynamics) o como paquetes de funcionalidades y características (SugarCRM). En el caso de
AlpehCRM se ofrecerá un único paquete de funcionalidades, pudiendo en un futuro cambiar el
modelo de negocio a un CRM bajo demanda, haciendo los módulos independientemente operativos.
Bien es cierto que alcanzar las cuotas de mercado que manejan estos grandes en la industria del CRM
es bastante difícil y el acabado final es más consistente, hay algún público objetivo al que se puede
enfocar este software. Este público serían las pequeñas empresas que buscan una solución más
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 16 | 98
simple y barata, pero que les ofrezca funcionalidades similares a las grandes marcas y con un acabado
profesional, además de un trato más personal y personalizado. En este aspecto se podría incluso
superar a la competencia, pues este tipo de empresas no suelen tener demasiado presupuesto
dedicado a la gestión de la relación con los clientes, aun siendo una parte esencial del negocio
empresarial.
2.3.6 Aspecto externo
La interfaz del sistema será similar a las aplicaciones del paquete de Microsoft Office para ofimática.
Tendrá un sistema de pestañas que separará las categorías de las funciones de los diferentes
módulos, así como un menú común a toda la aplicación. Todo será siguiendo las normativas y pautas
de usabilidad existentes, de forma que sea lo más intuitiva posible. De esta forma se consigue un
entorno familiar para el usuario, haciendo que no encuentre dificultad alguna durante el manejo de
la aplicación.
Con respecto a la generación de informes se basará en el concepto WYSISYG (What You See Is What
You Get, Lo Que Ves Es Lo Que Obtienes en inglés). Esto quiere decir que el informe que se genere a
partir de la tabla que esté seleccionada en la aplicación contendrá exactamente la tabla en su estado
actual, con los filtros y búsquedas realizadas (si las hubiera). Aunque también se dará la posibilidad
de personalizarlos, los que generará la aplicación de forma automática serán como se ha descrito.
2.3.7 Estandarización
La aplicación se regirá por los estándares de diseño de Microsoft para las aplicaciones en los sistemas
Windows de escritorio. Así mismo, se seguirán los estándares de desarrollo para esta plataforma,
utilizando para ello el entorno de desarrollo Visual Estudio 2015. Este entorno de desarrollo está
preparado para utilizar las tecnologías desarrolladas por Microsoft, como son WinForms, WPF y UWP
(Universal Windows Platform). Estas tecnologías pueden usar en su código base C# o Visual Basics.
En este caso se utilizará C# para describir las funcionalidades, y XAML para describir la interfaz gráfica
de la aplicación, característica exclusiva de WPF y UWP.
2.3.8 Calidad y fiabilidad
Debido a la importancia que tienen factores como la calidad y la fiabilidad en la construcción de
software, se realizará un plan de pruebas unitarias y de integración que verifique y valide la
funcionalidad y el rendimiento de la aplicación. Se pondrán a prueba tanto las funcionalidades como
la integridad y consistencia de la base de datos.
2.3.9 Programa de tareas
La realización de este proyecto se ha programado en las siguientes fases. Estás se realizarán en orden
cronológico, aunque la secuencialidad de todas ellas no es totalmente estricta.
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 17 | 98
2.3.9.1 Fase 1 - Fase de preparación
Estudio de la tecnología WPF y su entorno de desarrollo, Visual Studio Enterprise 2015.
Estudio del lenguaje C#, XAML y del Framework .NET 4.5.
Estudio de los controles de DevExpress y su funcionamiento.
Estudio y asimilación de la metodología de trabajo de la empresa Tecnube, usando Azure,
Sharepoint y Exchange.
Estudio y manejo de las bases de datos desarrolladas en SQL Server Azure de Microsoft.
Estudio de la integración de los diferentes componentes en una aplicación profesional y de
ámbito empresarial.
2.3.9.2 Fase 2 - Análisis y especificación del sistema.
Descripción detallada del problema. En esta descripción se indicarán los objetivos,
requisitos y restricciones que están presentes en el sistema, de una forma ordenada y que
permita su posterior validación. Descripción detallada del dominio de la información en la
que se presentarán sin ambigüedades los objetos que forman parte del dominio del
problema y las relaciones entre ellos.
Descripción del dominio de la función en la que se presentará la funcionalidad del sistema
que satisface los objetivos, requisitos y restricciones. Validación del análisis hecho en la que
se comprobará la funcionalidad y estructura de la información con respecto a la descripción
del problema.
2.3.9.3 Fase 3 - Desarrollo del software
Desarrollo de la versión inicial de la interfaz de usuario. Implementación de la lógica del programa
de forma que se alcance toda la funcionalidad requerida. Finalización de la aplicación desarrollada,
con la interfaz de usuario final.
2.3.9.4 Fase 4 - Pruebas del software
Realización del plan de pruebas unitarias. Realización del plan de pruebas de integración del sistema.
Realización de las pruebas contenidas en los planes de pruebas.
Estudio de la respuesta del sistema a las pruebas realizadas y detección de posibles incidencias.
Corrección de incidencias encontradas.
2.3.9.5 Fase 5 – Documentación
Todas las etapas indicadas anteriormente, se documentarán debidamente, de forma que, a la
conclusión del proyecto, se disponga de una memoria del mismo que incluirá un Manual Técnico, un
Manual de Usuario y un Manual de Código. La memoria y la documentación del código se realizarán
a la vez que las demás fases de desarrollo, dejando el desarrollo del manual de usuario una vez
finalizado el software.
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 18 | 98
2.3.10 Pruebas
El software será sometido a diversas pruebas que se pueden clasificar en dos categorías:
Pruebas de Unidad o de Caja blanca: Este tipo de pruebas se realizará durante la
codificación de la aplicación, en la que irán surgiendo diversos errores y se corregirán
mediante la aplicación de este tipo de pruebas.
Pruebas Funcional o de Caja negra: Este tipo de pruebas se centran en el estudio de la
especificación del software, análisis de las funciones que debe realizar, de las entradas y de
las salidas.
2.3.11 Seguridad
La seguridad de la aplicación se plantea desde el punto de vista de la protección de datos de la
aplicación y de los usuarios, es decir, garantizar que los recursos de la aplicación se utilizan de manera
correcta y la información de los usuarios sólo es accesible a las personas que tienen permiso. Para
ello se utilizan las siguientes medidas de seguridad:
Autenticación con credenciales empresariales: Cada usuario deberá introducir sus
credenciales únicas de la empresa para poder hacer uso de la aplicación. Esto se conseguirá
utilizando una autenticación mediante la API de Azure Active Directory de Microsoft. Esta
API hace que las credenciales que se utilicen se almacenen en el Administrador de
credenciales de Windows, y pudiendo eliminarlas o modificarlas a través de las opciones de
Internet Explorer, por lo que no hace falta encriptarlas en ningún momento, ya que el propio
Windows se encarga de ello.
Restricción de datos: No todos los usuarios podrán acceder a todas las funcionalidades de
la aplicación y tampoco podrán acceder a todos sus datos. Dependiendo del rol que se les
haya asignado en la base de datos (dependerá de su puesto de trabajo), podrán consultar
unos datos u otros. Así bien, los administradores podrán consultar los datos y fichajes de
entrada y salida de todos los trabajadores, mientras que si es un mero trabajador sólo podrá
acceder a sus propios datos. Los datos de los clientes, sin embargo, estarán disponibles para
todos los roles, puesto que todos necesitarán esta información para trabajar.
Encriptación de credenciales: Se encriptarán las credenciales con las que se accede a la base
datos y al portal de Azure para la autenticación de los usuarios, de forma que nadie pueda
encontrarlas haciendo un análisis de código o de ajustes de la aplicación y usarlas para
acceder de forma fraudulenta.
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 19 | 98
3 Objetivos
De acuerdo a la identificación real y técnica del problema, que se ha realizado en el capítulo anterior,
en este capítulo se expondrán todos los objetivos que se pretenden alcanzar para la consecución del
proyecto. El objetivo principal del proyecto es la creación de una solución software CRM para la
empresa desarrollado en la tecnología WPF de Microsoft, siendo esta solución software una
actualización de tecnología de la aplicación AlephCRM, ya desarrollada por Tecnube anteriormente
con la tecnología Windows Forms de Microsoft. Sin embargo, esta aplicación no contendrá todos los
módulos y funcionalidades de su predecesora en esta primera etapa de desarrollo. Para lograr este
objetivo final, se definen a continuación una serie de objetivos:
Módulo Sistema General: Es el módulo principal de la aplicación. Gestiona las cuestiones
generales de la aplicación y es el encargado de proporcionar acceso a la información de
todos los sujetos contenidos en la aplicación, así como la modificación de esta información
y la agregación y eliminación de sujetos. Estos sujetos se dividirán en clientes y trabajadores
de la empresa. Estos últimos son los que tendrán distintos roles asignados en la base de
datos y en base a estos podrán acceder a unas funcionalidades o a otras.
Módulo de Proyectos: Permite al usuario gestionar los proyectos y las tareas de la empresa.
Esto incluye la creación y eliminación de proyectos, dividirlos en tareas y asignar éstas a los
trabajadores. Junto con las asignaciones se pueden introducir fechas y horas de trabajo,
añadiéndolas automáticamente a los calendarios de los trabajadores para que estos puedan
recibir alertas y estar al tanto de las deadlines.
Módulo de CRM: Es el módulo que se encarga de realizar la función de CRM como tal. Otorga
las funcionalidades de almacenar, eliminar y consultar información sobre los clientes que
tiene la empresa y registrar las conversaciones que se mantienen con los clientes (bien por
teléfono o bien por e-mail).
Módulo de Recursos: Es el encargado de registrar las horas de trabajo que realizan los
trabajadores de la empresa y del registro y asignación de tareas, así como de mostrar toda
la información referente a estos registros.
Módulo de Autenticación: Este módulo proporcionará el control de acceso y conectividad a
la base de datos y a la aplicación. En este módulo se integrará la API de Azure Active
Directory y se controlarán los datos de conexión a la base de datos.
Vistas: Controla la forma en la que se ven las diferentes tablas que se van mostrando en la
aplicación con forme se va navegando y haciendo uso de ella, además del cambio de
apariencia de la aplicación.
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 20 | 98
4 Antecedentes
4.1 AlephCRM en WinForm
Esta es la aplicación que ha sido desarrollada por la empresa anteriormente, que consta de diversos
módulos para la gestión de la empresa. Tiene un sistema de autenticación y conexión a la base de
datos previa al inicio del software de gestión en sí. En esta primera ventana de autenticación se
puede seleccionar la base de datos a la que se va a conectar (proporcionada por Tecnube) y el
nombre y contraseña del usuario que accede. De esta forma se pueden alojar servicios para varias
empresas con un único software para cada una de ellas.
Una vez en la aplicación se puede observar una interfaz con la línea de diseño del paquete Office de
Microsoft. En la aplicación se puede acceder a la información que se tiene almacenada sobre los
trabajadores, proveedores, acreedores, usuarios web, contactos, productos, etc.
Como CRM permite acceder a los teléfonos y correos de los clientes, así como registrar el contacto
que se tiene con las empresas o comerciales, bien sean llamadas, correos o reuniones. Se puede
mantener un seguimiento de estas comunicaciones clasificándolas como activas, pendientes o
terminadas.
Como gestor de recursos permite generar tareas y asignarlas a los trabajadores. Cada trabajador
puede consultar las tareas que tiene asignadas y las fichas de estas tareas. También se pueden
registrar las horas de trabajo de los trabajadores y realizar análisis. Cuenta con una funcionalidad
que permite introducir las tareas, proyectos u horas asignadas en el calendario personal del
trabajador, similar al calendario de Outlook o Gmail.
Como gestor de proyectos se pueden consultar los proyectos actuales, así como crearlos o
eliminarlos, dividirlos en tareas más básicas y asignar éstas a los trabajadores. Permite generar
expedientes para el seguimiento de los proyectos, que se subdividen en referencias, las cuales
muestran el estado de un proyecto para un determinado cliente.
Respecto a la facturación, el sistema puede generar documentos de factura o abono de venta.
Permite registrar y gestionar los recibos, los cobros y otros aspectos administrativos y económicos.
Se puede tener un balance de saldos y un control sobre los contratos que se tienen o se han tenido
con los clientes, pudiendo clasificarlos como activos o bloqueados.
Como gestor de almacén, simplemente se tiene un listado de los artículos que se tienen. Se pueden
clasificar por tipos o por subtipos (comercializados o propios).
En todas estas funcionalidades siempre se encuentran tablas con numerosos datos en ellas. La
aplicación tiene la funcionalidad de poder buscar y agrupar por cualquier valor de las columnas y filas
de estas tablas. Estas búsquedas y clasificaciones se podrán exportar a Excel, RTF o PDF, así como a
un archivo de configuración que después se podrá cargar en el sistema para que se muestre de nuevo
esa clasificación que se generó. También se pueden mostrar las diferentes ventanas que se han ido
abriendo como una agrupación de pestañas o ventanas flotantes, así como presentarlas dividiendo
la pantalla en dos para una mejor visualización para una comparación.
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 21 | 98
Por último, brinda la posibilidad al usuario de utilizar un editor de hojas de cálculo, un editor de
textos, un visor de PDF, un visor de XML y un editor de informes, en el que se pueden diseñar
diferentes tipos de informes con plantillas predeterminadas y crear nuevas plantillas. Estos informes
se pueden exportar a diversos tipos de archivos, como pueden ser PDF, Excel, Word o XML, entre
otros
4.2 Microsoft Dynamics CRM
Este software, que es ahora uno de los más populares y solicitados en el mercado, es un producto
que ha ido evolucionando a lo largo de más de una década, desarrollando nuevas funcionalidades y
refinando las ya incluidas. [12]
En un principio fue llamado Microsoft Business Solutions Customer Relationship Management 1.0,
cambiado a CRM 1.0 por razones obvias. Fue lanzado en enero de 2003, y no fue hasta 2005, con la
salida de la versión 3.0, cuando se produjo el cambio de nombre a Dynamics CRM. En esta versión se
añadieron funcionalidades para la gestión del marketing.
En la versión 4.0, en 2007, se añadió la compatibilidad con SQL 2008 (tecnología de Microsoft) y la
posibilidad de que los clientes se pudieran conectar al software a través de un solo server, usando
una arquitectura multitenant, entre otras características interesantes. En la versión lanzada en 2010
se introdujeron los paneles de control, que permiten al usuario tener una vista resumida de la
información que tienen almacenada, y el concepto de soluciones y capas de soluciones, que permitía
a los partners desarrollar paquetes personalizados para los clientes como si se desarrollara una app.
En 2013 se rediseñó por completo la apariencia de la aplicación, permitiendo además acceder a ella
desde cualquier navegador web o PC que pudiera utilizar Outlook, además de ser compatible con
dispositivos iOS, Android y Windows Phone 8. La última versión hasta el momento, lanzada en 2014,
tiene incluido el Excel y OneNote incrustado en él. De esta última versión destacaremos algunas
características señaladas a continuación. [12]
Microsoft Dynamics CRM se vende como un software con varias soluciones de interacción con los
clientes, integradas unas con otras ofreciendo una experiencia completa del CRM. Estas soluciones
son:
CRM de ventas: Adapta a la empresa a las nuevas tecnologías y a los nuevos clientes que
están conectados a las redes sociales y realizan sus propias investigaciones. Tiene las
siguientes funcionalidades:
o Gestión de oportunidades
o Venta en medios sociales
o Planificación y gestión
o Colaboración en contenido
o Ventas móviles
o Inteligencia de ventas
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 22 | 98
CRM de Servicios: Ofrecen una solución de servicio de atención al cliente que aumenta el
seguimiento y la fidelidad del mismo, usando los canales de autoservicio, asistidos y de
servicio postventa. Sus funciones son:
o Omnicanal.
o Portal
o Capacitación de agentes
o Servicio in situ
o Conocimiento
o Inteligencia de servicios
CRM de Marketing: Ofrece herramientas para la captación de clientes, permitiendo
planificar, ejecutar y medir campañas en distintos canales. Las funciones que ofrece son:
o Gestión de los recursos de marketing
o Gestión de clientes potenciales
o Colaboración de ventas
o Marketing social
o Inteligencia de marketing
CRM Social: Proporciona herramientas que permiten escuchar, analizar y mejorar las
interacciones con los clientes en las redes sociales. Ofrece las siguientes funciones:
o Acceso a opiniones de usuario
o Análisis sociales
o Interacción social
o CRM de redes sociales
CRM para Pymes: Se trata de la versión Online de la aplicación. Es una solución móvil basada
en la tecnología en la nube de Microsoft para ayudar a las pequeñas y medianas empresas
a administrar contactos, clientes potenciales e impulsar las ventas. Permite una integración
completa con el paquete de Office 365. [13]
4.3 Justificación del proyecto
La empresa Tecnube, como ya se ha dicho anteriormente, desea actualizar su aplicación a la
tecnología WPF, ya que la actual, que usa WinForms, podría quedarse obsoleta en un futuro no muy
lejano y podría no ser capaz de introducir funcionalidades nuevas con la misma facilidad con la que
se podría conseguir con WPF.
Además, WPF permite separar el diseño de la interfaz del código de la aplicación, permitiendo dividir
el trabajo entre dos equipos diferentes, para luego juntarlos y tener la aplicación completa. Así, se
podría cambiar la interfaz entera sin modificar el código que da las funcionalidades de la aplicación.
También se siguen actualizando las diferentes APIs y desarrollando otras nuevas, tanto por parte de
Microsoft como de terceros, que abren el abanico de posibles nuevas funcionalidades que se pueden
introducir en la solución CRM.
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 23 | 98
5 Restricciones
5.1 Introducción
En este capítulo se expondrán todas las restricciones, o factores limitativos, existentes en el ámbito
del diseño y que condicionan la elección de una u otra alternativa. Estos factores limitativos, según
su tipo, se pueden clasificar en dos grupos: factores dato y factores estratégicos.
5.2 Factores dato
Los factores dato son aquellos que no pueden ser modificados durante el transcurso del proyecto,
se consideran los siguientes:
La aplicación debe tener una interfaz y un funcionamiento sencillos, de manera que se
facilite al máximo la navegación y el manejo del programa a los usuarios finales.
Restricción de acceso. Se deberá controlar quién accede a la aplicación y en función de eso
mostrar unas funcionalidades u otras. Así mismo se deberá controlar el acceso a la
información en la base de datos, realizado con los permisos a los diferentes roles.
Deberá permitir al menos el control de la información de los clientes (módulo CRM) y el
control de presencia de los trabajadores.
Se debe permitir una autenticación con credenciales únicas y cerrar sesión al usuario en la
misma aplicación.
El gestor de base será Microsoft SQL Server, usando el lenguaje T-SQL (Transact SQL).
5.3 Factores estratégicos
Los factores estratégicos son factores modificables por el ingeniero que dan lugar a diferentes
alternativas en función de las decisiones que se hayan tomado. En este proyecto se han considerado
los siguientes factores estratégicos:
Se intentará incluir los 6 módulos anteriormente descritos, con todas sus funcionalidades.
Deberán estar integrados correctamente y ser lo más independientes posibles entre sí, de
forma que puedan ser reutilizados en un futuro.
Se usarán como lenguaje de desarrollo XAML para la interfaz y C# para el código funcional,
ya que son los lenguajes que se utilizan para desarrollar en WPF.
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 24 | 98
El usuario podrá exportar las tablas y generar informes en diversos formatos de archivos,
como son .docx (Word), .xlsx (Excel), .xml (XML) y .pdf (PDF).
Se podrán modificar los datos almacenados de los sujetos (trabajadores y clientes), así como
añadir y eliminarlos desde la propia aplicación.
6 Recursos
6.1 Introducción
En este capítulo se expondrán claramente los recursos, tanto humanos como materiales, necesarios
para este proyecto. El análisis de los recursos necesarios se abordará desde dos puntos de vista:
Recursos necesarios para el desarrollo.
Recursos necesarios para la explotación.
6.2 Recursos necesarios para el desarrollo
En este apartado se describen los recursos que serán necesarios para la realización de este proyecto.
6.2.1 Recursos humanos
Autor del proyecto:
D. Luis Flores Méndez. Alumno del Grado en Ingeniería Informática de la Universidad de
Córdoba.
Directores del proyecto:
D. Francisco Méndez Serrano. Director técnico en sistemas y desarrollo de la empresa
Tecnologías y Soluciones en la Nube, S.L.U.
D. Enrique García Salcines. Profesor Asociado del Departamento de Informática y Análisis
Numérico de la Universidad de Córdoba.
6.2.2 Recursos hardware
Ordenador personal PC:
Procesador: Intel Core i7 4770K
Gráfica: Gygabyte NVidia GeForce GTX 750 Ti 2GB GDDR5
RAM: 8GB DDR3
Almacenamiento: 2TB HD
Placa Base: Gygabyte H97-D3H
Sistema Operativo: Windows 10 Education
Tablet-PC Microsoft Surface Pro 3:
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 25 | 98
Procesador: Intel Core i5 4300U
Gráfica: Intel HD 4400
RAM: 4 GB DDR3
Almacenamiento: 128 GB SSD
Sistema Operativo: Windows 10 Pro
Máquina Remota (recursos otorgados):
RAM: 8 GB DDR3
Procesador: 1 socket con 2 núcleos
Almacenamiento: 120 GB disco duro
Sistema Operativo: Windows 10 Education
6.2.3 Recursos software
Sistema Operativo: Windows 10
Entorno de desarrollo: Visual Studio 2015
Módulos (Controls) de DevExpress para Visual Studio (versión 16.1.4)
Lenguajes de programación: C# y XAML
Paquete Microsoft Office 365 Empresa (Todas las versiones de 2016)
Microsoft Visio 2016
Microsoft Visual Studio 2015
Herramienta de prototipado Pencil Project
6.3 Recursos necesarios para la explotación
En este apartado se describen los recursos que serán necesarios para el correcto funcionamiento del
sistema software una vez haya concluido el desarrollo del mismo.
6.3.1 Recursos hardware
Serían los descritos anteriormente en el apartado de la Identificación del problema técnico, pues
necesita al menos el Framework 4.5 para funcionar:
Procesador a 1 GHz o más rápido de 32 bits (x86) o de 64 bits (x64)
512 MB de RAM
4.5 GB de espacio disponible en el disco duro (32 bits y 64 bits)
Tarjeta gráfica DirectX9 con controlador WDDM 1.0 o superior [12]
6.3.2 Recursos software
Sistema Operativo Windows Vista o superior con el Framework 4.5 instalado.
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 26 | 98
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 27 | 98
SECCIÓN II
ANÁLISIS
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 28 | 98
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 29 | 98
7 Especificación de requisitos
7.1 Introducción
En este capítulo se especificará técnicamente “qué debe hacer” el sistema. La especificación de
requisitos (ERS) se apoya en los datos obtenidos durante el análisis. Esta es una de las fases más
importantes en el desarrollo de un producto software ya que, en gran medida, determinará la calidad
del producto final.
En la ERS se van a definir los datos y toda aquella información que el software manejará y
transformará. También se definirá de forma gráfica y literal los procesos encargados de la
transformación de la información y cómo esta información será mostrada al usuario.
La especificación de requisitos contempla los siguientes aspectos:
Descripción general del problema: Definición del problema a tratar, especificando cuales
son los objetivos generales del mismo de acuerdo a la información obtenida en el análisis
del sistema.
Descripción funcional: Se describirá cuáles serán las funciones necesarias a implementar
para lograr un manejo de los datos acorde con los requisitos del software.
Descripción de la información: Descripción detallada del problema, especificando cuales
son los datos y la información a tratar, los flujos de datos y la interfaz de usuario.
7.2 Descripción general del problema
El proyecto que se pretende abordar es el diseño y desarrollo de una aplicación CRM que permita el
control y consulta de la información de los clientes de una empresa, así como la de los trabajadores
de la empresa. Como se expuso en el capítulo 3, se definieron los siguientes objetivos para este
proyecto:
La creación de un módulo principal de la aplicación, que gestionará las cuestiones generales
de ésta. Se encargará del acceso a la información de los sujetos de la base de datos, así como
agregar nuevos o eliminar los ya existentes. Se encargará también de controlar el rol del
sujeto trabajador que está conectado a la aplicación en ese momento. Los formularios que
utilizará para introducir nuevos sujetos serán los mismos que se usarán para modificar la
información de estos en sus respectivos módulos.
Creación de un módulo CRM. El usuario podrá consultar la información de los clientes,
modificarla y añadir entradas con información sobre conversaciones con estos que se hayan
producido en reuniones, por e-mail o por teléfono.
Creación de un módulo de Recursos. El usuario podrá registrar cuándo comienza y cuando
termina de trabajar, llevando así un control de las horas de trabajo realizadas. Aquí también
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 30 | 98
podrá acceder al historial de fichajes propio y, si su rol lo permite, ver el historial del resto
de trabajadores para comprobar si existen anomalías.
Creación de un módulo de Proyectos. Este módulo permitirá al usuario crear y gestionar
proyectos, dividiéndolos en tareas y asignando estas a los trabajadores. Se podrán introducir
en los calendarios de éstos, poniendo fechas límite y alertas.
Creación de un módulo de Autenticación. Controlará el acceso a la aplicación,
proporcionando así seguridad a la información que ésta maneja. Una vez que el usuario se
ha autenticado correctamente con sus credenciales empresariales, se lanzará la aplicación
completa.
Dar la posibilidad al usuario de modificar la apariencia de la aplicación, cambiando sus
colores, y la forma en la que se muestran las tablas de información.
Desarrollar una interfaz gráfica sencilla, intuitiva y fácil de utilizar para todo tipo de usuarios,
incluidos aquellos sin conocimientos informáticos. Esta interfaz será similar a la que se
puede encontrar en las últimas versiones del paquete Office de Microsoft, haciendo así un
entorno más familiar para el usuario.
7.3 Descripción funcional
En este apartado se procederá a realizar una descripción funcional del sistema que se va a
desarrollar. Para llevar a cabo esta tarea se utilizarán los casos de uso que proporciona UML.
Un caso de uso es la descripción de un conjunto de secuencias de interacciones entre el sistema y
uno o más actores en la que se considera al sistema como una caja negra y en la que los actores
obtienen resultados observables.
Los casos de uso se emplean para capturar el comportamiento deseado del sistema en desarrollo,
sin tener que especificar cómo se implementa ese comportamiento. Con los casos de uso
denotaremos los comportamientos esenciales del sistema.
7.3.1 Identificación de los casos de uso
Para realizar el análisis des sistema, utilizaremos casos de uso mediante dos tipos distintos de
representaciones. Se realizará una representación gráfica de los mismos mediante diagramas de
casos de uso y se utilizará una representación tabular para explicar cada uno de los casos de uso.
El diagrama de casos de uso representa la forma en que un usuario (denominado actor dentro de la
nomenclatura de UML) opera con el sistema, además de la forma, tipo y orden en que los elementos
interactúan (operaciones o casos de uso).
Mediante representaciones tabulares se explicarán algunos aspectos de los casos de uso que nos
ayudarán a comprender en qué consisten, cómo se comportará el sistema, etc.
Aunque UML no propone ningún formato específico para representar los casos de uso de forma
tabular, utilizaremos el formato que se indica a continuación para lograr este objetivo.
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 31 | 98
Nombre del Caso de Uso
Objetivo
Explicación del beneficio obtenido por el actor con el caso
Acción
Evento que produce la ejecución del Caso de Uso. Un caso de uso siempre es
iniciado por una acción de un actor, explicar qué acción del actor principal
provocará la ejecución del caso.
Tipo
Se distinguirán dos tipos de casos de uso:
- Secundarios: son casos de uso generales que se refinarán posteriormente en
casos de uso primarios.
- Primarios: son caos de uso finales. Su funcionamiento se detallará durante el
diseño procedimental (capítulo 12).
Precondiciones
Condiciones que deben cumplirse para que el Caso de Uso inicie su ejecución.
Descripción
Descripción informal del caso de uso.
Tabla 7.1: Plantilla para definir los Casos de Uso
Antes de mostrar los principales casos de uso que se presentarán en el sistema software, se van a
identificar a los actores que van a interaccionar con la aplicación CRM.
USUARIO
Representa a cualquier usuario que acceda a la aplicación CRM.
USUARIO
APLICACIÓN
CRM
Figura 7.1: Identificación del actor USUARIO
ADMINISTRADOR
Representa a los usuarios que utilizan la aplicación como cualquier trabajador, pero que además
pueden controlar la presencia de todos ellos y añadir y eliminar sujetos en la base de datos, sean
clientes o trabajadores.
ADMINISTRADOR
APLICACIÓN
CRM
Figura 7.2: Identificación del actor ADMINISTRADOR
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 32 | 98
TRABAJADOR
Representa a los usuarios que utilizan la aplicación como un trabajador de la empresa. Ficha su
entrada y salida del trabajo, puede consultar su propio historial y la información disponible de los
clientes, así como registrar la interacción con ellos e indicar si una tarea asignada está terminada.
TRABAJADOR
APLICACIÓN
CRM
Figura 7.3: Identificación del actor TRABAJADOR
Entre los actores identificados se da una relación de generalización/especialización. Los actores
Trabajador y Administrador son generalizados en el actor Usuario.
USUARIO
TRABAJADOR ADMINISTRADOR
Figura 7.4: Relación entre los actores del sistema
A continuación, se muestran los principales caos de uso que se presentarán en el sistema software
que se va a desarrollar. Se van a distinguir entre los casos de uso de trazo grueso, que tratarán las
funcionalidades del sistema a un nivel más general, y los casos de uso de trazo fino, en los que se
especificarán cada uno de los casos de uso de trazo grueso para una mejor comprensión de su
funcionalidad total.
7.3.1.1 Casos de uso trazo grueso
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 33 | 98
Aquí se tratarán las funcionalidades más generales del sistema, en las que el actor será del tipo
Usuario, pues ambos tipos de usuarios pueden realizar estas acciones.
Se han dividido en dos los casos de uso de trazo grueso, pues el usuario debe acceder al sistema
antes de poder utilizar el resto de la aplicación siempre.
USUARIO
Acceder al sistema
CU 0.a: Acceder al Sistema
Figura 7.5: CU 0.a - Acceder al sistema
CU 0.a - Acceder al Sistema
Objetivo
Acceder a las funciones de la aplicación
Acción
El usuario abre la aplicación
Tipo
Primario
Precondiciones
La aplicación debe estar instalada en el dispositivo
Descripción
El usuario introduce sus credenciales de empresa y, si es correcto, se lanza la
aplicación. En caso contrario, se muestra un error y la aplicación pide de nuevo
introducir las credenciales.
Tabla 7.2: CU 0.a - Acceder al sistema
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 34 | 98
Gestionar CRM
Gestionar Proyectos
Gestionar Recursos
Gestionar Vistas
USUARIO
CU 0.b: Funcionalidad general
Cerrar sesión
Figura 7.6: CU 0.b – Funcionalidad general
CU 0.a - Funcionalidad general
Objetivo
Mostrar la ventana principal de la aplicación
Acción
El se identifica en la aplicación
Tipo
Primario
Precondiciones
El usuario debe haberse autenticado correctamente en la aplicación
Descripción
Se muestra la aplicación y sus funcionalidades, pudiendo realizar acciones de
los diversos módulos de la aplicación.
Tabla 7.3: CU 0.b – Funcionalidad general
CU 1 - Gestionar CRM
Objetivo
Mostrar las funcionalidades de CRM de la aplicación
Acción
El usuario accede a la pestaña de CRM de la aplicación
Tipo
Secundario
Precondiciones
Estar identificado en el sistema
Descripción
Se muestran en la barra superior las diferentes funcionalidades de CRM de la
aplicación
Tabla 7.4: CU 1 - Gestionar CRM
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 35 | 98
CU 2 - Gestionar Recursos
Objetivo
Mostrar las funcionalidades de gestión de recursos de la aplicación
Acción
El usuario accede a la pestaña de Recursos de la aplicación
Tipo
Secundario
Precondiciones
Estar identificado en el sistema
Descripción
Se muestran en la barra superior las diferentes funcionalidades de gestión de
recursos de la aplicación
Tabla 7.5: CU 2 - Gestionar Recursos
CU 3 - Gestionar Proyectos
Objetivo
Mostrar las funcionalidades de gestión de proyectos de la aplicación
Acción
El usuario accede a la pestaña de Proyectos de la aplicación
Tipo
Secundario
Precondiciones
Estar identificado en el sistema
Descripción
Se muestran en la barra superior las diferentes funcionalidades de gestión de
proyectos de la aplicación
Tabla 7.6: CU 3 - Gestionar Proyectos
CU 4 - Gestionar Vistas
Objetivo
Mostrar las funcionalidades de gestión de vistas de la aplicación
Acción
El usuario accede a la pestaña de Proyectos de la aplicación
Tipo
Secundario
Precondiciones
Estar identificado en el sistema
Descripción
Se muestran en la barra superior las diferentes funcionalidades de gestión de
vistas de la aplicación
Tabla 7.7: CU 4 - Gestionar Vistas
CU 5 - Cerrar sesión
Objetivo
Desconectar al usuario de la aplicación y cerrarla
Acción
El usuario pulsa el botón de Cerrar sesión
Tipo
Primario
Precondiciones
Estar identificado en el sistema
Descripción
Se desconecta al usuario de la aplicación, se elimina la cookie del dispositivo y
se cierra la aplicación
Tabla 7.8: CU 5 - Cerrar sesión
7.3.1.2 Casos de uso trazo fino
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 36 | 98
Trabajador
Consultar clientes
Registrar interacción
Añadir cliente
Administrador
CU 1: Gestionar CRM
Figura 7.7: CU 1 - Gestionar CRM
CU 1.1 – Consultar clientes
Objetivo
Consultar la información de los clientes en la base de datos
Acción
El usuario pulsa el botón de Clientes
Tipo
Secundario
Actor
Trabajador y Administrador
Precondiciones
Tener la pestaña de CRM activa en la aplicación
Descripción
Se muestra la tabla con la lista de los clientes junto a la información que se
tiene de cada uno de ellos
Tabla 7.9: CU 1.1 Consultar clientes
CU 1.2 - Registrar interacción
Objetivo
Almacenar en la base de datos una conversación que se ha tenido con un
cliente
Acción
El usuario pulsa el botón de Registrar interacción
Tipo
Primario
Actor
Trabajador y Administrador
Precondiciones
Tener la pestaña de CRM activa en la aplicación
Descripción
El usuario rellena el formulario de una interacción con el cliente y se almacena
la interacción en la base de datos
Tabla 7.10: 1.2 - Registrar interacción
CU 1.3 - Añadir cliente
Objetivo
Introducir un cliente nuevo en la base de datos
Acción
El usuario pulsa el botón de Nuevo cliente
Tipo
Primario
Actor
Administrador
Precondiciones
Tener la pestaña de CRM activa en la aplicación
Descripción
El usuario rellena el formulario de un nuevo cliente y éste se registra en la
base de datos
Tabla 7.11: CU 1.3 - Añadir cliente
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 37 | 98
Trabajador
Consultar ficha
Filtrar clientes
Administrador
CU 1.1: Consultar clientes
Figura 7.8: CU 1.1 - Consultar clientes
CU 1.1.1 - Consultar ficha
Objetivo
Consultar la información de un cliente en particular
Acción
El usuario hace doble click en un cliente de la tabla
Tipo
Secundario
Actor
Trabajador y Administrador
Precondiciones
Tener abierta una tabla de información de clientes
Descripción
Se muestra la ficha de un determinado cliente al usuario, para poder ver más
información sobre éste
Tabla 7.12: CU 1.1.1 - Consultar ficha
CU 1.1.2 - Filtrar clientes
Objetivo
Encontrar un cliente o clientes en particular
Acción
El usuario busca en la caja de búsqueda o filtrando por columnas
Tipo
Primario
Actor
Trabajador y Administrador
Precondiciones
Tener abierta una tabla de información de clientes
Descripción
Se muestra un cliente o una lista de clientes que coincidan con la búsqueda o
el filtro que haya establecido el usuario
Figura 7.9: CU 1.1.2 - Filtrar clientes
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 38 | 98
Administrador
Modificar información
Eliminar cliente
CU 1.1.1: Consultar ficha
Figura 7.10: CU 1.1.1 - Consultar ficha
CU 1.1.1.1 - Modificar información
Objetivo
Modificar la información de un cliente
Acción
El usuario tiene que modificar la información en el formulario de la ficha y
pulsar guardar
Tipo
Primario
Actor
Administrador
Precondiciones
Tener abierta una ficha de un cliente
Descripción
Modifica la información del cliente de la ficha que está activa si se pulsa en
Guardar en la ventana
Tabla 7.13: CU 1.1.1.1 - Modificar información
CU 1.1.1.2 - Eliminar cliente
Objetivo
Eliminar un cliente de la base de datos
Acción
El usuario pulsa el botón Eliminar en la ficha del cliente
Tipo
Primario
Actor
Administrador
Precondiciones
Tener abierta una ficha de un cliente
Descripción
Elimina el cliente de la base de datos de la ficha activa
Tabla 7.14: CU 1.1.1.2 - Eliminar cliente
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 39 | 98
Trabajador
Fichar entrada/salida
Consultar historial
propio
Consultar historial
trabajadores Administrador
CU 2: Gestionar Recursos
Asignar tarea
Figura 7.11: CU 2 - Gestionar Recursos
CU 2.1 - Fichar entrada/salida
Objetivo
Fichar la entrada o salida de la jornada laboral del usuario
Acción
El usuario pulsa el botón Fichar en la barra superior
Tipo
Primario
Actor
Trabajador y Administrador
Precondiciones
Tener activa la pestaña en la que esté el botón Fichar
Descripción
Ficha la hora en la que empieza a trabajar el usuario si es la primera vez que le
da, si no, fichará la hora a la que termina de trabajar
Tabla 7.15: CU 2.1 - Fichar entrada/salida
CU 2.2 - Consultar historial propio
Objetivo
Mostrar el historial de fichajes del usuario
Acción
El usuario pulsa el botón Mostrar historial en la barra superior
Tipo
Primario
Actor
Trabajador y Administrador
Precondiciones
Tener activa la pestaña en la que esté el botón Mostrar historial
Descripción
Muestra el historial de fichajes del usuario que está conectado a la aplicación
en ese momento
Tabla 7.16: CU 2.2 Consultar historial propio
CU 2.3 - Consultar historial trabajadores
Objetivo
Mostrar el historial de fichajes de los trabajadores de la empresa
Acción
El usuario pulsa el botón Mostrar historial trabajadores en la barra superior
Tipo
Primario
Actor
Administrador
Precondiciones
Tener activa la pestaña en la que esté el botón Mostrar historial
Descripción
Muestra el historial de fichajes de los usuarios trabajadores de la empresa.
Dando doble click en uno de ellos muestra la ficha del seleccionado
Tabla 7.17: CU 2.3 - Consultar historial trabajadores
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 40 | 98
CU 2.4 - Asignar tarea
Objetivo
Asignar una tarea existente o nueva a un usuario en particular
Acción
El usuario pulsa el botón Asignar tarea en la barra superior
Tipo
Primario
Actor
Administrador
Precondiciones
Tener activa la pestaña en la que esté el botón Asignar tarea
Descripción
Asigna una tarea ya creada o nueva a un usuario del sistema, pudiendo
ponerle fechas límite y enlazarlo en el calendario de éste
Tabla 7.18: CU 2.4 Asignar tarea
Trabajador
Consultar proyecto
Consultar calendario
Crear proyecto Administrador
CU 3: Gestionar Proyectos
Eliminar proyecto
Figura 7.12: CU 3 - Gestionar Proyectos
CU 3.1 - Consultar proyecto
Objetivo
Consultar la información de un proyecto en marcha
Acción
El usuario pulsa el botón Consultar proyecto tarea en la barra superior
Tipo
Primario
Actor
Trabajador y Administrador
Precondiciones
Tener activa la pestaña en la que esté el botón Consultar proyecto
Descripción
Permite consultar la información y estado de un proyecto activo de la empresa
en ese momento, pudiendo buscar uno en concreto
Tabla 7.19: CU 3.1 - Consultar proyecto
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 41 | 98
CU 3.2 - Consultar calendario
Objetivo
Consultar el calendario del usuario activo
Acción
El usuario pulsa el botón Consultar calendario tarea en la barra superior
Tipo
Primario
Actor
Trabajador y Administrador
Precondiciones
Tener activa la pestaña en la que esté el botón Consultar calendario
Descripción
Permite consultar el calendario del usuario que está conectado actualmente
en la aplicación, pudiendo ver las fechas límite y alertas
Tabla 7.20: CU 3.2 - Consultar calendario
CU 3.3 - Crear proyecto
Objetivo
Crear un nuevo proyecto empresarial
Acción
El usuario pulsa el botón Crear proyecto tarea en la barra superior
Tipo
Primario
Actor
Administrador
Precondiciones
Tener activa la pestaña en la que esté el botón Crear proyecto
Descripción
Genera un nuevo proyecto en la base de datos, dando la posibilidad de
dividirlo en tareas que luego se pueden asignar a los trabajadores
Tabla 7.21: CU 3.3 - Crear proyecto
CU 3.4 - Eliminar proyecto
Objetivo
Eliminar un proyecto en la base de datos
Acción
El usuario pulsa el botón Eliminar proyecto tarea en la barra superior
Tipo
Primario
Actor
Administrador
Precondiciones
Tener activa la pestaña en la que esté el botón Eliminar proyecto
Descripción
Elimina el proyecto seleccionado de la base de datos
Tabla 7.22: CU 3.4 Eliminar proyecto
Usuario
Cambiar tema
Cambiar forma tablas
CU 4: Gestionar Vistas
Figura 7.13: CU 4 - Gestionar Vistas
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 42 | 98
CU 4.1 - Cambiar tema
Objetivo
Cambiar el tema de la aplicación
Acción
El usuario elige el tema que desea del selector de temas
Tipo
Primario
Actor
Usuario
Precondiciones
Tener activa la pestaña en la que esté el selector de temas
Descripción
Modifica los colores de la aplicación en función del tema seleccionado
Tabla 7.23: CU 4.1 - Cambiar tema
CU 4.2 - Cambiar forma tablas
Objetivo
Cambiar cómo se muestran las tablas
Acción
El usuario elige la forma en la que se muestran las tablas en la barra superior
Tipo
Primario
Actor
Usuario
Precondiciones
Tener activa la pestaña en la que estén las opciones de tablas
Descripción
Modifica la forma en la que se muestran las tablas al usuario
Tabla 7.24: CU 4.2 - Cambiar forma tablas
7.4 Descripción de la información
En este apartado se procederá a describir la información manipulada por el sistema. En primer lugar,
se analizarán las clases y las asociaciones entre las mismas, que han sido extraídas del estudio del
problema. Por último, se pasará a obtener el modelo conceptual.
Para el modelado de la información y de las funciones del sistema en el desarrollo del proceso
software se utilizará UML (Unified Modeling Language) como notación, ya que se ha convertido en
un estándar actualmente.
Del estudio del problema y con el fin de alcanzar los objetivos marcados se ha establecido una serie
de supuestos que deberá cumplir el sistema que se va a desarrollar.
Supuesto 1: Se desea mantener información de los clientes que tiene la empresa,
almacenando todos los datos necesarios para identificar a cada uno de ellos
inequívocamente.
Supuesto 2: De cada cliente se almacenará como mínimo el nombre, la razón social, un
número de documento de identidad, un número de teléfono y un e-mail de contacto.
Supuesto 3: Cada interacción con un cliente se almacenará de forma que quede enlazada
con dicho cliente y el trabajador o trabajadores que la realizaron. Cada cliente puede tener
muchas interacciones con diversos trabajadores, y viceversa.
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 43 | 98
Supuesto 4: Se desea almacenar información de todos los trabajadores de la empresa, con
los datos suficientes para identificarlos inequívocamente.
Supuesto 5: De cada trabajador se almacenarán el nombre y apellidos, la razón social, el
puesto de trabajo, el NIF, el número de teléfono y el correo electrónico de empresa como
mínimo.
Supuesto 6: Los fichajes de entrada y salida se almacenarán como una sola entrada en la
base de datos, calculándose en ésta las horas trabajadas en una sesión. Estos fichajes
quedarán enlazados con el usuario que los genera.
Supuesto 7: De cada fichaje de entrada y salida se almacenará la hora de entrada, la hora
de salida, la diferencia entre éstas, el usuario que las registró y la información del dispositivo
en la que se ha generado como mínimo, pudiendo introducir una breve descripción.
Supuesto 8: Las tareas pueden ser asignadas a uno o varios usuarios. No tienen por qué
pertenecer a un proyecto.
Supuesto 9: Cada tarea estará compuesta por un nombre, una descripción, una fecha límite,
los trabajadores asignados y el proyecto al que está asignado. Estos tres últimos datos en el
caso en el que existieran para dicha tarea.
Supuesto 10: Se desea guardar información sobre los proyectos de la empresa, pudiendo
ser estos divididos en tareas asignables a los trabajadores.
Supuesto 11: De cada proyecto se almacenará el cliente destinatario (si lo hubiera), el
nombre, la razón, una descripción y la fecha de inicio y final estimado del mismo. También
quedará enlazado a las posibles tareas en las que pueda estar dividido.
Supuesto 12: Se guardará de una sesión a otra el tema seleccionado por el usuario, de forma
que no tenga que estar cambiándolo cada vez que inicie la aplicación.
7.4.1 Análisis de las clases
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 44 | 98
En este apartado se realizará un análisis detallado de las clases extraídas en del análisis del problema.
Se identificarán y definirán claramente cada una de ellas, las responsabilidades que tienen asociadas,
así como los atributos y operaciones necesarias para cumplir esas responsabilidades. Puesto que el
problema objeto del análisis ha sido la creación de un nuevo módulo para una herramienta ya
existente, se detallarán las clases creadas y aquellas existentes que hayan sufrido alguna
modificación.
Para realizar este análisis se presentará una representación gráfica de cada clase y una explicación
más detallada sobre los distintos elementos que la componen.
Las clases que se han identificado en el análisis del sistema son aquellas que se van a utilizar para dar
funcionalidad al sistema, puesto que en .NET las clases que se generan pueden ser clases
instanciables o clases estáticas. Las clases instanciables son aquellas que poseen uno o varios
constructores y un destructor, pudiendo crear objetos (instancias) de la propia clase. Las clases
estáticas se utilizan como contenedores de conjuntos de métodos que sólo funcionan en parámetros
de entrada, sin necesidad de obtener o establecer campos internos de instancia. Se podría decir que
vienen a ser las bibliotecas de funciones. Por tanto, en este apartado se van a identificar las clases
instanciables del sistema, puesto que las otras muestran métodos y algoritmos propios de la
empresa.
7.4.1.1 Clase Usuario
Esta clase representa a cualquier usuario de la aplicación, bien sea trabajador de la empresa o bien
sea administrador también. Implementa todos los atributos y métodos necesarios para otorgar la
funcionalidad deseada a un usuario.
Atributos
nombre: Cadena que almacena el nombre del usuario.
apellidos: Cadena que almacena los apellidos del usuario.
adm: Indica si el usuario es administrador (1) o no (0).
id: Valor numérico que identifica inequívocamente a un usuario.
razonSocial: Cadena que almacena la razón social del usuario.
NIF: Cadena que almacena el NIF del usuario.
telefono: Valor numérico que contiene el número de teléfono del usuario.
correo: Cadena que almacena el correo electrónico de empresa del usuario.
puesto: Cadena que almacena el puesto de trabajo en la empresa del usuario.
foto: Imagen que muestra una foto que identifica al usuario.
fechaAlta: Fecha que representa la fecha en la que el usuario se contrató.
Métodos
Trabajador(nombre, apellidos, adm, id, ?razonSocial, NIF, teléfono, correo, puesto, ?foto,
fechaAlta): Es el constructor de la clase. Genera una instancia para representar al usuario
conectado al sistema en este momento.
fichar(): Es la función que genera un fichaje de entrada/salida.
registrar(): Registra al usuario en la base de datos.
eliminar(): Elimina al usuario en cuestión de la base de datos.
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 45 | 98
Usuario
-nombre : string
+eliminar()
+fichar()
-apellidos : string
-adm : bool
-puesto : string
-foto : Image
-razonSocial : string
-correo : string
-id : int
-telefono : int
-NIF : string
-fechaAlta : Datetime
+Usuario()
+registrar()
Figura 7.14: Clase Usuario
7.4.1.2 Clase Fichaje
Esta clase implementa los fichajes de entrada/salida de las sesiones de trabajo que pueden realizar
los usuarios de la aplicación. Permite registrarlas en la base de datos.
Atributos
entrada: Fecha y hora que indica el momento en el que el usuario comienza a trabajar.
salida: Fecha y hora que indica el momento en el que el usuario termina de trabajar.
horas: Valor numérico que indica el número de horas de trabajo que el usuario ha realizado
en esta sesión.
idUser: Valor numérico que identifica inequívocamente al usuario que realiza el fichaje.
info: Cadena que almacena la información del dispositivo desde el que se ficha.
asunto: Cadena que almacena información general sobre la sesión de trabajo.
Métodos
Fichaje(idUser): Es el constructor de la clase. Genera una instancia que representa un fichaje
de un usuario en el sistema. Se le pasa el id del usuario conectado actualmente.
registrar(): Registra el fichaje en la base de datos. Devuelve true si se ha realizado con éxito
y false en caso contrario.
Fichaje
-asunto : string
-idUser : int
-salida: Datetime
+Fichaje()
+registrar()
-entrada: Datetime
-horas : float
-info: string
Figura 7.15: Clase Fichaje
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 46 | 98
7.4.1.3 Clase Cliente
Esta clase representa a los clientes que puede tener la empresa registrados en el sistema. Almacena
toda la información sobre ellos y permite introducirlos o eliminarlos de la base de datos.
Atributos
nombre: Cadena que almacena del nombre del cliente.
id: Valor numérico que identifica inequívocamente a un cliente.
razonSocial: Cadena que almacena la razón social del cliente.
CIF: Cadena que almacena el CIF del cliente.
telefono: Valor numérico que contiene el número de teléfono del cliente.
correo: Cadena que almacena el correo electrónico de empresa del cliente.
logo: Imagen que muestra el logotipo del cliente.
fechaAlta: Fecha que representa la fecha en la que se hizo el contrato con el cliente.
Métodos
Cliente(nombre, id, ?razonSocial, CIF, teléfono, correo, ?foto, fechaAlta): Es el constructor
de la clase. Genera una instancia para representar a un cliente de la empresa.
registrar(): Registra al cliente en la base de datos.
eliminar(): Elimina al cliente de la base de datos.
Cliente
-nombre : string
+eliminar()
-logo : Image
-razonSocial : string
-correo : string
-id : int
-telefono : int
-CIF : string
-fechaAlta : Datetime
+Cliente()
+registrar()
Figura 7.16: Clase Cliente
7.4.1.4 Clase Interaccion
Atributos
idCliente: Valor numérico que identifica inequívocamente el cliente con el que se realiza la
interacción.
idUsuario: Valor numérico que identifica inequívocamente al usuario que genera la
interacción.
id: Valor numérico que identifica inequívocamente a una interacción.
fecha: Fecha y hora en la que se realizó la interacción
asunto: Cadena que contiene una descripción que explica en qué consistió la interacción.
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 47 | 98
Métodos
Interaccion(idCliente, idUsuario, ?participantes, fecha, ?asunto): Es el constructor de la
clase. Genera una instancia para representar a una interacción del usuario con un cliente.
registrar(): Registra la interacción en la base de datos.
eliminar(): Elimina la interacción de la base de datos.
Interaccion
+eliminar()
-asunto : string
-idCliente : int
-fecha : Datetime
+Interaccion()
+registrar()
-idUser : int
-id : int
Figura 7.17: Clase Interaccion
7.4.1.5 Clase Proyecto
Atributos
nombre: Cadena que almacena el nombre del proyecto.
id: Valor numérico que identifica inequívocamente a un proyecto.
idCliente: Valor numérico que identifica el cliente para el que se va a hacer el proyecto.
idUser: Valor numérico que identifica el usuario que genera el proyecto.
participantes: Vector de valores numéricos que identifican inequívocamente a los usuarios
que participan en la interacción, si es que existen.
fechaInicio: Fecha en la que se crea e inicia el proyecto.
fechaFinal: Fecha que indica el final estimado del proyecto.
tareas: Vector de valores numéricos que identifican las tareas en las que se divide el
proyecto.
Métodos
Proyecto(nombre, id, idCliente, idUser, ?participantes, fechaInicio, fechaFinal, ?tareas): Es
el constructor de la clase. Genera una instancia para representar un proyecto de la empresa.
asignarTarea(int id): Es la función que asigna una tarea al proyecto, introduciendo su id en
el vector tareas.
registrar(): Registra al proyecto en la base de datos.
eliminar(): Elimina al proyecto de la base de datos.
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 48 | 98
Proyecto
-nombre : string
+eliminar()
+asignarTarea()
-id : int
-fechaFinal : Datetime
+Proyecto()
+registrar()
-idCliente : int
-idUser : int
-participantes : int[]
-fechaInicio : Datetime
-tareas : Tarea
Figura 7.18: Clase Proyecto
7.4.1.6 Clase Tarea
Atributos
nombre: Cadena que almacena el nombre de la tarea.
id: Valor numérico que identifica inequívocamente a una tarea.
idUser: Valor numérico que identifica al usuario al que está asignada una tarea.
fecha: Fecha que indica la fecha límite de la tarea.
tareas: Vector de valores numéricos que identifican las tareas en las que se divide la tarea,
ya que una tarea de un proyecto se puede dividir en tareas más simples.
Métodos
Tarea(nombre, id, idUser, ?tareas): Es el constructor de la clase. Genera una instancia para
representar al usuario conectado al sistema en este momento.
asignarTarea(int id): Es la función que asigna una tarea a otra, introduciendo su id en el
vector tareas.
registrar(): Registra la tarea en la base de datos.
eliminar(): Elimina la tarea de la base de datos.
Tarea
-nombre : string
+eliminar()
+asignarTarea()
-id : int
+Tarea()
+registrar()
-idUser : int
-tareas : Tarea
-fecha : Datetime
Figura 7.19: Clase Tarea
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 49 | 98
Las clases del Framework .NET poseen unas variables llamadas Propiedades, que pueden ser
llamadas como si fueran variables públicas. Las Propiedades se utilizan para proporcionar un acceso
controlado a los detalles internos de una clase. Con ellas se generan los métodos get y set de las
variables de las clases, pudiendo modificar el código de estas funciones para que hagan más que leer
y escribir el valor de una variable interna. Todas las variables, exceptuando los id propios de cada
clase y a la clase Fichaje, harán uso de las Propiedades, motivo por el que no se han descrito métodos
get y set anteriormente para los atributos de las clases.
7.4.2 Análisis de las asociaciones
7.4.2.1 Asociación Usuario-Fichaje
Este tipo de asociación establece la relación entre un usuario y un fichaje de entrada/salida.
Un usuario puede poseer más de un fichaje, o incluso ninguno, y un fichaje sólo puede pertenecer a
un usuario. Por lo tanto, la clase Usuario interviene con cardinalidad mínima y máxima 1, mientras
que la clase Fichaje interviene con la cardinalidad mínima 0 y la máxima n.
7.4.2.2 Asociación Usuario-Interaccion
Este tipo de asociación establece la relación entre un usuario y una interacción que él crea.
Un usuario puede poseer más de una interacción, o incluso ninguna, y una interacción sólo puede
ser creada por un usuario. Por lo tanto, la clase Usuario interviene con cardinalidad mínima y máxima
1, mientras que la clase Interaccion interviene con la cardinalidad mínima 0 y la máxima n.
7.4.2.3 Asociación Usuario-Proyecto
Este tipo de asociación establece la relación entre un usuario y un proyecto que él crea.
Un usuario puede poseer más de un proyecto, o incluso ninguno, y un proyecto sólo puede ser creado
por un usuario. Por lo tanto, la clase Usuario interviene con cardinalidad mínima y máxima 1,
mientras que la clase Proyecto interviene con la cardinalidad mínima 0 y la máxima n.
7.4.2.4 Asociación Usuario-Tarea
Este tipo de asociación establece la relación entre un usuario y una tarea que él crea.
Un usuario puede poseer más de una tarea, o incluso ninguna, y una tarea sólo puede ser creada por
un usuario. Por lo tanto, la clase Usuario interviene con cardinalidad mínima y máxima 1, mientras
que la clase Tarea interviene con la cardinalidad mínima 0 y la máxima n.
7.4.2.5 Asociación Cliente-Interaccion
Este tipo de asociación establece la relación entre un cliente y una interacción con un usuario.
Un cliente puede poseer más de una interacción, o incluso ninguna, y una interacción sólo puede
pertenecer a un usuario. Por lo tanto, la clase Cliente interviene con cardinalidad mínima y máxima
1, mientras que la clase Interaccion interviene con la cardinalidad mínima 0 y la máxima n.
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 50 | 98
7.4.2.6 Asociación Proyecto-Usuario
Este tipo de asociación establece la relación entre un proyecto y sus participantes.
Un proyecto puede poseer uno o más de un participante, y un usuario puede participar en ninguno
o muchos proyectos. Por lo tanto, la clase proyecto interviene con cardinalidad mínima 0 y máxima
n, mientras que la clase Usuario interviene con la cardinalidad mínima 1 y la máxima n.
7.4.2.7 Asociación Proyecto-Cliente
Este tipo de asociación establece la relación entre un proyecto y el cliente para el que se realiza.
Un proyecto puede poseer un cliente, y un cliente puede pertenecer a ninguno, a uno o a más de un
proyecto. Por lo tanto, la clase Proyecto interviene con cardinalidad mínima 0 y máxima n, mientras
que la clase Cliente interviene con la cardinalidad mínima y máxima 1.
7.4.2.8 Asociación Proyecto-Tarea
Este tipo de asociación establece la relación entre un proyecto y las tareas en las que se puede dividir.
Un proyecto puede poseer ninguna, una o más tareas, y una tarea puede pertenecer a un proyecto.
Por lo tanto, la clase Proyecto interviene con cardinalidad mínima 0 y máxima n, mientras que la
clase Tarea interviene con la cardinalidad mínima y máxima 1.
7.4.2.9 Asociación Tarea-Usuario
Este tipo de asociación establece la relación entre una tarea y el usuario que la realiza.
Una tarea puede ser realizada por un usuario o varios, y un usuario puede realizar ninguna, una o
más de una tarea. Por lo tanto, la clase Tarea interviene con cardinalidad mínima 0 y máxima n,
mientras que la clase Usuario interviene con la cardinalidad mínima 1 y máxima n.
7.4.2.10 Asociación Tarea-Tarea
Este tipo de asociación establece la relación entre una tarea y las tareas en las que se puede dividir.
Una tarea puede poseer ninguna, una o más tareas, y una tarea puede pertenecer ninguna o a una
tarea. Por lo tanto, la clase Tarea interviene con cardinalidad mínima 0 y máxima n en ambos
extremos.
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 51 | 98
7.4.3 Diagrama de clases
Usuario
Cliente
Fichaje
InteraccionProyecto
Tarea
(creador)
(creador)
(creador)
(participantes)
0 ... *
1
1
1
1
1
1
1
1
(participantes)
Figura 7.20: Diagrama de Clases
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 52 | 98
8 Especificación de la interfaz
8.1 Introducción
En este capítulo se realizará una descripción de las características que deberá poseer la interfaz de
la aplicación AlephCRM.
8.2 Características de la interfaz
La interfaz seguirá la línea de diseño de las aplicaciones profesionales del paquete Office de
Microsoft. Estas aplicaciones se caracterizan por tener una barra en la parte superior, en la que se
dividen en categorías las diferentes funcionalidades que tienen. Véase como ejemplo Microsoft
Word o Microsoft Excel. Las características de la interfaz se podrían resumir en:
Una ventana principal en la que se haría prácticamente todo el trabajo. Esta ventana deberá
tener dos zonas diferenciadas: una barra dividida en pestañas por categorías, incluyendo en
ellas las funcionalidades de los módulos de la aplicación y una zona central, que ocuparía el
resto de la ventana, que será el área de trabajo.
Ventanas secundarias auxiliares, que aparecerían en momentos determinados del uso de la
aplicación. Estas ventanas se usarán para editar los datos de la aplicación, mostrar mensajes
de error o información sobre ésta.
Las ventanas de los editores de informes deberán tener una interfaz sencilla, similar al
programa Word de Microsoft, pero sólo con las funciones fundamentales. La opción de
exportación del archivo deberá estar bien señalizada.
Los editores de información deberán ser comprender un formulario para modificar los datos
esenciales de los sujetos, no pudiendo modificar sus números de identificación o sus roles
desde la aplicación. Cada elemento del formulario deberá admitir de entrada el tipo de dato
que coincida con la propiedad que lo almacena en la base de datos (char, int, datetime, etc).
Los botones de la barra superior deberán tener un nombre lo suficientemente descriptivo
como para saber qué función realiza. Por si con esto no fuera suficiente, deberán mostrar
un diálogo que explique brevemente su funcionalidad.
La opción de cambiar de tema de la aplicación deberá estar disponible en todo momento, y
se debe guardar de una sesión a otra. Los temas deben ser completos y modificar de forma
consistente la apariencia del programa.
Con el usuario conectado, se debe mostrar en todo momento el nombre del usuario
completo, junto con su rol. Debe tener acceso en cualquier momento a la opción de cerrar
sesión.
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 53 | 98
A la hora de crear un sujeto nuevo se rellenará un formulario similar al de edición de los
datos de los sujetos. Los campos de los formularios variarán en función de si se trata de un
cliente o un trabajador, pero serán visualmente similares para no confundir al usuario.
Cuando se esté visualizando una tabla, el usuario deberá poder buscar en ella en cualquier
momento, al igual que filtrar por algún valor de las columnas u ordenarlas de diferentes
formas.
El formulario de inicio de sesión aparecerá nada más arrancar la aplicación. Contará con dos
cajas de texto, una para introducir el e-mail y otra para introducir la contraseña. La caja de
texto de la contraseña deberá ocultar ésta mientras se escribe. Una vez iniciada la sesión
correctamente, se lanzará la interfaz de la ventana principal de la aplicación.
El tamaño de la ventana principal de la aplicación podrá ser modificado por el usuario a su
antojo, estando en modo ventana independiente. No ocurrirá lo mismo con las ventanas de
los editores.
Los mensajes de error aparecerán cuando algo no funcione en la aplicación y remitirán a la
ventana de información para ponerse en contacto con el servicio técnico.
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 54 | 98
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 55 | 98
SECCIÓN III
DISEÑO
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 56 | 98
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 57 | 98
9 Diseño de datos
9.1 Introducción
En este capítulo se definirá la estructura de datos que usará el sistema. Los datos de la aplicación
estarán almacenados en una base de datos relacional, de esta forma se representarán las relaciones
y restricciones lógicas que surgen en el desarrollo del sistema.
9.2 Definición de las tablas
En este apartado se definirá el esquema lógico de la Base de Datos que empleará el sistema. Como
modelo lógico se ha elegido el modelo relacional, el cual se irá obteniendo a partir del modelo de
clases obtenido en el capítulo 7, extrayendo de este modelo de clases aquellos objetos que deban
ser persistentes, esto es, aquellos objetos cuya información deba ser almacenada. No se
considerarán persistentes aquellos objetos que sean creados por el sistema para realizar una
operación interna.
En la definición de las tablas se utilizará la siguiente notación:
Clave principal: el identificador principal de cada tabla se indicará con un subrayado simple
Clave foránea: los atributos que sean referencias a claves de otras tablas se indicarán en
negrita.
Clave alterna: los atributos que pueden identificar por si solos a una tabla, pero que no
forman parte de la clave principal se indicarán mediante un doble subrayado.
Otros atributos: el resto de atributos de las tablas, los que no forman parte de ninguna de
las claves indicadas anteriormente, se indicarán sin ningún formato especial.
Pueden existir atributos que sean claves principales y foráneas, por lo que se representarán mediante
subrayado simple y negrita.
9.2.1.1 Tabla USUARIOS
La estructura de la tabla USUARIOS es la siguiente:
USUARIOS(UsuarioId, Nombre, Apellidos, Admin, RazonSocial, NIF, Telefono, Correo, Puesto, Foto,
FechaAlta)
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 58 | 98
9.2.1.2 Tabla CLIENTES
La estructura de la tabla CLIENTES es la siguiente:
CLIENTES(ClienteId, Nombre, RazonSocial, CIF, Telefono, Correo, Logo, FechaAlta, UsuarioAlta)
9.2.1.3 Tabla FICHAJES
La estructura de la tabla FICHAJES es la siguiente:
FICHAJES(FichajeId, Entrada, Salida, Horas, Informacion, Asunto, UsuarioAlta)
9.2.1.4 Tabla INTERACCIONES
La estructura de la tabla INTERACCIONES es la siguiente:
INTERACCIONES(InteraccionId, Asunto, FechaAlta, Cliente, UsuarioAlta)
9.2.1.5 Tabla PROYECTOS
La estructura de la tabla PROYECTOS es la siguiente:
PROYECTOS(ProyectoId, Nombre, Inicio, Final, Terminado, FechaAlta, Cliente, UsuarioAlta)
9.2.1.6 Tabla TAREAS
La estructura de la tabla TAREAS es la siguiente:
TAREAS(TareaId, Nombre, Inicio, Final, Terminado, FechaAlta, TareaSuperior, Cliente, Proyecto,
UsuarioAlta)
9.2.1.7 Tabla PARTIPROY
Esta tabla representa la relación de usuarios participantes de un proyecto. La estructura de la tabla
PARTIPROY es la siguiente:
PARTIPROY(Id, Proyecto, Usuario)
9.2.1.8 Tabla PARTITAREAS
Esta tabla representa la relación de usuarios participantes de una tarea. La estructura de la tabla
PARTITAREAS es la siguiente:
PARTITAREA(Id, Tarea, Usuario)
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 59 | 98
9.3 Esquema relacional
A continuación, se definirán los dominios y las restricciones de los atributos de cada tabla, así como
las opciones de borrado y actualización entre las tablas relacionadas.
El conjunto de tablas que constituyen la base de datos que se usará en el sistema será el siguiente:
USUARIOS
Atributo
Tipo
Clave
Permitir valor nulo
Valor predeterminado
UsuarioId
int
Principal
No
-
Nombre
nvarchar(30)
-
No
-
Apellidos
nvarchar(60)
-
No
-
Admin
bit
-
Sí
0
RazonSocial
nvarchar(80)
-
Sí
-
NIF
nvarchar(16)
-
No
-
Telefono
nvarchar(15)
-
Sí
-
Correo
nvarchar(60)
-
No
-
Puesto
nvarchar(60)
-
Sí
-
Foto
varbinary(MAX)
-
Sí
-
FechaAlta
datetime
-
No
getdate()
Tabla 9.1: Tabla USUARIOS
CLIENTES
Atributo
Tipo
Clave
Permitir valor nulo
Valor predeterminado
ClienteId
int
Principal
No
-
Nombre
nvarchar(30)
-
No
-
RazonSocial
nvarchar(80)
-
Sí
-
CIF
nvarchar(16)
-
No
-
Telefono
nvarchar(15)
-
Sí
-
Correo
nvarchar(60)
-
No
-
Logo
varbinary(MAX)
-
Sí
-
FechaAlta
datetime
-
No
getdate()
UsuarioAlta
int
Foránea
No
-
Tabla 9.2: Tabla CLIENTES
FICHAJES
Atributo
Tipo
Clave
Permitir valor nulo
Valor predeterminado
FichajeId
int
Principal
No
-
Entrada
datetime
-
No
-
Salida
datetime
-
Sí
-
Horas
float
-
Sí
0
Informacion
nvarchar(150)
-
No
-
Asunto
nvarchar(40)
-
Sí
-
UsuarioAlta
int
Foránea
No
-
Tabla 9.3: Tabla FICHAJES
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 60 | 98
INTERACCIONES
Atributo
Tipo
Clave
Permitir valor nulo
Valor predeterminado
InteraccionId
int
Principal
No
-
Asunto
nvarchar(150)
-
Sí
-
FechaAlta
datetime
-
No
getdate()
Cliente
int
Foránea
No
-
UsuarioAlta
int
Foránea
No
-
Tabla 9.4: Tabla INTERACCIONES
PROYECTOS
Atributo
Tipo
Clave
Permitir valor nulo
Valor predeterminado
ProyectoId
int
Principal
No
-
Nombre
nvarchar(50)
-
No
-
Cliente
int
Foránea
No
-
Inicio
datetime
-
Sí
-
Final
datetime
-
Sí
-
Terminado
bit
-
Sí
0
FechaAlta
datetime
-
No
getdate()
UsuarioAlta
int
Foránea
No
-
Tabla 9.5: Tabla PROYECTOS
TAREAS
Atributo
Tipo
Clave
Permitir valor nulo
Valor predeterminado
TareaId
int
Principal
No
-
Nombre
nvarchar(15)
-
No
-
Inicio
datetime
-
Sí
-
Final
datetime
-
Sí
-
Terminada
bit
-
Sí
0
FechaAlta
datetime
-
No
getdate()
UsuarioAlta
int
Foránea
No
-
TareaSuperior
int
Foránea
Sí
-
Cliente
int
Foránea
Sí
-
Proyecto
int
Foránea
Sí
-
Tabla 9.6: Tabla TAREAS
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 61 | 98
PARTIPROY
Atributo
Tipo
Clave
Permitir valor nulo
Valor predeterminado
Id
int
Principal
No
-
Proyecto
int
Foránea
No
-
Usuario
int
Foránea
No
-
Tabla 9.7: Tabla PARTIPROY
PARTITAREAS
Atributo
Tipo
Clave
Permitir valor nulo
Valor predeterminado
Id
int
Principal
No
-
Tarea
int
Foránea
No
-
Usuario
int
Foránea
No
-
Tabla 9.8: Tabla PARTITAREAS
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 62 | 98
Figura 9.1: Diagrama Esquema Relacional
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 63 | 98
10 Diseño arquitectónico
10.1 Introducción
En este capítulo se definirá la arquitectura del sistema. Para ello se utilizarán los diagramas de despliegue,
que constituyen una de las técnicas que nos ofrece UML para realizar el diseño arquitectónico. Representan
la configuración de los nodos de procesamiento en tiempo de ejecución y los componentes que residen en
ellos. Muestran la vista de despliegue estática de una arquitectura y se relacionan con los componentes ya
que, por lo común, los nodos contienen uno o más componentes.
10.2 Diagrama de despliegue
Este sistema presenta claramente una arquitectura Cliente-Servidor. En este caso, el servidor se compone
por una base de datos y un Motor de base de datos. Ambos están contenidos en Microsoft Azure, junto con
la autenticación mediante Active Directory. El cliente es el responsable de la presentación, la entrada de
datos, la gestión de los módulos de la aplicación y la validación sencilla de entradas. Los componentes
principales de la arquitectura del sistema se basan en los siguientes conceptos:
Azure: Es una colección de servicios integrados en la nube de Microsoft. Todos estos servicios están
integrados unos con otros, manejándose desde el Portal de Azure en cualquier navegador. Se
encarga de administrar los servicios que utiliza la aplicación.
o Servidor de baase de datos (SQL Server): Para almacenar los datos persistentes de la
aplicación se dispondrá de una base de datos compuesta por una serie de tablas. El
servidor de bases de datos es el encargado de procesar todas las peticiones sobre la base
de datos. Se utilizará SQL Server como servidor de base de datos.
o Motor de base de datos: Se encarga de la conexión con la base de datos desde el cliente
y de almacenar, procesar y proteger los datos.
o Active Directory: Se trata de un administrador de identidad y acceso a la nube de Azure.
Se encarga de validar a los usuarios para que puedan acceder a la aplicación. Sólo se
validarán correctamente si están autorizados desde el Portal de Azure.
Aplicación cliente: Se trata de una instancia de la aplicación de estritorio Windows AlephCRM, que
estará siendo utilizada por un usuario de la empresa. En ella realizarán diferentes gestiones y
procedimientos, en los cuales se harán llamadas a la base de datos, bien para almacenar datos o
bien para leerlos. También se encarga de realizar la llamada al Active Directory para la
identificación de los usuarios usando las credenciales de la empresa.
La arquitectura del sistema está representada por el diagrama de la figura 10.1, en el que se puede observar
cómo interaccionan los elementos explicados.
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 64 | 98
Figura 10.1: Diagrama de despliegue
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 65 | 98
11 Diseño procedimental
11.1 Introducción
En este capítulo se procederá a describir el conjunto de procesos que realiza cada una de las funciones del
sistema. Para realizar esta tarea se hará uso de los diagramas de actividad que ofrece la notación UML.
Los diagramas de actividad se centran fundamentalmente en mostrar el flujo de control entre diferentes
actividades. Se suelen utilizar para modelar los aspectos dinámicos de un sistema. La mayoría de las veces
esto implica modelar pasos secuenciales (y posiblemente también concurrentes) de un proceso
computacional. Cada diagrama de actividad consta de una serie de operaciones elementales, así como de
un punto de inicio, un punto de parada y el número de bifurcaciones que sean necesarias.
11.2 Diagramas de actividad
A continuación, se mostrarán los diagramas de actividad correspondientes al sistema. La organización de
estos diagramas de actividad se realizará de manera descendente, de tal modo que se mostrará primero el
diagrama correspondiente a la actividad principal, que se irá desglosando paulatinamente hasta llegar a
cada función.
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 66 | 98
11.2.1 Funcionalidad principal del sistema
La siguiente figura muestra el diagrama de actividad principal del sistema. En él que podemos observar las
diferentes opciones disponibles cuando el usuario inicia la aplicación. Al principio deberá autenticarse para
que se cargue la interfaz y el resto de las opciones del sistema. El nodo final indica que se cierra la aplicación.
Autenticarse Cargar interfaz
principal
Seleccionar
opción
Gestionar CRM
Gestionar
Recursos
Gestionar
Proyectos
Gestionar Vistas
Cerrar sesión
Fichar
Figura 11.1: Diagrama de actividad - Funcionalidad principal
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 67 | 98
11.2.2 Autenticarse
En esta figura se muestran los pasos que ha de realizar el usuario para llegar a identificarse y así seguir a la
siguiente opción en el diagrama de la funcionalidad principal, Cargar interfaz. En el caso en el que haya
alguna cookie almacenada, se ingresará de forma automática con la última cuenta con la que se entró al
sistema. Si la última vez se cerró sesión, la cuenta quedará almacenada en Windows. Si es la primera vez
que se inicia sesión en la aplicación, se han borrado todas las cuentas del Administrador de credenciales de
Windows o quiere introducir una cuenta nueva, se le pedirá al usuario introducir las credenciales completas.
Iniciar sesión
¿Hay cookies en el sistema?
Validar
credenciales con
el servidor ¿Credenciales correctas?
Elegir cuenta
¿Hay credenciales almacenadas?
Introducir
contraseña
¿Está la cuenta almacenada?
Introducir correo
electrónico
Sí
No
Sí
Seleccionar
Usar otra cuenta
Seleccionar
cuenta
No
Sí
Sí
Cargar formulario
No
No
Almacenar
credenciales
Figura 11.2: Diagrama de actividad - Autenticarse
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 68 | 98
11.2.3 Fichar
Esta opción estará disponible nada más iniciar el sistema, ya que es lo primero que debe hacer un usuario
cuando abre la aplicación. Si a la hora de fichar hay algún problema, se notificará un mensaje de error y el
usuario deberá ponerse en contacto con un superior o con servicio técnico.
Pulsar el botón de
Fichar
Coger información
del sistema
Guardar hora
Comprobar en la
BBDD
¿Hay un registro de entrada previo?
Registrar salida en
BBDD
Sí
No
Generar nuevo
registro
Registrar entrada
BBDD
Figura 11.3: Diagrama de actividad - Fichar
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 69 | 98
11.2.4 Gestionar CRM
En la gestión CRM el usuario podrá consultar la lista de los clientes de la empresa y registrar una interacción
que haya tenido con ellos. Si el usuario es administrador, podrá además añadir un nuevo cliente.
Seleccionar
opción
Registrar
interacción
Mostrar clientes
Añadir nuevo
cliente
Figura 11.4: Diagrama de actividad - Gestionar CRM
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 70 | 98
11.2.4.1 Mostrar clientes
En esta actividad, el usuario puede consultar la ficha de un cliente determinado de la lista, filtrar la lista o
buscar uno en particular. Si genera un informe, en éste aparecerá la tabla tal y como la está viendo en ese
momento. Si es administrador, al consultar la ficha de un cliente, podrá modificarla o eliminarla.
Seleccionar
opción
Filtrar clientes
Ver ficha cliente
Buscar cliente
Generar informe
Figura 11.5: Diagrama actividad - Mostrar clientes
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 71 | 98
11.2.5 Gestionar Recursos
En la gestión de Recursos el usuario tendrá la posibilidad de ver su propio historial de fichajes y ver las
tareas que tiene asignadas. Si el usuario es administrador, además podrá ver el historial de fichajes del resto
de trabajadores, así como una lista completa de todos ellos.
Seleccionar
opción
¿Es administrador?
Mostrar tareas
Mostrar historial
fichajes
Sí
No
Mostrar historial
trabajadores
Mostrar
trabajadores
No
Figura 11.6: Diagrama de actividad - Gestionar Recursos
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 72 | 98
11.2.5.1 Mostrar trabajadores
En esta actividad, el usuario puede consultar la ficha de un trabajador determinado de la lista, filtrar la lista
o buscar uno en particular. Si genera un informe, en éste aparecerá la tabla tal y como la está viendo en ese
momento. Al consultar la ficha de un trabajador, podrá modificarla o eliminarla, ya que a esta actividad sólo
pueden acceder los administradores.
Seleccionar
opción
Filtrar
trabajadores
Ver ficha
trabajador
Buscar trabajador
Generar informe
Figura 11.7: Diagrama actividad - Mostrar trabajadores
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 73 | 98
11.2.6 Gestionar Proyectos
En esta sección el usuario podrá consultar los proyectos en los que está participando (proyectos propios),
en los que verá su estado actual, y ver su calendario, en el que se encontrarán las tareas y fechas límite que
tendrá. Si el usuario es administrador, podrá además crear un proyecto y consultar todos los proyectos que
están activos actualmente en la empresa, aunque no sea partícipe.
Seleccionar
opción
¿Es administrador?
Mostrar
calendario
Mostrar
Proyectos propios
Sí
No
Crear proyecto
Mostrar
Proyectos
No
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 74 | 98
Figura 11.8: Diagrama de actividad - Gestionar Proyectos
11.2.6.1 Mostrar Proyectos
En esta actividad, el usuario puede consultar la ficha de un proyecto determinado de la lista, filtrar la lista
o buscar uno en particular. Si genera un informe, en éste aparecerá la tabla tal y como la está viendo en ese
momento. Al consultar la ficha de un proyecto, podrá modificarla o eliminarla, ya que a esta actividad sólo
pueden acceder los administradores.
Seleccionar
opción
Filtrar Proyecto
Ver ficha Proyecto
Buscar Proyecto
Generar informe
Figura 11.9: Diagrama de actividad - Mostrar Proyectos
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 75 | 98
11.2.7 Gestionar Vistas
En las vistas, el usuario podrá modificar la forma en la que se ven las tablas de la aplicación, así como los
colores de la aplicación por completo seleccionando un tema en el selector de temas.
Seleccionar
opción
Modificar tema de
aplicación
Modificar vista de
tablas
Figura 11.10: Diagrama de actividad - Gestionar vistas
11.2.8 Cerrar sesión
En este caso el usuario no tiene más que pulsar el botón de cerrar sesión, que estará disponible en todo
momento. Se borrarán las cookies de inicio de sesión automático y se cerrará la aplicación.
Pulsar botón
Cerrar Sesión
Borrar cookies del
sistema
Cerrar aplicación
Figura 11.11: Diagrama de actividad - Cerrar sesión
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 76 | 98
11.2.9 Generar nuevo elemento
En este diagrama se mostrarán las actividades que se deben realizar para generar un nuevo elemento en la
aplicación, contemplando un nuevo proyecto, con sus respectivas tareas, y un nuevo cliente. Estas
actividades sólo podrán ser realizadas por un administrador. Se ha decidido realizar un diagrama general
porque los procedimientos son prácticamente idénticos, variando únicamente entre ellos los formularios
que se han de rellenar.
Pulsar el botón de
Nuevo elemento Lanzar formulario
Rellenar
formulario
Pulsar el botón de
Añadir
¿Hay un elemento igual?
Mostrar mensaje
de error
Sí
No
Generar nuevo
registro
Registrar elemento
BBDD
Consultar BBDD
Figura 11.12: Diagrama actividad - Generar Nuevo elemento
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 77 | 98
12 Diseño de la interfaz
12.1 Introducción
En este capítulo se mostrará el diseño realizado para la interfaz de la aplicación a desarrollar. Con el objetivo
de desarrollar una interfaz sencilla que posibilite la localización de la información deseada, el
entendimiento claro de las funcionalidades ofrecidas y la navegación intuitiva por la aplicación, se ha
buscado un diseño similar a las aplicaciones del paquete Office de Microsoft.
A continuación, se mostrarán y explicarán los diferentes elementos de la interfaz. La modificación de la
información de los sujetos y la edición de informes se harán a través de ventanas emergentes, que también
se mostrarán más adelante. Toda la aplicación tendrá una apariencia muy similar, por lo que se explicará
de forma general los elementos comunes a todos los módulos. No se profundizará en el diseño de las
funciones específicas de los módulos porque estos trabajan todos de forma similar y no modifican el
aspecto general de la aplicación.
El diseño de la interfaz que se va a mostrar son meros prototipos, es decir, son ideas de diseño y distribución
de los elementos que pueden variar en la versión final del sistema. Estos prototipos se han realizado con la
herramienta de prototipado Pencil, que es de código abierto y está desarrollada por Evolus. Pencil está
disponible para todas las plataformas y proporciona elementos para realizar prototipos de interfaces, como
si se tratase de un dibujo en papel. También contiene plantillas para sistemas específicos, como los sistemas
operativos móviles iOS y Android.
12.2 Ventana Principal
Como se puede comprobar en la figura 12.1, el diseño se compone de tres zonas bien diferenciadas:
Una barra superior donde se encuentran las diferentes páginas, en las que en cada una de ellas
están las funcionalidades de los módulos de la aplicación. Cada una de las pestañas contemplará
una agrupación por categorías de las funcionalidades de la aplicación.
Una zona de trabajo que ocupa la mayor parte de la interfaz, en la que se presentarán las tablas
de información referentes a los sujetos de las bases de datos. También contendrá la caja de
búsqueda y un sistema de pestañas para pasar de una tabla a otra.
Una barra de estado en la que se mostrará el usuario que está conectado, su e-mail y su rol en el
sistema.
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 78 | 98
Figura 12.1: Ventana Principal - Vista base
En la zona de trabajo estarán las tablas, separadas por pestañas, que irían agrupándose conforme se van
abriendo haciendo uso de los botones de la barra. En las páginas de la barra los botones se agruparán según
categorías más concretas por funcionalidades relacionadas, para una visión más intuitiva de éstos. Justo
encima de la tabla se encontrará la barra de búsqueda para filtrar los resultados de las tablas, y en la parte
inferior de la ventana estará el nombre de usuario, seguido del e-mail y del rol, del usuario que está
conectado en ese momento en la aplicación.
Figura 12.2: Ventana principal – Vista completa
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 79 | 98
12.3 Ventanas secundarias
Las ventanas secundarias son unas ventanas auxiliares que aparecerán en momentos determinados del uso
de la aplicación. Estas ventanas se usarán para realizar ciertas funcionalidades del programa de forma que
no intervengan en el trabajo actual que esté realizando el usuario. De esta forma no se interrumpirá en
ningún momento la labor del usuario al no haber tediosos sistemas de pestañas múltiples o áreas de trabajo
que se deben cerrar para continuar trabajando. Estas ventanas auxiliares se pueden dividir en tres
categorías bastante diferenciadas, que son los editores, los mensajes y la información.
12.3.1 Editores
Los editores contendrán los formularios necesarios para consultar más detenidamente los datos de un
sujeto de la aplicación. En ellos se podrán modificar los datos que se muestren. Aquí están incluidos los
editores referentes a ingresar un nuevo sujeto y los de consultar/modificar la información de un sujeto.
Estos formularios variarán entre sí, pero serán muy similares en apariencia y funcionamiento. De la misma
forma, estos dos tipos de editores tendrán campos diferentes a rellenar o modificar dependiendo de si se
trata de la información de un cliente o de la información de un trabajador.
Figura 12.3: Editores
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 80 | 98
12.3.2 Mensajes
Estas ventanas secundarias se usarán para mostrar advertencias o errores durante un uso normal de la
aplicación. La apariencia de estas ventanas será siempre la misma, variando sólo el contenido del mensaje,
que dependerá del error que se haya producido. El contenido del mensaje lo genera el propio código de la
aplicación de forma automática cuando se produce una excepción o similares.
Junto al contenido del error se pondrán unas instrucciones para acceder a la ventana de información,
indicando que se ponga en contacto con el servicio técnico para poder solventar dicho error.
Figura 12.4: Mensaje de error
12.3.3 Información
Es una ventana que estará disponible en la pestaña Utilidades de la aplicación. En ella se mostrarán toda la
información referente a la aplicación y la empresa Tecnube, incluyendo formas de contacto. También
aparecerá información sobre el sistema que está ejecutando la aplicación (nombre del sistema, dirección
IP, dirección MAC, sistema operativo, nombre de usuario, etc). Esta información, como se indicará en los
mensajes de error y aquí mismo, se deberá adjuntar junto con el mensaje de error dado para así tener más
información a la hora de solucionarlo.
Figura 12.5: Acerca de - Información
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 81 | 98
12.4 Ventana de Inicio de sesión
Esta ventana constará de dos cajas de texto, una para el e-mail del usuario y otra para su contraseña, que
no la mostrará en ningún momento. Se iniciará sesión pulsando en el botón “Iniciar sesión” y, si el login es
correcto, se lanzará la ventana principal de la aplicación. Si no es correcto el sistema se lo notificará y le
dará la oportunidad de volver a introducir las credenciales.
El sistema almacena una cookie en el dispositivo que se esté utilizando, de forma que la próxima vez se
iniciará sesión con las últimas credenciales que se han introducido. Si esta cookie expira, cuando el usuario
inicie la aplicación le dará la oportunidad de acceder a ésta con una de las cuentas que ya ha introducido
anteriormente, introduciendo únicamente la contraseña de nuevo. Si no desea autenticarse con una de
esas cuentas, le dará la opción de introducir una nueva, como se puede apreciar en la figura 12.7.
Figura 12.6: Autenticación
Figura 12.7: Autenticación – Cambio de cuenta
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 82 | 98
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 83 | 98
SECCIÓN IV
PRUEBAS
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 84 | 98
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 85 | 98
13 Pruebas
13.1 Introducción
En este capítulo se detallarán las pruebas realizadas al software desarrollado. El objetivo que se pretende
conseguir mediante la realización de este conjunto de pruebas es valorar la calidad del software, y además
nos permitirá detectar y corregir los errores que se produzcan.
Esta fase es muy importante en el desarrollo de un sistema software, puesto que de ella depende la garantía
de calidad del producto. Las pruebas se han realizado desde un enfoque estructural (pruebas de la caja
blanca) y desde un enfoque funcional (pruebas de la caja negra).
El enfoque estructural o prueba de la caja blanca consiste en probar la estructura interna (implementación)
para elegir los casos de prueba. La prueba ideal consistiría en probar todos los caminos de ejecución a través
de las instrucciones de código.
Por otro lado, el enfoque funcional o prueba de la caja negra se centra en el estudio de la especificación de
cada una de las funciones, sus entradas y sus salidas, para obtener así los diferentes casos de prueba. La
prueba ideal en este caso sería probar para cada función todas las posibles entradas y salidas.
Las pruebas se han realizado a lo largo de la etapa de codificación del sistema y tras su finalización, llevadas
a cabo por el autor del sistema y por personal ajeno al proceso de desarrollo. A continuación se describirán
más detalladamente.
13.2 Enfoque estructural
Las pruebas de la caja blanca han sido realizadas por el autor de forma paralela a la etapa de codificación,
es decir, conforme se han implementado las funciones o procedimientos se han hecho las pruebas
necesarias para determinar su validez. En cada uno de los casos se ha comprobado, para todos los caminos
de ejecución, la no existencia de bucles infinitos, el buen funcionamiento de las sentencias condicionales,
valores de variables y parámetros, variables sin usar, etc.
Mediante la ejecución experimental de los distintos caminos que podía tomar la información dentro del
código, haciendo uso de todos los posibles rangos de valores que pueden tomar las variables que utiliza la
aplicación, se detectaron diversos errores en el funcionamiento de la aplicación. Estos errores han sido
corregidos, evaluando nuevamente las partes de código comprometidas por los mismos y aquellas
relacionadas.
Una vez terminadas las pruebas de caja blanca o enfoque estructural, se puede garantizar que se han
recorrido al menos una vez todos los posibles caminos independientes que se forman mediante las
instrucciones del código de la aplicación, además de corregir todos los errores que fueron apareciendo
durante la realización de este tipo de pruebas.
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 86 | 98
13.3 Enfoque funcional
Las pruebas de la caja negra se desarrollaron posteriormente a la etapa de codificación y han sido
estructuradas en tres fases diferentes para intentar detectar diferentes tipos de errores. A continuación,
se detallan cada una de las fases:
13.3.1 Primera Fase: Acceso al sistema
Las actividades de esta etapa se refieren a hacer chequeos completos respecto al acceso a la aplicación y a
los datos que ésta maneja. En los siguientes apartados se muestran las pruebas realizadas.
13.3.1.1 Autenticación Azure Active Directory
Para realizar esta prueba se han utilizado tres cuentas distintas, dos de ellas con acceso permitido en el
Active Directory y otra configurada para que no tenga acceso. Una de las que tiene acceso está almacenada
en la base de datos como un trabajador y la otra como un administrador.
Se introdujeron las credenciales de estas tres cuentas, comprobando que la cuenta que no tiene acceso se
detectaba como tal y la API mostraba un mensaje pidiendo unas credenciales correctas o con acceso al
directorio. Con las otras dos cuentas se introdujeron mal las credenciales para comprobar que lanzaba el
mensaje de error. Cuando se introdujeron bien se comprobó que la aplicación detectaba correctamente el
rol de ambos usuarios.
13.3.1.2 Acceso a la base de datos
En los ajustes de la aplicación se introdujeron mal los datos de conexión a la base de datos para que lanzara
el diálogo de configuración de la aplicación, en el que se pueden modificar estos datos para poder
conectarse a la base de datos. Se comprobó que con las credenciales correctas la conexión a esta era
correcta y se cargaba el resto de la aplicación. Esta comprobación siempre se realiza después de la
autenticación.
13.3.2 Segunda Fase: Interfaz
Esta fase de pruebas se revisan aspectos gráficos de la aplicación, para determinar si el despliegue de las
páginas, botones e iconos es el correcto. Se realizaron las siguientes pruebas:
13.3.2.1 Localización e integridad de elementos
Aquí se comprobó que el orden de las pestañas es el correcto y que en cada una de ellas los botones estaban
correctamente colocados. Cada uno de los botones debe tener a su vez el icono correspondiente que
indique de forma gráfica lo que realiza. También se comprobó que en la barra de estado aparecía el nombre,
correo y rol del usuario conectado, cambiando de cuenta para ver si estos datos se veían modificados. Una
última comprobación fue para ver si la ventana se podía minimizar, maximizar y cambiar el tamaño
correctamente.
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 87 | 98
13.3.2.2 Tamaño de los elementos
Con estas sencillas pruebas se verificaron que los tamaños de los elementos de la interfaz eran los óptimos,
tales como el tamaño de los botones, de los iconos y de las fuentes.
Otra parte de estas pruebas han consistido en comprobar si al pulsar un botón de la interfaz que cargara
algo en la zona de trabajo, el elemento que se cargaba ocupaba toda el área disponible, de forma que
aprovechara al máximo esta zona. También se comprobó que la disposición de los elementos en las fichas
de los sujetos y tareas era la deseada.
13.3.2.3 Presentación por roles
Hay ciertas operaciones que están capadas para el rol del trabajador, por tanto, éstas no se muestran en la
interfaz cuando un trabajador está autenticado en el sistema y sí cuando está conectado un administrador.
Esta prueba se ha realizado utilizando las dos cuentas con acceso autorizado en el directorio de Azure.
13.3.3 Tercera Fase: Operaciones
Las actividades de esta etapa se refieren a hacer chequeos completos respecto de las funcionalidades y
aplicaciones que ofrece la aplicación. En los siguientes apartados se muestran las pruebas realizadas:
13.3.3.1 Pruebas de datos
En estas pruebas se comprobó si se accedía correctamente a la base de datos a la hora de leer información
de ella, abriendo todos los listados y fichas de los sujetos de la aplicación, comprobando que la información
correspondiente a todos ellos era la correcta.
Así mismo, se ha comprobado que la introducción de un nuevo fichaje para indicar el inicio de la jornada
laboral era correcta y que, al darle de nuevo, indicaba que se iba a introducir una salida. Respecto a la
creación de nuevos clientes, tareas e interacciones se hicieron pruebas para determinar si la inserción era
correcta en la base de datos y si mantenía correctamente las relaciones que se indicaban en los formularios,
accediendo a los listados y fichas de los nuevos elementos introducidos de estos nuevos elementos.
También se ha probado la modificación de campos de los elementos ya almacenados y que estos cambios
se guarden en la base de datos.
Se han realizado con las dos cuentas diferentes que tienen acceso al sistema para verificar que las acciones
disponibles para ambos roles son las correctas.
13.3.3.2 Pruebas de informes
Se ha comprobado que cuando se desea crear un informe se lanza un diálogo para introducir la ruta para
guardar el archivo que se va a generar. Se ha revisado que los informes se generaban a partir de la tabla
activa en ese momento en la interfaz, y que ésta mantenía los filtros y la presentación que se habían
realizado en ella.
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 88 | 98
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 89 | 98
SECCIÓN V
CONCLUSIONES
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 90 | 98
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 91 | 98
14 Conclusiones y futuras mejoras
14.1 Introducción
En este capítulo se mencionarán las conclusiones obtenidas tras la realización del proyecto. También se
mencionará las futuras mejoras que se podrían introducir en el presente software.
14.2 Conclusiones
Tras haber llevado a cabo todas las etapas que componen el desarrollo del sistema software, se han extraído
las siguientes conclusiones en base a los objetivos propuestos inicialmente:
El diseño de la interfaz se ha mantenido sencillo y estructurado, de forma que cualquier usuario sin
conocimientos previos pueda hacer uso del software desde el minuto uno.
Se ha mantenido un diseño con el estilo del paquete Office de Microsoft, dando un ambiente
familiar al usuario final.
Se ha conseguido integrar las funcionalidades que se deseaban desde un principio, introduciendo
los módulos totalmente independientes entre sí.
La estructuración del código del software permite la integración de otros módulos de forma
bastante sencilla, pudiendo en un futuro desarrollar e introducir nuevas funcionalidades en el
sistema rápidamente sin tener que rediseñar la aplicación por completo.
La aplicación permite la autenticación con cuentas empresariales, consiguiendo así una
personalización aún mejor a la hora de venderla a un cliente.
Es posible consultar la información almacenada en la base de datos de forma rápida, y modificar
ésta de forma intuitiva y sencilla.
Para introducir nuevos elementos como clientes, interacciones, proyectos o tareas se utilizan los
mismos editores que para modificar la información de los ya existentes, por lo que mantiene una
coherencia e integridad respecto a la presentación de elementos.
El sistema desarrollado es totalmente independiente de la base de datos a la que se conecte, pues
permite cambiar los apartados para la cadena de conexión, pudiendo conectarse a otra base de
datos diferente y seguir funcionando. Las tablas, sin embargo, deberán seguir la misma estructura
siempre.
Es totalmente independiente del Active Directory al que se conecte, pues da la oportunidad de
configurar los ajustes de conexión a Azure, de forma que se podría conectar a un directorio
diferente y seguir funcionando perfectamente. El único requisito es que los correos que se utilizan
en el directorio se encuentren ligados inequívocamente a su usuario correspondiente en la base
de datos a la que se conecte.
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 92 | 98
Se ha construido una aplicación de gran utilidad para una empresa pequeña, que permite gestionar
de manera eficiente y sencilla la información que ésta posee de sus clientes, de sus trabajadores y
de los proyectos que tiene en marcha.
Por último, cabe señalar que, en vista de los resultados obtenidos, se han cumplido plenamente los
objetivos marcados al comienzo de este proyecto.
14.3 Futuras mejoras
En el mercado actual, las aplicaciones software de ámbito empresarial evolucionan continuamente,
añadiendo nuevas funcionalidades y características, haciéndolas más atractivas para los clientes
potenciales y aquellos que ya tienen contratado algún servicio. Para prosperar es necesario seguir esta
corriente, además de que no todos los módulos que están en la aplicación original han sido implementados
en esta, por lo que las futuras mejoras podrían ser:
Introducir el resto de los módulos de la aplicación AlephCRM que está desarrollada en Windows
Forms, y así tener esta aplicación al completo y con muchas más funcionalidades.
Hacer la aplicación multiplataforma, de forma que se pueda acceder a ella desde cualquier
dispositivo. En un principio se implementaría en UWP, para tener una aplicación de la tienda de
Windows, y que así esté disponible para Windows 10 en escritorio y en dispositivos móviles. Esto
se debe a que el ecosistema de Windows 10 está enfocado al ámbito empresarial, aunque más
adelante se desarrollaría para iPhone y Android.
Adaptar la interfaz actual a dispositivos móviles o con pantalla táctil que ejecuten Windows en su
versión de escritorio, como podrían ser las tablets o los últimos ultrabooks convertibles, para que
sea más cómoda de utilizar sin necesidad de un teclado o un ratón.
Incluir la internacionalización, de forma que pueda estar accesible a usuarios de diferentes lenguas.
De esta forma la aplicación se podría vender a empresas extranjeras o que tengan equipos
compuestos por personas de diferentes países.
Centrar la aplicación completamente en la nube, de forma que los ajustes personales de un usuario
se mantengan entre los dispositivos que éste usa.
14.4 Conclusiones personales
Como conclusiones personales destacar la adquisición de conocimientos en diversas áreas que abarca este
proyecto, entre las que se pueden destacar:
Estructuración y desarrollo de aplicaciones profesionales y de ámbito empresarial
Conocimientos de la gestión empresarial
Conocimientos en la plataforma .NET y de las tecnologías Windows Forms y WPF.
Lenguaje de programación C# y lenguaje de marcado XAML
Uso del entorno de desarrollo Visual Studio 2015 para el desarrollo y depuración de aplicaciones,
así como la conexión de estas a las bases de datos
Conocimientos de Transac-SQL
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 93 | 98
Bibliografía
14.5 Introducción
En esta sección se encuentran las referencias bibliográficas que se han utilizado en el desarrollo del
proyecto. En esta ocasión sólo se han utilizado referencias web, que estarán ordenadas por orden de
aparición en este informe. Además, se han introducido referencias de sitios web que se utilizaron para
estudiar y aprender a utilizar las tecnologías y lenguajes necesarios para la realización del programa en sí.
El formato elegido es el de IEEE.
14.6 Referencias bibliográficas – Manual técnico
[1]
«Wikipedia - Burbuja puntocom,» [En línea]. Available:
https://es.wikipedia.org/wiki/Burbuja_punto_com.
[2]
“CRM Switch,” [Online]. Available: https://www.crmswitch.com/crm-industry/crm-industry-history/.
[3]
«CRM Zazachat,» [En línea]. Available: http://www.zazachat.com/kb/crm/articles/crm_history.aspx.
[4]
«Evaluando CRM - Módulos de un CRM,» [En línea]. Available:
http://www.evaluandocrm.com/modulos-de-un-crm/.
[5]
«Suma CRM - Módulos,» [En línea]. Available: https://www.sumacrm.com/soporte/modulos-crm.
[6]
«Bluenote - Módulos,» [En línea]. Available: https://www.bluenote-systems.eu/crm-
features/modules-functions-crm-software.html.
[7]
«Suma CRM,» [En línea]. Available: https://www.sumacrm.com/soporte/tipos-de-crm-y-modelos.
[8]
«GestionEGRP,» [En línea]. Available: http://gestionegrp103.weebly.com/tipos-de-crm.html.
[9]
“Wikipedia - CRM,” [Online]. Available:
https://en.wikipedia.org/wiki/Customer_relationship_management. [Accessed 15 05 2016].
[10]
«WinForm - Wikipedia,» [En línea]. Available: https://en.wikipedia.org/wiki/Windows_Forms.
[11]
«DevExpress - Web,» [En línea]. Available: https://www.devexpress.com/.
[12]
«Support Microsoft - Framework 4.5,» [En línea]. Available: https://msdn.microsoft.com/es-
es/library/8z6watww%28v=vs.110%29.aspx?f=255&MSPPError=-2147217396.
[13]
«Chorus - Dynamics CRM,» [En línea]. Available: https://www.chorus.co/filters/news/microsoft-
dynamics-crm-a-history/.
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 94 | 98
[14]
«Microsoft - Dynamics CRM,» [En línea]. Available: https://www.microsoft.com/es-
es/dynamics/crm.aspx.
[15]
«Wikipedia - Windows Instaler,» [En línea]. Available:
https://en.wikipedia.org/wiki/Windows_Installer.
[16]
«Wikipedia - ClickOnce,» [En línea]. Available: https://en.wikipedia.org/wiki/ClickOnce.
[17]
«Wikipedia - WPF,» [En línea]. Available:
https://en.wikipedia.org/wiki/Windows_Presentation_Foundation.
[18]
«Wikipedia - CRM,» [En línea]. Available:
https://es.wikipedia.org/wiki/Customer_relationship_management.
[19]
«Stackoverflow,» [En línea]. Available: http://stackoverflow.com/.
[20]
DevExpress, «Documentación WPF de DevExpress,» DevExpress Team, [En línea]. Available:
https://documentation.devexpress.com/#WPF/CustomDocument7875.
[21]
Microsoft, «Microsoft Developer Network,» Microsoft, [En línea]. Available:
https://msdn.microsoft.com/es-es/dn308572.aspx.
[22]
DevExpress, «Tutoriales de DevExpress para WPF,» DevExpress Team, [En línea]. Available:
https://www.devexpress.com/Support/Start/#!platform=wpf.
[23]
DevExpress, «Tickets y ejemplos de DevExpress,» DevExpress Team, [En línea]. Available:
https://www.devexpress.com/Support/Center/Question/List/1.
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 95 | 98
Índice de tablas
Tabla 7.1: Plantilla para definir los Casos de Uso .......................................................................................... 31
Tabla 7.2: CU 0.a - Acceder al sistema .......................................................................................................... 33
Tabla 7.3: CU 0.b – Funcionalidad general .................................................................................................... 34
Tabla 7.4: CU 1 - Gestionar CRM ................................................................................................................... 34
Tabla 7.5: CU 2 - Gestionar Recursos ............................................................................................................ 35
Tabla 7.6: CU 3 - Gestionar Proyectos ........................................................................................................... 35
Tabla 7.7: CU 4 - Gestionar Vistas ................................................................................................................. 35
Tabla 7.8: CU 5 - Cerrar sesión ...................................................................................................................... 35
Tabla 7.9: CU 1.1 Consultar clientes .............................................................................................................. 36
Tabla 7.10: 1.2 - Registrar interacción .......................................................................................................... 36
Tabla 7.11: CU 1.3 - Añadir cliente ................................................................................................................ 36
Tabla 7.12: CU 1.1.1 - Consultar ficha ........................................................................................................... 37
Tabla 7.13: CU 1.1.1.1 - Modificar información ............................................................................................ 38
Tabla 7.14: CU 1.1.1.2 - Eliminar cliente ....................................................................................................... 38
Tabla 7.15: CU 2.1 - Fichar entrada/salida .................................................................................................... 39
Tabla 7.16: CU 2.2 Consultar historial propio ............................................................................................... 39
Tabla 7.17: CU 2.3 - Consultar historial trabajadores ................................................................................... 39
Tabla 7.18: CU 2.4 Asignar tarea ................................................................................................................... 40
Tabla 7.19: CU 3.1 - Consultar proyecto ....................................................................................................... 40
Tabla 7.20: CU 3.2 - Consultar calendario ..................................................................................................... 41
Tabla 7.21: CU 3.3 - Crear proyecto .............................................................................................................. 41
Tabla 7.22: CU 3.4 Eliminar proyecto ............................................................................................................ 41
Tabla 7.23: CU 4.1 - Cambiar tema ................................................................................................................ 42
Tabla 7.24: CU 4.2 - Cambiar forma tablas .................................................................................................... 42
Tabla 9.1: Tabla USUARIOS............................................................................................................................ 59
Tabla 9.2: Tabla CLIENTES ............................................................................................................................. 59
Tabla 9.3: Tabla FICHAJES .............................................................................................................................. 59
Tabla 9.4: Tabla INTERACCIONES .................................................................................................................. 60
Tabla 9.5: Tabla PROYECTOS ......................................................................................................................... 60
Tabla 9.6: Tabla TAREAS ................................................................................................................................ 60
Tabla 9.7: Tabla PARTIPROY .......................................................................................................................... 61
Tabla 9.8: Tabla PARTITAREAS ...................................................................................................................... 61
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 96 | 98
Índice de figuras
Figura 7.1: Identificación del actor USUARIO ................................................................................................ 31
Figura 7.2: Identificación del actor ADMINISTRADOR ................................................................................... 31
Figura 7.3: Identificación del actor TRABAJADOR ......................................................................................... 32
Figura 7.4: Relación entre los actores del sistema ........................................................................................ 32
Figura 7.5: CU 0.a - Acceder al sistema ......................................................................................................... 33
Figura 7.6: CU 0.b – Funcionalidad general ................................................................................................... 34
Figura 7.7: CU 1 - Gestionar CRM .................................................................................................................. 36
Figura 7.8: CU 1.1 - Consultar clientes .......................................................................................................... 37
Figura 7.9: CU 1.1.2 - Filtrar clientes ............................................................................................................. 37
Figura 7.10: CU 1.1.1 - Consultar ficha .......................................................................................................... 38
Figura 7.11: CU 2 - Gestionar Recursos ......................................................................................................... 39
Figura 7.12: CU 3 - Gestionar Proyectos........................................................................................................ 40
Figura 7.13: CU 4 - Gestionar Vistas .............................................................................................................. 41
Figura 7.14: Clase Usuario ............................................................................................................................. 45
Figura 7.15: Clase Fichaje .............................................................................................................................. 45
Figura 7.16: Clase Cliente .............................................................................................................................. 46
Figura 7.17: Clase Interaccion ....................................................................................................................... 47
Figura 7.18: Clase Proyecto ........................................................................................................................... 48
Figura 7.19: Clase Tarea ................................................................................................................................ 48
Figura 7.20: Diagrama de Clases ................................................................................................................... 51
Figura 9.1: Diagrama Esquema Relacional .................................................................................................... 62
Figura 10.1: Diagrama de despliegue ............................................................................................................ 64
Figura 11.1: Diagrama de actividad - Funcionalidad principal ...................................................................... 66
Figura 11.2: Diagrama de actividad - Autenticarse ....................................................................................... 67
Figura 11.3: Diagrama de actividad - Fichar .................................................................................................. 68
Figura 11.4: Diagrama de actividad - Gestionar CRM ................................................................................... 69
Figura 11.5: Diagrama actividad - Mostrar clientes ...................................................................................... 70
Figura 11.6: Diagrama de actividad - Gestionar Recursos............................................................................. 71
Figura 11.7: Diagrama actividad - Mostrar trabajadores .............................................................................. 72
Figura 11.8: Diagrama de actividad - Gestionar Proyectos ........................................................................... 74
Figura 11.9: Diagrama de actividad - Mostrar Proyectos ............................................................................. 74
Figura 11.10: Diagrama de actividad - Gestionar vistas ................................................................................ 75
Figura 11.11: Diagrama de actividad - Cerrar sesión .................................................................................... 75
Figura 11.12: Diagrama actividad - Generar Nuevo elemento ...................................................................... 76
Figura 12.1: Ventana Principal - Vista base ................................................................................................... 78
Figura 12.2: Ventana principal – Vista completa .......................................................................................... 78
Figura 12.3: Editores ..................................................................................................................................... 79
Figura 12.4: Mensaje de error ....................................................................................................................... 80
Figura 12.5: Acerca de - Información ............................................................................................................ 80
Figura 12.6: Autenticación ............................................................................................................................ 81
Figura 12.7: Autenticación – Cambio de cuenta ........................................................................................... 81
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 97 | 98
Anexo I – Windows Presentation Foundation
Introducción
Hasta 2006, el desarrollo de aplicaciones de escritorio en Windows se realizaba utilizando Windows Forms,
también conocido como WinForms. En este año se lanzó la versión 3.0 del Framwork .NET de Microsoft, en
el que se introdujo esta nueva tecnología de desarrollo. El despliegue de esta tecnología ofrecía tanto la
versión standalone como la XAML Browsers Applications (XBAP), siendo el desarrollo muy similar entre
ambas.
Las aplicaciones desarrolladas con XBAP se ejecutan en un navegador web. No fue hasta la versión 4.0 de
.NET (y en las siguientes) que las aplicaciones XBAP podían ejecutarse como aplicaciones de confianza total,
es decir, que pueden usar todos los recursos del ordenador. Además, estas aplicaciones se ejecutan a través
de un proceso diferente al del navegador, aunque de la sensación de que se están ejecutando en el
navegador.Al principio, las aplicaciones desarrolladas con XBAP sólo podían ejecutarse en Internet Explorer.
Con la salida de la versión 4.0 del Framework .NET se podieron ejecutar en Firefox, y así ha sido hasta la
fecha.
Las aplicaciones standalone son las aplicaciones que se instalan en la propia máquina para poder ejecutarse.
Tienen siempre a su disposición todos los recursos del ordenador, es decir, son consideradas aplicaciones
de total confianza. Estas aplicaciones se instalan utilizando Windows Instaler (anteriormente conocido
como Microsoft Instaler – MSI [14]) o ClickOnce (instalador web de Microsoft [15]). [16]
WPF
El objetivo de Windows Presentation Foundation (WPF) era, y sigue siendo, proporcionar avances en el
entorno de Windows que permitieran crear interfaces que incorporaran documentos, componentes
multimedia, gráfics bidimensionales y tridimensionales, animaciones, características tipo web, etc. Se
pueden resaltar tres aspectos fundamentales:
Una tecnología común para interfaces de usuario Windows y explorador web
Una plataforma unificada para interfaces de usuario modernas
La posibilidad de desarrolladores y diseñadores de trabajar conjuntamente
La creación de aplicaciones XAML para un explorador utilizando WPF se realiza utilizando XBAP, del que se
ha hablado anteriormente, que permite realizar dos aplicaciones, una para escritorio y otra para explorador
web, con el mismo código.
Esta plataforma unificada consta de varias características que consiguen otorgar las herramientas
necesarias para crear unas interfaces de usuario más completas, simples y atractivas visualmente. Estas
características son:
Direct3D: Es la tecnología que se utiliza para renderizar los gráficos en Windows. Esta característica
permite mostrar gráficos más complejos y temas personalizados, pudiendo descargar algunos
procesos gráficos a la GPU, ya que ésta está mejor preparada para el procesamiento gráfico que la
CPU.
Aplicación para la gestión de los recursos humanos empresariales (CRM) utilizando la tecnología WPF
P á g i n a 98 | 98
Servicios de medios: Se pueden crear interfaces utilizando muchos medios, bastante comunes,
como pueden ser imágenes vectorizadas y rasterizadas, audio y vídeo, pudiendo introducir también
animaciones y elementos 2D y 3D gracias a sus sistemas de animación y renderización. Las
capacidades 3D de WPD son un subconjunto de las características que ofrece Direct3D.
Plantillas: Las características de un elemento de WPF se pueden modificar directamente para
definirlo o bien se pueden modificar indirectamente utilizando plantillas o estilos. Estos son un
conjunto de ajustes que se predefinen para un tipo de elemento en concreto, y luego se pueden
usar en cualquier momento haciendo uso de keys o bien de forma predeterminada.
Animaciones: Ofrece animaciones basadas en tiempo, y no en frames. Esto hace que la velocidad
sea independiente del rendimiento del sistema. Estas animaciones pueden ser activadas por
eventos externos.
Imágenes: Puede acceder al código del Windows Imaging Component (WIC), permitiendo a los
desarrolladores escribir codécs específicos para sus propios formatos de imagen.
Efectos: Se utiliza la clase Effects para generar efectos rasterizados en los componentes visuales,
pudiendo especificar shaders (o sompreadores) personalizados.
Documentos: WPF soporta de forma nativa documentos paginados, pudiendo verlos por páginas
o en modo scroll. También reorganiza el texto si la zona cambia de tamaño.
Texto: Soporta de manera nativa la tecnología OpenType, lo que otorga a los desarrolladores una
amplia gama de características de renderizado de texto, pudiendo acceder a diversos tipos de
fuentes, fracciones, sustitución de los glifos, ligaduras, entre otras posibilidades.
WPF tiene un conjunto de servicios de datos incluido conocido como Data binding. Esto permite a los
desarrolladores conectar y manipular datos en las aplicaciones. WPF ofrece algunos controles predefinidos
para el manejo de datos como pueden ser los botones, el menú, las mallas (grids) y las listas (list box). El
enlace de los datos no determina su presentación, pues se pueden modificar los controles predefinidos
mediante las plantillas. Existen cuatro tipos de data binding:
Una vez: Cuando el cliente ignora actualizaciones del servidor.
Una vía: Cuando el cliente tiene sólo acceso en modo lectura al servidor.
Dos vías: Cuando el cliente puede introducir y leer datos en el servidor.
Una vía a la fuente: Cuando el cliente sólo puede introducir datos en el servidor.
WPF también otorga interoperatibilidad con Windows Forms, permitiendo así usar controles y crear
controles de usuario de esta tecnología. [16]
WPF introdujo un nuevo lenguaje basado en XML centrado en la interfaz, siguiendo el éxito de los lenguajes
de marcado en el desarrollo web. Este lenguaje es eXtensible Application Markup Language, XAML en su
acrónimo, y fue diseñado como un método más eficiente para el desarrollo de interfaces de usuario.
Con este lenguaje se consigue que los diseñadores y los desarrolladores trabajen conjuntamente, ya que
separa las capas de modelo y vista, permitiendo a los diseñadores ser más efectivos durante el ciclo de
desarrollo. Se trata también de un lenguaje declarativo, por lo que se puede programar el comportamiento
y la integración de los elementos sin tener que utilizar programación procedural, aunque todos los
elementos de WPF pueden ser codificados en cualquiera de los dos lenguajes de .NET, C# y VB.NET.
