MANUAL DE INSTRUCCIONES
i2100H
TRANSCEPTOR 144 MHz FM
Este dispositivo cumple con reglas de la Parte 15 de FCC. El fun-
cionamiento está sujeto a los siguientes dos condiciones: (1) Este
dispositivo puede que no cause la interferencia perfudicial, y (2) este
dispositivo debe aceptar alguna interferencia recibida que pueda
causar el funcionamiento indeseable.
ES_IC-2100H_2.qxd 03.7.28 10:18 Page A (1,1)
i
RADVERTENCIA! NUNCA conecte el transceptor a
una toma de corriente de CA. Esto podría plantear riesgos de incen-
dio o dar lugar a descargas eléctrias.
RADVERTENCIA! NUNCA haga funcionar el tran-
sceptor mientras conduce un coche. Una conducción cautelosa
requiere su atención completa- si no, podría accidentarse.
NUNCA conecte el transceptor a una fuente de alimentación de
más de 16V. Este tipo de conexión podría averiar el transceptor.
NUNCA conecte el transceptor a una fuente de alimentación con
la polaridad invertida. Esto dañará al transceptor.
NUNCA corte el cable de alimentación de CC que se encuentra
entre el enchufe de CC y el soporte de los fusibles. Si se efectúa una
conexión incorrecta después de haberlo cortado el transceptor podría
resultar dañado.
NUNCA coloque el transceptor en lugares donde pueda dificultar
el funcionamiento normal de vehículo o donde pueda causar lesiones
corporales.
NUNCA permita que haya objetos que entren en contacto con el
ventilador de refrigeración situado en el panel trasero.
NO
pulse el PTT cuando no desee realmente transmitir.
NO permita que los niños jueguen con cualquier equipo de radio
que contenga un transmisor.
PRECAUCIONES
PRÓLOGO
Gracias por comprar este producto de Icom. El TRANSCEPTOR FM IC-
2100H/-T 144 MHz es diseñado y construido con una tecnología superi-
or y habilidad. Con el tratamiento apropiado este producto debe proveer
una operación sin problemas años y años.
IMPORTANTE
LEA TODAS LAS INSTRUCCIONES cuidadosa-
mente y completamente antes de utilizar el transceptor.
CONSERVE ESTE MANUAL DE INSTRUC-
CIONES—Este manual de instrucciones contiene instrucciones
de fucionamiento importante para su IC-2100H/-T.
DEFINICIONES EXPLÍCITAS
DEFINICION
RADVERTENCIA Pueden ocurrir lecciones personales, riesgos de incendio o
descargas eléctricas.
PRECAUCION Pueden ocurrir averías al equipo.
Si se desatiende, puede ocurrir solo inconvenientes. No hay
riesgo de daños personales incendios o descargas eléctricas.
PARABRA
NOTA
ES_IC-2100H_2.qxd 03.7.28 10:18 Page ii (1,1)
Durante la operación móvil,
NO
opere el transceptor encender el
motor del vehículo. Cuando el transceptor está encendido y el motor
del vehículo está APAGADO, la batería de vehículo se agotaría pronto.
¡CUIDADO!
El transceptor se puede recalentar si está en fun-
cionamiento de una forma continua durante largos periodos de tiempo.
EVITE utilizar o colocar el transceptor en lugares con temperat-
uras –10°C (+14°F) o superiores a +60°C (+140°F), o en lugares
donde quede expuesto directamente a la luz solar, como por ejemplo
el salpicadero.
EVITE el uso de agentes químicos como la bencina o el alcohol a
la hora de limpiar el transceptor, ya que dañarían la superfície del tran-
sceptor
UTILICE solo micrófonos ICOM (suministrados u opcionales).
Los micrófonos de otros fabricantes tienen diferentes asignaciones de
pins y se pueden dañar el transceptor.
Solo para los EE.UU.
Precaución: Cambiar o modificar este receptor no es aprobado
expresamente por Icom Inc., y podría invalidar su autoridad para oper-
ar este receptor bajo las regulas de FCC.
ii

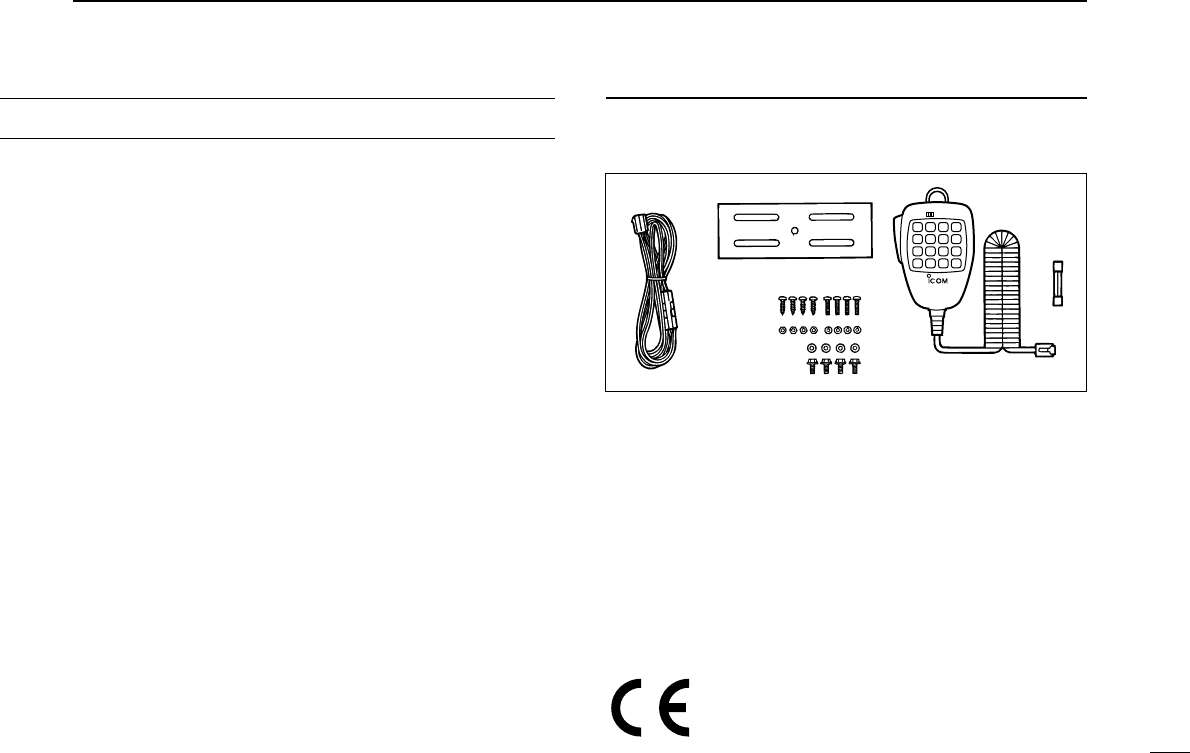

ACCESORIOS SUMINISTRADOS
➀Cable de alimentación de CC . . . . . . . . . . . . . . . . . . . . . . . . . . 1
➁Soporte de fijación movil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
➂Micrófono* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
➃Fusible (20 A) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
➄Tornillos de perilla, fijación y tuercas . . . . . . . . . . . . . . . . . 1 juego
*HM-97 . . . . . . . . . . para las versiones de Europa e Italia
HM-98S . . . . . . . . . para la versión de otro E.E.U.U y Taiwan
HM-118. . . . . . . . . . para la versiones de Asia y Australia
HM-118T. . . . . . . . . para las versiones de America Latina y
Tailandia
HM-118TA. . . . . . . . para algún versión de E.E.U.U.
➀➁ ➂
➃
➄
➂
➃
1
4
78
0
M#
9C
D
56B
23A
La versión del IC-2100H que muestra el simblo de "CE"
en en sello de número de serie, cumple la especificación
ETSI prEIS 300 684 (producto estándar EMC para
Equipo de Radio Aficionado Disponible Comercialmente).
ES_IC-2100H_2.qxd 03.7.28 10:18 Page iii (1,1)
iii
PRÓLOGO ...................................................................................... ii
IMPORTANTE ................................................................................. ii
DEFINICIONES EXPLICITAS ......................................................... ii
PRECAUCIONES ............................................................................ ii
ACCESORIOS SUMINISTRADOS ................................................. iii
TABLA DE CONTENIDO ................................................................ iv
1 DESCRIPCIÓN DEL PANEL ................................................. 1–8

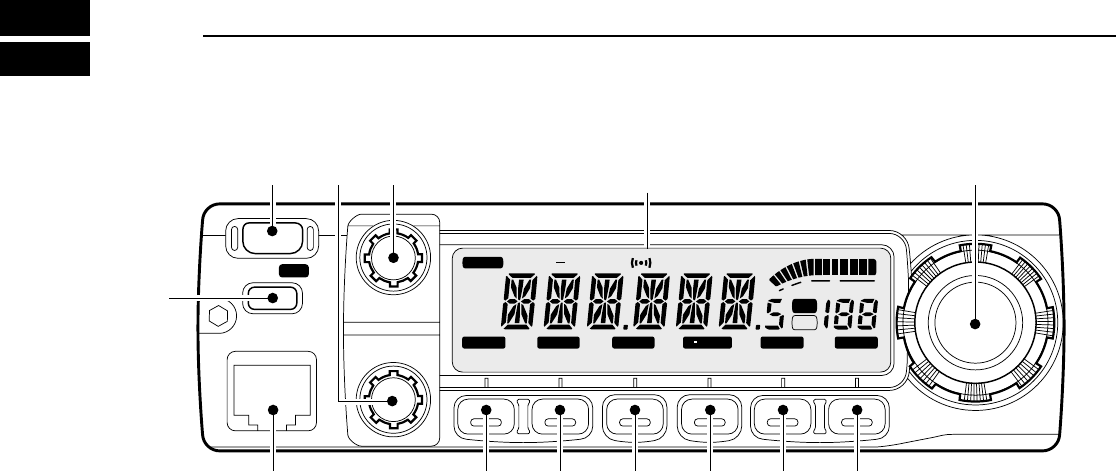

■Panel frontal ............................................................................ 1

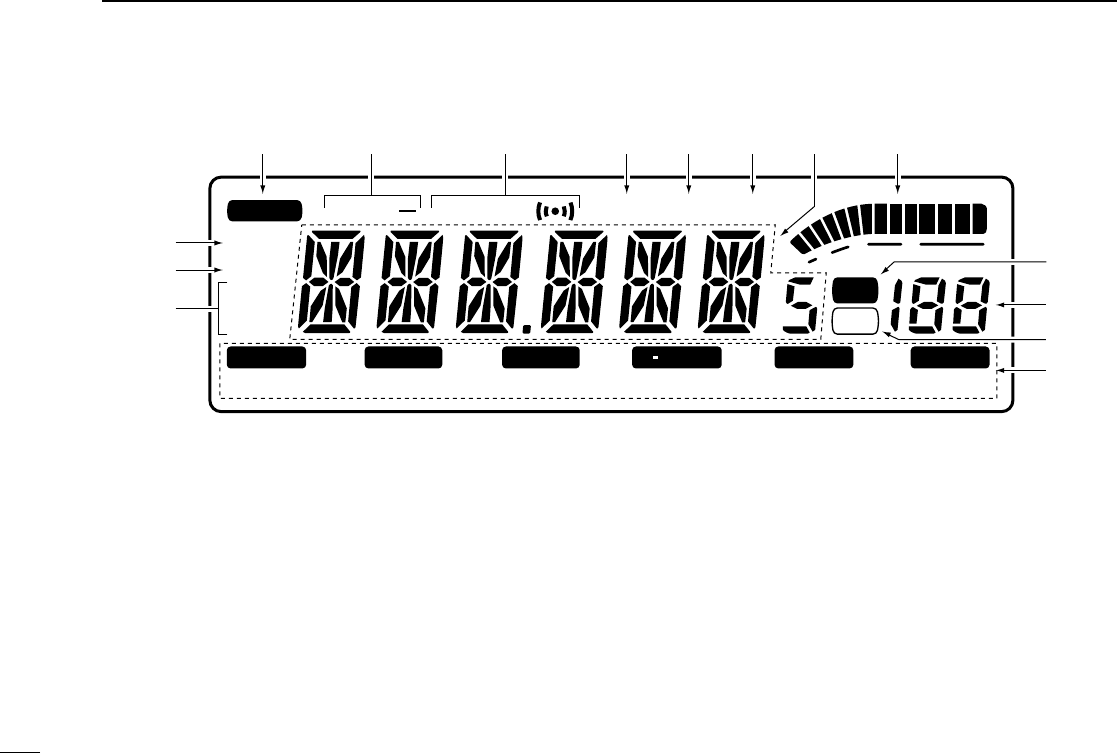

■Función de la pantalla ............................................................ 3

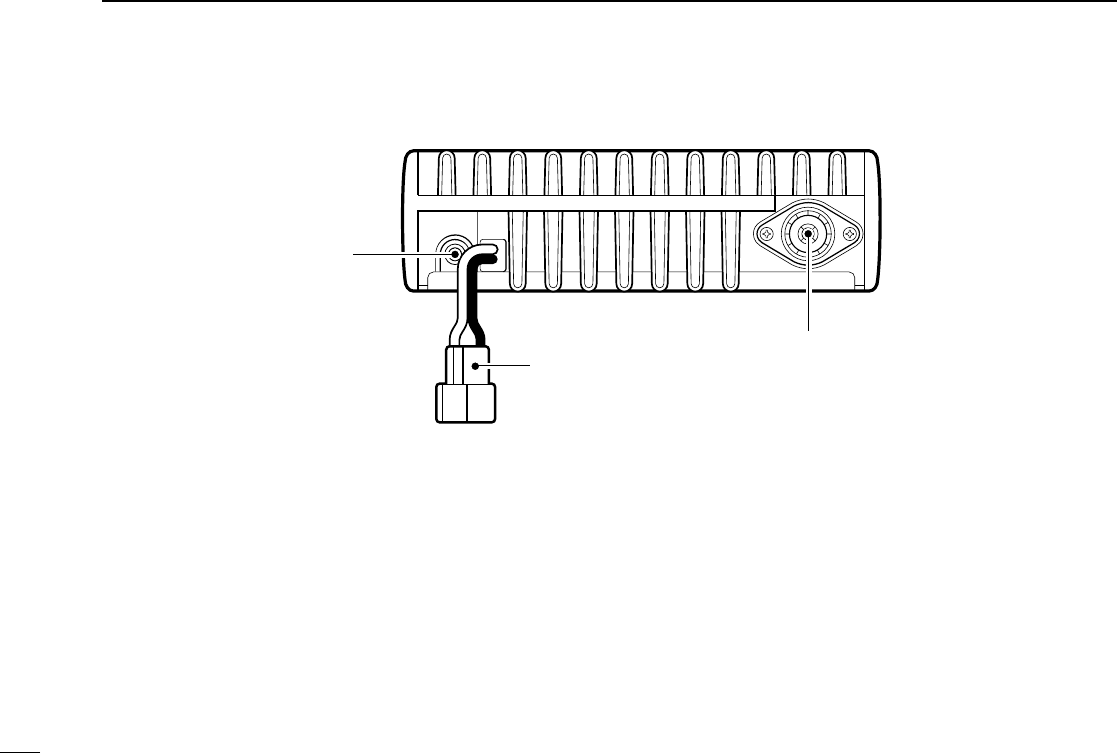

■Panel posterior ........................................................................ 5

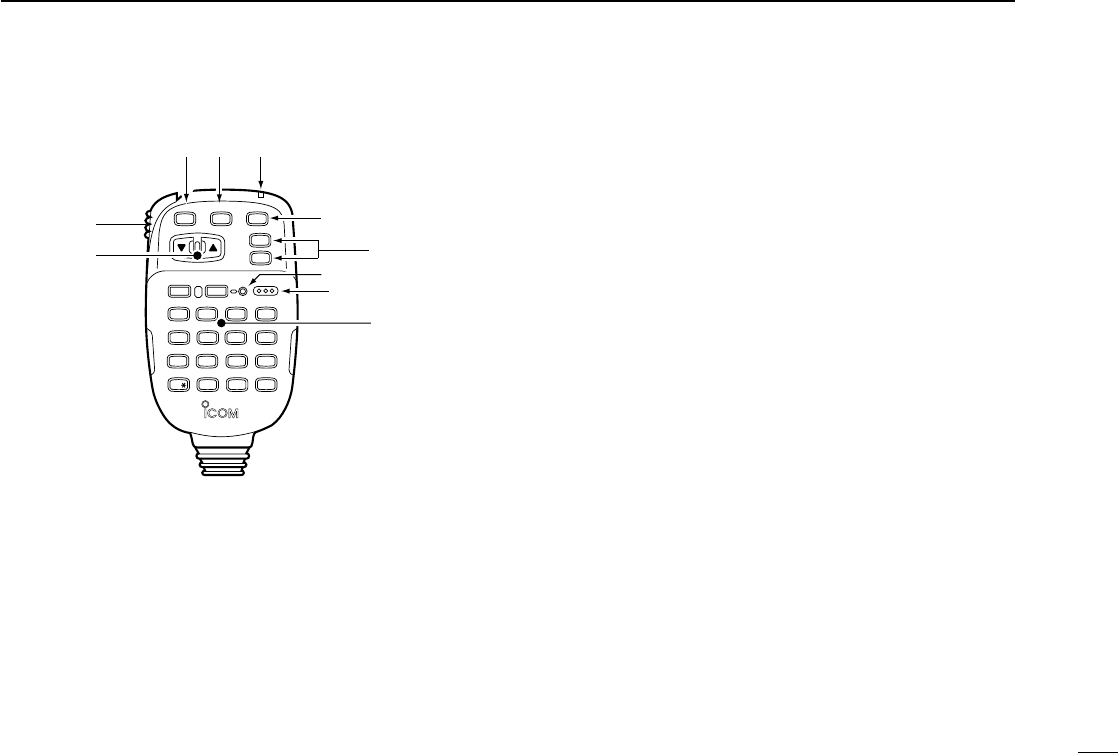

■Micrófono ................................................................................ 6
■Teclado de micrófono .............................................................. 7
2 INSTALACIÓN ...................................................................... 9–11

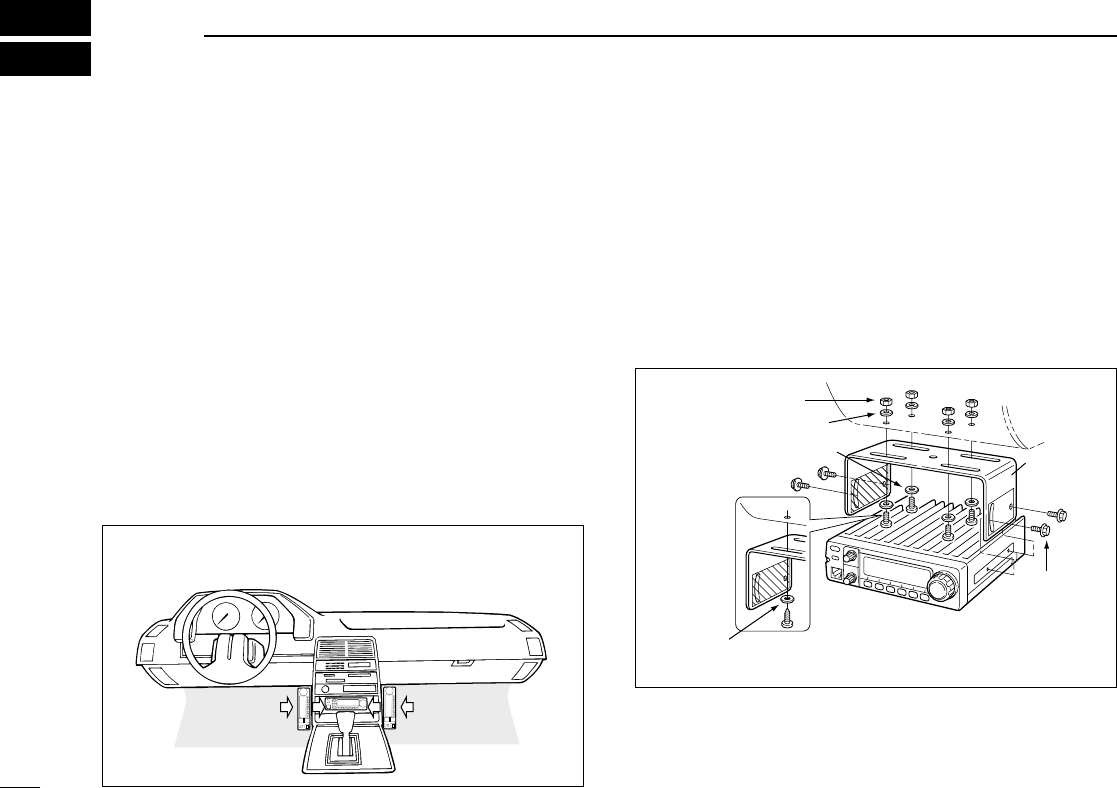

■Colocación .............................................................................. 9
■Utilizando el soporte de fijación .............................................. 9

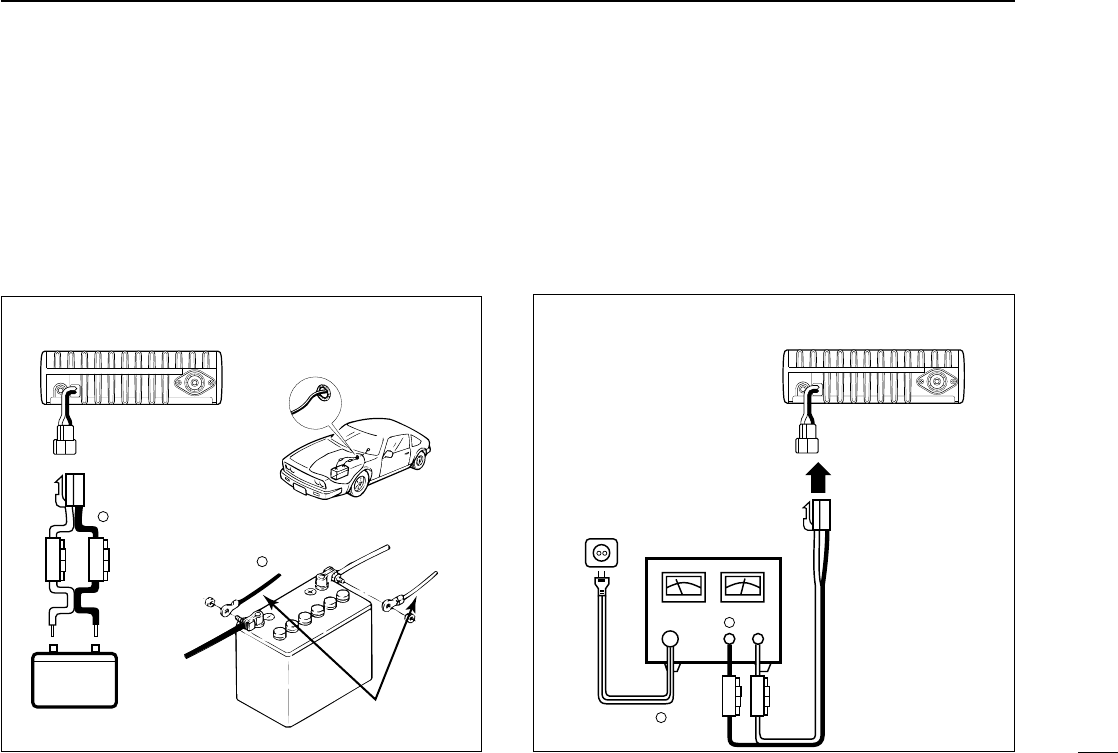

■Conexión a la batería ........................................................... 10
■Conexión a la alimentación de CC ....................................... 10

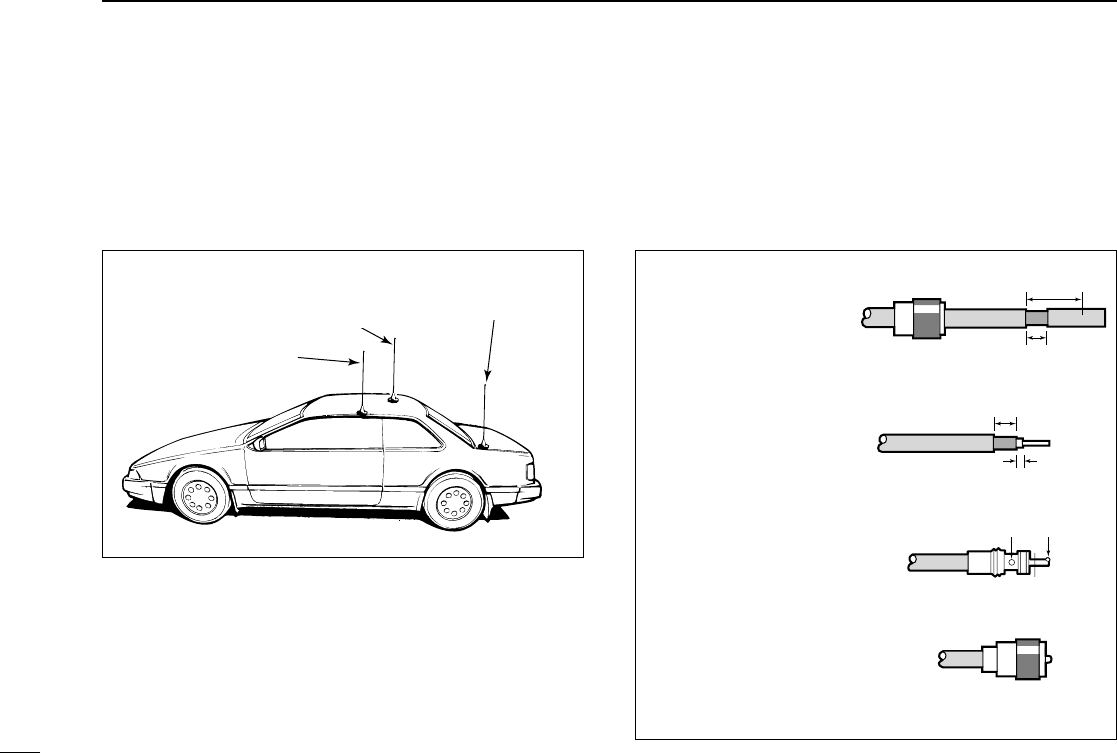

■Instalación de la antena ........................................................ 11
3 AJUSTE DE FRECUENCIA ............................................... 12–16
■Preparación ........................................................................... 12
■Función de bloqueo .............................................................. 13
■Utilización del dial de sintonización ...................................... 14
■Utilización de los interruptores [Y]/[Z] ................................. 14

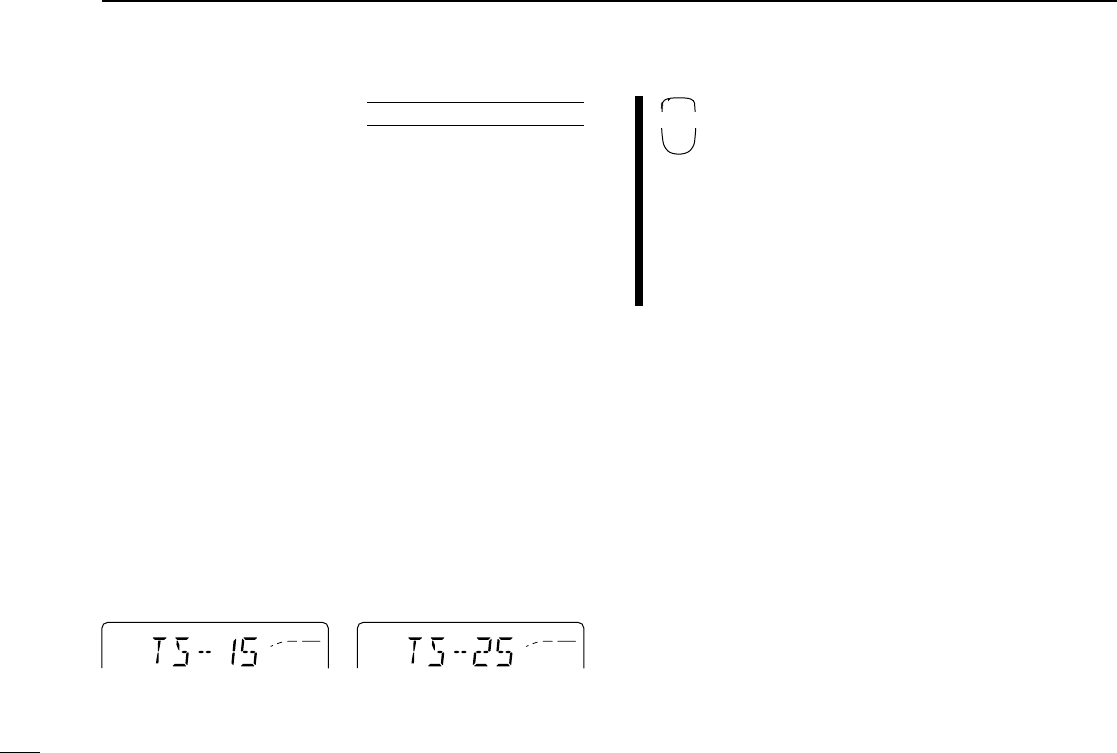

■Selección de los pasos de sintonía ...................................... 15
■Utilizando el teclado .............................................................. 16
TABLA DE CONTENIDOS
4 OPERACIÓN BÁSICA ....................................................... 17–19
■Recepción ............................................................................. 17
■Función del monitor (de escucha) ........................................ 17
■Función de silenciamiento de audio ..................................... 17
■Transmisión ........................................................................... 18

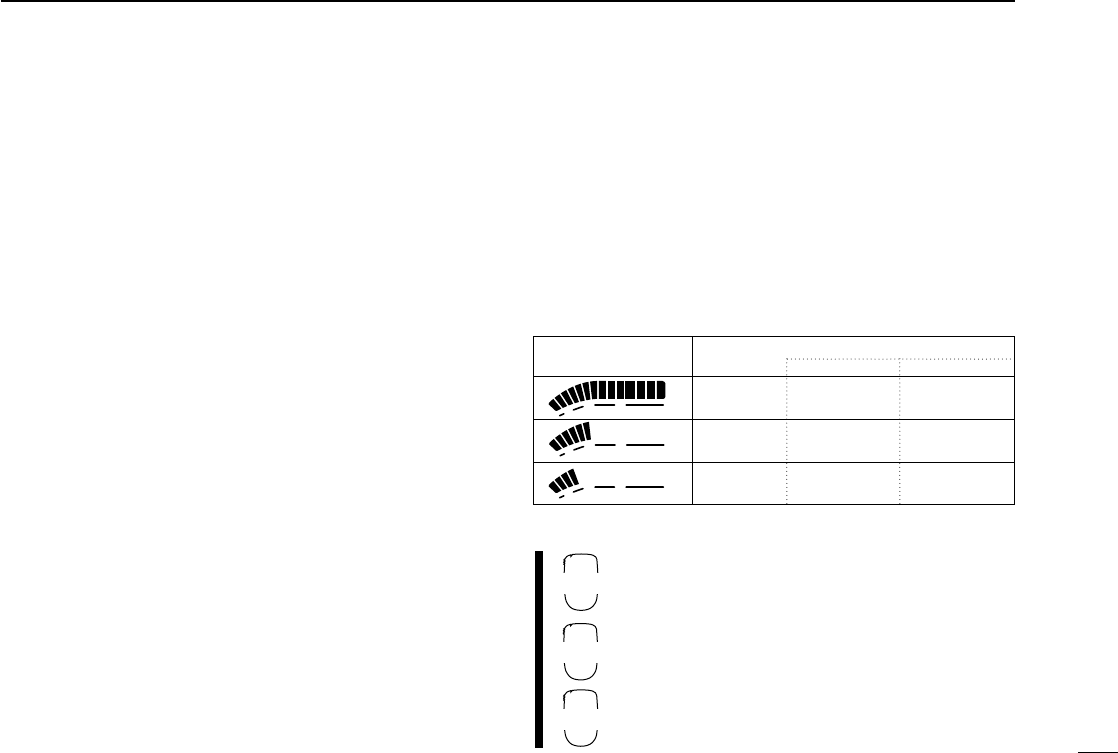

■Selección de potencia de salida ........................................... 18
■Función de PTT con solo apretón ........................................ 19
5 OPERACION DE REPETIDOR .......................................... 20–24
■Acceso a un repetidor ........................................................... 20
■Sub tono ............................................................................... 22
■Frecuencia desplazada ......................................................... 23
■Repetidor automático ............................................................ 24
■Bloqueo del repetidor ............................................................ 24
6 OPERACION DE MEMORIA ............................................. 25–30
■Descripción general .............................................................. 25
■Selección del canal de memoria ........................................... 25

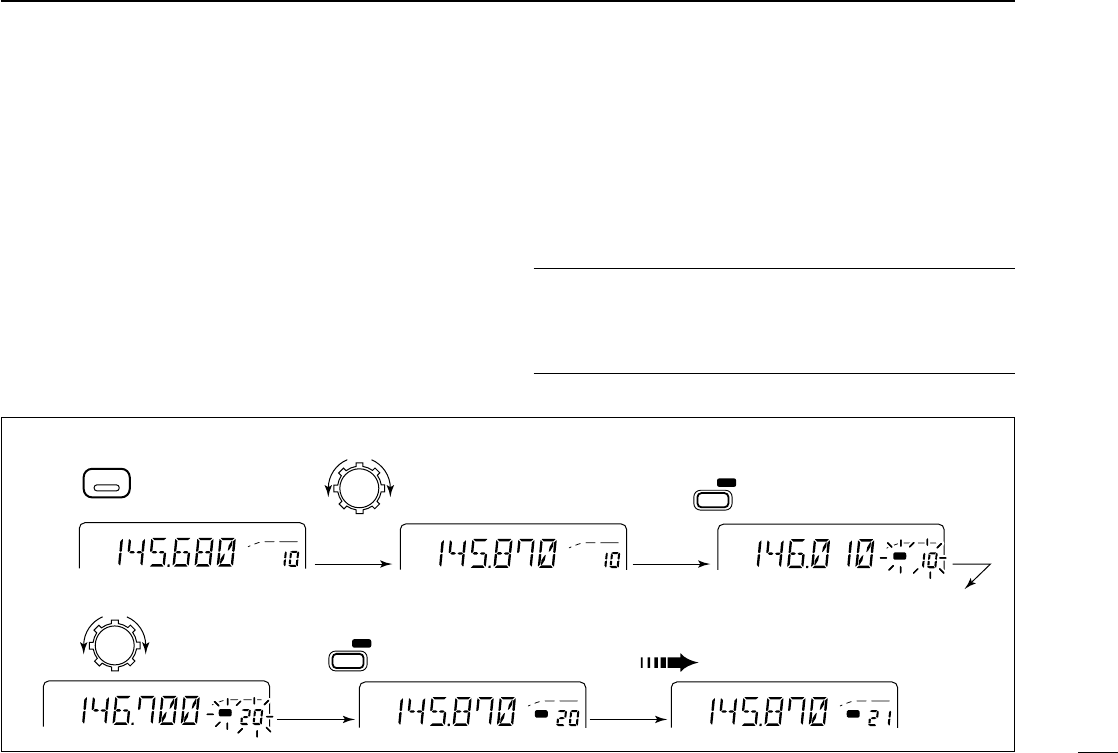

■Programación de canal de memoria ..................................... 26
■
Programación del canal de memoria vía el micrófono .......... 27
■Transferencia de los contenidos de memoria ....................... 28
■Anulación de memoria .......................................................... 29

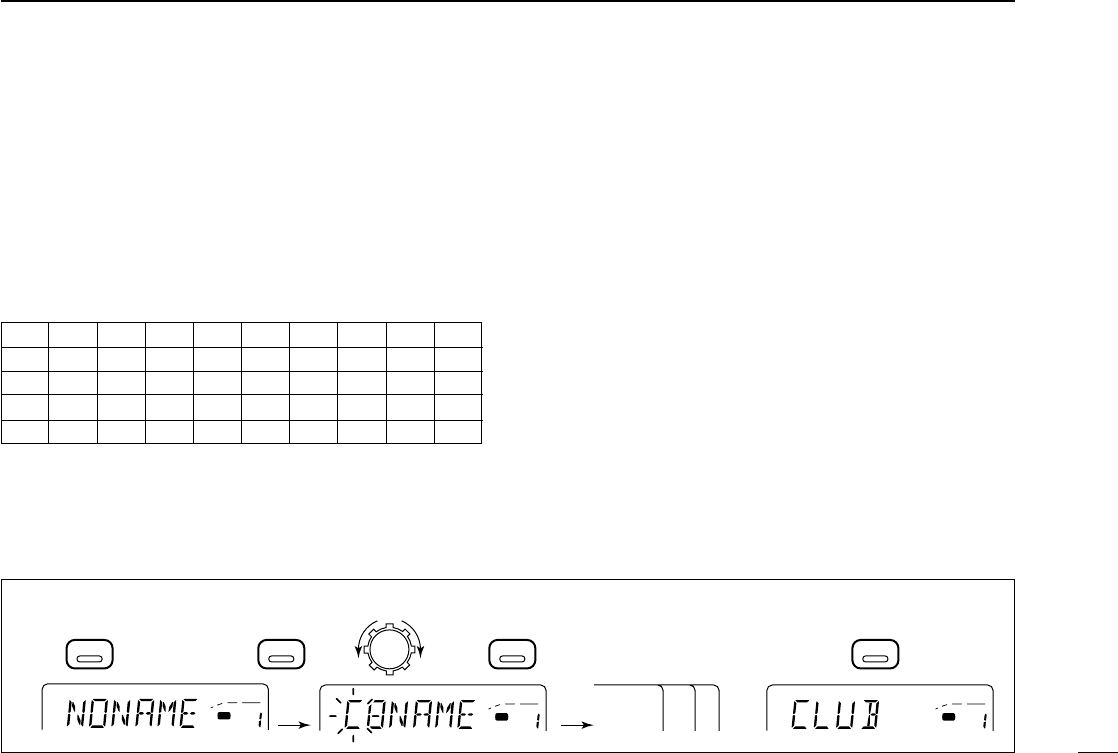

■Pantalla alfanumérica ........................................................... 30
7 OPERACIÓN DE CANAL DE LLAMADA ......................... 32–33
■Acceso a un canal de llamada ............................................. 32
■Transferencia de los contenidos del canal de llamada ........ 32
■Programación de canal de llamada ...................................... 33
ES_IC-2100H_2.qxd 03.7.28 10:18 Page iv (1,1)
iv
8 ZONAS DE MEMORIA ...................................................... 34–35
■¿ Qué es una zona de memoria ? ........................................ 34
■Llamada de frecuencias desde una zona de memoria ........ 34
■Transferencia de los contenidos de zona de memoria ........ 35
9 OPERACIÓN DE EXPLORACIONES ............................... 36–41

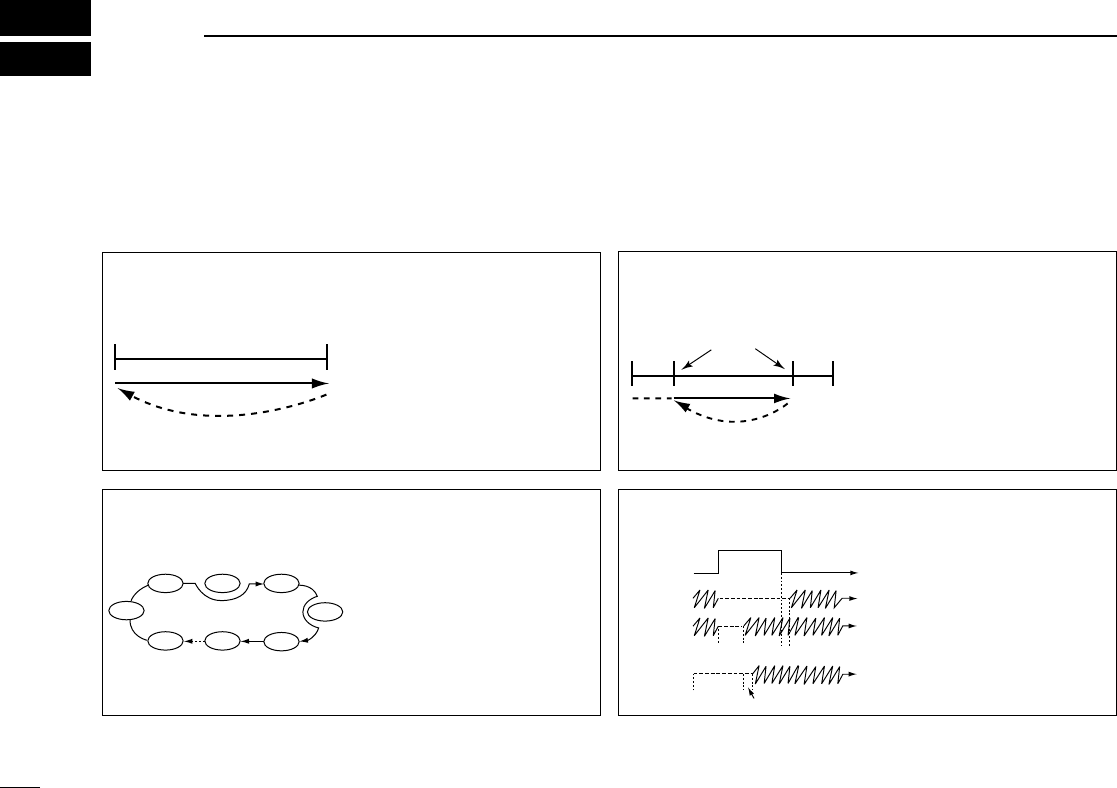

■Tipos de exploraciones ......................................................... 36
■Iniciar/detener la exploración ................................................ 37
■Programación de los bordes de exploración ........................ 38
■Programación de los bordes de exploración a través
del micrófono ........................................................................ 39
■Establecimiento de canales de salto .................................... 40
■Condición de continuación de la exploración ....................... 41
10 ESCUCHA PRIORITARIA ................................................. 42–43
■Tipos de escucha prioritaria .................................................. 42
■Operación de la escucha prioritaria ...................................... 43
11 CODIFICADOR DE MEMORIA DTMF .............................. 44–45
■Programación de código DTMF ............................................ 44
■Transmisión de código DTMF ............................................... 45
■Velocidad DTMF ................................................................... 45
12 BUSCAPERSONAS Y SILENCIADOR DE SUB TONO ... 46–48
■Operación de buscapersonas ............................................... 46
■Operación de tono ................................................................ 47
■Exploración de tono .............................................................. 48
13 OPERACIÓN INALÁMBRICA ........................................... 49–54
■Conexión ............................................................................... 49

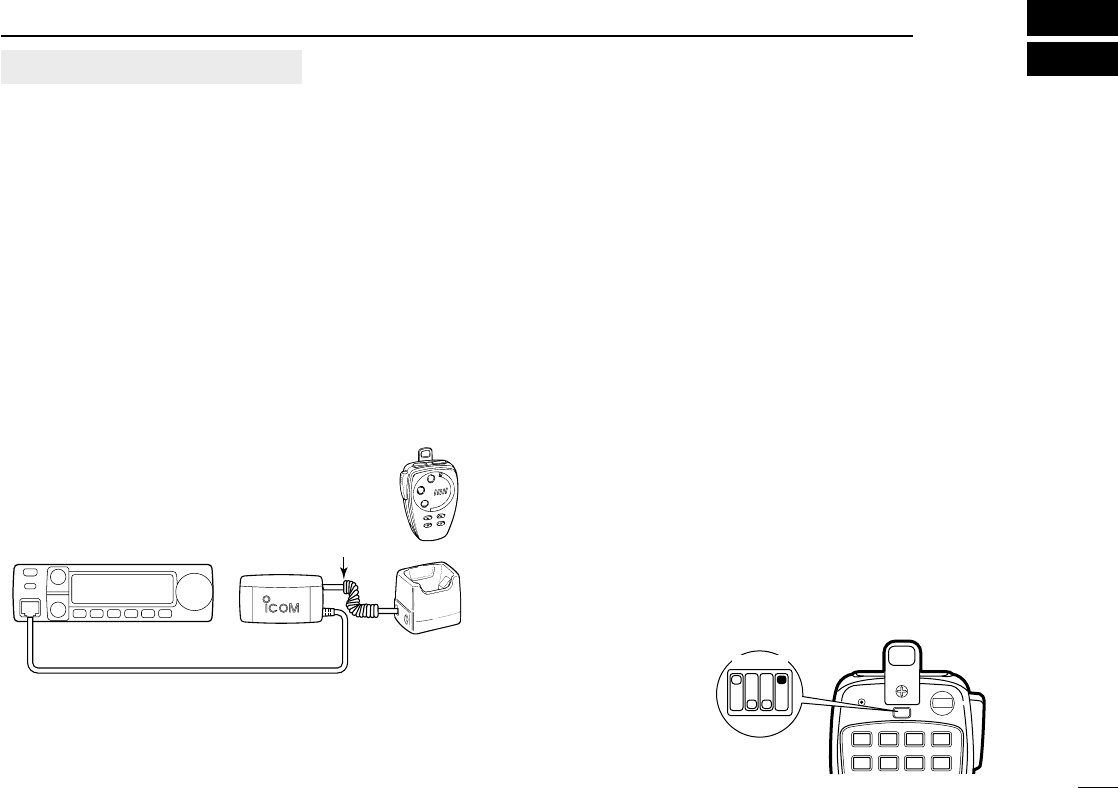

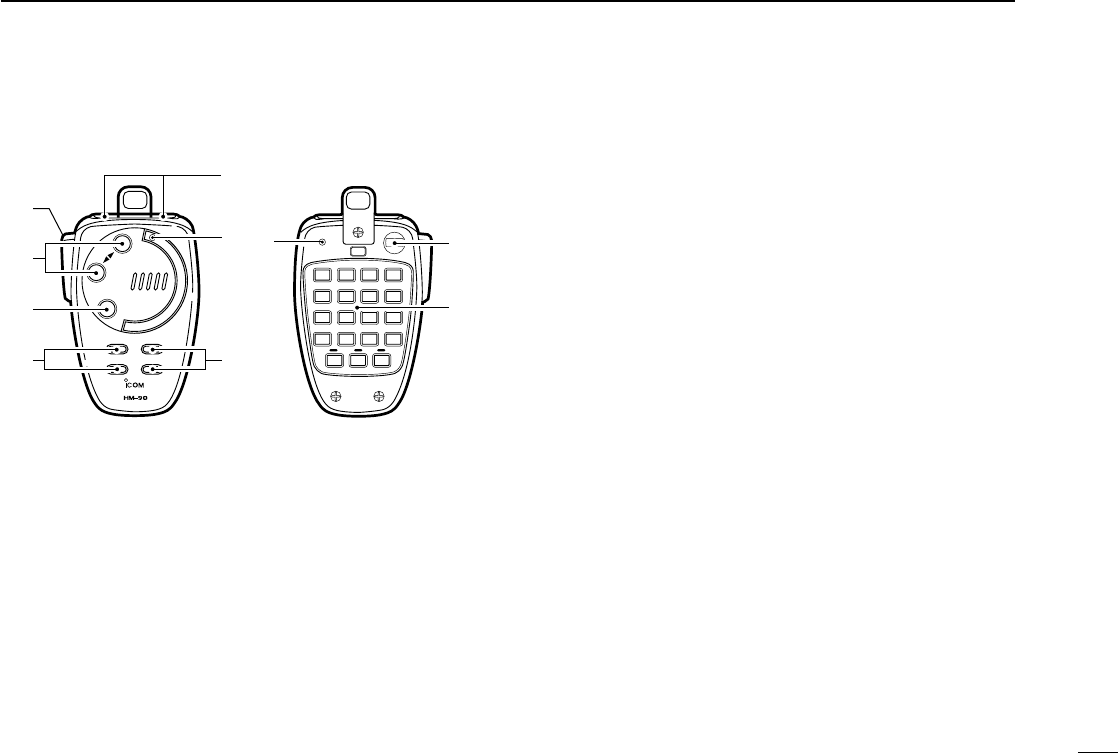

■MICROFONO INALAMBRICA DE HM-90 .............................................. 49
■Instalación de EX-1759 ......................................................... 50
■Conmutadores de HM-90 ..................................................... 51

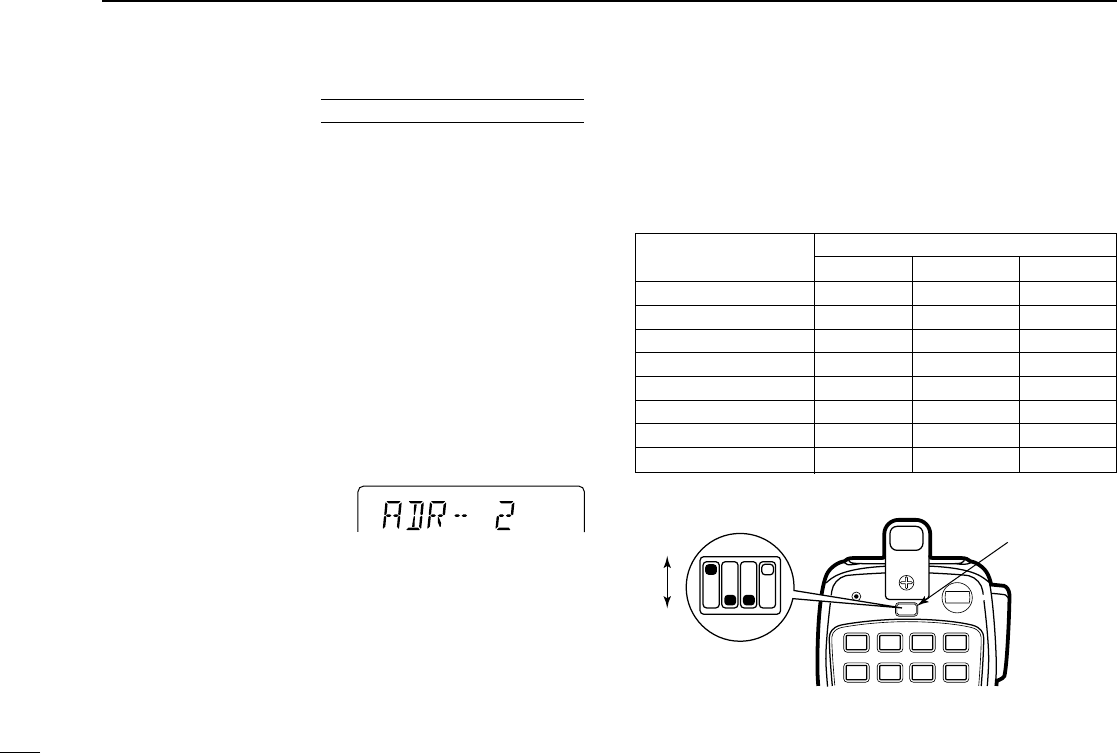

■Dirección de micrófono ......................................................... 54
14 OTRAS FUNCIONES ........................................................ 55–59

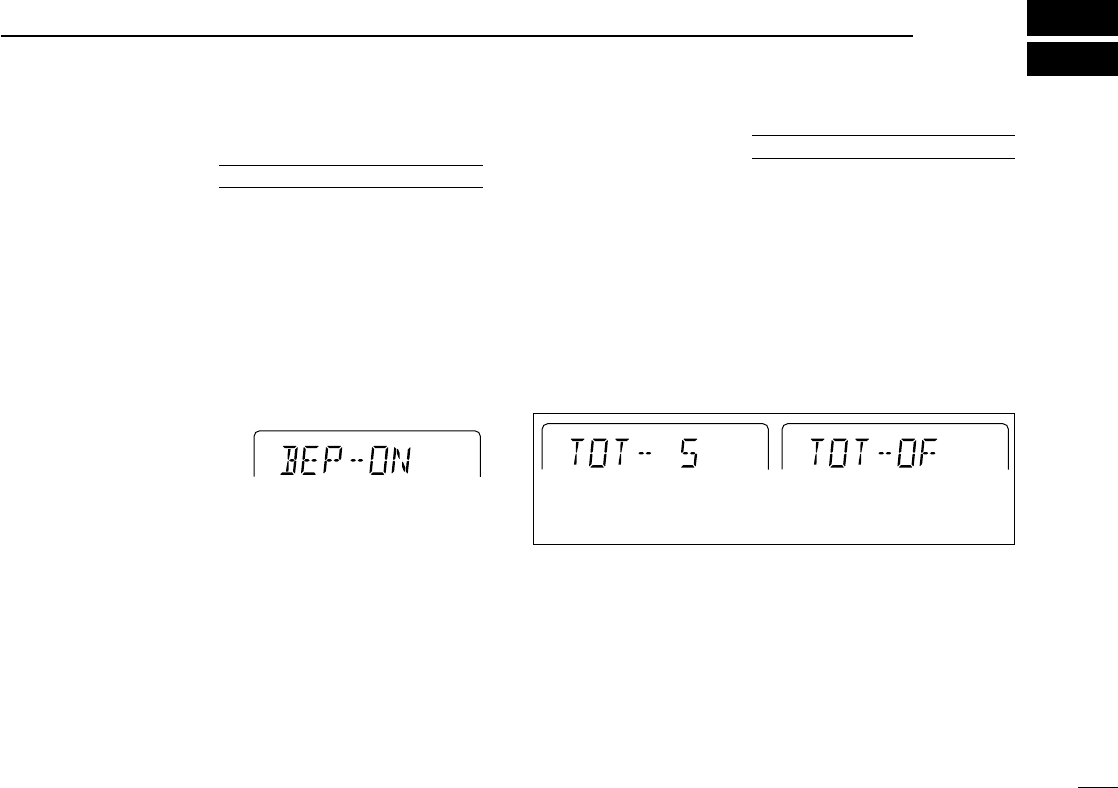

■Activar/desactivar los tonos de beep .................................... 55
■Temporizador de transmisión ................................................ 55

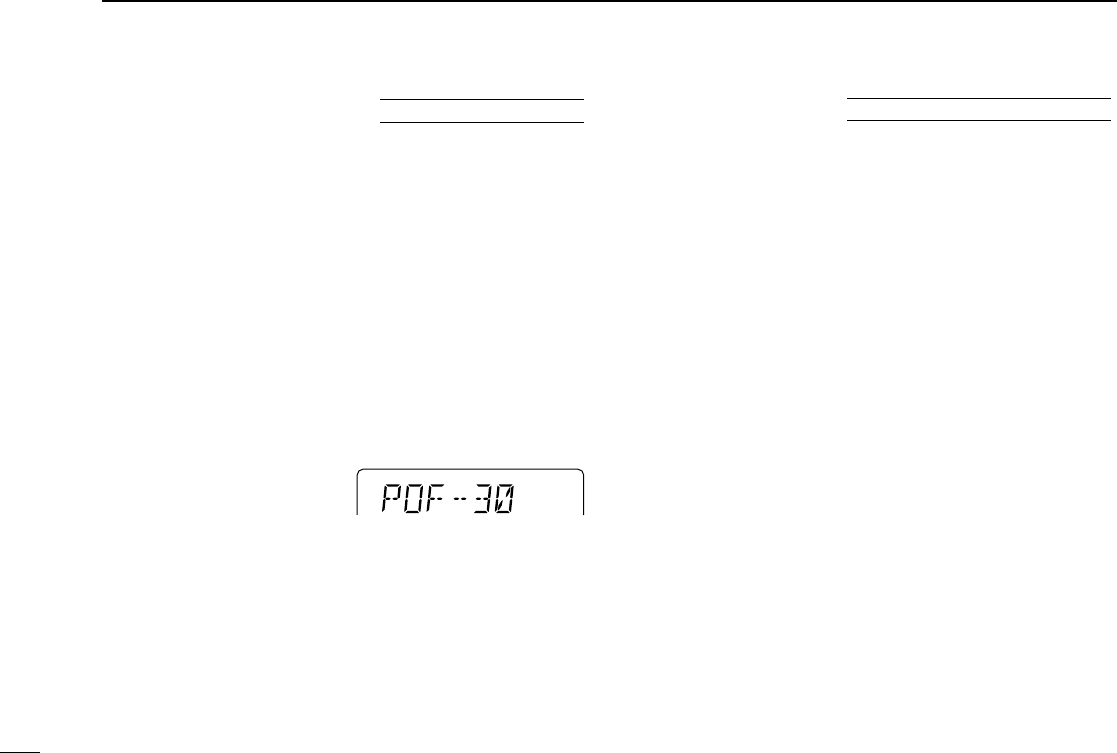

■Corte de alimentación automático ........................................ 56
■Demora de silenciador .......................................................... 56
■Teclas de [F-1]/[F-2] de micrófono ........................................ 57
■Pantalla de demostración ..................................................... 57

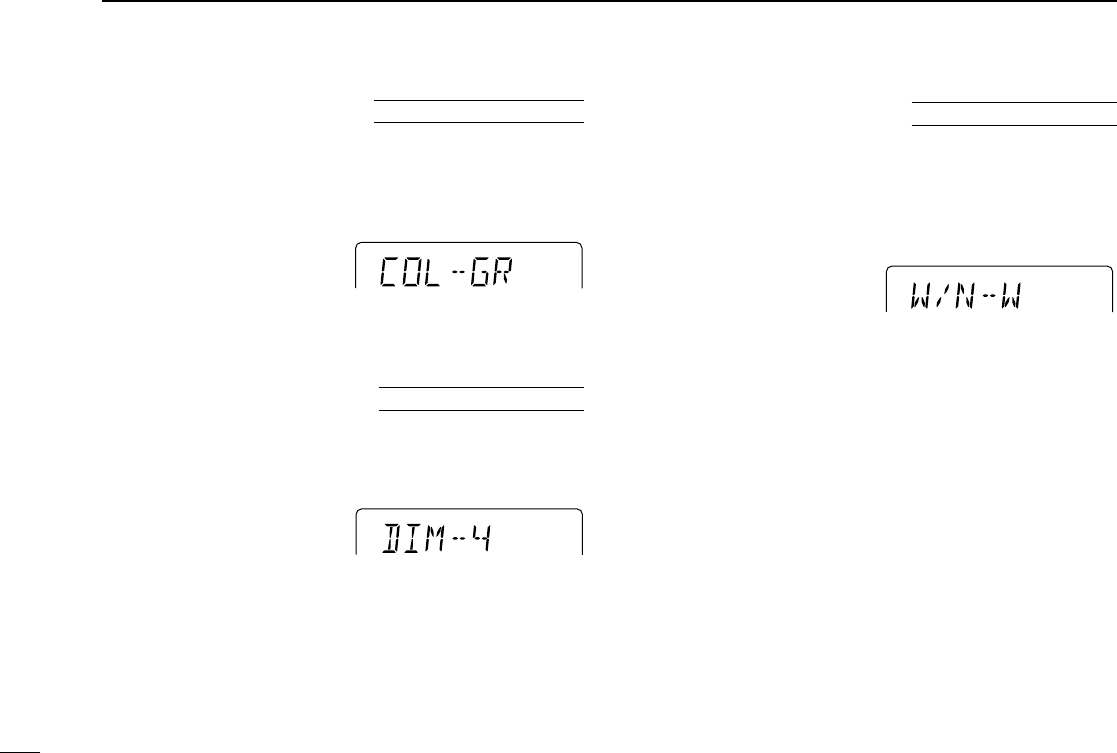

■Color de pantalla ................................................................... 58
■Indicador de funciones a contraluz ....................................... 58
■Modo FM estrecho ................................................................ 58

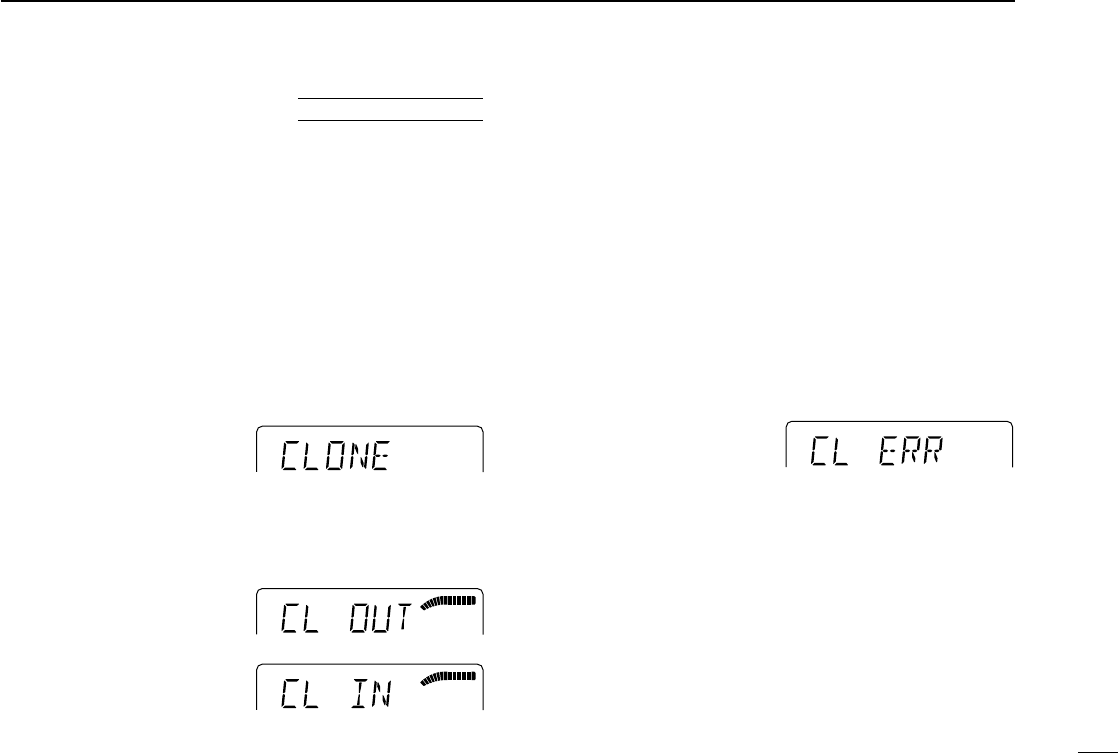

■Copia de datos ...................................................................... 59
15 MANTENIMIENTO ............................................................. 60–62
■Localización de averías ........................................................ 60

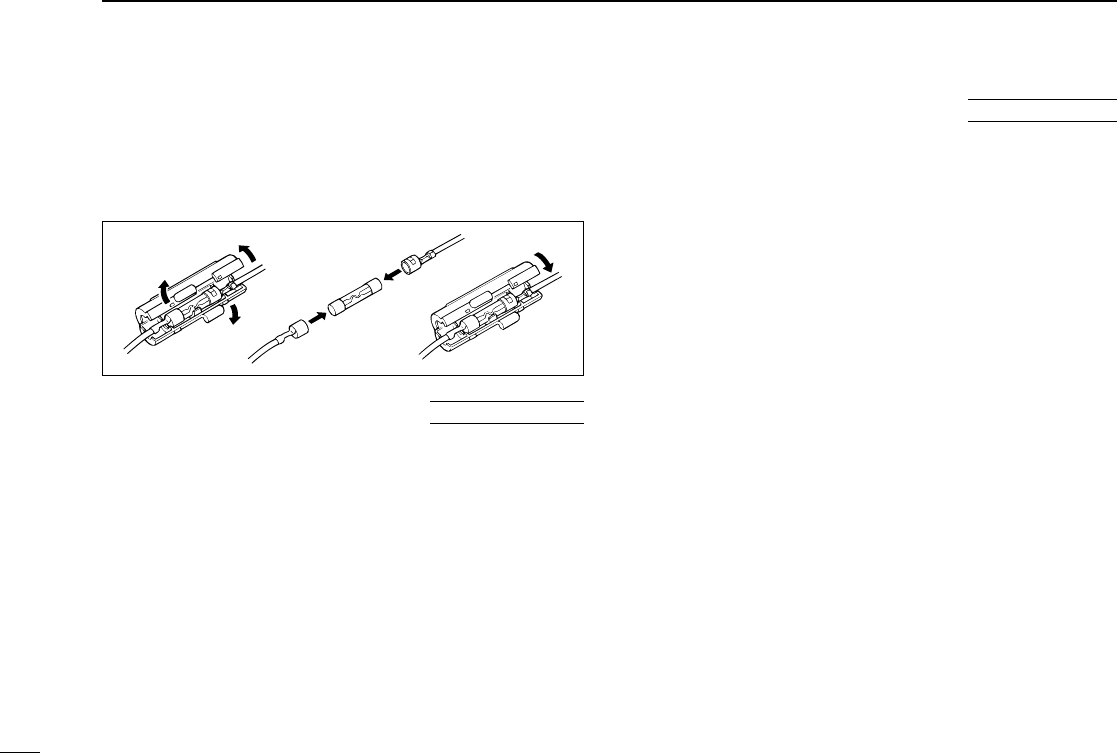

■Sustitución de los fusibles .................................................... 62
■Reiniciación parcial de CPU ................................................. 62
■Reiniciación de la CPU ......................................................... 62
16 ESPECIFICACIONES .............................................................. 63
17 OPCIONES ........................................................................ 64–65

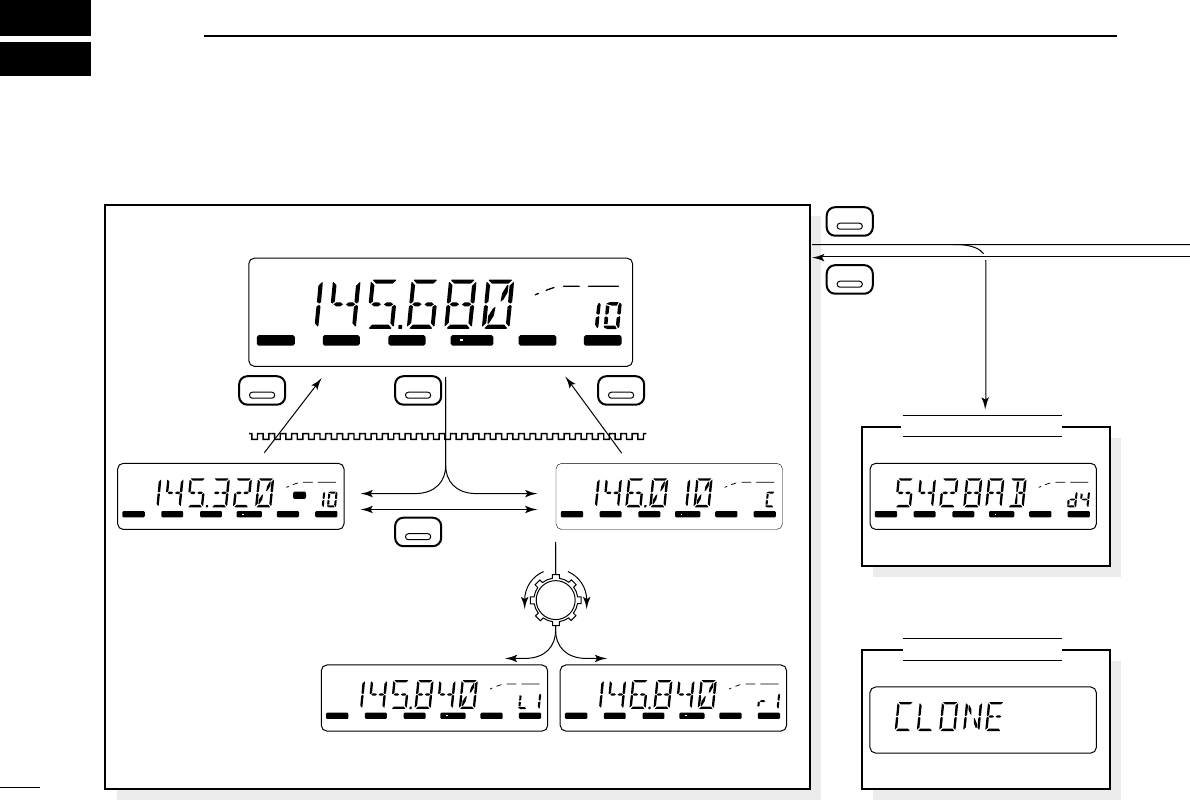

18 CUADRO DE ORGANIZACIÓN DE MODOS ................... 66–67
ES_IC-2100H_2.qxd 03.7.28 10:18 Page v (1,1)
1
1DESCRIPCIÓN DE LOS PANELES
rCONTROL DE VOLUMEN [VOL]
Ajuste el nivel de audio. (p. 18)
tDIAL DE SINTONIZACIÓN
Selecciona la frecuencia de operación (p. 15), el canal de
memoria (p. 26), el contenido de indicación de modo de ajuste
y el sentido de exploración. (p. 37)
yCONMUTADOR DE VFO/MHz [V/MHz(SCAN)]
➥Selecciona y conmuta entre el modo de VFO y visualización
de sintonía 1 MHz/10 MHz/TS. (p. 15)
➥Inicia la exploración al pulsar y mantener pulsado durante 1
segundo. (p. 37)
■Panel frontal
qSELECTOR DE MEMORIA/CONMUTADOR DE GRABACION DE
MEMORIA [S.MW(MW)]
➥Selecciona un canal de memoria para programar. (p. 26)
➥Programa la memoria seleccionada cuando pulsa y lo mantiene
pulsado. (p. 27)
w CONMUTADOR DE ALIMENTACION [PWR]
ACTIVA y DESACTIVA la alimentación cuando lo pulsa momen-
táneamente.
eCONTROL DE SILENCIADOR [SQL]
Varía el nivel de silenciador. (p. 18)
•El atenuador RF activa y aumenta la atenuación cuando gira en el
sentido del reloj a la posición central y más.
SQL
VOL
PWR
S.MW
MW
Function display (p. 4)
uio!0!1!2
q
wer t
y
SCANPRIOTDUPANMLOCK
SCAN
V MHz
/
CALLMTONELOWMONISET
LOW
MID
NAR
MUTE
DUP T SQL PRIO AO BUSY
/
M
TX
SKIP
9
5
1
Pantalla de funciones (p. 4)
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 1 (1,1)
2
1
DESCRIPCIÓN DE LOS PANELES
uCONMUTADOR DE CANAL DE MEMORIA Y LLAMADA
[M/CALL(PRIO)]
➥Selecciona y bascula el modo de memoria o canal de llamada.
(pp. 26, 32)
➥Activa la función de escucha de prioritaria al pulsar y mantener-
lo pulsado. (p. 42)
iCONMUTADOR DE TONO Y EXPLORACION DE TONO
[TONE(T-SCAN)]
➥Pulsa para seleccionar la función de tono. (p. 46)
•Se puede seleccionar codificador de tono, buscapersonas,
silenciador de tono o desactivar la función de tono.
➥Pulse y mantenga pulsado para iniciar/detener la función de
exploración de tono. (p. 48)
oCONMUTADOR DE POTENCIA DE SALIDA/DUPLEX
[LOW(DUP)]
➥Cambia la selección de potencia de salida. (p. 19)
•Hay 3 potencias de salida disponibles: baja, media y alta. (Las
versiones de Tailandia de IC-2000-T y de Taiwan de IC-2100H
tienen sólo 2 potenicas de salida.).
➥Pulsa y manténgalo pulsado para selecionar el ajuste de duplex.
(p. 21)
•Hay 3 ajustes de duplex disponibles: duplex menos (aparece
“DUP–”), duplex más (aparece “DUP”) y simplex (no aparece
indicador).
!0 CONMUTADOR DE MONITOR Y ALFANUMÉRICO [MONI(ANM)]
➥Conmuta entre abrir y cerrar el silenciador al pulsar. (p. 18)
➥En el modo de memoria y canal de llamada, conmuta el indi-
cación de canal de alfanumerico entre ACTIVAR y DESACTI-
VAR. (p. 31)
!1 CONMUTADOR DE AJUSTE/BLOQUEO [SET(LOCK)]
➥Seleccione el modo de ajuste al pulsarlo.
➥Conmuta la función de bloqueo entre ACTIVAR y DESACTIVAR
al pulsar y mantener pulsarlo. (p. 14)
!2 CONECTOR DE MICROFONO
Conecta el micrófono suministrado. (p. 7)

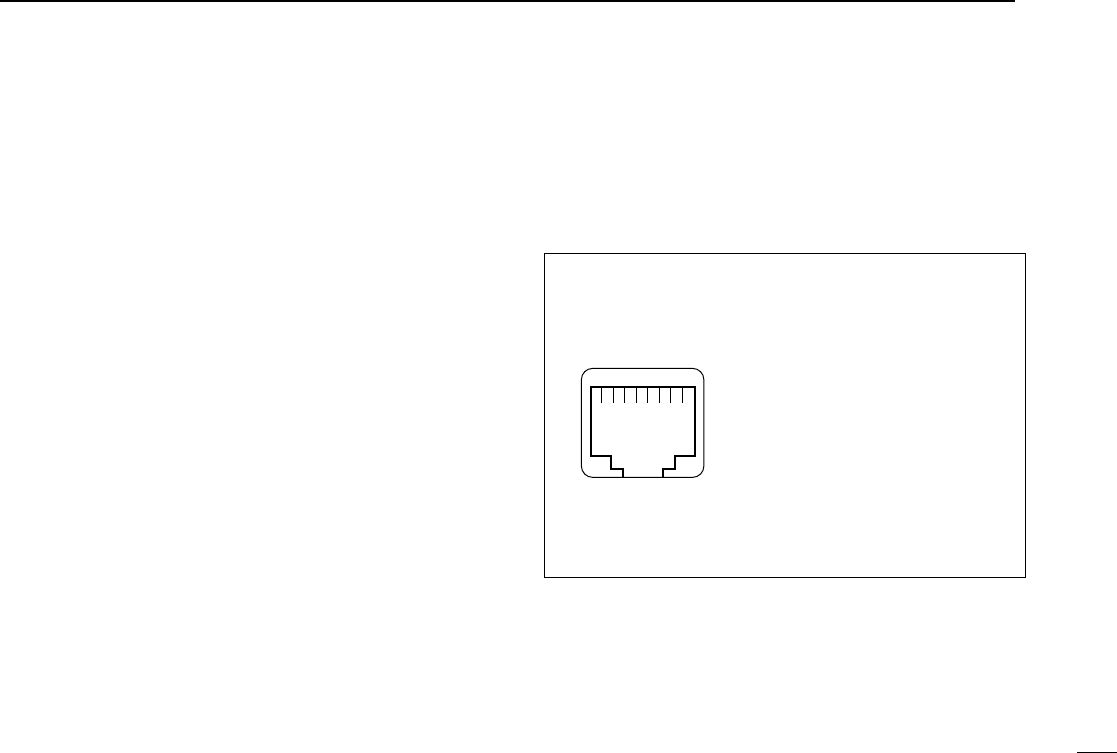

DConector de micrófono (vista del panel
frontal)
➀Salida de +8 V CC
➁Frecuencia arriba/abajo
➂NC (no conexión)
➃PTT
➄GND (toma de tierra del micrófono)
➅MIC (entrada del micrófono)
➆GND
➇NC (no conexión)
➀➇
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 2 (1,1)
3
1DESCRIPCIÓN DE LOS PANELES
■Función de la pantalla
qINDICADOR DE TRANSMISION
➥Aparece mientras la transmisión. (p. 19)
➥Parpadea mientras la transmisión con la función de PTT de una
sola pulsación. (p. 20)
wINDICADOR DE DUPLEX (p. 21)
Aparece “DUP–” o “DUP” durante la operación de semi-duplex
(operación de repetidor).
eINDICADORES DE TONO
➥Aparece “T” mientras el codificador de sub-tono se está utilizan-
do. (p. 21)
➥Aparece “T SQL” mientras la función de silenciador por tono se
está utilizando. (p. 47)
➥Aparece “T SQLS” mientras la función de buscapersonas se
está utilizando. (p. 46)
rINDICADOR DE ESCUCHA PRIORITARIA (p. 42)
Aparece mientras la escucha prioritaria está activada: parpadea
mientras la escucha está en pausa.
tINDICADOR DE APAGADO AUTOMÁTICO (p. 56)
Aparece mientras la función de apagado automatico está usada.
yINDICADOR DE OCUPADO (p. 18)
Aparece cuando se recibe una señal o el silenciador está abierto
([MONI] está pulsado).
uLECTURA DE FRECUENCIA
Muestra la frecuencia operativa, los nombres de alfanuméricos, los
contenidos de modo de ajuste y etc.
•Parpadea el punto decimal de frecuencia mientras está en la fun-
ción de exploración. (p. 37)
SCANPRIOTDUPANMLOCK
SCAN
VMHz
/
CALLMTONELOWMONISET
LOW
MID
NAR
MUTE
DUP T SQL PRIO AO BUSY
/
M
TX
SKIP
9
5
1
!3
!5
we i
!2
qrtyu
o
!0
!1
!4
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 3 (1,1)
4
1
DESCRIPCIÓN DE LOS PANELES
•Aparece “d” en lugar del dígito de 100 MHz mientras la función de
DTMF está usandose. (p. 44)
iINDICADORES DE S/RF
➥Muestra la potencia de señal relativa mientras reciben las
señales. (p. 18)
➥Muestra la potencia de salida durante la transmisión (p. 19)
oINDICADOR DE MEMORIA (p. 26)
Aparece cuando se selecciona el modo de memoria.
!0 LECTURA DEL CANAL DE MEMORIA
➥Muestra el número de canal de memoria seleccionado.
➥Aparece la “L” mientras la función de frecuencia de bloqueo está
activada. (p. 14)
➥
Aparece la “C” mientras se selecciona el canal de llamada. (p. 32)

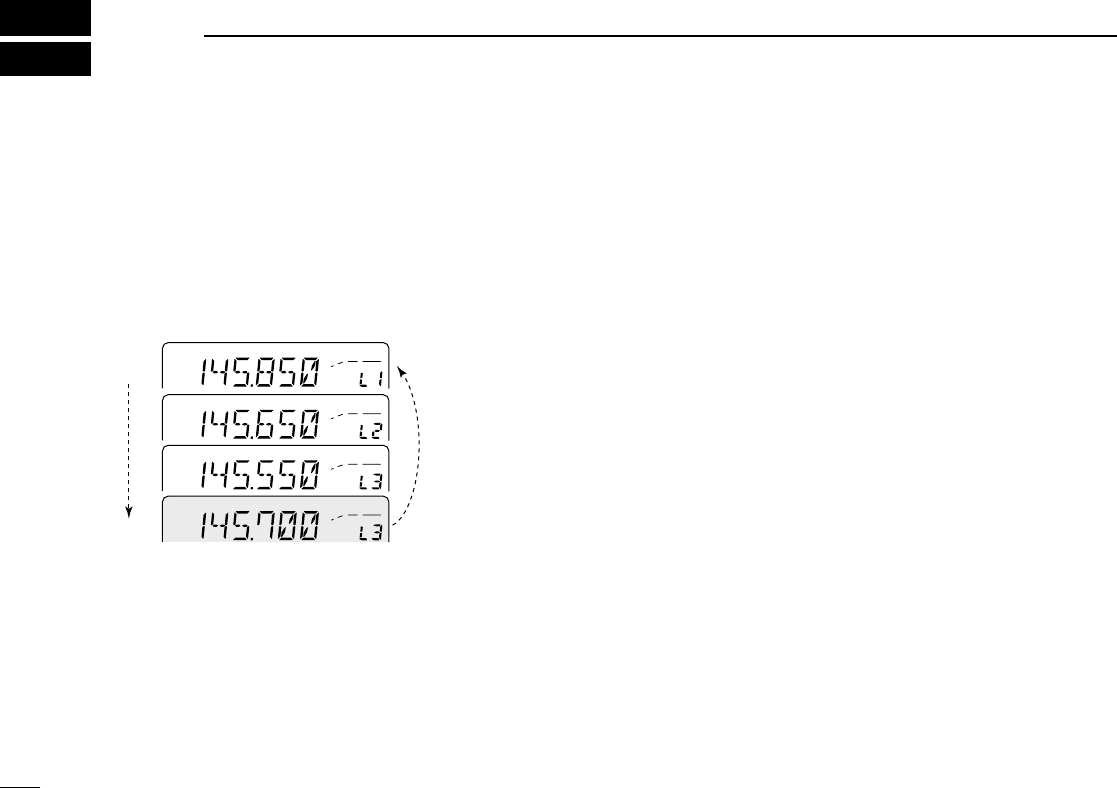

➥Aparece uno de “L1” a “L3” cuando se selecciona la memoria de
apuntes de simplex. (p. 34)
➥Aparece uno de “r1” a “r3” cuando se selecciona la memoria de
apuntes de duplex. (p. 34)
➥Aparece la “c” cuando se selecciona el modo de VFO desde el
canal de llamada o la memoria de apuntes.
!1 INDICADOR DE SALTO
Aparece cuando el canal de memoria indicado está especificado
como un canal de salto. (p. 40)
!2 INDICADORES DE CONMUTADOR
Indica la(s) funcion(es) de los conmutadores del panel frontal direc-
tamente debajo de la visualización de función.
!3 INDICADORES DE POTENCIA DE SALIDA (p. 19)
➥Aparece “MID” cuando se selecciona la media potencia de sali-
da.
•Las versiones de Tailandia de IC-2100T y de Taiwan de
IC-2100H no tienen media potencia de salida.
➥Aparece “LOW” cuando baja potencia de salida es seleccionada.
➥Aparece ningún indicador cuando se selecciona alta potencia de
salida.
!4 INDICADOR DE MODO DE FM ESTRECHO
Aparece cuando se selecciona modo de FM estrecho (disponible
sólo las versiones de Europa e Italia. p. 58)
!5 INDICADOR DE SILENCIAMIENTO DE AUDIO
Aparece cuando está activada la función de silenciamiento de
audio.
•Esta función se cancela cuando algún conmutador o control está
operado.
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 4 (1,1)
eCONECTOR DE ANTENA [ANT]
Conecta la antena de 50 Ωcon un conector de PL-259 y un cable
coaxial de 50 Ω.
5
1DESCRIPCIÓN DE LOS PANELES
■Panel posterior
qTOMA DEL ALTAVOZ [SP]
Acepta un altavoz de 8 Ω.
•La potencia de salida de audio es más de 2,4 W.
wPOTENCIA DE RECEPTÁCULO [CC13,8V]
Acepta CC de 13,8 V ±15% con el cable de alimentación CC sum-
inistrado.
•Se requiere la capacidad de corriente de 12 A o mayor.
☞NOTA: NO utilice la toma del mechero eléctrico como fuente de
alimentación a la hora de montarlo en un vehículo. La conexión
puede causar bajadas de voltaje y el ruido de encendido puede
sobreponerse al audio de la recepción o transmisión.
e
w
q
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 5 (1,1)
6
1
DESCRIPCIÓN DE LOS PANELES
■Micrófono (HM-98S*)
qCONMUTADORES ARRIBA/ABAJO [Y]/[Z]
➥Pulse cualquiera de los dos conmutadores para cambiar la fre-
cuencia operativa, el canal de memoria, los contenidos de modo
de ajuste, etc. (pp. 15, 26)
➥Pulse y mantenga pulsado cualquier conmutador para iniciar la
exploración. (p. 37)
wCONMUTADOR DE PTT
➥Pulse y mantenga pulsado para transmitir; suéltelo para recibir.
➥Bascula entre transmisión y recepción mientras se está utilizan-
do la función de PTT con un solo apretón. (p. 20)
eCONMUTADOR DE VFO [VFO(LOCK)]
➥Pulse para seleccionar el modo de VFO.
➥Pulse y mantenga pulsado para conmutar la función de bloqueo
entre ACTIVAR y DESACTIVAR. (p. 14)
rCONMUTADOR DE MEMORIA [MR(CALL)]
➥Pulse para seleccionar el modo de memoria. (p. 26)
➥Pulse y mantenga pulsado para seleccionar el canal de llamada.
(p. 32)
tINDICADOR DE ACTIVIDAD
➥Se enciende en rojo mientras una tecla está pulsada (salvo
[FUNC] o [DTMF-S].
➥Se enciende en rojo mientras está transmitiendo.
➥Se enciende en verde mientras se está utilizando la función de
PTT con un solo apretón.
yCONMUTADOR NULO [B]
No funciona.
uCONMUTADOR DE FUNCION [F-1]/[F-2] (p. 57)
Asigne la tecla de función deseada desde los conmutadores de
panel frontal.
•Los ajustes por defecto son [LOW] para [F-1] ([DUP] cuando pulsa
y mantenga pulsado) y [TONE] para [F-2] ([T-SCAN] cuando pulsa
y mantenga pulsado).
iINDICADOR DE FUNCION
➥Se enciende naranja mientras [FUNC] está activado-indica que
puede tener acceso a la función secundaria de interruptores.
➥Se enciende verde cuando [DTMF-S] está activado-las señales
de DTMF pueden ser transmitidas con el teclado.
oTECLADO
Se usa para controlar el transceptor, transmitiendo el codificador de
DTMF, etc. Vea las siguientes 2 páginas para más detalles.
*Un diferente micrófono
puede ser suministrado
depende de la versión de
transceptor.
Elemento de micrófono
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 6 (1,1)
7
1DESCRIPCIÓN DE LOS PANELES
■Teclado de micrófono
TECLA FUNCIÓN
Conmute entre abrir y cerrar el silenciador de
operación de banda.
Iniciar y detener la exploración. (p. 37)
Iniciar y detener la escucha prioritaria. (p. 42)
Seleccionar potencia de salida alta. (p. 19)
Seleccionar potencia de salida media. (p. 19)
Seleccionar potencia de salida baja. (p. 19)
Selecciona –duplex. (p. 21)
Selecciona +duplex. (p. 21)
Selecciona simplex. (p. 21)
No hay función prioritaria.
FUNCIÓN SECUNDARIA (Después de )
No hay función secundaria.
No hay función secundaria.
ACTIVAR y DESACTIVAR la función de PTT con
un toque. (p. 20)
No hay función secundaria.
No hay función secundaria.
ACTIVA la función de codificador de memoria de
DTMF. (p. 44)
ACTIVA el codificador de sub tono.
(p. 21)
ACTIVA la función de buscapersonas.
(p. 46)
ACTIVA la función de silenciador de tono.
(p. 46)
Mientras está pulsada, transmite el tono de 1750
Hz. (p. 22)
FUNC
OTRAS FUNCIONES
1
MONI
2
SCAN
PTT-M
3
PRIO
4
HIGH
5
MID
DTMF
6
LOW
TONE
7
DUP–
TSQLS
8
DUP+
TSQL
9
SIMP
TONE-2
0
Después de :
Transmite el código de DTMF
apropiado o pulse de [0] a [9],
de [A] a [D] para transmitir los
contendidos de memoria de
DTMF cuando el codificador de
memoria DTMF está activado.
(p. 22)
DTMF-S
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 7 (1,1)
8
1
DESCRIPCIÓN DE LOS PANELES
TECLA FUNCIÓN
➥Borra el dígito entrado antes. (p. 17)
➥Cancela la exploración, escucha prioritaria o
función de memoria DTMF. (pp. 16, 37, 43)
Entra en el modo de ajuste y avance el orden de
modo de ajuste seleccionado.
➥Ajuste el modo de ajuste para la entrada de
número. (p. 17)
➥
Reduce el orden de selección de modo de
ajuste después de entrar en el modo de ajuste.
No hay función prioritaria.
No hay función prioritaria.
No hay función prioritaria.
FUNCIONES SECUNDARIAS (después de )
➥Graba los contenidos de VFO en canal de
memoria o canal de llamada. (p. 29)
➥Avanza el número de canal de memoria cuan-
do pulsa continuamente después de ser com-
pletado la programación. (p. 28)
Está DESACTIVADO de memoria de DTMF.
Desactiva el codificador de subtono, buscaper-
sona o silenciador de tono. (pp. 21, 47, 46)
Silencia el audio de banda de operación. (p. 18)
•La función de silenciamiento es soltada cuando
alguna operación trabaja.
Bloquea las teclas de dígito en el teclado (inclu-
so las teclas de la A-D, # y M). (p. 14)
Manda una señal de tono de 1750 Hz durante
medio seg. (p. 22)
FUNC
OTRAS FUNCIONES
MW
A
CLR
D-OFF
B
SET
T-OFF
C
ENT
MUTE
D
16
KEY LOCK
#
TONE-1
M
Después de :
Transmite el código de DTMF
apropiado. (p. 45)
DTMF-S
De [A] a [D] transmite las memo-
rias de DTMF. (p. 44)
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 8 (1,1)
9
2INSTALACIÓN
■Colocación
Seleccione un lugar que pueda soportar el peso del transceptor y que
no interfiera en la conducción de ninguna forma. Recomendamos los
lugares que aparecen en el siguiente diagrama.
NUNCA coloque el transceptor en lugares donde pueda dificultar el
funcionamiento normal del vehíclo o donde pueda causar lesiones
corporales.
NUNCA coloque el transceptor donde pueda obstruir el fun-
cionamiento del airbag del vehículo.
No coloque el transceptor donde se vea afectado directamente por
aire frío o caliente.
EVITE colocar el transceptor en lugares donde reciba directamente la
luz solar.
■Utilizando el soporte de fijación
➀Perfore cuatro agujeros donde vaya a instalar el soporte de fijación.
•Aproximadamente 5.5–6 mm (3⁄16 pul.) cuando usa tuercas; aprox-
imadamente 2–3 mm (1⁄16 pul.) al usar tornillos autorroscantes.
➁Inserte los tornillos, tuercas y arandelas suministrados en el
soporte de fijación y apriételos.
➂Ajuste el ángulo para ver lo mejor posible la pantalla de funciones.

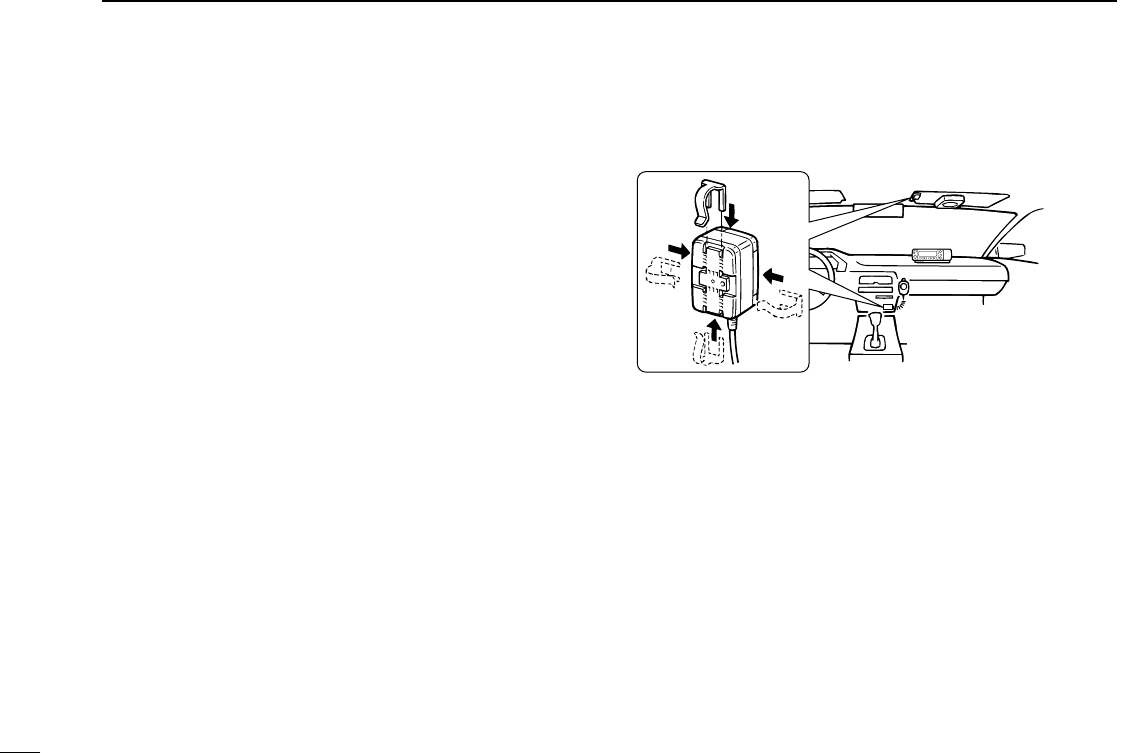

•EJEMPLO DE LUGARES DONDE INSTALAR EL TRANSCEP-
TOR
Nut
Spring washer
Flat washer
When using
self-tapping
screws
Spring
washer
Mounting
nut
Mounting
bracket
Tuerca
Arandela elástica
Si utiliza tornillos
Al utilizar las
tuercas
Arandela
elástica
Soporte de
fijación
Tornillo de
montaje
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 9 (1,1)
10
2
INSTALACIÓN
■Conexión a la batería
☞NUNCA conecte directamente el transceptor a una batería de 24 V.
☞No utilice la toma de mechero eléctrico para conexiones de ali-
mentación.
Coloque una arandela de goma para evitar que se produzcan corto-
circuitos si introduce el cable de alimentación de CC a través de una
placa metálica.
■Conexión a la alimentación de CC
Utilice una alimentación de CC de 13.8 V con una capacidad de más
de 12 A.
Asegúrese de que el terminal a tierra de la alimentación de CC está
puesta a tierra.
•CONEXIÓN A UNA FUENTE DE ALIMENTACIÓN DE CC
•Vea la página 62 para la sustitución de los fusibles.
•CONEXCIÓN A LA ALIMENTACIÓN DE CC
•Vea la página 62 para la sustitución de los fusibles.
Fuses
20 A
black
red⊕
red
Grommet
⊕
−
black
−
12 V
Supplied
DC power cable
DC power
supply 13.8 V
to an
AC
outlet
Fuses
20 A
black
red⊕
−
⊕
−
Arandela
rojo negro
Fusibles de
20 A
negro rojo
Alimentación de
CC de 13.8 V
A una
toma
de CC
negro
Fusibles de
20 A
Cable de alimentación
de CC suministrado rojo
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 10 (1,1)
11
2INSTALACIÓN
■Instalación de la antena
DDColocación de la antena
Para obtener el maximo funcionamiento, seleccione una antena de
alta calidad y móntela en un buen lugar. La antena no radial debe de
usarse cuando utiliza el montaje magnético.
DDConector de la antena
El conector de antena utiliza un conector PL-259.
Roof-mount antenna
(Drill a hole or use a magnetic mount.)
Gutter-mount antenna
Trunk-mount
antenna
•CONECTOR PL-259
➀Deslice la arandela de
acoplamiento y quite el
revestimiento del cable y
suelde con estaño.
➁Quite el revestimiento del
cable como muestra
derecha. Suelde con
estaño el conector central.
➂Deslice el cuerpo del
conector por el cable y la
parte soldada con estaño.
➃Atornille la arandela de
acoplamiento en el cuerpo
del conector. (10 mm ≈3⁄8 pul.)
30 mm
10 mm (Parte soldada
con estaño)
10 mm
1–2 mm
parte soldada
Parte
soldada con
estaño
Arandela de
acoplamiento
Antena que se monta en el techo
(Perfore un agujero o utilice un
dispositivo de motaje magnético.)
Antena que se monta
en el maletero
Antena que se monta en
la ranura de la puerta
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 11 (1,1)
12
3
AJUSTE DE FRECUENCIA
■Preparación
DDConmutador para ENCENDER/APAGAR
☞NOTA: Antes de operar el transceptor por primera vez, resetear la
CPU del transceptor es buena idea. Esto asegurará que todos los
ajustes del transceptor están por defecto. Vea la página 62 para
resetear la CPU para más detalles.

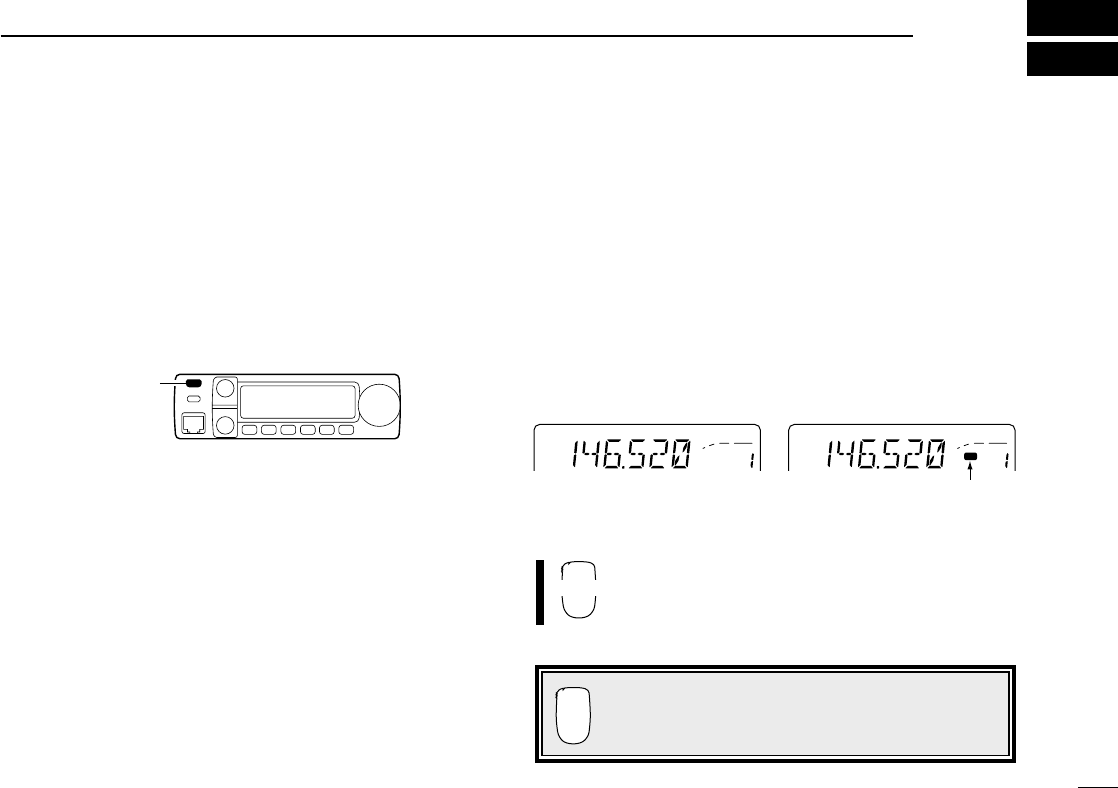

Pulse [PWR] durante 1 segundo para ENCENDER o APAGAR.
Push [PWR] for 1 sec.
DDModos VFO y de memoria
El transceptor dispone de dos modos operativos normales: el modo
VFO y el modo de memoria.
Pulse [V/MHz] para seleccionar el modo VFO cuando el transceptor
no esté en dicho modo.
•Si ya está seleccionado el modo VFO, los dígitos inferiores a 100
MHz desaparecerán. En este caso, pulse de nuevo [V/MHz] (o pulse
dos veces depende de la versión).
*Algunas versiones desaparecen los dígitos debajo de 1 o 10 MHz.
Pulse [VFO] para seleccionar el modo VFO.
9
5
1
M
9
5
1
VFO mode is selected. Appears when memory mode
is selected.
VFO
Anote que en este manual, las secciones empezadas con
la figura de micrófono (como derecha) designan la
operación a través del micrófono HM-98S.
Pulse [PWR] durante 1
segundo
El modo de VFO está selec-
cionado.
Aparece cuando el modo de
memoria está seleccionado.
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 12 (1,1)
13
3AJUSTE DE FRECUENCIA
■Función de bloqueo
Para evitar cambios de frecuencia accidentales y el acceso a fun-
ciones innecesarias, utlice la función de bloqueo. El transceptor
dispone de 2 diferentes funciones de bloqueo.
DDBloqueo de frecuencia
Esta función bloquea electrónicamente los mandos de sintonía y los
conmutadores y puede utilizarse con la función de bloqueo de micró-
fono.
Para activar la función, pulse y mantenga pulsado [(SET)LOCK] hasta
que aparezca una “L” en la lectura de canal de memoria.
•Para cancelar la función, mantenga pulsado [LOCK] hasta que desa-
parezca “L”.
•Se pueden utilizar los conmutadores de [PTT], [MONI], [VOL] y
[SQL]. También TONE-1, TONE-2, los tonos de DTMF o los con-
tenidos de memoria de DTMF se pueden transmitir por el micrófono.
Pulse y mantenga pulsado [(VFO)LOCK] durante 1
segundo para bascular entre ACTIVAR y DESACTIVAR
la función.
DDBloqueo de teclado de micrófono
Esta función bloquea el teclado de micrófono.
Pulse [FUNC] luego [16KEYLOCK] para bascular
entre ACTIVAR y DESACTIVAR la función de blo-
queo de teclado de mircófono.
•Se puede utilizar [PTT] y 7 teclas en la mitad
superior del mircófono.
•Se puede utilizar todos los conmutadores del tran-
sceptor.
•La función de bloqueo del teclado es soltada
cuando la alimentación esté DESACTIVADA,
luego la ACTIVA de nuevo.
9
5

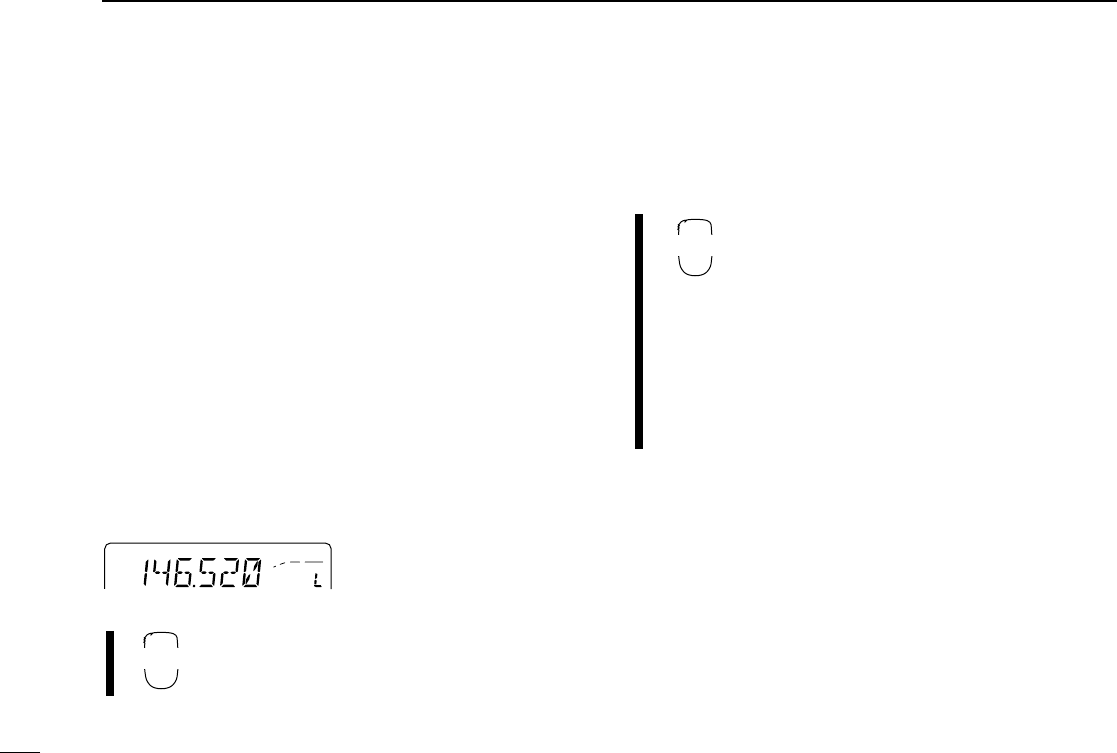

1“L” appears while the frequency
lock function is in use.
LOCK
16 KEY LOCK
#
Aparece la "L" mientras se esté uti-
lizando la función de bloqueo de
frecuencia.
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 13 (1,1)
14
4
AJUSTE DE FRECUENCIA

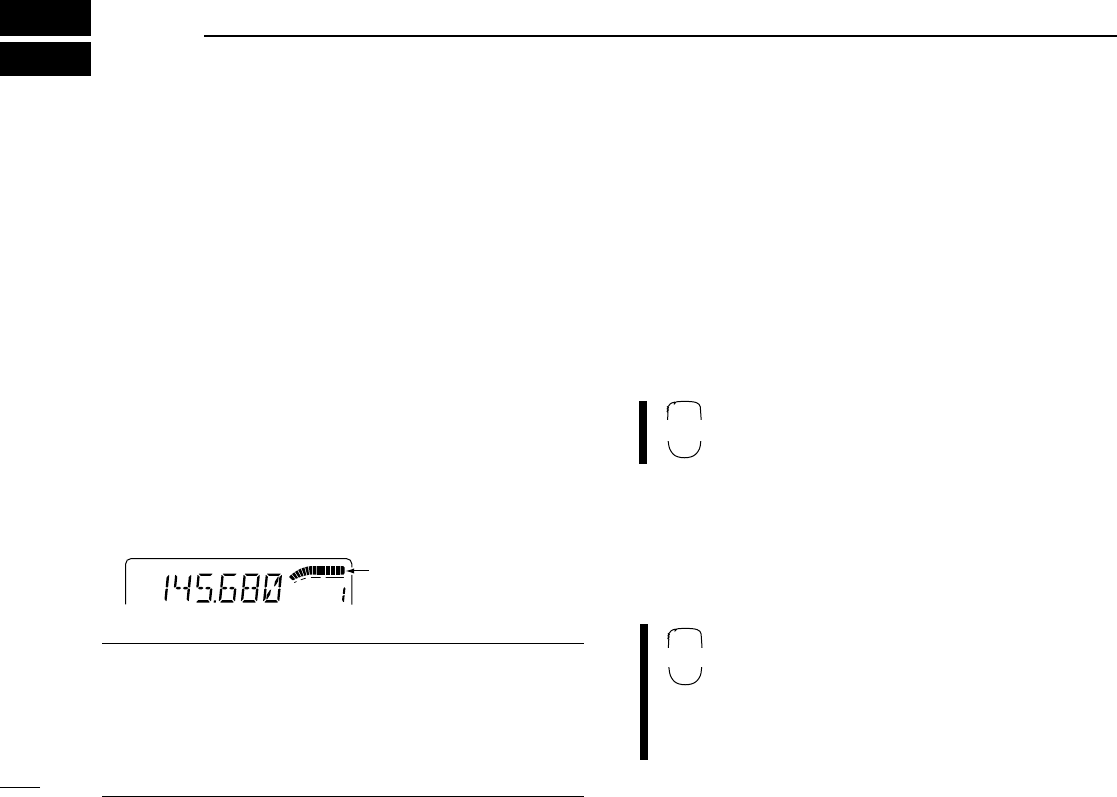

■Utilización del dial de sintonización
➀Gire el dial de sintonización para ajustar la frecuencia.
•Si no es seleccionado el modo VFO, pulse [V/MHz] para selec-
cionar el modo VFO.
•La frecuencia cambia según las etapas de sintonía seleccionada.
(p. 16)
➁Para el ajuste de la frecuenica de 1 MHz, gire el dial de sin-
tonización después de pulsar [V/MHz].
•Si pulsa [V/MHz] durante 1 seg, iniciará la función de exploración.
En este caso, pulse [V/MHz] de nuevo para detenerla.
■Utilización de los conmutadores [Y]/[Z]
Pulse [Y] o [Z] para ajustar la frecuencia deseada.
•Si el modo de VFO no es seleccionado, pulse [VFO]
para seleccionarlo.
•La frecuencia cambia según las etapas de sintonía
seleccionados. (p. 16)
•Si pulsa [Y] o [Z] durante más de 0.5 segundos, ini-
cia la exploración. En este caso, pulse [Y] o [Z] de
nuevo para detenerlo.
☞NOTA: La etapa de sintonía de 1 MHz no se puede utilizar a través
de los conmutadores de [Y]/[Z].
9
5
1
The display shows that the 1 MHz
tuning step is selected.
YZ
La pantalla muestra que la etapa
de sintonía de 1 MHz es selec-
cionado para la banda de VHF.
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 14 (1,1)
15
3AJUSTE DE FRECUENCIA
zPulse [VFO] para seleccionar el modo de VFO si es
necesario.
xPulse [FSET] una o más veces hasta que aparezca
“TS” como muestra izquierda.
•Pulse [ENT] para invertirse el orden de la selección.
•Cancele de antemano la función de memoria de
DTMF si es necesario. (p. 44)
cPulse [Y] o [Z] para seleccionar la etapa de sintonía.
vPulse [CLR] para salir del modo de ajuste.
■
Selección de las
etapas de sintonía
Las etapas de sintonía son los incrementos de cambio de frecuencia
mínimos cuando gira el dial de sintonización o se pulsan los conmu-
tadores de [Y]/[Z] del micrófono. Están disponibles las siguientes
etapas de sintonía:
•5 kHz •10 kHz •12.5 kHz •15 kHz
•20 kHz •25 kHz •30 kHz •50 kHz
☞NOTA: Para su comodidad, seleccione una etapa de sintonía que
coincida con los intervalos de frecuencia de repetidores de su área.
➀Pulse [V/MHz] para seleccionar el modo de VFO, si está selec-
cionado otro modo.
➁Pulse [SET] una o más veces hasta que aparezca “TS” como
muestra abajo.
•Si pulsa [MONI], se invertirá el orden de la selección.
•Cancele de antemano la función de memoria de DTMF si es nece-
sario.
➂Gire el dial de sintonización para seleccionar la etapa de sintonía.
➃Pulse [V/MHz] para salir del modo de ajuste.
UTILIZANDO
MODO DE AJUSTE
9
5
19
5
1
15 kHz tuning step 25 kHz tuning step
SET
B
etapa de sintonía de 15 kHz etap de sintonía de 25 kHz
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 15 (1,1)
16
3
AJUSTE DE FRECUENCIA

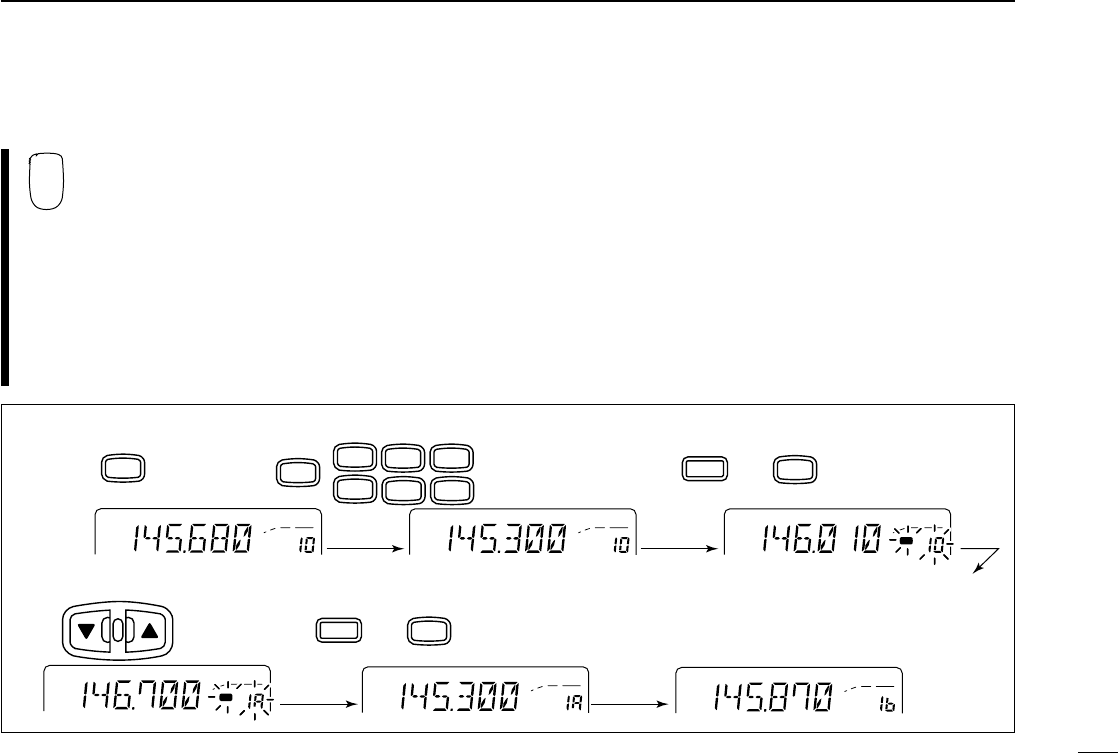

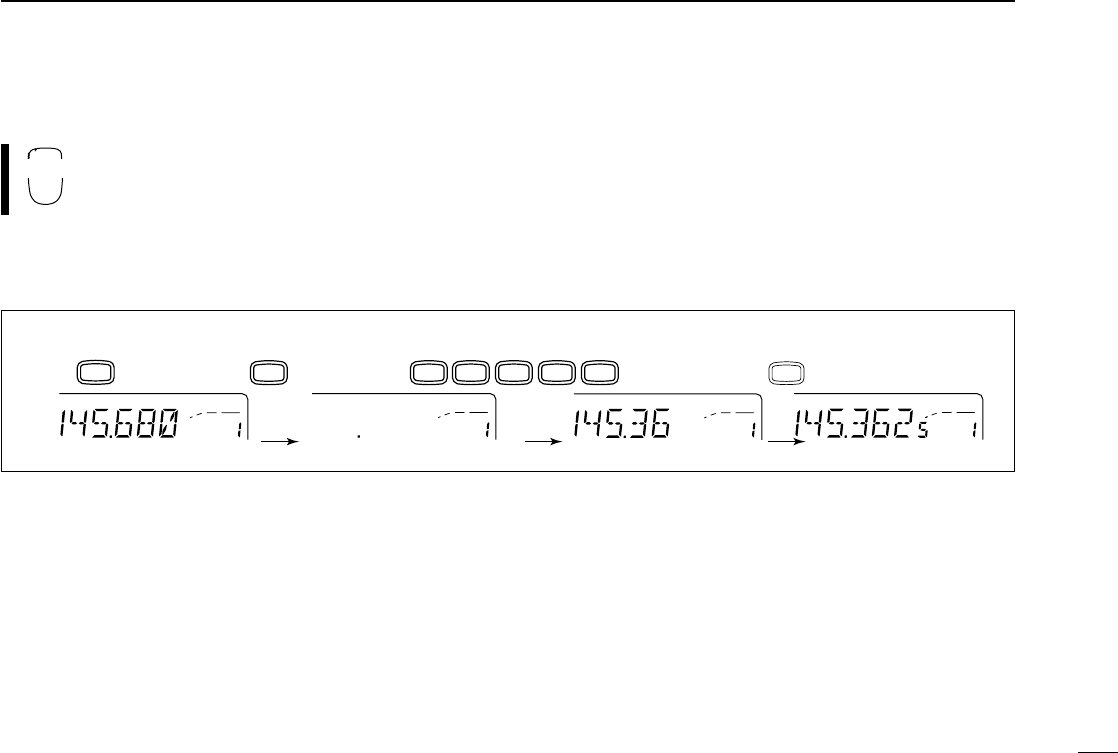

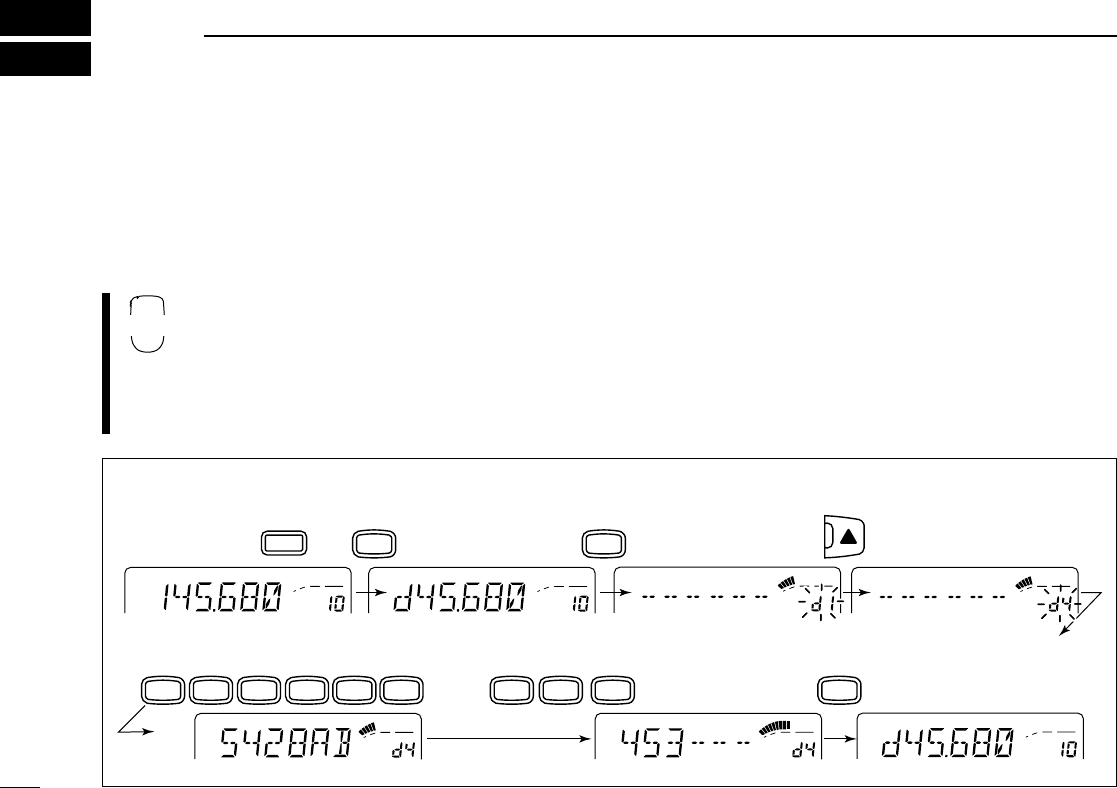

■Utilizando el teclado
La frecuencia se puede ajustar directamente a través de
las teclas numéricas del micrófono.
zPulse [VFO] para seleccionar el modo VFO si es necesario.
xPulse [ENT] para activar el teclado para la entrada de dígito.
ENT
C
cPulse 6 teclas para entrar la frecuencia.
•Si se equivoca al entrar un dígito, pulse [ENT] para borrar la entra-
da, luego entre desde el primer dígito.
•Si pulsa [CLR] borra los dígitos entrados y recupera la frecuencia.
vPulse [Y] o [Z] para modificar por debajo del dígito de 10 kHz, si
se desea.
[EJEMPLO]: Ajustar la frecuencia a 145.3625 MHz.
VFO C
ENT 3
PRIO
5
MID
1
MONI 4
HIGH 6
LOW
9
5
19
5
19
5
19
5
1
2
SCAN
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 16 (1,1)
17
4OPERACIÓN BÁSICA
■Recepción
➀Pulse [PWR] durante 1 segundo para ENCENDER el transceptor.
➁Ajuste el nivel de audio.
➥Pulse [MONI] para abrir el silenciador.
➥Gire el control de [VOL] para ajustar el nivel de salida de audio.
➥Pulse [MONI] de nuevo para cerrar el silenciador.
➂Ajuste el nivel de slienciador.
➥Gire [SQL] completamente en sentido contrario del reloj de ante-
mano.
➥Gire [SQL] en el sentido del reloj hasta que justamente desa-
parezca el ruido.
➥Cuando recibe la interferencia, gire [SQL] en el sentido del reloj
de nuevo para la operación de atenuador.
➃Ajuste la frecuencia de operación. (p. 15)
➄Cuando se recibe una señal en el ajuste de frecuencia, abre el
silenciador y el transceptor emite el audio.
•Aparece “BUSY” y el indicador S/RF muestra la potencia relativa
de la señal.
✔CONVENIENCIA
ATENUADOR DE RF: El transceptor tiene un atenuador de RF rela-
cionado con el ajuste del control [SQL]. El atenuador se activa
automáticamente cuando se gira el control [SQL] sobrepasando la
posición de las 12 en punto. Se obtiene aproximádamente una aten-
uación de 10 dB en un giro completo.
BUSY
9
5
1Appears when receiving
■Función del monitor (de escucha)
Se utiliza esta función para escuchar las señales débiles sin alterar el
ajuste del nivel de silenciamiento o para abrir el silenciador de la
banda de operación manualmente incluso cuando las funciones de
silenciamiento se usa como el tono de silenciador.
Pulse [MONI] para abrir el silenciador.
•Pulse [MONI] de nuevo para cancelar la función.
•Mientras está ACTIVADO el duplex para la operación de repetidor, la
frecuencia de transmisión se puede escuchar con [MONI].
Pulse [➀MONI] para abrir el silenciador.
•Pulse [➀MONI] de nuevo para cancelar la función.
■Función de silenciamiento de audio
Esta función silencia el audio de banda de operación sin alterar los
ajustes de volumen.
zPulse [FUNC] luego [HMUTE] para silenciar las
señales de audio.
•Aparece “MUTE”.
xPulse [ECLR] (o cualquier otra tecla) para cancelar la
función.
•Desaparece “MUTE”.
MONI
➀
MUTE
H
Aparece cuando se recibe
una señal.
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 17 (1,1)
18
4
OPERACIÓN BÁSICA
■Transmisión
vPRECAUCION: Transmitir sin antena puede dañar el transceptor.
☞NOTA: Para evitar interferencias, escuche la frecuencia antes de
transmitir pulsando [MONI] o [➀MONI] del micrófono.
➀Ajuste la frecuencia de operación. (pp. 15, 17)
•Seleccione la potencia de salida si se desea. Vea la sección
derecha para mayor información.
➁Pulse y mantenga pulsado [PTT] para transmitir.
•Aparece “$”.
•
El indicador de S/RF muestra la selección de la potencia de salida.
•La frecuencia de operación, etc. son programados en la memoria
temporal. Vea p. 34 para mayor información.
•La función de PTT de un solo apretón está disponible. Vea p. 20
para mayor información.
➂Hable por el micrófono con una voz normal.
•No coloque el micrófono demasiado cerca de su boca o hable
muy alto. Esto puede causar que se distorsione la señal.
➃Suelte el conmutador de [PTT] para recibir.
■Selección de potencia de salida
El transceptor dispone de 3* niveles de potencia de salida para satis-
facer sus requisitos operativos. Las bajas potenicas de salida durante
las comunicaciones de corta distancia pueden reducir la posibilidad de
interferencia para otra estación y reducirá el consumo de corriente.
*Las versiones de Tailandia y Taiwan tienen solo dos niveles.
Pulse [LOW] una o más veces para seleccionar la banda de
operación.
•La potencia de salida se puede cambiar durante la transmisión.
El micrófono también puede seleccionar la potencia de salida.
Pulse [➃HIGH] para la alta potencia de salida; [➄MID]
para la media potencia de salida; y [➅LOW] para la baja
potencia de salida.
•La potencia de salida NO SE PUEDE cambiar a través
del micrófono durante la transmisión.
HIGH
4
MID
5
LOW
6
POTENCIA DE SALIDA
Tailandia Taiwan
55 W 10 W 25 W
10 W ——
5 W 5 W 5 W
INDICADOR S/RF
9
5
1
9
5
1
9
5
1
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 18 (1,1)
19
4OPERACIÓN BÁSICA
■Función de PTT con solo apretón
El conmutador de PTT se puede operar como un conmu-
tador de PTT con un toque (pulsando el conmutador con-
muta entre transmisión y recepción.) Usando esta fun-
ción, se puede transmitir sin pulsar ni mantener pulsado
el conmutador PTT.
Para evitar una transmisión continua accidental con la
función de PTT con un toque, el transceptor tiene tem-
prizador de tiempo. Ver p. 55 para mayor información.
zPulse [FUNC] luego [➂PTT-M] para ACTIVAR la función PTT con
un solo apretón.
•El indicador activo se enciende verde.
xPulse [PTT] para transmitir y pulse de nuevo para recibir.
•Se suena dos beeps cuando la transmisión inicia y suena un beep
largo cuando vuelve a recibir.
•Parpadea “$” durante la transmisión con la función PTT con
solo apreton.
cPulse [FUNC] luego [➂PTT-M] para DESACTIVAR la función PTT
con solo apretón.
•El indicador activo se apaga.
PTT-M
3
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 19 (1,1)
20
5
OPERACIÓN DE REPETIDOR

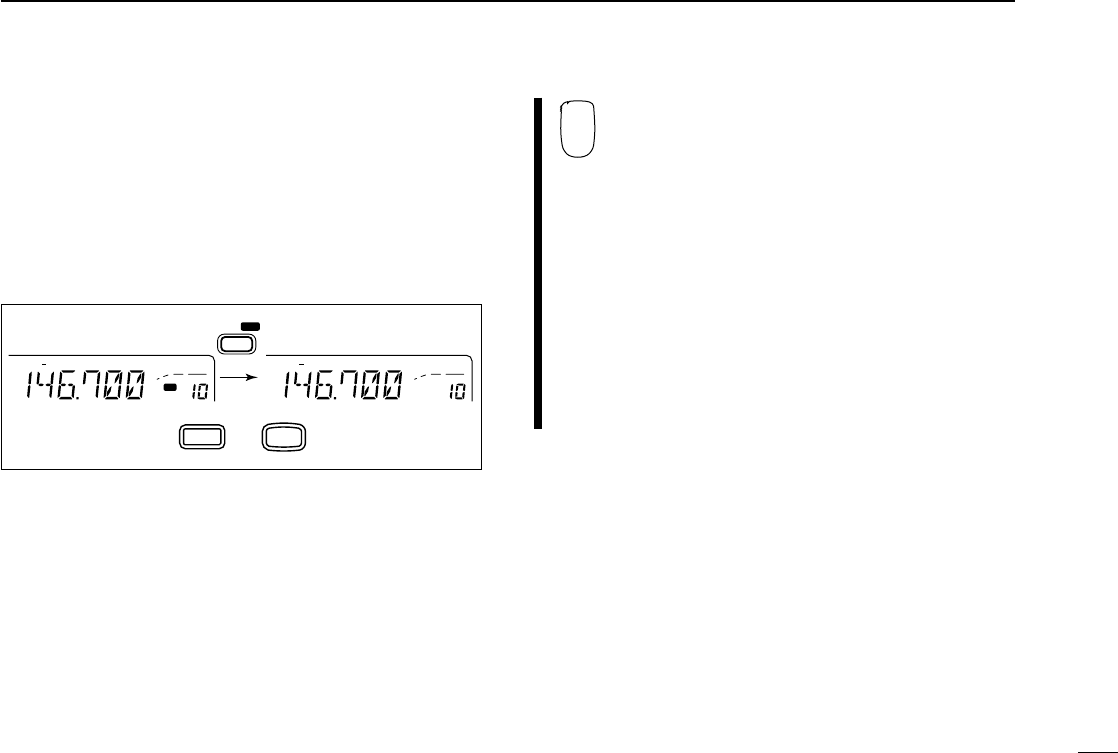

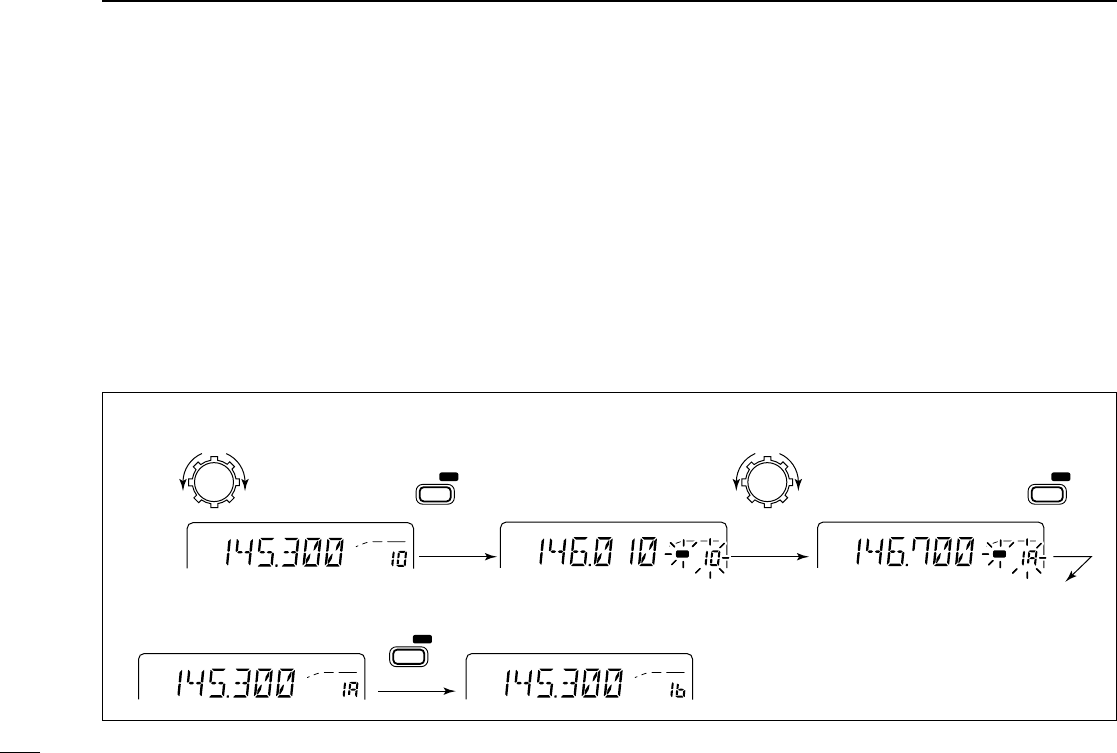

■Acceso a un repetidor
➀Ajuste la frecuencia de recepción (frecuencia de salida de repeti-
dor). (pp. 15–17)
➁Pulse y mantenga pulsado [(LOW)DUP] durante 1 seg., una o más
veces para seleccionar –duplex o +duplex.
•Aparece “DUP–” o “DUP” para indicar la frecuencia de trans-
misión para desplazamiento menor y desplazamiento mayor
respectivamente.
•Cuando la función de repetidor automático está ACTIVADO,
(disponible sólo para versión EE. UU.), el paso ➁y ➂no son
necesarios. (p. 25)
➂Pulse [TONE] una o más veces para ACTIVAR el codificador de
subtono, según los requisitos de repetidor.
•Vea la página 23 del ajuste de frecuencia de tono.
•Si el repetidor requiere el diferente sistema de tono, vea la pági-
na siguiente.
➃Pulse y mantenga pulsado [PTT] para transmitir.
•La frecuencia visualizada cambia automáticamente en la frecuen-
cia de transmisión (la frecuencia de entrada de repetidor).
•La condición de operación es programada en el canal de memo-
ria temporal. Vea la p. 34 para mayores detalles.
•Si aparece “OFF”, confirme la frecuencia desplazada. (p. 27)
➄Suelte [PTT] para recibir.
➅Pulse [MONI] para verificar si la señal de transmisión de otra
estación se puede recibir directamente o no.
➆Para volver al simplex, pulse [(LOW)DUP] durante 1 segundo una
o dos veces para eliminar el indicador de “DUP”.
➇Para DESACTIVAR el codificador de sub tono, pulse [TONE] una o
más veces hasta que aparezcan indicadores de tono.
zAjuste la frecuencia de recepción (frecuencia de salida
de repetidor). (p. 15)
xPulse [➆DUP–] para seleccionar –duplex; pulse
[➇DUP+] para +duplex.
cPulse [FUNC] luego [➆TONE] para ACTIVAR el codifi-
cador de subtono según el requisito de repetidor.
•Vea la p. 23 de ajuste de frecuencia de tono.
•Si el repetidor requiere el diferente sistema de tono,
vea la página siguiente.
vPulse y mantenga pulsado [PTT] para transmitir.
bPulse y mantenga pulsado [➀MONI] para verificar si la
señal de otra estación se puede recibir directamente.
nSuelte [PTT] para recibir.
mPara volver a la operación de simplex, pulse [➈SIMP].
,Para DESACTIVAR el codificador de tono, pulse
[FUNC], luego [GT-OFF].
DUP
9
5
1
DUP–
7
DUP+
8
SIMP
9
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 20 (1,1)
21
5OPERACIÓN DE REPETIDOR
DTonos DTMF
Pulse [DTMF-S], luego pulse las teclas de los dígitos
DTMF deseados.
•El indicador de función se enciende verde.
•0–9, A–D, M(E) y #(F) están disponibles.
•Cancele la función de codificador de memoria DTMF de
antemano. (p. 45)
•Pulse [DTMF-S] de nuevo para volver del teclado de
control de función normal.
•El transceptor dispone de 14 canales de memoria DTMF
para la operación de autoconexión. Ver p. 44 para may-
ores detalles.
DTono de 1750 Hz
El tono de 1750 Hz se requiere para tener acceso a la
mayoría de los repetidores europeos. El micrófono tiene
la capacidad de tono de 1750 Hz.
zPulse [FUNC].
•El indicador de función se enciende naranja.
xPulse [TONE-1] para transmitir la señal de llamada de
tono de 1750 Hz durante 0.5 seg.; pulse y mantenga
pulsado [TONE-2] para transmitir la señal de llamada
de tono de 1750 Hz durante un periodo arbitrario.
•El indicador de modo se apaga automáticamente.
•HM-90 opcional también tiene la capacidad de tono
de 1750 Hz.
DTMF S
TONE-1
TONE-2
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 21 (1,1)
22
5
OPERACIÓN DE REPETIDOR
■Subtono
➀Seleccione el modo/canal que quiere ajustar la frecuencia de
subtono, como modo de VFO o canal de memoria/llamada.
➁Pulse [SET] una o más veces hasta que aparezca “T” y “rT”
parpadeen para el uso de repetidor como muestra arriba; o hasta
que aparezca “T SQL” y “CT” para el silenciador por tono o uso de
buscapersonas.
•Pulse [MONI] para invertir la selección de orden.
•Cancele la función de codificador de memoria DTMF de ante-
mano si es necesario. (p. 45)
➂Gire el dial de sintonización para seleccionar y ajustar la frecuencia
deseada.
➃Pulse [V/MHz] para salir del modo de ajuste.
☞NOTA: La frecuencia de subtono puede ajustarse en el canal de
memoria temporalmente. Sin embargo, los contenidos de ajuste
son cancelados si el modo de memoria/llamada es seleccionado.
Para almacenar la frecuencia de tono permanentemente, sobrein-
scriba la información de canal.

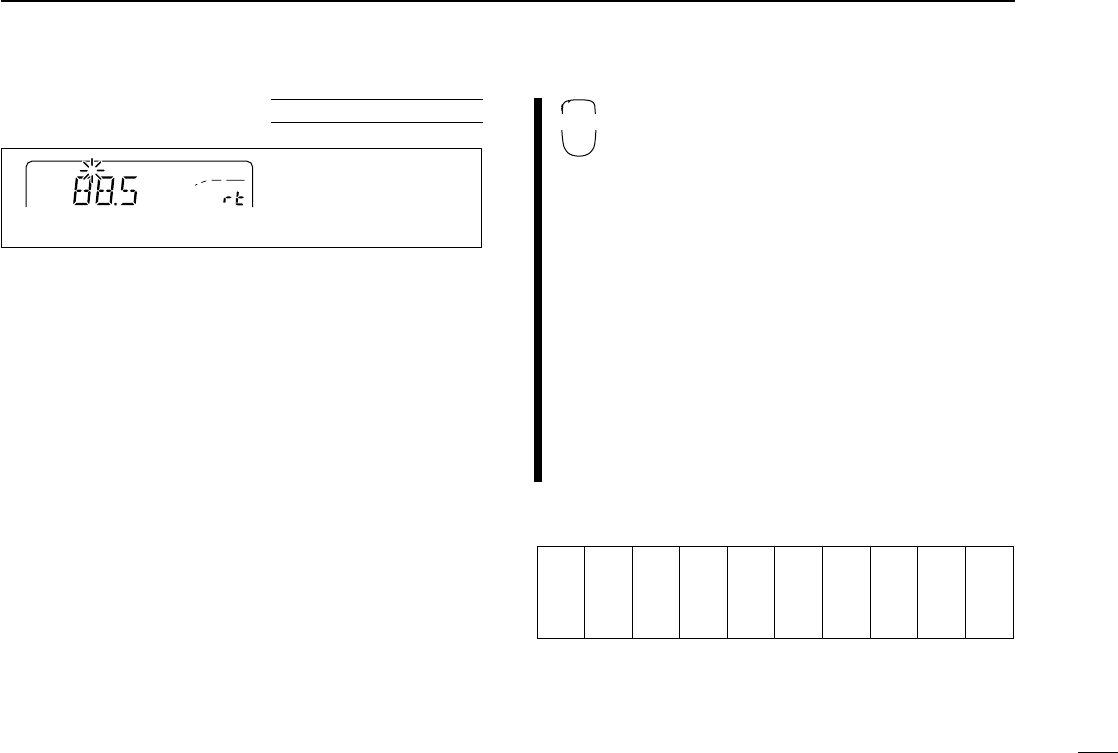

La pantalla muestra que la
frecuencia de sub-tono de
88.5 Hz está ajustada para
el uso de repetidor.
T
9
5
1
U
TILIZANDO MODO DE AJUSTE zAjuste el modo/canal que desea ajustar la frecuencia
de subtono como el modo de VFO, canal de memoria/
llamada o memoria temporal.
•La frecuencia de subtono es programado independi-
entemente en cada modo o canal.
xPulse [FSET] una o más veces hasta que aparezca
“T” y “rT” para el uso de repetidor; o hasta que aparez-
ca “T SQL” y “CT” para el silenciador por tono o uso de
buscapersonas.
•Si pulsa [GENT] invierte la selección de orden.
•Cancela la función de codificador de memoria DTMF
de antemano si es necesario. (p. 45)
c
Pulse [Y] o [Z] para seleccionar la frecuencia deseada.
•Si pulsa y mantenga pulsado [Y] o [Z], cambia la fre-
cuencia continuamente.
vPulse [ECLR] para salir del modo de ajuste.
•Lista de frecuencias de subtono (unidad: Hz)
SET
B
67.0
69.3
71.9
74.4
77.0
79.7
82.5
85.4
88.5
91.5
94.8
97.4
100.0
103.5
107.2
110.9
114.8
118.8
123.0
127.3
131.8
136.5
141.3
146.2
151.4
156.7
159.8
162.2
165.5
167.9
171.3
173.8
177.3
179.9
183.5
186.2
189.9
192.8
196.6
199.5
203.5
206.5
210.7
218.1
225.7
229.1
233.6
241.8
250.3
254.1
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 22 (1,1)
23
5OPERACIÓN DE REPETIDOR
■Frecuencia
desplazada
➀Seleccione el modo/canal que desea ajustar la frecuenci des-plaza-
da como el modo VFO o canal de memoria/llamada.
•La frecuencia desplazada puede ser programada independiente-
mente en cada modo o canal.
➁Pulse [SET] una o más veces hasta que aparezca “DUP” y
parpadee como muestra arriba.
•Pulse [MONI] para invertir la selección de orden.
•Cancele el codificador de memoria DTMF de antemano si es
necesario. (p. 45)
➂Gire el selector principal para seleccionar la frecuencia deseada.
•El incremento de etapa seleccionable es igual que la etapa de sin-
tonía de preajuste. (p. 16)
•Utilice [V/MHz] para el rápido ajuste de MHz.
➃Pulse [LOW], [TONE], [M/CALL] o [PTT] para salir del modo de
ajuste.

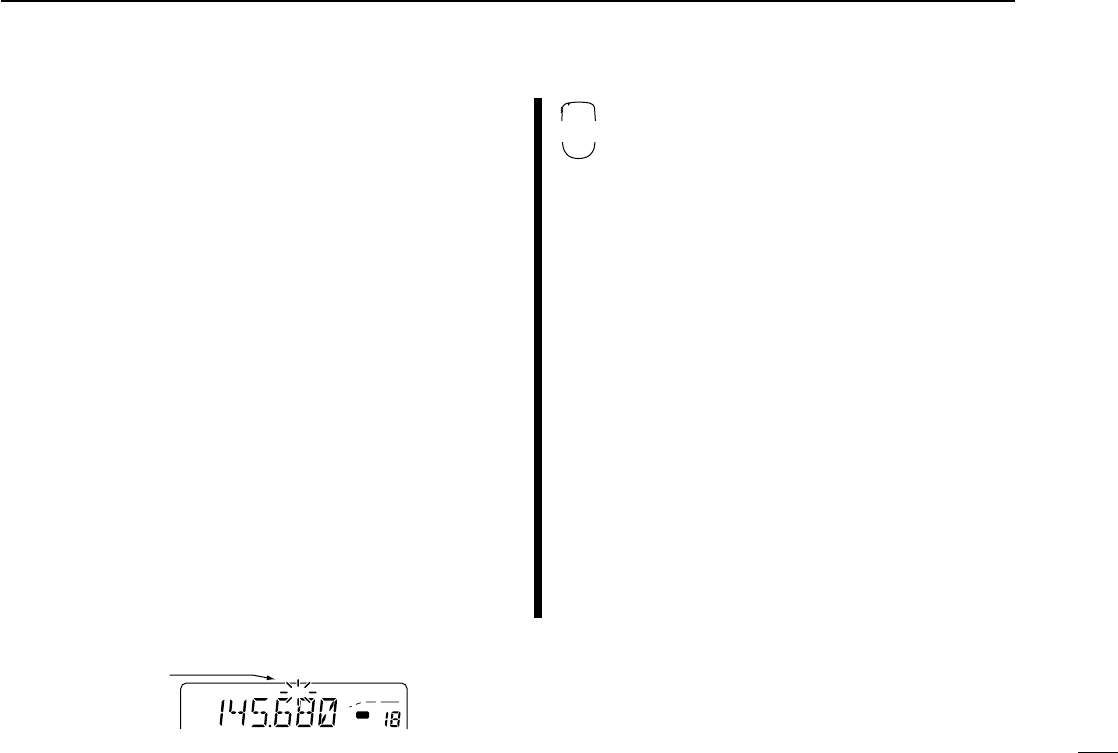

La pantalla muestra que la
frecuencia de 0.6 MHz
(600 kHz) es ajustada.
DUP
9
5
1
UTILIZANDO
MODO DE AJUSTE zSeleccione el modo/canal que se desea ajustar la fre-
cuencia desplazada, como el modo VFO o canal de
memoria/llamada.
•La frecuencia desplazada se puede programar inde-
pendientemente en cada modo o canal.
xPulse [FSET] una o más veces hasta que aparezca
“DUP” y parpadee como muestra izquierda.
•Si pulsa [GENT] cambia la selección de orden.
•Cancele el codificador de memoria DTMF de ante-
mano si es necesario. (p. 44)
cPulse [Y] o [Z] para seleccionar y ajustar la frecuen-
cia deseada.
•El incremento de etapa seleccionable es igual que la
etapa de sintonía de preajuste. (p. 16)
•Si pulsa y mantiene pulsado [Y] o [Z] cambia la fre-
cuencia continuamente.
vPulse [ECLR] para salir del modo de ajuste.
☞NOTA: La frecuencia desplazada se puede ajustar en el canal de
memoria temporalmente. Sin embargo, los contenidos de ajuste
son borrados si el modo de memoria/llamada es seleccionado.
Para almacenar la frecuencia desplazada permanentemente,
sobreinscriba la información de canal.
SET
B
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 23 (1,1)
24
5
OPERACIÓN DE REPETIDOR
■Repetid or
automatico (sólo
para versión EE.UU.)
La versión para los EE. UU. activa automáticamente el ajuste de
repetidor (DUP o –DUP y ACTIVAR/DESACTIVAR el codificador de
tono) si la frecuencia de operación cae dentro del rango de frecuencia
de salida de repetidor general y lo desactiva fuera del rango.
DAjuste de ACTIVAR/DESACTIVAR la fun-
ción de repetidor automático
➀Pulse [PWR] para APAGAR el transceptor.
➁Mientras pulsa [SET] (conmutador extremo derecho), ACTIVE la
energía para entrar en el modo de ajuste inicial.

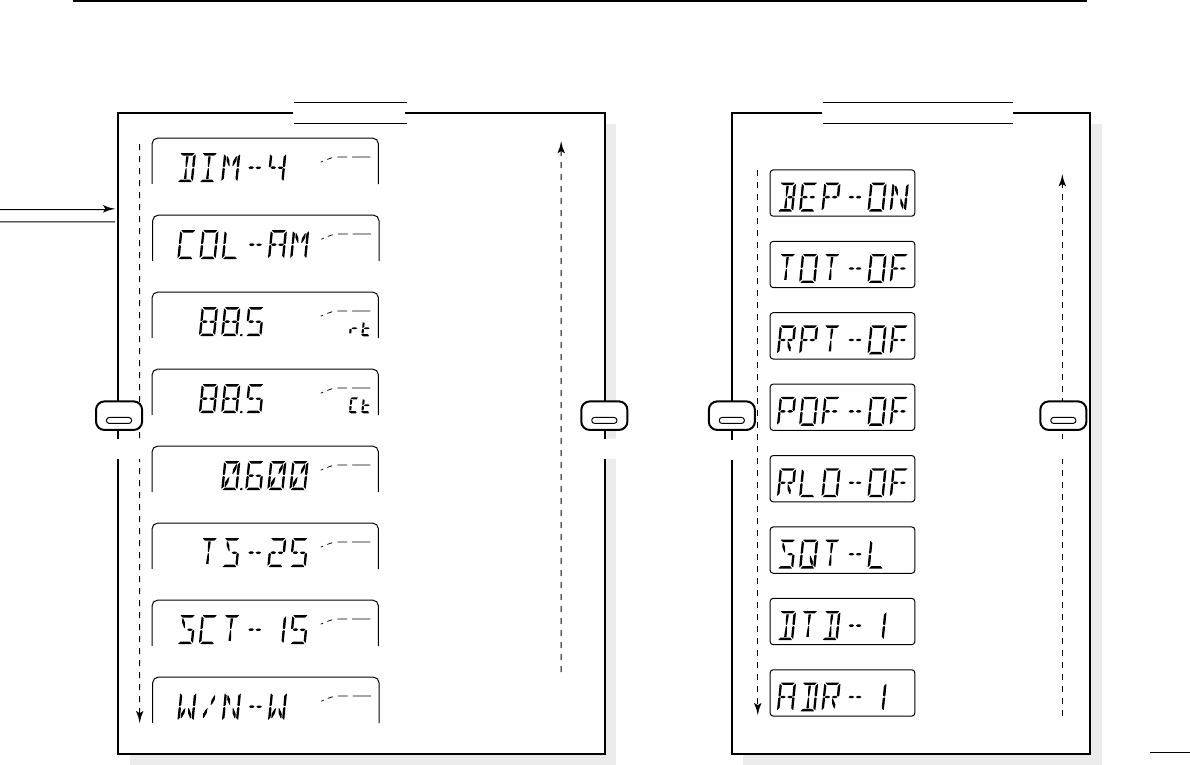

➂Pulse [SET] una o más veces hasta que aparezca “RPt” en la pan-
talla como muestra abajo.
➃Gire el dial de sintonización para seleccionar “R1,” “R2” o DESAC-
TIVADA.
•“R1”: repetidor automático está ACTIVADO, codificador de tono
está DESACTIVADO.
•“R2”: repetidor automático está ACTIVADO, codificador de tono
está ACTIVADO.
➄Pulse [PWR] para salir del modo de ajuste inicial.

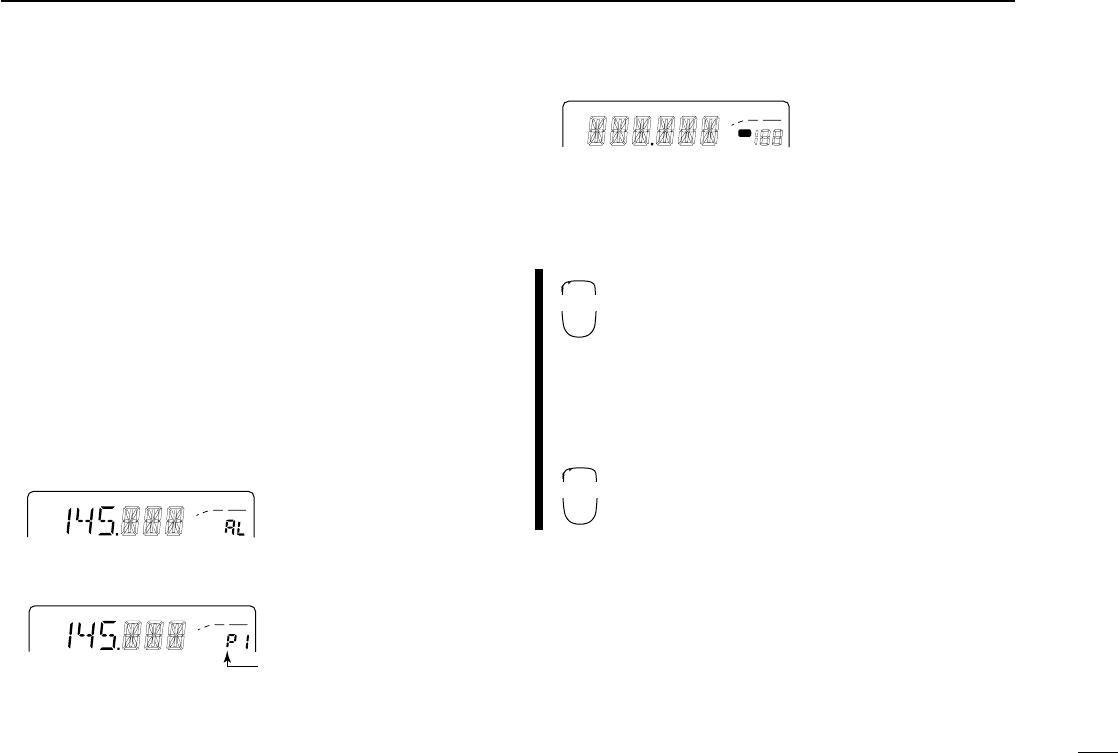

UTILIZANDO MODO DE AJUSTE INICIAL
9
5
1

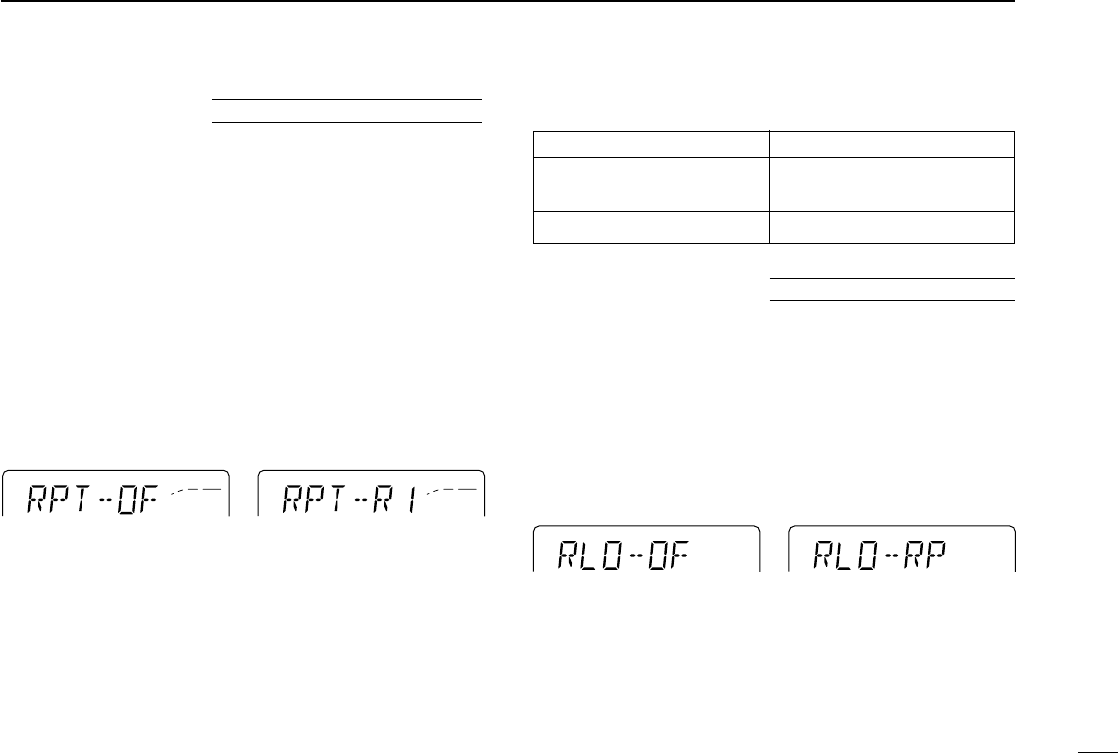

Auto repeater function is
turned OFF
X
9
5
1
Auto repeater function is ON,
tone encoder is OFF
DRango de frecuencia y sentido desplazado
■
Bloqueo del repetidor
Esta función ayuda a prevenir interferencia a otras estaciones inhibi-
endo su transmisión al recibirse una señal. El transceptor tiene dos
condiciones de inhibición: repetidor y ocupado.
➀Pulse [PWR] para apagar el transceptor.
➁Mientras pulsa [SET] (conmutador de extremo derecho), active el
aparato para entrar en el modo de ajuste inicial.
➂Pulse [SET] una o más veces hasta que aparezca “RLO” en la pan-
talla como se muestra arriba.
➃Gire el dial de sintonización para cambiar la función de bloqueo de
repetidor a “RP”, “BU” o DESACTIVADO.
•“RP”: Transmisión inhibida cuando un silenciador de tono está
cerrado.
•“BU”: Transmisión inhibida cuando se recibe una señal.
➄Pulse [PWR] para salir del modo de ajuste inicial.
RANGO DE FRECUENCIA SENTIDO DE DUPELX
145.200–145.495 MHz Aparece “DUP–”
146.610–146.995 MHz
147.000–147.395 MHz Aparece “DUP”
UTILIZANDO
MODO DE AJUSTE INICIAL
Repeater lockout function is
turned OFF
Transmit is inhibited when the
tone squelch is closed
X
La función de repetidor automático
está DESACTIVADA
La funcion de repetidor automático
está ACTIVADA. Codificador de
tono DESACTIVADA
La función de bloqueo de repetidor
está desactivada.
Transmisión inhibida cuando el
silenciador de tono está cerrado.
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 24 (1,1)
25
6OPERACIÓN DE MEMORIA
■Descripción general
El transceptor dispone de 107 canales de memoria regulares incluyen-
do 6 canales de memoria de borde de exploración (3 pares), y 1 canal
de llamada. Además, 6 memorias temporales son disponibles (Vea p.
34). Cada una de estas se pueden programar los siguientes datos
individualmente.
•Frecuencia de operación (p. 13)
•Sentido de duplex y su frecuencia desplazada (pp. 21, 24)
•Codificador de subtono y silenciador por tono y su frecuencia de tono
(pp. 21, 47)
•Información de salto* (p. 40)
*Excepto los canales de memoria de borde de exploración.
■Selección del canal de memoria
DUsando el dial de sintonización
➀Pulse [M/CALL] una o dos veces hasta que aparezca “!”.
➁Gire el dial de sintonización para seleccionar el canal de memoria
deseado.
•
Solo los canales de memoria programados se pueden seleccionar.
DUsando los conmutadores de [Y]/[Z]
zPulse [MR] para seleccionar el modo de memoria.
xPulse [Y] o [Z] varias veces para seleccionar el canal
de memoria deseado.
•Si pulsa [Y] o [Z] más de medio segundo activa la
exploración.
•Si la exploración es activada, pulse [Y] o [Z] de
nuevo para detenerla.
DUsando el teclado
zPulse [MR] para seleccionar el modo de memoria.
xPulse [GENT] para activar el teclado de entrada de
número.
cPulse 3 teclas digitales apropiadas para entrar el
número de canal.
•Al entrar el número de canal no-programado,
aparece el canal de memoria anterior.
•Para seleccionar el canal de borde de exploración,
“M” y “#” se pueden usar para A y b respectivamente.
MR
YZ
MR
ENT
C
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 25 (1,1)
26
6
OPERACIÓN DE MEMORIA
■Programación del canal de memoria
El ajuste de modo VFO, incluso los contenidos de modo de ajuste como la
frecuencia de subtono, etc., se pueden programar en el canal de memoria.
➀Ajuste la frecuencia deseada en el modo VFO:
➥Pulse [V/MHz] para seleccionar el modo VFO.
➥Ajuste la frecuencia mediante el dial de sintonización.
➥
Ajuste los otros datos (p.ej. frecuencia de tono, etc) si se requiere.
➁Pulse [S.MW] momentáneamente.
•Parpadean “!” y el número de canal de memoria.
➂Gire el dial de sintonización para seleccionar el canal de memoria
programado.
•Los canales de memoria todavía no programados están vacíos.
➃Pulse [S.MW] durante 1 segundo para programar.
•Suenan 3 beeps.
•El número de canal de memoria adelanta automáticamente si
pulsa continuamente [S.MW] después de la programación.
✔CONVENIENTE
La programación de memoria puede funcionar de diversas maneras
p.ej. del canal de memoria al mismo (o diferente) canal de memoria,
del canal de memoria al canal de llamada, etc.

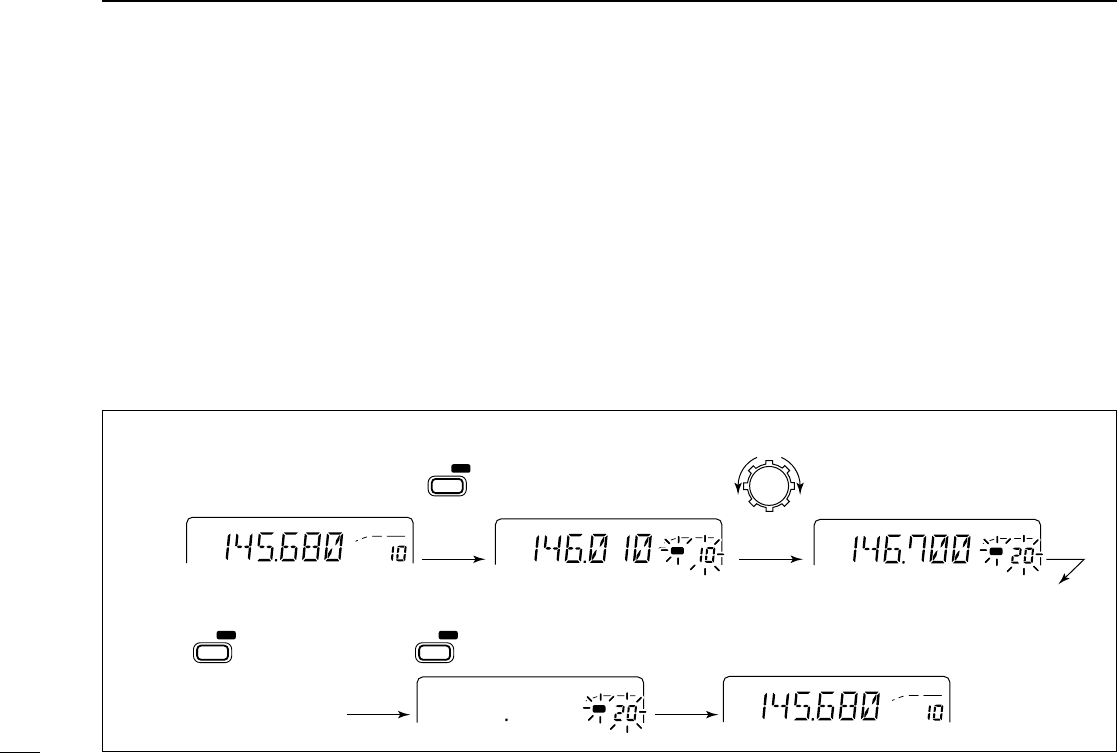

[EJEMPLO]: Programación de 145.870 MHz en el canal 20 de memoria a través del control remoto.
9
5
1
M
5
1
Push
[V/MHz]
Rotate for setting
freq., etc.
Rotate
Push momentarily
Push for 1 sec. and continue pushing
X
9
5
1
S.MW
MW
S.MW
MW
9
5
1
M
X
9
5
1
M
9
5
1
M
X
9
5
1
Pulse Gire para ajustar la
frecuencia, etc. Pulse momentáneamente
Gire Pulse durante 1 segundo y continue
pulsando
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 26 (1,1)
27
6OPERACIÓN DE MEMORIA

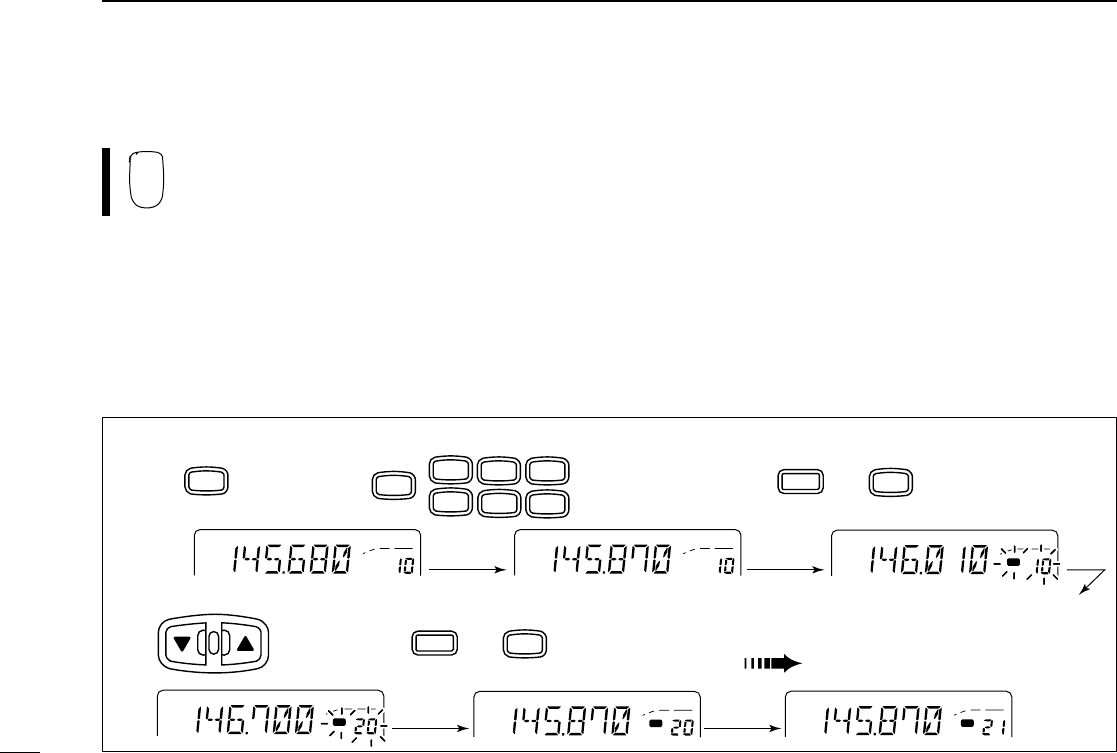

[EJEMPLO]: Programación de 145.870 MHz en el canal 20 de memoria a través del micrófono.
■Programación del canal de memoria a través del micrófono
La programación del canal de memoria puede funcionar
a través del mircófono.
zAjuste la frecuencia deseada en el modo VFO:
➥Pulse [VFO] para seleccionar el modo VFO.
➥Ajuste la frecuencia usando el teclado.
➥Ajuste los datos (p.ej. frecuencia desplazada, sentido de duplex,
ACTIVAR/DESACTIVAR el codificador de subtono y su frecuen-
ca) si se requiere.
xPulse [FUNC], luego [EMW] momentaneamente.
cSeleccione el canal de memoria para programarse:
➥Pulse [Y] o [Z] para seleccionar el canal de memoria (no se
puede usar la entrada directa de número).
vPulse [FUNC] luego [EMW] durante 1 segundo para programar.
➥Suenan 3 beeps y los contenidos VFO (incluso la frecuencia de
subtono, etc.) son programados.
➥El número de canal de memoria avanza al continuar pulsando
[MW] después de la programación.
MW
Push Push then momentarily
PushPush for 1 sec. and
continue pushing
VFO
8
DUP+ 7
DUP
5
MID
0
1
MONI 4
HIGH
C
ENT
MW
FUNC A
CLR
then
MW
FUNC A
CLR
9
5
19
5
19
5
1
M
5
1
M
X
9
5
1
M
9
5
1
M
9
5
1
Pulse Pulse
luego
momentaneamente
Pulse Pulse luego durnate 1 segundo y
continúa pulsando
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 27 (1,1)
28
6
OPERACIÓN DE MEMORIA

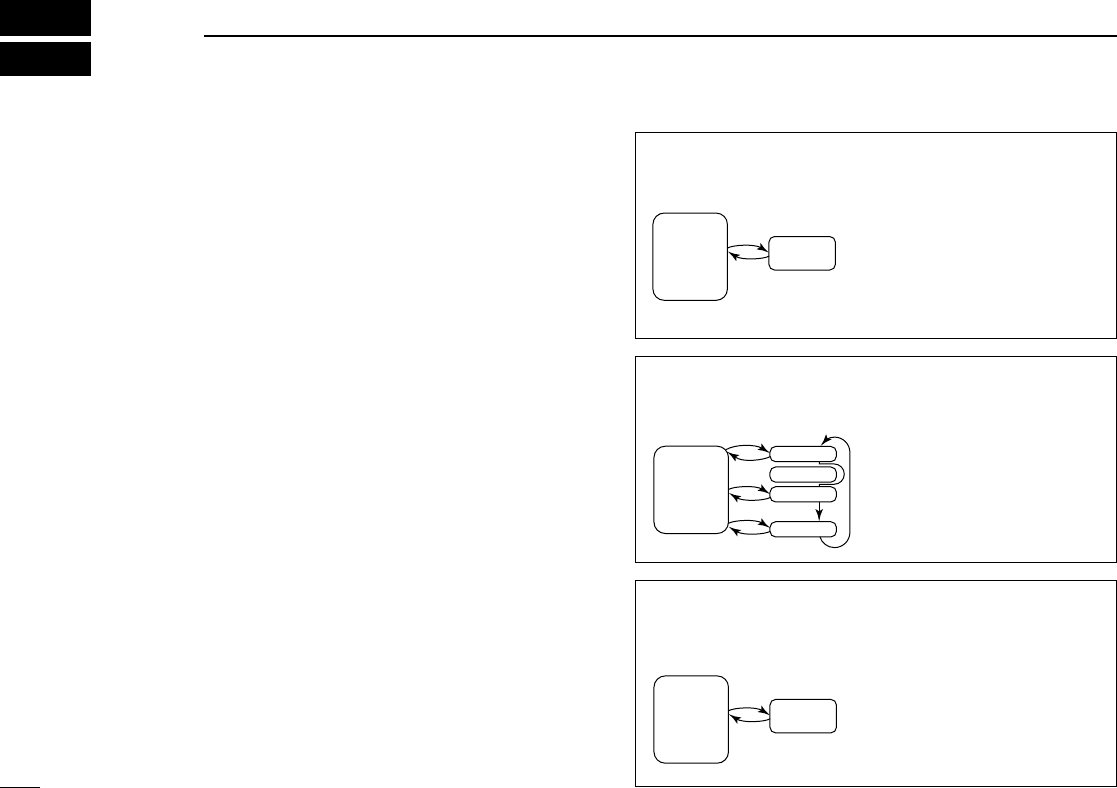

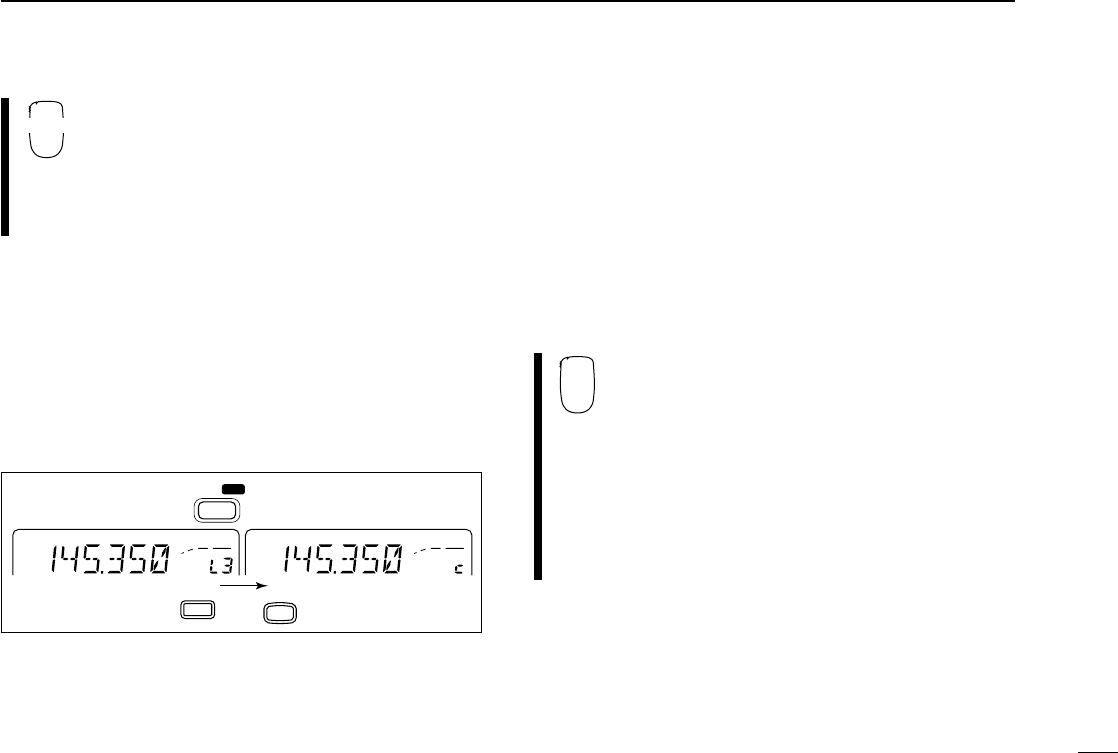

■Transferencia de los contenidos de
memoria
Esta función transfiere los contenidos de un canal de memoria a VFO
(u otro canal de memoria/llamada). Esto resulta muy útil a la hora de
buscar señales en torno a una frecuencia de un canal de memoria o
de llamada y para recuperar la frecuencia desplazada, la frecuencia
de subtono, etc.
➀Seleccione el canal de memoria a transferir:
➥Seleccione el modo de memoria pulsando [M/CALL] una o dos
veces (aparece “!”).
➥Gire el dial de sintonizaciónl para seleccionar el canal de memo-
ria.
➁Pulse [S.MW] momentaneamente, luego gire el dial de sin-
tonización para seleccionar otro canal de memoria a transferir.
•Para transferir a VFO pulse y mantenga pulsado [(S.MW)MW] en
lugar de pulsar momentáneamente.
➂Pulse y mantenga pulsado [(S.MW)MW] para transferir al usarse el
pulso momentáneo en el paso anterior.
Push
+
for 1 sec.
MW
FUNC A
CLR
S.MW
MW
DUP T
M
9
5
1
DUP T
9
5
1
zSeleccione el canal de memoria a trasferir:
➥Pulse [MR] para seleccionar el modo de memoria.
➥Pulse [Y] o [Z] para seleccionar el canal de memo-
ria; o pulse [GENT] luego pulse el número de canal
de memoria deseado (3 dígitos) para seleccionar
directamente el canal de memoria.
xPulse [FUNC] luego [EMW] momentánemamente,
luego pulse [Y] o [Z] para seleccionar otro canal de
memoria a transferir.
•Para transferir al VFO, pulse [FUNC] luego pulse y
mantenga pulsado [EMW] en lugar de pulsar
momentaneamente.
cPulse [FUNC] luego [EMW] durante 1 segundo para
transferir.
MW
Pulse durante 1 segundo
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 28 (1,1)
29
6OPERACIÓN DE MEMORIA
➃Pulse algún conmutador para detener el parpadeo.
☞NOTA: Tenga cuidado—los contenidos de memoria anulados no se
pueden rellamar.
■Anulación de la memoria
Los contenidos de memorias programadas se pueden anular (vaciar),
si se desea.
➀Pulse [S.MW] momentáneamente.
➁Seleccione el canal de memoria para eliminarse con el dial de sin-
tonización.
➂Pulse [S.MW] brevemente, luego una segunda vez durante 1
segundo.
•Se suenan 3 beeps, luego la frecuencia se anula.
•Parpadea continuamente “!”.
•Los bordes de exploración 1A/1b y canales de llamada no se
pueden anular.
[EJEMPLO]: Eliminación del canal 20 de memoria.
M
X
9
5
1
Push Rotate
momentarily
again for 1 sec.
Push briefly, then push Push any switch
S.MW
MW
S.MW
MW
S.MW
MW
X
9
5
1
M
9
5
1
M
9
5
19
5
1
Pulse momentáneamente Gire
Pulse brevemente, luego pulse de nuevo durante
1 segundo Pulse algún conmutador
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 29 (1,1)
30
6
OPERACIÓN DE MEMORIA
■Pantalla alfanumérica
Cada canal de memoria y canal de llamada pueden ser programados
con un nombre alfanumérico como un nombre de repetidor, nombre
de club, etc,. para un fácil reconocimiento. El nombre puede tener un
máximo de 6 caracteres—ver la tabla abajo de caracteres disponibles.
☞NOTA: Los canales de bordes de exploración y la memoria tempo-
ral no pueden programarse con nombres alfanuméricos.
➀Pulse [M/CALL] para seleccionar el modo de memoria (o de llama-
da) si es necesario.
➁Gire el dial de sintonización para seleccionar el canal de memoria
deseado.
123456 78910
ABCDDE FGH I
JKLMNOPQRS
TUVWXYZ+–M
/=_<>(),:
space
➂Pulse [(MONI)ANM] durante 2 seg. para seleccionar el indicador
alfanumérico.
•Aparece “NONAME” cuando un nombre no ha sido programado
en el canal.
➃Pulse [SET] para entrar en el modo de programación.
•Parpadea el primer carácter de nombre.
➄Gire el dial de sintonización para seleccionar un carácter deseado.
•Ver la taba de izquierda para una lista de caracteres disponibles.
➅Pulse [SET] para avanzar al siguiente carácter.
•Pulse [MONI] para avanzar al siguiente carácter.
➆Pulse [V/MHz] para programar el nombre y el modo de progra-
mación de salida.
➇Pulse [(SET)ANM] durante 2 seg. para volver al indicador de fre-
cuencia si se desea.
[EJEMPLO]: Programar “CLUB” en el canal de memoria 1.
Push for 1 sec.
[ANM]
Push Repeat previous step until the
desired name is displayed
rotate
[SET]
then
push
[MONI]
Push to program
[V/MHz]
9
5
1
9
5
1
9
5
1
MM M
Pulse
[ANM]
durante 1
seg.
Pulse
[SET]
gire luego
pulse
[MONI]
Repita el paso anterior hasta que
se visualice el nombre deseado.
Pulse
[V/MHz]
para programar
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 30 (1,1)
31
7OPERACIÓN DE CANAL DE LLAMADA
■Acceso a un canal de llamada
Use el canal de llamda para almacenar a la frecuencia más a menudo
usada para una rápida rellamada.
➀Pulse [M/CALL] una o dos veces para visualizar “C” en la lectura de
canal de llamada.
➁Pulse [V/MHz] o [M/CALL] para salir del canal de llamada.
Pulse [(MR)CALL] durante 1 seg. para seleccionar el
canal de llamada.
■Transferencia de los contenidos del canal
de llamada
➀Seleccione el canal de llamada por pulsando [M/CALL] una o dos
veces.
•Aparece “C”.
➁
Pulse [S.MW] momentáneamente, luego gire el dial de sintonización
para seleccionar otro canal de memoria a transferir los contenidos.
•Para transferir a VFO, pulse y mantenga pulsado [(S.MW)MW] en
vez de pulsar momentáneamente.
➂Pulse y mantenga pulsado [(S.MW)MW] para transferir cuando
pulsa momentánemente en el paso anterior.
•Si se ha programado un nombre (p. 31) en el canal de llamada, el
nombre también se transfiere.
zPulse [(MR)CALL] durante 1 seg. para seleccionar el
canal de llamada.
xPulse [FUNC], luego [EMW] momentáneamente.
•Para transferir a VFO, pulse [FUNC] luego pulse y
mantenga pulsado [EMW] durante 1 seg. en vez de
pulsar [EMW] momentáneamente.
c
Pulse [FUNC] luego [EMW] durante 1 seg. para trans-
ferir al pulsar momentáneamente [EMW] en el paso
x
.
•Si se ha programado un nombre (p. 31) en el canal
de llamada, el nombre también se transfiere.
9
5
19
5
1

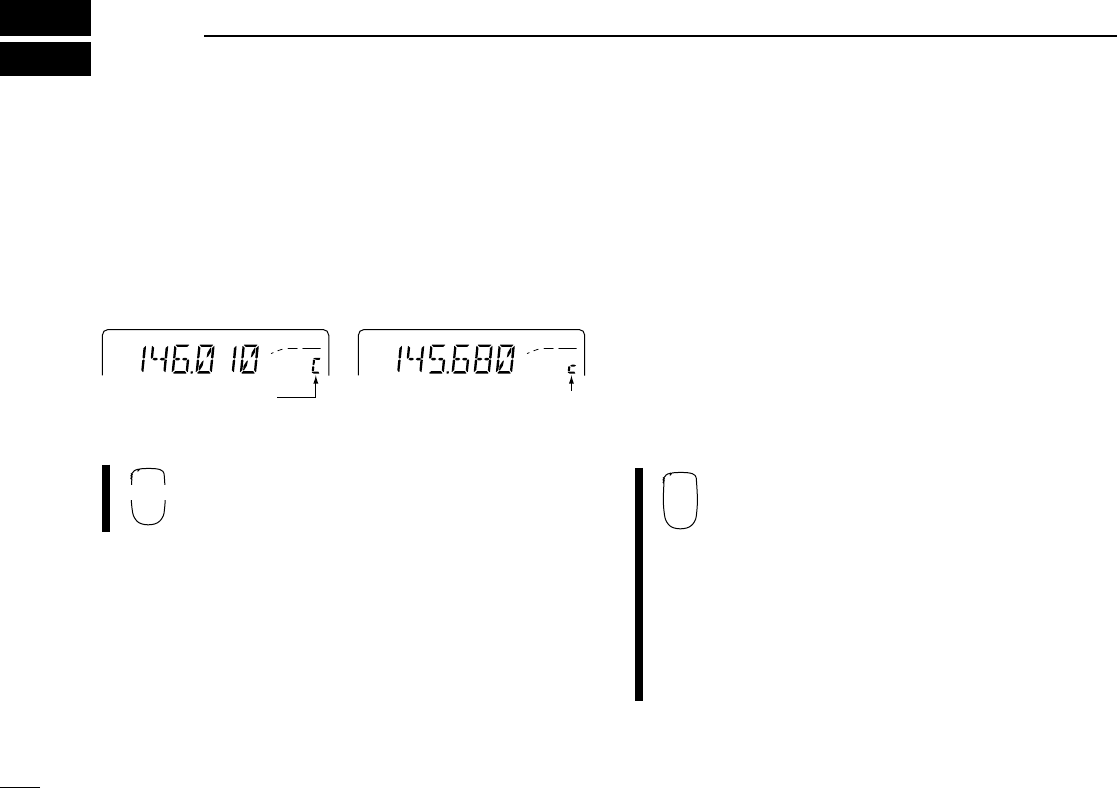

Large “C” shows the call
channel is selected.
Small “c” shows VFO mode was
selected from the call channel.
CALL
MW
A
“C” indica que se ha
seleccionado el canal de
llamada.
“c” indica que el modo de VFO
se ha seleccionado desde el
canal de llamada.
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 31 (1,1)
X
9
5
1
9
5
1
VFO
2
SCAN
0
5
MID
1
MONI
1
MONI
4
HIGH
C
ENT MW
FUNC A
CLR
CALL
MR Call channel VFO mode then for 1 sec.
for 1 sec.
Beep
Beep
Beep
“
“
“
“
“
9
5
19
5
1

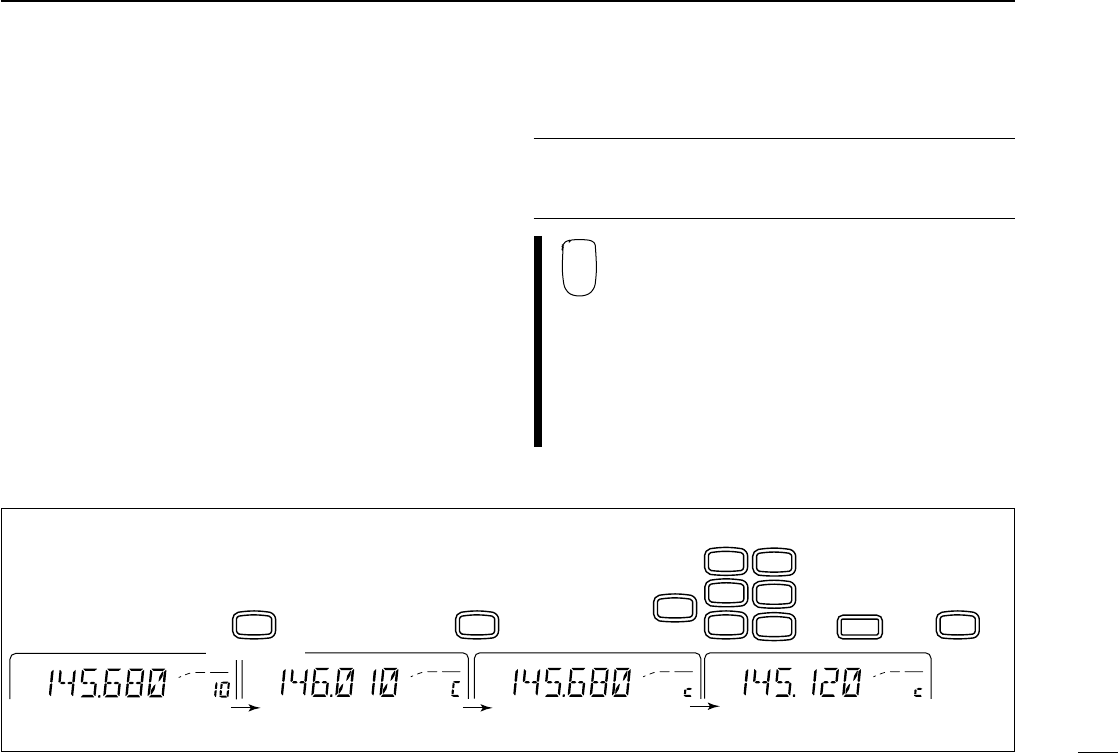

32
7
OPERACIÓN DE CANAL DE LLAMADA
■
Programación de canal de llamada
Además de la operación de frecuencia, información de duplex, infor-
mación de sub tono (codificador de tono o ACTIVAR/DESACTIVAR el
silenciador de tono y sus frecuencias) y un nombre alfanumérico se
pueden programar en el canal de llamada.
➀Pulse [M/CALL] para seleccionar una o dos veces para visualizar
“C” en la lecutura de canal de memoria.
➁Ajuste la frecuencia deseada en el modo VFO:
➥Pulse [VFO] para seleccionar el modo VFO.
➥Ajuste la frecuencia usando el dial de sintonización.
➥Ajuste otros datos si se desea.
➂Pulse [(S.MW)MW] durante 1 seg. para programar.

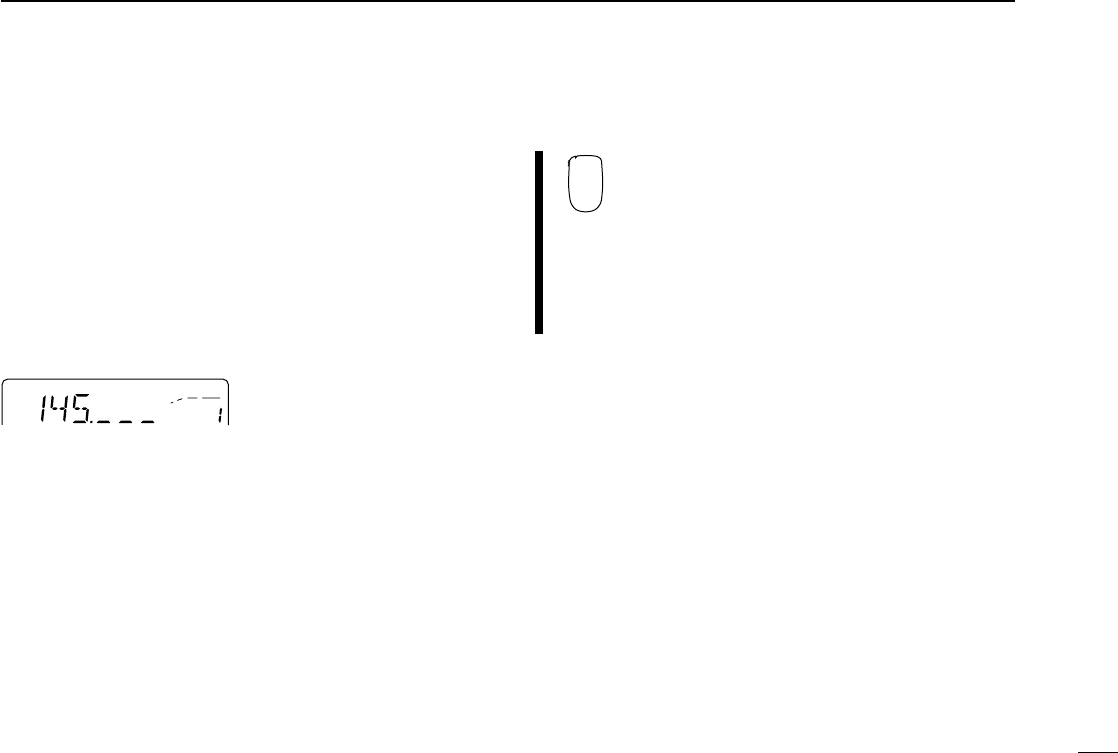

[EJEMPLO]: Programación de 145.120 MHz en el canal de llamada de VHF a través del micrófono.
✔CONVENIENTE
El canal de llamada también se puede programar directamente desde
VFO (igual que la programación de memoria).
zPulse [(MR)CALL] durante 1 seg. para seleccionar el
canal de llamada.
xAjuste la frecuencia deseada en el modo VFO:
➥Pulse [VFO] para seleccionar el modo VFO.
➥Pulse la frecuencia deseada usando el teclado.
➥Ajuste otros datos, si se requiere.
cPulse [FUNC], luego [EMW] durante 1 seg. para pro-
gramar.
MW
A
durante 1 seg.
Canal de llamada modo VFO despúes
durante 1 seg.
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 32 (1,1)
33
8ZONAS DE MEMORIA
■
¿ Qué es una zona de memoria ?
Durante la operación VFO, el transceptor memoriza automáticamente
la información de la frecuencia de operación, independientemente de
los canales regulares de memoria, si transmite en la frecuencia nueva.
Hay dos tipos de zona de memoria, una para la operación simplex,
L1–L3, y otra para la operación duplex (repetidor), r1–r3. Estas
memorias son convenientes para re-llamar.
☞NOTA: Cuando se selecciona el modo de memoria, la frecuencia
no se programa en la zona de memoria.
■Llamada de frecuencias desde una zona
de memoria
➀Seleccione un canal de llamada pulsando [M/CALL] una o dos
veces para visualizar “C” en la visualización de canal de memoria.
➁
Gire el dial de sintonización para seleccionar una zona de memoria.
•Aparecen la frecuencia transmitida anteriormente y una de “L1”–
“L3” o “r1”–“r3”.
•Cuando se conecta la alimentación por primera vez o después de
reiniciar la CPU, las zonas de memoria no contienen datos y por
consiguiente no se puede acceder a ellas.
➂Pulse [V/MHz] o [M/CALL] para salir de la zona de memoria.
☞NOTAS:
➧La tercera zona de memoria (L3 o r3) se eliminará cuando se
transmite en la nueva frecuencia. Si la frecuencia es almacena-
da en la zona de memoria, la zona de memoria no se elimina sin
embargo la frecuencia menos vieja se cambia.
➧Cuando se transmite en la zona de memoria, la zona de memoria
viene la primera memoria temporal (L1 o r1) y la menos vieja se
cambia.
Newest
Oldest
The oldest written frequency is cleared.
Order is changed if
transmitting on this
channel.
9
5
1
9
5
1
9
5
1
9
5
1
Nuevos
Antiguos
El orden antigua se
cambia cuando se
transmite en este
canal.
La frecuencia más antigua se borra.
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 33 (1,1)
34
8
ZONAS DE MEMORIA
zPulse y mantenga pulsado [(MR)CALL] durante 1 seg.
para seleccionar el canal de llamada.
xPulse [Y] una o más veces para seleccionar una
memoria temporal duplex; pulse [Z] una o más veces
para seleccionar una memoria temporal simplex.
cPulse [MR] o [VFO] para salir de la memoria temporal.
■Transferencia de los contenidos de zona
de memoria
La transferencia de los contenidos de zona de memoria a VFO es
igual que la transferencia regulada de los contenidos de canal de
memoria/llamada.
CALL
Push
for 1 sec.
then (via the microphone)
MW
FUNC A
CLR
9
5
19
5
1
S.MW
MW
➀Seleccione el canal de llamada pulsando [M/CALL] una o dos
veces.
•Aparece “C”.
➁Gire el dial de sintonización para seleccionar la zona de memoria
que se desee.
•Aparece una de “L1” a “L3” o de “r1” a “r3”.
➂Pulse [(S.MW)MW] momentáneamente.
•Parpadea “!––” para indicar que el VFO es como el canal que
se transfiere.
➃Gire el dial de sintonización para seleccionar el canal de memoria
que se desee.
➄Pulse y mantenga pulsado [(S.MW)MW] para transferir.
zPulse y mantenga pulsado [(MR)CALL] durante 1 seg.
para seleccionar el canal de llamada.
xPulse [Y] una o más veces para seleccionar una
memoria temporal duplex; pulse [Z] una o más veces
para seleccionar una zona de memoria simplex.
cPulse [FUNC] luego [EMW] momentáneamente.
•Parpadea “!––” para indicar que VFO es como el
canal que se transfiere.
vPulse [Y] o [Z] para seleccionar un canal de memoria
si se requiere.
bPulse [FUNC] luego [EMW] durante 1 seg. para trans-
ferir.
MW
Pulse durante
1 seg.
después
(a través del micrófono)
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 34 (1,1)
35
9OPERACIÓN DE EXPLORACIONES
■Tipos de exploraciones
La exploración busca automáticamente señales transmitidas y permite
que sea más sencillo situar nuevas estaciones con fines auditivos o de
contacto.
Hay 3 tipos de exploración y 5 condiciones de continuación de explo-
ración para satisfacer sus necesidades.
EXPLORACIÓN COMPLETA (p. 37) Explora repetidamente todas las
frecuencias incluidas en toda la
banda seleccionada. Se utiliza
como la exploración simple sin la
necesidad de ningún ajuste pre-
liminar.
Borde de
banda
salto
Borde de
banda
Exploración
EXPLORACIÓN PROGRAMADA
(p. 37)
Explora repetidamente entre dos
frecuencias programadas por el
usuario. Se utiliza para buscar
frecuencias dentro de una gama
especificada como, por ejemplo,
las frecuencias de salida del
repetidor, etc. Está disponible de
5 pares de los bordes de explo-
ración.
Borde de
banda
Borde de
banda
Borde de exploración
Exploración
salto
EXPLORACIÓN DE MEMORIA
(p. 37)
Explora repetidamente los
canales de memoria salvo los
canales salteados. Se utiliza para
los canales a los que se accede a
menudo a ignorar los canales que
normalmente están ocupados
como las frecuencias del repeti-
dor.
SALTO
SALTO
M 1 M 5
M 2 M 3 M 4
M 6
M 100
M 7
CONDICIONES DE CONTINUA-
CIÓN DE LA EXPLORACION (p. 41)
Están disponibles de 5 condiciones
de continuación de la exploración; 3
temporizadores de exploraición
pausa de la exploración y explo-
ración vacía. Al recibir una señal, la
pausa de la exploración se detiene
hasta que desaparezca la señal; los
temporizadores de exploración se
detiene durante 5, 10 o 15 segun-
dos. La exploración vacía se
detiene hasa que aparezca una
señal.
Pausa
Pausa
2 segundos
2 segundos
Recepción
de un señ-
al
Temprizador
de explora-
ción
Pausa de la
exploración
Exploración
vacía
☞NOTE: La función de exploración por tono está disponible de bus-
car los subtono (p.ej. si se desea encontrar una frecuencia de
subtono, se necesita abrir un repetidor). Ver la p. 48 para mejor
información.
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 35 (1,1)
36
9
OPERACIÓN DE EXPLORACIONES
■Iniciar/detener la exploración
DPreparación
➥Ajuste común: condición de continuación de la exploración (p. 41)
➥Para la exploración programada: se programan los bordes de
exploración (p. 38)
➥Para la exploración de memoria: se programa 2 o más canales de
memoria; se ajusta los ajustes de memoria saltada, si se desea (p.
40)
DOperación
➀Seleccione el modo de VFO para las exploraciones completa/pro-
gramada; con el conmutador [V/MHz]; o el modo de memoria para
la exploración de memoria con el conmutador [M/CALL].
➁Ajuste el silenciador al punto donde los ruidos se silencian.
➂
Pulse [
(V/MHz)
SCAN] durante 1 segundo para iniciar la exploración.
•Para cambiar el sentido de dirección, gire el dial de sintonización.
•La lectura de canal de memoria indica los tipos de exploración
como lo siguiente:
Durante la exploración
X
9
5
1Pulse SET para seleccio-
nar la exploración comple-
ta y los pares de bordes de
exploración en orden
Duratne la exploración
Indica los canales de bordes de ex-
proación.
• P1 representa 1A/1bç
• Están disponibles de P1 a P5
cuando ellos son programados.
9
5
1
➃Para conmutar entre la exploración completa y programada, pulse
[SET].
➄Para detenerse la exploración, pulse [(V/MHz)SCAN].
zPulse [VFO] para seleccionar el modo VFO a la explo-
ración completa/programada; o pulse [MR] para selec-
cionar el modo de memoria a la exploración de memo-
ria.
xAjuste el silenciador al punto donde el ruido se elimi-
na.
cPulse [➁SCAN] para iniciar la exploración.
•[Y]/[Z] también inician la exploración cuando pulsa y
mantiene pulsado.
vPulse [SET] para bascular entre la exploración com-
pleta y programada.
bPara detener la exploración pulse [➁SCAN].
SCAN
2
SET
B
Durante la exploración
de memoria
M
9
5
1
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 36 (1,1)
37
9OPERACIÓN DE EXPLORACIONES
■Programación de los bordes de exploración
Se puede programar los bordes de exploración de la misma manera
que los canales de memoria. Los bordes de exploración se progra-
man en los pares de los canales de bordes de exploración, de 1A/1b
a 3A/3b, en los canales de memoria.
➀Ajuste la frecuencia deseada en el modo VFO:
➥Ajuste la frecuencia mediante el dial de sintonización.
➥Ajuste los otros datos (p.ej. frecuencia desplazada, etc.) si se
requiere.
➁Pulse [S.MW] momentáneamente.
•Parpadean “!” y el número de canal de memoria.
➂Gire el dial de sintonización para seleccionar el canal de bordes de
exploración.
➃Pulse [(S.MW)MW] durante 1 seg. para programar.
•Suenan 3 beeps y la frecuencia se programa.
•Los bordes de exploración 1b se seleccionan automáticamente
cuando continua pulsando [(S.MW)MW] después de la progra-
mación.
➄Para programar la frecuencia para el otro par de bordes de explo-
ración, de 1b a 3b, repita los pasos de ➂y ➃.
•Si la misma frecuencia se programa en los bordes de exploración,
la exploración programada no funciona.
[EJEMPLO]: Programación de 145.30 MHz y 145.80 MHz para los bordes de exploración 1A y 1b, respectivamente.
M
9
5
1
M
9
5
1
Gire
Gire
Pulse
momentaneamente y mangenta
continúe pulsando
Programe 1b en la misma manera.
Pulse
X
9
5
1
S.MW
MW
S.MW
MW
S.MW
MW
9
5
19
5
1
pulsando
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 37 (1,1)
38
9
OPERACIÓN DE EXPLORACIONES
■Programación de los bordes de exploración a través del micrófono
➥El número de canal de memoria avanza para el canal (de 1b a
3b) de bordes de exploración cuando continúa pulsando [EMW]
después de la programación.
bPara programar una frecuencia para el otro canal de bordes de
exploración, repita los pasos de zy v.
zEstablezca una frecuencia deseada en el modo VFO.
➥Pulse [VFO] para seleccionar el modo VFO.
➥Establezca una frecuencia utilizando el teclado.
xPulse [FUNC] después [EMW] momentáneamente.
cPulse [Y] o [Z] para seleccionar los canales de bordes
de exploración.
vPulse [FUNC] después [EMW] durante 1 seg. para
programar.
➥
Se escucharán 3 beeps y el contenido de VFO (inclu-
so la frecuencia de sub-tono, etc.) será programado.
[EJEMPLO]: Programación de 145.30 MHz y 145.80 MHz para los bordes de exploración.
MW
A
M
9
5
1
M
9
5
1
Push Push then momentarily
Program 1b
in the same
manner.
PushPush for 1 sec. and
continue pushing
VFO
3
PRIO 0
5
MID
1
MONI 4
HIGH
C
A
ENT
MW
FUNC A
CLR
then
MW
FUNC CLR
0
9
5
19
5
1
X
9
5
19
5
1
Pulse Pulse luego momentáneamente
Pulse lluego
continúe pulsando
Programe 1b
en el mismo
modo.
Pulse durante 1 seg. y
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 38 (1,1)
39
9OPERACIÓN DE EXPLORACIONES
■Entrada del canal de
salto
La función salto de memorias agiliza la exploración, buscando sólo
esos canales de memoria no ajustados como los canales de salto.
Establezca los canales de salto de la manera siguiente.
➀Seleccione el canal de memoria:
➥Seleccione el modo de memoria pulsando [M/CALL] una o dos
veces.
➥Gire el dial de sintonización para seleccionar el canal de memo-
ria.

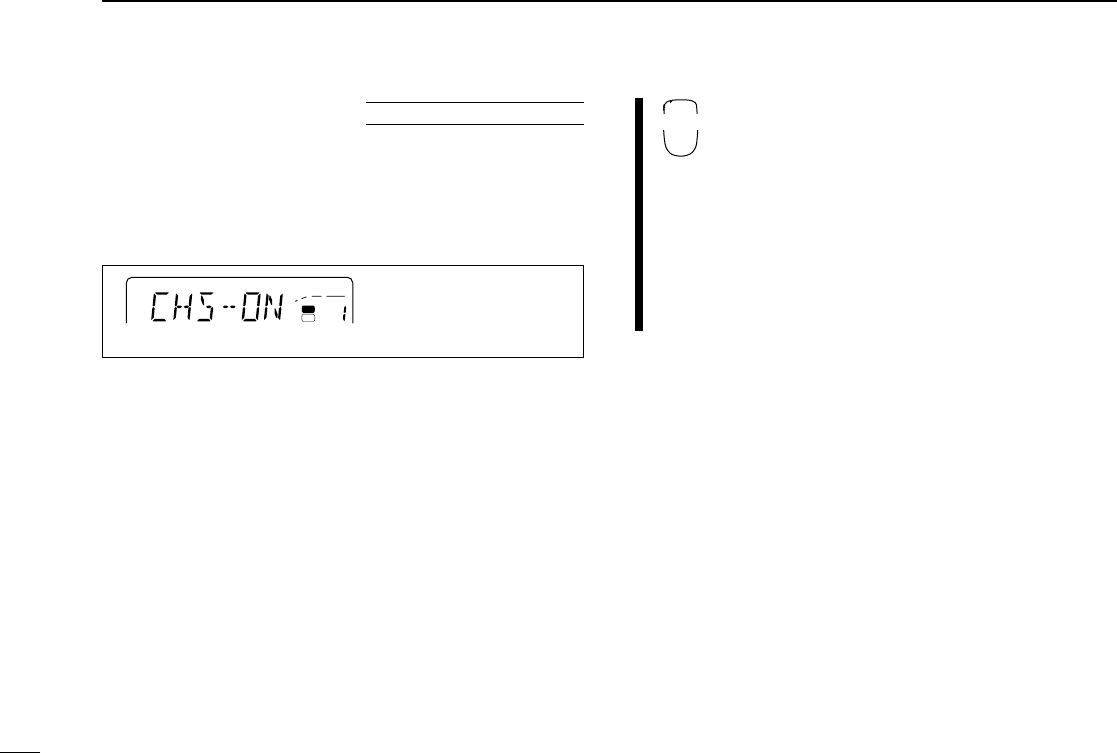

➁Pulse [SET] una o más veces hasta que aparezca “CHS” como se
mustra arriba.
➂Gire el dial de sintonización para ACTIVAR o DESACTIVAR la fun-
ción de salto en el canal seleccionado.
•Aparece “~” : Se salta el canal de memoria durante la
exploración de la memoria.
•Desaparece “~” : Se explora el canal de memoria durante la
exploración de la memoria
➃Pulse [V/MHz] para salir del modo de ajuste.
UTILIZANDO
MODO DE AJUSTE

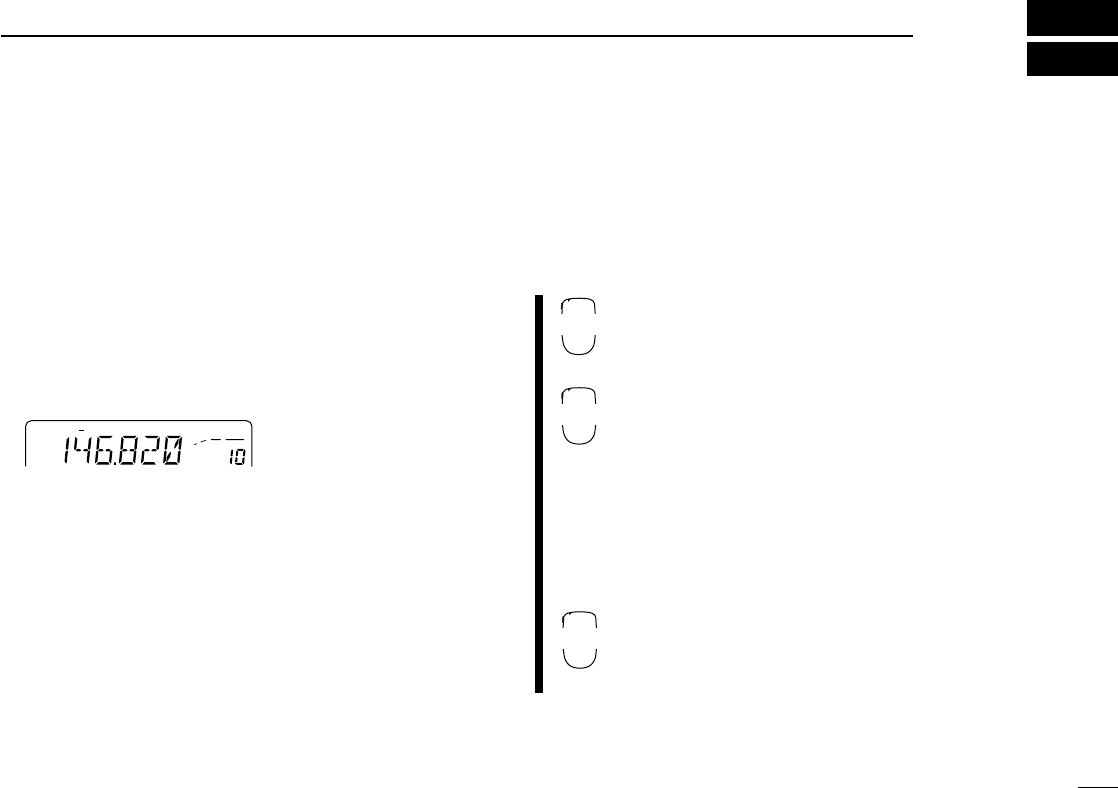

La pantalla muestra que el
canal de memoria 10 está
esablecido como un canal
de salto.
M
X
SKIP
9
5
1
zSeleccione el canal de memoria.
➥Seleccione el modo de memoria pulsando [MR].
➥Pulse [Y] o [Z] para seleccionar el canal de memo-
ria.
xPulse [FSET] una o más veces hasta que aparezca
“CHS” como muestra izquierda.
cPulse [Y] o [Z] para establecer o cancelar la informa-
ción salto.
•Ver el ítem ➂en derecha para los datalles de indi-
cador salto.
vPulse [ECLR] para salir del modo de ajuste.
☞NOTA:
No se puede especificar los canales de memoria de borde de
exploración como canales de salto, sin embargo, independiente-
mente, son saltados durante la exploración de la memoria.
Los canales de memoria programados con nombres de memoria
no se puede establecer como canales de salto. Para establecerlos
como canales de salto, pulse primero y mantenga pulsado [ANM]
durante 1 seg., después establezca como se describe arriba.
SET
B
(CHS-ON)
(CHS-OFF)
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 39 (1,1)
40
9
OPERACIÓN DE EXPLORACIONES
■Condición de contin-
uación de la exploración
En la condición de continuación de la exploración se puede elegir
como temporizador, pausa de la exploración o exploración vacía.
Resulta muy útil la exploración vacía para encontrar frecuencias que
no se utilizan. También es válida esta condición para la función de
escucha prioritaria. (p. 42)
➀Pulse [SET] una o más veces hasta que aparezca “SCT” o “SCP”
como muestra arriba.
•Cancele de antemano el codificador de memoria DTMF, si es
necesario. (p. 44)
➁
Gire el dial de sintonización para ajustar el temporizador que desee:
•“SCT-15”: La exploración se detiene 15 seg. durante la
recepción de una señal.
•“SCT-10”: La exploración se detiene 10 seg. durante la
recepción de una señal.
•“SCT-5”: La exploración se detiene 5 seg. durante la
recepción de una señal.
•“SCP-2”: La exploración se detiene hasta que desa-
parezca la señal y luego se reanuda 2 seg.
después.
•“SCT-EP”: La exploración se detiene en una frecuencia
que no está ocupada y se reanuda 2 seg.
después de que aparezca una señal.
➂Pulse [V/MHz] para salir del modo de ajuste.
UTLIZANDO
MODO DE AJUSTE

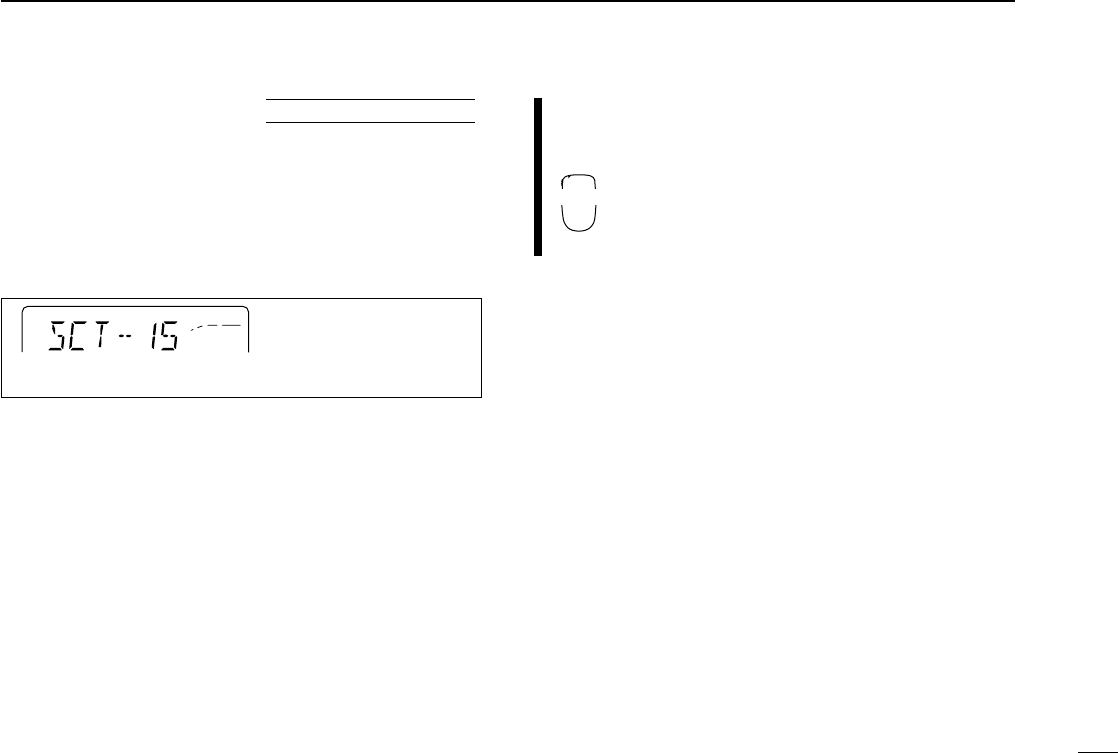

La pantalla muestra que la
exploración se reanuda 15
segundos después de
haberse detenido.
9
5
1
zPulse [FSET] una o más veces hasta que aparezca
“SCT” o “SCP” como muestra izquierda.
•Cancele de antemano el codificador de memoria
DTMF, si es necesario. (p. 44)
xPulse [Y] o [Z] para seleccionar la condición de con-
tinuación de la exploración.
•Ver arriba el ítem ➁para los detalles de la condición
de continuación de la exploración.
cPulse [ECLR] para salir del modo de ajuste.
☞NOTA:
El modo de AJUSTE no se puede tener acceso cuando los nom-
bres de canal de memoria son visualizados. Para ajustar la condi-
ción de continuación de la exploración, pulse [ANM] durante 1 seg.
para seleccionar indicación de frecuencia.
SET
B
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 40 (1,1)
41
10 ESCUCHA PRIORITARIA
■Tipos de escucha prioritaria
La función de escucha prioritaria busca cada 5 segundos señales en
un canal de memoria o de llamada mientras está en funcionamienteo
en una frecuencia VFO. El transceptor dipone de 3 tipos de escucha
prioritaria para satisfacer sus necesidades. Puede transmitir en la fre-
cuencia VFO mientras la función de escucha prioritaria está funcio-
nando.
La escucha se reanuda de acuerdo con la condición de la exploración
seleccionada. Ver la página anterior para más detalles.
☞NOTA:
➧No se puede iniciar la función de escucha desde una memoria
temporal.
➧Si el codificador de memoria DTMF está activada, se cancelará
automáticamente al iniciar la función de escucha prioritaria.
➧Si la función de llamador de bolsillo está activada, el transceptor
seleccionará automáticamente la función de silenciador de tono al
iniciar la función de escucha prioritaria.
➧ Cuando se selecciona “SCT-EP” en la condición de continuación
de la exploración, la función de escucha prioritaria se detendrá en
un canal que no contenga señales. (p. 41)
ESCUCHA DE UN
CANAL DE MEMORIA
Mientras está funcionando en
una frecuencia VFO, la función
prioritaria de escucha busca
cada 5 segundos señales en el
canal de memoria seleccionado.
•Se puede escuchar un canal de
memoria con información de
salto.
ESCUCHA DE LA EXPLO-
RACION DE MEMORIA
Mientras está funcionado en una
frecuencia de VFO, la función
prioritaria de escucha busca
sucesivamente señales en cada
canal de memoria.
•La función de salto de memoria
es útil para agilizar la explo-
ración.
ESCUCHA DE UN
CANAL DE LLAMADA
Mientras está funcionado en una
frecuencia VFO, la función prior-
itaria de escucha busca cada 5
segundos señales en el canal de
llamada seleccionado.
VFO
frequency Memory
channel
5 sec.
125 msec.
VFO
frequency
Mch 2
Mch 1
Mch 3
Mch 100
5 sec. 125 msec.
SKIP
VFO
frequency
Call
channel
5 sec.
125 msec.
5 seg.
125 mseg.
Frecuencia
VFO
Frecuencia
VFO
Frecuencia
VFO
Canal de
memoria
5 seg. 125 mseg.
SALTO
5 seg.
125 mseg.
Canal de
memoria
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 41 (1,1)
42
10
ESCUCHA PRIORITARIA
■Operación de la escucha prioritaria
➀Seleccione el modo VFO; después, ajuste una frecuenia de
operación.
➁Ajuste un(os) canal(es) que escucha.
Para la escucha de canal de memoria:
Seleccione el canal de memoria deseada.
Para la escucha de la exploración de memoria:
Seleccione el modo de memoria; después, pulse [(V/MHz)SCAN]
durante 1 seg. para iniciar la exploración de memoria.
Para la escucha del canal de llamada:
Seleccione el canal de llamada pulsando [M/CALL] una o dos
veces.
➂Pulse [(M/CALL)PRIO] durante un seg. para iniciar la escuha.
•El transceptor verifica la memoria o la frecuencia de canal de lla-
mada cada 5 seg.
•La escucha se reanuda de acuerdo con la condición de contin-
uación de la exploración seleccionada. (p. 41)
•Mientras la escucha está en pausa, si pulsa el [M/CALL] de la
banda que está escuchando reanudará manualmente dicha
escucha.
➃Pulse [M/CALL] mientras la pantalla muestra la frecuencia VFO.
zSeleccione el modo VFO; luego, ajuste una frecuencia
de operación.
xAjuste el (los) canal(es) de escucha.
Para la escucha de canal de memoria:
Pulse [MR] luego [Y] o [Z] para seleccionar el canal
de memoria que desee.
Para la escucha de la exploración de memoria:
Pulse [MR] luego [➁SCAN] para iniciar la exploración
de memoria.
Para la escucha del canal de llamada:
Pulse y mantenga pulsado [(MR)CALL] para selec-
cionar el canal de llamada.
cPulse [➂PRIO] para iniciar la escucha.
•El transceptor verifica la memoria o la frecuencia de
canal de llamada cada 5 segundos.
•La escucha se reanuda de acuerdo con la condición
de continuación de la exploración seleccionada. (p.
41)
•Para reanudar manualmente la escucha mientras la
pausa, pulse [➂PRIO] o [ECLR].
vPara detener la escucha, pulse [ECLR] una vez (o dos
veces mientras la escucha hace pausa).

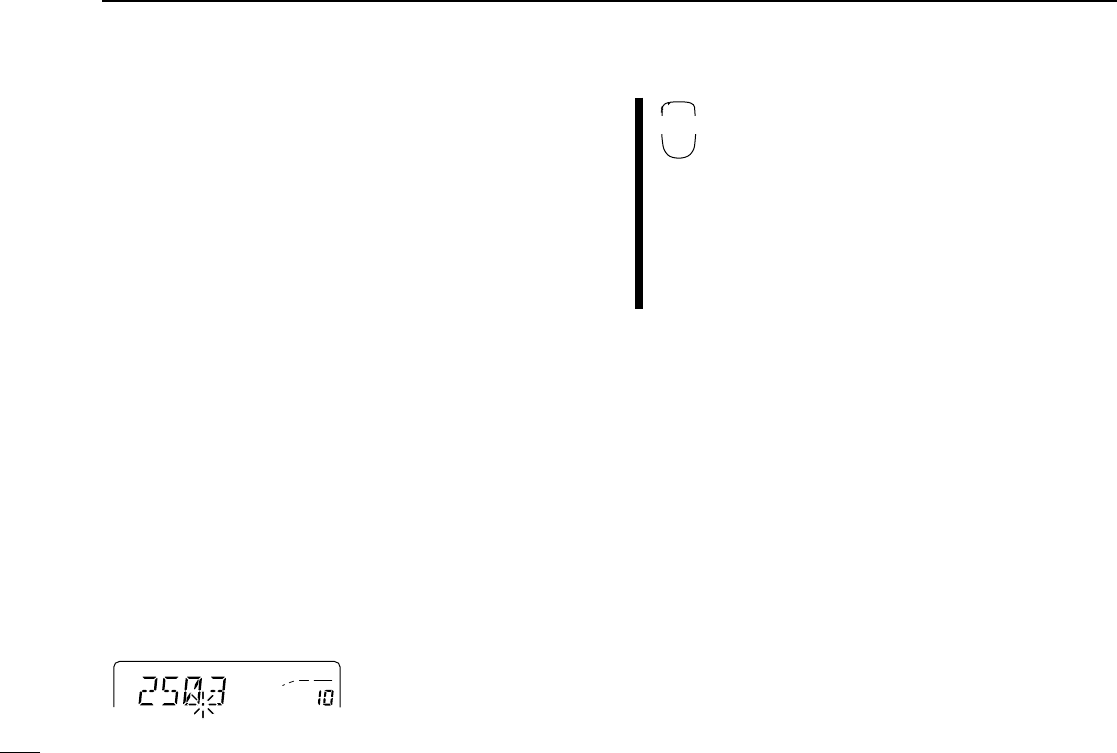

PRIO
3
Mientras está en pausa
la escucha de un canal
de memoria o llamada,
parpadea “PRIO”.
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 42 (1,1)
43
11 CODIFICADOR DE MEMORIA DTMF
■Programación de código DTMF
Los códigos DTMF se usan para la autoconexión, acceso a los repeti-
dores, controlar otro aparato, etc. El transceptor dispone de 14
canales de memoria DTMF (d0–d9, dA–dd) para almacenar los códi-
gos DTMF de uso más menudo de hasta 16 dígitos.
zPulse [FUNC] después [➅DTMF] para activar la fun-
ción de memoria DTMF.
•Aparece “d” en lugar dígito de 100 MHz.
xPulse [FSET] para entrar en la condición de progra-
mación.
cPulse [Y] o [Z] para seleccionar el canal deseado.
DTMF
6
[EJEMPLO]: Programación de “5428AB453” en el canal “d4” de memoria DTMF.
vPulse las teclas de dígito deseado.
•Al entrar el pirmer dígito, los anteriores contenidos de memoria
son cancelados automáticamente.
•“E” representa “M” y “F” representa “#.”
•Pulse [Y] y repita este paso si se equivoca.
•El indicador S/RF muestra el grupo de dígito. El indicador aumen-
ta cada 6 dígitos.
bPulse [VFO] para salir de la condición de programación.
•La tecla [ECLR] no se puede usar para salir. Si la pulsa, “A” es
entrada, y los datos programados previamente son borrados.
Programe de nuevo en este caso.
X
9
5
1
9
5
1
Push
8
DUP+
5
MID 5
MID
4
HIGH 4
HIGH
A
CLR
then
FUNC
DTMF
6
LOW B
SET
B
SET
2
SCAN 3
PRIO VFO
9
5
1
X
9
5
19
5
1
9
5
1
9
5
1
Pulse luego
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 43 (1,1)

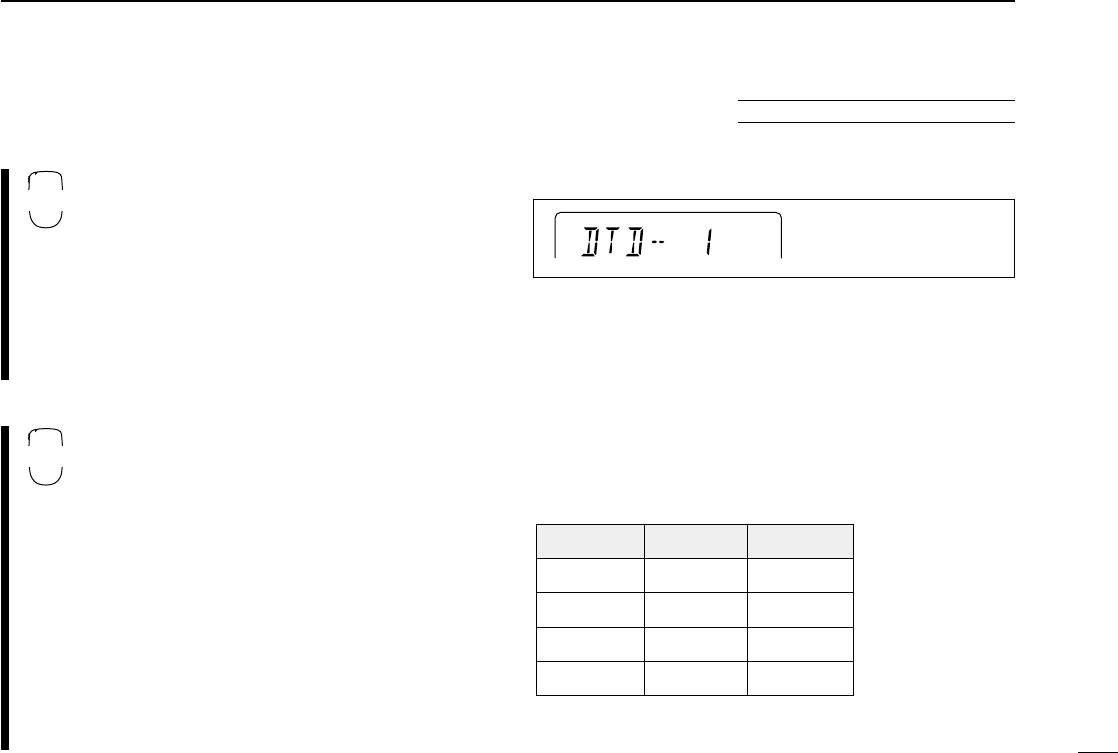

■Velocidad DTMF
La velocidad de las memorias DTMF que manda los caracteres DTMF
se puede ajustar para acomodar las necesidades de operación.
➀Pulse [PWR] para apagar la energía.
➁Mientras pulsa [SET] (conmutador de extremo derecho), pulse
[PWR] durante 1 segundo para activar y entrar en el modo de
ajuste inicial.
➂Pulse [SET] o [MONI] para seleccionar la “DTD” mostrada como
muestra arriba.
➃Gire el dial de sintonización para seleccionar la velocidad deseada
como muestra en la tabla abajo.
➄Pulse [PWR] para salir del modo de ajuste inicial.
44
11
CODIFICADOR DE MEMORIA DE DTMF
UTILIZANDO
MODO DE AJUSTE INICIAL
La pantalla muestra que se
selecciona la velocidad más
rápida.
■Transmisión de un código DTMF
DTransmisión automática (memoria DTMF)
zPulse [FUNC] luego [➅DTMF] para activar el codifi-
cador de memoria DTMF.
•Aparece “d” en lugar del dígito 100 MHz.
ÅPulse [FSET] para entrar en la condición de progra-
mación.
xPulse [Y] o [Z] para seleccionar el canal deseado.
cPulse [PTT] para transmitir la memoria seleccionada.
•Al pulsar [PTT] transmite el código DTMF.
vPulse [ECLR] para cancelar la función.
DTransmisión directa de memoria DTMF
z
Pulse [FUNC] luego [➅DTMF] para activar el codifi-
cador de memoria DTMF.
•Aparece “d” en lugar del dígito 100 MHz.
xPulse [DTMF-S], luego pulse el número de canal de
DTMF deseado.
•De “0” a “9” y de “A” a “D” están disponibles para los
números de canal.
cPulse [DTMF-S] de nuevo para desactivar el ajuste
DTMF.
vPulse [ECLR] para desactivar el codificador de memo-
ria DTMF.
•Si el codificador de memoria DTMF está activado
contínuamente, al pulsar PTT se transmite el código
DTMF seleccionado antes.
DTMF
6
DTMF S
cps=caracteres/seg
undo
INDICACIÓNINTERVALO VELOCIDAD
DTD-- 1 100 mseg. 5.0 cps
DTD-- 2 200 mseg. 2.5 cps
DTD-- 3 300 mseg. 1.6 cps
DTD-- 5 500 mseg. 1.0 cps
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 44 (1,1)
45
12 BUSCAPERSONAS Y SILENCIADOR DE SUBTONO
■Operación de buscapersonas
Esta función utiliza un subtono para llamar y avisar que tiene una lla-
mada y se puede utilizar como “buscapersona común” para avisarle
que tiene una llamada mientras está lejos del transceptor.
DEspera de una llamada desde una estación
determinada
➀Ajuste la frecuencia de operación.
➁Programe la frecuencia de subtono en el modo de ajuste.
•Ver la página 23 para los detalles de programación.
➂Pulse [TONE] una o más veces para indicar “T SQLS” en la pan-
talla de función.
➃Si se recibe una señal con el tono correcto, el transceptor emite los
tonos de beep y parpadea “S”.
•Los tonos de beep suenan durante 30 segundos y parpadea
“S”. Para detener los beeps y el parpadeo manualmente,
pulse alguna tecla. Si los tonos de beep no se detienen manual-
mente, parpadea continuamente, “S” hasta el paso ➄.
➄Pulse [PTT] para responder.
➅Pulse [TONE] una o dos veces para cancelar la función.
zAjuste la frecuencia de operación.
xPrograme la frecuencia de subtono en el modo de
ajuste.
•Ver la página 23 para los detalles de programación.
cPulse [FUNC] luego [➇T SQLS] para activar el bus-
capersonas.
vAl recibir una señal con el tono correcto, el transceptor
emite los tonos de beep durante 30 segundos y
parpadea “S”.
bPulse [PTT] para responder o pulse [ECLR] para
detener los beeps y el parpadeo.
•Se selecciona automáticamente el silenciador de
tono.
•Si pulsa [FUNC] luego [➈TSQL] también se selec-
ciona el silenciador de tono.
n
Para cancelar la función, pulse [FUNC] luego [GT-OFF].
DLlamada a una estación de espera utilizan-
do el buscapersonas
Es necesario una frecuencia de subtono que coincida con la frecuen-
cia de estación. Utilice el silenciador de tono tal como se explica a
continuación o un codificador de subtono. (pp. 23, 47)
T SQLS
8
T-OFF
C
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 45 (1,1)
46
12
BUSCAPERSONAS Y SILENCIADOR DE SUBTONO
■Operación de tono
El silenciador por tono se abre solo cuando se recibe una señal con el
mismo subtono programado anteriorimente.
➀Ajuste la frecuencia de operación.
➁Programe la frecuencia por sub tono en el modo de ajuste.
•Ver p. 23 para los detalles de programación.
➂Pulse [TONE] una o más veces para indicar “T SQL” que aparece
en la pantalla de función.
➃Cuando se recibe una señal con el tono correcto, el silenciador se
abre y se puede escuchar la señal.
•Cuando la señal de recepción incluye un tono que no coincide, el
silenciador no se abre. Sin embargo, el indicador S/RF muestra
la fuerza de señal de recepción.
•Para abrir el silenciador manualmente, pulse [MONI].
➄Opere el transceptor en la manera normal (pulse PTT para trans-
mitir; suelte PTT para recibir).
➅Para cancelar el silenciador por tono, pulse [TONE].
•Desaparece “T SQL” de la pantalla de función.
zAjuste la frecuencia de operación.
xPrograme la frecuencia de sub tono en el modo de
ajuste.
•Ver la p. 23 para los detalles de programación.
cPulse [FUNC] luego [➈T SQL] para activar el silenci-
ador por tono.
vCuando se recibe una señal con el tono correcto, se
abre el silenciador y se puede escuchar la señal.
•Cuando la señal de recepción incluye un tono que no
coincide, el silenciador no se abre. Sin embargo, el
indicador S/RF muestra la fuerza de señal de recep-
ción.
•Para abrir el silenciador manualmente, pulse
[➀MONI].
bOpere el transceptor en la manera normal (pulse
[PTT] para transmitir; suelte [PTT] para recibir.)
nPara cancelar el silenciador por tono, pulse [FUNC]
luego [GT-OFF].
T SQL
9
T-OFF
C
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 46 (1,1)
47
12 BUSCAPERSONAS Y SILENCIADOR DE SUBTONO
■Exploración de tono
Mediante el control de la señal que está transmitiendo en la frecuen-
cia de entrada de un repetidor, puede determinar la frecuencia de tono
necesaria para abrir un repetidor.
➀Ajuste la frecuencia deseada a ser verificada por la frecuencia de
tono p.ej. repetidor de frecuencia entrada.
➁Pulse [(TONE)T-SCAN] durante 1 segundo para iniciar la explo-
ración de tono.
•Para cambiar el sentido de exploración, gire el dial de sin-
tonización.
➂Cuando la frecuencia de tono coincide, el silenciador se abre y pro-
grama temporalmente la frecuencia de tono en el modo selec-
cionado como, por ejemplo, VFO, canal de memoria/llamada o
zona de memoria.
•La exploración de tono se detiene cuando la frecuencia de tono es
detectada.
•La frecuencia de tono descodificada se utiliza para el codificador
de tono o codificador/descodificador de tono dependiendo del
ajuste de ACTIVAR/DESACTIVAR el silenciador de tono.
➃Pulse [V/MHz] para detener la exploración.
z
Ajuste la frecuencia deseada a ser verificada por la fre-
cuencia de tono p.ej. el repetidor de frecuencia entrada.
xPulse [F-2] durante 1 segundo para iniciar la explo-
ración de tono.
cCuando la frecuencia de tono coincide, el silenciador
se abre y se programa la frecuencia de tono en el
modo seleccionado como, por ejemplo, VFO, canal de
memoria/llamada o zona de memoria.
vPulse [ECLR] para detener la exploración.
☞NOTA: La frecuencia de tono descodificada es programada tempo-
ralmente cuando se selecciona el canal de memoria o llamada. Sin
embargo, será borrada cuando sobreinscribe el canal de memoria/
llamada.
T SQL
9
9
5
1
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 47 (1,1)
48
13
OPERACIÓN INALÁMBRICA
■Conexión
Cuando se utilizan las siguientes operaciones el control remoto
inalámbrico está disponible.
➧HM-90
MICRÓFONO INALÁMBRICO
➧EX-1759
RECEPTOR INFRARROJO
El SOPORTE DE MICRÓFONO DE BC-96 se recomienda adicionalmente para el
uso con el HM-90, desde que la batería interna de HM-90´s requiere
la carga.
DConexión recomendada

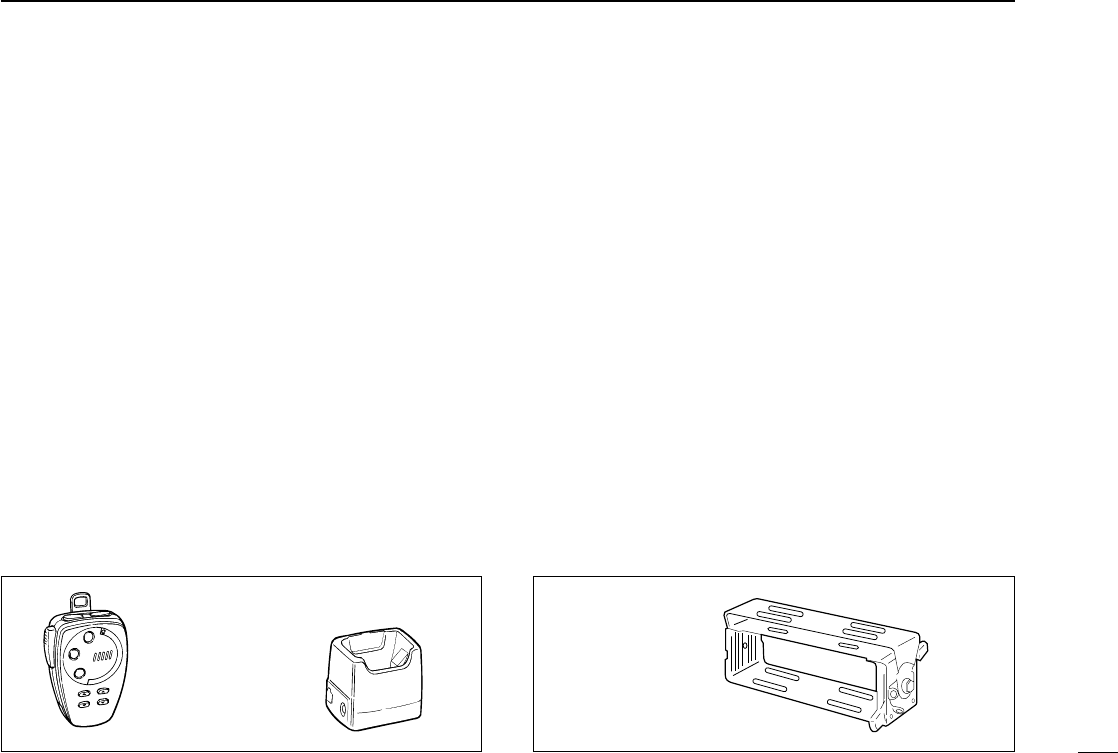

■MICRÓFONO INALÁMBRICO HM-90
La batería interna del HM-90´s debe ser cargada cuando el micrófono
no se retiene.
Período de carga: 1.5 horas con temporizador
(u 8 horas cuando la batería es agotada)
Período de operación: 12 horas (operación:espera = 1:4)
DMétodo de carga
Escoja uno de los siguientes maneras:
➥Conecte el cable del HM-90 al EX-1759.
➥Conecte el BC-96 y EX-1759; luego coloque el HM-90 en el BC-96
(consulte con el diagrama izquierda).
➥Coloque el HM-90 en el BC-96 (con la no conexión para el EX-1759).
•Utulice el CP-13/L u OPC-288/L para conectar el BC-96 al
mechero o fuente de alimentación de CC, respectivamente.
DSintonizar el remoto de
ACTIVAR/DESACTIVAR inalámbrico
Cuando se utiliza el HM-90 como un micrófono inalámbrico, el circuito
de control remoto inalámbrico se puede DESACTIVAR.
IC-2100H EX-1759 BC-96
Use the
microphone
cable
HM-90
opcional EX-1759 y HM-90
LOCK
AFC AFC-OFF PTT-M MW
PGR
CALL
123A
456B
MR VFO CLR
C-SQL DTMF D-OFF
HIGH MID LOW SET
Conmutador dip
1 2 3 4
El diagrama
muestra que la
función del control
remoto inalámbrico
está activado.
ON
OFF
Utilice el cable
de micrófono
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 48 (1,1)
49
13 OPERACIÓN INALÁMBRICA
■Instalación del EX-1759
EL RECEPTOR DE INFRARROJO EX-1759 se puede instalar por 2 diferentes
propósitos dependiendo del cargador HM-90. Porque el EX-1759
tiene tanto el receptor de infrarrojo como el conector de micrófono que
contiene capacidad de cargar micrófono.
Cuando se usa la BC-96 con la entrada de CC externa
Coloque el EX-1759 en un lugar adecuado para las señales de infrar-
rojo recibidas, p.je. visere del sol, etc.
Cuando se usa el conector para el cargador de micrófono
Coloque el EX-1759 en un lugar adecuado para las señales de infrar-
rojo recibidas y en que se puede conectar al cable, p.ej. la consola de
control, etc.
☞NOTA: NO coloque el EX-1759 en un lugar que quede expuesto
directamente a la luz solar ya que no se puede detectar las señales
de infrarrojo bajo estas condiciones.
(When using BC-96
with external DC)
(When using the mic
connector for mic
charging.)
The installation clip can be oriented in 1 of 4 ways.
EX-1759
Sub receptor de infrarrojo opcional
El SUB RECEPTOR INFRARROJO DE EX-1513 opcional está disponible para
aumentar la confiabilidad de control remoto y extender el área de con-
trolabilidad. Conecte el EX-1513 al conector interior del EX-1759.
☞NOTA: El HM-98S se puede conectar y usar con el EX-1759, sin
embargo, el micrófono inalámbirco opcional no se puede usar en
casos parecidos.
(Cuando se usa BC-96 con CC
externa)
(Cuando se usa el conector
de micro para la carga de
micro.)
La pinza de instalación se puede orientar en 1 de las 4 direcciones.
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 49 (1,1)
50
13
OPERACIÓN INALÁMBRICA
■Conmutador del HM-90
qCONMUTADOR PTT
➥Pulse y mantenga pulsado para transmitir; suelte para recibir.
➥Bascule entre la transmisión y la recepción mientras la función
de PTT con solo apretón se está utilizando.
wCONMUTADOR DE BANDA [BAND SELECT Y,Z]
No funciona.
eCONMUTADOR DE MONITOR [MONI]
Buscule entre abrir y cerrar el silenciador.
rCONMUTADOR DE NIVEL DE SILENCIADOR [YSQL], [ZSQL]
No funciona.
tCONMUTADORES DE FRECUENCIA DE ARRIBA/ABAJO
[UP], [DN]
➥Pulse cualquiera de los dos conmutadores para cambiar la fre-
cuencia de operación, canal de memoria, contenidos de canal de
memoria, etc.
➥Pulse y mantenga pulsado cualquiera de los dos conmutadores
para iniciar la exploración.
yINDICADOR DE ACTIVIDAD
Se enciende rojo mientras la tecla está pulsada; se enciende verde
mientras la función de PTT con un solo apretón se está usando.
uCONMUTADORES ARRIBA/ABAJO DE VOLUMEN DE AUDIO
[YVOL], [ZVOL]
No funciona.
iINDICADOR DE MODO
Indica la condición de micrófono.
•Se enciende rojo cuando pulsa [FUNC].
•Se enciende verde cuando pulsa [DTMF KEY].
•Se enciende naranja cuando pulsa [DTMF MEMO].
oCONMUTADOR DE BLOQUEO [LOCK]
Bloquea todos los conmutadores y las teclas de micrófono excepto
el conmutador de PTT.
!0 TECLADO
Se usa para controlar el transceptor, transmitir el canal de memo-
ria DTMF, etc.
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 50 (1,1)
51
13 OPERACIÓN INALÁMBRICA
TECLA FUNCIÓN
Selecciona el canal de llamada.
Selecciona el modo de memoria.
Selecciona el modo VFO.
Selecciona alta potencia de salida.
Selecciona media potencia de salida.
Selecciona baja potencia de salida.
Selecciona –duplex.
Selecciona +duplex.
Selecciona simplex.
Silencia las señales de audio.
FUNCIÓN SECUNDARIA (después de )
No hay función secundaria.
No hay función secundaria.
Activa y desactiva la función PTT con un solo
apretón.
No hay función secundaria.
No hay función secundaria.
Activa la función de memoria DTMF.
Activa el codificador de sub tono.
Activa la función del buscapersonas.
Activa la función de silenciador de tono.
Inicia y detiene la escucha prioritaria.
FUNC
OTRAS FUNCIONES
•Después de :
Entra en el dígito apropiado
para la frecuencia o selección
de canal de memoria.
•Después de :
Transmite el código apropiado
DTMF.
•Después de :
Transmite los contenidos
apropiados de memoria DTMF
de [0] a [9], de [A] a [D] se
pueden usar para la memoria
DTMF.
DTMF
MEMO
DTMF
KEY
D
ENT
DEMO
AFC
CALL
1
AFC-OFF
2
MR
PTT-M
3
VFO
PGR
4
HIGH
5
C-SQL
MID
6
DTMF
LOW
7
DUP–
TONE
8
DUP+
T-SQLS
9
SIMP
T-SQL
0
MUTE
PRIO
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 51 (1,1)
52
13
OPERACIÓN INALÁMBRICA
TECLA FUNCIÓN
Elimina los digitos antes de la entrada.
Cancela la exploración, escucha prioritaria, o
función de memoria DTMF.
Introduce el modo de ajuste y adelanta el
orden de selección de modo de ajsute.
Reduce el orden de selección de modo de
ajuste después de la entrada del modo de
ajuste.
NOTA:
El IC-2100H dispone de la función de sinteti-
zador de voz.
Ajuste el teclado para la entrada de número.
Buscula entre abrir y cerrar el silenciador.
No hay función.
FUNCIÓN SECUNDARIA (después de )
Escribe los contenidos VFO en el canal de
memoria o canal de llamada.
Adelanta el número de canal de memoria al
pulsar continuamente después de completar
la programación.
Desactiva la función de memoria DTMF.
Desactiva el codificador de sub tono, busca-
personas o silenciador de tono.
Entra y sale del modo de demostración.
Inicia y detiene la exploración.
Bloquea todas las teclas en el panel posterior
del micrófono.
FUNC
OTRAS FUNCIONES
•Después de :
Transmite el código apropiado
DTMF.
[BMONI]
Transmite la señal de llamada
de tono de 1750 Hz durante
medio segundo.
[ASQL]
Transmite la señal de llamada de
tono de 1750 Hz mientras pulsa.
DTMF
KEY
MW
A
CLR
B
D-OFF
SET
C
SPCH
T-OFF
D
ENT
DEMO
M
SCAN
MONI
#
SQL
REAR LOCK
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 52 (1,1)
53
13 OPERACIÓN INALÁMBRICA
■Dirección de
micrófono
El transceptor dispone de 8 posibles direcciones de micrófono (inclu-
so DESACTIVAR) para prevenir la interferencia de otro micrófono
inalámbrico HM-90. Ajuste la dirección de micrófono y el conmutador
dip de micrófono al mismo valor como lo siguiente.
☞NOTA: Al conectar el micrófono suministrado, el transceptor rec-
haza las señales de control desde el HM-90 incluso cuando la
dirección de micrófono coincide.
DDirección de micrófono
➀Pulse [PWR] para desactivar la energía.
➁Mientras pulsa [SET], activa la energía para entrar en el modo de
ajuste inicial.
➂Pulse [SET] una o más veces
para seleccionar “ADR” en la
pantalla como muestra
derecha.
➃Gire el dial de sintonización
para ajustar la dirección del
micrófono de 0 a 7 o desactive el control del micrófono.
•Si se selecciona “ADR--OF”, el transceptor rechaza todas las
señales de control desde el HM-90.
➄Pulse [PWR] para DESACTIVAR el aparato y salir del modo de
ajuste inicial.
UTILIZANDO MODO DE AJUSTE INICIAL
The display shows the address
is set to 2.
DConmutador de dip del micrófono
➀Quite la tapa del conmutador del panel posterior del micrófono.
➁Ajuste el oonmutador dip del micrófono y la dirección del micrófono
al mismo valor como muestra abajo.
➂Coloque la tapa del conmutador.
DIRECCION DE
MICROFONO S1-1 S1-2 S1-3
ADR-0 OFF OFF OFF
ADR-1 (defecto) ON OFF OFF
ADR-2 OFF ON OFF
ADR-3 ON ON OFF
ADR-4 OFF OFF ON
ADR-5 ON OFF ON
ADR-6 OFF ON ON
ADR-7 ON ON ON
LOCK
AFC AFC-OFF PTT-M MW
PGR
CALL
123A
456B
MR VFO CLR
C-SQL DTMF D-OFF
HIGH MID LOW SET
Dip switch
ON
OFF
1 2 3
(S1)
Switch cover
ICONMUTADOR DE DIP (S1)
Tapa del
conmutador
La pantalla muestra que la direc-
ción está ajustada a 2.
CONMUTADOR DIP
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 53 (1,1)
54
14
OTRAS FUNCIONES
■Activar/desactivar los tonos beep
Puede seleccionar el silenciamiento desactivando estos tonos beep o
puede seleccionar que se escuchen timbres de confirmación al pulsar
un conmutador activando los tonos beep.
➀Pulse [PWR] para desactivar la energía.
➁Mientras pulsa [SET], active la energía para entrar en el modo de
ajuste inicial.
➂Pulse [SET] una o más veces hasta que aparezca “BEP”.
•Si pulsa [MONI] cambia la selección de orden.
➃Gire el dial de sintonización
para seleccionar la condición.
•“BEP--OF”: Los tonos beep
están desactiva-
dos.
•“BEP--ON”: Los tonos beep están activados.
➄Pulse [PWR] para salir del modo de ajuste inicial.
UTILIZANDO MODO DE AJUSTE INICIAL
La pantalla muestra que los tonos
beep están ACTIVADOS
■Temporizador de
transmisión
Afin de evitar la accidental transmisión prolongada con la función de
PTT con un solo apretón, etc., el transceptor dispone de un tempo-
rizador de transmisión. Este temporizador anula una transmisión
después de 3, 5, 15 o 30 minutos. Se puede anular este temporizador
(defecto).
Aprox. 10 segundos antes de que transcurra el tiempo de este tem-
porizador, el transceptor emite un beep como alarma.
➀Pulse [PWR] para desactivar la energía.
➁Mientras pulsa [SET], active la energía para entrar en el modo de
ajuste inicial.
➂Pulse [SET] una o más veces hasta que aparezca “TOT”.
•Si pulsa [MONI] se invierte el orden de selección.
➃Gire el dial de sintonización el tiempo que desee para el tempo-
rizador de transmisión o para desactivar el temporizador OFF
(“OF”).
➄Pulse [PWR] para salir del modo de ajuste inicial.
UTILIZANDO MODO DE AJUSTE INICIAL
La pantalla muestra que se se-
lecciona un tiempo de 5 min.
La pantalla muestra que se can-
cela el temporizador de transmi-
sión.
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 54 (1,1)
55
14 OTRAS FUNCIONES
■Corte de alimentación
automático
El corte de alimentación automático apaga el transceptor cuando resul-
ta conveniente después de que haya transcurrido un tiempo predeter-
minado sin que se haya realizado ninguna operación. De este modo, si
olvida apagar el transceptor, el transceptor se apaga automáticamente,
conservando de esta manera la energía de la batería.
Se puede fijar el tiempo a 30 min., 1h., 2h. o cancelarlo. El tiempo
seleccionado permanece aunque el transceptor se apague mediante
la función de corte de alimentación automático. Para cancelar esta
función, seleccione “OF” en el paso ➃del procedimiento que se
describe a continuación.
➀Pulse [PWR] para desactivar el
transceptor.
➁Mientras pulsa [SET], active el
transceptor para entrar en el
modo de ajuste inicial.
➂Pulse [SET] una o más veces hasta que aparezca “POF”.
•Si pulsa [MONI] cambia la selección de orden.
➃Gire el dial de sintonización para seleccionar el corte de ali-
mentación automático deseado o desactive el temporizador (“OF”).
•Aparece “AO” cuando está establecido el tiempo de corte de ali-
mentación automático.
➄Pulse [PWR] para salir del modo de ajuste inicial.
UTILIZANDO MODO DE AJUSTE
The display shows that the
30 min. timer is selected.
AO
■Demora del
silenciador
Durante la operación, la fuerza de señal de recepción fluctua a
menudo. Este puede resultar molesto la repetición de abrir y cerrar el
silenciador durante la recepción de misma señal. El IC-2100H
dispone de la función de demora de silenciador incorporada que
ayuda a evitarlo. Si las dos estaciones operan en los lugares fijos,
esta función debe ser ajustada a “short” p.ej. la operación de paque-
te.
➀Pulse [PWR] para desactivar la energía.
➁Mientras pulsa [SET], active la energía para entrar en el modo de
ajuste inicial.
➂Pulse [SET] una o más veces hasta que aparezca “SQT”.
•Si pulsa [MONI] cambia la selección de orden.
➃Gire el dial de sintonización para ajustar la demora de silenciador a
“L” (largo) o “S” (corto).
➄Pulse [PWR] para salir del modo de ajuste inicial.
UTILIZANDO MODO DE AJUSTE INICIAL
La pantalla muestra que se selec-
ciona un tiempo de 30 min.
ES_IC-2100H_2.qxd 03.7.28 10:18 Page 55 (1,1)
56
14
OTRAS FUNCIONES
■Teclas [F-1]/[F-2] del micrófono
Los conmutadores del panel frontal del transceptor se pueden asignar
a las teclas [F-1] y [F-2] del micrófono.
➀Desactive la energía.
➁Mientras pulsa el conmutador deseado del transceptor y [F-1] o
[F-2] del micrófono, active la energía.
•La función de conmutador está programada en la tecla ([F-1] o
[F-2]).
•Ajuste por defecto
Las siguientes funciones están asignadas a las teclas de [F-1]/[F-2]
cuando activa la energia por primera vez o después de la reiniciación
de CPU.
[F-1]: selecciona la potencia de salida; pulse y mantenga pulsado para
seleccionar el ajuste de duplex.
[F-2]: selecciona la función de tono o ninguno; pulse y mantenga pul-
sado para iniciar/detener la exploración de tono.
* Solo HM-98S
■Pantalla de demostración
Está disponible una función de demostración al encender el transcep-
tor. Esta función le proporciona una rápida introducción visual de los
indicadores de funciones del visualizador.
➀Mientras pulsa [T-SCAN] (el tercer conmutador por la derecha),
pulse PWR para activar la energía.
•El transceptor repite un viaje visual de los indicadores de fun-
ciones de la pantalla.
➁Pulse cualquiera de los conmutadores para salir del modo de
demostración y entre en la condición de operación normal tempo-
ralmente.
☞NOTA: El transceptor vuelve automáticamente al modo de
demostración después de que hayan transcurrido 2 minutos sin que
se haya realizado ninguna operación. Para desactivar permanen-
temente la pantalla de demostración, desactive la energía, y mien-
tras pulsa T-SCAN, active la energía de nuevo.
AL
ACTIVAR LA ENERGIA
ES_IC-2100H_2.qxd 03.7.28 10:19 Page 56 (1,1)
57
14 OTRAS FUNCIONES
■Color de pantalla
El color de pantalla se puede ajustar en ámbar o verde.
➀Pulse [SET] una o más veces hasta que aparezca “COL”.
•Pulsando [MONI] se invierte el orden de selección.
➁Gire el dial de sintonización
para ajustar el color que desee.
➂Pulse [V/MHz] para volver a la
operación normal.
■Regulador de intensi-
dad de la pantalla
Regula la intensidad para adaptarse a las condiciones de luz y a las
preferencias peronales.
➀Pulse [SET] una o más veces
hasta que aparezca "DIM".
•Pulsando [MONI] se invierte el
orden de selección.
➁Gire el dial de sintonización para ajustar la intensidad deseada.
•La intensidad se puede fijar de “1” (oscuro) a “4” (brillante).
➂Pulse [V/MHz] para volver a la operación normal.
La pantalla muestra que se se-
lecciona el color verde.
The display shows backlighting
set to the brightest.
UTILIZANDO MODO DE AJUSTE
UTILIZANDO MODO DE AJUSTE
■Modo FM estrecho
El modo FM estrecho está sólo disponible para las versiones de
Europa e Italia.
➀Pulse [SET] una o más veces hasta que aparezca “W/N”.
•Pulse [MONI] se invierte el orden de selección.
➁Gire el dial de sintonización
para ajustar la operación de
ancho o estrecho.
➂Pulse [V/MHz] para volver a la
operación normal.
La pantalla muestra que la ope-
ración ancha está seleccionada.
UTILIZANDO MODO DE AJUSTE
La pantalla muestra que la ilumi-
nación de atrás de pantalla está
ajustada a la más intensa
ES_IC-2100H_2.qxd 03.7.28 10:19 Page 57 (1,1)
58
14
OTRAS FUNCIONES
■Copia de datos
(CLONAJE)
La copia permite transferir rápida y fácilmente los contenidos de pro-
grama de un transceptor a otro trasceptor; o los datos desde el PC al
transceptor mediante el SOFTWARE DE COPIA de CS-2100 opcional.
➀Conecte el cable de copia OPC-474 con la clavija de adaptador a
la clavija SP master y los transceptores esclavo.
• El transceptor master y los transceptores esclavo.
➁Mientras pulsa M/CALL (segundo conmutador de lo derecha) x,
active la energía para entrar en el modo de copia (sólo el tran-
sceptor master—active sólo la energía del transceptor esclavo).
•Aparece “CLONE” y los tran-
sceptores entran en la condi-
ción de espera de copia.
➂Pulse [S.MW] en el transceptor master.
•Aparece “CLOUT” en la pantalla del transceptor de master y el
indicador S/RF muestra que los datos son transferidos al tran-
sceptor esclavo.
•Aparce “CLIN” automática-
mente en la pantalla del tran-
sceptor esclavo y el indicador
S/RF muestra que los datos
son recibidos del transceptor
master.
AL
ACTIVAR LA ENERGIA ➃Cuando termina la copia, desactive la energía y active la energía
para salir del modo de copia.
DCopia mediante el PC
Los datos se pueden copiar desde el PC (IBM compatible) mediante
el SOFTWARE DE COPIA CS-2100 y el CABLE DE COPIA OPC-478. Consulte con
los archivos de HELP de copia SOFTWARE CS-2100 para más
detalles.
DError de copia
☞NOTA: No pulse ninguna tecla del transceptor esclavo durante la
copia. Esto va a causar un error de copia.
Cuando aparece la pantalla como
se aprecia a la derecha, ha ocur-
rido un error de copia.
En este caso, ambos transceptores vuelven a la condición de espera
de copia y debe repetir la copia.
ES_IC-2100H_2.qxd 03.7.28 10:19 Page 58 (1,1)
59
15 MANTENIMIENTO
■Localización de averías
PROBLEMA CAUSA POSIBLE SOLUCION
No se conecta la cor-
reinte.
• Mal contacto del conector del alimentación.
• La polaridad del conector de alimentación está inver-
tida.
• Los fusibles han saltado.
• Compruebe los pines de conexión.
• Vuelve a conectar el cable de alimentación teniendo en cuenta la
polaridad correcta. Sustituya los fusibles, si están dañados.
• Conpruebe la causa y a continuación sustitudya los fusibles.
No se escucha ningún
sonido por los altavoces.
• El nivel de volument es bajo.
• La función de silenciamiento está activada.
• El nivel de silenciamiento está establecido demasiado
cerrado.
• La función de silenciador o llamada seleccionada está
activada como buscapersonas o silencador de tono.
• Gire [VOL] en el sentido del reloj.
• Pulse algún conmutador o alguna tecla pra desactivarlo.
• Ajuste el nivel de silenciador al límite.
• Desactive la función apropiada.
La sensiblidad es baja y
sólo se pueden escuchar
las señales potentes.
• Mal contacto de la línea de alimentación de la antena
o de la parte soldada del conector de la antena o ha
sufrido un cortocircuit.
• Conpruebe, y si es necesrio, sustituya de nuevo la línea de ali-
mentación o la parte soldada del conector de la antena.
No se puede conectar
con ninguna otra
estación.
• El trnsceptor está en semi-duplex.
• La otra estación está utilizando el silenciador de tono.
• Establezca el simplex.
• Active la función de silenciador de tono.
No se puede acceder al
repetidor.
• Se ha programado una frecuencia desplazada incor-
recta.
• Se ha programado una frecuencia de sub-tono in-
corecta.
• Corrija la frecuencia desplazada.
• Corrija la frecuencia de sub-tono.
No se puede ajustar la
frecuencia.
• Está activada la función de bloqueo de frecuencia.
• Está activada la función de bloqueo de teclado de
micrófono.
• Desactiva la función.
• Pulse [(M/CALL)PRIO] para reudar la escucha.
No se puede ajustar la
frecuencia a través del
micrófono.
• Está activada la función de bloqueo de frecuencia.
• Està activada la función de bloqueo de teclado del
micrófono.
• La función prioritaria deescucha está detendida en la
frecuencia de escucha.
• Pulse y mantenga pulsando [LOCK] para desactivar la función de
frecuencia de bloqueo.
• Pulse [FUNC] luego [#16 KEYLOCK] para desactivar la función
de bloqueo de teclado del micrófono.
• Pulse [(M/CALL)PRIO] para reanudar la escucha.
—
pp.
11, 62
p. 62
p. 18
p. 18
p. 18
pp. 21,
46, 47
p. 12
p. 21
p. 47
p. 24
p. 23
p. 14
p. 42
p. 14
p. 14
p. 42
Si parece que el transceptor no funciona bien, compruebe lo siguiente
antes de enviarlo al servicio técnico.
ES_IC-2100H_2.qxd 03.7.28 10:19 Page 59 (1,1)
60
15
MANTENIMIENTO
PROBLEMA
Algunos canales de memoria
no se puede seleccionar a
través del teclado del micró-
fono.
No se puede realizar la
exploración.
La transmisión se corta
automáticamente.
La transmisión continua
aunque esté soltado PTT.
La pantalla de funciones
muestre informatión errónea.
CAUSA POSIBLE
•El número del canal entrado no se ha programado.
•El silenciador esta abierto.
•Los canales de memoria de borde de exploración
seleccionados (p.ej. 1A t 1b) tienen las mismas fre-
cuencias (para la exploración programada).
•Sólo un canal de memoria es programado u otros
canales son establecidos como canales de salto.
•Se activa la escucha prioritaria.
•Está activada el temporizador de transmisión.
•Está activada la función de PTT con un solo apretón.
•La CPU no funciona correctamente.
SOLUCIÓN
•Gire el dial de sintonización para verificar si el canal
está programado o no.
•Establezca el silenciador al límite.
•Vuelve a programar los bordes de exploración.
•Programe otro canal de memoria o cancele la función
de salto de memoria para los canales deseados.
•Desactive la función.
•Desactive el temporizador.
•Desactive la función.
•Reinicie la CPU.
REF.
—
p. 18
p. 38
pp. 38,
40
p. 42
p. 55
p. 20
p. 62
ES_IC-2100H_2.qxd 03.7.28 10:19 Page 60 (1,1)
61
15 MANTENIMIENTO
■Sustitución de los fusibles
Si salta el fusible o el transceptor deja de funcionar, busque al causa
del problema si es posible y sustituya el fusible dañado por otro nuevo
(FGB 20 A) tal como se muestra en el siguiente diagrama.
■Reiniciación parcial de
CPU
Si desea iniciar la condición de funcionamiento sin eliminar los con-
tenidos de las memorias, etc., está a su disposición una función de
reiniciación parcial para el transceptor.
Mientras pulsa [V/MHz] (conmutador de más a la derecha) + [PWR],
encienda el transceptor.
➧Establecimiento inicial: Frecuencia VFO, establecimiento de modo
de AJUSTE.
➧Establecimiento retenido: Canales de memoria, canales de llamada,
frecuencia desplazada, memoria DTMF,
modo de AJUSTE inicial.
AL
ESTAR ACTIVADO
■Reiniciación de la CPU
La pantalla de funciones puede mostrar ocasionalmente informa-
ciones erróneas, (ej. cuando se conecta la alimentación por primera
vez). Esto puede ser causado extremamente por la electricidad estáti-
ca u otros factores.
Si se produjese este problema, apague el transceptor. Transcurridos
unos segundos, vuelva a encender el transceptor. Si todavía persiste
el problema, realice el siguiente procedimiento.
•Está disponible la reiniciación parcial también. Ver el apartado ante-
rior para más información.
vPRECAUCION: Reiniciar el transceptor ELIMINA toda la informa-
ción de las memorias, e inicia todos los valores del transceptor.
Mientras pulsa [SET] (conmutador de más a la izquierda) + [S.MW],
active la energía.
•Aparece “CLEAR” se reinicia el transceptor.
AL
ESTAR ACTIVADO
ES_IC-2100H_2.qxd 03.7.28 10:19 Page 61 (1,1)
62
16
ESPECIFICACIONES
General
•Gama de frecuencia : (unidad: MHz)
Transmisor
•Sistema de modulación : Modulación de frecuencia de reactancia
variable
•Potencia de salida : Alto 55 W
(Versión de Tailandia 10 W
version de Taiwan 25 W)
Medio 10 W (aprox.)
Bajo 5 W (aprox.)
•Corriente (a 13.8 V DC) : Potencia máxima menos de 12.0 A
(Versión Tailandia: menos de 5.5 A
version Taiwan: menos de 7.0 A)
•Emisiones espúreas : –60 dB (Versión Tailandia: –55 dB)
•Conector de micrófono : 8 conductores (600 Ω)
Receptor
•Sistema de recepción : Conversión doble
•Frecuencias intermedias : 1a 15.65 MHz
2a 450 kHz
•Estabilidad (a 12 dB SINAD) : Menos de 0.18 µV
•Sensibilidad de silenciador (umbral) : Menos de 0.13 µV
•Sensibilidad : Más de 12 kHz/–6 dB
Menos de 28 kHz/–60 dB
(6 kHz/–6 dB, 18 kHz/–60 dB; FM modo estrecho)
•Relación espúrea y rechazo de imagen
:Más de 60 dB
•Potenica de salida de audio : Más de 2.4 W a 10%
(a 13.8 V de CC) de distorsión con una carga de 8
Ω
•Conector de altavoz externo : 2-conductor 3.5 (d) mm (1⁄8")
/8 Ω
VERSIÓN
EE.UU.
Europa, Taiwan
Italia
Australia
Asia
IC-2100-T (Tailandia)
TRANSMISIÓN
144–148 MHz
144–146 MHz
144–148 MHz
144–148 MHz
144–148 MHz
144–146 MHz
RECEPCIÓN
136–174 MHz*
144–146 MHz*
136–174 MHz*
144–148 MHz*
136–174 MHz*
144–146 MHz*
*Sólo garantizada 144–148 MHz.
•Modo : FM
•No. de canal de memoria : 113 (Incluso 3 pares de bordes de explo-
ración, 6 zonas de memoria y llamada)
•Resolución de frecuencia : 5, 10, 12.5, 15, 20, 25, 30, 50 kHz
•Estabilidad de frecuencia : ±10 ppm (–10°C to +60°C)
•Potencia necesaria : 13.8 V DC ±15%
•Corriente (a 13.8 V DC) : Espera 0.8 A
Recepción Max. audio 1.0 A
•Conector de antena : SO-239 (50 Ω)
•Temperatura en funcionamiento
:–10°C a +60°C; +14°F a +140°F
•Dimensiones : 140(W) ×40(H) ×180(D) mm
(proyecciones no incluidas) 51⁄2(W) ×19⁄16(H) ×73⁄32(D) in
•Peso : 1.2 kg; 2 lb 10 oz
ES_IC-2100H_2.qxd 03.7.28 10:19 Page 62 (1,1)
63
17 OPCIONES
Algunas de las siguientes opciones no pueden estar disponibles debido
a estándares eléctricos, etc que varían entre los países. Si tiene algu-
na pregunta respecto a los opciones, consulte a distribuidor Icom.

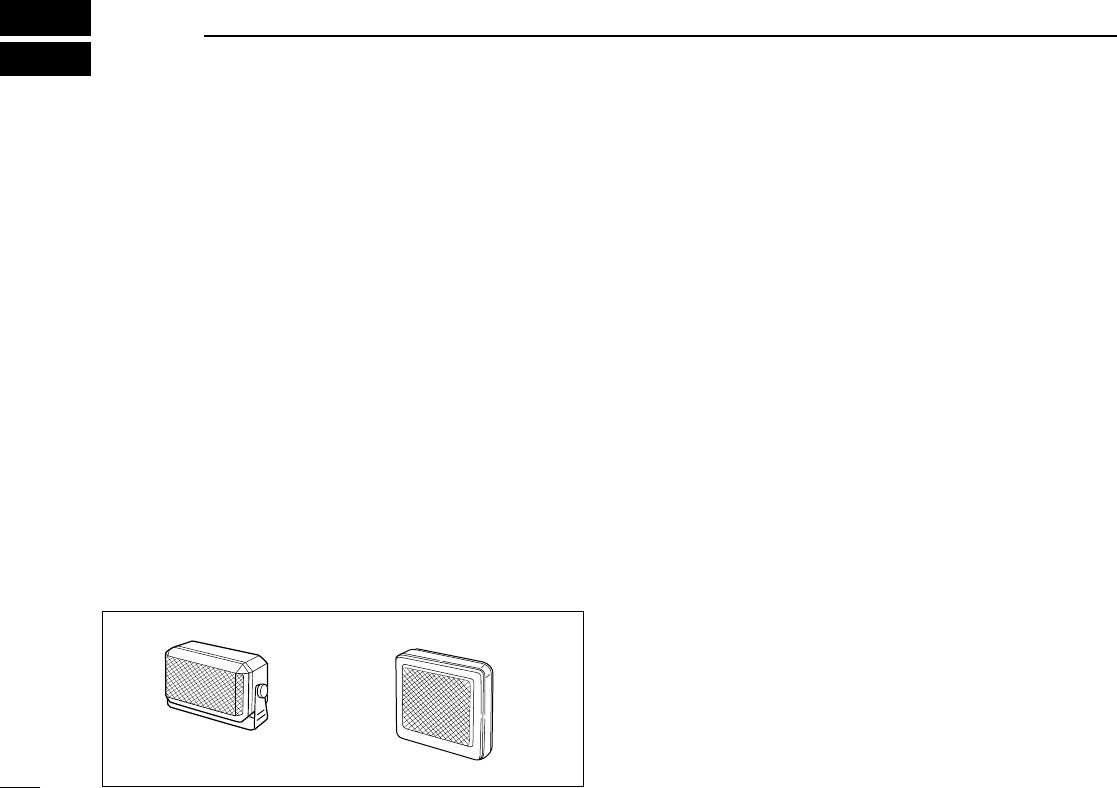

DAltavoces
SP-10 ALTAVOZ EXTERNO
Diseño compacto. Longitud del cable: 1.5 m; 4.9 p.
SP-12 ALTAVOZ EXTERNO
Tipo delgado. Longitud del cable: 2.0 m; 6.6 p.
DAccesorios de micrófono inalámbrico
HM-90 MICRÓFONO INALÁMBRICO
Infrarrojo, micrófono de control remoto completo. El control remoto
alámbrico es también posible.
EX-1759 RECEPTOR DE INFRARROJO
Se usa para recibir las señales de control del HM-90.
EX-1513 SUB-RECEPTOR DE INFRARROJO
Se usa con el EX-1759 para incrementar la fiabilidad del control remo-
to y extender una área controlable.
BC-96 PORTADOR DE MICRÓFONO
Sostiene el cuerpo del HM-90 en un lugar conveniente y suministra la
potencia para la carga de circuito del HM-90. Tiene indicador de
carga.
CP-13/L CABLE DE MECHERO CON FILTRO DE RUIDOS
OPC-288/L CABLE DE ALIMENTACIÓN DE CC
Suministra la potencia para el BC-96 para la carga de la batería de Ni-
Cd dentro del HM-90 cuando el BC-96 no se puede conectar directa-
mente al EX-1759.
SP-12SP-10
ES_IC-2100H_2.qxd 03.7.28 10:19 Page 63 (1,1)
64
17
OPCIONS
DMicrófono de mano
HM-77/A
Micrófono DTMF con función de memoria DTMF.
HM-78, HM-96, HM-118
Micrófono de mano regular.
HM-79, HM-97
Dispone de una función de llamada de tono de 1750 Hz.
HM-95
Micrófono DTMF.
HM-98S
Micrófono de control remoto con teclado de contraluz.
HM-118T/TA
Micrófono DTMF con teclado de contraluz.
DOtros accesorios
HS-62 MICRÓFONO MÓVIL FLEXIBLE
+HS-15B CAJA DE CONMUTADOR + OPC-589 CABLE ADAPTA-
DOR
Para la operación móvil por todos lados.
CS-2100 DISCO DE COPIA
+OPC-478 CABLE DE COPIA
Para programar memorias y etc. rápida y fácilmente.
OPC-440/OPC-647 CABLE DE EXTENSION DE MIC
OPC-440: 5.0 m; 16.4 p. OPC-647: 2.5 m; 8.2 p.
OPC-441 CABLE DE EXTENSION DE ALTAVOZ
5.0 m; 16.4 p.
OPC-346/OPC-347 CABLE DE ALIMENTACION DE CC
OPC-346: 3.0 m; 9.8 p OPC-347: 7.0 m; 23.0 p.
OPC-474 CABLE DE COPIA
Para copia de transceptor a transceptor.
MB-17A SOPORTE DE FIJACION MOVIL
Soporte de una conexión. El cuerpo de transceptor es fácil de poner
y quitar.
MB-17ABC-96
HM-90
ES_IC-2100H_2.qxd 03.7.28 10:19 Page 64 (1,1)
65
18 CUADRO DE ORGANIZACIÓN DE MODO
MEMORY MODE (p.26)
VFO MODE (p. 13)
CALL CHANNEL (p. 32)
SCRATCH PAD
SIMPLEX MEMORY (p. 34)
See p. 44 for details.
DTMF MEMORY
or no operation
for 30 sec.
When the DTMF
memory encoder is
activated.
[V/MHz] [V/MHz][M/CALL]
[M/CALL]
[SET]
[SET]
[V/MHz]
SCANPRIOTDUPANMLOCK
SCAN
V MHz
/
CALLMTONELOWMONISET
/
9
5
1
SCANPRIOTDUPANMLOCK
SCAN
V MHz
/
CALLMTONELOWMONISET
/
9
5
1
SCANPRIOTDUPANMLOCK
SCAN
V MHz
/
CALLMTONELOWMONISET
/
M
9
5
1
SCANPRIOTDUPANMLOCK
SCAN
V MHz
/
CALLMTONELOWMONISET
/
9
5
1
SCRATCH PAD
DUPLEX MEMORY (p. 34)
SCANPRIOTDUPANMLOCK
SCAN
V MHz
/
CALLMTONELOWMONISET
/
9
5
1
See p. 59 for details.
CLONE MODE
X
X
T
T SQL
X
DUP
SCANPRIOTDUPANMLOCK
SCAN
V MHz
/
CALLMTONELOWMONISET
DUP
/
9
5
1
MODO VFO (p. 13)
MODO DE MEMORIA (p. 26) CANAL DE LLAMADA (p. 32)
ZONA DE MEMORIA
MEMORIA SIMPLEX (p. 34)
ZONA DE MEMORIA
MEMORIA DUPLEX (p. 34)
Cuando el codifi-
cador de memoria
DTMF está activa-
do.
o sin operación
durante 30 seg.
MEMORIA DE DTMF
Ver detalles de p. 44.
Ver detalles de p. 59.
MODO DE COPIA
ES_IC-2100H_2.qxd 03.7.28 10:19 Page 65 (1,1)
18
CUADRO DE ORGANIZACIÓN DE MODO
66
tails.
EMORY
INITIAL SET MODESET MODE
Scan resume
condition (p. 41)
Wide/narrow
setting (p. 58)
Europe/Italy versions only
Beep tone on/off
(p. 55)
Turn power ON while pushing [SET].
Time-out timer
(p. 55)
Auto power-off
(p. 56)
Auto repeater*
(p. 25)
* U.S.A. version only.
Repeater
lockout (p. 25)
Squelch
delay (p. 56)
Microphone
address (p. 54)
DTMF speed
(p. 45)
Repeater tone
frequency (p. 23)
Subaudible tone
frequency (p. 47)
Tuning step*
(p. 16)
*from VFO mode
Offset frequency
(p. 24)
Display color
(p. 58)
Display backlighting
(p. 58)
When the DTMF
memory encoder is
activated.
[SET] [SET]
[MONI] [MONI]
SCANPRIOT
SCAN
V MHz
/
CALLMTONE
/
9
5
1
tails.
MODE
X
9
5
1
X
9
5
1
T
9
5
1
T SQL
X
9
5
1
DUP
9
5
1
9
5
1
9
5
1
9
5
1
MODO DE AJUSTE
Iluminación de atrás de
la pantalla (p. 68)
Color de pantalla (p. 58)
Frecuencia de tono de
repetidor (p. 23)
Frecuencia de subtono (p.
47)
Frecuencia desplazada (p.
24)
Pasos de frecuencia*
(p. 16)
*de modo VFO
Condición de contin-
uación de la exploración
(p. 41)
Ajuste de ancho/estrecho
(p. 58)
sólo versiones Europa/Italia
MODO DE AJUSTE INICIAL
Active la energía mientras pulsa [SET].
Activar/desactivar el
tono beep (p. 55)
Temporizador de
transmisión (p. 55)
Repetidor
automático (p. 25)
Corte de ali-
mentación
automático (p. 56)
Bloqueo del
repetidor (p. 25)
Demora de explo-
ración (p. 56)
Velocidad DTMF
(p. 45)
Dirección de micró-
fono (p. 54)
Sólo versión EE.UU.
ES_IC-2100H_2.qxd 03.7.28 10:19 Page 66 (1,1)
1-1-32 Kamiminami, Hirano-ku, Osaka 547-0003 Japón
A-5500H-1ES-w
Impreso en Japón
© 1998–2003 Icom Inc.
ACERCA DEL CE
Las versiones CE del IC-2100H que muestran el símbolo “CE”
en la placa del número de serie, cumplen con todos los requi-
sitos de la Directiva 1999/5/EC "Radio Europea y Terminales
de Telecomunicaciones.
Este símbolo de advertencia indica que este equipo opera en
ondas de frecuencia no armonizadas y por tanto puede estar
sujeto a las condiciones de licencia del país donde se utiliza.
Asegúrese que tenga la versión correcta de esta radio, o que
esté programada correctamente para cumplir con los requisi-
tos de licencia nacional.
NOTAS DE INSTALACIÓN
La instalación de este equipo debe hacerse de manera a respetar los límites
CE expuestos por los campos electromagnéticos (1999/519/EC).
La potencia RF máxima disponible para este aparato es de 25 vatios. La
antena debe ser instalada tan alto como sea posible para una máxima efi-
cacia; la altura de dicha instalación debe estar por los menos a 5 metros por
encima del nivel del suelo (o de acceso).
En caso de que una antena no se pueda instalar a una altura razonable,
entonces el transceptor no deberá transmitir continuadamente durante lar-
gos periodos de tiempo si una persona está en el área de 5m de la antena
y no operar nunca si una persona está tocando la antena.
En todos los casos el riesgo principal depende de que el transmisor esté
activado durante un largo tiempo (los límites actuales recomendados están
especificados en una media de 6 minutos). Normalmente el transmisor no
está activado durante mucho tiempo. Algunas licencias requieren un circuito
temporizador automático que corta la tansmisión después de 1–2 minutos,
etc..
De modo similar algunos tipos de transmisores SSB, CW, AM, etc. tienen
una potencia media de salida inferior y los riesgos percibidos son aún
menores.
<País de uso>
■GER ■NED ■ITA ■AUT
■BEL ■GRE ■GBR ■LUX
■SWE ■IRL ■ESP ■DEN
■FRA ■POR ■FIN
DECLARACIÓN
DE CONFORMIDAD
Nosotros Icom Inc. Japón
1-1-32, Kamiminami, Hirano-ku
Osaka 547-0003, Japón
Tipo de equipo :
TRANSCEPTOR FM 144 MHz
Estas normas se basan de acuerdo con los siguientes estándares
harmonizados, especificaciones o documentos :
i) EN 60950 (August 1992) with Amendment 11:1997
ii) EN 301 489-1 v1.2.1 (2000-08)
iii) EN 301 489-15 v1.1.1 (2000-09)
iv) EN 301 783-2 v1.1.1 (2000-09)
v)
Modelo-designación : iC-2100h
Firma
Nombre representativo autorizado
Lugar y Fecha de emisión
T. Aoki
General Manager
Icom (Europe) GmbH
Himmelgeister straße 100
D-40225 Düsseldorf
Düsseldorf 8 Nov. 2000
Icom (Europe) GmbH
Declaramos bajo nuestra única responsabilidad que este equipo cumple
con los requerimientos esenciales de la Directiva de Equipos de Radio
y Telecomunicaciones, 1999/5/CE, y que todos los tests de medida
esenciales han sido realizados.
Versión (cuando sea aplicable):
0168
ES_IC-2100H_2.qxd 03.7.28 10:19 Page 67 (1,1)
