Manual Motorola PRO 7550 PRO7650 Esp

User Manual: Manual-Motorola-PRO-7550 PRO7650 Esp

Open the PDF directly: View PDF PDF.
Page Count: 72

Guía del usario
Manual do usuário
User Guide
contacto
control
Radios Profesionales
Tan Dedicado Como Lo Es Usted
C
A, Motorola, Radios Profesionales, Serie PRO, PRO7550, PRO7650, Tan Dedicado
Como Lo Es Usted, Privacy Plus, y Call Alert son marcas de Motorola, Inc.
© 2000 Motorola, Inc. Todos los derechos reservados. Impreso en los EE.UU.
A, Motorola, R‡dios Profissionais, SŽrie PRO, PRO7550, PRO7650, T‹o Dedicado
Quanto ƒ Voc•, Privacy Plus, e Call Alert s‹o marcas de Motorola, Inc.
© 2000 Motorola, Inc. Todos os direitos reservados. Impresso nos EUA.
A, Motorola, Professional Radio, PRO Series, PRO7550, PRO7650, As Dedicated
As You Are, Privacy Plus, and Call Alert are trademarks of Motorola, Inc.
© 2000 Motorola, Inc. All rights reserved. Printed in U.S.A.
contacto
control
PRO7550
PRO7550™ and PRO7650™
Radio Portátil
Rádio Portátil
Portable Radio
1
Español
CONTENIDO
CONTENIDO
Derechos de propiedad
intelectual del software . . . . . . . . . . . . . . . . 2
Seguridad. . . . . . . . . . . . . . . . . . . . . . . . . . 5
Información general y sobre seguridad. . . . 5
Características operacionales de RF. . . 5
Exposición a la energía
de radiofrecuencia . . . . . . . . . . . . . . . . . 5
Funcionamiento del radio portátil
y exposición a EME. . . . . . . . . . . . . . . . . . . 6
Cuidado de la antena. . . . . . . . . . . . . . . 6
Funcionamiento de radios
bidireccionales . . . . . . . . . . . . . . . . . . . . 6
Funcionamiento de la unidad
ajustada al cuerpo . . . . . . . . . . . . . . . . . 6
Funcionamiento con datos. . . . . . . . . . . 7
Accesorios aprobados . . . . . . . . . . . . . . 7
Interferencia/compatibilidad
electromagnética. . . . . . . . . . . . . . . . . . . . . 7
General y seguridad . . . . . . . . . . . . . . . . . . 8
Advertencias sobre la operación. . . . . . . . . 8
Precauciones sobre la operación . . . . . . . . 9
Información sobre radios
intrínsecamente seguros. . . . . . . . . . . . . . 10
Equipos aprobados por FMRC . . . . . . 10
Reparación de productos
aprobados por FMRC . . . . . . . . . . . . . 11
Descripción general del radio . . . . . . . . 15

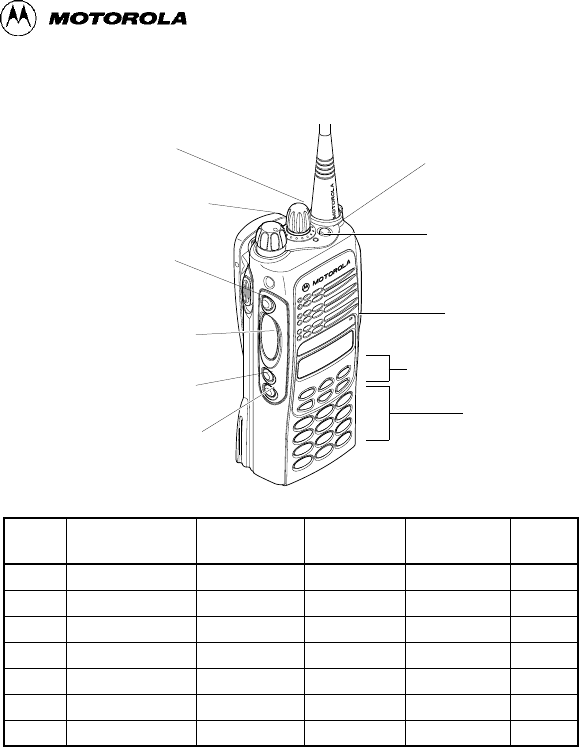

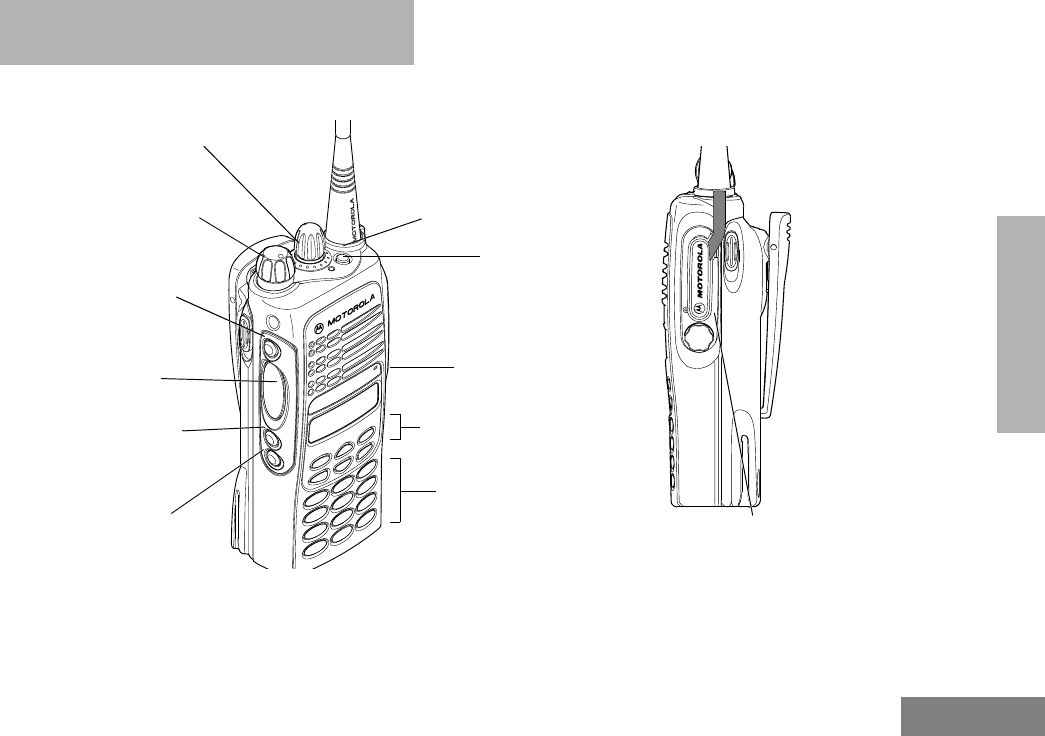

Partes del radio . . . . . . . . . . . . . . . . . . . . 15
Modelos PRO7550™ y PRO7650™. . 15
Perilla de encendido/apagado/volumen16
Selector de modo . . . . . . . . . . . . . . . . 16
Indicador LED . . . . . . . . . . . . . . . . . . . 16
Botón Push-To-Talk (PTT) . . . . . . . . . 16
Micrófono. . . . . . . . . . . . . . . . . . . . . . . 16
Teclado . . . . . . . . . . . . . . . . . . . . . . . . 16
Teclas de menú. . . . . . . . . . . . . . . . . . 18
Selección de una característica . . . . . 18
Presentación del menú . . . . . . . . . . . . 19
Pantalla LCD e iconos. . . . . . . . . . . . . 19
Indicaciones del tono de alerta . . . . . . 20
Botones programables . . . . . . . . . . . . 22
Sistemas de radio troncalizados. . . . . . . . 24
Información inicial . . . . . . . . . . . . . . . . . 25
Información sobre la batería. . . . . . . . . . . 25
Carga de la batería . . . . . . . . . . . . . . . 25
Estado de carga de la batería . . . . . . . 26

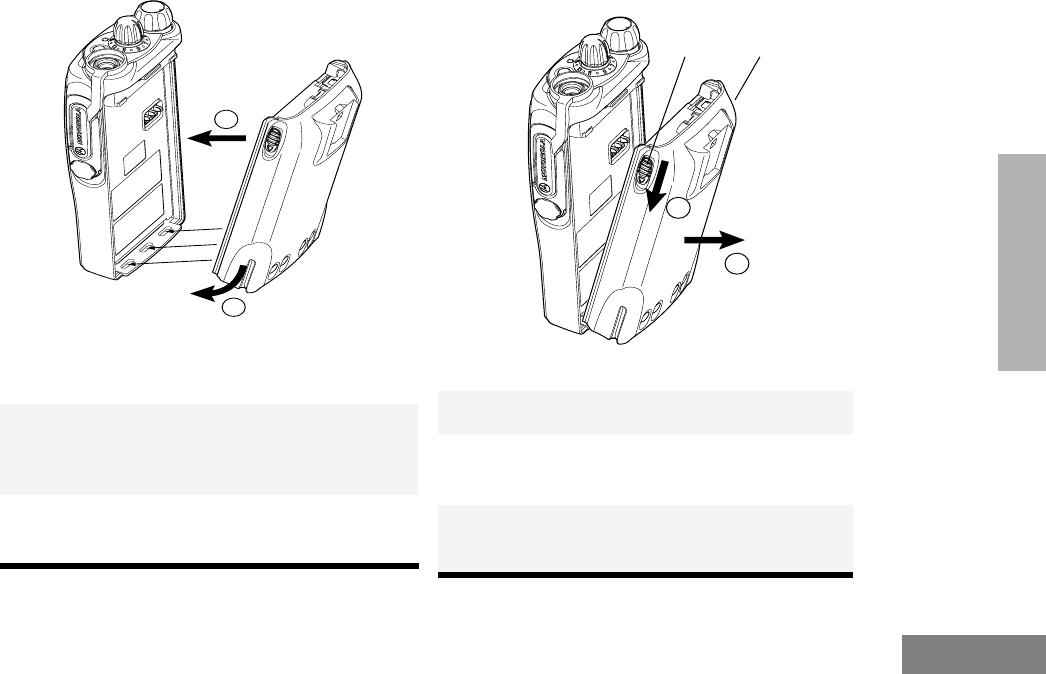

Instalación de la batería . . . . . . . . . . . 27
Retiro de la batería . . . . . . . . . . . . . . . 27
2
Español
CONTENIDO
Información sobre los accesorios . . . . . . . 28

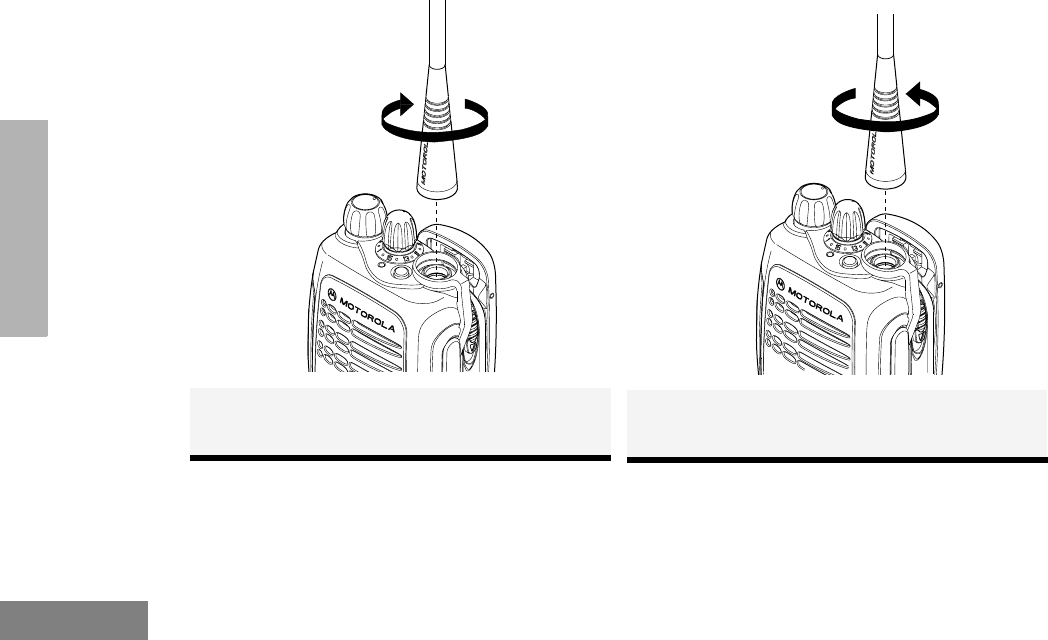

Retiro de la antena . . . . . . . . . . . . . . . 28

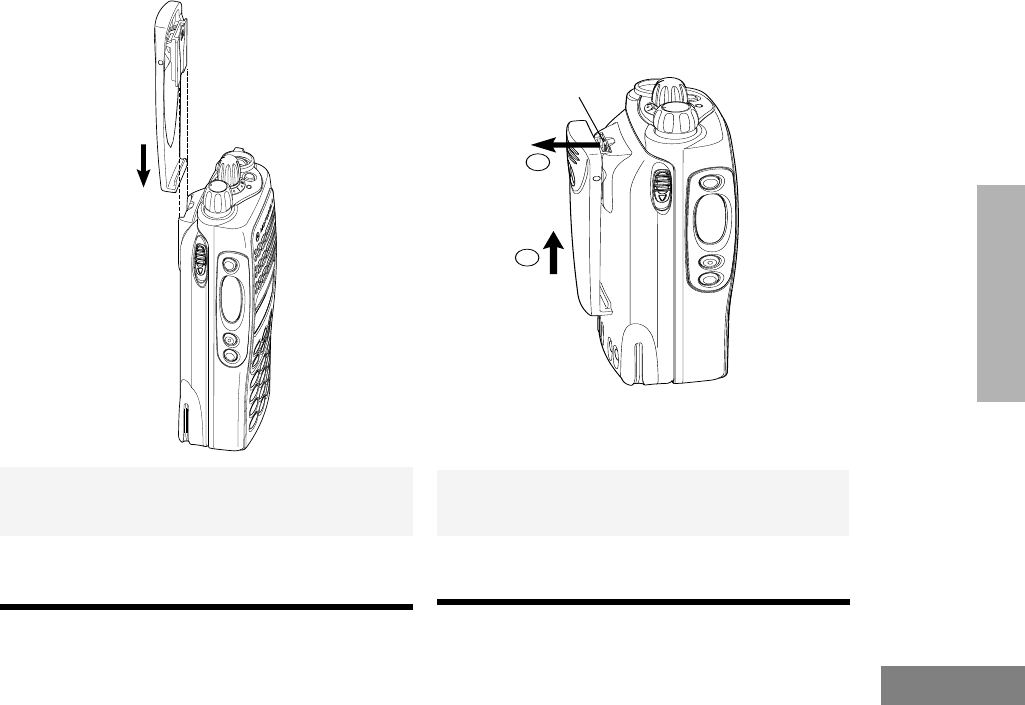

Instalación del clip para cinturón . . . . . 29
Retiro del clip para cinturón. . . . . . . . . 29
Instalación de la cubierta del
conector lateral . . . . . . . . . . . . . . . . . . 30

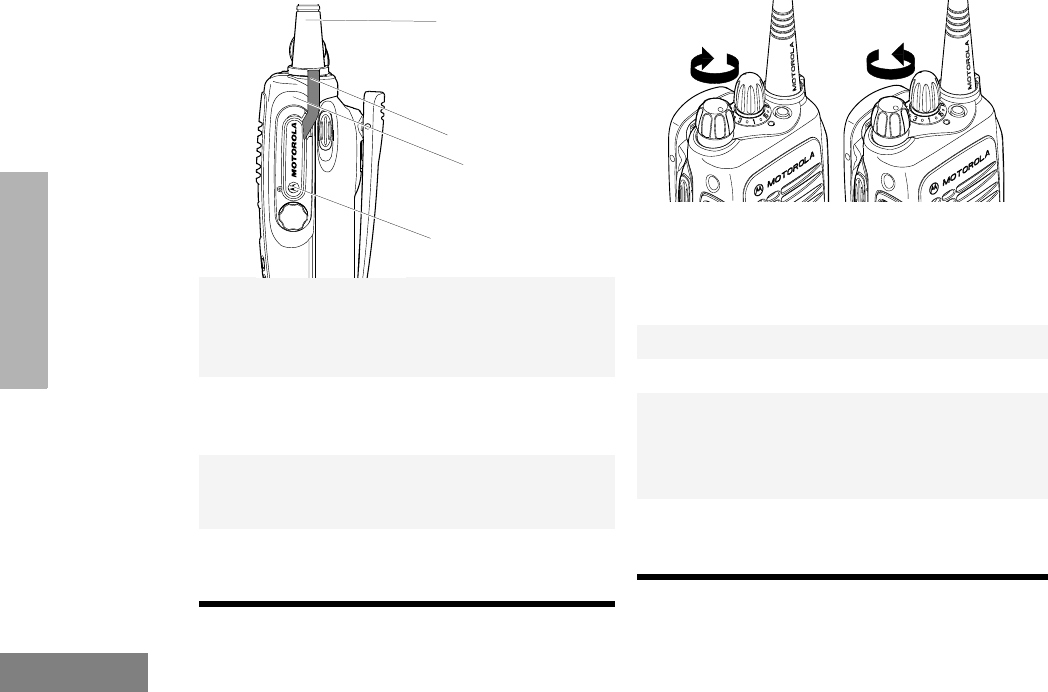

Encendido y apagado del radio. . . . . . 30
Recepción de una llamada troncalizada. . 30
Autoprueba del radio . . . . . . . . . . . . . . . . 31
Llamadas de radio
(sólo funcionamiento troncalizado) . . . 33
Selección de una zona y un modo . . . . . . 33
Selección de una zona . . . . . . . . . . . . 33
Selección de un modo . . . . . . . . . . . . . 34
Recepción de una llamada . . . . . . . . . . . . 34
Realización de una llamada . . . . . . . . . . . 34
Modos convencionales . . . . . . . . . . . . 34
Modos troncalizados . . . . . . . . . . . . . . 35
Alerta de batería baja . . . . . . . . . . . . . 35
Función de silenciador codificado . . . . 35
Nivel de potencia de RF variable
(sólo modelos seleccionados) . . . . . . . 35
FunciÓn falla parcial
(sólo sistemas troncalizados) . . . . . . . . . . 35
Desactivación de los tonos del teclado. . . 36
Rastreo . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Función de rastreo . . . . . . . . . . . . . . . . . . 37
Activación y desactivación de
la función de rastreo con el teclado. . . 37
Eliminación de modos de
conversación molesta . . . . . . . . . . . . . 38
Presentación de una lista de rastreo . 38
Programación de una lista de rastreo . 39
Funciones de troncalización. . . . . . . . . 41
Presentación del número de ID del radio. 41
Llamadas con la función Enhanced Private
Conversation . . . . . . . . . . . . . . . . . . . . . . 41
Respuesta de una llamada privada . . 42
Realización de una llamada privada . . 43
Función Call Alert™. . . . . . . . . . . . . . . . . 46
Respuesta a una búsqueda de
Call Alert™ con una llamada de grupo 46
Envío de una alerta de llamada . . . . . 46
Inicio de una alerta de llamada . . . . . . 46
Envío de la alerta de llamada . . . . . . . 48
Programación de las listas del radio . . . . 49
Programación de los números
de la lista de teléfonos . . . . . . . . . . . . 49
Programación de la lista de llamadas . 50
Función telefónica de troncalización . . . . 52
Respuesta de llamadas telefónicas . . 52
3
Español
CONTENIDO
Realización de llamadas telefónicas . . 52
Selección automática de múltiples
estaciones (AMSS) (sólo PRO7650). . . . . 56
Cambio forzado de estación . . . . . . . . 56
Funcionamiento con una estación
fija y suspensión del funcionamiento
con una estación . . . . . . . . . . . . . . . . . 56
Llamadas convencionales . . . . . . . . . . . 57
Selección de un canal convencional. . . . . 57
Envío de una llamada convencional . . . . . 57
Modo repetidor o conversación directa. . . 57
PTT inteligente . . . . . . . . . . . . . . . . . . . . . 58
GarantÍa . . . . . . . . . . . . . . . . . . . . . . . . . . 59
Garantía Limitada . . . . . . . . . . . . . . . . . . . 59
Accesorios. . . . . . . . . . . . . . . . . . . . . . . . 63
Estuches para transporte . . . . . . . . . . . . . 63
Cargadores . . . . . . . . . . . . . . . . . . . . . . . . 63
Audífonos . . . . . . . . . . . . . . . . . . . . . . . . . 63
Micrófonos con altavoz remoto . . . . . . . . . 64
Adaptadores . . . . . . . . . . . . . . . . . . . . . . . 64
Baterías. . . . . . . . . . . . . . . . . . . . . . . . . . . 64
Misceláneos . . . . . . . . . . . . . . . . . . . . . . . 64
Antenas. . . . . . . . . . . . . . . . . . . . . . . . . . . 65
4
Español
CONTENIDO
DERECHOS DE PROPIEDAD
INTELECTUAL DEL SOFTWARE
Los productos Motorola descritos en este
manual pueden incluir programas de
computación de Motorola protegidos por
derechos de autor, almacenados en las
memorias semiconductoras u otros medios.
Las leyes de los Estados Unidos y otros países
protegen ciertos derechos exclusivos de
Motorola sobre los programas de computación
protegidos por derechos de autor, incluyendo,
sin limitarse a, el derecho exclusivo a copiar o
reproducir de cualquier manera el programa
de computación protegido por derechos de
autor. En virtud de lo anterior, no está
permitido copiar, reproducir, modificar,
decodificar con fines de ingeniería inversa ni
distribuir de ninguna manera, sin el permiso
expreso por escrito de Motorola, ningún
programa de computación de Motorola
protegido por derechos de autor que esté
incluido en los productos de Motorola descritos
en este manual. Además, la compra de los
productos de Motorola no implica la concesión,
directa, implícita, por omisión o de otra
manera, de ninguna clase de licencia en virtud
de los derechos de autor, patentes o
solicitudes de patente de Motorola, salvo las
licencias normales no exclusivas de uso
emergentes por ley de la venta de un producto.
5
Español
SEGURIDAD
SEGURIDAD
INFORMACIÓN GENERAL Y SOBRE
SEGURIDAD
INFORMACIÓN IMPORTANTE PARA UN
FUNCIONAMIENTO EFICIENTE Y SEGURO
LEA ESTA INFORMACIÓN ANTES DE
UTILIZAR EL RADIO BIDIRECCIONAL
MOTOROLA
La información proporcionada en este
documente sustituye la información general
sobre seguridad contenida en las guías del
usuario publicadas antes de julio de 2000.
Para obtener información relacionada con la
utilización del radio y atmósferas peligrosas,
consulte las publicaciones Factory Mutual
(FM) Approval Manual Supplement o
Instruction Card, que se incluyen con los
modelos de radio que ofrecen esta capacidad.
Características operacionales de RF
El radio cuenta con un transmisor y un
receptor. Cuando está ENCENDIDO, recibe y
transmite energía de radiofrecuencia (RF).
Exposición a la energía de radiofrecuencia
El radio bidireccional Motorola cumple con las
siguientes normas y recomendaciones nacionales
e internacionales relacionadas con la exposición
de seres humanos a la energía electromagnética
de radiofrecuencia (EME):
•Comisión Federal de Comunicaciones (FCC,
Federal Communications Commission) de los
Estados Unidos, Código de Regulaciones
Federales (47 CFR parte 2, sección J).
•Instituto Nacional Americano de Normas
de los Estados Unidos (ANSI - American
National Standards Institute) / Instituto de
Ingenieros Eléctricos y Electrónicos
(IEEE, Institute of Electrical and
Electronics Engineers) (C95.1 -1992).
•Instituto de Ingenieros Eléctricos y
Electrónicos (IEEE) (Edición C95.1-1999)
•Consejo Nacional de los Estados Unidos
para la Protección contra la Radiación y
Mediciones de Radiación (NCRP, National
Council on Radiation Protection and
Measurements) (Informe 86, 1986).
•Comisión Internacional para la Protección
contra la Radiación no Ionizante
(ICNRP -International Commission on
Non-Ionizing Radiation Protection)
(1998)
6
Español
SEGURIDAD
•Consejo Nacional del Reino Unido para la
Protección contra la Radiación (1995).
•Ministerio de Salud (Canadá), Código de
Seguridad 6. Límites de la exposición de
seres humanos a los campos
electromagnéticos de la radiofrecuencia
en el rango de frecuencias de 3 kHz a
300 GHz (1999).
•Norma para las Comunicaciones de Radio
(Exposición de seres humanos a la
radiación electromagnética) de la Entidad
de Comunicaciones de Australia (1999)
(válida únicamente para teléfonos
inalámbricos).
FUNCIONAMIENTO DEL RADIO
PORTÁTIL Y EXPOSICIÓN A EME
Para asegurar un rendimiento óptimo del radio
y para garantizar que la energía de
radiofrecuencia se mantenga dentro de los
límites establecidos en las normas antes
mencionadas, deberán cumplirse los
siguientes procedimientos:
Cuidado de la antena
Utilice solamente la antena de reemplazo
proporcionada o una aprobada. El
reemplazo, la modificación o conexión de
antenas no autorizadas pueden causar daños
al teléfono y violar las regulaciones de la FCC.
Mientras el radio esté "EN USO", NO sujete
la antena con la mano. Tocar la antena afecta
la calidad de la comunicación y puede hacer
que el radio funcione a un nivel de energía
mayor que el necesario.
Funcionamiento de radios bidireccionales
Cuando utilice el radio como un
radio bidireccional tradicional,
sostenga el radio en posición
vertical y mantenga el
micrófono a una distancia de
2,5 a 5 cm (una o dos
pulgadas) de los labios.
Funcionamiento de la unidad ajustada al
cuerpo
Para cumplir con las recomendaciones de la
FCC en cuanto a la exposición a la RF, si
utiliza un radio ajustado al cuerpo, durante la
transmisión, siempre coloque el radio en un
clip para cinturón, estuche, arnés para
estuche o arnés para el cuerpo
proporcionado o aprobado por Motorola. Si
se utilizan accesorios no aprobados por
Motorola se puede exceder los límites de
exposición a la RF establecidos en las
recomendaciones de la FCC.
MAN WITH RADIO
7
Español
SEGURIDAD
Si no utiliza un accesorio ajustado al
cuerpo, coloque la antena del radio a una
distancia mínima de 2,5 cm (una pulgada)
del cuerpo durante la transmisión.
Funcionamiento con datos
Cuando se utilice cualquiera de las funciones
de datos del radio, con o sin un cable de
accesorios, coloque la antena del radio a
una distancia mínima de 2,5 cm
(una pulgada) del cuerpo.
Accesorios aprobados
Para obtener una lista de los accesorios
aprobados de Motorola, consulte la sección de
accesorios de este manual.
INTERFERENCIA/COMPATIBILIDAD
ELECTROMAGNÉTICA
Nota: Casi todos los dispositivos electrónicos
son susceptibles a la interferencia
electromagnética (EMI) si no cuentan
con el debido blindaje o si no están
diseñados o configurados de manera
que sean compatibles con este tipo de
señales electromagnéticas.
• EDIFICACIONES
Para evitar la interferencia electromagnética
y/o problemas de compatibilidad, apague el
radio en todo sitio donde haya letreros que así
lo establezcan. Por ejemplo, los hospitales y
establecimientos de asistencia médica podrían
estar usando aparatos sensibles a la energía
de radiofrecuencia externa.
•AERONAVES
Cuando esté a bordo de un avión, apague el
radio cuando se le indique. Si usa el radio,
deberá hacerlo de conformidad con las
regulaciones de la línea aérea y las
instrucciones de la tripulación.
•APARATOS MEDICOS
•Marcapasos
La Asociación de Fabricantes de la
Industria de la Salud recomienda
mantener una distancia mínima de
15 cm (6 pulgadas) entre un radio
inalámbrico de mano y un
marcapasos. Estas recomendaciones
concuerdan con la investigación
independiente y las recomendaciones
del Instituto de Investigación de
Tecnología Inalámbrica.
Las personas que utilicen marcapasos deben
seguir las recomendaciones que se presentan
a continuación:
•Mantener SIEMPRE el radio a una
distancia aproximada de
15 centímetros (6 pulgadas) o más del
marcapasos cuando esté
ENCENDIDO el radio.
8
Español
SEGURIDAD
•No colocar el radio dentro de un
bolsillo de camisa.
•Utilizar el oído opuesto al marcapasos
para minimizar posibles interferencias.
•APAGAR el radio inmediatamente si
cree que se está generando
interferencia.
•Aparatos auditivos
Algunos radios inalámbricos digitales pueden
interferir con ciertos aparatos auditivos. En
caso de que exista interferencia, puede
consultar con el fabricante del aparato auditivo
para buscar posibles alternativas.
•Otros dispositivos médicos
Si utiliza cualquier otro dispositivo médico,
consulte con el fabricante del dispositivo para
determinar si está protegido adecuadamente
contra la energía de RF. Su médico podría
ayudarle a obtener esta información.
GENERAL Y SEGURIDAD
•Uso al manejar
Consulte las leyes y reglamentos para el uso
de radios en las zonas donde conduce.
Obedézcalas siempre.
Cuando utilice el radio mientras maneja:
•Preste atención al camino mientras
conduce.
•Use la función de manos libres, si está
disponible.
•Salga del camino y estacione antes de
hacer o contestar una llamada, si las
condiciones del manejo lo requieren.
ADVERTENCIAS SOBRE LA
OPERACIÓN
•VEHICULOS EQUIPADOS
CON BOLSA DE AIRE
No coloque un radio portátil en
el área encima de la bolsa de aire o en el área
de despliegue de la bolsa de aire. Las bolsas
de aire se inflan con gran fuerza. Si un radio
portátil se coloca en el área de despliegue de
la bolsa de aire y ésta se infla, el radio puede
salir disparado con gran fuerza y producir
lesiones a los ocupantes del vehículo.
!
W A R N I N G
!
ADVERTENCIA
9
Español
SEGURIDAD
•ATMÓSFERAS POTENCIALMENTE
EXPLOSIVAS
Apague el radio cuando esté en una atmósfera
potencialmente explosiva, a menos que el
radio sea del tipo específicamente calificado
para el uso en tales áreas como
“Intrínsecamente Seguro” (por ejemplo,
aprobado por Factory Mutual, CSA o UL). No
retire, instale ni cargue baterías en estas
áreas. Las chispas en atmósferas
potencialmente explosivas pueden
desencadenar una explosión o incendio y
ocasionar lesiones o inclusive la muerte.
Nota: Entre las áreas con atmósferas
potencialmente explosivas
mencionadas anteriormente se
encuentran las áreas con combustible,
por ejemplo las áreas debajo de la
cubierta de barcos; instalaciones de
transferencia y almacenamiento de
combustible y productos químicos;
áreas donde el aire contiene
productos químicos o partículas tales
como polvo, granos o polvos
metálicos; y cualquier otra área donde
se le aconseja apagar el motor de su
vehículo. En las áreas con atmósferas
potencialmente explosivas hay
generalmente señales de precaución,
aunque no siempre es así.
•AREAS DE VOLADURAS Y
EXPLOSIVOS
Para evitar una posible interferencia con las
operaciones de detonación, apague el radio
cuando esté cerca de detonadores eléctricos,
en un área de detonaciones o donde haya
letreros “Apague el radio bidireccional”.
Respete todas las señales e instrucciones.
PRECAUCIONES SOBRE LA
OPERACIÓN
•ANTENAS
No utilice radios portátiles que
tengan la antena dañada. Si una
antena dañada hace contacto con
la piel, podría producir una pequeña
quemadura.
•BATERIAS
Todas las baterías pueden causar daños
materiales, lesiones o quemaduras si un
material conductor, por ejemplo, joyas, llaves o
cadenas, hace contacto con los terminales
expuestos. El material podría cerrar un circuito
eléctrico (cortocircuito) y tornarse muy
caliente. Manipule con cuidado las baterías
cargadas, especialmente cuando las lleve
dentro de un bolsillo, cartera o envases que
contengan objetos metálicos.
!
C a u t i o n
PRECAUCION
10
Español
SEGURIDAD
INFORMACIÓN SOBRE RADIOS
INTRÍNSECAMENTE SEGUROS
Equipos aprobados por FMRC
Cualquier persona que desee utilizar un radio
en lugares donde haya concentraciones
peligrosas de material inflamable (atmósfera
peligrosa), debe familiarizarse con el tema de
la seguridad intrínseca y con el Artículo 500
(lugares peligrosos [clasificados]) del Código
Eléctrico Nacional de la NFPA 70 (National
Fire Protection Association - Asociación
Nacional de Protección contra Incendios).
Una guía de aprobación, emitida por Factory
Mutual Research Corporation (FMRC), incluye
una lista de los fabricantes y productos
aprobados por FMRC para su utilización en
este tipo de lugares. FMRC también tiene una
norma de aprobación voluntaria para servicio
de reparación (“Número de clase 3605”).
Los rótulos de aprobación de FMRC se
colocan en el radio para indicar que la unidad
ha sido aprobada por FM para su utilización en
atmósferas peligrosas específicas. Este rótulo
especifica la Clase/División/Grupo de riesgo
junto con el número de pieza de la batería que
debe utilizarse. De acuerdo con el diseño de la
unidad portátil, este rótulo de FM puede
encontrarse en la cubierta posterior del radio o
en la parte inferior del radio. La marca de
aprobación se muestra a continuación.
ADVERTENCIAS
•No opere equipos de
comunicaciones de radio en
un entorno peligroso, a
menos que sea de un tipo
especialmente calificado (por ejemplo,
aprobado por FMRC) para tales usos.
Podría ocurrir una explosión o incendio.
•No opere un producto aprobado por FMRC
en un entorno peligroso si el mismo
presenta daños físicos (por ejemplo,
cubierta con fisuras). Podría ocurrir una
explosión o incendio.
•No reemplace ni cargue las baterías
mientras esté en un entorno peligroso.
Pueden generarse chispas por contacto
mientras se instalan o retiran baterías y
causar una explosión o incendio.
FM
APPROVED
!
W A R N I N G
!
ADVERTENCIA
11
Español
SEGURIDAD
ADVERTENCIAS
•No reemplace ni cambie
accesorios en un entorno
peligroso. Pueden generarse
chispas por contacto
mientras se instalan o retiran accesorios y
causar una explosión o incendio.
•No opere en lugares peligrosos una unidad
aprobada por FMRC que tenga los
contactos de los accesorios al descubierto.
Mantenga colocada la cubierta del conector
cuando no utilice accesorios.
•Apague el radio antes de retirar o instalar
una batería o accesorio.
•No desarme el producto aprobado por
FMRC de ninguna manera que exponga los
circuitos eléctricos internos de la unidad.
Los radios deben ser despachados de la
planta de fabricación de Motorola con la
capacidad para operación en atmósferas
peligrosas y el rótulo de aprobación de FM.
Los radios no serán “ampliados” para que
proporcionen capacidad de operación en
atmósferas peligrosas ni se les colocarán
rótulos de aprobación en el campo.
Cualquier modificación altera el hardware de la
unidad y su configuración de diseño original.
Sólo el fabricante original del producto puede
realizar modificaciones y éstas deben
efectuarse en sus instalaciones de fabricación
auditadas por FMRC.
ADVERTENCIAS
•Si se utiliza un producto
aprobado por FMRC con
baterías o accesorios no
aprobados por FMRC
específicamente para ese producto, se
puede crear una combinación de radio y
accesorios no aprobada para lugares
peligrosos, lo cual representa una situación
riesgosa e insegura.
•La modificación no autorizada o incorrecta
de un producto aprobado por FMRC
anulará la aprobación del producto.
Reparación de productos aprobados por
FMRC
LAS REPARACIONES DE PRODUCTOS
MOTOROLA APROBADOS POR FMRC SON
RESPONSABILIDAD DEL USUARIO.
No debe reparar ni volver a colocar rótulos a
ningún equipo de comunicaciones fabricado
!
W A R N I N G
!
ADVERTENCIA
!
W A R N I N G
!
ADVERTENCIA
12
Español
SEGURIDAD
por Motorola que tenga el rótulo de aprobación
de FMRC, a menos que esté familiarizado con
las normas de aprobación de FMRC actuales
sobre reparaciones y servicio (“Número de
clase 3605”).
Se recomienda acudir a un centro de
reparaciones que cuente con la aprobación
para servicios de reparación 3605.
ADVERTENCIAS
•La incorrecta colocación de
rótulos o reparación de un
producto aprobado por FMRC
puede afectar negativamente
la aprobación de la unidad.
•La utilización de un radio que no sea
intrínsecamente seguro en una atmósfera
peligrosa puede provocar lesiones graves o
la muerte.
La norma 3605 de clase de aprobación de
FMRC está sujeta a cambios sin notificación
previa. Por lo tanto, se recomienda obtener de
FMRC un ejemplar actualizado de la misma.
De conformidad con la publicación de la norma
3605 en diciembre de 1994, a continuación se
indican algunas definiciones y requisitos de
servicio técnico primordiales:
Reparación
Una reparación constituye una operación en el
interior de la unidad para que ésta recupere
sus condiciones originales de aprobación por
FMRC. Las reparaciones deben efectuarse en
centros autorizados de FMRC.
No se consideran como reparaciones aquellas
operaciones realizadas en una unidad que no
ameriten la apertura de la cubierta externa de
la unidad para dejar al descubierto los circuitos
eléctricos de la misma. No es necesario
efectuar este tipo de operaciones en un centro
de reparaciones autorizado de FMRC.
Colocación de rótulos
El centro de reparaciones deberá tener un
método de control del reemplazo de los rótulos
de aprobación de FMRC, para garantizar que
los rótulos sean colocados únicamente en
unidades despachadas originalmente por el
fabricante con el rótulo de aprobación de FM.
El centro de reparaciones no debe tener
rótulos de aprobación de FMRC en inventario.
Los rótulos de aprobación de FMRC deben ser
ordenados al fabricante original, según se
requieran para operaciones de reparación de
unidades específicas. Los rótulos de repuesto
serán obtenidos y colocados por el centro de
reparaciones que proporcione evidencia
!
W A R N I N G
!
ADVERTENCIA
13
Español
SEGURIDAD
suficiente de que la unidad en cuestión era
originalmente una unidad aprobada por
FMRC. La verificación puede incluir, mas no se
limita a: una unidad con un rótulo de
aprobación en malas condiciones, una unidad
con un rótulo de aprobación y cuya cubierta
esté defectuosa, o un comprobante de compra
que indique el número de serie de la unidad y
la adquisición de un modelo aprobado de
FMRC.
No sustituya opciones o accesorios
Los equipos de comunicaciones de Motorola
certificados por Factory Mutual son probados
como un sistema e incluyen la unidad portátil
aprobada por FM, la batería aprobada por FM
y los accesorios u opciones aprobados por
FM, o ambos. Esta combinación aprobada de
unidad portátil y batería debe cumplirse
estrictamente. No deben sustituirse
elementos, incluso si el elemento de
reemplazo ha sido aprobado previamente para
una unidad de comunicaciones de Motorola
diferente. La guía de aprobación de FM,
publicada por FMRC o la publicación FM
Supplement contiene una lista de las
configuraciones aprobadas. La publicación FM
Supplement es incluida por el fabricante con la
combinación de radio y batería aprobada por
FM. La guía de aprobación o la norma 3605 de
clase de aprobación para reparaciones y
servicio técnico puede ordenarse directamente
a Factory Mutual Research Corporation, en
Norwood, Massachusetts.
14
Español
SEGURIDAD
Notas
15
Español
DESCRIPCIÓN
GENERAL DEL RADIO
DESCRIPCIÓN GENERAL
DEL RADIO
PARTES DEL RADIO
Modelos PRO7550™ y PRO7650™
(programable)
Botón lateral 1 (A)
(programable)
Botón lateral 2 (B)
(programable)
Botón lateral 3 (C)
(programable)
Botón superior (D)
Teclado
Botones frontales
Selector de modo
Botón
Perilla de encendido/
Micrófono
Indicador LED
apagado/volumen
Push-to-Talk (PTT)
(Tecla de selección)
lateral
Conector
Cubierta
Cubierta
del conector
lateral
16
Español
DESCRIPCIÓN
GENERAL DEL RADIO
Perilla de encendido/apagado/volumen
Enciende o apaga el radio y ajusta el volumen.
Selector de modo
Selecciona el modo deseado.
Indicador LED
Indica el estado de la batería (consulte la
página 26); o bien, el encendido, rastreo o
recepción de una llamada selectiva de radio
(consulte la tabla siguiente):
Botón Push-To-Talk (PTT)
Mantenga presionado este botón para hablar;
libérelo para escuchar.
Micrófono
Para enviar un mensaje, mantenga el micrófono a
una distancia de 2,5 a 5 cm de la boca y hable
claramente hacia el micrófono.
Teclado
Botón PTT presionado (radio transmitiendo)
Rojo continuo El radio está transmitiendo
(botón PTT presionado)
LED apagado El radio no está transmitiendo
Rojo
intermitente
Batería baja (sólo en modo
convencional; programable desde
el CPS)
Verde
momentáneo
El radio se ha encendido
satisfactoriamente
Ámbar En supervisión permanente
(sólo en modo convencional)
Botón PTT liberado (radio recibiendo)
Rojo intermitente
rápido*
Modo ocupado (sólo en
modo convencional)
Verde
intermitente
Recepción de llamada
telefónica, de conversación
privada o búsqueda de
alerta de llamada
123
456
789
*0#
17
Español
DESCRIPCIÓN
GENERAL DEL RADIO
Estas teclas se utilizan para:
•marcar un número telefónico.
•introducir el número de identificación de un radio
en particular al hacer una llamada de radio de
alerta de llamada o una llamada privada.
La tabla siguiente muestra el ciclo de los caracteres
que se obtienen al presionar las teclas para
introducir información de programación de las listas
que utiliza el radio.
Nota: Las secuencias de la tabla anterior son
válidas cuando se introduce información
en una pantalla en blanco. Sin embargo,
cuando se edita información existente, las
secuencias anteriores pueden representar
caracteres diferentes. Por ejemplo, si el
último carácter que se introdujo fue “R” y
presiona 7 para introducir el carácter
siguiente, el ciclo de caracteres
comenzará con la letra “S” y NO con la
letra “P”.
Tecla
Número de veces que se presiona la tecla
123456
00
11Espacio
2ABP2
3DEF3
4GH I4
5JKL5
6MNO6
7PQRS7
8TUV8
9AXYZ9
**
##-+. /\
18
Español
DESCRIPCIÓN
GENERAL DEL RADIO
•Si se presiona 1 cuando se está
editando información existente, el ciclo de
caracteres comenzará SIEMPRE con el
carácter de “espacio” y NO con un “1”.
Teclas de menú
Selección de una característica
Una característica particular del radio es que
permite utilizar la pantalla para el acceso rápido a
muchas de sus funciones sin que sea necesario
tener una tecla dedicada para cada función.
se muestran en la pantalla, de tres en tres.
La selección de las funciones se realiza mediante
las tres teclas que se encuentran exactamente
debajo de los nombres de las funciones: la tecla
izquierda controla la función izquierda, la tecla
central controla la función central y la tecla derecha
controla la función derecha.
Teclas de software (l;l)
En el modo de menú, estas teclas permiten
seleccionar las opciones de menú.
Teclas de dirección izquierda y derecha
(,/)
Las teclas de dirección izquierda y derecha se
utilizan para adelantar o retroceder la pantalla con
el fin de ver las características y listas del radio. Las
listas no tienen fin, por lo tanto, si continúa
desplazando la pantalla en una dirección, ésta
comenzará nuevamente por la parte inicial de la
lista. Si mantiene presionada cualquiera de las dos
teclas, la pantalla se desplazará a una velocidad
mayor hasta que libere la tecla.
La tecla de dirección izquierda también se utiliza
para edición cuando se introduce información
manualmente por medio del teclado.
Si presiona la tecla de dirección izquierda, mientras
edita información numérica (por ejemplo, números
telefónicos), el cursor retrocederá y borrará un
carácter a la vez. Si ha borrado todos los dígitos y
presiona nuevamente la tecla de dirección
izquierda, la pantalla regresará a la lista
preprogramada.
Si presiona la tecla de dirección izquierda, mientras
edita información alfabética (por ejemplo, nombres
de miembros), el cursor se moverá un espacio hacia
la izquierda.
l;l
,./
Tecla de
software 1
Tecla de
software 3
Izquierda Inicio Derecha
Tecla de
software 2
19
Español
DESCRIPCIÓN
GENERAL DEL RADIO
Tecla INICIO (.)
La tecla de INICIO siempre le permitirá regresar a la
pantalla inicial (predeterminada). En la mayoría de
los casos, éste es el modo actual. Además, si la
característica que está utilizando lo requiere, puede
presionar la tecla de INICIO para guardar
información en memoria antes de regresar a la
pantalla inicial. Algunas funciones del radio
regresan de manera automática a la pantalla inicial
una vez que se ejecutan, sin necesidad de
presionar la tecla de INICIO. Esto reduce el número
de teclas que deben presionarse.
Presentación del menú
Los elementos de menú pueden mostrarse en video
normal o en video invertido (programable mediante
el CPS). Todos los elementos de menú que
aparecen en los ejemplos de este manual se
muestran en video invertido.
El orden en que se muestran los elementos de
menú puede programarse. Es por ello que el orden
de los elementos de menú del radio puede ser
diferente del orden que aparece en este manual. Si
ese es el caso, presione la tecla de software
correspondiente para realizar las selecciones de
menú que desee. Todas las descripciones de
funciones y pantallas posteriores a la selección son
válidas.
Pantalla LCD e iconos
Muestra el modo seleccionado, el canal, el menú e
información acerca del estado del radio. Las dos
líneas superiores de la pantalla muestran los
símbolos indicadores del estado del radio. Estos
símbolos se explican en la tabla siguiente:
Símbolo Nombre y descripción
A
XPAND™
Indica que la función de compresión/
expansión del radio está activada.
B
Nivel de potencia
R
se ilumina cuando el radio está
configurado para transmitir en el nivel
de potencia bajo.
S
se ilumina cuando
el radio está configurado para transmitir
en el nivel de potencia alto.
AB C F H J
P
K
20
Español
DESCRIPCIÓN
GENERAL DEL RADIO
Indicaciones del tono de alerta
El radio emite diversos tonos audibles para indicar
las condiciones de funcionamiento del radio:
•Batería baja – Una condición de batería baja es
indicada por un “chirrido” doble de alta
frecuencia, cuando se libera el botón PTT
después de una transmisión.
•Encendido satisfactorio – Un tono corto de
frecuencia media cuando el radio se enciende
indica que el radio ha pasado la autoprueba de
encendido y está listo para ser utilizado.
C
Silenciamiento de portadora
Indica que el modo convencional activo
se está supervisando en el modo de
silenciamiento de portadora;
ILUMINADO = SUPERVISIÓN
ACTIVADA/
APAGADO = SUPERVISIÓN
DESACTIVADA.
F
Llamada recibida
Se ilumina intermitentemente cuando
se recibe una llamada o una búsqueda.
G
Rastreo
Indica que la característica de rastreo
está activa;
ILUMINADO= RASTREO ACTIVADO/
APAGADO = RASTREO
DESACTIVADO.
J
Comunicación directa
Indica si está hablando directamente
con otro radio (conversación) o a través
de un repetidor;
ILUMINADO = DIRECTO
APAGADO = REPETIDOR.
Símbolo Nombre y descripción
K
Modo de programación/presentación
Indica si el radio está en el modo de
programación o de presentación;
ILUMINADO CONTINUO = MODO DE
PRESENTACIÓN
INTERMITENTE = MODO DE
PROGRAMACIÓN
P
Nivel de la batería
Muestra el nivel de carga de la batería,
que depende del número de barras que
aparezcan.
Intermitente, indica batería baja.
Símbolo Nombre y descripción
21
Español
DESCRIPCIÓN
GENERAL DEL RADIO
•Encendido no satisfactorio – Un tono corto de
baja frecuencia cuando se enciende el radio
indica que el radio no pasó la autoprueba de
encendido y no se puede usar. Comuníquese
con el representante de servicio técnico.
•Transmisión en modo de sólo recepción – Si
presiona el botón PTT mientras está en un
modo de “sólo recepción”, escuchará un tono de
alerta continuo de baja frecuencia, el cual indica
que no es posible transmitir en ese modo. Este
tono continuará hasta que libere el botón PTT.
•Inhibición de transmisión en modo ocupado – Si
presiona el botón PTT mientras el modo está
ocupado, escuchará un tono de alerta continuo
de baja frecuencia, el cual indica que no es
posible transmitir en ese modo. Este tono
continuará hasta que libere el botón PTT.
•Inhibición de transmisión por batería baja – Si
presiona el botón PTT cuando la carga de la
batería se encuentra en un nivel bajo, escuchará
un tono de alerta continuo de baja frecuencia, el
cual indica que no es posible transmitir.
•Modo no válido – Un tono continuo de baja
frecuencia se escucha cuando se intenta en el
radio una operación no válida o no programada.
• Presión de tecla válida (correcta) – Un tono
corto de frecuencia media cuando se presiona
una tecla indica que fue aceptada la presión que
el usuario ejerció sobre la tecla.
• Presión de tecla no válida (incorrecta) – Un tono
corto de baja frecuencia cuando se presiona
una tecla indica que fue rechazada la presión
que el usuario ejerció sobre la tecla.
•Falla parcial (sólo sistemas troncalizados) – Un
tono de aviso débil cada diez segundos indica
que el radio está funcionando en el modo de
falla parcial.
•Aviso del temporizador de tiempo de
transmisión – El temporizador de transmisión
del radio limita el tiempo durante el cual el
usuario puede transmitir. Mientras presiona el
botón PTT (transmisión), el radio emite un tono
de aviso de baja frecuencia cuatro segundos
antes de que expire el tiempo asignado.
•Expiración del temporizador de tiempo de
transmisión – Si mantiene presionado el botón
PTT más tiempo que el asignado por el
temporizador de tiempo de transmisión, el radio
emitirá un tono continuo de baja frecuencia para
indicar que la transmisión fue interrumpida. Este
tono continuará hasta que libere el botón PTT.
•Teléfono ocupado – Un tono “bah-bah-bah-bah”
cuando se obtiene acceso a la interconexión
telefónica indica que todos los modos posibles
están ocupados y que el radio se encuentra en
cola a la espera de la próxima línea telefónica
disponible.
•Recepción de (búsqueda de) Call Alert™ – Un
grupo de cuatro tonos de frecuencia media cada
cinco segundos indica que el radio ha recibido
una búsqueda de alerta de llamada.
22
Español
DESCRIPCIÓN
GENERAL DEL RADIO
•Envío de (búsqueda de) Call Alert™ – Un tono
de frecuencia media (reconocimiento central),
seguido por un grupo de cuatro tonos de
frecuencia media, indica que una búsqueda de
alerta de llamada emitida por el radio ha sido
recibida por el radio destino.
•Recepción de una llamada Private
Conversation™ – Un grupo de dos tonos de
frecuencia media indica que el radio ha recibido
una llamada de conversación privada. Esta
secuencia se repite cada cinco segundos
durante aproximadamente 20 segundos si se
trata de la función Enhanced Private
Conversation.
•Sistema troncalizado ocupado (sólo sistemas
troncalizados) – Un tono “bah-bah-bah-bah”
cuando se obtiene acceso a un sistema
troncalizado indica que todos los canales
disponibles están ocupados y que el radio se
encuentra en cola a la espera del próximo canal
disponible.
•Devolución de llamada (sólo sistemas
troncalizados) – Un grupo de tres tonos de
frecuencia media (di-di-dit) indica que un grupo
de conversación ya está disponible para la
transmisión que el usuario solicitó previamente.
Botones programables
El distribuidor puede programar varios de los
botones como accesos directos a muchas de las
funciones del radio.
Solicite al distribuidor una lista completa de las
funciones del radio.
Los botones programables son:
•Los tres botones laterales (A, B y C) y el botón
superior (D).
•En radios con teclado solamente, los tres
botones frontales (P1, P2, P3).
Cada botón permite el acceso a un máximo de dos
características, según el tipo de presión que se
ejerza sobre el botón:
•presión breve—presionar y liberar rápidamente
los botones programables.
•presión prolongada—presionar y mantener
presionados los botones programables durante
cierto período de tiempo (programable entre
medio segundo y 16 segundos).
•mantener presionado— mantener presionados
los botones programables mientras se verifica el
estado o se realizan los ajustes.
La tabla siguiente contiene un resumen de las
funciones programables disponibles.
Solicite al distribuidor que anote los botones
programables en la columna "Botón", al lado de las
funciones que les ha asignado.
Use las abreviaturas (por ejemplo, A para el botón
lateral 1, D para el botón superior, etc.) que se
muestran en la ilustración del radio que aparece al
comienzo de este manual.
23
Español
DESCRIPCIÓN
GENERAL DEL RADIO
Asimismo, cuando haya una alternativa, pida al
distribuidor que indique si la presión del botón debe
ser breve o prolongada.
Solicite al distribuidor una lista completa de las
características del radio.
BotónPresión breve Presión
prolongada Mantener presionado
Supervisión/
Supervisión
permanente
Permite supervisar temporalmente la
actividad del canal seleccionado.
Permite supervisar
continuamente el
canal seleccionado.
Permite supervisar
cualquier actividad del
canal seleccionado.
Ajuste de
volumen
——Emite un tono que
permite ajustar el nivel
de volumen del radio.
Rastreo Inicia o finaliza la operación de rastreo. ——
Eliminar
conversación
molesta
Elimina temporalmente un miembro no
deseado cuando la función de rastreo
está activa.
——
Buscar en
sistema
Realiza una búsqueda en el sistema.
Luz Enciende/apaga la luz de fondo del
radio.
——
Llamada Inicia o finaliza una llamada privada.
Búsqueda Inicia o finaliza una alerta de llamada.
Respuesta de
llamada
Permite responder o finalizar una
llamada privada o una alerta de
llamada.
——
Teléfono Permite ingresar o salir del modo de
teléfono.
——
24
Español
DESCRIPCIÓN
GENERAL DEL RADIO
SISTEMAS DE RADIO
TRONCALIZADOS
Los radios PRO7550 y PRO7650 pueden funcionar
tanto en sistemas de radio troncalizados Privacy
Plus™ como en sistemas de radio convencionales.
Los sistemas convencionales se refieren
generalmente a las comunicaciones entre dos
radios, algunas veces a través de un repetidor.
Un sistema de radio troncalizado permite a
numerosos usuarios compartir una cantidad
relativamente pequeña de frecuencias sin
interferencias entre sí.
El tiempo en el aire de todos los repetidores del
sistema troncalizado es administrado en conjunto,
lo que aumenta la cantidad de tiempo en el aire
disponible para cualquier radio y minimiza el
congestionamiento de canales.
Algunas de las ventajas de los sistemas de radio
troncalizados bidireccionales son:
•No se requiere la supervisión de canales antes
de la transmisión.
•Acceso mejorado al sistema.
•Selección automática de canales.
•Mayor privacidad entre los miembros del mismo
grupo.
• Sólo se requiere un intento para obtener acceso
al sistema. Si todos los canales están ocupados,
la solicitud de llamada ingresa en una cola y el
controlador central asigna automáticamente el
siguiente canal disponible. Se emiten dos (2)
tonos de frecuencia media seguidos por un (1)
tono de alta frecuencia cuando se puede
realizar una llamada.
25
Español
INFORMACIÓN
INICIAL
INFORMACIÓN INICIAL
INFORMACIÓN SOBRE LA BATERÍA
Carga de la batería
Si la batería es nueva o el nivel de carga está muy
bajo, debe cargarla antes de usarla.
Nota: Las baterías vienen descargadas de
fábrica. Cargue las baterías nuevas
durante 14 a 16 horas antes de utilizarlas
por primera vez, independientemente del
estado que indique el cargador.
Para cargar la batería:
Coloque la batería, con o sin el radio, en el
cargador. El indicador LED del cargador indica el
progreso de la carga:
Color del
indicador LED Estado actual
El indicador LED
no se ilumina
La batería se insertó
incorrectamente.
Se enciende una
vez en verde y se
apaga
Encendido satisfactorio del
cargador
Rojo
intermitente*
La batería no se puede
cargar o no hace contacto.
Rojo continuo La batería se encuentra en
modo de carga rápida.
Amarillo
intermitente
Batería en el cargador. No en
modo de carga rápida, pero en
espera de inicio del proceso de
carga.
Verde
intermitente†
Batería cargada al 90%
(o más).
Verde continuo Batería completamente
cargada.
* Retire la batería del cargador. Limpie los
contactos de la batería con alcohol isopropílico y
un paño suave. Vuelva a colocar la batería en el
cargador. Si el indicador LED continúa
encendido en rojo intermitentemente, reemplace
la batería.
† Las baterías convencionales tardan
aproximadamente una hora para cargarse
al 90%.
Color del
indicador LED Estado actual
26
Español
INFORMACIÓN
INICIAL
Estado de carga de la batería
Si el distribuidor ha programado esta función, la
carga de la batería se puede comprobar
manteniendo presionado el botón preprogramado
del indicador de batería. El color del indicador LED
del radio muestra el estado de carga.
Los cargadores de batería sólo cargan las baterías
autorizadas por Motorola que se indican a
continuación. Es posible que otras baterías no
puedan cargarse.
Nivel de la
batería
Indicador
LED
Alto Verde
Suficiente Amarillo
Bajo Rojo
intermitente
Muy bajo Ninguno
No. de
pieza Descripción
HNN9008 Alta capacidad/NiMH
HNN9009 Capacidad ultra alta/NiMH
HNN9010 Capacidad ultra alta/Factory
Mutual/NiMH
HNN9011 Alta capacidad/Factory Mutual/
NiCd
HNN9012 Alta capacidad/NiCd
HNN9013 Alta capacidad/Ion de litio
27
Español
INFORMACIÓN
INICIAL
Instalación de la batería Retiro de la batería
1Inserte las extensiones ubicadas en la
parte inferior de la batería en las ranuras
inferiores del radio.
2Presione la parte superior de la batería
hacia el radio hasta que escuche un clic.
1
2
1Apague el radio (consulte la página 30).
2Deslice hacia abajo los dos sujetadores de
la batería.
3Retire la batería del radio por la parte
superior.
3
2
Sujetadores
de la batería
28
Español
INFORMACIÓN
INICIAL
INFORMACIÓN SOBRE LOS
ACCESORIOS
Instalación de la antena Retiro de la antena
1 Gire la antena en el sentido de las agujas
del reloj para fijarla al radio.
1Gire la antena en sentido contrario a las
agujas del reloj para retirarla del radio.
29
Español
INFORMACIÓN
INICIAL
Instalación del clip para cinturón Retiro del clip para cinturón
1Alinee los surcos del clip para cinturón con
los de la batería.
2Presione el clip para cinturón hacia abajo
hasta que escuche un clic.
1Retire la lengüeta del clip para cinturón de
la batería utilizando una llave.
2Retire el clip para cinturón deslizándolo
hacia arriba.
2
1
Lengüeta del clip
para cinturón
30
Español
INFORMACIÓN
INICIAL
Instalación de la cubierta del conector
lateral
Encendido y apagado del radio
RECEPCIÓN DE UNA LLAMADA
TRONCALIZADA
1Coloque el sujetador (de la cubierta del
conector lateral) sobre la antena y
deslícelo hacia abajo hasta que haga
contacto con la parte superior del radio.
2Inserte la lengüeta de la parte superior de
la cubierta en la ranura ubicada encima del
conector.
3Coloque la cubierta sobre el conector y
alinee el tornillo mariposa con el orificio
con rosca del radio.
4Ajuste el tornillo mariposa para mantener la
cubierta en su lugar. No lo apriete
demasiado.
Sujetador
Ranura
Tornillo mariposa
Antena
1Encienda el radio.
2Ajuste el volumen del radio.
3Utilice el selector de modo para
seleccionar el grupo de conversación
troncalizado que desee.
•Confirme que el PTT esté liberado.
4Compruebe si hay actividad de voz. El
indicador LED se ilumina intermitentemente
en verde cuando el radio está recibiendo.
ENCENDIDO APAGADO
31
Español
INFORMACIÓN
INICIAL
AUTOPRUEBA DEL RADIO
Encienda el radio girando el control del volumen en el
sentido de las agujas del reloj. El radio inicia una
autoprueba de encendido y, si el resultado de la
prueba es satisfactorio, la pantalla muestra
momentáneamente “SELF TEST”. El radio emitirá un
tono de alta frecuencia de encendido satisfactorio,
para indicar que pasó la autoprueba.
Si el radio no pasa la autoprueba, la pantalla muestra
“ERROR XX/XX” (donde XX/XX es un código de error
alfanumérico), acompañado de un tono de baja
frecuencia de encendido no satisfactorio. Apague el
radio, revise la batería y vuelva a encender el radio. Si
en este intento el radio tampoco pasa la autoprueba,
significa que existe un problema. Comuníquese con el
representante de servicio técnico de Motorola más
cercano.
Nota: La autoprueba de encendido verifica que
los sistemas basados en microprocesador
del radio estén funcionando, pero no
verifica todos los componentes de rf, ni
verifica el funcionamiento de todas las
características específicas del usuario.
Motorola recomienda que las funciones del
radio sean revisadas periódicamente por
un representante de servicio técnico
autorizado de Motorola.
32
Español
INFORMACIÓN
INICIAL
Notas
33
Español
LLAMADAS DE
RADIO (SÓLO
FUNCIONAMIENTO
TRONCALIZADO)
LLAMADAS DE RADIO (SÓLO
FUNCIONAMIENTO
TRONCALIZADO)
Esta sección describe las funciones básicas del radio.
Las referencias a las pantallas son válidas únicamente
para los radios PRO7550/PRO7650. En esta sección,
la siguiente pantalla
se utiliza para indicar la pantalla inicial del radio.
SELECCIÓN DE UNA ZONA Y UN
MODO
Un modo es un canal o grupo de conversación y
todas sus funciones programadas. Una zona es una
agrupación de modos que se selecciona mediante
las teclas de menú. Antes de utilizar el radio para
recibir o enviar mensajes, en primer lugar, debe
seleccionar la zona y modo que desee.
Selección de una zona
PLANT POLICE
34
Español
LLAMADAS DE
RADIO (SÓLO
FUNCIONAMIENTO
TRONCALIZADO)
Selección de un modo
RECEPCIÓN DE UNA LLAMADA
REALIZACIÓN DE UNA LLAMADA
Modos convencionales
Nota: No interrumpa a otro usuario. Si el modo
actual está programado para recibir PL,
presione el botón de supervisión para
determinar si hay actividad y asegurarse
de que el modo no esté en uso.
•Si la función de modo ocupado se
encuentra habilitada y el indicador LED
rojo se ilumina intermitentemente durante
la recepción (botón PTT liberado), el modo
se encuentra actualmente ocupado.
•Si un modo está programado sólo para
recepción, cualquier intento de transmisión
en ese modo ocasionará que el radio emita
un tono de modo no válido hasta que se
libere el botón PTT.
1Gire el selector de modo hasta el modo
que desee.
2La pantalla muestra
el nombre del modo
seleccionado.
Por ejemplo:
3Si el modo
seleccionado no está
programado, el radio
emite un tono de
modo no válido
hasta que se
seleccione un modo
válido programado.
1Encienda el radio y seleccione la zona y
modo que desee (Consulte Selección de
una zona y un modo).
2Ahora el radio está listo para recibir
llamadas en el modo seleccionado.
PLANT MODE 1
UNPROGRAMMED
1Encienda el radio y seleccione la zona y
modo convencionales que desee (Consulte
Selección de una zona y un modo).
2Mantenga presionado el botón PTT ubicado
en la parte lateral del radio y hable despacio
y claramente por el micrófono. El indicador
LED rojo se ilumina continuamente durante
la transmisión.
3Después de terminar de hablar, libere el
botón PTT para escuchar.
35
Español
LLAMADAS DE
RADIO (SÓLO
FUNCIONAMIENTO
TRONCALIZADO)
Modos troncalizados
•Si escucha una señal de ocupado (un tono “bah-
bah-bah-bah” de baja frecuencia), libere el
botón PTT y espere hasta escuchar un tono de
devolución de llamada (semejante a “di-di-dit”).
Cuando escuche el tono de devolución de
llamada, tendrá tres segundos para presionar el
botón PTT. Esta acción permite realizar otra
llamada sin recibir una señal de ocupado.
•Si escucha un tono de acceso para conversar no
disponible cuando presiona el botón PTT, no es
posible realizar la transmisión. Posiblemente el
radio se encuentra fuera de alcance.
Alerta de batería baja
El radio emite un tono de alerta cuando se detecta una
condición de batería baja.
Función de silenciador codificado
Las funciones Tone Private-Line® (PL), Digital Private-
Line™ (DPL) y silenciador de portadora están
disponibles en el radio, de acuerdo con el modo.
Con la función silenciador de portadora, se escucha
todo el tráfico en el modo. Con la función PL o DPL, el
radio responde sólo a los mensajes destinados al
usuario. Cuando dependen del modo, las funciones
PL, DPL o silenciador de portadora se programan
para cada modo.
Cuando el radio funciona en silenciador de portadora,
la pantalla muestra C.
Nivel de potencia de RF variable
(sólo modelos seleccionados)
Los radios pueden tener más de un nivel de potencia.
Un alto nivel de potencia puede programarse en
modos donde se permita una potencia alta, mientras
que la potencia baja puede programarse en todos los
demás modos. La función de potencia alta/baja puede
seleccionarse mediante las teclas de menú.
FUNCIÓN FALLA PARCIAL (SÓLO
SISTEMAS TRONCALIZADOS)
El sistema de “falla parcial” garantiza
comunicaciones de radio continuas durante una
falla del sistema troncalizado. El radio activa de
manera automática la función de falla parcial si, por
cualquier razón, falla el controlador de
troncalización central. Durante el funcionamiento en
falla parcial, el radio transmite y recibe en una
1Encienda el radio y seleccione la zona y
modo troncalizados que desee (Consulte
Selección de una zona y un modo).
2 Mantenga presionado el botón PTT ubicado
en la parte lateral del radio y hable despacio
y claramente por el micrófono. El indicador
LED rojo se ilumina durante la transmisión.
Después de terminar de hablar, libere el
botón PTT para escuchar.
36
Español
LLAMADAS DE
RADIO (SÓLO
FUNCIONAMIENTO
TRONCALIZADO)
frecuencia predeterminada en un modo
convencional. Cuando el sistema troncalizado
reanuda el funcionamiento normal, el radio sale
automáticamente del funcionamiento en falla parcial
y regresa al funcionamiento troncalizado.
Durante el funcionamiento en falla parcial,
DESACTIVACIÓN DE LOS TONOS
DEL TECLADO
Los tonos del teclado del radio, que se escuchan
normalmente cuando se presiona una tecla, se
pueden desactivar (silenciar) o activar (suspender el
silenciamiento). Para utilizar la función de
silenciamiento de los tonos del teclado:
Nota: Presione . o el botón PTT para salir de
este menú sin modificar la selección de
silenciamiento.
1El radio emite un
tono de aviso débil
cada diez segundos.
La pantalla alterna
entre
y
2El silenciamiento del radio se suspende.
1 Presione / hasta
que aparezca
MUTE.
FAILSOFT
PLANT POLICE
ZONE MUTE CALL
2Presione la tecla de
software debajo del
estado de
silenciamiento que
desee (on u off). El
radio regresa a la
pantalla inicial.
3Presione ;
(la tecla de
software debajo
de MUTE).
La pantalla muestra
momentáneamente
el estado actual de
silenciamiento.
o
A continuación,
muestra
PLANT POLICE
TONES ON
TONES OFF
ON OFF
37
Español
RASTREO
RASTREO
Esta sección describe las funciones de rastreo del
radio. Todas las referencias a lo que aparece en
pantalla son válidas únicamente para los radios
PRO7550/PRO7650. En esta sección, la siguiente
pantalla
se utiliza para indicar la pantalla inicial del radio.
FUNCIÓN DE RASTREO
La función de rastreo permite supervisar la
actividad en diferentes modos convencionales o
troncalizados, mediante la exploración de una lista
de rastreo de modos. Esta lista puede ser
programada con el Software de Programación del
Cliente (CPS) o por el usuario.
La siguiente tabla muestra los tipos de funciones de
rastreo disponibles según el modelo del radio.
El rastreo automático puede ser programado
mediante el CPS. Si se habilita el rastreo
automático para un modo, el radio comienza el
rastreo utilizando la lista de rastreo del modo, en
cualquier momento que se seleccione ese modo. El
radio continuará con el rastreo automático hasta
que el usuario seleccione un modo que no tenga el
rastreo automático habilitado.
Activación y desactivación de la función de
rastreo con el teclado.
Convencional Incluye modos sólo
convencionales.
Rastreo de
grupos de
conversación
Incluye modos convencionales
y troncalizados a partir de más
de un sistema troncalizado.
PLANT POLICE
38
Español
RASTREO
Nota: El anunciador del estado de rastreo, G,
aparece cuando está activo el rastreo. Este
anunciador desaparecerá de la pantalla
cuando termine el rastreo.
Eliminación de modos de conversación
molesta
Cuando el radio rastrea un modo que no se desea
supervisar (modo de conversación molesta) el
usuario puede eliminar ese modo temporalmente de la
lista de rastreo.
Presentación de una lista de rastreo
La función de presentación de lista de rastreo le
permite ver los miembros de la lista de rastreo
asociada con el modo seleccionado actualmente.
Para ver una lista de rastreo
3Presione la tecla de
software debajo del
estado de rastreo
que desee (on u off).
El radio regresa a la
pantalla inicial.
1Cuando el radio se sincroniza con el modo
que se eliminará, presione el botón de
eliminación de modo de conversación
molesta (programado mediante el CPS).
2El radio emitirá un chirrido de presión de
tecla válida, que indica que el modo ha sido
eliminado.
3El radio continúa rastreando los modos
restantes de la lista.
4Para reanudar el rastreo del modo
eliminado, debe salir de la función de
rastreo e ingresar nuevamente.
PLANT POLICE
1Presione / hasta
que aparezca VIEW.
2Presione l
(la tecla de software
debajo de VIEW).
3Presione ;
(la tecla de software
debajo de SCAN). La
pantalla muestra al
primer miembro de la
lista de rastreo.
Por ejemplo:
4Cada vez que vuelva a presionar la tecla
/la pantalla se desplazará hacia los
miembros subsiguientes de la lista de
rastreo.
5Para salir de la función de lista de rastreo,
presione la tecla INICIO o el botón PTT o
gire el selector de modo.
6El radio regresa a la
pantalla inicial.
PAGE STS VIEW
PHON SCAN CALL
FIRE DEP
PLANT POLICE
39
Español
RASTREO
Nota: El anunciador de modo de programación,
K, aparecerá en pantalla mientras esté
activo el modo de presentación de lista.
•El anunciador de estado de rastreo, G,
aparece para indicar que se está viendo
una lista de rastreo.
Programación de una lista de rastreo
La función de programación de la lista de rastreo
permite programar los miembros de la lista de
rastreo asociada con el modo seleccionado
actualmente.
Para programar una lista de rastreo
Nota: El anunciador del modo de programación,
K, se ilumina intermitentemente mientras
está activo el modo de programación.
1Presione / hasta
que aparezca PROG.
2Presione l (la
tecla de software
debajo de PROG).
3Presione l (la
tecla de software
debajo de SCAN). La
pantalla muestra el
modo seleccionado
actualmente.
Por ejemplo,
PROG
SCAN PHON CALL
FIRE DEPT
4Utilice el selector de modo para seleccionar
la zona de grupo de conversación requerida.
5Presione , o / para seleccionar la
zona requerida. Si aparece el indicador de
estado de rastreo, G el modo forma parte
de la lista de rastreo.
6Presione la tecla de selección para habilitar
o inhabilitar el modo de rastreo.
7Después de realizar todos los cambios,
seleccione el modo de funcionamiento
requerido.
8Presione la tecla de INICIO o el botón PTT o
gire el selector de modo para activar todos
los cambios realizados.
40
Español
RASTREO
Notas
41
Español
FUNCIONES DE
TRONCALIZACIÓN
FUNCIONES DE
TRONCALIZACIÓN
Esta sección describe las funciones de
troncalización del radio. Las referencias a las
pantallas son válidas únicamente para los radios
PRO7550/PRO7650. En esta sección, la siguiente
pantalla
se utiliza para indicar la pantalla inicial del radio.
PRESENTACIÓN DEL NÚMERO DE
ID DEL RADIO
Para ver el número de ID del radio:
Nota: Presione el botón de llamada para mostrar
rápidamente la pantalla que contiene el
número de ID del radio, si éste ha sido
programado para este propósito. Esto le
permite ejecutar directamente el paso 3.
LLAMADAS CON LA FUNCIÓN
ENHANCED PRIVATE
CONVERSATION
La función Enhanced Private Conversation no sólo
permite al usuario mantener una conversación que
únicamente escuchan los abonados que participan
en la llamada, sino que además le permite
determinar si el radio al que llama se encuentra en
servicio. Además, el radio destino de la llamada
puede ver el número de ID del radio que llama antes
de responder. A continuación, el usuario puede
dejar o no el número de ID del radio (mediante una
búsqueda de alerta de llamada) en el radio al que
llama, para que le puedan devolver la llamada. El
funcionamiento de Enhanced Private Conversation
es similar al de un teléfono convencional.
1 Presione / hasta
que aparezca CALL.
2Presione l
(la tecla de software debajo de CALL).
3La pantalla muestra el
último número de ID
transmitido o recibido.
4Presione ,.
PLANT POLICE
ZONE MUTE CALL
ID: 722588
5La pantalla muestra el
número de ID del radio.
6Presione . para
regresar a la pantalla
inicial del radio.
my id 741317
42
Español
FUNCIONES DE
TRONCALIZACIÓN
Respuesta de una llamada privada
Nota: Si presiona el botón PTT antes de
presionar el botón de respuesta de
llamada, la respuesta se transmitirá a
todos los miembros del grupo (operación
en modo de despacho).
•Después de responder una llamada
privada, el número de ID del abonado que
llama se almacena en el radio como el
“último número de ID recibido”.
1Cuando se recibe una
llamada privada, el radio
emite dos tonos de
alerta (que se repiten
cada cinco segundos
durante 20 segundos).
La pantalla alterna
entre
y
2El LED verde y el anunciador de estado de
recepción de llamada, F, se iluminan
intermitentemente, para indicar que se ha
recibido una llamada. El usuario tiene 20
segundos para responder la llamada antes de
que el radio regrese a la pantalla inicial.
3Presione el botón de respuesta de llamada o
el botón de llamada.
4La pantalla muestra el
número de ID del radio
que llama y se
desactiva el anunciador
de recepción de
llamadas.
CALL
PLANT POLICE
ID: 722588
5Después de ver el número de ID del abonado
que llama, puede tomar la decisión de
establecer una conversación privada
(continúe en el paso siguiente) o de no
responder, presionando el botón de respuesta
de llamada o el de llamada para regresar a la
pantalla inicial.
6Si decide responder la llamada, presione el
botón PTT.
7El número de ID del
abonado que llama
permanece en pantalla
durante la llamada.
8Cuando finalice la conversación, presione
. o el botón de respuesta de llamada para
finalizar la llamada.
9El radio regresará a la
pantalla inicial.
ID: 722588
PLANT POLICE
43
Español
FUNCIONES DE
TRONCALIZACIÓN
•Si el radio está configurado para llamada
privada II, cuando se recibe una llamada
privada, el radio emite dos tonos de alerta,
seguidos por la voz recibida.
Realización de una llamada privada
La realización de una llamada privada comprende
cuatro fases, que son las siguientes:
•inicio de una llamada privada,
•introducción del número de ID del radio al que
desea llamar,
•envío del número de ID del radio, y
•conversación y colgado.
Inicio de una llamada privada
Introducción del número de ID del radio
deseado
Si el último número de ID al que llamó es el
número al que desea llamar, continúe
directamente con el paso 5.
Para introducir un nuevo número
Nota: Para el número de ID del radio se deben
introducir exactamente seis dígitos. Si se
introducen menos de seis dígitos, el radio
emitirá un tono de presión de tecla
incorrecta y la pantalla mostrará “INVALID
ENTRY” cuando se intente enviar el
número de ID del radio. El radio también
emitirá un tono de presión de tecla
incorrecta cuando el usuario intente
introducir un séptimo dígito.
•Después de comenzar a introducir los números,
la tecla , funciona como una tecla de
retroceso. Si presiona esta tecla, se borrará el
último dígito introducido y el cursor se
desplazará hacia la izquierda. Después de
borrar el último dígito, si presiona esta tecla
nuevamente, aparece en pantalla el último
miembro de la lista de llamadas preprogramada.
Presione / para ver el primer miembro de la
lista.
1Presione / hasta
que aparezca CALL.
2Presione l
(la tecla de software debajo de CALL).
3La pantalla muestra el
último número de ID
transmitido o recibido.
ZONE MUTE CALL
ID: 722588
4a Introduzca el nuevo número de ID de seis
dígitos utilizando el teclado.
4b El número de ID antiguo desaparece de la
pantalla y aparecen los dígitos del número
nuevo a medida que se introducen.
4c El cursor se ilumina intermitentemente para
indicar la ubicación del próximo número que
se introducirá.
44
Español
FUNCIONES DE
TRONCALIZACIÓN
Para introducir un número desde una ubicación
de la lista de llamadas
Nota: El último miembro de la lista es también el
“último ID transmitido o recibido” en la
posición “00” de la lista.
•Si introduce un número de ubicación que
no existe (por ejemplo, “15”), la pantalla
muestra “INVALID ENTRY”, el radio emite
un tono de presión de tecla no válida y
regresa al paso 4b de este procedimiento.
Envío del número de ID del radio
Nota: Si la persona a la que ha al que llamó no
se encuentra en servicio, no escuchará el
timbre y la pantalla mostrará “NO
ACKNOWLEDGE”. Continúe con el paso
10 para finalizar la llamada.
•Si el radio está configurado para llamada
privada II, el radio no emitirá un timbre
similar al de un teléfono. En este caso,
puede comenzar la conversación con el
radio llamado.
4a Presione ,o /para ingresar en la lista
de llamadas.
4b Introduzca el primer dígito del número de la
ubicación deseada. Si la lista tiene menos de
10 miembros, continúe con el paso 4e.
4c Si la lista contiene 10 miembros o más, la
pantalla muestra “ID LOC#X_” (donde X es
el primer dígito). El cursor se ilumina
intermitentemente para indicar la ubicación
del segundo dígito.
4d Introduzca el segundo dígito del número de
la ubicación.
4e El radio se coloca en
esa posición de la lista.
La pantalla alterna
entre el nombre y el
número de ID del
miembro.
Alterna entre
y
GILBERTO
ID: 784116
5Presione el botón PTT para transmitir el
número de ID.
6Si el radio al que llama se encuentra en el
aire, escuchará un timbre similar al de un
teléfono durante 20 segundos o hasta que el
radio al que llamó responda la llamada.
7Si el radio llamado no
responde la llamada
dentro de los veinte
segundos siguientes, se
detiene el timbre
telefónico y el radio
emite un tono de alerta.
En este momento, puede enviar una
búsqueda de Call Alert™ o continuar con el
paso 10 para finalizar la llamada.
8Si el radio llamado responde la llamada, se
escuchará su voz.
NO ANSWER
45
Español
FUNCIONES DE
TRONCALIZACIÓN
Conversación y colgado
Nota: Cuando haya comenzado una
conversación privada, si el radio
permanece inactivo durante más de un
minuto, emitirá una indicación de alerta de
advertencia momentánea cada seis
segundos, para recordarle que las
llamadas de despacho no están siendo
escuchadas. Después de dos minutos, el
radio emite un tono permanente de modo
no válido.
Envío de una búsqueda de alerta de
llamada
9Presione el botón PTT para mantener una
conversación privada con la persona a la que
llamó.
10 Cuando termine de hablar o si el radio al que
llamó no responde o no se encuentra en
servicio, presione . para finalizar la
llamada.
11 El radio regresará a la
pantalla inicial. PLANT POLICE
1Si el radio con el que desea establecer una
llamada privada no responde la llamada
dentro de los veinte segundos siguientes,
puede dejar una búsqueda de Call Alert™. De
esta manera, el número de ID de su radio se
envía al radio al que llamó, para que puedan
devolverle la llamada posteriormente.
2Presione el botón PTT para enviar la
búsqueda de alerta de llamada. El radio
emitirá cinco tonos de aviso, para indicar que
el sistema ha recibido el número de ID del
usuario y que el radio al que llamó se
encuentra en el aire.
3Presione .
4El radio regresará a la
pantalla inicial. PLANT POLICE
46
Español
FUNCIONES DE
TRONCALIZACIÓN
FUNCIÓN CALL ALERT™
Respuesta a una búsqueda de Call Alert™
con una llamada de grupo
Nota: Cuando reciba una búsqueda de alerta de
llamada, puede ingresar en el modo de
llamada privada y llamar al radio que envió
la búsqueda, utilizando el ID recibido más
recientemente.
Envío de una alerta de llamada
El envío de una alerta de llamada comprende
tres fases, que son las siguientes:
•inicio de una alerta de llamada,
•introducción del número de ID del radio al que
desea enviar la búsqueda, y
•envío de la alerta de llamada
Inicio de una alerta de llamada
Nota: Las funciones de alerta de llamada y
llamada privada comparten la misma lista.
•Puede presionar el botón de búsqueda
para obtener acceso rápidamente a la
función de alerta de llamada, si éste ha
sido programado para este propósito. Esto
le permite ejecutar directamente el paso 3.
1. Cuando recibe una búsqueda de alerta de
llamada, el radio emite cuatro tonos de alerta
(que se repiten cada 5 segundos).
2. El indicador LED verde se ilumina y el
anunciador de recepción de llamada, F, se
ilumina intermitente, para indicar que se ha
recibido una llamada.
3. Presione el botón PTT para responder la
alerta.
4. La pantalla muestra el
grupo de conversación
actual. Se desactivarán
la alerta audible, el LED
y el anunciador de
recepción de llamadas.
5. El número de ID del radio que envió la
búsqueda se almacena como “el último
número de ID recibido”.
6. Mantenga la conversación normalmente.
Todos los miembros del grupo de
conversación escucharán la respuesta.
Presione el botón PTT para hablar; libérelo
para escuchar.
FIRE DEPT
1. Presione / hasta
que aparezca PAGE.
2. Presione l
(la tecla de software debajo de PAGE).
3. La pantalla muestra el
último número de ID
transmitido o recibido.
PAGE PHON VIEW
ID: 722588
47
Español
FUNCIONES DE
TRONCALIZACIÓN
Introducción del número de ID del radio al
que desea enviar la búsqueda
Si el último número de ID transmitido
o recibido es el número al que desea
enviar la búsqueda, continúe
directamente con el paso 5.
Para introducir un número nuevo
Nota: Para el número de ID del radio se deben
introducir exactamente seis dígitos. Si se
introducen menos de seis dígitos, el radio
emitirá un tono de presión de tecla
incorrecta cuando intente enviar el número
de ID del radio. El radio también emitirá un
tono de presión de tecla incorrecta cuando
intente introducir un séptimo dígito.
•Después de comenzar a introducir los
números, la tecla ,funciona como una
tecla de retroceso. Si presiona esta tecla,
se borrará el último dígito introducido y el
cursor se desplazará hacia la izquierda.
Después de borrar el último dígito, si
presiona esta tecla nuevamente, aparece
en pantalla el último miembro de la lista de
llamadas preprogramada. Presione /
para ver el primer miembro de la lista.
Para introducir un número desde una ubicación
de la lista de llamadas
Para introducir un número desde una ubicación
de la lista de llamadas
4a. Introduzca el número de ID nuevo de seis
dígitos, utilizando el teclado.
4b. El número de ID antiguo desaparece de la
pantalla y aparecen los dígitos del número
nuevoa medida que se introducen.
4c. El cursor se ilumina intermitentemente, para
indicar la ubicación del próximo número que
se introducirá.
4a. Presione ,o /.
4b. Presione /para avanzar hasta el primer o
siguiente miembro de la lista. Presione ,
para retroceder hasta el último o anterior
miembro de la lista.
4c. Cuando se encuentre
en un miembro de la
lista, la pantalla
alternará entre el
nombre y el número de
ID del miembro de la
lista.
La pantalla alterna
entre
y
4a. Presione ,o /para ingresar en la lista
de llamadas.
GLORIA
ID: 784116
48
Español
FUNCIONES DE
TRONCALIZACIÓN
Nota: El último miembro de la lista es también el
“último ID transmitido o recibido” en la
posición “00” de la lista.
Si el usuario introduce un número de ubicación que
no existe (por ejemplo, “15”), la pantalla muestra
“INVALID ENTRY”, el radio emite un tono de
presión de tecla no válida y regresa al paso 4b de
este procedimiento.
Envío de la alerta de llamada
Si la búsqueda no es satisfactoria
Si la búsqueda es satisfactoria
4b. Introduzca el primer dígito del número de la
ubicación. Si la lista contiene menos de
10 miembros, continúe directamente con el
paso 4e.
4c. Si la lista contiene 10 miembros o más, la
pantalla muestra “ID LOC#X_” (donde X es
el primer dígito). El cursor se ilumina
intermitentemente para indicar la ubicación
del segundo dígito.
4d. Introduzca el segundo dígito del número de
la ubicación.
4e. El radio se coloca en
esa posición en la lista.
La pantalla alterna
entre el nombre y el
número de ID del
miembro de la lista.
La pantalla alterna
entre
y
GLORIA
ID: 784116
5. Presione el botón PTT para transmitir el
número de ID.
6a. Si escucha un tono de aviso, significa que el
sistema ha recibido el número de ID, pero
que radio al que envió la búsqueda no se
encuentra en el aire. El radio permanece en
el modo de alerta de llamada.
Si después de seis segundos el radio al que
llamó no reconoce la alerta, el radio emite un
tono de alerta de baja frecuencia y la pantalla
cambia a “NO ACKNOWLEDGE”.
6b. Presione el botón PTT para enviar
nuevamente el número de ID o presione
. para finalizar la llamada y regresar a la
pantalla inicial.
6a. Si el radio emite cinco tonos de aviso,
significa que el sistema ha recibido el
número de ID y que el radio al que envió la
búsqueda se encuentra en el aire y ha
recibido la búsqueda.
6b. El radio regresa a la
pantalla inicial. PLANT POLICE
49
Español
FUNCIONES DE
TRONCALIZACIÓN
PROGRAMACIÓN DE LAS LISTAS
DEL RADIO
Programación de los números de la lista de
teléfonos
Esta función permite al usuario utilizar el teclado del
radio para cambiar los números asignados a los
miembros de la lista de teléfonos. Cada número
telefónico puede tener un máximo de 16 dígitos.
Para cambiar la lista de teléfonos
1. Presione /hasta que
aparezca PROG.
2. Presione l(la tecla
de software debajo de
PROG).
3. Presione ;(la tecla
de software debajo de
PHON). La pantalla
muestra el primer
miembro programable
de la lista de teléfonos.
4. Presione /o ,,
— o—
Utilice el teclado para introducir el número de
la posición del miembro que desee (1 a 19)
para ver los demás miembros del directorio
telefónico.
PROG
SCAN PHON CALL
FIRE DEPT
5.
Cuando se detenga en
un miembro de la lista de
teléfonos, la pantalla
alternará entre el
nombre y el número de
ese miembro.
La pantalla alterna
entre
y
6. Presione la tecla de selección para ingresar
en el modo de edición.
7. Presione brevemente la
tecla para editar el
número telefónico. La
pantalla muestra el
número telefónico del
miembro actual.
8. Mantenga presionada la
tecla durante un período
más largo para editar el
nombre del miembro. La
pantalla muestra el
nombre del miembro
actual.
9. Utilice cualquiera de las teclas alfanuméricas
para realizar los cambios. El cursor
intermitente indica la posición del siguiente
número que se agregará. Si necesita una
pausa en la secuencia de marcación
telefónica (para permitir un retardo), puede
introducir esta pausa presionando la tecla “*”
y, a continuación, la tecla “#”. La pantalla
mostrará una “P” de pausa (consulte la
página 16).
POLICE DEPT
5556213
5556213
POLICE DEPT
50
Español
FUNCIONES DE
TRONCALIZACIÓN
Nota: El anunciador del modo de programación,
K, se ilumina intermitentemente cuando
el modo de programación está activo.
•En el modo de edición, la tecla ,
funciona como una tecla de retroceso. Si
presiona esta tecla, se borrará el dígito
anterior y el cursor se desplazará hacia la
izquierda. Después de borrar el último
dígito en pantalla, si presiona esta tecla o
la tecla / nuevamente, saldrá del modo
de edición sin efectuar ningún cambio.
• Sólo puede introducir un máximo de
16 dígitos en cualquier entrada de la lista
de teléfonos. Cuando se alcanza la
cantidad máxima de dígitos, el cursor
desaparece. Si el usuario intenta agregar
más dígitos, el radio emite un tono de
alerta de presión de tecla no válida
(incorrecta).
Programación de la lista de llamadas
Esta función permite utilizar el teclado del radio para
cambiar los números de ID de radio asignados a los
miembros de la lista de llamada que utilizan las
funciones de troncalización Private Conversation™
y Call Alert™. Para cambiar los números de ID de
radio de la lista de llamadas.
10. Cuando haya cambiado el número telefónico,
presione la tecla de selección nuevamente.
Los cambios se guardan en la memoria del
radio.
11. El radio regresa al paso
5. La pantalla alternará
nuevamente entre en el
nombre y el número
telefónico del miembro.
En este momento puede
cambiar otros números.
La pantalla alterna
entre
y
12. Cuando termine de realizar los cambios,
presione . para salir del modo de
programación.
13. El radio regresará a la
pantalla inicial.
POLICE DEPT
5556445
PLANT POLICE
1. Presione / hasta
que aparezca PROG.
2. Presione l (la tecla
de software debajo de
PROG).
3. Presione l (la tecla
de software debajo de
CALL). La pantalla
muestra el primer
miembro programable
de la lista de llamadas.
4. Presione l (la tecla
de software debajo de
CALL). La pantalla
muestra el primer
miembro programable
de la lista de llamadas.
DIR SCAN PROG
SCAN PHON CALL
RICARDO
51
Español
FUNCIONES DE
TRONCALIZACIÓN
Nota: El anunciador del modo de programación,
K, se ilumina intermitentemente cuando
el modo de programación está activo.
•En el modo de edición, la tecla ,
funciona como una tecla de retroceso. Si
presiona esta tecla, se borrará el dígito
numérico anterior y el cursor se desplazará
hacia la izquierda. Después de borrar el
último dígito en pantalla, si presiona esta
tecla o la tecla / nuevamente, saldrá
del modo de edición sin efectuar ningún
cambio (consulte la página 18).
•Cuando se alcanza la cantidad máxima de
5. Presione / o ,
— o—
Utilice el teclado para introducir el número de
la posición del miembro que desee (1 a 19)
para ver los demás miembros de la lista de
llamadas.
6. Cuando se detiene en
un miembro de la lista,
la pantalla alterna entre
el nombre y el ID de
radio del miembro.
La pantalla alterna
entre
y
7. Presione la tecla de selección (consulte la
página 15) para ingresar en el modo de
edición.
8. Presione brevemente
esta tecla para editar el
ID de radio. La pantalla
muestra el número de
ID de radio del miembro
actual.
9. Mantenga presionada la
tecla durante un período
más largo para editar el
nombre del miembro. La
pantalla muestra el
nombre del miembro
actual.
10. Utilice cualquiera de las teclas alfanuméricas
para realizar los cambios. El cursor
intermitente indica la posición del siguiente
número que se agregará.
GILBERTO
ID: 753951
ID: 753951
GILBERTO
11. Cuando haya cambiado el número telefónico,
presione la tecla de selección otra vez. Los
cambios se guardan en la memoria del radio.
12. Regresará al paso 5. La
pantalla alternará
nuevamente entre el
nombre y el número de
ID de radio. En este
momento puede
cambiar otros números.
La pantalla alterna
entre
y
13. Cuando termine de realizar los cambios,
presione . para salir del modo de
programación (consulte la página 16).
14. El radio regresará a la
pantalla inicial.
GILBERTO
ID: 753853
PLANT POLICE
52
Español
FUNCIONES DE
TRONCALIZACIÓN
dígitos para el ID del radio, el cursor
desaparece. Si intenta agregar más
dígitos, el radio emite un tono de alerta de
presión de tecla no válida (incorrecta).
FUNCIÓN TELEFÓNICA DE
TRONCALIZACIÓN
La función telefónica de troncalización permite
recibir llamadas utilizando el radio troncalizado.
Cuando marca un número utilizando el teclado, el
radio puede programarse con almacenamiento
temporal de número marcado (el usuario introduce
todos los dígitos y presiona el botón PTT antes de
que los dígitos se envíen) o marcación automática
(cada dígito se envía a medida que es presionado).
Respuesta de llamadas telefónicas Nota: El anunciador de estado de llamada
recibida, F, se ilumina intermitentemente
cuando el usuario recibe una llamada, pero
no se muestra cuando el usuario responde
la llamada.
Realización de llamadas telefónicas
La realización de una llamada telefónica comprende
tres fases, que son las siguientes:
•acceso al sistema telefónico,
•envío del número telefónico,
•conversación y colgado.
1. Cuando reciba una
llamada telefónica,
escuchará un timbre de
tipo telefónico.
La pantalla alterna
entre
y
PLANT POLICE
PHONE CALL
2. Presione el botón
preprogramado de
teléfono o el botón de
respuesta de llamada
para responder la
llamada.
3. Continúe con la conversación de manera
normal. Presione el botón PTT para hablar;
libere el botón PTT para escuchar.
4. Cuando haya finalizado la conversación,
presione . o el botón de teléfono para
colgar.
5. El radio regresará a la
pantalla inicial.
PHONE CALL
PLANT POLICE
53
Español
FUNCIONES DE
TRONCALIZACIÓN
Acceso al sistema telefónico Envío del número telefónico
Envío del número telefónico utilizando el
teclado
1. Presione / hasta que
aparezca PHON.
2. Presione l (la tecla de software debajo de
PHONE).
3. El radio intenta obtener acceso al sistema
telefónico.
4. Si el radio establece una conexión
satisfactoria, emite un tono de marcación.
5. La pantalla mostrará el
último número marcado.
MSG SCAN PHON
5551135
6a. Ahora puede introducir el número mediante
el teclado, utilizando cualquiera de las teclas
numéricas (0 – 9) y las teclas “*” y “#”. El
cursor se ilumina intermitentemente para
indicar la ubicación del siguiente dígito que
se introducirá. Es posible introducir una
pausa en el número telefónico, presionando
la tecla “*” y, a continuación, la tecla “#”(sólo
para almacenamiento temporal de número
marcado – la pausa se mostrará en pantalla
como una “P”).
6b. Si el radio está programado para “marcación
automática”, cada dígito se envía a medida
que se introduce. — o—
Si el radio está programado para
“almacenamiento temporal de número
marcado” cada dígito se almacena
temporalmente a medida que se introduce.
Después de introducir el número, presione el
botón PTT para enviar el número.
6c. El número telefónico será enviado. El usuario
escuchará tonos a medida que se envía el
número telefónico. Si escucha una señal de
ocupado, continúe con el paso 8, donde se
describe el procedimiento de colgado.
54
Español
FUNCIONES DE
TRONCALIZACIÓN
Envío del número telefónico utilizando un
número del directorio telefónico Envío del número telefónico utilizando una ubicación
en el directorio telefónico
6a. Presione , o /, para ingresar en el
directorio telefónico. La tecla / permite
avanzar hacia el siguiente miembro del
directorio; la tecla , permite retroceder
hacia el miembro anterior del directorio.
6b. Deténgase en el miembro al que desee
llamar.
6c.
La pantalla alterna entre
el nombre y el número
telefónico del miembro.
La pantalla alterna
entre
y
6d. Presione el botón PTT.
6e. El número telefónico
será enviado. El usuario
escuchará tonos a
medida que se envía el
número telefónico.
6f. Si escucha una señal de ocupado, continúe
con el paso 8, donde se describe el
procedimiento de colgado.
POLICE DEPT
5556445
POLICE DEPT
6a. Presione ,o /, para ingresar en el
directorio telefónico.
6b. Introduzca la ubicación (cualquier ubicación
preprogramada del 1 al 19) del número al que
desee llamar.
6c. El radio se colocará en la ubicación
seleccionada.
6d.
La pantalla alterna entre
el nombre y el número
telefónico del miembro.
La pantalla alterna
entre
y
6e. Presione el botón PTT.
6f. El número telefónico
será enviado. El usuario
escuchará tonos a
medida que se envía el
número telefónico.
6g. Si escucha una señal de ocupado, continúe
con el paso 8, donde se describe el
procedimiento de colgado.
POLICE DEPT
5556445
POLICE DEPT
55
Español
FUNCIONES DE
TRONCALIZACIÓN
Conversación y colgado
•Puede presionar el botón de teléfono
preprogramado para obtener acceso rápido a la
función de llamada telefónica. Esto le permite
ejecutar directamente el paso 3.
•El mensaje “PLEASE WAIT” es un mensaje con
temporizador. Si no logra obtener acceso al
sistema telefónico (no se escucha tono de
marcación), presione la tecla o el botón de
teléfono para colgar y comience nuevamente
con el paso 1 de este procedimiento.
•Si la interconexión telefónica está fuera de
servicio o está fuera del alcance del sistema
troncalizado, la pantalla muestra “NO PHONE” y
el radio emite un tono continuo bajo.
•Si la interconexión telefónica troncalizada está
en uso, el radio emite un tono de ocupado y la
pantalla muestra “PHONE BUSY”.
•Cuando se introduce la cantidad máxima de
dígitos (sólo para almacenamiento temporal de
número marcado), el cursor desaparece.
•En el modo de edición, la tecla , funciona
como una tecla de retroceso. Si presiona esta
tecla, se borrará el último dígito introducido y el
cursor se desplazará hacia la izquierda.
Después de borrar el último dígito en la pantalla,
si presiona esta tecla otra vez aparece el último
miembro del directorio telefónico
preprogramado. Presione la tecla /para ver
el primer miembro del directorio.
•Después de establecer comunicación con el
número al que llama, puede necesitar marcar un
número de extensión antes de comunicarse con
la persona llamada. En este caso, introduzca el
número de extensión desde el teclado o (si así
está programado) utilice las teclas de dirección
para encontrar el número de extensión en el
directorio telefónico. Si el radio está programado
para marcación automática, el número es
enviado a medida que se presionan las teclas.
Si el radio está programado para
almacenamiento temporal de número marcado,
presione nuevamente el botón PTT para enviar
el número de extensión.
•Los radios troncalizados de Motorola emiten un
tono de alta frecuencia de autorización para
continuar, cuando se libera el botón PTT del
sistema. Este tono es escuchado por la persona
llamada en la línea telefónica e indica que se
puede comenzar a hablar.
7. Si la llamada es respondida, continúe con la
conversación normalmente. Presione el botón
PTT para hablar y libérelo para escuchar.
8. Después de terminar la conversación o si el
número al que llamó está ocupado o no
responde, presione . o el botón de
teléfono, para enviar el código de colgado.
9. El radio regresará a la
pantalla inicial. PLANT POLICE
56
Español
FUNCIONES DE
TRONCALIZACIÓN
SELECCIÓN AUTOMÁTICA DE
MÚLTIPLES ESTACIONES (AMSS)
(SÓLO PRO7650)
Nota: Esta función está disponible en el modelo
PRO7650 solamente. La disponibilidad de
esta función está limitada a los usuarios de
radios que funcionan con sistemas de
troncalización de área amplia.
Cambio forzado de estación
Funcionamiento con una estación fija y
suspensión del funcionamiento con una
estación
1. Mantenga presionado el botón de búsqueda
para realizar el cambio forzado hacia una
estación nueva.
2. El radio emitirá un tono
mientras realiza el
rastreo de una estación
nueva.
3. El radio regresa
automáticamente a la
pantalla inicial.
SCANNING
PLANT POLICE
1. Presione / hasta
que aparezca SITE.
2. Presione l
(la tecla de software debajo de SITE).
3. La pantalla muestra
momentáneamente el
estado actual de
funcionamiento con
estación fija.
o
4. La pantalla cambia a
5. Presione la tecla debajo del estado de
funcionamiento con estación fija que desee.
6. El radio regresa
automáticamente a la
pantalla inicial.
SITE PAGE CALL
SITE LOCKED
SITE LOCKED
LOCK UNLK
PLANT POLICE
57
Español
LLAMADAS
CONVENCIONALES
LLAMADAS
CONVENCIONALES
Esta sección describe las funciones convencionales
del radio.
SELECCIÓN DE UN CANAL
CONVENCIONAL
Utilice el selector de modo para seleccionar el canal
convencional apropiado.
ENVÍO DE UNA LLAMADA
CONVENCIONAL
Nota: En los Estados Unidos, las regulaciones
de la FCC requieren que el usuario
supervise los canales convencionales
antes de enviar una llamada. El acceso a
la función de supervisión (consulte la
página 8) puede obtenerse mediante uno
de los botones programables.
Para enviar una llamada convencional
MODO REPETIDOR O
CONVERSACIÓN DIRECTA
Esta función permite omitir el repetidor y hablar
directamente con otro radio portátil. Esto se conoce
como modo de conversación directa (radio a radio). La
frecuencia de transmisión es la misma frecuencia de
recepción.
•En el modo de REPETIDOR, el usuario habla a
través de un repetidor, lo que aumenta el
alcance del radio. La frecuencia de transmisión
no es la misma frecuencia de recepción.
•Si la función REPETIDOR o la función
CONVERSACIÓN DIRECTA se programa para
un modo, ese modo funciona en operación de
conversación directa o de repetidor.
1Sostenga el radio en posición
vertical a una distancia
aproximada de 2,5 a 5 cm
(1 ó 2 pulgadas) de la boca.
2Presione el botón PTT y hable claramente
hacia el micrófono. El indicador LED se
ilumina en rojo continuamente mientras se
envía la llamada.
3Libere el botón PTT para escuchar.
58
Español
LLAMADAS
CONVENCIONALES
•Si la función repetidor/conversación directa se
programa para control con el teclado, puede
hacer lo siguiente para cambiar la selección:
PTT INTELIGENTE
PTT inteligente es una función por modo que permite
al administrador del sistema controlar mejor a los
operadores de radios. Cuando el PTT inteligente está
activado en el radio, el usuario no puede transmitir en
un modo activo. Están disponibles tres variaciones de
PTT inteligente en el radio.
•Inhibición de transmisión en modo
ocupado—el usuario no puede transmitir si se
detecta alguna actividad en el modo.
•Inhibición de transmisión en modo ocupado
con código de silenciamiento incorrecto—el
usuario no puede transmitir en un modo activo
con un código de silenciamiento que no sea el
suyo. Si el código de PL es igual que el código
del usuario, éste puede transmitir.
•Anulación rápida—Esta función puede
funcionar en combinación con cualquiera de las
dos variaciones anteriores. Esta función permite
anular el estado de inhibición de transmisión del
radio al presionar el botón PTT dos veces en un
tiempo programable -- el valor predeterminado
es un segundo.
Nota: Si el usuario intenta transmitir (presionar el
botón PTT) en un modo de PTT inteligente
que se encuentra ocupado, el radio
generará un tono de alerta continuo hasta
que el usuario libere el botón PTT; se
inhibe la transmisión.
•El indicador LED rojo se ilumina
intermitentemente cuando el radio está
recibiendo, lo que indica que el modo está
ocupado.
1Presione /hasta que
aparezca DIR.
2Presione l
(tecla de software debajo de DIR).
3El estado actual de
conversación aparece
en la pantalla durante
unos segundos.
o
4A continuación, la
pantalla solicita el nuevo
estado.
5Presione ldebajo del estado de
conversación que desee: repetidor (RPTR) o
conversación directa (DIR).
6El radio regresa a la
pantalla inicial.
DIR PWR PROG
REPEATER MODE
DIRECT MODE
DIR RPTR
PLANT POLICE
59
Español
GARANTÍA
GARANTÍA
GARANTÍA LIMITADA
MOTOROLA
A través de sus Centros de Servicio propios
y/o sus Centros de Servicio Autorizados,
MOTOROLA garantiza:
a. Por 2 años la unidad portátil PRO7550/7650,
que se acompaña; y
b. Por 1 año los accesorios de los productos que
se acompañan y que se mencionan arriba.
En lo sucesivo, las unidades portátiles PRO7550/
7650, así como sus accesorios, serán referidos
como los PRODUCTOS o el PRODUCTO.
La garantía arriba descrita cubre todas las partes y
mano de obra del PRODUCTO contra cualquier
defecto de fabricación y funcionamiento siempre y
cuando el mismo sea operado bajo condiciones de
uso y manejo normales. Los plazos descritos
comenzarán a contar a partir del momento en que
el PRODUCTO fue adquirido.
I. CONDICIONES:
Para hacer efectiva esta Garantía, presente su
PRODUCTO y comprobante de compra junto
con esta póliza en el lugar donde el mismo fue
adquirido, o en cualquiera de los Centros de
Servicio Autorizados por MOTOROLA. Si
necesita obtener información adicional, por
favor comuníquese con nuestros Centros de
Servicios propios.
MOTOROLA INC., a través de sus Centros de
Servicio propios y/o sus Centros de Servicio
Autorizados, se compromete a reparar o
cambiar el PRODUCTO, así como las piezas y
componentes defectuosos del mismo sin ningún
cargo para el consumidor en los términos que
aquí se describen.
MOTOROLA INC., a través de sus Centros de
Servicio propios y/o sus Centros de Servicio
Autorizados, a su entera discreción, podrá sin
cargo alguno para el consumidor, ya sea
reparar, reemplazar o reembolsar el precio de
compra del PRODUCTO que resulte defectuoso
durante el período de garantía, siempre y
cuando se devuelva el producto de conformidad
con las condiciones establecidas en la presente
Garantía, a los Centros de Servicio de
60
Español
GARANTÍA
MOTOROLA o a los Centros de Servicio
Autorizados por MOTOROLA. Todos los
accesorios, baterías, partes, tarjetas o equipo
del PRODUCTO que en virtud de ser
defectuosos sean reemplazados en
cumplimiento de esta Garantía, pasarán a ser
propiedad de MOTOROLA Inc.
Para recibir el servicio de garantía, presente su
PRODUCTO a cualquiera de los Centros de
Servicio propios de MOTOROLA o Centros de
Servicio Autorizados junto con su recibo de
compra o substituto comparable que indique la
fecha de adquisición y el número de serie del
PRODUCTO.
El tiempo de reparación en ningún caso será
mayor de 30 días contados a partir de la fecha
de recepción del PRODUCTO en cualquiera de
los sitios en donde pueda hacerse efectiva la
garantía.
Para la adquisición de partes, refacciones,
accesorios y servicio no cubiertos por esta
garantía, el consumidor podrá dirigirse a
nuestros Centros de Servicios propios o a
cualquiera de los Centros de Servicio
Autorizados que se encuentren en su localidad.
II. ESTA GARANTÍA NO ES VÁLIDA EN
LOS SIGUIENTES CASOS:
A) Defectos o daños derivados del uso anormal
del producto.
B) Defectos o daños derivados del mal uso,
accidente o negligencia.
C) Defectos o daños derivados de pruebas,
operación, mantenimiento, instalación y
ajustes inapropiados, o derivados de
cualquier alteración o modificación de
cualquier tipo realizada por personas no
autorizadas por MOTOROLA.
D) Rupturas o daños causados a las antenas, a
menos que los mismos sean consecuencias
de defectos en el material o mano de obra.
E) Los PRODUCTOS a los cuales se les haya
retirado el número de serie o que el mismo
sea ilegible.
F) Defectos o daños causados por derrames de
comida o líquidos.
G) Todas las superficies de plástico y todas las
piezas expuestas al exterior que hayan sido
rayadas o dañadas debido al uso normal del
consumidor.
61
Español
GARANTÍA
H) Cuando el PRODUCTO o su software se ha
intentado abrir, alterar o reparar o se ha
abierto, reparado o alterado por personas no
autorizadas por MOTOROLA.
I) Cuando el PRODUCTO no sea operado de
acuerdo con el instructivo de operación que
se acompaña.
J) MOTOROLA no asume responsabilidad en
cuanto alcance, cobertura u operación de un
sistema en conjunto con respecto al
PRODUCTO.
K) Baterías si:
1. Las baterías son cargadas por cualquier
otro cargador que no haya sido
aprobado por MOTOROLA para el
desempeño de dicha función;
2. Si cualquiera de los sellos de las
baterías se encuentran rotos o violados;
3. Si las baterías fueron usadas o instala-
das en equipo distinto al del producto
de la marca MOTOROLA.
62
Español
GARANTÍA
III. INFORMACIÓN Y AYUDA:
Para mayor información visite nuestro sitio de
WEB de Motorola:
http://www.motorola.com/radiosolutions,
o por favor comuníquese con nuestros
Centros de Servicio propios:
MOTOROLA Electronica de Puerto Rico
Avenida Chardon
Edificio Telemundo 2
Hato Rey, PR 00918
Tel. (787) 641-4100
Fax: (787) 641-4085
MOTOROLA de México
Blvd. Manuel Avila Camacho #32,
Primer Piso
Col. Lomas de Chapultepec –
Delegacion Miguel Hidalgo
México D.F. CP 11000
Tel. (5) 387-0500
Fax: (5) 387-0552
MOTOROLA de Colombia
Diagonal 127A No. 17-64
Santafé de Bogotá
D.C. – Colombia
Tel. (1) 520-0510
Fax: (1) 216-2429
MOTOROLA do Brasil
Rodovia SP 340, Km 128,5
Jaguarina – São Paulo
CEP 13820-000
Brasil
Tel. (19) 847-8153
Fax: (19) 847-8144
63
Español
ACCESORIOS
ACCESORIOS
Motorola ofrece numerosos accesorios para
mejorar la productividad del radio bidireccional.
Muchos de los accesorios disponibles se indican a
continuación. Para obtener una lista completa,
comuníquese con el distribuidor de Motorola.
ESTUCHES PARA TRANSPORTE
CARGADORES
AUDÍFONOS
HLN9714_ Clip para cinturón con resorte de 6,35 cm
(2,5 pulgadas)
HLN9952_ Estuche de transporte con clip para
cinturón (compatible con todas las baterías
y radios)
HLN9652_ Estuche de cuero, batería delgada con
sujetador para cinturón
HLN9665_ Estuche de cuero, batería estándar con
sujetador para cinturón
HLN9670_ Estuche de cuero, batería delgada con
soporte giratorio
HLN9676_ Estuche de cuero, batería estándar con
soporte giratorio
HLN9677_ Estuche DTMF de cuero, batería delgada
con sujetador para cinturón
HLN9689_ Estuche DTMF de cuero, batería estándar
con sujetador para cinturón
HLN9690_ Estuche DTMF de cuero, batería delgada
con soporte giratorio
HLN9694_ Estuche DTMF de cuero, batería estándar
con soporte giratorio
HLN9701_ Estuche de nylon, batería delgada con
sujetador para cinturón
HLN9844 Clip para cinturón con resorte de 3 cm
(1,2 pulgadas)
AAHTN3000_ Cargador rápido para una unidad de
110V, conector para EE.UU.
AAHTN3001_ Cargador rápido para una unidad de
230V, conector para Europa
AAHTN3002_ Cargador rápido para una unidad de
230V, conector para el Reino Unido
AAHTN3003_ Cargador rápido para varias unidades
de 110V, conector para EE.UU.
AAHTN3004_ Cargador rápido para varias unidades
de 230V, conector para Europa
AAHTN3005_ Cargador rápido para varias unidades
de 230V, conector para el Reino Unido
AARMN4018 Audífono liviano con micrófono de
pedestal y PTT en línea
AARMN4019 Audífono silenciador doble para uso
sobre la cabeza, de peso mediano,
micrófono con cancelación de ruido y
PTT en línea
64
Español
ACCESORIOS
MICRÓFONOS CON ALTAVOZ
REMOTO
ADAPTADORES
BATERÍAS
MISCELÁNEOS
AARMN4020 Audífono silenciador doble para uso
sobre la cabeza, trabajo pesado,
micrófono con cancelación de ruido y
PTT en línea
RMN4051 Audífono negro, dos vias, montaje en
cubierta dura - reducción de ruido
RMN4052 Audífono gris para uso en la cabexa y
libertad de movimientos - reducción de
ruido
RMN4053 Audífono gris para montaje en cubierta
dura y libertad de movimientos -
reducción de ruido
RMN4054 Audífono gris para montaje en cubierta
dura (sólo recepción) - reducción de ruido
RMN4055 Audífono gris para uso en la cabeza y
diseño especial (sólo recepción) con
conector de 3,5 mm en ángulo recto
RKN4097 Cable adaptador para PTT en línea (para
usar con los audífonos RMN4051,
RMN4052, RMN4053)
BDN6648 Audífono silenciador doble para uso
sobre la cabeza, trabajo pesado,
micrófono con cancelación de ruido y
PTT en línea (debe usarse con el
adaptador AAHLN9716)
AAHMN9052_ Micrófono con altavoz remoto estándar
AAHMN9053_ Micrófono con altavoz remoto con
cancelación de ruido
HLN9716_ Adaptador para accesorios de audio
HLN9717_ Adaptador para accesorios de audio de
3,5mm
HNN9008_R NiMH pequeña, alta capacidad
HNN9009_R NiMH grande, capacidad ultra alta
HNN9010_R NiMH grande, FM de capacidad ultra alta
HNN9011_R NiCd grande, FM de alta capacidad
HNN9012_R NiCd grande, alta capacidad
HNN9013_R Li-lon delgada, alta capacidad
HLN9820 Cubierta de protección contra polvo para
el conector de accesorios
65
Español
ACCESORIOS
ANTENAS
VHF Conector con tapa de contacto
136 - 174 MHz
PMAD4012_ VHF 136–155 MHz de 9 cm, corta
PMAD4013_ VHF 155–174 MHz de 9 cm, corta
PMAD4014_ VHF 136 –155 MHz de 14 cm, código rojo
de longitud estándar
PMAD4015_ VHF 155–174 MHz de 14 cm, código
negro de longitud estándar
HAD9743_ VHF 162–174 MHz, corta
PMAD4023_ VHF 150–161 MHz
PMAD4025_ VHF 150–161 MHz, corta
PMAE4002_ UHF 403–433 MHz
PMAE4003_ UHF 433–470 MHz
NAE6483_R UHF 403–520 MHz, flexible
PMAE4006_ UHF 470–510 MHz
PMAE4007_ UHF 490–527 MHz
PMAE4008_ UHF 470–530 MHz, flexible
NAF5037_ 800 MHz, flexible
NAF5042_R 800 MHz, corta
66
Español
ACCESORIOS
Notas
Respuesta de una llamada telefónica
Presione el botón preprogramado de teléfono o el botón de respuesta de
llamada para responder la llamada.
Respuesta a una búsqueda de Call Alert™ con una llamada de
grupo
Presione el botón PTT para responder la búsqueda.
Respuesta de una llamada privada
Presione el botón de respuesta de llamada o el botón de llamada.
Selección de un modo convencional
1.Encienda el radio y seleccione el modo y zona convencional que
desee (Consulte Selección de una zona y un modo).
2.Mantenga presionado el botón PTT que se encuentra en un lado del
radio y hable despacio y claramente por el micrófono. El indicador LED
rojo se ilumina continuamente cuando el radio está transmitiendo.
Tarjeta de referencia rápida para los radios
PRO7550™ y PRO7650™
Utilice la siguiente tabla para registrar las funciones de los botones programables del radio. Para
obtener mayor información, consulte las páginas 22 y 13 de esta Guía del usuario.
(programable)
Botón lateral 1 (A)
(programable)
Botón lateral 2 (B)
(programable)
Botón superior (D)
(opcional)
Teclado
Botones frontales
Perilla de encendido/
Botón
(programable)
Botón lateral 3 (C)
Micrófono
Indicador LED
Selector de modo
apagado/volumen
Push-to-Talk (PTT)
(opcional)
BotónFunción Presión
breve
Presión
prolongada
Mantener
presionado Página
Guía del usario
Manual do usuário
User Guide
contacto
control
Radios Profesionales
Tan Dedicado Como Lo Es Usted
C
A, Motorola, Radios Profesionales, Serie PRO, PRO7550, PRO7650, Tan Dedicado
Como Lo Es Usted, Privacy Plus, y Call Alert son marcas de Motorola, Inc.
© 2000 Motorola, Inc. Todos los derechos reservados. Impreso en los EE.UU.
A, Motorola, R‡dios Profissionais, SŽrie PRO, PRO7550, PRO7650, T‹o Dedicado
Quanto ƒ Voc•, Privacy Plus, e Call Alert s‹o marcas de Motorola, Inc.
© 2000 Motorola, Inc. Todos os direitos reservados. Impresso nos EUA.
A, Motorola, Professional Radio, PRO Series, PRO7550, PRO7650, As Dedicated
As You Are, Privacy Plus, and Call Alert are trademarks of Motorola, Inc.
© 2000 Motorola, Inc. All rights reserved. Printed in U.S.A.
contacto
control
PRO7550
PRO7550™ and PRO7650™
Radio Portátil
Rádio Portátil
Portable Radio

Navigation menu
