MANUAL DE TI DO

ESPORTE ORIENTAÇÃO

V 1.0

-Projeto prático-

Autor:

Daniel Mayoral Barea

Colaboram:

Arturo Fernández Murua, Luis Mahou García,

Mario Vidal Triquell, Alex Tello Lacal,

João Manoel Franco.

FEDERACIÓN ESPAÑOLA DE ORIENTACIÓN

Versão 1.0

Outubro 2017

Publica:

Federación Española de Orientación

Autor:

Daniel Mayoral Barea

Colaboram:

Arturo Fernández Murua

Luis Mahou García

Mario Vidal Triquell

Alex Tello Lacal

João Manoel Franco

Licença:

Creative Commons

Reconocimiento-NoComercial-SinObraDerivada

ÍNDICE

Página

0. - APRESENTAÇÃO

1. - PREPARAÇÃO DE UM MAPA BASE E SOFTWARE CARTOGRÁFICO

1.1. - Baixar e instalar os programas

1.2. - Baixar uma fotografia de satélite georreferenciada

1.3. - Baixar o arquivo necessário para as curvas de nível

1.4. - Tratamento da fotografia de satélite para Open Orienteering Mapper

1.5. - Extração das curvas de nível

1.6. - Preparação do Open Orienteering Mapper PC

1.7. - Passar dados ao Open Orienteering Mapper Android

2. - TRABALHO DE CAMPO CARTOGRÁFICO COM ANDROID

2.1. - Material necessário

2.2. - Gerenciamento e funções do APP

2.3. - Desenhando diretamente símbolos do OOM

2.4. - Desenhando com o sistema de esboços

2.5. - Exemplos práticos

2.6. - Passar os dados ao Open Orienteering Mapper PC

2.7. - Configuração para outro dia de mapeamento

3. - INICIAÇÃO AO OPEN ORIENTEERING MAPPER PC, DESENHO CARTOGRÁFICO

3.1. - Ferramentas gerais

3.2. - Duplicar símbolos

3.3. - Manejo de cores

3.4. - Desenhando elementos lineares

3.5. - Desenhando elementos de ponto

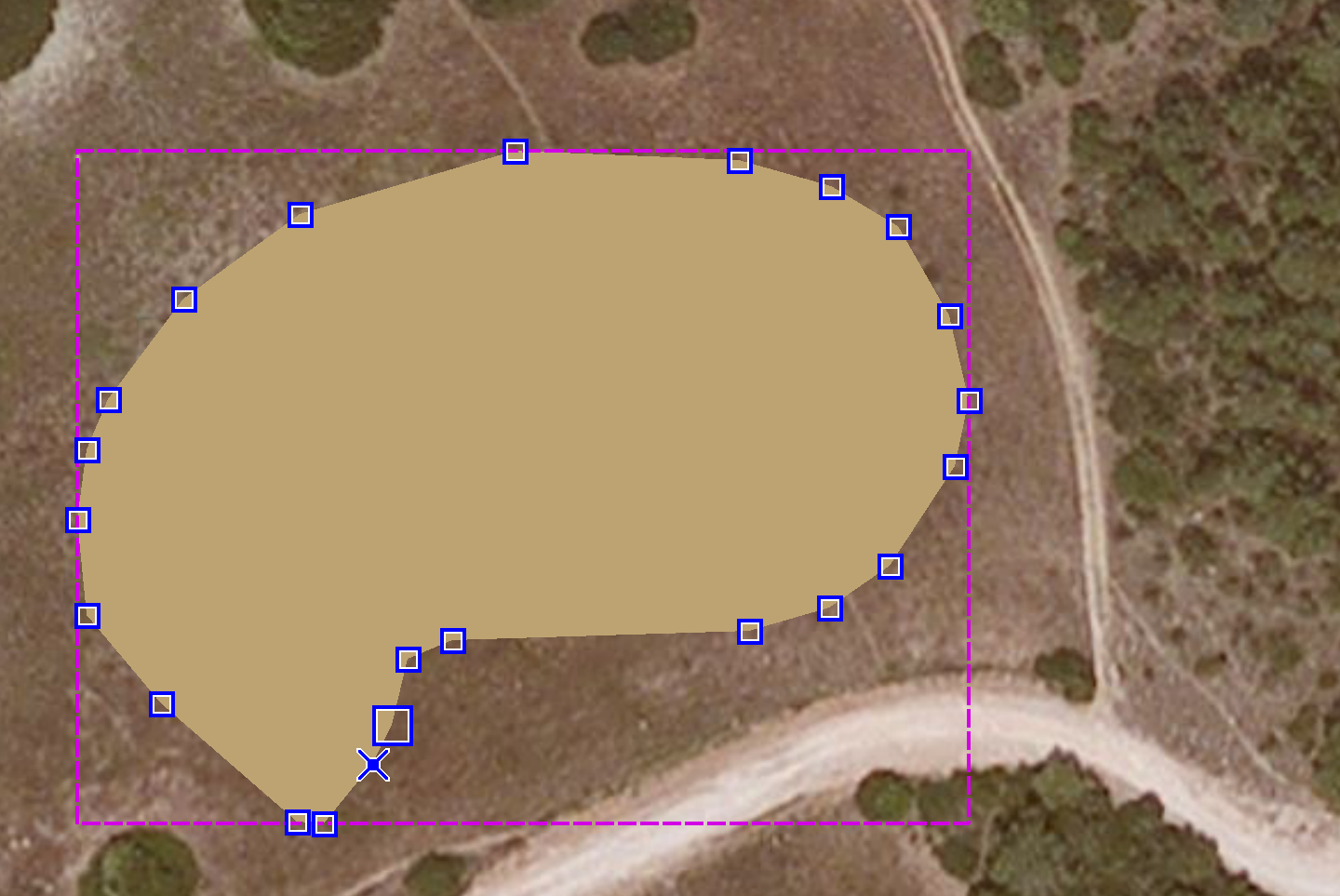

3.6. - Desenhando elementos de área

3.7. - Sustituir, unir e cortar de símbolos

103

3.8. - Estradas

107

3.9. - Detalhes finais, linhas do norte, legenda, logos…

110

3.10. - Exportar e imprimir o mapa

115

4. - INICIAÇÃO AO SOFTWARE DE TRAÇAR PERCURSOS PURPLE PEN

117

4.1. - Baixar e instalar

118

4.2. - Importar o mapa e configuração inicial

118

4.3. - Introduzir pontos de controle gerais

121

4.4. - Criação de um percurso simples para iniciantes

127

4.5. - Criação de um percurso simples de competição

131

4.6. - Criação de um percurso fazenda

137

4.7. - Detalhes finais, legibilidade e corte de círculos

139

4.8. - Ajustes finais e logos

144

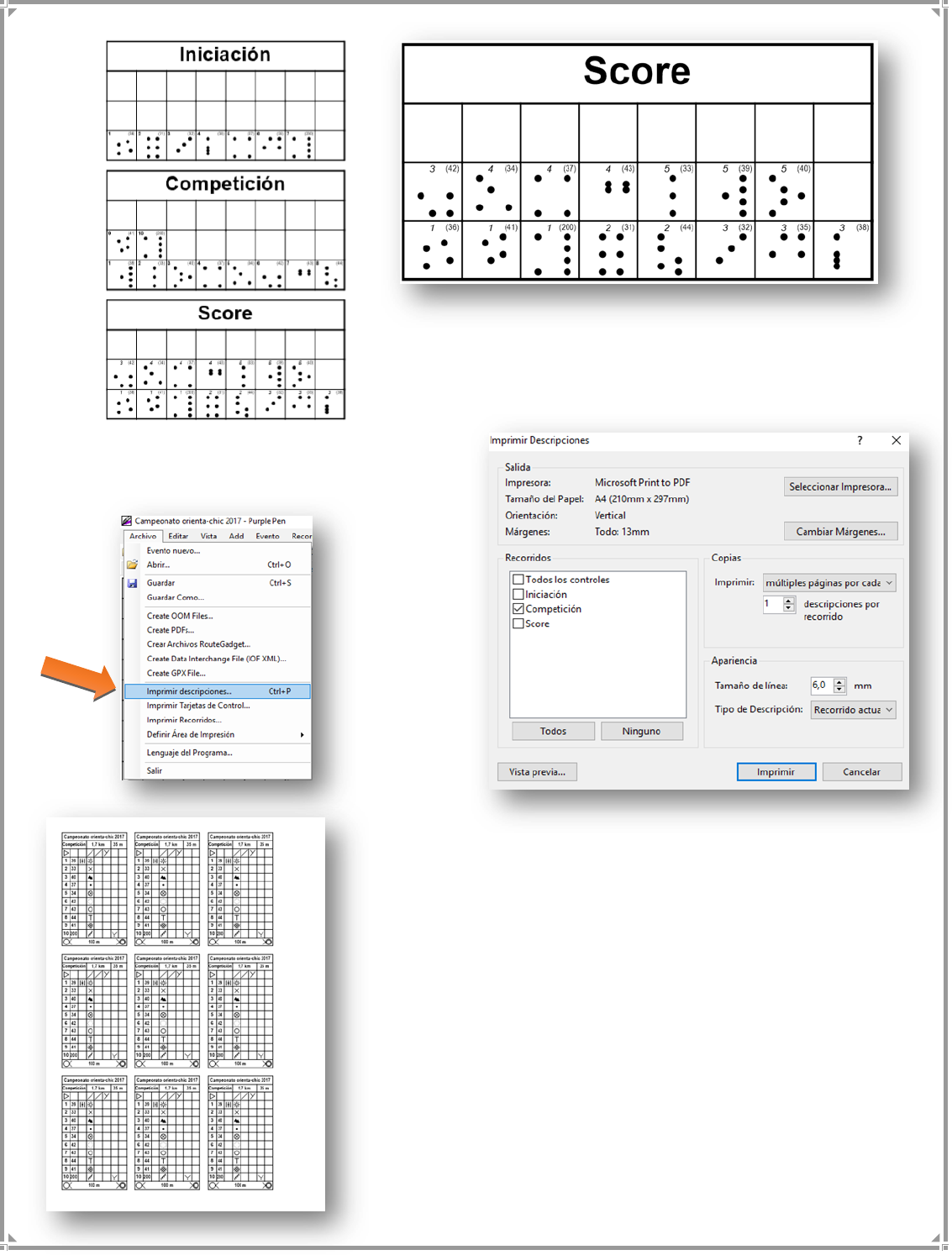

4.9. - Controle geral, cartões de controle, descrições de controle

149

4.10. - Exportar o mapa, arquivo IOF e impressão

153

5. - CRONOMETRAGEM EM ANDROID COM CÓDIGOS QR E ETIQUETAS NFC

155

5.1. - Instalar os APP

156

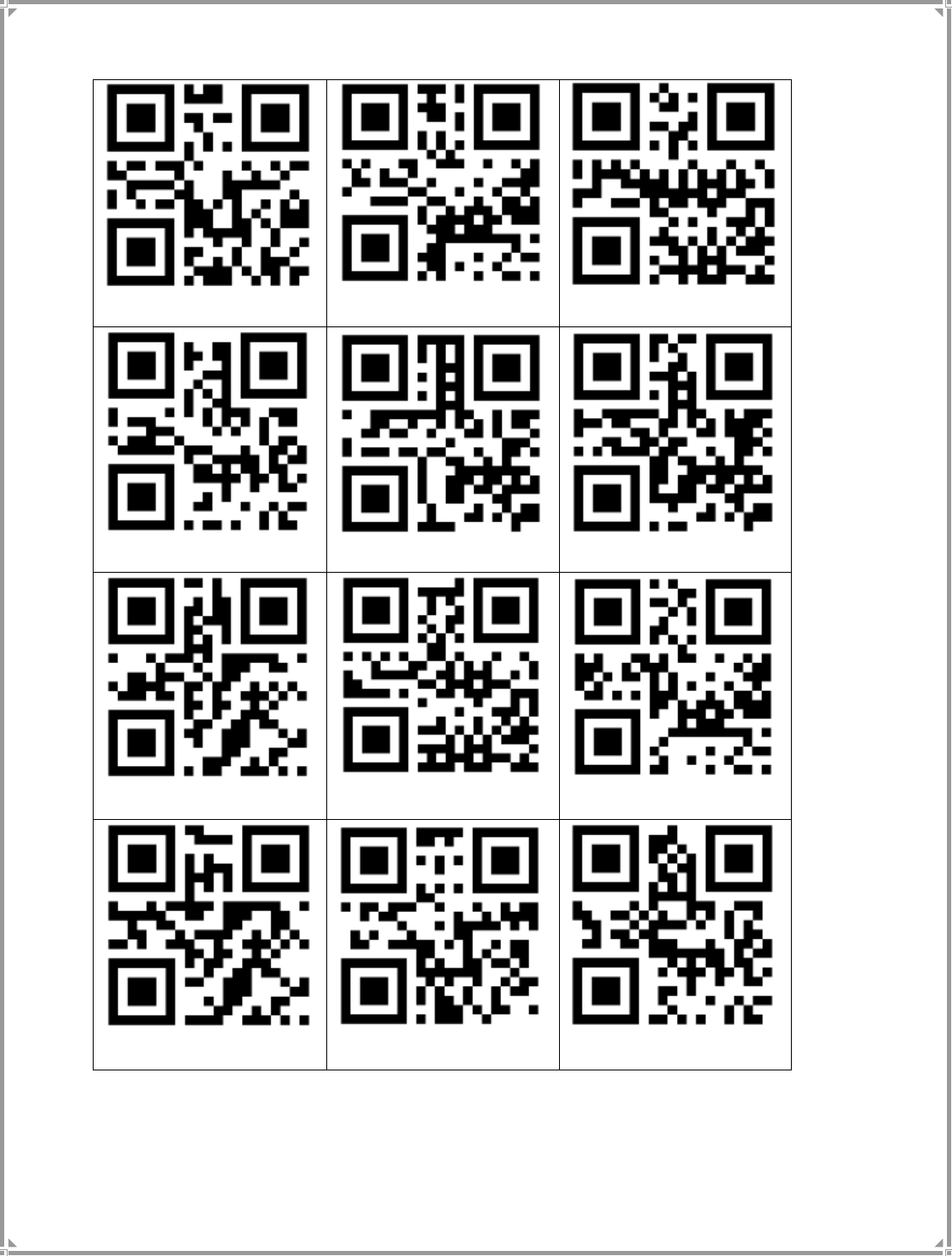

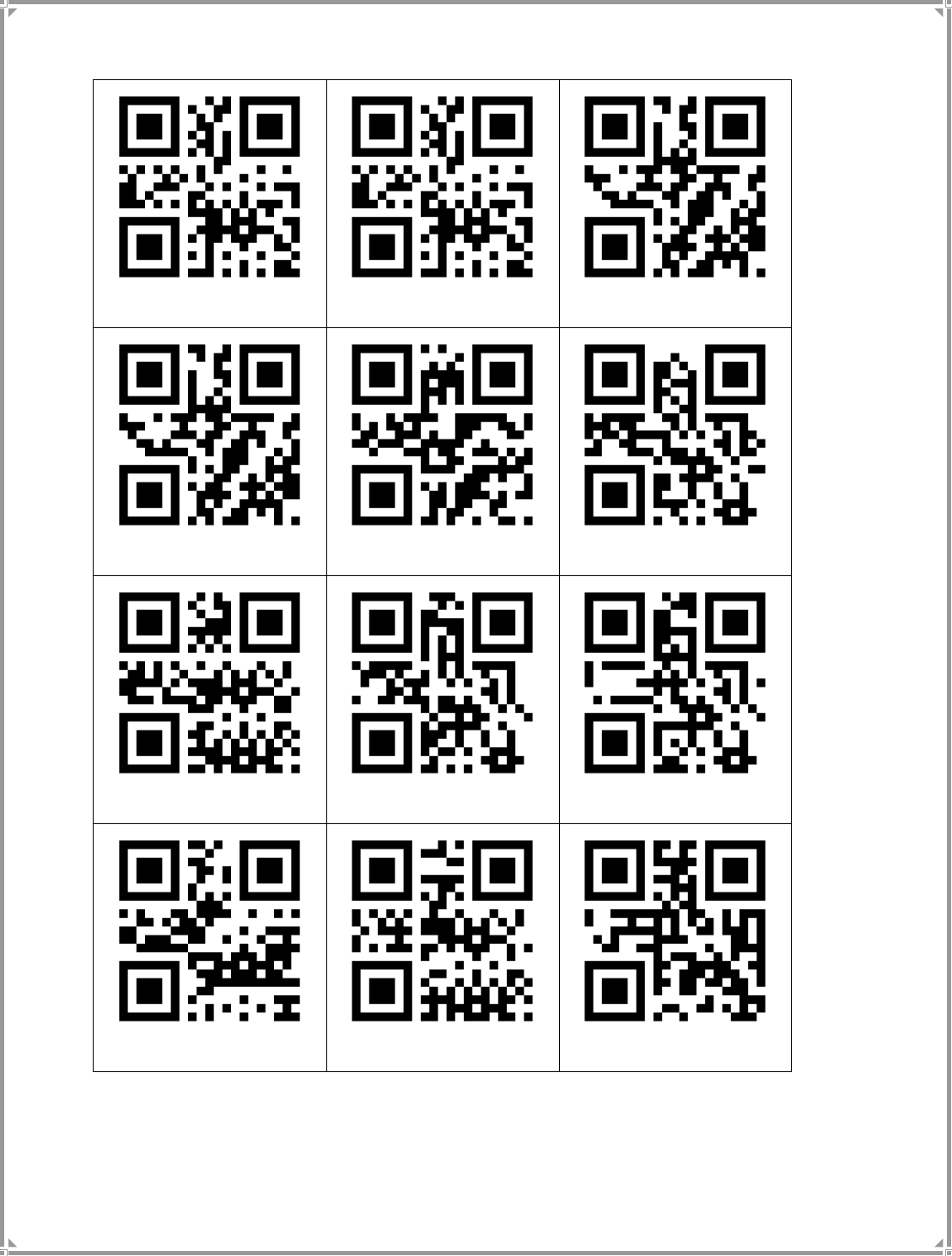

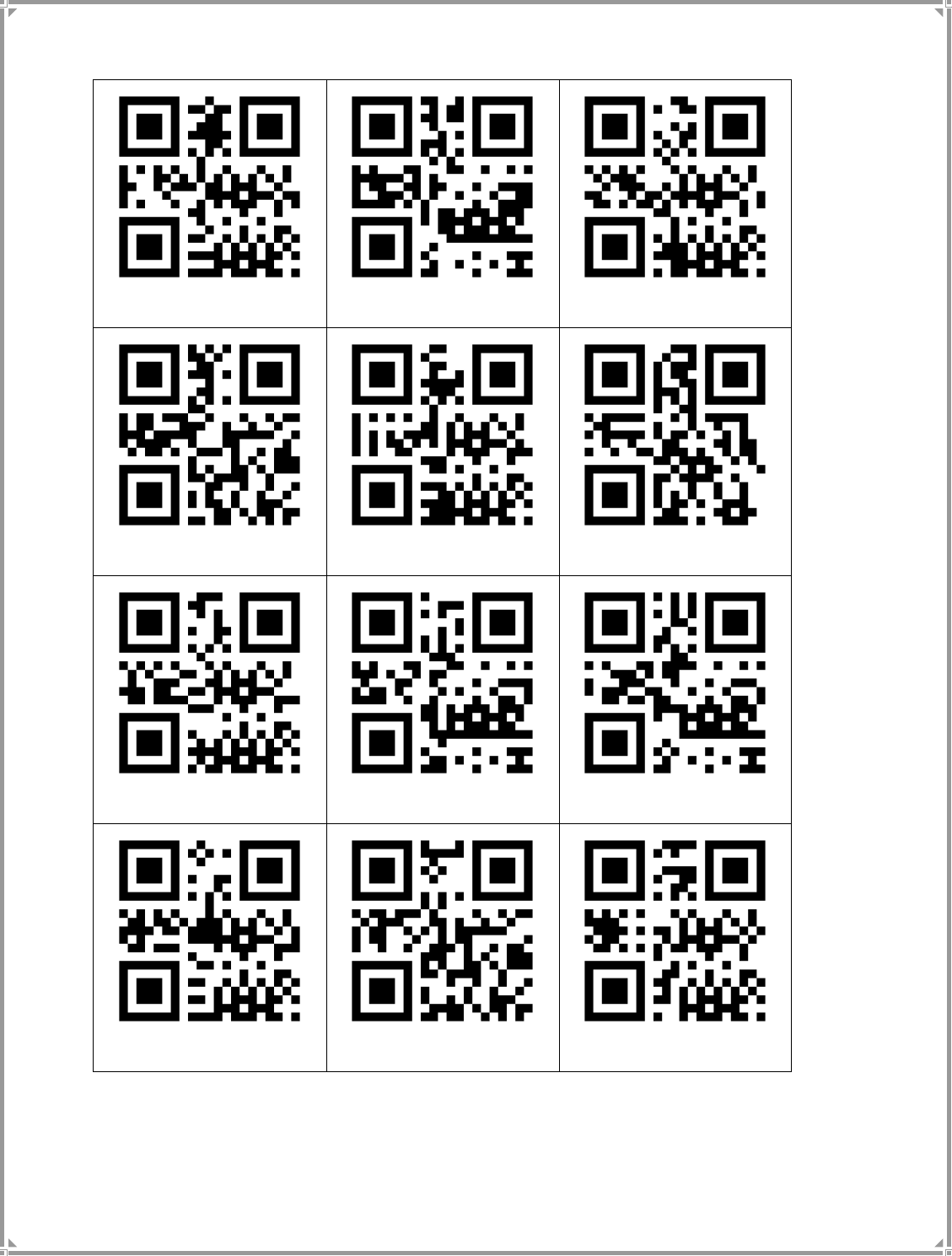

5.2. - Criar os códigos QR

157

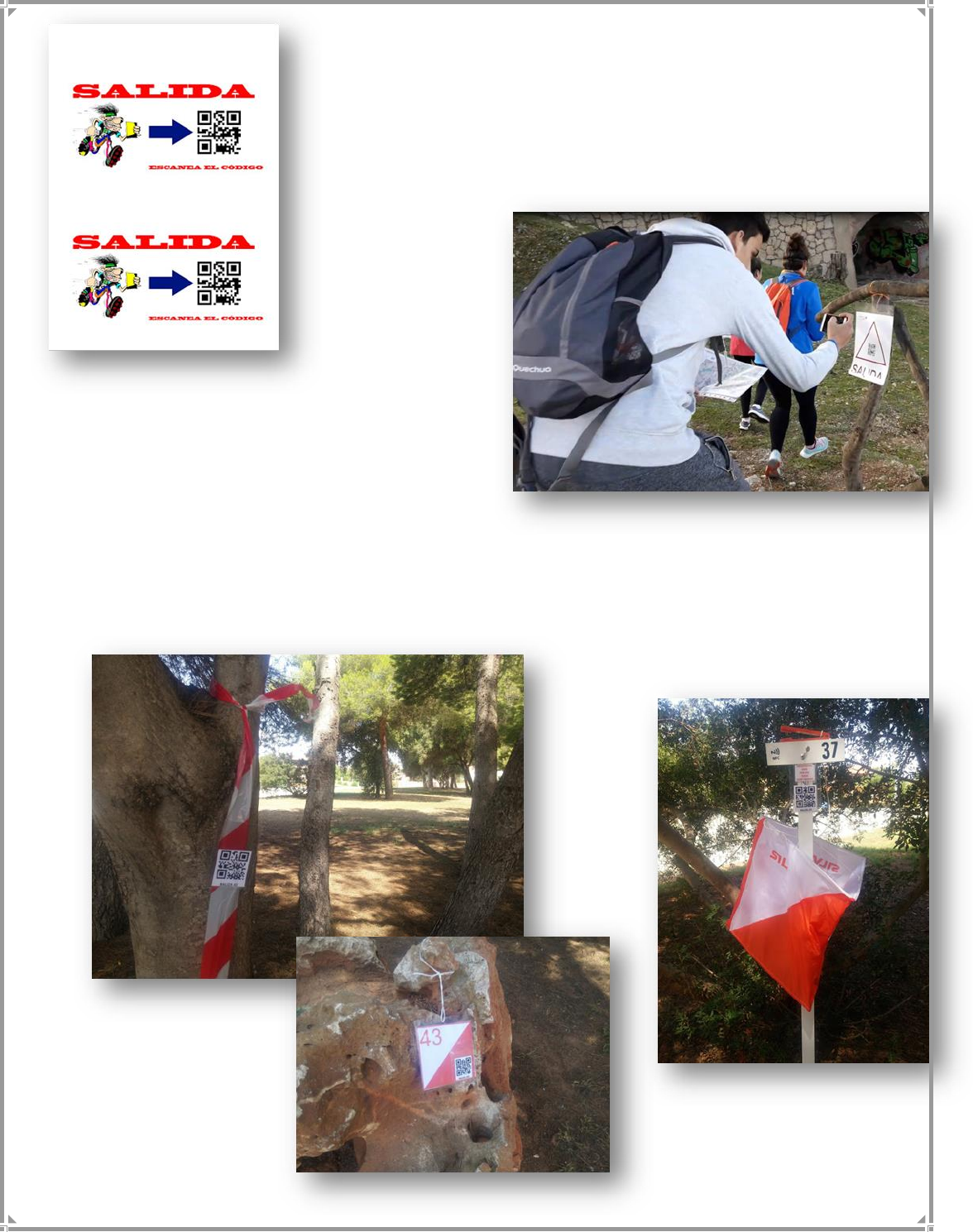

5.3. - Montagem dos códigos nos prismas

163

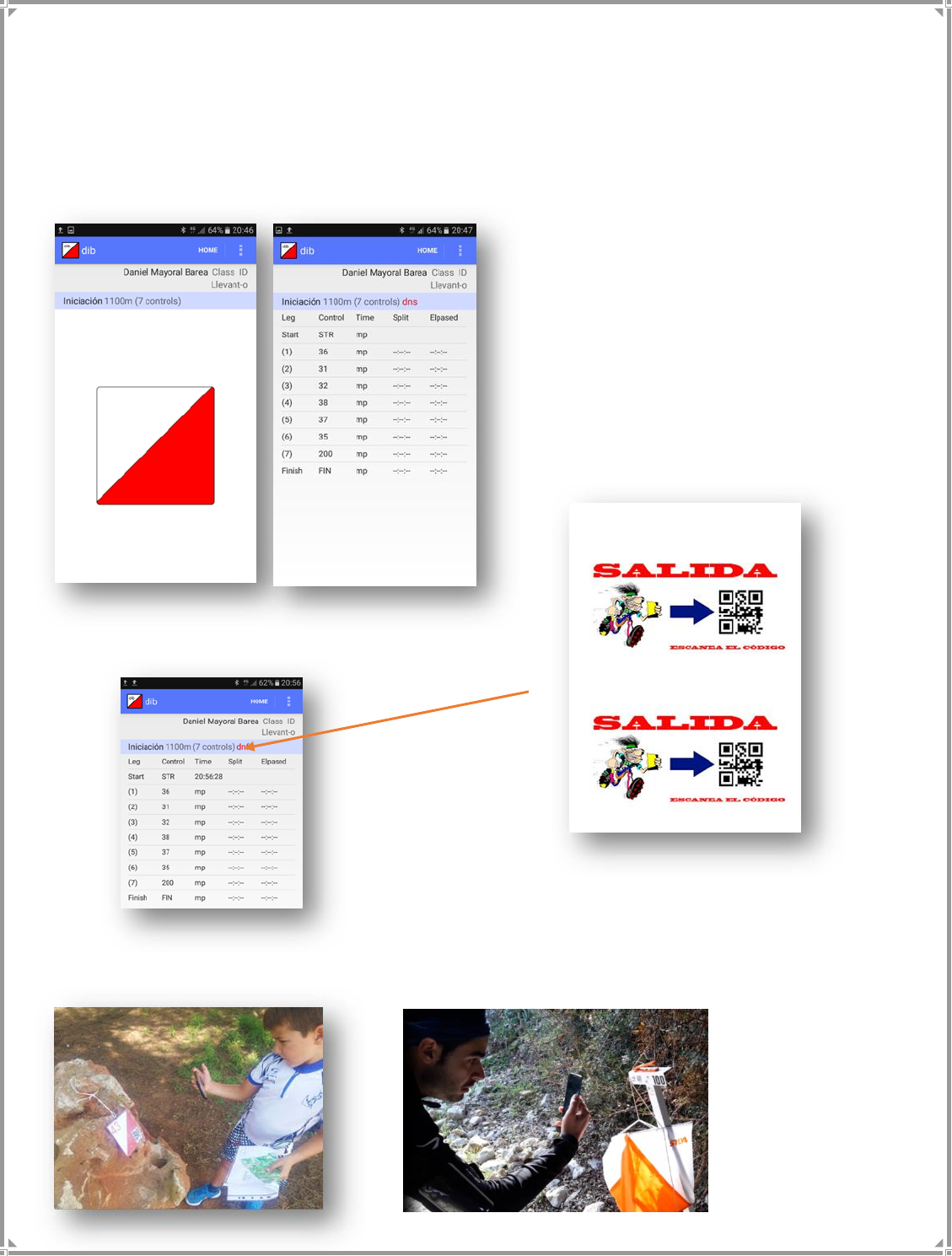

5.4. - Funcionamento do APP do competidor

166

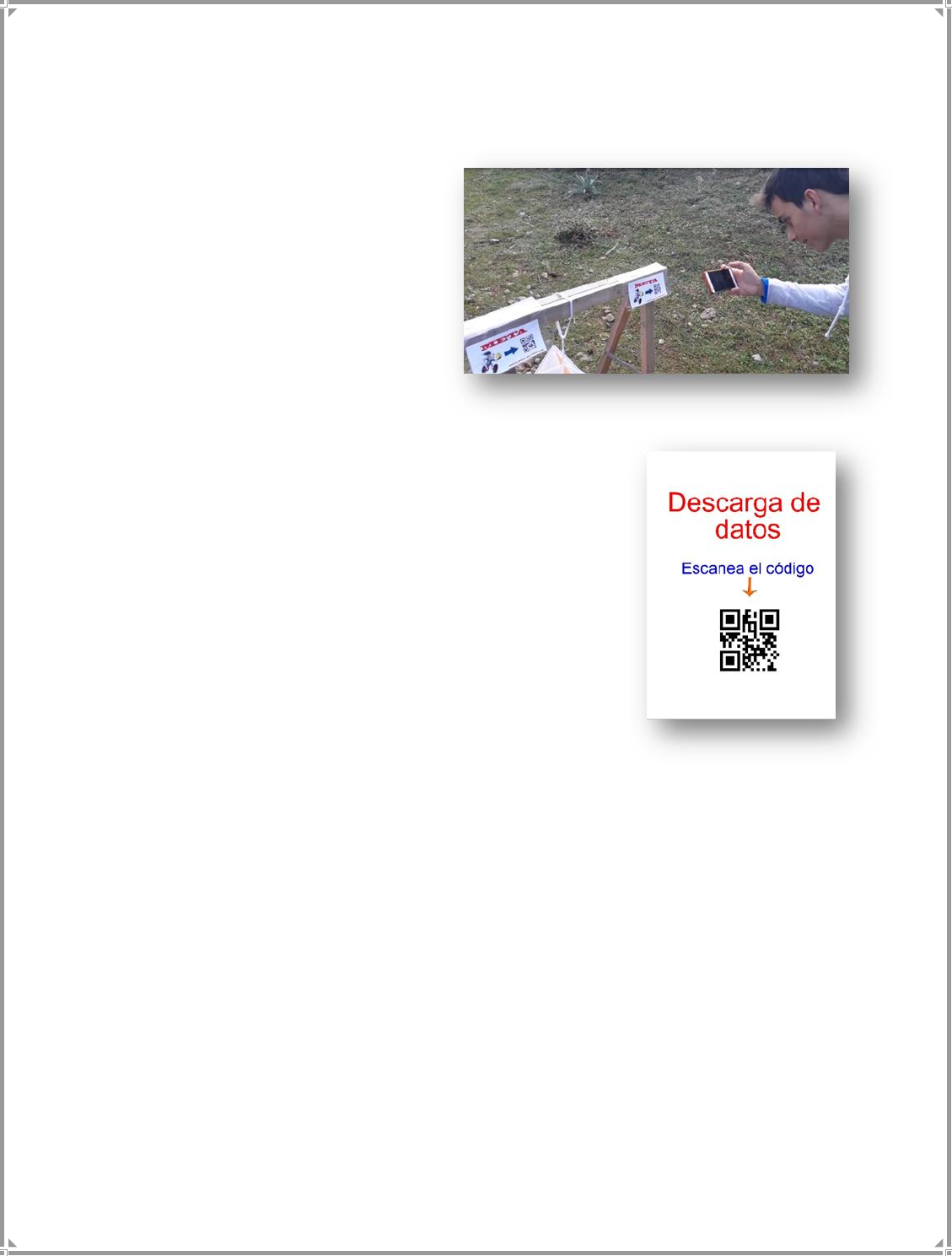

5.5. - Funcionamento do APP do cronometrista

171

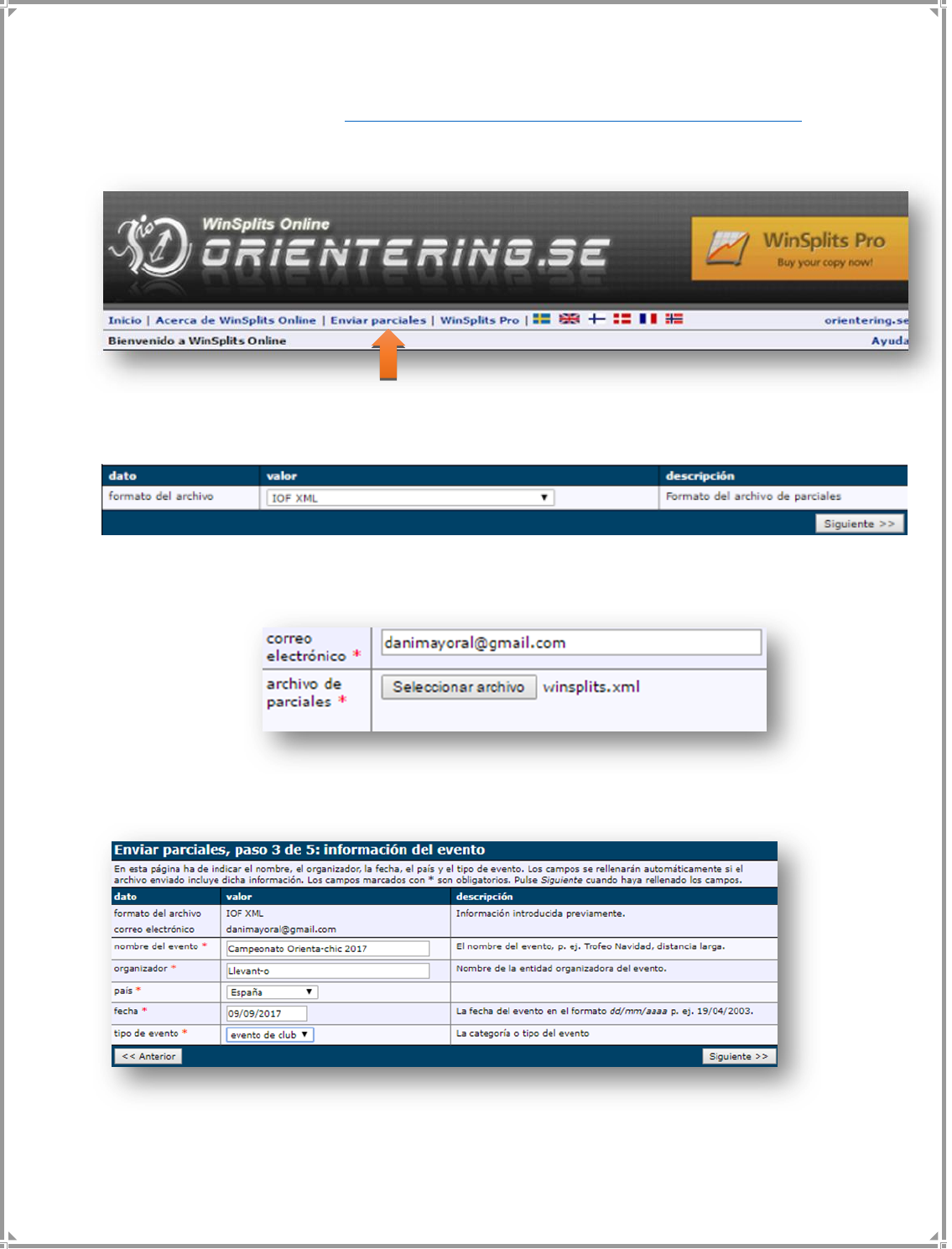

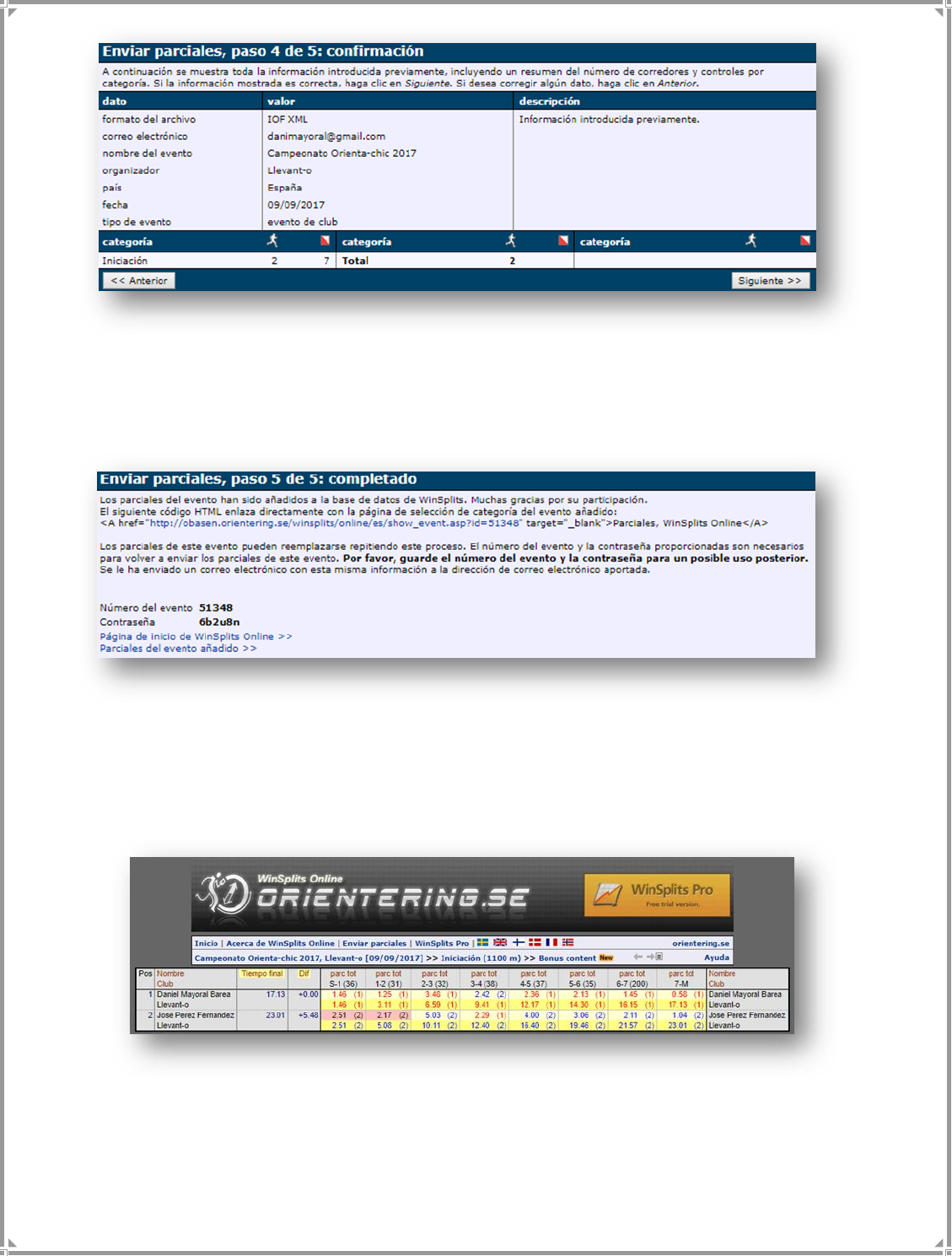

5.6. - Exportar resultados, publicar no Winsplit

172

5.7. - Sistema com etiquetas NFC

175

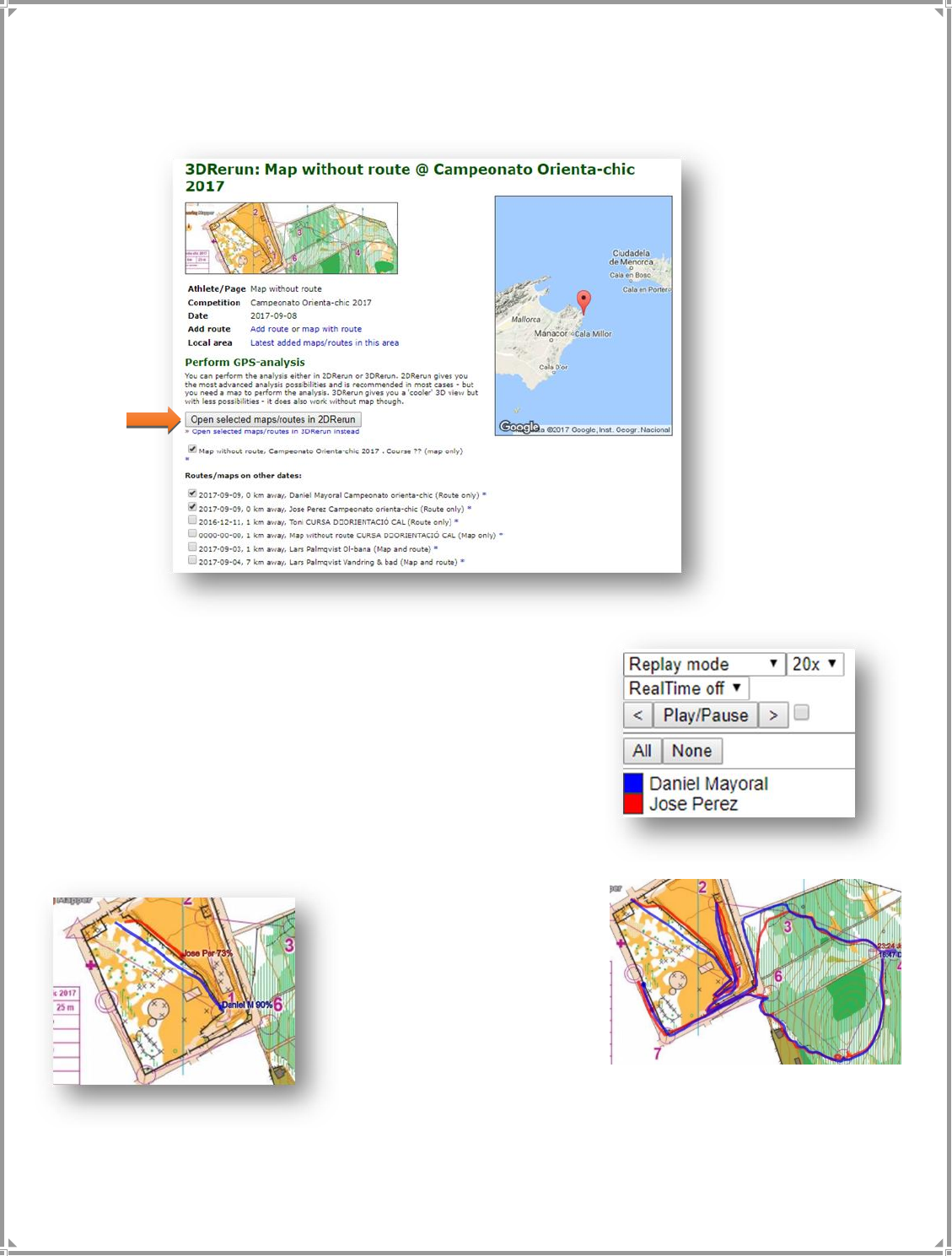

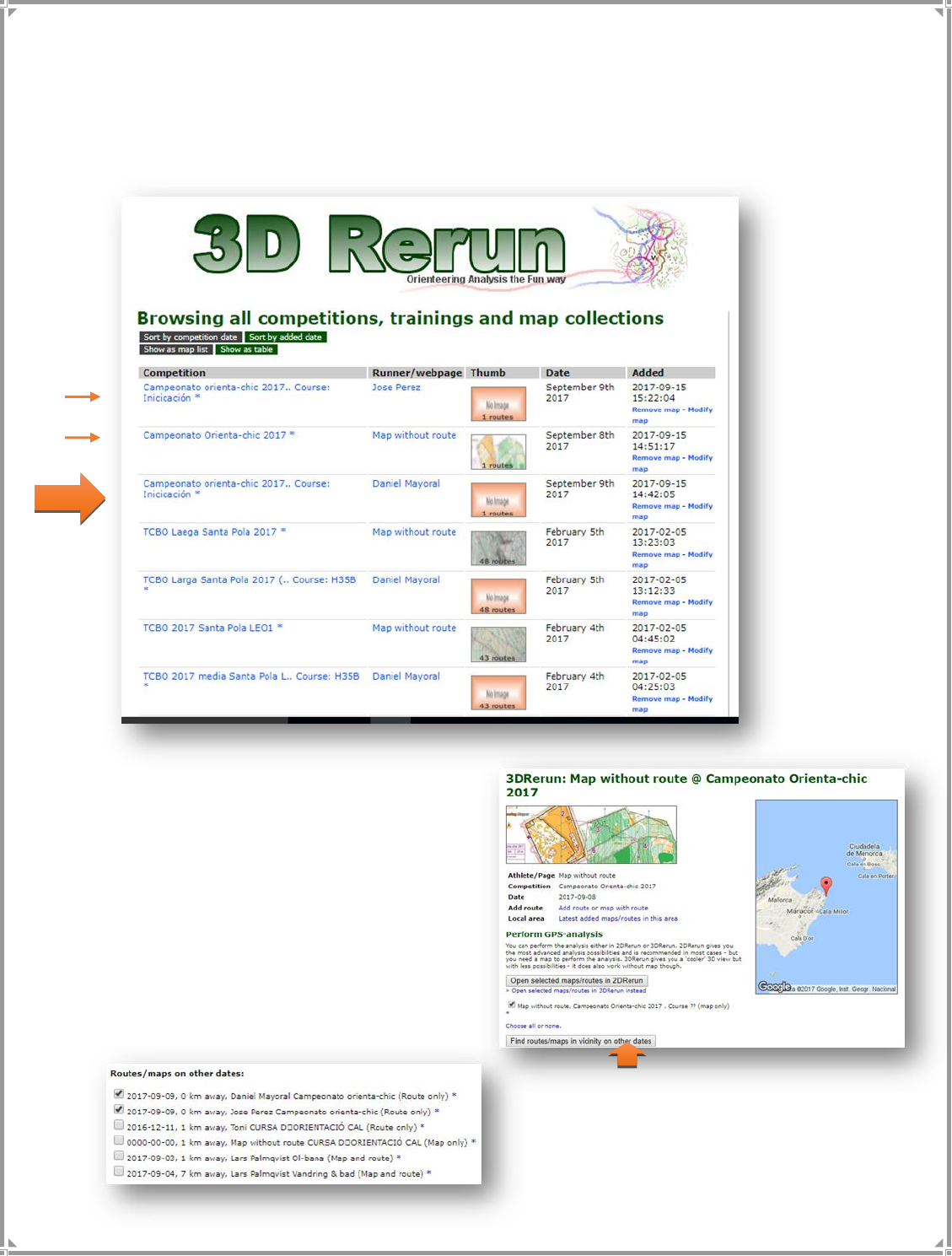

6. - ANÁLISE DE PERCURSOS COM 2DRERUN ONLINE E GPS

183

6.1. - Material GPS necessário

184

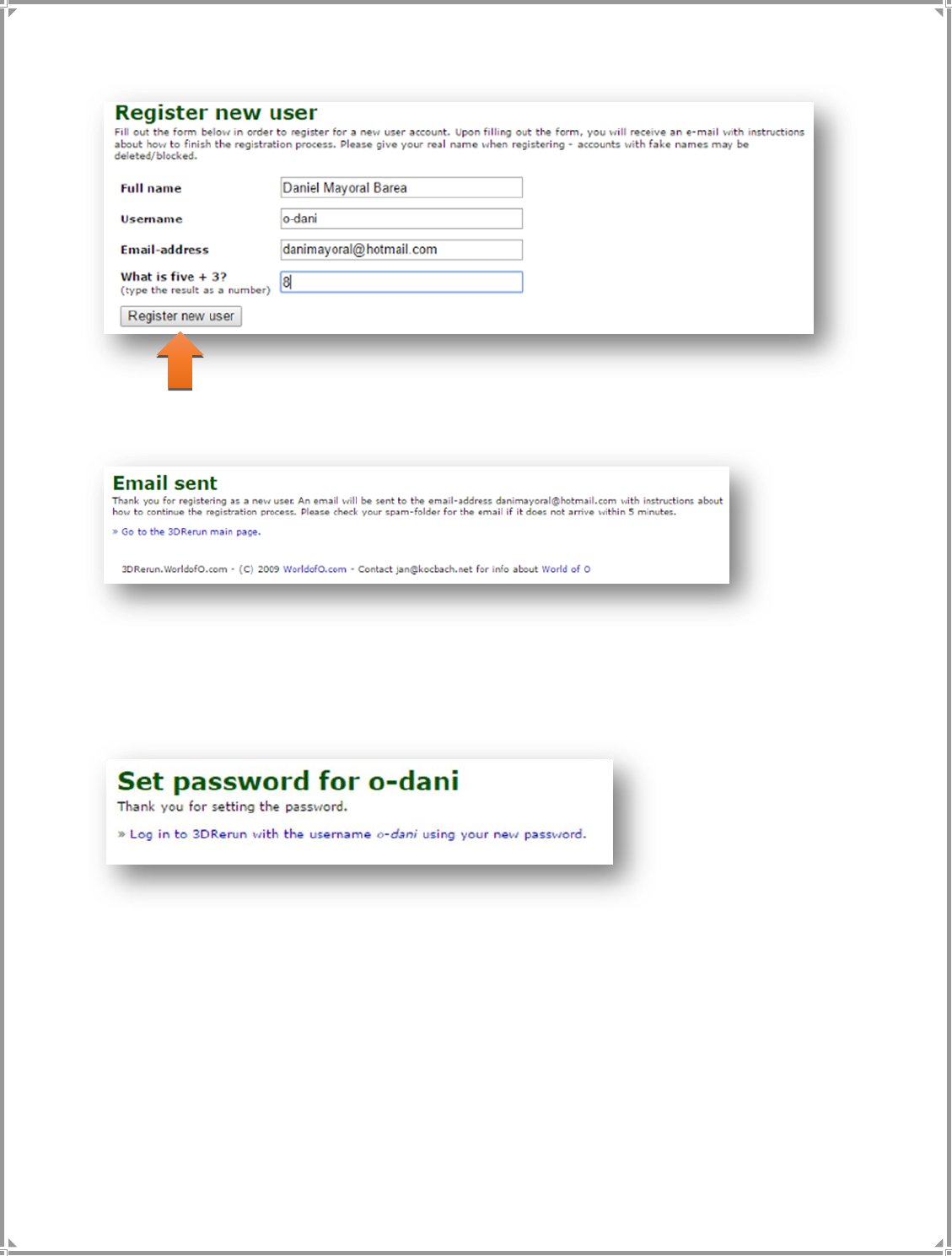

6.2. - Criar uma conta

185

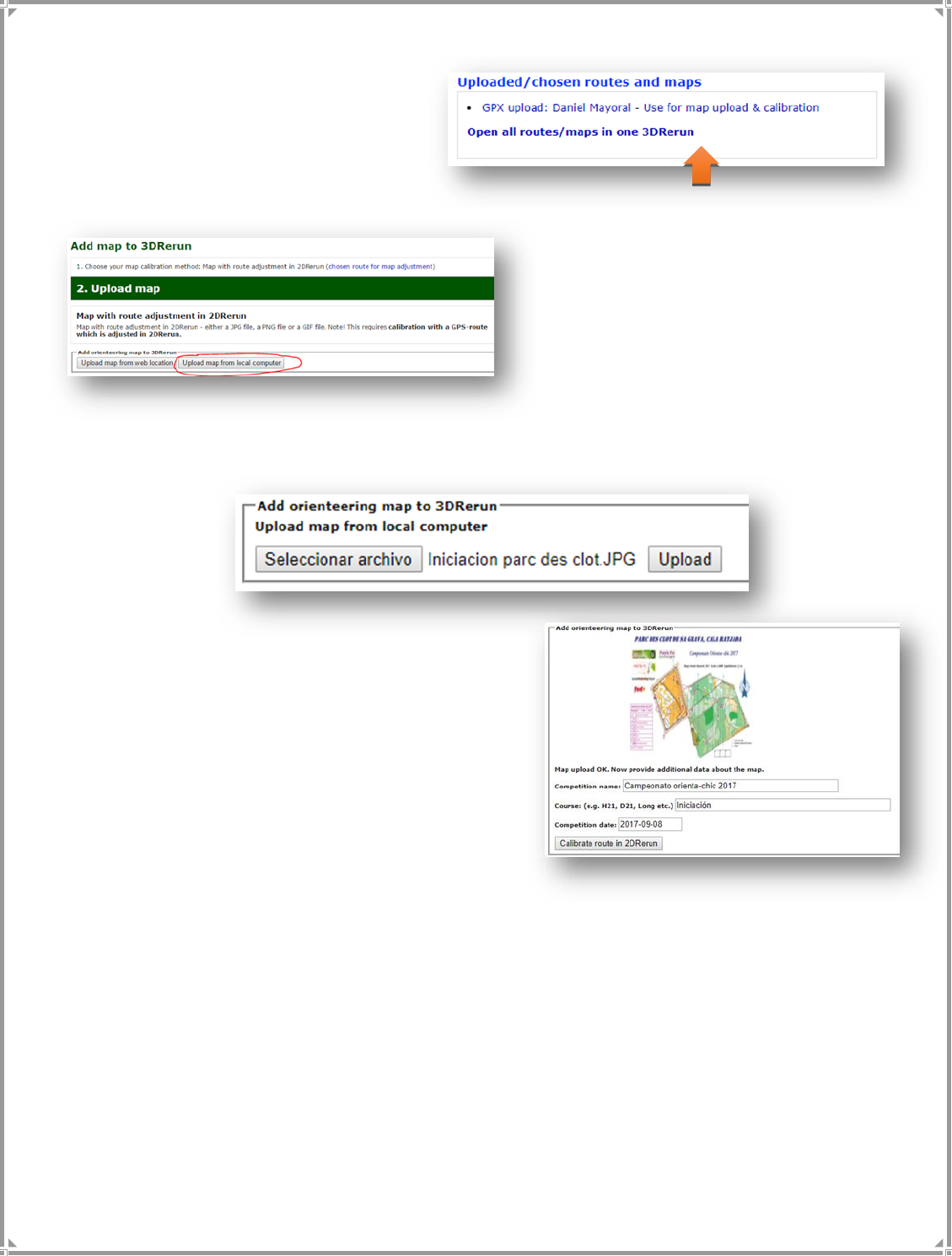

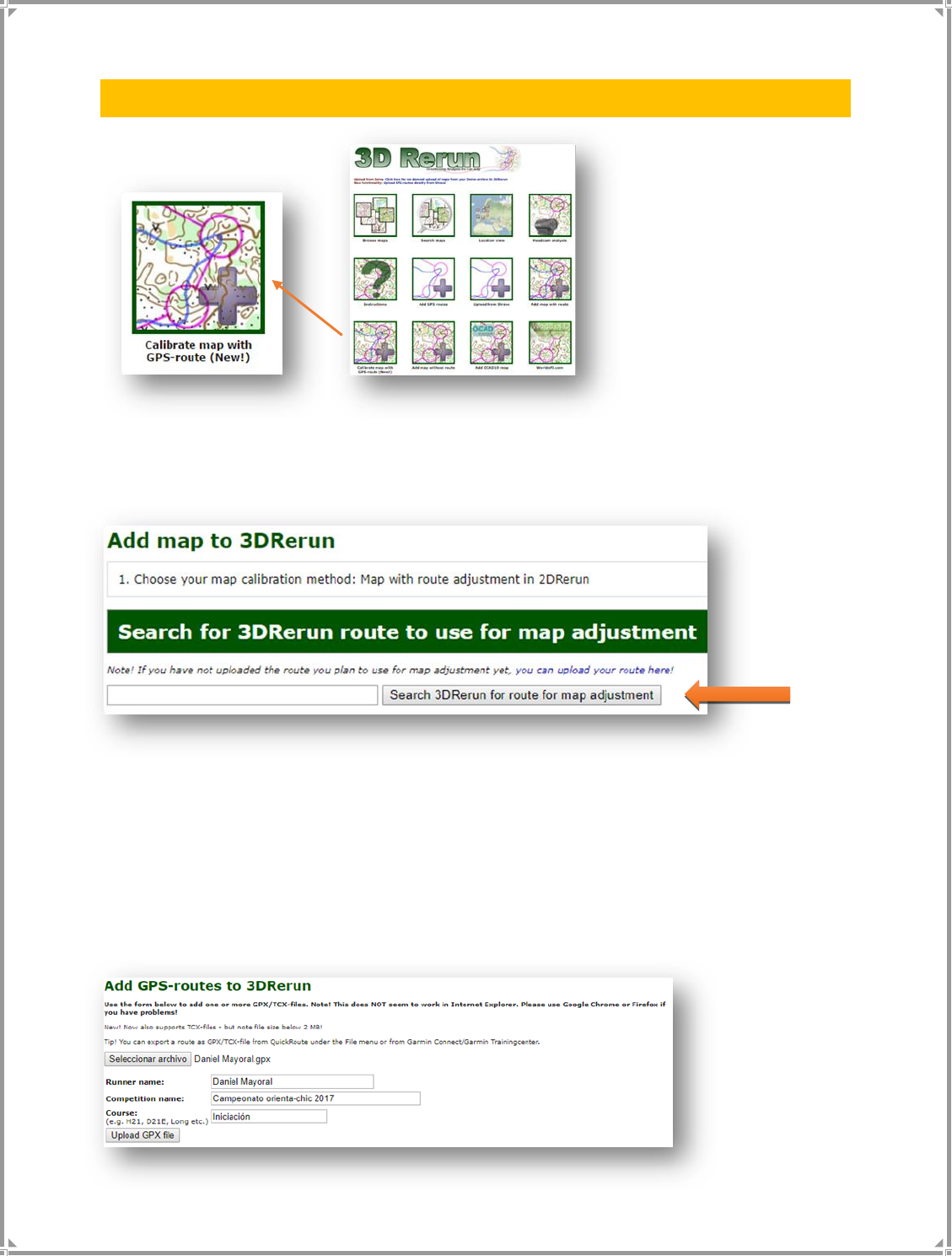

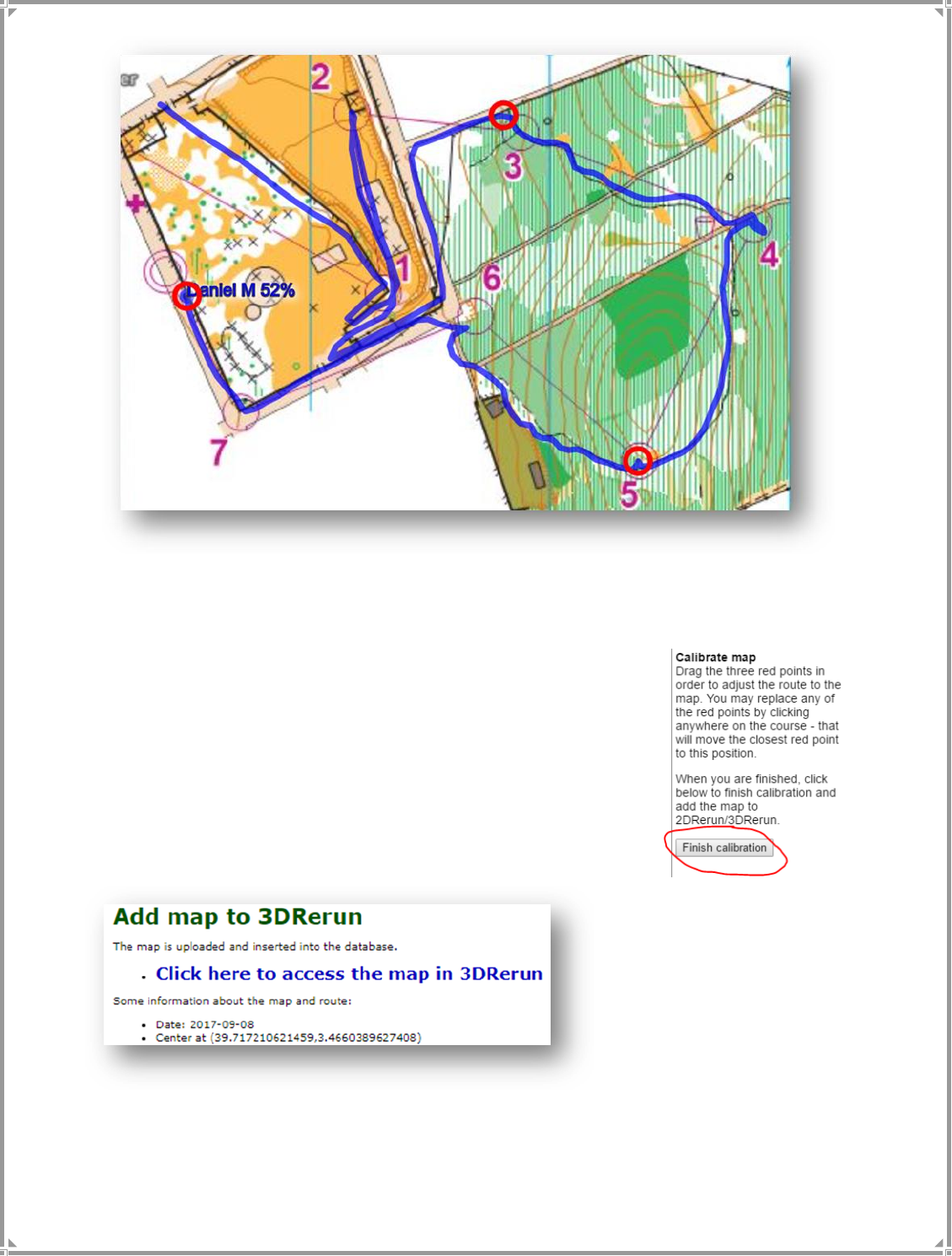

6.3. - Calibrar um mapa com o GPS

187

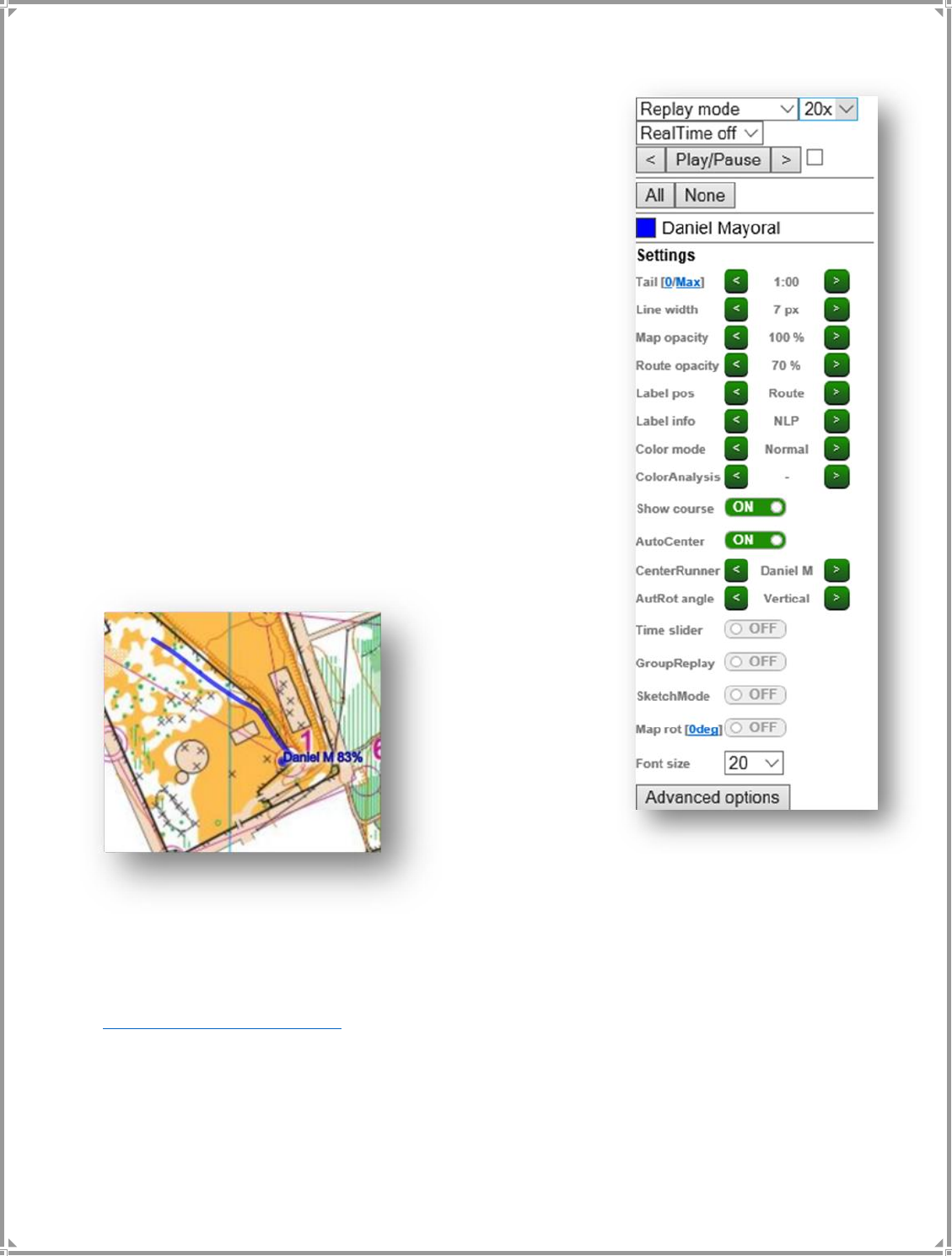

6.4. - Opções da interface e animação

191

6.5. - Vários competidores de uma vez

193

6.6. - Exportar para vídeo da web

196

6.7. - Opções de análise

197

7. - QUERO MAIS…

199

7.1. - Como continuar

200

7.2. - Ensino

205

7.3. - Clínicas

206

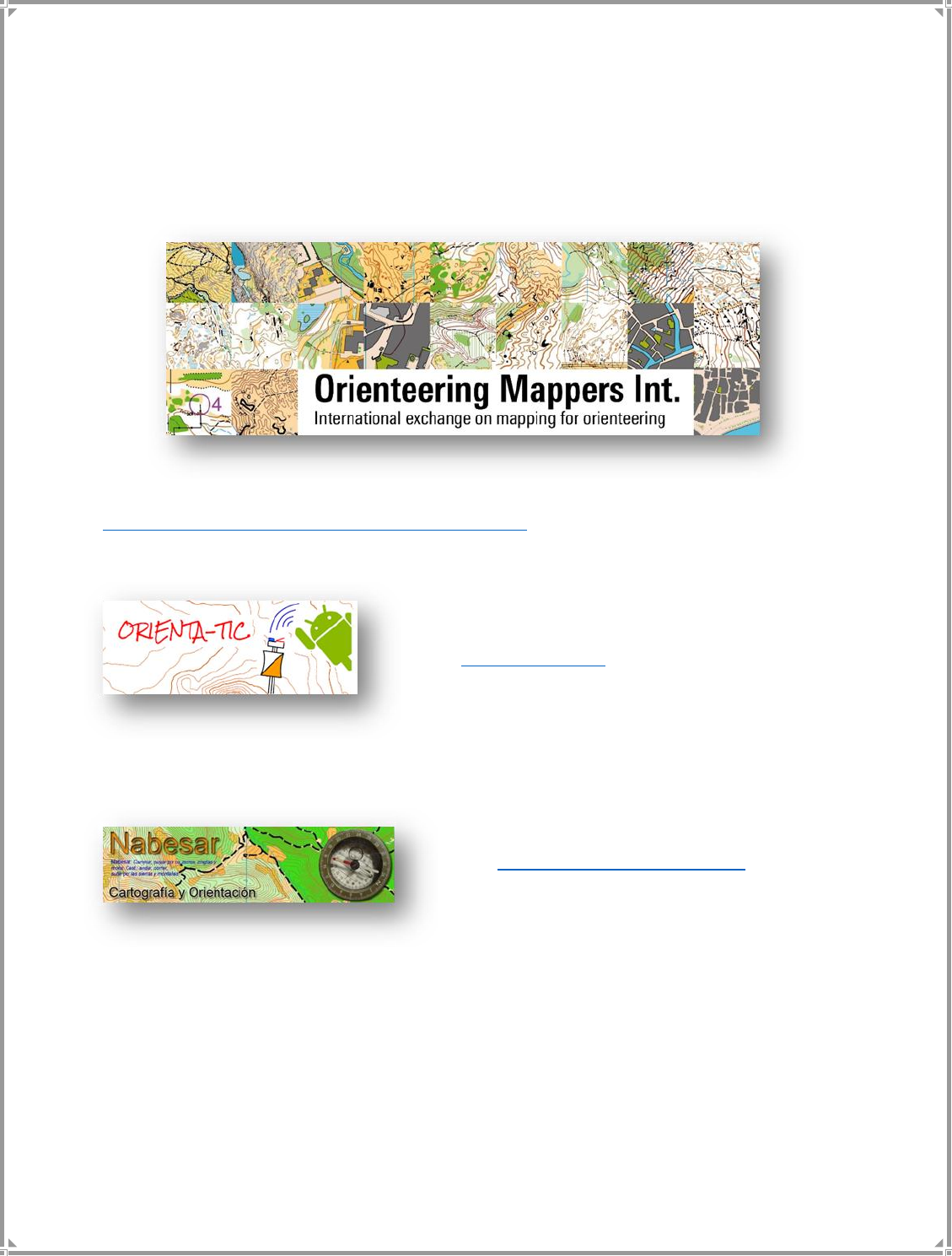

7.4. - Internet

206

8. - GUIA PARA PROFESSORES

209

8.1. - Características do curso

210

8.2. - Estatísticas

215

APRESENTAÇÃO

Dentro das várias cartografias temáticas, a pessoa destinada ao esporte Orientação

sempre teve um grande reconhecimento pelos profissionais do setor, principalmente porque

reúne metodologias aceleradas, juntamente com singularidade e precisão. No entanto, a

qualidade temática do mapa sempre estará no critério correto do mapeador quando se trata de

traduzir os princípios que definem este esporte no trabalho.

Até o início dos anos 90 e em todas as fases do processo de produção, as tecnologias

digitais e a inclusão de processos semiautomáticos, tão em voga hoje, eram inexistentes. O

presente trabalho e o rigor com que foi desenvolvido reúne, tanto o técnico em cartografia de

orientação quanto o conjunto de praticantes e iniciados, um conjunto de ferramentas e recursos

acessíveis, que através de um manual simples e claro permitem, juntos com a aplicação de

técnicas de trabalho de campo e edição digital, realizar com sucesso a grande aventura envolvida

na criação cartográfica.

Daniel Mayoral, em um grande esforço de pesquisa, análise e avaliação conseguiu colocar

nas mãos do esporte Orientação o que pode ser um salto qualitativo importante na promoção

esportiva sempre exigida.

Mario Vidal Triquell

Responsável pelo Comitê de Cartografía da FEDO

PRÓLOGO

Desde que comecei a publicar tutoriais e artigos sobre novas tecnologias voltadas para o esporte

de orientação, muitas pessoas de toda a Espanha e no exterior contataram-me para responder

perguntas, propor atividades, workshops ou simplesmente me agradecer pela dedicação, porque

graças ao material publicado e ao uso de novas tecnologias que são gratuitas e acessíveis a

qualquer pessoa, o trabalho de clubes, professores de educação física ou qualquer amador que

queira organizar eventos tenha sido facilitado exponencialmente, não sendo uma atividade na

qual mapeamento, rastreamento ou tomada de tempo fosse apenas ao alcance de alguns muito

preparados e proprietários de um software muito caro e especializado.

Um novo sentimento de compartilhamento, divulgação de conhecimento e promoção de

software gratuito e de qualidade foi inspirado no mundo da orientação e tudo isso foi graças a

pessoas generosas, com mente aberta e ansiosas para compartilhar, como Arturo Fernández,

escritor do Blog Nabesar, dos quais todos os cartógrafos aprenderam o que sabemos sobre o

mundo dos mapas base e das tecnologias LIDAR e, obviamente, promotores institucionais como

Mario Vidal, que facilitou no comitê de mapeamento da FEDO que aqueles de nós do mundo de TI

estivéssemos interessados em participar nas diferentes clínicas, divulgar e publicar as últimas

notícias.

Mas não só a cartografia revolucionou o mundo da tecnologia e software livre na

orientação, pessoas como Luis Mahou mostraram que você poderia ganhar um concurso de

traçado de percursos com software livre (Purple Pen), mostrando que a variedade de software

gratuito e de qualidade se expande em todas as direções e não apenas no mundo da cartografia.

Além disso, a análise dos percursos sofreu um avanço graças ao uso do G.P.S e software

livre, resultando em uma ferramenta fundamental para competidores e dirigentes em geral, bem

como seu uso no ensino. Treinadores e atletas, como Alex Tello, sabiam como usar essa tecnologia

a favor da aprendizagem e melhoria da técnica de orientação.

Finalmente, chegou a hora de recolher o material publicado na web, ligar entre si e formar

um manual, que se tornaria um workshop de novas tecnologias para a orientação, testá-lo

realmente com os alunos e melhorá-lo com as suas sugestões. Para atingir esse objetivo deste

manual, antes de publicar ele foi testado em um curso de sala de aula real em Xativa (Valencia)

com treinadores de nível 1 e professores de educação física, e em um curso no centro de

professores em Menorca com alunos em que se seguiu o roteiro do curso e depois aplicou ao

manual todas as referências e sugestões que emergiram após a realização do mesmo. Além disso,

antes da publicação o manual foi passado para vários especialistas para fornecer suas sugestões e

correções.

É, portanto, um trabalho revisado, testado e acordado por

especialistas, que foi divulgado através de uma licença Creative Commons

que permite que você divulgue e use o trabalho gratuitamente desde que a

autoria seja reconhecida, não seja usado para fins comerciais ou o conteúdo seja distorcido.

Este trabalho foi traduzido ao português com a mesmo proposta.

O que veremos neste manual?

Um projeto real e eminentemente prático no qual todas as etapas a serem seguidas são

realizadas do início ao fim, a fim de aprender de maneira básica, simples e direta o uso de

software livre e gratuito usado para mapear, rastrear, tomar tempo e analisar um percurso de

orientação.

As ideias básicas para o gerenciamento do software são dadas, mas não é ensinado a

mapear ou a digitalizar. Uma vez que todo o conteúdo deste manual foi concluído, cabe à

curiosidade do leitor experimentar mais com essas ferramentas para ampliar o seu conhecimento

e ser instruído com outros cursos ou documentos. Em qualquer caso, o manual indicará como

expandir os conteúdos e conhecimentos necessários.

Vamos baixar a fotografia de satélite de uma área real, prepará-la para uso com o

software de cartografia, vamos fazer trabalhos de campo cartográficos com um celular ou tablet,

desenharemos o mapa e transferi-lo para o software de traçado de percursos onde criaremos

várias rotas para uma corrida, vamos imprimir o mapa e vamos passar o percurso com códigos QR

em um Smartphone. Mais tarde, analisaremos o percurso com a trilha do GPS.

Estrutura

O manual desenvolve passo a passo o mesmo projeto que está avançando em cada capítulo.

Embora seja possível acessar diretamente a seção que nos interessa usando seu índice, é

aconselhável seguir o caso prático do manual desde o início e continuar na ordem estabelecida,

bem como não avançar até que você tenha assimilado o conhecimento do capítulo anterior.

O capítulo de criação do mapa base é o mais complexo e tedioso, mas se seguimos o manual passo

a passo nossa perseverança será recompensada.

A quem é dirigido este manual?

Qualquer orientista, professor de educação física, técnico, mapeador ou traçador de

percursos que pretenda ser autossuficiente para iniciar um mapa do zero, usando software livre e

gratuito até o percurso e análise subsequente. Não é necessário conhecimento prévio das

tecnologias.

Tenha em mente que existem muitas maneiras diferentes de fazer o que

veremos neste manual, mas escolhemos ensinar um único caminho que pode não ser

o mais completo ou o melhor, mas certamente é o mais direto, fácil e simples.

Daniel Mayoral Barea

PREPARAÇÃO DE UM MAPA BASE

E SOFTWARE CARTOGRÁFICO

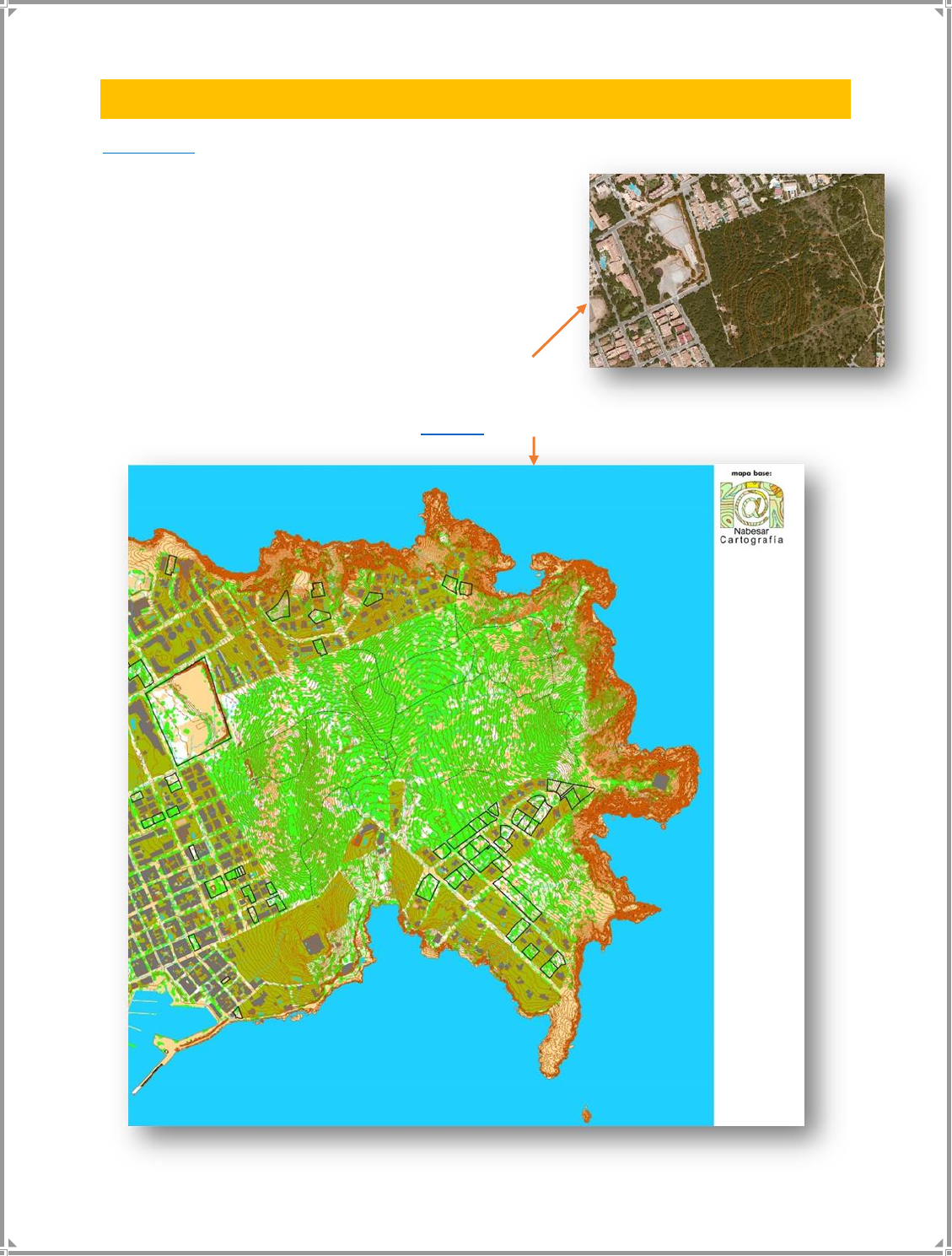

O primeiro passo em qualquer projeto de orientação começa com a criação do mapa. Para

isso, a primeira coisa que precisamos é um mapa de base, ou seja, uma fotografia aérea ou por

satélite em que desenhamos o mapa.

Até poucos anos atrás, mapeadores de orientação tinham de pagar especialistas de

preparação de mapas base, geralmente cartógrafos profissionais, que por inacessíveis ao material

comum usado para construir um mapa base com algumas informações sobre a vegetação e relevo

a um preço elevado. Com o advento do software livre, os dados disponíveis para qualquer pessoa

interessada, no cadastro do Instituto Geográfico Nacional e o incrível progresso de qualquer um

aos dados LIDAR, pode-se construir a sua própria base com muito mais informações do mapa do

que tínhamos antes neste tipo de mapas, e também gratuitamente.

O mínimo que um mapa de base deve ter para trabalhar é que seja georreferenciado e que

possua curvas de nível. Existem muitas maneiras de obter resultados mais profissionais do que o

que propomos, mas não são tão diretos, rápidos e simples. Lembre-se que o objetivo deste

manual é ensinar de uma única maneira, a mais básica e mais fácil.

Primeiro, vamos baixar a fotografia de satélite já cortada, pois estamos interessados no

software russo SAS Planet, também baixaremos o arquivo necessário para obter as curvas de nível

do site do Instituto Geográfico Nacional e trataremos toda essa informação com o programa

Quantum GIS que nos preparará para todos os arquivos para poder usá-los com Open Orienteering

Mapper (a partir de agora abreviamos OOM). Se você não é da Espanha, você deve baixar o

modelo de terreno digital de uma página diferente da usada no manual. Na Espanha, o IGN os

oferece no formato *.asc e, por essa razão, no manual, nos referimos a este formato, mas o QGIS

trabalha com muitos formatos de MDT, da mesma forma, eles poderão seguir o manual da mesma

maneira.

1.1. - Baixar e instalar os programas

As versões utilizadas neste manual devem ser levadas em consideração, porque se os programas

forem atualizados no futuro, o procedimento pode não ser o mesmo descrito aqui.

Sas Planet (Erro! A referência de hiperlink não é válida.)

O site está em russo e às vezes é difícil encontrar o lugar onde é baixado. Nós

temos duas opções ou traduzimos a web com o Google Translate e navegar para

encontrar o download, ou clique no link abaixo para baixar a versão 160707

descrita no manual.

Os arquivos são baixados compactados, descomprimidos e executa-se o programa clicando no

arquivo SASPlanet.exe, nenhuma instalação é necessária. Apenas válido para o Windows.

Atalho direto:

https://bitbucket.org/sas_team/sas.planet.bin/downloads/SAS.Planet.Release.160707.zip

Botón que nos lleva a la página de descargas

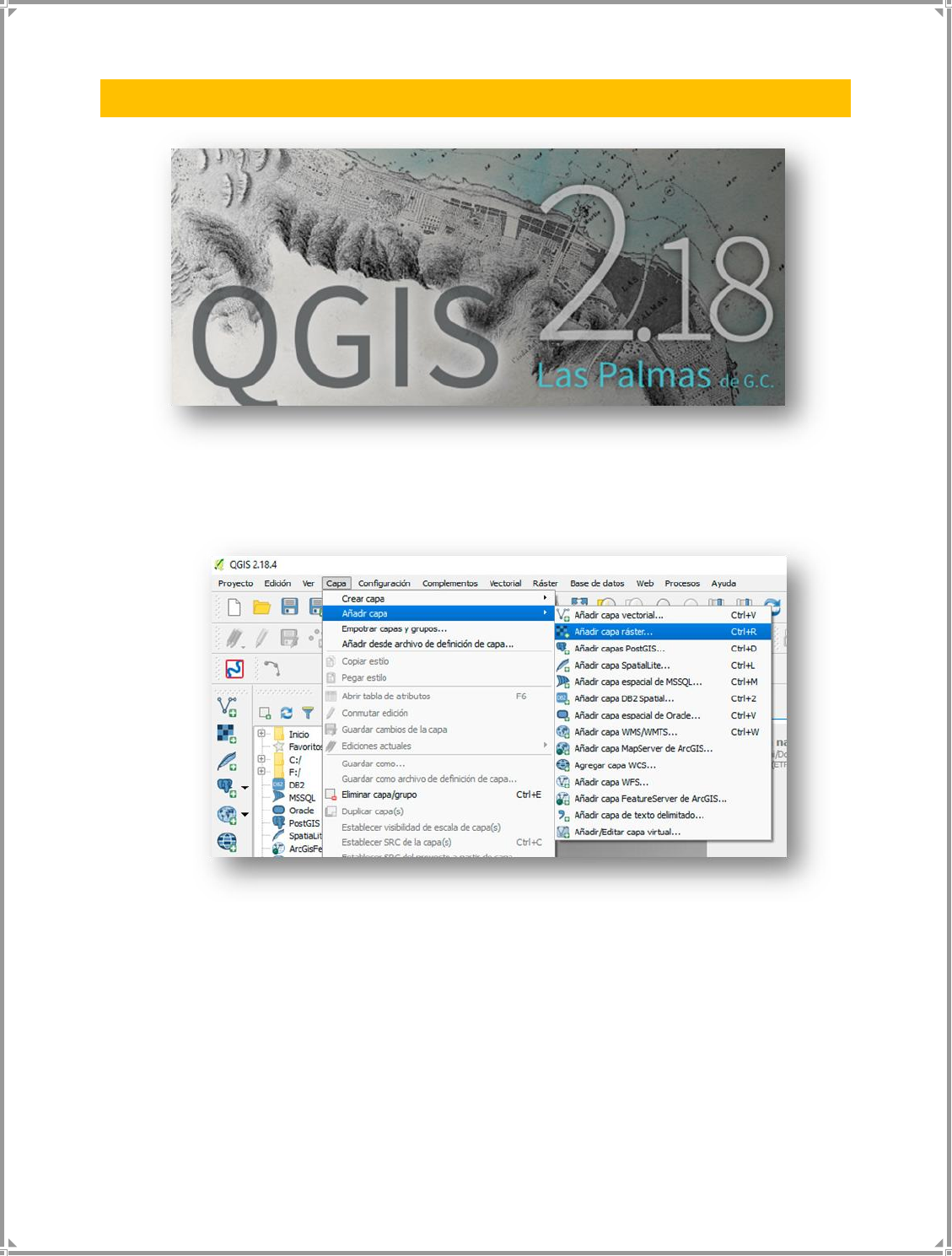

Quantum GIS (Erro! A referência de hiperlink não é válida.)

Temos a página em português que oferece downloads para todas as plataformas, incluindo o

Android. Utilizamos a versão 2.18.4 "Las Palmas" para o manual.

Atalhos diretos do Windows:

Windows 32 bits http://qgis.org/downloads/QGIS-OSGeo4W-2.18.4-1-Setup-x86.exe

Windows 64 bits http://qgis.org/downloads/QGIS-OSGeo4W-2.18.4-1-Setup-x86_64.exe

Open Orienteering Mapper versão PC (www.openorienteering.org)

O software está disponível em Windows, MacOS, Linux e Android. Para a versão para PC do

Windows, devemos selecionar 32 ou 64 bits. A instalação não representa nenhum problema. Após

instalado, possui a versão em português entre as opções.

Para o manual utilizamos a versão 0.6.8 , aqui estão os atalhos do Windows:

Windows 32 bits

https://download.opensuse.org/repositories/home:/dg0yt:/openorienteering:/archive/Windows/

openorienteering-mapper_0.6.8-Windows-x86.exe

Windows 64 bits

https://download.opensuse.org/repositories/home:/dg0yt:/openorienteering:/archive/Windows/

openorienteering-mapper_0.6.8-Windows-x64.exe

Open Orienteering Mapper versão Android (www.openorienteering.org)

O aplicativo não pode ser baixado do Google Play,

portanto, devemos permitir a instalação de aplicativos

de terceiros de origem desconhecida, no menu de

configurações do nosso telefone.

Clique nos links de download na página da Web do

dispositivo móvel, para evitar ter que transferir o

arquivo do PC para o Smartphone ou Tablet.

O link para a versão 0.6.8 que usamos no manual é o

seguinte:

https://github.com/OpenOrienteering/mapper/releases/download/v0.6.8/OpenOrienteering-

Mapper-0.6.8-Android-armeabi-

v7a.apk

Se vemos a página de download,

seguimos para baixo até encontrar as

duas versões para o Android.

Cada versão corresponde a

uma arquitetura do

processador, se não soubemos

qual é o nosso, temos duas

opções: tente até conseguir (se você instala o incorreto

simplesmente o programa não é executado) ou instale

um aplicativo que nos diga como "Droid Hardware info"

que você pode fazer o download gratuitamente no

Google Play: Download

Abrimos o aplicativo e na guia "Sistema" encontramos a

informação na seção "Conjunto de instruções"

Baixamos a

versão correta,

por não estar no

Google Play

aparecerá uma

advertência de

que o APK pode

danificar o aparelho, aí continuamos...

O app se instala em nosso dispositivo com o nome de

"Mapper", ao executar aparece uma tela que nos diz que

não há nenhum arquivo e que devemos criar uma pasta

com o nome “OOMapper” no nível superior.

Se tiver problemas com

o programa no diretório raiz, tente criá-lo no cartão SD, am

algumas tablets temos verificado que funcionava melhor

assim.

Abriremos o gestor de arquivos do nosso dispositivo móvil e

(em nosso exemplo) buscaremos a pasta de armazenamento

interno.

Criaremos ali mesmo uma pasta que deve se chamar exatamente "OOMapper" (Importante, não

funciona se escrevermos uma letra errada…)

Até gerarmos um arquivo .omap com

o Open Orienteering Mapper PC e o

passarmos ao dispositivo Android não

poderemos utilizar o App, se

quizermos “brincar” e fazer testes, na

primeira telas podemos usar o botão

"Exemplos" que nos abrirá alguns

arquivos de exemplo. Para alterar o

idioma, usamos o botão "Settings /

General / Language" e selecionamos

"português do Brasil" depois "OK" e

reiniciamos o aplicativo para mudar a

tradução para o português. A Ajuda

continua em inglês para todas as versões.

Nota: OOM está também disponível em F-Droid para dispositivos Android. O F-Droid é um

repositório de aplicativos de softwares gratuitos e de código aberto facilmente instaláveis e

semelhantes ao Google Play. Você só precisa baixar o apk, instalá-lo e executar como Google

Play: encontre o aplicativo (OOM) no catálogo e instale-o. Além disso, ele irá notificá-lo sobre as

atualizações do mesmo.

1.2. - Baixar uma fotografia de satélite georreferenciada

Abrimos a pasta do programa e executamos o arquivo do

aplicativo chamado “SasPlanet.exe”

Podemos mudar o idioma no menu “Settings/Languaje”

Selecionamos a opção "Mapas" da barra superior e os

diferentes servidores de imagem são exibidos, selecionaremos

"Bing (Virtual Earth) / Bing maps satellite". Você pode

selecionar outro servidor e escolher a imagem mais atual ou

nítida.

Em nosso exemplo, escolhemos o satélite do mapa Bing, mas podemos escolher entre vários

servidores ortofotos, como: "Google Satellite" e "PNOA da Espanha". Nossa escolha dependerá

das datas de vôo, da precisão (metros por pixel), das sombras que temos, etc.

Para conhecer as datas de voo:

Bing Maps Satellite: http://mvexel.dev.openstreetmap.org/bing/

Google Satellite: : iniciamos o Google Earth, nós ampliamos a área de interesse e podemos ver a

data do vôo na parte inferior da tela.

Spain PNOA: na tela do Instituto Geográfico Nacional http://www.ign.es/iberpix2/visor/ Na

seção "Consultas", escolhemos a ferramenta "Informações específicas" e clique na área de

interesse.

Usando a roda do mouse (zoom) e arrastando com ela, localizaremos a área que nos interessa e

vamos encaixá-la na tela.

Primeiro, faremos um teste de zoom. Com a roda do mouse,

aumentaremos até que a imagem comece a pixelar e não seja clara.

No nosso exemplo, o zoom Z20 parece ser bom e o zoom Z21 não,

então, nós apontamos para o zoom correto porque então vamos usá-

lo (Z20). Podemos ver o zoom a cada momento no controle deslizante

esquerdo da tela e na parte inferior esquerda dele.

Zoom

Agora, voltamos o zoom novamente para que toda a área que precisamos seja visível na tela. Com

o segundo ícone da barra de ferramentas, escolheremos uma seleção retangular.

Pressione uma vez em um dos cantos da área ao ser selecionada e ao mover o mouse aumentará o

ângulo para abranger toda a área que queremos.

Quando o temos, pressionamos o mouse novamente e uma janela chamada "Gerenciador de

Seleção" será aberta.

Na aba “Download” selecionaremos:

- Maps: Bing maps – satellite

- Zoom: 20

Pressione "Iniciar" e uma janela de

download é aberta, quando

terminar a figura "A tarefa está

concluída", então podemos fechá-la

pressionando "Sair". Nós já

baixamos a imagem em pedaços,

agora devemos uni-los.

Se não fizermos nada, nossa seleção anterior

permanecerá marcada, caso contrário, pressione o

segundo ícone e marque "Última seleção", a janela

"Gerenciador de Seleção" será aberta novamente.

Nós

escolhemos a aba "Stitch" e marcamos as

seguintes opções:

- Formato de salida: ECW

- Salvar em: Aqui temos que dizer a pasta e

o nome do arquivo que vamos usar, no

caso do exemplo e para ter tudo bem

ordenado, criamos uma pasta chamada

"SAS Planet Files" e chamamos o arquivo "Parc des clot ECW"

- Base map: Bing maps – Satellite

- Zoom: 20

- O restante das opções não mexemos.

O SASPlanet terá gerado um arquivo * .ECW com o seguinte Sistema de Coordenadas,

dependendo do servidor ortofoto que usamos:

EPSG:4326 (Proyección = Geographic(Latitude/Longitude), Datum = WGS84, Unidades = arc

degrees)

EPSG:3857 (Proyección =Mercator, Datum = GOOGLE MAPS (SPHERE RADIUS 6378137), Unidades

= meters)

Mais adiante neste manual, passaremos para o sistema de coordenadas que temos no Brasil.

Uma pequena janela se abre e, quando a tarefa é concluída, está fechada, terminamos com o SAS

Planet, podemos fechar o programa.

1.3. - Baixar o arquivo necessário para as curvas de nível

Navegamos na página web do IGN www.ign.es e

selecionamos o botão “Centro de Descargas”.

Na página aberta selecionamos em “Modelos digitales de

elevaciones”.

Agora selecionamos no título “ Modelo Digital del Terreno

MDT05”.

É aberto um visualizador no qual

devemos procurar ampliando o

lugar que vamos fazer.

Quando achar o lugar, clique na

opção “Buscar por punto” e clique

no mapa na área escolhida.

Os resultados obtidos são abertos e ao clicamos no sinal "+" e as informações completas são

exibidas. Se tivermos dúvidas, podemos pressionar o botão "Localizar" e veremos qual zona

compreende o arquivo selecionado.

Para o exemplo clicaremos sobre a seta “Descargar” do arquivo

PNOA_MDT05_ETRS89_HU31_0672_LID.ASC

É aberto um aviso sobre a licença de uso, clique em "Aceitar". Nosso arquivo agora está

começando a ser baixado.

Nós terminamos com o site da IGN, lembre-se de que, se a área que nos interessa incluir duas

folhas MTN50, teremos que baixar as duas.

Nota: O IGN nos oferece para baixar estas possibilidades…

1. - Quando você seleciona uma área de trabalho na qual a folha cartográfica de 1: 50.000 que a cobre está

inteiramente no fuso 30, o IGN nos oferece informações disponíveis somente no fuso 30 e na projeção

UTM.

Exemplo: PNOA_MDT05_ETRS89_HU30_0383_LID.ASC

2. - Quando você seleciona uma zona de trabalho na qual a folha cartográfica de 1: 50.000 que a cobre

está:

a) no fuso 29, o IGN nos oferece a informação disponível no fuso 29 e no fuso 30, ambos em projeção UTM.

Exemplo: PNOA_MDT05_ETRS89_HU29_0070_LID.ASC

PNOA_MDT05_ETRS89_HU30_0070_LID.ASC

b) no fuso 31, o IGN nos oferece a informação disponível no fuso 30 e no fuso 31, ambos em projeção

UTM.

Exemplo: PNOA_MDT05_ETRS89_HU30_0672_LID.ASC

PNOA_MDT05_ETRS89_HU31_0672_LID.ASC

3. - Quando você seleciona uma zona de trabalho na qual a folha cartográfica de 1: 50.000 que a cobre está

no fuso 27 ou no fuso 28, o IGN nos oferece informações disponíveis apenas no fuso 28 e projeção

REGCAN95.

Exemplo: PNOA_MDT05_REGCAN95_HU28_1092_LID.ASC

Devemos escolher o fuso com o qual vamos trabalhar e levá-lo em conta para que quaisquer dados

geográficos que queremos contribuir para o nosso trabalho estão no referido fuso.

Para o Brasil podemos utilizar os "arquivos shape de ESRI" da NASA. Não possuem uma resolução

tão boa como a do trabalho feito pela Espanha, mas possuem uma qualidade razoável, e são

compatíveis com as imagens do Google Earth.

O acesso é pela página https://earthexplorer.usgs.gov/ com login através de um cadastro com

dados de e-mail. Para a área escolhida é baixada uma pasta com vários tipos de arquivos. Entre

eles, o que usaremos adiante para extrair as curvas de nível é um que tem o formato .dem.tif

Para o Estado de São Paulo é possível conseguir as curvas de nível que foram restituídas na década

de 70. Apesar de serem de cartas topográficas antigas, possuem uma qualidade um pouco melhor

que as curvas obtidas com as imagens da NASA. Tem que usar o Internet Explorer e instalar o

Microsoft Silverlight. Depois acessar o link abaixo. Aparece uma janela lateral onde selecionamos a

opção: Folhas Topográficas 1:10.000. Daí é só escolher o local no mapa, movendo com o mouse e

ajustando o zoom da tela, e aí usar a tecla “Print Screen” para copiar e fazer um mosaico usando o

Paint ou outro programa gráfico.

http://geoportal.igc.sp.gov.br:8080/GeoPortalIGC/Internet/

1.4. - Tratamento da fotografia de satélite para OOM

A primeira coisa que devemos descobrir antes de continuar é em que zona UTM é o lugar onde

estamos trabalhando, já que o sistema de coordenadas que carrega a fotografia que baixamos do

SAS não é o que devemos usar. Em primeiro lugar, podemos ver nesta imagem se podemos

identificar nossa zona UTM a partir de um simples olhar. Vemos que a área das Ilhas Canárias seria

a zona 27 e 28, a zona de Portugal e a área oeste da Espanha seria a zona 29, a parte central da

Espanha corresponderia à zona 30 e, finalmente, à parte oriental da Espanha (incluindo o Mallorca

que é o que estamos seguindo neste tutorial) é a zona 31, todos Norte (28N, 29N, 30N e 31N).

Nota: Nas Canarias, em El Hierro também chegam ao Fuso 27.

O Sistema de Coordenadas oficial das Ilhas Canarias é o “REGCAN95” equivalente

EPSG4082 REGCAN95 UTM fuso 27

EPSG4083 REGCAN95 UTM fuso 28

Imagen extraida de http://www.accion4x4.es

Nota: Se a nossa área de trabalho estiver dentro de dois Fusos, por exemplo, EPSG: 25830 e EPSG:

25831, devemos escolher um dos dois para trabalhar. Não há nenhum problema para escolher um

ou outro, os programas SIG saberão como interpretar quando você adiciona informações em um

Fuso ou outro para o seu trabalho.

Se nosso objetivo estiver em um lugar duvidoso para estar localizado no limite de duas zonas,

podemos descobrir de outra forma em que zona é. Nós vamos ao visualizador SIGPAC

http://sigpac.mapa.es/fega/visor/ .

Para o Brasil temos oito zonas, todas Sul, com exceção de alguns locais ao norte da linha do

Equador, desde a 18S até a 25S. A zona de Brasília, São Paulo, Rio de Janeiro e Belo Horizonte é a

23S. Nos ajustes que serão feitos no QGIS devemos usar a opção de datum WGS84, que é o

mesmo tipo que usamos nos aparelhos GPS mais comuns utilizados no mapeamento. Os

cartógrafos brasileiros trabalham com o datum Sirgas 2000, entretanto o GPS deve estar ajustado

para o mesmo sistema ou deve ser feita a correção, para evitar isso usamos o padrão de datum

WGS84, que encontramos em qualquer tipo de GPS.

Buscamos o lugar procurado e na caixa no canto inferior esquerdo podemos ver, além das

coordenadas, a zona ou o eixo UTM.

Uma vez que sabemos com qual área UTM trabalhamos, teremos em consideração o sistema de

coordenadas que usamos, dependendo da área. Observe que a única coisa que muda são as duas

últimas figuras que são a zona UTM.

o Para a zona 28 o sistema EPSG:25828

o Para a zona 29 o sistema EPSG:25829

o Para a zona 30 o sistema EPSG:25830

o Para a zona 31 o sistema EPSG:25831

No exemplo deste manual (Mallorca, zona 31N), o sistema que usaremos será o EPSG: 25831

Abrimos o programa QGIS e no menu que selecionamos Projeto/novo.

IMPORTANTE

Ao analisamos o sistema de coordenadas do projeto no canto inferior direito da tela, vamos mudá-

lo de acordo com a área UTM do local com o qual estamos lidando, como explicamos no ponto

anterior.

No caso do exemplo que estamos seguindo no manual (Mallorca), devemos estabelecer o projeto

no sistema EPSG:25831 .

Para fazer isso, clicamos no sistema de coordenadas atual.

Uma janela de

configuração será aberta, no

lado esquerdo, marcamos a

aba SRC, normalmente

selecionada por padrão.

Verifique a caixa "Ativar na

transformação CRS CRS". Na

caixa "Filtro", apresentamos

o nosso sistema de

coordenadas para que ele o

encontre, apresentamos no

caso exemplo deste manual

"25831" e veremos como ele

encontra o sistema que

estamos procurando.

Selecionamos

Selecione o sistema de coordenadas e clique em "Aceitar".

Podemos ver que o sistema de coordenadas já mudou no canto inferior direito da tela principal.

Selecionamos a opção .“Camada /

adicionar camada ráster”.

Selecionamos o arquivo ECW que obtivemos com o

SAS Planet. A fotografia de satélite é aberta na tela.

Clique no menu "Raster / projeções / warp

(reproject)" com esta opção, vamos mudar o

sistema de coordenadas para o qual estamos

interessados.

Uma janela será aberta e preenchê-lo da seguinte maneira:

Arquivo de entrada: selecionado por padrão, o arquivo de nossa fotografia de satélite.

Arquivo de saída: este é o nome definitivo que a nossa foto de satélite terá, clique em selecionar,

o mecanismo de busca de arquivos do nosso computador é aberto, criamos uma nova pasta que

chamaremos QGIS e dentro dela colocamos o nome que levará o arquivo. A extensão do arquivo

será GEOTiff. Dei a ele o nome Parc des Clot Geo Tiff.tiff

SRE de origem: o sistema de coordenadas

inicial que teve a fotografia quando o baixamos

no SASPlanet. Deixamos como está.

SRE de destino: clique em selecionar, abre

uma janela como a que vimos anteriormente,

na qual colocamos o sistema de cooordenadas

que deve levar a fotografia, no caso do

exemplo deste manual, a EPSG: 25831, Digite

no campo "filtro" 25831 e nosso sistema de

coordenadas aparecerá. Nós selecionamos.

Carregar na vista do mapa quando terminar:

marcamos.

Se olharmos agora, a fotografia inclinou-se um

pouco para se adequar ao novo sistema de

coordenadas.

Podemos ver como no painel de camada

existem os arquivos que estão abertos na

nossa tela, abaixo do arquivo ECW sem

recombinação e acima do arquivo GEOTIFF.

Nós devemos ter selecionado o arquivo no qual queremos

trabalhar, podemos excluir os arquivos que temos.

Por exemplo, excluímos o arquivo ECW clicando com o botão

direito do mouse e depois "excluir".

Agora, precisamos de um arquivo

para Open Orienteering Mapper para

reconhecê-lo como

georreferenciado, pois selecionamos

a camada do nosso arquivo GEOTIFF

no painel de camadas e, em seguida,

selecionamos Ráster / projeção /

extrair projeção

Na janela que se abre, selecionamos o

arquivo Tif e marcamos a opção "Criar

também arquivo prj", que é o que

precisamos para o OOMapper.

Embora pareça que nada aconteceu, o

programa criou os arquivos

necessários com uma extensão .wld e

.prj

Na ausência de adição de curvas de nível,

poderíamos usar os arquivos no OOMapper como

estão. Para isso, precisamos do arquivo TIF + para

o arquivo PRJ + o arquivo WLD

1.5. - EXTRAÇÃ0 DAS CURVAS DE NÍVEL

Abrimos o programa Quantum Gis Las Palmas e carregamos o arquivo que criamos anteriormente

em formato GeoTiff. “Camada/ adicionar camada / adicionar camada ráster”

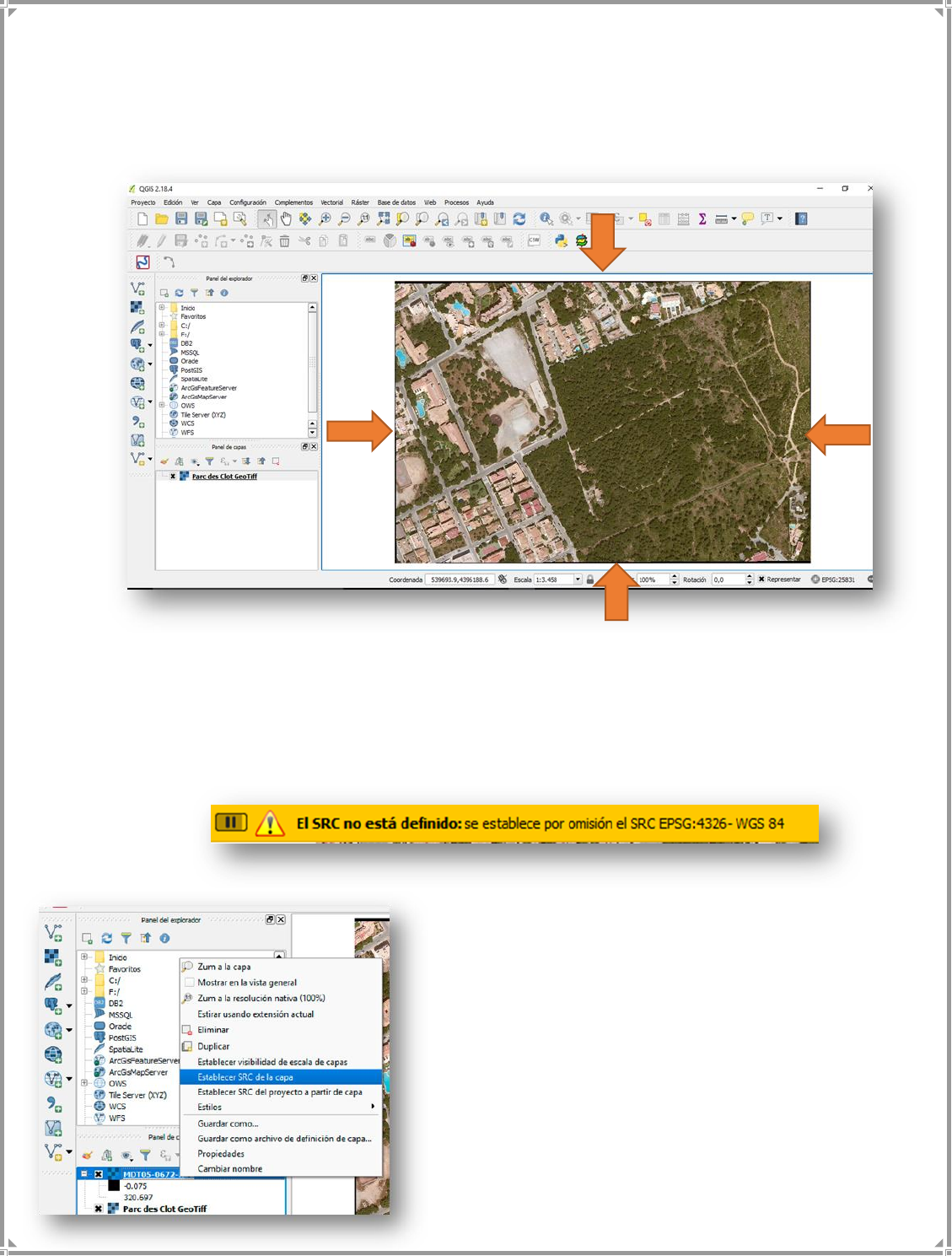

Vamos ampliar até que a área esteja completamente emoldurada e a área a ser usada esteja

completamente dentro da tela.

Clique em “Camada/ adicionar camada ráster” e selecione o arquivo .asc que baixamos. Pode

aparecer este aviso …

Os Modelos de Terrenos Digitais oferecidos pelo IGN

não carregam a informação de seu SRC (Sistema de

Coordenadas). É por isso que a QGIS diz que não

encontra o SRC e, por padrão, ele o coloca em

EPSG:4326.

Para resolver este problema, clicamos com o botão

direito na camada que acabamos de criar e selecione

"Definir SRC da camada".

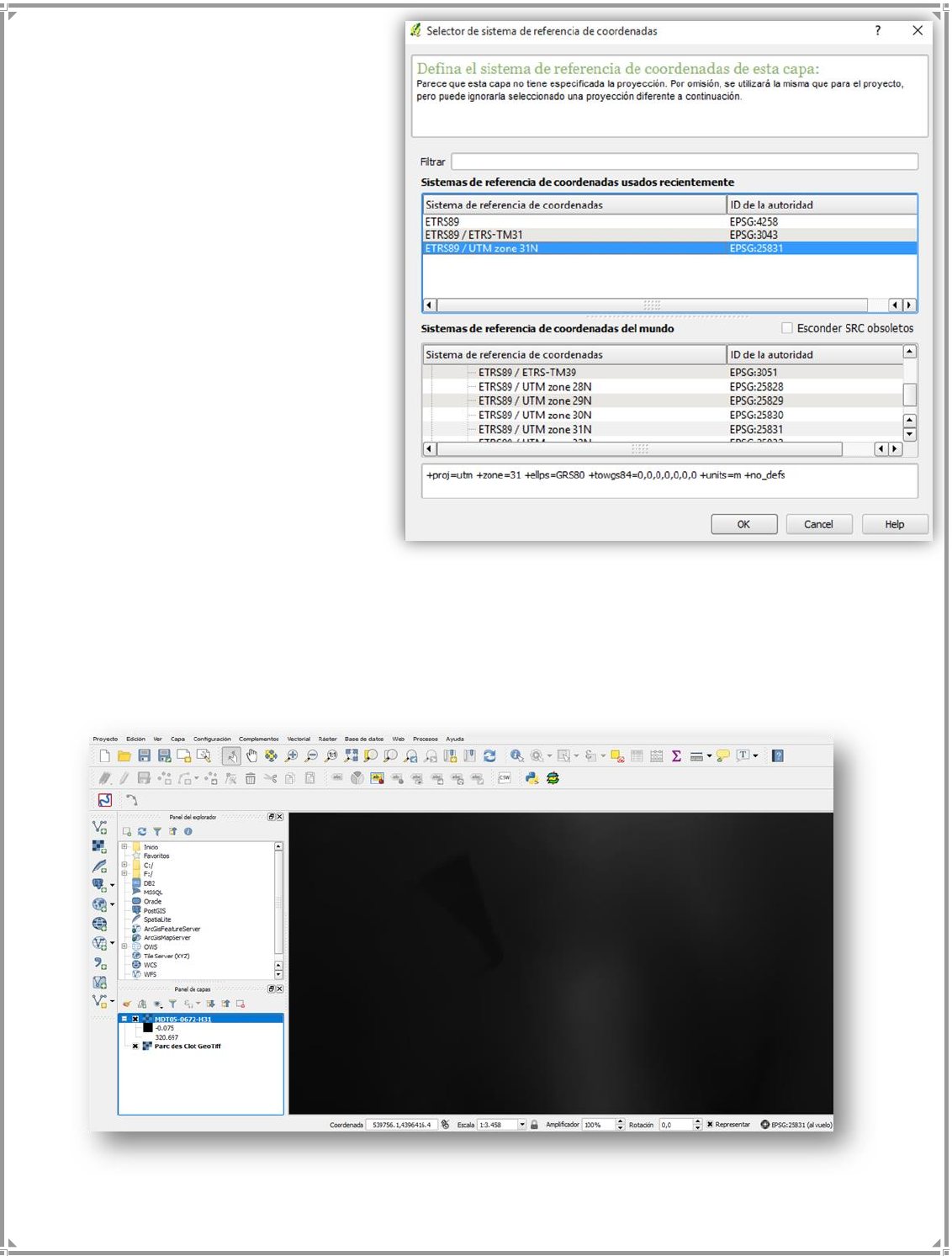

Uma janela se abre para selecionar

o sistema de coordenadas,

certamente o que nos interessa já

está selecionado, caso contrário,

procedemos como fizemos

anteriormente. Nós escrevemos

no filtro de espaço "epsg: 25831"

e quando recebemos a opção

"ETRS89 / UTM Zone 31N",

selecionamos e pressionamos

“ok”.

Agora vemos na tela o MDT05 em escala de cinza, cada pixel representa um espaço de terra de

5mx5m com um valor de altura acima do nível do mar que vemos na tela com um valor de tom de

cinza (brancos = altura mais alta, negros = menor altura)...

Cada MDT05 que baixamos do IGN corresponde à sua

folha 1: 50000, que abrange aproximadamente

28kmx19km, para tornar o processo inteiro mais ágil,

vamos cortar o MDT05 ao tamanho do espaço que

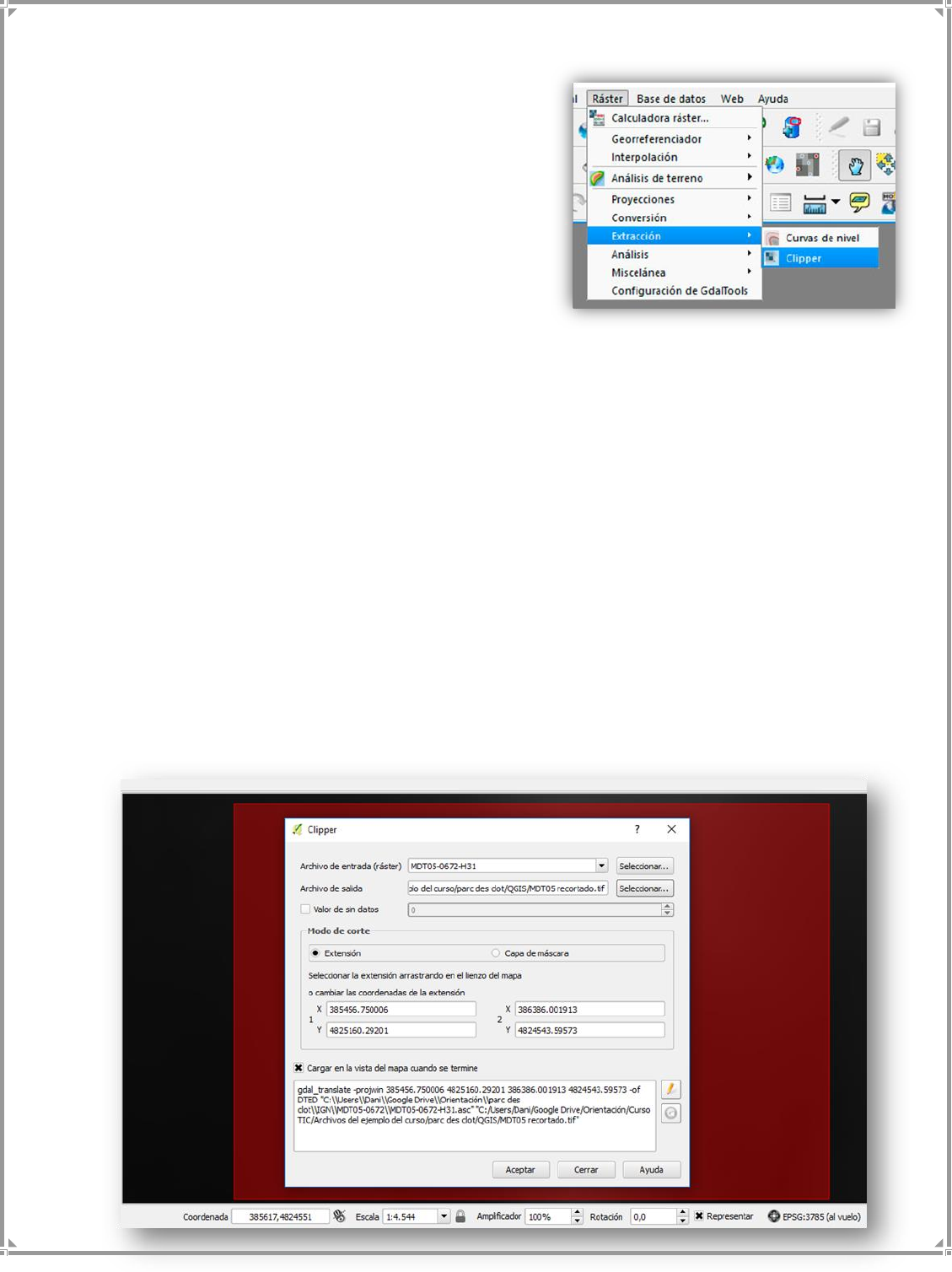

queremos trabalhar. Pressione "Raster / Extraction /

Clipper".

A janela de opções de clipper é aberta e seguimos as seguintes etapas:

Arquivo de entrada (raster): O arquivo de curvas de nível do IGN (selecionado por padrão)

MDT05-0672-H31

Arquivo de saída: selecione a pasta Quantum GIS e chamamos o futuro arquivo de "MDT05

recortado", por exemplo, formato geo TIFF

Modo de corte: selecione "extensão" e coloque o ponteiro do mouse em um canto onde a

fotografia aérea está localizada e arraste para formar uma caixa vermelha que cobre nosso mapa

inteiro.

Marcamos "Carregar na vista do mapa quando terminar" e nós damos “ok”

Uma janela aparece como se o processo estivesse bem e a mensagem que o SRC não esteja

estabelecido pode sair novamente. Sempre que fazemos qualquer processo no QGIS em uma

camada que não tenha incorporado o SRC, as novas camadas geradas teremos de estabelecer seu

SRC. Se for o caso, proceda como antes clicando com o botão direito do mouse na camada que

acabamos de criar "MDT05 recortado / configurado camada SRC" e selecionando novamente

"ETRS89 / UTM Zone 31N". Agora, temos na tela nosso MDT05 cortado no formato *.tif

Se a nossa terra for parte de duas ou mais folhas MTN50 (não é o caso do nosso exemplo),

devemos juntar os dois arquivos cortados por "Raster / diverso / combinar e selecionar" os dois

arquivos

Com a camada "MDT05 aparada" selecionada, procederemos a extrair as curvas de nível com a

equidistância que queremos. Para obtê-lo clique em "raster / extrair / curvas de nível”

A janela de opções para extrair contornos é aberta e completamos:

Arquivo de entrada raster: Buscamos o arquivo "MDT05 recortado".

Arquivo de saída para curvas de nível: selecionamos a pasta Quantum Gis onde colocamos todos

os arquivos e nós damos um nome apropriado. No caso do exemplo, quero as curvas de nível com

uma equidistância de 2 metros, então eu chamarei de "curvas de nível recortadas 2,5mts". O tipo

de arquivo deve ser “arquivos shape de ESRI *.shp”

NOTA: A equidistância entre as linhas de contorno depende da norma cartográfica

que você deseja usar (ISOM ou ISSOM) e se for um mapa para uma competição

oficial ou não. No nosso exemplo, como um pequeno lugar deve ser governado

pelo Sprint (ISSOM) e ter uma escala de 1: 4000 ou 1: 5000 e linhas de contorno a

cada 2 ou 2,5 m. Consulte os regulamentos antes de selecionar esses dados. Se o

mapa for para um instituto, micro-sprint ou similar, pode selecionar escalas

maiores (menor número) ou outra equidistância entre curvas de nível.

Intervalo entre curvas de nível: Neste caso quero a cada 2,5 m.

Nós marcamos o "Nome do atributo" para que cada curva de nível tenha sua altura

incorporada.

Marque "Carregar na vista do mapa quando terminar”

Pressione "ok" e repita o processo de clicar com o botão direito na camada "curvas de nível

recortadas 2,5mts" / configurar o SRC da camada para configurar o sistema de coordenadas para

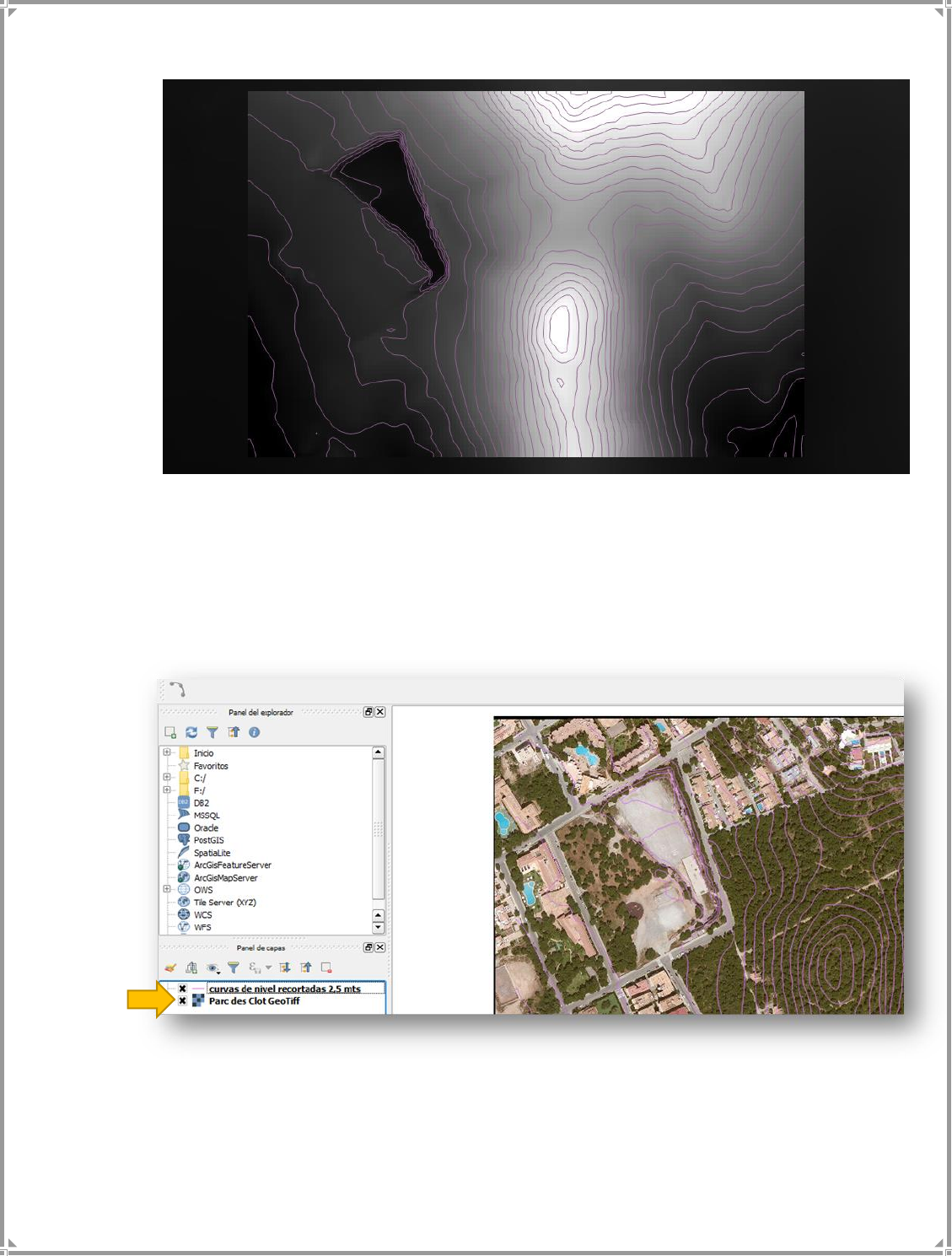

EPSG: 25831. Pressionamos “ok”. Agora podemos ver nossas curvas de nível.

Podemos observar as linhas das curvas de nível e como uma nova camada apareceu na lista à

esquerda.

Se quisermos ver melhor, podemos eliminar as camadas que deixamos, clicando nelas com o

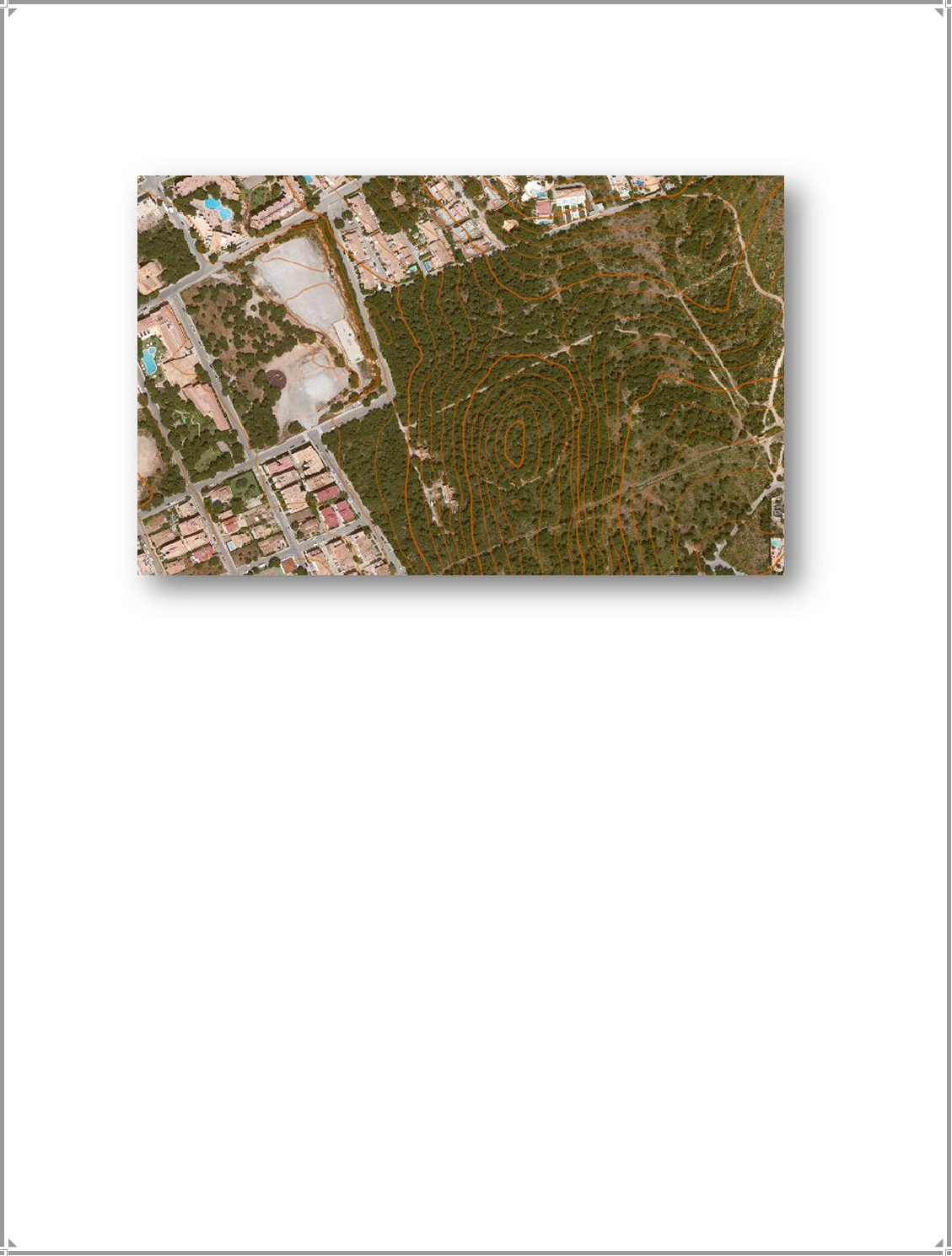

botão direito / excluir e deixar apenas a fotografia aérea e as curvas extraídas.

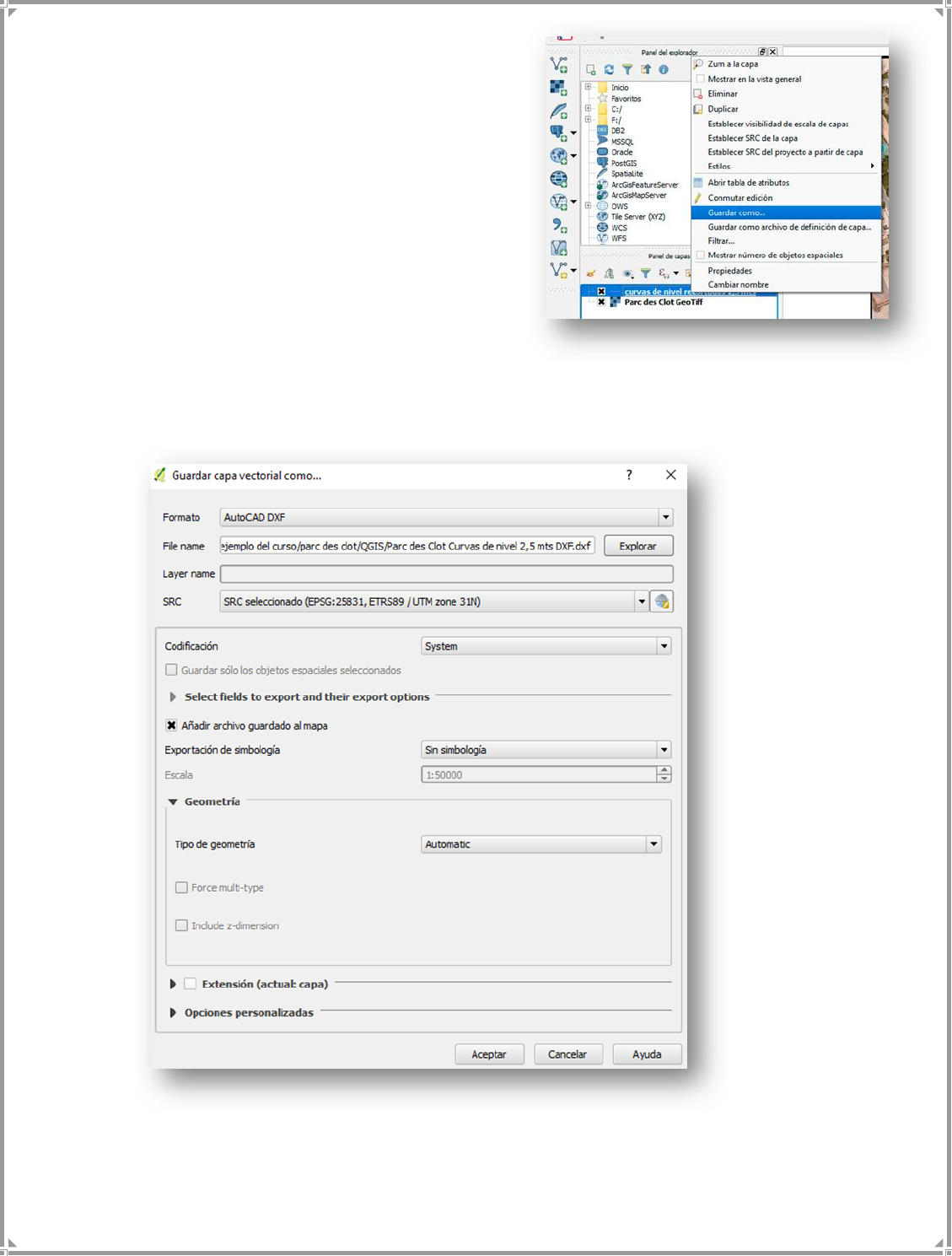

Nós só temos um passo para o Open Orienteering

Mapper entender o arquivo de curvas de nível,

devemos transformá-lo em formato .DXF. Para

conseguir isso, clique na camada "curvas de nível

recortadas 2,5mts" na lista à esquerda e selecione

"Salvar como ..."

Na janela que se abre, selecionamos o formato

Autocad DXF e salve-os à medida que selecionamos a pasta Quantum Gis e escolhemos um nome

mais definitivo para o arquivo final de nossas curvas de nível, no nosso caso eu chamo de "Parc

des Clot Curves de nível 2, 5mts DXF" depois de dar " ok " há uma janela de confirmação.

Mesmo se houver uma mensagem de que o SRC da camada não está estabelecido,

veremos que está correto desde que o selecionamos nas opções de exportação.

Em nossa versão do QGIS pode acontecer de não aparecer o Modo de Corte na hora de

extrairmos as curvas de nível. Aí ele demorará mais um pouco e extrairá as curvas do

arquivo original todo e não apenas a parte que interessa. Na maioria dos casos vamos

extrair as curvas de nível com a equidistância de 5m, para usarmos com a escala de

1:10.000.

QUANDO NOSSO MAPA ESTÁ COMPREENDIDO ENTRE DOIS OU MAIS ARQUIVOS DE

MODELO DIGITAL DO TERRENO DIFERENTES NO MESMO FUSO

Previamente devemos ter baixado os arquivos necessários do site IGN

Passos a seguir (não é necessário pré-carregar o MDT no QGIS):

1. - Juntamos os MDT clicando em "Raster / Miscellaneous / Combine".

2. - No arquivo de entrada, escolhemos o MDT que desejamos juntar.

3. - No arquivo de saída, escolhemos o nome e o local onde salvar, por exemplo, "MDT Combinado.tiff"

4. - Ativar "Obter tabela pseudocolor da primeira imagem".

5. - Ativar "Carregar na visualização do mapa quando termina"

Agora temos um único MDT que podemos proceder a cortar e extrair as curvas de nível

MDT - QUANDO NOSSO MAPA ESTÁ COMPREENDIDO ENTRE DOIS ARQUIVOS COM DIFERENTES FUSOS

Previamente nós reprojetamos os MDT para o mesmo fuso, nós os salvamos e seguimos o processo anterior.

ORTOFOTO - QUANDO NOSSO MAPA ESTÁ COMPREENDIDO ENTRE DOIS FUSOS DIFERENTES

Processo a seguir:

Assumimos que escolhemos nosso projeto para estar no HUSO 31 = EPSG25831

1. - Nós baixamos o Orthophoto com o SAS Planet (sem nos importar que nossa terra esteja entre dois eixos

diferentes) e salve como * .ECW

2. - Carregar o Orthophoto no QGIS.

3. - "Raster / Projections / Combar (reproject) ... no SRE de destino, colocamos o Sistema de Coordenadas do

nosso projeto, em nosso exemplo será EPSG25831

Já temos a ortofoto em seu lugar.

SUAVIZAR CURVAS DE NÍVEL:

Exige a instalação de um Plug In para QGIS chamado “CartoLineGen-master”. Por estar fora da linha básica deste

manual, coloco o link onde você pode aprender a instalar e usá-lo ...

Instalação do Plug In (Pag.5), uso do Plug In (Página 34)

http://nabesar.blogspot.com.es/2016/11/calculo-de-masas-de-vegetacion-cortados.html

Devido à baixa qualidade dos arquivos disponíveis para o Brasil, talvez seja mais prático

tirar apenas um “print screen” da tela do QGIS e ajustar manualmente como imagem de

fundo em nosso mapa, para editarmos as curvas de nível depois do trabalho de campo;

assim perderemos menos tempo na hora de darmos o formato final nas curvas de nível. O

arquivo .DXF gerado dá muito mais trabalho para editar do que redesenhar as curvas de

nível sobre um mapa base já com as correções feitas no trabalho de campo; pela

quantidade de novos detalhes que geralmente acrescentamos ao mapa, além da

necessidade de suavizar em vários locais o traçado das curvas de nível do mapa base.

1.6. - PREPARAÇÃO DO OPEN ORIENTEERING MAPPER PC

Podemos fechar o programa Quantum Gis. Durante esse processo, criamos uma infinidade de

arquivos que não precisamos agora, para classificar tudo corretamente, criaremos uma pasta

chamada "OOMapper" e copiaremos na pasta os seguintes arquivos que estão na pasta que

chamamos de "QGIS" onde temos todos os arquivos que criamos com esse programa:

o A fotografia aérea no formato TIF com o nome “Parc des Clot GeoTiff. Tif ”

o O arquivo de curvas de nível em formato

DXF com o nome “Parc des Clot Curvas

de nível 2,5 mts DXF.dxf”

o Os arquivos que criamos com a projeção

no formato mundial .WLD e .PRJ

denominado “Parc des Clot GeoTiff. Wld”

y “Parc des Clot GeoTiff. Prj”

Abra o programa Open Orienteering Mapper (OOM) para PC e

clique em "criar um novo mapa ..." uma janela será aberta para

que possamos selecionar o tipo e a escala do mapa. Para obter a

escala e o tipo de mapa adequados, devemos ler as regras de

orientação. Agora, para o exemplo, selecionamos ISSOM_4000

clique em "criar".

A tela

OOM

principal é aberta e uma mensagem nos diz que estamos prontos para desenhar. Nós clicamos no

menu superior em “Mapa base / Abrir mapa base”

Selecionamos o arquivo da fotografia aérea no formato Tif que temos em nossa pasta

"OOMapper", pois temos o arquivo mundial ".wld" (World é mundo em inglês e "wld" é a

abreviatura de world) o programa reconhece um arquivo mundial georreferenciado e nos dá a

opção de usá-lo. Marcamos essa opção e clicamos em “abrir”.

Uma janela se abre. O sistema de coordenadas "UTM", a zona UTM depende do lugar em

Espanha, onde estamos, como vimos nos capítulos anteriores do tutorial. No caso do exemplo

(Mallorca) UTM 31N.

Nota: Quando comecei a fazer este manual (2017), os regulamentos ISOM 2000 estavam

em vigor. Em 2018, os novos regulamentos ISOM 2017 devem ser usados e a descrição dos

controles para a versão 2018 está sendo atualizada. Tenha em mente que, mesmo que a

versão 2000 do ISOM seja usada neste manual, recomendamos instalar o software

atualizado nos novos regulamentos assim que estejam disponíveis, já que no momento da

redação deste manual, o software não estava completamente adaptado nem os

regulamentos traduzidos.

Outra pequena janela é a que colocamos o sistema de referência UTM para que não precisemos

fazer isso mais tarde e garantir que ele esteja bem.

A tela fica em branco porque não temos nossa fotografia centrada. Clique no ícone

"Mostrar mapa inteiro" ao lado das lupas

Se olharmos para a janela de configuração do modelo, temos duas camadas, na parte inferior a

fotografia aérea e na parte superior o mapa que é onde desenhamos. Se você não pode ver a

janela do modelo, clique no menu superior em "Mapa base / Configuração do mapa base".

Agora vamos estabelecer o sistema de coordenadas,

clique no menu superior em “mapa /

Georreferência”

Uma janela é aberta e nós selecionamos:

o Sistema de coordenadas de

referência: UTM

o Zona UTM: 31N (se establece por

padrão)

o Selecionamos “ok”

Agora precisamos ver as

coordenadas como coordenadas

UTM. "Exibir / Exibir

coordenadas como /

coordenadas UTM" depois de

aceitarmos veremos no canto

inferior direito da tela as

coordenadas UTM.

Vamos importar as curvas de

nível. "Arquivo / importar" e

selecione o arquivo .DXF

Uma janela se abre para estabelecer o sistema de coordenadas das

curvas de nível.

Como anteriormente, já o estabelecemos, podemos marcar a opção "O mesmo do mapa" e

colocará o mesmo no mapa, caso contrário, poderíamos selecionar UTM.

As curvas de nível aparecem

e também são selecionadas

para que as usemos para

atribuir o símbolo de

orientação correspondente.

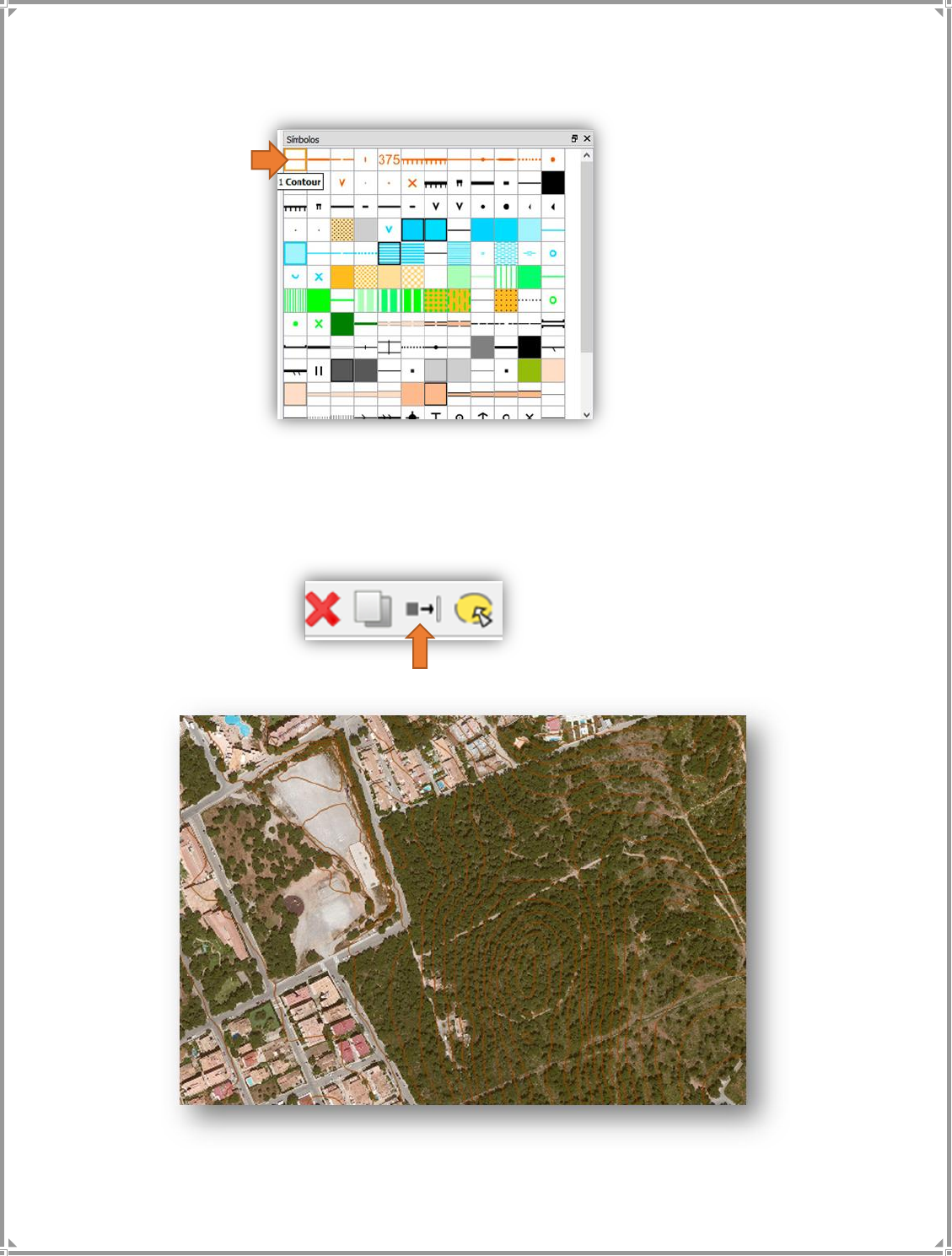

Marcamos no símbolo 101 contour

E, em seguida, clicamos no ícone "Trocar símbolo" na barra superior, as linhas se transformam

em linhas marrons.

No entanto, o regulamento diz que a cada 5 curvas de nível desenhamos uma linha mestra mais

espessa (símbolo 102 ISSOM 2007). Para isso, devemos selecionar as curvas de nível que vamos

mudar, podemos selecionar todas pressionando a tecla Shift ao mesmo tempo em que

selecionamos.

Como fizemos anteriormente, com todas as curvas que desejamos alterar selecionadas, selecione

o símbolo da curva mestra (102 curva de nível mestra de acordo com o ISSOM 2007) e clique no

ícone "Trocar símbolo".

Já podemos ver as curvas de nível normais e as mestras.

Nós temos o nosso mapa pronto para trabalhar, podemos usá-lo para salvar o arquivo …

“Arquivo / Salvar como…” Em nosso caso de exemplo, chamaremos com o nome do local e da

escala “Parc des Clot 4000” .

O próximo passo é preparar o arquivo para uso com Open Orienteering Mapper Android, pois

existem duas maneiras de trabalhar com o Smartphone:

o Desenhar diretamente com a simbologia e as ferramentas do programa PC que

foram adaptadas para Android.

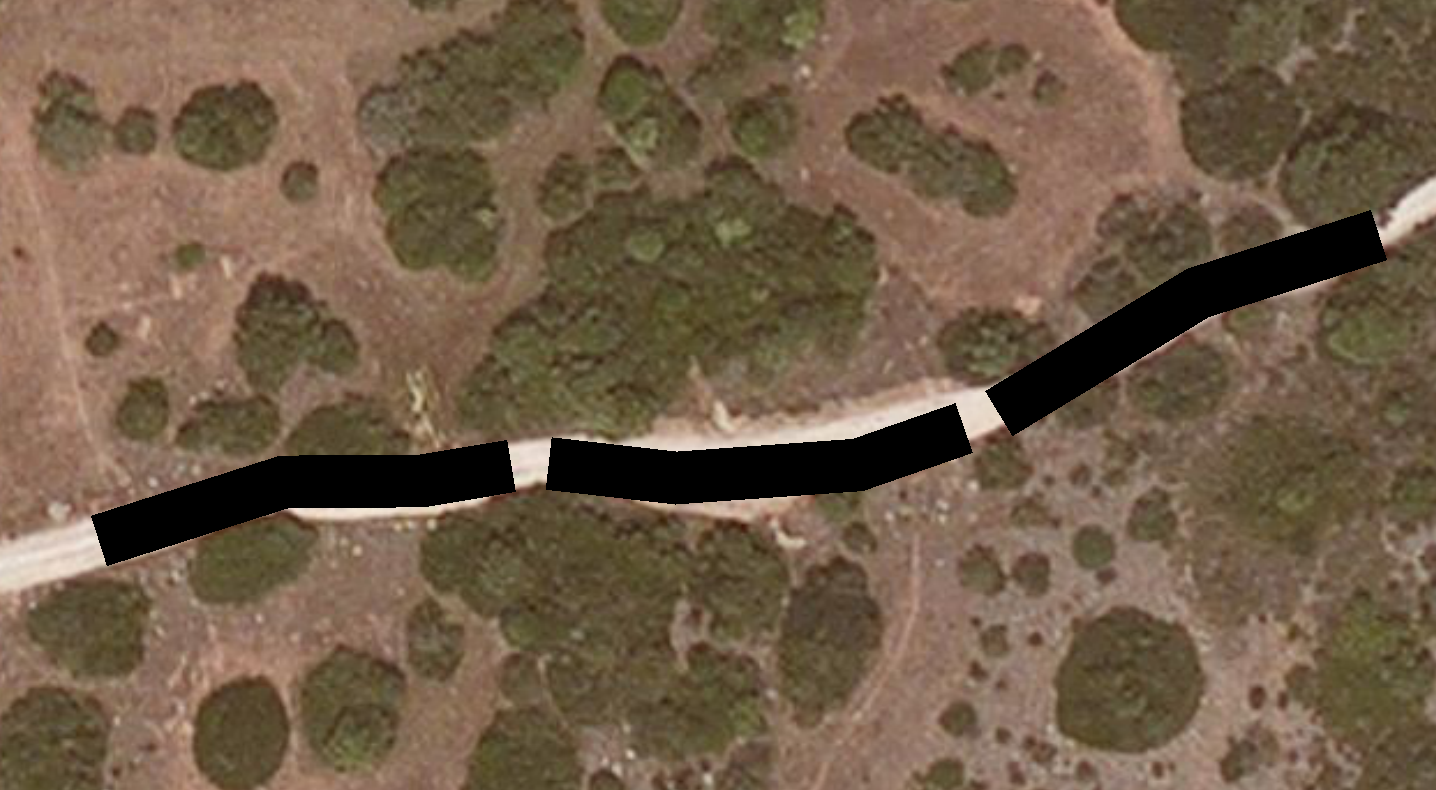

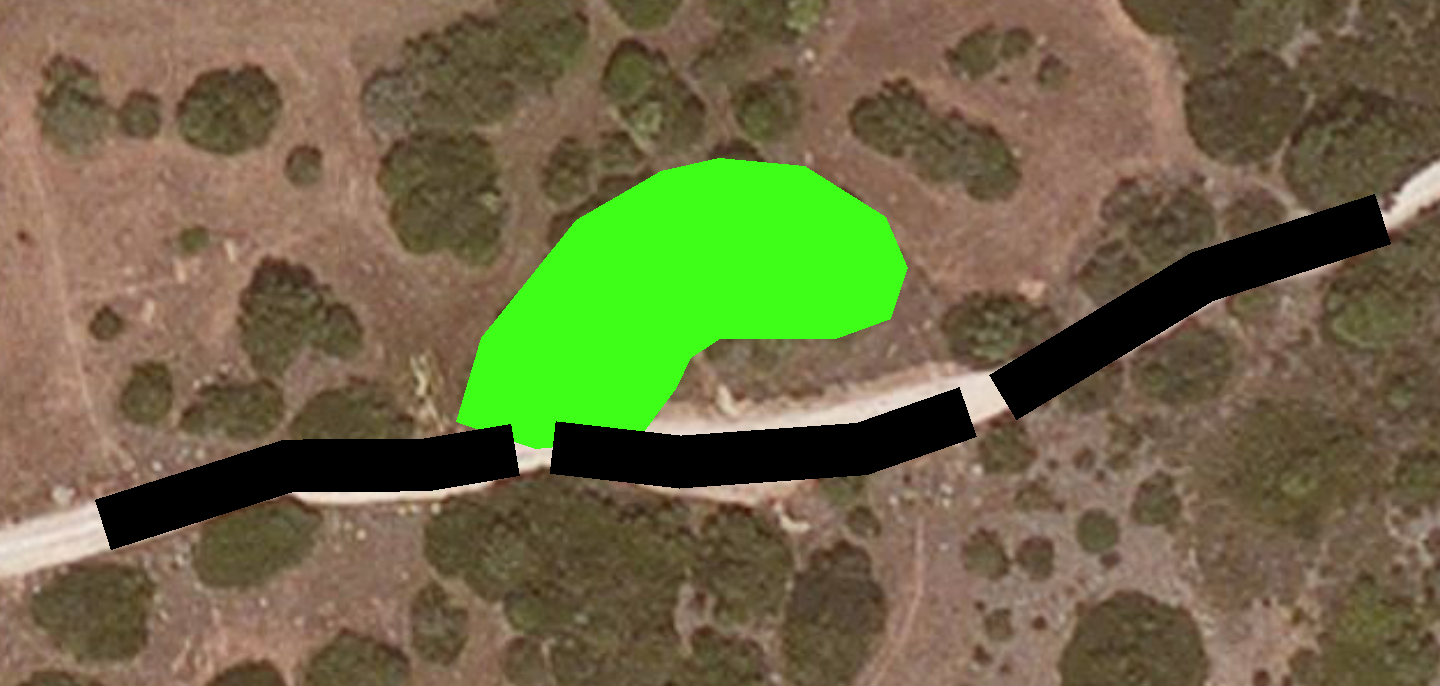

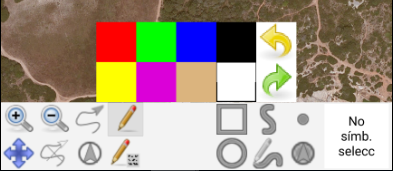

o Desenhar "rabiscos" como um rascunho com um lápis colorido sobre o mapa que

depois passaremos a limpar no PC. Este sistema se assemelharia ao sistema

tradicional em que, em nossas viagens de campo, desenhamos nossas anotações

em um papel de poliéster transparente em cima da foto aérea e depois passamos

para o computador.

Para fazer esses rabiscos, devemos criar o "papel transparente digital" que não é nem mais nem

menos do que uma fotografia em formato PNG com fundo transparente, com um quadro de cores

para poder visualizar esta camada. Se tivermos o GIMP ou algum outro programa de edição de

fotos, podemos fazer o arquivo e se o nosso caso é não ter ou não saber como operar esses

programas, mais tarde você pode baixar modelos já feitos. Não há necessidade de se preocupar.

Exemplo no GIMP:

Clique em "Arquivo / Novo" e expanda "Opções

Avançadas"

Preencha os seguintes campos:

Largura: o de nossa ortofoto em px.

Altura: o de nossa ortofoto em px.

Resolução X: 300

Resolução Y: 300

Preencher com: Transparência

Clique em "OK"

Vamos escolher a cor "vermelha" com a qual vamos

descrever o nosso modelo: clique na caixa preta da

"Caixa de ferramentas" ... nós escolhemos um tom

vermelho... por exemplo um RGB 255/0/0.

Para descrever o nosso modelo com uma linha

vermelha: "Selecionar / Tudo" "Selecionar / Borda" e

nós damos uma espessura de 10px

Clique em "OK"

"Ferramentas / Ferramentas de pintura" "Preencher"

Clique dentro do que selecionamos.

Nós já temos nosso modelo delineado com

uma linha vermelha de 10px.

"Selecionar" ... Nada.

Nós vamos exportar nosso modelo no formato

*.PNG:

"Arquivo / Exportar" Desdobrar "Selecionar o

tipo de arquivo" ... e escolher o formato

"Imagem PNG". Nós escolhemos o nome do arquivo e o local para salvar.

“Exportar”, “Exportar”

Se o Photoshop não estiver disponível, no site do Open Orienteering Mapper, na seção que explica

a versão do Android, está disponível para baixar dois arquivos finalizados de tamanhos específicos,

anote o dpi da imagem já que depois farão falta. Os links são:

o PNG de 1024 x 1024 pixeles (72 dpi) http://www.openorienteering.org/mapper-

manual/pages/attachment/scribble_1024.png

o PNG de 2048 x 2048 pixeles (72 dpi) http://www.openorienteering.org/mapper-

manual/pages/attachment/scribble_2048.png

Na página www.orienta-tic.es Existe também um arquivo de tamanho A4 horizontal e vertical para

download.

o Horizontal DIN A4 (300 dpi)

https://drive.google.com/file/d/0ByJ_w_LW39PHY21UMDRwTzdIYms/view?usp=s

haring

o Vertical DIN A4 (300 dpi)

https://drive.google.com/file/d/0ByJ_w_LW39PHZTA1X2xJd2tQeFE/view?usp=sha

ring

Finalmente, abrimos o menu do modelo e abrimos o arquivo transparente colocado na pasta

"OOMapper" como um modelo, pois não é georreferenciado, selecionamos o método dos pontos

digitalizados. Na seção "Digitalizando com" apresentamos os pontos por polegada (dpi) da nossa

imagem transparente:

o 72 dpi se o tivermos baixado dos modelos da Web para open orienteering mapper

o 300 dpi se o tivermos baixado dos modelos da Web para orienta-tic

o Se o fizemos com o Photoshop, podemos vê-lo na imagem / tamanho da imagem

Para o nosso exemplo, vamos baixar o modelo DINA4

horizontal do site orienta-tic que tem 300 dpi. Na

seção "Escala do mapa base 1:" vamos colocar a

escala do nosso mapa, no exemplo 1:4000

Devemos colocá-lo no topo de todas as camadas para que os rascunhos possam ser vistos no

mapa, pois usaremos a janela de configuração do mapa base, se você não vê-lo, clique em "Mapa

base / Configuração do mapa base".

Uma vez na janela de configuração do mapa base, usando as setas, moveremos as camadas até

que estejam assim:

o Camada superior, o arquivo "Transparente", onde

desenharemos os esboços.

o Camada do meio, a camada "Mapa", onde você

desenha com as ferramentas do programa.

o Camada inferior, fotografia de satélite (arquivo

Tif), que serve de referência para desenhar por

cima.

Podemos salvar o arquivo do Open Orienteering Mapper.

1.7. - PASSAR DADOS AO OOMAPPER ANDROID

Eu recomendo o uso de qualquer conta de armazenamento em nuvem, como Dropbox ou Drive,

para a troca de arquivos do celular para o PC, pois facilitará o trabalho. De qualquer forma,

sempre podemos enviar arquivos por e-mail ou passá-los por cabo ou outros métodos.

Precisamos passar os arquivos que geramos para o nosso dispositivo móvel, lembre-se de que

criamos anteriormente uma pasta chamada "OOMapper" no dispositivo Android.

Agora vamos passar os arquivos necessários para o OOM Android funcionar, os arquivos

necessários estão localizados em nossa pasta "OOMapper" em nosso PC e devem ser copiados

para a pasta "OOMapper" no dispositivo Android via cabo, bluetooth, Dropbox… :

o Um arquivo de mapa. (.omap). É o arquivo que gera OOM e onde as informações

do programa e os desenhos realizados com as ferramentas do mesmo são

gravados.

o Arquivos (.prj) y (.wld) contêm informações de georreferenciamento e projeção do

projeto.

o Arquivo (.Tif) que contém a fotografia satélite.

o Arquivo (.PNG) que contém o arquivo transparente em que desenhamos os

esboços.

TRABALHO DE CAMPO

CARTOGRÁFICO COM ANDROID

Temos tudo pronto para começar com a ação. Nesta seção, veremos o material que

precisamos e como devemos usá-lo para mapear usando dispositivos móveis Android.

A forma tradicional de mapeamento é colocar uma folha de poliéster semitransparente

em uma fotografia aérea impressa e desenhar com lapiseiras em cores nesta folha

semitransparente. Posteriormente, o trabalho continua com um computador, tendo que digitalizar

o nosso trabalho e sobrepô-lo para desenhar com as ferramentas do Open Orienteering Mapper

ou OCAD.

A posição dos elementos pode exigir

medições com bússola e passos, ou até

trigonometria, para calcular distâncias de maneira

semelhante à topografia na espeleologia e outros

campos. Nesse sentido, há mapeadores que

continuam com o método tradicional, outros

combinam o tradicional com o GPS e alguns estão

dando o passo a 100% tecnológico.

Os designers do aplicativo Open Orienteering Mapper pensaram que sua versão Android usaria

parte desses métodos tradicionais, copiando o modo de usar o papel de poliéster e combiná-los

com desenho direto com ferramentas de programa, todos com suporte GPS direto. Portanto,

também é possível realizar o trabalho de campo com o Android combinando o desenho tradicional

com suas ferramentas, para fazer esboços que imitam o desenho em papel de poliéster e o

desenho direto com a simbologia de orientação.

Neste ponto, será útil ter as regras cartográficas disponíveis para consulta:

http://jovem-orientista.hol.es/ISOM_2017_Brasil.pdf

2.1. - Material necessário

Para desenhar em nosso dispositivo, devemos obter um ponteiro com a ponta de borracha,

aqueles que são completamente rígidos só funcionarão em determinados dispositivos. Esses

ponteiros com a ponta de borracha são vendidos muito barato em qualquer bazar chinês.

Obviamente, também podemos usar os dedos, mas não é recomendável...

Como podemos imaginar, se tivermos várias horas com o GPS e a tela ativada, as baterias serão o

nosso maior problema. Podemos optar por comprar baterias sobresselentes, Powerbanks

carregados por USB ou mesmo baterias solares recarregáveis. Com as baterias padrão do nosso

celular, podemos mapear aproximadamente 4 horas aproximadamente, dependendo do modelo.

Quanto ao GPS, se acreditarmos que o nosso GPS interno do dispositivo móvel não é muito preciso

ou simplesmente alguns tablets não possuem, podemos adquirir um dispositivo GPS externo por

bluetooth e configurá-lo para que nosso dispositivo Android o use por padrão.

Nos testes que fiz, não notei muita diferença na precisão de ambos. A diferença maior pode

ocorrer em áreas cobertas, onde apenas alguns modelos de GPS mantêm a qualidade de posição.

Nós precisaremos de um aplicativo como "Bluetooth GPS" do Google Play no caso de usar um GPS

Bluetooth externo: https://play.google.com/store/apps/details?id=googoo.android.btgps

Tutorial do app:

http://www.mibqyyo.com/articulos/2013/10/03/usa-el-receptor-gps-de-tu-movil-en-tu-

tablet/#/vanilla/discussion/embed/?vanilla_discussion_id=0

Nós também podemos usar o GPS de um telefone celular Android e

conectá-los via Bluetooth para um tablet que não o tenha.

Tutorial: http://www.orienta-tic.es/2017/09/uso-del-gps-del-smartphone-

como-gps.html

Tablet ou Smartphone?

Se estes são seus primeiros passos neste mundo, eu recomendo que você use seu próprio telefone

celular, o equilíbrio está em usar: um telefone de tela grande (5 ou 5,5 polegadas pode funcionar

bem) ou um pequeno tablet (7 ou 8 polegadas). Tenha em mente que nem todos os tablets

possuem GPS e pode ser muito pesado para o transporte. Ter uma tela muito grande pode nos

induzir a cometer o vício ruim do zoom excessivo e desenhar elementos tão pequenos que depois

de remover o zoom vemos que nem cumpre os padrões mínimos.

Depois de ficar confortável, você pode decidir se você prefere um tablet ou um smartphone.

1-Powerbanks, 2-SmartPhone de 5,5 polegadas, 3-Caneta táctil, 4- Bateria sobressalente para o

celular 5- GPS Bluetooth externo, 6- Carregador/bateria solar

2.2. - Gerenciamento e funções do APP

Depois de ter passado os arquivos para o nosso

dispositivo Android, podemos clicar no aplicativo. São

mostrados os possíveis projetos que podemos abrir, clicar

naquele que nos interessa.

Vamos ver o que significam os ícones das ferramentas no aplicativo.

Para poder ampliar, podemos usar nossos dedos, como normalmente fazemos para aumentar ou

diminuir o zoom em uma fotografia do Android ou clicar nas lupas.

Para mover o mapa, clique no ícone das quatro setas.

Para ocultar a barra superior, clicamos na seta preta.

Há momentos, especialmente se usarmos os dedos, que não podemos marcar um ponto no mapa

com precisão. Se clicarmos no seguinte ícone:

Ele abre um círculo que nos permite colocar o cursor em um

lugar exato movendo com os dedos o círculo em vez do cursor.

Para ver os diferentes mapas base com os quais estamos

trabalhando (incluindo o arquivo GPX que o aplicativo está

gravando com nossas posições), mude sua posição (com as

setas) e mostre ou esconda aqueles que nos interessam, clique

no seguinte ícone:

Para fechar o aplicativo e retornar à tela de seleção do mapa,

clique no seguinte ícone:

Para ativar a bússola clique no ícone (Somente se o nosso telefone tiver um giroscópio):

Uma bússola será aberta no canto superior esquerdo onde a linha vermelha é o norte e as linhas

em preto e branco são a posição do nosso dispositivo. Quando estamos alinhados com o norte, um

círculo verde o marcará.

Sem alinhar

Alinhado com o norte

Para que o mapa girar para o norte a cada segundo de frequência, clicamos em:

Temos que ter cuidado com esta última ferramenta, pois ela pode alterar a posição de rotação do

mapa no arquivo que estamos editando após salvarmos o que fizemos. Pode acontecer de quando

formos abrir o arquivo no PC ele esteja rotacionado.

Se clicarmos no seguinte ícone:

Nossa posição GPS no mapa será marcada com um círculo vermelho no mapa, a borda desse

círculo marca a margem de erro da medida, de modo que quando o círculo for maior, mais

probabilidade de erro existe.

As posições de GPS que estamos adquirindo são gravadas automaticamente como uma trilha em

nosso dispositivo, em um arquivo .GPX e visto na tela em roxo.

Se também pressionarmos o próximo ícone, mostraremos anéis de distância a cada 10 e 20

metros para poder estimar a distância.

Neste exemplo, o círculo vermelho está na primeira linha dos

círculos da distância, então sabemos que a margem de erro é

de 10 m.

Neste outro exemplo, o anel vermelho

mostra a margem de erro de 20 m.

Uma ferramenta extremamente útil é a trilha temporária. Isso nos permite ver em uma linha a

rota que estamos fazendo e, portanto, poder seguir caminhos, bordas de vegetação e curvas de

nível, e depois desenhá-los no mapa. É de máxima utilidade quando na fotografia satélite você não

pode distinguir os limites de diferentes tipos de vegetação ou trilhas. Você deve ter especial

cuidado com as ferramentas GPS e controlar a possível margem de erro.

O símbolo para começar a gravar e exibir uma trilha temporária é esse:

Neste exemplo, contornamos uma

área de vegetação espessa, uma

vez que o cercamos podemos

desenhar o símbolo

correspondente ou desenhá-lo

com rabiscos como veremos mais

tarde.

Rastreamento de caminhos com a ferramenta

GPS.

Com este ícone, um único

ponto temporário é gravado

com o GPS:

Com este outro, vamos apagar as trilhas e os pontos temporários para começar de novo.

Aparece a pergunta se realmente queremos apagar as

trilhas e pontos temporários, porque esta ação não pode

ser desfeita.

Com este ícone, selecionamos em qual modelo desenhamos a mão livre. Devemos

ter o nosso PNG transparente selecionado. Ao clicar em "desenhar", o seletor de

cores é aberto diretamente.

Ao clicar neste ícone:

Um seletor de cores abre, clicaremos na cor que queremos e com o dedo ou o ponteiro que

vamos pintar no mapa base, todos esses desenhos são gravados em nossa foto transparente PNG.

O quadrado branco é usado para apagar. A seguir vamos explicar exemplos de uso.

Se quisermos introduzir um símbolo na posição GPS, primeiro selecionaremos o símbolo desejado

e clicaremos neste ícone.

A posição será calculada para

evitar erros e quando voltar a

tocar na tela, o símbolo será

colocado na posição.

Se estamos trabalhando com um

dispositivo onde todas as opções não se encaixam na parte superior da tela, podemos descobri-las

clicando no seguinte botão:

Ferramentas de desenho

Para poder usar uma ferramenta de desenho vetorial que usa a própria simbologia da orientação,

devemos primeiro selecionar um símbolo clicando no quadrado no canto inferior direito do

aplicativo.

Uma janela com a simbologia abrirá, selecionamos a que queremos e as ferramentas de desenho

que podemos usar com esse símbolo serão ativadas.

Neste exemplo, selecionamos o X verde de elemento especial da vegetação e a ferramenta ponto

ficou colorida em preto, indicando que ela está ativa.

Ferramenta de pontos. Existem símbolos que são inseridos no mapa com um único clique

colocando o símbolo no lugar do toque. Vamos ver um exemplo prático.

Neste campo, há uma pequena árvore e uma árvore distinta.

Selecione o símbolo e depois clique no lugar na foto satélite. O símbolo é inserido e quando

passarmos para o PC, não será necessário desenhá-lo.

Uma vez que inserimos um símbolo, se queremos movê-lo porque ficou mal

posicionado, selecionamos a ferramenta com uma forma de seta e vamos movê-

lo arrastando com o mouse.

Se quisermos apagar, primeiro selecione com o ícone de seta e, em seguida, clique no ícone do "X"

que se tornou vermelho.

Se quisermos substituir um símbolo por outro, selecionamos o símbolo que queremos substituir e

o que colocamos no mapa e, em seguida, clicando no quadrado no canto inferior direito,

selecionamos o novo símbolo e finalmente clicamos no ícone abaixo. Este procedimento é o

mesmo no software de mapeamento de PC, como OOM ou OCAD.

Vamos ver um exemplo. Nós colocamos o símbolo do "X" preto (elemento especial feito pelo

homem) em um marco no topo de uma colina e então percebemos que o marco tem um símbolo

próprio. Selecionamos o "X" preto e depois:

Clique no canto inferior direito e selecione o símbolo do marco (círculo preto com um ponto no

meio).

Clique no ícone de trocar símbolo.

Se nos enganamos em algum procedimento, podemos "Desfazer" ou "Refazer" a ação usando as

setas.

2.3. - DESENHANDO DIRETAMENTE SÍMBOLOS DO OOM

Desenhar linhas. Vamos dar um exemplo prático, desenharemos um muro com um passagem para

a estrada.

Selecionamos o símbolo do muro, então selecione

o modo de linha.

Nós clicamos uma vez no mapa onde queremos

que o muro comece e uma segunda vez onde

queremos que ele termine ou faça um ponto

intermediário.

Quando terminamos de desenhar a linha, devemos

clicar em "Finalizar".

Repetimos com o outro lado do muro.

Selecionamos o símbolo "Passagem" e, como é um tipo de ponto, o colocamos com um clique e

arrastamos para a direção onde queremos que o buraco da passagem seja dirigido. Certamente

não ficou bem colocado, então, sendo selecionado se clicarmos no quadrado rosa que envolve o

símbolo, veremos que ele se torna um quadrado amarelo e podemos mover o símbolo arrastando

com o dedo ou com o ponteiro. Colocamos bem nossa passagem.

No caso de que os muros ficaram muito

longos ou curtos, sendo selecionados, podemos arrastar seus quadrados a fim de ajustar, dou um

exemplo...

Ferramenta de mão livre. Sua missão é

desenhar a simbologia de orientação como

se fosse um lápis. Vamos fazer um caminho

(elemento linear) e uma área de moitas

(elemento de área) como exemplo.

Selecionamos o símbolo da estrada e a ferramenta de mão livre.

Pressionamos onde a estrada começa e arrastamos para onde deveria terminar.

Para a área de moitas, selecionamos o símbolo verde escuro, a ferramenta de mão livre e fazemos

o contorno da moita, arrastando.

É muito difícil para nós ajustar uma área feita em um dispositivo móvel, ou deixamos para retocar

em nosso PC ou executarmos as áreas com as ferramentas de esboços que veremos mais tarde.

Ferramenta de áreas retangulares. Elas são usadas para desenhar áreas de linhas retas, como

edifícios que têm formas quadradas ou retangulares.

Vamos desenhar o telhado de um edifício. Selecionamos o símbolo de edificação e depois o

quadrado.

Podemos fazê-lo de duas maneiras, se o formato não é muito complicado, clicamos em cada canto

e depois clicamos em "Finalizar".

A segunda forma é marcando dois pontos e arrastando para onde queremos que a forma seja

desenhada. Com este método você pode criar formas mais complexas. No nosso exemplo,

clicaríamos no canto superior esquerdo do telhado, depois outro clique no canto superior direito

e, em seguida, arraste para baixo para finalmente clicar em "Finalizar".

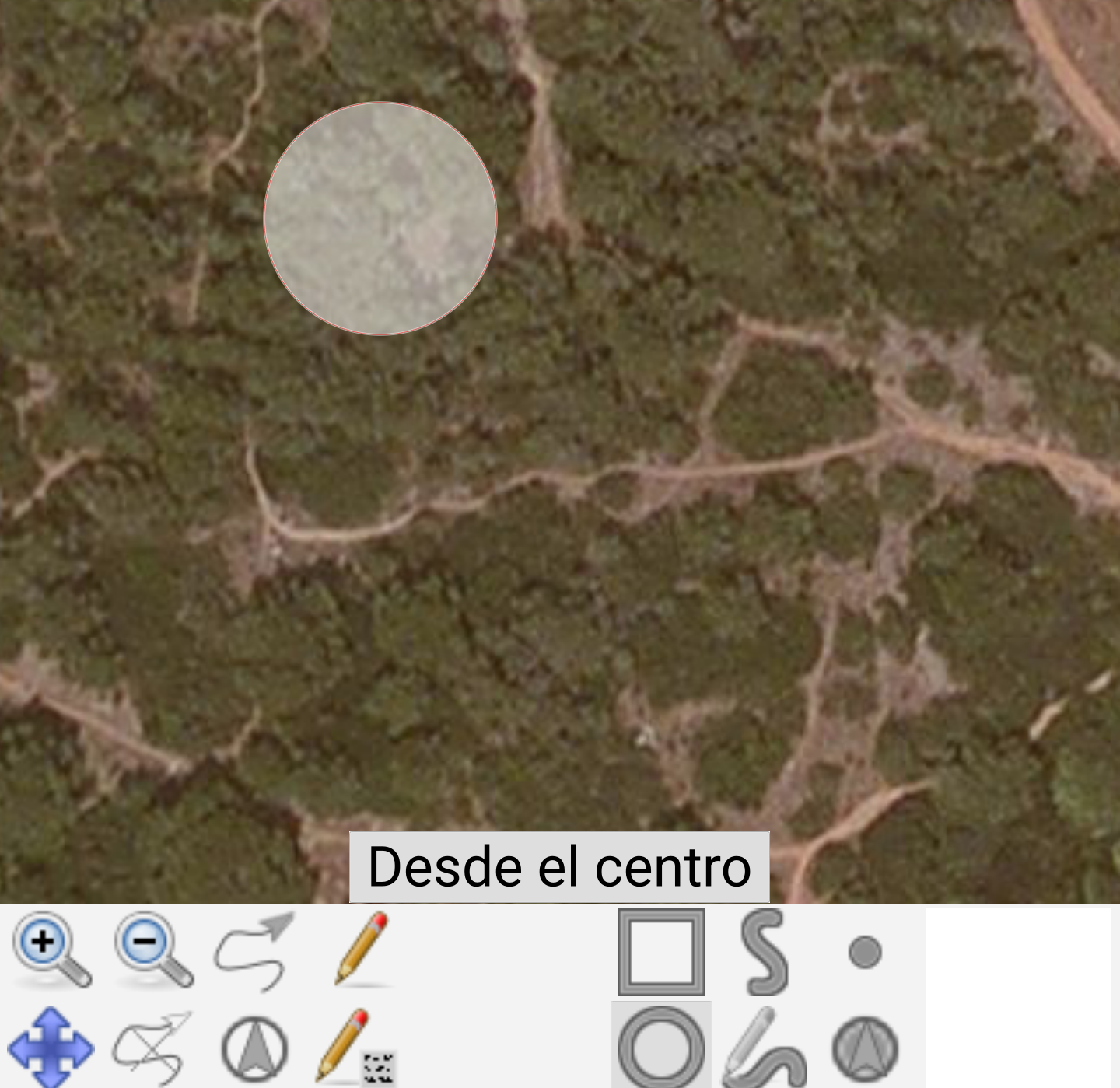

Ferramenta de círculo. Selecione o símbolo desejado e pressione o ícone do círculo.

Pressionamos onde o círculo começa e arrasta para onde deve terminar. Se antes você clicar em

"Pelo centro", o círculo será desenhado de dentro para fora.

Ferramenta de Preencher / Criar borda

Para usar esta ferramenta, devemos primeiro ter um desenho feito e, com o desenho selecionado

clique no símbolo que deseja usar para preencher ou criar borda

e depois clique no ícone:

Dependendo do tamanho da tela do OOM esconde-se algumas opções no botão dos três pontos,

se você não encontrar alguma opção, pode pesquisar lá. Por outro lado, nos dispositivos móveis se

sobrepõem os botões "Início", "Voltar" e "Multi-janela" na tela, em vez de incorporá-los na parte

inferior da caixa de ferramentas, às vezes podem cobrir a parte inferior da interface. Podemos

pressionar " Início ", por exemplo, e selecionar de novo a janela da aplicação que o problema

desaparecerá.

2.4. - DESENHANDO COM O SISTEMA DE ESBOÇOS

Esta é, sem dúvida, a nossa ferramenta mais eficaz, uma vez que o desenho "fino" com os dedos

ou o ponteiro em uma tela pequena é complicado. Esta ferramenta substitui o trabalho de

cartografia tradicional que usava um papel de poliéster em cima de uma fotografia aérea, e com

lapiseira ou marcadores coloridos e uma bússola era desenhada e feitas anotações para depois

passá-lo para o PC manualmente.

Com esta maneira de trabalhar, você pode desenhar "menos fino", pois depois será transferido

para o PC para corrigir a simbologia.

O meu conselho é que aquilo que pode ser facilmente desenhado com os símbolos de ponto (uma

árvore distinta, uma rocha, um elemento especial do homem, um arbusto, um poço, etc.) seja

desenhado com as ferramentas de mapeamento do programa e as áreas ou partes mais difusas e

os caminhos sejam feitos com a ferramenta de esboços.

Para começar, clicamos no símbolo do lápis inferior que nos permite selecionar a camada em que

desenhamos.

Selecione "Transparent.png" e clique em desenhar. Nas próximas vezes é suficiente tocar no lápis

superior, uma vez que a camada já está selecionada.

Observamos que a paleta de cores que podemos usar é aberta, não é muito grande, então

teremos de nos organizar para atribuir símbolos a cada cor. Para desenhar basta arrastar o dedo

pela tela, se selecionarmos a cor branca é que vamos apagar.

Nota: Quando este tutorial foi realizado, foi usado o padrão ISOM 2000, se você usar o

ISOM 2017, é conveniente adaptar a simbologia.

Cada um deve procurar sua maneira de trabalhar, mas se serve de exemplo no meu caso eu fazia

assim...

Verde. Vegetação

Eu uso isso para vegetação e eu escrevo:

"0" se for uma floresta limpa (símbolo 405 floresta de corrida fácil)

"1" se for o primeiro tom verde de vegetação (símbolo 406 floresta corrida lenta)

"2" se for o segundo tom de vegetação verde (símbolo 408 floresta difícil de correr)

"3" se for a terceira vegetação verde (símbolo 410 vegetação muito difícil ou intransponível)

Um exemplo:

Se o fizermos com

ferramentas de desenho de

cartografia do aplicativo ou

mais tarde no PC, seria

equivalente a isso:

Amarelo. Para pintar clareiras.

"1" clareira limpa (Símbolo 401)

"2" clareira suja (Símbolo 403)

Que equivaleria a isto.

Azul. No meu caso (Mallorca), como tem pouca água, usei o azul para os elementos de

vegetação rasteira (verde listrado).

"1" listrado largo, corrida lenta (símbolo 407)

"2" listrado estreito, difícil de correr (símbolo 409)

Transformado em simbologia de orientação...

Para não estender o tutorial por muito mais tempo e como já vimos a idéia com os exemplos

anteriores, o resto das cores eu os resumi rapidamente...

Vermelho, muros, valas secas, pedras, penhascos...

Preto, caminhos. Um número para cada espessura.

Marrom, Elementos do terreno, buracos, barrancos, curvas de nível auxiliares...

Magenta, qualquer tipo de esboço, símbolo ou esboço que não esteja incluído nas outras

cores.

Cada pessoa pode e deve adaptar as cores às características de seu mapa e da área.

2.5. - EXEMPLOS PRÁTICOS

Agora vamos aplicar o que aprendemos ao mapa de exemplo, que estamos fazendo neste tutorial,

o Parque Des Clot em Cala Ratjada (Mallorca).

A área pode ser dividida em duas, a zona leste (floresta) e a zona Oeste (Parque).

Vamos começar com a parte Oeste, o parque ...

A primeira coisa que faremos é conectar o rastreamento GPS que nos dirá onde estamos

localizados no mapa e os anéis de distância que indicam o possível erro do GPS com anéis de 10

metros.

Quando abrimos o nosso projeto e conectamos o GPS, ele ativa automaticamente uma camada

que mantém uma trilha pintada em cor violeta que registra todos os lados através dos quais

passamos e salva-o em um arquivo .GPX. Se não queremos ver esta camada diretamente, a

desativamos, clique no botão que nos permite ver as camadas (ou mapa base) e desative a

primeira camada que estará em uma cor mais clara, uma vez que ela esteja desativada.

Se o arquivo estiver corretamente georreferenciado, devemos ver nossa posição com um círculo

vermelho no mapa e, como ativamos os anéis de distância, podemos ver um primeiro círculo em

torno de nossa posição que nos diz os 10 metros e um segundo círculo maior que indica os 20

metros.

Nossa posição

Quanto menor for o círculo vermelho

que indica nossa posição, a margem

de erro será menor, se o círculo

vermelho atingir o primeiro anel

significa 10 metros de erro e o

segundo anel 20 metros de erro.

Nós vamos desenhar uma área de floresta limpa (branco), para isso vou ativar a trilha temporária

e vou dar uma caminhada ao lado da área da floresta em questão, olhando as copas das árvores.

Depois de completarmos o

contorno da área que nos

interessa, clicamos na ferramenta

lápis, uma janela pop-up nos

pede para indicar qual camada

queremos desenhar, e

selecionamos

“Transparente.png”

Um seletor de cores abre, no meu

caso, a floresta limpa (branca)

que pinto com verde e eu a

chamo de verde 0 (V0). Eu passo

a marcar sobre a linha GPS com a

cor verde …

Eu escrevo Verde 0 (V0) e desativo a trilha temporária, me pergunta se eu quero apagá-la,

respondemos sim.

Neste exemplo, já desenhamos uma área que

mais ou menos coincide à foto de satélite,

mas uma das grandes vantagens da

tecnologia é que podemos desenhar o que a

vegetação nos esconde usando o GPS.

Existe uma área de moitas baixas escondida

na fotografia aérea. Repetimos as etapas do

exemplo anterior e contornamos a área da

moita com uma trilha temporária.

As zonas de

vegetação

rasteira (listrado

verde) vou

desenhar com a

cor azul e eu

denominarei com

um "1" ou com um "2" o tipo de listrado que é. Neste

exemplo, o listrado "1". Por meio desta técnica, podemos

delimitar qualquer área, seja visível ou não (vegetação,

clareiras, florestas…)

Sob esta floresta que

acabamos de delimitar, há

um caminho com máquinas

fixas para ginástica que não

podemos apreciar na foto

aérea. Vamos repetir as

etapas anteriores e iremos

contornar esse caminho,

registrando uma trilha

temporária.

Neste caso, o caminho é pintado de preto e posso apontar com um número dependendo do

tamanho. Neste caso, será tipo “2”.

Já vimos como pintar áreas que podem ser

vistas, áreas que não podem ser vistas porque

estão escondidas na foto de satélite, caminhos

ocultos... Agora vamos apontar elementos

feitos pelo homem e na foto não vemos onde

eles estão. Vamos marcar onde as máquinas de

ginástica estão localizadas com um "x" preto.

Este "x" não será desenhado com o lápis e as

cores, mas vamos desenhá-lo diretamente com

as ferramentas do Open Orienteering Mapper

e a simbologia apropriada.

Nós vamos mudar para uma dessas máquinas,

verificamos que a margem de erro do GPS é

aceitável e clicaremos no canto inferior direito

da tela para selecionar o símbolo que

queremos apresentar. Nesse caso, o "X" preto

de um elemento especial feito pelo homem,

pressionamos o referido símbolo…

Selecionamos a ferramenta de "ponto" se

ainda não estiver e clicamos uma vez no lugar

onde o GPS indica, também podemos usar a

ferramenta de média que foi explicada acima.

Repetimos com cada uma das máquinas. A

ferramenta de ponto também pode ser usada

para marcar outros elementos, como pedras,

bancos, árvores, arbustos, brinquedos de

crianças, paredes de escalada, traves, rampas

de skate…

Repetimos as operações anteriores e vamos

desenhando bosques, áreas de moitas,

pequenas árvores e arbustos, mesas de

piquenique e clareiras ...

Agora, vamos usar a ferramenta de linha

com a qual podemos inserir elementos

lineares como muros, cercas, barrancos,

rede elétrica... No parque encontramos uma

área cercada para cachorros que não

aparece na foto de satélite. Usamos o GPS e

a trilha temporária para marcar onde a

cerca passa, depois seleciono o símbolo de

"cerca" e a ferramenta de desenho de "linha".

Pressione uma vez na tela onde a cerca deve começar,

toda vez que queremos entrar com um ponto

intermediário (canto), pressione a tela no lugar certo,

uma vez que a cerca é concluída, devemos clicar na

opção “Finalizar” ou não vai ser terminado o trabalho.

Se preferimos que os "traços" da cerca estejam no lado

oposto, para uma melhor legibilidade do mapa,

podemos clicar na opção de inverter os traços com a

cerca selecionada.

Agora vamos testar a ferramenta de

círculo, desenhando as áreas pavimentadas

dos brinquedos infantis que formam dois

círculos, um grande e um pequeno.

Selecionamos o símbolo da área pavimentada com borda e a ferramenta "Círculo". Marcamos a

opção "Do centro" e clicamos na tela uma vez no centro de onde o círculo deve sair e uma

segunda vez no limite externo. Para o segundo círculo repetimos o processo, mas devemos usar o

GPS por este permanecer escondido sob a vegetação. O "X" representa os brinquedos infantis

maiores.

Agora vamos desenhar uma área pavimentada retangular

usando a ferramenta disponível para desenhar quadrados e

retângulos. Para isso, selecionamos o símbolo área

pavimentada com a borda, então marcamos a ferramenta

"quadrado" e clicamos na tela em cada canto da área e

acabamos pressionando “finalizar”.

Além de símbolos ou cores convencionais, sempre podemos

usar cores como o magenta para fazer anotações ou escrever

para casos especiais, como estes dois exemplos: no primeiro

com a cor que uso para marcar as clareiras, faço uma anotação

para desenhar "Clareira limpa com árvores dispersas" (" c1 +

arb "), no segundo exemplo, podemos ver como com o

magenta fazemos anotações escrevendo diretamente na tela

para indicar que há um muro e área pavimentada (“muro

pavi”).

GPS

Apesar de tratar o desenho com o Open Orienteering Mapper PC no próximo capítulo do manual,

avançamos para ver como fica o resultado final, para comparar o trabalho de campo com o

equivalente no desenho final.

Nota: Uma falha comum ao usar a mídia digital é o excesso de zoom, o poder de

expandir tanto as fotografias do mapa base às vezes nos faz desenhar elementos ou

áreas que mais tarde, quando vistas na escala final, são ilegíveis, pequenas ou fora da

regulamentação. No exemplo do manual, vamos desenhar tudo e, no final, faremos uma

avaliação de quais elementos devem ser substituídos, modificados ou eliminados para

cumprir as normas. Em mapas especiais, como os de micro-o, é permitida alguma

flexibilidade com problemas de escala, pois geralmente eles são lugares pequenos.

2.6. - PASSAR DADOS AO OOM PC

Terminamos o nosso dia, clique no ícone do disco para gravar o trabalho.

Como podemos ver na tela, temos símbolos desenhados como esboços e outros com simbologia

de cartografia (arbustos e árvores distintas). Passemos a limpo no OOM PC.

Enviamos a partir da pasta "OOMapper" do nosso dispositivo móvel para a pasta "OOMapper" do

nosso PC por email, Dropbox, cabo USB ou o método que preferirmos, dois arquivos:

- O mapa (Arquivo com extensão .omap)

- A fotografia "transparente" (Arquivo com extensão .png)

O restante dos arquivos não precisa transferir, uma vez que eles nunca mudam.

Nós passamos para o PC e substituímos os que tínhamos no PC com o mesmo nome.

Clique no arquivo ".omap" do PC e Open

Orienteering Mapper será aberto, se não

vejarmos a janela de modelos, clicaremos em

Mapa base / Janela de configuração do mapa

base.

desmarcarmos as caixas de todos os

mapas base, exceto o "mapa", podemos

ver todos os símbolos que desenhamos

diretamente com as ferramentas do Open

Orienteering Mapper (Árvores, arbustos,

cercas, elementos especiais feitos pelo

homem, barrancos, áreas pavimentadas...

Também podemos ver nossos

rascunhos que devemos

passar a limpo ao desenhar no

OOM PC e que estão na

camada "Transparente"

desmarcando o resto dos

modelos.

O objetivo deste tutorial não é ensinar a usar o Open Orienteering Mapper PC, embora muitas

ferramentas sejam as mesmas da versão Android, as pessoas que usaram o OCAD não terão

nenhum problema em aprender esse outro software, pois é muito semelhante a maneira de

desenhar.

Passaremos a limpo nossas notas selecionando

primeiro a camada / "Mapa" e desenhando em

cima de nossos rascunhos. Vamos tornar todos

os modelos visíveis novamente.

Podemos desmarcar a camada "Transparente"

se quisermos ver o mapa sem os rascunhos.

2.7. - CONFIGURAÇÃO PARA OUTRO DIA DE MAPEAMENTO

Colocamos todas as camadas visíveis outra vez e salvamos o trabalho no OOM PC.

Agora devemos substituir o arquivo "Transparente"

por um novo porque está cheio de rabiscos.

Copie o arquivo original "Transparente" que

tínhamos salvo no início do tutorial na pasta em uso

e substituímos o usado, desta forma nossos esboços

são excluídos e começamos novamente com a tela

limpa no dia seguinte.

Agora, temos em nosso PC:

- A imagen de satélite .Tif

- O arquivo .omap com nosso trabalho

passado a limpo.

- O arquivo transparente original .png , que

está sem desenhos e pronto para um novo dia.

- Os arquivos .prj e .wld de

georreferenciamento.

Transferimos o arquivo .omap e o arquivo .png

(transparente) para o nosso dispositivo móvel. O

restante dos arquivos não é necessário.

Nós substituímos os dois arquivos em nosso celular

com os novos.

Agora, ao abrir o aplicativo, veremos nosso trabalho

passado limpo e os rabiscos já não existem para

começar de novo.

INICIACIAÇÃO AO OPEN ORIENTEERING

MAPPER PC, DESENHO CARTOGRÁFICO

Após o trabalho de campo, o recomendado na cartografia digital é passar o trabalho desse

dia a limpo antes de continuar, para isso desenhamos com o nosso PC e a simbologia apropriada

sobre o rascunho em que trabalhamos nesse dia.

As ferramentas de desenho na versão do Open Orienteering Mapper para PC são muito

semelhantes ou as mesmas da versão para Android, de modo que será muito fácil aprender a usar

o programa se já praticamos com o nosso dispositivo Android.

Se desenhamos diretamente no nosso dispositivo móvel com as ferramentas de desenho

de software, como fizemos no exemplo do capítulo 2, com: arbustos, árvores distintas, cercas e

elementos especiais feitos pelo homem, temos muito trabalho à nossa frente, já que

provavelmente precisamos fazer retoques, como mover a posição um pouco ou juntar elementos

lineares que desenhamos em várias partes. Para limpar os esboços que fizemos com a ferramenta

lápis e as cores, é necessário desenhar esses elementos completamente.

No capítulo anterior, vimos com nosso exemplo como realizar o trabalho de campo na

zona ocidental do mapa (o parque), agora veremos como as diferentes ferramentas de desenho

são tratadas, passando para a zona leste (a floresta). Devemos lembrar que este manual não

pretende ensinar a cartografia, mas ensinar as diferentes ferramentas e trazer a informação, mas

é responsabilidade da pessoa interessada continuar progredindo, praticando os conteúdos,

fazendo cursos ou expandindo o conhecimento.

Lembramos que este não é um curso avançado de Open Orienteering Mapper, é uma

pequena iniciativa que o interessado deve expandir e praticar para adquirir melhor nível. Nem

todas as ferramentas são mostradas e o uso avançado delas não é aprofundado.

3.1. - Ferramentas gerais

Agora vamos praticar o desenho com Open Orienteering Mapper PC com os rascunhos de trabalho

de campo da parte leste do nosso mapa de exemplo, "El Parc des Clot" que corresponde à parte

leste do mapa completo. Este é o resultado do trabalho de campo...

Vamos começar a aprender a usar as ferramentas gerais. Com a ferramenta "Editar

objeto", podemos clicar em qualquer elemento e movê-lo ou editá-lo, vejamos exemplos:

Para selecionar um objeto, clicamos com o botão esquerdo nele. Os nós são

ativados para modificar sua forma e um retângulo magenta em torno deles. Se

clicarmos nos nós e arrastarmos sem soltar, modificaremos a forma do

elemento.

Nós

Se clicarmos no retângulo magenta, será transformado em um retângulo amarelo,

nesse caso, arrastamos sem soltar o botão do mouse e moveremos o objeto.

Podemos selecionar dois ou mais objetos pressionando a tecla "Shift" ao clicar

nos diferentes elementos. Também podemos desenhar um retângulo no mapa

clicando e arrastando. Desta forma, poderemos selecionar todos os elementos

que estão dentro dessa área.

Com a ferramenta "Mover", podemos clicar no mapa e arrastar para movê-lo

para visualizar a área que precisamos.

Com as ferramentas "Zoom in e zoom out", podemos ver o mapa maior ou

menor. Você também pode fazer o Zoom com a roda central do mouse.

A ferramenta "Mostrar todo o mapa" redefine o zoom e coloca a vista do mapa para que ele

ocupe toda a tela.

A ferramenta "Desfazer e refazer" nos permitirá retornar

ao ponto anterior ou seguinte se fizermos algum erro.

Na janela "Símbolos", se clicarmos com o botão direito, um menu com opções

muito úteis será aberto.

Vamos ver um exemplo: com tanta curva de nível, é muito fácil selecionar sem querer e modificá-

las sem perceber, vamos selecionar todas as curvas de nível e bloqueá-las para que elas não

possam ser editadas. Esta operação é recomendável fazer sempre.

Pressionamos com o botão direito no ícone da curva de nível e um menu é aberto.

Agora, clique em "Proteger objetos com

este símbolo" e veja que um cadeado

aparece no ícone e está protegido.

Repetimos a operação com o símbolo da

curva de nível mestra e já temos todas as

curvas protegidas.

Se selecionarmos "Ocultar objetos com este símbolo", eles ficarão invisíveis no mapa.

Vamos ver como excluir elementos. Com a ferramenta "Editar Objeto"

selecionamos um ou mais elementos a serem excluídos. Pressionamos o ícone do

"X" vermelho e eles serão apagados. Isso também pode ser feito pressionando a

tecla "Delete" no teclado do computador.

3.2. - Duplicando símbolos

No Open Orienteering Mapper (e outros programas de

mapeamento), o símbolo 405 "Floresta: Corrida fácil", que é branco, é

criado de uma forma que não vai nos servir bem para o exemplo de

mapa que queremos fazer, pois acima do branco temos que pintar linhas

de vegetação verde e no programa foi configurado de tal forma que o

branco cobre as linhas verdes em vez de estar abaixo.

Existem duas soluções: a primeira seria não pintar as florestas brancas, mas deixar esse espaço

sem pintar, pois o papel em que o mapa será impresso é branco, digamos que a floresta seria

branca devido à cor do papel.

Aproveitaremos para aprender a duplicar símbolos e modificar cores

e criaremos um novo símbolo de floresta em que a cor branca está

abaixo do verde da vegetação para obter o que você vê na imagem.

Primeiro vamos ver qual cor verde tem exatamente as tramas que

devem se sobrepor. Clicamos duas vezes no símbolo 407

Abre-se uma janela de configuração de símbolo, se clicarmos na

guia "Configurar área", podemos ver a cor exata das linhas que são

"Verde abaixo dos verdes claros"

Selecionamos e fechamos a

janela …

Vamos duplicar o símbolo 405 criando uma réplica idêntica para o momento. Clique com o botão

direito do mouse sobre ele e selecione "Duplicar". Agora podemos ver dois símbolos iguais.

Clique direito

“Duplicar”

Cópia

Agora, damos um duplo clique no novo símbolo que criamos e lhe daremos um nome para

distingui-lo. Vamos adicionar ao nome "abaixo" para saber que este símbolo estará abaixo da

trama verde.

3.3. - Manipulação de cores

Nós já temos o símbolo duplicado, mas continua

com a mesma cor que irá cobrir a trama verde,

devemos criar uma nova cor abaixo. Vamos abrir a

janela "Símbolos / janela de cores "

Uma lista de cores é aberta, cada cor cobre a

cor inferior na lista e assim por diante, procure

a cor da trama verde ...

Temos que criar uma cor branca que esteja

localizada abaixo do "Verde abaixo dos verdes

claros". Nós clicamos no sinal de mais “+”

Uma janela é aberta para configurar a cor, nós lhe damos um nome representativo e preenchemos

o espaço vermelho, verde e azul com o número "255" para que nos dê uma cor branca. Na guia

"Impressão profissional" marcamos "Calcular a partir de uma cor RGB".

Já temos nossa nova cor branca.

Nós fechamos a janela de configuração e retornamos à

lista de cores, buscamos nossa nova cor, selecionamos

e alteramos na posição da lista usando as setas

inferiores até ficar logo abaixo do verde que nos

interessa.

Nós só precisamos atribuir a nova cor que criamos ao símbolo que duplicamos na floresta.

Clicamos duas vezes no símbolo duplicado "Floresta: corrida fácil (abaixo)" e na guia

"Configuração de área" no menu suspenso "Cor da área", selecionamos a nova cor que criamos.

De agora em diante, quando queremos usar o símbolo

da floresta 405, usaremos o que criamos e não o que

vem por padrão.

3.4. - Desenho de elementos lineares

Começamos a desenhar no nosso mapa. Elementos lineares podem ser compostos de linhas retas

ou linhas curvas.

o Exemplos:

▪ Retas: Estradas, muros, cercas, algumas estradas, alguns barrancos, linhas

de energia …

▪ Curvas: Alguns caminhos, alguns barrancos …

A maioria dos elementos lineares retos podem ser introduzidos no trabalho de campo

diretamente com as ferramentas de desenho como fizemos com as cercas e as paredes. Agora

vamos desenhar as linhas elétricas que marcamos com uma magenta "X" em nossos rascunhos.

Primeiro clique no ícone da linha de energia na lista de elementos.

Em seguida, selecionamos a ferramenta "Desenhar linhas", uma vez selecionado,

clicamos no primeiro poste, solte o botão do mouse e clique no lugar onde cada um

dospostes vai. Podemos mover o mapa ao mesmo tempo que desenhamos

pressionando as setas no teclado do nosso computador.

3º clique

2º clique

1º clique

Quando chegamos ao último poste, clicamos no botão direito do mouse e o desenho será

finalizado.

As estradas também são elementos lineares retos, mas como o maior símbolo rodoviário não é

suficientemente grande para cobrir toda a área pavimentada, resolveremos esse problema

criando um símbolo personalizado através da duplicação, que veremos mais tarde. Deixamos por

último o desenho das estradas.

A fotografia mostra que o símbolo não é amplo o suficiente.

Agora vamos desenhar elementos lineares curvos. Por exemplo,

caminhos e trilhas.

Selecione o símbolo de estrada adequado, selecione a ferramenta "Desenhar linhas" e clique com

o botão esquerdo do mouse onde o caminho deve começar e sem soltar o botão, arraste-o para

onde o caminho faz a primeira curva e solte, agora clicamos várias

seções da estrada e notaremos como liberar o botão, podemos

modificar a curva que estamos desenhando, no final pressionamos o

botão direito para terminar. Cada vez que criamos uma curva,

podemos variar a amplitude dependendo de como movemos o

mouse.

Este método é um pouco difícil de controlar, então, se não podemos desenhar bem com as curvas,

há um truque muito útil que é desenhar com linhas retas e depois transformá-las em curvas,

vamos ver um exemplo:

Selecionamos o símbolo do caminho e a ferramenta "Desenhar linhas". Nós desenhamos por

pequenas linhas retas o caminho do caminho acima da linha preta que desenhamos em nosso

trabalho de campo.

Como podemos ver, isso não tem

sido bom porque a estrada faz

curvas e a desenhamos em

seções diretas. Vamos selecionar

o caminho e depois clicar no

ícone “Converter em curva”

A estrada é transformada em curvas que podemos modificar, estendendo-se a partir de

seus nós. Para ver melhor, recomendamos, depois de desenhar qualquer elemento,

desativar o rascunho "Transparente" e assim podemos ver melhor os elementos

desenhados e o ajuste com a fotografia.

Nós

Se precisarmos adicionar ou remover nós, podemos pressionar "Control" (Ctrl) e clique em onde

queremos adicionar ou remover o nó.

Com estas três maneiras de desenhar as linhas, estamos completando o mapa com o resto de

elementos lineares, estradas, barrancos de terra e de pedra.

Se precisarmos mudar o sentido dos "traços" de barrancos ou cercas, devemos selecionar o

símbolo e depois clicar no ícone "Alterar a direção dos traços".

Caminhos e elementos lineares

no mapa.

3.5. - Desenhar elementos de ponto

Todos os elementos do ponto que já os desenhamos no nosso trabalho de campo, no nosso

exemplo são:

- Objetos especiais feitos pelo homem

- Tocos de árvore

- Árvores pequeñas ou arbustos

- Árvores distintas

- Terreno pedregoso

- Grupo de pedras

- Pequena depressão

Se quisermos desenhar um símbolo de ponto, devemos primeiro selecionar o símbolo, por

exemplo, uma árvore distinta, depois selecionar a ferramenta "Desenho de objetos tipo ponto" e

clicar no local no mapa onde deve estar localizado.

3.6. - Desenhar elementos de área

Para desenhar uma área, devemos usar a mesma técnica

para desenhar linhas curvas, uma vez que a linha chegar ao

fim, clicamos no botão direito e a área será fechada

automaticamente com a simbologia que selecionamos.

Nós vemos um exemplo: vamos desenhar uma área que

marcamos no nosso esboço como "verde 2" ("V2" em

nosso esboço).

Primeiro, selecionamos o símbolo que representa a segunda

sombra de verde "Floresta, difícil de correr".

Em seguida, selecionamos a ferramenta "Desenhar linhas" e começamos a

desenhar uma linha que atravessa a parte externa da área, quando estamos perto

do fim, vamos pressionar com o botão direito e a área fechará e corará com o

símbolo escolhido.

Diferentes casos podem acontecer... Precisamos pintar uma área que cobre completamente outra

área que já pintamos, sendo o exemplo mais comum uma área completamente listrada.

No exemplo, vamos desenhar uma "floresta 0" na

qual toda sua área é preenchida com um "2 (R2)

listrado", como dizem nossas notas de campo. Vamos

prosseguir primeiro pintando a área que é floresta

branca.

Selecionamos o símbolo e depois a ferramenta

"Desenhar linhas", desenhamos a área como explicado

acima.

Agora, à medida que a área do listrado 2 corresponde completamente à área da floresta que

desenhamos, podemos usar uma ferramenta que preencha completamente a área, salvando o

trabalho.

Nós selecionamos a área da floresta e, em seguida, clique no elemento com o qual vamos

preencher (listrado 2) e, finalmente, clicaremos no ícone da ferramenta "Preencher / criar borda"

Pode ser que existam várias áreas acima da nossa floresta, como esse exemplo. Podemos ver

como há uma listrada 1 e uma listrada 2 na mesma floresta branca.

Nesse caso, não podemos usar a ferramenta "Preencher / criar borda", mas devemos desenhar

cada área separadamente.

Começamos primeiro com a nossa área de floresta branca, neste caso, vemos como teremos que

encerrar uma área que desenhamos anteriormente, quando nos aproximamos de uma borda já

desenhada, podemos usar a ferramenta "Shift" ao clicar quando desenhamos e nossa linha será

rastreada magneticamente seguindo essa borda.

Agora adicionamos uma área de listrado 1,

Selecionamos o símbolo de listrado 1 e a

ferramenta “Desenhar linhas”.

Cada vez que quisermos ir por uma borda já

desenhada podemos clicar uma vez “Shift”.

Quando terminamos o listrado 1 procedemos

igualmente com o listrado 2.

Clique + Shift Clique normal

Como vimos, existem tramas (listrado) que se

sobrepõem às áreas de cores (Florestas,

clareiras), mas vemos como devemos fazer

quando temos duas áreas de base, uma dentro

da outra. Vamos ver um exemplo.

Dentro desta grande área de floresta, há uma

clareira. Vamos desenhar a floresta 0.

Agora vamos fazer um "buraco" na área da

floresta, onde a clareira está. Para isso,

selecionamos a floresta primeiro e, em seguida,

clique na ferramenta "Criar buraco com forma

livre".

O cursor toma forma de tesoura, seguimos a área a ser cortada e

terminamos com um clique direito.

Agora devemos desenhar o espaço livre dentro do buraco, podemos fazê-lo de duas maneiras:

primeiro desenhar uma área como já aprendemos e o segundo usando a ferramenta "Preencher

áreas com borda" ou como você diria em outros programas o "balde de tinta" .

Selecione o símbolo de clareira 1 e, em seguida, clique na ferramenta "Preencher áreas com

borda" e clique uma vez em cada lado da curva de nível que separa a clareira em duas partes.

1º clique

2º clique

A clareira é completamente ocupada

por um listrado 1, então, com a

ferramenta "Preencher / criar bordas", fizemos isso facilmente.

Se devemos pintar uma área que tenha a forma de um retângulo ou um círculo, também podemos

usar outras ferramentas. Neste exemplo vemos uma área listrada com forma de círculo quase

perfeita. Selecione o elemento do rascunho 2 e depois a ferramenta "Desenhar círculos e elipses"

pressione uma vez na borda do círculo (botão esquerdo) e uma segunda vez na borda oposta

(botão direito).

Primeiro clique

Segundo clique

No nosso mapa há uma zona de propriedade privada com algumas edificações,

usaremos a ferramenta retângulo para desenhar as principais. Selecionamos o

símbolo "Edificação" e a ferramenta "Desenhar retângulos", clicamos em cada

canto e por último clicamos com o botão direito.

1º

2º

3º

4º

Já conhecemos muitas maneiras de desenhar áreas, as áreas são as partes mais numerosas dos

mapas de orientação.

Desenhamos todo o nosso mapa de exemplo …

Se escondermos o rascunho "transparente", veremos muito melhor.

3.7. - Substituindo, juntando e cortando símbolos

A ferramenta "Trocar símbolo" nos permite substituir um símbolo que já desenhamos com um

diferente. Isso é útil nas revisões de mapas, imagine que um verde 1 tornou-se um verde 2 e você

deve mudá-lo e também serve, igualmente, para corrigir os erros que fizemos ao desenhar.

Vamos ver um exemplo. Ao desenhar áreas do mapa cometi um

erro... Em uma área, tive que desenhar um listrado 1 e, em vez

disso, coloquei um listrado 2.

Eu seleciono o elemento a mudar, então eu seleciono o elemento no qual ele deve ser

transformado e então eu pressiono a ferramenta "Trocar símbolo"

Podemos selecionar vários elementos ao mesmo tempo e alterá-los para outro com essa mesma

técnica.

Agora vamos unir estradas, linhas e áreas. No primeiro exemplo, vemos como desenhar uma área

de floresta branca duas vezes e queremos fazer um listrado em tudo, então precisamos juntá-los

para fazer tudo ao mesmo tempo.

Selecionamos as duas áreas pressionando a tecla

"Shift" e clicando em ambas. Então, com as duas

áreas selecionadas, clicamos na ferramenta

"Unificar áreas" (as duas áreas devem estar

sobrepostas)

Unir elementos lineares. Nós desenhamos um muro em duas partes, então não permaneceu

como uma única linha, agora vamos juntar. É necessário que as extremidades se toquem o

necessário, esticaremos os nós até que eles se toquem.

Marque os dois pedaços da parede clicando e ao mesmo tempo pressionando "Shift" no teclado e,

em seguida, clique na ferramenta "Unir linhas" usada para juntar qualquer elemento linear.

Ahora vamos a cortar símbolos. Ya hemos visto como cortar en áreas, ahora cortaremos un muro

para introducirle un paso.

Vamos selecionar o muro a cortar, então clicaremos na ferramenta "Cortar objeto" e clicaremos

em cada lugar onde queremos cortar, no nosso caso, vamos cortar em dois lugares. Então vamos

selecionar o pedaço do muro que fica entre os dois cortes e nós vamos apagá-lo.

Nós adicionamos um símbolo de passagem e ajustamos as linhas com os nós, se

necessário. Aproveitamos e cortamos ou eliminamos as linhas de rede elétrica

que estão fora do mapa.

Nós cortamos uma linha em sua parte central. Agora vamos cortar uma linha no

final. Vamos ajustar todas as curvas de nível para que elas não se projetem nesse

local do mapa.

Lembre-se de que bloqueamos todas as curvas de nível para não modificá-las sem querer. Agora

vamos desbloqueá-las.

Pressionamos com o botão direito no símbolo da curva de nível que aparece com um cadeado e

no menu que se abre, desmarcamos "Proteger objetos com este símbolo". Repetimos a operação

com as curvas de nível mestras.

Clique direito

Nesta visão geral sem fotografia aérea, você pode apreciar melhor como você vai cortar as curvas

de nível.

Vamos fazê-lo, é um trabalho laborioso que deve ser feito ... Selecionamos uma curva de

nível, então clicamos na ferramenta "Cortar objeto" e clicamos no lugar onde a curva de

nível começa a sair do nosso mapa.

A curva de nível foi

dividida em duas

partes.

Agora, selecionamos a parte que queremos excluir e clique na ferramenta "Apagar"

Quando apagar as curvas de nível, é necessário determinar se a parte a ser eliminada não entra no

mapa novamente para outro ponto, pois vamos apagar.

As curvas que não entram no mapa podem ser

selecionadas (várias de cada vez) e apagadas

diretamente.

Repetimos o processo com todas as curvas de nível, deixamos linhas onde as estradas irão, até que

fique desta maneira …

Nós também podemos desenhar um polígono com qualquer símbolo e clicar na opção

"Cortar" que eliminará todo o exterior do polígono, cortando as próprias curvas sem

eliminá-las.

Resultado

Final

3.8. - Estradas

Conforme comentamos anteriormente, as estradas que vêm por padrão na

simbologia do programa não possuem largura suficiente para cobrir a área

pavimentada do mesmo que se vê na imagem.

As estradas devem se adaptar à largura real e, portanto, devemos criar um

símbolo rodoviário com a largura na medida.

Como aprendemos anteriormente, vamos duplicar o símbolo da estrada e

chamaremos de "Estrada Customizada". Clique duas vezes no símbolo da estrada urbana e depois

"Duplicar".

Clique duplo / duplicar

Uma vez criado, clicamos duas vezes no novo símbolo e

alteramos o nome.

Vamos desenhar um pedaço de estrada com o

novo símbolo que criamos e aumentaremos a

largura até corresponder ao que queremos.

100

Uma vez que a peça de teste é desenhada, pressionamos

duas vezes o símbolo duplicado para modificar sua

largura. Na guia "Configuração da linha", alteramos o

valor até que a estrada tenha a largura correta.

Em nosso caso de exemplo 2,30 mm.

Podemos ver na nossa peça de teste que a largura já

corresponde. Podemos apagar a seção de teste e

começar a desenhar as estradas com a ferramenta

"Desenhar linhas" e o novo símbolo.

Começamos em torno do parque. Uma vez que

terminamos a linha, podemos ajustar puxando os nós

para que ela se encaixe corretamente.

E continuamos com o

restante das estradas. A

próxima estrada é menor

e sim, ela se encaixa com

o símbolo original sem

duplicar.

E nas interseções da estrada fazemos um pequeno pedaço da

união que ajudará na orientação e dará uma melhor idéia do

todo.

101

3.9. - Detalhes finais, linhas do norte, legenda, logos…

É hora de esconder os rascunhos "Transparentes" e o da fotografia de satélite e ver apenas o

nosso mapa, nossa missão agora é analisá-lo com lupa, corrigir imperfeições e melhorar a

legibilidade.

Vamos adicionar as linhas do norte. As normas de mapas de Sprint nos dizem que as linhas devem

estar a 150 metros de distância, para alcançar facilmente esse objetivo, usaremos uma ferramenta

do Open Orienteering Mapper.

Nós clicamos no símbolo da grade e depois em “Configurar grade”

Na janela que se abre, marcamos a caixa "Mostrar

grade" e colocamos o espaçamento horizontal em

"150 m".

Nós damos "Ok" e vemos uma grade com as linhas

espaçadas a cada 150 metros.

102

Selecionamos o símbolo "linha norte azul com flecha" e a ferramenta "Desenhar linhas".

2º clique (Direito)

Pressione uma vez na parte inferior e com a tecla "Control" pressionada,

clicaremos com o botão direito na parte superior seguindo uma das

linhas da grade. Pressione "Control" para fazer a linha reta.

1º Clique esquerdo + tecla

“Control”

Se clicarmos no botão de

grade, ficará oculto e

poderemos ver melhor o que

fizemos.

Continuamos com o resto…

Agora, vamos colocar os dados básicos do mapa, idealmente o mapa só

teve informações de que ao alterar o arquivo do mapa ou pasta do

computador não precisava mover mais anexos... Ou seja, se começarmos a

colocar imagens, logotipos e outros, toda vez que passamos o arquivo do

mapa de um lugar para outro, devemos também passar todos os arquivos

auxiliares.

Vamos colocar o essencial no mapa e os logotipos e imagens como a seta

norte os colocará no programa de traçar percursos que, para essas tarefas, é

muito mais fácil e prático, pois a ferramenta para colocar imagens OOM é menos intuitiva que a

do Purple Pen.

Começamos com o essencial, o nome do mapa. OOM apenas possui símbolos de texto

configurados para a simbologia oficial. Devemos duplicar um desses símbolos e dar as medidas e

cores que queremos.

Duplicamos o símbolo de número de ponto de cor magenta, clicamos com o botão

direito / “Duplicar”.

103

Vamos colocar o essencial no mapa e os logotipos e imagens como os colocaremos no programa

de traçar percursos que, para essas tarefas, é muito mais fácil e prático, pois a ferramenta para

colocar imagens OOM é menos intuitiva que a do Purple Pen.

Pressionamos duas vezes para mudar sua

configuração, nós a chamamos de "Título" e na

guia "Configuração de texto" colocamos a família

de fontes "Britannic Bold", tamanho da fonte "20

pt", cor "Verde"+ negrito + itálico

Selecionamos a ferramenta "Texto" e

escrevemos o título do mapa e lugar.

Repetimos a operação para criar outro

texto menor e escrevemos a escala e a

equidistância.

Outra informação básica que deve aparecer no nosso mapa é a legenda dos elementos especiais.

No nosso caso, atribuímos o símbolo 540 (x preto) de "Objeto especial feito pelo homem" a

qualquer objeto dessas características, especificamente: máquinas de ginástica, playgrounds,

objetivos, uma parede de escalada, rampas de skate e mesas de piquenique.

O símbolo 539 (o círculo preto) o designamos para fornos

circulares no meio da floresta.

O símbolo 420 (x verde) "Elemento especial de

vegetação" atribuímos a tocos de árvores.

Nós desenhamos um símbolo especial de cada um no

mapa e escrevemos o que significa.

104

O último detalhe que vamos colocar são três tabelas que

são usadas para picotar com um picotador manual se o

sistema eletrônico falhar.

Nós vamos selecionar um símbolo que é uma linha preta

e com isso vamos desenhar três quadrados juntos com a

ferramenta "Desenhar retângulos", podemos

selecionar, por exemplo, o símbolo 203.1

Os retângulos devem ser colocados na borda do papel para que possam ser marcados com o

picotador manual e dentro, vamos escrever “R1”, “R2” e “R3” respectivamente.

Nosso mapa está concluído e falta o layout com os logotipos e os percursos que faremos com o

programa “Purple Pen”.

105

3.10. - Exportar e imprimir o mapa

Tenha em mente que a impressão de um percursos será feita

diretamente do programa de traçar percursos (Purple Pen) ou de um

PDF que exportamos do referido programa. A impressão do OOM

geralmente é para revisões do mapa, da cartografia ou de outras

necessidades.

Vamos imprimir… Clicamos em “Arquivo / Imprimir”

Abre-se uma janela de configuração.

Impressora: A impressora que queremos utilizar.

Formato de página: Vamos colocar A4 e veremos o que acontece...

Orientação da página: De acordo com a forma do mapa, será horizontal ou vertical, no nosso caso

horizontal (paisagem).

Área do mapa: colocaremos “Página individual” para que possamos conhecer os limites de nossa

A4 e se ela se encaixa ou não.

Mostrar mapa base: Se marcarmos, veríamos a foto de satélite e o resto dos mapas base.

Como podemos ver atrás do mapa, há uma caixa branca que representa o tamanho de uma folha

A4. Tem folha sobrando.

Vamos trocar o campo “Formato de página” para A5…

106

Podemos arrastar a caixa branca na tela para colocá-la onde queremos que ela seja impressa.

Como podemos ver agora, o tamanho A5 é ideal, pois há apenas um pouco de papel sobrando que

usaremos com os percursos.

Antes de imprimir, temos a opção de pré-visualizar pressionando o botão com esse nome ao lado

do de imprimir. Veremos o resultado final antes da impressão.

Nós podemos exportar nosso mapa

como uma imagem ou como um pdf.

Clique em "Arquivo / Exportar como ..."

o processo é idêntico à impressão.

107

INICIAÇÃO AO SOFTWARE DE

TRAÇAR PERCURSOS PURPLE PEN

Mudamos de assunto e depois de três capítulos intensivos de cartografia, vamos nos concentrar

na gestão do software de traçar percursos Purple Pen. Até agora, a maneira mais comum de traçar

percursos de orientação era o uso das próprias ferramentas de percurso do software OCAD, com o

consequente custo econômico e uma considerável complexidade no tratamento, uma vez que não

era um aplicativo exclusivamente dedicado aos percursos, mas uma ferramenta integrada em um

software profissional que realmente é de cartografia.

Atualmente o Open Orienteering Mapper já possui uma ferramenta integrada específica de traçar

percursos em desenvolvimento, para a realização de percursos que podem ser úteis para

treinamentos ou percursos-demo.

Com a chegada do Purple Pen, uma lufada de ar fresco chegou aos traçadores para poder ter um

software simples, específico e gratuito que atenda plenamente as expectativas necessárias. Purple

Pen primeiro funcionou apenas com os arquivos de mapa do OCAD, mas agora evoluiu e suporta

os arquivos de mapa do Open orienteering Mapper, além de permitir-nos fazer traçados em

arquivos ou fotografias pdf.

No caso que nos diz respeito, o exemplo do "Parc des Clot", procederemos ao uso do mapa que

geramos com o Open Orienteering Mapper e criaremos 2 percursos diferentes: um de iniciação

não competitiva, em que a descrição dos controles será em texto, e outro de nível médio de

competição com descrição de controles com símbolos. Também criaremos um percurso tipo

fazenda com todos os pontos de controle usados. É desnecessário dizer que não vamos ensinar a

traçar percursos e que cabe ao leitor expandir o conhecimento.

Neste ponto, devemos ter em mãos o regulamento sobre a descrição dos controles.

Especificação Internacional para Descrições de Controle

http://blogdoorientista.blogspot.com.br/p/international-orienteering-federation.html

108

4.1. - Baixar e instalar

Entramos na página web do Purple Pen,

na seção de downloads podemos ver

todas as versões disponíveis. Para a

preparação deste manual, utilizamos a

versão 3.0.1

Link para a seção de downloads do Purple

Pen:

http://purplepen.golde.org/download.htm

Link direto para a versão 3.1.1:

http://purplepen.golde.org/downloads/purplepen-311.exe

A instalação não representa nenhum problema

especial, pressione "Next" em tudo e o programa

será instalado.

A versão atual já está atualizada para o padrão de

2018.

Ao abrir o programa, podemos alterar o idioma

em "Arquivo / idioma do programa"

109

4.2. - Importar o mapa e configuração inicial

Abrimos o programa pela primeira vez e abre uma janela de

boas-vindas inicial na qual selecionaremos "Criar um novo

evento ..." e clique em "Aceitar". Uma janela abre para inserir o

nome do evento…

Uma vez que vamos criar um campeonato infantil,

vamos chamá-lo “Campeonato Orienta-chic 2017”,

inserir o título e clique em “Próximo”.

Outra janela é aberta para selecionar o mapa a ser usado.

Nesse caso, usaremos o arquivo de mapa do Open

Orienteering Mapper que possui uma extensão ".omap"

também poderíamos usar um pdf ou uma fotografia.

Selecionamos o arquivo e clicamos em “Próximo”.

Outra janela abre onde devemos indicar a escala de

impressão do mapa que, por padrão, está configurado na

escala do mapa, no nosso caso 1: 4000. Estes dados podem

ser modificados posteriormente. Clique em “Próximo”.

A próxima janela nos permite configurar o papel onde o

mapa será impresso, como vimos no capítulo anterior, o

tamanho ideal para o nosso mapa era um A5 em layout

horizontal (Paisagem). Nós configuramos esses dados e

clicamos em “Próximo”.

110

Outra janela nos pergunta onde queremos que o

arquivo de percurso seja salvo. Clique em "Na pasta

de sua escolha" e criaremos no seu computador

uma pasta ao lado dos outros deste projeto que

chamaremos de "Purple Pen". Selecionamos a pasta

que acabamos de criar e clicamos em “Próximo”.

Outra janela nos pergunta qual o código que

queremos iniciar a numeração dos controles, como

podemos ver, por padrão "o ponto 31" é

estabelecido.

O 31 geralmente é o código usado em geral para

iniciar a numeração porque, se fossem números de 1

a 31, poderia facilmente confundir a ordem dos

pontos com o número dele. Deixamos o valor 31 e

continuamos, o programa atribuirá automaticamente

os números aos controles a partir de 31, embora

possamos alterá-los manualmente quando quisermos.

Ele abre uma janela final que é uma mera

confirmação para criar o evento, se tudo

estiver correto, clique em “Finalizar”.

111

4.3. - Introduzir pontos em geral

Criaremos os seguintes percursos com um total de 15 pontos de controle:

- Iniciante (nível não competitivo, nível fácil, 7 controles, descrição dos controles em texto)

- Competição (Competitivo, nível médio, 10 controles, descrição dos controles padrão em

símbolos)

- Fazenda (Competitivo, 15 controles, descrição dos controles padrão + pontos de controle)

Vamos começar a apresentar cada um dos 15 pontos de controle e sua descrição, além da partida

e da chegada. Vamos começar no início, a partida.

Em uma primeira olhada na interface do Purple Pen, podemos ver nosso mapa que parece de

forma tênue para que nossos percursos se destaquem e podemos vê-los claramente, se quisermos

mudar esse parâmetro e queremos ver de forma mais intensa o mapa, podemos alterá-lo em

"Vista / intensidade do mapa", embora recomendamos deixar como está.

Na parte esquerda da tela, temos uma seção em que veremos os controles que estamos

introduzindo e separados por guias em cada um dos percursos, como podemos ver agora, há

apenas uma que é chamada de "Todos os controles" e marca 0 pontos de controle.

Vamos colocar na nossa partida... (pode haver mais de uma)

Vamos procurar o lugar do mapa onde queremos localizar a partida, podemos mover o mapa com

a roda do mouse (zoom) ou arrastando com o cursor (mova o mapa). Uma vez localizado, clique na

ferramenta "Adicionar Partida" e clique no lugar que queremos.

112

1º

2º

Nossa partida já aparece na lista de controles, agora vamos apresentar onde está localizado para a

descrição dos controles. Embora não seja o final deste manual, vale a pena lembrar que significa

cada coluna da descrição dos controles.

Como podemos ver, vamos apresentar na coluna D as

características do controle, no nosso exemplo a saída está

em uma junção de estrada.

Vamos clicar na coluna D e um menu suspenso aparecerá

com todos os símbolos possíveis, se passarmos o mouse, podemos ver no texto o que eles

significam. Buscamos a estrada e selecionamos.

113

1º Clicamos sobre a coluna D

2º Selecionamos o símbolo de estrada

O símbolo é selecionado, mas nossa partida está

em uma junção de estradas, então devemos

indicá-lo como tal. Clique na coluna E e na

estrada novamente.

Então clicamos na coluna F e selecionamos o símbolo

"Junção"

Nós já descrevemos nossa partida, agora vamos realizar a mesma manobra com a chegada (pode

haver várias chegadas). Buscamos o lugar onde queremos que a chegada esteja localizada e clique

na ferramenta "Adicionar chegada" e depois clique no lugar exato onde queremos colocá-la.

Nossa chegada já está listado na lista de controles.

Já localizamos a paritda

e a chegada,

continuamos com cada

um dos pontos de

controle.

114

É importante ter em mente que os elementos que apresentamos (partida, controle e chegada)

devem ser colocados de tal forma que o centro do elemento no Purple Pen coincida com o lugar

exato do elemento no terreno real. Para nos ajudar, podemos ver uma cruz que indica o centro do

símbolo.

Vamos ver um exemplo fictício com um controle localizado em um montículo de terra.

Bien

Mal

Uma vez que este detalhe importante foi esclarecido, nós vamos apresentar os controles, o

primeiro que inserimos será atribuído com o número 31.

Selecionamos a ferramenta "Adicionar controle" e, em seguida, clique no local exato onde o

controle será localizado, no canto de uma cerca. Nosso controle está incorporado na lista.

1º

2º

115

Vamos apresentar a descrição do controle. Clique na coluna D e marque o símbolo “Cerca” .

Então clicamos na coluna G e selecione “Canto

sudoeste (exterior)”

Repetimos o

processo com

cada um dos

controles da

mesma maneira

até que

tenhamos 15.

Aprenderemos a

corrigir erros e fazer

correções.

Corrigir um número

de controle.

Usaremos para

alterar o número do

último controle, pois

geralmente é

atribuído um

número de três

dígitos, como 100 ou 200, por exemplo. Na lista de

controles, clicamos no número que queremos mudar,

neste caso o 45, um quadrado irá abrir onde inserimos o

novo número (200) e damos "Enter".

116

Agora suponha que cometemos um

erro em uma descrição, clicamos na

descrição que queremos mudar e

temos duas possibilidades, selecionar

outro símbolo pelo qual mudaremos ou selecione "Sem símbolo" para deixá-lo

em branco.

Para eliminar um controle, primeiro o selecionamos clicando na lista (ele fica

amarelo) e depois clicamos na ferramenta "Excluir" ou na tecla "Apagar" no

teclado.

Se cometermos erros, podemos "Fazer / desfazer" com as setas

2º clic borrar

Fazer /Desfazer

1º clique selecionar controle

Já configuramos todos os nossos controles, agora os distribuiremos em percursos…

117

4.4. - Criação de um percurso simples para iniciantes

Vamos criar dois percursos simples, recordemos….

- Iniciante (Não competitivo, nível fácil, 7 controles, descrição dos controles em texto)

- Competição (Competitivo, nível médio, 10 controles, descrição dos controles padrão em

símbolos)

Vamos começar com o de iniciantes. Clicamos em “Percurso /

adicionar percurso”

Nome do percurso: “Iniciaciante”

Tipo de percurso: “Percurso simples”

Desnível: É introduzido no final, já que devemos

calcular o desnível com a soma das curvas de

nível ou com um programa. Veremos mais

tarde.

Distância “Automatica”

Categorias: Se o percurso foi compartilhado

entre várias categorias diferentes, poderiam ser

introduzidas aqui, neste manual não entraremos

em níveis e categorias, criaremos percursos

únicos.

Escala de impressão do mapa: “4000”

Formato da descrição: “Texto” este formato só

deve ser usado em categorias não competitivas,

você também pode escolher uma combinação

de símbolos e texto ou apenas símbolos.

Etiqueta de controle: “Ordem dos pontos”

Ordem do primeiro controle: “1”

Depois de aceitar, vemos como o nova percurso foi

incorporado nas últimas guias ao lado de "Todos os

controles"

Vamos apresentar os controles que compõem o percurso

na ordem correta, vamos começar com o primeiro

controle.

118

Clicamos na ferramenta "Adicionar controle", veremos todos os controles que configuramos nas

etapas anteriores, ou seja, todos os controles disponíveis, aparecem de forma tênue no mapa.

Clicamos naquele que queremos selecionar, ao passar por ele um pequeno quadrado indica se o

controle é usado de algum percurso.

1º

2º

Distância

Quando você clica no controle, você

insere a lista com o número de ordem

1, uma linha junta o controle anterior

(partida) com nosso controle e com o

próximo (chegada), esta linha será

modificada automaticamente ao

introduzir controles , também podemos

ver como a distância da rota aumenta

automaticamente.

Continuamos com o resto

dos controles da mesma

maneira, "Adicionar

controle" até que tenhamos

toda a rota final.

No nosso exemplo, vemos

que nosso percurso

“Iniciante” tem 1,1 km.

119

Aprenda a corrigir controles. Se quisermos mover um controle porque não

está no lugar certo, clicamos uma vez no círculo do controle, mudará a cor

de magenta para vermelho e o cursor terá a forma de quatro setas, clicamos

e arrastamos para a nova localização do controle.

Para alterar a ordem de um controle, clique no botão "Ordenar" na parte

inferior da lista de controles.

A lista é transformada em uma lista da ordem dos controles, clique no

controle para alterar a ordem e arraste-a para o seu novo local na lista.

Vamos tomar o exemplo fictício de querer mudar a

ordem do controle 36 que é agora o número 1

para que seja o ponto de controle número 4.

Nós clicamos no 36 e arrastamos para o espaço entre 38 e

37 que seria equivalente ao 4º controle.

Se quisermos eliminar um controle, procederemos como

explicado acima. Selecione o controle e clique em "Excluir"

ou na tecla "Delete". Se o controle não for usado em mais percursos, uma janela

pop-up nos perguntará se só queremos excluí-lo da lista principal. Se quisermos

apenas apagá-lo do percurso, iremos pressionar "Não".

Agora podemos introduzir o

desnível do percurso.

Podemos fazê-lo de forma "manual" contando

as curvas de nível que nossa rota cruza, levando em conta que entre eles há uma equidistância de

2,5 metros, ou também podemos introduzir a rota em um programa de GPS ou caminhadas e

calculá-la automaticamente. Veremos como fazê-lo on-line no final do capítulo. A soma das curvas

de nível ascendentes nos dão uma inclinação positiva cumulativa de 24 metros.

Clique no quadrado ao lado do comprimento do percurso e

entre como o desnível. Também pode ser feito em

“Percurso/Propiedades”, veremos que, apesar de entrar

com 24 metros, o programa arredonda o valor para 25.

120

Nós só precisamos da descrição do controle. Clique na ferramenta "Adicionar Descrições", nosso

cursor se torna uma cruz, clicamos em um dos cantos em que queremos que a descrição seja

desenhada e nós arrastamos para o canto oposto onde deve terminar.

1º

Uma vez desenhada, podemos movê-la do local clicando nela ou alterando o tamanho esticando

seus nós. Podemos até mesmo modificar sua configuração em duas colunas.

Nós

Distribuição em duas colunas

2º

121

4.5. - Criação de um percurso simples de competição

Nós temos o nosso primeiro percurso completo, vamos para o

segundo. A mecânica é a mesma:

Nós vamos para "Percurso / Adicionar percurso" e preenchemos a

janela de configuração, a diferença para o anterior é o nome e o

formato da descrição, desta vez somente os símbolos serão vistos na

descrição, pois é uma categoria competitiva.

Abre-se uma nova aba nos percursos.

Começamos o processo de

atribuição de controles para o

percurso como fizemos antes

para completar o layout.

A seção de controle 2 a 4 foi deixada com um ângulo muito

fechado e também falta um controle, então vamos adicionar

um controle entre 2 e 3. Pressionamos a lista de controles no

ponto que está localizado antes da que queremos apresentar,

que é o ponto de controle 2.

Uma vez que selecionamos clique na ferramenta "Adicionar

controle"

122

Podemos observar o controle que foi adicionado logo após o que selecionamos, e toda o percurso

foi reajustado.

Como antes, devemos calcular o desnível positivo

acumulado e inserir o valor na caixa correspondente (37

metros).

Devemos também colocar a descrição dos controles como fizemos com o outro percurso. Desta

vez, ele é composto apenas de símbolos e já temos o segundo percurso simples criado.

123

Antes de terminar a seção de percursos simples, vamos explicar uma forma gratuita e on-line para

calcular o desnível positivo acumulado em vez de contar curvas, pois pode ser bastante complexo

para quem é iniciante contar as curvas.

Vamos tentar com o percurso "Iniciante", do Purple Pen e,

uma vez que terminamos o curso, clicamos em "Arquivo /

Arquivo Criar GPX".

Selecionamos o percurso “Iniciante” e aceitamos.

Para poder exportar para GPX, é essencial que o mapa seja georreferenciado corretamente.

Nós salvamos o arquivo .GPX em nosso computador e avançamos para abrir a página da Wikiloc.

Existem muitas páginas on-line que operam com rotas de GPS e calculam dados, mas o desnível

acumulado não é tão fácil de encontrar. Entramos em https://es.wikiloc.com/

Clique em "Registrar" para abrir uma conta gratuita.

124

Uma vez registrados entramos com nosso usuário e senha. Clicamos em “Subir rotas +”.

Na janela que se abre selecionamos “Subir o arquivo”

Abre-se o passo 2 de 4, e já podemos ver a

rota em um mapa. Deixamos tudo como está

e clicamos em continuar.

Abre-se o passo 3/5. Temos que marcar a opção

“Privada” para que não se publique online nossa

rota.

no passo seguinte cliquemos diretamente em

“Finalizar”

125

Ele abre uma janela onde, no lado esquerdo, podemos ver todas as rotas que carregamos na web,

levamos o mouse para o que acabamos de subir ("Iniciante"), vamos abrir uma série de opções e

clicar em "Ver detalhes" . Os detalhes da rota são abertos e, finalmente, podemos ver os dados

que estamos procurando, o desnível positivo acumulado (24 metros).

126

4.6. - Criar um percurso fazenda

No percurso tipo fazenda os competidores fazem uma partida em massa e podem visitar os

controles na ordem que desejam. Cada controle tem um valor em pontos que depende de sua

dificuldade ou distância e o vencedor é aquele que faz mais pontos. Há um tempo fechado para

executar o percurso e geralmente é penalizado quem chegar depois do tempo estipulado.

Nós vamos fazer um percurso fazenda com todos os pontos de nossos percursos. Clique em

"Percurso / Adicionar percurso" e configure o percurso.

Nome do percurso: “Score”

Tipo de percurso: “Fazenda” vemos como as

opções de comprimento do percurso e desnível

desaparecem, pois não é necessário.

Escala: ”4000”

Formato da descrição: “símbolos”

Etiqueta de controle: “Código do controle” nos

percursos fazenda não há ordem de rota, então

estamos interessados em que o número que

aparece no ponto de controle é o código do

controle. Existem várias outras opções, como

mostrar o código de controle e os pontos entre

parênteses, mas estragará o mapa com muitos

números, escolheremos ver os pontos na

descrição dos controles e não no mapa.

Mostrar pontos em: “A” Como a primeira coluna

da descrição dos controles estará vazia porque

não existe uma ordem estabelecida para a rota,

vamos aproveitá-la para que os pontos de cada

controle também apareçam lá.

Nosso novo “percurso” é adicionado aos demais.

127

Vamos adicionar os controles que compõem a pontuação do percurso, no nosso caso, todos.

Clicamos em adicionar controle sem qualquer ordem específica e apresentamos um a um todos os

controles que estão no mapa. Desta vez não se criam linhas entre os pontos de controle.

Ahora debemos indicar que puntos vale cada control, para ello vamos a pulsar en la primera

columna del control (“A”) e introduciremos los puntos.

Clique na coluna“A”

Repita a operação com todos os controles

atribuindo-lhes pontos, o Purple Pen irá ordenar os

controles na lista de acordo com o valor atribuído.

Depois clicamos em "Adicionar descrições" e

abrimos um retângulo, arrastando o mouse, para

desenhar nossa descrição, como podemos ver, a

primeira coluna é formada pelos pontos e os

controles estão ordenados pelo seu valor. Mostra

também o número total de pontos que estão no

percurso.

128

4.7. - Detalhes finais, legibilidade e corte de círculos

Vamos modificar alguns aspectos para que a legibilidade seja melhor. Em primeiro lugar,

modificaremos o lugar ocupado pelos números dos controles no mapa, se eles cobrem qualquer

detalhe importante. Clique na aba de nosso primeiro percurso “Iniciante”.

Vamos ampliar cada um dos controles e alterar o local dos números, se necessário.

O número 1 está em cima de muitas curvas de nível e algumas linhas de elementos que não

deixam sua leitura muito clara, vamos movê-lo um pouco até a zona clara que temos a seguir.

Pressione uma vez o controle, fica vermelho, agora clicamos no número "1" e arraste-o para a

nova posição.

O número “2” está perfeito… O “3” quase cobre um poste de rede elétrica

129

O “4” tiramos do caminho

E fazemos o mesmo com cada um

dos controles em cada um dos

percursos….

Agora vamos criar uma borda ao redor dos números para

que eles pareçam muito melhores. Clicamos em “Evento

/ Customizar Aparência”.

É aberta a janela para configurar a aparência do evento.

Alteramos os seguintes valores e veremos as mudanças a fazer no exemplo que aparece na base

da janela de configuração.

Estilo dos números de controle: “negrito”

Borda branca em volta dos números: “0,30 mm” Este valor cria uma borda branca em volta

Descrições de controles: altere a cor da descrição do controle, pode ser preto ou magenta (Purple)

vamos colocar "Purple" para que você possa vê-lo.

130

Por último, vamos cortar os círculos onde vemos que eles cobrem alguns detalhes importantes.

Nós vemos um exemplo... Neste controle, o círculo magenta cobre duas

zonas de afloramento rochoso, é muito importante que sejam vistos

porque, na descrição dos controles, dissemos que é o do meio dos três.

Pressionamos o controle, ele fica

vermelho e ativa a ferramenta "Adicionar

corte", nós o pressionamos.

2º clic “Adicionar corte”

1º Clic

Nós clicamos no lugar onde queremos que o círculo abra.

Se precisarmos abrir mais o círculo, podemos arrastar os nós

azuis.

Nós

Outro exemplo…

Procedemos com todos os controles

conflitantes …

131

Também analisaremos as linhas. Neste exemplo, a linha cobre um elemento especial da

vegetação. Procedemos da mesma maneira que cortar os círculos.

Revisamos cada linha do percurso…

Mais detalhes. Vamos adicionar um posto de água. Clique em "Adicionar item especial / posto de

água". Agora clique no lugar que irá o posto de água.

E marcamos onde a ambulância será localizada.

132

4.8. - Layout e logotipos

Antes de desenhar o nosso mapa, precisamos

saber o quanto o papel A5 ocupa no qual

colocaremos o mapa e assim poderemos colocar

melhor todos os elementos. Vamos definir a área

de impressão. Ajustamos o zoom até ver o mapa

completo e os arredores. Clique em “Arquivo /

Definir área de impressão / Todos os percursos”

Uma janela abre mostrando a configuração inicial A5 na horizontal, e no mapa vemos que existe

um quadrado vermelho. Este quadrado representa o papel onde será impresso.

Podemos mudar sua posição arrastando com o mouse, vamos ajustá-lo para a parte inferior à

direita.

133

Agora vemos a caixa branca atrás do mapa no lugar que escolhemos e isso representa o nosso

papel A5. Tudo fora daquela caixa não será impresso.

Agora que sabemos onde estão os limites, vemos que o lugar onde colocamos as descrições de

controle é apropriado, podemos movê-los e redimensioná-los se quisermos em cada percurso.

Embora não tenhamos feito isso anteriormente, podemos adicionar uma descrição de controle no

mapa "Todos os controles". Este mapa não será usado na competição, mas será um mapa mestre

para montar e desmontar os pontos de controles no terreno.

Lembre-se de que o título do mapa, escala, autor e equidistância, que desenhamos no Open

Orienteering Mapper, já que devem aparecer no mapa. Agora que o vemos no Purple Pen, está

muito pequeno e mal colocado.

Temos duas opções:

- Voltar ao Open Orienteering Mapper e modificar o texto até parecer

melhor no Purple Pen.

- Cubrir o texto no Purple Pen e escrever um novo título encima.

Claro, a opção de mudá-lo no Open Orienteering Mapper é a mais limpa, mas,

como estamos interessados em praticar e aprender coisas com Purple Pen, nós

faremos a segunda opção.

Clique em "Adicionar elemento especial / Área com fundo branco".

134

Nós clicamos em um canto de um retângulo imaginário que cobre o texto e arraste para o próximo

vértice do retângulo. Quando você fecha o retângulo, este é criado automaticamente e cobre o

texto de branco.

Agora vamos colocar o nosso próprio texto com

o Purple Pen…

Clique em "Adicionar elemento especial /

Texto".

Nós escrevemos o título na

janela pop-up, selecione tipo

de letra e cor.

Também temos a opção de clicar na opção "Inserir texto

especial", o programa preencherá automaticamente o texto e

criará símbolos pré-definidos que podem nos salvar trabalho…

Ao aceitar, podemos clicar no lugar onde queremos o texto e

arrastar para definir seu tamanho.

Uma vez que o texto é inserido clicando nele, podemos

movê-lo novamente ou mudar seu tamanho esticando os

nós.

135

Criamos outro texto novamente e assim por diante até que escrevemos todas as informações

necessárias.

Vamos com as imagens e logotipos. Primeiro, vamos apresentar a seta norte. Podemos baixar

alguns modelos online que gostamos. Clique em "Adicionar elemento especial / Imagem".

Selecionamos a imagem no nosso computador e clicamos em onde queremos colocá-lo no mapa

arrastando para mudar seu tamanho. Não devemos fazê-lo coincidir com a caixa branca que

desenhamos anteriormente porque, embora os textos e as descrições de controle estejam acima,

as imagens são cobertas quando colocadas sob a referida caixa branca.

Agora vamos colocar os logotipos dos patrocinadores que devemos ter salvo anteriormente no

computador.

É importante manter todos os arquivos de imagem em uma

pasta, pois, se excluímos os arquivos de sua origem, eles não

aparecerão no mapa. Proceda como com a seta norte

"Adicionar elemento especial / imagem".

Uma vez colocado tudo pode reposicionar textos e imagens

para que fique melhor.

136

4.9. - Controle mestre, cartões de controle e descrição dos controles

Nós vamos fabricar cartões de controle para poder usar

picotadores. Clique em "Arquivo / cartões de controle de

impressão".

Selecionamos os percursos a partir das

quais queremos imprimir os cartões de

controle. Podemos apertar a visualização

para ver o acabamento final e mudar seu

tamanho.

137

Podemos imprimir em PDF. No cartão do percurso fazenda,

podemos ver os pontos.

Agora vamos criar um cartão de controle mestre para conferir

os picotes.

Clique em "Padrões de eventos / picotes".

Selecionamos o controle na lista à esquerda e à direita

marcamos o lugar dos furos do picotador.

Se agora clicarmos novamente na opção "Arquivo / Imprimir cartões de controle", podemos ver

como ficam os furos nos cartões de controle para imprimir.

138

Agora vamos imprimir as descrições de controle que os

competidores irão carregar no braço.

Clique em "Arquivo / Imprimir Descrições".

Selecionaremos apenas um percurso e marcaremos a opção

"várias páginas por percurso". Clique na pré-visualização e

podemos ver como uma folha é preenchida com todas as

descrições de controle possíveis prontas para serem

cortadas. Se quisermos mudar o tamanho deles, podemos

alterar a opção "Tamanho da linha".

Podemos imprimi-los diretamente ou em PDF, selecionando

a impressora correta.

139

4.10. - Exportar mapa, arquivo IOF e impressão

Nós terminamos o mapa, é hora de imprimir o mapa e podemos ter várias possibilidades…

- Imprimir o mapa diretamente em nossa impressora

- Exportar para PDF o mapa a ser impresso por outra pessoa ou uma gráfica.

Para o primeiro caso, imprimir diretamente, clique em

“Arquivo / Imprimir percursos”

Na janela que se abre, selecionamos os percursos para imprimir, o número de cópias e podemos

ver com a pré-visualização o resultado final antes de imprimir.

Para o segundo caso, exportar para PDF, clique em “Arquivo /

Criar PDFs”

140

Nesse caso, selecionamos os percursos a serem

exportados e o local (pasta do computador) onde

será salvo.

Para terminar, aprenderemos como obter os arquivos IOF.

Esses arquivos são necessários pelos técnicos do Sport Ident antes de uma corrida para que o

software de tempo memorize as características dos diferentes percursos. Este arquivo também

serve para aplicativos de cronometragem para smartphones, como o SI Droid.

Clique em "Arquivo / Arquivo Criar Intercâmbio de Dados (IOF XML)".

Salvamos no computador e terminamos.

141

CRONOMETRAGEM EM ANDROID COM

QR CODE E ADESIVOS NFC

Temos várias possibilidades gerais para executar a cronometragem:

- Utilizar picotadores e cartões de controle em papel. Este é um método barato, mas não

gratuito (cerca de 7 euros por picotador), que exige muito trabalho posterior para a

elaboração manual de classificações totais, não permite a gravação de tempos parciais e não

pode ser controlado se um competidor faz trapaça, ignorando a ordem estabelecida de visita

aos pontos de controle.

- Utilizar o sistema oficial com estações Sport Ident, picote eletrônico e software OE2010. É o

método mais profissional e oficial em competições, cada estação no ponto de controle pode

custar cerca de 100 euros e cada chip eletrônico custa no mínimo 30 euros, além disso, o

software custará pelo menos 110 euros, e a aprendizagem deste sistema pode exigir um curso

de treinamento. Uma alternativa seria usar o aplicativo Helga (que tem versão gratuita em

português) melhorando a curva de aprendizado devido à relativa simplicidade.

- Utilizar códigos QR ou etiquetas NFC e dispositivos móveis Android. Existem vários sistemas,

nós descreveremos o sistema com o APP Dib Orienteering Dibber que utilizaremos em nosso

projeto e tem as seguintes características:

o O preço. O custo é 0. No caso de usar tags NFC, seu custo é de cerca de 50 centavos por

etiqueta.

o Portabilidade. O dispositivo a ser instalado como prisma é um quadrado de papel de alguns

centímetros. Todos os prismas cabem no bolso das calças.

o Facilidade. Dentro de alguns minutos, saberemos como usá-lo.

o Reemplazable. Se um prisma com código é perdido ou roubado, coloca-se outro (podemos

tirar várias cópias dele) e não há perdas econômicas.

o Versatilidade. Pode ser instalado em um prisma de tipo estaca, em uma fita de balizamento,

em um cone, em um cartão, diretamente no local a marcar, etc.

o Reutilizável. Todos os códigos, exceto aqueles que indicam como a corrida está configurada,

são reutilizáveis para as outras, pois são os mesmos.

o Diversão. Nos testes que fizemos com crianças de escola, a motivação foi grandemente

aumentada quando eles usaram seus celulares para a corrida, além de chamar-lhes atenção,

eles tiveram um ótimo momento.

142

5.1. - Instalação dos APP

Identificaremos duas funções uma vez que usarão diferentes programas: o competidor e o

cronometrista ou organizador da prova.

Os competidores eles precisarão de um telefone Android com câmera para poder

usar os códigos QR, se eles quiserem usar as tags NFC eles precisarão de um

smartphone que tenha essa tecnologia. NFC é representada pelo seguinte

logotipo.

A chamada “Near Field Communication” (NFC, comunicação em área próxima) permite a

comunicação (troca de dados) entre dois dispositivos eletrônicos compatíveis que estejam a

poucos centímetros de distância ou encostados, de forma extremamente rápida e segura. O uso

da NFC é opcional, ou seja, podemos usar apenas a câmera para escanear os códigos QR, apenas a

NFC para escanear esses rótulos ou combinar as duas coisas.

O aplicativo que os competidores precisam instalar pode ser

baixado gratuitamente do Google Play, é chamado de "Dib

Orienteering Dibber" e o link é este: BAIXAR

O cronometrista também precisará de um telefone

Android com câmera para verificar os resultados dos

competidores. Se você quiser programar tags NFC, você

também precisará que o smartphone tenha essa

tecnologia, embora você possa executar uma corrida

sem problemas com apenas códigos QR.

O aplicativo de cronometragem é chamado de " Dib HQ Orienteering Results" e pode ser baixado

do Google Play gratuitamente no seguinte link: BAIXAR

Tanto o competidor como o cronometrista eles precisam de

um aplicativo para escanear códigos de barras e QR, os

autores do aplicativo recomendam instalar o "Barcode

Scanner" que é baixado do Google Play de graça no seguinte

link: BAIXAR

Portanto, resumindo, o competidor terá instalado dois

programas: Dib Orienteering Dibber e Barcode Scanner. O

cronometrista também precisará dos programas Dib HQ

Orienteering Results e Barcode Scanner.

143

5.2. - Criação de códigos QR

Um código QR ou "Código de resposta rápida" é uma matriz de pontos que podem conter

endereços da web, cartões de contato, links de e-mail... No nosso caso, os códigos QR

simplesmente contêm texto.

A maneira de "fabricar" nossos códigos

QR é muito fácil. Existem muitas páginas

da web que criam o código em

segundos. Basta escrever "QR online"

no motor de busca do Google. Para o

tutorial, usaremos um que funcione

bem e facilite o download.

http://www.qrcode.es/es/generador-

qr-code/

Uma vez que entramos na página web,

selecionaremos a guia "texto".

Nós escrevemos na caixa habilitada para

isso o texto que queremos incluir o nosso

QR, por exemplo, a palavra "FIM" que é

usada para o código QR que estará na

chegada.

Um pouco mais abaixo, encontramos

o botão que temos de pressionar para

criar o código.

À direita, nosso código aparece, clicando em Download PNG, ele será salvo no nosso computador.

Uma vez que teremos muitos códigos, devemos organizar-nos desde o início e salvá-lo com o

mesmo nome do texto que contém, no caso do exemplo, podemos chamá-lo de"FIM.png"

Nota: Se você já possui "BarcodeScanner" instalado em seu celular, você pode ler as

QR do tutorial para verificar os textos que eles contêm. O código QR pode ser lido

mesmo se estiverem na tela do computador.

144

Precisamos dos seguintes códigos QR, que, como você pode ver, seguem uma ordem muito

parecida com o procedimento do cartão eletrônico Sport Ident:

1º - Um QR que contém os dados do percurso (CRS) , um QR diferente para cada percurso (Nível

1, Nível 2, Percurso A, Percurso B, Aberto, Senior A...). Quando é digitalizado, ele exclui os dados

das corridas anteriores e apresenta os dados da rota para o aplicativo indicando a ordem dos

controles. O cronômetro ainda não é executado quando este código é escaneado. Este código é o

único que deve ser feito novo em cada competição, o resto é sempre o mesmo e pode ser

reutilizado.

O formato e a ordem que devem ser carregados são os seguintes (seguimos o exemplo do manual,

do percurso iniciante):

- A abreviatura CRS (Percurso, Course)

- A abreviatura STR (Partida, Start)

- A ordem dos controles por seu número

(36,31,32,38,37,35,200)

- A abreviatura FIN (Chegada)

- O nome do percurso (Iniciante)

- A distância do percurso em metros (1100)

Este código é o primeiro que deve ser digitalizado e deve ser criado

novamente em cada percurso de cada competição.

O texto separado por vírgula que nosso QR deve levar com o

percurso "Iniciante" do exemplo é o seguinte:

CRS,STR,36,31,32,38,37,35,200,FIN,Iniciante,1100

Devemos ter cuidado especial para escrever o texto corretamente, uma falha em uma carta pode

irritar um evento inteiro e fazer com que o programa digite um loop de erro.

Nós entramos no site de geração de código QR, selecione a aba "Texto" e escreva o texto QR,

clique em gerar código e, à direita, vemos o código QR. Clique no código QR com o botão direito

do mouse, "Salvar como ..." e chamamos de “Percurso Iniciante.png”

145

2º - Um código que marque a partida (STR). Pode haver vários códigos

deste tipo para descongestionar as partidas. Ao digitalizar este código, o

cronômetro começa a correr e o atleta deve ir ao primeiro prisma.

É o segundo código que vamos analisar na corrida e pode ser reutilizado

em outras provas. Procedemos como fizemos antes no site que gera QR.

QR com o texto “STR”

3º- Um código QR para cada prisma (controle) que exista na competição.

Eles serão lidos na ordem que indica o percurso que deve ser feito. Lembre-se dos controles que

estão em nosso percurso "Iniciante" para a qual estamos criando o QR.

Precisamos criar um QR com o texto "36", outro com o texto "31",

outro com o texto "32", outro com o texto "38", outro com o texto

"37", outro com o texto "35" e outro com o texto "200".

146

Bem, nós criamos da mesma maneira o primeiro QR com o texto “36”:

E da mesma maneira o restante dos controles...

Controle 31

Controle 32

Controle 38

Controle 37

Controle 35

Controle 200

147

4º- Um código de chegada ou final de percurso (FIM). Também pode ser útil fazer vários desses

códigos para descongestionar a chegada e verificar várias pessoas ao mesmo tempo.

Este código pára o cronômetro. Pode ser reutilizado em outras provas.

O texto a ser digitado neste código é “FIM”:

5º- Um código para baixar dados por QR (DWN,QR) ou por mensagem de texto (DWN, número de

telefone). Usaremos o método QR neste exemplo, uma vez que não temos despesas de telefonia.

Depois de escanear o objetivo, o competidor se aproxima do cronometrista que terá em sua mesa

o código para baixar por QR (DWN, QR). Ao digitalizar este código, um código QR gigante contendo

todos os dados de corrida do participante é gerado na tela do competidor. O cronometrista no seu

aplicativo tem uma opção "SCAN" com a qual ele digitalizará diretamente da tela do competidor o

código QR gerado e os dados da corrida serão incorporados na classificação geral disponível para o

timekeeper em seu aplicativo. Neste ponto, o competidor terminou de usar o aplicativo depois de

transferir os dados para o cronometrista.

Este código pode ser reutilizado em outras competições.

O texto para gerar QR de download é:

148

Nós já temos todas os QR necessários:

- Um de configuración do percurso.

- Um QR de Partida.

- Um QR para cada controle da competição, total 7.

- Um QR de Chegada.

- Um código QR de download dos dados do competidor.

Total 11 códigos QR para nosso percurso “Iniciante”.

Nós vimos como fazer os códigos QR para o nosso layout de "Iniciação". Para fazer o QR do outro

caminho linear que fazemos com Purple Pen ("Competition"), podemos reutilizar alguns códigos.

Os códigos necessários para o percurso “Competição” são:

- Um de configuração do percurso. (O anterior não funciona para nós)

- Com o texto “CRS,STR,39,33,40,37,34,42,43,44, 41,200,FIN,Competição,1700”

- Um QR de Partida com o texto “STR” (Serve o anterior)

- Um QR para cada controle do percurso, total 10. Podemos

reutilizar o “37” e o “200” do percurso “Iniciante”, deveremos

criar os QR para o “39”, “33”, “40”, “37”, “34”, “42”, “43”, “44”

e “41”

- Um QR de Chegada com o texto “FIM”. (Serve o anterior)

- Um código QR de download dos dados do competidor

“DWN,QR”. (Serve o anterior)

Nota: Para o outro percurso que fizemos com o programa

Purple Pen “Fazenda” não podemos usar os códigos QR

porque este APP não suporta atualmente os percursos

fazenda.

149

5.3. - Montagem dos códigos nos prismas

Deve ser levado em consideração ao colocar os códigos que, se o papel estiver dobrado, pode nos

causar problemas ao digitalizar, dependendo de onde os colocamos, será conveniente plastificá-

los ou colá-los em papelão.

Os códigos de cada um dos percursos podem ser impressos em uma folha com a indicação de

como o percurso é chamado. Pode ser colocado sobre uma mesa, uma parede, uma porta de um

centro desportivo...

O código de Partida pode ser incorporado no próprio mapa ou colocado em um cavalete, em uma

árvore... Recomenda-se que haja pelo menos dois para facilitar as partidas.

Exemplo de inclusão do QR de partida no próprio mapa

150

Uma amostra de partida pronta para cortar e colocar cada uma

em uma ponta de um cavalete de madeira, por exemplo...

Exemplo de placa

de partida que foi

usada nos dias

escolares.

Os códigos dos prismas podem ser colocados de

várias maneiras, levando em conta que, se for algo

flexível ou suave como uma fita de balizamento

(ideal para treinar), pode dobrar o papel de forma

que é bom plastificá-lo ou colocá-lo em algo mais rígido, como um papelão.

Vamos ver alguns exemplos...

151

Além desses exemplos, podemos usar cones, colar o QR diretamente, varas, etc...

O código de chegada pode ser colocado

em qualquer lugar, devem ser pelo menos

dois para marcar chegadas simultâneas,

idealmente um cavalete, mas pode ser em

uma árvore, poste, trave de futebol...

O código de download de dados deve ter o cronometrista na sua

mesa ou mesmo à mão, pois quando um competidor chegar se

aproxima e digitaliza.

152

5.4. - Funcionamento do APP do competidor

1. - O competidor abre o App (Dib Orienteering Dibber) e

digita seus dados usando a opção "Configurações" no menu no

canto superior direito.

Digite seus dados (Se você é um professor e deseja que eles o

faça corretamente você pode inseri-los antes de começar):

- Forename (Nome)

- Surname (Sobrenome)

- Club (Nome do clube)

- Class (Nome da categoria ou dificultade)

- Identifier (Número de peito, cartão eletrônico ou qualquer

identificador que você deseja colocar)

Se for um treinamento informal ou uma classe em

uma escola, por exemplo, basta colocar seu nome

e sobrenome e, na seção do clube, você pode

colocar a classe (3º da ESO) para ordenar os

resultados de várias maneiras. O resto pode ficar

em branco, mas é obrigatório o nome e

sobrenome.

Ativamos o "modo QR" (vou explicar a tecnologia

NFC mais tarde) e "Screen Wake" para que a tela

esteja ativada e que NFC possa ser usada.

Já temos o aplicativo do competidor configurado e

pronto para iniciar.

Exemplo de configuração mínima pessoal

Retornamos à tela principal e vemos nossos dados, também vemos que o

percurso ainda não tem dados (percurso 0 m, 0 controles).

2. - O competidor se aproxima do QR que contém a configuração de seu

percurso e o digitaliza. Para digitalizar, clique no quadrado grande laranja e

branco no centro da tela, uma vez que digitalizado, ouviremos um "Beep".

Para digitalizar o código QR, recomenda-se cerca de 50 cm de distância, se

tivermos plastificado ou houver reflexos teremos que nos mover um pouco

para evitá-los. O cronômetro ainda não está correndo.

153

Agora podemos ver que a rota já possui todos os dados, na tela principal o nome da rota (Percurso

"Iniciante"), a distância (1100 metros) e o número de controles (7) já estão mostrados. Além disso,

se clicarmos no menu "resultado", podemos ver toda a raça em branco. A palavra "dns" (não

iniciou) em vermelho que podemos ver na tela "resultado" indica que a corrida ainda não

começou. Para retornar da tela "resultado" para o principal, clique em "home".

3. - O competidor digitaliza o código da

Partida. Ouviremos um "Beep". O

cronômetro começa a correr, se

olharmos para o menu "resultado",

veremos que o tempo já foi marcado e a

palavra "dnf" (Não terminou) aparece,

indicando que o percurso não foi

finalisado.

4. - O competidor digitaliza cada prisma seguindo a orden do

percurso. A passagem através dos prismas é registrada em

"resultado".

154

Na tela você pode ver os horários de partida, controle 36 e controle 31.

Também podemos ver as abreviaturas "mp" (mispunch) que indicam

que essa marcação ainda está faltando.

Se o competidor "ignora" qualquer prisma, o tempo dele fica em

branco e ele será desclassificado. O competidor pode voltar e repetir a

sequência corretamente.

Na tela, podemos ver como o competidor não passou pelo controle 38

(indica "mp") e marcou em 37. Ele deve retornar ao controle 38 ou ele

será desclassificado.

Na foto, vemos que o competidor em vez de marcar o prisma 40 foi

para o 39 e não foi marcado. Ele tem a opção de voltar para o 40

novamente e marcar corretamente.

5. - Depois do competidor digitalizar todos os prissmas digitaliza o QR da chegada. O cronômetro

pára. A palavra "ok" aparece nos resultados em vermelho em vez de "dnf". Ele deve ir ao

cronometrista para baixar os dados.

Nota: Veremos os resultados de uma corrida real em nosso Parc des Clot no percurso

de "Iniciante" entre dois participantes. Durante o percurso, aproveitamos a

oportunidade para gravar a rota com o GPS para que possamos analisar no próximo

capítulo deste manual.

155

Captura de tela dos dois competidores depois de digitalizar o QR da Chegada, observamos que ele

coloca OK porque não há erros. O competidor deve agora ir ao cronometrista.

6. - O competidor verifica o código QR de download. Um código QR gigante é gerado com todos

os dados do percurso que o cronometrista deve verificar a partir do seu celular com o aplicativo

"dib HQ orienteering results". Ou seja, um celular verifica o código que aparece na tela do outro

celular. Se você optar por fazer o download por SMS, um SMS será enviado ao cronometrista.

Nota: Se repetimos a digitalização de um prisma porque cometemos um erro, eles

aparecerão no final com alguns asteriscos.

156

5.5. - Funcionamento do APP do cronometrista

Recordemos, o competidor digitalizou nesta ordem:

- O QR com a configuração do percurso que você vai fazer

- o QR de Partida (o cronômetro inicia)

- Cada um dos QR do percurso na ordem estabelecida

- O QR de Chegada (pára o cronômetro, deve ir ao cronometrista)

- O QR de download de dados

Até agora, usamos o aplicativo "Dib Orienteering Dibber", que o competidor usa, agora devemos

transferir o resultado do competidor para a lista de classificação de todos os competidores da

prova. Para isso, uma vez que os dados são baixados, um QR gigante é gerado no celular do

competidor, o resto já está no telefone celular do cronometrista e o aplicativo "Dib HQ".

Funcionamento do APP:

Escanear os resultados dos competidores. Ao abrir o

aplicativo, clicamos na palavra "scan" a parte superior

direita da tela e digitalizamos o QR gigante que saiu no

celular do competidor. Automaticamente, seus resultados

são incorporados na corrida e, à medida que digitalizamos

os resultados, eles serão adicionados à classificação geral.

Em todos os momentos, podemos verificar como estão os

rankings de cada categoria clicando no menu suspenso na

parte superior esquerda.

2. - Exportamos os resultados. Primeiro,

selecionamos como queremos os resultados, ou seja,

se na lista suspensa à esquerda selecionarmos por

ordem, nós exportamos por percurso, se

selecionarmos pelo sobrenome, vamos exportar por

sobrenome.

Primeiro teste a forma que deseja antes de exportar.

Pressionando a opção de exportação armazenará os

arquivos no seguinte local do telefone

/sdcard/dibHq.

Eu recomendo a opção "Compartilhar" em vez de "Exportar" e enviamos os arquivos por e-mail

para o computador que queremos ou mesmo para o celular. A opção "delete" exclui o percurso.

157

5.6. - Exportar resultados, publicar no Winsplit

Entre os documentos exportados,

encontramos o arquivo no formato xml

da IOF que nos permite carregar os

resultados para Winsplit ou

Splitsbrowser.

Vamos ver os arquivos exportados no nosso computador ...

O arquivo “simple_results.txt” é uma classificação de totais.

O arquivo "splitsbrowser.csv" cria um arquivo de dados separado por vírgulas em que registramos

os tempos parciais.

Explicaremos brevemente como utilizar o arquivo “Winsplits.xml” já que é o mais interesante de

todos.

158

Entramos na página do Winsplit http://obasen.orientering.se/winsplits/online/es/default.asp

Clicamos em "Enviar parciais"

Nós deixamos a opção "formato IOF" e clique em "próximo".

Abrimos o e-mail e selecionamos o arquivo que chegou por e-mail "winsplits.xml". Clique em

"próximo".

Preencha os dados que perguntam na próxima tela ...

A próxima tela é para confirmar que tudo está correto. Estamos no passo 4 de 5.

159

Podemos ver na parte inferior as categorias, número de competidores e de controles.

No último passo, os resultados são finalmente publicados e nós obtemos uma tela com a

informação do link da web onde vê-los e as senhas para modificá-los. Pense que todos podem vê-

los. Cuidado com a privacidade. Recebemos um email com os dados do evento.

Clicando no link abre nossos resultados na web classificados por categorias, clique na categoria

“Iniciante” (solo hay una).

Podemos ver os resultados parciais e as classificações no final do percurso e em cada controle.

Já terminamos, nos falta falar das etiquetas NFC...

160

5.7. - Sistema de etiquetas NFC

O sistema de digitalização com varredura QR é

mais do que suficiente e bastante rápido, ainda

podemos optar por usar etiquetas NFC em vez de

nossos códigos QR ou ambos ao mesmo tempo.

A tecnologia NFC é a que usamos quando pagamos

com nossos cartões de crédito sem contato,

tocando apenas o dispositivo. No nosso caso,

precisamos comprar adesivos NFC, com uma

pesquisa na Amazon ou Mercado Livre,

encontraremos centenas de ofertas.

Imagem de www.mibqyyo.com

Se buscarmos bem pode nos custar cerca de 50 centavos cada.

O adesivo NFC substituirá o código QR

ou o colocamos ao lado do QR ou por

trás e podemos usar as duas opções,

veja a foto do prisma com um adesivo

branco NFC e o QR abaixo.

Se você quiser combinar os dois

sistemas, o ideal é imprimir duas QR

idênticas, coloque uma de cada lado

com um adesivo NFC preso entre os

dois e plastificar. Nós teremos um

prisma que tem o QR para ambos.

161

Programar os adesivos NFC

O mecanismo é o mesmo, se antes tivéssemos que escrever a palavra "FIM" em um QR agora

teremos que escrever a palavra "FIM" no adesivo NFC e com todas as beacons, meta, configuração

de carreira, download...

Existem vários modelos de etiquetas (tags em inglês) com mais capacidade ou menos, os autores

do aplicativo especificam que somente se houver muitos controles devem comprar as tags

NTAG216 que são mais caras, mas com mais capacidade, mas serão suficientes as mais baratas.

Vamos baixar um aplicativo de gravação de

NFC Tags, por exemplo, "NDEF Writer" que

podemos baixar gratuitamente no Google

Play neste link: BAIXAR

Antes de tudo e também quando realizamos

o percurso, é necessário ativar o NFC no

telefone, nos ajustes do dispositivo Android.

Uma vez ativado, abrimos o aplicativo NDEF e inserimos o

texto a ser gravado na primeira seção"enter value here"

A seção "Mime Type here" é para que apenas um aplicativo

particular possa ser aberto ao ler o rótulo. Nos testes

realizados no aplicativo, ele precisava ser configurado,

porque ao ler o adesivo NFC, uma mensagem de leitura

ANDROID foi aberta em vez de ler o aplicativo DIB.

Mensagem de leitura do Android do rótulo que irá sair se não preenchermos a seção "Mime Type

Here"

162

Portanto, como é essencial que nosso aplicativo e não outro leia a tag NFC, preencheremos a

seção "Mime Type Here" escrevendo: application/vnd.com.appindesign.dib

Exemplos: na primeira imagem, o adesivo NFC com a informação do percurso programado e no

segundo, nós programamos a etiqueta da chegada

Você deve clicar no botão “Write NDEF Tag” e seguir as instruções (aproximar a etiqueta da tela

para gravar). Uma mensagem indicará que agravação está correta ou incorreta.

Este aplicativo apenas grava etiquetas, se queremos verificar se ele foi gravado corretamente,

podemos usar o mesmo programa DIB que simula uma corrida ou qualquer programa gratuito do

Google Play como: NFC Reader. Nós também podemos escolher programas que fazem tudo

(gravar e ler) sempre que quisermos gravar o Mime.

Procedimento no percurso

No aplicativo, ativaremos o “Screen wake” pois o NFC sempre precisa ter a tela ativa e deixaremos

o "modo QR" se quisermos usar ambos os métodos.

Para ler a etiqueta NFC, encostamos a parte de trás do telefone

na etiqueta e quando ouvimos o "Beep", podemos ir ao próximo.

A vantagem das tags NFC versus códigos QR é ganhar alguns

segundos de velocidade e conforto ao não ter que pressionar o

botão, ativar a câmera, digitalizar...

Seria o mais próximo dos sistemas "Air" do Sport mas tocando a

etiqueta.

Nas próximas três páginas você encontrará o QR pronto para

imprimir e usar. Lembre-se de que estará faltando o QR que

configura a competição que é sempre diferente.

163

SALIDA

META

DESCARGA DATOS

BALIZA 100

BALIZA 31

BALIZA 32

BALIZA 33

BALIZA 34

BALIZA 35

BALIZA 36

164

BALIZA 37

BALIZA 38

BALIZA 39

BALIZA 40

BALIZA 41

BALIZA 42

BALIZA 43

BALIZA 44

BALIZA 45

BALIZA 46

BALIZA 47

BALIZA 48

165

BALIZA 49

BALIZA 50

BALIZA 51

BALIZA 52

BALIZA 53

BALIZA 54

BALIZA 53

BALIZA 54

BALIZA 55

BALIZA 56

BALIZA 57

BALIZA 58

166

ANÁLISE DOS PERCURSOS COM

2DRERUN ONLINE E GPS

Durante muito tempo fiquei fascinado ao ver animações on-line que mostraram as rotas

de vários competidores e em que você poderia analisar as vantagens e desvantagens de diferentes

escolhas de rota e diferentes estratégias dos orientistas.

Tudo isso parecia complicado e fantástico, mas na realidade é uma ferramenta disponível

para todos, gratuitamente e on-line. Esta ferramenta tem muitas opções que nós encorajamos

você a descobrir, neste manual vamos aprender o básico, calibrar (georreferenciar) o nosso mapa

de orientação com a própria trilha do GPS e adicionar competidores para simular partidas em

massa do ponto que queremos. Também aprenderemos a gravar a animação em vídeo.

Este sistema é amplamente utilizado a nível profissional e internacional, bem como por

técnicos, formadores e competidores de elite. Isso ajuda muito a detectar nossos erros na escolha

da rota e assistir animações de outros competidores, podemos aprender muito com os outros. E

com uma compreensão mais avançada da ferramenta, até temos a possibilidade de ver em quais

partes de cada rota o tempo foi perdido e, portanto, não só para verificar qual rota é melhor, mas

para entender por que uma rota é melhor do que outra, algo inédito em nenhuma das

ferramentas e formas que os orientistas usaram até agora na análise de nossos percursos.

Nós precisaremos de um relógio com o GPS e a aplicação ou os cabos necessários para

passar os dados para o PC ou enviá-los on-line. Se não tivermos um relógio essas características,

podemos gravar a trilha com o GPS do celular e um aplicativo.

No caso do nosso manual, registramos com GPS dois competidores na rota "Iniciante",

que, embora não apresente opções de rota, pode ser usada para ver como funciona o sistema.

Exemplo no Youtube: https://www.youtube.com/watch?v=ggX_S9QXKgQ

167

6.1. - Material GPS Necessário

O ideal é usar um relógio GPS que registre e exporte

trilhas para evitar ter que transportar um

smartphone desconfortável enquanto corremos,

mas se não possuímos um relógio com essas

características e se os regulamentos da prova nos

permitem carregar um telefone celular, podemos

instalar uma APP que registra nossa rota. Um

exemplo de uma APP com essas funções é o GPX

Logger.

Link de download no Google Play:

https://play.google.com/store/apps/details?id=com.eartoearoak.gpxlogger

Uma vez que a corrida é gravada,

vamos baixar o arquivo .gpx para o

nosso telefone ou computador por

meio de um cabo, software on-line

do fabricante ou similar.

Si el formato que graba

nuestro dispositivo no es .gpx

podemos usar un conversor

online gratuito como este:

Primero tendremos que

registrarnos en la web de

manera gratuita.

http://www.gpsies.com/convert.do;?language=es

Es aconsejable grabar la carrera antes de la salida y no después, para poder sincronizar bien con

otros competidores además de parar el GPS cuando se llega a meta.

168

6.2. - Criar uma conta

Primeiro de tudo... Vamos à Internet.

http://3drerun.worldofo.com/

Na parte inferior a página,

encontramos a opção “login to

member area” onde criaremos

uma conta gratuita. Clicamos ali.

Clicamos em “Register a new

user” para criar uma nova conta.

Preencha os dados e na última seção

temos que resolver uma conta

matemática para provar que não somos

um robô.

Nós clicamos no botão "Register new

user"

169

O sistema envia um email de confirmação, verifique sua caixa de entrada.

Clique no link do correio, uma janela será aberta para estabelecer a senha, podemos inserir com

nossos dados e entrar.

Nem vale a pena apontar nosso nome de usuário e senha para lembrá-lo em ocasiões futuras.

Uma vez registrado, retornamos à página principal.

170

6.3. - Calibrar um mapa com a rota do GPS

Na página principal da web,

clicamos na opção

"Calibrate map with GPS

route (New!)"

A opção para adicionar um mapa para 3DRerun é aberta, clique em "you can upload your route

here!" para carregar a rota que gravamos no percurso com nosso relógio ou celular no formato

.gpx

Clique no botão "Selecionar arquivo" e escolha o arquivo .gpx em seu computador ou

smartphone.

• Runner name: O nome competidor

• Competition name: Nome da competição, tão descritivo quanto possível e com o ano para

poder identificar melhor

• Course: Categoria do percurso (Senior A, Aberto, Elite H...)

Clique no botão "Upload GPX file"

171

Agora, clique em"use for map upload

&calibration" devemos ter fotografado

ou digitalizado o mapa em um arquivo

jpeg que não ocupa mais de 2

megabytes.

Dizemos que iremos carregar o mapa

do nosso PC ou dispositivo móvel,

clicando no botão "Upload map from

local computer".

O arquivo está selecionado e clique no botão"Upload" para carregar.

Ele abre um espaço onde podemos ver uma

miniatura do mapa e verificar se ela não foi girada.

• Competition name: Nome da competição,

descrição e com o ano

• Course: Categoria do percurso (Senior B M,

Aberto, H35B...)

• Competition date: Data da competição

Clique no botão "Calibrate route en 2DRerun"

172

O mapa aparece com nossa faixa de cor azul totalmente deslocada. Observamos que há três

pontos vermelhos na pista, que são os pontos que nos permitirão calibrar a faixa. Em nosso

exemplo, o competidor depois de atingir o objetivo não parou o GPS e entrou no parque com ele,

daí a importância de conectar e desconectar o GPS em Salida y Meta. Vamos continuar...

Colocar a rota em seu lugar é muito fácil, pois é evidente a rota que seguimos pelos pontos de

controle. Se clicarmos uma vez em qualquer ponto da linha azul, moveremos o ponto vermelho. Se

arrastarmos com o mouse no ponto vermelho, colocamos o ponto no lugar que queremos no

mapa.

O que devemos fazer é, usando esses três pontos, colocar a rota em seu lugar para combinar com

a rota real. Cada vez que mudamos um ponto de lugar, toda a rota é reajustada.

173

Vista de toda a rota já colocada, observa-se que a rota passa todos os controles.

Quando terminar, clique no botão "Finish calibration"

O processo termina e um link aparece para visualizar o mapa.

Para ver em 2DRerun, iremos

para a página principal,

buscamos o mapa e abrimos

em 2DRerun.

174

6.4. - Opções da interface y animação

Nosso mapa aparece com o competidor e um menu no lado direito da tela.

Se usarmos um dispositivo móvel, clicamos no botão "M"

para descobrir o menu.

Só comentaremos as opções básicas e mais recomendadas, recomendando ao leitor navegar em

todas as possibilidades para ver os diferentes resultados.

• Na caixa marcada com 10x, podemos alterar a velocidade de reprodução, 20x é bastante

adequado.

• Real time off, se mudarmos para "on", haverá um marcador com o tempo real da corrida

na tela.

• Play/Pause, faz iniciar ou pausar a reprodução. Se o tocarmos várias vezes, pode ser

necessário atualizar a página com o F5 porque não "inicia".

• As setas nos lados do Play/Pause avançam ou retrocedem as posições na reprodução.

175

• Lista dos competidores selecionados (explicamos adiante

como adicionar mais de um). Cada um tem uma cor e, se

clicarmos nele, podemos desmarcá-lo ou alterar as

características de como ele está colorido. É aconselhável

colocar cores que aparecem bem não coincidam com as

cores do mapa, por exemplo, o preto pode ser

confundido com estradas.

• A opção autocenter vem desmarcada por padrão,

mostrando o mapa inteiro de forma estática e com uma

visão global. Se colocarmos "on" no autocentro, a câmera

seguirá o competidor que colocamos na opção "Center

runner". Com a roda do mouse, podemos ampliar a

câmera e ver o mapa mais perto ou distante.

• Alteramos o tamanho da letra se vermos que os nomes

dos competidores ocupam muito espaço na tela e

detalhes da capa.

Nós pressionamos play e vemos a animação do competidor em

cima do mapa com uma linha colorida.

Um exemplo de reprodução sem autocentro. O competidor se move, o mapa permanece imóvel

no zoom que estamos vendo.

https://youtu.be/lnmwxf4YKZw

176

6.5. - Vários competidores de uma vez

Nós já sabemos como fazer o upload de rota para um competidor. Agora, vamos carregar uma

rota apenas, pode ser o caso, por exemplo, de que um membro do nosso clube é responsável por

fazer o upload do mapa de uma corrida e os competidores carregam cada um seu arquivo GPX da

sua corrida, ou que temos diretamente vários arquivos GPX dos competidores para carregar. Na

página principal da web podemos fazê-lo através desta opção.

Vamos carregar o GPX do outro competidor de nosso percurso

de Iniciante em “El parc des Clot” que estamos seguindo no

manual.

Abre-se uma página como a que você usou antes para carregar

o arquivo .gpx

Nossa rota é carregada...

Na página principal e devidamente registrados, clique no botão a seguir.

Uma página será aberta onde podemos entrar no mapa para

pesquisar se não é nosso para ver qualquer pessoa e mapa

publicado e assim aprender, ou na parte da direita temos a opção de

olhar nos mapas que carregamos. Agora vamos clicar em "My

Routes"

177

Ele abre uma lista com mapas e quantas rotas estão em cada um, selecionamos aquele que

queremos abrir. Se uma miniatura de um mapa não aparecer na coluna "Thumb" apenas as rotas

aparecerão. No meu exemplo, clico no terceiro da lista que possui uma miniatura. Agora

queremos carregar um mapa, depois adicionaremos as rotas.

Uma nova página abre que nos dá a opção de

adicionar mais rotas a partir daqui, selecione os

competidores que queremos ver e se clicarmos

no botão inferior "Find routes/maps in vecinity

on other days", podemos explorar corridas na

mesma área ou nas proximidades em outras

datas.

Uma lista é aberta com todas as rotas próximas

e de datas diferentes, marcamos todas as que

queremos mostrar na animação.

178

Marcamos os competidores que queremos ver e clicamos no botão "Open selected maps/routes

in 2DRerun"

A janela de reprodução é aberta e podemos ver todos os

competidores ao mesmo tempo. Se quisermos simular uma

saída em massa em uma seção específica, basta clicar no ponto

do mapa onde queremos que elas saiam e dar o play. Tenha em

mente que, se a rota tiver começado a gravar tarde (no

percurso você não se lembrou de iniciar seu relógio gps e ativá-

lo do prisma 1 a 2, por exemplo), os problemas de sincronização

com outros competidores podem atrapalhar a visualização ao

mesmo tempo, é por isso que é muito importante que todos

comecem a gravar no mesmo lugar (partida) e parar o relógio

na chegada.

Vários competidores.

Se clicarmos em "0", podemos

ver as rotas completas.

179

6.6. - Exportar para vídeo da web

Para gravar e exportar um vídeo com a animação feita com as rotas dos competidores, temos

algumas alternativas gratuitas através de programas de extensão do próprio navegador

navegador. O formato utilizado pode ser o webm, um formato livre e de código aberto que pode

ser exibido através de vários outros navegadores.

Um desses programas recomendados é o FRAPS (link: http://www.fraps.com/) mas é mais para a

gravação de jogos. Pode ser usado o capturador de tela integrado ao navegador como

"Screencastify" para Chrome (https://chrome.google.com/webstore/detail/screencastify-screen-

vide/mmeijimgabbpbgpdklnllpncmdofkcpn).

Ou você pode usar um programa de captura de tela de código aberto, como o Icecast

(http://icecast.org/ ).

Eu deixo um link que pode ser útil.

http://www.emezeta.com/articulos/18-programas-gratis-para-capturar-pantalla-en-video

180

6.7. - Opções de análise

As opções de análise que podemos usar são amplas e estão além do propósito de iniciação deste

manual, no entanto, vamos iniciar em uma dessas ferramentas para conhecer o potencial que

temos. Encorajamos você a explorar as outras ferramentas que a 3DRerun nos oferece e que

certamente irão fasciná-lo.

Agora vamos nos concentrar no “AutOanalysis”. Se olharmos para o menu suspenso na parte

superior direita da tela, onde já vemos o mapa e as animações dos competidores, podemos ver

como, até agora, usamos a ferramenta "Modo Repetição" que reproduz a animação dos

competidores. Se pressionarmos, podemos selecionar a opção “AutOanalysis”.

A opção “AutOanalysis” nos permite comparar duas rotas. Para fazer isso, clicamos no ponto em

que queremos que a rota seja analisada para começar e clicamos novamente no ponto em que

queremos que ela termine. Pressione o botão “Calculate AutOanalysis”.

2º clique

3º clique

1º clique

181

Agora você pode ver a análise na tela. As linhas que juntam as duas faixas marcam a posição de

cada competidor no mesmo momento, o que serve para ver onde cada competidor perde ou

ganha tempo em relação ao outro.

Na parte inferior da tela aparece o competidor que faz o percurso mais rápido na sua totalidade

(em azul) e abaixo do outro (em vermelho). Entre parênteses, aparece por quanto tempo os dois

competidores compartilham a mesma rota e quanto tempo eles seguem rotas diferentes, e para

cada um desses tempos, quantos segundos leva um mais que outro (em positivo, os segundos

ganhos nessa parte pelo competidor que faz o totalidade da rota mais rápida para o outro, e em

negativo se naquela parte o que ganha segundos é o competidor que faz a rota mais devagar na

sua totalidade).

A opção “Color by time” permite rotas coloridas com tons de vermelho para verde, de acordo

levem mais para menos tempo. A opção “Variants” agrupa rotas em famílias ou variantes. Estas

duas opções são úteis quando temos três ou mais rotas para analisar, especialmente quando é um

número elevado.

182

QUERO MAIS…

Espero ter sido capaz de iniciar o leitor em todas as disciplinas que estamos considerando neste

trabalho, agora está nas mãos do aprendiz navegar, experimentar, investigar e aprender a adquirir

ou completar as habilidades necessárias para ser um usuário avançado.

Mas tenha certeza que não vou deixar você no final desta viagem, e neste capítulo vou dar

conselhos, links e diretrizes para que você continue com o treinamento a partir do ponto em que

este manual termina.

Uma das vantagens do sentimento de compartilhamento e software livre é precisamente a difusão

e o desejo de compartilhar conhecimento. Devemos aproveitar esse potencial, mas podemos nos

perder em onde procurar e o que fazer para continuar e participar ativamente.

Além das possibilidades de divulgação "popular"(entre os próprios orientistas), a Confederação

Brasileira de Orientação oferece treinamento através de cursos oficiais e clínicas especializadas. A

abordagem deste manual está ligada ao Curso de Mapeador e à Clínica de Traçados de Percursos,

que são requisitos básicos para as atividades propostas aqui.

Procure informações na página da CBO, da federação do estado em que você mora ou dos estados

vizinhos que tenham os cursos disponíveis (https://www.cbo.org.br/ ).

183

7.1. - Como continuar

Mapas Base

Neste manual, aprendemos a criar um mapa base simples

composto por uma fotografia georeferenciada e curvas de

nível, no entanto, o mundo da criação do mapa base sofreu

uma mudança espetacular, uma vez que os dados LIDAR

estão disponíveis publicamente e gratuitamente em alguns

países, como na Espanha.

Sem Lidar

Com Lidar e catastro. (Cortesia de Nabesar Cartografía).

184

Algum tempo atrás um cartógrafo encomendava um serviço profissional especializado pago para a

preparação do mapa de base que era bastante rudimentar.

Hoje em dia, através dos dados que baixamos do Instituto Geográfico Nacional (IGN), podemos,

através de programas específicos e de forma automatizada, criar um mapa base em que eles

sejam desenhados de forma automática e através dos símbolos padronizados da orientação,

barrancos, depressões e diferentes tipos de vegetação, pode-se criar uma composição que, por si

só, pode parecer um mapa de orientação finalizado, se adicionarmos a tudo isso os dados do

cadastro que obtemos estradas, edifícios, rios e outros importantes elementos urbanos.

Os dados que podemos baixar da Internet dependerão da política de dados abertos (dados

abertos) de cada administração / corpo, bem como os orçamentos e funcionários disponíveis para

atualizá-los. Devemos levar em consideração as competências de cada administração em uma

questão cartográfica:

1:500 y 1:1000 - Administração Local (Prefeituras).

1:5000 - Administração Autônoma.

1:25000 e escalas menores - Instituto Geográfico Nacional.

Também levamos em conta o Cadastro que cobre toda a Espanha, exceto o País Basco e a Navarra,

que possuem seu próprio sistema cadastral. As escalas do cadastro são:

Em zona Urbana - 1:500 o 1:1000

Em zona Rural - 1:2000 o 1:5000

E se queremos avançar, podemos ver imagens do satélite

"Sentinel2" para sensoriamento remoto, atualizadas a cada

5 dias com precisão de 10m / pixel que nos ajudará a

detectar mudanças no terreno do último minuto.

Busca a apresentação da clínica de cartografia em Toledo, onde você encontrará informações

sobre o "Sentinel2" e os links necessários:

http://www.fedo.org/web/ficheros/cartografia/ponencias/2017/04-16-NUEVA-CARTOGRAFIA-Y-

RECURSOS-BASE.pdf

Tutoriais no YouTube:

https://www.youtube.com/watch?v=l58bUCW2UlU

https://www.youtube.com/watch?v=3_Q96HzKt40

185

Cartografia

No manual, aprendemos a usar o programa de cartografia, mas não a mapear. Sem dúvida, a

progressão na técnica cartográfica passa pela experiência necessária e dedica muitas horas ao

trabalho de campo, além de terminar de dominar o programa Open Orienteering Mapper em

todas a suas ferramentas. Além disso, a troca de informações e a observação de outros

mapeadores experientes nos serão muito valiosas para a nossa progressão.

Curso Nacional de Nível II de cartografia em San Leonardo de Yagüe 2013

Traçados

Aprender a traçar percursos completará o conhecimento que adquirimos sobre o software de

criação de percursos Purple Pen.

Apesar de ser um manual para iniciantes, e devido à simplicidade do programa, não há muito mais

a aprender do Purple Pen. Acabe de dominar as ferramentas do Purple Pen para obter um

manuseio avançado e poder trabalhar com diferentes escalas, usar relatórios, variações e outras

ferramentas avançadas são as opções que temos para avançar.

A experiência em competição é essencial. Um bom suporte é a visualização de percursos de

competições de alto nível. Os sites que fornecem rastreamento GPS-tracking para os eventos mais

importantes podem ser de grande ajuda para nós. Não só para visualizar as rotas, mas podemos

analisar as seções que produzem mais dispersão de competidores (por opção de rota) ou as mais

técnicas (devido a dificuldades na execução).

186

Também é essencial ter bem assimilados os princípios fundamentais do traçado de percursos que

estão nas Regras da Orientação tanto da CBO como da IOF.

Finalmente, é necessário ter uma referência nos níveis de dificuldade técnica e exigência física

aplicável a cada categoria em cada modo de carreira. A tabela de tempos e o nível de dificuldade

das diretrizes técnicas da FEDO podem ser úteis para esse fim.

Cronometraje

Podemos explorar diferentes opciones de cronometraje con códigos QR,

algunas creadas para circuitos permanentes como MOBO o IOrienteering.

La formación en el Software OE y Sport Ident nos permitirá ampliar conocimientos en los métodos

profesionales de cronometraje.

https://www.sportident.com/

Existen alternativas que nos permiten

cronometrar con estaciones Sport Ident con

un teléfono móvil como SI-Droid

187

Análisis de carreras

Explorar a fondo la web de 3DRerun nos abrirá muchísimas

posibilidades interesantes como el análisis con gps + Go pro.

También podemos probar otros programas como Quick

Route, ideal para encajar nuestro track con la imagen del

mapa -y por tanto georreferenciarla- de forma sencilla, así

como otras opciones interesantes como ver el porcentaje

de distancia extra sobre la línea recta, el tiempo de

entrada y salida del control, etc.

Otro programa muy interesante es Winsplits que, en su

versión de pago, ofrece muchas posibilidades de análisis

sobre los tiempos parciales: qué controles realizamos

mejor y cuáles peor, tiempo perdido (con respecto a la

velocidad de uno mismo) en cada control, ver quién ha

seguido a quién y cuánto tiempo ha ganado gracias a esto, etc.

http://obasen.orientering.se/winsplits/overview.aspx

188

7.2. - Formación

En cuanto a formación cartográfica y cursos la Federación Española de Orientación imparte

regularmente cursos con titulación oficial diferenciando una serie de escalones:

NÍVEL I. BÁSICO. Formación contenida dentro de los planes de estudio de la titulación de Monitor

de Club, por lo que su docencia se imparte a la vez que el resto de materia de ese nível.

Contenidos fijados por el Comité y dentro de los planes de la EETO. Formación a cargo de Técnicos

de II Nível de Orientación, o específicamente en Cartografía. El comité de cartografía FEDO

reconoce tácitamente dicha formación y titulación.

NÍVEL II. AVANZADO. Formación a cargo exclusivamente de la Escuela Española de Cartografía-

Comité de C. Plan de estudios independiente, no incluido dentro de ningún otro programa

educativo, contenidos fijados por el Comité de Cartografía. Formación a cargo exclusivamente de

los Técnicos de la EEC. Reconocimiento formal por parte del comité de cartografía FEDO de la

formación y titulación alcanzada.

NÍVEL III. SUPERIOR. Sin docencia específica. Acceso únicamente por elección, a través de una

Junta de Evaluación constituida por miembros del Comité y de la Escuela. Selección curricular de

los candidatos. Cuando se convoque.

Enlace a la escuela de cartografía FEDO:

http://www.fedo.org/web/cartografia/escuela-cartografia

También podemos realizar curso de trazador para complementar nuestros conocimientos de

Purple Pen.

El curso oficial de Técnico Sport Ident nos permitirá aprender el sistema con el software OE y nos

cualificará para ejercer como técnicos en carreras oficiales.

Escuela Española de Técnicos de Orientación:

http://www.fedo.org/web/eeto

Para estar atentos de la publicación de las convocatorias para los

distintos cursos podemos visitar su página web y suscribirnos a las

noticias para que nos envíen un boletín cada día.

www.fedo.org

189

O en el Facebook: https://www.facebook.com/fedo.org/

190


7.3. - Clinics

También  podemos  encontrar  información  interesante  en  los  distintos
clinics  de  cartografía  de  la  FEDO  y  que  tiene  todas  las  ponencias
colgadas de la web oficial.

http://www.fedo.org/web/cartografia/ponencias/archivo-ponencias

Es  muy  recomendable  acudir  a  los  distintos  clinics  organizados  por  la
FEDO y en la que los diferentes cartógrafos se reunen para intercambiar
impresiones, y  exponer  las  últimas  novedades  en  técnica  o  normativa
cartográfica.







7.4. - Internet

Manual oficial de Open Orienteering Mapper para PC (Online en inglés):
http://www.openorienteering.org/mapper-manual/pages/

Manual oficial de Open Orienteering Mapper Android (Online en inglés):
http://www.openorienteering.org/mapper-manual/pages/android-index.html

Ayuda de 3DRerun:
http://3drerun.worldofo.com/help.php

Manual de Purple Pen (en inglés) incluye una introducción a las variaciones y el diseño de trazados
de relevos:
http://sa.orienteering.asn.au/gfolder/admin/OASAGuidelinesPolicies/15%20Using%20Purple%20P
en%20For%20Course%20Planning.pdf

Elaboración de un mapa base para el deporte de la orientación con programas opensource:
http://nabesar.blogspot.com.es/2013/12/elaboracion-de-un-mapa-base-con.html

Elaboración de un mapa base para el deporte de la orientación con datos lidar:
http://nabesar.blogspot.com.es/2015/01/elaboracion-de-un-mapa-base-para-el.html

Cálculo de masas de vegetación, arroyos y curvas de  nível. elaboración de un mapa base para el
deporte de la orientación con datos lidar:
http://nabesar.blogspot.com.es/2016/11/calculo-de-masas-de-vegetacion-cortados.html

191

También Facebook nos ofrece un lugar de valor incalculable, se trata de un grupo abierto

compuesto por cartógrafos de todo el mundo entre los que se encuentran los propios creadores

de Open Orienteering Mapper y en el que los cartógrafos exponen sus dudas, cuentan las

novedades o intercambian impresiones (en inglés).

Grupo de Facebook “Orienteering Mappers Int.”:

https://www.facebook.com/groups/485564718218028/

Página web de nuevas tecnologías en el deporte de la orientación:

Web: www.orienta-tic.es

El mejor lugar donde investigar sobre este tema y en el que encontraréis tutoriales para poder

realizar los mapas base con Lidar es el Blog Nabesar de nuestro compañero Arturo Fernandez.

Web: http://nabesar.blogspot.com.es/

192

193

GUÍA PARA DOCENTES

Este manual se ha creado con dos finalidades:

• Que cualquier usuario pueda iniciarse en las nuevas tecnologías mediante software libre

• Como material pedagógico y reutilizable por cualquier docente que lo precise para

enseñar cualquiera de los aparatados que lo componen.

Es decir, cualquier persona puede utilizar este manual como material didáctico para impartir sus

propios cursos de manera libre y gratuita.

Para poder favorecer esta función y con la experiencia de haber impartido el guión del manual en

varios cursos reales en este capítulo daré consejos y directrices para los docentes que quieran dar

un curso de nuevas tecnologías siguiendo el guión de este manual.

El contenido de este manual ha sido validado y de hecho se va a utilizar como material didáctico

por la FEDO y en estos momentos se está estudiando la convalidación de las materias de nuevas

tecnologías de los cursos de cartografía oficiales FEDO si se ha recibido el curso de nuevas

tecnologías al que hace referencia este manual en las condiciones mínimas que requiera el comité

de cartografía.

Se irá actualizando esta información según se vaya desarrollando…

194

8.1. - Características del curso

Destinatarios

• Deportistas, profesionales y aficionados del deporte de orientación que deseen ampliar o

actualizar conocimientos.

• Clubes u organizaciones con capacidad para crear eventos y entrenamientos de

orientación.

• Profesores de educación física.

• Conseguir la auto-suficiencia del profesorado de educación física para aplicar el currículum

de orientación en la asignatura.

Requisitos

• La edad del alumno debería ser como mínimo de 16 años ya que el curso es intensivo y

requiere gran concentración e interés. Para una persona de menos edad puede resultar

tedioso y habría que valorar si las aptitudes e interés del mismo pueden compensar la

falta de edad.

• Se requiere un nível medio de manejo de ordenadores y de archivos en el mismo para

poder seguir el curso con fluidez. La carencia de aptitudes informáticas de los alumnos

suele ser un problema para el profesor del curso al tener que resolver problemáticas

individuales. Conviene explicar al comienzo del mismo que los problemas personales se

resolverán en tiempo libre y no se interrumpirá la clase. Sólo se deberían resolver dudas

que afecten al conjunto de alumnos.

• Conocimientos prácticos básicos de orientación, simbología y normativa. Hay una gran

diferencia de impartir el curso a personas que tengan conocimientos previos mínimos en

orientación a los que no y puede suponer que el profesor pierda muchísimo tiempo en

tener que explicar simbología y normativa para la correcta comprensión del ejercicio.

Suele ser el caso de los profesores de educación física que no todos tienen conocimientos

prácticos sino que han dado nociones básicas en la carrera académica.

Ratio

El ratio ideal es de unos 15 alumnos como máximo aunque suele depender de los organizadores el

aumnetarlo para que un curso salga rentable. En las pruebas realizadas los cursos fueron de unos

22 alumnos y el mayor problema que crea es que son muchísimos dispositivos distintos que

pueden dar muchos problemas individuales.

Material necesario

• Para el profesor:

o Aula con:

▪ Enchufes suficientes para conectar los portátiles

▪ Intenet para profesor y alumnos vía Wifi

▪ Proyector y pantalla

195

o Zona verde pequeña:

▪ Cercana al lugar del aula (parque, polideportivo, bosquecillo)

▪ Si ya se dispone de un mapa de orientación terminado de la zona mejor

• Material que debe llevar el alumno:

o Ordenador portáil con sistema operativo Windows (no todos los programas están

disponibles para otras plartaformas).

o Ratón para poder dibujar mejor.

o Dispositivo Android (la app de cronometraje solo está disponible en ANDROID) con

GPS (Tablet o Smartphone), con cámara y mejor con la tecnología inalámbrica NFC

aunque no és obligatorio). Si el dispositivo es un teléfono, mejor con pantalla

grande.

o Puntero con punta de goma para dispositivos táctiles, los que son completamente

rígidos solo sirven para determinados dispositivos.

o Cable USB y cargador para recargar el dispositivo y traspasar datos entre ANDROID

y el PC.

o Reloj GPS para la grabación de tracks (Se puede sustituir por una app de

ANDROID).

Si no se dispone de todo el material se puede trabajar en parejas aunque es

recomendable el manejo individual.

Objetivos generales

• Aprender a utilizar distintos programas y recursos de uso libre en las distintas fases de

organización de una actividad de orientación.

• Realizar un proyecto intensivo utilizando las herramientas libres presentadas.

• Completar y actualizar los conocimientos del deporte de orientación.

• Informar y utilizar la normativa vigente internacional actual en el deporte de orientación.

196

• Actualizar la metodología para la organización de un evento de orientación y adaptarlo a

las nuevas tecnologías.

• Conseguir la auto-suficiencia de pequeñas entidades o clubes para la organización de

eventos o entrenamientos de orientación.

• Practicar las técnicas sobre un espacio real mediante talleres prácticos encadenados que

den como resultado el producto final. Enseñar mediante software libre y gratuito los

talleres del curso y proporcionar herramientas libres para el trabajo.

• Proporcionar a los alumnos de un manual y referencias de consulta para continuar el

trabajo cuando finalice el curso.

• Difundir el deporte de orientación y promover la cartografía específica de la zona donde se

desarrolla el curso.

• Conseguir la auto-suficiencia del profesorado de educación física para aplicar el currículum

de orientación en la asignatura.

Contenidos y propuesta de distibución horaria

Durante la semana anterior el profesor debe enviar por mail instrucciones de como instalar el

software necesario de PC, de Android, instrucciones para descargar el Modelo Digital del terreno

del IGN, instrucciones de como abrirse una cuenta en 2Drerun y explicar la estructura de carpetas

que deben praparse para el curso así como mandar los posibles archivos necesarios. También se

debe proporcionar el manual del curso y la normativa vigente.

Este paso previo es imprescindible ya que lleva mucho tiempo y hacerlo en horario de clase nos

podría suponer tranquilamente toda una mañana. En los cursos realizados ha realziado

extremandamente práctico realziarlo así. Habrá que tener en cuenta que los encargados de

inscripciones nos proporcionen los datos de correo electrónico de los alumnos con suficiente

antelación.

Ejemplo de organización de

archivos y carpetas

197

Ejemplo de mails enviados a los alumnos la semana previa al curso en el orden que fueron

enviados, pueden enviarse uno cada día:

1. Presentación del profesor, introducción al curso y petición de respuesta del alumno con

una presentación en la que nos cuente su experiencia previa en informática, en

orientación e intereses que le mueven a realizar el curso. Descarga del manual y

normativas.

Este primer mail nos servirá para conocer al alumnado y para comprobar que tenemos

correctamente todos los correos electrónicos y así poder contactar con los alumnos que

no respondan.

2. Instalación de los programas de PC. Como descargar e instalar SAS Planet, Open

Orienteering Mapper PC y Purple Pen.

3. Instalación de las APP de android. Como descargar e instalar Open Orienteering Mapper

Android, DIB Orienteering Dibber, DIB HQ Results, Barcode Scanner y los opcionales NDEF

Writer y GPX Logger.

4. Creación de carpetas y descarga de archivos necesarios. La correcta organización de los

archivos durante el curso será clave ya que manejamos muchos programas y creamos

muchísimo archivos en diferentes formatos. Se debe indicar como queremos que sean las

carpetas del curso en sus ordenadores y que deben contener. Para ello en este mail

proporcionaremos:

a. Logotipos para la maquetación del mapa con Purple Pen

b. El archivo transparente para Open Orienteering Mapper

c. El Manual del curso

d. La normativa cartográfica y de descripciones de control

e. Un archivo finalizado .omap para practicar con Purple Pen, lo ideal es que sea de la

zona donde iremos a practicar

f. Una fotografía del mapa terminado y con el trazado que utilizaremos para la

práctica de los QR en JPEG de menos de 2 megas para subirlo a 2DRerun

5. Instrucciones para descarga del Modelo Digital del Terreno del IGN de la zona en cuestión

donde se realizarán las prácticas y creación de una cuenta en 2DRerun.

198

Propuesta de horarios y contenidos para un curso de 18 horas en dos días:

Primera mañana, de 9:00 a 13:00 (aula)

- Creación de un mapa base y curvas de nível con SAS Planet y Quantum GIS

o Descarga de fotografía de satélite geo-referenciada con SAS Planet

o Composición de la fotografía y extracción de curvas de nível con Quantum GIS

- Preparación del mapa en Open Orienteering Mapper PC y Android

o Importación del mapa Base y curvas de nível

o Creación de capa transparente para bocetos

o Traspaso a dispositivo Android

o Iniciante a las herramientas de dibujo Android

Primera tarde, de 16.00 a 21.00 (Zona verde y aula)

- Trabajo de campo cartográfico con dispositivos Android

- Traspaso del trabajo de campo en Android al PC

Segunda Mañana, de 9.00 a 13.00 (aula)

- Trabajo cartográfico de gabinete

o Dibujo con Open Orienteering Mapper PC

o Exportación e impresión de mapa

- Diseño de trazados con Purple Pen

o Importación del mapa

o Trazado de Iniciante en línea

o Trazado en línea

o Carrera Score

-Cronometraje con códigos QR y NFC con la app DIB

o Diseño y estructura del evento

o Creación de códigos QR

o Programación de pegatinas NFC

Segunda Tarde, de 16:00 a 21:00 (Zona verde y aula)

- Cronometraje con códigos QR y NFC con la app DIB

o Carrera de prueba real

o Resultados y subida a Win Split

- Análisis con 2DRerun

o Calibración de mapa mediante el track GPS

o Opciones y exportación a vídeo

Importante: este horario puede ser cumplido e

incluso sobrar tiempo siempre que el profesor tenga

muy preparado el curso y se desenvuelva con soltura.

En el caso de que los alumnos no conozcan a nível

práctico el deporte de orientación también es posible

que se precisen más horas.

199

8.2. - Estadísticas

Basado en cursos reales impartidos con esta matodología se dedujeron las siguientes conclusiones

reforzas por una encuesta posterior. El número de respuestas no es lo suficientemente grande por

lo que debemos interpretar los resultados como una mera orientación.

Conocimientos previos:

- Los conocimientos previos de informática en general eran buenos o muy buenos.

- Creación de mapas base y cartografía. Salvo el caso de cartógrafos que querían completar o

actualizar sus conocimientos en general primaba el desconocimiento total de la materia.

- Manejo de Software cartográfico. En general se desconocía salvo personas que utilizaban

esporádicamente OCAD

- Manejo de Purple Pen. Pocas personas había utilizado software de trazados y los que lo

habían hecho era OCAD o CONDES.

- Análisis de rutas y GPS. En este caso la balanza esta equilibrada entre los que ya sabían

utilizarlo y los que no.

Interés por el curso (pueden ser varios):

- Un 100% de alumnos indica que quería mejorar sus conocimientos personales

- Un 64.3% de alumnos le interesa el curso para poder organizar actividades en su centro o club

- Un 35.7% de alumnos ya tenía conocimientos previos y quería actualizarse

- Un 14.3% eran profesores y hacen el curso para poder realizar actividades en el centro

Duración del curso (17-18 horas):

- Un 64.3% pensó que la duración del curso fue perfecta

- Un 21.4% pensó que incluso sobró tiempo

- Un 14.3% pensó que el tiempo fue insuficiente (especifican que debería durar un día más para

ampliar conocimientos)

Dificultad de los temas:

1º Creación del mapa base (el más difícil)

2º Dibujo cartográfico con Open Orienteering Mapper

3º Trabajo de campo con dispositivos Android

4º Analisis de rutas y GPS

5º Software de trazados Purple Pen (El más fácil)

Interés por los temas: En general todos los temas despertaron el mismo interés salvo el análisis

con 2DRerun que fue inferior.

Temas a los que el alumno cree que le va a sacar más provecho:

200

Los que más: Creación de mapa base y trabajo de campo con android

Los que menos: Dibujo cartográfico con OOM, Análisis y trazados con Purple Pen

AGRADECIMIENTOS

Este manual no hubiera sido posible sin la ayuda insituciaonal de la Federación Española de

Orientación y de su responsable Mario Vidal que ha dado todas las facilidades posibles y alas para

la culminación de este proyecto y su reconocimiento oficial.

A Arturo Fernandez por ser el precursor en España de la difusión de conocimientos de manera

altruista y de difusión del software libre y ser mi colaborador experto en esta obra en temas

cartográficos y de mapas base, sobre todo.

A Luis Mahou, nos conocimos en el clinic de Toledo y enseguida supe que debía contar con él para

este manual y que me asesorase en el tema de trazados, cartografía y software libre. Activo

colaborador y usuario del software libre que ganó el concurso de trazados con Purple Pen.

A Alex Tello, fue profesor mio del curso de entrenador nível 1 en Valencia y entonces conocí su

perfil docente y su utilización habitual de las herramientas de análisis como 2DRerun también ha

cartografiado y sus consejos como psicólogo y docente han sido muy útiles.

A todos los seguidores de mi blog Orienta-tic que habitualmente me siguen y me sugieren o comentan

mejoras.

A mi mujer Maria por su gran paciencia y soportar mi dedicación a este hobie tan raro que es la

orientación.

A todos los que comparten y difunden sus conocimientos sin pretensiones con el único fin de divulgar.

SOPORTE

NO se proporciona soporte con dudas que tenga el lector sobre procedimientos ya que el volumen

de demandas puede ser desproporcionado para el autor pero si que recogeré sugerencias, erratas,

críticas o cualquier tema relacionado con el manual para ir mejorándolo o actualizándolo en el

siguiente mail:

danimayoral@gmail.com

También se puede contactar si quieres organizar un curso TIC en tu

zona.

Página web del manual: manual.orienta-tic-es

TRADUCCIONES / TRANSLATIONS

¿Quieres colaborar de forma altruista en la traducción de este manual a otros idiomas?

Do you want to collaborate altruistically in the translation of this manual into other languages?

201

Contacta / Contact me danimayoral@gmail.com

Manual De TI Do Esporte Orientacao

Navigation menu

Versions of this User Manual:

Views

Navigation
