1. 介绍

1.1. 文档应用范围

本文档介绍如何基于 OPL1000 开发智能照明类型完整应用。内容包括固件设计，云端设备配置，手机

APP 设计以及操作过程。本参考设计基于 Ali 云的 MQTT 协议实现。

1.2. 缩略语

Abbr.

Explanation

AP

Wireless Access Point 无线访问接入点

APP

APPlication 应用程序

APS

Application Sub-system 应用子系统，在本文中亦指 M3 MCU

Blewifi

BLE config WIFI 蓝牙配网应用

DevKit

Development Kit 开发工具板

MQTT

Message Queuing Telemetry Transport 消息队列遥测传输协议

OTA

Over-the-Air Technology 空间下载技术

TCP

Transmission Control Protocol 传输控制协议

1.3. 参考文献

[1] OPL1000 数据手册 OPL1000-DS-NonNDA.pdf

[2] Download 工具使用指南 OPL1000-patch-download-tool-user-guide.pdf

访问链接： https://github.com/Opulinks-Tech/OPL1000-SDK/tree/master/Doc/OPL1000-patch-

download-tool-user-guide.pdf

[3] 通用参数配置工具使用指南 OPL1000-Parameter-Configure-Tool-guide.pdf

[4] Ali Cloud 移动端开发官方文档

访问连接：https://linkdevelop.aliyun.com/studiomobile-doc#mobile-wswg-editor-summary.html

[5] Ali Cloud 物联网产品及设备创建官方指导文档

OPL1000

OPL1000-Reference-smart-light-application-guide-R01, Version V01

2

访问连接：

https://help.aliyun.com/document_detail/73705.html?spm=a2c4g.11186623.4.2.4d74577a4OAW

4r

[6] SDK 开发使用指南 OPL1000-SDK-Development-guide.pdf

访问连接：https://github.com/Opulinks-Tech/OPL1000-SDK/blob/master/Doc/OPL1000-SDK-

Development-guide.pdf

OPL1000

OPL1000-Reference-smart-light-application-guide-R01, Version V01

3

2. 项目构成和工作原理

2.1. 项目构成

传感器项目主要由两部分组成：一是共有资料，二是智能照明项目特有部分。

共有资料对所有参考设计是共同的，它包括两部分：

第一部分是工具类资料，保存在 Tool 目录下，包括

1) 通用参数配置工具 ParamCfg.exe 软件。ParamCfg.exe 用于工程文件中工作参数的修改，

具体为修改若干头文件中宏定义的值。具体使用参考“通用参数配置工具使用指南

OPL1000-Parameter-Configure-Tool-guide.pdf” 文档。

2) 固件下载工具 download_RELEASE.exe，它用于 OPL1000 固件的生成和下载。

3) 蓝牙配网工具 opulinks_iot_app.apk，它是 Android 手机应用程序，用于 OPL1000 蓝牙配

网（这两款软件均可以在 tools 目录下找到）；

第二部分是 OPL1000 M0 MCU 固件补丁和 Pack 脚本文件，保存在 FW_Binary 目录下。

智能照明项目特有部分主要由五类内容构成，包括

1) app

2) doc

3) prg_src

4) Readme.md

5) Release_Notes.md

app 文件夹包含手机端阿里云 app 和ParamCfg.ini 配置文件，阿里云 app 主要用于 smart lighting

事件的监控和管理，ParamCfg.ini 配置文件则用于部分头文件的更新，如云连接中所需三元组的配

置更新；

doc 目录下存放应用指南文档，即本文档。

prg_src 文件夹包含 smart lighting 项目的库文件以及全部工程文件。

Readme.md 说明本参考设计功能，内容。Release_Notes 描述本版本发布更新内容和注意事项。

OPL1000

OPL1000-Reference-smart-light-application-guide-R01, Version V01

4

Figure 1:项目文件

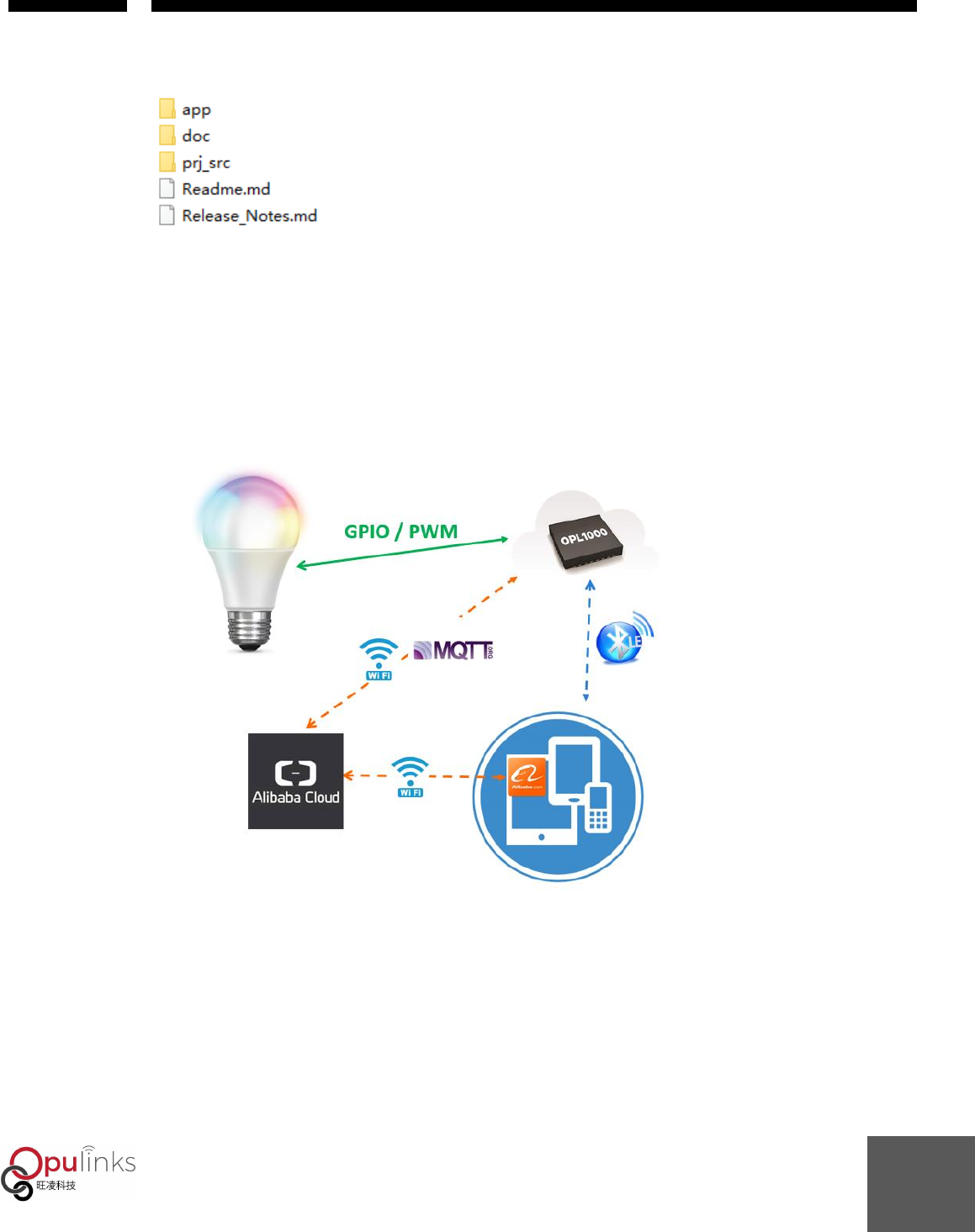

2.2. 工作原理

Reference smart lighting 项目主要部件：物联网模块 OPL1000，移动设备（For install App），

云端（阿里云）和燈具固件。如详细介绍参考 chapter 4.2

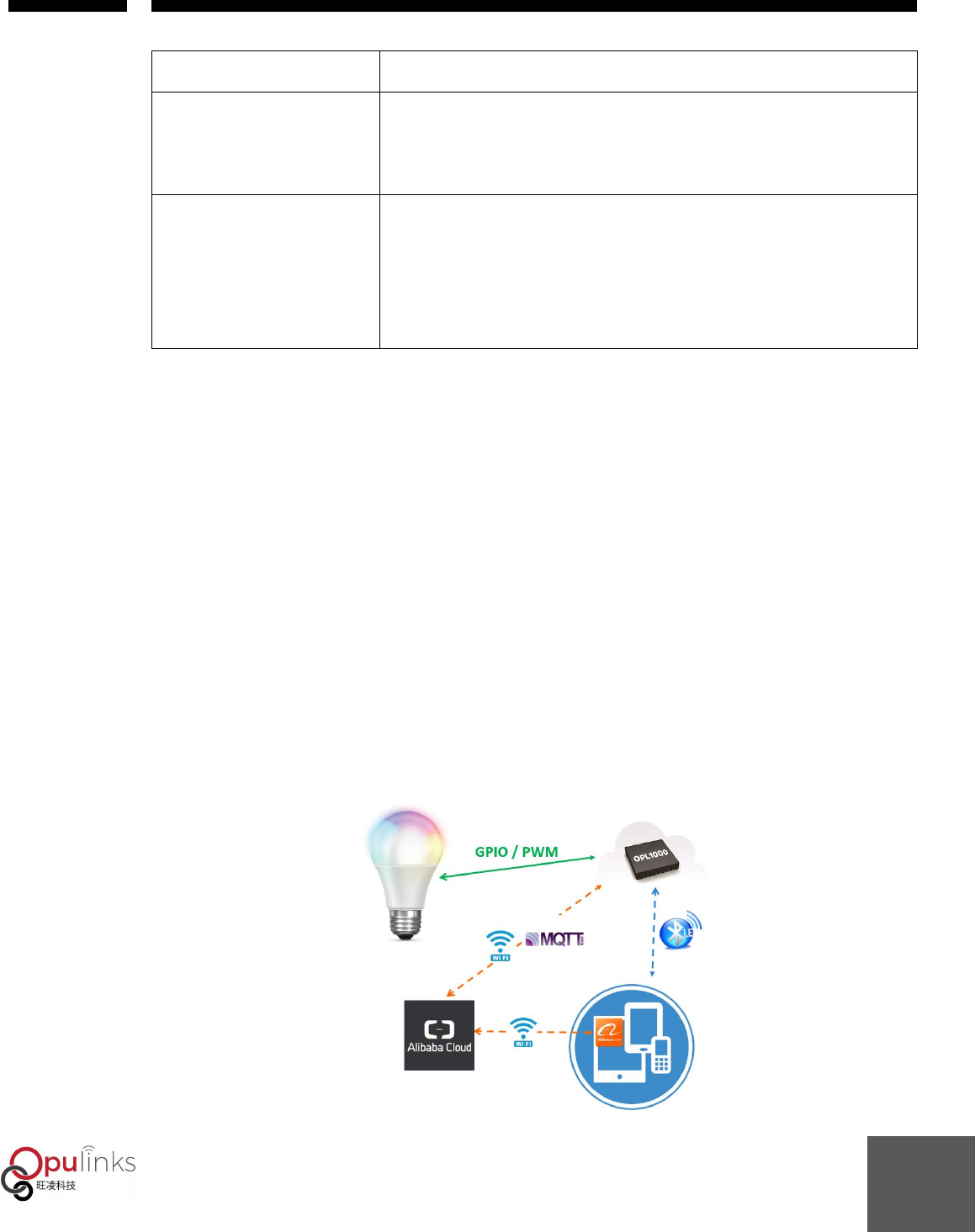

Figure 2:工作原理图

OPL1000

OPL1000-Reference-smart-light-application-guide-R01, Version V01

5

3. 运行 OPL SMART LIGHTING 应用

运行 OPL1000 智能照明应用需要以下步骤：

a) 更新工程配置文件，修改头文件中的宏定义参数（参考 3.1）。

b) 使用编译工具完成项目工程编译。

c) 通过 download tool 下载 opl1000.bin 文件到 opl1000 模块。

d) 复位 opl1000 设备，打开 opulinks_iot_app 蓝牙配网 app。手机扫描 opl1000 蓝牙设备，绑

定后扫描无线 AP，然后连接能够访问 Internet 的AP。

e) OPL1000 的固件连接云端。此时打开 Opl_Lighting 手机 APP 能夠控制 Smart Lighting

3.1. 生成 OPL1000 设备固件

编译 Smart Lighting 项目工程文件可以生成 OPL1000 M3 固件。在编译之前用户可以根据需要自

行修改参数及头文件。有两种方法可修改工作参数。

3.1.1. 使用 ParamCfg 工具生成和下载固件

使用 ParamCfg 工具可以一次性完成参数修改，固件生成和下载。包括修改工作参数，工程编译和

固件下载。

ParamCfg 工具的具体使用请参考“通用参数配置工具使用指南 OPL1000-Parameter-Configure-

Tool-guide.pdf” 文档。本章节着重介绍关键参数的修改方法，以及如何执行工具完成修改、编译

和下载操作。

关键参数包括 (1) IOT 设备三元组 (2) 燈具 profile

OPL1000

OPL1000-Reference-smart-light-application-guide-R01, Version V01

6

(1) 設置 IOT 设备三元组

File: prj_src\mqtt_example.h

修改下面三个参数:

1. Production Key

2. Device Name

3. Device Secret

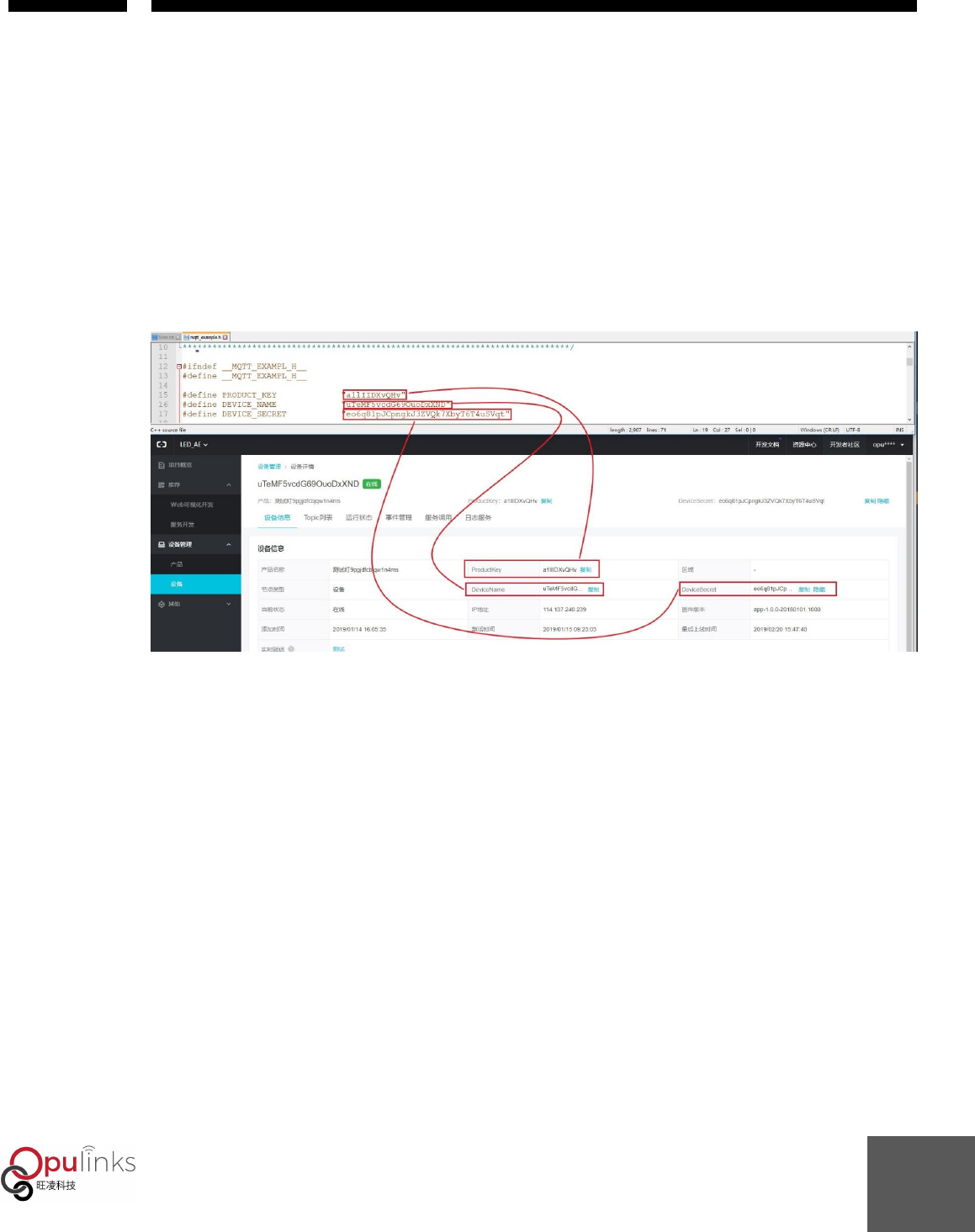

Figure 3: IOT 设备三元组

OPL1000

OPL1000-Reference-smart-light-application-guide-R01, Version V01

7

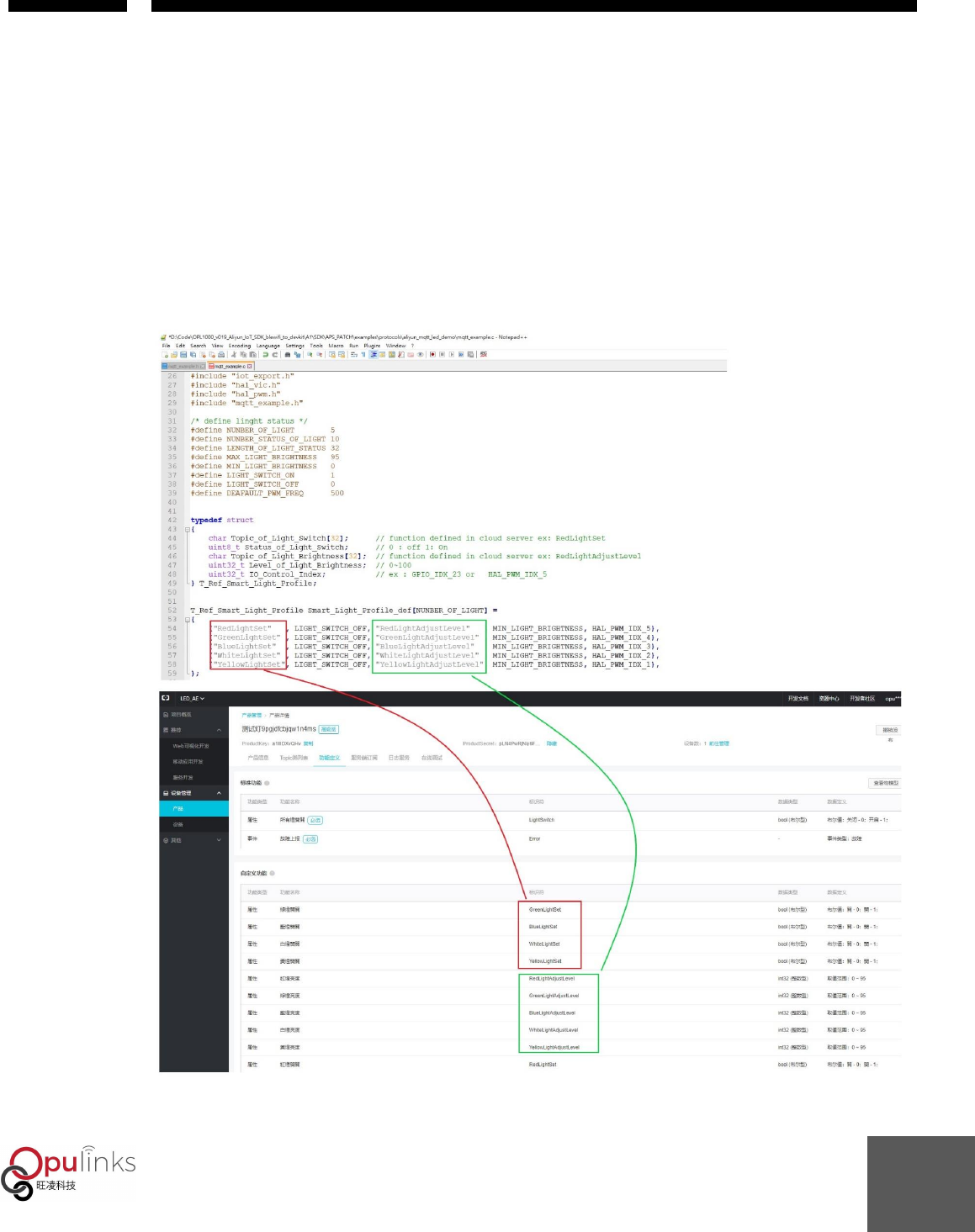

(2) 灯具 profile

File: prj_src \mqtt_example.c

修改以下参数和 I/O 配置

1 Power switch

2 Brightness

3 I/O setting

Figure 4 : 燈具 profile

OPL1000

OPL1000-Reference-smart-light-application-guide-R01, Version V01

8

3.1.2. 使用 Keil C 和Download 工具编译下载固件

使用 Keil C 手动更新参数配置需要分两步完成：

1 第一步使用 Keil C 开发工具打开头文件（blewifi_configuration.h, mqtt_example.h），修改

IOT 设备三元组，是否进入省电模式，设备名称等；

2 第二步使用 download 工具完成固件 Pack，下载操作。

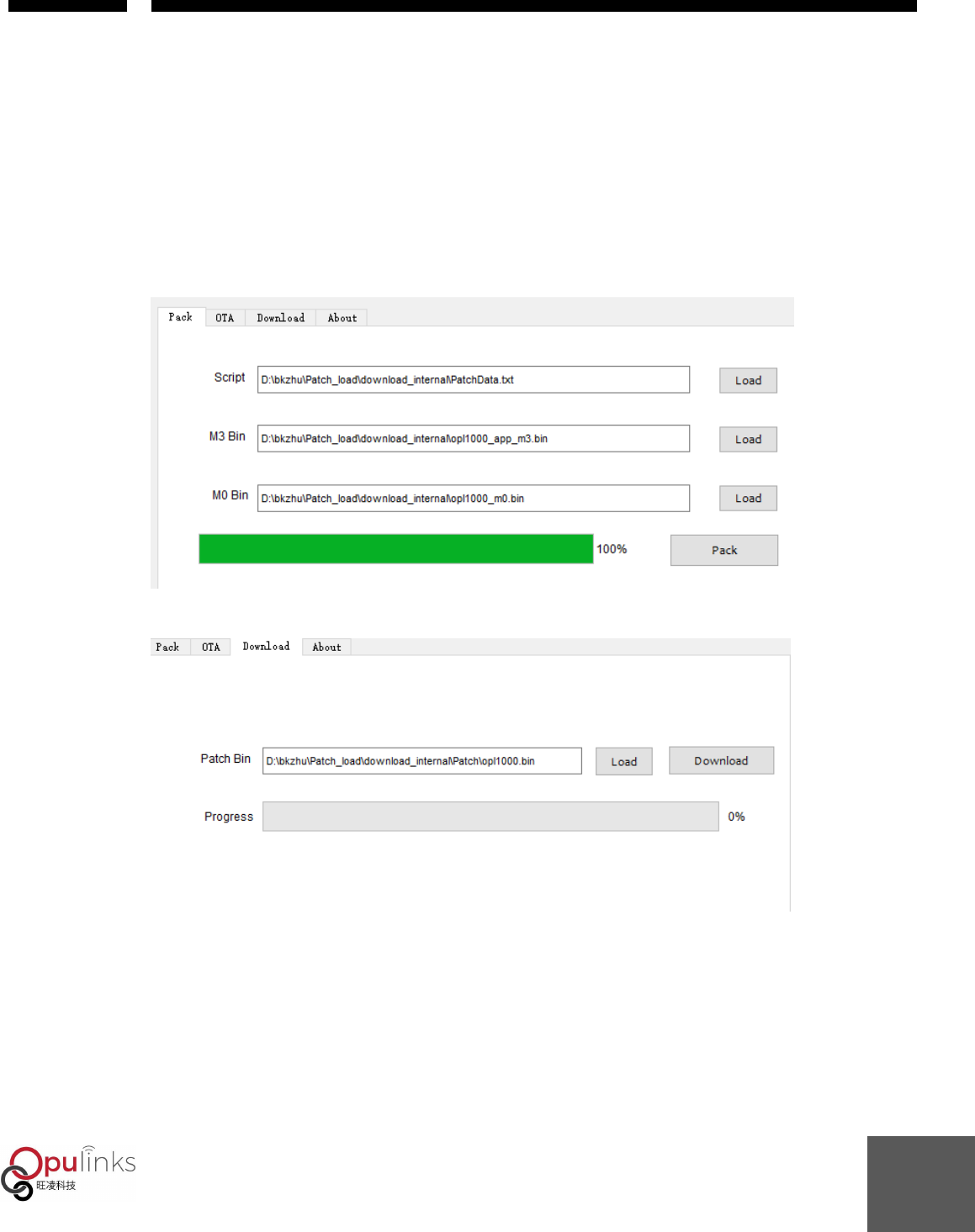

Figure 5: 軟件 Pack 操作图

Figure 6:軟件 Download 操作图

3.2. OPL APP 完成蓝牙配网

首先确认需要连接设备的 MAC 地址，以及设备名称，设备名称信息可以参考 3.1 工程编译设备名

称，在 APP 上选择正确的设备，然后点击 CONNECT。

OPL1000

OPL1000-Reference-smart-light-application-guide-R01, Version V01

9

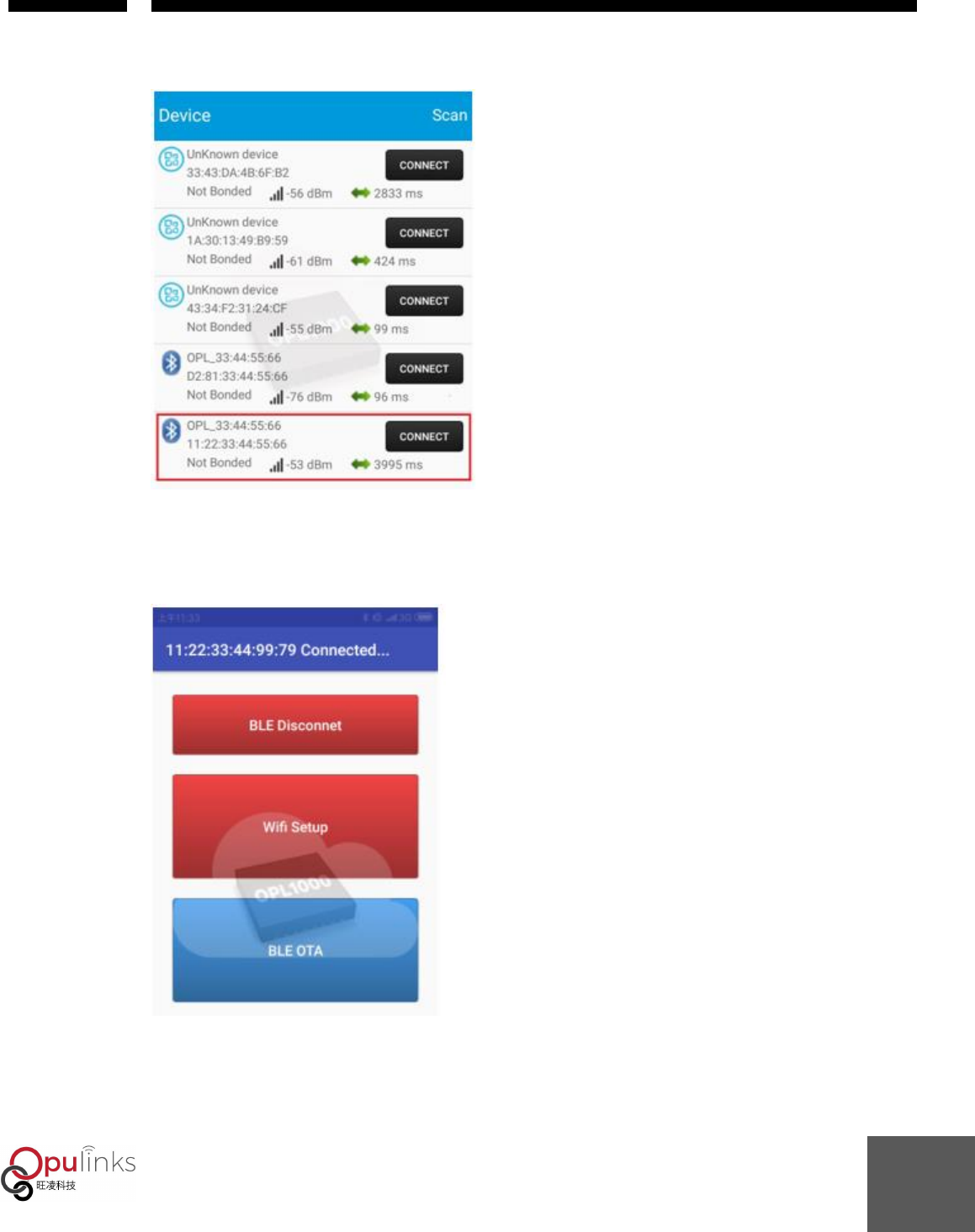

Figure 7:手机 APP 蓝牙扫描列表

蓝牙设备绑定后, 点击 Wifi Setup 扫描 AP，连接特定的的 AP。

Figure 8:手机 APP 端扫描 AP 界面

OPL1000

OPL1000-Reference-smart-light-application-guide-R01, Version V01

10

3.3. 检查 OPL 设备工作状态

OPL1000 设备是否连接到阿里云可以有两种方式来检查。

1 可以通过 OPL1000 设备的 UART 串口打印 log 信息来确认。出现下图信息表明阿里云连接成

功。

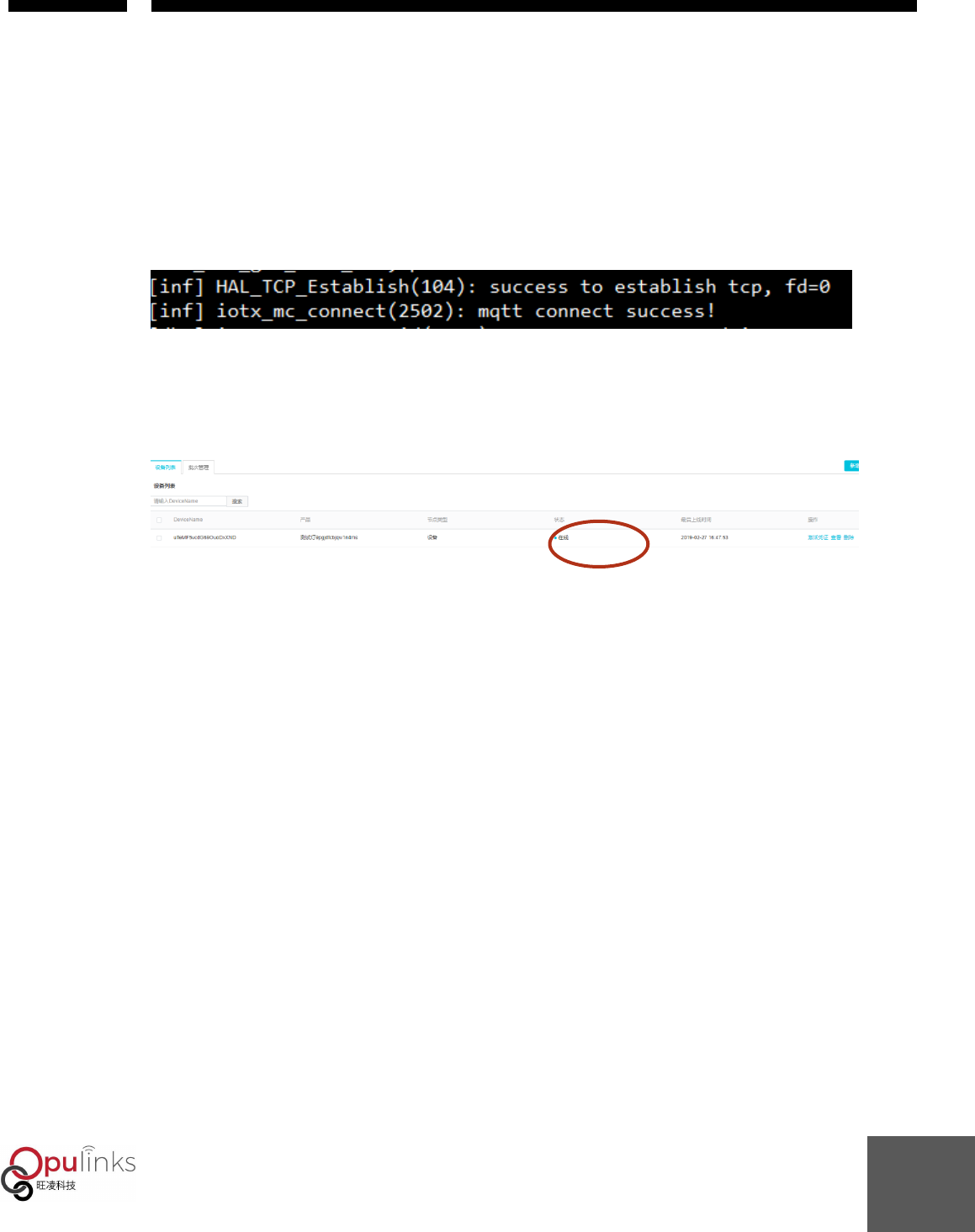

Figure 9: 阿里云连接串口 log 状态信息

2 通过阿里云官网物联网接入模块中的“设备查看”检查设备在线状态。找到自己连接的设备对

应名称，当设备信息出现在线状态时，则判断阿里云连接成功

Figure 10: 阿里云官网设备在线状态信息

3.4. Ali Smart Lighting APP 管理

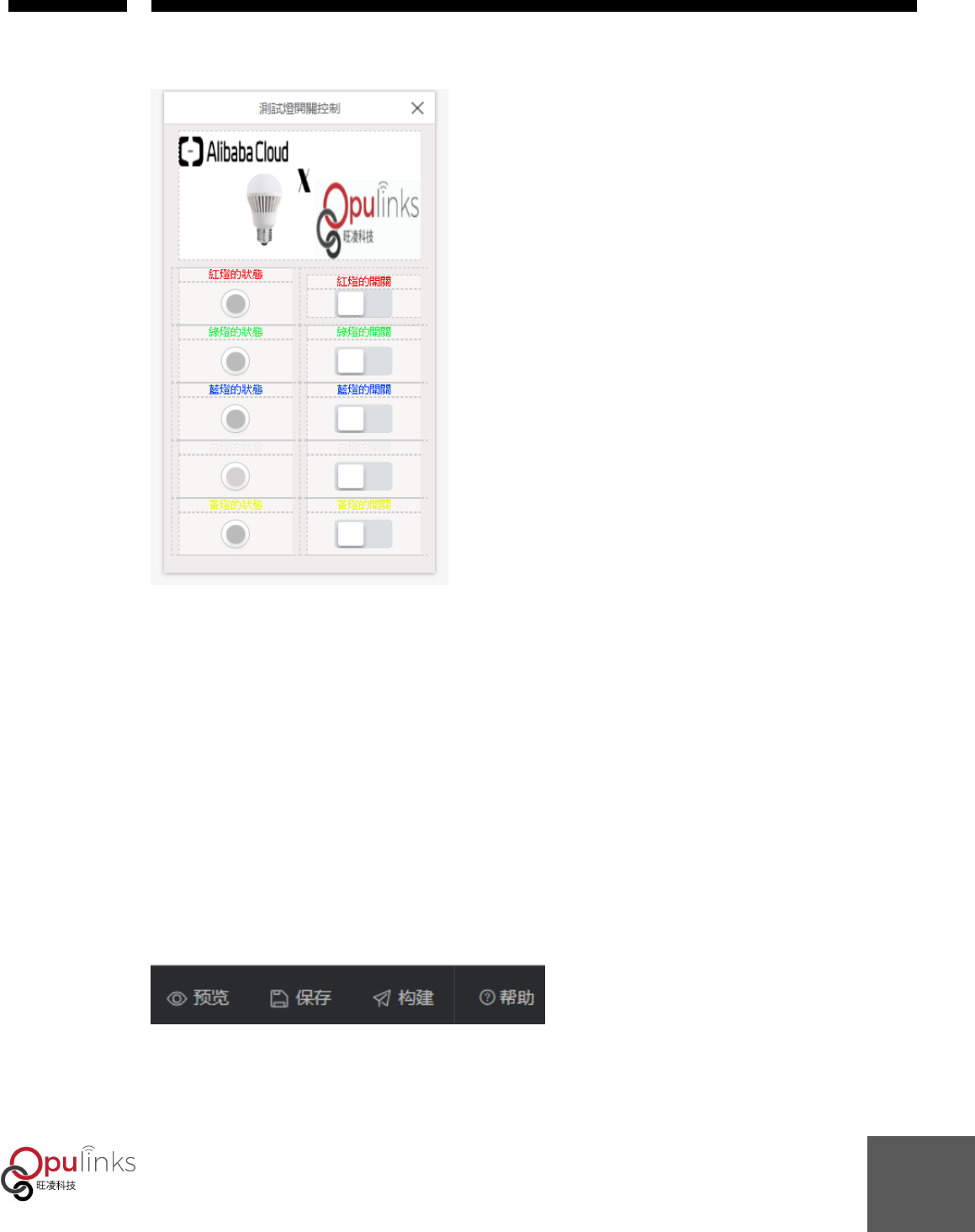

下图是 Ali APP 灯具控制监控界面，Ali APP 主要由四部分构成：(1)导航栏，(2)旺凌科技 LOGO，

(3) 燈具之各燈泡開關，(4)各燈泡亮度顯示。

Ali APP 设计过程参见第六章介绍。

OPL1000

OPL1000-Reference-smart-light-application-guide-R01, Version V01

11

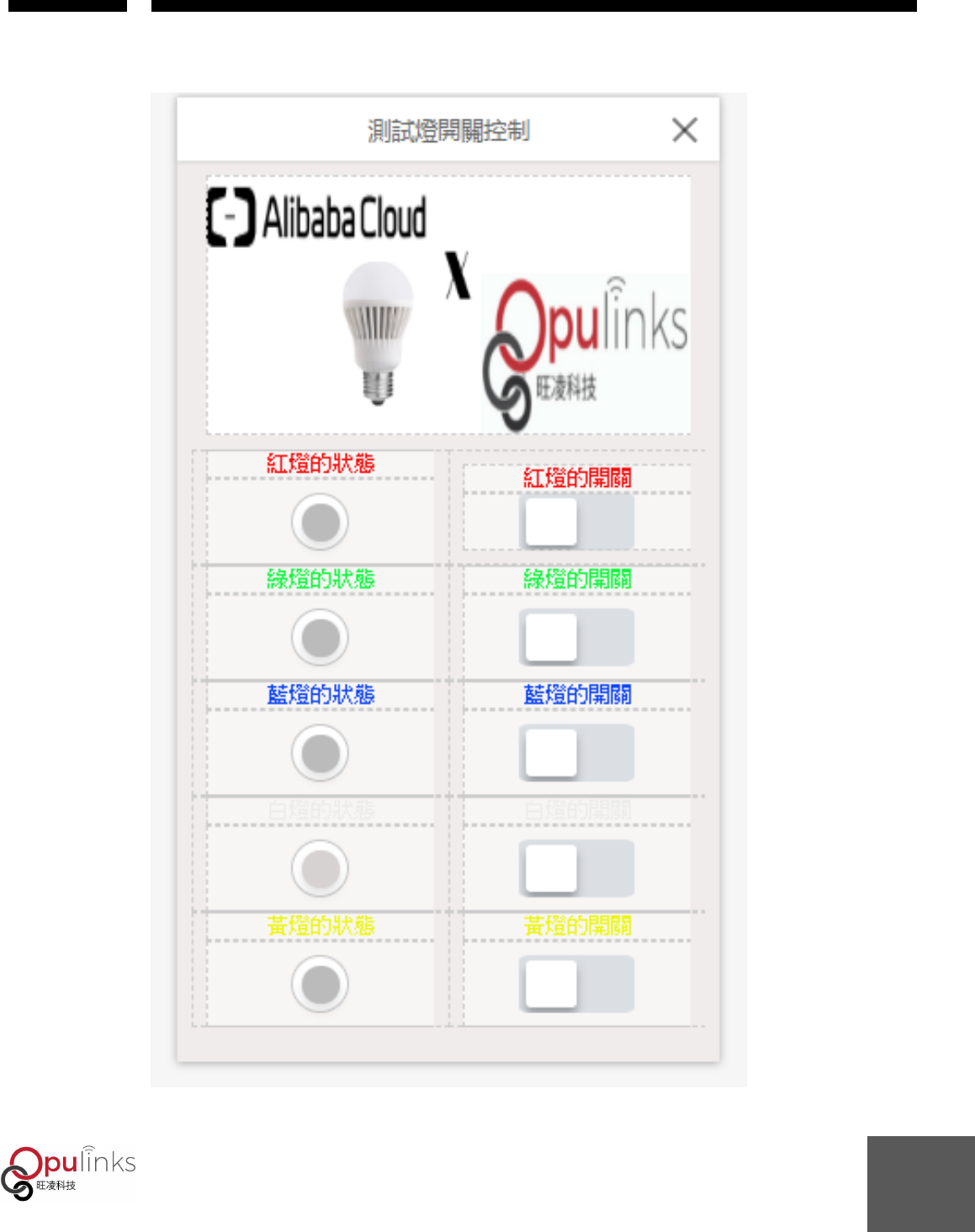

Figure 11: 燈具之各燈泡開關界面

OPL1000

OPL1000-Reference-smart-light-application-guide-R01, Version V01

12

Figure 12: 燈泡亮度顯示界面

OPL1000

OPL1000-Reference-smart-light-application-guide-R01, Version V01

13

4. OPL SMART LIGHTING 应用设计

本章介绍设备端固件工作原理，以及如何进行功能扩展。

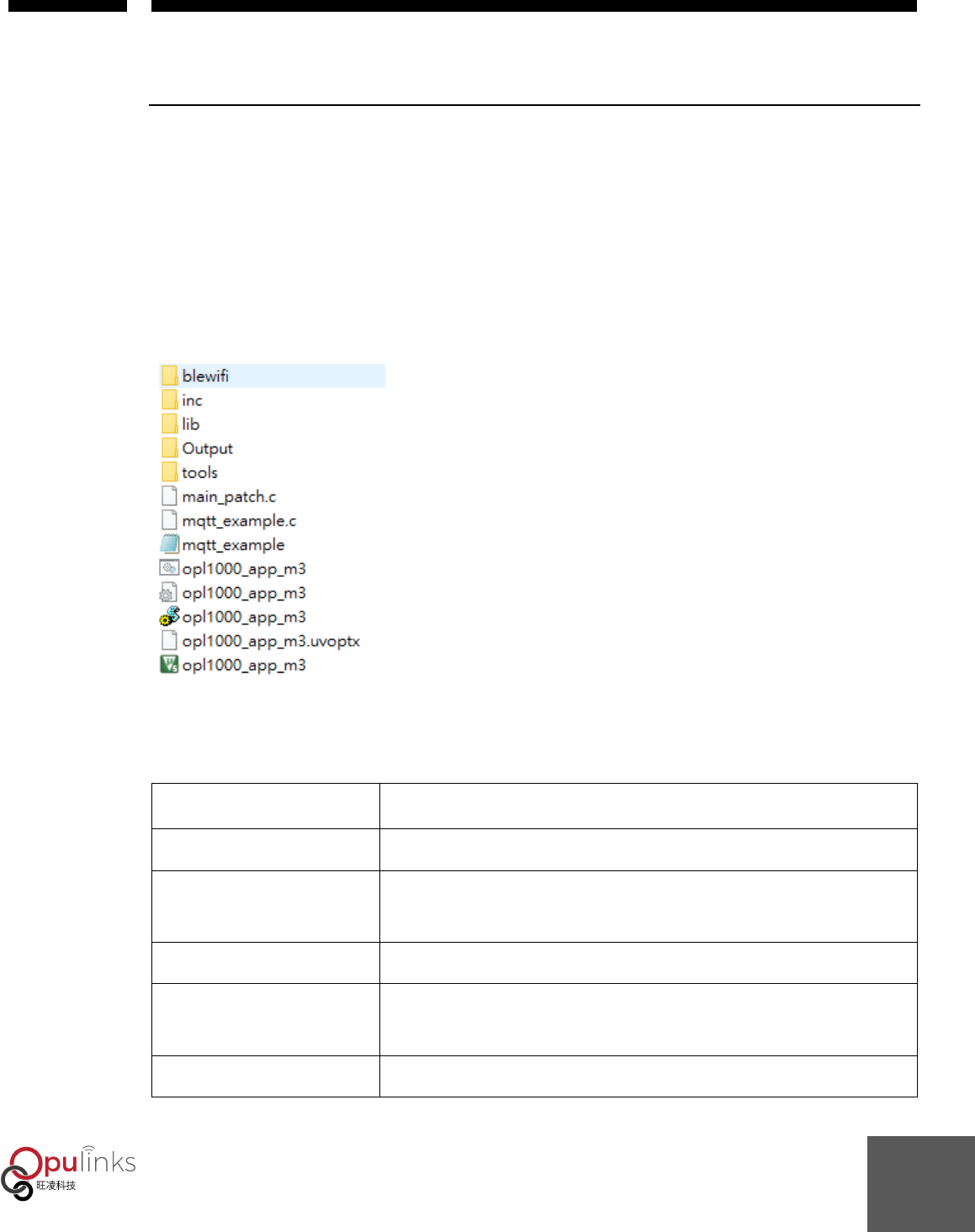

4.1. 项目工程构成

如错误!未找到引用源。所示，smart lighting 项目包含蓝牙配网，智能照明，MQTT 处理和库文

件等目录。

Figure 13:工程文件构成

各文件夹及文件构成如表。具体内容如 Table 1 所述。

Table 1: Smart Lighting 项目文件夹和内容

文件夹和文件

内容说明

belwifi

存放蓝牙配网功能相关的.c 及.h 文件

inc

存放调用 lib 库API 函数对应的 include 头文件，包含 OPL WIFI，

蓝牙协议栈头文件，第三方如 Lwip，Ali 云 SDK 库头文件。

lib

包含 OPL1000 最基本的库文件，一般不作更改

Output

主要存放编译时产生的相关文件其中包括编译成功后的

opl1000_app_m3.bin 文件

Tools

存放生成 Bin 文件的转换工具，无需修改

OPL1000

OPL1000-Reference-smart-light-application-guide-R01, Version V01

14

Main_patch.c

Main_patch 是主文件

mqtt_example.c

燈具 profile 及MQTT 功能调用，完成与阿里云的连接和数据传

输。其中阿里云三元组参数存放在 mqtt_example.h 文件中。用户

可以根据自己创建的设备信息进行更改

opl1000_app_m3.bat

opl1000_app_m3.ini

opl1000_app_m3.sct

opl1000_app_m3.uvoptx

opl1000_app_m3.uvprojx

编译工程文件。如果需要调整内存空间，需要修改

opl1000_app_m3.sct 文件。

4.2. 执行流程和模块说明

本章节介绍 OPL1000 固件处理流程。

4.2.1. 执行流程

1. Use the tool on mobile device trigger OPL 1000 connect to Internet through BLE

2. ALI APK send the command for lighting to cloud then cloud server will send MQTT

topic to OPL 1000. OPL 1000 can update lighting status to cloud server if lighting have

change.

3. OPL 1000 will control lighting by GPIO or PWM.

Figure 14:固件执行流程图

1

2

3

OPL1000

OPL1000-Reference-smart-light-application-guide-R01, Version V01

15

4.2.2. 主要 Task Handler

{本章节说明几个主要 Task handler 完成的功能， TBD}

4.2.3. 云连接和数据传输

OPL1000 与阿里云通过 TCP 协议连接，数据传输则采用的是 MQTT(v3.1)传输协议。

MQTT 协议工作原理如错误!未找到引用源。所示。

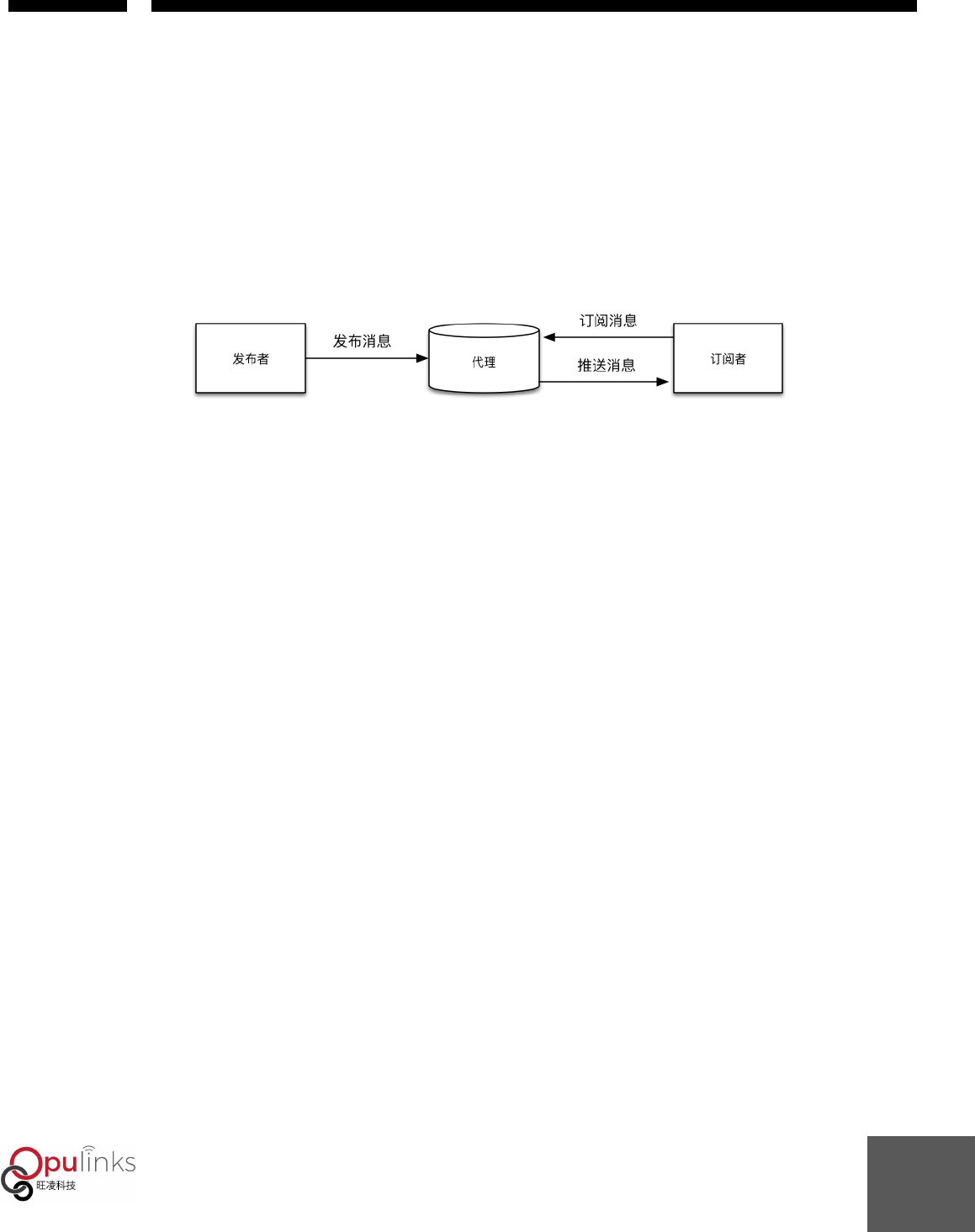

Figure 15:MQTT 实现方式图

MQTT 协议中有三种身份：发布者（Publish）、代理（Broker）（服务器）、订阅者（Subscribe）。

其中，消息的发布者和订阅者都是客户端，消息代理是服务器即阿里云，消息发布者可以同时是订

阅者。

MQTT 传输的消息分为：主题（Topic）和负载（payload）两部分

Topic，可以理解为消息的类型，订阅者订阅（Subscribe）后，就会收到该主题的消息内容

（payload）

MQTT 会构建底层网络传输：它将建立客户端到服务器的连接，提供两者之间的一个有序的、无损的、

基于字节流的双向传输，当应用数据通过 MQTT 网络发送时，MQTT 会把与之相关的服务质量（QoS）

和主题名（Topic）相关连。

OPL1000

OPL1000-Reference-smart-light-application-guide-R01, Version V01

16

5. ALI 云IOT 设备创建

5.1. 创建 IOT 设备

产品创建是指创建同类设备，例如 Smart Lighting，可以在这类产品中添加多个设备。下面以

Smart Lighting 创建为例说明创建过程。更多功能请参考阿里云官方文档。

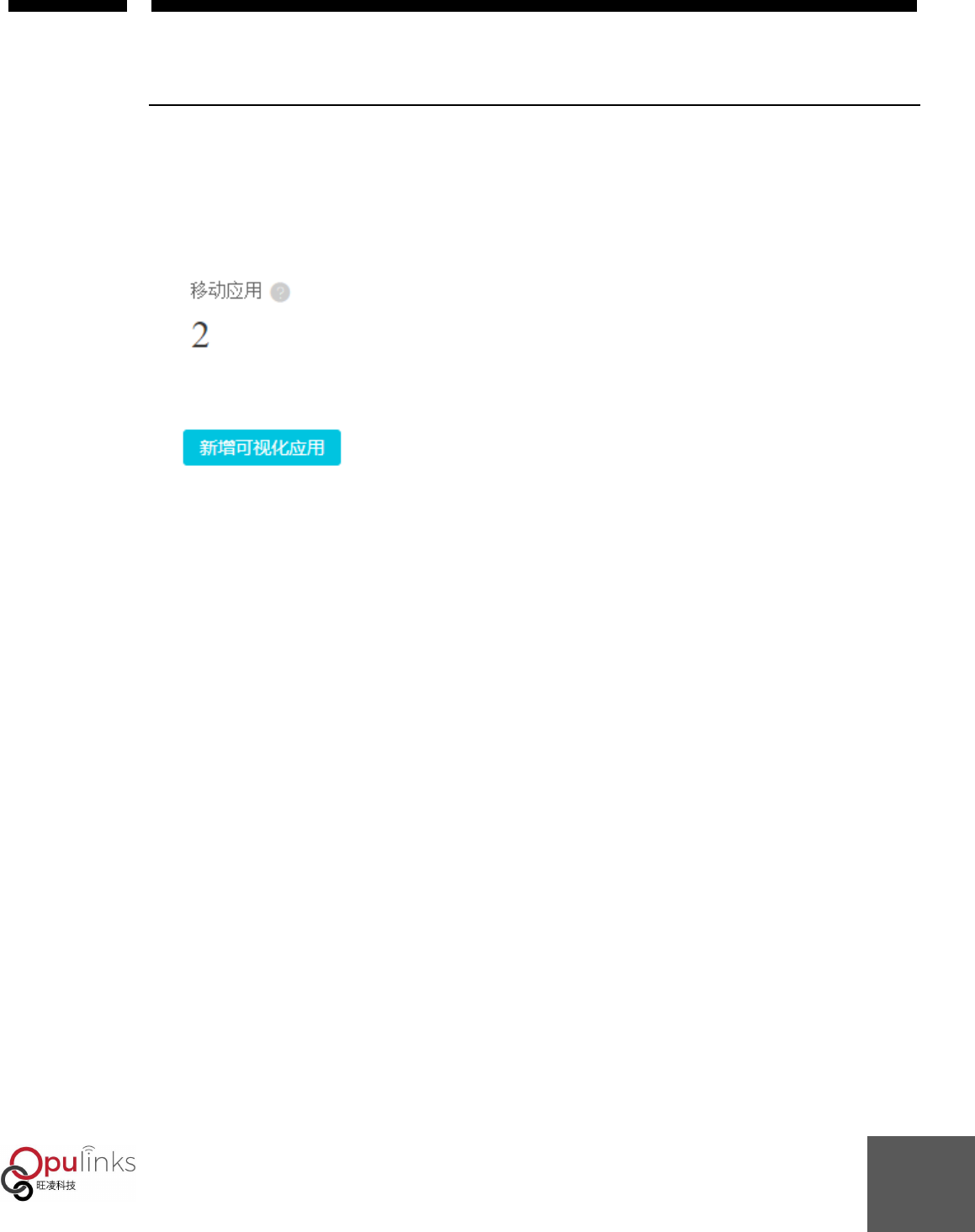

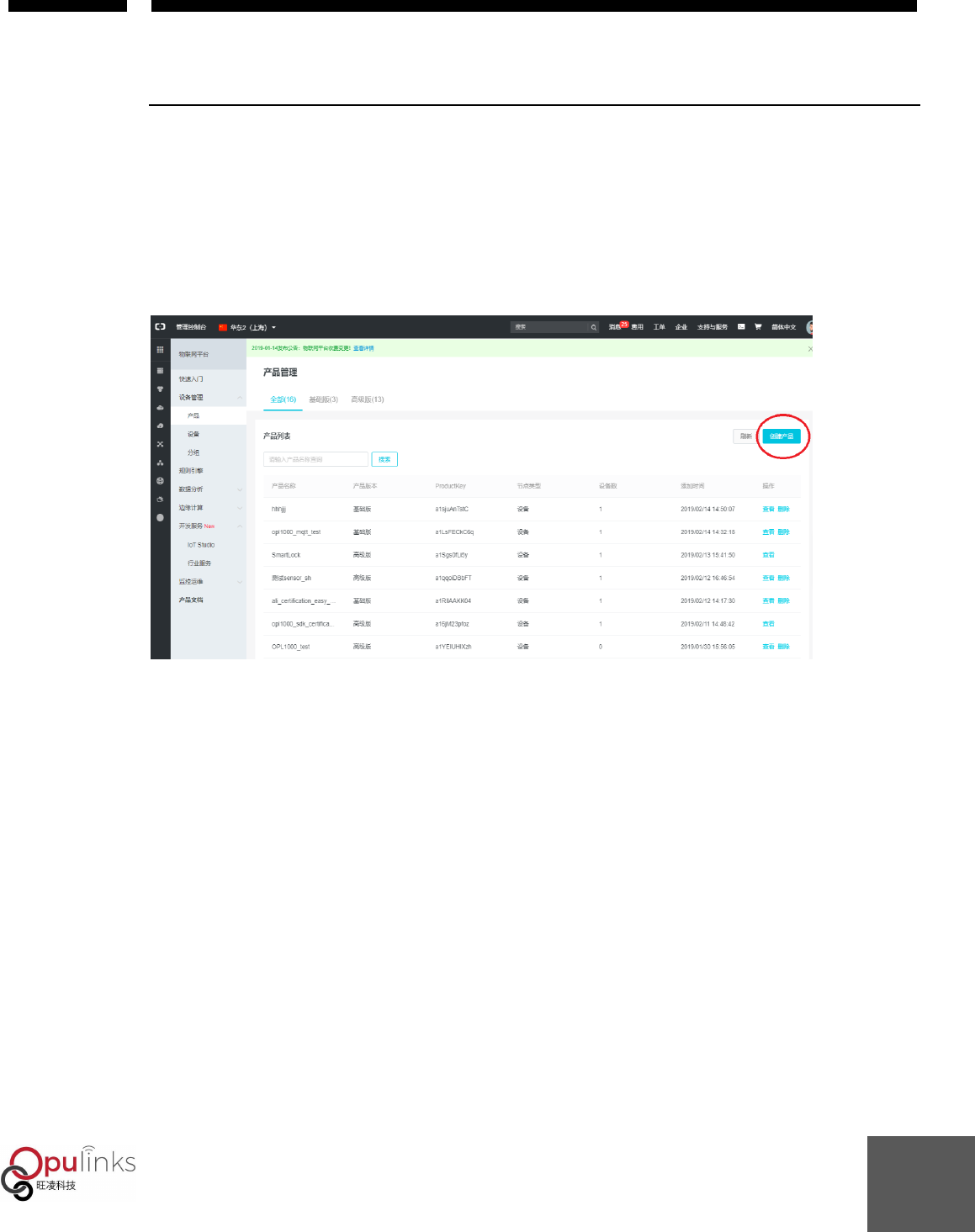

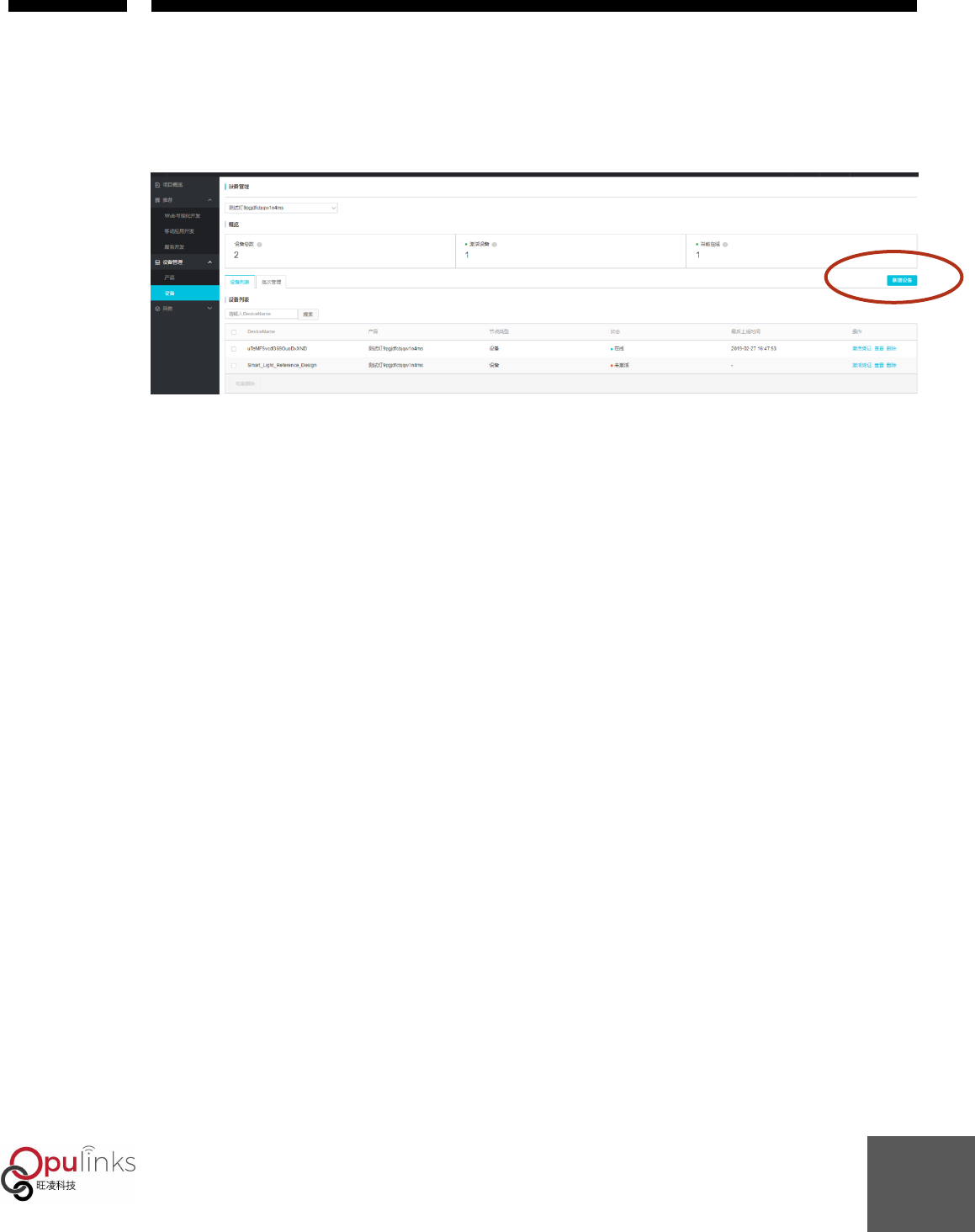

Figure 16:阿里云 APP 创建界面

创建智能照明设备过程：

1. 选择创建产品

2. 在弹出的对话框中，选择高级版，点击下一步

3. 填写产品名称，选在所属分类

这里选择智能生活/電工照明/燈，其他默认选择，对于产品描述，用户可以根据需要自行填写，

然后点击完成

4. 点击我们创建的产品操作下的查看，选择功能定义，根据需要添加相应功能及事件管理

5.2. IOT 设备三元组

设备的添加将会是 OPL1000 连接阿里云的唯一标识，此时添加设备后会生成连接阿里云的三元组，

包括：ProductKey, DeviceName, DeviceSecret，操作如下：

◆ 点击添加设备，在弹出的对话框下面产品栏选择 5.1 创建的产品，给需要添加的设备添加名称

OPL1000

OPL1000-Reference-smart-light-application-guide-R01, Version V01

17

点击下一步

◆ 此时会弹出三元组信息，记录相关信息，OPL1000 连接云端会使用，需要加入到头文件。

Figure 17:阿里云设备三元组创建

OPL1000

OPL1000-Reference-smart-light-application-guide-R01, Version V01

18

6. ALI 云APP生成

Ali APP 生成主要在使用开发服务套件下面的 IOT Studio。主要包含以下步骤：

1. 新建项目，输入项目名称，根据需要输入描述内容，点击确定

2. 查看创建的项目

3. 点击移动应用

4. 点击新增可视化应用

5. 输入应用名称，点击完成

此时 APP 项目框架创建完毕，可以进入相应项目完成界面设计

6.1. 界面设计

在APP 设计页面栏目下有一默认页面，用户可以根据需要点击页面右侧+，添加页面数量，此页面

为OPL1000 检测控制页面，即操作页面

为了页面整体布局的美观，用户可以以容器方式存放相关组件，然后将需要的组件拖拽到容器里面，

使用容器的目的是为了组件能够摆放到我们想要的位置。

OPL1000

OPL1000-Reference-smart-light-application-guide-R01, Version V01

19

Figure 18:阿里云 APP 界面设计

6.2. 账号配置及手机 APP 设置

用户可以将自选的 APP 图标在设置界面上传并配置 APP 显示图标。在账号界面，用户可以手动添

加能够登录 APP 的账号、用户名称及用户密码。

6.3. APP 生成和安装

Android APP 构建比较简单，点击页面右上角的构建，选择 Android 构建即可。如果仅仅自己使用

不发布到应用市场，则选择“我只想自己使用”，输入安卓包文件名，或者随机生成，点击下一步，

等待 APP 构建完成。有两种方式安装 APK：扫码安装或者下载到手机安装。

Figure 19:生成 Android APP

OPL1000

OPL1000-Reference-smart-light-application-guide-R01, Version V01

20

CONTACT

sales@Opulinks.com

OPL1000 Reference Smart Light Application Guide

Navigation menu

Versions of this User Manual:

Views

Navigation
