Оборудование для термостатов ZONT 1

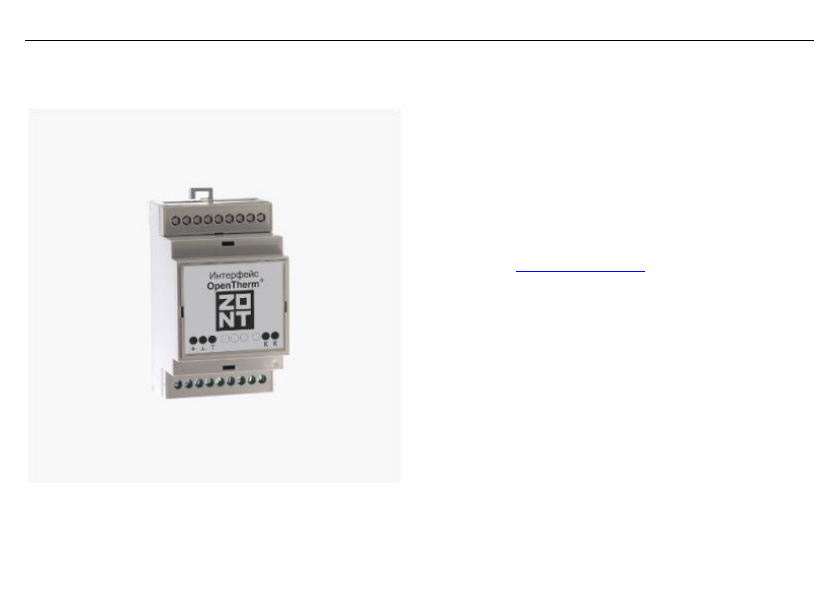

Интерфейс OpenTherm – устройство для подключения термостатов ZONT к газовым котлам, поддерживающим
протокол OpenTherm®.
Термостат при подключении через Интерфейс
OpenTherm управляет мощностью котла за счет
периодической коррекции мощности горелки и
обеспечивает контроль параметров его работы и
технического состояния. При возникновении
неисправности (Аварии) котла, код ошибки и его
расшифровка передаются термостатом для отображения
в web-сервисе www.zont-online.ru
2 Оборудование для термостатов ZONT
Преимущества управления газовым котлом по протоколу OpenTherm®

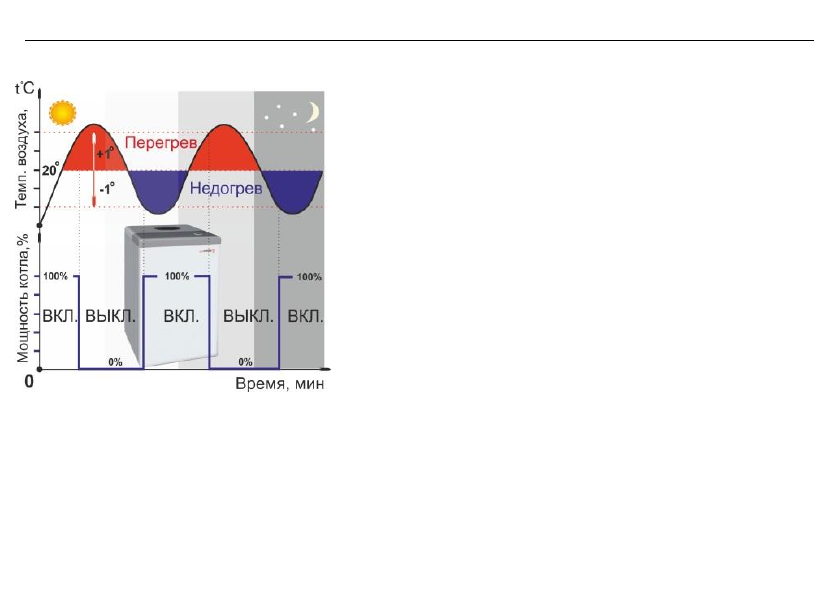

Обычно термостат управляет котлом в релейном режиме. Он при
отклонении температуры от заданных значений, замыкает или
размыкает контакты выходного реле, включая и выключая горелку.
При включении котел начинает сразу работать на полной
мощности и получается, что в систему отопления поступает порция
тепла больше, чем требуется для возврата температуры воздуха к
заданному значению.
При достижении заданной температуры, термостат выключает
котел, но из-за большой инерции системы отопления, "избыточное"
тепло некоторое время все равно будет отдаваться от труб и
радиаторов системы отопления. Температура воздуха таким
образом увеличится больше необходимого и произойдет перегрев
помещения.
Кроме того, из-за инерции водяной системы отопления, энергия котла будет неэкономно расходоваться, когда
термостат снова включит котел – горелка котла включиться сразу же, но ее тепло до помещения будет идти
определенное время, и фактическая температура воздуха в помещении будет сначала"проседать" относительно
требуемого заданного уровня, а после этого снова возрастет.
Оборудование для термостатов ZONT 3
Периодическое частое включение/выключение котла является неоптимальным режимом работы как для
самого котла, так и для отопительной установки в целом, по следующим причинам:
Снижается ресурс работы котла вследствие того, что при каждом новом старте на теплообменнике
выпадает конденсат, обладающий коррозионной активностью;
При каждом старте котла в быстро остывающем дымоходе начинает образовываться конденсат,
постепенно его разрушающий (особенно это критично для невлагостойких "мокнущих" кирпичных и
асбестовых дымоходов);
В первые минуты, пока горелка не прогрелась и не вышла на рабочий режим, смешение газа с
воздухом и химическое сгорание газовоздушной смеси происходит не оптимальным образом и в этот
период КПД котла ниже номинального. Во многих случаях (например, осенью и весной) мощный
котел, работающий под управлением комнатного термостата, так и не успевает выйти на рабочий
режим, так как снова быстро останавливается термостатом;
Простой нагретого котла является негативным фактором, снижающим КПД отопительной установки в
целом – т.к. через котел все равно "транзитом" проходит воздух, отбирает тепло от нагретого
теплообменника котла и бесполезно уходит в дымоход.

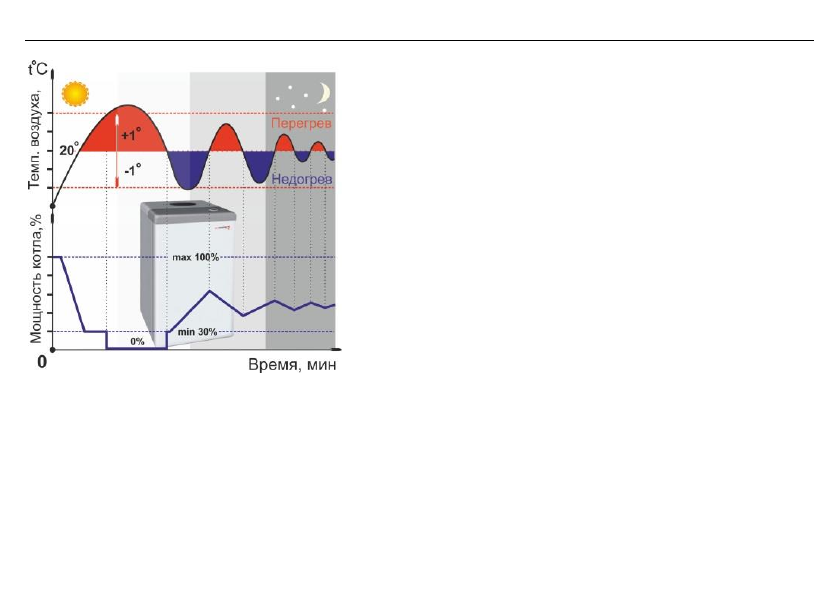

Если управлять газовым котлом через Интерфейс OpenTherm, то алгоритм работы выглядит по-другому.
Термостат не включает и выключает горелку, а постоянно и плавно изменяет (модулирует) мощность ее
горения, "приспосабливая" ее к текущей потребности в тепле, т.е. к текущим фактическим теплопотерям
помещения. Термостат постоянно вычисляет, насколько именно фактическая температура отклонилась от
заданной, и чем больше эта разница, тем большую мощность горелки он командует развить котлу.
4 Оборудование для термостатов ZONT
При выходе за пределы гистерезиса, термостат полностью
выключает или включает горелку, а вот в промежутке между
этими крайними значениями он плавно управляет ее горением.
Т.е. процесс чередования периодов недогрева и перегрева будет
"затухающим", все время автоматически стремясь к
равновесному состоянию, когда котел в любой момент времени
отдает в систему отопления ровно столько тепла, сколько
требуется для компенсации текущих теплопотерь помещения.
Этим достигается сохранение температуры в помещении на
постоянном заданном уровне. В случае ее резкого изменения
(заморозки, открытое окно, дверь и пр.) процесс колебания
фактической температуры возле заданного значения снова на
короткое время будет выведен из равновесного состояния, но
быстро, а главное автоматически, он вернется к нормальному состоянию. Для котла и для КПД отопительной
установки в целом это значительно лучше, чем простое периодическое включение и выключение котла:
непрерывно работать на пониженной мощности экономически намного выгоднее.
Оборудование для термостатов ZONT 5

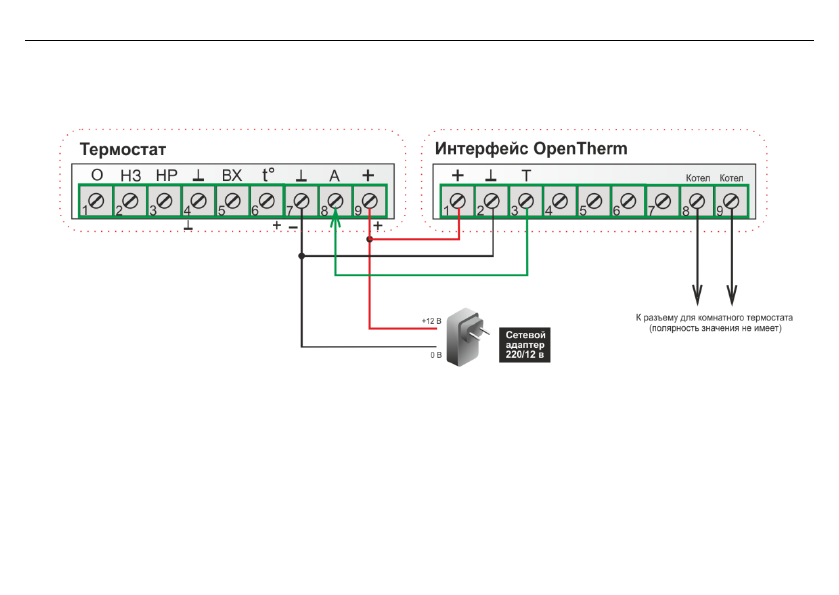

Подключение термостата ZONT H-1V к газовому котлу через Интерфейс OpenTherm
Внимание! У некоторых котлов, например BAXI, на плате управления есть специальный разъем,
предназначенный для подключения устройств по протоколу OpenTherm
6 Оборудование для термостатов ZONT

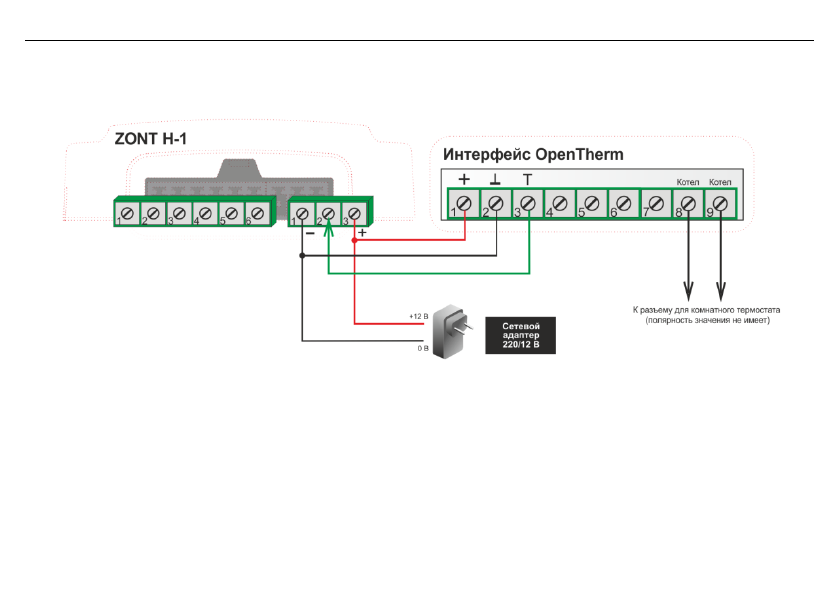

Подключение термостата ZONT H-1 к газовому котлу через Интерфейс OpenTherm
Внимание! У некоторых котлов, например BAXI, на плате управления есть специальный разъем,
предназначенный для подключения устройств по протоколу OpenTherm
Оборудование для термостатов ZONT 7

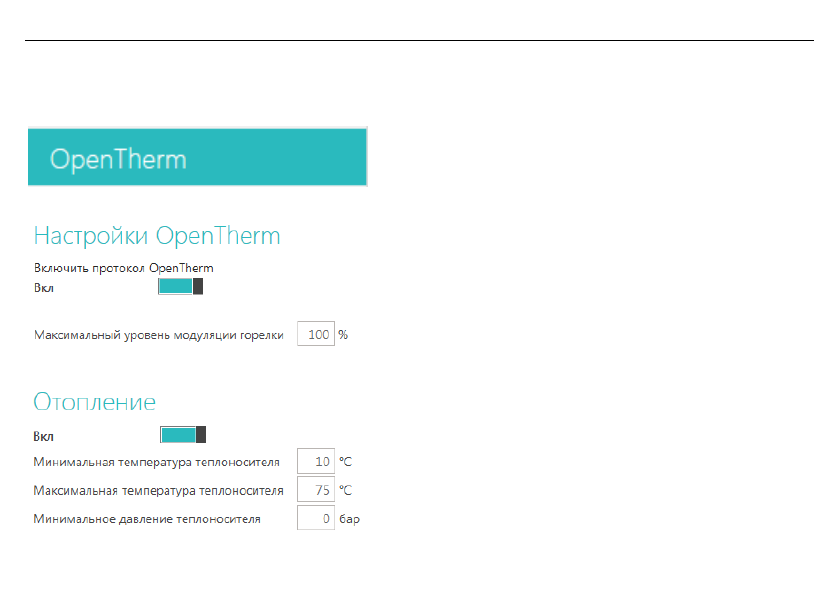

Настройка термостата для управления котлом по протоколу OpenTherm
Выполняется из личного кабинета Интернет-сервиса ZONT
- включение и выключение режима;
- установка ограничения мощности горения горелки
- включение и выключение управления контуром
отопления;
- установка пороговых значений температуры
теплоносителя и минимально допустимого значения
давления в системе.
8 Оборудование для термостатов ZONT

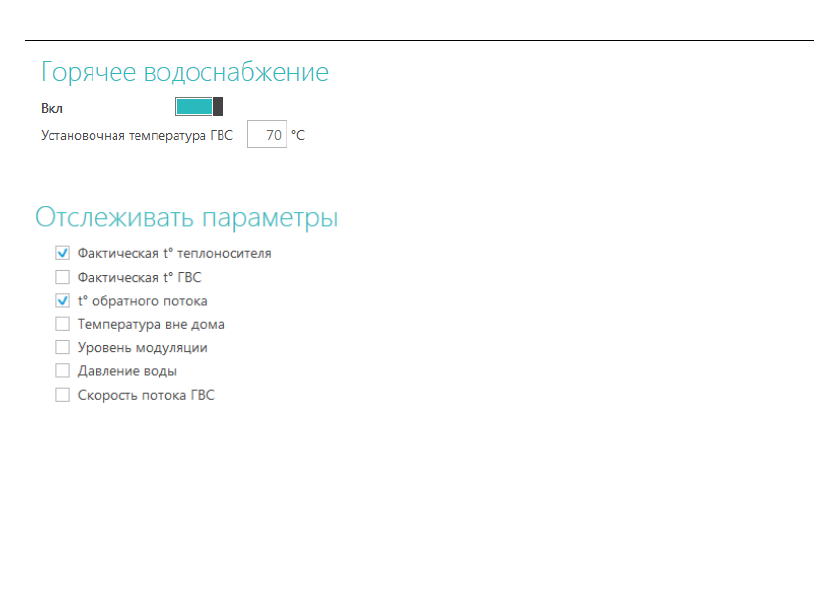

- включение и выключение управления контуром ГВС;
- установка значения температуры воды в системе ГВС;
- выбор контролируемых параметров систем отопления и ГВС
для графического отображения динамики изменений
(построения графиков);
Оборудование для термостатов ZONT 9
Технические характеристики Интерфейса OpenTherm
Напряжение питания
10-28В
Максимальный потребляемый ток
30 мА
Интерфейс подключения к газовому котлу
OpenTherm® V2.2
Интерфейс подключения к термостату
Цифровой, однопроводный
Температурный диапазон работы
от -30 до +55 °С
Время выхода на рабочий режим
не более 5 сек
Средний срок службы
7 лет
Габаритные размеры
90 х 50 х 55
Масса, не более
0,100 кг
Корпус
на DIN рейку, типоразмер 3
Внимание!
Термостаты, выпуска до 2016 г., могут работать с Интерфейсом OpenTherm® после обновления версии ПО.
Гарантийные обязательства
Гарантийный срок эксплуатации - 12 месяцев со дня продажи.
Гарантия действительна при наличии заполненного гарантийного талона, в котором указаны дата продажи
изделия, наименование и печать организации-продавца, подпись покупателя. Гарантийный талон с
исправлениями считается недействительным.
В течение гарантийного срока владелец имеет право на бесплатный ремонт изделия при наличии неисправностей,
являющихся следствием заводских дефектов.
Производитель снимает с себя ответственность за возможный вред, прямо или косвенно нанесенный его
продукцией людям, домашним животным и имуществу в случае, если это произошло в результате несоблюдения
10 Оборудование для термостатов ZONT
правил и условий установки и эксплуатации изделия, неосторожных или умышленных действий потребителя или
третьих лиц.
Претензии по качеству не принимаются и гарантийный ремонт не производится в следующих случаях:
- Без предъявления правильно заполненного гарантийного талона и кассового чека;
- При несоблюдении потребителем требований инструкции на изделие и использовании изделия не по
назначению;
- При наличии механических повреждений изделия (разрушении корпуса, обрыва или замыкания проводов),
вызванных неправильной эксплуатацией, транспортировкой, хранением, воздействием агрессивной среды,
высоких температур, а также попаданием внутрь изделия инородных предметов;
- В случае самостоятельного ремонта изделия владельцем или третьими лицами, изменения конструкции и
электрической схемы, нарушении гарантийных пломб.
Условия эксплуатации и хранения
Изделие допускается транспортировать в транспортной таре всеми видами крытых наземных и водных
транспортных средств (в железнодорожных вагонах, контейнерах, закрытых автомашинах, трюмах и т.д.) в
соответствии с правилами перевозки грузов, действующих на каждом виде транспорта.
Условия транспортирования - группа II по ГОСТ 15150 – 69 с ограничением воздействия пониженной
температуры до минус 40 ° С.
Условия хранения на складах поставщика и потребителя - группа II по ГОСТ 15150 – 69 с ограничением
воздействия пониженной температуры до минус 40 ° С.
Производитель
Торговая марка Микро Лайн
Россия, 607630, Нижегородская обл., Богородский р-н, п.Кудьма, ул. Заводская 2, ООО «Восход»
Тел/факс: (831) 220-76-76
