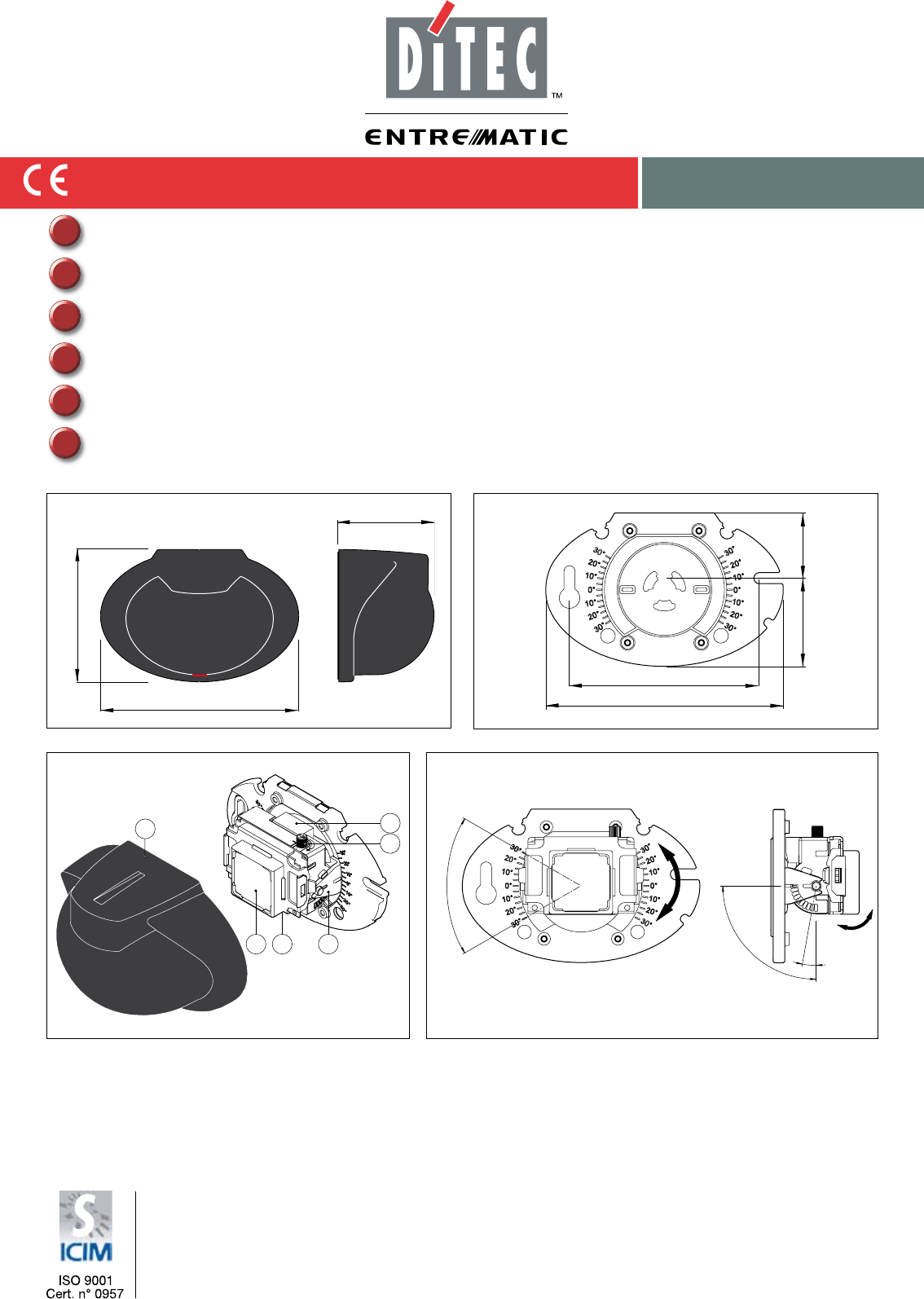

PASS24 IP2064

rev. 2011-06-01

DITEC S.p.A.

Via Mons. Ban, 3 - 21042 Caronno Pertusella (VA) - ITALY

Tel. +39 02 963911 - Fax +39 02 9650314

www.ditec.it - ditec@ditecva.com

Manuale di installazione sensore a microonde

Microwave sensor installation manual

Notice d’installation capteur hyperfréquence

Bedienungsanleitung für Mikrowellen- Bewegungsmelder

Manual de instalación del sensor de microondas

Manual de instalação do radar de microondas

IT

EN

FR

DE

ES

PT

82,5

107

28,2538,25

3

2

4 65

1

60°

90° 10°

Fig. 1 Fig. 2

Fig. 3 Fig. 4

110

53,3

73,5

2

IP2064 • 2011-06-01

TR1=MIN

TR1=MAX

500

1000

1500

2000

20001000010002000

H=2,2 m

1000

2000

3000

4000

20001000010002000

H=2,2 m

TR1=MIN

TR1=MAX

Fig. 7 Fig. 8

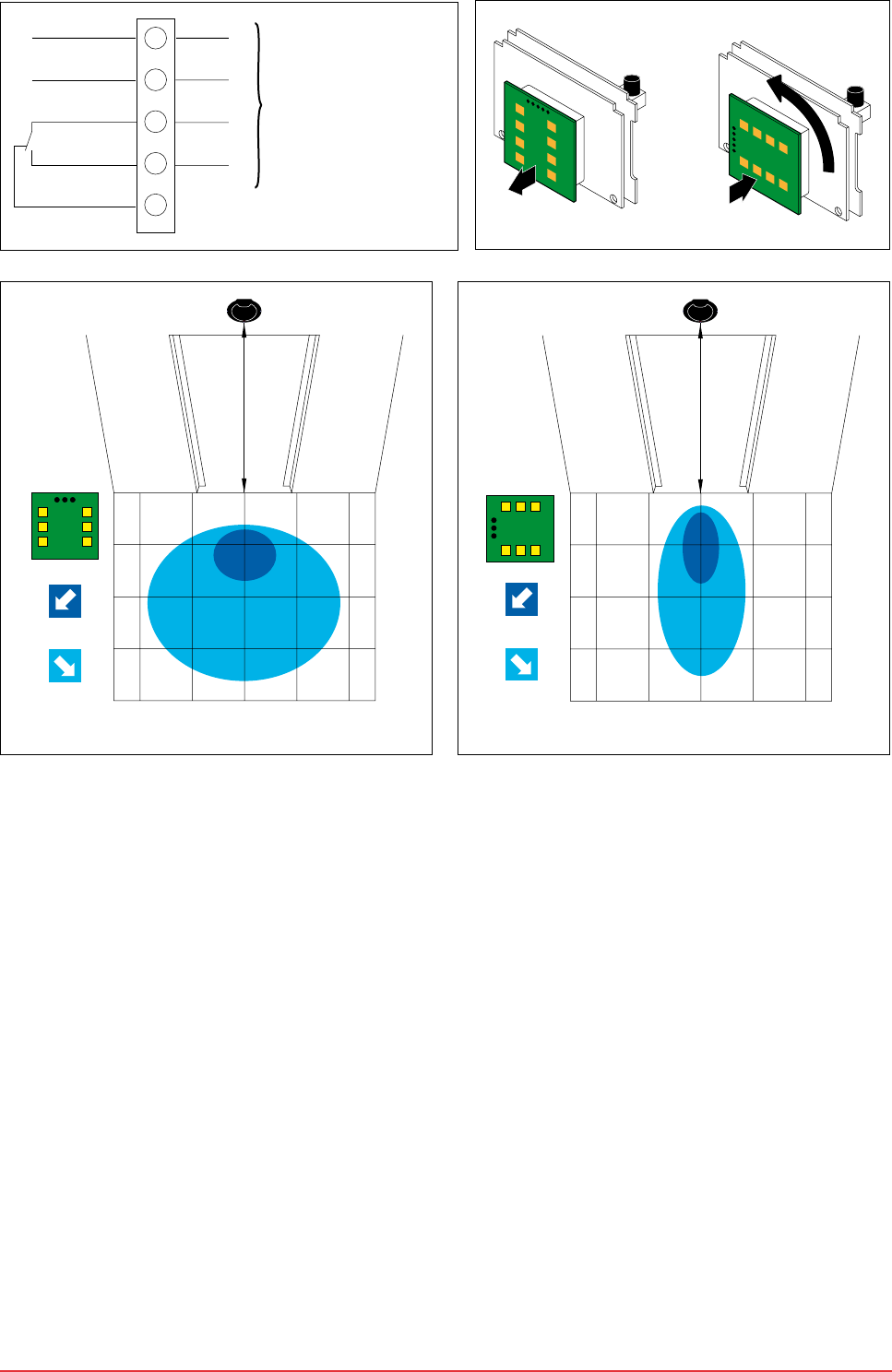

Al Quadro elettronico

To the control panel

Au tableau électrique

Zu elektrische Steuerung

Al cuadro eléctrico

Al quadro electrónico

N.C.

24 V=

(60 mA max.)

N.O.

0

Output 30V / 1 A

1

1

3

1

2

3

4

5

Fig. 5 Fig. 6

3IP2064 • 2011-06-01

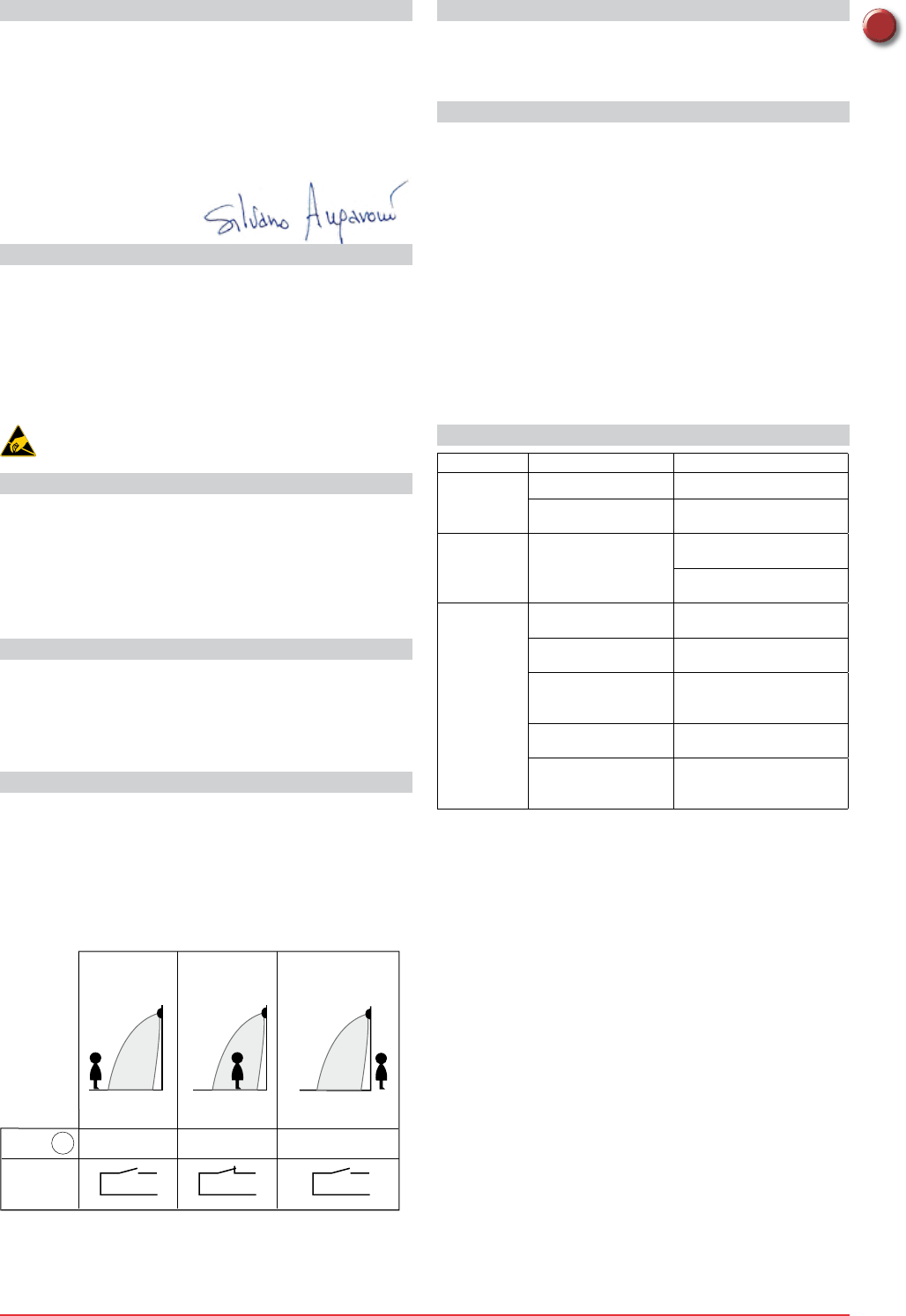

DICHIARAZIONE DI CONFORMITA’

Fabbricante: DITEC S.p.A.

via Mons. Ban, 3

21042 Caronno Pertusella (VA) - ITALY.

Dichiara che il sensore a microonde PASS24 è conforme alle condizioni delle

seguenti direttive CE:

Direttiva R&TTE 1999/5/CE;

Direttiva bassa tensione 2006/95/CE;

Direttiva EMC 2004/108/CE.

Caronno Pertusella, 15-03-2010 Silvano Angaroni

(Managing Director)

AVVERTENZE GENERALI PER LA SICUREZZA

Il presente manuale di installazione è rivolto esclusivamente a personale

professionalmente competente. Leggere attentamente le istruzioni prima di

iniziare l’installazione del prodotto. Una errata installazione può essere fonte

di pericolo. I materiali dell’imballaggio (plastica, polistirolo, ecc.) non vanno

dispersi nell’ambiente e non devono essere lasciati alla portata dei bambini

in quanto potenziali fonti di pericolo. Prima di iniziare l’installazione vericare

l’integrità del prodotto. Per l’eventuale riparazione o sostituzione dei prodotti

dovranno essere utilizzati esclusivamente ricambi originali. E’ necessario

conservare queste istruzioni e trasmetterle ad eventuali subentranti nell’uso

dell’impianto.

La manipolazione delle parti elettroniche deve essere effettuata mu-

nendosi di bracciali conduttivi antistatici collegati a terra.

1. DATI TECNICI

Alimentazione 24 V=

Assorbimento a riposo 50 mA

Assorbimento in rilevamento 80 mA

Frequenza 24,125 GHz

Contatto di uscita 30 V / 1 A max (carico resistivo)

Grado di protezione IP54

Temperatura da -20° C a +55°C

Altezza di montaggio max 3 m

2. RIFERIMENTI

[1] Coperchio

[2] Trimmer regolazione sensibilità

[3] Morsettiera comandi

[4] Led / Indicatore di funzionamento

[5] Modulo radar

[6] Staffa di regolazione

3. INSTALLAZIONE E FUNZIONAMENTO

(Fig. 3) Togliere il coperchio [1] agendo con un cacciavite sull’apposita feritoia

posta nella parte superiore del radar.

Fissare il radar in modo stabile ad una supercie piatta utilizzando n. 2 viti

autolettanti, se trattasi di metallo, oppure mediante n. 2 tasselli Ø6 per s-

saggio a muro, posizionandolo in modo tale da rilevare tutta l’area di fronte

al vano passaggio.

NOTA: Evitare di collocare degli oggetti che possono oscillare nell’area di

rilevamento come tende, cartelli o piante. Assicurarsi che il sensore non

venga colpito direttamente da pioggia o neve o le rilevi e non venga orientato

verso lampade uorescenti.

Relè

d'uscita

N.O.

Fuori dell'area

di rilevamento

Dentro l'area di

rilevazione

movimento

Fuori dell'area

di rilevamento

Attesa Attesa

Rilevamento di

movimento

Led

SpentoSpento Acceso

4

4. COLLEGAMENTI ELETTRICI

Effettuare i collegamenti indicati in g. 5.

ATTENZIONE: il prodotto deve essere collegato ad una sorgente di alimenta-

zione in bassissima tensione di sicurezza (SELV = Safety Extra Low Voltage),

protetta contro sovracorrenti e cortocircuito.

5. SELEZIONI E REGOLAZIONI

Selezione tipo area di rilevamento.

Scegliere la forma dell’area di rilevamento desiderata orientando il modulo

radar [5] come indicato in gura 7 e 8.

(Fig. 6) Per selezionare l’area stretta, togliere il coperchio modulo radar,

rimuovere il modulo radar [5], ruotarlo di 90° in senso antiorario e inserirlo

nell’apposito innesto.

Selezione profondità area di rilevamento.

La profondità è regolabile agendo verticalmente sulla staffa di regolazione

[6]. Negli esempi di gura 7 e 8 l’angolo verticale è di 30°.

N.B.: Assicurarsi che il sensore non rilevi l’anta in movimento.

Selezione area di rilevamento

La posizione (verso destra o verso sinistra) dell’area di rilevamento si ottiene

ruotando in senso orario o antiorario la staffa di regolazione [6].

Regolazione sensibilità

Regolare la sensibilità dell’area di rilevamento con il trimmer di regolazione

sensibilità [2], come indicato in gura 7 e 8.

6. RICERCA GUASTI

Problema Causa Soluzione

Non funziona Tensione di alimentazio-

ne

Vericare alimentazione

Difetto di connessione Controllare il cablaggio e il con-

nettore

A volte non fun-

ziona

Cambiamento improvviso

nelle condizioni dell’area

di rilevazione

Controllare le condizioni di in-

stallazione

Vericare orientamento senso-

re e/o sensibilità

Funziona da

solo

C’è un oggetto in movi-

mento nell’area di rile-

vazione

Rimuovere l’oggetto

Presenza di gocce d’ac-

qua sul coperchio.

Pulire il coperchio e vericare

installazione radar

Il sensore rileva caduta

precipitazioni atmosferi-

che

Controllare le condizioni di in-

stallazione.

Il sensore è soggetto a

vibrazioni.

Installare il radar in modo sta-

bile.

Il sensore rileva l’anta in

movimento

Regolare correttamente l’area

di rilevamento e la sensibilità

con TR1.

Tutti i diritti sono riservati

I dati riportati sono stati redatti e controllati con la massima cura. Tuttavia

non possiamo assumerci alcuna responsabilità per eventuali errori, omissioni

o approssimazioni dovute ad esigenze tecniche o grache.

IT

4

IP2064 • 2011-06-01

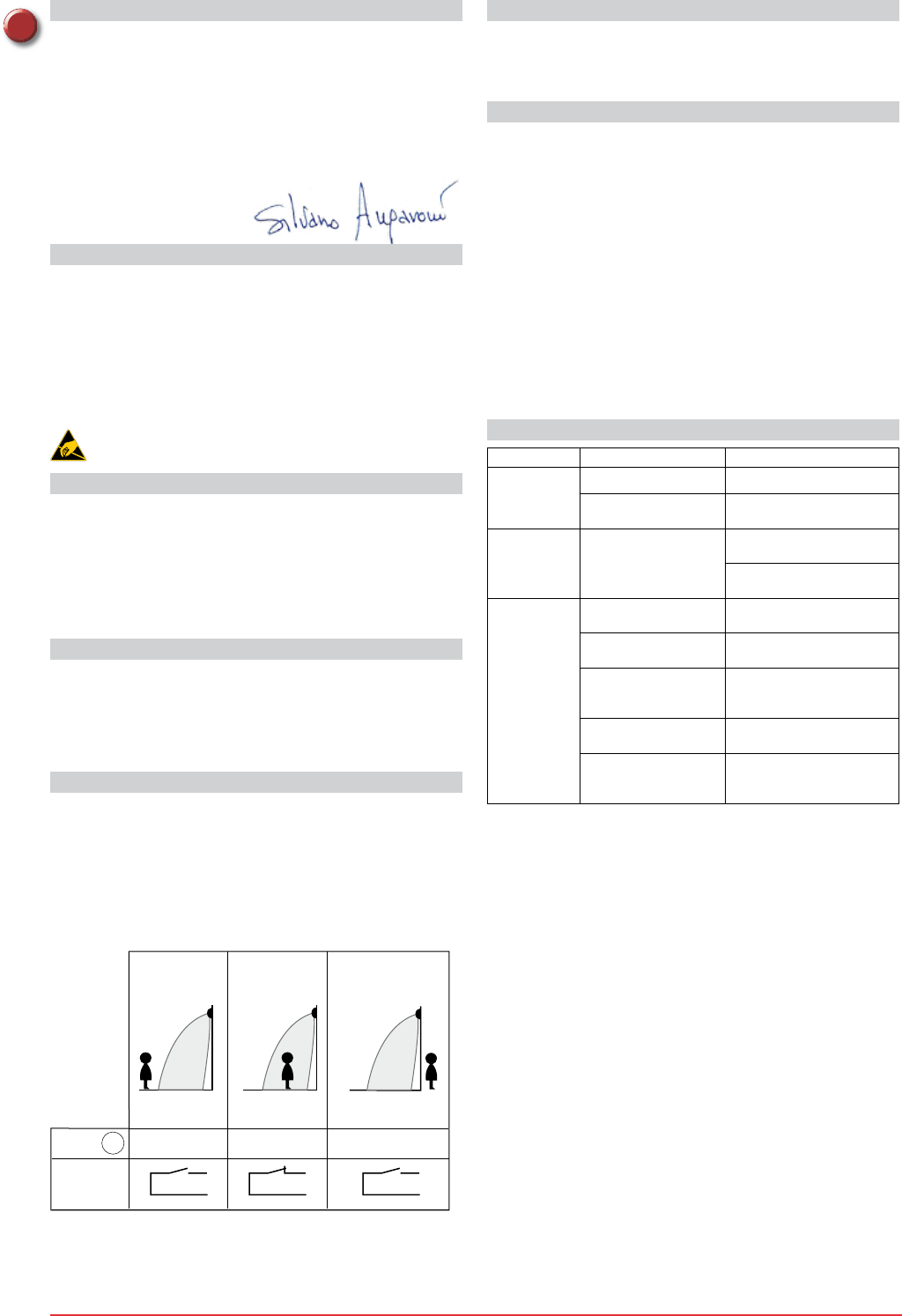

DECLARATION OF CONFORMITY

Manufacturer: DITEC S.p.A.

via Mons. Ban, 3

21042 Caronno Pertusella (VA) - ITALY.

Herewith declares that the microwave sensor PASS24 is in conformity with

the provisions of the following EC directives:

- R&TTE Directive 1999/5/EC

- EMC Directive 2004/108/EC

- Low Voltage Directive 2006/95/EC.

Caronno Pertusella, 15-03-2010 Silvano Angaroni

(Managing Director)

GENERAL SAFETY PRECAUTIONS

This installation manual is intended for professionally competent personnel

only.

Read the instructions carefully before beginning to install the product. Incor-

rect installation may be a source of danger.

Packaging materials (plastic, polystyrene, etc.) must not be allowed to litter

the environment and must be kept out of the reach of children for whom they

may be a source of danger.

Before beginning the installation check that the product is in perfect condi-

tion.

For repairs or replacements of product only original spare parts must be

used. These instruction must be kept and forwarded to all possible future

user of the system.

To handle electronic parts, wear earthed antistatic conductive brace-

lets.

1. TECHNICAL DATA

Power supply 24 V=

Absorption at rest 50 mA

Absorption when detecting 80 mA

Frequency 24,125 GHz

Output contact 30 V / 1 A max (resistive load)

Protection degree IP54

Temperature from -20° C to +55°C

Max installation height 3 m

2. REFERENCE

[1] Cover

[2] Sensitivity adjustment trimmer

[3] Command terminal board

[4] Led / Operation indicator

[5] Sensor module

[6] Adjustment bracket

3. INSTALLATION AND FUNCTIONING

(Fig. 3) Remove the cover [1] by inserting a screwdriver in the hole on the

upper part of the sensor.

Securely x the sensor to a at surface using screws and plugs (not supplied)

and position it so that it can monitor the entire area opposite the passage

opening.

NOTE: avoid putting any swaying objects - such as curtains, signs or plants

- in the detection area. Ensure that rain and snow cannot fall directly onto

the sensor or it doesn’t detect them, and also that it is not directed towards

uorescent lamps.

Output

relay

N.O.

Outside the

detection area

Inside the

detection area

Outside the

detection area

Stand-by Stand-by

Motion

detection

Led

OFFOFF ON

4

4. ELECTRICAL CONNECTIONS

Make the connections indicated in g. 5.

WARNING: The product must be connected to an extra-low voltage power

source (SELV) which is protected from overcurrent and shortcircuiting.

5. ADJUSTING THE DETECTION AREAS

Selecting the type of detection area.

Choose the required form of the detection area, pointing the sensor module

[5] as indicated in gures 7 and 8.

(Fig.6) To select a restricted area, remove the sensor module cover, then

remove the sensor module [5] and rotate it by 90° anticlockwise before insert-

ing it in the special connection.

Selecting the depth of the detection area.

The depth can be altered by changing the vertical positioning of the adjust-

ment bracket [6]. In the examples of gures 7 and 8, the vertical angle is 30°.

NOTE: check the sensor does not detect the moving door wing.

Selecting the detection area

The position (towards the right or left) of the detection area is obtained by

rotating the adjustment bracket [6] clockwise or anticlockwise.

Adjusting the sensitivity

Adjust the sensitivity of the detection area by means of the sensitivity adjust-

ment trimmer [2], as indicated in gures 7 and 8.

6. TROUBLESHOOTING

Problem Cause Solution

It does not work Power supply voltage Check the power supply

Faulty connection Check the wiring and the

connector

It does not

always work

Sudden change in the de-

tection area conditions

Check the installation con-

ditions

Check the direction of the

sensor and/or its sensitivity

It works by itself There is a moving object in

the detection area

Remove the object

Presence of water drops

on the cover.

Clean the cover and check the

sensor installation

The sensor detects

rainfalls or snowfalls

Check the installation con-

ditions

The sensor is subject to

vibrations

Install the sensor rmly

The sensor detects the

moving door wing

Correctly adjust the detection

area and sensitivity with TR1.

All right reserved

All data and specications have been drawn up and checked with the gre-

atest care. The manufacturer cannot however take any responsibility for

eventual errors, ommisions or incomplete data due to technical or illustrative

purposes.

EN

5IP2064 • 2011-06-01

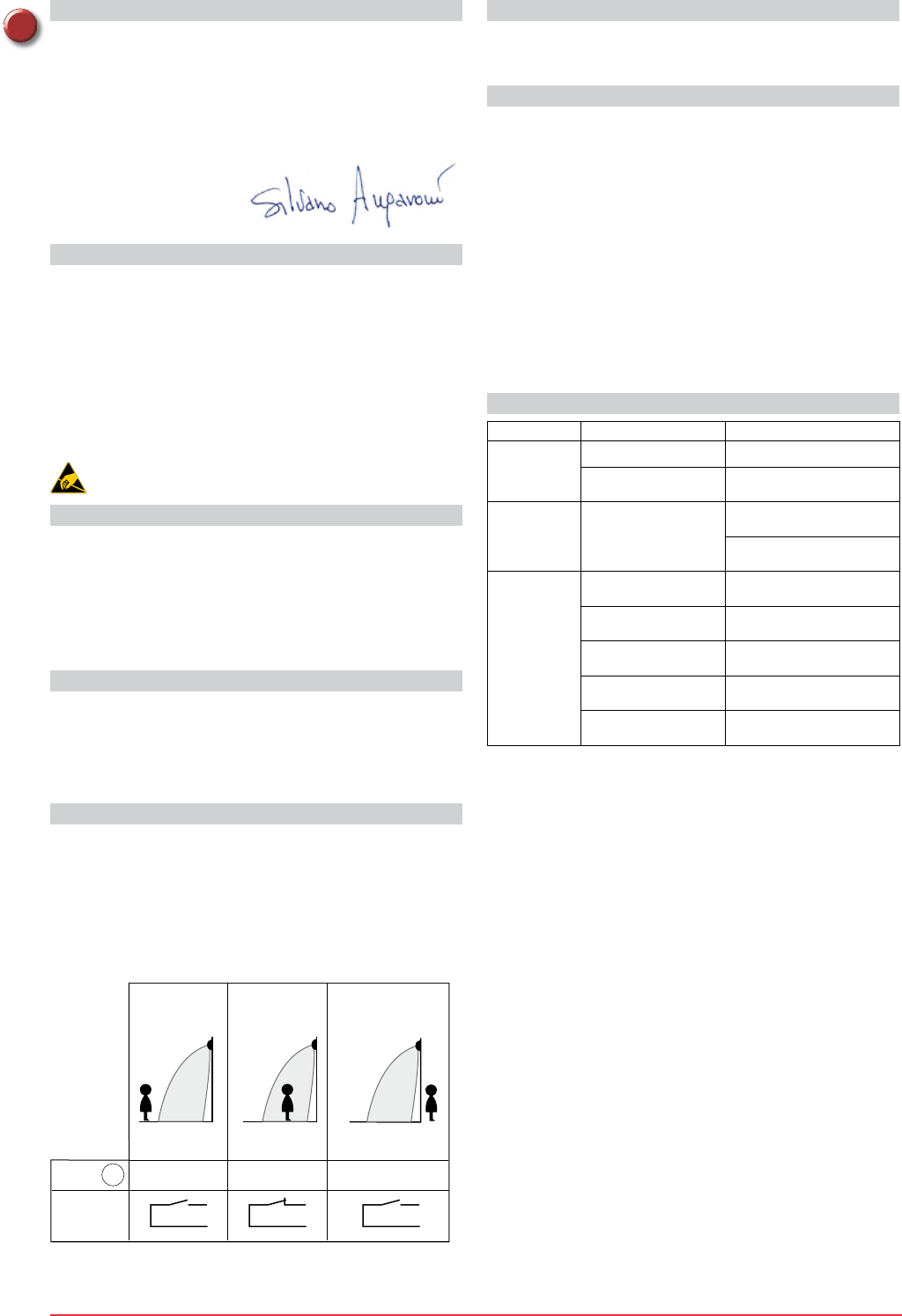

DÉCLARATION CE DE CONFORMITÉ

Fabricant: DITEC S.p.A.

via Mons. Ban, 3

21042 Caronno Pertusella (VA) - ITALY.

Déclare ci-après que les radars à micro-ondes PASS24 est conforme aux

dispositions des directives CEE suivantes:

- Directive R&TTE 1999/5/CE

- Directive EMC 2004/108/CE

- Directive basse tension 2006/95/CE

Caronno Pertusella, 15-03-2010 Silvano Angaroni

(Managing Director)

CONSIGNES GENERALES DE SECURITE

Cette notice d’installation est destinée exclusivement aux professionnels

qualiés. Lire attentivement les instructions avant de procéder à l’installation

du produit. Une installation erronée peut être source de danger. Les mate-

riaux d’emballage (plastique, polystyréne, etc ne doivent pas être abandon-

nés dand la nature et ne doivent pas être laissés à la portée des enfants, car

ils sont une source potentielle de danger. Avant de procéder à l’installation,

vérier l’integrité du produit. En cas de réparation ou de remplacement des

produits, les piéces de rechange originales doivént impérativement être utili-

sées. Il est indispensable de conserver ces instructions et de les transmettre

à d’autres utilisateurs éventuels de ce systéme.

N’effectuer la manipulation des parties électroniques qu’après s’être

muni de bracelets conducteurs antistatiques reliés à la terre.

1. DONNÉES TECHNIQUES

Tension d’alimentation 24 V=

Absorption au repos 50 mA

Absorption lors de la détection 80 mA

Fréquence 24,125 GHz

Contact de sortie 30 V / 1 A max (charge résistive)

Degré de protection IP54

Température de -20° C á +55°C

Max hauteur de montage 3 m

2. RÉFÉRENCES

[1] Couvercle

[2] Trimmer de réglage de la sensibilité

[3] Bornier des commandes

[4] Voyant indicateur de marche

[5] Module capteur

[6] Patte de réglage

3. INSTALLATION ET FONCTIONNEMENT

(Fig. 3) Retirer le couvercle [1] en agissant, à l’aide d’un tournevis, sur la fente

spécique située sur la partie supérieure du capteur.

Fixer le capteur de manière stable sur une surface plane à l’aide des vis et

des chevilles (non fournies), an qu’il puisse détecter toute la zone face à

la baie de passage.

NOTE : Éviter de placer des objets pouvant osciller dans la zone de détection,

comme les rideaux, les panneaux ou les plantes. S’assurer que le capteur

n’est pas exposé à la pluie et à la neige, qu’il ne détecte pas ces intempéries

et qu’il n’est pas orienté vers des lampes uorescentes.

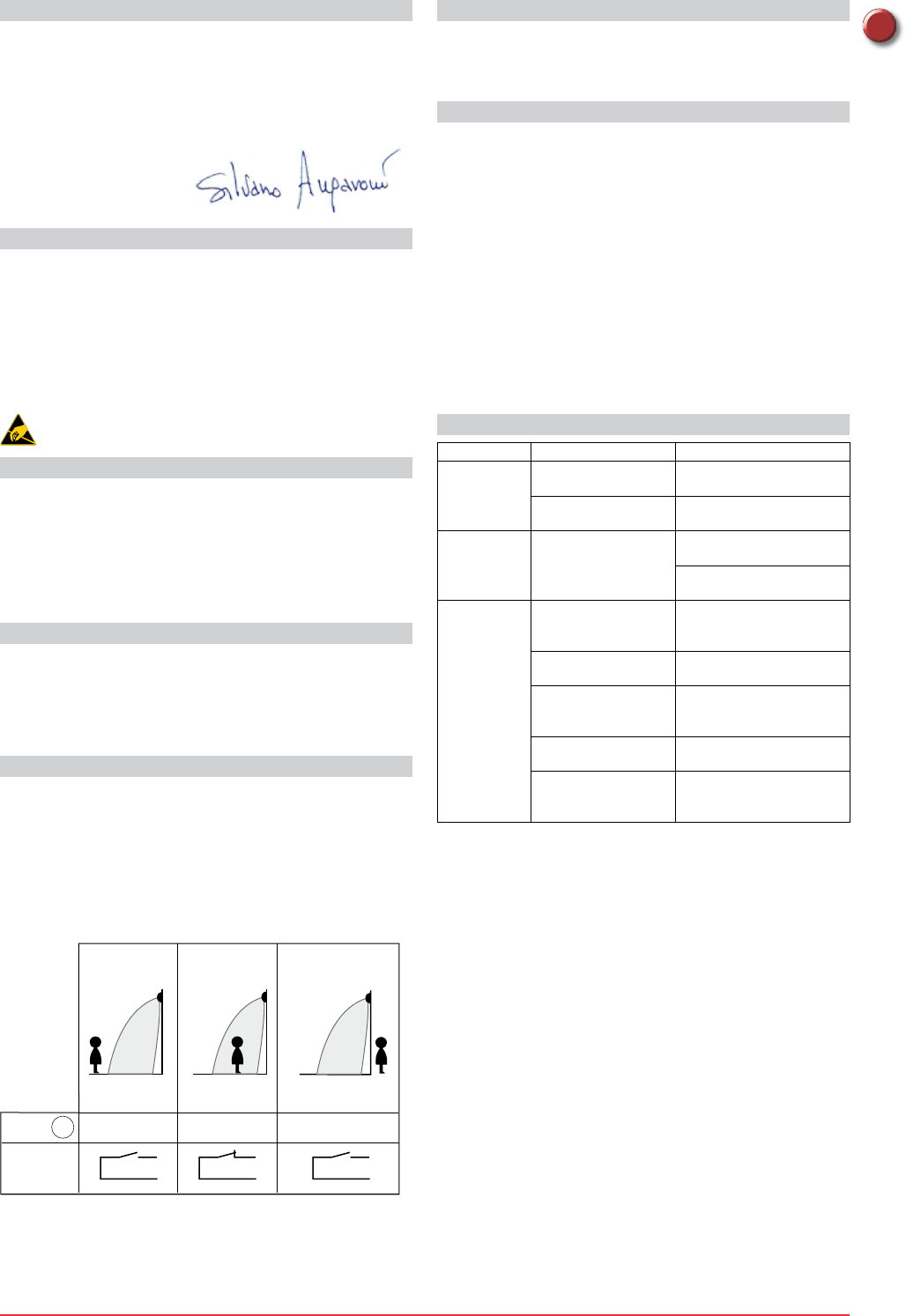

Relais

de sortie

N.O.

Hors la zone de

détection

Entrée dans la

zone de détection

Hors la zone de

détection

En attent

eE

n attente

Détection de

mouvement

Led

EteintEteint Allumé

4

4. RACCORDEMENTS ÉLECTRIQUES

Effectuer les raccordements illustrés sur la g. 5.

ATTENTION : le produit doit être raccordé à une source d’alimentation en

très basse tension de sécurité (SELV), protégée contre les surintensités et

les courts-circuits.

5. RÉGLAGE DE LA ZONE DE DÉTECTION

Sélection du type de zone de détection.

Choisir une forme de la zone de détection en orientant le module capteur [5]

comme indiqué sur les g. 7 et 8.

(Fig. 6) Pour sélectionner la zone étroite, retirer le couvercle du module cap-

teur, retirer le module capteur [5], le tourner de 90° dans le sens antihoraire

et l’insérer dans le raccord correspondant.

Sélection de la profondeur de la zone de détection.

La profondeur est modiée en agissant verticalement sur la patte de réglage

[6]. Dans les exemples des g. 7 et 8, l’angle vertical est de 30°.

NOTE: S’assurer que le capteur ne détecte pas le vantail en mouvement.

Sélection de la zone de détection

La position (vers la droite ou vers la gauche) de la zone de détection est

obtenue en tournant la patte de réglage [6] dans le sens horaire ou dans le

sens antihoraire.

Réglage de la sensibilité

Régler la sensibilité de la zone de détection à l’aide du trimmer de réglage

de la sensibilité [2], comme indiqué sur les g. 7 et 8.

6. RECHERCHE DES PANNES

Problème Cause Action corrective

L’appareil ne

marche pas

Tension d’alimentation Vérier l’alimentation

Défaut de connexion Contrôler le câblage et le

connecteur

L’appareil mar-

che par inter-

mittence

Changement soudain des

conditions de la zone de

détection

Contrôler les conditions

d’installation

Vérier l’orientation du capteur

et/ou sa sensibilité

L’appareil

marche tout

seul

Objet en mouvement dans

la zone de détection

Retirer l’objet

Présence de gouttes d’eau

sur le couvercle

Nettoyer le couvercle et véri-

er l’installation du capteur

Le capteur détecte une

précipitation atmosphé-

rique

Contrôler les conditions

d’installation

Le capteur est soumis à

des vibrations.

Fixer correctement le capteur

Le capteur détecte le van-

tail en mouvement

Régler correctement la zone

de détection et la sensibilité

par TR1.

Touts droits reservés

Les informations mentionnées dans ce catalogue ont été controlées avec la

plus grande attention. Toutefois, nous déclinos toute responsabilité en cas

d’erreurs, omissions ou approximations dépendant d’exigences techniques

ou graphiques.

FR

6

IP2064 • 2011-06-01

EG KONFORMITÄTSERKLÄRUNG

Hersteller: DITEC S.p.A.

via Mons. Ban, 3

21042 Caronno Pertusella (VA) - ITALY.

erklärt hiermit, daß das ausgerichtete Mikrowellensensor PASS24 mit den

einschlägigen Bestimmungen folgender EG-Richtlinien übereinstimmen:

- R&TTE-Richtlinie 1999/5/EWG

- EMC-Richtlinie 2004/108/EWG

- Niederspannungsrichtlinie 2006/95/EWG.

Caronno Pertusella, 15-03-2010 Silvano Angaroni

(Managing Director)

ALLGEMEINE SICHERHEITSHINWEISE

Das vorliegende Installationshandbuch ist ausschliesslich für Fachpersonal

bestimmt. Vor Einbaubeginn sind die Anweisungen sorgfältig durchzulesen.

Falscher Einbau kann Gefahr mit sich bringen. Das Verpackunsmaterial

(Kunststoff, Polystyrol, usw.) ist vorschriftsmäßig zu entsorgen. Es ist von

Kindern fernzuhalten, da es eine Gefahr für sie bedeutet. Vor Beginn der

Montage ist der einwandfreie Zustand des Produkts zu überprüfen. Bei Re-

paratur und Austausch sind ausschliesslich Originalersatzteile zu verwen-

den. Die Hinweise sind sicher aufzubewahren und auch allen weiteren Be-

nutzern der Anlage zur Verfüngung zu stellen.

Eingriffe an den elektronischen Steuerungen dürfen nur mit antistati-

schem geerdeten Armschutz vorgenommen werden.

1. TECHNISCHE DATEN

Versorgungsspannung 24 V=

Stromaufnahme im Ruhezustand 50 mA

Stromaufnahme bei der Erfassung 80 mA

Frequenz 24,125 GHz

Ausgangkontakt 30 V / 1 A max (Widerstandslast)

Schutzart IP54

Betriebstemperatur bis -20° C zum +55°C

Max. Montagehöhe 3 m

2. VERWEISE

[1] Deckel

[2] Trimmer zur Empndlichkeitseinstellung

[3] Klemmleiste für Steuerungen

[4] LED / Betriebsanzeige

[5] Sensormodul

[6] Verstellbügel

3. INSTALLATION UND BETRIEB

(Fig. 3) Den Deckel [1] abnehmen, dazu mit einem Schraubendreher auf

den Schlitz an der Oberseite des Sensorgeräts drücken. Befestigen Sie das

Sensor an einer glatten Oberäche unter Verwendung von Schrauben und

Dübeln (nicht im Lieferumfang enthalten) und positionieren sie das Sensor

so, dass der gesamte Bereich vor der Durchgangsöffnung erfasst werden

kann. Achten Sie darauf, dass das Sensor stabil befestigt und positioniert

ist.

HINWEIS: Nicht vor Gegenständen anbringen, die in den Erfassungsbereich

reichen könnten wie Vorhänge, Schilder oder Panzen.Sicherstellen, dass

der Sensor nicht direkt von Regen oder Schnee getroffen wird oder diese

Niederschläge erfasst. Den Sensor nicht auf Leuchtstofampen richten.

Relaisausgang

N.O.

Außerhalb des

Erkennungsbereicht

Innerhalb des

Erkennungsbereicht

Außerhalb des

Erkennungsbereicht

Bereitschaf

tB

ereitschaft

Geschaltet

Led

Ausgeschaltet AusgeschaltetAngezündet

4

4. ELEKTRISCHE ANSCHLÜSSE

Die Anschlüsse wie auf Abb. 5 ausführen.

ACHTUNG: Das Produkt muss an eine gegen Überstrom und Kurzstrom

geschützte Stromversorgungsquelle mit sehr niedriger Sicherheitsspannung

(SELV) angeschlossen werden.

5. EINSTELLUNG DES ERFASSUNGSBEREICHS

Art des Erfassungsbereichs auswählen.

Die gewünschte Form des Erfassungsbereichs auswählen und das Radar-

modul [5] wie auf Abb. 7 und 8 ausrichten.

(Abb. 6) Um einen schmalen Bereich auszuwählen, den Deckel des Radar-

moduls abnehmen, das Radarmodul [5] um 90° gegen den Uhrzeigersinn

drehen und in die entsprechenden Steckverbindung einsetzen.

Die Tiefe des Erfassungsbereichs auswählen

Die Tiefe kann durch vertikale Verschiebung des Verstellbügels [6] reguliert

werden. Für die Beispiele auf den Abbildungen 7 und 8 beträgt der vertikale

Winkel 30°.

HINWEIS: Sicherstellen, dass der Sensor nicht den sich bewegenden

Torügel erfasst.

Erfassungsbereich auswählen

Zur Einstellung der Position (nach rechts oder links) des Erfassungsberei-

chs den Verstellbügel [6] im Uhrzeigersinn drehen.

Empndlichkeitseinstellung

Die Empndlichkeit für den Erfassungsbereich mit dem Trimmer zur Empn-

dlichkeitseinstellung [2] wie auf Abbildung 7 und 8 einstellen.

6. FEHLERSUCHE

Problem Ursache Lösung

Das Gerät funk-

tioniert nicht

Versorgungsspannung Die Stromversorgung über-

prüfen

Anschlussfehler Verkabelung und Stecker

überprüfen

Das Gerät funk-

tioniert manch-

mal nicht

Plötzliche Änderungen der

Umgebungsbedingungen

im Erfassungsbereich

Die Installationsbedingungen

überprüfen

Die Ausrichtung des Sensors

und/oder die Empndlichkeit

überprüfen

Das Gerät

funktioniert von

allein

Im Erfassungsbereich be-

ndet sich ein sich bewe-

gender Gegenstand.

Den Gegenstand entfernen

Wassertropfen auf dem

Deckel

Den Deckel reinigen und die

Radarinstallation überprüfen

Das Sensor erfasst

Niederschläge

Die Installationsbedingungen

überprüfen

Das Sensor ist Schwin-

gungen ausgesetzt

Das Sensor stabil installieren

Der Sensor erfasst den

Torügel, wenn er sich

bewegt

Den Erfassungsbereich und

den Empndlichkeitswert mit

TR1 richtig einstellen.

Alle Rechte vorbehalten

Die wiedergegebenen Daten wurden mit höchster Sorgfalt zusammengestellt und

überprüft. Es kann jedoch keinerlei Verantwortung für eventuelle Fehler, Auslassun-

gen oder Näherungen, die technischen oder graphischen Notwendigkeiten zuzu-

schreiben sind, übernommen werden.

DE

7IP2064 • 2011-06-01

DECLARACION DE CONFORMIDAD

Fabricante: DITEC S.p.A.

via Mons. Ban, 3

21042 Caronno Pertusella (VA) - ITALY.

Declara que el sensor de microondas PASS24 es conforme con las condi-

ciones de las siguientes directivas CE:

- Directiva R&TTE 1999/5/CE

- Directiva EMC 2004/108/CE

- Directiva baja tensión 2006/95/CE.

Caronno Pertusella, 15-03-2010 Silvano Angaroni

(Managing Director)

ADVERTENCIAS GENERALES DE SEGURIDAD

El presente manual de instalación esta destinado exclusivamente a profe-

sionales cualicados. Leer atentamente las instrucciones antes de comen-

zar la instalación del producto.

Una instalación incorrecta puede ser causa de peligro.

El material de embalaje (plàstico, poliestirol, etc.) debe desecharse sin cau-

sar daño al medio ambiente y mantenerse fuera del alcance de los niños,

porque es una potencial fuente de peligro. Antes de comenzar la instalación

vericar que el producto esté integro. Para cualquier reparación o sustitu-

ción del producto, utilizar exclusivamente repuestos originales.

Conservar estas instrucciones y entregarlas a futuros usuarios.

La manipulación de las partes electrónicas se tiene que efectuar dotán-

dose de brazales conductores antiestáticos conectados a tierra.

1. DATOS TÉCNICOS

Alimentación 24 V=

Absorción en reposo 50 mA

Absorción en detección 80 mA

Frecuencia 24,125 GHz

Contacto de salida 30 V / 1 A max (carga resistiva)

Grado de protección IP54

Temperatura de -20° C a +55°C

Altura de montaje max 3 m

2. REFERENCIAS

[1] Tapa

[2] Trimmer regulación sensibilidad

[3] Bornes de conexión

[4] Led / Indicador de funcionamiento

[5] Módulo sensor

[6] Estribo de regulación

3. INSTALACIÓN Y FUNCIONAMIENTO

(Fig. 3) Quite la tapa [1] interviniendo con un destornillador en la ranura

correspondiente situada en la parte superior del sensor.

Fije el sensor de modo estable a una supercie plana usando tornillos y tacos

suministrados por terceros, colocándolo de modo estable de manera que

detecte toda el área situada frente al hueco de paso.

NOTA: Evite colocar objetos que puedan oscilar en el área de detección como

cortinas, carteles o plantas. Asegúrese de que el detector no sea golpeado

accidentalmente por lluvia o nieve y no las detecte y que no esté orientado

hacia lámpara uorescentes.

Relè

de salida

N.O.

Fuera el área

de detección

Dentro de l'área

de detección

Fuera el área

de detección

Espera Espera

Rilevamento di

movimento

Led

ApagadoApagado Encendido

4

4. CONEXIONES ELÉCTRICAS

Efectúe las conexiones indicadas en la g. 5.

ATENCIÓN: El producto debe conectarse a una fuente de alimentación de

tensión extra-baja de seguridad (SELV), protegida contra sobrecorrientes y

cortocircuito.

5. REGULACIÓN ÁREAS DE DETECCIÓN

Selección tipo área de detección.

Escoja la forma del área de detección deseada orientando el módulo sensor

[5] como se indica en las guras 7 y 8.

(Fig. 6) Para seleccionar el área reducida, quite la tapa módulo sensor, retire

el módulo sensor [5], gírelo 90° en el sentido contrario al de las agujas del reloj

e introdúzcalo en el acoplamiento correspondiente.

Selección profundidad de detección.

La profundidad puede regularse verticalmente mediante el estribo de re-

gulación [6]. En los ejemplos de las guras 7 y 8, el ángulo vertical es de

30°. NOTA: Asegúrese de que el sensor no detecte la hoja en movimiento.

Selección área de detección

La posición (hacia la derecha o hacia la izquierda) del área de detección

se obtiene girando en el sentido de las agujas del reloj o en el contrario el

estribo de regulación [6].

Regulación sensibilidad

Regule la sensibilidad de área de detección con el trimmer de regulación

sensibilidad [2], como se indica en las guras 7 y 8.

6. BÚSQUEDA DE AVERÍAS

Problema Causa Solución

No funciona Tensión de alimentación Compruebe la alimentación

Defecto de conexión Controle el cableado y el

conector

A veces no fun-

ciona

Cambio imprevisto de las

condiciones en el área de

detección

Controle las condiciones de

instalación

Compruebe la orientación del

sensor y/o sensibilidad

Funciona solo Hay un objeto en mo-

vimiento en el área de

detección

Retire el objeto

Presencia de gotas de

agua en la tapa

Limpie la tapa y compruebe la

instalación sensor

El sensor detecta la

caída de precipitaciones

atmosféricas

Controle las condiciones de

instalación

El sensor sufre vibracio-

nes.

Instale el sensor de manera

estable

El sensor detecta la hoja

en movimiento

Regule correctamente el área

de detección y la sensibilidad

con TR1.

Todos los derechos son reservados

Los datos que se indican han sido redactados y controlados con la má-

xima atención. Sin embargo no podemos asumir ninguna responsabilidad

por eventuales errores, omisiones o aproximaciones debidas a exigencias

técnicas o grácas.

ES

8

IP2064 • 2011-06-01

DECLARAÇÃO CE DE CONFORMIDADE

Fabricante: DITEC S.p.A.

via Mons. Ban, 3

21042 Caronno P.lla (VA) - ITALY

Declara que o sensor microondas PASS24 está conforme as seguintes

directrizes CE:

- Directriz R&TTE 1999/5/CE

- Directriz EMC 2004/108/CE

- Directriz de baixa tensão 2006/95/CE.

Caronno Pertusella, 15-03-2010 Silvano Angaroni

(Managing Director)

ADVERTENCIAS GERAIS DE SEGURANÇA

O presente manual de instalação é dirigido exclusivamente ao

pessoal prossionalmente competente. Ler atentamente as instruções antes

de iniciar a instalação do produto. Uma errada

instalação pode ser fonte de perigo. Os materiais da embalagem (plástico,

polistireno, etc.) não devem ser jogados no ambiente e não devem ser dei-

xados ao alcance de crianças pois potenciais fontes de perigo. Antes de

iniciar a instalação vericar a integridade do produto. Para a eventual repa-

ração ou a substituição dos produtos deverão ser utilizadas exclusivamente

peças de reposição genuínas. Estes instrução deve ser mantida e deve ser

remetida a todo possível usuário futuro do sistema.

A manipulação das partes electrónicas deve ser efectuada equipando-

se de braçadeiras condutivas anti-estáticas ligadas a terra.

1. CARACTERÍSTICAS TÉCNICAS

Alimentação 24 V=

Absorção em fase de repouso 50 mA

Absorção em fase de detecção 80 mA

Frequência 24,125 GHz

Contacto de saída 30 V / 1 A max (carga resistiva)

Grau de protecção IP54

Temperatura de -20° C a +55°C

Altura de montagem max 3 m

2. REFERÊNCIAS

[1] Tampa

[2] Trimmer de regulação da sensibilidade

[3] Bateria de bornes dos comandos

[4] Led / Indicador de funcionamento

[5] Módulo sensor

[6] Suporte de regulação

3. INSTALAÇÃO E FUNCIONAMENTO

(Fig. 3) Retirar a tampa [1] utilizando uma chave de fenda na ranhura que se

encontra na parte superior do sensor.

Fixar o sensor de modo estável a uma superfície chata mediante parafusos

e buchas (não de nosso fornecimento), posicionando-o de maneira tal a

detectar a inteira área em frente ao vão de passagem.

NOTA: Evitar a colocação de objectos que podem oscilar na área de detecção,

como cortinas, painéis ou plantas. Ter em atenção ao sensor para que este

não detecte chuva ou neve e ao mesmo tempo que não esteja direccionado

para lâmpadas uorescentes.

Relê

de saída

N.O.

Fora da área

de detecção

Dentro da área

de detecção

Fora da área

de detecção

Aguardar Aguardar

Detecção

do movimento

Led

Apagado ApagadoAceso

4

4. LIGAÇÕES ELÉCTRICAS

Realizar as ligações indicadas na g. 5.

ATENÇÃO: o produto deve ser ligado a uma fonte de alimentação com uma

tensão de segurança muito baixa (SELV), protegida contra sobrecargas e

curto-circuito.

5. REGULAÇÃO DAS ÁREAS DE DETECÇÃO

Selecção do tipo de área de detecção.

Escolher a forma da área de detecção desejada orientando o módulo sensor

[5] conforme indicado na gura 7 e 8.

(Fig. 6) Para seleccionar a área estreita, tirar a tampa do módulo sensor,

remover o módulo sensor [5], girá-lo 90° no sentido contrário aos ponteiros

do relógio.

Selecção da profundidade da área de detecção.

A profundidade pode ser regulada agindo verticalmente no suporte de regu-

lação [6]. Nos exemplos das guras 7 e 8 o ângulo vertical é de 30°. NOTA:

Controlar que o sensor não detecte a fohla em movimento.

Selecção da área de detecção

A posição (para direita ou para esquerda) da área de detecção pode ser

obtida rodando o suporte de regulação [6] no sentido dos ponteiros do relógio

ou no sentido contrário.

Regulação da sensibilidade

Regular a sensibilidade da área de detecção com o trimmer de regulação da

sensibilidade [2], conforme indicado nas guras 7 e 8.

6. DETECÇÃO DE AVARIAS

Problema Causa Solução

Não funciona Tensão de alimentação Vericar a alimentação

Defeito de conexão Controlar a cablagem e o

conector

Às vezes não

funciona

Mudança inesperada das

condições da área de

detecção

Controlar as condições de

instalação

Vericar a orientação do sen-

sor e/ou a sua sensibilidade

Funciona so-

zinho

Há um objecto em movi-

mento na área

Remover o objecto

Presença de gotas de

água na tampa

Limpar a tampa e vericar a

instalação sensor

O sensor detecta a

queda de precipitação

atmosférica

Controlar as condições de

instalação

O sensor está sujeito a

vibrações.

Instalar o sensor de modo

estável

O sensor detecta a fohla

em movimento

Regular correctamente a área

de detecção e a sensibilidade

com TR1.

Todos os direitos são reservados

Os dados indicados foram redigidos e controlados com o máximo cuidado.

Contudo, não podemos assumir qualquer responsabilidade por eventuais

erros, omissões ou aproximações devidas a exigências técnicas ou grá-

cas.

PT
