THE NATURE CONSERVANCY – COLOMBIA
Producto E.1
MANUAL DE USUARIO
CONTRATO NASCA 00047/2018
DESARROLLAR UN CONJUNTO DE HERRAMIENTAS INFORMÁTICAS QUE PERMITAN EL PROCESAMIENTO DE
INFORMACIÓN VECTORIAL, RÁSTER Y ALFANUMÉRICA, ORIENTADAS A REALIZAR LOS ANÁLISIS, DE MANERA
AUTOMATIZADA, PARA LA DEFINICIÓN DE UNIDADES TIPOLÓGICAS TRAMO LADERA ASOCIADAS A LOS CUERPOS DE
AGUA LÓTICOS DE COLOMBIA, ASÍ COMO EL CÁLCULO DE FACTORES DE COMPENSACIÓN DE ECOSISTEMAS
DULCEACUÍCOLAS
“NASCA HBD SIMA Development Award F103363 ARCT070116-SavingGreatRivers”
Presentado por:
John Alexander Chavarro Díaz, I.A., M.Sc.
VERSIÓN 1.0
Fecha: agosto de 2018
NASCA HBD SIMA Development Award F103363
ARCT070116-SavingGreatRivers
Agrupamiento de las Unidades Tramo Ladera que sean equivalentes considerando los criterios de
geomorfología y la información que ha sido alimentada para caracterización. El resultado serán las
Unidades Tipológicas Tramo Ladera UTTL
1 INTRODUCCIÓN
El presente documento se refiere al producto E.1 Manual de Usuario de la herramienta informática para la estimación de los
factores de compensación en ecosistemas de agua dulce por pérdida de biodiversidad para proyectos que requieren de
licenciamiento ambiental desarrollado por Grupo HTM, Gotta Ingeniería y The Nature Conservancy. La herramienta
desarrollada sigue en gran medida el documento Anexo A: Técnico y Metodológico (Grupo HTM, Gotta Ingeniería Ltda., &
TNC, 2017). El objetivo de la herramienta es la estimación de cuánto compensar por pérdida de biodiversidad en ecosistemas
de agua dulce y se basa en el cálculo de la extensión de los ecosistemas impactados, tanto por efecto en la superposición
con la actividad del proyecto, como los ecosistemas interconectados a través del flujo hídrico. Esta extensión debe calcularse
de acuerdo con las características físicas y biológicas de los ecosistemas dulceacuícolas que son afectados por la actividad,
de esta manera las afectaciones sobre los ecosistemas en el corredor fluvial se deben calcular en extensión lineal, mientras
que las afectaciones sobre ecosistemas de áreas inundables se calcularán en superficie. Como mínimo, las compensaciones
por pérdida de biodiversidad deben ser proporcionales a la magnitud de los impactos residuales del proyecto a licenciar y
lo ideal es entregar resultados que aseguren al menos la no pérdida neta de biodiversidad. Para lograr esto, se calcula la
extensión final a compensar a partir del producto entre el área de ecosistema léntico o longitud de tramo impactado por
factores, o multiplicadores de compensación. Los factores de compensación actúan como un mecanismo para obtener una
estimación de aproximación por compensación al sostenimiento de la no pérdida neta de biodiversidad a partir de un
procedimiento que evalúa integralmente componentes abióticos y bióticos. Los ecosistemas dulceacuícolas por su misma
complejidad, carácter dinámico e interacción con procesos hidroclimáticos, incluso con los mismos ecosistemas terrestre y
ecotónicos, resultan en muchos casos difíciles de abordar desde los aspectos más claves de su estructura; composición,
procesos y funcionalidad, por lo cual la compensación se justifica en la existencia de incertidumbre sobre la no-pérdida neta
de biodiversidad de los ecosistemas afectados por la actividad (Grupo HTM et al., 2017). El esquema general de la
metodología en su mayoría implementada se presenta en la figura a continuación.

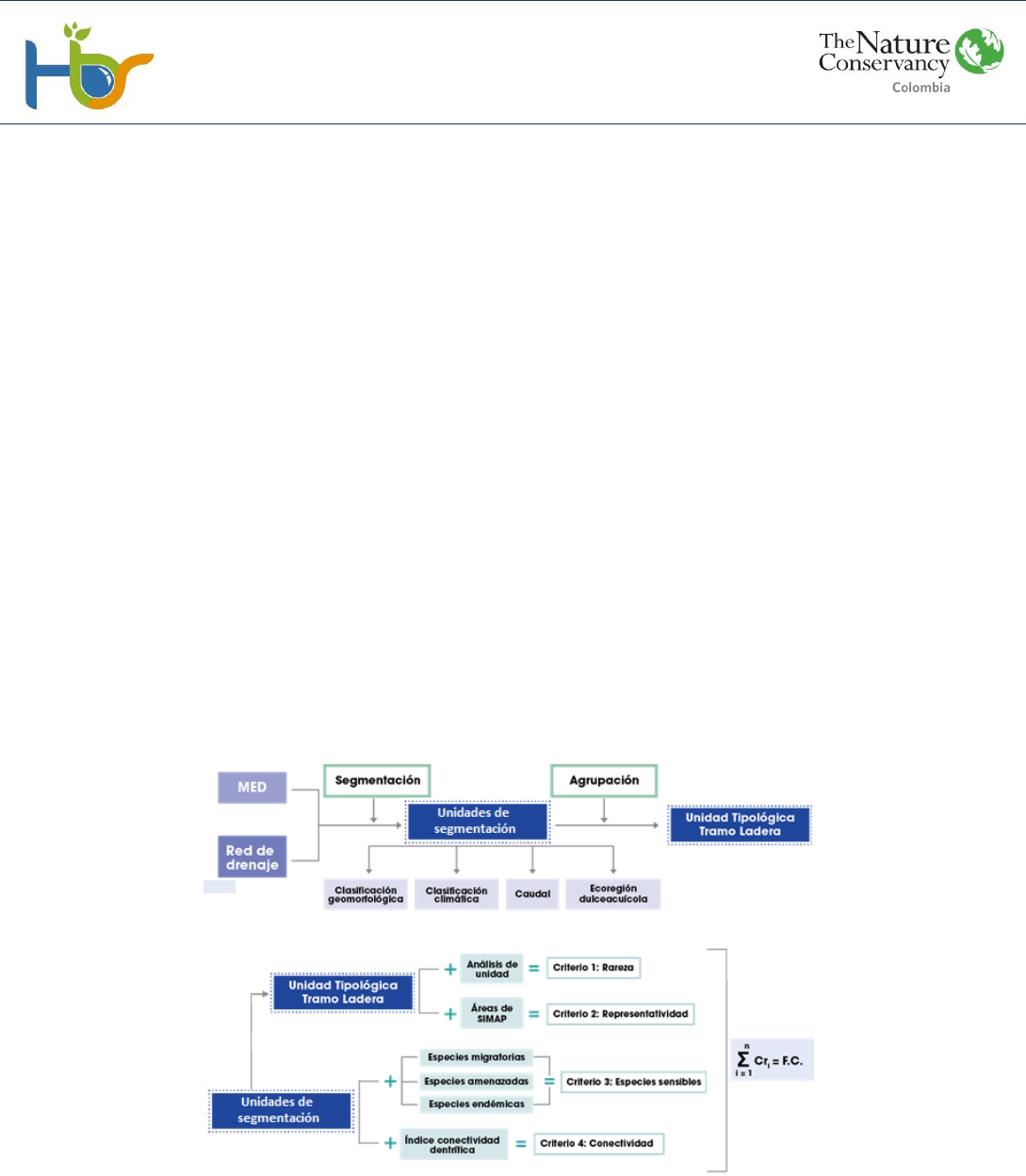

Figura 1. Esquema metodológico para la determinación final de los factores de compensación.
Fuente: (Grupo HTM et al., 2017)
La automatización de la metodología fue desarrollada en la plataforma ArcGis de ESRI para las versiones 10.4 o superiores
mediante la construcción de las ampliamente conocidas cajas de herramientas (ToolBoxes). El esquema anterior fue
acoplado para elaborar el diagrama de flujo de la herramienta informática como se muestra a continuación. Estratégicamente
la herramienta ha sido dividida en tres hitos: i) segmentación, ii) caracterización y iii) estimación de factores de
NASCA HBD SIMA Development Award F103363
ARCT070116-SavingGreatRivers
Agrupamiento de las Unidades Tramo Ladera que sean equivalentes considerando los criterios de
geomorfología y la información que ha sido alimentada para caracterización. El resultado serán las
Unidades Tipológicas Tramo Ladera UTTL
compensación. La primera fase de segmentación corresponde a la delimitación de las unidades tipológicas tramo-ladera (en
adelante UTTL). El segundo hito realiza la caracterización biofísica de dichas unidades UTTL delimitadas anteriormente y las
agrupa en categorías similares de acuerdo con los atributos seleccionados. De acuerdo con la metodología al momento las
unidades son en base a elementos geomorfológicos, hidrológicos y climatológicos como se detalla en el manual (Grupo
HTM et al., 2017). Sin embargo, la herramienta esta en capacidad de agregar cualquier atributo y asignarlo a la respectiva
UTTL desde fuentes o capas vectoriales y/o matriciales. Por último, la herramienta estima el factor de compensación para
cada UTTL en base a los criterios de rareza, especies sensibles, índice de conectividad dendrítica y representatividad en una
escala que puede variar entre 1 a 10.

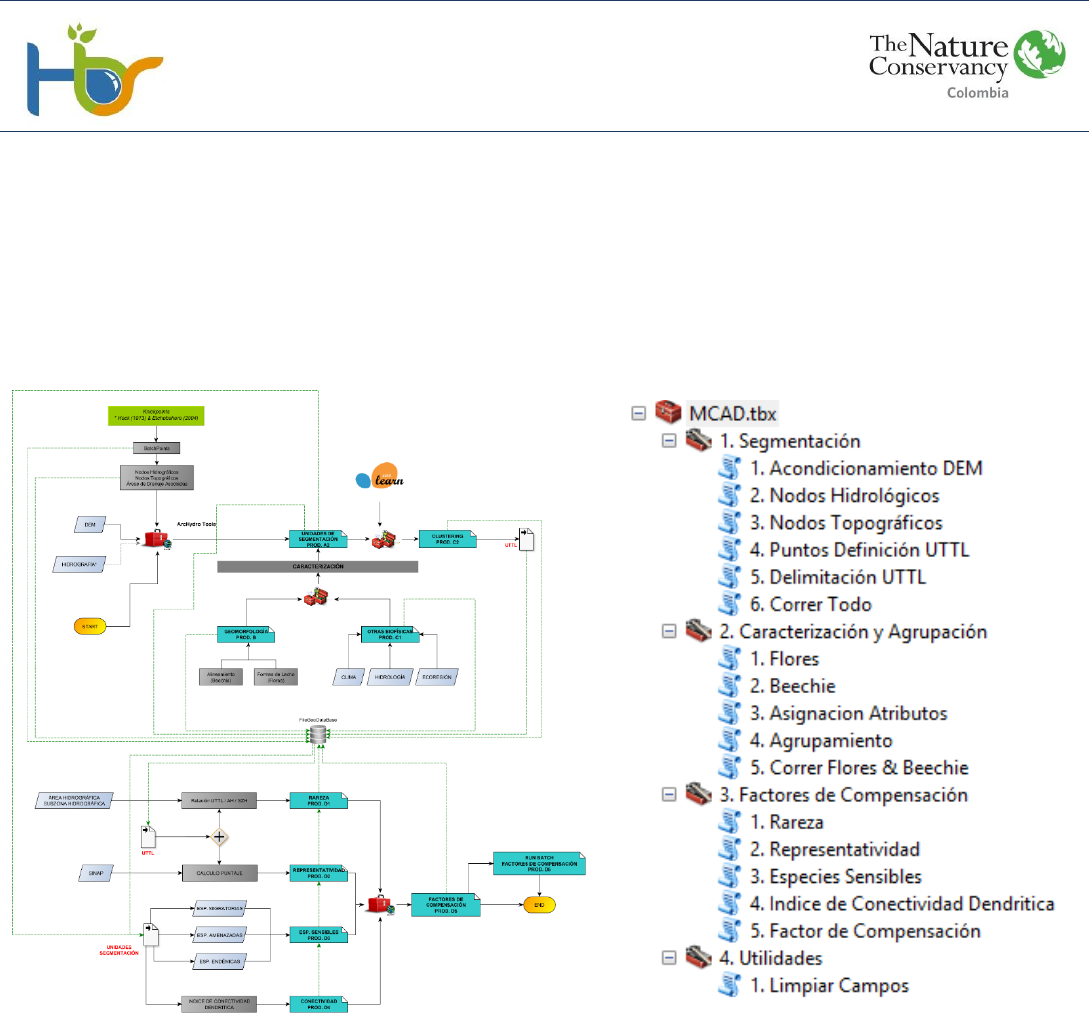

Figura 2. A la Izquierda, Diagrama de flujo del desarrollo de la caja de herramientas MCAD. Los recuadros en azul representan hitos en el flujo
del proyecto y corresponden a productos parciales del MCAD. El producto D.6 al final del flujograma es una rutina que genera el mapa de factor
de compensación en rutinas secuenciales al final de cada componente. A la derecha, estructura jerárquica de la herramienta bajo los tres (3)
hitos metodológicos.
De esta manera, la herramienta MCAD.tbx contiene tres (3) cajas de herramientas denominadas de forma similar a los hitos
metodológicos descritos, los cuales a su vez contienen rutinas especificas se serán descritas en el desarrollo de este manual
de usuario. Adicionalmente, se ha incluido una cuarta caja de herramienta que contiene algunas utilidades en el marco de
ejecución de la herramienta.
2 REQUERIMIENTOS DE SOFTWARE, HARDWARE Y RECOMENDACIONES DE INSTALACIÓN
Para la correcta ejecución de las rutinas de la herramienta MCAD se requiere del siguiente software:
• Windows 7 SP1 o superior, Windows 8 o superior en cualquier versión Home Edition o Professional,
• Antes de instalar ArcGIS for Desktop o ArcGis Desktop, debe tener instalado .NET Framework 4.5 o superior,
NASCA HBD SIMA Development Award F103363
ARCT070116-SavingGreatRivers
Agrupamiento de las Unidades Tramo Ladera que sean equivalentes considerando los criterios de
geomorfología y la información que ha sido alimentada para caracterización. El resultado serán las
Unidades Tipológicas Tramo Ladera UTTL
• Requisito de Internet Explorer: Microsoft Internet Explorer (IE 9 como mínimo) debe estar instalado antes de instalar
ArcGIS for Desktop o ArcGis Desktop. Se admite Internet Explorer 9, 10 y 11.
• ArcGis for Desktop o ArcGis Desktop 10.4 o superior,
• Licencia para el uso de Spatial Analyst Tools,
• ArcHydroTools para la versión de ArcGis instalada disponibles en http://downloads.esri.com/archydro/archydro/Setup,
• Saga GIS versión 6.4 o superior disponible en https://sourceforge.net/projects/saga-gis/files/SAGA%20-%206/SAGA%20-%206.4.0/,
En cuanto a hardware, las limitaciones están en función de los requerimientos de máquina para la versión de ArcGis instalada,
para la versión 10.4 de ArcGis se recomienda un equipo con las siguientes características mínimas:
Característica
Descripción
Velocidad de CPU
2,2 GHz como mínimo; se recomienda Hyper-threading (HHT) o multinúcleo
Plataforma
x86 o x64 con extensiones SSE2
Memoria/RAM
2 GB como mínimo
Propiedades de visualización
Profundidad de color de 24 bits
Resolución de pantalla
Se recomienda 1024 x 768 como mínimo a tamaño normal (96 ppp)
Espacio de intercambio
Determinado por el sistema operativo; 500 MB como mínimo.
Espacio en disco
2.8 GB
Además, es posible que se requieran hasta 50 MB de espacio en disco en el directorio del sistema de
Windows (habitualmente, C:\Windows\System32). Puede ver los requisitos de espacio en disco para cada uno
de los componentes de la versión 10.4.1 en el programa de instalación.
Si se usa ArcGlobe, puede que se necesite espacio adicional en disco. Cuando se utilice, ArcGlobe creará
archivos caché.
Adaptador de vídeo/gráficos
64 MB de RAM (mínimo), se recomiendan 256 MB de RAM o más. Se admiten chipsets NVIDIA, ATI e Intel.
Acelerador de gráficos con capacidad de 24 bits
Se requiere runtime OpenGL versión 2.0 como mínimo y se recomienda Shader Model 3.0 o superior.
Asegúrese de utilizar los controladores más actualizados disponibles.
Hardware de red
Para License Manager se requiere TCP/IP simple, tarjeta de red o adaptador de bucle invertido de Microsoft.
El paquete de instalación de la herramienta se encuentra disponible en https://github.com/jchavarrodiaz/mcad. La instalación de la
herramienta es muy sencilla y puede realizarse de dos formas distintas:
i. Como caja de herramienta: copie el archivo MCAD.tbx y la carpeta source a la siguiente ubicación: "C:\program
files (x86)\arcgis\desktop10.x\ArcToolbox\Toolboxes",
ii. Como menú vertical: Identifique la carpeta Add-ins y haga doble click en el archivo Addin.esriaddin y proceda con
la instalación de acuerdo con las instrucciones del instalador.
Algunas recomendaciones del sistema para la operación de la herramienta son:
• Registrar como variable de entorno la ruta a la carpeta de SAGA GIS,
• Configurar el punto y la coma como símbolo decimal y separador de listas respectivamente,
• Se recomienda que la información que alimenta la herramienta se encuentre en el directorio raíz (por ejemplo. C:\),
• Se recomienda activar la opción Show Help cuando se esté ejecutando la herramienta para visualizar la ayuda de
rutina.
• Al iniciar una sesión de trabajo guarde el mxd en la misma carpeta donde alojara los resultados. Una estructura
recomendada para operar la herramienta como ejemplo el área hidrográfica 02 (magdalena-cauca):
o AH_02 [Carpeta Proyecto]
▪ Data [Carpeta con la información exógena de caracterización y factores de compensación]
▪ Products [Carpeta para almacenar productos derivados del mcad como figuras y mapas por
ejemplo]
▪ Results [Carpeta que almacenara los resultados del mcad allí se almacenarán la carpeta temp y la
geodabase]
NASCA HBD SIMA Development Award F103363
ARCT070116-SavingGreatRivers
Agrupamiento de las Unidades Tramo Ladera que sean equivalentes considerando los criterios de
geomorfología y la información que ha sido alimentada para caracterización. El resultado serán las
Unidades Tipológicas Tramo Ladera UTTL
Sin embargo, la herramienta es susceptible de ejecutarse desde una ubicación externa, por ejemplo, una memoria USB o
disco de almacenamiento secundario. En ningún momento se recomienda ejecutarlo desde una ubicación de red (internet)
o red local.
3 SEGMENTACIÓN
3.1 Acondicionamiento DEM
Esta rutina ejecuta los algoritmos de la herramienta ArcHydro de ESRI relacionados con el acondicionamiento del modelo
digital de terreno y retorna los ráster de dirección de flujo (fdr), acumulación de flujo (fac).
3.1.1 Sintaxis
Aconditioningdem (DEM, Carpeta_Resultados, GDB_Resultados, {Red_Drenaje}, Umbral_definición_Corrientes, Agregar_Capas,
EPSG, Rellenar_Sumideros)
Parámetro
Explicación
Tipo de Dato
DEM
Dialog Reference
Raster Layer
Es el archivo con el Modelo Digital de Terreno. Se utiliza para análisis 3-Dimensional o análisis
hidrológico.
Sugerencia: Recuerde que las imágenes demasiado grandes, requieren mayor tiempo de
procesamiento y capacidad de computo. Por lo tanto, es aconsejable realizar el proceso dividiendo
el dominio espacial si el área del DEM es demasiado grande (>100.000 km2).
Carpeta_Resultados
Dialog Reference
Folder
Es la carpeta donde se almacenarán los resultados. Tanto la GeoDatabase (*.gdb) como la carpeta
“temp” que contiene productos intermedios.
GDB_Resultados
Dialog Reference
String
Es el nombre que llevará la GDB donde se guardan los resultados principales. (Default: UTTL.gdb)
Red_Drenaje (Optional)
Dialog Reference
Feature Layer
Opcional. Es la red de drenaje en formato shapefile y de geometría tipo líneas. Se utiliza para
realizar un quemado de las corrientes en el DEM para ajustar la red de drenaje digital a la red
hidrográfica real.
Umbral_definición_Corrientes
Dialog Reference
Double
Es el número de celdas que se deben acumular para generar una corriente. EL valor por defecto es
ajustado a un tamaño de celda de 93 metros y una escala 1:100.000 (Default: 324).
Agregar_Capas
Dialog Reference
Boolean
Check: carga las capas a la tabla de contenido actual (ToC).
Un-Check: No carga las capas a la ToC. (Default)
EPSG
Dialog Reference
Spatial Reference
Es el Identificador de Referencia Espacial, es un identificador estándar único que hace referencia a
un Sistema de Coordenadas concreto.Cada código, por tanto, se asocia de forma exclusiva a un
Sistema de Coordenadas. Es el EPSG del Modelo Digital de Terreno.Por favor tener en cuenta los
dominios de cada EPSG definidos para Colombia. Apoyarse en la Figura de la descripción de la
herramienta.
Área Hidrográfica 02 (Magdalena Cauca) : 3116
Área Hidrográfica 03 (Orinoco) : 3117 ó 3118 si la zona está cerca a Puerto Carreño
Área Hidrográfica 04 (Amazonas) : 3116 ó 3117
Área Hidrográfica 05 (Pacifico) : 3115
Área Hidrográfica 01 (Atrato-Sinú) : 3115
Área Hidrográfica 01 (Directos Caribe) : 3116
Área Hidrográfica 01 (Guajira) : 3116 - 3117
Área Hidrográfica 01 (Catatumbo) : 3116
Rellenar_Sumideros
Dialog Reference
Boolean
Opcional. Con frecuencia, los sumideros (y picos) representan errores debido a la resolución de los
datos o el redondeo de elevaciones al valor entero más cercano. Los sumideros se deben rellenar
para garantizar la representación correcta de cuencas y arroyos. Si los sumideros no se rellenan,
una red de drenaje derivada puede ser discontinua. (Default : Check)
https://pro.arcgis.com/es/pro-app/tool-reference/spatial-analyst/how-fill-works.htm
NASCA HBD SIMA Development Award F103363
ARCT070116-SavingGreatRivers
Agrupamiento de las Unidades Tramo Ladera que sean equivalentes considerando los criterios de
geomorfología y la información que ha sido alimentada para caracterización. El resultado serán las
Unidades Tipológicas Tramo Ladera UTTL
3.2 Extracción nodos hidrológicos
Identifica los nodos hidrológicos o, los sitios donde confluyen dos o más tramos de corriente. El procedimiento se realiza a
partir de la obtención de los nodos intermedios y finales de cada tramo.
3.2.1 Sintaxis
HydrologyPoints (Red_de_Drenaje_Digital__Drainage_Line_, Puntos_de_Drenaje__Drainge_Point_, Cargar_Capas,
Carpeta_Resultados, GDB_Resultados__UTTL_, EPSG)
Parámetro
Explicación
Tipo de Dato
Red_de_Drenaje_Digital__Drainage_Line_
Dialog Reference
Feature Layer
Es la red de drenaje digital derivada del paso anterior. (Default: Drainage Line)
Puntos_de_Drenaje__Drainge_Point_
Dialog Reference
Feature Layer
Son los puntos iniciales y finales de cada tramo. (Default: Drainage Point)
Cargar_Capas
Dialog Reference
Boolean
Check: carga las capas a la tabla de contenido actual (ToC).
Un-Check: No carga las capas a la ToC. (Default)
Carpeta_Resultados
Dialog Reference
Folder
Es la carpeta donde se almacenarán los resultados. Tanto la GeoDatabase (*.gdb) como la
carpeta “temp” que contiene productos intermedios.
GDB_Resultados__UTTL_
Dialog Reference
String
Es el nombre que llevará la GDB donde se guardan los resultados principales. (Default:
UTTL.gdb)
EPSG
Dialog Reference
Spatial Reference
Es el Identificador de Referencia Espacial, es un identificador estándar único que hace referencia
a un Sistema de Coordenadas concreto. Cada código, por tanto, se asocia de forma exclusiva a
un Sistema de Coordenadas. Es el EPSG del Modelo Digital de Terreno. Por favor tener en
cuenta los dominios de cada EPSG definidos para Colombia. Apoyarse en la Figura de la
descripción de la herramienta.
Área Hidrográfica 02 (Magdalena Cauca): 3116
Área Hidrográfica 03 (Orinoco): 3117 ó 3118 si la zona está cerca a Puerto Carreño
Área Hidrográfica 04 (Amazonas): 3116 ó 3117
Área Hidrográfica 05 (Pacifico): 3115
Área Hidrográfica 01 (Atrato-Sinú): 3115
Área Hidrográfica 01 (Directos Caribe): 3116
Área Hidrográfica 01 (Guajira): 3116 - 3117
Área Hidrográfica 01 (Catatumbo): 3116
3.3 Extracción nodos topográficos
Esta herramienta utiliza el DEM para identificar puntos de quiebre en el relieve a lo largo de la red de drenaje. La herramienta
se basa en la metodología propuesta por Queiroz
et. al
(Queiroz, Salamuni, & Nascimento, 2015) que involucra análisis de
tipo morfológico y de red de drenaje involucrando los métodos propuestos por Hack (1973) y Etchebehere
et. al.
(2004).
3.3.1 Sintaxis
knickpoints (DEM, Equidistancia, Nombre_Archivo_Nodos_Topográficos, Red_de_Drenaje_Digital__Drainage_Line_,
Carpeta_Resultados, GDB_Resultados__UTTL_, EPSG)
Parámetro
Explicación
Tipo de Dato
DEM
Dialog Reference
Raster Layer
Es el archivo con el Modelo Digital de Terreno. Se utiliza para análisis 3-Dimensional o análisis
hidrológico.
Sugerencia: Recuerde que las imágenes demasiado grandes, requieren mayor tiempo de
procesamiento y capacidad de computo. Por lo tanto, es aconsejable realizar el proceso dividiendo
el dominio espacial si el área del DEM es demasiado grande (>100.000 km2).
Equidistancia
Dialog Reference
Long
Es el valor del intervalo altimétrico que determina el tamaño de los segmentos de drenaje
analizados. Se sugiere tener en cuenta el tamaño del píxel. Se recomienda utilizar2veces el valor del
píxel. Sin embargo, es importante destacar que valores de equidistancia muy pequeños pueden
generar una alta densidad de puntos y viceversa. (Default: 200)
NASCA HBD SIMA Development Award F103363
ARCT070116-SavingGreatRivers
Agrupamiento de las Unidades Tramo Ladera que sean equivalentes considerando los criterios de
geomorfología y la información que ha sido alimentada para caracterización. El resultado serán las
Unidades Tipológicas Tramo Ladera UTTL
Parámetro
Explicación
Tipo de Dato
Nombre_Archivo_Nodos_Topográficos
Dialog Reference
String
Es el nombre para el archivo de puntos generado por la herramienta (Default: knickpoints)
Red_de_Drenaje_Digital__Drainage_Line_
Dialog Reference
Feature Layer
Es la red de drenaje digital derivada del paso anterior. (Default: Drainage Line)
Carpeta_Resultados
Dialog Reference
Folder
Es la carpeta donde se almacenarán los resultados. Tanto la GeoDatabase (*.gdb) como la carpeta
“temp” que contiene productos intermedios.
GDB_Resultados__UTTL_
Dialog Reference
String
Es la ruta a la GDB donde se guardan los resultados principales (Default: UTTL.gdb)
EPSG
Dialog Reference
Spatial
Reference
Es el Identificador de Referencia Espacial, es un identificador estándar único que hace referencia a
un Sistema de Coordenadas concreto. Cada código, por tanto, se asocia de forma exclusiva a un
Sistema de Coordenadas. Es el EPSG del Modelo Digital de Terreno. Por favor tener en cuenta los
dominios de cada EPSG definidos para Colombia. Apoyarse en la Figura de la descripción de la
herramienta.
Área Hidrográfica 02 (Magdalena Cauca): 3116
Área Hidrográfica 03 (Orinoco): 3117 ó 3118 si la zona está cerca a Puerto Carreño
Área Hidrográfica 04 (Amazonas): 3116 ó 3117
Área Hidrográfica 05 (Pacifico): 3115
Área Hidrográfica 01 (Atrato-Sinú): 3115
Área Hidrográfica 01 (Directos Caribe): 3116
Área Hidrográfica 01 (Guajira): 3116 - 3117
Área Hidrográfica 01 (Catatumbo): 3116
3.4 Definición de puntos de cierra para delimitación de Unidades Tipológicas Tramo-Ladera (UTTL)
Combina los nodos hidrológicos y topográficos agregando y completando atributos adecuados para el procesamiento y
definición de las Unidades Tramo-Ladera (UTTL). Por defecto se genera el archivo BatchPoints en la GeoDataBase Principal
(Default: ~UTTL.gdb/BatchPoints).
3.4.1 Sintaxis
BatchPoints (GDB_Resultados__UTTL_gdb_, Nodos_Topográficos__knickpoints_, Nodos_Hidrológicos__hydro_points_,
Area_Hidrográfica)
Parámetro
Explicación
Tipo de Dato
GDB_Resultados__UTTL_gdb_
Dialog Reference
Workspace
Es la ruta a la GDB donde se guardan los resultados principales (Default: UTTL.gdb)
Nodos_Topográficos__knickpoints_
Dialog Reference
Feature Layer
Es el nombre del archivo de puntos de quiebre del relieve sobre las corrientes (Default: knickpoints)
Nodos_Hidrológicos__hydro_points_
Dialog Reference
Feature Layer
Es el archivo con los puntos de confluencia de las corrientes (Defaul: hydro_points)
Area_Hidrográfica
Dialog Reference
Long
Es el código de acuerdo con la zonificación de cuencas hidrográficas del IDEAM. Sin embargo, para
la región caribe se definió utilizar el código de la subzona hidrográfica (SZH) definido por el mismo
IDEAM.
[11] CARIBE – ATRATO – SINÚ
[12] CARIBE – DIRECTOS
[13] CARIBE – GUAJIRA
[14] CARIBE – CATATUMBO
[2] MAGDALENA – CAUCA (Por Defecto)
[3] ORINOQUÍA
[4] AMAZONAS
[5] PACÍFICO
3.5 Delimitación de UTTL
Esta herramienta genera los polígonos de las áreas aferentes a los puntos de cierre definidos por los Batch-Points,
resumiendo la información de los tramos de la red de drenaje.
NASCA HBD SIMA Development Award F103363
ARCT070116-SavingGreatRivers
Agrupamiento de las Unidades Tramo Ladera que sean equivalentes considerando los criterios de
geomorfología y la información que ha sido alimentada para caracterización. El resultado serán las
Unidades Tipológicas Tramo Ladera UTTL
3.5.1 Sintaxis
segmentation (GDB_Resultados__UTTL_gdb_, Raster_Dirección_de_Flujo__fdr_, Raster_Corrientes__str_,
Puntos_Hidrológicos___Topográficos__BatchPoints_, Nombre_Unidades_Segmentación)
Parámetro
Explicación
Tipo de Dato
GDB_Resultados__UTTL_gdb_
Dialog Reference
Workspace
Es la ruta a la GDB donde se guardan los resultados principales (Default:
UTTL.gdb)
Raster_Dirección_de_Flujo__fdr_
Dialog Reference
Raster Layer
Es el archivo ráster con la información de los flujos drenaje. (Default: Fdr)
Raster_Corrientes__str_
Dialog Reference
Raster Layer
Es el archivo ráster con la información de las corrientes definidas digitalmente
(Algoritmo D8). (Default: Str)
Puntos_Hidrológicos___Topográficos__BatchPoints_
Dialog Reference
Feature Layer
Es el archivo de puntos que define los puntos de cierre para la delimitación de las
cuencas (UTTL). (Default: BatchPoints)
Nombre_Unidades_Segmentación
Dialog Reference
String
Es el nombre que se tomarán las unidades de drenaje de análisis (Unidades Tramo-
Ladera). (Default: UTTL_Bains)
3.6 Correr Todo
Realiza el proceso de segmentación de tramos de drenaje a partir de un modelo digital de elevación DEM, generando
polígonos relacionados directamente con los tramos de drenaje. Corre los procesos parciales de los puntos 1 a 5.
3.6.1 Sintaxis
RunAll (DEM, Carpeta_Resultados, GDB_Resultados__UTTL_, {Red_de_Drenaje}, Umbral_Definición_Corrientes, Agregar_Capas,
EPSG, Rellenar_Sumideros, Equidistancia, Nombre_Archivo_Nodos_Topográficos__knickpoints_, Area_Hidrográfica)
Parámetro
Explicación
Tipo de
Dato
DEM
Dialog Reference
Raster
Layer
Es el archivo con el Modelo Digital de Terreno. Se utiliza para análisis 3-Dimensional o análisis
hidrológico.
Sugerencia: Recuerde que las imágenes demasiado grandes, requieren mayor tiempo de
procesamiento y capacidad de computo. Por lo tanto, es aconsejable realizar el proceso
dividiendo el dominio espacial si el área del DEM es demasiado grande (>100.000 km2).
Carpeta_Resultados
Dialog Reference
Folder
Es la carpeta donde se almacenarán los resultados. Tanto la GeoDatabase (*.gdb) como la
carpeta “temp” que contiene productos intermedios.
GDB_Resultados__UTTL_
Dialog Reference
String
Es el nombre que llevará la GDB donde se guardan los resultados principales (Default:
UTTL.gdb)
Red_de_Drenaje (Optional)
Dialog Reference
Layer
Opcional. Es la red de drenaje en formato shapefile y de geometría tipo líneas. Se utiliza para
realizar un quemado de las corrientes en el DEM para ajustar la red de drenaje digital a la red
hidrográfica real.
Umbral_Definición_Corrientes
Dialog Reference
Double
Es el número de celdas que se deben acumular para generar una corriente. EL valor por
defecto es ajustado a un tamaño de celda de 93 metros y una escala 1:100.000 (Default: 324).
Agregar_Capas
Dialog Reference
Boolean
Check: carga las capas a la tabla de contenido actual (ToC).
Un-Check: No carga las capas a la ToC. (Default)
EPSG
Dialog Reference
Spatial
Reference
Es el Identificador de Referencia Espacial, es un identificador estándar único que hace
referencia a un Sistema de Coordenadas concreto. Cada código, por tanto, se asocia de forma
exclusiva a un Sistema de Coordenadas. Es el EPSG del Modelo Digital de Terreno. Por favor
tener en cuenta los dominios de cada EPSG definidos para Colombia. Apoyarse en la Figura de
la descripción de la herramienta.
Área Hidrográfica 02 (Magdalena Cauca): 3116
Área Hidrográfica 03 (Orinoco): 3117 ó 3118 si la zona está cerca a Puerto Carreño
NASCA HBD SIMA Development Award F103363
ARCT070116-SavingGreatRivers
Agrupamiento de las Unidades Tramo Ladera que sean equivalentes considerando los criterios de
geomorfología y la información que ha sido alimentada para caracterización. El resultado serán las
Unidades Tipológicas Tramo Ladera UTTL
Parámetro
Explicación
Tipo de
Dato
Área Hidrográfica 04 (Amazonas): 3116 ó 3117
Área Hidrográfica 05 (Pacifico): 3115
Área Hidrográfica 01 (Atrato-Sinú): 3115
Área Hidrográfica 01 (Directos Caribe): 3116
Área Hidrográfica 01 (Guajira): 3116 - 3117
Área Hidrográfica 01 (Catatumbo): 3116
Rellenar_Sumideros
Dialog Reference
Boolean
Opcional. Con frecuencia, los sumideros (y picos) representan errores debido a la resolución
de los datos o el redondeo de elevaciones al valor entero más cercano. Los sumideros se
deben rellenar para garantizar la representación correcta de cuencas y arroyos. Si los
sumideros no se rellenan, una red de drenaje derivada puede ser discontinua. (Default :
Check)
https://pro.arcgis.com/es/pro-app/tool-reference/spatial-analyst/how-fill-works.htm
Equidistancia
Dialog Reference
Long
Es el valordel intervalo altimétrico que determina el tamaño de los segmentos de drenaje
analizados. Se sugiere tener en cuenta el tamaño del píxel. Se recomienda utilizar2veces el
valor del píxel. Sin embargo es importante destacar que valores de equidistancia muy
pequeños pueden generar una alta densidad de puntos y viceversa.(Default: 200)
Nombre_Archivo_Nodos_Topográficos__knickpoints_
Dialog Reference
String
Es el nombre para el archivo de puntos generado por la herramienta (Default: knickpoints)
Area_Hidrográfica
Dialog Reference
Long
Es el código de acuerdo ala zonificación de cuencas hidrográficas del IDEAM. Sin embargo,
para la región caribe se definió utilizar el código de la subzona hidrográfica (SZH) definido por
el mismo IDEAM.
[11] CARIBE – ATRATO – SINÚ
[12] CARIBE – DIRECTOS
[13] CARIBE – GUAJIRA
[14] CARIBE – CATATUMBO
[2] MAGDALENA – CAUCA (Por Defecto)
[3] ORINOQUÍA
[4] AMAZONAS
[5] PACÍFICO
4 CARACTERIZACIÓN Y AGRUPACIÓN
4.1 Flores
Aplica el esquema de clasificación geomorfológica basado en la pendiente del tramo y el índice de potencia específica de la
corriente. (Flores, Bledsoe, Cuhaciyan, & Wohl, 2006).

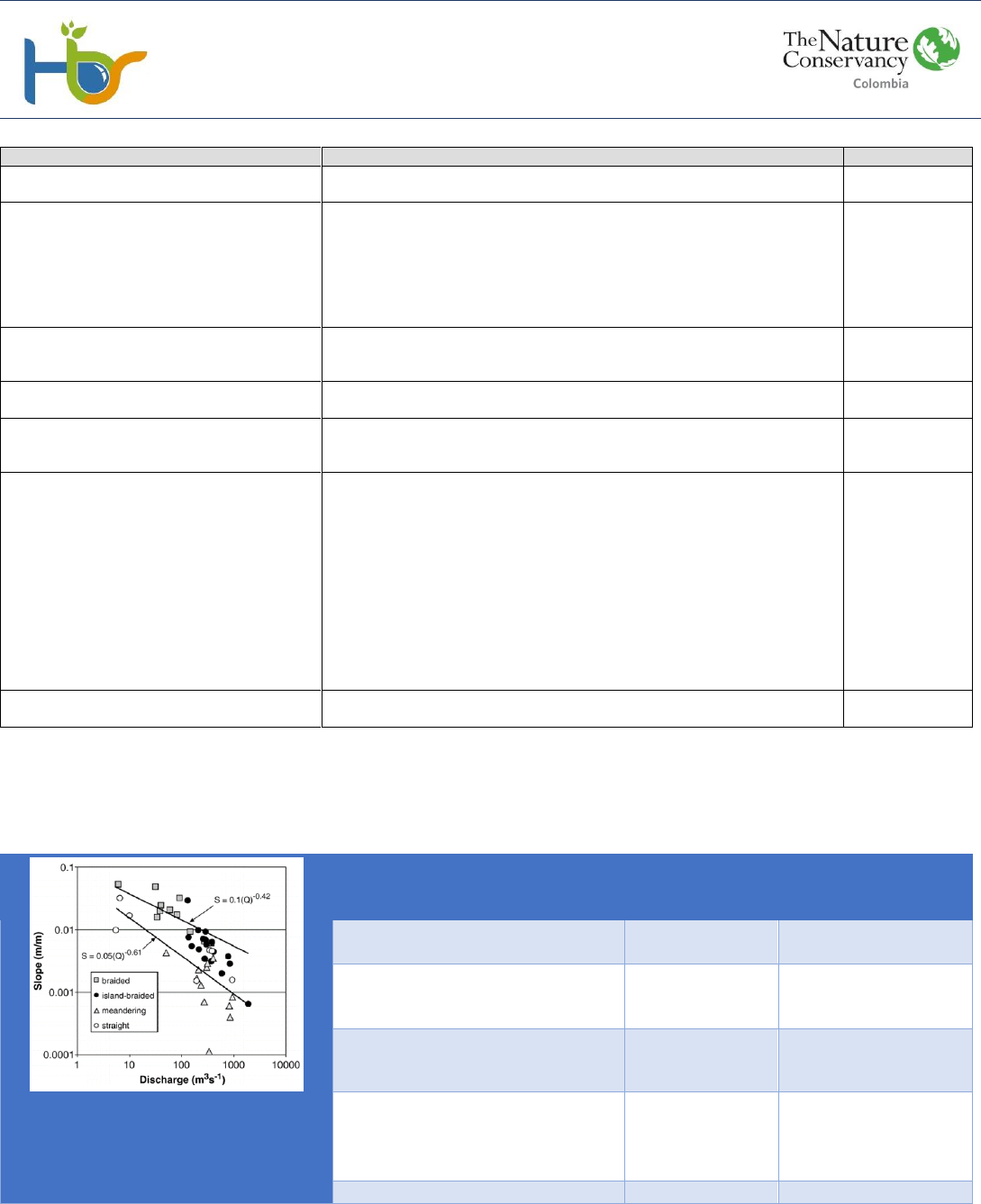

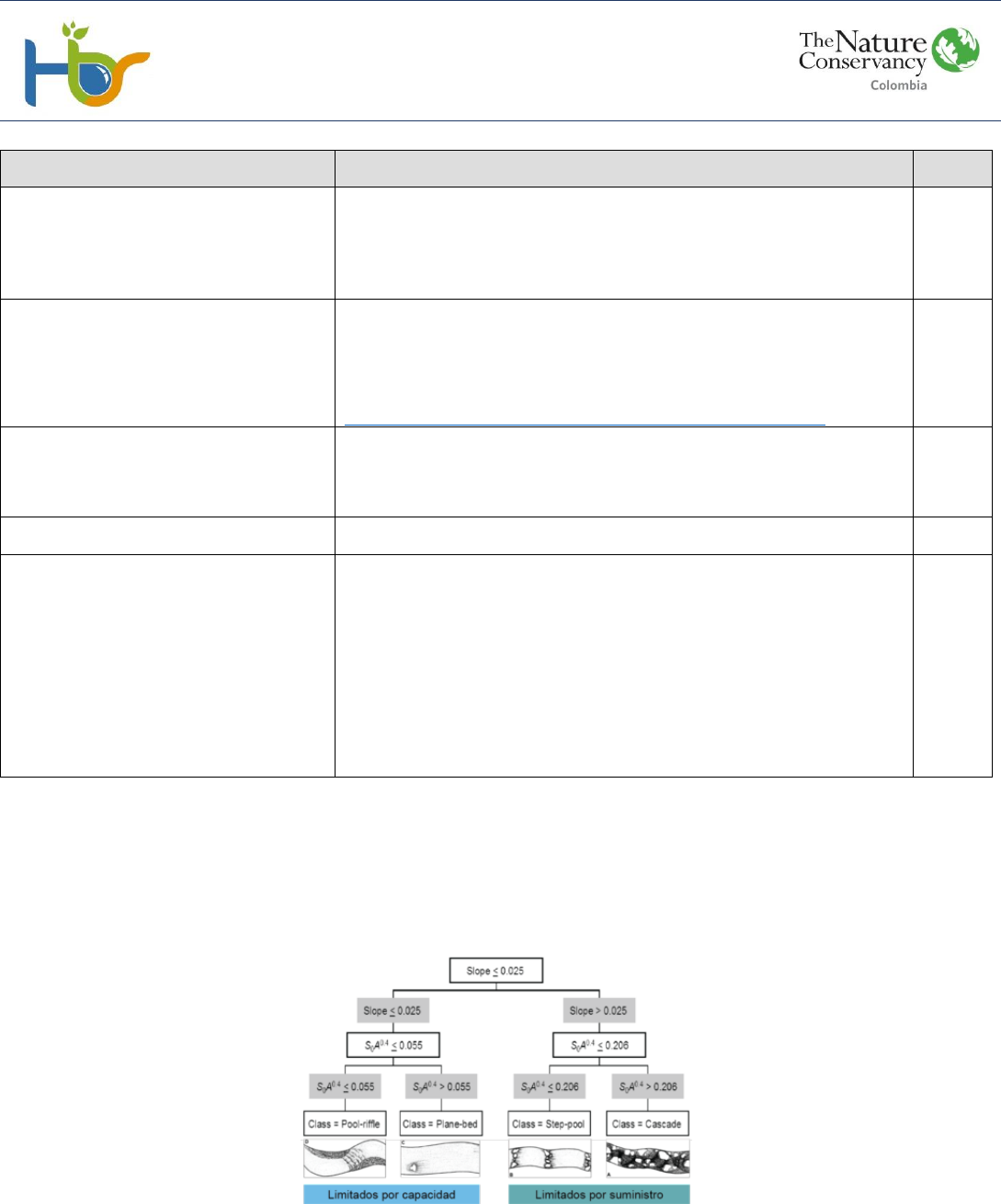

Figura 3. Esquema Parcial de clasificación morfológica sugerida por Flores et al. (Flores et al., 2006).
4.1.1 Sintaxis
Flores (GDB_Resultados_UTTL_, DEM, Nodos_Hidrológicos_Topográficos_BatchPoints_, Red_de_Drenaje_Digital__Drainage_Line_,
Unidades_de_Segmentación__UTTL_Basins_, EPSG, Raster_de_Acumulación_de_Flujo__Fac_)
NASCA HBD SIMA Development Award F103363
ARCT070116-SavingGreatRivers
Agrupamiento de las Unidades Tramo Ladera que sean equivalentes considerando los criterios de
geomorfología y la información que ha sido alimentada para caracterización. El resultado serán las
Unidades Tipológicas Tramo Ladera UTTL
Parámetro
Explicación
Tipo de Dato
GDB_Resultados__UTTL_
Dialog Reference
Workspace
Es la ruta a la GDB donde se guardan los resultados principales (Default: UTTL.gdb)
DEM
Dialog Reference
Raster Layer
Es el archivo con el Modelo Digital de Terreno. Se utiliza para análisis 3-Dimensional o
análisis hidrológico.
Sugerencia: Recuerde que las imágenes demasiado grandes, requieren mayor tiempo
de procesamiento y capacidad de computo. Por lo tanto, es aconsejable realizar el
proceso dividiendo el dominio espacial si el área del DEM es demasiado grande
(>100.000 km2).
Nodos_Hidrológicos___Topográficos__BatchPoints_
Dialog Reference
Feature Layer
Es el archivo de puntos que define los puntos de cierre para la delimitación de las
cuencas (UTTL). (Default: BatchPoints)
Red_de_Drenaje_Digital__Drainage_Line_
Dialog Reference
Feature Layer
Es la red de drenaje digital derivada del paso anterior. (Default: Drainage Line)
Unidades_de_Segmentación__UTTL_Basins_
Dialog Reference
Feature Layer
Es el nombre que se tomarán las unidades de drenaje de análisis (Unidades Tramo-
Ladera). (Default: UTTL_Bains)
EPSG
Dialog Reference
Spatial Reference
Es el código de acuerdo ala zonificación de cuencas hidrográficas del IDEAM. Sin
embargo, para la región caribe se definió utilizar el código de la subzona hidrográfica
(SZH) definido por el mismo IDEAM.
[11] CARIBE – ATRATO – SINÚ
[12] CARIBE – DIRECTOS
[13] CARIBE – GUAJIRA
[14] CARIBE – CATATUMBO
[2] MAGDALENA – CAUCA (Por Defecto)
[3] ORINOQUÍA
[4] AMAZONAS
[5] PACÍFICO
Raster_de_Acumulación_de_Flujo__Fac_
Dialog Reference
Raster Layer
Es el archivo ráster con el flujo acumulado por celda (Default: Fac)
4.2 Beechie
Esta rutina ejecuta la metodología de clasificación geomorfológica de corrientes propuesta por Beechie
et. al
. (Beechie,
Liermann, Pollock, Baker, & Davies, 2006) basada en diagramas pendiente-caudal y grado de confinamiento.
Umbrales pendientes caudal para
diferenciación de tipos morfológicos no
confinados en corrientes rectas,
meándricas, trenzadas y trenzadas con
islas (tomada de Beechie et al., 2006)
Tipo
Grado de
Confinamiento
(Wvalle/WB)
Dominio pendiente-
caudal
Confinados
<4
No aplica
Rectos
>4
Meándricos
>4
Trenzados con islas
>4
Trenzados
>4
Figura 4. Clasificación del alineamiento de corrientes basado en umbrales pendiente-caudal. Tomado de (Grupo HTM et al., 2017)
Para la estimación de los caudales a banca llena, se utilizó la metodología planteada por la UPME (UPME & UNAL Sede
Medellin, 2000) como el caudal máximo para un periodo de retorno de 1.33 año definido para cada zona hidrográfica.
NASCA HBD SIMA Development Award F103363
ARCT070116-SavingGreatRivers
Agrupamiento de las Unidades Tramo Ladera que sean equivalentes considerando los criterios de
geomorfología y la información que ha sido alimentada para caracterización. El resultado serán las
Unidades Tipológicas Tramo Ladera UTTL
Adicionalmente, la herramienta utiliza para estimar el Multiresolution Index of Valley Bottom Flatness (Gallant & Dowling,
2003) una rutina de SAGA GIS (Conrad et al., 2015).
4.2.1 Sintaxis
Beechie (DEM, GDB_Resultados__UTTL_gdb_, Nombre_archivo_salida__mrvbf_, Umbral_inicial_de_pendiente,
Umbral_Percentil_Elevación__Lowness_, Umbral_Percentil_Elevación__Upness_, Parámetro_de_Forma_para_Pendiente,
Parámetro_de_Forma_para_percentil_de_elevación, Agregar_capas, Drenaje_Segmentado_a_UTTL__Drain_UTTL_,
Unidades_de_Segmentación__UTTL_Basins_, Raster_de_Acumulación_de_Flujo__Fac_, Parámetro_CTr__Raster_UPME_,
Parámetro_qTr__Raster_UPME_)
Parámetro
Explicación
Tipo de Dato
DEM
Dialog Reference
Raster Layer
Es el archivo con el Modelo Digital de Terreno. Se utiliza para análisis 3-Dimensional o análisis
hidrológico.
Sugerencia: Recuerde que las imágenes demasiado grandes, requieren mayor tiempo de
procesamiento y capacidad de computo. Por lo tanto, es aconsejable realizar el proceso
dividiendo el dominio espacial si el área del DEM es demasiado grande (>100.000 km2).
GDB_Resultados__UTTL_gdb_
Dialog Reference
Workspace
Es la ruta a la GDB donde se guardan los resultados principales (Default: UTTL.gdb)
Nombre_archivo_salida__mrvbf_
Dialog Reference
String
Para la estimación de las llanuras inundables como aproximación al ancho de valle se utiliza el
índice topográfico MRVBF - Multiresolution Index of Valley Bottom Flatness (
Gallant y Dowling
2003
). La rutina corre externamente una función de SAGA GIS (
Conrad, O., Bechtel, B., Bock,
M., Dietrich, H., Fischer, E., Gerlitz, L., Wehberg, J., Wichmann, V., and Böhner, J. (2015):
System for Automated Geoscientific Analyses (SAGA) v. 2.1.4, Geosci. Model Dev., 8, 1991-
2007, doi:10.5194/gmd-8-1991-2015
.) llamada mrvbf. (Default: mrvbf)
Umbral_inicial_de_pendiente
Dialog Reference
Double
Para el tamaño de pixel de 90 metros este parámetro debe ser 8 de acuerdo con el trabajo de
Gallant y Dowling 2003.
(Default: 8)
Umbral_Percentil_Elevación__Lowness_
Dialog Reference
Double
Cuanto más bajo sea el valor, más conservadora será la clasificación para el Valle de
inundación (lowness) o la cima (upness). (Default: 0.40)
Umbral_Percentil_Elevación__Upness_
Dialog Reference
Double
Cuanto más bajo sea el valor, más conservadora será la clasificación para el Valle de
inundación (lowness) o la cima (upness). (Default: 0.35)
Parámetro_de_Forma_para_Pendiente
Dialog Reference
Double
Este parametro controla la transición valle-tierra no inundable (meseta). (default: 4)
Parámetro_de_Forma_para_percentil_de_elevación
Dialog Reference
Double
Este parametro controla la transición valle-tierra no inundable (meseta). (default: 3)
Agregar_capas
Dialog Reference
Boolean
Check: carga las capas a la tabla de contenido actual (ToC).
Un-Check: No carga las capas a la ToC. (Default)
Drenaje_Segmentado_a_UTTL__Drain_UTTL_
Dialog Reference
Feature
Layer
Es el archivo de la red de drenaje digital segmentada para cada unidad tramo-ladera. (Default:
Drain_UTTL)
Unidades_de_Segmentación__UTTL_Basins_
Dialog Reference
Feature
Layer
Son las unidades hidrográficas de análisis (Unidades Tramo-Ladera). (Default: UTTL_Bains)
Raster_de_Acumulación_de_Flujo__Fac_
Dialog Reference
Raster Layer
Es el archivo ráster con el flujo acumulado por celda (Default: Fac)
Parámetro_CTr__Raster_UPME_
Dialog Reference
Raster Layer
Uno de los parámetros para a clasificación por la metodología de Beechie es el caudal a banca
llena. Este es aproximado al caudal máximo con periodo de retorno de 2.33 años propuesto
por la
UPME en el Atlas Hidrológico de Colombia (2000)
. La estimacion del caudal se hace a
partir de una regresión de tipo exponencial con parámetros CTr y qTr para cada zona
hidrográgica ZH (IDEAM).
Los coeficientes fueros mapeados en un archivo ráster que está disponible con la
herramienta. Para el coeficiente CTr asignar la ruta al archivo:
Qmax_Regional_UPME_CTr.tif
Parámetro_qTr__Raster_UPME_
Dialog Reference
Raster Layer
Uno de los parámetros para a clasificación por la metodología de Beechie es el caudal a banca
llena. Este es aproximado al caudal máximo con periodo de retorno de 2.33 años propuesto
por la
UPME en el Atlas Hidrológico de Colombia (2000)
. La estimacion del caudal se hace a
NASCA HBD SIMA Development Award F103363
ARCT070116-SavingGreatRivers
Agrupamiento de las Unidades Tramo Ladera que sean equivalentes considerando los criterios de
geomorfología y la información que ha sido alimentada para caracterización. El resultado serán las
Unidades Tipológicas Tramo Ladera UTTL
Parámetro
Explicación
Tipo de Dato
partir de una regresión de tipo exponencial con parámetros CTr y qTr para cada zona
hidrográfica ZH (IDEAM).
Los coeficientes fueros mapeados en un archivo ráster que está disponible con la
herramienta. Para el coeficiente CTr asignar la ruta al archivo:
Qmax_Regional_UPME_qTr.tif
4.3 Asignación de otros atributos
Asigna los atributos provenientes de diferentes formatos (ráster y/o shapefile) y que son de interés para la clasificación de
las UTTL y la identificación de áreas homogéneas.
4.3.1 Sintaxis
AddAttribute (UTTL, ID_Name, Nuevo_Objeto, Estadistica, Nuevo_Nombre_Campo)
Parámetro
Explicación
Tipo de Dato
UTTL
Dialog Reference
Feature Layer
Son las unidades hidrográficas de análisis (Unidades Tramo-Ladera) a las cuales se
les va a asignar un nuevo atributo. (Default: UTTL_Bains)
ID_Name
Dialog Reference
Field
Es un campo de la tabla de atributos de las UTTL con el identificador único. (Default:
Name)
Nuevo_Objetor
Dialog Reference
Data Element
Es el archivo desde el cual se deriva el nuevo atributo para las unidades UTTL. Este
puede ser de caracter matricial (ráster) o vectorial (shapefile).
Estadística
Dialog Reference
String
Si objeto anterior corresponde a una matriz (ráster), se aplica una estadística zonal
basado en la matriz y los poligonos que identifican las UTTL. El valor para cada
UTTL corresponde al tipo de estadística aplicada a todas las celdas dentro de la
UTTL. (Default: MEAN)
Nuevo_Nombre_Campo
Dialog Reference
Field
Es el nuevo nombre del campo de atributo que llevará la UTTL. En el caso de que el
nuevo atributo provenga de un formato vectorial, se puede seleccionar un nombre
de algún atributo dentro del archivo de entrada. De lo contrario, se puede definir el
nuevo nombre según se requiera.
Sugerencia:No utilizar caracteres especiales, latinos ni espacios.
4.4 Agrupamiento
Una vez las UTTL han sido caracterizadas en términos de geomorfología fluvial, de clima, hidrología y todas otras aquellas
que el usuario considere pertinente para la caracterización de la unidad hidrográfica y posterior estimación del factor de
compensación, como por ejemplo, ecorregiones, se procede a la realización de la agrupación de dichas unidades en
categorías con características similares mediante la generación de un código único que es una función de permutación (sin
repeticiones) de los atributos de las UTTL. La información asignada y consignada en la tabla de atributos del archivo vectorial
(shapefile) que contiene las UTTL es procesada mediante una metodología que agrupa unidades con características
similares. El número potencial de grupos con similares características es función entonces del número de permutaciones
posibles sin repeticiones en las etiquetas únicas de las clases de cada atributo ordenadas de acuerdo con el orden de ingreso
de los atributos para tener en cuenta en la agrupación, es decir, el orden importa. El cálculo puede ser realizado manualmente
mediante la siguiente expresión matemática:
ó,
Donde, es el número de permutaciones posibles sin repeticiones ordenadas alfabéticamente, es el número de
elementos únicos de las características de las UTTL y es el número de atributos para ser tenido en cuenta la generación
del código del grupo.
NASCA HBD SIMA Development Award F103363
ARCT070116-SavingGreatRivers
Agrupamiento de las Unidades Tramo Ladera que sean equivalentes considerando los criterios de
geomorfología y la información que ha sido alimentada para caracterización. El resultado serán las
Unidades Tipológicas Tramo Ladera UTTL
Tabla 1. Elementos para estimación de grupos de UTTL
Atributo Clase
Elementos únicos
Detalle
Flores
2
Lim_Capacidad, Lim_Suministro
Bechiee
2
Confinados, Inconfinados
Caudal
1
Bajo
Régimen
1
Bimodal
Caldas-Lang
1
Cálido Seco
Para el caso anterior, el número de elementos únicos a ser tenidos en cuenta para la agrupación es (sumatoria de la
segunda columna), mientras que el número de atributos para la agrupación es (primera columna). Por lo tanto, el
número potencial de permutaciones sin repeticiones posibles (un caso especial de la combinatoria) es
.

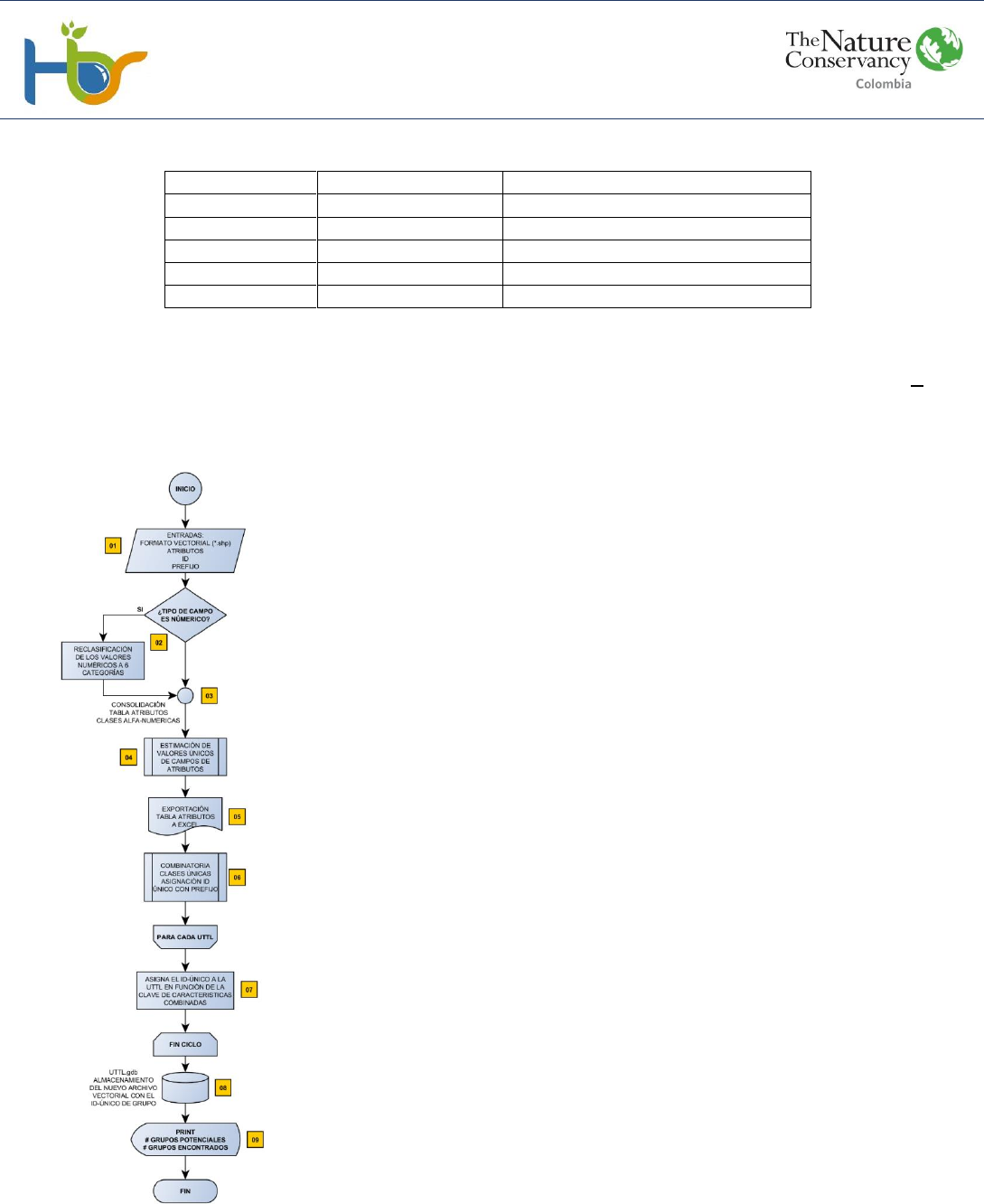

A continuación, se presenta el diagrama de flujo metodológico implementado en la caja de herramientas denominada 4.
Agrupamiento.
El algoritmo fue escrito en Python 2.7 y puede ser utilizado en cualquiera de las
versiones de ArcMap 10.x o superior. [01] Los insumos requeridos para estimar
el número de grupos únicos de las UTTLs inicia con el archivo en formato vectorial
(shapefile) con su tabla de atributos asociada (no hay límite en el número de
campos y elementos únicos). Adicionalmente se indican el número de atributos
en los cuales se basa el agrupamiento, un atributo asociado al número de la UTTL
(ID) y un prefijo para el nombre de clase. [02] se revisa si el tipo de dato en
campo de atributo es de tipo texto o numérico, si es de tipo numérico, se realiza
una reclasificación de dichos valores a seis (6) tipo de categorías [Muy Bajo, Bajo,
Medio Bajo, Medio, Alto y Muy Alto] mediante la estimación de los cuantiles [0.05,
0.25, 0.4, 0.6, 0.95] respectivamente. [03] se consolida una única tabla con
valores categóricos de todos los atributos involucrados en el agrupamiento. [04]
para cada campo o atributo seleccionado se filtran solo los valores únicos y se
crea una lista con ellos. [05] se exporta la tabla de atributos a un archivo de tipo
Excel. [06] se utiliza una función “combinations” de Python de la librería itertools
en donde ingresa la lista de elementos únicos () y se estima el valor de como
la longitud de la lista de atributos involucrados en el agrupamiento. La función de
pyhton devuelve subsecuencias de longitud de los elementos únicos . Las
combinaciones son emitidas en orden lexicográfico. Los elementos son tratados
como únicos basados en su posición y no en su valor, de esta forma los
elementos ingresados son únicos y, por lo tanto, no deben existir valores
repetidos en cada combinación. [07] Se genera un código de grupo único de tipo
XXX-#### en función de el prefijo ingresado (XXX) y el consecutivo del total de
permutaciones identificadas (existentes en la tabla, no potenciales). La nueva
tabla es utilizada para hacer un enlace con la tabla de atributos del archivo
vectorial que contiene las UTTLs agregando un nuevo atributo denominado
TIPOLOGÍA. [08] el archivo vectorial con el nuevo atributo es sobrescrito en la
geodatabase de donde provino el original. [09] Por último, un mensaje es
desplegado para el usuario indicando cuantas tipologías potenciales y reales
fueron encontradas.
4.4.1 Sintaxis
clustering (Unidades_UTTL__UTTL_Basins_, Atributos_para_el_agrupamiento__Seleccionar_Campos_, ID_UTTL__Name_, Prefijo)
NASCA HBD SIMA Development Award F103363
ARCT070116-SavingGreatRivers
Agrupamiento de las Unidades Tramo Ladera que sean equivalentes considerando los criterios de
geomorfología y la información que ha sido alimentada para caracterización. El resultado serán las
Unidades Tipológicas Tramo Ladera UTTL
Parámetro
Explicación
Tipo de Dato
UTTL_Basins
Dialog Reference
Feature Layer
Son las unidades hidrográficas de análisis (Unidades Tramo-Ladera). (Default:
UTTL_Bains)
Seleccionar_Atributos
Dialog Reference
Multiple Value
Son los atributos que definiran el agrupamiento de las UTTL.
Check: el atributo se incluirá como argumento en el proceso de agrupamiento.
Un-Check: no se incluirá en el proceso de agrupamiento.
ID_UTTL
Dialog Reference
Field
Es un campo de la tabla de atributos de las UTTL con el identificador único. (Default:
Name)
Prefijo
Dialog Reference
String
Es un texto que iniciara la etiqueta del código del grupo. Por ejemplo:Si Prefijo es MC,
los códigos iniciarán con MC-0 y el número será el consecutivo dentro del total de
grupos identificados.
4.5 Correr Flores & Beechie
Esta rutina corre en secuencia las metodologías de Flores & Becchie descritas anteriormente.
4.5.1 Sintaxis
batchchargroup (GDB_Resultados__UTTL_gdb_, DEM, Nodos_Hidrológicos___Topográficos__BatchPoints_,
Red_de_Drenaje_Digital__Drainage_Line_, Unidades_de_Segmentación__UTTL_Basins_, EPSG,
Raster_de_Acumulación_de_Flujo__Fac_, Nombre_de_Archivo_Salida_MRVBF__mrvbf_, Umbral_Inicial_de_Pendiente,
Umbral_Percentil_Elevación__Lowness_, Umbral_Percentil_Elevación__Upness_, Parámetro_de_Forma_para_Pendiente,
Parámetro_de_Forma_para_Percentil_de_Elevación, Agregar_Capas, Parámetro_CTr__Raster_UPME_, Parámetro_qTr__Raster_UPME_)
Parámetro
Explicación
Tipo de Dato
GDB_Resultados__UTTL_gdb_
Dialog Reference
Workspace
Es la ruta a la GDB donde se guardan los resultados principales (Default: UTTL.gdb)
DEM
Dialog Reference
Raster Layer
Es el archivo con el Modelo Digital de Terreno. Se utiliza para análisis 3-Dimensional o
análisis hidrológico.
Sugerencia: Recuerde que las imágenes demasiado grandes, requieren mayor tiempo
de procesamiento y capacidad de computo. Por lo tanto, es aconsejable realizar el
proceso dividiendo el dominio espacial si el área del DEM es demasiado grande
(>100.000 km2).
Nodos_Hidrológicos___Topográficos__BatchPoints_
Dialog Reference
Feature Layer
Es el archivo de puntos que define los puntos de cierre para la delimitación de las
cuencas (UTTL). (Default: BatchPoints)
Red_de_Drenaje_Digital__Drainage_Line_
Dialog Reference
Feature Layer
Es la red de drenaje digital derivada del paso anterior. (Default: Drainage Line)
Unidades_de_Segmentación__UTTL_Basins_
Dialog Reference
Feature Layer
Son las unidades hidrográficas de análisis (Unidades Tramo-Ladera). (Default:
UTTL_Bains)
EPSG
Dialog Reference
Spatial Reference
Es el Identificador de Referencia Espacial, es un identificador estándar único que hace
referencia a un Sistema de Coordenadas concreto. Cada código, por tanto, se asocia
de forma exclusiva a un Sistema de Coordenadas. Es el EPSG del Modelo Digital de
Terreno. Por favor tener en cuenta los dominios de cada EPSG definidos para
Colombia. Apoyarse en la Figura de la descripción de la herramienta.
Área Hidrográfica 02 (Magdalena Cauca): 3116
Área Hidrográfica 03 (Orinoco): 3117 ó 3118 si la zona está cerca a Puerto Carreño
Área Hidrográfica 04 (Amazonas): 3116 ó 3117
Área Hidrográfica 05 (Pacifico): 3115
Área Hidrográfica 01 (Atrato-Sinú): 3115
Área Hidrográfica 01 (Directos Caribe): 3116
Área Hidrográfica 01 (Guajira): 3116 - 3117
Área Hidrográfica 01 (Catatumbo): 3116
Raster_de_Acumulación_de_Flujo__Fac_
Dialog Reference
Raster Layer
Es el archivo ráster con el flujo acumulado por celda (Default: Fac)
NASCA HBD SIMA Development Award F103363
ARCT070116-SavingGreatRivers
Agrupamiento de las Unidades Tramo Ladera que sean equivalentes considerando los criterios de
geomorfología y la información que ha sido alimentada para caracterización. El resultado serán las
Unidades Tipológicas Tramo Ladera UTTL
Parámetro
Explicación
Tipo de Dato
Nombre_de_Archivo_Salida_MRVBF__mrvbf_
Dialog Reference
String
Para la estimación de las llanuras inundables como aproximación al ancho de valle se
utiliza el índice topográfico MRVBF- Multiresolution Index of ValleyBottom Flatness
(Gallant y Dowling 2003). La rutina ejecuta una función externa en SAGA GIS (
Conrad,
O., Bechtel, B., Bock, M., Dietrich, H., Fischer, E., Gerlitz, L., Wehberg, J., Wichmann,
V., and Böhner, J. (2015): System for Automated Geoscientific Analyses (SAGA) v.
2.1.4, Geosci. Model Dev., 8, 1991-2007, doi:10.5194/gmd-8-1991-2015
.) llamada
mrvbf. (Default: mrvbf)
Umbral_Inicial_de_Pendiente
Dialog Reference
Double
Para el tamaño de píxel de 90 metros este parámetro debe ser 8 de acuerdo con el
trabajo de Gallant y Dowling 2003. (Default: 8)
Umbral_Percentil_Elevación__Lowness_
Dialog Reference
Double
Cuanto más bajo sea el valor, más conservadora será la clasificación para el Valle de
inundación (lowness) o la cima (upness). (Default: 0.40)
Umbral_Percentil_Elevación__Upness_
Dialog Reference
Double
Cuanto más bajo sea el valor, más conservadora será la clasificación para el Valle de
inundación (lowness) o la cima (upness). (Default: 0.35)
Parámetro_de_Forma_para_Pendiente
Dialog Reference
Double
Este parámetro controla la transición valle-tierra no inundable (meseta). (default: 4)
Parámetro_de_Forma_para_Percentil_de_Elevación
Dialog Reference
Double
Este parámetro controla la transición valle-tierra no inundable (meseta). (default: 3)
Agregar_Capas
Dialog Reference
Boolean
Check: carga las capas a la tabla de contenido actual (ToC).
Un-Check: No carga las capas a la ToC. (Default)
Parámetro_CTr__Raster_UPME_
Dialog Reference
Raster Layer
Uno de los parámetros para la clasificación por la metodología de Beechie es el caudal
a banca llena. Este es aproximado al caudal máximo con periodo de retorno de2.33
años propuesto por la UPME en el Atlas Hidrológico de Colombia (2000). La
estimación del caudal se hace a partir de una regresión de tipo exponencial con
parámetros CTr y qTr para cada zona hidrográfica ZH (IDEAM).
Los coeficientes fueros mapeados en un archivo ráster que está disponible con la
herramienta. Para el coeficiente CTr asignar la ruta al archivo:
Qmax_Regional_UPME_CTr.tif
Parámetro_qTr__Raster_UPME_
Dialog Reference
Raster Layer
Uno de los parámetros para la clasificación por la metodología de Beechie es el caudal
a banca llena. Este es aproximado al caudal máximo con periodo de retorno de2.33
años propuesto por la UPME en el Atlas Hidrológico de Colombia (2000). La
estimación del caudal se hace a partir de una regresión de tipo exponencial con
parámetros CTr y qTr para cada zona hidrográfica ZH (IDEAM).
Los coeficientes fueros mapeados en un archivo ráster que está disponible con la
herramienta. Para el coeficiente CTr asignar la ruta al archivo:
Qmax_Regional_UPME_qTr.tif
5 FACTORES DE COMPENSACIÓN
5.1 Rareza
La rareza se define en este estudio a partir de la extensión de cada UTTL con respecto a un área de referencia, en este
sentido, se considera que una UTTL es más rara cuando el porcentaje que ocupa frente a un área de referencia (área y zona
hidrográfica, en este caso) es pequeño y es menos rara en caso contrario. Se considera entonces que UTTL con áreas muy
pequeñas con respecto al área o zona hidrográfica son más únicos y por lo tanto más raros (Grupo HTM et al., 2017). Esta
rutina estima el grado de rareza de cada UTTL en relación con las áreas y zonas hidrográficas definidas por el IDEAM
(Instituto de Hidrología y Metereología y Estudios Ambientales - IDEAM, 2013). Para la clasificación de los umbrales de
rareza se utilizaron los definidos en el estudio metodológico de TNC modificados como se consolidan en el archivo asociado
disponible en la carpeta data/ config_criteria.xlsx.
El archivo de configuración de criterios para la estimación de los factores de compensación plasmados en las tablas en el
archivo config_criteria.xlsx (adjuntado en la carpeta data) contiene los elementos que se detallan a continuación:
NASCA HBD SIMA Development Award F103363
ARCT070116-SavingGreatRivers
Agrupamiento de las Unidades Tramo Ladera que sean equivalentes considerando los criterios de
geomorfología y la información que ha sido alimentada para caracterización. El resultado serán las
Unidades Tipológicas Tramo Ladera UTTL
Tabla 2. Contenido y descripción del archivo de configuración para la estimación de los factores de compensación
HOJA
DESCRIPCIÓN
ZH_Areas
Contiene las áreas de las área y zonas hidrográficas de acuerdo con la clasificación del
IDEAM.
Rareza_Criterio_1
Contiene los valores de los umbrales inferiores y superiores para los criterios de rareza por
área hidrográfica y zona hidrográfica
Rareza_Criterio_2
Tabla con las clases de los criterios de rareza y su respectivo valor.
Representatividad
Tabla con los límites inferior y superior para cada clase (de acuerdo con SINAP) y su
respectivo valor de clase.
Especies_Sensibles
Tabla con los límites inferior y superior para cada clase y su respectivo valor de clase.
En la hoja Rareza_Criterio_1 se encuentran los datos contenidos en la Tabla 3 para el criterio de área hidrográfica y zona
hidrográfica. Los límites se consideran semiabiertos por izquierda.
Tabla 3. Escala de clasificación del nivel de unicidad para los arreglos frente el área y la zona hidrográfica
CLASE
K
AH_INF
AH_SUP_LIM_C
ERRADO
ZH_INF
ZH_SUP_LIM_C
ERRADO
Muy raro
2.0
0.0
2.5
0.0
5.0
Medianamente raro
1.5
2.5
5.0
5.0
15.0
Poco raro
1.0
5.0
100.0
15.0
100.0
La estimación del criterio se realiza entonces al calcular el área relativa de cada UTTL frente al área y zona hidrográfica y
asignar cada clase (K) de acuerdo con el valor obtenido. Por último, el promedio de las clases obtenidas (por AH y ZH) será
entonces el valor de rareza de cada UTTL.
Tabla 4. Definición de los valores de clase para el criterio de Rareza de las UTTL para la definición de factores de compensación en los
ecosistemas de agua dulce
CLASE
VALUE
Muy Raro
2.00
Raro (restringida)
1.75
Media
1.50
Común
1.25
Muy común
1.00
La herramienta permite cambiar los umbrales con los cuales se clasifica el criterio de rareza (y en general cualquier criterio)
modificando los valores en las celdas resaltadas en amarillo en el archivo config_criteria.xlsx.
5.1.1 Sintaxis
rareness (GDB_Resultados__UTTL_gdb_, Unidades_UTTL__UTTL_Basins_, Area_Hidrográfica, Raster_Zona_Hidrográfica_IDEAM,
EPSG, Archivo_Configuración__data_config_criteria_xlsx_)
Parámetro
Explicación
Tipo de Dato
GDB_Resultados__UTTL_gdb_
Dialog Reference
Workspace
Es la ruta a la GDB donde se guardan los resultados principales (Default:
UTTL.gdb)
Unidades_UTTL__UTTL_Basins_
Dialog Reference
Feature Layer
Son las unidades hidrográficas de análisis (Unidades Tramo-Ladera). (Default:
UTTL_Bains)
Area_Hidrográfica
Dialog Reference
Long
NASCA HBD SIMA Development Award F103363
ARCT070116-SavingGreatRivers
Agrupamiento de las Unidades Tramo Ladera que sean equivalentes considerando los criterios de
geomorfología y la información que ha sido alimentada para caracterización. El resultado serán las
Unidades Tipológicas Tramo Ladera UTTL
Parámetro
Explicación
Tipo de Dato
Es el código de acuerdo con la zonificación de cuencas hidrográficas del IDEAM.
Sin embargo, para la región caribe se definió utilizar el código de la subzona
hidrográfica (SZH) definido por el mismo IDEAM.
[1] CARIBE
[2] MAGDALENA – CAUCA (Por Defecto)
[3] ORINOQUÍA
[4] AMAZONAS
[5] PACÍFICO
Raster_Zona_Hidrográfica_IDEAM
Dialog Reference
Raster Layer
Es un archivo ráster que contiene las zonas hidrográficas del País de acuerdo con
la clasificación del IDEAM. Remitirse a los archivos soporte de esta herramienta en
~data/ZH_IDEAM_ENA2014.tif
. (Default: ZH_IDEAM_ENA2014.tif)
EPSG
Dialog Reference
Spatial Reference
Es el Identificador de Referencia Espacial, es un identificador estándar único que
hace referencia a un Sistema de Coordenadas concreto. Cada código, por tanto, se
asocia de forma exclusiva a un Sistema de Coordenadas. Es el EPSG del Modelo
Digital de Terreno. Por favor tener en cuenta los dominios de cada EPSG definidos
para Colombia. Apoyarse en la Figura de la descripción de la herramienta.
Área Hidrográfica 02 (Magdalena Cauca): 3116
Área Hidrográfica 03 (Orinoco): 3117 ó 3118 si la zona está cerca a Puerto Carreño
Área Hidrográfica 04 (Amazonas): 3116 ó 3117
Área Hidrográfica 05 (Pacifico): 3115
Área Hidrográfica 01 (Atrato-Sinú): 3115
Área Hidrográfica 01 (Directos Caribe): 3116
Área Hidrográfica 01 (Guajira): 3116 - 3117
Área Hidrográfica 01 (Catatumbo): 3116
Archivo_Configuración__data_config_criteria_xlsx_
Dialog Reference
File
Es un archivo Excel® llamado config_criteria.xlsx que contiene las clasificaciones
y rangos descritos en el documento
Anexo A: Técnico y metodológico Manual de
Compensaciones en ecosistemas de agua dulce por pérdida de biodiversidad para
proyectos que requieren de licenciamiento ambiental
(Grupo HTM, GOTTA
Ingeniería & TNC, 2017).
El archivo contiene las tablas que definen los rangos y categorías para cada criterio
que define el grado de compensación. De esta forma, los valores de los rangos
son susceptibles de ser modificados de acuerdo con el criterio del usuario.
(Default: data/config_criteria.xlsx).
5.2 Representatividad
El criterio de representatividad hace referencia a la identificación de la presencia de los valores de biodiversidad dentro de
un Sistema Nacional de Áreas Protegidas. Para este ejercicio, como unidades de ecosistemas de agua dulce, se realizó una
aproximación a partir de las UTTL, con el fin de determinar cuáles unidades están incluidas y en qué nivel de representación
dentro de este sistema de protección. (Grupo HTM, Gotta Ingeniería & TNC, 2017). Esta rutina estima el grado de
representatividad de las UTTL en el Sistema Nacional de Áreas Protegidas (SINAP) de acuerdo con los criterios establecidos
en el documento Anexo Técnico A. Grupo HTM, Gotta Ingeniería & TNC, 2017.
El archivo de configuración de criterios para la estimación de los factores de compensación plasmados en las tablas en el
archivo config_criteria.xlsx (adjuntado en la carpeta data) contiene los elementos que se detallan a continuación:
Tabla 5. Contenido y descripción del archivo de configuración para la estimación de los factores de compensación
HOJA
DESCRIPCIÓN
ZH_Areas
Contiene las áreas de las área y zonas hidrográficas de acuerdo con la clasificación del
IDEAM.
Rareza_Criterio_1
Contiene los valores de los umbrales inferiores y superiores para los criterios de rareza por
área hidrográfica y zona hidrográfica
Rareza_Criterio_2
Tabla con las clases de los criterios de rareza y su respectivo valor.
NASCA HBD SIMA Development Award F103363
ARCT070116-SavingGreatRivers
Agrupamiento de las Unidades Tramo Ladera que sean equivalentes considerando los criterios de
geomorfología y la información que ha sido alimentada para caracterización. El resultado serán las
Unidades Tipológicas Tramo Ladera UTTL
HOJA
DESCRIPCIÓN
Representatividad
Tabla con los límites inferior y superior para cada clase (de acuerdo con SINAP) y su
respectivo valor de clase.
Especies_Sensibles
Tabla con los límites inferior y superior para cada clase y su respectivo valor de clase.
En la hoja Representatividad se encuentran los datos contenidos en la Tabla 5 para el criterio de representatividad. Los
límites se consideran semiabiertos por izquierda.
Tabla 6. Definición de los puntajes para el criterio de Representatividad
Clases
Inferior
Superior
Value
No RP
0
1
2.00
Baja
1
6
1.75
Media
6
12
1.50
Alta
12
24
1.25
Muy Alta
24
100
1.00
La herramienta permite cambiar los umbrales con los cuales se clasifica el criterio de representatividad (y en general
cualquier criterio) modificando los valores en las celdas resaltadas en amarillo en el archivo config_criteria.xlsx.
5.2.1 Sintaxis
representativity (UTTL_Basins, ID_UTTL__Name_, Área_Protegidas__RUNAP_, EPSG, Tamaño_de_Pixel__metros_,
Archivo_Configuración__data_config_criteria_xlsx_)
Parámetro
Explicación
Tipo de
Dato
UTTL_Basins_
Dialog Reference
Feature
Layer
Son las unidades hidrográficas de análisis (Unidades Tramo-Ladera). (Default: UTTL_Bains)
ID_UTTL__Name_
Dialog Reference
Field
Es un campo de la tabla de atributos de las UTTL con el identificador único. (Default: Name)
Área_Protegidas__RUNAP_
Dialog Reference
Feature
Layer
El Registro Único Nacional de Áreas Protegidas – RUNAP, es la herramienta creada por el
Decreto 2372 de 2010 en la cual cada una de las Autoridades Ambientales registra las áreas
protegidas de su jurisdicción, con el fin de tener un consolidado como País de las áreas que
conforman el Sistema Nacional de Áreas Protegidas – SINAP.
Los reportes de la información que reposa en el RUNAP, de las áreas protegidas del SINAP
pueden ser consultados en el enlace http://runap.parquesnacionales.gov.co/cifras",
seleccionando la pestaña Autoridades Ambientales o Departamentos, procediendo a dar clic en la
Autoridad Ambiental, luego en el área protegida de su interés.
Este argumento hace referencia al archivo en formato shapefile del RUNAP. (Default:
~data/RUNAP.shp)
EPSG
Dialog Reference
Spatial
Reference
Es el Identificador de Referencia Espacial, es un identificador estándar único que hace referencia
a un Sistema de Coordenadas concreto. Cada código, por tanto, se asocia de forma exclusiva a
un Sistema de Coordenadas. Es el EPSG del Modelo Digital de Terreno. Por favor tener en
cuenta los dominios de cada EPSG definidos para Colombia. Apoyarse en la Figura de la
descripción de la herramienta.
Área Hidrográfica 02 (Magdalena Cauca): 3116
Área Hidrográfica 03 (Orinoco): 3117 ó 3118 si la zona está cerca a Puerto Carreño
Área Hidrográfica 04 (Amazonas): 3116 ó 3117
Área Hidrográfica 05 (Pacifico): 3115
Área Hidrográfica 01 (Atrato-Sinú): 3115
Área Hidrográfica 01 (Directos Caribe): 3116
Área Hidrográfica 01 (Guajira): 3116 - 3117
Área Hidrográfica 01 (Catatumbo): 3116
Tamaño_de_Pixel__metros_
Dialog Reference
Long
El archivo vectorial del RUNAP es rasterizado para ejecutar una estadística zonal en base a las
UTTL. El tamaño de pixel es el tamaño de pixel en metros que se le asignará al archivo ráster del
RUNAP. (Default: 93 metros)
NASCA HBD SIMA Development Award F103363
ARCT070116-SavingGreatRivers
Agrupamiento de las Unidades Tramo Ladera que sean equivalentes considerando los criterios de
geomorfología y la información que ha sido alimentada para caracterización. El resultado serán las
Unidades Tipológicas Tramo Ladera UTTL
Parámetro
Explicación
Tipo de
Dato
Archivo_Configuración__data_config_criteria_xlsx_
Dialog Reference
File
Es un archivo Excel® llamado config_criteria.xlsx que contiene las clasificaciones y rangos
descritos en el documento
Anexo A: Técnico y metodológico Manual de Compensaciones en
ecosistemas de agua dulce por pérdida de biodiversidad para proyectos que requieren de
licenciamiento ambiental
(Grupo HTM, GOTTA Ingeniería & TNC, 2017).
El archivo contiene las tablas que definen los rangos y categorías para cada criterio que define el
grado de compensación. De esta forma, los valores de los rangos son susceptibles de ser
modificados de acuerdo con el criterio del usuario. (Default: data/config_criteria.xlsx).
5.3 Especies Sensibles
Este criterio busca establecer un mayor puntaje a aquellas áreas donde se tiene evidencia, de carácter nacional, de especies
que pueden ser índices importantes para biodiversidad (tasas de extinción, colonización), funcionamiento dentro del
ecosistema (los prochilodontidos tienen la capacidad de afectar sustancialmente todo el presupuesto bioenergético fluvial y
por ende son consideraros como “ingenieros de los ecosistemas” se consideran los ingenieros de los ecosistemas fluviales
por el flujo de energía durante la subienda), cambio climático (re-estructuración de ensamblajes por cambios del régimen
térmico en los próximos años), uso y aprovechamientos (pesca artesanal y de subsistencia), cambios poblacionales
inesperados entre otros (Flecker, 1996; Taylor, 2006).
El archivo de configuración de criterios para la estimación de los factores de compensación plasmados en las tablas en el
archivo config_criteria.xlsx (adjuntado en la carpeta data) contiene los elementos que se detallan a continuación:
Tabla 7. Contenido y descripción del archivo de configuración para la estimación de los factores de compensación
HOJA
DESCRIPCIÓN
ZH_Areas
Contiene las áreas de las área y zonas hidrográficas de acuerdo con la clasificación del
IDEAM.
Rareza_Criterio_1
Contiene los valores de los umbrales inferiores y superiores para los criterios de rareza por
área hidrográfica y zona hidrográfica
Rareza_Criterio_2
Tabla con las clases de los criterios de rareza y su respectivo valor.
Representatividad
Tabla con los límites inferior y superior para cada clase (de acuerdo con SINAP) y su
respectivo valor de clase.
Especies_Sensibles
Tabla con los límites inferior y superior para cada clase y su respectivo valor de clase.
En la hoja Especies_Sensibles se encuentran los datos contenidos en la Tabla 8 para el criterio de Especies Sensibles. Los
límites se consideran semiabiertos por izquierda.
Tabla 8. Definición de los puntajes para el criterio de Representatividad
Clases
Inferior
Superior
Value
Baja
0
10
1
Media
10
50
2
Alta
50
100
3
La herramienta permite cambiar los umbrales con los cuales se clasifica el criterio de Especies (y en general cualquier
criterio) modificando los valores en las celdas resaltadas en amarillo en el archivo config_criteria.xlsx.
5.3.1 Sintaxis
species (UTTL_Basins, ID_UTTL__Name_, EPSG, Raster_Especies_Sensibles, Archivo_Configuración__data_config_criteria_xslx_)
NASCA HBD SIMA Development Award F103363
ARCT070116-SavingGreatRivers
Agrupamiento de las Unidades Tramo Ladera que sean equivalentes considerando los criterios de
geomorfología y la información que ha sido alimentada para caracterización. El resultado serán las
Unidades Tipológicas Tramo Ladera UTTL
Parámetro
Explicación
Tipo de Dato
UTTL_Basins
Dialog Reference
Feature Layer
Son las unidades hidrográficas de análisis (Unidades Tramo-Ladera). (Default:
UTTL_Bains)
ID_UTTL__Name_
Dialog Reference
Field
Es un campo de la tabla de atributos de las UTTL con el identificador único. (Default:
Name)
EPSG
Dialog Reference
Spatial Reference
Es el Identificador de Referencia Espacial, es un identificador estándar único que hace
referencia a un Sistema de Coordenadas concreto. Cada código, por tanto, se asocia
de forma exclusiva a un Sistema de Coordenadas. Es el EPSG del Modelo Digital de
Terreno. Por favor tener en cuenta los dominios de cada EPSG definidos para
Colombia. Apoyarse en la Figura de la descripción de la herramienta.
Área Hidrográfica 02 (Magdalena Cauca): 3116
Área Hidrográfica 03 (Orinoco): 3117 ó 3118 si la zona está cerca a Puerto Carreño
Área Hidrográfica 04 (Amazonas): 3116 ó 3117
Área Hidrográfica 05 (Pacifico): 3115
Área Hidrográfica 01 (Atrato-Sinú): 3115
Área Hidrográfica 01 (Directos Caribe): 3116
Área Hidrográfica 01 (Guajira): 3116 - 3117
Área Hidrográfica 01 (Catatumbo): 3116
Raster_Especies_Sensibles
Dialog Reference
Raster Layer
Es el archivo ráster con la información poderada de la sensibilidad de las especies
para cada área hidrográfica. La informaicón se encuentra en la carpeta asociada a
esta herramienta en
~data/especies_sensibles/{01}CutEcoAcua.tif
, donde 01 es el
nombre del área hidrográfica. (Default:
~
data/especies_sensibles/{01}CutEcoAcua.tif)
Archivo_Configuración__data_config_criteria_xslx_
Dialog Reference
File
Es un archivo Excel® llamado config_criteria.xlsx que contiene las clasificaciones y
rangos descritos en el documento
Anexo A: Técnico y metodológico Manual de
Compensaciones en ecosistemas de agua dulce por pérdida de biodiversidad para
proyectos que requieren de licenciamiento ambiental
(Grupo HTM, GOTTA Ingeniería
& TNC, 2017).
El archivo contiene las tablas que definen los rangos y categorías para cada criterio
que define el grado de compensación. De esta forma, los valores de los rangos son
susceptibles de ser modificados de acuerdo con el criterio del usuario. (Default:
data/config_criteria.xlsx).
5.4 Índice de Conectividad Dendrítica
El grado de conectividad explica en qué sitios esta fragmentación puede ser más grave debido a la cantidad de unidades
que pueden desconectarse o fragmentarse por la construcción de un proyecto. Una medida de disponibilidad de hábitat que
ha sido recientemente presentado por Cote (Cote, Kehler, Bourne, & Wiersma, 2009) es el "índice de conectividad dendrítica"
(ICD). Perkin y Gido (Perkin & Gido, 2012) han demostrado que la asignación de medidas cuantitativas de conectividad
puede utilizarse para predecir la respuesta de la biodiversidad de una corriente a la fragmentación artificial. En este orden
de ideas, se reconoce la conectividad de la corriente como un sistema jerárquico dentro de la escala de la red en su conjunto;
donde la presencia de barreras (natural o antropogénica) afecta su continuidad.
5.4.1 Sintaxis
dci (GDB_Resultados__UTTL_gdb_, Raster_de_Dirección_de_Flujo__Fdr_, Unidades_UTTL__UTTL_Basins_,
Nombre_Archivo_de_Salida__DCI_)
Parámetro
Explicación
Tipo de Dato
GDB_Resultados__UTTL_gdb_
Dialog Reference
Workspace
Es la ruta a la GDB donde se guardan los resultados principales (Default: UTTL.gdb)
Raster_de_Dirección_de_Flujo__Fdr_
Dialog Reference
Raster Layer
Es el archivo ráster con la información de los flujos drenaje. (Default: Fdr)
Unidades_UTTL__UTTL_Basins_
Dialog Reference
Feature Layer
Son las unidades hidrográficas de análisis (Unidades Tramo-Ladera). (Default: UTTL_Bains)
Nombre_Archivo_de_Salida__DCI_
Dialog Reference
String
NASCA HBD SIMA Development Award F103363
ARCT070116-SavingGreatRivers
Agrupamiento de las Unidades Tramo Ladera que sean equivalentes considerando los criterios de
geomorfología y la información que ha sido alimentada para caracterización. El resultado serán las
Unidades Tipológicas Tramo Ladera UTTL
Parámetro
Explicación
Tipo de Dato
El ICD es la relación entre la longitud de la red de drenaje acumulada hasta la unidad de
segmentación (l) sobre la longitud de drenaje acumulada hasta donde se identifique que hay
migraciones potadromas (L).
Debido a las restricciones de información, en la presente versión y manual se propone acercarse al
valor del denominador utilizando la longitud de red hasta su salida al mar.
Es el nombre del archivo ráster de salida con la estimación del índice de conectividad dendrítica.
(Default: dci)
5.5 Factor de Compensación
Estima el factor de compensación para cada UTTL en base a los criterios seleccionados de:
• Rareza,
• Representatividad,
• Especies Sensibles,
• Conectividad Dendrítica.
Basado en la metodología propuesta por Grupo HTM, Gotta Ingeniería TNC (Grupo HTM et al., 2017)
5.5.1 Sintaxis
factores (UTTL_Basins, Criterios_de_Compensación, Guardar_Archivo_en_Formato_Raster, {Nombre_Archivo_Raster})
Parámetro
Explicación
Tipo de Dato
UTTL_Basins
Dialog Reference
Feature Class
Son las unidades hidrográficas de análisis (Unidades Tramo-Ladera). (Default: UTTL_Bains).
Criterios_de_Compensación
Dialog Reference
Multiple Value
Son los campos con los criterios de compensación a incluir en el cálculo del factor. El factor
corresponde a la sumatoria de los criterios de compensación.
Rareza-[Rareza],
Representatividad-[Reps_Value],
Especies Sensibles-[sp_value],
Conectividad Dendritica-[dci].
Guardar_Archivo_en_Formato_Raster
Dialog Reference
Boolean
Seleccione si desea guardar en formato ráster los resultados del factor de compensación. Por defecto:
True. El tamaño de celda del archivo ráster de salida será el mismo que los demás archivos matriciales
utilizados en el proceso (Internamente el mismo tamaño del archivo de acumulación de flujo - fac).
Nombre_Archivo_Raster (Optional)
Dialog Reference
String
Es el nombre que se le dará al archivo matricial de salida con los valores del factor de compensación
como valor de celda. De acuerdo con la metodología el valor de la celda varía entre 0 - 10. Por
defecto: Factores_Compensacion.
6 RESULTADOS
Los resultados de la operación de la herramienta son almacenados en archivos GeoDataBase de ArcGis, en donde podrán
ser consultados, graficados y ploteados si así se requiere. Una salida para los factores de compensación para Colombia se
presenta en la figura a continuación.
NASCA HBD SIMA Development Award F103363
ARCT070116-SavingGreatRivers
Agrupamiento de las Unidades Tramo Ladera que sean equivalentes considerando los criterios de
geomorfología y la información que ha sido alimentada para caracterización. El resultado serán las
Unidades Tipológicas Tramo Ladera UTTL

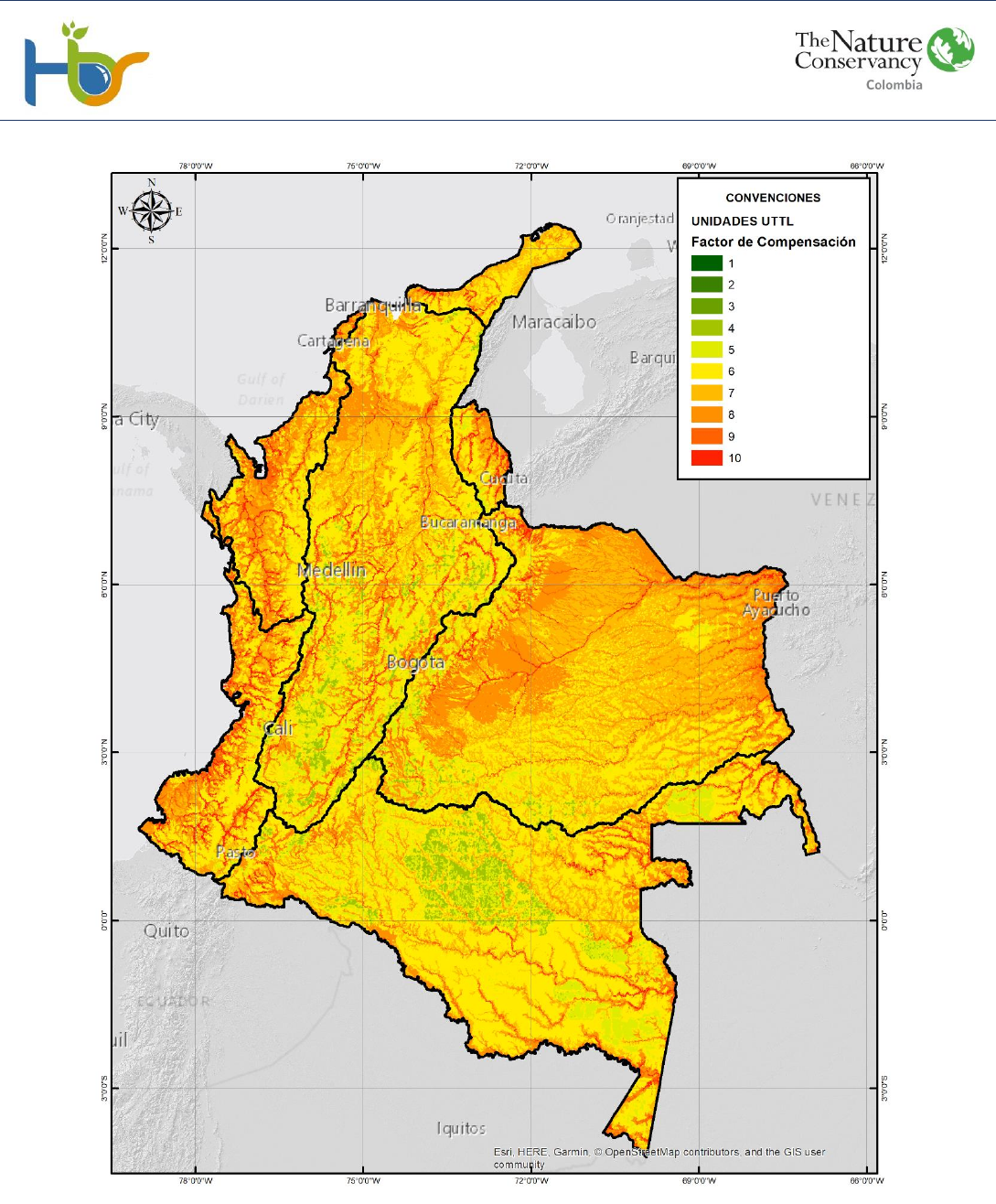

Figura 5. Factores de compensación en ecosistemas de agua dulce para Colombia.
NASCA HBD SIMA Development Award F103363
ARCT070116-SavingGreatRivers
Agrupamiento de las Unidades Tramo Ladera que sean equivalentes considerando los criterios de
geomorfología y la información que ha sido alimentada para caracterización. El resultado serán las
Unidades Tipológicas Tramo Ladera UTTL
7 BIBLIOGRAFÍA
Beechie, T. J., Liermann, M., Pollock, M. M., Baker, S., & Davies, J. (2006). Channel pattern and river-floodplain dynamics
in forested mountain river systems.
Geomorphology
,
78
(1–2), 124–141.
https://doi.org/10.1016/j.geomorph.2006.01.030
Conrad, O., Bechtel, B., Bock, M., Dietrich, H., Fischer, E., Gerlitz, L., … Böhner, J. (2015). System for Automated
Geoscientific Analyses (SAGA) v. 2.1.4.
Geoscientific Model Development
,
8
(7), 1991–2007.
https://doi.org/10.5194/gmd-8-1991-2015
Cote, D., Kehler, D. G., Bourne, C., & Wiersma, Y. F. (2009). A new measure of longitudinal connectivity for stream networks.
Landscape Ecology
,
24
(1), 101–113. https://doi.org/10.1007/s10980-008-9283-y
Flecker, A. S. (1996). Ecosystem Engineering by a Dominant Detritivore in a Diverse Tropical Stream.
Ecology
,
77
(6), 1845–
1854. https://doi.org/10.2307/2265788
Flores, A. N., Bledsoe, B. P., Cuhaciyan, C. O., & Wohl, E. E. (2006). Channel-reach morphology dependence on energy,
scale, and hydroclimatic processes with implications for prediction using geospatial data.
Water Resources Research
,
42
(6). https://doi.org/10.1029/2005WR004226
Gallant, J. C., & Dowling, T. I. (2003). A multiresolution index of valley bottom flatness for mapping depositional areas.
Water
Resources Research
,
39
(12), 14. https://doi.org/10.1029/2002WR001426
Grupo HTM, Gotta Ingeniería Ltda., & TNC. (2017).
Anexo A: Técnico y metodológico Manual de Compensaciones en
ecosistemas de agua dulce por pérdida de biodiversidad para proyectos que requieren de licenciamiento ambiental
.
Bogota, D.C.
Instituto de Hidrología y Metereología y Estudios Ambientales - IDEAM. (2013).
Zonificación y codificación de unidades
hidrográficas e hidrogeológicas de Colombia
. Bogota, Colombia. Retrieved from
https://www.google.com.co/url?sa=t&rct=j&q=&esrc=s&source=web&cd=1&cad=rja&uact=8&ved=0ahUKEwit0-
O1z5DLAhVI4CYKHVyYCXQQFggaMAA&url=http%3A%2F%2Fdocumentacion.ideam.gov.co%2Fopenbiblio%2Fbvirtual%
2F022655%2FMEMORIASMAPAZONIFICACIONHIDROGRAFICA.pdf&usg=AFQj
Perkin, J. S., & Gido, K. B. (2012). Fragmentation alters stream fish community structure in dendritic ecological networks.
Ecological Applications
,
22
(8), 2176–2187. https://doi.org/10.1890/12-0318.1
Queiroz, G. L., Salamuni, E., & Nascimento, E. R. (2015). Knickpoint finder: A software tool that improves neotectonic
analysis.
Computers and Geosciences
,
76
(March), 80–87. https://doi.org/10.1016/j.cageo.2014.11.004
Taylor, B. W. (2006). Loss of a Harvested Fish Species Disrupts Carbon Flow in a Diverse Tropical River.
Science
,
313
(5788),
833–836. https://doi.org/10.1126/science.1128223
UPME, & UNAL Sede Medellin. (2000).
Atlas Hidrológico de Colombia
. Medellín, Colombia.
