Таймер позволяет управлять реле по расписанию в любой день недели. Расписание
составляется в удобной форме в программе на ПК, и записывается в память таймера через
порт USB. Реальное время таймера синхронизируется в системным временем персонального
компьютера. В устройство встроена резервная батарея бесперебойного хода часов в течение
года.
Примеры использования:
Управление электрическим обогревателем или теплыми полами. Обогреватель будет
включаться в заданное время. Например - включение за час до прихода владельца и
выключение поздно вечером, затем включение за полчаса до пробуждения и выключение в
момент ухода на работу.
Автополив растений. Для регулярного увлажнения грунта на участке во время отпуска или
командировки.
Аквариум: управление светом и подачей воздуха в аквариумах (например, таймер будет
включать / отключать воздух в аквариуме каждые 2 часа).
Имитация присутствия: при долгом отсутствии хозяев дома таймер может имитировать
эффект присутствия (к нескольким запрограммированным таймерам можно подключить
разные нагрузки - светильники в комнатах, радиоприемник, телевизор и другие приборы,
которые будут автоматически включаться и отключаться в заданное время).
Утреннее включение бытовых приборов: чайники, кофеварки, увлажнители воздуха... Можно
использовать прибор в качестве будильника (подключив к таймеру любое
электрооборудование: ТВ, магнитолу, радиоприемник, свет).
Освещение на улице или во дворе, по расписанию. С помощью таймера можно организовать
использование электроприборов только в ночное время суток. В квартирах с многотарифным
учетом электричества, что значительно сократит расходы на электроэнергию.
Освещением рекламных баннеров, щитов, фасадов зданий, уличных витрин магазинов.
Технические характеристики
• Цикл работы - недельный (7 дней)
• Шаг установки - 1 мин.
• Количество ячеек в одном дне (on/off) - 32
• Время автономной работы часов - 1 год.
• Потребляемая мощность - не более 1 Вт
• Напряжение питания DC – 5В
• Настройка – USB ПК
• Синхронизация часов – системное время ПК
• Формат файла расписания - .txt
• Размер платы мм – 50,8 x 50,8 x 10,0
Схема
Таймер собран на микроконтроллере STM32F042K6T6 с аппаратным USB. В качестве часов
реального времени используется микросхема DS3231SN+. Это сверхточные RTC с
интерфейсом I2C, ТСХО и внутренним резонатором. Расписание работы таймера
записывается и хранится в энергонезависимой памяти емкостью 64Кбит M95640-WMN6P.
Порт USB защищён USBLC6. Индикация времени и режимов работы выведена на четыре
семисегментных светодиодных индикатора в SMD корпусах и светодиод.
Подключение
Управляющий выход таймера можно подключить двумя способами. Через оптопару
обеспечивающую гальваническую развязку. Непосредственно с уровнями управляющего
сигнала 3,3В или TTL 5В.

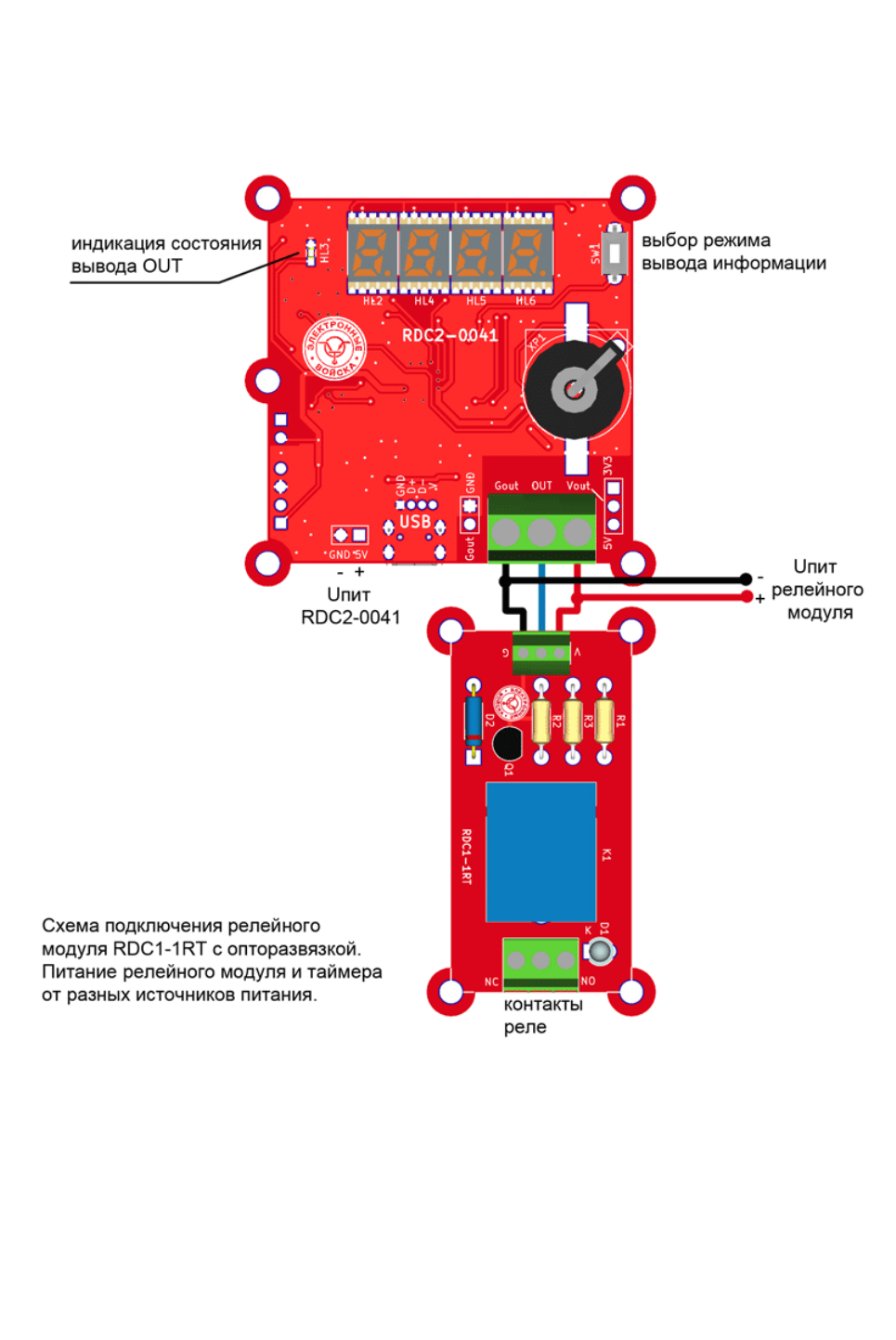

Схема включения с опторазвязкой. На примере одноканального релейного модуля RDC1-1RT.

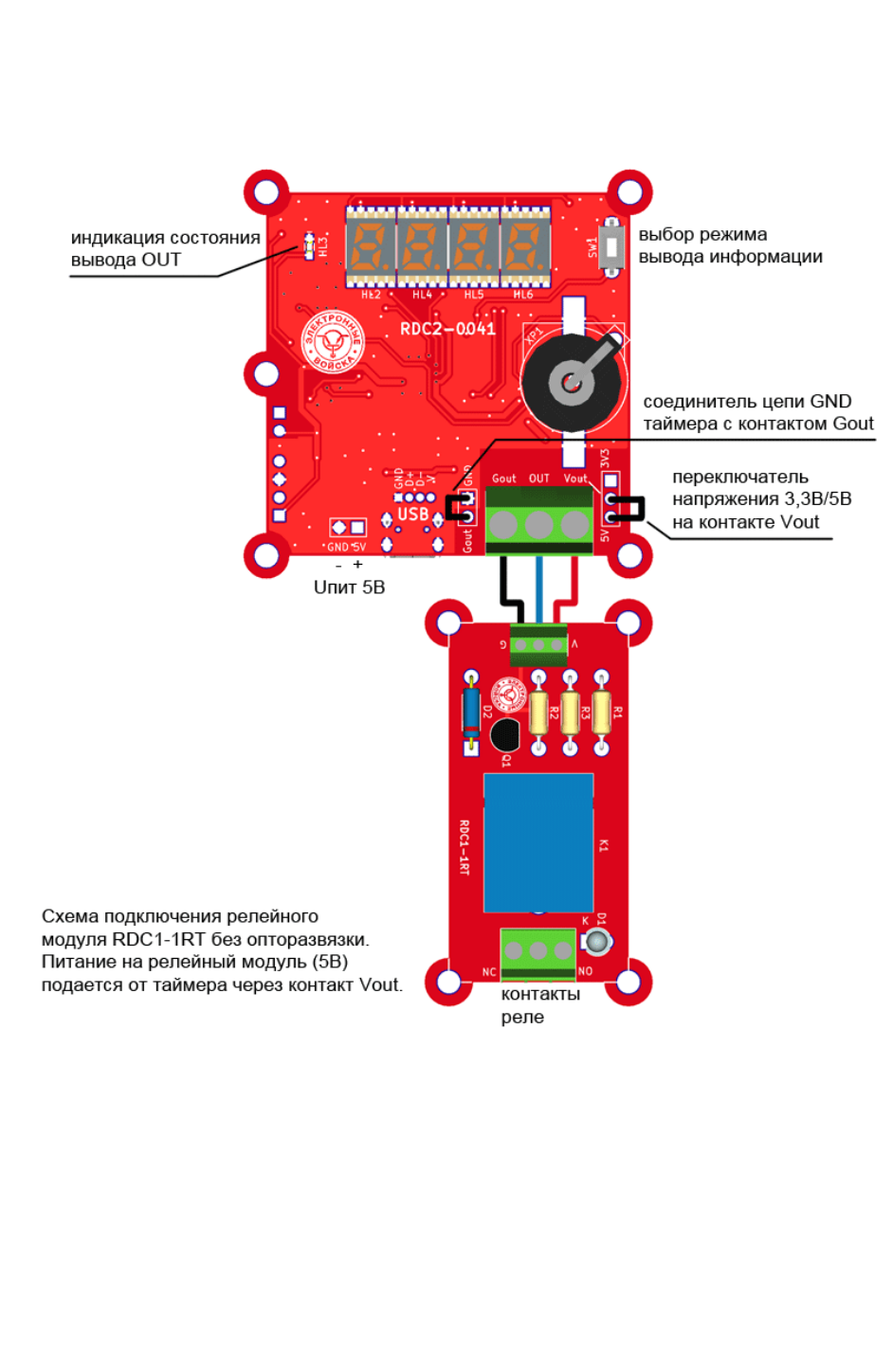

Схема включения без опторазвязки.
Работа с программным обеспечением.
Все настройки таймера производятся с помощью специального ПО. Для корректной работы
программы необходимо сначала подключить таймер к порту USB, а затем запустить оболочку
RDC2-0041.
Если вы собираете таймер самостоятельно, то прошивать его нужно с помощью бесплатной
утилиты DfuSeDemo. Инструкцию по прошивке найдете на github или нашем сайте в разделе
документация.
Установка внутренних часов.
Установите в батарейный отсек элемент питания CR1220. Подключите устройство к порту
USB и затем откройте программу настройки. В пункте меню «Сервис» наступите на строчку
«Настройка времени».

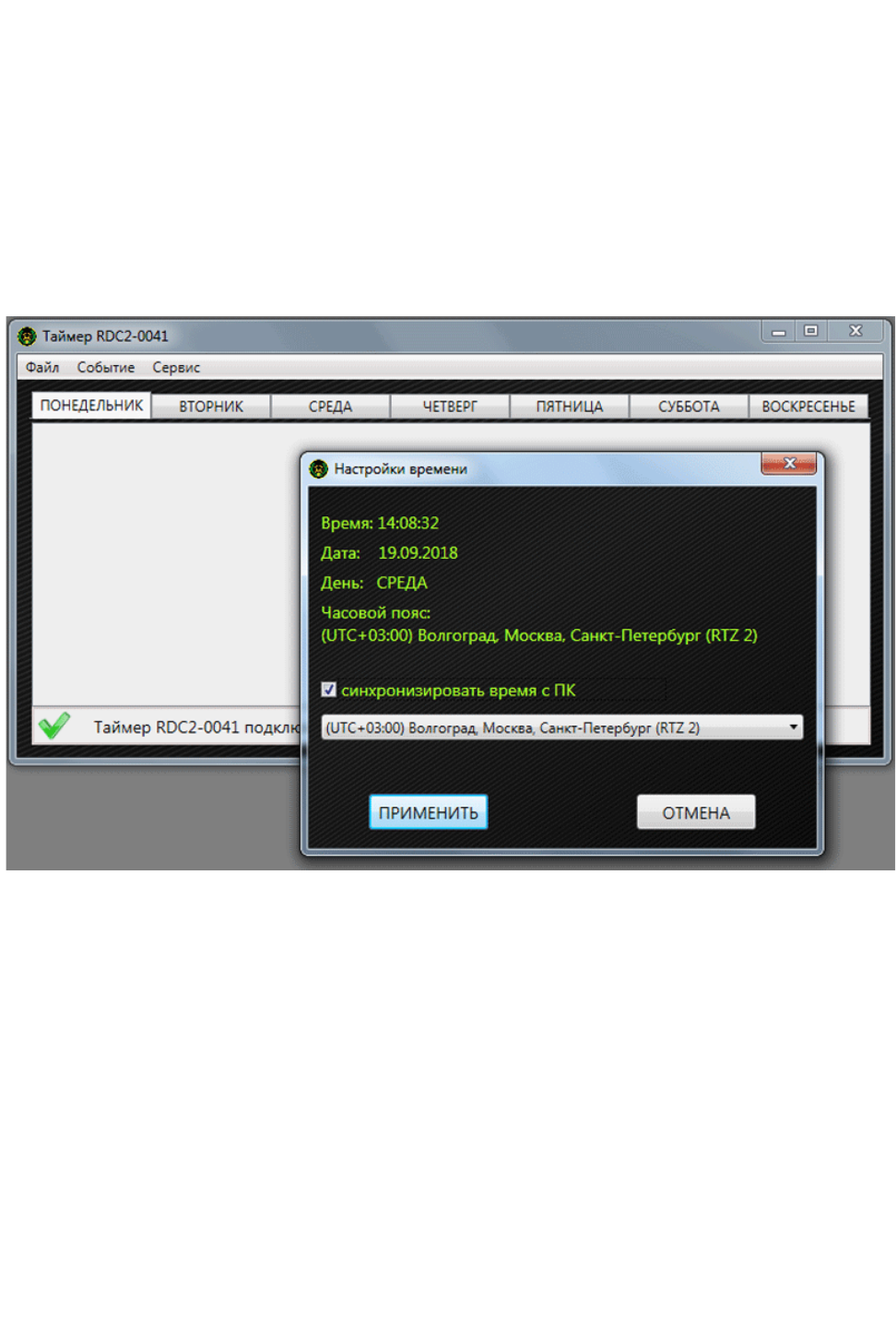

Откроется окно синхронизации времени. В нём выберите часовой пояс, свой или тот в
который вы захотите отправить устройство для установки. Установите галочку в чекбокс
«Синхронизировать время с ПК» и нажмите кнопку «Применить». Микросхема RTC настроится
на время ПК и на индикаторах таймера отобразится текущее время.
Расписание событий.

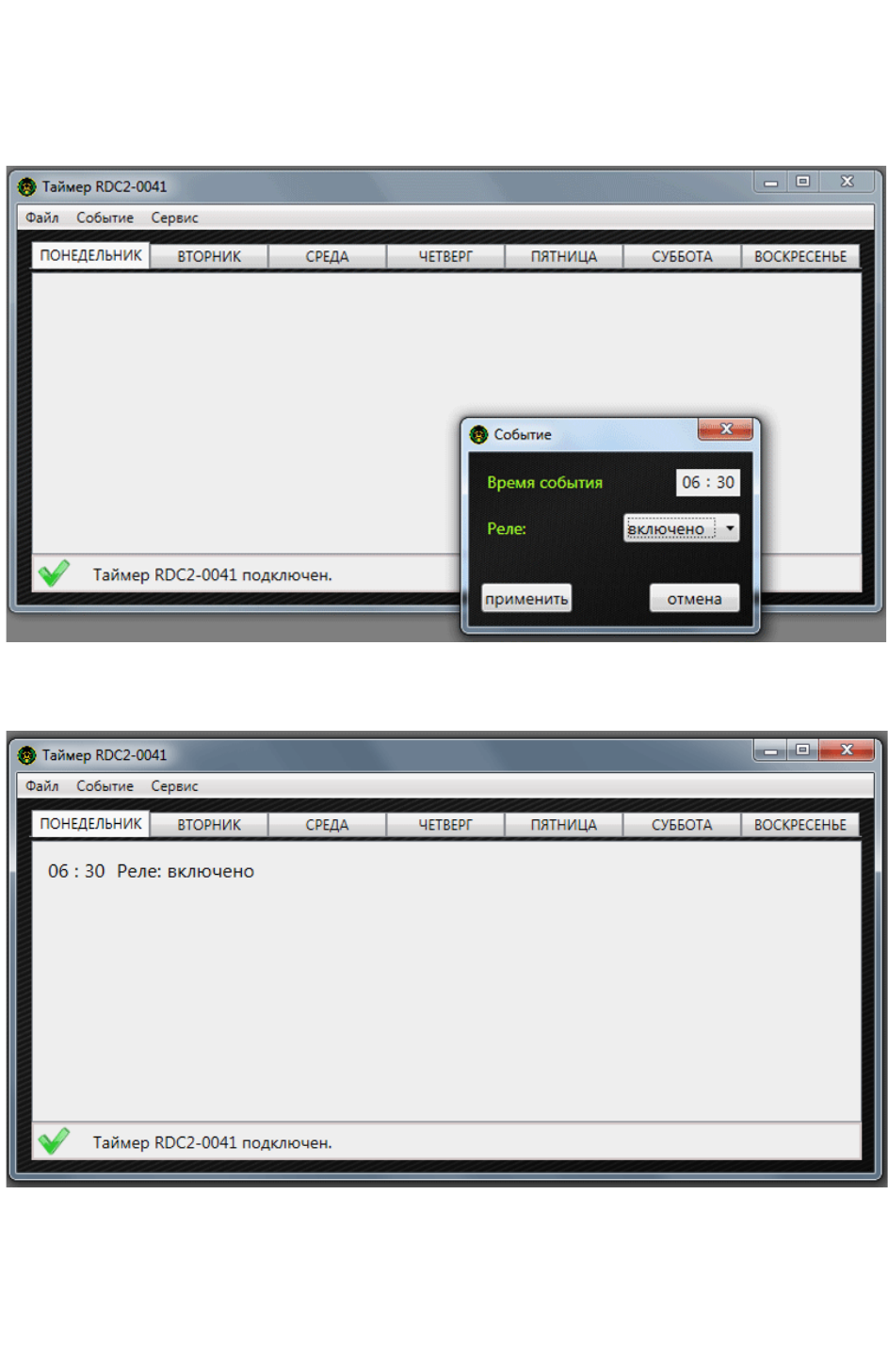

На главном поле программы выберите день недели. Затем переходите в пункт меню
«Событие». Выберите «Создать». Откроется окно «Событие». Установите время события и
выберите действие реле – «Отключено», «Включено». После нажатия кнопки «Применить»
событие отобразится в выбранном дне недели. Минимальное время между событиями – 1
минута.
Затем переключайтесь на следующий день недели и заполняйте его событиями.
В каждом дне можно установить до 32 событий.
События можно редактировать, копировать и затем вставлять в другой день недели. Если
нужно очистить расписание от всех событий нажмите «Удалить все события». При этом
события удаляться только из расписания не из устройства. При необходимости можно
сохранить расписание в формате .txt или загрузить сохранённое. Пункт меню «Файл». При
необходимости можно внести изменения непосредственно в сохранённый файл и снова
загрузить расписание в устройство.

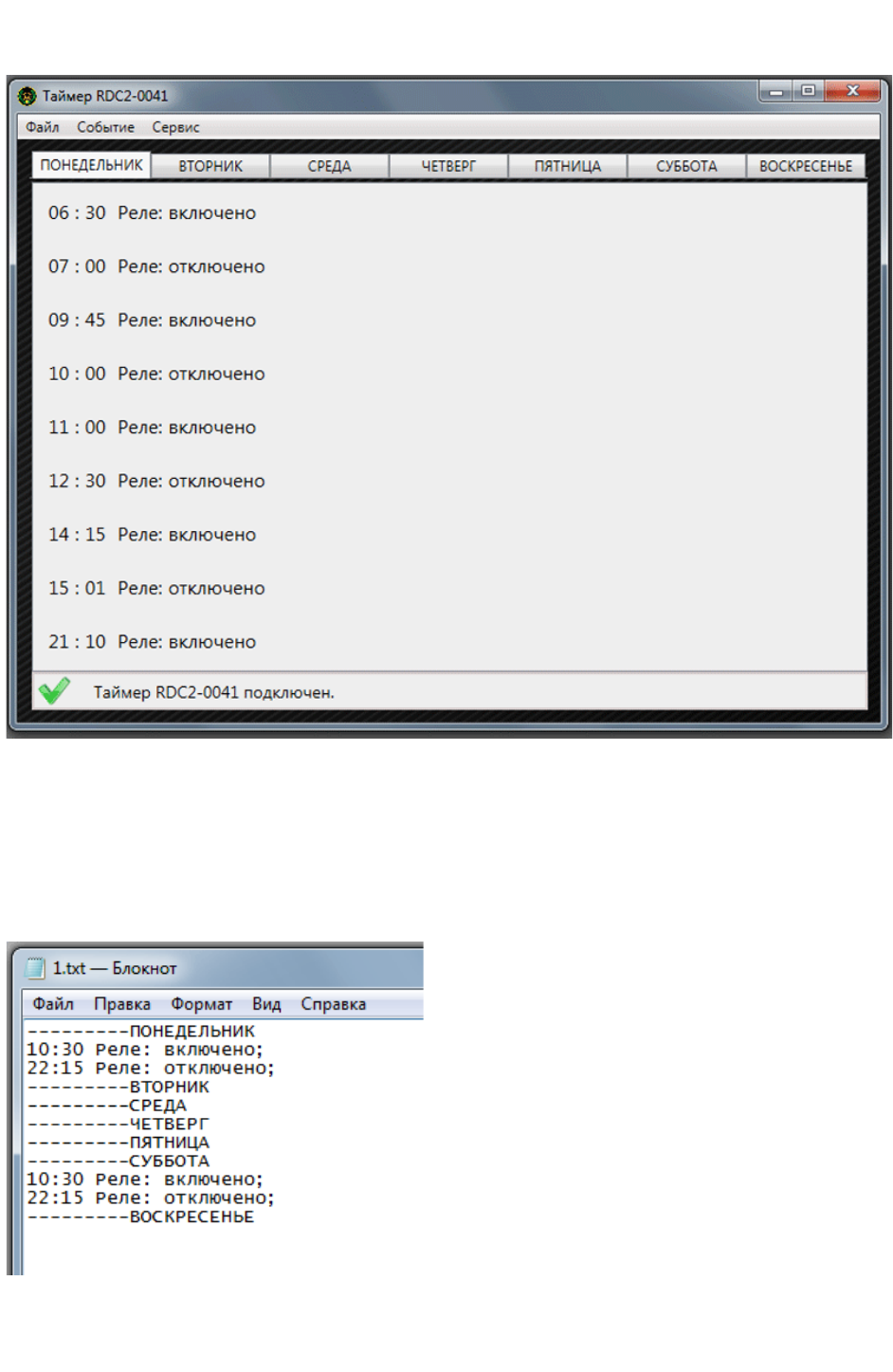

Формат файла
После заполнения расписания событиями откройте пункт меню «Сервис» и «Загрузите все
события в устройство». Отключайте устройство от USB. Таймер готов к работе!
Индикация
Кнопка с правой стороны от дисплея переключает индикатор в один из четырёх режимов
отображения.
1. Показывает текущее время. Разделительная точка включается раз в секунду.
2. Показывает отсчет времени до начала следующего события. Разделительная точка
быстро моргает. Если до начала события больше чем 99 часов на дисплее
отображаются только часы, а вместо минут символ - h
3. Если расписание не заполнено на дисплее отображаются четыре прочерка.
4. Дисплей выключен.
