RK3399 4.4
2018-06-08 V1.0 Elaine 第一次临时版本发布
Rockchip
发布版本：1.0
作者邮箱：zhangqing@rock-chips.com
日期：2018.6
文件密级：公开资料
本文档（本指南）主要适用于以下工程师：
技术支持工程师
软件开发工程师
Rockchip
1
1.1 CRU时钟配置
1.1.1 CRU时钟树
1.1.2 配置一些时钟常开
1.1.3 CLK ID获取
1.1.4 PLL时钟配置
1.1.5 CLK_TIMER时钟配置
1.1.6 总线时钟配置
1.1.7 FCLK_CM0S时钟配置
1.1.8 CLK_I2C时钟配置
1.1.9 CLK_SPI时钟配置
1.1.10 CLK_UART时钟配置
1.1.11 CLK_EMMC、CLK_SDIO、CLK_SDMMC时钟配置
1.1.12 显示相关VOP、HDCP、EDP跟ISP时钟配置
1.1.13 视频编解码VDU、RGA、CODEC、IEP相关时钟配置
1.1.14 USB相关时钟配置
1.1.15 CIF相关时钟配置
1.2 PMUCRU时钟配置

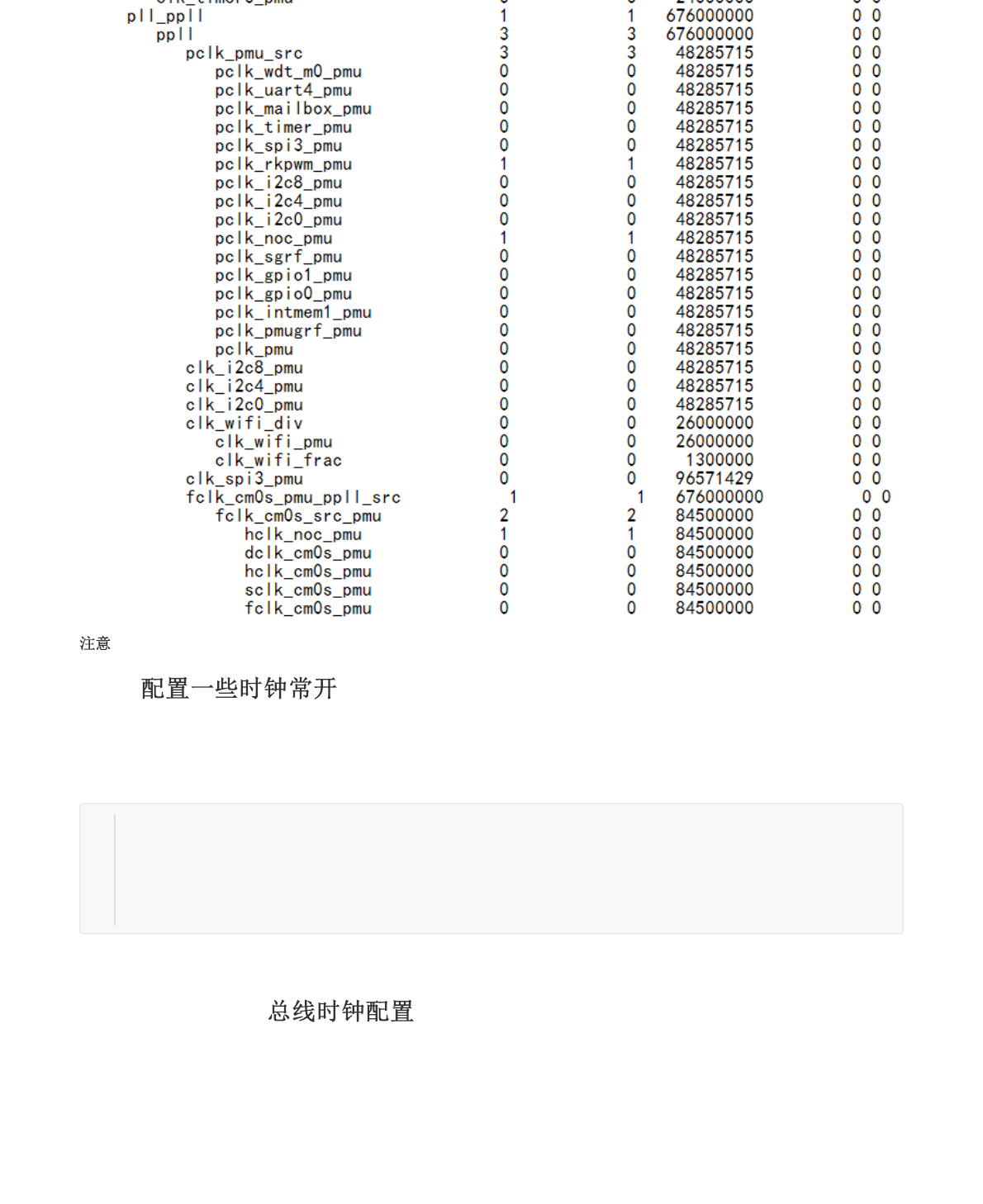

1.2.1 PMUCRU时钟树
1.2.2 配置一些时钟常开
1.2.3 PCLK_PMU总线时钟配置
1.2.4 PMU_M0时钟配置
1.2.5 PMU总线时钟配置
1.2.6 PMU_I2C时钟配置
1.2.7 PMU_SPI时钟配置
1.2.8 PMU_WIFI时钟配置
1.2.9 PMU_UART4时钟配置
2
2.1 普通的父子关系

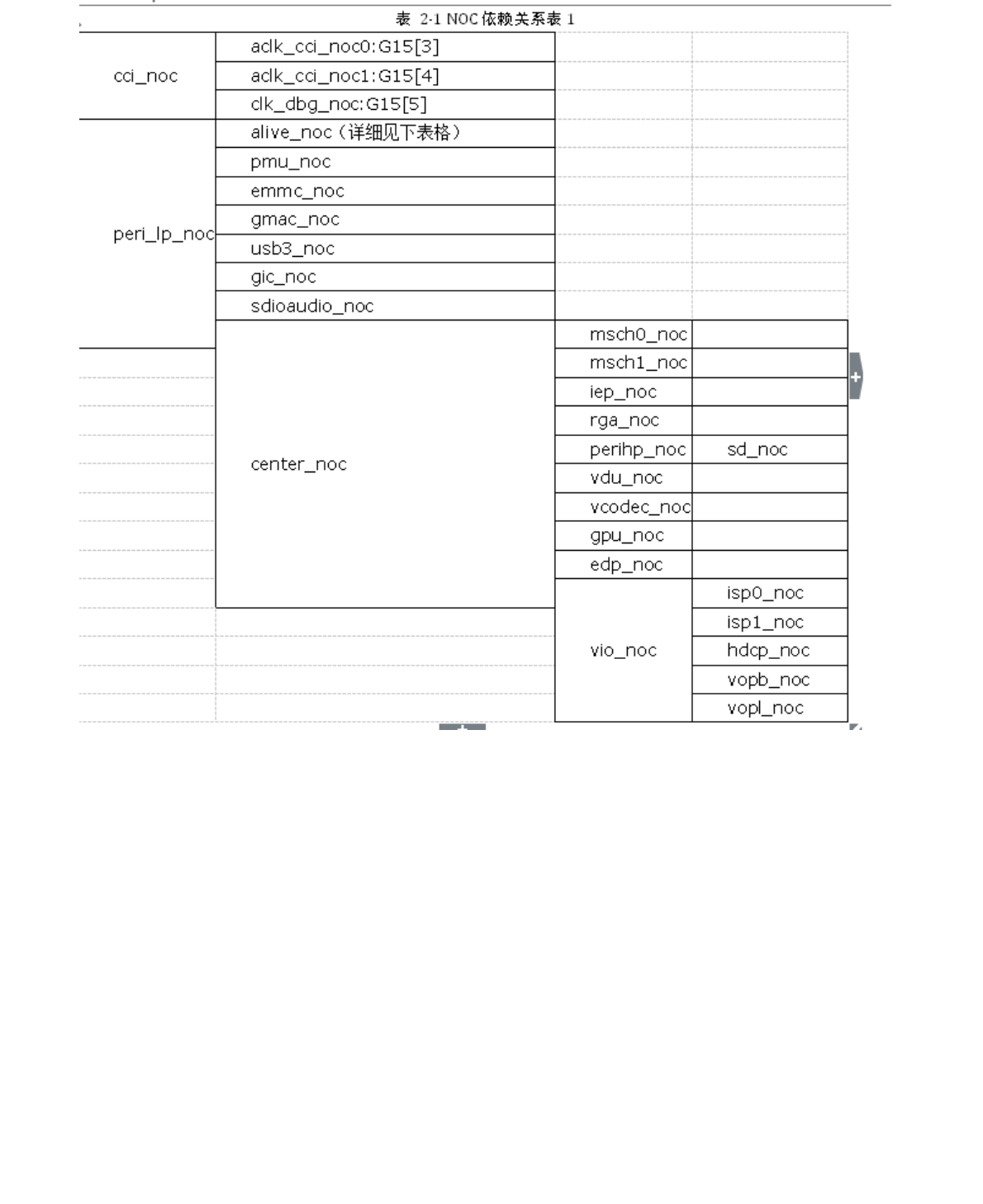

2.2 不同模块间NOC复用

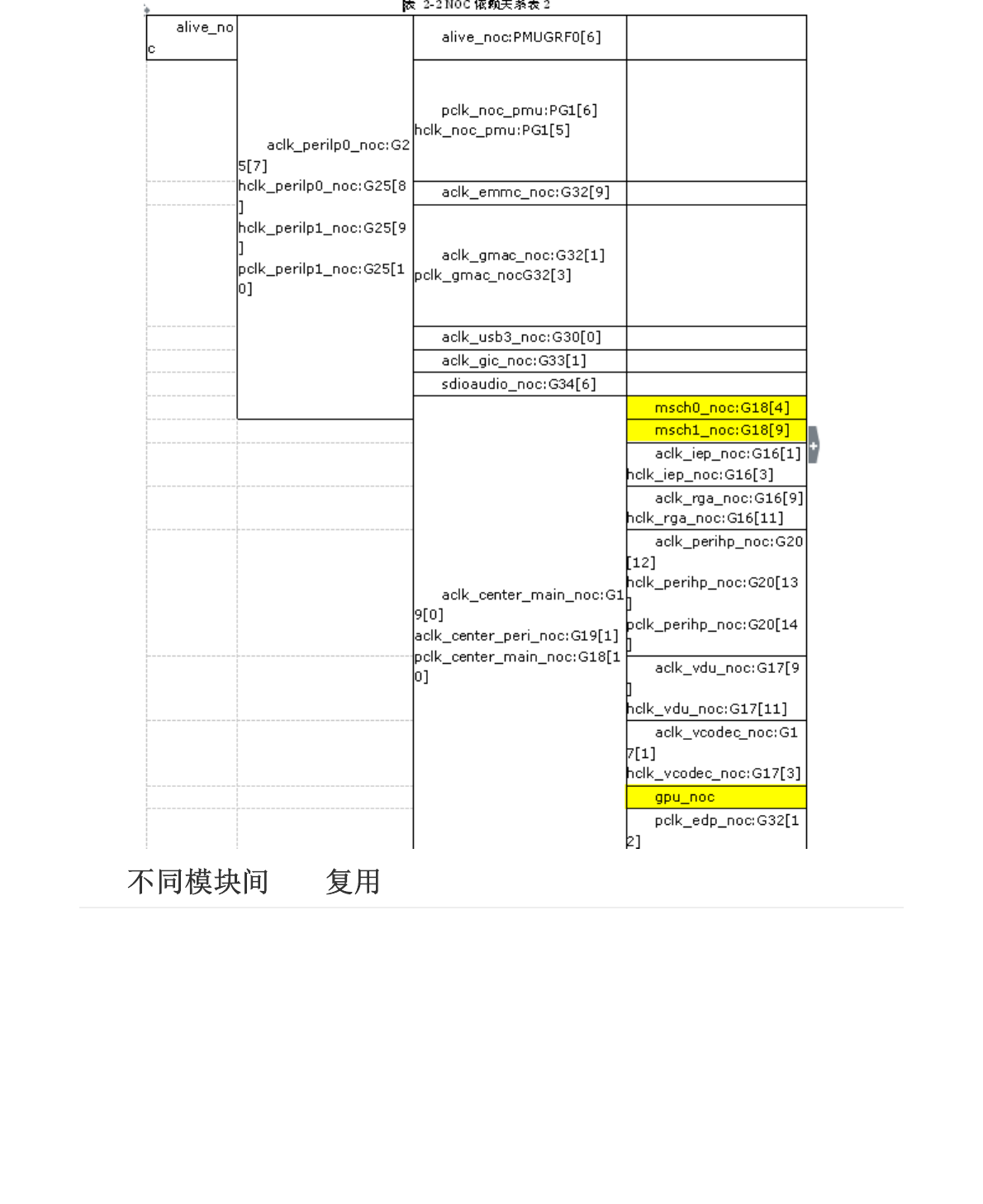

2.3 不同模块间GRF复用
3
3.1 可设置的时钟频率
1
1.1 CRU
1.1.1 CRU
时钟树太长，不做说明，详细cat /sys/kernel/debug/clk/clk_summary
1.1.2
对于调试过程中，想把某些时钟设置成常开的，可以修改rk3399_cru_critical_clocks这个结构体,按照现有增加时钟名
字即可：
这个结构中的clk在系统开机，clk初始化的时候会默认调用clk_set_enable接口。
注意：如果时钟不是常开的，驱动设备也没有引用这个时钟并开启，在时钟初始化完成之后，会调用
clk_disable_unused_subtree（drivers/clk/clk.c）关闭没有用的时钟。如果没有用的时钟不想被关闭，可以在dts中
的增加属性clk_ignore_unused：
drivers/clk/rockchip/clk-rk3399.c
static const char *const rk3399_cru_critical_clocks[] __initconst = {
"aclk_usb3_noc",
};
1
2
3
4
5
ARMB PLL ARML PLL DDR PLL GPLL CPLL VPLL NPLL USBPHYPLL PMUPLL
1200 900 900 600 800 1200 1000 480 700
1.1.3 CLK ID
4.4的内核dts引用时钟，是根据clk id，不像3.10通过clk name索引。 CLK ID获取，详细见文档《Rockchip Clock 开
发指南》中2.3.2章节。
1.1.4 PLL
PLL锁相环详细介绍见文档《Rockchip Clock 开发指南》中1.3和2.2.1章节中。一般PLL不需要修改，尤其是下面挂了
显示相关时钟的，PLL最好不要重现设置否则会有抖动问题。PLL的设置可以在UBOOT中，也可以直接在cru节点里
面设置。
1. dts中设置 但是只在节点初始化的时候调用一次。
2. PLL计算公式 RK平台目前有两种类型PLL，一种是NR\NF\NO（RK3066、RK3188、RK3288），一种
REF\POSTDIV1\POSTDIV2（RK3036、RK312X、RK322X、RK332X、RK336X、RK3399） 1)NR、NF、
NO类型，只有整数分频 FREF = FIN / NR FOUTVCO = FREF * NF FOUTPOSTDIV =
FOUTVCO / NO FREF范围： 269MHZ - 2200MHZ，VCO 范围: 440MHz – 2200MHz，输出频率范围：
27.5MHz – 2200MHz。 NF_MAX：4096，NR_MAX：64，NO_MAX：16（只能偶数）
2)REF\POSTDIV1\POSTDIV2类型，支持整数分频和小数分频 整数分频： If DSMPD = 1 (DSM is
disabled, "integer mode") FOUTVCO = FREF / REFDIV * FBDIV FOUTPOSTDIV = FOUTVCO /
POSTDIV1 / POSTDIV2 小数分频： If DSMPD = 0 (DSM is enabled, "fractional mode")
FOUTVCO = FREF / REFDIV * (FBDIV + FRAC / 2^24) FOUTPOSTDIV = FOUTVCO / POSTDIV1 /
POSTDIV2 VCO 范围: 440MHz – 3200MHz，输出频率范围：27.5MHz – 2200MHz。
REFDIV_MAX：63，FBDIV_MAX：4095，POSTDIV1_MAX：7，POSTDIV1_MAX：7。
备注： 一般PLL是不需要做修改的，默认配置就可以，但是显示的时钟会对Jitter有要求，所以一般就是显示dclk独占
的PLL有这种特殊的要求。可能会做一些微调。
PLL设置原则： PLL一般要求频率尽量在600-1200M，这样VCO比较合适（jitter会小）。目前的时钟频率基本都是支
持自动计算的，但是自动计算只能保证VCO在上述范围内，不能保证VCO是最好的。所以如果对VCO有严格要求可以
按照下面方式处理： PLL频率尽量设置大一些，然后通过后端分频。如：DCLK 50M，可以把CPLL设置成1000M，
然后20分频。（这样Jitter肯定比把CPLL设置成50M或者100M的时候要好） 这种修改方式可以放在cru节点或者设备
chosen {
bootargs = "earlyprintk=uart8250-32bit,0xff690000 clk_ignore_unused";
};
1
2
3
cru: clock-controller@ff760000 {
assigned-clocks =
<&cru ARMCLKL>, <&cru ARMCLKB>,
<&cru PLL_NPLL>, <&cru PLL_CPLL>,
<&cru PLL_GPLL>;
assigned-clock-rates =
<816000000>, <816000000>,
<600000000>, <500000000>,
<800000000>;
};
1
2
3
4
5
6
7
8
9
10
节点中使用assigned-clock-rates的方式（本章节（1）），或者在驱动中，先设置PLL然后再设置dclk的方式。 可以
在PLL频率表中增加所需要的频率，并且指定VCO。
以RK3399 4.4内核为例：
可以修改表中的频率对应的_refdiv, _fbdiv, _postdiv1, _postdiv2，以达到比较合适的VCO。 （对应3.10内核的处理
方式请参考文档Rockchip Clock 开发指南中3.1章节）
1.1.5 CLK_TIMER
Timer的时钟都是从24M直接经过gating bypass过来的。所以没有频率设置的概念，只有开关时钟的说法。如
果想把clk配置成常开，请参考本文1.1.2. 如果驱动自己控制可以如下操作：
1.1.6
static struct rockchip_pll_rate_table rk3399_vpll_rates[] = {
/* _mhz, _refdiv, _fbdiv, _postdiv1, _postdiv2, _dsmpd, _frac */
RK3036_PLL_RATE( 594000000, 1, 123, 5, 1, 0, 12582912), /* vco = 2970000000
*/
RK3036_PLL_RATE( 593406593, 1, 123, 5, 1, 0, 10508804), /* vco = 2967032965
*/
RK3036_PLL_RATE( 297000000, 1, 123, 5, 2, 0, 12582912), /* vco = 2970000000
*/
RK3036_PLL_RATE( 296703297, 1, 123, 5, 2, 0, 10508807), /* vco = 2967032970
*/
RK3036_PLL_RATE( 148500000, 1, 129, 7, 3, 0, 15728640), /* vco = 3118500000
*/
RK3036_PLL_RATE( 148351648, 1, 123, 5, 4, 0, 10508800), /* vco = 2967032960
*/
RK3036_PLL_RATE( 106500000, 1, 124, 7, 4, 0, 4194304), /* vco = 2982000000
*/
RK3036_PLL_RATE( 74250000, 1, 129, 7, 6, 0, 15728640), /* vco = 3118500000
*/
RK3036_PLL_RATE( 74175824, 1, 129, 7, 6, 0, 13550823), /* vco = 3115384608
*/
RK3036_PLL_RATE( 65000000, 1, 113, 7, 6, 0, 12582912), /* vco = 2730000000
*/
RK3036_PLL_RATE( 59340659, 1, 121, 7, 7, 0, 2581098), /* vco = 2907692291
*/
RK3036_PLL_RATE( 54000000, 1, 110, 7, 7, 0, 4194304), /* vco = 2646000000
*/
RK3036_PLL_RATE( 27000000, 1, 55, 7, 7, 0, 2097152), /* vco = 1323000000
*/
RK3036_PLL_RATE( 26973027, 1, 55, 7, 7, 0, 1173232), /* vco = 1321678323
*/
{ /* sentinel */ },
};
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
struct clk *clk;
clk = clk_get(NULL, "clk_timer00");
clk_prepare_enable(clk);
1
2
3
CLK SIZEOFF CLK SIZEOFF
ACLK_PERIHP 300M ACLK_PERILP0 300M
HCLK_PERIHP 150M HCLK_PERILP0 150M
PCLK_PERIHP 150M PCLK_PERILP0 150M
HCLK_PERILP1 150M PCLK_PERILP1 150M
CCI 600M ACLK_CENTER 300M
总线时钟分为高速跟低速的， 高速时钟aclk_perihp、hclk_perihp、pclk_perihp，低速时钟是aclk_perilp0、
hclk_perilp0、pclk_perilp0和hclk_perilp1、pclk_perilp1是可以配置时钟频率的，但是时钟树上这些时钟其下面的
子时钟都是gating，只能开关，不能设置频率，如果希望修改频率，只能修改父时钟的频率。CCI做核间通信的总线
时钟ACLK_CCI。DDR总线ACLK_CENTER。
dts中设置(但是只在节点初始化的时候调用一次)
总线没有单独的驱动，也没有单独的节点，所以频率设置都是在cru节点中通过assigned的方式处理。
总线中aclk一般是用于数据传输，hclk跟pclk用于寄存器读写等。设计的频率：
如果超频需要考虑加压（logic路加压）
1.1.7 FCLK_CM0S
fclk_cm0s是在cru而fclk_cm0s_src_pmu是在pmucru的，两个时钟设置是有差异的。Pmucru请看本章节中
1.2.4.fclk_cm0s是可以配置时钟的，其下面的时钟都是
gating(hclk_m0_perilp_noc\clk_m0_perilp_dec\dclk_m0_perilp\hclk_m0_perilp\sclk_m0_perilp)，只能开关，不
能设置频率，如果希望修改频率，只能修改fclk_cm0s的频率。而且频率只能从GPLL或者CPLL分频下来。
cru: clock-controller@ff760000 {
assigned-clocks =
<&cru ACLK_PERIHP>, <&cru HCLK_PERIHP>,
<&cru PCLK_PERIHP>,
<&cru ACLK_PERILP0>, <&cru HCLK_PERILP0>,
<&cru PCLK_PERILP0>,
<&cru HCLK_PERILP1>, <&cru PCLK_PERILP1>，
<&cru ACLK_CCI>, <&cru ACLK_CENTER>;
assigned-clock-rates =
<150000000>, <75000000>,
<37500000>,
<100000000>, <100000000>,
<50000000>,
<100000000>, <50000000>，
<40000000>, <40000000>;
};
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
dts中设置，但是只在节点初始化的时候调用一次。
可以放在cru节点，也可以放在设备的节点里面。 驱动中设置频率 总线一般没有单独的驱动，所以一般是在dts设
置，如果部分驱动内部想调整这个频率也是可以的。
M0设计的频率是100M，如果超频需要考虑加压（logic路加压）
1.1.8 CLK_I2C
需要注意I2c1、2、3、5、6、7在cru模块中（I2C0、4、8在pmucru设置频率参考本章节1.2.5），3399的芯
片i2c有两个时钟，一个控制时钟clk_i2c1一个配置时钟pclk_i2c1。控制时钟的频率只能从CPLL、GPLL分频，配置时
钟频率是从pclk_perilp1来，自身只是gating不能修改频率，如果修改频率就要修改pclk_perilp1（见1.1.5）。
i2c1 )
1. dts中设置，但是只在节点初始化的时候调用一次。
可以放在cru节点，也可以放在设备的节点里面。
2. 驱动中设置频率
一般使用控制时钟频率不超过100M，配置时钟不超过100M。如果超频需要考虑加压（logic路加压）
1.1.9 CLK_SPI
cru: clock-controller@ff760000 {
assigned-clocks = <&cru FCLK_CM0S>;
assigned-clock-rates = <100000000>;
};
1
2
3
4
struct clk *clk;
clk = clk_get(NULL, "fclk_cm0s");
clk_set_rate(clk, rate);/* rate单位hz */
1
2
3
i2c1: i2c@ff110000 {
clocks = <&cru SCLK_I2C1>, <&cru PCLK_I2C1>;
clock-names = "i2c", "pclk";
assigned-clocks = <&cru SCLK_I2C1>;
assigned-clock-rates = <50000000>;
};
1
2
3
4
5
6
I2C的驱动文件drivers/i2c/busses/i2c-rk3x.c中：
i2c->clk = devm_clk_get(&pdev->dev, "i2c");
i2c->pclk = devm_clk_get(&pdev->dev, "pclk");
clk_set_rate(i2c->clk, rate);/* rate单位hz */
1
2
3
4
需要注意spi0、1、2、4、5在cru模块中（spi3在pmucru设置频率参考本章节1.2.6），3399的芯片spi有两个
时钟，一个控制时钟clk_spi0一个配置时钟pclk_spi0。控制时钟的频率只能从CPLL、GPLL分频，配置时钟频率是
spi0、1、2、4是从pclk_perilp1，spi5从hclk_perilp1，自身只是gating不能修改频率，如果修改频率就要修改
pclk_perilp1和hclk_perilp1（见1.1.5）。
1. dts中设置，但是只在节点初始化的时候调用一次。
可以放在cru节点，也可以放在设备的节点里面。
2. 驱动中设置频率
SPI的驱动文件drivers/spi/spi-rockchip.c中：
一般使用控制时钟频率不超过50M，配置时钟不超过50M。如果超频需要考虑加压（logic路加压）
1.1.10 CLK_UART
需要注意uart0、1、2、3在cru模块中（uart4在pmucru设置频率参考本章节1.2.8），3399的芯片uart有两
个时钟，一个控制时钟clk_uart0一个配置时钟pclk_uart0。控制时钟支持小数分频和整数分频。clk_uart0_div由
CPLL、GPLL、USB480M整数分频得到，clk_uart0_frac是由clk_uart0_div做输入时钟然后使用小数分频器分频的
（小数分频需要注意输入时钟要是输出时钟的20倍以上，否则时钟Jitter很差）。具体使用时整数分频能满足走整数
分频，整数分频不能满足走小数分频。配置时钟频率是从pclk_perilp1来，自身只是gating不能修改频率，如果修改
频率就要修改pclk_perilp1（见1.1.5）。
1. dts中设置，但是只在节点初始化的时候调用一次。
可以放在cru节点，也可以放在设备的节点里面。
2. 驱动中设置频率
spi0: spi@ff1c0000 {
clocks = <&cru SCLK_SPI0>, <&cru PCLK_SPI0>;
clock-names = "spiclk", "apb_pclk";
assigned-clocks = <&cru SCLK_SPI0>;
assigned-clock-rates = <50000000>;
};
1
2
3
4
5
6
rs->apb_pclk = devm_clk_get(&pdev->dev, "apb_pclk");
rs->spiclk = devm_clk_get(&pdev->dev, "spiclk");
clk_set_rate(rs->spiclk, rate);/* rate单位hz */
1
2
3
uart0: serial@ff180000 {
clocks = <&cru SCLK_UART0>, <&cru PCLK_UART0>;
clock-names = "baudclk", "apb_pclk";
assigned-clocks = <&cru SCLK_UART0>;
assigned-clock-rates = <24000000>;
};
1
2
3
4
5
6
UART的驱动文件drivers/tty/serial/8250/8250_dw.c
这个主要看uart要求的波特率是多少，一般uart的频率是波特率 * 16（HZ），一般我们平台默认支持115200、
1500000两种，其他波特率要具体看PLL的频率是否可以分到。
1.1.11 CLK_EMMC CLK_SDIO CLK_SDMMC
这几个比较特殊，由于内部是双边沿采集数据，所以要求时钟的占空比是50%,也就要求必须是偶数分频。
Emmc有两个时钟，clk_emmc是控制器时钟，要求偶数分频的。Aclk_emmc是数据传输和配置时钟。SDIO有有两个
时钟，clk_sdio是控制器时钟，要求偶数分频的。hclk_sdio是配置时钟。SDMMC有有两个时钟，clk_sdmmc是控制
器时钟，要求偶数分频的。hclk_sdmmc是配置时钟。控制时钟都是可以配置频率的，aclk_emmc、hclk_sdmmc也
是可以单独配置频率，hclk_sdio是一个gating是从hclk_perilp1来，需要修改Hclk_sdio只能修改hclk_perilp1(见
1.1.5).
1. dts中设置，但是只在节点初始化的时候调用一次。
可以放在cru节点，也可以放在设备的节点里面。
2. 驱动中设置频率
EMMC的驱动文件drivers/mmc/host/Sdhci-of-arasan.c
data->clk = devm_clk_get(&pdev->dev, "baudclk");
data->pclk = devm_clk_get(&pdev->dev, "apb_pclk");
clk_set_rate(data->clk, rate);/* rate单位hz */
1
2
3
sdhci: sdhci@fe330000 {
assigned-clocks = <&cru SCLK_EMMC>;
assigned-clock-rates = <200000000>;
clocks = <&cru SCLK_EMMC>, <&cru ACLK_EMMC>;
clock-names = "clk_xin", "clk_ahb";
};
sdio0: dwmmc@fe310000 {
assigned-clocks = <&cru SCLK_SDIO>;
assigned-clock-rates = <100000000>;
clocks = <&cru HCLK_SDIO>, <&cru SCLK_SDIO>,
<&cru SCLK_SDIO_DRV>, <&cru SCLK_SDIO_SAMPLE>;
clock-names = "biu", "ciu", "ciu-drive", "ciu-sample";
};
sdmmc: dwmmc@fe320000 {
assigned-clocks = <&cru SCLK_SDMMC>;
assigned-clock-rates = <100000000>;
clocks = <&cru HCLK_SDMMC>, <&cru SCLK_SDMMC>,
<&cru SCLK_SDMMC_DRV>, <&cru SCLK_SDMMC_SAMPLE>;
clock-names = "biu", "ciu", "ciu-drive", "ciu-sample";
};
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
CLK sizeoff
EMMC 200M
ACLK_EMMC 100M（300M/b 64Bit)
SDMMC/SDIO 300/240M（<=300M)
时钟的频率范围如下，这个是输入频率，模块内部还有二分频，所以模块输出的实际频率是时钟树上看到频率的2分
频。
对于频率设置需要说明，EMMC、SDIO、SDMMC的控制时钟的parent一般有CPLL、GPLL、NPLL、
PPLL、UPLL。一般这些PLL中，CPLL被显示独占，如果EMMC需要200M频率，那么要求PLL频率是
400M\800M\1200M,所以控制时钟能分到的频率要看PLL的频率是多少？一定是偶数分频得到的频率才可以（如果
PLL只有600M和800M， 那么只能分出150\200\300\400M,实际在控制器输出频率只能那个有75、100、150、
200M）。
1.1.12 VOP HDCP EDP ISP
显示相关的时钟需求比较多，dclk一般要求任意频率，因为显示的分辨率不同dclk频率不同。而aclk跟Hclk做
为数据传输和寄存器配置时钟一般是固定在一个值上，不会变化，一旦显示情况下修改aclk很hclk可能会造成显示抖
动等。
DCLK 如果要支持任意分辨率也就是要求DCLK可以出任意频率，一般这种情况DCLK要独占一个PLL，如果是
双显也就是要两个PLL独立给DCLK使用（是否支持一般在芯片设计的时候就已经确定了，或者说支持双显后可以不需
要支持其他特殊的功能）。RK3399的平台如果打开宏RK3399_TWO_PLL_FOR_VOP是支持双显任意频率，
dclk_vop0独占CPLL，dclk_vop1独占VPLL。并且dclk_vop0和dclk_vop1都CLK_SET_RATE_PARENT的属性，dclk需
要多少就会将对于的parent的Pll设置成多少。如果没有开启宏。只有dclk_vop0独占CPLL可以支持任意频率，
dclk_vop1就是在当前parent可以就近分频。
sdhci_arasan->clk_ahb = devm_clk_get(&pdev->dev, "clk_ahb");
clk_xin = devm_clk_get(&pdev->dev, "clk_xin");
clk_set_rate(clk_xin, rate);/* rate单位hz */
1
2
3
#ifdef RK3399_TWO_PLL_FOR_VOP
COMPOSITE(DCLK_VOP0_DIV, "dclk_vop0_div", mux_pll_src_vpll_cpll_gpll_p,
CLK_SET_RATE_PARENT | CLK_SET_RATE_NO_REPARENT,
RK3399_CLKSEL_CON(49), 8, 2, MFLAGS, 0, 8, DFLAGS,
RK3399_CLKGATE_CON(10), 12, GFLAGS),
#else
COMPOSITE(DCLK_VOP0_DIV, "dclk_vop0_div", mux_pll_src_vpll_cpll_gpll_p,
CLK_SET_RATE_PARENT,
RK3399_CLKSEL_CON(49), 8, 2, MFLAGS, 0, 8, DFLAGS,
RK3399_CLKGATE_CON(10), 12, GFLAGS),
#endif
#ifdef RK3399_TWO_PLL_FOR_VOP
COMPOSITE(DCLK_VOP1_DIV, "dclk_vop1_div", mux_pll_src_vpll_cpll_gpll_p,
CLK_SET_RATE_PARENT | CLK_SET_RATE_NO_REPARENT,
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
ACLK HCLK 支持频率设置，但是如果有Uboot显示的时候，要求Uboot到kernel，频率不能发生变化，否则
会闪屏。也就是要求uboot跟kernel的aclk hclk频率一致，其parent一致，parent频率一致。
1. dts中设置
指定vop dclk的parent，因为rk3399硬件设计原因，要求给hdmi使用的那个vop一定要在vpll上（跟hdmi是同源
的），另一个vop的parent是cpll。在各自的dts中，显示的节点中增加。
而ACLK跟HCLK只需要初始化一次：
可以放在cru节点，也可以放在设备的节点里面。HDCP、EDP跟ISP设置类似处理。
HDCP ACLK_HDCP 可以从CPLL、GPLL、PPLL分频得到、HCLK_HDCP和PCLK_HDCP是从ACLK_HDCP分频
得到。都有独立的gating。
EDP 只有PCLK_EDP，可以从CPLL、GPLL分频得到。其他的EDP时钟都是挂在这个下面的独立gating。
ISP ACLK_ISP0、ACLK_ISP1用于总线数据传输的可以从CPLL、GPLL、PPLL分频得到、HCLK_ISP0、
HCLK_ISP1是寄存器配置时钟直接从ACLK分频、SCLK_ISP0、SCLK_ISP1是控制器时钟可以从CPLL、GPLL、NPLL分
频得到。引用时钟的时候ACLK引用ACLK_ISP0_WRAPPER，HCLK引用HCLK_ISP0_WRAPPER,会自动打开上级的
parent时钟保证ACLK跟HCLK时钟通路开启。
2. 驱动中设置频率
vop的驱动文件drivers/gpu/drm/rockchip/rockchip_drm_vop.c
RK3399_CLKSEL_CON(50), 8, 2, MFLAGS, 0, 8, DFLAGS,
RK3399_CLKGATE_CON(10), 13, GFLAGS),
#else
COMPOSITE(DCLK_VOP1_DIV, "dclk_vop1_div", mux_pll_src_dmyvpll_cpll_gpll_p, 0,
RK3399_CLKSEL_CON(50), 8, 2, MFLAGS, 0, 8, DFLAGS,
RK3399_CLKGATE_CON(10), 13, GFLAGS),
#endif
16
17
18
19
20
21
22
&vopb_rk_fb{
assigned-clocks=<&cruDCLK_VOP0_DIV>;
assigned-clock-parents=<&cruPLL_VPLL>;
};
&vopl_rk_fb{
assigned-clocks=<&cruDCLK_VOP1_DIV>;
assigned-clock-parents=<&cruPLL_CPLL>;
};
1
2
3
4
5
6
7
8
&vopb{
clocks = <&cru ACLK_VOP0>, <&cru DCLK_VOP0>, <&cru HCLK_VOP0>, <&cru
DCLK_VOP0_DIV>;
clock-names = "aclk_vop", "dclk_vop", "hclk_vop", "dclk_source";
assigned-clocks = <&cru ACLK_VOP0>, <&cru HCLK_VOP0>;
assigned-clock-rates = <400000000>, <100000000>;
};
1
2
3
4
5
6
7
Dclk主要是看屏的分辨率是多少。因为PLL使用自动计算的，jitter不是最优，如果需要调整，可以在PLL表格中自己
计算合适的VCO填进去(VCO的计算方式详细见RK3399 datasheet的2.6.2)。
vop->hclk = devm_clk_get(vop->dev, "hclk_vop");
if (IS_ERR(vop->hclk)) {
dev_err(vop->dev, "failed to get hclk source\n");
return PTR_ERR(vop->hclk);
}
vop->aclk = devm_clk_get(vop->dev, "aclk_vop");
if (IS_ERR(vop->aclk)) {
dev_err(vop->dev, "failed to get aclk source\n");
return PTR_ERR(vop->aclk);
}
vop->dclk = devm_clk_get(vop->dev, "dclk_vop");
if (IS_ERR(vop->dclk)) {
dev_err(vop->dev, "failed to get dclk source\n");
return PTR_ERR(vop->dclk);
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Drivers/clk/rockchip/clk-rk3399.c
static struct rockchip_pll_rate_table rk3399_vpll_rates[] = {
/* _mhz, _refdiv, _fbdiv, _postdiv1, _postdiv2, _dsmpd, _frac */
RK3036_PLL_RATE( 594000000, 1, 123, 5, 1, 0, 12582912), /* vco = 2970000000
*/
RK3036_PLL_RATE( 593406593, 1, 123, 5, 1, 0, 10508804), /* vco = 2967032965
*/
RK3036_PLL_RATE( 297000000, 1, 123, 5, 2, 0, 12582912), /* vco = 2970000000
*/
RK3036_PLL_RATE( 296703297, 1, 123, 5, 2, 0, 10508807), /* vco = 2967032970
*/
RK3036_PLL_RATE( 148500000, 1, 129, 7, 3, 0, 15728640), /* vco = 3118500000
*/
RK3036_PLL_RATE( 148351648, 1, 123, 5, 4, 0, 10508800), /* vco = 2967032960
*/
RK3036_PLL_RATE( 106500000, 1, 124, 7, 4, 0, 4194304), /* vco = 2982000000
*/
RK3036_PLL_RATE( 74250000, 1, 129, 7, 6, 0, 15728640), /* vco = 3118500000
*/
RK3036_PLL_RATE( 74175824, 1, 129, 7, 6, 0, 13550823), /* vco = 3115384608
*/
RK3036_PLL_RATE( 65000000, 1, 113, 7, 6, 0, 12582912), /* vco = 2730000000
*/
RK3036_PLL_RATE( 59340659, 1, 121, 7, 7, 0, 2581098), /* vco = 2907692291
*/
RK3036_PLL_RATE( 54000000, 1, 110, 7, 7, 0, 4194304), /* vco = 2646000000
*/
RK3036_PLL_RATE( 27000000, 1, 55, 7, 7, 0, 2097152), /* vco = 1323000000
*/
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
CLK SIZEOFF CLK SIZEOFF
ACLK_VOP0/1 400M ACLK_VIO 400M
DCLK_VOP0 600M ACLK_ISP0/1 400M
DCLK_VOP1 300M CLK_ISP0/1 500M
CLK_VOP0/1_PWM 200M CLK_EDP 200M
ACLK_HDCP 400M
而对于对应的频率范围（如果做4K显示带宽不够可以相应提高ACLK的频率，但是要注意电压是不是够是否需要提
压）：
1.1.13 VDU RGA CODEC IEP
主要是VDU、RGA、CODEC、IEP相关的时钟配置。
VDU ACLK_VDU可以从CPLL、GPLL、NPLL、PPLL分频得到，HCLK_VDU从ACLK分频得到。控制器时钟
SCLK_VDU_CORE和SCLK_VDU_CA从CPLL、GPLL、NPLL分频得到。
RGA ACLK_RGA可以从CPLL、GPLL、NPLL、PPLL分频得到，HCLK_RGA从ACLK分频得到。
CODEC ACLK_VCODEC可以从CPLL、GPLL、NPLL、PPLL分频得到，HCLK_VCODEC从ACLK分频得到。控制
器时钟SCLK_RGA_CORE从CPLL、GPLL、NPLL、PPLL分频得到。
IEP ACLK_IEP可以从CPLL、GPLL、NPLL、PPLL分频得到，HCLK_IEP从ACLK分频得到。
1. dts中设置，但是只在节点初始化的时候调用一次。
可以放在cru节点，也可以放在设备的节点里面(其他模块类似处理)。
2. 驱动中设置频率
VCODEC的驱动文件drivers/video/rockchip/vcodec/vcodec_service.c
RK3036_PLL_RATE( 26973027, 1, 55, 7, 7, 0, 1173232), /* vco = 1321678323
*/
{ /* sentinel */ },
};
19
20
21
rkvdec: rkvdec@ff660000 {
clocks = <&cru ACLK_VDU>, <&cru HCLK_VDU>,
<&cru SCLK_VDU_CA>, <&cru SCLK_VDU_CORE>;
clock-names = "aclk_vcodec", "hclk_vcodec",
"clk_cabac", "clk_core";
assigned-clocks = <&cru ACLK_VDU>, <&cru HCLK_VDU>,
<&cru SCLK_VDU_CA>, <&cru SCLK_VDU_CORE>;
assigned-clock-rates = <400000000>, <400000000>,
<300000000>, <300000000>;
};
1
2
3
4
5
6
7
8
9
10
CLK SIZEOFF CLK SIZEOFF
ACLK_VCODEC 400M ACLK_IEP 400M
ACLK_VDU 400M ACLK_RGA 400M
CLK_VDU_CORE 300M CLK_RGA_CORE 400M
CLK_VDU_CA 300M
而对于对应的频率范围（如果做4K视频编解码带宽不够可以相应提高ACLK的频率，但是要注意电压是不是够是否需
要提压）：
1.1.14 USB
USB主要包括aclk、Host、otg还有就是usb内部phy。
USB3 ACLK_USB3可以从CPLL、GPLL、NPLL分频得到。
HOST HCLK_HOST0跟HCLK_HOST1都是挂在HCLK_PERI下面，只有GATING属性，如果要修改频率只能修改
HCLK_PERI（详细见本文1.1.5）。
OTG ACLK_USB3OTG0、ACLK_USB3OTG1是挂在从ACLK_USB3下面，只有GATING属性，如果要修改频率只
能修改ACLK_USB3。SCLK_USB3OTG0_REF直接从24M来的，只有GATING属性，SCLK_USB3OTG0_SUSPEND可以
从24M或者32K上获取可以设置频率。
PHY SCLK_USBPHY1_480M是USB PHY内部PLL锁相环出的，一般是固定频率480M，可以选择内部锁相环输
出可以直接选择24M输出。
1. dts中设置，但是只在节点初始化的时候调用一次。
pservice->aclk_vcodec = devm_clk_get(dev, "aclk_vcodec");
pservice->hclk_vcodec = devm_clk_get(dev, "hclk_vcodec");
pservice->clk_cabac = devm_clk_get(dev, "clk_cabac");
pservice->clk_core = devm_clk_get(dev, "clk_core");
1
2
3
4
usb_host0_ohci: usb@fe3a0000 {
clocks = <&cru HCLK_HOST0>, <&cru HCLK_HOST0_ARB>,
<&cru SCLK_USBPHY0_480M_SRC>;
clock-names = "hclk_host0", "hclk_host0_arb", "usbphy0_480m";
};
usb_host1_ehci: usb@fe3c0000 {
clocks = <&cru HCLK_HOST1>, <&cru HCLK_HOST1_ARB>,
<&cru SCLK_USBPHY1_480M_SRC>;
clock-names = "hclk_host1", "hclk_host1_arb", "usbphy1_480m";
};
usbdrd3_0: usb@fe800000 {
clocks = <&cru SCLK_USB3OTG0_REF>, <&cru SCLK_USB3OTG0_SUSPEND>,
<&cru ACLK_USB3OTG0>, <&cru ACLK_USB3_GRF>;
1
2
3
4
5
6
7
8
9
10
11
12
13
14
可以放在cru节点，也可以放在设备的节点里面(其他模块类似处理)。
2. 驱动中设置频率
VCODEC的驱动文件drivers/usb/dwc3/dwc3-rockchip.c
而对于对应的频率范围（如果USB有大数据拷贝等可以相应提高ACLK的频率，但是要注意电压是不是够是否需要提
压）,ACLK_USB的SIZEOFF频率400M。
1.1.15 CIF
Cif主要是SCLK_CIF_OUT，可能有24M或者27M这样的时钟要求。这个时钟源可以直接选择24M进行分频也可
以选择CPLL、GPLL、NPLL然后再分频。
1. dts中设置，但是只在节点初始化的时候调用一次。
可以放在cru节点，也可以放在设备的节点里面(其他模块类似处理)。
1.2 PMUCRU
1.2.1 PMUCRU
clock-names = "ref_clk", "suspend_clk",
"bus_clk", "grf_clk";
};
15
16
17
clk = of_clk_get(np, i);
if (IS_ERR(clk)) {
ret = PTR_ERR(clk);
goto err0;
}
ret = clk_prepare_enable(clk);
if (ret < 0) {
clk_put(clk);
goto err0;
}
1
2
3
4
5
6
7
8
9
10
cru: clock-controller@ff760000 {
assigned-clocks= <&cruSCLK_CIF_OUT_SRC>,<&cruSCLK_CIF_OUT>;
assigned-clock-rates= <800000000>,<27000000>;
};
1
2
3
4
上述时钟控制都是在pmucru寄存器。
1.2.2
对于调试过程中，想把某些时钟设置成常开的，
可以修改rk3399_pmucru_critical_clocks这个结构体中，按照现有增加时钟名字即可。
这个结构中的clk在系统开机，clk初始化的时候会默认调用clk_set_enable接口。
1.2.3 PCLK_PMU
总线时钟只有pclk_pmu_src是可以配置时钟的，其下面的时钟都是
gating(pclk_wdt_m0_pmu\pclk_uart4_pmu\pclk_mailbox_pmu\pclk_timer_pmu\pclk_spi3_pmu\pclk_rkpwm_p
mu\pclk_i2c8_pmu\pclk_i2c4_pmu\pclk_i2c0_pmu\pclk_noc_pmu\pclk_sgrf_pmu\pclk_gpio1_pmu\pclk_gpio0_
pmu\pclk_intmem1_pmu\pclk_pmugrf_pmu\pclk_pmu)，只能开关，不能设置频率，如果希望修改频率，只能修
改pclk_pmu_src的频率。而且频率只能从PPLL分频下来（676M整除出来的频率）。
Drivers/clk/rockchip/clk-rk3399.c
static const char *const rk3399_pmucru_critical_clocks[] __initconst = {
"pclk_noc_pmu",
};
1
2
3
4
5
1. dts中设置，但是只在节点初始化的时候调用一次。
可以放在pmucru节点，也可以放在设备的节点里面。
2. 驱动中设置频率
总线一般没有单独的驱动，所以一般是在dts设置，如果部分驱动内部想调整这个频率也是可以的。
IC设计的频率是50M，如果超频需要考虑加压（logic路加压）
1.2.4 PMU_M0
总线时钟只有PCLK_SRC_PMUfclk_cm0s_src_pmu是可以配置时钟的，其下面的时钟都是
gating(hclk_noc_pmu\dclk_cm0s_pmu\hclk_cm0s_pmu\sclk_cm0s_pmu\fclk_cm0s_pmu)，只能开关，不能设置
频率，如果希望修改频率，只能修改fclk_cm0s_src_pmu的频率。而且频率只能从PPLL或者24M分频下来。
1. dts中设置，但是只在节点初始化的时候调用一次。
可以放在pmucru节点，也可以放在设备的节点里面。
2. 驱动中设置频率
总线一般没有单独的驱动，所以一般是在dts设置，如果部分驱动内部想调整这个频率也是可以的。
IC设计的频率是100M，如果超频需要考虑加压（logic路加压）
1.2.5 PMU
pmucru: pmu-clock-controller@ff750000 {
assigned-clocks = <&pmucru PCLK_SRC_PMU>;
assigned-clock-rates = <100000000>;
};
1
2
3
4
struct clk *clk;
clk = clk_get(NULL, "pclk_pmu_src");
clk_set_rate(clk, rate);/* rate单位hz */
1
2
3
pmucru: pmu-clock-controller@ff750000 {
assigned-clocks = <&pmucru FCLK_CM0S_SRC_PMU>;
assigned-clock-rates = <100000000>;
};
1
2
3
4
struct clk *clk;
clk = clk_get(NULL, "fclk_cm0s_src_pmu");
clk_set_rate(clk, rate);/* rate单位hz */
1
2
3
总线时钟只有PCLK_SRC_PMU是可以配置时钟的，其下面的时钟都是gating(详细见时钟树)，只能开关，不能
设置频率，如果希望修改频率，只能修改PCLK_SRC_PMU的频率。而且频率只能从PPLL分频下来。
1. dts中设置，但是只在节点初始化的时候调用一次。
可以放在pmucru节点，也可以放在设备的节点里面。
IC设计的频率是100M，如果超频需要考虑加压（logic路加压）
1.2.6 PMU_I2C
需要注意I2c0\4\8在pmucru模块中，3399的芯片i2c有两个时钟，一个控制时钟clk_i2c0_pmu一个配置时钟
pclk_i2c0_pmu。控制时钟的频率只能从PPLL（676M）分频，配置时钟频率是从pclk_pmu_src来，自身只是gating
不能修改频率，如果修改频率就要修改pclk_pmu_src（见1.2.1）。
i2c0
1.dts中设置，但是只在节点初始化的时候调用一次。
可以放在pmucru节点，也可以放在设备的节点里面。
2. 驱动中设置频率
I2C的驱动文件drivers/i2c/busses/i2c-rk3x.c中：
一般使用控制时钟频率不超过100M，配置时钟不超过100M。如果超频需要考虑加压（logic路加压）
1.2.7 PMU_SPI
pmucru: pmu-clock-controller@ff750000 {
assigned-clocks = <&pmucru PCLK_SRC_PMU>;
assigned-clock-rates = <100000000>;
};
1
2
3
4
i2c0: i2c@ff3c0000 {
clocks = <&pmucru SCLK_I2C0_PMU>, <&pmucru PCLK_I2C0_PMU>;
clock-names = "i2c", "pclk";
assigned-clocks = <&pmucru SCLK_I2C0_PMU>;
assigned-clock-rates = <50000000>;
}
1
2
3
4
5
6
i2c->clk = devm_clk_get(&pdev->dev, "i2c");
i2c->pclk = devm_clk_get(&pdev->dev, "pclk");
clk_set_rate(i2c->clk, rate);/* rate单位hz */
1
2
3
需要注意spi3在pmucru模块中，3399的芯片spi有两个时钟，一个控制时钟clk_spi3_pmu一个配置时钟
pclk_spi3_pmu。控制时钟的频率只能从PPLL（676M）分频，配置时钟频率是从pclk_pmu_src来，自身只是gating
不能修改频率，如果修改频率就要修改pclk_pmu_src（见1.2.1）。
1. dts中设置，但是只在节点初始化的时候调用一次。
可以放在pmucru节点，也可以放在设备的节点里面。
2. 驱动中设置频率
SPI的驱动文件drivers/spi/spi-rockchip.c中：
一般使用控制时钟频率不超过50M，配置时钟不超过50M。如果超频需要考虑加压（logic路加压）
1.2.8 PMU_WIFI
需要注意WIFI在pmucru模块中，3399的芯片wifi支持小数分频和整数分频。clk_wifi_div由PPLL整数分频得
到，clk_wifi_frac是由clk_wifi_div做输入时钟然后使用小数分频器分频的（小数分频需要注意输入时钟要是输出时钟
的20倍以上，否则时钟Jitter很差）。具体使用时整数分频能满足走整数分频，整数分频不能满足走小数分频。
1. dts中设置，但是只在节点初始化的时候调用一次。
可以放在pmucru节点，也可以放在设备的节点里面。
2. 驱动中设置频率
spi3: spi@ff350000 {
clocks = <&pmucru SCLK_SPI3_PMU>, <&pmucru PCLK_SPI3_PMU>;
clock-names = "spiclk", "apb_pclk";
assigned-clocks = <&pmucru SCLK_SPI3_PMU>;
assigned-clock-rates = <50000000>;
};
1
2
3
4
5
6
rs->apb_pclk = devm_clk_get(&pdev->dev, "apb_pclk");
rs->spiclk = devm_clk_get(&pdev->dev, "spiclk");
clk_set_rate(rs->spiclk, rate);/* rate单位hz */
1
2
3
pmucru: pmu-clock-controller@ff750000 {
compatible = "rockchip,rk3399-pmucru";
assigned-clocks = <&pmucru SCLK_WIFI_PMU>;
assigned-clock-rates = <26000000>;
};
1
2
3
4
5
struct clk *clk;
clk = clk_get(NULL, "clk_wifi_pmu");
clk_set_rate(clk, rate);/* rate单位hz */
1
2
3
这个主要看wifi模组使用是什么晶振，一般常见的24M 26M 37.4M 40M。
1.2.9 PMU_UART4
需要注意uart4在pmucru模块中，3399的芯片uarti有两个时钟，一个控制时钟clk_uart4_pmu一个配置时钟
pclk_uart4_pmu。控制时钟支持小数分频和整数分频。clk_uart4_div由PPLL整数分频得到，clk_uart4_frac是由
clk_uart4_div做输入时钟然后使用小数分频器分频的（小数分频需要注意输入时钟要是输出时钟的20倍以上，否则
时钟Jitter很差）。具体使用时整数分频能满足走整数分频，整数分频不能满足走小数分频。配置时钟频率是从
pclk_uart4_pmu来，自身只是gating不能修改频率，如果修改频率就要修改pclk_pmu_src（见1.2.1）。
1. dts中设置，但是只在节点初始化的时候调用一次。
可以放在pmucru节点，也可以放在设备的节点里面。
2. 驱动中设置频率
UART的驱动文件drivers/tty/serial/8250/8250_dw.c
这个主要看uart要求的波特率是多少，一般uart的频率是波特率 * 16（HZ），一般我们平台默认支持115200、
1500000两种，其他波特率要具体看PLL的频率是否可以分到。
2
2.1

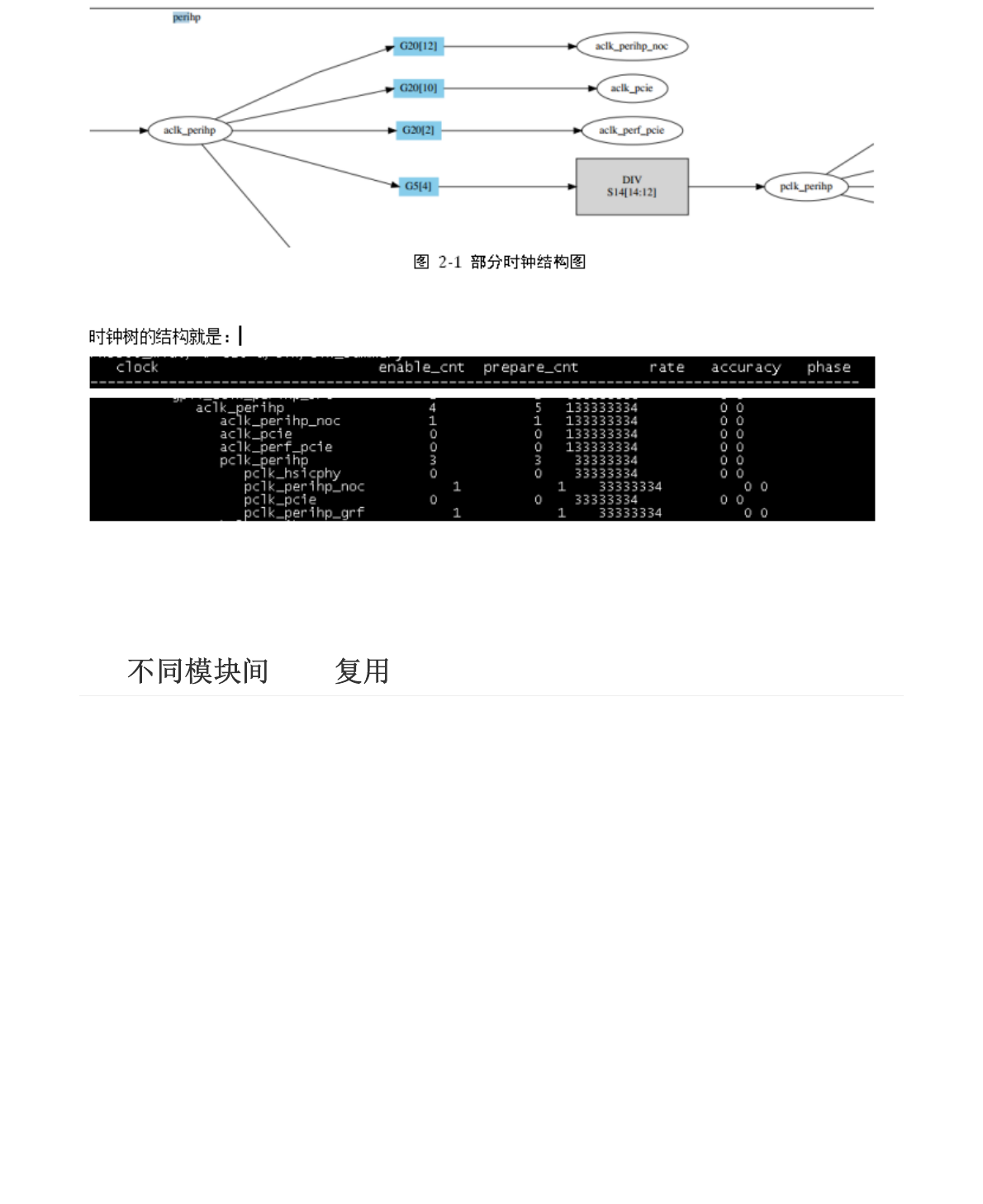

时钟结构图及时钟树如下：
uart4: serial@ff370000 {
clocks = <&pmucru SCLK_UART4_PMU>, <&pmucru PCLK_UART4_PMU>;
clock-names = "baudclk", "apb_pclk";
assigned-clocks = <&pmucru SCLK_UART4_PMU>;
assigned-clock-rates = <24000000>;
};
1
2
3
4
5
6
data->clk = devm_clk_get(&pdev->dev, "baudclk");
data->pclk = devm_clk_get(&pdev->dev, "apb_pclk");
clk_set_rate(data->clk, rate);/* rate单位hz */
1
2
3
GRF CON GRF CON
aclk_cci_grf grf_a72_perf pclk_grf(alive) grf_iomux
aclk_cci_grf grf_a53_perf pclk_grf(alive) grf_soc_con[0~8]
aclk_cci_grf grf_cpu_status pclk_grf(alive) grf_usb3phy
aclk_cci_grf grf_cpu_con pclk_grf(alive) grf_ddrc
pclk_grf(alive) grf_gpio2/3/4
pclk_perihp_grf grf_hsic pclk_grf(alive) grf_io_vsel
pclk_perihp_grf grf_hsicphy pclk_grf(alive) grf_saradc
pclk_perihp_grf grf_usbhost0 pclk_grf(alive) grf_tsadc
pclk_perihp_grf grf_usbhost1 pclk_grf(alive) grf_usb20_phy
pclk_perihp_grf grf_usbphy pclk_grf(alive) grf_dll
pclk_perihp_grf grf_usb20_host pclk_grf(alive) grf_alive_lf_ena
pclk_perihp_grf grf_pcie pclk_grf(alive) grf_cphy
pclk_grf(alive) grf_uphy
pclk_vio_grf grf_soc_con[9, 20~26] pclk_grf(alive) grf_pcie
pclk_vio_grf grf_hdcp pclk_grf(alive) grf_sd
aclk_usb3_grf grf_sta_usb3otg aclk_gpu_grf grf_gpu_perf
aclk_usb3_grf grf_usb3_perf
3
3.1
CCI 600M (cpll/gpll/npll/vpll) / (1~32)
ACLK_CENTER 300M (cpll/gpll/npll) / (1~32)
DDR_PCLK 200M (cpll/gpll) / (1~32)
ACLK_PERIHP 300M (cpll/gpll) / (1~32)
ACLK_PERILP0 300M (cpll/gpll) / (1~32)
AHB_PERILP1 150M (cpll/gpll) / (1~32)
ACLK_VCODEC 400M (cpll/gpll/npll/ppll) / (1~32)
ACLK_VDU 400M (cpll/gpll/npll/ppll) / (1~32)
CLK_VDU_CORE 300M (cpll/gpll/npll) / (1~32)
CLK_VDU_CA 300M (cpll/gpll/npll) / (1~32)
ACLK_IEP 400M (cpll/gpll/npll/ppll) / (1~32)
ACLK_RGA 400M (cpll/gpll/npll/ppll) / (1~32)
CLK_RGA_CORE 400M (cpll/gpll/npll/ppll) / (1~32)
EMMC 200M (cpll/gpll/npll/ppll/upll/24M) / (1~128)
SDMMC/SDIO 400/300/240M (cpll/gpll/npll/ppll/upll/24M) / (1~128)
CLK_PCIE_REF 24/100M (npll/24M) / (1~128)
CLK_PCIE_CORE 250M (cpll/gpll/npll) / (1~128)
CLK_PCIE_PM 25M/24M (cpll/gpll/npll/24M) / (1~128)
ACLK_GMAC 300M (cpll/gpll) / (1~32)
ACLK_EMMC 300M (cpll/gpll) / (1~32)
M0-PERILP 300M (cpll/gpll) / (1~32)
CRYPTO 200M (cpll/gpll/ppll) / (1~32)
SPI 100M (cpll/gpll) / (1~128)
I2S/SPDIF Frac<=50M (cpll/gpll) / (1~128)
SARADC 20M 24M/ (1~256)
TSADC 10M 24M/ (1~1024)
ACLK_VIO 400M (cpll/gpll/ppll) / (1~32)
CLK_EDP 200M (cpll/gpll) / (1~32)
ACLK_ISP0/1 400M (cpll/gpll/ppll) / (1~32)
CLK_ISP0/1_JPE 500M (cpll/gpll/npll) / (1~32)
ACLK_HDCP 400M (cpll/gpll/ppll) / (1~32)
CLK_DP_CORE 200/100/10M (cpll/gpll/npll) / (1~32)
ACLK_VOP0/1 400M (cpll/gpll/npll/vpll) / (1~32)
DCLK_VOP0 600M (cpll/gpll/vpll) / (1~256)
DCLK_VOP1 300M (cpll/gpll/vpll) / (1~256)
CLK_VOP0/1_PWM 200M (cpll/gpll/vpll/24M) / (1~32)
ACLK_USB3 300M (cpll/gpll/npll) / (1~32)
PCLK_ALIVE 100M (gpll) / (1~32)
PCLK_PMU 100M (ppll) / (1~32)
GPU 500M (cpll/gpll/npll/upll/ppll) / (1~32)
M0-EC 200M (cpll/gpll) / (1~32)
