RX V565/HTR 6250/AX V565 RXV565

User Manual: RXV565

Open the PDF directly: View PDF .
Page Count: 150 [warning: Documents this large are best viewed by clicking the View PDF Link!]

CONTENTS
TO SERVICE PERSONNEL
FRONT PANELS
- RX-V565
  - U, C, R, K, A, B, G, E, F, L models
  - T model
- HTR-6250
  - U, C, K, F models
- AX-V565
  - J model
REAR PANELS
- RX-V565
- HTR-6250
- AX-V565
  - J model
REMOTE CONTROL PANEL
SPECIFICATIONS

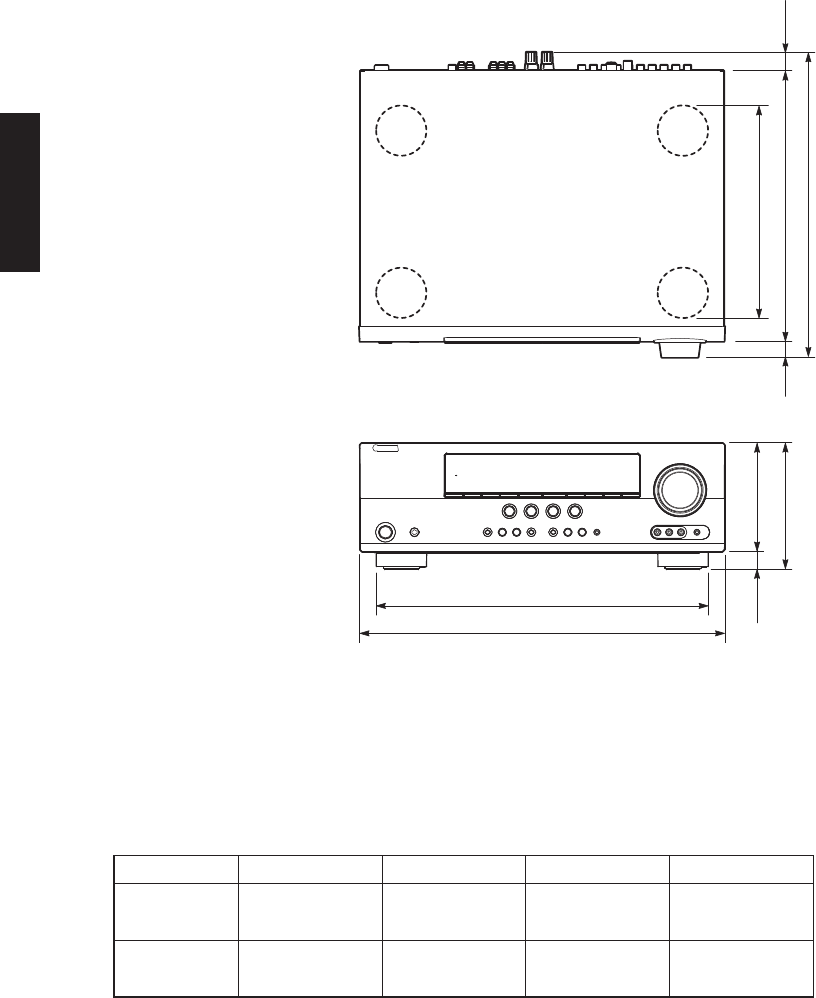

- DIMENSIONS

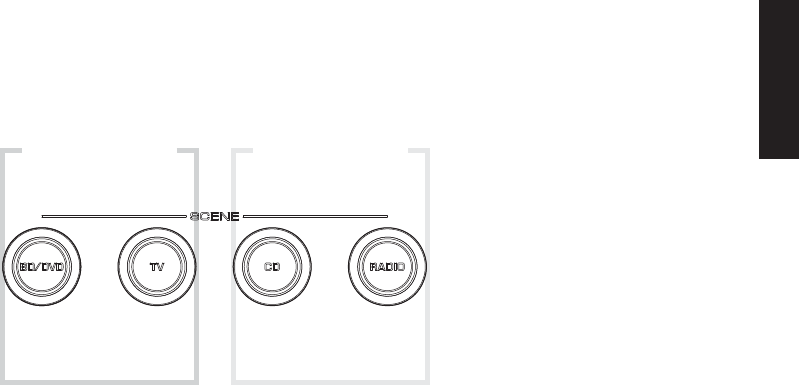

- SCENE TEMPLATE
- SOUND FIELD PARAMETERS
- SET MENU TABLE
INTERNAL VIEW
SERVICE PRECAUTIONS

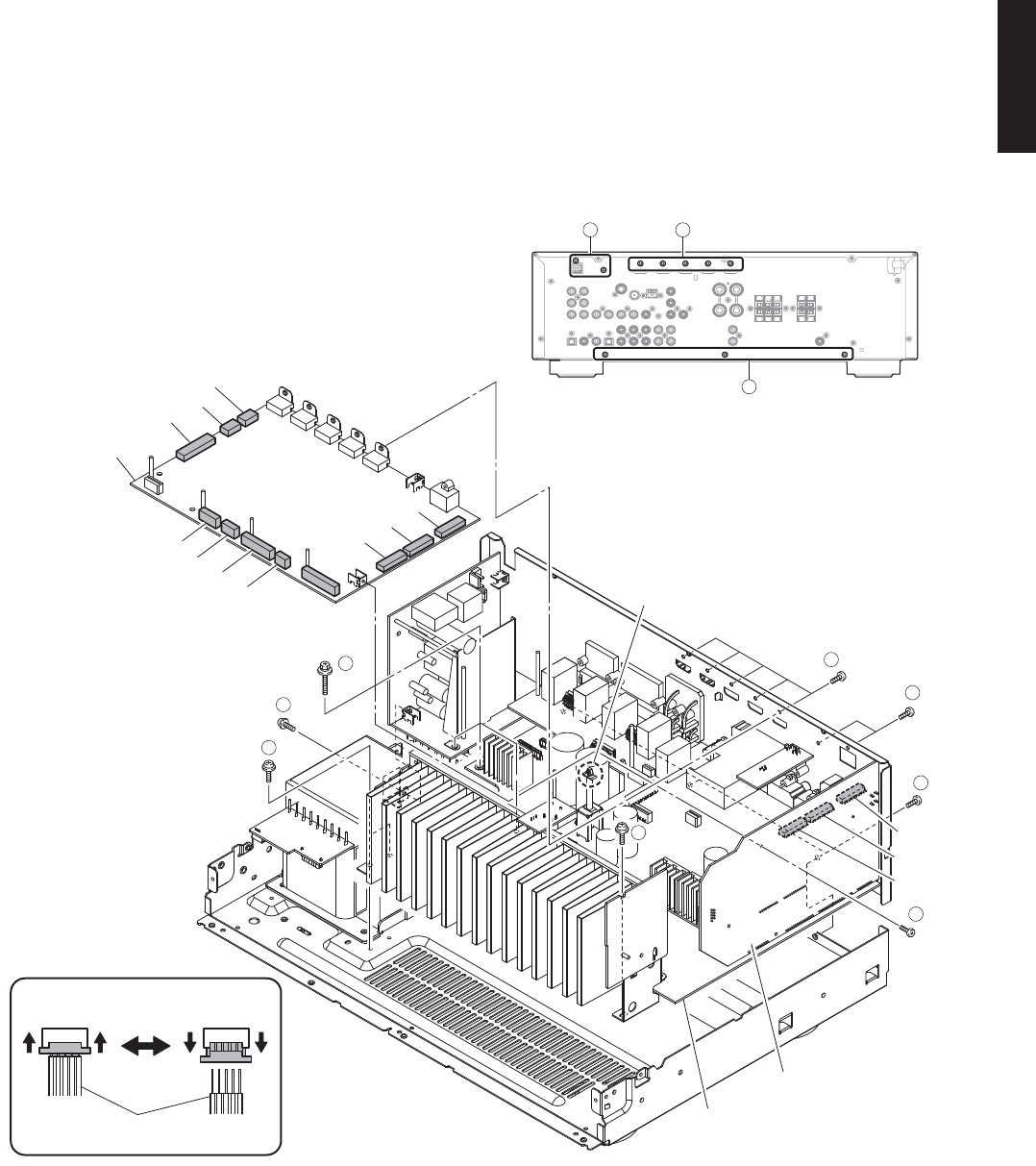

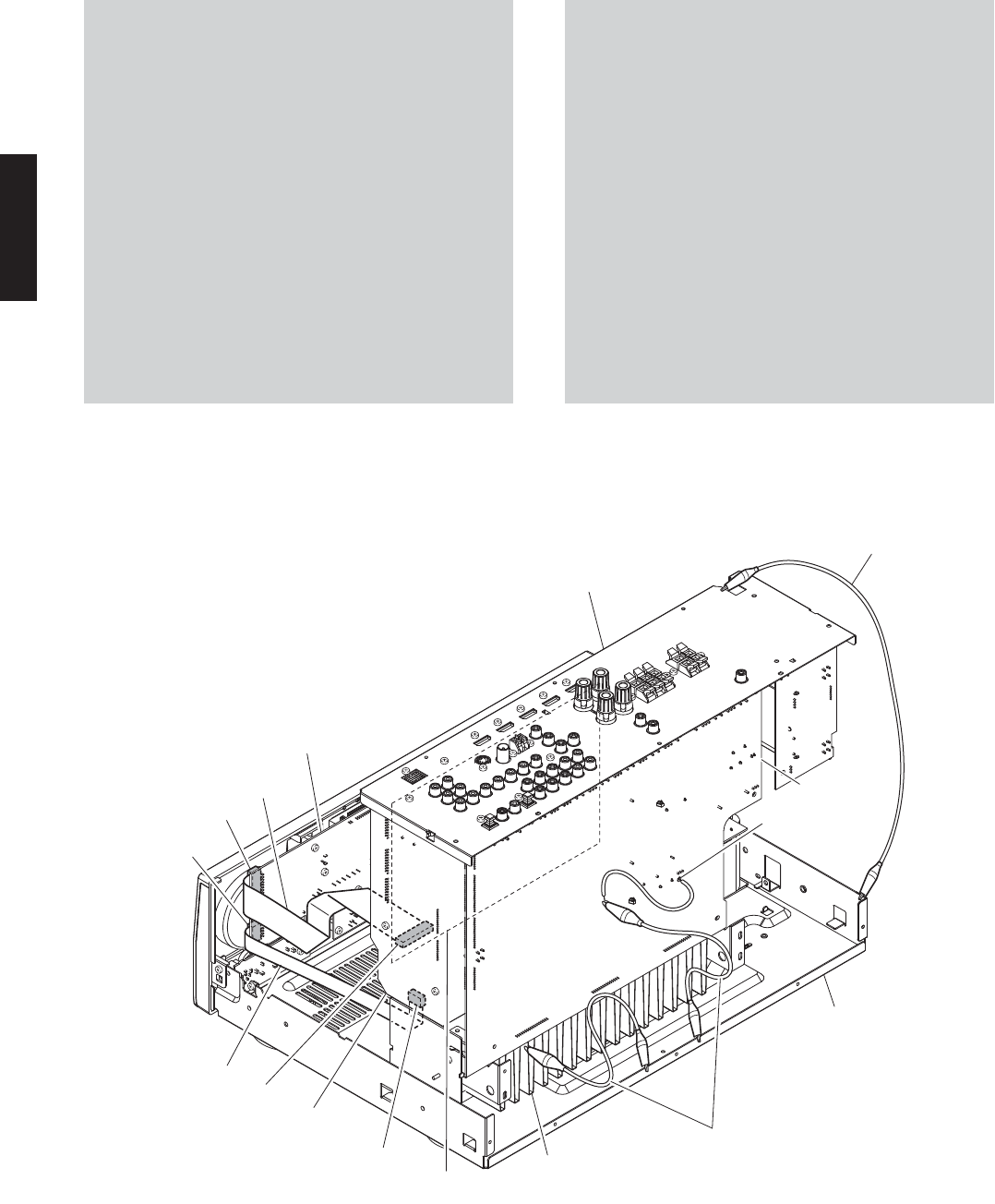

DISASSEMBLY PROCEDURES
- 1. Removal of Top Cover
- 2. Removal of Front Panel Unit
- 3. Removal of DIGITAL P.C.B.
- 4. Removal of AMP Unit
- When checking the P.C.B.s:

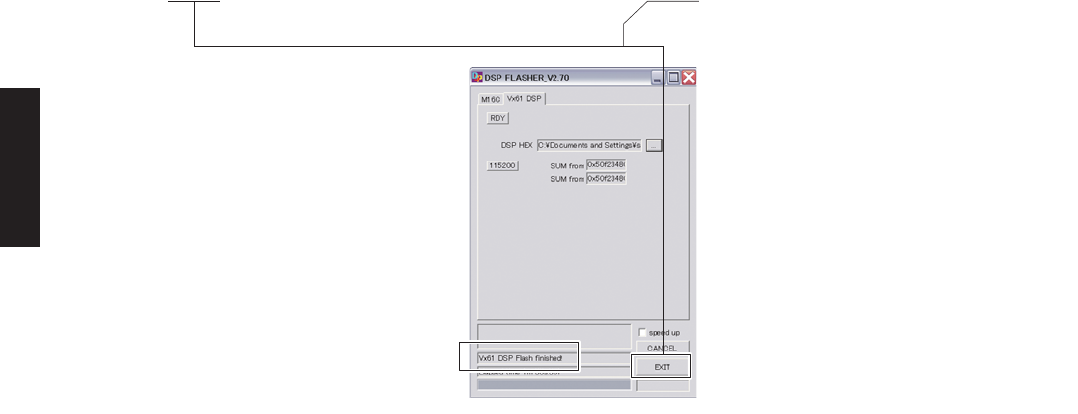

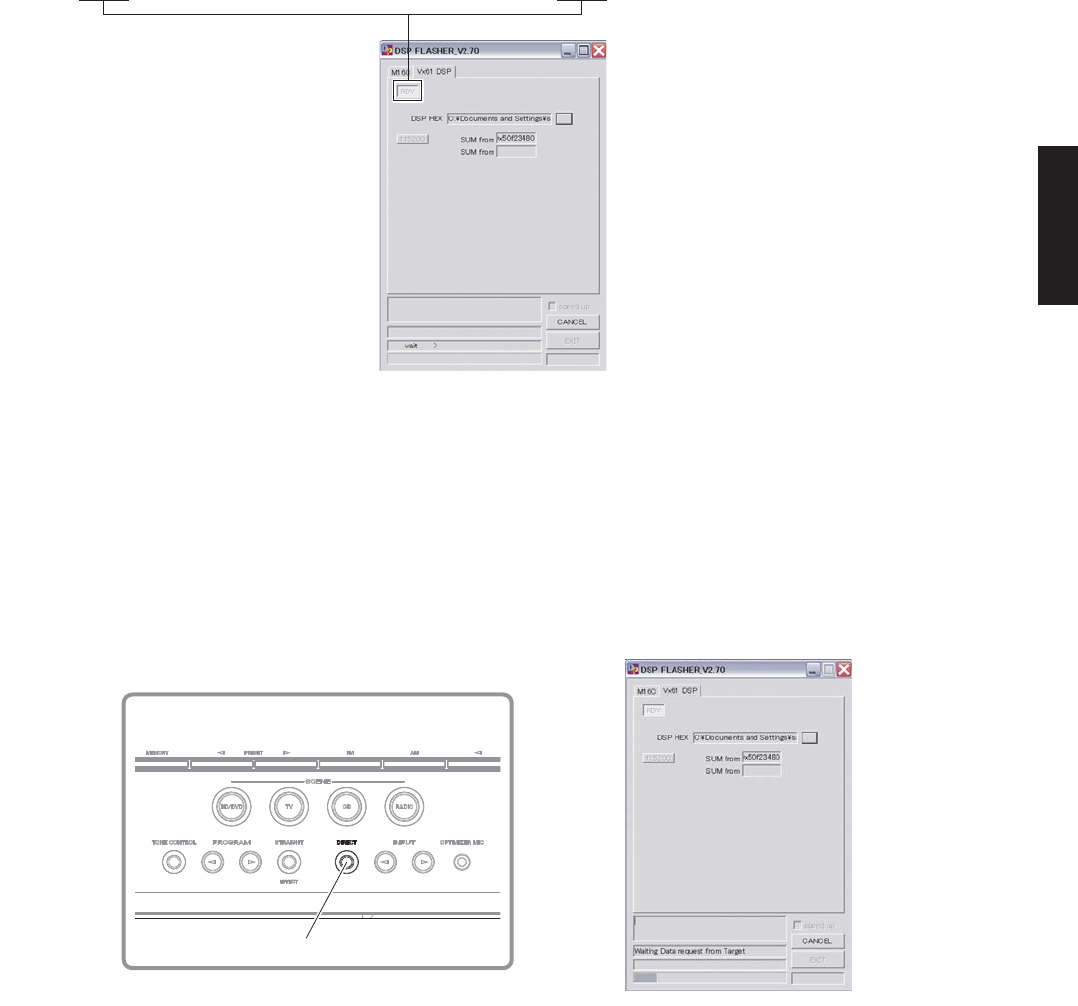

UPDATING FIRMWARE

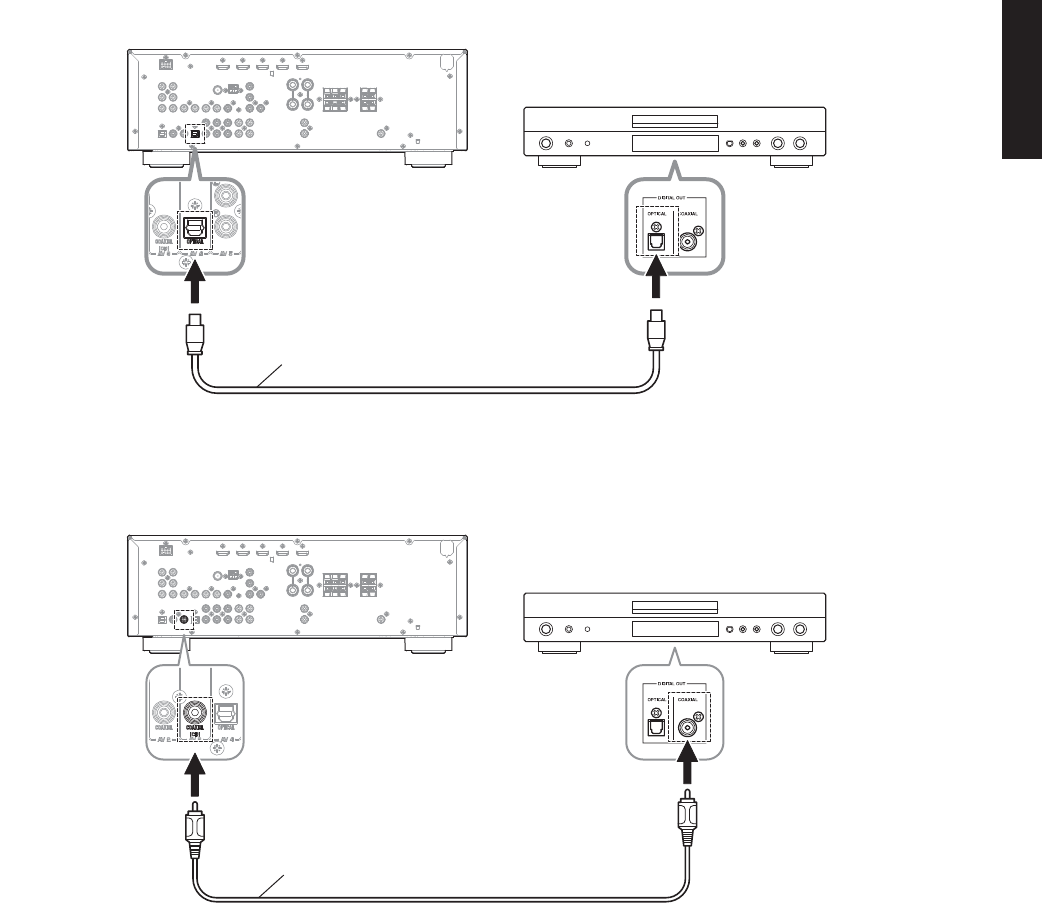

- Writing method using the CD

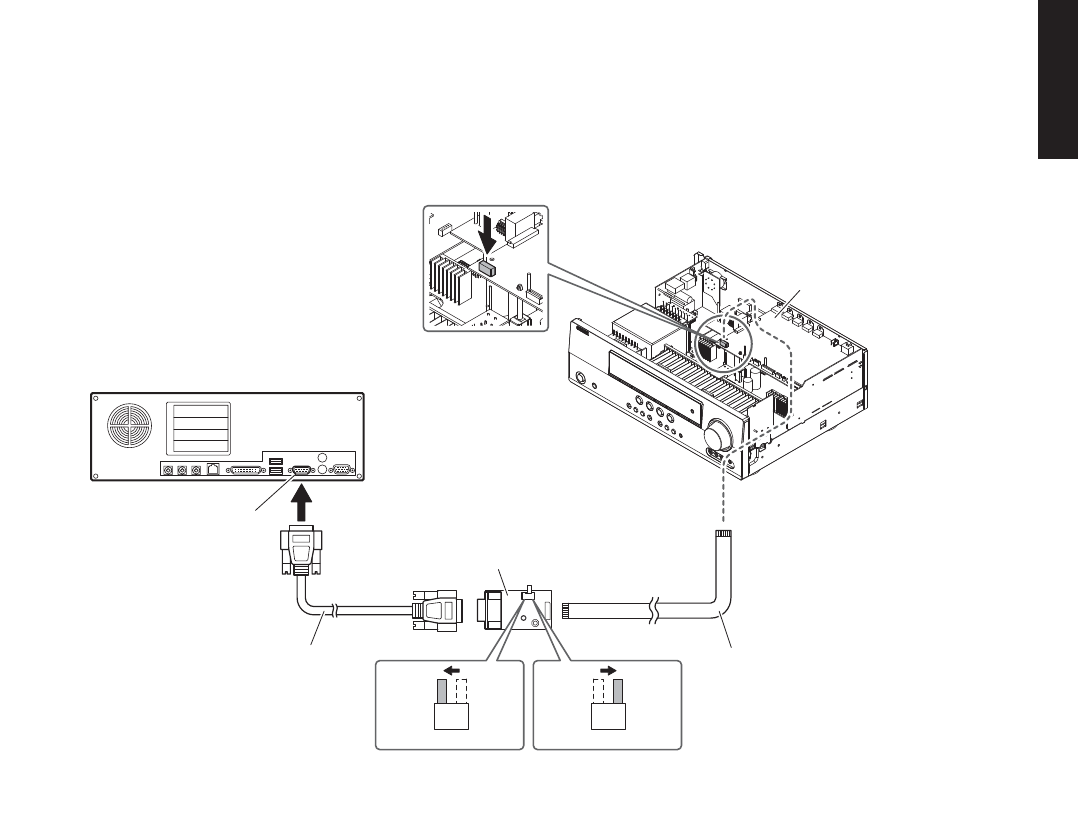

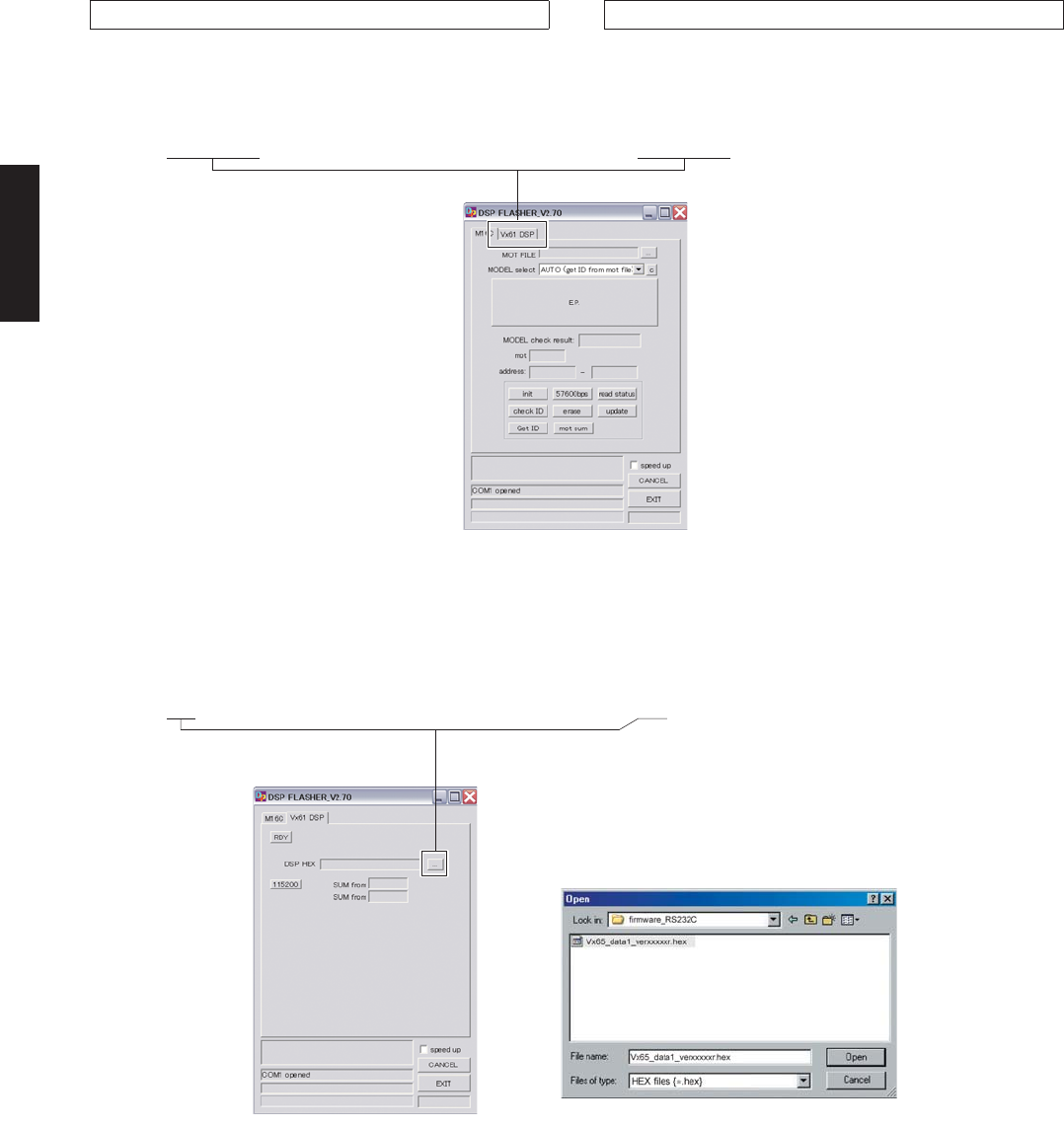

- Writing method using PC (RS232C)
- Writing to the microprocessor
- Writing to DSP
SELF-DIAGNOSTIC FUNCTION

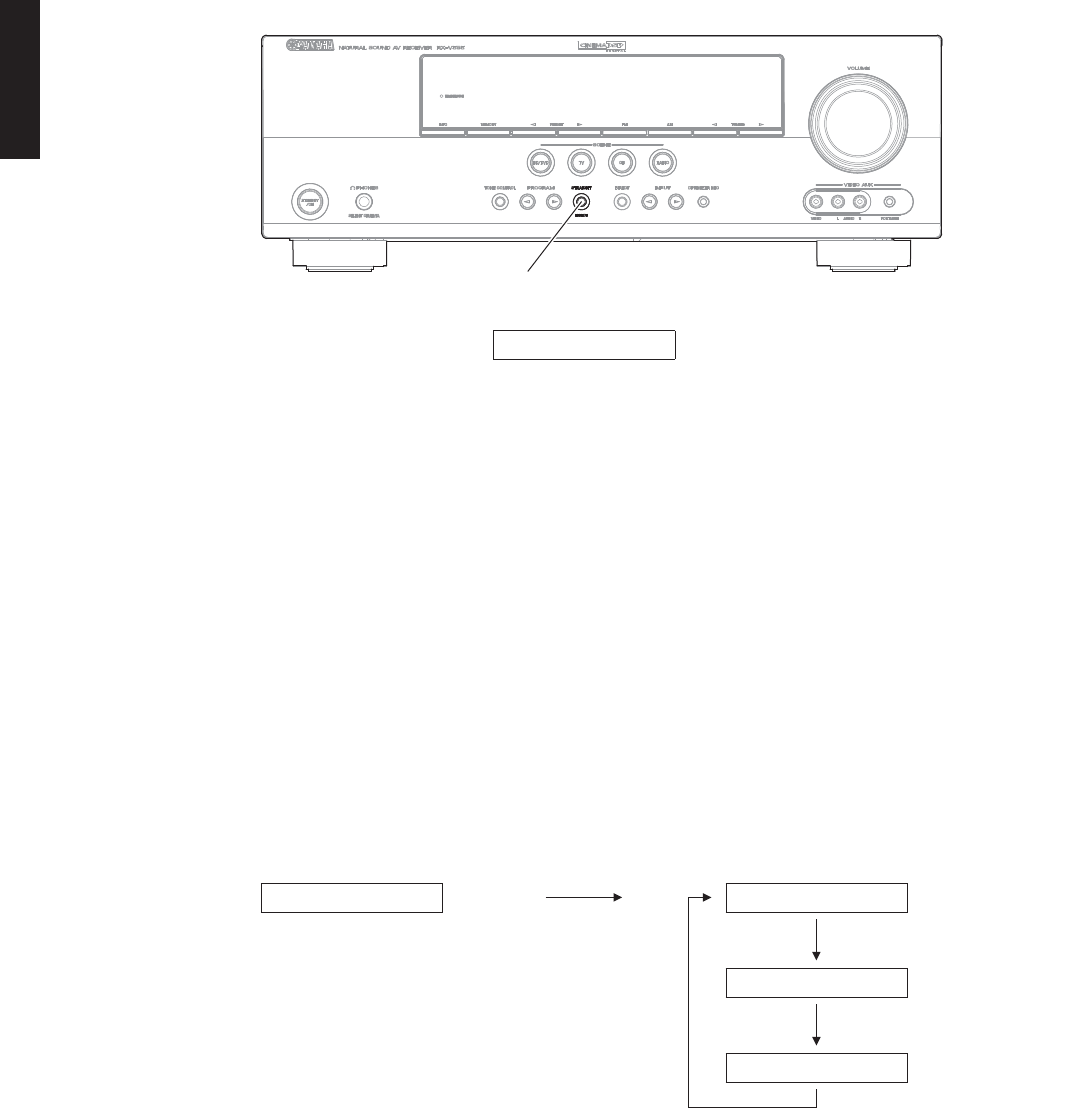

- Starting Self-Diagnostic Function
- Starting Self-Diagnostic Function inthe protection cancel mode
- Canceling Self-Diagnostic Functio
- Display provided when Self-DiagnosticFunction started

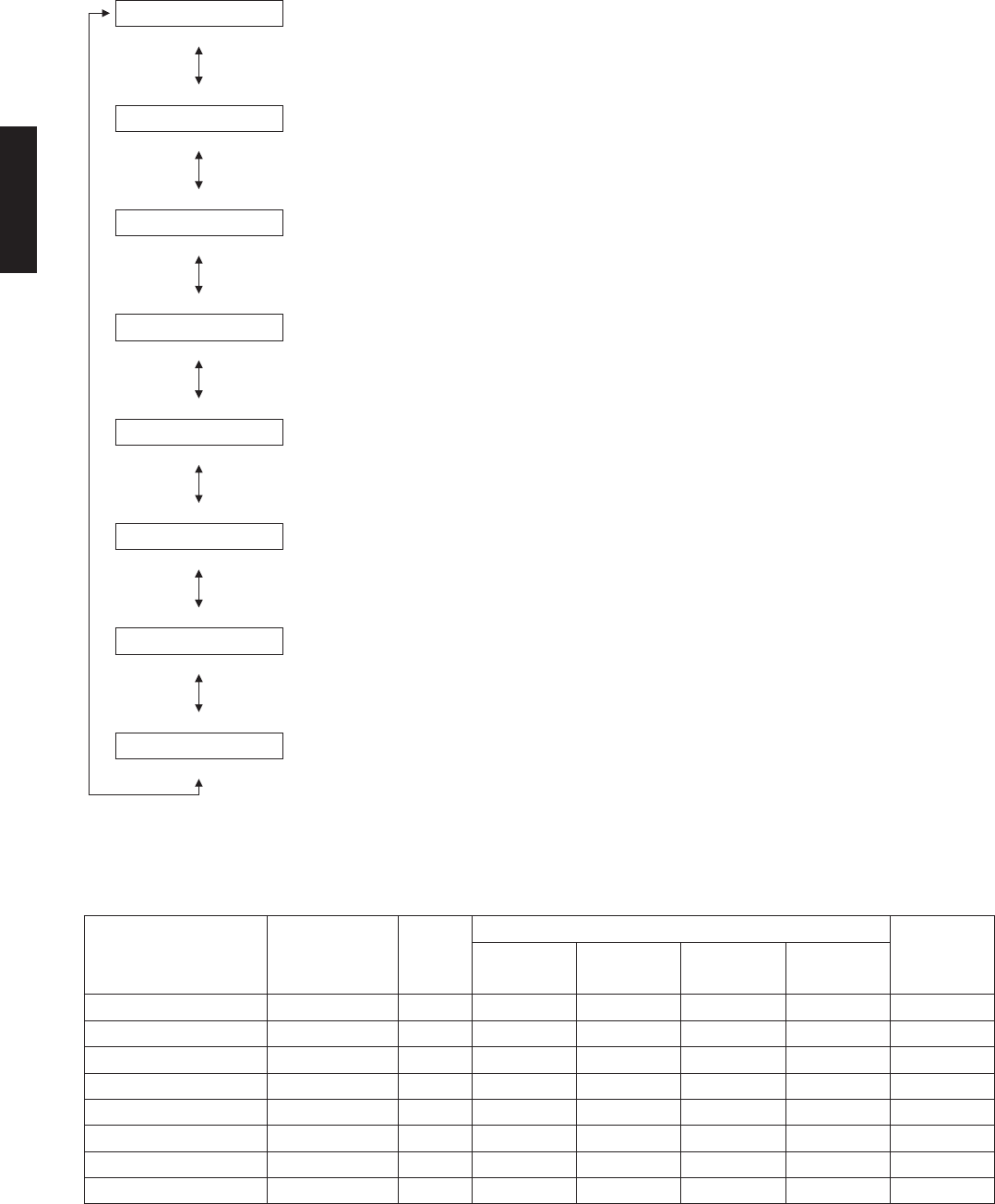

- Operation procedure of Main menuand Sub-menu
- Functions in Self-Diagnostic Functionmode
- Initial settings used to start Self-DiagnosticFunction
- Details of Self-Diagnostic Function menu

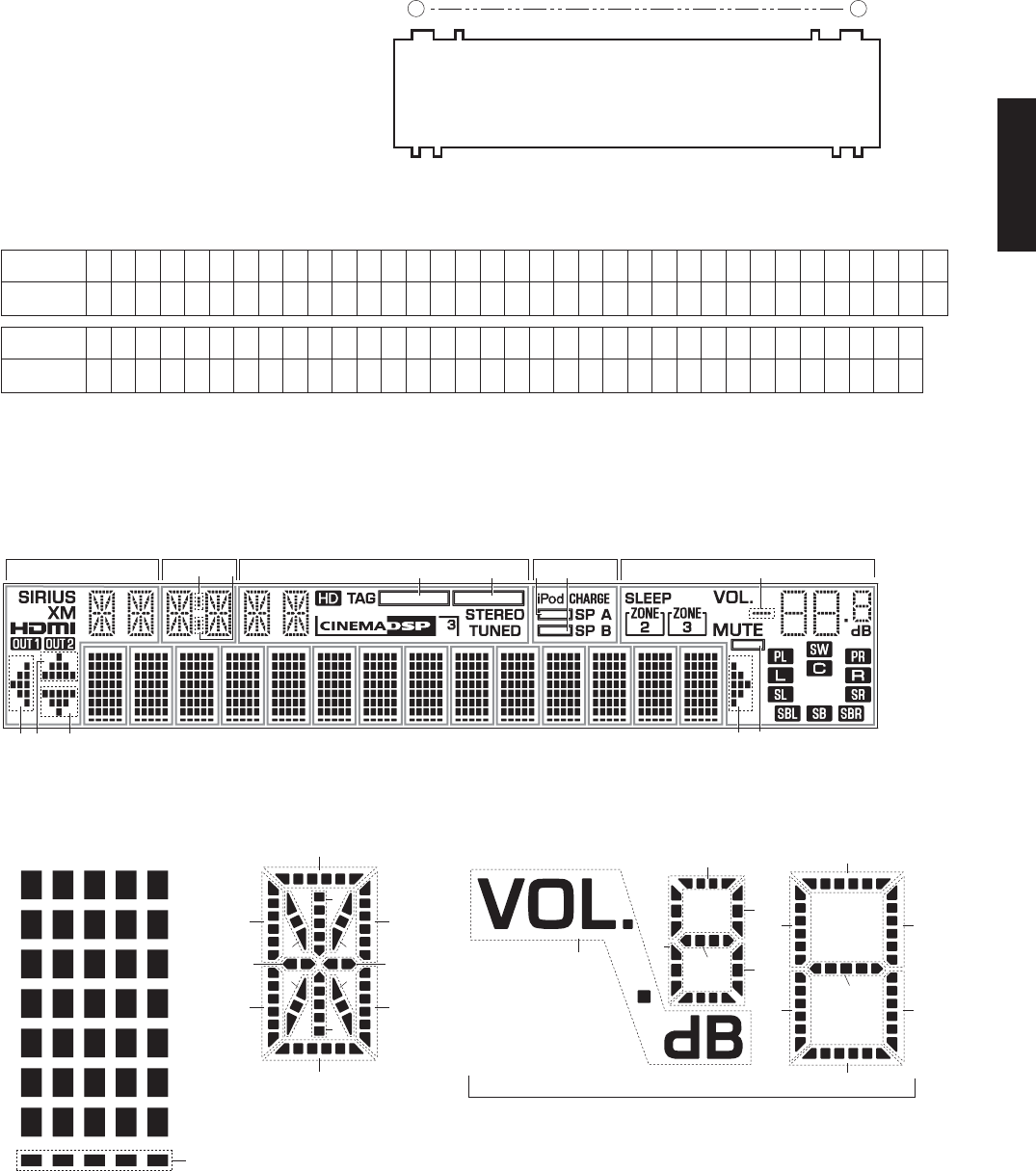

DISPLAY DATA

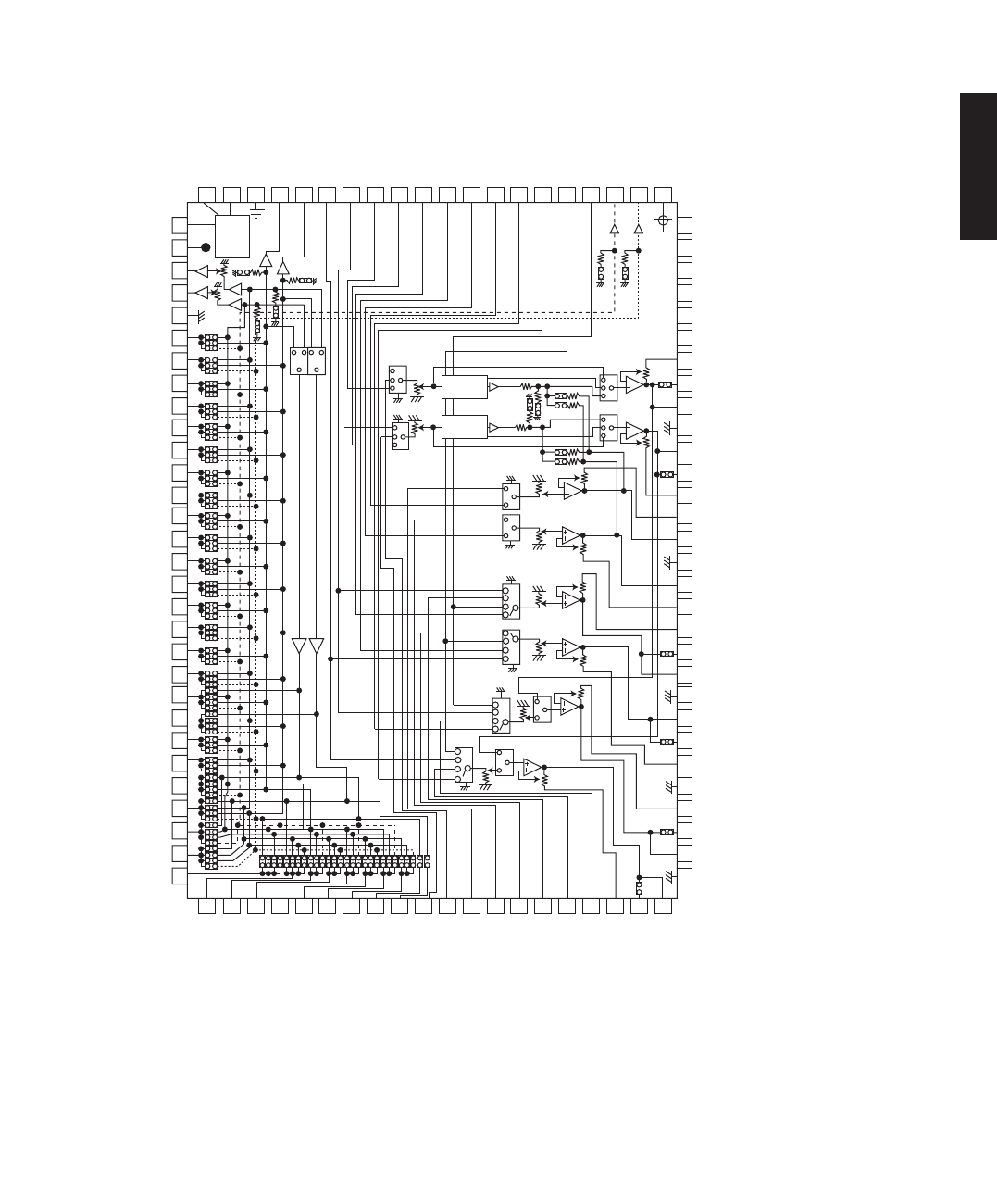

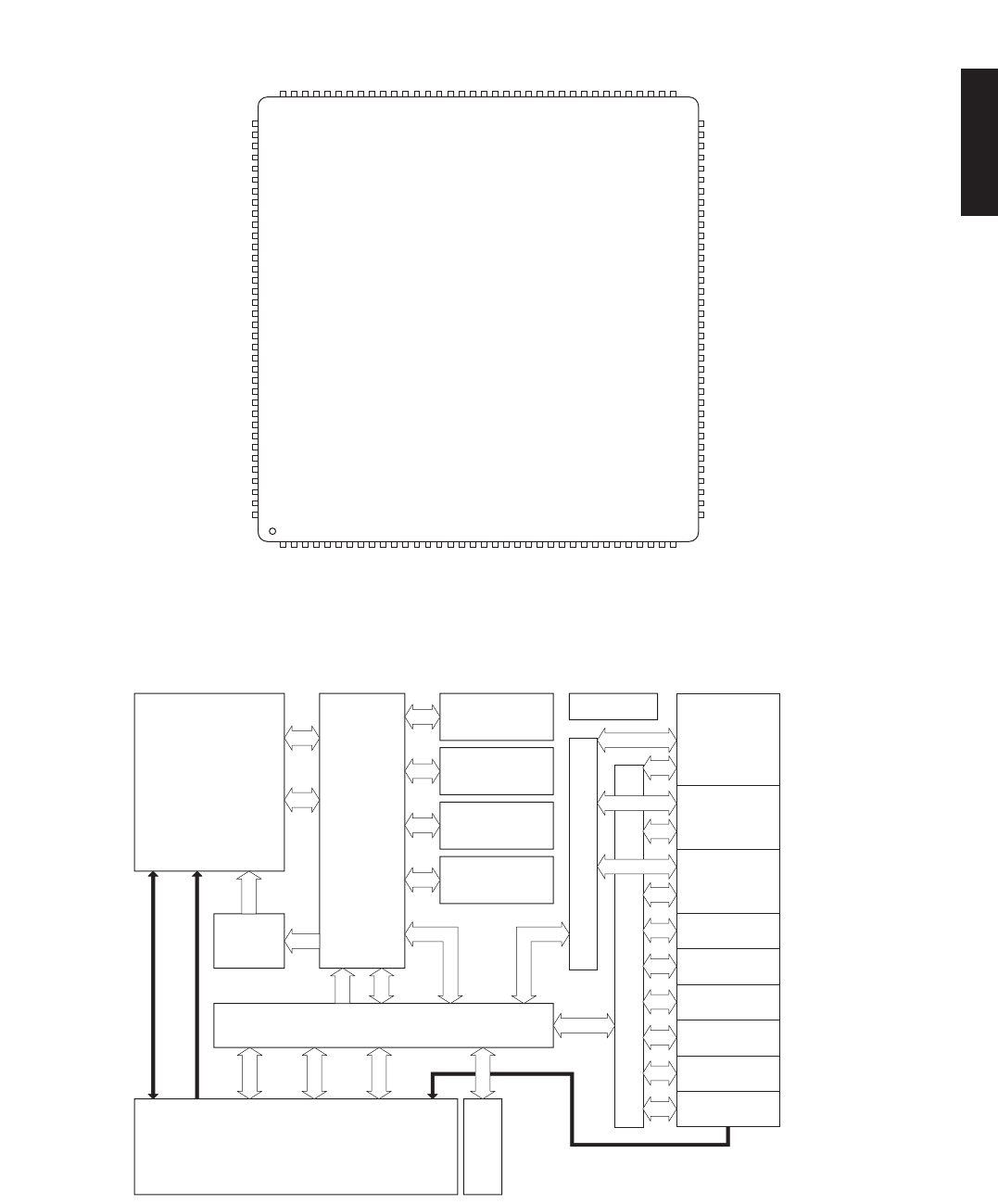

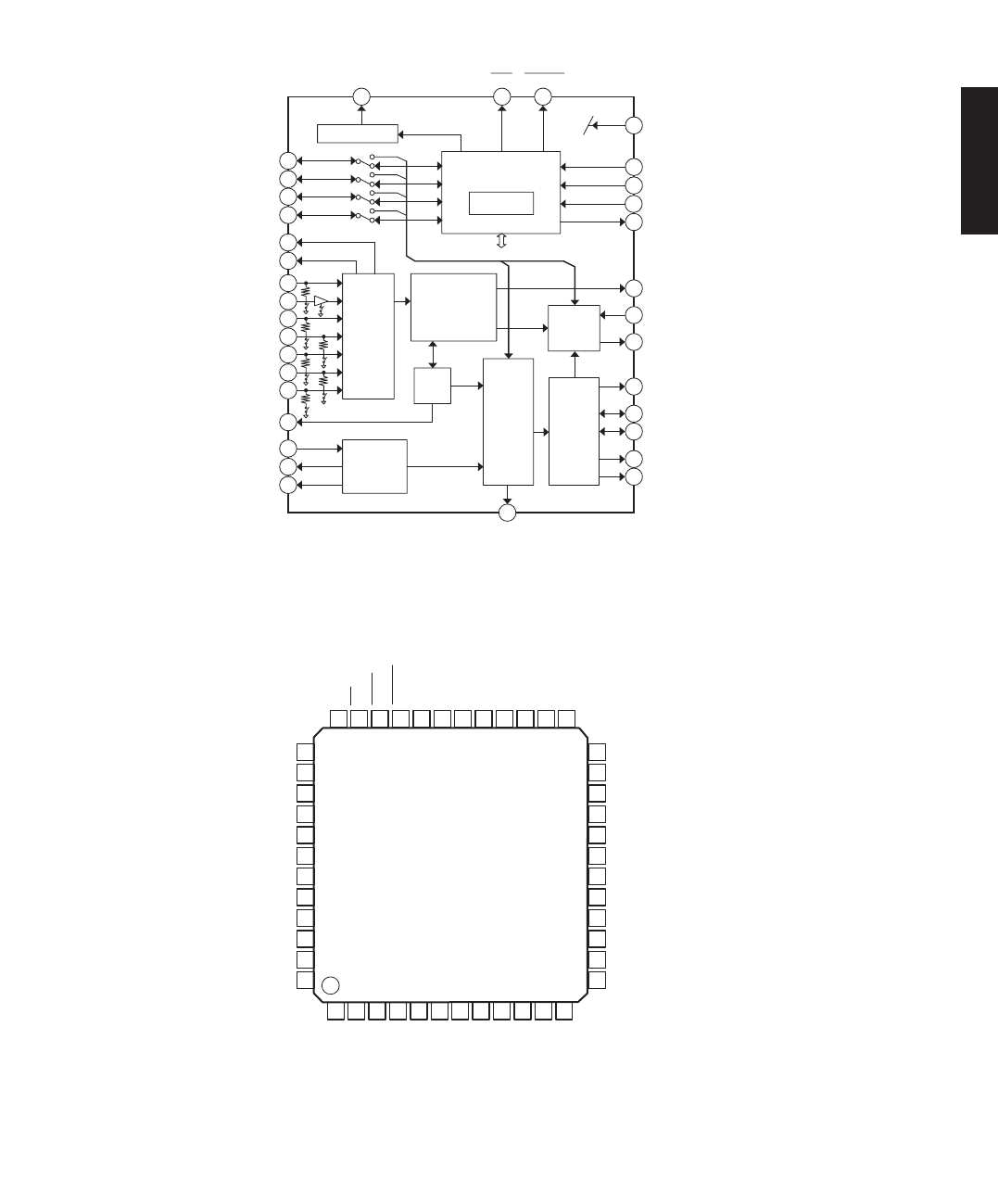

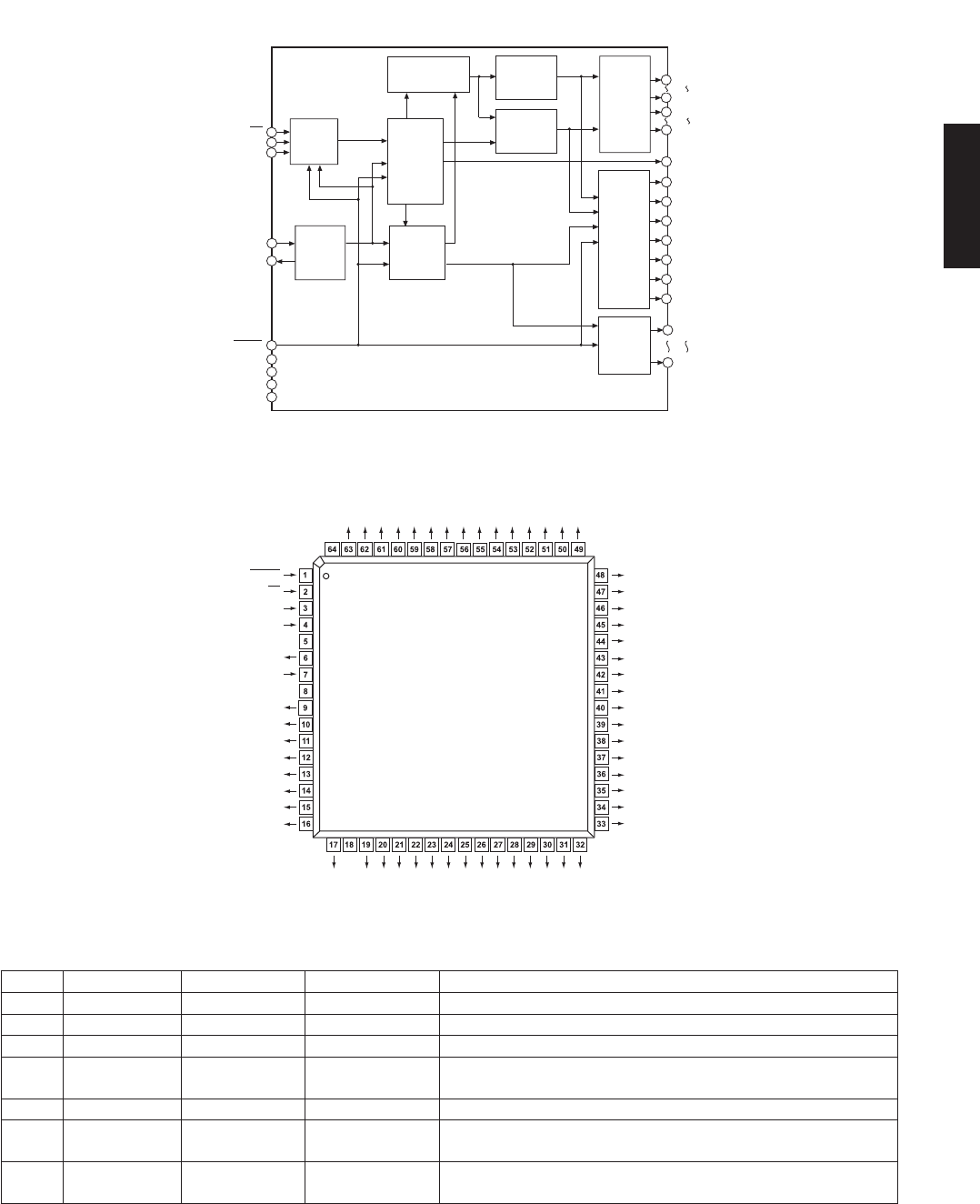

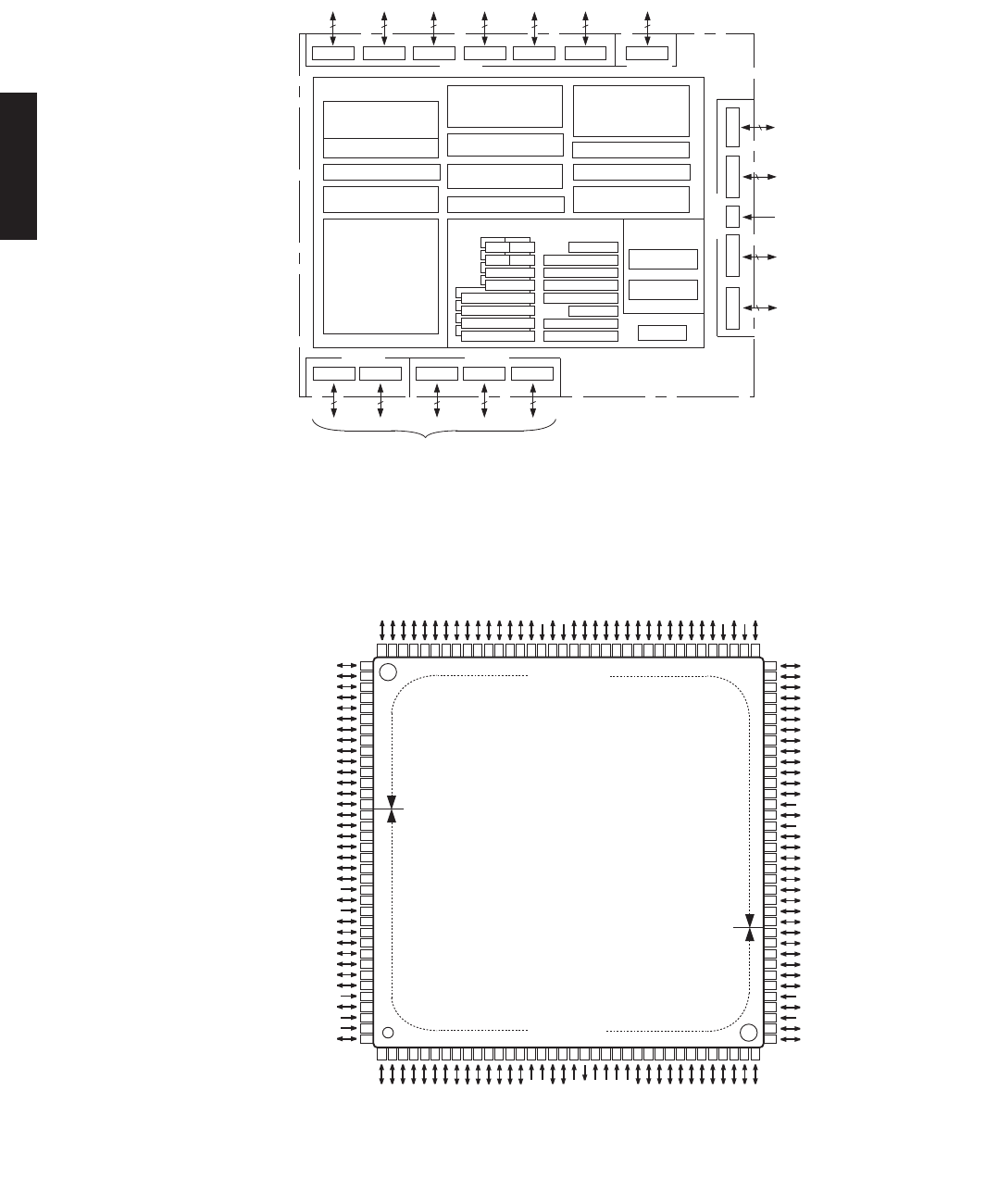

IC DATA
- IC44
- IC402
- IC41
- IC153
- IC20

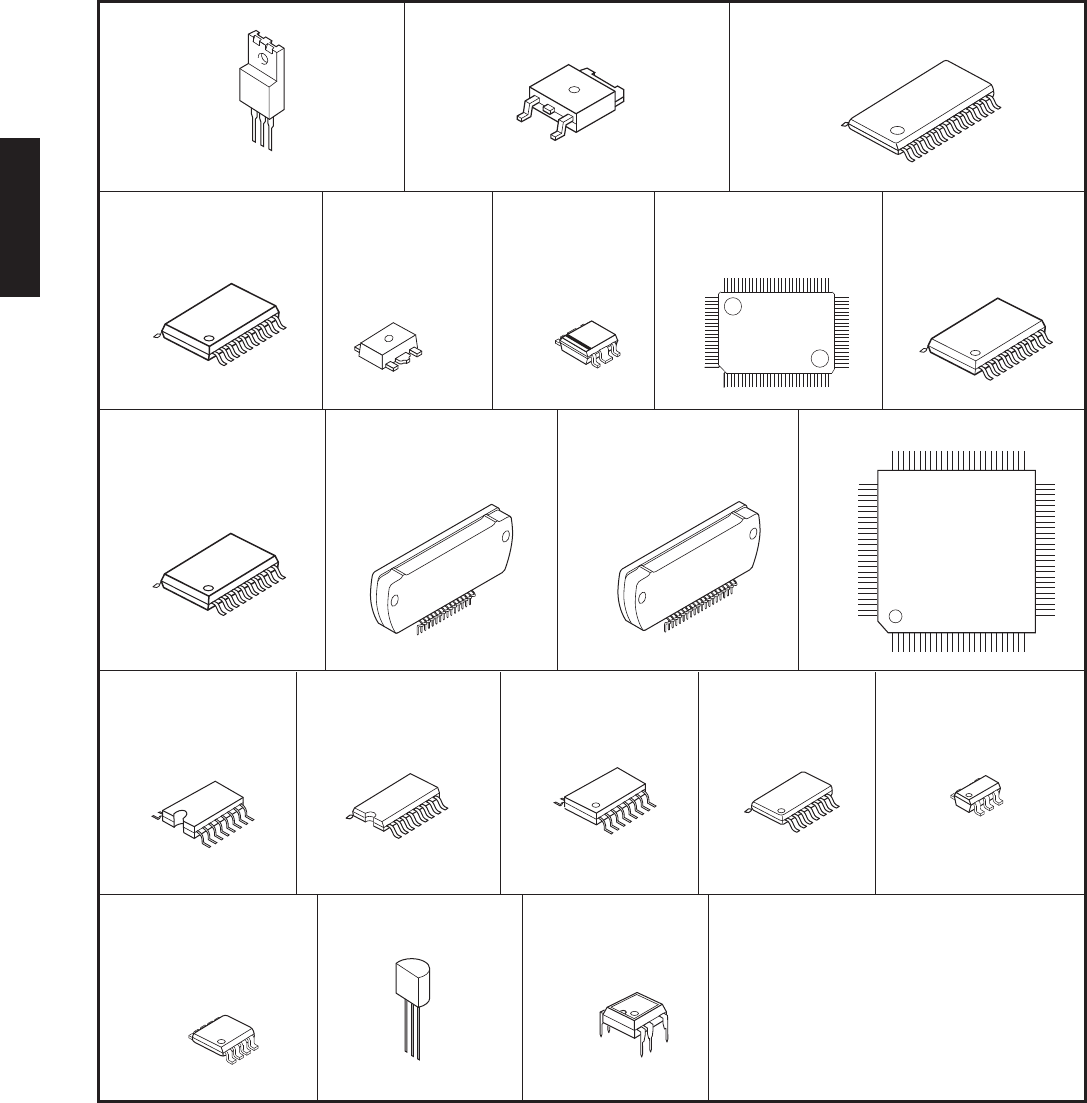

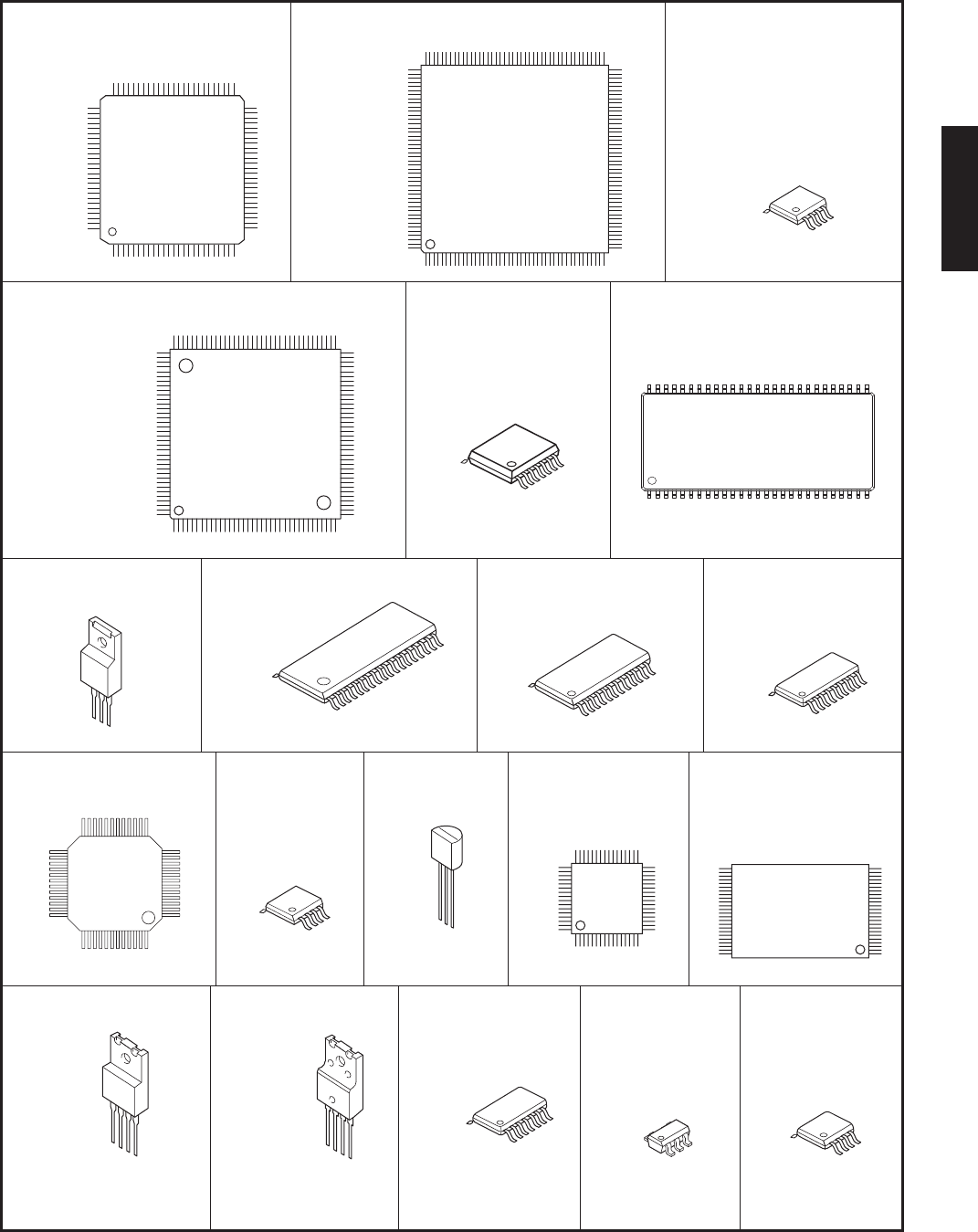

PIN CONNECTION DIAGRAMS
- ICs
- Diodes
- Transistors

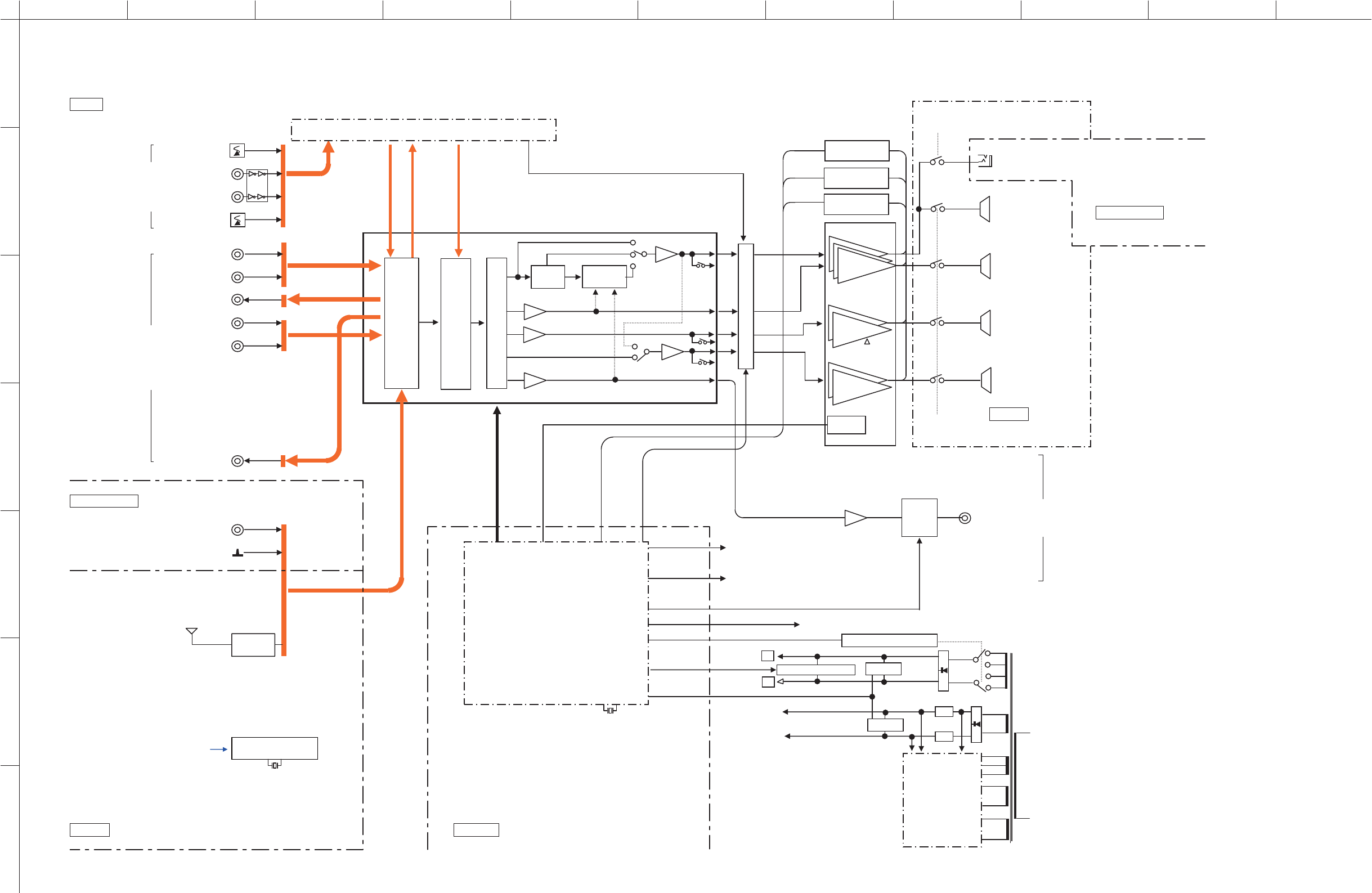

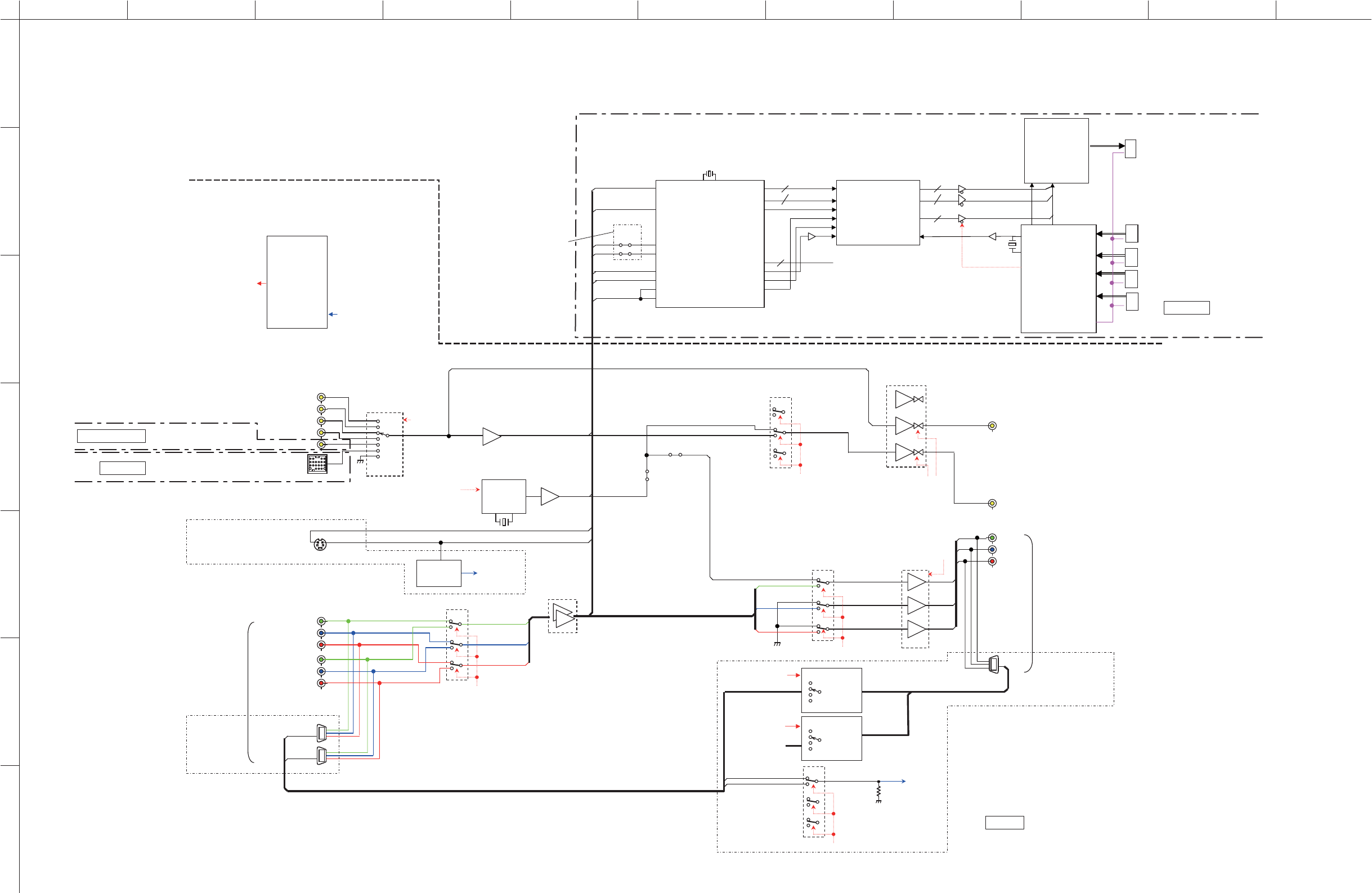

BLOCK DIAGRAMS
- ANALOG AUDIO Section Block Diagram
- DIGITAL AUDIO Section Block Diagram

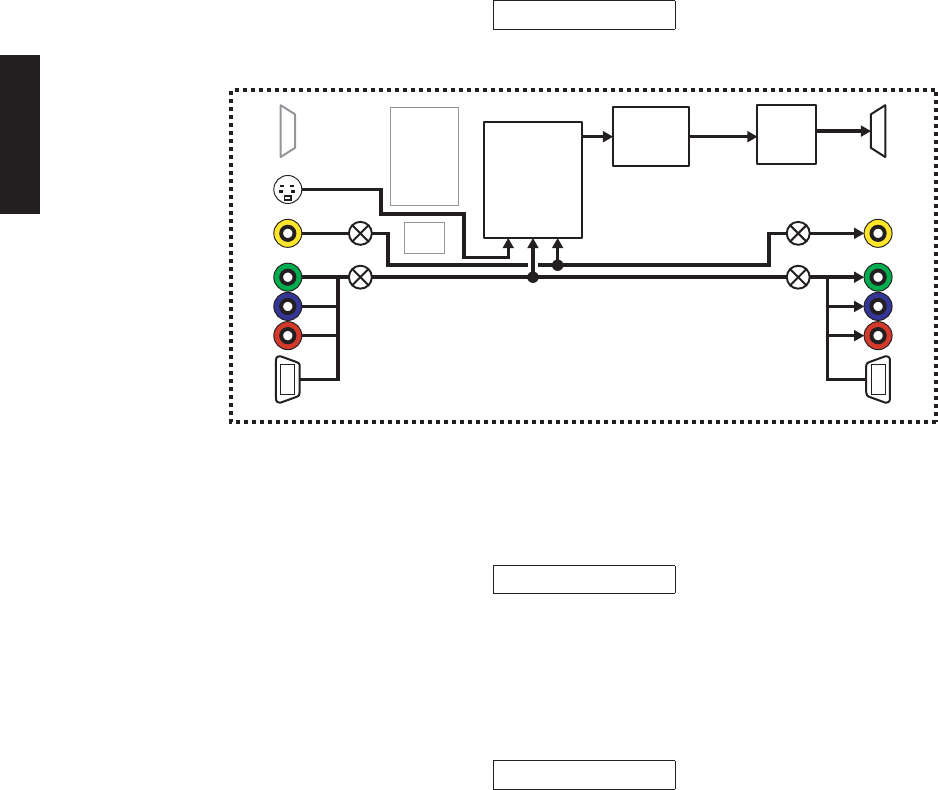

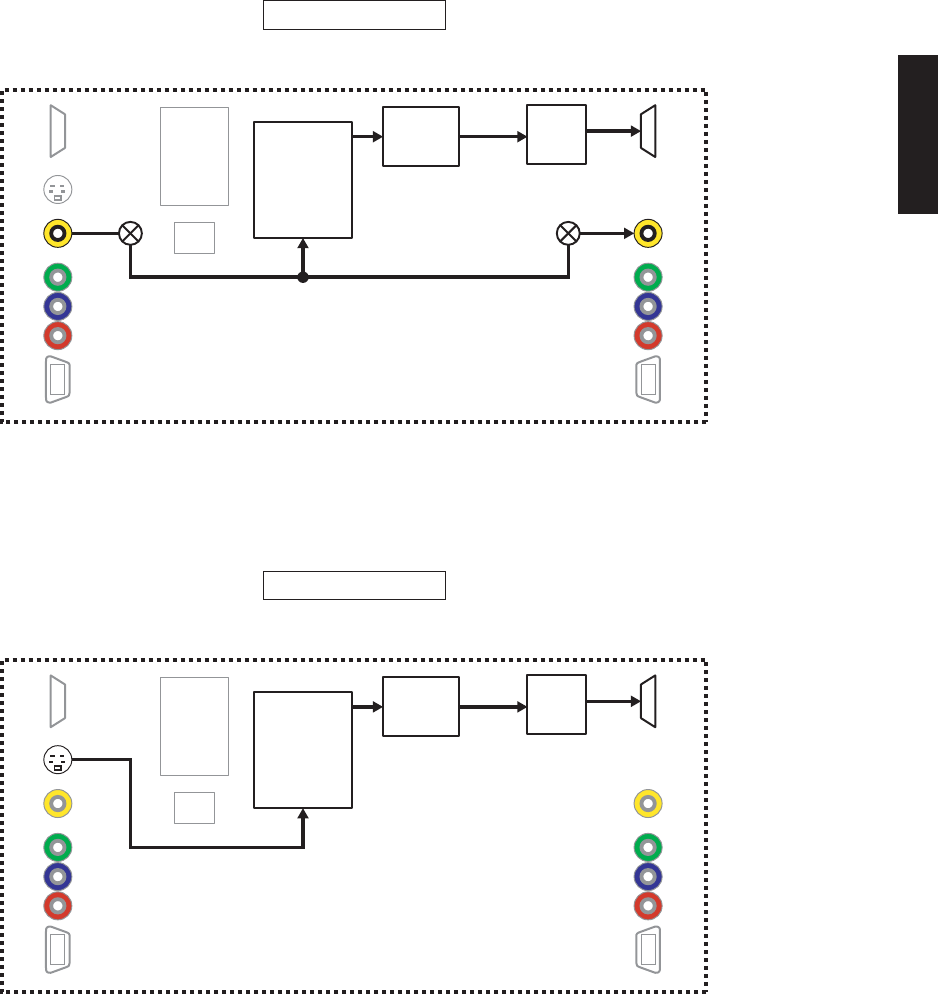

- VIDEO Section Block Diagram
- Power Supply Section Block Diagram

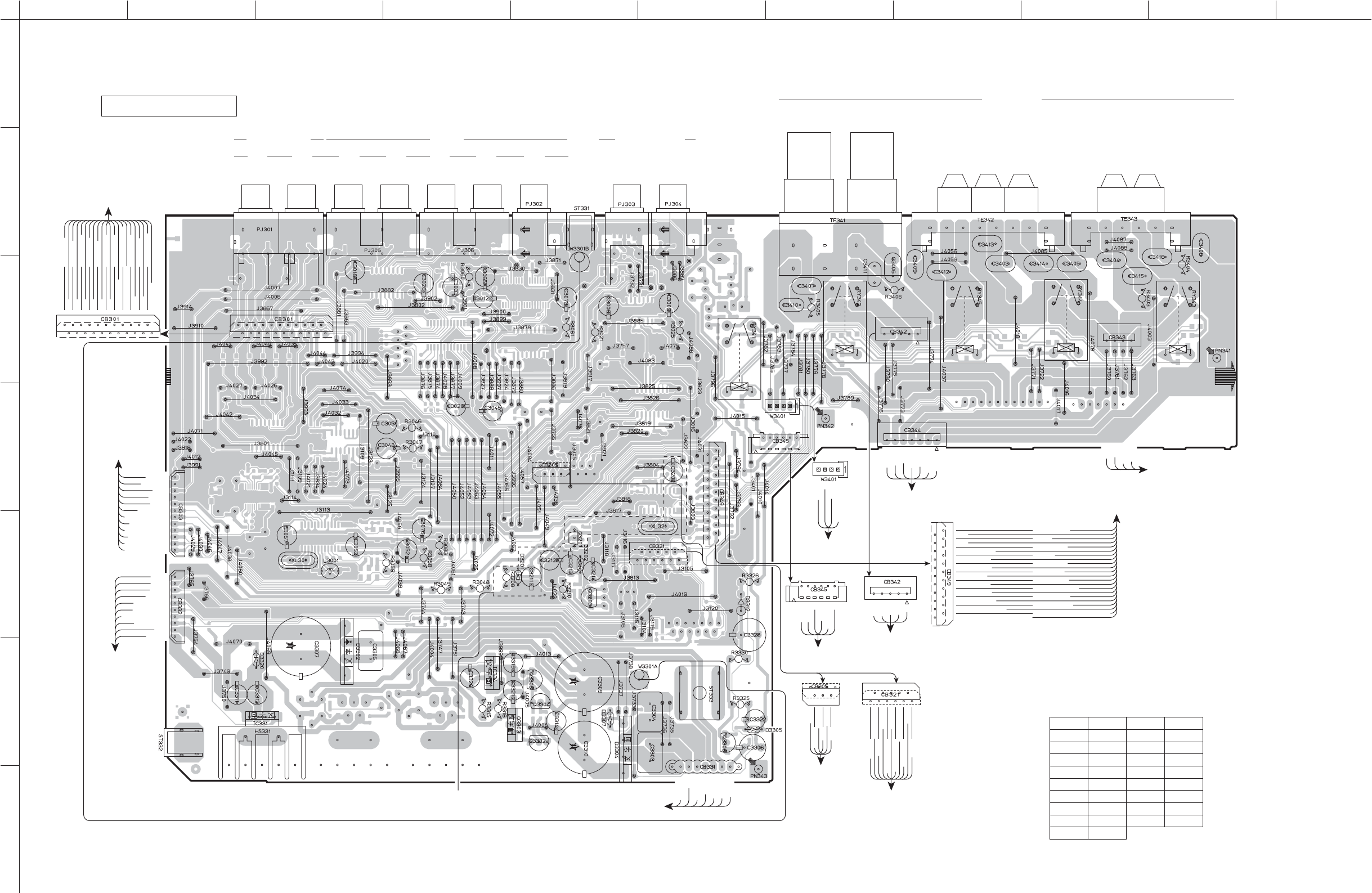

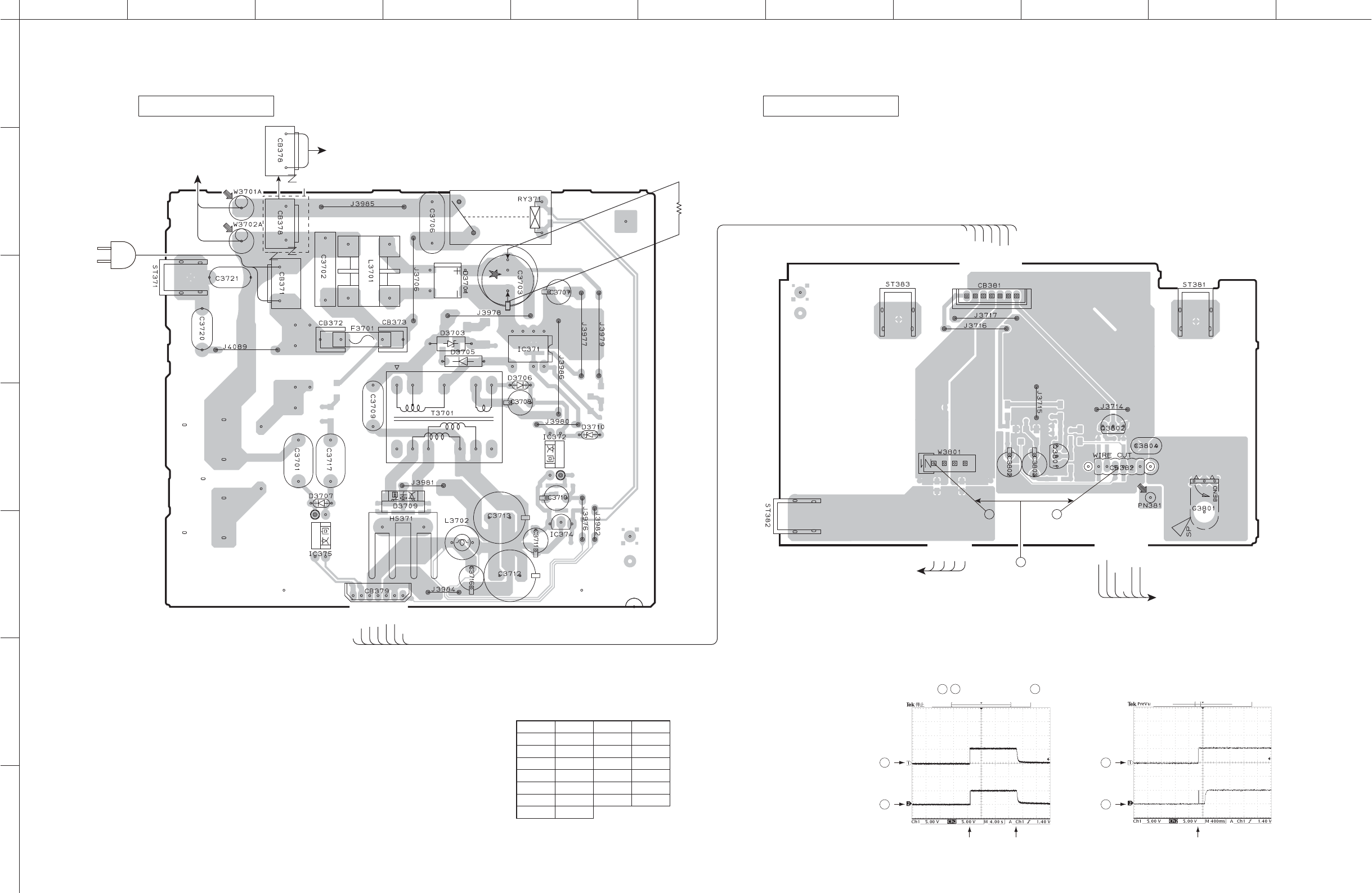

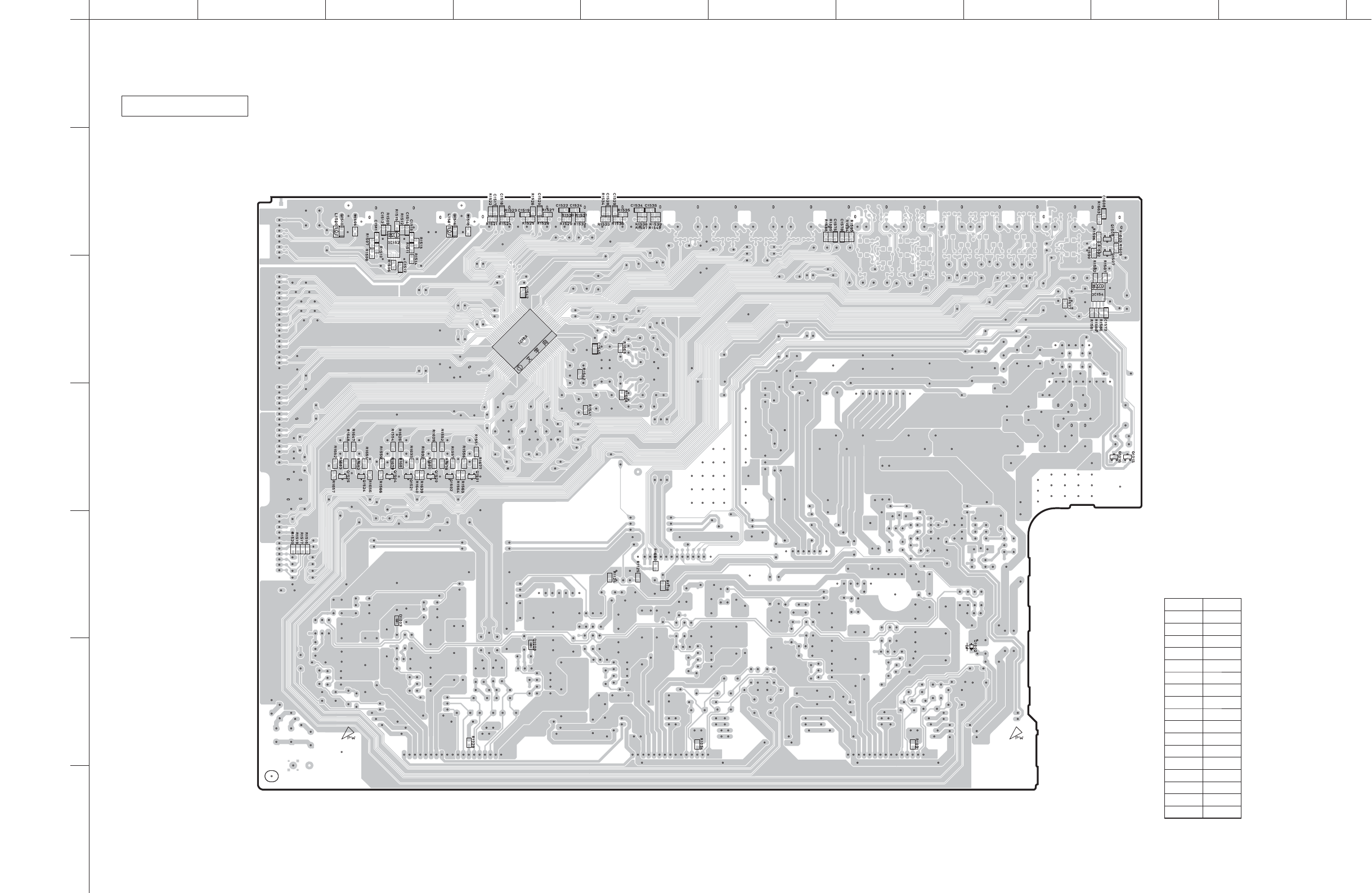

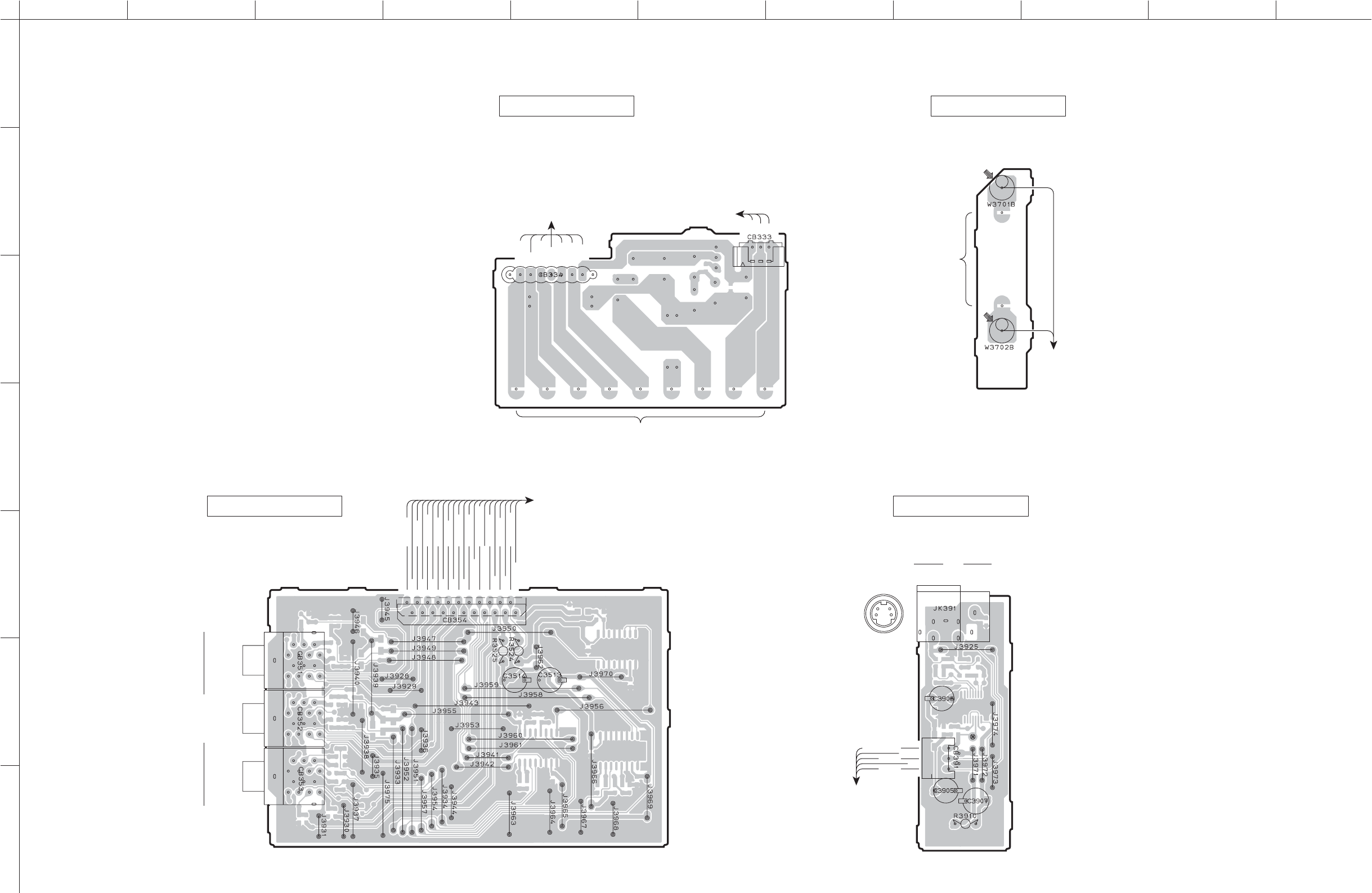

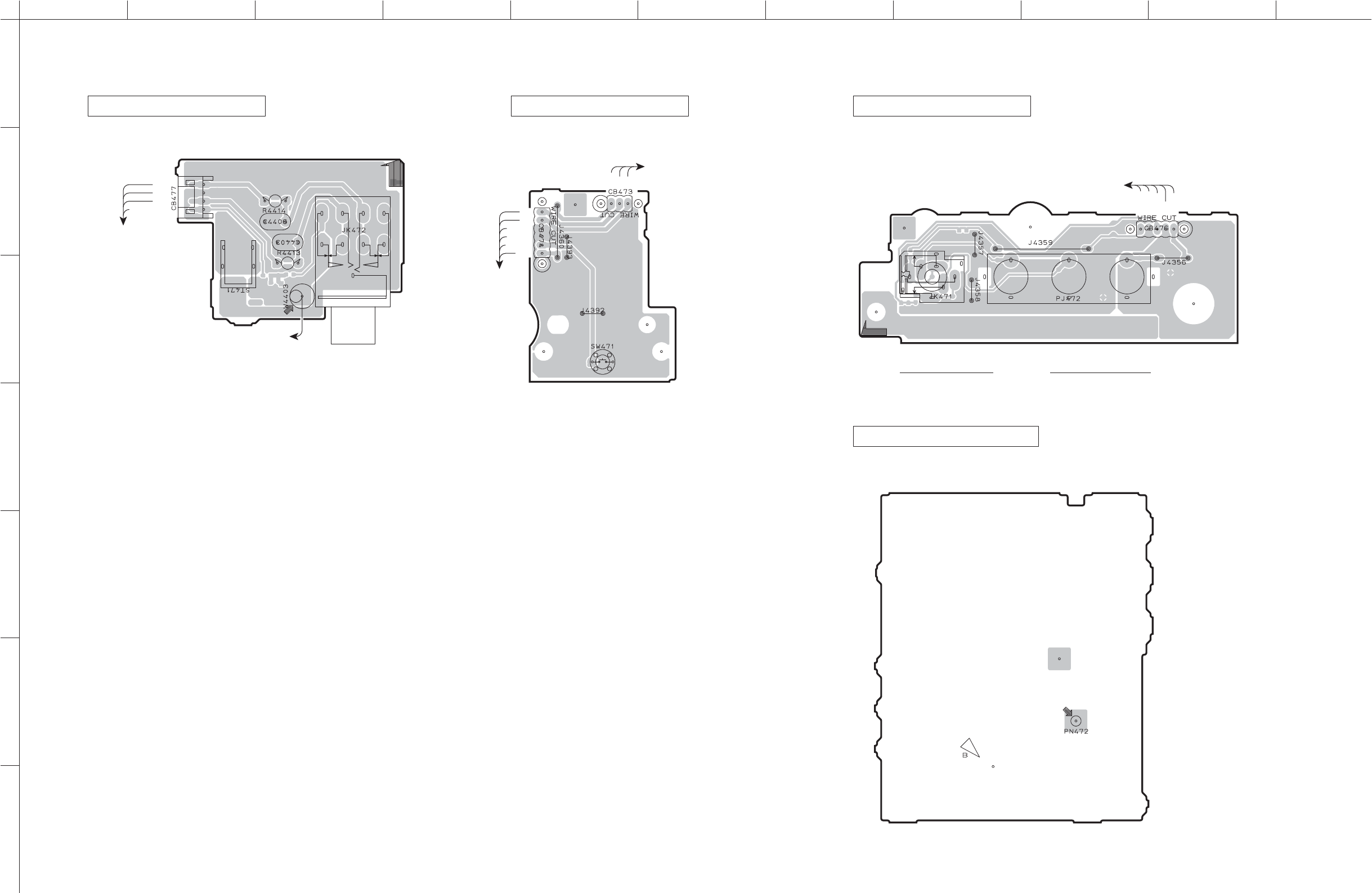

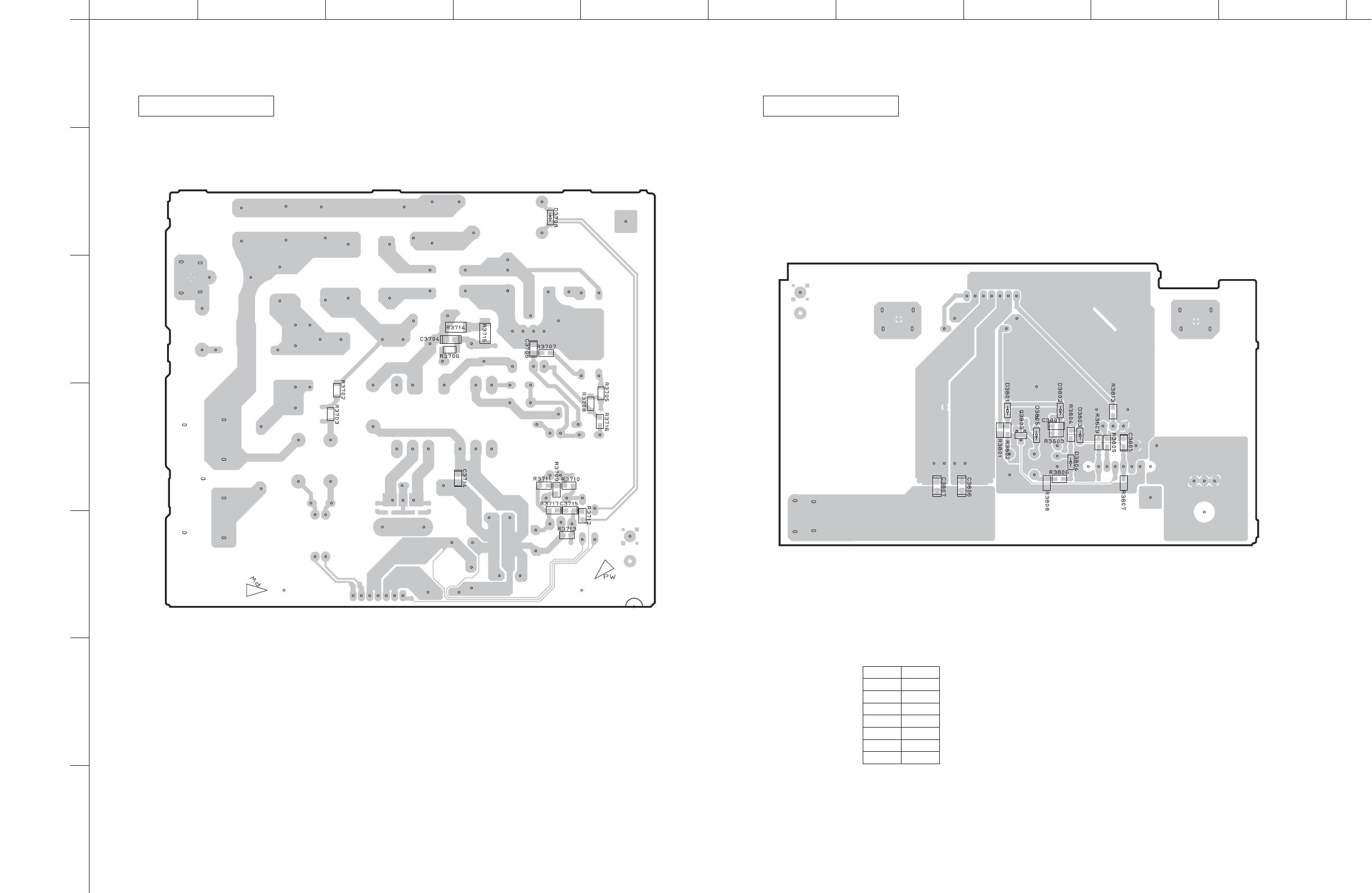

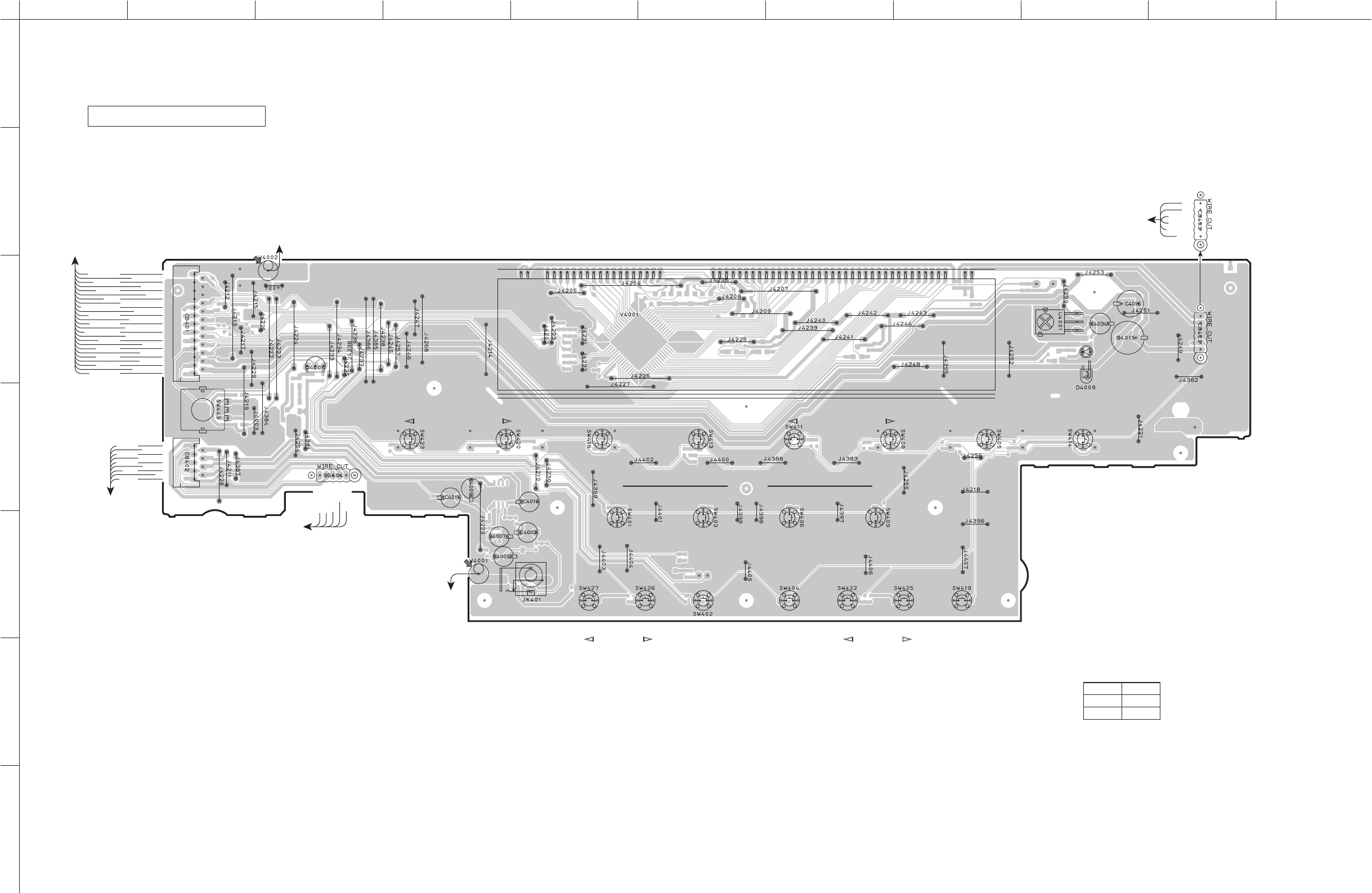

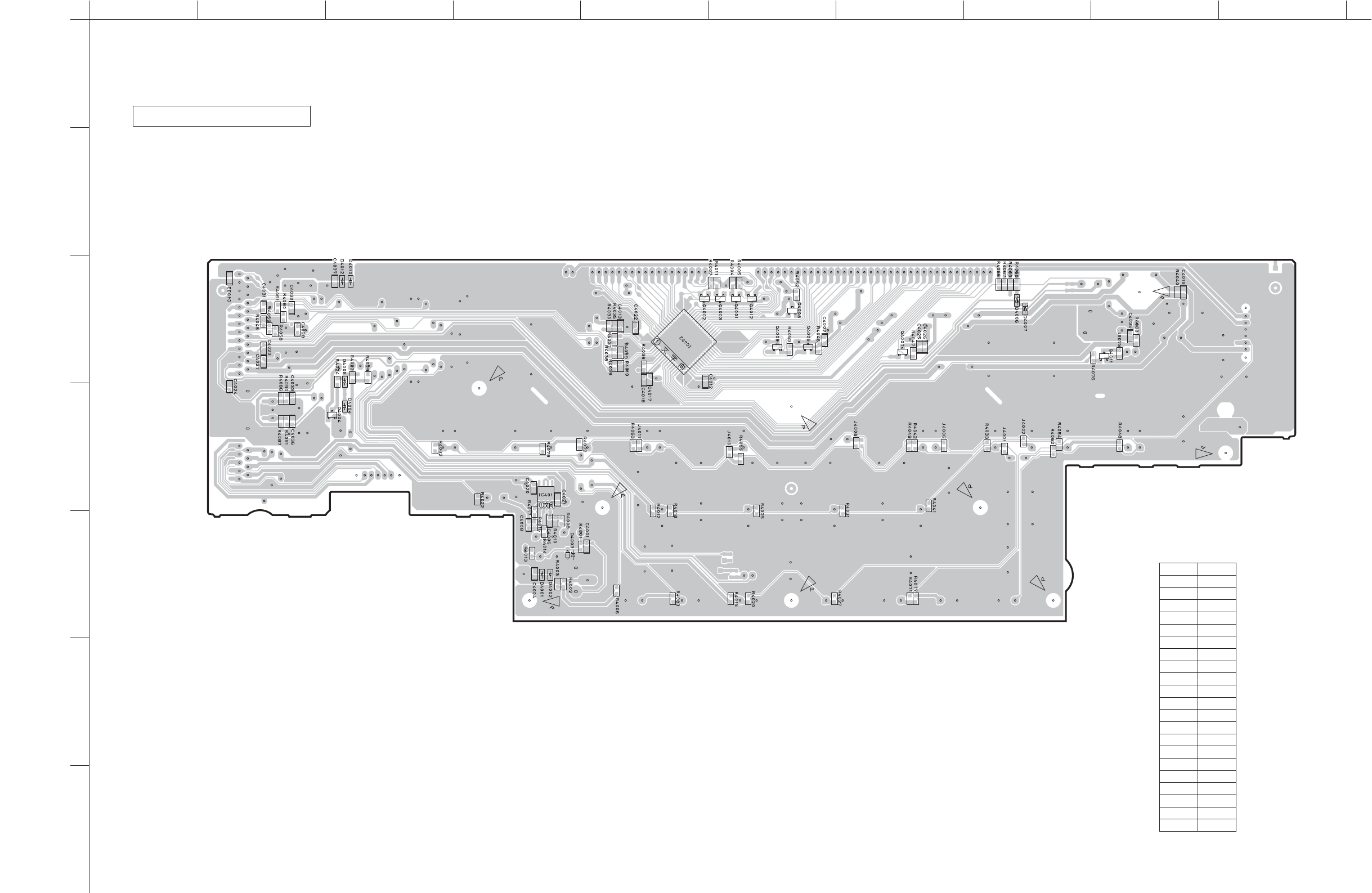

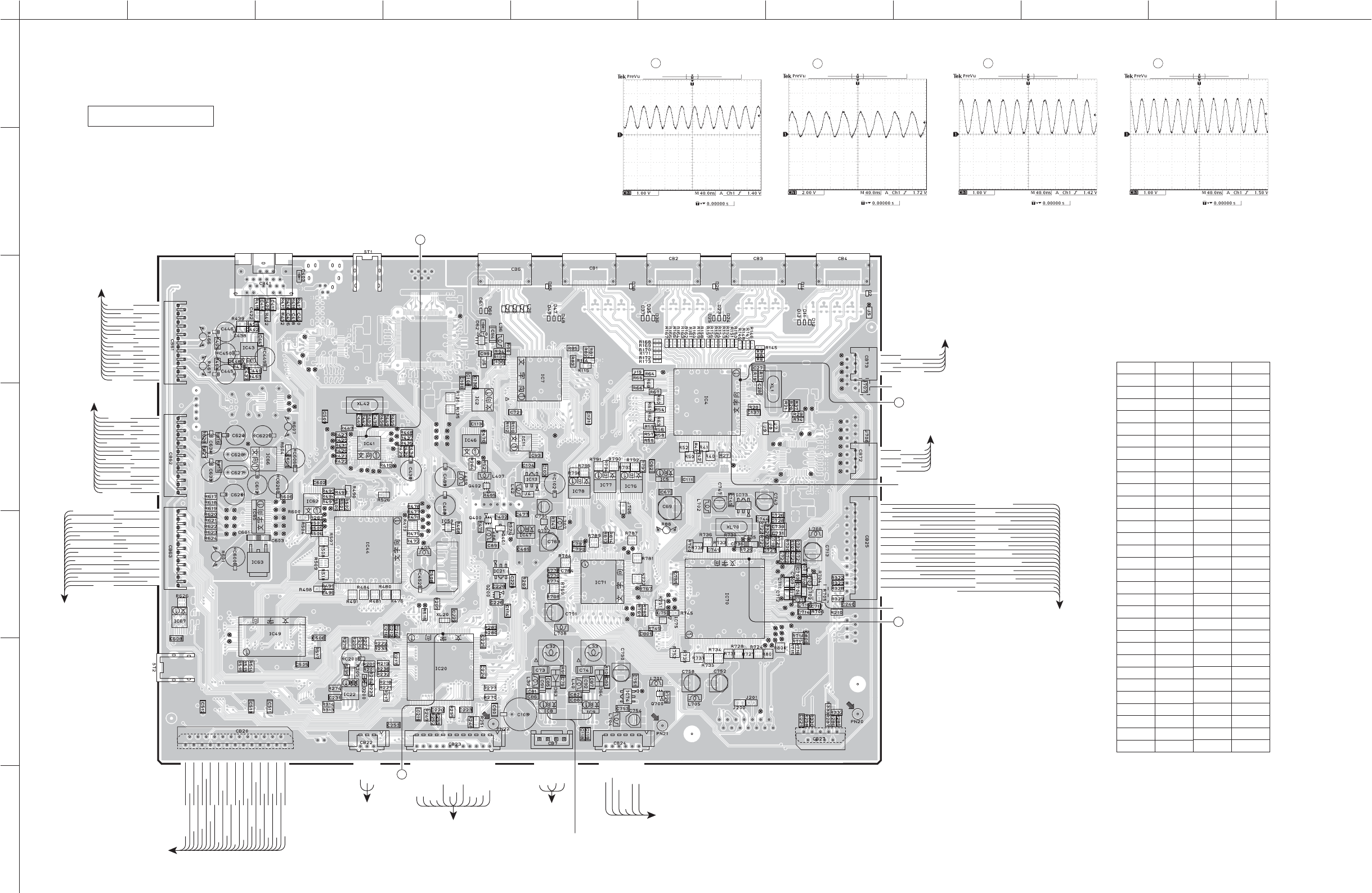

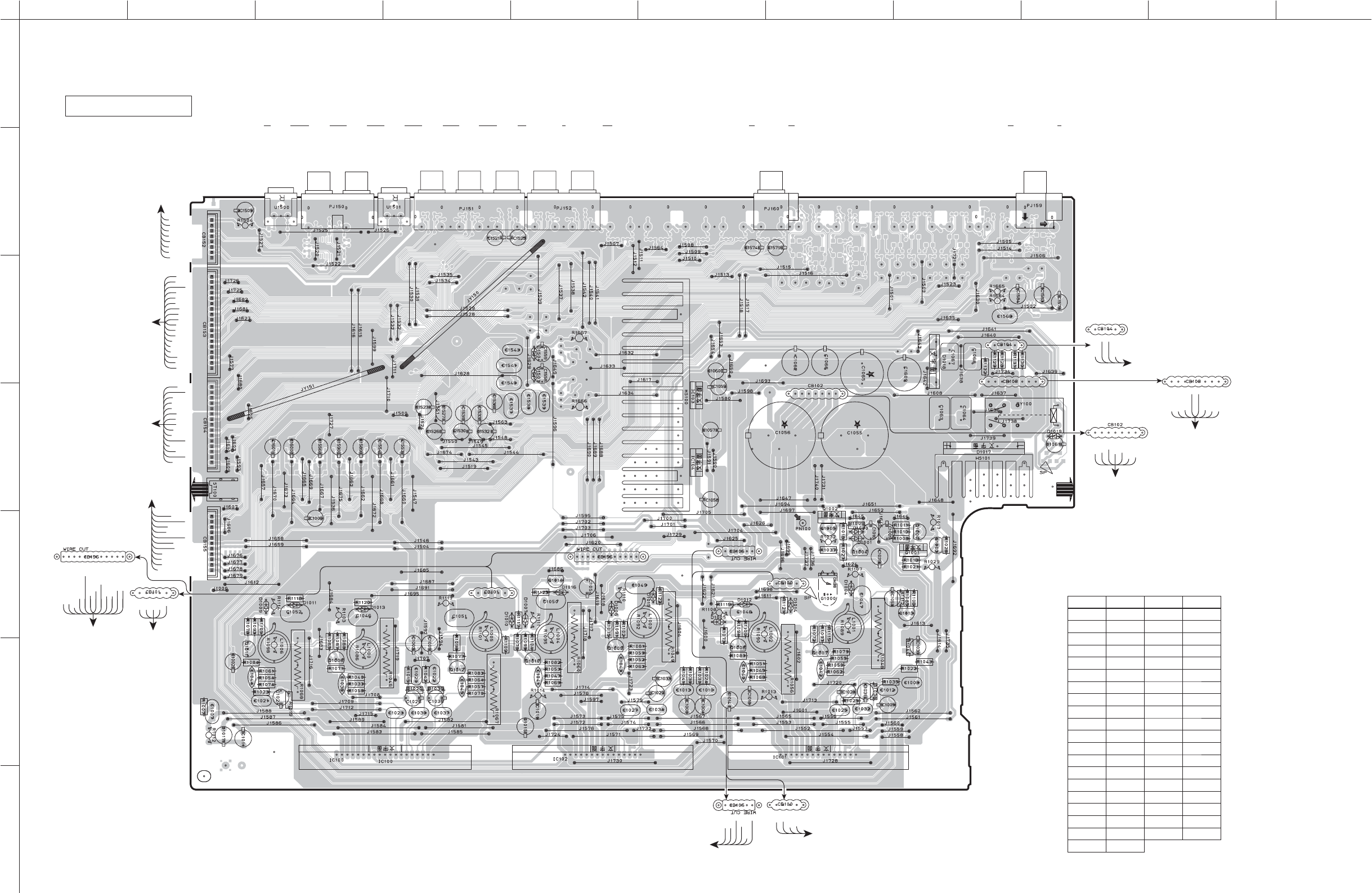

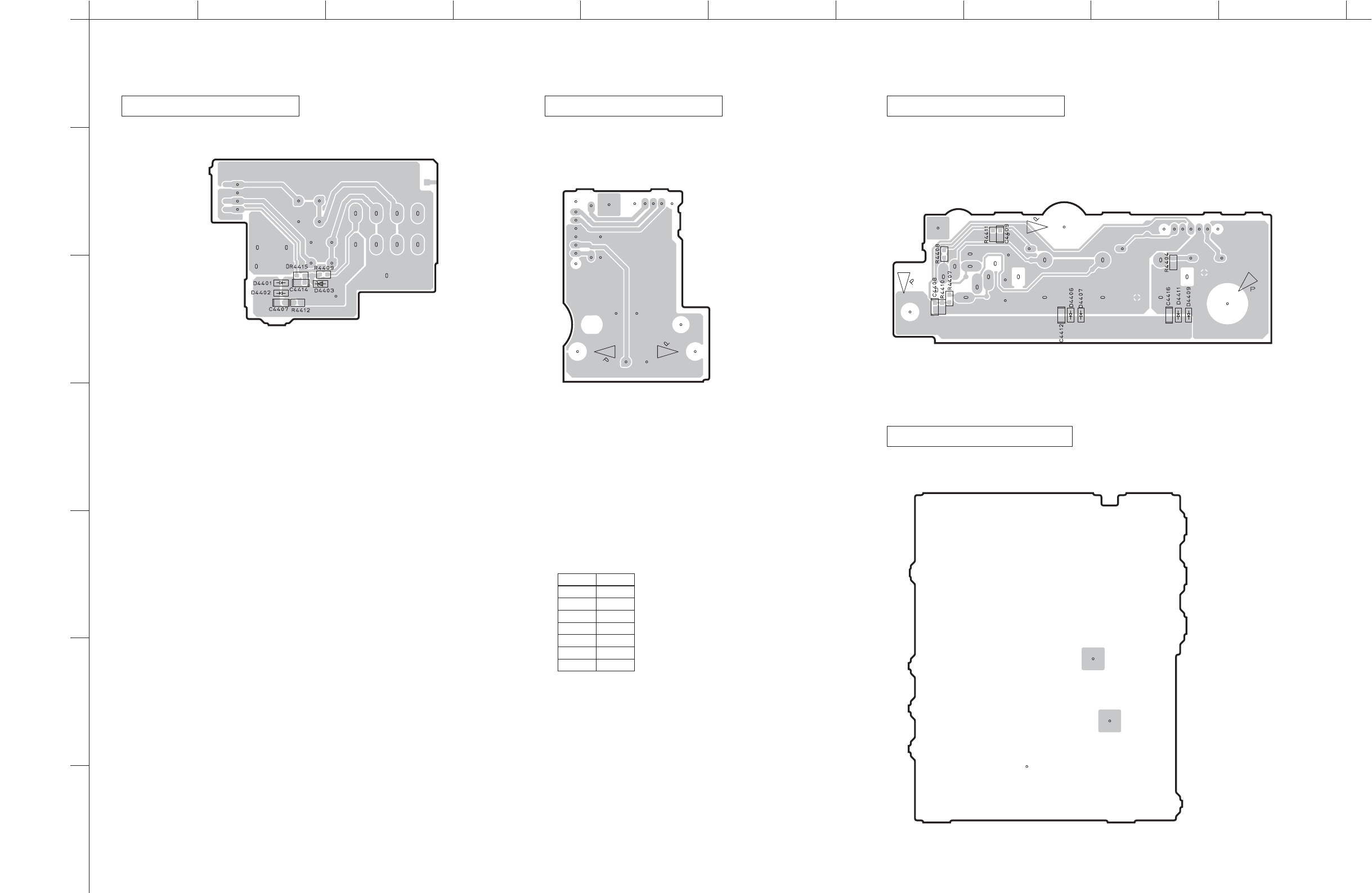

PRINTED CIRCUIT BOARDS
- DIGITAL
  - Side A
  - Side B
- OPERATION
  - Side A
    - (1)
    - (2)
    - (3)
    - (6)
    - (7)
    - (10)
  - Side B
    - (1)
    - (2)
    - (3)
    - (6)
    - (7)
    - (10)
- MAIN
  - Side A
    - (1)
    - (2)
    - (3)
    - (4)
    - (5)
    - (6)
  - Side B
    - (1)
    - (2)
    - (3)
    - (4)
    - (5)
    - (6)
- VIDEO
  - Side A
    - (1)
    - (2)
    - (3)
    - (6)
    - (7)
    - (8)
    - (9)
  - Side B
    - (1)
    - (2)
    - (3)
    - (6)
    - (7)
    - (8)
    - (9)

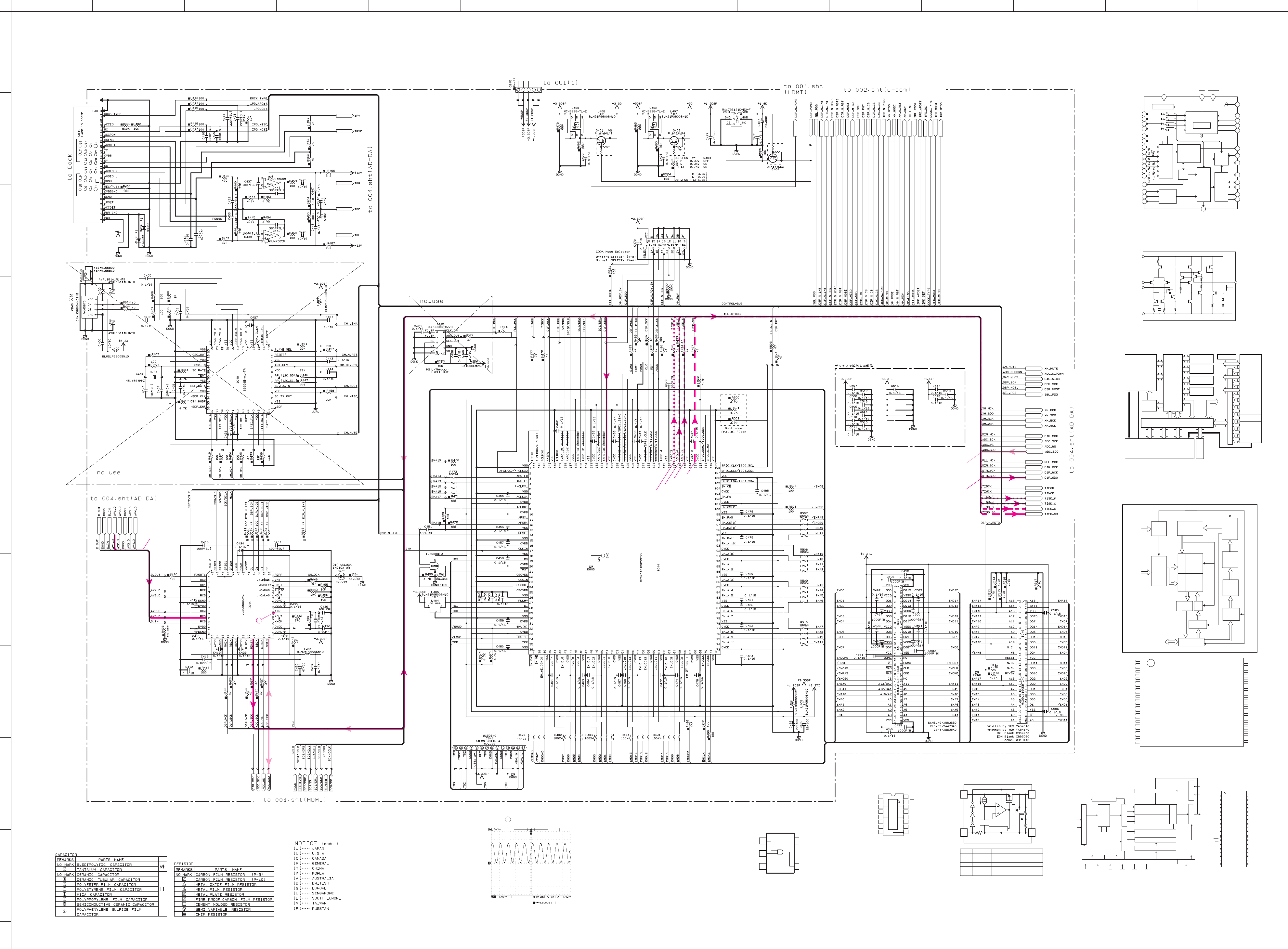

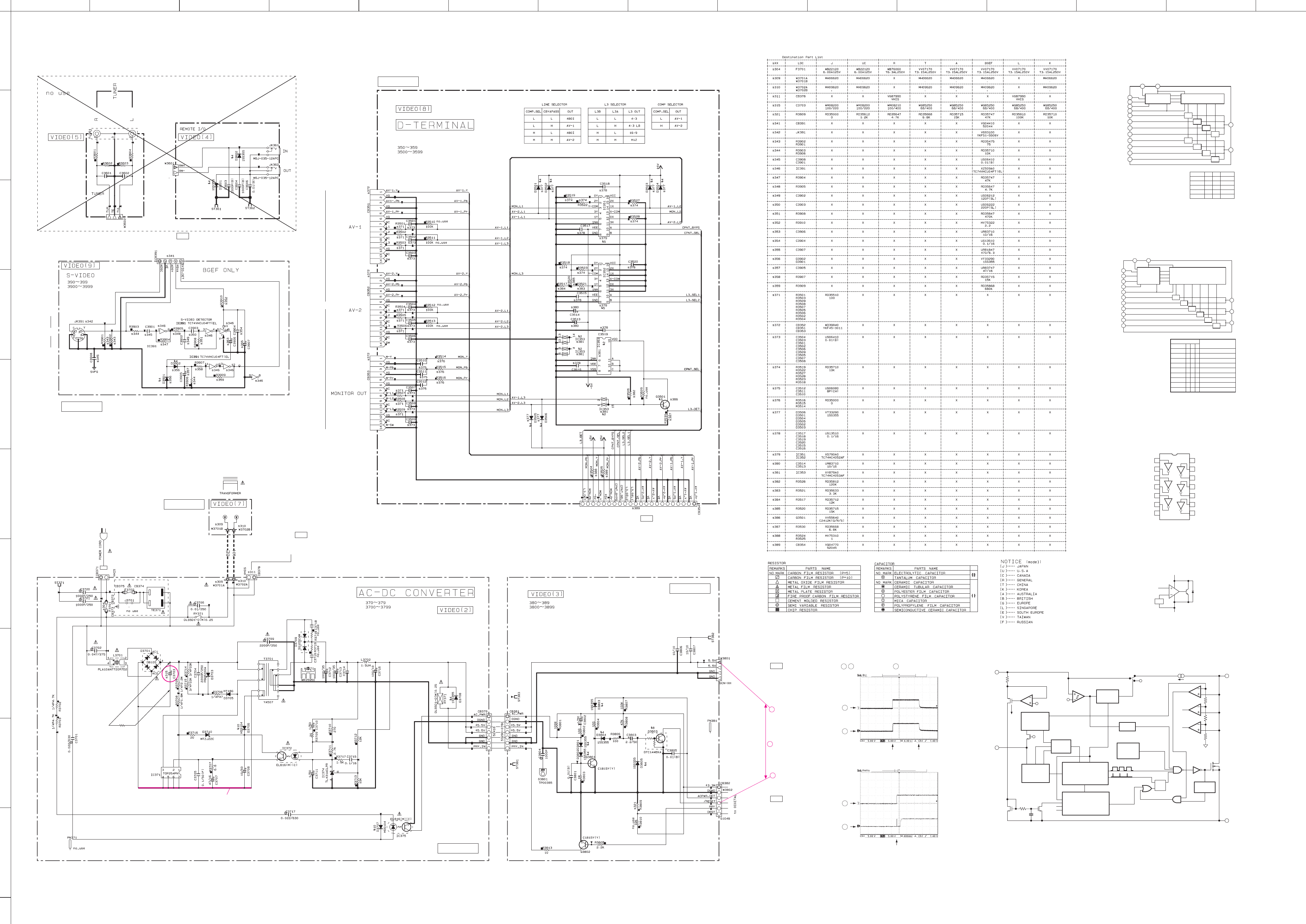

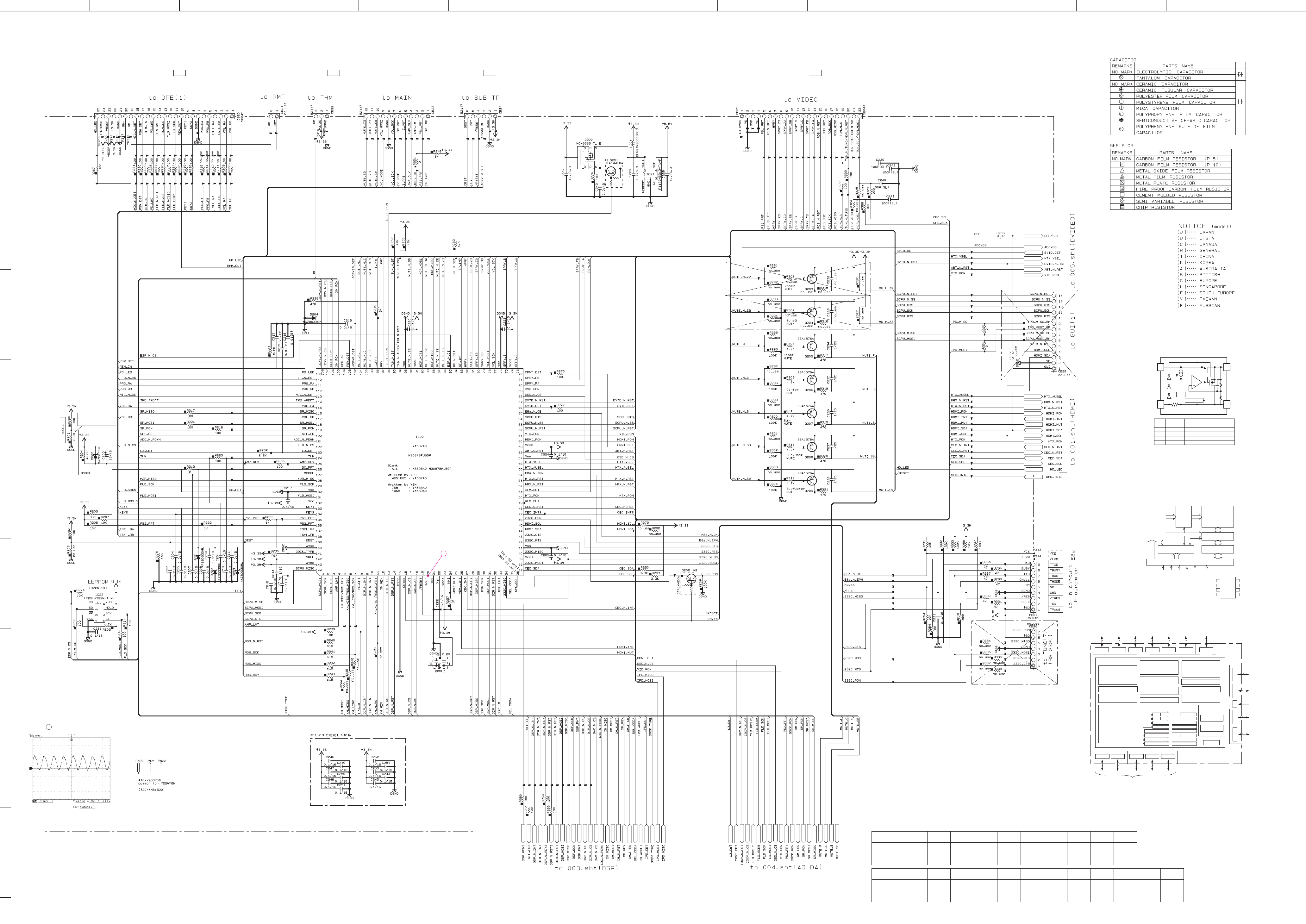

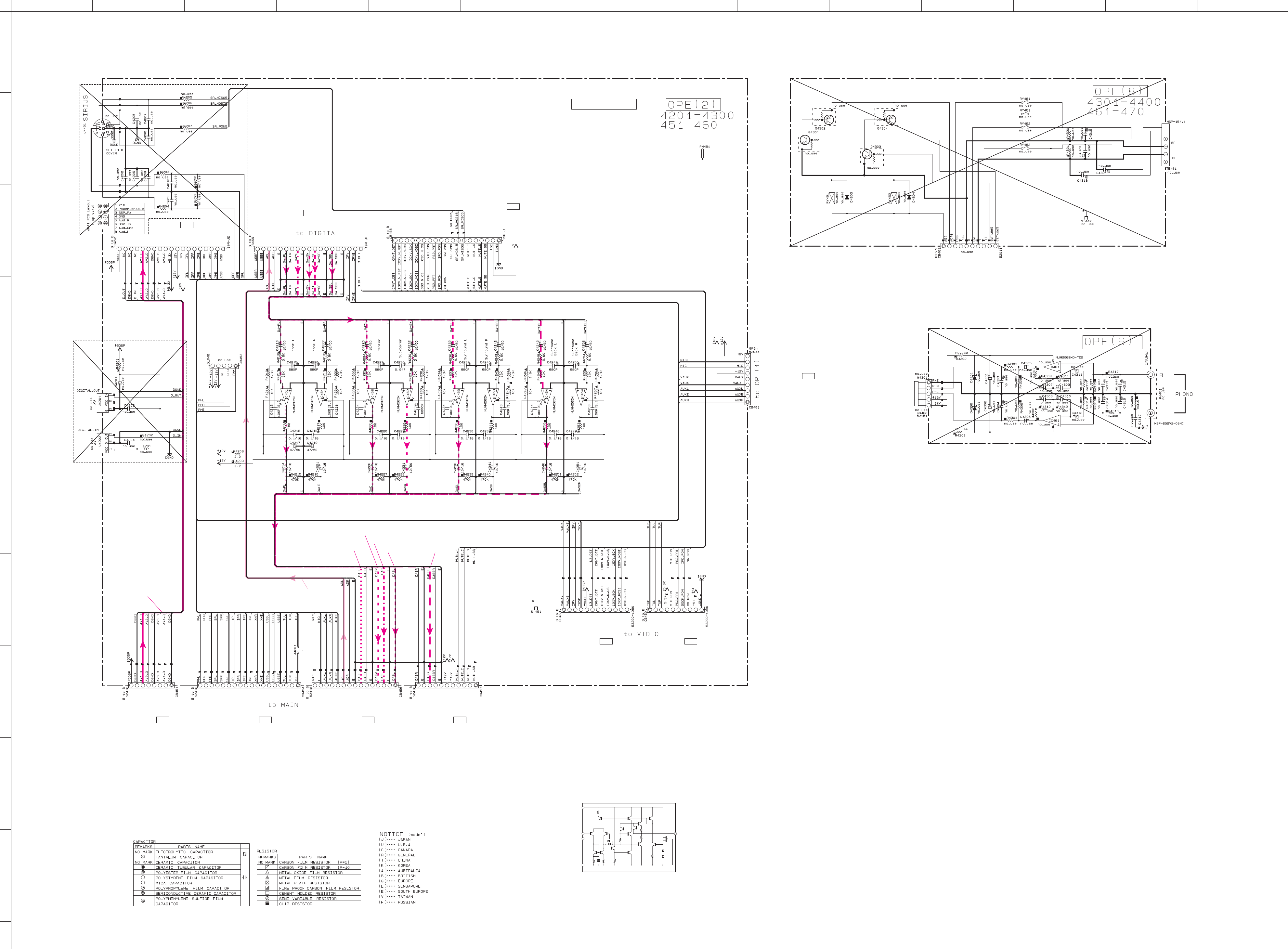

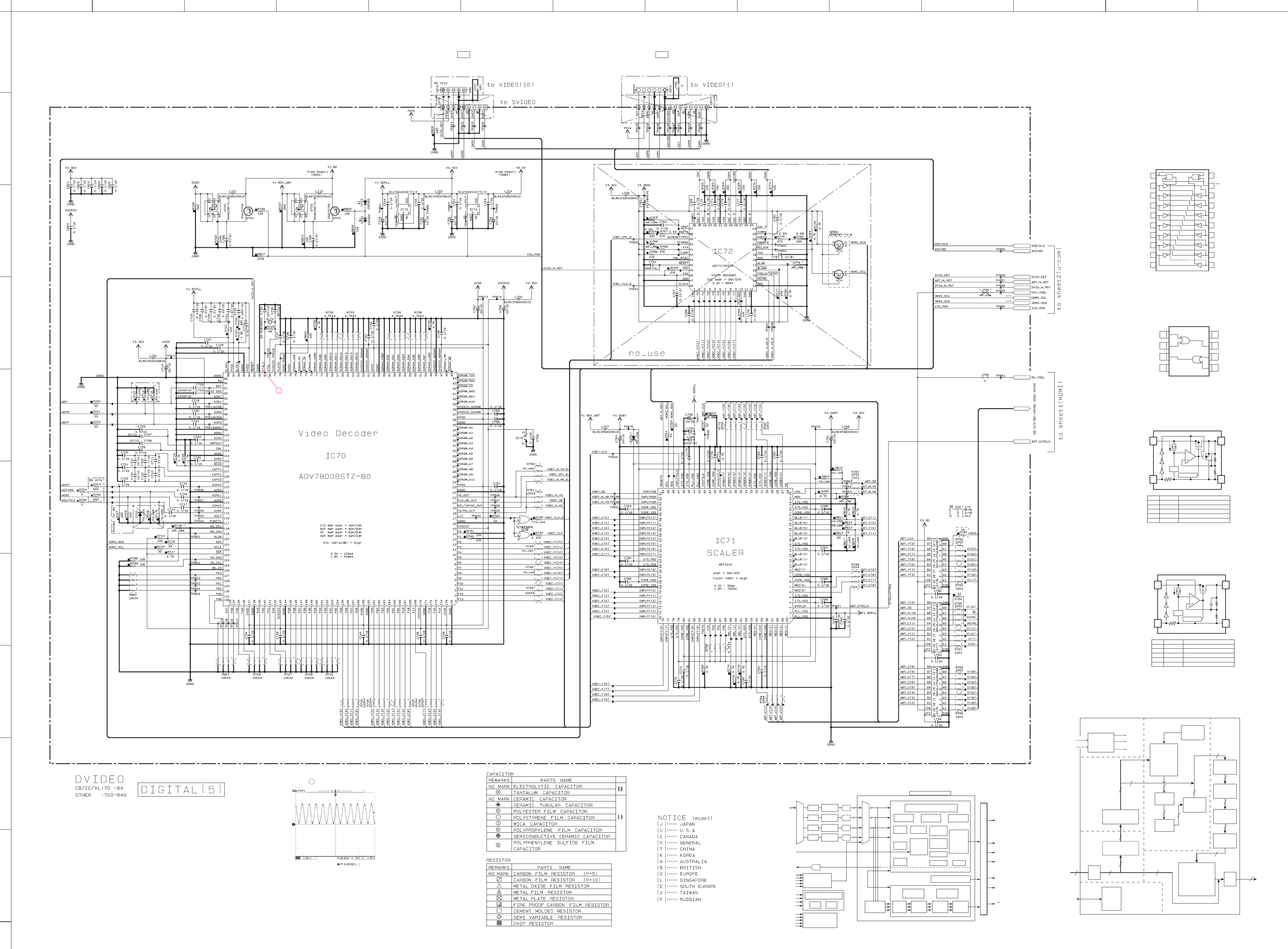

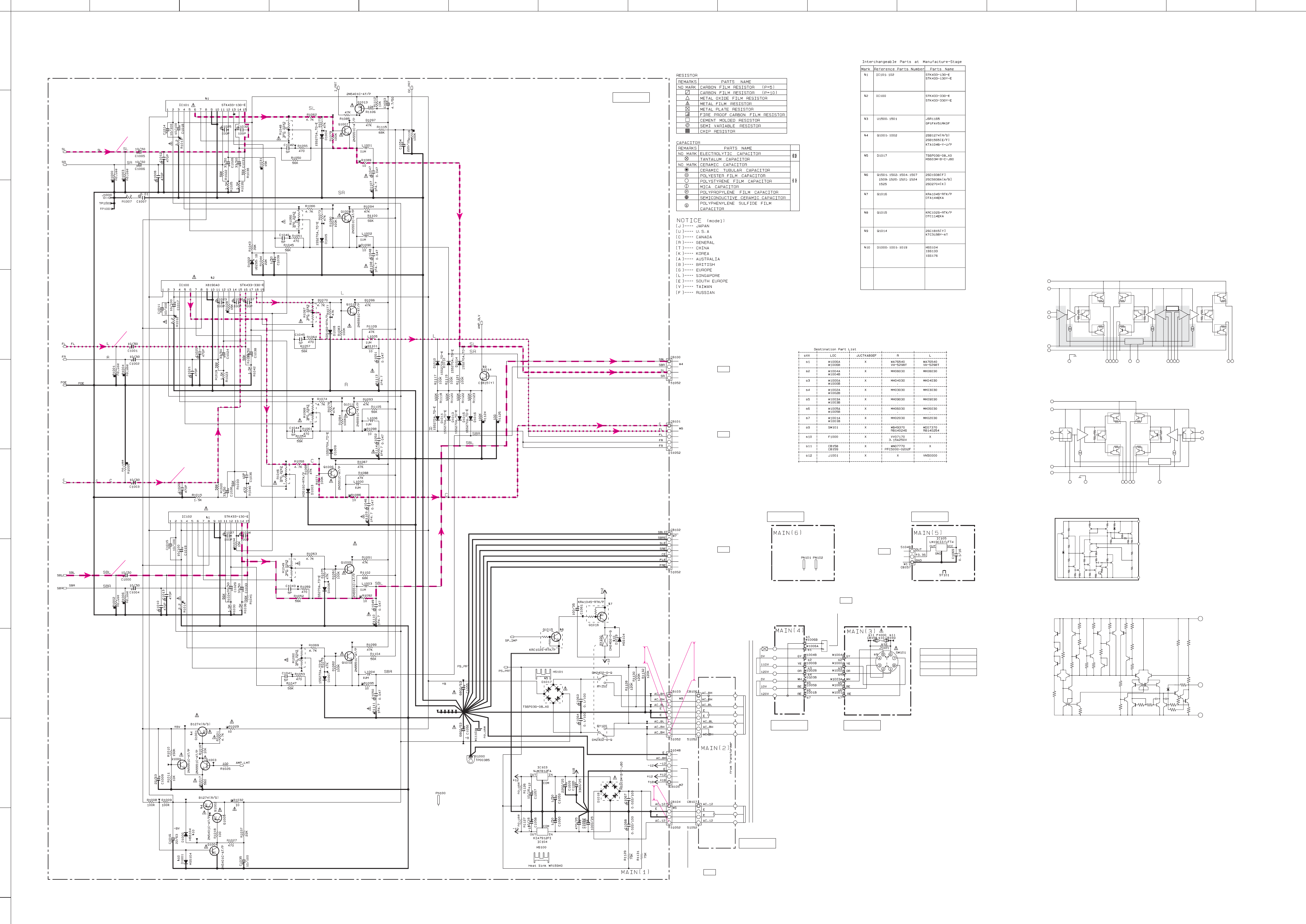

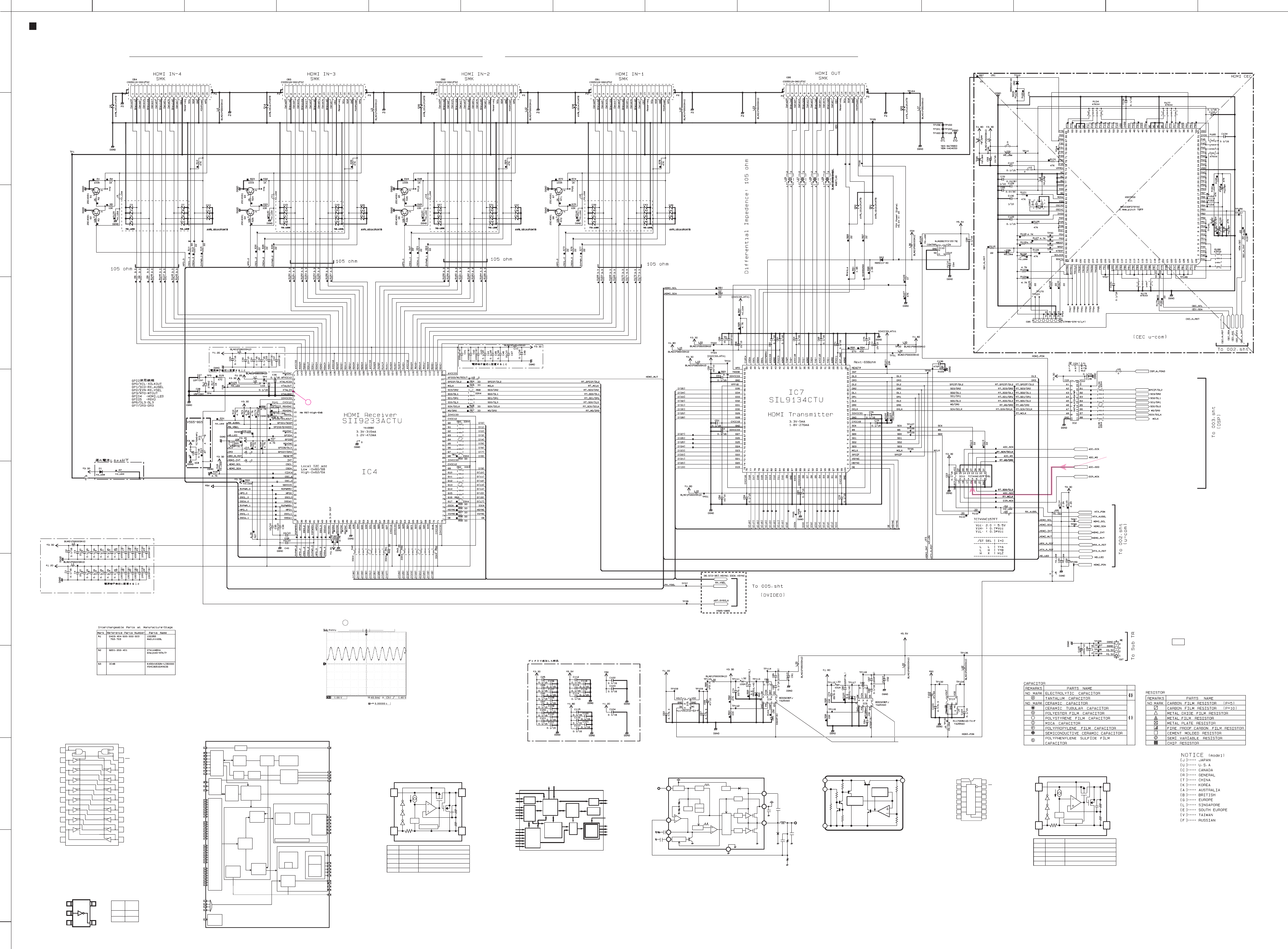

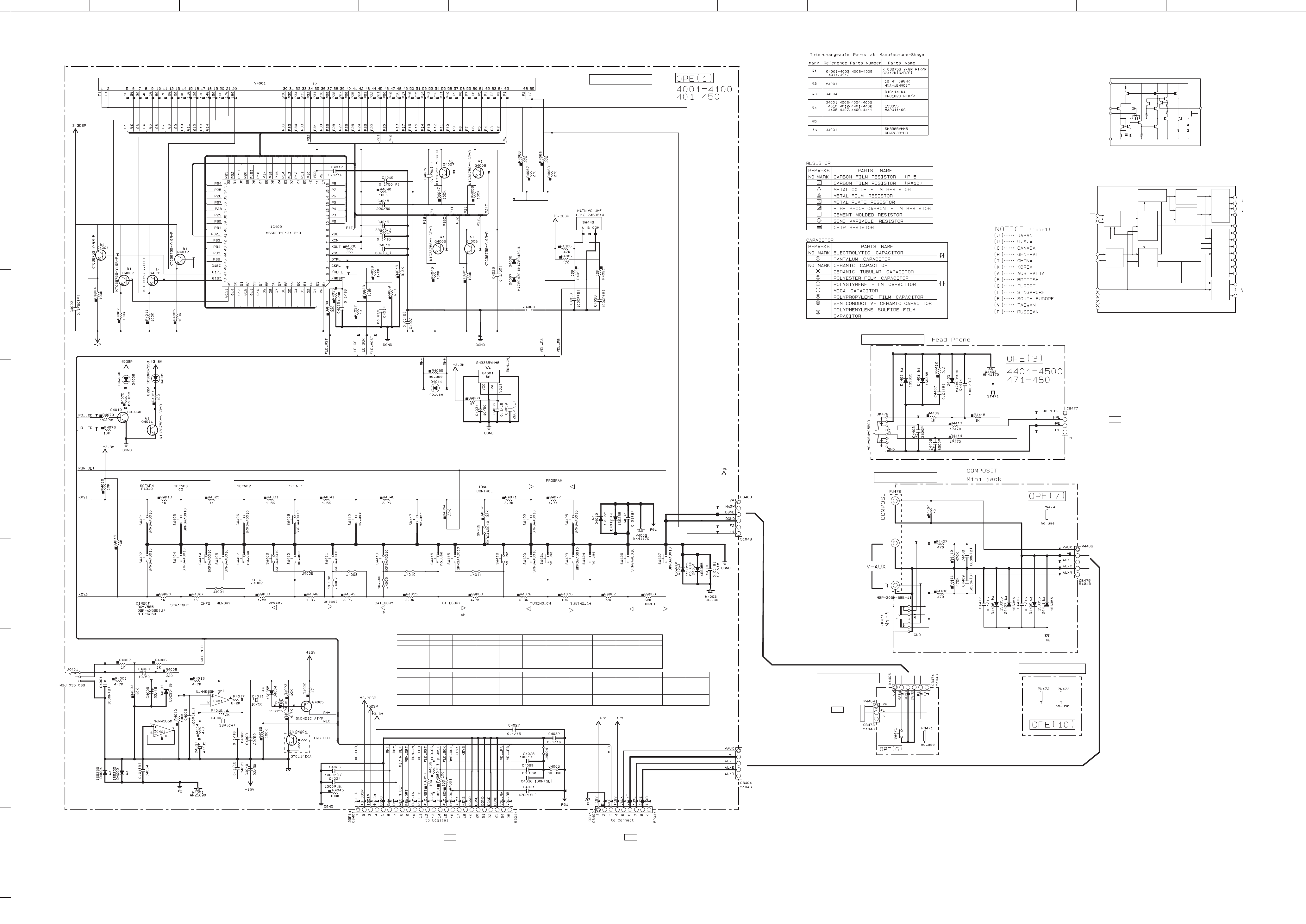

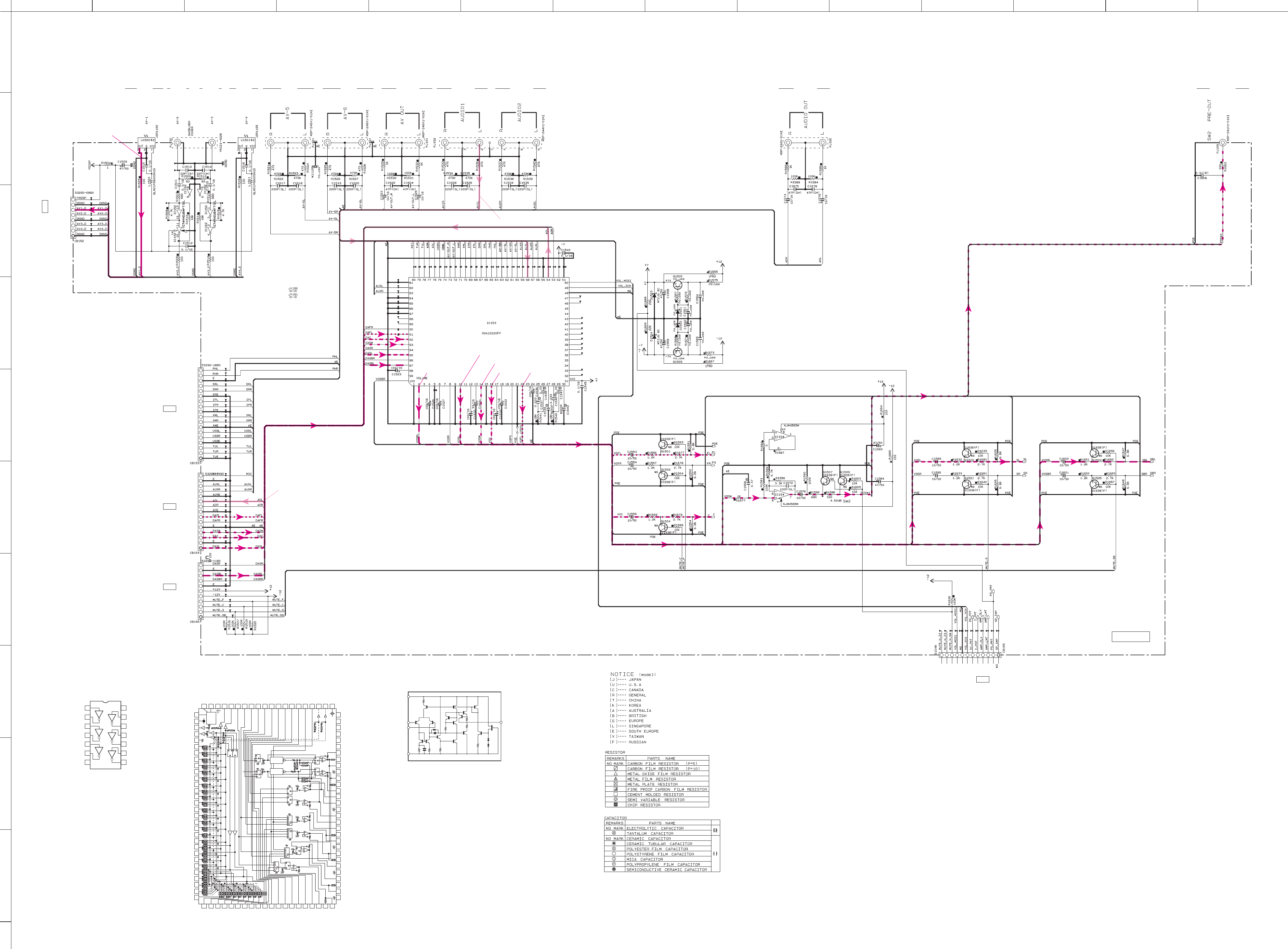

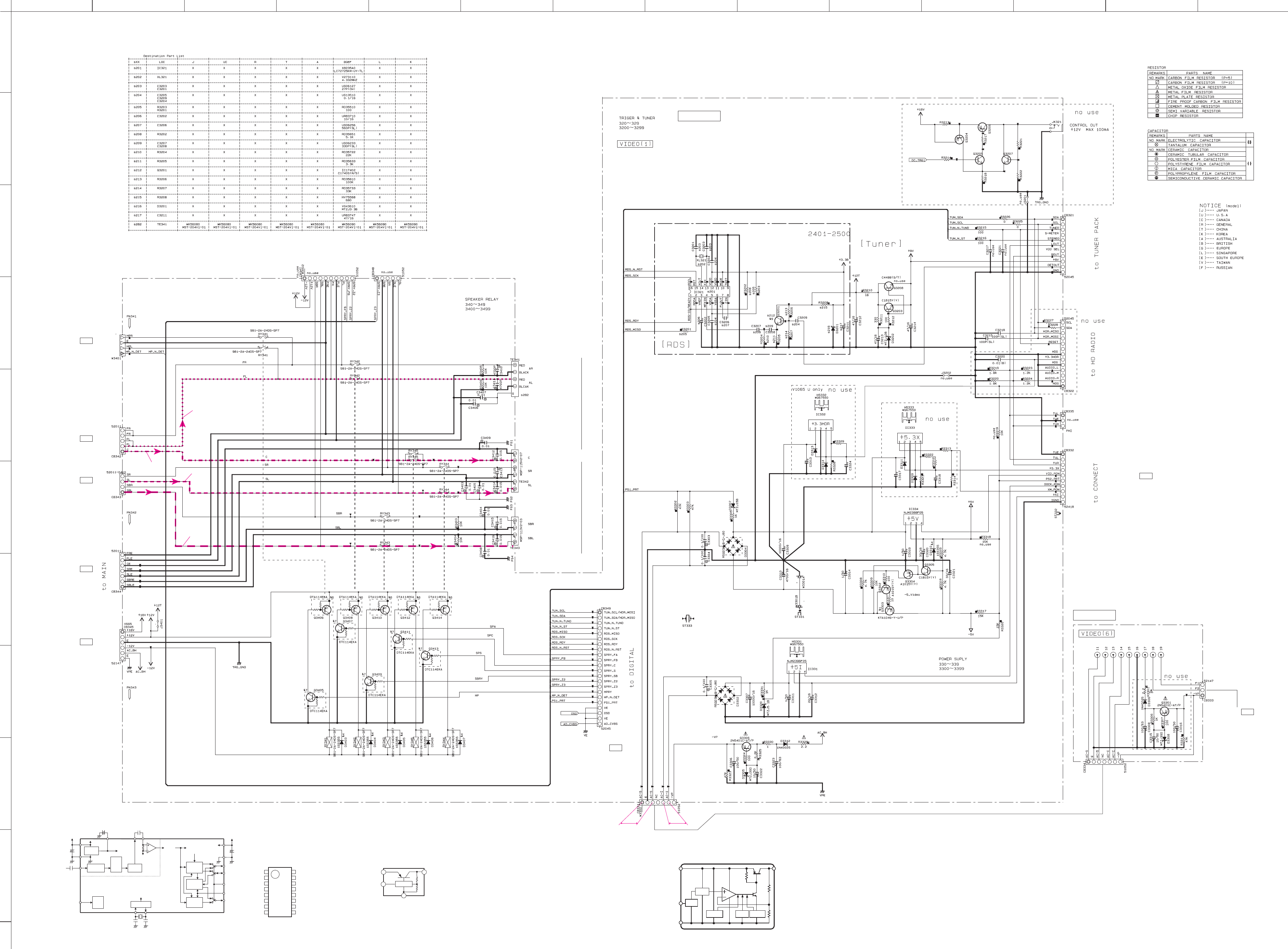

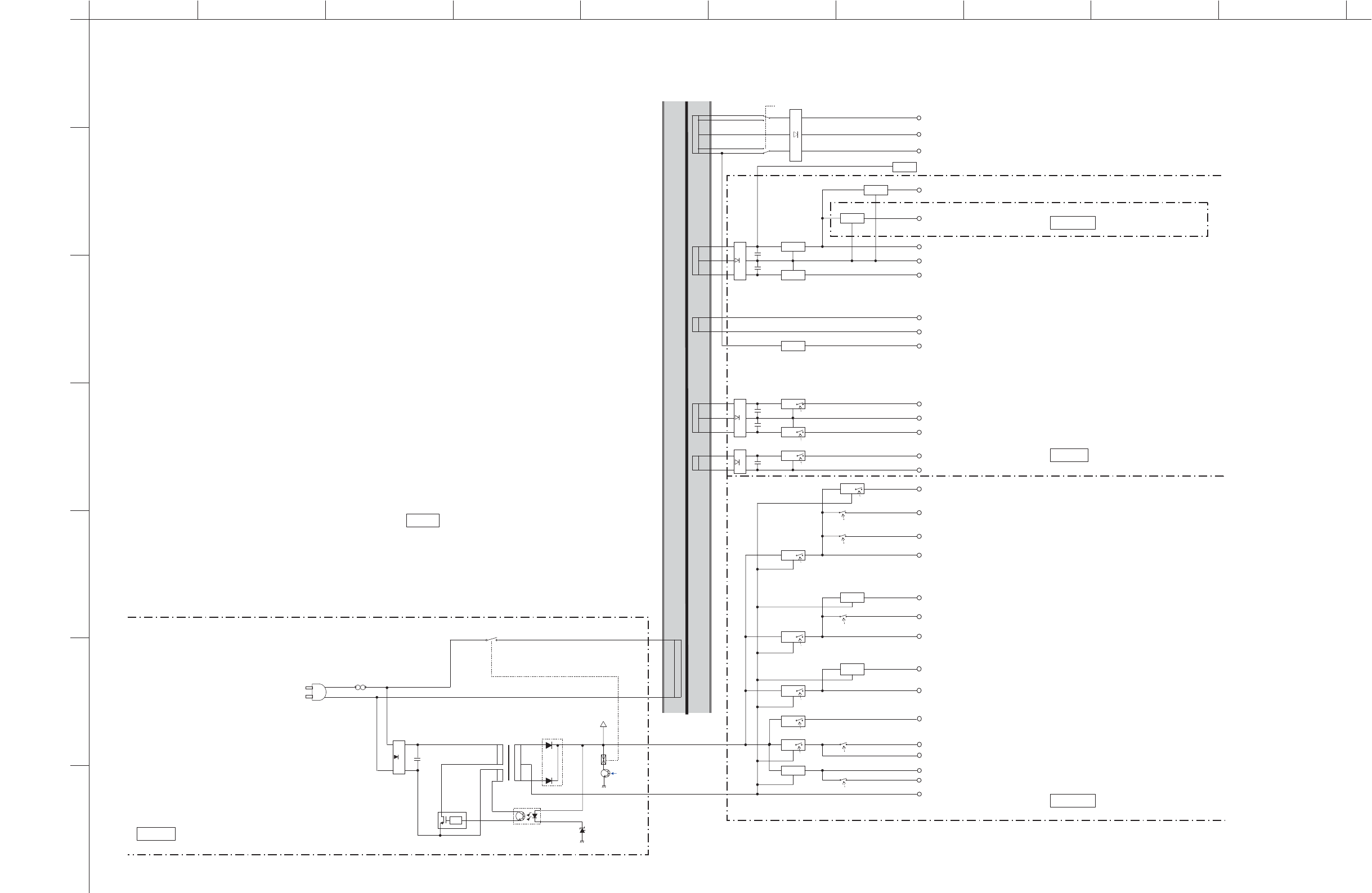

SCHEMATIC DIAGRAMS
- DIGITAL
  - 1/5
  - 2/5
  - 3/5
  - 4/5
  - 5/5
- OPERATION
  - 1/2
  - 2/2
- MAIN
  - 1/2
  - 2/2
- VIDEO
  - 1/3
  - 2/3
  - 3/3
REPLACEMENT PARTS LIST
- ELECTRICAL COMPONENT PARTS

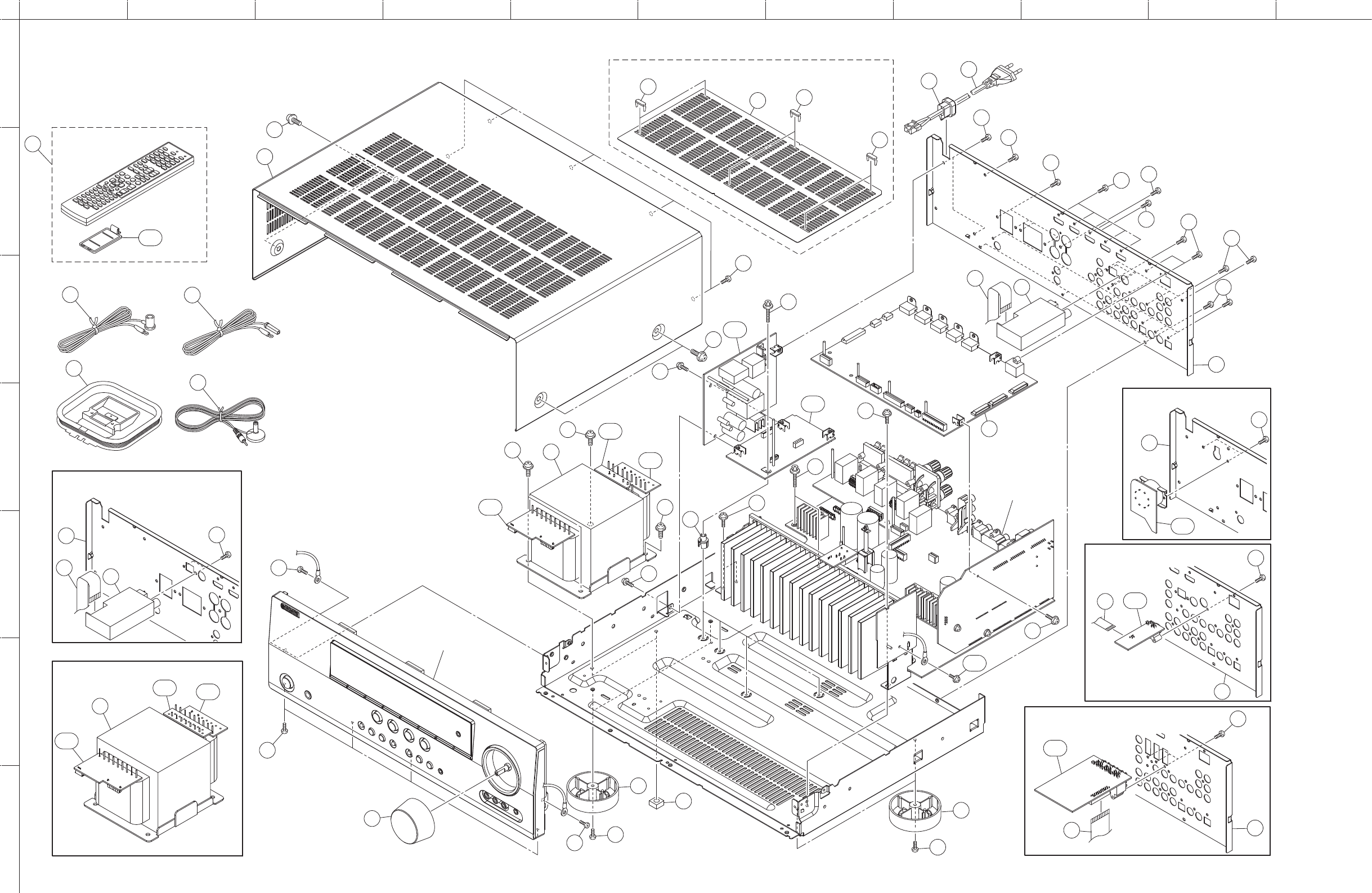

- OVERALL ASS'Y
- FRONT PANEL UNIT
- AMP UNIT

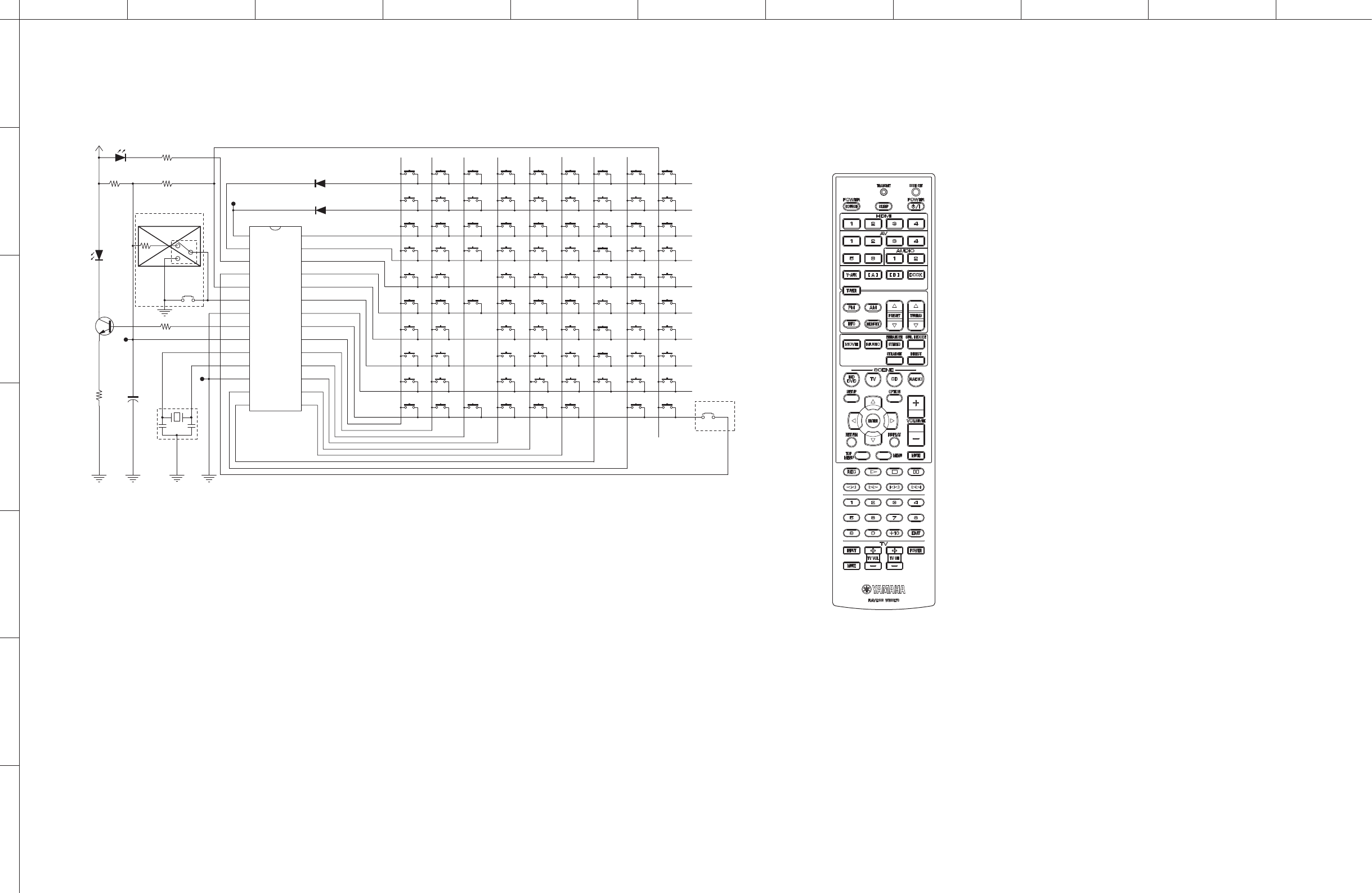

REMOTE CONTROL
- RAV293: U, C, R, T, K, A, B, G, E, F, L, J models
ADVANCED SETUP

IMPORTANT NOTICE

This manual has been provided for the use of authorized YAMAHA Retailers and their service personnel.

It has been assumed that basic service procedures inherent to the industry, and more speciﬁ cally YAMAHA Products, are already known

and understood by the users, and have therefore not been restated.

WARNING: Failure to follow appropriate service and safety procedures when servicing this product may result in personal injury,

destruction of expensive components, and failure of the product to perform as speciﬁ ed. For these reasons, we advise

all YAMAHA product owners that any service required should be performed by an authorized YAMAHA Retailer or

the appointed service representative.

IMPORTANT: The presentation or sale of this manual to any individual or ﬁ rm does not constitute authorization, certiﬁ cation or

recognition of any applicable technical capabilities, or establish a principle-agent relationship of any form.

The data provided is believed to be accurate and applicable to the unit(s) indicated on the cover. The research, engineering, and service

departments of YAMAHA are continually striving to improve YAMAHA products. Modifications are, therefore, inevitable and

speciﬁ cations are subject to change without notice or obligation to retroﬁ t. Should any discrepancy appear to exist, please contact the

distributor's Service Division.

WARNING: Static discharges can destroy expensive components. Discharge any static electricity your body may have

accumulated by grounding yourself to the ground buss in the unit (heavy gauge black wires connect to this buss).

IMPORTANT: Turn the unit OFF during disassembly and part replacement. Recheck all work before you apply power to the unit.

101133

animate '09.03

P.O.Box 1, Hamamatsu, Japan

This manual is copyrighted by YAMAHA and may not be copied or

redistributed either in print or electronically without permission.

SERVICE MANUAL

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/

AX-V565

AV RECEIVER/AV AMPLIFIER

■ CONTENTS

TO SERVICE PERSONNEL ............................................2

FRONT PANELS .........................................................3–4

REAR PANELS ...........................................................5–9

REMOTE CONTROL PANEL ..........................................9

SPECIFICATIONS / 参考仕様 ................................. 10–16

INTERNAL VIEW ..........................................................17

SERVICE PRECAUTIONS / サービス時の注意事項 ..... 17

DISASSEMBLY PROCEDURES / 分解手順 ...........18–20

UPDATING FIRMWARE /

ファームウェアの書き込み ..................................... 21–32

SELF-DIAGNOSTIC FUNCTION /

ダイアグ（自己診断機能）

.......................................33–66

DISPLAY DATA .......................................................67–68

IC DATA ...................................................................69–86

PIN CONNECTION DIAGRAMS .............................87–89

BLOCK DIAGRAMS ................................................90–93

PRINTED CIRCUIT BOARDS ................................94–111

SCHEMATIC DIAGRAMS ................................... 113–124

REPLACEMENT PARTS LIST ............................ 125–143

REMOTE CONTROL ........................................... 144–146

ADVANCED SETUP / 本機の設定を変更する ...... 147–148

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

This product contains chemicals known to the State of California to cause cancer, or birth defects or other reproductive

harm.

DO NOT PLACE SOLDER, ELECTRICAL/ELECTRONIC OR PLASTIC COMPONENTS IN YOUR MOUTH FOR ANY REASON

WHATSOEVER!

Avoid prolonged, unprotected contact between solder and your skin! When soldering, do not inhale solder fumes or

expose eyes to solder/flux vapor!

If you come in contact with solder or components located inside the enclosure of this product, wash your hands before

handling food.

1. Critical Components Information

Components having special characteristics are marked 󱚡 and

must be replaced with parts having specifications equal to those

originally installed.

2. Leakage Current Measurement (For 120V Models Only)

When service has been completed, it is imperative to verify

that all exposed conductive surfaces are properly insulated

from supply circuits.

• Meter impedance should be equivalent to 1500 ohms shunted

by 0.15 μF.

For U model

“CAUTION”

“F3701: FOR CONTINUED PROTECTION AGAINST RISK OF FIRE, REPLACE ONLY WITH SAME TYPE 6A,

125V FUSE.”

For C model

CAUTION

F3701: REPLACE WITH SAME TYPE 6A, 125V FUSE.

ATTENTION

F3701: UTILISER UN FUSIBLE DE RECHANGE DE MÉME TYPE DE 6A, 125V.

本機に搭載されているすべての基板およびハンダ付けに

よる接合部は無鉛ハンダでハンダ付けされています。

無鉛ハンダにはいくつかの種類がありますが、修理時に

は下記のような無鉛ハンダの使用を推奨します。

󱛡 Sn+Ag+Cu（錫+銀+銅）

󱛡 Sn+Cu（錫 + 銅）

󱛡 Sn+Zn+Bi（錫 + 亜鉛 + ビスマス）

注意：

無鉛ハンダの融点温度は通常の鉛入りハンダに比べ 30 ∼

40℃程度高くなっていますので、それぞれのハンダに合っ

たハンダごてをご使用ください。

All of the P.C.B.s installed in this unit and solder joints are

soldered using the lead free solder.

Among some types of lead free solder currently available,

it is recommended to use one of the following types for

the repair work.

• Sn + Ag + Cu (tin + silver + copper)

• Sn + Cu (tin + copper)

• Sn + Zn + Bi (tin + zinc + bismuth)

Caution:

As the melting point temperature of the lead free solder

is about 30°C to 40°C (50°F to 70°F) higher than that of

the lead solder, be sure to use a soldering iron suitable

to each solder.

■ TO SERVICE PERSONNEL

• Leakage current must not exceed 0.5mA.

• Be sure to test for leakage with the AC plug in both polarities.

WALL

OUTLET EQUIPMENT

UNDER TEST

AC LEAKAGE

TESTER OR

EQUIVALENT

INSULATING

TABLE

WARNING: CHEMICAL CONTENT NOTICE!

About lead free solder / 無鉛ハンダについて

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

Top view

Front view

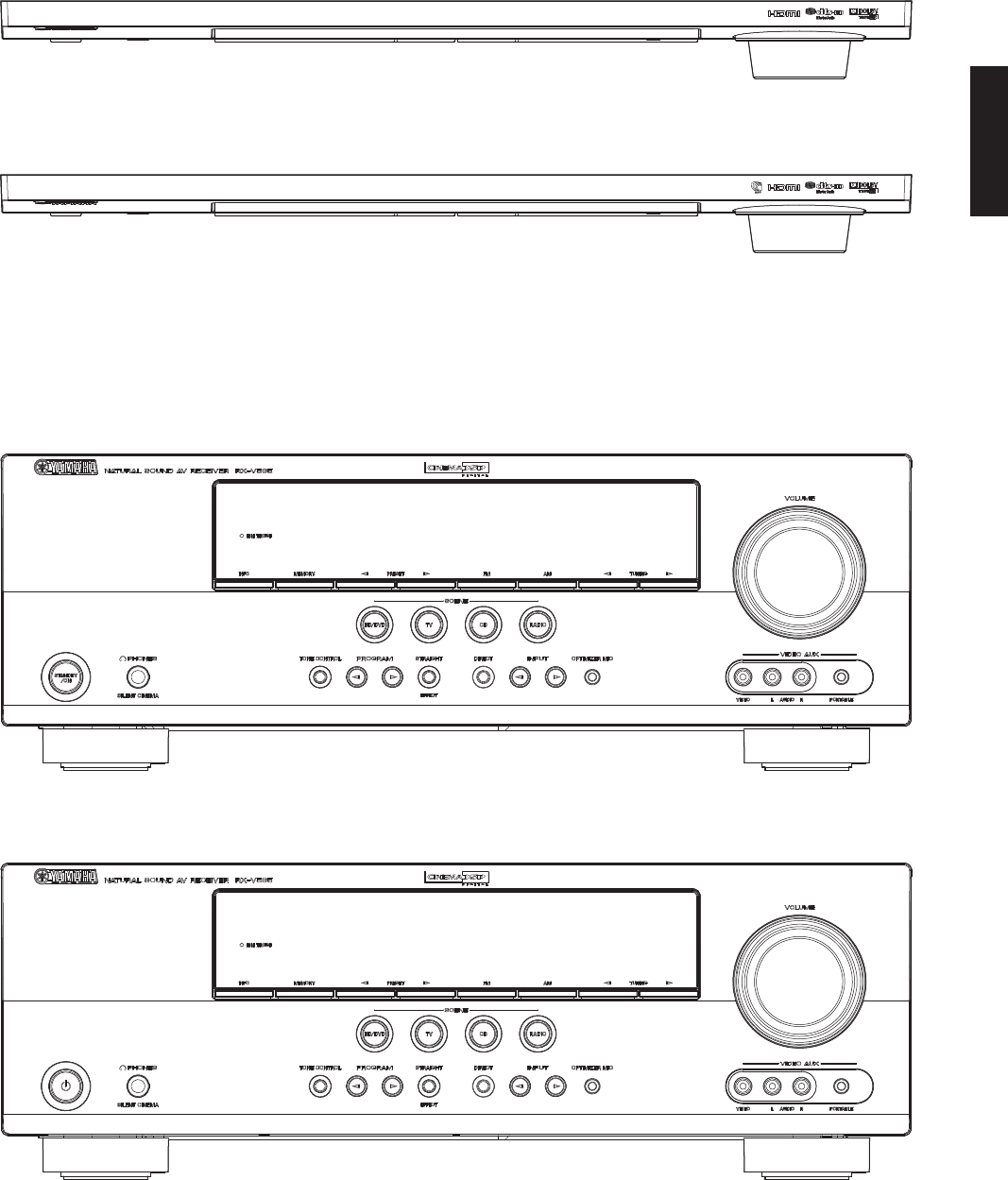

■ FRONT PANELS

U, C, R, T, K, A, B, G, E, F, L models

RX-V565 (U, C, R, K, A, B, G, E, F, L models)

RX-V565 (T model)

J model

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

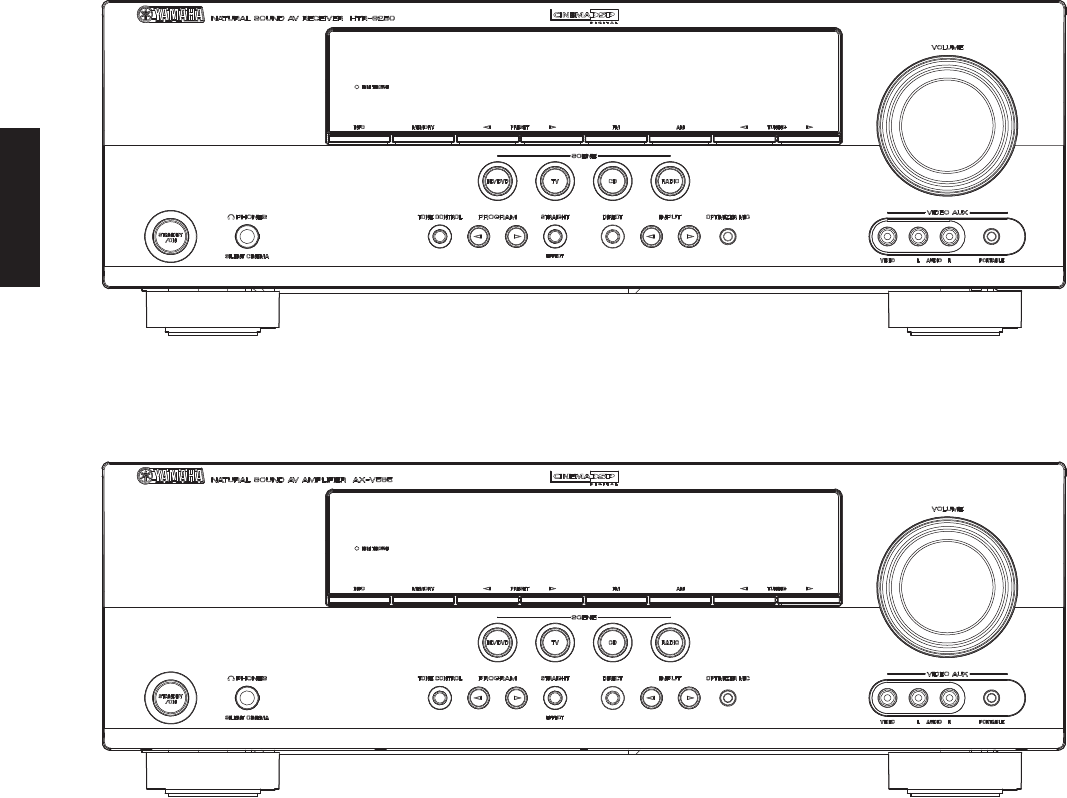

AX-V565 (J model)

HTR-6250 (U, C, K, F models)

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

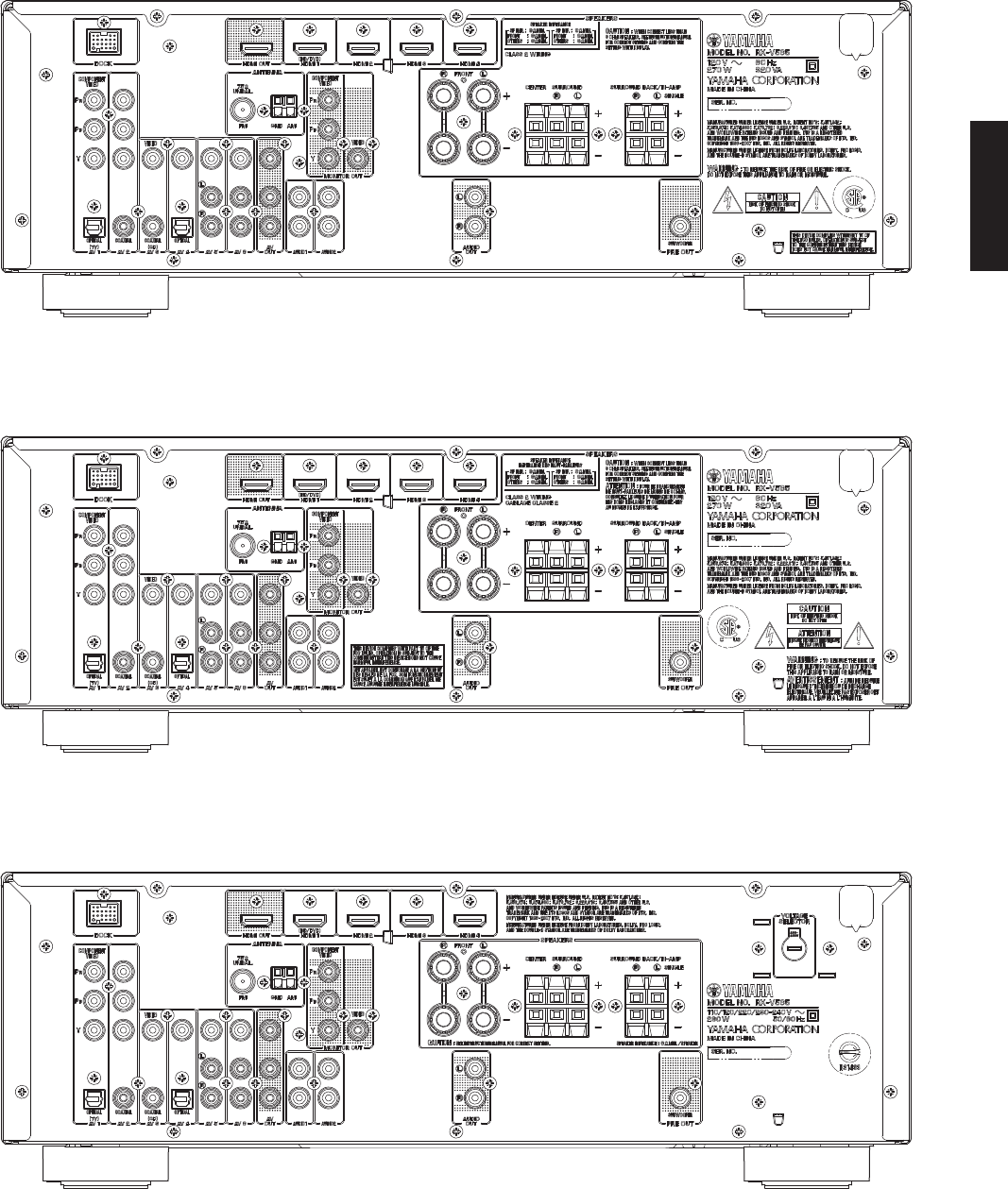

RX-V565 (U model)

RX-V565 (C model)

RX-V565 (R model)

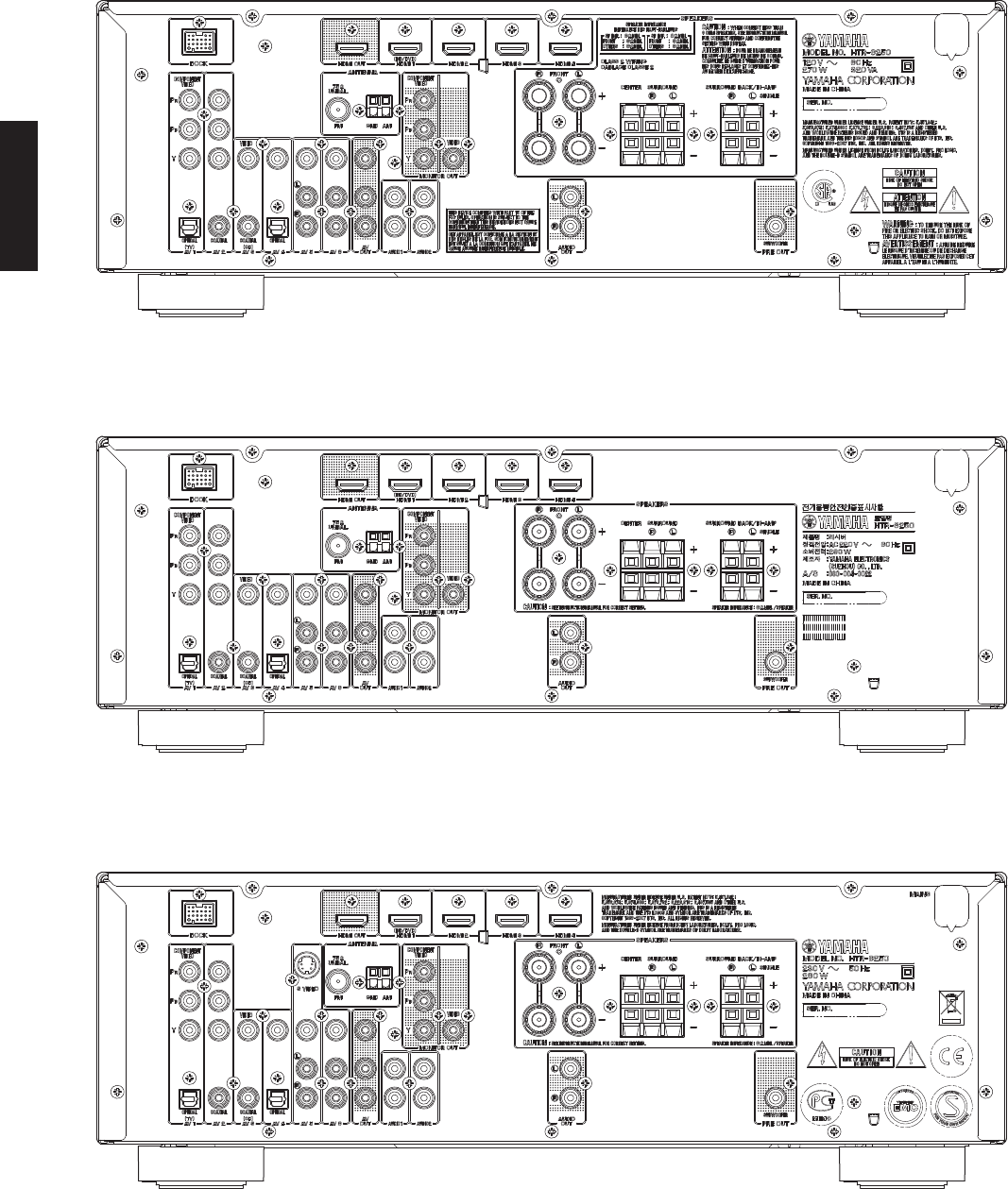

■ REAR PANELS

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

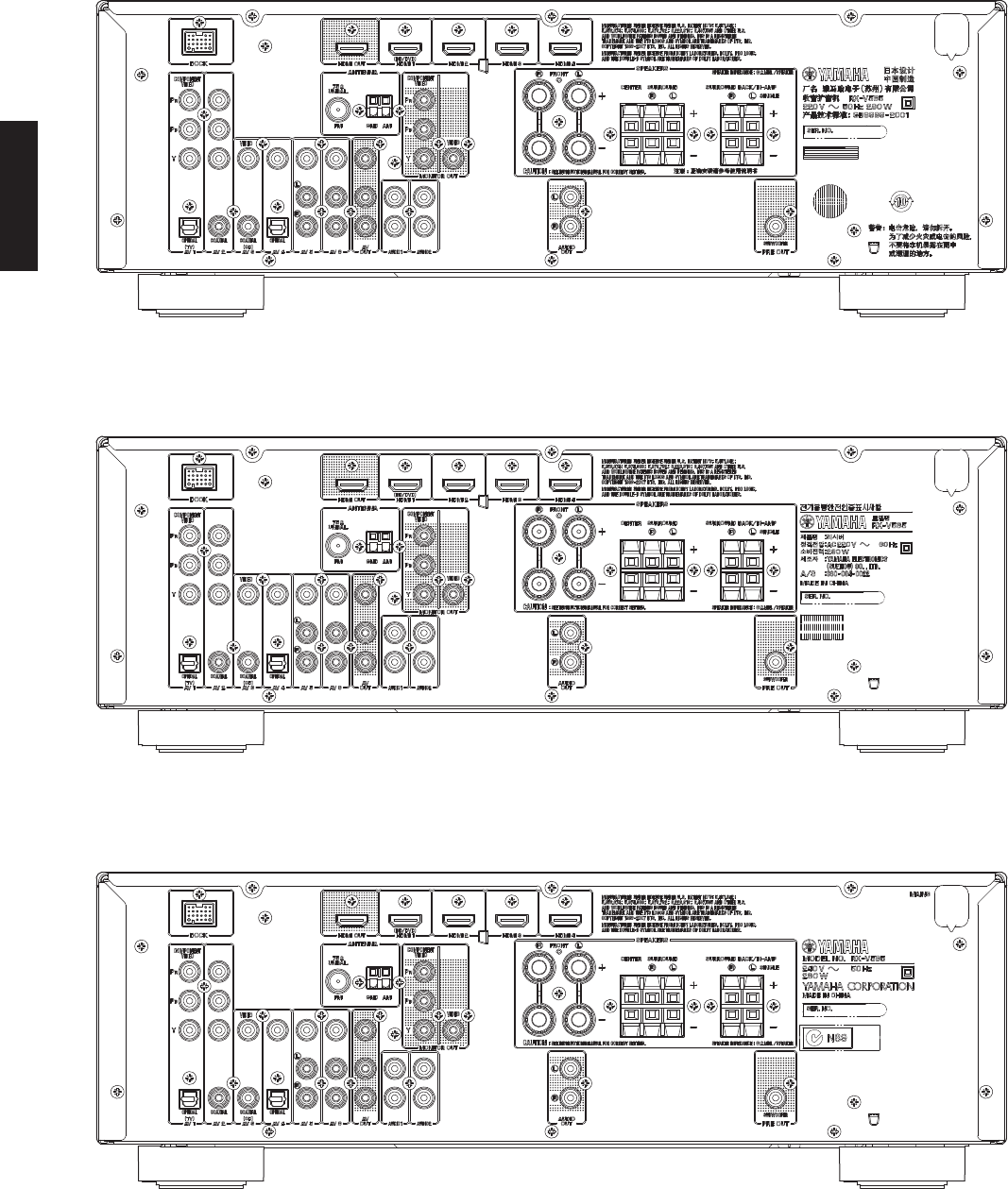

RX-V565 (T model)

RX-V565 (K model)

RX-V565 (A model)

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

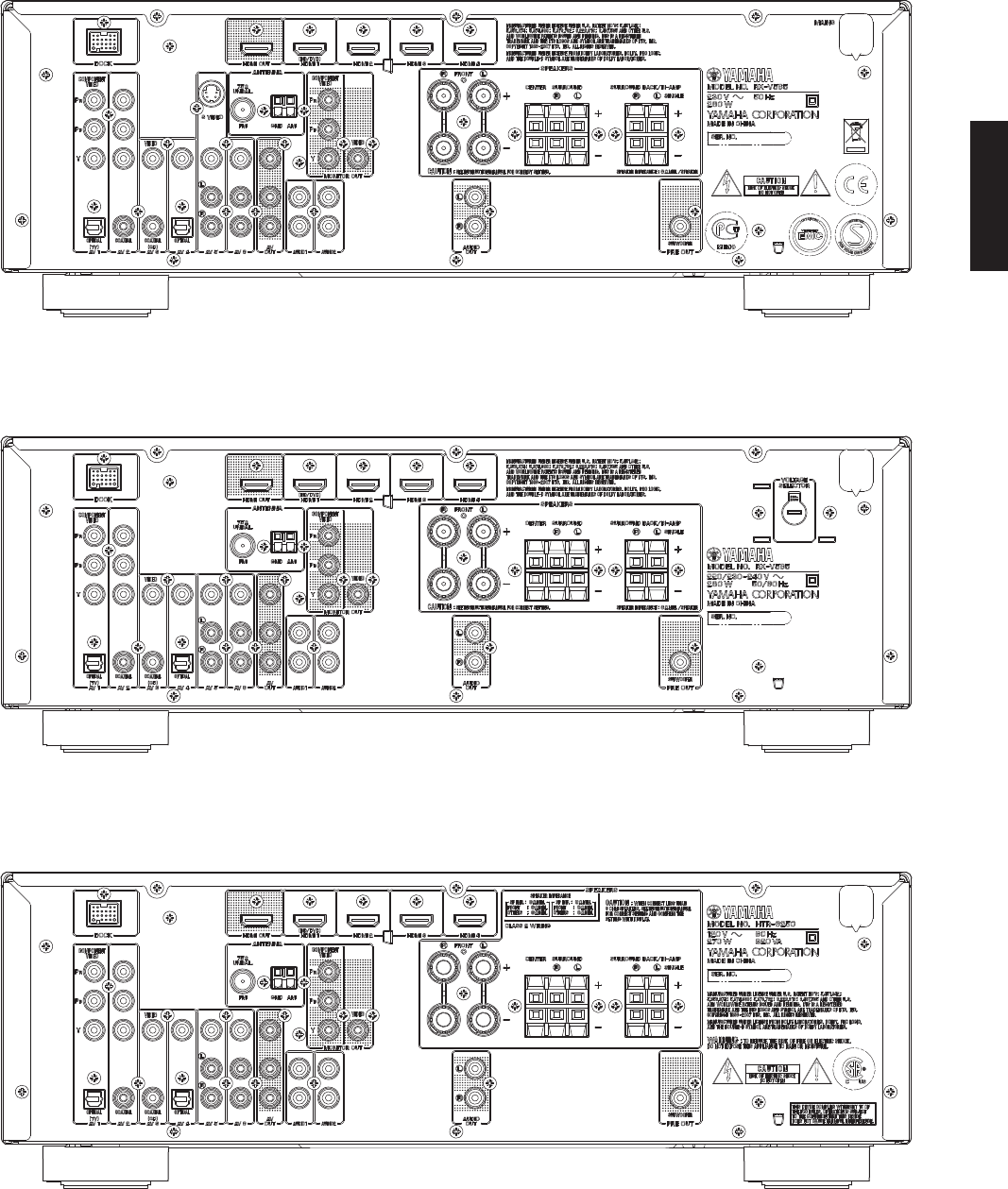

RX-V565 (B, G, E, F models)

RX-V565 (L model)

HTR-6250 (U model)

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

HTR-6250 (C model)

HTR-6250 (K model)

HTR-6250 (F model)

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

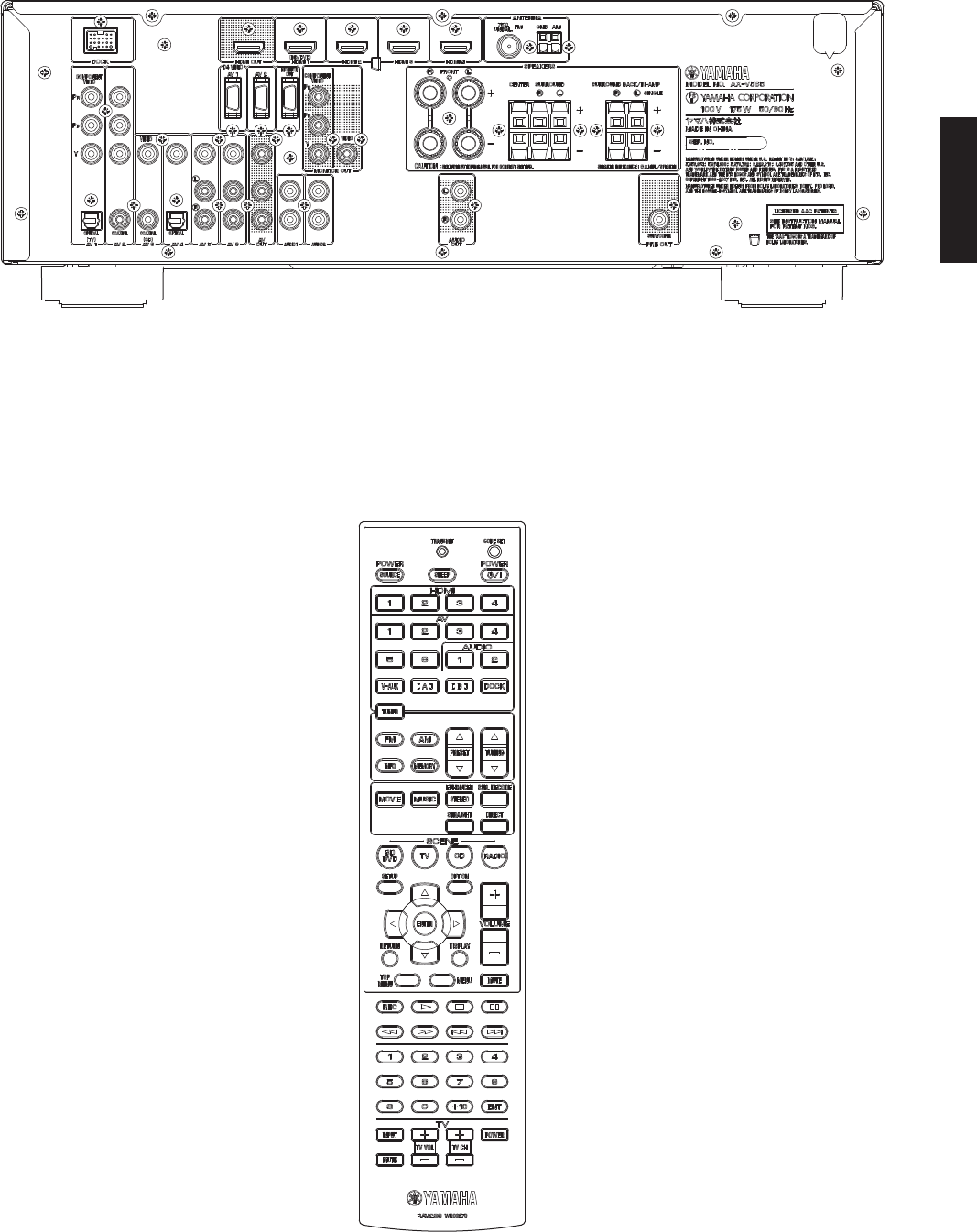

AX-V565 (J model)

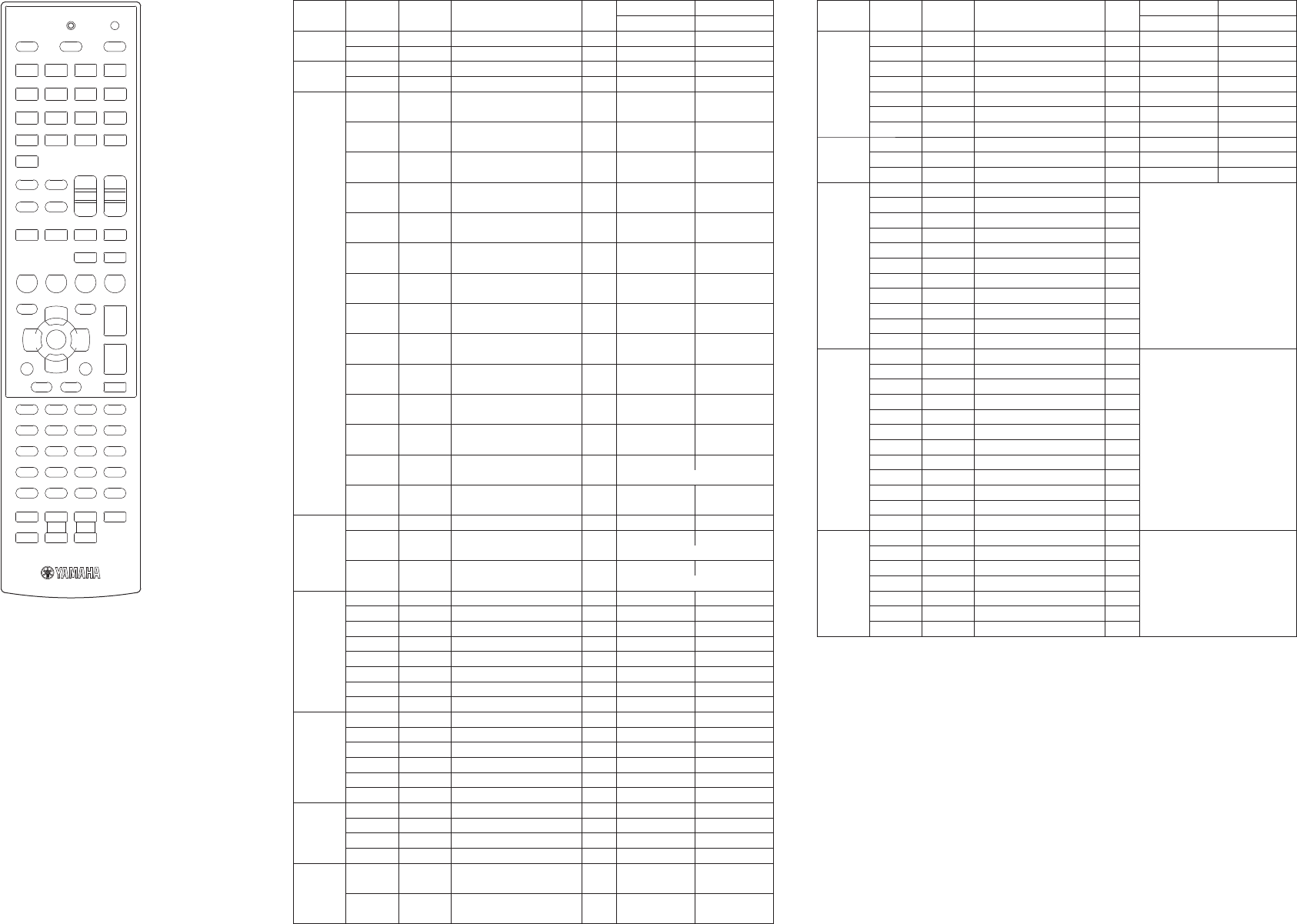

■ REMOTE CONTROL PANEL

RAV293

(U, C, R, T, K, A, B, G, E, F, L, J models)

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

■ Audio Section / オーディオ部

Minimum RMS Output Power (Power Amp. Section) /

定格出力（パワーアンプ部）

(1 kHz, 0.9 % THD)

FRONT L/R, CENTER, SURROUND L/R, SURROUND BACK L/R

U, C models (8 ohms) ....................................................... 90 W/ch

R, T, K, A, B, G, E, F, L, J models (6 ohms) ....................... 90 W/ch

Maximum Power / 実用最大出力 (JEITA) (1 kHz, 10 % THD, 6 ohms)

[R, T, K, L, J models]

FRONT L/R, CENTER, SURROUND L/R, SURROUND BACK L/R

........................................................................................ 115 W/ch

MAX. Power Per Channel (1 kHz, 0.7 % THD, 4 ohms)

[B, G, E, F, L models]

FRONT L/R, CENTER, SURROUND L/R, SURROUND BACK L/R

........................................................................................ 105 W/ch

IEC Power (1 kHz, 0.9 % THD, 8 ohms) [B, G, E, F, L models]

FRONT L/R .......................................................................... 90 W/ch

Dynamic Power Per Channel / ダイナミックパワー (IHF)

FRONT L/R drive

U, C models

(8 / 6 / 4 / 2 ohms) .................................... 95 / 110 / 130 / 150 W

R, T, K, A, B, G, E, F, L, J models

(6 / 4 / 2 ohms) ................................................ 100 / 110 / 125 W

Dynamic Headroom [U, C models]

8 ohms .................................................................................0.23 dB

Input Sensitivity/Input Impedance / 入力感度／入力インピーダンス

(1 kHz, 100 W/6 ohms)

AV5 etc. ............................................................ 200 mV / 47 k-ohms

Maximum Input Signal / 最大許容入力 (1 kHz, 0.5 % THD)

AV5 etc. .......................................................................2.0 V or more

Output Level/Output Impedance / 出力電圧／出力インピーダンス

REC OUT ........................................................... 200 mV/1.2 k-ohms

SUBWOOFER (2 ch stereo and FRONT SP: small)

................................................................................ 1 V/1.2 k-ohms

Headphone Jack Rated Output/Output Impedance /

ヘッドホン出力／出力インピーダンス

AV5 etc. input (1 kHz, 50 mV, 8 ohms) ................ 100 mV/470 ohms

Frequency Response / 再生周波数帯域

CD etc., FRONT (10 Hz to 100 kHz) ......................................0/-3 dB

Total Harmonic Distortion / 全高調波歪率

AV5 etc. (DIRECT) to FRONT SP OUT (1 kHz, 50 W)

U, C models (8 ohms) ..............................................0.06 % or less

R, T, K, A, B, G, E, F, L, J models (6 ohms) ..............0.06 % or less

Signal to Noise Ratio / 信号対雑音比 (IHF-A network)

AV5, etc. (DIRECT) to SP OUT (Input shorted 250 mV)

.............................................................................. 100 dB or more

Residual Noise / 残留ノイズ (IHF-A Network)

FRONT L/R to SP OUT ................................................150 μV or less

Channel Separation / チャンネルセパレーション

AV5, etc. (Input 5.1 k-ohms shorted)

1 kHz / 10 kHz ............................... 60 dB or more / 45 dB or more

Volume Control / 可変範囲／ステップ

......................................... MUTE / -80 dB to +16.5 dB / 0.5 dB step

Tone Control Characteristics / トーンコントロール特性

FRONT L/R

Bass

Boost/Cut ............................................. ±10 dB/2 dB, step 50 Hz

Turnover frequency ..........................................................350 Hz

Treble

Boost/Cut ............................................±10 dB/2 dB, step 20 kHz

Turnover frequency ......................................................... 3.5 kHz

Filter Characteristics / フィルタ特性

FRONT, CENTER, SURROUND, SURROUND BACK small (H.P.F.)

....................fc=40/60/80/90/100/110/120/160/200 Hz, 12 dB/oct.

SUBWOOFER small (L.P.F.)

....................fc=40/60/80/90/100/110/120/160/200 Hz, 24 dB/oct.

■ SPECIFICATIONS /

参考仕様

■ Video Section / ビデオ部

Video Signal Type / ビデオ信号方式

Gray back / グレーバック

U, C, R, K, J models ..............................................................NTSC

T, A, B, G, E, F, L models .........................................................PAL

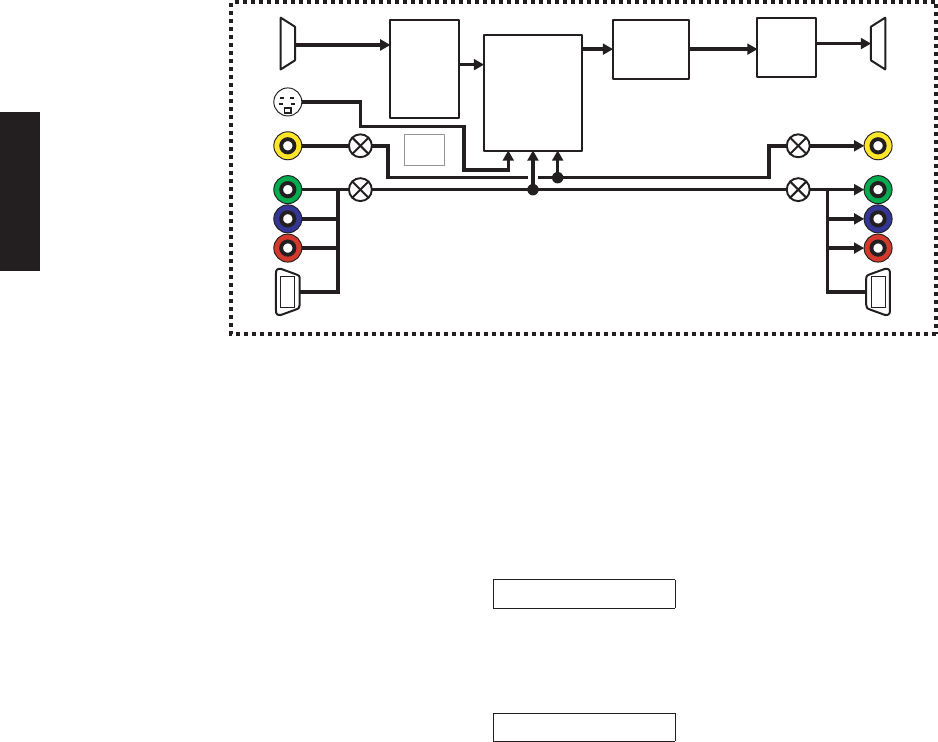

Video conversion / ビデオコンバージョン

.......................................................................................NTSC/PAL

Composite Video Signal Level / コンポジットビデオ信号

...............................................................................1 Vp-p / 75 ohms

S-Video Signal Level [B, G, E, F models]

Y .............................................................................1 Vp-p / 75 ohms

C .....................................................................0.286 Vp-p / 75 ohms

Component Video Signal Level / コンポーネントビデオ信号

Y .............................................................................1 Vp-p / 75 ohms

Cb/Cr ..................................................................0.7 Vp-p / 75 ohms

D4 Video Signal / D4 ビデオ信号 [J model]

Y .............................................................................1 Vp-p / 75 ohms

Cb/Cr ..................................................................0.7 Vp-p / 75 ohms

Video Maximum Input Level / ビデオ最大許容入力

............................................................................... 1.5 Vp-p or more

Video Signal to Noise Ratio / ビデオ信号対雑音比

................................................................................... 50 dB or more

Monitor Out Frequency Response / モニター出力周波数帯域

Component video signal level .......................5 Hz to 60 MHz, -3 dB

D4 video signal / D4 ビデオ信号 (J model) ....5 Hz to 60 MHz, -3 dB

■ FM Section / FM 部

Tuning Range / 受信周波数範囲

U, C models .........................................................87.5 to 107.9 MHz

R, L models ......................87.5 to 108.0 MHz / 87.50 to 108.00 MHz

T, K, A, B, G, E, F models ................................87.50 to 108.00 MHz

J model ..................................................................76.0 to 90.0 MHz

50 dB Quieting Sensitivity (IHF) (1 kHz, 100 % MOD.)

MONO/STEREO ........................................................ 3 μV (20.8 dBf)

Signal to Noise Ratio / S/N 比 (IHF)

Mono ........................................................................................74 dB

Stereo ......................................................................................69 dB

Harmonic Distortion / 歪率 (1 kHz)

Mono ........................................................................................ 0.3 %

Stereo ......................................................................................0.3 %

Antenna Input / アンテナ入力

....................................................................... 75 ohms unbalanced

■ AM Section / AM 部

Tuning Range

U, C models ........................................................... 530 to 1,710 kHz

R, L models ..............................530 to 1,710 kHz / 531 to 1,611 kHz

T, K, A, B, G, E, F, J models ................................... 531 to 1,611 kHz

Antenna / アンテナ ....................................................... Loop antenna

■ General / 総合

Power Supply / 電源電圧

U, C models ............................................................ AC 120 V, 60 Hz

R model ................................ AC 110/120/220/230–240 V, 50/60 Hz

T model ................................................................... AC 220 V, 50 Hz

K model .................................................................. AC 220 V, 60 Hz

A model .................................................................. AC 240 V, 50 Hz

B, G, E, F models .................................................... AC 230 V, 50 Hz

L model ............................................... AC 220/230–240 V, 50/60 Hz

J model .............................................................. AC 100 V, 50/60 Hz

Power Consumption / 消費電力

U, C models ..............................................................270 W / 320 VA

R, T, K, A, B, G, E, F, L models ............................................... 280 W

J model ................................................................................... 175 W

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

U .......................U.S.A. model

C .................Canadian model

R ....................General model

T .................... Chinese model

K .....................Korean model

A ................Australian model

B ......................British model

G .................European model

E ......South European model

F .................... Russian model

L .................Singapore model

J ..................Japanese model

Standby Power Consumption (reference data)

HDMI control: OFF / Standby through: OFF .................0.2 W or less

HDMI control: ON / Standby through: ON / Repeat .........3 W or less

HDMI control: ON / Standby through: ON ....................1.2 W or less

Maximum Power Consumption [R, L models]

(7 ch drive, 10 % THD) ........................................................... 490 W

Dimensions (W x H x D) / 寸法（幅 × 高さ × 奥行き）

............................... 435 x 151 x 364 mm (17-1/8" x 5-7/8" x 14-3/8")

Weight / 質量

............................................................................... 8.5 kg (18.7 lbs.)

Finish / 仕上げ

[RX-V565]

Gold color ................................................................... R, T models

Black color ............................U, C, R, T, K, A, B, G, E, F, L models

Titanium color ..................................................K, G, E, F, L models

[HTR-6250]

Black color .........................................................U, C, K, F models

[AX-V565]

Gold color ..........................................................................J model

Black color .........................................................................J model

Accessories / 付属品

Remote control ..............................................................................x 1

Battery (R03, AAA, UM-4) .............................................................x 2

Indoor FM antenna (1.4 m) ...........................................................x 1

AM loop antenna (1.0 m) ..............................................................x 1

Optimizer microphone (6.0 m) .......................................................x 1

* Specifications are subject to change without notice due to

product improvements.

※ 参考仕様および外観は予告なく変更されることがあります。

Manufactured under license from Dolby Laboratories.

Dolby, Pro Logic and the double-D symbol are trademarks of Dolby

Laboratories.

ドルビーラボラトリーズからの実施権に基づき製造されています。「ドル

ビー」、「PRO LOGIC」、「Surround EX」およびダブル D 記号は、ドルビー

ラボラトリーズの商標です。

DTS is a registered trademark and the DTS logos, Symbol, DTS-HD

DTS は DTS 社の登録商標です。また、DTS ロゴ、記号、および DTS-HD、

DTS-HD Master Audio は DTS 社の商標です。

著作権 1996-2007 年 DTS 社。不許複製。

“iPod” is a trademark of Apple Inc., registered in the U.S. and other

countries.

iPod は、米国およびその他の国々で登録された Apple Inc. の商標または登

録商標です。

Bluetooth is a registered trademark of Bluetooth SIG and is used by

Yamaha in accordance with a license agreement.

Bluetooth は、Bluetooth SIG の登録商標でありヤマハはライセンスに基づ

き使用しています。

“HDMI,” the “HDMI” logo and “High-Definition Multimedia Interface” are

trademarks, or registered trademarks of HDMI Licensing LLC.

HDMI、HDMI ロゴ、および High-Definition Multimedia Interface は、

HDMI Licensing, LLC の商標または登録商標です。

“x.v.Color” is a trademark of Sony Corporation.

「x.v.Color」は、ソニー株式会社の商標です。

“SILENT CINEMA” is a trademark of Yamaha Corporation.

「サイレントシネマ™ SILENT CINEMA ™」はヤマハ株式会社の登録商標で

す。

AAC ロゴマークはドルビーラボラトリーズの商標です。

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

Front view

Top view

151 (5-7/8")

130 (5-1/8")

(3/4") 317 (12-1/2")

(1")

(7/8")

364 (14-3/8")

435 (17-1/8")

395 (15-1/2")

252 (9-7/8")

Name BD/DVD TV CD RADIO

INPUT HDMI1 AV-1

(Component / Optical)

AV-3

(Video / Coaxial) TUNER

Sound field mode STRAIGHT STRAIGHT STRAIGHT MUSIC ENHANCER

7ch Enhancer

• DIMENSIONS /

寸法図

Unit: mm (inch)

単位：mm（インチ）

• SCENE TEMPLATE

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

*1 Decode Type

○ : The parameter to be used varies between when there is one surround pack and when there are two. On the display, the parameter value varies accordingly while the same

parameter name appears. / サラウンドバックの数が 1 つの場合と 2 つの場合で使用するパラメータは変わるが､パラメータ名は同じ表示でパラメータ値のみを切換えて表す

△ : Setting is possible only when Pro Logic II x Music (Pro Logic II Music) is selected using decode type. / Decode Type で Pro Logic II x Music（Pro Logic II Music）を選択時のみ設定

可

▲ : Setting is possible only when Neo:6 Music is selected using decode type. / Decode Type で Neo:6 Music を選択時のみ設定可

■ : Setting is possible only when CS II Cinema/Music is selected using decode type. / Decode Type で CS II Cinema/Music を選択時のみ選択可

*2 Decode Type

PL II when Surround Back is None. / Surround Back が None の場合は PL II

Decode Type

Pro Logic

PL II x Movie

PL II x Music

PL II x Game

Pro Logic II z

Neo:6 Cinema

Neo:6 Music

Decode Type PL II x Movie

Neo:6 Cinema

Parameter

Category Program

Decode Type

3D DSP: ON/OFF

DSP Level: -6dB to +3dB

Init. Delay: 1 to 99ms

Room Size: 0.1 to 2.0

Liveness: 0 to 10

Sur. Init. Delay: 1 to 49ms

Sur. Room Size: 0.1 to 2.0

Sur. Liveness: 0 to 10

SB. Init. Delay: 1 to 49ms

SB. Room Size: 0.1 to 2.0

SB. Liveness: 0 to 10

Rev. Time: 1.0 to 5.0s

Rev. Delay: 0 to 250ms

Rev. Level: 0 to 100%

Dialogue Lift: 0 to 5

Center Level: 0 to 100%

Surround L Level: 0 to 100%

Surround R Level: 0 to 100%

Sur.Back Level: 0 to 100%

Presence L Level: 0 to 100%

Presence R Level: 0 to 100%

Direct: Auto/Off

Effect Level: High/Low

Panorama: On/Off

Center Width: 0 to 7

Dimension: -3 to +3

Center Image: 0.0 to 1.0

FOCUS: 0 to 8

TruBass: 0 to 8

Initialize

MOVIE Standard ●

*1 ●● ●●●●●● ● ●

Spectacle ●

*1 ●●●● ●● ●● ● ●

Sci-Fi ●

*1 ●●●● ●● ●● ● ●

Adventure ●

*1 ●●●● ●● ●● ● ●

Drama ●

*1 ●●●● ●● ●● ● ●

Mono Movie ●●●●● ●●●● ●

Sports ●●●● ●● ●● ● ●

Action Game ●●●● ●● ●● ● ●

Roleplaying Game ●●●● ●● ●● ● ●

MUSIC Hall in Munich ●●●●● ● ●

Hall in Vienna ●●●●● ● ●

Chamber ●●● ● ●●●● ●

Cellar Club ●●●●● ● ●

The Roxy Theatre ●●●●● ●●●● ●

The Bottom Line ●●●●● ● ●

Music Video ●●●● ●● ●● ● ●

STEREO 2ch Stereo ●●

7ch Stereo ●●●○●● ●

MUSIC ENHANCER Straight Enhancer ●●

7ch Enhancer ●●

SUR. DECODE Surround Decoder ●

*2 △△△▲■■●

STRAIGHT

• SOUND FIELD PARAMETERS

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

MAIN MENU SUB MENU PARAMETER VALUE [INITIAL VALUE]

1 • Speaker Setup

1 Auto Setup (YPAO) Extra SP Assign [Zone2] / Presence / None

EQ Type [Natural] / Flat / Front

Start [ENTER]: Start

2 Manual Setup A) Config LFE/Bass Out SWFR / Front / [Both]

Front SP Small / [Large]

Center SP None / [Small] / Large

Sur. L/R SP

Sur. B L/R SP None / SMLx1 / [SMLx2] / LRGx1 / LRGx2

Crossover Freq. Freq. ···· 40 / 60 / [80] / 90 / 100 / 110 / 120 / 160 / 200 Hz

Subwoofer Phase [Normal] / Reverse

B) Level FR. L -10.0 to +10.0 dB, [0 dB], 0.5 dB step

FR. R

CNTR

-10.0 to +10.0 dB, [-1.0 dB], 0.5 dB step

SUR. L

SUR. R

SBL

SBR

SWFR -10.0 to +10.0 dB, [0 dB], 0.5 dB step

C) Distance Unit meters (m) / [feet (ft)]

Front L 0.30 to 24.00 m, [3.00 m]

Front R

Center 0.30 to 24.00 m, [2.60 m]

Sur. L

0.30 to 24.00 m, [2.40 m]

Sur. R

Sur. B L

Sur. B R

SWFR 0.30 to 24.00 m, [3.00 m]

Front L 1.0 to 80.0 ft, [10.0 ft]

Front R

Center 1.0 to 80.0 ft, [8.5 ft]

Sur. L

1.0 to 80.0 ft, [8.0 ft]

Sur. R

Sur. B L

Sur. B R

SWFR 1.0 to 80.0 ft, [10.0 ft]

D) Equalizer EQ Type Select Auto PEQ / [GEQ] / Off

GEQ * “GEQ” is available only when “EQ Type Select” is

set to “GEQ”. / GEQ 選択時のみ設定可能

Front L 63 Hz ···········||··········· 0 dB

-6.0 to +6.0 dB, [0 dB], 0.5 dB step

Front R 160 Hz ···········||··········· 0 dB

Center 400 Hz ···········||··········· 0 dB

Sur. L 1 kHz ···········||··········· 0 dB

Sur. R 2.5 kHz ···········||··········· 0 dB

SBL 6.3 kHz ···········||··········· 0 dB

SBR 16 kHz ···········||··········· 0 dB

E) Test Tone [Off] / On

2 • Sound Setup

1 Dynamic Range Min/Auto / STD / [Max]

2 Lipsync HDMI Auto [Off] / On

Auto Delay 0 to 240 ms, [0 ms], 1 ms step

Manual Delay

3 • Function Setup

1 HDMI Control On / [Off]

Standby Through

On / [Off]

(* This menu is available only when “Control” is set to

“Off”. / Control：Oﬀ  選択時のみ設定可能 )

Audio Output

[Amp] / TV / Amp+TV

(* This menu is available only when “Control” is set to

“Off”. / Control：Oﬀ  選択時のみ設定可能 )

Resolution [*Through] / *480p / *720p / *1080i / *1080p

Aspect [Thrgh] / 16:9 / Smart

2 Display Dimmer -4 to 0, [0]

FL Scroll [Continue] / Once

OSD Shift -5 to +5, [0]

• SET MENU TABLE / セットメニュー

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

MAIN MENU SUB MENU PARAMETER VALUE [INITIAL VALUE]

3 Volume Adaptive DRC Auto / [Off]

Max Volume -30.0 dB to +15.0 dB / [+16.5 dB], 5.0 dB step

Init. Volume [Off] / Mute / -80.0 to +16.5 dB, 0.5 dB step

4 Input Rename Input is possible to 9 characters / 9 文字まで入力可能

Input possible Character type / 入力可能文字

Capital / 英大文字 : A to Z

Small / 英小文字 : a to z

Figure / 数字 : 0 to 9

Space / 空白

Marks / 記号 : # * + , - . / : < > ? etc.

4 • DSP Parameter

STEREO 7ch Stereo CT Level

0 to 100 %

SL Level

SR Level

SB Level

Initialize

MUSIC ENHANCER Straight Enhancer Effect Level · High [High] / Low

Initialize

7ch Enhancer Effect Level · High [High] / Low

Initialize

SUR. DECODE Sur. Decoder

SUR. ···· Pro Logic

Pro Logic / PL IIx Movie / PL IIx Music /

PL IIx Game / Neo:6 Cinema / Neo:6 Music /

Neural Sur. (U model)

Pro Logic Initialize

PL IIx Movie Initialize

PL IIx Music Panorama [Off] / On

Center Width 0 to 7, [3]

Dimension -3 to [STD] to +3

Initialize

PL IIx Game Initialize

Neo:6 Cinema Initialize

Neo:6 Music C. Image 0.0 to 1.0, [0.3]

Initialize

Neural Sur. Initialize

MOVIE

Standard

SUR. ···· PL IIx Movie PL IIx Movie / Neo:6 Cinema

PL IIx Movie [1], [4], [8], [11], [16]

Neo:6 Cinema [1], [4], [8], [11], [16]

Spectacle

SUR. ···· PL IIx Movie PL IIx Movie / Neo:6 Cinema

PL IIx Movie [1], [3], [4], [7], [8], [16]

Neo:6 Cinema [1], [4], [8], [11], [16]

Sci-Fi

SUR. ···· PL IIx Movie PL IIx Movie / Neo:6 Cinema

PL IIx Movie [1], [3], [4], [7], [8], [16]

Neo:6 Cinema [1], [3], [4], [7], [8], [16]

Adventure

SUR. ···· PL IIx Movie PL IIx Movie / Neo:6 Cinema

PL IIx Movie [1], [3], [4], [7], [8], [16]

Neo:6 Cinema [1], [3], [4], [7], [8], [16]

Drama

SUR. ···· PL IIx Movie PL IIx Movie / Neo:6 Cinema

PL IIx Movie [1], [3], [4], [7], [8], [16]

Neo:6 Cinema [1], [3], [4], [7], [8], [16]

Mono Movie [1], [2], [6], [10], [13], [14], [15], [16]

Sports [1], [3], [4], [7], [8], [16]

Action Game [1], [3], [4], [7], [8], [16]

Roleplaying Game [1], [3], [4], [7], [8], [16]

MUSIC Hall in Munich [1], [2], [6], [10], [16]

Hall in Vienna [1], [2], [6], [10], [16]

Chamber [1], [2], [10], [13], [14], [15], [16]

Cellar Club [1], [2], [6], [10], [16]

The Roxy Theatre [1], [2], [6], [10], [13], [14], [15], [16]

The Bottom Line [1], [2], [6], [10], [16]

Music Video [1], [3], [4], [7], [8], [16]

STEREO 2ch Stereo Direct [Auto] / Off

Initialize

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

MAIN MENU SUB MENU PARAMETER VALUE [INITIAL VALUE]

5 • Memory Guard [Off] / On

[1] DSP Level -6 to +3 dB, [0 dB]

[2] Init. Delay 1 to 99 ms

[3] P. Init. Dly

[4] S. Init. Dly 1 to 49 ms

[6] Room Size

0.1 to 2.0[7] P. Room Size

[8] S. Room Size

[10] Liveness 0 to 10

[11] S. Liveness

[13] Rev. Time 1.0 to 5.0 s

[14] Rev. Delay 0 to 250 ms

[15] Rev. Level 0 to 100 %

[16] Initialize

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

VIDEO (2) P.C.B.

VIDEO (3) P.C.B.

MAIN (3) P.C.B. (R, L models)

MAIN (2) P.C.B.

VIDEO (1) P.C.B.

DIGITAL P.C.B.

VIDEO (8) P.C.B. (J model)

AM/FM TUNER

VIDEO (9) P.C.B. (B, G, E, F models)

OPERATION (2) P.C.B.

OPERATION (10) P.C.B.

MAIN (5) P.C.B.

MAIN (1) P.C.B.

MAIN (6) P.C.B.

MAIN (4) P.C.B. (R, L models)

VIDEO (7) P.C.B. (U, C, T, K, A, B, G, E, F models)

VIDEO (6) P.C.B.

POWER TRANSFORMER

OPERATION (6) P.C.B.

OPERATION (3) P.C.B.

OPERATION (1) P.C.B.

OPERATION (7) P.C.B.

19 21 22

1217 13

10974123 5

1416 15

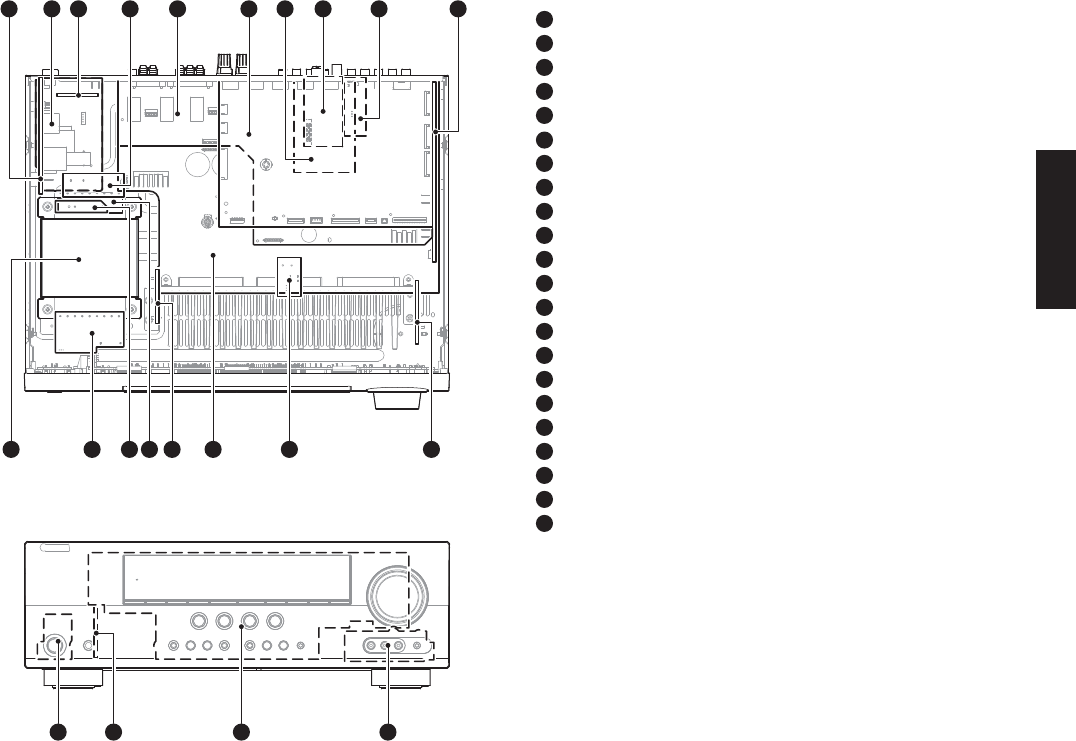

■ INTERNAL VIEW

■ SERVICE PRECAUTIONS / サービス時の注意事項

安全対策

・この製品の内部には高電圧部分があり危険です。修理

の際は、絶縁性の手袋を使用するなどの安全対策を

行ってください。

・下記箇所には電源を OFF にした後も電荷が残り、高電

圧が維持されており危険です。

修理作業前に放電用抵抗（5 k Ω /10 W）を下記箇所の

端子間に接続して放電してください。

放電所用時間は約 30 秒間です。

VIDEO （2） P.C.B. の C3703

PRINTED CIRCUIT BOARDS：VIDEO （2） P.C.B. を参照

してください。

Safety measures

• Some internal parts in this product contain high voltages

and are dangerous.

Be sure to take safety measures during servicing,

such as wearing insulating gloves.

• Note that positions indicated below are dangerous

even after the power is turned off because an electric

charge remains and a high voltage continues to exist

there.

Before starting any repair work, perform discharge

by connecting a discharge resistor (5k-ohms/10W)

between terminals at following positions.

The time required for discharging is about 30 seconds.

C3703 on VIDEO (2) P.C.B.

Refer to “PRINTED CIRCUIT BOARDS: VIDEO (2)

P.C.B.”.

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

Cable

ケーブル

CB333

Locked Unlocked

Hook

フック

Hook

フック

W4403

W4002

CB333

CB461

CB20

CB477

VIDEO (6) P.C.B.

OPERATION (3) P.C.B.

Front panel unit

フロントパネルユニット

Top cover

トップカバー

W4001

■ DISASSEMBLY PROCEDURES / 分解手順

（番号順に部品を取り外してください。）

AC 電源コンセントから、電源コードを抜いてください。

1. トップカバーの外し方

a. ① のネジ 4 本、② のネジ 5 本を外します。（Fig. 1）

b. トップカバーを後方へスライドさせ、取り外します。

（Fig. 1）

2. フロントパネルユニットの外し方

a. ③ のネジ 1 本を外し、W4001 を取り外します。（Fig. 1）

b. ④ のネジ 2 本を外し、W4002、W4403 を取り外します。

（Fig. 1）

c. ⑤ のネジ 4 本を外します。（Fig. 1）

d. CB20、CB461、CB477 を外します。（Fig. 1）

e. ロックを外し、CB333 を外します。（Fig. 1）

f. フック 2 箇所を外し、フロントパネルユニットを取り

外します。（Fig. 1）

(Remove parts in the order as numbered.)

Disconnect the power cable from the AC outlet.

1. Removal of Top Cover

a. Remove 4 screws (①) and 5 screws (②). (Fig. 1)

b. Slide the top cover rearward to remove it. (Fig. 1)

2. Removal of Front Panel Unit

a. Remove screw (③), and remove W4001. (Fig. 1)

b. Remove 2 screws (④), and remove W4002 and

W4403. (Fig. 1)

c. Remove 4 screws (⑤). (Fig. 1)

d. Remove CB20, CB461 and CB477. (Fig. 1)

e. Unlock and remove CB333. (Fig. 1)

f. Release 2 hooks, and remove the front panel unit.

(Fig. 1)

Fig. 1

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

Hook

フック

DIGITAL P.C.B.

OPERATION (2) P.C.B.

CB73

(B, G, E, F models)

CB72

CB25

CB24

CB7

CB23

CB22

CB452

CB455

CB458

CB63

CB62

CB61

AMP unit

アンプユニット

Cable

ケーブル

CB22-24

Locked Unlocked

Rear view

6 7

Fig. 2

3. DIGITAL P.C.B. の外し方

a. ⑥ のネジ 2 本、⑦ のネジ 5 本を外します。（Fig. 2）

b. ⑧ のネジ 1 本を外します。（Fig. 2）

c. CB7、CB25、CB72 を外します。（Fig. 2）

d. ロックを外し、CB22 ∼ 24 を外します。（Fig. 2）

e. フック 1 箇所を外します。（Fig. 2）

f. DIGITAL P.C.B. を取り外します。ただし、DIGITAL P.C.B.

は OPERATION（2）P.C.B. に基板対基板コネクターで

直接接続されています。（Fig. 2）

4. アンプユニットの外し方

a. ⑨ のネジ 3 本、⑩ のネジ 4 本を外します。（Fig. 2）

b. ⑪ のネジ 3 本を外します。（Fig. 2）

c. アンプユニットを取り外します。（Fig. 2）

3. Removal of DIGITAL P.C.B.

a. Remove 2 screws (⑥) and 5 screws (⑦). (Fig. 2)

b. Remove screw (⑧). (Fig. 2)

c. Remove CB7, CB25, CB72 and CB73 (B, G, E, F models).

(Fig. 2)

d. Unlock and remove CB22–24. (Fig. 2)

e. Release hook. (Fig. 2)

f. Remove the DIGITAL P.C.B. which is connected

directly to the OPERATION (2) P.C.B. with board-to-

board connectors. (Fig. 2)

4. Removal of AMP Unit

a. Remove 3 screws (⑨) and 4 screws (⑩). (Fig. 2)

b. Remove 3 screws (⑪). (Fig. 2)

c. Remove the amp unit. (Fig. 2)

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

MAIN (1) P.C.B.

DIGITAL P.C.B.

OPERATION (2) P.C.B.

OPERATION (1) P.C.B.

CB461

CB20

CB402

CB401

MF109400

MF125400

G1000

Rear panel

リアパネル

Chassis

シャーシ

Heat sink

ヒートシンク

Ground lead

アース線

Ground lead

アース線

When checking the P.C.B.s:

• Place the P.C.B.s (with rear panel) upright. (Fig. 3)

• Connect the ground points of the heat sink, rear pan-

el and MAIN (1) P.C.B. (G1000) to the chassis with a

ground lead or the like. (Fig. 3)

• When connecting the flexible flat cable, be careful

with polarity.

• Reconnect all cables (connectors) that have been

disconnected.

Be sure to use the extension cable for servicing for

the following section.

DIGITAL P.C.B. CB20 to OPERATION (1) P.C.B. CB401:

MF125400 (25P, 400mm, P=1.25)

OPERATION (1) P.C.B. CB402 to OPERATION (2) P.C.B.

CB461:

MF109400 (9P, 400mm, P=1.25)

P.C.B. をチェックする場合には：

・リアパネルと一緒に P.C.B. を立ち上げて置きます。

（Fig. 3）

・ヒートシンク、リアパネル、MAIN（1）P.C.B. の G1000

のアースをリード線等でシャーシに接続してくださ

い。（Fig. 3）

・フラットケーブルを接続する際、極性に注意してく

ださい。

・外したケーブル（コネクター）をすべて接続します。

ただし次の区間は、サービス用延長ケーブルを使用

してください。

DIGITAL P.C.B. CB20 ∼ OPERATION（1）P.C.B. CB401：

MF125400（25P、400mm、P=1.25）

OPERATION（1）P.C.B. CB402 ∼ OPERATION（2）P.C.B.

CB461：

MF109400（9P、400mm、P=1.25）

Fig. 3

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

Ver: B022

Sum: 162E

TiVer:02.04r1

TiSum:2F3C6C1A

V5 045 U 027

Verify 000

25. ROM VER/SUM/PORT

The firmware version of microprocessor (IC20 DIGITAL P.C.B.) is displayed.

マイコン（IC20 DIGITAL P.C.B.）のファームウェアバージョンが表示されます。

The checksum value of microprocessor (IC20 DIGITAL P.C.B.) is displayed.

マイコン（IC20 DIGITAL P.C.B.）のチェックサムが表示されます。

The firmware version of TI (DSP) FLASH ROM (IC49 DIGITAL P.C.B.) is displayed.

TI（DSP）FLASH ROM（IC49 DIGITAL P.C.B.）のファームウェアバージョンが表示されます。

The checksum value of TI (DSP) FLASH ROM (IC49 DIGITAL P.C.B.) is displayed.

TI（DSP）FLASH ROM（IC49 DIGITAL P.C.B.）のチェックサムが表示されます。

The model name and destination are displayed.

モデル名、仕向け先が表示されます。

Not applied to these models.

このモデルには適用されません。

■ UPDATING FIRMWARE / ファームウェアの書き込み

注意）ファームウェアの書き込みを行っても、ユーザー

メモリー（音場プログラムのパラメーターやシス

テムメモリー、チューナープリセット等）は保持

されます。

下記の部品をサービス部品に交換した場合、最新のファー

ムウェアの書き込みを行ってください。

● ファームウェアのバージョンとチェックサムの

確認

ファームウェアの書き込みの前後に、ファームウェ

アのバージョンとチェックサムをダイアグメニュー

で確認します。

ダイアグを起動し、25. ROM VER/SUM/PORTメニュー

を選択します。（ダイアグ（自己診断機能）参照）

サブメニューでファームウェアのバージョンと

チェックサムを表示し、それらを書きとめます。

Note) The user memories (sound field parameters,

system memory, tuner presetting, etc.) are kept

stored even when you write the firmware.

When replacing the following parts, be sure to write the

latest firmware.

● Confirmation of firmware version and checksum

Before and after writing firmware, check the firmware

version and checksum by using the self-diagnostic

function menu.

Start up the self-diagnostic function and select “25.

ROM VER/SUM/PORT” menu. (See “SELF DIAGNOSTIC

FUNCTION”)

Using the sub-menu, have the firmware version and

checksum displayed, and note down them.

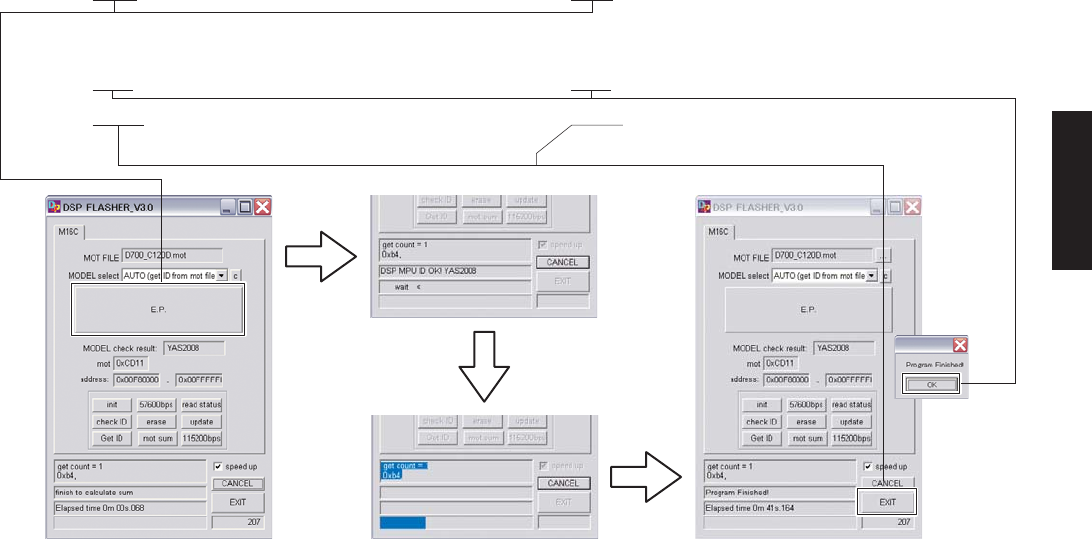

Replaced parts Writing method using the CD /

CD を使用して書き込む方法

Writing method using PC (RS232C) /

PC（RS232C）を使用して書き込む方法

DIGITAL P.C.B. yes yes

IC20 (Main microprocessor) of DIGITAL P.C.B. no yes

IC49 (TI (DSP) flash ROM) of DIGITAL P.C.B. yes yes

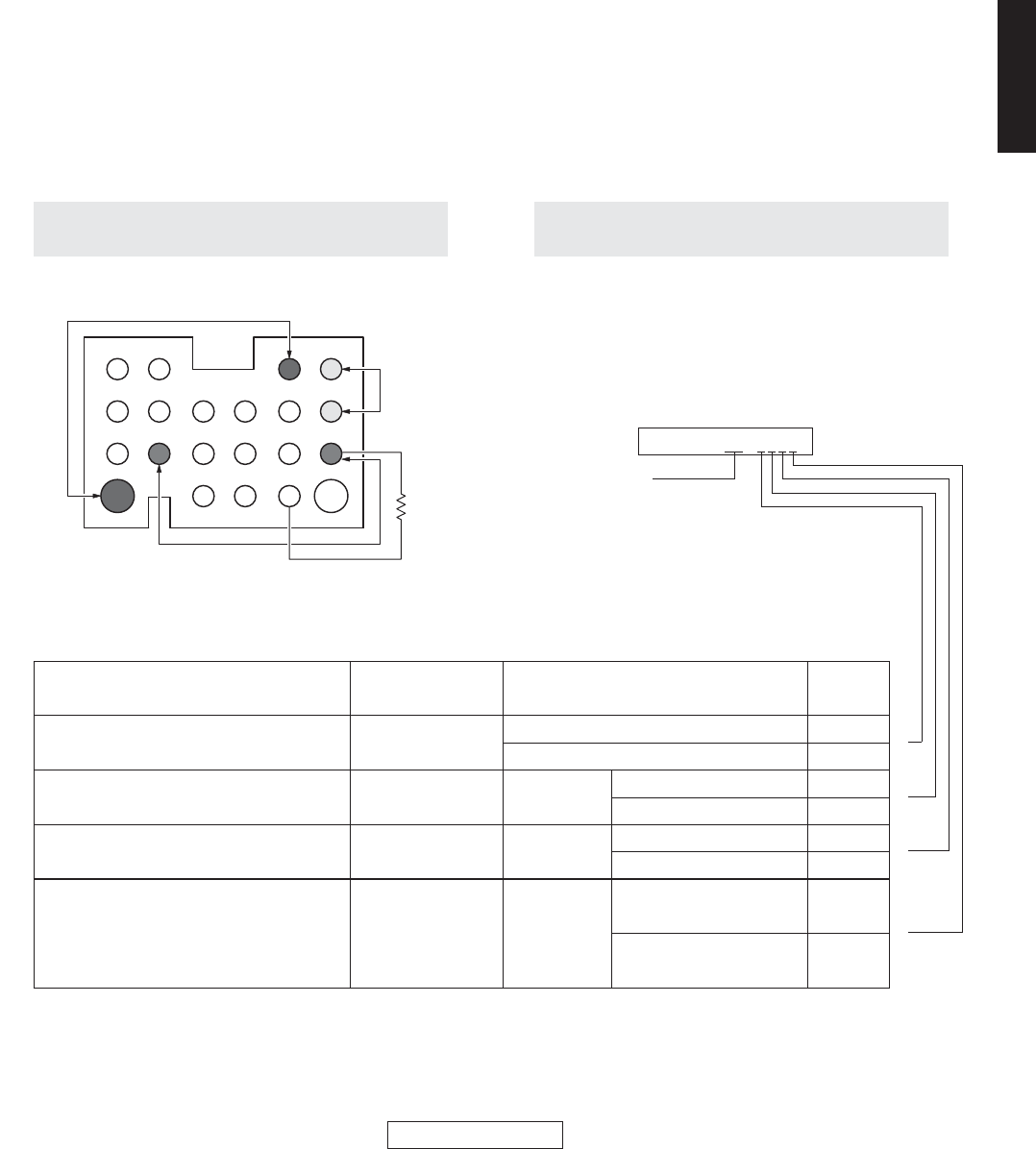

Firmware version

All checksum

TI (DSP) FLASH ROM version

TI (DSP) FLASH ROM checksum

MODEL/DESTINATION

VERIFY error

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

● 必要なツール

・ DVD または CD プレーヤー（DIGITAL OUTPUT

（OPTICAL または COAXIAL）端子付き）

・光ファイバーケーブル（OPTICAL 端子使用時）

・デジタル音声ピンケーブル（COAXIAL 端子使用時）

・ファームウェア CD

※ ファームウェア CD は、最新のファームウェ

アを指定のダウンロード先からダウンロード

して製作してください。

● Required Tools

• DVD or CD player (with DIGITAL OUTPUT (OPTICAL

or COAXIAL) jack)

• Optical cable (when OPTICAL jack is used)

• Digital audio pin cable (when COAXIAL jack is

used)

• Firmware CD

* To make the firmware CD, download the latest

firmware from the specified download source.

CD を使用して書き込む方法Writing method using the CD

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

DVD/CD player / DVD/CDプレーヤー

This unit / 本機

Optical cable

光ファイバーケーブル

DVD/CD player / DVD/CDプレーヤー

This unit / 本機

Digital audio pin cable

デジタル音声ピンケーブル

Fig. 1

● 接続

本機と DVD/CD プレーヤーを下記のように接続しま

す。（Fig. 1）

● Connection

Connect this unit and DVD/CD player as shown

below. (Fig. 1)

Example of OPTICAL jack / OPTICAL 端子使用例

Example of COAXIAL jack / COAXIAL 端子使用例

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

“STRAIGHT” key

● 操作手順

1. 本機の STRAIGHT キーを押しながら、本機の電

源コードを AC コンセントに接続します。（Fig. 2）

FIRMWARE UPDATE モードが起動し、CDDA

Upgrader が表示されます。（Fig. 2）

2. DVD/CD プレーヤーの電源コードを AC コンセン

トに接続します。

3. DVD/CD プレーヤーの STANDBY/ON キーを押

して電源を入れます。

4. DVD/CD プレーヤーの EJECT キーを押し、ディ

スクトレイを開きます。

5. ファームウェア CD をディスクトレイに載せ、ディ

スクトレイを閉じます。

6. DVD/CD プレーヤーの PLAY キーを押します。

ファームウェアの書き込みが開始されます。（Fig. 3）

7. ファームウェアの書き込み完了後、Update

Success、Please...、Power off!! が繰り返し表

示されます。（Fig. 3）

● Operation Procedures

1. While pressing the “STRAIGHT” key of this unit,

connect the power cable of this unit to the AC

outlet. (Fig. 2)

The FIRMWARE UPDATE mode is activated and

“CDDA Upgrader” is displayed. (Fig. 2)

2. Connect the power cable of DVD/CD player to the

AC outlet.

3. Press the “STANDBY/ON” key of the DVD/CD player

to turn on the power.

4. Press the “EJECT” key of the DVD/CD player to

open the disc tray.

5. Put the firmware CD on the disc tray and close the

disc tray.

6. Press the “PLAY” key of the DVD/CD player.

Then writing of the firmware is started. (Fig. 3)

7. When writing of the firmware is completed, “Update

Success”, “Please...” and “Power off!!” are displayed

repeatedly. (Fig. 3)

Fig. 2

Fig. 3

CDDA Upgrader

XXXXXX XX XX Update Success

Please...

Power off!!

Writing is completed. / 書き込み完了

Writing is started. / 書き込み開始

XXXXXX: Received data

受信データ

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

※ 本機に既存のファームウェアと、書き込もう

としているファームウェアのバージョンが同

じ場合、Same Version、Please...、Power

off!! の表示が繰り返されます。（バージョン

アップの必要はありません。）

ファームウェア CD の再生開始後、10 秒以上

経過してもディスプレイ表示が変わらない場

合、ファームウェア CD の再生を最初からや

り直してください。

XXXXXX の後に、FILE CORRUPTED が表示

された場合、書き込みデータが破損していない

かを確認し、CD を使用して書き込む方法 の

1 から 7 までをもう一度やり直してください。

Upgrade Failed が表示された場合、操作手順

の 1 から 7 までをもう一度やり直してくださ

い。

8. DVD/CD プレーヤーの STOP キーを押します。

9. DVD/CD プレーヤーの EJECT キーを押し、ディ

スクトレイを開きます。

10. ファームウェア CD をディスクトレイから取り出

し、ディスクトレイを閉じます。

11. DVD/CD プレーヤーの STANDBY/ON キーを押

して電源を切ります。

12. 本機の STANDBY/ON キーを押して電源を切り

ます。

13. ダイアグを起動し、25. ROM VER/SUM/PORT メ

ニューを選択します。

サブメニューでファームウェアのバージョンと

チェックサムを表示し、それらが書き込んだもの

と同じであることを確認します。

※ 表示されたファームウェアのバージョンと

チェックサムが、書き込まれたものと異なる

場合、「CD を使用して書き込む方法」をもう

一度やり直してください。

14. 本機の STANDBY/ON キーを押して電源を切り

ます。

* When the version of the firmware to be written

is the same as the one existing in this unit,

“Same Version”, “Please...” and “Power off!!”

are displayed repeatedly. (Upgrading is not

necessary.)

If the display remains unchanged for longer

than 10 seconds after starting the firmware CD

play procedure, perform the firmware CD play

procedure again from the beginning.

If “FILE CORRUPTED” is displayed after

“XXXXXX”, make sure that the written data

is not corrupted and perform Steps 1 to 7 of

“Writing method using the CD” again.

If “Upgrade Failed” is displayed, perform

Steps 1 to 7 of “Operation Procedures” again.

8. Press the “STOP” key of the DVD/CD player.

9. Press the “EJECT” key of the DVD/CD player to

open the disc tray.

10. Remove the firmware CD from the disc tray and

close the disc tray.

11. Press the “STANDBY/ON” key of the DVD/CD

player to turn off the power.

12. Press the “STANDBY/ON” key of this unit to turn

off the power.

13. Start up the self-diagnostic function and select “25.

ROM VER/SUM/PORT” menu.

Using the sub-menu, have the firmware version

and checksum displayed, and then check that

they are the same as written ones.

* When the displayed firmware version and

checksum are different from written ones,

perform the “Writing method using the CD” all

over again.

14. Press the “STANDBY/ON” key of this unit to turn

off the power.

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

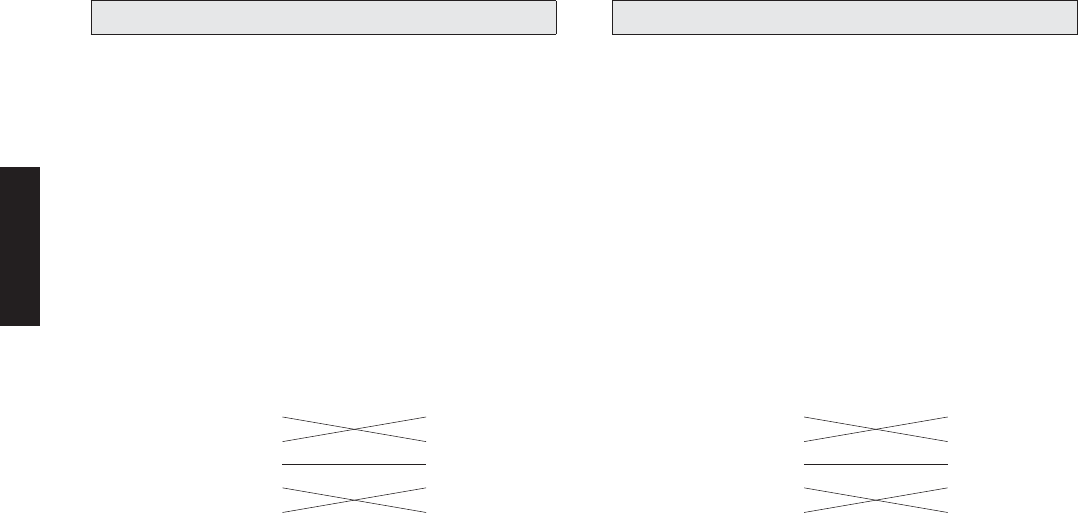

Pin No.2 RxD Pin No.2 RxD

Pin No.3 TxD Pin No.3 TxD

Pin No.5 GND Pin No.5 GND

Pin No.7 RTS Pin No.7 RTS

Pin No.8 CTS Pin No.8 CTS

Pin No.2 RxD Pin No.2 RxD

Pin No.3 TxD Pin No.3 TxD

Pin No.5 GND Pin No.5 GND

Pin No.7 RTS Pin No.7 RTS

Pin No.8 CTS Pin No.8 CTS

● 必要なツール

・ファームウェア書き込み用プログラム

マイコン用： DSP_FLASHER_v3.0.exe

DSP（TI ﬂ ash ROM）用：

DSP_FLASHER Ver2.7.exe

・ファームウェア

マイコン用： VX65xxxx.mot

DSP（TI ﬂ ash ROM）用：

Vx65_data1_verxxxxxr.hex

・ RS232C クロスケーブル D-sub 9pin メス

（仕様）

・ RS232C 変換アダプター（部品番号：WR492800）

● 準備と注意

・指定のダウンロード先から、ファームウェア書き

込み用プログラムとファームウェアを、PC の同

じフォルダへダウンロードしてください。

・ RS232C クロスケーブルは必ず上記仕様のものを

用意してください。

・書き込み時は、PC 上の他のアプリケーションソ

フトは閉じてください。

さらに、タスクトレイ上にあるソフトも閉じてお

くことを推奨します。

● Required Tools

• Firmware downloader program

For microprocessor: DSP_FLASHER_v3.0.exe

For DSP (TI flash ROM):

DSP_FLASHER Ver2.7.exe

• Firmware

For microprocessor: VX65xxxx.mot

For DSP (TI flash ROM):

Vx65_data1_verxxxxxr.hex

• RS232C cross cable “D-sub 9 pin female”

(Specifications)

• RS232C conversion adaptor (Part No.: WR492800)

● Preparation and precautions

• Download the firmware downloader program

and the firmware from the specified source to the

same folder of the PC.

• Prepare the above specified RS232C cross cable.

• While writing the firmware, keep the other application

software on the PC closed.

It is also recommended to keep the software on

the task tray closed as well.

PC（RS232C）を使用して書き込む方法Writing method using PC (RS232C)

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

Serial port (RS232C)

RS232C cross cable

RS232C クロスケーブル

RS232C conversion adaptor

RS232C変換アダプター

Writing port (DIGITAL P.C.B. CB27)

書き込み用ポート（DIGITAL P.C.B. CB27）

DIGITAL P.C.B.

For microprocessorFor DSP SW7

FLASH

UCOM

OTHER

SW7

FLASH

UCOM

OTHER

Flexible flat cable (9P)

カード電線（9P）

● 接続

1. トップカバーを取り外します。（分解手順 参照）

2. 本機の書き込み用ポート（DIGITAL P.C.B. CB27）

と PC のシリアルポート（RS232C）を下記のよう

に接続します。（Fig. 1）

3. RS232C 変換アダプターのスイッチ（SW7）を下

記のように設定します。（Fig.1）

● Connection

1. Remove the top cover. (See “DISASSEMBLY

PROCEDURES”)

2. Connect the writing port (CB27 of DIGITAL P.C.B.)

of this unit to the serial port (RS232C) of the PC

with RS232C cross cable, RS232C conversion

adaptor and flexible flat cable as shown below.

(Fig. 1)

3. Set the switch (SW7) of RS232C conversion adaptor

as shown below. (Fig. 1)

Fig. 1

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

● 操作手順

1. 本機の電源コードを AC コンセントに接続していない

状態で、DSP_FLASHER_v3.0.exe を起動します。

下記の画面が表示されます。（Fig. 2）

2. ［...］をクリックし、書き込むファームウェアを選択

します。（Fig. 2）

● Operation Procedures

1. With the power cable of this unit unconnected to the

AC outlet, start up DSP_FLASHER_v3.0.exe.

The screen appears as shown below. (Fig. 2)

2. Click [...] and select the firmware name. (Fig. 2)

マイコンへの書き込みWriting to the microprocessor

Fig. 2

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

3. 本機の電源コードを AC コンセントに接続します。

4. ［E.P.］をクリックして書き込みを開始します。（Fig. 3）

5. ファームウェアの書き込みが完了すると、Program

Finished! が表示されます。（Fig. 3）

［OK］をクリックします。（Fig. 3）

6. ［EXIT］をクリックして DSP_FLASHER_v3.0.exe を終

了します。（Fig. 3）

3. Connect the power cable of this unit to the AC outlet.

4. Click [E.P.] to start writing. (Fig. 3)

5. When writing of the firmware is completed, “Program

Finished!” is displayed. (Fig. 3)

Click [OK]. (Fig. 3)

6. Click [EXIT] to end DSP_FLASHER_v3.0.exe. (Fig. 3)

Fig. 3

7. ダイアグを起動し、25. ROM VER/SUM/PORTメニュー

を選択します。

サブメニューでファームウェアのバージョンと

チェックサムを表示し、それらが書き込んだものと

同じであることを確認します。

※ ファームウェアのバージョンとチェックサムが、

書き込まれたものと異なる場合、マイコンへの書

き込み をもう一度やり直してください。

8. 本機の電源コードを AC コンセントから抜きます。

7. Start up the self-diagnostic function and select “25.

ROM VER/SUM/PORT” menu.

Using the sub-menu, have the firmware version and

checksum displayed, and then check that they are

the same as written ones.

* When the firmware version and checksum are

different from written ones, perform the “Writing to

the microprocessor” all over again.

8. Disconnect the power cable of this unit from the AC

outlet.

Writing completed. / 書き込み完了

Writing being executed. / 書き込み中

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

3. ［...］をクリックし、書き込むファームウェアを選択

します。（Fig. 5）

3. Click [...] and select the firmware name. (Fig. 5)

Fig. 5

1. 本機の電源コードを AC コンセントに接続していない

状態で、DSP_FLASHER Ver2.7.exe を起動します。

下記の画面が表示されます。（Fig. 4）

2. ［Vx61 DSP］をクリックします。（Fig. 4）

1. With the power cable of this unit unconnected to the

AC outlet, start up DSP_FLASHER Ver2.7.exe.

The screen appears as shown below. (Fig. 4)

2. Click [Vx61 DSP]. (Fig. 4)

Fig. 4

DSP への書き込みWriting to DSP

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

4. ［RDY］をクリックします。（Fig. 6）

4. Click [RDY]. (Fig. 6)

Fig. 6

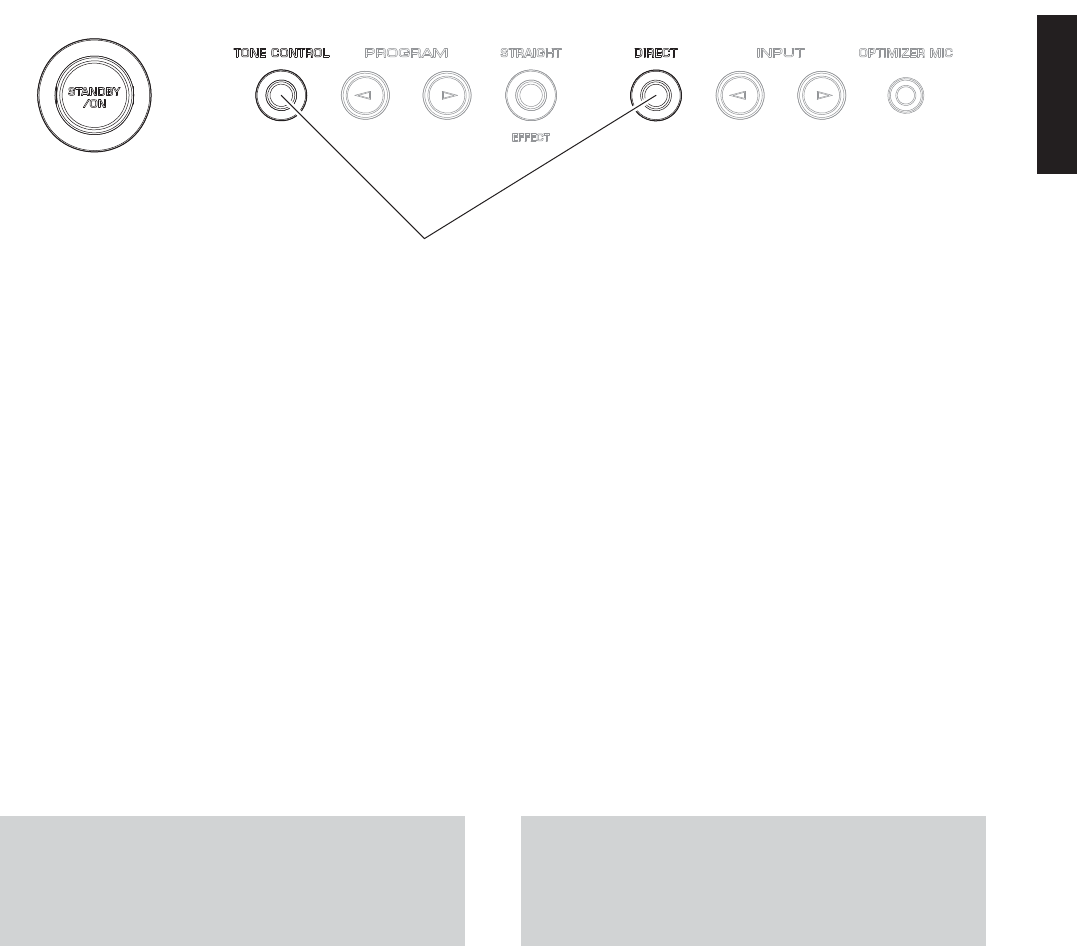

5. 本機の DIRECT キーを押しながら、本機の電源コー

ドを AC コンセントに接続します。（Fig. 7）

自動的に書き込みを開始します。（Fig. 7）

5. While pressing the “DIRECT” key of this unit, connect

the power cable of this unit to the AC outlet. (Fig. 7)

Writing is started automatically. (Fig. 7)

Fig. 7

“DIRECT” key

This unit / 本機

Writing being executed. /

書き込み中

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

8. ダイアグを起動し、25. ROM VER/SUM/PORTメニュー

を選択します。

サブメニューでファームウェアのバージョンと

チェックサムを表示し、それらが書き込んだものと

同じであることを確認します。

※ ファームウェアのバージョンとチェックサムが、

書き込まれたものと異なる場合、DSP への書き込

み をもう一度やり直してください。

9. 本機の電源コードを AC コンセントから抜きます。

8. Start up the self-diagnostic function and select “25.

ROM VER/SUM/PORT” menu.

Using the sub-menu, have the firmware version and

checksum displayed, and then check that they are

the same as written ones.

* When the firmware version and checksum are

different from written ones, perform the “Writing to

DSP” all over again.

9. Disconnect the power cable of this unit from the AC

outlet.

6. ファームウェアの書き込みが完了すると、Vx61 DSP

Flash ﬁ nished! が表示されます。（Fig. 3）

7. ［EXIT］をクリックして DSP_FLASHER_v2.7.exe を終

了します。（Fig. 8）

6. When writing of the firmware is completed, “Vx61

DSP Flash finished!” is displayed. (Fig. 3)

7. Click [EXIT] to end DSP_FLASHER_v2.7.exe. (Fig. 8)

Fig. 8

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

■ SELF-DIAGNOSTIC FUNCTION / ダイアグ（自己診断機能）

This unit has self-diagnostic functions that are intended

for inspection, measurement and location of faulty point.

There are 25 main menu items, each of which has sub-

menu items.

Listed in the table below are main menu items and sub-

menu items.

Note that not all menu items listed will apply to the models

covered in this service manual.

本機には、検査、測定、不良個所の発見を目的にしたダ

イアグ（自己診断機能）があります。

メインメニューは 25 個あり、そのそれぞれにサブメ

ニューがあります。

下表はダイアグメニュー一覧です。

下表の全ダイアグメニュー項目が、このサービスマニュ

アル記載のモデルに適用されるとは限りません。

No. Main menu Sub-menu

1 BYPASS 1 ANALOG BYPASS

2 DSP BYPASS

2 RAM THROUGH 1 RAM MARGIN

2 RAM FULL ALL

3 RAM FULL CENTER

4 RAM FULL SURROUND

5 RAM FULL SURROUND BACK

3 HDMI AUDIO 1 SPDIF

2 Multi

3 DSD

4 SPEAKERS SET 1 FRNT: SML 0dB

2 CENTER: NONE

3 LFE/B: FRNT

4 Zone2 Amp ON (Not applied to these models. / このモデルには適用されません。)

5 Bi-AMP

6 TONE: MAX

7 TONE: MIN

8 SPEAKER 6 ohms

5 MULTI CH-INPUT 1 8ch INPUT 6 ohms

(Not applied to these models. / このモデルには適用されません。)

2 8ch INPUT 8 ohms

(Not applied to these models. / このモデルには適用されません。)

3 LIM/PLDET/THM

6 MIC CHECK 1 MIC CHECK

7 FL/OSD CHECK 1 VFD CHECK

2 VFD DISP OFF / MONITOR MUTE

3 VFD DISP ALL / COMPONENT MUTE

4 VFD DIMMER / OSD CHARACTER PATTERN

5 CHECK PATTERN / OSD CHARACTER PATTERN

8 MANUAL TEST 1 TEST ALL

9 A/D DATA CHECK 1 PS1/PS2

2 DC/TH

3 IMP/PL

4 DST/DK

5 K0/K1

10 VIDEO CHECK 1 I2C

2 DIGITAL COMPONENT

3 DIGITAL CVBS

4 DIGITAL Y/C (B, G, E, F models)

5 ANALOG BYPASS

6 TEST PATTERN (Not applied to these models. / このモデルには適用されません。)

7 VIDEO INFORMATION

11 XM STATUS (U model)

(Not applied to these models. / このモデルには適用

されません。)

1 1k -1dB /44kHz

2 1k -61dB /44kHz

3 Mute /44kHz

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

No. Main menu Sub-menu

11 XM STATUS (U model)

(Not applied to these models. / このモデルには適用

されません。)

4 XM Tone /44kHz

5 ISO Tone /44kHz

6 1k -1dB /32kHz

7 1k -61dB /32kHz

8 Mute /32kHz

9 XM Tone /32 kHz

10 ISO Tone /32 kHz

11 Bus Power: OFF

12 SIRIUS (U model)

(Not applied to these models. / このモデルには適用

されません。)

1 SIRIUS: OK (NG)

2SR

3 SSP (SIRIUS #0 VERSION)

4 MAC (SIRIUS #1 VERSION)

5 ADP (SIRIUS #2 VERSION)

6 PRDID

7 SEQID

13 HD RADIO (Not applied to these models. / この

モデルには適用されません。)

1 HD CPU VERSION

2 D: xxxxxxxxxxxx

14 DOCK 1 DOCK

2 BT VERSION

15 HDMI INFO 1 HMN

2 HPI

3 HVN

16 HDMI SELECT 1 HDMI NONE

2 HDMI IN 1

3 HDMI IN 2

4 HDMI IN 3

5 HDMI IN 4

6 HDMI UP CONVERSION

7 HDMI UP THROUGH

17 USB (Not applied to these models. / このモデルに

は適用されません。)

1 USB File 1

2 USB File 2

18 IF STATUS (Not applied to these models. / この

モデルには適用されません。)1 DSP STATUS

19 BUS CHECK 1 TI BUS

2 BF LOOP (Not applied to these models. / このモデルには適用されません。)

20 NO MENU Invalidity

21 PROTECTION HISTORY 1 HISTORY 1

2 HISTORY 2

3 HISTORY 3

4 HISTORY 4

22 NO MENU Invalidity

23 UPDATE 1 TI FLASH BOOT (Not applied to these models. / このモデルには適用されません。)

24 FACTORY PRESET 1 PRESET INHI

2 PRESET RSRV

25 ROM VER/SUM/PORT 1 VERSION

2 ALL SUM

3 TI (DSP) FLASH VERSION

4 TI (DSP) FLASH SUM

5 XM VERSION (Not applied to these models. / このモデルには適用されません。)

6 SIRIUS VERSION (Not applied to these models. / このモデルには適用されません。)

7 MODEL/DESTINATION

8 Verify (Not applied to these models. / このモデルには適用されません。)

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

● Starting Self-Diagnostic Function in

the protection cancel mode

If the protection function works and causes hindrance to

trouble shoot, cancel the protection function as described

below, and it will be possible to enter the self-diagnostic

function mode.

(The protection functions other than the excess current

detect function will be disabled.)

While pressing those 2 keys as shown in the figure above,

press the “STANDBY/ON” key to turn on the power and

keep pressing those 2 keys and “STANDBY/ON” key for 3

seconds or longer.

The self-diagnostic function mode is activated with the

protection functions disabled.

In this mode, the SLEEP segment of the FL display of this

unit flashes to indicate that the mode is self-diagnostic

function mode with the protection functions disabled.

● プロテクション解除モードでの起動

プロテクションが動作することにより、故障箇所の診断

に支障をきたすような場合は、次の方法によりプロテク

ションを解除した状態でダイアグモードに入ることがで

きます。

（過電流検出以外のプロテクション動作を解除する）

上図に示す 2 つのキーを押しながら STANDBY/ON キー

を押して電源を入れ、２つのキーと STANDBY/ON キー

を 3 秒以上押し続けます。

プロテクション解除モードでダイアグが起動します。

このモードでは本機 FL の SLEEP セグメントが点滅し、

プロテクションを解除した状態でのダイアグモードであ

ることを知らせます。

● Starting Self-Diagnostic Function

While pressing those 2 keys of this unit as shown in the

figure below, press the “STANDBY/ON” key to turn on the

power.

The self-diagnostic function mode is activated.

● Canceling Self-Diagnostic Function

1. Before canceling self-diagnostic function, execute

setting for FACTORY PRESET of main menu No. 24

(Memory initialization inhibited or Memory initialized).

* In order to keep the user memory stored, be sure

to select PRESET INHIBITED (Memory initialization

inhibited).

2. Press the “STANDBY/ON” key of this unit to turn off

the power.

● ダイアグの起動

本機の下図に示す 2 つのキーを押しながら STANDBY/

ON キーを押して電源を入れます。

ダイアグが起動します。

● ダイアグの解除

1. ダイアグを解除する前に、メインメニュー No. 24 の

FACTORY PRESET（メモリーの初期化禁止 / またはメ

モリーの初期化）の設定をします。

※ ユーザーメモリーを保持したい場合は、必ず

PRESET INHIBIT（メモリー初期化禁止）を選択し

てください。

2. 本機の STANDBY/ON キーを押して電源を切ります。

Keys of this unit / 本機キー

While pressing these keys, turn on the power.

これらのキーを押しながら、電源を入れます。

注意！

プロテクションを解除した状態でのダイアグモードは、

危険な状態でもプロテクションが作動しないため、動作

させると、機器を破壊することがあります。このモード

を使用する場合は十分注意してください。

CAUTION!

Using this product with the protection function disabled

may cause damage to itself. Use special care when us-

ing this mode.

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

● Display provided when Self-Diagnostic

Function started

The FL display of this unit displays the protection

function history data then the main menu (sub-menu

“1. ANALOG BYPAS” of main menu No. 1 BYPASS) a

few seconds later.

When there is no history of protection function:

● ダイアグ起動時の表示

本機の FL ディスプレイにプロテクション履歴情報が表示

されます。数秒後、メインメニュー No. 1 BYPASS のサブ

メニュー 1. ANALOG BYPAS が表示されます。

プロテクション履歴がない場合 :

NO PROTECT

PRI PRT:xxx

1.ANALOG BYPAS

原因：パワーアンプに過電流が流れた。

補足：パワートランジスタの電流を検出していますので、

電流検出トランジスタをチェックすれば異常チャ

ンネルが特定できます。

異常状態のまま電源を入れると、瞬時にプロテクション

が働き、すぐに電源が切れます。

When there is a history of protection function:

Cause: An excessive current flowed through the power

amplifier.

Supplementary information: As current of the power

amplifier is detected, the abnormal channel can be

identified by checking the current detect transistor.

Turning on the power without correcting the abnormality

will cause the protection function to work immediately and

the power supply will instantly be shut off.

After a few seconds / 数秒後

Main menu display / メインメニュー表示

Opening message / オープニング表示

プロテクション履歴がある場合 :

When there is a history of protection function due to excess current

過電流によるプロテクション履歴がある場合

AD value when the protection function is working/

電圧の A/D 変換値

Note)

• Applying the power to this unit without correcting

the abnormality can be dangerous and cause

additional circuit damage. To avoid this, if

protection function has been activated 3 times

continuously, the power will not turn on even

when the “STANDBY/ON” key is pressed. In order

to turn on the power again, disconnect the power

cable of this unit from the AC outlet once and

then reconnect it again.

• The output transistors in each amplifier channel

should be checked for damage before applying

power of this unit.

• Amplifier current should be monitored by

measuring DC voltage across the emitter resistors

for each channel.

注意！

・異常状態のまま本機の電源を入れると、危険な状態

になり、さらに回路が損傷を受ける原因になります。

それを避けるために、プロテクションが連続して 3

回働いた場合、それ以降 STANDBY ON/OFF キー

を押しても電源が入らなくなります。再度電源を入

れる場合、一度本機の電源コードを AC 電源コンセ

ントから抜いて接続し直してください。

・本機の電源をいれる前に、各アンプのチャンネル内

の出力トランジスタに損傷がないかチェックしてく

ださい。

・アンプの電流は、各チャンネルのエミッターの抵抗

器間電圧を測定することによりモニターしてくださ

い。

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

PRD PRT:xxx

PRV PRT:xxx

Cause: DC output from the power amplifier is abnormal.

Supplementary information: The protection function

worked due to a DC voltage appearing at the speaker

terminal.

A cause could be a defect in the amplifier.

If the power is turned on with the abnormality unsolved,

the protection function works in about 3 seconds to turn

off the power.

原因：パワーアンプからの DC 出力が異常。

補足：パワーアンプの不具合により、スピーカー端子に

直流電圧が加えられたために、プロテクションが

働いたことを示します。

異常状態のまま電源を入れると、3 秒後にプロテクション

が働き、電源が切れます。

Cause: The voltage in the power supply section is abnormal.

Supplementary information: The protection function

worked due to a defect or overload in the power supply.

If the power is turned on with the abnormality unsolved,

the protection function works in about 1 second to turn off

the power.

原因：電源部の電圧が異常。

補足：電源部の不具合により、電源電圧が正常な範囲か

ら外れたために、プロテクションが働いたことを

示します。

異常状態のまま電源を入れると、1 秒後にプロテクション

が働き、電源が切れます。

When there is a history of protection function due to abnormal DC output

DC 出力異常によるプロテクション履歴がある場合

When there is a history of protection function due to abnormal

voltage in the power supply section

電源部の電圧異常によるプロテクション履歴がある場合

AD value when the protection function is working/

電圧の A/D 変換値

AD value when the protection function is working/

電圧の A/D 変換値

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

THM PRT:xxx

Cause: The temperature on the heat sink is excessive.

Supplementary information: The protection function

worked due to the temperature limit being exceeded.

Causes could be poor ventilation or a defect related to

the thermal sensor.

If the power is turned on with the abnormality unsolved,

the protection function works in about 1 second to turn off

the power.

* For detection of each protection function, refer to main

menu described later.

原因：ヒートシンクの温度が異常。

補足：ヒートシンクの温度が制限値を超えたために、プ

ロテクションが働いたことを示します。

異常状態のまま電源を入れると、1 秒後にプロテクション

が働き、電源が切れます。

※ 各プロクテクションの検出に関しては、後述のメイ

ンメニューを参照してください。

When there is a history of protection function due to excessive

heat sink temperature

ヒートシンクの異常温度によるプロテクション履歴がある場合

AD value when the protection function is working/

電圧の A/D 変換値

● History of protection function

When the protection function has worked, its history

is stored in memory with a backup.

Even if no abnormality is noted while servicing the

unit, an abnormality which has occurred previously

can be defined as long as the backup data has been

stored.

The history of the protection function is cleared when

self-diagnostic function is cancelled by selecting

PRESET RESERVED (Memory initialized) of main

menu No. 24 or when the backup data is erased.

● プロテクションの履歴

プロテクションが働いた場合、履歴をバックアップ

して記憶しています。サービスのときに異常が認め

られなくても、バックアップが残っていれば、お客

様のところで起きた異常を区別できます。

メインメニュー No. 24 PRESET RESERVED（メモリー

の初期化）を選んでダイアグを解除した場合、また

はバックアップが消えた場合にプロテクションの履

歴はクリアされます。

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

● メインメニューとサブメニューの操作

ダイアグには No. 1 ∼ 25 のメインメニューがあり、その

それぞれにサブメニューがあります。

メインメニューの選択

SCENE TV（順送り）、SCENE BD/DVD（逆送り）キー

で選択します。

サブメニューの選択

SCENE RADIO（順送り）、SCENE CD（逆送り）キーで

選択します。

● ダイアグ中の機能

ダイアグメニューの他に、以下の機能が動作します。

・電源オン／オフ

・マスターボリューム

・ミューティング

・インプットセレクト

・オーディオセレクト

・プログラムセレクト

・トーンコントロール

・ DIRECT ON/OFF

※ チューナー関連、セットメニュー関連は機能しませ

ん。

● ダイアグ開始時の初期設定

ダイアグ開始時に以下のような設定になります。

ダイアグ解除時にはダイアグ開始前の状態に戻ります。

・マスターボリューム： -20 dB

・インプット： AV5

・メインメニュー： 1. ANALOG BYPASS

・スピーカー設定： LARGE、Bass out to SWFR

（すべてのチャンネル）

・スピーカーインピーダンス： 8 オーム

・ OSD：オン

● Operation procedure of Main menu

and Sub-menu

There are 25 main menu items, each of them having sub-

menu items.

Main menu selection

Select the main menu using “SCENE TV” (forward) and

“SCENE BD/DVD” (reverse) keys.

Sub-menu selection

Select the sub-menu using “SCENE RADIO” (forward) and

“SCENE CD” (reverse) keys.

● Functions in Self-Diagnostic Function

mode

In addition to the self-diagnostic function menu items,

functions as listed below are available.

• Power ON/OFF

• Master volume

• Muting

• Input select

• Audio select

• PROGRAM select

• Tone control

• DIRECT ON/OFF

* Functions related to the tuner and the set menu are

not available.

● Initial settings used to start Self-Diag-

nostic Function

The following initial settings are used when starting self-

diagnostic function.

When self-diagnostic function is canceled, these settings

are restored to those before starting self-diagnostic function.

• Master volume : -20 dB

• Input : AV5

• Main menu : 1. ANALOG BYPASS

• Speaker setting : LARGE, Bass out to SWFR

(All channels)

• Speaker impedance : 8 ohms position

• OSD : ON

Keys of this unit / 本機キー

Main menu selection

メインメニューの選択

Reverse

逆送り

Reverse

逆送り

Sub-menu selection

サブメニューの選択

Forward

順送り

Forward

順送り

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

● Details of Self-Diagnostic Function menu

1. BY PAS S

Using the sub-menu, it is possible to select ANALOG

BYPASS output or DSP BYPASS output.

ANALOG BYPASS

The analog input audio signal is output to FRONT L/R in

DIRECT MODE.

● ダイアグメニュー詳細

1. BYPASS

サブメニューにより、ANALOG BYPASS/DSP BYPASS

が選択可能です。

ANALOG BYPASS

アナログ入力の音声信号が DIRECT MODE で FRONT L/R

へ出力されます。

1.ANALOG BYPAS

INPUT: AV5 ANALOG

SPEAKER OUT: 1 kHz, SUBWOOFER OUTPUT: 50 Hz

Input level Volume SPEAKER OUT SUBWOOFER

OUTPUT

FRONT L/R CENTER SURROUND L/R SURROUND BACK L/R

Both ch, -20 dBm +6.5 dB +15.0 dBm -∞ -∞ -∞ -∞

Input level Volume SPEAKER OUT SUBWOOFER

OUTPUT

FRONT L/R CENTER SURROUND L/R SURROUND BACK L/R

Both ch, -20 dBm +6.5 dB -∞ -∞ -∞ -∞ -∞

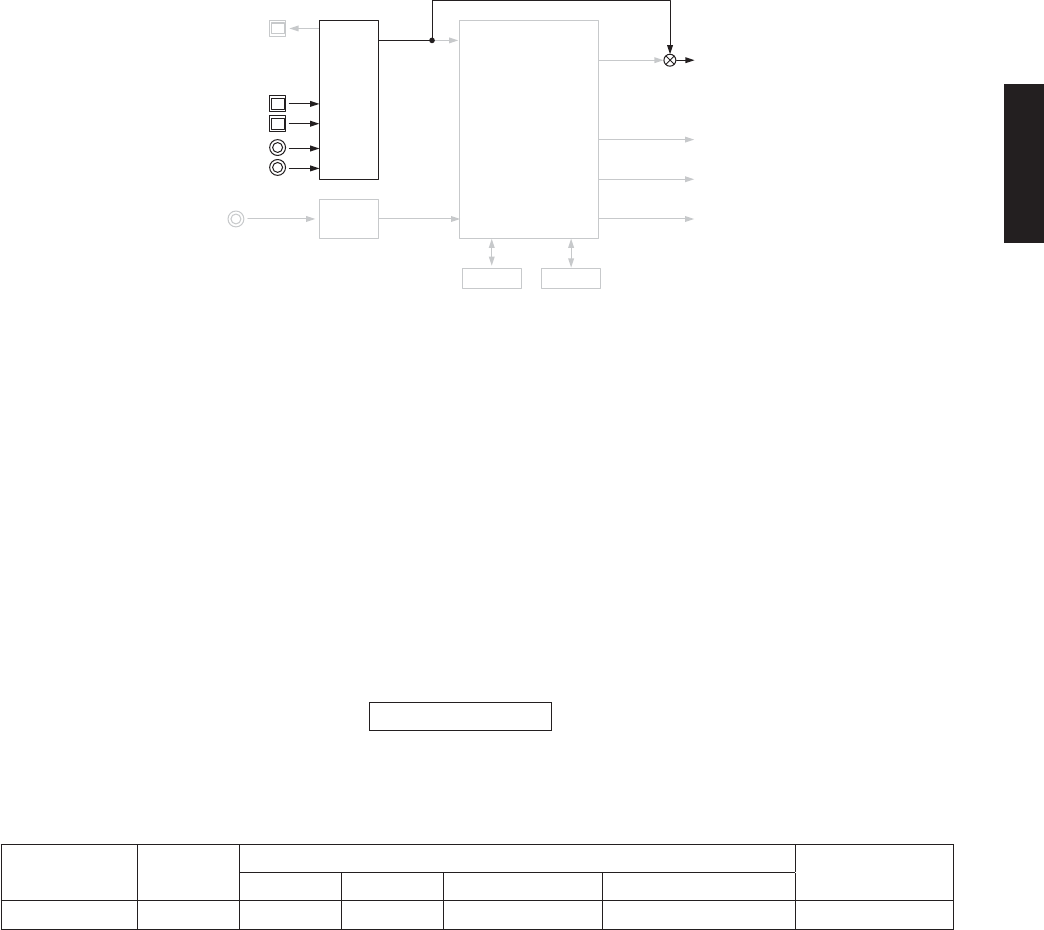

DSP BYPASS

The digital input audio signal is output to FRONT L/R in

DIRECT MODE.

DSP BYPASS

デジタル入力の音声信号が DIRECT MODE で FRONT L/R

へ出力されます。

1.DSP BYPASS

INPUT: AV5 ANALOG

SPEAKER OUT: 1 kHz, SUBWOOFER OUTPUT: 50 Hz

(Shaded items not used in this example)

ANALOG BYPASS

DIR

LC89058

DSP

(DECODE)

(POST PROCESSING)

TI D70Y

A/D

PCM1803

DRAM

FL / FR

C / SW

SL / SR

SBL / SBR

ROM

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

Input level Volume SPEAKER OUT SUBWOOFER

OUTPUT

FRONT L/R CENTER SURROUND L/R SURROUND BACK L/R

Both ch, -20 dBm +6.5 dB +15.0 dBm +15.0 dBm +15.0 dBm +15.0 dBm -6.0 dBm

INPUT: AV5 ANALOG

SPEAKER OUT: 1 kHz, SUBWOOFER OUTPUT: 50 Hz

2. RAM THROUGH

Using the sub-menu, it is possible to select MARGIN

output or FULL BIT output.

RAM MARGIN

The audio signal is output including the head margin.

2. RAM THROUGH

サブメニューにより、MARGIN/FULL BIT が選択可能

です。

RAM MARGIN

音声信号がヘッドマージンを含んで出力されます。

2.RAM MARGIN

(Shaded items not used in this example)

DSP BYPASS

DIR

LC89058

DSP

(DECODE)

(POST PROCESSING)

TI D70Y

A/D

PCM1803

DRAM

FL / FR

C / SW

SL / SR

SBL / SBR

ROM

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

RAM FULL BIT

The audio signal is output in digital full bit without

including the head margin.

The SUBWOOFER signal is output but not in digital full

bit.

RAM FULL BIT

音声信号がヘッドマージンを含まず、デジタルフルビッ

トで出力されます。

SUBWOOFER は出力されますが、デジタルフルビットで

はありません。

2.RAM FULL ALL

Front L →Front L / Center / Surround L / Surround Back L, R

Front R →Front R / Surround R

Front L +10 dB →SWFR

(Shaded items not used in this example)

When input source is stereo, signal is assigned as below. 2 ch 信号入力時、以下のように信号が振り分けられて出力され

ます。

Input level Volume SPEAKER OUT SUBWOOFER

OUTPUT

FRONT L/R CENTER SURROUND L/R SURROUND BACK L/R

Both ch, -20 dBm +6.5 dB +15.0 dBm +15.0 dBm +15.0 dBm +15.0 dBm -6.0 dBm

INPUT: AV5 ANALOG

SPEAKER OUT: 1 kHz, SUBWOOFER OUTPUT: 50 Hz

DIR

LC89058

DSP

(DECODE)

(POST PROCESSING)

TI D70Y

A/D

PCM1803

DRAM

FL / FR

C / SW

SL / SR

SBL / SBR

ROM

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

RAM FULL CENTER

The audio signal is output to only CENTER in digital full

bit without including the head margin.

RAM FULL SURROUND

The audio signal is output to only SURROUND L/R in

digital full bit without including the head margin.

RAM FULL SURROUND BACK

The audio signal is output to only SURROUND BACK L/R

in digital full bit without including the head margin.

RAM FULL CENTER

音声信号がヘッドマージンを含まず、デジタルフルビッ

トで CENTER のみへ出力されます。

RAM FULL SURROUND

音声信号がヘッドマージンを含まず、デジタルフルビッ

トで SURROUND L/R のみへ出力されます。

RAM FULL SURROUND BACK

音声信号がヘッドマージンを含まず、デジタルフルビッ

トで SURROUND BACK L/R のみへ出力されます。

2.RAM FULL C

2.RAM FULL SUR

2.RAM FULL SB

Input level Volume SPEAKER OUT SUBWOOFER

OUTPUT

FRONT L/R CENTER SURROUND L/R SURROUND BACK L/R

Both ch, -20 dBm +6.5 dB -∞ +15.0 dBm -∞ -∞ -∞

Input level Volume SPEAKER OUT SUBWOOFER

OUTPUT

FRONT L/R CENTER SURROUND L/R SURROUND BACK L/R

Both ch, -20 dBm +6.5 dB -∞ -∞ +15.0 dBm -∞ -∞

Input level Volume SPEAKER OUT SUBWOOFER

OUTPUT

FRONT L/R CENTER SURROUND L/R SURROUND BACK L/R

Both ch, -20 dBm +6.5 dB -∞ -∞ -∞ +15.0 dBm -∞

INPUT: AV5 ANALOG

SPEAKER OUT: 1 kHz, SUBWOOFER OUTPUT: 50 Hz

INPUT: AV5 ANALOG

SPEAKER OUT: 1 kHz, SUBWOOFER OUTPUT: 50 Hz

INPUT: AV5 ANALOG

SPEAKER OUT: 1 kHz, SUBWOOFER OUTPUT: 50 Hz

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

3. HDMI AUDIO

Using the sub-menu, the audio signals input to HDMI

IN are selected and output.

* When selecting “DSD”, be sure to connect an

HDMI unit equipped with DSD output function to

this unit.

3. HDMI AUDIO

サブメニューにより、HDMI IN に入力された音声信号

が選択、出力されます。

※ DSD を選択する場合、必ず DSD 出力が可能な

HDMI 機器を接続してください。

SPDIF

SPDIF signal is output.

SPDIF 信号が出力されます。

Multi (DVD-Audio)

Multi signal is output.

Multi 信号が出力されます。

DSD (Direct stream digital)

DSD signal is output.

DSD 信号が出力されます。

3.SPDIF

3.Multi

3.DSD

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

4. SPEAKER SET

The analog switch settings for each sub-menu are as

shown in the table below.

4. SPEAKER SET

各サブメニューにおけるアナログスイッチの設定は

以下の通りです。

LARGE：低音再生能力の高い（ユニットの大きい）

スピーカーを使用するモードです。

全帯域が出力されます。

SMALL：低音再生能力の低い（ユニットの小さい）

スピーカーを使用するモードです。

90 Hz 以下が LFE/BASS で指定したチャン

ネルへミックスされます。

NONE：センタースピーカーを使用しないモードで

す。

センター成分は -3 dB されて、FRONT L/R

へ振り分けられます。

SWFR： 5.1 ch 信号の LFE または 90 Hz 以下の LFE/

BASS が SUBWOOFER OUT へ出力されます。

FRONT： 5.1 ch 信号の LFE または 90 Hz 以下の LFE/

BASS を FRONT L/R へ振り分けます。

LARGE: This mode is used for a speaker with high

bass reproduction performance (a large

unit).

Full bandwidth signals are output.

SMALL: This mode is used for a speaker with low

bass reproduction performance (a small

unit).

The signals of 90 Hz or less are mixed into

the channel specified by LFE/BASS.

NONE: This mode is used for no center speaker.

The center content is reduced by 3 dB and

distributed to FRONT L/R.

SWFR: LFE of 5.1 ch signal or LFE/BASS lower

than 90 Hz is output through SUBWOOFER

OUT.

FRONT: LFE of 5.1 ch signal or LFE/BASS lower

than 90 Hz is distributed to FRONT L/R.

FRONT CENTER SURROUND SURROUND BACK SUBWOOFER

FRNT : SML 0dB SMALL LARGE LARGE LARGE SWFR

CENTER : NONE LARGE NONE LARGE LARGE SWFR

LFE/B : FRNT LARGE SMALL SMALL SMALL FRONT

Zone2 Amp ON — — — — —

Bi-AMP LARGE LARGE LARGE — (*) SWFR

TONE : MAX LARGE LARGE LARGE LARGE SWFR

TONE : MIN LARGE LARGE LARGE LARGE SWFR

SPEAKER 6 ohms LARGE LARGE LARGE LARGE SWFR

(*) Bi-AMP: LARGE

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

FRONT : SML 0dB

The FRONT L/R signal, when 90 Hz or lower, is mixed to the channel specified by LFE/BASS.

90 Hz 以下の信号が LFE/BASS で指定したチャンネルへミックスされて出力されます。

CENTER : NONE

The CENTER signal is assigned to FRONT L/R.

CENTER の信号が FRONT L/R へ振り分けられて出力されます。

LFE / BASS : FRONT

The LFE/BASS signal is assigned to FRONT L/R

LFE/BASS の信号が FRONT L/R へ振り分けられて出力されます。

Zone2 Amp (EXTRA SP) ON

Not applied to these models.

このモデルには適用されません。

Bi-AMP

The Bi-AMP signal is output.

音声信号が Bi-AMP へ出力されます。

TONE : MAX

The audio signal is output with the tone control “BASS +10 dB, TREBLE +10 dB”.

音声信号がトーンコントロール“BASS +10 dB”、“TREBLE +10 dB”で出力されます。

TONE : MIN

The audio signal is output with the tone control “BASS -10 dB, TREBLE -10 dB”.

音声信号がトーンコントロール“BASS -10 dB”、“TREBLE -10 dB”で出力されます。

SPEAKER 6 ohms

The audio signal is output with the speaker impedance “6 ohms”.

音声信号がスピーカーインピーダンス“６オーム”で出力されます。

4.FRNT:SML 0dB

4.CENTER:NONE

4.LFE/B:FRNT

4.Zone2 Amp ON

4.Bi-Amp

4.TONE:MAX

4.TONE:MIN

4.SPEAKER 6ohm

Sub-menu Input level Volume

SPEAKER OUT

SUBWOOFER

OUTPUT

FRONT L/R CENTER SURROUND

L/R

SURROUND

BACK L/R

FRNT : SML 0dB Both ch, -20 dBm +6.5 dB +15.0 dBm +15.0 dBm +15.0 dBm +15.0 dBm -4.0 dBm

CENTER : NONE Both ch, -20 dBm +6.5 dB +20.0 dBm -∞ +15.0 dBm +15.0 dBm -7.0 dBm

LFE/B : FRNT (50 Hz) Both ch, -20 dBm +6.5 dB -∞ +15.0 dBm +15.0 dBm +15.0 dBm -∞

Zone2 Amp ON Both ch, -20 dBm +6.5 dB +15.0 dBm +15.0 dBm +15.0 dBm -∞ -7.0 dBm

Bi-AMP Both ch, -20 dBm +6.5 dB +15.0 dBm +15.0 dBm +21.0 dBm +15.0 dBm -7.0 dBm

TONE : MAX Both ch, -20 dBm +6.5 dB +16.0 dBm +15.0 dBm +15.0 dBm +15.0 dBm -7.0 dBm

TONE : MIN Both ch, -20 dBm +6.5 dB +14.0 dBm +15.0 dBm +15.0 dBm +15.0 dBm -7.0 dBm

SPEAKER 6 ohms Both ch, -20 dBm +6.5 dB +15.0 dBm +15.0 dBm +15.0 dBm +15.0 dBm -7.0 dBm

INPUT: AV5 ANALOG

SPEAKER OUT: 1 kHz, SUBWOOFER OUTPUT: 50 Hz

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

5. MULTI CH-INPUT

8 ch INPUT 6 ohms

Not applied to these models.

8 ch INPUT 8 ohms

Not applied to these models.

5. MULTI CH-INPUT

8 ch INPUT 6 ohms

このモデルには適用されません。

8 ch INPUT 8 ohms

このモデルには適用されません。

5.8ch INPUT_6^

5.8ch INPUT_8^

Input level Volume SPEAKER OUT SUBWOOFER

OUTPUT

FRONT L/R CENTER SURROUND L/R SURROUND BACK L/R

Both ch, -20 dBm +6.5 dB — — — — —

Input level Volume SPEAKER OUT SUBWOOFER

OUTPUT

FRONT L/R CENTER SURROUND L/R SURROUND BACK L/R

Both ch, -20 dBm +6.5 dB — — — — —

INPUT: MULTI CH INPUT

SPEAKER OUT: 1 kHz, SUBWOOFER OUTPUT: 50 Hz

INPUT: MULTI CH INPUT

SPEAKER OUT: 1 kHz, SUBWOOFER OUTPUT: 50 Hz

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

6. MIC CHECK

The signals input through the microphone are output

to only FRONT L via A/D and D/A.

6. MIC CHECK

マイクから入力された信号がA/D − D/A 経由で

FRONT L のみへ出力されます。

6.MIC CHK

LIM / PLDET / THM

LIM: Setting value of LIM (Limiter control)

* Do not change the value settings because

this menu is only for the use of development

staff.

PLDET: Power limiter detection

The A/D conversion value during operation is

displayed.

(Reference voltage: 3.3 V=255)

THM: Temperature protection detection

The A/D conversion value during operation is

displayed.

(Reference voltage: 3.3 V=255)

LIM / PLDET / THM

LIM： LIM（リミッター制御）の設定値

※ 開発スタッフ専用メニューですので、設定値

の変更は行わないでください。

PLDET：パワーリミッターの検出

動作時の A/D 変換値が表示されます。

（基準電圧：3.3 V ＝ 255）

THM：温度プロテクションの検出

動作時の A/D 変換値が表示されます。

（基準電圧：3.3 V ＝ 255）

255255117000__

THM (Temperature protection detection)

PLDET (Power limiter detection)

LIM (Limiter control)

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

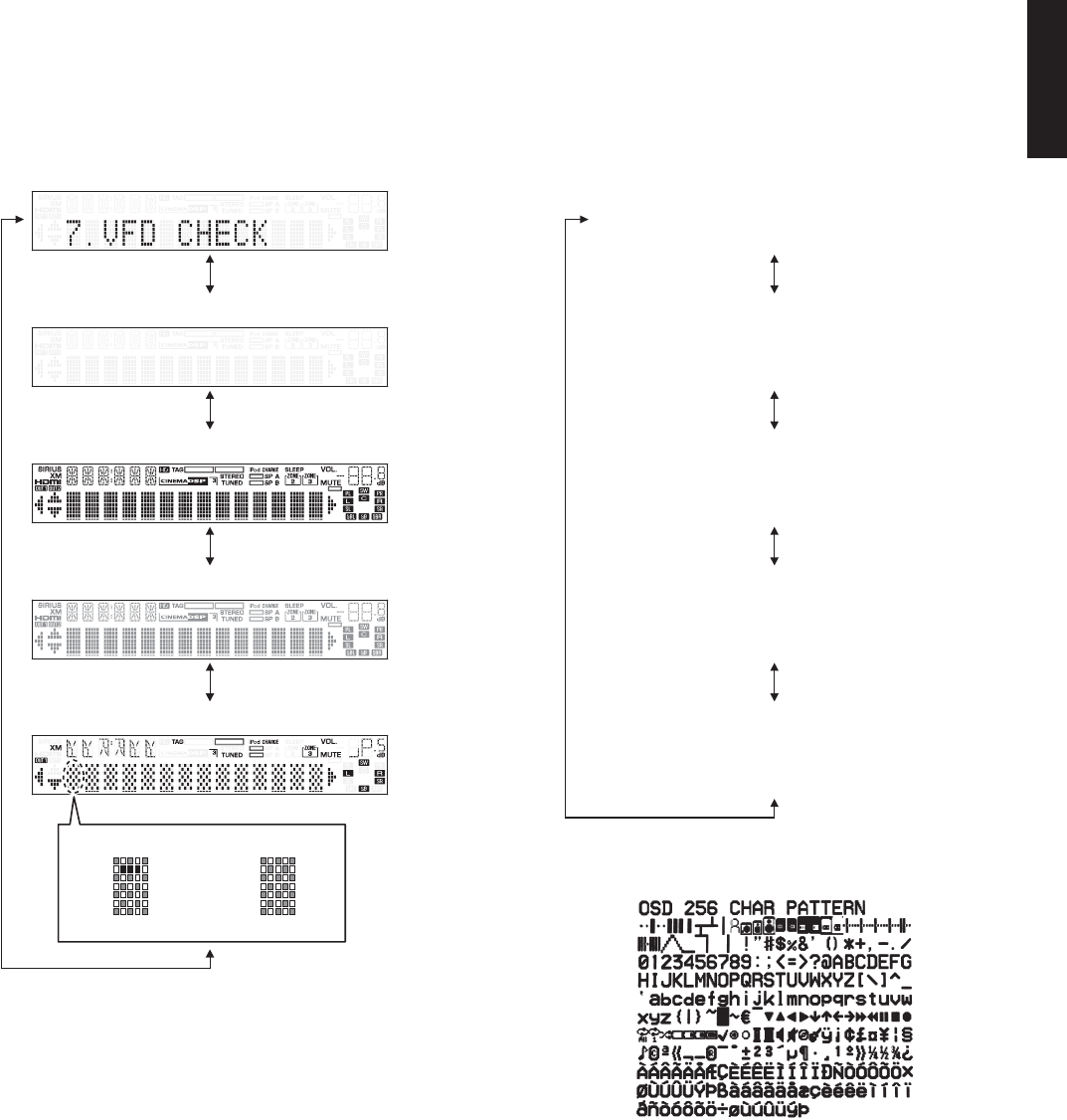

7. FL/OSD CHECK

This menu is used to to check the FL display and

video control sections. When checking the video

control section, connect a TV monitor to this unit with

a component video cable, S video cable and video

pin cable.

Using the sub-menu, the FL display section or video

control section varies as shown below.

7. FL/OSD CHECK

FL 表示部および映像表示部のチェックプログラムで

す。映像制御部をチェックする場合には、TV モニター

と本機をコンポーネント /D ビデオケーブル、S ビデ

オケーブル、ビデオ用ピンケーブルで接続します。

サブメニューにより、FL 表示部と映像表示部の選択

が以下のように連動して変わります。

Checking FL display section /

FL 表示部のチェック

Initial display / 初期表示

OSD characters / OSD キャラクター表示

Initial display (OSD OFF) /

初期表示（OSD 表示オフ）

MONITOR output OFF /

モニター出力オフ

COMPONENT output OFF /

コンポーネント出力オフ

OSD characters ON /

OSD キャラクター表示オン

OSD characters ON /

OSD キャラクター表示オン

All segments OFF / 全セグメント消灯

All segments ON (dimmer 100 %) / 全セグメント点灯（ディマー 100 %）

All segments ON (dimmer 50 %) / 全セグメント点灯（ディマー 50 %）

Lighting of segments in lattice / セグメント格子状点灯

Check of the Video control section. (Monitor out) /

映像表示部のチェック（モニター出力）

Lighting in lattice / 格子状点灯

Normal / 正常Short / ショート

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

8. MANUAL TEST

The noise generator with a built-in DSP outputs the

test noise through the channels specified by using

the sub-menu.

The noise frequency for LFE is 30 to 80 Hz. Other

than that, the noise frequency is 500 to 2 kHz.

TEST ALL

The test noise is output from all channels.

8. MANUAL TEST

DSP 内蔵のノイズ発生回路によって、サブメニュー

で指定したチャンネルへテストノイズが出力されま

す。

LFE 用のノイズ周波数は 30 ∼ 80Hz、それ以外はノイ

ズ周波数 500 ∼ 2kHz となります。

TEST ALL

全チャンネルからテストノイズが出力されます。

8.TEST ALL

Segment conditions of the FL driver and the FL tube

are checked by turning ON and OFF all segments.

Next, the operation of the FL driver is checked by

using the dimmer control. Then a short between seg-

ments next to each other is checked by turning ON

and OFF all segments alternately (in lattice).

(In the above example, the segments in the second

row from the top are shorted.)

全セグメント消灯・全セグメント点灯により FL ドラ

イバー、FL 管のセグメントの不良を確認します。

次に、ディマーコントロールによって FL ドライバー

の動作チェックを行います。

さらに全セグメントを交互（格子状）に点灯／消灯

することで、隣り合うセグメントのショートをチェッ

クします。

（前記の例は、上から 2 列目のセグメントがショート

しています。）

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

9. A/D DATA CHECK

This menu is used to display the A/D conversion

value of the microprocessor which detects panel keys

of this unit and protection functions by using the sub-

menu.

When K0/K1 menu is selected, keys become non-

operable due to detection of the values of all keys.

In order to turn on the power again, disconnect the

power cable of this unit from the AC outlet once and

then reconnect it again.

* The figures in the diagram are given as reference

only.

PS1/PS2

PSx: Power supply voltage protection detection

PS1

Voltage detects: AC_BL, AC_12, AC_5, ±12 and

+5V

Normal value: 38 to 128

(Reference voltage: 3.3 V=255)

PS2

Voltage detects: -5 and +5I

Normal value: 31 to 125

(Reference voltage: 3.3 V=255)

* If PS1 and PS2 are out of the normal value

range, the protection function works to turn

off the power.

9. A/D DATA CHECK

本機パネルキー、プロテクションなどを検出してい

るマイコンの A/D 変換値を、サブメニューで表示し

ます。

K0/K1 のメニューにすると、全キーの値を検出するた

めキー操作はできなくなります。

再度電源を入れる場合、一度本機の電源コードを AC

電源コンセントから抜いて接続し直してください。

※ 図中の数値は参考例です。

PS1/PS2

PSx：電源電圧プロテクションの検出

PS1

検出電圧： AC_BL、AC_12、AC_5、±12、+5V

正常値： 38 ∼ 128

（基準電圧：3.3 V ＝ 255）

PS2

検出電圧： -5V、+5I

正常値： 31 ∼ 125

（基準電圧：3.3 V ＝ 255）

※ PS1 および PS2 は正常値を外れるとプロテク

ションが働き、電源が切れます。

PS1:089 2:078

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

DC/TH

DC: Power amplifier DC (DC voltage) output is

detected.

Normal value: 23 to 70

(Reference voltage: 3.3 V=255)

TH: Temperature on the heat sink is detected.

Normal value: 0 to 124

(Reference voltage: 3.3 V=255)

* If DC and TH are out of the normal value

range, the protection function works to turn

off the power.

IMP/PL

IMP: 8 or 6 ohms impedance setup detection

IMP 8: 8 ohms setting

IMP 6: 6 ohms setting

PL: PLDET (Power amplifier output voltage detection)

The power amplifier output voltage is detected

and the power amplifier input voltage is controlled

according to the detected output voltage.

(Reference voltage: 3.3V=255)

DC/TH

DC：パワーアンプ DC（直流電圧）出力の検出

正常値： 23 ∼ 70

（基準電圧：3.3 V ＝ 255）

TH：ヒートシンク温度の検出

正常値： 0 ∼ 124

（基準電圧：3.3 V ＝ 255）

※ DC および TH は正常値を外れるとプロテク

ションが働き、電源が切れます。

TH/PL

IMP：インピーダンス設定の検出

（このモデルには適用されません。）

PL： PLDET（パワーアンプ出力電圧の検出）

パワーアンプ出力電圧を検出して、パワーアンプ

入力電圧を制御します。

（基準電圧：3.3 V ＝ 255）

DC:046 TH:111

IMP:8 PL:255

U, C, T, K, A, B, G, E, F models (Reference voltage: 3.3 V=255)

R, L models (Reference voltage: 3.3 V=255)

J model（基準電圧：3.3 V ＝ 255）

During normal operation Value for starting limiter operation Value for canceling limiter operation

PLDET (8 ohms/6 ohms) 255 / 255 87 / 146 125 / 171

LIM (Limiter control) H L H

通常値リミッタ動作開始値リミッタ動作解除値

PLDET（8 ohms/6 ohms） 255 / 255 100 / 100 131 / 131

LIM（リミッター制御） H L H

During normal operation Value for starting limiter operation Value for canceling limiter operation

PLDET (8 ohms/6 ohms) 255 / 255 100 / 100 131 / 131

LIM (Limiter control) H L H

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

DST/DK

DST: Destination detection

(Reference voltage: 3.3 V=255)

DK: DOCK type detection

(Reference voltage: 3.3 V=255)

K0/K1

K0/K1: KEY0/KEY1 (Panel key of this unit)

When the A/D conversion value of the panel key

becomes out of the specified range (standard

value ±4), normal operation will not be available.

In this case, check the constant of voltage

dividing resistor, solder condition, etc. Refer to

the table below.

(Reference voltage: 3.3 V=255)

DST/DK

DST：仕向け先の検出

（基準電圧：3.3 V ＝ 255）

DK： DOCK タイプの検出

（基準電圧：3.3 V ＝ 255）

K0/K1

K0/K1： KEY0/KEY1（本機パネルキー）

パネルキーの A/D 値が規定範囲（基準値± 4）か

ら外れると、正常な動きをしません。

下表をご覧になり、各キーの分圧抵抗の定数、ハ

ンダ不良等の確認をしてください。

（基準電圧：3.3 V ＝ 255）

DST:027 DK:255

KO:255 K1:255

Destination detection for AD port

Pull-up resistance 10 k-ohms

DOCK detection for AD port (IC20 Microprocessor pin no. 128)

Pull-up resistance 10 k-ohms

Ohm (R3809 VIDEO P.C.B.) 0.0 k 1.2 k 2.7 k 4.7 k 6.8 k 10.0 k 15.0 k 47.0 k 100.0 k

A/D value (3.3 V=255) 0 – 15 15 – 46 46 – 69 69 – 92 92 – 115 115 – 139 139 – 177 185 – 224 224 – 247

DEST (139 pin) J U C R T K A B, G, E, F L

DOCK type (DKID 141 pin) Bluetooth iPod No connect

A/D value (3.3 V=255) 5 – 25 120 – 140 255

Display / 表示 KEY1 (134 pin)

0 – 11 DIRECT

12 – 32 STRAIGHT

33 – 54 INFO

55 – 77 MEMORY

78 – 98 PRESET ◀

99 – 120 PRESET ▶

121 – 143 CATEGORY ◀ FM

144 – 165 CATEGORY ▶ AM

166 – 185 TUNING CH ◀

186 – 205 TUNING CH ▶

206 – 225 INPUT ◀

226 – 245 INPUT ▶

255 KEY OFF

Display / 表示 KEY0 (133 pin)

0 – 11 SCENE RADIO

12 – 32 SCENE CD

33 – 54 SCENE TV

55 – 75 SCENE BD/DVD

76 – 95 —

96 – 118 —

119 – 142 PROGRAM ▶

143 – 162 PROGRAM ◀

181 – 197 STANDBY/ON

198 – 229 TONE CONTROL

255 KEY OFF

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

Digital Component

HDMI INComponent S Video

(BGEF)

VideoD4 VIDEO

(J)

HDMI OUTComponent VideoD4 VIDEO

(J)

DIGITAL

IC4

Sil9233A

DIGITAL

IC7

Sil9134

DIGITAL

IC70

ADV7800

VIDEO

DECODER

DIGITAL

IC71

ABT1012

I/P SCALER

OSD

IC309

LC74782

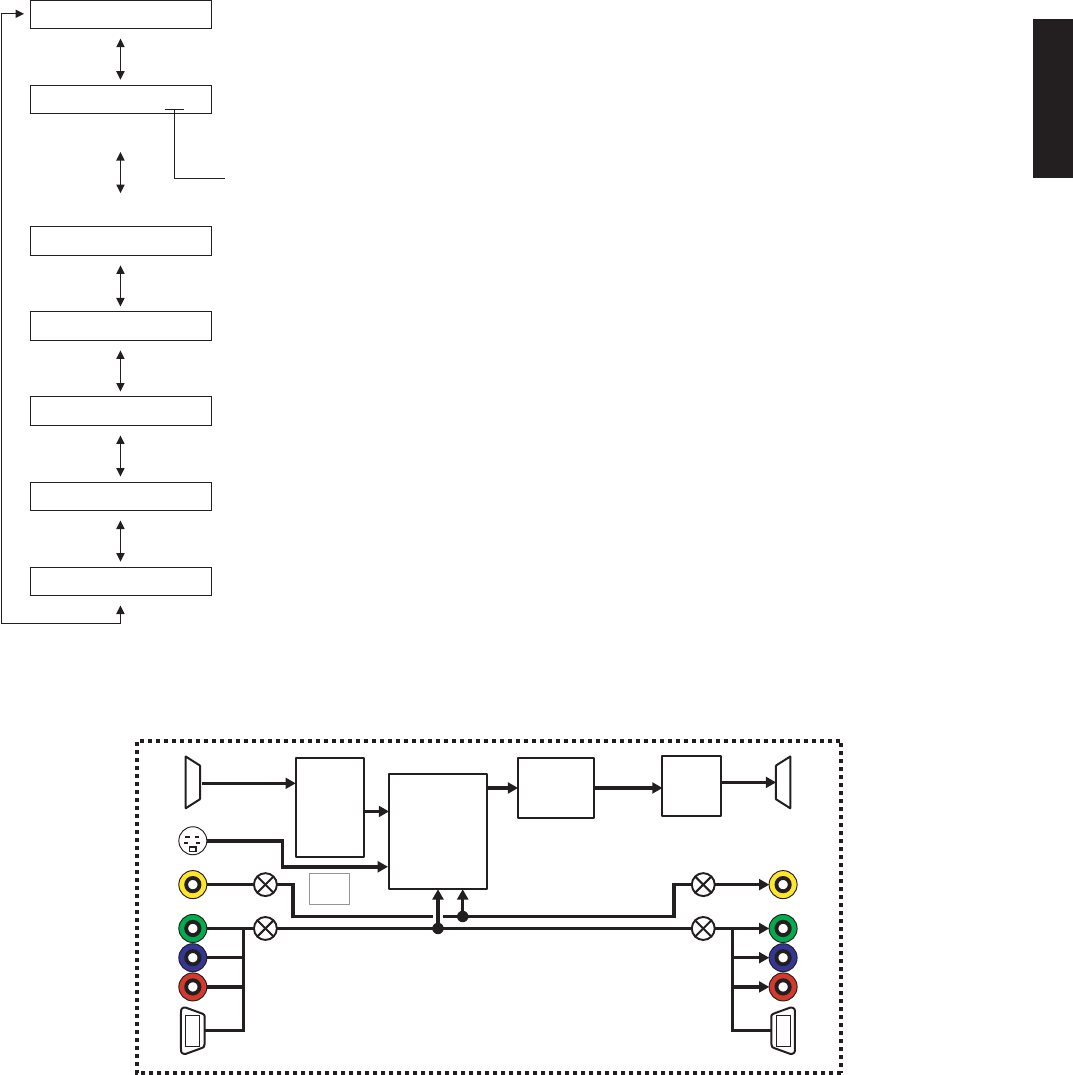

10. VIDEO CHECK

I2C check

The I2C (Inter integrated circuit) bus line connection is

checked.

Digital component

The video signal is converted and output as shown below.

10. VIDEO CHECK

I2C check

I2C（Inter integrated circuit）バスラインの接続をチェッ

クします。

Digital component

映像信号が以下のように変換され、出力されます。

0 : No error detected / 不良検出なし

1 : An error is detected / 不良検出あり

0 bit : –

1 bit : –

2 bit : VIDEO DECODER (IC70, DIGITAL P.C.B.)

3 bit : HDMI TRANSMITTER (IC7, DIGITAL P.C.B.)

4 bit : HDMI RECEIVER (IC4, DIGITAL P.C.B.)

5 bit : HDMI CEC (Including IC4, DIGITAL P.C.B.)

6 bit : –

7 bit : –

DIGITAL COMP

I2C: 00000000

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

Digital CVBS (Video)

The video signal is converted and output as shown below.

Digital Y/C (S-Video) (B, G, E, F models)

The video signal is converted and output as shown below.

Digital CVBS（Video）

映像信号が以下のように変換され、出力されます。

Digital Y/C（S-Video）（B、G、E、F models）

DIGITAL CVBS

DIGITAL Y/C

Digital CVBS (Video)

HDMI INComponent S Video

(BGEF)

VideoD4 VIDEO

(J)

HDMI OUTComponent VideoD4 VIDEO

(J)

DIGITAL

IC4

Sil9233A

DIGITAL

IC7

Sil9134

DIGITAL

IC70

ADV7800

VIDEO

DECODER

DIGITAL

IC71

ABT1012

I/P SCALER

OSD

IC309

LC74782

Digital Y/C (S Video)

HDMI INComponent S Video

(BGEF)

VideoD4 VIDEO

(J)

HDMI OUTComponent VideoD4 VIDEO

(J)

DIGITAL

IC4

Sil9233A

DIGITAL

IC7

Sil9134

DIGITAL

IC70

ADV7800

VIDEO

DECODER

DIGITAL

IC71

ABT1012

I/P SCALER

OSD

IC309

LC74782

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

Analog bypass

HDMI INComponent S Video

(BGEF)

VideoD4 VIDEO

(J)

HDMI OUTComponent VideoD4 VIDEO

(J)

DIGITAL

IC4

Sil9233A

DIGITAL

IC7

Sil9134

DIGITAL

IC70

ADV7800

VIDEO

DECODER

DIGITAL

IC71

ABT1012

I/P SCALER

OSD

IC309

LC74782

Analog bypass

The video signal is converted and output as shown below.

Test pattern

Not applied to these models.

Video information

The information of input video signal is displayed.

Analog bypass

映像信号が以下のように変換され、出力されます。

Test pattern

このモデルには適用されません。

Video information

入力されている映像信号の情報が表示されます。

ANALOG BYPASS

TEST PATTERN

VIDEO IN 480i

Example / 例

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

11. XM STATUS (U model)

Not applied to these models.

1 kHz, -1 dB / 44.1 kHz

1 kHz, -61 dB / 44.1 kHz

Mute / 44.1 kHz

XM tone / 44.1 kHz

ISO tone / 44.1 kHz

1 kHz, -1 dB / 32.0 kHz

1 kHz, -61 dB / 32.0 kHz

Mute / 32.0 kHz

XM tone / 32.0 kHz

ISO tone / 32.0 kHz

XM bus power: OFF

1k - 1dB/44

1k -61dB/44

Mute /44

XM Tone/44

ISO Tone/44

1k - 1dB/32

1k -61dB/32

Mute /32

XM Tone/32

ISO Tone/32

Bus Power:OFF

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

13. HD RADIO (U model)

Not applied to these models.

CPU version

DSP version

HD CPU V:

12. SIRIUS (U model)

Not applied to these models.

SIRIUS:

SR:

SSP:

MAC:

ADP:

PRDID:

SEQID:

SIRIUS: --

SR:FF 00 FF

SSP: 00 00 00

MAC: 00 00 00

ADP: 00 00 00

PRDID:00 00 00

SEQID:00 00 00

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

14. DOCK

This menu is used to check the DOCK connector

without the iPod itself.

With the power to this unit turned off, short between

pins No. 14 (TX) and No. 18 (RX), between pins No.

1 (PWR) and No. 17 (ACCPOW), between pins No.

4 (iPDET) and No. 8 (DGND). Also, connect a 10

k-ohms, 1/4 W resistor between pins NO. 21 (DKID)

and No. 8 (DGND). (Make sure that the power is

turned off when shorting pins.)

Start up the self-diagnostic function and select this

menu.

The check result is displayed according to the

following display specifications.

14. DOCK

iPod 本体無しで、DOCK コネクターの検査を行うメ

ニューです。

本機の電源を切った状態で、DOCK コネクターの 14

ピン（TX）と 18 ピン（RX）、1ピン（PWR)と17ピ

ン（ACCPOW）、4 ピン（iPDET）と 8 ピン（DGND）

をショートさせます。また、21 ピン（DKID）と 8 ピ

ン（DGND）の間に 10 k Ω、1/4 W 抵抗を接続します。

（ショートさせる時は、必ず電源を切ってください。）

ダイアグを起動して本メニューを選択します。

下記表示仕様に従って、チェック結果が表示されま

す。

DOCK CONNECTOR

All Y / すべて Y = “OK”

Others / その他 = “NG”

3456 78

91011121314

15 16 17 18

20 21

10 k-ohms

1/4 W

Check item /

チェック項目

Short pins /

ショートピン

Result /

結果

Display /

表示

UART loop back test /

UART ループバックテスト

Pins No.14 (TX)

– No.18 (RX)

OK Y

NG N

iPAP (iPod accessory power) detection /

iPAP（iPod accessory power）検出

Pins No.1 (PWR)

– No.17 (ACCPOW)

IC20

pin No. 114

High = YES Y

Low = No N

iPDET (iPod installation to DOCK) detection /

iPDET（iPod installation to DOCK）検出

Pins No.4 (iPDET)

– No.8 (DGND)

IC20

pin No. 8

Low = installed / 装着 Y

High = not installed / 非装着 N

DKID (DOCK ID) detection /

DKID（DOCK ID）検出

Pins No.21 (DKID)

– No.8 (DGND)

* 10 k-ohms, 1/4 W

pull down

IC20

pin No. 141

10 k-ohms,

1/4 W pull down Y

Other N

DOCK: NG NNNN

⎫

⎬

⎭

⎫

⎬

⎭

⎫

⎬

⎭

⎫

⎬

⎭

BT VERSION

DOCK（Bluetooth module）のバージョンが表示されます。

BT VERSION

The DOCK (Bluetooth module) version is displayed.

BT V:--------

注意）検査後、ショートしたピンを必ず元の状態に

戻してください。

Note) Be sure to return the shorted pins to their

original condition after executing this test.

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

HDMI model name

The model name of this unit written in HDMI module is displayed.

HDMI モジュールに書き込まれている本機のモデル名が表示されます。

RX-V565

HTR-6250

AX-V565

HDMI product ID

The product ID of this unit written in HDMI module is displayed.

HDMI モジュールに書き込まれている本機のプロダクト ID が表示されます。

3138 : RX-V565

3139 : HTR-6250

313A : AX-V565

HDMI vendor name

The vendor name “YAMAHA” of this unit written in HDMI module is displayed.

HDMI モジュールに書き込まれている本機のベンダー名“YAMAHA”が表示されます。

15. HDMI INFORMATION

The HDMI information are displayed.

15. HDMI INFORMATION

HDMI の情報が表示されます。

MN:RX-V565

PI: 3138

VN: YAMAHA

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

HDMI none

No signal is output.

何も出力されません。

HDMI in 1

HDMI “IN 1” is output.

HDMI“IN 1”が出力されます。

** The Deep Color video signals is input, “30” bit or “36” bit is displayed.

Deep Color 映像信号を入力すると、“30”bit または“36”bit が表示されます。

HDMI in 2

HDMI “IN 2” is output.

HDMI“IN 2”が出力されます。

HDMI in 3

HDMI “IN 3” is output.

HDMI“IN 3”が出力されます。

HDMI in 4

HDMI “IN 4” is output.

HDMI“IN 4”が出力されます。

HDMI up conversion

The analog video signals are output after undergoing Interlace/Progressive conversion.

アナログ映像信号が I/P 変換され、出力されます。

HDMI up conversion through

The analog video signals are output after undergoing video up-conversion.

アナログ映像信号がビデオコンバージョンされ、出力されます。

16. HDMI SELECT

Using the sub-menu, the selected input signal is

output to HDMI OUT.

* Support audio is set to “OTHER”.

16. HDMI SELECT

サブメニューにより , 選択された入力信号が HDMI

OUT へ出力されます。

※ SUPPORT AUDIO は OTHER に設定されます。

HDMI NONE

HDMI IN 1 **

HDMI IN 2 **

HDMI IN 3 **

HDMI IN 4 **

HDMI UPCONV

HDMI UP THR

I/P conversion

480i – 576p → 1080p

720p, 1080i → 720p, 1080i

HDMI up-conversion 1080p

HDMI INComponent S Video

(BGEF)

D4 VIDEO

(J)

HDMI OUTComponentD4 VIDEO

(J)

DIGITAL

IC4

Sil9233A

DIGITAL

IC7

Sil9134

DIGITAL

IC70

ADV7800

VIDEO

DECODER

DIGITAL

IC71

ABT1012

I/P SCALER

OSD

IC309

LC74782

Video

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

17. USB

Not applied to these models.

USB file 1

USB file 2

17. USB

このモデルには適用されません。

USB ﬁ le 1

USB ﬁ le 2

17:USB file 1

17:USB file 2

HDMI up-conversion through

HDMI INComponent S Video

(BGEF)

VideoD4 VIDEO

(J)

HDMI OUTComponent VideoD4 VIDEO

(J)

DIGITAL

IC4

Sil9233A

DIGITAL

IC7

Sil9134

DIGITAL

IC70

ADV7800

VIDEO

DECODER

DIGITAL

IC71

ABT1012

I/P SCALER

OSD

IC309

LC74782

Up-conversion

through

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

18. IF STATUS (Input function status)

Not applied to these models.

DSP status

19. BUS CHECK

Communication and bus line connection between

devices on the DSP P.C.B. are checked.

TI (DSP) BUS check

Communication and bus line connection between

microprocessor (IC20) and TI (DSP, IC44) are checked.

18. IF STATUS（Input function status）

このモデルには適用されません。

DSP status

19. BUS CHECK

DSP P.C.B. 内のデバイス間の通信とバスラインの接続

をチェックします。

TI（DSP）BUS check

マイコン（IC20）と TI（DSP、IC44）の通信・バスライン

の接続をチェックします。

NoEr：不良検出なし

Boot： Boot が数秒間表示されるまたは Boot と

NoEr が交互に表示される場合、異常が発

生している可能性があります。

BF LOOP：

このモデルには適用されません。

NoEr : No error detected.

Boot : When “Boot” is displayed for a few seconds or

“Boot” and “NoEr” are displayed alternately,

there is possibility that an error occurs.

BF LOOP :

Not applied to these models.

DST:7700020000

TI BUS:NoEr

BF LOOP:

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

22. NO MENU (Invalidity)

20. NO MENU (Invalidity)

21. PROTECTION HISTORY

The history of protection function is displayed.

Select this menu and press the “STRAIGHT” key, and

the history will be erased.

23. UPDATE

Not applied to these models.

UPDATE TI

22. NO MENU（Invalidity）

20. NO MENU（Invalidity）

21. PROTECTION HISTORY

過去のプロテクション履歴が表示されます。

サブメニューを選んだ後、STRAIGHT キーを押すと

履歴は消去されます。

23. UPDATE

このモデルには適用されません。

UPDATE TI

Invalidity

23.UPDATE TI

Example / 例

History 1 / 履歴 1

H : When the upper limit of the protection function is exceeded.

プロテクションの上限を超えた場合

L : When the lower limit of the protection function is exceeded.

プロテクションの下限を超えた場合

A/D value when the protection function is activated. (Reference voltage: 3.3 V=255)

プロテクション動作時の A/D 値（基準値：3.3 V=255）

History 2 / 履歴 2

History 3 / 履歴 3

History 4 / 履歴 4

21-1.Dc xxxL

21-2.NoPRT

21-3.NoPRT

21-4.NoPRT

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

24. FACTORY PRESET

This menu is used to reserve and inhibit initialization

of the back-up IC.

24. FACTORY PRESET

バックアップ用 IC（音場プログラムのパラメーター

やセットメニュー内容等）の初期化を予約／禁止し

ます。

CAUTION: Before setting to the PRESET RESERVED,

write down the existing preset memory

content of the tuner.

(This is because setting to the PRESET

RESERVED will cause the user memory

content to be erased.)

注意： PRESET RESERVED を選んで初期化をする前に、

チューナーのユーザーメモリー内容を書き写

してください。

（初期化をすると、ユーザーメモリーの内容は

消えてしまいます。）

PRESET INHIBIT (Initialization inhibited) / PRESET INHIBIT（初期化禁止）

Back-up IC initialization is not executed. Select this sub-menu to protect the values set by the user.

バックアップ IC の初期化は行われません。ユーザーの設定値を保護するときは、こちらを選択してく

ださい。

PRESET RESERVED (Initialization reserved) / PRESET RESERVED（初期化予約）

Initialization of the back-up IC is reserved. (Actually, initialization is executed the next time that the

power is turned on.) Select this sub-menu to reset to the original factory settings or to reset the back-

up IC. Any protection history will be cleared.

バックアップ IC の初期化が予約されます。（実際に初期化されるのは、次回の電源投入時です。）工場

出荷時やバックアップ IC をリセットしたいときは、こちらを選択してください。このとき、プロテクショ

ン履歴も初期化されます。

24.PRESET INHI

24.PRESET RSRV

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

Ver: B022

Sum: 162E

TiVer:02.04r1

TiSum:2F3C6C1A

XM VER. 0000

SR VER. 0000

V5 045 U 027

Verify 000

Firmware version

The firmware version of microprocessor (IC20 DIGITAL P.C.B.) is displayed.

マイコン（IC20 DIGITAL P.C.B.）のファームウェアバージョンが表示されます。

All checksum

The checksum value of microprocessor (IC20 DIGITAL P.C.B.) is displayed.

マイコン（IC20 DIGITAL P.C.B.）のチェックサムが表示されます。

TI (DSP) FLASH ROM version

The firmware version of TI (DSP) FLASH ROM (IC49 DIGITAL P.C.B.) is displayed.

TI（DSP）FLASH ROM（IC49 DIGITAL P.C.B.）のファームウェアバージョンが表示されます。

TI (DSP) FLASH ROM checksum

The checksum value of TI (DSP) FLASH ROM (IC49 DIGITAL P.C.B.) is displayed.

TI（DSP）FLASH ROM（IC49 DIGITAL P.C.B.）のチェックサムが表示されます。

XM version (U model)

Not applied to these models.

このモデルには適用されません。

SIRIUS version (U model)

Not applied to these models.

このモデルには適用されません。

MODEL/DESTINATION

The model name and destination are displayed.

モデル名、仕向け先が表示されます。

VERIFY error

Not applied to these models.

このモデルには適用されません。

25. ROM VER/SUM/PORT

The firmware version, checksum values, model name

and destination are displayed.

The checksum is obtained by adding the data at

every 8-bit for each program area and expressing the

result as a 4-figure hexadecimal data.

* The figures in the diagram are given as reference

only.

25. ROM VER/SUM/PORT

ファームウェアのバージョン、チェックサム、モデ

ル名、仕向け先が表示されます。

チェックサムは、プログラムエリア別にデータを 8

ビットごとに加算していき、4 桁の 16 進データで現

したものです。

※ 図中の数値は参考例です。

MODEL detection value

DESTINATION detection value

Detection value 46 ±4 72 ±4

Model name V5 (RX-V565, AX-V565) H5 (HTR-6250)

Detection value 0 27 ±4 54 ±4 81 ±4 93 ±4 127 ±4 153 ±4 210 ±4 231 ±4

Destination J U C R T K A B, G, E, F L

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

■ DISPLAY DATA

Note : 1) F1, F2 ..... Filament pin 2) NP ..... No pin 3) NX ..... No extend pin 4) 1G-18G ..... Grid pin

Pin No.

Connection

Pin No.

F2NX

68 67

P10

P11

P12

P13

P14

P15

P16

P17

P18

P19

P20

P21

P22

P23

P24

P25

P26

P27

P28

P29

P32

P33

P34

P35

P36

29 28

NXNX

18G

17G

16G

15G

14G

13G

12G

11G

10G

P30

P31

F1NX

Connection

● PIN CONNECTION

● GRID ASSIGNMENT

2G1G 3G 4G 5G 6G 7G 11G10G9G8G 12G 13G 14G

15G

17G

16G

17G

18G

1-1 2-1 3-1 4-1 5-1

1-2

1-3

1-4

1-5

1-6

1-7

2-2

2-3

2-4

2-5

2-6

2-7

3-2

3-3

3-4

3-5

3-6

3-7

4-2

4-3

4-4

4-5

4-6

4-7

5-2

5-3

5-4

5-5

5-6

5-7

S17

S8 S9 S16 S7S14 S15

S13

(1G-14G)

(18G-16G) (15G)

PATTERN AREA

S12 S6

1a 2a 1a 2a 1a 2a 1a 2a

S10 S11

aS2

● V4001 : 18-MT-09GNK (OPERATION P.C.B.)

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

● ANODE CONNECTION

1G-14G

1-1

2-1

3-1

4-1

5-1

1-2

2-2

3-2

4-2

5-2

1-3

2-3

3-3

4-3

5-3

1-4

2-4

3-4

4-4

5-4

1-5

2-5

3-5

4-5

5-5

1-6

2-6

3-6

4-6

5-6

1-7

2-7

3-7

4-7

5-7

18G

S12

S10

S11

15G

S13

16G

S17

S16

17G

S15

S14

–

P10

P11

P12

P13

P14

P15

P16

P17

P18

P19

P20

P21

P22

P23

P24

P25

P26

P27

P28

P29

P30

P31

P32

P33

P34

P35

P36

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

256

32 PLL

RT1

I2C1

I2C0

SPI0

SPI1

McASP2

2 Serializes

DIT Only

McASP1

6 Serializes

McASP0

16 Serializes

McASP DMA Bus

Peripheral Configuration Bus

Peripheral Interrupt and DMA Events

JTAG EMU

Program/Data

RAM

256K Bytes

Program

Cache

32K Bytes

Memory

Controller

Program/Data

ROM Page1

256K Bytes

Program/Data

ROM Page2

256K Bytes

Program/Data

ROM Page3

256K Bytes

High-Performance

Crossbar Switch

256

32 32

EMIF

dMAX

Data

R/W

Data

R/W

3232

I/O Interrupts

Out

MAX0

I/O INT

C67x+CPU

Program

Fetch

MAX1 Events

CONTROL

256

CSP

PMP DMP

109Vss

SPI0_SIMO

SPI0_SOMI/I2C0_SDA

DVDD

AXR0[0]

Vss

AXR0[1]

AXR0[2]

AXR0[3]

Vss

AXR0[4]

AXR0[5]/SPI1_SCS

AXR0[6]/SPI1_ENA

AXR0[7]/SPI1_CLK

CVDD

Vss

DVDD

AXR0[8]/AXR1[5]/SPI1_SOMI

AXR0[9]/AXR1[4]/SPI1_SIMO

CVDD

Vss

AXR0[10]/AXR1[3]

AXR0[11]/AXR1[2]

CVDD

Vss

AXR0[12]/AXR1[1]

AXR0[13]/AXR1[0]

DVDD

AXR0[14]/AXR2[1]

AXR0[15]/AXR2[0]

ACLKR0

Vss

AFSR0

ACLKX0

AHCLKR0/AHCLKR1

AFSX0

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

Vss72

EM_CKE

EM_CLK

Vss

DVDD

EM_WE_DQM[1]

EM_D[8]

CVDD

EM_D[9]

EM_D[10]

Vss

EM_D[11]

DVDD

EM_D[12]

EM_D[13]

CVDD

EM_D[14]

EM_D[15]

Vss

CVDD

EM_D[0]

EM_D[1]

DVDD

EM_D[2]

EM_D[3]

Vss

EM_D[4]

EM_D[5]

CVDD

EM_D[6]

DVDD

EM_D[7]

Vss

EM_WE_DQM[0]

EM_WE

EM_CAS

1Vss

AHCLKX0/AHCLKX2

AMUTE0

AMUTE1

AHCLKX1

Vss

ACLKX1

CVDD

ACLKR1

DVDD

AFSX1

AFSR1

Vss

RESET

Vss

CVDD

CLKIN

Vss

TMS

CVDD

TRST

OSCVss

OSCIN

OSCOUT

OSCVDD

Vss

PLLHV

TDI

TDO

Vss

DVDD

EMU[0]

CVDD

EMU[1]

TCK

Vss

SPI0_CLK/I2C0_SCL108

107

106

105

104

103

102

101

100

SPI0_SCS/I2C1_SCL

Vss

SPI0_ENA/I2C1_SDA

EM_OE

DVDD

EM_RW

CVDD

EM_CS[2]

Vss

EM_RAS

EM_CS[0]

EM_BA[0]

Vss

EM_BA[1]

EM_A[10]

DVDD

EM_A[0]

CVDD

EM_A[1]

EM_A[2]

Vss

EM_A[3]

CVDD

EM_A[4]

EM_A[5]

Vss

DVDD

EM_A[6]

EM_A[7]

Vss

CVDD

EM_A[8]

EM_A[9]

EM_A[11]

DVDD

IC44: D70YE101BRFP266 (DIGITAL P.C.B.)

Decoder/Post processor

* No replacement part available. / サービス部品供給なし

■ IC DATA

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

No. Function Name

(P.C.B.) TYPE(1) PULL(2) GPIO(3) Detail of Function

1 VSS

2 AHCLKX0/AHCLKX2 IO – Y McASP0 and McASP2 transmit master clock

3 AMUTE0 IO – Y McASP0 mute output

4 AMUTE1 IO – Y McASP1 mute output

5 AHCLKX1 IO – Y McASP1 transmit master clock

6 VSS

7 ACLKX1 IO – Y McASP1 transmit bit clock

8 CVDD

9 ACLKR1 IO – Y McASP1 receive bit clock

10 DVDD

11 AFSX1 IO – Y McASP1 transmit frame Sync (L/R clock)

12 AFSR1 IO – Y McASP1 receive frame Sync (L/R clock)

13 VSS

14 RESET IO – N Device reset pin

15 VSS

16 CVDD

17 CLKIN IO – N Alternate clock input (3.3-V LVCMOS input)

18 VSS

19 TMS IO IPU N Test mode select

20 CVDD

21 TRST IO IPU N Test reset

22 OSCVSS PWR – N Oscillator Vss tap point (for filter only)

23 OSCIN IO – N 1.2-V oscillator input

24 NC O – N

25 OSCVDD PWR – N Oscillator 1.2-V Vpp tap point (for filter only)

26 VSS

27 PLLHV PWR – N PLL 3.3-V supply input (requires external filter)

28 TDI IO IPU N Test data in

29 TDO OZ IPU N Test data out

30 VSS

31 DVDD

32 EMU[0] IO IPU N Emulation pin 0

33 CVDD

34 EMU[1] IO IPU N Emulation pin 1

35 TCK IO IPU N Test clock

36 Ground(Vss)

37 EM_CAS O – N SDRAM column address strobe

38 EM_WE O – N SDRAM write enable

39 EM_WE_DQM[0] O – N Write enable or byte enable for EM_D [7:0]

40 VSS

41 EM_D[7] IO – N EMIF data bus [lower 16-bits]

42 DVDD

43 EM_D[6] IO – N EMIF data bus [lower 16-bits]

44 CVDD

45 EM_D[5] IO – N EMIF data bus [lower 16-bits]

46 EM_D[4] IO – N EMIF data bus [lower 16-bits]

47 VSS

48 EM_D[3] IO – N EMIF data bus [lower 16-bits]

49 EM_D[2] IO – N EMIF data bus [lower 16-bits]

50 DVDD

51 EM_D[1] IO – N EMIF data bus [lower 16-bits]

52 EM_D[0] IO – N EMIF data bus [lower 16-bits]

53 CVDD

54 VSS

55 EM_D[15] IO – N EMIF data bus [lower 16-bits]

56 EM_D[14] IO – N EMIF data bus [lower 16-Bits]

57 CVDD

58 EM_D[13] IO – N EMIF data bus [lower 16-Bits]

59 EM_D[12] IO – N EMIF data bus [lower 16-Bits]

60 DVDD

61 EM_D[11] IO – N EMIF data bus [lower 16-Bits]

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

No. Function Name

(P.C.B.) TYPE(1) PULL(2) GPIO(3) Detail of Function

62 VSS

63 EM_D[10] IO – N EMIF data bus [lower 16-Bits]

64 EM_D[9] IO – N EMIF data bus [lower 16-Bits]

65 CVDD

66 EM_D[8] IO – N EMIF data bus [lower 16-bits]

67 EM_WE_DQM[1] O – N Write enable or byte enable for EM_D [15:8]

68 DVDD

69 VSS

70 EM_CLK O – N SDRAM clock

71 EM_CKE O – N SDRAM clock enable

72 VSS

73 DVDD

74 EM_A[11] O – N EMIF address bus

75 EM_A[9] O – N EMIF address bus

76 EM_A[8] O – N EMIF address bus

77 CVDD

78 VSS

79 EM_A[7] O – N EMIF address bus

80 EM_A[6] O – N EMIF address bus

81 DVDD

82 VSS

83 EM_A[5] O – N EMIF address bus

84 EM_A[4] O – N EMIF address bus

85 CVDD

86 EM_A[3] O – N EMIF address bus

87 VSS

88 EM_A[2] O – N EMIF address bus

89 EM_A[1] O – N EMIF address bus

90 CVDD

91 EM_A[0] O – N EMIF address bus

92 DVDD

93 EM_A[10] O – N EMIF address bus

94 EM_BA[1] O – N SDRAM bank address and asynchronous memory Low-Order address

95 VSS

96 EM_BA[0] O – N SDRAM bank address and asynchronous memory Low-Order address

97 EM_CS[0] O – N SDRAM chip select

98 EM_RAS O – N SDRAM row address strobe

99 VSS

100 EM_CS[2] O – N Asynchronous memory chip Select

101 CVDD

102 NC O – N Asynchronous memory read/not write

103 DVDD

104 EM_OE O – N SDRAM output enable

105 SPI0_ENA/I2C1_SDA IO – Y SPI0 enable (ready) or I2c1 serial data

106 VSS

107 SPI0_ENA/I2C1_SCL IO – Y SPI0 enable (ready) or I2c1 serial clock

108 SPI0_CLK/I2C0_SCL IO – Y SPI0 serial clock or I2c0 serial clock

109 VSS

110 SPIO_SIMO IO – Y SPI0 data pin slave in master out

111 SPIO_SOMI/I2C0_SDA IO – Y SPI0 data pin slave out master in or I2C0 serial data

112 DVDD

113 AXR0[0] IO – Y McASP0 serial data 0

114 VSS

115 AXR0[1] IO – Y McASP0 serial data 1

116 AXR0[2] IO – Y McASP0 serial data 2

117 AXR0[3] IO – Y McASP0 serial data 3

118 VSS

119 AXR0[4] IO – Y McASP0 serial data 4

120 SPI1_SCS IO – Y McASP0 serial data 5 or SPI1 slave chip select

121 SPI1_ENA IO – Y McASP0 serial data 6 or SPI1 enable (ready)

122 SPI1_CLK IO – Y McASP0 serial data 7 or SPI1 serial clock

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

No. Function Name

(P.C.B.) TYPE(1) PULL(2) GPIO(3) Detail of Function

123 CVDD

124 VSS

125 DVDD

126 /SPI1_SOMI IO – Y McASP0 serial data 8 or McASP1 serial data 5 or SPI1 data pin slave

out master in

127 /SPI1_SIMO IO – Y McASP0 serial data 9 or McASP1 serial data 4 or SPI1 data pin slave in

master out

128 CVDD

129 VSS

130 AXR0[10] IO – Y McASP0 serial data 10 or McASP1 serial data 3

131 AXR0[11] IO – Y McASP0 serial data 11 or McASP1 serial data 2

132 CVDD

133 VSS

134 AXR0[12] IO – Y McASP0 serial data 12 or McASP1 serial data 1

135 AXR0[13] IO – Y McASP0 serial data 13 or McASP1 serial data 0

136 DVDD

137 AXR0[14] IO – Y McASP0 serial data 14 or McASP2 serial data 1

138 AXR0[15] IO – Y McASP0 serial data 15 or McASP2 serial data 0

139 ACLKR0 IO – Y McASP0 receive bit clock

140 VSS

141 AFSR0 IO – Y McASP0 receive frame Sync (L/R clock)

142 ACLKX0 IO – Y McASP0 transmit bit clock

143 AHCLKR0/AHCLKR1 IO – Y McASP0 and McASP1 receive master clock

144 AFSX0 IO – Y McASP0 transmit frame Sync (L/R clock)

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

Display

controller

Serial

receive

circuit

Digit

output

circuit

Clock

generator

DIG11/

SEG42

DIG12/

SEG41

DIG13/

SEG40

DIG14/

SEG39

DIG15/

SEG38

DIG16/

SEG37

DIG17/

SEG36

SEG35

XOUT

Vcc1

Vcc2

Vss

XIN

SCK

SDATA

RESET

SEG00

SEG34

SEG26

SEG25

Segment

output

circuit

Display code

RAM

(8-bit x 60)

CGROM

(35-bit x 166)

CGROM

(35-bit x 16)

code

select

Code

write

Code/

command

control

circuit

DIG00

DIG10

data

timing

clock

dot data

write

scan pulse

RESET

SCK

SDATA

XOUT

XIN

Vcc1

SEG34

SEG33

SEG32

SEG31

SEG30

SEG29

SEG28

SEG27

SEG26

SEG25

SEG24

SEG23

SEG22

SEG21

SEG20

SEG19

SEG18

SEG17

SEG16

SEG15

SEG14

SEG13

SEG12

Vcc2

Vss

SEG11

SEG10

SEG09

SEG08

SEG07

SEG06

SEG05

SEG04

SEG03

SEG02

SEG01

SEG00

SEG35

DIG17/SEG36

DIG16/SEG37

DIG15/SEG38

DIG14/SEG39

DIG13/SEG40

DIG12/SEG41

DIG11/SEG42

DIG10

DIG09

DIG08

DIG07

DIG06

DIG05

DIG04

DIG03

DIG02

DIG01

DIG00

Segment/

Digit

select/

output

circuit

IC402: M66003-0131FP (OPERATION P.C.B.)

FL display driver

Pin No. Port Name Function Name I/O Detail of Function

1 RESET /RESET Reset input When “L”, M66003 is initialized.

2 CS /CEFL Chip select input When “L”, communication with the MCU is possible.

3 SCK CKFL Shift clock input When “H”, any instruction from the MCU is neglected.

4 SDATA DTFL Serial data input Serial input data is taken and shifted by the positive edge of

SCK.

5 Vss VSS GND (0V)

6 XOUT XOUT Clock out When use as a CR oscillator, connect external resistor and

capacitor.

7 XIN XIN Clock in When use an external clock input external clock to XIN, and

XOUT must be opened.

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

Pin No. Port Name Function Name I/O Detail of Function

8 Vcc1 VDD Positive power supply for internal logic.

9 SEG34 P1I

Segment output Connect to segment (anode) pins of VFD.

10 SEG33 P2

11 SEG32 P3

12 SEG31 P4

13 SEG30 P5

14 SEG29 P6

15 SEG28 P7

16 SEG27 P8

17 SEG26 P9

18 Vcc2 VDD Positive power supply for DIG and SEG outputs.

19 SEG25 P10

Segment output Connect to segment (anode) pins of VFD.

20 SEG24 P11

21 SEG23 P12

22 SEG22 P13

23 SEG21 P14

24 SEG20 P15

25 SEG19 P16

26 SEG18 P17

27 SEG17 P18I

28 SEG16 P19

29 SEG15 P20

30 SEG14 P21

31 SEG13 P22

32 SEG12 P23

33 SEG11 P24

34 SEG10 P25

35 SEG09 P26

36 SEG08 P27

37 SEG07 P28

38 SEG06 P29

39 SEG05 P30

40 SEG04 P31

41 SEG03 P32

42 SEG02 P33

43 SEG01 P34

44 SEG00 P35

45 SEG35 P36

46 SEG36 P37

47 DIG16/SEG37 G17I

Digital output Connect to digit (grid) pins of VFD.

48 DIG15/SEG38 G16I

49 DIG14/SEG39 G15I

50 DIG13/SEG40 G14

51 DIG12/SEG41 G13

52 DIG11/SEG42 G12

53 DIG10 G11

54 DIG09 G10

55 DIG08 G9

56 DIG07 G8

57 DIG06 G7

58 DIG05 G6

59 DIG04 G5

60 DIG03 G4

61 DIG02 G3

62 DIG01 G2

63 DIG00 G1

64 VP VP Negative power supply to pull down.

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

Microcontroller

I/F

Cbit, Pc

Fs calculator

13 14 15 16 17 18 19 20 21 22 23 24

48 47 46 45 44 39 38 3743 42 41 40

RBCK

AVDD

AGND

RMCK

DGND

RXOUT1

RX0

RX1

RX2

RX3

DGND

DVDD

RX4

RX5

RX6

DVDD

DGND

DVDD

RLRCK

R DATA

SBCK

LC89058WD-E

SDIN

RERR

INT

CKST

AUDIO

MOUT

DGND

DVDD

XIN

XOUT

XMCK

DVDD

DGND

RXOUT2

GPIO3

GPIO2

GPIO1

GPIO0

DVDD

DGND

SLRCK

LPF

XMODE

RERR

SDIN

R DATA

RMCK

RBCK

RLRCK

SBCK

SLRCK

XMODE

AUDIOINT

CKST

MOUT

GPIO0

GPIO1

GPIO2

GPIO3

RXOUT2

RXOUT1

RX0

RX1

RX2

RX3

RX4

RX5

RX6

LPF

XIN

XOUT

XMCK

35 33

Input

Selector

PLL

Oscillation

Amplifier

Clock

Selector Clock

Divider

Demodulation

Lock detect Data

Selector

IC41: LC89058WD-E (DIGITAL P.C.B.)

Digital audio interface receiver

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

* Input voltage: 1= -0.3 to 3.6V, Is =-0.3 to 5.5V

* Output voltage: 0= -0.3 to 3.6V

* Pins 2, 4, 5, 8, 9, 10, 24, 38, 39, 40, and 41 have an internal pull-down resistor (Pd).

Their level is fixed when they are unselected.

* Pins 32 and 33 are input pins for chip address setting when pin 41 is held at the low level.

* Pin 34 serves as the input pin for designating as the master or slave when pin 41 is held at the low level.

* Pin 35 serves as the input pin for configuring the I/O of pins 44 to 47 when pin 41 is held at the low level.

* The DVDD and AVDD pins must be held at the same level and turned on and off at the same timing to preclude latch-up conditions.

Pin No. Function Name I/O Detail of Function

1 RXOUT1 O RX0-6 input S/PDIF through output pin 1

2 RX0 l5(pd) 5V withstand voltage TIL input level compatible S/PDIF input pin

(connected to GND when RX1 is set)

3 RX1 I(pd) Co-axial compatible S/PDIF input pin

(supported demodulation sampling frequency of up to 96 kHz)

4 RX2 l5(pd) 5V withstand voltage TIL input level compatible S/PDIF input pin

(connected to GND when RX1 is set)

5 RX3 l5(pd) 5V withstand voltage TIL input level compatible S/PDIF input pin

6 DGND Digital GND

7 DVDD Digital power supply (3.3V)

8 RX4 l5(pd) 5V tolerable TIL input level compatible S/PDIF input pin

9 RX5 l5(pd) 5V tolerable TIL input level compatible S/PDIF input pin

10 RX6 l5(pd) 5V tolerable TIL input level compatible SIPDIF input pin

11 DVDD Digital power supply (3.3V)

12 DGND Digital GND

13 LPF O PLL loop filter connection pin

14 AVDD Analog power supply (3.3V)

15 AGND Analog GND

16 RMCK O R system clock output pin (VCO, 512fs, XIN)

17 RBCK O/I R system bit clock 1/0 pin (64fs)

18 DGND Digital GND

19 DVDD Digital power supply (3.3V)

20 RLRCK O/I R system LR clock 1/0 pin (fs)

21 RDATA O Serial audio data output pin

22 SBCK O S system bit clock output pin (16fs, 32fs, 64fs, 128fs)

23 SLRCK O S system LR clock output pin (fs/4, fs/2, fs, 2fs)

24 SDIN l5External serial audio data input pin

25 DGND Digital GND

26 DVDD Digital power supply (3.3V)

27 XMCK O Oscillation amplifier clock output pin

28 XOUT O Output pin connected to the resonator

29 XIN I External clock input pin. connected to the resonator (12.288 MHz or 24.576 MHz)

30 DVDD Digital power supply (3.3V)

31 DGND Digital GND

32 MOUT I/O Emphasis information II input fs monitor output II chip address setting input pin

33 AUDIO I/O Channel status bit 1 output II chip address setting input pin

34 CKST I/O Clock switching transition period signal output II master/slave setting input pin

35 INT I/O Microcontroller interrupt signal output II pins 44-48 I/O setting input pin

36 RERR O PLL lock error and data error flag output pin

37 DO O CCB microcontroller I/F, read data output pin (3-state)

38 DI l5CCB microcontroller I/F, write data input pin

39 CE l5CCB microcontroller I/F, chip enable input pin

40 CL l5CCB microcontroller I/F, clock input pin

41 XMODE l5System reset input pin

42 DGND Digital GND

43 DVDD Digital power supply (3.3V)

44 GPIOO O/I General-purpose I/O pin II selector input pin (output referred to RMCK pin)

45 GPI01 O/I General-purpose I/O pin II selector input pin (output referred to RBCK pin)

46 GPI02 O/I General-purpose I/O pin II selector input pin (output referred to RLRCK pin)

47 GPI03 O/I General-purpose I/O pin II selector input pin (output referred to RDATA pin)

48 RXOUT2 O RX0-6 input S/PDIF through output pin 2

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

MUTE

A VEE

ADCL

ADCR

AGND

INR1

INR2

INR3

INR4

INR5

INR6

INR7

INR8

INR9

INL1

INL2

INL3

INL4

INL5

INL6

INL7

INL8

INL9

INR12

INL12

INL14

RECR3

RECL3

INL11/RECL5

INR13

INR14

INL13

FLIN1

FRIN1

CIN1

SWIN1

SLIN1

SRIN1

SBLIN1

SBRIN1

SBLC

SBL Pre-OUT

SBL OUT

INRA/RECR1

INLA/RECL1

INRB/RECR2

INR10/RECR4

INR10/RECL4

INR11/RECR5

INLB/RECL2

FRC

FROUT

FLOUT

FLC

COUT

SWOUT

SROUT

SLOUT

SBR OUT

SBR Pre-OUT

SL Pre-OUT

SR Pre-OUT

FL Pre-OUT

FR Pre-OUT

SBRC

SWC

SRC

SLC

AGND

A GND

AGND

TREL

TRER

BASSL2

BASSR1

BASSR2

BASSL1

82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

AVEE

0/-6/-12/-18dB

AT T

SUB

SUB2

0~95dB,

-∞

(0.5dBstep)

MAIN

SUB

CLOCK

DATA

DGND

SUBR1

SUBL1

SBLCIN

SBRCIN

FRIN2

FLIN2

SRIN2

SLIN2

SWIN2

SBRIN2

SBLIN2

SLCIN

SRCIN

SUBR2

SUBL2

AVCC

CIN2

49 48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33 32 31

MCU

I/F AVCC

REC

Tone

Bass/Treble

-14~+14dB

(2dBstep)

+42~0dB

(0.5dBstep)

+42~0dB

(0.5dBstep)

+42~-95dB

-(0.5dBstep)

+42~-95dB

-∞(0.5dBstep)

+42~-95dB

-∞(0.5dBstep)

+42~-95dB

-∞(0.5dBstep)

+42~-95dB

-∞(0.5dBstep)

+42~-95dB

-∞(0.5dBstep)

Bass/Treble

-14~+14dB

(2dBstep)

0~-95dB,

-∞

(0.5dBstep) Bypass

Bypass

Tone+MIX

Tone

IC153: R2A15220FP (MAIN P.C.B.)

8-channel electronic volume with 11 input selector and tone control

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

Pin No. Port name Function Name Detail of Function

1 AGND AE Analog ground of internal circuit

2 SBROUT VOSBL Output pin of FL/FR/C/SW/SL/SR/SBL/SBR channel

3 SBR Pre-OUT VOPSBL Pre-output pin of FL/FR/SL/SR/SBL/SBR channel

4 SBRC AE Connects capacitor for reducing click noise of L/R/C/SW/SL/SR/SBL/SBR channel volume

5 AGND AE Analog ground of internal circuit

6 SLC VOPSR Connects capacitor for reducing click noise of L/R/C/SW/SL/SR/SBL/SBR channel volume

7 SL Pre-OUT VOSR Pre-output pin of FL/FR/SL/SR/SBL/SBR channel

8 SLOUT AE Output pin of FL/FR/C/SW/SL/SR/SBL/SBR channel

9 AGND AE Analog ground of internal circuit

10 SROUT VOSL Output pin of FL/FR/C/SW/SL/SR/SBL/SBR channel

11 SR Pre-OUT VOPSL Pre-output pin of FL/FR/SL/SR/SBL/SBR channel

12 SRC AE Connects capacitor for reducing click noise of L/R/C/SW/SL/SR/SBL/SBR channel volume

13 SWC AE Connects capacitor for reducing click noise of L/R/C/SW/SL/SR/SBL/SBR channel volume

14 SWOUT VOSW Output pin of FL/FR/C/SW/SL/SR/SBL/SBR channel

15 AGND AE Analog ground of internal circuit

16 COUT VOC Output pin of FL/FR/C/SW/SL/SR/SBL/SBR channel

17 CC AE Connects capacitor for reducing click noise of L/R/C/SW/SL/SR/SBL/SBR channel volume

18 FLC AE Connects capacitor for reducing click noise of L/R/C/SW/SL/SR/SBL/SBR channel volume

19 FL Pre-OUT VOPFR Pre-output pin of FL/FR/SL/SR/SBL/SBR channel

20 FLOUT VOFR Output pin of FL/FR/C/SW/SL/SR/SBL/SBR channel

21 AGND POE Analog ground of internal circuit

22 FROUT VOFL Output pin of FL/FR/C/SW/SL/SR/SBL/SBR channel

23 FR Pre-OUT VOPFL Pre-output pin of FL/FR/SL/SR/SBL/SBR channel

24 FRC AE Connects capacitor for reducing click noise of L/R/C/SW/SL/SR/SBL/SBR channel volume

25 BASSL1 AE Frequency characteristic setting pin of L/R channel tone control (Bass)

26 BASSL2 AE Frequency characteristic setting pin of L/R channel tone control (Bass)

27 TREL AE Frequency characteristic setting pin of L/R channel tone control (Treble)

28 BASSR1 AE Frequency characteristic setting pin of L/R channel tone control (Bass)

29 BASSR2 AE Frequency characteristic setting pin of L/R channel tone control (Bass)

30 TRER AE Frequency characteristic setting pin of L/R channel tone control (Treble)

31 AVCC VCC Positive power supply to internal circuit

32 SUBL1 N.C. Output pin for L/R channel SUB1/SUB2 output

33 SUBL2 N.C. Output pin for L/R channel SUB1/SUB2 output

34 SRCIN N.C. 3rd multi input pin for SBL/SBR/SL/SR channel volume

that is able to swap SBR/SBL with SR/SL

35 SLCIN N.C. 3rd multi input pin for SBL/SBR/SL/SR channel volume

that is able to swap SBR/SBL with SR/SL

36 SBLIN2 8SBR Multi input pin of L/R/C/SW/SL/SR/SBL/SBR channel (Multi IN 1/2)

37 SBRIN2 8SBL Multi input pin of L/R/C/SW/SL/SR/SBL/SBR channel (Multi IN 1/2)

38 CIN2 8C Multi input pin of L/R/C/SW/SL/SR/SBL/SBR channel (Multi IN 1/2)

39 SWIN2 8SW Multi input pin of L/R/C/SW/SL/SR/SBL/SBR channel (Multi IN 1/2)

40 SLIN2 8SR Multi input pin of L/R/C/SW/SL/SR/SBL/SBR channel (Multi IN 1/2)

41 SRIN2 8SL Multi input pin of L/R/C/SW/SL/SR/SBL/SBR channel (Multi IN 1/2)

42 FLIN2 8FR Multi input pin of L/R/C/SW/SL/SR/SBL/SBR channel (Multi IN 1/2)

43 FRIN2 8FL Multi input pin of L/R/C/SW/SL/SR/SBL/SBR channel (Multi IN 1/2)

44 SBRCIN Z2L 3rd multi input pin for SBL/SBR/SL/SR channel volume

that is able to swap SBR/SBL with SR/SL

45 SBLCIN Z2R 3rd multi input pin for SBL/SBR/SL/SR channel volume

that is able to swap SBR/SBL with SR/SL

46 SUBL1 Z2R Output pin for L/R channel SUB1/SUB2 output

47 SUBR1 Z2L Output pin for L/R channel SUB1/SUB2 output

48 DGND MG Digital ground of internal circuit

49 DATA VOL_SCK Input pin of control data

50 CLOCK VOL_MOSI Input pin of control clock

51 MUTE AE Outside mute control pin

52 AVEE – Negative power supply to internal circuit

53 ADCL ADR Output pin for L/R channel ADC

54 ADCR ADL Output pin for L/R channel ADC

55 AGND AE Analog ground of internal circuit

56 INR1 AU2L Input pin of L/R channel (Input selector)

57 INL1 AU2R Input pin of L/R channel (Input selector)

58 INR2 AU1L Input pin of L/R channel (Input selector)

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

Pin No. Port name Function Name Detail of Function

59 INL2 AU1R Input pin of L/R channel (Input selector)

60 INR3 AV-6L Input pin of L/R channel (Input selector)

61 INL3 AV-6R Input pin of L/R channel (Input selector)

62 INR4 AV-5L Input pin of L/R channel (Input selector)

63 INL4 AV-5R Input pin of L/R channel (Input selector)

64 INR5 PHL Input pin of L/R channel (Input selector)

65 INL5 PHR Input pin of L/R channel (Input selector)

66 INR6 SRL Input pin of L/R channel (Input selector)

67 INL6 SRR Input pin of L/R channel (Input selector)

68 INR7 IPL Input pin of L/R channel (Input selector)

69 INL7 IPR Input pin of L/R channel (Input selector)

70 INR8 XML Input pin of L/R channel (Input selector)

71 INL8 XMR Input pin of L/R channel (Input selector)

72 INRA/RECR1 AV-OUT_L Output pin for L/R channel (input selector)/Output pin for L/R channel REC output

73 INLA/RECL1 AV-OUT_R Output pin for L/R channel (input selector)/Output pin for L/R channel REC output

74 INR9 USBL Input pin of L/R channel (Input selector)

75 INL9 USBR Input pin of L/R channel (Input selector)

76 INRB/RECR2 AOL Output pin for L/R channel (input selector)/Output pin for L/R channel REC output

77 INLB/RECL2 AOR Output pin for L/R channel (input selector)/Output pin for L/R channel REC output

78 INR10/RECR4 TUL Output pin for L/R channel (input selector)/Output pin for L/R channel REC output

79 INL10/RECL4 TUR Output pin for L/R channel (input selector)/Output pin for L/R channel REC output

80 INR11/RECR5 MIC Output pin for L/R channel (input selector)/Output pin for L/R channel REC output

81 INL11/RECL5 AE Output pin for L/R channel (input selector)/Output pin for L/R channel REC output

82 INR12 AUXL Input pin of L/R channel (Input selector)

83 INL12 AUXR Input pin of L/R channel (Input selector)

84 INR13 AE Input pin of L/R channel (Input selector)

85 INL13 AE Input pin of L/R channel (Input selector)

86 INR14 AE Input pin of L/R channel (Input selector)

87 INL14 AE Input pin of L/R channel (Input selector)

88 RECR3 N.C. Output pin for L/R channel REC output

89 RECL3 N.C. Output pin for L/R channel REC output

90 FLIN1 DAFR Multi input pin of L/R/C/SW/SL/SR/SBL/SBR channel (Multi IN 1/2)

91 FRIN1 DAFL Multi input pin of L/R/C/SW/SL/SR/SBL/SBR channel (Multi IN 1/2)

92 CIN1 DAC Multi input pin of L/R/C/SW/SL/SR/SBL/SBR channel (Multi IN 1/2)

93 SWIN1 DASW Multi input pin of L/R/C/SW/SL/SR/SBL/SBR channel (Multi IN 1/2)

94 SLIN1 DASR Multi input pin of L/R/C/SW/SL/SR/SBL/SBR channel (Multi IN 1/2)

95 SEIN1 DASL Multi input pin of L/R/C/SW/SL/SR/SBL/SBR channel (Multi IN 1/2)

96 SBLIN1 DASBR Multi input pin of L/R/C/SW/SL/SR/SBL/SBR channel (Multi IN 1/2)

97 SBRIN1 DASBL Multi input pin of L/R/C/SW/SL/SR/SBL/SBR channel (Multi IN 1/2)

98 SBLC AE Connects capacitor for reducing click noise of L/R/C/SW/SL/SR/SBL/SBR channel volume

99 SBL Pre-OUT VOPSBR Pre-output pin of FL/FR/SL/SR/SBL/SBR channel

100 SBL OUT VOSBR Output pin of FL/FR/C/SW/SL/SR/SBL/SBR channel

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

Port P0 Port P1 Port P2 Port P3 Port P4 Port P5 Port P6

Port P7

Port P14 Port P15 Port P11 Port P12

Port P10Port P9Port P8 P85

Port P13

R0H R0L

R1H R1L

NOTES:

1. Ports P11 to P15 are provided in the 144-pin package only.

2. Included in the 144-pin package only.

3. The supply voltage of M32C/84T (High-reliability version) must be VCC1=VCC2.

FLG

INTB

ISP

USP

SVF

SVP

VCT Multiplier

M32C/80 series CPU Core

Clock Generation Circuit

XIN - XOUT

XCIN - XCOUT

On-chip Oscillator

PLL Frequency Synthesizer

A/D Converter:

1 circuit

Standard: 10 inputs

Maximum: 34 inputs(2)

UART/Clock Synchronous Serial I/O:

5 channels

CRC Calculation Circuit (CCITT):

X16+X12+X5+1

X/Y Converter:

16 bits x 16 bits

D/A Converter:

8 bits x 2 channels

Peripheral Functions

<VCC2(3)><VCC1(3)>

<VCC1(3)>

ROM

RAM

Memory

<VCC1(3)><VCC2(3)>

78 5 8 8

(Note 1)

888888 8

DMACII

DMAC

Watchdog Timer (15 bits)

CAN Module: 1 channel

Intelligent I/O

Time Measurement: 8 channels

Waveform Generating: 8 channels

Communication Functions:

Clock Synchronous Serial I/O, UART,

HDLC Data Processing

Timer (16 bits)

Timer A: 5 channels

Timer B: 6 channels

Three-Phase Motor Control Circuit

108

107

106

105

104

103

102

101

100

131

132

133

134

135

136

137

138

139

140

141

142

143

144

125

126

127

128

129

130

119

120

121

122

123

124

113

114

115

116

117

118

109

110

111

112

NOTES:

1. P70 / TA0OUT / TxD2 / SDA2 / SRxD2 / INPC16 / OUTC16

2. P70 and P71 are ports for the N-channel open drain output.

3. The supply voltage of M32C/84T must be VCC1=VCC2.

<VCC2>

<VCC1>

CPNT_DET

SPRY_FB

SPRY_FA

DSP_PON

OSD_N_CS

DVID_N_RST

SVID_DET

E8a_N_CE

SCPU_RTS

SCPU_N_SS

SCPU_N_RST

VID_PON

HDMI_PON

Vcc2

ABT_N_RST

Vss

HTX_VSEL

HTX_AUSEL

E8a_N_EPM

THX_N_RST

TRX_N_RST

REM_OUT

HTX_PON

REM_CLK

CEC_N_RST

CEC_INT2

232C_PON

HDMI_SCL

HDMI_SDA

232C_CTS

232C_RTS

Vss

232C_MISO

Vcc1

232C_MOSI

CEC_SDA

SCPU_MOSI

SCPU_SCK

SCPU_CTS

AMP_LMT

XM_MOSI/RDS_RDY

XM_MISO/RDS_MISO

XM_LINL/RDS_SCK

IPD_DET

DIR_N_INT

DSP_N_INT

XM_N_RST/RDS_N_RST

XM_REV

DIR_N_CS

DSP_N_RST

BYTE

CNVss

DSP_N_CS

DAC_N_CS

/RESET

Xout

Vss

Xin

Vcc1

NMI

HDMI_MUT

MDMI_INT

CEC_INT

DSP_N_RDY

DSP_MISO

DSP_SCK

DSP_MOSI

DIR_N_RST

DSP_FMT

232C_MISO

SEL_CDDA

CEC_SCL

IOXV_N_RST

IOXV_N_CS

DOCK_PON

XM_PON

REM_IN

PSW_DET

ACPWR_DET

MUTE_N_F

MUTE_N_C

MUTE_N_S

I_PRT

PRY

+3.3S_PON

TUN_N_ST

TUN_N_TUND/HDR_N_RST

Vss

MUTE_N_SB

Vcc2

HDR_MOSI

MUTE_N_SW

HDR_MISO

MUTE_N_Z2

MUTE_N_Z3

E2R_N_CS

HP_N_DET

SP_IMP

HPRY

SPRY_Z3

SPRY_Z2

SPRY_SB

VOL_MOSI

VOL_SCK

Vss

SPRY_S

Vcc2

SPRY_C

PD_LED

FL_N_RST

PRG_RA

PRG_RB

MIC_N_DET

IPD_APDET

VOL_RA

SR_MISO

VOL_RB

SR_MOSI

SR_PON

SEL_PD

ADC_N_PDWN

FLD_N_CS

L3_DET

THM

AMP_OLV

DC_PRT

MODEL

E2R_MISO

FLD_SCK

Vss

FLD_MOSI

Vcc

KEY1

KEY2

PS1_PRT

PS2_PRT

ISEL_RA

ISEL_RB

DEST

AVss

DOCK_TYPE

VREF

AVcc

SCPU_MISO

IC20: M3087BFKBGP (DIGITAL P.C.B.)

Microprocessor

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

No. Port Name

Function

Name

(P.C.B.)

I/O

Detail of Function

Power On

Stby Thrh

Standby

Stby Sleep

MCU Sleep

TXD4

P96/ANEX1/TXD4/

SDA4/SRXD4

IPD_MOSI SO O O O O Asynchronous data output for iPod

2 P95 SCPU_SCK O O O O O

P94

P94/DA1/TB4in/

CTS4/RTS4/SS4

SCPU_CTS SI I I O O Input for transmission control for SubCPU (clear to send)

DA0

P93/DA0/TB3in/

CTS3/RTS3/SS3

AMP_LMT DA I I I I Limiter control output

5TB2in RDS_RDY TRM O O O O RDS RRADY input (G model)

P92 O O O O O (U, C, R, T, K, A, B, E, F, L, J models )

6RXD3 RDS_MISO SI O O O O Synchronous data input for RDS (G model)

P91 O O O O O (U, C, R, T, K, A, B, E, F, L, J models )

7CLK3 RDS_SCK SO O O O O Synchronous clock output for RDS IC

Requires low level standby (G model)

P90 O O O O O (U, C, R, T, K, A, B, E, F, L, J models )

8INT8

P146/INT8 IPD_DET IRQ IRQ IRQ IRQ O

iPod detection

When inserting an iPod into the DOCK H →L

Restriction of port: INT is high edge or low edge only

9P145

P145/INT7 DIR_N_INT IRQ O O O O DIR interrupt

Restriction of port: INT is high edge or low edge only

10 P144

P144/INT6 DSP_N_INT IRQ O O O O DA70Y interrupt

Restriction of port: INT is high edge or low edge only

11 P143 RDS_N_RST O O O O O RDS reset (G model)

P143 O O O O O (U, C, R, T, K, A, B, E, F, L, J models )

12 P142 DIR_SDO I O O O O DIR data input at CDDA writing mode

P141

P141/INPC15/

OUTC15

DIR_N_CS CS O O O O DIR chip select

P140

P140/INPC14/

OUTC14

DSP_N_RST O O O O O DA70Y reset

15 BYTE

BYTE BYTE MCU MCU MCU MCU MCU Switch of width of data bus input

When set to single chip mode: L (16 bit)

16 CNVss

CNVss CNVss MCU MCU MCU MCU MCU

Processor mode select Low: single chip mode

High: To Flash included boot mode

To boot mode with hardware resetting of P50=H, P55=L, CNVss=H

17 P87

P87/Xcin DSP_N_CS CS O O O O DA70Y chip select

18 P86

P86/Xcout DAC_N_CS CS O O O O DAC chip select

19 /RESET

/RESET /RESET MCU MCU MCU MCU MCU Reset

20 Xout

Xout Xout MCU MCU MCU MCU MCU 20 MHz Ceramic resonator

21 Vss

Vss Vss MCU MCU MCU MCU MCU GND

22 Xin

Xin Xin MCU MCU MCU MCU MCU 20 MHz ceramic resonator

23 Vcc1

Vcc1 Vcc1 MCU MCU MCU MCU MCU Microprocessor power supply

24 /NMI

P85/NMI /NMI MCU MCU MCU MCU MCU Unused, pull up to Vcc

25 INT2

P84/INT2 HDMI_MUT IRQ IRQ O O O HDMI mute input

Act H: Mute

26 INT1

P83/INT1 HDMI_INT IRQ IRQ O O O Interrupt from HDMI RX

27 INT0

P82/INT0 CEC_N_INT IRQ IRQ O O O CEC microprocessor interrupt

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

No. Port Name

Function

Name

(P.C.B.)

I/O

Detail of Function

Power On

Stby Thrh

Standby

Stby Sleep

MCU Sleep

P81

P81/TA4in/U/INPC15/

OUTC15/CTS5/

RTS5/RTP23

DSP_N_RDY I O O O O DA70Y RDY

P81 DIR_WCK I O O O O CDDA writing DIR_WCK input

RXD5

P80/TA4out/U/

ISRXD0/RXD5

DSP_MISO SI O O O O Synchronous data input for DIR, DA70Y, DAC

CLK5

P77/TA3in/INPC14/

OUTC14/ISCLK0/

CLK5/RTP22

DSP_SCK SO O O O O Synchronous clock output for DIR, DA70Y, DAC

TXD5

P76/TA3out/INPC13/

OUTC13/ISTXD0/

TXD5

DSP_MOSI SO O O O O Synchronous data output for DIR, DA70Y, DAC

P75

P75/TA2in/W/

INPC12/OUTC12/

ISRXD1/RTP21

DIR_N_RST O O O O O DIR reset

P74

P74/TA2out/W/

INPC11/OUTC11/

ISCLK1/RTP20

DSP_FMT O O O O O DA70Y full mute output

H: Mute

34 P73 232C_MISO O O O O O

35 P72

P72/TA1out/V/CLK2 SEL_CDDA O O O O O CDDA writing route select

H: CDDA writing mode, L: Operational mode usually

SCL2

P71/TA0in/TB5in/

RXD2/SCL2/STXD2/

INPC17/OUTC17/

OUTC22/ISRXD2/

IEin/RTP03

CEC_SCL SO SO O O O

CEC microprocessor, Tuner, HDMI_EQ (SiI9185A) I2C SCL output

(100 kHz device)

U-com block then +3.3S, 3.3k then pull up

SDA2

P70/TA0out/TXD2/

SDA2/SRXD2/

INPC16/OUTC16/

OUTC20/ISTXD2/

IEout/RTP02

CEC_SDA SIO SIO O O O

CEC microprocessor, Tuner, HDMI_EQ (SiI9185A) I2C SDA input

(100 kHz device)

U-com block then +3.3S, 3.3k then pull up

TxD1

P67/TXD1/SDA1/

SRXD1

232C_MOSI SO SO SO O O RS232C data output

Pull up at 100 k-ohms

TxD1 TXD SO E8a, ICP (In-circuit programmer) data output

39 Vcc1

Vcc1 Vcc1 MCU MCU MCU MCU MCU Microprocessor power supply

RxD1

P66/RXD1/SCL1/

STXD1

232C_MISO SI SI SI I I RS232C data input

Pull up at 100 k-ohms

RxD1 RXD SI E8a, ICP (In-circuit programmer) data input

41 Vss

Vss Vss MCU MCU MCU MCU MCU Microprocessor GND

P65

P65/CLK1 232C_RTS SO SO SO O O RS232C RTS output

CLK1 E8a_SCLK SI E8a, ICP (In-circuit programmer) clock input

Pull up at 100 k-ohms

CTS1

P64/CTS1/RTS1/

SS1/OUTC21/

ISCLK2

232C_CTS SI SI SI I I RS232C CTS input

Pull down at 100 k-ohms

RTS1 E8a_BUSY SO E8a, ICP (In-circuit programmer) BUSY output

SDA0

P63/TXD0/SDA0/

SRXD0/IrDAout

HDMI_SDA SIO SIO O O O

HDMI RX/TX, Video Enc/Dec I2C SCL output (400 kHz device)

Pull up at HDMI block

HDMI RX/TX: 5V tolerant

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

No. Port Name

Function

Name

(P.C.B.)

I/O

Detail of Function

Power On

Stby Thrh

Standby

Stby Sleep

MCU Sleep

SCL0

P62/RXD0/SCL0/

STXD0/IrDAin

HDMI_SCL SIO SIO O O O

HDMI RX/TX, Video Enc/Dec I2C SDA input/output (400 kHz device)

Pull up at HDMI block

HDMI RX/TX: 5V tolerant

46 P61 232C_PON O O O O O H: ON, L: OFF

P60

P60/CTS0/RTS0/

SS0/RTP00

CEC_INT2 I I O O O CEC microprocessor interrupt

48 P137

P137/OUTC27 CEC_N_RST O O O O O CEC microprocessor reset

ISCLK2

P136/OUTC21/

ISCLK2

REM_CLK SO O O O O Clock output for remote control code generation

No connection

P135

P135/OUTC22/

ISRXD2/IEin

HTX_PON O O O O O No use (HDMI_PON common)

P134

P134/OUTC20/

ISTXD0/Ieout

REM_OUT

52 P57

P57/RDY HRX_N_RST O O O O O

HDMI TX reset output

L: Reset

Pull down at HDMI block

53 P56

P56/ALE HTX_N_RST O O O O O

HDMI TX reset output

L: Reset

Pull down at HDMI block

54 P55

P55/HOLD E8a_N_EPM I I I I I E8a writing mode enable input

10 k-ohms pull down

55 P54

P54/HLDA/ALE HTX_AUSEL O O O O O No use (HDMI Rx GPIO use)

56 P133

P133/OUTC23 HTX_VSEL O O O O O No use (HDMI Rx GPIO use)

57 Vss

Vss Vss MCU MCU MCU MCU MCU Microprocessor GND

58 P132

P132/OUTC26 ABT_N_RST O O O O O

Video I/P & Scaler IC reset

L: reset

VID_PON=L: Low fix

59 Vcc2

Vcc2 Vcc2 MCU MCU MCU MCU MCU Microprocessor power supply

60 P131

P131/OUTC25 HDMI_PON O O O O O

HDMI power supply ON/OFF control

H: ON, L: OFF

When V2065 uses CEC microprocessor, HDMI EQ (CXB1442, SiI9185A)

reset may be used

61 P130

P130/OUTC24 VID_PON O O O O O

Video power supply ON/OFF control

H: ON, L: OFF

Configured based on the Pure Direct specification

62 P53

SCPU_N_RST

OOOOO

63 P52 SCPU_N_SS O O O O O

64 P51 SCPU_RTS O O O O O

65 P50

P50/WRL/WR E8a_N_CE I I I I I E8a enable input

10 k-ohms pull up

66 P127

P127 SVID_DET I O O O O S video detection

VID_PON=L: Low fix

67 P126

P126 DVID_N_RST O O O O O Video Enc/Dec reset

VID_PON=L: Low fix

68 P125

P125 OSD_N_CS CS O O O O OSD chip select

VID_PON=L: Low fix

69 P47

P47/SC0/A23 DSP_PON O O O O O DSP power supply ON/OFF control

H: ON, L: OFF

70 P46

P46/SC1/A22 SPRY_FA O O O O O Front A speaker relay control

H: ON, L: OFF

71 P45

P45/SC2/A21 SPRY_FB O O O O O Front B speaker relay control

H: ON, L: OFF

72 P44

P44/SC3/A20 CPNT_DET O O O O O No use

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

No. Port Name

Function

Name

(P.C.B.)

I/O

Detail of Function

Power On

Stby Thrh

Standby

Stby Sleep

MCU Sleep

73 P43

P43/A19 SPRY_C O O O O O Center speaker relay control

74 Vcc2

Vcc2 Vcc2 MCU MCU MCU MCU MCU Microprocessor power supply

75 P42

P42/A18 SPRY_S O O O O O Surround speaker relay control

76 Vss

Vss Vss MCU MCU MCU MCU MCU Microprocessor GND

77 P41

P41/A17 VOL_SCK O O O O O Electronic volume Flip-flop synchronous clock output

78 P40

P40/A16 VOL_MOSI O O O O O Electronic volume Flip-flop synchronous data output

79 P37

P37/A15(/D15) SPRY_SB O O O O O Surround back/Bi-AMP relay control

80 P36 SPRY_Z2 O O O O O

81 P35 SPRY_Z3 O O O O O

82 P34

P34/A12(/D12) HPRY O O O O O Head phone relay control

83 P33

P33/A11(/D11) SP_IMP O O O O O

Speaker impedance relay control

Set to 8 ohms: Low (Relay OFF, B voltage High)

Set to 6 ohms plus during rising temperature: High (Relay ON, B

voltage Low)

84 P32

P32/A10(/D10) HP_N_DET I O O O O

Headphone detection

L: Headphone

+3.3S pull up

85 P31

P31/A9(/D9) E2R_N_CS CS CS CS I I EEPROM chip select

At 10 k-ohms pull up to EEPROM power

86 P124 MUTE_N_Z3 O O O O O

87 P123 MUTE_N_Z2 O O O O O

88 P122 HDR_MISO O O O O O

89 P121

P121/CLK6 MUTE_N_SW O O O O O Subwoofer mute control

L: Mute

90 P120 HDR_MOSI O O O O O

91 Vcc2

Vcc2 Vcc2 MCU MCU MCU MCU MCU Microprocessor power supply

92 P30

P30/A8(/D8) MUTE_N_SB O O O O O Surround back/Bi-AMP/Zone2 mute control

L: Mute

93 Vss

Vss Vss MCU MCU MCU MCU MCU Microprocessor GND

94 P27

P27/A7/(/D7)/AN27

TUN_N_TUND

I OOOO

FM/AM tuner TUNED input

+3.3S to 47k then pull up

95 P26

P26/A6/(/D6)/AN26 TUN_N_ST I O O O O FM/AM tuner STEREO detection input

+3.3S to 47k then pull up

96 P25

P25/A5/(/D5)/AN25 +3.3S_PON O O O O I

+3.3S power supply ON/OFF control

H: ON, L: OFF

At standby sleep, becomes L [to avoid unnecessary power

consumption (Mute, pull Up)] Input (HiZ) then mechanically +3.3S

power switches on (to function Mute, when power down is detected)

97 P24

P24/A4/(/D4)/AN24 PRY O O O O O Power relay ON/OFF control H: ON, L: OFF

98 P23

P23/A3/(/D3)/AN23 I_PRT I I O O O Overcurrent protection detection

99 P22

P22/A2/(/D2)/AN22 MUTE_N_S O O O O O Surround mute control

L: Mute

100 P21

P21/A1/(/D1)/AN21 MUTE_N_C O O O O O Center mute control

L: Mute

101 P20

P20/A0/(/D0)/AN20 MUTE_N_F O O O O O Front (Headphone is contained) mute control

L: Mute

102 INT5

P17/D15/INT5 ACPWR_DET IRQ IRQ IRQ IRQ O AC power detection

L: Power down

103 INT4

P16/D14/INT4 PSW_DET IRQ IRQ IRQ IRQ O Main/Zone/Input key interrupt

KEY1 port distinguishes the pressed keys

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

No. Port Name

Function

Name

(P.C.B.)

I/O

Detail of Function

Power On

Stby Thrh

Standby

Stby Sleep

MCU Sleep

104 INT3

P15/D13/INT3 REM_IN IRQ IRQ IRQ IRQ O Remote control pulse input

105 P14 XM_PON O O O O O

106 P13

P13/D11 DOCK_PON O O O O O DOCK power supply ON/OFF control

H: ON, L: OFF

107 P12

P12/D10 IOXV_N_CS CS O O O O IO extended IC (for video) chip select

108 P11

P11/D9 IOXV_N_RST O O O O O IO extended IC (for video) reset

109 P10

P10/D8 PD_LED O O O O O Pure Direct LED ON/OFF control

H: ON, L: OFF

110 P07

P07/D7/AN07 FLD_N_RST O O O O O FL driver reset

111 P06 PRG_RA O O O O O

112 P05 PRG_RB O O O O O

113 P04

P04/D4/AN04 MIC_N_DET I O O O O MIC detection

L: MIC

114 P114

P114 IPD_APDET I I I I I

iPod accessory power detection

While iPod boots up (about two seconds) it is set at Low

after the boot, it identifies

To prevent pulling of iPod high output and microprocessor Low Fix

output, switch to constant input

115 P113 VOL_RA I O O O O Volume rotary A

116 P112 SR_MISO O O O O O

117

P111

P111/INPC11/

OUTC11/ISCLK1

VOL_RB I O O O O Volume rotary B

118 P110 SR_MOSI O O O O O

119 P03 SR_PON O O O O O

120 P02

P02/D2/AN02 SEL_PD O O O O O DSP Pure Direct route select

H: Pure Direct ON

121 P01

P01/D1/AN01

ADC_N_PDWN

OOOOO

ADC power down

L: Power down

122 P00

P00/D0/AN00 FLD_N_CS CS O O O O FL driver chip select

123 P157 L3_DET O O O O O

124 AN156

P156/AN156/CLK6 THM AD AD O O O Temperature detection

125 AN155

P155/AN155/RXD6 AMP_OLV AD AD O O O Power AMP output level detection

126 AN154

P154/AN154/TXD6 DC_PRT AD AD O O O Power AMP DC detection

127

AN153

P153/AN153/CTS5/

RTS5

MODEL AD AD O O O

Destination discrimination by AD value

When AD is taken in at power on, there is 1m sec waiting time after

AD input port setting

128

ISRXD0

P152/AN152/

ISRXD0/RXD5

E2R_MISO SI SI SI O O Synchronous data input for EEPROM

129

ISCLK0

P151/AN151/ISCLK0/

CLK5

FLD_SCK SO SO SO O O FL driver, OSD, IO extended IC (Video), series 1 k-ohms go into

synchronous clock output for EEPROM FL driver

130 Vss

Vss Vss MCU MCU MCU MCU MCU Microprocessor GND

131

ISTXD0

P150/AN150/ISTXD0/

TXD5

FLD_MOSI SO SO SO O O FL driver, OSD, IO extended IC (Video), series 1 k-ohms go into

synchronous data output for EEPROM FL drive

132 Vcc1

Vcc1 Vcc1 MCU MCU MCU MCU MCU Microprocessor power supply

133 AN7

P107/AN7/KI3/RTP33 KEY1 AD AD AD I O

KEY1 AD value taken in

Duing PSW_DET interruption, distinguishes the used keys which are

switched to AD

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

Ohm 0 + 1.0k + 1.0k + 1.5k + 1.8k + 2.2k + 3.3k + 4.7k + 6.8k + 10.0k + 22.0k + 68.0k

V 0 – 0.15 0.15 – 0.42 0.43 – 0.70 0.71 – 0.99 1.0 – 1.27 1.28 – 1.56 1.57 – 1.86 1.86 – 2.14 2.14 – 2.4 2.4 – 2.65 2.66 – 2.91 2.92 – 3.17

A/D value

(3.3 V=255) 0 – 11 12 – 32 33 – 54 55 – 77 78 – 98 99 – 120 121 – 143 144 – 165 166 – 185 186 – 205 206 – 225 226 – 245

KEY2 (134 pin) DIRECT STRAIGHT INFO MEMORY PRESET

PRESET

CATEGORY <

CATEGORY >

TUNING CH

INPUT

Ohm 0 + 1.0k + 1.0k + 1.5k + 1.5k + 2.2k + 3.3k + 4.7k + 22.0k + 33.0k

V 0 – 0.15 0.15 – 0.42 0.43 – 0.70 0.71 – 0.97 0.98 – 1.24 1.25 – 1.53 1.54 – 1.84 1.84 – 2.1 2.34 – 2.55 2.55 – 2.97

A/D value

(3.3 V=255) 0 – 11 12 – 32 33 – 54 55 – 75 76 – 95 96 – 118 119 – 142 143 – 162 181 – 197 198 – 229

KEY1 (133 pin) SCENE

RADIO

SCENE

BD/DVD – – PROGRAM

PROGRAM

STANDBY/

TONE

CONTROL

Key detection for A/D port

Key input (A/D) pull-up resistance 10 k-ohms

Destination detection for A/D port

Destination input (A/D) pull-up resistance 10 k-ohms

Model detection for A/D port

Model input (A/D) pull-up resistance 10 k-ohms

Ohm

(R3809 VIDEO P.C.B.) 0 1.2k 2.7k 4.7k 6.8k 10.0k 15.0k 47.0k 100.0k

V 0 – 0.2 0.2 – 0.6 0.6 – 0.9 0.9 – 1.2 1.2 – 1.5 1.5 – 1.8 1.8 – 2.3 2.4 – 2.9 2.9 – 3.2

A/D value (3.3 V=255) 0 – 15 15 – 46 46 – 69 69 – 92 92 – 115 115 – 139 139 – 177 185 – 224 224 – 247

DEST (139 pin) J U C R T K

A B, G, E, F

Ohm 2.2k 3.9k

V 0.5 – 0.8 0.8 – 1.1

A/D value (3.3 V=255) 40 – 52 65 – 176

MODEL (127 pin) RX-V565/

AX-V565 HTR-6250

No. Port Name

Function

Name

(P.C.B.)

I/O

Detail of Function

Power On

Stby Thrh

Standby

Stby Sleep

MCU Sleep

134 AN6

P106/AN6/KI2/RTP32 KEY2 AD AD AD I O

KEY2 AD value taken in

Duing PSW_DET interruption, distinguishes the used keys which are

switched to AD

135 AN5

P105/AN5/KI1/RTP31 PS1_PRT AD AD O O O PS protection detection 1

136 AN4

P104/AN4/KI0/RTP30 PS2_PRT AD AD O O O PS protection detection 2

137 P103 ISEL_RA O O O O O

138 P102 ISEL_RB O O O O O

139 AN1

P101/AN1/RTP11 DEST AD AD AD O O AD destination discrimination

Data is taken in when resetting is cancelled

140 AVss

AVss AVss MCU MCU MCU MCU MCU Microprocessor GND

141 AN0

P100/AN0/RTP10 DOCK_TYPE AD AD AD I O

DOCK discriminate

Identifies the connected DOCK type, then switches the action

During IPD_DET interruption, switches to AD, make a distinction

based on post-10 ms A/D value

Make a distinction from IPD_DET’s Low edge through post-10 ms A/D

value

142 Vref

Vref VREF MCU MCU MCU MCU MCU Microprocessor power supply

143 AVcc

AVcc AVcc MCU MCU MCU MCU MCU Microprocessor power supply

144

RXD4

P97/ADTRG/RXD4/

SCL4/STXD4

IPD_MISO SI I I I O

Asynchronous data input for iPod

To prevent pulling of iPod High output and microprocessor Low Fix

output, input setup

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

136

73108

109

144

127

54 28

1324

37 48 1

100

144

132

133

176

116

3348

OUT

GND

+VS

GND

VOUT

14 7

184

VIN

VOUT

GND

ON/OFF CONTROL

VOUT

GND

ON/OFF CONTROL

BD9323EFJ-E2ABT1012Q100 ADV7800BSTZ-80

SiI9233ACTU

NJM2867F3-05

LE25LA322M-TLM-E

M30878JBGP

K4S641632N-LC60000

LC89058WD-E MX29LV160DBTI-70G

D70YE101BRFP266

M66003-0131FP-R

KIA7912PI

LM19CIZ/LF

FHP3350IM14X

LA73050-TLM-E LC709004A-TLM-E

LC74782JM-8A16-TLMC

NJM2581M NJM4565M

NJM4565M (TE1)

LC72725KM-UY-TLM-E

NJM2388F05 NJM2396F05

■ PIN CONNECTION DIAGRAMS

• ICs

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

100

1231: INPUT

2: GND

3: OUTPUT

14 7

1: CE

2: GND

3: NC

4: VDD

5: VOUT

1: OUT

2: COM

3: IN

100

16 16

123

1: CATHODE

2: ANODE

3: REF

SiI9134CTU

TC74VHC157FT

R1172H501D-T1-F

R1172S121D-E2-F SN74LVC245APWR

TC7SH04FU-TE85L

TC7SH08FU

NJM78M05DL1A (TE1) PCM1680DBQR

PCM1803DBR

TC74VHCT08AFT

R1172H181B-T1-F

R1172H331D-T1-F

SN74LVTH245APW

TC7WZ32FK (TE85L, F)

NJM7812FA

R2A15220FP

STK433-130-E STK433-330-E

TC74HC4051AFEL TC74HC4053AF

TC74HC4052AF TC74VHCU04FT

TOP254PNTL431ACLPR

RX-V565/HTR-6250/AX-V565

Anode

Cathode

–

Anode

Cathode

Anode

Cathode

Anode

Cathode

Anode

Cathode

123

Anode

Cathode

Anode

Cathode

Anode

Cathode

ACAC

–

+AC AC–

Anode

Cathode

KDS160-RTK

P6KE200ARL

RB501V-40

1N4002S

1SS133

1SS176

1SS270A

1SS355 DB105

MTZJ10B

MTZJ15B

MTZJ22C

MTZJ3.3B

MTZJ39D

MTZJ5.1B

MTZJ6.8C

RB051L-40 RS203M-B-C-J80

HT18G

SG10SC4M

MAZ8043GHL 4.4V

MAZ8091GML 9.1V

MAZ8033GHL 3.4V

TS6P03G 6.0A 200V

UDZ5.1B

1. Drain

2. Drain

3. Gate

4. Source

5. Drain

6. Drain

ECB

BCE

BCEECB

COMMON

OUT

BCEB

1 1: GND

2: IN

3: OUT

2N5401C-AT/P 2N5551C-AT

2SA1015-Y

2SA1576A 2SB1274 2SC1740S 2SC1815 Y

2SC2412K 2SD1938F KRA104S-RTK

KRC102S-RTK

KTA1046-Y-U/P KTC3875S MCH6336-TL-E

2SC1815 Y TP

2SC4081 T106 DTA114EKA

DTA144EKA

DTC114EKA

DTC144EKA

• Transistors• Diodes

ABCDEFGH I J

RX-V565/HTR-6250/AX-V565

AV-5

INPUT & ZONE2&3 SELECTOR

8ch SELECTOR

ADL/ADR

DAFL/DAFR

DAC/DASW

DASL/DASR

DASBL/DASBR

MASTER VOLUME

Tone

Control

Center Mix

LFE Mix

Muting

Center

SR L/R

SB L/R

IC153

FL/FR/C

SL/SR

SBL/SBR

TMP

Protection

Heat sink

FRONT L/R

PHONES

RY341

RY342

RY345

IC100

IC101

IC102

IC154

IC152

RY344

RY343

CENTER

SURROUND L/R

SURROUND BACK L/R

SP Relay

Control

HP Relay

Control

Muting

R2A15215FP

MICROPROCESSOR

IC20

Power Limit Detect

DC Protection

I Protection

AV-1

OPTICAL

AV-2

COAXIAL

AV-3

COAXIAL

AV-4

OPTICAL

AV-6

DIGITAL IN

AV OUT

ANALOG IN/OUT

AUDIO1

AUDIO2

V AUX (Front)

OPTIMIZER MIC

Audio-Out

AM/FM

TUNER

IPL/IPR

SUBWOOFER

POWER TRANSFORMER

+12

-12

Power Supply Control

-B

Power Supply Relay Control

MUTE_F MUTE_C

to DIGITAL AUDIO Section

to VIDEO P.C.B.

MUTE_S MUTE_SB

MUTE_N_SW

SP Relay Control

VOL_MOSI

VOL_SCK

AUXL/AUXR,MIC,TUL/TUR

AMP_OLV

DC_PRT

I_PRT

MUTE_F MUTE_C

MUTE_S MUTE_SB

SP_IMP

AMP_LMT

PS_PRT

AMP_OL

DC_PRT

I_PRT

PER OUT

70,73,75,76

HP Relay Control

PRY

20,22

8,10

2,100

77,78

68,69

60-63

72,73

56-59

76,77

90-9753,54

98,125,126 92,99-101

135,136

49,5079-83

RDS/TUNER

(B, G, E, F models)

RDS_N_RST

RDS_SCK

RDS_RDY

RDS_MISO

RDS

DECODER

IC321

INPUT

XL321

4.332MHz

1413

XL20

20MHz

2220

VIDEO

r 4FFQBHFm→

SCHEMATIC DIAGRAM

r 4FFQBHFm→

SCHEMATIC DIAGRAM

MAIN

r 4FFQBHF→

SCHEMATIC DIAGRAM

DIGITAL

r 4FFQBHFm→

SCHEMATIC DIAGRAM

r 4FFQBHF→

SCHEMATIC DIAGRAM

OPERATION

r 4FFQBHF→

SCHEMATIC DIAGRAM

OPERATION

VIDEO

■ BLOCK DIAGRAMS

ANALOG AUDIO Section Block Diagram

ABCDEFGH I J

RX-V565/HTR-6250/AX-V565

AV4

AV3

AV2 DA-FL/DA-FR

DA-C/DA-SW

AV1 DA-SL/DA-SR

DA-SBL/DA-SBR

DOCK

IC152

Buffer

IC41

DIR

LC89058

IC62

Selector

157

IC44

DSP

D70Y

I2S

Out

IC48

64M SDRAM

IC49

16M Flash ROM

Decoder Post

Processor IC65

8ch DAC

demodulator

Selector

IC66

2ch ADC R615, 616

R627, 628

Att.

IPL/IPR

ADL/ADR

DIR_SDO

DL2

TIWCK

DA-FL/DA-FR

DA-C/DA-SW

DA-SL/DA-SR

DA-SBL/DA-SBR

DIR_MCK

DIR_SDO

ADC_SDO

TISD_F

TISD_C

TISD_S

TISD_SB

DIR_MCK

I2S

MCLK

SCK/DCLK

IN1

HDMIOUT IN2 IN3 IN4

WS/DR0

SD0/DL0

SD1/DR1

SD2/DL1

SD3/DR2

SPDIF/DL2

DCLK

DR0

DL0

DR1

DL1

DR2

DL2

SD1

SD2

SD3

SPDIF

IC4

HDMI Rx

SII9233ACTU

IC7

HDMI Tx

SIL9134CTU

SD0

MCLK

SCK

MCLK

SCK/DCLK

SD0/DL0

SD1/DR1

SD2/DL1

SD3/DR2

DL2

HTX_AUSEL

SPDIF

SD3/DR2

DR0

SD2/DL1

SD1/DR1

DIR_BCK

DIR_WCK

DIR_BCK

DIR_MCK

TIBCK

ADC_WS

ADC_SCK

XMCK

WCK

BCK

MCK

DATA

SLRCK

SBCK

IC11

Selector

DIR_MCK

ADC_SDO

ADC_WS

ADC_SCK

DIR_MCK

ADC_SDO

ADC_WS

ADC_SCK

24M

DR0

SDIN

Divider

GPIO0

GPIO1

GPIO2

GPIO3

(SD0/DL0)

RX0

RX2

RX3

RX4

RX5

RX1 RLRCK

RBCK

RMCK

RDATA DABCK

DAWCK

DASD_F

TISD_C

TISD_S

TISD_SB

SEL_PD

Divider

IC2

Buffer

139

141

130

142

27,26

22,21

20,19

16,15

144

117

116

115

113

138

131

134

135

137

PLL_MCK 5

1,2

9,10

6789 2345

14 13 12 11 18 17 16 15

47 46 45 44

100

101

102

103

104

105

106

to ANALOG AUDIO Section

XL42

24.576MHz

2928

XL1

27MHz

MAIN

r 4FFQBHF→

SCHEMATIC DIAGRAM

DIGITAL

r 4FFQBHFm→

SCHEMATIC DIAGRAM

DIGITAL AUDIO Section Block Diagram

ABCDEFGH I J

RX-V565/HTR-6250/AX-V565

IC4

SiI9233A

AV-1

L1/L2/L3

AV-2

Pb/Cb

Pr/Cr

Pb/Cb

Pr/Cr L1 L2 OUT

SELECTOR

4C402

L1 L2 IN

0V 2.2V 5V　HiZ

L1 L2

SELECTOR

4C402

L3 OUT

IC352

IC351

0dB

Q3001

2SA1576A

6dB

IC305

BYPASS Sw

74HC4053

IC301

AD CVBS

AV-3

DIGITAL VIDEO section

ANALOG VIDEO section

AV-5

V-AUX

VIDEO

INPUT SELECTOR

COMPONENT

INPUT SELECTOR

AV-4

AV-6

DOCK

74HC4051

IC307

L3 IN

0dB

IC310

L1/L2/L3

6dB

OUTPUT AMP

NJM2581

Pb/Cb

Pr/Cr

OUTPUT

SELECTOR

74HC4053

IC306

OSD

AD Y,Pb,Pr

OSD

120k

74HC4053

IC303

74HC4053

IC353

LA73050

OSD

0dB

OSD

LC74782

IC309

Q3002

Q3003

LC709004A

IC308

OSD

AV-1

AV-2

(J model)

(B, G, E, F models)

IC391

DETECTOR

74HCU04

AD SY

AD SC

FHP3350

AD Y

AD Pb

AD Pr

External I/O port

COMPONENT

MONITOR OUT

VIDEO

AV OUT

VIDEO

MONITOR OUT

D4 VIDEO

OUT

IC302

AD Y

AD Pb

AD Pr

74HC4052

S VIDEO

INPUT

D4 VIDEO

INPUT

COMPONENT

INPUT

VIDEO

INPUT

AV-5

HDMI

IC70

VIDEO Dec. & I/P

ADV7800

IC71

Scaler

ABT1012

OSD

LLC

P[10:19]

P[20:29]

28.636363MHz

C[0:9]

Y[0:9]

P[2:9] 8

Field/DE

HSN

VSN

VCLK

HSN

VSN

VCLK

SYSCLK

AD Y SOY

AD Pb AIN2

AD Pr AIN3

AIN1

AIN10

AIN12

AD SY

AIN11

ADCVBS

AIN6

AD SC

C[0:9]

Y[0:9]

10 10

Field/DE

IC76-78

IC75

IC3

IC7

SiI9134

Q[0:35]

ODC

VSYNC

HSYNC

XL1

27MHz

IDCK

VSYNC

HSYNC

IN3IN2

OUT IN1 IN4

VID_SEL1

VID_SEL2

VID_SEL3

VID_SEL1

VID_SEL2

VID_SEL3

VID_BYPS

SV_BYPS

CPNT_SEL

CPNT_BYPS

VID_N_MMT

VID_N_RMT

CPNT_N_VMT

L3_SEL1

L3_SEL2

DC_TRG1

(18)

(2)

(3)

(4)

(6)

12 1

(19)

(20)

(22)

(21)

(9)

(10)

(8)

(17)

(12)

(11)

(24)

(23)

IOXV_MOSI

IOXV_SCK

IOXV_N_CS

IOXV_RST

SVID_DET

CPNT_SEL

CPNT_BYPS

L3_SEL1

L3_SEL2

VID_N_RMT

VID_BYPS

VID_N_MMT

CPNT_N_VMT

CPNT_BYPS

CPNT_SEL

IOXV_MOSI

IOXV_SCK

OSD_N_CS

L3 DET

RX_VSEL

CEC_A

CEC

AV OUT

115

XL301

14.31818/17.734475MHz

113

112

114

110

DIGITAL

r 4FFQBHFm→

SCHEMATIC DIAGRAM

DIGITAL

r 4FFQBHFm→

SCHEMATIC DIAGRAM

VIDEO

r 4FFQBHFm→

SCHEMATIC DIAGRAM

OPERATION

r 4FFQBHF→

SCHEMATIC DIAGRAM

VIDEO Section Block Diagram

ABCDEFGH I J

RX-V565/HTR-6250/AX-V565

+B Power AMP

-B

+9T Tuner

+5A DAC

Analog Audio

+12A

Analog Audio

-12A

Volume

AC FL filament

-VP FL Driver

Analog Video+5V

Analog Video-5V

+5I DOCK

IGND

+1.2DSP TI DSP

+1.8DV_Video Decoder

Scaler

DVDD

+1.8D HDMI TX

Video Decoder

HDMI RX

+1.2D

TI DSP

+3.3DSP ROM/RAM/AD/DIR

FL Driver

HDMI TX/RX+3.3D

Video Decoder PLL

+1.8DPLL

Video Decoder

+3.3DV Scaler

HDMI　+5V Power

+5H HDMI RX

+5DSP DSP Optical I/O

+5D 232C Driver

+3.3M Microprocessor (M32C)

Mute,AD+3.3S

DGND

+5V

D3304 D1018

+12V

-12V

RY100

SP_IMP

RY100

D3302

+5V

-5V

+5V

VID_PON

Powewr Transformer

Sub-transformer

AC IN +3.3V

+5V

-37V

+5V

+1.8V

+1.2V

+3.3V

DSP_PON

VID_PON

+3.3V

DSP_PON

+1.8V

DOCK_PON

DSP_PON

HDMI_PON

VID_PON

HDMI_PON

+9V

+3.3S_PON

RY371

F3701

Q3802

PRY

RY371

D3701

CONTROL

T3701

IC371

IC372

+5.5V

IC374

D3709

C3703

Q3303

IC331

IC334

Q3306

D1017

IC63

Q3203

+18

IC103

IC104

IC13

IC9

HDMI_PON

IC8

IC5

IC10

IC21 Q200

Q402

Q400

IC47

IC74

IC73

Q702

VID_PON

Q700

MAIN

r 4FFQBHF→

SCHEMATIC DIAGRAM

DIGITAL

r 4FFQBHFm→

SCHEMATIC DIAGRAM

DIGITAL

r 4FFQBHFm→

SCHEMATIC DIAGRAM

VIDEO

r 4FFQBHFm→

SCHEMATIC DIAGRAM

VIDEO

r 4FFQBHFm→

SCHEMATIC DIAGRAM

Power Supply Section Block Diagram

ABCDEFGH I J

RX-V565/HTR-6250/AX-V565

CB41

CB6 CB1

CB2 CB3

IC73

IC71

IC5

IC76

IC77

IC78

IC13

IC46

IC41

IC50

IC21

IC47

IC62

IC63

IC49

CB20

CB22 CB23 CB7 CB24 CB27

IC8 IC9

IC22

IC20

IC67

CB4

IC10

IC43

CB61

IC66

IC65

IC44

CB62 CB63

IC7

IC11

IC2

IC4

CB73

CB72

CB25

IC70

IC75

IC74

DIGITAL P.C.B. (Side A)

VIDEO (3)

(W3801)

VIDEO (3)

(CB382)

OPERATION (1)

(CB401)

OPERATION (2)

(CB452)

OPERATION (2)

(CB455)

MAIN (5)

(CB157)

VIDEO (1)

(CB349)

VIDEO (9)

(CB391)

VIDEO (1)

(CB305)

DGND

+3.3DSP

+3.3M

RM+

MIC_N_DET

REM_IN

FLD_N_RST

FLD_MOSI

REM_OUT

KEY2

THM

+3.3S

DGND

MUTE_Z2

MUTE_Z3

MUTE_SW

VOL_MOSI

DGND

VOL_SCK

DC_PRT

I_PRT

AMP_OLV

AMP_LMT

PS1_PRT

SP_IMP

PRG_RA

ISEL_RA

VOL_RA

HD_LED

+5DSP

DGND

RM-

PSW_DET

PD_LDE

FLD_N_CS

FLD_SCK

KEY1

DGND

PRG_RB

ISEL_RB

VOL_RB

DGND

DEST

PRY

/RESET

ACPWR_DET

DGND

+3.3M

+5.5V

DOCK

AD_CVBS

OSD

PS1_PRT

HPRY

SPRY_Z2

SPRY_S

SPRY_FB

RDS_N_RST

RDS_SCK

TUN_N_ST

TUN_SDA/HDR_MISO

HP_N_DET

SPRY_Z3

SPRY_SB

SPRY_C

SPRY_FA

RDS_RDY

RDS_MISO

TUN_N_TUND/HDR_N_RST

TUN_SCL/HDR_MOSI

+5DSP

AV1_D

AV4_D

+12V

IPL

IPE

XMR

USBL

D_OUT

D_IN

AV2_D

AV3_D

+5.3X

-12V

IPR

XML

XME

USBR

ADL

DA-FR

DA_SL

DA_SBR

IPV

L3_DET

USBE

ADR

DA-FL

DA-C

DA_SW

DA_SR

DA_SBL

IPVE

CPNT_DET

IOXV_N_CS

IOXV_MOSI

VID_PON

DOCK_PON

SR_PON5

SR_MISO5

MUTE_C

MUTE_SB

IGND

IOXV_N_RST

IOXV_SCK

OSD_N_CS

PS2_PRT

XM_PON

SR_MOSI5

MUTE_F

MUTE_S

+5I

SVIO_DET

ADSY

ADSC

+5VA

DGND

+5VA

ADPr

ADPb

ADY

100

108

144

109

110

20 11

110

20 11

110

20 11

916 9

12 1

25 36 37

169

COM

OUT

14 8

108

144

108

109

144109

126

100

75 51

132

45 88

176 133

B, G, E, F models

No replacement part available.

サービス部品供給なし

No replacement part available.

サービス部品供給なし

HDMI 4HDMI 3HDMI 2HDMI 1

(BD/DVD)

HDMI OUT

Writing port

MAIN (1)

(CB156)

OPERATION (2)

(CB458)

No replacement part available.

サービス部品供給なし

POINT B XL20 (Pin 20 of IC20) POINT D XL70 (Pin 81 of IC70)

POINT A XL1 (Pin 5 of IC4) POINT C XL42 (Pin 29 of IC41)

■ PRINTED CIRCUIT BOARDS

• Semiconductor Location

Ref No. Location

D2 G3

D11 G3

D12 G3

D13 G3

D14 G3

D23 F3

D24 F3

D25 F3

D26 F3

D35 F3

D36 F3

D37 F3

D38 E3

D47 E3

D48 E3

D49 E3

D60 D3

D61 D3

D62 D3

D63 E6

D64 E6

D65 E3

D200 C6

D403 C3

IC2 D4

IC4 F4

IC5 F4

IC7 E3

IC8 E6

IC9 E6

IC10 D3

Ref No. Location

IC11 E4

IC13 E4

IC20 D6

IC21 D5

IC22 C6

IC41 C4

IC43 B3

IC44 C5

IC46 D4

IC47 E5

IC49 C5

IC50 D5

IC62 C4

IC63 C5

IC65 C5

IC66 C4

IC67 B5

IC70 F5

IC71 E5

IC73 F4

IC74 E6

IC75 F5

IC76 E4

IC77 E4

IC78 E4

Q200 D5

Q400 D5

Q401 D5

Q402 D4

Q700 F6

Q702 E5

ABCDEFGH I J

RX-V565/HTR-6250/AX-V565

IC3

IC48

DIGITAL P.C.B. (Side B)

U, C, R, T, K, A, L, J models

B, G, E, F models

• Semiconductor Location

Ref No. Location

D201 D6

D202 D6

D203 D6

D204 D6

D404 C3

D600 C5

D602 C5

D603 C5

D702 E5

D703 E5

IC3 G4

IC48 C5

Q1 G3

Q2 G3

Q3 G3

Q4 F3

Q5 F3

Q6 F3

Q7 E3

Q8 E3

Q201 E5

Q202 D6

Q205 C6

Q206 C6

Q207 C6

Q208 C6

Q209 C6

Q403 D4

Q404 E5

Q701 F6

Q703 E5

ABCDEFGH I J

RX-V565/HTR-6250/AX-V565

CB401

W4002

CB403

SW414

SW405

SW408

SW409

SW406

SW411

SW413 SW403

SW401

W4001

JK401

SW427 SW426

SW402

SW404 SW422 SW425 SW419

SW416

SW420

SW423

SW443

CB404

CB402

OPERATION (1) P.C.B. (Side A)

DIGITAL (CB20)

OPERATION (2)

(CB461)

OPERATION (7)

(CB476)

+5DSP

HD_LED

RM-

DGND

PD_LED

PSW_DET

FLD_SCK

FLD_CS

DGND

KEY1

DGND

VOL_RB

DGND

+3.3DSP

RM+

+3.3M

REM_IN

MIC_N_DET

FLD_MOSI

FLD_RST

KEY2

RMS_OUT

DGND

VOL_RA

DGND

VAUX

AUXL

AUXE

AUXR

VAUX

AUXL

AUXR

MIC

-12V

VAUXE

AUXE

+12V

OPERATION (6)

(CB474)

DGND

MASW

-VP

VOLUME

TUNING

RADIO CD

SCENE

TV BD/DVD

TONE CONTROLPROGRAMDIRECTINPUTOPTIMIZER MIC STRAIGHT

EFFECT

AM FM PRESET MEMORY INFO

HDMI

THROUGH

indicator

Chassis

• Semiconductor Location

Ref No. Location

D4009 I3

Q4005 C3

ABCDEFGH I J

RX-V565/HTR-6250/AX-V565

IC402

IC401

OPERATION (1) P.C.B. (Side B)

49 48

• Semiconductor Location

Ref No. Location

D4001 D5

D4002 D5

D4003 D5

D4004 C4

D4005 C3

D4006 H3

D4007 H3

D4010 C3

D4012 C3

IC401 D4

IC402 E3

Q4001 F3

Q4002 E3

Q4003 F3

Q4004 C4

Q4006 F3

Q4007 G3

Q4008 F3

Q4009 F3

Q4011 I3

Q4012 F3

ABCDEFGH I J

RX-V565/HTR-6250/AX-V565

CB461

CB458

CB460

CB457 CB456 CB454 CB451

CB459

CB455 CB452

OPERATION (2) P.C.B. (Side A)

OPERATION (1)

(CB402)

DGND

PHL

PHR

PHE

SRL

SRR

SRE

IPL

IPR

IPE

XML

XMR

XME

USBL

USBR

USBE

TUL

TUR

TUE

MIC

AUXL

AUXR

AUXE

ADI

ADR

DAFL

DAFR

DASW

DAC

DASL

DASR

DASBL

DASBR

+12V

-12V

MUTE_F

MUTE_C

MUTE_S

MUTE_SB

AV4_D

AV3_D

DGND

AV2_D

AV1_D

DGND

+5DSP

AUXR

AUXL

VAUX

MIC

-12V

AUXE

VAUXE

+12V

CPNT_DET

IOXV_N_CS

IOXV_MOSI

VID_PON

IPD_PON

SR_PON5

SR_MISO5

MUTE_C

MUTE_SB

IGND

IPVE

DA-SBL

DA-SR

DA-SW

DA-C

DA-FL

ADR

USBE

L3_DET

IPV

DA-SBR

DA-SL

DA-FR

ADL

USBR

XME

XML

IPR

-12V

+5.3X

AV3_D

AV2_D

USBL

XMR

IPE

IPL

+12V

AV4_D

DGND

AV1_D

+5DSP

IOXV_N_RST

IOXV_SCK

OSD_N_CS

PS2_PRT

XM_PON

SR_MOSI5

MUTE_F

MUTE_S

+5I

MAIN (1)

(CB155)

DIGITAL (CB63)

DIGITAL (CB62)

DIGITAL (CB61)

OSD_N_CS

IOXV_MOSI

IOXV_SCK

IOXV_N_CS

IOXV_N_RST

CPNT_DET

L3_DET

+5DSP

IPVE

IPV

VAUXE

VAUXV

IGND

+5I

XM_PON

DOCK_PON

PS2_PRT

VID_PON

+5.3X

TUR

TUL

TUE

VIDEO (1)

(CB332) VIDEO (1)

(CB303)

MAIN (1)

(CB154)

MAIN (1)

(CB153) MAIN (1)

(CB152)

ABCDEFGH I J

RX-V565/HTR-6250/AX-V565

IC454 IC453 IC452

IC451

OPERATION (2) P.C.B. (Side B)

• Semiconductor Location

Ref No. Location

IC451 F4

IC452 E4

IC453 E4

IC454 D4

ABCDEFGH I J

100

RX-V565/HTR-6250/AX-V565

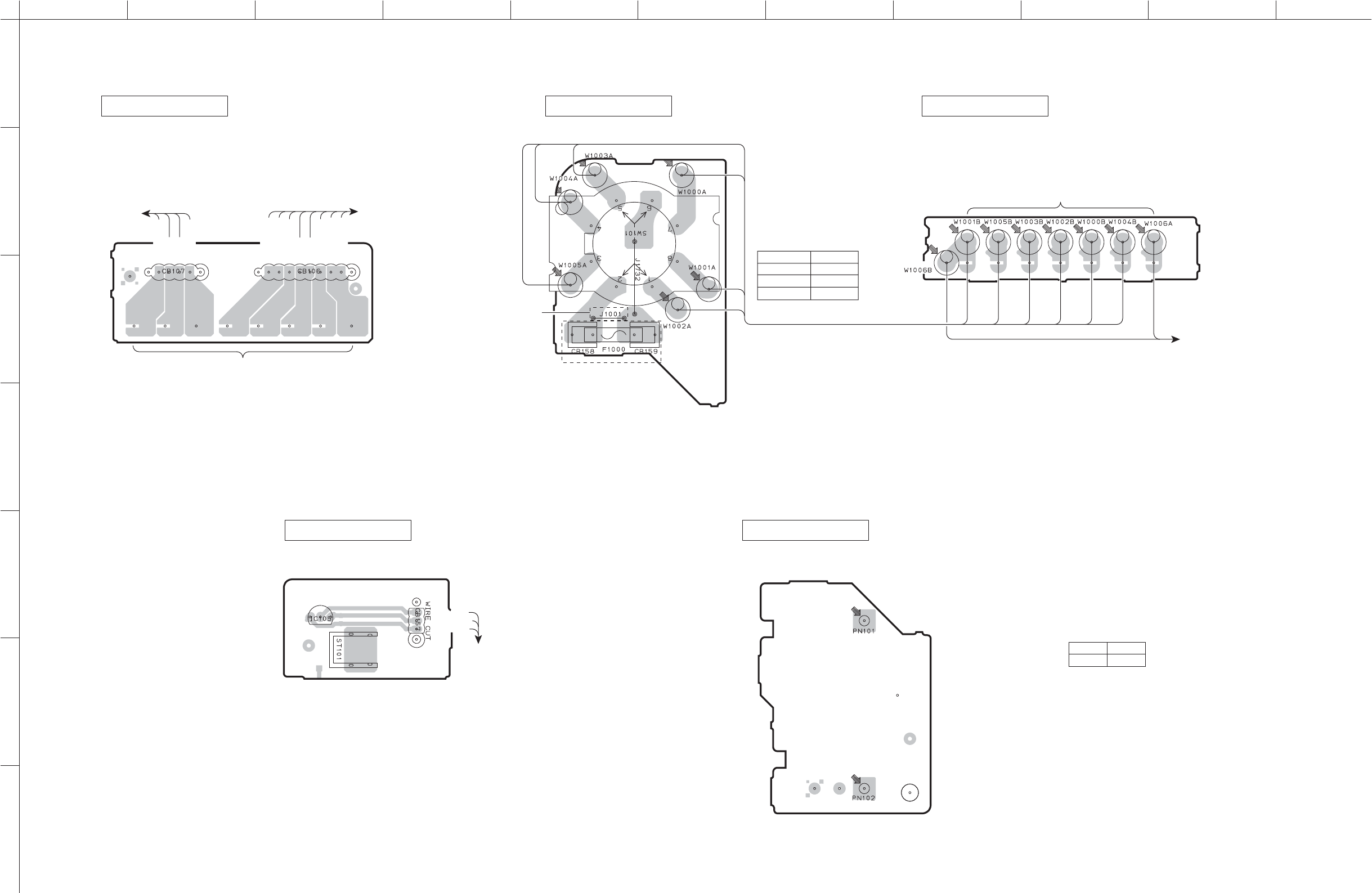

JK472

CB477

W4403

CB474

CB473

SW471

JK471 PJ472

CB476

OPERATION (3) P.C.B. (Side A) OPERATION (6) P.C.B. (Side A) OPERATION (7) P.C.B. (Side A)

OPERATION (10) P.C.B. (Side A)

AUXR

AUXE

AUXL

VAUX

OPERATION (1)

(CB404)

VIDEO (6)

(CB333)

VIDEO (1)

(W3401)

PORTABLE

PHONES

SILENT CINEMA

STANDBY/ON

R L VIDEO

VIDEO AUX

AUDIO

HPL

HPE

HPR

HP_N_DET

OPERATION (1)

(CB403)

DGND

MASW

-VP

Chassis

ABCDEFGH I J

RX-V565/HTR-6250/AX-V565

101

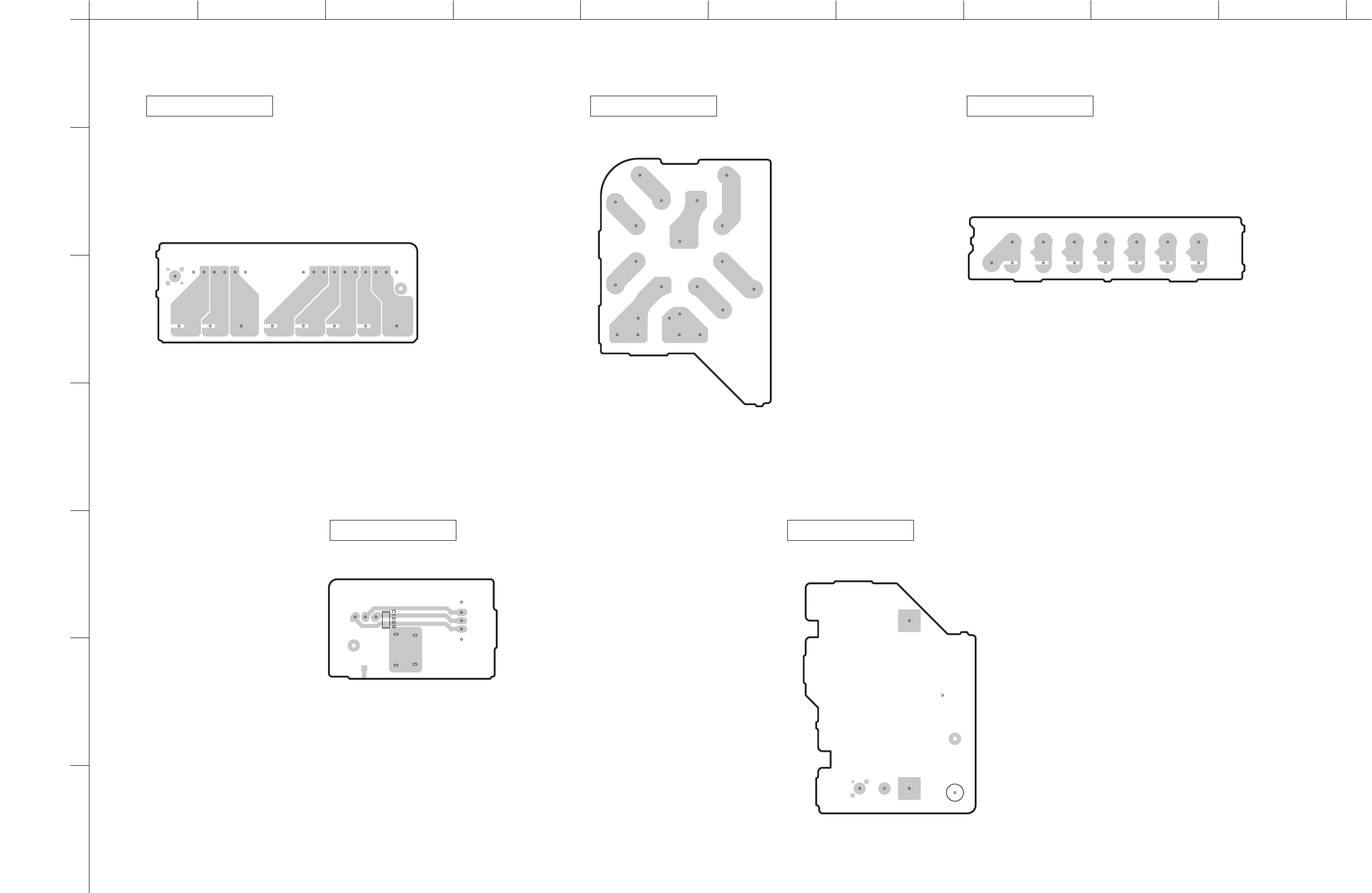

OPERATION (3) P.C.B. (Side B) OPERATION (6) P.C.B. (Side B) OPERATION (7) P.C.B. (Side B)

OPERATION (10) P.C.B. (Side B)

• Semiconductor Location

Ref No. Location

D4401 B3

D4402 B3

D4403 B3

D4406 H3

D4407 H3

D4409 I3

D4411 I3

ABCDEFGH I J

102

RX-V565/HTR-6250/AX-V565

CB152 CB153

PJ150 PJ151 PJ152 PJ160 PJ159

CB104

CB103

CB102

IC103 IC104

CB154 CB155

CB101

CB156

CB105

CB100

IC100 IC102 IC101

MAIN (1) P.C.B. (Side A)

OUT

COM

OPERATION (2)

(CB451)

OPERATION (2)

(CB454)

OPERATION (2)

(CB456)

OPERATION (2)

(CB457)

VIDEO (1)

(CB343)

VIDEO (1)

(CB345)

+5DSP

DGND

AV1_D

AV2_D

DGND

AV3_D

AV4_D

DGND

PHL

PHR

SRL

SRR

SRE

IPL

IPR

IPE

XML

XMR

XME

USBL

USBR

USBE

TUL

TUR

TUE

MIC

AUXL

AUXR

AUXE

ADL

ADR

ADE

DAFL

DAFR

DASW

DAC

DASL

DASR

DASBL

DASBR

+12V

-12V

MUTE_F

MUTE_C

MUTE_S

MUTE_SB

MUTE_N_Z2

MUTE_N_Z3

MUTE_N_SW

VOL_MOSI

VOL_SCK

DC_PRT

I_PRT

AMP_OLV

AMP_LMT

PS_PRT

SP_IMP

+18

+12

-12

AC_BH

FRE

FLE

SRE

SLE

SBRE

SBLE

AC_BH

AC_BL

AC_BH

AC_12

SBR

SBL

VIDEO (1)

(CB342)

DIGITAL (CB23)

VIDEO (1)

(CB344)

MAIN (2)

(CB107)

MAIN (2)

(CB106)

119 1 15 1 15

AV2 AV3 AV5 AV6 AV

OUT AUDIO1 AUDIO2 AUDIO

OUT PRE OUTAV4AV1

COAXIAL COAXIAL

(CD) SUBWOOFEROPTICALOPTICAL

(TV)

L/R

• Semiconductor Location

Ref No. Location

D1000 G5

D1001 G5

D1004 G5

D1005 F5

D1006 E5

D1007 E5

D1009 C5

D1010 E5

D1011 C5

D1012 F5

D1013 C5

D1014 G5

D1015 F5

D1016 E5

D1017 H4

D1018 H3

D1019 I4

D1503 E3

D1504 E3

IC100 C6

Ref No. Location

IC101 G6

IC102 E6

IC103 F4

IC104 F4

Q1000 H5

Q1001 H5

Q1002 G5

Q1003 H5

Q1004 G5

Q1005 G5

Q1006 C6

Q1007 G6

Q1008 F6

Q1009 E6

Q1010 E6

Q1011 B6

Q1012 D6

Q1013 H5

Q1014 E5

ABCDEFGH I J

RX-V565/HTR-6250/AX-V565

103

IC152

IC154

IC153

MAIN (1) P.C.B. (Side B)

100 1

51 50

Ref No. Location

D1002 H6

D1003 C5

D1008 D6

IC152 C2

IC153 D3

IC154 I3

Q1015 I4

Q1016 I4

Q1501 D4

Q1502 C4

Q1504 C4

Q1507 I2

Q1509 I2

Q1520 C4

Q1521 C4

Q1524 C4

Q1525 C4

• Semiconductor Location

ABCDEFGH I J

104

RX-V565/HTR-6250/AX-V565

CB107 CB106

W1003A

W1004A

W1000A

W1001A

W1005A

W1002A

CB159

CB158

SW101

W1006B

W1001B W1005B W1003B W1002B W1000B W1004B W1006A

IC105

CB157

MAIN (2) P.C.B. (Side A) MAIN (3) P.C.B. (Side A)

MAIN (5) P.C.B. (Side A) MAIN (6) P.C.B. (Side A)

MAIN (4) P.C.B. (Side A)

AC_12

AC_BH

AC_BL

AC_BH

OUT

+3.3S

GND

OUT

GND

VCC

MAIN (1)

(CB104)

MAIN (1)

(CB103)

DIGITAL (CB22)

L model

R model

R, L modelsR, L models

VOLTAGE

SELECTOR

VOLTAGE SELECTOR

230-240V

220V

110 V

120V

1-2/5-6

2-3/6-7

3-4/7-8

4-5/8-1

VIDEO (2)

(CB378)

POWER TRANSFORMER

• Semiconductor Location

Ref No. Location

IC105 C5

ABCDEFGH I J

RX-V565/HTR-6250/AX-V565

105

MAIN (2) P.C.B. (Side B) MAIN (3) P.C.B. (Side B)

MAIN (5) P.C.B. (Side B) MAIN (6) P.C.B. (Side B)

MAIN (4) P.C.B. (Side B)

R, L models R, L models

ABCDEFGH I J

106

RX-V565/HTR-6250/AX-V565

PJ301

CB301

PJ305 PJ306

PJ302 PJ303 PJ304

W3301B

CB343

CB344

W3401

CB345

CB349

CB305

CB303 CB332

IC334

CB321

W3301A

CB331

IC331

CB342

VIDEO (1) P.C.B. (Side A)

OPERATION (2)

(CB459)

VIDEO (8)

(CB354)

SURROUND BACK/BI-AMP

+/-+/- +/- +/- +/-

R L R L

CENTER SURROUND

SPEAKERS

VIDEO

COMPONENT

VIDEO VIDEO

PR/PB/YPR/PB/Y

OUT

AV6AV5AV4AV3AV2AV1

COMPONENT

VIDEO

PR/PB/Y

MONITOR OUT

+/- +/-

FRONT

VAUX

VAUXE

IPV

IPVE

+5D

L3_DET

CPNT_DET

IOXV_RST

IOXV_N_CS

IOXV_SCK

IOXV_MOSI

OSD_N_CS

TUE

TUL

TUR

+5.3X

VID_PON

PS2_PRT

DOCK_PON

XM_PON

+5I

IGND

AC-5

AC-I

-VP

GND

+9V

VDD SEL

STEREO

TUNED

SDA

DETOUT

ROUT

LOUT

S-METER

SCL

AD_CVBS

OSD

PS1_PRT

HPRY

SPRY_Z2

SPRY_S

SPRY_FB

RDS_N_RST

RDS_SCK

TUN_N_ST

TUN_SDA/HDR_MISO

HP_N_DET

SPRY_Z3

SPRY_SB

SPRY_C

SPRY_FA

RDS_RDY

RDS_MISO

TUN_N_TUND

TUN_SCL/HOR_MOSI

+5VA

+18V

+12V

-12V

AC_BH

HPR

HPL

HP_N_DET

FRE

FLE

SRE

SLE

SBRE

SBLE

SBR

SBL

ADPb

ADY

VE ADPr

MAIN (1)

(CB100)

DIGITAL (CB25)

MAIN (1)

(CB102)

OPERATION (3)

(CB477)

VIDEO (6)

(CB334)

MAIN (1)

(CB101)

OPERATION (2)

(CB460)

MAIN (1)

(CB105)

DIGITAL (CB72)

AV-1_Pr

AV-1_Y

AV-1_Pb

AV-2_Pr

AV-2_Y

AV-2_Pb

L3_SEL1

CPNT_SEL

MON_Pr

MON_Y

MON_Pb

L3_SEL2

CPNT_BYPS

+5V

-5V

L3_DET

B, G, E, F models

J model

AM/FM TUNER

• Semiconductor Location

Ref No. Location

D3201 E5

D3202 E5

D3302 C6

D3304 E6

D3305 F6

D3307 E6

D3312 F5

D3320 C6

IC331 C6

Ref No. Location

IC334 D6

Q3201 E5

Q3203 E5

Q3302 E6

Q3303 E6

Q3304 E6

Q3305 E6

Q3306 F6

ABCDEFGH I J

RX-V565/HTR-6250/AX-V565

107

IC307

IC308

IC305

IC301

IC306

IC302

IC310

IC303

IC309

IC321

VIDEO (1) P.C.B. (Side B)

B, G, E, F models

J model J model

POINT E XL301 (Pin 3 of IC309)

• Semiconductor Location

Ref No. Location

D3005 C5

D3006 C5

D3007 C5

D3310 C6

D3403 F4

D3404 F3

D3405 I3

D3406 G3

D3407 H3

IC301 D3

IC302 E4

IC303 B4

IC305 D3

IC306 E3

IC307 C3

IC308 C3

Ref No. Location

IC309 B5

IC310 C4

IC321 E4

Q3001 C3

Q3002 C5

Q3003 C5

Q3405 F4

Q3406 F4

Q3407 G3

Q3408 F3

Q3409 I3

Q3410 I3

Q3411 H3

Q3412 H3

Q3413 H3

Q3414 H3

ABCDEFGH I J

108

RX-V565/HTR-6250/AX-V565

W3701A

W3702A

CB372 CB373

IC371

IC372

IC374

CB378 CB371

IC375

CB379

CB381

W3801

CB382

VIDEO (2) P.C.B. (Side A)

KRA

VIDEO (3) P.C.B. (Side A)

DIGITAL (CB7)

DIGITAL (CB24)

AC_PWR

DGND

+5.5V

GND

5.5V

GND

DEST

PRY

/RESET

ACPWR_DET

DGND

+3.3M

PRY_IN

AC_PWR

DGND

+5.5V

GND

PRY_IN

VIDEO (7)

(W3701B)(W3702B)

U, C, T, K, A, B, G, E, F, J models

R, L models

AC IN

R, L models

MAIN (4)

(W1006A)(W1006B)

1W3801

(+5.5V)

CB382

(/RESET)

POWER ON POWER OFF

1W3801

(+5.5V)

CB382

(/RESET)

POWER ON

POINT F 1 / W3801 (+5.5V), 2 / CB382 (/RESET)

1 2

5 k-ohms

10 W

Ref No. Location

D3701 D3

D3703 D3

D3705 D3

D3706 E4

D3707 C4

D3709 D4

D3710 E4

• Semiconductor Location

Ref No. Location

IC371 E3

IC372 E4

IC374 E5

IC375 C5

Q3801 I4

Q3802 I4

注意）

安全対策

・この製品の内部には高電圧部分があり危険です。修理の際は、絶縁性の手袋を使用するなどの安全対策を行ってください。

・下記箇所には電源を OFF にした後も電荷が残り、高電圧が維持されており危険です。修理作業前に放電用抵抗（5 kΩ/10 W）

を下記箇所の端子間に接続して放電してください。放電所用時間は約 30 秒間です。

VIDEO（2）P.C.B. の C3703

Notes)

Safety measures

• Some internal parts in this product contain high voltages and are dangerous. Be sure to take safety measures during servicing, such

as wearing insulating gloves.

• Note that positions indicated below are dangerous even after the power is turned off because an electric charge remains and a high

voltage continues to exist there. Before starting any repair work, perform discharge by connecting a discharge resistor (5k-ohms/10W)

between terminals at following positions. The time required for discharging is about 30 seconds.

C3703 on VIDEO (2) P.C.B.

ABCDEFGH I J

RX-V565/HTR-6250/AX-V565

109

VIDEO (2) P.C.B. (Side B) VIDEO (3) P.C.B. (Side B)

Ref No. Location

D3708 D2

D3801 H4

D3802 H4

D3803 H4

D3804 H4

D3805 H4

Q3803 H4

• Semiconductor Location

ABCDEFGH I J

110

RX-V565/HTR-6250/AX-V565

CB334

CB333

W3701B

W3702B

JK391

CB354

CB351 CB352 CB353

CB391

(Side A)

VIDEO (6) P.C.B.

(Side A)

VIDEO (7) P.C.B.

VIDEO (9) P.C.B.VIDEO (8) P.C.B. (Side A)

AV-1_Pr

AV-1_Y

AV-1_Pb

AV-2_Pr

AV-2_Y

AV-2_Pb

L3_SEL1

CPNT_SEL

MON_Pr

MON_Y

MON_Pb

L3_SEL2

CPNT_BYPS

+5V

-5V

L3_DET

VIDEO (1)

(CB301)

VIDEO (1)

(CB331) OPERATION (6)

(CB473)

VIDEO (2)

(W3701A)(W3702A)

DIGITAL (CB73)

AC-5

AC-I

-VP

SVID_DET

ADRY

ADSC VE

+5VA

AV1AV2

D4 VIDEO

MONITOR

OUT

U, C, T, K, A, B, G, E, F, J models

B, G, E, F models

J model

5512

S VIDEO

AV5

POWER TRANSFORMER

ABCDEFGH I J

RX-V565/HTR-6250/AX-V565

111

IC391

IC353

IC352

IC351

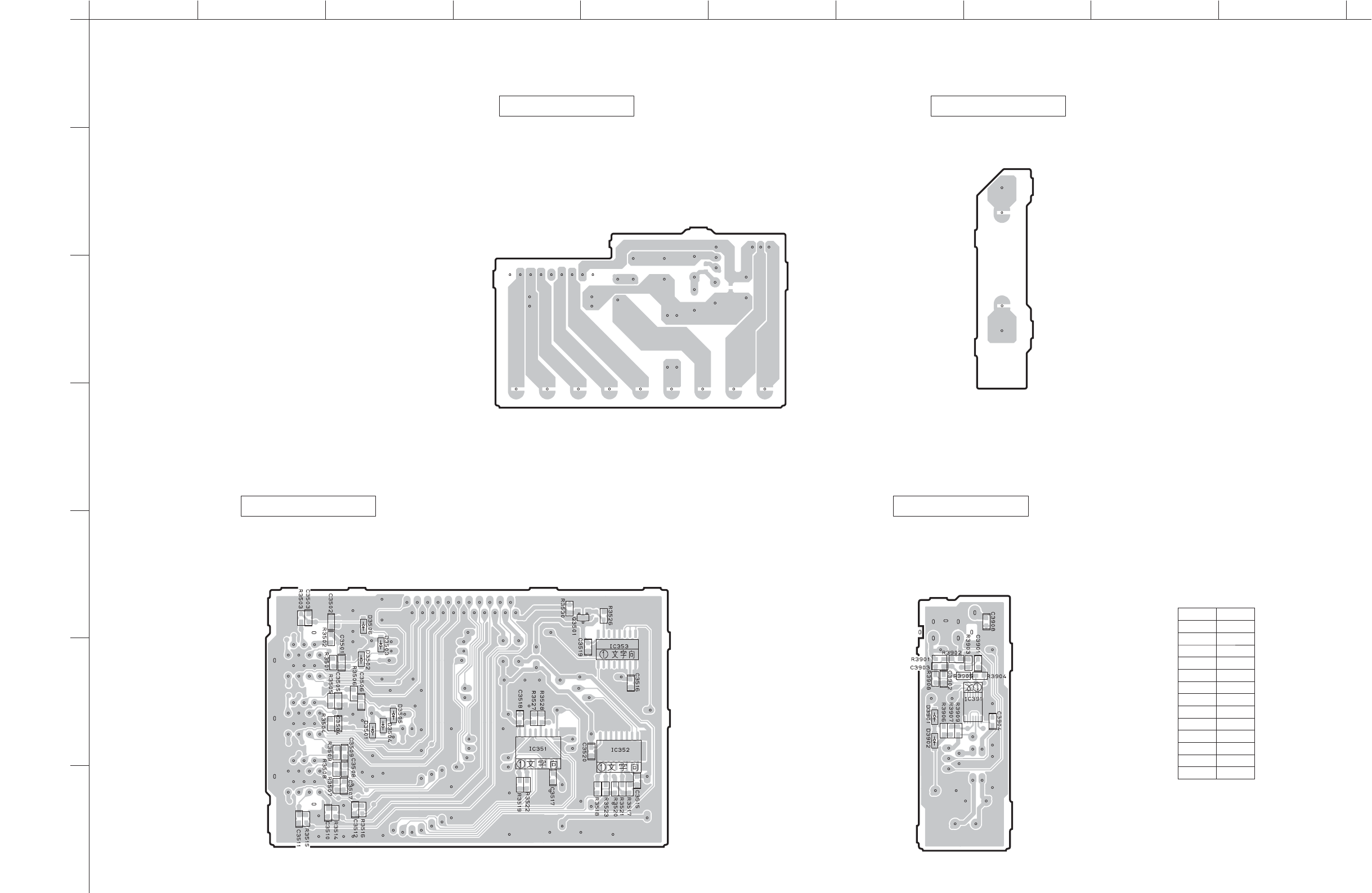

(Side B)

VIDEO (6) P.C.B.

(Side B)

VIDEO (7) P.C.B.

VIDEO (9) P.C.B.VIDEO (8) P.C.B. (Side B)

814

J model B, G, E, F models

U, C, T, K, A, B, G, E, F, J models

Ref No. Location

D3501 C6

D3502 C6

D3503 C6

D3504 C6

D3505 C6

D3506 C5

D3901 G6

D3902 G6

IC351 D6

IC352 E6

IC353 E6

IC391 H6

Q3501 E5

• Semiconductor Location

RX-V565/HTR-6250/AX-V565

112

MEMO MEMO

★  All voltages are measured with a 10MΩ/V DC electronic voltmeter.
★  Components having special characteristics are marked 󱚡 and must be replaced
with parts having specifications equal to those originally installed.
★  Schematic diagram is subject to change without notice.
● 電圧は、内部抵抗 10MΩの電圧計で測定したものです。
● 󱚡印のある部品は、安全性確保部品を示しています。部品の交換が必要な場合、
パーツリストに記載されている部品を使用してください。
● 本回路図は標準回路図です。改良のため予告なく変更することがございます。
A
1
2
3
4
5
6
7
8
9
10
BCDEFGH I JKLMN

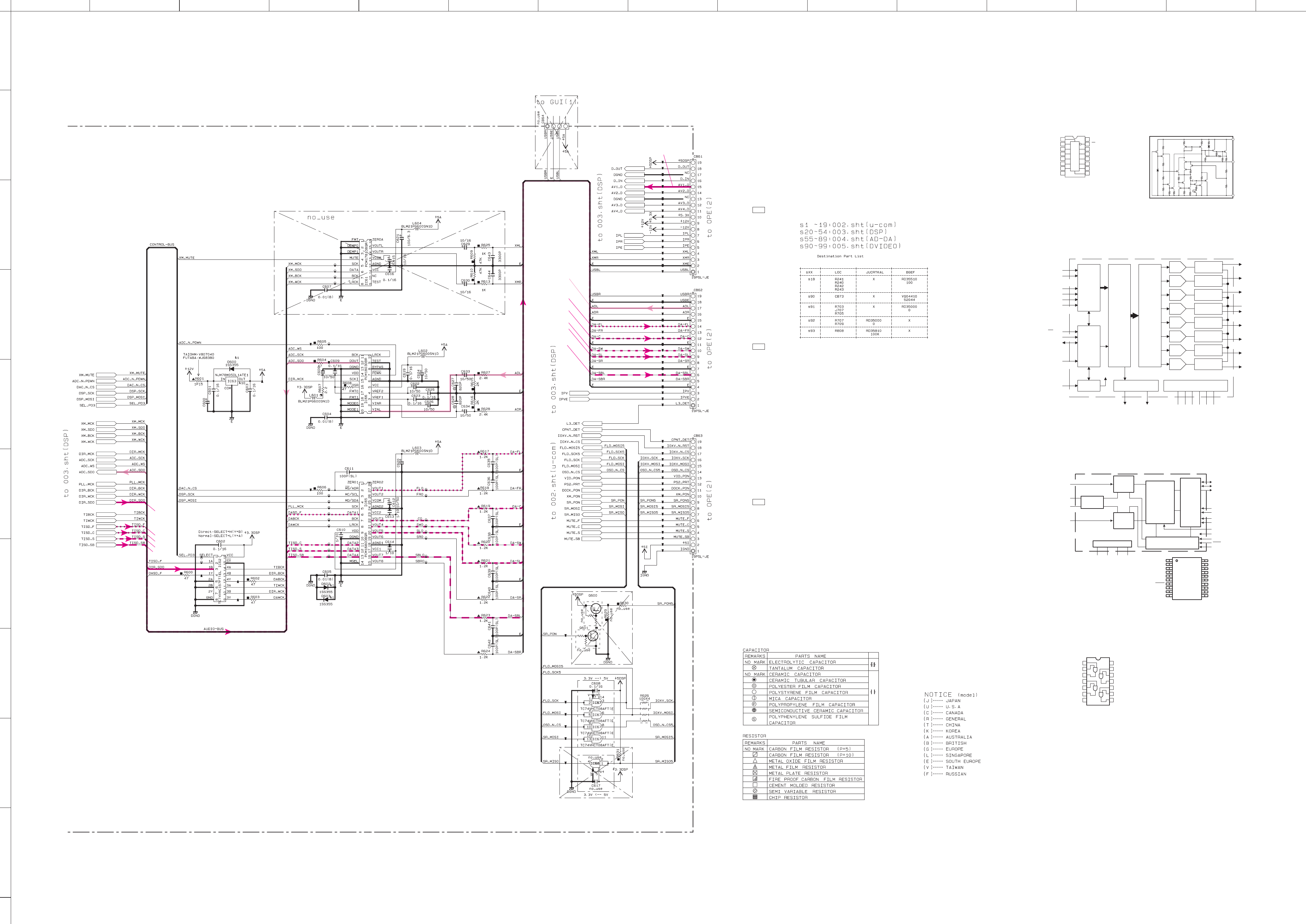

113
DIGITAL 1/5
RX-V565/HTR-6250/AX-V565
SCHEMATIC DIAGRAMS
CB4 CB3 CB2 CB1 CB6
IC2
IC11
IC7
IC4
IC3
IC13
IC9
IC8
IC5
CB7
IC10
POINT  A  XL1 (Pin 5 of IC4)
A
00
00
00
00
00
0
0
0
000
0
0.2 0
0
0
0
0
0
0
000
0
0.2 0
0
0
3.4
0
0
0
0
0
0
0
0.3
0.3
0.3
0.3
0.3
0.3
0.3
0.3
0.3
0.3
0.3
0.3
2.1
2.2
2.2
2.2
1.2
1.2
3.3
3.4
0.3
3.0
0
0.2
0.6
0.6
0.7
3.4
1.4
0.2
0.2
0.2
0.2
0.2
0.2
0.2
0.2
0.2
0.2
0.2
0.2
0.2
0.2
0.2
0.2
0.2
0.2
0.2
0.2
0.2
0.2
0.2
0.2
0.2
0.2
0.2
0.2
0.2
0.2
0.2
0.3
1.9
0.3
0
0
1.7
3.4
1.9
0.3
0.3
0.3
0.3
2.1
2.2
2.2
2.2
2.2
2.2
2.2
2.2
2.2
2.2
2.2
2.2
2.4
0.3
2.5
2.5
4.9
4.9
4.9
3.3
0
1.8
1.8
1.8
1.8
1.8
0
0
0
0
0
0
0
0
0
0
0
0
3.4
0
0
3.4
1.6
1.6
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0.2
0.6
3.3
3.3
3.3
2.5
2.5
5.0
5.1
0
3.0
1.6
1.6
3.4
3.0
3.7
1.2
1.3
3.4
3.4
3.3
0
3.4
0
0
0
0
0
0
0
0
0
0.3
0.3
0.3
0.3
0.3
0.3
0.3
0.3
0.3
0.3
0.3
1.3
0
3.4
3.0
3.0
0
0
2.1
2.2
2.2
2.2
3.4
3.4
1.9
1.9
0
3.4
3.4
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
3.4
0
0
0
0
0
0
0
0
3.3
0
0
2.7
0
0
0
1.8
0
0
0
0
0
0
0
0
3.4
1.2
2.2
2.2
2.2
2.2
2.2
2.2
2.2
2.1
0.3
0.3
0.3
0.3 0.3
0
0
2.2
2.2
2.2
2.4
1.2
2.2
3.4
1.7
2.7
1.2
0.2
3.4
1.2
0
0
0
0
000
0
0.3 0
0
0
0
0
0
0
00
5.6
04.9
04.9
5.1
3.4
4.9 5.1
0
0
0
0.2 0
0
0
0
3.4
3.3
1.7
0
1.3
0
0
0
0
0
0
0
0
0
1.7
1.7
5.1
5.6
5.6
0
1.9
1.9
0
2.3
3.4
3.4
5.6
8.1
0
0
1.0
3.4
1.3
6.8
2.3
5.5
0
3.4
1.21.0
ANALOG IN
IC4: SiI9233ACTU
HDMI receiver
Serial
Host
Interface
(DDC)
Serial
Host
Interface
(Local)
CEC
CEC_A CEC_D
HPD0
HPD1
HPD2
HPD3
INT
ODCK
DE
HSYNC
VSYNC
EVNODD
SPDIF
SCK/DCLK
WS
MUTEOUT
XTALIN
XTALOUT
MCLK
SCDT
Q[35:0]
SD[3:0]
DR[3:0]
DR[3:0]
DSDA0
DSDA1
DSDA2
DSDA3
DSCL0
DSCL1
DSCL2
DSCL3
CSDA
CSCL
CI2CA
R0XC+
R0XC-
R0X0+
R0X0-
R0X1+
R0X1-
R0X2+
R0X2-
R0XC+
R0XC-
R0X0+
R0X0-
R0X1+
R0X1-
R0X2+
R0X2-
R0XC+
R0XC-
R0X0+
R0X0-
R0X1+
R0X1-
R0X2+
R0X2-
R0XC+
R0XC-
R0X0+
R0X0-
R0X1+
R0X1-
R0X2+
R0X2-
R0PWR5V
R1PWR5V
R2PWR5V
R3PWR5V
RESET#
HDCP
Registers
Video
HDCP
Unmask
Audio
HDCP
Unmask
SCDT
Logic
Reset
Logic
HDMI
Decode
HDMI
Receiver
Mux
SRAM EDID
NVRAM
Video Processing
Audio Processing
APLL
Auto Video Configuration
Video
Output
Format
Audio Output
Audio Clock
Regeneration S/PDIF
Output
I2S/
DSD
Output
Up/Down
Sampling
Deep
Color
Color
Space
Converter
HDPC
Engine
Hot Plug
Controller
Embedded
HDCP Keys
RPI
Registers
and State
Machine
Configuration
and Status
Registers
A/V Split
Auto
Audio/
Exception
IC8, 9: BD9323EFJ-E2
1 ch step down DC/DC converter
IBIAS
ERR
FB
EN
BST
OUTPUT
VIN
SW
GND
OPEN
AUTOMATIC
STARTUP
COMP
SS
VREF VREG
OSC
TSD
S
DRV
R
LOGIC
SLOPE
Soft Start
UVLO
VCC
5V
12V
8
6
PWM
OCP
LVS
LVS
7
1
5
4
3
2
IC7: SiI9134CTU
HDMI transmitter
XOR
Mask
DSCL
DSDA
EXT_SWING
Tx0
Tx1
Tx2
TxC
CSDA
RESET#
MCLK
S/PDIF
SCK
WS
DE
IDCK
VSYNC
HSYNC
SD[3:0]
DL[3:0]
DR[3:0]
D[35:0]
INT HPD
CSCL
Registers
and
Configuration
Logic
HDCP Keys
EEPROM
E-DDC
Master
CI2CA
Slave
Video
Data
Capture
Logic/DE
Generator
HDCP
Encryption
Engine
HDMI 1.3
TMDS
Core
Audio
Capture
Logic
YCbCr  to RGB
Color Space
Converter/
4:2:2 to 4:4:4
Converter
IC11: TC74VHC157FT
Quad 2-channel multiplexer
SELECT 1
1A 2
1B 3
1Y 4
2A 5
2B 6
2Y 7
GND 8
Vcc16
ST15
4A14
4B13
4Y12
3A11
3B10
3Y9
ASG
BA
YB
AY
BA
YYB
V
OUT
V
IN
Control
GND
1
45
2
IC10: NJM2867F3-05
Low dropout voltage regulator
Bandgap
Reference
Thermal
Protection
VDD
CE
Pin No.
1
2
3
4
5
Symbol
CE
GND
NC
VDD
VOUT
Description
Chip Enable Pin (“H” Active)
Ground Pin
No Connection
Input Pin
Output Pin
Vref
45
12
Current Limit
VOUT
GND
IC13: R1172H501D-T1-F
Voltage regulator
VDD
CE
Pin No.
1
2, 5
3
4
6
Symbol
VOUT
GND
CE
NC
VDD
Description
Output Pin of Voltage Regulator
Ground Pin
Chip Enable Pin
No Connection
Input Pin
Vref
61
3 2,5
Current Limit
VOUT
GND
IC5: R1172S121D-E2-F
Voltage regulator
1
DIR
A1
A2
A3
A4
A5
A6
A7
A8
GND
Vcc
OE
B1
B2
B3
B4
B5
B6
B7
B8
2
3
4
5
6
7
8
9
10
20
19
18
17
16
15
14
13
12
11
IC2: SN74LVC245APWR
Octal bus transceivers with 3-state outputs
1
2
3
NC
IN A
GND 4
5
OUT Y
VCC A
L
H
Y
H
L
IC3: TC7SH04FU-TE85L
Inverter
HDMI
HDMI 2HDMI 3HDMI 4 HDMI 1 (BD/DVD) HDMI OUT
No replacement part available.
サービス部品供給なし
No replacement part available.
サービス部品供給なし
No replacement part
available.
サービス部品供給なし
HDMI Rx
HDMI Tx
SELECTOR
BUFFER
to DIGITAL 3/5
to DIGITAL 2/5
to DIGITAL 5/5
to VIDEO (3)_W3801
Page 124 I8

★  All voltages are measured with a 10MΩ/V DC electronic voltmeter.
★  Components having special characteristics are marked 󱚡 and must be replaced
with parts having specifications equal to those originally installed.
★  Schematic diagram is subject to change without notice.
● 電圧は、内部抵抗 10MΩの電圧計で測定したものです。
● 󱚡印のある部品は、安全性確保部品を示しています。部品の交換が必要な場合、
パーツリストに記載されている部品を使用してください。
● 本回路図は標準回路図です。改良のため予告なく変更することがございます。
A
1
2
3
4
5
6
7
8
9
10
BCDEFGH I JKLMN
RX-V565/HTR-6250/AX-V565
114
DIGITAL 2/5
IC20
CB20
CB21
CB22
CB23
CB24
CB25
IC21
CB27
CB26
IC22
3.4
3.4
3.4
3.4
0 0.7
0 1.1
0 1.2
3.4
3.4
3.4
3.4
3.4
3.4
1.5
3.4
0
0
0
0
0
0
0
0
0
3.4
3.3
2.7
2.7
0.7
3.3
3.4
0.3
3.2
3.2
0
0
1.7
3.4
0
3.1
3.4
3.4
3.4
3.4
3.4
3.4
0
3.4
3.4
3.4
3.4
3.4
3.4
3.4
3.4
3.4
3.4
3.4
0
3.3
3.3
3.4
0
0
0
0
0
0
0
0
0
0
0
0
0
0
1.2
0
0
0
0
0
0.8
0
0
0
0
0
0
3.4 3.4
3.4
3.4
0
0.8
3.4
0
0.4
3.4
3.3
3.3
3.3
3.3
3.4
0
3.4
3.4
3.3
0
1.5
3.4
3.4
3.4
3.4
3.4
3.4
0.7
1.2
1.2
1.1
3.4
0
0
0
0
0
0
0
0
0
0
0
0
0
3.3
3.3
3.3
3.3
3.3
3.3
3.3
3.3
3.3
3.4
3.4
3.4
3.4
3.4
3.4
3.33.4
0
3.4
3.4
3.4
2.5
2.5
3.4
0
3.4
3.4
-12.0
-12.0
-12.0
-12.0
-12.0
3.4
3.4
3.4
3.4
3.4
3.4
3.4
3.4
3.4
3.4
3.4
3.4
5.6
5.6
0
3.4
3.4
3.4 3.4
0
0
3.4
POINT  B  XL20 (Pin 20 of IC20)
B
VDD
CE
Pin No.
1
2
3
4
5
Symbol
CE
GND
NC
VDD
VOUT
Description
Chip Enable Pin
Ground Pin
No Connection
Input Pin
Output Pin of Voltage Regulator
Vref
45
12
Current Limit
VOUT
GND
IC21: R1172H331D-T1-F
Voltage regulator
IC22: LE25LA322M-TLM-E
32 k-bit serial SPI EEPROM
SERIAL INTERFACE
Y ·DECODER
1
2
3
4VSS
WP#
SO
CS#
SI
SCK
HOLD#
VDD
8
7
6
5
X ·
DECODER EEPROM
Cell Array
CONTROL
LOGIC
I/O BUFFERS
&
DATA LATCHES
ADDRESS
 BUFFERS
&
LATCHES
CS# SCK SI SO WP# HOLD#
IC20: M30878JBGP
Single chip 16/32-bit microprocessor
Port P0 Port P1  Port P2 Port P3 Port P4 Port P5 Port P6
Port P7
Port P14 Port P15 Port P11 Port P12
Port P10Port P9Port P8  P85
Port P13
R0H R0L
R1H R1L
R2
R3
A0
A1
FB
SB
NOTES:
1. Ports P11 to P15 are provided in the 144-pin package only.
2. Included in the 144-pin package only. 26 inputs maximum in the 100-pin package.
3. 6-channel available in the 100-pin package.
4. 6-channel available in the 100-pin package.
5. 10-channel available in the 100-pin package.
FLG
INTB
ISP
USP
PC
SVF
SVP
VCT Multiplier
M32C/80 series microprocessor core
Clock Generation Circuit
XIN - XOUT
XCIN - XCOUT
On-chip Oscillator
PLL Frequency Synthesizer
A/D Converter:
1 circuit
Standard: 10 inputs
Maximum: 34 inputs(2)
UART/Clock Synchronous Serial I/O:
7-channel
(3)
CRC Calculation Circuit (CCITT):
X16+X12+X5+1
X/Y Converter:
16-bit x 16-bit
D/A Converter:
8-bit x 2-channel
 Peripheral Functions
<VCC2><VCC1>
<VCC1>
ROM
RAM
Memory
<VCC1><VCC2>
78 5 8 8
(Note 1)
8
8
7
888888 8
8
DMACII
DMAC
Watchdog Timer (15-bit)
CAN Module: 2-channel
Intelligent I/O
Time Measurement:  8-channel(4)

Wave Generating: 16-channel
(5)

Communication Functions:
Clock Synchronous Serial I/O, UART,
HDLC Data Processing
Timer (16-bit)
Timer A: 5-channel
Timer B: 6-channel
Three-Phase Motor Control Circuit
MICROPROCESSOR
to DIGITAL 4/5
to DIGITAL 1/5
to DIGITAL 5/5
to DIGITAL 3/5
R201
RX-V565/AX-V565
HTR-6250
2.2K
3.9K
Ohm 0 + 1.0k + 1.0k + 1.5k + 1.8k + 2.2k + 3.3k + 4.7k + 6.8k + 10.0k + 22.0k + 68.0k
V 0 – 0.15 0.15 – 0.42 0.43 – 0.70 0.71 – 0.99 1.0 – 1.27 1.28 – 1.56 1.57 – 1.86 1.86 – 2.14 2.14 – 2.4 2.4 – 2.65 2.66 – 2.91 2.92 – 3.17
A/D value
(3.3 V=255) 0 – 11 12 – 32 33 – 54 55 – 77 78 – 98 99 – 120 121 – 143 144 – 165 166 – 185 186 – 205 206 – 225 226 – 245
KEY2 (134 pin) DIRECT STRAIGHT INFO MEMORY PRESET
<
PRESET
>
CATEGORY <
FM
CATEGORY >
AM
TUNING CH
<
TUNING CH
>
INPUT
<
INPUT
>
Ohm 0 + 1.0k + 1.0k + 1.5k + 1.5k + 2.2k + 3.3k + 4.7k + 22.0k + 33.0k
V 0 – 0.15 0.15 – 0.42 0.43 – 0.70 0.71 – 0.97 0.98 – 1.24 1.25 – 1.53 1.54 – 1.84 1.84 – 2.1 2.34 – 2.55 2.55 – 2.97
A/D value
(3.3 V=255) 0 – 11 12 – 32 33 – 54 55 – 75 76 – 95 96 – 118 119 – 142 143 – 162 181 – 197 198 – 229
KEY1 (133 pin) SCENE
RADIO
SCENE
CD
SCENE
TV
SCENE
BD/DVD  –   –  PROGRAM
>
PROGRAM
<
STANDBY/
ON
TONE
CONTROL
Key detection for A/D port
Key input (A/D) pull-up resistance 10 k-ohms
Writing port
to OPERATION (1)_CB401
Page 118 E10
to MAIN (5)_CB157
Page 120 K7
to MAIN (1)_CB156
Page 121 K8
to VIDEO (3)_CB382
Page 124 I9
to VIDEO (1)_CB349
Page 123 G8

★  All voltages are measured with a 10MΩ/V DC electronic voltmeter.
★  Components having special characteristics are marked 󱚡 and must be replaced
with parts having specifications equal to those originally installed.
★  Schematic diagram is subject to change without notice.
● 電圧は、内部抵抗 10MΩの電圧計で測定したものです。
● 󱚡印のある部品は、安全性確保部品を示しています。部品の交換が必要な場合、
パーツリストに記載されている部品を使用してください。
● 本回路図は標準回路図です。改良のため予告なく変更することがございます。
A
1
2
3
4
5
6
7
8
9
10
BCDEFGH I JKLMN
115
DIGITAL 3/5
RX-V565/HTR-6250/AX-V565
IC44
IC47
IC48
IC49
IC40
IC41
CB41
IC43
IC43
IC46
CB45
IC50
CB43
POINT  C  XL42 (Pin 29 of IC41)
C
0
0
0
12.0
0
0
0
-11.6
3.4
3.4
3.4
3.4
3.4
0
0
0
0
0
0
0
0
0
2.7
3.4
3.4
3.4
1.7
1.7
1.7
1.7
0
0
0
0
0
0
1.3
1.3
1.3
1.3
1.3
3.3
2.7
2.7
0
0
0
0
0
0
0
0
0
0
1.2
1.2
1.2
0.3
0.3
3.4
0.3
0.3
3.2
3.3
0
0
0
0
0
0
3.4
3.4
3.4
3.4
3.4
1.8
3.4
3.4
3.4
3.3
1.2
1.2
1.2
1.2
3.4
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
1.7
1.3
1.3
1.7
1.7
1.7
0
3.4
3.4
1.7
2.7
2.7
1.3
0
3.3
3.4
0
5.1
5.1
5.1
5.1
5.1
5.1
1.8
0
0
0
1.2
3.3
3.3
3.3
1.8
3.3
0
3.4
3.4
3.4
3.3
3.4
3.4
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
3.3
3.3
3.2
0
3.4
3.4
3.4
3.4
3.4
1.2
3.4
3.4
3.4
3.4
3.4
1.2
1.2
3.4
3.4
3.4
3.4
3.4
1.8
1.8
2.2
1.4
0
0
0
0
0
0
0
0
0
0
0
0
0
0
1.6
1.8
2.2
1.2
2.1
1.4
0
1.3
0
0
0
0
0
0
0
0
0
0
0
0
00
0
0
0
0
1.6
3.4
3.4
3.4
3.4
3.4
3.4
3.4
3.4
3.4
3.4
3.4
3.3
0
1.7
3.4
3.4
3.4
3.4
3.4
3.4
3.4
3.4
3.4
3.2
0
3.4
3.4
3.2
3.4
3.4
3.3
3.3
1.6
1.7
1.7
0
0
0
0
3.4
0
0
0
0
0
0
0
0.4
0.4
3.4
3.4
0
0
0
0
0
0
0
0
0
0
0
0
0
0
1.2
1.2
1.2
1.2
1.2
1.7
0
0
0
3.3
0
0
0
0
0
0
0
1.3
2.1
3.4
0
0
0
00
0
0
0
0
0
0
0
1.8
2.2
2.1
1.3
1.4
0
3.4
1.6
ANALOG IN
DIGITAL IN
SBL/SBR
SL/SR
FL/FR
C/SW
DIGITAL IN
IC46: TC74VHC157FT
Quad 2-channel multiplexer
SELECT 1
1A 2
1B 3
1Y 4
2A 5
2B 6
2Y 7
GND 8
Vcc16
ST15
4A14
4B13
4Y12
3A11
3B10
3Y9
ASG
BA
YB
AY
BA
YYB
IC48: K4S641632N-LC60000
64 M synchronous DRAM
Bank Select
CLK
Row Decoder
I/O Control
Output Buffer
Sense AMP
Address Register
Data Input Register
Column Decoder
Latency & Burst Length
Programming Register
2M x 8 / 1M x 16
2M x 8 / 1M x 16
2M x 8 / 1M x 16
2M x 8 / 1M x 16
Col. Buffer
Row Buffer
Refresh Counter
ADD
LCKE
LRAS
CLK
LRAS LCAS
Timing Register
LCBR LWE LDQM
DQi
LDQM
LWE
LWCBR
CKE CS
LCBR
WE L(U)DQMRAS CAS
1V
DD
V
SS
V
SS
V
SS
N.C/RFU
UDQM
CLK
CKE
N.C
A11
A9
A8
A7
A6
A5
A4
V
SSQ
V
SSQ
V
DDQ
V
DDQ
DQ15
DQ14
DQ13
DQ12
DQ11
DQ10
DQ9
DQ8
V
DD
V
DDQ
V
DD
V
DDQ
V
SSQ
V
SSQ
DQ0
DQ1
DQ2
DQ3
DQ4
DQ5
DQ6
DQ7
LDQM
WE
CAS
RAS
CS
BA0
A0
A1
A2
A3
BA1
A10/AP1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27 28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
54
53
52
51
50
49
48
47
46
45
44
Microcontroller
I/F
Cbit, Pc
Fs calculator
IC41: LC89058WD-E
Digital audio interface receiver
1
13
48
2
47
28
27
46
45
44
32
34
40
CL
CE
DI
DO
RERR
SDIN
R D ATA
RMCK
RBCK
RLRCK
SBCK
SLRCK
XMODE
AUDIOINT
CKST
MOUT
GPIO0
GPIO1
GPIO2
GPIO3
RXOUT2
RXOUT1
RX0
RX1
RX2
RX3
RX4
RX5
RX6
LPF
XIN
XOUT
XMCK
41
39
38
37
36
24
21
4
8
10
29
9
5
3
16
22
17
20
23
35 33
Input
Selector
PLL
Oscillation
Amplifier
Clock
Selector Clock
Divider
Demodulation
&
Lock detect Data
Selector
A15
A14
A13
A12
A11
A10
A9
A8
A19
NC
WE#
RESET#
NC
RY/BY#
WP#/ACC
A18
A17
A7
A6
A5
A4
A3
A2
A1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
A16
BYTE#
GND
Q15/A-1
Q7
Q14
Q6
Q13
Q5
Q12
Q4
VCC
Q11
Q3
Q10
Q2
Q9
Q1
Q8
Q0
OE#
GND
CE#
A0
48
47
46
45
44
43
42
41
40
39
38
37
36
35
34
33
32
31
30
29
28
27
26
25
CONTROL
INPUT
LOGIC
PROGRAM/ERASE
HIGH VOLTAGE
WRITE
STATE
MACHINE
(WSM)
STATE
REGISTER
FLASH
ARRAY
X-DECODER
ADDRESS
LATCH
AND
BUFFER
Y-PASS GATE
Y-DECODER
ARRAY
SOURCE
HV
COMMAND
DATA
DECODER
COMMAND
DATA LATCH
I/O BUFFER
PGM
DATA
HV
PROGRAM
DATA LATCH
SENSE
AMPLIFIER
Q0-Q15/A-1
AM: MSB address
A0-AM
CE#
OE#
WE#
RESET#
BYTE#
WP#/ACC
IC49: MX29LV160DBTI-70G
16M-bit 3V supply flash memory
IC43: NJM4565M
Dual operational amplifier
8
2, 6
3, 5
1, 7
4
V+
–INPUT
+INPUT
V–
OUTPUT
VDD
CE
Pin No.
1
2, 5
3
4
6
Symbol
VOUT
GND
CE
NC
VDD
Description
Output Pin of Voltage Regulator
Ground Pin
Chip Enable Pin
No Connection
Input Pin
Vref
61
3 2,5
Current Limit
VOUT
GND
IC47: R1172S121D-E2-F
Voltage regulator
IC44: D70YE101BRFP266
Floating-point digital signal processors
256
256
C67x+ Microprocessor
D1
64
R/W
Data
D2
R/W
Program
Fetch
Memory
Controller
Program/Data
RAM
256K Bytes
JTAG EMU
McASP DMA Bus
Peripheral Configuration Bus
McASP0
16 Serializes
McASP1
6 Serializes
McASP2
2 Serializes
DIT Only
SPI1
SPI0
I2C0
I2C1
RTI
PLL
Program/Data
ROM  Page1
256K Bytes
Program/Data
ROM  Page2
256K Bytes
Program/Data
ROM  Page3
256K Bytes
High-performance
Crossbar Switch
CSP
PMP DMP
Program
Cache
32K Bytes
I/O
I/O MAX0 MAX1 Events
In
CONTROL
dMAX
EMIF
Peripheral Interrupt and DMA Events
Interrupts
Out
INT
Data
256
256
256
256
32
32
32
32
32
32
32
32
32
32 32
64
32
32 32 32
32
32
32
32
32
32
1
3
2
5
4
GND
VCC
IC50: TC7SH08FU
2-input AND gate
IN A
IN B
OUT Y
No replacement part available.
サービス部品供給なし
No replacement part available.
サービス部品供給なし
DSP
64 M SDRAM 16 M FLASH ROM
DOCK
to DIGITAL 4/5
to DIGITAL 2/5
to DIGITAL 1/5
to DIGITAL 4/5
to DIGITAL 1/5
to DIGITAL 4/5
DIR

★  All voltages are measured with a 10MΩ/V DC electronic voltmeter.
★  Components having special characteristics are marked 󱚡 and must be replaced
with parts having specifications equal to those originally installed.
★  Schematic diagram is subject to change without notice.
● 電圧は、内部抵抗 10MΩの電圧計で測定したものです。
● 󱚡印のある部品は、安全性確保部品を示しています。部品の交換が必要な場合、
パーツリストに記載されている部品を使用してください。
● 本回路図は標準回路図です。改良のため予告なく変更することがございます。
A
1
2
3
4
5
6
7
8
9
10
BCDEFGH I JKLMN
RX-V565/HTR-6250/AX-V565
116
DIGITAL 4/5
IC66IC65 IC61
IC62
IC63
IC67
IC67
IC67
IC67
IC68
CB61
CB62
CB63
1.7
1.7
1.3
3.3
3.3
3.3
3.3
3.3
0.3
0
0
0
0
1.7
1.7
1.7
1.3
5.0
1.3
1.3
1.3
0
0
0
0
0
1.7
0
0
5.0
0
0
0
0
5.0
5.0
0
10.6
10.6 5.1
5.1
4.9
2.5
2.5
2.5
0
0
0
0
1.3
1.3
1.3
2.5
2.5
2.5
2.5
2.5
2.5
2.5
1.7
1.7
1.7
1.7
1.7
1.7
0
3.4
5.1
5.1
5.1
5.1
0.2
3.4
0
0
3.3
3.3
2.5
2.5
3.3
SUBWOOFER
SURROUND L
CENTER
SURROUND BACK L
FRONT L
FL/FR
C/SW
SL/SR
SBL/SBR
DIGITAL IN
ANALOG IN
DIGITAL IN
22/50
47/50
IC62: TC74VHC157FT
Quad 2-channel multiplexer
SELECT 1
1A 2
1B 3
1Y 4
2A 5
2B 6
2Y 7
GND 8
Vcc16
ST15
4A14
4B13
4Y12
3A11
3B10
3Y9
ASG
BA
YB
AY
BA
YYB
IC65 : PCM1680DBQR
Audio digital-to-analog converter
Output Amp and
Low-Pass Filter
System Clock
Manager
Enhanced
Multilevel
DeltaœSigma
Modulator
DAC
Serial
Input
I/F
Function
Control
I/F
System Clock
Zero Detect Power Supply
DAC Output Amp and
DAC
DAC Output Amp and
DAC Output Amp and
DAC Output Amp and
VOUT1
VOUT2
VOUT3
VCOM
VOUT4
VOUT5
VOUT6
Low-Pass Filter
Low-Pass Filter
Low-Pass Filter
Low-Pass Filter
Low-Pass Filter
Output Amp and
AGND2
VCC2
AGND1
VCC1
DGND
VDD
ZERO1
ZERO2
BCK
LRCK
DATA1  (1, 2)
DATA2  (3, 4)
DATA3  (5, 6)
DATA4  (7, 8)
MS/ADR
MC/SCL
MD/SDA
MSEL
SCK
8
Oversampling
Digital Filter
With
Function
Controller
DAC Output Amp and
DAC Output Amp and
VOUT7
VOUT8
Low-Pass Filter
Low-Pass Filter
1
2
3
4
5
6
7
8
9
10
20
19
18
17
16
15
14
13
12
11
VINL
VINR
VREF1
VREF2
VCC
AGND
PDWN
BYPAS
TEST
LRCK
MODE1
MODE0
FMT1
FMT0
OSR
SCKI
VDD
DGND
DOUT
BCK
IC66: PCM1803DBR
Stereo A/D converter
BCK
VINL
Reference
VREF1
VREF2
VINR
Delta-Sigma
Modulator
Delta-Sigma
Modulator
x 1/64, x 1/128
Decimation
Filter
With
High-Pass Filter
Power Supply
AGNDVCC VDD
DGND
Clock and Timing Control
Serial
Interface
Mode/
Format
Control
LRCK
DOUT
FMT0
FMT1
MODE0
MODE1
BYPAS
OSR
PDWN
SCKI
TEST
IC67: TC74VHCT08AFT
Quad 2-input AND gate
Vcc14
4B
4A
4Y
3B
3A
3Y
1A 1
2
3
13
12
11
10
9
8
4
5
6
7
1B
1Y
2A
2B
2Y
GND
IC63: NJM78M05DL1A (TE1)
Voltage regulator
INPUT
OUTPUT
GND
8 ch DAC
2 ch ADC
SELECTOR
to DIGITAL 3/5
to DIGITAL 3/5
to DIGITAL 2/5
to DIGITAL 3/5
to OPERATION (2)_CB452
Page 119 B3
to OPERATION (2)_CB455
Page 119 D3
to OPERATION (2)_CB458
Page 119 E3

★  All voltages are measured with a 10MΩ/V DC electronic voltmeter.
★  Components having special characteristics are marked 󱚡 and must be replaced
with parts having specifications equal to those originally installed.
★  Schematic diagram is subject to change without notice.
● 電圧は、内部抵抗 10MΩの電圧計で測定したものです。
● 󱚡印のある部品は、安全性確保部品を示しています。部品の交換が必要な場合、
パーツリストに記載されている部品を使用してください。
● 本回路図は標準回路図です。改良のため予告なく変更することがございます。
A
1
2
3
4
5
6
7
8
9
10
BCDEFGH I JKLMN
117
DIGITAL 5/5
RX-V565/HTR-6250/AX-V565
IC73 IC74
CB73
CB72
CB71
CB70
IC75
IC76IC77IC78
IC71
IC70
IC72
1.9
0.7
1.8
1.8
1.8
1.8
1.5
3.3
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
3.3
3.3
1.8
1.8
0.8
1.8
3.3
3.3
3.3
3.3
1.0
0
0
0
0
0
0
0
0
0
0
0
0
0
3.43.3
3.3
3.3
3.3
3.3
3.3
3.3
1.8
1.5
1.6
1.7
1.8
0.7
0
0
0
0
0
0
0
0
0
0
0
2.5
2.5
1.7
1.7
3.3
3.3
3.3
1.8
1.8
0
0
0
0
0
0
0
0
0
1.8
1.8
1.8
1.8
0.4
2.6
0
0
0
0
0
0
0
0
0
0
0
0
1.8
0
0
1.9
1.9
1.9
1.9
1.9
1.9
1.9
1.8
3.3
3.3
5.5
0
3.3
0
3.4
1.9
1.9
0
0
0
3.3
1.9
0
2.9
2.9
3.3
3.3
3.3
3.3
3.3
2.5
2.5
3.3
0.9
1.8
2.0
1.6
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0.7
0.4
0.4
0.4
1.7
0
0.5
0.3
0.4
0.4
0
0
0
0
0
0
0
0
0
0
0
0
0
0.7
3.3
0
0
0
0
0
1.7
0.3
0.3
0.3
0.3
0.3
0.3
0.3
0.3
0.3
0
0
0.3
0.3
0.3
0.3
0.3
0.3
0.3
3.0
0.3
0.3
2.1
2.7
3.0
3.3
1.8
3.3
3.3
0
1.8
1.8
2.6
1.7
0
0
0
0
3.3
1.9
1.8
1.8
3.4
0.4
2.6
3.3
3.3
3.3
3.4
3.4
1.7
1.7
0.7
1.6
1.5
0
0
0
0
0
0
0
0
3.1
3.3
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
3.3
0.8
3.3
3.3
1.6
1.8
3.1
1.8
0
1.8
3.3
3.3
1.7
1.7
1.6
2.6
0
0
0
0
0
0
0
0
0
0
1.7
0
0
1.7
3.3
3.1
3.1
0.3 1.6
1.6
1.6
1.6
0
0
0
1.8
POINT  D  XL70 (Pin 81 of IC70)
D
IC71: ABT1012Q100
Advanced video processor device
CUE/
Sharpness/
YC Delay
Border Gen.
Masking Gen.
Panorama
Processor
Interface &
Control
Registers
10
HD Scaler
Sync Generator
Tri-Sync
Generator
Test Pattern
Generator
Dynamic
Range
Expansion
Color Space
Conversion
Dynamic
Range
Compression
Scaler Bypass
Video Input
12-bits in Y;
12-bits in C
10-bits in Y;
10-bits in C
Video Timing
Generator
Clock Generation
27MHz
ABT1012
27MHz
(optional) Video
output clock
150MHz
Video Out Clk
10
12
12
12
10
12
12
12
10
10 10
Pin to Pin Bypass
I2C
20
Input Video
Output Video
24
Input Format/
Color Space
Decoder
Output Format
Converter
Picture Controls
3x3 Input matrix
Input
Bus
Mapping Output
Bus
Mapping
12
3x3 Output
Matrix
12
12
INPUT MUX
OUTPUT FIFO AND FORMATTER
IC70: ADV7800BSTZ-80
10-bit, SDTV/HDTV 3D comb filter, video decoder and graphics digitizer
CLAMP
12 ANTIALIAS
FILTER ADC
24
P30 TO P53
GRAPHICS RGB
AIN1
AIN12
CVBS
S-VIDEO
SCART-
(CBVS+RGB)
YPrPb
TO
CVBS OUT
FB
HS_IN2
VS_IN2
HS_IN
VS_IN
SOG
SOY
SCLK
SCLK2
SDA
SDA2
ALSB
INT
CLK_IN
DE_IN
10
CLAMP ANTIALIAS
FILTER ADC
10
CLAMP ANTIALIAS
FILTER ADC
10
2D COMB
CLAMP
DIGITAL INPUT PORT
DVI OR HDMI
SYNC PROCESSING AND
CLOCK GENERATION
SERIAL INTERFACE
CONTROL AND VBI DATA
COLORSPACE
CONVERSION
SSPD STDI
ANTIALIAS
FILTER ADC
10
10
10
10
10
DAC
CORE
CLK
COMPONENT PROCESSOR (CP)
STANDARD DEFINITION PROCESSOR (SDP)
DDR/SDR-SDRAM INTERFACE
DDR/SDR-SDRAM INTERFACE
VBI DATA PROCESSOR (VDP)
GAIN
CONTROL
MACROVISION
DETECTION
ACTIVE PEAK
AND AGC
DIGITAL
FINE
CLAMP
AV CODE
INSERTION
OFFSET
CONTROL
LLC
SFL/SYNC_OUT
FIELD/DE
VS
CS/HS
PIXEL DATA
P0 TO P53
AV CODE
INSERTION
FAST BLANK
OVETLAY
CONTROL
VERTICAL
PEAKING
MACROVISION
DETECTION
HORIZONTAL
PEAKING
CTI
LTI ITOP
STANDARD
AUTODECTION
COLORSPACE
CONVERSION
525p/625p
SUPPORT
3D COMB
TBC
MUX
54
IC73: R1172H181B-T1-F
Voltage regulator
VDD
CE
Pin No.
1
2
3
4
5
Symbol
CE
GND
NC
VDD
VOUT
Description
Chip Enable Pin
Ground Pin
No Connection
Input Pin
Output Pin of Voltage Regulator
Vref
45
12
Current Limit
VOUT
GND
VDD
CE
Pin No.
1
2
3
4
5
Symbol
CE
GND
NC
VDD
VOUT
Description
Chip Enable Pin
Ground Pin
No Connection
Input Pin
Output Pin of Voltage Regulator
Vref
45
12
Current Limit
VOUT
GND
IC74: R1172H331D-T1-F
Voltage regulator
1
DIR
A1
A2
A3
A4
A5
A6
A7
A8
GND
Vcc
OE
B1
B2
B3
B4
B5
B6
B7
B8
2
3
4
5
6
7
8
9
10
20
19
18
17
16
15
14
13
12
11
IC76-78: SN74LVTH245APW
3.3 V ABT octal bus transceivers with 3-state outputs
IC75: TC7WZ32FK (TE85L, F)
Dual 2-input OR gate
11A
21B
32Y
4GND
8 Vcc
71Y
62B
52A
VIDEO DECODER & I/P
SCALER
to DIGITAL 1/5
to DIGITAL 2/5
to VIDEO (9)_CB391
(B, G, E, F models)
Page 124 B3
to VIDEO (1)_CB305
Page 122 K9

★  All voltages are measured with a 10MΩ/V DC electronic voltmeter.
★  Components having special characteristics are marked 󱚡 and must be replaced
with parts having specifications equal to those originally installed.
★  Schematic diagram is subject to change without notice.
● 電圧は、内部抵抗 10MΩの電圧計で測定したものです。
● 󱚡印のある部品は、安全性確保部品を示しています。部品の交換が必要な場合、
パーツリストに記載されている部品を使用してください。
● 本回路図は標準回路図です。改良のため予告なく変更することがございます。
A
1
2
3
4
5
6
7
8
9
10
BCDEFGH I JKLMN
RX-V565/HTR-6250/AX-V565
118
OPERATION 1/2
CB401
CB402
CB403
CB404
W4003
W4002
JK471
W4405
W4404
IC401
W4001
IC401
JK401
IC402
W4406
CB477
JK472
W4403
CB476
CB474
-28.2
-28.2
-35.0
-35.0
-35.0
-35.0
-35.0
-35.0
-35.0
-35.0
-35.0
-35.0
-35.0
-35.0
-35.0
-35.0
-34.9
-34.8
-34.9
-34.9
-37.1
-34.9 -26.4
-28.5
3.4
-28.5
-30.6
-30.6
-28.5
-26.5
-28.6
-28.6
-30.7
3.4
3.4
3.4
3.4
3.4
-34.9
3.4
-35.0
3.4
2.0
-28.2
-33.0
-37.4
0
0
0
0
0
0
5.1
0
12.0
11.6
0
0
0
0
0
0
0
0
12.0
-12.1
0
0
0
0
0
0
0
0
0
0
0
0
0
3.4
-34.8
3.4
-28.7
-28.6
3.4
-30.7
-30.6
3.4
-26.6
-26.5
3.4
-28.7
-28.6
2.0
0
0
11.9
11.2
11.9
3.3
0
0
3.4
-35.0
-34.9 3.4
-34.9
-34.9
1.6
0
0
1.6
-30.6
-30.6
-30.5
-28.7
-28.6
-35.0
-35.0
-35.0
-34.9
-24.4
-37.1
-26.4
-26.4
-37.1
-32.7
-34.9
-28.5
-32.7
-26.6
-26.4
-28.6
-26.4
-24.3
-28.7
-30.6
-32.8
-37.7
-37.1
-32.8
-35.0
-35.0
-35.0
-35.0
-35.0
-35.0
-35.0
-35.0
-35.0
-35.0
-35.0
-35.0
-35.0
-35.0
-37.4
3.3
3.3
0
-37.1
-34.9
-24.4
-28.6
-28.6
-30.5
-28.6
-30.6
-30.6
-30.6
-28.5
-26.4
-26.5
-26.1
-28.5
-28.5
-28.6
-28.2
-28.2
-28.6
-26.5
-26.4
-26.4
-28.6
-24.3
-26.4
-26.4
-30.6
-34.9
-32.7
-37.2
-32.8
-30.6
-30.6
-32.7
-37.1
-32.8
52
Display
controller
Serial
receive
circuit
Digit
output
circuit
Clock
generator
DIG11/
SEG42
51
DIG12/
SEG41
50
DIG13/
SEG40
49
DIG14/
SEG39
48
DIG15/
SEG38
47
DIG16/
SEG37
46
DIG17/
SEG36
45
SEG35
XOUT
6
Vcc1
8
Vcc2
18
Vss
5
Vp
64
XIN
7
CS
SCK
3
SDATA
4
RESET
1
SEG00
44
9
SEG34
SEG26
17
19
SEG25
Segment
output
circuit
Display  code
RAM
(8-bit x 60)
CGROM
(35-bit x 166)
CGROM
(35-bit x 16)
code
select
Code
write
Code/
command
control
circuit
DIG00
63
53
DIG10
IC402: M66003-0131FP-R
18 digit 5 x 7 segment VFD controller/driver
2
data
timing
clock
dot data
write
scan pulse
Segment/
Digit
select/
output
circuit
IC401: NJM4565M
Dual operational amplifier
8
2, 6
3, 5
1, 7
4
V+
–INPUT
+INPUT
V–
OUTPUT
AUDIO
VIDEO
PHONES
VOLUME
OPTIMIZER
MIC
SCENE
TV BD/DVD
VIDEO
AUX
PORTABLE
OPERATION (3)
OPERATION (7)
OPERATION (10)
OPERATION (6)
OPERATION (1)
STANDBY/ON
HDMI
THROUGH
indicator
Ohm 0 + 1.0k + 1.0k + 1.5k + 1.8k + 2.2k + 3.3k + 4.7k + 6.8k + 10.0k + 22.0k + 68.0k
V 0 – 0.15 0.15 – 0.42 0.43 – 0.70 0.71 – 0.99 1.0 – 1.27 1.28 – 1.56 1.57 – 1.86 1.86 – 2.14 2.14 – 2.4 2.4 – 2.65 2.66 – 2.91 2.92 – 3.17
A/D value
(3.3 V=255) 0 – 11 12 – 32 33 – 54 55 – 77 78 – 98 99 – 120 121 – 143 144 – 165 166 – 185 186 – 205 206 – 225 226 – 245
KEY2 (134 pin) DIRECT STRAIGHT INFO MEMORY PRESET
<
PRESET
>
CATEGORY <
FM
CATEGORY >
AM
TUNING CH
<
TUNING CH
>
INPUT
<
INPUT
>
Ohm 0 + 1.0k + 1.0k + 1.5k + 1.5k + 2.2k + 3.3k + 4.7k + 22.0k + 33.0k
V 0 – 0.15 0.15 – 0.42 0.43 – 0.70 0.71 – 0.97 0.98 – 1.24 1.25 – 1.53 1.54 – 1.84 1.84 – 2.1 2.34 – 2.55 2.55 – 2.97
A/D value
(3.3 V=255) 0 – 11 12 – 32 33 – 54 55 – 75 76 – 95 96 – 118 119 – 142 143 – 162 181 – 197 198 – 229
KEY1 (133 pin) SCENE
RADIO
SCENE
CD
SCENE
TV
SCENE
BD/DVD  –   –  PROGRAM
>
PROGRAM
<
STANDBY/
ON
TONE
CONTROL
Key detection for A/D port
Key input (A/D) pull-up resistance 10 k-ohms
to DIGITAL_CB20
Page 114 B2
to OPERATION (2)_CB461
Page 119 I5
to VIDEO (6)_CB333
Page 123 N8
to VIDEO (1)_W3401
Page 123 B4

★  All voltages are measured with a 10MΩ/V DC electronic voltmeter.
★  Components having special characteristics are marked 󱚡 and must be replaced
with parts having specifications equal to those originally installed.
★  Schematic diagram is subject to change without notice.
● 電圧は、内部抵抗 10MΩの電圧計で測定したものです。
● 󱚡印のある部品は、安全性確保部品を示しています。部品の交換が必要な場合、
パーツリストに記載されている部品を使用してください。
● 本回路図は標準回路図です。改良のため予告なく変更することがございます。
A
1
2
3
4
5
6
7
8
9
10
BCDEFGH I JKLMN
119
OPERATION 2/2
RX-V565/HTR-6250/AX-V565
CB459
CB460
CB457
CB456
CB454
CB451
CB453
IC451
IC451
IC452
IC452
IC453
IC453
IC454
IC454
JK41
JK451
CB455
CB458
CB452
CB461
CB462
W4301
CB463
IC461
IC461
12.0
00
0
-12.0
00
0
12.0
00
0
-12.0
00
0
12.0
00
0
-12.0
00
0
12.0
00
0
-12.0
00
0
ANALOG IN
CENTER
SURROUND L
SUBWOOFER
FRONT L SURROUND
BACK L
DIGITAL IN
IC451-454: NJM4565M
Dual operational amplifier
8
2, 6
3, 5
1, 7
4
V+
–INPUT
+INPUT
V–
OUTPUT
OPERATION (2)
to MAIN (1)_CB152
Page 121 A3
to MAIN (1)_CB154
Page 121 C6
to MAIN (1)_CB153
Page 121 C5
to MAIN (1)_CB155
Page 121 C7
to VIDEO (1)_CB303
Page 122 J5
to VIDEO (1)_CB332
Page 123 L6
to DIGITAL_CB62
Page 116 H4
to DIGITAL_CB61
Page 116 H3
to DIGITAL_CB63
Page 116 H6
to OPERATION (1)_CB402
Page 118 G10

★  All voltages are measured with a 10MΩ/V DC electronic voltmeter.
★  Components having special characteristics are marked 󱚡 and must be replaced
with parts having specifications equal to those originally installed.
★  Schematic diagram is subject to change without notice.
● 電圧は、内部抵抗 10MΩの電圧計で測定したものです。
● 󱚡印のある部品は、安全性確保部品を示しています。部品の交換が必要な場合、
パーツリストに記載されている部品を使用してください。
● 本回路図は標準回路図です。改良のため予告なく変更することがございます。
A
1
2
3
4
5
6
7
8
9
10
BCDEFGH I JKLMN
RX-V565/HTR-6250/AX-V565
120
MAIN 1/2
W6
W4
W7
CB102
CB103
W1004B
W1006B
IC105
CB157
W1
W1006A
W1000B
W1002B
W1003B
W1005B
W1001B
W1004A
CB158 CB159
W1000A
W1002A
W1003A
W1005A
W1001A
CB105
CB104
IC104
IC102
IC103
CB107
W8
W2
W5
CB101
CB100
IC100
IC101
-45.6
-46.9
47.1
0
-45.6
-46.9
47.1
0
0
0
0
0
0
0
0.7
0
0
0
0
0
0
0
2.4
0
0
46.8
0
0
46.8
0
0
0
0
46.8
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
46.8
46.8
3.4
0
0
0
0
0
0
0
0
46.8
0
0
0
0
46.8
46.5 46.5
45.8
-45.6
-46.3
0.40.4
-46.8
-46.5
0
0
-46.4
-46.4
-46.8
-46.8
3.1
8.2
2.4
3.0
46.5
2.4
47.1
0
47.1
46.5
0
0
0
0
0
0
0
0
0.7
0
0
46.5
0
0
0
0
0
0
0
0
0.7
0
0
0
0
0
0
46.5
-12.1
-12.1
11.9
-12.1
11.9
11.9
0
0
0
-46.9
47.1
17.9
12.1
-18.2
0
17.9
0
1.6 3.4
0
-12.1 -18.2
0
0
0
AC69.6
AC41.2
AC28.3
-45.6
-46.9
47.1
SURROUND L
FRONT L
CENTER
SURROUND
BACK L
COMMON (GND)
IC104: KIA7912PI
Voltage regulator
Q28 Q17
Q18
Q19
Q20
Q31
Q23
Q21
Q22 Q24
Q25
Q26 Q27
Q10
Q11
Q14
Q15
Q16
Q27-1
Q26-1
Q12 Q13
Q8
Q9
Q2
Q7
Q4
Q5
Q6
Q3
Q29
Q30
R0
R1
R2
R14 R17
R19
R20
R21
R22
R23
R24
R25
R26
R3
R4 R5 R6
R10 R11
R12R13
D4
R9
R7 R8
C2 C1
R16
R15 R18
1
OUTPUT
INPUT
3
2
IC103: NJM7812FA
Voltage regulator
INPUT
OUTPUT
COMMON
IC101, 102: STK433-130-E
2-channel AF power amplifier, stand-by circuit built-in
SUB 971364510
2
1
12
11 +
–
+
–14
15
8
3
Pre Driver
CH1
Pre Driver
CH2
Bias Circuit
IC100: STK433-330-E
3-channel AF power amplifier, stand-by circuit built-in
SUB
Pre
Driver
CH1
+
–
Pre
Driver
CH2
MONO IC
Bias Circuit
Pre
Driver
CH3
9 5 4 6 7 10 13 14 15 16 17 19 18
3
8
11
12
1
2
+
–
+
–
MAIN (6) MAIN (5)
MAIN (4)
MAIN (2)
MAIN (1)
MAIN (3) R, L modelsR, L models
VOLTAGE
SELECTOR
POWER
TRANSFORMER
VOLTAGE SELECTOR
230-240V
220V
110 V
120V
1-2/5-6
2-3/6-7
3-4/7-8
4-5/8-1
to DIGITAL_CB22
Page 114 D2
to VIDEO (1)_CB343
Page 123 B6
to VIDEO (1)_CB342
Page 123 B5
to VIDEO (1)_CB344
Page 123 B7
to VIDEO (2)_CB378
Page 124 C7
to VIDEO (1)_CB345
Page 123 B7

★  All voltages are measured with a 10MΩ/V DC electronic voltmeter.
★  Components having special characteristics are marked 󱚡 and must be replaced
with parts having specifications equal to those originally installed.
★  Schematic diagram is subject to change without notice.
● 電圧は、内部抵抗 10MΩの電圧計で測定したものです。
● 󱚡印のある部品は、安全性確保部品を示しています。部品の交換が必要な場合、
パーツリストに記載されている部品を使用してください。
● 本回路図は標準回路図です。改良のため予告なく変更することがございます。
A
1
2
3
4
5
6
7
8
9
10
BCDEFGH I JKLMN
121
MAIN 2/2
RX-V565/HTR-6250/AX-V565
IC153
CB153
CB154
CB155
CB152
IC152 IC152
IC152 IC152 IC152
IC152
IC154
W3
CB156
IC154
005.0 00
5.1
00
5.0
2.62.1
5.0
4.6
0
00
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
-6.8
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
7.0
2.6
2.1
4.6
5.0
0
0
0
0
0
0
0
0
-11.9
0
0
-11.9
0
0
0
011.6
0
0
0
0
-11.6
-11.9
0
0
-11.9
0
0
-11.9
0
0
-11.9
-11.9
-11.9
-11.9
ANALOG IN
ANALOG IN
DIGITAL IN
FRONT L
CENTER
SURROUND L
SURROUND
BACK L
SUBWOOFER
IC154: NJM4565M
Dual operational amplifier
8
2, 6
3, 5
1, 7
4
V+
–INPUT
+INPUT
V–
OUTPUT
IC152: TC74VHCU04FT
Hex inverters
VCC
6A
5A
4A
6Y
5Y
4Y
GND
3Y
3A
2A
1A
2Y
1Y
1
2
3
4
5
6
7
14
13
12
11
10
9
8
IC153: R2A15220FP
8-channel electronic volume with 11 input selector and tone control
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
80
81
79
MUTE
A VEE
ADCL
ADCR
AGND
INR1
INR2
INR3
INR4
INR5
INR6
INR7
INR8
INR9
INL1
INL2
INL3
INL4
INL5
INL6
INL7
INL8
INL9
INR12
INL12
INL14
RECR3
RECL3
INL11/RECL5
INR13
INR14
INL13
FLIN1
FRIN1
CIN1
SWIN1
SLIN1
SRIN1
SBLIN1
SBRIN1
SBLC
SBL Pre-OUT
SBL OUT
INRA/RECR1
INLA/RECL1
INRB/RECR2
INR10/RECR4
INR10/RECL4
INR11/RECR5
INLB/RECL2
30
29
28
27
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
1
2
FRC
FROUT
FLOUT
FLC
CC
COUT
SWOUT
SROUT
SLOUT
SBR OUT
SBR Pre-OUT
SL Pre-OUT
SR Pre-OUT
FL Pre-OUT
FR Pre-OUT
SBRC
SWC
SRC
SLC
AGND
AGND
A GND
AGND
AGND
TREL
TRER
BASSL2
BASSR1
BASSR2
BASSL1
82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100
50
AVEE
0/-6/-12/-18dB
AT T
SUB
SUB2
0~95dB,
-∞
(0.5dBstep)
MAIN
MAIN
MAIN
SUB
SUB
CLOCK
DATA
DGND
SUBR1
SUBL1
SBLCIN
SBRCIN
FRIN2
FLIN2
SRIN2
SLIN2
SWIN2
SBRIN2
SBLIN2
SLCIN
SRCIN
SUBR2
SUBL2
AVCC
CIN2
49 48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33 32 31
MCU
I/F AVCC
REC
Tone
Tone
Bass/Treble
-14~+14dB
(2dBstep)
+42~0dB
(0.5dBstep)
+42~0dB
(0.5dBstep)
+42~-95dB
-(0.5dBstep)
+42~-95dB
-∞(0.5dBstep)
+42~-95dB
-∞(0.5dBstep)
+42~-95dB
-∞(0.5dBstep)
+42~-95dB
-∞(0.5dBstep)
+42~-95dB
-∞(0.5dBstep)
Bass/Treble
-14~+14dB
(2dBstep)
0~-95dB,
-∞
(0.5dBstep) Bypass
Bypass
Tone+MIX
Tone+MIX
Tone
Tone
AUDIO 2AUDIO 1AV OUTAV 6AV 5AV 1
OPTICAL
(TV)
OPTICALCOAXIAL COAXIAL
(CD)
AV 3AV 2 AV 4 AUDIO
OUT PRE OUT
SUBWOOFER
MAIN (1)
BUFFER
to DIGITAL_CB23
Page 114 E2
to OPERATION (2)_CB451
Page 119 B8
to OPERATION (2)_CB456
Page 119 D8
to OPERATION (2)_CB454
Page 119 C8
to OPERATION (2)_CB457
Page 119 E8

★  All voltages are measured with a 10MΩ/V DC electronic voltmeter.
★  Components having special characteristics are marked 󱚡 and must be replaced
with parts having specifications equal to those originally installed.
★  Schematic diagram is subject to change without notice.
● 電圧は、内部抵抗 10MΩの電圧計で測定したものです。
● 󱚡印のある部品は、安全性確保部品を示しています。部品の交換が必要な場合、
パーツリストに記載されている部品を使用してください。
● 本回路図は標準回路図です。改良のため予告なく変更することがございます。
A
1
2
3
4
5
6
7
8
9
10
BCDEFGH I JKLMN
RX-V565/HTR-6250/AX-V565
122
VIDEO 1/3
IC308
IC307
IC306
IC303 IC303 IC303
IC303 IC302 IC301
IC301
IC301
CB301
IC305
IC305
IC301
IC302
IC302
IC302
CB305CB304
CB303
IC304
IC310
IC309
CB302
IC310
IC310
IC305
IC305
IC305
IC305
IC305
0
5.0
5.1
5.1
5.1
5.0
5.1
5.1
5.1
0
0
0
0
0
-4.8
0
0
-4.8
0
5.0
5.1
5.1
5.1
0
-4.8
0
0
0
0
0
0
00
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
5.0
0
0
0
2.5
2.4
5.0
5.0
0.8
5.0
2.5
2.6
5.0
5.0
5.0
5.0
2.0
5.0
0
0
0
0
0
0
-4.8
0
0
5.0
5.0
-4.8
-4.8
-4.8
5.0
0
0
05.0
0
0
05.0
-4.8
0
00
0
00
0
00
0
00
0
-0.6
5.0
0
0.8
5.0
5.0
-0.9
0.2
5.1
5.1
5.0
-0.3
-4.8
0.2
-0.9
0
5.1
5.1
0
0
0
0
5.1
0
0
5.1
0
0
0
0
0
-4.8
0
0
0
0
0
0
0
0
0
0
5.0
0
0
0
0
-4.8
-4.8
0
-4.8
0
0
0
5.0
5.0
5.0
0
0
5.1
0
0
0
3.4
3.4
5.1
5.1
0.2
5.1
POINT  E  XL301 (Pin 3 of IC309)
E
IC310: FHP3350IM14X
Triple voltage feedback amplifier
1
2
3
4
5
6
78
14
13
12
11
10
9
NC or DISABLE1
NC or DISABLE2
NC or DISABLE3
+Vs
+IN1
-IN1
OUT1 OUT3
OUT2
-IN3
+IN3
+IN2
-IN2
-Vs
IC305: LA73050-TLM-E
6-channel 75 ohms video driver
IC308: LC709004A-TLM-E
I/O-expander for microcontroller
Control logic
port 0 I/O buffer
Serial/parallel converter/shift register
I/O control/output register
DIN
VDD
DOUT
VSS
CLK#
CS#
RES#
P00
P07
214
15
19
3
4
21
24 17
port 1 I/O buffer
P10
P17
15 8
Serial 8-bits
latch
command
decoder
Horizontal
character
size
register
Horizontal
size
counter
+
parallel
converter
IC309: LC74782JM-8A16-TLMC
The on-screen display controller LSI
RST
CTRL3
CTRL2
SEPIN
SYNIN
CVIN
CVOUT
SEPOUT
SEPC
VDD1
VDD1
NC
1
2
3
4
24
23
22
21
XtalIN
XtalOUT
CTAL1
BLANK
OSCIN
CHARA
SCLK
SIN
VDD2
CS
OSCOUT
VSS1
5
6
7
8
9
10
11
12
20
19
18
17
16
15
14
13
Vertical
character
size
register
Vertical
size
counter
Horizontal
display
position
register
Horizontal
character
size
register
Horizontal
dot counter
31 inking
3nd inversion
control
register
31 inking
3nd inversion
control
register
31 inking
3nd inversion
control
register
Character
control
counter
Timing generator
Line
control
counter
31 inking
3nd inversion
control
register
Vertical
display
position
register
Vertical
dot counter
Horizontal
character
size
register
Horizontal
character
size
register
Horizontal
character
size
register
Display
control
register
RAM write
address
counter
Display RAM
Decoder
Decoder
Font RAM
Shift
register
Character output
control
Background control
Video output control
Synchronization
signal generator
131552421
22
20
19
18
17
3
7
6
12
24
23
10
11
9
1
8
IC306: NJM2581M
Video amplifier
13 VOUT1
11 VOUT2
9VOUT3
8GND
10 V+3
14 V+1
12 V+2
2
NEE1
4
VEE2
6
VEE3
7
PowerSave
5
VIN3
1
VIN1
3
VIN2
75
Driver
6dB
AMP
BIAS
75
Driver
6dB
AMP
BIAS
75
Driver
6dB
AMP
BIAS
REF
41
62
COM 3
74
55
INH 6
VEE 7
GND 8
Vcc16
215
114
013
312
A11
B10
C9
IC307: TC74HC4051AFEL
8-channel analog multiplexer/demulitiplexer
Logic Level Converter
OUTCIN
OUTCIN
A
B
C
INH
COM
0
1
2
3
4
5
6
7
IC301-303: TC74HC4053AF
Analog multiplexer/demultiplexer
INPUT STATES
INHIBIT
0
0
0
0
0
0
0
0
1
"ON" CHANNEL (S)
0X, 0Y, 0Z
1X, 0Y, 0Z
0X, 1Y, 0Z
1X, 1Y, 0Z
0X, 0Y, 1Z
1X, 0Y, 1Z
0X, 1Y, 1Z
1X, 1Y, 1Z
NONE
C
0
0
0
0
1
1
1
1
X
B
0
0
1
1
0
0
1
1
X
A
0
1
0
1
0
1
0
1
X
BINARY TO 1-OF-8
DECODER WITH INHIBIT
LEVEL
CONVERTER
VCCINHIBIT
A
B
C
GND
VEE
0X
1X
0Y
1Y
0Z
X-COM
Z-COM
Y-COM
SW
SW
SW
SW
SW
SW
11
616
10
9
8
7
12
13
2
5
3
1
14
15
4
COMPONENT
VIDEO
VIDEO
VIDEO (1)
OSD
AV 2
AV 1
AV 3
AV 4
AV 5
AV 6
AV OUT
MONITOR
OUT
COMPONENT
VIDEO
VIDEO
OUTPUT
SELECTOR
OUTPUT AMP VIDEO
INPUT SELECTOR
EXTERNAL I/O PORT
COMPONENT
INPUT
SELECTOR
to DIGITAL_CB72
Page 117 H1
to OPERATION (2)_CB459
Page 119 G7
to VIDEO (8)_CB354
(J model)
Page 124 G6

★  All voltages are measured with a 10MΩ/V DC electronic voltmeter.
★  Components having special characteristics are marked 󱚡 and must be replaced
with parts having specifications equal to those originally installed.
★  Schematic diagram is subject to change without notice.
● 電圧は、内部抵抗 10MΩの電圧計で測定したものです。
● 󱚡印のある部品は、安全性確保部品を示しています。部品の交換が必要な場合、
パーツリストに記載されている部品を使用してください。
● 本回路図は標準回路図です。改良のため予告なく変更することがございます。
A
1
2
3
4
5
6
7
8
9
10
BCDEFGH I JKLMN
123
VIDEO 2/3
RX-V565/HTR-6250/AX-V565
CB347
CB343
W3401
CB342
CB343
CB344
CB345
W3402
CB331
W3302
CB334
CB349
IC331
IC334
IC333
IC332
IC321
CB321
JK321
CB322
CB335
CB332
CB333
9.2
9.9
05.1
9.4
5.1
3.4
0
9.9
-0.5
0
-0.4
0
9.9
11.1
0
-4.9
-5.5
-5.5
-0.6
0
0
-6.1
-6.1
-9.3
0
9.4
-9.3
0
4.6
-38.0
0
0-45.6
-0.5
4.1
9.9
-0.4
4.2
-9.3
-45.6
-38.0
-37.4
12.0
-12.1
12.0
-12.1
12.0
-12.1
12.0
-12.1
-12.1
-12.1
3.4
0
0
3.4
0
0
3.4
0
0
3.4
012.012.0 12.0 12.0
000 0
0
0
12.1
0
12.1 12.1 12.1 12.1 12.1
12.1
-12.1
AC14.9 AC8.6
SURROUND
BACK L
CENTER
SURROUND L
FRONT L
REFERENCE
VOLTAGE
CINFLOUTVREF
VREF
ANTIALIASING
FILTER
57kHz
BPF
(SCF)
SMOOTHING
FILTER

MPXIN
+3V
Vdda
Vssa
PLL
(57kHz)
CLOCK
RECOVERY
(1187.5Hz)
+3V
Vddd
RDS-ID/
READY
RST
Vssd
DATA
DECODER
XOUTXIN
TEST
TEST
CLK(4.332MHz)
OSC
RAM
(128bits)
RDDA
RDCL
RDS-ID
DETECT
MODE
IC321: LC72725KM-UY-TLM-E
RDS signal demodulation IC
CIN TEST
Vssd
MODE
Vddd
XIN
XOUT
RST
RDCL
FLOUT
RDS-ID/READY
RDDA
VREF
MPXIN
Vdda
Vssa
2
3
4
5
6
7
89
10
11
12
13
14
15
16
1
IC334: NJM2388F05
Low dropout voltage regulator with ON/OFF control
ON/OFF
control
Over Voltage
Protection
Bandgap
Reference
VIN
Cont
GND
V
OUT
Over Current
Protection
Thermal
Protection
IC331: NJM2396F05
Low dropout voltage regulator with ON/OFF control
1
VIN 2VOUT
4
ON/OFF
Control
3
GND
Control circuit
SPEAKERS
FRONT
CENTER
SURROUND
SURROUND BACK/
BI-AMP
VIDEO (6)
VIDEO (1)
(B, G, E, F models)
RDS DECODER
to DIGITAL_CB25
Page 114 I2
to OPERATION (6)_CB473
Page 118 J8
to OPERATION (2)_CB460
to AM/FM TUNER
To POWER TRANSFORMER
Page 119 H7
to OPERATION (3)_CB477
Page 118 L5
to MAIN (1)_CB100
Page 120 H5
to MAIN (1)_CB102
Page 120 H7
to MAIN (1)_CB105
Page 120 H9
to MAIN (1)_CB101
Page 120 H5

★  All voltages are measured with a 10MΩ/V DC electronic voltmeter.
★  Components having special characteristics are marked 󱚡 and must be replaced
with parts having specifications equal to those originally installed.
★  Schematic diagram is subject to change without notice.
● 電圧は、内部抵抗 10MΩの電圧計で測定したものです。
● 󱚡印のある部品は、安全性確保部品を示しています。部品の交換が必要な場合、
パーツリストに記載されている部品を使用してください。
● 本回路図は標準回路図です。改良のため予告なく変更することがございます。
A
1
2
3
4
5
6
7
8
9
10
BCDEFGH I JKLMN
RX-V565/HTR-6250/AX-V565
124
VIDEO 3/3
IC374
IC371
IC372
IC375
CB379 CB381
CB382
W3801
CB354
IC353
CB351CB352
CB391
CB378
CB371
CB373 CB372
W3701B
W3701A
CB375 CB374 W3702A
W3702B
W3602
CB353
IC352 IC351
IC353
IC353
IC391
JK391
JK361
W3601 JK362
IC391
IC391
IC353
Primary side ground
0
0
0
0
0
3.4
3.43.2
0.3
0.2
0
3.2
0
3.2
0.2 0.9
0
5.1
(16.9)
(5.9)
5.6
3.9
0
2.6
3.9
0
(0.2)
(0.2)
5.5
5.6
0.7
(0.2)
(0.2)
0
(0)
(0) (0) (0) (0)
(137.1) (5.9) (2.9)
(16.9)
(55.4)
(137.2)
(137.2)
(289.9)
(16.9)
(2.9)
(290.5) (137.1)
(0)
(54.8)
0
0.2
5.0
0
0
0
0
5.0
0
0
0
2.3
-4.8
0
0
-4.8
0
0
5.0 5.0
00
5.0 5.0
0
0
5.0 5.0
0
0
0
0
0
-4.8
0
0
0
5.1
0
0
0
0
0
0
0
0
00
0
5.0
0
0
5.0
0
5.0
0
0
0
0
0
0
0
0
0
1W3801
(+5.5V)
CB382
(/RESET)
2
POWER ON POWER OFF
1W3801
(+5.5V)
CB382
(/RESET)
2
POWER ON
POINT  F   1 / W3801 (+5.5V),  2 / CB382 (/RESET)
F
1
2
IC353: TC74HC4053AF
Analog multiplexer/demultiplexer
INPUT STATES
INHIBIT
0
0
0
0
0
0
0
0
1
"ON" CHANNEL (S)
0X, 0Y, 0Z
1X, 0Y, 0Z
0X, 1Y, 0Z
1X, 1Y, 0Z
0X, 0Y, 1Z
1X, 0Y, 1Z
0X, 1Y, 1Z
1X, 1Y, 1Z
NONE
C
0
0
0
0
1
1
1
1
X
B
0
0
1
1
0
0
1
1
X
A
0
1
0
1
0
1
0
1
X
BINARY TO 1-OF-8
DECODER WITH INHIBIT
LEVEL
CONVERTER
VCCINHIBIT
A
B
C
GND
VEE
0X
1X
0Y
1Y
0Z
X-COM
Z-COM
Y-COM
SW
SW
SW
SW
SW
SW
11
616
10
9
8
7
12
13
2
5
3
1
14
15
4
IC351, 352: TC74HC4052AF
Analog multiplexer/demultiplexer
16
VCC
6
INH
10
A
9
B
8
GND
7
VEE
12
0X
14
1X
15
2X
11
3X
1
0Y
5
1Y
2
2Y
4
3Y
LEVEL
CONVERTER
BINARY TO 1-OF-4
DECODER WITH INHIBIT
SW
SW
SW
SW
SW
SW
SW
SW
13
X-COM
3
Y-COM
INHIBIT
0
0
0
0
1
B
0
0
1
1
X
A
0
1
0
1
X
0x, 0y
1x, 1y
2x, 2y
3x, 3y
NONE
IC391: TC74VHCU04FT
Hex inverters
VCC
6A
5A
4A
6Y
5Y
4Y
GND
3Y
3A
2A
1A
2Y
1Y
1
2
3
4
5
6
7
14
13
12
11
10
9
8
IC371: TOP254PN
TOPswitch-HX
SOFT START
+ 16
SHUTDOWN
AUTO-RESTART
HYSYERETIC
THERMAL
SHUTDOWN
LEADING
EDGE
BLANKING
CONTROLLED
TURN-ON
GATE DRIVER
CURRENT LIMIT
COMPARATOR
CURRENT
LIMIT
ADJUST
VI(LIMIT)
DCMAX
DCMAX
KPS(UPPER) IPS(UPPER)
IFB
KPS(LOWER) IPS(LOWER)
DMAX
INTERNAL UV
COMPARATOR
INTERNAL
SUPPLY
0
1
SHUNT REGULATOR/
ERROR AMPLIFIER
5.8V
4.8V
5.8V
ZC
IFB
VBG +VT
VC
ON/OFF
STOP
OFF
PWM
OVP
LINE
SENSE
VOV/
UV
F REDUCTION
F REDUCTION
CLOCK
SOFT
START
S
R
Q
SOFT START
OSCILLATOR
WITH JITTER
STOP LOGIC
CONTROL (C) DRAIN (D)
SOURCE (S)
SOURCE (S)
MULTI-
FUNCTION (M)
KPS(UPPER)
KPS(LOWER)
IC374: TL431ACLPR
Adjustable precision shunt regulators
Vref
REF
CATHODE
ANODE
VIDEO (8)
VIDEO (9)
VIDEO (7)
VIDEO (2)
VIDEO (3)
J model
B, G, E, F models
U, C, T, K, A, B, G, E, F, J models
DETECTOR
S VIDEO
AV 5
AC IN
SUB
TRANSFORMER
L3 SELECTOR
CONTROL
L1, L2 SELECTOR
D4 VIDEO
注意！
安全対策
・  この製品の内部には高電圧部分があり危険です。修理の際は、絶縁性の手袋を使用するなどの安全対策を行ってください。
・  下記箇所には電源を OFF にした後も電荷が残り、高電圧が維持されており危険です。
修理作業前に放電用抵抗（5 kΩ/10 W）を下記箇所の端子間に接続して放電してください。放電所用時間は約 30 秒間です。
VIDEO（2）P.C.B. のC3703
CAUTION !
Safety measures
t4PNFJOUFSOBMQBSUTJOUIJTQSPEVDUDPOUBJOIJHIWPMUBHFTBOEBSFEBOHFSPVT#FTVSFUPUBLFTBGFUZNFBTVSFTEVSJOHTFSWJDJOHTVDIBTXFBSJOHJOTVMBUJOHHMPWFT
t/PUFUIBUQPTJUJPOTJOEJDBUFECFMPXBSFEBOHFSPVTFWFOBGUFSUIFQPXFSJTUVSOFEPGGCFDBVTFBOFMFDUSJDDIBSHFSFNBJOTBOEBIJHIWPMUBHFDPOUJOVFTUPFYJTUUIFSF
#FGPSFTUBSUJOHBOZSFQBJSXPSLQFSGPSNEJTDIBSHFCZDPOOFDUJOHBEJTDIBSHFSFTJTUPSLPINT8CFUXFFOUFSNJOBMTBUGPMMPXJOHQPTJUJPOT5IFUJNFSFRVJSFEGPS
EJTDIBSHJOHJTBCPVUTFDPOET
$PO7*%&01$#
5 k-ohms
10 W
to DIGITAL_CB7
Page 113 M8
to VIDEO (1)_CB301
Page 122 C2
to DIGITAL_CB24
Page 114 F2
to DIGITAL_CB73
Page 117 E1
to MAIN (4)_W1006A, W1006B
(R, L models)
Page 120 J8

125

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

ABBREVIATIONS IN THIS LIST ARE AS FOLLOWS:

C.A.EL.CHP : CHIP ALUMI.ELECTROLYTIC CAP

C.CE : CERAMIC CAP

C.CE.ARRAY : CERAMIC CAP ARRAY

C.CE.CHP : CHIP CERAMIC CAP

C.CE.ML : MULTILAYER CERAMIC CAP

C.CE.M.CHP : CHIP MULTILAYER CERAMIC CAP

C.CE.SAFTY : RECOGNIZED CERAMIC CAP

C.CE.TUBLR : CERAMIC TUBULAR CAP

C.CE.SMI : SEMI CONDUCTIVE CERAMIC CAP

C.EL : ELECTROLYTIC CAP

C.MICA : MICA CAP

C.ML.FLM : MULTILAYER FILM CAP

C.MP : METALLIZED PAPER CAP

C.MYLAR : MYLAR FILM CAP

C.MYLAR.ML : MULTILAYER MYLAR FILM CAP

C.PAPER : PAPER CAPACITOR

C.PLS : POLYSTYRENE FILM CAP

C.POL : POLYESTER FILM CAP

C.POLY : POLYETHYLENE FILM CAP

C.PP : POLYPROPYLENE FILM CAP

C.TNTL : TANTALUM CAP

C.TNTL.CHP : CHIP TANTALUM CAP

C.TRIM : TRIMMER CAP

CN : CONNECTOR

CN.BS.PIN : CONNECTOR,BASE PIN

CN.CANNON : CONNECTOR,CANNON

CN.DIN : CONNECTOR,DIN

CN.FLAT : CONNECTOR,FLAT CABLE

CN.POST : CONNECTOR,BASE POST

COIL.MX.AM : COIL,AM MIX

COIL.AT.FM : COIL,FM ANTENNA

COIL.DT.FM : COIL,FM DETECT

COIL.MX.FM : COIL,FM MIX

COIL,OUTPT : OUTPUT COIL

DIOD.ARRAY : DIODE ARRAY

DIODE.BRG : DIODE BRIDGE

DIODE.CHP : CHIP DIODE

DIODE.VAR : VARACTOR DIODE

DIOD.Z.CHP : CHIP ZENER DIODE

DIODE.ZENR : ZENER DIODE

DSCR.CE : CERAMIC DISCRIMINATOR

FER.BEAD : FERRITE BEADS

FER.CORE : FERRITE CORE

FET.CHP : CHIP FET

FL.DSPLY : FLUORESCENT DISPLAY

FLTR.CE : CERAMIC FILTER

FLTR.COMB : COMB FILTER MODULE

FLTR.LC.RF : LC FILTER,EMI

GND.MTL : GROUND PLATE

GND.TERM : GROUND TERMINAL

HOLDER.FUS : FUSE HOLDER

IC.PRTCT : IC PROTECTOR

JUMPER.CN : JUMPER CONNECTOR

JUMPER.TST : JUMPER,TEST POINT

L.DTCT : LIGHT DETECTING MODULE

L.EMIT : LIGHT EMITTING MODULE

LED.DSPLY : LED DISPLAY

LED.INFRD : LED,INFRARED

MODUL.RF : MODULATOR,RF

PHOT.CPL : PHOTO COUPLER

PHOT.INTR : PHOTO INTERRUPTER

PHOT.RFLCT : PHOTO REFLECTOR

PIN.TEST : PIN,TEST POINT

PLST.RIVET : PLASTIC RIVET

R.ARRAY : RESISTOR ARRAY

R.CAR. : CARBON RESISTOR

R.CAR.CHP : CHIP RESISTOR

R.CAR.FP : FLAME PROOF CARBON RESISTOR

R.FUS : FUSABLE RESISTOR

R.MTL.CHP : CHIP METAL FILM RESISTOR

R.MTL.FLM : METAL FILM RESISTOR

R.MTL.OXD : METAL OXIDE FILM RESISTOR

R.MTL.PLAT : METAL PLATE RESISTOR

RSNR.CE : CERAMIC RESONATOR

RSNR.CRYS : CRYSTAL RESONATOR

R.TW.CEM : TWIN CEMENT FIXED RESISTOR

R.CEMENT : CEMENT RESISTOR

SCR.BND.HD : BIND HEAD B-TIGHT SCREW

SCR.BW.HD : BW HEAD TAPPING SCREW

SCR.CUP : CUP TIGHT SCREW

SCR.TERM : SCREW TERMINAL

SCR.TR : SCREW,TRANSISTOR

SUPRT.PCB : SUPPORT,P.C.B.

SURG.PRTCT : SURGE PROTECTOR

SW.TACT : TACT SWITCH

SW.LEAF : LEAF SWITCH

SW.LEVER : LEVER SWITCH

SW.MICRO : MICRO SWITCH

SW.PUSH : PUSH SWITCH

SW.RT.ENC : ROTARY ENCODER

SW.RT.MTR : ROTARY SWITCH WITH MOTOR

SW.RT : ROTARY SWITCH

SW.SLIDE : SLIDE SWITCH

TERM.SP : SPEAKER TERMINAL

TERM.WRAP : WRAPPING TERMINAL

THRMST.CHP : CHIP THERMISTOR

TR.CHP : CHIP TRANSISTOR

TR.DGT : DIGITAL TRANSISTOR

TR.DGT.CHP : CHIP DIGITAL TRANSISTOR

TRANS : TRANSFORMER

TRANS.PULS : PULSE TRANSFORMER

TRANS.PWR : POWER TRANSFORMER ASS’Y

TUNER.AM : TUNER PACK,AM

TUNER.FM : TUNER PACK,FM

TUNER.PK : FRONT-ENDTUNER PACK

VR : ROTARY POTENTIOMETER

VR.MTR : POTENTIOMETER WITH MOTOR

VR.SW : POTENTIOMETER WITH ROTARY SW

VR.SLIDE : SLIDE POTENTIOMETER

VR.TRIM : TRIMMER POTENTIOMETER

• ELECTRICAL COMPONENT PARTS

WARNING

● Components having special characteristics are marked 󱚡 and must be replaced with parts having specifications

equal to those originally installed.

● 󱚡印のある部分は、安全確保部品を示しています。部品の交換が必要な場合、パーツリストに記載されている部品を使用し

てください。

● 部品価格ランクは、予告なく変更することがあります。

■ REPLACEMENT PARTS LIST

126

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

* WQ925300 P.C.B. DIGITAL V565 JUCRTKAL ＰＣＢ　ＤＩＧＩＴＡＬ

* WQ925500 P.C.B. DIGITAL 6250 UCK ＰＣＢ　ＤＩＧＩＴＡＬ

* WQ925400 P.C.B. DIGITAL V565 BGEF ＰＣＢ　ＤＩＧＩＴＡＬ

* WR327800 P.C.B. DIGITAL 6250 F ＰＣＢ　ＤＩＧＩＴＡＬ

CB1-4 WM462600 CN.HDMI 19P SE コネクタ　ＨＤＭＩ 04

CB6 WM462600 CN.HDMI 19P SE コネクタ　ＨＤＭＩ 04

CB7 LB918040 CN.BS.PIN 4P ベース付ポスト 01

CB20 VP082900 CN.BS.PIN 25P ＦＦＣコネクター 02

CB22 VK024700 CN.BS.PIN 3P ワイヤートラップ 01

CB23 VK025600 CN.BS.PIN 12P ワイヤートラップ 01

CB24 VF728300 CN 6P コネクター 01

CB25 VQ045200 CN.BS.PIN 22P ＦＦＣコネクター 01

CB27 VQ047200 CN.BS.PIN 9P ＦＦＣコネクター 01

CB61-63 V9356900 CN.JE 19P SE ＪＥコネクタープラグ

CB72 VQ044200 CN.BS.PIN 6P ＦＦＣコネクター 01

CB73 VQ044100 CN.BS.PIN 5P BGEF ＦＦＣコネクター 01

C1-2 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C3-4 WD758300 C.CE.CHP 10uF 10V チップセラコン 01

C5-14 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C15-24 US063100 C.CE.CHP 1000pF 50V B チップセラコン 01

C25-26 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C27 US061120 C.CE.CHP 12pF 50V B チップセラコン 01

C28 US061150 C.CE.CHP 15pF 50V B チップセラコン 01

C29 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C30 WD758300 C.CE.CHP 10uF 10V チップセラコン 01

C31-32 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C33 US063100 C.CE.CHP 1000pF 50V B チップセラコン 01

C34 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C35 WD758300 C.CE.CHP 10uF 10V チップセラコン 01

C36 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C37 US063100 C.CE.CHP 1000pF 50V B チップセラコン 01

C38-40 WD758300 C.CE.CHP 10uF 10V チップセラコン 01

C41-43 US063100 C.CE.CHP 1000pF 50V B チップセラコン 01

C44-46 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C47 WD758300 C.CE.CHP 10uF 10V チップセラコン 01

C48 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C50 WD758300 C.CE.CHP 10uF 10V チップセラコン 01

C51 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C53-54 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C55-56 WD758300 C.CE.CHP 10uF 10V チップセラコン 01

C57 US063100 C.CE.CHP 1000pF 50V B チップセラコン 01

C58 WD758300 C.CE.CHP 10uF 10V チップセラコン 01

C59-61 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C62 WG251600 C.CE.CHP 4.7uF 6.3V チップセラコン 01

C64-66 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C67 WG251600 C.CE.CHP 4.7uF 6.3V チップセラコン 01

C69 UF027470 C.EL.CHP 47uF 10V チップケミコン 01

C71-72 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C73-74 WJ344400 C.CE.CHP 22uF 6.3V チップセラコン 01

C75 WD758300 C.CE.CHP 10uF 10V チップセラコン 01

C76 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C77 WD758300 C.CE.CHP 10uF 10V チップセラコン 01

C78 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C79-80 US062220 C.CE.CHP 220pF 50V B チップセラコン 01

C81-82 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C83 US063330 C.CE.CHP 3300pF 50V B チップセラコン 01

C84 US063470 C.CE.CHP 4700pF 50V B チップセラコン 01

P.C.B. DIGITAL

✻ New Parts ＊新規部品

Ref No. Part No. Description Remarks Markets 部品名

ランク

127

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

C85 US063120 C.CE.CHP 1200pF 50V B チップセラコン 01

C86 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C87 US063120 C.CE.CHP 1200pF 50V B チップセラコン 01

C88-90 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C91-92 WD758300 C.CE.CHP 10uF 10V チップセラコン 01

C93 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C94 WD758300 C.CE.CHP 10uF 10V チップセラコン 01

C97-101 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C102 UR267470 C.EL 47uF 50V ケミコン 01

C103 WG251600 C.CE.CHP 4.7uF 6.3V チップセラコン 01

C104 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C105 WH772100 C.EL 1000uF 10V ケミコン 04

C106-124 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C136 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C137-138 US062470 C.CE.CHP 470pF 50V B チップセラコン 01

C200 UR837330 C.EL 33uF 16V ケミコン 01

C201 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C202 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01

C204-205 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01

C207-211 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01

C212 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C214 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C215-216 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01

C217 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C218-219 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01

C220-225 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C226 WG251600 C.CE.CHP 4.7uF 6.3V チップセラコン 01

C228-229 WG251600 C.CE.CHP 4.7uF 6.3V チップセラコン 01

C231 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C234-238 US046100 C.CE.CHP 1uF 25V チップセラコン 01

C239-242 US062100 C.CE.CHP 100pF 50V B チップセラコン 01

C243 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01

C244-254 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C402-403 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01

C410-411 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C412 US035100 C.CE.CHP 0.1uF 16V B チップセラコン 01

C413-414 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C415 US044220 C.CE.CHP 0.022uF 25V B チップセラコン 01

C416 US062100 C.CE.CHP 100pF 50V B チップセラコン 01

C418 US062220 C.CE.CHP 220pF 50V B チップセラコン 01

C419 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C420 US062220 C.CE.CHP 220pF 50V B チップセラコン 01

C422 US062220 C.CE.CHP 220pF 50V B チップセラコン 01

C424-425 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C426 US062220 C.CE.CHP 220pF 50V B チップセラコン 01

C430 UR067470 C.EL 47uF 50V ケミコン 01

C431 US062100 C.CE.CHP 100pF 50V B チップセラコン 01

C432-433 US062220 C.CE.CHP 220pF 50V B チップセラコン 01

C434-436 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C437-438 US062100 C.CE.CHP 100pF 50V B チップセラコン 01

C439 US061100 C.CE.CHP 10pF 50V B チップセラコン 01

C440 US060800 C.CE.CHP 8pF 50V B チップセラコン 01

C441-442 US062390 C.CE.CHP 390pF 50V B チップセラコン 01

C445-446 UR837100 C.EL 10uF 16V ケミコン 01

C447-448 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C449-450 UR237470 C.EL 47uF 16V ケミコン 01

C451 US062100 C.CE.CHP 100pF 50V B チップセラコン 01

P.C.B. DIGITAL

✻ New Parts ＊新規部品

Ref No. Part No. Description Remarks Markets 部品名

ランク

128

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

C452 UR067100 C.EL 10uF 50V ケミコン 01

C453 US126100 C.CE.CHP 1uF 10V チップセラコン 01

C454-472 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C473 US062680 C.CE.CHP 680pF 50V B チップセラコン 01

C474-476 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C477 WG251600 C.CE.CHP 4.7uF 6.3V チップセラコン 01

C478-484 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C485 WG251600 C.CE.CHP 4.7uF 6.3V チップセラコン 01

C486 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C488-489 UU297220 C.EL 22uF 100V ケミコン 01

C491-493 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C494-496 US063100 C.CE.CHP 1000pF 50V B チップセラコン 01

C497-498 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C499-502 US063100 C.CE.CHP 1000pF 50V B チップセラコン 01

C503-519 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C600 UU267220 C.EL 22uF 50V ケミコン

C601-603 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C604-605 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01

C606 UR067100 C.EL 10uF 50V ケミコン 01

C608-609 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C610 US126100 C.CE.CHP 1uF 10V チップセラコン 01

C611 US062100 C.CE.CHP 100pF 50V B チップセラコン 01

C612 UR067100 C.EL 10uF 50V ケミコン 01

C613-614 US126100 C.CE.CHP 1uF 10V チップセラコン 01

C619 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C620 UR067470 C.EL 47uF 50V ケミコン 01

C622 UR067100 C.EL 10uF 50V ケミコン 01

C623 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C624 UU267100 C.EL 10uF 50V ケミコン 01

C625 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C626 UR067100 C.EL 10uF 50V ケミコン 01

C627-628 WJ603600 C.MYLAR 820pF 50V J マイラーコン 01

C633-634 UR067100 C.EL 10uF 50V ケミコン 01

C635-642 US062100 C.CE.CHP 100pF 50V B チップセラコン 01

C700-702 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C703-704 WD758300 C.CE.CHP 10uF 10V チップセラコン 01

C705-706 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C707-708 WD758300 C.CE.CHP 10uF 10V チップセラコン 01

C709-710 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C711-712 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01

C713 UF037220 C.EL.CHP 22uF 16V チップケミコン 01

C714-717 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C718 US034390 C.CE.CHP 0.039uF 16V B チップセラコン 01

C719-721 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C722-723 US063100 C.CE.CHP 1000pF 50V B チップセラコン 01

C724-725 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C726 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01

C727 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C728 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01

C729 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C730 VZ243400 C.CE.CHP 0.33uF 16V チップセラコン 01

C731 VZ281900 C.CE.CHP 0.47uF 16V K チップセラ 01

C732 US034820 C.CE.CHP 0.082uF 16V K チップセラコン 01

C733 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01

C734 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C735 US061100 C.CE.CHP 10pF 50V B チップセラコン 01

C736 US060800 C.CE.CHP 8pF 50V B チップセラコン 01

P.C.B. DIGITAL

✻ New Parts ＊新規部品

Ref No. Part No. Description Remarks Markets 部品名

ランク

129

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

C737-742 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C743 UF037220 C.EL.CHP 22uF 16V チップケミコン 01

C744-746 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C747 UF037100 C.EL.CHP 10uF 16V チップケミコン 01

C748-749 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C750 UF037220 C.EL.CHP 22uF 16V チップケミコン 01

C751 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C752 UF037220 C.EL.CHP 22uF 16V チップケミコン 01

C753 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C754 UF037100 C.EL.CHP 10uF 16V チップケミコン 01

C755-757 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C758 UF037220 C.EL.CHP 22uF 16V チップケミコン 01

C759 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C763 UF037220 C.EL.CHP 22uF 16V チップケミコン 01

C764-766 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C772 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C774-776 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C779 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C782-790 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C791 UF037220 C.EL.CHP 22uF 16V チップケミコン 01

C792-794 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C795 UF037100 C.EL.CHP 10uF 16V チップケミコン 01

C796-797 US063100 C.CE.CHP 1000pF 50V B チップセラコン 01

C798-799 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01

C800-805 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

D2 WE674800 DIODE AVRL161A1R1NTB チップバリスタ 01

D11-14 WE674800 DIODE AVRL161A1R1NTB チップバリスタ 01

D23-26 WE674800 DIODE AVRL161A1R1NTB チップバリスタ 01

D35-38 WE674800 DIODE AVRL161A1R1NTB チップバリスタ 01

D47-49 WE674800 DIODE AVRL161A1R1NTB チップバリスタ 01

D60-61 WE674800 DIODE AVRL161A1R1NTB チップバリスタ 01

D62 VV220700 DIODE.SHOT RB501V-40 ショットキーダイオード 01

D63-64 V6267600 DIODE RB051L-40 ダイオード 01

D65 WE674800 DIODE AVRL161A1R1NTB チップバリスタ 01

D200-204 VU990900 DIODE.ZENR MAZ8033GHL 3.4V ツェナーダイオード 01

D403-404 VT332900 DIODE 1SS355 ダイオード 01

D600 VT332900 DIODE 1SS355 ダイオード 01

D602-603 VT332900 DIODE 1SS355 ダイオード 01

D702-703 VT332900 DIODE 1SS355 ダイオード 01

IC2 XZ287A00 IC SN74LVC245APWR ロジックＩＣ 02

IC3 XS775A00 IC TC7SH04FU ロジックＩＣフラット 01

IC5 X7195A00 IC R1172S121D-E2-F 電源ＩＣ 04

IC10 X7741A00 IC NJM2867F3-05(TE1) 電源ＩＣ 02

IC11 X0199B00 IC TC74VHC157FT(EL,K) ロジックＩＣ 01

* IC13 YA255A00 IC R1172H501D-T1-F 電源ＩＣ

IC20 X8328A00 IC.CPU M30878FJBGP unwritten ＩＣ　ＣＰＵ 10

IC21 X8194A00 IC R1172H331D-T1-F 電源ＩＣ 03

* IC22 YA398A00 IC.MEMORY LE25LA322M-TLM-E メモリＩＣ

* IC41 YA399A00 IC LC89058WD-E ＩＣ

IC43 X7378A00 IC NJM4565M(TE1) アンプＩＣ 01

IC46 X0199B00 IC TC74VHC157FT(EL,K) ロジックＩＣ 01

IC47 X7195A00 IC R1172S121D-E2-F 電源ＩＣ 04

* IC48 X9626B00 IC.MEMORY K4S641632N-LC60000 メモリＩＣ６４Ｍ

* IC49 YA540C00 IC.MEMORY MX29LV160DBTI-70G written メモリＩＣ１６Ｍ

IC50 XR680A00 IC TC7SH08FU(TE85L,JF ロジックＩＣ 01

IC62 X0199B00 IC TC74VHC157FT(EL,K) ロジックＩＣ 01

IC63 XS534A00 IC NJM78M05DL1A 電源ＩＣ 02

P.C.B. DIGITAL

✻ New Parts ＊新規部品

Ref No. Part No. Description Remarks Markets 部品名

ランク

130

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

P.C.B. DIGITAL and P.C.B. OPERATION

IC65 X7355A00 IC PCM1680DBQR ＩＣ 07

IC66 X7357A00 IC PCM1803DBR ＩＣ 04

IC67 X3586B00 IC TC74VHCT08AFT EL,K ロジックＩＣ 01

IC70 X9393A00 IC ADV7800BSTZ-80 ＩＣビデオデコーダ 13

* IC71 YA215A00 IC ABT1012 ビデオスケーラ

IC73 X9460A00 IC R1172H181B-T1-F 電源ＩＣ 03

IC74 X8194A00 IC R1172H331D-T1-F 電源ＩＣ 03

IC75 X8531A00 IC TC7WZ32FK ロジックＩＣ 02

IC76-78 XZ283A00 IC SN74LVTH245APW BUS ロジックＩＣ 04

PN20-22 V9637500 PIN L=70 #18 スタイルピン

Q1-8 VQ986700 TR 2SC4081 T106 トランジスタ 01

* Q200 WQ381000 FET MCH6336-TL-E ＭＯＳ　ＦＥＴ

Q201-202 VV655300 TR.DGT DTA144EKA デジタルトランジスタ 01

Q205-209 VR936300 TR 2SA1576A T106 トランジスタ 01

* Q400 WQ381000 FET MCH6336-TL-E ＭＯＳ　ＦＥＴ

Q401 VV655300 TR.DGT DTA144EKA デジタルトランジスタ 01

* Q402 WQ381000 FET MCH6336-TL-E ＭＯＳ　ＦＥＴ

Q403 VV655000 TR.DGT DTA114EKA デジタルトランジスタ 01

Q404 VV655300 TR.DGT DTA144EKA デジタルトランジスタ 01

* Q700 WQ381000 FET MCH6336-TL-E ＭＯＳ　ＦＥＴ

Q701 VR936300 TR 2SA1576A T106 トランジスタ 01

* Q702 WQ381000 FET MCH6336-TL-E ＭＯＳ　ＦＥＴ

Q703 VR936300 TR 2SA1576A T106 トランジスタ 01

R88 WJ682800 R.MTL.FLM 2.2Ω 1W 金属被膜抵抗 01

R201 R.CHP 2.2KΩ 1/16W J V565 チップ抵抗 01

R201 R.CHP 3.9KΩ 1/16W J 6250 チップ抵抗 01

R466-467 HV753220 R.CAR.FP 2.2Ω 1/4W 不燃化カーボン抵抗 01

R601 WJ683800 R.MTL.FLM 15Ω 1W 金属被膜抵抗

R607 HV753220 R.CAR.FP 2.2Ω 1/4W 不燃化カーボン抵抗 01

* ST1-2 WR364700 SCR.TERM M3 スクリューターミナル

* XL1 WR725300 RSNR.CRYS 27MHz 水晶振動子 03

XL20 WF997400 RSNR.CE 20MHz セラミック振動子 02

XL42 V3625700 RSNR.CRYS 24.576MHz 水晶振動子 03

XL70 VZ772700 RSNR.CRYS 28.63636MHz 水晶振動子 03

* WQ923800 P.C.B. OPERATION

ＰＣＢ　ＯＰＥＲＡＴＩＯＮ

CB401 VQ045400 CN.BS.PIN 25P ＦＦＣコネクター 03

CB402 VQ044400 CN.BS.PIN 9P ＦＦＣコネクター 01

CB451 VQ961100 CN.BS.PIN 8P ハウジング 01

CB452 V9357000 CN 19P TE ＪＥコネクター

CB454 VQ962100 CN.BS.PIN 18P ハウジング 03

CB455 V9357000 CN 19P TE ＪＥコネクター

CB456 VQ961800 CN.BS.PIN 15P ハウジング 01

CB457 VQ961400 CN.BS.PIN 11P ハウジング 03

CB458 V9357000 CN 19P TE ＪＥコネクター

CB459 VQ963300 CN.BS.PIN 12P ウエハー 01

CB460 VQ963100 CN.BS.PIN 10P ウエハー 01

CB461 VQ044400 CN.BS.PIN 9P ＦＦＣコネクター 01

CB477 VB858300 CN.BS.PIN 4P コネクタベースポスト 01

C4001 US063100 C.CE.CHP 1000pF 50V B チップセラコン 01

C4002 US065100 C.CE.CHP 0.1uF 50V B チップセラコン 01

C4003 UR067100 C.EL 10uF 50V ケミコン 01

C4004 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01

C4005 UR837220 C.EL 22uF 16V ケミコン 01

C4006 US062100 C.CE.CHP 100pF 50V B チップセラコン 01

✻ New Parts ＊新規部品

Ref No. Part No. Description Remarks Markets 部品名

ランク

131

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

C4007 UR257470 C.EL 47uF 35V ケミコン 01

C4008 US061330 C.CE.CHP 33pF 50V B チップセラコン 01

C4009-4010 UR267220 C.EL 22uF 50V ケミコン 01

C4011 UR067100 C.EL 10uF 50V ケミコン 01

C4012-4013 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C4015 UR268220 C.EL 220uF 50V ケミコン 01

C4016 UM388330 C.EL 330uF 6.3V ケミコン 01

C4017 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C4018 US061680 C.CE.CHP 68pF 50V B チップセラコン 01

C4019 US065100 C.CE.CHP 0.1uF 50V B チップセラコン 01

C4020-4021 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C4022 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01

C4023-4024 US063100 C.CE.CHP 1000pF 50V B チップセラコン 01

C4025-4026 US065100 C.CE.CHP 0.1uF 50V B チップセラコン 01

C4027 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C4028 US062100 C.CE.CHP 100pF 50V B チップセラコン 01

C4030 US062100 C.CE.CHP 100pF 50V B チップセラコン 01

C4031 US062470 C.CE.CHP 470pF 50V B チップセラコン 01

C4032 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C4033 US063100 C.CE.CHP 1000pF 50V B チップセラコン 01

C4034 UM417100 C.EL 10uF 50V ケミコン 01

C4035 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C4036 US063100 C.CE.CHP 1000pF 50V B チップセラコン 01

C4037 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01

C4212 US062100 C.CE.CHP 100pF 50V B チップセラコン 01

C4213 UR067100 C.EL 10uF 50V ケミコン 01

C4214 UR037100 C.EL 10uF 16V ケミコン 01

C4215 WJ603500 C.MYLAR 680pF 50V マイラーコン

C4216 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C4217 UR267470 C.EL 47uF 50V ケミコン 01

C4218 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C4219 UR267470 C.EL 47uF 50V ケミコン 01

C4220 WJ603500 C.MYLAR 680pF 50V マイラーコン

C4221 UR037100 C.EL 10uF 16V ケミコン 01

C4222 UR067100 C.EL 10uF 50V ケミコン 01

C4223-4224 US062100 C.CE.CHP 100pF 50V B チップセラコン 01

C4225 UR067100 C.EL 10uF 50V ケミコン 01

C4226 UR037100 C.EL 10uF 16V ケミコン 01

C4227 WJ603500 C.MYLAR 680pF 50V マイラーコン

C4228-4229 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C4230 WJ605800 C.MYLAR 0.047uF 50V J マイラーコン 01

C4231-4232 UR067100 C.EL 10uF 50V ケミコン 01

C4233 WJ604700 C.MYLAR 6800pF 50V マイラーコン

C4234 US062100 C.CE.CHP 100pF 50V B チップセラコン 01

C4235 UR067100 C.EL 10uF 50V ケミコン 01

C4236 UR037100 C.EL 10uF 16V ケミコン 01

C4237 WJ603500 C.MYLAR 680pF 50V マイラーコン

C4238-4239 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C4240 WJ603500 C.MYLAR 680pF 50V マイラーコン

C4241 UR037100 C.EL 10uF 16V ケミコン 01

C4242 UR067100 C.EL 10uF 50V ケミコン 01

C4243-4244 US062100 C.CE.CHP 100pF 50V B チップセラコン 01

C4245 UR067100 C.EL 10uF 50V ケミコン 01

C4246 UR037100 C.EL 10uF 16V ケミコン 01

C4247 WJ603500 C.MYLAR 680pF 50V マイラーコン

C4248-4249 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C4250 WJ603500 C.MYLAR 680pF 50V マイラーコン

P.C.B. OPERATION

✻ New Parts ＊新規部品

Ref No. Part No. Description Remarks Markets 部品名

ランク

132

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

C4251 UR037100 C.EL 10uF 16V ケミコン 01

C4252 UR067100 C.EL 10uF 50V ケミコン 01

C4253 US062100 C.CE.CHP 100pF 50V B チップセラコン 01

C4403 WJ604300 C.MYLAR 3300pF 50V マイラーコン

C4406 WJ604300 C.MYLAR 3300pF 50V マイラーコン

C4407 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01

C4408-4409 US063680 C.CE.CHP 6800pF 50V B チップセラコン 01

C4412 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C4414 US063100 C.CE.CHP 1000pF 50V B チップセラコン 01

C4416 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

D4001-4002 VT332900 DIODE 1SS355 ダイオード 01

D4003 VU171900 DIODE.ZENR UDZ5.1B 5.1V ツェナーダイオード 01

D4004-4005 VT332900 DIODE 1SS355 ダイオード 01

D4006-4007 VU991900 DIODE.ZENR MAZ8043GHL 4.4V ツェナーダイオード 01

D4009 WR095700 LED 8224-10SDRD/S530A3 ＬＥＤ

D4010 VT332900 DIODE 1SS355 ダイオード 01

D4012 VT332900 DIODE 1SS355 ダイオード 01

D4401-4402 VT332900 DIODE 1SS355 ダイオード 01

D4403 VU995000 DIODE.ZENR MAZ8091GML 9.1V ツェナーダイオード

D4406-4407 VT332900 DIODE 1SS355 ダイオード 01

D4409 VT332900 DIODE 1SS355 ダイオード 01

D4411 VT332900 DIODE 1SS355 ダイオード 01

IC401 X7378A00 IC NJM4565M アンプＩＣ 01

IC402 X6386A00 IC M66003-0131FP ＩＣ 07

IC451-454 X7378A00 IC NJM4565M アンプＩＣ 01

JK401 WC814400 JACK.MNI JY-3554-01-130 ミニジャック

JK471 WJ117400 JACK.MINI OPTIMIZER MIC ミニジャック 02

JK472 V9408200 JACK.PHONE MSJ-064-05B GR ホーンジャック 03

PJ472 WJ117500 JACK.PIN 3P ピンジャック 03

PN451 V9637500 PIN L=70 #18 スタイルピン

PN472 V9637500 PIN L=70 #18 スタイルピン

Q4001-4003 WC529400 TR KTC3875S Y GR RTK トランジスタ 01

Q4004 VV655400 TR.DGT DTC114EKA デジタルトランジスタ 01

Q4005 WC397700 TR 2N5401C-AT トランジスタ

Q4006-4009 WC529400 TR KTC3875S Y GR RTK トランジスタ 01

Q4011-4012 WC529400 TR KTC3875S Y GR RTK トランジスタ 01

R4208-4209 HV753220 R.CAR.FP 2.2Ω 1/4W 不燃化カーボン抵抗 01

R4413-4414 WJ685600 R.MTL.FLM 470Ω 1W J 金属被膜抵抗 01

ST451 WA789600 SCR.TERM M3 スクリューターミナル

ST471 WA789700 SCR.TERM D3.5 スクリューターミナル 01

SW401-406 WD483100 SW.TACT SKRGAAD010 タクト　ＳＷ 01

SW408-409 WD483100 SW.TACT SKRGAAD010 タクト　ＳＷ 01

SW411 WD483100 SW.TACT SKRGAAD010 タクト　ＳＷ 01

SW413-414 WD483100 SW.TACT SKRGAAD010 タクト　ＳＷ 01

SW416 WD483100 SW.TACT SKRGAAD010 タクト　ＳＷ 01

SW419-420 WD483100 SW.TACT SKRGAAD010 タクト　ＳＷ 01

SW422-423 WD483100 SW.TACT SKRGAAD010 タクト　ＳＷ 01

SW425-427 WD483100 SW.TACT SKRGAAD010 タクト　ＳＷ 01

SW443 V9597100 SW.RT.ENC EC12E2460802 ロータリーエンコーダ 04

SW471 WD483100 SW.TACT SKRGAAD010 タクト　ＳＷ 01

* U4001 WQ600700 L.DTCT SM3385VMH6 リモコン受光ユニット

* V4001 WQ842100 FL.DSPLY 18-MT-09GNK 螢光表示管

WA790900 SPACER 4.6/10/32 スペーサ　ＦＬ

P.C.B. OPERATION

✻ New Parts ＊新規部品

Ref No. Part No. Description Remarks Markets 部品名

ランク

133

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

* WQ919600 P.C.B. MAIN JUCTKABGEF ＰＣＢ　ＭＡＩＮ

* WQ919700 P.C.B. MAIN R ＰＣＢ　ＭＡＩＮ

* WQ919800 P.C.B. MAIN L ＰＣＢ　ＭＡＩＮ

CB152 VQ962900 CN.BS.PIN 8P ウエハー 01

CB153 VQ963900 CN.BS.PIN 18P ウエハー 03

CB154 VQ963600 CN.BS.PIN 15P ウエハー 01

CB155 VQ963200 CN.BS.PIN 11P ウエハー 03

CB158-159 WN077700 CLIP.FUSE CLIP PFC5000-0202F R ヒューズクリップ

C1000-1006 UR067100 C.EL 10uF 50V ケミコン 01

C1007 WJ605000 C.MYLAR 0.01uF 50V J マイラーコン 01

C1008 WJ603300 C.MYLAR 470pF 50V J マイラーコン 01

C1009 UR277220 C.EL 22uF 63V ケミコン 01

C1010 WJ603300 C.MYLAR 470pF 50V J マイラーコン 01

C1011 UR297100 C.EL 10uF 100V ケミコン

C1012-1013 WJ603300 C.MYLAR 470pF 50V J マイラーコン 01

C1014-1015 UR297100 C.EL 10uF 100V ケミコン

C1016 UR277220 C.EL 22uF 63V ケミコン 01

C1017-1019 UR297100 C.EL 10uF 100V ケミコン

C1020-1022 WJ603300 C.MYLAR 470pF 50V J マイラーコン 01

C1023 WJ602900 C.MYLAR 100pF 50V K マイラーコン 01

C1024 UR067330 C.EL 33uF 50V ケミコン 01

C1025 WJ602900 C.MYLAR 100pF 50V K マイラーコン 01

C1026 UR067330 C.EL 33uF 50V ケミコン 01

C1027 WJ602900 C.MYLAR 100pF 50V K マイラーコン 01

C1028-1029 UR067330 C.EL 33uF 50V ケミコン 01

C1030 WJ602900 C.MYLAR 100pF 50V K マイラーコン 01

C1031 UR067330 C.EL 33uF 50V ケミコン 01

C1032 WJ602900 C.MYLAR 100pF 50V K マイラーコン 01

C1033 UR067330 C.EL 33uF 50V ケミコン 01

C1034 WJ602900 C.MYLAR 100pF 50V K マイラーコン 01

C1035 UR897100 C.EL 10uF 100V ケミコン 01

C1036 FG651100 C.CE 10pF 50V セラコン 01

C1037 WJ602900 C.MYLAR 100pF 50V K マイラーコン 01

C1038 UR067330 C.EL 33uF 50V ケミコン 01

C1039 UR866100 C.EL 1uF 50V ケミコン 01

C1040-1045 FG650500 C.CE 5pF 50V セラコン 01

󱚡C1046-1052 WJ605800 C.MYLAR 0.047uF 50V J マイラーコン 01

C1053 UR866470 C.EL 4.7uF 50V ケミコン 01

C1054 UR828220 C.EL 220uF 10V ケミコン 01

󱚡C1055-1056 WN524400 C.EL 6800uF 63V ケミコン 07

C1057-1058 WK041800 C.EL 10uF 16V ケミコン 01

C1059-1060 UR266100 C.EL 1uF 50V ケミコン 01

C1061 UR858100 C.EL 100uF 35V ケミコン 01

C1062 UR048470 C.EL 470uF 25V ケミコン

C1063-1064 WJ611400 C.MYLAR 0.1uF 100V J マイラーコン 01

C1065 UR049330 C.EL 3300uF 25V ケミコン 03

C1066 UR049100 C.EL 1000uF 25V ケミコン 01

C1067-1068 WN165500 C.PP 0.022uF 100V ＰＰコン 01

C1069 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C1509 UR067470 C.EL 47uF 50V ケミコン 01

C1510-1512 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C1513-1514 US061220 C.CE.CHP 22pF 50V B チップセラコン 01

C1515-1516 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C1517-1520 US062220 C.CE.CHP 220pF 50V B チップセラコン 01

C1521 UR837100 C.EL 10uF 16V ケミコン 01

C1522 US061470 C.CE.CHP 47pF 50V B チップセラコン 01

C1523 UR838100 C.EL 100uF 16V ケミコン 01

P.C.B. MAIN

✻ New Parts ＊新規部品

Ref No. Part No. Description Remarks Markets 部品名

ランク

134

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

C1524 US061470 C.CE.CHP 47pF 50V B チップセラコン 01

C1525 UR837100 C.EL 10uF 16V ケミコン 01

C1526-1527 UR838100 C.EL 100uF 16V ケミコン 01

C1528-1529 US062220 C.CE.CHP 220pF 50V B チップセラコン 01

C1530 UR838100 C.EL 100uF 16V ケミコン 01

C1531 UR837330 C.EL 33uF 16V ケミコン 01

C1532-1533 UR838100 C.EL 100uF 16V ケミコン 01

C1534-1535 US062220 C.CE.CHP 220pF 50V B チップセラコン 01

C1536 UR838100 C.EL 100uF 16V ケミコン 01

C1537 WJ605600 C.MYLAR 0.033uF 50V マイラーコン

C1538 VR169000 C.MYLAR 0.33uF 50V マイラーコン 01

C1539 WJ604800 C.MYLAR 8200pF 50V マイラーコン

C1540 WJ605600 C.MYLAR 0.033uF 50V マイラーコン

C1541 VR169000 C.MYLAR 0.33uF 50V マイラーコン 01

C1542 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C1543 WJ604800 C.MYLAR 8200pF 50V マイラーコン

C1545 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C1553-1554 UR267100 C.EL 10uF 50V ケミコン

C1556 UR267100 C.EL 10uF 50V ケミコン

C1558-1559 UR267470 C.EL 47uF 50V ケミコン 01

C1568 VR169200 C.MYLAR 0.47uF 50V マイラーコン 01

C1572 US062100 C.CE.CHP 100pF 50V B チップセラコン 01

C1574 UR837100 C.EL 10uF 16V ケミコン 01

C1575 US061470 C.CE.CHP 47pF 50V B チップセラコン 01

C1576 UR267100 C.EL 10uF 50V ケミコン

C1578 US061470 C.CE.CHP 47pF 50V B チップセラコン 01

C1579 UR837100 C.EL 10uF 16V ケミコン 01

C1583-1584 UR267470 C.EL 47uF 50V ケミコン 01

C1589-1590 UR267100 C.EL 10uF 50V ケミコン

C1600-1601 UR267100 C.EL 10uF 50V ケミコン

C1608 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01

C1609 UR049220 C.EL 2200uF 25V ケミコン 01

D1000-1001 VD631600 DIODE 1SS133,176 ダイオード 01

D1002 VU171900 DIODE.ZENR UDZ5.1B 5.1V ツェナーダイオード 01

D1003 WC398800 DIODE KDS160-RTK ダイオード 01

D1004-1007 VN008700 DIODE 1SS270A ダイオード 01

D1008 WC398800 DIODE KDS160-RTK ダイオード 01

D1009-1016 VN008700 DIODE 1SS270A ダイオード 01

󱚡D1017 WA653200 DIODE.BRG TS6P03G 6A 200V ダイオ－ドブリツジ 04

󱚡D1018 WH487300 DIODE.BRG RS203M 2.0A 200V ダイオードブリッジ 02

D1019 VD631600 DIODE 1SS133,176 ダイオード 01

D1503-1504 VG438400 DIODE.ZENR MTZJ6.8C 6.8V ツェナーダイオード 01

󱚡F1000 VV071700 FUSE 3.15A 250V R ヒューズ 01

󱚡IC100 X8190A00 IC STK433-330-E パワーＩＣ 12

󱚡IC101-102 X7427A00 IC STK433-130-E アンプＩＣ 04

IC103 XJ608A00 IC NJM7812FA ＩＣ 02

IC104 X4154A00 IC KIA7912PI 電源ＩＣ

IC105 YA381A00 IC LM19CIZ/LF THERMAL 電源ＩＣ

IC152 XZ509A00 IC TC74VHCU04FT INVER ロジックＩＣ 01

IC153 YA361A00 IC R2A15220FP ＩＣ

IC154 X7378A00 IC NJM4565M(TE1) アンプＩＣ 01

PJ150 V5715300 JACK.PIN 2P OR/OR ピンジャック 02

PJ151 V7046800 JACK.PIN 6P MSP-246V1-01NI ピンジャック 04

PJ152 V7046700 JACK.PIN 4P MSP-244V1-01NI ピンジャック 03

PJ159 V7189700 JACK.PIN 1P ピンジャック 01

PJ160 WC612700 JACK.PIN 2P ピンジャック 01

PN101-102 V8637500 PIN L=50 #18 スタイルピン

P.C.B. MAIN

✻ New Parts ＊新規部品

Ref No. Part No. Description Remarks Markets 部品名

ランク

135

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

󱚡Q1000 WC398400 TR 2N5551C-AT トランジスタ 01

󱚡Q1001-1002 VC614000 TR 2SB1274 Q,R,S トランジスタ 02

󱚡Q1003 WC398400 TR 2N5551C-AT トランジスタ 01

󱚡Q1004-1005 WC397700 TR 2N5401C-AT トランジスタ

󱚡Q1006-1012 WC398400 TR 2N5551C-AT トランジスタ 01

󱚡Q1013 WC397700 TR 2N5401C-AT トランジスタ

Q1014 iC1815I0 TR 2SC1815 Y トランジスタ 01

Q1015 WC435000 TR.DGT KRC102S-RTK デジタルトランジスタ 01

Q1016 WC434900 TR.DGT KRA104S-RTK デジタルトランジスタ 01

Q1501-1502 VZ725900 TR 2SD1938F S,T トランジスタ 01

Q1504 VZ725900 TR 2SD1938F S,T トランジスタ 01

Q1507 VZ725900 TR 2SD1938F S,T トランジスタ 01

Q1509 VZ725900 TR 2SD1938F S,T トランジスタ 01

Q1520-1521 VZ725900 TR 2SD1938F S,T トランジスタ 01

Q1524-1525 VZ725900 TR 2SD1938F S,T トランジスタ 01

󱚡R1012-1014 HV753220 R.CAR.FP 2.2Ω 1/4W 不燃化カーボン抵抗 01

󱚡R1017 HV755560 R.CAR.FP 560Ω 1/4W 不燃化カーボン抵抗 01

󱚡R1029 HV754100 R.CAR.FP 10Ω 1/4W 不燃化カーボン抵抗 01

󱚡R1032 HV754100 R.CAR.FP 10Ω 1/4W 不燃化カーボン抵抗 01

󱚡R1046 WP839400 R.WW 0.22+0.22 3W セメント抵抗

󱚡R1048-1049 WP839400 R.WW 0.22+0.22 3W セメント抵抗

󱚡R1056 WP839400 R.WW 0.22+0.22 3W セメント抵抗

󱚡R1060 WP839400 R.WW 0.22+0.22 3W セメント抵抗

󱚡R1067-1068 WP839400 R.WW 0.22+0.22 3W セメント抵抗

R1086 HV754100 R.CAR.FP 10Ω 1/4W 不燃化カーボン抵抗 01

R1089-1090 HV754100 R.CAR.FP 10Ω 1/4W 不燃化カーボン抵抗 01

R1092 HV754100 R.CAR.FP 10Ω 1/4W 不燃化カーボン抵抗 01

R1095 HV754100 R.CAR.FP 10Ω 1/4W 不燃化カーボン抵抗 01

R1098 HV754100 R.CAR.FP 10Ω 1/4W 不燃化カーボン抵抗 01

R1101 HV754100 R.CAR.FP 10Ω 1/4W 不燃化カーボン抵抗 01

󱚡R1103 WJ683200 R.MTL.FLM 4.7Ω 1W 金属被膜抵抗

󱚡R1107-1108 WJ683200 R.MTL.FLM 4.7Ω 1W 金属被膜抵抗

󱚡R1110-1111 WJ683200 R.MTL.FLM 4.7Ω 1W 金属被膜抵抗

󱚡R1113-1114 WJ683200 R.MTL.FLM 4.7Ω 1W 金属被膜抵抗

R1504 HV753100 R.CAR.FP 1Ω 1/4W 不燃化カーボン抵抗 01

R1664-1665 HV755100 R.CAR.FP 100Ω 1/4W 不燃化カーボン抵抗 01

R1666-1667 WJ684700 R.MTL.FLM 82Ω 1W 金属被膜抵抗

RY100 WE648700 RELAY DC DH24D2-O-Q リレー　２４Ｖ 06

ST100 WA789600 SCR.TERM M3 スクリューターミナル

ST101 WA789700 SCR.TERM D3.5 スクリューターミナル 01

󱚡SW101 WB493700 VOLT.SELCT R8140246 R 電圧切替器

󱚡SW101 WD073700 VOLT.SELCT R8140254 L 電圧切替器

U1500-1501 WN333200 CN.PHOTO.R 1P JSR1165 光ファイバー受信器

WE774200 SCR.BND.HD 3x10 MFZN2W3 バインドＢタイトネジ 01

WQ921600 P.C.B. VIDEO J ＰＣＢ　ＶＩＤＥＯ

* WQ921700 P.C.B. VIDEO UC ＰＣＢ　ＶＩＤＥＯ

* WQ921900 P.C.B. VIDEO R ＰＣＢ　ＶＩＤＥＯ

* WQ922000 P.C.B. VIDEO T ＰＣＢ　ＶＩＤＥＯ

* WQ922100 P.C.B. VIDEO K ＰＣＢ　ＶＩＤＥＯ

* WQ922200 P.C.B. VIDEO A ＰＣＢ　ＶＩＤＥＯ

* WQ922300 P.C.B. VIDEO BGEF ＰＣＢ　ＶＩＤＥＯ

* WQ922400 P.C.B. VIDEO L ＰＣＢ　ＶＩＤＥＯ

CB301 VQ047700 CN.BS.PIN 22P J ＦＦＣコネクター 01

CB303 VQ961500 CN.BS.PIN 12P ハウジング 01

P.C.B. MAIN and P.C.B. VIDEO

✻ New Parts ＊新規部品

Ref No. Part No. Description Remarks Markets 部品名

ランク

136

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

CB305 VQ047000 CN.BS.PIN 6P ＦＦＣコネクター 01

CB321 VM859500 CN.BS.PIN 11P ＦＦＣコネクター 01

CB332 VQ961300 CN.BS.PIN 10P ハウジング 01

CB333 VK024700 CN.BS.PIN 3P ワイヤートラップ 01

CB342 VQ585500 CN.JUMPER 5P ジャンパーコネクター 02

CB343 VZ130900 CN.JUMPER 4P ジャンパーコネクター 01

CB344 VQ585700 CN.JUMPER 7P ジャンパーコネクター 03

CB345 VF728300 CN 6P コネクター 01

CB349 VQ047700 CN.BS.PIN 22P ＦＦＣコネクター 01

CB351-353 WD398400 CN.DIN 14P YKF45-3011 J ＤＩＮコネクタ 05

CB354 VQ047700 CN.BS.PIN 22P J ＦＦＣコネクター 01

CB371 VG879900 CN.BS.PIN 2P ベースピン 01

CB372-373 WN103000 CLIP.FUSE TP00351-31 ヒューズクリップ 01

CB378 VG879900 CN.BS.PIN 2P RL ベースピン 01

CB379 VQ961000 CN.BS.PIN 7P ハウジング 02

CB381 VQ962800 CN.BS.PIN 7P ウエハー 02

CB391 VQ044100 CN.BS.PIN 5P BGEF ＦＦＣコネクター 01

C3001 US062100 C.CE.CHP 100pF 50V B チップセラコン 01

C3002-3004 US060800 C.CE.CHP 8pF 50V B チップセラコン 01

C3005 US062100 C.CE.CHP 100pF 50V B チップセラコン 01

C3006 UR837470 C.EL 47uF 16V ケミコン 01

C3007-3008 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C3009 UR837470 C.EL 47uF 16V ケミコン 01

C3011 US060300 C.CE.CHP 3pF 50V B チップセラコン 01

C3012 UR837470 C.EL 47uF 16V ケミコン 01

C3013-3014 US060300 C.CE.CHP 3pF 50V B チップセラコン 01

C3015-3017 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C3018 UR837100 C.EL 10uF 16V ケミコン 01

C3019 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C3020 UR837100 C.EL 10uF 16V ケミコン 01

C3021-3025 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C3026 UR837100 C.EL 10uF 16V ケミコン 01

C3027 WD758300 C.CE.CHP 10uF 10V チップセラコン 01

C3029 WD758300 C.CE.CHP 10uF 10V チップセラコン 01

C3031 WD758300 C.CE.CHP 10uF 10V チップセラコン 01

C3033 UR837470 C.EL 47uF 16V ケミコン 01

C3043-3044 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C3045 UR837470 C.EL 47uF 16V ケミコン 01

C3047 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C3048 UR838220 C.EL 220uF 16V ケミコン 01

C3050 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C3051 UR838220 C.EL 220uF 16V ケミコン 01

C3052-3053 UR838100 C.EL 100uF 16V ケミコン 01

C3054 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C3055 US061120 C.CE.CHP 12pF 50V B JUCRK チップセラコン 01

C3055 US060500 C.CE.CHP 5pF 50V B TABGEFL チップセラコン 01

C3056 US061180 C.CE.CHP 18pF 50V B JUCRK チップセラコン 01

C3056 US060700 C.CE.CHP 7pF 50V B TABGEFL チップセラコン 01

C3057 UR866100 C.EL 1uF 50V ケミコン 01

C3058 US060600 C.CE.CHP 6pF 50V B JUCRK チップセラコン

C3058 US060400 C.CE.CHP 4pF 50V B TABGEFL チップセラコン

C3059 US061240 C.CE.CHP 24pF 50V B チップセラコン 01

C3061 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C3062 US061240 C.CE.CHP 24pF 50V B チップセラコン 01

C3063 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C3065 UR837470 C.EL 47uF 16V ケミコン 01

C3067-3069 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

P.C.B. VIDEO

✻ New Parts ＊新規部品

Ref No. Part No. Description Remarks Markets 部品名

ランク

137

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

C3072 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C3073 UR838220 C.EL 220uF 16V ケミコン 01

C3074 US061100 C.CE.CHP 10pF 50V B チップセラコン 01

C3076 UR837100 C.EL 10uF 16V ケミコン 01

C3077 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C3079 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C3080-3085 WD758300 C.CE.CHP 10uF 10V チップセラコン 01

C3201 US061270 C.CE.CHP 27pF 50V B BGEF チップセラコン 01

C3202 UR837100 C.EL 10uF 16V BGEF ケミコン 01

C3203 US061270 C.CE.CHP 27pF 50V B BGEF チップセラコン 01

C3204-3205 US135100 C.CE.CHP 0.1uF 16V BGEF チップセラコン 01

C3206 US062560 C.CE.CHP 560pF 50V B BGEF チップセラコン 01

C3207-3208 US062330 C.CE.CHP 330pF 50V B BGEF チップセラコン 01

C3209 US135100 C.CE.CHP 0.1uF 16V BGEF チップセラコン 01

C3211 UR837470 C.EL 47uF 16V BGEF ケミコン 01

C3212-3214 UR837470 C.EL 47uF 16V ケミコン 01

C3215 US062100 C.CE.CHP 100pF 50V B チップセラコン 01

C3218 US062100 C.CE.CHP 100pF 50V B チップセラコン 01

C3303-3305 WJ611400 C.MYLAR 0.1uF 100V J マイラーコン 01

C3306 UR868100 C.EL 100uF 50V ケミコン 01

C3307 WG601900 C.EL 10000uF 16V ケミコン 04

C3309 WG601900 C.EL 10000uF 16V ケミコン 04

C3310 UR039470 C.EL 4700uF 16V ケミコン 03

C3311 UR866100 C.EL 1uF 50V ケミコン 01

C3312 UR837220 C.EL 22uF 16V ケミコン 01

C3314 UR866100 C.EL 1uF 50V ケミコン 01

C3319 UR866100 C.EL 1uF 50V ケミコン 01

C3320-3321 UR837330 C.EL 33uF 16V ケミコン 01

C3322 UR867100 C.EL 10uF 50V ケミコン 01

C3323 UR878100 C.EL 100uF 63V ケミコン 01

C3403-3409 WJ605000 C.MYLAR 0.01uF 50V J マイラーコン 01

C3410-3411 WJ604500 C.MYLAR 4700pF 50V マイラーコン

C3412-3416 WJ605200 C.MYLAR 0.015uF 50V マイラーコン

C3501-3509 US064100 C.CE.CHP 0.01uF 50V B J チップセラコン 01

C3510-3512 US060800 C.CE.CHP 8pF 50V B J チップセラコン 01

C3513-3514 UR837100 C.EL 10uF 16V J ケミコン 01

C3515-3520 US135100 C.CE.CHP 0.1uF 16V J チップセラコン 01

* C3701 WQ852400 C.POL.MTL 0.022uF 630V メタライズドポリコン

󱚡C3702 WK005000 C.CE.SAFTY 0.047uF 275V 規格認定コンデンサ 01

C3703 WR082000 C.EL 100uF 220V JUC ケミコン

* C3703 WR082100 C.EL 100uF 400V R ケミコン

* C3703 WQ852500 C.EL 68uF 400V TKABGEFL ケミコン

C3704 WR182800 C.CE.CHP 2200pF 250V チップセラコン

C3705 US065100 C.CE.CHP 0.1uF 50V B チップセラコン 01

󱚡* C3706 WQ939400 C.CE.SAFTY 0.01uF 250V 規格認定コンデンサ

C3707 UR837470 C.EL 47uF 16V ケミコン 01

C3708 UR867100 C.EL 10uF 50V ケミコン 01

󱚡C3709 WQ902200 C.CE.SAFTY 2200pF 250V 規格認定コン

C3710-3711 UR866100 C.EL 1uF 50V ケミコン 01

C3712-3713 WH777900 C.EL 1000uF 35V ケミコン

C3714 US046100 C.CE.CHP 1uF 25V チップセラコン 01

C3715 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C3716 WH771300 C.EL 100uF 10V ケミコン 01

* C3717 WQ852400 C.POL.MTL 0.022uF 630V メタライズドポリコン

󱚡* C3720-3721 WQ902300 C.CE.SAFTY 1000pF 250V 規格認定コンデンサ

C3801 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01

C3802 V7887800 C.EL 1uF 50V ケミコン

P.C.B. VIDEO

✻ New Parts ＊新規部品

Ref No. Part No. Description Remarks Markets 部品名

ランク

138

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

C3803 WJ335500 C.EL 2.2uF 50V ケミコン 01

C3804 WJ603700 C.MYLAR 1000pF 50V マイラーコン 01

C3805 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01

C3806-3807 WD758300 C.CE.CHP 10uF 10V チップセラコン 01

C3901 US064100 C.CE.CHP 0.01uF 50V B BGEF チップセラコン 01

C3902 US062120 C.CE.CHP 120pF 50V B BGEF チップセラコン 01

C3903 US062220 C.CE.CHP 220pF 50V B BGEF チップセラコン 01

C3904 US135100 C.CE.CHP 0.1uF 16V BGEF チップセラコン 01

C3905 UR837470 C.EL 47uF 16V BGEF ケミコン 01

C3906 UR837100 C.EL 10uF 16V BGEF ケミコン 01

C3907 UR818470 C.EL 470uF 6.3V BGEF ケミコン 01

C3908 US064100 C.CE.CHP 0.01uF 50V B BGEF チップセラコン 01

D3005-3007 VT332900 DIODE 1SS355 ダイオード 01

D3201 VG436100 DIODE.ZENR MTZJ3.3B 3.3V BGEF ツェナーダイオード 01

D3202 VG439500 DIODE.ZENR MTZJ10B 10V ツェナーダイオード 01

D3302 WH487300 DIODE.BRG RS203M 2.0A 200V ダイオードブリッジ 02

D3304 WH487300 DIODE.BRG RS203M 2.0A 200V ダイオードブリッジ 02

D3305 VG444700 DIODE.ZENR MTZ J 39D 39.0V TP ツェナーダイオード 01

D3307 VG440800 DIODE.ZENR MTZJ15B 15V ツェナーダイオード 01

D3310 VT332900 DIODE 1SS355 ダイオード 01

D3312 VV307700 DIODE 1N4002S ダイオード 01

D3320 VG437400 DIODE.ZENR MTZJ5.1B 5.1V ツェナーダイオード 01

D3403-3407 VT332900 DIODE 1SS355 ダイオード 01

D3501-3506 VT332900 DIODE 1SS355 J ダイオード 01

󱚡D3701 WH471700 DIODE.BRG DB105 1A 600V ダイオートブリッジ 02

D3703 WN672400 DIODE.ZENR P6KE200A 200V ツェナーダイオード 03

D3705 WQ647500 DIODE HT18G ダイオード

D3706-3707 VD631600 DIODE 1SS133,176 ダイオード 01

D3708 VT332900 DIODE 1SS355 ダイオード 01

D3709 WR007000 DIODE.SCHO 10A 40V SG10SC4M ショットキーダイオード

D3710 VG442200 DIODE.ZENR MTZJ22C 22V ツェナーダイオード 01

D3801-3805 VT332900 DIODE 1SS355 ダイオード 01

D3901-3902 VT332900 DIODE 1SS355 BGEF ダイオード 01

F3701 WB221200 FUSE T6A 125V JUC ヒューズ 01

F3701 WB760600 FUSE T6.3A 250V R ヒューズ 01

F3701 VV071700 FUSE 3.15A 250V TKABGEFL ヒューズ 01

IC301-303 XY879A00 IC TC74HC4053AF(EL) ロジックＩＣ 03

IC305 X6742A00 IC LA73050-TLM-E アンプＩＣ 04

IC306 X2904A00 IC NJM2581M VIDEO AMP アンプＩＣ 06

IC307 XY549A00 IC TC74HC4051AFEL ロジックＩＣ 02

IC308 X7779A00 IC LC709004A-TLM-E ロジックＩＣ 04

IC309 X7818A00 IC LC74782JM-8A16-TLM ＩＣ 07

IC310 X8875A00 IC FHP3350IM14X アンプＩＣ 04

* IC321 X8235A00 IC LC72725KM BGEF ＩＣ

IC331 X8276A00 IC NJM2396F05 電源ＩＣ 04

IC334 X6143A00 IC NJM2388F05 5.0V 電源ＩＣ 04

IC351-352 XS790A00 IC TC74HC4052AF MPX J ロジックＩＣ 02

IC353 XY879A00 IC TC74HC4053AF(EL) J ロジックＩＣ 03

* IC371 YA565A00 IC TOP254PN SW 電源ＩＣ

󱚡IC372 WQ867100 PHOT.CPL EL816(M)(C) フォトカプラ

* IC374 YA276A00 IC TL431AC 2.5-36V 電源ＩＣ

IC375 WQ867100 PHOT.CPL EL816(M)(C) フォトカプラ

IC391 XZ509A00 IC TC74VHCU04FT INVER BGEF ロジックＩＣ 01

JK391 V6931000 CN.DIN 1P YKF51-5506 BGEF Ｓ端子 02

PJ301 WG505100 JACK.PIN 6P ピンジャック 04

PJ302 V7189800 JACK.PIN 1P ピンジャック 01

PJ303 WH381400 JACK.PIN 3P JACK G,B,R ピンジャック 03

P.C.B. VIDEO

✻ New Parts ＊新規部品

Ref No. Part No. Description Remarks Markets 部品名

ランク

RX-V565/HTR-6250/AX-V565

139

Carbon Resistors

❊ : Not available

Value 1/4W Type Part No. 1/6W Type Part No.

1.0 Ω HJ35 3100 HF85 3100

1.8 Ω HJ35 3180 ✻

2.2 Ω HJ35 3220 HF85 3220

3.3 Ω HJ35 3330 HF85 3330

4.7 Ω HJ35 3470 HF85 3470

5.6 Ω HJ35 3560 HF85 3560

10 Ω HF45 4100 HF45 4100

15 Ω HJ35 4150 HF85 4150

22 Ω HF45 4220 HF45 4220

27 Ω HJ35 4270 HF85 4270

33 Ω HF45 4330 HF45 4330

39 Ω HJ35 4470 HF85 4390

47 Ω HF45 4470 HF45 4470

56 Ω HF45 4560 HF45 4560

68 Ω HF45 4680 HF45 4680

75 Ω HF45 4750 HF45 4750

82 Ω HF45 4820 HF45 4820

91 Ω HF45 4910 HF45 4910

100 Ω HF45 5100 HF45 5100

110 Ω HJ35 5110 HF85 5110

120 Ω HF45 5120 HF45 5120

150 Ω HF45 5150 HF45 5150

160 Ω HJ35 5160 ✻

180 Ω HF45 5180 HF45 5180

200 Ω HF45 5200 HF45 5200

220 Ω HF45 5220 HF45 5220

270 Ω HF45 5270 HF45 5270

330 Ω HF45 5330 HF45 5330

390 Ω HF45 5390 HF45 5390

430 Ω HF45 5430 HF45 5430

470 Ω HF45 5470 HF45 5470

510 Ω HF45 5510 HF45 5510

560 Ω HF45 5560 HF45 5560

680 Ω HF45 5680 HF45 5680

820 Ω HF45 5820 HF45 5820

910 Ω HF45 5910 HF45 5910

1.0 kΩ HF45 6100 HF45 6100

1.2 kΩ HF45 6120 HF45 6120

1.5 kΩ HF45 6150 HF45 6150

1.8 kΩ HF45 6180 HF45 6180

2.0 kΩ HJ35 6200 HF85 6200

2.2 kΩ HF45 6220 HF45 6220

2.4 kΩ HJ35 6240 HF85 6240

2.7 kΩ HF45 6270 HF45 6270

3.0 kΩ HF45 6300 HF45 6300

3.3 kΩ HF45 6330 HF45 6330

3.6 kΩ HJ35 6360 HF85 6360

3.9 kΩ HF45 6390 HF45 6390

4.7 kΩ HF45 6470 HF45 6470

5.1 kΩ HF45 6510 HF45 6510

5.6 kΩ HF45 6560 HF45 6560

6.8 kΩ HF45 6680 HF45 6680

8.2 kΩ HF45 6820 HF45 6820

9.1 kΩ HF45 6910 HF45 6910

10 kΩ HF45 7100 HF45 7100

Value 1/4W Type Part No. 1/6W Type Part No.

11 kΩ HF45 7110 HF45 7110

12 kΩ HJ35 7120 HF85 7120

13 kΩ HF45 7130 HF45 7130

15 kΩ HF45 7150 HF45 7150

18 kΩ HF45 7180 HF45 7180

22 kΩ HF45 7220 HF45 7220

24 kΩ HF45 7240 HF45 7240

27 kΩ HJ35 7270 HF85 7270

30 kΩ HF45 7300 HF45 7300

33 kΩ HF45 7330 HF45 7330

36 kΩ HF45 7360 HF45 7360

39 kΩ HF45 7390 HF45 7390

47 kΩ HF45 7470 HF45 7470

51 kΩ HF45 7510 HF45 7510

56 kΩ HF45 7560 HF45 7560

62 kΩ HF45 7620 HF45 7620

68 kΩ HF45 7680 HF45 7680

82 kΩ HF45 7820 HF45 7820

91 kΩ HF45 7910 HF45 7910

100 kΩ HF45 8100 HF45 8100

110 kΩ HF45 8110 HF45 8110

120 kΩ HF45 8120 HF45 8120

150 kΩ HF45 8150 HF45 8150

180 kΩ HF45 8180 HF45 8180

220 kΩ HJ35 8220 HF85 8220

270 kΩ HF45 8270 HF45 8270

300 kΩ HF45 8300 HF45 8300

330 kΩ HF45 8330 HF45 8330

390 kΩ HJ35 8390 HF85 8390

470 kΩ HF45 8470 HF45 8470

560 kΩ HJ35 8560 HF85 8560

680 kΩ HJ35 8680 HF85 8680

820 kΩ HJ35 8820 HF85 8820

1.0 MΩ HF45 9100 HF45 9100

1.2 MΩ HJ35 9120 ✻

1.5 MΩ HJ35 9150 HF85 9150

1.8 MΩ HJ35 9180 HF85 9180

2.2 MΩ HJ35 9220 HF85 9220

3.3 MΩ HJ35 9330 HF85 9330

3.9 MΩ HJ35 9390 ✻

4.7 MΩ HJ35 9470 HF85 9470

10mm

HJ35

1/4W Type

5mm

HF85

1/6W Type

HF45

1/4W Type

P.C.B. VIDEO

PJ304 V7189800 JACK.PIN 1P ピンジャック 01

PJ305-306 V7190000 JACK.PIN 2P ピンジャック

PN341-343 V9637500 PIN L=70 #18 スタイルピン

PN381 V9637500 PIN L=70 #18 スタイルピン

Q3001 VR936300 TR 2SA1576A T106 トランジスタ 01

Q3002-3003 VV556400 TR 2SC2412K Q,R,S トランジスタ 01

Q3201 iC174020 TR 2SC1740S QRS BGEF トランジスタ 01

Q3203 WJ173600 TR 2SC1815Y TP トランジスタ 01

Q3302 WJ173500 TR 2SA1015Y Y TP トランジスタ

Q3303 WG538600 TR KTA1046-Y-U/P トランジスタ 02

Q3304 WJ173500 TR 2SA1015Y Y TP トランジスタ

Q3305 WJ173600 TR 2SC1815Y TP トランジスタ 01

Q3306 WC397700 TR 2N5401C-AT トランジスタ

Q3405 VV655400 TR.DGT DTC114EKA デジタルトランジスタ 01

Q3406 VV655000 TR.DGT DTA114EKA デジタルトランジスタ 01

Q3407 VV655400 TR.DGT DTC114EKA デジタルトランジスタ 01

Q3408 VV655000 TR.DGT DTA114EKA デジタルトランジスタ 01

Q3409 VV655400 TR.DGT DTC114EKA デジタルトランジスタ 01

Q3410 VV655000 TR.DGT DTA114EKA デジタルトランジスタ 01

Q3411 VV655400 TR.DGT DTC114EKA デジタルトランジスタ 01

Q3412 VV655000 TR.DGT DTA114EKA デジタルトランジスタ 01

Q3413 VV655400 TR.DGT DTC114EKA デジタルトランジスタ 01

Q3414 VV655000 TR.DGT DTA114EKA デジタルトランジスタ 01

Q3501 VV556400 TR 2SC2412K Q,R,S J トランジスタ 01

Q3801-3802 WJ173600 TR 2SC1815Y TP トランジスタ 01

Q3803 VV655700 TR.DGT DTC144EKA デジタルトランジスタ 01

R3021 HV753100 R.CAR.FP 1Ω 1/4W 不燃化カーボン抵抗 01

R3025 HV753100 R.CAR.FP 1Ω 1/4W 不燃化カーボン抵抗 01

R3046-3049 HV753100 R.CAR.FP 1Ω 1/4W 不燃化カーボン抵抗 01

R3058-3061 HV753100 R.CAR.FP 1Ω 1/4W 不燃化カーボン抵抗 01

R3083 HV755470 R.CAR.FP 470Ω 1/4W 不燃化カーボン抵抗 01

R3208 HV755680 R.CAR.FP 680Ω 1/4W BGEF 不燃化カーボン抵抗 01

R3210 HV754180 R.CAR.FP 18Ω 1/4W 不燃化カーボン抵抗 01

R3315-3316 HV756470 R.CAR.FP 4.7KΩ 1/4W 不燃化カーボン抵抗 01

R3325 HV756220 R.CAR.FP 2.2KΩ 1/4W 不燃化カーボン抵抗 01

R3326 HV753220 R.CAR.FP 2.2Ω 1/4W 不燃化カーボン抵抗 01

R3330 HV753100 R.CAR.FP 1Ω 1/4W 不燃化カーボン抵抗 01

R3403-3406 HV757100 R.CAR.FP 10KΩ 1/4W 不燃化カーボン抵抗 01

R3524-3525 HV753100 R.CAR.FP 1Ω 1/4W J 不燃化カーボン抵抗 01

R3910 HV753220 R.CAR.FP 2.2Ω 1/4W BGEF 不燃化カーボン抵抗 01

RY341-345 WJ122400 RELAY 981-2A-24DS-SP7 リレー　２４Ｖ 04

󱚡RY371 WQ804100 RELAY DC DLS5D1-O(M)0.25 リレー

ST331-332 WA789700 SCR.TERM D3.5 スクリューターミナル 01

ST371 WA789700 SCR.TERM D3.5 スクリューターミナル 01

ST381-383 WA789700 SCR.TERM D3.5 スクリューターミナル 01

󱚡T3701 YA507A00 TRANS.PWR サブトランス

TE341 WK560800 TERM.SP 4P MST-204V1-01 NC JUCRTA スピーカーターミナル 04

* TE341 WK560900 TERM.SP 4P MST-204V1-01 WC KBGEFL スピーカーターミナル

TE342 WB214000 TERM.SP 6P PUSH MSP-115V2 スピーカーターミナル 03

TE343 WB213900 TERM.SP MSP-113V2-03 PUSH スピーカーターミナル 03

XL301 VV949800 RSNR.CRYS 14.31818MHz JUCRK 水晶振動子 03

* XL301 WK196100 RSNR.CRYS 17.734475MHz TABGEFL 水晶振動子

* XL321 V2731100 RSNR.CRYS 4.332M HC-49/U BGEF 水晶振動子

WE774200 SCR.BND.HD 3x10 MFZN2W3 バインドＢタイトネジ 01

✻ New Parts ＊新規部品

Ref No. Part No. Description Remarks Markets 部品名

ランク

ABCDEFGH I J

140

RX-V565/HTR-6250/AX-V565

163

R, L models

L model

R, L models

B, G, E, F models

J model

171

101

171

160

160 160

160

164

170

167

170

163

121

163

152

120

163

168

157

156

167

103

109

(6)

2-2

(6)

2-2

(2)

2-2

(3)

2-2

(7)

2-2

(2)

2-1

(2)

2-1

(4)

2-1

U, C, T, K, A, B, G, E,

F, J models

202

U, C, R, T, L, J models

200

200-1

202

203

K, A, B, G, E, F models

204

Front Panel Unit

AMP Unit

(8)

2-2

(9)

2-2

(3)

2-1

103

2-104

• OVERALL ASS'Y

RX-V565/HTR-6250/AX-V565

141

* 2-1 WQ919600 P.C.B. ASS'Y MAIN JUCTKABGEF ＰＣＢ　ＭＡＩＮ

* 2-1 WQ919700 P.C.B. ASS'Y MAIN R ＰＣＢ　ＭＡＩＮ

* 2-1 WQ919800 P.C.B. ASS'Y MAIN L ＰＣＢ　ＭＡＩＮ

* 2-2 WQ921600 P.C.B. ASS'Y VIDEO J ＰＣＢ　ＶＩＤＥＯ

* 2-2 WQ921700 P.C.B. ASS'Y VIDEO UC ＰＣＢ　ＶＩＤＥＯ

* 2-2 WQ921900 P.C.B. ASS'Y VIDEO R ＰＣＢ　ＶＩＤＥＯ

* 2-2 WQ922000 P.C.B. ASS'Y VIDEO T ＰＣＢ　ＶＩＤＥＯ

* 2-2 WQ922100 P.C.B. ASS'Y VIDEO K ＰＣＢ　ＶＩＤＥＯ

* 2-2 WQ922200 P.C.B. ASS'Y VIDEO A ＰＣＢ　ＶＩＤＥＯ

* 2-2 WQ922300 P.C.B. ASS'Y VIDEO BGEF ＰＣＢ　ＶＩＤＥＯ

* 2-2 WQ922400 P.C.B. ASS'Y VIDEO L ＰＣＢ　ＶＩＤＥＯ

2-104 WF002600 PW HEAD B-TIGHT SCREW 3x8 MFZN2W3 ＰＷヘッドＢタイトネジ 01

* 7 WQ925300 P.C.B. ASS'Y DIGITAL V565 JUCRTKAL ＰＣＢ　ＤＩＧＩＴＡＬ

* 7 WQ925500 P.C.B. ASS'Y DIGITAL 6250 UCK ＰＣＢ　ＤＩＧＩＴＡＬ

* 7 WQ925400 P.C.B. ASS'Y DIGITAL V565 BGEF ＰＣＢ　ＤＩＧＩＴＡＬ

* 7 WR327800 P.C.B. ASS'Y DIGITAL 6250 F ＰＣＢ　ＤＩＧＩＴＡＬ

* 12 WQ756500 AM/FM TUNER FAEH06-J J ＡＭ／ＦＭチューナー

* 12 WQ756600 AM/FM TUNER FAEH06-A UCRTL ＡＭ／ＦＭチューナー

* 12 WQ756700 AM/FM TUNER FAEH06-E KABGEF ＡＭ／ＦＭチューナー

󱚡* 15 YA518A00 POWER TRANSFORMER J 電源トランス

󱚡* 15 YA520A00 POWER TRANSFORMER UC 電源トランス

󱚡* 15 YA521A00 POWER TRANSFORMER RL 電源トランス

󱚡* 15 YA522A00 POWER TRANSFORMER TK 電源トランス

󱚡* 15 YA523A00 POWER TRANSFORMER A 電源トランス

󱚡* 15 YA524A00 POWER TRANSFORMER BGEF 電源トランス

󱚡16 WB211800 POWER CABLE 1.8m J 電源コード 07

󱚡16 WB120500 POWER CABLE 2m UC 電源コード

󱚡16 WC992700 POWER CABLE 2m R 電源コード

󱚡16 WB120600 POWER CABLE 2m T 電源コード

󱚡16 WC753000 POWER CABLE 2m K 電源コード

󱚡16 WC743700 POWER CABLE 2m A 電源コード

󱚡16 WB212200 POWER CABLE 2m B 電源コード

󱚡16 WB212300 POWER CABLE 2m GEFL 電源コード

17 V2438700 CORD STOPPER コードストッパー 02

* 27 WR385200 FLEXIBLE FLAT CABLE 11P 200mm P=1.25 J カード電線

* 27 WR384700 FLEXIBLE FLAT CABLE 11P 100mm P=1.25

UCRTKABGEFL

カード電線

* 28 WR396800 FLEXIBLE FLAT CABLE 22P 100mm P=1.25 J カード電線

* 29 WR378500 FLEXIBLE FLAT CABLE 5P 180mm P=1.25 BGEF カード電線

* 101 WQ665900 TOP COVER GD トップカバー

* 101 WQ665800 TOP COVER BL トップカバー

* 101 WQ666000 TOP COVER TI トップカバー

* 103 WQ684600 REAR PANEL J リアパネル

* 103 WQ683700 REAR PANEL V565 U リアパネル

* 103 WQ684700 REAR PANEL 6250 U リアパネル

* 103 WQ683800 REAR PANEL V565 C リアパネル

* 103 WQ684800 REAR PANEL 6250 C リアパネル

* 103 WQ683900 REAR PANEL R リアパネル

* 103 WQ684000 REAR PANEL T リアパネル

* 103 WQ684100 REAR PANEL V565 K リアパネル

* 103 WQ685000 REAR PANEL 6250 K リアパネル

* 103 WQ684200 REAR PANEL A リアパネル

* 103 WQ684300 REAR PANEL V565 BGEF リアパネル

* 103 WQ685200 REAR PANEL 6250 F リアパネル

* 103 WQ684500 REAR PANEL L リアパネル

109 WH242000 SUPPORT H8 サポート　Ｈ８ 01

120 WA790600 LEG D60/H21 GD GD レッグ

120 WA790500 LEG D60/H21 HS BL, TI レッグ

* 121 WQ822800 KNOB D50 GD ノブ　Ｄ５０

* 121 WQ822700 KNOB D50 BL ノブ　Ｄ５０

* 121 WQ823000 KNOB D50 TI ノブ　Ｄ５０

152 WP126800 DAMPER SCREW MASK ダンパー

* 156 WR306100 SHEET TOP L シートトップ

157 WJ323900 RIVET TOP L リベットトップ

160 WE774100

BIND HEAD BONDING B-T. SCREW

3x8 MFZN2B3 ボンディングＢタイトネジ 01

163 WE774300 BIND HEAD B-TIGHT SCREW 3x8 MFZN2W3 バインドＢタイトネジ 01

164 WE877900 BIND HEAD S-TIGHT SCREW 3x6 MFZN2W3 バインドＳタイトネジ 01

167 WF002600 PW HEAD B-TIGHT SCREW 3x8 MFZN2W3 ＰＷヘッドＢタイトネジ 01

168 WE774600 SCREW IC 3x18 MFZN2W3 スクリュー　ＩＣ 01

170 WE774700 BIND HEAD S-TIGHT SCREW 4x10 MFZN2W3 バインドＳタイトネジ 01

171 VD069600 PW HEAD S-TIGHT SCREW 4x8-10 MFNI33 GD, TI ＰＷヘッドＳタイトネジ 01

171 VH313200 PW HEAD S-TIGHT SCREW 4x8-10 MFNI3BL BL ＰＷヘッドＳタイトネジ 01

ACCESSORIES 付属品

* 200 WR002700 REMOTE CONTROL RAV293 リモコン

200-1 AAX82380 BATTERY COVER CG-2209 電池蓋 03

202 WB212500 INDOOR FM ANTENNA 1.4m 1pc JUCRTL ＦＭ簡易アンテナ 03

202 WB212400 INDOOR FM ANTENNA 1.4m 1pc KABGEF ＦＭ簡易アンテナ

203 WB212600 AM LOOP ANTENNA 1.0m 1pc ＡＭループアンテナ 04

204 WN649600 OPTIMIZER MICROPHONE 6.0m 1pc

EM6022L-HN1700

オプティマイザーマイク 08

BATTERY R03,AAA,UM-4 2pcs 単４乾電池

SERVICE TOOLS サービス用部品

WR492800

RS232C CONVERSION ADAPTOR

3.3Vtype with FFC9P

ＲＳ２３２Ｃ変換アダプター

MF125400 FLEXIBLE FLAT CABLE 25P 400mm P=1.25 カード電線

MF109400 FLEXIBLE FLAT CABLE 9P 400mm P=1.25 カード電線

Ref No. Part No. Description Remarks Markets 部品名

ランク

Ref No. Part No. Description Remarks Markets 部品名

ランク

✻ New Parts ＊新規部品

✻ New Parts ＊新規部品 ✻ New Parts ＊新規部品

✻ New Parts ＊新規部品

ABCDEFGH I J

142

RX-V565/HTR-6250/AX-V565

1-10

1-2

1-3

1-8

1-9

1-4

1-5

1-6

(4)

1-5 (5)

1-5 (1)

1-5 (3)

1-5

1-7

(2)

1-1 (6)

1-1 (1)

1-1 (3)

1-1 (7)

1-25

1-11

1-25

* 1-1 WQ923800 P.C.B. ASS'Y OPERATION

ＰＣＢ　ＯＰＥＲＡＴＩＯＮ

* 1-2 WR400600 FLEXIBLE FLAT CABLE 25P 200mm P=1.25 カード電線

* 1-3 WR382800 FLEXIBLE FLAT CABLE 9P 160mm P=1.25 カード電線

* 1-4 WR0881A0 FRONT PANEL ASS'Y V565GD J フロントパネルＡＳＳＹ

* 1-4 WR0880A0 FRONT PANEL ASS'Y V565GD RT フロントパネルＡＳＳＹ

* 1-4 WR0869A0 FRONT PANEL ASS'Y V565BL J フロントパネルＡＳＳＹ

* 1-4 WR0868A0 FRONT PANEL ASS'Y V565BL

UCRTKABGEFL

フロントパネルＡＳＳＹ

* 1-4 WR0900A0 FRONT PANEL ASS'Y 6250BL フロントパネルＡＳＳＹ

* 1-4 WR0884A0 FRONT PANEL ASS'Y V565TI フロントパネルＡＳＳＹ

* 1-5 WQ831600 BUTTON CASE GD JR ボタンケース

* 1-5 WS073500 BUTTON CASE GD T ボタンケース

* 1-5 WQ831500 BUTTON CASE BL

JUCRKABGEFL

ボタンケース

* 1-5 WS073400 BUTTON CASE BL T ボタンケース

* 1-5 WQ831800 BUTTON CASE TI ボタンケース

* 1-6 WQ827800 BUTTON TUNER ボタンチューナー

* 1-7 WQ832800 BUTTON PD GD ボタンＰＤ

* 1-7 WQ832700 BUTTON PD BL ボタンＰＤ

* 1-7 WQ833000 BUTTON PD TI ボタンＰＤ

1-8 WJ193400 EMBLEM GD GD エンブレムＧＤ 02

1-8 WJ193300 EMBLEM BL BL, TI エンブレムＢＬ 02

* 1-9 WQ822400 ESCUTCHEON VOL GD エスカッションＶＯＬ

* 1-9 WQ822300 ESCUTCHEON VOL BL エスカッションＶＯＬ

* 1-9 WQ822600 ESCUTCHEON VOL TI エスカッションＶＯＬ

* 1-10 WQ833300 SHEET WINDOW シートウインドウ

* 1-11 WR248300 EARTH PLATE アースプレート

1-25 WE774800 BIND HEAD P-TIGHT SCREW 3x8 MFZN2W3 バインドＰタイトネジ 01

• FRONT PANEL UNIT

✻ New Parts ＊新規部品

Ref No. Part No. Description Remarks Markets 部品名

ランク

ABCDEFGH I J

RX-V565/HTR-6250/AX-V565

143

2-1 (6)

2-1 (1)

1-1 (10 )

1-1 (2)

2-2 (1)

2-1 (5)

2-20 2-20

2-103

2-104

2-105

2-20

2-26

2-25

* 1-1 WQ923800 P.C.B. ASS'Y OPERATION

ＰＣＢ　ＯＰＥＲＡＴＩＯＮ

* 2-1 WQ919600 P.C.B. ASS'Y MAIN JUCTKABGEF ＰＣＢ　ＭＡＩＮ

* 2-1 WQ919700 P.C.B. ASS'Y MAIN R ＰＣＢ　ＭＡＩＮ

* 2-1 WQ919800 P.C.B. ASS'Y MAIN L ＰＣＢ　ＭＡＩＮ

* 2-2 WQ921600 P.C.B. ASS'Y VIDEO J ＰＣＢ　ＶＩＤＥＯ

* 2-2 WQ921700 P.C.B. ASS'Y VIDEO UC ＰＣＢ　ＶＩＤＥＯ

* 2-2 WQ921900 P.C.B. ASS'Y VIDEO R ＰＣＢ　ＶＩＤＥＯ

* 2-2 WQ922000 P.C.B. ASS'Y VIDEO T ＰＣＢ　ＶＩＤＥＯ

* 2-2 WQ922100 P.C.B. ASS'Y VIDEO K ＰＣＢ　ＶＩＤＥＯ

* 2-2 WQ922200 P.C.B. ASS'Y VIDEO A ＰＣＢ　ＶＩＤＥＯ

* 2-2 WQ922300 P.C.B. ASS'Y VIDEO BGEF ＰＣＢ　ＶＩＤＥＯ

* 2-2 WQ922400 P.C.B. ASS'Y VIDEO L ＰＣＢ　ＶＩＤＥＯ

* 2-20 WS000800 SPACER SUPPORT LCA4-29M スペーサーサポート

* 2-25 WR397000 FLEXIBLE FLAT CABLE 22P 140mm P=1.25 カード電線

* 2-26 WR379700 FLEXIBLE FLAT CABLE 6P 200mm P=1.25 カード電線

2-103 WE774600 SCREW IC 3x18 MFZN2W3 スクリュー　ＩＣ 01

2-104 WF002600 PW HEAD B-TIGHT SCREW 3x8 MFZN2W3 ＰＷヘッドＢタイトネジ 01

2-105 WE774300 BIND HEAD B-TIGHT SCREW 3x8 MFZN2W3 バインドＢタイトネジ 01

• AMP UNIT

✻ New Parts ＊新規部品

Ref No. Part No. Description Remarks Markets 部品名

ランク

ABCDEFGH I J

144

RX-V565/HTR-6250/AX-V565

SCHEMATIC DIAGRAM

■ REMOTE CONTROL

RAV293

U, C, R, T, K, A, B, G, E, F, L, J models

PANEL

● RAV293: U, C, R, T, K, A, B, G, E, F, L, J models

26 K48 K51 K56

K83

K57K40K44

K55

K84

K82

K49 K53 K50 K54 K52

K66 K70 K67 K72 K68 K73 K69 K71

K65 K59

K78 K74 K79 K76 K80 K77 K81 K75

K28 K24 K29 K26 K30 K27 K31 K25

K16 K20

K12 K8

SW2 K4

K32 K36

K17 K22 K18 K23 K19 K21

K13 K10 K14 K11 K15 K9

K1 K6 K2 K7 K3 K5

K33 K38 K34 K39 K35 K37

K45 K42 K46 K43 K47 K41

K61

K60 K64

K63

K58

K62

U1 RLS4148

OPTION

RLS4148

VDD

XTAL2

XTAL1

P31

P32

P35

P37

P30/PREF

ZLR64400H2864GR

or ZLF645E0H2864GR

P36

P20

VSS

P21

P34

VSS

VCC

VDD

P33

P27

P26

P25

P03

P04

P02

P06

P05

P00

P23

P24

P22

P07

P01

R1 C1

47μF

8.00MHz

1 ohm

R4R3

4.7 K-ohms

10 ohms 56 K-ohms

47 ohms

SW1

56 K

ZONE2

MAIN

IR_DIODE

LED

RX-V565/HTR-6250/AX-V565

145

KEY NO. LAYOUT KEY CODE

GROUP PRE

SET

Key

No. FUNCTION COM ID1 ID2

MAIN MAIN

– D2 TRANSMIT – – –

– SW2 CODE SET – – –

POWER – K2 SLEEP O 7A-30 7A-30CE

– K3 POWER O 7E-2A 7E-2AD4

INPUT 1 O K4 HDMI-1 O 7A-4738 7A-4739

O K5 HDMI-2 O 7A-4A35 7A-4A34

O K6 HDMI-3 O 7A-4D32 7A-4D33

O K7 HDMI-4 O 7A-502F 7A-502E

O K8 AV-1 O 7A-532C 7A-532D

O K9 AV-2 O 7A-5629 7A-5628

O K10 AV-3 O 7A-5926 7A-5927

O K11 AV-4 O 7A-5C23 7A-5C22

O K12 AV-5 O 7A-5F20 7A-5F21

O K13 AV-6 O 7A-621D 7A-621C

O K14 AUDIO-1 O 7A-651A 7A-651B

O K15 AUDIO-2 O 7A-6817 7A-6816

O K16 V-AUX O 7A-55 7A-55AB

* enter into V-AUX MODE

O K17 [A] O 7A-14 7A-14EA

INPUT 2 – K18 [B] O 7F01-3F 7F01-3FC1

– K19 DOCK O 7F01-4A 7F01-4AB4

* enter into DOCK MODE

– K20 TUNER O 7A-16 7A-16E8

* enter into TUNER MODE

RADIO – K24 CATEGORY (-)/ FM O 7F01-5827 7F01-5826

– K25 CATEGORY (+)/ AM O 7F01-552A 7F01-552B

– K26 PRESET (+) O 7F01-5B24 7F01-5B25

– K27 TUNING/CH (+) O 7F01-611E 7F01-611F

– K28 INFO O 7A-2758 7A-2759

– K29 MEMORY O 7F01-6718 7F01-6719

– K30 PRESET (-) O 7F01-5E21 7F01-5E20

– K31 TUNING/CH (-) O 7F01-641B 7F01-641A

DSP – K32 MOVIE O 7A-88 7A-8876

– K33 MUSIC O 7A-89 7A-8977

– K34 STEREO/ENHANCER O 7A-94 7A-946A

– K35 SUR. DECODE O 7A-8D 7A-8D73

– K38 STRAIGHT O 7A-56 7A-56A8

– K39 PURE DIRECT O 7A-DD 7A-DD23

SCENE – K40 BD/DVD O 7A-007F 7A-007E

– K41 TV O 7A-037C 7A-037D

– K42 CD O 7A-0679 7A-0678

– K43 RADIO or GAME O 7A-0976 7A-0977

MENU – K44 SETUP O 7A-84 7A-847A

– K46 SUBMENU O 7A-6B14 7A-6B15

GROUP PRE

SET

Key

No. FUNCTION COM ID1 ID2

MAIN MAIN

CURSOR – K45 UP – 7A-9D 7A-9D63

– K48 LEFT – 7A-9F 7A-9F61

– K49 ENTER – 7A-DE 7A-DE20

– K50 RIGHT – 7A-9E 7A-9E60

– K51 RETURN – 7A-AA 7A-AA54

– K52 DOWN – 7A-9C 7A-9C62

– K53 DISPLAY – 7F01-60 7F01-609E

VOLUME – K47 VOLUME (+) O 7A-1A 7A-1AE4

– K54 VOLUME (-) O 7A-1B 7A-1BE5

– K57 MUTE O 7A-1C 7A-1CE2

SOURCE – K1 POWER (SOURCE) –

* Function code

– K55 TOP MENU –

– K56 MENU –

– K58 REC –

– K59 PLAY –

– K60 STOP –

– K61 PAUSE –

– K62 REW –

– K63 FF –

– K64 SKIP (-) –

– K65 SKIP (+) –

10 key – K66 1 –

* Function code

– K67 2 –

– K68 3 –

– K69 4 –

– K70 5 –

– K71 6 –

– K72 7 –

– K73 8 –

–K74 9 –

– K75 0 –

–K76 +10 –

– K77 ENT –

TV – K78 TV INPUT –

* TV mode

– K79 TV VOL (+) –

– K80 TV CH (+) –

– K81 TV POWER –

– K82 TV MUTE –

– K83 TV VOL (-) –

– K84 TV CH (-) –

4567

891011

12 13 14 15

16 17 18 19

58 59 60 61

62 63 64 65

66 67 68 69

70 71 72 73

74 75 76 77

78 79 80

82 83 84

40 41 42 43

44 45

48 5049

55 56

32 33 34 35

38 39

24 25

28 29

26 27

30 31

D2 SW2

RX-V565/HTR-6250/AX-V565

146

BD DVD DVR LD CD CD-R MD

Brand Yamaha-1 Brand Yamaha-1 Yamaha-2 Yamaha-3 T Brand Yamaha Brand Yamaha Brand Yamaha-1 Yamaha-2 Brand Yamaha Brand Yamaha-1 Yamaha-2 Yamaha-3

Key No. Preset Number 2018 Preset Number 2000 2003 2001 2136 Preset Number 2011 Preset Number 2002 Preset Number 5013 5000 Preset Number 5001 Preset Number 5002 5003 5004

Function Code Function Code Code Code Code Function Code Function Code Function Code Code Function Code Function Code Code Code

K45 UP 7C-B4 UP 7C-B4 2002 B0 00 85 35 004.088 45B5 80 MENU UP 048.088 – – – – – – – – – – –

K48 LEFT 7C-B5 LEFT 7C-B5 2002 B0 00 87 37 004.090 45B5 51 MENU LEFT 048.090 – – – – – – – – – – –

K49 ENTER 7C-B8 ENTER 7C-B8 2002 B0 00 82 32 004.092 45B5 21 MENU ENTER 048.092 – – – – – – – – – – –

K50 RIGHT 7C-B6 RIGHT 7C-B6 2002 B0 00 88 38 004.091 45B5 4D MENU RIGHT 048.091 – – – – – – – – – – –

K51 RETURN 7C-B7 RETURN 7C-B7 2002 B0 00 81 31 004.131 45B5 22 RETURN 048.131 – – – – – – – – – – –

K52 DOWN 7C-B3 DOWN 7C-B3 2002 B0 00 86 36 004.089 45B5 81 MENU DOWN 048.089 – – – – – – – – – – –

K53 DISPLAY 7C-A6 DISPLAY 7C-A6 2002 B0 00 92 22 004.015 45B5 26 DISPLAY 048.015 DISPLAY 7C-13 DISPLAY 79-0A 79-0A DISPLAY 7F-9E DISPLAY 79-A5 79-A5 180F

K1 SOURCE POWER 7C-80 SOURCE POWER 7C-80 2002 B0 00 3D 8D 004.012 45B5 12 AV POWER 048.012 AV POWER – AV POWER 79-60 79-60 AV POWER 7F-80 AV POWER - 79-B5 150F

K55 TOP MENU 7C-B1 TOP MENU 7C-B1 2002 B0 00 9B 2B 004.113 45B5 DE TITLE 048.200 – – – – – – – – – – –

K56 MENU 7C-D0 MENU 7C-B2 2002 B0 00 80 30 004.084 45B5 84 MENU 048.084 – – – – – – – – – – –

K58 DISC SKIP 7C-8B DISC SKIP 7C-8B – 004.127 ?? REC 048.055 – – DISC SKIP 7A-4F 79-4F REC - REC 79-AF 79-B1 2D0F

K59 PLAY 7C-82 PLAY 7C-82 2002 B0 00 0A BA 004.044 45B5 15 PLAY 048.044 PLAY 7C-05 PLAY 7A-08 79-02 PLAY 7F-82 PLAY 79-A8 79-A8 2A0F

K60 STOP 7C-85 STOP 7C-85 2002 B0 00 00 B0 004.049 45B5 14 STOP 048.049 STOP 7C-5B STOP 7A-09 79-56 STOP 7F-84 STOP 79-AA 79-AA 280F

K61 PAUSE 7C-83 PAUSE 7C-83 2002 B0 00 06 B6 004.048 45B5 00 PAUSE 048.048 PAUSE 7C-5A PAUSE 7A-09 79-55 PAUSE 7F-83 PAUSE 79-A9 79-A9 290F

K62 REW 7C-86 REW 7C-86 2002 B0 00 04 B4 004.041 45B5 19 REW 048.041 REW 7C-06 REW 7A-0D 79-05 REW 7F-88 REW 79-AC 79-AC 2B0F

K63 FF 7C-87 FF 7C-87 2002 B0 00 05 B5 004.040 45B5 13 FF 048.040 FF 7C-07 FF 7A-0C 79-06 FF 7F-89 FF 79-AD 79-AD 2C0F

K64 SKIP (-) 7C-B9 SKIP (-) 7C-B9 2002 B0 00 49 F9 004.033 45B5 23 SKIP (-) 048.033 CHAP/SKIP (-) 7C-02 SKIP (-) 7A-0B 79-04 SKIP (-) 7F-86 SKIP (-) 79-AB 79-AB 200F

K65 SKIP (+) 7C-BA SKIP (+) 7C-BA 2002 B0 00 4A FA 004.032 45B5 24 SKIP (+) 048.032 CHAP/SKIP (+) 7C-03 SKIP (+) 7A-0A 79-07 SKIP (+) 7F-87 SKIP (+) 79-AE 79-AE 210F

K66 1 7C-94 1 7C-94 2002 B0 00 10 A0 004.001 45B5 01 1 048.001 1 7C-17 1 79-11 79-11 1 7F-91 1 79-85 79-B7 000F

K67 2 7C-95 2 7C-95 2002 B0 00 11 A1 004.002 45B5 02 2 048.002 2 7C-18 2 79-12 79-12 2 7F-92 2 79-86 79-B8 010F

K68 3 7C-96 3 7C-96 2002 B0 00 12 A2 004.003 45B5 03 3 048.003 3 7C-19 3 79-13 79-13 3 7F-93 3 79-87 79-B9 020F

K69 4 7C-97 4 7C-97 2002 B0 00 13 A3 004.004 45B5 04 4 048.004 4 7C-1A 4 79-14 79-14 4 7F-94 4 79-88 79-BA 030F

K70 5 7C-98 5 7C-98 2002 B0 00 14 A4 004.005 45B5 05 5 048.005 5 7C-1B 5 79-15 79-15 5 7F-95 5 79-89 79-BB 040F

K71 6 7C-99 6 7C-99 2002 B0 00 15 A5 004.006 45B5 06 6 048.006 6 7C-1C 6 79-16 79-16 6 7F-96 6 79-8A 79-BC 050F

K72 7 7C-9A 7 7C-9A 2002 B0 00 16 A6 004.007 45B5 07 7 048.007 7 7C-1D 7 79-17 79-17 7 7F-97 7 79-8B 79-BD 060F

K73 8 7C-9B 8 7C-9B 2002 B0 00 17 A7 004.008 45B5 08 8 048.008 8 7C-1E 8 79-18 79-18 8 7F-98 8 79-8C 79-BE 070F

K74 9 7C-9C 9 7C-9C 2002 B0 00 18 A8 004.009 45B5 09 9 048.009 9 7C-1F 9 79-19 79-19 9 7F-99 9 79-8D 79-BF 080F

K75 0 7C-93 0 7C-93 2002 B0 00 19 A9 004.000 45B5 0A 0 048.000 0 7C-16 0/10 79-10 79-10 0 7F-90 0 79-8E 79-C0 090F

K76 +10 7C-9D +10 7C-9D 2002 B0 00 89 39 004.120 45B5 25 +10 – +10 7C-5D +10 79-1A 79-1A +10 7F-9A +10 79-8F 79-8F 0A0F

K77 TITLE/INDEX 7C-9E TITLE/INDEX 7C-9E – – 45B5 20 TITLE/INDEX – CHAP/TIME 7C-15 INDEX 79-0B 79-0B INDEX 7F-8A INDEX – – –

K78 TV INPUT (TV INPUT) TV INPUT (TV INPUT) TV INPUT (TV INPUT) TV INPUT (TV INPUT) TV INPUT (TV INPUT) TV INPUT (TV INPUT) TV INPUT (TV INPUT)

K79 TV VOL (+) (TV VOL +) TV VOL (+) (TV VOL +) TV VOL (+) (TV VOL +) TV VOL (+) (TV VOL +) TV VOL (+) (TV VOL +) TV VOL (+) (TV VOL +) TV VOL (+) (TV VOL +)

K80 TV CH (+) (TV CH +) TV CH (+) (TV CH +) TV CH (+) (TV CH +) TV CH (+) (TV CH +) TV CH (+) (TV CH +) TV CH (+) (TV CH +) TV CH (+) (TV CH +)

K81 TV POWER (TV POWER) TV POWER (TV POWER) TV POWER (TV POWER) TV POWER (TV POWER) TV POWER (TV POWER) TV POWER (TV POWER) TV POWER (TV POWER)

K82 TV MUTE (TV MUTE) TV MUTE (TV MUTE) TV MUTE (TV MUTE) TV MUTE (TV MUTE) TV MUTE (TV MUTE) TV MUTE (TV MUTE) TV MUTE (TV MUTE)

K83 TV VOL (-) (TV VOL -) TV VOL (-) (TV VOL -) TV VOL (-) (TV VOL -) TV VOL (-) (TV VOL -) TV VOL (-) (TV VOL -) TV VOL (-) (TV VOL -) TV VOL (-) (TV VOL -)

K84 TV CH (-) (TV CH -) TV CH (-) (TV CH -) TV CH (-) (TV CH -) TV CH (-) (TV CH -) TV CH (-) (TV CH -) TV CH (-) (TV CH -) TV CH (-) (TV CH -)

TUNER TAPE TV

Brand Yamaha-2 Yamaha-3 Yamaha-4 Yamaha-5 Yamaha-6 Yamaha-7 Yamaha-* Yamaha-11 Yamaha-12 Brand Yamaha-8 Yamaha-* Brand Yamaha-9 Yamaha-10 Brand Yamaha-1 Yamaha-2 Brand Yamaha-1 Yamaha-2 Yamaha-3 Yamaha-4 Yamaha-5

Key No. Preset Number 5014 5007 5008 5009 5010 5011 **** 5015 5016 Preset Number 5012 **** Preset Number 5017 5018 Preset Number 5005 5006 Preset Number 0000 0001 0002 0003 0004

Function Code Code Code Code Code Code Code Code Code Function Code Code Function Code Code Function Code Code Function Code Code Code Code Code

K45 PRESET (+) 7A-10 7A-10 7D-F5 7A-6A 7D-31 7F01-0E 7F01-0EF0 7A-6A94 7A-10EE UP 7F01-2E 7F01-2ED0 UP 7F01-E1 7F01-E11F – – – MENU UP D1CC D16C 5070 01 111 0 01 0EE 1 F082

K48 A-E/CAT. (-) – 7A-AC 7D-BB 7A-6E 7D-35 7F01-10 7F01-10EE 7A-6E90 7A-AC52 LEFT 7F01-30 7F01-30CE LEFT 7F01-E2 7F01-E21C – – – MENU LEFT D1CE D16E 5073 01 115 0 01 0EA 1 F080

K49 ENTER – 7A-AD 7D-BC 7A-6F 7D-36 7F01-11 7F01-11EF 7A-6F91 7A-AD53 ENTER 7F01-31 7F01-31CF ENTER 7F01-E3 7F01-E31D – – – MENU ENTER D1D0 D170 5033 01 15F 0 01 0A0 1 F087

K50 A-E/CAT. (+) D1-0D 7A-12 7D-F7 7A-6C 7D-33 7F01-12 7F01-12EC 7A-6C92 7A-12EC RIGHT 7F01-32 7F01-32CC RIGHT 7F01-E4 7F01-E41A A/B 7A-06 7F-06 MENU RIGHT D1CF D16F 5072 01 114 0 01 0EB 1 F081

K51 MEMORY – 7A-AF 7D-BE 7A-71 7D-38 7F01-13 7F01-13ED 7A-718F 7A-AF51 RETURN 7F01-33 7F01-33CD MEMORY 7F01-DF 7F01-DF21 – – – RETURN D1D5 D175 500A 01 12F 0 01 0D0 1 –

K52 PRESET (-) 7A-11 7A-11 7D-F6 7A-6B 7D-32 7F01-14 7F01-14EA 7A-6B95 7A-11EF DOWN 7F01-34 7F01-34CA DOWN 7F01-E5 7F01-E51B – – – MENU DOWN D1CD D16D 5071 01 112 0 01 0ED 1 F083

K53 DISPLAY – 7A-B0 7D-BF 7A-72 7D-39 7F01-15 7F01-15EB 7A-728C 7A-B04E DISPLAY 7F01-35 7F01-35CB DISPLAY 7F01-E0 7F01-E01E – – – DISPLAY – – 5010 01 11B 0 01 0E4 1 –

K1 AV POWER D1-1B D1-1B – – – 7F01-00 7F01-00FE – – AV POWER 7F01-20 7F01-20DE AV POWER 7F01-D0 7F01-D02E AV POWER – – AV POWER – – – – –

K55 BAND – 7A-AE 7D-BD 7A-70 7D-37 7F01-0D 7F01-0DF3 7A-708E 7A-AE50 TITLE 7F01-2D 7F01-2DD3 TITLE 7F01-DD 7F01-DD23 – – – TITLE – – – – –

K56 SRCH MODE – 7A-AB 7D-BA 7A-6D 7D-34 7F01-0F 7F01-0FF1 7A-6D93 7A-AB55 MENU 7F01-2F 7F01-2FD1 SRCH MODE 7F01-DE 7F01-DE20 – – – MENU D1D3 D173 5053 01 120 0 01 0DF 1 F086

K58 – – – – – – 7F01-16 7F01-16E8 – – PC/MCX 7F01-36 7F01-36C8 REC 7F01-E6 7F01-E618 REC 7A-04 7F-04 REC – – – – –

K59 – – – – – – 7F01-1E 7F01-1EE0 – – PLAY 7F01-3E 7F01-3EC0 PLAY 7F01-E8 7F01-E816 PLAY 7A-00 7F-00 PLAY – – – – –

K60 – – – – – – 7F01-1D 7F01-1DE3 – – STOP 7F01-3D 7F01-3DC3 STOP 7F01-E9 7F01-E917 STOP 7A-03 7F-03 STOP – – – – –

K61 – – – – – – 7F01-1A 7F01-1AE4 – – PAUSE 7F01-3A 7F01-3AC4 PAUSE 7F01-E7 7F01-E719 PAUSE – – PAUSE – – – – –

K62 FREQ 7A-A4 7A-A4 7D-23 7A-3D – 7F01-17 7F01-17E9 7A-3DC3 7A-A45A NET RADIO 7F01-37 7F01-37C9 REW 7F01-EA 7F01-EA14 REW 7A-01 7F-01 REW – – – – –

K63 EON 7A-A5 7A-A5 7D-24 7A-3E – 7F01-18 7F01-18E6 7A-3EC0 7A-A55B USB 7F01-38 7F01-38C6 FF 7F01-EB 7F01-EB15 FF 7A-02 7F-02 FF – – – – –

K64 PTY MODE 7A-A6 7A-A6 7D-25 7A-3F – 7F01-1B 7F01-1BE5 7A-3FC1 7A-A658 SKIP (-) 7F01-3B 7F01-3BC5 SKIP (-) 7F01-EC 7F01-EC12 DIR A 7A-07 7F-07 SKIP (-) – – – – –

K65 PTY START 7A-A7 7A-A7 7D-26 7A-EF – 7F01-1C 7F01-1CE2 7A-EF11 7A-A759 SKIP (+) 7F01-3C 7F01-3CC2 SKIP (+) 7F01-ED 7F01-ED13 DIR B 7A-40 7F-08 SKIP (+) – – – – –

K66 P1 D1-0E 7A-E5 7D-F8 7A-61 7D-A1 7F01-01 7F01-01FF 7A-619F 7A-E51B P1 7F01-21 7F01-21DF 1 7F01-D1 7F01-D12F – – – 1 D1E1 D181 500D 01 101 0 01 0FE 1 F0E4

K67 P2 D1-0F 7A-E6 7D-F9 7A-62 7D-A2 7F01-02 7F01-02FC 7A-629C 7A-E618 P2 7F01-22 7F01-22DC 2 7F01-D2 7F01-D22C – – – 2 D1E2 D182 500E 01 102 0 01 0FD 1 F0E5

K68 P3 D1-10 7A-E7 7D-FA 7A-63 7D-A3 7F01-03 7F01-03FD 7A-639D 7A-E719 P3 7F01-23 7F01-23DD 3 7F01-D3 7F01-D32D – – – 3 D1E3 D183 500F 01 103 0 01 0FC 1 F0E6

K69 P4 D1-11 7A-E8 7D-FB 7A-64 7D-A4 7F01-04 7F01-04FA 7A-649A 7A-E816 P4 7F01-24 7F01-24DA 4 7F01-D4 7F01-D42A – – – 4 D1E4 D184 501C 01 104 0 01 0FB 1–

K70 P5 D1-12 7A-E9 7D-FC 7A-65 7D-A5 7F01-05 7F01-05FB 7A-659B 7A-E917 P5 7F01-25 7F01-25DB 5 7F01-D5 7F01-D52B – – – 5 D1E5 D185 501D 01 105 0 01 0FA 1–

K71 P6 D1-13 7A-EA 7D-FD 7A-66 7D-A6 7F01-06 7F01-06F8 7A-6698 7A-EA14 P6 7F01-26 7F01-26D8 6 7F01-D6 7F01-D628 – – – 6 D1E6 D186 501E 01 106 0 01 0F9 1–

K72 P7 D1-14 7A-EB 7D-FE 7A-67 7D-A7 7F01-07 7F01-07F9 7A-6799 7A-EB15 P7 7F01-27 7F01-27D9 7 7F01-D7 7F01-D729 – – – 7 – – 501F 01 107 0 01 0F8 1 –

K73 P8 D1-15 7A-EC 7D-FF 7A-68 7D-A8 7F01-08 7F01-08F6 7A-6896 7A-EC12 P8 7F01-28 7F01-28D6 8 7F01-D8 7F01-D826 – – – 8 – – 5004 01 108 0 01 0F7 1 –

K74 P9 – 7A-B1 7D-60 7A-69 7D-A9 7F01-09 7F01-09F7 7A-6997 7A-B14F P9 7F01-29 7F01-29D7 9 7F01-D9 7F01-D927 – – – 9 – – 5005 01 109 0 01 0F6 1 –

K75 P0 – 7A-B2 7D-61 7A-60 7D-A0 7F01-0A 7F01-0AF4 7A-609E 7A-B24C P10 7F01-2A 7F01-2AD4 10 7F01-DA 7F01-DA24 – – – 0/10 – – 500C 01 10A 0 01 0F5 1 –

K76 – – – – – – 7F01-0B 7F01-0BF5 – – – 7F01-2B 7F01-2BD5 11 7F01-DB 7F01-DB25 – – – _ /_ _ ,11 – – 5006 01 135 0 01 0CA 1 –

K77 P. ENTER – 7A-B3 7D-62 7A-BF 7D-3F 7F01-0C 7F01-0CF2 7A-BF41 7A-B34D P. ENTER 7F01-2C 7F01-2CD2 12 7F01-DC 7F01-DC22 – – – enter/12 – – 5006 01 10C 0 01 0F3 1 –

K78 TV INPUT (TV INPUT) TV INPUT (TV INPUT) TV INPUT (TV INPUT) TV INPUT (TV INPUT) TV INPUT D1D6 D176 5009 01 113 0 01 0EC 1 –

K79 TV VOL (+) (TV VOL +) TV VOL (+) (TV VOL +) TV VOL (+) (TV VOL +) TV VOL (+) (TV VOL +) TV VOL (+) – – 5012 01 114 0 01 0EB 1 –

K80 TV CH (+) (TV CH +) TV CH (+) (TV CH +) TV CH (+) (TV CH +) TV CH (+) (TV CH +) TV CH (+) – – 5019 01 111 0 01 0EE 1 –

K81 TV POWER (TV POWER) TV POWER (TV POWER) TV POWER (TV POWER) TV POWER (TV POWER) TV POWER D1C2 D162 5017 01 116 0 01 0E9 1 F041

K82 TV MUTE (TV MUTE) TV MUTE (TV MUTE) TV MUTE (TV MUTE) TV MUTE (TV MUTE) TV MUTE – – 500B 01 117 0 01 0E8 1 –

K83 TV VOL (-) (TV VOL -) TV VOL (-) (TV VOL -) TV VOL (-) (TV VOL -) TV VOL (-) (TV VOL -) TV VOL (-) – – 5015 01 115 0 01 0EA 1 –

K84 TV CH (-) (TV CH -) TV CH (-) (TV CH -) TV CH (-) (TV CH -) TV CH (-) (TV CH -) TV CH (-) – – 5018 01 112 0 01 0ED 1 –

FUNCTION CODE

147

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

148

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

149

RX-V565/HTR-6250/

AX-V565

RX-V565/HTR-6250/AX-V565

MEMO

RX-V565/HTR-6250/

AX-V565

RX V565/HTR 6250/AX V565 RXV565

Navigation menu

Versions of this User Manual:

Views

Navigation
