RaccoRdi a saldaRe e filettati in acciaio inossidabile
stainless steel welding and thReaded fittings
schweiss- Und gewindefittinge aUs edelstahl
RaccoRds en acieR inoXYdable filetÉs et À soUdeR
RacoRes a soldaR Y RoscaR en aceRo inoXidable
Dicembre | December | Dezember | Décembre | Diciembre
2 011
266 RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
Indice Generale
Index | Inhaltsverzeichnis | Index | Indice

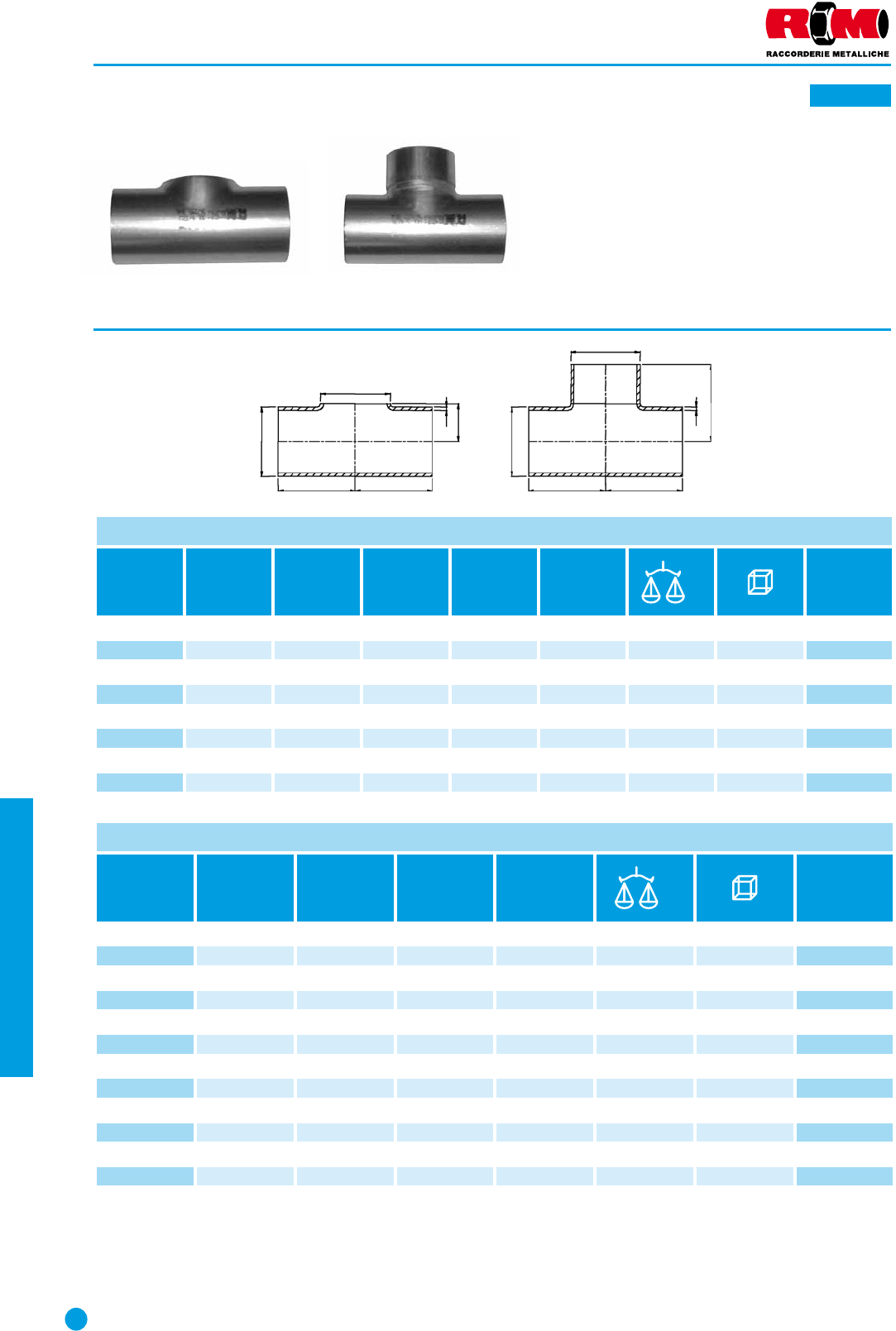

Raccorderia a saldare
Welding fittings
Schweissfittings
Raccord a souder
Racores para soldar
pag. 268

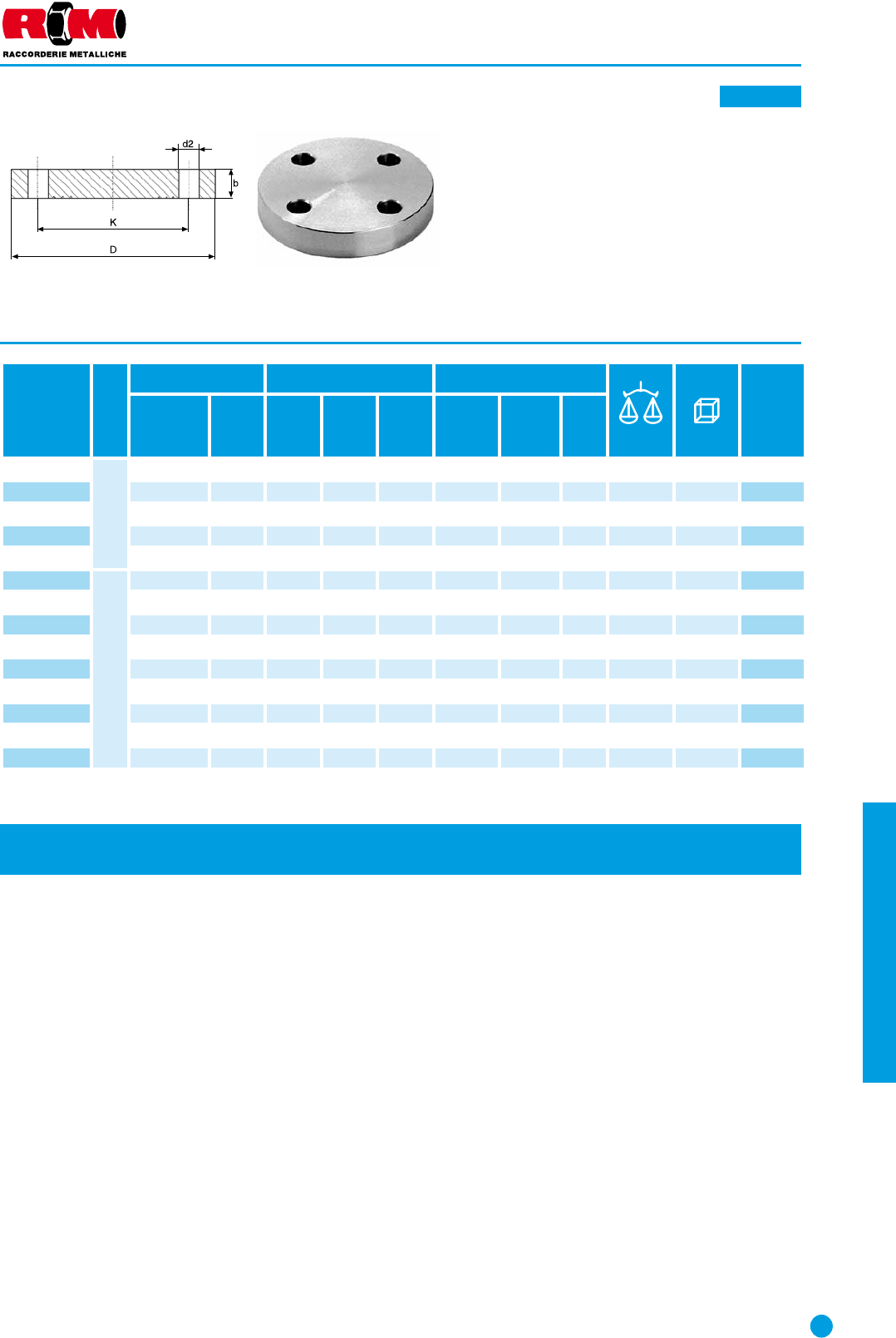

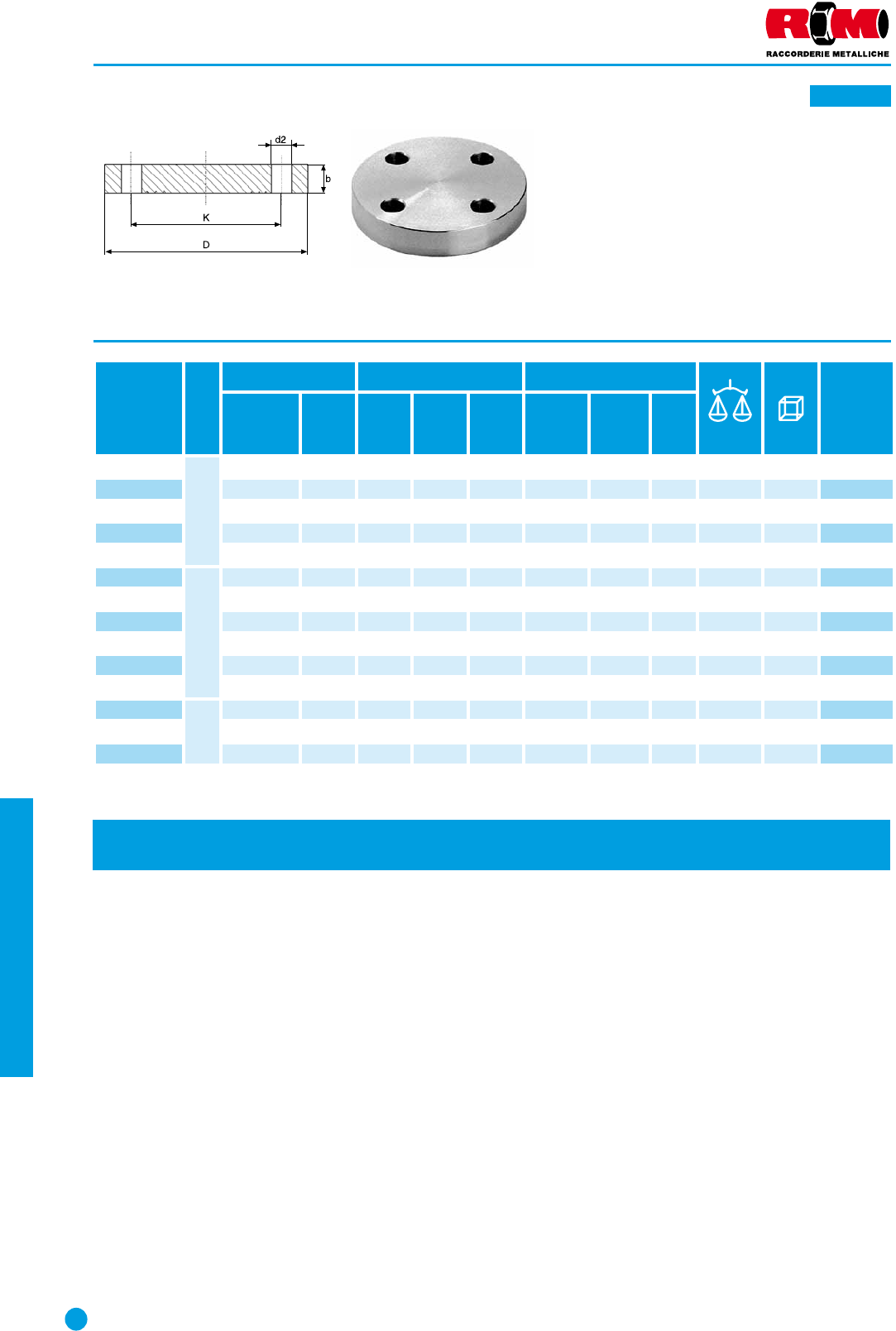

Flange
Flanges
Flansche
Brides
Bridas
pag. 283

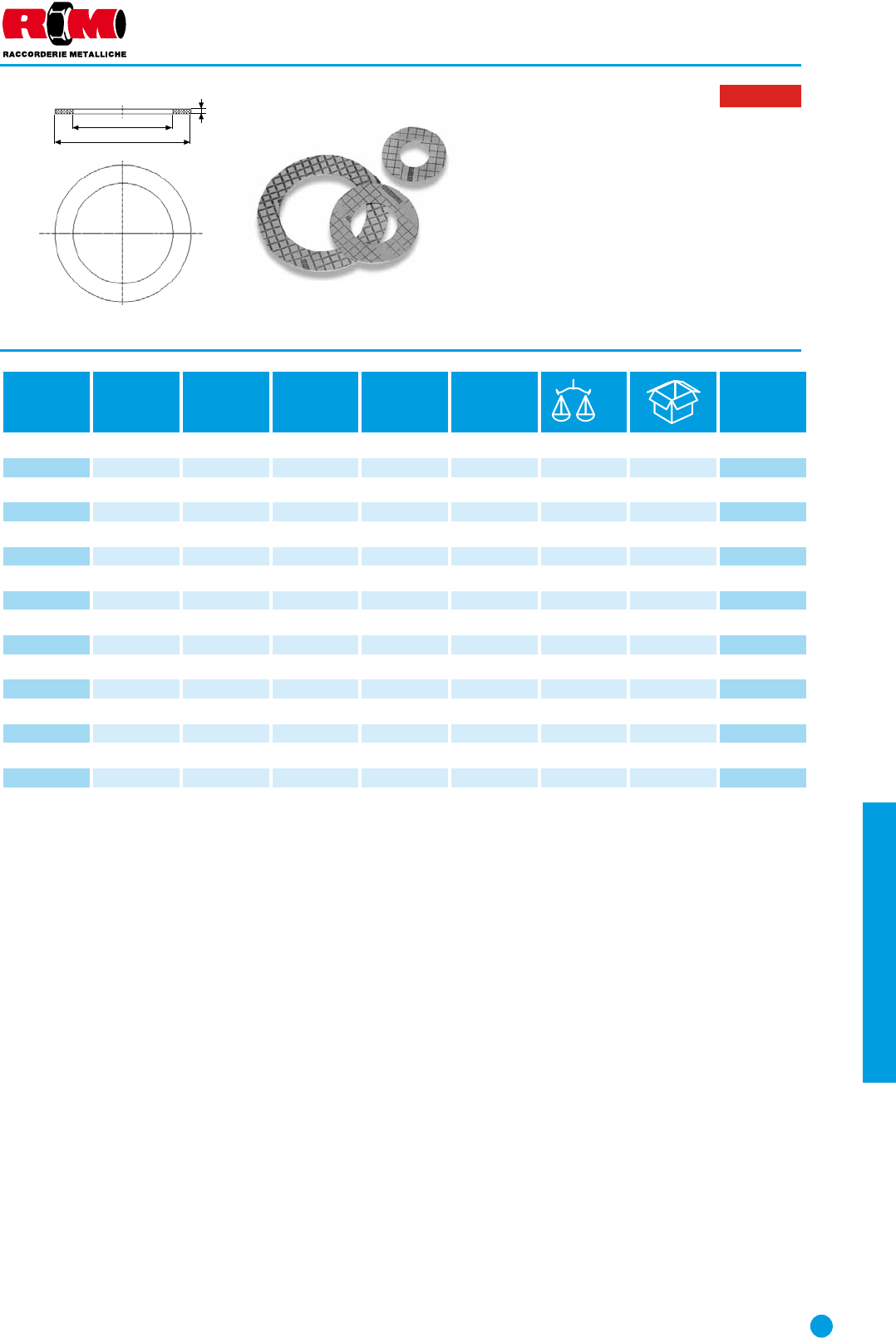

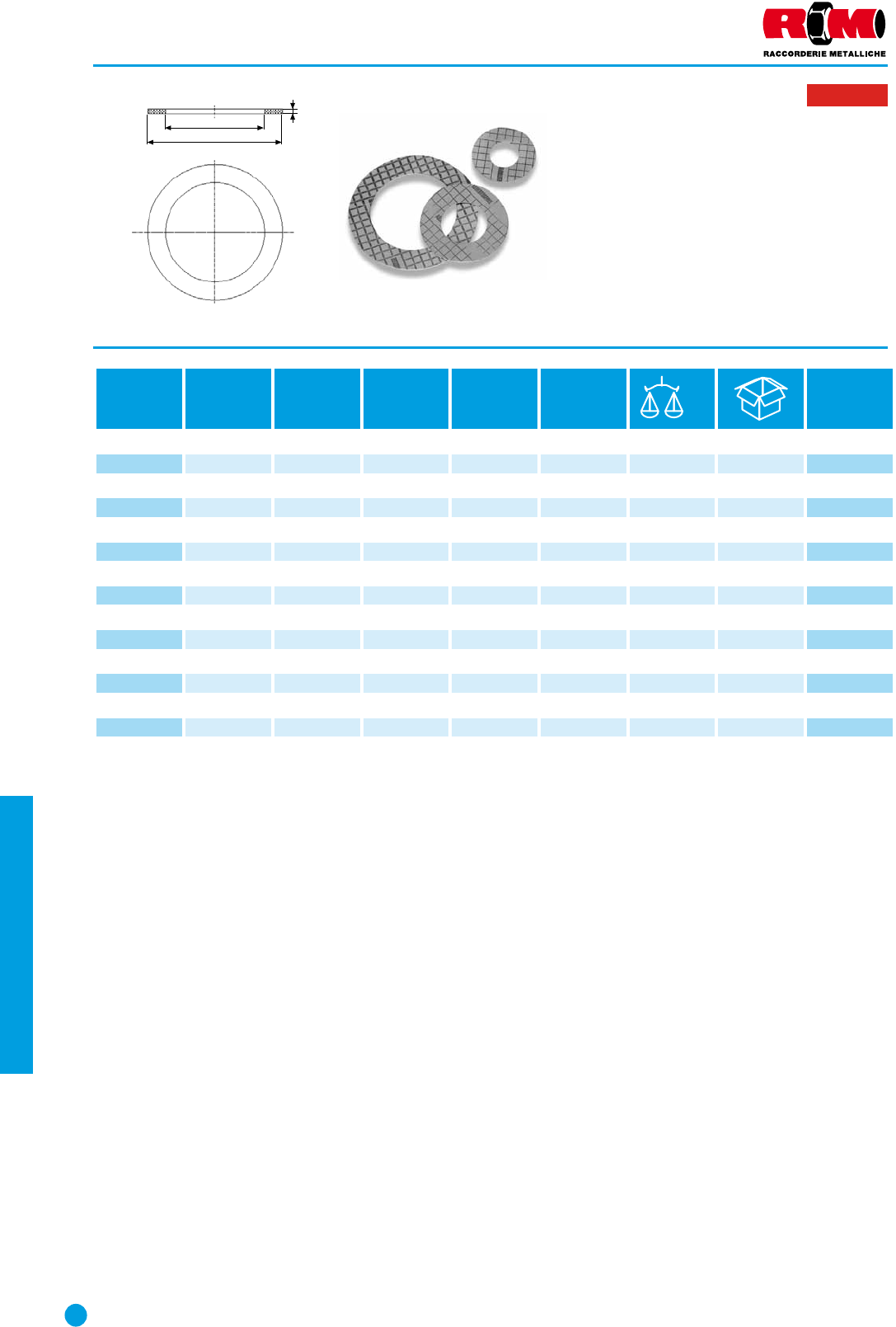

Accessori
Accessories
Zubehör
Accessoires
Accesorios
pag. 300

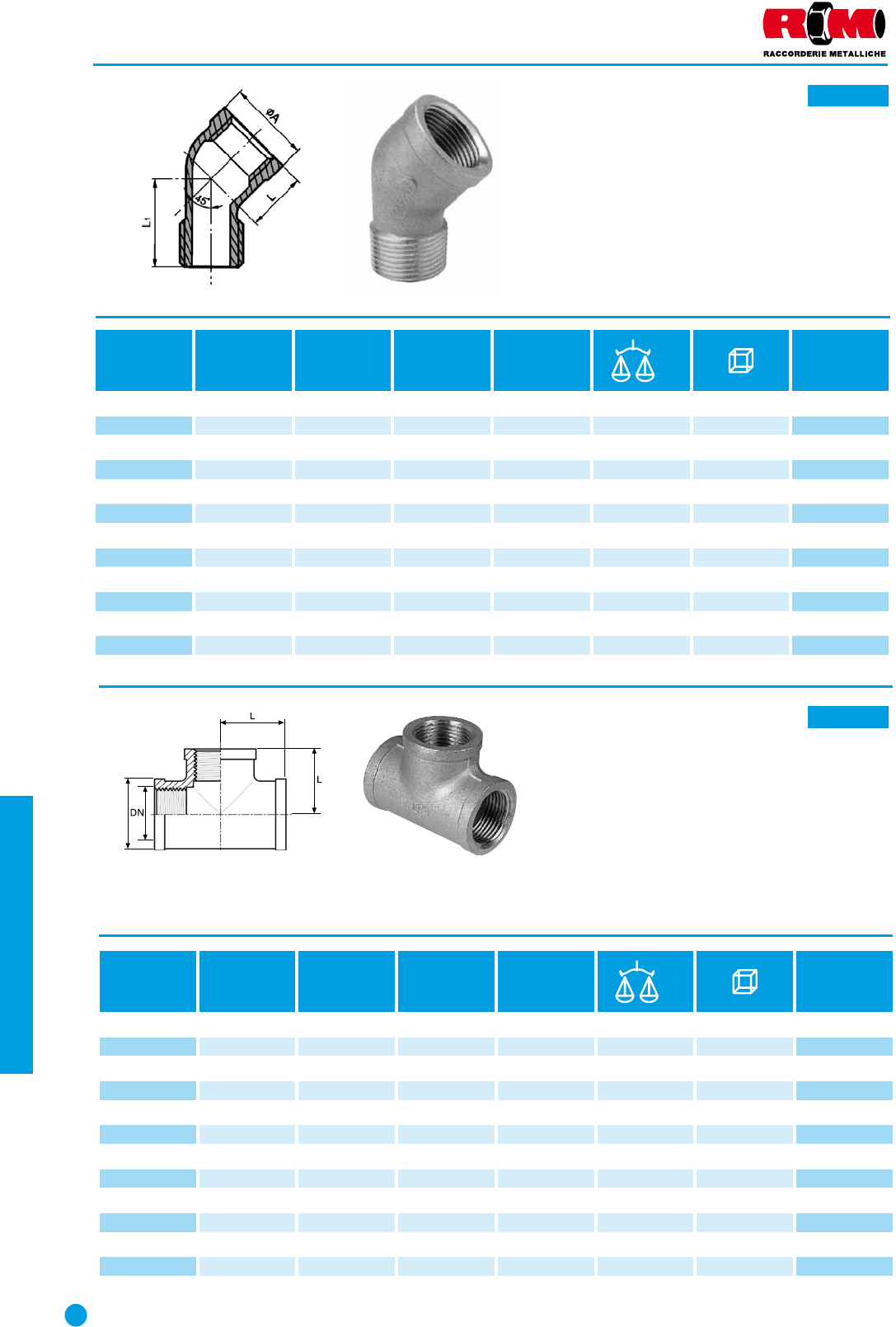

Raccorderia filettata
Threaded fittings
Gewindefittings
Raccords filetes
Piezas de empalme roscadas
pag. 303

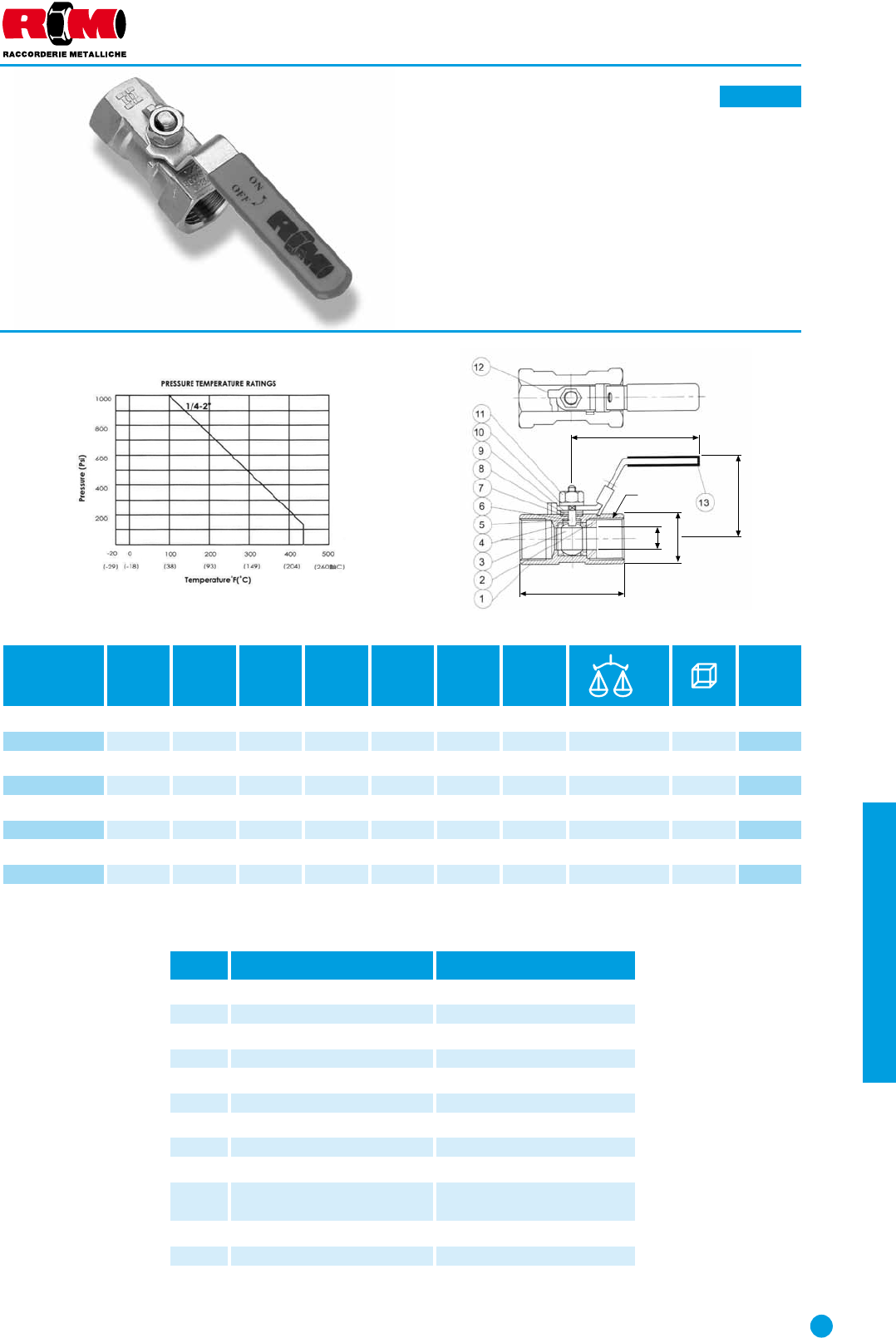

Valvole a sfera
Ball valves
Kugelhähne
Robinets boisseau spherique
Valvulas de bola
pag. 323

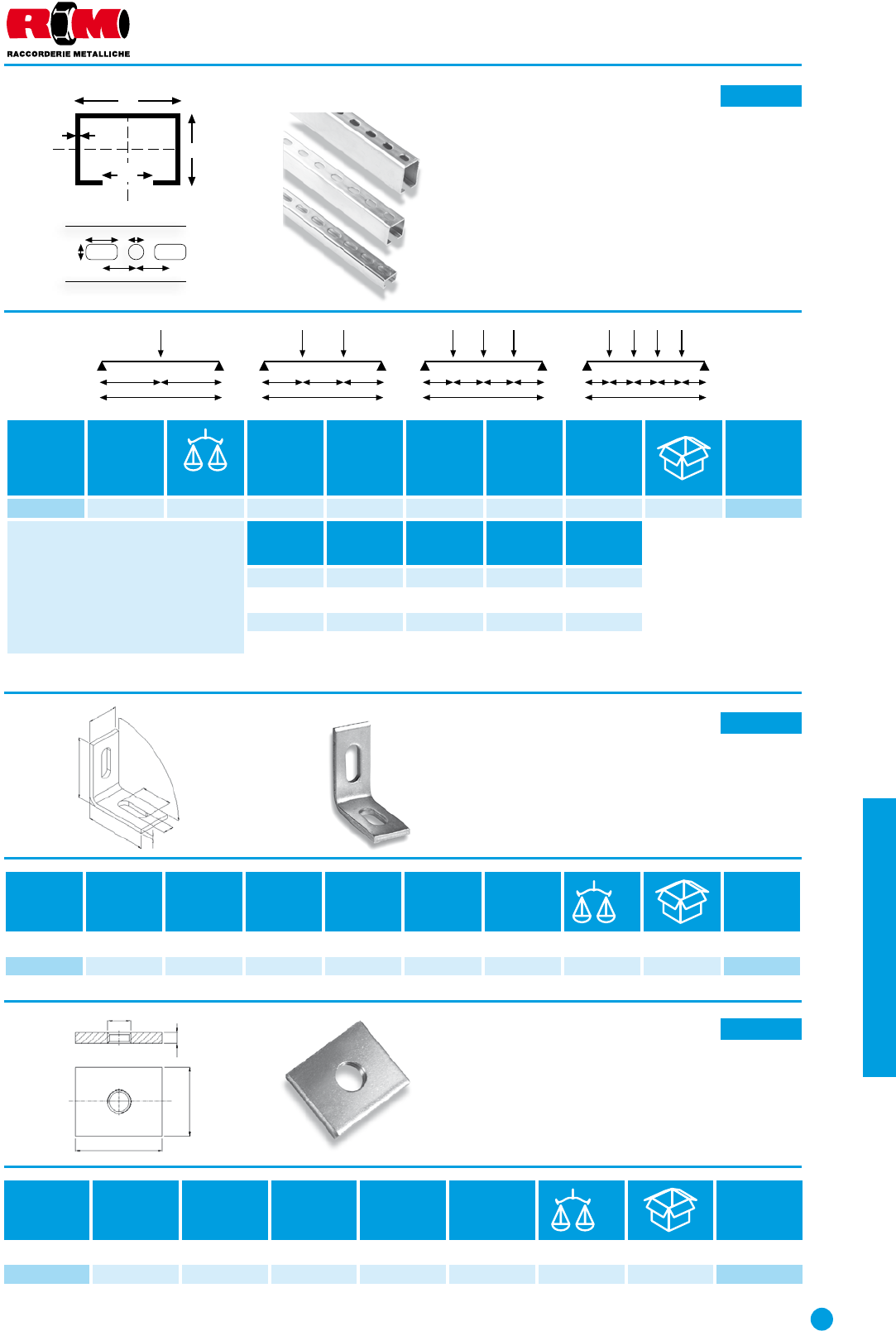

Collari e fissaggi
Collars and fixing systems
Rohrschellen und befestigingen
Colliers et articles de fixation
Abrazaderas y articulos de fijacion
pag. 332
Legenda
Peso / Cad Weight / Piece
Pezzi / Sacchetto Pieces / Bag
Pezzi / Scatola Pieces / Box
Pezzi / Bancale Pieces / Pallet
267
RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
ACCIAI INOSSIDABILI - STAINLESS STEEL - EDELSTAHL - INOX - ACERO INOXIDABLE
Codice / Code
ASTM (USA)
EN 10088
NoName
AISI 304 1.4301 X5CrNi18-10
AISI 316 1.4401 X5CrNiMo17-12-2
AISI 304L 1.4307 X2CrNi18-9
AISI 316L 1.4404 X2CrNiMo17-12-2
RACCORDERIA A SALDARE
WELDING FITTINGS | SCHWEISSFITTINGS | RACCORD A SOUDER | RACORES PARA SOLDAR
CONFORMITÀ AL DECRETO MINISTERIALE 174/2004
Aggiornamento prezzi ogni trimestre scaricabili dal sito www.racmet.com
Updated prices downloadable from www.racmet.com website every three-month period.
Aktualisierung der Preisen jede Quartal auf www.racmet.com herunterladbar.
Prix actualisés téléchargeables tous les trois mois sur le site www.racmet.com
La actualización de los precios se puede descargar cada tres meses desde la pagina web www.racmet.com
268 RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
RACCORDERIA A SALDARE
WELDING FITTINGS | SCHWEISSFITTINGS | RACCORD A SOUDER | RACORES PARA SOLDAR
SPESSORE / THICKNESS 2 mm
Codice
Code DN DN
inch D
mm S
mm R
mm gr
Prezzo
Price
€
700213304 15 1/2” 21,3 228 40 10 2,57
700269304 20 3/4” 26,9 229 60 10 2,57
700337304 25 1” 33,7 238 100 10 2,97
700424304 32 1”1/4 42,4 2 48 155 10 3,60
700483304 40 1”1/2 48,3 257 215 10 4,46
700603304 50 2” 60,3 276 350 10 5,79
700761304 65 2”1/2 76,1 295 560 511,08
700889304 80 3” 88,9 2114 810 513,70
700101304 90 3”1/2 101,6 2133,5 954 420,46
700114304 100 4” 114,3 2152 1300 420,69
700139304 125 5” 139,7 2190 2100 341,25
700168304 150 6” 168,3 2229 2840 155,46
700219304 200 8” 219,1 2305 5150 199,78
700/304L

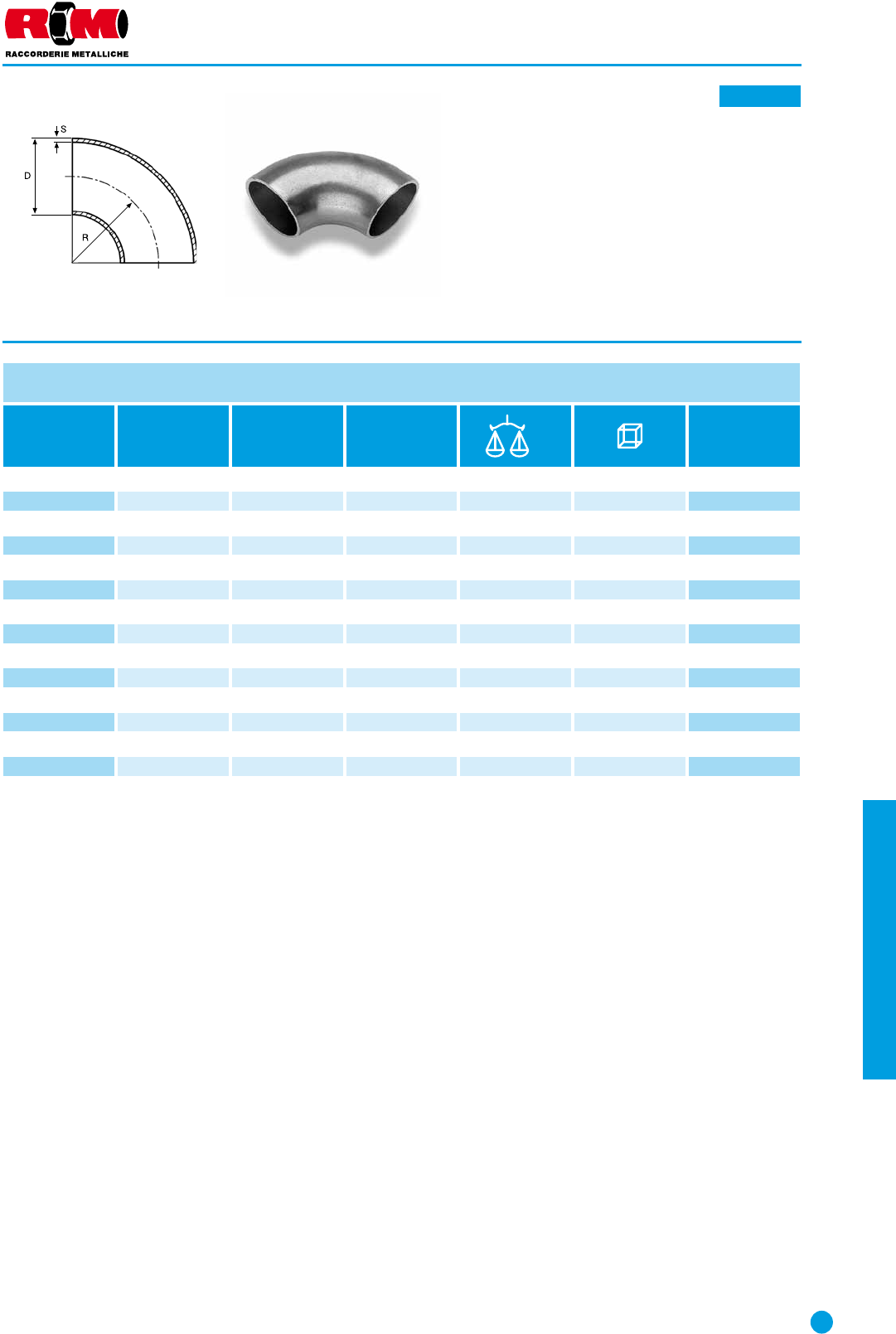

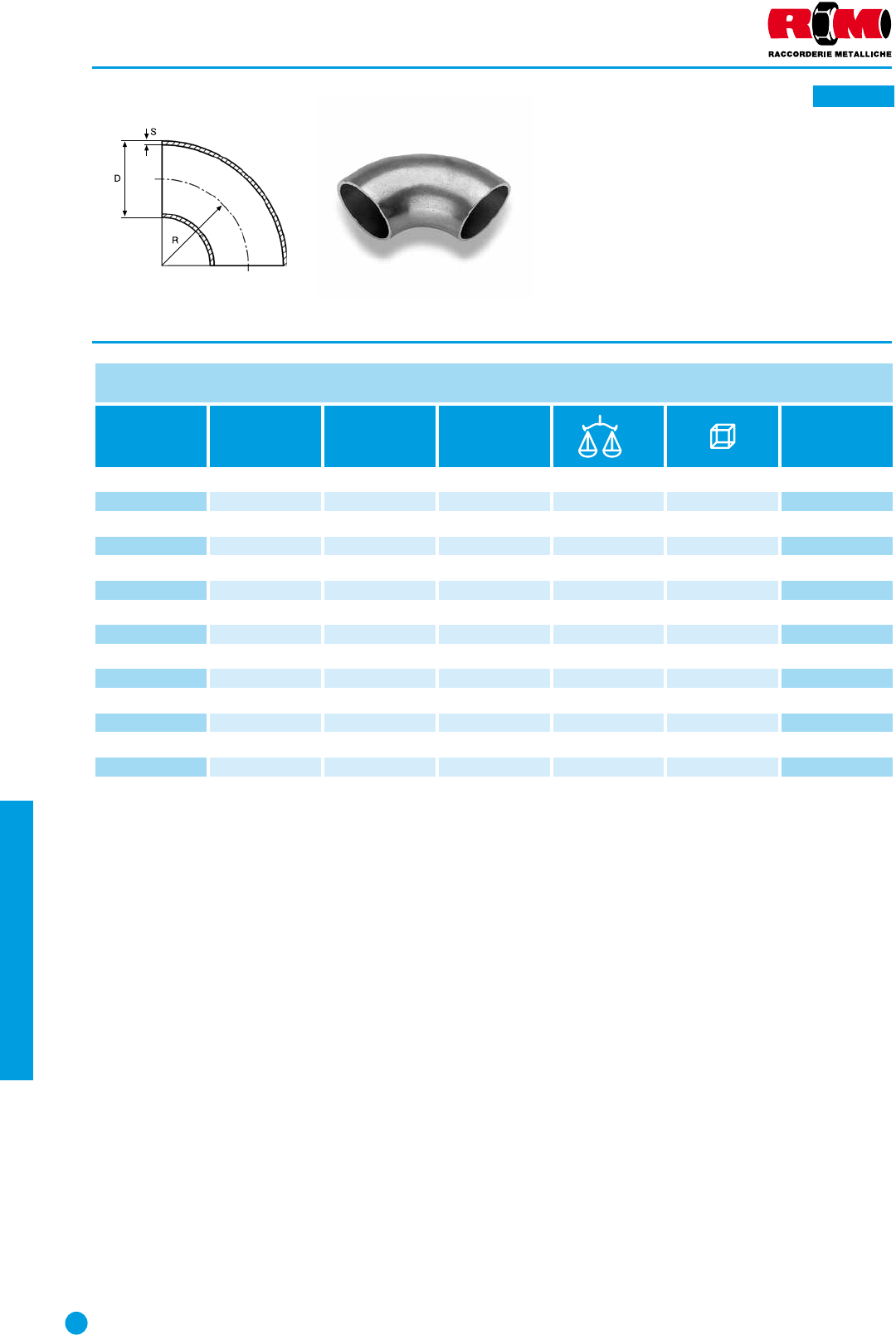

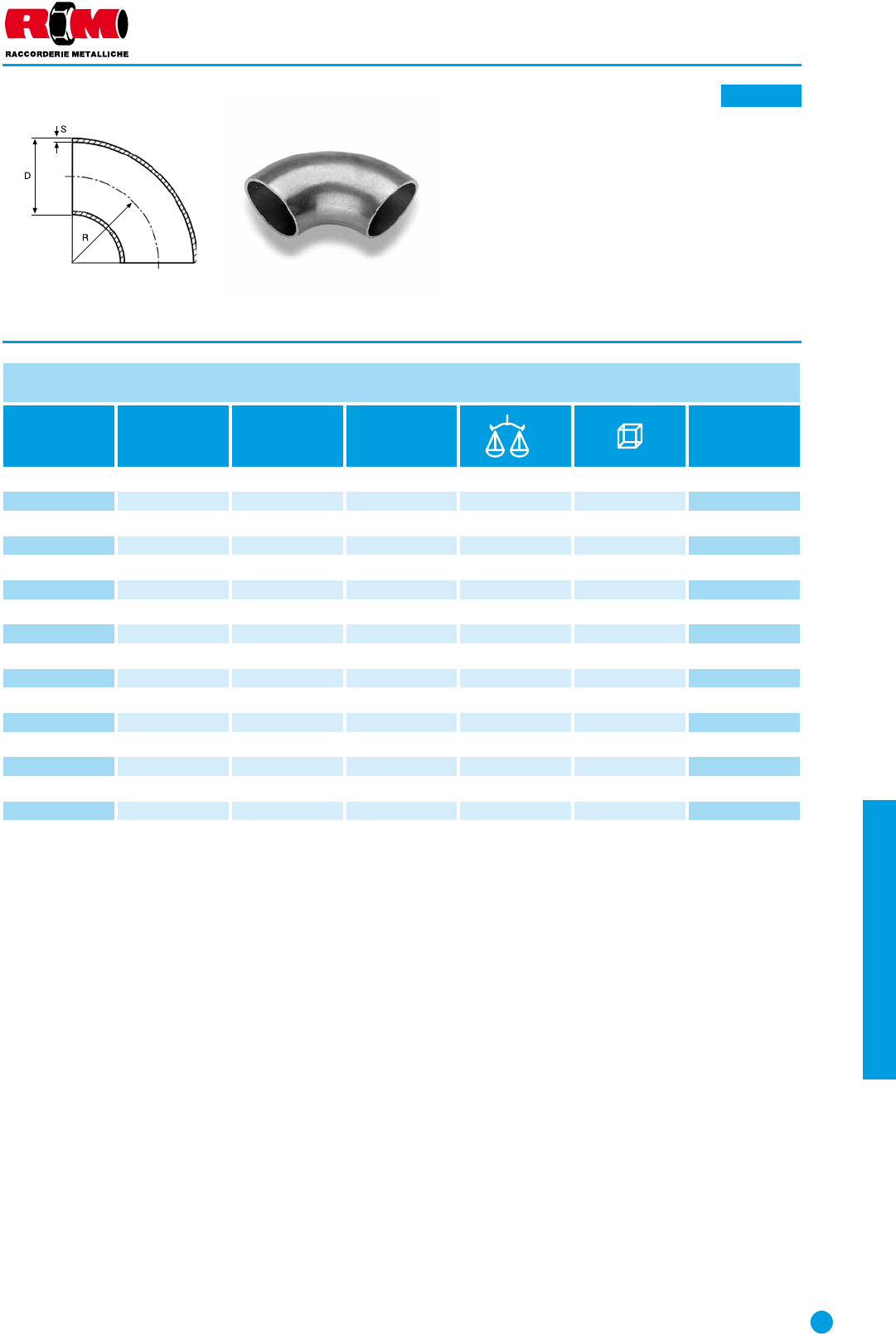

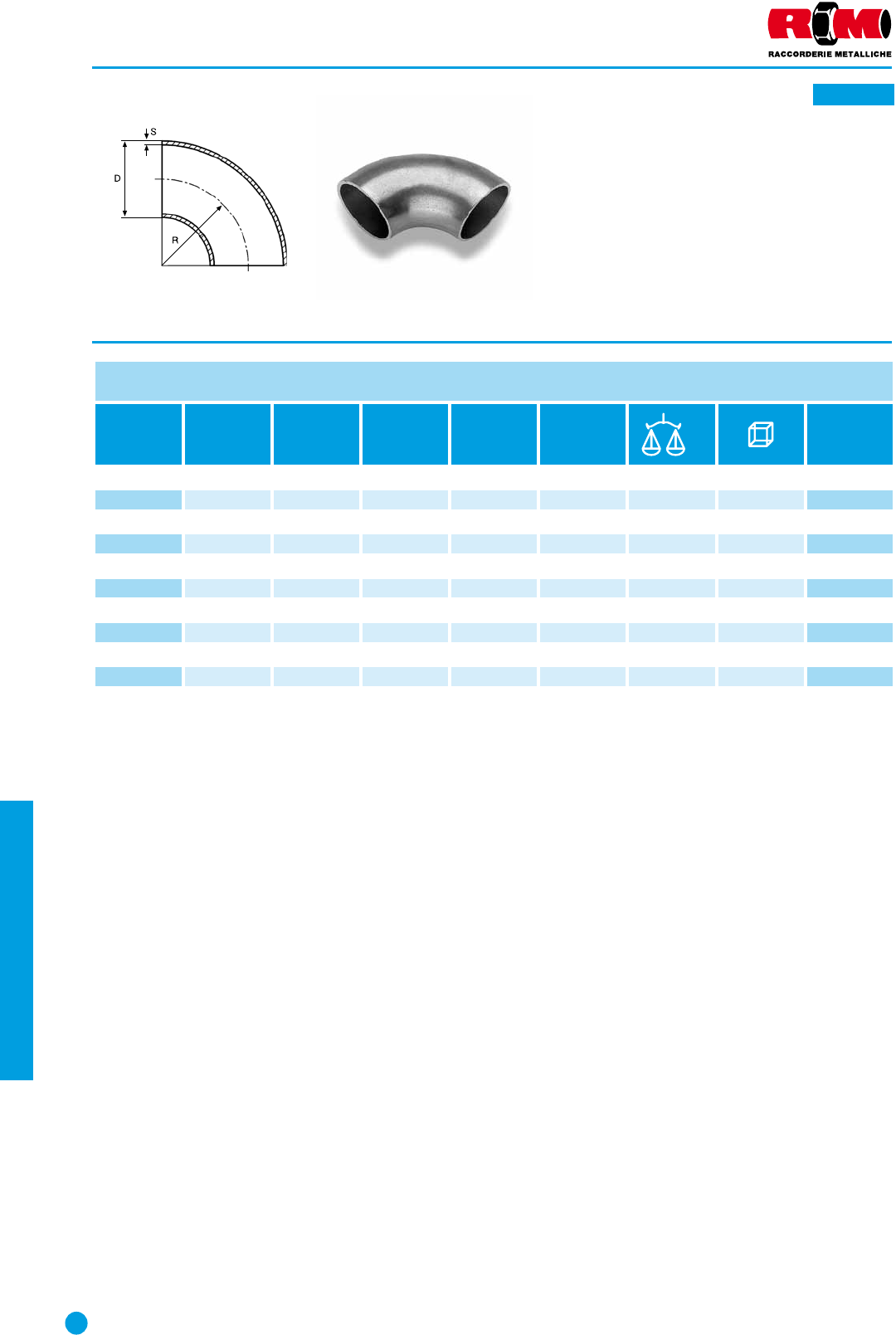

Curva 3D 90° da tubo saldato
Welded elbow 3D 90°
Rohrbogen Geschweisst BA3 90°
Courbe 3D 90° à souder
Codo 3D 90°
Norma: EN 10253-3 (DIN 2605)
Tolleranze dimensionali / Dimensional tolerances
D = il maggiore tra / the bigger between ± 1 % x D / ± 0,5 mm
S = -12,5% x S / +20 % x S
R = ± 2 mm
AISI 304L / W. 1.4307
A 10-11
269
RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
RACCORDERIA A SALDARE
WELDING FITTINGS | SCHWEISSFITTINGS | RACCORD A SOUDER | RACORES PARA SOLDAR
SPESSORE / THICKNESS 2 mm
Codice
Code DN DN
inch D
mm S
mm R
mm gr
Prezzo
Price
€
700213316 15 1/2” 21,3 228 40 10 3,00
700269316 20 3/4” 26,9 229 60 10 3,15
700337316 25 1” 33,7 238 100 10 3,89
700424316 32 1”1/4 42,4 2 48 155 10 4,89
700483316 40 1”1/2 48,3 257 215 10 6,19
700603316 50 2” 60,3 276 350 10 8,54
700761316 65 2”1/2 76,1 295 560 515,67
700889316 80 3” 88,9 2114 810 520,11
700101316 90 3”1/2 101,6 2133,5 954 431,16
700114316 100 4” 114,3 2152 1300 431,40
700139316 125 5” 139,7 2190 2100 358,15
700168316 150 6” 168,3 2229 2840 178,22
700219316 200 8” 219,1 2305 5150 1140,66
700/316L
Curva 3D 90° da tubo saldato
Welded elbow 3D 90°
Rohrbogen Geschweisst BA3 90°
Courbe 3D 90° à souder
Codo 3D 90°
Norma: EN 10253-3 (DIN 2605)
Tolleranze dimensionali / Dimensional tolerances
D = il maggiore tra / the bigger between ± 1 % bx D / ± 0,5 mm
S = -12,5% x S / +20 % x S
R = ± 2 mm
AISI 316L / W. 1.4404
A 10-11
270 RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
RACCORDERIA A SALDARE
WELDING FITTINGS | SCHWEISSFITTINGS | RACCORD A SOUDER | RACORES PARA SOLDAR
SPESSORE / THICKNESS 3 mm
Codice
Code DN DN
inch D
mm S
mm R
mm gr
Prezzo
Price
€
701337304 25 1” 33,7 338 140 10 4,06
701424304 32 1”1/4 42,4 3 48 210 10 5,09
701483304 40 1”1/2 48,3 357 318 10 6,06
701603304 50 2” 60,3 376 500 10 9,05
701761304 65 2”1/2 76,1 395 640 514,99
701889304 80 3” 88,9 3114 1130 519,82
701101304 90 3”1/2 101,6 3133,5 1524 428,45
701114304 100 4” 114,3 3152 1575 429,18
701139304 125 5” 139,7 3190 3135 361,25
701168304 150 6” 168,3 3229 4390 182,37
701219304 200 8” 219,1 3305 7365 1148,15
701/304L
Curva 3D 90° da tubo saldato
Welded elbow 3D 90°
Rohrbogen Geschweisst BA3 90°
Courbe 3D 90° à souder
Codo 3D 90°
Norma: EN 10253-3 (DIN 2605)
Tolleranze dimensionali / Dimensional tolerances
D = il maggiore tra / the bigger between ± 1 % x D / ± 0,5 mm
S = -12,5% x S / +20 % x S
R = ± 2 mm
AISI 304L / W. 1.4307
A 10-11
271
RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
RACCORDERIA A SALDARE
WELDING FITTINGS | SCHWEISSFITTINGS | RACCORD A SOUDER | RACORES PARA SOLDAR
SPESSORE / THICKNESS 3 mm
Codice
Code DN DN
inch D
mm S
mm R
mm gr
Prezzo
Price
€
701337316 25 1” 33,7 338 140 10 5,10
701424316 32 1”1/4 42,4 3 48 210 10 6,59
701483316 40 1”1/2 48,3 357 318 10 8,03
701603316 50 2” 60,3 376 500 10 12,67
701761316 65 2”1/2 76,1 395 640 520,32
701889316 80 3” 88,9 3114 1130 527,73
701101316 90 3”1/2 101,6 3133,5 1524 441,97
701114316 100 4” 114,3 3152 1575 442,48
701139316 125 5” 139,7 3190 3135 382,68
701168316 150 6” 168,3 3229 4390 1111,20
701219316 200 8” 219,1 3305 7365 1200,00
701/316L
Curva 3D 90° da tubo saldato
Welded elbow 3D 90°
Rohrbogen Geschweisst BA3 90°
Courbe 3D 90° à souder
Codo 3D 90°
Norma: EN 10253-3 (DIN 2605)
Tolleranze dimensionali / Dimensional tolerances
D = il maggiore tra / the bigger between ± 1 % x D / ± 0,5 mm
S = -12,5% x S / +20 % x S
R = ± 2 mm
AISI 316L / W. 1.4404
A 10-11
272 RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
RACCORDERIA A SALDARE
WELDING FITTINGS | SCHWEISSFITTINGS | RACCORD A SOUDER | RACORES PARA SOLDAR
SPESSORE / THICKNESS 1,5 mm
Codice
Code D
mm S
mm R
mm gr
Prezzo
Price
€
706180304 18 1,5 25 30 10 2,78
706200304 20 1,5 30 30 10 2,89
706230304 23 1,5 35 40 10 2,93
706250304 25 1,5 37 50 10 2,93
706280304 28 1,5 40 60 10 3,03
706300304 30 1,5 45 80 10 3,27
706330304 33 1,5 50 80 10 3,51
706350304 35 1,5 52,5 90 10 3,75
706380304 38 1,5 55 110 10 3,92
706400304 40 1,5 60 130 10 4,13
706430304 43 1,5 65 150 10 4,82
706508304 50,8 1,5 76 220 10 5,64
706530304 53 1,5 80 250 10 5,98
706635304 63,5 1,5 95 320 10 7,39
706700304 70 1,5 92 500 58,56
706730304 73 1,5 110 530 59,97
706/304L

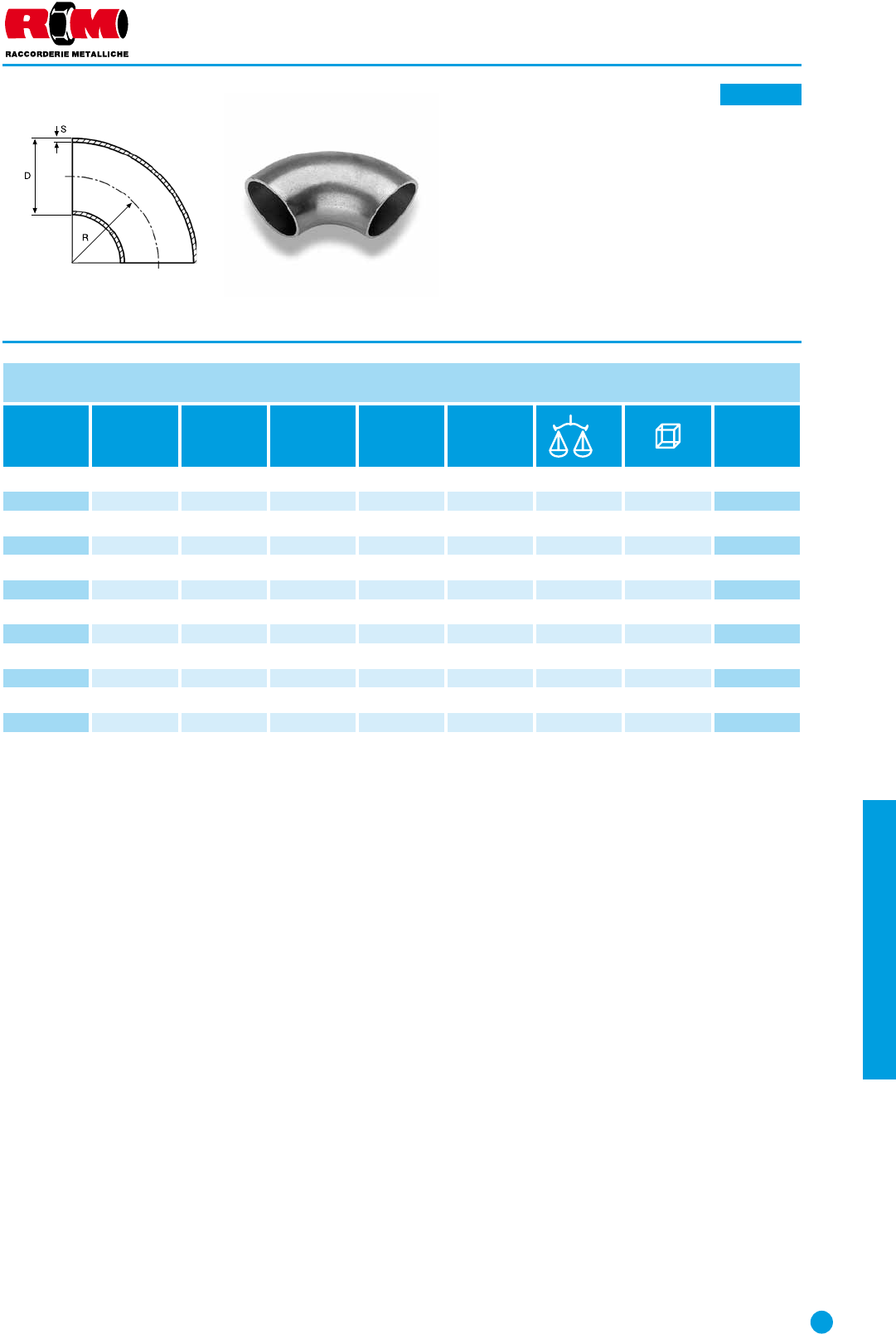

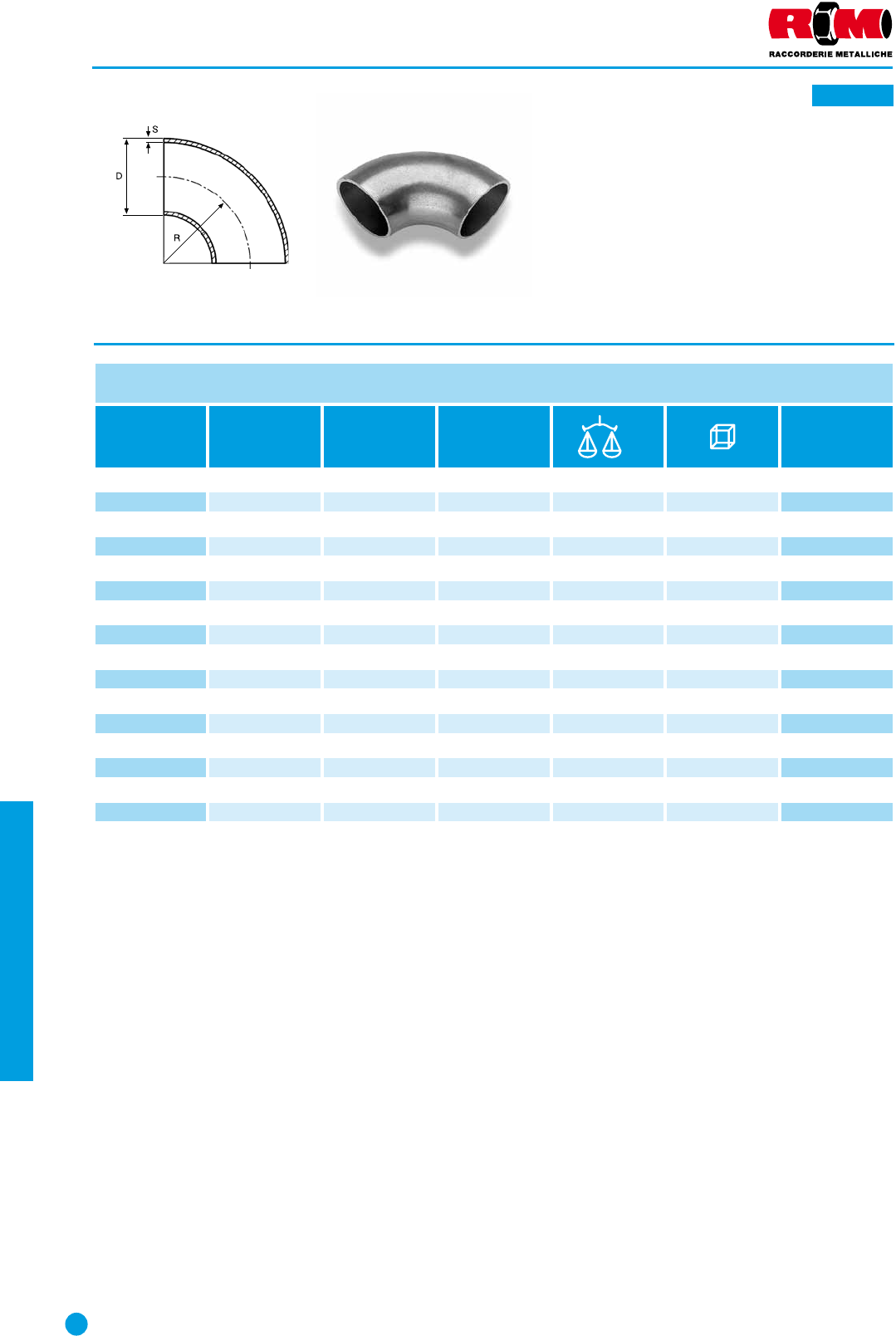

Curva metrica 90° da tubo saldato
Metric welded elbow 90°
Metrische geschweisste Rohrbogen 90°
Courbe metrique 90° à souder
Codo 90° medida métrica de tubo soldado
Norma: EN 10253-3 (DIN 2605)
AISI 304L / W. 1.4307
A 10-11
273
RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
RACCORDERIA A SALDARE
WELDING FITTINGS | SCHWEISSFITTINGS | RACCORD A SOUDER | RACORES PARA SOLDAR
SPESSORE / THICKNESS 1,5 mm
Codice
Code D
mm S
mm R
mm gr
Prezzo
Price
€
706180316 18 1,5 25 30 10 2,96
706200316 20 1,5 30 30 10 3,03
706230316 23 1,5 35 40 10 3,23
706250316 25 1,5 37 50 10 3,27
706280316 28 1,5 40 60 10 3,37
706300316 30 1,5 45 80 10 4,33
706330316 33 1,5 50 80 10 3,85
706350316 35 1,5 52,5 90 10 4,16
706380316 38 1,5 55 110 10 4,30
706400316 40 1,5 60 130 10 4,58
706430316 43 1,5 65 150 10 5,16
706508316 50,8 1,5 76 220 10 6,33
706530316 53 1,5 80 250 10 6,47
706635316 63,5 1,5 95 320 10 8,53
706700316 70 1,5 92 500 59,83
706730316 73 1,5 110 530 511,55
706/316L
Curva metrica 90° da tubo saldato
Metric welded elbow 90°
Metrische geschweisste Rohrbogen 90°
Courbe metrique 90° à souder
Codo 90° medida métrica de tubo soldado
Norma: EN 10253-3 (DIN 2605)
AISI 316L / W. 1.4404
A 10-11
274 RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
RACCORDERIA A SALDARE
WELDING FITTINGS | SCHWEISSFITTINGS | RACCORD A SOUDER | RACORES PARA SOLDAR
SPESSORE / THICKNESS 2 mm
Codice
Code D
mm S
mm R
mm gr
Prezzo
Price
€
707200304 20 230 40 10 2,96
707250304 25 237 60 10 3,17
707300304 30 245 100 10 3,67
707380304 38 255 140 10 4,03
707400304 40 260 180 10 4,50
707445304 44,5 265 200 10 5,71
707500304 50 271 310 55,81
707540304 54 280 330 56,78
707570304 57 285,5 400 57,52
707700304 70 292 460 59,38
707840304 84 2125 830 313,78
707104304 104 2155 1190 318,80
707108304 108 2142,5 1500 320,83
707129304 129 2190 2000 240,39
707/304L
Curva metrica 90° da tubo saldato
Metric welded elbow 90°
Metrische geschweisste Rohrbogen 90°
Courbe metrique 90° à souder
Codo 90° medida métrica de tubo soldado
Norma: EN 10253-3 (DIN 2605)
AISI 304L / W. 1.4307
A 10-11
275
RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
RACCORDERIA A SALDARE
WELDING FITTINGS | SCHWEISSFITTINGS | RACCORD A SOUDER | RACORES PARA SOLDAR
SPESSORE / THICKNESS 2 mm
Codice
Code D
mm S
mm R
mm gr
Prezzo
Price
€
707200316 20 230 40 10 3,30
707250316 25 237 60 10 3,72
707300316 30 245 100 10 4,33
707380316 38 255 140 10 4,85
707400316 40 260 180 10 5,81
707445316 44,5 265 200 10 6,39
707500316 50 271 310 57,57
707540316 54 280 330 58,01
707570316 57 285,5 400 59,63
707700316 70 292 460 511,14
707840316 84 2125 830 317,74
707104316 104 2155 1190 325,20
707108316 108 2142,5 1500 327,53
707129316 129 2190 2000 246,85
707/316L
Curva metrica 90° da tubo saldato
Metric welded elbow 90°
Metrische geschweisste Rohrbogen 90°
Courbe metrique 90° à souder
Codo 90° medida métrica de tubo soldado
Norma: EN 10253-3 (DIN 2605)
AISI 316L / W. 1.4404
A 10-11
276 RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
174/304L

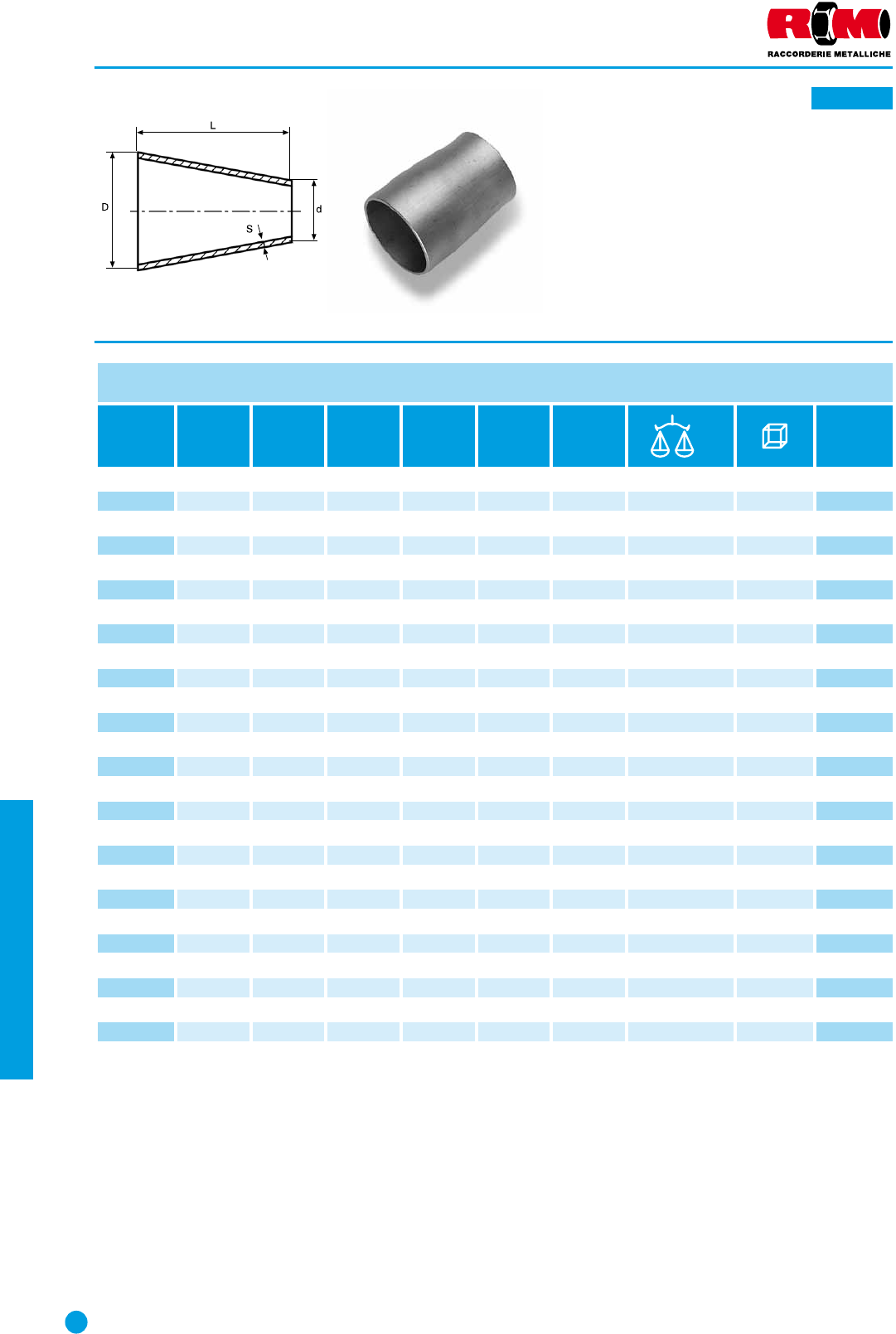

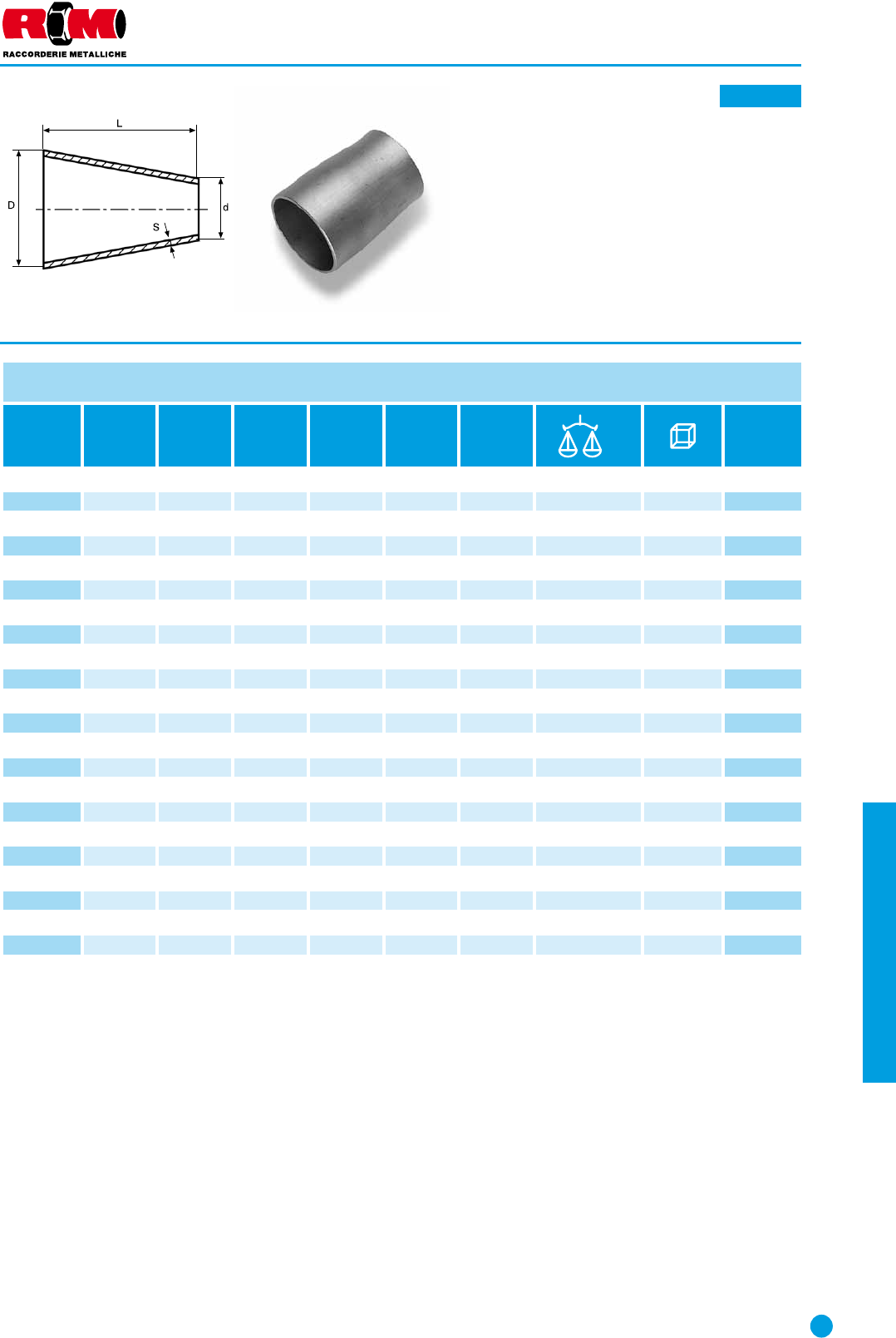

Riduzione concentrica da tubo saldato
Concentric reduction
Reduzierstück konzentrisch
Réduction à souder concentrique
Reducción concéntrica
Norma: EN 10253-3
SPESSORE / THICKNESS 2 mm
Codice
Code DN1 DN2 D
mm d
mm S
mm L
mm gr
Prezzo
Price
€
174269172 20 10 26,9 17,2 238 38 10 7,62
174269213 20 15 26,9 21,3 238 47 10 5,46
174337172 25 10 33,7 17,2 251 60 10 9,15
174337213 25 15 33,7 21,3 251 60 10 7,11
174337269 25 20 33,7 26,9 251 70 10 4,06
174424213 32 15 42,4 21,3 251 82 10 11,94
174424269 32 20 42,4 26,9 251 130 10 9,02
174424337 32 25 42,4 33,7 251 100 10 4,58
174483213 40 15 48,3 21,3 264 105 10 16,52
174483269 40 20 48,3 26,9 264 120 10 10,80
174483337 40 25 48,3 33,7 264 160 10 8,51
174483424 40 32 48,3 42,4 2 64 110 10 5,20
174603213 50 15 60,3 21,3 276 210 525,40
174603269 50 20 60,3 26,9 276 350 520,33
174603337 50 25 60,3 33,7 276 330 511,43
174603424 50 32 60,3 42,4 2 76 260 59,66
174603483 50 40 60,3 48,3 276 208 56,23
174761269 65 20 76,1 26,9 289 225 133,41
174761337 65 25 76,1 33,7 289 260 123,88
174761424 65 32 76,1 42,4 2 89 250 115,51
174761483 65 40 76,1 48,3 289 450 113,13
174761603 65 50 76,1 60,3 289 314 18,00
174889337 80 25 88,9 33,7 289 340 142,99
174889424 80 32 88,9 42,4 2 89 700 133,44
174889483 80 40 88,9 48,3 289 750 120,65
174889603 80 50 88,9 60,3 289 590 118,64
174889761 80 65 88,9 76,1 289 390 19,71
RACCORDERIA A SALDARE
WELDING FITTINGS | SCHWEISSFITTINGS | RACCORD A SOUDER | RACORES PARA SOLDAR
Tolleranze dimensionali / Dimensional tolerances
S = +/-12,5% x S
D = +/-1 mm ø 17,2÷76,1 mm (1/2”÷2” 1/2)
D = +/-1,5 mm ø 88,9÷114,3 mm (3”÷4”)
D = +/-2 mm ø 139,7÷273 mm (5”÷10”)
L = +/-3 mm ø 17,2÷219,1 mm (1/2"÷8")
L = +/-4 mm ø 273 mm (10")
AISI 304L / W. 1.4307
A 10-12
277
RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
RACCORDERIA A SALDARE
WELDING FITTINGS | SCHWEISSFITTINGS | RACCORD A SOUDER | RACORES PARA SOLDAR
174/304L
Riduzione concentrica da tubo saldato
Concentric reduction
Reduzierstück konzentrisch
Réduction à souder concentrique
Reducción concéntrica
Norma: EN 10253-3
SPESSORE / THICKNESS 2 mm
Codice
Code DN1 DN2 D
mm d
mm S
mm L
mm gr
Prezzo
Price
€
174114337 100 25 114,3 33,7 2102 399 161,26
174114424 100 32 114,3 42,4 2 102 425 145,51
174114483 100 40 114,3 48,3 2102 450 131,05
174114603 100 50 114,3 60,3 2102 1460 127,10
174114761 100 65 114,3 76,1 2102 1170 121,49
174114889 100 80 114,3 88,9 2102 525 118,38
174139603 125 50 139,7 60,3 2127 690 156,92
174139761 125 65 139,7 76,1 2127 640 147,77
174139889 125 80 139,7 88,9 2127 2100 142,04
174139101 125 90 139,7 101,6 2127 1730 138,11
174139114 125 100 139,7 114,3 2127 1190 138,11
174168603 150 50 168,3 60,3 2140 853 171,66
174168761 150 65 168,3 76,1 2140 889 162,11
174168889 150 80 168,3 88,9 2140 3590 157,33
174168114 150 100 168,3 114,3 2140 2630 148,77
174168139 150 125 168,3 139,7 2140 1780 136,78
174219889 200 80 219,1 88,9 2152 1150 1111,13
174219114 200 100 219,1 114,3 2152 1150 190,75
174219139 200 125 219,1 139,7 2152 5320 157,33
174219168 200 150 219,1 168,3 2152 1326 152,54
174273139 250 125 273 139,7 2178 2000 1155,25
174273168 250 150 273 168,3 2178 1878 1140,92
174273219 250 200 273 219,1 2178 2059 1105,10
Tolleranze dimensionali / Dimensional tolerances
S = +/-12,5% x S
D = +/-1 mm ø 17,2÷76,1 mm (1/2”÷2” 1/2)
D = +/-1,5 mm ø 88,9÷114,3 mm (3”÷4”)
D = +/-2 mm ø 139,7÷273 mm (5”÷10”)
L = +/-3 mm ø 17,2÷219,1 mm (1/2"÷8")
L = +/-4 mm ø 273 mm (10")
AISI 304L / W. 1.4307
A 10-12
278 RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
176/316L
Riduzione concentrica da tubo saldato
Concentric reduction
Reduzierstück konzentrisch
Réduction à souder concentrique
Reducción concéntrica
Norma: EN 10253-3
SPESSORE / THICKNESS 2 mm
Codice
Code DN1 DN2 D
mm d
mm S
mm L
mm gr
Prezzo
Price
€
176269172 20 10 26,9 17,2 238 40 10 9,80
176269213 20 15 26,9 21,3 238 45 10 6,73
176337172 25 10 33,7 17,2 251 65 10 11,33
176337213 25 15 33,7 21,3 251 67 10 9,04
176337269 25 20 33,7 26,9 251 70 10 5,04
176424213 32 15 42,4 21,3 251 75 10 14,96
176424269 32 20 42,4 26,9 251 130 10 11,10
176424337 32 25 42,4 33,7 251 100 10 5,63
176483213 40 15 48,3 21,3 264 110 10 20,63
176483269 40 20 48,3 26,9 264 120 10 13,41
176483337 40 25 48,3 33,7 264 160 10 10,57
176483424 40 32 48,3 42,4 2 64 110 10 6,20
176603213 50 15 60,3 21,3 276 195 532,77
176603269 50 20 60,3 26,9 276 350 525,28
176603337 50 25 60,3 33,7 276 330 514,17
176603424 50 32 60,3 42,4 2 76 260 512,12
176603483 50 40 60,3 48,3 276 210 58,25
176761269 65 20 76,1 26,9 289 225 143,33
176761337 65 25 76,1 33,7 289 240 130,94
176761424 65 32 76,1 42,4 2 89 500 120,12
176761483 65 40 76,1 48,3 289 450 117,04
176761603 65 50 76,1 60,3 289 340 111,10
176889337 80 25 88,9 33,7 289 300 155,71
176889424 80 32 88,9 42,4 2 89 700 143,34
176889483 80 40 88,9 48,3 289 750 126,82
176889603 80 50 88,9 60,3 289 590 124,26
176889761 80 65 88,9 76,1 289 390 113,31
RACCORDERIA A SALDARE
WELDING FITTINGS | SCHWEISSFITTINGS | RACCORD A SOUDER | RACORES PARA SOLDAR
AISI 316L / W. 1.4404
Tolleranze dimensionali / Dimensional tolerances
S = +/-12,5% x S
D = +/-1 mm ø 17,2÷76,1 mm (1/2”÷2” 1/2)
D = +/-1,5 mm ø 88,9÷114,3 mm (3”÷4”)
D = +/-2 mm ø 139,7÷273 mm (5”÷10”)
L = +/-3 mm ø 17,2÷219,1 mm (1/2"÷8")
L = +/-4 mm ø 273 mm (10")
A 10-12
279
RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
176/316L
Riduzione concentrica da tubo saldato
Concentric reduction
Reduzierstück konzentrisch
Réduction à souder concentrique
Reducción concéntrica
Norma: EN 10253-3
SPESSORE / THICKNESS 2 mm
Codice
Code DN1 DN2 D
mm d
mm S
mm L
mm gr
Prezzo
Price
€
176114337 100 25 114,3 33,7 2102 423 180,49
176114424 100 32 114,3 42,4 2 102 420 158,80
176114483 100 40 114,3 48,3 2102 450 140,23
176114603 100 50 114,3 60,3 2102 1460 135,08
176114761 100 65 114,3 76,1 2102 1170 127,86
176114889 100 80 114,3 88,9 2102 920 122,03
176139603 125 50 139,7 60,3 2127 660 174,20
176139761 125 65 139,7 76,1 2127 650 161,90
176139889 125 80 139,7 88,9 2127 2100 154,42
176139101 125 90 139,7 101,6 2127 1730 154,42
176139114 125 100 139,7 114,3 2127 1190 149,52
176168603 150 50 168,3 60,3 2140 900 192,49
176168761 150 65 168,3 76,1 2140 910 180,49
176168889 150 80 168,3 88,9 2140 3590 174,20
176168114 150 100 168,3 114,3 2140 2630 168,10
176168139 150 125 168,3 139,7 2140 1780 146,77
176219889 200 80 219,1 88,9 2152 1350 1148,59
176219114 200 100 219,1 114,3 2152 1350 1117,62
176219139 200 125 219,1 139,7 2152 5320 174,30
176219168 200 150 219,1 168,3 2152 4100 168,10
176273139 250 125 273 139,7 2178 2000 1201,22
176273168 250 150 273 168,3 2178 2050 1182,62
176273219 250 200 273 219,1 2178 2200 1136,20
RACCORDERIA A SALDARE
WELDING FITTINGS | SCHWEISSFITTINGS | RACCORD A SOUDER | RACORES PARA SOLDAR
AISI 316L / W. 1.4404
Tolleranze dimensionali / Dimensional tolerances
S = +/-12,5% x S
D = +/-1 mm ø 17,2÷76,1 mm (1/2”÷2” 1/2)
D = +/-1,5 mm ø 88,9÷114,3 mm (3”÷4”)
D = +/-2 mm ø 139,7÷273 mm (5”÷10”)
L = +/-3 mm ø 17,2÷219,1 mm (1/2"÷8")
L = +/-4 mm ø 273 mm (10")
A 10-12
280 RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
RACCORDERIA A SALDARE
WELDING FITTINGS | SCHWEISSFITTINGS | RACCORD A SOUDER | RACORES PARA SOLDAR
200/304L
Tee ribassati e normali
Tee
T-Stück
Té à souder égal
Te cuello corto y largo
Norma: EN 10253-3
Fig. 1 - SPESSORE / THICKNESS 2 mm
Codice
Code DN D - D1
mm S
mm F
mm F1
mm gr
Prezzo
Price
€
200213004 15 (1/2”) 21,3 225 12 66 10 5,50
200269004 20 (3/4”) 26,9 228 15 90 10 5,72
200337004 25 (1”) 33,7 238 19 146 10 6,50
200424004 32 (1” 1/4) 42,4 2 47 23 230 10 8,10
200483004 40 (1” 1/2) 48,3 257 26 330 10 9,62
200603004 50 (2”) 60,3 263 33 420 510,78
200761004 65 (2” 1/2) 76,1 276 42 850 516,94
200889004 80 (3”) 88,9 285 48 1050 518,67
200114004 100 (4”) 114,3 2105 62 1314 433,59
Fig. 2 - SPESSORE / THICKNESS 2 mm
Codice
Code DN D - D1
mm S
mm F
mm gr
Prezzo
Price
€
200213304 15 (1/2”) 21,3 225 150 10 7,34
200269304 20 (3/4”) 26,9 228 170 10 7,62
200337304 25 (1”) 33,7 238 250 10 8,66
200424304 32 (1” 1/4) 42,4 2 47 340 10 10,80
200483304 40 (1” 1/2) 48,3 257 460 512,82
200603304 50 (2”) 60,3 263 550 514,39
200761304 65 (2” 1/2) 76,1 276 990 522,59
200889304 80 (3”) 88,9 285 1290 524,90
200114304 100 (4”) 114,3 2105 2060 444,78
200139304 125 (5”) 139,7 2124 1850 1185,85
200168304 150 (6”) 168,3 2143 2980 1261,53
200219304 200 (8”) 219,1 2178 4330 1449,06
Tolleranze dimensionali / Dimensional tolerances
D = il maggiore tra / the bigger between ± 1 % x D / ± 0,5 mm
F – F1 = ± 2 mm
S = -12,5% x S / +20% x S
D1
D1
DD
FFF F
SS
F1
F
Fig. 1 Fig. 2
AISI 304L / W. 1.4307
A 10-13
281
RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
Tolleranze dimensionali / Dimensional tolerances
D = il maggiore tra / the bigger between ± 1 % x D / ± 0,5 mm
F – F1 = ± 2 mm
S = -12,5% x S / +20% x S
D1
D1
DD
FFF F
SS
F1
F
Fig. 1 Fig. 2
RACCORDERIA A SALDARE
WELDING FITTINGS | SCHWEISSFITTINGS | RACCORD A SOUDER | RACORES PARA SOLDAR
200/316L
Tee ribassati e normali
Tee
T-Stück
Té à souder égal
Te cuello corto y largo
Norma: EN 10253-3
Fig. 1 - SPESSORE / THICKNESS 2 mm
Codice
Code DN D - D1
mm S
mm F
mm F1
mm gr
Prezzo
Price
€
200213006 15 (1/2”) 21,3 225 12 66 10 5,89
200269006 20 (3/4”) 26,9 228 15 90 10 6,11
200337006 25 (1”) 33,7 238 19 146 10 6,84
200424006 32 (1” 1/4) 42,4 2 47 23 230 10 9,92
200483006 40 (1” 1/2) 48,3 257 26 330 10 11,74
200603006 50 (2”) 60,3 263 33 420 513,64
200761006 65 (2” 1/2) 76,1 276 42 850 521,26
200889006 80 (3”) 88,9 285 48 1050 524,34
200114006 100 (4”) 114,3 2105 62 1314 446,84
Fig. 2 - SPESSORE / THICKNESS 2 mm
Codice
Code DN D - D1
mm S
mm F
mm gr
Prezzo
Price
€
200213316 15 (1/2”) 21,3 225 150 10 7,85
200269316 20 (3/4”) 26,9 228 170 10 8,15
200337316 25 (1”) 33,7 238 250 10 9,22
200424316 32 (1” 1/4) 42,4 2 47 340 10 13,23
200483316 40 (1” 1/2) 48,3 257 460 515,66
200603316 50 (2”) 60,3 263 550 518,20
200761316 65 (2” 1/2) 76,1 276 990 528,36
200889316 80 (3”) 88,9 285 1290 532,46
200114316 100 (4”) 114,3 2105 2060 462,45
200139316 125 (5”) 139,7 2124 1850 1234,19
200168316 150 (6”) 168,3 2143 2980 1326,34
200219316 200 (8”) 219,1 2178 4330 1562,38
AISI 316L / W. 1.4404
A 10-13
282 RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com

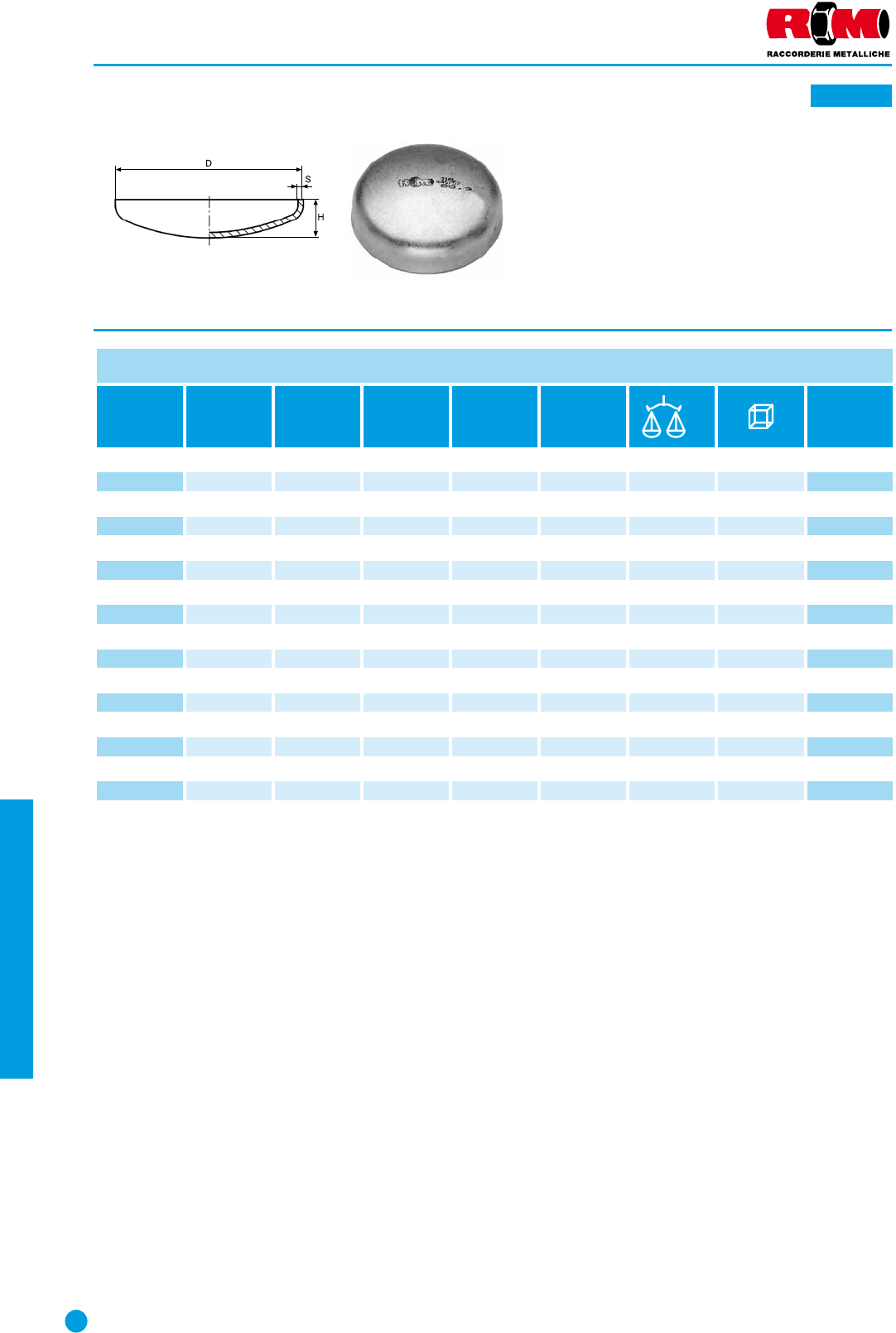

800/316L
Fondello bombato
Cap
Klöpperboden
Fond bombé
Cap
Norma: EN 10253-3 (DIN 28011)
SPESSORE / THICKNESS 2 mm
Codice
Code DN DN
inch D
mm S
mm H
mm gr
Prezzo
Price
€
800213316 15 1/2” 21,3 215 20 10 2,84
800269316 20 3/4” 26,9 214 30 10 2,84
800337316 25 1” 33,7 217 50 10 3,34
800424316 32 1” 1/4 42,4 2 19 70 10 3,64
800483316 40 1” 1/2 48,3 220 90 10 4,03
800603316 50 2” 60,3 222 150 10 4,48
800761316 65 2” 1/2 76,1 225 220 10 5,02
800889316 80 3” 88,9 228 290 55,85
800101316 90 3” 1/2 101,6 225 225 59,79
800108316 - - 108 230 248 511,15
800114316 100 4” 114,3 231 270 515,93
800139316 125 5” 139,7 235 650 219,72
800168316 150 6” 168,3 240 900 228,97
800219316 200 8” 219,1 250 1200 245,36
800273316 250 10” 273 260 1200 155,58
800324316 300 12” 323,9 272 2200 179,44
Tolleranze dimensionali / Dimensional tolerances
S = +/-12,5% x S
D1 = ±1% x D1 minimo / minimum 0,5 mm
H = ±2 mm fino a / till ø 114,3 mm (4")
H = ±3 mm ø 139,7÷273 mm (5”÷10")
H = ±4 mm ø 323,9 mm (12")
RACCORDERIA A SALDARE
WELDING FITTINGS | SCHWEISSFITTINGS | RACCORD A SOUDER | RACORES PARA SOLDAR
AISI 316L / W. 1.4404
A 10-14
283
RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com

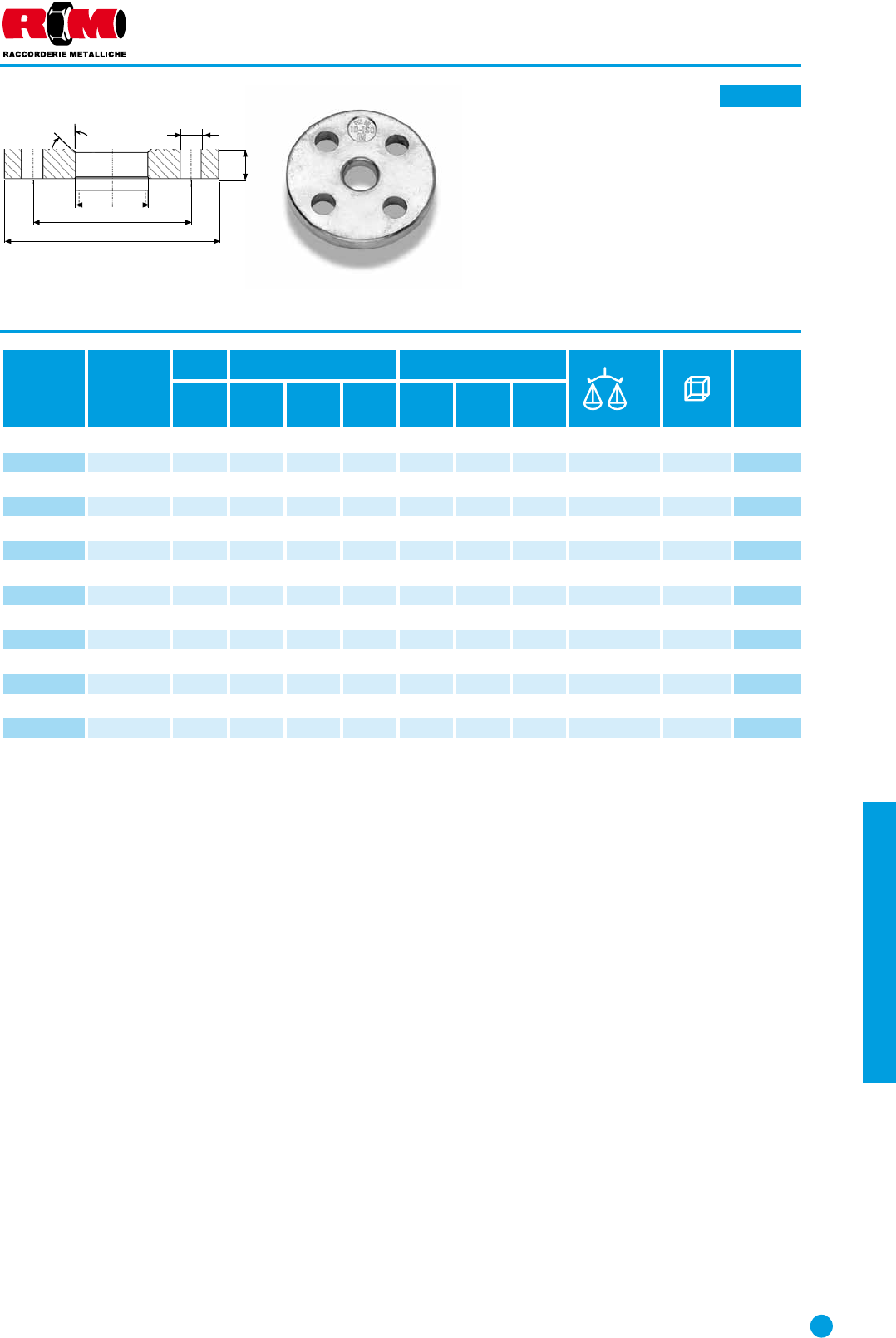

425
Flangia in alluminio PN10
Aluminium flange PN 10
Aluminium Flansch PN 10
Bride d’aluminium PN 10
Brida de aluminio PN 10
Norma: UNI 6089 - DIN 2642 ISO R64
Materiale: lega di alluminio
EN AB 47000 (UNI 7369/2)
Codice
Code DN
Tubo Flangia Fori
kg
Prezzo
Price
€
DE
mm D
mm S
mm C
mm K
mm F
mm n°
fori
425010010 10 (3/8”) 17,2 90 12 19 60 14 40,18 12,94
425015010 15 (1/2”) 21,3 95 12 24 65 14 40,19 13,00
425020010 20 (3/4”) 26,9 105 12 30 75 14 40,22 13,28
425025010 25 (1”) 33,7 115 12 36 85 14 40,27 13,57
425032010 32 (1”1/4) 42,4 140 16 46 100 18 40,53 15,52
425040010 40 (1”1/2) 48,3 150 16 54 110 18 40,59 15,97
425050010 50 (2”) 60,3 165 16 65 125 18 40,7 16,83
425065010 65 (2”1/2) 76,1 185 16 81 145 18 40,87 18,08
425080010 80 (3”) 88,9 200 18 94 160 18 81,05 19,33
425100010 100 (4”) 114,3 220 18 119 180 18 81,16 19,90
425125010 125 (5”) 139,7 250 18 144 210 18 81,45 113,81
425150010 150 (6”) 168,3 285 18 173 240 22 81,7 114,48
425200010 200 (8”) 219,1 340 20 225 295 22 8 2,5 1 22,57
425250010 250 (10”) 273 395 22 279 350 22 12 3,25 128,12
425300010 300 (12”) 323,9 445 22 329 400 22 12 3,8 132,40
Smusso
45°
C
S
F
K
D
FLANGE
FLANGES | FLANSCHE | BRIDES | BRIDAS
A 20-20
284 RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
FLANGE
FLANGES | FLANSCHE | BRIDES | BRIDAS

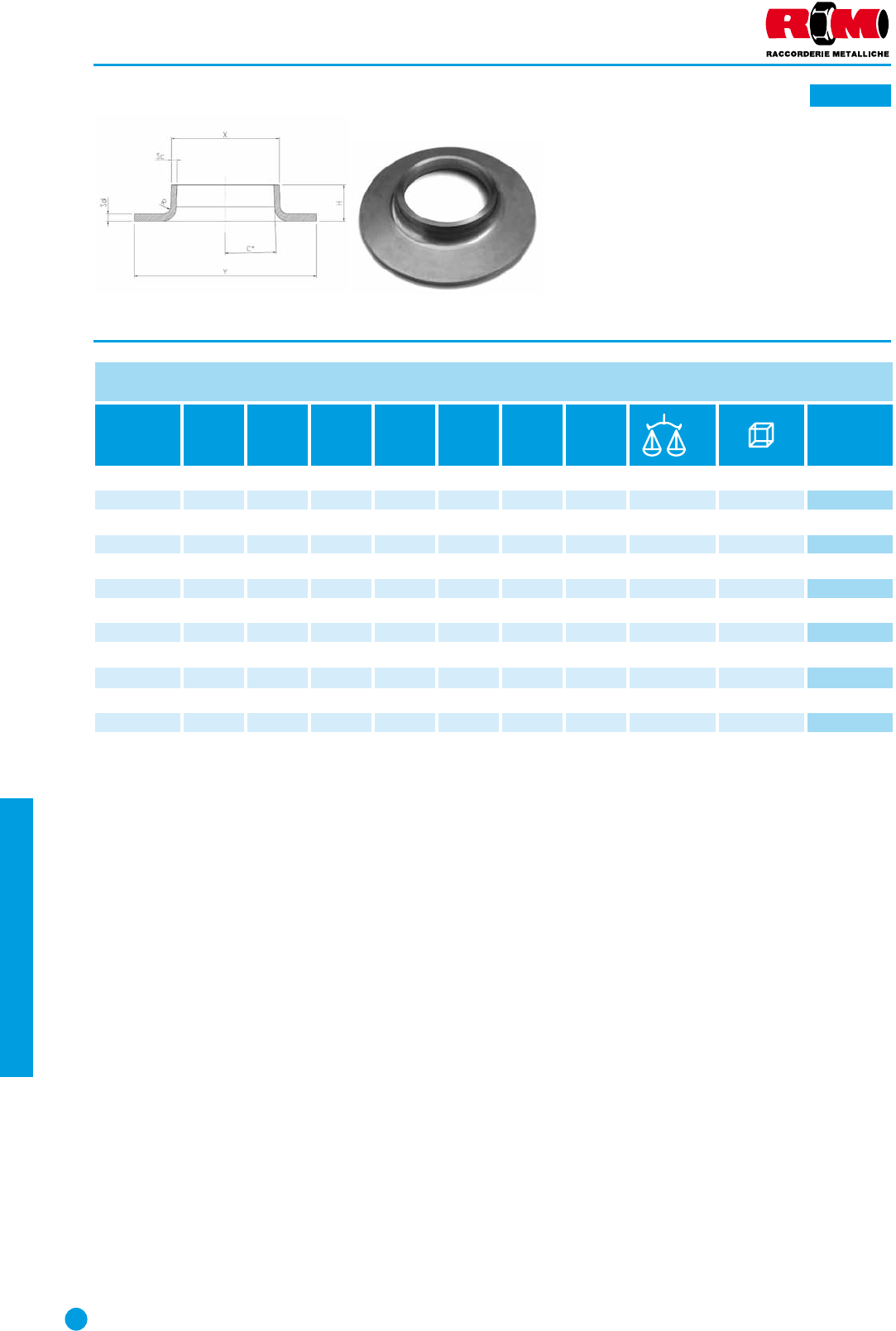

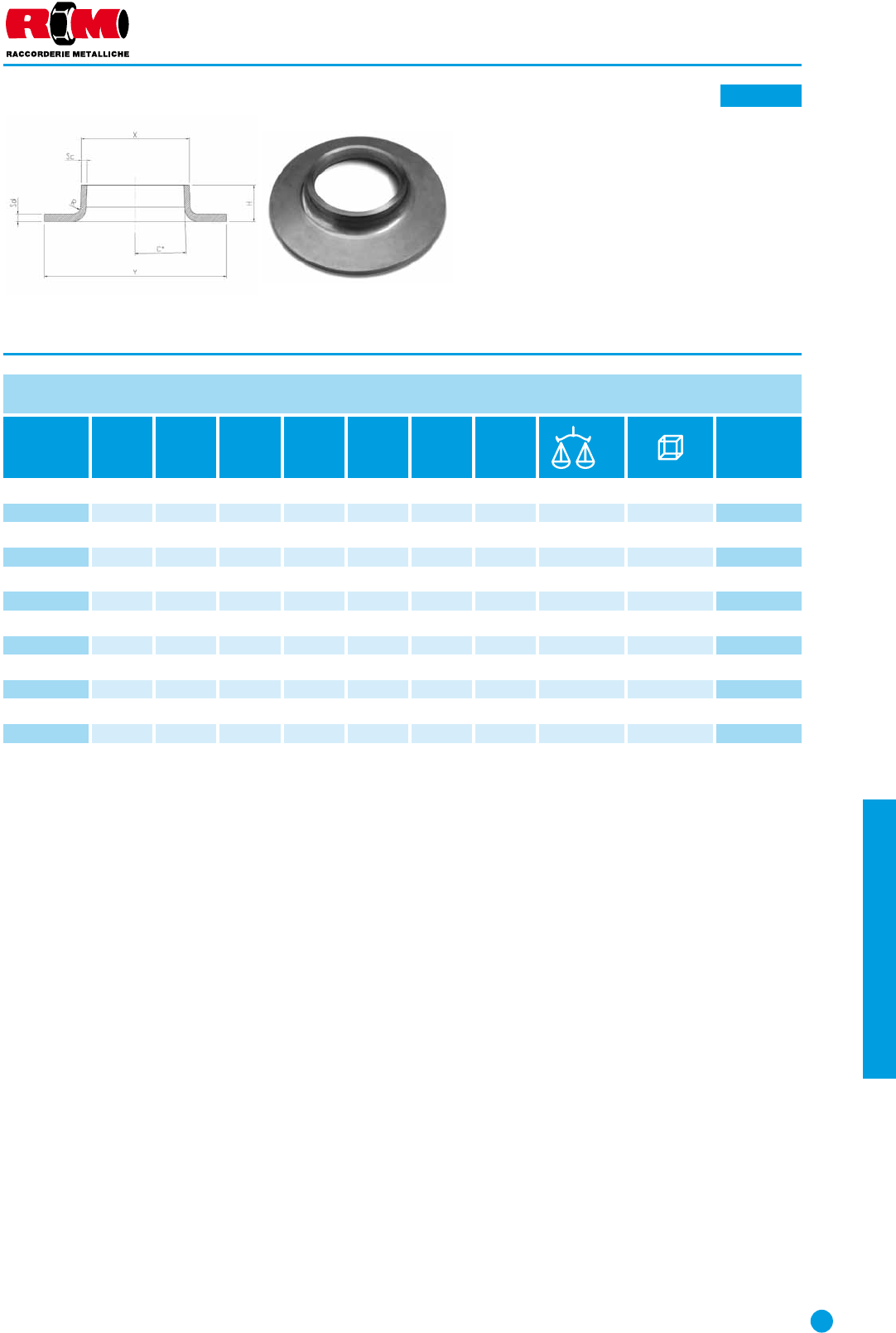

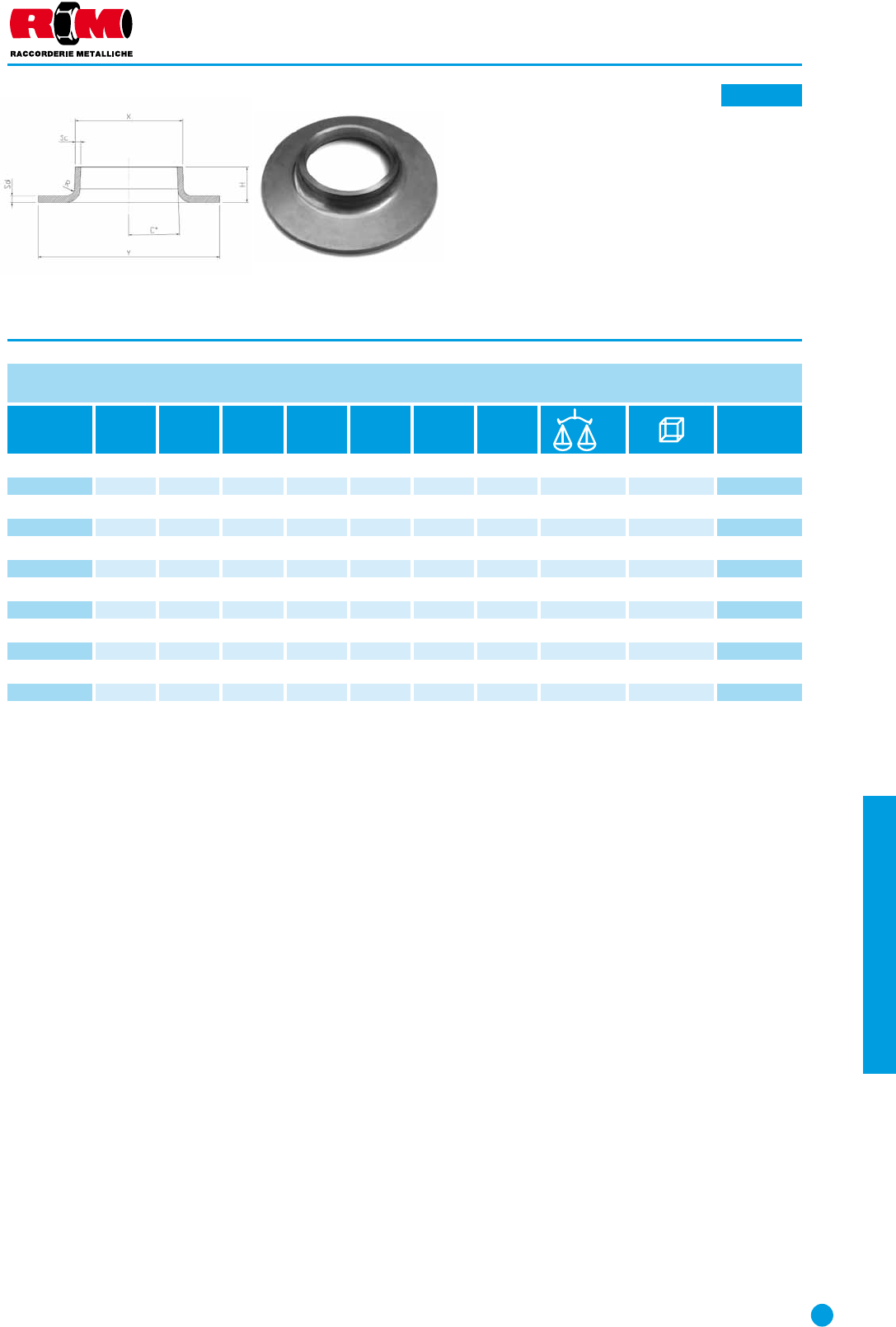

177/304L

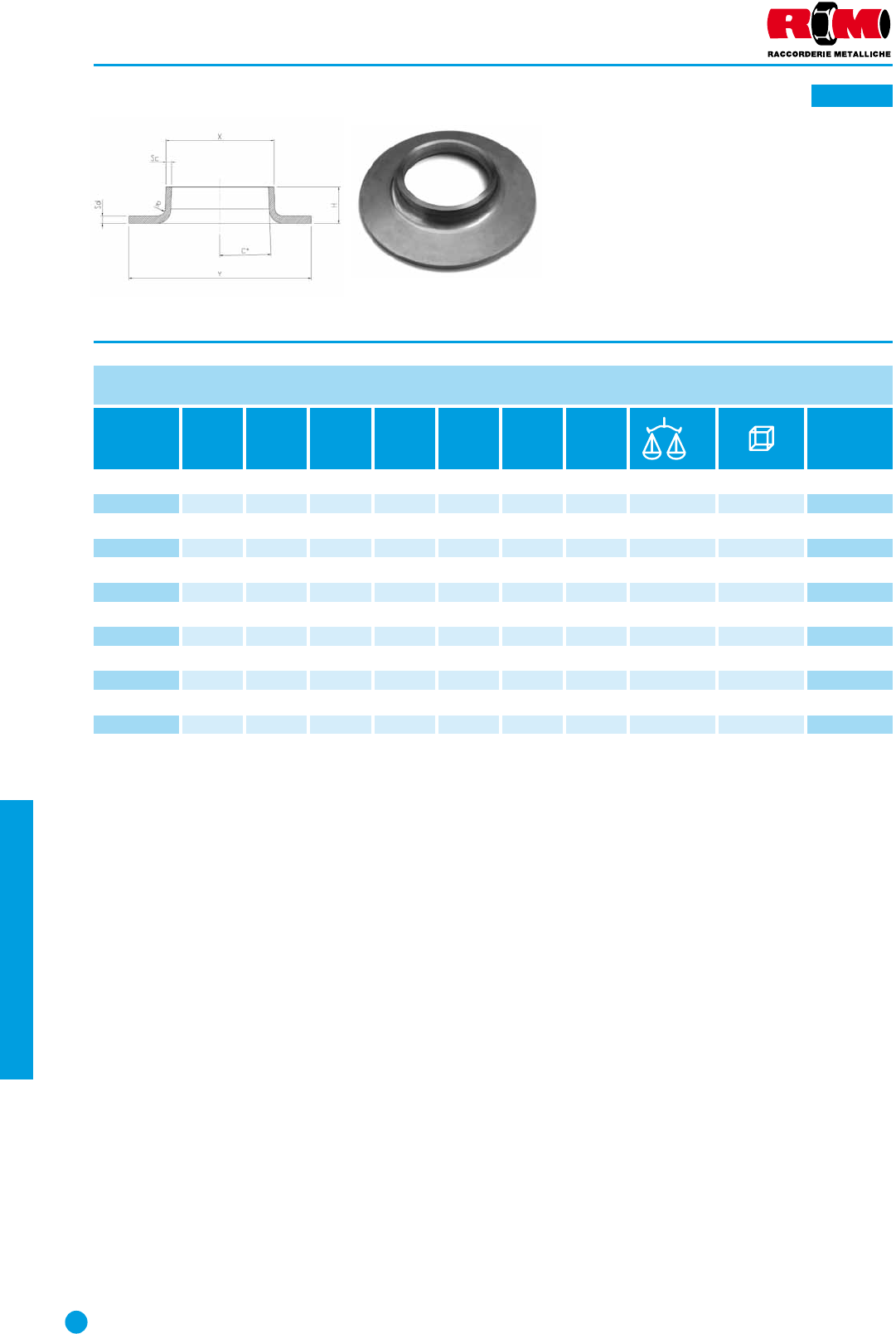

Cartella di appoggio
Lap-joint
Vorschweissbördel
Collerette
Valona
SPESSORE / THICKNESS 2 mm
Codice
Code DN DN
inch Y
mm X
mm H
mm Sd
mm Sc
mm gr
Prezzo
Price
€
177172304 10 3/8” 40 17,2 622 20 10 0,87
177213304 15 1/2” 43 21,3 722 25 10 0,83
177269304 20 3/4” 58 26,9 822 38 10 1,30
177337304 25 1” 68 33,7 922 55 10 1,50
177424304 32 1” 1/4 78 42,4 10 2 2 68 10 1,91
177483304 40 1” 1/2 88 48,3 10 2 2 85 10 2,39
177603304 50 2” 102 60,3 12 2 2 115 10 2,98
177761304 65 2” 1/2 122 76,1 12 2 2 150 10 3,99
177889304 80 3” 138 88,.9 12 2 2 170 10 4,57
177114304 100 4” 158 114,3 16 2 2 200 10 5,80
177139304 125 5” 185 139,7 16 2 2 300 57,25
177168304 150 6” 212 168,3 17 2 2 350 58,27
177219304 200 8” 270 219,1 18 2 2 500 213,37
AISI 304L / W. 1. 4307
A 20-20
285
RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
FLANGE
FLANGES | FLANSCHE | BRIDES | BRIDAS

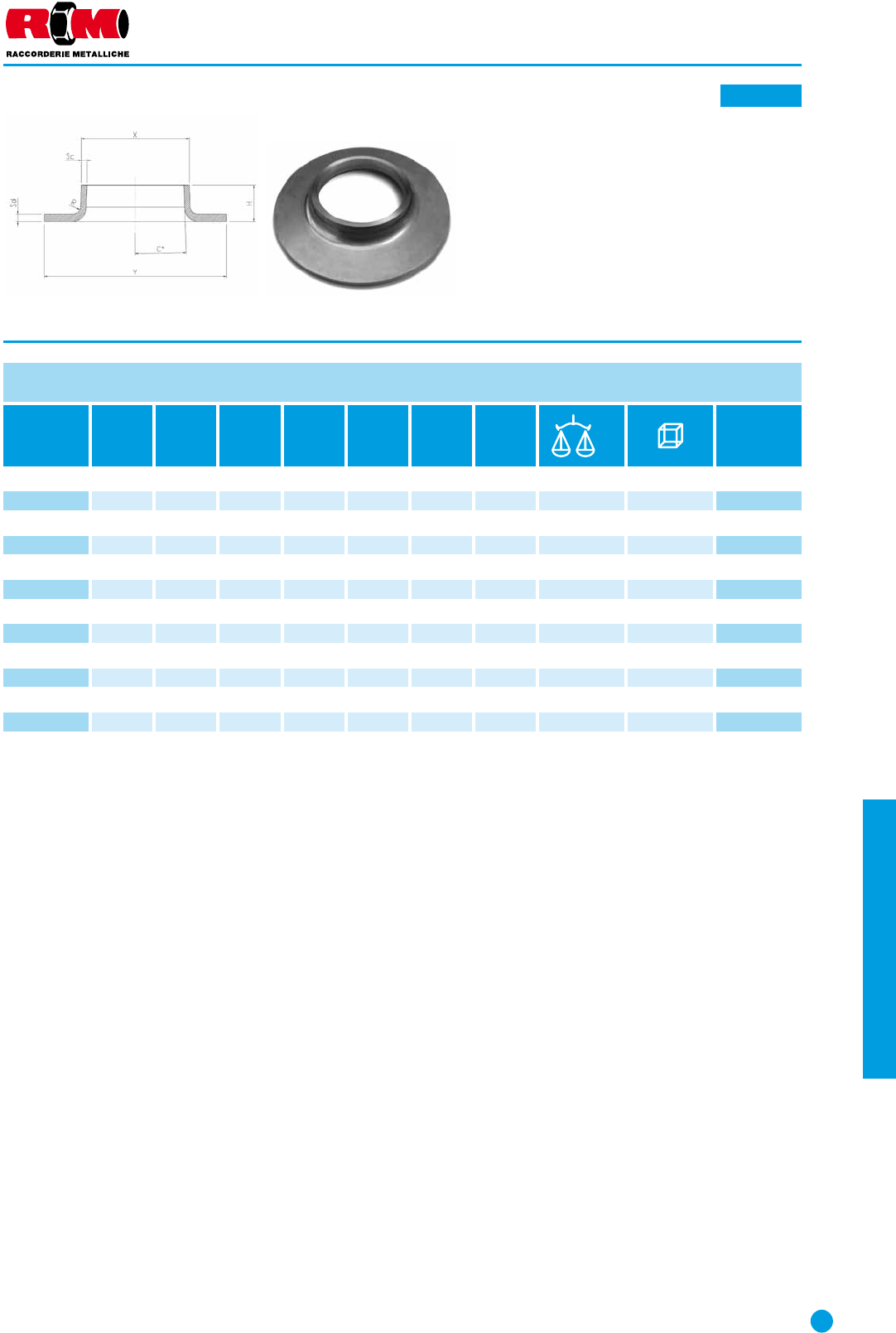

177/316L
Cartella di appoggio
Lap-joint
Vorschweissbördel
Collerette
Valona
SPESSORE / THICKNESS 2 mm
Codice
Code DN DN
inch Y
mm X
mm H
mm Sd
mm Sc
mm gr
Prezzo
Price
€
177172316 10 3/8” 40 17,2 622 20 10 1,09
177213316 15 1/2” 43 21,3 722 25 10 1,22
177269316 20 3/4” 58 26,9 822 38 10 1,85
177337316 25 1” 68 33,7 922 55 10 2,26
177424316 32 1” 1/4 78 42,4 10 2 2 68 10 2,96
177483316 40 1” 1/2 88 48,3 10 2 2 85 10 3,28
177603316 50 2” 102 60,3 12 2 2 115 10 4,53
177761316 65 2” 1/2 122 76,1 12 2 2 150 10 5,98
177889316 80 3” 138 88,.9 12 2 2 170 10 6,40
177114316 100 4” 158 114,3 16 2 2 200 10 8,20
177139316 125 5” 185 139,7 16 2 2 300 511,02
177168316 150 6” 212 168,3 17 2 2 350 512,55
177219316 200 8” 270 219,1 18 2 2 500 220,63
AISI 316L / W. 1. 4404
A 20-20
286 RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
FLANGE
FLANGES | FLANSCHE | BRIDES | BRIDAS
477/304L
Cartella di appoggio
Lap-joint
Vorschweissbördel
Collerette
Valona
SPESSORE / THICKNESS 3 mm
Codice
Code DN DN
inch Y
mm X
mm H
mm Sd
mm Sc
mm gr
Prezzo
Price
€
477172304 10 3/8” 40 17,2 633 40 10 1,89
477213304 15 1/2” 43 21,3 733 50 10 1,89
477269304 20 3/4” 58 26,9 833 75 10 2,33
477337304 25 1” 68 33,7 933 80 10 2,75
477424304 32 1” 1/4 78 42,4 10 3 3 125 10 3,24
477483304 40 1” 1/2 88 48,3 10 3 3 130 10 3,99
477603304 50 2” 102 60,3 12 3 3 175 10 5,11
477761304 65 2” 1/2 122 76,1 12 3 3 225 10 6,90
477889304 80 3” 138 88,.9 12 3 3 250 10 7,95
477114304 100 4” 158 114,3 16 3 3 316 10 9,44
477139304 125 5” 185 139,7 16 3 3 400 511,90
477168304 150 6” 212 168,3 17 3 3 475 514,18
477219304 200 8” 270 219,1 18 3 3 725 220,41
AISI 304L / W. 1. 4307
A 20-20
287
RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
FLANGE
FLANGES | FLANSCHE | BRIDES | BRIDAS
477/316L
Cartella di appoggio
Lap-joint
Vorschweissbördel
Collerette
Valona
SPESSORE / THICKNESS 3 mm
Codice
Code DN DN
inch Y
mm X
mm H
mm Sd
mm Sc
mm gr
Prezzo
Price
€
477172316 10 3/8” 40 17,2 633 40 10 2,58
477213316 15 1/2” 43 21,3 733 50 10 2,58
477269316 20 3/4” 58 26,9 833 75 10 3,17
477337316 25 1” 68 33,7 933 80 10 3,88
477424316 32 1” 1/4 78 42,4 10 3 3 125 10 4,81
477483316 40 1” 1/2 88 48,3 10 3 3 130 10 5,56
477603316 50 2” 102 60,3 12 3 3 175 10 7,25
477761316 65 2” 1/2 122 76,1 12 3 3 225 10 9,89
477889316 80 3” 138 88,.9 12 3 3 250 10 11,20
477114316 100 4” 158 114,3 16 3 3 316 10 13,19
477139316 125 5” 185 139,7 16 3 3 400 514,57
477168316 150 6” 212 168,3 17 3 3 475 520,49
477219316 200 8” 270 219,1 18 3 3 725 230,49
AISI 316L / W. 1. 4404
A 20-20
288 RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
FLANGE
FLANGES | FLANSCHE | BRIDES | BRIDAS
175/304L
Cartella di appoggio
Lap-joint
Vorschweissbördel
Collerette
Valona
Norma: EN 1092-1-37
SPESSORE / THICKNESS EN 1092
Codice
Code DN DN
inch Y
mm X
mm H
mm Sd
mm Sc
mm gr
Prezzo
Price
€
175172304 10 3/8” 40 17,2 7 2,5 2 25 10 2,08
175213304 15 1/2” 45 21,3 7 2,5 2 30 10 2,08
175269304 20 3/4” 58 26,9 832 58 10 2,56
175337304 25 1” 68 33,7 10 3 2 78 10 3,02
175424304 32 1” 1/4 78 42,4 12 3 2 100 10 3,56
175483304 40 1” 1/2 88 48,3 15 3 2 131 10 4,39
175603304 50 2” 102 60,3 20 4 2 243 10 6,13
175761304 65 2” 1/2 122 76,1 20 4 2 325 10 8,28
175889304 80 3” 138 88,.9 25 4 2 412 10 9,54
175114304 100 4” 158 114,3 25 43,2 475 10 11,33
175139304 125 5” 188 139,7 25 43,2 621 517,02
175168304 150 6” 212 168,3 25 43,2 726 514,28
175219304 200 8” 268 219,1 30 43,2 1082 224,49
AISI 304L / W. 1. 4307
A 20-20
289
RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
FLANGE
FLANGES | FLANSCHE | BRIDES | BRIDAS
175/316L
Cartella di appoggio
Lap-joint
Vorschweissbördel
Collerette
Valona
Norma: EN 1092-1-37
SPESSORE / THICKNESS EN 1092
Codice
Code DN DN
inch Y
mm X
mm H
mm Sd
mm Sc
mm gr
Prezzo
Price
€
175172316 10 3/8” 40 17,2 7 2,5 2 25 10 2,84
175213316 15 1/2” 45 21,3 7 2,5 2 30 10 2,84
175269316 20 3/4” 58 26,9 832 58 10 3,49
175337316 25 1” 68 33,7 10 3 2 78 10 4,27
175424316 32 1” 1/4 78 42,4 12 3 2 100 10 5,29
175483316 40 1” 1/2 88 48,3 15 3 2 131 10 6,12
175603316 50 2” 102 60,3 20 4 2 243 10 8,70
175761316 65 2” 1/2 122 76,1 20 4 2 325 10 11,87
175889316 80 3” 138 88,.9 25 4 2 412 10 13,44
175114316 100 4” 158 114,3 25 43,2 475 10 15,83
175139316 125 5” 188 139,7 25 43,2 621 517,48
175168316 150 6” 212 168,3 25 43,2 726 524,59
175219316 200 8” 268 219,1 30 43,2 1082 236,59
AISI 316L / W. 1. 4404
A 20-20
290 RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com

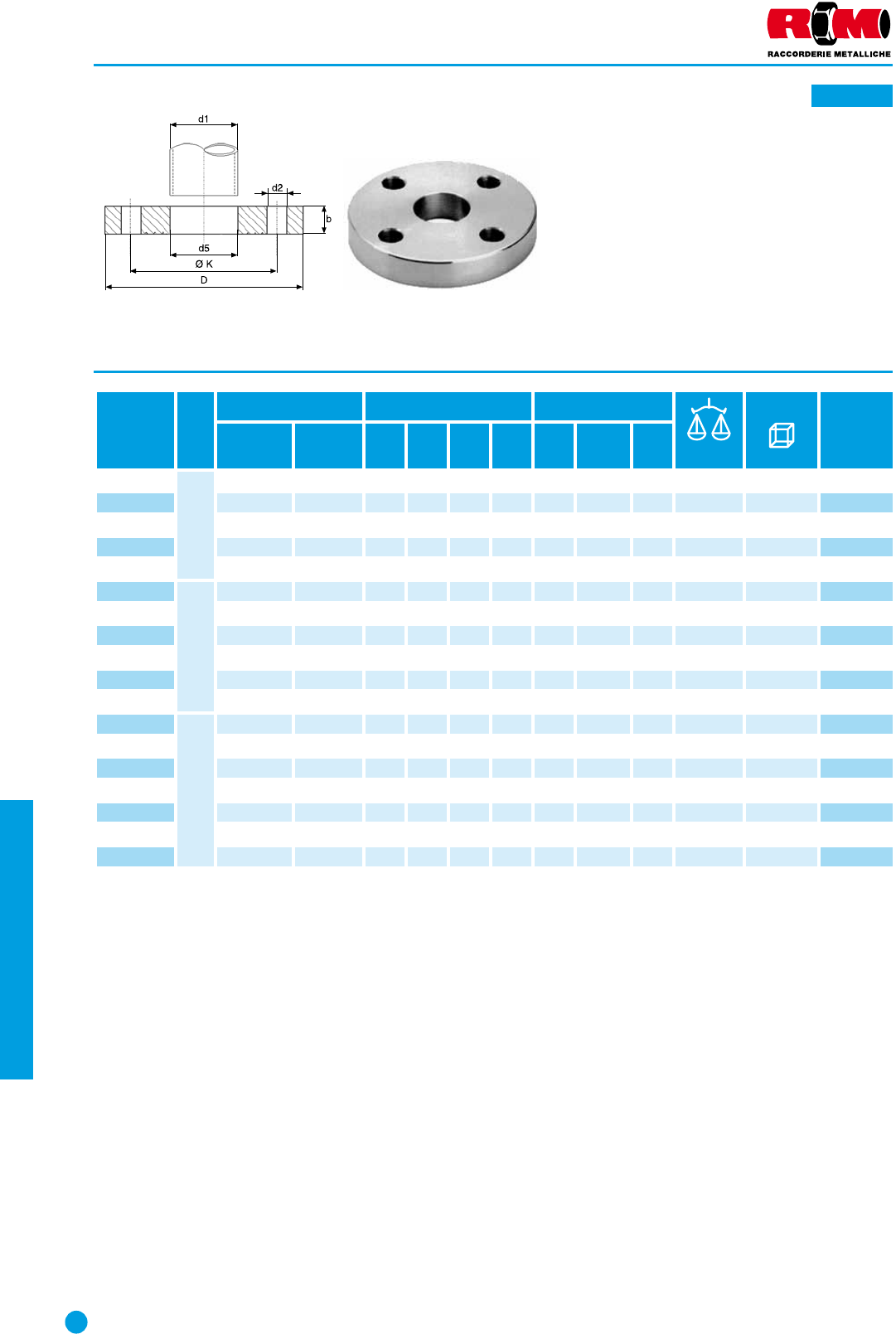

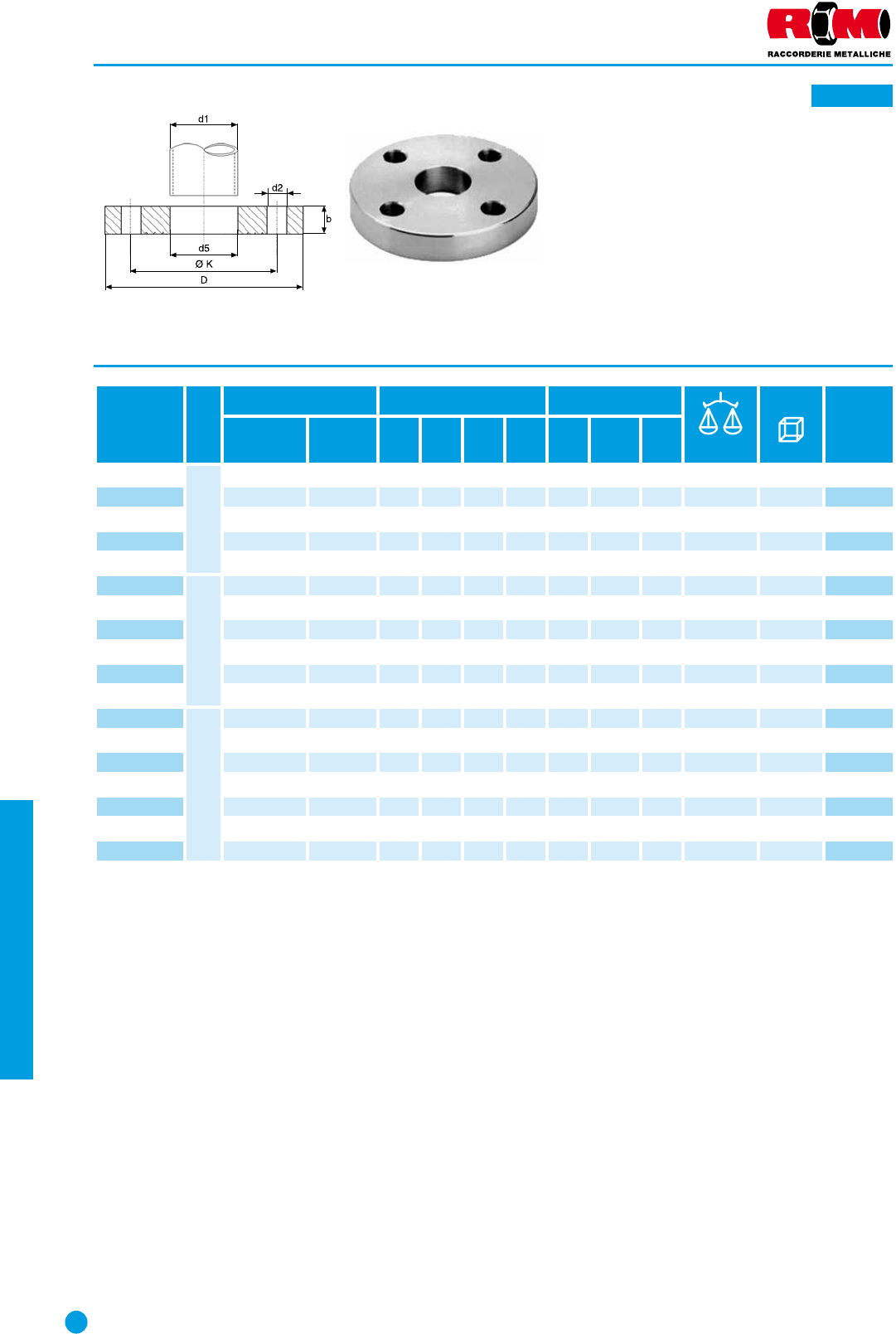

426/304 - 427/304
Flangia piana PN 10
Plain flange PN 10
Glatte Flansch PN 10
Bride plate PN 10
Brida plana PN 10
Norma: EN 1092-1-01 PN 10 tenuta tipo “A”
Codice
Code PN
Dimensioni Tubo Flangia Bulloni
kg
Prezzo
Price
€
DN d1 tubo
mm d5
mm D
mm b
mm K
mm Nr. Filetto d2
mm
427015304 15 - (1/2”) 21,3 22,0 95 14 65 4M 12 14 0,7 110,38
427020304 20 - (3/4”) 26,9 27,5 105 16 75 4M 12 14 1 1 14,58
427025304 25 - (1”) 33,7 34,5 115 16 85 4M 12 14 1,1 117,22
427032304 32 - (1” 1/4) 42,4 43,5 140 18 100 4M 16 18 1,8 128,23
427040304 40 - (1” 1/2) 48,3 49,5 150 18 110 4M 16 18 2,1 132,25
427050304 50 - (2”) 60,3 61,5 165 19 125 4M 16 18 2,6 1 42,32
427065304 65 - (2” 1/2) 76,1 77,5 185 20 145 8M 16 18 3,3 148,07
427080304 80 - (3”) 88,9 90,5 200 20 160 8M 16 18 3,6 154,76
427100304 100 - (4”) 114,3 116 220 22 180 8M 16 18 4,4 166,78
427125304 125 - (5”) 139,7 141,5 250 22 210 8M 16 18 5,4 182,32
427150304 150 - (6”) 168,3 170,5 285 24 240 8M 20 22 7,2 1108,64
426200304 200 - (8”) 219,1 221,5 340 24 295 8M 20 22 9,3 1146,45
426250304 250 - (10”) 273 276,5 395 26 350 12 M 20 22 12 1193,52
426300304 300 - (12”) 323,9 327,5 445 26 400 12 M 20 22 13,8 1223,03
426350304 350 - (14”) 355,6 359,5 505 28 460 16 M 20 22 20,6 1(*)
426400304 400 - (16”) 406,4 411 565 32 515 16 M 24 26 28 1(*)
426450304 450 - (18”) 457 462 615 36 565 20 M 24 26 33,6 1(*)
426500304 500 - (20”) 508 513,5 670 38 620 20 M 24 26 41 1(*)
PN10=PN40PN10=PN16PN10
FLANGE
FLANGES | FLANSCHE | BRIDES | BRIDAS
AISI 304 / W. 1.4301
(*) A richiesta
On request
A 20-20
291
RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
427/304
Flangia piana PN 16
Plain flange PN 16
Glatte Flansch PN 16
Bride plate PN 16
Brida plana PN 16
Norma: EN 1092-1-01 PN 16 tenuta tipo “A”
Codice
Code PN
Dimensioni Tubo Flangia Bulloni
kg
Prezzo
Price
€
DN d1 tubo
mm d5
mm D
mm b
mm K
mm Nr. Filetto d2
mm
427015304 15 - (1/2”) 21,3 22 95 14 65 4M 12 14 0,7 110,38
427020304 20 - (3/4”) 26,9 27,5 105 16 75 4M 12 14 1 1 14,58
427025304 25 - (1”) 33,7 34,5 115 16 85 4M 12 14 1,1 117,22
427032304 32 - (1” 1/4) 42,4 43,5 140 18 100 4M 16 18 1,8 128,23
427040304 40 - (1” 1/2) 48,3 49,5 150 18 110 4M 16 18 2,1 132,25
427050304 50 - (2”) 60,3 61,5 165 19 125 4M 16 18 2,6 1 42,32
427065304 65 - (2” 1/2) 76,1 77,5 185 20 145 8M 16 18 3,3 148,07
427080304 80 - (3”) 88,9 90,5 200 20 160 8M 16 18 3,6 154,76
427100304 100 - (4”) 114,3 116 220 22 180 8M 16 18 4,4 166,78
427125304 125 - (5”) 139,7 141,5 250 22 210 8M 16 18 5,4 182,32
427150304 150 - (6”) 168,3 170,5 285 24 240 8M 20 22 7,2 1108,64
427200304 200 - (8”) 219,1 221,5 340 26 295 12 M 20 22 9,8 1153,72
427250304 250 - (10”) 273 276,5 405 29 355 12 M 24 26 14,5 1232,89
427300304 300 - (12”) 323,9 327,5 460 32 410 12 M 24 26 19,3 1285,23
427350304 350 - (14”) 355,6 359 520 35 470 16 M 24 26 28,5 1(*)
427400304 400 - (16”) 406,4 411 580 38 525 16 M 27 30 36,2 1(*)
427500304 500 - (20”) 508,0 513,5 715 46 650 20 M 30 33 64 1(*)
PN16=PN40PN16
FLANGE
FLANGES | FLANSCHE | BRIDES | BRIDAS
AISI 304 / W. 1.4301
(*) A richiesta
On request
A 20-20
292 RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
426/316 - 427/316
Flangia piana PN 10
Plain flange PN 10
Glatte Flansch PN 10
Bride plate PN 10
Brida plana PN 10
Norma: EN 1092-1-01 PN 10 tenuta tipo “A”
Materiali: AISI 316 / W. 1. 4401
Codice
Code PN
Dimensioni Tubo Flangia Bulloni
kg
Prezzo
Price
€
DN d1 tubo
mm d5
mm D
mm b
mm K
mm Nr. Filetto d2
mm
427015316 15 - (1/2”) 21,3 22,0 95 14 65 4M 12 14 0,7 113,51
427020316 20 - (3/4”) 26,9 27,5 105 16 75 4M 12 14 1 1 18,29
427025316 25 - (1”) 33,7 34,5 115 16 85 4M 12 14 1,1 121,05
427032316 32 - (1” 1/4) 42,4 43,5 140 18 100 4M 16 18 1,8 136,66
427040316 40 - (1” 1/2) 48,3 49,5 150 18 110 4M 16 18 2,1 141,89
427050316 50 - (2”) 60,3 61,5 165 19 125 4M 16 18 2,6 1 54,97
427065316 65 - (2” 1/2) 76,1 77,5 185 20 145 8M 16 18 3,3 162,72
427080316 80 - (3”) 88,9 90,5 200 20 160 8M 16 18 3,6 171,46
427100316 100 - (4”) 114,3 116 220 22 180 8M 16 18 4,4 187,12
427125316 125 - (5”) 139,7 141,5 250 22 210 8M 16 18 5,4 1101,04
427150316 150 - (6”) 168,3 170,5 285 24 240 8M 20 22 7,2 1141,73
426200316 200 - (8”) 219,1 221,5 340 24 295 8M 20 22 9,3 1191,09
426250316 250 - (10”) 273 276,5 395 26 350 12 M 20 22 12 1236,92
426300316 300 - (12”) 323,9 327,5 445 26 400 12 M 20 22 13,8 1247,99
426350316 350 - (14”) 355,6 359,5 505 28 460 16 M 20 22 20,6 1(*)
426400316 400 - (16”) 406,4 411 565 32 515 16 M 24 26 28 1(*)
426450316 450 - (18”) 457 462 615 36 565 20 M 24 26 33,6 1(*)
426500316 500 - (20”) 508 513,5 670 38 620 20 M 24 26 41 1(*)
PN10=PN40PN10=PN16PN10
FLANGE
FLANGES | FLANSCHE | BRIDES | BRIDAS
AISI 316 / W. 1.4401
(*) A richiesta
On request
A 20-20
293
RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
427/316
Flangia piana PN 16
Plain flange PN 16
Glatte Flansch PN 16
Bride plate PN 16
Brida plana PN 16
Norma: EN 1092-1-01 PN 16 tenuta tipo “A”
Materiali: AISI 316 / W. 1. 4401
Codice
Code PN
Dimensioni Tubo Flangia Bulloni
kg
Prezzo
Price
€
DN d1 tubo
mm d5
mm D
mm b
mm K
mm Nr. Filetto d2
mm
427015316 15 - (1/2”) 21,3 22 95 14 65 4M 12 14 0,7 113,51
427020316 20 - (3/4”) 26,9 27,5 105 16 75 4M 12 14 1 1 18,29
427025316 25 - (1”) 33,7 34,5 115 16 85 4M 12 14 1,1 121,05
427032316 32 - (1” 1/4) 42,4 43,5 140 18 100 4M 16 18 1,8 136,66
427040316 40 - (1” 1/2) 48,3 49,5 150 18 110 4M 16 18 2,1 141,89
427050316 50 - (2”) 60,3 61,5 165 19 125 4M 16 18 2,6 1 54,97
427065316 65 - (2” 1/2) 76,1 77,5 185 20 145 8M 16 18 3,3 162,72
427080316 80 - (3”) 88,9 90,5 200 20 160 8M 16 18 3,6 171,46
427100316 100 - (4”) 114,3 116 220 22 180 8M 16 18 4,4 187,12
427125316 125 - (5”) 139,7 141,5 250 22 210 8M 16 18 5,4 1101,04
427150316 150 - (6”) 168,3 170,5 285 24 240 8M 20 22 7,2 1141,73
427200316 200 - (8”) 219,1 221,5 340 26 295 12 M 20 22 9,8 1198,39
427250316 250 - (10”) 273 276,5 405 29 355 12 M 24 26 14,5 1301,25
427300316 300 - (12”) 323,9 327,5 460 32 410 12 M 24 26 19,3 1328,54
427350316 350 - (14”) 355,6 359 520 35 470 16 M 24 26 28,5 1(*)
427400316 400 - (16”) 406,4 411 580 38 525 16 M 27 30 36,2 1(*)
427500316 500 - (20”) 508,0 513,5 715 46 650 20 M 30 33 64 1(*)
PN16=PN40PN16
FLANGE
FLANGES | FLANSCHE | BRIDES | BRIDAS
AISI 316 / W. 1.4401
(*) A richiesta
On request
A 20-20
294 RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
FLANGE
FLANGES | FLANSCHE | BRIDES | BRIDAS

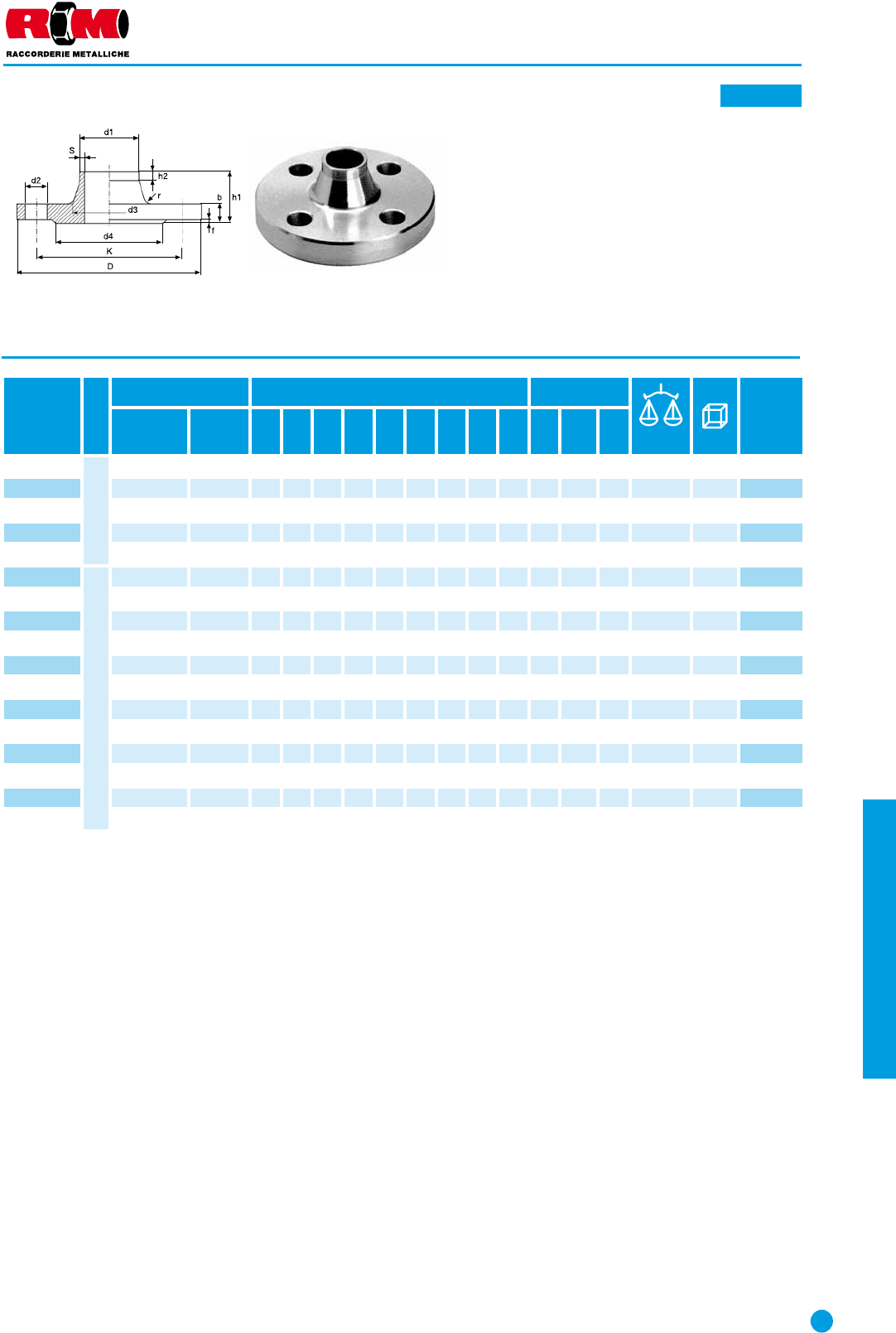

429/304
Flangia a collarino PN 16
Welding neck flange PN 16
Vorschweiss-Flansch PN 16
Bride collerette PN 16
Brida cuello PN 16
Norma: EN 1092-1-11 PN 16 tenuta tipo “B”
Codice
Code PN
Dimensioni Tubo Flangia Bulloni
kg
Prezzo
Price
€
DN d1 tubo
mm
D
mm
b
mm
h1
mm
d3
mm
s
mm
r
mm
h2
mm
d4
mm
K
mm
Nr.
Filetto
d2
mm
429015304 15 - (1/2”) 21,3 95 16 38 32 2 4 6 45 65 4M 12 14 1 1 13,73
429020304 20 - (3/4”) 26,9 105 18 40 40 2,3 4 6 58 75 4M 12 14 1 1 19,45
429025304 25 - (1”) 33,7 115 18 40 46 2,6 4 6 68 85 4M 12 14 1 1 23,18
429032304 32 - (1” 1/4) 42,4 140 18 42 56 2,6 6 6 78 100 4M 16 18 2 1 34,05
429040304 40 - (1” 1/2) 48,3 150 18 45 64 2,6 6 7 88 110 4M 16 18 2 1 38,33
429050304 50 - (2”) 60,3 165 18 45 74 2,9 5 8 102 125 4M 16 18 2,5 1 45,08
429065304 65 - (2” 1/2) 76,1 185 18 45 92 2,9 610 122 145 8M 16 18 3 1 53,11
429080304 80 - (3”) 88,9 200 20 50 105 3,2 610 138 160 8M 16 18 3,7 168,72
429100304 100 - (4”) 114,3 220 20 52 131 3,6 812 158 180 8M 16 18 4,6 181,02
429125304 125 - (5”) 139,7 250 22 55 156 4 8 12 188 210 8M 16 18 6,3 1100,57
429150304 150 - (6”) 168,3 285 22 55 184 4,5 10 12 212 240 8M 20 22 7,7 1175,70
429200304 200 - (8”) 219,1 340 24 62 235 6,3 10 16 268 295 12 M 20 22 11 1241,80
429250304 250 - (10”) 273 405 26 70 292 6,3 12 16 320 355 12 M 24 26 15,6 1363,29
429300304 300 - (12”) 323,9 460 28 78 344 7,1 12 16 378 410 12 M 24 26 22 1382,23
429350304 350 - (14") 355,6 520 30 82 390 812 16 438 470 16 M24 26 32 1 (*)
429400304 400 - (16") 406,4 580 32 85 445 812 16 490 525 16 M27 30 40 1(*)
429500304 500 - (20") 508 715 36 84 548 812 16 610 650 20 M30 33 74 1(*)
PN16=PN40PN16
AISI 304 / W. 1.4301
(*) A richiesta
On request
A 20-20
295
RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
429/316
Flangia a collarino PN 16
Welding neck flange PN 16
Vorschweiss-Flansch PN 16
Bride collerette PN 16
Brida cuello PN 16
Norma: EN 1092-1-11 PN 16 tenuta tipo “B”
Codice
Code PN
Dimensioni Tubo Flangia Bulloni
kg
Prezzo
Price
€
DN d1 tubo
mm
D
mm
b
mm
h1
mm
d3
mm
s
mm
r
mm
h2
mm
d4
mm
K
mm
Nr.
Filetto
d2
mm
429015316 15 - (1/2”) 21,3 95 16 38 32 2 4 6 45 65 4M 12 14 1 1 16,70
429020316 20 - (3/4”) 26,9 105 18 40 40 2,3 4 6 58 75 4M 12 14 1 1 23,64
429025316 25 - (1”) 33,7 115 18 40 46 2,6 4 6 68 85 4M 12 14 1 1 28,08
429032316 32 - (1” 1/4) 42,4 140 18 42 56 2,6 6 6 78 100 4M 16 18 2 1 37,53
429040316 40 - (1” 1/2) 48,3 150 18 45 64 2,6 6 7 88 110 4M 16 18 2 1 42,32
429050316 50 - (2”) 60,3 165 18 45 74 2,9 5 8 102 125 4M 16 18 2,5 1 51,77
429065316 65 - (2” 1/2) 76,1 185 18 45 92 2,9 610 122 145 8M 16 18 3 1 60,60
429080316 80 - (3”) 88,9 200 20 50 105 3,2 610 138 160 8M 16 18 3,7 176,66
429100316 100 - (4”) 114,3 220 20 52 131 3,6 812 158 180 8M 16 18 4,6 186,37
429125316 125 - (5”) 139,7 250 22 55 156 4 8 12 188 210 8M 16 18 6,3 1118,55
429150316 150 - (6”) 168,3 285 22 55 184 4,5 10 12 212 240 8M 20 22 7,7 1210,28
429200316 200 - (8”) 219,1 340 24 62 235 6,3 10 16 268 295 12 M 20 22 11 1295,78
429250316 250 - (10”) 273 405 26 70 292 6,3 12 16 320 355 12 M 24 26 15,6 1424,25
429300316 300 - (12”) 323,9 460 28 78 344 7,1 12 16 378 410 12 M 24 26 22 1726,58
429350316 350 - (14") 355,6 520 30 82 390 812 16 438 470 16 M24 26 32 1 (*)
429400316 400 - (16") 406,4 580 32 85 445 812 16 490 525 16 M27 30 40 1(*)
429500316 500 - (20") 508 715 36 84 548 812 16 610 650 20 M30 33 74 1(*)
PN16=PN40PN16
FLANGE
FLANGES | FLANSCHE | BRIDES | BRIDAS
AISI 316 / W. 1.4401
(*) A richiesta
On request
A 20-20
296 RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
432/304L - 433/304L

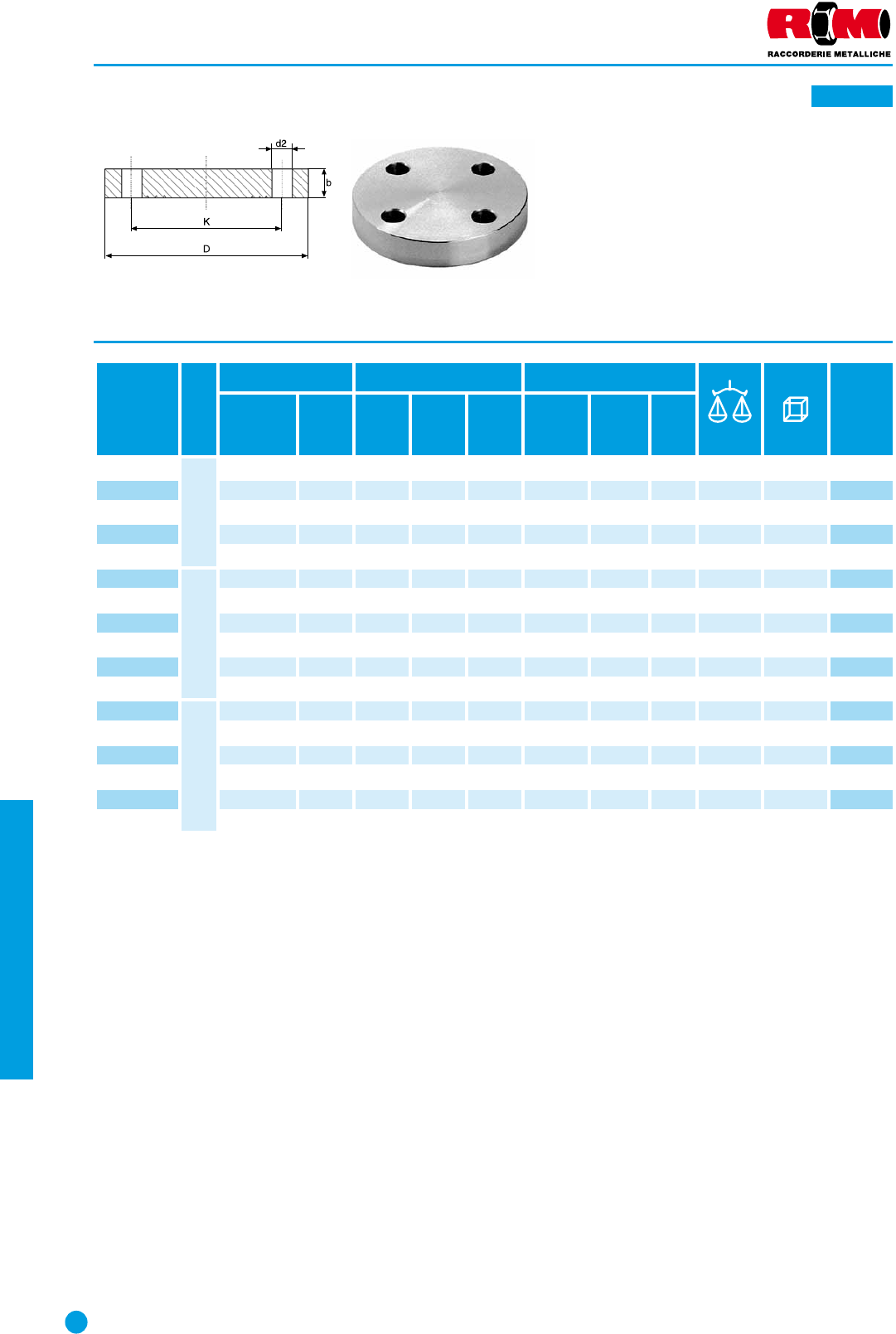

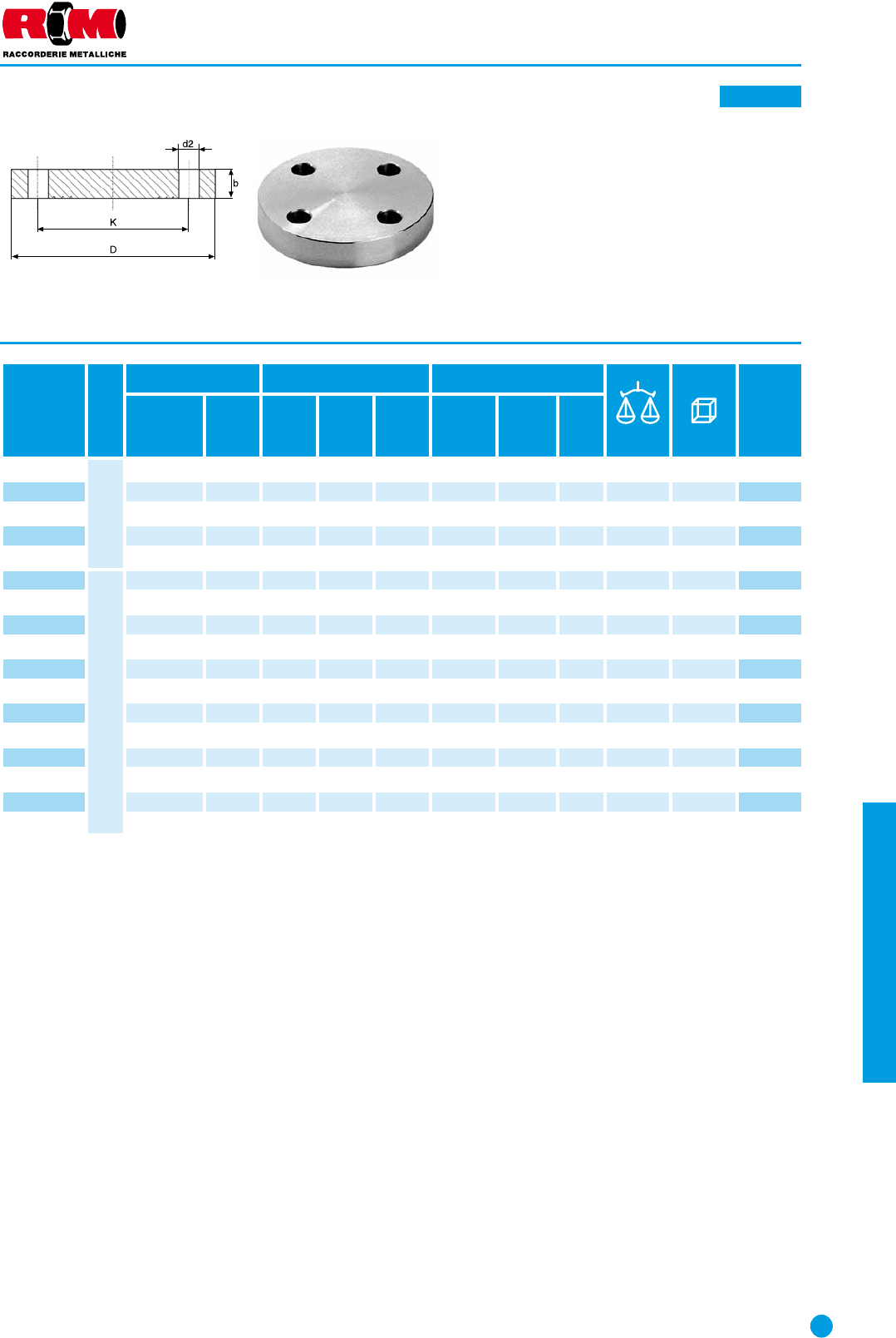

Flangia cieca PN 10
Blind flange PN 10
Blindflansch PN 10
Bride pleine PN 10
Brida ciega PN 10
Norma: EN 1092-1-05 PN 10 tenuta tipo “A“
Codice
Code PN
Dimensioni Tubo Flangia Bulloni
kg
Prezzo
Price
€
DN d1
tubo
mm
D
mm b
mm K
mm Numero Filetto d2
mm
433015304 15 - (1/2”) 21,3 95 16 65 4M 12 14 0,8 113,36
433020304 20 - (3/4”) 26,9 105 18 75 4M 12 14 1,1 118,75
433025304 25 - (1”) 33,7 115 18 85 4M 12 14 1,4 122,70
433032304 32 - (1” 1/4) 42,4 140 18 100 4M 16 18 2 1 33,37
433040304 40 - (1” 1/2) 48,3 150 18 110 4M 16 18 2,4 1 38,65
433050304 50 - (2”) 60,3 165 18 125 4M 16 18 2,9 147,37
433065304 65 - (2” 1/2) 76,1 185 18 145 8M 16 18 3,7 155,70
433080304 80 - (3”) 88,9 200 20 160 8M 16 18 4,6 173,15
433100304 100 - (4”) 114,3 220 20 180 8M 16 18 5,7 189,65
433125304 125 - (5”) 139,7 250 22 210 8M 16 18 8,1 1129,00
433150304 150 - (6”) 168,3 285 22 240 8M 20 22 10,5 1166,59
432200304 200 - (8”) 219,1 340 24 295 8M 20 22 16,5 1261,78
432250304 250 - (10”) 273 395 26 350 12 M 20 22 24 1396,26
432300304 300 - (12”) 323,9 445 26 400 12 M 20 22 31 1506,42
PN10=PN40PN10=PN16PN10
FLANGE
FLANGES | FLANSCHE | BRIDES | BRIDAS
Disponibile da Aprile 2012 / Available from April 2012
AISI 304L / W. 1. 4307
A 20-20
297
RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
FLANGE
FLANGES | FLANSCHE | BRIDES | BRIDAS
433/304L
Flangia cieca PN 16
Blind flange PN 16
Blindflansch PN 16
Bride pleine PN 16
Brida ciega PN 16
Norma: EN 1092-1-05 PN 16 tenuta tipo “A“
Disponibile da Aprile 2012 / Available from April 2012
Codice
Code PN
Dimensioni Tubo Flangia Bulloni
kg
Prezzo
Price
€
DN d1
tubo
mm
D
mm b
mm K
mm Numero Filetto d2
mm
433015304 15 - (1/2”) 21,3 95 16 65 4M 12 14 0,8 113,36
433020304 20 - (3/4”) 26,9 105 18 75 4M 12 14 1,1 118,75
433025304 25 - (1”) 33,7 115 18 85 4M 12 14 1,4 122,70
433032304 32 - (1” 1/4) 42,4 140 18 100 4M 16 18 2 1 33,37
433040304 40 - (1” 1/2) 48,3 150 18 110 4M 16 18 2,4 1 38,65
433050304 50 - (2”) 60,3 165 18 125 4M 16 18 2,9 147,37
433065304 65 - (2” 1/2) 76,1 185 18 145 8M 16 18 3,7 155,70
433080304 80 - (3”) 88,9 200 20 160 8M 16 18 4,6 173,15
433100304 100 - (4”) 114,3 220 20 180 8M 16 18 5,7 189,65
433125304 125 - (5”) 139,7 250 22 210 8M 16 18 8,1 1129,00
433150304 150 - (6”) 168,3 285 22 240 8M 20 22 10,5 1166,59
433200304 200 - (8”) 219,1 340 24 295 12 M 20 22 16,5 1257,02
433250304 250 - (10”) 273 405 26 355 12 M 24 26 25 1403,85
433300304 300 - (12”) 323,9 460 28 410 12 M 24 26 35 1567,00
PN16=PN40PN16
AISI 304L / W. 1. 4307
A 20-20
298 RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
432/316 - 433/316
Flangia cieca PN 10
Blind flange PN 10
Blindflansch PN 10
Bride pleine PN 10
Brida ciega PN 10
Norma: EN 1092-1-05 PN 10 tenuta tipo “A“
Codice
Code PN
Dimensioni Tubo Flangia Bulloni
kg
Prezzo
Price
€
DN d1
tubo
mm
D
mm b
mm K
mm Numero Filetto d2
mm
433015316 15 - (1/2”) 21,3 95 16 65 4M 12 14 0,8 117,76
433020316 20 - (3/4”) 26,9 105 18 75 4M 12 14 1,1 124,94
433025316 25 - (1”) 33,7 115 18 85 4M 12 14 1,4 130,19
433032316 32 - (1” 1/4) 42,4 140 18 100 4M 16 18 2 1 44,39
433040316 40 - (1” 1/2) 48,3 150 18 110 4M 16 18 2,4 1 51,41
433050316 50 - (2”) 60,3 165 18 125 4M 16 18 2,9 163,00
433065316 65 - (2” 1/2) 76,1 185 18 145 8M 16 18 3,7 174,08
433080316 80 - (3”) 88,9 200 20 160 8M 16 18 4,6 197,29
433100316 100 - (4”) 114,3 220 20 180 8M 16 18 5,7 1119,24
433125316 125 - (5”) 139,7 250 22 210 8M 16 18 8,1 1171,57
433150316 150 - (6”) 168,3 285 22 240 8M 20 22 10,5 1221,56
432200316 200 - (8”) 219,1 340 24 295 8M 20 22 16,5 1341,84
432250316 250 - (10”) 273 395 26 350 12 M 20 22 24 1516,66
432300316 300 - (12”) 323,9 445 26 400 12 M 20 22 31 1661,30
432350316 350 - (14”) 355,6 505 26 460 16 M 20 22 40 1(*)
432400316 400 - (16”) 406,4 565 26 515 16 M 24 26 50 1(*)
432500316 500 - (20”) 508 670 28 620 20 M 24 26 75 1(*)
PN10=PN40PN10=PN16PN10
FLANGE
FLANGES | FLANSCHE | BRIDES | BRIDAS
AISI 316 / W. 1. 4401
(*) A richiesta
On request
A 20-20
299
RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
FLANGE
FLANGES | FLANSCHE | BRIDES | BRIDAS
433/316
Flangia cieca PN 16
Blind flange PN 16
Blindflansch PN 16
Bride pleine PN 16
Brida ciega PN 16
Norma: EN 1092-1-05 PN 16 tenuta tipo “A“
Codice
Code PN
Dimensioni Tubo Flangia Bulloni
kg
Prezzo
Price
€
DN d1
tubo
mm
D
mm b
mm K
mm Numero Filetto d2
mm
433015316 15 - (1/2”) 21,3 95 16 65 4M 12 14 0,8 117,76
433020316 20 - (3/4”) 26,9 105 18 75 4M 12 14 1,1 124,94
433025316 25 - (1”) 33,7 115 18 85 4M 12 14 1,4 130,19
433032316 32 - (1” 1/4) 42,4 140 18 100 4M 16 18 2 1 44,39
433040316 40 - (1” 1/2) 48,3 150 18 110 4M 16 18 2,4 1 51,41
433050316 50 - (2”) 60,3 165 18 125 4M 16 18 2,9 163,00
433065316 65 - (2” 1/2) 76,1 185 18 145 8M 16 18 3,7 174,08
433080316 80 - (3”) 88,9 200 20 160 8M 16 18 4,6 197,29
433100316 100 - (4”) 114,3 220 20 180 8M 16 18 5,7 1119,24
433125316 125 - (5”) 139,7 250 22 210 8M 16 18 8,1 1171,57
433150316 150 - (6”) 168,3 285 22 240 8M 20 22 10,5 1221,56
433200316 200 - (8”) 219,1 340 24 295 12 M 20 22 16,5 1325,76
433250316 250 - (10”) 273 405 26 355 12 M 24 26 25 1550,00
433300316 300 - (12”) 323,9 460 28 410 12 M 24 26 35 1710,00
433350316 350 - (14”) 355,6 520 30 470 16 M 24 26 48 1(*)
433400316 400 - (16”) 406,4 580 32 525 16 M 27 30 63,5 1(*)
433500316 500 - (20”) 508 715 44 650 20 M 30 33 133 1(*)
PN16=PN40PN16
AISI 316 / W. 1. 4401
(*) A richiesta
On request
A 20-20
300 RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
434
Guarnizione ecologica per flange PN 6
Gasket for flange PN 6
Flanschdichtung PN 6
Joint pour bride PN 6
Junta ecologica para brida PN 6
Materiale: Fasit® 202
Fasit® 202: Fibre di cellulosa, NBR
Impieghi: Acqua calda e fredda, olii vegetali ed animali, carburanti (no gas)
Limiti di temperatura orientativi:
Temperatura massima per brevi esposizioni: 180°C
Temperatura massima di esercizio continuo per fluidi non aggressivi: 150°C
Temperatura massima di esercizio continuo con vapore: 120°C
Codice
Code DN DN1
inch De
mm Di
mm S
mm gr
Prezzo
Price
€
434015006 15 1/2” 44 20 2 4 10 0,37
434020006 20 3/4” 54 25 2 6 10 0,54
434025006 25 1” 64 30 2 9 10 0,75
434032006 32 1” 1/4 75 38 211 10 1,01
434040006 40 1” 1/2 85 45 214 10 1,32
434050006 50 2” 95 57 215 10 2,01
434065006 65 2” 1/2 115 76 219 10 2,76
434080006 80 3” 132 89 226 10 3,29
434100006 100 4” 152 108 229 10 3,89
434125006 125 5” 182 133 241 10 5,40
434150006 150 6” 207 160 238 10 6,15
434200006 200 8” 262 218 258 10 9,62
434250006 250 10” 317 273 278 10 12,81
434300006 300 12” 373 318 2113 10 13,82
Di
De
S
ACCESSORI
ACCESSORIES | ZUBEHÖR | ACCESSOIRES | ACCESORIOS
R 30-30
301
RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
ACCESSORI
ACCESSORIES | ZUBEHÖR | ACCESSOIRES | ACCESORIOS
Fasit® 202: Fibre di cellulosa, NBR
Impieghi: Acqua calda e fredda, olii vegetali ed animali, carburanti (no gas)
Limiti di temperatura orientativi:
Temperatura massima per brevi esposizioni: 180°C
Temperatura massima di esercizio continuo per fluidi non aggressivi: 150°C
Temperatura massima di esercizio continuo con vapore: 120°C
Codice
Code DN DN1
inch De
mm Di
mm S
mm gr
Prezzo
Price
€
434015000 15 1/2” 50 20 2 6 10 0,37
434020000 20 3/4” 60 25 2 8 10 0,53
434025000 25 1” 70 30 210 10 0,74
434032000 32 1” 1/4 82 38 214 10 1,01
434040000 40 1” 1/2 92 45 217 10 1,32
434050000 50 2” 108 57 222 10 1,99
434065000 65 2” 1/2 127 76 227 10 2,75
434080000 80 3” 142 89 230 10 3,26
434100000 100 4” 162 108 238 10 3,74
434125000 125 5” 192 140 244 10 5,25
434150000 150 6” 218 169 255 10 5,99
434200000 200 8” 273 218 271 10 9,28
434250000 250 10” 328 273 291 10 12,48
434300000 300 12” 378 318 2137 10 13,57
434350000 350 14" 438 368 2162 10 18,43
434400000 400 16" 490 420 2180 10 23,03
434
Guarnizione ecologica per flangia PN 10/16
Gasket for flange PN 10/16
Flanschdichtung PN 10/16
Joint pour brida PN 10/16
Junta ecologica para brida PN 10/16
Materiale: Fasit® 202
Di
De
S
R 30-30
302 RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com

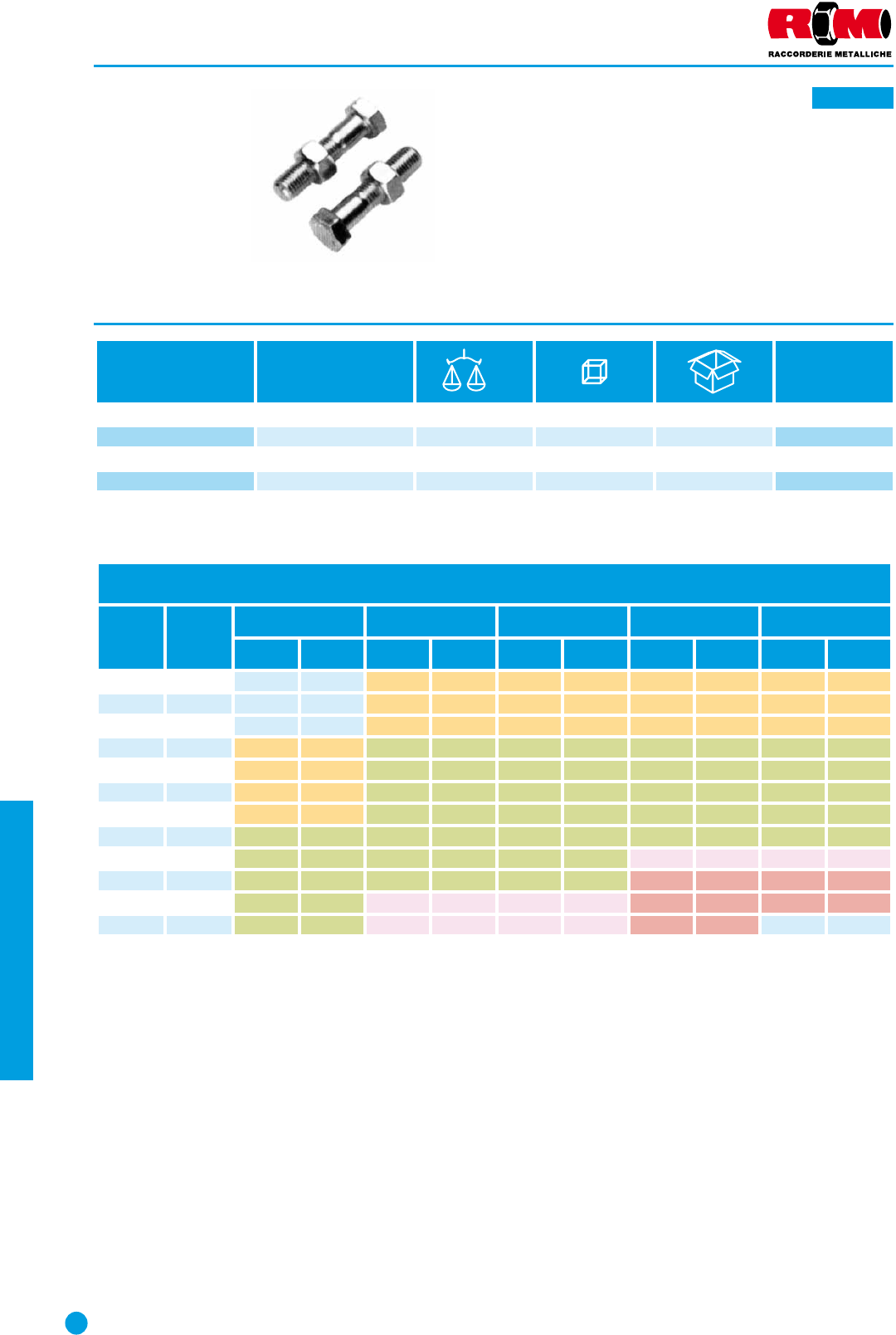

Codice
Code Misura gr
Prezzo
Price
€
435012001 M 12 x 50 + dado M 12 70 480 1,45
435016001 M 16 x 65 + dado M 16 154 440 3,15
435020001 M 20 x 80 + dado M 20 300 424 6,23
435024001 M 24 x 100 + dado M 24 610 424 11,73
Bulloni per flange / Bolts and nuts for flanges
DN DN inch
PN6 PN10 PN16 PN25 PN40
viti N° pezzi viti N° pezzi viti N° pezzi viti N° pezzi viti N° pezzi
15 1/2" M10x45 4M12x50 4M12x50 4M12x50 4M12x50 4
20 3/4" M10x45 4M12x50 4M12x50 4M12x50 4M12x50 4
25 1" M10x45 4M12x50 4M12x50 4M12x50 4M12x50 4
32 1 1/4" M12x50 4M16x65 4M16x65 4M16x65 4M16x65 4
40 1 1/2" M12x50 4M16x65 4M16x65 4M16x65 4M16x65 4
50 2" M12x50 4M16x65 4M16x65 4M16x65 4M16x65 4
65 2 1/2" M12x50 4M16x65 8M16x65 8M16x65 8M16x65 8
80 3" M16x65 4M16x65 8M16x65 8M16x65 8M16x65 8
100 4" M16x65 4M16x65 8M16x65 8M20x80 8M20x80 8
125 5" M16x65 8M16x65 8M16x65 8M24x100 8M24x100 8
150 6" M16x65 8M20x80 8M20x80 8M24x100 8M24x100 8
200 8" M16x65 8M20x80 8M20x80 12 M24x100 12 M27x100 12
435
Bullone e dado per flangia
Hexagonal bolt and nut for flange
Schrauben und Mutten fuer Flansch
Boulon d'assemblage à tête hexagonale
pour bride
Tornillo y tuerca para brida
Materiale: AISI 304 / W. 1.4301
ACCESSORI
ACCESSORIES | ZUBEHÖR | ACCESSOIRES | ACCESORIOS
A 20-20
303
RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com

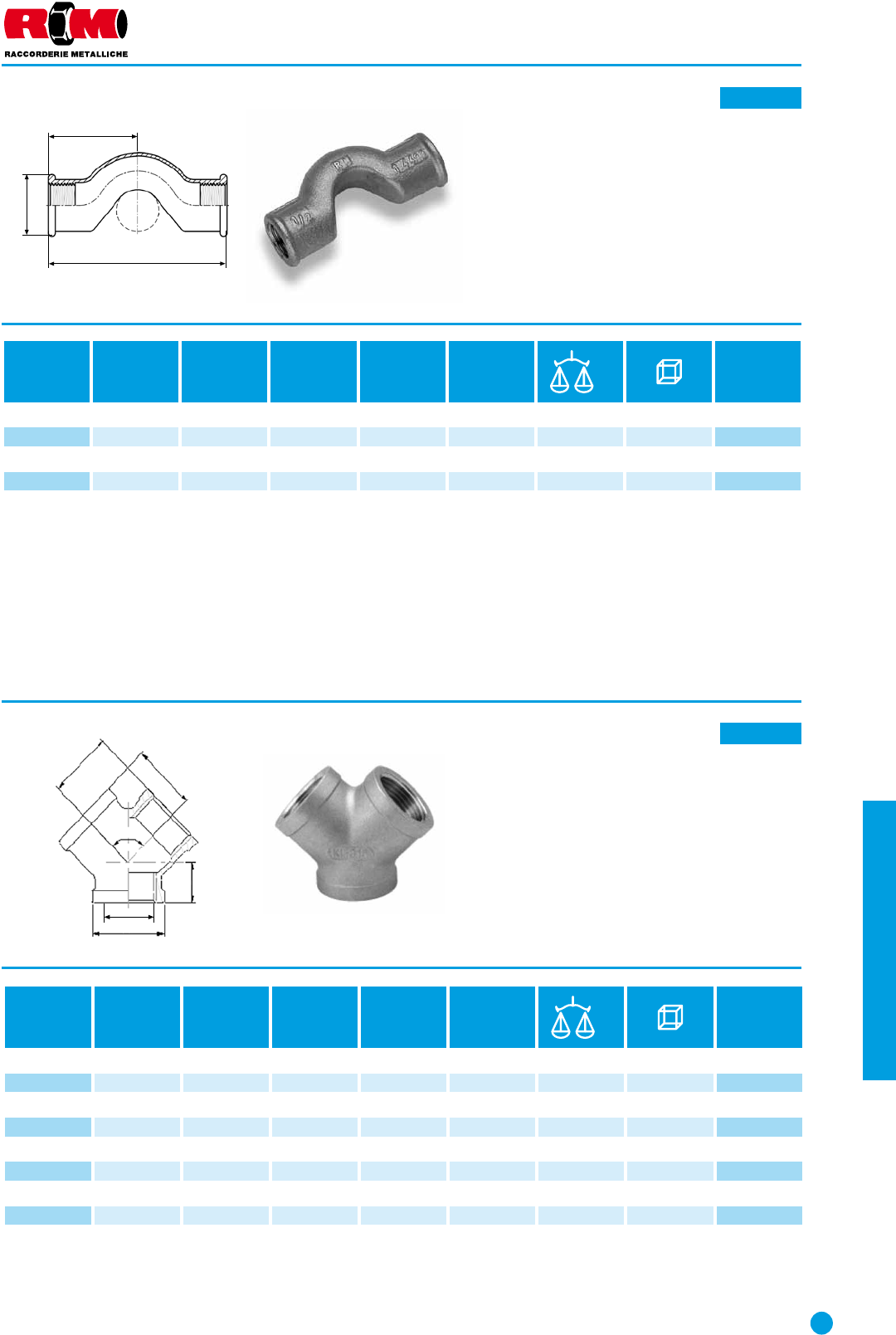

85
Curva di sorpasso FF
Crossover F/F
Überspringbogen
Coudea á dos d’âne
Curva puente
Materiale: AISI 316 / W. 1.4401
Filettatura: ISO 7/1 (ex DIN 2999)
Rating: 150 PSI – PN10
89
Deviazione a Y
Y-tee banded
Y-Fitting mit Innengewinde
Y raccord
Racor “Y”
Materiale: AISI 316 / W. 1.4401
Filettatura: ISO 7/1 (ex DIN 2999)
Rating: 150 PSI – PN10
Codice
Code DN DN
inch L
mm L/2
mm D
mm gr
Prezzo
Price
€
085308316 10 3/8” 78 39 25 120 10 10,93
085102316 15 1/2” 91 45,5 30 190 513,33
085304316 20 3/4” 106 53 36 270 517,98
085100316 25 1” 119 59,5 44 510 120,50
085114316 32 1” 1/4 150 75 54 900 125,04
Codice
Code DN DN
inch A
mm L
mm L1
mm gr
Prezzo
Price
€
089108316 61/8” 17 10 17 40 10 2,08
089104316 81/4” 21 13 19 64 10 2,93
089308316 10 3/8” 25 14 23 100 10 4,02
089102316 15 1/2” 29 18 27 128 10 5,44
089304316 20 3/4” 35 20 32 193 10 7,35
089100316 25 1” 43 23 38 323 10 11,42
089114316 32 1” 1/4 52 28 46 485 518,67
089112316 40 1” 1/2 58 30 48 565 521,40
089200316 50 2” 71 34 57 890 132,02
L/2
L
D
L1
L1
A
L
90°
DN
RACCORDERIA FILETTATA
THREADED FITTINGS | GEWINDEFITTINGS | RACCORDS FILETES | PIEZAS DE EMPALME ROSCADAS
A 30-30
A 30-30
304 RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
90
Gomito 90° FF
Elbow 90° F/F
Winkel 90° I/I
Coude FF 90°
Codo 90 HH
Materiale: AISI 316 / W. 1.4401
Filettatura: ISO 7/1 (ex DIN 2999)
Rating: 150 PSI – PN10
91
Gomito FF con flangia
Wall plate elbow F/F
Deckenwinkel mit Innengewinde
Coude FF avec bride
Codo placa
Materiale: AISI 316 / W. 1.4401
Filettatura: ISO 7/1 (ex DIN 2999)
Rating: 150 PSI – PN10
Codice
Code DN DN
inch A
mm L1
mm gr
Prezzo
Price
€
090108316 61/8” 17 19 39 10 1,79
090104316 81/4” 21,3 21 61 10 1,61
090308316 10 3/8” 23,5 21,3 68 10 1,72
090102316 15 1/2” 29 27 102 10 1,98
090304316 20 3/4” 36 33 164 10 3,04
090100316 25 1” 43 38 264 10 4,56
090114316 32 1” 1/4 52 45 413 56,70
090112316 40 1” 1/2 58 50 521 58,48
090200316 50 2” 71,5 57 808 514,56
090212316 65 2” 1/2 87 69,7 1183 431,56
090300316 80 3” 99,5 77 1380 143,23
090400316 100 4” 126 98,2 2714 174,44
A
DN
L1
L1
Codice
Code DN DN
inch
α
gradi L
mm A
mm B
mm C
mm D
mm gr
Prezzo
Price
€
091102045 15 1/2” 45° 22,8 28,5 55 27 25 146 55,44
091102090 15 1/2” 90° 27,7 28,5 55 27 25 162 55,67
C
B
D
A
L
L
2 fori ø 8,6 mm
α
DN
RACCORDERIA FILETTATA
THREADED FITTINGS | GEWINDEFITTINGS | RACCORDS FILETES | PIEZAS DE EMPALME ROSCADAS
A 30-30
A 30-30
305
RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com

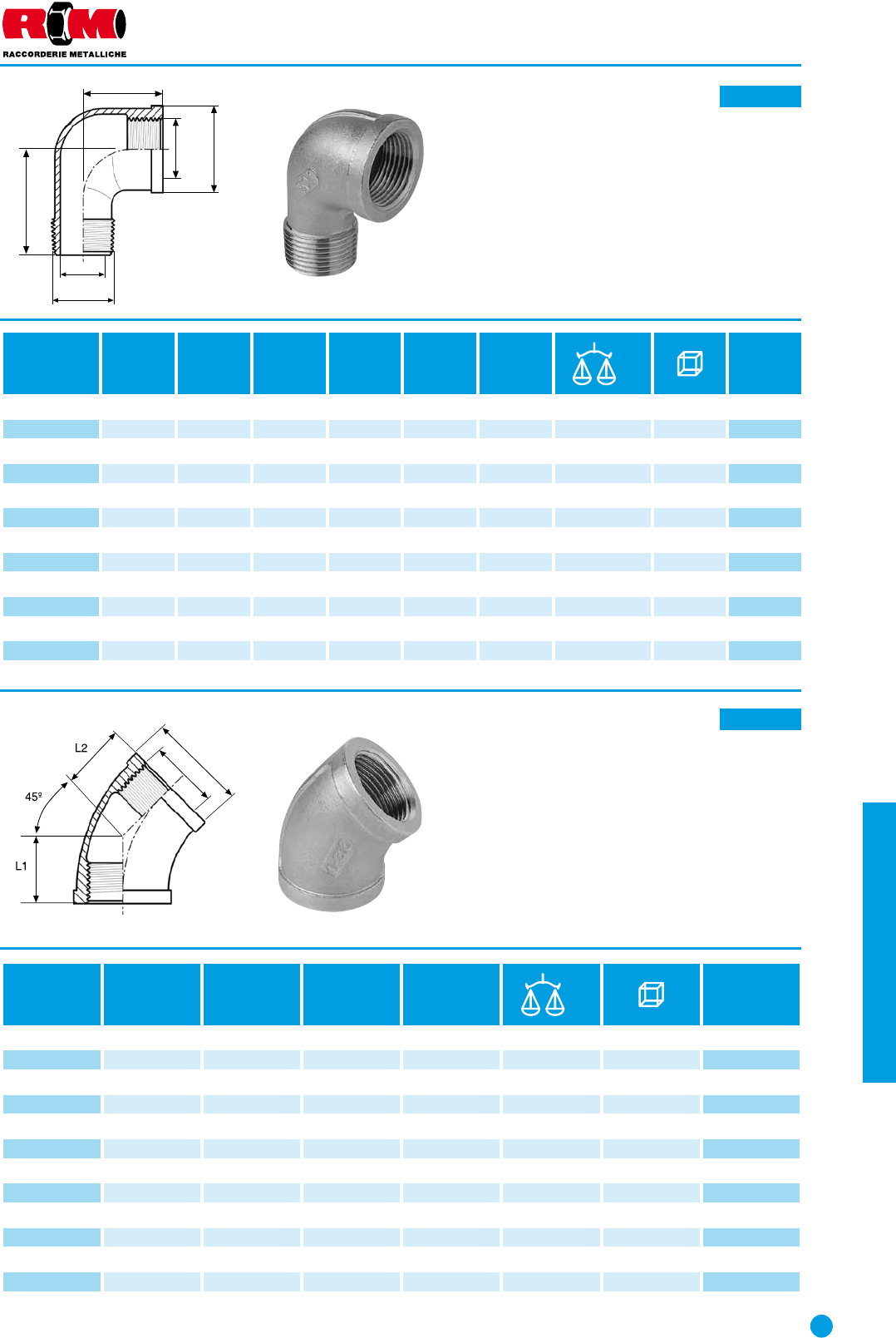

RACCORDERIA FILETTATA
THREADED FITTINGS | GEWINDEFITTINGS | RACCORDS FILETES | PIEZAS DE EMPALME ROSCADAS
121
Gomito 45° FF
Elbow 45° F/F
Winkel 45° I/I
Coude FF 45°
Codo 45 HH
Materiale: AISI 316 / W. 1.4401
Filettatura: ISO 7/1 (ex DIN 2999)
Rating: 150 PSI – PN10
92
Gomito 90° MF
Elbow 90° M/F
Winkel 90° I/A
Coude MF 90°
Codo 90 MH
Materiale: AISI 316 / W. 1.4401
Filettatura: ISO 7/1 (ex DIN 2999)
Rating: 150 PSI – PN10
Codice
Code DN DN
inch A
mm L1
mm L2
mm D
mm gr
Prezzo
Price
€
092108316 61/8” 17 19 25 5,5 26 10 2,13
092104316 81/4” 21 21 28,3 7,6 40 10 2,13
092308316 10 3/8” 25 25 32 10 73 10 2,22
092102316 15 1/2” 29 28 42 12,7 94 10 2,40
092304316 20 3/4” 35 33 50,5 17,7 167 10 3,53
092100316 25 1” 43 38 52 24,8 231 10 5,68
092114316 32 1” 1/4 52 45 60 33 429 59,04
092112316 40 1” 1/2 58,8 50 65 38 473 511,42
092200316 50 2” 71,7 58 74 48,7 760 515,01
092212316 65 2” 1/2 86,2 69 101 62 1286 435,58
092300316 80 3” 100 77 114,5 74,5 1925 155,59
092400316 100 4” 126,5 97 146,5 100 3100 192,08
Codice
Code DN DN
inch A
mm L1-L2
mm gr
Prezzo
Price
€
121108316 61/8” 18 18 36 10 2,45
121104316 81/4” 21 17 50 10 2,45
121308316 10 3/8” 25 20 87 10 2,84
121102316 15 1/2” 29,5 22 118 10 2,93
121304316 20 3/4” 35,6 25 147 10 4,50
121100316 25 1” 43 28 246 10 6,13
121114316 32 1” 1/4 52,4 33 347 59,04
121112316 40 1” 1/2 58 36 416 512,18
121200316 50 2” 72 43 673 518,31
121212316 65 2” 1/2 87 49 918 436,04
121300316 80 3” 100 55 1154 149,06
121400316 100 4” 125,5 64 1993 186,73
D
DN
ADN
L2
L1
A
DN
A 30-30
A 30-30
306 RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
131
Tee normale
Tee
T-Stück
Tee
Te igual
Materiale: AISI 316 / W. 1.4401
Filettatura: ISO 7/1 (ex DIN 2999)
Rating: 150 PSI – PN10
122
Gomito 45° MF
Elbow 90° M/F
Winkel 90° I/A
Coude MF 90°
Codo 90 MH
Materiale: AISI 316 / W. 1.4401
Filettatura: ISO 7/1 (ex DIN 2999)
Rating: 150 PSI – PN10
Codice
Code DN DN
inch A
mm L
mm gr
Prezzo
Price
€
131108316 61/8” 17 19 56 10 2,48
131104316 81/4” 21,3 21 82 10 2,48
131308316 10 3/8” 23,5 23,6 105 10 2,82
131102316 15 1/2” 30 28 156 10 3,04
131304316 20 3/4” 35 33 229 10 3,98
131100316 25 1” 43 38 369 10 6,08
131114316 32 1” 1/4 52 45 420 510,03
131112316 40 1” 1/2 58,5 50 702 512,60
131200316 50 2” 71,5 58 1082 519,70
131212316 65 2” 1/2 87 70 1517 144,68
131300316 80 3” 100 78,5 1856 164,10
131400316 100 4” 125 97 3170 197,78
Codice
Code DA
mm L
mm L1
mm gr
Prezzo
Price
€
122108316 1/8” 17 16 21 24 10 1,26
122104316 1/4” 21 17 23 42 10 1,80
122308316 3/8” 25 19 27 63 10 2,49
122102316 1/2” 29 21 31 87 10 3,36
122304316 3/4” 35 25 36 135 10 4,71
122100316 1” 43 29 42 230 10 8,39
122114316 1”1/4 52 34 49 360 512,02
122112316 1”1/2 58 37 51 422 514,11
122200316 2” 71 42 59 710 521,69
122212316 2”1/2 88 49 71 1210 442,08
122300316 3” 101 54 79 1670 257,27
122400316 4” 129 65 96 2860 194,52
A
RACCORDERIA FILETTATA
THREADED FITTINGS | GEWINDEFITTINGS | RACCORDS FILETES | PIEZAS DE EMPALME ROSCADAS
A 30-30
A 30-30
307
RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com

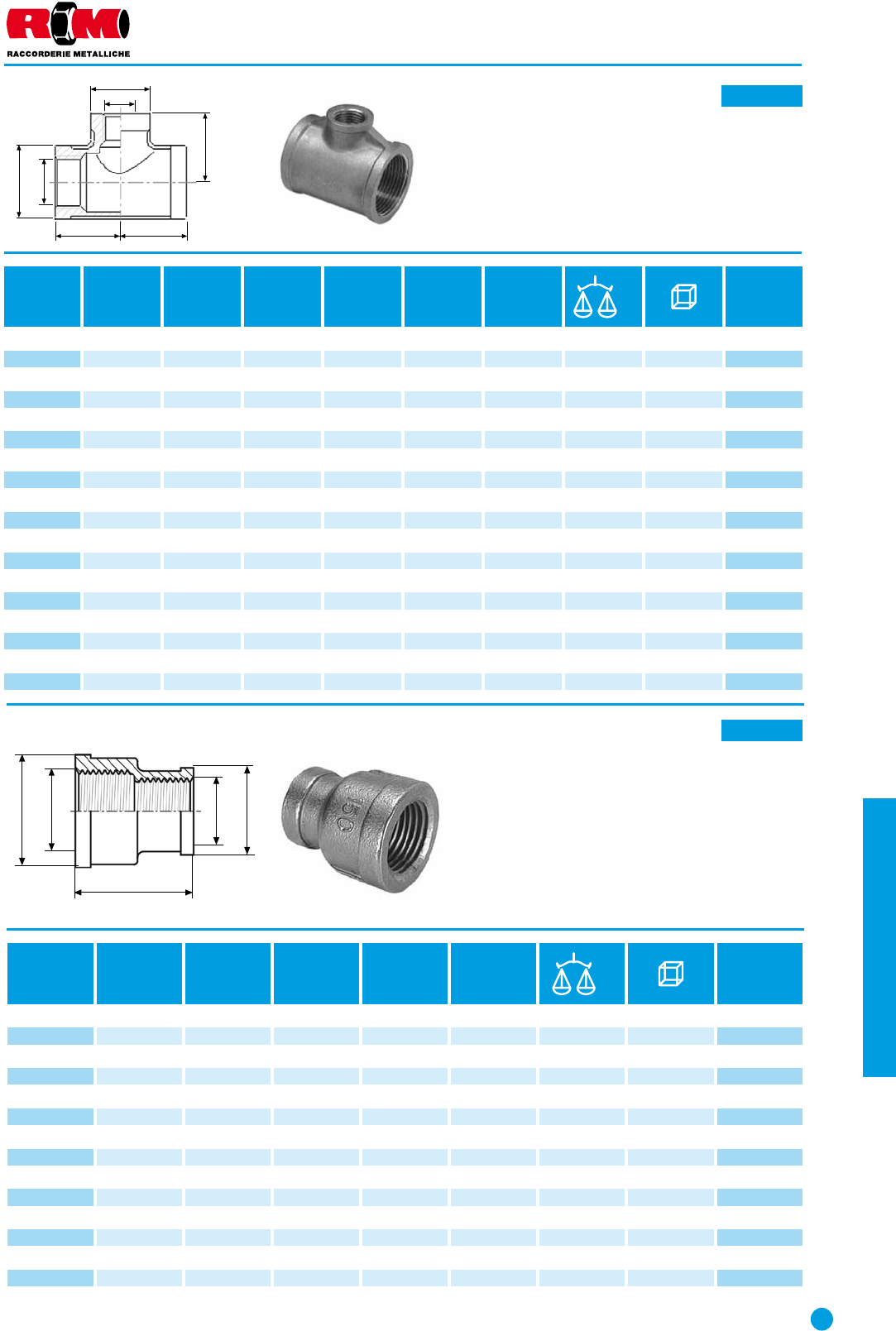

132
Tee ridotto
Reducing tee | T-Stück mit reduziertem Abgang
Tee reduit | Te con salida reducida
Materiale: AISI 316 / W. 1.4401
Filettatura: ISO 7/1 (ex DIN 2999)
Rating: 150 PSI – PN10
Codice
Code DN1
inch DN2
inch A
mm C
mm L1
mm L2
mm gr
Prezzo
Price
€
132104108 1/4” 1/8” 17 21 18 19 66 10 3,60
132308104 3/8” 1/4” 21 23 20 22 70 10 4,10
132102308 1/2” 3/8” 23,5 29 26 25 116 10 4,46
132304102 3/4” 1/2” 30 37 30 32 230 10 5,81
132100102 1” 1/2” 30,5 44 32 33,4 307 10 8,91
132100304 1” 3/4” 35,8 44 35 35 324 58,91
132114102 1” 1/4 1/2” 28,8 51,4 34 38 330 515,25
132114304 1” 1/4 3/4” 35,8 51,4 38 40 376 515,25
132114100 1” 1/4 1” 43,3 51,4 40 42 426 515,25
132112102 1” 1/2 1/2” 28,8 57,9 35 42 420 519,08
132112304 1” 1/2 3/4” 35,8 57,9 38 43 467 519,08
132112100 1” 1/2 1” 43,3 57,9 41 45 517 519,08
132112114 1” 1/2 1” 1/4 51,4 57,9 45 48 579 519,08
132200102 2” 1/2” 28,8 71 38 48 593 529,80
132200304 2” 3/4” 35,8 71 41 49 662 529,80
132200100 2” 1” 43,3 71 44 51 740 529,80
132200114 2” 1” 1/4 51,4 71 48 54 785 529,80
132200112 2” 1” 1/2 57,9 71 52 55 872 529,80
A
L2
C
L1 L1
DN1
DN2
140
Manicotto ridotto
Reduction socket
Reduziermuffe
Manchon reduit
Manguito reducción
Materiale: AISI 316 / W. 1.4401
Filettatura: ISO 7/1 (ex DIN 2999)
Rating: 150 PSI – PN10
Codice
Code DN1
inch DN2
inch A
mm B
mm L
mm gr
Prezzo
Price
€
140108104 1/4” 1/8” 21,5 19 26 31 10 1,70
140308104 3/8” 1/4” 26 21,5 29 53 10 1,93
140102308 1/2” 3/8” 29 22,4 34 70 10 2,24
140304102 3/4” 1/2” 37 28,1 37 116 10 2,97
140100102 1” 1/2” 43 29,4 42 154 10 4,71
140100304 1” 3/4” 43 32 42 148 10 4,71
140114102 1” 1/4 1/2” 52 29 48 230 10 7,36
140114304 1” 1/4 3/4” 52 35 48 234 10 7,36
140114100 1” 1/4 1” 52,5 39 52 230 10 7,36
140112100 1” 1/2 1” 59 43,5 53 292 58,98
140112114 1” 1/2 1” 1/4 59 50 53 298 58,98
140200100 2” 1” 72 43 56 456 512,39
140200114 2” 1” 1/4 72 52 56 430 512,39
140200112 2” 1” 1/2 72 56,7 57 452 512,39
DN1A
L
DN2 B
RACCORDERIA FILETTATA
THREADED FITTINGS | GEWINDEFITTINGS | RACCORDS FILETES | PIEZAS DE EMPALME ROSCADAS
A 30-30
A 30-30
308 RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
141
Riduzione MF
Hexagonal bushing M/F
6-Kant Reduzierstück
Reduction MF
Tuerca reducción
Materiale: AISI 316 / W. 1.4401
Filettatura: ISO 7/1 (ex DIN 2999)
Rating: 150 PSI – PN10
Codice
Code DN1
inch DN2
inch L
mm T
mm F
mm SW
mm gr
Prezzo
Price
€
141104108 1/4” 1/8” 15,2 4,4 10,8 16 10 10 1,25
141308108 3/8” 1/8” 16,5 4,1 12,4 18 19 10 1,53
141308104 3/8” 1/4” 16,5 4,6 11,9 18 14 10 1,53
141102104 1/2” 1/4” 21 5,4 15,6 26 40 10 1,58
141102308 1/2” 3/8” 21 5,6 15,4 26 34 10 1,58
141304104 3/4” 1/4” 24 6,4 17,6 30 71 10 2,34
141304308 3/4” 3/8” 24 6,6 17,4 30 65 10 2,34
141304102 3/4” 1/2” 24 6,5 17,5 30 54 10 2,34
141100102 1” 1/2” 27 7,3 19,7 35 99 10 2,94
141100304 1” 3/4” 27 7,3 19,7 35 79 10 2,94
141114102 1” 1/4 1/2” 30 8,1 21,9 45 197 54,48
141114304 1” 1/4 3/4” 30 8,1 21,9 45 183 54,48
141114100 1” 1/4 1” 30 8,1 21,9 45 150 54,48
141112102 1” 1/2 1/2” 38 12,2 25,8 52 312 56,18
141112304 1” 1/2 3/4” 38 12,2 25,8 52 303 56,18
141112100 1” 1/2 1” 38 12,2 25,8 52 292 56,18
141112114 1” 1/2 1” 1/4 38 12,2 25,8 52 202 56,18
141200100 2” 1” 36 11,2 24,8 63 382 58,55
141200114 2” 1” 1/4 36 11,2 24,8 63 360 58,55
141200112 2” 1” 1/2 36 11,2 24,8 63 296 58,55
141212100 2” 1/2 1” 45 14,1 30,9 81 855 518,23
141212114 2” 1/2 1” 1/4 45 14,1 30,9 81 796 518,23
141212112 2” 1/2 1” 1/2 45 14,1 30,9 81 753 518,23
141212200 2” 1/2 2” 45 14,1 30,9 81 630 518,23
141300200 3” 2” 47 14 33 95 1041 226,35
141300212 3” 2” 1/2 47 14 33 95 767 226,35
141400200 4” 2” 52 12 40 120 1993 243,73
141400212 4” 2” 1/2 52 12 40 120 1631 243,73
141400300 4” 3” 52 12 40 120 1493 243,73
T F
DN2
SW L
DN1
RACCORDERIA FILETTATA
THREADED FITTINGS | GEWINDEFITTINGS | RACCORDS FILETES | PIEZAS DE EMPALME ROSCADAS
A 30-30
309
RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com

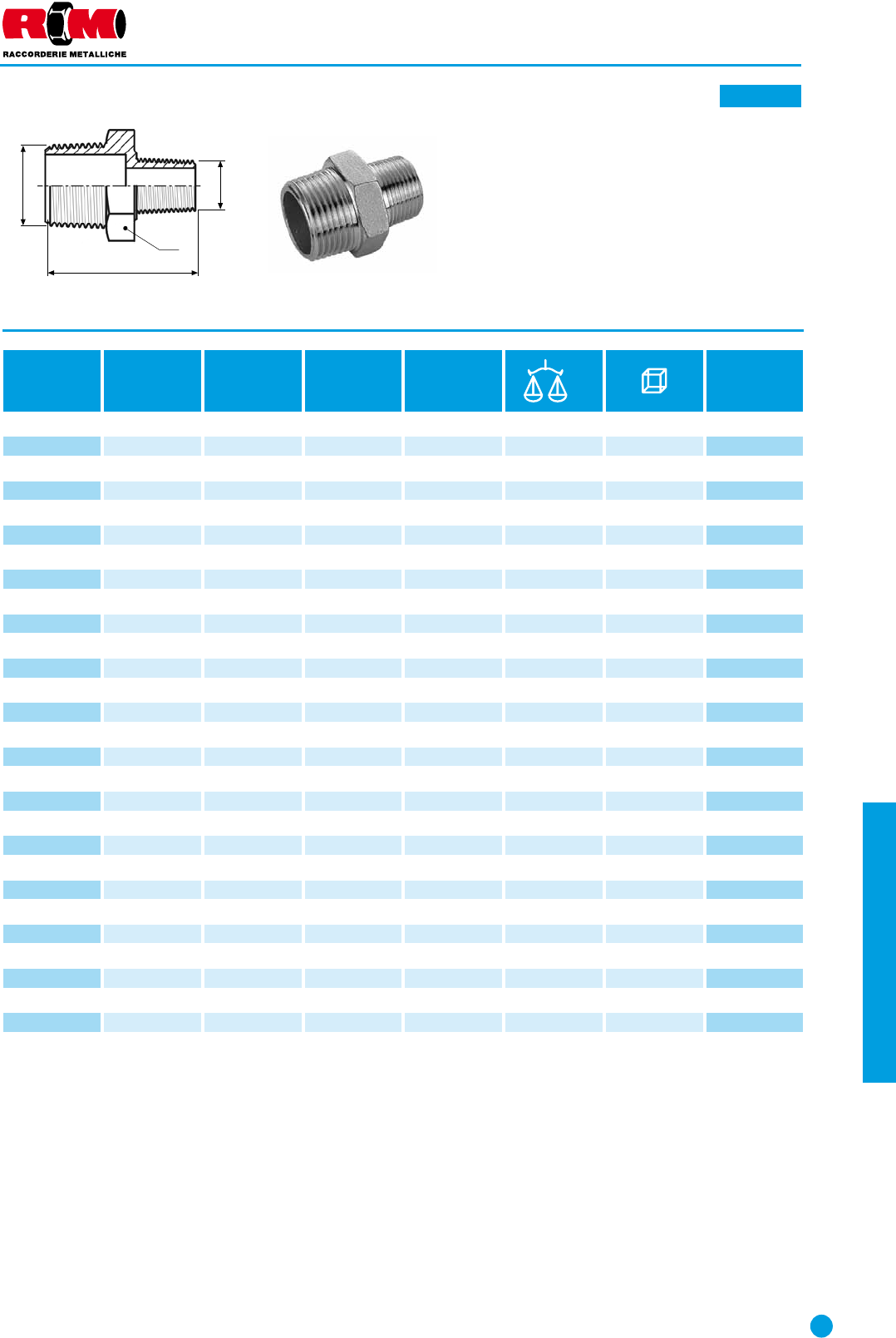

145
Vite doppia ridotta
Hexagon nipple reduced
6-Kant Doppelnippel Reduziert
Mamelon reduit
Machón reducido
Materiale: AISI 316 / W. 1.4401
Filettatura: ISO 7/1 (ex DIN 2999)
Rating: 150 PSI – PN10
Codice
Code DN1
inch DN2
inch L
mm SW
mm gr
Prezzo
Price
€
145104108 1/4” 1/8” 34 18 29 10 1,82
145308108 3/8” 1/8” 35 21 43 10 2,09
145308104 3/8” 1/4” 35,5 21 42 10 2,09
145102104 1/2” 1/4” 34 26 53 10 2,30
145102308 1/2” 3/8” 41 26 63 10 2,30
145304104 3/4” 1/4” 37 30 70 10 2,94
145304308 3/4” 3/8” 37 30 75 10 2,94
145304102 3/4” 1/2” 45 30 105 10 2,94
145100102 1” 1/2” 44,2 35 115 10 3,79
145100304 1” 3/4” 50 37 146 10 3,79
145114102 1” 1/4 1/2” 48 46 199 56,59
145114304 1” 1/4 3/4” 52 46 219 56,59
145114100 1” 1/4 1” 54 46 227 56,59
145112304 1” 1/2 3/4” 53 50 250 58,03
145112100 1” 1/2 1” 53 50 242 58,03
145112114 1” 1/2 1” 1/4 59 51,5 311 58,03
145200100 2” 1” 57 63 361 510,85
145200114 2” 1” 1/4 58 63 379 510,85
145200112 2” 1” 1/2 65,4 64 432 5 10,85
145212100 2” 1/2 1” 63 80 700 521,96
145212114 2” 1/2 1” 1/4 66 80 730 521,96
145212112 2” 1/2 1” 1/2 66 80 739 521,96
145212200 2” 1/2 2” 77 76,3 934 5 21,96
145300200 3” 2” 74 95 1069 231,75
145300212 3” 2” 1/2 84 92,5 1381 231,75
145400200 4” 2” 82 125 1754 249,60
145400212 4” 2” 1/2 82 125 1750 249,60
145400300 4” 3” 94 117.4 2200 249,60
DN2
DN1
L
SW
RACCORDERIA FILETTATA
THREADED FITTINGS | GEWINDEFITTINGS | RACCORDS FILETES | PIEZAS DE EMPALME ROSCADAS
A 30-30
310 RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
146
Manicotto MF (prolunga)
Hex. Neg. Bushung F/M
Muffennippel
Manchon de prolongement
Manguito HM
Materiale: AISI 316 / W. 1.4401
Filettatura: ISO 7/1 (ex DIN 2999)
Rating: 150 PSI – PN10
Codice
Code DN1
inch DN2
inch L
mm F
mm SW
mm gr
Prezzo
Price
€
146104108 1/4” 1/8” 27 10,8 17 23 10 2,84
146104104 1/4” 1/4” 28,5 12 17 26 10 2,84
146308104 3/8” 1/4” 30,5 11,9 21 38 10 3,39
146308308 3/8” 3/8” 31 12,3 21 43 10 3,39
146102308 1/2” 3/8” 34,5 12,3 26 64 10 6,01
146102102 1/2” 1/2” 37,5 14,6 26 73 10 6,01
146304102 3/4” 1/2” 38,5 15,6 32 102 10 6,06
146304304 3/4” 3/4” 41 17,5 32 280 10 6,06
146100304 1” 3/4” 44 17,5 38 127 58,20
146100100 1” 1” 46 20,1 38 300 58,20
146114100 1” 1/4 1” 47 20 50 240 510,17
146114114 1” 1/4 1” 1/4 49 22 50 389 510,17
146112114 1” 1/2 1” 1/4 50 22,3 54 263 514,04
146112112 1” 1/2 1” 1/2 51 23,5 54 400 514,04
146200112 2” 1” 1/2 54 23,1 68 533 515,93
146200200 2” 2” 57 26,5 68 537 515,93
DN1
SW
DN2
F
L
RACCORDERIA FILETTATA
THREADED FITTINGS | GEWINDEFITTINGS | RACCORDS FILETES | PIEZAS DE EMPALME ROSCADAS
A 30-30
311
RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
168/316L
Mezzo manicotto
Half socket
Muffe h.L.
Demi manchon
Medios manguitos
Materiale: AISI 316L / W. 1.4404
Norma: UNI/DIN EN 10241 (ex DIN 2986)
Filettatura: ISO 7/1 (ex DIN 2999)
Rating: 150 PSI – PN10
Codice
Code DN DN1
inch D2
mm S
mm L
mm gr
Prezzo
Price
€
168108316 61/8” 15 2,35 8 7 10 1,02
168104316 81/4” 18,5 2,40 11 12 10 1,02
168308316 10 3/8” 21,3 2,05 12 14 10 1,07
168102316 15 1/2” 26,6 2,65 15 26 10 1,56
168304316 20 3/4” 31,8 2,55 17 36 10 1,83
168100316 25 1” 39,5 3,05 20 64 10 3,05
168114316 32 1” 1/4 48,3 3,05 22 88 10 4,92
168112316 40 1” 1/2 54,5 3,10 22 105 10 5,71
168200316 50 2” 66,2 2,95 26 164 10 8,37
168212316 65 2” 1/2 82 4,50 30 245 516,81
168300316 80 3” 95 3,05 34 312 117,04
168400316 100 4” 121,4 3,55 40 630 126,93
D2DN1
L
180
Croce femmina
Cross
Kreuzstück
Croix
Cruz
Materiale: AISI 316 / W. 1.4401
Filettatura: ISO 7/1 (ex DIN 2999)
Rating: 150 PSI – PN10
Codice
Code DN DN
inch A
mm L
mm gr
Prezzo
Price
€
180108316 61/8” 15,2 17 38 10 4,21
180104316 81/4” 19,7 18,5 72 10 4,21
180308316 10 3/8” 23,3 22,9 103 10 4,97
180102316 15 1/2” 28 26,8 144 10 5,51
180304316 20 3/4” 34,8 32 249 10 7,92
180100316 25 1” 43,6 37,5 435 10 10,46
180114316 32 1” 1/4 53 45,9 701 10 17,32
180112316 40 1” 1/2 58 47,6 768 10 20,43
180200316 50 2” 71 58 1258 10 32,86
180212316 65 2” 1/2 87 69 1770 562,51
180300316 80 3” 99 77 2031 187,84
180400316 100 4” 125 97 3490 1135,09
L
DNA
Da tubo S.S
From seamless pipe
S
RACCORDERIA FILETTATA
THREADED FITTINGS | GEWINDEFITTINGS | RACCORDS FILETES | PIEZAS DE EMPALME ROSCADAS
A 30-30
A 30-30
312 RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com

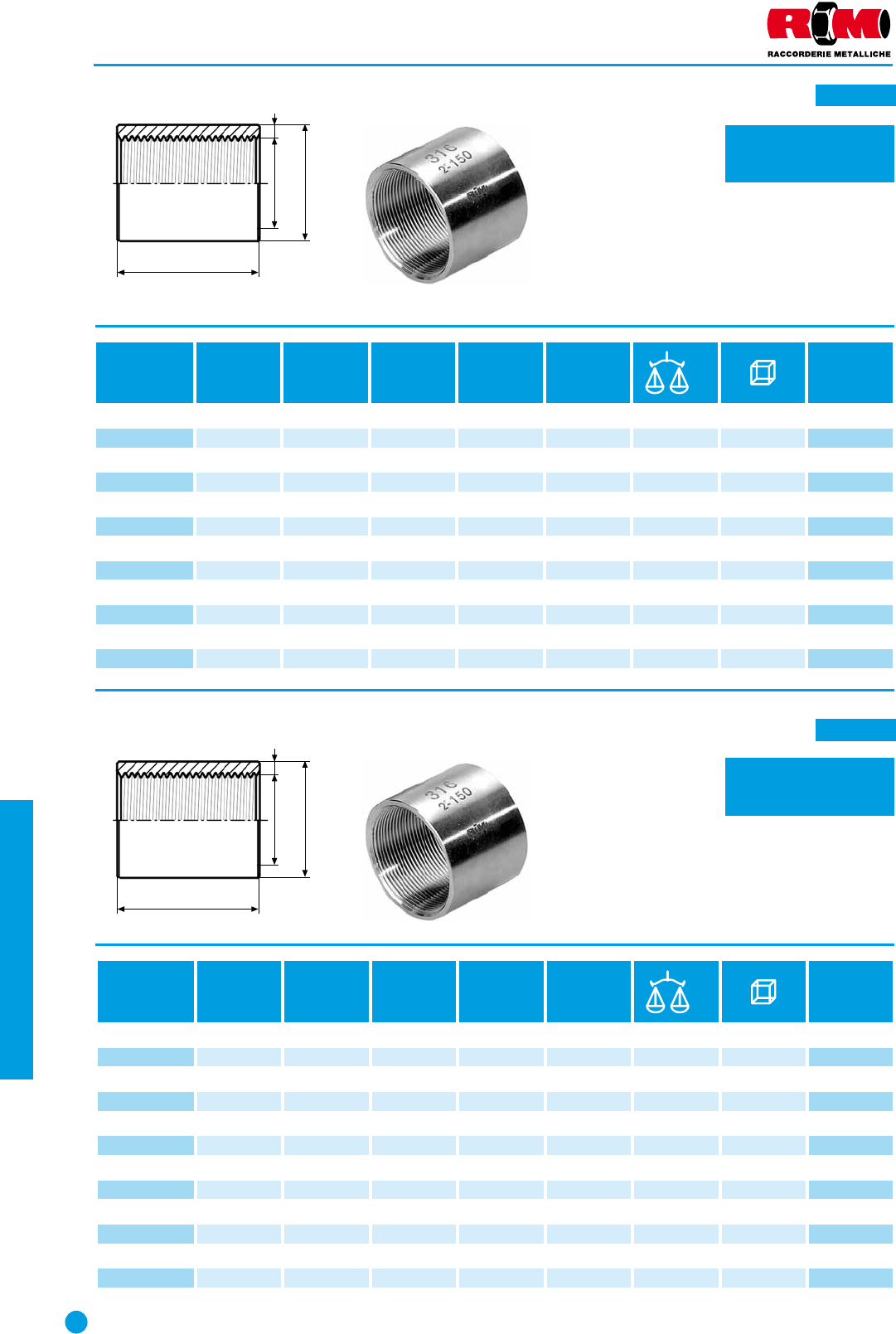

268/304L
Manicotto
Socket
Muffe g.L.
Manchon
Manguito
Materiale: AISI 304L / W. 1.4307
Norma: UNI/DIN EN 10241 (ex DIN 2986)
Filettatura: ISO 7/1 (ex DIN 2999)
Rating: 150 PSI – PN10
268/316L
Manicotto
Socket
Muffe g.L.
Manchon
Manguito
Materiale: AISI 316L / W. 1.4404
Norma: UNI/DIN EN 10241 (ex DIN 2986)
Filettatura: ISO 7/1 (ex DIN 2999)
Rating: 150 PSI – PN10
Codice
Code DN DN1
inch D2
mm S
mm L
mm gr
Prezzo
Price
€
268108304 61/8” 15 2,35 17 15 10 1,46
268104304 81/4” 18,5 2,40 25 30 10 1,46
268308304 10 3/8” 21,3 2,05 26 32 10 1,67
268102304 15 1/2” 26,6 2,65 34 62 10 2,01
268304304 20 3/4” 31,8 2,55 36 78 10 2,62
268100304 25 1” 39,5 3,05 43 137 10 3,97
268114304 32 1” 1/4 48,3 3,05 48 226 56,51
268112304 40 1” 1/2 54,5 3,10 48 266 57,36
268200304 50 2” 66,2 2,95 56 352 59,99
268212304 65 2” 1/2 82 4,50 65 530 222,86
268300304 80 3” 95 3,05 71 650 227,05
268400304 100 4” 121,4 3,55 83 1305 141,94
Codice
Code DN DN1
inch D2
mm S
mm L
mm gr
Prezzo
Price
€
268108316 61/8” 15 2,35 17 15 10 1,70
268104316 81/4” 18,5 2,40 25 30 10 1,70
268308316 10 3/8” 21,3 2,05 26 32 10 1,97
268102316 15 1/2” 26,6 2,65 34 62 10 2,41
268304316 20 3/4” 31,8 2,55 36 78 10 3,15
268100316 25 1” 39,5 3,05 43 137 10 4,70
268114316 32 1” 1/4 48,3 3,05 48 226 57,63
268112316 40 1” 1/2 54,5 3,10 48 266 58,70
268200316 50 2” 66,2 2,95 56 352 511,96
268212316 65 2” 1/2 82 4,50 65 530 226,63
268300316 80 3” 95 3,05 71 650 232,33
268400316 100 4” 121,4 3,55 83 1305 150,19
D2DN1
S
L
D2DN1
L
S
RACCORDERIA FILETTATA
THREADED FITTINGS | GEWINDEFITTINGS | RACCORDS FILETES | PIEZAS DE EMPALME ROSCADAS
A 30-30
A 30-30
Da tubo S.S
From seamless pipe
Da tubo S.S
From seamless pipe
313
RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
280
Vite doppia
Hexagon nipple
6-Kant Doppelnippel
Mamelon double
Machón doble
Materiale: AISI 316 / W. 1.4401
Filettatura: ISO 7/1 (ex DIN 2999)
Rating: 150 PSI – PN10
291
Tappo maschio testa quadra
Square plug
4-Kant Stopfen
Bouchon M. carré
Tapón macho cuadrada
Materiale: AISI 316 / W. 1.4401
Filettatura: ISO 7/1 (ex DIN 2999)
Rating: 150 PSI – PN10
Codice
Code DN DN
inch L
mm F
mm T
mm D
mm SW
mm gr
Prezzo
Price
€
280108316 61/8” 23,6 8,9 5,9 4,3 12 12 10 1,37
280104316 81/4” 27,8 11 5,8 716 22 10 1,37
280308316 10 3/8” 28 12,2 3,6 9,4 19 39 10 1,58
280102316 15 1/2” 34 14,9 4,3 13,7 21,6 47 10 1,66
280304316 20 3/4” 40 16,5 719 30 84 10 2,13
280100316 25 1” 46 19,5 6,9 25,5 36 120 10 2,94
280114316 32 1” 1/4 52,5 21,5 9,5 32 46 233 55,11
280112316 40 1” 1/2 54 22,2 9,7 38,5 50 261 56,80
280200316 50 2” 62 24,4 13,2 50,2 64,5 399 58,31
280212316 65 2”1/2 70 28,5 13 63,8 79,5 698 221,51
280300316 80 3” 78,4 31,7 15 77 90 898 228,20
280400316 100 4” 94 38,2 17,6 102 120 1488 144,70
Codice
Code DN DN
inch L
mm L1
mm H
mm SW
mm gr
Prezzo
Price
€
291108316 61/8” 16,5 12,5 6,5 6 x 6 9 10 1,02
291104316 81/4” 20 12 8 9 x 9 17 10 1,02
291308316 10 3/8” 23 13 10 11 x 11 30 10 1,46
291102316 15 1/2” 25 15,5 9,5 13 x 13 37 10 1,64
291304316 20 3/4” 27 17 10 16 x 16 45 10 1,98
291100316 25 1” 32 20 12 20 x 20 95 10 2,84
291114316 32 1” 1/4 35 22 13 24 x 24 137 54,87
291112316 40 1” 1/2 36 22 14 25 x 25 151 56,25
291200316 50 2” 38 24 14 32 x 32 242 58,60
291212316 65 2” 1/2 48 30 18 42 x 42 617 119,07
291300316 80 3” 52 34 18 46 x 46 913 129,33
291400316 100 4” 62 39,5 22,5 58 x 58 1588 149,99
DDN
FTF
L
SW
SW
HL1
L
DN
RACCORDERIA FILETTATA
THREADED FITTINGS | GEWINDEFITTINGS | RACCORDS FILETES | PIEZAS DE EMPALME ROSCADAS
A 30-30
A 30-30
314 RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
300
Calotta esagonale
Hexagonal cap
6-Kant Kappe
Bouchon femelle hexagonale
Tapón hembra hexagonal
Materiale: AISI 316 / W. 1.4401
Filettatura: ISO 7/1 (ex DIN 2999)
Rating: 150 PSI – PN10
292
Tappo maschio testa esagonale
Hexagonal plug
6-Kant Stopfen
Bouchon M. hexagonal
Tapón macho hexagonal
Materiale: AISI 316 / W. 1.4401
Filettatura: ISO 7/1 (ex DIN 2999)
Rating: 150 PSI – PN10
Codice
Code DN DN
inch L
mm L1
mm T
mm SW
mm gr
Prezzo
Price
€
292108316 61/8” 17 8,5 8,5 12 12 10 1,19
292104316 81/4” 17,5 12,5 516 20 10 1,05
292308316 10 3/8” 18 12 620 36 10 1,22
292102316 15 1/2” 25 16,5 8,5 24 51 10 1,39
292304316 20 3/4” 26 17,5 8,5 30 76 10 2,32
292100316 25 1” 29 20,5 8,5 38 119 10 2,94
292114316 32 1” 1/4 35 26,5 8,5 46 195 55,51
292112316 40 1” 1/2 38 26,5 11,5 52 297 57,89
292200316 50 2” 39 27,5 11,5 65 432 5 10,95
292212316 65 2” 1/2 44 30,5 13,5 81 806 120,42
292300316 80 3” 54 40,5 13,5 94 1164 129,56
292400316 100 4” 55 40,5 14,5 119 1961 150,23
Codice
Code DN DN
inch L
mm T
mm SW
mm gr
Prezzo
Price
€
300108316 61/8” 14 315 12 10 1,18
300104316 81/4” 18 318 21 10 1,18
300308316 10 3/8” 19 321 32 10 1,42
300102316 15 1/2” 21 327 58 10 1,80
300304316 20 3/4” 24 430 67 10 2,16
300100316 25 1” 25 438 116 10 3,22
300114316 32 1” 1/4 28 4,5 50 231 56,07
300112316 40 1” 1/2 28 4,5 55 254 56,87
300200316 50 2” 34 470 506 510,92
300212316 65 2” 1/2 40 6,5 92 1207 225,32
300300316 80 3” 45 6109 1925 139,42
300400316 100 4” 50 6132 2693 158,36
DN
L1
L
T
SW
DN
TSW
L
RACCORDERIA FILETTATA
THREADED FITTINGS | GEWINDEFITTINGS | RACCORDS FILETES | PIEZAS DE EMPALME ROSCADAS
A 30-30
A 30-30
315
RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com

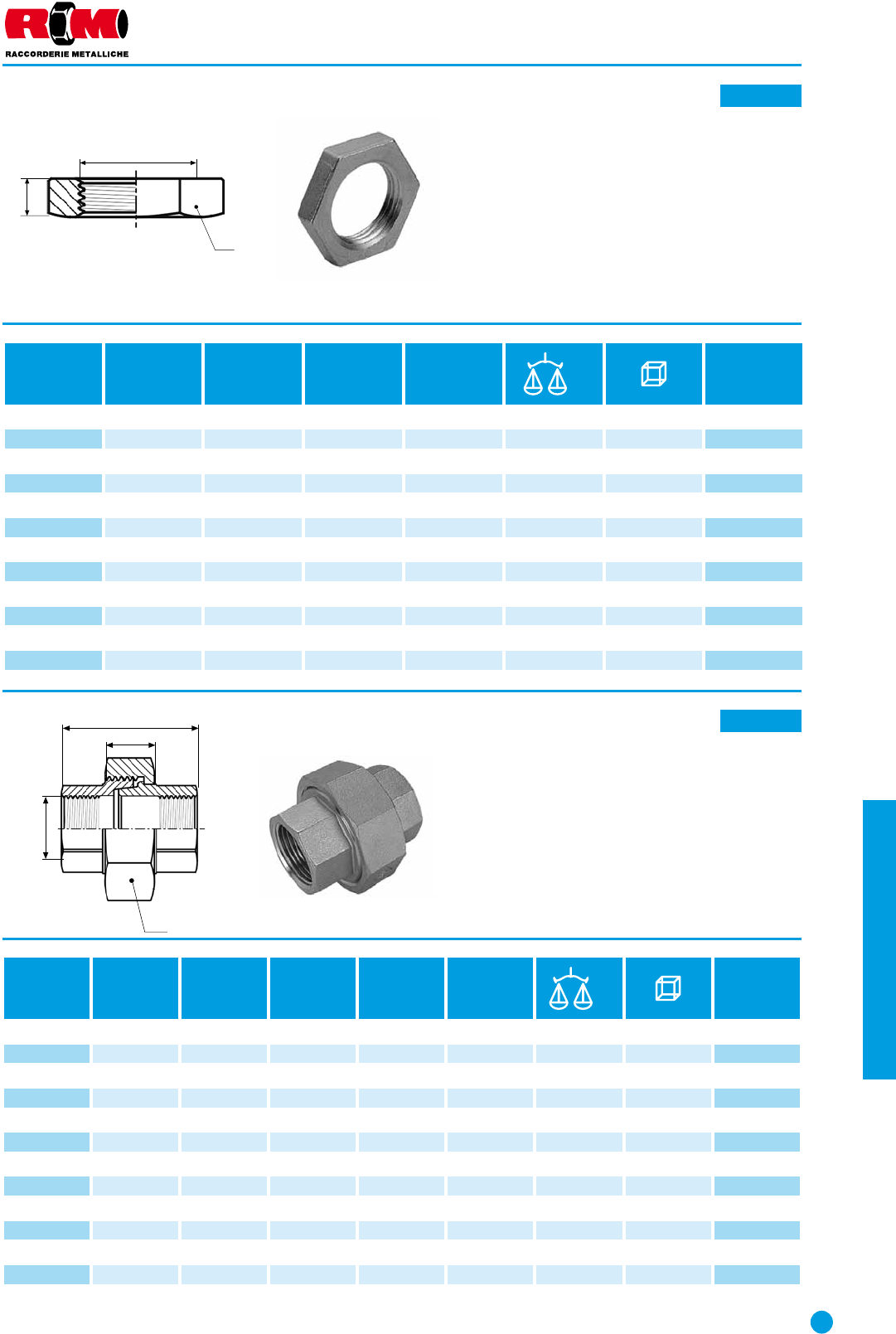

310
Controdado
Back nut
6-Kant Gegenmutter
Contre ecrou
Contratuerca
Materiale: AISI 316 / W. 1.4401
Filettatura: ISO 228/1 (ex DIN 259)
Rating: 150 PSI – PN10
330
Giunto a 3 pezzi FF
Union conical F/F
Verschraubung I/I
Manchon union FF conique
Enlace 3 piezas cónica
Materiale: AISI 316 / W. 1.4401
Filettatura: ISO 7/1 (ex DIN 2999)
Rating: 150 PSI – PN10
Codice
Code DN DN
inch H
mm SW
mm gr
Prezzo
Price
€
310108316 61/8” 6,2 14 310 1,04
310104316 81/4” 723 19 10 1,04
310308316 10 3/8” 826 22 10 1,14
310102316 15 1/2” 10 31 39 10 1,42
310304316 20 3/4” 11 37 56 10 1,66
310100316 25 1” 10 46 79 10 2,30
310114316 32 1” 1/4 11 55 110 10 3,38
310112316 40 1” 1/2 12 63 154 10 4,49
310200316 50 2” 13 76 227 56,49
310212316 65 2” 1/2 16 95 450 113,67
310300316 80 3” 19 105 575 116,86
310400316 100 4” 20 131 775 124,85
Codice
Code DN DN
inch L
mm T
mm SW
mm gr
Prezzo
Price
€
330108316 61/8” 29 13,5 25 54 10 5,14
330104316 81/4” 37,5 13,5 30 101 10 5,14
330308316 10 3/8” 38 15,5 35 128 10 5,71
330102316 15 1/2” 42 17 42 207 10 5,71
330304316 20 3/4” 49 19 47 275 10 7,22
330100316 25 1” 48 20,5 53 314 10 9,85
330114316 32 1” 1/4 59 23 71 737 518,10
330112316 40 1” 1/2 65 26 77 815 522,21
330200316 50 2” 69 28,5 92 1221 529,67
330212316 65 2” 1/2 80 28,5 112 1879 156,43
330300316 80 3” 88 30 126 2591 181,10
330400316 100 4” 108 38 157 4340 1132,27
DN
SW
H
DN
SW
T
L
RACCORDERIA FILETTATA
THREADED FITTINGS | GEWINDEFITTINGS | RACCORDS FILETES | PIEZAS DE EMPALME ROSCADAS
A 30-30
A 30-30
316 RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com

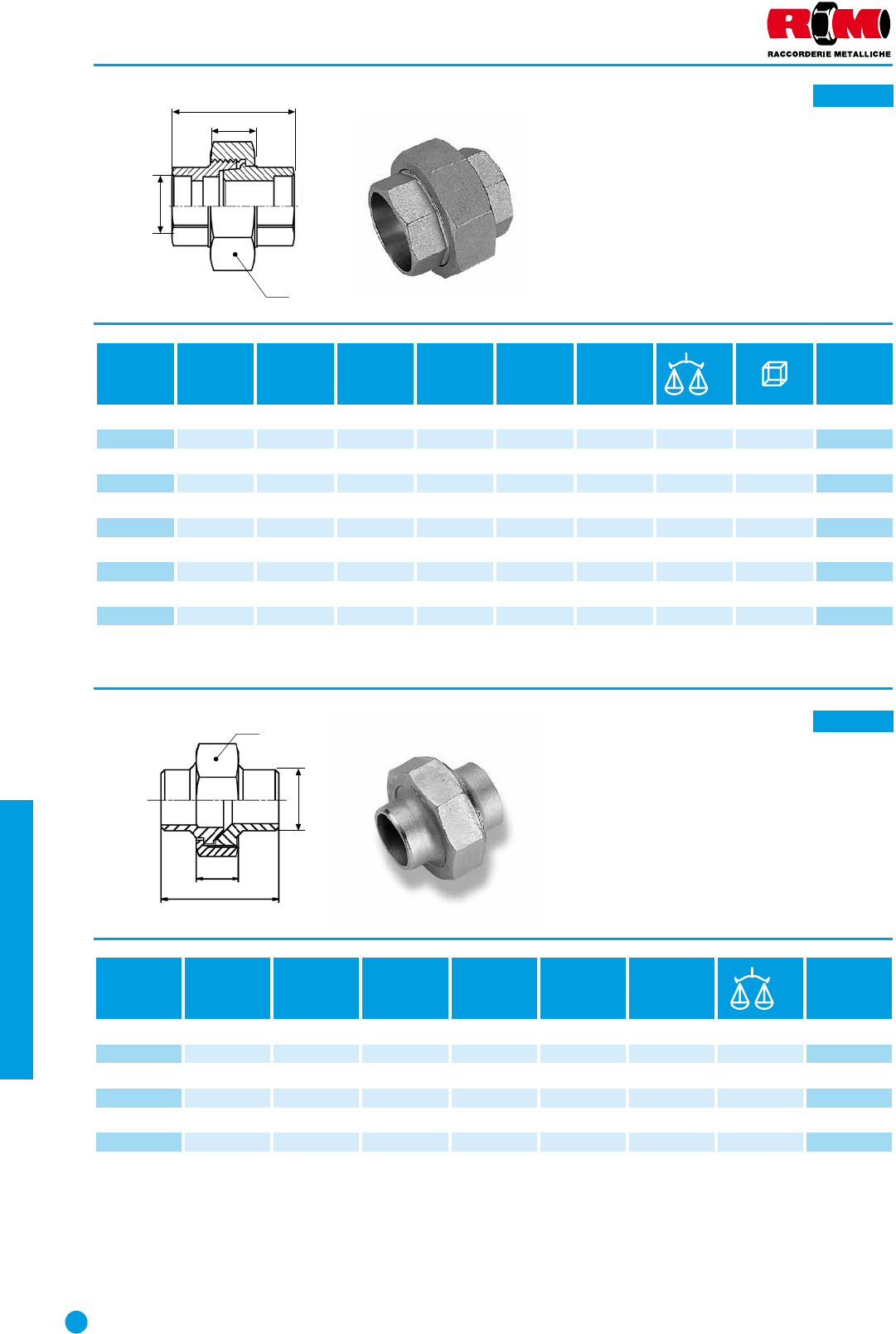

340/BW
Giunto a 3 pezzi a saldare di testa
Union conical butt welding
Verschraubung zum Anschweissen
Raccord union a souder B.W
Enlace 3 piezas para soldar cónica
Materiale: AISI 316 / W. 1.4401
Rating: 150 PSI – PN10
340
Giunto a 3 pezzi a saldare a tasca
Union conical socket welded
Verschraubung zum Einsteckschweissen
Manchon union a souder
Enlace 3 piezas soldar cónica
Materiale: AISI 316 / W. 1.4401
Rating: 150 PSI – PN10
Codice
Code DN D1
inch D2
mm L
mm T
mm SW
mm gr
Prezzo
Price
€
340108316 61/8” 11 29 13,5 25 50 10 5,19
340104316 81/4” 14,4 37,5 13,5 30 98 10 5,19
340308316 10 3/8” 17,8 38 15,5 35 121 10 5,77
340102316 15 1/2” 22 42 17 42 199 10 6,66
340304316 20 3/4” 27,4 50,4 19 47 265 10 8,43
340100316 25 1” 34,1 48 20,5 53 301 10 11,09
340114316 32 1” 1/4 42,9 59 23 71 721 518,91
340112316 40 1” 1/2 48,9 65 26 78 799 523,18
340200316 50 2” 61,4 69 28,5 92 1200 131,00
340212316 65 2” 1/2 74,1 80 28,5 112 1868 158,42
340300316 80 3” 90,1 88 30 127 2561 183,92
Codice
Code DN D1
inch-mm d
mm L
mm T
mm SW
mm gr
Prezzo
Price
€
3403080BW 10 3/8” - 17,2 12,7 38 15,5 35 104 5,60
3401020BW 15 1/2”- 21,3 16,7 42 17 42 173 7,05
3403040BW 20 3/4” - 26,9 21,5 50,4 19 47 233 9,04
3401000BW 25 1” - 33,7 26,5 48 20,5 53 329 11,72
3401140BW 32 1” 1/4 - 42,4 35,8 59 23 71 635 19,67
3401120BW 40 1” 1/2 - 48,3 42 64 26 78 668 24,50
3402000BW 50 2” - 60,3 53,3 69 28,5 92 1039 30,82
T
D1-D2
SW
L
D1
SW
T
L
RACCORDERIA FILETTATA
THREADED FITTINGS | GEWINDEFITTINGS | RACCORDS FILETES | PIEZAS DE EMPALME ROSCADAS
A 30-30
A 30-30
317
RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com

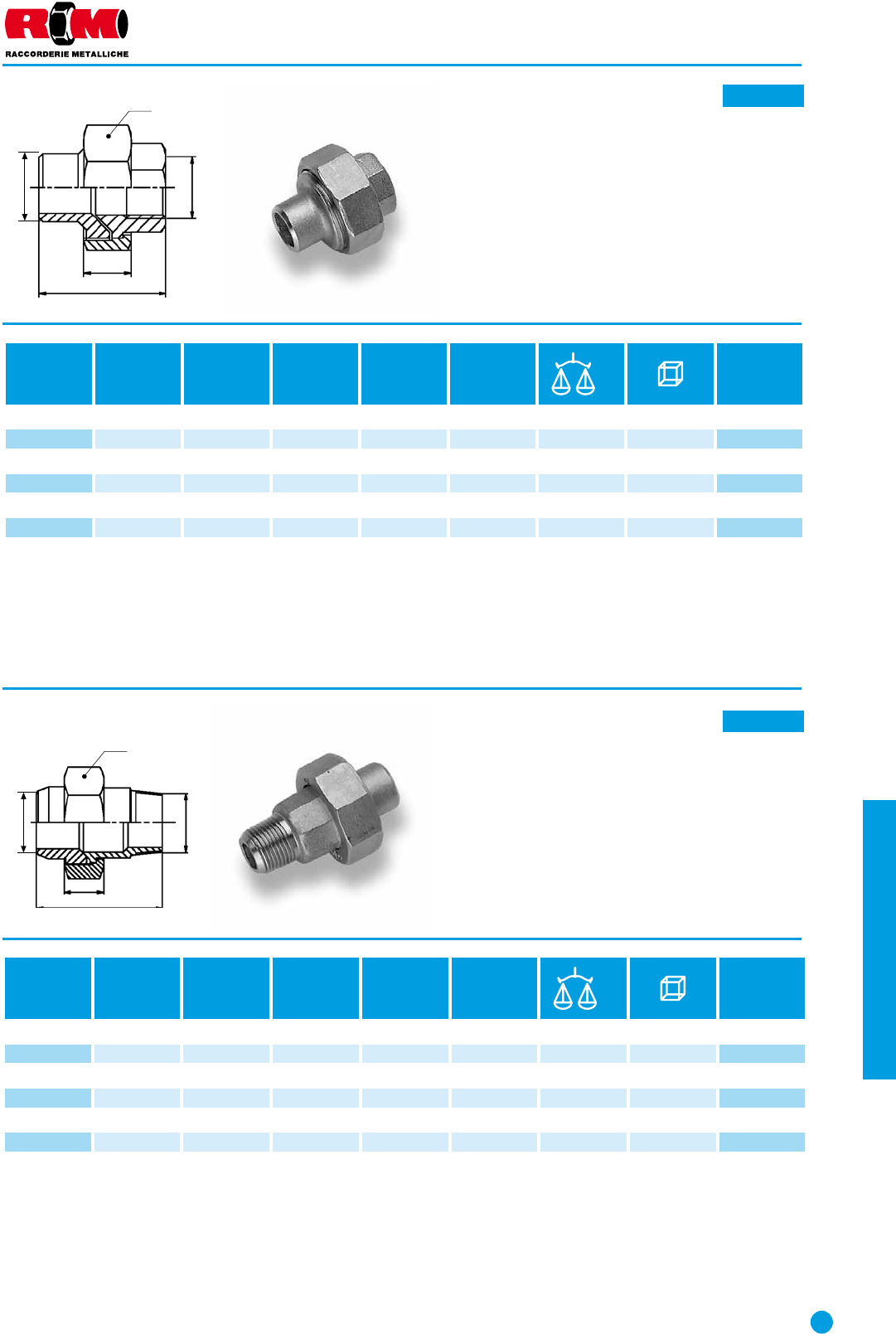

340/FBW
Giunto a 3 pezzi F a saldare di testa
Union conical female butt welding
Verschraubung zum Anschweissen mit Innengewinde
Raccord union femelle a souder B.W.
Enlace 3 piezas H para soldar cónica
Materiale: AISI 316 / W. 1.4401
Filettatura: ISO 7/1 (ex DIN 2999)
Rating: 150 PSI – PN10
340/MBW
Giunto a 3 pezzi M a saldare di testa
Union conical male butt welding
Verschraubung zum Anschweissen mit Aussengewinde
Raccord union male a souder B.W.
Enlace 3 piezas M para soldar cónica
Materiale: AISI 316 / W. 1.4401
Filettatura: ISO 7/1 (ex DIN 2999)
Rating: 150 PSI – PN10
Codice
Code DN DN1
inch L
mm T
mm SW
mm gr
Prezzo
Price
€
340308FBW 10 3/8” 38 15,5 35 109 10 5,77
340102FBW 15 1/2” 42 17 42 188 10 6,80
340304FBW 20 3/4” 50,4 19 47 270 10 8,96
340100FBW 25 1” 48 20,5 53 320 10 11,72
340114FBW 32 1” 1/4 59 23 71 666 520,39
340112FBW 40 1” 1/2 64 26 78 726 524,56
340200FBW 50 2” 69 28,5 92 1126 133,31
Codice
Code DN DN1
inch L
mm T
mm SW
mm gr
Prezzo
Price
€
340308MBW 10 3/8” 50 15,5 35 129 10 6,66
340102MBW 15 1/2” 58,4 17 42 209 10 7,89
340304MBW 20 3/4” 66 19 47 308 10 10,55
340100MBW 25 1” 64,4 20,5 53 399 10 14,04
340114MBW 32 1” 1/4 83 23 71 827 523,63
340112MBW 40 1” 1/2 86,3 26 78 925 529,48
340200MBW 50 2” 94 28,5 92 1432 137,11
DN1 DN1
SW
T
L
DN1
SW
DN1
T
L
RACCORDERIA FILETTATA
THREADED FITTINGS | GEWINDEFITTINGS | RACCORDS FILETES | PIEZAS DE EMPALME ROSCADAS
A 30-30
A 30-30
318 RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com

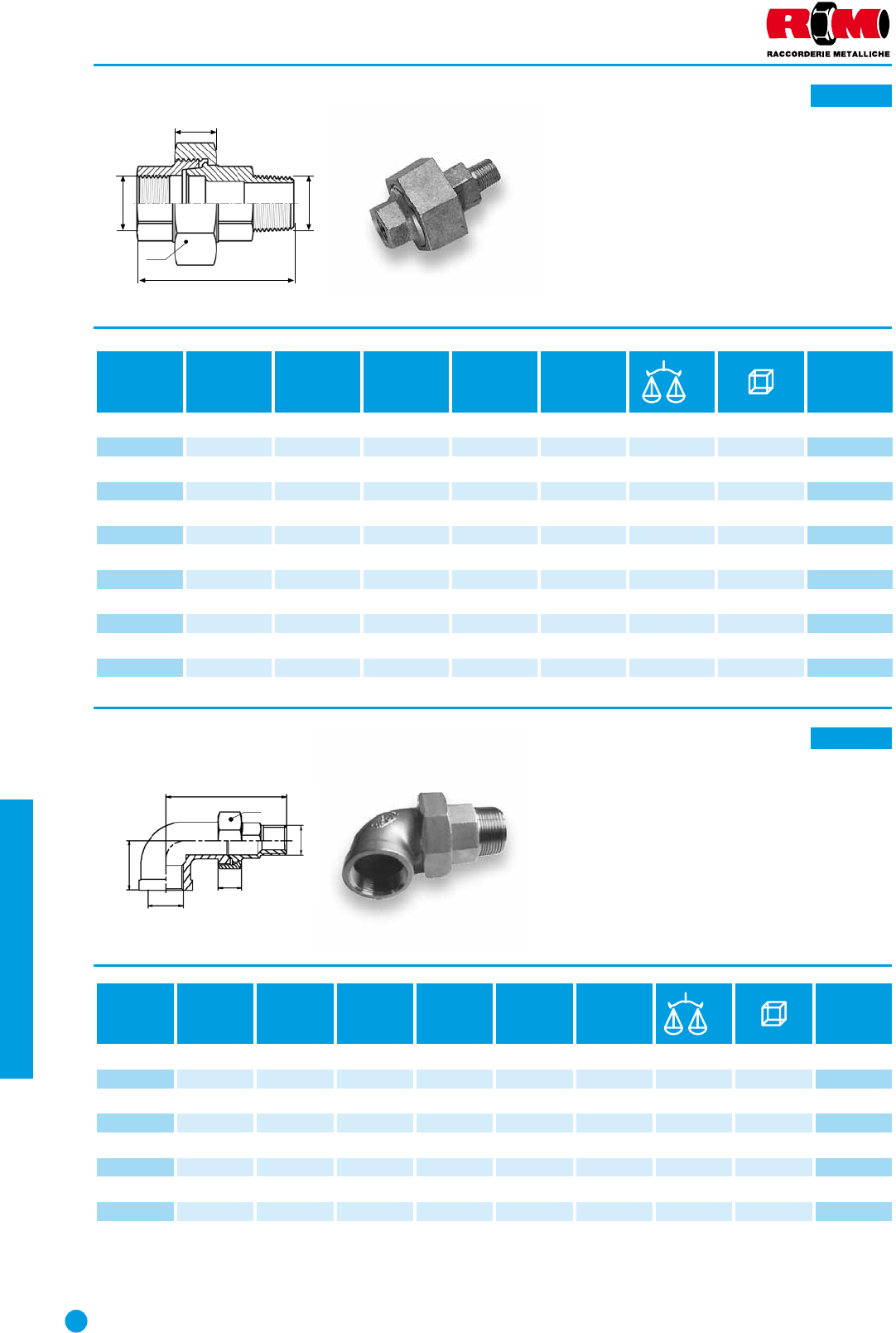

342
Bocchettone curvo MF
Union conical elbow M/F
Winkel Kupplung I/A
Coude union MF
Enlace 3 piezas curva MH
Materiale: AISI 316 / W. 1.4401
Filettatura: ISO 7/1 (ex DIN 2999)
Rating: 150 PSI – PN10
341
Giunto a 3 pezzi MF
Union conical M/F
Verschraubung I/A
Manchon union MF
Enlace 3 piezas HM cónica
Materiale: AISI 316 / W. 1.4401
Filettatura: ISO 7/1 (ex DIN 2999)
Rating: 150 PSI – PN10
Codice
Code DN DN1
inch L
mm T
mm SW
mm gr
Prezzo
Price
€
341108316 61/8” 40 13,5 25 59 10 5,61
341104316 81/4” 50 13,5 30 108 10 5,61
341308316 10 3/8” 50 15,5 35 133 10 6,29
341102316 15 1/2” 58 17 42 230 10 6,74
341304316 20 3/4” 67 19 47 332 10 9,47
341100316 25 1” 68,3 20,5 53 403 10 11,11
341114316 32 1” 1/4 83 23 71 865 522,10
341112316 40 1” 1/2 86,3 26 78 978 525,75
341200316 50 2” 94 28,5 92 1509 134,24
341212316 65 2” 1/2 113,3 28,5 112 2457 165,25
341300316 80 3” 127 30 126 3450 196,31
341400316 100 4” 154,5 38 157 5720 1160,62
Codice
Code DN DN
inch L1
mm L2
mm T
mm SW
mm gr
Prezzo
Price
€
342104316 81/4” 58,6 21 13,5 30 147 10 9,35
342308316 10 3/8” 61 25 15,5 35 187 10 10,11
342102316 15 1/2” 71 28 17 42 269 10 11,45
342304316 20 3/4” 78,7 33 19 47 409 10 14,66
342100316 25 1” 88,4 38 20,5 53 602 10 18,88
342114316 32 1” 1/4 102,9 45 23 71 1142 532,26
342112316 40 1” 1/2 110,3 50 26 77 1315 547,87
342200316 50 2” 119,4 58 28,5 92 1992 155,27
DN1DN1
SW
L
T
DN
SW
L2
DN
L1
T
RACCORDERIA FILETTATA
THREADED FITTINGS | GEWINDEFITTINGS | RACCORDS FILETES | PIEZAS DE EMPALME ROSCADAS
A 30-30
A 30-30
319
RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com

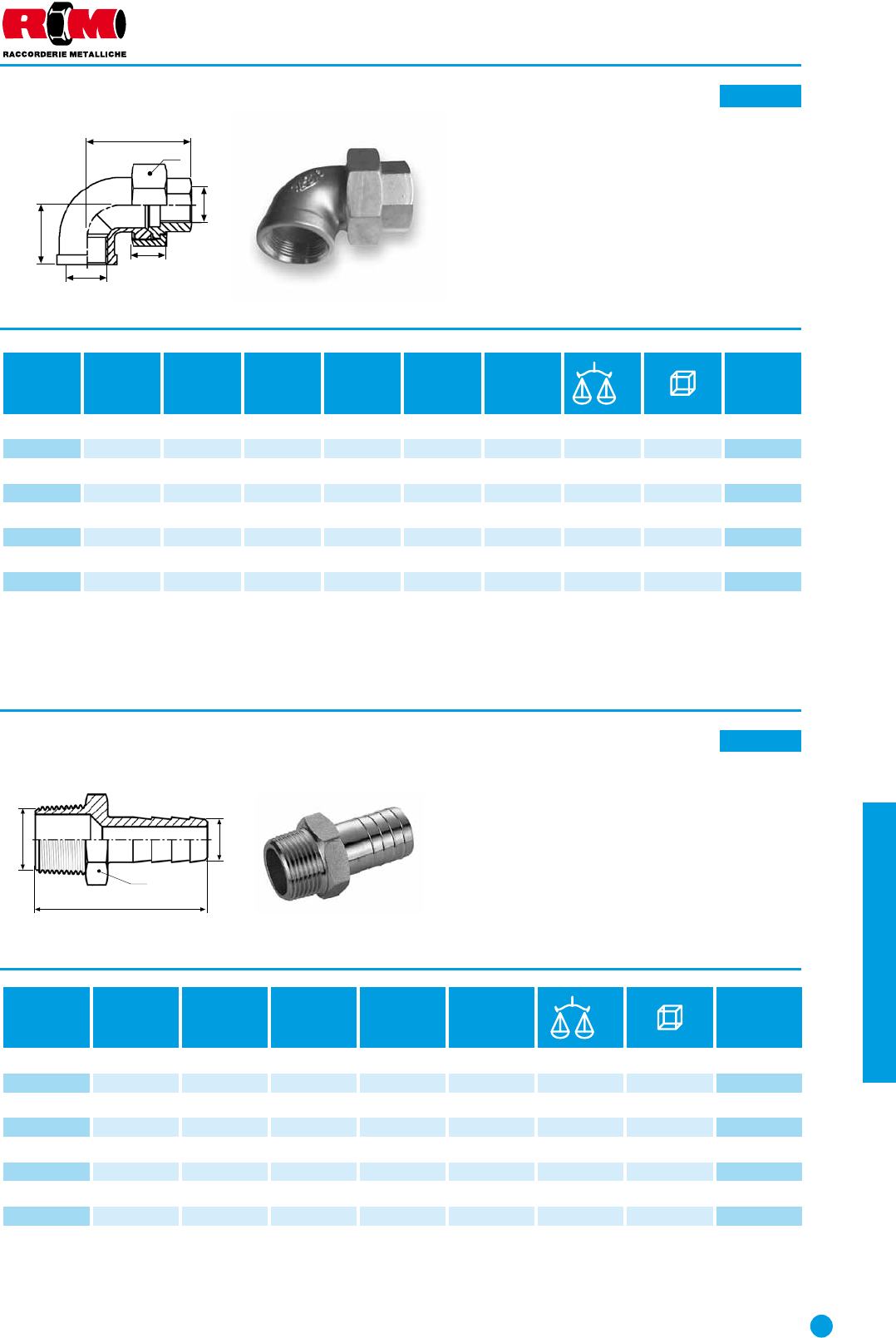

343
Bocchettone curvo FF
Union conical elbow F/F
Winkel Kupplung I/I
Coude union FF
Enlace 3 piezas curva HH
Materiale: AISI 316 / W. 1.4401
Filettatura: ISO 7/1 (ex DIN 2999)
Rating: 150 PSI – PN10
344
Portagomma M
Hose nipple
Schlauchnippel
Teton M
Entronque manguera
Materiale: AISI 316 / W. 1.4401
Filettatura: ISO 7/1 (ex DIN 2999)
Rating: 150 PSI – PN10
Codice
Code DN DN
inch L1
mm L2
mm T
mm SW
mm gr
Prezzo
Price
€
343104316 81/4” 46,2 21 13,5 30 139 10 9,29
343308316 10 3/8” 49 25 15,5 35 164 10 9,81
343102316 15 1/2” 56 28 17 42 266 10 11,18
343304316 20 3/4” 62,7 33 19 47 364 10 13,85
343100316 25 1” 68 38 20,5 53 598 10 17,92
343114316 32 1” 1/4 79,5 45 23 71 1009 529,37
343112316 40 1” 1/2 88 50 26 78 1181 534,99
343200316 50 2” 93,8 58 28,5 92 1847 149,34
Codice
Code DN DN
inch D
mm L
mm SW
mm gr
Prezzo
Price
€
344108316 61/8” 745 12,5 15 10 2,62
344104316 81/4” 947 16,5 31 10 2,43
344308316 10 3/8” 11 55 20 41 10 2,93
344102316 15 1/2” 13 64 23,5 71 10 3,68
344304316 20 3/4” 16 68 31 139 10 5,32
344100316 25 1” 25 71 38,5 235 56,59
344114316 32 1” 1/4 33 80 46 267 59,27
344112316 40 1” 1/2 39 95 52 412 511,71
344200316 50 2” 51 105 62 692 118,58
D
DN
L
SW
DN
L2
L1
SW
T
DN
RACCORDERIA FILETTATA
THREADED FITTINGS | GEWINDEFITTINGS | RACCORDS FILETES | PIEZAS DE EMPALME ROSCADAS
A 30-30
A 30-30
320 RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com

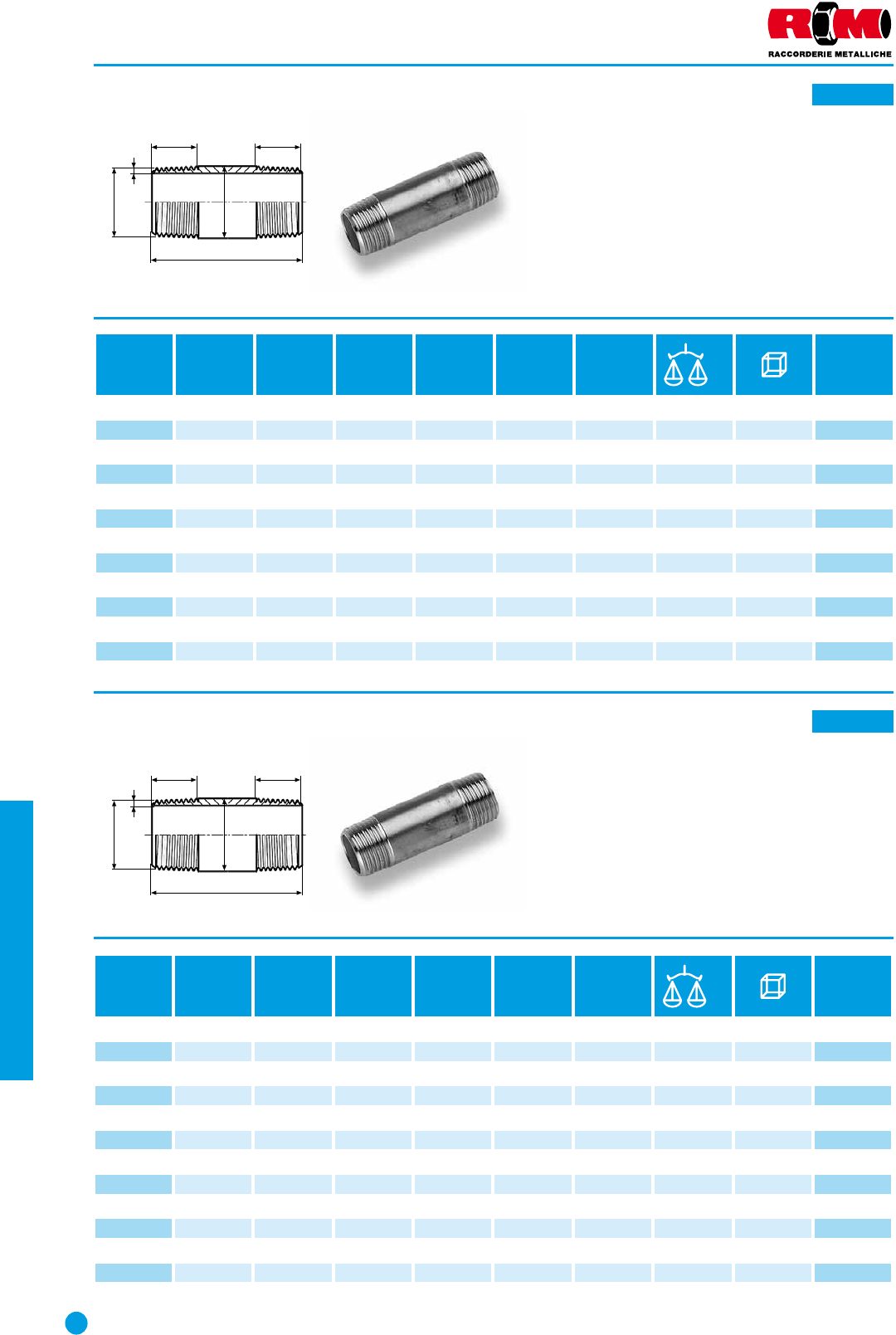

530/304L
Vite di allungamento (barilotto) da tubo saldato
Barrel nipple
Rohrdoppelnippel
Mamelon
Entronque doble tubo soldado
Materiale: AISI 304L / W. 1.4307
Filettatura: ISO 7/1 (ex DIN 2999)
Rating: 150 PSI – PN10
530/316L
Vite di allungamento (barilotto) da tubo saldato
Barrel nipple
Rohrdoppelnippel
Mamelon
Entronque doble tubo soldado
Materiale: AISI 316L / W. 1.4404
Filettatura: ISO 7/1 (ex DIN 2999)
Rating: 150 PSI – PN10
Codice
Code DN DN1
inch D2
mm S
mm L1
mm B
mm gr
Prezzo
Price
€
530108304 61/8” 10,3 235 10 13 10 1,86
530104304 81/4” 13,7 2,3 40 10 20 10 2,50
530308304 10 3/8” 17,2 2,3 40 10 27 10 2,84
530102304 15 1/2” 21,3 2,6 60 13 61 10 3,39
530304304 20 3/4” 26,9 2,6 60 15 71 10 3,66
530100304 25 1” 33,7 3,2 60 17 110 10 5,04
530114304 32 1” 1/4 42,4 3,2 80 19 190 87,17
530112304 40 1” 1/2 48,3 3,2 80 19 220 87,60
530200304 50 2” 60,3 3,6 100 23 400 611,07
530212304 65 2” 1/2 76,1 3,6 100 27 490 617,60
530300304 80 3” 88,9 4120 30 770 624,56
530400304 100 4” 114,3 4,5 120 36 900 645,08
Codice
Code DN DN1
inch D2
mm S
mm L1
mm B
mm gr
Prezzo
Price
€
530108316 61/8” 10,3 235 10 13 10 2,06
530104316 81/4” 13,7 2,3 40 10 20 10 2,28
530308316 10 3/8” 17,2 2,3 40 10 27 10 3,44
530102316 15 1/2” 21,3 2,6 60 13 61 10 4,02
530304316 20 3/4” 26,9 2,6 60 15 71 10 4,14
530100316 25 1” 33,7 3,2 60 17 110 10 6,27
530114316 32 1” 1/4 42,4 3,2 80 19 190 89,34
530112316 40 1” 1/2 48,3 3,2 80 19 220 810,13
530200316 50 2” 60,3 3,6 100 23 400 615,46
530212316 65 2” 1/2 76,1 3,6 100 27 490 623,89
530300316 80 3” 88,9 4120 30 770 634,32
530400316 100 4” 114,3 4,5 120 36 900 659,31
S
B B
DN1 D2
L1
S
B B
DN1 D2
L1
RACCORDERIA FILETTATA
THREADED FITTINGS | GEWINDEFITTINGS | RACCORDS FILETES | PIEZAS DE EMPALME ROSCADAS
A 30-30
A 30-30
321
RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
531
Nipplo semplice
Parallel nipple
Gewindenippel
Mamelon simple
Manguito interior
Materiale: AISI 316 / W. 1.4401
Filettatura: ISO 228/1 (ex DIN 259)
Rating: 150 PSI – PN10
Codice
Code DN DN
inch L
mm gr
Prezzo
Price
€
531104316 81/4” 18 710 4,69
531308316 10 3/8” 22 12 10 4,73
531102316 15 1/2” 25 17 10 5,08
531304316 20 3/4” 30 24 10 6,72
531100316 25 1” 35 49 10 7,49
531114316 32 1” 1/4 38 70 10 9,34
531112316 40 1” 1/2 38 95 10 11,74
531200316 50 2” 45 127 516,14
531212316 65 2” 1/2 55 188 128,50
531300316 80 3” 60 271 152,20
531400316 100 4” 70 504 165,24
DN
L
RACCORDERIA FILETTATA
THREADED FITTINGS | GEWINDEFITTINGS | RACCORDS FILETES | PIEZAS DE EMPALME ROSCADAS
A 30-30
322 RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com

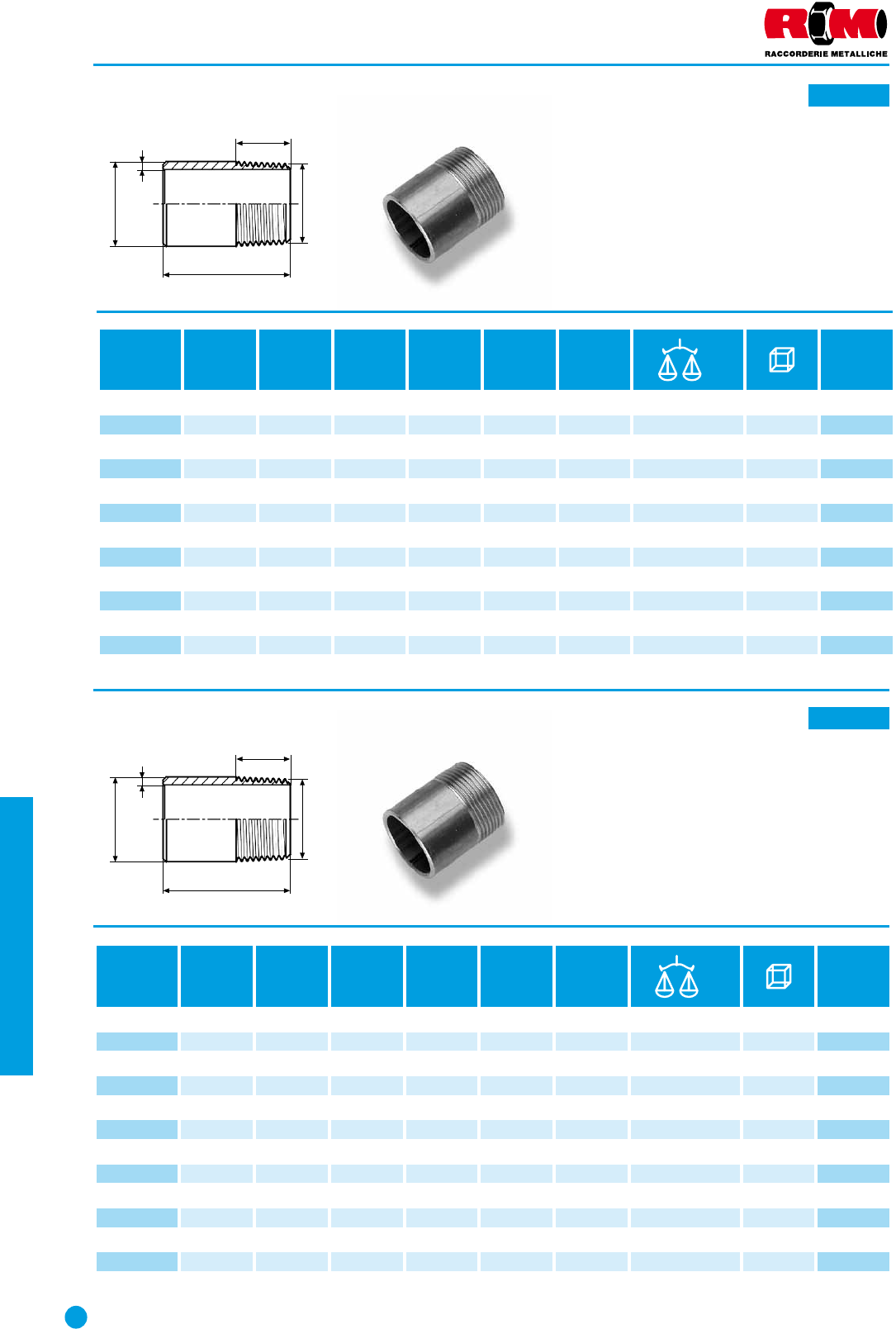

600/304L
Tronchetto da tubo saldato
Stub end
Anschweissende
Demi mamelon
Entronque tubo soldado
Materiale: AISI 304L / W. 1.4307
Filettatura: ISO 7/1 (ex DIN 2999)
Rating: 150 PSI – PN10
600/316L
Tronchetto da tubo saldato
Stub end
Anschweissende
Demi mamelon
Entronque tubo soldado
Materiale: AISI 316L / W. 1.4404
Filettatura: ISO 7/1 (ex DIN 2999)
Rating: 150 PSI – PN10
Codice
Code DN DN1
inch D2
mm S
mm L
mm B
mm gr
Prezzo
Price
€
600108304 61/8” 10,3 230 10 11 10 1,02
600104304 81/4” 13,7 2,3 30 10 15 10 1,02
600308304 10 3/8” 17,2 2,3 30 10 22 10 1,02
600102304 15 1/2” 21,3 2,6 35 13 31 10 1,37
600304304 20 3/4” 26,9 2,6 40 15 52 10 1,76
600100304 25 1” 33,7 3,2 40 17 77 10 1,86
600114304 32 1” 1/4 42,4 3,2 50 19 120 10 2,69
600112304 40 1” 1/2 48,3 3,2 50 19 150 52,91
600200304 50 2” 60,3 3,6 50 23 200 54,02
600212304 65 2” 1/2 76,1 3,6 60 27 310 612,94
600300304 80 3” 88,9 470 30 470 621,20
600400304 100 4” 114,3 4,5 80 36 760 637,89
Codice
Code DN DN1
inch D2
mm S
mm L
mm B
mm gr
Prezzo
Price
€
600108316 61/8” 10,3 230 10 11 10 1,24
600104316 81/4” 13,7 2,3 30 10 15 10 1,24
600308316 10 3/8” 17,2 2,3 30 10 22 10 1,37
600102316 15 1/2” 21,3 2,6 35 13 31 10 1,51
600304316 20 3/4” 26,9 2,6 40 15 52 10 1,90
600100316 25 1” 33,7 3,2 40 17 77 10 2,19
600114316 32 1” 1/4 42,4 3,2 50 19 120 10 5,18
600112316 40 1” 1/2 48,3 3,2 50 19 150 55,78
600200316 50 2” 60,3 3,6 50 23 200 57,49
600212316 65 2” 1/2 76,1 3,6 60 27 310 614,90
600300316 80 3” 88,9 470 30 470 624,37
600400316 100 4” 114,3 4,5 80 36 760 643,60
D2 DN1
L
B
S
D2 DN1
L
B
S
RACCORDERIA FILETTATA
THREADED FITTINGS | GEWINDEFITTINGS | RACCORDS FILETES | PIEZAS DE EMPALME ROSCADAS
A 30-30
A 30-30
323
RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
981
Valvola a sfera 1 pz passaggio ridotto 1-PC ball
valve with reduced port
Kugelhahn 1-Teilig mit reduziertem Durchgang
Boisseau spherique monobloc passage réduit
Valvula de bola una pieza paso reducido
Filettatura: ISO 7/1 (ex DIN 2999) femmina cilindrica
Note: NOT “silicone free”
Codice
Code DN D
inch D1
mm L
mm H
mm E
mm S
mm gr
Prezzo
Price
€
981104000 81/4” 539 36,5 69 17 70 18,78
981308000 10 3/8” 744 37,5 79 21 102 19,50
981102000 15 1/2” 9,2 56,5 40 110 25 166 113,36
981304000 20 3/4” 12,5 59 45,3 108 31,5 247 114,70
981100000 25 1” 15 71 48 112 38 412 121,82
981114000 32 1” 1/4 20 78 53 112 48 672 133,36
981112000 40 1” 1/2 25 83 60,5 157 53 838 154,66
981200000 50 2“ 32 100 67,5 155,5 64 1384 162,35
Pos. Particolare Materiale
1 Corpo – Body AISI 316 – 1.4401
2Inserto – Insert AISI 316 – 1.4401
3 Sfera – Ball AISI 316 – 1.4401
4 Anello di sede – Seat PTFE
5Stelo - Stem AISI 316 – 1.4401
6 Rondella di spinta - Thrust washer PTFE
7 Guarnizione selo - Stem washer PTFE
8 Rondella piana - Gland washer AISI 304 – 1.4301
9 Rondella piana - Gland washer AISI 304 – 1.4301
10 Rondella "grower" – Spring
washer AISI 304 – 1.4301
11 Dado leva – Stem Nut AISI 304 – 1.4301
12 Leva – Handle AISI 304 – 1.4301
13 Copertura leva – Plastic cover Polivinile - Vinyl
L
H
D1 S
D
E
VALVOLE A SFERA
BALL VALVES | KUGELHÄHNE | ROBINETS BOISSEAU SPHERIQUE | VALVULAS DE BOLA
A 40-40
324 RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
VALVOLE A SFERA
BALL VALVES | KUGELHÄHNE | ROBINETS BOISSEAU SPHERIQUE | VALVULAS DE BOLA

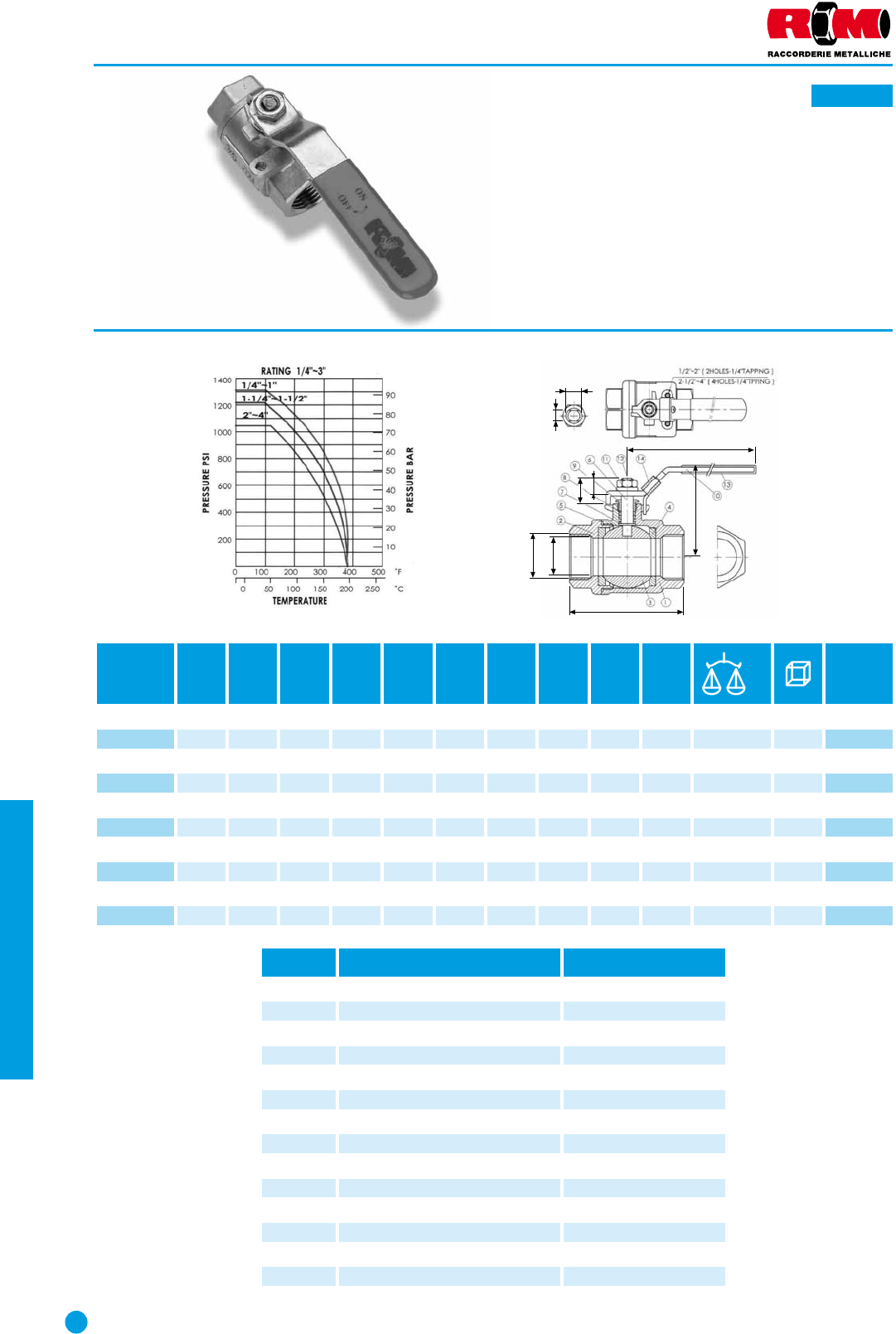

982
Valvola a sfera 2 pz passaggio totale
2-PC ball valve with full port
Kugelhahn 2-Teilig mit vollem Durchgang
Boisseau spherique 2 piecès passage réduit
Valvula de bola dos piezas paso total
Filettatura: Filettatura: ISO 7/1 (ex DIN 2999) femmina
cilindrica
Note: NOT “silicone free”
Codice
Code DN D
inch D1
mm L
mm H
mm W
mm S
mm S1
mm X
mm BL
inch gr
Prezzo
Price
€
982104000 81/4” 11,6 44,5 51 95 16,8 10,2 55/16” 220 112,05
982308000 10 3/8” 12,7 44,5 51 95 16,8 10,2 55/16” 220 112,05
982102000 15 1/2” 15 57 53 95 16,8 10,2 55/16” 290 111,54
982304000 20 3/4” 20 65 59,5 110 21 13,5 6,5 3/8” 420 116,19
982100000 25 1” 25 76 73 135 24 16 87/16” 710 123,42
982114000 32 1” 1/4 32 87,5 79 135 25 16 87/16” 1060 136,54
982112000 40 1” 1/2 38 102 90,5 165 26,5 17 91/2” 1680 154,82
982200000 50 2” 50 123 98,5 165 26,5 17 91/2” 2710 173,44
982212000 65 2” 1/2 65 156 130,5 215 41,5 29,5 12 3/4” 5250 1177,70
982300000 80 3” 80 184 142,5 215 41,5 29,5 12 3/4” 8600 1263,34
Pos. Particolare Materiale
1 Corpo – Body AISI 316 – 1.4401
2 Tappo – End cap AISI 316 – 1.4401
3 Sfera – Ball AISI 316 – 1.4401
4 Anello di sede – Seat PTFE
5 Guarnizione – Joint gasket PTFE
6Stelo – Stem AISI 316 – 1.4401
7 Rondella di spinta – Thrust washer PTFE
8 Guarnizione – Stem packing PTFE
9Pressa treccia – Gland AISI 304 – 1.4301
10 Leva – Handle AISI 304 – 1.4301
11 Rondella “grower” – Spring washer AISI 304 – 1.4301
12 Dado leva – Stem Nut AISI 304 – 1.4301
13 Copertura leva – Plastic cover Polivinile - Vinyl
14 Luccheto – Lock device AISI 304 – 1.4301
L
H
W
D
X
BL
D1
SS1
A 40-40
325
RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com

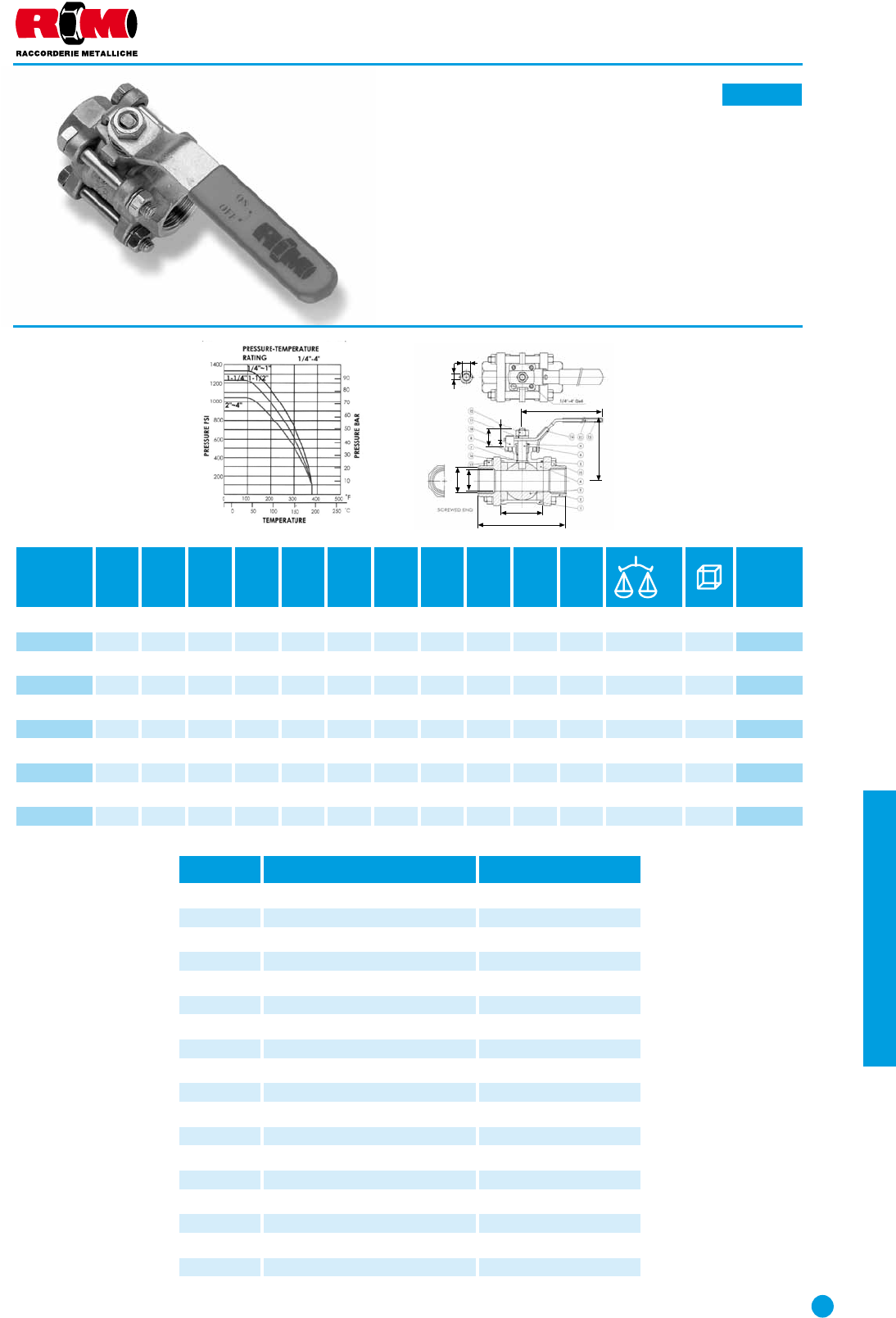

983
Valvola a sfera 3 pz passaggio totale
3-PC ball valve with full port Kugelhahn 3-Teilig mit
vollem Durchgang
Boisseau spherique 3 piecès passage intégral
Valvula de bola tres piezas paso total
Filettatura: Filettatura: ISO 7/1 (ex DIN 2999) femmina cilindrica
Note: NOT “silicone free”
Codice
Code DN D
inch D1
mm L
mm L1
mm H
mm W
mm S
mm S1
mm X
mm BL
inch gr
Prezzo
Price
€
983104000 81/4” 11,6 58 21,2 55 105 13,3 8,3 55/16” 340 122,21
983308000 10 3/8” 12,7 58 21,2 55 105 13,3 8,3 55/16” 380 122,21
983102000 15 1/2” 15 62 23 60 105 15,8 9,8 55/16” 500 124,08
983304000 20 3/4” 20 76 28 63 120 18,3 13,5 6,5 3/8” 800 132,90
983100000 25 1” 25 85 35 79 158 21,5 15,6 87/16” 1170 143,85
983114000 32 1” 1/4 32 100 44,8 86 158 23 15,6 87/16” 2000 168,73
983112000 40 1” 1/2 38 115 55 94 195 25 16,9 91/2” 2500 196,06
983200000 50 2“ 50 132 66,4 103 195 23,1 16,9 91/2” 3700 1132,40
983212000 65 2 1/2“ 65 165 84 133 245 41,2 30 12 3/4” 7400 1275,06
983300000 80 3” 80 183 97,2 144 245 39,7 30 12 3/4” 12800 1435,82
983400000 100 4” 100 232 125,4 177 320 47,1 36,6 16 1” 23000 1735,86
Pos. Particolare Materiale
1 Corpo – Body AISI 316 – 1.4401
2 Tappo – End cap AISI 316 – 1.4401
3 Sfera – Ball AISI 316 – 1.4401
4 Anello di sede – Seat PTFE
5 Guarnizione – Joint gasket PTFE
6Stelo – Stem AISI 316 – 1.4401
7 Rondella di spinta – Thrust washer PTFE
8 Guarnizione – Stem packing PTFE
9Pressa treccia – Gland AISI 304 – 1.4301
10 Leva – Handle AISI 304 – 1.4301
11 Rondella “grower” – Spring washer AISI 304 – 1.4301
12 Dado leva – Stem Nut AISI 304 – 1.4301
13 Copertura leva – Plastic cover Polivinile - Vinyl
14 Luccheto – Lock device AISI 304 – 1.4301
15 Bulloni - Bolt AISI 304 – 1.4301
16 Rondella “grower” – Spring washer AISI 304 – 1.4301
17 Dadi - Hex nut AISI 304 – 1.4301
18 Blocco - Stop AISI 304 – 1.4301
L1
L
H
W
D
SS1
X
BL
D1
VALVOLE A SFERA
BALL VALVES | KUGELHÄHNE | ROBINETS BOISSEAU SPHERIQUE | VALVULAS DE BOLA
A 40-40
326 RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com

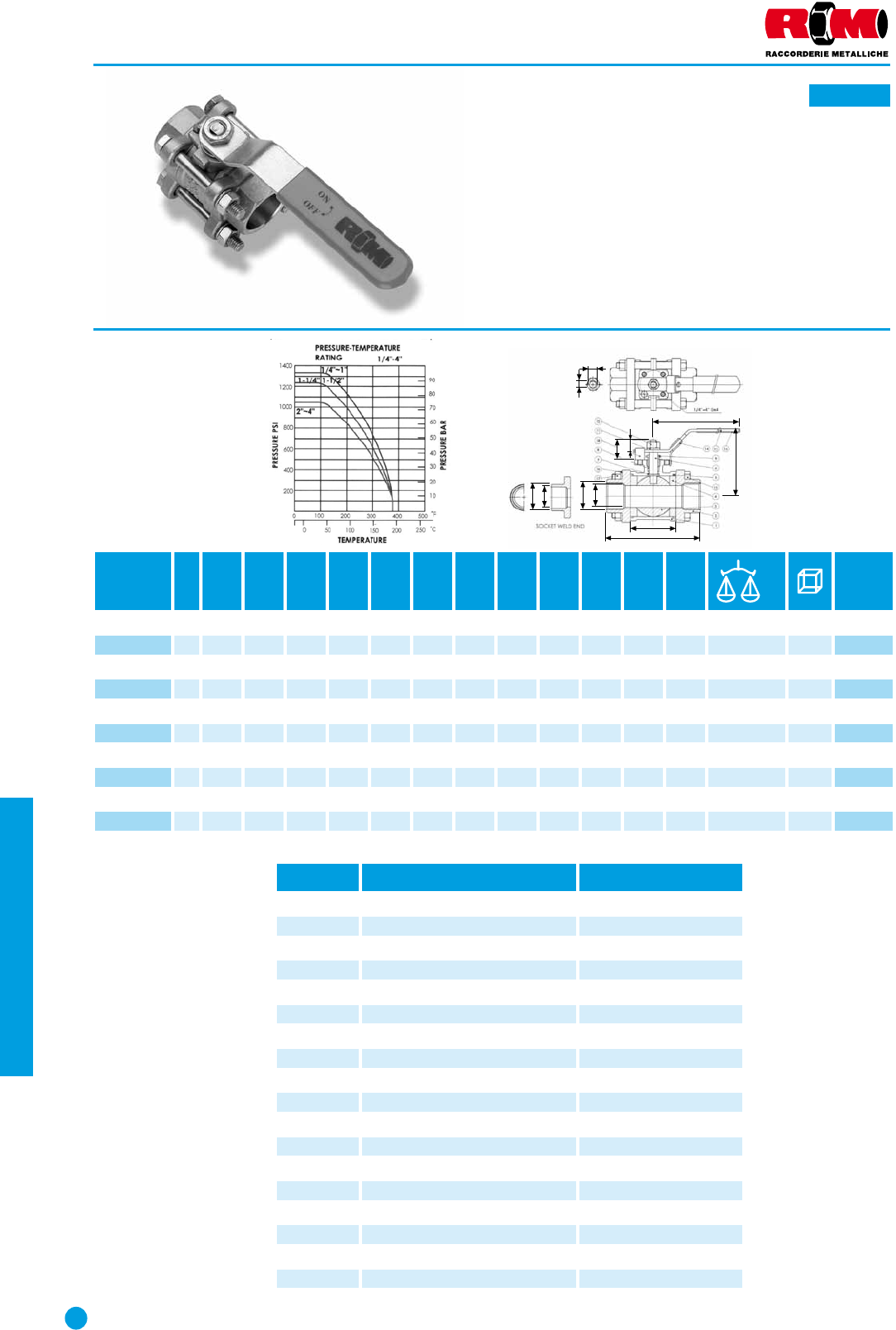

983/SW
Valvola a sfera 3 pz passaggio totale saldare a tasca
3-PC ball valve with full port socket welding
Kugelhahn 3-Teilig mit vollem Durchgang zum
einsteckschweissen | Boisseau spherique 3 piecès passage
intégral à souder S.W.
Valvula de bola tres piezas para soldar paso total
Note: NOT “silicone free”
Codice
Code DN D
inch D1
mm L
mm L1
mm H
mm W
mm S
mm S1
mm B1
mm B
mm X
mm BL
inch gr
Prezzo
Price
€
983104001 81/4” 11,6 58 21,2 55 105 13,3 8,3 14,1 19 55/16” 340 122,21
983308001 10 3/8” 12,7 58 21,2 55 105 13,3 8,3 17,6 22,5 55/16” 380 122,21
983102001 15 1/2” 15 62 23 60 105 15,8 9,8 21,7 27 55/16 500 124,08
983304001 20 3/4” 20 76 28 63 120 18,3 13,5 27,1 33 6,5 3/8” 800 132,90
983100001 25 1” 25 85 35 79 158 21,5 15,6 33,8 40 87/16” 1170 143,85
983114001 32 1” 1/4 32 100 44,8 86 158 23 15,6 42,6 48,8 87/16” 2000 168,73
983112001 40 1” 1/2 38 115 55 94 195 25 16,9 48,7 55 91/2” 2500 196,06
983200001 50 2“ 50 132 66,4 103 195 23,1 16,9 61,1 67,2 91/2” 3700 1132,40
983212001 65 2 1/2“ 65 165 84 133 245 41,2 30 76,9 86,4 12 3/4” 7400 1275,06
983300001 80 3” 80 183 97,2 144 245 39,7 30 89,5 103 12 3/4” 12800 1435,82
983400001 100 4” 100 232 125,4 177 320 47,1 36,6 115,4 130,7 16 1” 23000 1735,86
Pos. Particolare Materiale
1 Corpo – Body AISI 316 – 1.4401
2 Tappo – End cap AISI 316 – 1.4401
3 Sfera – Ball AISI 316 – 1.4401
4 Anello di sede – Seat PTFE
5 Guarnizione – Joint gasket PTFE
6Stelo – Stem AISI 316 – 1.4401
7 Rondella di spinta – Thrust washer PTFE
8 Guarnizione – Stem packing PTFE
9Pressa treccia – Gland AISI 304 – 1.4301
10 Leva – Handle AISI 304 – 1.4301
11 Rondella “grower” – Spring washer AISI 304 – 1.4301
12 Dado leva – Stem Nut AISI 304 – 1.4301
13 Copertura leva – Plastic cover Polivinile - Vinyl
14 Luccheto – Lock device AISI 304 – 1.4301
15 Bulloni - Bolt AISI 304 – 1.4301
16 Rondella “grower” – Spring washer AISI 304 – 1.4301
17 Dadi - Hex nut AISI 304 – 1.4301
18 Blocco - Stop AISI 304 – 1.4301
L1
L
H
W
D
BB1
SS1
X
BL
D1
VALVOLE A SFERA
BALL VALVES | KUGELHÄHNE | ROBINETS BOISSEAU SPHERIQUE | VALVULAS DE BOLA
A 40-40
327
RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
983/BW
Valvola a sfera 3 pz passaggio totale saldare di testa
3-PC ball valve with full port butt welding
Kugelhahn 3-Teilig mit vollem Durchgang zum
anschweissen | Boisseau spherique 3 piecès passage
intégral à souder B.W. | Valvula de bola tres piezas para
soldar paso total
Note: NOT “silicone free”
Codice
Code DN D
inch D1
mm L
mm L1
mm H
mm W
mm S
mm S1
mm B1
mm B
mm X
mm BL
inch gr
Prezzo
Price
€
983104002 81/4” 11,6 58 21,2 55 105 13,3 8,3 12 17,6 55/16” 340 122,21
983308002 10 3/8” 12,7 58 21,2 55 105 13,3 8,3 14 17,6 55/16” 380 122,21
983102002 15 1/2” 15 62 23 60 105 15,8 9,8 17,1 21,5 55/16 500 124,08
983304002 20 3/4” 20 76 28 63 120 18,3 13,5 22,5 27 6,5 3/8” 800 132,90
983100002 25 1” 25 85 35 79 158 21,5 15,6 28 34 87/16” 1170 143,85
983114002 32 1” 1/4 32 100 44,8 86 158 23 15,6 35,5 42,5 8 7/16” 2000 168,73
983112002 40 1” 1/2 38 115 55 94 195 25 16,9 43 49 91/2” 2500 196,06
983200002 50 2“ 50 132 66,4 103 195 23,1 16,9 53 60,8 91/2” 3700 1132,40
983212002 65 2 1/2“ 65 165 84 133 245 41,2 30 65 76,2 12 3/4” 7400 1275,06
983300002 80 3” 80 183 97,2 144 245 39,7 30 80 92 12 3/4” 12800 1435,82
983400002 100 4” 100 232 125,4 177 320 47,1 36,6 100 116 16 1” 23000 1735,86
Pos. Particolare Materiale
1 Corpo – Body AISI 316 – 1.4401
2 Tappo – End cap AISI 316 – 1.4401
3 Sfera – Ball AISI 316 – 1.4401
4 Anello di sede – Seat PTFE
5 Guarnizione – Joint gasket PTFE
6Stelo – Stem AISI 316 – 1.4401
7 Rondella di spinta – Thrust washer PTFE
8 Guarnizione – Stem packing PTFE
9Pressa treccia – Gland AISI 304 – 1.4301
10 Leva – Handle AISI 304 – 1.4301
11 Rondella “grower” – Spring washer AISI 304 – 1.4301
12 Dado leva – Stem Nut AISI 304 – 1.4301
13 Copertura leva – Plastic cover Polivinile - Vinyl
14 Luccheto – Lock device AISI 304 – 1.4301
15 Bulloni - Bolt AISI 304 – 1.4301
16 Rondella “grower” – Spring washer AISI 304 – 1.4301
17 Dadi - Hex nut AISI 304 – 1.4301
18 Blocco - Stop AISI 304 – 1.4301
L1
L
H
W
D
BB1
SS1
X
BL
D1
VALVOLE A SFERA
BALL VALVES | KUGELHÄHNE | ROBINETS BOISSEAU SPHERIQUE | VALVULAS DE BOLA
A 40-40
328 RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com

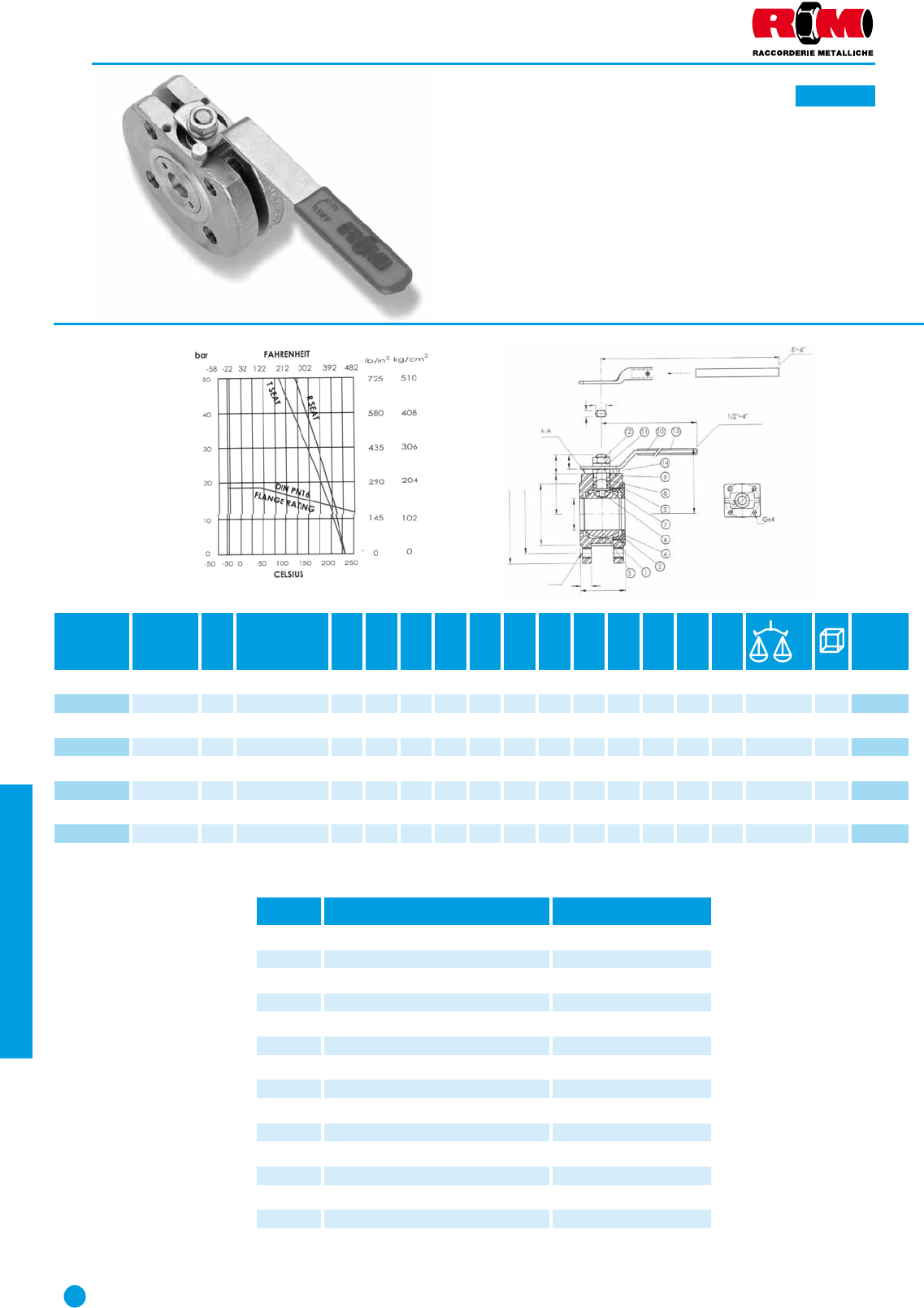

985
Valvola a sfera flangiata tipo wafer a passaggio totale
Wafer type ball valve full port
Kugelhahn Wafer Typ mit vollem Durchgang
Vanne wafer passage intégral
Válvula de bola con bridas paso total
Note: NOT “silicone free”
Codice
Code DN
PN16 D1
mm N/I
N° fori B
mm F
mm P
mm L
mm D
mm K
mm H
mm W
mm S
mm S1
mm X
mm BL
mm gr
Prezzo
Price
€
985102000 1/2” - 15 15 4 – M 12 x 1,75 14 45 34,5 40 95 65 63 125 17 10,5 6,5 10 1470 189,75
985304000 3/4” - 20 20 4 – M 12 x 1,75 14 58 38,5 44 105 75 68 125 17 10,5 6,5 10 1700 1108,35
985100000 1” - 25 25 4 – M 12 x 1,75 14,5 68 44,6 53 115 85 81 160 24 16,5 8,7 14 2980 1119,41
985114000 1” 1/4 - 32 32 4 – M 16 x 2 15 78 51 58,4 135 100 87 160 24 16,5 8,7 14 3600 1195,30
985112000 1” 1/2 - 40 38 4 – M 16 x 2 16,5 88 55 62 145 110 98 200 29 21 10 16 4000 1231,26
985200000 2” - 50 50 4 – M 16 x 2 17,5 102 63 72 155 125 105 200 29 21 10 16 5350 1300,76
985212000 2” 1/2 - 65 65 4 – M 16 x 2 18 122 73,5 94 185 145 121 250 36 26 12 20 9200 1456,09
985300000 3”- 80 76 8 – M 16 x 2 19,5 138 94 118 200 160 153 285 36 26 12 20 13500 1654,41
985400000 4” - 100 96 8 – M 16 x 2 19,5 158 105,5 140 220 180 164 338 36 26 12 20 19340 1947,25

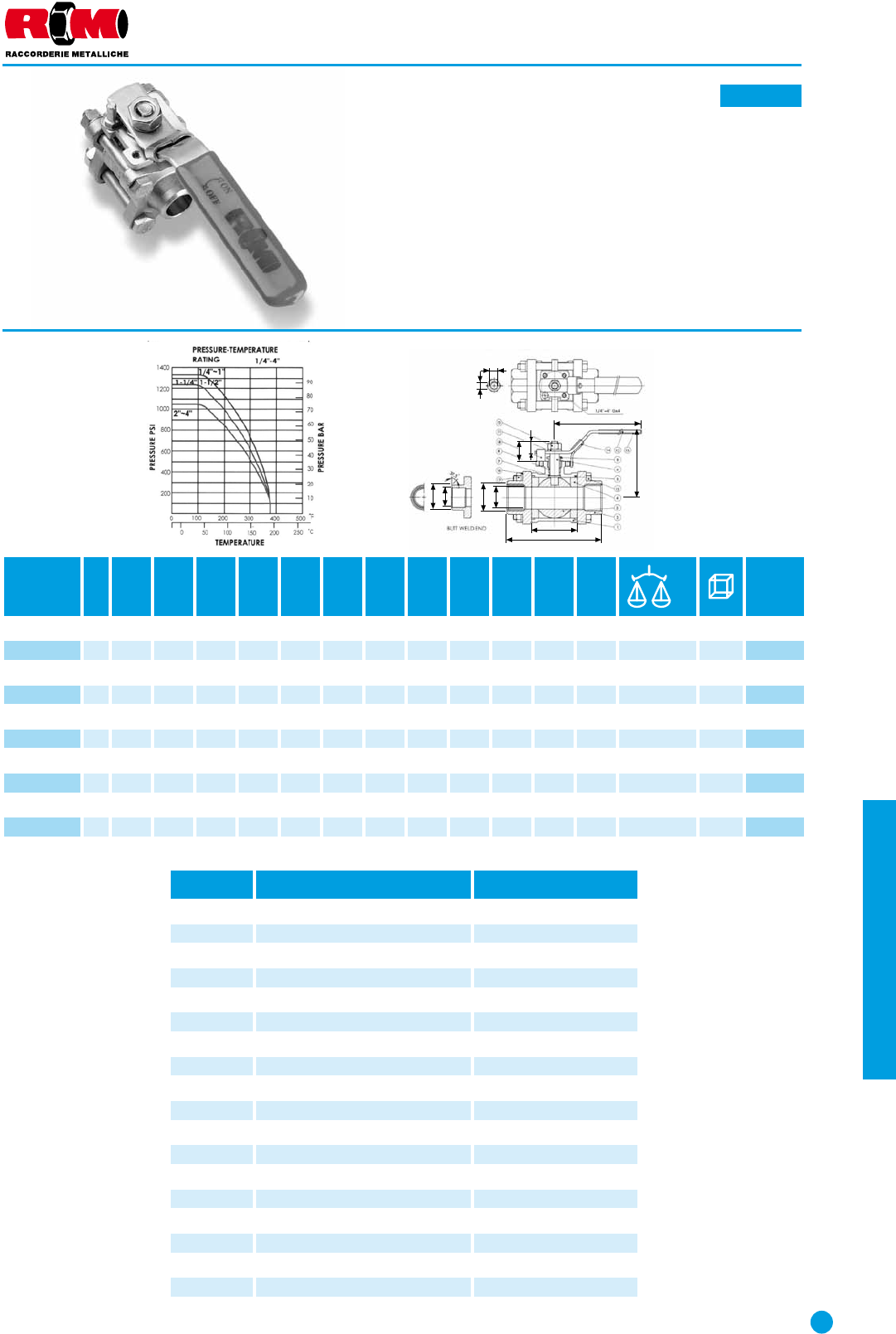

Pos. Particolare Materiale
1 Corpo – Body AISI 316 – 1.4401
2Inserto – Insert AISI 316 – 1.4401
3 Sfera – Ball AISI 316 – 1.4401
4 Anello di sede – Seat PTFE
5 Guarnizione – Joint gasket PTFE
6Stelo – Stem AISI 316
7 Rondella di spinta – Thrust washer PTFE
8 Guarnizione – Stem packing PTFE
9 Rondella alta - High washer AISI 304 – 1.4301
10 Leva – Handle AISI 304 – 1.4301
11 Rondella “grower” – Spring washer AISI 304 – 1.4301
12 Dado leva – Stem Nut AISI 304 – 1.4301
13 Copertura leva – Plastic cover Polivinile - Vinyl
14 Blocco - Stop AISI 304 – 1.4301
W
W
H
D K F
P
D1
B
N/I
X
BL
L
SS1
VALVOLE A SFERA
BALL VALVES | KUGELHÄHNE | ROBINETS BOISSEAU SPHERIQUE | VALVULAS DE BOLA
A 40-40
329
RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com

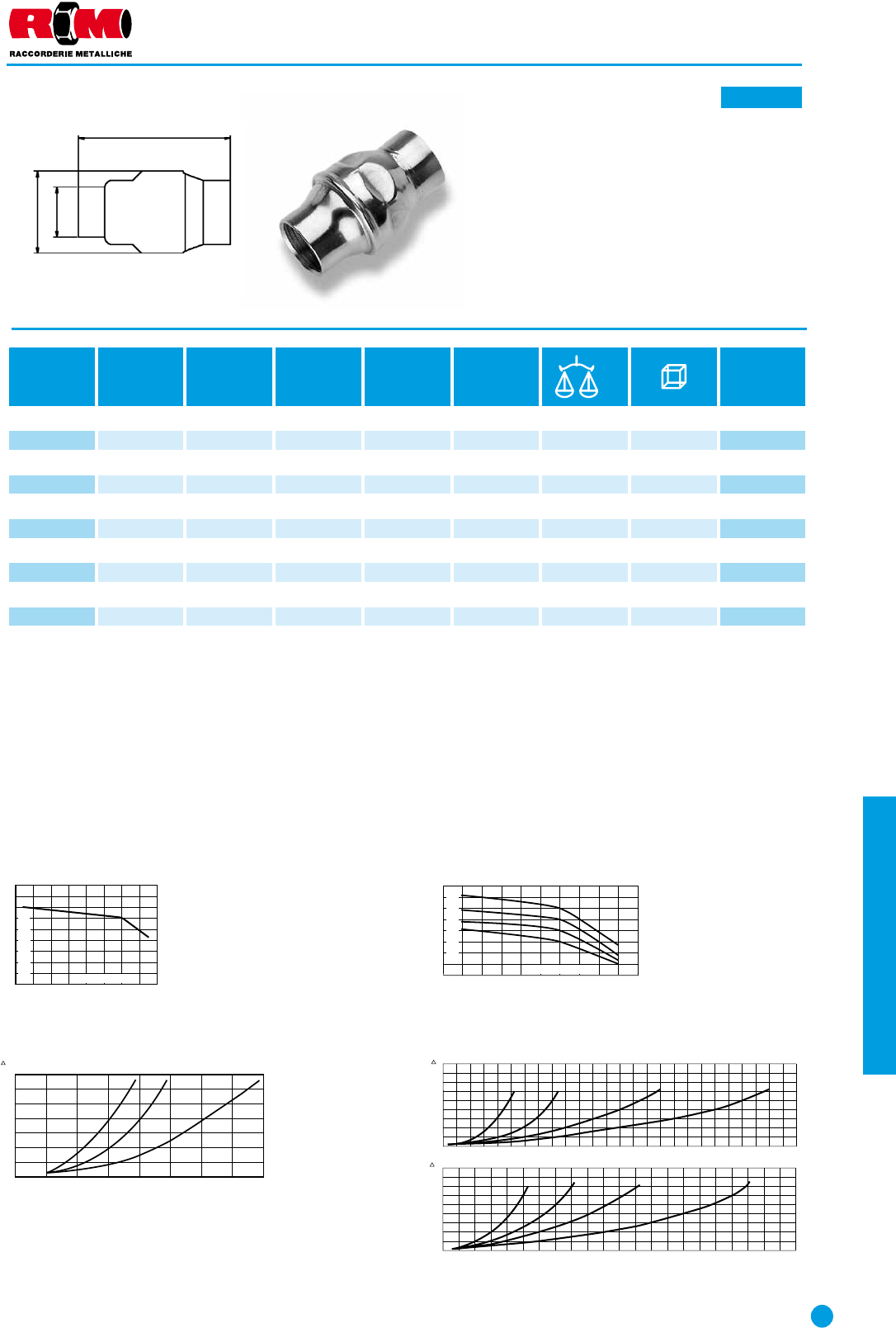

986
Valvola di ritegno stampata
Check valve
Rückschlagventil
Vanne avec clapet anti-retour
Válvula de retención estampada
Materiale : AISI 304 / W. 1.4301
Codice
Code DN DN
inch A
mm B
mm C
mm gr
Prezzo
Price
€
986104000 81/4” 18 55 32 94 124,28
986308000 10 3/8” 20 55 32 91 124,28
986102000 15 1/2” 25 55 32 93 1 22,48
986304000 20 3/4” 29 70 44 129 127,85
986100000 25 1” 36 84 53 191 132,75
986114000 32 1” 1/4 45 99 62 281 147,92
986112000 40 1” 1/2 51 119 78 388 159,97
986200000 50 2“ 64 123 89 704 1110,13
986212000 65 2” 1/2 80 147 113 1425 1212,62
986300000 80 3“ 93 166 132 2085 1294,39
986400000 100 4“ 120 193 167 3415 1490,65
Valvola di ritegno in acciaio inox tornito (Dim. 1/4” - 3/8” - 1/2”)
Valvola di ritegno in acciaio inox stampato (Dim. 3/4” - 1” - 1” 1/4 - 1” 1/2 - 2” - 2” 1/2 - 3” - 4”)
- Corpo e parti metalliche in acciaio inossidabile AISI 304
- Tenuta: FPM
- Connessioni filettate femmina: ISO 228/1 (ex DIN 259) femmina cilindrica
- Pressione di apertura max: 0,03 bar
- Pressione di lavoro: 16 bar
- Temperatura di esercizio: -20ºC ÷ +150ºC
C A
B
DIAGRAMMI PERDITE DI CARICO (3/4”÷4”)
25
150
2” 2” 1/2 3” 4”
300 450 600 750 900 1050 1200 1350 1500 1650 1800 195 0 210 0 2250 2400 2550 2700 2850 3000
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
H
(m)
H
(m)
3/4” 1” 1” 1/4 1” 1/2
50 75 100 125 150 175 200 225 250 275 300 325 350 375 400 425 450 475 500 525 550 575 600 Q (l/min)
Q (l/mi n)
DIAGRAMMA PRESSIONE-TEMPERATURA (1/4”÷1/2”)
bar
Pressione massima d’esercizio
Maximum working pressure
Temperatura d’esercizio
Working temperature
40
35
30
25
20
15
10
5
20 40 60 80 100 120 14 0 160 °C
DIAGRAMMA PRESSIONE-TEMPERATURA (3/4”÷4”)
bar
35
30
25
20
15
10
6
Pressione massima d’esercizio
Maximum working pressure
Temperatura d’esercizio
Working temperature
20
3”-4”
3/4”-1”
1” 1/4-1” 1/2
2-2” 1/2
H
(m) 40 60 80 100 120 14 0 160 180 °C
DIAGRAMMI PERDITE DI CARICO (1/4”÷1/2”)
1
0
510 20 30 40 50 60 70
2
3
4
51/4” 3/8” 1/ 2”
6
7
H
(m)
Q (l/mi n)
VALVOLE A SFERA
BALL VALVES | KUGELHÄHNE | ROBINETS BOISSEAU SPHERIQUE | VALVULAS DE BOLA
A 40-40
330 RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
Codice
Code DN DN
Inch gr
Prezzo
Price
€
882308000 10 3/8” 4 1 0,71
882102000 15 1/2” 6 1 1,44
882304000 20 3/4” 8 1 2,32
882100000 25 1” 10 13,94
882114000 32 1”1/4 20 15,00
882112000 40 1”1/2 44 15,92
882200000 50 2” 68 19,39
882
Kit ricambi guarnizioni per valvola a sfera 2 pz
Full set of spare parts gaskets for 2-PC ball valve
Ersatz PTFE Dichtungen für Kugelhahn 2-Teilig
Kit de rechange pour boisseau spherique 2 piecès
Kit recambios válvula
VALVOLE A SFERA
BALL VALVES | KUGELHÄHNE | ROBINETS BOISSEAU SPHERIQUE | VALVULAS DE BOLA
A 40-40
331
RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
984
Filtro A Y
Y female strainer
Y-Filter mit Innengewinde
Filtre Y
Filtro “Y”
Filettatura: ISO 228/1 (ex DIN 259) femmina cilindrica
Codice
Code DN DN
inch A
mm L
mm H
mm W
mm D
mm gr
Prezzo
Price
€
984102000 15 1/2” 15 65 51 2 1 300 120,43
984304000 20 3/4” 20 80 60 2 1 350 124,86
984100000 25 1” 25 90 72 2 1 400 135,01
984114000 32 1” 1/4 32 105 77 2 1 800 153,15
984112000 40 1” 1/2 40 120 87 2 1 1200 167,69
984200000 50 2“ 50 140 103 2 1 1900 1101,42
POS. PARTICOLARE MATERIALE
1 Corpo – Body AISI 316 (CF8M) – 1.4408 (1.4401)
2 Filtro – Screen AISI 316 – 1.4401
3 Guarnizione – Gasket PTFE
4Stelo – Bonnet AISI 316 (CF8M) – 1.4408 (1.4401)
5O-ring – O-ring FLUOROELASTOMERO FKM
6 Scarico – Blow off AISI 316 (CF8M) – 1.4408 (1.4401)
(1 psi = 0,069 bar)
Codice
Code DN CV
US gallon / min KV
m3 / h
984102000 1/2" 4,55 3,91
984304000 3/4" 10,64 9,15
984100000 1" 19,72 16,96
984114000 1” 1/4 31,50 27,09
984112000 1” 1/2 46,42 39,92
984200000 2" 86,77 74,62
VALORE CV / KV PER FILTRI A Y FILETTATI
Cv = portata in US galloni per minuto di acqua alla temperature di 60° F con
una perdita di carico sul filtro di 1 psi.
Kv = portata in m3/h per acqua alla temperature tra 5 e 40°C con una perdita
di carico sul filtro di 1 bar
Kv = 0.86 x Cv Valvole per liquidi: Q (m3/h) = Kv*
€
DP(bar)
L
H
W
D
A
VALVOLE A SFERA
BALL VALVES | KUGELHÄHNE | ROBINETS BOISSEAU SPHERIQUE | VALVULAS DE BOLA
A 40-40
Codice
Code
332 RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
Codice
Code DN
inch øi
mm MT
mm S
mm V
mm
F
lg x sp
mm
L
mm gr
Prezzo
Price
€
155308304 3/8” 16-18 M 8 10 x 70 M 8 x 90 M 6 x 20 20 x 2,5 53,5 79 100 2,38
155102304 1/2” 20-22 M 8 10 x 70 M 8 x 90 M 6 x 20 20 x 2,5 58 79 100 2,38
155304304 3/4” 25-28 M 8 10 x 70 M 8 x 90 M 6 x 20 20 x 2,5 63,5 84 100 2,59
155100304 1” 31-34 M 8 10 x 70 M 8 x 90 M 6 x 20 20 x 2,5 70 89 50 2,88
155114304 1” 1/4 39-43 M 8 10 x 70 M 8 x 90 M 6 x 20 20 x 2,5 79 94 50 3,10
155112304 1” 1/2 45-48,5 M 8 10 x 70 M 8 x 90 M 6 x 20 20 x 2,5 85 99 50 3,31
155054304* ø 54 52-56 M 8 10 x 70 M 8 x 90 M 6 x 20 20 x 2,5 92 104 50 3,60
155200304 2” 58-61 M 8 10 x 70 M 8 x 90 M 6 x 20 20 x 2,5 97 107 50 3,60
155212304 2” 1/2 73-76,5 M 10 14 x 70 M 10 x 120 M 6 x 25 30 x 2,5 115 119 20 6,01
155300304 3” 86-89 M 10 14 x 70 M 10 x 120 M 6 x 25 30 x 2,5 128 300 20 6,69
155312304 3” 1/2 99-103 M 10 14 x 70 M 10 x 120 M 6 x 25 30 x 2,5 148 320 20 7,74
155108304* ø 108 106-110 M 10 14 x 70 M 10 x 120 M 6 x 25 30 x 2,5 150 325 20 8,59
155400304 4” 110-115 M 10 14 x 70 M 10 x 120 M 6 x 25 30 x 2,5 153,5 330 20 8,59
155500304 5” 139-143 M 10 14 x 70 M 10 x 120 M 6 x 25 30 x 2,5 198 310 10 11,19
155600304 6” 166-170 M 10 14 x 70 M 10 x 120 M 6 x 25 30 x 2,5 230 360 10 12,50
155800304 8” 217-221 M 10 14 x 70 M 10 x 120 M 6 x 25 30 x 2,5 281 450 10 15,61
155
Collare fissaggio tubo con vite e tassello
Clamp with bolt-wood screw and plug
Rohrschellen mit Holzschraube und Dübel
Collier de fixation avec cheville et vis fer-bois
Abrazadera con taco ni tornillo
Materiale collare, viti e dadi: AISI 304 / W. 1.4301
S
T
F
V
øi
COLLARI E FISSAGGI
COLLARS AND FIXING SYSTEMS | ROHRSCHELLEN UND BEFESTIGINGEN
COLLIERS ET ARTICLES DE FIXATION | ABRAZADERAS Y ARTICULOS DE FIJACION
* ø 54 - 108 mm
disponibile da Febbraio 2012 / Available from February 2012
A 50-50
M
333
RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
Codice
Code DN
inch øi
mm MV
mm
F
lg x sp
mm
L
mm gr
Prezzo
Price
€
156308304 3/8” 16-18 M 8 M 6 x 20 20 x 2,5 53,5 30 50 2,17
156102304 1/2” 20-22 M 8 M 6 x 20 20 x 2,5 58 58 50 2,09
156304304 3/4” 25-28 M 8 M 6 x 20 20 x 2,5 63,5 48 50 2,16
156100304 1” 31-34 M 8 M 6 x 20 20 x 2,5 70 59 50 2,42
156114304 1” 1/4 39-43 M 8 M 6 x 20 20 x 2,5 79 59 50 2,69
156112304 1” 1/2 45-48,5 M 8 M 6 x 20 20 x 2,5 85 64 50 2,90
156054304* ø 54 52-56 M 8 M 6 x 20 20 x 2,5 92 69 50 3,17
156200304 2” 58-61 M 8 M 6 x 20 20 x 2,5 97 73 50 3,17
156212304 2” 1/2 73-76,5 M 10 M 6 x 25 30 x 2,5 115 110 20 5,45
156300304 3” 86-89 M 10 M 6 x 25 30 x 2,5 128 240 20 5,94
156312304 3” 1/2 99-103 M 10 M 6 x 25 30 x 2,5 148 260 20 6,75
156108304* ø 108 106-110 M 10 M 6 x 25 30 x 2,5 150 270 20 6,90
156400304 4” 110 -115 M 10 M 6 x 25 30 x 2,5 153,5 280 20 6,90
156500304 5” 135-147 M 10 M 6 x 25 30 x 2,5 198 178 10 10,03
156600304 6” 166-170 M 10 M 6 x 25 30 x 2,5 230 198 10 11,49
156800304 8” 217-221 M 10 M 6 x 25 30 x 2,5 281 440 10 14,16
156
Collare fissaggio tubo
Clamp
Rohrschelle
Collier de fixation
Abrazadera
Materiale collare, viti e dadi: AISI 304 / W. 1.4301
F
V
M
COLLARI E FISSAGGI
COLLARS AND FIXING SYSTEMS | ROHRSCHELLEN UND BEFESTIGINGEN
COLLIERS ET ARTICLES DE FIXATION | ABRAZADERAS Y ARTICULOS DE FIJACION
* ø 54 - 108 mm
disponibile da Febbraio 2012 / Available from February 2012
A 50-50
øi
334 RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
156/G
Collare con gomma
Clamp with rubber
Rohrschelle mit Gummieinlage
Collier de fixation garniture isophonique
Abrazadera isofónica
Materiale collare, viti e dadi: AISI 304 / W. 1.4301
Gomma Vulcanizzata: EPDM nera durezza 55 Shore
Temperatura di resistenza gomma: (–20°C/+120°C)
Codice
Code DN
inch øi
mm MV
mm B
mm L
mm S
mm gr
Prezzo
Price
€
156150304G ø 15 15-18 M 8 M 6 x 20 20 58 262 50 4,00
156308304G 3/8” 16-18 M 8 M 6 x 20 20 58 262 50 4,00
156102304G 1/2” 20-24 M 8 M 6 x 20 20 63,5 270 50 4,08
156304304G 3/4” 25-28 M 8 M 6 x 20 20 70 278 50 4,24
156100304G 1” 31-34 M 8 M 6 x 20 20 79 284 50 4,48
156114304G 1” 1/4 39-43 M 8 M 6 x 20 20 85 296 50 5,22
156112304G 1” 1/2 45-48,5 M 8 M 6 x 20 20 97 2104 50 5,71
156200304G 2” 58-61 M 8 M 6 x 20 20 107 2122 20 6,20
156212304G 2” 1/2 73-76,5 M 10 M 6 x 25 30 128 2142 10 8,66
156300304G 3” 86-89 M 10 M 6 x 25 30 148 2164 10 9,39
156400304G 4” 110-115 M 10 M 6 x 25 30 166 2206 10 11,33
158/216
Vite ferrolegno
Bolt-wood screw
Holzschraube
Vis double filet
Tornillo doble rosca
Materiale: AISI 304 / W. 1.4301
Codice
Code ML
mm L1
mm L2
mm C
mm D
mm gr
Prezzo
Price
€
158216008 M 8 100 63 23 5 8 27 100 0,95
158216010 M 10 120 60 45 710 54 100 1,42
B
DM
C
L
L1 L2
Conforme a
Conform to
Entsprechend
Correspondant
Conforme a la
DIN 4109
COLLARI E FISSAGGI
COLLARS AND FIXING SYSTEMS | ROHRSCHELLEN UND BEFESTIGINGEN
COLLIERS ET ARTICLES DE FIXATION | ABRAZADERAS Y ARTICULOS DE FIJACION
A 50-50
A 50-50
S
M
L
øi
V
335
RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
157
Profilo 2 m
Fixing rail
Montageschien
Rail
Guía perforada
Materiale: AISI 304 / W. 1.4301
Codice
Code Dimensioni
Kg/m
Sezione
cm2
Jx
cm4
Jy
cm4
Wx
cm3
Wy
cm3
Prezzo
Price
€/barra
157027000 27 x 18 x 1,2 0,6 0,70 0,33 1,12 0,35 0,83 6 barre 62,64
P1
L
mm 500 1000 1500 2000
F1 (N) 395 68 20 8
F2 (N) 297 40 11 5
F3 (N) 198 28 8 3
F4 (N) 165 22 6 2
158/213
Dado rettangolare
Rectangular nut | Muttern
Écrou rectangulaire | Tuerca guía
Materiale: AISI 304 / W. 1.4301
Codice
Code ML1
mm L2
mm S
mm Profilo gr
Prezzo
Price
€
158213008 M 8 30 24 427/18 22 100 1,53
158213010 M10 30 24 427/18 20 100 1,53
158/212
Angolare per profilo
Connection plate | Montage-winkel
Equerre | Escuadra de montaje
Materiale: AISI 304 / W. 1.4301
Codice
Code L
mm S
mm A
mm B
mm C
gradi D
mm gr
Prezzo
Price
€
158212045 50 525 10 135° 25 78 100 5,96
158212090 54 525 10 90° 25 78 100 5,96
D
C
L
L
A
SB
S
M
A A
L2
L1
F1 F2 F3 F3 F3 F4F4F4F4F2
L/2 L/3 L/4 L/5 L/5 L/5 L/5 L/5L/4 L/4L/4L/2 L/3 L/3
L L L L
27
1,2
15
18
Y
20 12
8
35 35
X
F = Carico concentrato (N) | Asse di riferimento X-X | Carico di sicurezza 148 N/mm2 | Freccia max = 2 mm | 1 Kg F = 9,8 N
COLLARI E FISSAGGI
COLLARS AND FIXING SYSTEMS | ROHRSCHELLEN UND BEFESTIGINGEN
COLLIERS ET ARTICLES DE FIXATION | ABRAZADERAS Y ARTICULOS DE FIJACION
A 50-50
A 50-50
A 50-50
336 RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
S
D
d

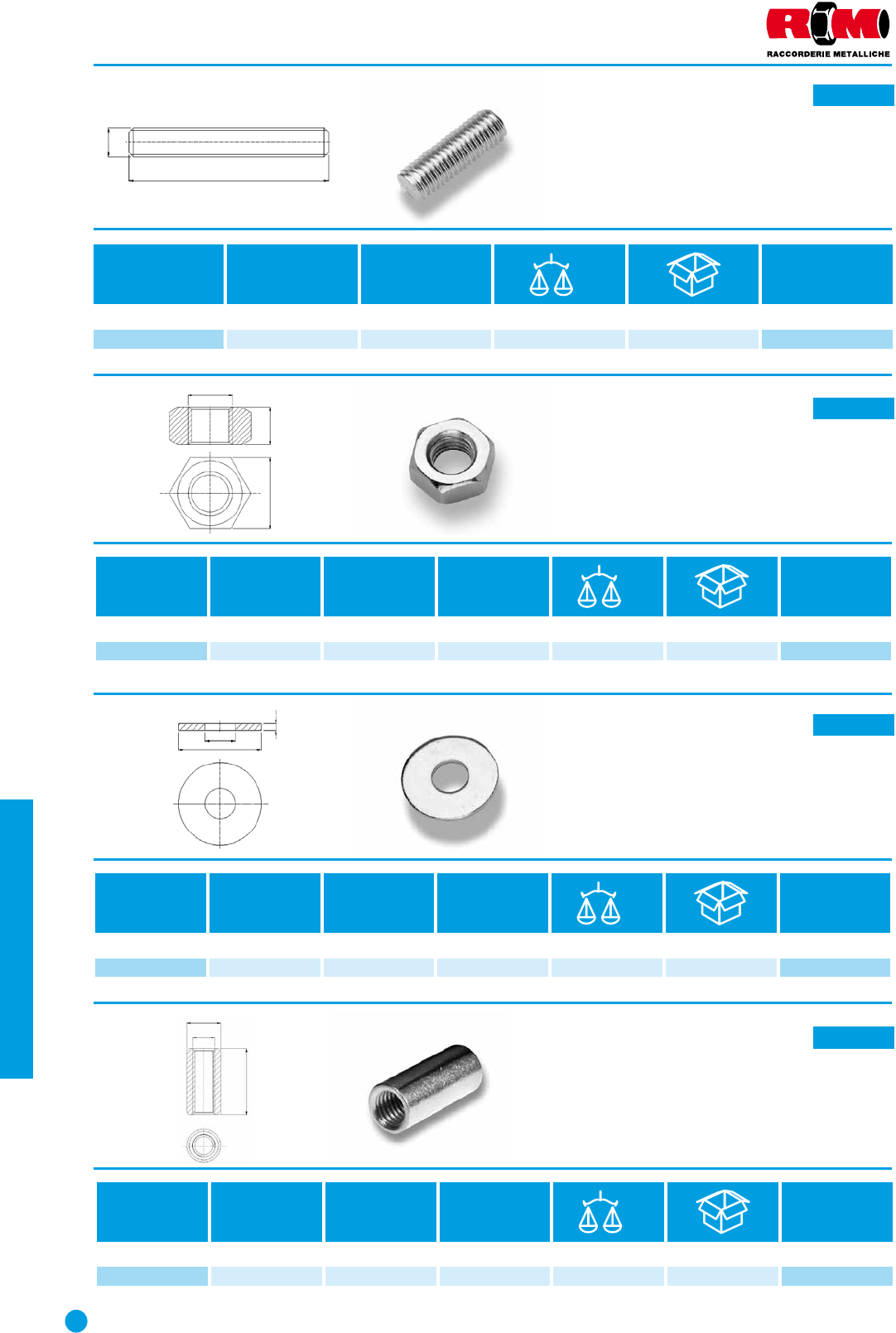

158/219
Tronchetto filettato
Threaded rod | Gewindestange
Tige filetée | Espárrago separador
Materiale: AISI 304 / W. 1.4301
Codice
Code ML
mm gr
Prezzo
Price
€
158219008 M 8 30 10 100 1,53
158219010 M 10 30 14 100 2,66
158/215
Dado esagonale medio
Back nut | 6-Kant Gegenmutter
Écrou hexagonal | Tuerca hexagonal
Materiale: AISI 304 / W. 1.4301
Codice
Code MC
mm H
mm gr
Prezzo
Price
€
158215008 M 8 13 6,5 4100 0,29
158215010 M 10 17 810 100 0,36
158/218
Rondella piana
Washer | Unterlegscheibe
Rondelle | Arandela plana
Materiale: AISI 304 / W. 1.4301
Codice
Code D
mm d
mm S
mm gr
Prezzo
Price
€
158218008 24 8,5 1,8 4100 0,31
158218010 30 10,5 2,2 12 100 0,55
158/220
Manicotto di congiunzione
Stud connector | Einschlaganker
Raccord de jonction FF | Manguito separador
Materiale: AISI 304 / W. 1.4301
Codice
Code MD
mm L
mm gr
Prezzo
Price
€
158220008 M 8 11 30 12 100 1,94
158220010 M 10 13 30 15 100 2,02
L
M
M
H
CH
D
L
M
COLLARI E FISSAGGI
COLLARS AND FIXING SYSTEMS | ROHRSCHELLEN UND BEFESTIGINGEN
COLLIERS ET ARTICLES DE FIXATION | ABRAZADERAS Y ARTICULOS DE FIJACION
A 50-50
A 50-50
A 50-50
A 50-50
337
RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
158/264
Barra filettata
Threaded rod | Gewindestange
Tige filetée | Varilla roscada
Materiale: AISI 304 / W. 1.4301
Codice
Code ML
mm gr
Prezzo
Price
€
158264008 M 8 1000 3120 50 9,19
158264010 M 10 1000 4940 25 14,48
158/263
Flangia a muro
Fixing flange | Wandflansche
Base
(point fixe)
de fixation | Pletina fijación
Materiale: AISI 304 / W. 1.4301
Codice
Code ML
mm L1
mm S
mm S1
mm D
mm AxB
mm gr
Prezzo
Price
€
158263008 M 8 70 20 28,5 53 6,5 x 8,5 26 100 2,36
158263010 M 10 70 20 210 53 6,5 x 8,5 30 100 2,77
158/357
Bandella preforata
Suspension band | Montageband
Bande perforée acier | Cinta perforada
Materiale: AISI 316 / W. 1.4401
Codice
Code AxB
mm D
mm C
mm
Lunghezza
Totale
m gr
Prezzo
Price
€
158357000 17 x 0,8 7 20 10 metri 760 10 rotoli 44,15
BC
D
A
L
M
M
S1
L1
B
A
D
S
L
COLLARI E FISSAGGI
COLLARS AND FIXING SYSTEMS | ROHRSCHELLEN UND BEFESTIGINGEN
COLLIERS ET ARTICLES DE FIXATION | ABRAZADERAS Y ARTICULOS DE FIJACION
A 50-50
A 50-50
A 50-50
338 RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com

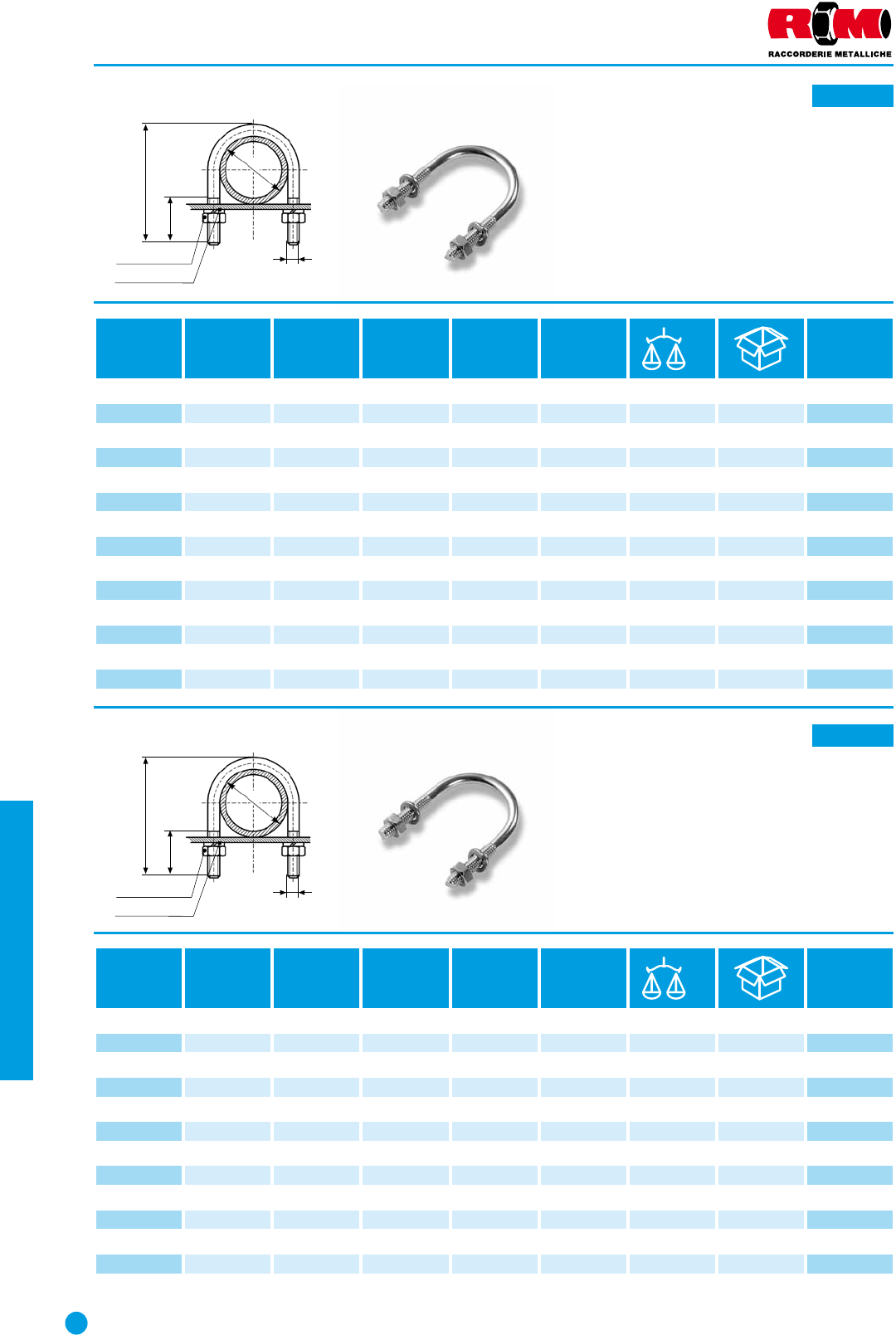

159/M
Cavallotto per fissaggio tubi
Round handle
Rundstahlbügel
Étrier avec ecrous
Abarcon
Materiale: AISI 304 / W. 1.4301
159
Cavallotto per fissaggio tubi
Round handle
Rundstahlbügel
Étrier avec ecrous
Abarcon
Materiale: AISI 304 / W. 1.4301
Codice
Code D
inch A
mm B
mm R
mm E
mm gr
Prezzo
Price
€
159308304 3/8” 18 50 M 6 35 25 100 1,53
159102304 1/2” 22 53 M 6 35 27 100 1,60
159304304 3/4” 28 59 M 6 35 31 100 1,77
159100304 1” 34 65 M 6 35 34 100 1,86
159114304 1” 1/4 43 74 M 6 35 39 100 1,94
159112304 1” 1/2 49 85 M 8 40 80 100 2,28
159200304 2” 61 99 M 8 40 94 50 3,80
159212304 2” 1/2 77 113 M 8 40 109 50 4,47
159300304 3” 90 126 M 8 40 122 50 4,98
159400304 4” 115 155 M 10 40 235 25 7,51
159500304 5” 144 184 M 10 40 281 25 9,53
159600304 6” 170 210 M 10 40 323 25 10,89
159800304 8” 221 259 M 10 40 401 25 13,27
1591000304 10” 275 313 M 10 40 487 25 15,31
Codice
Code D
mm A
mm B
mm R
mm E
mm gr
Prezzo
Price
€
1590038304 38 39 70 M 6 35 37 100 2,17
1590054304 54 55 97 M 8 40 91 50 3,83
1590065304 65 66 99 M 8 40 95 50 4,18
1590070304 70 71 102 M 8 40 98 50 4,32
1590084304 84 85 117 M 8 40 113 50 5,12
1590104304 104 105 149 M 10 40 224 25 8,48
1590129304 129 130 170 M 10 40 259 25 10,09
1590154304 154 155 194 M 10 40 297 25 11,35
1590204304 204 206 244 M 10 40 377 25 13,57
1590254304 254 256 294 M 10 40 456 25 16,22
1590304304 304 306 344 M 10 50 536 25 18,59
1590354304 354 356 407 M 10 50 627 25 22,28
Rondella “Grover”
Dado DIN 934
B
E
R
ØA
Rondella “Grover”
Dado DIN 934
B
E
R
ØA
COLLARI E FISSAGGI
COLLARS AND FIXING SYSTEMS | ROHRSCHELLEN UND BEFESTIGINGEN
COLLIERS ET ARTICLES DE FIXATION | ABRAZADERAS Y ARTICULOS DE FIJACION
A 50-50
A 50-50
339
RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com

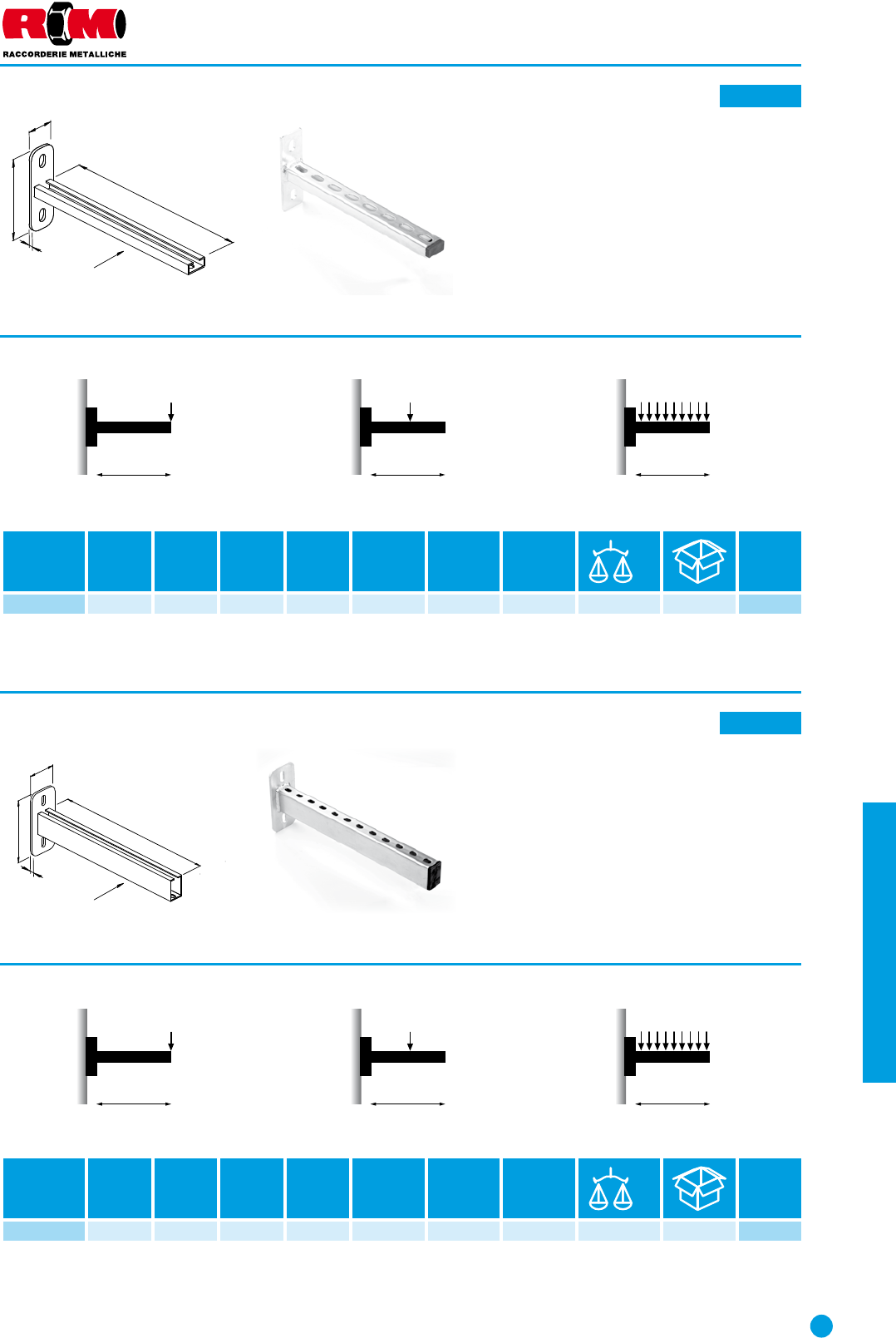

231/32
Mensola saldata a parete 32x20x2
Wall bracket
Fertigkonsole
Console
Soporte
Materiale: AISI 304 / W. 14301
Versione con tappo di testa montato.
Raccorderie Metalliche garantisce le portate di carico
fatto salvo il corretto ancoraggio alla parete.
231/40
Mensola saldata a parete 40x60x2
Wall bracket
Fertigkonsole
Console
Soporte
Materiale: AISI 304 / W. 14301
Versione con tappo di testa montato.
Raccorderie Metalliche garantisce le portate di carico
fatto salvo il corretto ancoraggio alla parete.
Codice
Code L
mm H
mm B
mm S
mm F
Newton F1
Newton Q
Newton gr
Prezzo
Price
€
231280304 280 120 40 4600 1200 1000 436 20 23,10
Codice
Code L
mm H
mm B
mm S
mm F
Newton F1
Newton Q
Newton gr
Prezzo
Price
€
231600304 600 180 80 61400 2800 900 2230 192,39
B
S
HL
S
B
HL
Profilato: Base 32 mm
Altezza 20 mm
Spessore 2 mm
Profilato: Base 40 mm
Altezza 60 mm
Spessore 2 mm
F
L
F1
L
Q
L
F
L
F1
L
Q
L
COLLARI E FISSAGGI
COLLARS AND FIXING SYSTEMS | ROHRSCHELLEN UND BEFESTIGINGEN
COLLIERS ET ARTICLES DE FIXATION | ABRAZADERAS Y ARTICULOS DE FIJACION
A 50-50
A 50-50
340 RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
NOTE
La presente edizione di questo “Manuale Tecnico” sostituisce ed annulla tutte le precedenti.
This version of the “Technical Handbook” replaces all previus editions.
Mit Erscheinen dieses “Technisches Handbuch” verlieren frühere Ausgaben ihre Gültigkeit.
Ce “Manuel Technique” annule et replace toutes les édition précédentes.
La presente edición de este “Manual Técnico” sostituye y anula los precedentes.
342 RACCORDERIE METALLICHE S.p.A. 46010 Campitello di Marcaria - Strada Sabbionetana, 59 (MN) ITALY
Tel. +39 0376 96001 | Fax +39 0376 96422 | www.racmet.com | info@racmet.com
