TUCAM-API
开发指南
版权© 2011-2018 福州鑫图光电有限公司
保留所有的权利.
TUCAM-API 开发指南 福州鑫图光电有限公司
1
目录
1. 使用前阅读 .............................................................................................................. 5
2. 简介 .......................................................................................................................... 6
3. 概述 .......................................................................................................................... 7
3.1 层结构 ............................................................................................................ 7
3.2 原理 ................................................................................................................ 7
3.3 接口类型 ........................................................................................................ 7
3.4 术语 ................................................................................................................ 8
3.4.1 捕获模式 ............................................................................................... 8
3.4.2 图像单元 ............................................................................................... 8
3.4.3 触发模式 ............................................................................................... 9
3.4.4 相机状态 ............................................................................................... 9
3.5 接口列表 ...................................................................................................... 10
4. 应用程序调用 TUCAM-API..................................................................................... 12
4.1 初始化和终止程序 ...................................................................................... 12
4.1.1 接口 ..................................................................................................... 12
4.1.2 调用顺序 ............................................................................................. 12
4.1.3 驱动初始化 ......................................................................................... 13
4.1.4 相机初始化 ......................................................................................... 13
4.1.5 相机产品信息 ..................................................................................... 13
4.1.6 终止程序 ............................................................................................. 14
4.1.7 示例代码 ............................................................................................. 14
4.2 性能获取和设置 .......................................................................................... 15
4.2.1 接口 ..................................................................................................... 15
4.2.2 调用顺序 ............................................................................................. 15
4.2.3 性能索引 ............................................................................................. 15
4.3 属性获取和设置 .......................................................................................... 17
4.3.1 接口 ..................................................................................................... 17
TUCAM-API 开发指南 福州鑫图光电有限公司
2
4.3.2 调用顺序 ............................................................................................. 17
4.3.3 属性索引 ............................................................................................. 17
4.3.4 示例代码 ............................................................................................. 18
4.4 内存管理 ...................................................................................................... 19
4.4.1 接口 ..................................................................................................... 19
4.4.2 调用顺序 ............................................................................................. 19
4.4.3 帧结构体 ............................................................................................. 20
4.4.4 示例代码 ............................................................................................. 22
4.5 捕获控制 ...................................................................................................... 23
4.5.1 接口 ..................................................................................................... 23
4.5.2 调用顺序 ............................................................................................. 24
4.5.3 捕获模式索引 ..................................................................................... 24
4.5.4 示例代码 ............................................................................................. 24
4.6 文件控制 ...................................................................................................... 25
4.6.1 接口 ..................................................................................................... 25
4.6.2 调用顺序 ............................................................................................. 25
4.6.3 文件结构体 ......................................................................................... 26
4.6.4 示例代码 ............................................................................................. 26
4.7 扩展控制 ...................................................................................................... 27
4.7.1 接口 ..................................................................................................... 27
4.7.2 调用顺序 ............................................................................................. 27
4.7.3 文件结构体 ......................................................................................... 27
4.7.4 示例代码 ............................................................................................. 28
5. 参考 ........................................................................................................................ 29
5.1 类型和常量 .................................................................................................. 29
5.1.1 TUCAMRET 错误代码 .......................................................................... 29
5.1.2 TUCAM_IDINFO 产品信息代码 ........................................................... 30
5.1.3 TUCAM_IDCAPA 性能代码 .................................................................. 31
5.1.4 TUCAM_IDPROP 属性代码 .................................................................. 31
TUCAM-API 开发指南 福州鑫图光电有限公司
3
5.1.5 TUCAM_CAPTURE_MODES 捕获模式代码 ......................................... 31
5.1.6 TUIMG_FORMATS 图像格式代码 ....................................................... 32
5.1.7 TUREG_TYPE 寄存器类型代码 ........................................................... 32
5.1.8 TUCAM_TRIGGER_EXP 触发曝光模式代码 ........................................ 32
5.1.9 TUCAM_TRIGGER_EDGE 触发激发边沿代码 ..................................... 32
5.1.10 TUFRM_FORMATS 帧格式代码 ......................................................... 32
5.2 结构体 .......................................................................................................... 33
5.2.1 初始化 ................................................................................................. 33
5.2.2 打开相机 ............................................................................................. 33
5.2.3 相机信息 ............................................................................................. 33
5.2.4 性能/属性值文本 ................................................................................ 33
5.2.5 性能的属性 ......................................................................................... 34
5.2.6 属性的属性 ......................................................................................... 34
5.2.7 ROI 的属性 ......................................................................................... 34
5.2.8 触发的属性 ......................................................................................... 34
5.2.9 触发输出的属性 ................................................................................. 34
5.2.10 帧结构 ............................................................................................... 35
5.2.11 文件保存 ........................................................................................... 36
5.2.12 录像保存 ........................................................................................... 36
5.2.13 寄存器读写 ....................................................................................... 36
5.3 函数 .............................................................................................................. 37
TUCAM_Api_Init............................................................................................. 37
TUCAM_Api_Uninit ........................................................................................ 37
TUCAM_Dev_Open ........................................................................................ 37
TUCAM_Dev_Close ........................................................................................ 38
TUCAM_Dev_GetInfo ..................................................................................... 39
TUCAM_Capa_GetAttr ................................................................................... 39
TUCAM_Capa_GetValue ................................................................................ 40
TUCAM_Capa_SetValue ................................................................................. 41
TUCAM-API 开发指南 福州鑫图光电有限公司
4
TUCAM_Capa_GetValueText .......................................................................... 42
TUCAM_Prop_GetAttr.................................................................................... 43
TUCAM_Prop_GetValue ................................................................................. 44
TUCAM_Prop_SetValue ................................................................................. 45
TUCAM_Prop_GetValueText .......................................................................... 46
TUCAM_Buf_Alloc .......................................................................................... 47
TUCAM_Buf_Release ..................................................................................... 48
TUCAM_Buf_WaitForFrame ........................................................................... 49
TUCAM_Buf_CopyFrame ............................................................................... 51
TUCAM_Cap_SetROI ...................................................................................... 52
TUCAM_Cap_GetROI ..................................................................................... 53
TUCAM_Cap_SetTrigger ................................................................................. 54
TUCAM_Cap_GetTrigger ................................................................................ 56
TUCAM_Cap_DoSoftwareTrigger ................................................................... 57
TUCAM_Cap_SetTriggerOut ........................................................................... 56
TUCAM_Cap_ GetTriggerOut ......................................................................... 57
TUCAM_Cap_Start ......................................................................................... 60
TUCAM_Cap_Stop .......................................................................................... 61
TUCAM_File_SaveImage ................................................................................ 61
TUCAM_Rec_Start .......................................................................................... 62
TUCAM_Rec_AppendFrame .......................................................................... 63
TUCAM_Rec_Stop .......................................................................................... 64
TUCAM_Reg_Read ......................................................................................... 65
TUCAM_Reg_Write ........................................................................................ 66
TUCAM-API 开发指南 福州鑫图光电有限公司
5
1. 使用前阅读
这份文档和软件示例代码是 TUCSEN 的内部文件和公布内容，以用户能够
创建使用 TUCSEN 数字相机中的应用。
本文档和软件示例代码只针对上述目的而公开的，并且不构成所有者的许
可、转让或任何其他权力。
使用软件文档的所有风险和结果仍然取决于用户。
本文档可能包括技术错误或印刷错误。并且不能保证这样的错误或文本所产
生的任何损害。
TUCSEN 不承诺更新或保持当前的这个文档中所包含的信息。
所有品牌和产品名称都是其各自所有者的商标或注册商标。
TUCSEN 对文档的版权保留所有权利。
在没有 TUCSEN 的事先书面许可下，文档的任何部分不得被复制、传递、
转录，存储在检索系统或翻译成任何语言或计算机语言，以任何的形式，或
以任何方式，任何的手段如：电子、机械、电磁、光学、化学手动或其他。
TUCAM-API 开发指南 福州鑫图光电有限公司
6
2. 简介
本手册详细描述了 TUCAM-API 规范操作使用 TUCSEN 数字相机。TUCAM-API
软件开发工具包被称为“SDK”。TUCAM-API 控制数字相机的部分被成为“模
块”。
SDK 包含源代码模块和一个示例应用程序，展示了如何访问 TUCAM-API。SDK
用户免费使用该软件在任何他们喜欢的方式，如部分修改源代码或创建完全
独立的项目。
这个 SDK 设计特别容易理解。出于这个原因，函数接口的数量限制到最少，
并且函数的调用格式采用 C语言的写法。
部分扩展的函数是某些特定数字相机可以使用的附加功能。
不同数字相机的数值可能不同，这取决于捕捉图像所使用的数字相机型号。
数值应该简单地视为指南，而不是精确值。
TUCAM-API 开发指南 福州鑫图光电有限公司
7
3. 概述
3.1 层结构
TUCAM API
应用程序 操作系统 驱动
TUCSEN 数字相机通过 SDK 连接不同的操作系统的数字相机驱动来达到控
制数字相机和采集图像数据的作用。
目前的 SDK 只支持 Windows 系统。
3.2 原理
数字相机的具体总线接口和库通过 TUCAM-API 封装。您只需要访问
TUCAM-API 层。模块层提供更高级的 TUCAM-API 集成。模块可以不断更
新访问新相机和提供新接口技术，而无需重新编译您的软件。
3.3 接口类型
TUCAM-API 功能可以分为很多类型
起始/终止处理
TUCSEN Driver
TUCSEN UVC Driver
Windows
OS X
Linux
TUCAM-API 开发指南 福州鑫图光电有限公司
8
相机信息采集
性能/属性获取和设置
内存管理
捕获控制
文件控制
扩展控制
TUCAM-API 不包含用于显示图像的程序。因为一些显示图像的方法难以预
测，这取决于应用程序，它是不可能支持所有这些通用模块的。当调用显示
程序时，检测图像是否更新，并且在更新后绘制图像。对于更详细的信息，
请参阅示例源代码。
3.4 术语
3.4.1 捕获模式
相机的捕获模式分为以下 2类：
序列模式（流模式）：用来捕获连续的图像数据。
触发模式：相机通过外部信号来捕获图像。我们称这个选项为“触发模式”，
您可以调用 TUCAM_Cap_SetTrigger()来配置此选项。我们也把外部信号称
为“外部触发”。
3.4.2 图像单元
通常情况下是二维的，具有垂直和水平方向。
帧：是一个用于图像数据的单位。对于一帧，一个像素的数据是从左到右和
从上到下对齐的。这是一系列的图像数据单位。
TUCAM-API 开发指南 福州鑫图光电有限公司
9

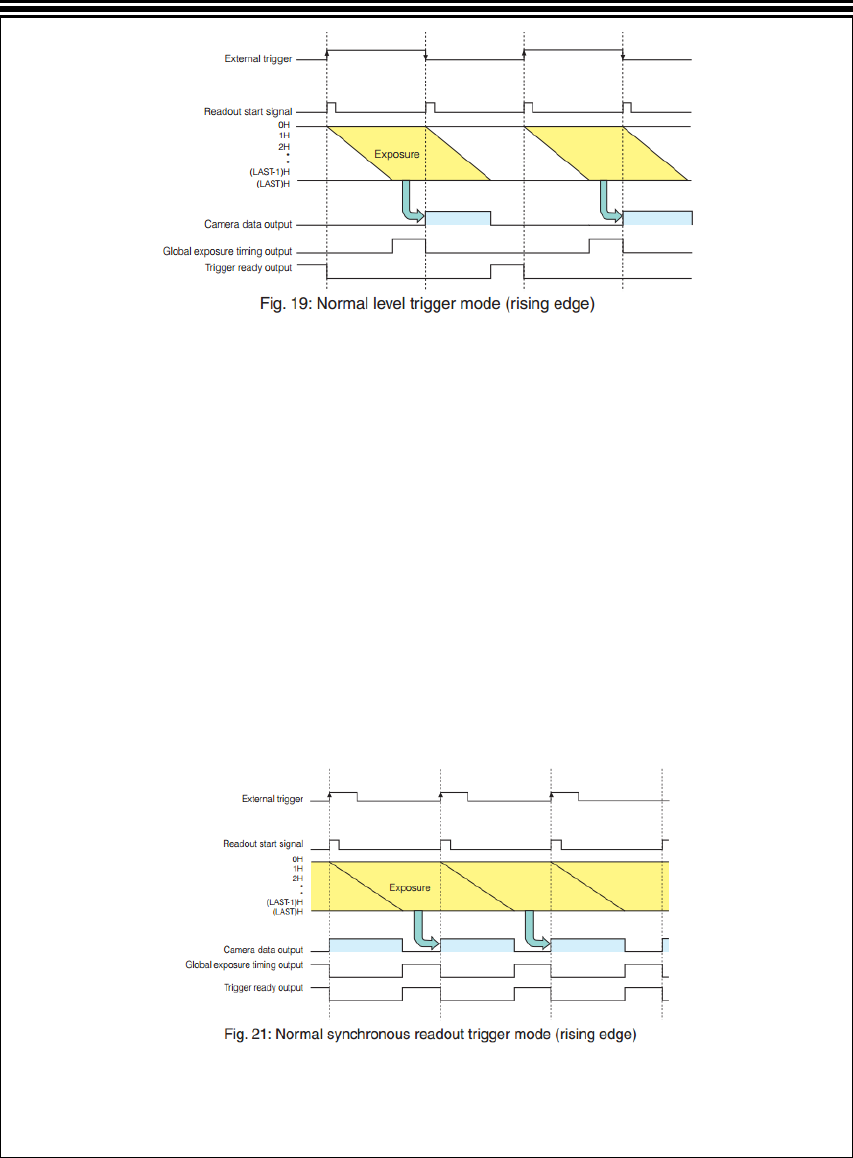

3.4.3 触发模式
标准模式（Standard）：当相机接收到电平信号后（由激活边沿决定）开始
进行一帧或多帧的图像捕获，捕获帧数由配置参数决定。参考
TUCAM_TRIGGER_ATTR 结构体。
同步模式（Synchronization）：当相机接收到电平信号后（由激活边沿决定）
开始进行曝光，当收到相反的电平信号后，结束曝光、并且进行图像数据的
捕获。即实现每一帧的曝光与读出，均与外触发信号完全同步。

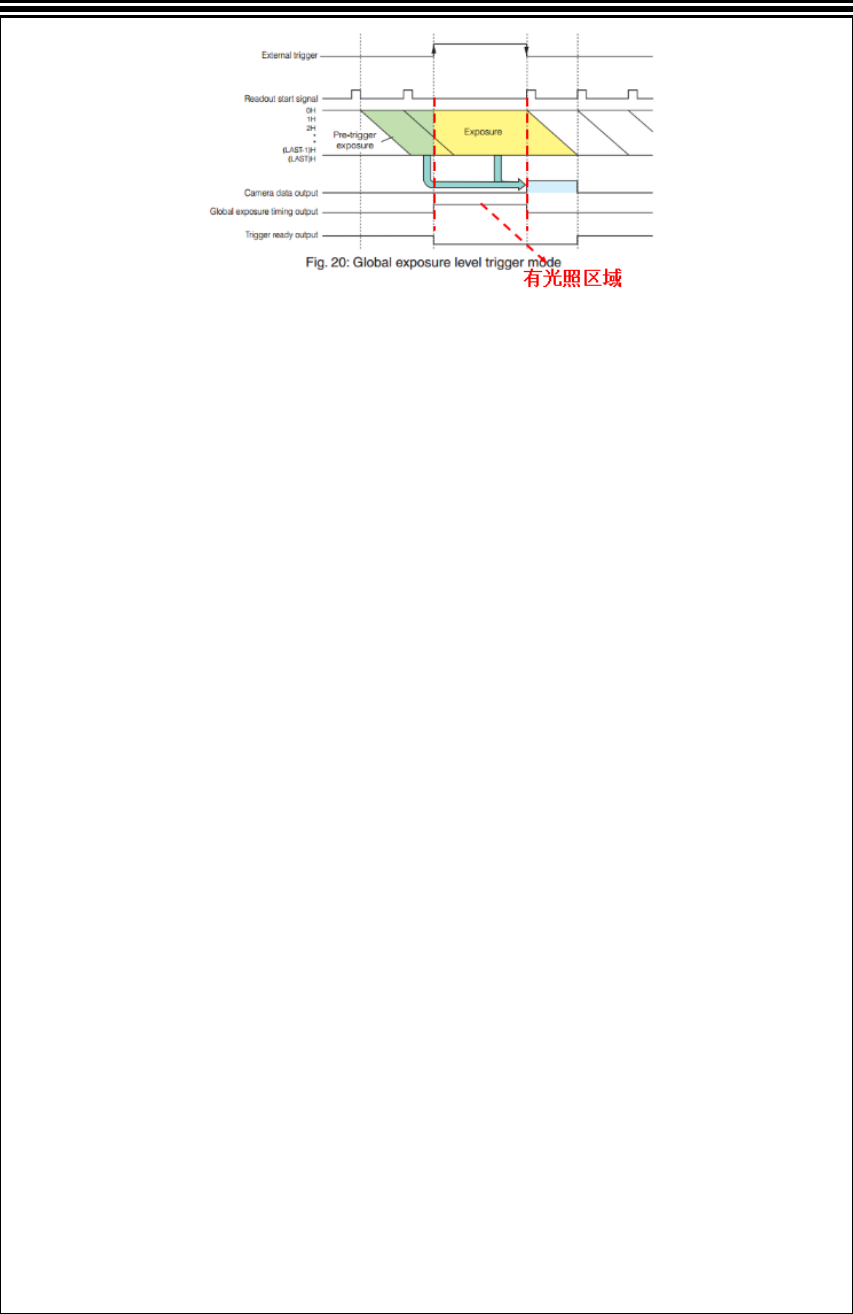

全局模式（Global）：在相机未触发前进行预触发，当相机接收到电平信号
后（由激活边沿决定）或者为软件设定的曝光时间时，结束当前正在进行的
重置操作，待曝光结束时捕获图像数据，并重新开始预触发。该方式用于控
制卷帘曝光模式的相机实现全局曝光模式。
曝光模式：
曝光时间：接收到触发信号后，由 TUIDP_EXPOSURETM 设置的曝光时间
决定
电平宽度：接收到触发信号后，曝光时间由电平的宽度所决定
注：标准模式（Standard）和全局模式（Global）可配置这两个选项。同步
模式（Synchronization）只能是电平宽度。
激发电平类型：
上升电平（Rising Edge）：接收到的触发电平处于上升沿时开始曝光
下降电平（Falling Edge）：接收到的触发电平处于下降沿时开始曝光
3.4.4 相机状态
相机的状态决定了能调用那些函数。一些函数会改变相机的状态。下面描述
了4种相机状态：
TUCAM-API 开发指南 福州鑫图光电有限公司
10
不稳定：参数设置和其他函数调用，但它们不在被设置的状态。
稳定的：参数和函数被设置，但是因为没有帧内存被创建，捕获图像不能开
始。
准备： 帧内存已经被创建，图像捕获可以开始。
繁忙： 图像捕获正在被执行。
3.5 接口列表
// Initialize uninitialize and misc.
TUCAMRET TUCAM_Api_Init(PTUCAM_INIT pInitParam);
TUCAMRET TUCAM_Api_Uninit ();
TUCAMRET TUCAM_Dev_Open (PTUCAM_OPEN pOpenParam);
TUCAMRET TUCAM_Dev_Close (HDTUCAM hTUCam);
// Get some device information (VID/PID/Version)
TUCAMRET TUCAM_Dev_GetInfo (HDTUCAM hTUCam, PTUCAM_VALUE_INFO pInfo);
// Capability control see enumerate TUCAM_IDCAPA
TUCAMRET TUCAM_Capa_GetAttr (HDTUCAM hTUCam, PTUCAM_CAPA_ATTR pAttr);
TUCAMRET TUCAM_Capa_GetValue (HDTUCAM hTUCam, INT32 nCapa, INT32 *pnVal);
TUCAMRET TUCAM_Capa_SetValue (HDTUCAM hTUCam, INT32 nCapa, INT32 nVal);
TUCAMRET TUCAM_Capa_GetValueText (HDTUCAM hTUCam, PTUCAM_VALUE_TEXT pVal);
// Property control see enumerate PTUCAM_PROP_ATTR
TUCAMRET TUCAM_Prop_GetAttr (HDTUCAM hTUCam, PTUCAM_PROP_ATTR pAttr);
TUCAMRET TUCAM_Prop_GetValue (HDTUCAM hTUCam, INT32 nProp, DOUBLE *pdbVal, INT32 nChn);
TUCAMRET TUCAM_Prop_SetValue (HDTUCAM hTUCam, INT32 nProp, DOUBLE dbVal, INT32 nChn );
TUCAMRET TUCAM_Prop_GetValueText (HDTUCAM hTUCam, PTUCAM_VALUE_TEXT pVal, INT32
nChn );
// Buffer control
TUCAMRET TUCAM_Buf_Alloc (HDTUCAM hTUCam, PTUCAM_FRAME pFrame);
TUCAMRET TUCAM_Buf_Release (HDTUCAM hTUCam);
TUCAMRET TUCAM_Buf_AbortWait (HDTUCAM hTUCam);
TUCAMRET TUCAM_Buf_WaitForFrame (HDTUCAM hTUCam, PTUCAM_FRAME pFrame);
TUCAM-API 开发指南 福州鑫图光电有限公司
11
TUCAMRET TUCAM_Buf_CopyFrame (HDTUCAM hTUCam, PTUCAM_FRAME pFrame);
// Capturing control
// ROI
TUCAMRET TUCAM_Cap_SetROI (HDTUCAM hTUCam, TUCAM_ROI_ATTR roiAttr);
TUCAMRET TUCAM_Cap_GetROI (HDTUCAM hTUCam, PTUCAM_ROI_ATTR pRoiAttr);
// Trigger
TUCAMRET TUCAM_Cap_SetTrigger (HDTUCAM hTUCam, TUCAM_TRIGGER_ATTR tgrAttr);
TUCAMRET TUCAM_Cap_GetTrigger (HDTUCAM hTUCam, PTUCAM_TRIGGER_ATTR pTgrAttr);
TUCAMRET TUCAM_Cap_DoSoftwareTrigger(HDTUCAM hTUCam); // in trigger mode
// OutPutTrigger
TUCAMRET TUCAM_Cap_SetTriggerOut(HDTUCAM hTUCam, TUCAM_TRGOUT_ATTR tgroutAttr);
TUCAMRET TUCAM_Cap_GetTriggerOut(HDTUCAM hTUCam, PTUCAM_TRGOUT_ATTR pTgrOutAttr);
// Capturing
// uiMode see enumerate TUCAM_CAPTURE_MODES
TUCAMRET TUCAM_Cap_Start(HDTUCAM hTUCam, UINT32 uiMode);
TUCAMRET TUCAM_Cap_Stop (HDTUCAM hTUCam);
// File control
// Image
TUCAMRET TUCAM_File_SaveImage (HDTUCAM hTUCam, TUCAM_FILE_SAVE fileSave);
// Video
TUCAMRET TUCAM_Rec_Start(HDTUCAM hTUCam, TUCAM_REC_SAVE recSave);
TUCAMRET TUCAM_Rec_AppendFrame(HDTUCAM hTUCam, PTUCAM_FRAME pFrame);
TUCAMRET TUCAM_Rec_Stop (HDTUCAM hTUCam);
// Extened control
TUCAMRET TUCAM_Reg_Read (HDTUCAM hTUCam, TUCAM_REG_RW regRW);
TUCAMRET TUCAM_Reg_Write(HDTUCAM hTUCam, TUCAM_REG_RW regRW);
TUCAM-API 开发指南 福州鑫图光电有限公司
12
4. 应用程序调用 TUCAM-API
正在使用 TUCAM-API 控制相机时，函数调用应该按照下列的调用过程：
- 初始化相机
- 设置相机参数
- 开始捕获数据
- 确保拍摄已经完成，并获得数据
- 进行相机终止处理
4.1 初始化和终止程序
4.1.1 接口
// Initialize uninitialize and misc.
TUCAMRET TUCAM_Api_Init(PTUCAM_INIT pInitParam);
TUCAMRET TUCAM_Api_Uninit ();
TUCAMRET TUCAM_Dev_Open (PTUCAM_OPEN pOpenParam);
TUCAMRET TUCAM_Dev_Close (HDTUCAM hTUCam);
// Get some device information (VID/PID/Version)
TUCAMRET TUCAM_Dev_GetInfo (HDTUCAM hTUCam, PTUCAM_VALUE_INFO pInfo);
4.1.2 调用顺序
首先，驱动程序初始化。当应用程序安装传输句柄的初始化已经成功完成，
获取可以控制的相机数量。
当应用程序启动时，调用相机初始化函数执行初始化操作。当初始化函数调
用成功后，其他函数才能正常被调用执行。
相机终止函数用用于程序的关闭。当一个相机被挂起，或资源被释放而不再
控制相机时执行的函数。例如，当应用程序退出。当终止函数被调用是，其
他的功能函数调用将不被执行，直到初始化函数再次调用之后。
TUCAM-API 开发指南 福州鑫图光电有限公司
13
4.1.3 驱动初始化
驱动使用 TUCAM_Api_Init 函数进行初始操作。该函数初始化帧采集和控制
相机。
4.1.4 相机初始化
相机初始化使用 TUCAM_Dev_Open 函数。该函数获取必要的相机句柄来
做为其他函数的输入参数。
4.1.5 相机产品信息
当调用 TUCAM_Dev_Open 函数打开相机之后，可以通过相机句柄获取相
机的产品信息。
// enumerate information id
typedef enum
{
TUIDI_BUS = 0x01, // USB 口类型： USB2.0/USB3.0
TUIDI_VENDOR = 0x02, // 厂商 ID
TUIDI_PRODUCT = 0x03, // 产品 ID
TUIDI_VERSION_API = 0x04, // TUCAM- API 版本号
TUIDI_VERSION_FRMW = 0x05, // 固件版本号
TUIDI_VERSION_FPGA = 0x06, // FPGA 版本号 （保留）
TUIDI_VERSION_DRIVER = 0x07, // 驱动版本号 （保留）
TUIDI_TRANSFER_RATE = 0x08, // USB 传输速率
TUIDI_CAMERA_MODEL = 0x09, // 相机型号（字符串类型）
TUIDI_ENDINFO = 0x0A, // 产品信息 ID 结束位
}TUCAM_IDINFO;
示例
TUIDI_BUS = 0x300, // USB3.0
TUIDI_VENDOR = 0x5453, // TUCSEN
TUIDI_PRODUCT = 0x6404, // Dhyana 400D
TUIDI_VERSION_API = “1.0.0.1”, // “1.0.0.1”
TUCAM-API 开发指南 福州鑫图光电有限公司
14
TUIDI_VERSION_FRMW =-230244288 , // “f246c040”
TUIDI_VERSION_FPGA = 0, // the FPGA version （保留）
TUIDI_VERSION_DRIVER = “1.2.3.10”, // “1.2.3.10”
TUIDI_TRANSFER_RATE = 292, // 292MB / Sec
TUIDI_CAMERA_MODEL = “Dhyana 400D”, // “Dhyana 400D”
4.1.6 终止程序
终止相机程序使用 TUCAM_Dev_Close 函数。调用这个函数释放被用于相
机帧获取的端口及资源。这个函数被调用后，相机将不再被控制。
4.1.7 示例代码
1. int main (int argc, char** argv)
2. {
3. TUCAM_INIT itApi; // 初始化 SDK 环境参数
4. TUCMA_OPEN opCam; // 打开相机参数
5.
6. itApi.pstrConfigPath = NULL;
7. itApi.uiCamCount = 0;
8. if (TUCAMRET_SUCCESS != TUCAM_Api_Init(&itApi))
9. {
10. // 初始化 SDK API 环境失败
11. return 0;
12. }
13.
14. if (0 == itApi.uiCamCount)
15. {
16. // 没有相机
17. return 0;
18. }
19.
20. opCam.hIdxTUCam = 0;
21. opCam.uiIdxOpen = 0;
22.
23. if (TUCAMRET_SUCCESS != TUCAM_Dev_Open(&opCam))
24. {
25. // 打开相机失败
26. return 0;
27. }
28.
29. // 应用程序可以使用 opCam.hIdxTUCam 句柄
TUCAM-API 开发指南 福州鑫图光电有限公司
15
30.
31. TUCAM_Dev_Close(opCam.hIdxTUCam); // 关闭相机
32. TUCAM_Api_Uninit(); // 反初始化 SDK API 环境
33.
34. return 0；
35. }
36.
4.2 性能获取和设置
4.2.1 接口
// Capability control see enumerate TUCAM_IDCAPA
TUCAMRET TUCAM_Capa_GetAttr (HDTUCAM hTUCam, PTUCAM_CAPA_ATTR pAttr);
TUCAMRET TUCAM_Capa_GetValue (HDTUCAM hTUCam, INT32 nCapa, INT32 *pnVal);
TUCAMRET TUCAM_Capa_SetValue (HDTUCAM hTUCam, INT32 nCapa, INT32 nVal);
TUCAMRET TUCAM_Capa_GetValueText (HDTUCAM hTUCam, PTUCAM_VALUE_TEXT pVal);
4.2.2 调用顺序
设置和获取通常在相机进行捕获之前或者之后已经完成。如果设置函数在数
据捕获时被调用，可能会返回错误的代码 TUCAMRET 在某些情况下。
4.2.3 性能索引
// enumerate capability id
typedef enum
{
TUIDC_RESOLUTION = 0x00, //分辨率
TUIDC_PIXELCLOCK = 0x01, // 像素时钟
TUIDC_BITOFDEPTH = 0x02, // 数据位宽
TUIDC_ATEXPOSURE = 0x03, // 自动曝光
TUIDC_HORIZONTAL = 0x04, // 水平镜像
TUIDC_VERTICAL = 0x05, // 垂直镜像
TUIDC_ATWBBALANCE = 0x06, // 自动白平衡 （彩色相机）
TUIDC_FAN_GEAR = 0x07, // 风扇档位 （制冷相机）
TUIDC_IMGMODESELECT = 0x16, // 图像模式选择(0x01:CMS 模式 0x02: 11BIT 模式)
TUIDC_LEDENBALE = 0x1E, // Led 灯开关
TUIDC_ENDCAPABILITY = 0x1F, // 性能 ID 结束位
}TUCAM_IDCAPA;
注：如果相机不支持该性能 ID，将返回错误代码 TUCAMRET_NOT_SUPPORT.
TUCAM-API 开发指南 福州鑫图光电有限公司
16
4.2.3 示例代码
1. // 以分辨率 TUIDC_RESOLUTION 为例
2. // 获取分辨率范围
3. void GetResolutionRange()
4. {
5. TUCAM_CAPA_ATTR attrCapa;
6. TUCAM_VALUE_TEXT valText;
7.
8. char szRes[64] = {0};
9. valText.nTextSize = 64;
10. valText.pText = &szRes[0];
11. attrCapa.idCapa = TUIDC_RESOLUTION;
12. if (TUCAMRET_SUCCESS == TUCAM_Capa_GetAttr(opCam.hIdxTUCam, &attrCapa))
13. {
14. // 获取分辨率个数
15. int nCnt = attrCapa.nValMax - attrCapa.nValMin + 1;
16. valText.nID = TUIDC_RESOLUTION;
17.
18. for (int i=0; i<nCnt; ++i)
19. {
20. valText.dbValue = i;
21. TUCAM_Capa_GetValueText(opCam.hIdxTUCam, &valText);
22. szRes = valText.pText;
23. // 将分辨率文本添加到下拉菜单
24. }
25. ｝
26. }
27.
28. // 获取当前分辨率
29. void GetCurrentResolution()
30. {
31. int nVal = 0;
32.
33. if (TUCAMRET_SUCCESS == TUCAM_Capa_GetValue(opCam.hIdxTUCam, \
34. TUIDC_RESOLUTION, \
35. &nVal))
36. {
37. // nVal 返回当前分辨率索引
38. }
39. }
40.
41. // 设置当前分辨率
TUCAM-API 开发指南 福州鑫图光电有限公司
17
42. void SetCurrentResolution(int nIdxRes)
43. {
44. TUCAM_Capa_SetValue(opCam.hIdxTUCam, TUIDC_RESOLUTION, nIdxRes);
45. }
46.
4.3 属性获取和设置
4.3.1 接口
// Property control see enumerate TUCAM_IDPROP
TUCAMRET TUCAM_Prop_GetAttr (HDTUCAM hTUCam, PTUCAM_PROP_ATTR pAttr);
TUCAMRET TUCAM_Prop_GetValue (HDTUCAM hTUCam, INT32 nProp, DOUBLE *pdbVal, INT32 nChn);
TUCAMRET TUCAM_Prop_SetValue (HDTUCAM hTUCam, INT32 nProp, DOUBLE dbVal, INT32
nChn);
TUCAMRET TUCAM_Prop_GetValueText (HDTUCAM hTUCam, PTUCAM_VALUE_TEXT pVal, INT32
nChn );
4.3.2 调用顺序
设置和获取通常在相机进行捕获之前或者之后已经完成。如果设置函数在数
据捕获时被调用，可能会返回错误的代码 TUCAMRET 在某些情况下。
4.3.3 属性索引
// enumerate property id
typedef enum
{
TUIDP_GLOBALGAIN = 0x00, // 全局增益
TUIDP_EXPOSURETM = 0x01, // 曝光时间
TUIDP_BRIGHTNESS = 0x02, // 亮度 (自动曝光状态有效）
TUIDP_BLACKLEVEL = 0x03, // 黑电平
TUIDP_TEMPERATURE = 0x04, // 温度
TUIDP_SHARPNESS = 0x05, // 锐化
TUIDP_NOISELEVEL = 0x06, // 降噪等级
TUIDP_HDR_KVALUE = 0x07, // HDR 的 K 值（sCMOS 相机支持）
// image process property
TUIDP_GAMMA = 0x08, // 伽玛
TUCAM-API 开发指南 福州鑫图光电有限公司
18
TUIDP_CONTRAST = 0x09, // 对比度
TUIDP_LFTLEVELS = 0x0A, // 左色阶
TUIDP_RGTLEVELS = 0x0B, // 右色阶
TUIDP_CHNLGAIN = 0x0C, // 通道增益 （彩色相机支持）
TUIDP_SATURATION = 0x0D, // 饱和度 （彩色相机支持）
TUIDP_ENDPROPERTY = 0x0E, // 属性 ID 结束位
}TUCAM_IDPROP;
注：如果相机不支持该属性 ID，将返回错误代码 TUCAMRET_NOT_SUPPORT。
4.3.4 示例代码
1. // 以曝光时间为例
2. // 获取曝光时间范围
3. void GetExposureTimeRange()
4. {
5. TUCAM_PROP_ATTR attrProp;
6.
7. attrProp.nIdxChn = 0; // 当前通道
8. attrProp.idProp = TUIDP_EXPOSURETM;
9.
10. if (TUCAMRET_SUCCESS == TUCAM_Prop_GetAttr(opCam.hIdxTUCam, &attrProp))
11. {
12. // 曝光时间范围
13. attrProp.dbValMin; // 最小曝光时间
14. attrProp.dbValMax; // 最大曝光时间
15. attrProp.dbValDft; // 默认曝光时间
16. attrProp.dbValStep; // 曝光时间步长
17. ｝
18. }
19.
20. // 获取当前曝光时间
21. void GetCurrentExposureTime()
22. {
23. double dbVal = 1.0f;
24.
25. if (TUCAMRET_SUCCESS == TUCAM_Prop_GetValue(opCam.hIdxTUCam, \
26. TUIDP_EXPOSURETM, \
27. &dbVal))
28. {
29. // dbVal 返回当前曝光时间，单位 ms
30. }
31. }
32.
33. // 设置当前曝光时间
TUCAM-API 开发指南 福州鑫图光电有限公司
19
34. void SetCurrentExposureTime(double dbVal)
35. {
36. TUCAM_Prop_SetValue(opCam.hIdxTUCam, TUIDP_EXPOSURETM, dbVal);
37. }
38.
4.4 内存管理
4.4.1 接口
// Buffer control see structure TUCAM_FRAME
TUCAMRET TUCAM_Buf_Alloc (HDTUCAM hTUCam, PTUCAM_FRAME pFrame);
TUCAMRET TUCAM_Buf_Release (HDTUCAM hTUCam);
TUCAMRET TUCAM_Buf_AbortWait (HDTUCAM hTUCam);
TUCAMRET TUCAM_Buf_WaitForFrame (HDTUCAM hTUCam, PTUCAM_FRAME pFrame);
TUCAMRET TUCAM_Buf_CopyFrame (HDTUCAM hTUCam, PTUCAM_FRAME pFrame);
4.4.2 调用顺序
内存的分配和释放，内存的分配 TUCAM_Buf_Alloc 必须在 TUCAM_Cap_Start 数据开
始捕获之前调用；而内存的释放 TUCAM_Buf_Release 必须在 TUCAM_Cap_Stop 停
止数据捕获之后调用。
数据的获取，必须在 TUCAM_Cap_Start 数据开始捕获之后调用
TUCAM_Buf_WaitForFrame
等待数据捕获的完成，并且可以通过 TUCAM_Buf_CopyFrame拷贝不同格式的数据。
如有进行数据等待和数据拷贝的调用，在停止数据捕获之前调用
TUCAM_Buf_AbortWait 结束数据等待，之后再调用 TUCAM_Cap_Stop 停止数据捕
获。
TUCAM-API 开发指南 福州鑫图光电有限公司
20
4.4.3 帧结构体
// the camera frame structure
typedef struct _tagTUCAM_FRAME
{
// TUCAM_Buf_WaitForFrame 使用这个结构体，一些成员变量有不同的调用方向。
// "input" 表示应用程序在设置之前调用
// "output"表示程序调用接口后返回所需值
CHAR szSignature[8]; // [out] 版权信息
// The based information
USHORT usHeader; // [out] 帧的头部大小
USHORT usOffset; // [out] 帧数据的头部偏移量（一般与头部大小相同）
USHORT usWidth; // [out] 帧的宽度
USHORT usHeight; // [out] 帧的高度
UINT32 uiWidthStep; // [out] 帧的宽度步长
UCHAR ucDepth; // [out] 帧的数据位深
UCHAR ucFormat; // [out] 帧的数据格式
UCHAR ucChannels; // [out] 帧的数据通道数
UCHAR ucElemBytes; // [out] 帧的像素占字节数
UCHAR ucFormatGet; // [in] 获取帧的格式 （参考 TUFRM_FORMATS）
UINT32 uiIndex; // [in/out] 帧的当前序号
UINT32 uiImgSize; // [out] 帧的大小
UINT32 uiRsdSize; // [in] 帧保留的数量 （需要多少帧，触发使用）
UINT32 uiHstSize; // [out] 帧直方图统计大小 （保留位）
PUCHAR pBuffer; // [in/out] 帧缓冲区
} TUCAM_FRAME, *PTUCAM_FRAME;
// Define the struct of image header
typedef struct _tagTUCAM_IMG_HEADER
{
CHAR szSignature[8]; // [out] 版权信息
// The based information
USHORT usHeader; // [out] 帧头部大小
USHORT usOffset; // [out] 帧数据偏移大小
USHORT usWidth; // [out] 帧图像的宽度
USHORT usHeight; // [out] 帧图像的高度
UINT32 uiWidthStep; // [out] 帧图像的宽度步长
TUCAM-API 开发指南 福州鑫图光电有限公司
21
UCHAR ucDepth; // [out] 帧图像的数据位深
UCHAR ucFormat; // [out] 帧图像的数据格式
UCHAR ucChannels; // [out] 帧图像的通道数
UCHAR ucElemBytes; // [out] 帧图像的数据字节数
UCHAR ucFormatGet; // [in/out] 需要获取的图像格式 TUFRM_FORMATS
UINT32 uiIndex; // [out] 帧图像的序列号（保留）
UINT32 uiImgSize; // [out] 帧图像数据的大小
UINT32 uiRsdSize; // [in] 需要获取的帧数
UINT32 uiHstSize; // [out] 帧图像的保留字段
// The data
PUCHAR pImgData; // [in/out] 指向帧数据的缓冲区
UINT32 *pImgHist; // [in/out] 指向直方图数据的缓冲区
USHORT usLLevels; // [out] The image left levels value
USHORT usRLevels; // [out] The image right levels value
CHAR ucRsd1[64]; // The reserved
DOUBLE dblExposure; // [in/out] 当前曝光时间
CHAR ucRsd2[170]; // The reserved
DOUBLE dblTimeStamp; // [in/out] 当前时间戳
DOUBLE dblTimeLast; // [in/out] 当前持续时间
#ifdef TUCAM_TARGETOS_IS_WIN32
#ifndef _WIN64
CHAR ucRsd3[697]; // The reserved
#else
CHAR ucRsd3[681]; // The reserved
#endif
#else
CHAR ucRsd3[681]; // The reserved
#endif
}TUCAM_IMG_HEADER, *PTUCAM_IMG_HEADER;
// enumerate frame format
typedef enum
{
TUFRM_FMT_RAW = 0x10, // Raw 格式数据
TUFRM_FMT_USUAl = 0x11, // 一般的数据（8bit/16bit、黑白、彩色）
TUFRM_FMT_RGB888 = 0x12, // RGB888 的数据用于显示
}TUFRM_FORMATS;
TUCAM-API 开发指南 福州鑫图光电有限公司
22
4.4.4 示例代码
1. TUCAM_FRAME m_frame; // 帧对象
2. HANDLE m_hThdGrab; // 取图线程事件句柄
3. BOOL m_bLiving; // 是否取图
4.
5. BOOL CDlgTUCam::StartCapture()
6. {
7. m_frame.pBuffer = NULL;
8. m_frame.ucFormatGet = TUFRM_FMT_RGB888; // 帧数据格式（RGB888）
9. m_frame.uiRsdSize = 1; // 一次捕获帧数（TUCCM_TRIGGER_STANDARD 可大于 1）
10.
11. if（TUCAMRET_SUCCESS != TUCAM_Buf_Alloc(m_opCam.hIdxTUCam， &m_frame))
12. {
13. return FALSE;
14. }
15.
16. if (TUCAMRET_SUCCESS != TUCAM_Cap_Start(m_opCam.hIdxCam, TUCCM_SEQUENCE))
17. {
18. TUCAM_Buf_Release(m_opCam.hIdxTUCam);
19. return FALSE;
20. }
21.
22. m_bLiving = TRUE;
23. m_hThdGrab = CreateEvent(NULL, TRUE, FALSE, NULL);
24. _beginthread(GrabThread, 0, this);
25.
26. return TRUE;
27. }
28.
29. Void __cdecl CDlgTUCam::GrabThread(LPVOID lParam)
30. {
31. CDlgTUCam *pTuCam = (CDlgTUCam *)lParam;
32.
33. While (pTUCam->m_bLiving)
34. {
35. pTUCam->m_frame.ucFormatGet = TUFRM_FMT_RGB888;
36. if(TUCAMRET_SUCCESS == TUCAM_Buf_WaitForFrame(pTUCam->m_opCam.hIdxTUCam,\
37. &pTUCam->m_frame))
38. {
39. // pTUCam->m_frame.pBuffer 返回捕获的图像数据，格式为 TUFRM_FMT_RGB88
40. // 该数据可以用于显示
41.
42. TUCAM_IMG_HEADER frmhead;
TUCAM-API 开发指南 福州鑫图光电有限公司
23
43. memcpy(&frmhead, pIn->m_frame.pBuffer, sizeof(TUCAM_IMG_HEADER));
44. // 该数据可获取头部信息
45.
46. // 可获取其他格式数据
47. pTUCam->m_frame.ucFormatGet = TUFRM_FMT_USUAL;
48. if(TUCAMRET_SUCCESS==TUCAM_Buf_CopyFrame(pTUCam->m_opCam.hIdxTUCam,\
49. &pTUCam->m_frame))
50. {
51. // pTUCam->m_frame.pBuffer 返回捕获的图像数据
52. }
53. }
54. }
55.
56. SetEvent(pTUCam->m_hThdGrab);
57. _endthread();
58. }
59.
60. void CDlgTUCam::StopCapture()
61. {
62. m_bLiving = FALSE;
63. TUCAM_BUF_AbortWait(); // 如果调用 TUCAM_Buf_WaitForFrame 接口
64.
65. WaitForSingleObject(m_hThdGrab, INFINITE); // 等待取图线程退出
66. CloseHandle(m_hThdGrab);
67. m_hThdGrab = NULL;
68.
69. TUCAM_Cap_Stop(m_opCam.hIdxTUCam); // 停止数据捕获
70. TUCAM_Buf_Release(m_opCam.hIdxTUCam); // 释放分配的内存
71. }
72.
4.5 捕获控制
4.5.1 接口
// Capturing control
// ROI
TUCAMRET TUCAM_Cap_SetROI (HDTUCAM hTUCam, TUCAM_ROI_ATTR roiAttr);
TUCAMRET TUCAM_Cap_GetROI (HDTUCAM hTUCam, PTUCAM_ROI_ATTR pRoiAttr);
// Trigger
TUCAMRET TUCAM_Cap_SetTrigger (HDTUCAM hTUCam, TUCAM_TRIGGER_ATTR tgrAttr);
TUCAM-API 开发指南 福州鑫图光电有限公司
24
TUCAMRET TUCAM_Cap_GetTrigger (HDTUCAM hTUCam, PTUCAM_TRIGGER_ATTR pTgrAttr);
TUCAMRET TUCAM_Cap_DoSoftwareTrigger(HDTUCAM hTUCam); // in trigger mode
// Capturing
// uiMode see enumerate TUCAM_CAPTURE_MODES
TUCAMRET TUCAM_Cap_Start(HDTUCAM hTUCam, UINT32 uiMode);
TUCAMRET TUCAM_Cap_Stop (HDTUCAM hTUCam);
4.5.2 调用顺序
设置 ROI 属性 TUCAM_Cap_SetROI 和触发属性 TUCAM_Cap_SetTrigger，需要
在开始捕获数据之前调用，如果在数据捕获时调用有可能返回 TUCAMRET 错误代
码。
4.5.3 捕获模式索引
// enumerate the capture mode
typedef enum
{
TUCCM_SEQUENCE = 0x00, // 数据捕获采用序列模式
TUCCM_TRIGGER_STANDARD = 0x01, // 数据捕获采用标准触发模式
TUCCM_TRIGGER_SYNCHRONOUS = 0x02, // 数据捕获采用同步触发模式
TUCCM_TRIGGER_GLOBAL = 0x03, // 数据捕获采用全局触发模式
TUCCM_TRIGGER_SOFTWARE = 0x04, // 数据捕获采用软件触发模式
}TUCAM_CAPTURE_MODES;
4.5.4 示例代码
1. // 设置 ROI 模式
2. void SetROIMode()
3. {
4. TUCAM_ROI_ATTR roiAttr;
5. roiAttr.bEnable = TRUE;
6. roiAttr.nVOffset= 100;
7. roiAttr.nHOffset = 100;
8. roiAttr.nWidth = 800;
9. roiAttr.nHeight = 600;
10.
11. TUCAM_Cap_SetROI(m_opCam.hIdxTUCam, roiAttr);
12. TUCAM_Cap_Start(m_opCam.hIdxCam, TUCCM_SEQUENCE); // 序列模式（即流模式）
13.
14. // 数据获取参考内存管理示例代码
TUCAM-API 开发指南 福州鑫图光电有限公司
25
15. }
16.
17. // 设置触发模式
18. void SetTriggerMode()
19. {
20. TUCAM_TRIGGER_ATTR tgrAttr;
21.
22. tgrAttr.nTgrMode = TUCCM_TRIGGER_STANDARD; // 标准触发模式
23. tgrAttr.nExpMode = TUCTE_EXPTM; // 曝光模式
24. tgrAttr.nEdgeMode= TUCTE_RISING; // 激发上升沿
25. tgrAttr.nFrames = 1; // 触发 1帧
26. tgrAttr.nDelayTm = 0; // 延时 0 ms
27.
28. TUCAM_Cap_SetTrigger(m_opCam.hIdxTUCam, tgrAttr);
29. TUCAM_Cap_Start(m_opCam.hIdxCam, TUCCM_STANDARD); // 标准触发模式
30.
31. // 数据获取参考内存管理示例代码
32. }
33.
4.6 文件控制
4.6.1 接口
// File control
// Image
TUCAMRET TUCAM_File_SaveImage (HDTUCAM hTUCam, TUCAM_FILE_SAVE fileSave);
// Video
TUCAMRET TUCAM_Rec_Start(HDTUCAM hTUCam, TUCAM_REC_SAVE recSave);
TUCAMRET TUCAM_Rec_AppendFrame(HDTUCAM hTUCam, PTUCAM_FRAME pFrame);
TUCAMRET TUCAM_Rec_Stop (HDTUCAM hTUCam);
4.6.2 调用顺序
录像开始 TUCAM_Rec_Start 需要在 TUCAM_Cap_Start 开始捕获数据之
后调用，并且设置的捕获方式必须是 TUCCM_SEQUENCE 模式。录像过
程中通过调用 TUCAM_Rec_AppendFrame 要将图像数据写入文件中，录
像结束调用 TUCAM_Rec_Stop 来结束录像过程。
TUCAM-API 开发指南 福州鑫图光电有限公司
26
4.6.3 文件结构体
// the file save structure
typedef struct _tagTUCAM_FILE_SAVE
{
INT32 nSaveFmt; // [in] 保存文件的格式 （参考 TUIMG_FORMATS）
PCHAR pstrSavePath; // [in] 保存文件的路径 （包含文件名，但不包括扩展名）
PTUCAM_FRAME pFrame; // [in] 帧结构体的指针
} TUCAM_FILE_SAVE, *PTUCAM_FILE_SAVE;
// the record save structure
typedef struct _tagTUCAM_REC_SAVE
{
INT32 nCodec; // [in] 编码解码器的类型
PCHAR pstrSavePath; // [in] 保存文件的路径 （包含文件名，但不包括扩展名）
Float fFps; // [in] 当前的帧率 （录像的帧率）
} TUCAM_REC_SAVE, *PTUCAM_REC_SAVE;
4.6.4 示例代码
1. // 保存图片文件
2. void SaveImage()
3. {
4. m_frame.ucFormatGet = TUFRM_FMT_USUAL;
5. if(TUCAMRET_SUCCESS==TUCAM_Buf_WaitForFrame(m_opCam.hIdxTUCam, &m_frame))
6. {
7. TUCAM_FILE_SAVE fileSave;
8. fileSave.nSaveFmt = TUFMT_TIF; // 保存 Tiff 格式
9. fileSave.pFrame = &m_frame; // 需要保存的帧指针
10. fileSave.pstrSavePath = “C:\\image”; // 路径包含文件名（不包含扩展名）
11.
12. if (TUCAMRET_SUCCESS == TUCAM_File_SaveImage(m_opCam.hIdxTUCam, fileSave))
13. {
14. // 保存图像文件成功
15. }
16. }
17. }
18.
19. // 保存录像文件
20. void StartRecording()
21. {
22. TUCAM_REC_SAVE recSave;
23. recSave.fFps = 15.0f; // 需要保存的帧率
TUCAM-API 开发指南 福州鑫图光电有限公司
27
24. recSave.nCodec = m_dwFccHandler;
25. recSave.pstrSavePath = “C:\\TUVideo.avi” // 全路径
26.
27. if (TUCAMRET_SUCCESS == TUCAM_Rec_Start(m_opCam.hIdxTUcam, recSave))
28. {
29. // 开始录像。。。
30. }
31. ｝
32.
33. Void AppendFrame()
34. {
35. m_frame.ucFormatGet = TUFRM_FMT_RGB888;
36. if(TUCAMRET_SUCCESS==TUCAM_Buf_WaitForFrame(m_opCam.hIdxTUCam, &m_frame))
37. {
38. TUCAM_Rec_AppendFrame(m_opCam.hIdxTUCam, &m_frame);
39. }
40. }
41.
42. void StopRecording()
43. {
44. TUCAM_Rec_Stop(m_opCam.hIdxTUCam);
45. }
46.
4.7 扩展控制
4.7.1 接口
// Extened control
TUCAMRET TUCAM_Reg_Read (HDTUCAM hTUCam, TUCAM_REG_RW regRW);
TUCAMRET TUCAM_Reg_Write(HDTUCAM hTUCam, TUCAM_REG_RW regRW);
4.7.2 调用顺序
读写寄存器 TUCAM_Reg_Read / TUCAM_Reg_Write 的调用必须在
TUCAM_Dev_Open 打开相机后调用，如果 TUCAM_Dev_Close 关闭相机
后将无法读写寄存器，必须重新打开相机。
4.7.3 文件结构体
TUCAM-API 开发指南 福州鑫图光电有限公司
28
// the register read/write struct
typedef struct _tagTUCAM_REG_RW
{
INT32 nRegFmt; // [in] 读写寄存器的类型 （参考 TUREG_TYPE）
PCHAR pBuf; // [in/out] 指向缓冲区的指针
INT32 nBufSize; // [in] 缓冲区的大小
} TUCAM_REG_RW, *PTUCAM_REG_RW;
4.7.4 示例代码
1. // 读取寄存器数据
2. void ReadRegisterData()
3. {
4. char cSN[TUSN_SIZE] = {0};
5. TUCAM_REG_RW regRW;
6.
7. regRW.nRegType = TUREG_SN;
8. regRW.pBuf = &cSN[0];
9. regRW.nBufSize = TUSN_SIZE;
10.
11. if (TUCAMRET_SUCCESS == TUCAM_Reg_Read(m_opCam.hIdxTUcam, regRW))
12. {
13. // 获取 SN 数据
14. }
15. }
16.
17. // 写入寄存器数据
18. void WriteRegisterData()
19. {
20. char cSN[TUSN_SIZE] = {‘S’, ‘N’, ‘1’, ‘2’, ‘3’, ‘4’, ‘5’, ‘6’};// “SN123456”
21. TUCAM_REG_RW regRW;
22.
23. regRW.nRegType = TUREG_SN;
24. regRW.pBuf = &cSN[0];
25. regRW.nBufSize = TUSN_SIZE;
26.
27. if (TUCAMRET_SUCCESS == TUCAM_Reg_Write(m_opCam.hIdxTUcam, regRW))
28. {
29. // 将SN 写入寄存器成功
30. }
31. }
TUCAM-API 开发指南 福州鑫图光电有限公司
29
5. 参考
5.1 类型和常量
5.1.1 TUCAMRET 错误代码
TUCAMRET_SUCCESS = 0x00000001, // 没有错误，一般成功的代码
TUCAMRET_FAILURE = 0x80000000, // 错误
// initialization error
TUCAMRET_NO_MEMORY = 0x80000101, // 没有足够的内存
TUCAMRET_NO_RESOURCE = 0x80000102, // 没有足够的资源（不包括内存）
TUCAMRET_NO_MODULE = 0x80000103, // 没有子模块
TUCAMRET_NO_DRIVER = 0x80000104, // 没有驱动
TUCAMRET_NO_CAMERA = 0x80000105, // 没有相机
TUCAMRET_NO_GRABBER = 0x80000106, // 没有取图
TUCAMRET_NO_PROPERTY = 0x80000107, // 没有代替的属性 ID
TUCAMRET_FAILOPEN_CAMERA = 0x80000110, // 打开相机失败
TUCAMRET_FAILOPEN_BULKIN = 0x80000111, // 打开批传输输入端点失败
TUCAMRET_FAILOPEN_BULKOUT = 0x80000112, // 打开批传输输出端点失败
TUCAMRET_FAILOPEN_CONTROL = 0x80000113, // 打开控制端点失败
TUCAMRET_FAILCLOSE_CAMERA = 0x80000114, // 关闭相机失败
TUCAMRET_FAILOPEN_FILE = 0x80000115, // 打开文件失败
// status error
TUCAMRET_INIT = 0x80000201, // API 需要初始化状态.
TUCAMRET_BUSY = 0x80000202, // API 处于繁忙状态
TUCAMRET_NOT_INIT = 0x80000203, // API 未初始化
TUCAMRET_EXCLUDED = 0x80000204, // 一些资源被独占使用
TUCAMRET_NOT_BUSY = 0x80000205, // API 未处于繁忙状态
TUCAMRET_NOT_READY = 0x80000206, // API 未处于就绪状态
// wait error
TUCAMRET_ABORT = 0x80000207, // 终止处理
TUCAMRET_TIMEOUT = 0x80000208, // 超时
TUCAMRET_LOSTFRAME = 0x80000209, // 帧丢失
TUCAMRET_MISSFRAME = 0x8000020A, // 帧丢失但是是底层驱动问题
// calling error
TUCAMRET_INVALID_CAMERA = 0x80000301, // 无效相机
TUCAMRET_INVALID_HANDLE = 0x80000302, // 无效相机句柄
TUCAM-API 开发指南 福州鑫图光电有限公司
30
TUCAMRET_INVALID_OPTION = 0x80000303, // 无效配置的值
TUCAMRET_INVALID_IDPROP = 0x80000304, // 无效属性 ID
TUCAMRET_INVALID_IDCAPA = 0x80000305, // 无效性能 ID
TUCAMRET_INVALID_IDPARAM = 0x80000306, // 无效参数 ID
TUCAMRET_INVALID_PARAM = 0x80000307, // 无效参数
TUCAMRET_INVALID_FRAMEIDX = 0x80000308, // 无效帧序号
TUCAMRET_INVALID_VALUE = 0x80000309, // 无效值
TUCAMRET_INVALID_EQUAL = 0x8000030A, // 值相等，参数无效
TUCAMRET_INVALID_CHANNEL = 0x8000030B, // 属性 ID 指定通道，但是通道是无效的
TUCAMRET_INVALID_SUBARRAY = 0x8000030C, // 子数组的值是无效的
TUCAMRET_INVALID_VIEW = 0x8000030D, // 无效的显示窗口句柄
TUCAMRET_INVALID_PATH = 0x8000030E, // 无效的文件路径
TUCAMRET_NO_VALUETEXT = 0x80000310, // 属性没有值的文本
TUCAMRET_OUT_OF_RANGE = 0x80000311, // 值超出范围
TUCAMRET_NOT_SUPPORT = 0x80000312, // 不支持的功能或属性
TUCAMRET_NOT_WRITABLE = 0x80000313, // 属性不可写
TUCAMRET_NOT_READABLE = 0x80000314, // 属性不可读
TUCAMRET_WRONG_HANDSHAKE = 0x80000410, // 错误发生在获取错误代码时
TUCAMRET_NEWAPI_REQUIRED = 0x80000411, // 旧API 不支持，只有新的 API 支持
TUCAMRET_ACCESSDENY = 0x80000412, // 当相机处于某种状态属性无法访问
TUCAMRET_NO_CORRECTIONDATA = 0x80000501, // 没有彩点校正数据.
// camera or bus trouble
TUCAMRET_FAIL_READ_CAMERA = 0x83001001, // 从相机读取失败
TUCAMRET_FAIL_WRITE_CAMERA = 0x83001002, // 写入相机失败
TUCAMRET_OPTICS_UNPLUGGED = 0x83001003, // 为插入
5.1.2 TUCAM_IDINFO 产品信息代码
TUIDI_BUS = 0x01, // USB 口类型： USB2.0/USB3.0
TUIDI_VENDOR = 0x02, // 厂商 ID
TUIDI_PRODUCT = 0x03, // 产品 ID
TUIDI_VERSION_API = 0x04, // TUCAM- API 版本号
TUIDI_VERSION_FRMW = 0x05, // 固件版本号
TUIDI_VERSION_FPGA = 0x06, // FPGA版本号 （保留）
TUIDI_VERSION_DRIVER = 0x07, // 驱动版本号 （保留）
TUIDI_TRANSFER_RATE = 0x08, // USB 传输速率
TUIDI_CAMERA_MODEL = 0x09, // 相机型号（字符串类型）
TUCAM-API 开发指南 福州鑫图光电有限公司
31
TUIDI_ENDINFO = 0x0A, // 产品信息 ID 结束位
5.1.3 TUCAM_IDCAPA 性能代码
TUIDC_RESOLUTION = 0x00, // 分辨率
TUIDC_PIXELCLOCK = 0x01, // 像素时钟
TUIDC_BITOFDEPTH = 0x02, // 数据位宽
TUIDC_ATEXPOSURE = 0x03, // 自动曝光
TUIDC_HORIZONTAL = 0x04, // 水平镜像
TUIDC_VERTICAL = 0x05, // 垂直镜像
TUIDC_ATWBBALANCE = 0x06, // 自动白平衡 （彩色相机）
TUIDC_FAN_GEAR = 0x07, // 风扇档位 （制冷相机）
TUIDC_IMGMODESELECT = 0x16, // 图像模式选择(0x01 :CMS 0x02: 11BIT)
TUIDC_LEDENBALE = 0x1E, // LED 控制开关(0x01 :开 0x00 :关)
TUIDC_ENDCAPABILITY = 0x1F, // 性能 ID 结束位
5.1.4 TUCAM_IDPROP 属性代码
TUIDP_GLOBALGAIN = 0x00, // 全局增益
TUIDP_EXPOSURETM = 0x01, // 曝光时间
TUIDP_BRIGHTNESS = 0x02, // 亮度 (自动曝光状态有效）
TUIDP_BLACKLEVEL = 0x03, // 黑电平
TUIDP_TEMPERATURE = 0x04, // 温度
TUIDP_SHARPNESS = 0x05, // 锐化
TUIDP_NOISELEVEL = 0x06, // 降噪等级
TUIDP_HDR_KVALUE = 0x07, // HDR 的 K 值（sCMOS 相机支持）
// image process property
TUIDP_GAMMA = 0x08, // 伽玛
TUIDP_CONTRAST = 0x09, // 对比度
TUIDP_LFTLEVELS = 0x0A, // 左色阶
TUIDP_RGTLEVELS = 0x0B, // 右色阶
TUIDP_CHNLGAIN = 0x0C, // 通道增益 （彩色相机支持）
TUIDP_SATURATION = 0x0D, // 饱和度 （彩色相机支持）
TUIDP_ENDPROPERTY = 0x0E, // 属性 ID 结束位
5.1.5 TUCAM_CAPTURE_MODES 捕获模式代码
TUCCM_SEQUENCE = 0x00, // 采用序列模式（流模式）
TUCCM_TRIGGER_STANDARD = 0x01, // 采用标准触发模式
TUCCM_TRIGGER_SYNCHRONOUS = 0x02, // 采用同步触发模式
TUCCM_TRIGGER_GLOBAL = 0x03, // 采用全局触发模式
TUCCM_TRIGGER_SOFTWARE = 0x04, // 采用软件触发模式
TUCAM-API 开发指南 福州鑫图光电有限公司
32
5.1.6 TUIMG_FORMATS 图像格式代码
TUFMT_RAW = 0x01, // RAW 格式
TUFMT_TIF = 0x02, // TIFF 格式
TUFMT_PNG = 0x04, // PNG 格式
TUFMT_JPG = 0x08, // JPEG 格式
TUFMT_BMP = 0x10, // BMP 格式
5.1.7 TUREG_TYPE 寄存器类型代码
TUREG_SN = 0x01, // 读写 SN 码寄存器
TUREG_DATA = 0x02, // 读写 DATA 寄存器（预留）
5.1.8 TUCAM_TRIGGER_EXP 触发曝光模式代码
TUCTE_EXPTM = 0x00, // 触发使用曝光时间模式
TUCTE_WIDTH = 0x01, // 触发使用电平宽度模式
5.1.9 TUCAM_TRIGGER_EDGE 触发激发边沿代码
TUCTD_RISING = 0x01, // 激发上升沿
TUCTD_FAILING = 0x00, // 激发下降沿
5.1.10 TUFRM_FORMATS 帧格式代码
TUFRM_FMT_RAW = 0x10, // RAW 格式数据
TUFRM_FMT_USUAl = 0x11, // 通常格式数据（8bit/16bit、黑白/彩色）
TUFRM_FMT_RGB888 = 0x12, // RGB888 格式数据（可用与显示）
TUCAM-API 开发指南 福州鑫图光电有限公司
33
5.2 结构体
5.2.1 初始化
// the camera initialize structure
typedef struct _tagTUCAM_INIT
{
UINT32 uiCamCount; // [out] 返回当前连接的相机个数
PCHAR pstrConfigPath; // [in] 输入保存相机参数的路径
}TUCAM_INIT, *PTUCAM_INIT;
5.2.2 打开相机
// the camera open structure
typedef struct _tagTUCAM_OPEN
{
UINT32 uiIdxOpen; // [in] 输入需要打开相机的序列号
HDTUCAM hIdxTUCam; // [out] 输出打开相机的句柄
}TUCAM_OPEN, *PTUCAM_OPEN;
5.2.3 相机信息
// the camera value text structure
typedef struct _tagTUCAM_VALUE_INFO
{
INT32 nID; // [in] 信息 ID TUCAM_IDINFO
INT32 nValue; // [in] 信息的值
PCHAR pText; // [in/out] 指向文本数据的指针
INT32 nTextSize; // [in] 文本缓存大小
}TUCAM_VALUE_INFO, *PTUCAM_VALUE_INFO;
5.2.4 性能/属性值文本
// the camera value text structure
typedef struct _tagTUCAM_VALUE_TEXT
{
INT32 nID; // [in] ID TUCAM_IDPROP / TUCAM_IDCAPA
DOUBLE dbValue; // [in] 性能/属性的值
PCHAR pText; // [in/out] 指向文本数据的指针
INT32 nTextSize; // [in] 文本缓存大小
}TUCAM_VALUE_TEXT, *PTUCAM_VALUE_TEXT;
TUCAM-API 开发指南 福州鑫图光电有限公司
34
5.2.5 性能的属性
// the camera capability attribute
typedef struct _tagTUCAM_CAPA_ATTR
{
INT32 idCapa; // [in] ID TUCAM_IDCAPA
INT32 nValMin; // [out] 最小值
INT32 nValMax; // [out] 最大值
INT32 nValDft; // [out] 默认值
INT32 nValStep; // [out] 步长
}TUCAM_CAPA_ATTR, *PTUCAM_CAPA_ATTR;
5.2.6 属性的属性
// the camera property attribute
typedef struct _tagTUCAM_PROP_ATTR
{
INT32 idProp; // [in] ID TUCAM_IDPROP
INT32 nIdxChn; // [in/out] 当前通道索引号
DOUBLE dbValMin; // [out] 最小值
DOUBLE dbValMax; // [out] 最大值
DOUBLE dbValDft; // [out] 默认值
DOUBLE dbValStep; // [out] 步长
}TUCAM_PROP_ATTR, *PTUCAM_PROP_ATTR;
5.2.7 ROI 的属性
// the camera ROI attribute
typedef struct _tagTUCAM_ROI_ATTR
{
BOOL bEnable; // [in/out] ROI 使能
INT32 nHOffset; // [in/out] 水平偏移量
INT32 nVOffset; // [in/out] 垂直偏移量
INT32 nWidth; // [in/out] ROI 的宽度
INT32 nHeight; // [in/out] ROI 的高度
}TUCAM_ROI_ATTR, *PTUCAM_ROI_ATTR;
5.2.8 触发的属性
// the camera trigger attribute
typedef struct _tagTUCAM_TRIGGER_ATTR
TUCAM-API 开发指南 福州鑫图光电有限公司
35
{
INT32 nTgrMode; // [in/out] 触发模式
INT32 nExpMode; // [in/out] 曝光模式值[0,1] 0:曝光时间 1:电平宽度
INT32 nEdgeMode; // [in/out] 边沿激发模式[0, 1] 0:下降沿 1:上升沿
INT32 nDelayTm; // [in/out] 触发延迟时间 ms
INT32 nFrames; // [in/out] 一次触发输出帧数
}TUCAM_TRIGGER_ATTR, *PTUCAM_TRIGGER_ATTR;
5.2.9 触发输出的属性
// the camera trigger attribute
typedef struct _tagTUCAM_TRGOUT_ATTR
{
INT32 nTgrOutPort; // [in/out] 触发输出口0:Port1 1:Port2 2:Port3
INT32 nTgrOutMode; // [in/out] 触发输出模式0:低电平 1:高电平 2:触
发输入 3:曝光开始参考点 4:全局曝光 5:读出结束
INT32 nEdgeMode; // [in/out] 边沿激发模式[0, 1] 1:下降沿 2:上升沿
INT32 nDelayTm; // [in/out] 触发输出延迟时间
INT32 nWidth; // [in/out] 触发输出脉宽
}TUCAM_TRGOUT_ATTR, *PTUCAM_TRGOUT_ATTR;
5.2.10 帧结构
// the camera frame structure
typedef struct _tagTUCAM_FRAME
{
CHAR szSignature[8]; // [out] 版权信息
// The based information
USHORT usHeader; // [out] 帧头部大小
USHORT usOffset; // [out] 帧数据偏移大小
USHORT usWidth; // [out] 帧图像的宽度
USHORT usHeight; // [out] 帧图像的高度
UINT32 uiWidthStep; // [out] 帧图像的宽度步长
UCHAR ucDepth; // [out] 帧图像的数据位深
UCHAR ucFormat; // [out] 帧图像的数据格式
UCHAR ucChannels; // [out] 帧图像的通道数
UCHAR ucElemBytes; // [out] 帧图像的数据字节数
UCHAR ucFormatGet; // [in/out] 需要获取的图像格式 TUFRM_FORMATS
UINT32 uiIndex; // [out] 帧图像的序列号（保留）
UINT32 uiImgSize; // [out] 帧图像数据的大小
UINT32 uiRsdSize; // [in] 需要获取的帧数
TUCAM-API 开发指南 福州鑫图光电有限公司
36
UINT32 uiHstSize; // [out] 帧图像的保留字段
PUCHAR pBuffer; // [in/out] 指向帧数据的缓冲区
} TUCAM_FRAME, *PTUCAM_FRAME;
5.2.11 文件保存
// the file save structure
typedef struct _tagTUCAM_FILE_SAVE
{
INT32 nSaveFmt; // [in] 保存图片的格式 参考 TUIMG_FORMATS
PCHAR pstrSavePath; // [in] 保存的路径（不包含扩展名）
PTUCAM_FRAME pFrame; // [in] 指向帧的结构体
} TUCAM_FILE_SAVE, *PTUCAM_FILE_SAVE;
5.2.12 录像保存
// the record save structure
typedef struct _tagTUCAM_REC_SAVE
{
INT32 nCodec; // [in] 编码解码类型
PCHAR pstrSavePath; // [in] 保存的路径包含文件名
float fFps; // [in] 需要保存的帧率
} TUCAM_REC_SAVE, *PTUCAM_REC_SAVE;
5.2.13 寄存器读写
// the register read/write structure
typedef struct _tagTUCAM_REG_RW
{
INT32 nRegType; // [in] 读写寄存器类型 参考 TUREG_TYPE
PCHAR pBuf; // [in/out] 指向读写内容的缓冲区
INT32 nBufSize; // [in] 缓冲区的大小
} TUCAM_REG_RW, *PTUCAM_REG_RW;
TUCAM-API 开发指南 福州鑫图光电有限公司
37
5.3 函数
TUCAM_Api_Init
TUCAM_Api_Uninit
描述
卸载 TUCAM-API 库，包括释放驱动绑定和一些内部资源。整个程序结束时调用一次。
声明
TUCAMRET TUCAM_Api_Uninit ();
参数
无输入参数
错误代码
TUCAMRET_NOT_INIT TUCAM-API 未初始化
相关接口
TUCAM_Api_Uninit
TUCAM_Dev_Open
描述
打开相机，调用后相机处于工作模式，可以响应其他接口的调用。在此之前要保证有相机存
在，即要在调用 TUCAM_Api_Init 初始化之后。
声明
TUCAMRET TUCAM_Dev_Open (PTUCAM_OPEN pOpenParam);
参数
PTUCAM_OPEN pOpenParam 打开相机结构体指针,参考结构体 TUCAM_OPEN
TUCAM-API 开发指南 福州鑫图光电有限公司
38
错误代码
TUCAMRET_NOT_INIT TUCAM-API 未初始化
TUCAMRET_INVALID_PARAM 无效参数，当 pOpenParam 指针为空时
TUCAMRET_OUT_OF_RANGE 超出范围，当需要打开的相机索引号超出连接相机的
范围时
TUCAMRET_FAILOPEN_CAMERA 打开相机失败
TUCAMRET_INVALID_CAMERA 无效的相机，相机句柄不存在时
相关接口
TUCAM_Api_Init、TUCAM_Api_Uninit
TUCAM_Dev_Close
TUCAM_Dev_Close
描述
关闭相机，调用后相机处于待机状态，不响应其他接口的调用。
声明
TUCAMRET TUCAM_Dev_Close ();
参数
无输入参数
错误代码
TUCAMRET_NOT_INIT TUCAM-API 未初始化
相关接口
TUCAM_Api_Init、TUCAM_Api_Uninit
TUCAM_Dev_Open
TUCAM-API 开发指南 福州鑫图光电有限公司
39
TUCAM_Dev_GetInfo
描述
获取相机的相关信息，如 USB 口类型，相机产品号，API 版本号、固件版本号、相机类型
等。在此之前要保证有相机存在，并且保证相机打开，即要在调用 TUCAM_Api_Init 初始化
和调用 TUCAM_Api_Open 之后。
声明
TUCAMRET TUCAM_Dev_GetInfo (HDTUCAM hTUCam, PTUCAM_VALUE_INFO
pInfo);
参数
HDTUCAM hTUCam 相机的句柄
PTUCAM_VALUE_INFO pInfo 相机信息值的结构体指针，参考 TUCAM_VALUE_INFO
错误代码
TUCAMRET_NOT_INIT TUCAM-API 未初始化
TUCAMRET_INVALID_PARAM 无效参数，当产品信息代码不存在时，参考
TUCAM_IDINFO
TUCAMRET_INVALID_CAMERA 无效的相机，相机句柄不存在时
相关接口
TUCAM_Api_Init、TUCAM_Api_Uninit
TUCAM_Dev_Open、TUCAM_Dev_Close
TUCAM_Capa_GetAttr
描述
获取性能参数的属性值。获取的属性包含该参数的最小值、最大值、默认值和步长。具体支
TUCAM-API 开发指南 福州鑫图光电有限公司
40
持的性能类型参考 TUCAM_IDCAPA。
声明
TUCAMRET TUCAM_Capa_GetAttr (HDTUCAM hTUCam, PTUCAM_CAPA_ATTR
pAttr);
参数
HDTUCAM hTUCam 相机的句柄
PTUCAM_CAPA_ATTR pAttr 相机性能属性结构体指针，参考 TUCAM_CAPA_ATTR
错误代码
TUCAMRET_NOT_INIT TUCAM-API 未初始化
TUCAMRET_INVALID_IDCAPA 无效的性能代码，当性能代码不存在时，参考
TUCAM_IDCAPA
TUCAMRET_INVALID_VALUE 无效的值，当 pAttr 指针为空时
TUCAMRET_NOT_SUPPORT 当底层请求不支持时
TUCAMRET_INVALID_CAMERA 无效的相机，相机句柄不存在时
相关接口
TUCAM_Api_Init、TUCAM_Api_Uninit
TUCAM_Dev_Open、TUCAM_Dev_Close
TUCAM_Capa_GetValue、TUCAM_Capa_SetValue、TUCAM_Capa_GetValueText
TUCAM_Capa_GetValue
描述
获取性能参数的当前属性值。具体支持的性能类型参考 TUCAM_IDCAPA。
声明
TUCAMRET TUCAM_Capa_GetValue (HDTUCAM hTUCam, INT32 nCapa, INT32
TUCAM-API 开发指南 福州鑫图光电有限公司
41
*pnVal);
参数
HDTUCAM hTUCam 相机的句柄
INT32 nCapa 相机性能属性 ID，参考 TUCAM_IDCAPA
INT32 *pnVal 返回当前值
错误代码
TUCAMRET_NOT_INIT TUCAM-API 未初始化
TUCAMRET_INVALID_IDCAPA 无效的性能代码，当性能代码不存在时，参考
TUCAM_IDCAPA
TUCAMRET_INVALID_VALUE 无效的值，当 pAttr 指针为空时
TUCAMRET_NOT_SUPPORT 当底层请求不支持时
TUCAMRET_INVALID_CAMERA 无效的相机，相机句柄不存在时
相关接口
TUCAM_Api_Init、TUCAM_Api_Uninit
TUCAM_Dev_Open、TUCAM_Dev_Close
TUCAM_Capa_GetAttr、TUCAM_Capa_SetValue、TUCAM_Capa_GetValueText
TUCAM_Capa_SetValue
描述
设置性能参数的当前属性值。具体支持的性能类型参考 TUCAM_IDCAPA。
声明
TUCAMRET TUCAM_Capa_SetValue (HDTUCAM hTUCam, INT32 nCapa, INT32
nVal);
TUCAM-API 开发指南 福州鑫图光电有限公司
42
参数
HDTUCAM hTUCam 相机的句柄
INT32 nCapa 相机性能属性 ID，参考 TUCAM_IDCAPA
INT32 nVal 需要设置的当前值
错误代码
TUCAMRET_NOT_INIT TUCAM-API 未初始化
TUCAMRET_INVALID_IDCAPA 无效的性能代码，当性能代码不存在时，参考
TUCAM_IDCAPA
TUCAMRET_INVALID_VALUE 无效的值，当 pAttr 指针为空时
TUCAMRET_NOT_SUPPORT 当底层请求不支持时
TUCAMRET_INVALID_CAMERA 无效的相机，相机句柄不存在时
相关接口
TUCAM_Api_Init、TUCAM_Api_Uninit
TUCAM_Dev_Open、TUCAM_Dev_Close
TUCAM_Capa_GetAttr、TUCAM_Capa_GetValue、TUCAM_Capa_GetValueText
TUCAM_Capa_GetValueText
描述
获取性能参数的当前属性值的文本信息。具体支持的性能类型参考 TUCAM_IDCAPA。
声明
TUCAMRET TUCAM_Capa_GetValueText (HDTUCAM hTUCam,
PTUCAM_VALUE_TEXT pVal);
参数
TUCAM-API 开发指南 福州鑫图光电有限公司
43
HDTUCAM hTUCam 相机的句柄
PTUCAM_VALUE_TEXT pVal 获取性能参数的文本信息结构体指针，
TUCAM_VALUE_TEXT
错误代码
TUCAMRET_NOT_INIT TUCAM-API 未初始化
TUCAMRET_FAILURE 文本缓冲区大小为 0或pText 指针为空时
TUCAMRET_INVALID_CAMERA 无效的相机，相机句柄不存在时
相关接口
TUCAM_Api_Init、TUCAM_Api_Uninit
TUCAM_Dev_Open、TUCAM_Dev_Close
TUCAM_Capa_GetAttr、TUCAM_Capa_SetValue、TUCAM_Capa_GetValue
TUCAM_Prop_GetAttr
描述
获取属性参数的属性值。获取的属性包含该参数的最小值、最大值、默认值和步长。具体支
持的性能类型参考 TUCAM_IDPROP。
声明
TUCAMRET TUCAM_Prop_GetAttr (HDTUCAM hTUCam, PTUCAM_PROP_ATTR
pAttr);
参数
HDTUCAM hTUCam 相机的句柄
PTUCAM_PROP_ATTR pAttr 相机性能属性结构体指针，参考 TUCAM_PROP_ATTR
错误代码
TUCAM-API 开发指南 福州鑫图光电有限公司
44
TUCAMRET_NOT_INIT TUCAM-API 未初始化
TUCAMRET_INVALID_IDPROP 无效的性能代码，当性能代码不存在时，参考
TUCAM_IDPROP
TUCAMRET_INVALID_VALUE 无效的值，当 pAttr 指针为空时
TUCAMRET_NOT_SUPPORT 当底层请求不支持时
TUCAMRET_OUT_OF_RANGE 需要获取的通道超出范围时
TUCAMRET_INVALID_CAMERA 无效的相机，相机句柄不存在时
相关接口
TUCAM_Api_Init、TUCAM_Api_Uninit
TUCAM_Dev_Open、TUCAM_Dev_Close
TUCAM_Prop_GetValue、TUCAM_Prop_SetValue、TUCAM_Prop_GetValueText
TUCAM_Prop_GetValue
描述
获取属性参数的当前属性值。具体支持的性能类型参考 TUCAM_IDPROP。
声明
TUCAMRET TUCAM_Prop_GetValue (HDTUCAM hTUCam, INT32 nProp, DOUBLE
*pdbVal, INT32 nChn = 0);
参数
HDTUCAM hTUCam 相机的句柄
INT32 nProp 相机属性的 ID，参考 TUCAM_IDPROP
DOUBLE *pdbVal 返回当前值
INT32 nChn 需要获取的当前通道（默认为 0，黑白相机为 0）
TUCAM-API 开发指南 福州鑫图光电有限公司
45
错误代码
TUCAMRET_NOT_INIT TUCAM-API 未初始化
TUCAMRET_INVALID_IDPROP 无效的性能代码，当性能代码不存在时，参考
TUCAM_IDPROP
TUCAMRET_INVALID_VALUE 无效的值，当 pAttr 指针为空时
TUCAMRET_NOT_SUPPORT 当底层请求不支持时
TUCAMRET_OUT_OF_RANGE 需要获取的通道超出范围时
TUCAMRET_INVALID_CAMERA 无效的相机，相机句柄不存在时
相关接口
TUCAM_Api_Init、TUCAM_Api_Uninit
TUCAM_Dev_Open、TUCAM_Dev_Close
TUCAM_Prop_GetAttr、TUCAM_Prop_SetValue、TUCAM_Prop_GetValueText
TUCAM_Prop_SetValue
描述
设置属性参数的当前属性值。具体支持的性能类型参考 TUCAM_IDPROP。
声明
TUCAMRET TUCAM_Prop_SetValue (HDTUCAM hTUCam, INT32 nProp, DOUBLE
dbVal, INT32 nChn = 0);
参数
HDTUCAM hTUCam 相机的句柄
INT32 nProp 相机属性的 ID，参考 TUCAM_IDPROP
DOUBLE dbVal 需要设置的当前值
INT32 nChn 需要获取的当前通道（默认为 0，黑白相机为 0）
TUCAM-API 开发指南 福州鑫图光电有限公司
46
错误代码
TUCAMRET_NOT_INIT TUCAM-API 未初始化
TUCAMRET_INVALID_IDPROP 无效的性能代码，当性能代码不存在时，参考
TUCAM_IDPROP
TUCAMRET_INVALID_VALUE 无效的值，当 pAttr 指针为空时
TUCAMRET_NOT_SUPPORT 当底层请求不支持时
TUCAMRET_OUT_OF_RANGE 需要获取的通道超出范围时
TUCAMRET_INVALID_CAMERA 无效的相机，相机句柄不存在时
相关接口
TUCAM_Api_Init、TUCAM_Api_Uninit
TUCAM_Dev_Open、TUCAM_Dev_Close
TUCAM_Prop_GetAttr、TUCAM_Prop_GetValue、TUCAM_Prop_GetValueText
TUCAM_Prop_GetValueText
描述
获取属性参数的当前属性值的文本信息。具体支持的性能类型参考 TUCAM_IDPROP。
声明
TUCAMRET TUCAM_Prop_GetValueText (HDTUCAM hTUCam,
PTUCAM_VALUE_TEXT pVal);
参数
HDTUCAM hTUCam 相机的句柄
PTUCAM_VALUE_TEXT pVal 获取性能参数的文本信息结构体指针，
TUCAM_VALUE_TEXT
错误代码
TUCAM-API 开发指南 福州鑫图光电有限公司
47
TUCAMRET_NOT_INIT TUCAM-API 未初始化
TUCAMRET_FAILURE 文本缓冲区大小为 0或pText 指针为空时
TUCAMRET_INVALID_CAMERA 无效的相机，相机句柄不存在时
相关接口
TUCAM_Api_Init、TUCAM_Api_Uninit
TUCAM_Dev_Open、TUCAM_Dev_Close
TUCAM_Prop_GetAttr、TUCAM_Prop_SetValue、TUCAM_Prop_GetValue
TUCAM_Buf_Alloc
描述
分配内存空间用于数据捕获。当应用程序调用这个接口时，SDK 分配必要的内部缓冲区来
缓冲图像采集。捕获不从这一时刻开始。开始采集，应用程序必须调用 TUCAM_Cap_Start
接口。如果缓冲区不再是必要的，应用程序应该调用 TUCAM_Buf_Release 接口来释放内
部缓冲区。
声明
TUCAMRET TUCAM_Buf_Alloc (HDTUCAM hTUCam, PTUCAM_FRAME pFrame);
参数
HDTUCAM hTUCam 相机的句柄
PTUCAM_FRAME pFrame 图像时间帧结构的指针，参考 TUCAM_FRAME
错误代码
TUCAMRET_NOT_INIT TUCAM-API 未初始化
TUCAMRET_INVALID_PARAM 当pFrame 指针为空时
TUCAMRET_EXCLUDED 当TUCAM_Buf_Alloc 被调用，且未释放时
TUCAMRET_OUT_OF_RANGE 当需要获取的帧数超出范围时
TUCAM-API 开发指南 福州鑫图光电有限公司
48
TUCAMRET_NO_MEMORY 当内存不足时
TUCAMRET_INVALID_CAMERA 无效的相机，相机句柄不存在时
相关接口
TUCAM_Api_Init、TUCAM_Api_Uninit
TUCAM_Dev_Open、TUCAM_Dev_Close
TUCAM_Buf_Release
TUCAM_Buf_AbortWait、TUCAM_Buf_WaitForFrame、TUCAM_Buf_CopyFrame
TUCAM_Cap_Start、TUCAM_Cap_Stop
TUCAM_Buf_Release
描述
释放用于数据捕获的内存空间。如果在捕获过程中调用该接口，这个接口将返回相机处于繁
忙的状态。
声明
TUCAMRET TUCAM_Buf_Release (HDTUCAM hTUCam);
参数
HDTUCAM hTUCam 相机的句柄
错误代码
TUCAMRET_NOT_INIT TUCAM-API 未初始化
TUCAMRET_BUSY 相机处于繁忙状态
TUCAMRET_INVALID_CAMERA 无效的相机，相机句柄不存在时
相关接口
TUCAM_Api_Init、TUCAM_Api_Uninit
TUCAM-API 开发指南 福州鑫图光电有限公司
49
TUCAM_Dev_Open、TUCAM_Dev_Close
TUCAM_Buf_Alloc
TUCAM_Buf_AbortWait、TUCAM_Buf_WaitForFrame、TUCAM_Buf_CopyFrame
TUCAM_Cap_Start、TUCAM_Cap_Stop
TUCAM_Buf_AbortWait
描述
用于停止数据捕获时的等待。调用 TUCAM_Buf_WaitForFrame 进行数据捕获等待之后，
使用该接口终止等待。
声明
TUCAMRET TUCAM_Buf_AbortWait (HDTUCAM hTUCam);
参数
HDTUCAM hTUCam 相机的句柄
错误代码
TUCAMRET_NOT_INIT TUCAM-API 未初始化
TUCAMRET_INVALID_CAMERA 无效的相机，相机句柄不存在时
相关接口
TUCAM_Api_Init、TUCAM_Api_Uninit
TUCAM_Dev_Open、TUCAM_Dev_Close
TUCAM_Buf_Alloc、TUCAM_Buf_Release
TUCAM_Buf_WaitForFrame、TUCAM_Buf_CopyFrame
TUCAM_Cap_Start、TUCAM_Cap_Stop
TUCAM_Buf_WaitForFrame
TUCAM-API 开发指南 福州鑫图光电有限公司
50
描述
用于等待数据捕获完成。通过调用 TUCAM_Buf_Alloc 分配来的空间，来获取捕获到的帧数
据。必须在调用 TUCAM_Cap_Start 开始捕获之后使用，否则会返回未准备的状态。
该函数属于阻塞函数，直至数据捕获完成或调用 TUCAM_Buf_AbortWait 终止。
帧结构体中 uiRsdSize 设置需要捕获的帧数，针对触发模式有效。例如：当触发一次需要返
回5帧时，该函数等待 5帧数据都捕获结束之后才返回。
注：返回的帧结构 pBuffer 的数据排列，是帧头部(usHeader)+图像数据(uiImgSize) +保留
位(uiHstSize)。如果是多帧返回则按此顺序往后排列。
声明
TUCAMRET TUCAM_Buf_WaitForFrame (HDTUCAM hTUCam, PTUCAM_FRAME
pFrame);
参数
HDTUCAM hTUCam 相机的句柄
PTUCAM_FRAME pFrame 帧结构体的指针
错误代码
TUCAMRET_NOT_INIT TUCAM-API 未初始化
TUCAMRET_NOT_READY 当未调用 TUCAM_Cap_Start 开始捕获时
TUCAMRET_NO_MEMORY 当未调用 TUCAM_Buf_Alloc 创建内存空间时
TUCAMRET_NO_RESOURCE 当pFrame 指针为空时
TUCAMRET_OUT_OF_RANGE 当需要获取的帧数大于 1时且获取的格式和
TUCAM_Buf_Alloc 不同
TUCAMRET_INVALID_CAMERA 无效的相机，相机句柄不存在时
相关接口
TUCAM_Api_Init、TUCAM_Api_Uninit
TUCAM_Dev_Open、TUCAM_Dev_Close
TUCAM-API 开发指南 福州鑫图光电有限公司
51
TUCAM_Buf_Alloc、TUCAM_Buf_Release
TUCAM_Buf_AbortWait、TUCAM_Buf_CopyFrame
TUCAM_Cap_Start、TUCAM_Cap_Stop
TUCAM_Buf_CopyFrame
描述
用于等待数据捕获完成之后拷贝不同于 TUCAM_Buf_Alloc 分配的图像格式数据。必须在
TUCAM_Buf_WaitForFrame 返回之后调用，否则无法获取正确的图像数据。
例如：分配的图像格式为 TUFRM_FMT_RGB888，通过该函数可以拷贝其他格式的数据（如
TUFRM_FMT_RAW），此接口无法拷贝大于 1帧的数据即帧结构中的 uiRsdSize 不能大于
1。
注：返回的帧结构 pBuffer 的数据排列，是帧头部(usHeader)+图像数据(uiImgSize) +保留
位(uiHstSize)。不支持多帧数据返回。
声明
TUCAMRET TUCAM_Buf_CopyFrame (HDTUCAM hTUCam, PTUCAM_FRAME
pFrame);
参数
HDTUCAM hTUCam 相机的句柄
PTUCAM_FRAME pFrame 帧结构体的指针
错误代码
TUCAMRET_NOT_INIT TUCAM-API 未初始化
TUCAMRET_NOT_READY 当未调用 TUCAM_Cap_Start 开始捕获时
TUCAMRET_NO_MEMORY 当未调用 TUCAM_Buf_Alloc 创建内存空间时
TUCAMRET_NO_RESOURCE 当pFrame 指针为空时
TUCAMRET_OUT_OF_RANGE 当需要获取的帧数大于 1时且获取的格式和
TUCAM-API 开发指南 福州鑫图光电有限公司
52
TUCAM_Buf_Alloc 不同
TUCAMRET_INVALID_CAMERA 无效的相机，相机句柄不存在时
相关接口
TUCAM_Api_Init、TUCAM_Api_Uninit
TUCAM_Dev_Open、TUCAM_Dev_Close
TUCAM_Buf_Alloc、TUCAM_Buf_Release
TUCAM_Buf_AbortWait、TUCAM_Buf_WaitForFrame
TUCAM_Cap_Start、TUCAM_Cap_Stop
TUCAM_Cap_SetROI
描述
用于设定图像的感兴趣区域，以左上角为坐标原点。设置的水平偏移量、垂直偏移量、宽度
和高度必须为 4的倍数。
声明
TUCAMRET TUCAM_CAP_SETROI (HDTUCAM HTUCAM, TUCAM_ROI_ATTR
ROIATTR);
参数
HDTUCAM HTUCAM 相机的句柄
TUCAM_ROI_ATTR ROIATTR ROI 属性结构体的对象
错误代码
TUCAMRET_NOT_INIT TUCAM-API 未初始化
TUCAMRET_NOT_SUPPORT 不支持 ROI 设置
TUCAMRET_INVALID_CAMERA 无效的相机，相机句柄不存在时
TUCAM-API 开发指南 福州鑫图光电有限公司
53
相关接口
TUCAM_API_INIT、TUCAM_API_UNINIT
TUCAM_DEV_OPEN、TUCAM_DEV_CLOSE
TUCAM_BUF_ALLOC、TUCAM_BUF_RELEASE
TUCAM_BUF_ABORTWAIT、TUCAM_BUF_WAITFORFRAME
TUCAM_CAP_START、TUCAM_CAP_STOP
TUCAM_CAP_GETROI
TUCAM_Cap_GetROI
描述
用于设定图像的感兴趣区域，以左上角为坐标原点。设置的水平偏移量、垂直偏移量、宽
度和高度必须为 4的倍数。
捕获不从这一时刻开始。开始采集调用 TUCAM_Cap_Start 接口之后。
声明
TUCAMRET TUCAM_Cap_GetROI (HDTUCAM hTUCam, PTUCAM_ROI_ATTR
pRoiAttr);
参数
HDTUCAM hTUCam 相机的句柄
PTUCAM_ROI_ATTR pRoiAttr ROI 属性结构体的指针
错误代码
TUCAMRET_NOT_INIT TUCAM-API 未初始化
TUCAMRET_NOT_SUPPORT 不支持 ROI 设置
TUCAM-API 开发指南 福州鑫图光电有限公司
54
TUCAMRET_INVALID_CAMERA 无效的相机，相机句柄不存在时
相关接口
TUCAM_Api_Init、TUCAM_Api_Uninit
TUCAM_Dev_Open、TUCAM_Dev_Close
TUCAM_Buf_Alloc、TUCAM_Buf_Release
TUCAM_Buf_AbortWait、TUCAM_Buf_WaitForFrame
TUCAM_Cap_Start、TUCAM_Cap_Stop
TUCAM_Cap_SetROI
TUCAM_Cap_SetTrigger
描述
用于设定触发的属性，捕获不从这一时刻开始。开始采集调用 TUCAM_Cap_Start 接口之后。
曝光模式：
TUCTE_EXPTM 表示曝光时间由软件设定
TUCTE_WIDTH 示曝光时间由输入电平宽度设定
激发边沿模式：
TUCTD_RISING 表示触发信号为上升沿有效
TUCTD_FAILING 表示触发信号为下降沿有效
帧数：表示接收一个触发信号后，拍摄多少张图像，每张图像的曝光时间是相同的，取决于
软件设定。（选择电平宽度时，该功能无效。）
延迟：表示接收到一个触发信号后，可以设置多长的延迟时间才使相机进行触发曝光。
TUCAM-API 开发指南 福州鑫图光电有限公司
55
触发模式支持的参数：
模式 TUCAM_TRIGGER_EXP TUCAM_TRIGGER_EDGE 延时 帧数
标准触发 支持 支持 支持 支持
同步触发 支持 支持 不支持 不支持
全局触发 不支持 支持 不支持 不支持
软件触发 不支持 不支持 不支持 不支持
同步触发：即同步取图，第一次触发启动，第二次触发输出同步图像。
全局触发：一般用于光源可控的场景。
TUCAM-API 开发指南 福州鑫图光电有限公司
56
软件触发：通过软件下发命令模拟触发信号。
声明
TUCAMRET TUCAM_Cap_SetTrigger (HDTUCAM hTUCam,
TUCAM_TRIGGER_ATTR tgrAttr);
参数
HDTUCAM hTUCam 相机的句柄
TUCAM_TRIGGER_ATTR tgrAttr 触发属性结构体的对象
错误代码
TUCAMRET_NOT_INIT TUCAM-API 未初始化
TUCAMRET_INVALID_CAMERA 无效的相机，相机句柄不存在时
相关接口
TUCAM_Api_Init、TUCAM_Api_Uninit
TUCAM_Dev_Open、TUCAM_Dev_Close
TUCAM_Buf_Alloc、TUCAM_Buf_Release
TUCAM_Buf_AbortWait、TUCAM_Buf_WaitForFrame
TUCAM_Cap_Start、TUCAM_Cap_Stop
TUCAM_Cap_GetTrigger、TUCAM_Cap_DoSoftwareTrigger
TUCAM_Cap_GetTrigger
TUCAM-API 开发指南 福州鑫图光电有限公司
57
描述
用于获取触发的属性。
声明
TUCAMRET TUCAM_Cap_GetTrigger (HDTUCAM hTUCam,
PTUCAM_TRIGGER_ATTR pTgrAttr);
参数
HDTUCAM hTUCam 相机的句柄
PTUCAM_TRIGGER_ATTR pTgrAttr 触发属性结构体的指针
错误代码
TUCAMRET_NOT_INIT TUCAM-API 未初始化
TUCAMRET_INVALID_CAMERA 无效的相机，相机句柄不存在时
相关接口
TUCAM_Api_Init、TUCAM_Api_Uninit
TUCAM_Dev_Open、TUCAM_Dev_Close
TUCAM_Buf_Alloc、TUCAM_Buf_Release
TUCAM_Buf_AbortWait、TUCAM_Buf_WaitForFrame
TUCAM_Cap_Start、TUCAM_Cap_Stop
TUCAM_Cap_SetTrigger
TUCAM_Cap_DoSoftwareTrigger
描述
执行软件触发命令。
声明
TUCAM-API 开发指南 福州鑫图光电有限公司
58
TUCAMRET TUCAM_Cap_DoSoftwareTrigger(HDTUCAM hTUCam);
参数
HDTUCAM hTUCam 相机的句柄
错误代码
TUCAMRET_NOT_INIT TUCAM-API 未初始化
TUCAMRET_FAILURE 执行触发命令失败
TUCAMRET_INVALID_CAMERA 无效的相机，相机句柄不存在时
相关接口
TUCAM_Api_Init、TUCAM_Api_Uninit
TUCAM_Dev_Open、TUCAM_Dev_Close
TUCAM_Buf_Alloc、TUCAM_Buf_Release
TUCAM_Buf_AbortWait、TUCAM_Buf_WaitForFrame
TUCAM_Cap_Start、TUCAM_Cap_Stop
TUCAM_Cap_SetTrigger
TUCAM_Cap_SetTriggerOut
描述
用于设定触发输出的属性。
声明
TUCAMRET TUCAM_Cap_SetTriggerOut (HDTUCAM hTUCam,
TUCAM_TRGOUT_ATTR tgroutAttr);
参数
HDTUCAM hTUCam 相机的句柄
TUCAM_TRGOUT_ATTR tgroutAttr 触发输出属性结构体的对象
TUCAM-API 开发指南 福州鑫图光电有限公司
59
错误代码
TUCAMRET_NOT_INIT TUCAM-API 未初始化
TUCAMRET_NOT_SUPPORT 不支持设置
TUCAMRET_INVALID_CAMERA 无效的相机，相机句柄不存在时
相关接口
TUCAM_Api_Init、TUCAM_Api_Uninit
TUCAM_Dev_Open、TUCAM_Dev_Close
TUCAM_Buf_Alloc、TUCAM_Buf_Release
TUCAM_Cap_GetTriggerOut
描述
用于获取触发输出的属性。
声明
TUCAMRET TUCAM_Cap_GetTriggerOut (HDTUCAM hTUCam,
PTUCAM_TRGOUT_ATTR pTgrOutAttr);
参数
HDTUCAM hTUCam 相机的句柄
PTUCAM_TRGOUT_ATTR pTgrOutAttr 触发输出属性结构体指针
错误代码
TUCAMRET_NOT_INIT TUCAM-API 未初始化
TUCAMRET_NOT_SUPPORT 不支持设置
TUCAMRET_INVALID_CAMERA 无效的相机，相机句柄不存在时
相关接口
TUCAM-API 开发指南 福州鑫图光电有限公司
60
TUCAM_Api_Init、TUCAM_Api_Uninit
TUCAM_Dev_Open、TUCAM_Dev_Close
TUCAM_Buf_Alloc、TUCAM_Buf_Release
TUCAM_Cap_Start
描述
开始进行数据捕获。在开始捕获之前，配置好感兴趣区域和触发模式。
声明
TUCAMRET TUCAM_Cap_Start(HDTUCAM hTUCam, UINT32 uiMode);
参数
HDTUCAM hTUCam 相机的句柄
UINT32 uiMode 相机捕获的模式
错误代码
TUCAMRET_NOT_INIT TUCAM-API 未初始化
TUCAMRET_FAILOPEN_BULKIN 打开相机捕获失败
TUCAMRET_INVALID_CAMERA 无效的相机，相机句柄不存在时
相关接口
TUCAM_Api_Init、TUCAM_Api_Uninit
TUCAM_Dev_Open、TUCAM_Dev_Close
TUCAM_Buf_Alloc、TUCAM_Buf_Release
TUCAM_Buf_AbortWait、TUCAM_Buf_WaitForFrame
TUCAM_Cap_Start
TUCAM_Cap_SetTrigger、TUCAM_SetROI
TUCAM-API 开发指南 福州鑫图光电有限公司
61
TUCAM_Cap_Stop
描述
停止进行数据捕获。
声明
TUCAMRET TUCAM_Cap_Stop (HDTUCAM hTUCam);
参数
HDTUCAM hTUCam 相机的句柄
错误代码
TUCAMRET_NOT_INIT TUCAM-API 未初始化
TUCAMRET_FAILOPEN_BULKIN 打开相机捕获失败
TUCAMRET_INVALID_CAMERA 无效的相机，相机句柄不存在时
相关接口
TUCAM_Api_Init、TUCAM_Api_Uninit
TUCAM_Dev_Open、TUCAM_Dev_Close
TUCAM_Buf_Alloc、TUCAM_Buf_Release
TUCAM_Buf_AbortWait、TUCAM_Buf_WaitForFrame
TUCAM_Cap_Stop
TUCAM_File_SaveImage
描述
对帧数据进行保存。
声明
TUCAMRET TUCAM_File_SaveImage (HDTUCAM hTUCam, TUCAM_FILE_SAVE
TUCAM-API 开发指南 福州鑫图光电有限公司
62
fileSave);
参数
HDTUCAM hTUCam 相机的句柄
TUCAM_FILE_SAVE fileSave 文件保存结构体
错误代码
TUCAMRET_NOT_INIT TUCAM-API 未初始化
TUCAMRET_INVALID_PARAM 输入的参数无效
TUCAMRET_INVALID_PATH 输入的路径不存在
TUCAMRET_FAILURE 文件保存失败
TUCAMRET_INVALID_CAMERA 无效的相机，相机句柄不存在时
相关接口
TUCAM_Api_Init、TUCAM_Api_Uninit
TUCAM_Dev_Open、TUCAM_Dev_Close
TUCAM_Buf_Alloc、TUCAM_Buf_Release
TUCAM_Buf_WaitForFrame、TUCAM_Buf_CopyFrame
TUCAM_Rec_Start
描述
打开录像文件，对帧数据进行录像保存，此时并未写入数据。设置的帧率需要大于 1fps，
不足 1fps 的将按 1fps 来创建录像文件。
声明
TUCAMRET TUCAM_Rec_Start(HDTUCAM hTUCam, TUCAM_REC_SAVE recSave);
参数
TUCAM-API 开发指南 福州鑫图光电有限公司
63
HDTUCAM hTUCam 相机的句柄
TUCAM_REC_SAVE recSave 录像文件保存结构体
错误代码
TUCAMRET_NOT_INIT TUCAM-API 未初始化
TUCAMRET_INVALID_PARAM 输入的参数无效
TUCAMRET_INVALID_PATH 输入的路径不存在
TUCAMRET_FAILOPEN_FILE 文件打开失败
TUCAMRET_INVALID_CAMERA 无效的相机，相机句柄不存在时
相关接口
TUCAM_Api_Init、TUCAM_Api_Uninit
TUCAM_Dev_Open、TUCAM_Dev_Close
TUCAM_Buf_Alloc、TUCAM_Buf_Release
TUCAM_Buf_WaitForFrame
TUCAM_Cap_Start、TUCAM_Cap_Stop
TUCAM_Rec_Stop、TUCAM_Rec_AppendFrame
TUCAM_Rec_AppendFrame
描述
将图像数据写入文件，在 TUCAM_Buf_WaitForFrame 调用该接口。
声明
TUCAMRET TUCAM_Rec_AppendFrame(HDTUCAM hTUCam, PTUCAM_FRAME
pFrame);
参数
HDTUCAM hTUCam 相机的句柄
TUCAM-API 开发指南 福州鑫图光电有限公司
64
PTUCAM_FRAME pFrame 帧结构体的指针
错误代码
TUCAMRET_NOT_INIT TUCAM-API 未初始化
TUCAMRET_NOT_READY 未调用 TUCAM_Rec_Start 接口
TUCAMRET_OUT_OF_RANGE 写入的图像宽度和高度与创建时不一致
TUCAMRET_INVALID_CAMERA 无效的相机，相机句柄不存在时
相关接口
TUCAM_Api_Init、TUCAM_Api_Uninit
TUCAM_Dev_Open、TUCAM_Dev_Close
TUCAM_Buf_Alloc、TUCAM_Buf_Release
TUCAM_Buf_WaitForFrame
TUCAM_Cap_Start、TUCAM_Cap_Stop
TUCAM_Rec_Start、TUCAM_Rec_Stop
TUCAM_Rec_Stop
描述
关闭录像文件，此时调用 TUCAM_Rec_AppendFrame 将无法写入数据。
声明
TUCAMRET TUCAM_Rec_Stop (HDTUCAM hTUCam);
参数
HDTUCAM hTUCam 相机的句柄
错误代码
TUCAMRET_NOT_INIT TUCAM-API 未初始化
TUCAM-API 开发指南 福州鑫图光电有限公司
65
TUCAMRET_INVALID_CAMERA 无效的相机，相机句柄不存在时
相关接口
TUCAM_Api_Init、TUCAM_Api_Uninit
TUCAM_Dev_Open、TUCAM_Dev_Close
TUCAM_Buf_Alloc、TUCAM_Buf_Release
TUCAM_Buf_WaitForFrame
TUCAM_Cap_Start、TUCAM_Cap_Stop
TUCAM_Rec_Start、TUCAM_Rec_AppendFrame
TUCAM_Reg_Read
描述
读取寄存器的内容。读取的类型参考 TUREG_TYPE。
声明
TUCAMRET TUCAM_Reg_Read (HDTUCAM hTUCam, TUCAM_REG_RW regRW);
参数
HDTUCAM hTUCam 相机的句柄
TUCAM_REG_RW regRW 寄存器读写结构体
错误代码
TUCAMRET_NOT_INIT TUCAM-API 未初始化
TUCAMRET_NO_MEMORY 传入的缓冲区未分配内存空间
TUCAMRET_NOT_SUPPORT 不支持该类型读取
TUCAMRET_INVALID_IDPARAM 无效的类型，参考 TUREG_TYPE
TUCAMRET_INVALID_CAMERA 无效的相机，相机句柄不存在时
相关接口
TUCAM-API 开发指南 福州鑫图光电有限公司
66
TUCAM_Api_Init、TUCAM_Api_Uninit
TUCAM_Dev_Open、TUCAM_Dev_Close
TUCAM_Reg_Write
TUCAM_Reg_Write
描述
写入寄存器的内容。写入的类型参考 TUREG_TYPE。
声明
TUCAMRET TUCAM_Reg_Write(HDTUCAM hTUCam, TUCAM_REG_RW regRW);
参数
HDTUCAM hTUCam 相机的句柄
TUCAM_REG_RW regRW 寄存器读写结构体
错误代码
TUCAMRET_NOT_INIT TUCAM-API 未初始化
TUCAMRET_NO_MEMORY 传入的缓冲区未分配内存空间
TUCAMRET_NOT_SUPPORT 不支持该类型读取
TUCAMRET_INVALID_IDPARAM 无效的类型，参考 TUREG_TYPE
TUCAMRET_INVALID_CAMERA 无效的相机，相机句柄不存在时
相关接口
TUCAM_Api_Init、TUCAM_Api_Uninit
TUCAM_Dev_Open、TUCAM_Dev_Close
TUCAM_Reg_Read
