TREADMILL OWNER’S MANUAL

MANUEL DU PROPRIÉTAIRE DU TAPIS ROULANT

MANUAL DEL PROPIETARIO DE LA CAMINADORA

Read the TREADMILL GUIDE before using this OWNER’S MANUAL.

Lire le GUIDE DU TAPIS ROULANT avant de se servir du présent MANUEL DU PROPRIÉTAIRE.

Lea la GUÍA DE LA CAMINADORA antes de usar este MANUAL DEL PROPIETARIO.

400T

400T-OM-rev1_1.indd 1 10/29/10 1:44 PM

3 ENGLISH

30 FRANÇAIS

58 ESPAÑOL IMPORTANT PRECAUTIONS

SAVE THESE INSTRUCTIONS

When using an electrical product, basic precautions should always be followed, including the following: Read all instructions

before using this treadmill. It is the responsibility of the owner to ensure that all users of this treadmill are adequately informed of

all warnings and precautions. If you have any questions after reading this guide, contact Customer Tech Support at the number

listed on the back panel of the OWNER’S MANUAL.

This treadmill is intended for in-home use only. Do not use this treadmill in any commercial, rental, school or institutional setting.

Failure to comply will void the warranty.

400T-OM-rev1_1.indd 2-3 10/29/10 1:44 PM

4 5

TO REDUCE THE RISK OF BURNS, FIRE, ELECTRICAL SHOCK OR INJURY TO PERSONS:

• At NO time should pets or children under the age of 13 be closer to the treadmill than 10 feet.

• At NO time should children under the age of 13 use the treadmill.

• Children over the age of 13 or disabled persons should not use the treadmill without adult supervision.

• Use the treadmill only for its intended use as described in the treadmill guide and owner’s manual.

• Do not use other attachments that are not recommended by the manufacturer. Attachments may cause injury.

• Never operate the treadmill if it has a damaged cord or plug, if it is not working properly, if it has been dropped or damaged, or

immersed in water. Return the treadmill to a service center for examination and repair.

• Keep power cord away from heated surfaces. Do not carry this unit by its supply cord or use the cord as a handle.

• Never operate the treadmill with the air opening blocked. Keep the air opening clean, free of lint, hair, and the like.

• To prevent electrical shock, never drop or insert any object into any opening.

• Do not operate where aerosol (spray) products are being used or when oxygen is being administered.

• To disconnect, turn all controls to the off position, then remove plug from outlet.

• Do not use treadmill in any location that is not temperature controlled, such as but not limited to garages, porches, pool rooms,

bathrooms, car ports or outdoors. Failure to comply may void the warranty.

• This treadmill is intended for in-home use only. Do not use this treadmill in any commercial, rental, school or institutional setting.

Failure to comply will void the warranty.

• Do not remove the console covers unless instructed by Customer Tech Support. Service should only be done by an authorized

service technician

It is essential that your treadmill is used only indoors, in a climate controlled room. If your treadmill has been exposed to colder

temperatures or high moisture climates, it is strongly recommended that the treadmill is warmed up to room temperature before

first time use. Failure to do so may cause premature electronic failure.

TO REDUCE THE RISK OF BURNS, FIRE, ELECTRICAL SHOCK OR INJURY TO PERSONS:

• Never use the treadmill before securing the safety tether clip to your clothing.

• If you experience any kind of pain, including but not limited to chest pains, nausea, dizziness, or shortness of breath, stop

exercising immediately and consult your physician before continuing.

• When exercising, always maintain a comfortable pace.

• Do not wear clothes that might catch on any part of the treadmill.

• Always wear athletic shoes while using this equipment.

• Do not jump on the treadmill.

• At no time should more than one person be on treadmill while in operation.

• This treadmill should not be used by persons weighing more than specified in the OWNER’S MANUAL WARRANTY SECTION.

Failure to comply will void the warranty.

• When lowering the treadmill deck, wait until rear feet are firmly on the floor before stepping on the deck.

• Disconnect all power before servicing or moving the equipment. To clean, wipe surfaces down with soap and slightly damp cloth

only; never use solvents. (See MAINTENANCE)

• The treadmill should never be left unattended when plugged in. Unplug from outlet when not in use, and before putting on or

taking off parts.

• Do not operate under blanket or pillow. Excessive heating can occur and cause fire, electric shock, or injury to persons.

• Connect this exercise product to a properly grounded outlet only.

WARNING

TO REDUCE THE RISK OF ELECTRICAL SHOCK:

Always unplug the treadmill from the electrical outlet immediately after using, before cleaning, performing maintenance and putting on or

taking off parts.

DANGER WARNING

400T-OM-rev1_1.indd 4-5 10/29/10 1:44 PM

ASSEMBLY

There are several areas during the assembly process that special attention must be paid. It is very important to follow the assembly

instructions correctly and to make sure all parts are firmly tightened. If the assembly instructions are not followed correctly, the

treadmill could have parts that are not tightened and will seem loose and may cause irritating noises. To prevent damage to the

treadmill, the assembly instructions must be reviewed and corrective actions should be taken.

Before proceeding, find your treadmill’s serial number located on a white barcode sticker

near the on/off power switch and power cord and enter it in the space provided below.

ENTER YOUR SERIAL NUMBER AND MODEL NAME IN THE BOXES BELOW:

» Refer to the SERIAL NUMBER and MODEL NAME when calling for service.

SERIAL NUMBER:

MODEL NAME: TRIUMPH TREADMILL

WARNING

SERIAL NUMBER LOCATION

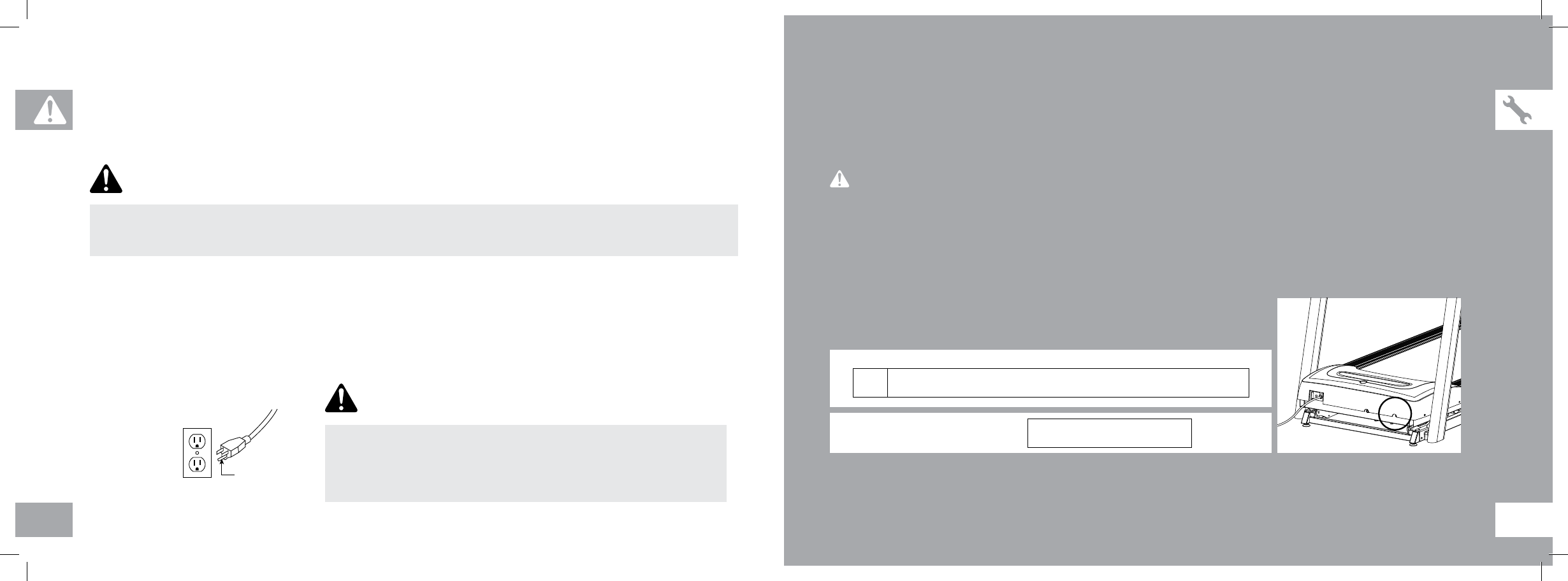

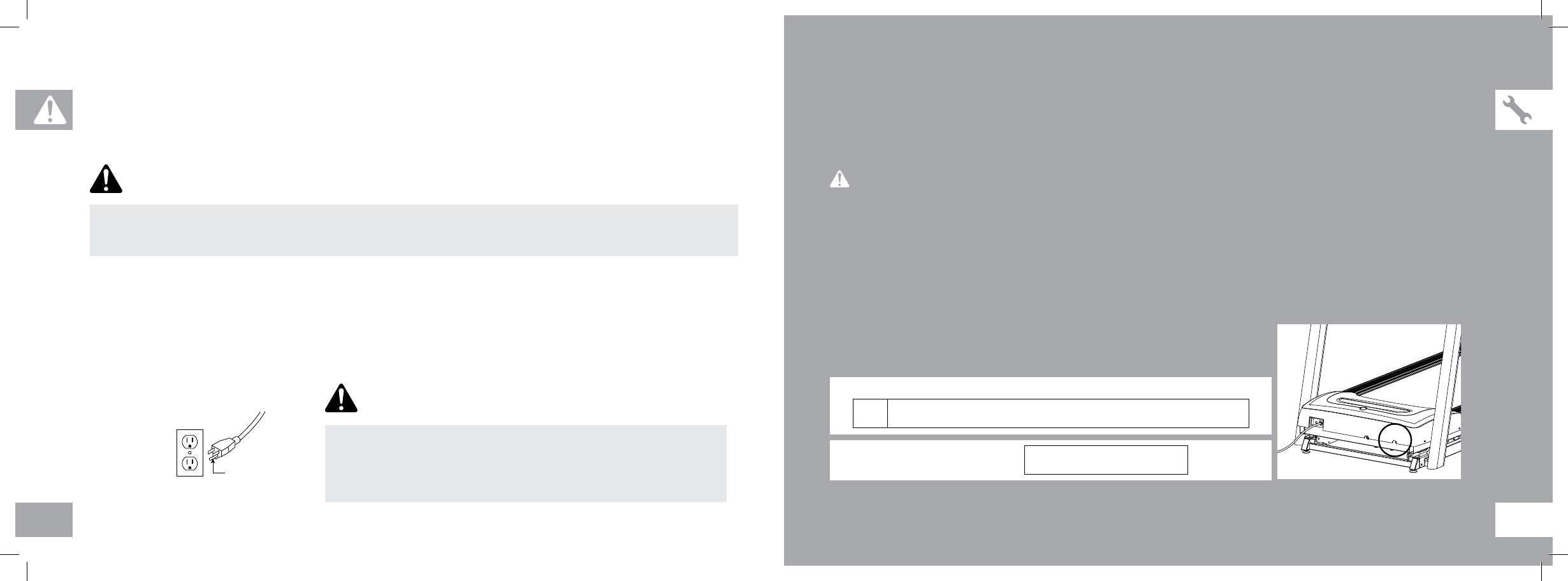

GROUNDING INSTRUCTIONS

This product must be grounded. If a treadmill should malfunction or breakdown, grounding provides a path of least resistance

for electrical current to reduce the risk of electrical shock. This product is equipped with a cord having an equipment-grounding

conductor and a grounding plug. The plug must be plugged into an appropriate outlet that is properly installed and grounded in

accordance with local codes and ordinances.

Connect this exercise product to a properly grounded outlet only.

Never operate product with a damaged cord or plug even if it is working

properly. Never operate any product if it appears damaged, or has been

immersed in water. Contact Customer Tech Support for replacement or repair.

3-POLE

GROUNDED

OUTLET

GROUNDING PIN

WARNING

DANGER

Improper connection of the equipment-grounding conductor can result in a risk of electric shock. Check with a qualified

electrician or serviceman if you are in doubt as to whether the product is properly grounded. Do not modify the plug provided

with the product. If it will not fit the outlet, have a proper outlet installed by a qualified electrician.

This product is for use on a nominal 110-120 Volt circuit and has a grounding plug that looks like the plug in the illustration. Make

sure that the product is connected to an outlet having the same configuration as the plug. No adapter should be used with this

product.

This product must be used on a dedicated circuit. To determine if you are on a dedicated circuit, shut off the power to that circuit

and observe if any other devices lose power. If so, move devices to a different circuit. Note: There are usually multiple outlets on

one circuit. This treadmill should be used with a minimum 15-amp circuit. Note: There are usually multiple outlets on one circuit. This

treadmill should be used with a minimum 15-amp circuit.

400T-OM-rev1_1.indd 6-7 10/29/10 1:44 PM

8 9

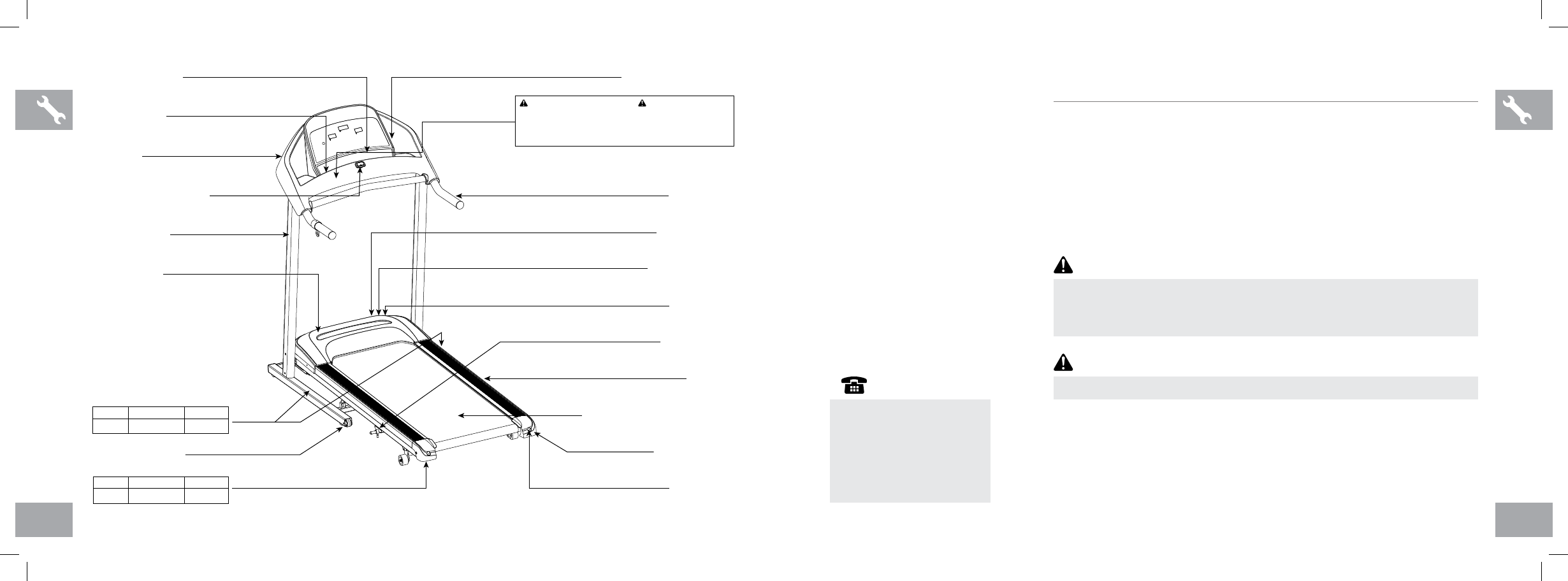

ON/OFF SWITCH

CIRCUIT BREAKER

TRANSPORT WHEEL

POWER CORD

READING RACK

TOUCH PAD PANEL WATER BOTTLE HOLDER

CONSOLE

SAFETY KEY PLACEMENT

RUNNING BELT / RUNNING DECK

SIDE RAIL

ROLLER END CAP

CONSOLE MAST

HANDLEBARS

REAR ROLLER

TENSION/ALIGNMENT BOLTS

MOTOR COVER

DECK LOCK PIN

SUJETE LA LLAVE DE SEGURIDAD A SU ROPA ANTES DE COMENZAR. PARA EVITAR

LESIONES PÁRESE EN LO RIELES LATERALES ANTES DE PONER A FUNCIONAR LA

CAMINADORA. LEA Y SIGA LAS INSTRUCCIONES ANTES DE USAR ESTA

CAMINADORA. NO DEJE QUE LOS NIÑOS SE ACERQUEN A ESTE EQUIPO. CUANDO

NO LA ESTÉ USANDO, SAQUE LA LLAVE DE SEGURIDAD Y GUÁRDELA FUERA DEL

ALCANZE DE LOS NIÑOS. CONSULTE A UN MÉDICO ANTES DE USAR ESTE EQUIPO.

DEJE DE HACER EJERCICIO SI SIENTE DOLOR, DESMAYO, MAREO O SI LE FALTA EL

ALIENTO. ESTE EQUIPO ES SÓLO PARA EL USO DEL CONSUMIDOR.

ATTACHER LA PINCE DE LA CLÉ DE SÉCURITÉ AUX VÊTEMENTS AVANT DE METTRE L’APPAREIL

EN MARCHE. POUR ÉVITER TOUTE BLESSURE, METTRE LES PIEDS SUR LES RAILS LATÉRAUX

AVANT DE LANCER LE TAPIS ROULANT. LIRE ET SUIVRE TOUTES LES INSTRUCTIONS AVANT LA

MISE EN MARCHE. TENIR LES ENFANTS ÉLOIGNÉS DE L’APPAREIL. RETIRER LA CLÉ DE

SÉCURITÉ LORSQUE L’APPAREIL N’EST PAS UTILISÉ ET LA CONSERVER HORS DE PORTÉE DES

ENFANTS. CONSULTER UN MÉDECIN AVANT D’UTILISER CET APPAREIL. EN CAS DE

DOULEURS, DE NAUSÉES, DE VERTIGES OU D’ESSOUFFLEMENTS, ARRÊTER IMMÉDIATEMENT

TOUT EXERCICE. À L’USAGE DU CLIENT SEULEMENT.

ADVERTENCIA

AVERTISSEMENT

CAUTION ATTENTION PRECAUCIÓN

KEEP HANDS AND FEET

AWAY FROM THIS AREA.

GARDER LES MAINS ET LES

PIEDS LOIN DE CETTE REGION.

MANTENGA LAS MANOS Y LOS

PIES LEJOS DE ESTA ÁREA.

CAUTION ATTENTION PRECAUCIÓN

HOLD ONTO DECK WHEN

LATCH IS RELEASED.

TENIR LA PLATE-FORME LORSQUE LA

GOUPILLE DE VERROUILLAGE EST RETIRÉE.

SUJETE LA PLATAFORMA

CUANDO SUELTE EL SUJETADOR.

TOOLS INCLUDED:

F4 mm Allen Wrench

F5 mm L-Wrench/Screwdriver

F6 mm T-Wrench

PARTS INCLUDED:

F1 Safety Key

F1 Console Assembly

F2 Console Masts

F2 Handlebars

F2 End Caps

F4 Hardware Bags

F1 Bottle of Silicone Lubricant

(for 2 applications)

If you have questions or if

there are any missing parts,

contact Customer Tech

Support. Contact information

is located on the back panel

of this manual.

DO NOT ATTEMPT TO LIFT THE TREADMILL! Do not move or lift treadmill

from packaging until specified to do so in the assembly instructions. You may

remove the plastic wrap from console masts.

WARNING

UNPACKING

Place the treadmill carton on a level flat surface. It is recommended that you place a

protective covering on your floor. Take CAUTION when handling and transporting this

unit. Never open box when it is on its side. Once the banding straps have been removed,

do not lift or transport this unit unless it is fully assembled and in the upright folded

position, with the lock latch secure. Unpack the unit where it will be used. Never grab

hold of any portion of the incline frame and attempt to lift or move the treadmill.

FAILURE TO FOLLOW THESE INSTRUCTIONS COULD RESULT IN INJURY!

WARNING

NEED HELP?

NOTE: During each assembly step, ensure that ALL nuts and bolts are in place and

partially threaded in before completely tightening any ONE bolt.

NOTE: A light application of grease may aid in the installation of hardware. Any grease,

such as lithium bike grease is recommended.

PRE ASSEMBLY

400T-OM-rev1_1.indd 8-9 10/29/10 1:44 PM

10 11

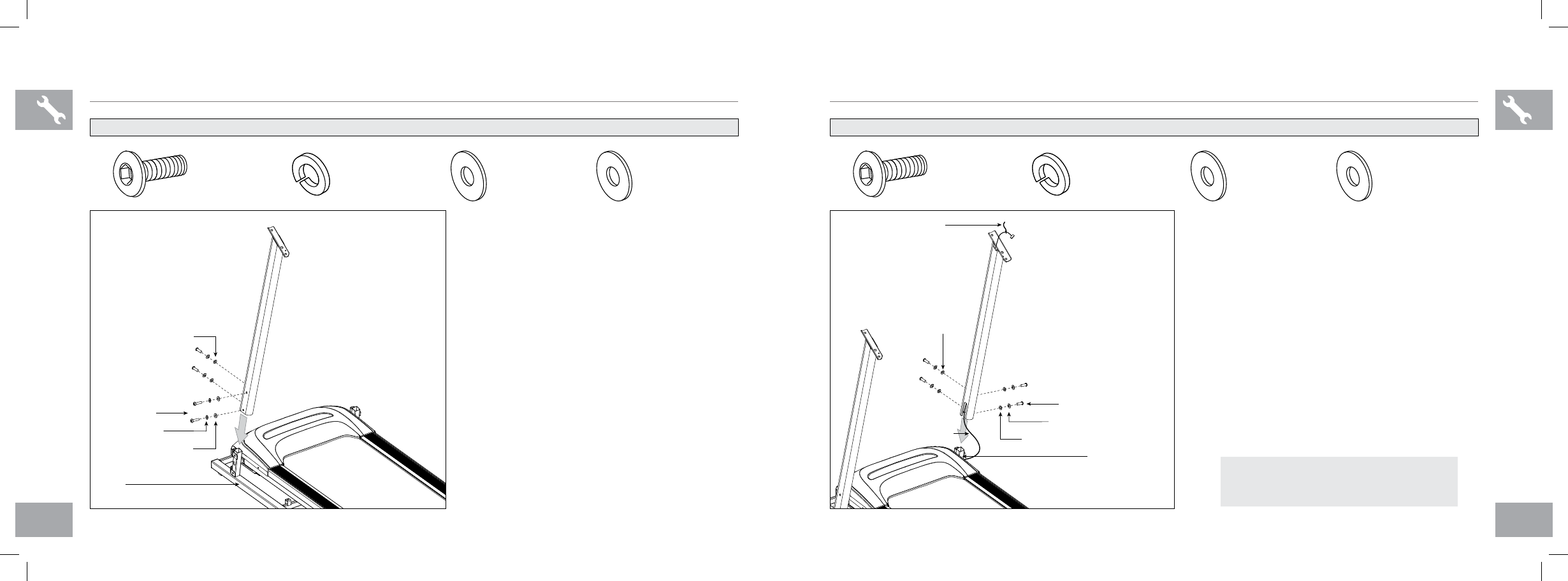

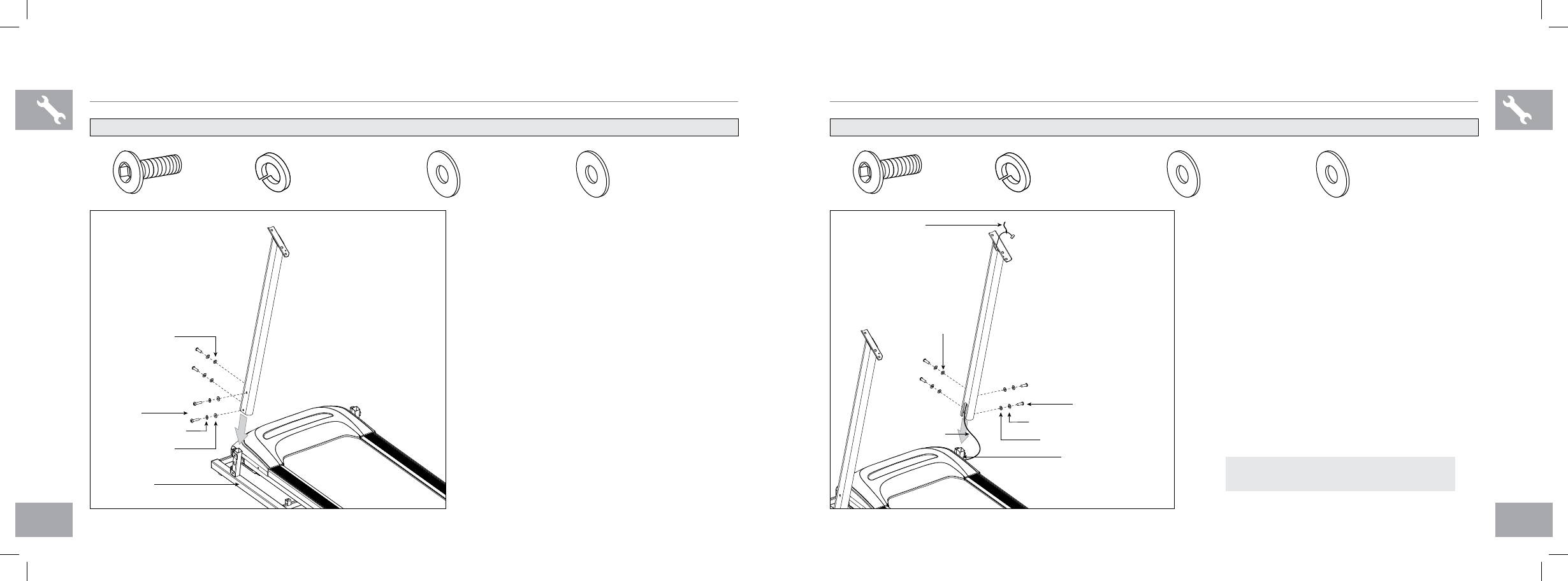

ASSEMBLY STEP 1

A Cut the yellow banding straps and lift the

running deck upward and remove all

contents from underneath the running deck.

B Open hardware bag 1.

C With the running deck lowered, attach

the left console mast to the base

frame using 2 bolts (a), 2 spring

washers (b) and 2 flat washers (c)

from the side and 2 bolts (a), 2 spring

washers (b) and 2 arc washers (d)

from the rear.

BOLT (A)

20 mm

Qty: 4

SPRING WASHER (B)

8 mm

Qty: 4

FLAT WASHER (C)

8 mm

Qty: 2

ARC WASHER (D)

8 mm

Qty: 2

HARDWARE BAG 1 CONTENTS :

BOLTS (A)

SPRING WASHERS (B)

715T PLUS

LEFT CONSOLE MAST

ARC WASHERS (D)

FLAT WASHERS (C)

BASE FRAME

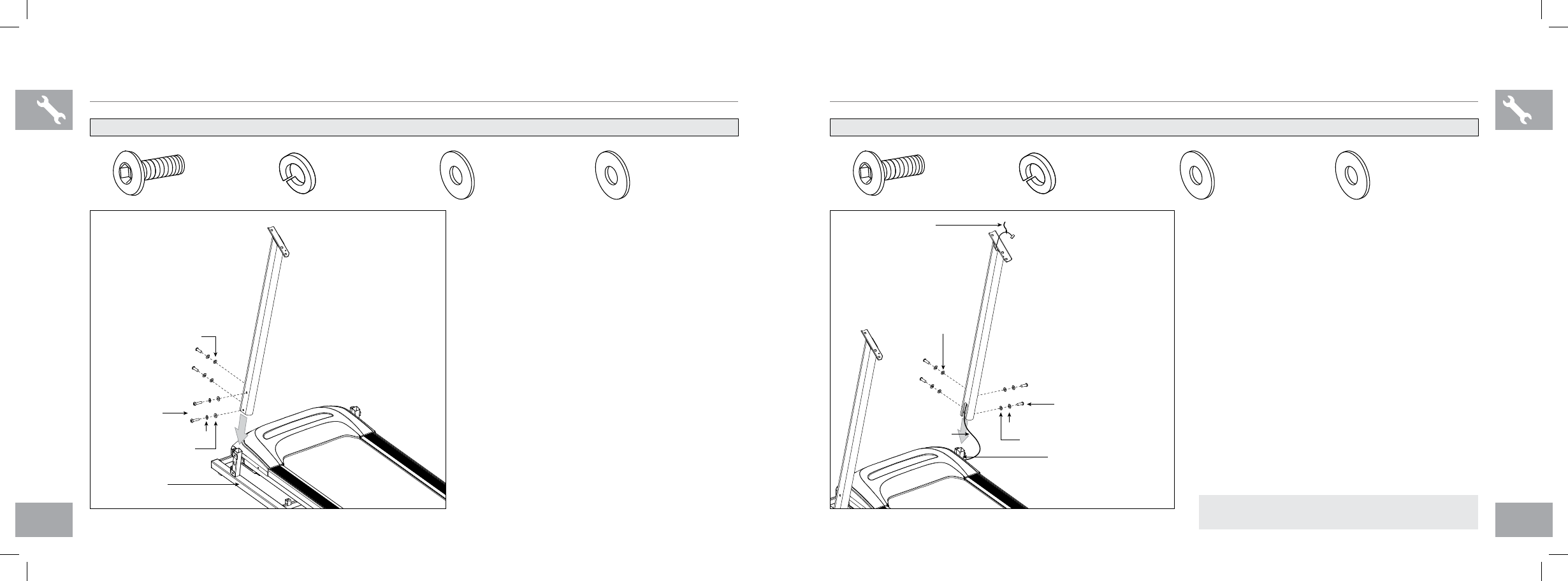

ASSEMBLY STEP 2

BOLT (A)

20 mm

Qty: 4

SPRING WASHER (B)

8 mm

Qty: 4

FLAT WASHER (C)

8 mm

Qty: 2

ARC WASHER (D)

8 mm

Qty: 2

HARDWARE BAG 2 CONTENTS :

BOLTS (A)

SPRING WASHERS (B)

715T PLUS

RIGHT CONSOLE MAST

ARC WASHERS (D)

CONSOLE CABLE FLAT WASHERS (C)

BASE FRAME

LEAD WIRE A Open hardware bag 2.

B Pull lead wire through right console

mast. After pulling the lead wire through the

mast, the top of the console cable should

be located at the top of the mast. Detach and

discard the lead wire.

C With the running deck lowered, attach

the right console mast to the base

frame using 2 bolts (a), 2 spring

washers (b) and 2 flat washers (c)

from the side and 2 bolts (a), 2 spring

washers (b) and 2 arc washers (d)

from the rear.

NOTE: Be careful not to pinch any wires

while assembling the right console mast.

400T-OM-rev1_1.indd 10-11 10/29/10 1:44 PM

12 13

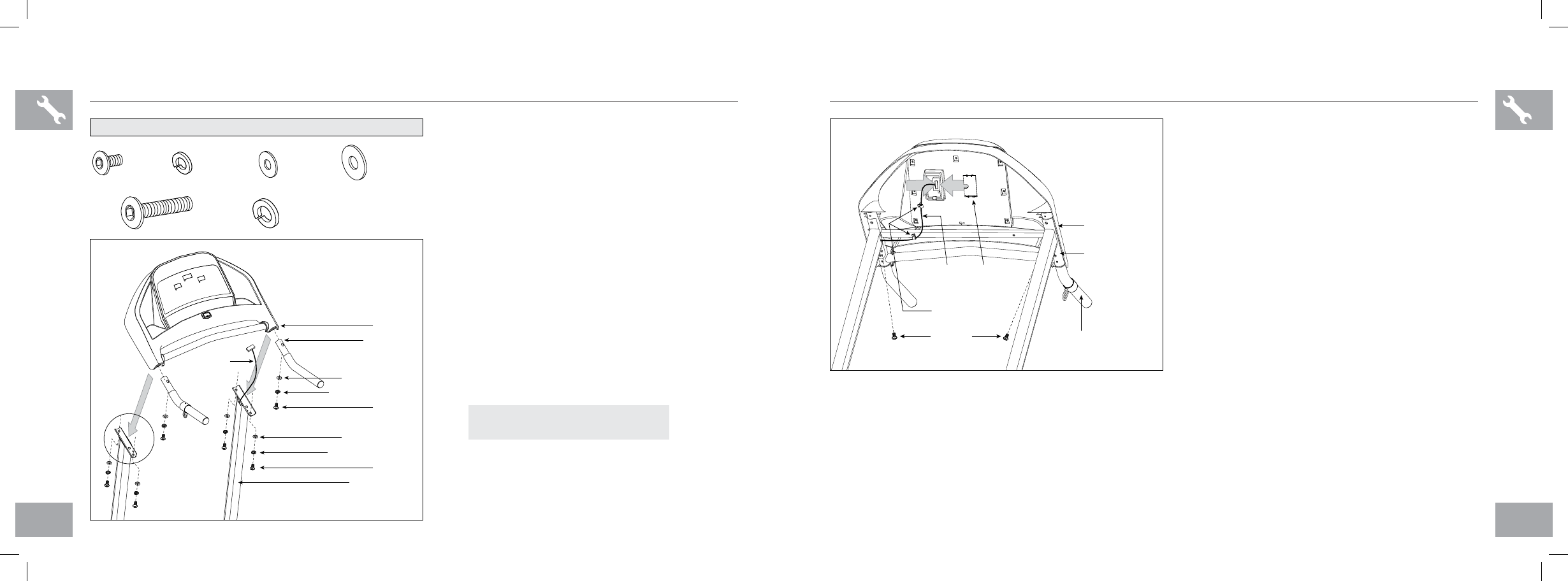

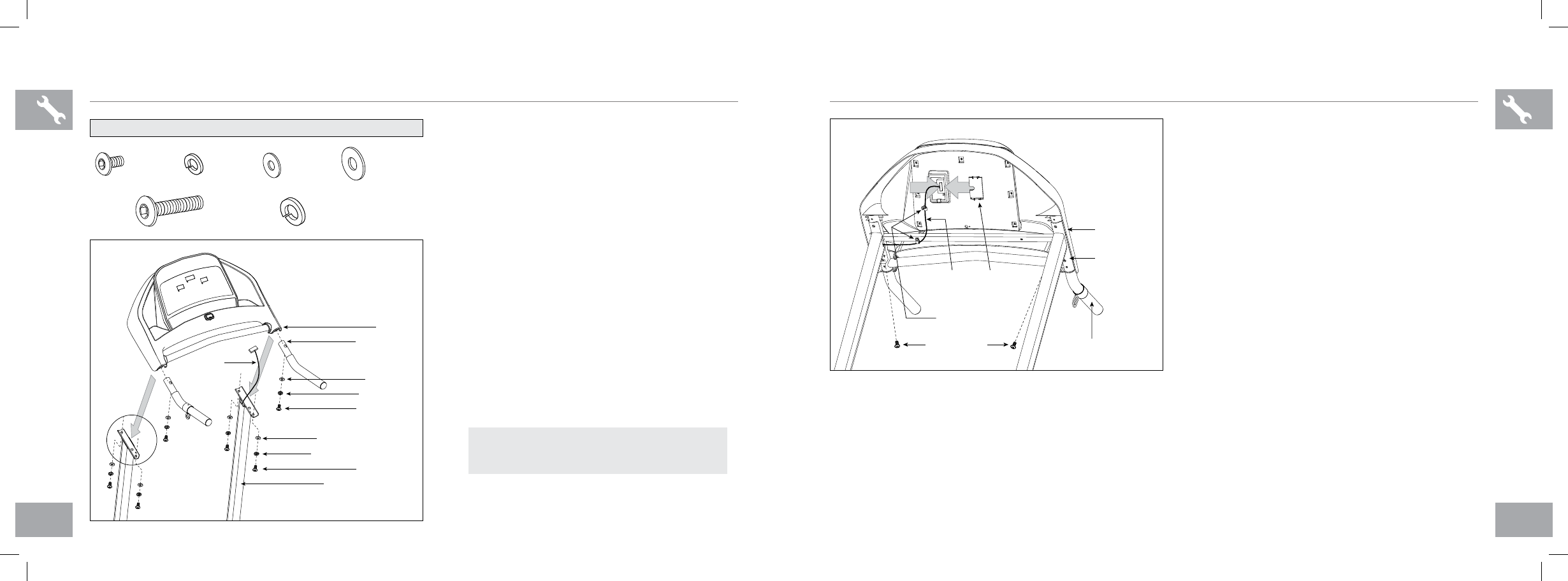

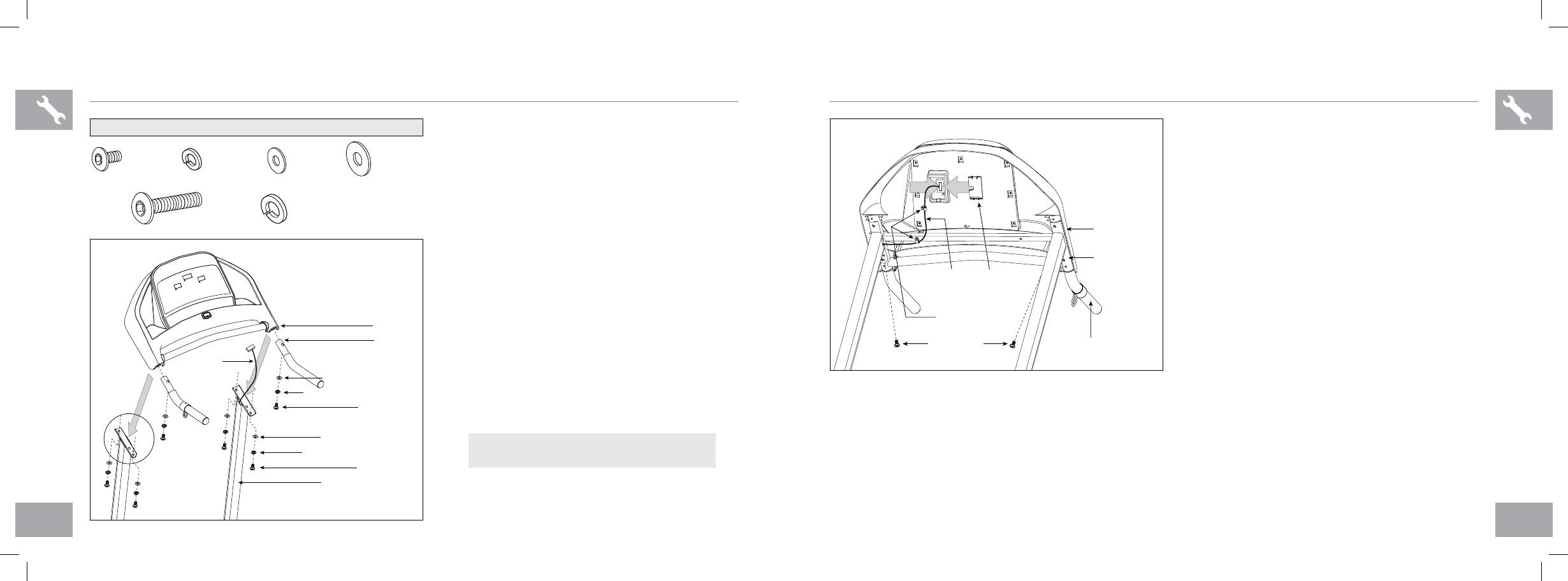

ASSEMBLY STEP 3

A Open hardware bag 3.

B Slide each handlebar into the console

and attach using 2 bolts (e), 2 spring

washers (f) and 2 arc washers (g). Do

not completely tighten bolts until step D.

C Gently place the console on top of the

console masts. Attach the left side first

using 2 bolts (h), 2 spring washers (b)

and 2 arc washers (d).

D Attach the right side of the console using

2 bolts (h), 2 spring washers (b) and 2

arc washers (d). Completely tighten all bolts

from steps B–D.

BOLT (E)

15 mm

Qty: 4

BOLT (H)

55 mm

Qty: 4

SPRING

WASHER (F)

6 mm

Qty: 2

ARC

WASHER (G)

6 mm

Qty: 2

SPRING WASHER (B)

8 mm

Qty: 4

ARC

WASHER (D)

8 mm

Qty: 4

HARDWARE BAG 3 CONTENTS :

ASSEMBLE

LEFT SIDE

FIRST

CONSOLE

CABLE

BOLTS (E)

SPRING WASHERS (F)

ARC WASHERS (G)

HANDLEBAR

CONSOLE

BOLTS (H)

SPRING WASHERS (B)

ARC WASHERS (D)

CONSOLE MAST

NOTE: be careful not to pinch any

wires while attaching the console.

CONSOLE

CABLE CONSOLE

CABLE

COVER

PLASTIC CLIPS

BOLTS (E)

CONSOLE MAST

HANDLEBAR

CONSOLE

E Remove the console cable cover.

F Connect the console cable and secure the

cable in the 2 plastic clips. Carefully tuck

excess cable in the console mast to avoid

damage.

G Attach the console cable cover to secure

the console cable.

H Secure the handlebars to the console

masts by inserting 2 bolts (e) from below the

console.

ASSEMBLY STEP 3 CONTINUED

400T-OM-rev1_1.indd 12-13 10/29/10 1:44 PM

14 15

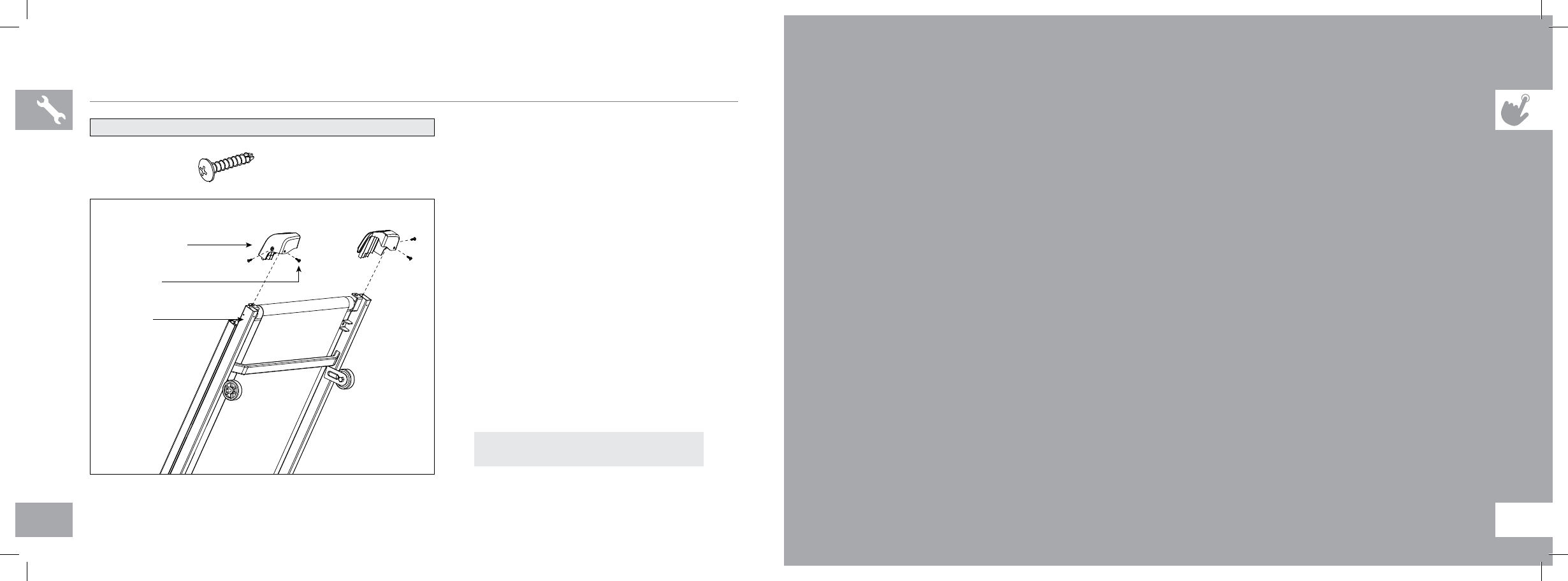

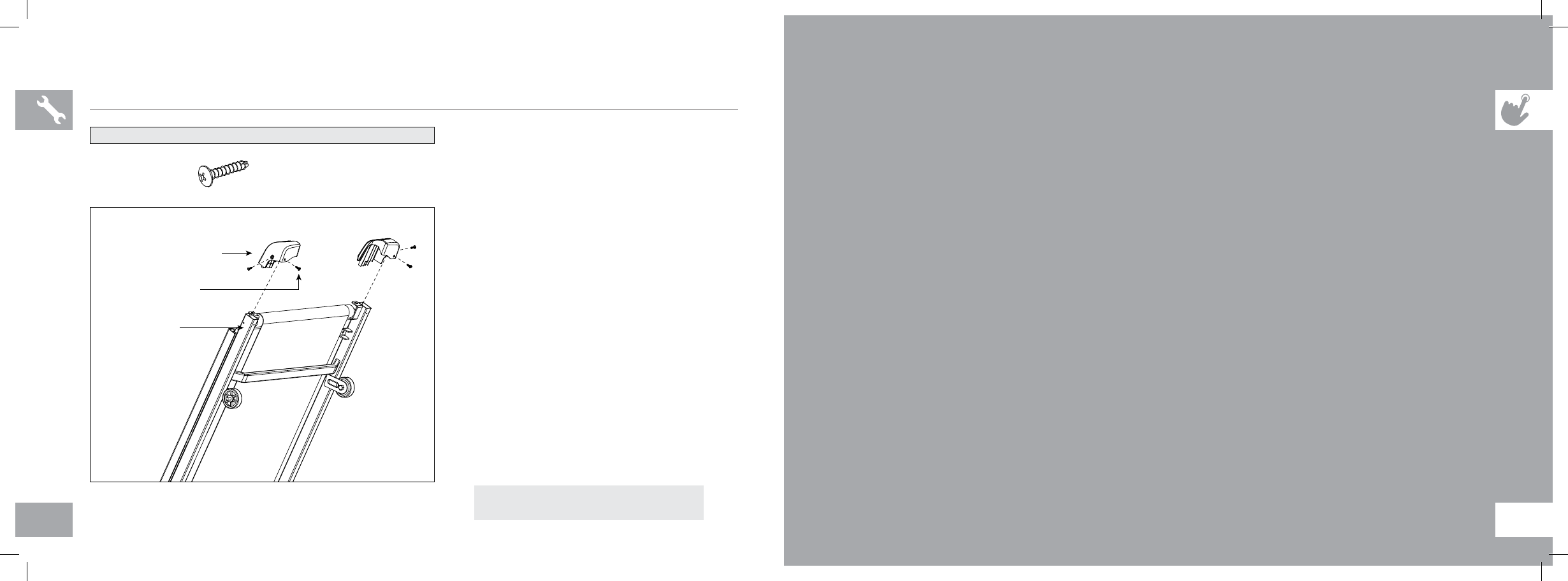

ASSEMBLY STEP 4

A Open hardware bag 4.

NOTE: lock latch must be securely engaged

before proceeding with assembly. (See folding

instructions in TREADMILL GUIDE.)

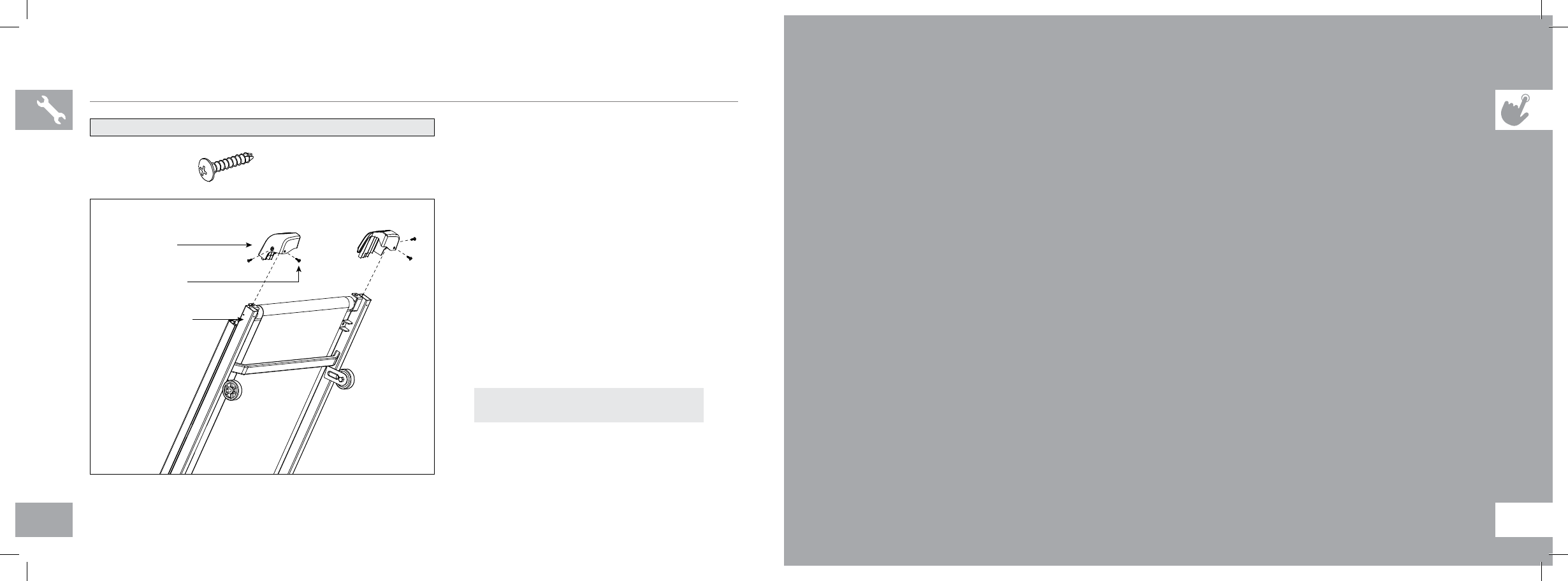

B Attach the right end cap using 2 screws

(h). Repeat on the other side.

C Connect power cord to a power outlet. The

ON/OFF switch is located next to the power

cord. Flip this switch to the ‘ON’ position. You

will hear a beep and the console will turn on.

D Before the first use, lubricate the treadmill

deck by following the instructions in the

MAINTENANCE section in the TREADMILL

GUIDE.

SCREW (H)

12 mm

Qty: 4

HARDWARE BAG 4 CONTENTS :

END CAPS

SCREWS (H)

MAIN FRAME

YOU ARE FINISHED!

TREADMILL OPERATION

This section explains how to use your treadmill’s console and programming. The BASIC OPERATION section in the

TREADMILL GUIDE has instructions for the following:

• LOCATION OF THE TREADMILL

• USING THE SAFETY KEY

• FOLDING THE TREADMILL

• MOVING THE TREADMILL

• LEVELING THE TREADMILL

• TENSIONING THE RUNNING BELT

• CENTERING THE RUNNING BELT

• USING THE HEART RATE FUNCTION

400T-OM-rev1_1.indd 14-15 10/29/10 1:44 PM

16 17

BC ED D

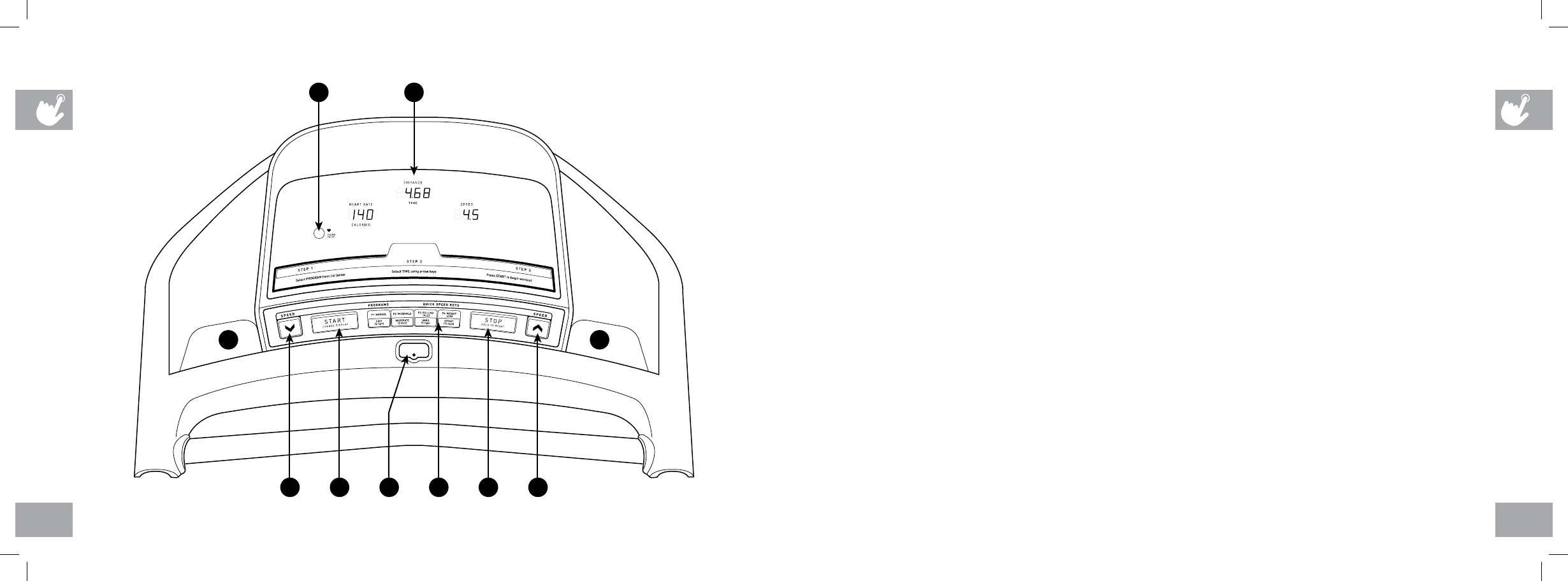

CONSOLE OPERATION

Note: There is a thin protective sheet of clear plastic on the overlay of the console that should be removed before use.

A) MONITOR DISPLAY: Speed, Time, Heart Rate, Distance, and Calories.

B) STOP: Press to pause/end your workout. Hold for 3 seconds to reset the treadmill.

C) START: Simply press to begin exercising, starts your program and also changes the display.

D) SPEED ARROW KEYS: Used to adjust speed in small increments (0.5 mph increments).

E) SAFETY KEY POSITION: Enables treadmill when safety key is engaged.

F) QUICK PROGRAM & SPEED KEYS: Press key to select program. Once in a program, press key to select speed.

G) THUMB SENSOR: Monitors heart rate.

H) WATER BOTTLE / CD / MP3 HOLDERS: Holds personal workout equipment.

Note: Thumb pulse may be inaccurate when used in low-light environments.

400T-OM-rev1_1.indd 16-17 10/29/10 1:44 PM

18 19

MONITOR DISPLAY

• SPEED: Shown as MPH. Indicates how fast your walking or running surface is moving.

• TIME: Shown as minutes:seconds. View the time remaining or the time elapsed in your workout.

• PULSE: Shown as beats per minute. Used to monitor your heart rate (displayed when contact is made with the pulse grips or

thumb pulse sensor).

• DISTANCE: Shown as miles. Indicates distance traveled during your workout.

• CALORIES: Total calories burned during your workout.

QUICK KEY OPERATION

Once you have started your program you can quickly change

your speed.

To change your speed, press one of the four quick speed

keys: EASY (3 mph), MODERATE (5 mph), HARD (7 mph) or

SPRINT (10 mph). The treadmill will adjust accordingly.

CLEAR CURRENT SELECTION

To clear the current program selection or screen, hold the

STOP button for 5 seconds.

CHANGE VIEWING SCREENS

Press the START button during your workout to change the

display between time/distance and heart rate/ calories.

TO RESET CONSOLE

Hold STOP key for 3 seconds.

FINISHING YOUR WORKOUT

When your workout is complete, the monitor display will flash

and beep. Your workout information will stay displayed on the

console for 30 seconds and then reset.

GETTING STARTED

1) Check to make sure no objects are placed on the belt that

will hinder the movement of the treadmill.

2) Plug in the power cord and turn the treadmill ON.

3) Stand on the side rails of the treadmill.

4) Attach the safety key clip to part of your clothing.

5) Insert the safety key into the safety keyhole in the console.

6) You have two options to start your workout:

A) QUICK START UP

Simply press the START key to begin working out. Or...

B) SELECT A PROGRAM

1. Press a PROGRAM key to select a program.

2. Use the ARROW KEYS to select time.

3. Press START to begin.

PROGRAMS

P1 MANUAL: Adjust your speed manually during your workout. Time-based goal.

P2 INTERVALS: Walk or run a series of alternating paced speed levels. Time-based goal.

WARM-UP WORKOUT SEGMENTS – REPEAT COOL-DOWN

TIME 4 minutes Each segment is 60 seconds 4 minutes

SEGMENT 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

SPEED 22232525353524242222

P3 ROLLING HILLS: Creates the feel of walking or running over hills. Time-based goal.

WARM-UP WORKOUT SEGMENTS – REPEAT COOL-DOWN

TIME 4 minutes Each segment is 60 seconds 4 minutes

SEGMENT 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

SPEED 22222345432345433222

400T-OM-rev1_1.indd 18-19 10/29/10 1:44 PM

20 21

LIMITED HOME-USE WARRANTY

PROGRAMS CONTINUED

P4 WEIGHT LOSS: Keeps user in their optimal fat burning zone.

WARM-UP WORKOUT SEGMENTS - REPEAT COOL-DOWN

TIME 4 minutes Each segment is 60 seconds 4 minutes

SEGMENT 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

SPEED 22232334433443343322

NOTE: While program is running the program keys become QUICK SPEED KEYS: easy (3 mph), moderate

(5 mph), hard (7 mph), and sprint (10 mph).

400T-OM-rev1_1.indd 20-21 10/29/10 1:44 PM

22 23

WEIGHT CAPACITY = 250 lbs (113 kilograms)

FRAME • LIFETIME

The Manufacturer warrants the frame against defects in

workmanship and materials for the lifetime of the original

owner, so long as the device remains in the possession of

the original owner. (The frame is defined as the welded metal

base of the unit and does not include any parts that can be

removed.)

DRIVE MOTOR/ELEVATION • 1 YEAR

The Manufacturer warrants the drive/elevation motors against

defects in workmanship and materials for the period of one

year from the date of original purchase, so long as the device

remains in the possession of the original owner. Labor or

installation of motor is not covered under the motor warranty.

ELECTRONICS & PARTS • 90 DAYS

The Manufacturer warrants the electronic components, finish

and all original parts for a period of 90 days from the date

of original purchase, so long as the device remains in the

possession of the original owner.

LABOR • 90 DAYS

The Manufacturer shall cover the labor cost for the repair

of the device for a period of 90 days from the date of the

original purchase, so long as the device remains in the

possession of the original owner.

EXCLUSIONS AND LIMITATIONS

Who IS covered:

• The original owner and is not transferable.

What IS covered:

• Repair or replacement of a defective motor, electronic

component, or defective part and is the sole remedy of the

warranty.

What IS NOT covered:

• Normal wear and tear, improper assembly or maintenance,

or installation of parts or accessories not originally

intended or compatible with the equipment as sold.

• Damage or failure due to accident, abuse, corrosion,

discoloration of paint or plastic, neglect, theft, vandalism,

fire, flood, wind, lightning, freezing, or other natural

disasters of any kind, power reduction, fluctuation or failure

from whatever cause, unusual atmospheric conditions,

collision, introduction of foreign objects into the covered

unit, or modifications that are unauthorized or not

recommended by the Manufacturer.

• Incidental or consequential damages. The Manufacturer

is not responsible or liable for indirect, special or

consequential damages, economic loss, loss of property,

or profits, loss of enjoyment or use, or other consequential

damages of whatsoever nature in connection with the

purchase, use, repair or maintenance of the equipment.

The Manufacturer does not provide monetary or other

compensation for any such repairs or replacement parts

SERVICE/RETURNS

• In-home service is available within 150 miles of the nearest

authorized Service Provider (Mileage beyond 150 miles

from an authorized service center is the responsibility of

the consumer).

• All returns must be pre-authorized by the Manufacturer.

• The Manufacturer’s obligation under this warranty is limited

to replacing or repairing, at the Manufacturer’s option, the

same or comparable model.

• The Manufacturer may request defective components be

returned to the Manufacturer upon completion of warranty

service using a prepaid return shipping label. If you have

been advised to return parts and did not receive a label,

please contact Customer Tech Support.

• Replacement units, parts and electronic components

reconditioned to as-new condition by the Manufacturer

or its vendors may sometimes be supplied as warranty

replacement and constitute fulfillment of warranty terms.

• This warranty gives you specific legal rights, and your

rights may vary from state to state.

costs, including but not limited to gym membership fees,

work time lost, diagnostic visits, maintenance visits or

transportation.

• Equipment used for commercial purposes or any use other

than a single family or household, unless endorsed by the

Manufacturer for coverage.

• Equipment owned or operated outside the US and Canada.

• Delivery, assembly, installation, setup for original or

replacement units or labor or other costs associated with

removal or replacement of the covered unit.

• Any attempt to repair this equipment creates a risk of

injury. The Manufacturer is not responsible or liable for any

damage, loss or liability arising from any personal injury

incurred during the course of, or as a result of any repair or

attempted repair of your fitness equipment by other than an

authorized service technician. All repairs attempted by you

on your fitness equipment are undertaken AT YOUR OWN

RISK and the Manufacturer shall have no liability for any

injury to the person or property arising from such repairs.

• If you are out of the manufacturer’s warranty but have

an extended warranty, refer to your extended warranty

contract for contact information regarding requests for

extended warranty service or repair.

400T-OM-rev1_1.indd 22-23 10/29/10 1:44 PM

24 25

FRANÇAIS PRÉCAUTIONS IMPORTANTES

CONSERVER CES INSTRUCTIONS

Des précautions de base doivent toujours être prises lors de l’utilisation d’un appareil électrique, notamment : Lire toutes les

instructions avant d’utiliser ce tapis roulant. Il incombe au propriétaire de s’assurer que tous les utilisateurs du tapis roulant sont

adéquatement informés de tous les avertissements et de toutes les précautions. Pour toute question après la lecture du guide,

communiquer avec le service de soutien technique à la clientèle au numéro indiqué au verso du MANUEL DU PROPRIÉTAIRE.

Ce tapis roulant est prévu uniquement pour un usage à la maison. N’utilisez pas ce tapis roulant dans un milieu commercial,

locatif, scolaire ou institutionnel. Ne pas se conformer à cette directive annulera la garantie.

400T-OM-rev1_1.indd 24-25 10/29/10 1:44 PM

26 27

Il est essentiel de n’utiliser le tapis roulant qu’à l’intérieur, dans une pièce climatisée. Si le tapis roulant a été exposé à des

températures basses ou à un climat très humide, il est fortement recommandé de le laisser réchauffer à la température ambiante

avant de l’utiliser pour la première fois, pour éviter une défaillance électronique prématurée.

POUR RÉDUIRE LE RISQUE DE BRÛLURE, D’INCENDIE, DE CHOC ÉLECTRIQUE OU DE

BLESSURES AUX PERSONNES :

• N’utilisez jamais le tapis roulant avant d’avoir fixer la pince d’attache de sécurité à votre vêtement.

• Si vous éprouvez une douleur quelconque, notamment une douleur à la poitrine, de la nausée, des étourdissement ou un

essoufflement, cessez immédiatement l’exercice et consultez un médecin avant de continuer à utiliser le tapis roulant.

• Durant l’exercice, adoptez toujours un rythme confortable.

• Ne portez pas de vêtements pouvant se prendre dans toute pièce du tapis roulant.

• Portez toujours des chaussures athlétiques lorsque vous utilisez cet équipement.

• Ne sautez pas sur le tapis roulant.

• En aucun temps, plus d’une personne ne doit se trouver sur le tapis roulant lorsqu’il fonctionne.

• Les personnes dont le poids dépasse le poids indiqué à la SECTION GARANTIE DU MANUEL DU PROPRIÉTAIRE ne doivent

pas utiliser ce tapis roulant. Ne pas se conformer à cette directive annulera la garantie.

• Au moment de descendre le pont du tapis roulant, attendez que les pieds arrière reposent fermement sur le sol avant de monter

sur le pont.

• Mettez l’équipement hors tension avant d’effectuer un entretien ou de le déplacer. Pour le nettoyage, utilisez du savon et un

chiffon légèrement humecté; n’utilisez jamais de solvants. (Consultez la section ENTRETIEN du GUIDE DU TAPIS ROULANT)

• Le tapis roulant ne doit jamais être laissé sans surveillance lorsqu’il est branché. Débranchez-le lorsqu’il n’est pas utilisé et avant

d’ajouter ou d’enlever des pièces.

• N’utilisez pas le tapis roulant sous une couverture ou une oreiller. Une chaleur excessive peut se produire et causer un incendie,

un choc électrique ou des blessures aux personnes.

• Ne brancher cet appareil d’exercice qu’à une prise correctement mise à la terre.

AVERTISSEMENT

POUR RÉDUIRE LE RISQUE DE CHOC ÉLECTRIQUE :

Débranchez toujours le tapis roulant de la prise électrique immédiatement après l’avoir utilisé, avant de le nettoyer et d’effectuer un entretien

ainsi qu’avant d’ajouter ou d’enlever des pièces.

DANGER

POUR RÉDUIRE LE RISQUE DE BRÛLURE,

D’INCENDIE, DE CHOC ÉLECTRIQUE OU DE

BLESSURES AUX PERSONNES :

• Tenir les enfants de moins de 13 ans de même que les animaux

familiers à au moins 3 m (10 pi) du tapis roulant EN TOUT TEMPS.

• Les enfants de moins de 13 ans ne doivent JAMAIS utiliser le tapis

roulant.

• Les enfants de plus de 13 ans ou les personnes handicapées

peuvent utiliser le tapis roulant sous la surveillance d’un adulte.

• Utilisez le tapis roulant uniquement aux fins prévues comme il est

décrit dans le guide du tapis roulant et le manuel du propriétaire.

• N’utilisez pas d’autres accessoires qui ne sont pas recommandés par

le fabricant. Les accessoires peuvent causer des blessures.

• N’utilisez jamais le tapis roulant si le cordon ou la fiche est

endommagé, s’il ne fonctionne pas correctement, s’il a été échappé

ou endommagé ou encore s’il a été immergé dans l’eau. Retournez

le tapis roulant à un centre de réparation pour qu’il soit examiné et

réparé.

• Tenez le cordon d’alimentation loin des surfaces chauffées. Ne

transportez pas cet appareil par son cordon d’alimentation et

n’utilisez pas le cordon comme poignée.

• N’utilisez jamais le tapis roulant si l’ouverture d’air est bloquée. Tenez

l’ouverture d’air propre et exempte de peluche, de cheveux, etc.

AVERTISSEMENT

• Pour éviter tout choc électrique, n’échappez ni n’insérez

jamais un objet dans toute ouverture de l’équipement.

• N’utilisez pas le tapis roulant dans un endroit où des

produits (pulvérisation) aérosols sont utilisés ou si de

l’oxygène est administré.

• Pour débrancher l’équipement, réglez toutes les

commandes à la position OFF, puis retirez la fiche de

la prise.

• N’utilisez pas le tapis roulant dans un endroit où la

température n’est pas régulée, notamment les garages,

les vérandas, les salles de billard, les salles de bain,

les abris d’auto ou à l’extérieur. Ne pas se conformer à

cette directive peut annuler la garantie.

• Ce tapis roulant est prévu uniquement pour un usage à

la maison. N’utilisez pas ce tapis roulant dans un milieu

commercial, locatif, scolaire ou institutionnel. Ne pas

se conformer à cette directive annulera la garantie.

• N’enlevez pas les garnitures de console à moins d’en

avoir reçu les directives du Soutien technique à la

clientèle. L’entretien et les réparations ne doivent être

effectués que par un technicien en entretien et en

réparation autorisé.

400T-OM-rev1_1.indd 26-27 10/29/10 1:44 PM

28 29

ASSEMBLAGE

Le processus de montage comporte certaines étapes au cours desquelles il faut faire particulièrement attention. Il importe

de suivre les instructions de montage à la lettre et de s’assurer que toutes les pièces sont bien serrées. Si on ne suit pas

correctement les instructions de montage, certaines parties du cadre du tapis roulant pourraient être mal serrées et bouger et

elles pourraient causer des bruits irritants. Pour éviter les dommages au tapis roulant, relire les instructions d’assemblage et

prendre les mesures correctives qui s’imposent.

Avant de continuer, rechercher le numéro de série du tapis roulant qui figure sur un

autocollant de code à barres blanc, près de l’interrupteur de marche/arrêt et du cordon

d’alimentation, et l’inscrire dans l’espace réservé ci-dessous.

INSCRIRE LE NUMÉRO DE SÉRIE ET LE MODÈLE DANS LES CASES CI-DESSOUS :

» Indiquer le NUMÉRO DE SÉRIE et le MODÈLE lors de tout appel de service.

NUMÉRO DE SÉRIE :

MODÈLE :

TAPIS ROULANT

TRIUMPH

AVERTISSEMENT

EMPLACEMENT DU

NUMÉRO DE SÉRIE

INSTRUCTIONS DE MISE À LA TERRE

Cet appareil doit être mis à la terre. En cas de dysfonctionnement ou de défaillance du tapis roulant, la mise à la terre assure un trajet

de résistance moindre pour le courant électrique et réduit le risque de décharge électrique. Cet appareil est équipé d’un cordon

comportant un conducteur et une fiche de mise à la terre. La fiche doit être branchée à une prise murale appropriée, correctement

installée et mise à la terre conformément aux codes et règlements locaux.

Ne brancher cet appareil d’exercice qu’à une prise correctement mise à la terre.

Ne jamais faire fonctionner le produit dont un des cordons ou une des prises est

endommagé(e), même s’ils fonctionnent correctement. Ne jamais faire fonctionner

un produit qui semble endommagé ou a été plongé dans l’eau. Communiquer avec

le service de soutien technique à la clientèle pour le faire remplacer ou réparer.

PRISE DE MISE

À LA TERRE POUR

FICHE 3 À BROCHES

BROCHE DE

MISE À LA TERRE

AVERTISSEMENT

DANGER

Une mauvaise connexion du conducteur de protection peut causer un risque de choc électrique. Vérifiez auprès d’un électricien

ou d’un préposé à l’entretien qualifié si vous avez des doutes quant à la mise à la terre adéquate du produit. Ne modifiez pas la

fiche fournie avec le produit. Si elle n’est pas compatible avec la prise, faites poser une prise adéquate par un électricien qualifié.

Ce produit doit être utilisé sur un circuit nominal de 110-120 V et comporte une fiche de mise à la terre qui ressemble à la fiche de

l’illustration. Assurez-vous que le produit est branché à une prise dont la configuration est identique à la fiche. Aucun adaptateur doit

être utilisé avec ce produit.

Ce produit doit être utilisé sur un circuit spécialisé. Pour déterminer si vous êtes sur un circuit spécialisé, coupez l’alimentation de ce

circuit et voyez si les autres appareils sont encore alimentés. Si c’est le cas, utilisez un autre circuit pour ces appareils. Remarque :

Un circuit comprend généralement plusieurs prises. Ce tapis roulant doit être utilisé avec un circuit d’au moins 15 A. Remarque : Un

circuit comprend généralement plusieurs prises. Ce tapis roulant doit être utilisé avec un circuit d’au moins 15 A.

400T-OM-rev1_1.indd 28-29 10/29/10 1:44 PM

30 31

INTERRUPTEUR MARCHE-ARRÊT

COUPE-CIRCUIT

ROULETTE DE TRANSPORT

CORDON D’ALIMENTATION

SUPPORT DE LECTURE

CLAVIER TACTILE PORTE-BIDON

CONSOLE

EMPLACEMENT DE LA CLÉ

DE SÉCURITÉ

BANDE/PLATE-FORME

RAIL LATÉRAL

CHAPEAU D’EXTRÉMITÉ

DE ROULEAU

MONTANT DE CONSOLE

POIGNÉES

BOULONS DE RÉGLAGE DE LA

TENSION ET DE L’ALIGNEMENT DU ROULEAU ARRIÈRE

COUVERCLE DU MOTEUR

GOUPILLE DE VERROUILLAGE

DE LA PLATE-FORME

CAUTION ATTENTION PRECAUCIÓN

KEEP HANDS AND FEET

AWAY FROM THIS AREA.

GARDER LES MAINS ET LES

PIEDS LOIN DE CETTE REGION.

MANTENGA LAS MANOS Y LOS

PIES LEJOS DE ESTA ÁREA.

CAUTION ATTENTION PRECAUCIÓN

HOLD ONTO DECK WHEN

LATCH IS RELEASED.

TENIR LA PLATE-FORME LORSQUE LA

GOUPILLE DE VERROUILLAGE EST RETIRÉE.

SUJETE LA PLATAFORMA

CUANDO SUELTE EL SUJETADOR.

SUJETE LA LLAVE DE SEGURIDAD A SU ROPA ANTES DE COMENZAR. PARA EVITAR

LESIONES PÁRESE EN LO RIELES LATERALES ANTES DE PONER A FUNCIONAR LA

CAMINADORA. LEA Y SIGA LAS INSTRUCCIONES ANTES DE USAR ESTA

CAMINADORA. NO DEJE QUE LOS NIÑOS SE ACERQUEN A ESTE EQUIPO. CUANDO

NO LA ESTÉ USANDO, SAQUE LA LLAVE DE SEGURIDAD Y GUÁRDELA FUERA DEL

ALCANZE DE LOS NIÑOS. CONSULTE A UN MÉDICO ANTES DE USAR ESTE EQUIPO.

DEJE DE HACER EJERCICIO SI SIENTE DOLOR, DESMAYO, MAREO O SI LE FALTA EL

ALIENTO. ESTE EQUIPO ES SÓLO PARA EL USO DEL CONSUMIDOR.

ATTACHER LA PINCE DE LA CLÉ DE SÉCURITÉ AUX VÊTEMENTS AVANT DE METTRE L’APPAREIL

EN MARCHE. POUR ÉVITER TOUTE BLESSURE, METTRE LES PIEDS SUR LES RAILS LATÉRAUX

AVANT DE LANCER LE TAPIS ROULANT. LIRE ET SUIVRE TOUTES LES INSTRUCTIONS AVANT LA

MISE EN MARCHE. TENIR LES ENFANTS ÉLOIGNÉS DE L’APPAREIL. RETIRER LA CLÉ DE

SÉCURITÉ LORSQUE L’APPAREIL N’EST PAS UTILISÉ ET LA CONSERVER HORS DE PORTÉE DES

ENFANTS. CONSULTER UN MÉDECIN AVANT D’UTILISER CET APPAREIL. EN CAS DE

DOULEURS, DE NAUSÉES, DE VERTIGES OU D’ESSOUFFLEMENTS, ARRÊTER IMMÉDIATEMENT

TOUT EXERCICE. À L’USAGE DU CLIENT SEULEMENT.

ADVERTENCIA

AVERTISSEMENT

OUTILS INCLUS :

FClé Allen de 4 mm

FClé à manche en L de 5 mm /

tournevis

FClé à manche en T de 6 mm

PIÈCES INCLUSES :

F1 clé de sécurité

F1 ensemble console

F2 montants de console

F2 poignées

F2 chapeaux d’extrémité

F4 sacs de visserie

F1 bouteille de lubrifiant aux

silicones (pour 2 applications)

En cas de questions ou s’il

manque des pièces, s’adresser

au service de soutien technique

à la clientèle. Les informations

pour communiquer avec ce

service figurent au verso du

présent manuel.

BESOIN D’AIDE ?

NE PAS ESSAYER DE SOULEVER LE TAPIS ROULANT. Ne pas déplacer le tapis

roulant ou le sortir de son emballage avant que ce ne soit spécifié dans les instructions

d’assemblage. On peut enlever l’emballage plastique des montants de console.

AVERTISSEMENT

DÉBALLAGE

Poser l’emballage du tapis roulant sur une surface plane. Il est conseillé de placer une

toile de protection sur le sol. Prendre des PRÉCAUTIONS pour le maniement et le

transport de cette unité. Ne jamais ouvrir l’emballage d’expédition s’il repose sur le flanc.

Après avoir retiré les bandes de cerclage, ne pas soulever ni transporter l’unité tant

qu’elle n’a pas été complètement assemblée en position verticale, repliée et verrouillée.

Déballer l’unité là où elle sera mise en service. Ne jamais saisir une partie quelconque du

cadre d’inclinaison ni tenter de soulever ou de déplacer le tapis roulant.

L’INOBSERVATION DE CES INSTRUCTIONS PEUT ÊTRE CAUSE DE BLESSURES.

AVERTISSEMENT

REMARQUE : S’assurer à chaque étape de l’assemblage que TOUTES les vis et TOUS

les écrous sont bien en place et partiellement serrés avant de les serrer à fond.

REMARQUE : Une légère application de graisse peut faciliter l’installation de la

quincaillerie. Toute graisse, comme la graisse au lithium pour vélos est recommandée.

PRÉ-ASSEMBLAGE

400T-OM-rev1_1.indd 30-31 10/29/10 1:44 PM

32 33

ÉTAPE 1 DE L’ASSEMBLAGE

A Couper les bandes de cerclage jaunes et

relever la plate-forme pour enlever tout

objet qui se trouve dessous.

B Ouvrir le sac de visserie 1.

C Après avoir abaissé la plate-forme, fixer

le montant de console gauche au

bâti avec 2 boulons (a), 2 rondelles

élastiques (b) et 2 rondelles

plates (c) à partir du côté et 2 boulons

(a), 2 rondelles élastiques (b) et

2 rondelles en arc (d) à partir de

l’arrière.

BOULON (A)

20 mm

Quantité : 4

RONDELLE

ÉLASTIQUE (B)

8 mm

Quantité : 4

RONDELLE

PLATE (C)

8 mm

Quantité : 2

RONDELLE

EN ARC (D)

8 mm

Quantité : 2

CONTENU DU SAC DE VISSERIE 1 :

BOULONS (A)

RONDELLES

ÉLASTIQUES (B)

715T PLUS

MONTANT DE CONSOLE GAUCHE

RONDELLES EN ARC (D)

RONDELLES PLATES (C)

BÂTI

ÉTAPE 2 DE L’ASSEMBLAGE

BOULON (A)

20 mm

Quantité : 4

RONDELLE

ÉLASTIQUE (B)

8 mm

Quantité : 4

RONDELLE

PLATE (C)

8 mm

Quantité : 2

RONDELLE

EN ARC (D)

8 mm

Quantité : 2

CONTENU DU SAC DE VISSERIE 2 :

BOULONS (A)

RONDELLES

ÉLASTIQUES (B)

715T PLUS

MONTANT DE

CONSOLE DROIT

RONDELLES EN ARC (D)

CÂBLE DE LA CONSOLE RONDELLES PLATES (C)

BÂTI

FIL DE GUIDAGE A Ouvrir le sac de visserie 2.

B Passer le fil de guidage dans le

montant de console droit. Cela fait, le

bout des câbles de la console doit se

trouver en haut du montant. Détacher le fil de

guidage et le mettre au rebut.

C Après avoir abaissé la plate-forme, fixer

le montant de console droit au

bâti avec 2 boulons (a), 2 rondelles

élastiques (b) et 2 rondelles plates

2 rondelles élastiques (b) et 2

rondelles en arc (d) à partir de l’arrière.

REMARQUE : Veiller à ne pincer aucun

des câbles lors de l’assemblage du

montant de console droit.

400T-OM-rev1_1.indd 32-33 10/29/10 1:44 PM

34 35

ÉTAPE 3 DE L’ASSEMBLAGE

A Ouvrir le sac de visserie 3.

B Glisser chaque poignée dans la console et

la fixer avec 2 boulons (e), 2 rondelles

élastiques (f) et 2 rondelles en arc

(g). Ne pas serrer complètement les boulons

avant l’étape D.

C Placer délicatement la console sur les

montants de console. Fixer d’abord

le cÔté gauche avec 2 boulons (h),

2 rondelles élastiques (b) et 2

rondelles en arc (d).

D Fixer le cÔté droit de la console avec

2 boulons (h), 2 rondelles

élastiques (b) and 2 rondelles en

arc (d). Serrer complètement tous les boulons

des étapes B à D.

BOULON (E)

15 mm

Quantité : 4

BOULON (H)

55 mm

Quantité : 4

RONDELLE

ÉLASTIQUE (F)

6 mm

Quantité : 2

RONDELLE

EN ARC (G)

6 mm

Quantité : 2

RONDELLE

ÉLASTIQUE (B)

8 mm

Quantité : 4

RONDELLE

EN ARC (D)

8 mm

Quantité : 4

CONTENU DU SAC DE VISSERIE 3 :

ASSEMBLER

D’ABORD

LE CÔTÉ

GAUCHE

CÂBLE DE

LA CONSOLE

BOULONS (E)

RONDELLES ÉLASTIQUES (F)

RONDELLES EN ARC (G)

POIGNÉE

CONSOLE

BOULONS (H)

RONDELLES ÉLASTIQUES (B)

RONDELLES EN ARC (D)

MONTANT DE CONSOLE

REMARQUE : Veiller à ne pincer aucun des

câbles lors de l’assemblage des montants.

CÂBLE DE

LA CONSOLE COUVERCLE

DU CÂBLE DE

LA CONSOLE

PINCE-FILS

EN PLASTIQUE

BOULONS (E)

MONTANT

DE CONSOLE

POIGNÉE

CONSOLE

E Enlever le couvercle du câble de la

console.

F Connecter le câble de la console

et le prendre dans les 2 pince-fils en

plastique. Introduire l’excès de fil avec

précaution dans le montant, pour éviter de

l’endommager.

G Fixer le couvercle du câble de la

console pour maintenir le câble de la

console.

H Fixer les poignées aux montants de

console en insérant 2 BOULONS (E) à partir

du dessous de la console.

ÉTAPE 3 DE L’ASSEMBLAGE (suite)

400T-OM-rev1_1.indd 34-35 10/29/10 1:44 PM

36 37

FONCTIONNEMENT DU

TAPIS ROULANT

La présente section explique comment utiliser et programmer la console du tapis roulant. La section FONCTIONNEMENT

DE BASE du GUIDE DU TAPIS ROULANT comporte des instructions relatives à ce qui suit :

• EMPLACEMENT DU TAPIS ROULANT

• UTILISATION DE LA CLÉ DE SÉCURITÉ

• PLIAGE DU TAPIS ROULANT

• DÉPLACEMENT DU TAPIS ROULANT

• MISE À NIVEAU DU TAPIS ROULANT

• TENSIONNEMENT DE LA BANDE

• CENTRAGE DE LA BANDE

• UTILISATION DU CARDIO-FRÉQUENCEMÈTRE

ÉTAPE 4 DE L’ASSEMBLAGE

A Ouvrir le sac de visserie 4.

REMARQUE : Avant de procéder à

l’assemblage, s’assurer que le verrou de la

plate-forme est bien enclenché. (Voir la traitant

des instructions de pliage dans le GUIDE DU

TAPIS ROULANT.)

B Fixer le chapeau d’eXtrémité droite à

l’aide de 2 vis (h). Répéter l’opération pour

l’autre côté.

C Connecter le cordon d’alimentation à une prise

de courant. L’interrupteur MARCHE/ARRÊT

est situé près du cordon d’alimentation. Mettre

l’interrupteur sur ON (marche). Un bip retentit et

la console s’éclaire.

D Avant d’utiliser le tapis roulant pour la première

fois, en lubrifier la plate-forme conformément aux

instructions énoncées à la section ENTRETIEN

du GUIDE DU TAPIS ROULANT.

VIS (H)

12 mm

Quantité : 4

CONTENU DU SAC DE VISSERIE 4 :

CHAPEAUX

D’EXTREMITÉ

VIS (H)

BÂTI

TRAVAIL TERMINÉ.

400T-OM-rev1_1.indd 36-37 10/29/10 1:44 PM

38 39

BC ED D

FONCTIONNEMENT DE LA CONSOLE DU TAPIS ROULANT

Remarque : Avant d’utiliser la console, il faut enlever la fine pellicule protectrice en plastique qui la recouvre.

A) ÉCRAN D’AFFICHAGE : Vitesse, durée, fréquence cardiaque, distance et calories.

B) STOP (ARRÊT) : Appuyer sur cette touche pour faire une pause/terminer une séance d’entraînement. Tenir la touche pendant

3 secondes pour réinitialiser le tapis roulant.

C) START (DÉMARRAGE) : Appuyer sur cette touche pour commencer à s’exercer, lancer un programme d’entraînement, et

pour modifier l’affichage.

D) TOUCHES FLÉCHÉES DE VITESSE : Appuyer sur ces touches pour régler la vitesse par petits incréments de 0,5 mi/h.

E) POSITION DE LA CLÉ DE SÉCURITÉ : Permet au tapis roulant de fonctionner lorsque la clé de sécurité est insérée.

F) TOUCHES DE PROGRAMMATION ET DE VITESSE RAPIDE : Appuyer sur une touche pour sélectionner un programme.

Après avoir lancé un programme, appuyer sur la touche pour choisir la vitesse.

G) CAPTEUR DE FRÉQUENCE CARDIAQUE COMMANDÉ AU POUCE : Permet de surveiller sa fréquence cardiaque.

H) PORTE-BIDON / CD / MP3 : Contiennent le matériel d’exercice.

Remarque : Lorsque l’éclairage est insuffisant, l’indication du capteur de fréquence cardiaque commandé au pouce peut être

inexacte.

400T-OM-rev1_1.indd 38-39 10/29/10 1:44 PM

40 41

ÉCRAN D’AFFICHAGE

•

SPEED (VITESSE) : Indiquée en mi/h. Affichage de la vitesse de déplacement de la bande.

•

TIME (DURÉE) : Indiquée en minutes et secondes. Affichage de la durée restante ou écoulée des exercices.

•

PULSE (FRÉQUENCE CARDIAQUE) : Indique les battements par minute. Permet à l’utilisateur de surveiller sa fréquence

cardiaque (s’affiche lorsque le contact est établi avec les deux poignées du cardio-fréquencemètre ou avec le capteur de fréquence

cardiaque commandé au pouce).

•

DISTANCE : Indiquée en milles. Affichage de la distance parcourue durant la séance d’entraînement.

•

CALORIES : Nombre total de calories brûlées pendant la séance d’entraînement.

FONCTIONNEMENT À L’AIDE DES

TOUCHES DE PROGRAMMATION

RAPIDE

Une fois le programme lancé, l’utilisateur peut modifier

rapidement la vitesse.

Pour modifier la vitesse, appuyer sur une des quatre touches

de réglage rapide de la vitesse : EASY (facile) (3 mi/h),

MODERATE (modérée) (5 mi/h), HARD (dure) (7 mi/h) ou

SPRINT (10 mi/h). Le tapis roulant se règle en conséquence.

POUR EFFACER LA SÉLECTION

ACTUELLE

Pour effacer l’écran ou la sélection actuelle du programme,

appuyer sur la touche STOP et la tenir pendant 5 secondes.

POUR CHANGER LES ÉCRANS

Au cours de la séance d’entraînement, appuyer sur la touche

START pour changer l’affichage des paramètres : durée/

distance et fréquence cardiaque/calories.

POUR RÉINITIALISER LA CONSOLE

Appuyer sur la touche STOP et la tenir pendant 3 secondes.

FIN D’UNE SÉANCE D’ENTRAÎNEMENT

Lorsque la séance d’entraînement est terminée, l’écran d’affichage

clignote et un bip retentit. Les informations sur la séance

d’entraînement restent affichées pendant 30 secondes avant

d’être réinitialisées.

POUR COMMENCER

1) S’assurer que rien n’est sur le tapis roulant ou ne risque d’en

entraver le mouvement.

2) Brancher le cordon d’alimentation et mettre le tapis roulant

sous tension.

3) Se tenir sur les rails latéraux du tapis roulant.

4) Fixer l’attache de la clé de sécurité à un de ses vêtements.

5) Insérer la clé de sécurité dans la serrure de la console.

6) Il existe deux options pour commencer une séance

d’exercice :

A) MISE EN MARCHE RAPIDE

Il suffit d’appuyer sur la touche START pour commencer à

s’exercer. Ou...

B) CHOIX D’UN PROGRAMME

1. Appuyer sur une touche de programmation pour

choisir un programme.

2. Utiliser les TOUCHES FLÉCHÉES pour choisir la

durée.

3. Appuyer sur la touche START pour lancer le

programme.

PROGRAMMES

P1 MANUAL (MANUEL) : Réglage manuel de la vitesse au cours de la séance d’entraînement. Objectif de

durée.

P2 INTERVALS (INTERVALLES) : Marche ou course à des niveaux de vitesse alternés. Objectif de durée.

ÉCHAUFFEMENT SEGMENTS D’ENTRAÎNEMENT – RÉPÈTENT RÉCUPÉRATION

DURÉE 4 minutes Chaque segment dure 60 secondes 4 minutes

SEGMENT 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

VITESSE22232525353524242222

P3 ROLLING HILLS (CÔTES) : Donne l’impression de marcher ou de courir en montée et en descente.

Objectif de durée.

ÉCHAUFFEMENT SEGMENTS D’ENTRAÎNEMENT – RÉPÈTENT RÉCUPÉRATION

DURÉE 4 minutes Chaque segment dure 60 secondes 4 minutes

SEGMENT 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

VITESSE22222345432345433222

400T-OM-rev1_1.indd 40-41 10/29/10 1:44 PM

42 43

GARANTIE LIMITÉE –

USAGE DOMESTIQUE

PROGRAMMES (suite)

P4 WEIGHT LOSS (PERTE DE POIDS) : Maintient l’utilisateur dans la zone optimale où il brûle les graisses.

ÉCHAUFFEMENT SEGMENTS D’ENTRAÎNEMENT – RÉPÈTENT RÉCUPÉRATION

DURÉE 4 minutes Chaque segment dure 60 secondes 4 minutes

SEGMENT 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

VITESSE22232334433443343322

REMARQUE : Lorsque le programme est en cours, les touches de programmation deviennent des touches

de réglage rapide de la vitesse : EASY (facile) (3 mi/h), MODERATE (modérée) (5 mi/h), HARD (dure)

(7 mi/h) et SPRINT (10 mi/h).

400T-OM-rev1_1.indd 42-43 10/29/10 1:44 PM

44 45

POIDS MAXIMAL DE L’UTILISATEUR = 113 kg (250 lbs)

CADRE • DURÉE DE VIE

Le fabricant garantit le cadre contre les vices de fabrication

ou de matériau pendant toute la durée de vie du propriétaire

initial, tant que l’appareil demeure en possession du

propriétaire initial. (Le cadre se définit comme la base en

métal soudé de l’appareil et qui ne comporte aucune pièce

amovible.)

MOTEURS D’ENTRAÎNEMENT ET D’ÉLÉVATION • 1 AN

Le fabricant garantit les moteurs d’entraînement et

d’élévation contre les vices de fabrication ou de matériau

pendant un an à compter de la date de l’achat initial, tant

que l’appareil demeure en possession du propriétaire initial.

La main d’œuvre ou l’installation du moteur ne sont pas

couvertes par la garantie du moteur.

ÉLECTRONIQUE ET PIÈCES • 90 JOURS

Le fabricant garantit les composants électroniques, la finition

et toutes les pièces d’origine pendant 90 jours à compter

de la date de l’achat initial, tant que l’appareil demeure en

possession du propriétaire initial.

MAIN-D’ŒUVRE • 90 JOURS

Le fabricant prend à sa charge les frais de main-d’œuvre

pour la réparation de l’appareil pendant 90 jours à compter

de la date de l’achat initial, tant que l’appareil demeure en

possession du propriétaire initial.

EXCLUSIONS ET LIMITATIONS

Qui EST couvert :

• Le propriétaire initial ; la garantie n’est pas transférable.

Qu’est-ce qui EST couvert :

• La réparation ou le remplacement du moteur défectueux,

de composants électroniques défectueux ou de pièces

défectueuses. Ils constituent les seuls correctifs au titre de

la garantie.

Qu’est-ce qui N’EST PAS couvert :

• L’usure normale, l’assemblage ou l’entretien incorrects ou

l’installation de pièces ou d’accessoires incompatibles ou

non destinés à l’équipement tel qu’il est vendu.

• Les dommages ou la défaillance dus à un accident,

l’utilisation abusive, la corrosion, la décoloration de

la peinture ou du plastique, la négligence, le vol, le

vandalisme, l’incendie, l’inondation, le vent, la foudre,

le gel ou d’autres catastrophes naturelles quelle qu’en

soit la nature, une réduction, fluctuation ou défaillance

d’alimentation de quelque origine que ce soit, des

conditions atmosphériques inhabituelles, une collision,

l’introduction d’objets étrangers dans l’unité ou des

modifications non autorisées ou non recommandées par le

fabricant.

• Les dommages accessoires ou immatériels. Le fabricant

n’est pas responsable des dommages indirects, spéciaux

ou immatériels, des pertes économiques, des pertes

matérielles ou de profits, des privations de jouissance

ou d’utilisation, ou d’autres dommages immatériels de

quelque nature que ce soit en relation avec l’achat,

l’utilisation, la réparation ou l’entretien de l’équipement.

SERVICE/RETOURS

• Le service à domicile est assuré dans un rayon de 240 km

par le centre de service agréé le plus proche. (Au-delà de

cette distance, le kilométrage parcouru est à la charge du

client).

• Tout retour doit être pré-approuvé par le fabricant.

• Les obligations du fabricant en vertu de cette garantie

se limitent à la réparation ou au remplacement de

l’équipement, à la discrétion du fabricant, par le même

modèle ou un modèle comparable.

• Après exécution d’un service en garantie, le fabricant peut

exiger que les composants défectueux lui soient renvoyés

avec une étiquette d’expédition prépayée. Toute personne

à qui on a demandé de renvoyer des pièces mais qui n’a

pas reçu d’étiquette est prié de communiquer avec le

Service de soutien technique à la clientèle.

• Les appareils de rechange, les pièces et les composants

électroniques remis à neuf par le fabricant ou ses

fournisseurs peuvent parfois être fournis comme pièces

de rechange et constituent une parfaite application des

dispositions de la garantie.

• Cette garantie donne des droits spécifiques. Les droits de

l’utilisateur peuvent varier d’une province à l’autre.

Le fabricant ne consent aucune compensation monétaire

ou autre pour de telles réparations ou le coût des pièces

de rechange, y compris notamment les cotisations

d’organismes sportifs, pertes de temps de travail, visites de

diagnostic, visites d’entretien ou frais de transport.

• Les équipements utilisés à des fins commerciales ou à

toutes autres fins que celles d’une famille unique ou d’un

foyer, sauf acceptation de la couverture par le fabricant.

• Les équipements détenus ou utilisés hors des États-Unis et

du Canada.

• La livraison, l’assemblage, l’installation, le réglage des unités

d’origine ou de remplacement ou la main-d’œuvre et les

autres frais associés à l’enlèvement ou au remplacement de

l’unité couverte.

• Toute tentative de réparation de cet équipement crée un

risque de blessure. Le fabricant n’est pas responsable des

dommages, pertes ou responsabilités découlant de toute

blessure subie lors de ou du fait de toute réparation ou

tentative de réparation de l’équipement de conditionnement

physique par quiconque autre qu’un technicien agréé.

Toutes les tentatives de réparation de l’équipement de

conditionnement physique par l’utilisateur sont effectuées

À SES RISQUES ET PÉRILS. Le fabricant décline toute

responsabilité en matière de blessures ou de dommages

quels qu’ils soient causés par de telles réparations.

• Si la garantie du fabricant est expirée mais si l’appareil

bénéficie d’une prolongation de garantie, consulter le

contrat de prolongation de garantie pour les ressources

relatives aux demandes de service ou de réparation en cas

de prolongation de la garantie.

400T-OM-rev1_1.indd 44-45 10/29/10 1:44 PM

46 47

ESPAÑOL PRECAUCIONES IMPORTANTES

GUARDE ESTAS INSTRUCCIONES

Cuando se utiliza un aparato eléctrico se deben tomar ciertas precauciones básicas entre las que se incluyen: Leer todas

las instrucciones antes de usar esta caminadora. Es responsabilidad del propietario asegurar que todos los usuarios de esta

caminadora estén bien informados de todas las advertencias y precauciones. Si tiene alguna pregunta después de leer este

manual, póngase en contacto con el servicio de asistencia técnica a clientes al número que aparece en la contraportada del

MANUAL DEL PROPIETARIO.

El uso convencional de esta caminadora es únicamente doméstico. No utilice esta caminadora en ningún entorno comercial, de

alquiler, escolar o institucional. El no cumplir con este requisito invalidará la garantía.

400T-OM-rev1_1.indd 46-47 10/29/10 1:44 PM

48 49

PARA REDUCIR EL RIESGO DE QUEMADURAS,

INCENDIOS, DESCARGA ELÉCTRICA O LESIONES:

• Nunca utilice la caminadora antes de fijar el broche de la cuerda de

seguridad a su ropa.

• Si experimenta algún tipo de dolor, de manera enunciativa más

no limitada: dolores de pecho, nausea, mareos o dificultad para

respirar, pare el ejercicio de inmediato y consulte su médico antes

de continuar.

• Al hacer ejercicio, siempre mantenga un ritmo cómodo.

• No se ponga ropa que pueda atorarse en alguna parte de la

caminadora.

• Utilice siempre tenis deportivos al utilizar este equipo.

• No salte sobre la caminadora.

• Durante el funcionamiento de la caminadora, sólo una persona

podrá utilizarla.

• Aquellas personas que pesen más de lo que especifica LA

SECCIÓN DE LA GARANTÍA DEL MANUAL DEL USUARIO, no

deberán utilizar esta caminadora. El no cumplir con este requisito

invalidará la garantía.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA:

Desconecte siempre la caminadora del tomacorriente inmediatamente después de su uso, antes de limpiarla, al realizar trabajos de

mantenimiento y al añadirle o quitarle piezas.

PELIGRO

• Al hacer descender la plataforma de la caminadora,

espere a que las patas traseras queden firmemente

sobre el piso antes de bajarse de la plataforma.

• Desconecte la corriente antes de darle servicio o

mover el equipo. Limpie las superficies con jabón

y un paño ligeramente húmedo solamente; nunca

utilice solventes. (Vea MANTENIMIENTO en la

GUÍA DE LA CAMINADORA)

• Nunca deje la caminadora desatendida si está

conectada. Desconéctela del tomacorriente cuando

no la utilice y antes de añadirle o quitarle piezas.

• Nunca la ponga a funcionar bajo un cobertor o cojín.

Puede generar calor excesivo y provocar incendio,

descarga eléctrica o lesiones.

• Conecte este aparato para hacer ejercicio

solamente a un tomacorriente con conexión a tierra.

ADVERTENCIA

Il est essentiel de n’utiliser le tapis roulant qu’à l’intérieur, dans une pièce climatisée. Si le tapis roulant a été exposé à des

températures basses ou à un climat très humide, il est fortement recommandé de le laisser réchauffer à la température ambiante

avant de l’utiliser pour la première fois, pour éviter une défaillance électronique prématurée.

PARA REDUCIR EL RIESGO DE

QUEMADURAS, INCENDIOS, DESCARGA

ELÉCTRICA O LESIONES:

• En NINGÚN momento deben acercarse a menos de 3 metros

(10 pies) de la caminadora niños menores de

13 años de edad o mascotas.

• En NINGÚN momento deben usar la caminadora niños

menores de 13 años de edad.

• Los niños mayores de 13 años de edad o personas

discapacitadas no deben utilizar la caminadora sin supervisión

de algún adulto.

• Utilice la caminadora únicamente para el uso convencional, tal

como se describe en la guía de la caminadora y el manual de

usuario.

• No utilice otros accesorios que no estén recomendados por el

fabricante. Los accesorios podrían generar lesiones.

• Nunca ponga en funcionamiento la caminadora si tiene un

cordón o enchufe dañados, si no está funcionando bien, si

se ha caído, dañado o se ha sumergido en agua. Devuelva

la caminadora al centro de servicio para que la examinen y

reparen.

• Mantenga el cordón de corriente alejado de superficies de

calor. No jale la unidad con el cordón de suministro eléctrico o

lo utilice como agarradera.

• Nunca ponga en funcionamiento la caminadora con la

apertura de aire obstruida. Mantenga limpia la apertura de

aire, libre de pelusa, cabello, etc.

• Para evitar descarga eléctrica, nunca deje caer o

introduzca ningún tipo de objetos en ninguna apertura.

• No la ponga en funcionamiento donde se utilicen

productos en aerosol o cuando se administre oxígeno.

• Para desconectarla, apague todos los controles y póngalos

en la posición “off” [apagado], después, saque el enchufe

del tomacorriente.

• No utilice la caminadora en lugares donde no haya control

de temperatura. Entre otros: cocheras, pórticos, zonas de

albercas cubiertas, baños, cobertizos o en exteriores. El no

cumplir con este requisito, puede invalidar la garantía.

• El uso convencional de esta caminadora es únicamente

doméstico. No utilice esta caminadora en ningún entorno

comercial, de alquiler, escolar o institucional. El no cumplir

con este requisito invalidará la garantía.

• No quite las tapas de la consola, a menos que así lo

indique el soporte técnico al cliente. El servicio lo deberá

realizar solamente un técnico de servicio autorizado.

400T-OM-rev1_1.indd 48-49 10/29/10 1:44 PM

50 51

ENSAMBLAJE

Durante el proceso de ensamblaje de la caminadora hay varias áreas a las que se les debe poner atención especial. Es muy

importante seguir las instrucciones de ensamblaje correctamente y asegurarse de que todas las piezas queden bien apretadas.

Si no se siguen correctamente las instrucciones de ensamblaje, algunas piezas de la estructura de la caminadora podrían quedar

sueltas y causar ruidos irritantes. Para evitar daños a la caminadora, es necesario repasar las instrucciones de ensamblaje y

hacer las correcciones necesarias.

Antes de seguir adelante busque el número de serie de su caminadora, que está colocado

en una etiqueta blanca con un código de barras cerca del interruptor de encendido y

apagado y del cable de corriente, y escríbalo en el espacio disponible a continuación.

ESCRIBA EL NÚMERO DE SERIE Y EL NOMBRE DEL MODLO EN LAS SIGUIENTES

CASILLAS:

» Cuando llame para solicitar servicio haga referencia al NÚMERO DE SERIE y al NOMBRE DE MODELO.

NÚMERO DE SERIE

MODELO: CAMINADORA TRIUMPH

ADVERTENCIA

UBICACIÓN DEL

NÚMERO DE SERIE

INSTRUCCIONES DE CONEXIÓN A TIERRA

Es necesario conectar a tierra este aparato. Si su caminadora llegara a tener alguna falla o si se llegara a descomponer, la conexión

a tierra proporciona una ruta de menor resistencia a la corriente eléctrica para reducir el riesgo de que se produzca una descarga

eléctrica. Este aparato está equipado con un cable que tiene un conductor de conexión a tierra y un enchufe con conexión a tierra. El

enchufe debe conectarse en un tomacorriente apropiado, que debe estar bien instalado y conectado a tierra de acuerdo a los códigos

y reglamentos locales.

Conecte este aparato para hacer ejercicio solamente a un tomacorriente con

conexión a tierra.

Nunca use este aparato si el cable de corriente o el enchufe está dañado, incluso

si el aparato en sí está funcionando bien. Nunca use ningún aparato que parezca

estar dañado o que haya estado sumergido en agua. Comuníquese con el servicio

de asistencia técnica a clientes para que sea reemplazado o reparado.

TOMACORRIENTE

CONECTADO A

TIERRA DE 3 POLOS

PASADOR DE

CONEXIÓN A TIERRA

ADVERTENCIA

PELIGRO

Una mala conexión del conductor de conexión a tierra del equipo puede generar un riesgo de descarga eléctrica. Consulte con

un electricista calificado si tiene dudas en cuanto a que el producto quede bien conectado a tierra. No modifique el enchufe que

viene con el producto. Si no entra en el tomacorriente, pida a un electricista calificado que le instale uno apropiado.

Este producto deberá utilizarse en un circuito nominal de 110-120 voltios y tiene una conexión de tierra que se ve como el enchufe

en la ilustración. Asegúrese que el producto esté conectado a un tomacorriente que tenga la misma configuración que el enchufe.

No utilice un adaptador con este producto.

Este producto deberá utilizarse en un circuito dedicado. Para determinar si está en un circuito dedicado, corte la corriente a

ese circuito y observe si algún otro dispositivo pierde energía. Si así fuera, mueva los dispositivos a un circuito diferente. Nota:

Generalmente existen múltiples tomacorrientes en un circuito. Esta caminadora deberá utilizarse con un circuito de 15 amperios

como mínimo. Nota: Generalmente existen múltiples tomacorrientes en un circuito. Esta caminadora deberá utilizarse con un circuito

de 15 amperios como mínimo.

400T-OM-rev1_1.indd 50-51 10/29/10 1:44 PM

52 53

INTERRUPTOR DE

ENCENDIDO Y APAGADO

CORTACIRCUITOS

RUEDITA DE TRANSPORTE

CABLE DE CORRIENTE

ESTANTE DE LECTURA

PANEL DE CONTROL TÁCTIL CAVIDAD PARA BOTELLA DE AGUA

CONSOLA

RANURA PARA LA LLAVE

DE SEGURIDAD

PLATAFORMA/BANDA PARA CORRER

RIEL LATERAL

TAPA DEL RODILLO

POSTE DE LA CONSOLA

EMPUÑADURAS

TORNILLOS DE ALINEACIÓN Y

TENSIÓN DEL RODILLO POSTERIOR

CUBIERTA DEL MOTOR

PASADOR DE BLOQUEO DE LA PLATAFORMA

SUJETE LA LLAVE DE SEGURIDAD A SU ROPA ANTES DE COMENZAR. PARA EVITAR

LESIONES PÁRESE EN LO RIELES LATERALES ANTES DE PONER A FUNCIONAR LA

CAMINADORA. LEA Y SIGA LAS INSTRUCCIONES ANTES DE USAR ESTA

CAMINADORA. NO DEJE QUE LOS NIÑOS SE ACERQUEN A ESTE EQUIPO. CUANDO

NO LA ESTÉ USANDO, SAQUE LA LLAVE DE SEGURIDAD Y GUÁRDELA FUERA DEL

ALCANZE DE LOS NIÑOS. CONSULTE A UN MÉDICO ANTES DE USAR ESTE EQUIPO.

DEJE DE HACER EJERCICIO SI SIENTE DOLOR, DESMAYO, MAREO O SI LE FALTA EL

ALIENTO. ESTE EQUIPO ES SÓLO PARA EL USO DEL CONSUMIDOR.

ATTACHER LA PINCE DE LA CLÉ DE SÉCURITÉ AUX VÊTEMENTS AVANT DE METTRE L’APPAREIL

EN MARCHE. POUR ÉVITER TOUTE BLESSURE, METTRE LES PIEDS SUR LES RAILS LATÉRAUX

AVANT DE LANCER LE TAPIS ROULANT. LIRE ET SUIVRE TOUTES LES INSTRUCTIONS AVANT LA

MISE EN MARCHE. TENIR LES ENFANTS ÉLOIGNÉS DE L’APPAREIL. RETIRER LA CLÉ DE

SÉCURITÉ LORSQUE L’APPAREIL N’EST PAS UTILISÉ ET LA CONSERVER HORS DE PORTÉE DES

ENFANTS. CONSULTER UN MÉDECIN AVANT D’UTILISER CET APPAREIL. EN CAS DE

DOULEURS, DE NAUSÉES, DE VERTIGES OU D’ESSOUFFLEMENTS, ARRÊTER IMMÉDIATEMENT

TOUT EXERCICE. À L’USAGE DU CLIENT SEULEMENT.

ADVERTENCIA

AVERTISSEMENT

CAUTION ATTENTION PRECAUCIÓN

KEEP HANDS AND FEET

AWAY FROM THIS AREA.

GARDER LES MAINS ET LES

PIEDS LOIN DE CETTE REGION.

MANTENGA LAS MANOS Y LOS

PIES LEJOS DE ESTA ÁREA.

CAUTION ATTENTION PRECAUCIÓN

HOLD ONTO DECK WHEN

LATCH IS RELEASED.

TENIR LA PLATE-FORME LORSQUE LA

GOUPILLE DE VERROUILLAGE EST RETIRÉE.

SUJETE LA PLATAFORMA

CUANDO SUELTE EL SUJETADOR.

HERRAMIENTAS

INCLUIDAS:

FLlave Allen de 4 mm

FLlave en L de 5 mm/Destornillador

FLlave en T de 6 mm

PIEZAS INCLUIDAS:

F1 llave de seguridad

F1 conjunto de consola

F2 postes de la consola

2 empuñaduras

F2 tapas de los extremos del rodillo

F4 bolsas de tornillería

F1 botella de lubricante de silicona

(para 2 aplicaciones)

Si tiene preguntas o si le

faltan piezas, póngase en

contacto con el servicio de

asistencia técnica a clientes.

En la contraportada de este

manual aparece información

adicional de contacto.

¿NECESITA

AYUDA?

¡NO TRATE DE LEVANTAR LA CAMINADORA! No mueva ni levante la caminadora

de su embalaje mientras las instrucciones de ensamblaje no le indiquen que lo

haga. Puede quitar el protector de plástico de los postes de la consola.

ADVERTENCIA

DESEMPAQUE

Coloque la caja en que viene la caminadora sobre una superficie plana y nivelada. Le

recomendamos colocar una cubierta protectora sobre el piso bajo la máquina. Tenga

CUIDADO al transportar y mover esta unidad. No abra la caja cuando esté colocada de

costado. Una vez que haya retirado el enfajillado, no levante ni transporte esta unidad a

menos que ya esté completamente ensamblada y en la posición doblada vertical, con el

mecanismo de bloqueo bien fijo en la posición de cerrado. Desempaque la unidad en el

lugar en que la vaya a usar. Nunca sostenga ninguna parte de la estructura que produce

la inclinación para levantar o mover la caminadora.

¡SI NO CUMPLE CON ESTAS INSTRUCCIONES PODRÍA SUFRIR LESIONES!

ADVERTENCIA

NOTA: Durante cada uno de los pasos de ensamblaje asegúrese de que TODAS las

tuercas y los tornillos estén en su lugar y parcialmente enroscados antes de apretar bien

CUALQUIERA de ellos.

NOTA: Una ligera capa de grasa podría facilitar la instalación de la tornillería. Se recomienda

utilizar cualquier tipo de grasa, por ejemplo grasa de litio para bicicletas.

PREENSAMBLAJE

400T-OM-rev1_1.indd 52-53 10/29/10 1:44 PM

54 55

PASO 1 DE ENSAMBLAJE

A Corte el enfajillado amarillo y levante la

plataforma hacia arriba. Retire todo lo

que haya debajo de la plataforma.

B Abra la bolsa de tornillería 1.

C Con la plataforma en su posición

hacia abajo, fije el poste iZquierdo

de la consola al bastidor base

con 2 tornillos (a), 2 arandelas

elÁsticas (b) y 2 arandelas planas

2 arandelas elÁsticas (b) y 2

arandelas de arco (d) desde la parte

posterior.

TORNILLO (A)

20 mm

Cantidad: 4

ARANDELA

ELÁSTICA (B)

8 mm

Cantidad: 4

ARANDELA

PLANA (C)

8 mm

Cantidad: 2

ARANDELA

DE ARCO (D)

8 mm

Cantidad: 2

CONTENIDO DE LA BOLSA DE TORNILLERÍA 1:

TORNILLOS (A)

ARANDELAS ELÁSTICAS (B)

715T PLUS

POSTE IZQUIERDO

DE LA CONSOLA

ARANDELAS DE ARCO (D)

ARANDELAS PLANAS (C)

BASTIDOR BASE

PASO 2 DE ENSAMBLAJE

TORNILLO (A)

20 mm

Cantidad: 4

ARANDELA

ELÁSTICA (B)

8 mm

Cantidad: 4

ARANDELA

PLANA (C)

8 mm

Cantidad: 2

ARANDELA

DE ARCO (D)

8 mm

Cantidad: 2

CONTENIDO DE LA BOLSA DE TORNILLERÍA 2:

TORNILLOS (A)

ARANDELAS ELÁSTICAS (B)

715T PLUS

POSTE DERECHO

DE LA CONSOLA

ARANDELAS DE ARCO (D)

CABLE DE LA CONSOLA ARANDELAS PLANAS (C)

BASTIDOR BASE

ALAMBRE DE

ALIMENTACIÓN DEL CABLE A Abra la bolsa de tornillería 2.

B Meta el alambre de alimentación del

cable por el poste derecho de la

consola. Una vez que haya pasado todo

el alambre de alimentación del cable a través

del poste, la punta superior del cable de la

consola debe quedar en la parte superior

del poste. Suelte y deseche el alambre de

alimentación.

C Con la plataforma en su posición hacia

abajo, fije el poste derecho de la

consola al bastidor base con 2

tornillos (a), 2 arandelas elÁsticas

(b) y 2 arandelas planas (c) desde un

lado y 2 tornillos (a), 2 arandelas

elÁsticas (b) y 2 arandelas de arco

(d) desde la parte posterior.

NOTA: Tenga cuidado de no pellizcar algún alambre

al ensamblar el poste derecho de la consola.

400T-OM-rev1_1.indd 54-55 10/29/10 1:44 PM

56 57

PASO 3 DE ENSAMBLAJE

A Abra la bolsa de tornillería 3.

B Deslice cada una de las empuÑaduras en

la consola y fíjelas con 2 tornillos (e), 2

arandelas elÁsticas (f) y 2 arandelas

de arco (g). No apriete los tornillos por

complete mientras no llegue al paso D.

C Coloque con cuidado la consola sobre los

postes de la consola. Fije primero el

lado iZquierdo con 2 tornillos (h),

2 arandelas elÁsticas (b) y 2

arandelas de arco (d).

D Fije el lado derecho de la consola con

2 tornillos (h), 2 arandelas elÁsticas

(b) y 2 arandelas de arco (d). Apriete

bien todos los tornillos mencionados en los

pasos B-D.

NOTA: Tenga cuidado de no pellizcar algún

alambre al ensamblar los postes de la consola.

TORNILLO (E)

15 mm

Cantidad: 4

TORNILLO (H)

55 mm

Cantidad: 4

ARANDELA

ELÁSTICA (F)

6 mm

Cantidad: 2

ARANDELA

DE ARCO (G)

6 mm

Cantidad: 2

ARANDELA

ELÁSTICA (B)

8 mm

Cantidad: 4

ARANDELA

DE ARCO (D)

8 mm

Cantidad: 4

CONTENIDO DE LA BOLSA DE TORNILLERÍA 3:

ENSAMBLE

PRIMERO

EL LADO

IZQUIERDO

CABLE DE

LA CONSOLA

TORNILLOS (E)

ARANDELAS

ELÁSTICAS (F)

ARANDELAS

DE ARCO (G)

EMPUÑADURA

CONSOLA

TORNILLOS (H)

ARANDELAS ELÁSTICAS (B)

ARANDELAS DE ARCO (D)

POSTE DE LA CONSOLA

CABLE DE

LA CONSOLA CUBIERTA

DEL CABLE

DE LA

CONSOLA

SUJETADORES

DE PLÁSTICO

TORNILLOS (E)

POSTE DE

LA CONSOLA

EMPUÑADURA

CONSOLA

E Quite la cubierta del cable de la

consola.

F Conecte el cable de la consola y fije el

cable en los 2 suJetadores de plÁstico.

Con cuidado meta lo que sobre del cable dentro

del poste de la consola para evitar que

sufra daños.

G Coloque la cubierta del cable de

la consola para que el cable de la

consola quede fijo.

H Fije las empuÑaduras a los postes de la

consola metiendo 2 tornillos (e) por la

parte inferior de la consola.

PASO 3 DE ENSAMBLAJE (continuación)

400T-OM-rev1_1.indd 56-57 10/29/10 1:44 PM

58 59

FUNCIONAMIENTO

DE LA CAMINADORA

Esta sección explica cómo usar y programar la consola de su caminadora. La sección de FUNCIONAMIENTO BÁSICO en la

GUÍA DE LA CAMINADORA contiene instrucciones para lo siguiente:

• DÓNDE COLOCAR SU CAMINADORA

• USO DE LA LLAVE DE SEGURIDAD

• PARA LEVANTAR LA CAMINADORA

• PARA MOVER LA CAMINADORA

• PARA NIVELAR LA CAMINADORA

• PARA TENSAR LA BANDA PARA CORRER

• PARA CENTRAR LA BANDA PARA CORRER

• PARA USAR LA FUNCIÓN DE RITMO CARDÍACO

PASO 4 DE ENSAMBLAJE

A Abra la bolsa de tornillería 4.

NOTA: Es necesario que el mecanismo de

bloqueo de la plataforma esté bien fijo en

la posición de cerrado antes de seguir con

el proceso de ensamblaje (consulte las

instrucciones para levantar la plataforma en la

GUÍA DE LA CAMINADORA).

B Fije la tapa derecha del rodillo con 2

tornillos (h). Repita el procedimiento en el

otro lado.

C Conecte el cable de corriente a un

tomacorriente. El interruptor de encendido

y apagado está junto al cable de corriente.

Coloque este interruptor en la posición de

encendido ‘ON’. Al hacerlo se escucha un pitido

y se ilumina la consola.

D Antes de usar la caminadora por primera vez,

lubrique la plataforma de la caminadora de

acuerdo a las instrucciones en la sección

de MANTENIMIENTO en la GUÍA DE LA

CAMINADORA.

TORNILLO (H)

12 mm

Cantidad: 4

CONTENIDO DE LA BOLSA DE TORNILLERÍA 4:

TAPA DEL RODILLO

TORNILLOS (H)

BASTIDOR

PRINCIPAL

¡FIN DEL ENSAMBLAJE!

400T-OM-rev1_1.indd 58-59 10/29/10 1:44 PM

60 61

BC ED D

FUNCIONAMIENTO DE LA CONSOLA

Nota: La consola tiene una cubierta plástica delgada de protección que es necesario quitar antes de usar la consola.

A) PANTALLA: Velocidad, tiempo, ritmo cardíaco, distancia y calorías.

B) STOP (PARAR): Oprima para hacer una pausa o terminar su sesión de ejercicio. Sostenga oprimida esta tecla durante

3 segundos para poner en ceros la consola.

C) START (INICIAR): Simplemente oprima para comenzar a hacer ejercicio. El programa da inicio y la pantalla cambia.

D) TECLAS CON FLECHAS DE VELOCIDAD: Se usan para ajustar la velocidad en pequeños incrementos (de 0.5 m/hora).

E) RANURA PARA LA LLAVE DE SEGURIDAD: Permite que la caminadora funcione cuando la llave de seguridad está

en su lugar.

F) TECLAS RÁPIDAS DE PROGRAMA Y DE VELOCIDAD: Oprima alguna de estas teclas para seleccionar un programa.

Una vez que elija un programa, oprima la tecla para seleccionar la velocidad.

G) SENSOR DE PULSO EN EL DEDO PULGAR: Monitorea el ritmo cardíaco.

H) CAVIDADES PARA BOTELLA DE AGUA / CD / MP3: Para colocar el equipo personal al hacer ejercicio.

Nota: Cuando el sensor mide el pulso en el pulgar cuando hay poca luz, los valores pueden ser inexactos.

400T-OM-rev1_1.indd 60-61 10/29/10 1:44 PM

62 63

PANTALLA

•

SPEED (VELOCIDAD): Aparece en millas/hora; indica a qué velocidad se mueve la superficie para caminar o correr.

•

TIME (TIEMPO): Aparece en minutos:segundos; indica el tiempo restante o el que ha pasado en su sesión de ejercicio.

•

PULSE (PULSO): Aparece como latidos/minuto; indica su ritmo cardíaco (cuando se sujetan ambas empuñaduras con sensor

de pulso o cuando el dedo pulgar hace contacto con el sensor).

•

DISTANCE (DISTANCIA): Aparece en millas; indica la distancia recorrida durante su sesión de ejercicio.

•

CALORIES (CALORÍAS): Indica el número total de calorías quemadas durante su sesión de ejercicio.

FUNCIONAMIENTO DE LAS TECLAS

RÁPIDAS

Una vez que haya iniciado su programa, puede cambiar

rápidamente la velocidad.

Para cambiar la velocidad oprima una de las cuatro teclas

rápidas de velocidad: EASY (FÁCIL) (3 millas/hr), MODERATE

(MODERADA) (5 millas/hr), HARD (DIFÍCIL) (7 millas/hr) o

SPRINT (CARRERA INTENSA) (10 millas/hr). La caminadora

hará los ajustes de velocidad necesarios.

PARA ELIMINAR LA SELECCIÓN ACTUAL

Para eliminar la selección actual de programa o para borrar

la pantalla, sostenga oprimida la tecla de paro STOP durante 5

segundos.

PARA CAMBIAR LA INFORMACIÓN EN

LA PANTALLA

Oprima la tecla de inicio START durante su sesión de ejercicio

para que la pantalla cambie entre tiempo y distancia, y entre

ritmo cardíaco y calorías.

PARA PONER LA CONSOLA EN CEROS

Oprima la tecla de paro STOP durante 3 segundos.

PARA TERMINAR SU SESIÓN DE

EJERCICIO

Al terminar su sesión de ejercicio, la pantalla centellea y emite

pitidos. La información de su sesión de ejercicio aparece en la

consola durante 30 segundos y luego se borra.

PARA EMPEZAR

1) Verifique que no haya objetos en la banda que pudieran impedir

el funcionamiento de la caminadora.

2) Conecte el cable y encienda la caminadora.

3) Coloque los pies en los rieles laterales de la caminadora.

4) Sujete el broche de la llave de seguridad en alguna parte de su

ropa.

5) Introduzca la llave de seguridad en la ranura para ésta en la

consola.

6) Tiene dos opciones para comenzar su sesión de ejercicio:

A) INICIO RÁPIDO

Simplemente oprima la tecla de inicio START para

comenzar a hacer ejercicio. O...

B) ELIJA UN PROGRAMA

1. Oprima una tecla de PROGRAMA para seleccionar

un programa.

2. Use las TECLAS CON FLECHAS para seleccionar

el tiempo.

3. Oprima la tecla de inicio START para comenzar.

PROGRAMAS

P1 MANUAL: Ajuste la velocidad manualmente durante su sesión de ejercicio. La meta se basa en el tiempo.

P2 INTERVALS (INTERVALOS): Camine o corra con una serie de niveles alternantes de velocidad. La meta

se basa en el tiempo.

CALENTAMIENTO SEGMENTOS DE PROGRAMA – REPITEN ENFRIAMIENTO

TIEMPO 4 minutos Cada segmento del programa dura 60 segundos 4 minutos

SEGMENTO

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

VELOCIDAD

22232525353524242222

P3 ROLLING HILLS (SUCESIÓN DE COLINAS): Crea la sensación de caminar o correr por colinas. La

meta se basa en el tiempo.

CALENTAMIENTO SEGMENTOS DE PROGRAMA – REPITEN ENFRIAMIENTO

TIEMPO 4 minutos Cada segmento del programa dura 60 segundos 4 minutos

SEGMENTO

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

VELOCIDAD

22222345432345433222

400T-OM-rev1_1.indd 62-63 10/29/10 1:44 PM

64 65

GARANTÍA LIMITADA

PARA USO EN EL HOGAR

PROGRAMAS (continuación)

P4 WEIGHT LOSS (CONTROL DE PESO): Le mantiene en su zona óptima para quemar grasa.

CALENTAMIENTO SEGMENTOS DE PROGRAMA – REPITEN ENFRIAMIENTO

TIEMPO 4 minutos Cada segmento del programa dura 60 segundos 4 minutos

SEGMENTO

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

VELOCIDAD

22232334433443343322

NOTA: Una vez elegido el programa, las teclas de programa funcionan como teclas rápidas de velocidad:

EASY (FÁCIL) (3 millas/hora), MODERATE (MODERADA) (5 millas/hora), HARD (DIFÍCIL) (7 millas/hora),

y SPRINT (CARRERA INTENSA) (10 millas/hora).

400T-OM-rev1_1.indd 64-65 10/29/10 1:44 PM

66 67

CAPACIDAD DE PESO = 113 kg (275 lbs)

BASTIDOR • DE POR VIDA

El fabricante garantiza al propietario original, de por vida,

el bastidor contra defectos en mano de obra y materiales,

siempre y cuando el aparato permanezca en posesión del

propietario original. (El bastidor se define como la base de

piezas soldadas de metal de la unidad y no incluye ninguna

pieza desmontable.)

MOTORES DE TRANSMISIÓN

Y DE ELEVACIÓN • 1 AÑO

El fabricante garantiza los motores de transmisión y de

elevación contra defectos en mano de obra y materiales,

durante un periodo de uno año a partir de la fecha

de adquisición original, siempre y cuando el aparato

permanezca en posesión del propietario original. La mano

de obra ni la instalación de los motores está cubierta por la

garantía de los motores.

PIEZAS Y COMPONENTES ELECTRÓNICOS • 90 DÍAS

El fabricante garantiza los componentes electrónicos, el

terminado y todas las piezas originales durante un periodo de

90 días a partir de la fecha de adquisición original, siempre

y cuando el aparato permanezca en posesión del propietario

original.

MANO DE OBRA • 90 DÍAS

El fabricante deberá cubrir los costos de mano de obra de

las reparaciones al aparato durante un periodo de 90 días a

partir de la fecha de adquisición original, siempre y cuando el

aparato permanezca en posesión del propietario original.

EXCLUSIONES Y LIMITACIONES

A QUIÉN protege esta garantía:

• Al propietario original y la garantía no es transferible.

QUÉ protege esta garantía:

• La reparación o el cambio de un motor defectuoso, de

componentes electrónicos defectuosos, o de piezas

defectuosas, y es el único recurso de esta garantía.

QUÉ NO protege esta garantía:

• El desgaste normal, el ensamblaje o el mantenimiento

incorrecto, o la instalación de piezas o de accesorios que

originalmente no tenían el propósito o la compatibilidad

con el equipo al momento de su venta.

• Daños o fallos debido a un accidente, maltrato, corrosión,

decoloración de pintura o de plástico, negligencia, robo,

vandalismo, incendio, inundación, viento, relámpagos,

congelación, u otras causas naturales de cualquier

tipo, falta, fluctuaciones o reducción de corriente por

cualquier causa, condiciones atmosféricas anormales,

choques, introducción de objetos extraños dentro de la

unidad cubierta, o modificaciones no autorizadas o no

recomendadas por el fabricante.

• Daños incidentales o resultantes. El fabricante no es

responsable de daños indirectos, especiales o resultantes,

pérdidas económicas, pérdida de propiedad o de

utilidades, pérdida de disfrute o de uso, u otros daños

resultantes de cualquier naturaleza en relación con la

adquisición, el uso, la reparación o el mantenimiento del

producto. El fabricante no ofrece compensación monetaria

ni de otro tipo por dichas reparaciones ni costos de

reemplazo de piezas, incluso pero sin limitarse a cuotas

de membresía en gimnasios, tiempo perdido de trabajo o

SERVICIO Y DEVOLUCIONES

• Hay servicio a domicilio sólo dentro de los primeros

240 km (150 millas) del centro de reparaciones autorizado

más cercano. (A distancias mayores de 240 km de un

centro de servicio autorizado la responsabilidad es del

cliente).

• El fabricante debe autorizar con anterioridad todas las

devoluciones.

• La obligación del fabricante de acuerdo a esta garantía

se limita a cambiar o a reparar, a opción del fabricante, el

producto por el mismo modelo o por uno similar.

• El fabricante puede solicitar que los componentes

defectuosos sean devueltos al fabricante una vez que

se complete el servicio bajo garantía, por medio de una

etiqueta de devolución prepagada. Si se le ha solicitado

que devuelva las piezas y no recibe la etiqueta de

devolución, comuníquese con el Servicio de Asistencia

Técnica a Clientes.

• En ocasiones se pueden suministrar piezas y

componentes electrónicos que el fabricante o sus

proveedores reacondicionen a un “estado equivalente al

nuevo” como piezas de reemplazo bajo garantía, y esto

constituye cumplimiento con los términos de la garantía.

• Esta garantía le otorga derechos legales específicos, y sus

derechos pueden variar de estado a estado.

labores, servicio de diagnóstico, servicio de mantenimiento

o transporte.

• El equipo al que se le dé uso con propósitos comerciales o

cualquier otro propósito que no sea en el hogar de una sola

familia, a menos que el fabricante lo haya aprobado.

• Equipo guardado o usado fuera de los EE.UU. o Canadá.

• Entrega, ensamblaje, instalación, configuración de unidades

originales o de reemplazo, o mano de obra u otros costos

asociados con el retiro o el reemplazo de la unidad bajo

garantía.

• Cualquier intento de reparar este equipo contiene el

riesgo de lesiones. El fabricante no es responsable de

daños, pérdidas o responsabilidad que surja de lesiones

personales sufridas durante el curso de, o como resultado

de, cualquier reparación o intento de reparación de su

equipo de acondicionamiento físico por cualquier persona

que no sea técnico de un servicio autorizado. Todas las

reparaciones que usted intente hacer en su equipo de

acondicionamiento físico las hace A SU PROPIO RIESGO

y el fabricante no será responsable por ninguna lesión a

personas o propiedad que surjan de dichas reparaciones.

• Si ya se le ha acabado la garantía del fabricante pero

cuenta con una extensión de garantía, consulte su contrato

de extensión de garantía para obtener información

de contacto con respecto a solicitudes de servicio o

reparación bajo la extensión de la garantía.

400T-OM-rev1_1.indd 66-67 10/29/10 1:44 PM

Designed & Engineered in the U.S.A. • Made in China | Conçu et développé aux États-Unis. • Fabriqué en Chine | Diseño y tecnología de los EE.UU. • Hecho en China

SERVICIO DE ASISTENCIA

TÉCNICA A CLIENTES

1-866-864-3840

service@johnsonfit.com

DO NOT RETURN TO THE RETAILER

if you have any problems during assembly or if

parts are missing.

For fast and friendly service, please contact one

of our trained customer technicians via phone.

We want to know if you have a problem and we

want to have an opportunity to correct it for you.

NOTE: Please read the TROUBLESHOOTING

section in the TREADMILL GUIDE before

contacting Customer Tech Support.

En cas de difficulté lors de l’assemblage ou si

des pièces manquent, NE PAS RENVOYER

L’APPAREIL AU DÉTAILLANT.

Pour un service rapide et amical, communiquer avec

un de nos techniciens qualifiés par téléphone.

Le fabricant tient à ce qu’on lui signale tout problème

d’utilisation, afin de pouvoir y remédier.

REMARQUE : Lire la section DÉPANNAGE du

GUIDE DU TAPIS ROULANT avant de contacter le

service de soutien technique à la clientèle.

Si tiene problemas durante el ensamblaje o si le faltan piezas NO

DEVUELVA ESTE APARATO AL VENDEDOR MINORISTA.

Para obtener servicio rápido y amable, comuníquese por teléfono

con alguno de nuestros técnicos capacitados en ayuda a

clientes.

Nos interesa saber si usted tiene algún problema y queremos

tener la oportunidad de corregir la situación.

NOTA: Antes de comunicarse con el servicio de asistencia técnica

a clientes, lea la sección de RESOLUCIÓN DE PROBLEMAS en

la GUÍA DE LA CAMINADORA.

CUSTOMER

TECH SUPPORT SERVICE DE SOUTIEN

TECHNIQUE À LA CLIENTÈLE

STOP

ATTENTION

¡ALTO!

STOP

ATTENTION

¡ALTO!

STOP

ATTENTION

¡ALTO!

400T-OM-rev1_1.indd 68 10/29/10 1:44 PM

Triumph 400T

Navigation menu

Versions of this User Manual:

Views

Navigation
