Digital Blood Pressure Monitor

Model UA-767 BT-Ci

Instruction Manual

Original

Manuel d

’

instructions

Traduction

Manual de Instrucciones

Traducción

Manuale di Istruzioni

Traduzione

Bedienungsanleitung

Übersetzung

1WMPD4003087

English 1

Contents

Dear Customers ....................................................................... 2

Preliminary Remarks ................................................................. 2

Precautions .............................................................................. 2

Parts Identification ................................................................... 4

Symbols ................................................................................... 5

Using the Monitor ..................................................................... 6

Installing / Changing the Batteries ....................................... 6

Connecting the Air Hose ...................................................... 6

Connecting the AC Adapter .................................................. 6

Wireless Function ................................................................. 7

Bluetooth Transmission ....................................................... 7

Pairing / Unpairing .............................................................. 8

Selecting the Correct Cuff Size ........................................... 10

Applying the Arm Cuff ....................................................... 11

How to Take Proper Measurements ...................................... 11

Measurement ..................................................................... 11

After Measurement ............................................................ 11

Measurements ........................................................................ 12

Normal Measurement ......................................................... 12

Measurement with the Desired Systolic Pressure ................ 13

Notes for Proper Measurement ........................................... 13

What is an Irregular Heartbeat ................................................ 14

Pressure Bar Indicator ............................................................. 14

About Blood Pressure ............................................................. 15

What is Blood Pressure? ..................................................... 15

What is Hypertension and How is it Controlled? .................. 15

Why Measure Blood Pressure at Home? ............................... 15

WHO Blood Pressure Classification ..................................... 15

Blood Pressure Variations ................................................... 15

Troubleshooting ..................................................................... 16

Maintenance ........................................................................... 17

Technical Data ........................................................................ 17

English 2

Dear Customers

Congratulations on purchasing a state-of-the-art A&D blood pressure

monitor, one of the most advanced monitors available today. Designed

for ease of use and accuracy, this monitor will facilitate your daily blood

pressure regimen.

We recommend that you read through this manual carefully before

using the device for the first time.

Preliminary Remarks

This device conforms to the European Directive 93/42 EEC for Medical

Products. This is made evident by the mark of conformity.

(0123: The reference number to the involved notified body)

The WML-40AH is approved in accordance to R&TTE directive

transmitter module marked by , manufactured by MITSUMI

incorporated to OEM product.

The device complies with part 15 of the FCC rules and contains the FCC

ID POOWML-C40.

Compliance with Industry Canada.

IC: 4250A-WMLC40.

The device is a Continua certified, Bluetooth wireless technology

enabled medical device.

The device is designed for use on adults only, not newborns or infants.

Environment for use

The device is for use in the home healthcare einvironment.

This device is designed to measure blood pressure and pulse rate of people

for diagnosis.

Precautions

Precision components are used in the construction of this device.

Extremes in temperature, humidity, direct sunlight, shock or dust should

be avoided.

Clean the device and cuff with a dry, soft cloth or a cloth dampened with

water and a neutral detergent. Never use alcohol, benzene, thinner or

other harsh chemicals to clean the device or cuff.

Avoid tightly folding the cuff or storing the hose tightly twisted for long

periods, as such treatment may shorten the life of the components.

The device and cuff are not water resistant. Prevent rain, sweat and

water from soiling the device and cuff.

English 3

Measurements may be distorted if the device is used close to televisions,

microwave ovens, cellular telephones, X-ray or other devices with strong

electrical fields.

Used equipment, parts and batteries are not treated as ordinary

household waste, and must be disposed of according to the applicable

local regulations.

When the AC adapter is used, make sure that the AC adapter can be

readily removed from the electrical outlet when necessary.

When reusing the device, confirm that the device is clean.

Do not modify the device. It may cause accidents or damage to the device.

To measure blood pressure, the arm must be squeezed by the cuff hard

enough to temporarily stop blood flow through the artery. This may cause

pain, numbness or a temporary red mark to the arm. This condition will

appear especially when measurement is repeated successively.

Any pain, numbness, or red marks will disappear with time.

Contraindications

The following are precautions for proper use of the device.

Do not apply the cuff to an arm with another medical electrical equipment

attached. The equipment may not function properly.

People who have a severe circulatory deficit in the arm must consult a

doctor before using the device, to avoid medical problems.

Do not self-diagnose the measurement results and start treatment by yourself.

Always consult your doctor for evaluation of the results and treatment.

Do not apply the cuff on an arm with an unhealed wound.

Do not apply the cuff on an arm receiving an intravenous drip or blood

transfusion. It may cause injury or accidents.

Do not use the device where flammable gases such as anesthetic gases

are present. It may cause an explosion.

Do not use the device in highly concentrated oxygen environments, such as a

high-pressure oxygen chamber or an oxygen tent. It may cause a fire or explosion.

English 4

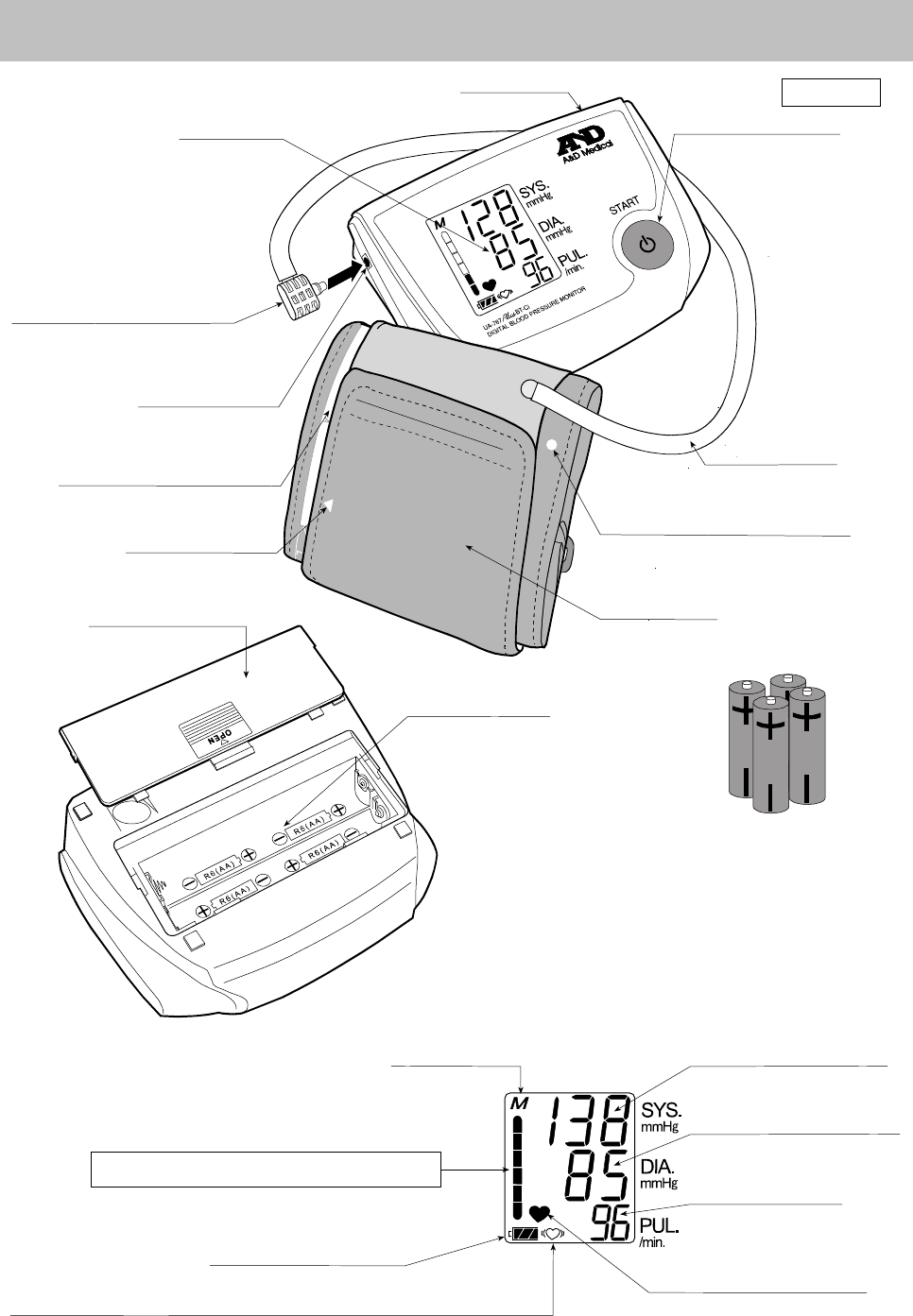

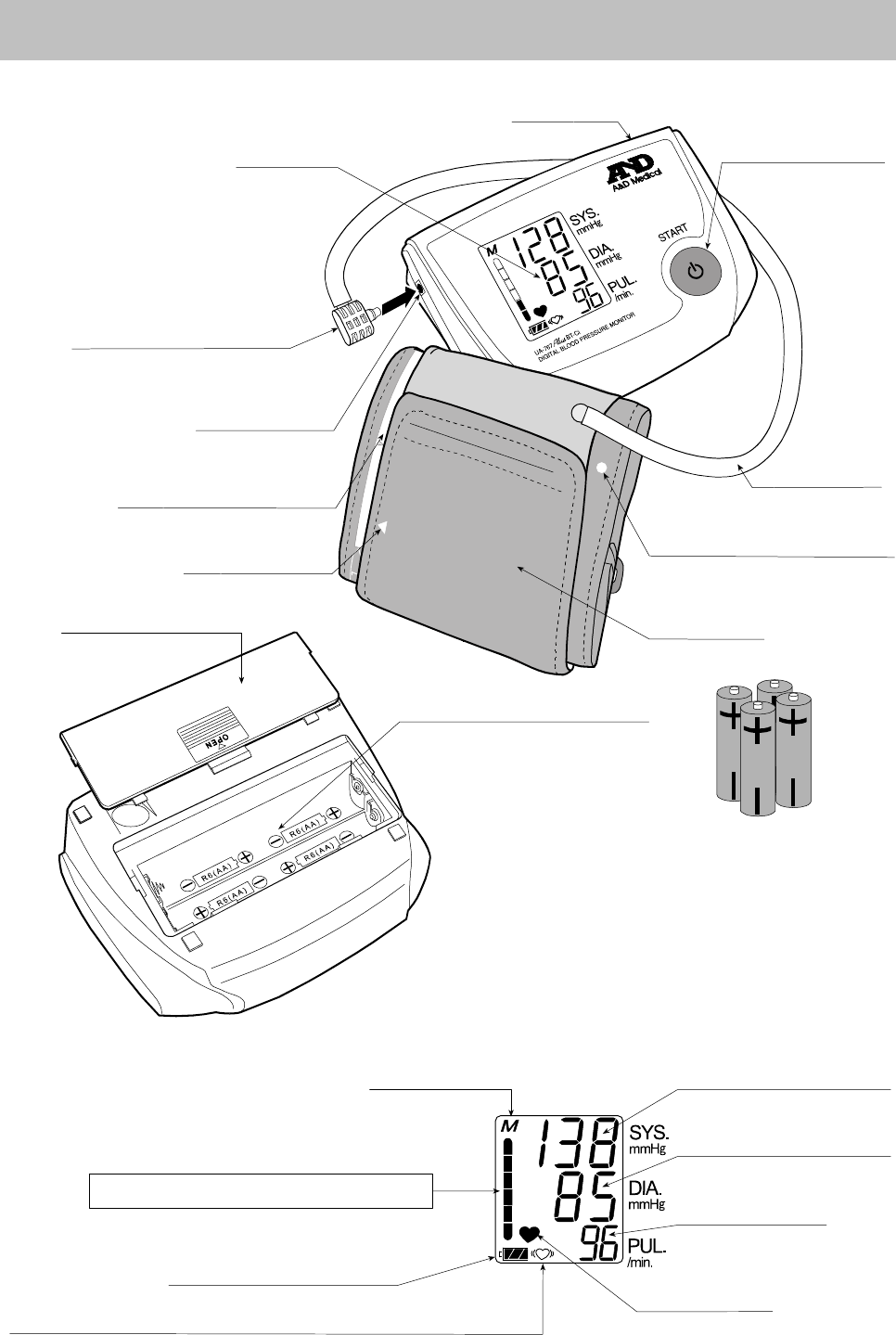

Parts Identification

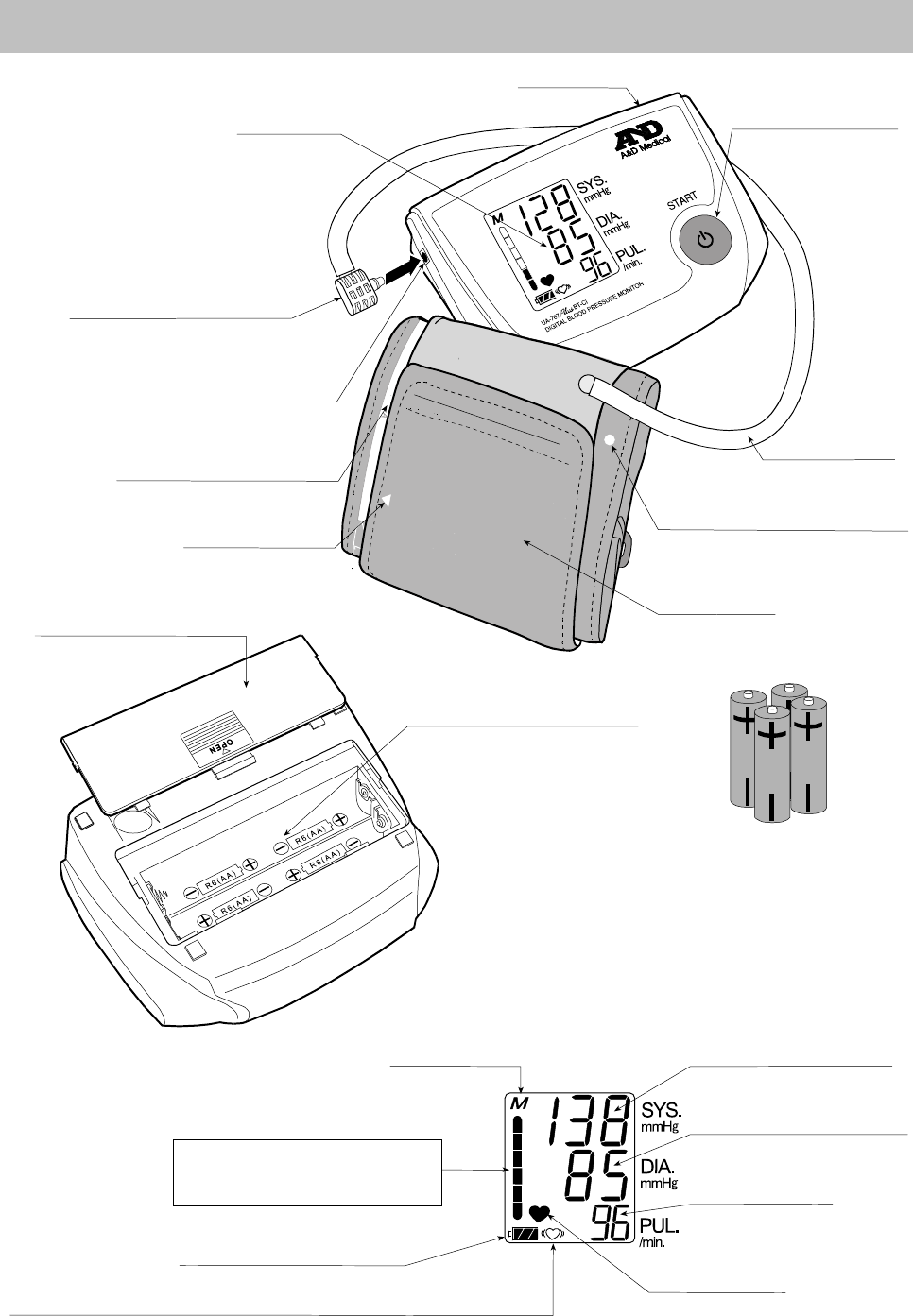

Part of Display

Pressure Bar Indicator

MEMORY

Systolic Pressure

Diastolic Pressure

Pulse Rate

Battery Indicator

I.H.B. Indicator (Irregular heartbeat indicator) Heart Mark

Battery Cover

1.5V Batteries

(LR6, R6P or AA)

Battery Compartment

Display

Air Connector Plug

Air Socket

Arm Cuff

DC Jack

START Button

Air Hose

Index Mark

Proper Fit Range

Artery Position Mark

English 5

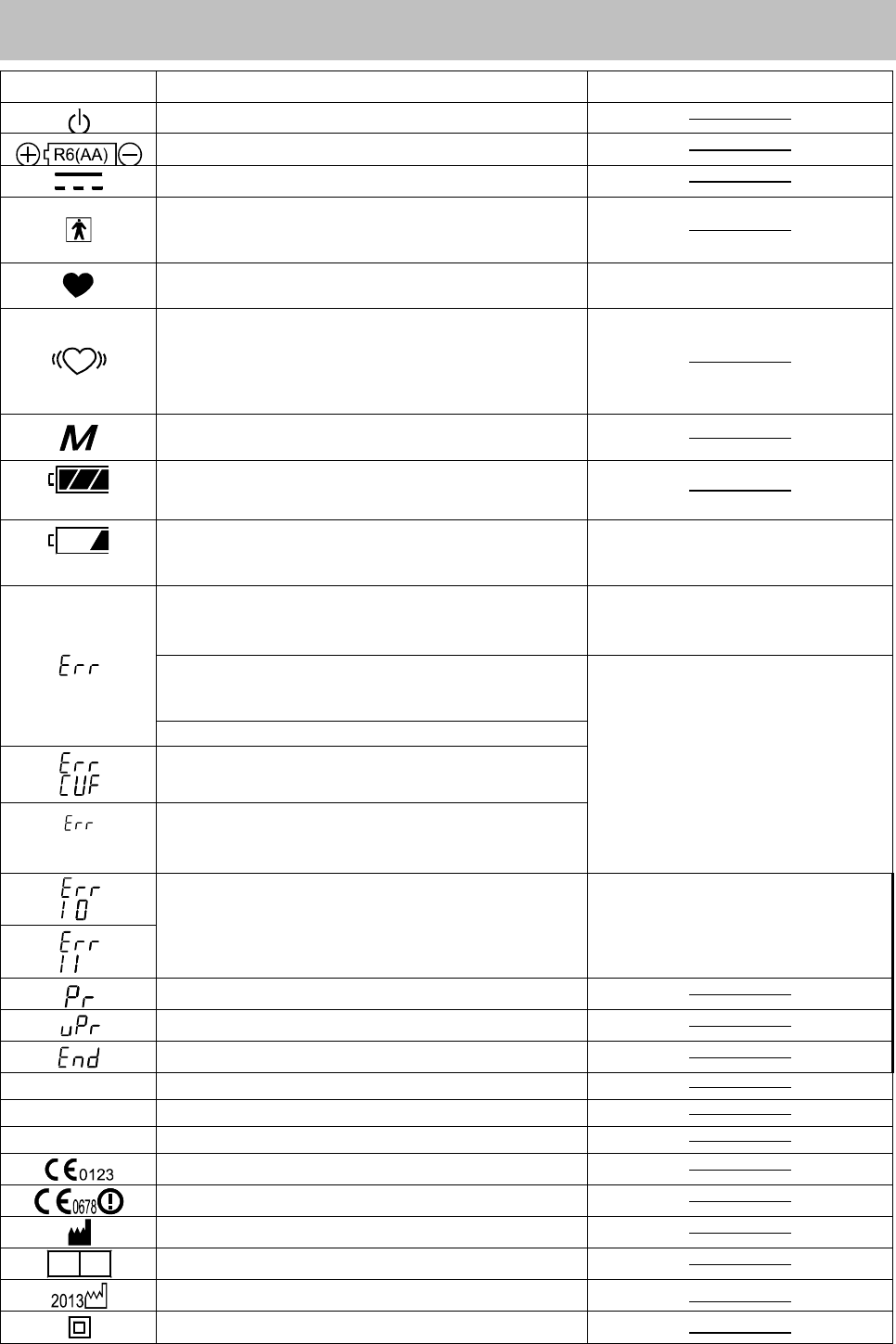

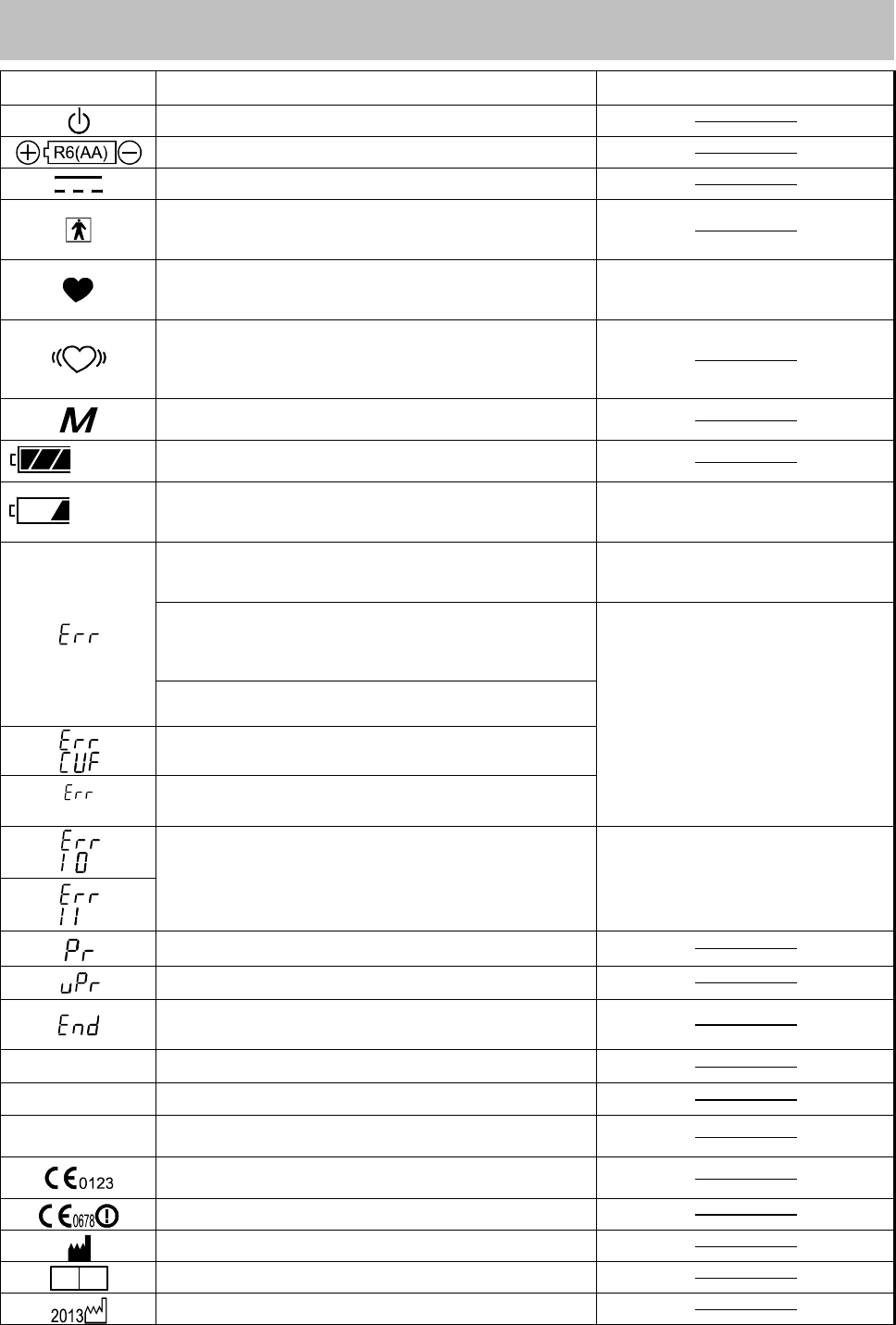

Symbols

Function / Meaning

Recommended Action

Standby and power on.

Battery installation guide

Direct current

Type BF:

Device, cuff and tubing are

designed to provide special protection

against electric

shocks.

The i

icator

that appears while

measurement is in progress. It blinks

when the pulse is detected.

Measurement is in

progress. Remain as still as

possible.

rregular

eart

eat

ndicator.

(I.H.B.)

The indicator that appears when an

irregular heartbeat or any excessive

body movement is detected during the

measurement.

Previous measurements stored in

MEMORY.

Full Battery

The battery power indicator during the

measurement.

Low Battery

The indicator blinks when battery power

is low.

Replace all bat

teries with

new ones, when the

indicator blinks

Unstable blood pressure due to

movement during the measurement.

Try

the

measurement

again. Remain very still

during the measurement.

systolic and diastolic values are

withi

n 10 mmHg of each other

Fasten the cuff correctly,

and try the measurement

again.

he pressure value did not increase

during

inflation

The cuff is not fastened correctly.

PUL. DISPLAY ERROR

The pulse is not detected correctly.

Pairing or unpairing has not been

performed correctly.

Remove and re-insert the

batteries. Try pairing or

unpairing again.

Pairing in progress

Unpairing in progress

Pairing or unpairing complete

SYS Systolic blood pressure in mmHg

DIA Diastolic blood pressure in mmHg.

PUL./min Pulse per minute

EC directive medical device label

R&TTE directive transmitter module label

Manufacturer

REPEC

EU-representative

English 6

Symbols

Function / Meaning

Recommended Action

Date of manufacture

Class II device

WEEE label

Refer to i

nstruction manual/booklet

SN Serial number

Polarity of DC jack

Using the Monitor

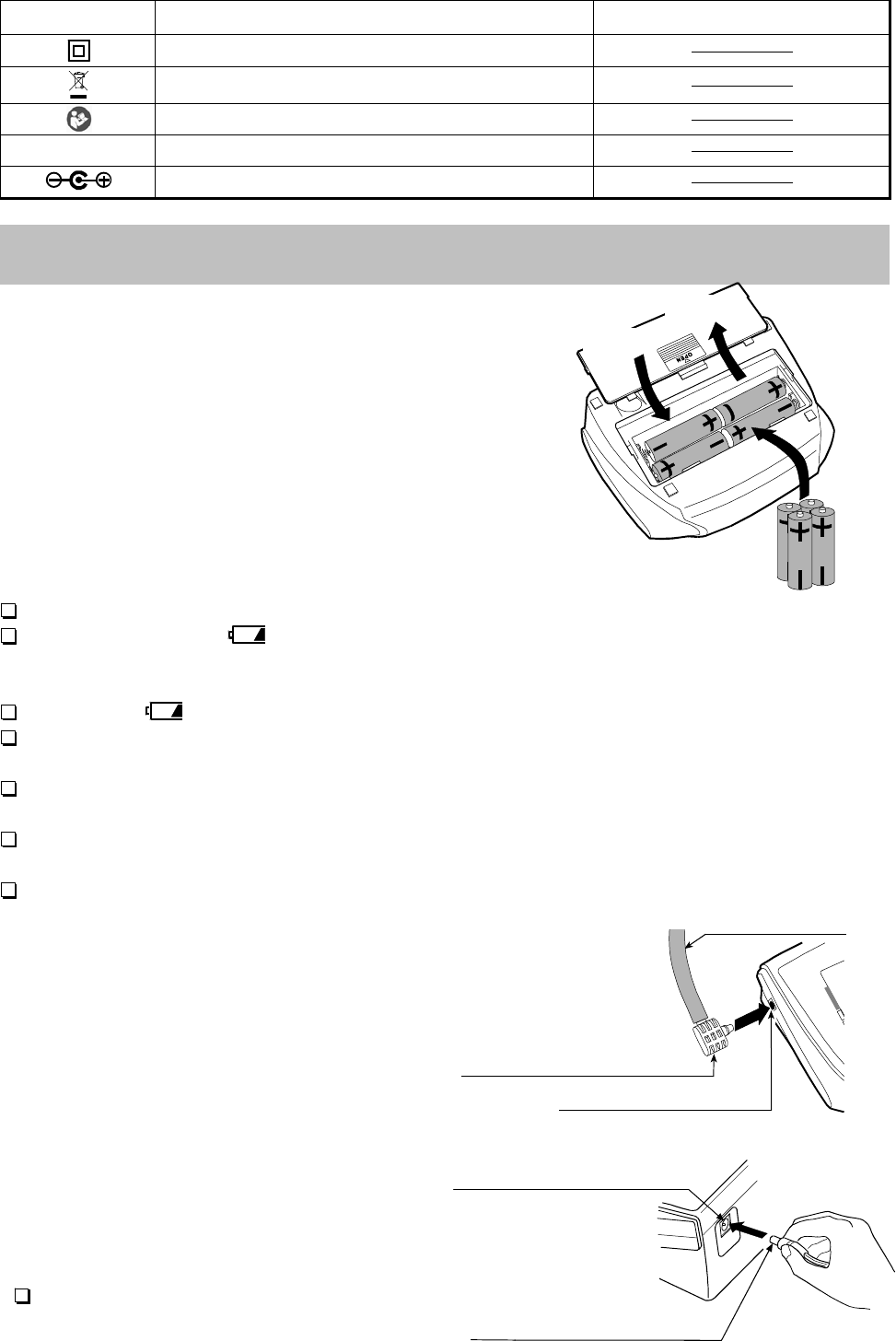

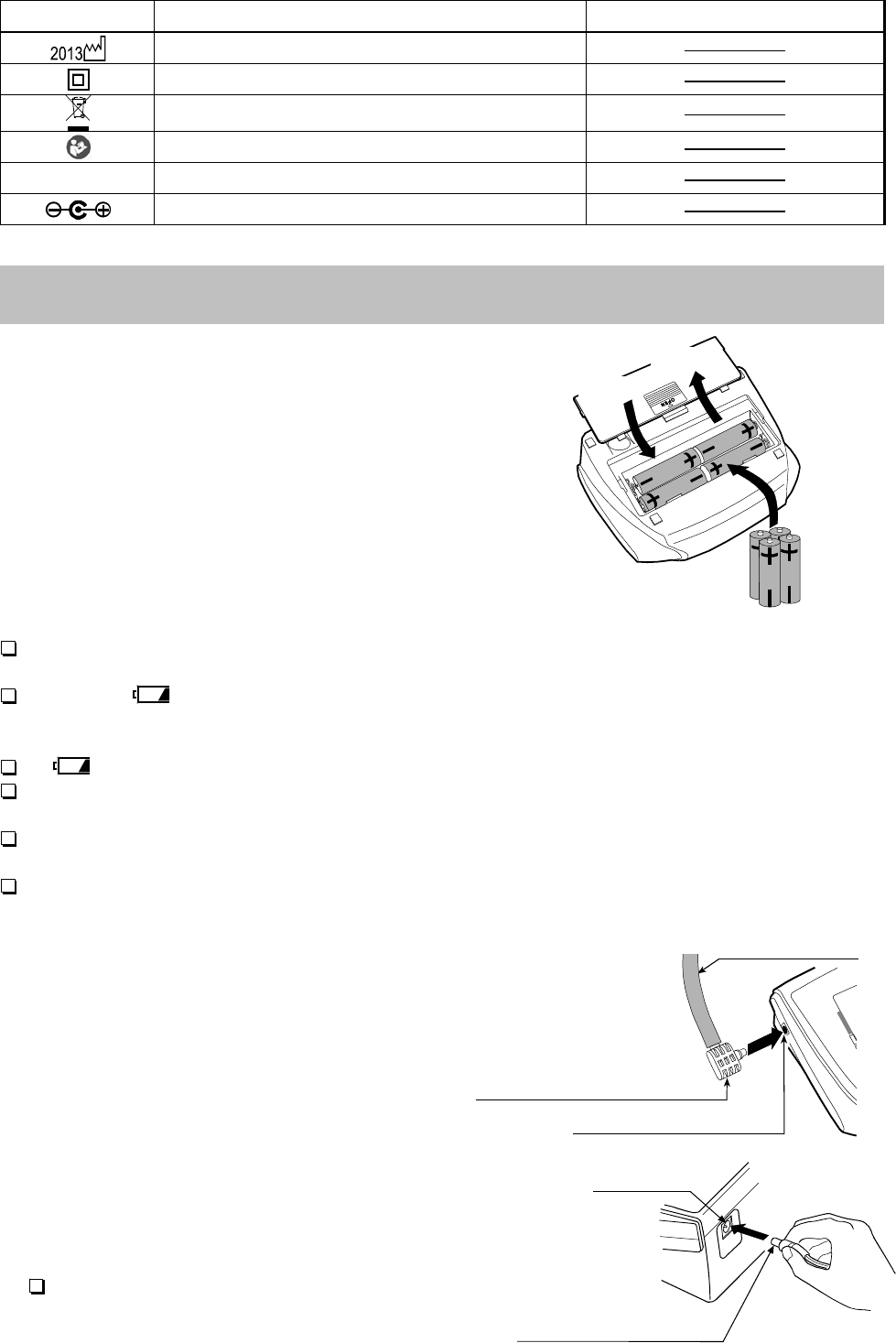

Installing / Changing the Batteries

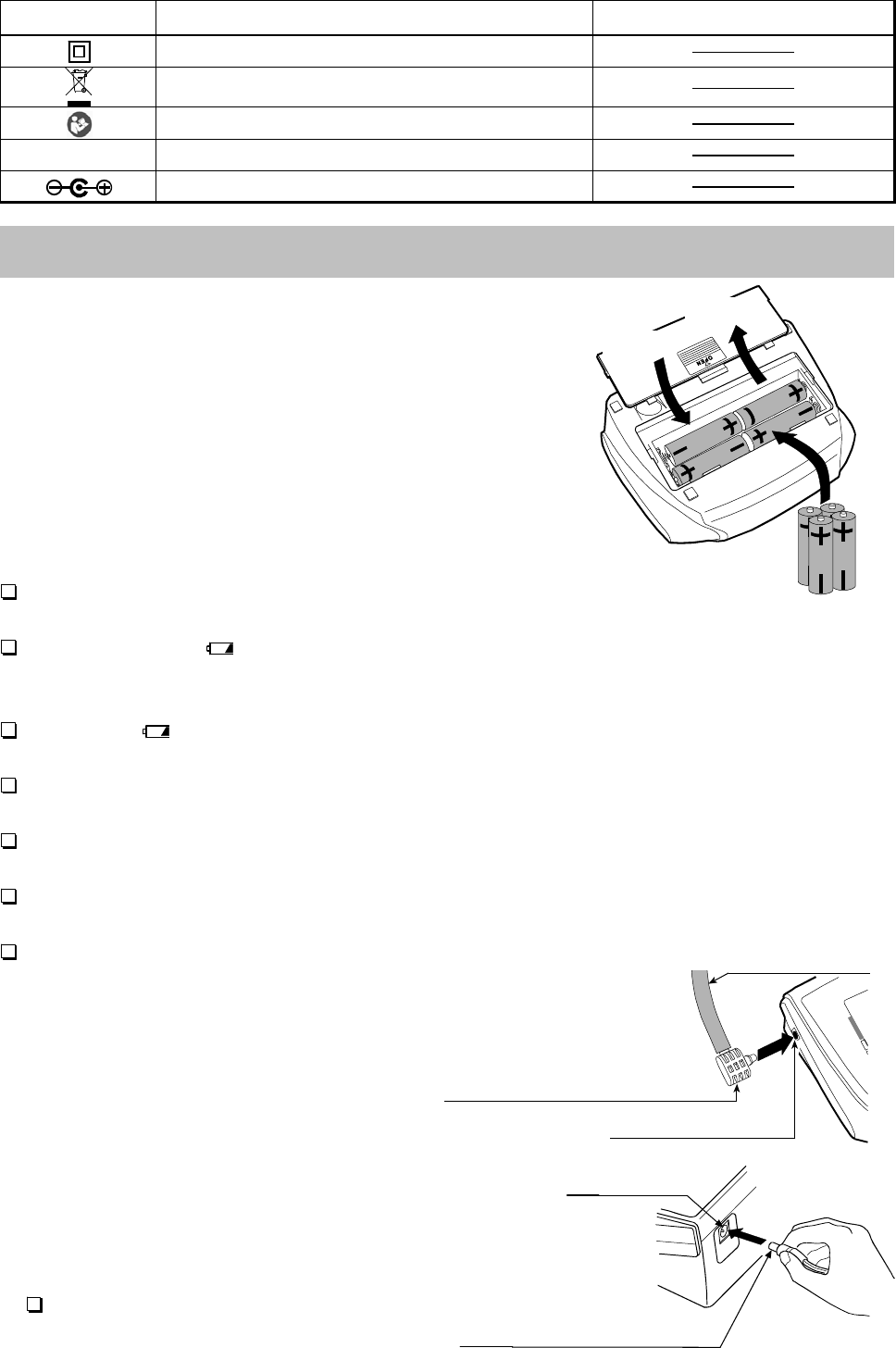

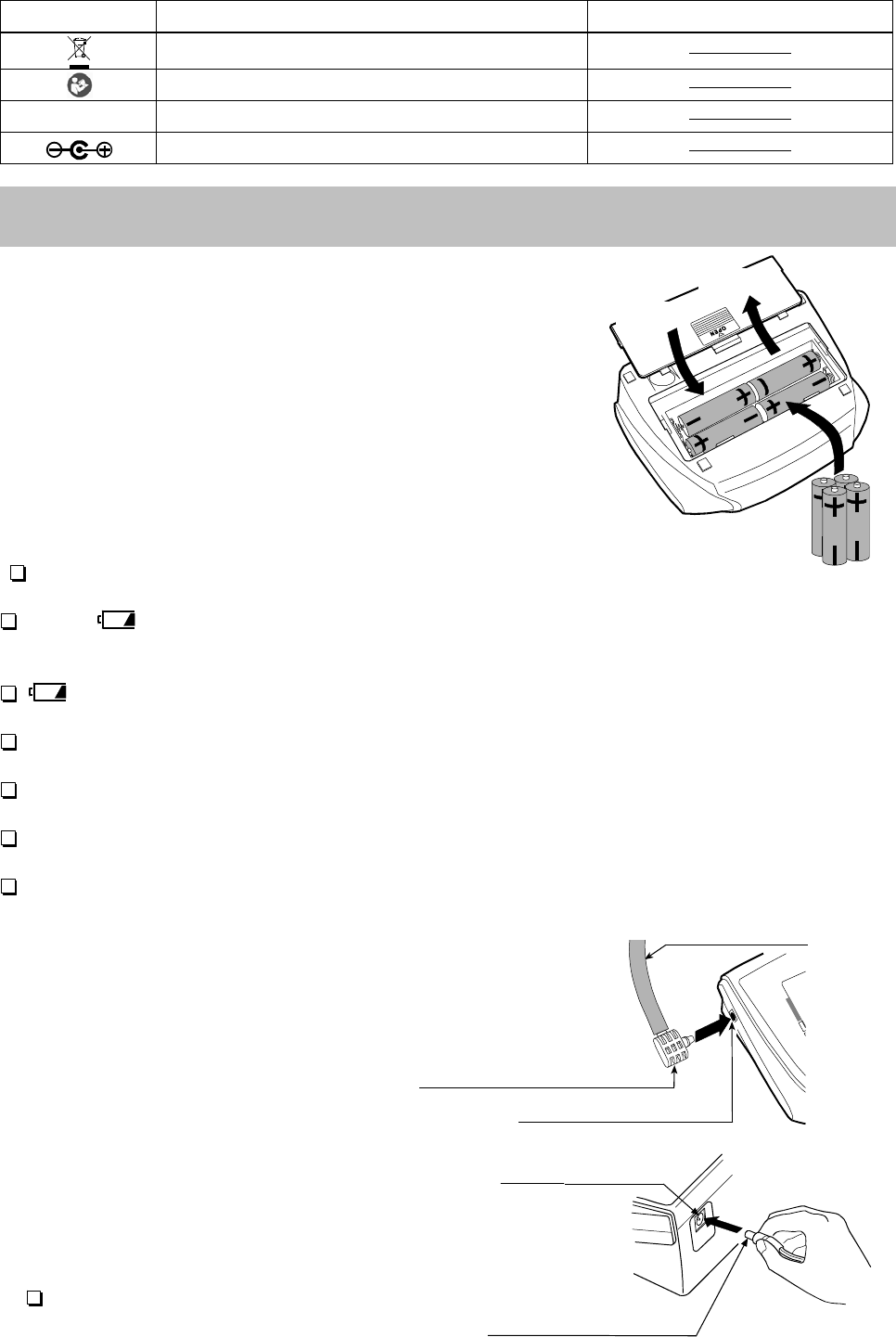

1. Slide the battery cover up to open it.

2. Remove the used batteries and insert

new batteries into the battery

compartment as shown, taking care that

the polarities (+) and (-) are correct.

3. Slide the battery cover down to close.

Use only LR6, R6P or AA batteries.

CAUTION

Insert the batteries as shown in the battery compartment. If not, the

device will not work.

When

(LOW BATTERY mark)

blinks in the display, replace all batteries

with new ones. Do not mix old and new batteries. It may shorten the

battery life, or cause the device to malfunction.

(LOW BATTERY mark)

does not appear when the batteries are drained.

Battery life varies with the ambient temperature and may be shorter at

low temperatures.

Remove the batteries if the device is not to be used for a long time.

The batteries may leak and cause a malfunction.

Use the specified batteries only. The batteries provided with the device

are for testing monitor performance and may have a limited life.

Connecting the Air Hose

Insert the air connector plug into

the air socket firmly.

Connecting the AC Adapter

Insert the AC adapter plug into the DC jack.

Next, connect the AC adapter to an

electrical outlet.

Use the specified AC adapter.

(Refer to page 18.)

Step 1

Step 3

Step 2

Air Connector Plug

Air

Socket

Air

Hose

AC adapter plug

DC jack

English 7

Using the Monitor

Wireless Function

CAUTION

In the unlikely event that this monitor causes radio wave interference in a

different wireless station, change the location where this monitor is used or

stop use immediately.

Be sure to use in a location where visibility between the two devices that you

want to connect is good. The connection distance is reduced by the structure

of buildings or other obstructions. In particular, connection may be

impossible when devices are used on either side of reinforced concrete.

Do not use Bluetooth connection in the range of a wireless LAN or other

wireless devices, near devices that emit radio waves such as microwaves, in

locations where there are many obstructions, or in other locations where

signal strength is weak. Doing so may result in frequent loss of connection,

very slow communication speeds and errors.

Using close to an IEEE802.11g/b/n wireless LAN device may cause mutual

interference to occur, which may result in reduced communication speeds or

which may prevent connection.

In this case, switch off the power supply to the device that is not being used,

or use the monitor in a different location.

If the monitor does not connect normally when used near a wireless station

or broadcast station, use the monitor in a different location.

A&D Company, Limited cannot accept liability for any damages incurred due

to impaired operation or data loss, etc. that occur through the use of this

product.

This product is not guaranteed to connect to all Bluetooth compatible

devices.

Bluetooth Transmission

This product is equipped with a Bluetooth wireless function and can connect

to the following Bluetooth devices.

Bluetooth devices that can be connected:

· Continua certified devices

· iPhone, iPad, iPod

· Applications and devices that are compatible with SSP and A&D specifications

Each device needs an application to receive data.

For connection methods, refer to the manual for each device.

Bluetooth devices carry the Bluetooth logo mark.

Continua certified devices carry the Continua logo

mark.

iPhone, iPad and iPod are trademarks of Apple

Inc., registered in the U.S. and other countries.

English 8

Using the Monitor

Pairing / Unpairing

A Bluetooth device needs to be paired with a different specific device in order

to communicate with that device. If this monitor is paired with a receiver device

from the start, measurement data is transmitted automatically to the receiver

device each time a measurement is made.

Unpairing needs to be performed to cancel pairing.

Cautions for pairing

Be sure to turn the power of all other Bluetooth devices off when pairing.

Multiple devices cannot be paired at the same time.

If the receiver device cannot receive measurement data, try pairing once again

Two receiver devices can be paired to one monitor. Communication is

possible with one of the receiver devices.

If a third receiver device is paired, the device other than the most

recently connected device will be unpaired to enable the new device to

be paired.

Some applications may allow pairing with only one device.

Follow the steps below to pair or unpair the monitor with a Bluetooth

compatible receiver device. Also refer to the manual of the receiver device.

Please use a pairing wizard if one is provided.

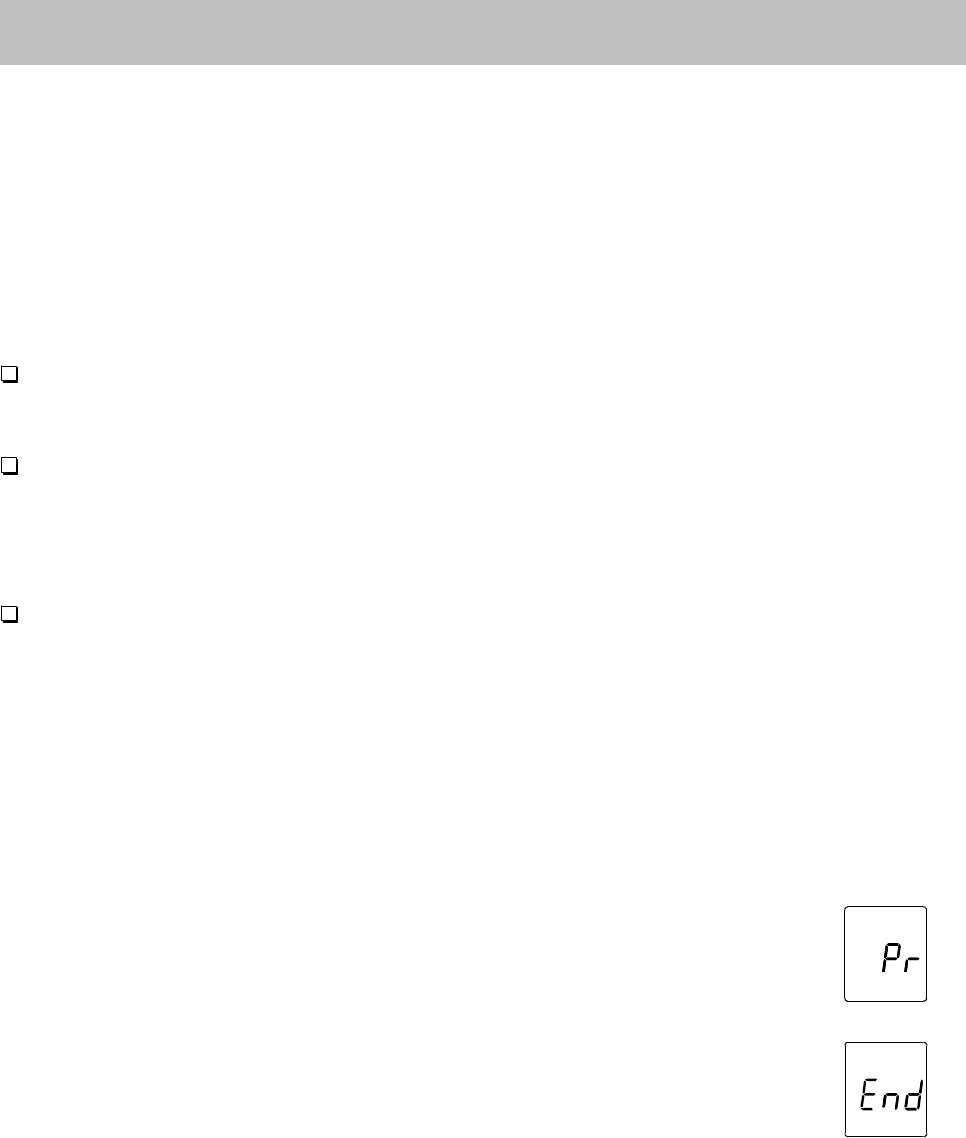

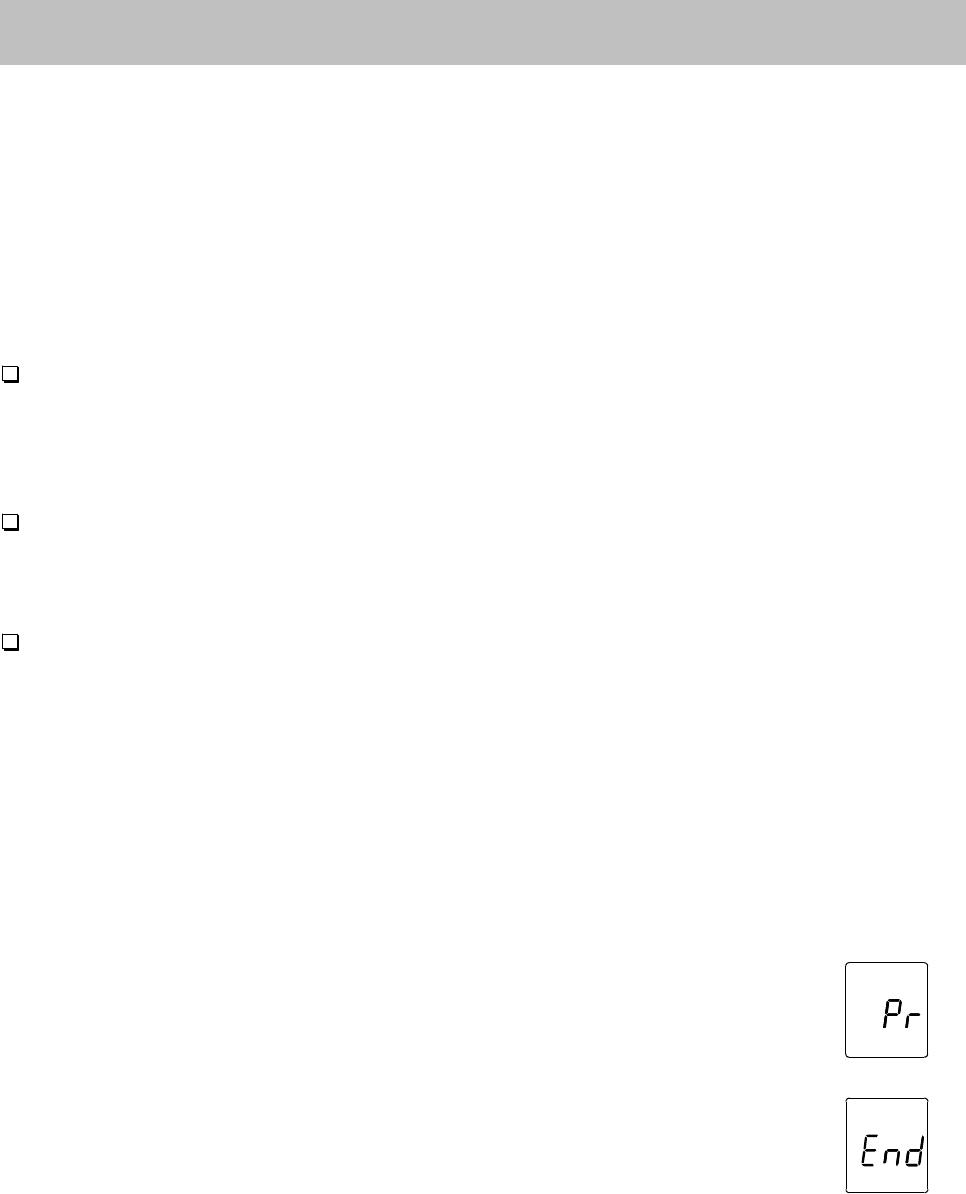

Pairing procedure

1. Follow the instructions in the manual of the receiver device to switch it to the

pairable status. When pairing this monitor, place it as close as possible to

the receiver device to be paired with.

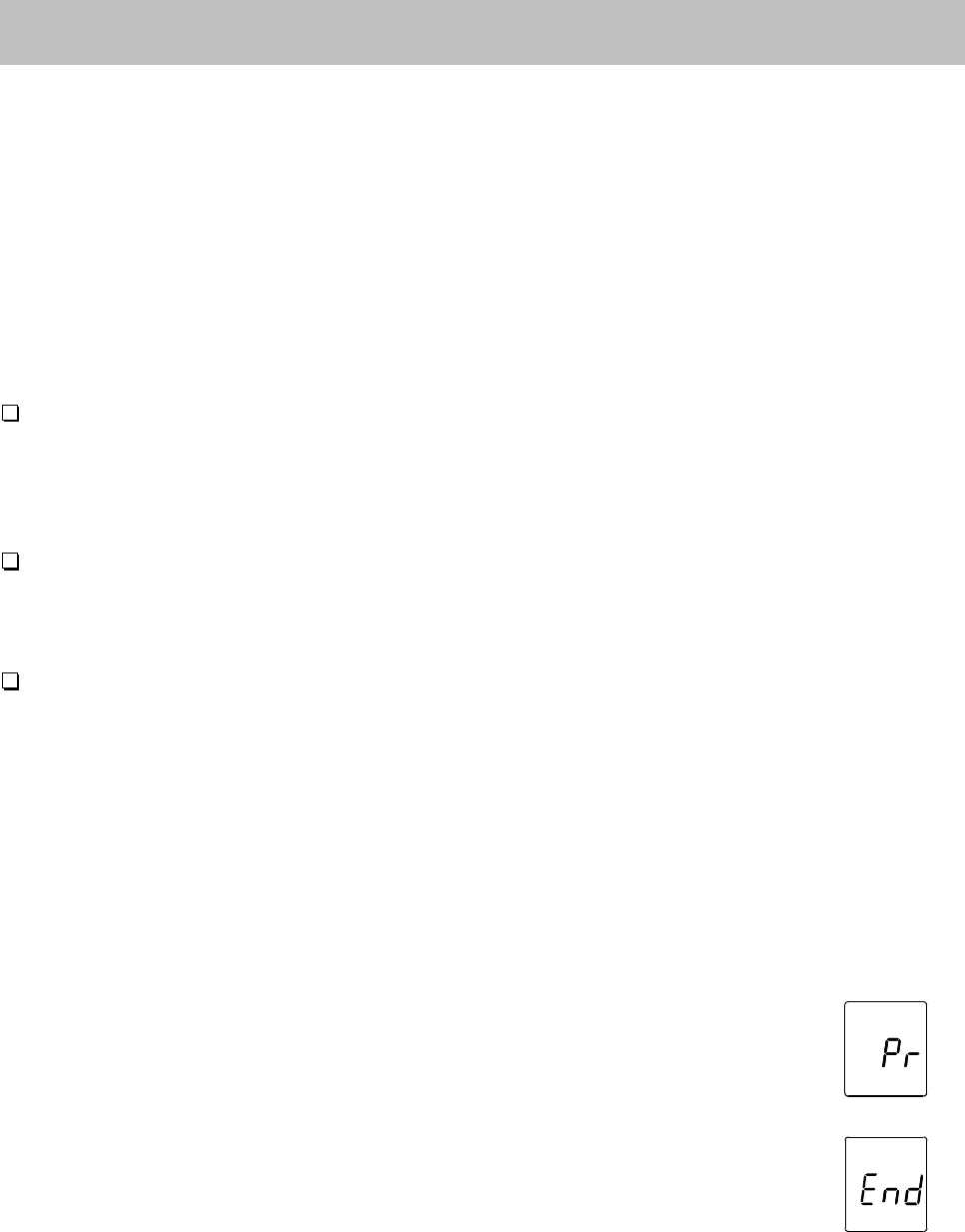

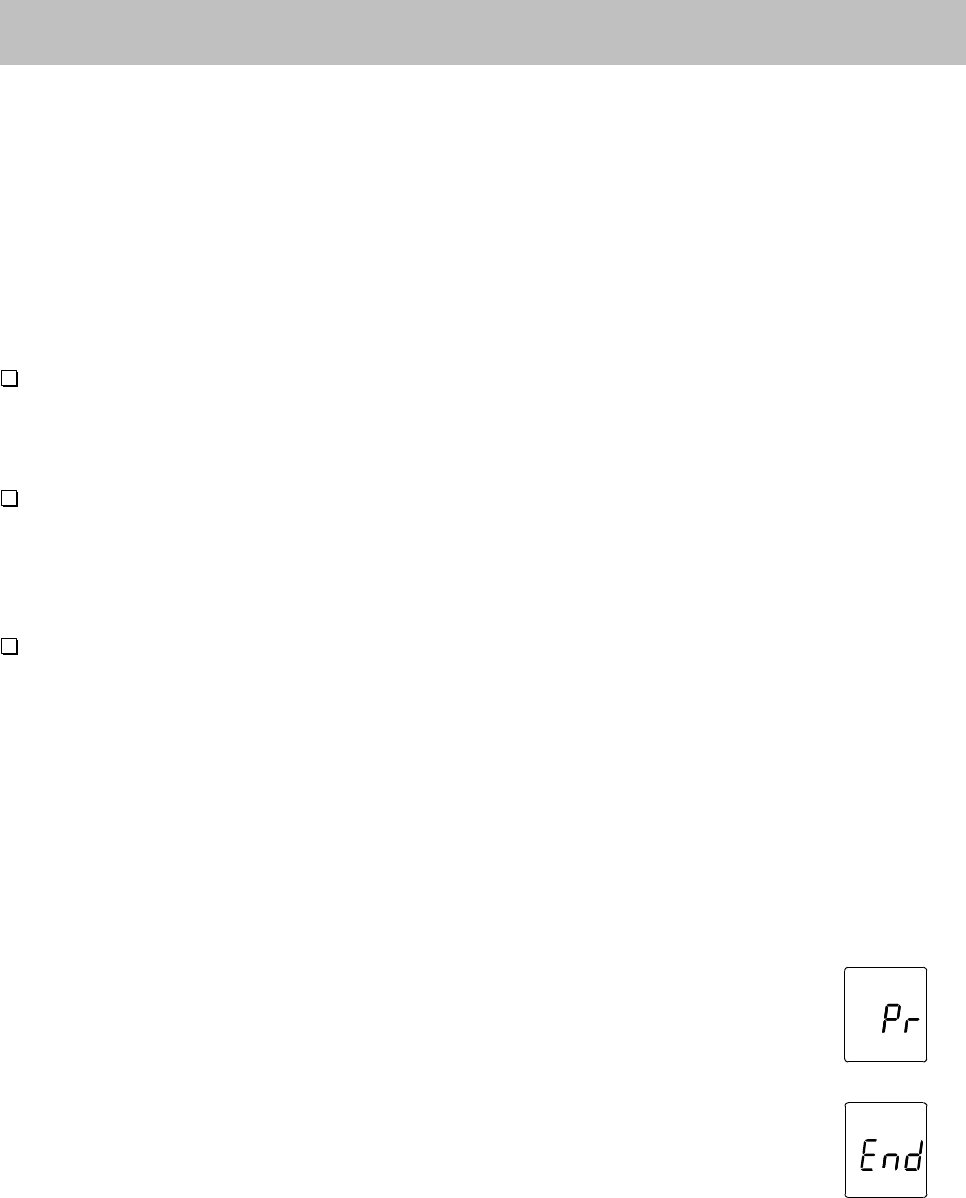

2. Install the batteries or connect the AC adapter as

described on page 6.

The monitor displays “pr”.

The monitor will be in a state that can be found by the

receiver device for about two minutes.

3. The monitor displays “end” to indicate that pairing is

complete.

4. If “err10” is displayed or pairing is failed, remove the

batteries or disconnect the AC adapter and try steps

1-3 again.

5. Follow the manual of the pairing receiver device to search for, select and

pair with this monitor.

If a PIN code is requested by the receiver device, enter "39121440".

English 9

Using the Monitor

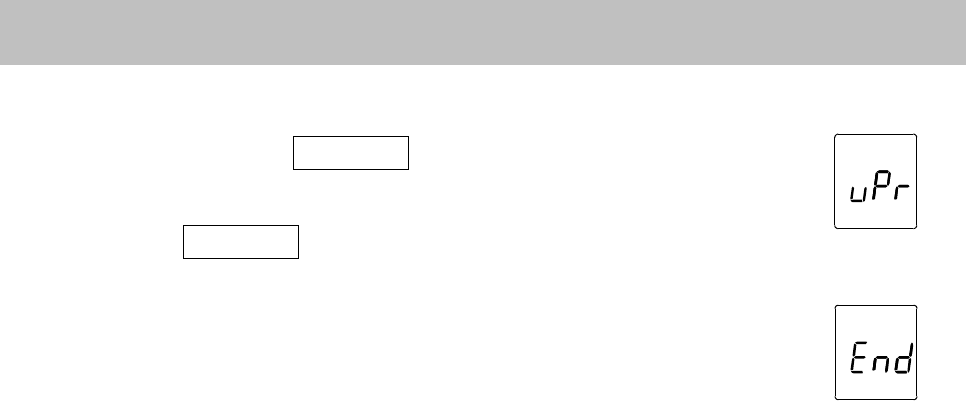

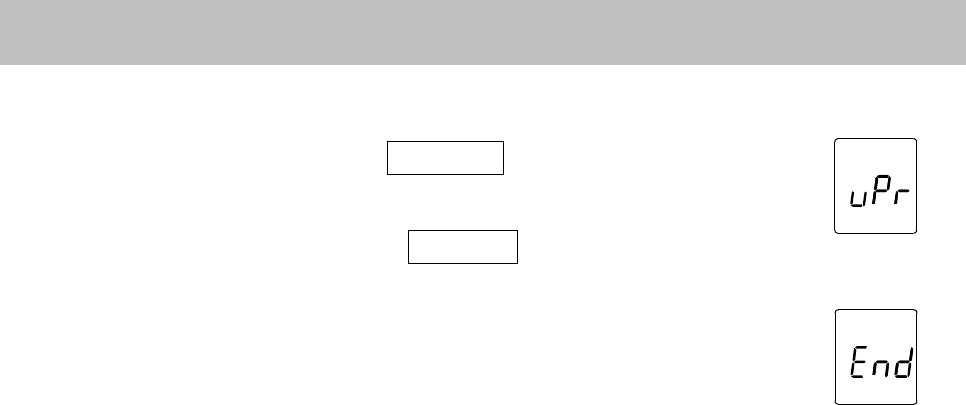

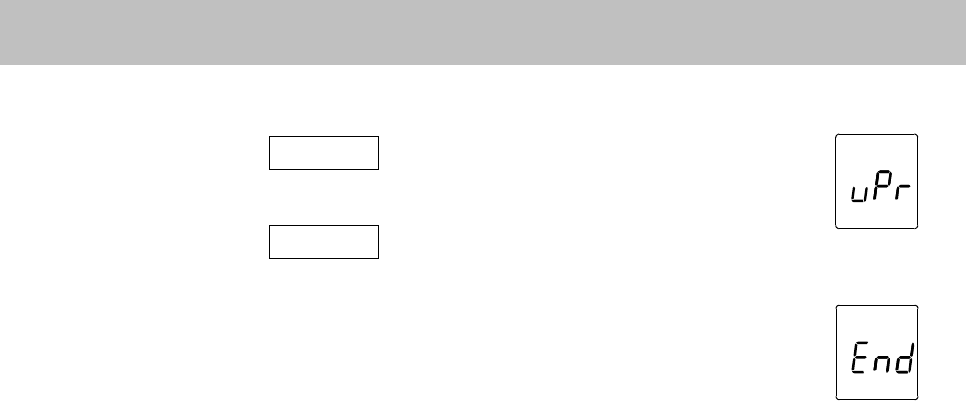

Unpairing procedure

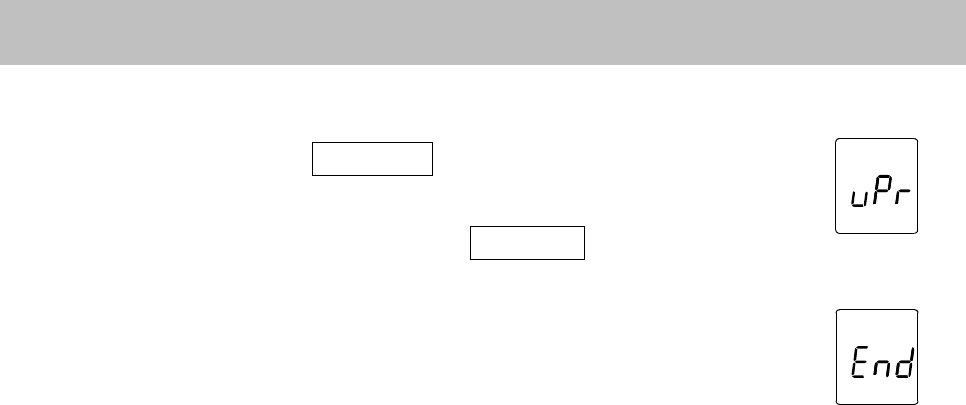

1. Press and hold the START button until “vpr” is

displayed.

2. Press the START button again. Unpairing will be

performed.

3. The monitor displays “end” ” to indicate that

unpairing is complete.

When two receiver devices are paired, both devices

are unpaired.

4. If “err10” or “err11” is displayed or unpairing is

failed, try steps 1-3 again.

Communication distance

The communication distance between this monitor and the receiver device is

dependent on the Bluetooth output class of the receiver device.

When the receiver device is a Class 1 Bluetooth device: Less than 100 m

When the receiver device is a Class 2 Bluetooth device: Less than 10 m

This distance is reduced by the conditions in the surrounding environment,

so be sure to check that the distance is short enough for a connection to be

made after measurement is complete.

Memory

In cases when the receiver device cannot receive measurement data, the

measurement data is temporarily stored in the monitor memory. The data

stored in the memory is transmitted the next time a connection is

successfully made to the receiver device

A total of 200 sets of measurement data can be stored. When the amount of

data exceeds 200 sets, the oldest data is deleted and the new data is stored.

The amount of data that can be stored temporarily may vary with the

application.

Time

This monitor has a built-in clock. The date and time that a measurement was

taken is included in the measurement data.

The built-in clock is designed to be automatically adjusted by syncing with

the clock of a receiver device. Refer to the specifications of the receiver

device.

This monitor has no clock adjustment function.

English 10

Using the Monitor

Selecting the Correct Cuff Size

Using the correct cuff size is important for an accurate reading. If the cuff is not

the proper size, the reading may yield an incorrect blood pressure value.

The arm size is printed on each cuff.

The index and proper fit range, on the cuff, tell you if you are applying the

correct cuff. (Refer to "Symbols that are printed on the cuff".)

If the index points outside of the range, contact your local dealer to purchase a

replacement cuff.

The arm cuff is a consumable. If it becomes worn, purchase a new one.

Arm Size

Recommended Cuff Size

Catalog Number

6.3”

9.4” / 16

Small

cuff

279

9.4"

14.2" /

Medium

cuff

280

14.2"

17.7"

45cm

Large

cuff

281

Arm size: The circumference of the biceps.

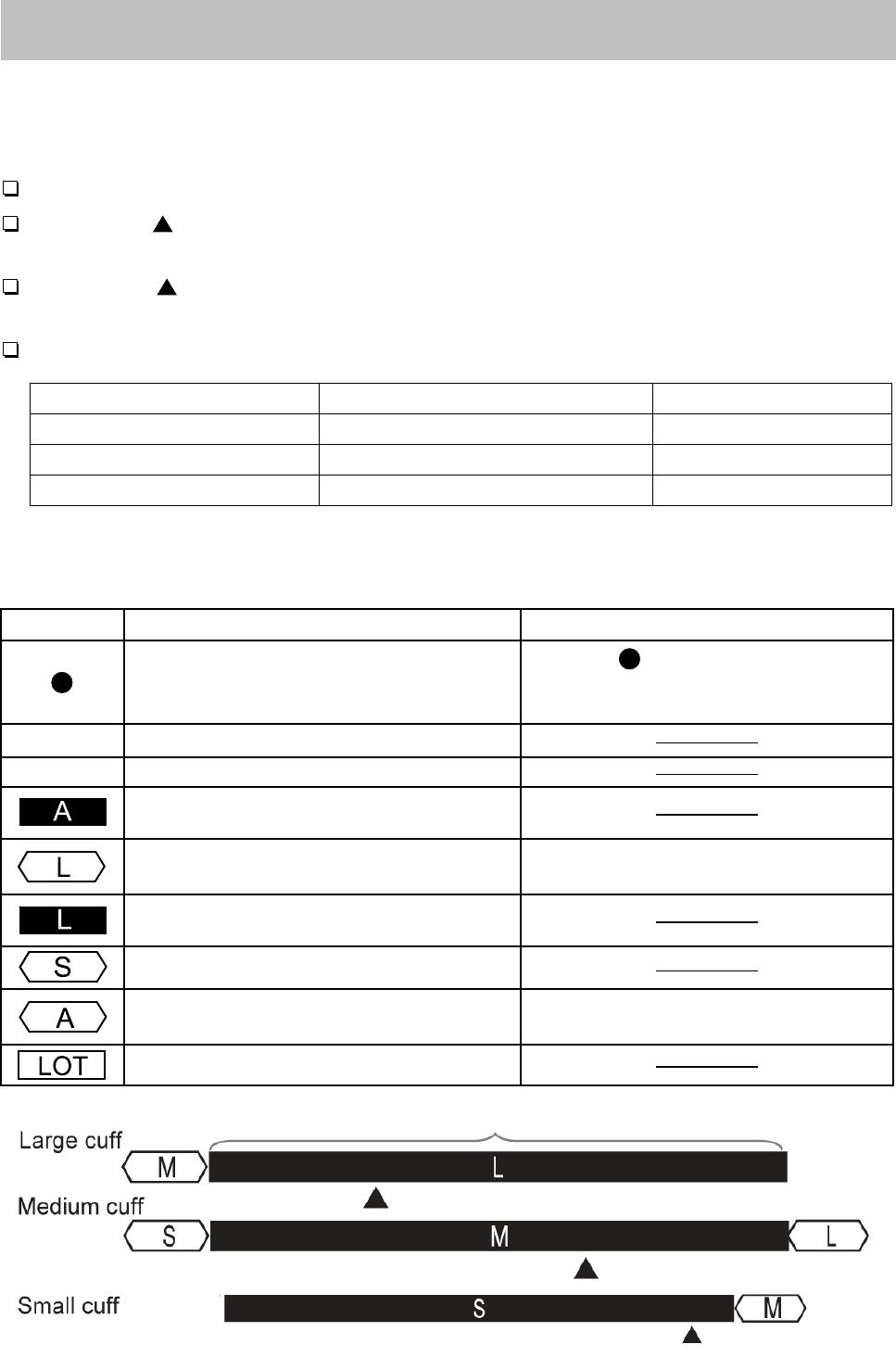

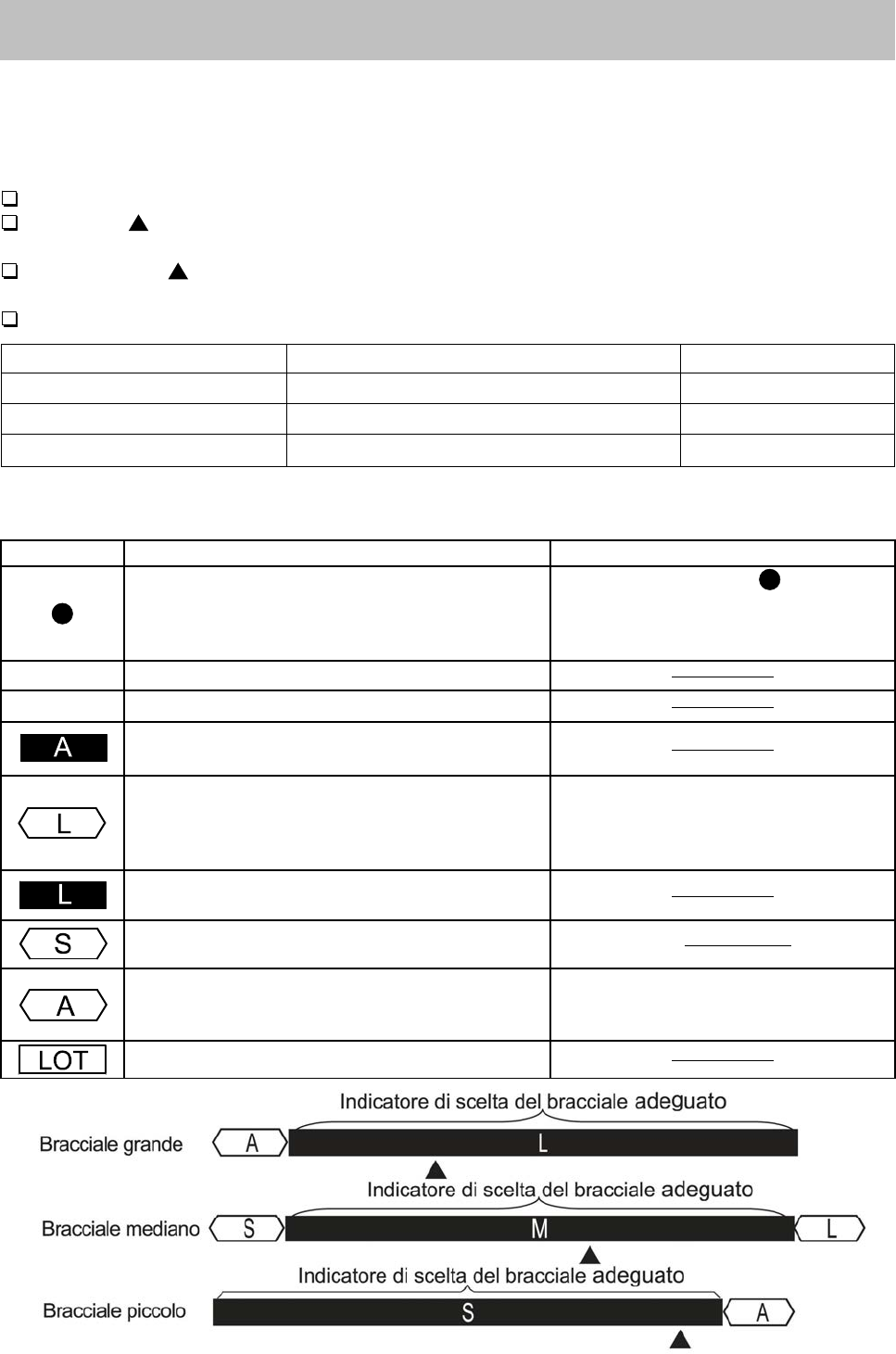

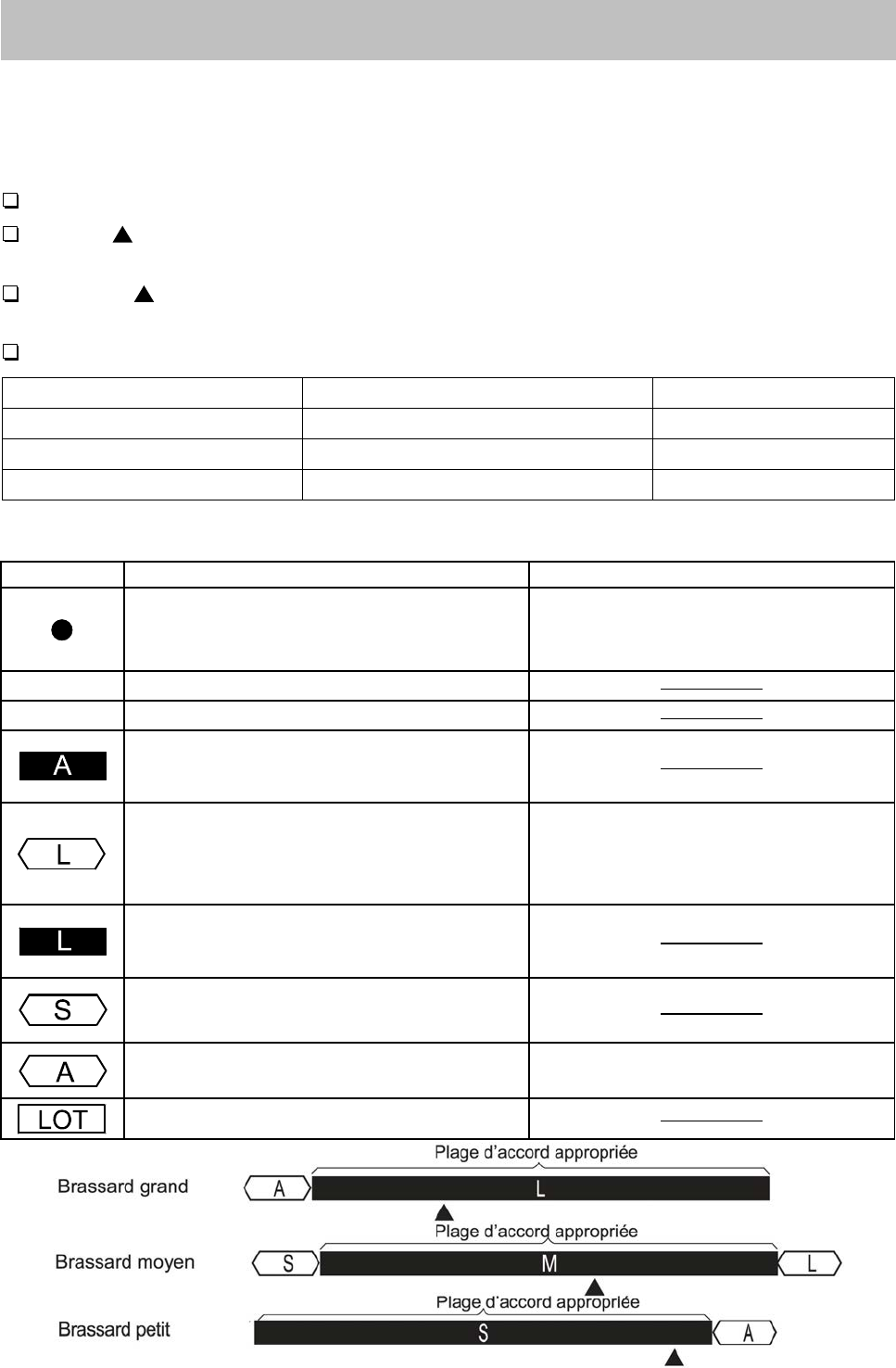

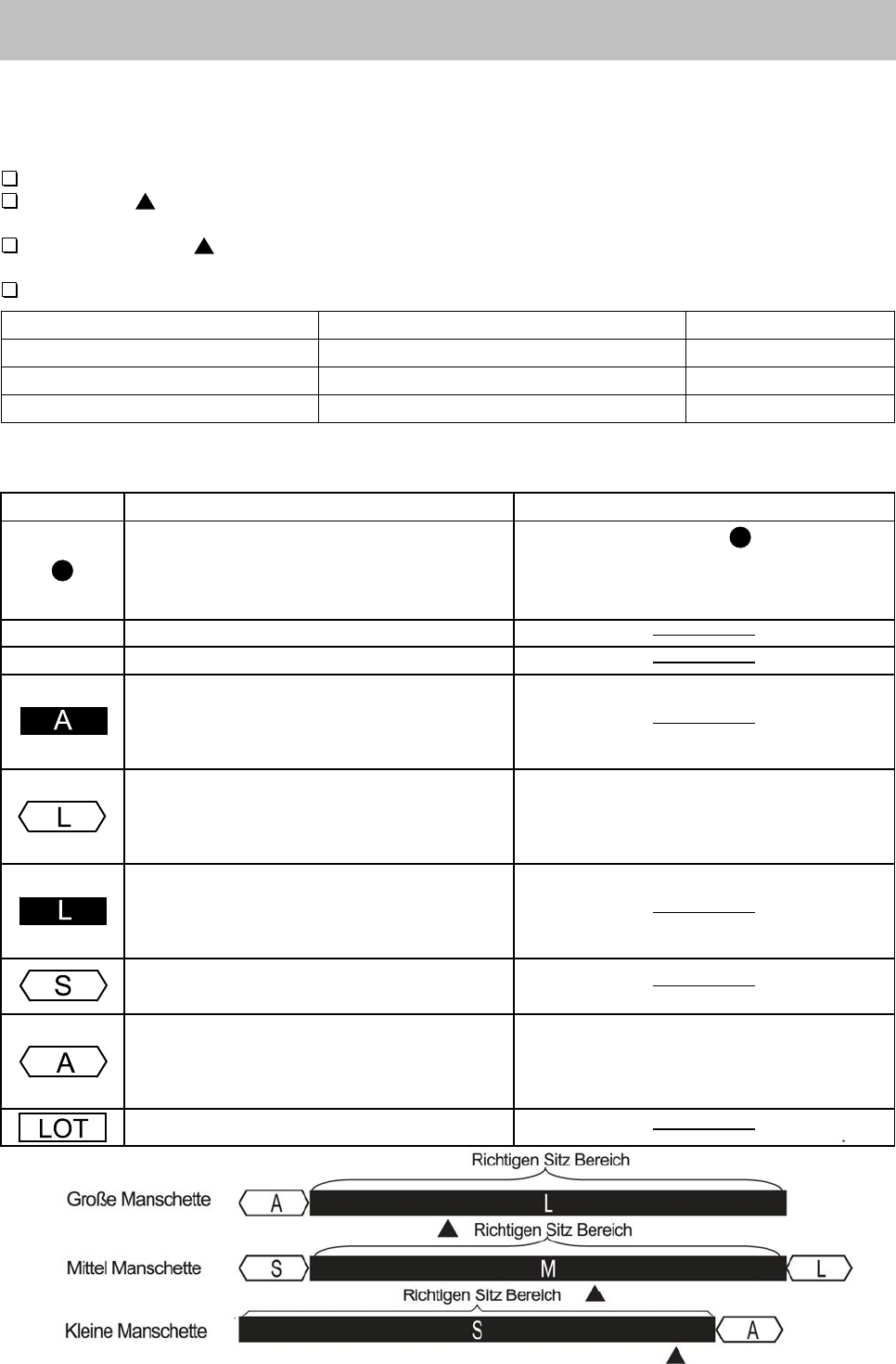

Symbols that are printed on the cuff

Symbols

Function/Meaning Recommended Action

Artery position mark Set the mark on the artery of

the upper arm or in line with the

ring finger on the inside of the arm.

▲ Index

REF Catalog number

Proper fit range for

the a

dult

uff

It's printed on the

dult

uff

Range to use the large adult cuff.

Over range printed on the adult cuff. Use the large adult cuff instead of

the adult cuff.

Proper fit range fo

the l

arge

dult

uff

It's printed on the

arge

dult

uff

Under range printed on the adult cuff.

Range to use the adult cuff.

It's printed on the large adult cuff. Use the adult cuff instead of the

large adult cuff.

Lot number

Proper fit range

English 11

Do not r

oll up shirtsleeve

tightly

1 to 2 cm

Air hose

Cuff

Index

and

Proper fit range

Artery position mark

Secure the fabric

fastener firmly

Using the Monitor

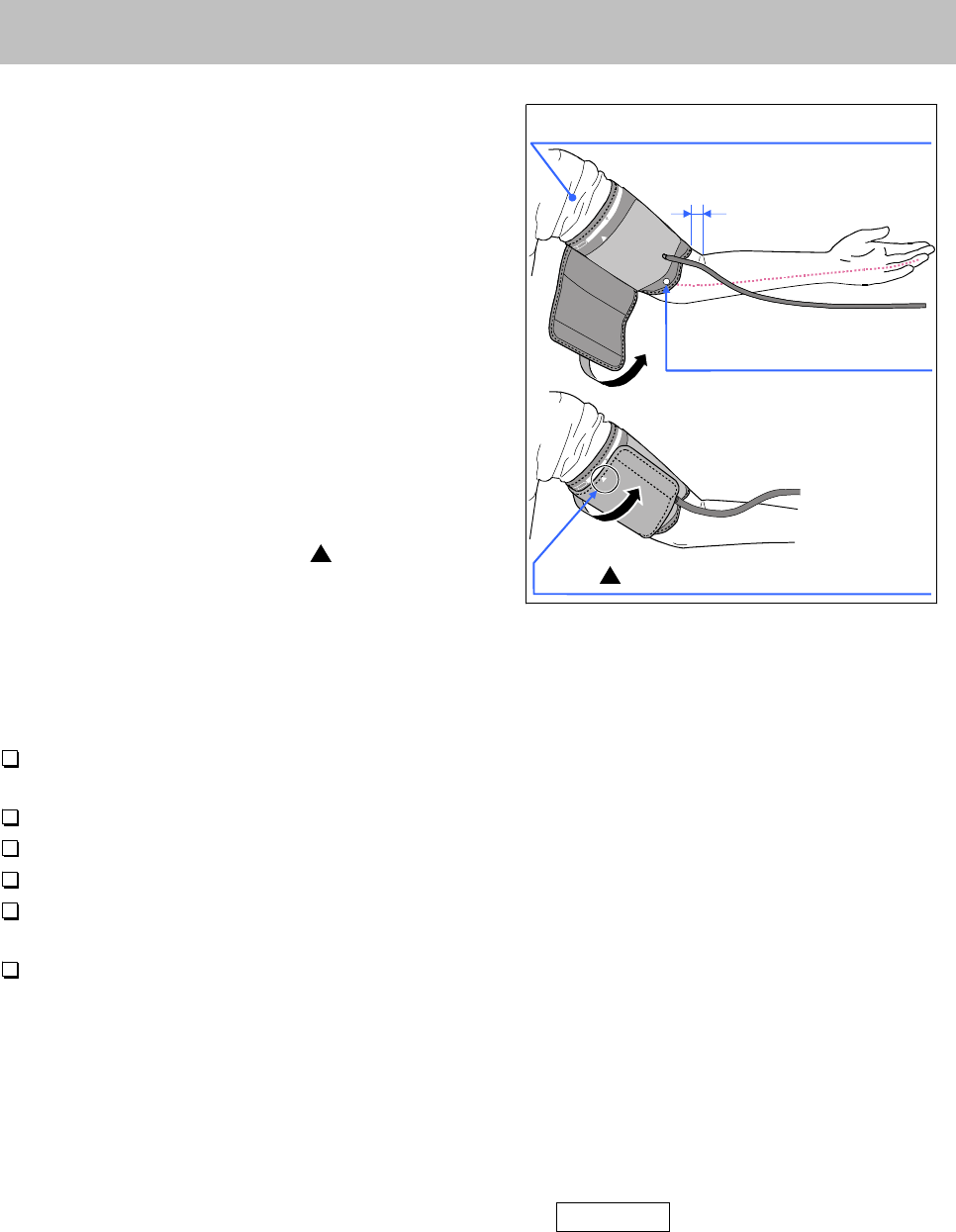

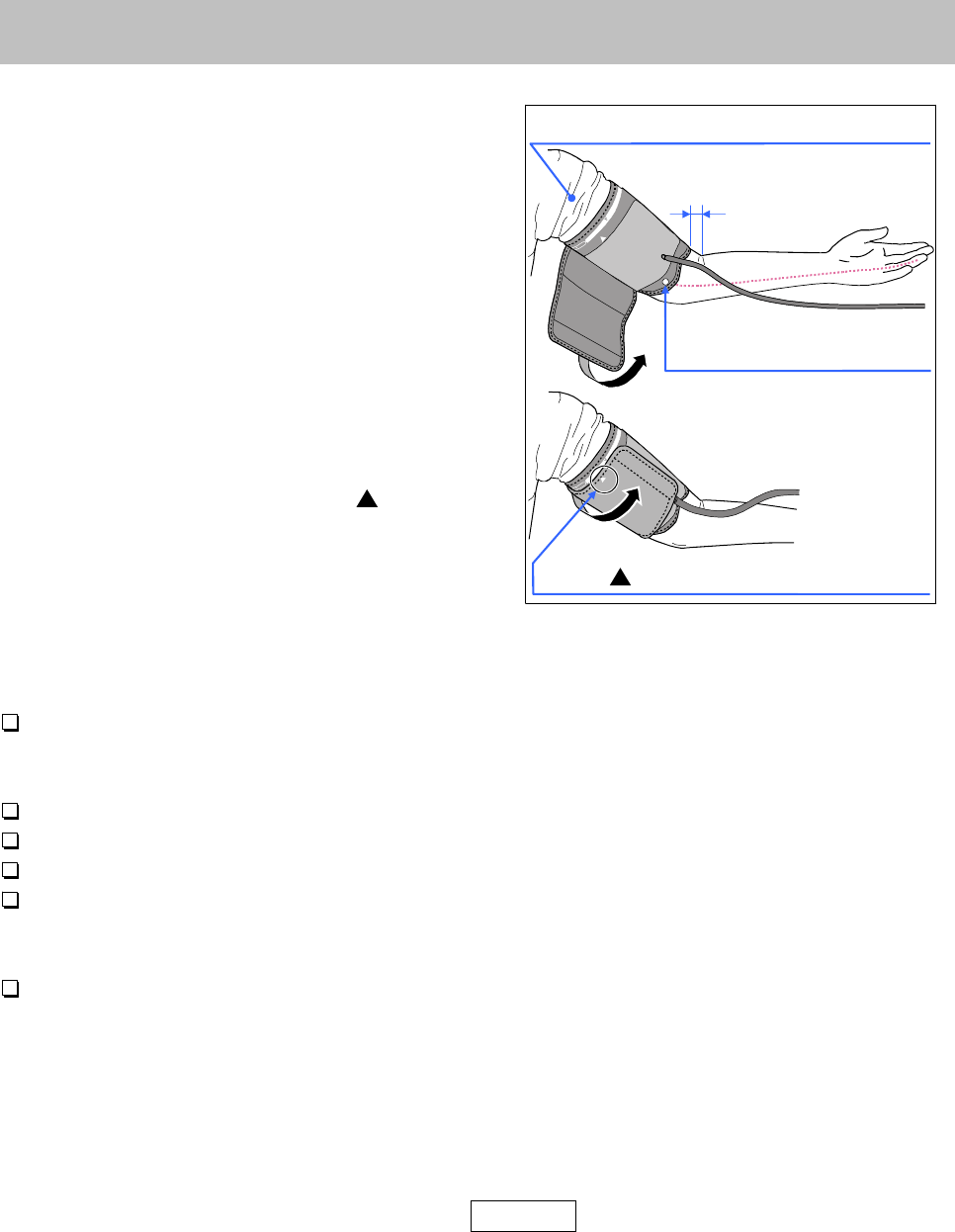

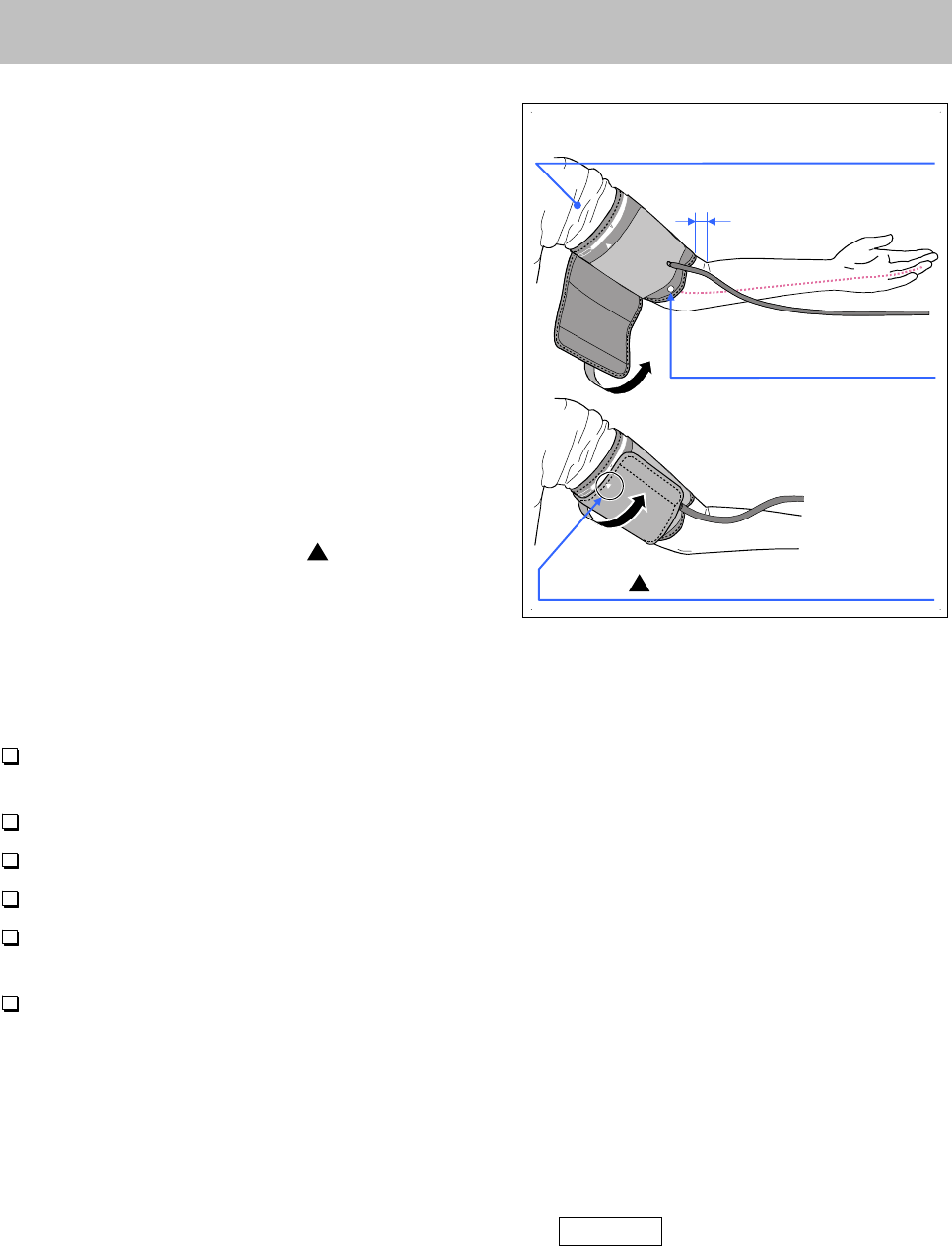

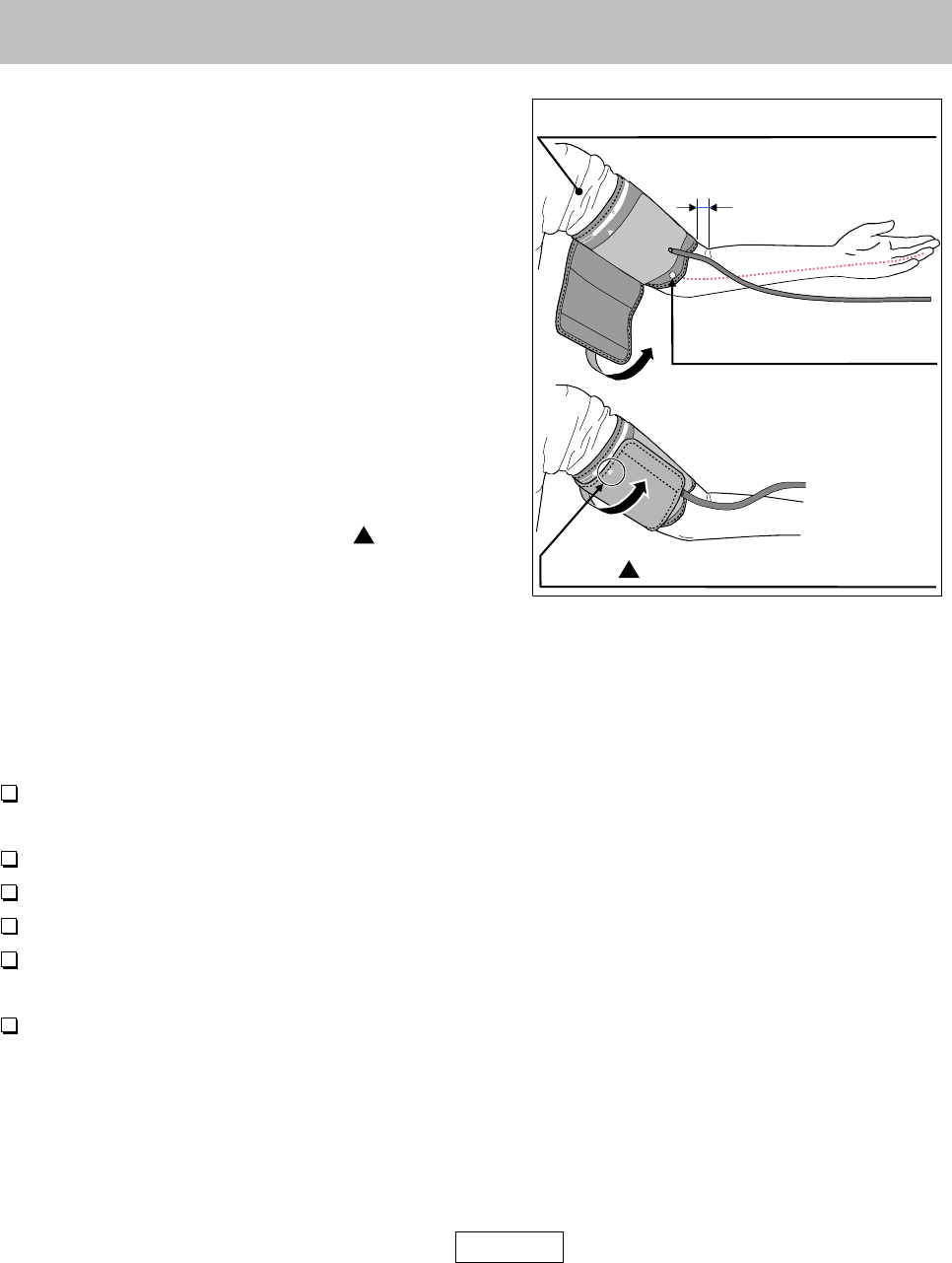

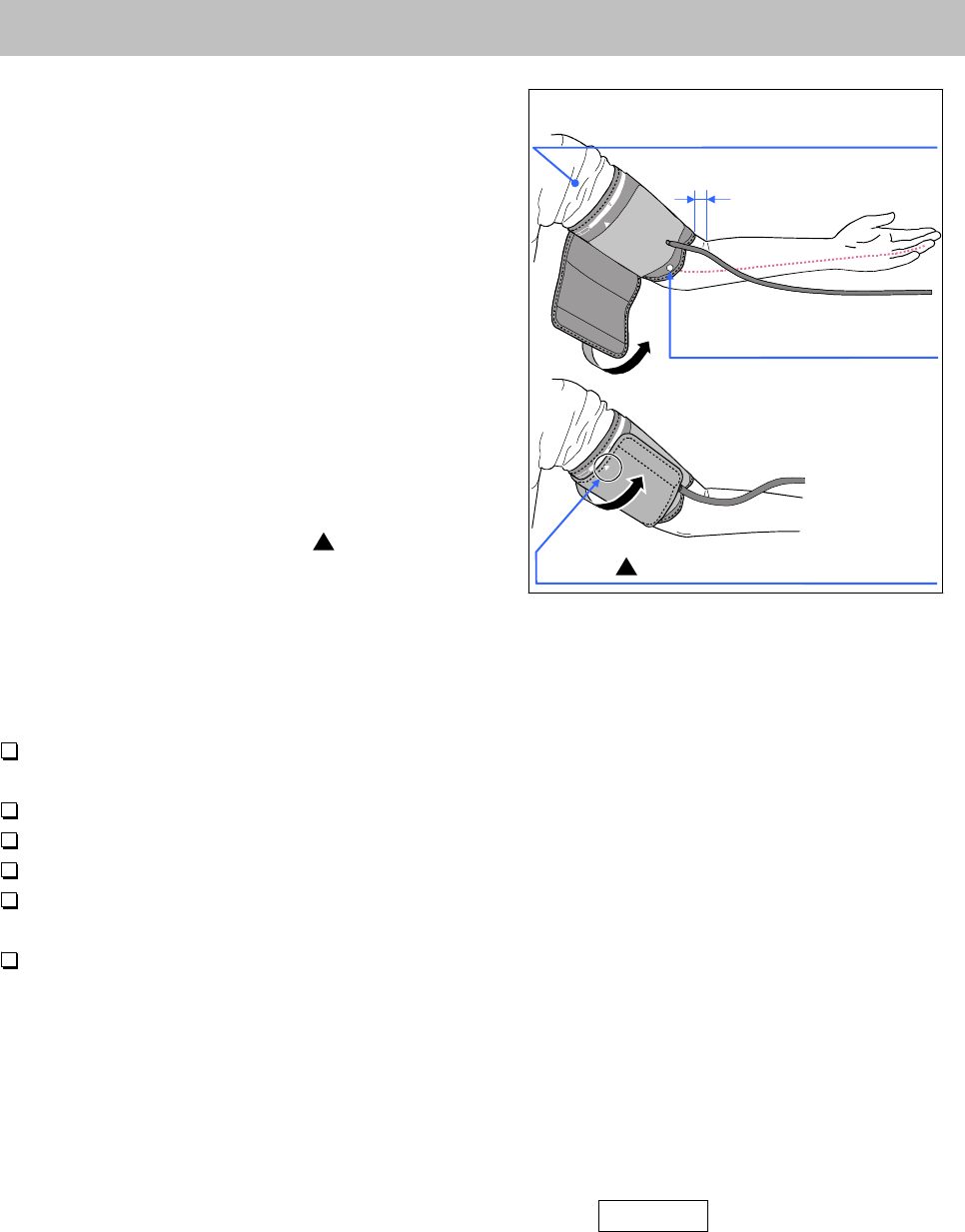

Applying the Arm Cuff

1. Wrap the cuff around the upper arm,

about 1-2 cm above the inside of

the elbow, as shown.

Place the cuff directly against the

skin, as clothing may cause a faint

pulse, and result in a measurement

error.

2. Constriction of the upper arm,

caused by tightly rolling up a

shirtsleeve, may prevent accurate

readings.

3. Confirm that the index points

within the proper fit range.

How to Take Proper Measurements

For the most accurate blood

pressure measurement:

Sit comfortably on a chair. Rest your arm on the table. Do not cross your

legs. Keep your feet on the floor and straighten your back.

Relax for about five to ten minutes before measurement.

Place the center of the cuff at the same height as your heart.

Remain still and keep quiet during measurement.

Do not measure immediately after physical exercise or a bath. Rest for

twenty or thirty minutes before taking the measurement.

Try to measure your blood pressure at the same time every day.

Measurement

During measurement, it is normal for the cuff to feel very tight. (Do not be

alarmed)

After Measurement

After measurement, press the START button to turn off the power.

Remove the cuff and record your data.

Note: The device has an automatic power shut-off function, which turns the

power off approximately one minute after measurement.

Allow at least three minutes between measurements on the same person.

English 12

Measurements

Model UA-767 BT-Ci is designed to detect the pulse and to inflate

the cuff to a systolic pressure level automatically.

If your systolic pressure is expected to exceed 230 mmHg read

"Measurement with the desired systolic pressure" on the next page.

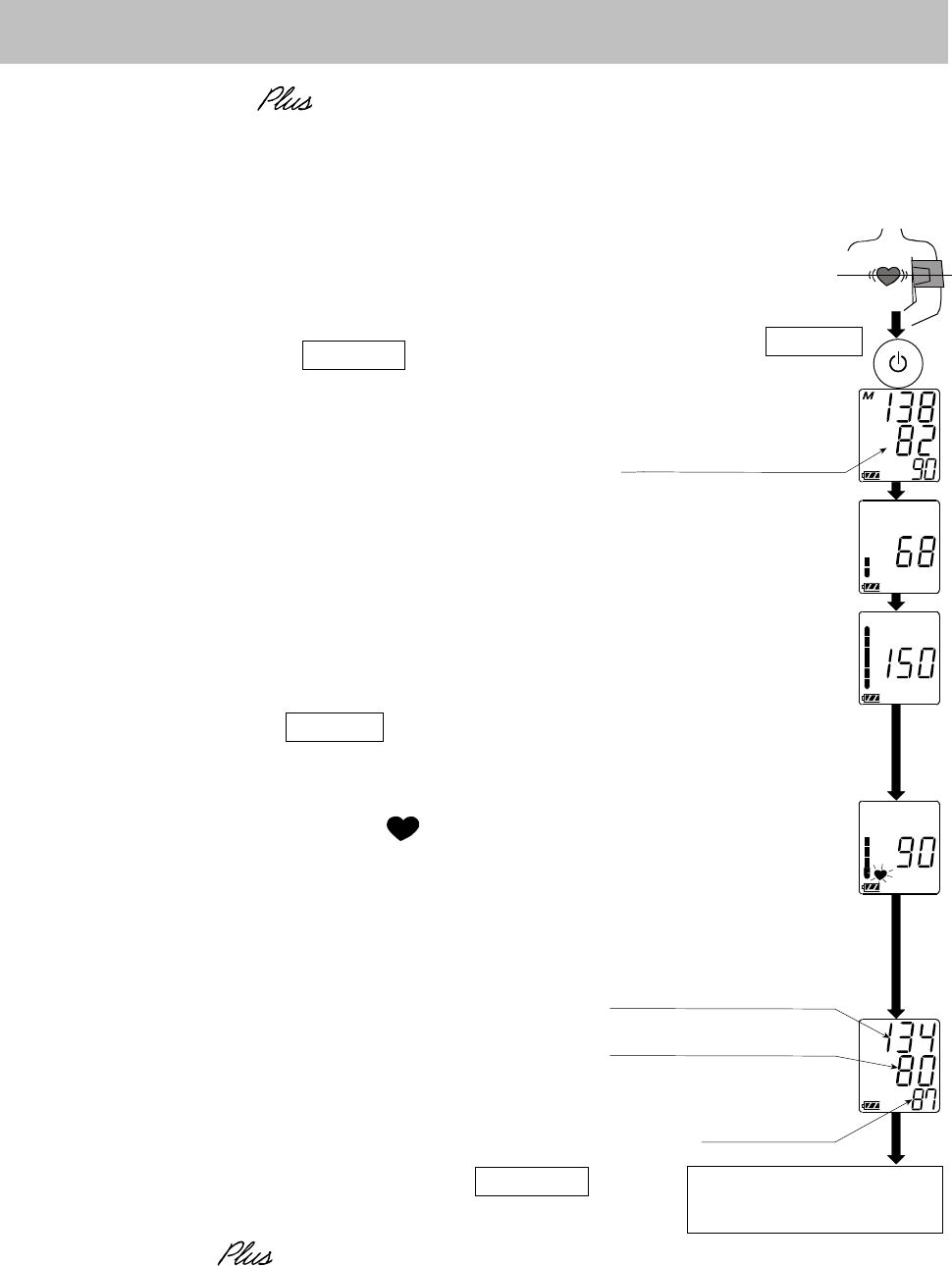

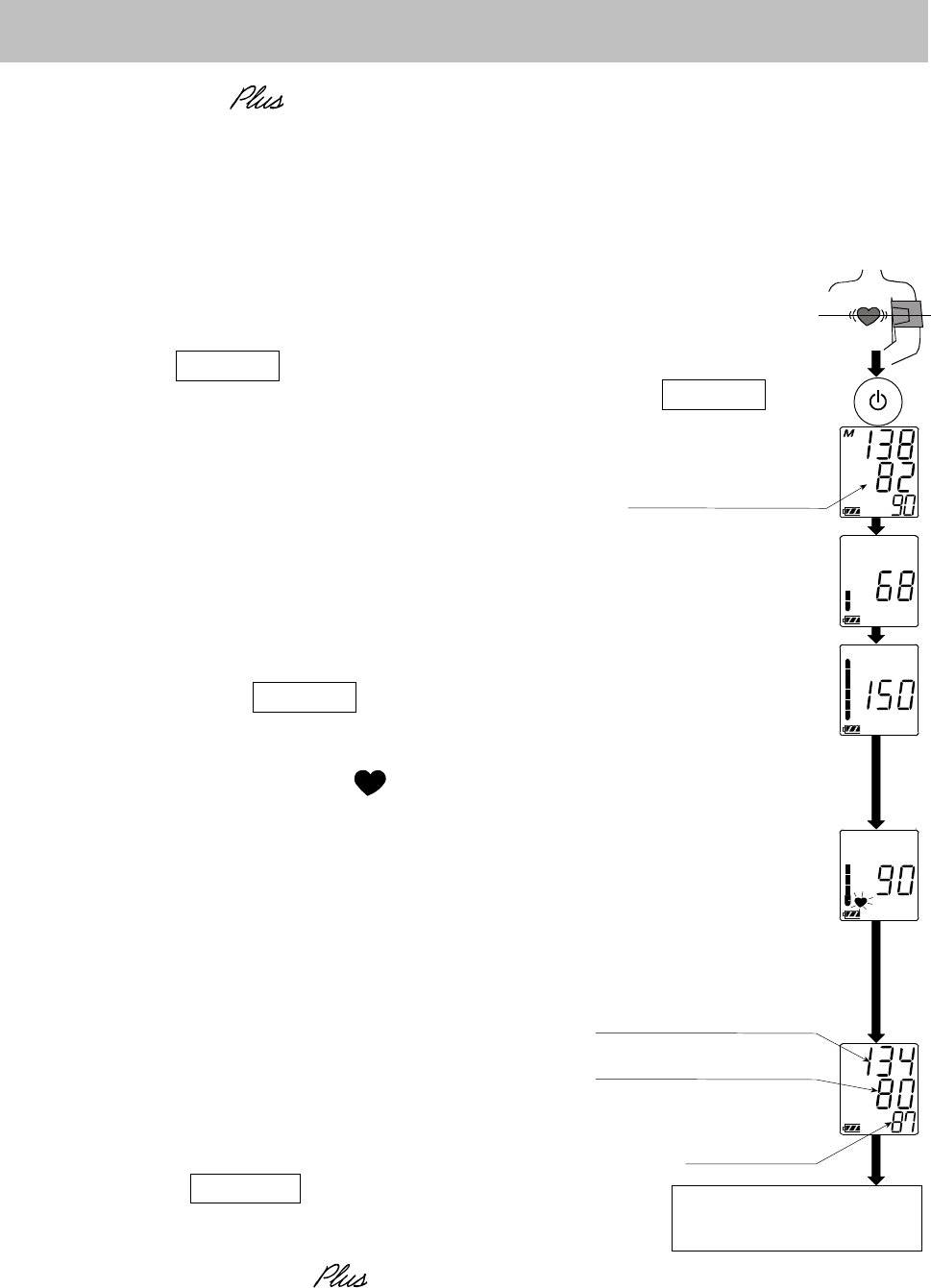

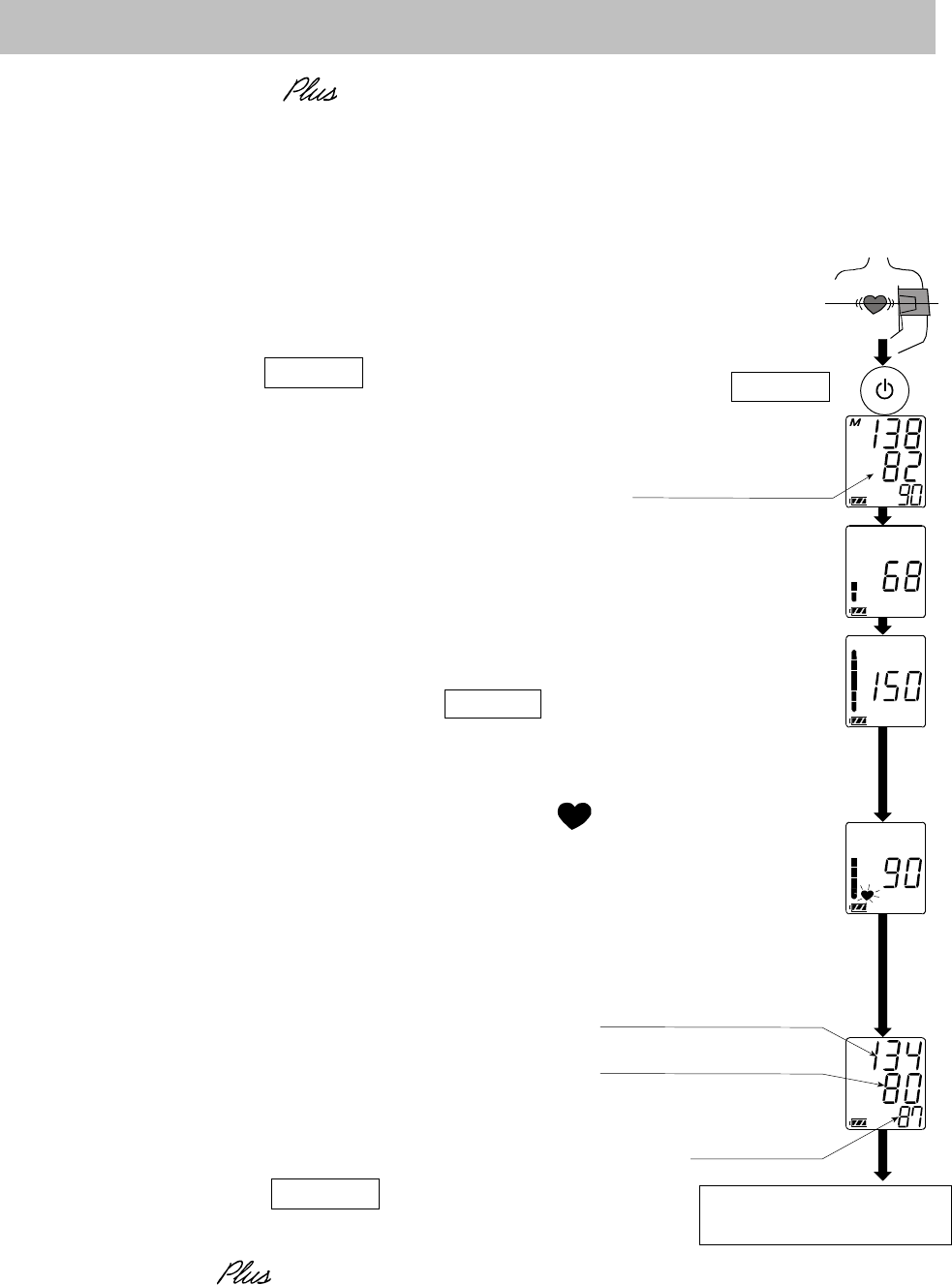

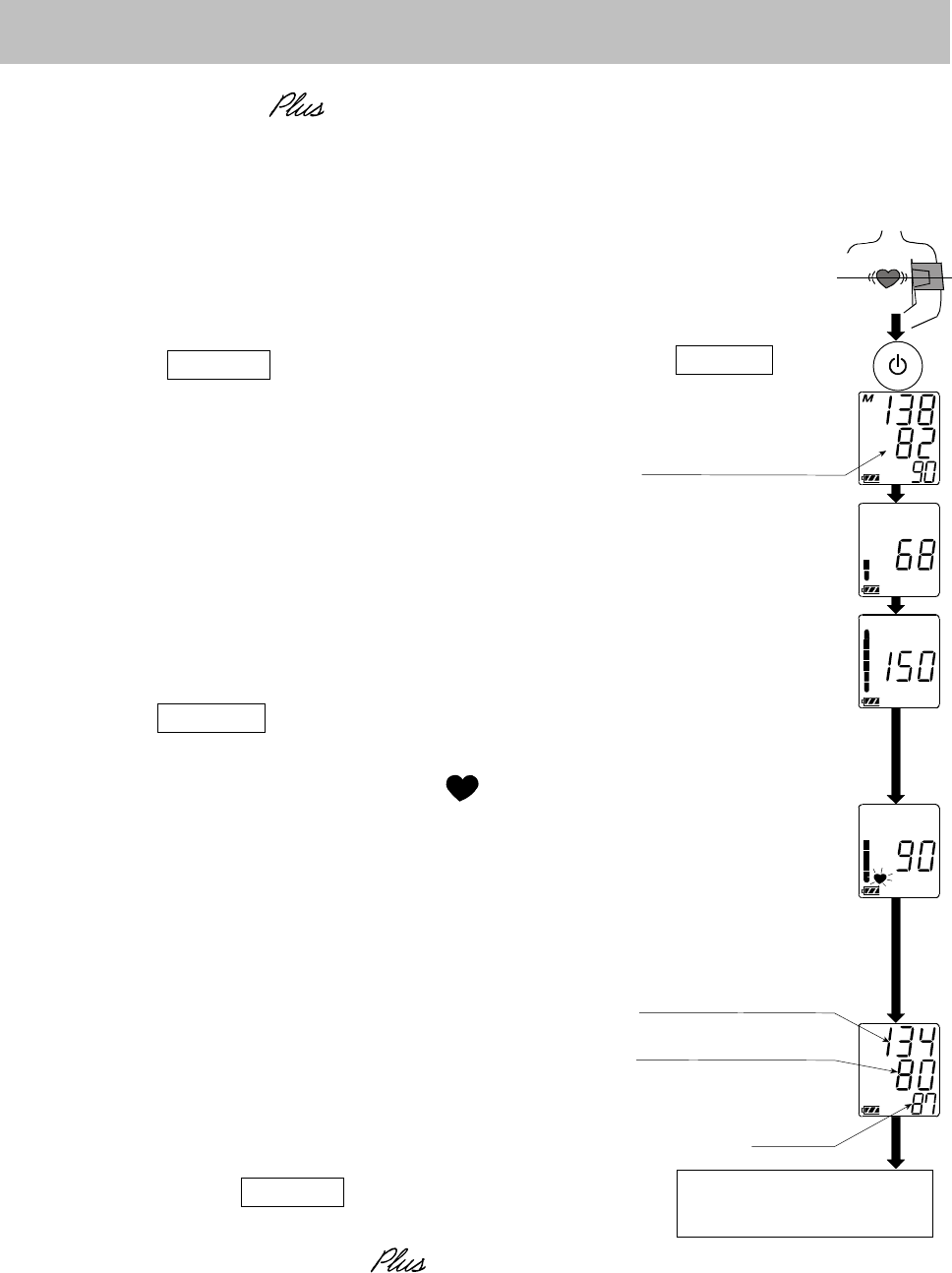

Normal Measurement

1. Place the cuff on the arm (preferably the left arm).

Sit quietly during measurement.

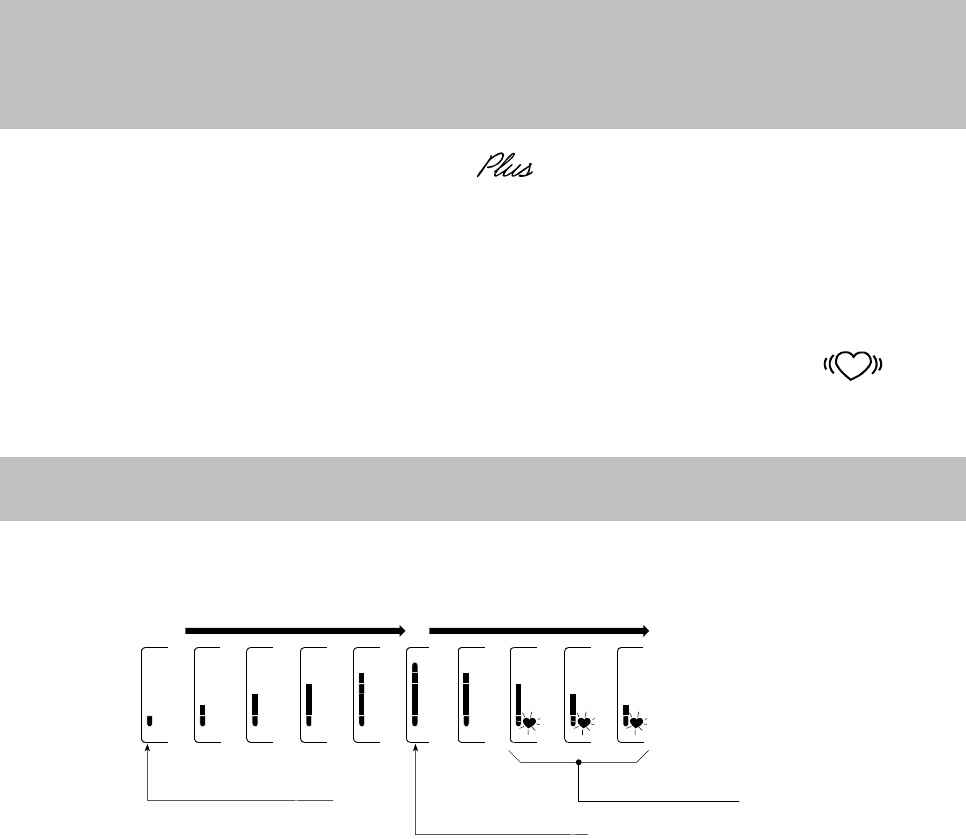

2. Press the START button.

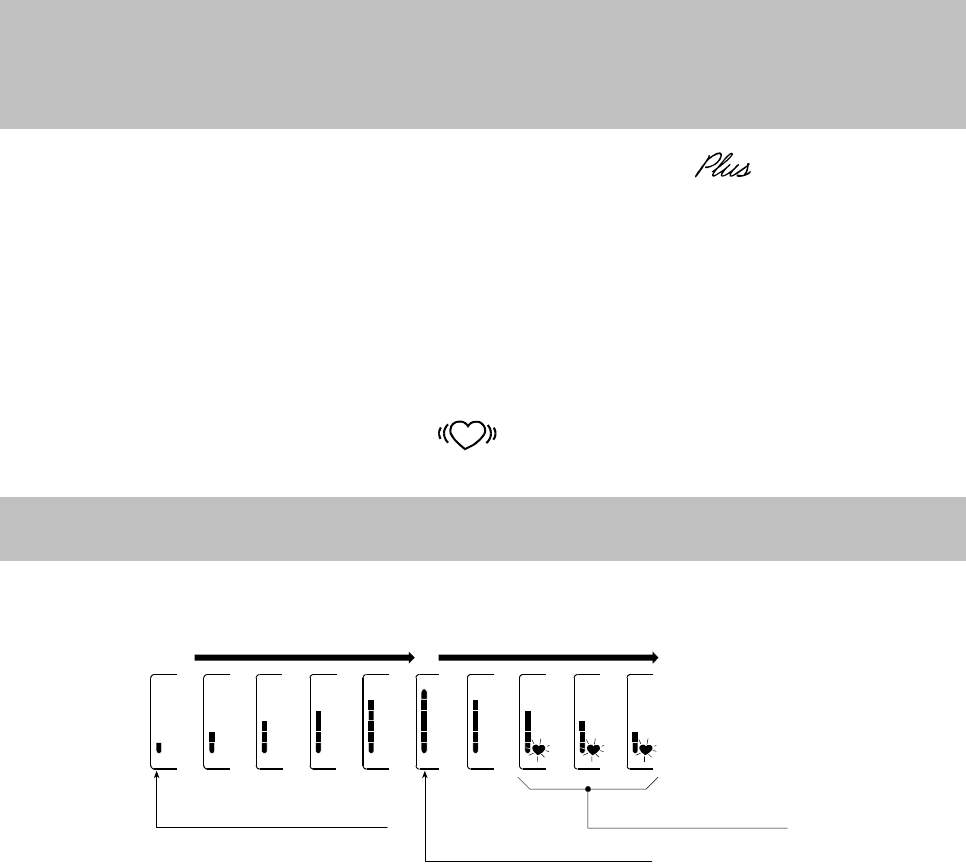

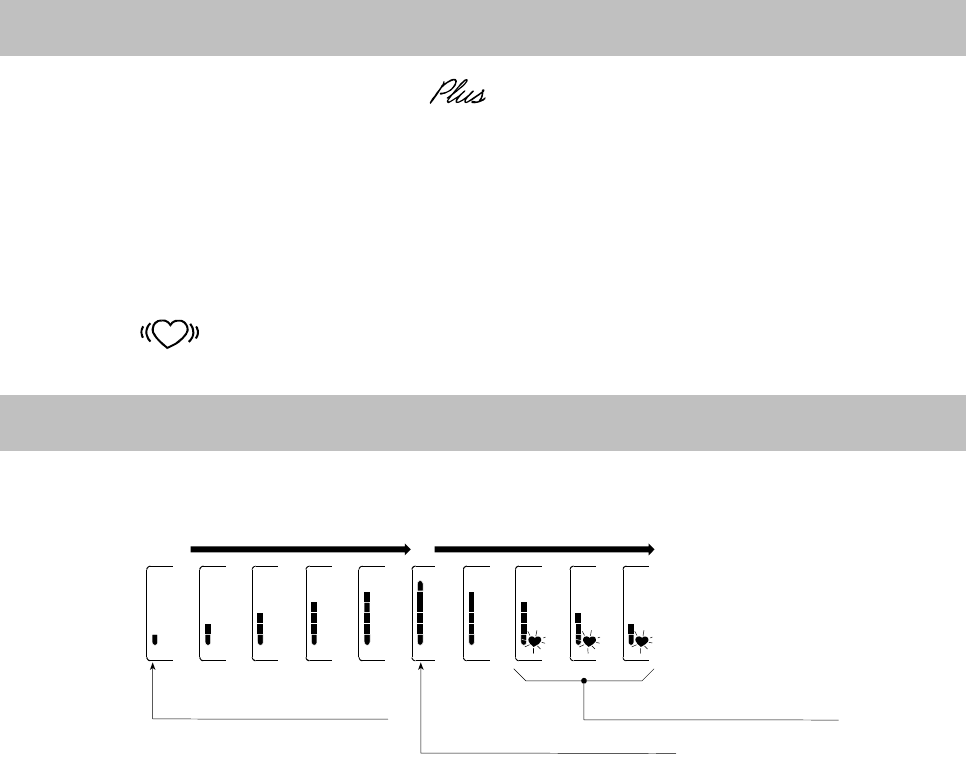

The last data of systolic and diastolic

pressure and pulse rate are displayed

briefly. Then the display changes, as

indicated in the figure at the right, as the

measurement begins. The cuff starts to

inflate. It is normal for the cuff to feel very

tight. A pressure bar indicator is displayed,

as in the figure at the right, during inflation.

Note: If you wish to stop inflation at any time,

press the START button again.

3. When inflation is complete, deflation starts

automatically and the (heart mark)

blinks, indicating that the measurement is

in progress. Once the pulse is detected,

the mark blinks with each pulse beat.

Note: If an appropriate pressure is not

obtained, the device starts to inflate

again automatically.

4. When the measurement is complete, the

systolic and diastolic pressure readings and

pulse rate are displayed. The cuff exhausts

the remaining air and deflates completely.

5. Press the START button again to turn

off the power.

Note: Model UA-767 BT-Ci is provided with an automatic power

shut-off function. Allow at least three minutes between

measurements on the same person.

At heart level

The last data

at initial display

Starts inflation

Pressurizing

Measurement

in progress

Systolic pressure

Diastolic pressure

Pulse rate

Exhausts remaining

air automatically

START

button

English 13

Measurements

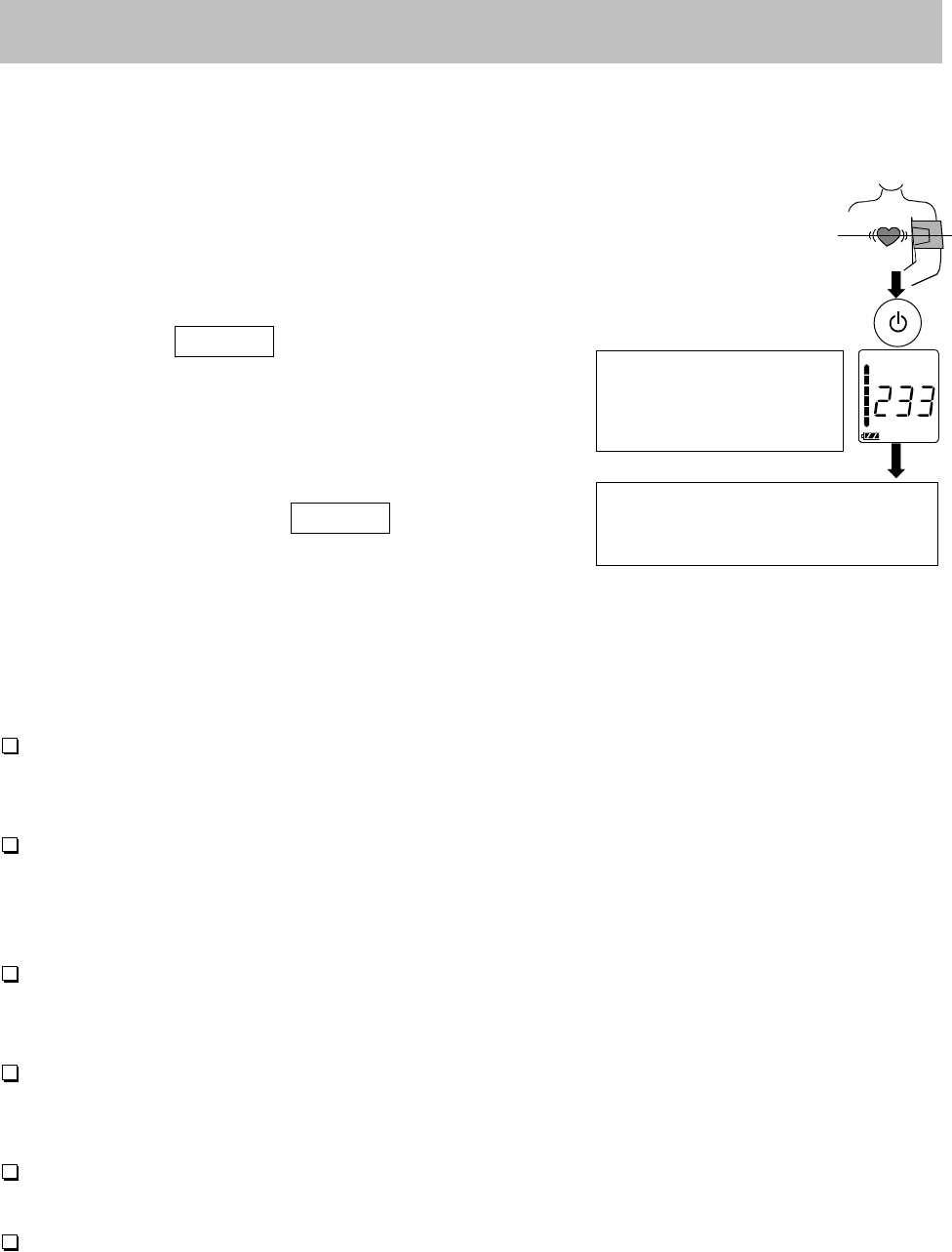

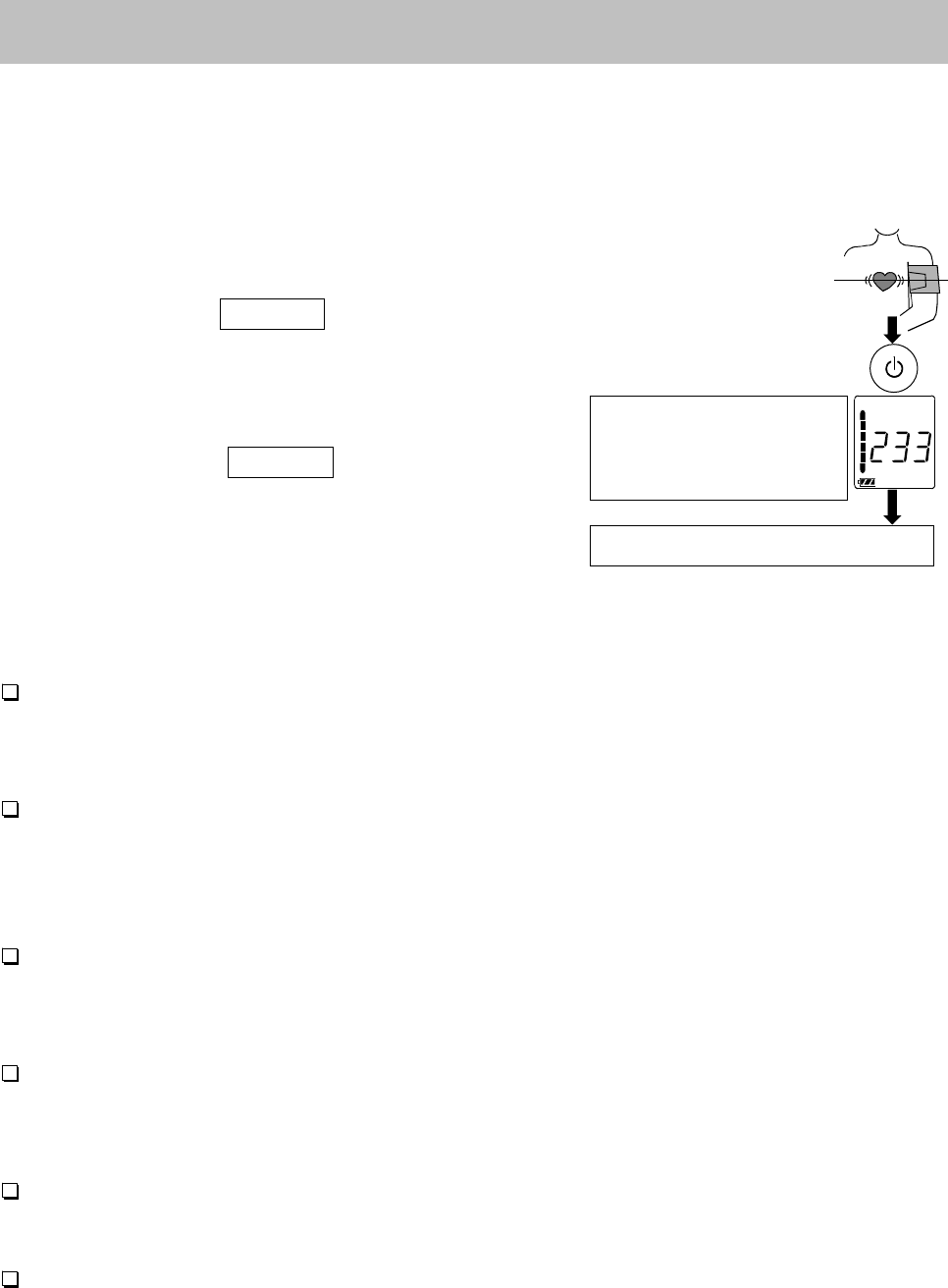

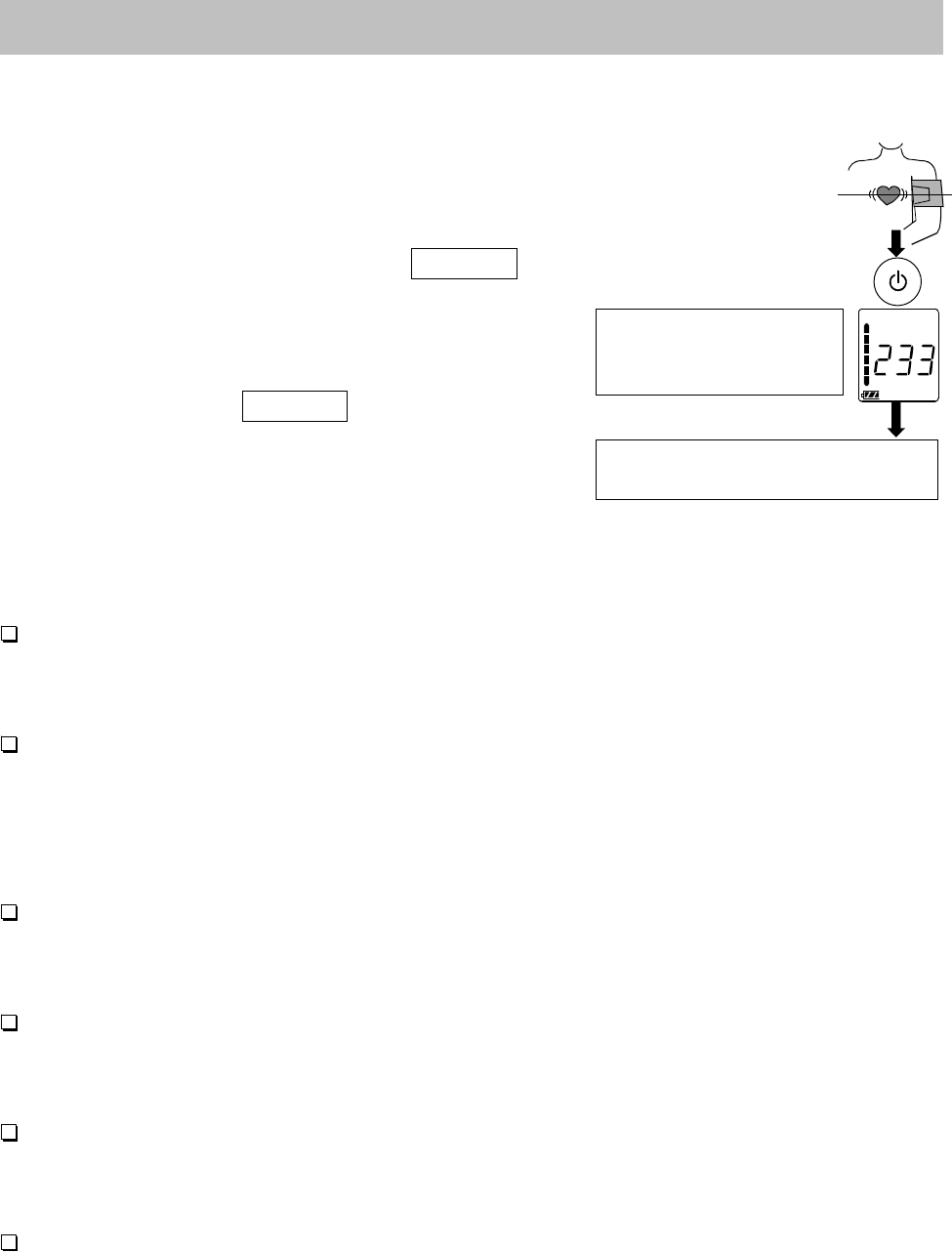

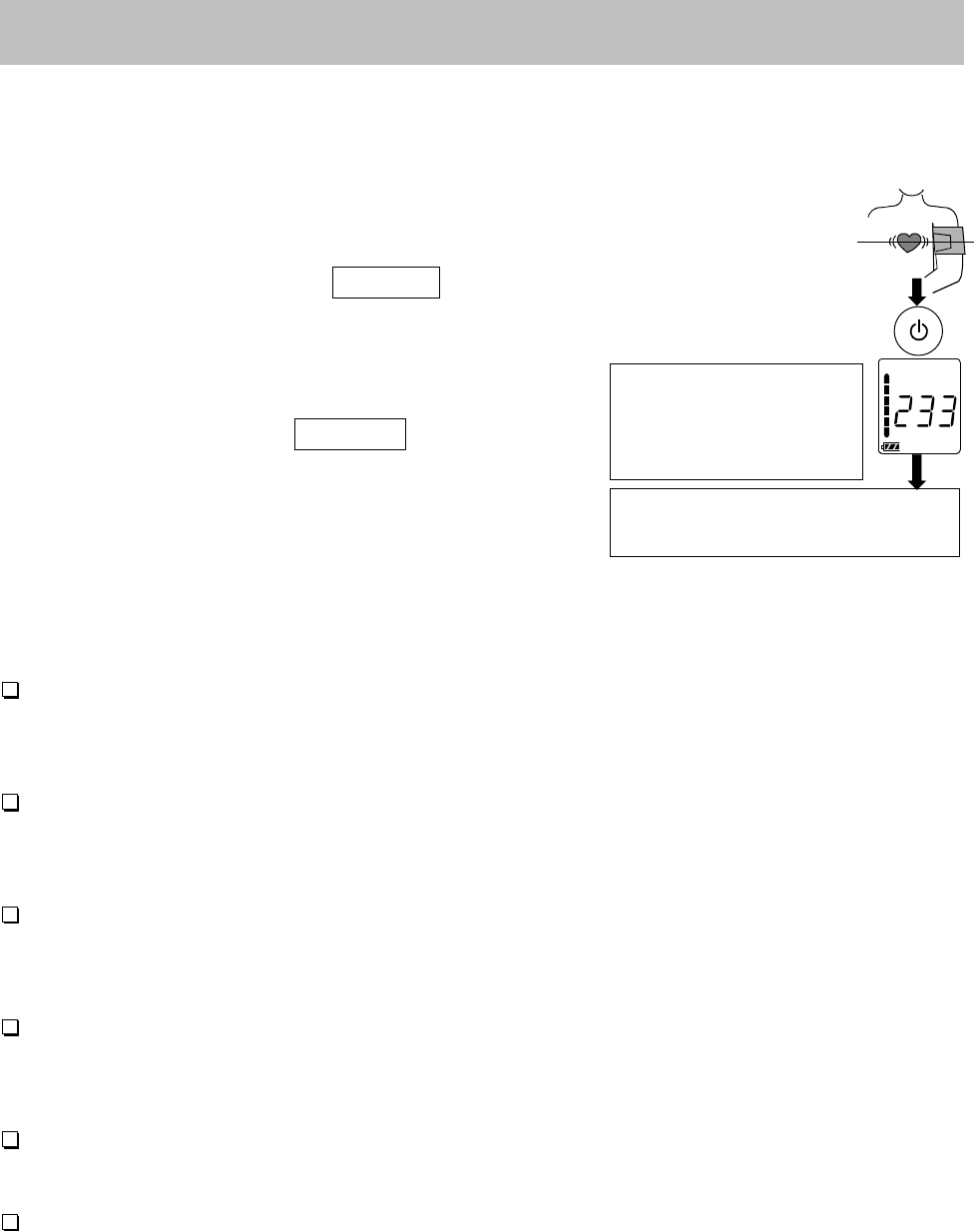

Measurement with the Desired Systolic Pressure

If your systolic pressure is expected to exceed 230 mmHg use this

procedure.

1. Place the cuff on the arm (preferably the left arm).

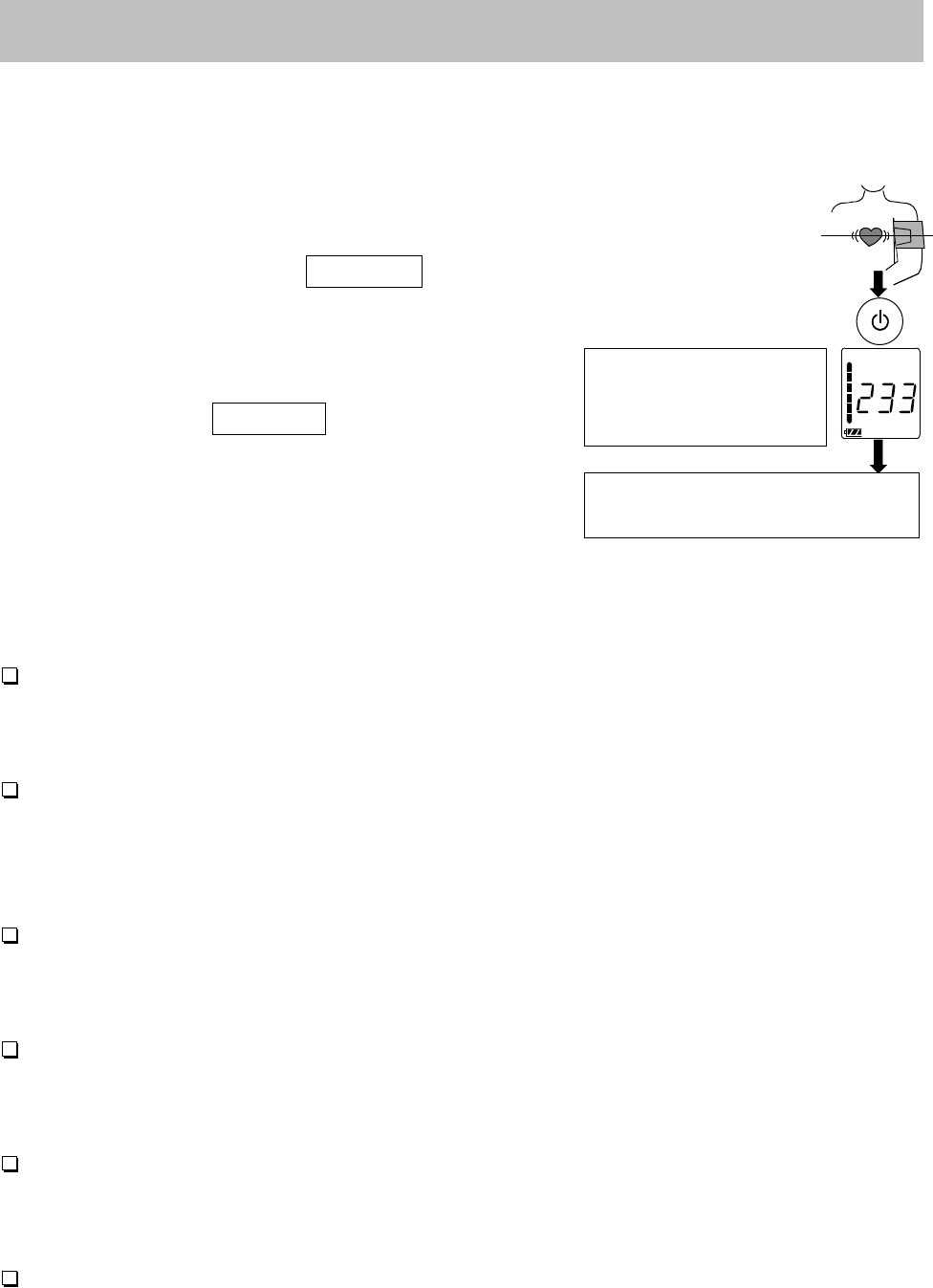

2. Press and hold the START button

until a number about 30 to 40 mmHg

higher than your expected systolic

pressure appears.

3. Release the START button to start

measurement, when the desired

number is reached. Then continue to

measure your blood pressure as

described on the previous page.

Notes for Proper Measurement

Sit down in a comfortable position. Place the arm to be used for the

measurement on a table or other support so that the center of the cuff

will be at the same height as your heart.

Relax for about five or ten minutes before taking a measurement. If you

are excited or depressed by emotional stress, the measurement will

reflect this stress as a higher (or lower) than normal blood pressure

reading and the pulse reading will usually be faster than normal.

An individual's blood pressure varies constantly, depending on what you

are doing and what you have eaten. What you drink can have a very

strong and rapid effect on your blood pressure.

This device bases its measurements on the heartbeat. If you have a very

weak or irregular heartbeat, the device may have difficulty determining

your blood pressure.

Should the device detect a condition that is abnormal, it will stop the

measurement and display an error symbol. See page 5 for the

description of symbols.

This blood pressure monitor is intended for use by adults only. Consult

with your physician before using this device on a child. A child should not

use this device unattended.

Refer to the previous page

for measurement

Press and hold the button

At heart level

Release the button

at the desired

systolic pressure

English 14

What is an Irregular Heartbeat

Model UA-767 BT-Ci blood pressure monitor provides a blood

pressure and pulse rate measurement even when an irregular heartbeat

occurs. An irregular heartbeat is defined as a heartbeat that varies by

25% from the average of all heartbeats during the blood pressure

measurement. It is important that you be relaxed, remain still and do not

talk during measurements.

Note: We recommend contacting your physician if you see this

indicator frequently.

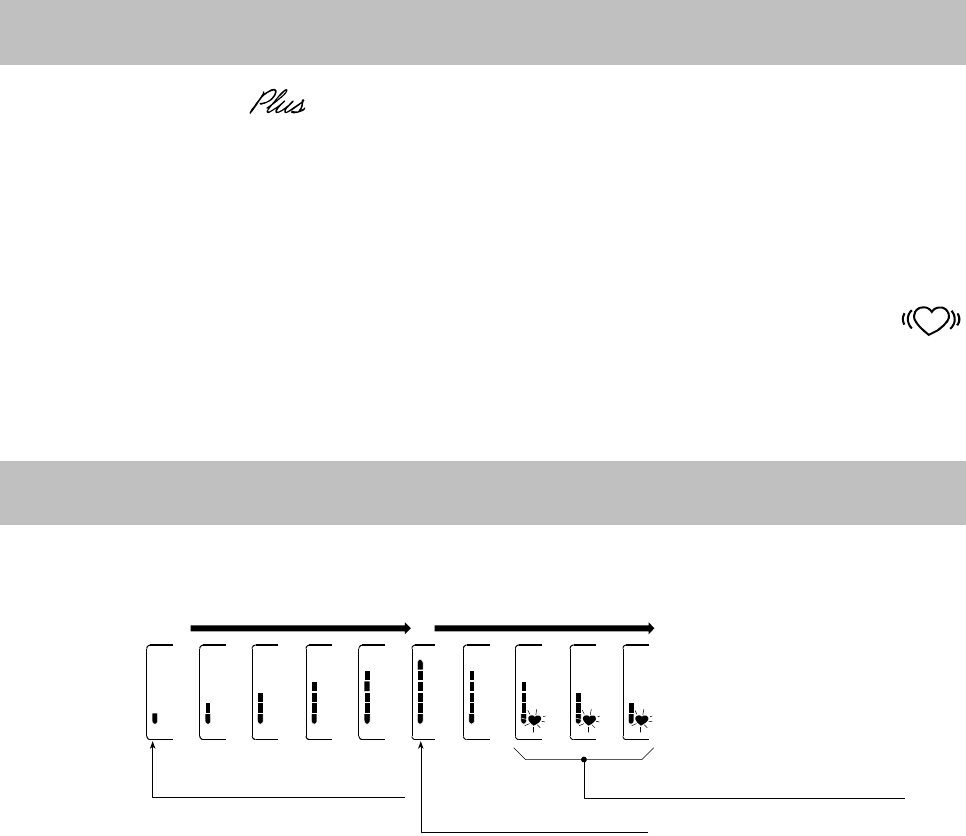

Pressure Bar Indicator

The indicator monitors the progress of pressure during measurement.

Inflation complete

Pressurizing

Inflation in progress Measurement in progress

Releasing air

English 15

Reference Material: Journal of Hypertension 1999, Vol 17 No.2

mmHg

110

105

100

Optimal

120 130 140 150 160 170 180

Systolic blood pressure mmHg

Normal

High-normal

Grade 1 hypertension (mild)

Grade 2 hypertension (moderate)

Grade 3 hypertension (severe)

Diastolic blood pressure

About Blood Pressure

What is Blood Pressure?

Blood pressure is the force exerted by blood against the walls of the arteries.

Systolic pressure occurs when the heart contracts. Diastolic pressure occurs

when the heart expands. Blood pressure is measured in millimeters of

mercury (mmHg). One's natural blood pressure is represented by the

fundamental pressure, which is measured first thing in the morning while one

is still at rest and before eating.

What is Hypertension and How is it Controlled?

Hypertension, an abnormally high arterial blood pressure, if left unattended,

can cause many health problems including stroke and heart attack.

Hypertension can be controlled by altering lifestyle, avoiding stress, and with

medication under a doctor’s supervision.

To prevent hypertension or keep it under control:

Do not smoke Exercise regularly

Reduce salt and fat intake Have regular physical checkups

Maintain proper weight

Why Measure Blood Pressure at Home?

Blood pressure measured at a clinic or doctor's office may cause

apprehension and can produce an elevated reading, 25 to 30 mmHg higher

than that measured at home. Home measurement reduces the effects of

outside influences on blood pressure readings, supplements the doctor's

readings and provides a more accurate, complete blood pressure history.

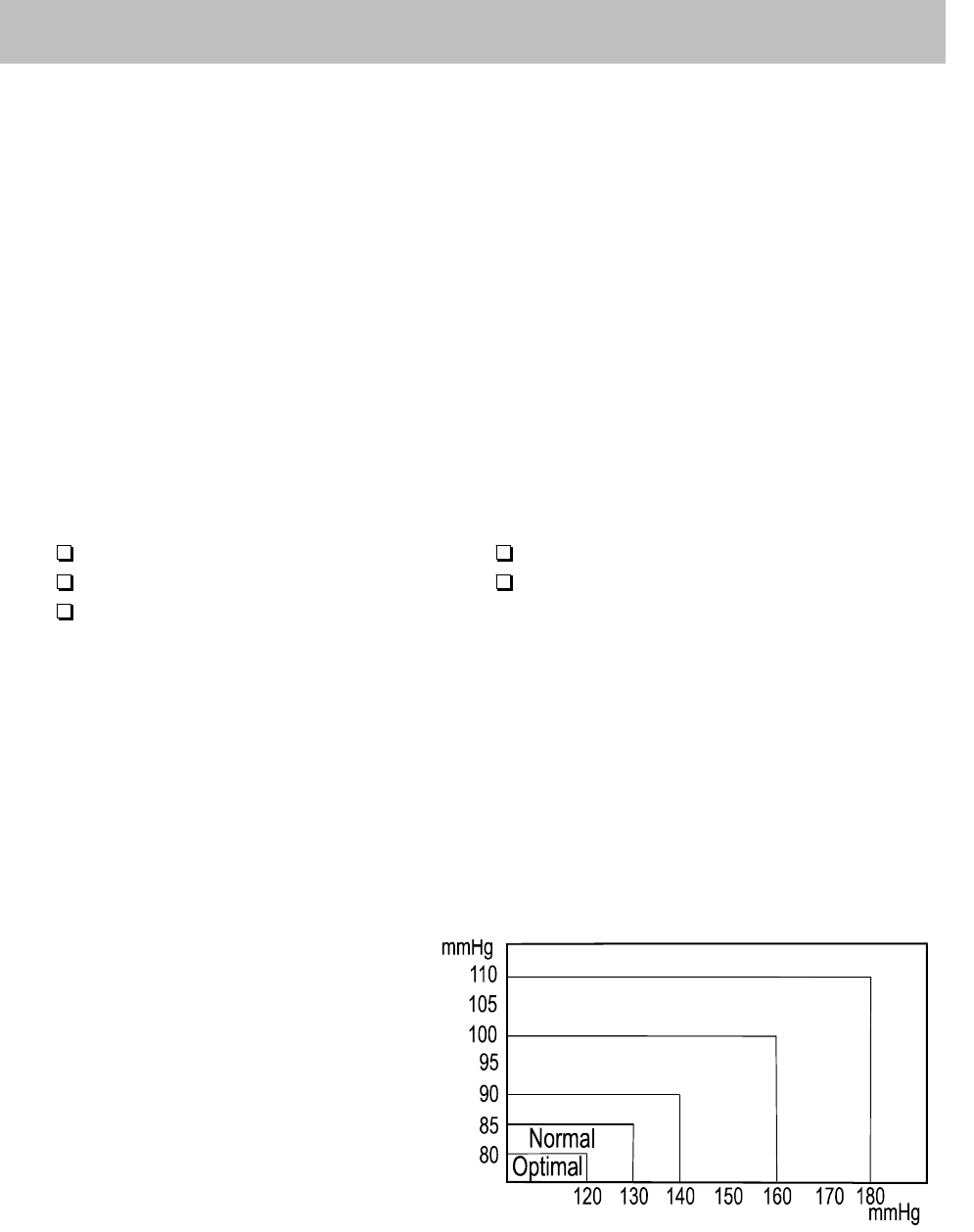

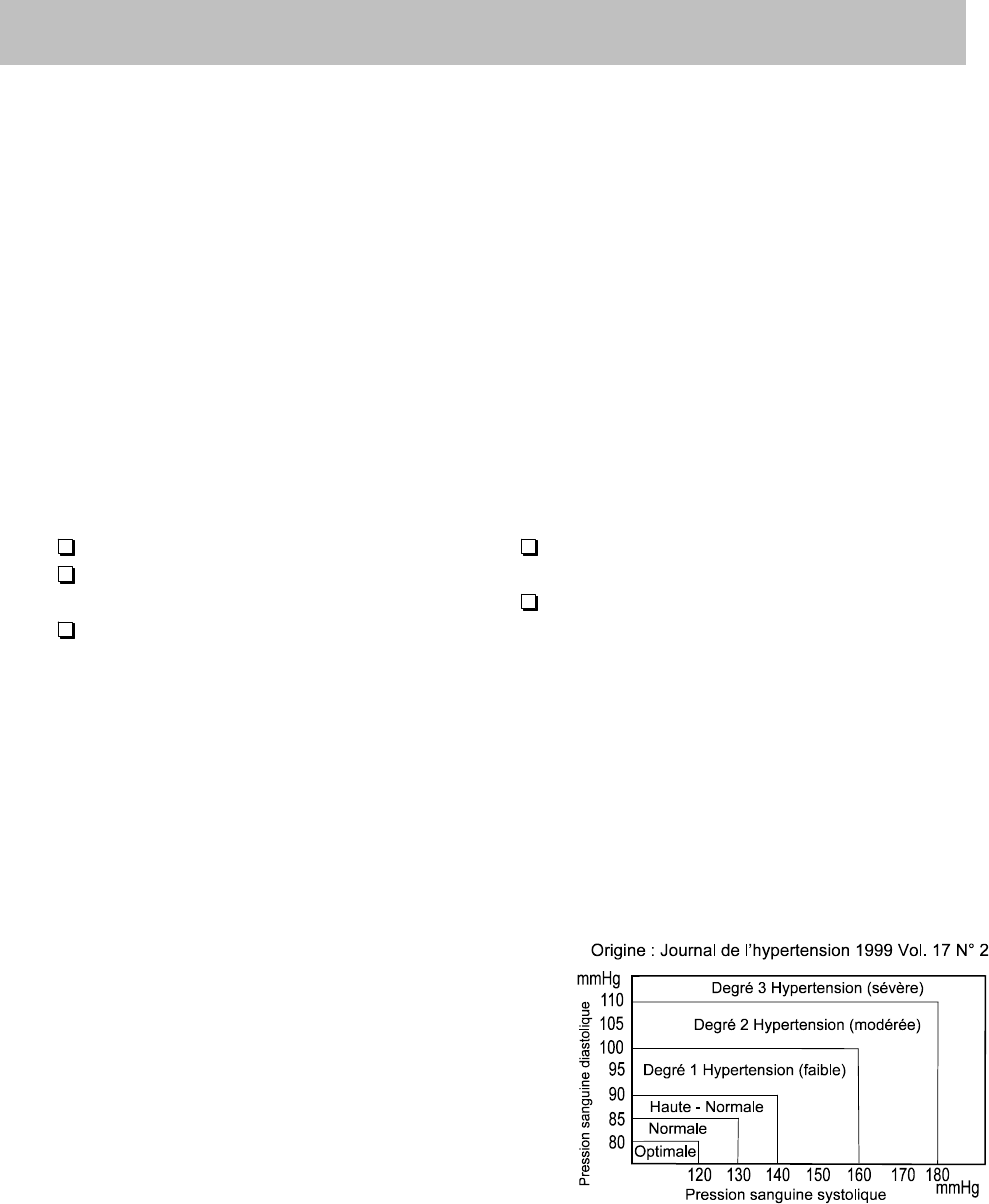

WHO Blood Pressure Classification

Standards to assess high

blood pressure, without

regard to age, have been

established by the World

Health Organization (WHO),

as shown in the chart.

Blood Pressure Variations

An individual’s blood pressure

varies greatly on a daily and

seasonal basis. It may vary by

30 to 50 mmHg due to various conditions during the day. In hypertensive

individuals’ variations are even more pronounced. Normally, the blood

pressure rises while at work or play and falls to its lowest levels during sleep.

So, do not be overly concerned by the results of one measurement.

Take measurements at the same time every day using the procedure

English 16

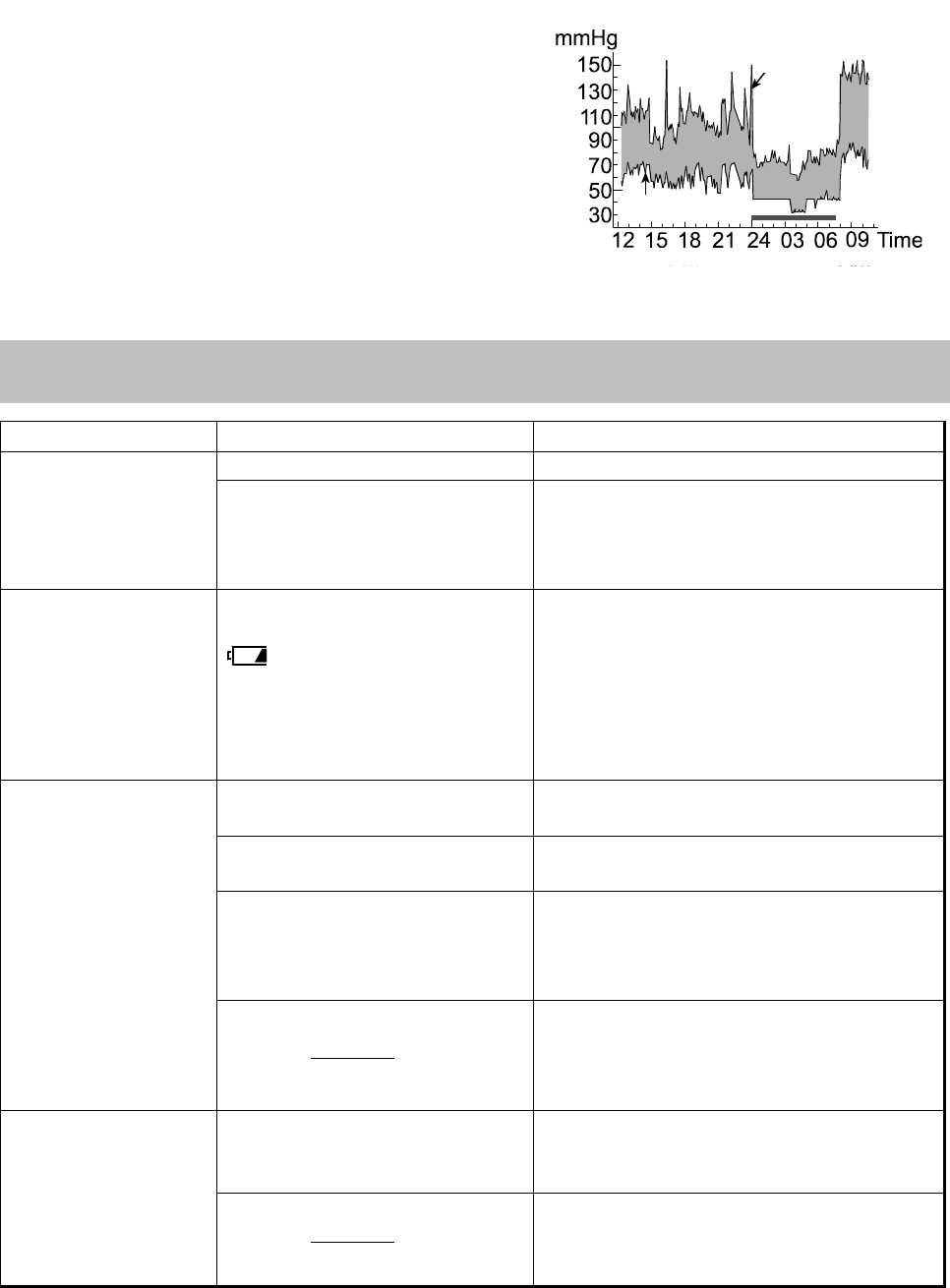

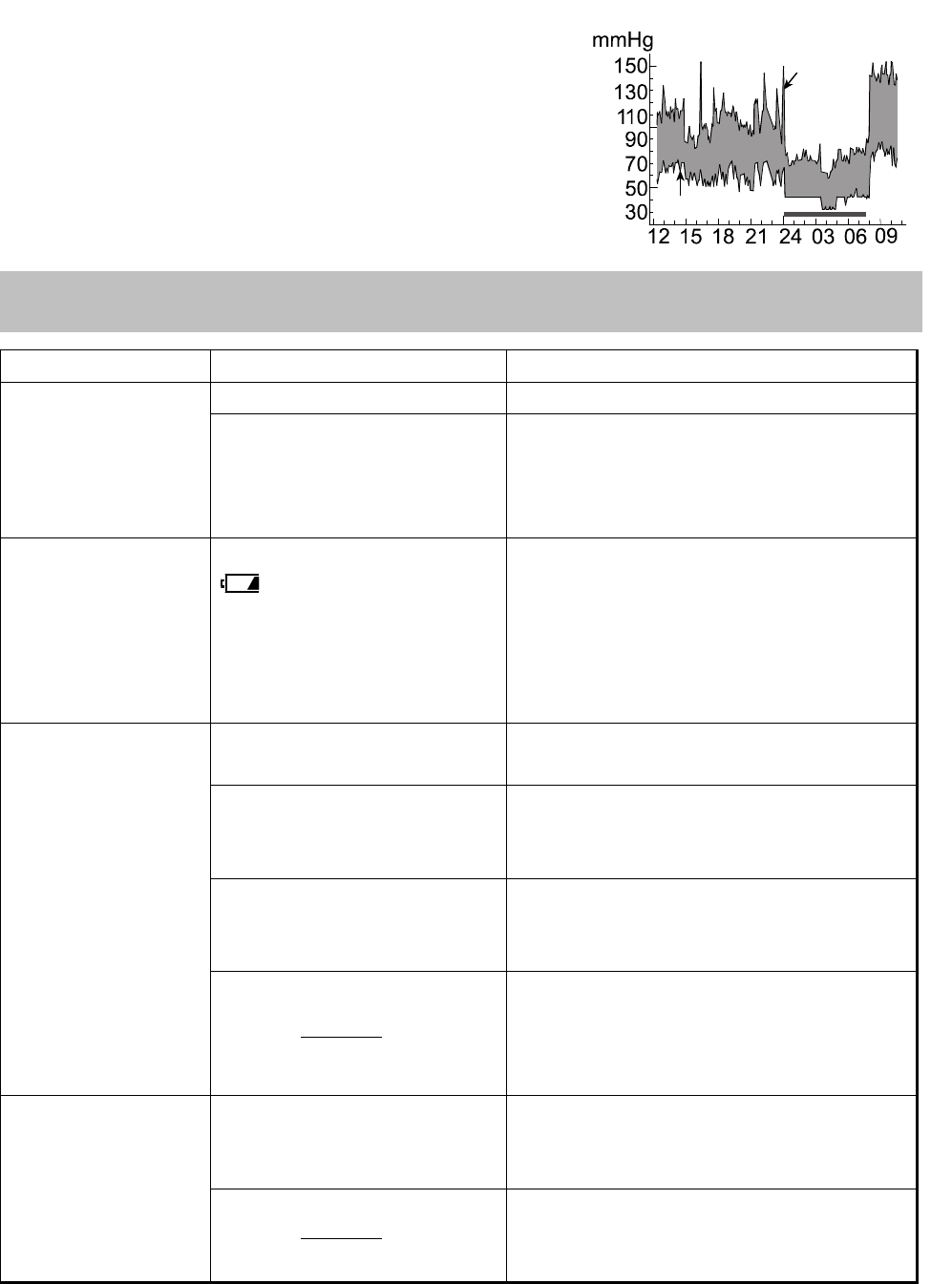

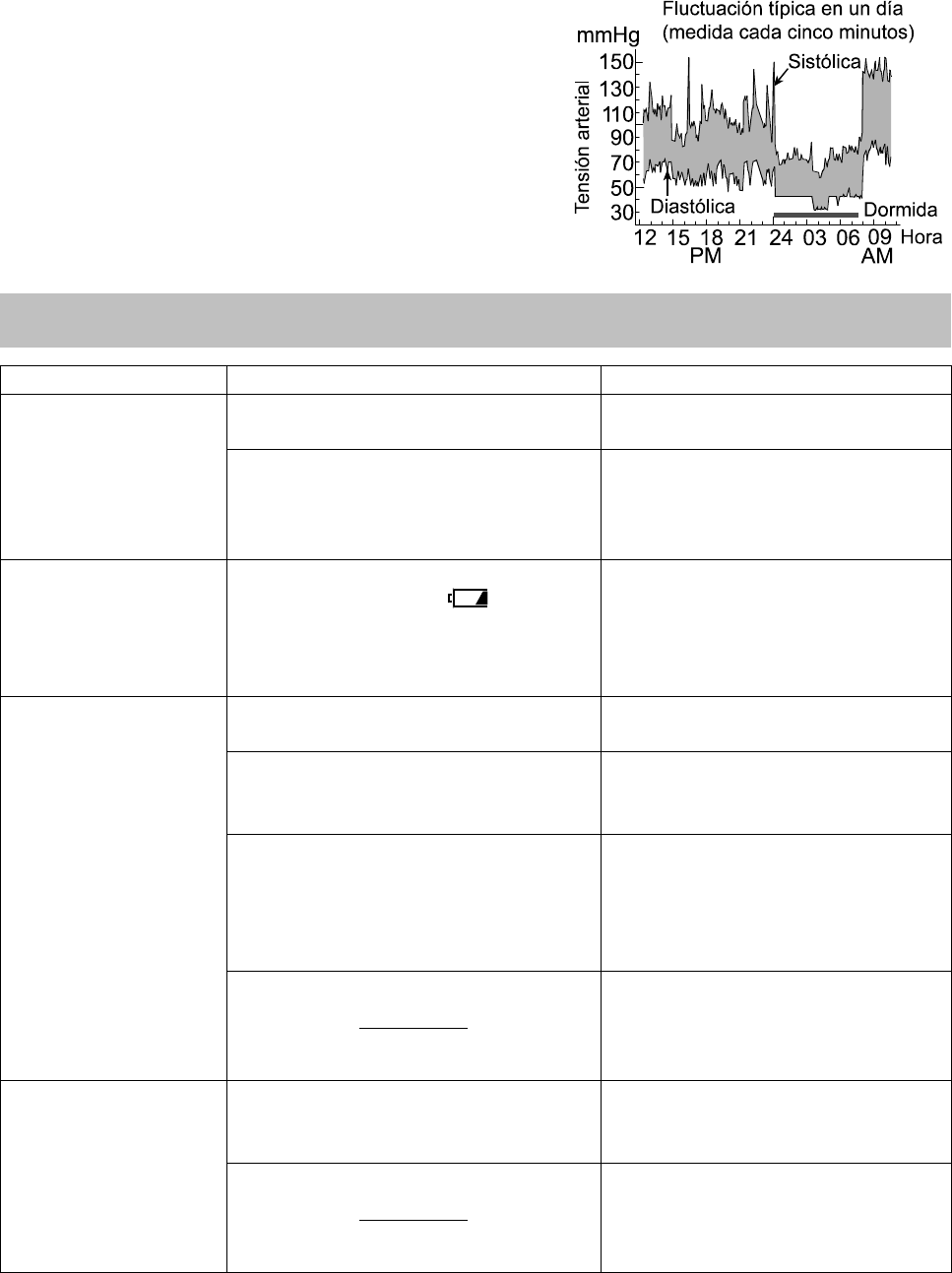

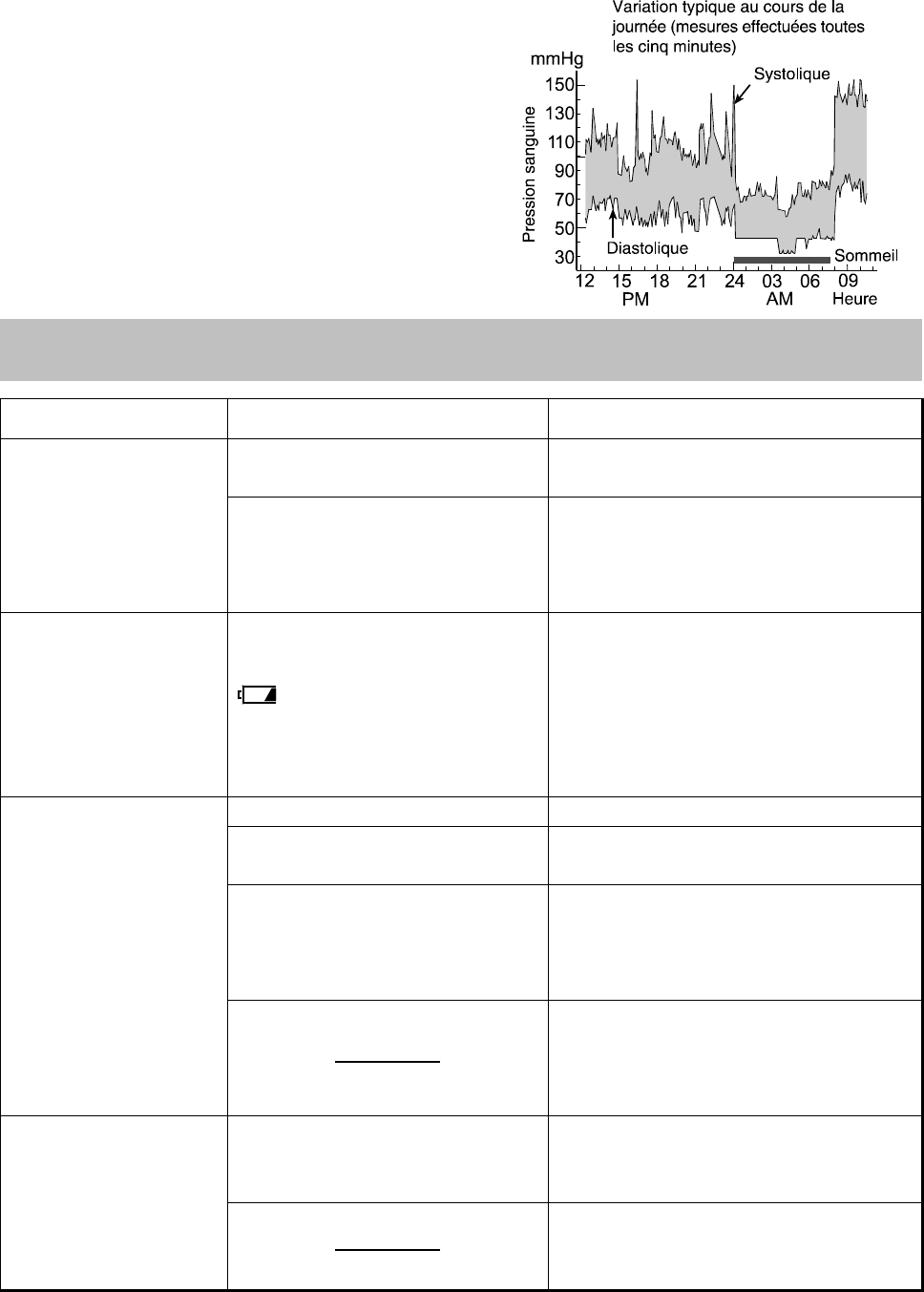

Typical fluctuation within a day

(Measured every five minutes)

PM AM Time

Blood pressure

Systolic

Diastolic Sleep

described in this manual to get to know your

normal blood pressure. Regular readings give

a more comprehensive blood pressure history.

Be sure to note date and time when recording

your blood pressure. Consult your doctor to

interpret your blood pressure data.

Troubleshooting

Problem Possible Reason Recommended Action

Nothing appears

in the display,

even when the

power is turned

on.

Batteries are drained. Replace all batteries with new ones.

Battery terminals are not

in the correct position.

Reinstall the batteries with

negative and positive terminals

matching those indicated on the

battery compartment.

The cuff does

not inflate.

Battery power is low.

(LOW BATTERY

mark)

blinks. [ If the

batteries are drained

completely, the mark

does not appear.]

Replace all batteries with new

ones.

The unit does

not measure.

Readings are

too high or too

low.

The cuff is not applied

properly. Apply the cuff correctly.

You moved your arm or

body during the

measurement.

Make sure you remain very still

and quiet during the

measurement.

The cuff position is not

correct.

Sit comfortably and still.

Raise your hand so that the cuff is

at the same level as your heart.

If you have a very weak or

irregular heat beat, the device may

have difficulty in determining your

blood pressure.

Other

The value is different

from that measured at a

clinic or doctor’s office.

See “Why measure blood

pressure at home”.

Remove the batteries. Place them

back properly and try the

measurement again.

Note: If the actions described above do not solve the problem, contact the

dealer. Do not attempt to open or repair this product, as any attempt to do

so will make your warranty invalid.

English 17

Maintenance

Do not open the device. It uses delicate electrical components and an

intricate air unit that could be damaged. If you cannot fix the problem

using the troubleshooting instructions, request service from your dealer

or from the A&D service group. The A&D service group will provide

technical information, spare parts and units to authorized dealers.

The device was designed and manufactured for a long service life.

However it is generally recommended to have the device inspected

every 2 years, to ensure proper functioning and accuracy. This

maintenance recommendation is for European customers only, to comply

with regulatory requirements. Routine inspection and maintenance is not

needed for non-European customers. Please contact either your

authorized dealer or A&D for maintenance.

Technical Data

Type UA-767PBT-Ci

Measurement method Oscillometric measurement

Measurement range Pressure: 20 - 280 mmHg

Pulse: 40 - 200 beats / minute

Measurement accuracy Pressure: ±3 mmHg

Pulse: ±5%

Power supply 4 x 1.5V batteries (LR6, R6P or AA) or

AC adapter (TB-233) (Not included)

Number of measurements

Approx. 450 measurements, when AA Alkaline

batteries are used, with pressure value of 180

mmHg at room temperature of 23°C

Classification Internally powered ME equipment (Supplied by

batteries) /

Class II (Supplied by adapter)

Clinical test According to ANSI / AAMI SP-10 1987

EMC IEC 60601-1-2: 2007

Wireless communication WML-40AH (MITSUMI Electronics Co. Ltd.)

Bluetooth Ver.2.1 Class 1 HDP SSP

Continua certified

Operating conditions +10°C to +40°C / 15%RH to 85 %RH/

800 hPa to1060 hPa

Transport / Storage conditions

-10°C to +60°C / 15%RH to 85 %RH

Dimensions Approx. 147 [W] x 64 [H] x 110 [D] mm

Weight Approx. 300 g, excepting batteries

Applied part Cuff Type BF

English 18

Useful life Device: 5 years (when used six times a day)

Cuff: 2 years (when used six times a day)

Accessory AC adapter The adapter is to connect the blood pressure

monitor to a power source at home.

TB-233 Please contact your local A&D dealer for

purchasing.

The AC adapter is required to be inspected or

replaced periodically.

TB-233C Input: 100-240V

Output: 6V 500mA

TB-233BF Input: 100-240V

Output: 6V 500mA

Accessories sold separately

Cuff

Arm Size

Recommended Cuff Size

Catalog Number

6.3”

9.4” / 16

Small

cuff

279

9.4"

14.2" /

Medium

cuff

280

14.2"

17.7"

45cm

Large

cuff

281

AC adapter

Catalog Number

Plug

TB-233C Type C

TB-233BF Type BF

Note: Specifications are subject to change for improvement without prior notice.

EMC table information is listed on our website:

http://www.aandd.jp/products/manual/medical/emc_acadapter_en.pdf

139°C 2A

Français 1

Sommaires

Chers clients ........................................................................... 2

Remarques Préliminaires ......................................................... 2

Précautions ............................................................................. 2

Nomenclature ......................................................................... 4

Symboles ................................................................................ 5

Utilisation de l’appareil ........................................................... 6

Mise en place / Remplacement des piles .......................... 6

Branchement du tuyau d’air ............................................. 6

Branchement de l’adaptateur secteur ............................... 6

Fonction sans fil ............................................................... 7

Transmission Bluetooth .................................................... 7

Appairage/annulation de l’appairage ............................... 8

Choix du brassard .......................................................... 10

Mise en place du brassard .............................................. 11

Comment faire des mesures correctes ............................ 11

Pendant la mesure ......................................................... 11

Après la mesure ............................................................. 11

Les Mesures .......................................................................... 12

Mesure normale ............................................................. 12

Mesure avec la pression systolique désirée ..................... 13

Consignes et observations pour une mesure correcte ..... 13

Qu’est-ce qu’une frequence cardiaque irrégulière ? .............. 14

Indicateur du progrès de la pression ..................................... 14

Pression Sanguine ................................................................. 15

Qu’est-ce que la pression sanguine? ............................. 15

Qu’est-ce que l’hypertension et comment la contrôler? . 15

Comment mesurer la pression sanguine chez soi? ......... 15

Classification de la pression sanguine suivant l’OMS ...... 15

Variations de la pression sanguine ................................. 15

Recherche des Pannes ........................................................... 16

Entretien ............................................................................... 17

Données Techniques ............................................................. 17

Français 2

Chers clients

Félicitations pour l’achat de ce moniteur de la pression sanguine A&D dernier

cri, un des moniteurs les plus avancés disponibles aujourd’hui. Etant étudié

pour faciliter l’utilisation et la précision, ce moniteur vous donnera au quotidien

des mesures précises de la pression sanguine.

Lisez ce manuel entièrement et soigneusement avant d’utiliser l’appareil

pour la première fois.

Remarques Préliminaires

Cet appareil est conforme à la Directive européenne 93/42 CEE relative aux

appareils médicaux. Ceci est certifié par la marque de conformité .

(0123: Le numéro de référence au corps notifié concerné)

Le WML-40AH est approuvé conformément au module émetteur de la

directive R&TTE comportant le marquage , fabriqué par MITSUMI et

intégré au matériel informatique d’origine.

Cet appareil est conforme à la section 15 des règlementations de la FCC et

comporte le code POOWML-C40 de la FCC.

Conformité avec les Industrie Canada.

IC: 4250A-WMLC40.

L’appareil est un appareil médical certifié Continua disposant de la technologie

sans fil Bluetooth.

Cet appareil est conçu pour tous excepté les nouveaux nés et les enfants.

Lieu d’utilisation

Cet appareil est destiné à une utilisation dans un environnement domestique

de soins de santé.

Cet appareil est conçu pour mesurer la tension artérielle et la fréquence

cardiaque des personnes dans un objectif de diagnostic.

Précautions

Cet appareil est équipé de pièces de précision. C’est pourquoi il faut éviter de

l’exposer à de fortes températures, une humidité extrême et au soleil. De

même il faut éviter les chocs et le protéger de la poussière.

Nettoyez l’appareil et le brassard avec un chiffon doux et sec, ou un chiffon légèrement

humidifié avec de l’eau et un détergent neutre. N’utilisez jamais d’alcool, du benzène, de

diluant ou autres produits chimiques pour nettoyer l’appareil ou le brassard.

Evitez de tordre le brassard ou de laisser le tuyau trop plié pendant de longues

périodes ce qui pourraient avoir une influence néfaste sur la durée de vie des

pièces.

L’appareil et le brassard ne sont pas imperméables. Evitez de les mouiller

avec de l’eau, de la transpiration ou la pluie.

Français 3

Les mesures peuvent être faussées si l’appareil est utilisé près d’un poste de

télévision, un four à micro ondes, un téléphone cellulaire, des appareils à

rayon X ou tout autre appareil dégageant de forts champs électriques.

L’appareil usé, les pièces et les piles ne doivent pas être jetées comme les

déchets ménagers ordinaires, elles doivent être traitées conformément à la

législation en vigueur.

Lorsque vous utilisez l'adaptateur secteur, assurez-vous qu'il peut être facilement

retiré de la prise électrique si nécessaire.

Lorsque vous réutilisez l'appareil, vérifiez qu'il est propre.

Ne modifiez pas l'appareil. Cela pourrait l'endommager ou provoquer des accidents.

Pour mesurer la tension artérielle, le bras doit être suffisamment pressé par le

brassard afin de bloquer temporairement la circulation sanguine dans l'artère.

Cela peut provoquer une douleur, un engourdissement ou une marque rouge

temporaire sur le bras. Cet état survient particulièrement si la mesure est répétée

de manière successive. Les douleurs, les engourdissements ou les marques

rouges disparaissent avec le temps.

Contre-indications

Vous trouverez ci-après des précautions destinées à l'utilisation appropriée de l'appareil.

N'appliquez pas le brassard sur un bras sur lequel un autre équipement médical

électrique est fixé. L'équipement pourrait ne pas fonctionner correctement.

Les personnes victimes d'une insuffisance circulatoire grave au niveau du bras doivent

consulter un médecin avant d'utiliser l'appareil afin d'éviter tout problème médical.

N'effectuez pas vous-même de diagnostic des résultats de la mesure et ne

commencez pas de traitement vous-même. Consultez toujours votre médecin

pour une évaluation des résultats et du traitement.

N'appliquez pas le brassard sur un bras portant une blessure non guérie.

N'appliquez pas le brassard sur un bras recevant un goutte-à-goutte intraveineux ou

une transfusion sanguine. Cela pourrait provoquer des blessures ou des accidents.

N'utilisez pas l'appareil en présence de gaz inflammables tels que des gaz

anesthésiants. Cela pourrait provoquer une explosion.

N'utilisez pas l'appareil dans des environnements à forte concentration d'oxygène,

tels qu'une chambre à oxygène sous haute pression ou une tente à oxygène. Cela

pourrait provoquer un incendie ou une explosion.

Français 4

Couvercle

logement des piles

Piles 1,5 V

(LR6, R6P ou AA)

Logement des piles

Affichage

Connecteur de prise d’air

Douille d’air

Brassard

Connecteur de courant continu Bouton START

(mise en marche)

(Illumination Orange)

Tuyau d’air

Plage d’accord approprié

Marque d’

index

Nomenclature

Partie d’Affichage

Indicateur du progrès de la

pression

Pression systolique

Pression diastolique

Indicateur des piles

Indicateur des pulsations cardiaques irrégulières Marque de cœur

MEMOIRE

Pouls

Marque de position

de l’artère

Français 5

Symboles

Symboles Fonction / Signification Traitement

Pour allumer ou mettre en veille l’appareil

Répères pour installer les piles

Courant continu

Type BF: L’appareil, le brassard et les tubes

isolants ont été conçus de manière à fournir une

protection particulière contre les électrochocs.

Cet indicateur apparaît lorsque la mesure est

en cours. Il clignote quand les pulsations

cardiaques sont détectées.

L’appareil est en train de

mesurer; restez calme.

Cet indicateur apparaît lorsque des pulsations

cardiaques irrégulières (arythmies) ou que

d’autres mouvements de corps excessifs sont

détectés pendant la mesure.

Les mesures précédentes c

onservées dans la

MEMOIRE.

Full Battery

L’indicateur de la tension des piles pendant la

mesure.

Low Battery

La tension des piles est faible quand il

clignote.

Remplacer toutes les piles par

des neuves quand cet

indicateur clignote.

Apparaît en cas de fluctuation de la pression

due à un mouvement pendant la mesure.

Recommencez la mesure.

Restez parfaitement tranquille

pendant la mesure.

Apparaît si la difference entre la pression

systolique(tension maxima) et la pression

diastolique(tension minima) est inférieure à 10

mmHg.

Attachez le brassard

correctement, et

recommencez la mesure.

Apparaît lorsque la pression n’augmente pas

pendant le gonfage du brassard.

Apparaît lorsque le brassard n’est pas attaché

correctement.

PUL. DISPLAY ERROR

La pression n’est pas détectée correctement.

L’appairage ou l’annulation de l’appairage ne

s’est pas effectué correctement.

Ôtez les piles et réinsérez-les.

Essayez de procéder de

nouveau à l’appairage ou à

l’annulation de l’appairage.

Appairage en cours

Annulation de l’appairage en cours

Appairage ou annulation de l’appairage

terminé

SYS Pression systolique en mmHg.

DIA Pression diastolique en mmHg.

PUL./min

Pouls: nombre de pulsations cardiaqu

es par

minute.

Label des appareils médicaux conformes à la

directive européenne.

label du module émetteur de la directive R&TTE

Fabricant

REPEC

Représentant UE

Date de fabrication

Français 6

Symboles Fonction / Signification Traitement

Appareil de classe II

Marquage WEEE

Consultez le manuel/la brochure d'instructions

SN Numéro de série

Polarité du connecteur de courant continu

Utilisation de l’appareil

Mise en place / Remplacement des piles

1. Faites glisser le couvercle du logement des

piles pour l’ouvrir.

2. Enlevez des piles usées et insérez des piles

neuves dans le logement en respectant bien

les polarités (+) et (-) indiquées.

3. Faites glisser le couvercle en bas pour le fermer.

Utilisez uniquement des piles LR6, R6P ou AA.

ATTENTION

Veillez à insérer les piles dans le bon sens, sinon l’appareil ne fonctionnera pas.

Lorsque la marque (pile faible) apparaît sur l’écran, changez toutes les piles par

des neuves. Ne mélangez pas les piles neuves et anciennes car cela pourrait

raccourcir leur durée de vie ou détériorer l’appareil.

La marque (pile faible) n’apparaît pas lorsque les piles sont épuisées.

La durée de vie des piles varie avec la température ambiante et peut être raccourcie

par des températures basses.

Utilisez uniquement les piles spécifiées. Les piles fournies avec l'appareil sont pour tester les

performances de l'écran d’affichage et peuvent donc avoir une durée de vie plus courte.

Retirez les piles lorsque l’appareil n’est pas utilisé pendant un long moment. Les piles

pourraient fuir ce qui entraînerait un mauvais fonctionnement de l’appareil.

Les données conservées s’effacent quand les piles sont enlevées.

Branchement du tuyau d’air

Insérez fermement le connecteur de prise

d’air dans la douille d’air.

Branchement de l’adaptateur

secteur

Introduire la fiche de l'adaptateur secteur dans

le connecteur de courant continu.

Brancher

ensuite l’adaptateur sur une prise de courant.

Utilisez l'adaptateur secteur spécifié.

(Voir la page 18.)

Connecteur de prise d’air

Tuyau d’air

Douille d’air

Fiche de l'adaptateur

secteur

Connecteur de courant

continu

Procédure 1

Procédure 3

Procédure 2

Français 7

Utilisation de l’appareil

Fonction sans fil

ATTENTION

Dans l’éventualité peu probable où ce moniteur provoquerait des

interférences radio avec une station sans fil différente, changez l’endroit

d’utilisation de ce moniteur ou cessez immédiatement de l’utiliser.

Veillez à l’utiliser dans un endroit où la visibilité entre les deux appareils que vous

souhaitez connecter est bonne. La distance de connexion est réduite par la structure

du bâtiment et autres obstacles. En particulier, la connexion peut s’avérer impossible

lorsque les appareils sont utilisés de chaque côté de béton armé.

N’utilisez pas la connexion Bluetooth à portée d’un LAN sans fil ou d’autres appareils

sans fil, à proximité d’appareils qui émettent des ondes radio telles que des

micro-ondes, dans des endroits où les obstacles sont nombreux ou dans d’autres

endroits où la force du signal est faible. Cela pourrait entraîner de fréquentes pertes

de connexion, des vitesses de communication très réduites et des erreurs.

L’utilisation à proximité d’un périphérique LAN sans fil à la norme IEEE802.11g/b/n

peut provoquer des interférences mutuelles, ce qui entraînerait des vitesses de

communication réduites ou empêcherait la connexion.

Le cas échéant, coupez l’alimentation de l’appareil qui n’est pas utilisé ou utilisez le

moniteur dans un endroit différent.

Si le moniteur ne se connecte pas normalement lorsqu’il est utilisé à

proximité d’une station sans fil ou d’une station de diffusion, utilisez le

moniteur dans un endroit différent.

A&D Company, Limited n’assume aucune responsabilité quant à des dommages résultant

d’une utilisation altérée ou d’une perte de données, etc., suite à l’utilisation de ce produit.

Il n'est pas garanti que ce produit puisse se connecter à tous les appareils

compatibles Bluetooth.

Transmission Bluetooth

Ce produit est équipé d’une fonction sans fil Bluetooth et peut se connecter

aux appareils Bluetooth suivants.

Appareils Bluetooth qui peuvent être connectés :

· Appareils certifiés Continua

· iPhone, iPad, iPod

· Applications et appareils compatibles avec les spécifications SSP et A&D

Chaque appareil a besoin d’une application pour recevoir des données.

Pour les méthodes de connexion, reportez-vous au manuel de chacun des appareils.

Un appareil Bluetooth arbore le logo de la marque

Bluetooth.

Un appareil certifié par Continua arbore ce logo.

iPhone, iPad et iPod sont des marques commerciales d’Apple

Inc., enregistrées aux États-Unis et dans d’autres pays.

Français 8

Utilisation de l’appareil

Appairage/annulation de l’appairage

Un appareil Bluetooth doit être appairé avec un appareil spécifique différent

afin de communiquer avec celui-ci. Si ce moniteur est appairé avec un

récepteur depuis le début, les données de mesure sont automatiquement

transmises au récepteur chaque fois qu’une mesure est effectuée.

L’annulation de l’appairage doit être réalisée pour annuler l’appairage.

Précautions relatives à l’appairage

Veillez à couper l’alimentation de tous les autres appareils Bluetooth

lorsque vous procédez à l’appairage. Il est impossible d’appairer

plusieurs appareils en même temps.

Si le récepteur n’est pas en mesure de recevoir les données de mesure,

essayez de procéder à nouveau à l’appairage.

Il est possible d’appairer deux récepteurs à un moniteur. La communication est

possible avec l’un des récepteurs.

Si un troisième récepteur est appairé, celui dont l’appairage est le plus ancien

voit son appairage annulé afin de permettre l’appairage du nouvel appareil.

Il est possible que certaines applications n’autorisent l’appairage que

d’un seul appareil.

Suivez les étapes indiquées ci-dessous pour appairer ou annuler l’appairage du

moniteur avec un récepteur compatible Bluetooth. Reportez-vous également au

manuel du récepteur. Veuillez utiliser un assistant d’appairage s’il en est fourni.

Procédure d’appairage

1. Suivez les instructions du manuel du récepteur pour le mettre en état

d’appairage. Lorsque vous appairez ce moniteur, mettez-le aussi près que

possible du récepteur auquel vous souhaitez l’appairer.

Mettez en place les piles ou branchez l’adaptateur secteur

comme indiqué en page 6.

Le moniteur affiche «

».

Le moniteur se trouve dans un état qui lui permet d’être

repéré par le récepteur pendant environ deux minutes.

3. Le moniteur affiche « end » pour indiquer que

l’appairage est terminé.

4. Si « err10» s’affiche ou si l’appairage a échoué,

retirez les piles ou débranchez l’adaptateur secteur et

réessayez les étapes 1 à 3.

5. Suivez les instructions du manuel du récepteur à rechercher,

sélectionnez-le et appairez-le avec ce moniteur.

Si un code PIN est requis par le récepteur, saisissez « 39121440 ».

Français 9

Utilisation de l’appareil

Procédure d’annulation de l’appairage

1. Maintenez le bouton START enfoncé jusqu’à ce que

« vpr» s’affiche.

2. Appuyez à nouveau sur le bouton START .

L’annulation de l’appairage est réalisée.

3. Le moniteur affiche « end» pour indiquer que

l’annulation de l’appairage est terminée.

Si deux récepteurs sont appairés, tous deux voient

leur appairage annulé.

4. Si « err10 » ou « err11 » s’affiche ou si

l’annulation de l’appairage a échoué, réessayez les

étapes 1 à 3.

Distance de communication

La distance de communication entre ce moniteur et le récepteur dépend de

la classe de sortie Bluetooth du récepteur.

Si le récepteur est un appareil Bluetooth de classe 1 : moins de 100 m

Si le récepteur est un appareil Bluetooth de classe 2 : moins de 10 m

La distance est réduite en fonction des conditions de l’environnement, de

sorte que vous devez veiller à ce que la distance soit suffisamment courte

pour que la connexion s’effectue une fois les mesures terminées.

Mémoire

Dans le cas où le récepteur ne recevrait pas les données de mesure, celles-ci sont

temporairement stockées dans la mémoire du moniteur. Les données stockées dans

la mémoire sont transmises lors de la prochaine connexion réussie au récepteur.

Il est possible de stocker 200 jeux de données de mesure au total. Lorsque la quantité

de données dépasse 200 jeux, les données les plus anciennes sont effacées et

les nouvelles données sont stockées.

La quantité de données qui peuvent être stockées temporairement peut varier en

fonction de l’application.

Heure

Ce moniteur possède une horloge intégrée. La date et l’heure à laquelle une

mesure a été effectuée sont incluses dans les données de mesure.

L’horloge intégrée est conçue pour s’ajuster automatiquement en se

synchronisant avec celle du récepteur. Reportez-vous aux spécifications du

récepteur.

Ce moniteur ne possède pas de fonction de réglage de l’horloge.

Français 10

Utilisation de l’appareil

Choix du brassard

L’utilisation d’un brassard adapté à la morphologie du patient est importante pour un

résultat précis. Si la taille du brassard n’est pas appropriée il peut en résulter l’affichage

de valeurs erronées.

La taille du brassard (circonférence du biceps) est imprimée sur chaque brassard.

L’index et la plage d’accord appropriée sur le brassard vous indiquent si vous

mettez le brassard correctement. (Voir « Symboles imprimés sur le brassard ».)

Si l’index se trouve en dehors de la plage, prière de prendre contact avec votre

revendeur local afin d’acheter le brassard pour le remplacement.

Le brassard est un produit consommable. S’il est usé, achetez-en un neuf.

Taille du bras Taille du brassard recommandée

Numéro du catalogue

6.3 à 9.4 in / 16 à 24 cm Brassard petit UA-279

9.4 à 14.2 in / 24 à 36 cm Brassard moyen UA-280

14.2 à 17.7 in / 36 à 45 cm Brassard grand UA-281

Taille du bras: La circonférence du biceps.

Symboles imprimés sur le brassard

Symboles

Fonction/Description

Action recommandée

Marque de position de l’artère

Réglez la marque ● sur l’artère du

bras supérieur ou alignez-la sur

l'annulaire sur l'intérieur du bras.

▲ Index

REF Numéro du catalogue

Plage d’ajustement appropriée pour le

brassard adulte.

Imprimé sur le brassard adulte.

Plage d’utilisation du brassard adulte de

grande taille.

Plage supérieure imprimée sur le

brassard adulte.

Utilisez le brassard adulte de

grande taille au lieu du brassard

adulte.

Plage d’ajustement appropriée pour le

brassard adulte de grande taille

Imprimé sur le brassard adulte de grande taille

Plage inférieure imprimée sur le

brassard adulte.

Plage d’utilisation du brassard adulte

Imprimé sur le brassard adulte de grande taille.

Utilisez le brassard adulte au lieu du

brassard adulte de grande taille.

Numéro de lot

Français 11

Utilisation de l’appareil

Mise en place du brassard

1. Enroulez le brassard autour du bras, à 1

ou 2 cm au-dessus de l’intérieur du coude,

comme indiqué sur l’illustration ci-contre.

Placez le brassard directement sur la

peau, car un vêtement pourrait assourdir

la pulsation et provoquer une erreur de

mesure.

2. Evitez également de remonter étroitement

la manche, car elle comprimerait le bras

ce qui pourrait aussi provoquer une erreur

de mesure.

3. Confirmez que l’index se trouve à

l’intérieur de la plage d’accord appropriée.

Comment faire des mesures correctes

Pour une meilleure précision des mesures de la pression sanguine :

Asseyez-vous confortablement sur une chaise. Posez le bras sur la table. Ne croisez

pas les jambes. Gardez les pieds au sol et tenez le dos bien droit.

Se relaxer pendant 5 à 10 minutes avant de commencer les mesures.

Lever le bras de sorte que le centre du brassard soit à la même hauteur que le cœur.

Bouger le moins possible et rester calme pendant les mesures.

Ne pas faire de mesure juste après un effort physique ou un bain. Se reposer pendant

20 à 30 minutes avant de faire les mesures.

S’efforcer de mesurer la tension à la même heure tous les jours.

Pendant la mesure

Pendant la mesure, il est normal que l’on sente que le brassard est très serré. (Ne

pas s’inquiéter.)

Après la mesure

Après la mesure, appuyez sur le bouton START pour éteindre l’appareil.

Enlevez le brassard et notez votre tension et votre pouls.

Note: Cet appareil est doté de la fonction de mise hors tension automatique, qui éteint un

appareil automatiquement dans un délai d’une minute après la mesure.

Attendez au moins trois minutes avant de remesurer votre tension (ou celle d’une

autre personne) à des fins de confirmation.

Ne remontez pas la manche étroitement.

1-2 cm

Tuyau d’air

Brassard

Index et la plage d’accord approriée

Marque de position de l’artère

Veillez à bien fixer

l'attache à tissu.

Français 12

Les Mesures

Le Modèle UA-767 BT-Ci est étudié pour détecter le pouls et pour gonfler le

brassard jusqu’au niveau de la pression systolique automatiquement.

Si vous pensez que votre pression systolique dépassera 230 mmHg lisez le

paragraphe « La mesure avec la pression systolique désirée » à la page prochaine.

Mesure normale

1. Asseyez-vous confortablement en mettant le

brassard au bras (gauche de préférance).

2. Appuyez sur le bouton START (mise en

marche).

Les dernières données de pression systolique et

diastolique ainsi que le pouls sont affichés brièvement.

Puis, l’affichage change comme indiqué dans la

figure de droite, lorsque la mesure commence. Le

brassard commence à gonfler. Il est normal que

l’on sente que le brassard serre fortement le bras.

Un indicateur du progès de la pression est affiché,

comme indiqué dans la figure de droite, pendant le

gonflage.

Note: Si vous désirez arrêter le gonflage quelque

que soit le moment, appuyez de nouveau

sur le bouton START. (mise en marche).

3. Lorsque le brassard est entièrement gonflé, il

commence à dégonfler automatiquement et la

marque en forme de cœur ( ) apparaît pour

indiquer que la mesure est en cours.

Une fois le pouls détecté, la marque clignote à

chaque pulsation.

Note: Si la pression correcte n’est pas obtenue,

l’appareil recommence le gonflage du

brassard automatiquement.

4. Lorsque les mesures sont finies, les lectures des

pressions systoliques et diastoliques ainsi que le

nombre de pulsations sont affichées. Le brassard

finit de se dégonfler en chassant l’air restant.

5. Appuyez de nouveau sur le bouton START .

(mise en marche) pour éteindre l’appareil.

Note: UA-767 BT-Ci est fourni avec une

fonction d’arrêt automatique. Attendez au moins trois minutes avant de

remesurer votre tension (ou celle d’une autre personne) à des fins de

confirmation.

Dernières données lors

du premier affichage

Gonflage

commence

Pressurisation

Pression diastolique

Pulsations

Pression systolique

Au niveau du cœur

Mesurage

en cours

L’air restant est chass

automatiquement

Bouton START.

(mise en marche)

Français 13

Les Mesures

Mesure avec la pression systolique désirée

Si vous pensez que votre pression systolique dépassera 230 mmHg, suivez la

procédure ci-après.

1. Mettez le brassard au bras ( gauche de préférence).

2. Appuyez sur le bouton START. jusqu’à

ce qu’un nombre d’environ 30 à 40 plus

grand que votre pression systolique

prévue apparaisse.

3. Dégager le bouton START , quand le

nombre désiré est indiqué, la mesure

doit commencer. Ensuite continuez à

mesurer votre tension artérielle comme

décrit à la page précédente.

Consignes et observations pour une mesure correcte

Asseyez-vous confortablement. Placez le bras (gauche de préférence) sur

une table ou un autre support de manière à ce que le centre du brassard soit à

la même hauteur que le cœur.

Détendez-vous pendant cinq à dix minutes avant de commencer la mesure.

Si vous êtes énervé ou au contraire déprimé, cela se réflètera sur votre

tension de même que sur votre pouls.

La tension de tout individu varie constamment selon ce qu’il fait et ce qu’il

mange. D’autre part, certaines boissons ont un effet très fort et très rapide sur

la tension artérielle.

Cet appareil se réfère aux pulsations cardiaques pour mesurer la tension et le

pouls. Par conséquent, si vos pulsations sont faibles ou irrégulières, l’appareil

pourrait avoir des difficultés à mesurer votre tension artérielle.

Au cas où l’appareil détecte une condition anormale, il s’arrête de mesurer et

affiche un symbole d’erreur. Voir la page 5 pour la description des symboles.

Cet appareil est conçu pour mesurer la tension artérielle des adultes

uniquement. Avant de l’utiliser pour mesurer la tension d’un enfant, veuillez en

discuter avec votre médecin. Ne laissez jamais un enfant prendre lui-même sa

tension sans surveillance.

Se référer

à la page précédente

pour la mesure.

Appuyez sur le bouton

Au niveau

du cœur

Dégager le bouton

quand la pression

systolique désirée est

obtenue

Français 14

Qu’est-ce qu’une frequence

cardiaque irrégulière ?

Le moniteur de la pression sanguine “Modèle UA-767 BT-Ci” permet la

mesure d’une pression sanguine et du pouls, même quand une pulsation

cardiaque irrégulière se produit. Une pulsation cardiaque irrégulière est définie

comme une pulsation du cœur qui dévie de 25 % de la moyenne de toutes les

pulsations du cœur pendant la mesure de la pression sanguine. Il est

important que vous vous détendiez, restiez calme et ne parliez pas pendant

les mesures.

Note: On vous recommande de contacter votre médecin, si vous voyez

fréquemment l’indicateur .

Indicateur du progrès de la pression

L’indicateur suit le progrès de la pression pendant la mesure.

Gonflement complet

Pressurisation

Gonflement en cours

Mesure en cours

Dégagement d’air

Français 15

Pression Sanguine

Qu’est-ce que la pression sanguine?

La pression sanguine est la force avec laquelle le sang vient frapper contre les parois

des artères. La pression systolique se produit lorsque le cœur se contracte. La

pression diastolique se produit lorsque le cœur se détend.

La pression sanguine est mesurée en millimètre de mercure (mmHg). La pression

sanguine naturelle d’un individu est représentée par la pression fondamentale qui est

mesurée avant toute activité, le matin au lever du lit, et avant de manger ou de boire.

Qu’est-ce que l’hypertension et comment la contrôler?

L’hypertension est une tension arterielle (ou plus exactement une «pression

sanguine») anormalement élevée. Non surveillée, l’hypertension peut provoquer de

nombreux problèmes de santé, notamment une attaque d’apoplexie ou une crise

cardiaque.

L’hypertension peut être contrôlée en changeant son style de vie, en évitant tout

stress et avec des médicaments sous surveillance médicale.

Pour empêcher l’hypertension ou la garder sous contrôle:

Ne pas fumer. Faire régulièrement des exercices

Réduire sa consommation de sel et physiques.

de graisse. Effectuer régulièrement des

Maintenir un poids adéquat. visites médicales.

Comment mesurer la pression sanguine chez soi?

Lorsque la tension est mesurée à l’hôpital ou dans le cabinet du médecin, on ne

parvient pas toujours à se décontracter, ce qui peut avoir pour effet de faire monter la

tension de 25 à 30 mmHg plus élevée que la tension mesurée chez soi. Le fait de

mesurer sa tension tranquillement chez soi réduit les influences extérieures sur la

valeur de la tension, complète les mesures effectuées par le médecin et permet

d’établir un relevé plus précis et plus complet de sa tension artérielle.

Classification de la pression sanguine suivant l’OMS

Les critères d’évaluation pour une haute

pression sanguine, sans regarder l’âge, ont

été établis par l’Organisation Mondiale de la

Santé (OMS) comme indiqué dans le graphe.

Variations de la pression sanguine

La tension artérielle (ou pression sanguine)

d’un individu varie fortement selon le moment

de la journée et selon la saison. Ainsi, elle

peut varier de 30 à 50 mmHg dans une

même journée selon un ensemble de

conditions. Chez les personnes hypertendues, ces variations sont souvent encore

plus prononcées.

Normalement, la pression augmente pendant le travail ou le jeu et tombe à son plus

bas niveau pendant le sommeil. Par conséquent ne pas trop s’inquiéter des résultats

d’une seule mesure.

Mesurez votre tension tous les jours à la même heure (en suivant la procédure

décrite dans ce manuel) pour connaître votre pression sanguine normale. Ces

Français 16

mesures quotidiennes vous permettront

d’établir un relevé plus complet de votre

tension.

Veillez à bien noter la date et l’heure

lorsque vous enregistrez votre pression.

Consultez votre médecin pour interpréter

les données de votre pression sanguine.

Recherche des Pannes

Problème Cause probable Traitement recommandé

Rien n’apparaît sur

l’affichage, même

lorsque l’on met

l’appareil en

marche.

Les piles sont épuisées. Remplacer les piles usées par des

neuves.

Les bornes des piles ne sont

pas dans le bon sens.

Mettre les piles dans le bon sens

en faisant correspondre la borne

positive et négative comme

indiqué sur le brassard.

Le brassard ne se

gonfle pas.

La tension des piles est trop

faible.

la marque des piles

faibles apparaît. [Si les piles

sont épuisées, cette marque

n’apparaît pas.]

Remplacer les piles usées par des

neuves.

L’appareil ne fait

pas les mesures.

Les lectures sont

trop hautes ou trop

basses.

Le brassard est mal serré. Serrer correctement le brassard.

Vous avez bougé votre bras

ou autre pendant la mesure.

Ne pas bouger et rester calme

pendant la mesure.

Le brassard est mal placé.

S’asseoir confortablement et ne

pas bouger. Lever son bras de

manière que le brassard soit au

même niveau que le cœur.

Si votre pouls est faible ou

irrégulier, l’appareil aura des

difficultés à déterminer votre

pression sanguine.

Autres

La valeur est différente de

celle mesurée dans une

clinique ou chez le médecin.

Voir le paragraphe 3. "Comment

mesurer la pression sanguine chez

soi ?".

Retirer les piles. Le remettre

correctement en place et essayer

à nouveau de mesurer.

Note: Si les remèdes décrits ci-dessus ne suffisent pas pour résoudre les problèmes,

contactez votre revendeur. N’essayez pas d’ouvrir ou de réparer vous-même cet

appareil, car n’importe quel essai de ce genre pourrait invalider votre garantie.

Français 17

Entretien

Ne pas ouvrir l’appareil car il comporte des composants électriques sensibles et

une unité d’air complexe qui pourraient être endommagés. Si vous n’arrivez pas

à situer un problème avec le tableau de recherche de problèmes, demandez au

service après vente de votre revendeur ou du groupe de service A & D. Le

groupe de service A & D vous fournira des informations techniques sur les

fournisseurs agréés, les pièces et les unités de rechange.

Cet appareil a été dessiné et fabriqué pour une longue période de service. Mais

il est généralement recommandé de le faire vérifier tous les 2 ans pour assurer

le fonctionnement correct et la précision. Ces recommandations d’entretien ne

sont destinées qu’aux utilisateurs européens, pour se conformer aux obligations

réglementaires. Une inspection et un entretien réguliers ne sont pas

nécessaires pour les utilisateurs non européens. Veuillez contacter votre

revendeur autorisé ou le groupe de service A&D pour l’entretien.

Données Techniques

Type UA-767PBT-Ci

Méthode de mesure Mesure oscillométrique

Plage de mesure Pression : de 20 à 280 mmHg

Pouls : de 40 à 200 pulsations / minute

Précision de mesure Pression : ±3 mmHg

Pouls : ±5%

Consommation électrique 4 x 1,5 piles (R6P, LR6 ou AA) ou

Adaptateur secteur (TB-233) (Non fournis)

Nombre de mesures

Environ 450 mesures, lorsque des piles alcalines

AA sont utilisées, avec une valeur de tension de

180 mmHg à une température ambiante de 23 °C

Classification Équipement a alimentation interne ME (fournie par

les piles) /

Classe II (fournie par l'adaptateur)

Test clinique Conformément à ANSI / AAMI SP-10 1987

EMC IEC 60601-1-2: 2007

Communication sans fil WML-40AH (MITSUMI Electronics Co. Ltd.)

Bluetooth Ver.2.1 Classe 1 HDP SSP

Certifié Continua

Condition de fonctionnement de +10°C à + 40°C (hum. rel. de 15 à 85%)

de 800 hPa à 1060 hPa

Condition de stockage

/ Transport

de -10 °C à + 60°C (hum. rel. de 15 à 85%)

Dimensions environ 147 [l] x 64 [h] x 110 [p] mm

Poids environ 300 g sans les piles

Partie appliquée Brassard Type BF

Français 18

Durée de vie utile Appareil: 5 ans (six utilisations par jour)

Brassard: 2 ans (six utilisations par jour)

Accessoire : L’adaptateur est utilisé pour connecter la source de

puissance chez soi.

TB-233 Veuillez prendre contact avec votre revendeur A&D local

pour l’achat de cet accessoire

L’adaptateur secteur doit être inspecté ou remplacé

périodiquement.

TB-233C Entrée :100-240 V

Sortie: 6 V 500 mA

TB-233BF Entrée: 100-240 V

Sortie: 6V 500mA

Accessoires vendus séparément

Brassard

Taille du bras Taille du brassard

recommandée

Numéro du

catalogue

6.3 à 9.4 in / 16 à 24 cm Brassard petit UA-279

9.4 à 14.2 in / 24 à 36 cm Brassard moyen UA-280

14.2 à 17.7 in / 36 à 45 cm

Brassard grand UA-281

Adaptateur secteur

Numéro du catalogue Fiche

TB-233C Type C

TB-233BF Type BF

Note: Ces caractéristiques techniques sont sujettes à changement sans préavis.

Information sur le tableau de compatibilité électromagnétique est disponibles sur notre

site Web: http://www.aandd.jp/products/manual/medical/emc_acadapter_fr.pdf

139

°C

139

°C

Adaptateur secteur

Español 1

ÍNDICE

Estimados Clientes ........................................................................... 2

Observaciones Preliminares .............................................................. 2

Precauciones .................................................................................... 2

Partes de Identificación de componentes

................................................ 4

Símbolos .......................................................................................... 5

Uso del Monitor ............................................................................... 6

Instalación/Cambio de las baterías.......................................... 6

Conexión de la manguera de aire ............................................ 6

Conexión del adaptador de CA ................................................ 6

Función inalámbrica ................................................................ 7

Transmisión Bluetooth ............................................................ 7

Emparejamiento/Desemparejamiento ..................................... 8

Selección del brazalete correcto ............................................ 10

Cómo colocar el brazalete ........................................................... 11

Para efectuar mediciones correctas ....................................... 11

Medición ............................................................................... 11

Después de la medición ........................................................ 11

Mediciones ..................................................................................... 12

Medición normal ................................................................... 12

Medición con la presión sistólica deseada ............................. 13

Notas para mediciones correctas ............................................ 13

¿Qué es latido irregular del corazón? .............................................. 14

Indicador de barra de presión ........................................................ 14

Aspectos sobre la Tensión Arterial ................................................. 15

¿Qué es la tensión arterial? .................................................... 15

¿Qué es la hipertensión y cómo controlarla? .......................... 15

¿Por qué debe medirse la tensión arterial en la casa? ............ 15

Clasificación de tensión arterial según la OMS ...................... 15

Variaciones de tensión arterial .............................................. 15

Localización y corrección de fallos ................................................. 16

Mantenimiento ............................................................................... 17

Datos técnicos ............................................................................... 17

Español 2

Estimados Clientes

FELICIDADES. Usted ha comprado un monitor de presiones sanguíneas A&D,

el aparato tecnológico más avanzado, y fácil de usar actualmente en el mercado.

Se recomienda leer este manual de instrucciones detenidamente antes

de usarlo por primera vez.

Observaciones Preliminares

Este aparato se ajusta a la Directiva Europea 93/42 CEE para productos

médicos. Esto se evidencia con la marca de conformidad. (0123:

Número de referencia para los organismos notificados)

El WML-40AH está aprobado de conformidad con el módulo transmisor de la

directiva R&TTE con la marca , fabricado por MITSUMI como producto

para OEM (fabricantes originales de equipos).

El aparato cumple con la parte 15 de las normas de la FCC y contiene el

identificador POOWML-C40 de la FCC.

Cumplimiento de las Industria de Canadá.

IC: 4250A-WMLC40.

El aparato tiene un certificado Continua, dispositivo médico con tecnología

inalámbrica Bluetooth habilitada.

Este aparato está diseñado sólo para usar en adultos, los niños y los recién

nacidos no pueden usarlo.

Ámbito de uso

Este aparato es para uso en un entorno doméstico.

Este aparato se ha diseñado para medir la presión sanguínea y la frecuencia

del pulso de las personas para el diagnóstico.

Precauciones

En la construcción de este aparato, se han usado componentes de precisión.

Deberán evitarse extremos de temperatura, humedad, rayos solares directos,

golpes o polvo.

Limpie el aparato con un paño suave seco. No use diluyente, alcohol, gasolina

o paños húmedos.

Evite doblar el brazal apretado o guardar el tubo retorcido durante períodos

prolongados, dado que ello puede acortar la vida útil de los componentes.

El aparato y el brazal no son resistentes al agua. Por lo tanto, evite que la

lluvia, la transpiración y el agua mojen el aparato y el brazal.

Las mediciones pueden verse afectadas si el aparato se usa cerca a

televisores, hornos microondas, teléfonos móviles, rayos X u otros dispositivos

con campos eléctricos fuertes.

Español 3

El aparato, sus partes y pilas no deben considerarse como desperdicios

domésticos ordinarios y deberán eliminarse de acuerdo con los reglamentos

aplicables.

Cuando se usa el adaptador de CA, asegúrese de que se puede retirar

rápidamente el adaptador de CA del enchufe eléctrico cuando sea necesario.

Cuando se reutiliza el aparato, confirme que el dispositivo esté limpio.

No modifique el aparato. Puede provocar accidentes o daños al aparato.

Para medir la presión sanguínea, el brazo debe ser apretado por el brazalete

lo suficiente como para detener temporalmente el flujo sanguíneo a través de

la arteria. Esto puede provocar dolor, entumecimiento o una marca roja

temporal en el brazo. Este estado aparecerá especialmente cuando la

medición se repite sucesivamente.

Cualquier dolor, entumecimiento o marcas rojas desaparecerán con el tiempo.

Contraindicaciones

A continuación se encuentran precauciones para el uso correcto del aparato.

No aplique el brazalete a un brazo con otro equipo eléctrico médico acoplado.

Es posible que el equipo no funcione correctamente.

Las personas que tienen una deficiencia circulatoria grave en el brazo deben

consultar a un médico antes de usar el aparato, para evitar problemas médicos.

No autodiagnostique los resultados de la medición ni se ponga un tratamiento

usted mismo. Consulte siempre a su médico para la evaluación de los

resultados y el tratamiento.

No aplique el brazalete a un brazo con una herida no curada.

No aplique el brazalete a un brazo que está recibiendo un goteo intravenoso o

transfusión sanguínea. Puede provocar lesión o accidentes.

No utilizar el aparato cuando se encuentran presentes gases inflamables

como, por ejemplo, gases anestésicos. Puede provocar una explosión.

No usar el aparato en entornos con alta concentración de oxígeno, como por

ejemplo en, cámaras de oxígeno a alta presión o una tienda de oxígeno.

Puede provocar un incendio o explosión.

Español 4

Pantalla

Tapón del

conector de aire

Zócalo de aire

Brazal

Jack de CC

Botón START

(

Iluminación anaranjada)

Tubo de aire

Rango de colocación

Marca índice

Marca de posición de

la arteria

Partes de Identificación de componentes

Indicación del display

Indicador de la barra

de presión

Frecuencia

del pulso

Indicador de pilas

Indicador de I.H.B. (indicador de latidos irregulares)

Marca

de cora

zón

Presión sistólica

Presión diastólica

Memoria

Cubierta de pilas

Pilas de 1,5 V

(LR6, R6P o AA)

Compartimiento de

pilas

Español 5

Símbolos

Símbolos Función / Significado Acción recomendada

Aparato en estado listo

Guía para instalación de pilas

Corriente continua

Tipo BF: El aparato, el brazal y tubo están

diseñados para proporcionar protección

especial contra electrochoques.

Aparece cuando la medición está en curso.

Éste destella cuando se detecta el pulso.

La medición está en curso.

Mantenerse lo más quieto posible.

Indica la frecuencia irregular de los latidos

del corazón. Éste indica que se detectan

latidos irregulares del corazón o que se ha

producido un movimiento excesivo del

cuerpo humano durante la medición.

Las medidas previas almacenadas en la

memoria.

Full Battery

Indicador de la potencia de las pilas

durante la medición.

Low Battery

Las pilas son débiles cuando parpadea

esta marca.

Reemplace todas las pilas

con unas nuevas, cuando

destelle esta marca.

Presión sanguínea inestable debido al

movimiento durante la medición.

Vuelva a medir otra vez.

Quédese muy tranquilo

durante la medición.

Los valores sistólico y diastólico se

encuentran dentro de 10 mmHg.

Coloque el brazal

correctamente, y vuelva a

medir otra vez.

El valor de presión no ha aumentado

durante la inflación.

El brazal no está colocado correctamente.

PUL. DISPLAY ERROR

El impulso no se ha detectado

correctamente.

El emparejamiento o desemparejamiento no se

ha realizado correctamente.

Extraiga las pilas y vuelva a

instalarlas. A continuación,

intente de nuevo el

emparejamiento o

desemparejamiento.

Emparejamiento en curso

Desemparejamiento en curso

Emparejamiento o desemparejamiento

finalizado

SYS

Presión sanguínea sistólica indicada en mmHg.

DIA

Presión sanguínea diastólica indicada en mmHg.

PUL./min Frecuencia del pulso por minuto

Etiqueta de aparatos

edicos según

directiva de CE

Etiqueta de modulo transmisor según directiva de

R&TTE

Fabricante

REPEC

Representante UE

Fecha de fabricación

Español 6

Símbolos Función / Significado Acción recomendada

Aparato Clase II

Etiqueta de WEEE

Consulte el manual/folleto de instrucciones

Número de serie

Polaridad del jack de CC

Uso del Monitor

Instalación/Cambio de las baterías

1. Deslice la cubierta de baterías para abrirlo.

2. Retire las baterías usadas e inserte las nuevas en

el compartimiento tal como se describe, respetando

las polaridades (+) y (-) de las baterías.

3. Deslice la cubierta de las baterías para cerrarla.

Utilice solo las baterías LR6, R6P o AA.

PRECAUCIÓN

Coloque las baterías en el compartimiento de las baterías, tal como

se muestra en la figura. De lo contrario, el aparato no funcionará.

Cuando la marca (

marca de BATERÍA GASTADA

) aparece en la pantalla, reemplace todas

las baterías por nuevas. No mezcle baterías viejas con nuevas, dado que esto puede

acortar la vida útil de las mismas o causar un mal malfuncionamiento del aparato.

La marca (

marca de BATERÍA GASTADA

) no aparece cuando las baterías están

totalmete agotadas.

La vida útil de las baterías varía con la temperatura ambiente y puede acortarse a

temperaturas bajas.

Use solamente las baterías especificadas. Las baterías suministradas con el aparato

son para probar el funcionamiento del monitor y pueden tener una vida útil más corta.

Retire las baterías cuando no vaya a usar el aparato durante un período prolongado.

Las baterías pueden tener fugas y causar un malfuncionamiento.

Los datos almacenados se borran al retirar las baterías.

Conexión de la manguera de aire

Inserte firmemente el tapón del conector

de aire en el zócalo de aire.

Conexión del adaptador de CA

Inserte el enchufe del adaptador de

CA en el jack de CC. A continuación,

inserte el adaptador de CA en una

toma de corriente.

Utilice el adaptador de CA

especificado.(Véase página 18.)

Paso 1

Paso 3

Paso 2

Tapón del conector de aire

Zócalo de aire

Tubo de aire

Enchufe adaptador de CA

Jack de CC

Español 7

Uso del Monitor

Función inalámbrica

PRECAUCIÓN

En el improbable caso de que este monitor provoque interferencias de

ondas de radio en otra estación inalámbrica, cambie la ubicación del monitor

o deje de utilizarlo inmediatamente.

Utilice el monitor en un lugar donde haya una buena visibilidad entre los dos dispositivos

que desea conectar. La distancia de conexión se ve reducida por la estructura de los

edificios u otros obstáculos. En especial, la conexión podría resultar imposible si los

dispositivos se utilizan a ambos lados de una estructura de hormigón armado.

No utilice la conexión Bluetooth dentro del radio de acción de una LAN inalámbrica u

otros dispositivos inalámbricos, cerca de dispositivos que emitan ondas de radio

(como hornos microondas) o en lugares donde haya muchos obstáculos o donde la

fuerza de la señal sea débil. Si lo hace, ello podría causar una pérdida frecuente de la

conexión, velocidades de comunicación muy lentas y errores.

El uso del monitor cerca de un dispositivo de LAN inalámbrica

IEEE802.11g/b/n podría provocar interferencias mutuas, reduciendo la

velocidad de comunicación o impidiendo la conexión.

Si esto sucede, desconecte la alimentación del dispositivo que no se esté

usando o bien utilice el monitor en un lugar diferente.

Si el monitor no se conecta con normalidad cuando se utiliza cerca de una estación

inalámbrica o una estación de radiodifusión, utilícelo en un lugar diferente.

A&D Company, Limited no se hace responsable de los daños sufridos debido a un

funcionamiento incorrecto o pérdida de datos, etc. derivados del uso de este producto.

No se garantiza que este producto pueda conectarse con todos los

dispositivos compatibles con Bluetooth.

Transmisión Bluetooth

Este producto está equipado con una función inalámbrica Bluetooth y

puede conectarse con los dispositivos Bluetooth indicados a continuación.

Dispositivos Bluetooth que pueden conectarse:

· Dispositivos certificados por Continua

· iPhone, iPad, iPod

· Aplicaciones y dispositivos compatibles con las especificaciones de SSP y A&D

Cada dispositivo necesita una aplicación para recibir datos.

Para obtener información sobre los métodos de conexión, consulte el

manual del dispositivo correspondiente.

Un dispositivo Bluetooth tiene la marca del

logotipo de Bluetooth impresa en él.

Un dispositivo que ha sido certificado por

Continua muestra este logotipo.

iPhone, iPad y iPod son marcas comerciales de Apple

Inc. registradas en los EE. UU. y en otros países.

Español 8

Uso del Monitor

Emparejamiento/Desemparejamiento

Un dispositivo Bluetooth necesita emparejarse con otro dispositivo específico

para poder comunicarse con él. Si este monitor se empareja con un dispositivo

receptor desde el principio, los datos de medición se transmitirán

automáticamente al dispositivo receptor cada vez que se realice una medición.

Para cancelar el emparejamiento debe realizarse el desemparejamiento.

Precauciones relativas al emparejamiento

Apague todos los demás dispositivos Bluetooth cuando realice el

emparejamiento. No es posible emparejar varios dispositivos simultáneamente.

Si el dispositivo receptor no puede recibir los datos de medición, intente

realizar el emparejamiento de nuevo.

Se pueden emparejar dos dispositivos receptores con un solo monitor. En ese

caso, la comunicación podrá realizarse con uno de los dispositivos receptores.

Si se empareja un tercer dispositivo, el dispositivo que se había

emparejado en primer lugar se desemparejará para permitir el

emparejamiento del nuevo dispositivo.

Algunas aplicaciones podrían permitir el emparejamiento con un solo dispositivo.

Siga los pasos indicados a continuación para emparejar o desemparejar el monitor

con un dispositivo receptor compatible con Bluetooth. Asimismo, consulte el manual

del dispositivo receptor. Utilice el asistente de emparejamiento si está disponible.

Procedimiento de emparejamiento

1. Siga las instrucciones indicadas en el manual del dispositivo receptor para

ponerlo en estado emparejable. Cuando vaya a emparejar el monitor con el

dispositivo receptor, coloque ambos lo más cerca posible el uno del otro.

2. Instale las pilas o conecte el adaptador de CA tal

como se describe en la página 6.

El monitor indica “pr”.

El monitor permanecerá durante aproximadamente

dos minutos en un estado que le permitirá ser

detectado por el dispositivo receptor.

3. El monitor indica “end” para señalar que el

emparejamiento ha finalizado.

4. Si se visualiza “err10” o el emparejamiento no se realiza correctamente,

extraiga las pilas o desconecte el adaptador de CA e intente seguir de

nuevo los pasos 1-3.

5. Siga las instrucciones indicadas en el manual del dispositivo receptor

para buscar el monitor, seleccionarlo y emparejarlo con él.

Si el dispositivo receptor le solicita un código PIN, introduzca

“39121440”.

Español 9

Uso del Monitor

Procedimiento de desemparejamiento

1. Mantenga pulsado el botón START hasta que se

visualice “vpr”.

2. Vuelva a pulsar el botón START . Se realizará el

desemparejamiento.

3. El monitor indica “end” para señalar que el

desemparejamiento ha finalizado.

Si hay emparejados dos dispositivos receptores, se

desemparejarán ambos.

4. Si se visualiza “err10” o “err11” o el

desemparejamiento no se realiza correctamente,

intente seguir de nuevo los pasos 1-3.

Distancia de comunicación

La distancia de comunicación entre el monitor y el dispositivo receptor

depende de la clase de salida Bluetooth del dispositivo receptor.

Si el dispositivo receptor es un dispositivo Bluetooth Clase 1: menos de 100 m

Si el dispositivo receptor es un dispositivo Bluetooth Clase 2: menos de 10 m

Esta distancia se ve reducida por las condiciones del entorno circundante;

por tanto, compruebe que la distancia sea lo suficientemente corta para que

pueda establecerse una conexión una vez finalizada la medición.

Memoria

Si por alguna circunstancia el dispositivo receptor no puede recibir los datos

de medición, estos datos se almacenan temporalmente en la memoria del

monitor. Los datos almacenados en la memoria se transmiten la próxima vez

que se establece correctamente una conexión con el dispositivo receptor.

Pueden almacenarse un total de 200 conjuntos de datos de medición. Si se almacenan más de

200 conjuntos de datos, se eliminan los datos más antiguos y se almacenan los datos nuevos.

El volumen de datos que puede almacenarse temporalmente varía en

función de la aplicación.

Fecha y hora

Este monitor tiene un reloj integrado. La fecha y la hora en que se realizó una

medición se incluyen en los datos de medición.

El reloj integrado está diseñado para ajustarse automáticamente mediante su

sincronización con el reloj de un dispositivo receptor. Consulte las

Español 10

especificaciones del dispositivo receptor.

Este monitor no dispone de una función de ajuste del reloj.

Uso del Monitor

Selección del brazalete correcto

La selección de un brazalete de tamaño correcto es importante para la lectura

correcta. Si el brazalete no es de tamaño correcto, la lectura puede indicar un

valor incorrecto de la presión sanguínea.

El tamaño del brazo está impreso en cada brazalete.

El índice y el gama adecuada de colocación del brazalete le indicarán, si el brazalete

está colocado correctamente. (Refiérase a "Símbolos impresos en el brazalete".)

Si el índice se encuentra fuera de la gama, póngase en contacto con el distribuidor

local para adquirir el brazalete de reemplazo.

El brazalete es un producto consumible. Si se deteriora, adquiera uno nuevo.

Tamaño del brazo Tamaño del brazalete recomendado Nº de catálogo

6.3”-9.4” / 16-24 cm Brazalete pequeño UA-279

9.4" - 14.2" / 24-36 cm Brazalete mediano UA-280

14.2" - 17.7" / 36-45 cm Brazalete grande UA-281

Tamaño del brazo: La circunferencia del brazo en el punto medio entre el hombro y el codo.

Símbolos impresos en el brazalete

Símbolos

Función/Significado

Acción recomendada

● Marca de posición de la arteria

Ajuste la marca ● en la arteria del

brazo o de forma alineada con el

dedo anular en la parte interior

del brazo.

▲

Índice

REF Número de catálogo

Rango de colocación adecuado para el

brazalete de adulto.

Se encuentra impreso en el brazalete de

adulto.

Rango para la utilización del brazalete

grande de adulto.

Rango grande impreso en el brazalete de

adulto.

Utilice el brazalete grande de

adulto en lugar del brazalete de

adulto.

Rango de colocación adecuado

para el

brazalete grande de adulto.

Se encuentra impreso en el brazalete

grande de adulto.

Rango pequeño impreso en el brazalete de

adulto

Rango para la utilización del brazalete de adulto.

Se encuentra impreso en el brazalete

grande de adult

Utilice el brazalete de adulto en

lugar del brazalete grande de

adulto.

Número de lote

Español 11

Uso del Monitor

Cómo colocar el brazalete

1. Coloque el brazalete alrededor del

brazo, unos 1-2 cm por encima de la

parte interior del codo, tal como se

muestra en la figura. Coloque el

brazalete en contacto directo con la

piel, dado que la ropa puede causar un

pulso débil y provocar error de

medición.

2. Asimismo, la constricción del brazo,

causada al remangarse la manga

apretada, no permitirá lecturas

correctas.

3. Confirme que el índice se encuentre

dentro de la gama de buen estado.

Para efectuar mediciones correctas

Tenga en cuenta lo siguiente para una óptima precisión en la medición de la tensión

arterial:

Siéntese cómodamente en una silla. Apoye su brazo sobre la mesa. No cruce

las piernas. Mantenga los pies en el suelo y enderece la espalda.

Relájese durante unos 5 a 10 minutos.

Coloque el centro del brazal a la misma altura que su corazón.

Permanezca quieto y en silencio durante la toma de la presión.

No efectúe la medición inmediatamente después de un ejercicio físico o baño.

Descanse unos 20 ó 30 minutos antes de la medición.

Trate de medir su tensión arterial a la misma hora todos los días.

Medición

Durante la medición, es normal que se sienta el brazal muy apretada (no se

alarme por esto).

Después de la medición

Después de la medición, presione el botón START para desconectar la

alimentación. Retire el brazal y registre sus datos de medición.

Nota: El aparato cuenta con la función de desconexión automática de la

alimentación, que desconecta la alimentación automáticamente un minuto

después de la medición.

Deje que transcurran por lo menos tres minutos entre mediciones de la

misma persona.

Evite que la manga quede

demasiado apretada al remangarse.

2 cm

Manguera

de aire

Brazalet

Índice y rango de colocación

Abroche bien el cierre

de velcro.

Marca de

posición de la arteria

Español 12

Mediciones

El modelo UA-767 BT-Ci está diseñado para detectar el pulso,

inflando automáticamente el brazal hasta el nivel de presión sistólica.

Si se prevé que su presión sistólica exceda 230 mmHg lea "Medición con

la presión sistólica deseada" que se describe en la página siguiente.

Medición normal

1. Coloque el brazal en su brazo (brazo izquierdo

preferiblemente).

Siéntese tranquilamente durante la medición.

2. Presione el botón START .

Se visualizarán brevemente los últimos datos de

la presión sistólica y diastólica y la frecuencia del

pulso. Luego la indicación de la pantalla cambia

como se muestra en la figura derecha, al

comenzar la medición. El brazal comienza a

inflarse. Es normal que el brazal apriete

fuertemente. Se visualiza el indicador de barra

de presión durante la inflación, como se muestra

en la figura derecha.

Nota: Si desea detener el inflado en cualquier

momento, presione el botón START

nuevamente.

3. Al término de la inflación del brazal, la deflación

comienza automáticamente y la marca

(marca de corazón) parpadea indicando que la

medición está en curso. Una vez detectado el

pulso, esta marca parpadeará coincidiendo con

el latido del corazón.

Nota: Si no se obtiene una tensión apropiada, el

aparato empieza nuevamente el inflado

automáticamente.

4. Al término de la medición, se visualizan las

lecturas de las tensiones sistólica y diastólica y

frecuencia del pulso. El brazal expulsa el aire

remanente y se desinfla completamente.

5. Presione el botón START nuevamente para

apagar el aparato.

Nota: UA-767 BT-Ci tiene una función de desconexión automática de la

alimentación. Deje que transcurran por lo menos tres minutos entre

mediciones de la misma persona.

A nivel del

corazón

Comienza la

inflación

Presionamiento

Medición

progresiva

Presión sistólica

Presión diastólica

Frecuencia

del impulso

Evacuación automática

del aire remanente.

Botón START .

La pantalla inicial

muestra los

últimos datos

Español 13

Mediciones

Medición con la presión sistólica deseada

Si su presión sistólica excede 230 mmHg siga este procedimiento.

1. Coloque brazal en el brazo (brazo izquierdo

preferiblemente).

2. Mantenga presionado el botón START

hasta que aparezca un número unos 30

a 40 mmHg más alto que su presión

sistólica.

3. Suelte el botón START , al alcanzar el

valor deseado, ya que la medición

comenzará. Luego continue la medición

de su presión sanguínea como se

describe en la página anterior.

Notas para mediciones correctas

Siéntese cómodamente. Coloque el brazo que usará para la medición sobre

una mesa o cualquier otro apoyo, de tal modo que el centro del brazal se

encuentre a la misma altura que su corazón.

Relájese por unos cinco o diez minutos antes de iniciar la medición. Si se

encuentra agitado o deprimido debido a un estrés emocional, la medición

reflejará este estrés con una lectura mayor (o menor) que la de su tensión

arterial normal y la lectura del pulso generalmente será más rápida que la

normal.

La tensión arterial de una persona varía constantemente, dependiendo de lo

que está haciendo y lo que ha comido. Lo que tome podrá tener un efecto muy

fuerte y rápido sobre su tensión arterial.

Las mediciones de este aparato se basan en el latido del corazón. Si usted

tiene un latido muy débil o irregular, este aparato puede tener dificultad en

determinar su tensión arterial.

En caso de que el aparato detecte una condición anormal, el mismo detendrá

la medición e indicará un símbolo de error en la pantalla. Vea la página 5

para la descripción de los símbolos.

Este aparato de medición de la tensión arterial está diseñado para su uso en

adultos solamente. Consulte con su médico antes de usar este aparato en un

niño. Un niño no debe usar este aparato sin la atención de un adulto.

Para la medición, refiérase

a la página anterior.

Mantenga presionado

el botón.

Al nivel del

corazón

Suelte el botón cuando

se visualice la presión

sistólica deseada.

Español 14

¿Qué es latido irregular del corazón?

El tensiómetro modelo UA-767 BT-Ci ejecuta la medición de la presión

sanguínea y frecuencia del pulso aún en caso de latido irregular del corazón.

El latido irregular del corazón se define como aquel que varía en un 25% del

promedio de todos los latidos del corazón durante la medición de la presión

sanguínea. Es importante que usted se relaje, permanezca quieto y no hable

durante las mediciones.

Nota: Le recomendamos consultar con su médico cuando vea este indicador

frecuentemente.

Indicador de barra de presión

El indicador monitoriza el progreso de la presión durante la medición.

Se ha

completado la inflación

Presurizando

Inflación en progreso Medición en progreso

Liberando aire

Español 15

Aspectos sobre la Tensión Arterial

¿Qué es la tensión arterial?

La tensión arterial es la fuerza que ejerce la sangre contra las paredes de las

arterias. La tensión sistólica ocurre cuando el corazón se contrae, y la tensión

diastólica ocurre cuando el corazón se expande. La presión sanguínea se mide

en milímetros de mercurio (mmHg). La presión arterial de una persona está

representada por la tensión fundamental, que es la que se mide primero en la

mañana cuando la persona está aún descansada y antes de tomar alimentos.

¿Qué es la hipertensión y cómo controlarla?

La hipertensión es la tensión arterial anormalmente alta, si no se corrige, puede

causar muchos problemas de salud, incluyendo ataques al corazón y apoplejía.

La hipertensión puede controlarse cambiando el estilo de vida, evitando el estrés

y con medicamentos bajo la supervisión de un médico.

Para evitar la hipertensión o para mantenerla bajo control:

No fume. Haga ejercicios con regularidad.

Reduzca la ingestión de sal y grasa. Sométase a exámenes físicos con

Mantenga un peso apropiado. regularidad.

¿Por qué debe medirse la tensión arterial en la casa?

La medición de la tensión arterial en una clínica o un consultorio médico

puede causar temor y, por lo tanto producir una lectura elevada, de 25 a 30

mmHg mayor que la medida en la casa. La medición en casa reduce los

efectos de influencias externas sobre las lecturas de tensión arterial,

complementa las lecturas del médico y proporciona un historial más completo y

exacto de la tensión arterial.

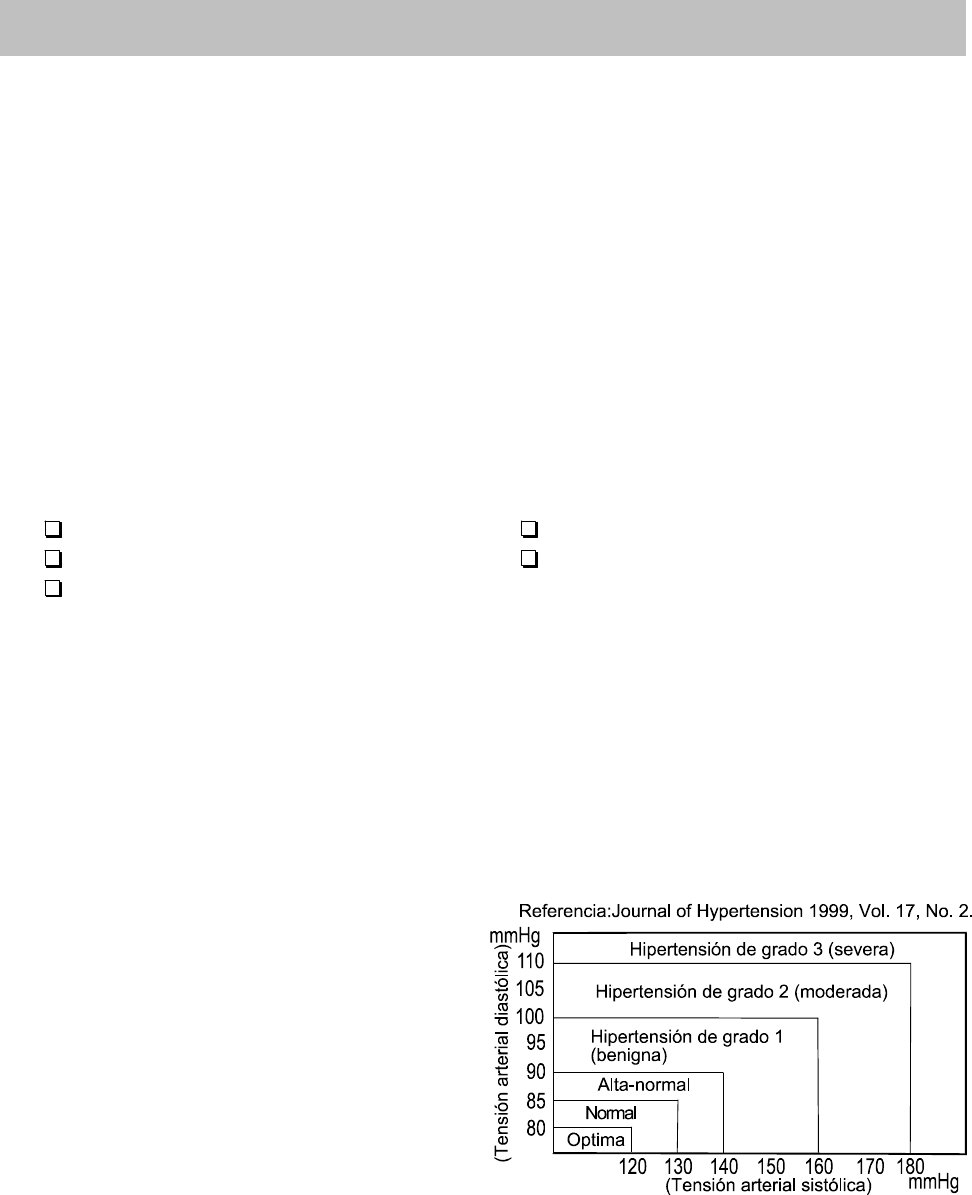

Clasificación de tensión

arterial según la OMS

OMS ha establecido las normas

para la evaluación de la tensión

arterial, tal como se muestra en el

gráfico.

Variaciones de tensión

arterial

La tensión arterial de una persona

varía considerablemente en base

diaria y estacional. La misma puede

variar en 30 a 50 mmHg dependiendo de diversas condiciones durante el día. En

personas hipertensas, estas variaciones son aun más notables. La tensión arterial

normalmente se eleva cuando se está trabajando o jugando y baja a sus niveles más

bajos al dormir. Por lo tanto, no se preocupe demasiado de los resultados de una

sola medición.

Español 16

Mídase la tensión arterial a la misma hora

todos los días usando el procedimiento

descrito en este manual y tenga conocimiento

de su tensión normal. Lecturas múltiples

proporcionarán un historial de tensión arterial

más completo. Asegúrese de anotar la fecha y

hora al registrar su tensión arterial. Consulte

con su médico para interpretar los datos de su

tensión arterial.

Localización y corrección de fallos

Problema Causa probable Acción recomendada

No aparece nada

en la pantalla, aun

cuando se conecta

la alimentación.

Las pilas se han agotado. Reemplace todas las pilas por

otras nuevas.

Los terminales de las pilas no

están en posición correcta.

Coloque las pilas con sus

terminales negativo y positivo

coincidiendo con los indicados

en el brazal.

El brazal no se

infla.

El voltaje de las pilas están bajos.

Parpadea la marca (marca

LOW BATTERY). [Si las pilas

están agotadas completamente,

no aparece esta marca.]

Reemplace todas las pilas por

otra nuevas.

El aparato no mide

la presión arterial.

Las lecturas son

demasiado altas o

demasiado bajas.

El brazal no está ajustado

debidamente. Ajuste el brazal correctamente.

Movió su brazo o cuerpo durante

la medición.

Asegúrese de mantenerse muy

quieto y en silencio durante la

medición.

El brazal no está posicionado

correctamente.

Siéntese cómodamente y

manténgase quieto. Eleve su

mano de tal modo que el brazal

se encuentre al mismo nivel

que su corazón.

Si el latido de su corazón es

muy débil o irregular, el aparato

tendrá dificultad en determinar

su tensión arterial.

Otros

El valor se diferencia al medido

en una clínica o un consultorio

médico.

Consulte el capitulo 3, ¿Por

qué debe medirse la tensión

arterial en la casa?

Retire las pilas. Colóquelas

nuevamente de forma correcta

e intente la medición

nuevamente.

Nota: Si las acciones descritas anteriormente no solucionan el problema, póngase en

contacto con su distribuidor. No abra el aparato ni intente repararlo, ya que

cualquier intento de reparación invalidará la garantía.

Español 17

Mantenimiento

No abra el aparato, ya que éste contiene componentes eléctricos delicados

y una unidad de aire compleja que podrían dañarse. Si no puede

solucionar el problema aplicando las instrucciones de localización y

corrección de averías, solicite el servicio de reparación a su proveedor o al

grupo de servicio de A&D. El grupo de servicio de A&D proveerá

información técnica, repuestos y unidades a los proveedores autorizados.

Este aparato está diseñado y fabricado para una vida de servicio

prolongada. No obstante se recomienda someter el monitor a la

inspección cada 2 años a fin de asegurar el funcionamiento y la presión

adecuadas. Esta recomendación de mantenimiento sólo atañe a los

clientes europeos, para cumplir con los requisitos reguladores. No

requiere inspección rutinaria ni mantenimiento para los clientes no

europeos. Sírvase ponerse en contacto con su distribuidor autorizado o

A&D para su mantenimiento.

Datos técnicos

Tipo: UA-767PBT-Ci

Método de medición: Medición oscilométrica

Gama de medición: Tensión: 20 a 280 mmHg

Pulso: 40 a 200 latidos/minuto

Precisión de medición: Tensión: ±3 mmHg

Pulso: ±5%

Alimentación: 4 pilas de 1,5V (LR6, R6P o AA) o

un adaptador de CA (TB-233) (No incluido)

Número de mediciones:

Aprox. 450 mediciones, cuando se usan pilas

alcalinas AA, con valor de presión de 180 mmHg a

temperatura ambiente de 23°C

Clasificación: Equipo ME alimentado internamente (suministrado por

pilas) /

Clase II (suministrado por adaptador)

Prueba clínica: De acuerdo con ANSI/AAMI SP-10 1987

EMC: IEC 60601-1-2: 2007

Comunicación inalámbrica WML-40AH (MITSUMI Electronics Co. Ltd.)

Bluetooth Ver.2.1 Tipo 1 HDP SSP

Certificado Continua

Condiciones ambientales de funcionamiento:

Temperatura de +10°C a +40°C / RH de 15% a 85% /

de 800 hPa a1060 hPa

Condiciones de transporte / almacenamiento

Temperatura de -10°C a +60°C / RH de 15% a 85%

Dimensiones: Aprox. (147 [An] x 64 [Al] x 110 [Pr] mm

Peso: Aprox. 300 g, excluyendo las pilas

Pieza aplicada Brazalete Tipo BF

Español 18

Vida útil Aparato: 5 años (cuando se usa seis veces al día)

Brazalete: 2 años (cuando se usa seis veces al día

Accesorio: El adaptador se conecta a la fuente de alimentación

casera.

TB-233 Sírvase tener contacto con la agencia A&D local para

comprarlo.

Es necesario inspeccionar o sustituir el adaptador CA

periódicamente.

TB-233C Entrada: 100-240V

Salida: 6V 500mA

TB-233BF Entrada: 100-240V

Salida: 6V 500mA

Accesorios vendidos por separado

Brazalete

Tamaño del brazo Tamaño del brazalete

recomendado Nº de catálogo

6.3”-9.4” / 16-24 cm Brazalete pequeño UA-279

9.4" - 14.2" / 24-36 cm Brazalete mediano UA-280

14.2" - 17.7" / 36-45 cm

Brazalete grande UA-281

Adaptador de CA

Nº de catálogo Clavija

TB-233C Tipo C

TB-233BF Tipo BF

Nota: Las especificaciones están sujetas a cambio sin previo aviso.

Información sobre la tabla EMC está disponible en nuestro sitio web:

http://www.aandd.jp/products/manual/medical/emc_acadapter_es.pdf

139

°C

139

°C

Adaptador de CA

Italiano 1

Indice

Ai Nostri Cari Clienti ............................................................. 2

Norme Precauzionali ............................................................. 2

Precauzioni ........................................................................... 2

Identificazione Delle Parti ..................................................... 4

Simboli ................................................................................. 5

Utilizzo del Monitor .............................................................. 6

Come installare/Cambiare le batterie ............................... 6

Come collegare il tubo di aria .......................................... 6

Collegamento dell’alimentatore a rete elettrica ................ 6

Funzione wireless ............................................................ 7

Trasmissione Bluetooth .................................................... 7

Associazione/Disassociazione ......................................... 8

Come scegliere il bracciale corretto ................................ 10

Applicazione del bracciale .............................................. 11

Istruzioni per l’esecuzione di misurazioni corrette ......... 11

Misurazione ................................................................... 11

Dopo la misura .............................................................. 11

Misurazioni ......................................................................... 12

Misurazione standard .................................................... 12

Misurazione della pressione sistolica desiderata ............ 13

Note per una misurazione corretta ................................. 13

Cosa è un battito cardiaco irregolare .................................. 14

Indicatore a barre di pressione ............................................ 14

Parlando di Pressione Sanguigna ......................................... 15

Cosa si intende per pressione sanguigna? ...................... 15

Cosa si intende per ipertensione e come si controlla? ..... 15

Perché misurare la pressione sanguigna a domicilio? ..... 15

Classifica della pressione sanguigna da parte di “OMS”

....... 15

Variazioni della pressione sanguigna ............................. 15

Localizzazione Guasti ......................................................... 16

Manutenzione ..................................................................... 17

Dati Tecnici ........................................................................ 17

Italiano 2

Ai Nostri Cari Clienti

Congratulazioni per l’acquisto del nostro Monitor della Pressione Sanguigna

A&D, uno dei dispositivi più avanzati che sia disponibile attualmente nel

mercato. Concepito per una facilità di uso ed alta precisione, il nostro prodotto

Vi aiuterà a controllare la Vostra pressione sanguigna ogni giorno.

Vi raccomandiamo di leggere con cura questo manuale prima di

utilizzarlo per la prima volta.

Norme Precauzionali

Il dispositivo è conforme alla Direttiva Europea CEE 93/42 per i Prodotti ad

utilizzo medico. Quanto sopra è evidenziato dal marchio di conformità .

(0123: Numero di riferimento dell'ente certificatore)

Il WML-40AH è approvato secondo la direttiva R&TTE per modulo

trasmettitore con contrassegno , prodotto da MITSUMI e integrato nel

prodotto OEM.

Il dispositivo è conforme alla sezione 15 delle normative FCC e contiene FCC

ID POOWML-C40.

Conformità alle Industria il Canada.

IC: 4250A-WMLC40.

Il dispositivo è un dispositivo medico certificato Continua e supporta la

tecnologia wireless Bluetooth.

Il presente dispositivo deve essere utilizzato esclusivamente da persone

adulte. Tenere fuori dalla portata di neonati o bambini.

Ambiente d'utilizzo

Il dispositivo è idoneo per utilizzo in ambienti di assistenza sanitaria domestici.

Il dispositivo è progettato per misurare la pressione sanguigna e la frequenza

cardiaca di soggetti umani a fini diagnostici.

Precauzioni

Il presente dispositivo è stato realizzato utilizzando componenti di precisione.

Si raccomanda di evitare condizioni estreme di temperatura, umidità, luce

solare diretta, urti o polvere.

Pulire il dispositivo utilizzando un panno soffice ed asciutto. Evitare l’utilizzo di

solventi, alcool, benzine o panni umidi.

Evitare di piegare eccessivamente il bracciale o di riporre il tubo avvolto per

lunghi periodi, poiché quanto sopra potrebbe ridurre la durata dei componenti.

Il dispositivo ed il bracciale a pressione non sono impermeabili. Evitare che

pioggia, sudore ed acqua possano inumidirli.

Italiano 3

Nel caso in cui il dispositivo sia utilizzato in prossimità di apparecchi televisivi,

forni a microonde, cellulari, raggi X o di altri dispositivi con forti campi elettrici,

le misurazioni potrebbero non risultare precise.

Le apparecchiature, le parti e le batterie usate non devono essere trattate

quali normali rifiuti domestici. Devono quindi essere smaltiti in conformità alle

normative in vigore.

Quando si utilizza l'alimentatore a rete elettrica, assicurarsi che questo sia

facilmente scollegabile dalla presa elettrica in caso di necessità.

Quando si riutilizza il dispositivo, verificare che sia pulito.

Non modificare il dispositivo. L'apporto di modifiche può causare incidenti o danni

al dispositivo stesso.

Per misurare la pressione sanguigna, il braccio deve essere stretto dal bracciale

a una pressione sufficiente a interrompere temporaneamente il flusso sanguigno

nell'arteria. Ciò può causare dolore, intorpidimento o lasciare temporaneamente

un segno rosso sul braccio, in particolare se la misurazione viene ripetuta più

volte di seguito.

Il dolore, l'intorpidimento o i segni rossi che possono eventualmente verificarsi

scompaiono dopo breve tempo.

Controindicazioni

Di seguito sono indicate le precauzioni da osservare per il corretto utilizzo del dispositivo.

Non applicare il bracciale a un paziente già collegato a un altro dispositivo medico.

Il dispositivo potrebbe non funzionare correttamente.

Le persone affette da grave deficit circolatorio al braccio devono consultare un

medico prima di utilizzare il dispositivo, al fine di evitare problemi medici.

Non eseguire auto-diagnosi dei risultati delle misurazioni, né iniziare trattamenti in autonomia.

Per la valutazione dei risultati ed eventuali trattamenti, rivolgersi sempre al medico.

Non applicare il bracciale se il braccio presenta ferite non cicatrizzate.

Non applicare il bracciale in caso di terapia con flebo o trasfusioni di sangue

eseguite al braccio del paziente. Pericolo di lesioni o incidenti.

Non utilizzare il dispositivo in ambienti in cui siano presenti gas infiammabili, quali

i gas anestetici. Pericolo di esplosione.

Non utilizzare il dispositivo in ambienti con concentrazioni molto elevate di

ossigeno, quali camere iperbariche o tende a ossigeno. Pericolo di incendio o

esplosione.

Italiano 4

Identificazione Delle Parti

Parte del Display

Indicatore di pressione

Pressione sistolica

Pressione diastolica

Battiti cardiaci

Indicatore batterie

Indicatore I.H.B. (indicatore di battito cardiaco irregolare)

Indicazione del cuore

MEMORIA

Batterie 1,5 V

(LR6, R6P o AA)

Coperchio

vano batterie

Vano batterie

Display

Spina attacco aria

Presa d’aria

Bracciale

Jack a CC

Pulsante START

(AVVIO)

(Illuminazione colore arancione)

Tubo dell’aria

Gamma adatta adeguata

Indicatore di indice

Simbolo di indicazione

posizione arteria brachiale

Italiano 5

Simboli

Simboli Funzione/Significato Azione raccomandata

Modalità standby e accensione

Guida all'installazione delle batterie

Corrente continua

Tipo BF: dispositivo, bracciale e tubetti sono stati

progettati al fine di garantire una protezione

particolare contro eventuali scosse elettriche.

Indicazione visualizzata durante la fase di

misurazione. Lampeggia durante il

rilevamento della frequenza cardiaca.

La misurazione è in corso.

Rimanere fermi il più

possibile

Indicatore di battito cardiaco irregolare.

Rileva i battiti cardiaci irregolari o qualsiasi

movimento corporeo eccessivo durante la

fase di misurazione.

Misurazioni precedenti MEMORIZZATE

Full Battery

Indicatore dell'alimentazione della batteria

durante la misurazione

Low Battery

Qualora lampeggi, indica che le batteri

sono scariche

Qualora l’indicatore lampeggi,

sostituire tutte le batterie.

Valore della pressione irregolare, a causa

di movimenti durante la misurazione.

Rieseguire la misurazione.

Mantenersi quanto possibile

fermi durante la misurazione.

Le misurazioni sistoliche e diastoliche

rientrano nel valore di 10 mmHg l’una

dall’altra.

Allacciare adeguatamente il

bracciale e rieseguire la

misurazione.

Il valore di pressione non è aumentato

durante l’ il gonfiamento

Il braccial

e non è allacciato in modo

corretto.

PUL. DISPLAY ERROR

Il battito non è stato rilevato in modo

corretto

L’associazione o la disassociazione non è

stata eseguita correttamente.

Rimuovere e reinserire le

batterie. Provare ad eseguire

di nuovo l’associazione o la

disassociazione.

Associazione in corso

Disassociazione in corso

Associazione o disassociazione completata

SYS Pressione sistolica del sangue in mmHg.

DIA Pressione diastolica del sangue in mmHg.

PUL./min Battiti cardiaci al minuto

Etichetta Direttiva CE sui dispositivi medici.

R&TTE Etichetta su apparecchiature radio e

terminali di telecomunicazioni

Produttore

REPEC

Rappresentante UE

Data di produzione

Dispositivo di Classe II

Etichetta Direttiva WEEE

Italiano 6

Simboli Funzione/Significato Azione raccomandata

Consultare il manuale/l'opuscolo di istruzioni

SN Numero di matricola

Polarità del jack a CC

Utilizzo del Monitor

Come installare/Cambiare le batterie

1. Spostare il coperchio del vano batterie in

alto per aprirlo.

2. Rimuovere le vecchie batterie ed inserire le

nuove batterie nel vano batterie, procedendo

come mostrato, rispettando le polarità (+) e (-).

3. Spostare il coperchio del vano batterie in basso

per chiuderlo.

Utilizzare solo le batterie LR6, R6P o AA.

ATTENZIONE

Inserire le batterie come indicato nello scompartimento della batteria. In caso contrario,

l'apparecchio non funzionerà.

Quando

(simbolo BATTERIE SCARICHE)

lampeggia sul display, sostituire tutte le batterie.

Non mischiare batterie nuove con batterie vecchie, onde evitare di ridurre la durata delle

batterie o causare malfunzionamenti del dispositivo.

Il simbolo

(simbolo di BATTERIE SCARICHE)

non viene visualizzato in caso di batterie scariche.

La durata delle batterie varia in base alla temperatura ambiente e potrebbe risultare ridotta

in caso di basse temperature.

Utilizzare solamente le batterie di tipo specificato. Le batterie fornite in dotazione al dispositivo

sono a solo scopo di prova delle prestazioni del monitor e la loro durata potrebbe essere breve.

Togliere le batterie nel caso in cui il dispositivo non debba essere utilizzato per lunghi

periodi. Le batterie potrebbero infatti essere soggette a perdite, causando quindi dei

malfunzionamenti.

I dati memorizzati vengono cancellati quando le batterie sono rimosse.

Come collegare il tubo di aria

Inserire fermamente la spina attacco d’aria

nella presa dell’aria.

Collegamento dell’alimentatore a rete elettrica

Inserire la spina dell’alimentatore nel

jack a CC.

Inserire successivamente l’alimentatore

nella presa elettrica.

Utilizzare l’alimentatore a rete elettrica

specificato. (Consultare pagina 18.)

Pro

cedura

Pro

cedura

Pro

cedura

Spina attacco d’

aria

Presa d’aria

Tubo di aria

Spina dell’alimentatore

Jack a CC

Italiano 7

Utilizzo del Monitor

Funzione wireless

ATTENZIONE

Nella remota eventualità che il presente monitor provochi interferenze di

onde radio in una stazione wireless diversa, cambiare l’ubicazione in cui

viene utilizzato il presente monitor o interromperne immediatamente l’uso.

Accertarsi di utilizzarlo in un’ubicazione che offra una buona visibilità tra i due dispositivi che

si desidera connettere. La distanza di connessione viene ridotta dalla struttura degli edifici o

da altri ostacoli. In particolare, la connessione potrebbe risultare impossibile quando si

utilizzano i dispositivi dai lati opposti di strutture in cemento armato.

Non utilizzare la connessione Bluetooth nel raggio d’azione di una LAN wireless o di altri

dispositivi wireless, in prossimità di dispositivi che emettano onde radio, ad esempio

microonde, in ubicazioni in cui siano presenti numerosi ostacoli o in altre ubicazioni in cui la

potenza del segnale sia bassa. In caso contrario, si potrebbero provocare frequenti perdite

di connessione, velocità di comunicazione estremamente basse ed errori.

L’utilizzo in prossimità di un dispositivo LAN wireless IEEE802.11g/b/n potrebbe

provocare il verificarsi di un’interferenza reciproca, che potrebbe risultare in velocità di

comunicazione ridotte o che potrebbe impedire la connessione.

In questo caso, disattivare l’alimentazione del dispositivo che non si intende

utilizzare, oppure utilizzare il monitor in un’ubicazione diversa.

Qualora il monitor non si connetta normalmente quando viene utilizzato in

prossimità di una stazione wireless o di una stazione di trasmissione,

utilizzare il monitor in un’ubicazione diversa.

A&D Company, Limited non si assume alcuna responsabilità per eventuali

danni sostenuti a causa di impedimenti al funzionamento o di perdite di dati,

e così via, che si verifichino attraverso l’utilizzo del presente prodotto.

Non è garantita la connessione del presente prodotto con tutti i dispositivi compatibili Bluetooth.

Trasmissione Bluetooth

Il presente prodotto è dotato di una funzione wireless Bluetooth, ed è in

grado di connettersi con i dispositivi Bluetooth seguenti.

Dispositivi Bluetooth che possono essere connessi:

· Dispositivi che siano stati certificati da Continua

· iPhone, iPad, iPod

Applicazioni e dispositivi che siano compatibili con le specifiche di SSP e di A&D

Ciascun dispositivo necessita di un’applicazione per ricevere i dati.

Per informazioni sui metodi di connessione, consultare il manuale di ciascun dispositivo.

Un dispositivo Bluetooth riporta il logo relativo stampato

su di esso.

Un dispositivo che è stato certificato da Continua riporta

tale logo.

iPhone, iPad e iPod sono marchi di Apple Inc., registrati

negli Stati Uniti e in altre nazioni.

Italiano 8

Utilizzo del Monitor

Associazione/Disassociazione

Affinché un dispositivo Bluetooth possa comunicare con un dispositivo diverso specifico, è

necessario associarlo con quest’ultimo. Qualora il presente monitor venga associato con

un dispositivo ricevente dall’inizio, i dati delle misurazioni vengono trasmessi

automaticamente al dispositivo ricevente ogni volta che viene effettuata una misurazione.

Per annullare l’associazione, è necessario effettuare la disassociazione.

Avvertenze per l’associazione

Quando si intende eseguire l’associazione, accertarsi di spegnere tutti gli altri

dispositivi Bluetooth. Non è possibile associare più dispositivi contemporaneamente.

Qualora il dispositivo ricevente non riesca a ricevere i dati delle misurazioni,

provare a eseguire di nuovo l’associazione

È possibile associare due dispositivi riceventi con un singolo monitor. La

comunicazione è possibile con uno dei dispositivi riceventi.

Qualora venga associato un terzo dispositivo ricevente, il dispositivo

diverso da quello connesso più di recente viene disassociato per

consentire l’associazione del nuovo dispositivo.

Alcune applicazioni potrebbero consentire l’associazione con un solo dispositivo.

Per associare o disassociare il monitor con un dispositivo ricevente

compatibile Bluetooth, attenersi alla procedura seguente. Fare anche

riferimento al manuale del dispositivo ricevente. Qualora venga fornita una

procedura guidata di associazione, utilizzare tale procedura.

Procedura di associazione

Attenersi alle istruzioni nel manuale del dispositivo ricevente per commutarlo sullo

stato che consenta l’associazione. Quando si intende associare il presente monitor,

posizionarlo il più vicino possibile al dispositivo ricevente con cui si intende associarlo.

2. Installare le batterie o collegare l’alimentatore a rete

elettrica come descritto a pagina 6.

Il monitor visualizza l’indicazione “pr”.

Il monitor si dispone in uno stato in cui è rilevabile dal

dispositivo ricevente per circa due minuti.

3. Il monitor visualizza l’indicazione “end” per indicare

che l’associazione è stata completata.

4. Qualora venga visualizzata l’indicazione “err10” o l’associazione non

abbia esito positivo, rimuovere le batterie o scollegare l’alimentatore a

rete elettrica e ripetere le operazioni da 1 a 3.

Seguire le istruzioni del manuale del dispositivo ricevente da associare per

cercare, selezionare ed eseguire l’associazione con il presente monitor.

Qualora il dispositivo ricevente richieda un codice PIN, immettere

"39121440".

Italiano 9

Utilizzo del Monitor

Procedura di disassociazione

1. Tenere premuto il pulsante START fino alla

visualizzazione dell’indicazione “vpr”.

2. Premere di nuovo il pulsante START . La

disassociazione viene eseguita.

3. Il monitor visualizza l’indicazione “end” per indicare

che la disassociazione è stata completata.

Quando sono associati due dispositivi riceventi,

entrambi i dispositivi vengono disassociati.

Qualora venga visualizzata l’indicazione “

err10

” o “

err11

”, o la

disassociazione non abbia avuto esito positivo, ripetere le operazioni da 1 a 3.

Distanza di comunicazione

La distanza di comunicazione tra il presente monitor e il dispositivo ricevente dipende

dalla classe di potenza di trasmissione Bluetooth in uscita del dispositivo ricevente.

Quando il dispositivo ricevente è un dispositivo Bluetooth di Classe 1: meno di 100 m

Quando il dispositivo ricevente è un dispositivo Bluetooth di Classe 2: meno di 10 m

Questa distanza si riduce in base alle condizioni dell’ambiente circostante, pertanto

accertarsi di verificare che la distanza sia sufficientemente ridotta da consentire

l’effettuazione di una connessione dopo aver completato la misurazione.

Memoria

Nei casi in cui il dispositivo ricevente non riesca a ricevere i dati della misurazione,

questi ultimi vengono archiviati temporaneamente nella memoria del monitor. I

dati archiviati nella memoria vengono trasferiti alla successiva connessione

effettuata con esito positivo con il dispositivo ricevente.

È possibile memorizzare un totale di 200 gruppi di dati di misurazione. Quando la

quantità di dati supera i 200 gruppi, i dati più vecchi vengono eliminati e vengono

memorizzati i dati più nuovi.

La quantità di dati che può essere memorizzata temporaneamente può

variare a seconda dell’applicazione.

Tempo

Il presente monitor dispone di un orologio incorporato. La data e l’ora in cui è

stata effettuata una misurazione sono incluse nei dati di misurazione.

L’orologio incorporato è progettato per essere regolato automaticamente

sincronizzandolo con l’orologio di un dispositivo ricevente. Consultare le specifiche del

dispositivo ricevente.

Il presente monitor non dispone di alcuna funzione di regolazione dell’orologio.

Italiano 10

Utilizzo del Monitor

Come scegliere il bracciale corretto

L’uso della dimensione corretta di un bracciale è importante per una lettura precisa. Se

il bracciale non presenta la dimensione corretta, la lettura potrebbe produrre un valore

incorretto della pressione sanguigna.

La dimensione del braccio è stampata su ogni bracciale.

Il simbolo e l'indicatore di scelta del bracciale adeguato determinano se è stato utilizzato

il bracciale corretto. (Riferirsi alla sezione “Simboli stampati sul bracciale” .

Se il simbolo è posizionato fuori dal range, si raccomanda l’acquisto di un bracciale

appropriato (consultare la tabella sottostante).

Il bracciale è un prodotto di normale consumo. In caso di usura, acquistarne uno nuovo.

Dimensione del braccio Dimensione raccomandata del bracciale

Numero di catalogo

6.3 a 9.4 in / 16 a 24 cm Bracciale piccolo UA-279

9.4 a 14.2 in / 24 a 36 cm Bracciale medisno UA-280

14.2 a 17.7 in / 36 a 45cm

Bracciale grande UA-281

Determinazione circonferenza del braccio: si misura a metà tra spalla e gomito.

Simboli stampati sul bracciale

Simboli

Funzione/Significato

Azione raccomandata

Simbolo di indicazione posizione arteria

brachiale

Posizionare il simbolo

sull’arteria

del braccio o in allineamento con il

dito anulare nella parte interna del

braccio.

▲

Indice

REF Numero di catalogo

Gamma adatta a bracciale per adulti.

È stampato sul bracciale per adulti.

Gamma di utilizzo del bracciale grande per

adulti.

Gamma superiore stampata sul bracciale

per adulti.

tilizzare il bracciale grande per

adulti anziché il bracciale per adulti

Gamma adatta a bracciale grande per adulti.

È stampato sul bracciale grande per adulti.

Gamma inferiore stampata sul bracciale per

adulti.

Gamma di utilizzo del bracciale per adulti.

È stampato sul bracciale grande per adulti.

Utilizzare il bracciale per adulti

anziché il bracciale grande per

adulti.

Numero di lotto

Italiano 11

Utilizzo del Monitor

Applicazione del bracciale

1. Avvolgere il bracciale intorno al braccio

superiore, a circa 1 - 2 cm sopra la piega

del gomito, come indicato nella figura a

lato. Applicare il bracciale direttamente

a contatto con la pelle, in quanto i vestiti

possono causare errori nella misura.

2. La compressione al braccio causata da

un'avvolgimento troppo stretto della

manica della camicia, può causare una

misura errata.

3. Verificare che il simbolo è all'interno

del range di selezione.

Istruzioni per l’esecuzione di misurazioni corrette

A garanzia della miglior precisione nelle misurazioni della pressione sanguigna:

Sedersi comodamente su una sedia. Appoggiare il braccio sul tavolo. Non incrociare le

gambe. Tenere i piedi appoggiati al suolo e raddrizzare il dorso.

Prima di procedere alla misurazione, rilassarsi per 5-10 minuti.

Mettere il bracciale alla stessa altezza del vostro cuore.

Durante la misurazione, mantenersi fermi e tranquilli.

Non effettuare la misurazione subito dopo aver eseguito esercizio fisico o aver fatto il

bagno. In tali casi, riposare per venti-trenta minuti prima di procedere alla misurazione.

Provare a misurare la vostra pressione sanguigna quotidianamente, approssimativamente

alla stessa ora.

Misurazione

Durante la misurazione, è normale sentire il bracciale a pressione stringere

decisamente. (Non preoccuparsi)

Dopo la misura

Dopo la misurazione, premere il pulsante di START (AVVIO) per spegnere lo

strumento. Rimuovere il bracciale e registrare i vostri dati.

Nota: L'apparecchio prevede una funzione d'interruzione automatica dell'alimentazione,

che disattiva automaticamente l'alimentazione, un minuto dopo la misurazione.

E’consigliabile lasciar passare almeno 3 minuti prima di effettuare una

nuova misura sulla stessa persona.

Arrotolare la manica evitando di stringere

troppe il braccio

1-2 cm

Tubo

prolunga

Bracciale

Simbolo e gamma adatta adeguata

Simbolo di indicazione

posizione arteria brachiale

Avvolgere il bracciale

saldamente

Italiano 12

Misurazioni

Il modello UA-767 BT-Ci è stato progettato per rilevare le pulsazioni e per gonfiare

automaticamente il bracciale a livello della pressione sistolica.

Nel caso in cui si preveda che la propria pressione sistolica superi 230 mmHg

leggere la sezione "Misurazione della pressione sistolica desiderata" riportata alla

pagina successiva.

Misurazione standard

1. Posizionare il bracciale sul braccio (preferibilmente

sul braccio sinistro).

Durante la misurazione, stare fermi il più possibile.

2. Premere il pulsante START (AVVIO).

Gli ultimi dati di pressione sistolica e diastolica e la

velocità del battito cardiaco vengono visualizzati

brevemente. Poi la visualizzazione cambierà come

indicato nella figura riportata sulla destra, mentre

si avvia la misurazione. Il bracciale a pressione

inizierà a gonfiarsi. È normale sentirlo stringere

fortemente. Un indicatore a barre di pressione

viene visualizzato come illustrato nella figura a

destra, mentre si gonfia.

Nota: Nel caso in cui, in qualsiasi momento,

desideriate sospendere la pressione di

gonfiamento, premere nuovamente il

pulsante START (AVVIO).

3. Una volta completata la fase di gonfiamento, lo

sgonfiamento si avvierà automaticamente ed il

simbolo (simbolo del cuore) inizierà a

lampeggiare, indicando che la misurazione è in

corso. Una volta rilevato il polso, il simbolo

lampeggerà ad ogni battito cardiaco.

Nota: Nel caso in cui non si ottenga una

pressione corretta, il dispositivo inizierà

automaticamente a rigonfiarsi.

4. Una volta completata la misurazione, saranno

visualizzate le letture relative alla pressione

sistolica e diastolica e la frequenza cardiaca. Il

bracciale a pressione espellerà l’aria residua e si

sgonfierà completamente.

5. Premere nuovamente il pulsante START

(AVVIO) per disattivare l’alimentazione.

Nota: Il UA-767 BT-Ci è dotato di funzione automatica di spegnimento.

E’consigliabile lasciar passare almeno 3 minuti prima di effettuare una

nuova misura sulla stessa persona.

Al livello del cuore

Inizio della fase di

gonfiamento

Pressurizzazione

Misurazione in

corso

Pressione sistolica

Espulsione automatica

dei residui di aria

Pulsante START .

(AVVIO)

Ultimo dato

visualizzato all'inizio

Battiti/min.

Pressione diastolica

Italiano 13

Misurazioni

Misurazione della pressione sistolica desiderata

Attenersi alla presente procedura qualora si preveda che la pressione sistolica

superi 230 mmHg.

1. Sistemare il bracciale sul braccio (preferibilmente

sul braccio sinistro).

2. Premere e tenere premuto il

pulsante .START. (AVVIO) finché sarà

visualizzato un numero tra 30 e 40 mmHg

superiore a quelle della pressione

sistolica prevista.

3. Dopo aver raggiunto il valore desiderato,

rilasciare il pulsante .START. (AVVIO), la

misurazione inizierà. Proseguire quindi

con la misurazione della pressione

sanguigna come descritto alla pagina

precedente.

Note per una misurazione corretta

Sedersi in una posizione comoda. Disporre il braccio da usare per la

misurazione sul tavolo su un altro supporto in modo che il bracciale sia messo

alla stessa altezza del vostro cuore.

Rilassarsi per circa cinque - dieci minuti prima di effettuare una misurazione.

Se siete eccitati o depressi, la situazione influirà sulla misurazione, con un

valore di lettura più alto (o più basso) rispetto al valore della pressione

sanguigna normale e la frequenza cardiaca sarà più alta del normale.

La pressione sanguigna di un soggetto varia costantemente, secondo quello

che sta facendo e quello che ha mangiato. Ciò che avete bevuto può avere un

effetto molto forte e veloce sulla vostra pressione sanguigna.

Questo apparecchio basa le relative misurazioni sul battito del cuore. Se avete

un battito molto debole o irregolare del cuore, l’apparecchio può avere delle

difficoltà per determinare la vostra pressione sanguigna.

Se l'apparecchio rileva una circostanza anormale, arresterà la misurazione e

visualizzerà un simbolo di errore. Vedi Pagina 5 per la descrizione dei simboli.

Questo apparecchio per misurare la pressione sanguigna deve essere gestito

solo da adulti. Consultare il vostro medico prima di utilizzare questo

apparecchio su un bambino. Un bambino non deve utilizzare questo

apparecchio senza la supervisione di un adulto.

Per quanto riguarda la misurazione,

fare riferimento alla pagina

precedente.

Premere e tenere premuto il

pulsante START (AVVIO)

A livello del cuore

Alla visualizzazione della

pressione sistolica

richiesta, rilasciare il

pulsante

Italiano 14

Cosa è un battito cardiaco

irregolare

Il Monitor della Pressione Sanguigna modello UA-767 BT-Ci fornisce le

misurazioni della pressione sanguigna e del battito cardiaco anche se si

verifica un battito irregolare.

Un battito cardiaco irregolare viene definito come un battito del polso che varia

di 25% dalla media di tutti i battiti cardiaci durante la misurazione della

pressione sanguigna. È importante rilassarsi, rimanere fermi e non parlare

durante le misurazioni.

Nota: Vi raccomandiamo di contattare il vostro medico se viene indicato

frequentemente questo simbolo .

Indicatore a barre di pressione

L’indicatore controlla il progresso della pressione durante la misurazione.

Gonfiamento completato

Pressurizzazione

Gonfiamento in corso Misurazione in corso

Depressurizzazione

Italiano 15

Parlando di Pressione Sanguigna

Cosa si intende per pressione sanguigna?

La pressione sanguigna è la forza esercitata dal sangue contro le pareti delle arterie.

La pressione sistolica si verifica nel momento in cui il cuore si contrae. La pressione

diastolica si verifica quando il cuore si dilata.

La pressione sanguigna viene misurata in millimetri di mercurio (mmHg). La

pressione sanguigna naturale è rappresentata dalla pressione base misurata di prima

mattina, a riposo e prima di assumere qualsiasi cibo o bevanda.

Cosa si intende per ipertensione e come si controlla?

L'ipertensione è una pressione sanguigna arteriosa alta rispetto ai livelli normali che,

se non sottoposta a controlli, può essere causa di diversi problemi di salute, inclusi

attacchi cardiaci.

È possibile tenere sotto controllo l’ipertensione variando lo stile di vita, evitando

situazioni di stress, con appositi farmaci secondo prescrizione medica.

Per prevenire l'ipertensione o per tenerla sotto controllo:

Non fumare. Eseguire esercizi a cadenza regolare.

Ridurre l’uso di sale ed evitare Sottoporsi a check-up fisici regolari.

cibi grassi.

Mantenere il proprio peso a livelli ottimali.

Perché misurare la pressione sanguigna a domicilio?

La pressione sanguigna misurata in clinica o presso uno studio medico può essere

causa di stati d'ansia che possono portare a letture elevate, con livelli 25 - 30 mmHg

superiori rispetto ai livelli riscontrabili in caso di misurazioni eseguite a domicilio. La

misurazione eseguita a domicilio riduce gli effetti negativi sulle letture della pressione

sanguigna, dovuti a influenze esterne, integra le letture mediche e fornisce uno

storico sulla pressione sanguigna più accurato e completo.

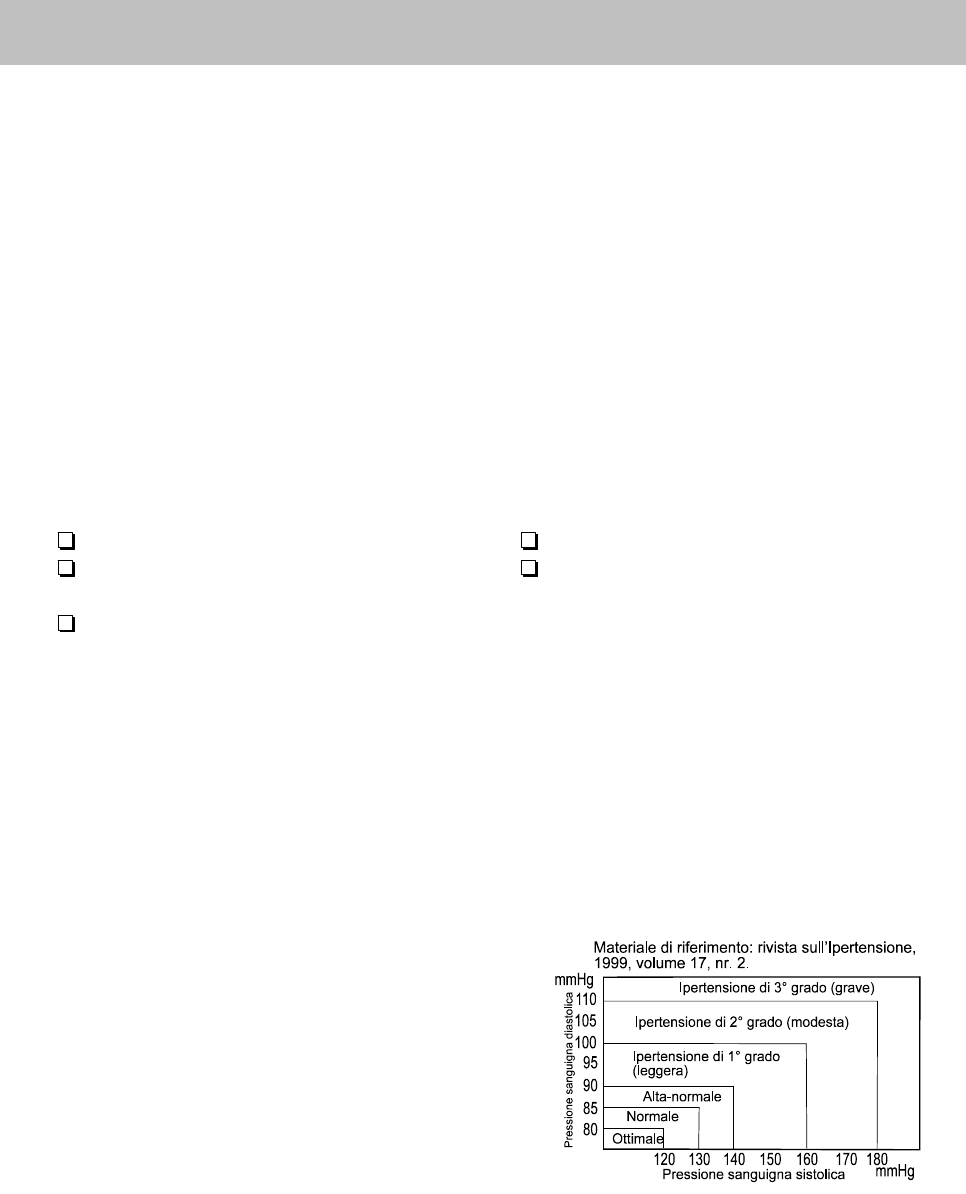

Classifica della pressione sanguigna da parte di “OMS”

Gli standard per l’analisi della pressione

sanguigna alta, indipendentemente dall’età,

sono stati stabiliti dal Organizzazione

Mondiale della Sanità (OMS), come

mostrato nella tabella di seguito riportata.

Variazioni della pressione

sanguigna

La pressione sanguigna di un paziente può

variare notevolmente su base quotidiana

o stagionale. Può variare da 30 - 50 mmHg dovuto alle varie circostanze durante il

giorno. Nei pazienti soggetti ad ipertensione, le variazioni sono anche più

pronunciate.

Italiano 16

Normalmente, la pressione sanguigna aumenta

durante il lavoro o sbalza e scende ai minimi

livelli durante il sonno. Pertanto, evitare di

preoccuparsi eccessivamente dei risultati della

misurazione.

Effettuare le misurazioni quotidianamente, alla

stessa ora, procedendo come descritto nel

presente manuale per conoscere lapropria

pressione sanguigna normale. L’esecuzione di

molte letture permette di ottenere uno storico

sulla pressione sanguigna più completo.

Annotare la data e l’ora della registrazione della pressione sanguigna. Consultare il

medico al fine di interpretare correttamente i dati relativi alla pressione sanguigna.

Localizzazione Guasti

Problema Causa probabile Misura correttiva

Sul display, non viene

visualizzato nulla,

nemmeno

all’accensione.

Le batterie sono scariche. Sostituire tutte le batterie con batterie

nuove.

I poli delle batterie sono

posizionati in modo errato.

Posizionare le batterie in modo tale

che i poli positivo e negativo

combacino con quelli indicati sul

bracciale.

Il bracciale non si

gonfia.

Il voltaggio delle batterie è

troppo basso. (simbolo di

BATTERIA SCARICA)

lampeggia. [In caso di batterie

completa-mente scariche, il

simbolo non sarà visualizzato].

Sostituire tutte le batterie con batterie

nuove.

Il dispositivo non

esegue la

misurazione. Le

letture mostrano valori

eccessivamente alti o

bassi.

Il bracciale non è fissato in

modo adeguato. Fissare il bracciale in modo adeguato.

Durante la fase di misurazione,

avete mosso il braccio o il

corpo.

Durante la fase di misurazione,

rimanere fermi e tranquilli.

La posizione del bracciale non è

corretta.

Sedersi comodamente e rimanere

fermi.

Sollevare il braccio affinché il

bracciale si posizioni allo stesso

livello del cuore.

Nel caso in cui il battito cardiaco sia

molto debole o irregolare, il

dispositivo potrebbe trovare delle

difficoltà nel determinare la pressione

sanguigna.

Vari

Il valore è diverso da quello

misurato in clinica o presso lo

studio medico.

Far riferimento al punto 3: “Perché

misurare la pressione sanguigna a

domicilio”.

Rimuovere le batterie. Riposizionarle

correttamente e rieseguire la

misurazione.

Nota: Nel caso in cui le azioni sopra riportate non risolvano il problema, contattare il rivenditore.

Non tentare di aprire o riparare questo prodotto autonomamente, perché si rischia di

invalidare la garanzia.

Italiano 17

Manutenzione

Non aprire il dispositivo.Include componenti elettrici delicati ed un sofisticato

impianto ad aria che potrebbero danneggiarsi. Nel caso in cui non riusciate a

risolvere il problema anche dopo aver eseguito quanto riportato nelle istruzioni

al capitolo Localizzazione guasti, richiedete un servizio di assistenza al vostro

fornitore o al reparto assistenza di A&D. Il gruppo di servizio A&D fornirà delle

informazioni tecniche, le unità ed i pezzi di ricambio ai fornitori autorizzati.

Il dispositivo è stato concepito e fabbricato per una lunga durata di servizio.

Tuttavia si raccomanda di fare controllare il monitor ogni 2 anni, per garantire

un funzionamento e precisione normali. Questa indicazione di manutenzione è

valida solo per i clienti Europei, al fine di soddisfare i requisiti normativi. Il

controllo e la manutenzione periodici non sono richiesti a clienti non Europei.

Contattare in questo caso il rivenditore autorizzato o A&D per la

manutenzione.

Dati Tecnici

Tipo UA-767PBT-Ci

Metodo di misurazione Misurazione oscillometrica

Range di misurazione Pressione: 20-280 mmHg

Polso: 40-200 battiti/minuto

Precisione della misurazione Pressione: ±3 mmHg

Polso: ±5%

Alimentazione 4 batterie da 1,5V (LR6, R6P o AA) o

Alimentatore a rete elettrica TB-233 (non

incluso)

Numero di misurazioni

In caso di utilizzo di batterie AA alcaline, circa

450 misurazioni, con un valore di pressione di

180 mmHg a una temperatura ambiente di

23°C

Classificazione Dispositivo medico elettronico ad

alimentazione interna (alimentazione con

batterie) /

Classe II (alimentazione con alimentatore a

rete)

Test clinici In conformità ad ANSI / AAMI SP-10 1987

EMC IEC 60601-1-2: 2007

Comunicazione wireless WML-40AH (MITSUMI Electronics Co. Ltd.)

Bluetooth Ver.2.1 Classe 1 HDP SSP

Certificato Continua

Condizioni d’esercizio da +10°C a +40°C/ da RH 15% a RH 85%/

da 800 hPa a 1060 hPa

Condizioni di trasporto/ conservazione

da -10°C a + 60°C /da RH 15% a RH 85%

Dimensioni Circa 147 (Larghezza) x 64 (Altezza) x 110

(Diametro) mm, bracciale escluso

Peso: Circa 300 g, batterie escluse

Parte applicata Bracciale Tipo BF

Italiano 18

Vita utile Dispositivo: 5 anni (se utilizzato sei volte al giorno)

Bracciale: 2 anni (se utilizzato sei volte al giorno)

Alimentatore opzionale L'alimentatore ha lo scopo di collegare il

monitor della pressione sanguigna a una fonte

di alimentazione in ambiente domiciliare.

TB-233 Per l’acquisto, contattare il punto vendita

autorizzato A&D.

L'alimentatore a rete elettrica deve essere

ispezionato o sostituito periodicamente.

TB-233C Ingresso: 100-240 V

Uscita: 6 V 500 mA

TB-233BF Ingresso: 100-240 V

Uscita: 6V 500mA

Accessori venduti separatamente

Bracciale

Dimensione del braccio Dimensione raccomandata

del bracciale

Numero di

catalogo

6.3 a 9.4 in / 16 a 24 cm Bracciale piccolo UA-279

9.4 a 14.2 in / 24 a 36 cm

Bracciale medisno UA-280

14.2 a 17.7 in / 36 a 45cm

Bracciale grande UA-281

Alimentatore a rete elettrica

Numero di catalogo Spina

TB-233C Tipo C

TB-233BF Tipo BF

Nota: Le specifiche sono soggette a variazione, senza previa notifica.

Sul nostro sito Web sono disponibili informazioni sulla tabella di EMC:

http://www.aandd.jp/products/manual/medical/emc_acadapter_it.pdf

139

°C

139

°C

Deutsch 1

Inhalt

Vorwort ................................................................................ 2

Vorbemerkungen .................................................................. 2

Vorsichtsmaßnahmen ........................................................... 2

Übersicht .............................................................................. 4

Symbole ............................................................................... 5

Verwendung des Monitors .................................................... 6

Einsetzen/Wechseln der Batterien .................................... 6

Den Luftschlauch anschließen .......................................... 6

Anschließen des Netzteils ................................................ 6

Drahtlosfunktion .............................................................. 7

Bluetooth-Übertragung .................................................... 7

Verbinden / Trennen ........................................................ 8

Die richtige Manschettengröße wählen ............................ 10

Anbringen der Armmanschette ...................................... 11

Richtig messen ............................................................... 11

Messung ........................................................................ 11

Nach der Messung ......................................................... 11

Messungen ......................................................................... 12

Normale Messung .......................................................... 12

Messung mit dem gewünschten systolischen Druck ....... 13

Hinweise zur richtigen Messung ..................................... 13

Was ist ein unregelmäßiger Herzschlag? .............................. 14

Druckbalkenanzeige ........................................................... 14

Über den Blutdruck ............................................................. 15

Was ist Blutdruck? .......................................................... 15

Was ist Bluthochdruck und wie lässt er sich in den Griff

bekommen? ................................................................... 15

Warum den Blutdruck zu Hause messen? ........................ 15

Blutdruck-Klassifikation der WHO .................................. 15

Blutdruck-Variationen .................................................... 15

Störungssuche .................................................................... 16

Wartung .............................................................................. 17

Technische Daten ............................................................... 17

Deutsch 2

Vorwort

Herzlichen Glückwunsch zum Kauf eines hochmodernen A&D Blutdruckmonitors,

eines der fortschrittlichsten heute erhältlichen Monitore. Für leichte Bedienung und

Genauigkeit ausgelegt, erleichtert dieser Monitor ihre tägliche Blutdruckkontrolle.

Wir raten dringend, diese Bedienungsanleitung vor der ersten Verwendung

gründlich durchzulesen.

Vorbemerkungen

Dieses Gerät entspricht der europäischen Richtlinie 93/42 EG für medizinische

Produkte. Dies wird durch die Konformitätskennzeichnung bestätigt.

(0123: Die Bezugsnummer für die zuständige benachrichtigte Behörde)

Das von MITSUMI hergestellte und in das Produkt des Original-Herstellers

integrierte Modul WML-40AH wurde in Übereinstimmung mit der R&TTE-Richtlinie

für Sendermodule genehmigt, was durch die Kennzeichnung bestätigt

wird.

Das Gerät entspricht Teil 15 der FCC-Regeln und enthält die FCC-ID

POOWML-C40.

Übereinstimmung mit Industrie Kanada.

IC: 4250A-WMLC40.

Gerät ist ein von Continua zertifiziertes medizinisches Gerät mit

Bluetooth-Technologie.

Dieses Gerät ist nur zum Gebrauch an Erwachsenen gedacht und nicht für

Babies oder Kleinkinder geeignet.

Gebrauchsumgebung

Dieses Gerät ist für die Verwendung in der Pflege zu Hause gedacht.

Dieses Gerät ist zur Messung von Blutdruck und Puls von Personen zu

Diagnosezwecken vorgesehen.

Vorsichtsmaßnahmen

In diesem Gerät werden Präzisionsbauteile verwendet. Extreme Temperaturen,

hohe Luftfeuchtigkeit, direktes Sonnenlicht, Erschütterungen oder Staub sollen

vermieden werden.

Reinigen Sie das Gerät und die Manschette mit einem trockenen, weichen Tuch oder

einem mit Wasser und einem neutralen Reinigungsmittel befeuchteten Tuch.

Verwenden Sie niemals Alkohol, Benzol, Verdünnungsmittel oder andere aggressive

Chemikalien zum Reinigen von Gerät oder Manschette.

Falten Sie die Manschette nicht eng zusammen und wickeln Sie den Schlauch nicht

längere Zeit eng auf, da durch solche Handhabung die Lebensdauer der Bauteile

beeinträchtigt werden kann.

Das Gerät und die Manschette sind nicht wasserfest. Schützen Sie das Gerät und

die Manschette vor Regen, Schweiß und Wasser.

Deutsch 3

Messungen können verfälscht werden, wenn das Gerät in der Nähe von

Fernsehgeräten, Mikrowellenherden, Handys, Röntgengeräten oder anderen

Geräten mit starken Magnetfeldern verwendet wird.

Alle Geräte, Teile und Batterien müssen sachgemäß entsorgt werden und dürfen

nicht in den Haushaltsmüll gegeben werden.

Achten Sie bei Verwendung des Netzteils darauf, dass sich das Netzteil bei Bedarf

leicht von der Steckdose trennen lässt.

Überzeugen Sie sich davon, dass das Gerät sauber ist, wenn Sie es erneut verwenden.

Verändern Sie das Gerät nicht. Dies kann Unfälle oder Schäden am Gerät verursachen.

Zum Messen des Blutdrucks muss der Arm von der Manschette stark genug

zusammengedrückt werden, um den Blutstrom durch die Arterie kurzzeitig zu

unterbinden. Dies kann Schmerzen, ein Taubheitsgefühl und eine vorübergehende

Rötung des Arms verursachen. Dieser Zustand tritt insbesondere dann ein, wenn

mehrere Messungen hintereinander durchgeführt werden.

Schmerzen, Taubheitsgefühle und Rötungen verschwinden nach einiger Zeit wieder.

Gegenanzeigen

Es folgen einige Vorsichtshinweise zur Benutzung des Geräts.

Legen Sie die Manschette nicht am Arm an, wenn andere medizinische Geräte daran

angebracht sind. Die Funktion der Geräte kann beeinträchtigt werden.

Personen mit starken Durchblutungsstörungen im Arm müssen den Rat eines Arztes

einholen, bevor sie das Gerät benutzen, um medizinische Probleme zu vermeiden.

Führen Sie anhand der Messungen keine Selbstdiagnose aus, um eine Behandlung

eigenständig zu beginnen. Holen Sie stets den Rat Ihres Arztes bezüglich der

Auswertung der Ergebnisse und der Behandlung ein.

Legen Sie die Manschette nicht an einem Arm mit einer nicht verheilten Wunde an.

Legen Sie die Manschette nicht an einem Arm an, der eine intravenöse Infusion oder

Bluttransfusion erhält. Dies kann Verletzungen oder Unfälle verursachen.

Verwenden Sie das Gerät nicht in Anwesenheit von entzündlichen Gasen wie etwa

Anästhesiegasen. Dies kann eine Explosion verursachen.

Verwenden Sie das Gerät nicht in Umgebungen mit hoher Sauerstoffkonzentration

wie etwa einer Hochdruck-Sauerstoffkammer oder einem Sauerstoffzelt. Dies kann

ein Feuer oder eine Explosion verursachen.

Deutsch 4

Übersicht

Druckbalkenanzeige

Teil des Displays Speicher

Systolischer Druck

Diastolischer Druck

Pulsrate

I.H.B.-Anzeige (unregelmäßiger Herzschlag)

Herzmarkierung

Batterieanzeige

Batteriefachdeckel

1,5 V Batterien

(LR6, R6P oder AA)

Batteriefach

Display

Luftanschlussstecker

Luftstutzen

Armmanschette

Gleichstrombuchse

START -Taste

Luftschlauch

Indexmarkierung

Richtiger Passbereich Arterien-

Positionsmarke

Deutsch 5

Symbole

Symbole Funktion / Bedeutung Empfohlene Maßnahme

Standby und Gerät einschalten.

Anleitung zum Batterieeinsetzen

Gleichstrom

Typ BF: Gerät, Manschette und Schläuche

für besonderen Schutz gegen elektrische

Schläge konstruiert.

Anzeige während der Messung. Blinkt

während der Erkennung des Pulses.

Messung läuft. Bitte nicht

bewegen.

Anzeige für unregelmäßigen Herzschlag

(I.H.B. = "irregular heartbeat")

Die Anzeige, die unregelmäßigen

Herzschlag oder zu starke Körperbewegung

bei der Messung erkennt.

Vorherige Messungen werden im Speicher

(MEMORY) abgelegt.

Volle Batterie

Die Batteriestärkeanzeige bei der Messung.

Schwache Batterie

Die Batterie ist schwach, wenn diese

Anzeige blinkt.

Ersetzen Sie alle Batterien

durch neue, wenn diese

Anzeige blinkt.

Instabiler Blutdruck bei Bewegung während

der Messung.

Wiederholen Sie die Messung.

Bei der Messung bitte nicht

bewegen.

Die systolischen (oberen) und diastolischen

(unteren) Werte sind innerhalb von 10

mmHg von einander.

Befestigen Sie die Manschette

richtig und wiederholen Sie die

Messung.

Der Druckwert stieg beim Aufblasen nicht an.

Die Manschette ist nicht richtig befestigt.

PUL. ANZ. FEHLER

Der Puls wird nicht richtig erkannt.

Verbindung oder Trennung wurde nicht

richtig durchgeführt.

Entfernen Sie die Batterien

und setzen Sie sie wieder ein.

Versuchen Sie erneut zu

verbinden oder zu trennen.

Wird verbunden

Wird getrennt

Verbindung oder Trennung abgeschlossen

SYS

Systolischer Blutdruck in mmHg

DIA

Diastolischer Blutdruck in mmHg

PUL./min

Puls pro Minu

Aufkleber für medizinsche EG-Richtlinie

Aufkleber für R&TTE-Richtlinie für Sendermodule

Hersteller

REPEC

EU-Repräsentant

Herstellungsdatum

Gerät der Klasse II

Deutsch 6

Luftschlauch

Luftanschlussstecker

Luftstutzen

Symbole Funktion / Bedeutung Empfohlene Maßnahme

WEEE-Aufkleber

Siehe Gebrauchsanweisung/Handbuch

SN Seriennummer

Polarität der Gleichstrombuchse

Verwendung des Monitors

Einsetzen/Wechseln der Batterien

1. Den Batteriefachdeckel zum Öffnen aufschieben.

Entnehmen Sie die gebrauchten Batterien und setzen Sie

neue Batterien in das Batteriefach wie in der Abbildung

gezeigt ein, bitte auf richtige Polung (+) und (-) achten.

3. Den Batteriefachdeckel zum Schließen zuschieben.

Nur Batterien des Typs LR6, R6P oder AA verwenden.

ACHTUNG

Die Batterien einsetzen, wie im Batteriefach dargestellt.

Wenn das nicht geschieht, arbeitet das Gerät nicht richtig.

Wenn

(SCHWACHE BATTERIE-Markierung)

im Display blinkt, müssen die Batterien

durch neue ersetzt werden. Nicht alte und neue Batterien gemischt einlegen. Dadurch

kann die Batterielebensdauer verringert oder Fehlfunktionen am Gerät verursacht werden.

Die

(SCHWACHE BATTERIE-Markierung)

erscheint nicht, wenn die Batterien

verbraucht sind.

Die Batterielebensdauer ist je nach Umgebungstemperatur unterschiedlich und kann bei

niedrigen Temperaturen kürzer sein.

Nur Batterien der vorgeschriebenen Sorte verwenden. Die mit dem Gerät mitgelieferten Batterien

sind zum Testen der Monitorleistung gedacht und können eine begrenzte Lebensdauer haben

Die Batterien entfernen, wenn das Gerät längere Zeit nicht verwendet werden soll.

Die Batterien können auslaufen und Fehlfunktionen verursachen.

Gespeicherte Daten gehen verloren, wenn die Batterien entfernt werden.

Den Luftschlauch anschließen

Den Luftanschlussstecker fest in den

Luftstutzen stecken.

Anschließen des Netzteils

Setzen Sie den Stecker des Netzteils

in die Gleichstrombuchse ein.

Stecken Sie dann das Netzteil in eine

elektrische Steckdose ein.

Verwenden Sie das vorgegebene

Netzteil. (Siehe Seite 18.)

Schritt 1

Schritt 3

Schritt 2

Stecker des Netzteils

Gleichstrombuchse

Deutsch 7

Verwendung des Monitors

Drahtlosfunktion

ACHTUNG

In dem unwahrscheinlichen Fall, dass dieser Monitor eine Funkstörung bei

einer anderen Drahtlosstation verursacht, ändern Sie sofort den Einsatzort

des Monitors oder beenden Sie den Betrieb.

Verwenden Sie die Funktion unbedingt an einem Ort, an dem die Sicht zwischen den zwei

zu verbindenden Geräten gut ist. Die Verbindungsdistanz wird durch Gebäudestrukturen

oder andere Hindernisse verkürzt. Insbesondere kann die Verbindung unmöglich sein,

wenn sich verstärkter Beton zwischen den Geräten befindet.

Verwenden Sie keine Bluetooth-Verbindung in der Reichweite eines WLAN oder

anderer drahtloser Geräte, in der Nähe von Geräten, die Funkwellen abgeben (z.

B. Mikrowellen), an Orten mit vielen Hindernissen oder an anderen Orten mit

schwacher Signalstärke. Anderenfalls kann es zu häufigen

Verbindungsabbrüchen, sehr langsamer Kommunikation und Fehlern kommen.

Die Verwendung in der Nähe eines IEEE802.11g/b/n WLAN-Geräts kann

gegenseitige Störungen verursachen, was zu einer verringerten

Kommunikationsgeschwindigkeit führen oder die Verbindung verhindern kann.

Schalten Sie in diesem Fall die Stromversorgung des nicht benutzten Geräts

aus oder verwenden Sie den Monitor an einem anderen Ort.

Wenn der Monitor in der Nähe einer Drahtlosstation oder einer Sendestation

benutzt wird und nicht normal verbindet, verwenden Sie den Monitor an

einem anderen Ort.

A&D Company, Limited übernimmt keine Haftung für jedwede Schäden

aufgrund von Funktionsbeeinträchtigungen oder Datenverlusten usw., die

durch die Nutzung dieses Produkts auftreten.

Es wird nicht garantiert, dass dieses Produkt mit allen Bluetooth-kompatiblen

Geräten verbunden werden kann.

Bluetooth-Übertragung

Dieses Produkt ist mit einer Bluetooth-Drahtlosfunktion ausgestattet und

kann mit den folgenden Bluetooth-Geräten verbunden werden.

Bluetooth-Geräte, die verbunden werden können:

· Von Continua zertifizierte Geräte

· iPhone, iPad, iPod

· Anwendungen und Geräte, die mit SSP und A&D kompatibel sind

Jedes Gerät benötigt eine Anwendung, um Daten zu empfangen.

Zu Verbindungsmethoden siehe die Handbücher jedes Geräts.

Auf ein Bluetooth-Gerät ist das Bluetooth-Logo

aufgedruckt.

Ein von Continua zertifiziertes Gerät trägt dieses

Logo.

iPhone, iPad und iPod sind Markenzeichen der Apple

Inc., registriert in den USA und anderen Ländern.

Deutsch 8

Verwendung des Monitors

Verbinden / Trennen

Ein Bluetooth-Gerät muss mit einem spezifischen anderen Gerät verbunden sein,

um mit diesem Gerät zu kommunizieren. Wenn dieser Monitor von Beginn an mit

einem Empfangsgerät verbunden ist, werden die Messdaten bei jeder

durchgeführten Messung automatisch an das Empfangsgerät übertragen.

Um eine Verbindung abzubrechen, muss eine Trennung durchgeführt werden.

Vorsichtsmaßnahmen beim Verbinden

Schalten Sie beim Verbinden unbedingt die Stromversorgung aller

anderen Bluetooth-Geräte aus. Eine Verbindung kann nicht mit

mehreren Geräten gleichzeitig aufgebaut werden.

Wenn das Empfangsgerät keine Messdaten empfangen kann, versuchen Sie

erneut, die Verbindung aufzubauen.

Zwei Empfangsgeräte können mit einem Monitor verbunden sein. Die

Kommunikation ist mit einem der Empfangsgeräte möglich.

Wenn ein drittes Empfangsgerät verbunden wird, wird das zuerst

verbundene Gerät getrennt, damit das neue Gerät verbunden werden kann.

Einige Anwendungen gestatten möglicherweise die Verbindung mit nur einem Gerät.

Befolgen Sie die unten genannten Schritte, um den Monitor mit einem

Bluetooth-kompatiblen Empfangsgerät zu verbinden oder die Verbindung zu

trennen. Siehe auch das Handbuch des Empfangsgeräts. Benutzen Sie bitte

einen Verbindungsassistenten, wenn einer bereitgestellt wird.

Verbinden

1. Befolgen Sie die Anweisungen im Handbuch des Empfangsgeräts, um

es in den Verbindungsstatus zu versetzen. Platzieren Sie den Monitor bei

der Verbindung so nah wie möglich an das zu verbindende Empfangsgerät.

2. Setzen Sie die Batterien ein oder verbinden Sie das

Netzteil wie auf Seite 6 beschrieben.

Der Monitor zeigt “pr” an.

Der Monitor befindet sich für etwa zwei Minuten in

einem Zustand, in dem er vom Empfangsgerät

gefunden werden kann.

3. Der Monitor zeigt “end” an, um zu zeigen, dass die

Verbindung hergestellt wurde.

4. Wenn “err10” angezeigt wird oder die Verbindung fehlgeschlagen ist,

entfernen Sie die Batterien oder trennen Sie das Netzteil und versuchen

Sie erneut die Schritte 1-3.

Befolgen Sie die Anweisungen im Handbuch des Empfangsgeräts, um nach

diesem Monitor zu suchen, ihn auszuwählen und zu verbinden.

Falls das Empfangsgerät einen PIN-Code fordert, geben Sie "

39121440

" ein.

Deutsch 9

Verwendung des Monitors

Trennen

1. Drücken Sie die START –Taste und halten Sie sie

gedrückt, bis “vpr” angezeigt wird.

2. Drücken Sie die START –Taste erneut. Die

Trennung wird durchgeführt.

3. Der Monitor zeigt “end” an, um zu zeigen, dass die

Trennung abgeschlossen ist.

Wenn zwei Empfangsgeräte verbunden sind, werden

beide Geräte getrennt.

4. Wenn “err10” oder “err11” angezeigt wird oder die Trennung

fehlgeschlagen ist, versuchen Sie erneut die Schritte 1-3.

Kommunikationsdistanz

Die Kommunikationsdistanz zwischen diesem Monitor und dem

Empfangsgerät hängt von der Bluetooth-Ausgabeklasse des

Empfangsgeräts ab.

Wenn das Empfangsgerät ein Bluetooth-Gerät der Klasse 1 ist: Weniger als 100 m

Wenn das Empfangsgerät ein Bluetooth-Gerät der Klasse 2 ist: Weniger als 10 m

Diese Distanz kann sich durch die Umgebungsbedingungen reduzieren.

Überprüfen Sie also unbedingt, dass die Distanz für eine nach Abschluss der

Messung herzustellende Verbindung kurz genug ist.

Speicher

In Fällen, in denen das Empfangsgerät keine Messdaten empfangen kann,

werden die Messdaten vorübergehend im Monitorspeicher abgelegt. Die im

Speicher abgelegten Daten werden das nächste Mal, wenn eine Verbindung

zum Empfangsgerät erfolgreich hergestellt wird, übertragen.

Insgesamt können 200 Messdatensätze gespeichert werden. Wenn die

Datenmenge 200 Datensätze übersteigt, werden die ältesten Daten gelöscht

und die neuen Daten gespeichert.

Die Datenmenge, die vorübergehend gespeichert werden kann, kann je

nach Anwendung variieren.

Zeit

Dieser Monitor verfügt über eine eingebaute Uhr. Datum und Uhrzeit der

Messung sind in den Messdaten enthalten.

Die eingebaute Uhr ist so entworfen, dass sie automatisch eingestellt wird,

indem sie mit der Uhr eines Empfangsgeräts synchronisiert wird. Siehe

technische Daten des Empfangsgeräts.

Dieser Monitor besitzt keine Uhr-Einstellfunktion.

Deutsch 10

Verwendung des Monitors

Die richtige Manschettengröße wählen

Verwendung der richtigen Manschettengröße ist für genaue Messanzeige wichtig. Wenn die

Manschette nicht die richtige Größe hat, kann ein falscher Blutdruckwert angezeigt werden.

Die Armgröße ist auf jeder Manschette aufgedruckt.

Am Index und richtigen Sitzbereich auf der Manschette lässt sich erkennen, ob die

richtige Manschette angebracht wird. (Siehe "Anbringen der Armmanschette")

Wenn die Index Punkte außerhalb des Bereichs liegen, wenden Sie sich an den den

Fachhändler um die Ersatzmanschette zu kaufen.

Die Armmanschette ist ein Verschleißgegenstand. Kaufen Sie bei Abnutzung eine neue.

Armgröße Empfohlene Manschettengröße Katalognummer

6.3 bis 9.4 in / 16 bis 24 cm Kleine Manschette UA-279

9.4 bis 14.2 in / 24 bis 36 cm Mittle Manschette UA-280

14.2 bis 17.7 in / 36 bis 45 cm Große Manschette UA-281

Armgröße: Der Umfang am Bizeps

Auf die Manschette gedruckte Symbole

Symbole Funktion / Bedeutung Empfohlene Maßnahme

Arterienpositionsmarke

Setzen Sie die Marke auf die

Arterie des Oberarms oder in eine Linie

mit dem Ringfinger auf der

Arminnenseite.

▲

Index

REF

Katalognummer

Passbereich der Manschette für

Erwachsene.

Er ist auf die Manschette für

Erwachsene aufgedruckt.

Verwendungsbereich der großen

Manschette für Erwachsene.

Die Bereichsüberschreitung ist auf die

Manschette für Erwachsene aufgedruckt.

Verwenden Sie die große

Manschette

für Erwachsene anstelle der

Manschette für Erwachsene.

Passbereich der großen

Manschette für

Erwachsene.

Er ist auf die große Manschette für

Erwachsene aufgedruckt.

Die aufgedruckte Bereichsunterschreitung

auf der Manschette für Erwachsene.

Verwendungsbereich der Manschette

für Erwachsene.

Er ist auf die große Manschette für

Erwachsene aufgedruckt.

Verwenden Sie die Manschette für

Erwachsene anstelle der großen

Manschette für Erwachsene.

Losnummer

Deutsch 11

Verwendung des Monitors

Anbringen der Armmanschette

1. Wickeln Sie die Manschette so um den

Oberarm, dass sie etwa 1-2 cm über

der Ellenbogeninnenseite liegt, wie

dargestellt.

Setzen Sie die Manschette direkt an

die Haut, da Kleidung den Puls

abschwächen und so Messfehler

hervorrufen kann.

2. Verengung des Oberarms, wie durch

Aufrollen von Ärmeln, kann genaue

Messanzeigen verhindern.

3. Bestätigen, dass die Index Punkte

innerhalb des richtigen Passbereichs

liegen.

Richtig messen

Für genaueste Blutdruckmessung:

Setzen Sie sich bequem auf einen Stuhl. Legen Sie den Arm auf den Tisch.

Schlagen Sie Ihre Beine nicht übereinander. Halten Sie Ihre Füße auf dem

Boden und sitzen Sie gerade.

Entspannen Sie sich etwa fünf bis zehn Minuten vor der Messung.

Die Mitte der Manschette soll in der Höhe des Herzens platziert werden.

Halten Sie während der Messung still und bleiben Sie ruhig.

Die Messung soll nicht kurz nach körperlicher Anstrengung oder einem Bad

ausgeführt werden. Ruhen Sie sich vor der Messung 20 oder 30 Minuten lang

aus.

Der Blutdruck sollte möglichst jeden Tag zur gleichen Zeit gemessen werden.

Messung

Während der Messung ist es normal, dass sich die Manschette eng anfühlt.

(Das ist kein Grund zur Sorge)

Nach der Messung

Nach der Messung drücken Sie die START -Taste zum Ausschalten.

Nehmen Sie die Manschette ab und notieren Sie die Daten.

Hinweis: Das Gerät hat eine automatische Ausschaltfunktion, die etwa eine Minute nach

Ende der Messung einsetzt.

Warten Sie mindestens drei Minuten zwischen Messungen an der gleichen

Person.

Den Ärmel nicht zu eng hochrollen.

2 cm

Luftschlauch

Manschette

Index und richtiger Passbereich

Arterienpositionsmarke

Den Stoffverschluss fest

anbringen.

Deutsch 12

Messungen

Das Modell UA-767 BT-Ci ist dafür konstruiert, automatisch den Puls zu

erkennen und die Manschette auf systolischen Druckpegel aufzublasen.

Wenn Ihr systolischer Druck auf über 230 mmHg lesen Sie "Messung mit dem

gewünschten systolischen Druck" auf der nächsten Seite.

Normale Messung

1. Setzen Sie die Manschette auf den Arm (nach

Möglichkeit auf den linker Arm).

Sitzen Sie während der Messung still.

2. Die Taste START drücken.

Die letzten Messdaten des systolischen und

diastolischen Drucks sowie der gemessene Puls

werden kurz angezeigt. Dann wechselt die

Anzeige, wie in der Abbildung rechts gezeigt,

während die Messung beginnt. Die Manschette

wird aufgeblasen. Es ist normal, dass sich die

Manschette eng anfühlt. Ein Druckbalken

erscheint beim Aufblasen, wie in der Abbildung

rechts gezeigt.

Hinweis: Sie können den Aufblasvorgang

jederzeit stoppen, indem Sie die

START -Taste erneut drücken.

3. Wenn der Aufblasvorgang beendet ist, beginnt

automatische die Deflation und die

(Herzmarkierung) blinkt und zeigt an, dass die

Messung läuft. Wenn der Puls erkannt ist, blinkt

die Markierung mit jedem Pulsschlag.

Hinweis: Wenn kein geeigneter Druck

aufgebaut werden kann, bläst das

Gerät die Manschette automatisch neu

auf.

4. Wenn die Messung beendet ist, erscheinen

systolische und diastolische Druckanzeigen und

die Pulsmessung im Display. Die Manschette

lässt die restliche Luft ausströmen und wird

vollständig entleert.

5. Drücken Sie die START -Taste erneut zum

Ausschalten.

Hinweis: Das Modell UA-767 BT-Ci hat eine automatische

Ausschaltfunktion. Warten Sie mindestens drei Minuten zwischen

Messungen an der gleichen Person.

Auf Herzhöhe

START -

Taste

Letzte Messdaten

bei Erstanzeige

Beginnt Aufblasen

Druck wird

angelegt

Messung läuft

Syst

olischer Druck

Diastolischer Druck

Pulsrate

Entfernt verbleibende

Luft automatisch

Deutsch 13

Messungen

Messung mit dem gewünschten systolischen Druck

Wenn Ihr systolischer Druck auf über 230 mmHg geschätzt wird, verfahren Sie

wie hier beschrieben.

1. Setzen Sie die Manschette auf den Arm (nach

Möglichkeit auf den linker Arm).

2. Halten Sie die START

-Taste gedrückt,

bis eine Zahl von 30 bis 40 mmHg über

dem erwarteten systolischen Druck

erscheint.

3. Lassen Sie die START

-Taste los, um

die Messung zu starten, wenn die

gewünschte Zahl erreicht ist. Dann fahren

Sie mit der Blutdruckmessung fort, wie auf

der Vorseite beschrieben.

Hinweise zur richtigen Messung

Sitzen Sie in einer komfortablen Position. Legen Sie den Arm für die Messung

auf einen Tisch oder eine andere Stütze, so dass die Mitte der Manschette auf

gleicher Höhe wie Ihr Herz ist.

Entspannen Sie sich etwa fünf bis zehn Minuten vor der Messung. Wenn Sie

aufgeregt oder durch emotionalen Stress deprimiert sind, schlägt sich solcher

Stress in der Messung als höherer (oder niedrigerer) Blutdruck als normal

nieder, und der gemessene Puls ist schneller als normal.

Der Blutdruck eines Menschen verändert sich ständig, je nachdem, was Sie

gerade tun und was Sie gegessen haben. Auch Getränke haben einen großen

und schnellen Effekt auf Ihren Blutdruck.

Das Messung des Gerätes basiert auf dem Herzschlag. Wenn Sie einen sehr

schwachen oder unregelmäßigen Herzschlag haben, kann das Gerät

Schwierigkeiten bei der Bestimmung Ihres Blutdrucks haben.

Sollte das Gerät einen anormalen Zustand erkennen, stoppt es die Messung

und zeigt ein Fehlersymbol an. Beschreibung der Symbole siehe Seite 5.

Dieser Blutdruckmonitor ist nur zur Verwendung durch Erwachsene gedacht.

Lassen Sie sich von einem Arzt beraten, bevor Sie das Gerät bei einem Kind

verwenden. Ein Kind darf dieses Gerät nicht unbeaufsichtigt benutzen.

Messung siehe Vorseite

Gedrückt halten

Auf Herzhöhe

Die Taste beim

gewünschten

systolischen Druck

loslassen

Deutsch 14

Was ist ein unregelmäßiger

Herzschlag?

Der Blutdruckmonitor Modell UA-767 BT-Ci erlaubt Blutdruck- und

Pulsmessung auch bei unregelmäßigem Herzschlag. Ein unregelmäßiger

Herzschlag wird als ein Herzschlag mit einer Variation von 25% vom

Durchschnitt aller Herzschläge während der Blutdruckmessung definiert. Es ist

wichtig, entspannt zu sein, still zu sitzen und nicht bei der Messung zu

sprechen.

Hinweis: Wir empfehlen, Ihren Arzt aufzusuchen, wenn Sie diese

Anzeige häufig sehen.

Druckbalkenanzeige

Die Anzeige überwacht die Entwicklung des Drucks während der Messung.

Aufblasen fertig

Druck wird angelegt

Luft wird abgelassen

Wird aufgeblasen Messung läuft

Deutsch 15

Über den Blutdruck

Was ist Blutdruck?

Blutdruck ist die Kraft, die das Blut gegen die Wände der Arterien ausübt. Der

systolische Druck tritt beim Zusammenziehen des Herzens auf. Der diastolische

Druck tritt beim Ausdehnen des Herzens auf. Blutdruck wird in Millimeter

Quecksilbersäule (mmHg) gemessen. Der natürliche Blutdruck eines Menschen

wird durch den fundamentalen Druck dargestellt, der morgens nach dem

Aufwachen und vor dem Frühstück gemessen wird.

Was ist Bluthochdruck und wie lässt er sich in den Griff

bekommen?

Bluthochdruck, ein anormal hoher arterieller Blutdruck, kann bei Nichtbehandlung

zu zahlreichen Gesundheitsproblemen einschließlich Schlaganfall und Herzschlag

führen. Bluthochdruck lässt sich durch einen gesunden Lebensstil und mit

Medikation unter ärztlicher Aufsicht in den Griff bekommen.

Folgende Verhaltensweisen tragen zur Verhinderung von Bluthochdruck bei:

Nicht rauchen Regelmäßige körperliche Betätigung

Weniger Salz und Fett essen Regelmäßige Arztbesuche

Richtiges Körpergewicht bewahren

Warum den Blutdruck zu Hause messen?

Blutdruckmessung in einem Krankenhaus oder beim Arzt kann zu Nervosität und

damit zu erhöhten Werten führen, die 25 bis 30 mmHg höher als bei Messung zu

Hause sein können. Messung zu Hause verringert äußere Einflüsse auf die

Blutdruckmessung, ergänzt die Messungen beim Arzt und trägt zu einem

genaueren, kompletteren Bild der Blutdrucksituation des Patienten bei.

Blutdruck-Klassifikation der WHO

Standards zur Bewertung

hohen Blutdrucks unabhängig

vom Alter wurden von der

Weltgesundheitsorganisation

(WHO) aufgestellt, wie in der

Tabelle rechts gezeigt.

Blutdruck-Variationen

Der Blutdruck einer Person

schwankt bedeutend auf täglicher

und saisonaler Basis. Er kann je

nach Bedingung im Laufe des

Tages um bis zu 30 bis 50 mmHg schwanken. Bei Personen mit Neigung zu

Bluthochdruck können die Schwankungen noch größer sein. Normalerweise steigt

der Blutdruck während der Arbeit oder bei Freizeitbetätigung an und sinkt während

des Schlafs auf den niedrigsten Wert ab. Lassen Sie sich deshalb von den

Ergebnissen einer einzelnen Messung nicht beunruhigen.

Referenzmaterial: Journal of Hypertension 1999, Ausgabe 17 Nr. 2

Diastolischer Blutdruck

Grad 2 Bluthochdruck (moderat)

Grad 1 Bluthochdruck (leicht)

Grad 3 Bluthochdruck (stark)

Hoch-normal

Systolischer Blutdruck

Deutsch 16

Typische Fluktuation innerhalb eines Tages

(alle 5 Minuten gemessen)

Blutdruck

Diastolisch

Systolisch

Schlaf

Nachmittags Vormittags

Führen Sie Messungen zur gleichen Zeit an

jedem Tag wie in dieser Anleitung

beschrieben aus, um Ihren normalen

Blutdruck kennenzulernen. Regelmäßige

Ablesungen geben ein umfassenders Bild

der Blutdrucksituation. Notieren Sie bei der

Blutdruckmessung das Datum und die

Uhrzeit. Wenden Sie sich zur Beurteilung

Ihrer Blutdruckdaten an Ihren Arzt.

Störungssuche

Problem Möglicher Grund Empfohlene Maßnahme

Beim Einschalten

erscheint keine

Anzeige.

Die Batterien sind erschöpft. Ersetzen Sie alle Batterien durch neue.

Die Batterieklemmen sind in

falscher Position.

Die Batterien mit richtiger Ausrichtung

von Plus- und Minuspol entsprechend

den Symbolen im Batteriefach

einlegen.

Die Manschette

wird nicht

aufgeblasen.

Zu niedrige

Batteriespannung.

Die (SCHWACHE

BATTERIE-Markierung)

blinkt. [Die Markierung)

erscheint nicht, wenn die

Batterien verbraucht sind.]

Ersetzen Sie alle Batterien durch neue.

Das Gerät misst

nicht.

Die

Messergebnisse

sind zu hoch oder

zu niedrig.

Die Manschette ist nicht

richtig befestigt. Die Manschette richtig befestigen.

Sie haben bei der Messung

den Körper oder Arm bewegt.

Bei der Messung immer ganz still

sitzen.

Die Manschettenposition ist

nicht richtig.

Sitzen Sie bequem und ruhig.

Heben Sie Ihre Hand, so dass die

Manschette in der Höhe des Herzens

ist.

Wenn Sie einen sehr schwachen oder

unregelmäßigen Herzschlag haben,

kann das Gerät Schwierigkeiten bei der

Bestimmung Ihres Blutdrucks haben.

Andere

Der Wert unterscheidet sich

von dem im Krankenhaus

oder beim Arzt gemessenen.

Siehe "Warum den Blutdruck zu Hause

messen?"

Die Batterien entnehmen. Die Batterien

wieder richtig einsetzen und die

Messung wiederholen.

Hinweis: Wenn die obigen Maßnahmen das Problem nicht lösen, wenden Sie sich an den

Fachhändler. Versuchen Sie nicht, dieses Produkt zu öffnen oder zu reparieren;

dadurch wird die Produktgarantie hinfällig.

Deutsch 17

Wartung

Das Gerät nicht öffnen. Es enthält empfindliche elektrische Komponenten und

eine komplizierte Lufteinheit, die beschädigt werden könnten. Wenn Sie das

Problem nicht mit den Maßnahmen zur Störungssuche beheben können,

wenden Sie sich an Ihren Fachhändler oder an eine

A&D-Kundendienstvertretung. Die A&D-Kundendienstvertretung bietet

Vertragshändlern technische Information, Ersatzteile und Neugeräte.

Das Gerät wurde für eine lange Lebensdauer entworfen und hergestellt. Es

wird aber grundsätzlich empfohlen, den Monitor etwa alle 2 Jahre kontrollieren

zu lassen, um richtige Funktion und Genauigkeit sicherzustellen.

Diese Wartungsempfehlung gilt nur für europäische Kunden zum Zwecke der

Einhaltung gesetzlicher Vorschriften. Eine routinemäßige Überprüfung und

Wartung ist für Kunden außerhalb Europas nicht vorgeschrieben.

Wenden Sie sich zur Wartung an Ihren Fachändler oder eine

A&D-Kundendienstvertretung.

Technische Daten

Typ UA-767PBT-Ci

Messungsmethode Oszillometrische Messung

Messbereich Druck: 20 - 280 mmHg

Puls: 40 - 200 Schläge/Minute

Messungsgenauigkeit Druck: ±3 mmHg

Puls: ±5%

Stromversorgung 4 x 1,5 V Batterien (LR6, R6P oder AA) oder

Netzteil (TB-233) (Nicht mitgeliefert)

Anzahl der Messungen

Etwa 450 Messungen bei Verwendung von

AA-Alkalibatterien mit einem Druckwert von 180

mmHg bei Zimmertemperatur von 23°C

Klassifikation ME Gerät mit Interner Stromversorgung (durch

Batterien) /

Klasse II (durch Netzteil)

Klinischer Test Entsprechend ANSI/AAMI SP-10 1987

EMV IEC 60601-1-2: 2007

Drahtlose Datenübertragung WML-40AH (MITSUMI Electronics Co. Ltd.)

Bluetooth-Version 2.1 Klasse 1 HDP SSP

Continua -zertifiziert

Betriebsbedingung +10°C bis +40°C / 15% bis 85% rel. Luftfeuchtigkeit/

800 hPa bis 1060 hPa

Transport-/Lagerungsbedingungen

-10°C bis +60°C / 15% bis 85% rel. Luftfeuchtigkeit

Abmessungen Ca. 147 [B] x 64 [H] x 110 [T] mm

Gewicht Ca. 300 g, ohne Batterien

Anwendungsteil Manschette Typ BF

Deutsch 18

Lebensdauer Gerät: 5 Jahre (bei sechsmaliger Verwendung täglich)

Manschette: 2 Jahre (bei sechsmaliger Verwendung

täglich

Zugehöriges Netzteil Das Netzteil dient zum Anschließen des

Blutdruckmonitors an eine Stromquelle zu Hause.

TB-233 Bitte wenden Sie sich zum Erwerb an einen

A&D-Händler vor Ort.

Das Netzteil muss regelmäßig untersucht oder

ersetzt werden.

TB-233C Eingang: 100-240 V

Ausgang: 6 V 500 mA

TB-233BF Eingang: 100-240 V

Ausgang: 6V 500mA

Separat erhältliches Zubehör

Manschette

Armgröße Empfohlene

Manschettengröße Katalognummer

6.3 bis 9.4 in / 16 bis 24 cm Kleine Manschette UA-279

9.4 bis 14.2 in / 24 bis 36 cm Mittle Manschette UA-280

14.2 bis 17.7 in / 36 bis 45 cm Große Manschette UA-281

Netzteil

Catalog Number Stecker

TB-233C Typ C

TB-233BF Typ BF

Hinweis: Änderungen bleiben ohne Ankündigung vorbehalten.

EMV-Tabelleninformationen finden Sie auf unserer Website:

http://www.aandd.jp/products/manual/medical/emc_acadapter_de.pdf

139

°C

139

°C

Deutsch 19

Memo

Deutsch 20

Memo

1-243 Asahi, Kitamoto-shi, Saitama 364-8585 JAPAN

Telephone: [81] (48) 593-1111 Fax: [81] (48) 593-1119

A&D INSTRUMENTS LIMITED

Unit 24/26 Blacklands Way, Abingdon Business Park, Abingdon, Oxfordshire OX14 1DY United Kingdom

Telephone: [44] (1235) 550420 Fax: [44] (1235) 550485

A&D ENGINEERING, INC.

1756 Automation Parkway, San Jose, California 95131 U.S.A.

Telephone: [1] (408) 263-5333 Fax: [1] (408)263-0119

A&D AUSTRALASIA PTY LTD

32 Dew Street, Thebarton, South Australia 5031 AUSTRALIA

Telephone: [61] (8) 8301-8100 Fax: [61] (8) 8352-7409

A&D; Blood Pressure Monitor BT Ci UA 767PBT MANUAL

Navigation menu

Versions of this User Manual:

Views

Navigation
