Vitoclima_200 SHE Vitoclima 200

User Manual: Vitoclima_200-SHE

Open the PDF directly: View PDF .
Page Count: 4

4 yön

otomatik

hava üfleme

A++

Enerji Sınıfı

High Seasonal serisi

duvar tipi split klima

VITOclIma 200-s/HE

Vitoclima 200-S/HE

Sezonsal verimlilik

Viessmann, Avrupa Birliği sezonsal verimlilik

kriterlerine uygun Vitoclima 200-S/HE serisi

duvar tipi split klimaları sunar. Klimalarda

enerji tüketimini en aza indirmeyi hedefleyen

sezonsal verimlilik standartları Avrupa Birliği

ülkelerinden sonra Türkiye’de de yürürlükte.

Önceki yıllarda tek bir çalışma noktasındaki

hava sıcaklığı göz önüne alınarak geliştirilen

klimalar artık sezonsal verimlilik kriterlerine

göre farklı dış ortam sıcaklıklarında da

tasarruflu ve performanslı çalışacak şekilde

geliştirilmektedir.

Klimaların gerçek enerji verimliliğini

tanımlamakta yeterli olmayan EER ve COP

değerleri, yeni yönetmeliklerde yerini

SEER ve SCOP değerlerine bırakmaktadır.

Bu yeni değerlerin kısaltmasındaki “S”,

“Sezonsal” anlamına gelir ve cihazların

birden fazla gerçekçi ölçüm noktasında

test edildiğini gösterir.

Soğutma modu için ölçüm noktaları 20 °C,

25 °C, 30 °C ve 35 °C dış ortam sıcaklıklarıdır.

Isıtma modunda ise örneğin ortalama iklim

bölgesi için ölçümler 12 °C, 7 °C, 2 °C ve -7 °C

dış ortam sıcaklıklarında yapılmaktadır.

DC Inverter teknolojisi

Vitoclima 200-S/HE serisinde bulunan

DC Inverter teknolojisi, kompresör

devrini ihtiyaca göre ayarlar. Klimanız

ihtiyacınız kadar çalışır.

Vitoclima 200-S/HE kısmi yüklerde çok

verimli çalışır. Yüksek SCOP/SEER, işletme

maliyetlerini düşürür.

İşletme dış ortam sıcaklık aralıkları

Soğutma modunda; -15 °C ~ 43 °C

Isıtma modunda; -15 °C ~ 24 °C

Vitoclima 200-S/HE High SeasonalDuvar tipi split klimalar

Konforlu uyku modu

Uyku halindeki metabolizma değişim hızına

uyumlu şekilde oda sıcaklığı set değeri

arttırılıp (soğutma modunda), azaltılarak

(ısıtma modunda) konforlu bir uyku

sağlanmaktadır. Konforlu uyku modu ayrıcalığı

Vitoclima 200-S/HE High Seasonal serisi için

standarttır.

Otomatik temizleme

Klima işletimi durdurulduktan sonra kompresör

çalışmasını sonlandırmasına rağmen iç

ünite fanı çalışmaya devam eder. Böylece

evaporatör üzerinde bakteri oluşumuna yol

açabilecek nemin kurutulması sağlanır.

Otomatik temizleme fonksiyonu Vitoclima

200-S/HE High Seasonal serisi için standarttır.

İklimlendirmede konfor

Vitoclima 200-S/HE High Seasonal serisi,

geniş kanat açıları ve yukarı – aşağı /

sağa – sola otomatik salınım kontrolü ile

homojen hava dağılımı, dolayısıyla konforlu

iklimlendirme sunmaktadır.

Ayrıca, özel kumanda sensörü ile ayar

sıcaklığı, kullanıcının bulunduğu ortam

sıcaklığına göre otomatik ayarlanarak optimum

konfor sağlanmaktadır.

İç ortam havası temizliği standart

Vitoclima 200-S/HE High Seasonal serisi

klimalarda bulunan filtrenin anti-mikrobik

özelliği sayesinde iç ortam havasında bulunan

mikroorganizmaların absorbe edilmesi

sağlanır.

Viessmann Vitoclima 200-S/HE High Seasonal DC Inverter duvar tipi split klimalar

Avrupa Birliği sezonsal verimlilik kriterlerine uygundur.

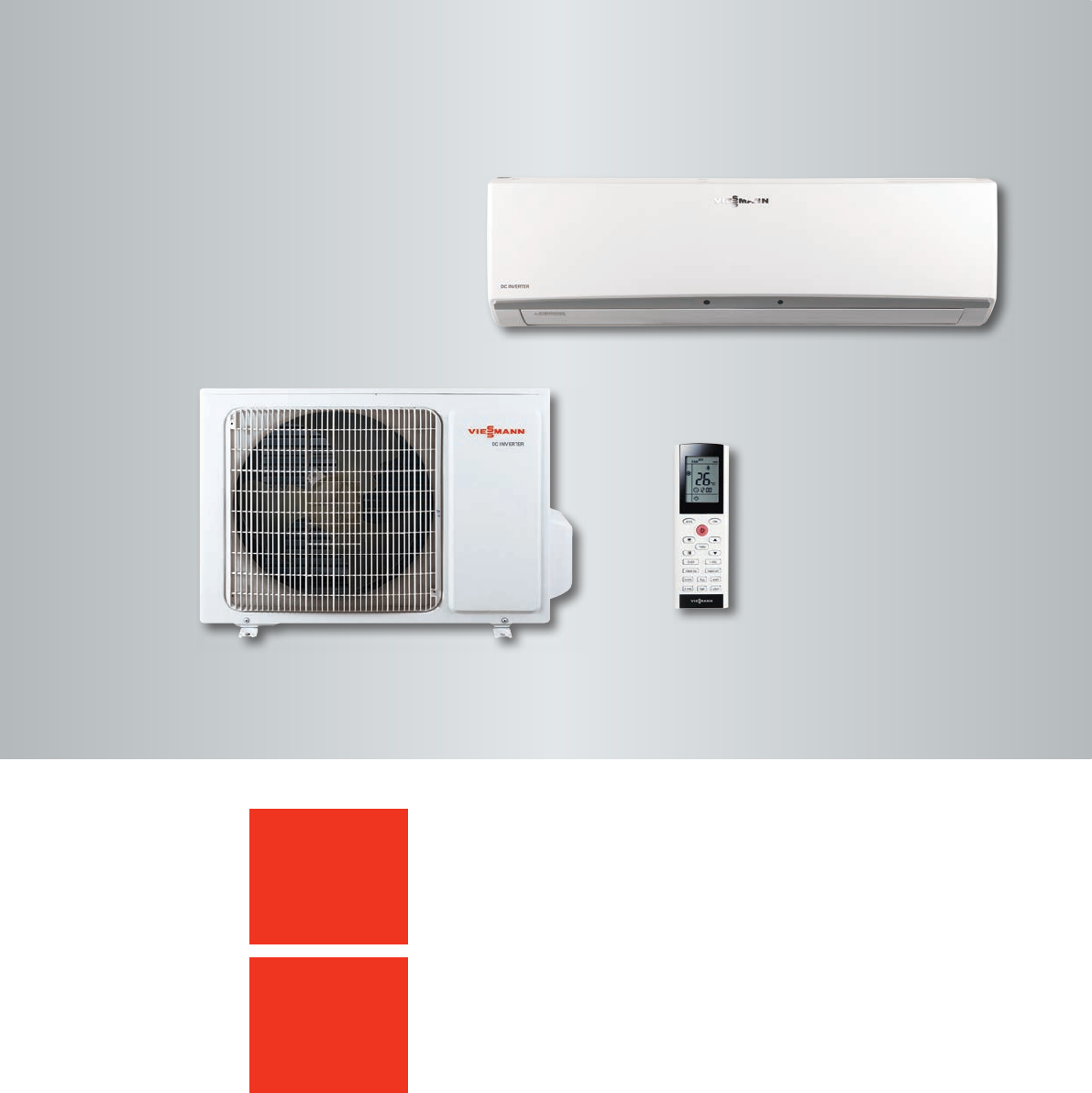

Vitoclima 200-S/HE High Seasonal iç ünite

Vitoclima 200-S/HE High Seasonal dış ünite

4 yön

otomatik

hava üfleme

A++

Enerji Sınıfı

Vitoclima 200-S/HE High Seasonal DC Inverter duvar tipi split

klimaların üstünlükleri:

Yüksek SEER/SCOP ile düşük işletim giderleri

Konforlu uyku modu: Uyku halindeki metabolizma değişim hızına uyumlu şekilde

set değeri arttırılıp (soğutma modunda), azaltılarak (ısıtma modunda) konforlu bir

uyku sağlanmaktadır.

Sadece gerekli olduğunda defrosta geçerek, konforlu ve tasarruflu bir ısınma

mümkündür.

Stand by‘da minimum güç tüketimi (0,5 W).

Otomatik temizleme: İşletim sonrası fan çalıştırılarak, bakteri oluşumuna yol

açabilecek nemin kurutulması mümkündür.

Geniş kanat açıları ile homojen hava dağılımı.

Turbo fonksiyonu ile istenen iç ortam sıcaklığına daha hızlı ulaşabilme imkanı

Isıtma modunda soğuk hava üfleme koruması: İç ünite bataryasının içerisindeki

gaz sıcaklığı, ayar sıcaklığına gelmeden önce içeri soğuk hava üflemesini engeller.

İç ünite gösterge panelinde arıza kodu bildirimi.

0,5 - 24 saat arası zamanlayıcı ayarı

Özel kumanda sensörü ile ayar sıcaklığını kullanıcının bulunduğu ortam sıcaklığına

göre otomatik ayarlar.

Yukarı-aşağı ve sağa-sola 3 D otomatik salınım kontrolü yapar.

Özel filtresi sayesinde iç ortam havasında bulunan mikroorganizmaları absorbe

eder ve çoğalmalarını engeller.

İşletme dış ortam sıcaklıkları: Soğutma modu; -15 °C ~ 43 °C

Isıtma modu; -15 °C ~ 24 °C

Akıllı otomatik Re-start özelliği: Elektrik kesintisinden sonra binadaki tüm klimaların

aynı anda çalıştırılmamasını sağlayarak oluşabilecek zararlar önlenir.

Ağır kış koşullarında, evde kimse yokken bile +0 °C‘de sabit tutulması

“+8 °C Heating“ fonksiyonu ile mümkündür.

Model Set WS2026MHE0 WS2035MHE0 WS2053MHE0 WS2070MHE0

İç ünite W2026MHE0 W2035MHE0 W2053MHE0 W2070MHE0

Dış ünite OSW2026MHE0 OSW2035MHE0 OSW2053MHE0 OSW2070MHE0

Kapasite - Nominal Soğutma kW 2,6 (0,45~3,23) 3.5 (0,6~3,96) 5,13 (1,26~6,6) 6,7 (2~8,2)

(Min.~Maks.) Btu/h 8871 (1535~11021) 11942 (2047~13512) 17504 (4299~22519) 22860 (6824~27978)

Isıtma kW 2,8 (0,45~4,1) 3,7 (0,6~5,13) 5,3 (1,12~6,8) 7,3 (2~8,5)

Btu/h 9554 (1535~13989) 12522 (2047~17504) 18000 (3821~23202) 24737 (6824~29002)

Tasarım yükü Soğutma/Isıtma kW 2,6/2,6 3,5/3 5,1/4,1 6,7/6,4

Çekilen güç Soğutma W 805 (200~1420) 1084 (220~1550) 1580 (380~2450) 1875 (400~3700)

Nominal (Min.~Maks.) Isıtma W 755 (200~1550) 989 (220~1650) 1410 (350~2600) 1945 (450~3800)

Voltaj, frekans, faz 220-240 V, 50 Hz / 1 faz

SEER/SCOP W/W 6,1/4,0 6,1/4,0 6,1/4,0 6,3/4,0

Enerji sınıfı A++/A+ A++/A+ A++/A+ A++/A+

Hava debisi İç ünite (SY/Y/O/D) m3/h 560/490/430/330 660/540/460/330 800/720/610/520 1150/1050/950/850

Ses basıncı seviyesi İç ünite (SY/Y/O/D) dB(A) 39/36/32/26 42/39/33/26 46/42/39/36 48/45/42/39

Dış ünite dB(A) 52 53 56 60

Ses gücü seviyesi İç ünite (SY/Y/O/D) dB(A) 55/52/44/38 57/53/45/42 58/54/51/48 64/59/56/53

Dış ünite dB(A) 61 62 63 68

Boyutlar İç ünite mm 790x275x200 845x289x209 970x300x224 1078x325x246

(GxYxD) Dış ünite mm 776x540x320 776x540x320 955x700x396 955x700x396

Paketli boyutlar İç ünite mm 866x367x271 921x379x281 1041x320x383 1148x350x413

(GxYxD) Dış ünite mm 851x595x363 851x595x363 1029x750x458 1029x750x458

Net ağırlık İç/dış kg 9/28 10/29 13,5/45 17/53

Brüt ağırlık İç/dış kg 11/31 12/32 16,5/49,5 20,5/57,5

Boru çapları Sıvı/gaz inch 1/4“ - 3/8“ 1/4“ - 3/8“ 1/4“ - 1/2“ 1/4“ - 5/8“

mm 6 - 9,52 6 - 9,52 6 - 12 6 - 16

Borulama (Maks.) Uzunluk m 15 20 25 25

Yükseklik farkı m 10 10 10 10

Vitoclima 200-S/HE

High Seasonal DC Inverter duvar tipi split klima

Viessmann Isı Teknikleri Ticaret A.Ş.

Şerifali Mah. Söyleşi Sok. No:39

34775 Ümraniye-İstanbul

Telefon: 0 216 528 46 00

Faks: 0 216 528 46 50

www.viessmann.com.tr

9440429 TR 02/2016

Teknik değişiklik hakkımız saklıdır.
