Free Joint DC Inverter
Çoklu klima sistemleri
VITOclIma 300-s/HE
Sezonsal verimlilik
Viessmann, Avrupa birliği sezonsal verimlilik
yönetmeliklerine uygun Vitoclima 300-S/HE
serisi Free Joint çoklu klima sistemlerini sunar.
Klimalarda enerji tüketimini en aza indirmeyi
hedefleyen sezonsal verimlilik yönetmelikleri
Avrupa Birliği ülkelerinden sonra Türkiye’de de
yürürlükte.
Önceki yıllarda tek bir çalışma noktasındaki
hava sıcaklığı göz önüne alınarak geliştirilen
klimalar artık sezonsal verimlilik kriterleri-
ne göre farklı dış ortam sıcaklıklarında da
tasarruflu ve performanslı çalışacak şekilde
geliştirilmektedir.
DC Inverter teknolojisi
Vitoclima 300-S/HE Free Joint çoklu klima
sistemleri, DC inverter teknolojisi ile tasarru-
fun yanı sıra sunduğu konforlu iklimlendirme
sayesinde kendinizi iyi hissedeceğiniz ortamlar
yaratır. DC Inverter teknolojisi kompresör dev-
rini ihtiyaca göre ayarlar, klimanız ihtiyacınız
kadar çalışır.
Vitoclima 300-S/HE kısmi yüklerde daha
verimli çalışır, yüksek SCOP/SEER işletim
maliyetlerini düşürür.
Her bir iç ünitenin bireysel kontrol edilmesi
sayesinde maksimum enerji tasarrufu sağlanır.
Vitoclima 300-S/HEFree Joint DC Inverter
Çoklu klima sistemleri
Vitoclima 300-S/HE Free Joint DC inverter
dış ünite teknik özellikleri
Konforlu ve verimli bir ısıtma için sadece
gerekli olduğunda defrosta geçer.
Yüksek SEER/SCOP ile düşük işletim
giderleri
Geniş ürün programı ile her tür projeye
uygun çözümler sunar.
Kaynaksız bağlantı ile montajda kolaylık
Kompakt ve hafif dış ünite tasarımı sayesin-
de sıradan bir asansörle bile yüksek katlara
çıkarılabilir.
Arıza tespit sistemi ile hızlı ve kolay arıza
giderme sağlanır.
Geniş ürün programı
Vitoclima 300-S/HE Free Joint DC inverter
Çoklu klima sistemleri 4 dış ünite ve 12 iç
ünitenin çok sayıda kombinasyonu ile proje
çözümlerinde esneklik sağlar.
5 kW ile 12 kW kapasite aralığında 4 tip dış
ünite ve 2,1 kW ile 7,1 kW kapasite aralığında
duvar, kaset ve gizli tavan tipi kanallı iç ünite
seçenekleri mevcuttur.
Uzun borulama mesafesi ve yüksek
kapasite kombinasyonu
O5F3120M0 dış ünitesi 15 m kot farkı ve
toplam 80 m borulama mesafesi ile esnek
montaj imkanı sunar.
O5F3120M0 dış ünitesi, 5 iç ünite ve 63
kBtu/h toplam kombinasyon kapasitesine
kadar kombinasyon imkanı verir.
Kolay montaj ve bakım
Vitoclima 300-S/HE Free Joint DC inverter
Çoklu klima sistemleri son derece basit kablo-
lama ve borulamaya sahiptir. Dış ünitelerin
monofaze olması evsel uygulamalarda avantaj,
kaynaklı bağlantı yerine sıkı geçme borulama
imkanı ise montajda kolaylık sağlar.
Viessmann Vitoclima 300-S/HE Free Joint DC inverter Çoklu klima sistemleri
İle tek dış üniteye 5 adede kadar iç ünite kombinasyonu yapabilir, değişken debili
soğutucu akışkan teknolojisi ile bireysel iklimlendirmenin bir adım ötesine geçebilirsiniz.
İşletme dış ortam sıcaklıkları
Soğutma modu: - 15 °C ~ 48 °C
Isıtma modu: - 15 °C ~ 24 °C
O4F3080M0
O4F3100M0
O2F3050M0
O5F3120M0
Vitoclima 300-S/HE Free Joint DC Inverter dış üniteler
O2F3050M0
1 iç ünite 2 iç ünite
7 7+7 7+12
9 7+9 9+12
12 9+9 –
O4F3080M0
2 iç ünite 3 iç ünite 4 iç ünite
7+7 12+12 7+7+7 7+9+12 12+12+12 7+7+7+7 7+7+9+12 9+9+9+12
7+9 7+18 7+7+9 9+9+12 7+12+18 7+7+7+9 9+9+9+9 7+9+12+12
9+9 9+18 7+9+9 7+12+12 9+12+18 7+7+9+9 7+9+9+12 7+7+9+18
7+12 12+18 7+7+12 9+12+12 12+12+18 7+7+7+12 7+7+12+12 9+9+12+12
9+12 18+18 9+9+9 9+9+18 7+7+18 7+9+9+9 7+7+7+18 –
O4F3100M0
2 iç ünite 3 iç ünite 4 iç ünite
7+12 18+24 7+7+7 7+12+24 9+18+24 7+7+7+7 7+7+12+24 9+9+9+9
7+18 24+24 7+7+9 7+18+18 12+12+12 7+7+7+9 7+7+18+18 9+9+9+12
7+24 – 7+7+12 7+18+24 12+12+18 7+7+7+12 7+9+9+9 9+9+9+18
9+9 – 7+7+18 9+9+9 12+12+24 7+7+7+18 7+9+9+12 9+9+9+24
9+12 – 7+7+24 9+9+12 12+18+18 7+7+7+24 7+9+9+18 9+9+12+12
9+18 – 7+9+9 9+9+18 18+18+18 7+7+9+9 7+9+9+24 9+9+12+18
9+24 – 7+9+12 9+9+24 – 7+7+9+12 7+9+12+12 9+9+18+18
12+12 – 7+9+18 9+12+12 – 7+7+9+18 7+9+12+18 9+12+12+12
12+18 – 7+9+24 9+12+18 – 7+7+9+24 7+9+18+18 9+12+12+18
12+24 – 7+12+12 9+12+24 – 7+7+12+12 7+12+12+12 12+12+12+12
18+18 – 7+12+18 9+18+18 – 7+7+12+18 7+12+12+18 –
O5F3120M0
2 iç ünite 3 iç ünite 4 iç ünite
7+18 24+24 7+7+7 7+12+18 9+12+18 12+24+24 7+7+7+7 7+7+12+18
7+24 – 7+7+9 7+12+24 9+12+24 18+18+18 7+7+7+9 7+7+12+24
9+12 – 7+7+12 7+18+18 9+18+18 18+18+24 7+7+7+12 7+7+18+18
9+18 – 7+7+18 7+18+24 9+18+24 – 7+7+7+18 7+7+18+24
9+24 – 7+7+24 7+24+24 9+24+24 – 7+7+7+24 7+9+9+9
12+12 – 7+9+9 9+9+9 12+12+12 – 7+7+9+9 7+9+9+12
12+18 – 7+9+12 9+9+12 12+12+18 – 7+7+9+12 7+9+9+18
12+24 – 7+9+18 9+9+18 12+12+24 – 7+7+9+18 7+9+9+24
18+18 – 7+9+24 9+9+24 12+18+18 – 7+7+9+24 7+9+12+12
18+24 – 7+12+12 9+12+12 12+18+24 – 7+7+12+12 7+9+12+18
4 iç ünite 5 iç ünite
7+9+12+24 9+9+9+12 9+12+12+24 7+7+7+7+7 7+7+7+12+18 7+7+9+18+18 7+9+9+12+24 9+9+9+12+12
7+9+18+18 9+9+9+18 9+12+18+18 7+7+7+7+9 7+7+7+12+24 7+7+12+12+12 7+9+9+18+18 9+9+9+12+18
7+9+18+24 9+9+9+24 9+18+18+18 7+7+7+7+12 7+7+7+18+18 7+7+12+12+18 7+9+12+12+12 9+9+9+18+18
7+12+12+12 9+9+12+12 12+12+12+12 7+7+7+7+18 7+7+9+9+9 7+7+12+18+18 7+9+12+12+18 9+9+12+12+12
7+12+12+18 9+9+12+18 12+12+12+18 7+7+7+7+24 7+7+9+9+12 7+9+9+9+9 7+12+12+12+12 9+9+12+12+18
7+12+12+24 9+9+12+24 12+12+12+24 7+7+7+9+9 7+7+9+9+18 7+9+9+9+12 7+12+12+12+18 9+12+12+12+12
7+12+18+18 9+9+18+18 12+12+18+18 7+7+7+9+12 7+7+9+9+24 7+9+9+9+18 9+9+9+9+9 9+12+12+12+18
7+12+18+24 9+9+18+24 – 7+7+7+9+18 7+7+9+12+12 7+9+9+9+24 9+9+9+9+12 12+12+12+12+12
7+18+18+18 9+12+12+12 – 7+7+7+9+24 7+7+9+12+18 7+9+9+12+12 9+9+9+9+18 –
9+9+9+9 9+12+12+18 – 7+7+7+12+12 7+7+9+12+24 7+9+9+12+18 9+9+9+9+24 –

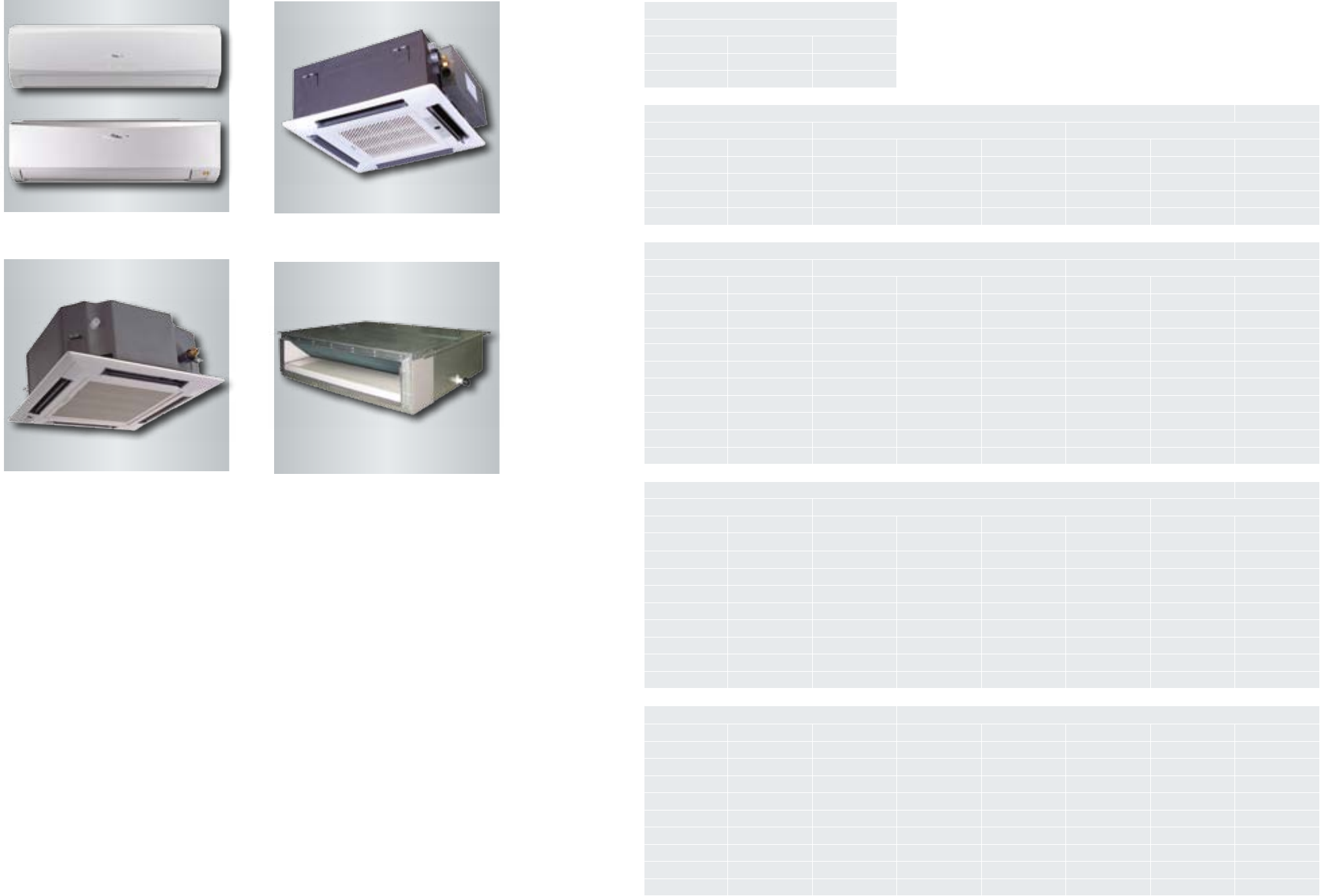

Vitoclima 300-S/HE duvar tipi iç ünite
Vitoclima 300-S/HE Free Joint DC inverter
iç ünite teknik özellikleri
Kompakt iç ünite ölçüleri sayesinde kolay
montaj ve bakım
Duvar tipi iç üniteler konforlu uyku modu:
Ayar sıcaklığını değiştirme özelliği ile insan
sağlığını korumanın yanı sıra konforlu bir
uyku sağlar.
Gizli tavan tipi kanallı iç ünitelerdeki düşük
cihaz dış statik basınçları montajda kolaylık
sağlar.
Düşük ses seviyeleri
Kullanımı kolay standart uzaktan kumandalar
Konforlu bir iklimlendirme için özel uzaktan
kumanda sensörü
Otomatik kendi kendini temizleme: İşletim
sonrası fan çalıştırılarak, bakteri oluşumuna
yol açabilecek nemin kurutulması mümkün-
dür.
Çıkarılabilir ve yıkanabilir panel ile kolay
kullanım.
Geniş kanat açıları ile homojen hava
dağılımı.
Yıkanabilir filtre.
Vitoclima 300-S/HEFree Joint DC Inverter
Çoklu klima sistemleri
Vitoclima 300-S/HE Free Joint DC Inverter
Çoklu klima sistemleri kombinasyon tabloları
Vitoclima 300-S/HE kaset tipi iç ünite
Vitoclima 300-S/HE kaset tipi iç ünite Vitoclima 300-S/HE gizli tavan tipi iç ünite
Not 1: İç ünitelerin aynı anda çalıştırılacağı projelerde iç ünite kombinasyon oranının %135‘i geçmemesine dikkat edilmelidir.
Not 2 : %120‘nin üzerindeki diversite oranlarına sahip kombinasyonlarda iç ünitelerin aynı anda çalıştırılması halinde performans düşümü gözlenebilir.
Model O2F3050M0 O4F3080M0 O4F3100M0 O5F3120M0
Bağlanabilen maksimum iç ünite adedi 2 4 4 5
Maksimum iç ünite kombinasyonu 21k 42k 54k 63k
Kapasite (min. ~ maks.) Soğutma Btu/h 17100 (7000~21160) 27300 (7509~34130) 35826 (7167~37543) 41297 (7167~46417)
kW 5 (2,05~6,20) 8 (2,2~10) 10,5 (2,1~11) 12,1 (2,1~13,6)
Isıtma Btu/h 19100 (8532~22700) 31750 (9556~37543) 40956 (8874~44369) 44369 (8874~47782)
kW 5,6 (2,50~6,65) 9,3 (2,8~11) 12 (2,6~13) 13 (2,6~14)
Tasarım yükü Btu/h 15695 31700 27304 -
SEER/SCOP W/W 5,6/3,8 5,1/3,8 5,5/3,8 3,23/3,67*
Enerji sınıfı A+/A A/A A/A -
Voltaj, frekans, faz 1 Ph, 220-240 V,
50 Hz
1 Ph, 220-240 V,
50 Hz
1 Ph, 220-240 V,
50 Hz
1 Ph, 220-240 V,
50 Hz
Çekilen güç Soğutma W 1550 2490 3500 3590
Isıtma W 1550 2580 3750 3550
Hava debisi m3/h 3200 4000 5200 5500
Ses basıncı seviyesi dB(A) 56 58 60 54
Ses gücü seviyesi dB(A) 63 68 70 64
Boyutlar (G×D×Y) mm 963x396x700 1001x427x790 1015x440x1103 1015x440x1103
Net ağırlık kg 50 69 94 102
Borulama (Maks.) Toplam uzunluk m 20 70 70 80
Dış ünite - iç ünite m 10 20 20 25
Maks. yükseklik farkı Dış ünite - iç ünite m 5 10 15 15
İç ünite - iç ünite m 7, 5 7, 5 7, 5 7, 5
VITOCLIMA 300-S/HE Free Joint DC Inverter Dış üniteler
VITOCLIMA 300-S/HE Free Joint duvar tipi iç üniteler
Model WF3022M0 WF3028M0 WF3035M0 WF3053M0 WF3071M1
Kombinasyon için kapasite kodu 7k 9k 12k 18k 24k
Kapasite Soğutma kW 2,1 2,6 3,5 5,3 6,45
Btu/h 7167 8874 11946 18089 22014
Isıtma kW 2,6 2,8 3,8 5,8 7, 1
Btu/h 8874 9556 12969 19795 24232
Hava debisi m3/h 550/520/370/280 600/520/370/280 680/560/410/300 800/680/560/460 1000/750/650/550
Fan motoru Güç W 35 35 45 55 65
Ses basıncı seviyesi (SY/Y/O/D) dB(A) 40/38/30/24 41/38/30/24 42/39/31/25 45/40/37/32 48/46/44/42
Ses gücü seviyesi (SY/Y/O/D) dB(A) 50/48/40/34 51/48/40/34 52/49/41/35 55/50/47/42 58/56/54/52
Voltaj, frekans, faz 1 Ph, 220-240 V,
50 Hz
1 Ph, 220-240 V,
50 Hz
1 Ph, 220-240 V,
50 Hz
1 Ph, 220-240 V,
50 Hz
1 Ph, 220-240 V,
50 Hz
Çalışma akımı A 0,16 0,16 0,16 0,31 0,31
Boru çapları Gaz mm Φ 9,52 Φ 9,52 Φ 9,52 Φ 12,7 Φ 15,9
inch 3/8 3/8 3/8 1/2 5/8
Sıvı mm Φ 6,35 Φ 6,35 Φ 6,35 Φ 6,35 Φ 9,52
inch 1/4 1/4 1/4 1/4 3/8
Boyutlar (G×D×Y) mm 770x201x283 770x201x283 770x201x283 865x215x305 1018x223x315
Net ağırlık kg 88912 15,5
VITOCLIMA 300-S/HE Free Joint Kaset tipi iç üniteler
VITOCLIMA 300-S/HE Free Joint gizli tavan tipi iç üniteler
Model CF3035M0 CF3053M0 CF3071M0
Kombinasyon için kapasite kodu 12k 18k 24k
Kapasite Soğutma kW 3,5 4,5 7, 1
Btu/h 11946 15358 24232
Isıtma kW 4 5 8
Btu/h 13652 17065 27304
Hava debisi m3/h 600 600 1180
Fan motoru Güç W 50 50 100
Ses basıncı seviyesi (Y/D) dB(A) 46 46 39/35
Ses gücü seviyesi (Y/D) dB(A) 56 56 49/45
Voltaj, frekans, faz 220-240/50/1 220-240/50/1 220-240/50/1
Çalışma akımı A 0,23 0,23 0,4
Boru çapları Gaz mm Φ 9,52 Φ 12,7 Φ 15,9
inch Φ 3/8 Φ 1/2 Φ 5/8
Sıvı mm Φ 6,35 Φ 6,35 Φ 9,52
inch Φ 1/4 Φ 1/4 Φ 3/8
Ünite boyutları (G×D×Y) mm 570 ×570 ×230 570 ×570 ×230 840x840x240
Panel boyutları (G×D×Y) mm 650 x 650 x 50 650 x 650 x 50 950x950x60
Net ağırlık (ünite/panel) kg 18/6,5 18/6,5 30/6,5
Model DF3028M0 DF3035M0 DF3053M0 DF3071M0
Kombinasyon için kapasite kodu 9k 12k 18k 24k
Kapasite Soğutma kW 2,5 3,5 5 7, 1
Btu/h 8533 11945 17065 24232
Isıtma kW 2,8 3,85 5,5 8
Btu/h 9556 13140 18772 27304
Hava debisi m3/h 450 500 700 1000
Cihaz dışı statik basınç Maks. Pa 10 10 10 15
Fan motoru Güç W 75 65 80 110
Ses basıncı seviyesi (Y/D) dB(A) 37 / 31 39 / 32 41 / 33 42 / 34
Ses gücü seviyesi (Y/D) dB(A) 47 / 41 49 / 42 50 / 43 52 / 44
Voltaj, frekans, faz 1 Ph, 220-240 V,
50 Hz
1 Ph, 220-240 V,
50 Hz
1 Ph, 220-240 V,
50 Hz
1 Ph, 220-240 V,
50 Hz
Çalışma akımı A 0,28 0,31 0,41 0,5
Boru çapları Gaz mm Φ 9,52 Φ 9,52 Φ 12,7 Φ 15,9
inch Φ 3/8 Φ 3/8 Φ 1/2 Φ 5/8
Sıvı mm Φ 6,35 Φ 6,35 Φ 6,35 Φ 9,52
inch Φ 1/4 Φ 1/4 Φ 1/4 Φ 3/8
Boyutlar (G×D×Y) mm 700×615×200 700×615×200 900×615×200 1100×615×200
Net ağırlık kg 22 23 27 31
* : O5F3120M0 modeli için EER/COP değerleri verilmiştir.
Vitoclima 300-S/HETeknik bilgi tabloları
Viessmann Isı Teknikleri Ticaret A.Ş.
Şerifali Mah. Söyleşi Sok. No:39
34775 Ümraniye-İstanbul
Telefon: 0 216 528 46 00
Faks: 0 216 528 46 50
www.viessmann.com.tr
9447 499 TR 12/2014
Teknik değişiklik hakkımız saklıdır.
