W5100S-EVB / W6100-EVB Production Guide Version 1.0
2/15
목차
1. 문서 목적 ........................................................................................................................................................... 3
2. 솔더링 가이드 .................................................................................................................................................. 3
3. 생산 환경 / 준비 ........................................................................................................................................... 4
3.1. Hardware ................................................................................................................................................... 4
3.2. Software..................................................................................................................................................... 4
4. 작업 환경 구성 ............................................................................................................................................... 4
4.1. CP2104 드라이버 설치 – 초기 1 회 실시 ................................................................................. 4
4.2. AX1 프로그램을 설치 .......................................................................................................................... 5
4.3. ST Flash Loader 설치 .......................................................................................................................... 5
4.4. 네트워크 설정 .......................................................................................................................................... 5
5. 생산 및 기능검사 ........................................................................................................................................... 7
5.1. 준비 및 하드웨어 연결 ........................................................................................................................ 7
5.2. Firmware Writing .................................................................................................................................. 7
5.3. 기능 검사 ................................................................................................................................................ 10
W5100S-EVB / W6100-EVB Production Guide Version 1.0
3/15
1. 문서 목적
W5100S-EVB/W6100-EVB(이하 EVB라 칭함) 보드의 생산 테스트 가이드이다..
2. 솔더링 가이드

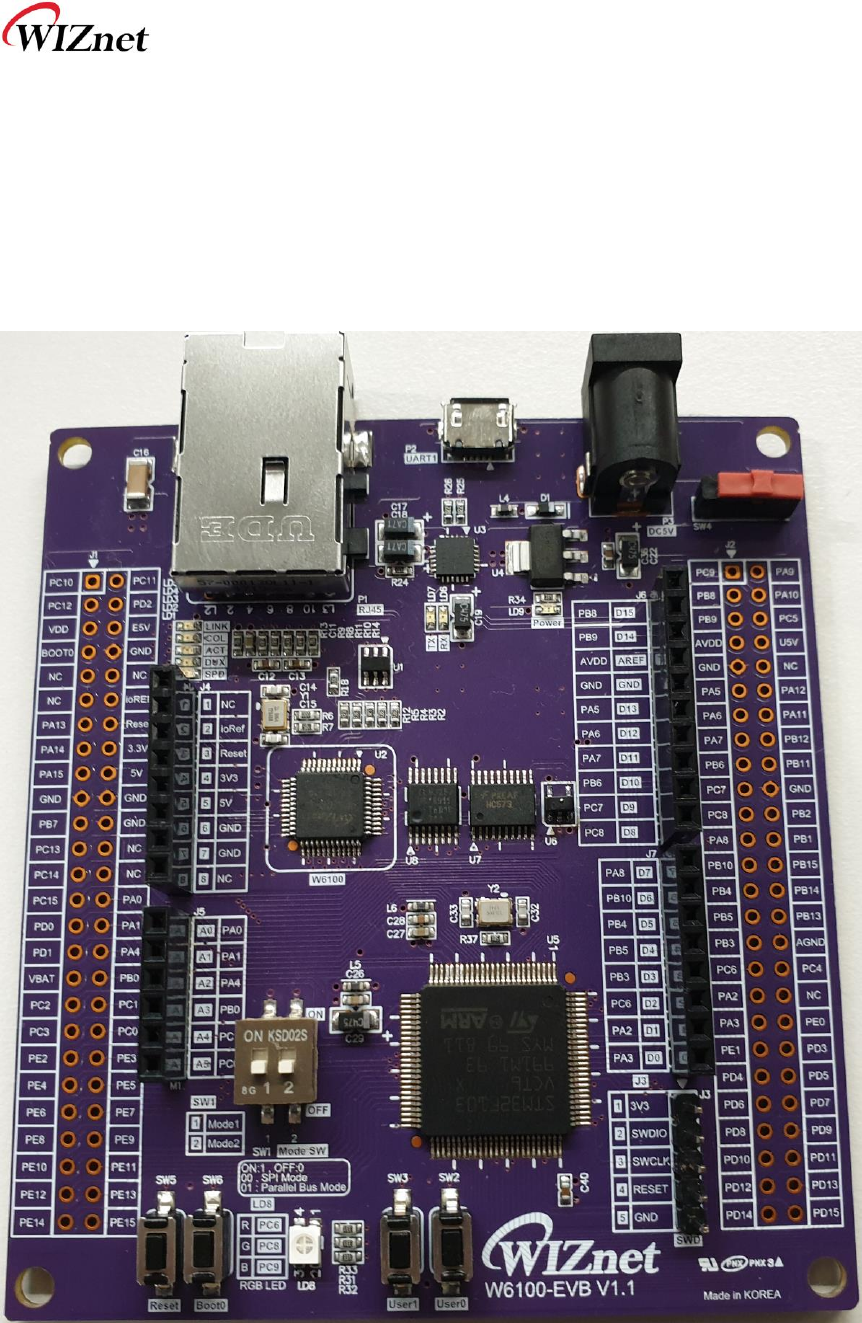

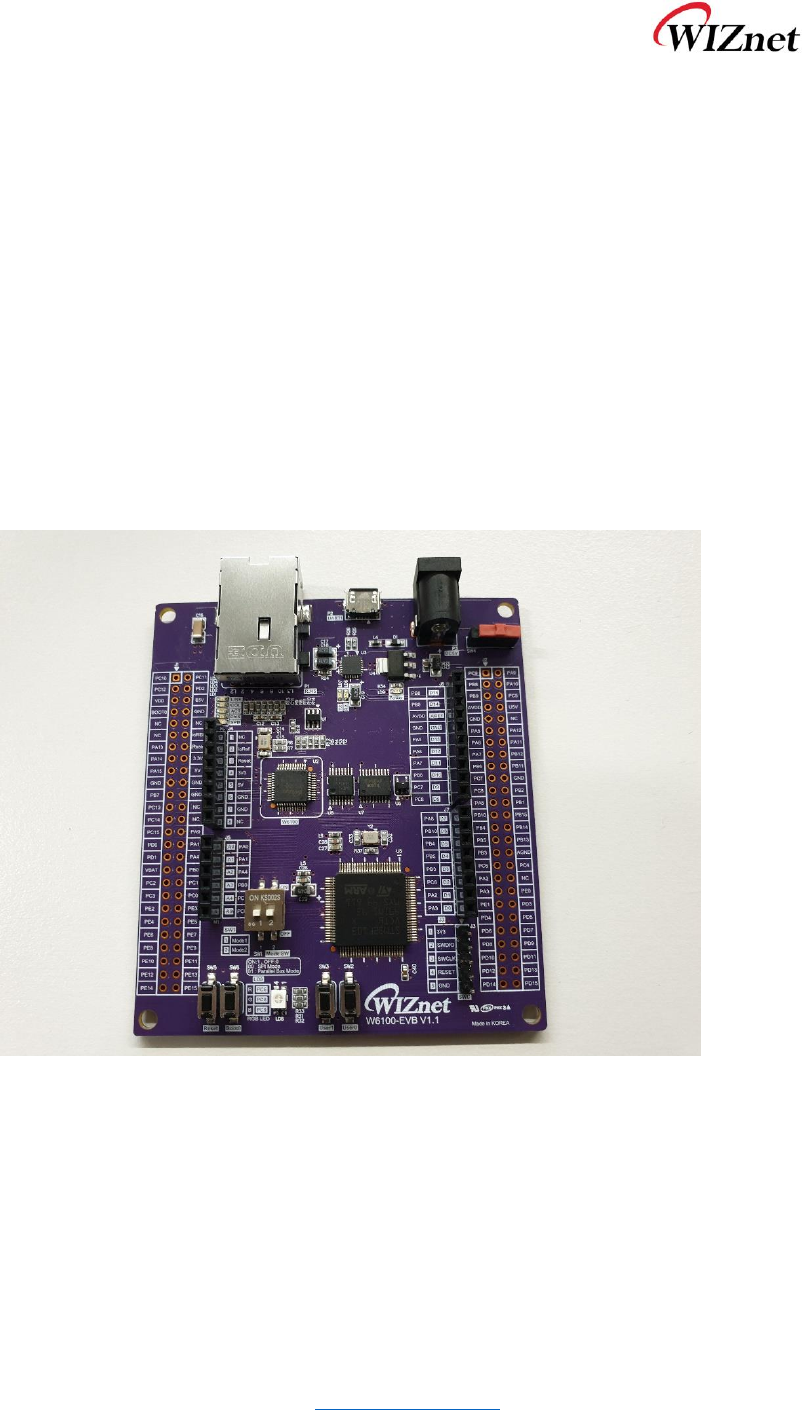

EVB는 아래 사진과 같이 솔더링이 되어야 한다.
※ W5100S-EVB는 PCB 색상이 하얀색, 실크 색상이 검정색이다.
W5100S-EVB / W6100-EVB Production Guide Version 1.0
4/15
3. 생산 환경 / 준비
3.1. Hardware
① EVB, 1EA
② LAN Cable 1EA
③ Micro USB B Type Cable 1EA
3.2. Software
① 운영체제가 Windows 7 이상 PC
A. 초기 설정을 위해 인터넷 연결 필수, 테스트 진행 시 인터넷 연결이 필요 없음.
② CP2104 Windows 드라이버
A. 다운 링크 : https://www.silabs.com/products/development-tools/software/usb-to-
uart-bridge-vcp-drivers
③ AXInstallV3.1.EXE (AX1)
A. 설치해서 사용한다.
④ hercules_3-2-8.exe
⑤ flash_loader_demo_v2.8.0.exe
4. 작업 환경 구성
4.1. CP2104 드라이버 설치 – 초기 1회 실시
① CP2104 Windows 드라이버를 PC 운영체제에 맞게 다운로드하고, 압축을 해제한다.
② PC의 운영체제가 32bit면 “CP210xVCPInstaller_x86.exe”, 64bit면
“CP210xVCPInstaller_x86.exe”를 실행해 설치한다.
③ Micro USB B 케이블을 PC와 EVB를 연결한다.
④ EVB에 전원 스위치를 On 하고 전원 LED가 On되는지 확인을 한다.
⑤ PC의 장치관리자에 진입하여 EVB가 Com 포트로 인식이 되는지 확인한다. 인식이 된다
W5100S-EVB / W6100-EVB Production Guide Version 1.0
5/15
면 다음으로 넘어간다.
4.2. AX1 프로그램을 설치
① AXInstallV3.1.EXE 를 실행해서 설치한다.
4.3. ST Flash Loader 설치
① flash_loader_demo_v2.8.0.exe 를 실행해서 설치한다.
4.4. 네트워크 설정

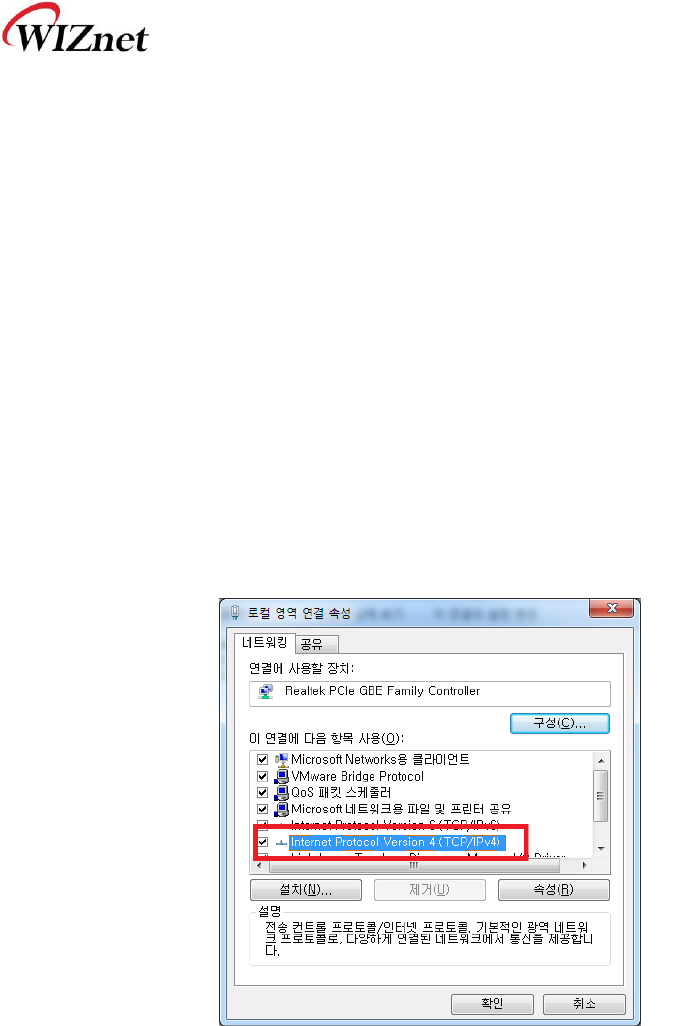

① 로컬 영역 연결 속성에 들어가서 IP를 변경해야 한다.

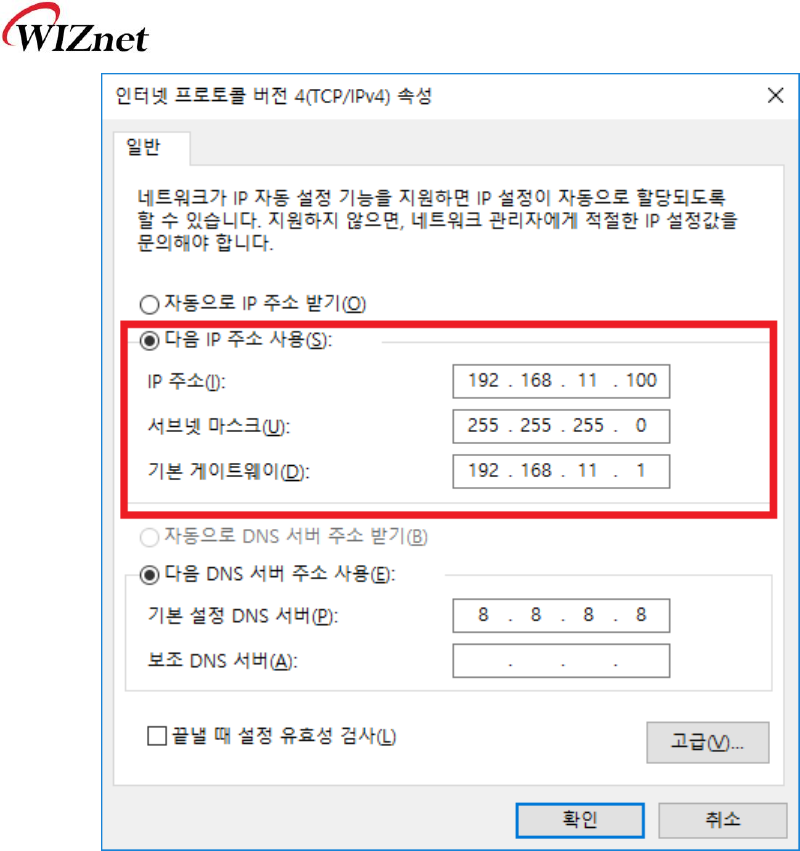

② 아래 그림과 같이 IP를 설정하고 확인을 클릭하고 이전 창도 확인을 클릭한다.
W5100S-EVB / W6100-EVB Production Guide Version 1.0
6/15
W5100S-EVB / W6100-EVB Production Guide Version 1.0
7/15
5. 생산 및 기능검사
5.1. 준비 및 하드웨어 연결
① Micro USB 케이블을 이용해 PC와 EVB를 연결한다.
② Ethernet 케이블을 이용해 PC와 EVB를 연결한다.
③ 전원 스위치를 On하고, 전원 LED가 On되는지 확인한다.
④ PC 장치관리자를 실행해 EVB가 인식된 Com 포트 번호를 확인한다.
5.2. Firmware Writing
① BOOT 스위치를 누른 상태에서 RESET 스위치를 눌렀다 땐다.
② 설치된 Flash Loader Demonstrator를 실행한다.

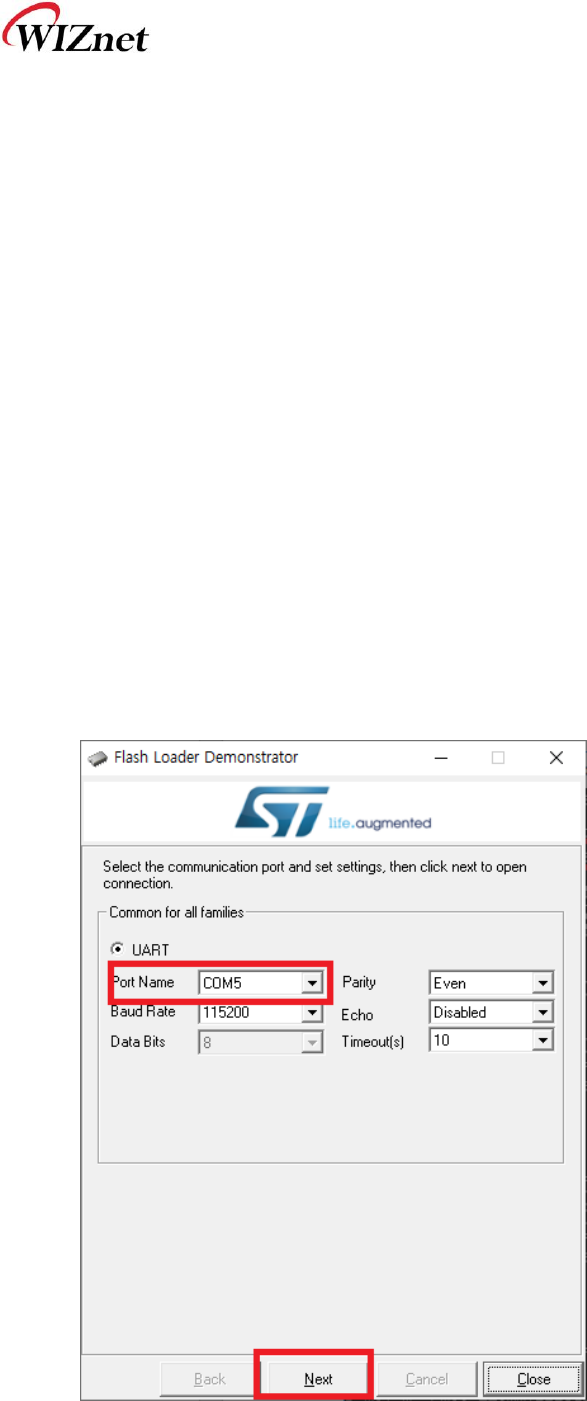

③ EVB 가 인식된 Com 포트 번호로 설정 후 Next 버튼을 누른다.
W5100S-EVB / W6100-EVB Production Guide Version 1.0
8/15

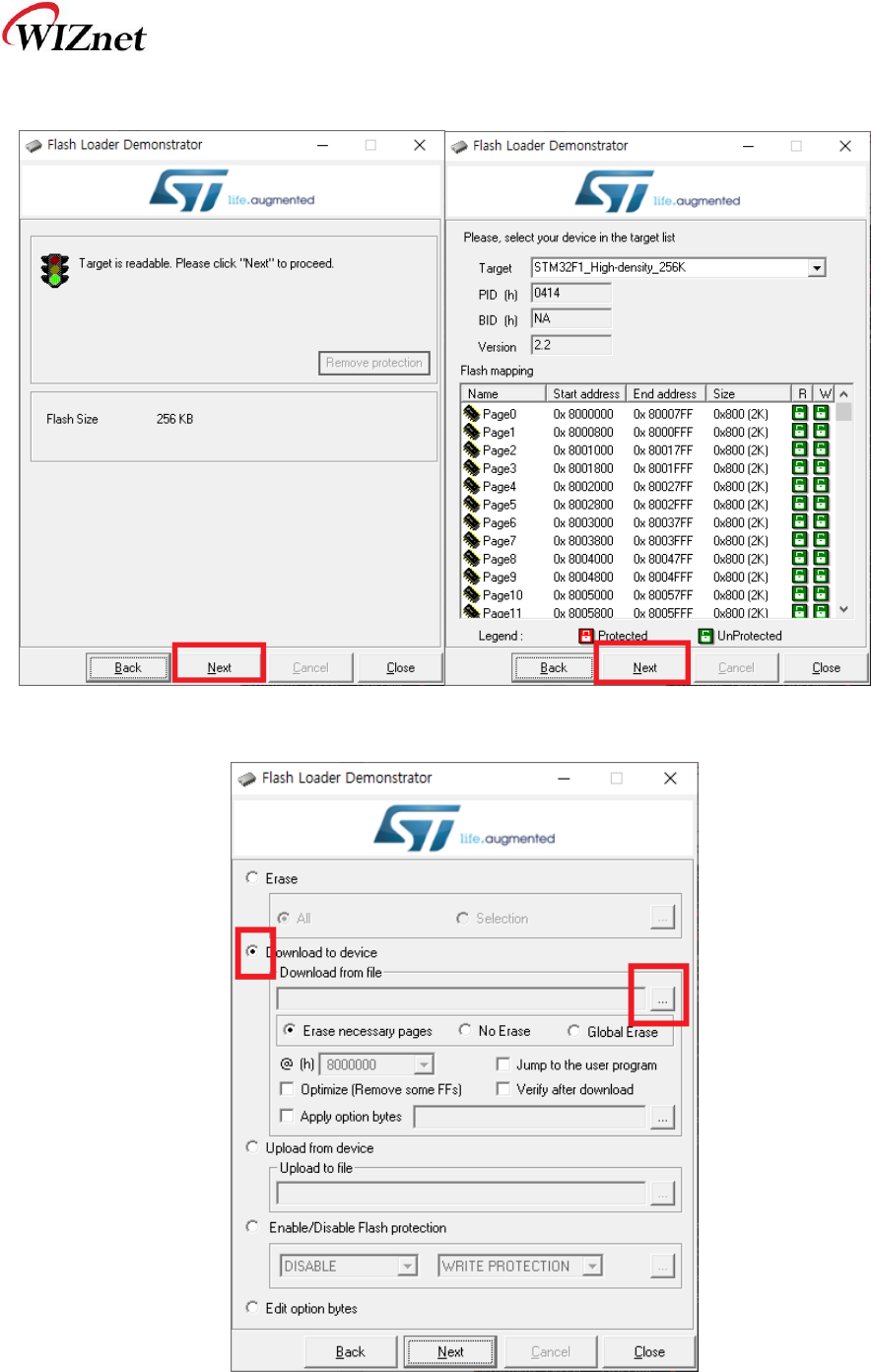

④ 부트모드에 정상적으로 진입을 했으면 아래와 같이 나오고 두번 더 Next 버튼을 누른다.
⑤ Download to device를 체크하고 ... 버튼을 클릭해서 Writing 할 펌웨어를 선택한다.
W5100S-EVB / W6100-EVB Production Guide Version 1.0
9/15

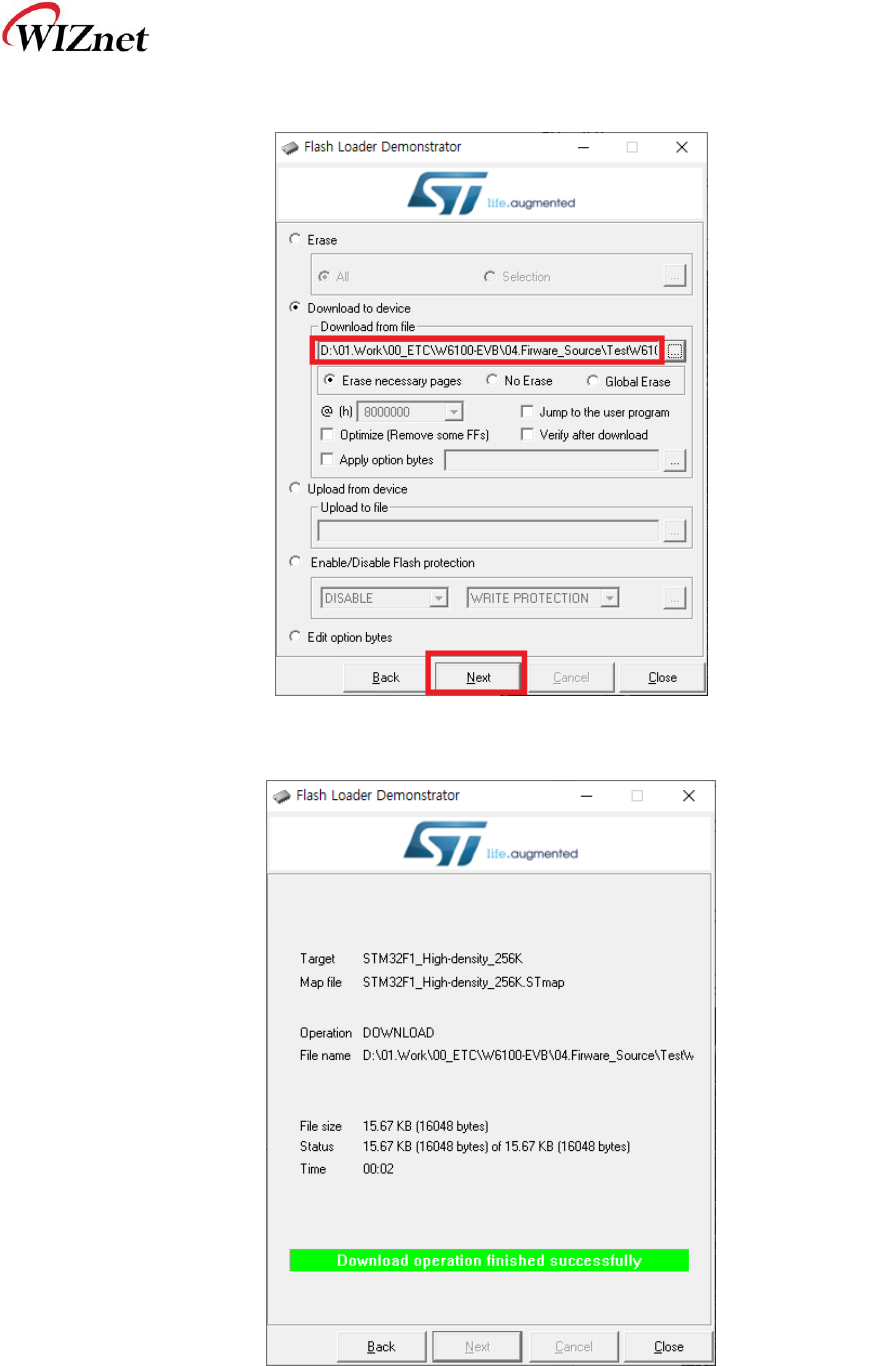

⑥ 펌웨어를 선택하고 Next 버튼을 클릭하면 펌웨어 Writing이 완료된다.
⑦ 아래 사진처럼 나오면 성공한 것이다. Back 버튼을 네번 클릭해 초기화면으로 돌아간다.
W5100S-EVB / W6100-EVB Production Guide Version 1.0
10/15
5.3. 기능 검사
① USB & Ethernet 케이블 연결 후 전원 LED가 On되는지 확인하고, LINK LED On, ACT LED
Blink 되는지 확인한다.
② hercules_3-2-8.exe 를 실행해서 Serial탭 선택 후 EVB의 Com port를 선택한 후 open 한
다.

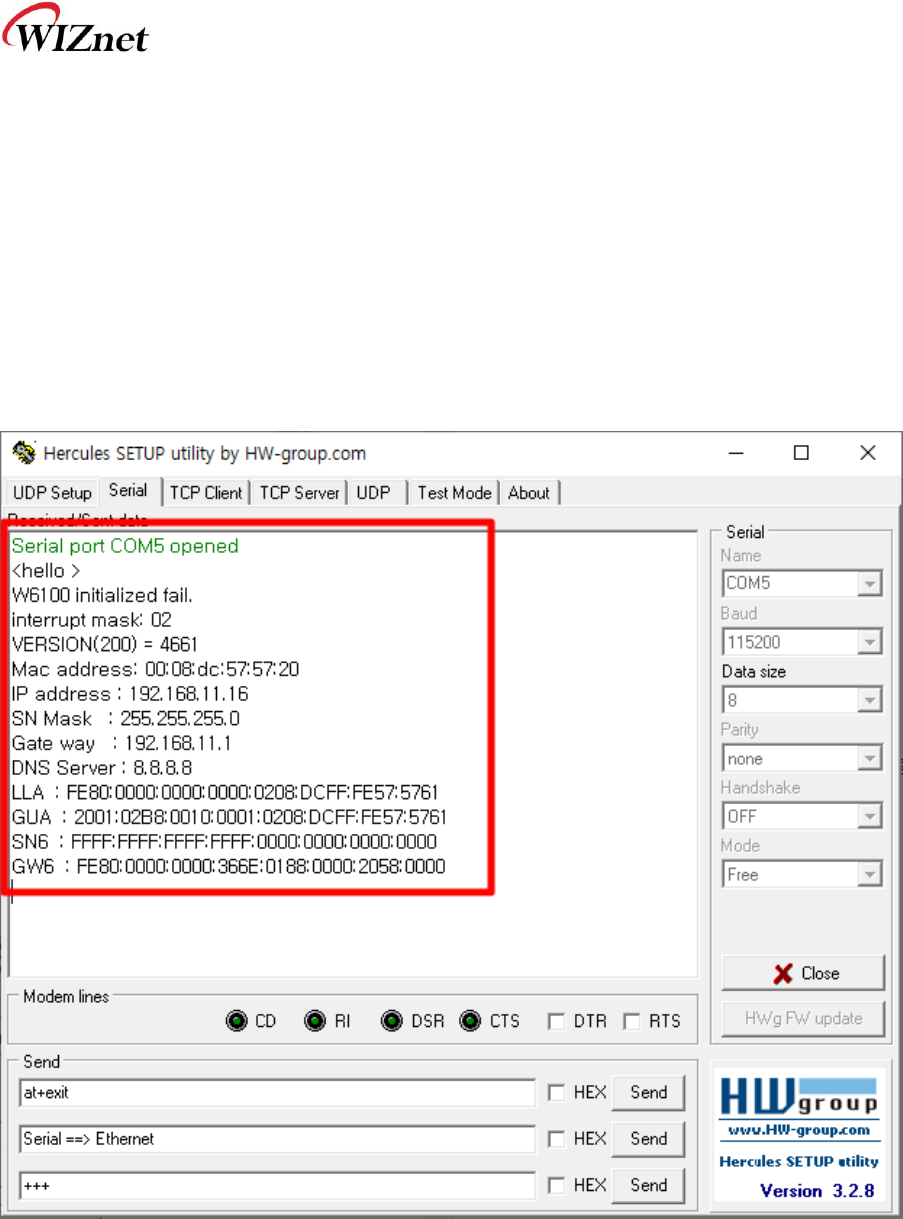

③ EVB의 리셋 스위치를 누르면 아래와 같은 메시지가 나오는지 확인한다. (메시지 형태는
변경될 가능성 있음)
W5100S-EVB / W6100-EVB Production Guide Version 1.0
11/15

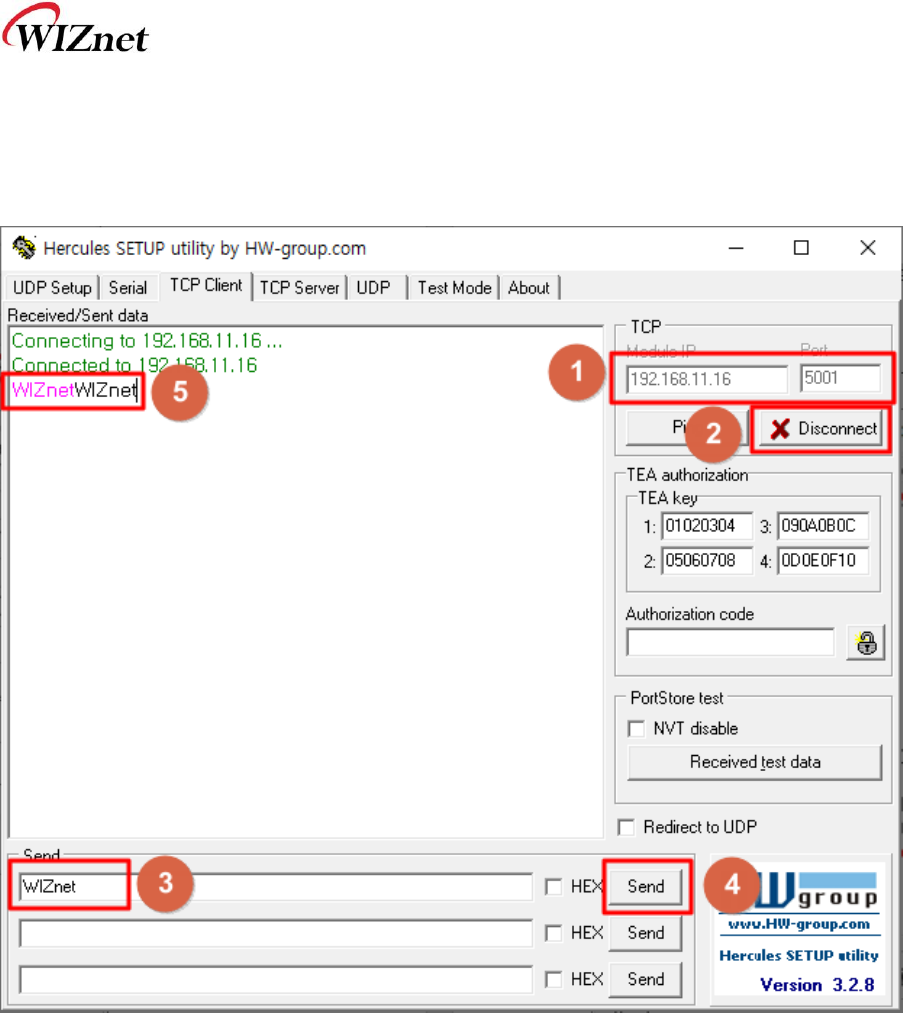

④ TCP Client 탭을 선택 후 EVB의 IP에 접속 후, 메시지를 보내서, 보낸 메시지가 다시 수신
되는지 확인한다.
