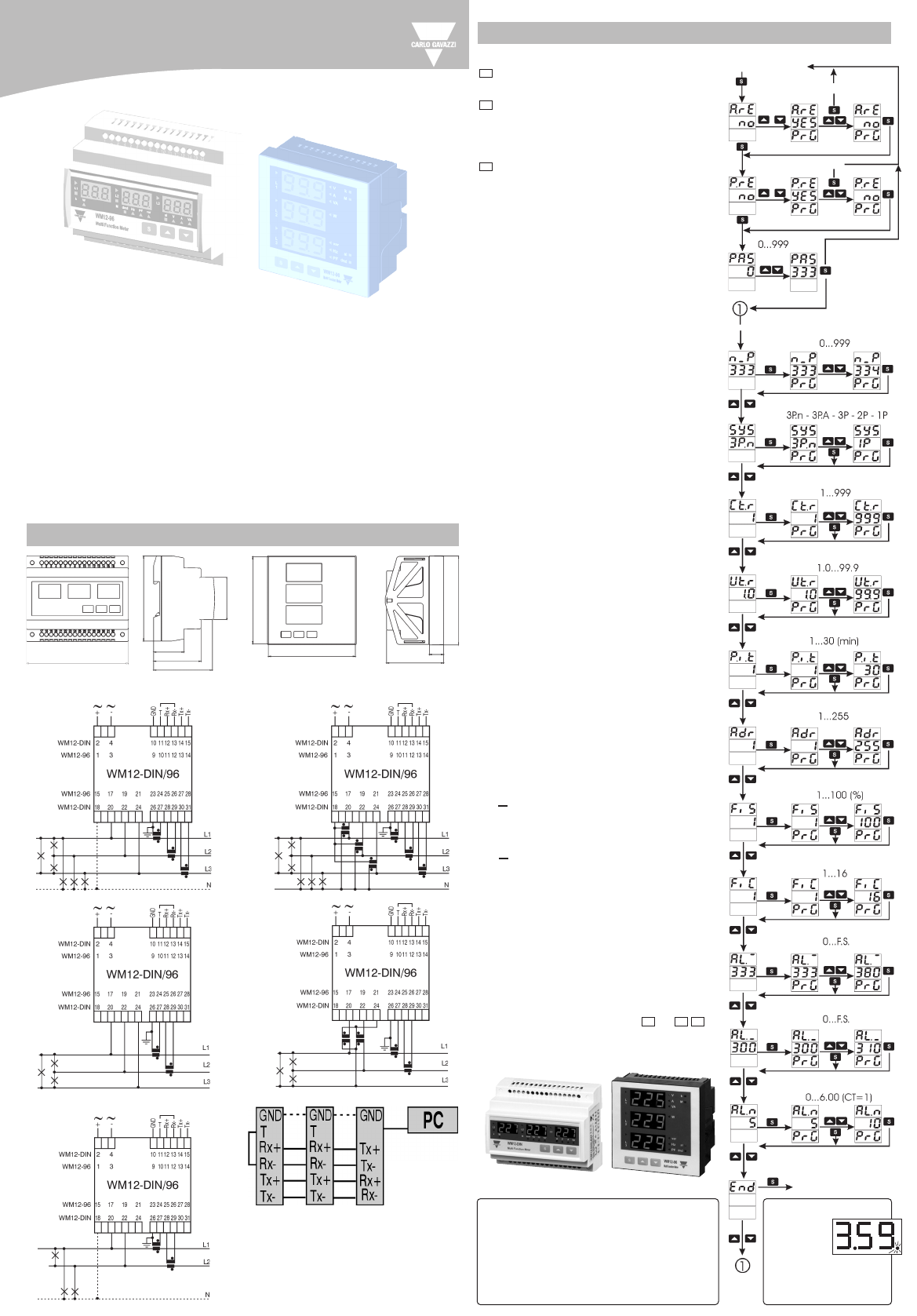

WM12-DIN WM12-96 Instruction Sheet
Three Phase power analyser
INSTALLATION AND CONNECTIONS
PROGRAMMING
KEY PAD functions
access to the programming phase and
value confirmation.
On measuring mode: scroll to the pre-
viously displayed system variable. On pro-
gramming mode: scroll to the previous
function or parameter value decrease.
On measuring mode: scroll to the next
displayed system variable. On program-
ming mode: scroll to the next function or
parameter value increase.
▼
▲
S
Technical Specifications
Hardware: microprocessor based.
Keypad: 3 keys.
Type of electrical system: Selectable: 1-phase,
2-phase, 3-phase with neutral; 3-phase without
neutral, 3-phase ARON.
Display: LED 3x3 DGT; digit height 14mm
(96x96mm) or 9mm (DIN).
Displayed variables (by page)
V L1-N, V L2-N, V L3-N; V L12, V L23, V L31;
A L1, A L2, A L3, An; W L1, W L2, W L3; PF L1,
PF L2, PF L3; var L1, var L2, var L3; VA L1, VA L2,
VA L3; W sys, var sys, VA sys; Hz, W dmd, VA dmd
W dmd max; V LL sys, W sys, PF sys, Amax
Sampling time: 700ms Rated input current: 5A
Max input current: 6A (on ext. C.T.)
Overload: 36A (6*Imax) for 500ms; Voltage: per-
manent 1.2 * max range function value
Rated input voltage
AV5: 660V L-L 5(6)A; AV6: 208V L-L 5(6)A
Wave-form: sinusoidal or distorded wave.
Measurement method TRMS type
Accuracy: W-VA: ±(1% FS + 1DGT) from 0.25A to
6A±(1% FS + 7 DGT) from 0.03 to 0.24A; var: ±(2%
FS +1DGT) from 0.25 to 6A ±(2% FS +5 DGT);
V LL: ±(1.5% FS+1 DGT); VL-N: (0.5%FS +1 DGT); A:
±(0.5% FS +1 DGT) from 0.25 to 6A, ±(0.5% FS +7
DGT) from 0.03 to 0.25A; An: ±(1.5% FS +1 DGT) from
0.25 to 6A, ±(1.5% FS +7 DGT) from 0.03 to 0.25A
Voltage/ An control: Alarm: two set points
Peak factor: <3 (10A peak max)
Temperature drift: ≤200ppm/°C
Current transformer: prog. ratio from1 to 999
Voltage transformer: prog. ratio from1.0 to 99.9
Input impedance
400/660VL-L: 1MΩ(phase-neutral input)
100/208VL-L: 453kΩ(phase-neutral input)
Power demand Prog. integration time: 1 to 30 min.
Digital filter: Filtering range: from 0 to 100;
filtering coefficient: from 1 to 16
EMC: emissions: EN50084-1 (residential, class A)
Immunity: EN61000-6-2 (industrial, class A)
Power supply: CT-VT: 230V, 115V, 24V, 48VAC
-15/ +10% 50-60Hz; 24 to 48VDC ±20%
Operating temperature: from 0 to +50°C
Storage temperature: from -10 to +60°C
Relative humidity (non condensing): 0-90% @40°C
Installation category (IEC 664): Cat. III
Insulation: AC power supply, 4kV for 60s bet-
ween measuring input and power supply and
between power supply and RS485, 500V for 60s
between measuring input and RS485. DC power
supply, 500V between meas. input and power
supply and between power supply and RS485.
Dielectric strength: 4kV for 60s.
Standards: safety IEC-664.
Approvals: CE
Connections: screw type; Max. cable cross sect.:
2.5mm2
Protection degree Front: IP50; Terminal blocks: IP20.
Mounting: DIN-rail mounting. Flush mounting.
Housing material: ABS, self-extinguishing: UL94 V-0
Dimensions: see the drawings below
Weight: about 400g (packing included).
Output Specifications
Serial port RS485 (optional) 2 or 4 wiring
Communicatioon protocol: MODBUS/ JBUS
Baud rate: 9600 baud Parity: none
Line termination: by means of external jumper
Line bias: not available Address: 1 to 255
Variable to be transmitted: all the displayed
variables.
Reset and access to the main menu
A.rE : reset the alarms.
P.rE : reset the displayed MAX current value
and Wdmd.
PAS : if you enter the correct password
(the default password is 0) you access to
the main menu.
The main menu functions
n_P : new password, change password
function.
SYS : electrical system selection, choose the
correct electrical system: 3P.n: 3-phase with
neutral, 3P.A: 3-phase ARON, 3P: 3-phase
without neutral, 2P: 2-phase,1P: 1-phase.
Ct.r : current transformer ratio: select the
needed value from 0 to 999. Example: if
the primary of the CT being connected is
300A and the secondary is 5A, the CT ratio
corresponds to 60 (obtained from the calcu-
lation: 300/5).
Ut.r : voltage transformer ratio: select the
needed value from 1.0 to 99.9. Example: if
the primary of the VT being connected is
5kV and the secondary is 100V, the VT ratio
will be 50 (given by 5000/100).
P.i.t. : power integration time: select the
needed value from 1 to 30 minutes.
Adr : instrument serial port adress: from 1 to
255. If the serial port communication is not
present the “adr” menu won’t be displayed.
Fis : filtering range programming to set the
operating range of the digital filter. The value
is expressed as % of the full scale value.
Fic : filtering coefficient programming to set
the filtering coefficient of the instantaneous
measurements. Increasing the value, also
the stability and the settling time of the mea-
surements are increased.
AL. : Up alarm (V LN), it’s the max value of
the variable over which the alarm is activated.
AL. : Down alarm (V LN), it’s the min value of
the variable over which the alarm is activated.
Note: if the “AL up” and “AL down” values are
the same the V LN alarm will be disabled. The
alarm status is displayed by a blinking LED.
AL.n : neutral current alarm, it’s the value
of the variable over which the alarm is acti-
vated. If the AL.n value is 0, the neutral
current alarm control will be disabled. The
alarm status is displayed by a blinking LED.
End : to confirm the new selected values
press the key, or press to return to
the main menu functions.
▼▲
S
107.5 62.1
96 61.4
15.4
50
32.2
90
45
96
96
A- CT connection, 3/4 wire system
B- VT connection, 4 wire system
C- ARON CT connection
D- ARON VT connection
E- 2 phase CT connection
F- RS485 4-wire connection (the CT’s
must be connected to ground).
1- Final
Instrument
2- Instrument
1...n
3- SIU-PC
[A] [B]
[C] [D]
[E]
[1] [2] [3]
[F]
WARNING
When the CT are connected to earth, a leakage
current from 0 to 1.8mA max is generated to
earth, whose value depends on the input impe-
dance value, the type of connection and the line
voltage measured from the instrument.
When the phase to
phase volta-
ge are displa-
yed or W-var
are generated, the deci-
mal points on the right of
the display are blinking.
NOTE: the maximum panel thickness must be
10mm.
Measuring mode
Measuring mode
RESET
RESET
Uncorrect password
Correct password
Main menu
Code 8020591 - Rev. 2 - Sept. 2002
WARNING: the current inputs can be connected to the lines ONLY
through current transformers. The direct connection is not allowed.

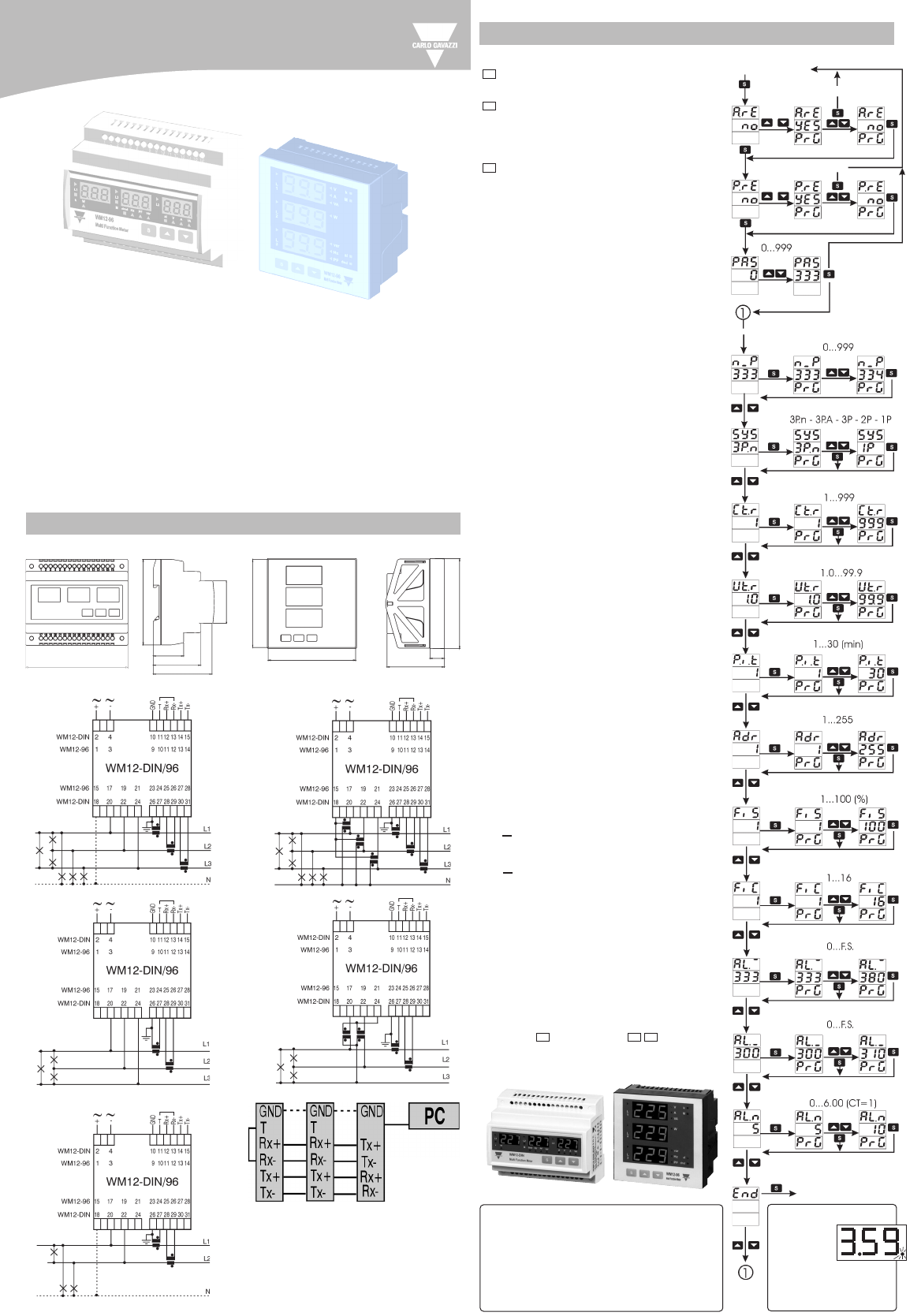

WM12-DIN WM12-96 Foglio istruzioni
Indicatore multifunzione
INSTALLAZIONE E COLLEGAMENTI
PROGRAMMAZIONE
Funzioni della tastiera
Accede al modo programmazione e
conferma i valori selezionati.
Nel modo misura: passa alla visualiz-
zazione della pagina misura precedente.
Nel modo programmazione: passa alla
funzione precedente o decrementa i valori.
Nel modo misura: passa alla visualiz-
zazione della pagina misura successiva.
Nel modo programmazione: passa alla
funzione successiva o incrementa i valori.
▼
▲
S
Caratteristiche tecniche
Hardware: basato su microprocessore.
Tastiera: 3 tasti.
Sistema elettrico: Selezionabile: monofase, bifase,
trifase con neutro; trifase senza neutro; trifase ARON.
Display: a LED 3x3 DGT; Altezza digit 14mm
(96x96mm) o 9mm (DIN).
Variabili visualizzate
V L1-N, V L2-N, V L3-N; V L12, V L23, V L31
A L1, A L2, A L3, An; W L1, W L2, W L3; PF L1,
PF L2, PF L3; var L1, var L2, var L3; VA L1, VA L2,
VA L3; W∑, var∑, VA∑; Hz, Wmed, VAmed,
Wmed max; V LL∑, W∑, PF∑, Amax
Tempo di campionamento: 700ms
Corrente nominale: 5A
Massima corrente di ingresso: 6A (con TA)
Sovraccarico: 36A (6*Imax) per 500ms. Tensioni:
permanente 1.2 il valore campo di funz. Max.
Tensione nominale
AV5: 660 V L-L 5(6)A
AV6: 208 V L-L 5(6)A
Forma d’onda: onda sinosuidale o distorta.
Metodo di misura: TRMS
Precisione: W-VA: ±(1% FS +1 DGT) da 0,25A a
6A ±(1% FS +7 DGT) da 0.03 a 0.24A; var: ±(2% FS
+1DGT) da 0.25 a 6A ±(2% FS +5 DGT);
V LL: ±(1.5% FS+1 DGT); VL-N: (0.5%FS +1 DGT);
A: ±(0.5% FS +1 DGT) da 0,25 a 6A, ±(0.5% FS +7
DGT) da 0.03 a 0.25A; An: ±(1.5% FS +1 DGT) da
0,25 a 6A, ±(1.5% FS +7 DGT) da 0.03 a 0.25A
Controllo tensione/ An: allarme: due punti di controllo
Fattore di cresta: <3 (10A picco max)
Deriva termica: ≤200ppm/°C
Rapporto TA: programmabile da 1 a 999
Rapporto TV: programmabile da 1.0 a 99.9
Impedenza di ingresso
400/660VL-L : 1MΩ(ingresso fase neutro)
100/208VL-L : 453kΩ(ingresso fase neutro)
Potenza media
tempo di integrazione program.: da 1 a 30 min.
Filtro digitale: campo: da 0 a 100;
coefficiente: da 1 a 16
EMC: emissioni: EN50084-1 (residenziale, classe
A) Immunità: EN61000-6-2 (industriale, classe A)
Alimentazione: a trasformatore: 230V, 115V, 24V,
48VCA -15/ +10%50-60Hz; 24÷48VDC ±20%
Temperatura di funzionamento: da 0 a +50°C
Temperatura di immagazzinamento: da -10 a +60°C
Umidità relativa (non condensante): <90% @40°C
Categoria di installazione (IEC 60664): Cat. III
Isolamento: alimenhtazione AC, 4kV per 60s tra
ing. di misura e alimentazione e tra alimentazione
e RS485, 500V per 60s tra ing. misura e RS485.
Alimentazione DC, 500V tra ing. misura e alimen-
tazione e tra alimentazione e RS485.
Rigidità dielettrica: 4kV per 60s.
Norme di riferimento: EN61010, IEC 60664.
Approvazioni: CE
Connessioni: a carrello, sezione max del cavo:
2.5 mm2
Grado di protezione: frontale: IP50; connessioni: IP20.
Montaggio: guida DIN. Pannello. Materiale : ABS,
autoestinguenza: UL94 V-0
Dimensioni: vedere i disegni sotto riportati.
Peso: circa 400g (imballo incluso)
Caratteristiche di uscita
Porta seriale RS485 (opzionale) 2 o 4 fili
Protocollo di comunicazione: MODBUS/ JBUS
Velocità di comunicazione: 9600 baud
Parità:nessuna
Terminalizzazione: mediante ponticello esterno
Polarizzazione: non disponibile Indirizzo: da 1 a 255
Variabili ritrasmesse: tutte le variabili visualizzate.
Reset e accesso al menù principale
A.rE : azzera gli allarmi.
P.rE : azzera il valore max della corrente e
Wmed.
PAS : inserendo il valore di password cor-
retto (di default 0) si accede al menù prin-
cipale.
Le funzioni del menù principale
n_P : nuova password, personalizza la
password.
SYS : sistema elettrico, scegliere il siste-
ma elettrico corretto: 3P.n: trifase con neu-
tro, 3P.A: trifase ARON, 3P: trifase senza
neutro, 2P: bifase, 1P: monofase.
Ct.r : rapporto TA: selezionare il valore TA
desiderato da 0 a 999. Esempio: se il pri-
mario del TA ha una corrente di 300A e il
secondario di 5A, il rapporto TA corrispon-
de a 60 (ottenuto eseguendo il seguente
calcolo: 300/5).
Ut.r : rapporto TV: selezionare il valore TV
desiderato da 1.0 a 9.99. Esempio: se il
primario del TV connesso é di 5kV e il
secondario é di 100V il rapporto di TV cor-
risponderà a 50 (ottenuto eseguendo il
calcolo: 5000/100).
P.i.t. : potenza media, tempo di integrazio-
ne: selezionare il tempo desiderato da 1 a
30 minuti.
Adr : indirizzo seriale: da 1 a 255. Se la
porta seriale non è presente il menù “Adr”
non compare.
Fis : selezione del campo di intervento del
filtro digitale espresso in % del valore di
fondo scala.
Fic : selezione del coefficiente di filtraggio da 1
a 16. Aumentando il coefficiente aumenta la sta-
bilità e il tempo di assestamento delle misure.
AL. : Allarme di massima (V LN), valore
massimo della variabile superato il quale
l’allarme si attiva.
AL. : Allarme di minima (V LN), valore minimo
della variabile superato il quale l’allarme si attiva.
Note: se i due valori di allarme sono uguali il
controllo della V LN e disattivato. L’allarme è
visualizzato mediante un LED lampeggiante.
AL.n : allarme della corrente di neutro,
valore massimo della variabile superato il quale
l’allarme si attiva. Impostando il valore a 0 il
controllo è disattivato.L’allarme è visualizza-
to mediante un LED lampeggiante.
End : per confermare i dati impostati e tor-
nare al modo misura premere , o
per restare nel menù principale.
▼▲
S
107.5 62.1
96 61.4
15.4
50
32.2
90
45
96
96
A- Connessione da TA 3/4 fili
B- Connessione da TV 4 fili
C- Connessione ARON da TA
D- Connessione ARON da TV
E- Connessione bifase da TA
F- RS485 4 fili (i TA devono eserre a terra)
1- Ultimo
strumento
2- Strumento
1...n
3- SIU-PC
[A] [B]
[C] [D]
[E]
[1] [2] [3]
[F]
NOTA: il massimo spessore del pannello deve
essere di 10mm.
Modalità misura
Modalità misura
RESET
RESET
Menù principale
Password corretta
Password sbagliata
ATTENZIONE
Con i TA collegati a terra si genera verso terra
una corrente di dispersione da 0 a 1,8mA
max. dipendente dai valori di impedenza di
ingresso, al tipo di connessione ed alla ten-
sione di linea misurata dallo strumento.
ATTENZIONE: gli ingressi di corrente possono essere collegati SOLO median-
te trasformatori amperometrici. La connessione diretta non è permessa.
Quando sono visualizza-
te le tensioni
fase-fase o
le potenze
W-var sono generate i
punti decimali alla destra
del display lampeggiano.

Navigation menu
