(GB) CAUTION!

The CD units are equipped with a laser component!

For servicing make sure to observe the following

instructions:

-The unit operates with invisible laser beams.

-When the cover is removed, invisible laser beams are

emitted near the disc compartment.

-Avoid direct eye contact with these beams.

-Keep unauthorised persons away from the workbench.

-The viewing distance should not be less than 13 cm.

-If this distance cannot be kept, use suitable laser safety

goggles.

(D) VORSICHT!

Die CD-Geräte beinhalten eine Laserkomponente!

Im Servicefall bitte nachfolgende Hinweise

beachten:

-Das Gerät arbeitet mit einem unsichtbaren Laserstrahl.

- Bei geöffnetem Gerät tritt im Bereich des Plattenfaches

Laserstrahlung aus.

-Nicht in den Strahl blicken.

-Unbeteiligte Personen vom Arbeitsplatz fernhalten.

-Der Betrachtungsabstand darf 13 cm nicht unterschreiten.

-Kann dies nicht eingehalten werden, muss eine geeignete

Laserschutzbrille getragen werden.

8 622 403 462 BN 02/03

AUTORADIO

T3/F4 ASB EU

T-Line 3 CR T-Line 3 CD Funline 4

Ravenna C32 Kiel CD32 Bologna C52

7 642 115 310 7 642 171 310 7 642 210 310

Dublin C32 Porto CD32

7 642 120 310 7 642 172 310 Carolina DJ52

Boston C32 Alicante CD32 7 642 410 310/9

7 642 125 510 7 642 174 310

San Remo CD32

Louisiana DJ32 7 642 176 310

7 642 121 310/9 Santa Cruz CD32 Modena CD52

Minnesota DJ32 7 642 178 310 7 642 260 310

7 642 141 310/9 Valencia CD52

Florida DJ32 7 642 262 310

7 642 166 310/9

CLASS 1

LASER PRODUCT

UNSICHTBARE LASERSTRAHLUNG

NICHT DEM STRAHL AUSSETZEN

LASER CLASS 3B

• Serviceanleitung / • Service Manual

Abgleich und Programmierungen nur mit Softwaretool (ComServer) möglich

All alignment and programming steps can only be carried out with the ComServer

software tool.

- 4 -

Main Feature list Funline4

Features

FM-Preset 2x6 2x6 2x6

MW-Preset 1x6 1x6 1x6

LW-Preset 1x6 1x6 1x6

FMT 1x6 1x6 1x6

HICUT √√ √

lo/dx 3/3 3/3 3/3

Mechanism CC TN708

Dolby B √

Metal √

S-CPS √

Repeat √

Radio Monitor √

Mechanism CD BP4R/3 BP4R/3

Track Mix √√

Track Repeat √√

Track Scan √√

Mute √√ √

X-Bass 3 steps 3 steps 3 steps

Preamp 4 x 2V 4 x 2V 4 x 2V

Source Tone Memory √√ √

Telephone Input √√ √

AUX IN √√ √

Radio Mute √√ √

Display negative negative negative

Flip Panel √√ √

DMS ASCI ASCI ASCI

Dimmer √√ √

IR RC08 optional optional optional

Peak Level Meter √√ √

Clock √√ √

Release Panel √√ √

Running Text √√ √

ETUI √√ √

CDC-A08; IDC-A09 ASCI ASCI ASCI

Modena CD52 Valencia CD52 Bologna C52

Carolina DJ52

- 5 -

Main Feature list T-Line3

Features

FM-Preset 2x6 2x6 2x6 2x6 2x6 2x6 2x6 2x6 2x6

MW-Preset 1x6 1x6 1x6 1x6 1x6 1x6 1x6 1x6

LW-Preset 1x6 1x6 1x6 1x6 1x6 1x6 1x6 1x6

FMT 1x6 1x6 1x6 1x6 1x6 1x6 1x6 1x6 1x6

HICUT √√√ √√√√√√

lo/dx 3/3 3/3 3/3 3/3 3/3 3/3 3/3 3/3 3/3

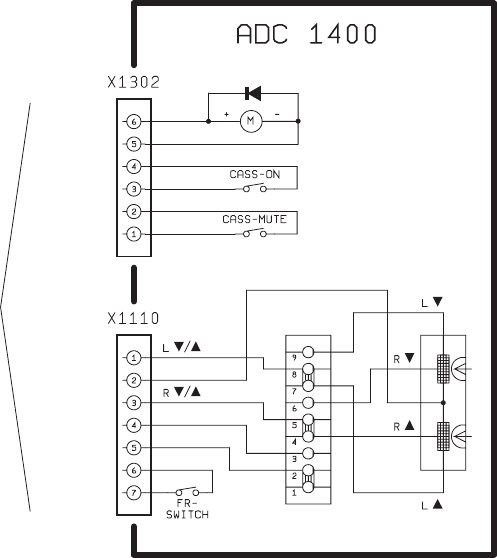

Mechanism CC ADC 1400 ADC 1400 ADC 1400 TN708

Dolby - - - B

Metal - - - √

S-CPS - - - √

Repeat - - - √

Mechanism CD BP4-R BP4-R BP4-R BP4-R BP4-R

Track Mix √√√√√

Track Repeat √√√√√

Track Scan √√√√√

X-Bass 3 steps 3 steps 3 steps 3 steps 3 steps 3 steps 3 steps 3 steps 3 steps

Preamp 4 x 2V 4 x 2V 4 x 2V 4 x 2V 4 x 2V 4 x 2V 4 x 2V 4 x 2V 4 x 2V

DMS, CDC-A08; IDC-A09 ASCI ASCI ASCI ASCI ASCI ASCI ASCI ASCI ASCI

AUX IN √√√ √√√√√√

Line Out √√√ √√√√√√

Tel/Nav In √

Radio Mute √√√ √√√√√√

IR Remote Control RC08 optional optional optional optional optional optional optional optional optional

Peak Level Meter √√√ √√√√√√

Clock manual 12/24 hours √√√ √√√√√√

Facia colour black black black black black black black black titanium

Night Design amber red amber red amber amber red red red

Iso Connector 36 pins √√√ √√√√√√

Release Panel √√√ √√√√√√

Dublin C32

Lousiana DJ32 Boston C32

(blue) Ravenna C32

Florida DJ32 Minnesota

DJ32 Kiel

CD32 Porto

CD32 Alicante

CD32

(blue)

San Remo

CD32 Santa Cruz

Edition

CD32

- 6 -

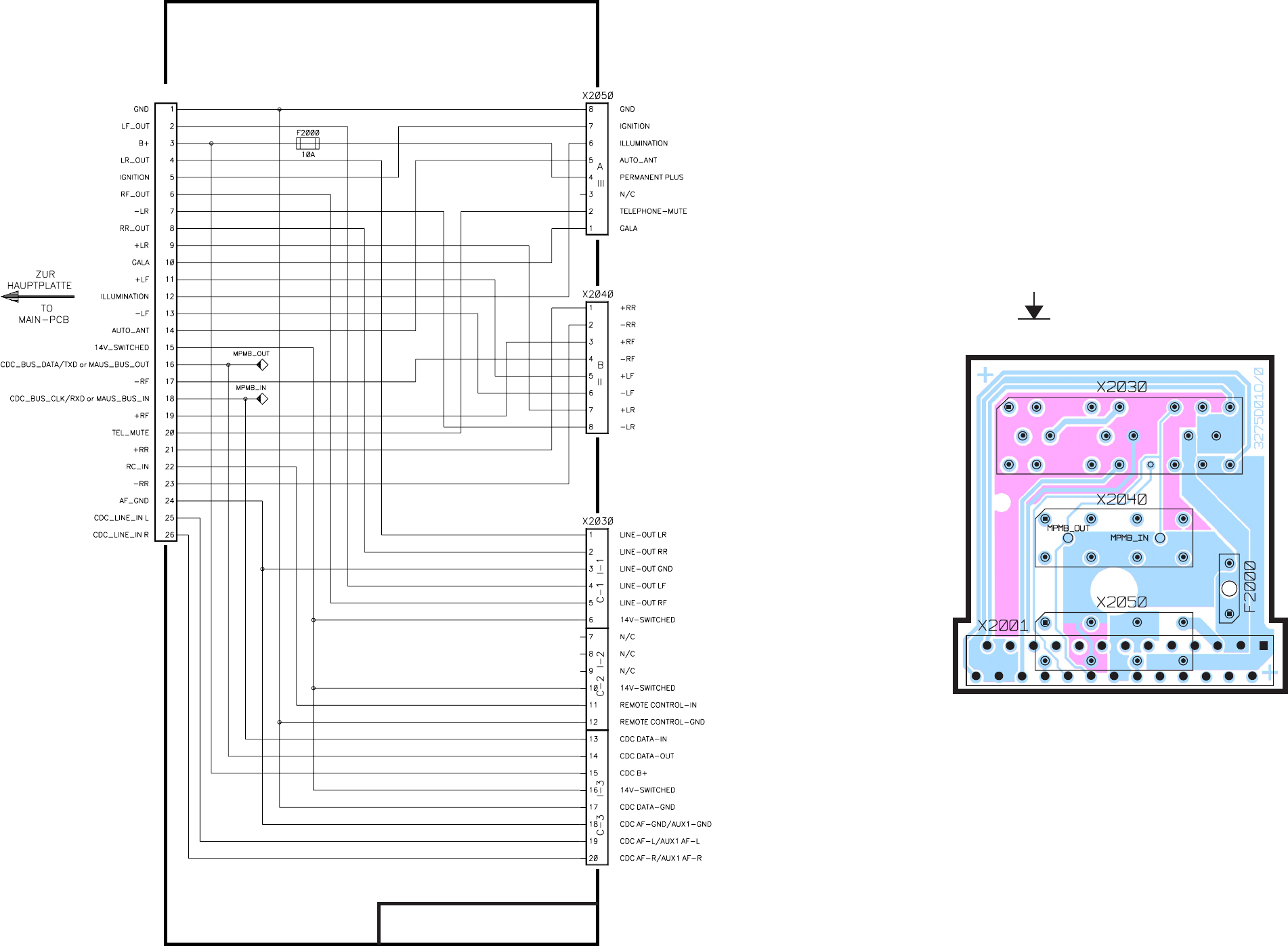

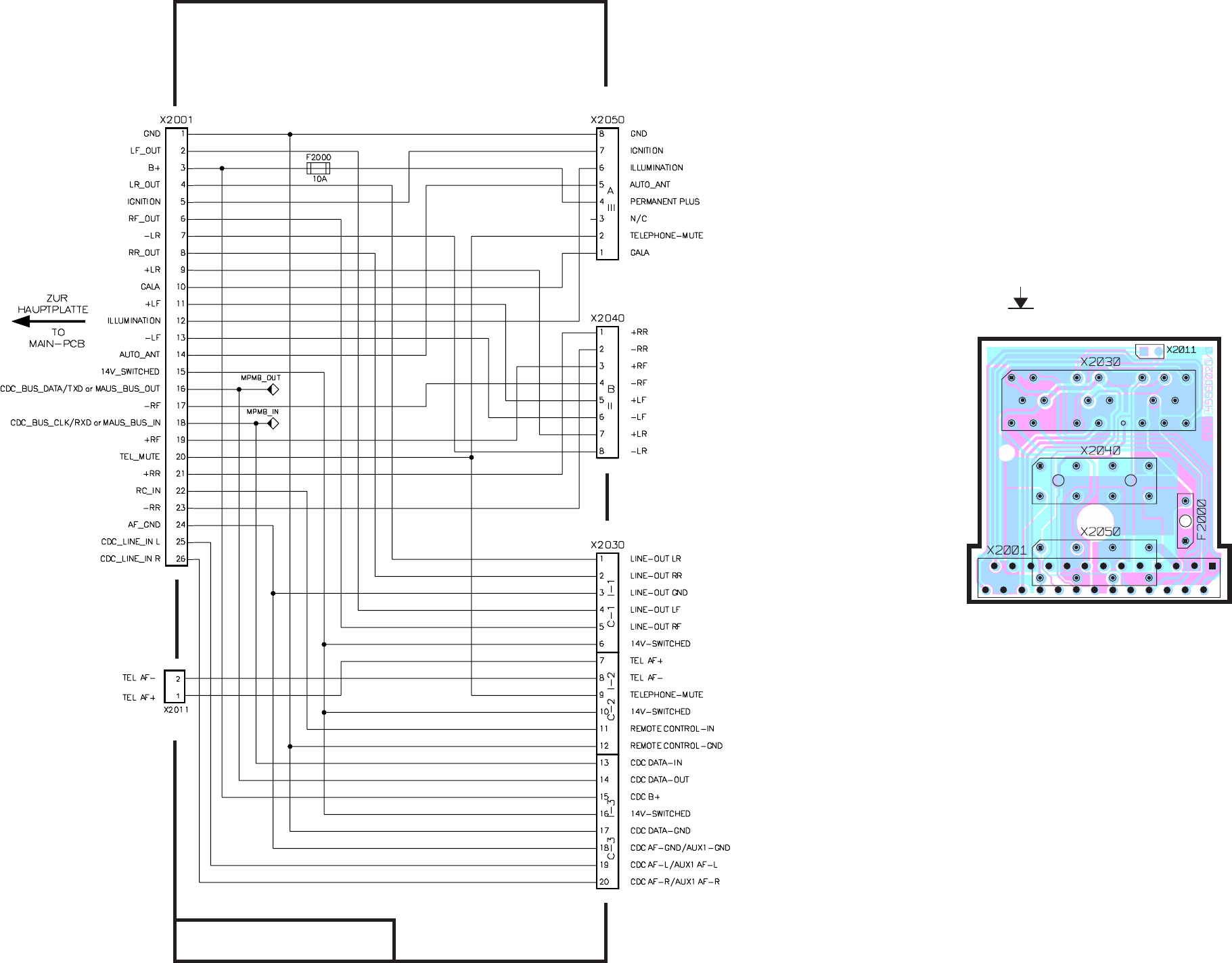

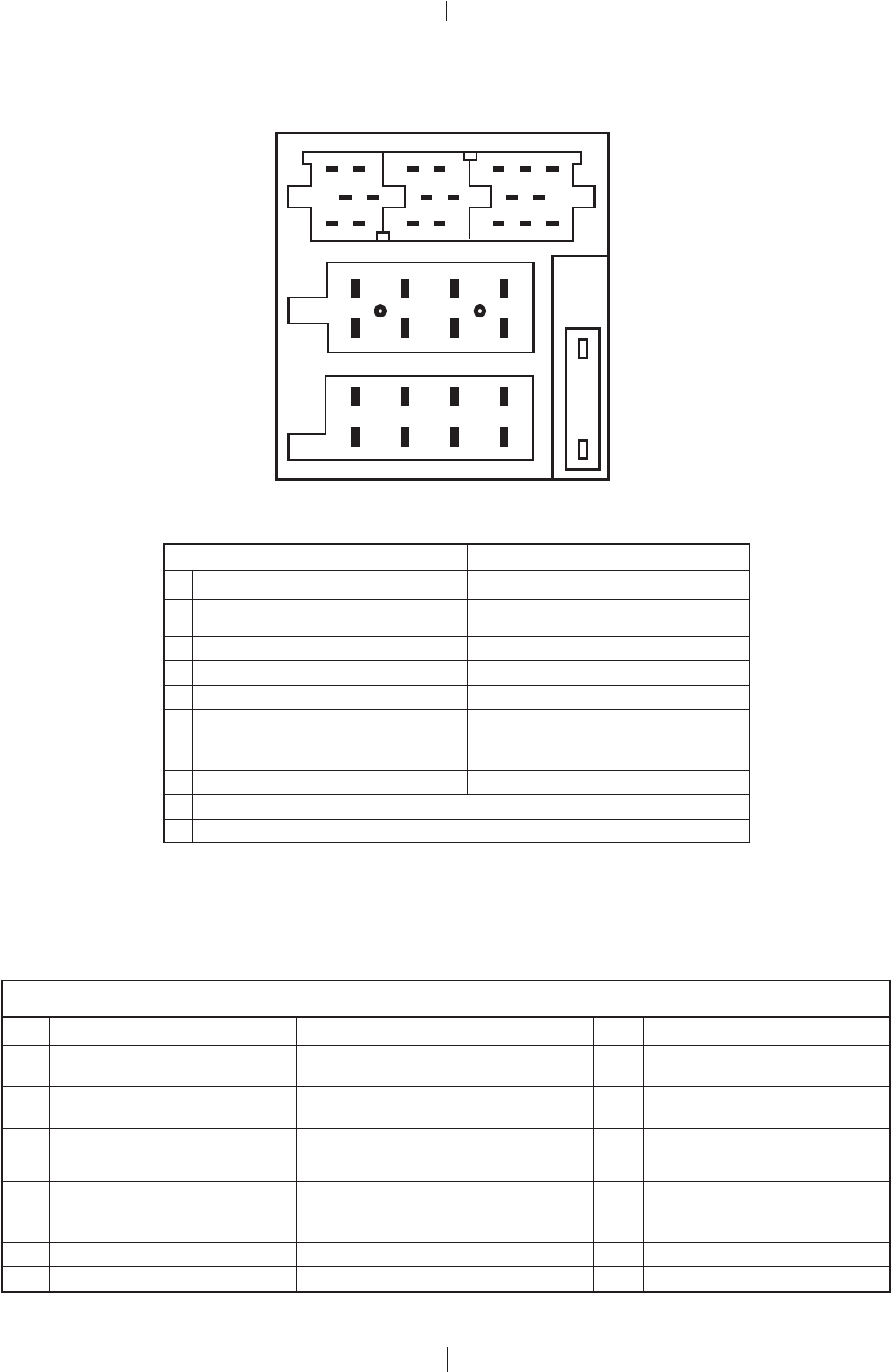

(D) Belegung des Anschlußkästchens

(GB) Pin assignment of quickfit connector

1

2

3

4

5

6

7

8

1

2

3

4

5

6

7

8

C

B

A

14 710 13 16 19

36912 15 18

258

11 14 17 20

C-1 C-2 C-3

ab

AB

1NC1Speaker Out (RR +) 4Ω

Telephone mute 2 Speaker Out (RR -) 4Ω

2<2volts = active; open = not active

3NC3Speaker Out (RF +) 4Ω

4Permanent plus (KL 30); 10 A 4 Speaker Out (RF-) 4Ω

5Automatic antenna 5 Speaker Out (LF +) 4Ω

6Illumination, active high (3 - 12 volts) 6 Speaker Out (LF-) 4Ω

Ignition plus, (KL 15) Speaker Out (LR +) 4Ω

7<2.5volts = Ign.off; >7volts = Ign.on 7

8Ground 8 Speaker Out (LR-) 4Ω

aMAUS-BUS-OUT (TXD) <0.5volts = logic 0; >3.5volts = logic 1

bMAUS-BUS-IN (RXD) <1volt = logic 0; >3.5volts = logic 1

IG für A/Pin5; C1/Pin6; C2/Pin10 + C3/P = 300 mA. IG for A/Pin5; C1/Pin6; C2/Pin10 + C3/P = 300 mA.

C

C1 C2 C3

1Line out, 3V/10kΩ (LR) (*)7 Tel.-/Navi. AF In 10V/560Ω13 CD-Changer ASCI IN / (+)TMC-Out

<1volt = logic 0; >3.5volts = logic 1

2Line out, 3V/10kΩ (RR) (*)8 Tel.-/Navi. AF In 10V/560Ω14 CD-Changer ASCI OUT / (+)TMC-Out

<0.5volt = logic 0; >3.5volts = logic 1

3Line out ground 9 NC 15 CDC permanent plus (bloc A / pin 4)

4Line out out, 3V/10kΩ (LF) 10 +12 V switched 16 +12 V switched

5Line out out, 3V/10kΩ (RF) Remote control PWM 17 CD-Changer I2C-Bus Masse / Gnd.

11 <1volt = logic 0; >3.5volts = logic 1

6+12 V switched 12 Remote control Ground 18 Aux Ground

19 Aux input 2V/6kΩ (L)

20 Aux input 2V/6kΩ (R)

(+) Nur Funline 4 Geräte / (+) only Funline 4 units

(*) Nur Funline 4 Geräte und Santa Cruz / (*) only Funline 4 units and Santa Cruz

- 7 -

(GB) Notes on alignment

The alignment is always done electronically using

a PC (ComServer). Do not align any filters. If a

filter has been replaced, align the unit with the PC.

Waveband:

FM = 87.5 MHz - 108.0 MHz

(100 kHz automatic search steps)

(50 kHz manual search steps)

MW = 531 kHz - 1602 kHz

(9 kHz automatic search steps)

(9 kHz manual search steps)

LW = 153 kHz - 279 kHz

(9 kHz automatic search steps)

(1 kHz manual search steps)

Preparatory steps

Observe the following preparations before performing the electrical

alignment:

Treble adjustment .......................................................................... 0

Bass adjustment ............................................................................ 0

Fader adjustment ........................................................................... 0

Balance adjustment ....................................................................... 0

HICUT (menu, only Funline 4) ....................................................... 0

X-Bass adjustment (DSC menu) ............................................... OFF

Loudspeaker connections

The loudspeaker output must be terminated with 4 Ω.

Demo mode

Activating the Demo mode

1. Switch the unit off.

2. Press the push-buttons 1 + 6 simultaneously and hold them

depressed.

3. Switch the unit back on and hold on to the buttons for

approximately one more second.

Following this step, the display will show the wording “BLAU-

PUNKT” followed by “DEMO”.

Deactivating the Demo mode

You can quit the service mode by switching the radio off.

To quit the demo mode, repeat step 1-3.

Software version main processor and

panel prozessor

Activating the test mode

1. Switch the unit off.

2. Press the push-buttons 1 + 2 simultaneously and hold them

depressed.

3. Switch the unit back on and hold on to the buttons for

approximately one more second.

The car radio display shows 8 characters.

The left 4 characters indicate the software version of the main

processor, the right 4 characters indicate the software version of

the panel processor.

To exit the test mode

You can quit the service mode by switching the radio off.

(D) Abgleichhinweise

Der Abgleich erfolgt nur noch elektronisch über

den PC (ComServer). Es dürfen keine Filter

abgeglichen werden. Nach dem Tausch eines

Filters, muss der Abgleich über den PC erfolgen.

Wellenbereich:

FM = 87,5 MHz - 108,0 MHz

(100 kHz automatische Suchlaufschritte)

(50 kHz manuelle Suchlaufschritte)

MW = 531 kHz - 1602 kHz

(9 kHz automatische Suchlaufschritte)

(9 kHz manuelle Suchlaufschritte)

LW = 153 kHz - 279 kHz

(9 kHz automatische Suchlaufschritte)

(1 kHz manuelle Suchlaufschritte)

Vorbereitende Arbeiten

Bevor Sie den elektrischen Abgleich durchführen, müssen Sie

folgende Vorbereitungen treffen:

Höhen - Einstellung ........................................................................ 0

Bass - Einstellung .......................................................................... 0

Fader - Einstellung ......................................................................... 0

Balance - Einstellung ..................................................................... 0

HICUT (Menü, nur Funline 4) ......................................................... 0

X-Bass - Einstellung (Menü) ..................................................... OFF

Lautsprecheranschluß

Der Lautsprecherausgang muß mit 4 Ω abgeschlossen sein.

Demomode

Demomode aktivieren

1. Schalten Sie das Autoradio aus.

2. Betätigen Sie die Tasten 1 + 6 gleichzeitig und halten Sie die

Tasten gedrückt.

3. Schalten Sie das Gerät ein und halten Sie die Tasten noch für

ca. 1 Sekunde gedrückt.

Nach diesem Schritt erscheint im Display nach "BLAUPUNKT" der

Schriftzug "DEMO".

Demomode deaktivieren

Sie verlassen den Servicemode durch Ausschalten des Autoradios.

Wiederholen Sie bitte den Schritt 1-3 um den Demomode zu

verlassen.

Software Version Hauptprozessor und

Kappenprozessor

Testmode aktivieren

1. Schalten Sie das Autoradio aus.

2. Betätigen Sie die Tasten 1 + 2 gleichzeitig und halten Sie die

Tasten gedrückt.

3. Schalten Sie das Gerät ein und halten Sie die Tasten noch für

ca. 1 Sekunde gedrückt.

Das Autoradiodisplay zeigt 8 Zeichen an.

Die 4 linken Zeichen zeigen den Softwarestand des Haupt-

prozessors an und die 4 rechten Zeichen zeigen den Softwarestand

des Kappen- Prozessors an.

Testmode deaktivieren

Sie verlassen den Service Mode durch Ausschalten des Autoradios.

AUTORADIO

Dublin C32

7 642 120 310

Boston C32

7 642 125 310

Ravenna C32

7 642 115 310

Louisiana DJ32

7 642 121 319

Florida DJ32

7 642 166 319

Minnesota DJ32

7 642 141 319

D/EU

Funline 4 / T-Line 3

Modena CD52

7 642 260 310

Valencia CD52

7 642 262 310

Bologna C52

7 642 210 310

Carolina DJ52

7 642 410 319

GB

CAUTION!

The CD units are equipped with a laser component!

For servicing make sure to observe the following

instructions:

• The unit operates with invisible laser beams.

• When the cover is removed, invisible laser beams are

emitted near the disc compartment.

•Avoid direct eye contact with these beams.

• Keep unauthorised persons away from the workbench.

• The viewing distance should not be less than 13 cm.

• If this distance cannot be kept, use suitable laser safety

goggles.

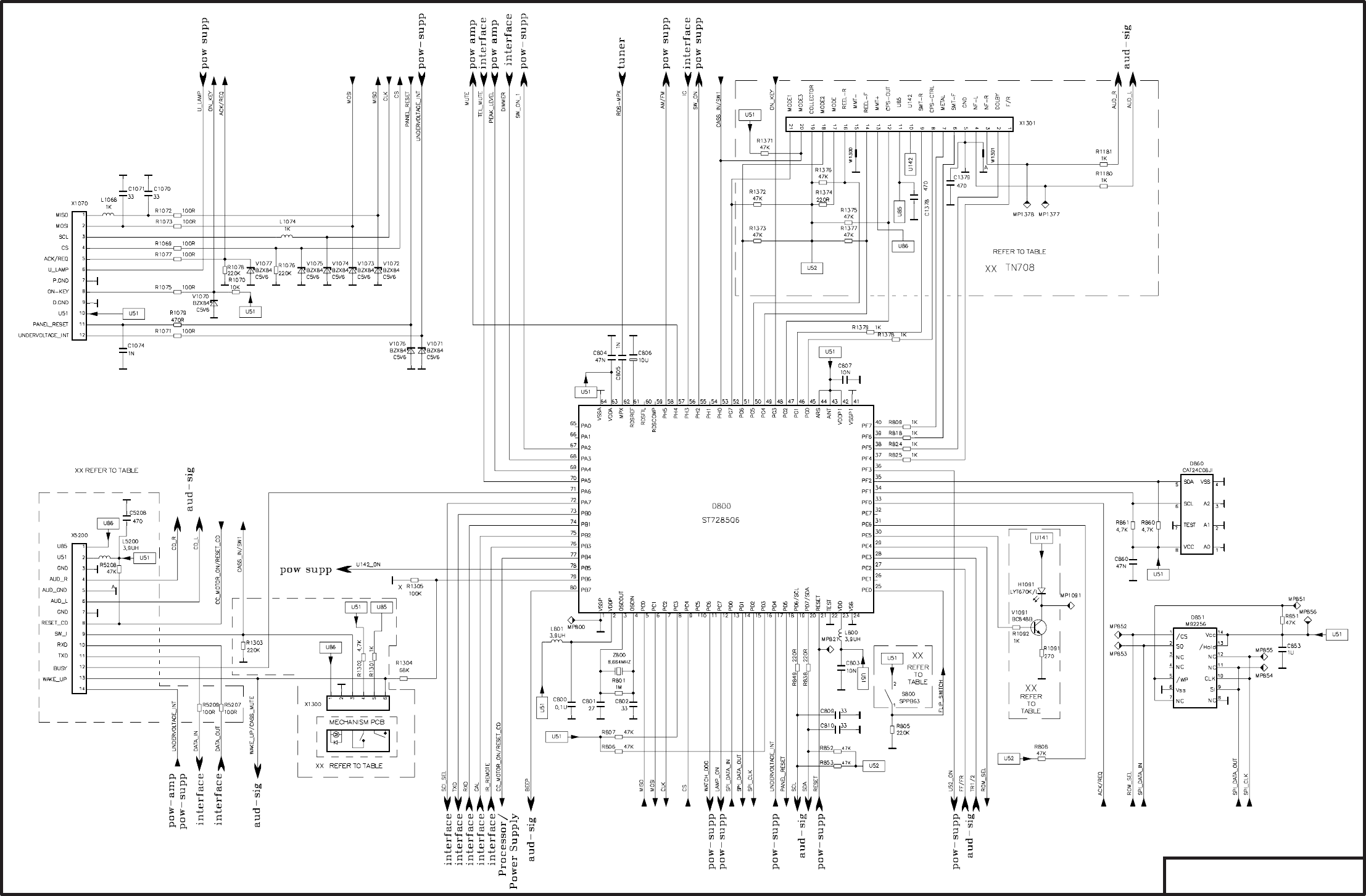

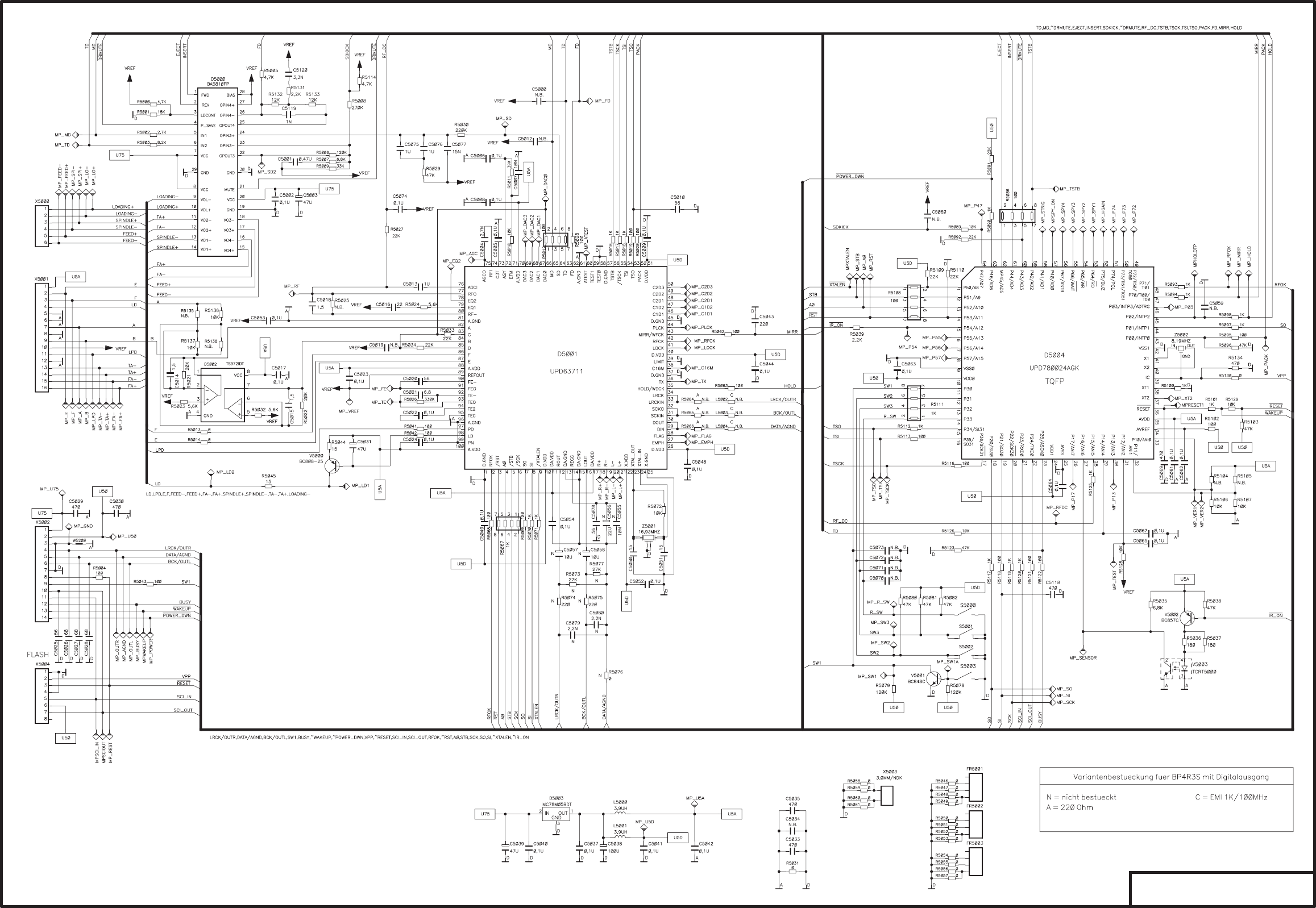

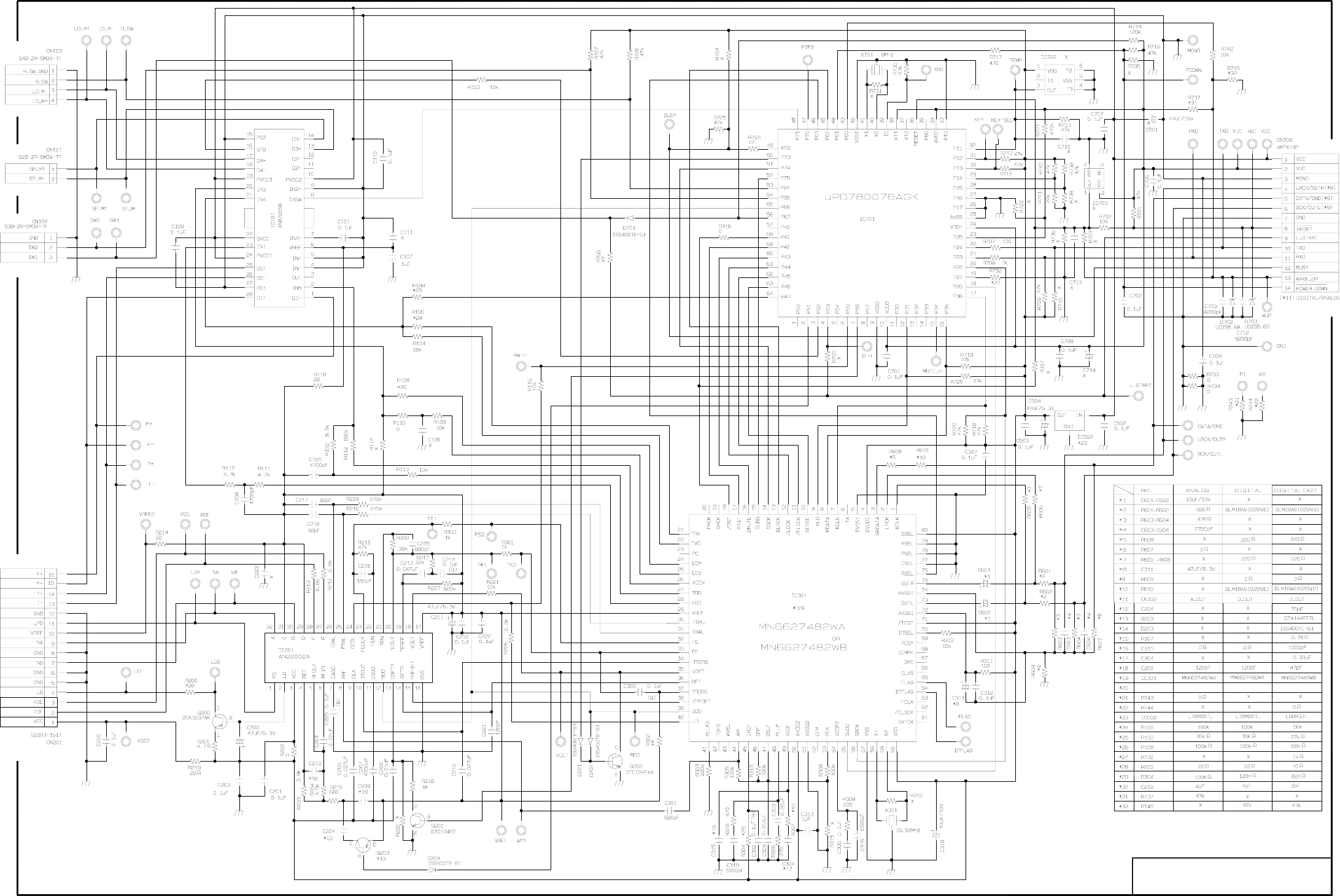

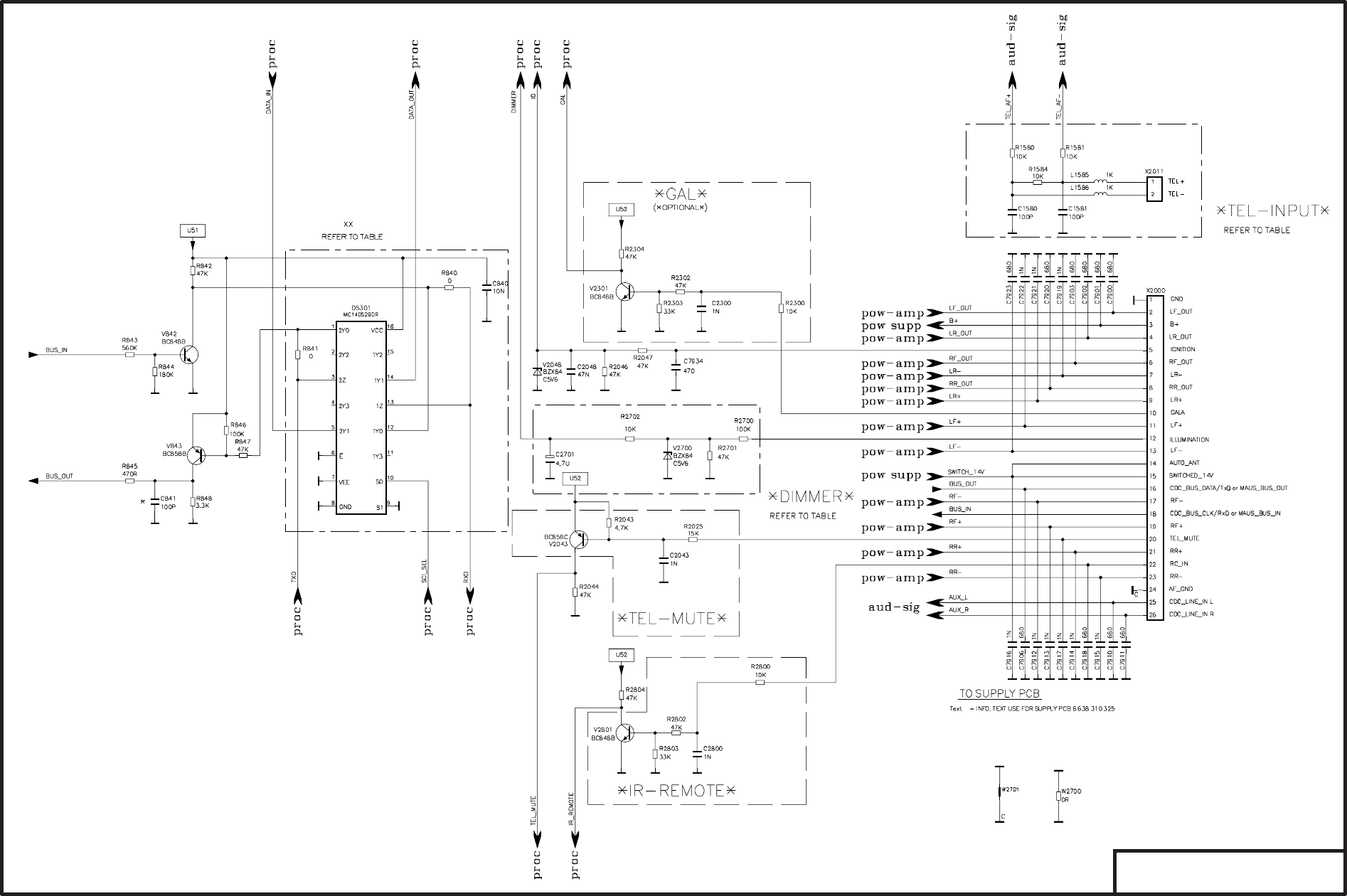

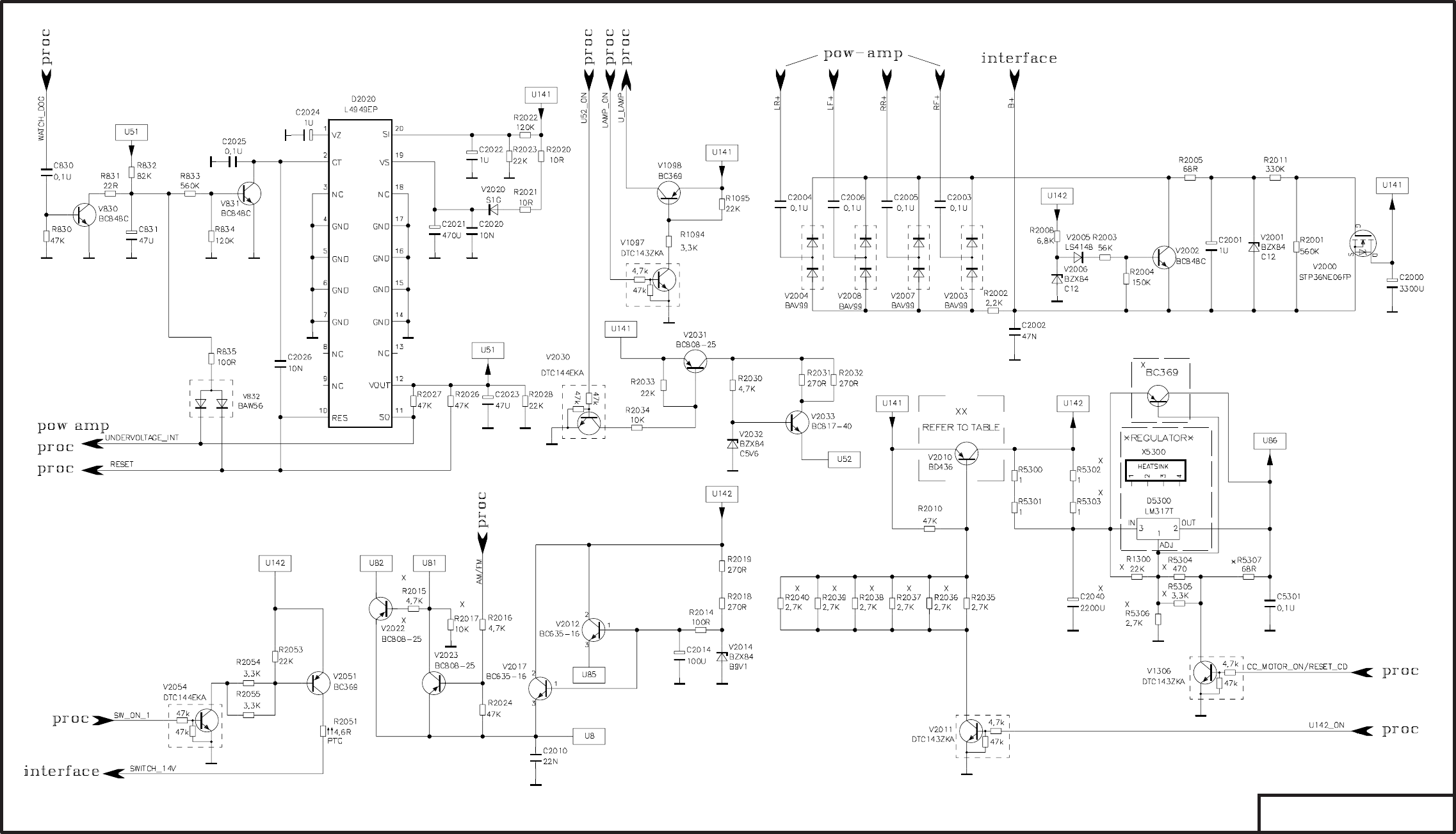

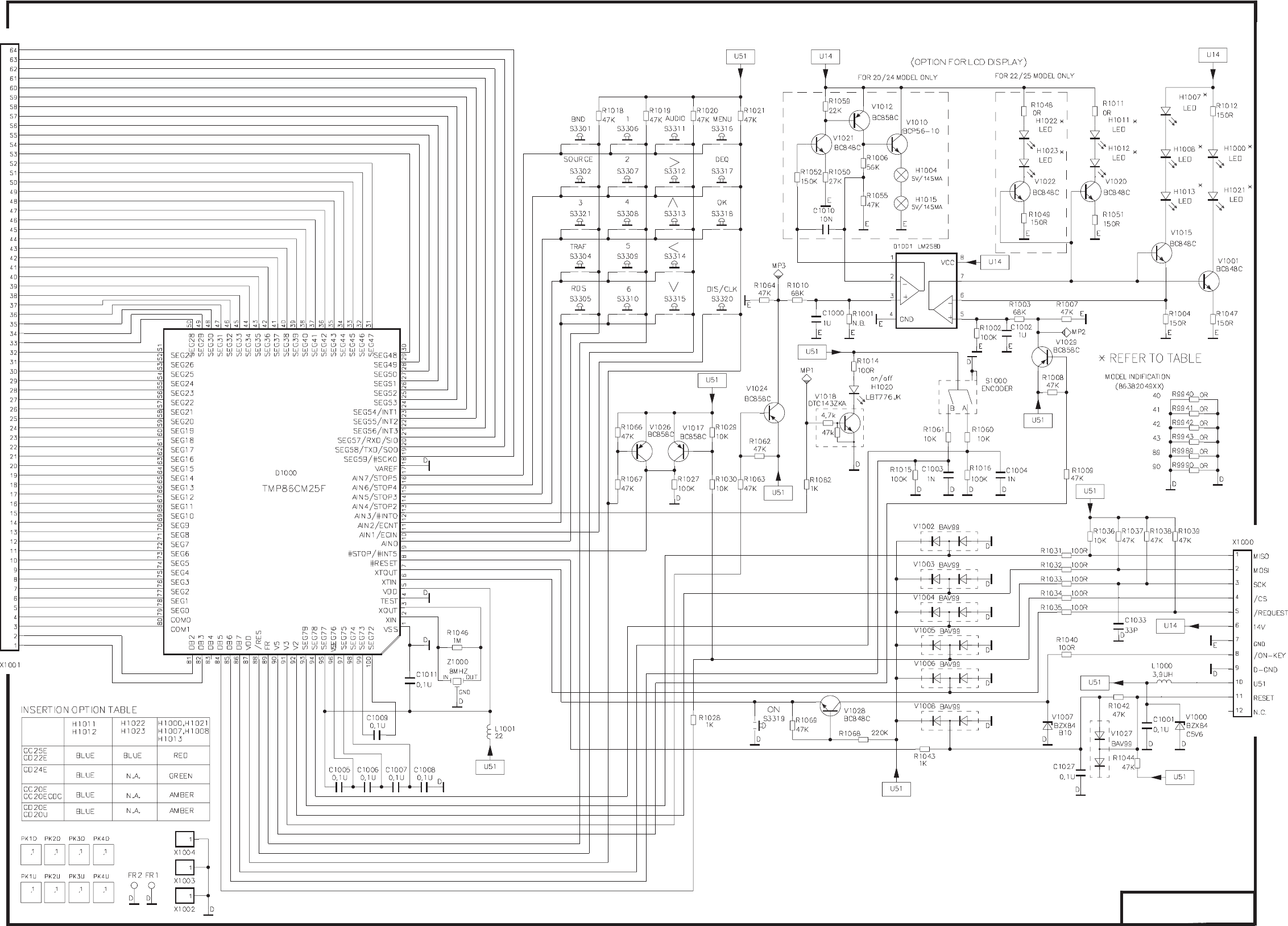

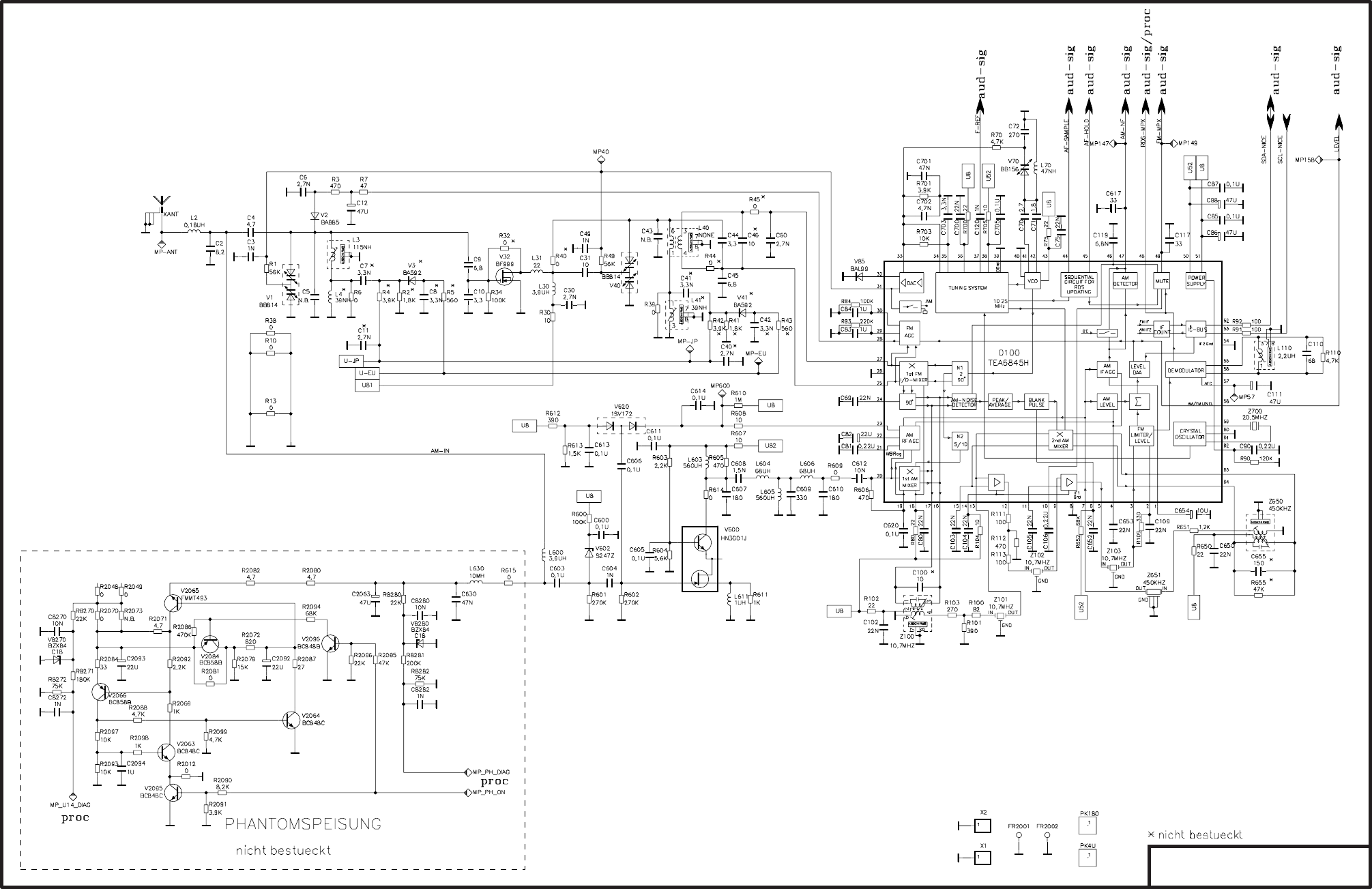

Schaltbild • Circuit diagram

8 622 403 366 BN-ST 04/03

CLASS 1

LASER PRODUCT

UNSICHTBARE LASERSTRAHLUNG

NICHT DEM STRAHL AUSSETZEN

LASERKLASSE 3B

VORSICHT!

Die Geräte beinhalten eine Laserkomponente!

Im Servicefall bitte nachfolgende Hinweise

beachten:

• Das Gerät arbeitet mit unsichtbarem Laserstrahl.

• Bei geöffnetem Gerät tritt im Bereich des Plattenfaches

Laserstrahlung aus.

• Nicht in den Strahl blicken.

• Unbeteiligte Personen vom Arbeitsplatz fernhalten.

• Der Betrachtungsabstand darf 13 cm nicht unterschreiten.

• Kann dies nicht eingehalten werden, muß eine geeignete

Laserschutzbrille getragen werden.

D

Alicante CD32

7 642 174 310

Porto CD32

7 642 172 310

Kiel CD32

7 642 171 310

San Remo CD32

7 642 176 310

Santa Cruz CD32

7 642 178 310

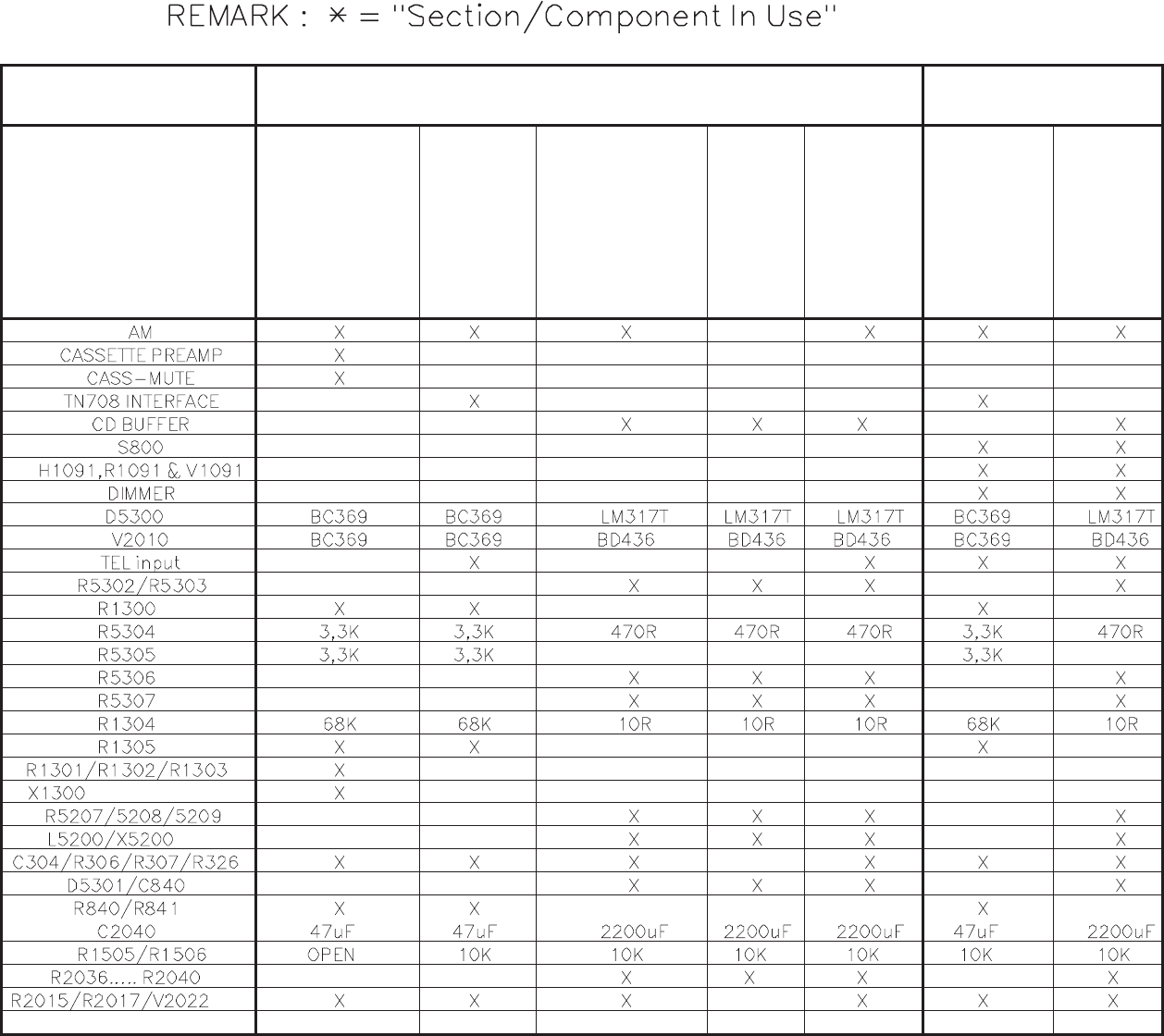

Boston C32

Dublin C32

Ravenna C32

Louisiana DJ32

Florida DJ32

Minnesota DJ32

Alicante CD32

Porto CD32

San Remo CD32

Kiel CD32

Santa Cruz CD32

Bologna C52

Carolina DJ52

Modena CD52

Valencia CD52

T - LINE 3 FUNLINE 4

PL 4604 D06

HAUPTPLATTE

MAIN BOARD

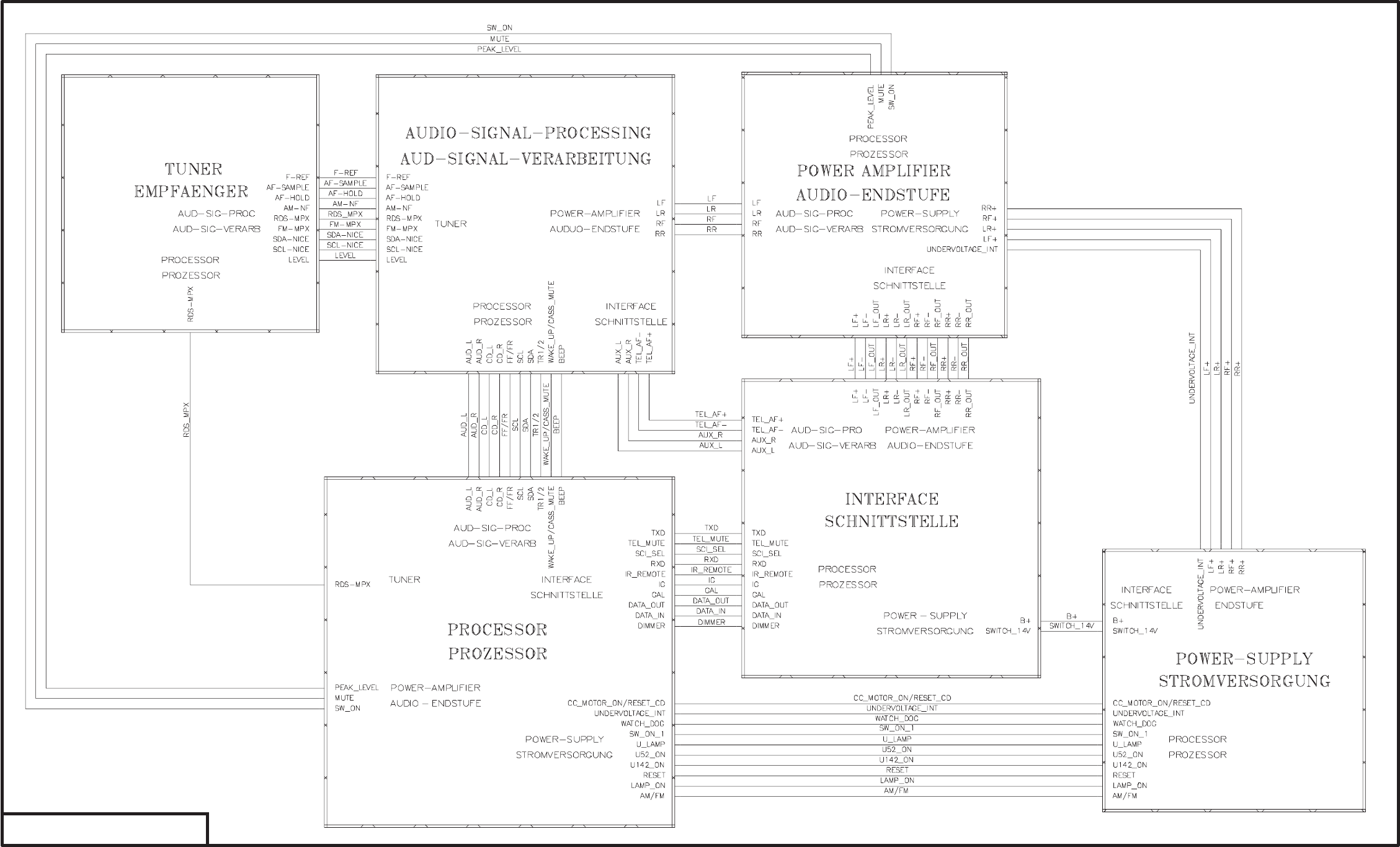

Blockschaltbild

Block diagram

PL 4604 D06

Audio-Endstufe / Power amplifier

PL 4604 D06

HAUPTPLATTE

MAIN BOARD

Tuner

NICE / CASP

PL 4604 D06

HAUPTPLATTE

MAIN BOARD

Audio Signal Verarbeitung / Audio signal processing

PL 4604 D06

HAUPTPLATTE

MAIN BOARD

Prozessor / Processor

PL 4604 D06

Spannungsversorgung / Power supply

PL 4604 D06

HAUPTPLATTE

MAIN BOARD

Schnittstellen / Interface

PL 4940 D02

SCHALTERPLATTE

KEY BOARD

PL 4949 D03

SCHALTERPLATTE

KEY BOARD

PL 9052 D01

CD LAUFWERK BP4 R3 ANALOG

CD MECHANISM BP4 R3 ANALOG

Steuerplatte

Control board

BP7b-CR001-0

B-Side

BP7 Control board

IC2

CXA 2510 Q

PB FB2

PB R IN2

PB REF2

PB F IN2

VCT

PB GND

PB F IN1

PB REF1

PB IN1

PB FB1

MS MODE

DR SW

TAPE SW

IN SW

NRSW

NC

MS OUT

D GND

MST C

G 1F B

PB EQ2

PB OUT2

GND

TAPE IN2

AUX IN2

DIRF E

LINE OUT2

T CH2

NC

MS SW

PB EQ1

PB OUT1

VCC

TAPE IN1

AUX IN1

MS LPF

LINE OUT1

T CH1

NC

G 2F B

30 29 28 27 26 25 24 23 22 21

12345678910

31

32

33

34

35

36

37

38

39

40

20

19

18

17

16

15

14

13

12

11

IC1

LB 1641

GND

OUT1

P1

Z

IN1

IN2

VCC1

VCC2

P2

OUT2

12345678910

R5

68k

R4

68k

C22

390

C21

390

R53

220k

C5

33/10

CN3

1

2

4

3

5

V REF

L FWD

R REV

R FWD

L REV

R6

220

R28

13k

R26

18k

R30

330k

C13

0,1µ

R24

20k

C9

2,2/50

C1

0,01µ

R27

13k

R25

18k

R29

330k

C8

2,2/50

C2

0,01µ

R1

68k

R3

68k

C20

390

C19

390

R7

220

VR1

470

C6

47/16

R9

3,9k

C16

0,22µ

C10

0,1µ

R2

22k

C24

0,0082µ

1µ

JW1

R33

100

C4

0,01µ

C3

0,01µ

R14

10k

R13

10k

0,1µ

C7

47/16

D2

MTZ 4,7B

R8

100k

C15

0,022µ

R52

22k

R51

22k

R50

22k

C25

10/16

C26

47/6,3

CN4

1

2

4

3

5

6

7

8

9

10

12

11

13

14

15

16

17

18

20

19

21

MODE1

MODE3

MODE2

+5V

ANODE

REEL-R

MMT –

REEL-F

MMT +

MS OUT

VCC (BATT)

TAPE 8V

SMT-R

MS GAIN

MTL-IN

SMT-F

GND

OUT-L

DOLBY ON/OFF

OUT-R

F/R

1µ

JW5

CN1

9

8

6

7

5

4

3

2

1

D GND

MODE3

MODE2

MODE1

+5V

REEL-R

ANODE

REEL-F

CrO2 C18

10/16

C28

0,1µ

W1

CN2

1

2

4

3

MMT(+)

SMT(+)

P GND

SMT(–)

TO MECH GND

VR2

470

C12

R18

15

Q4

DTC113Z

Q3

DTC113Z

TN708.3

MOTOR –

GND

CASS_SWITCH

CASS_MUTE

MOTOR +

GND

HAUPTPLATTE

MAINBOARD

COM

RIGHT

GND

FR_SWITCH

LEFT

TAPE_DIRECTION

GND

Anschlußplatte

Connector board

PL 8 638 214 596 D02

14

25

36

710

811

912

13

14

15

16

17

18

19

20

1

2

3

4

5

6

7

8

1

2

3

4

5

6

7

8

1

2

3

4

25

26

23

24

ANSCHLUSSPLATTE

CONNECTOR BOARD

PL 4596 D02

Anschlußplatte

Connector board

PL 8 638 213 275 D01

14

25

36

710

811

912

13

14

15

16

17

18

19

20

1

2

3

4

5

6

7

8

1

2

3

4

5

6

7

8

1

2

3

4

25

26

23

24

ANSCHLUSSPLATTE

CONNECTOR BOARD

PL 3275 D01

(TO X2000) X2001

www.s-manuals.com
