Motherboard

P4B266

Handbuch

Checklist

G884

Erste Ausgabe November 2001

Kein Teil dieses Handbuchs, einschließlich der darin beschriebenen Produkte und Software,

darf ohne ausdrückliche schriftliche Genehmigung von ASUSTeK COMPUTER INC.

(“ASUS”) mit jeglichen Mitteln in jeglicher Form reproduziert, übertragen, transkribiert, in

Wiederaufrufsystemen gespeichert oder in jegliche Sprache übersetzt werden, abgesehen

von vom Käufer als Sicherungskopie angelegter Dokumentation

Produktgarantien und Service werden nicht geleistet, wenn: (1) das Produkt repariert,

modifiziert oder geändert wurde, es sei denn, derartige Reparaturen, Modifikationen oder

Änderungen wurden schriftlich von ASUS genehmigt; oder (2) die Seriennummer des

Produkts entstellt ist oder fehlt..

ASUS BIETET DIESES HANDBUCH IN SEINER VORLIEGENDEN FORM AN, OHNE

JEGLICHE GARANTIE, SEI SIE DIREKT ODER INDIREKT, EINSCHLIESSLICH, ABER

NICHT BESCHRÄNKT AUF INDIREKTE GARANTIEN ODER BEDINGUNGEN BEZÜGLICH

DER VERKÄUFLICHKEIT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. IN

KEINEM FALL IST ASUS, SEINE DIREKTOREN, LEITENDEN ANGESTELLTEN,

ANGESTELLTEN ODER AGENTEN HAFTBAR FÜR JEGLICHE INDIREKTE, SPEZIELLE,

ZUFÄLLIGEN ODER FOLGESCHÄDEN (EINSCHLIESSLICH SCHÄDEN AUFGRUND VON

PROFITVERLUSTEN, GESCHÄFTSVERLUSTEN, NUTZUNGS- ODER

DATENVERLUSTEN, UNTERBRECHUNG VON GESCHÄFTSABLÄUFEN ETCETERA),

SELBST WENN ASUS VON DER MÖGLICHKEIT SOLCHER SCHÄDEN UNTERRICHTET

WURDE, DIE VON DEFEKTEN ODER FEHLERN IN DIESEM HANDBUCH ODER AN

DIESEM PRODUKT HERRÜHREN.

DIE TECHNISCHE DATEN UND INFORMATION IN DIESEM HANDBUCH SIND NUR ZU

INFORMATIONSZWECKEN GEDACHT, SIE KÖNNEN JEDERZEIT OHNE

VORANKÜNDIGUNG GEÄNDERT WERDEN UND SOLLTEN NICHT ALS

VERPFLICHTUNG SEITENS ASUS ANGESEHEN WERDEN. ASUS ÜBERNIMMT KEINE

VERANTWORTUNG ODER HAFTUNG FÜR JEGLICHE FEHLER ODER

UNGENAUIGKEITEN, DIE IN DIESEM HANDBUCH AUFTRETEN KÖNNTEN,

EINSCHLIESSLICH DER DARIN BESCHRIEBENEN PRODUKTE UND SOFTWARE.

In diesem Handbuch erscheinende Produkte und Firmennamen könnten eingetragene

Warenzeichen oder Copyrights der betreffenden Firmen sein und dienen ausschließlich zur

Identifikation oder Erklärung und zum Vorteil des jeweiligen Eigentümers, ohne

Rechtsverletzungen zu beabsichtigen.

iii

Features

Contents

FCC/CDC-Aussagen ....................................................................... vi

Informationen zur Sicherheit ........................................................... vii

Elektrische Sicherheit ............................................................ vii

Betriebssicherheit.................................................................. vii

Über dieses Handbuch .................................................................. viii

Struktur dieses Handbuchs .................................................. viii

In diesem Handbuch angewendete Konventionen .................. ix

Wo Sie mehr Information finden können ................................. ix

ASUS-Kontaktinformation ................................................................x

Kapitel 1: Das Produkt .......................................................... 1-1

1.1 Willkommen! ....................................................................... 1-1

1.2 Packungsinhalt.................................................................... 1-1

1.3 Spezielle Eigenschaften ...................................................... 1-2

1.3.1 Technische Produkthöhepunkte .............................. 1-2

1.3.2 Zusätzliche Spezial-Lösungen ................................ 1-3

1.4 Überblick ............................................................................. 1-4

1.4.1 Motherboard-Komponenten .................................... 1-4

Kapitel 2: Hardwareinformation ........................................... 2-1

2.1 Motherboardinstallation ....................................................... 2-1

2.1.1 Ausrichtung ............................................................ 2-1

2.1.2 Schraubenlöcher .................................................... 2-1

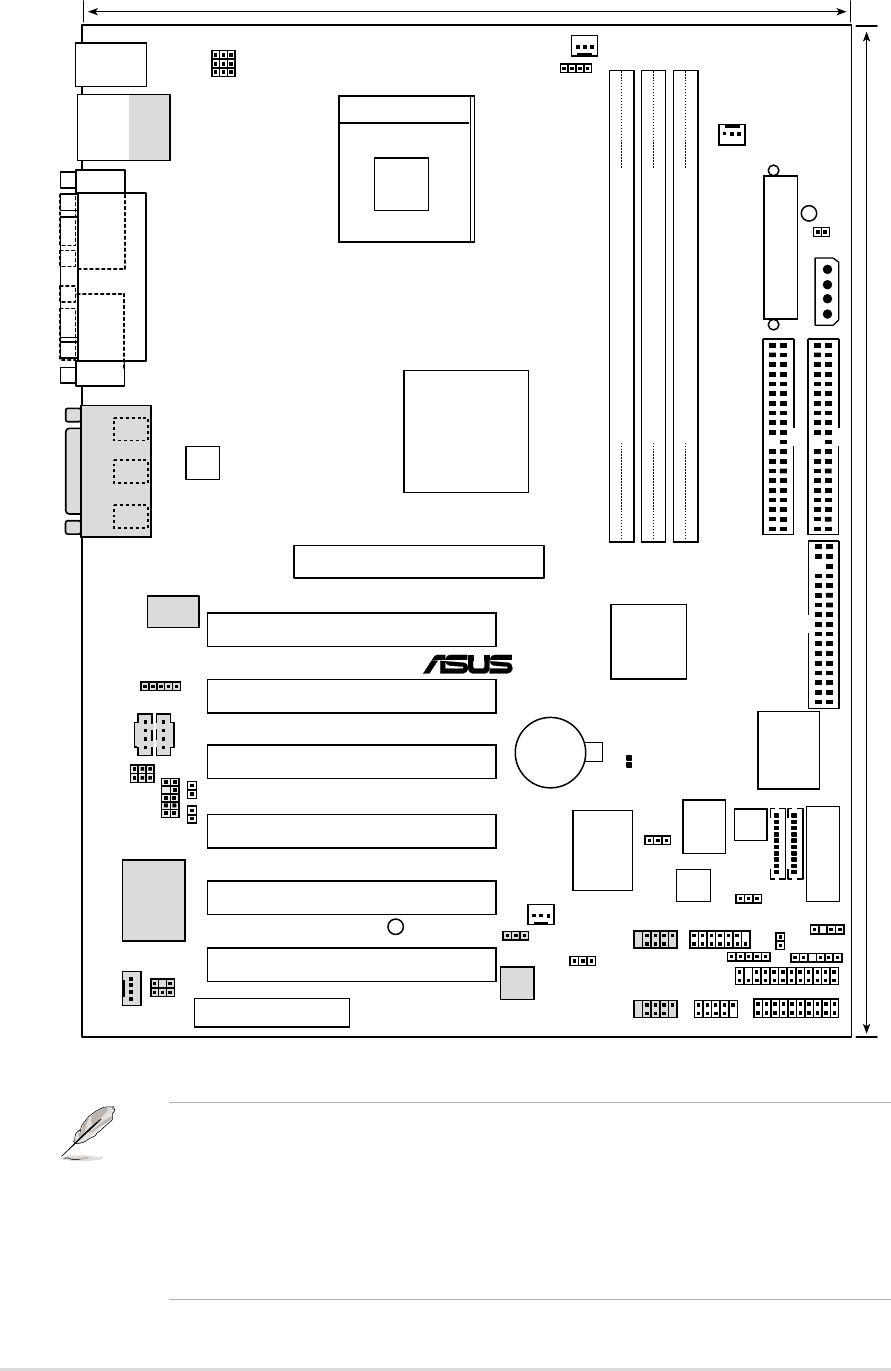

2.2 Motherboard-Layout ............................................................ 2-2

2.3 Bevor Sie weitermachen ..................................................... 2-3

2.4 Central Processing Unit (CPU) ............................................ 2-4

2.4.1 Übersicht ................................................................ 2-4

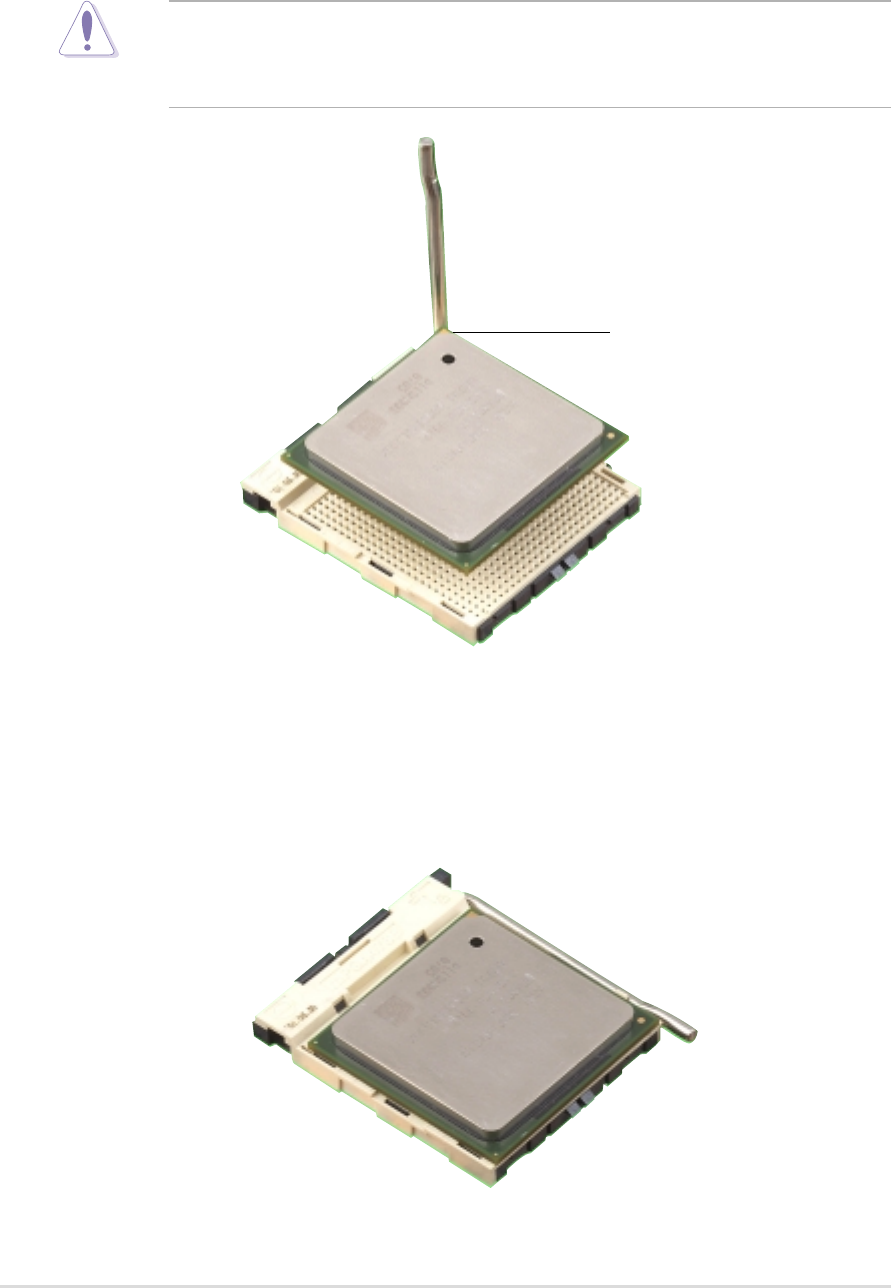

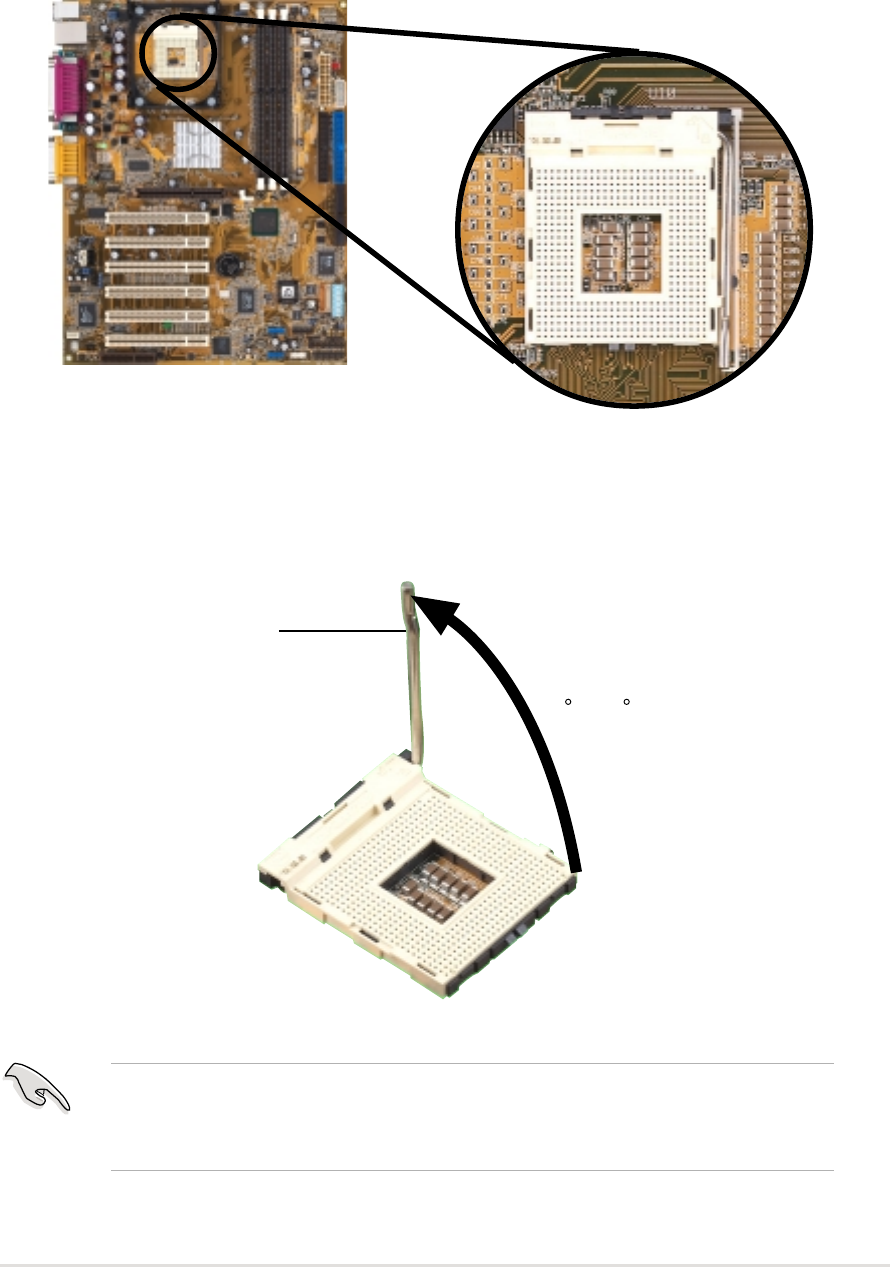

2.4.2 CPU-Installation...................................................... 2-5

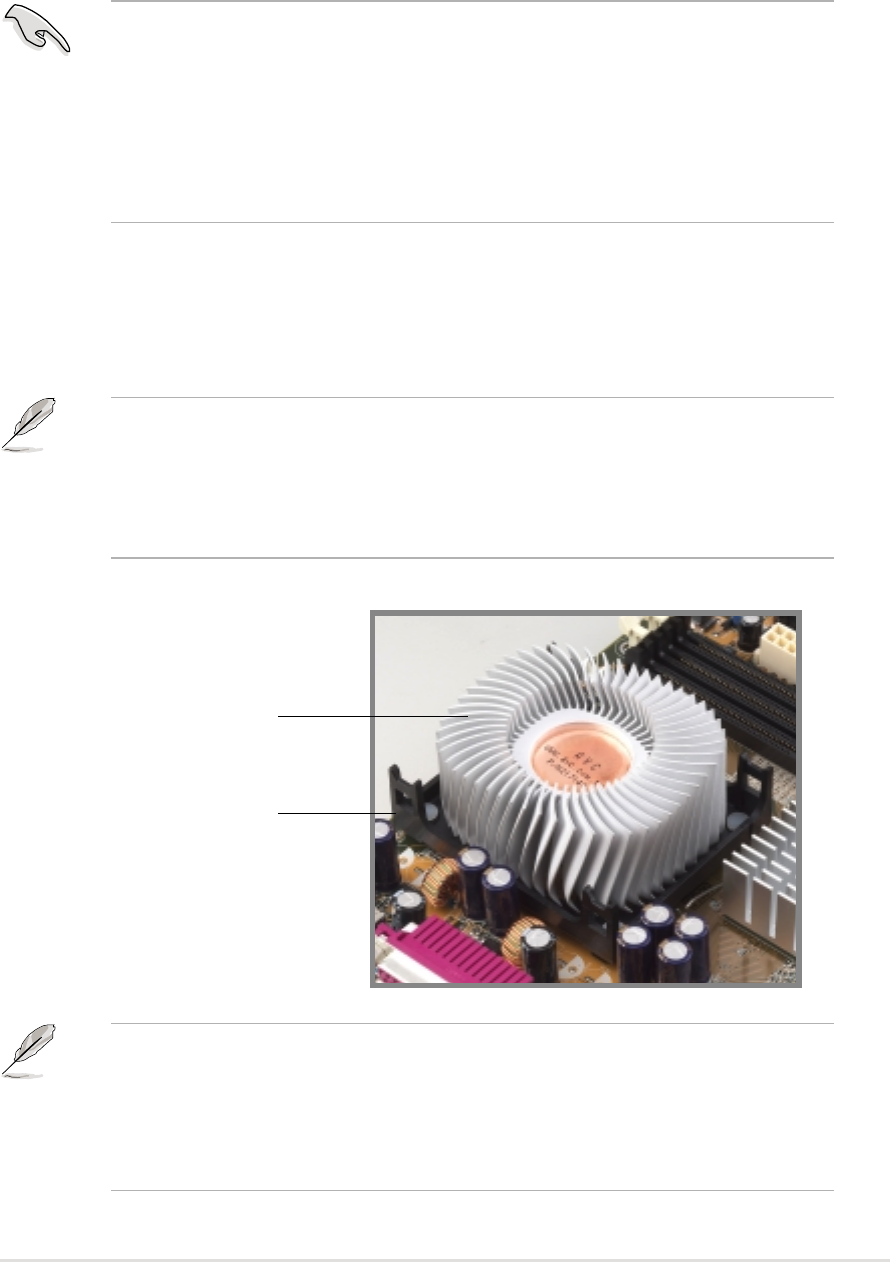

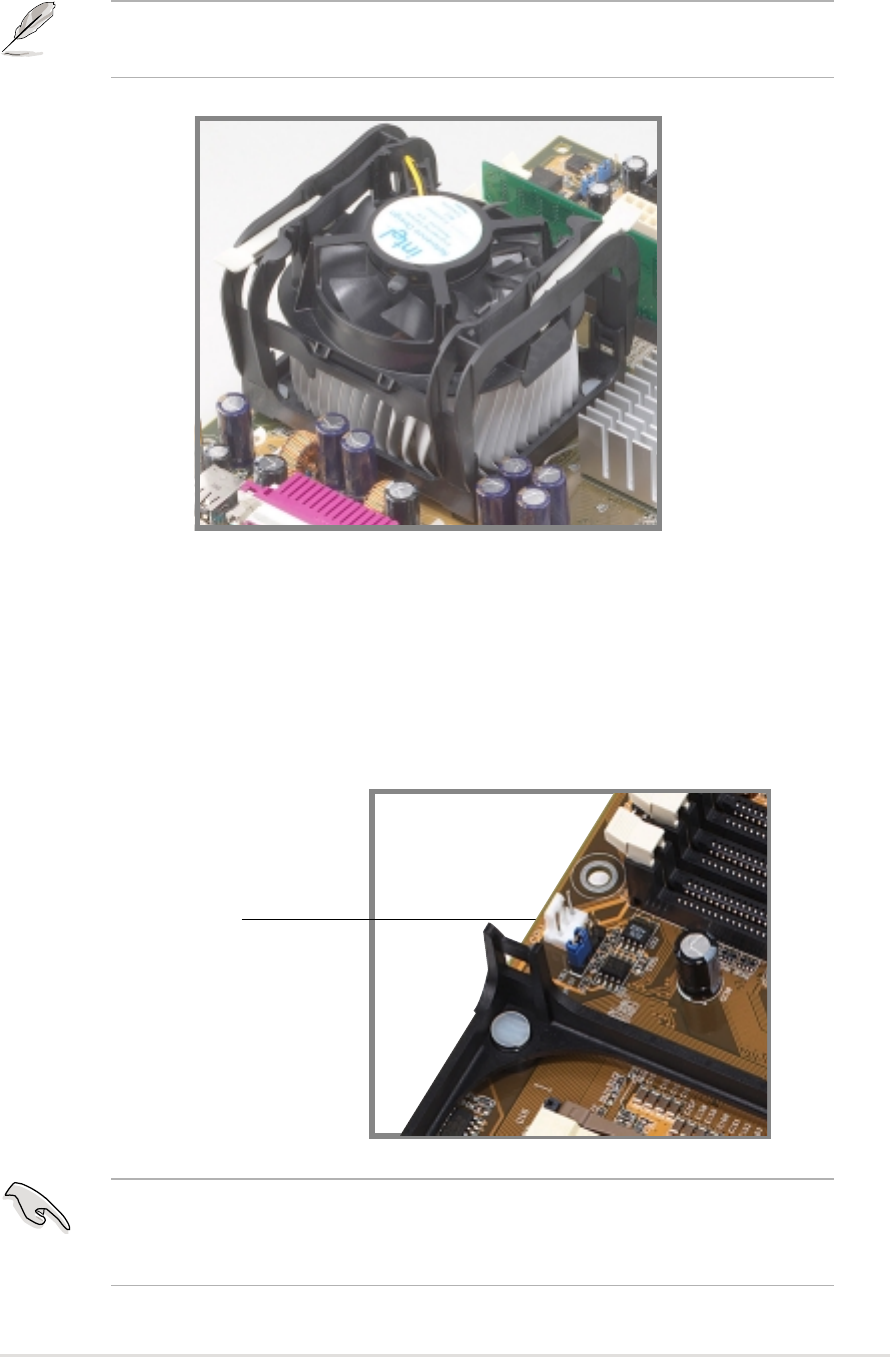

2.4.3 Kühlblech und Lüfter installieren ............................. 2-7

2.4.4 Anschluss des CPU-Lüfterkabels ............................ 2-9

2.5 Systemspeicher ................................................................ 2-10

2.5.1 Übersicht .............................................................. 2-10

2.5.2 Speicherkonfigurationen ........................................2-11

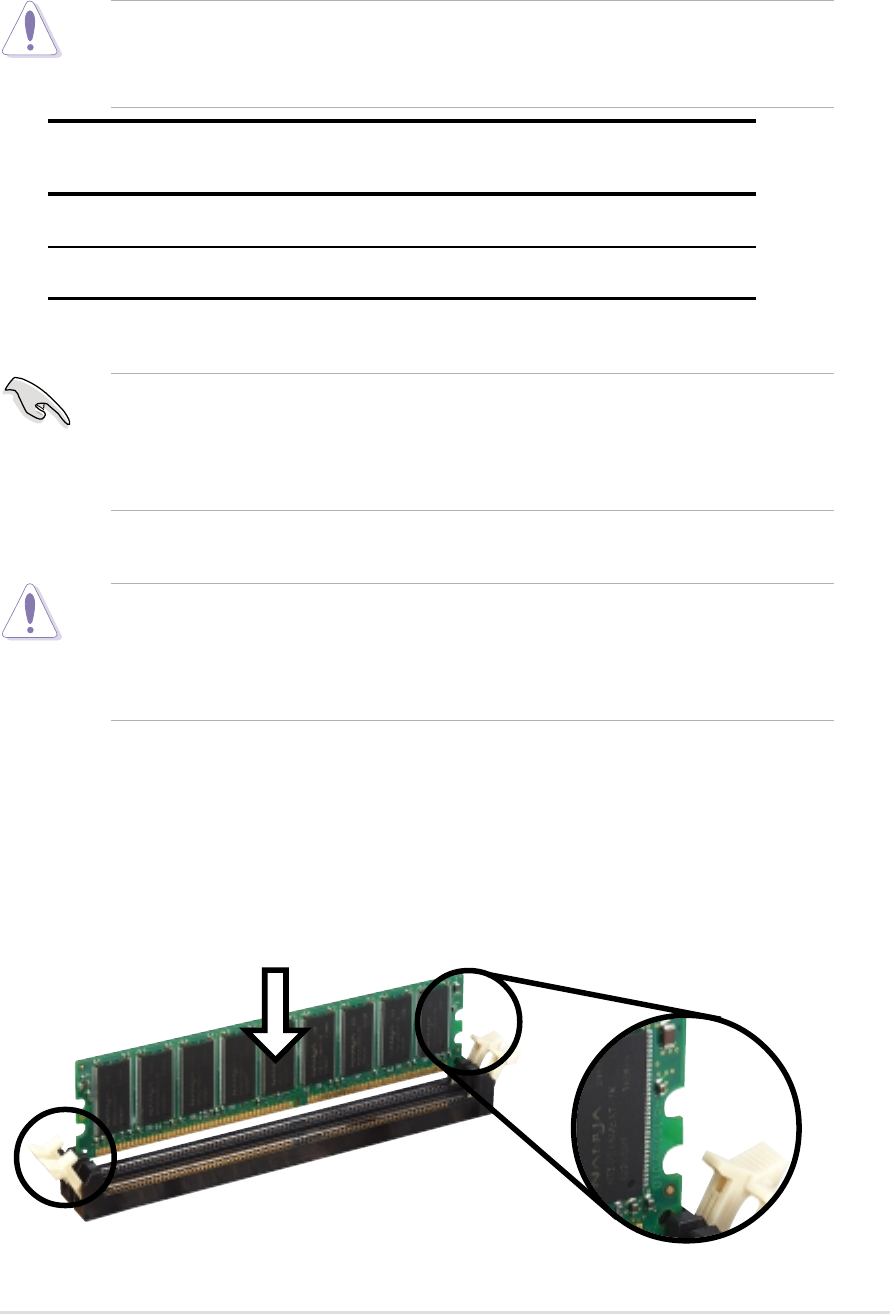

2.5.3 DIMM installieren ...................................................2-11

2.5.4 DIMM entfernen .................................................... 2-12

Safeguards

Contents

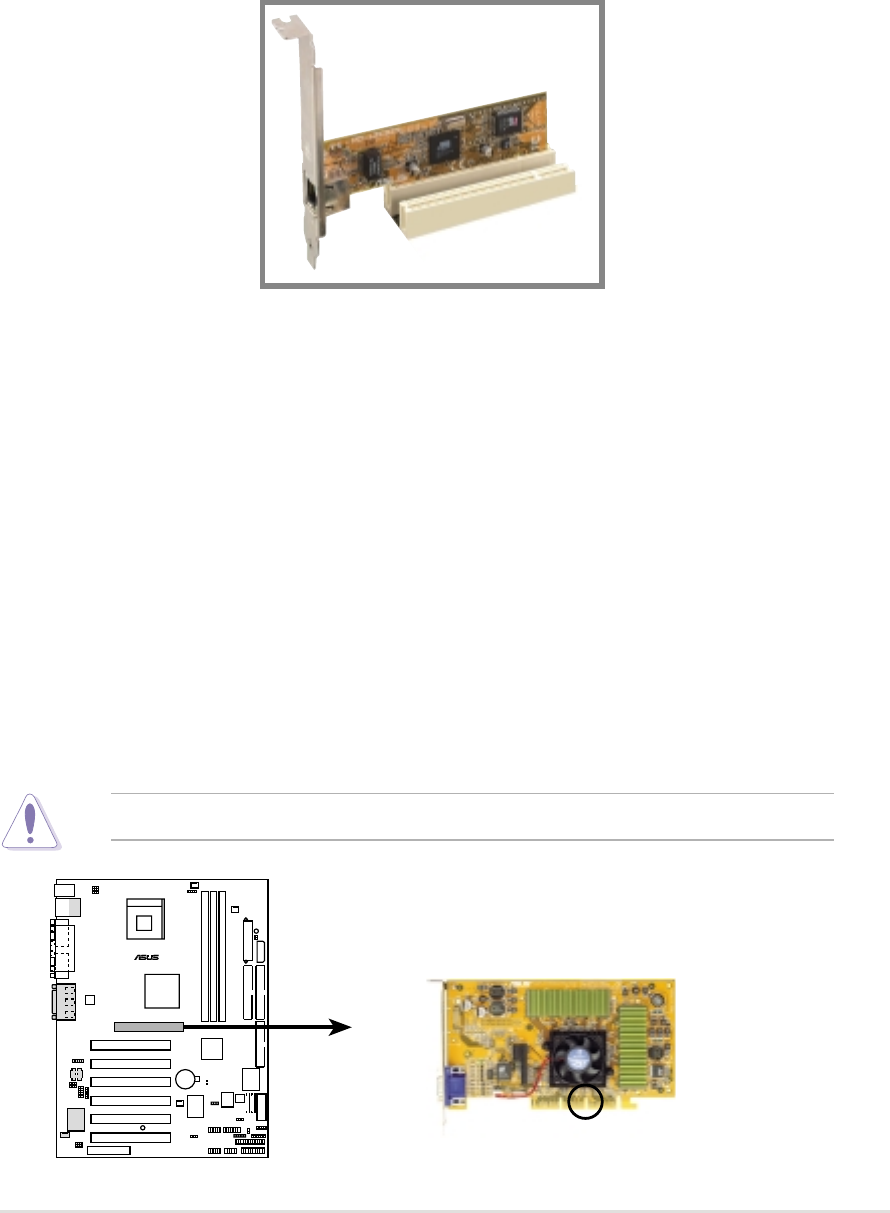

2.6 Erweiterungssteckplätze ................................................... 2-13

2.6.1 Erweiterungskarten installieren ............................. 2-13

2.6.2 Erweiterungskarten konfigurieren.......................... 2-13

2.6.3 PCI-Steckplätze .................................................... 2-15

2.6.4 AGP-Steckplatz .................................................... 2-15

2.6.5 CNR-Steckplatz .................................................... 2-16

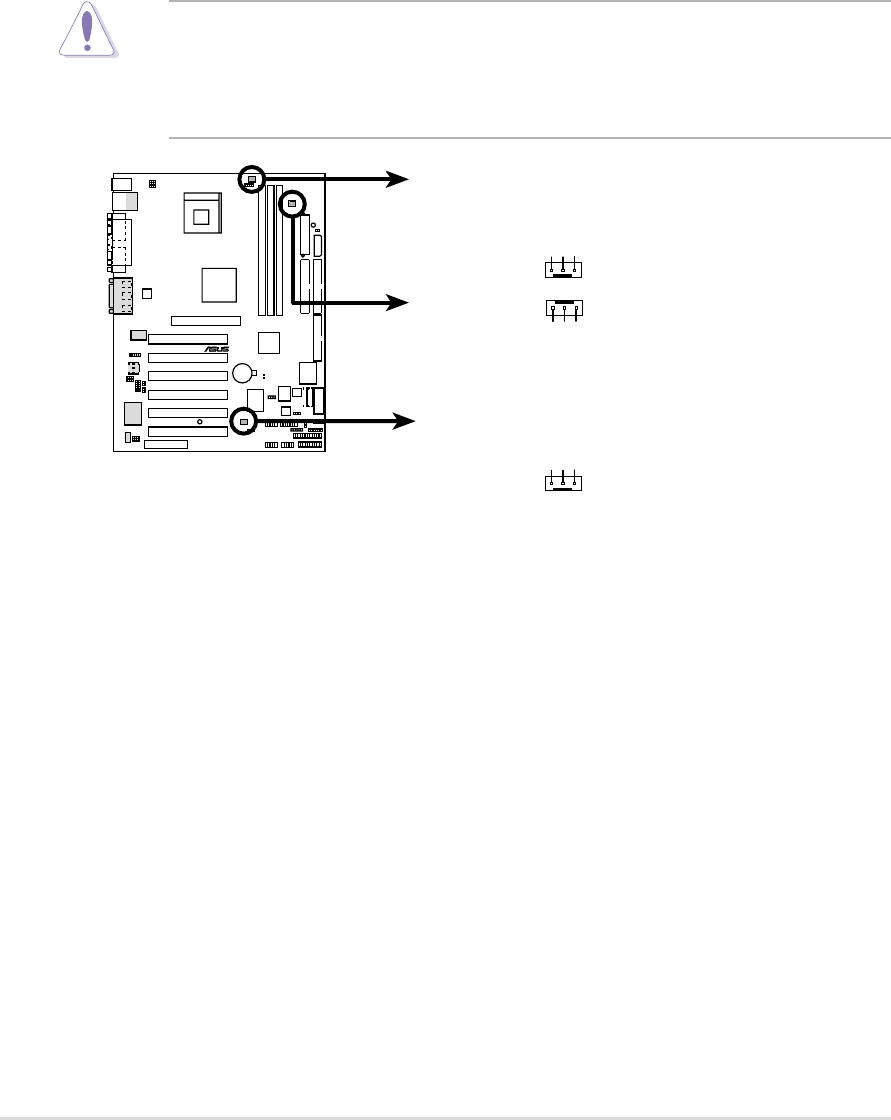

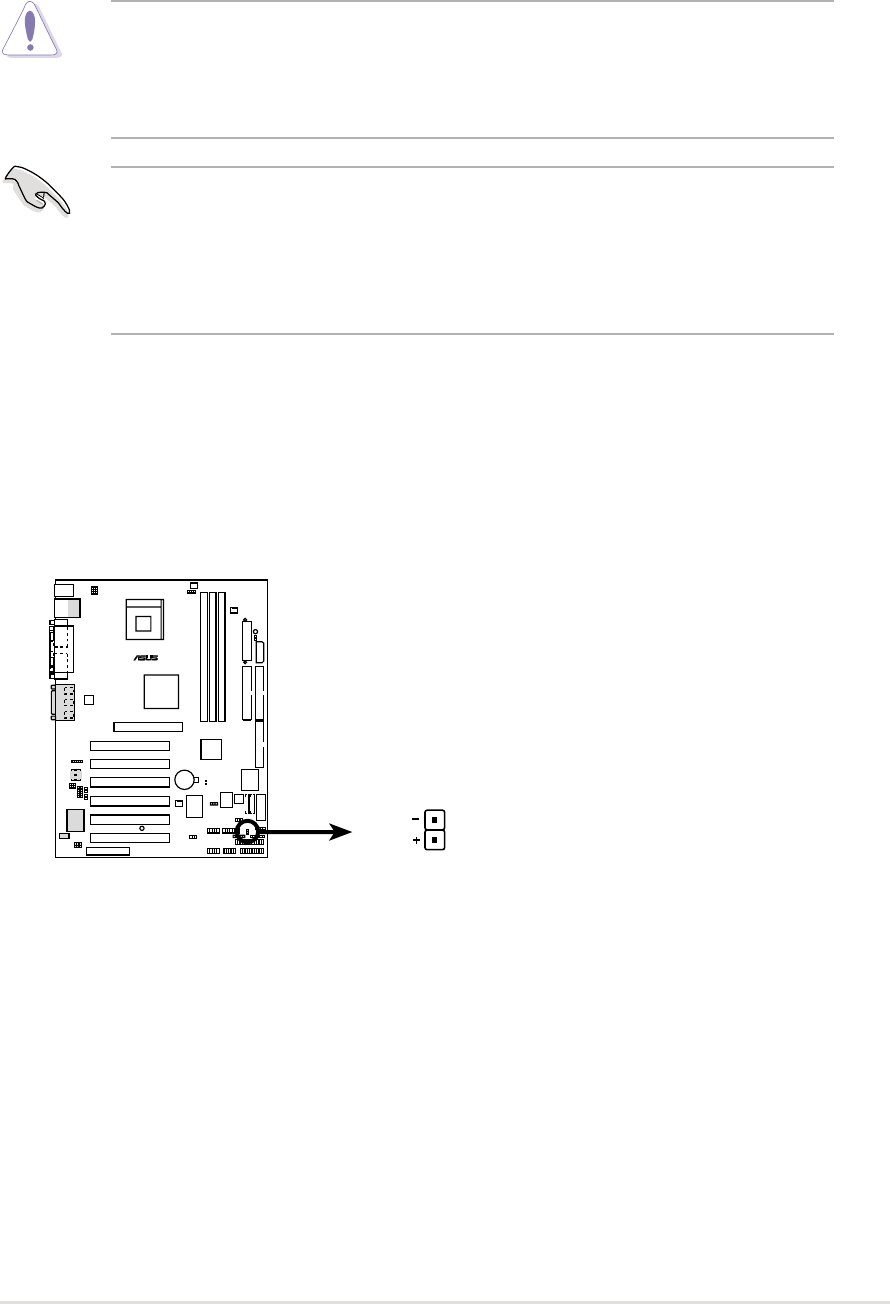

2.7 Switches und Jumper ........................................................ 2-17

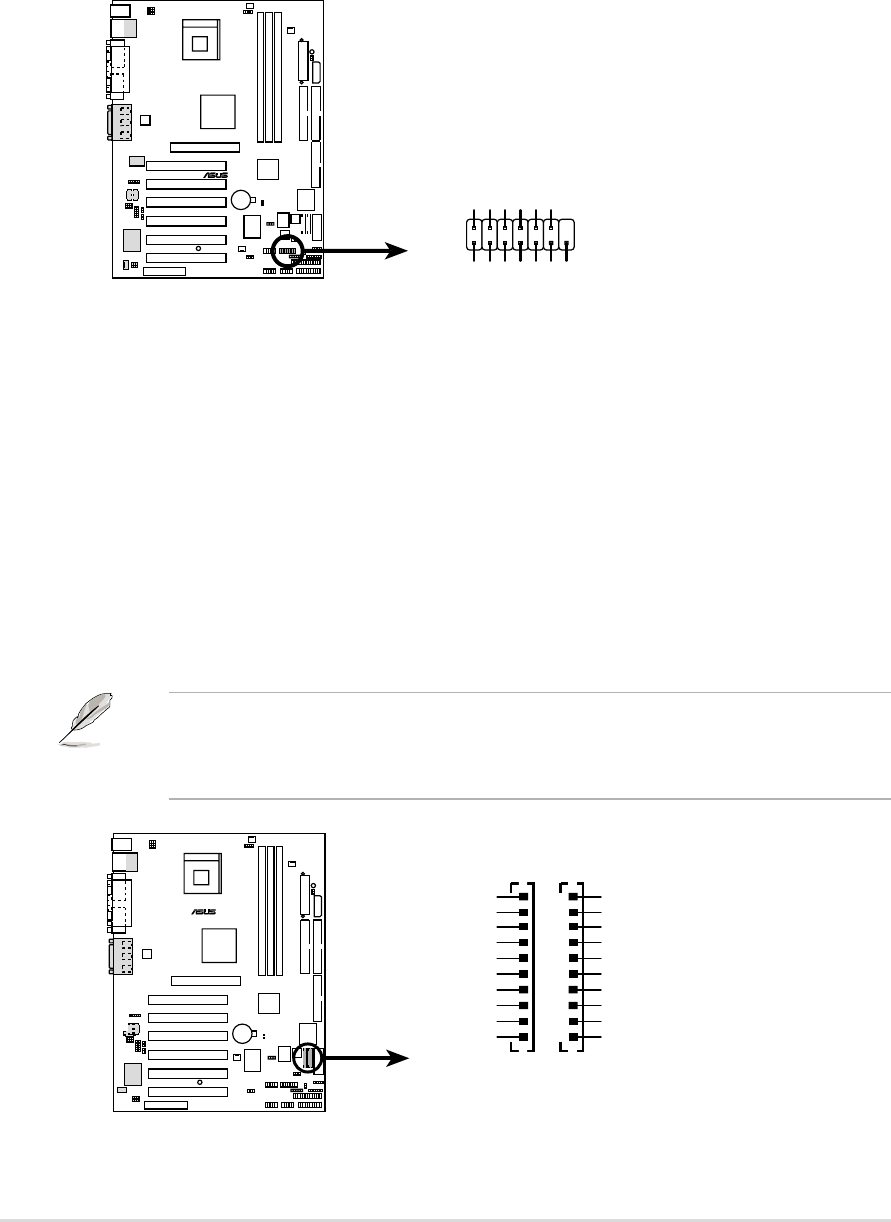

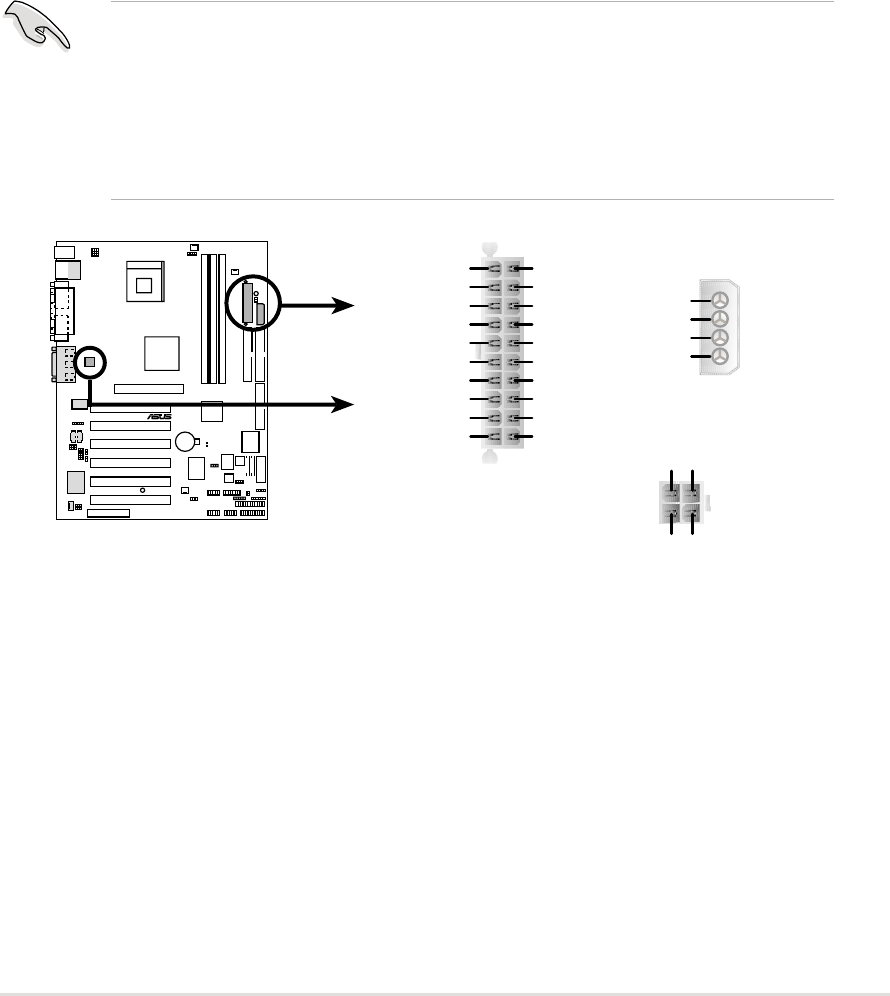

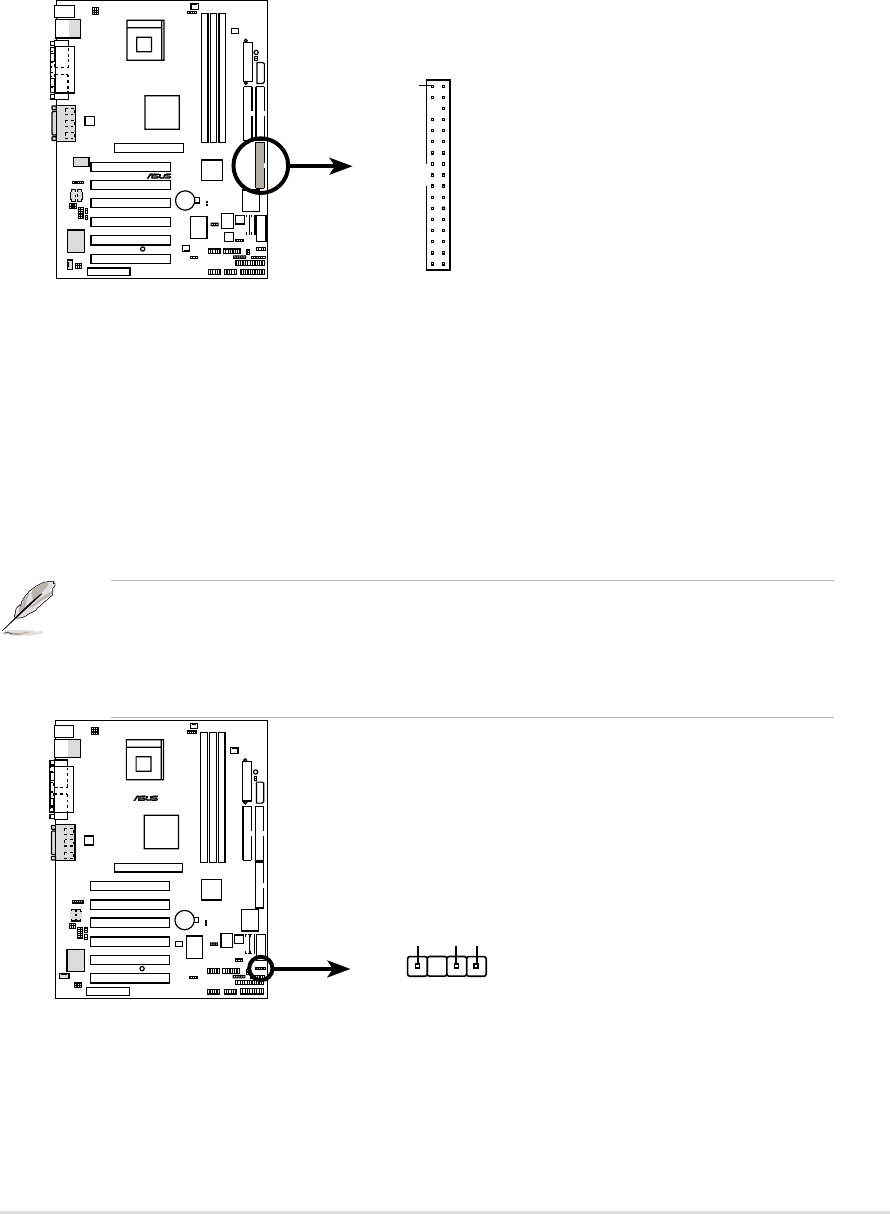

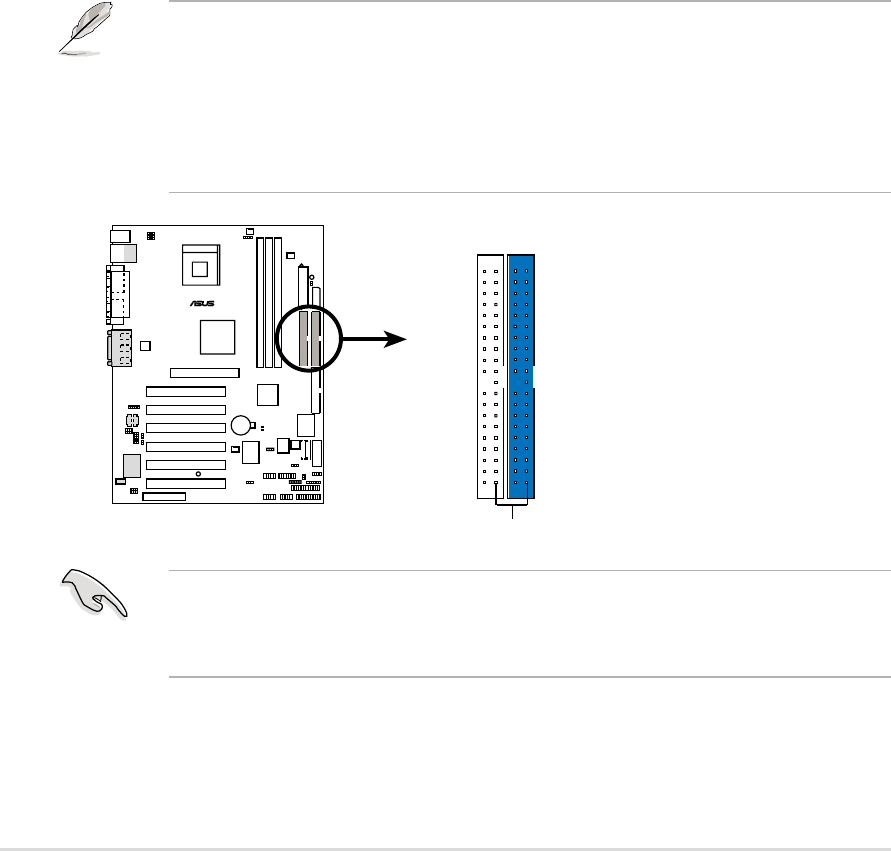

2.8 Anschlüsse ....................................................................... 2-25

Kapitel 3: Anschalten ............................................................ 3-1

3.1 Erstmaliges Anschalten ....................................................... 3-1

3.2 POST-Stimmmeldungen ..................................................... 3-2

3.3 Abschalten des Computers ................................................. 3-4

Kapitel 4: BIOS-Setup ........................................................... 4-1

4.1 BIOS verwalten und aktualisieren........................................ 4-1

4.1.1 Erste Benutzung des Computersystems ................. 4-1

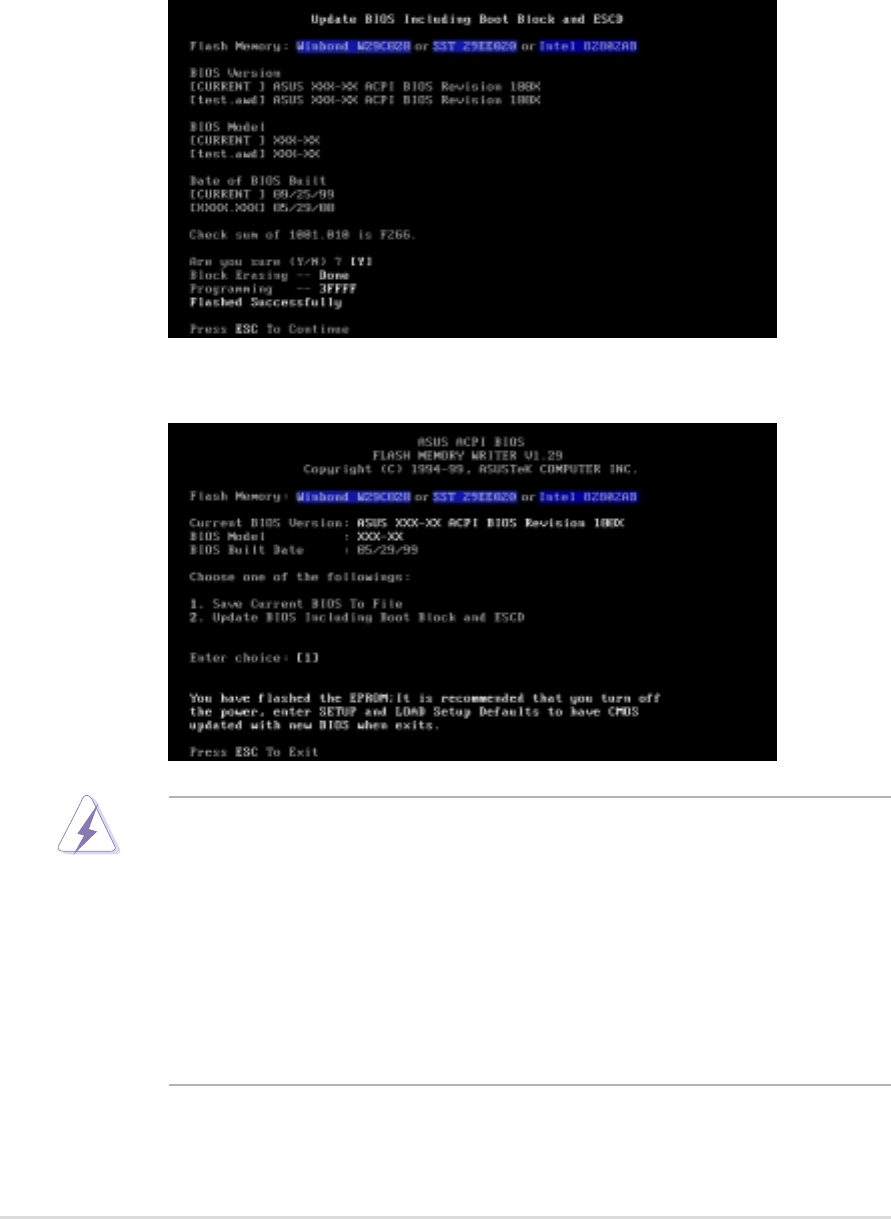

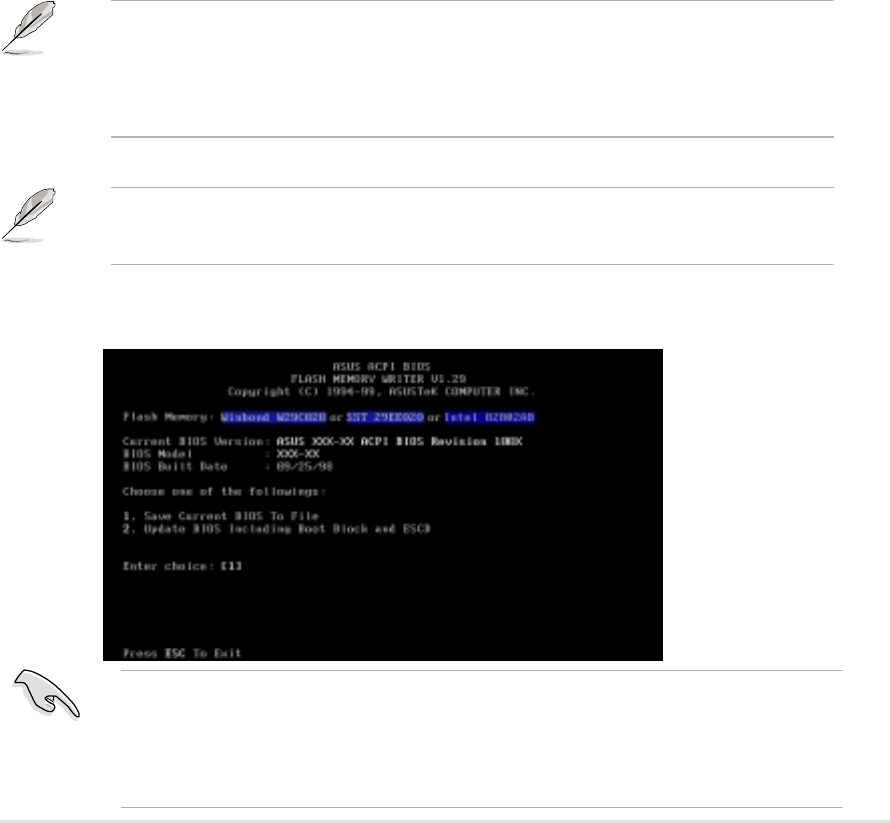

4.1.2 Schritte zur BIOS-Aktualisierung ............................. 4-3

4.2 BIOS-Setup-Programm ....................................................... 4-5

4.2.1 BIOS-Menüleiste .................................................... 4-6

4.2.2 Legende ................................................................. 4-6

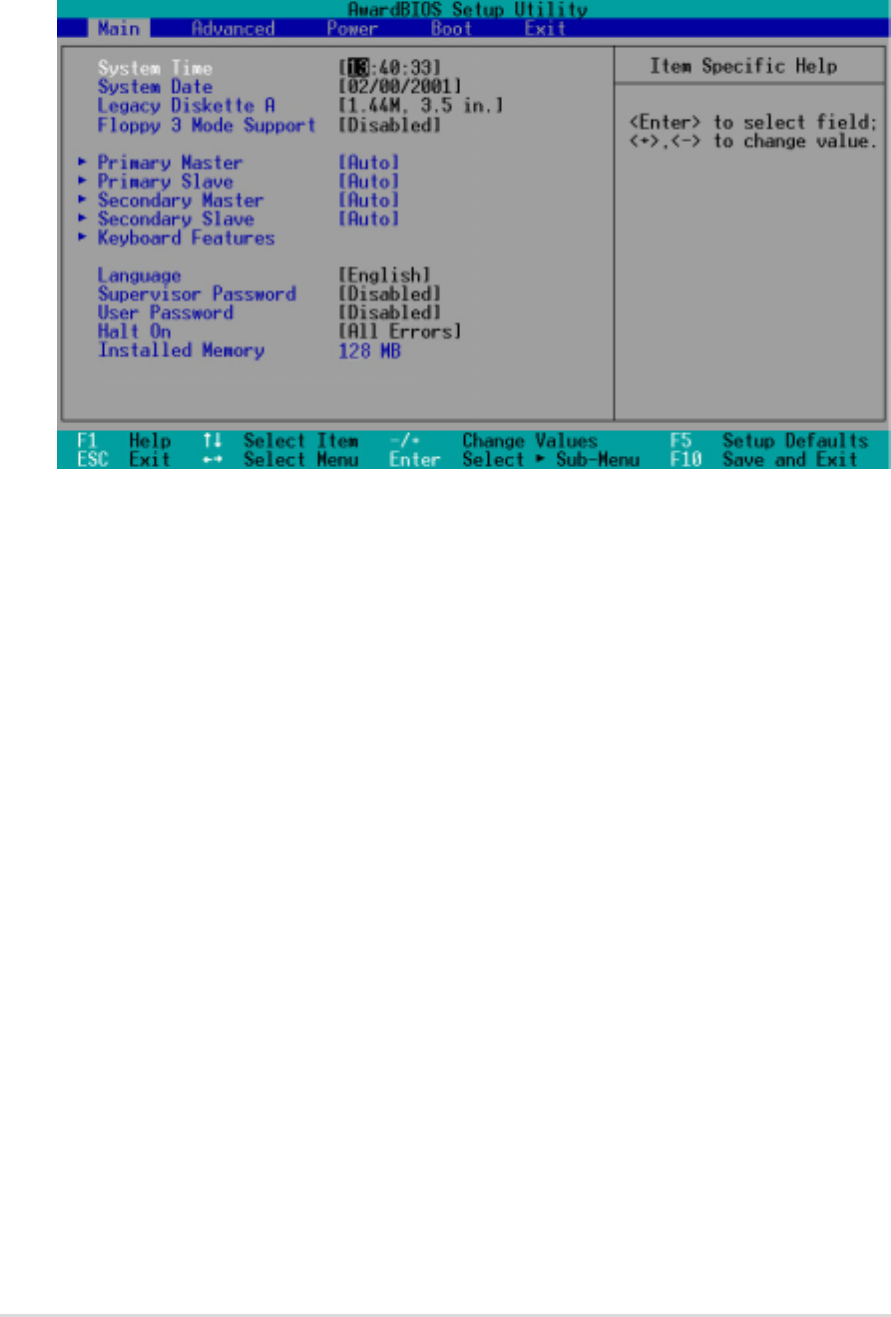

4.3 Hauptmenü......................................................................... 4-8

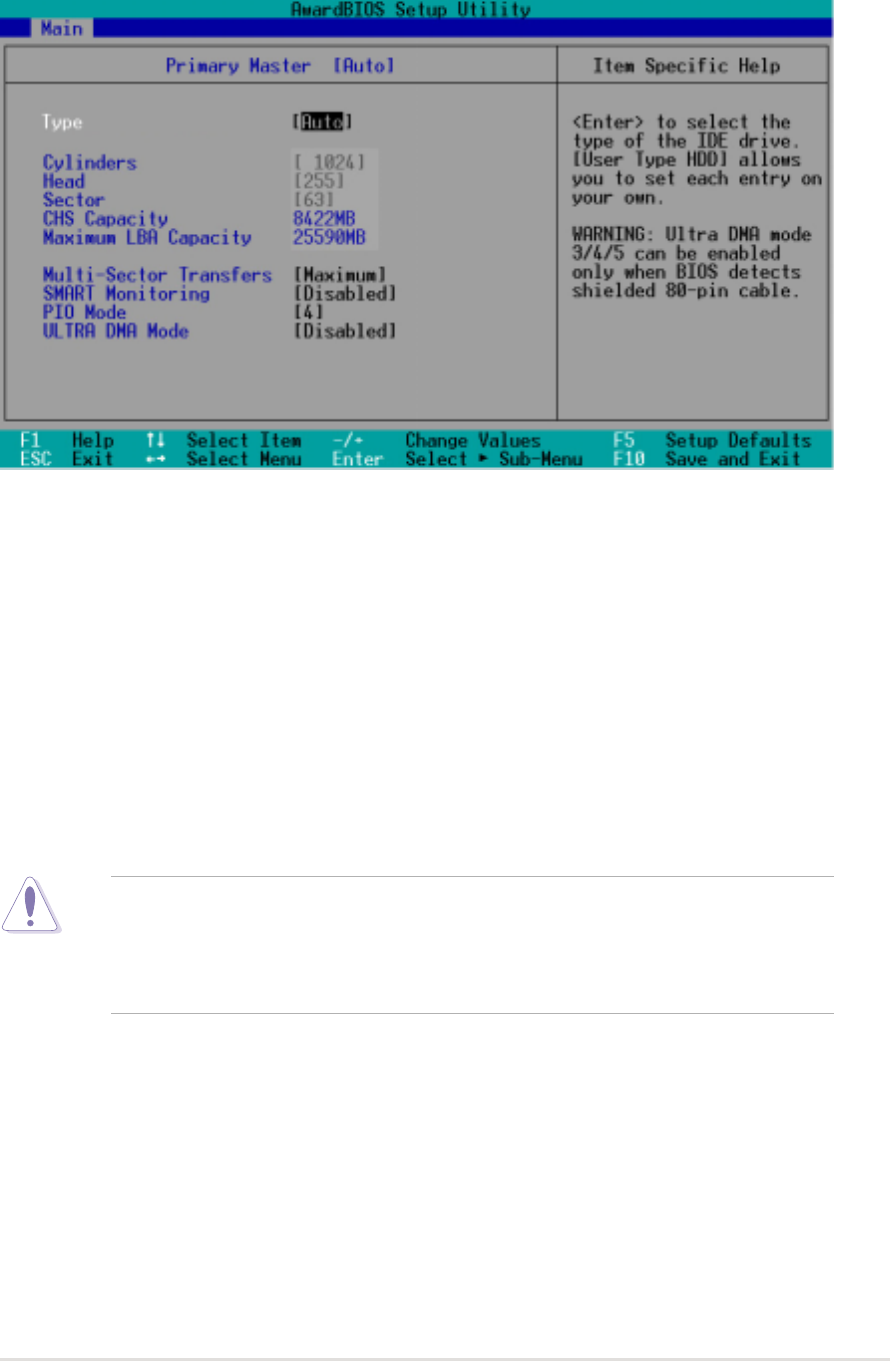

4.3.1 Primary und Secondary Master/Slave ..................... 4-9

4.3.2 Keyboard Features ............................................... 4-13

4.4 Advanced Menu ................................................................ 4-15

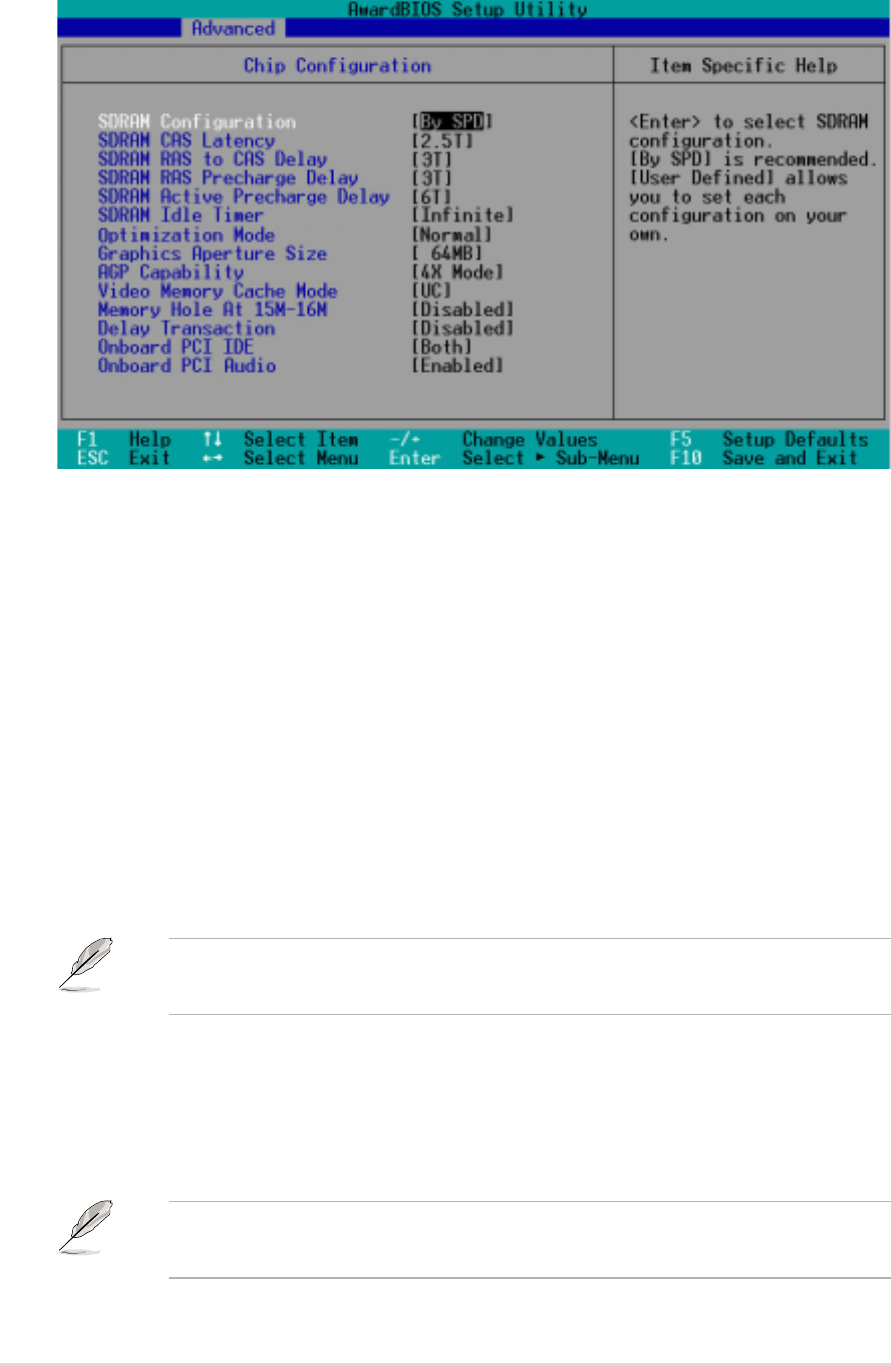

4.4.1 Chip Configuration ................................................ 4-18

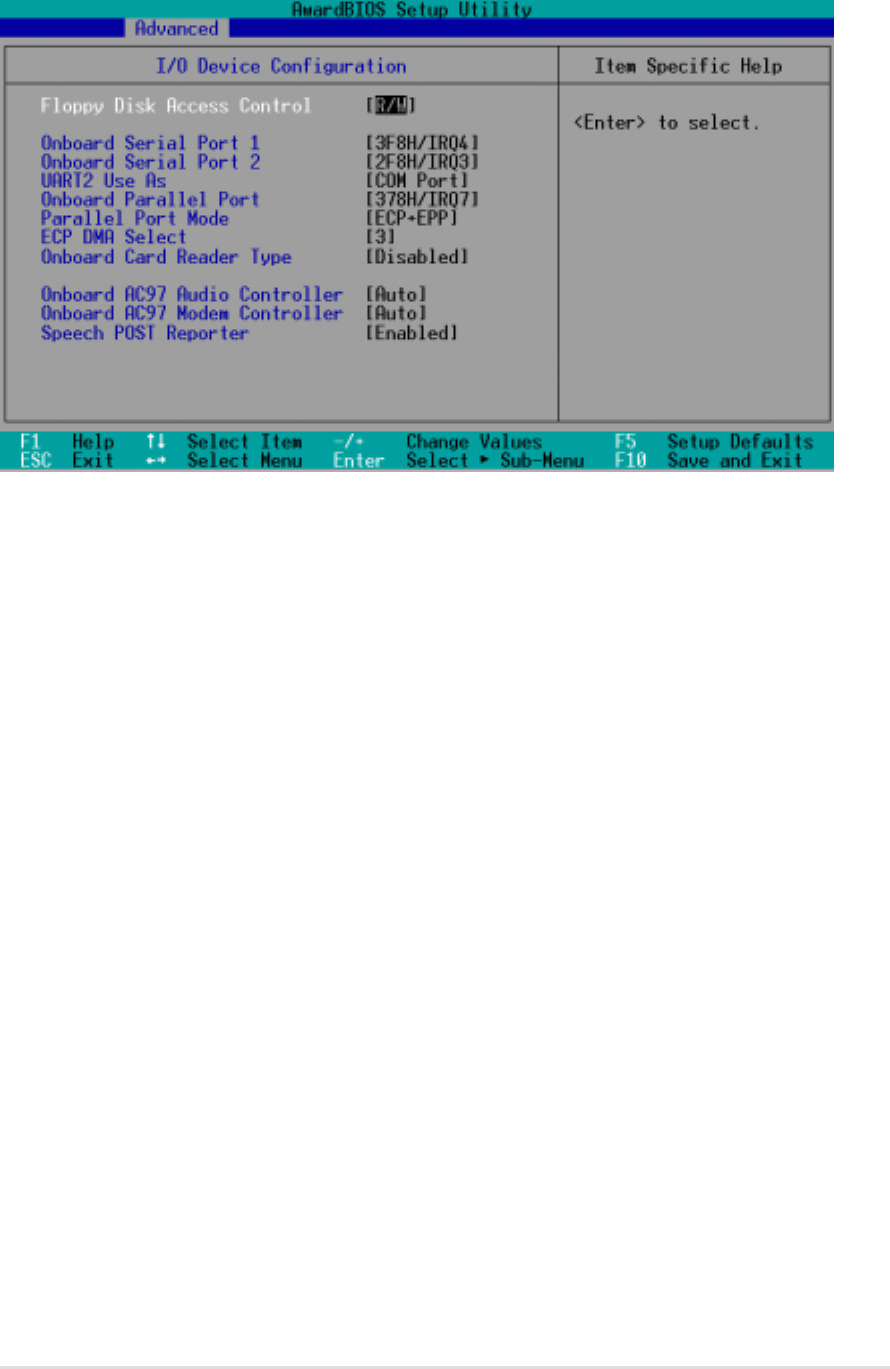

4.4.2 I/O Device Configuration ....................................... 4-21

4.4.3 PCI Configuration ................................................. 4-23

4.5 Power Menu...................................................................... 4-25

4.5.1 Power Up Control ................................................. 4-27

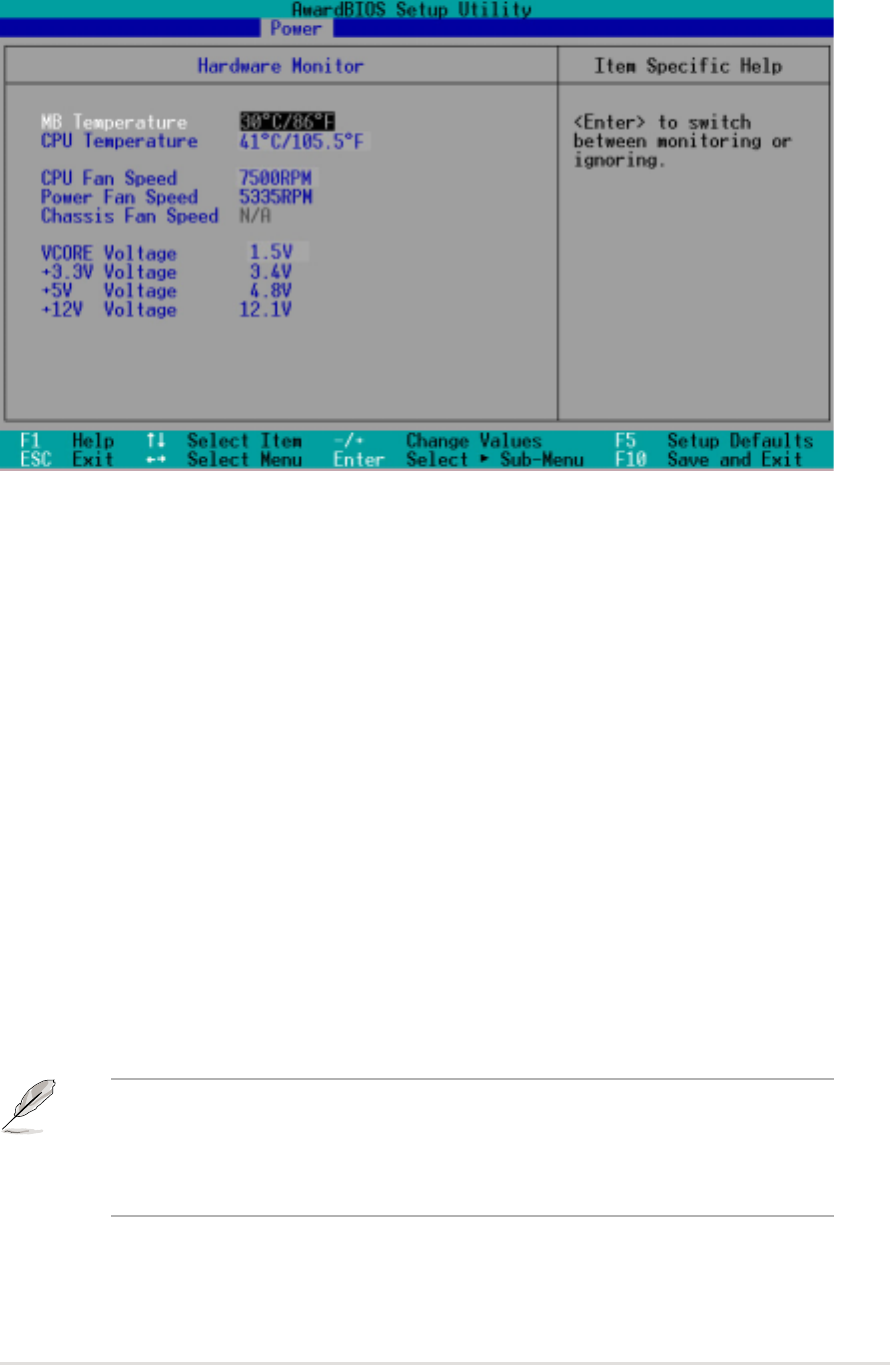

4.5.2 Hardware Monitor ................................................. 4-29

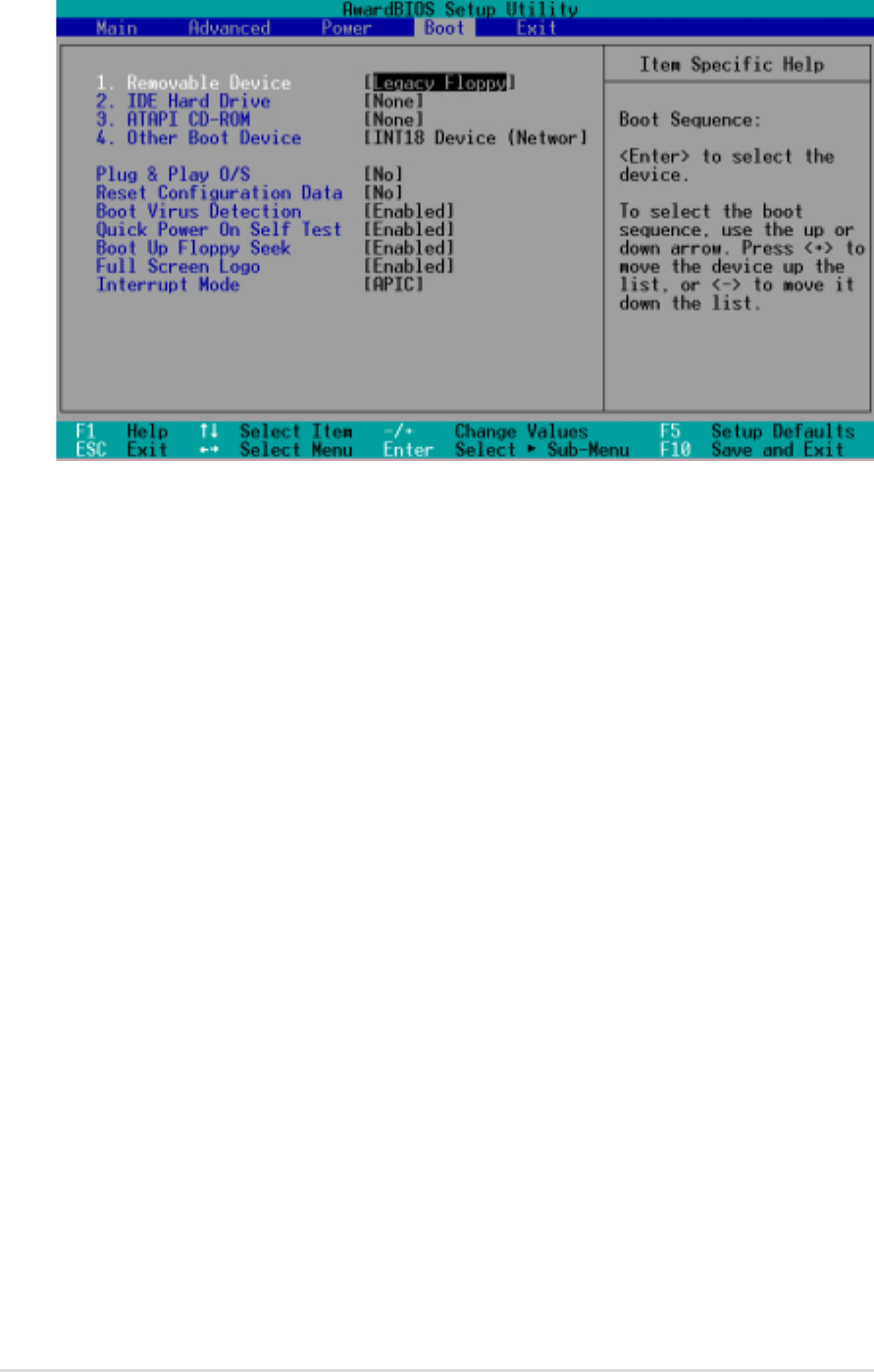

4.6 Boot Menu ........................................................................ 4-30

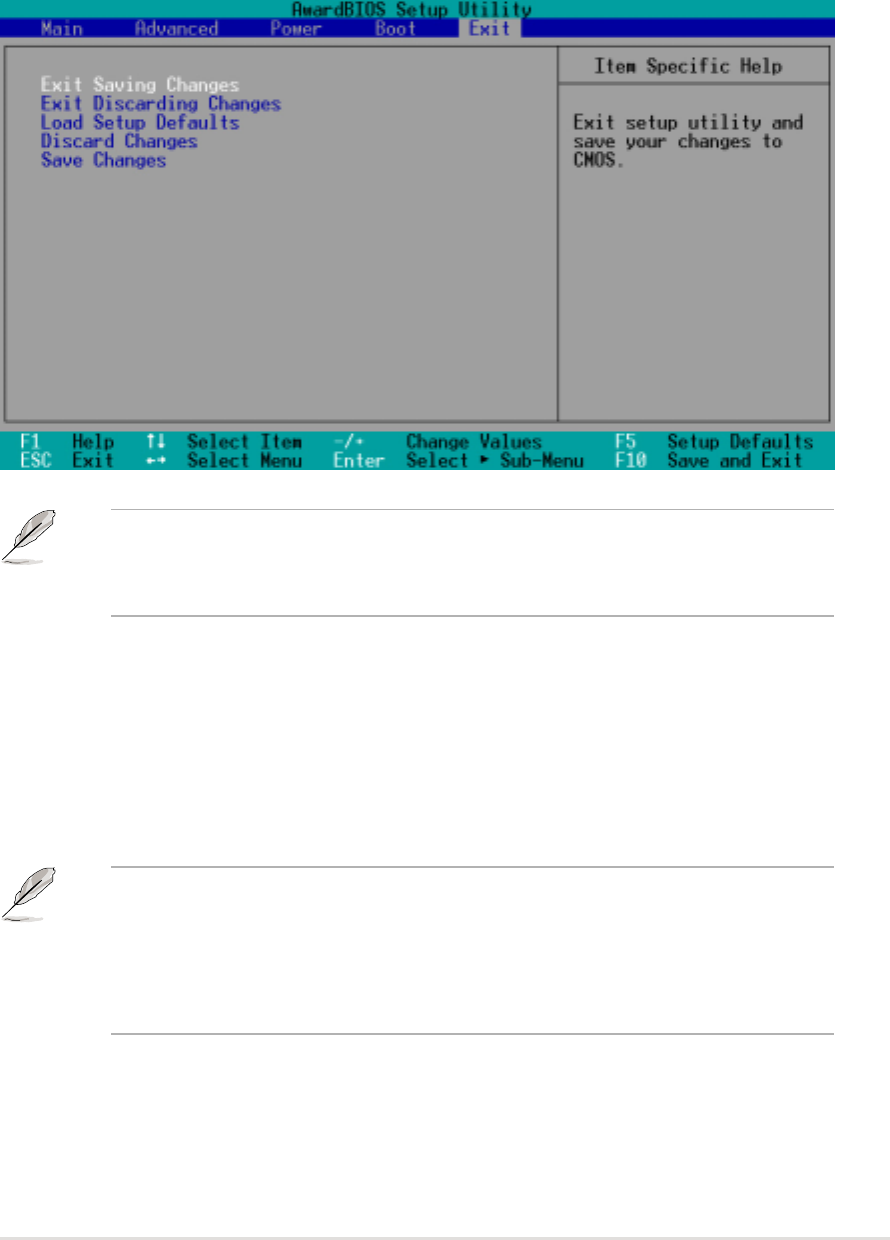

4.7 Exit Menu .......................................................................... 4-33

Contents

Kapitel 5: Software-Support ................................................. 5-1

5.1 Betriebssystem installieren .................................................. 5-1

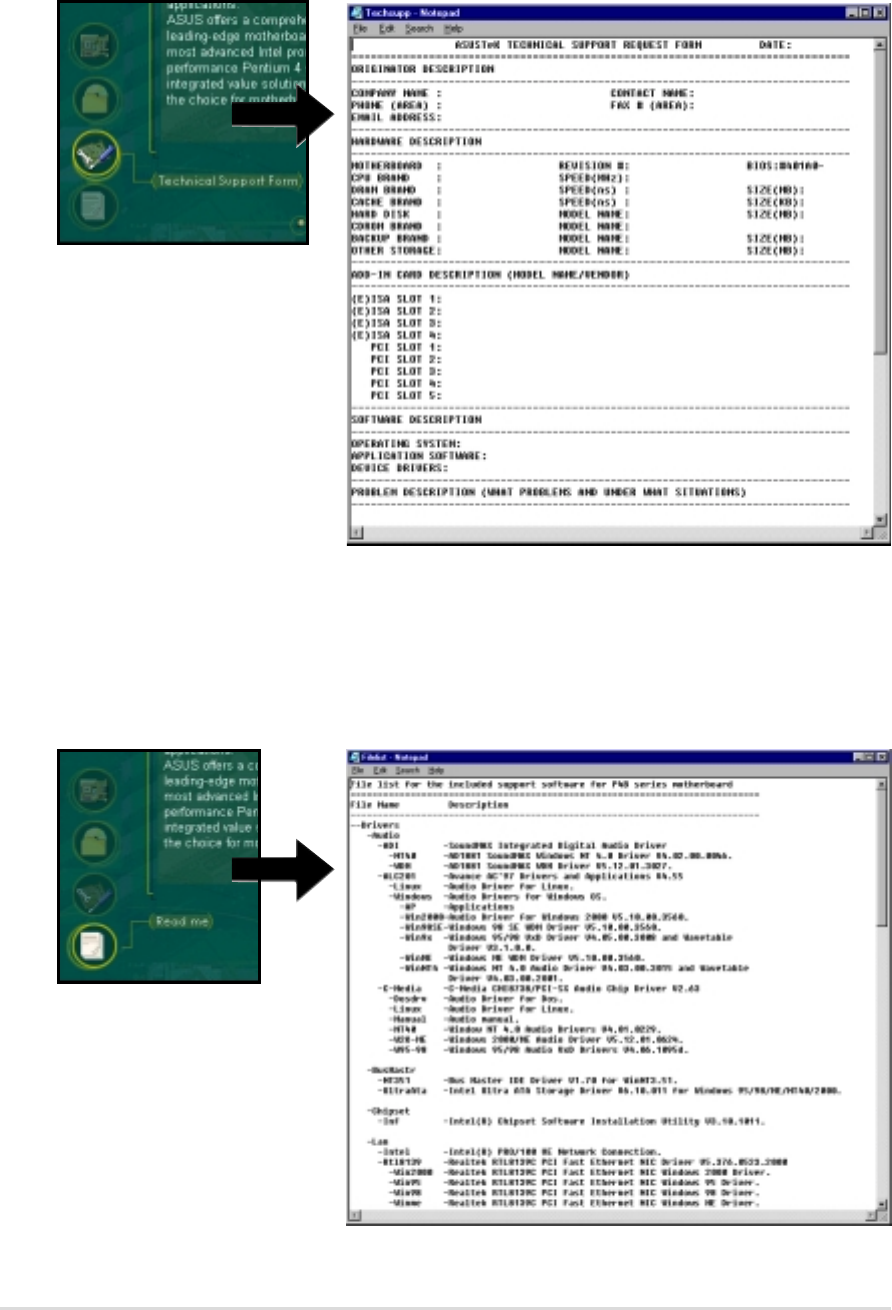

5.2 Information zur Support-CD................................................. 5-1

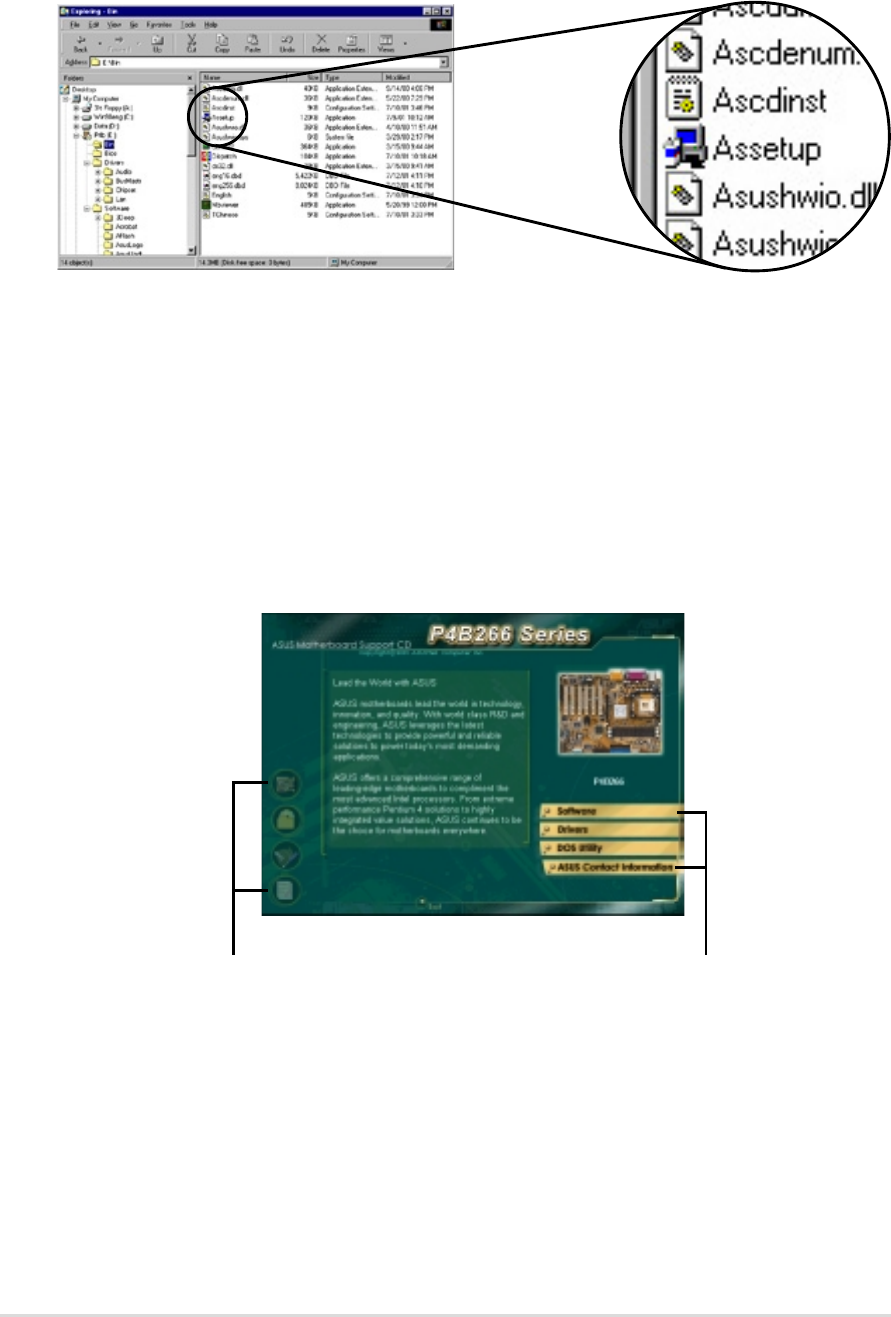

5.2.1 Benutzung der Support-CD..................................... 5-1

5.2.2 Hauptmmenü.......................................................... 5-2

5.2.3 Menü “Software”..................................................... 5-3

5.2.4 Menü “Drivers”........................................................ 5-5

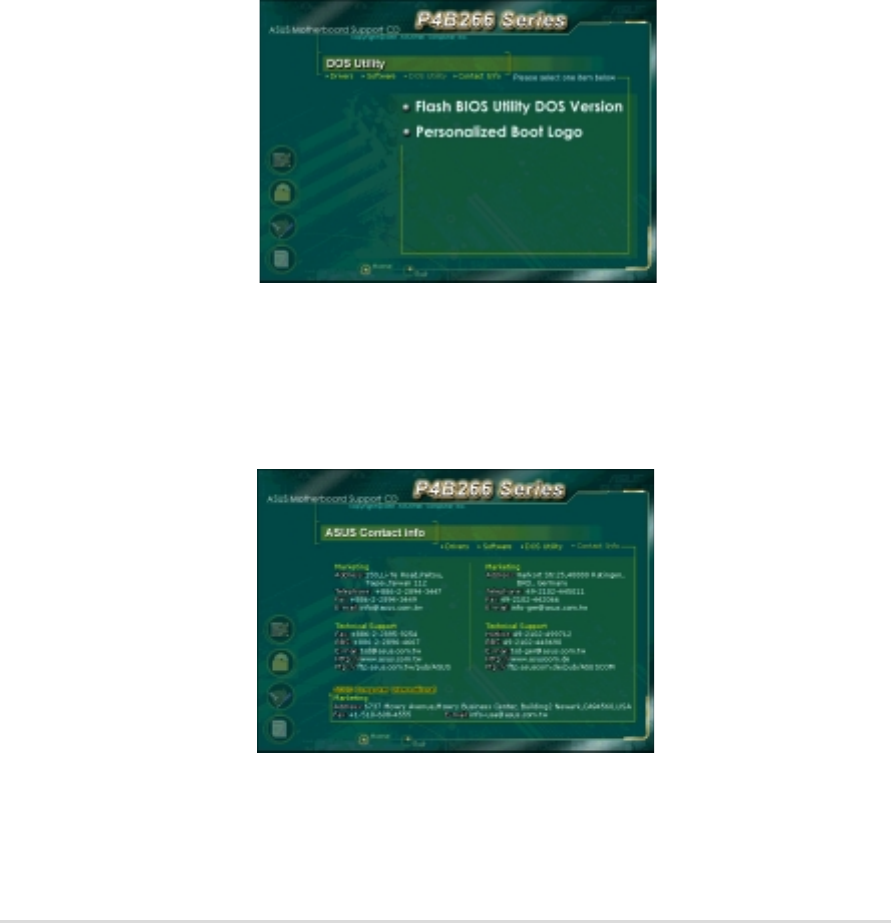

5.2.5 Menü “DOS Utilities”............................................... 5-6

5.2.6 ASUS-Kontaktinformation ....................................... 5-6

5.2.7 Andere Informationen ............................................. 5-7

5.3 Software Information ........................................................... 5-9

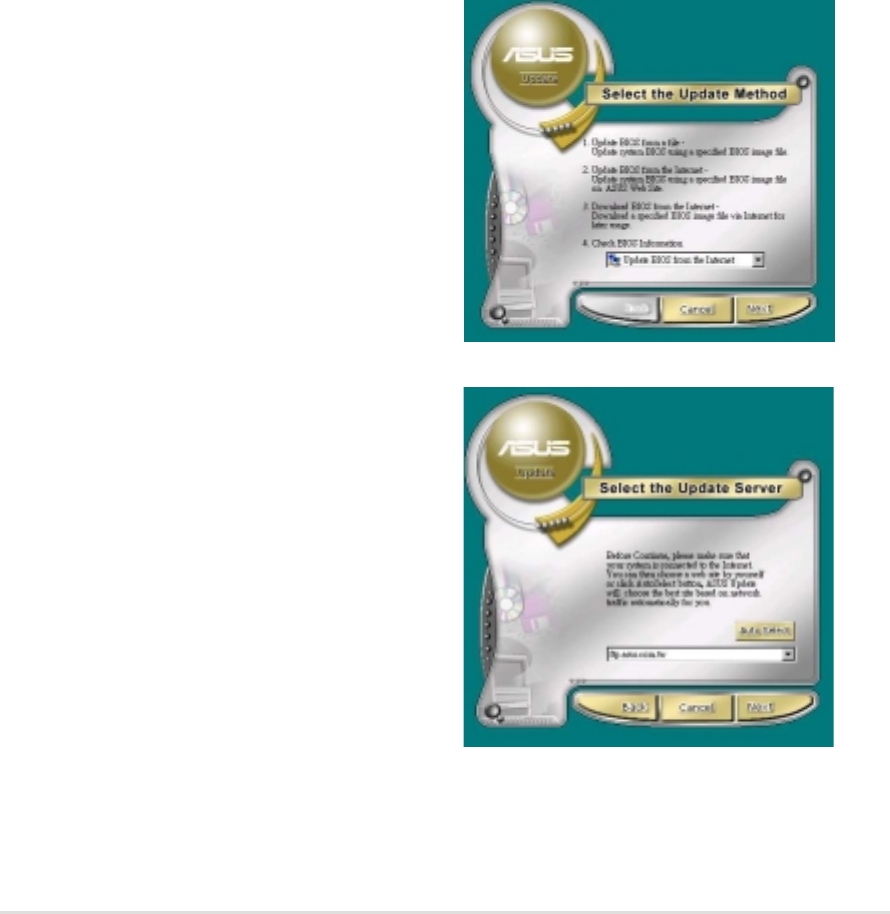

5.3.1 ASUS Update ......................................................... 5-9

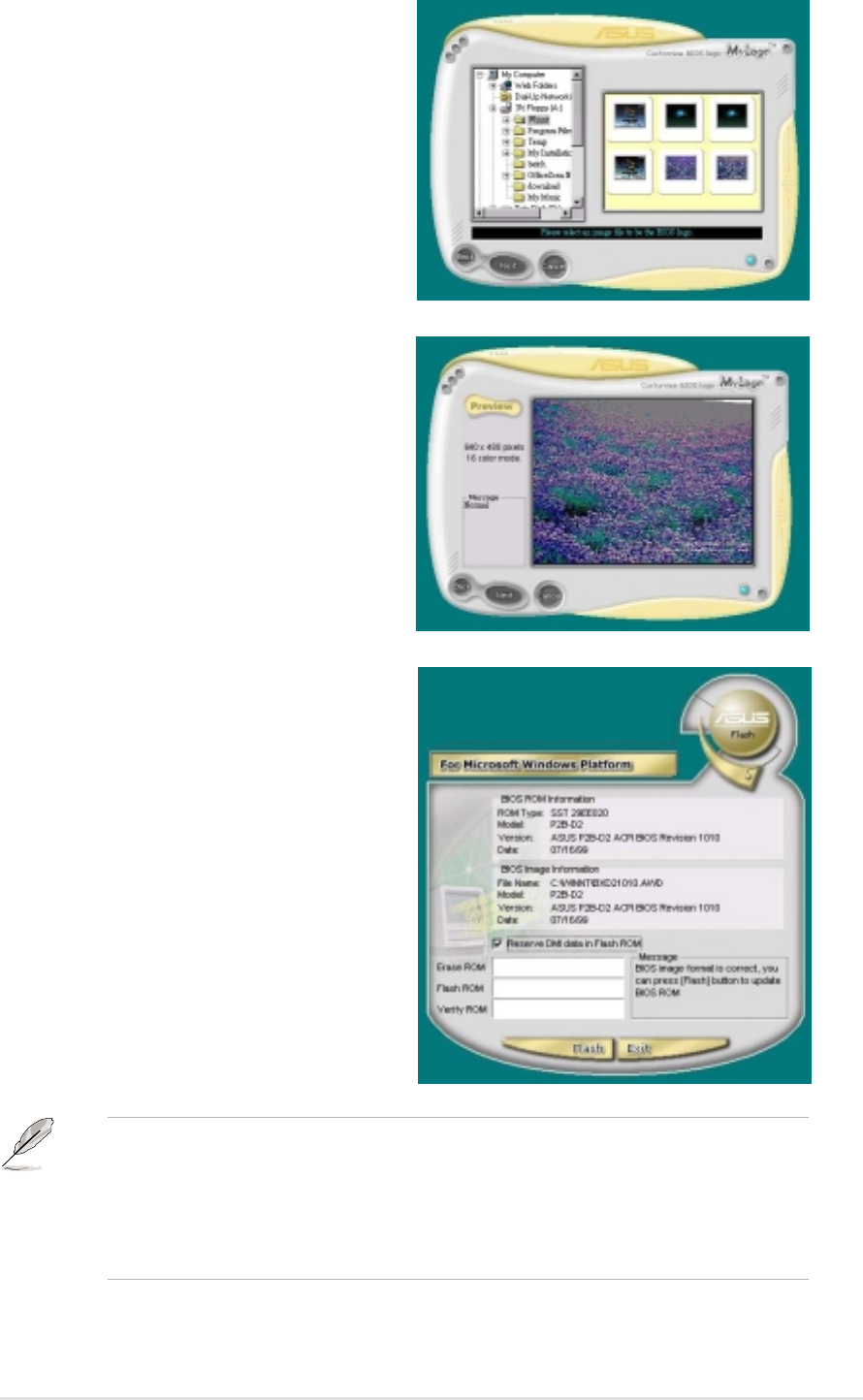

5.3.2 ASUS MyLogo™.................................................. 5-10

5.3.3 Persönliches Bootlogo .......................................... 5-12

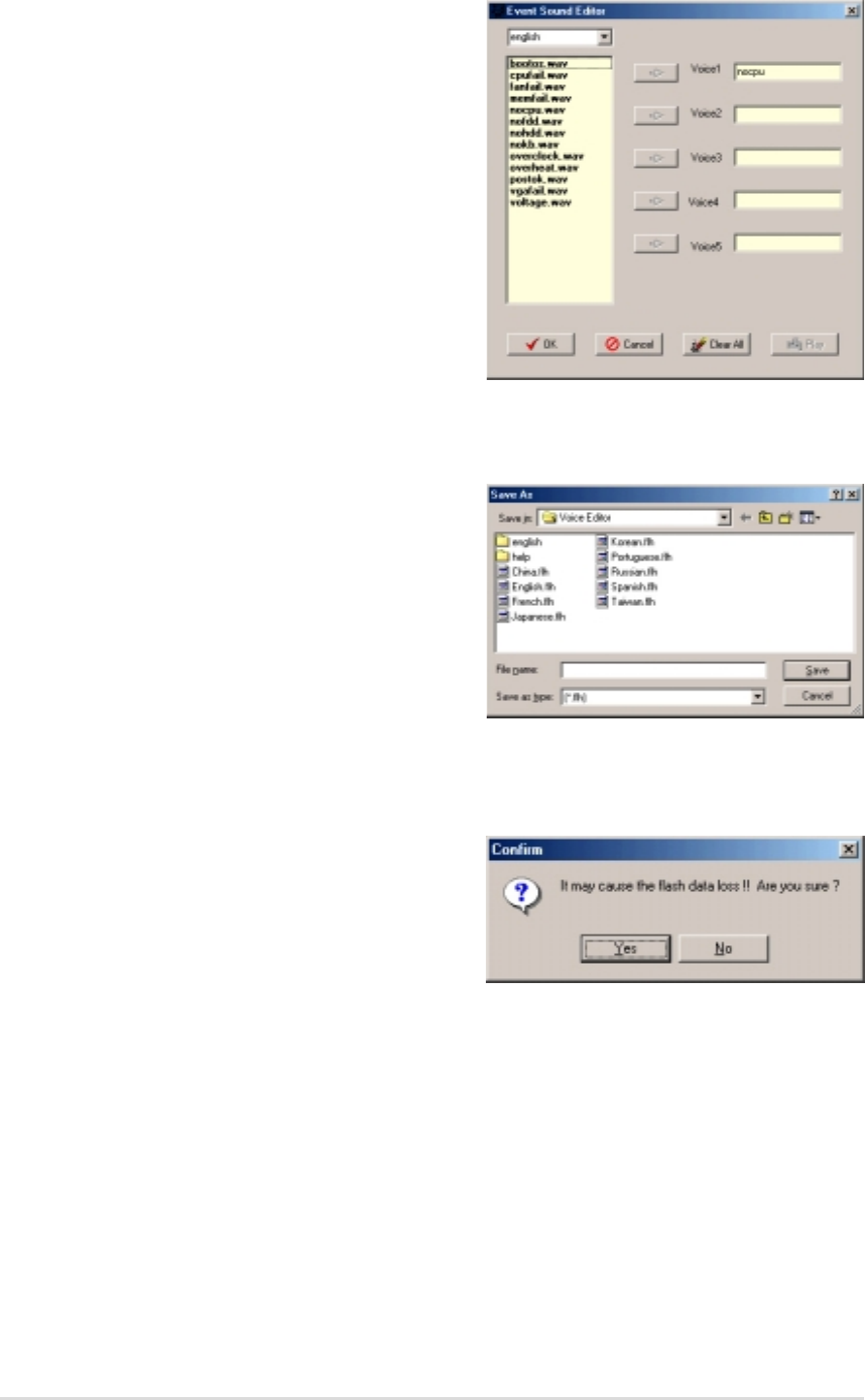

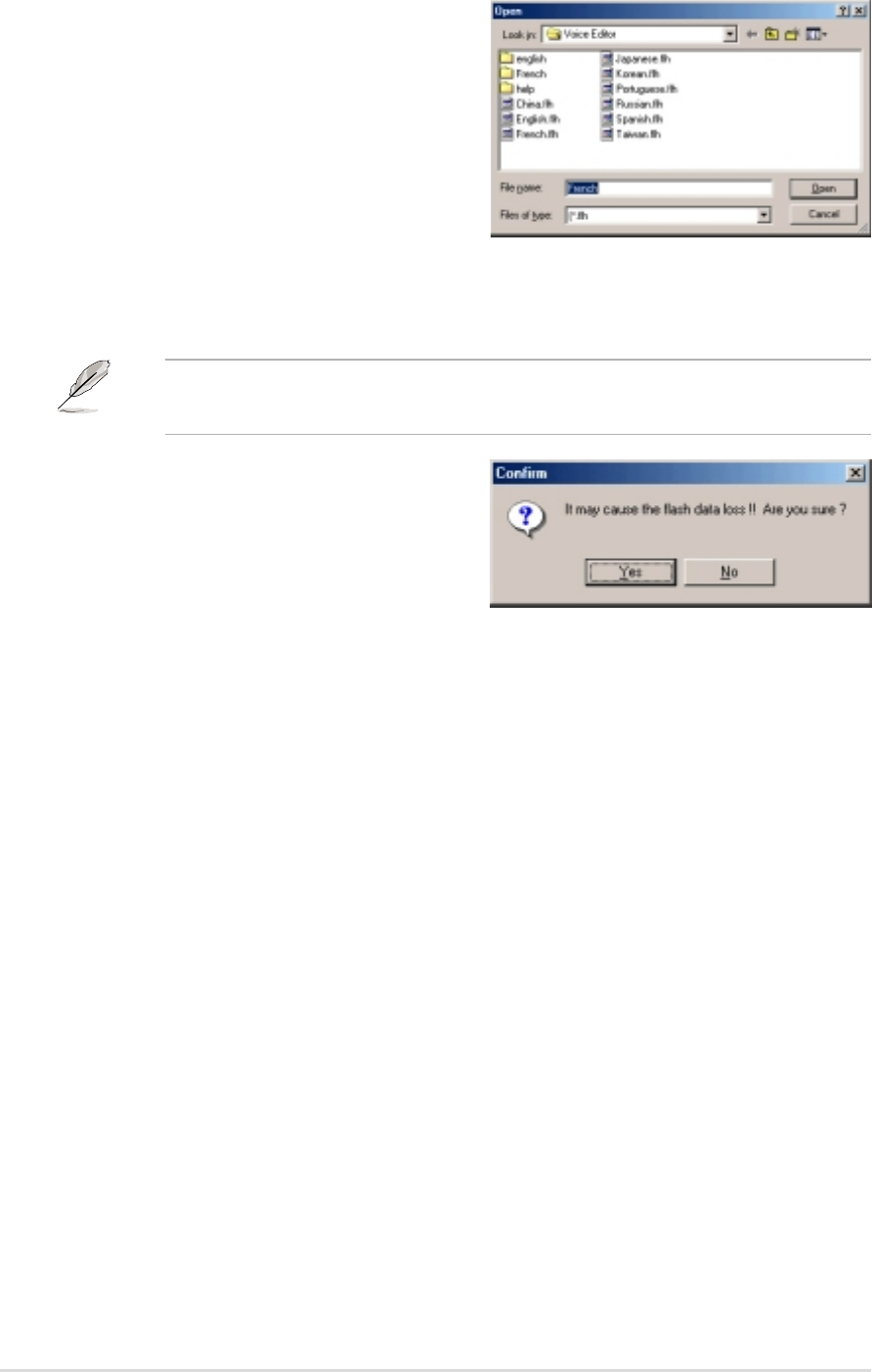

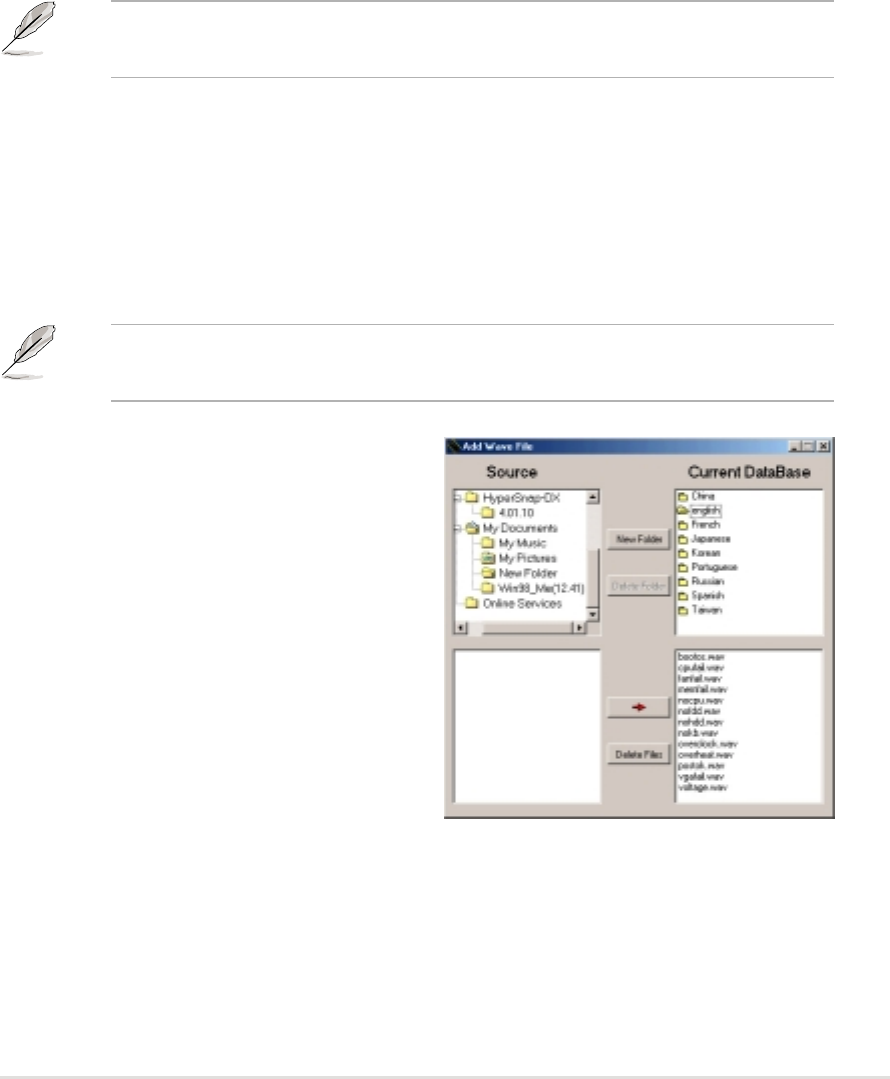

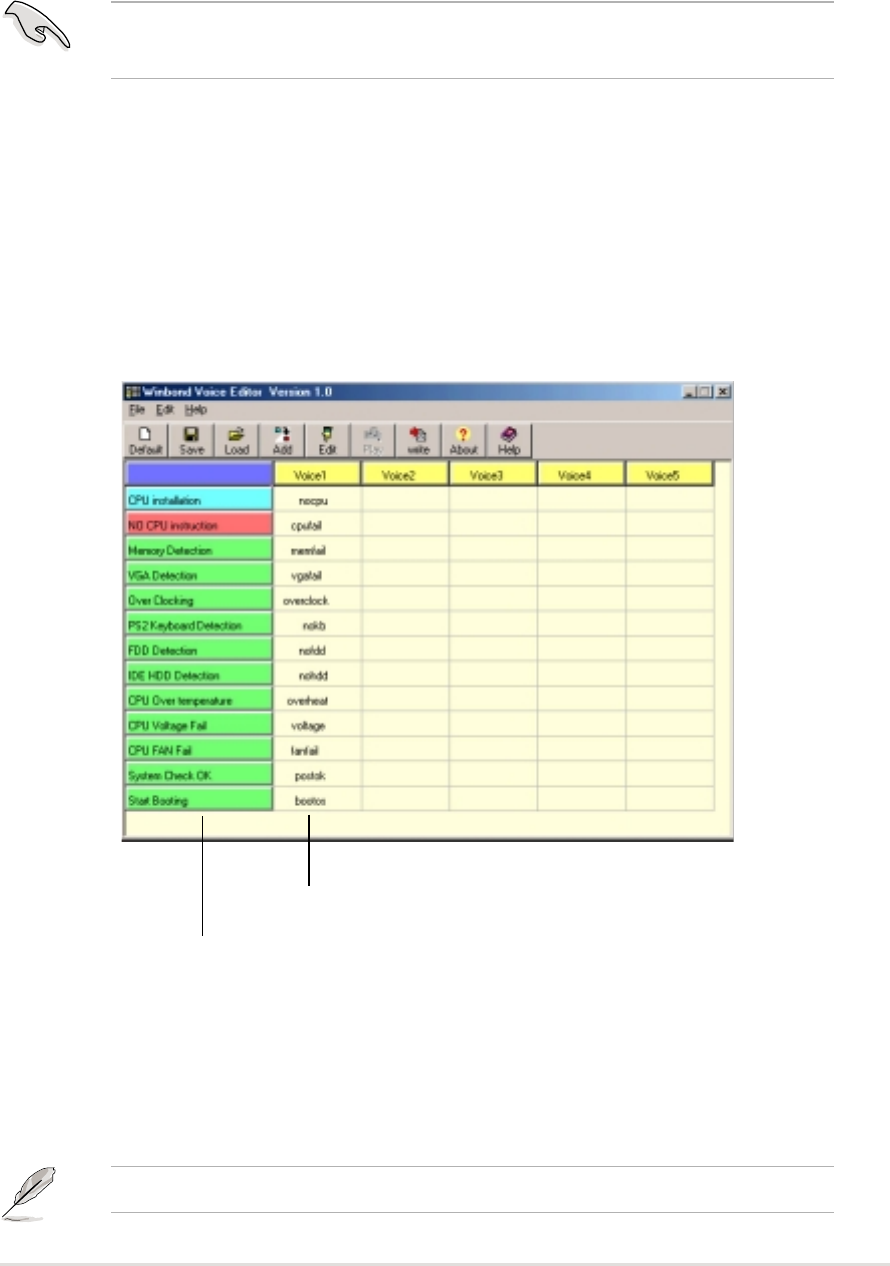

5.3.4 Winbond Voice Editor ........................................... 5-13

5.3.5 Multi-Kanal-Audiofunktion ..................................... 5-17

Glossar .................................................................................. G-1

FCC/CDC-Aussagen

Aussage der Federal Communications Commission

Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Im Betrieb müssen die

folgenden beiden Bedingungen erfüllt werden:

•Dieses Gerät darf keine schädliche Störstrahlung abgeben, und

•Dieses Gerät muß für empfangene Störstrahlung unempfindlich sein,

auch für Störstrahlung, die unerwünschte Funktionen hervorrufen kann.

Dieses Gerät wurde geprüft und entspricht den Grenzwerten für digitale

Geräte der Klasse B gemäß Teil 15 der FCC-Vorschriften. Dieses Gerät

erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen.

Wenn es nicht entsprechend der Bedienungsanleitung installiert und

verwendet wird, kann es Störungen von Funkübertragungen verursachen.

Es kann nicht für alle Installationen gewährleistet werden, dass keine

Störungen auftreten. Falls dieses Gerät Störungen des Rundfunk- oder

Fernsehempfangs verursacht, was durch Ein- und Ausschalten des Geräts

ermittelt werden kann, sollten Sie folgende Maßnahmen ergreifen, um die

Störungen zu beheben:

•Ändern Sie die Ausrichtung oder den Standort der Empfangsantenne.

•Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger.

•Schließen Sie Gerät und Empfänger an unterschiedliche

Netzspannungskreise an.

•Wenden Sie sich an den Fachhändler oder einen erfahrenen

Radio-/Fernsehtechniker.

Die Verwendung abgeschirmter Kabel zum Anschluss des Monitors an

die Grafikkarte ist erforderlich, um Entsprechung mit den FCC-Regeln

zu gewährleisten. Änderungen oder Modifikationen an diesem Produkt

können jegliche Garantien hinsichtlich Sicherheit oder Leistung des

Geräts erlöschen lassen.

Aussage des kanadischen Department of Communications

Diess digitale Gerät überschreitet nicht die Class B-Grenzwerte für

im Regelwerk “Radio Interference Regulations” des kanadischen

Department of Communications hinsichtlich Funkstörungen von

digitalen Geräten.

Dieses digitale Class B-Gerät entspricht der kanadischen Norm

ICES-003.

vii

Informationen zur Sicherheit

•Zum Schutz vor elektrischem Schlag ziehen Sie das Netzkabel aus der

Steckdose, bevor Sie das System umbewegen.

•Bei Einbau oder Entfernung von Geräten ins oder aus dem System

stellen Sie bitte sicher, dass alle Netzkabel der Geräte ausgesteckt

sind, bevor Sie die Signalkabel anschließen. Wenn möglich, trennen

Sie alle Netzkabel vom System, bevor Sie ein Gerät anschließen.

•Bevor Sie Signalkabel ans Motherboard anschliessen oder davon

abtrennen, stellen Sie sicher, dass alle Netzkabel vom Stromnetz

getrennt sind.

•Wenden Sie sich an einen Profi, bevor Sie einen Adapter oder ein

Verlängerungskabel einsetzen. Diese Geräte können den

Erdungsschaltkreis unterbrechen.

•Achten Sie darauf, dass Ihr Netzteil auf die korrekte Stromspannung

Ihres Gebiets eingestellt ist. Sollten Sie sich über Ihre lokale

Stromspannung nicht im Klaren sein, wenden Sie sich an Ihre

Elektrizitätsgesellschaft.

•Wenn das Netzteil defekt ist, versuchen Sie nicht, es selbst zu

reparieren. Wenden Sie sich an einen qualifizierten Servicetechniker

oder Ihren Händler.

Betriebssicherheit

•Bevor Sie das Motherboard installieren und Geräte darin einbauen,

lesen Sie bitte die Handbücher in der Verpackung sorgfältig durch.

•Bevor Sie das Motherboard benutzen, vergewissern Sie sich, dass alle

Kabel korrekt angeschlossen sind und die Netzkabel nicht beschädigt

sind. Wenn Sie Schäden entdecken sollten, wenden Sie sich bitte

sofort an Ihren Händler.

•Zur Vermeidung von Kurzschlüssen halten Sie bitte Büroklammern,

Schrauben und Heftklammern von Anschlüssen, Steckplätzen und

Schaltkreisen fern.

•Setzen Sie das Motherboard nicht Staub, Feuchtigkeit und extremen

Temperaturen aus. Setzen Sie das Board nicht in Bereiche, wo es

nass werden kann.

•Setzen Sie das Board auf eine stabile Oberfläche.

•Sollten Probleme mit diesem Produkt auftreten, wenden Sie sich bitte

an einen qualifizierten Techniker oder Ihren Händler.

Elektrische Sicherheit

viii

Über dieses Handbuch

Dieses Handbuch enthält die Information, die Sie zur Installation des

ASUS P4B266-Motherboard brauchen.

Struktur dieses Handbuchs

Dieses Handbuch enthält die folgenden Teile:

• Kapitel 1: Das Produkt

Dieses Kapitel beschreibt die Eigenschaften des P4B266-

Motherboards. Es umfasst kurze Beschreibungen der speziellen

Funktionen des Motherboards und der neuen Technologien, die es

unterstützt.

• Kapitel 2: Hardwareinformation

Dieses Kapitel listet die Methoden zum Hardwaresetup auf, die Sie bei

der Installation von Systemkomponenten durchführen müssen. Es

umfasst Beschreibungen der Switches, Jumper und Anschlüsse auf

dem Motherboard.

•Kapitel 3: Anschalten

Dieses Kapitel beschreibt die Reihenfolge des Geräteanschaltens und

bietet Information zu den BIOS-Piepton-Codes.

• Kapitel 4: BIOS-Setup

Dieses Kapitel beschreibt, wie Sie die Systemeinstellungen mit Hilfe

der BIOS-Setupmenüs ändern können. Weiterhin finden Sie hier

detaillierte Beschreibungen der BIOS-Parameter.

• Kapitel 5: Software-Support

Dieses Kapitel beschreibt den Inhalt der Support-CD, die Ihrem

Motherboard beiliegt.

• Glossar

Dieser Teil listet technische Termini auf, auf die Sie beim Lesen dieses

Handbuchs stossen können.

In diesem Handbuch angewendete Konventionen

Um sicher zu stellen, dass Sie bestimmte Aufgaben korrekt ausführen,

beachten Sie bitte die folgenden Symbole in diesem Handbuch.

Wo Sie mehr Information finden können

Schauen Sie in den folgenden Quellen nach zusätzlicher Information

sowie Produkt- und Softwareupdates.

1.ASUS-Webseiten

Die weltweiten ASUS-Webseiten bieten aktuelle Information zu

ASUS-Hardware- und Softwareprodukten. Die ASUS-Webseiten finden

Sie in der ASUS-Kontaktinformation auf Seite x.

2. Optionale Dokumentation

Die Verpackung Ihres Produkts kann optionale Dokumentation

wie z. B. Garantiescheine enthalten, die Ihr Händler eingefügt hat.

Diese Dokumente sind nicht Teil des Standardpakets.

WARNUNG: Information zur Vermeidung von Verletzungen

bei der Durchführung einer Aufgabe.

VORSICHT: Information zur Vermeidung von

Komponentenbeschädigung bei der Durchführung einer

Aufgabe.

WICHTIG: Information, die Sie zur Durchführung einer

Aufgabe beachten MÜSSEN.

ANMERKUNG: Tipps und zusätzliche Information zur Hilfe

bei der Durchführung einer Aufgabe .

ASUS-Kontaktinformation

ASUSTeK COMPUTER INC. (Asien-Pazifik)

Adresse: 150 Li-Te Road, Peitou, Taipei, Taiwan 112

Tel: +886-2-2894-3447

Fax: +886-2-2894-3449

Email: info@asus.com.tw

Technische Unterstützung

MB/Andere (Tel): +886-2-2890-7121 (Englisch)

Notebook (Tel): +886-2-2890-7122 (Englisch)

Desktop/Server (Tel): +886-2-2890-7123 (Englisch)

Fax: +886-2-2890-7698

Support-Email: tsd@asus.com.tw

Webseite: www.asus.com.tw

Newsgroup: cscnews.asus.com.tw

ASUS COMPUTER INTERNATIONAL (Amerika)

Adresse: 6737 Mowry Avenue, Mowry Business Center,

Building 2, Newark, CA 94560, USA

Fax: +1-510-608-4555

Email: tmd1@asus.com

Technische Unterstützung

Fax: +1-510-608-4555

Notebook (Tel): 1-877-918-ASUS (2787)

Webseite: www.asus.com

Support-Email: tsd@asus.com

ASUS COMPUTER GmbH (Europa)

Adresse: Harkortstr. 25, 40880 Ratingen, Deutschland

Fax: +49-2102-442066

Email: sales@asuscom.de (nur für Marketing-Anfragen)

Technische Unterstützung

Support-Hotline: MB/Andere: +49-2102-9599-0

Notebook (Tel): +49-2102-9599-10

Support-Fax: +49-2102-9599-11

Support (Email): www.asuscom.de/de/support (für Online-Support)

Webseite: www.asuscom.de

Kapitel 1

Dieses Kapitel beschreibt die

Funktionen und Eigenschaften des

P4B266-Motherboards. Es beinhaltet

kurze Erklärungen der speziellen

Attribute des Motherboards sowie die

von ihm unterstützen neuen

Technologien.

Das Produkt

ASUS P4B266-Motherboard

ASUS P4B266-Motherboard-Handbuch

1-1

1.1 Willkommen!

Vielen Dank für Ihren Kauf des ASUS

-Motherboards P4B266!

Das ASUS-Motherboard P4B266 bietet eine Reihe neuer Features und die

neuesten Technologien, die es zu einem weiteren aussergewöhnlichen

Produkt in der langen Reihe von ASUS-Qualitätsmotherboards machen!

Das P4B266 kombiniert den Intel

Pentium

4-Prozessor im 478-Pin-Paket/

Northwood-Prozessor mit dem Intel

845D (Brookdale) Chipsatz zu einer

neuen Benchmark für effektive Desktoplösungen.

Mit Unterstützung für bis zu 2GB Systemspeicher mit ungepuffertem PC2100/

1600 DDR SDRAM, hochauflösenden Grafiken über einen AGP 4X-

Steckplatz, Kommunikations- und Netzwerkoptionen über einen CNR-

Steckplatz, Hochgeschwindigkeits-Datentransfers unter Verwendung des

ATA100-Protokolls sowie Enhanced PCI-Audiofunktionen ist das P4B266 das

perfekte Vehikel für fortgeschrittenes Powercomputing!

Bevor Sie mit der Installation des Motherboards und der darauf befindlichen

Hardwaregeräte beginnen, überprüfen Sie den Inhalt Ihrer Verpackung

anhand der folgenden Liste.

1.2 Packungsinhalt

Überprüfen Sie, ob Ihre P4B266-Verpackung die folgenden Teile enthält:

ASUS P4B266-Motherboard (ATX-Formfaktor: 12-in x 9.4-in)

ASUS P4B266-Support CD

ASUS 2-Port USB 1.1-Modul

ASUS 4-Port USB 2.0-Modul (optional)

ASUS S/PDIF-Modul (nur für Audiomodelle)

80-poliges Bandkabel für UltraDMA/33/66/100 IDE-Laufwerke

40-poliges IDE-Kabel

Bandkabel für ein 3.5-Zoll-Floppylaufwerk

Tüte mit zusätzlichen Jumperkappen

Handbuch

Schnellinstallationsanleitung und Referenzkarte (nur bei der Einzelhandelsversion)

Jumper- und Anschlussaufkleber (nur bei der Einzelhandelsversion)

Wenden Sie sich bitte an Ihren Händler, wenn eines der oben

genannten Teile beschädigt ist oder fehlt.

1-2

Kapitel 1: Das Produkt

1.3 Spezielle Eigenschaften

1.3.1 Technische Produkthöhepunkte

Neueste Prozessortechnologie

Das P4B266-Motherboard unterstützt über einen oberflächenmontieren 478-Pin-ZIF-

Sockel die neuesten Intel Pentium 4 478/Northwood-Prozessoren (auch als P4 bekannt).

Der Pentium 4-Prozessor verwendet den fortschrittlichen 0.18 Mikron-Prozessorkern in

einem FC-PGA2-Paket für 2.0GHz-Frequenzen, während der Northwood-Prozessor den

0.13 micron-Prozessorkern mit einer 512KB L2-Cache für atemberaubende 2.4+GHz-

Frequenzen ausnützt. Der P4 bietet optimierte Leistungsfähigkeit für Audio-, Video und

Internetandwendungen. Schauen Sie hierzu auf Seite 2-4.

DDR-Speicherunterstützung

Das P4B266-Motherboard unterstützt die Double Data Rate (DDR)-Speichertechnologie.

Die maximale Speichergröße der verwendten PC2100/1600 DDR-DIMMs beträgt 2.0 GB.

Der ultraschnelle 266MHz-Speicherbus verdoppelt die Geschwindigkeit des PC133

SDRAM, um die benötigte Bandbreite für die neuesten 3D-Grafik-, Multimedia- und

Internetanwendungen bieten zu können. Schauen Sie hierzu auf Seite 2-10.

USB 2.0-Technologie (optional)

Dieses Motherboard führt die neue Universal Serial Bus (USB) 2.0-Spezifikation aus, die

die Verbindungsgeschwindigkeit von USB 1.1 (12 MB/Sek.) auf schnelle 480 MB/Sek.

erhöht. Durch die höhere Bandbreite von USB 2.0 wird der Anschluss Hochauflösungs-

Konferenzkameras, High End-Scannern und -Druckeren sowie schnellen

Speichereinheiten ermöglicht. USB 2.0 ist rückwärts kompatibel mit USB 1.1. Schauen

Sie hierzu auf Seite 2-30.

ASUS POST Reporter™

Das P4B266 verfügt über die tolle neue Funktion ASUS POST Reporter™. Durch diese

Funktion werden während des POST (POST) freundliche, gesprochene Nachrichten und

Warnmeldungen wiedergegeben. Über den internen Systemlautsprecher oder einen

zusätzlichen externen Lautsprecher erhalten Sie Meldungen bezüglich des Boot-Status

des Systems oder gegebenenfalls die Ursachen von Boot-Fehlern. Mit der beigefügten

Software “Winbond Voice Editor” können Sie die gesprochenene Meldungen verändern

und haben Zugriff auf mehrsprachige Unterstützung. Schauen Sie auf die Seiten 5-4 und

5-13.

ASUS MyLogo™

Mit diese neuen Funktion des P4B266 Motherboards können Sie Ihrem System mit

veränderbaren Boot-Logos eine persönliche Note verleihen. Schauen Sie hierzu in

Abschnitt “5.3.2 ASUS MyLogo” auf Seite 5-10.

ASUS P4B266-Motherboard-Handbuch

1-3

ASUS EZ Plug™

Durch diese patentierten ASUS-Technologie können Sie auf Ihr aktuelles Netzteil

zurückgreifen, anstatt ein ATX 12V-Netzteil kaufen zu müssen. Das ASUS EZ Plug™ ist

ein auf dem Motherboard angebrachter, zusätzlicher 4-Pin +12V-Anschluss zum

Anschluss eines herkömmlichen 4-Pin-Geräte-Netzanschlusses vom Netzteil. Dieser

Anschluss ist erforderlich, um den zusätzlichen Stromverbrauch der P4 CPU

abzudecken. Schauen Sie hierzu auf Seite 2-29.

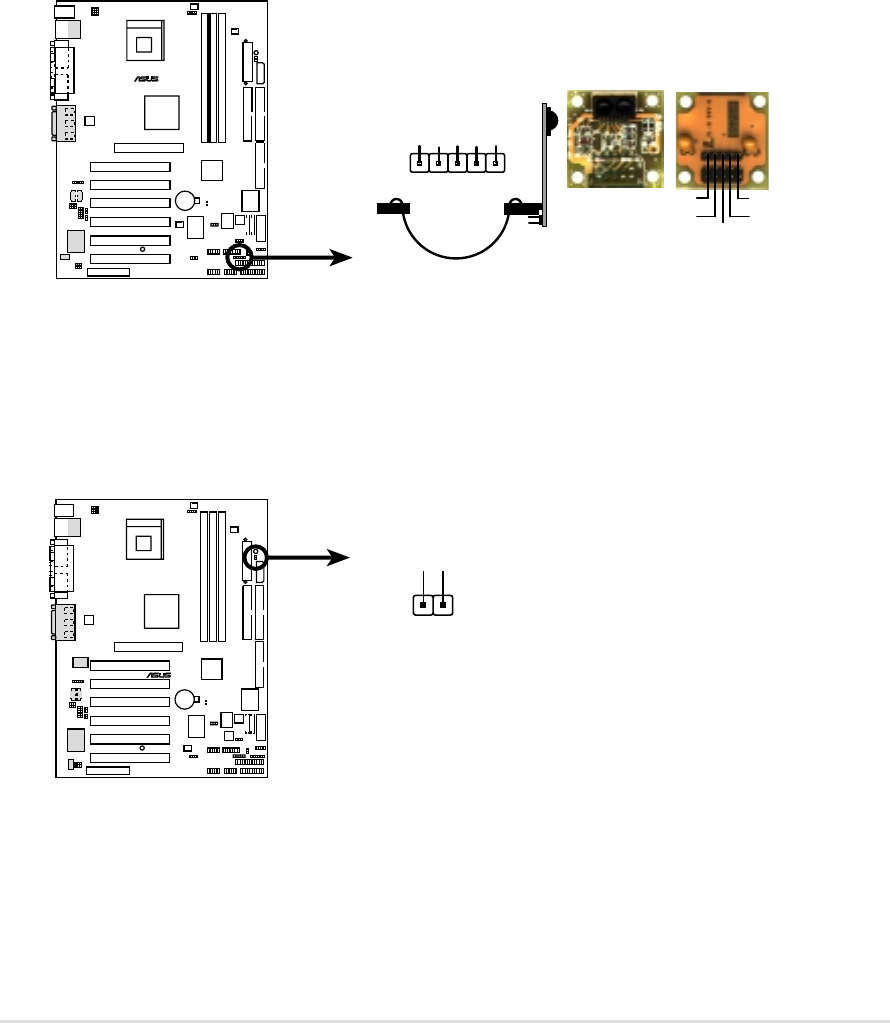

Digitales Audio-Interface

Audiomodelle verfügen über einen digitalen Onboard-Audioanschluss zur Anpassung des

Sony/Philips Digital Interface (S/PDIF) In/Out-Moduls, das koaxiale Interface unterstützt.

Lassen Sie sich von 5.1-Kanal Surround Sound und Enhanced 3D-Audio beim Abspielen

von DVDs und dem Spielen von Computerspielen berauschen.. Schauen Sie hierzu auf

Seite 2-33.

1.3.2 Zusätzliche Spezial-Lösungen

Übertakten

Die Übertaktungsfunktionen des P4B266:

•im BIOS durch die ASUS JumperFree™-Lösung einstellbarer CPU-

Frequenzmultiplikator

•einstellbare FSB/PCI-Frequenzrate

•Stepless Frequency Selection (SFS) zur Feinabstimmung der System-Busfrequenz

von 100MHz bis zu 200MHz in 1MHz-Schritten

•optimierte Systemleistung durch in das BIOS integrierten Optimierungsmodus

•einstellbare CPU V

CORE

- und DDR-Speicherspannung

ASUS iPanel-Unterstützung

Dieses Motherboard unterstützt ASUS iPanel für einfache Verbindungen, One-Touch

Management verschiedener Peripheriegeräte und unkomplizierte Überwachung des

Systemstatus.

Spezielle Card Reader-Unterstützung

Das P4B266 verfügt über spezielle Anschlüsse, welche optionale Lesegeräte für Smart

Cards, Secure Digital (SD) memory Cards und Memory Stick (MS) unterstützen. Der

Smart Card Reader verwendet High End-Technologie, die erhöhte Sicherheit für die

Authentifizierung bei Online-Transaktionen, Bearbeitung von IC-basierten Informationen

und anderem bietet. Der SD/MS Reader ermöglicht durch die hochentwickelten SD- und

MS-Geräte die Verwendung von tragbaren Speichergeräten mit hohem

Fassungsvermögen.

1-4

Kapitel 1: Das Produkt

1.4 Überblick

Bevor Sie das P4B266-Motherboard installieren, nehmen Sie sich bitte

etwas Zeit, um sich mit seiner physischen Konfiguration und seinen

Eigenschaften vertraut zu machen. Dies erleichtert die Installation und die

künftige Aufrüstung des Motherboards. Ausreichende Kenntnis der

Motherboard-Spezifikationen lässt Sie auch Fehler vermeiden, die das

Board und seine Komponenten beschädigen könnten.

1.4.1 Motherboard-Komponenten

Auf den folgenden Seiten werden die auf Seite 1-5 abgebildeten,

wichtigsten Bestandteile des P4B266-Motherboards erläutert.

1. ATX 12V-Anschluss

2. CPU-Sockel

3. North Bridge Controller

4. DDR DIMM-Steckplätze

5. ATX-Netzanschluss

6. AGP-Warn-LED

7. Zusätzlicher ASUS EZ

Plug™+12V-Anschluss

8. IDE-Anschlüsse

9. Floppyanschluss

10. Super I/O Controller

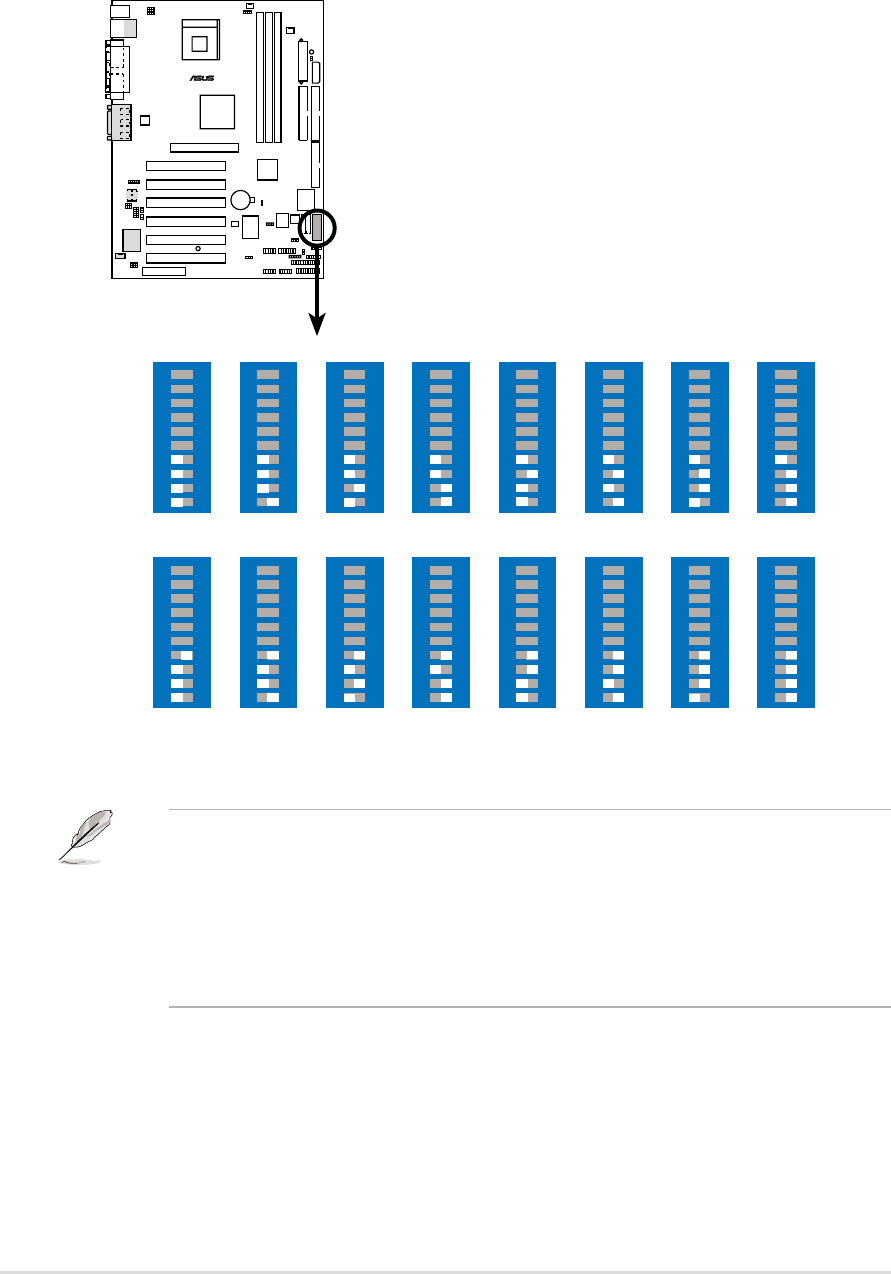

11. DIP Switches

12. Speech Controller

13. Flash EEPROM

14. South Bridge Controller

15. ASUS ASIC

16. USB 2.0-Controller (optional)

17. Onboard-LED

18. CNR-Steckplatz

19. Audio-Controller (optional)

20. PCI-Steckplätze

21. LAN PHY (optional)

22. AGP-Steckplatz

23. PS/2-Mausanschluss

24. RJ-45-Anschluss (optional)

25. Parallele Schnittstelle

26. Game/MIDI-Port (optional)

27. Mikrofonbuchse (optional)

28. Line In-Buchse (optional)

29. Line Out-Buchse (optional)

30. Serielle Schnittstelle

31. USB-Ports

32. Tastaturanschluss

Auf Seite 1-6 finden Sie eine kurze Beschreibung jeder Komponenten.

Lesen Sie Kapitel 2 für genaue Informationen über die Motherboard-

Komponenten.

ASUS P4B266-Motherboard-Handbuch

1-5

23 4

14 1118

5 6

15 13

23 24 25 26

27282932 31 30

1-6

Kapitel 1: Das Produkt

ATX 12V-Anschluss. Dieser Netzanschluss nimmt den 4- poligen

12V-Stecker vom ATX 12V Netzteil auf.

CPU socket. Ein 478-Pin Zero Insertion Force (ZIF)-Sockel, genannt

mPGA478 B. Dieser Sockel nimmt den Intel

Pentium

4 478/

Northwood Prozessor mit 400 MHz -Systembus auf.

Northbridge Controller. Dieser Controller namens “Intel Memory

Controller Hub” (MCH) ist einer der beiden Hauptkomponenten des

Intel 845D (Brookdale)-Chipsatzes. Der MCH ist zusammen mit dem

South Bridge Intel I/O Controller Hub 2 (ICH2) über das Intel-eigene

Hub-Interface miteinander verbunden. Der MCH bietet die

Schnittstellen für Prozessor, Systemspeicher, AGP und Hub.

DDR DIMM-Steckplätze. Diese drei 184-Pin DIMM-Steckplätze

unterstützen ungepufferte ECC oder non-ECC PC2100/1600-DIMMs

bis zu 2 GB.

ATX-Netzanschluss. Dieser 20-Pin-Anschluss wird mit einem ATX

12V-Netzteil verbunden. Das Netzteil muss mindestens 1 Ampere auf

der +5V-Standbyleitung anbieten (+5VSB).

AGP-Warn-LED. Diese rote LED, die als intelligente

Durchbrennsicherung des Motherboards fungiert, leuchtet auf, wenn

Sie eine 3.3V AGP-Karte in den AGP-Steckplatz stecken. Wenn diese

LED aufleuchtet, können Sie das System auch mit dem Netzschalter

nicht anschalten.

Zusätzlicher ASUS EZ Plug™+12V-Anschluss. Dieser zusätzliche,

von ASUS patentierte Netzanschluss wird verwendet, wenn Sie kein

12V ATX-Netzteil haben. Verbinden Sie einen 4-poligen Gerätestecker

von einem Standardnetzteil mit diesem Anschluss für ausreichende

Stromzufuhr zur CPU.

IDE-Anschlüsse. Diese Dualkanal Busmaster-IDE-Anschlüsse

unterstützen bis zu vier Ultra DMA/100/66-IDE-Geräte mit PIO-Modi 3

& 4. Sowohl die primären (blau) und sekundären (schwarz)

Anschlüsse tragen Schlitze, um falsches Einstecken des IDE-

Flachkabels zu vermeiden.

Anschluss für Floppylaufwerk. Dieser Anschluss nimmt das

beigelegte Flachkabel für das Floppydiskettenlaufwerk auf. Eine Seite

des Anschlusses besitzt einen Schlitz, um inkorrektes Einsetzen des

Floppykabels zu verhindern.

ASUS P4B266-Motherboard-Handbuch

1-7

Super I/O Chipsatz. Dieses Low Pin Count (LPC)-Interface bietet die

oft verwendete Super I/O-Funktion. Der Chipsatz unterstützt einen

Hochleistungs-Floppydiskette-Controller für 360K/720K/1.44M/2.88M

Floppydiskettenlaufwerke, einen parallele Multi-Modus-Schnittstelle,

zwei standard-kompatible UARTs, eine Standard Infrarotschnittstelle

(SIR), einen MPU-401 UART-Modus-kompatiblen MIDI/Gameport und

ein Flash ROM-Interface.

DIP Switches. Mit diesem 10-Switch Dual Inline Package (DIP)

können Sie die externe CPU-Frequenz einstellen.

Speech Controller. Dieser Winbond IC-Controller unterstützt ASUS

POST Reporter™ für konfigurierbare POST-Stimmwarnungen.

Flash EEPROM.Diese 2 MB-Firmware enthält das programmierbare

BIOS-Programm.

South Bridge Controller. Dies ist der Intel I/O Controller-Hub 2

(ICH2) des Intel 845D-Chipsatzes. Er bietet das I/O-Subsystem,

welches Zugang zum Rest des Systems ermöglicht. Der ICH2

integriert I/O-Funktionen wie z. B. Systembus-Interface, Ultra ATA/100,

Low Pin Count (LPC)-Interface, Universal Serial Bus (USB) 1.1-

Interface, PCI-Interface und CNR-Interface.

ASUS ASIC. Dieser Chip führt mehrfache Systemfunktionen aus, die

Hardware- und Systemspannung überwachen, IRQ-Routing steuern

und anderes.

USB 2.0-Controller. Dieser Controller unterstützt die Universal Serial

Bus (USB) 2.0-Spezifikationen für schnelle

Verbindungsgeschwindigkeiten von bis zu 480 MB/Sek. Demzufolge

wird bessere Funktionalität und höhere Leistungsfähigkeit für PCI-

Peripheriegeräte erreicht.

(optional)

Onboard-LED. Diese Onboard-LED leuchtet auf, wenn das

Motherboard mit Standbystrom versorgt wird. Diese LED dient als

Erinnerung daran, das System auszuschalten, bevor Sie Geräte

abtrennen oder anschließen.

CNR-Steckplatz. Dieser Steckplatz wurde speziell für die

Communications & Networking Riser (CNR)-Karte entworfen. CNR

unterstützt analoge V.90-Modems, Sechskanalton, HPNA, USB-

Hubs und 10/100BASE-TX Ethernet-Netzwerkfunktionen.

Audio-Controller. Dieser C-Media 6-Kanal PCI-Audiochip unterstützt

Legacy Audio- und HRTF 3D-positionale Audiofunktionen. Der Chip

unterstützt außerdem professionelle 24-Bit S/PDIF In (0.5~5V)- und S/

PDIF Out (44.1K and 48K formats)-Digital-Audio-Interface.

(nur bei Audiomodellen)

1-8

Kapitel 1: Das Produkt

PCI-Steckplätze. Diese sechs 32-Bit PCI 2.2-Erweiterungssteckplätze

unterstützen Busmaster PCI-Karten wie SCSI- oder LAN-Karten mit

maximalem Durchsatz von 133MB/Sek.

LAN PHY. Dieser Intel 82562ET LAN PHY arbeitet mit dem

integrierten MAC in der South Bridge (ICH2) zur vollen Unterstützung

von 10BASE-T/100BASE-TX Ethernet-Netzwerkfunktionen

zusammen.

(nur bei LAN-Modellen)

AGP-Steckplatz. Dieser Accelerated Graphics Port (AGP)-Steckplatz

unterstützt den 1.5V AGP4X-Modus für 3D-Grafikanwendungen.

PS/2-Mausanschluss. An diesen grünen 6-Pin-Anschluss können Sie

eine PS/2-Maus anschließen.

RJ-45-Anschluss. Dieser Anschluss ermöglicht über ein Netzwerk-

Hub Verbindungen mit einem Local Area Network (LAN).

(nur bei LAN-Modellen)

Parallele Schnittstelle. An diese 25-Pin-Schnittstelle können Sie

einen parallelen Drucker, Scanner und andere Geräte anschließen.

Game/MIDI-Anschluss. Dieser Anschluss unterstützt einen Joystick

oder ein Gamepad für Videospiele sowie MIDI-Geräte zum Abspielen

oder Bearbeiten von Audiodateien.

(nur bei Audiomedellen)

Mikrofonbuchse. An diese Mikrobuchse (rosa) können Sie ein

Mikrofon anschliessen. Im 6-Kanal-Modus übernimmt diese Buchse

die Bass/Zentral-Funktionen.

(nur bei Audiomodellen)

Line In-Buchse. An diese Line In-Buchse (hellblau) können Sie ein

Tonbandgerät oder andere Audioquellen anschliessen. Im 6-Kanal-

Modus übernimmt diese Buchse die Funktion des hinteren

Lautsprecherausgangs.

(nur bei Audiomodellen)

Line Out-Buchse. An diese Line Out-Buchse (limonengrün) können

Sie Kopfhörer oder Lautsprecher anschliessen. Im 6-Kanal-Modus

übernimmt diese Buchse die Funktion des vorderen

Lautsprecherausgang.

(nur bei Audiomodellen)

Serielle Schnittstellen. Diese beiden 9-Pin-COM1/COM2-

Schnittstellen sind für Zeigegeräte oder andere serielle Geräte gedacht.

USB-Ports. Diese beiden 4-Pin-Universal Serial Bus (USB)

Schnittstellen stehen zum Anschluss von USB-Geräten wie z. B. einer

Maus und PDA zur Verfügung

PS/2-Tastaturanschluss. An diesen violetten 6-Pin-Anschluss

können Sie eine PS/2-Tastatur anschließen.

Kapitel 2

Hardwareinformation

Dieses Kapitel beschreibt die

Methoden zur Hardwareeinrichtung,

die Sie bei der Installation von

Systemkomponenten anwenden

müssen. Es umfasst Details zu

Switches, Jumpern und Anschlüssen

auf dem Motherboard.

ASUS P4B266-Motherboard

ASUS P4B266-Motherboard-Handbuch

2-1

Ziehen Sie die Schrauben nicht zu fest! Dies kann das

Motherboard beschädigen.

2.1.1 Ausrichtung

Bei der Installation des Motherboards vergewissern Sie sich bitte, es in der

korrekten Ausrichtung im Gehäuse einzubauen. Der Rand mit den

externen Anschlüssen kommt an die Rückseite des Gehäuses. Bitte

schauen Sie sich hierzu das Bild unten an.

2.1.2 Schraubenlöcher

Setzen Sie die sechs (6) Schrauben in die durch Kreise gekennzeichneten

Löcher, um das Motherboard im Gehäuse zu befestigen.

Vergewissern Sie sich bitte, den Netzstecker zu ziehen, bevor

Sie das Motherboard installieren oder entfernen!

Nichtbeachtung dieser Regel kann zu Verletzungen und

Schäden an den Komponenten des Motherboards führen.

Place this side towards

the rear of the chassis

2.1 Motherboardinstallation

Bevor Sie das Motherboard installieren, schauen Sie sich bitte die

Konfiguration Ihres Gehäuses an, um sicher zu stellen, dass das

Motherboard hineinpasst. Das P4B266 verwendet den ATX-Formfaktor

von 12 x 9.4 Zoll, eine Standardgröße für die meisten Gehäuse.

2-2

Kapitel 2: Hardwareinformation

2.2 Motherboard-Layout

ATX Power Connector

DDR DIMM2 (64/72 bit, 184-pin module)

2 3

DDR DIMM1 (64/72 bit, 184-pin module)

0 1

DDR DIMM2 (64/72 bit, 184-pin module)

2 3

Super

I/O

SWITCH

2Mbit

Firmware

Hub

SMART

Intel

LAN

Controller

ASUS

ASIC

with

Hardware

Monitor

24cm (9.4in)

30.5cm (12.0in)

PWRFAN

PCI1

PCI2

PCI4

PCI3

PANEL

FLOPPY

SECONDARY IDE

PRIMARY IDE

Intel I/O

Controller

Hub

(ICH2)

P4B266

CH_FAN

CR2032 3V

Lithium Cell

CMOS Power

PCI5

CPU_FAN

ATX12V

TRPWR

JEN

COM1

PARALLEL PORT

COM2

PCI6

Socket 478

Intel 845D

Memory

Controller

Hub (MCH)

LED1

LINE_IN

CDAUX

MODEM

AFPANEL

DDR_OV

EZ_PLUG

USB11_23

SMB

CLRTC(R197)

SPEECH

IAPANEL

BCS1

HDDLED

USB

T: USB1

B: USB2

Top:

RJ-45

PS/2KBMS

T: Mouse

B: Keyboard

GAME_AUDIO

Mic

Line

Out

Line

Accelerated Graphics Port

AGP

CNR

BCS2

WARNING

SMARTCARD

USBPWR23

C-Media

CMI8738 6CH

Audio Controller

SPDIF_C

USBPWR01

KBPWR

OVER_VOLT

CHASSIS

LO_L

LO_R

USB20_12

USB20_34

USB20_EN

Speech

Controller

USB2.0

Controller

Die Audio-, USB 2.0- und LAN-Funktionen sind optional. Diese

Komponenten sind im obenstehenden Motherboard-Layout ausgegraut.

Für System-Integratoren:

Die SD- und MS-Anschlüsse können entsprechend den erforderlichen

Spezifikationen installiert bzw. nicht installliert werden.

ASUS P4B266-Motherboard-Handbuch

2-3

1. Trennen Sie das Netzkabel von der Steckdose, wenn Sie mit

internen Komponenten arbeiten.

2. Tragen Sie ein geerdetes Handgelenksband oder berühren Sie

ein sicher geerdetes (Metall-)Objekt wie z. B. das

Netzteilgehäuse, bevor Sie Computerkomponenten anfassen.

3. Halten Sie alle Komponenten an ihren Rändern und berühren

Sie nicht die darauf befindlichen Schaltkreise.

4. Wenn Sie eine Komponente entfernen, setzen Sie die

Komponenten auf eine geerdete Antistatikmatte oder in die

Tüte, in der sie geliefert wurde.

5. Bevor Sie eine Komponente installieren oder entfernen,

stellen Sie sicher, dass das ATX-Netzteil ausgeschaltet bzw.

das Netzkabel vom Netzteil abgetrennt ist. Nichtbeachtung

dieser Regel kann zu schwerem Schaden an Motherboard,

Peripheriegeräten und/oder Komponenten führen.

P4B266

P4B266 Onboard LED

WARNING

Incorrect

AGP Card

OFF

Correct

AGP Card

LED1

OFF

Powered

Off

Standby

Power

2.3 Bevor Sie weitermachen

Beachten Sie die folgenden Vorsichtsmassnahmen, bevor Sie

Motherboard-Komponenten installieren oder Änderungen an den

Motherboard-Einstellungen vornehmen.

Wenn die grüne LED (LED1) aufleuchtet, ist das System angeschaltet

und befindet sich im Schlaf- oder im Soft-Off-Modus. Dies erinnert Sie

daran, das System auszuschalten, bevor Sie eine Motherboard-

Komponente entfernen oder einstecken.

Die rote LED (WARNUNG) ist eine intelligente Motherboard-

Schutzfunktion, welche Durchbrennen des Motherboards durch eine

falsche AGP-Karte verhindert. Wenn Sie eine 3.3V AGP-Karte in den

1.5V AGP-Steckplatz stecken, leuchtet diese LED auf, damit das

System nicht angeschaltet werden kann. Diese LED bleibt deaktiviert,

wenn Sie 1.5V AGP-Karte einstecken.

2-4

Kapitel 2: Hardwareinformation

2.4 Central Processing Unit (CPU)

2.4.1 Übersicht

Das Motherboard wird mit einem auf der Oberfläche angebrachten,

478-poligen Zero Insertion Force (ZIF)-Sockel geliefert. Dieser Sockel

wurde speziell für den Intel

Pentium

4 478/Northwood Prozessor

entworfen.

Der Intel

Pentium

4 Prozessor im 478-poligen Package verwendet die

Flip-Chip Pin Grid Array 2 (FC-PGA2) Package-Technologie und beinhaltet

die Intel

NetBurst™ Mikroarchitektur. Die Intel

NetBurst™

Mikroarchitektur bietet die Hyper-pipelined-Technologie, eine schnelle

Recheneinheit (Rapid Execution Engine), 400MHz Systembus und eine

neue Cache-Nutzungstechnologie namens “Execution Trace Cache”.

Zusammen verbessern diese Attribute die Systemleistung, indem sie

höhere Prozessorfrequenzen, schnellere Ausführung von

Ganzzahlanweisungen und eine Datentransferrate von 3.2GB/Sek.

ermöglichen.

Beachten Sie im Bild, dass die CPU an einer Ecke mit einem goldenen

Dreieck gekennzeichnet ist. Diese Kennzeichnung zeigt an, dass der

Prozessor-Pin 1 auf eine bestimmte Ecke des CPU-Sockels pass.

Inkorrekte Installation der CPU im Sockel kann die Pole verbiegen und

die CPU ernsthaft beschädigen!

Goldene Markierung

ASUS P4B266-Motherboard-Handbuch

2-5

2.4.2 CPU-Installation

Befolgen Sie zur Installation einer CPU diese Schritte.

1. Finden Sie den 478-poligen ZIF-Sockel auf dem Motherboard.

2. Entriegeln Sie den Sockel, indem Sie den Hebel zur Seite

drücken und heben ihn dann in einen Winkel von 90°-100°.

Sockel-Hebel

Vergewissern Sie sich bitte, den Sockel-Hebel in einem Winkel

von 90°-100° anzuheben, da ansonsten die CPU nicht komplett

hineinpasst.

90 - 100

2-6

Kapitel 2: Hardwareinformation

3. Positionieren Sie die CPU über dem Sockel so, dass ihre

gekennzeichnete Ecke auf die Basis des Hebels passt.

4. Setzen Sie die CPU vorsichtig in den Sockel, bis sie richtig darin

sitzt.

Die CPU passt nur in eine korrekte Ausrichtung hinein. ZWINGEN

SIE DIE CPU NICHT in den Sockel, um Verbiegen der Pole und

Beschädigung der CPU zu vermeiden!

5. Wenn die CPU an ihrem Platz sitzt, drücken Sie sie fest in den

Sockel, während Sie den Sockelhebel zr Sicherung der CPU

herunterdrücken. Der Hebel rastet in der seitlichen Lasche ein,

um die Verriegelung anzuzeigen.

Goldene Markierung

ASUS P4B266-Motherboard-Handbuch

2-7

2.4.3 Kühlblech und Lüfter installieren

Der Intel

Pentium

4 478/Northwood-Prozessor erfordert ein spezielles

Kühlblech und Lüfter, um optimale Temperaturbedingungen und Leistung

zu gewährleisten.

Gehen Sie zur Installation von CPU-Kühlblech und Lüfter wie folgt vor.

1. Setzen Sie das Kühlblech oben auf die installierte CPU und

vergewissern sich, dass das Kühlblech korrekt in die Haltebasis passt.

Wenn Sie einen Intel Pentium 4 478/Northwood-Prozessor in der

Schachtel kaufen, liegen ihm Kühlblech, Lüfter und

Haltemechanismus bei.

Sollten Sie eine lose CPU gekauft haben, vergewissern Sie sich bitte,

dass Sie nur ein von Intel zugelassenes Kühlblech und Lüfter

benutzen.

Ihrem Intel Pentium 4 478/Northwood Prozessor sollten

Installationsanweisungen für CPU, Kühlblech und den

Haltemechanismus beiliegen. Wenn die Anweisungen in diesem

Abschnitt nicht mit denen der CPU-Dokumentation übereinstimmen,

befolgen Sie bitte die letzteren.

Der Sockel des Kühlkörperhalters ist zum Zeitpunkt des Kaufs bereits

auf dem Motherboard montiert.

Sie dürfen den Sockel des Kühlkörperhalters bei der Installation der

CPU oder einer anderen Motherboard-Komponente nicht entfernen.

Kühlblechhalterung-Basis

CPU-Kühlblech

2-8

Kapitel 2: Hardwareinformation

2. Positionieren Sie den Lüfter mit dem Haltemechanismus oben auf dem

Kühlblech. Richten Sie die vier Haken des Haltemechanismus aus und

schnappen Sie sie in die Löcher an jeder Ecke der Modulbasis ein.

Halten Sie die Haltesperren oben, während Sie den

Haltemechanismus in die Modulbasis drücken.

Vergewissern Sie sich bitte, dass Lüfter und Haltemechanismus

perfekt auf Kühlblech und Modulbasis passen, da ansonsten die

Haken nicht in die Löcher passen.

Halteloch

Haltehaken, im Halteloch

eingehakt

Haltesperre

ASUS P4B266-Motherboard-Handbuch

2-9

2.4.4 Anschluss des CPU-Lüfterkabels

Wenn Lüfter, Kühlblech und Haltemechanismus an ihrem Platz sind,

verbinden Sie das CPU-Lüfterkabel mit dem als “CPU_FAN”

ausgewiesenen Anschluss auf dem Motherboard.

3. Drücken Sie die Verriegelungen am Haltemechanismus herunter, um

Kühlblech und Lüfter an der Modulbasis zu befestigen.

Wenn gesichert, sollten die Haltesperren in gegensätzliche Richtungen

zeige.

Vergessen Sie nicht, den CPU-Lüfterstecker anzuschließen! Wenn

dieser Stecker nicht angeschlossen ist, können Fehler bei der

Hardwareüberwachung auftreten.

CPU-Lüfteranschluss

(CPU_FAN)

2-10

Kapitel 2: Hardwareinformation

2.5 Systemspeicher

2.5.1 Übersicht

Dieses Motherboard ist mit drei Double Data Rate (DDR) Dual Inline

Memory Module (DIMM)-Steckplätzen ausgerüstet. Diese Steckplätze

unterstützen bis zu 2GB Systemspeicher mit 184-Pin ungepuffertem ECC

oder non-ECC PC2100/1600 DIMMs.

DIMMs sind mit Kerben ausgestattet, so dass sie nur in eine Richtung

in den Steckplatz passen. ZWINGEN SIE KEINE DIMMS IN IHRE

SOCKEL, um Beschädigung der DIMM zu vermeiden.

P4B266

P4B266 184-Pin DDR DIMM Sockets

80 Pins

104 Pins

Die DDR SDRAM-Technologie entwickelte sich aus den Mainstream PC66,

PC100, PC133-Speichermodulen, bekannt als Single Data Rate (SDR)

SDRAM. DDR-Speichermodule können in einem Taktzyklus zwei Daten-

Arbeitsgänge durchführen und bieten deshalb den doppelten

Datendurchsatz von SDR-Speichermodulen. Zum Beispiel: Ein 200MHz

DDR DIMM unterstützt einen 100MHz-Speicherbus; 266MHz DDR DIMM

unterstützt einen 133MHz-Speicherbus.

Ein DDR DIMM hat die gleichen Abmessungen wie ein SDR DIMM, verfügt

aber im Gegensatz zu den 164 Pins von SDR DIMMs an der Unterseite des

Moduls über 184 Pins. Darüber hinaus sind DDR DIMMs einfach gekerbt,

während SDR DIMMs zwei Einkerbungen aufweisen. Aus diesem Grund

sind DDR DIMMs nicht abwärts kompatibel mit SDR und sollten nur in

speziellen, für DDR DIMMs entworfenen Steckplätzen installiert werden.

ASUS P4B266-Motherboard-Handbuch

2-11

2.5.2 Speicherkonfigurationen

2.5.3 DIMM installieren

Vergewissern Sie sich bitte, das Netzteil vom Stromnetz zu trennen,

bevor Sie DIMMs oder andere Systemkomponenten anfügen oder

entfernen. Nichtbeachtung dieser Regel kann zu schwerem Schaden

an Motherboard und Komponenten führen.

Gehen Sie zur Installierung eines DIMM wie folgt vor.

1. Entriegeln Sie einen DIMM-Sockel, indem Sie die Halteclips nach

aussen drücken.

2. Richten Sie ein DIMM so im Sockel aus, dass die Kerben auf dem

DIMM auf die Unterbrechungen im Sockel passen.

In den drei DIMM-Steckplätzen können Sie beliebige DDR DIMMs mit einer

Speichergröße von 64MB, 128MB, 256MB, 512MB und 1GB installieren.

Die DDR DIMM-Steckplätze 2 und 3 verwenden die gleichen Reihen. Wenn

Sie ein doppelseitiges DIMM in den DIMM2-Steckplatz stecken, müssen

Sie den Steckplatz DIMM3 frei lassen. Einseitige DIMMs können Sie jedoch

in den Steckplätzen DIMM2 und DIMM3 gleichzeitig installieren.

Benutzen Sie zur Installation von DDR DIMMs ausschließlich die

folgenden Kombinationen, da das System ansonsten nicht gebootet

werden kann.

DDR DIMM1 DDR DIMM2 DDR DIMM3

(Reihe 0&1) (Reihe 2&3) (Reihe 3&2)

SS/DS DS Keine

SS/DS SS SS

*SS - Single-sided DIMM

DS - Double-sided DIMM

Entriegelter Halteclip

2-12

Kapitel 2: Hardwareinformation

2.5.4 DIMM entfernen

Gehen Sie zur Entfernung einer DIMM wie folgt vor.

1. Drücken Sie die Halteclips gleichzeitig nach aussen, um das DIMM zu

entriegeln.

2. Entfernen einer DIMM aus dem Sockel.

3. Setzen Sie das DIMM fest in den Sockel, bis die Halteclips an ihren

Platz zurückschnappen und das DIMM korrekt in Position sitzt.

Verriegelter Halteclip

Stützen Sie das DIMM beim Drücken der Halteclips leicht mit Ihren

Fingern. Das DIMM könnte Schaden davontragen, wenn es mit Gewalt

aus der Halterung springt.

ASUS P4B266-Motherboard-Handbuch

2-13

2.6 Erweiterungssteckplätze

In der Zukunft möchten Sie eventuell Erweiterungskarten installieren. Das

Motherboard bietet sechs PCI-Steckplätze, einen Accelerated Graphics

Port (AGP)-Steckplatz und einen Steckplatz für einen Communications &

Networking Riser (CNR). Die folgenden Unterabschnitte beschreiben die

Steckplätze und die von ihnen unterstützten Erweiterungskarten.

2.6.1 Erweiterungskarten installieren

Gehen Sie zur Installation einer Erweiterungskarte wie folgt vor.

1. Vor der Installation der Erweiterungskarte lesen Sie bitte die der Karte

beiliegende Dokumentation und nehmen die notwendigen Hardware

Einstellungen für die Karte vor.

2. Nehmen Sie die Abdeckung des Systems ab (wenn Ihr Motherboard

schon in einem Gehäuse installiert ist).

3. Entfernen Sie die Klammer gegenüber des Steckplatzes, den Sie

verwenden wollen. Bewahren Sie die Schraube auf.

4. Richten Sie den Anschluss der Karte mit dem Steckplatz aus und

drücken Sie, bis die Karte komplett im Steckplatz sitzt.

5. Befestigen Sie die Karte mit der zuvor entfernten Schraube am

Gehäuse.

6. Setzen Sie das Systemgehäuse wieder auf.

Achten Sie darauf, das Netzkabel auszustecken, bevor Sie

Erweiterungskarten anfügen oder entfernen. Nichbeachtung dieser

Regel kann zu Verletzungen und Schaden an

Motherboardkomponenten führen.

2.6.2 Erweiterungskarten konfigurieren

Nach der physischen Installation der Erweiterungskarte konfigurieren Sie

die Karte mit Hilfe der Softwareeinstellungen.

1. Schalten Sie das System an und ändern gegebenenfalls die

BIOS-Einstellungen. Siehe Kapitel 4 für Information zum BIOS-Setup.

2. Weisen Sie der Karte einen IRQ zu. Schauen Sie dazu auf die Tabelle

der folgenden Seite.

3. Installieren Sie die Softwaretreiber für die Erweiterungskarte.

2-14

Kapitel2: Hardwareinformation

Bei der Verwendung von PCI-Karten auf gemeinsam verwendeten

Steckplätzen stellen Sie bitte sicher, dass die Treiber "Share IRQ"

unterstützen oder dass die Karten keine IRQ-Zuweisungen erfordern.

Ansonsten können Konflikte zwischen den beiden PCI-Gruppen

auftreten, was das System instabil und die Karte betriebsunfähig

macht.

Standard Interrupt-Zuweisungen

IRQ Priority Standardfunktion

0 1 Systemzeitschaltuhr

1 2 Tastatur-Controller

2 N/B Programmierbarer Interrupt

3* 11 Kommunikationsschnittstelle (COM2)

4* 12 Kommunikationsschnittstelle (COM1)

5* 13 Soundkarte (manchmal LPT2)

6 14 Floppydisketten-Controller

7* 15 Druckerschnittstelle (LPT1)

8 3 System-CMOS/Echtzeituhr

9* 4 ACPI-Modus, wenn in Verwendung

10* 5 IIRQ-Halter für PCI-Steuerung

11* 6 IRQ# Halter für PCI-Steuerung

12* 7 PS/2-kompatible Mausschnittstelle

13 8 Numerischer Datenprozessor

14* 9 Primärer IDE-Kanal

15* 10 Sekundärer IDE-Kanal

*Diese IRQs stehen normalerweise für ISA- oder PCI-Geräte

IRQ-Zuweisungen für dieses Motherboard

ABCDEFGH

PCI-Steckplatz 1 —————gemeinsam ——

PCI-Steckplatz 2 ——————in Verwendung—

PCI-Steckplatz 3 ———————gemeinsam

PCI-Steckplatz 4 ————gemeinsam ———

PCI-Steckplatz 5 —————gemeinsam ——

PCI-Steckplatz 6 ——in Verwendung—— — — —

Onboard USB-Controller HC0 ——in Verwendung—— —

Onboard USB-Controller HC1 ———in Verwendung—— — —

Onboard USB 2.0-Controller —————gemeinsam ——

AGP in Verwendung—— —— — ——

CNR LAN ————gemeinsam ———

CNR Audio/Modem —in Verwendung——— — — —

Onboard-Audio —————gemeinsam ——

ASUS P4B266-Motherboard-Handbuch

2-15

2.6.3 PCI-Steckplätze

Dieses Motherboard verfügt über sechs 32-Bit PCI-Steckplätze. Diese

Steckplätze unterstützen PCI-Karten wie z. B. LAN-Karten, SCSI-Karten,

USB-Karten und andere Karten, die den PCI-Spezifikationen entsprechen.

Das folgende Bild zeigt eine LAN-Karte, die in einem PCI-Steckplatz

installiert ist.

2.6.4 AGP-Steckplatz

Diess Motherboard verfügt über einen Accelerated Graphics Port (AGP)-

Steckplatz, der +1.5V AGP-Karten unterstützt. Wenn Sie eine AGP-Karte

kaufen, vergewissern Sie sich, dass sie die +1.5V-Spezifikation unterstützt.

Beachten Sie die Kerben auf den goldenen Finger-Pins der Karte, um sie

richtig in den AGP-Steckplatz auf Ihrem Motherboard einzusetzen.

Wenn Sie eine falsche AGP-Karte installiert haben (z.B. eine SiS305-AGP-

Karte oder eine andere 3.3V AGP-Karte), leuchtet die rote Onboard-LED

(WARNUNG) auf. Dies zeigt an, dass die Karte vom Motherboard nicht

unterstützt wird. Solange diese LED aufleuchtet, können Sie den

Systemstrom nicht anschalten, selbst wenn Sie den Netzschalter betätigen.

Dadurch wird permanente Beschädigung des Motherboards verhindert.

Installieren Sie auf diesem Motherboard nur 1.5V AGP-Karten!

P4B266

P4B266 Accelerated Graphics Port (AGP)

Keyed for 1.5V

2-16

Kapitel2: Hardwareinformation

2.6.5 CNR-Steckplatz

Der Steckplatz für den Communications & Networking Riser (CNR)

unterstützt Interfacekarten, welche Audio-, Modem- und

Netzwerkfunktionen integrieren. CNR befreit das Motherboard von seinen

Audio- und Netzwerkkomponenten.

Die CNR-Spezifikation unterstützt die folgenden Interfaces:

•Audio Codec ‘97 (AC ’97) - für Audio- und/oder Modemfunktionen

•Local Area Network (LAN) - für Netzwerkfunktionen

•Universal Serial Bus (USB) - für Funktionen im USB-Interface und

Technologien wie z. B. Breitband, DSL und drahtlose Verbindungen

•System Management Bus (SMB) - für Plug & Play-Funktionen

•Power - sorgt für die zur Energieverwaltung notwendigen Signale und

den Hauptstrom für die CNR-Schaltkreise

CNR wird wahrscheinlich aufgrund seiner Flexibilität und zusätzlichen

Funktionen den momentanen Audio Modem Riser (AMR)-Steckplatz

ersetzen. Weiherin nimmt der CNR-Steckplatz auch keinen Platz auf dem

Motherboard für einen PCI-Steckplatz ein, da er ein gemeinsam benutzter

Steckplatz ist und Ihnen somit sogar noch mehr Optionen bietet.

P4B266

P4B266 Communication & Networking

Riser Slot

ASUS P4B266-Motherboard-Handbuch

2-17

2.7 Switches und Jumper

Die Motherboardfrequenz wird mit den DIP-Switches geregelt. Der weisse

Block repräsentiert die Position des Switches. Die Abbildung unten zeigt

alle Switches in der OFF-Position.

Der JEN-Jumper wird in Verbindung mit den DIP-Switches verwendet.

Im JumperFree-Modus stellen Sie alle DIP-Switches auf OFF.

1. JumperFree™-Modus (JEN)

Mit diesem Jumper können Sie den JumperFree™-Modus aktivieren

oder deaktivieren. Der JumperFree-Modus ermöglicht

Prozessoreinstellungen im BIOS-Setup anstatt über die DIP-Switches.

Der JEN-Jumper muss auf Pins 1-2 (Jumpermodus) gestellt sein,

wenn Sie die DIP-Switches verwenden wollen, Ansonsten treten die

Switches nicht in Kraft.

P4B266

P4B266 DIP Switches

12345678910

SWITCH

1. Frequency Multiple

2. Frequency Multiple

3. Frequency Multiple

4. Frequency Multiple

5. Frequency Selection

6. Frequency Selection

7. Frequency Selection

8. Frequency Selection

9. Frequency Selection

10. Reserved

OFF

P4B266

P4B266 JumperFree™ Mode Setting

SWITCH

12345678910

JEN

OFF

Jumper Free

(Default)

Jumper Mode

2-18

Kapitel 2: Hardwareinformation

2. CPU-Kern: Busfrequenz-Vielfaches (SWITCH Switches 1-4)

Diese Option stellt das Frequenzvielfache zwischen den internen und

externen CPU -Frequenzen ein. Dies muss in Kombination mit der

CPU-Busfrequenz eingestellt werden..

Achten Sie darauf, dass der JEN-Jumper auf den Jumpermodus

gestellt ist, bevor Sie die oben erwähnten Switches einstellen.

Die Option zur Einstellung des CPU-Kern/Busfrequenzvielfachen ist

nur auf nicht verriegelten CPUs verfügbar. Wenn Sie eine verriegelte

CPU verwenden, hat die Einstellung der Switches keinen Effekt.

P4B266

P4B266 CPU Frequency

Multiple Selection

SWITCH

16.0x

12345678910

15.0x

12345678910

14.0x

12345678910

13.0x

12345678910

12.0x

12345678910

11.0x

12345678910

10.0x

12345678910

8.0x

12345678910

24.0x

12345678910

23.0x

12345678910

22.0x

12345678910

21.0x

12345678910

20.0x

12345678910

19.0x

12345678910

18.0x

12345678910

17.0x

ASUS P4B266-Motherboard-Handbuch

2-19

3. CPU-Frequenzwahl (SWITCH Switches 5-9)

Diese Option befiehlt dem Taktgenerator, welche Frequenz zur CPU

gesendet werden soll. Dies ermöglicht die Auswahl der

Externen

CPU-

Frequenz (oder

Bustakt

). Der Bustakt multipliziert mit der

Frequenzvielfachen ist gleich der

Internen

CPU-Frequenz (die vom

Hersteller angegebene CPU-Geschwindigkeit).

Stellen Sie die CPU-Frequenz nur auf die empfohlenen Einstellungen

ein. Andere Frequenzen als die empfohlenen CPU-Busfrequenzen sind

nicht garantiert stabil.

Zur Einstellung der externen CPU-Frequenz mit Hilfe der DIP-Switches

vergewissern Sie sich bitte, dass der JEN-Jumper auf den Jumper-

Modus gestellt ist.

P4B266

SWITCH

P4B266 CPU

External Frequency Selection

CPU

AGP

PCI

CPU

AGP

PCI

12345678910

100MHz

67MHz

33MHz

12345678910

105MHz

70MHz

35MHz

12345678910

111MHz

74MHz

37MHz

12345678910

120MHz

80MHz

40MHz

12345678910

133MHz

66MHz

33MHz

12345678910

125MHz

62MHz

31MHz

12345678910

120MHz

60MHz

30MHz

2-20

Kapitel 2: Hardwareinformation

4. Keyboard power (3-pin KBPWR)

Mit diesem Jumper können Sie die Tastatur-Weckfunktion aktivieren

oder deaktivieren. Stellen Sie diesen Jumper auf Pins 2-3 (+5VSB),

wenn Sie möchten, dass der Computer durch Drücken einer Taste auf

der Tastatur aufwacht (die Voreinstellung ist die Leertaste). Diese

Funktion erfordert ein ATX-Netzteil mit mindestens 1A auf der +5VSB-

Leitung und eine entsprechende Einstellung im BIOS (siehe Abschnitt

4.5.1 Power Up Control).

5. DDR-Spannung (4-Pin DDR_OV)

Durch Veränderung dieser Jumpereinstellung können Sie die auf den

Systemspeicher angewandte Spannung einstellen.

DISABLE = 2.5V

STAGE1 = 2.6V

STAGE2 = 2.7V

Aus Gründen der Systemstabilität empfehlen wir Ihnen, die

Voreinstellung (Disable) beizubehalten. Die Einstellung auf Stage1 und

Stage2 gewährleistet keine bessere Systemleistung.

P4B266

P4B266 Keyboard Power Setting

KBPWR

+5V

(Default)

+5VSB

P4B266

P4B266 DDR_OV Setting

DDR_OV

DISABLE STAGE1

12 23

STAGE2

(Default)

ASUS P4B266-Motherboard-Handbuch

2-21

6. Weckfunktion für USB-Geräte (3-pin USBPWR01, USBPWR23)

Stellen Sie diese Jumper auf +5V, um den Computer mit den

angeschlossenen USB-Geräten aus dem S1-Schlafmodus

aufzuwecken (CPU gestoppt, DRAM aufgefrischt, System läuft im

Niedrigstrom-Modus). Stellen Sie sie auf +5VSB. um ihn aus dem S3-

Schlafmodus aufzuwecken (kein Strom zur CPU, DRAM in langsamem

Wiederauffrischmodus, Netzteil im reduzierten Strommodus). Beide

Jumper sind als Voreinstellung auf Pins 1-2 (+5V) gestellt, da nicht alle

Computer über das entsprechende Netzteil zur Unterstützung dieser

Funktion verfügen.

Der USBPWR01-Jumper ist für die hinteren USB-Ports gedacht. Der

USBPWR23-Jumper ist für den internen USB-Header, an den Sie die

vorderen USB-Ports anschliessen können.

Die USB-Geräteweckfunktion wird nur von USB 1.1-Geräten

unterstützt. USB 2.0-Geräte können das System nicht aus den

Schlafmodi S1, S3, S4 und S5 zurückholen.

1. Diese Funktion erfordert ein Netzteil mit mindestens 1A auf der

+5VSB-Leitung, wenn diese Jumper auf +5VSB gestellt sind, da

ansonsten das System nicht starten kann.

2. Der insgesamt verbrauchte Strom darf NICHT die Leistung des

Netzteils (+5VSB) überschreiten, sei es unter normalen

Bedingungen oder im Schlafmodus

P4B266

P4B266 USB Device Wake Up

USBPWR01

USBPWR23

+5VSB

+5V

+5VSB

(Default)

2-22

Kapitel 2: Hardwareinformation

8. VCORE-Überspannung (OVER_VOLT)

Wenn dieser Jumper aktiviert ist, können Sie im BIOS-Setup die CPU-

Kernspannung für P4-Willamette-Prozessoren im Bereich +1.75V bis

+2.10V und für P4-Northwood-Prozessoren im Bereich 1.50V bis

1.75V einstellen. Wird der Jumper deaktiviert, sind die einstellbaren

CPU-Kernspannungen niedriger.

Wenn Sie eine zu hohe Kernspannung einstellen, können Sie die CPU

dauerhaft beschädigen. Wir empfehlen, die Voreinstellungen

beizubehalten (Disable).

7. Lautsprecherauswahl

(nur für Audiomodelle)

Mit diesem Jumper können Sie den Lautsprecher auswählen, den Sie für

die Funktion ASUS POST Reporter™ einsetzen wollen. Stellen Sie dies

auf Pins 1-2, um den internen Lautsprecher zu verwenden (normalerweise

im Gehäuse angebracht). Stellen Sie es auf Pins 2-3, wenn Sie einen

externen Lautsprecher an die Line Out-Buchse (limonenfarben) auf der

Rückseite des Computers angeschlossen haben.

P4B266

P4B266 Speaker Selector

SPEECH

LINEOUTBUZZER

(Default)

12 23

P4B266

ENABLE

(Default)

DISABLE

OVER_VOLT

P4B266 OVER_VOLT Setting

ASUS P4B266-Motherboard-Handbuch

2-23

10. Bass/Center-Einstellung (3-Pin BCS1, BCS2)

(nur bei Audiomodellen)

Mit diesen Jumpern können Sie die Lautsprecherausgabe für ein 6-

Kanal-Audiosystem auswählen. Für diese drei Pickup-Oberflächen auf

männlichen Audio-Buchsen existiert kein Audiostandard. Deshalb ist es

notwendig, diese Jumper von der voreingestellten Position CENTER/

BASS (Pins 2-3) auf BASS/CENTER (Pins 1-2) einzustellen, um

Signale auf die internen Leiter der Mikrofon-Buchse umzuleiten.

Benutzen Sie den beigefügten Audiotreiber auf der Support-CD zur

Installation der Multikanal-Audiofunktion. Siehe hierzu Abschnitt “5.3

Software-Informationen.”

9. Line out-Auswahljumper (zwei 2-pin LO_L, LO_R)

(nur bei Audiomodellen)

Standardmäßig sind die Jumper kurzgeschlossen (aufgesetzte

Jumperkappen), um das Signal vom Audio-Controller zur Line Out-Buchse

auf der Rückseite zu dirigieren. Dadurch wird diese Buchse für Audio-

Wiedergabegeräte wie Lautsprecher und Kopfhörer verfügbar. Wenn Sie

das Intel Front Panel-Audiokabel mit dem IAPANEL-Anschluss (schauen

Sie für die Positionsbeschreibung auf Seite 2-32 ) verbinden, müssen Sie

die Jumperkappen dieser Jumper entfernen. Dies ermöglicht die

automatische Umschaltung des Audiosignals zwischen der Line Out-

Buchse auf der Rückseite und dem Intel Audiokabel.

P4B266

P4B266 Internal Line Out Connectors

LO_L

LO_R

BLOL

FLOL

BLOR

FLOR

P4B266

P4B266 Bass Center Setting

BCS

(BASS/CENTER) (CENTER/BASS)

BCS1

BCS2 23

BCS1

BCS2

(Default)

2-24

Kapitel 2: Hardwareinformation

12. RTC RAM löschen (CLRCMOS)

Mit diesem Jumper können Sie das Real Time Clock (RTC) RAM im CMOS

löschen. Sie können im CMOS-Speicher Datum, Zeit und die Parameter zur

Systemeinrichtung entfernen, indem Sie die CMOS RTC RAM-Daten

löschen. Die RAM-Daten im CMOS, welches Systemsetup-Information wie

z. B. Systemkennworte enthält, wird von der eingebauten Knopfzelle

betrieben. Zum Löschen des RTC RAM gehen Sie wie folgt vor:

1. Schalten Sie den Computer aus trennen das Netzkabel ab.

2. Entnehmen Sie die Batterie.

3. Setzen Sie eine Jumperkappe einige Sekunden lang über die Pins,

um den Jumper kurzzuschließen. Nehmen Sie dann die

Jumperkappe ab.

4. Setzen Sie die Batterie wieder auf.

5. Stecken Sie das Netzkabel ein und schalten den Computer an.

6. Halten Sie die <Entf>-Taste während des Bootens gedrückt uand

rufen das BIOS-Setupprogramm auf, um die Daten neu einzugeben.

11. USB 2.0-Einstellung (3-Pin USB20_EN)

(optional)

Mit diesem Jumper können Sie die Universal Serial Bus (USB) 2.0-

Funktion aktivieren oder deaktivieren. Aktivieren Sie ihn (Pins 1-2),

wenn Sie USB 2.0-kompatible Geräte verwenden möchten.

P4B266

P4B266 USB Setting

USB20_EN

EnableDisable

(Default)

P4B266

P4B266 Clear RTC RAM

CLRTC(R197)

Short solder points

to Clear CMOS

CR2032 3V

Lithium Cell

CMOS Power

ASUS P4B266-Motherboard-Handbuch

2-25

2.8 Anschlüsse

In diesem Abschnitt finden Sie Beschreibungen und Abbildungen der

internen Anschlüsse des Motherboards.

Einige Pins sind für Anschlüsse oder Stromquellen gedacht. Diese

unterscheiden sich im Motherboard-Layout eindeutig von den

Jumpern. Setzen Sie keine Jumperkappen auf diese Anschlusspins, da

Sie dadurch Ihr Motherboard beschädigen.

Schließen Sie Flachkabel immer mit dem roten Streifen an Pin 1 auf

den Anschlüssen an. Pin 1 befindet sich auf Festplatten und CD-ROM-

Laufwerken normalerweise auf der dem Netzanschluss nächsten

Seite, kann bei Floppylaufwerken aber auf der gegenüberliegenden

Seite liegen.

1. Festplatten-Aktivitäts-LED (2-Pin HDDLED)

Dieser Anschluss versorgt die Festplatten-Aktivitäts-LED mit Strom.

Die Lese- und Schreibaktivitäten aller mit dem primären oder

sekundären IDE-Anschluss verbundenen Geräte lassen diese LED

aufleuchten.

P4B266

P4B266 HDD Activity LED

TIP: If the case-mounted LED does not

light, try reversing the 2-pin plug.

HDDLED

2-26

Kapitel 2: Hardwareinformation

2. Primäre/Sekundäre IDE-Anschlüsse (40-1 Pin IDE1/IDE2)

Dieser Anschluss ist für das beigelegte UltraDMA/100/66 IDE-

Festplattenflachkabel gedacht. Verbinden Sie den blauen Kontakt des

Kabels mit dem primären (empfohlen) oder sekundären IDE-

Anschluss, dann den grauen Anschluss mit dem UltraDMA/100/66-

Slavegerät (Festplatte), und dann den schwarzen Anschluss mit dem

UltraDMA/100/66-Mastergerät. Wir empfehlen Ihnen, alle Geräte

ausser UltraDMA/100/66-Geräten mit dem sekundären IDE-Anschluss

zu verbinden. Wenn Sie zwei Festplatten installieren, müssen Sie das

zweite Laufwerk durch entsprechende Jumper-Einstellung als Slave-

Gerät konfigurieren. Schauen Sie in der Dokumentation der Festplatte

nach den Jumper-Einstellungen. Im BIOS können Sie festlegen,

welches Gerät das System starten soll. Wenn Sie mehr als zwei

UltraDMA/100/66-Geräte haben, kaufen Sie bitte ein weiteres

UltraDMA/100/66-Kabel. Sie können zwei Festplatten mit zwei

Flachkabeln als Mastergeräte konfigurieren – eins für den primären

IDE-Anschluss und das andere für den sekundären IDE-Anschluss.

1. Pin 20 wird von jedem IDE-Anschluss entfernt, um auf das

abgedeckte Loch am UltraDMA-Kabelanschluss zu passen. Dies

verhindert inkorrekte Ausrichtung beim Anschluss der Kabel.

2. Das Loch neben dem blauen Anschluss am UltraDMA/100/66-

Kabel befindet sich dort mit Absicht.

Für UltraDMA/100/66 IDE-Geräte verwenden Sie bitte ein IDE-Kabel

mit 80 Leitern. Das dem Motherboard beigelegte UltraDMA/66-Kabel

unterstützt auch UltraDMA/100.

P4B266

P4B266 IDE Connectors

NOTE: Orient the red markings

(usually zigzag) on the IDE

ribbon cable to PIN 1.

Secondary IDE Connector

PIN 1

Primary IDE Connector

ASUS P4B266-Motherboard-Handbuch

2-27

3. Anschluss für Floppylaufwerk (34-1 Pin FLOPPY)

Dieser Anschluss ist für das beigelegte Floppylaufwerk-Flachkabel

gedacht. Nachdem Sie ein Ende an das Motherboard angeschlossen

haben, schließen Sie das andere Ende an das Floppylaufwerk an. (Pin

5 wurde entfernt, um bei der Verwendung von Flachkabeln

mit Pin 5-Stecker inkorrektes Einstecken zu verhindern).

4. Kontakt für Chassis-Open-Alarm (4-1 Pin CHASSIS)

Dieser Kontakt ist für Gehäuse mit Intrusion Detection gedacht. Dies

erfordert einen externen Erkennungsmechanismus wie z. B. einen

Gehäusesensor oder Mikrosschalter. Wenn Sie Gehäusekomponenten

entfernen, wird der Sensor ausgelöst und sendet ein High-Level-Signal

zu diesem Kontakt, um einen Chassis Intrusion-Event zu verzeichnen.

Wenn Sie den Kontakt für die Chassis Intrusion-Funktion nicht

verwenden möchten, setzen Sie einen Jumperkappe über die Pins

namens “Chassis Signal” und “Ground”, um den Schaltkreis

abzuschließen.

P4B266

P4B266 Chassis Alarm Lead

CHASSIS

+5VSB_MB

Chassis Signal

GND

P4B266

NOTE: Orient the red markings on

the floppy ribbon cable to PIN 1.

P4B266 Floppy Disk Drive Connector

PIN 1

FLOPPY

2-28

Kapitel 2: Hardwareinformation

5. Anschlüsse für CPU, Gehäuse und Netzteillüfter

(3 Pin CPU_FAN, PWR_FAN, CH_FAN, CH_FAN)

Die drei Lüfteranschlüsse unterstützen Kühleinheiten von 350mA

(4.2 Watt) bzw. insgesamt 1A (12W) bei +12 V. Richten Sie die Lüfter

so aus, dass die Kühlblechrippen Luftzirkulation über alle Kühlbleche

auf dem Motherboard anstatt nur der Erweiterungssteckplätze erlaubt.

Verdrahtung und Stecker der Lüfter kann je nach Hersteller variieren.

Verbinden Sie das Lüfterkabel mit dem Anschluss entsprechend dem

schwarzen Draht zum Erdungs-Pin.

Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu

verbinden. Unzureichende Belüftung im Systeminneren kann die

Motherboardkomponenten beschädigen. Dies sind keine Jumper!

SETZEN SIE KEINE Jumperkappen auf die Lüfteranschlüsse!

P4B266

P4B266 12-Volt Fan Connectors

CPU_FAN

PWRFAN

CH_FAN

GND

Rotation

+12V

GND

Rotation

+12V

GND

Rotation

+12V

ASUS P4B266-Motherboard-Handbuch

2-29

6. ASUS EZ Plug™ und ATX-Netzanschlüsse

(20-Pin ATXPWR, 4-Pin ATX+12V, 4-Pin EZ_PLUG)

Diese Anschlüsse sind für ein ATX 12 V-Netzteil gedacht. Die Stecker

vom Netzteil passen nur in eine Richtung in diese Anschlüsse. Finden

Sie die korrekte Ausrichtung und drücken die Stecker hinein, bis sie

komplett in den Anschlüssen sitzen.

Zusätzlich zum Anschluss des 20-Pin-ATXPWR erfordert dieses

Motherboard den Anschluss des 4-Pin-ATX +12 V Netzsteckers für

ausreichende Stromversorgung der CPU.

Wenn Sie ein Standard ATX-Netzteil ohne ATX +12 V-Stecker

verwenden, verbinden Sie einen 4-Pin-Gerätenetzstecker mit dem

EZ_PLUG-Anschluss.

Vergewissern Sie sich, dass Ihr ATX 12 V-Netzteil 8A auf dem

+12V-Leiter und mindestens 1A auf dem +5-Volt-Standbykontakt

(+5VSB) liefert. Die minimale empfohlene Wattleisztung ist 230W, oder

300W für ein voll konfiguriertes System. Das System kann instabil

werden und Schwierig-keiten beim Start aufwerfen, wenn die

Netzteilleistung nicht ausreicht.

P4B266

P4B266 ATX & Auxiliary Power Connectors

ATXPWR

ATX12V

EZ_PLUG

+3.3VDC

-12.0VDC

GND

PS_ON#

GND

-5.0VDC

+5.0VDC

PWR_OK

+12.0VDC

+3.3VDC

GND

+5.0VDC

GND

+5.0VDC

GND

+5VSB

+12V

GND

+12V DCCOM

2-30

Kapitel 2: Hardwareinformation

7. USB-Header (10-1 Pin USB11_23, USB20_12, USB20_34)

Wenn die USB-Ports auf der Rückseite nicht ausreichen, stehen drei

USB-Header für zusätzliche USB-Ports zur Verfügung. Der mit

USB11_23 bezeichnete Header entspricht der Universal Serial Bus

(USB) 1.1-Spezifikation. Verbinden Sie das beigefügte 2-Port USB-

Anschluss-Set mit diesem Header und bringen Sie die USB-Karte in

einem freien Steckplatz des Gehäuses an.

P4B266

P4B266 USB Header

USB11_23

USB Power

USBP2–

USBP2+

GND

USB Power

USBP3–

USBP3+

GND

610

P4B266

P4B266 USB 2.0 Headers

USB20_34

USB+5V

LDM1

LDP1

GND

USB+5V

LDM2

LDP2

GND

610

USB20_12

USB+5V

LDM3

LDP3

GND

USB+5V

LDM4

LDP4

GND

610

Die anderen beiden USB-Header (blau) entsprechen der USB 2.0-

Spezifikation, die Verbindungsgeschwindigkeiten von bis zu 480 MB/

Sek. unterstützt. Dieser Geschwindigkeitsvorteil gegenüber den

herkömmlichen 12 MB/Sek. von USB 1.1 ermöglicht schnellere

Internetverbindungen, interaktives Spielen und gleichzeitige

Verwendung von Hochgeschwindigkeits-Peripheriegeräten. Dieser

Header unterstützen zukünftige USB-Peripheriegeräte wie z.B.

hochauflösende Kameras, Scanner und Drucker.

ASUS P4B266-Motherboard-Handbuch

2-31

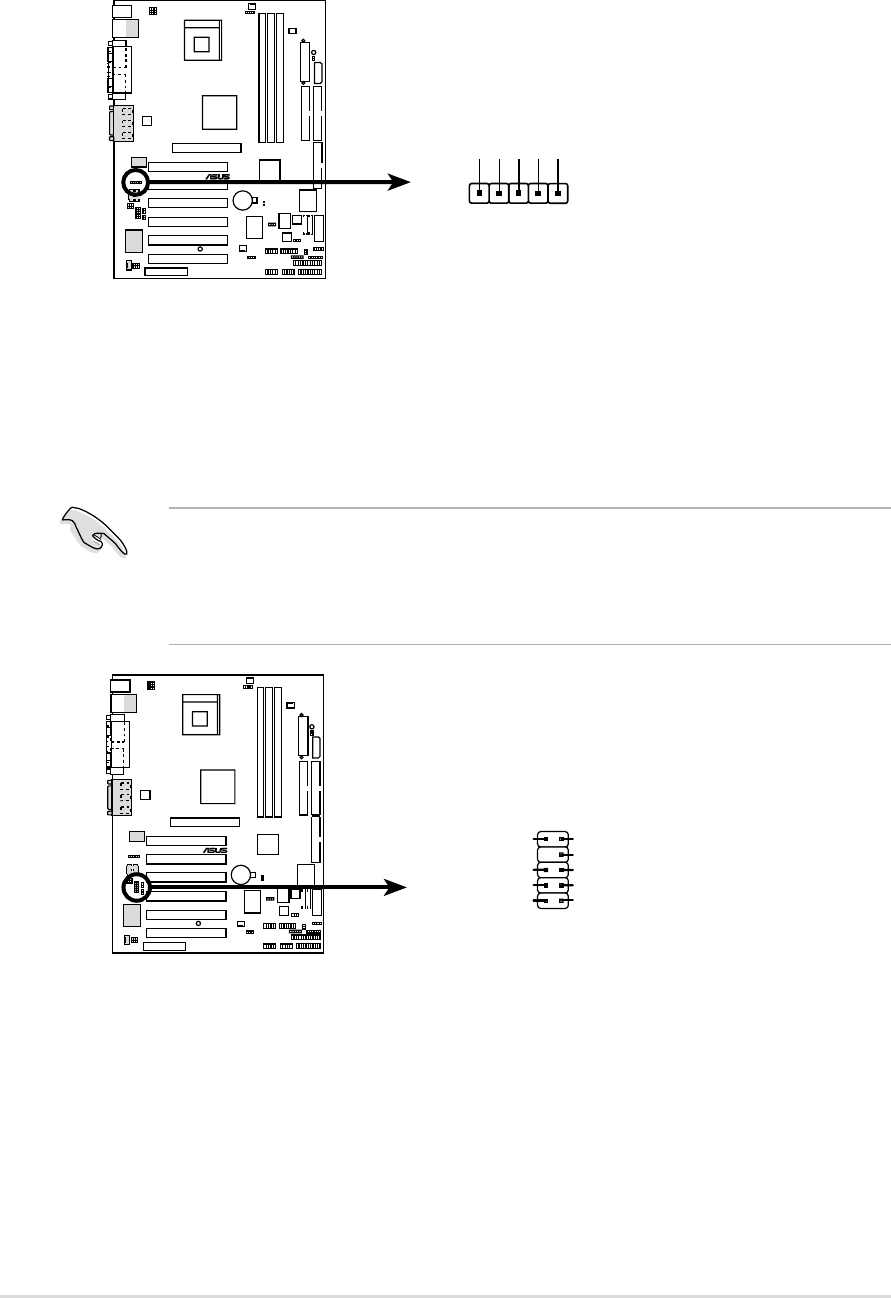

8. SMBus-Anschluss (6-1 Pin SMB)

Mit diesem Anschluss können Sie SMBus (System Management Bus)

Geräte verbinden. Die Geräte kommunizieren über das SMBus

Interface mit einem SMBus-Host und/oder anderen SMBus-Geräten .

SMBus ist eine spezifische Anwendung eines I

C-Bus, eines Multi-

Gerätebus, der die Verbindung mehrerer Chips an denselben Bus

erlaubt, wobei jeder einzelne durch Initiierung von Datentransfer als

Master fungieren kann.

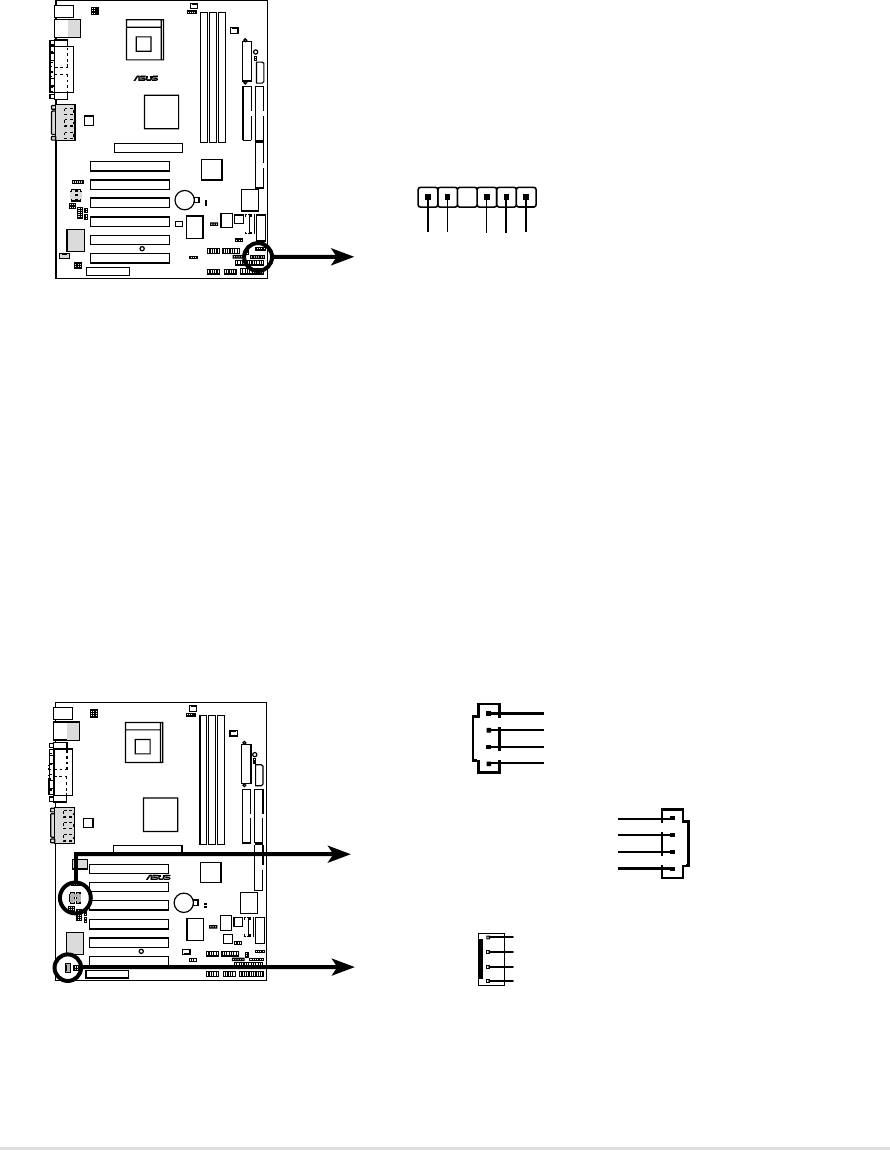

9. Anschlüsse für internes Audio (4 Pin CD1, AUX, MODEM)

(optional)

Diese Anschlüsse ermöglichen Ihnen Stereotoneingabe von

Klangquellen wie z. B. CD-ROM, Fernsehgerät oder MPEG-Karten.

Der MODEM-Anschluss erlaubt den integrierten Audiofunktionen die

Kommunikation mit einer Stimm/Modemkarte mit einem ähnlichen

Anschluss; sowie gemeinsame Nutzung von Monoeingangssignalen

(wie z. B. einem Telefon) und einem Monoeingangssignal

(wie z. B. einem Lautsprecher) zwischen den Audiofunktionen und

einer Stimm/Modem-Karte.

P4B266

P4B266 SMBus Connector

SMB

SMBCLK

Ground

SMBDATA

+3V

FLOATING

P4B266

P4B266 Internal Audio Connectors

MODEM

Modem-In

Ground

Modem-Out

Ground

CD(Black)

AUX (White)

Right Audio Channel

Left Audio Channel

Ground

Right Audio Channel

Left Audio Channel

Ground

2-32

Kapitel 2: Hardwareinformation

P4B266

P4B266 LINE_IN Connector

LINE_IN

AGND

BLINE_LIN_L

ALINE_LIN_L

BLINE_IN_R

LINE_IN_R

Vergewissern Sie sich, die Jumperkappen der Jumper LINE_IN, LO_L

und LO_R zu entfernen, wenn Sie das Intel Front Panel-Audiokabel

installiert haben. Schauen Sie für die Positionen der Jumper auf Seite

2-23.

P4B266

P4B266 Front Panel Audio Connector

IAPANEL

BLINE_OUT_L

MIC2

Line out_R

Line out_L

BLINE_OUT_R

MICPWR+5VA

AGND

10. Line in-Anschluss (5-pin LINE_IN)

(optional)

Dieser Anschluss steht für eine Line In-Buchse auf der Frontplatte mit

einem Rückpfad für automatische Signalumschaltung bereit.

11. Frontplatten-Audioanschluss (10-1 pin IAPANEL)

(optional)

Dies ist ein Interface für das Intel Front Panel-Audiokabel, welches

einfache Bedienung und Kontrolle von Audiogeräten ermöglicht.

ASUS P4B266-Motherboard-Handbuch

2-33

12. Anschluss für ASUS iPanel (24-1 Pin AFPANEL)

Hier können Sie ein optionales ASUS iPanel anschließen, einen

einfach zu bedienenden Laufwerkschacht mit Front-I/O-Ports und

Status-LEDs. Wenn Sie kein ASUS iPanel benutzen, können Sie ein

optionales drahtloses Infrarotmodul für Übertragung und Empfang mit

dem SIR-Anschluss verbinden

P4B266

P4B266 iPanel Connector

+5VSB

CHASSIS#

+5 V

PCIRST#

GND

CIRRX

EXTSMI#

MLED-

BATT

SMBDATA

GND

+3VSB

IRRX

IRTX

+5V SMBCLK

+5VSB

+5 V

GND

CIRRX

GND

IRRX

IRTX

CIR

SIR

IR_CON

Standard Infrared (SIR)

Front View Back View

+5V

IRTX

IRRX

(NC)

GND

AFPANEL

13. Anschluss für digitales Audio (6-1 Pin SPDIF_C)

(optional)

Dieser Anschluss ist für ein SPDIF-Audiomodul gedacht, welches

digitale anstatt analoger Audioausgabe ermöglicht. Schließen Sie ein

Ende des Audiokabels an den Anschluss S/PDIF In/Out am

Motherboard an, un das andere Ende an das S/PDIF-Modul.

P4B266

P4B266 Digital Audio Connector

SPDIF_C

GND

+5V

SPDIF_IN

SPDIF_OUT

GND

2-34

Kapitel 2: Hardwareinformation

15. SD- und MS-Anschlüsse (10 Pin SD, MS)

Diese Anschlüsse unterstützen die modernen Speichergeräte namens

Secure Digital (SD) (Speicherkarten) und Memory Stick (MS). Diese

Geräte ermöglichen schnelles und sicheres Herunterladen aller Arten

von digitalen Dateien wie z. B. Fotos, Musik, Nachrichten und Filme.

Sie können mit SD und MS auch direkt Audio, Video und Fotos

aufnehmen. SD und MS sind nicht-flüchtige Geräte, daher brauchen

sie keinen Strom zur Aufbewahrung ihres Speicherinhalts.

*Die SD- und MD-Anschlüsse können je nach den SI-Erfordernissen eventuell nicht angebracht sein

Sie brauchen ein SD/MS-Lesegerät, um SD- und MS-Geräte benutzen

zu können. SD, MS und das SD/MS-Lesegerät sind optionales

Zubehör und können gesondert gekauft werden.

14. Anschluss für Smart Card-Lesegerät (14-1 Pin SMARTCARD)

(optional)

Mit diesem Anschluss können Sie ein Smart Card-Lesegerät

verbinden, welches Ihnen praktische Transaktionen wie z. B. Finanzen,

Gesundheitsfürsorge, Telephonie oder Reisedienste mittels Smart

Card-Interfacesoftware ermöglicht.

P4B266

P4B266 SD MS Connectors

SDALED

SDAPWCTL#

SDACLK

SDA5

SDA3

SDA4

MSDA2

+3V

MSDA1

GND

SDBLED

SDBPWCTL#

SDBCLK

SDB5

SDB3

SDB4

SDB2

+3V

SDB1

GND

P4B266

P4B266 Smartcard

SMARTCARD

SCRFET#

NC2

VCC

GND

SCRUI

SCRRES#

SCRCLK

SCRREST

ASUS P4B266-Motherboard-Handbuch

2-35

17. Thermalanschluss für Netzteil (2-polig TRPWR)

Wenn Ihr Netzteil über eine Temperaturüberwachungsfunktion verfügt,

verbinden Sie sein Temperatursensorkabel mit diesem Anschluss.

P4B266

P4B266 Power Supply Thermal Connector

Ground

TRPWR

16. Infrarotmodul-Anschluss (zwei 5-1-Pin IR)

Dieser Anschluss unterstützt ein optionales, drahtloses Infraromodul

für Übertragung und Empfang. Dieses Modul wird in einer kleinen

Öffnung von Systemgehäusen montiert, die diese Funktion

unterstützen. Darüber hinaus müssen Sie im BIOS den Parameter

UART2 Use As einstellen, um UART2 mit dem Infrarotmodul

verwenden zu können. Schauen Sie in Abschnitt “4.4.2 I/O-

Gerätekonfiguration” für genauere Informationen.

Benutzen Sie die fünf Pins wie in der Rückansicht abgebildet und

verbinden das Modul den Pin-Definitionen entsprechend über ein

Bandkabel mit dem SIR-Anschluss des Motherboards.

P4B266

P4B266 Infrared Module Connector

Front View Back View

+5V

IRTX

IRRX

(NC)

GND

+5V

IRRX

IRTX

(NC)

GND

2-36

Kapitel 2: Hardwareinformation

18. Systemfeld-Anschluss (20 Pin PANEL)

Dieser Anschluss nimmt mehrere Funktionen der Systemvorderfront

auf. Blättern Sie zur nächsten Seite für eine kurze Beschreibung jeder

Funktion.

P4B266

P4B266 System Panel Connectors * Requires an ATX power supply.

PLED

Ground

MLED

PWR

+5 V

Keylock

+5V

Speaker

Connector

Power LED

Ground

+5 V

Reset SW

SMI Lead

Message LED

ExtSMI#

Ground

Reset

Ground

Keyboard Lock

ATX Power

Switch*

•Kontakt für System-Netz-LED (3-1 Pin PLED)

Dieser 3-1 Pin-Anschluss ist für die Systemstrom-LED. Die LED

leuchtet, wenn Sie den Systemstrom anschalten und blinkt, wenn das

System im Schlafmodus ist.

•Kontakt für Tastaturverriegelung (2 Pin KEYLOCK)

Dieser 2-Pin-Anschluss ist für den am Gehäuse angebrachten Schalter

gedacht, der die Tastaturverriegelung ermöglicht.

•Kontakt für Systemwarn-Lautsprecher (4 Pin SPEAKER)

Dies 4-Pin-Anschluss ist für den am Gehäuse angebrachten

Lautsprecher gedacht und ermöglicht dem System, Pieptöne und

akustische Warnungen auszustossen.

•Kontakt für System-Melde-LED (2 Pin MLED)

Dieser 2-Pin-Anschluss ist für die System-Melde-LED gedacht, welche

den Erhalt von Meldungen von einem Fax/Modem bestätigt.

Normalstatus für diese LED ist ON, wenn keine Signale

hereinkommen. Die LED blinkt, wenn Daten empfangen werden. Die

System-Melde-LED erfordert ein ACPI-Betriebsystem und

entsprechende Treiberunterstützung.

ASUS P4B266-Motherboard-Handbuch

2-37

•Kontakt für System Management Interrupt (2 Pin SMI)

Dieser 2-Pin-Anschluss erlaubt Ihnen, das System manuell in einen

Suspendmodus - oder “Green”-Modus - zu versetzen, in dem die

Systemaktivität sofort zur Energieeinsparung und Verlängerung der

Lebenserwartung bestimmter Systemkomponenten verringert wird.

Verbinden Sie den am Gehäuse angebrachten Suspendschalter mit

diesem 2-Pin-Anschluss.

•Kontakt für ATX-Netzschalter/ Soft-Off-Schalter (2 Pin PWRBTN)

Dieser Anschluss ist für den Schalter gedacht, welcher den

Systemstrom regelt. Drücken Sie den Netzschalter, um das System

zwischen ON und SLEEP bzw. ON und SOFT OFF umzuschalten, je

nach den Einstellungen im BIOS oder Betriebsystem. Drücken Sie den

Netzschalter im ON-Modus länger als 4 Sekunden, um das System

auszuschalten.

•Kontakt für Reset-Schalter (2 Pin RESET)

Dieser 2-Pin-Anschluss ist für den am Gehäuse angebrachten Reset-

Schalter gedacht, mit dem Sie das System neu booten können, ohne

den Systemstrom auszuschalten.

2-38

Kapitel 2: Hardwareinformation

Kapitel 3

Anschalten

Dieses Kapitel beschreibt den

Anschaltvorgang und bietet

Information zu den BIOS-Piepton-

Codes.

ASUS P4B266-Motherboard

ASUS P4B266-Motherboard-Handbuch

3-1

3.1 Erstmaliges Anschalten

1. Nachdem Sie alle Anschlüsse vorgenommen haben, setzen Sie das

Systemgehäuse wieder auf.

2. Achten Sie darauf, dass alle Schalter auf AUS stehen sind.

3. Verbinden Sie das Netzkabel mit dem Netzanschluss auf der Rückseite des

Systemgehäuses.

4. Verbinden Sie das Netzkabel mit einer Netzsteckdose, die mit einem

Überspannungsschutz ausgestattet ist.

5. Schalten Sie Ihre Geräte in der folgenden Reihenfolge an:

a. Monitor

b. Externe SCSI-Geräte (beginnen Sie mit dem letzten Gerät in der

Kette)

c. Systemstrom (wenn Sie ein ATX-Netzteil haben, müssen Sie das

Netzteil anschalten sowie den ATX-Netzschalter vorne am Gehäuse

drücken).

6. Nach dem Anschalten des Stroms leuchtet die Netz-LED vorne am System-

ge-häuse auf. Bei ATX-Netzteilen leuchtet die System-LED auf, wenn Sie

den ATX-Netzschalter drücken. Wenn Ihr Monitor den “Green”-Standards

entspricht oder übereine Standbyfunktion verfügt, kann die Monitor-LED

aufleuchten oder zwis-chen Orange und Grün wechseln, nachdem die

System-LED aufgeleuchtet ist. Hiernach führt das System seine Starttests

durch. Während die Tests laufen, piept das BIOS bzw. zusätzliche

Meldungen erscheinen auf dem Bildschirm. Wenn sich innerhalb 30

Sekunden nach dem Anschalten des Stroms nichts tut, könnte das System

einen Starttest nicht bestanden haben. Prüfen Sie die Jum-pereinstellungen

und Verbindungen oder wenden Sie sich an Ihren Händler um Hilfe.

Award BIOS-Piepton-Codes

Piepton-Code Bedeutung

Ein kurzer Piepton bei der Kein Fehler während des POST

Logoanzeige

Lange Pieptöne in Endlosschleife Kein DRAM installiert oder

erkannt

Ein langer Piepton, Keine Grafikkarte gefunden oder

gefolgt von drei kurzen Grafikkartenspeicher beschädigt

Hohe Pieptöne beim CPU überhitzt ;

Systembetrieb System läuft auf niedrigerer

Frequenz

7. Beim Anschalten halten Sie die Taste <Entf> gedrückt, um das

BIOS-Setup aufzurufen. Befolgen Sie die Anweisungen in Kapitel 7.

3-2

Kapitel 3: Anschalten

3.2 POST-Stimmmeldungen

Dieses Motherboard verfügt über den Winbond Sprach-Controller, welcher

ein besonderes Feature namens ASUS POST Reporter(tm) unterstützt.

Diese Funktion bietet Ihnen POST-Meldungen mit Sprachausgabe und

informiert Sie über System -Events und den Bootstatus. Sollte das Booten

fehlschlagen, hören Sie den Grund für das Problem.

Diese POST-Meldungen können Sie mit der Ihrer Verpackung beigelegten

Software "Winbond Voice Editor" bearbeiten. Hiermit können Sie mit Ihren

eigenen Meldungen die voreingestellten Meldungen ersetzen.

Im Folgenden finden Sie eine Liste der voreingestellten POST-Meldungen

und ihre entsprechenden Maßnahmen, wenn vorhanden.

POST-Meldung Maßnahme

Keine CPU installiert • Installieren Sie einen Intel Pentium 4

478/Northwood Prozessor im CPU-

Steckplatz

Systemfehler: CPU-Test • Prüfen Sie, ob die CPU korrekt

installiert ist.

• Wenden Sie sich an den ASUS

Support um Hilfe. Siehe "ASUS

Kontaktinformation" auf Seite x.

Systemfehler: Speicher-Test • Installieren Sie 184-polige

ngepufferte PC2100/1600 DIMMs in

die DIMM-Steckplätze.

• Prüfen Sie, ob die DIMMs korrekt in

den DIMM-Steckplätzen installiert

sind.

• Vergewissern Sie sich, dass Ihre

DIMMs nicht defekt sind.

• Lesen Sie Abschnitt "2.5

Systemspeicher" für Anweisungen

zur DIMM-Installation.

Systemfehler: VGA-Test • Installieren Sie eine PCI VGA-Karte

in einem der PCI-Steckplätze, oder

eine 1.5V AGP-Karte im AGP-

Steckplatz.

• Vergewissern Sie sich, dass Ihre

VGA/AGP-Karte nicht defekt ist.

ASUS P4B266-Motherboard-Handbuch

3-3

Systemfehler: CPU-Overclocking • Prüfen Sie im JumperFree-Modus

die CPU-Übertaktungseinstellungen

im BIOS und stellen sicher, dass Sie

nur die empfohlenen Einstellungen

verwenden. Siehe Abschnitt

"4.4 Menü "Advanced" nach.

• Im Jumpermodus schauen Sie bitte

unter "2.7 Switches und Jumpers"

nach.

Keine Tastatur gefunden • Prüfen Sie, ob Ihre Tastatur korrekt

an den lila PS/2-Anschluss auf der

Rückseite angebracht ist.

• Sehen Sie im Abschnitt "1.4.1 Die

Motherboardkomponenten" nach der

Lage des Anschlusses.

Kein Diskettenlaufwerk gefunden • Prüfen Sie, ob Sie ein floppylaufwerk

an den Anschluss für das

Floppylaufwerk auf dem

Motherboard angeschlossen haben.

• Siehe Abschnitt "2.8 Anschlüsse."

Keine IDE-Festplatte gefunden • Prüfen Sie, ob Sie eine IDE-

Festplatte mit einem der IDE-

Anschlüsse auf dem

Motherboard verbunden haben.

• Siehe Abschnitt "2.8 Anschlüsse."

CPU-Temperatur zu hoch • Prüfen Sie, ob der CPU-Lüfter

korrekt arbeitet.

Falsche CPU-Spannung • Prüfen Sie den CPU-Lüfter und

schauen,ob er nach dem Anschalten

des Systems arbeitet.

CPU-Lufter ausgefallen • Prüfen Sie Ihr Netzteil.

• Wenden Sie sich an die technische

Hilfe bei ASUS. Siehe"ASUS

sKontaktinformation" auf Seite x.

Systemtest abgeschlossen • Prüfen Sie Ihr Netzteil.

Das Betriebssystem wird gestartet • Keine Maßnahme erforderlich

POST-Meldung Maßnahme

Sie können den ASUS POST Reporter im BIOS-Setup deaktivieren.

Siehe Abschnitt "4.4.2 I-Gerätekonfiguration".

3-4

Kapitel 3: Anschalten

3.3 Abschalten des Computers

Sie müssen vor dem Ausschalten der Stromversorgung zuerst das

Betriebsystem herunterfahren und das System ausschalten. Bei ATX-

Netzteilen können Sie den ATX-Netzschalter drücken, nachdem Sie das

Betriebsystem verlassen bzw. heruntergefahren haben. Klicken Sie unter

Win 95/98/2000/XP zum Herunterfahren des Computers

auf die Start-Schaltfläche, dann auf “Herunterfahren” und “OK”.

Die Stromversorgung sollte sich nach dem Ausschalten von Windows

selbst ausschalten.

Die Meldung “Sie können den Computer jetzt ausschalten” erscheint

nicht beim Abschalten mit ATX-Netzteilen.

Kapitel 4

BIOS-Setup

In diesem Kapitel finden Sie Informationen

über Veränderungen der Systemeinstellungen

durch die Menüs des BIOS-Setups. Darüber

hinaus werden genaue Beschreibungen der

BIOS-Parameter angegeben.

ASUS P4B266-Motherboard

ASUS P4B266-Motherboard-Handbuch

4-1

4.1 BIOS verwalten und aktualisieren

4.1.1 Erste Benutzung des Computersystems

Es wird empfohlen, eine Kopie des Original-Motherboard-BIOS zusammen mit

einem Flash Memory Writer (AFLASH.EXE) auf einer bootbaren Floppydiskette

zu speichern, falls Sie das BIOS später neu installieren müssen. AFLASH.EXE

ist ein Flash Memory Writer-Programm, welches das BIOS durch Laden einer

neuen BIOS-Datei ins programmierbare Flash-ROM auf dem Motherboard

aktualisiert. Diese Datei funktioniert nur im DOS-Modus. Zur Bestimmung der

BIOS-Version Ihres Motherboards schauen Sie sich die letzten vier Zahlen des

Codes in der oberen linken Ecke Ihres Bildschirms während des Bootens an. Je

höher die Zahl, desto neuer die BIOS-Datei.

1. Geben Sie FORMAT A:/S am DOS-Prompt ein, um eine bootbare

Systemfloppydiskette zu erstellen. KOPIEREN SIE NICHT

AUTOEXEC.BAT & CONFIG.SYS auf diese Diskette.

2. Geben Sie COPY D:\AFLASH\AFLASH.EXE A:\ ein (wobei D Ihr CD-

ROM -Laufwerk ist), um AFLASH.EXE auf die gerade erstellte

Bootdiskette zu kopieren.

Das BIOS-Setup muss “Floppy” als erstes Element in der Bootsequenz

anführen.

4. Geben Sie im DOS-Modus A:\AFLASH ein und drücken die

<Eingabe>-Taste, um AFLASH auszuführen.

Wenn die Meldung “unknown” nach dem Flash Memory erscheint, ist

entweder der Speicherchip nicht programmierbar, oder er wird nicht

vom ACPI-BIOS unterstützt und kann daher nicht vom Flash Memory

Writer programmiert werden.

AFLASH funktioniert nur im DOS-Modus, nicht am DOS-Prompt unter

Windows und auch nicht mit bestimmten Speichertreibern, die beim

Booten von der Festplatte geladen werden. Wir empfehlen Ihnen, das

System mit einer Floppydiskette neu zu starten.

3. Starten Sie den Computer von der Floppydiskette neu.

4-2

Kapitel 4: BIOS-Setup

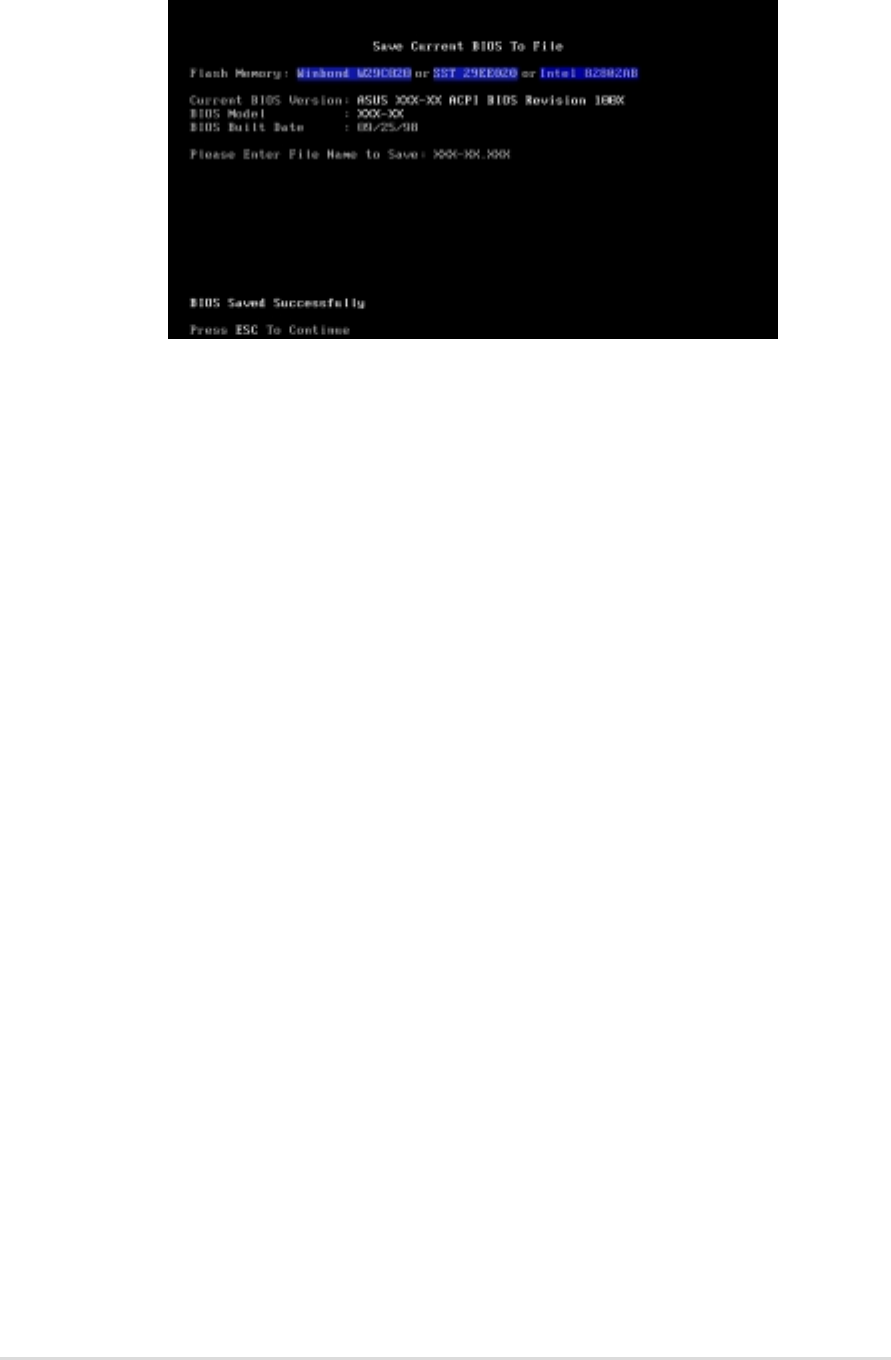

5. Wählen Sie im Hauptmenü 1. “Save Current BIOS to File” und drücken

<Eingabe>. Der Bildschirm “Save Current BIOS To File” erscheint.

6. Geben Sie den Dateinamen Ihres neuen BIOS und den Pfad ein, z. B.,

A:\XXX-XX.XXX, und drücken dann <Eingabe>.

ASUS P4B266-Motherboard-Handbuch

4-3

1. Laden Sie sich eine aktualisierte ASUS BIOS-Datei vom Internet

(WWW oder FTP) herunter (siehe ASUS KONTAKTINFORMATION auf

Seite x für Details) und speichern sie auf der gerade erstellten

Diskette.

2. Starten Sie das System von der so erstellten Diskette.

3. Geben Sie am “A:\”-Prompt AFLASH ein und drücken dann

<Eingabe>.

4. Geben Sie im Hauptmenü 2 ein und drücken dann <Eingabe>. Der

Bildschirm Update BIOS Including Boot Block and ESCD erscheint.

5. Geben Sie den Dateinamen Ihres neuen BIOS und den Pfad ein, z. B.,

A:\XXX-XX.XXX, und drücken dann <Eingabe>.

Zum Abbruch dieses Vorgangs drücken Sie <Eingabe>.

6. Wenn Sie gebeten werden, das BIOS-Update zu bestätigen, drücken

Sie Sie Y, um mit der Aktualisierung zu beginnen.

Aktualisieren Sie Ihr BIOS nur, wenn Sie Probleme mit Ihrem

Motherboard haben und wissen, dass die neue BIOS-Revision Ihre

Probleme lösen wird. Unachtsame Aktualisierung kann zu Problemen

mit Ihrem Motherboard führen!

4.1.2 Schritte zur BIOS-Aktualisierung

4-4

Kapitel 4: BIOS-Setup

7. Das Programm beginnt mit der Programmierung der neuen

BIOS-Information ins Flash-ROM. Der Bootblock wird aktualisiert nur

automatisch, wenn es notwendig ist. Dies minimiert die Chance, dass

ein fehlgeschlagenes Update Ihr System am Laden hindert.

Nach beendeter Programmierung erscheint die Meldung

“Flashed Successfully”

8. Befolgen Sie zum Fortfahren die Anweisungen auf dem Bildschirm.

Wenn Sie während der BIOS-Aktualisierung auf Probleme stoßen,

schalten Sie bitte das System NICHT AUS, da hierdurch das System

am Start gehindert werden könnte. Wiederholen Sie den Vorgang

einfach, und wenn das Problem bestehen bleibt, aktualisieren Sie die

Original-BIOS-Datei, die Sie auf der Diskette weiter oben gespeichert

haben. Wenn der Flash Memory Writer keine komplette BIOS-Datei

aktualisieren konnte, könnte Ihr System möglicherweise nicht starten.

Wenn dies passiert, müssen Sie Ihr System von Servicepersonal

reparieren lassen.

ASUS P4B266-Motherboard-Handbuch

4-5

4.2 BIOS-Setup-Programm

Dieses Motherboard unterstützt einen programmierbaren EEPROM, der

über das beigelegte Hilfsprogramm wie in

“4.1 BIOS verwalten und

aktualisieren”

aktualisiert werden kann.

Dieses Hilfsprogramm wird verwendet, wenn Sie Sie ein Motherboard

installieren, Ihr System neu konfigurieren, oder gebeten werden, das

Setup aufzurufen. Dieser Abschnitt beschreibt die Konfiguration Ihres

System mittels dieses Programms.

Selbst wenn Sie nicht zum Aufrufen des Setup-Programms aufgefordert

werden, möchten Sie vielleicht in naher oder ferner Zukunft die

Konfiguration Ihres Computers ändern; z. B. das Sicherheitskennwort

aktivieren oder Änderungen an den Strommanagementeinstellungen

vornehmen. Dann wird es erforderlich, Ihr System mit dem BIOS Setup-

Programm neu zu konfigurieren, so dass der Computer diese Änderungen

erkennen und sie im CMOS RAM des EEPROM speichern kann.

Der EEPROM auf dem Motherboard speichert das Setup-Programm.

Wenn Sie den Computer starten, bietet das System Ihnen die Möglichkeit,

dieses Programm auszuführen, und zwar während des Power-On Self

Test (POST). Drücken Sie <Entf>, um das Setup-Programm aufzurufen.

Wenn Sie diese Taste etwas zu spät drücken, fährt der POST mit seinen

Testroutinen fort, was Sie daran hindert, das Setup aufzurufen.

Wenn Sie das Setup trotzdem noch aufrufen wollen, starten Sie das

System neu, indem Sie <Strg> + <Alt> + <Entf> zugleich drücken, oder mit

der Reset-Taste vorne am Computergehäuse, oder indem Sie das System

aus- und wieder anschalten. Letzteres sollten Sie aber nur dann tun, wenn

die beiden ersten Methoden fehlschlagen.

Das Setup-Programm wurde für größtmögliche Benutzerfreundlichkeit

entworfen. Es ist ein menügesteuertes Programm, d. h., Sie können durch

die verschiedenen Untermenüs rollen und Ihre Auswahl unter den

vorbestimmten Möglichkeiten treffen

Da die BIOS-Software ständig aktualisiert wird, dienen die folgenden

BIOS-Bildschirme und Beschreibungen nur als Referenz und geben

möglicherweise nicht Ihre BIOS-Bildschirme genau wieder.

4-6

Kapitel 4: BIOS-Setup

4.2.1 BIOS-Menüleiste

Oben im Bildschirm befindet sich eine Menüleiste mit den folgenden

Auswahlmöglichkeiten:

MAIN In diesem Menü können Sie Änderungen an der

grundlegenden Systemkonfiguration vornehmen.

ADVANCED In diesem Menü können Sie Änderungen an den

erweiterten Funktionen vornehmen und sie aktivieren.

POWER In diesem Menü können Sie die

Strommanagementfunktionen konfigurieren und

aktivieren.

BOOT In diesem Menü können Sie das voreingestellte

Systemgerät konfigurieren, mit dem das Betriebssystem

gestartet wird.

EXIT In diesem Menü können Sie das aktuelle Menü verlassen

oder festlegen, wie das Setup-Programm zu verlassen ist

Zum Zugriff auf die Optionen auf der Menüleiste drücken Sie die

rechte oder linke Pfeiltaste auf der Tastatur, bis das gewünschte Element

markiert ist.

4.2.2 Legende

Unten im Setup-Bildschirm sehen Sie eine Leiste mit einer Legende. Mit

den Tasten in der Legende können Sie durch die verschiedenen Setup-

Menüs navigieren. Die folgende Tabelle zeigt die Tasten in der Legende

mit ihren jeweiligen Alternativen und Funktionen auf.

Navigationstasten (n) Funktionsbeschreibung

<F1> oder <Alt + H> Zeigt den Bildschirm “General Help” überall im BIOS-Setup

<Esc> Springt zum Menü “Exit” oder kehrt aus einem Untermenü zum

Hauptmenü zurück

(Pfeil auf Nummerntastatur) Wählt die Menüoption zur Linken oder Rechten

(Pfeil auf Nummerntastatur) Bewegt die Markierung zwischen Feldern nach oben oder unten

- (Minustaste) Rollt rückwärts durch die Werte für das markierte Feld

+ (Plustaste) oder Leertaste Rollt vorwärts durch die Werte für das markierte Feld

<Eingabe> Ruft ein Auswahlmenü für das markierte Feld auf

<Pos.1> oder <Bild oben> Bewegt den Cursor auf das erste Feld

<Ende> oder <Bild unten> Bewegt den Cursor auf das letzte Feld

<F5> Stellt den aktuellen Bildschirm auf seine voreingestellten

Setupwerte zurück

<F10> Speichert die Änderungen und beendet das Setup

ASUS P4B266-Motherboard-Handbuch

4-7

General help

Zusätzlich zum Fenster “Item Specific Help” bietet das BIOS Setup-

Programm auch eines namens "General Help". Dieses Fenster können Sie

durch Druck auf <F1> oder der Kombination <Alt> + <H> von jedem Menü

aus aufrufen. Der Bildschirm "General Help" listet die Tasten für die

Legende mit ihren entsprechenden Alternativen und Funktionen auf.

Saving changes und exiting the Setup program

Siehe 4.7 Menü "Exit" für detaillierte Information zum Speichern von

Änderungen und Beenden des Setup-Programms.

Bildlaufleiste

Wenn eine Bildlaufleiste rechts neben einem Hilfefenster erscheint,

bedeutet dies, dass mehr Information angezeigt werden kann, aber nicht

komplett in das Fenster passt. Rollen Sie mit den Tasten <Bild oben> und

<Bild unten> bzw. den Pfeiltasten nach oben und unten durch das

gesamte Hilfedokument. Drücken Sie <Pos.1>, um die erste Seite

anzuzeigen, und <Ende>, um zur letzten Seite zu gehen. Zum Verlassen

des Hilfefensters drücken Sie <Eingabe> oder <Esc>.

Untermenü

Sie werden sehen, dass ein Pfeil nach rechts (wie

hier links gezeigt) links von einigen Feldern

erscheint . Dieser Zeiger deutet an, dass von

diesem Feld aus ein Untermenü aufgerufen werden

kann. Untermenüs enthalten zusätzliche Optionen

für einen Feldparameter. Zum Aufrufen eines

Untermenüs bewegen Sie einfach die Markierung

auf das Feld und drücken <Eingabe>. Das

Untermenü erscheint sofort. Geben Sie mit den

Tasten auf der Legende die gewünschten Werte ein

und navigieren von Feld zu Feld genau wie in einem normalen Menü.

Kehren Sie mit der <Esc>-Taste zum Hauptmenü zurück.

Nehmen Sie sich etwas Zeit, sich mit den Tasten in der Legende und ihren

entsprechenden Funktionen vertraut zu machen. Üben Sie die Navigation

durch die verschiedenen Menüs und Untermenüs. Wenn Sie

unabsichtlicherweise ungewollte Änderungen in Feldern vornehmen,

verwenden Sie den voreingestellten Hotkey <F5>. Während der

Navigation durch das Setup-Programm werden Sie bemerken, dass die

Erklärungen im Fenster “Item Specific Help” rechts von jedem Menü

erscheinen. Dieses Fenster zeigt den Hilfetext für das momentan

markierte Feld.

4-8

Kapitel 4: BIOS-Setup

System Time [XX:XX:XX]

Stellt das System auf die von Ihnen festgelegte Zeit ein (normalerweise

die aktuelle Zeit). Das Format ist Stunde, Minute, Sekunde. Gültige Werte

für Stunde, Minute und Sekunde sind Stunde: (00 bis 23), Minute: (00 bis

59), Sekunde: (00 bis 59). Wechseln Sie mit den Tasten <Tab> oder

<Umsch> + <Tab> zwischen den Feldern für Stunde, Minute und Sekunde

System Date [XX/XX/XXXX]

Stellt das System auf das von Ihnen festgelegte Datum ein

(normalerweise das aktuelle Datum). Das Format ist Monat, Tag, Jahr.

Gültige Werte für Monat, Tag und Jahr sind Monat: (1 bis 12), Tag: (1 bis

31), Jahr: (bis zu 2084). Wechseln Sie mit den Tasten <Tab> oder

<Umsch> + <Tab> zwischen den Feldern für Monat, Tag und Jahr

Legacy Diskette A [1.44M, 3.5 in.]

Stellt den Typ des installierten Floppylaufwerks ein .

Konfigurationsoptionen: [None] [360K, 5.25 in.] [1.2M , 5.25 in.] [720K , 3.5

in.] [1.44M, 3.5 in.] [2.88M, 3.5 in.]

Floppy 3 Mode Support [Disabled]

Dies dient zur Unterstützung älterer japanischer Floppylaufwerke

erforderlich. Der “Floppy 3”-Modus ermöglicht Lesen und Schreiben von

1.2MB (im Gegensaztz zu 1.44MB) auf einer 3.5-Zoll-Diskette.

Konfigurationsoptionen: [Disabled], [Enabled]

4.3 Hauptmenü

Wenn Sie das Setup-Programm aufrufen, erscheint der folgende

Bildschirm.

ASUS P4B266-Motherboard-Handbuch

4-9

4.3.1 Primary und Secondary Master/Slave

Typ [Auto]

Wählen Sie [Auto], um IDE-Festplatten automatisch erkennen zu lassen.

Wenn die automatische Erkennung erfolgreich war, werden die korrekten

Werte in den verbleibenden Feldern dieses Untermenüs eingegeben.

Wenn die automatische Erkennung fehlschlägt, könnte Ihre Festplatte

zu alt oder zu neu sein.. Wenn die Festplatte schon auf einem anderen

System formatiert wrde, könnte das Setup-Programm inkorrekte

Parameter erkennen. In diesen Fällen wählen Sie [User Typ HDD], um die

Parameter der IDE-Festplatte manuell einzugeben. Lesen Sie den

nächsten Abschnitt für Details.

Bevor Sie versuchen, eine Festplatte zu konfigurieren, vergewissern

Sie sich, dass Sie die Konfigurationsinformation vom Hersteller des

Laufwerks zur Hand haben. Inkcorrekte Einstellungen können dazu

führen, dass Ihr System die installierte Festplatte nicht erkennt.

4-10

Kapitel 4: BIOS-Setup

Wenn kein Laufwerk installiert ist oder Sie ein Laufwerk entfernen und es

nicht ersetzen, wählen Sie [None].

Andere Optionen im Feld “Typ” sind:

[CD-ROM] - für IDE CD-ROM-Laufwerke

[LS-120] - für LS-120-kompatible Floppylaufwerke

[ZIP] - für ZIP-kompatible Diskettenlaufwerke

[MO] - für magneto-optische IDE-Laufwerke

[Other ATAPI Device] - für hier nicht aufgelistete IDE-Geräte

Wenn Sie Ihre Auswahl in diesem Untermenü getroffen haben, drücken

Sie die <Esc>-Taste, um zum Hauptmenü zurückzukehren. Wenn das

Hauptmenü erscheint, zeigt das Festplattenfeld die Größe für die von

Ihnen konfigurierte Festplatte an.

[User Type HDD]

Nachdem Sie die Information zur IDE-Festplatte im BIOS eingegeben

haben, partitionieren und formatieren Sie die neuen IDE-Festplatten

mit einem Datenträger-Verwaltungsprogramm wie z. B. FDISK. Dies ist

notwendig, damit Sie Daten von der Festplatte schreiben oder lesen

können. Achten Sie darauf, die Partition der primären IDE-Festplatten

zu aktivieren.

Geben Sie die Anzahl der Zylinder, Köpfe und Sektoren pro Spur für das

Laufwerk manuell ein. Schauen Sie in der Dokumentation des Laufwerks

oder auf dem Laufwerketikett nach dieser Information.

ASUS P4B266-Motherboard-Handbuch

4-11

Translation Method [LBA]

Wählen Sie in diesem Feld den Festplattentyp aus. Wenn Logical Block

Addressing (LBA) aktiviert ist, wird die 28-Bit-Adresse der Festplatte

verwendet, ungeachtet der Zylinder, Köpfe oder Sektoren. Beachten Sie,

dass der LBA-Modus notwendig für Laufwerke mit mehr als 504MB

Speichervermögen. Konfigurationsoptionen: [LBA] [LARGE] [Normal]

[Match Partition Table] [Manual]

Cylinders

Dieses Feld konfiguriert die Anzahl der Zylinder. Schauen Sie in der

Dokumentation des Laufwerks nach dem korrekten Wert. Um Änderungen

in diesem Feld vorzunehmen, stellen Sie das Feld “Typ” auf [User Typ

HDD] und das Feld “Translation Method” auf [Manual]

Head

Dieses Feld konfiguriert die Anzahl der Lese/Schreibköpfe. Schauen Sie in

der Dokumentation des Laufwerks nach dem korrekten Wert. Um

Änderungen in diesem Feld vorzunehmen, stellen Sie das Feld "Typ" auf

[User Typ HDD] und das Feld "Translation Method" auf [Manual].

Sector

Dieses Feld konfiguriert die Anzahl der Sektoren pro Spur. Schauen Sie in

der Dokumentation des Laufwerks nach dem korrekten Wert. Um

Änderungen in diesem Feld vorzunehmen, stellen Sie das Feld "Typ" auf

[User Typ HDD] und das Feld "Translation Method" auf [Manual].

CHS Capacity

Dieses Feld zeigt die maximale CHS-Kapazität des Laufwerks, die sie vom

BIOS anhand der von Ihnen eingegebenen Laufwerksinformation

berechnet wurde.

Maximum LBA Capacity

Dieses Feld zeigt die maximale LBA-Kapazität des Laufwerks, die sie vom

BIOS anhand der von Ihnen eingegebenen Laufwerksinformation

berechnet wurde.

4-12

Kapitel 4: BIOS-Setup

Multi-Sector Transfers [Maximum]

Diese Option stellt die Anzahl der Sektoren pro Block automatisch auf die

vom Laufwerk unterstützte Zahl ein. Beachten Sie, dass bei automatischer

Konfiguration dieses Feldes der eingestellte Wert nicht immer der

schnellste Wert für das Laufwerk sein muss. Sie können dieses Feld auch

manuell konfigurieren. Schauen Sie in der Dokumentation der Festplatte

nach dem optimalen Wert und stellen ihn dann manuell ein. Um

Änderungen in diesem Feld vorzunehmen, stellen Sie das Feld "Typ" auf

[User Typ HDD]. Konfigurationsoptionen: [Disabled] [2 Sectors] [4 Sectors]

[8 Sectors] [16 Sectors] [32 Sectors] [Maximum]

SMART Monitoring [Disabled]

In diesem Feld können Sie das S.M.A.R.T. (Self-Monitoring, Analysis und

Reporting Technologie)-System aktivieren oder deaktivieren, welches

interne Festplatten überwacht. Dieser Parameter wird normalerweise

deaktiviert, da die von der SMART-Überwachung verwendeten

Ressourcen die Systemleistung verringern können.

Konfigurationsoptionen: [Disabled] [Enabled]

PIO Mode [4]

Mit dieser Option können Sie einen PIO (Programmed Input/Output)-

Modus für das IDE-Gerät einstellen. Die Modi 0 bis 4 bieten immer höhere

Leistung. Konfigurationsoptionen: [0] [1] [2] [3] [4]

Ultra DMA Mode [Disabled]

Ultra DMA ermöglicht verbesserte Transfer Geschwindigkeiten und

Datenintegrität für kompatible IDE-Geräte. Stellen Sie dieses Element auf

[Disabled], um die Ultra DMA-Funktion zu nterdrücken. Um Änderungen in

diesem Feld vorzunehmen, stellen Sie das Feld "Typ" auf [User Typ HDD].

Konfigurationsoptionen: [0] [1] [2] [3] [4] [5] [Disabled]

ASUS P4B266-Motherboard-Handbuch

4-13

4.3.2 Keyboard Features

Boot Up NumLock Status [On]

In diesem Feld können Sie die Nummerntastaturverriegelung beim

Systemstart aktivieren. Konfigurationsoptionen: [Off] [On]

Keyboard Auto-Repeat Rate [6/Sec]

Dies steuert die Geschwindigkeit, bei der das System wiederholte

Tastenanschläge registeriert. Die Optionen reichen von 6 bis 30 Zeichen

pro Sekunde. Konfigurationsoptionen: [6/Sec] [8/Sec] [10/Sec] [12/Sec]

[15/Sec] [20/Sec] [24/Sec] [30/Sec]

Keyboard Auto-Repeat Delay [1/4 Sec]

Dieses Feld stellt das Zeitintervall für die Anzeige der ersten und zweiten

Zeichen ein. Konfigurationsoptionen: [1/4 Sec] [1/2 Sec] [3/4 Sec] [1 Sec]

4-14

Kapitel 4: BIOS-Setup

Language [English]

Dieses Feld zeigt die BIOS-Sprachversion an.

In diesen Feldern können Sie die Kennworte einrichten. Zur Einrichtung

eines Kennwort markieren Sie das entsprechende Feld und drücken

<Eingabe>. Geben Sie ein Kennwort ein und drücken <Eingabe>. Sie

können bis zu acht alphanumerische Zeichen eingeben. Symbole und

andere Tasten werden ignoriert. Zur Bestätigung des Kennwort geben Sie

das Kennwort erneut ein und drücken <Eingabe>. Nun ist das Kennwort

auf [Enabled] gestellt. Dieses Kennwort erlaubt vollen Zugang zu den

BIOS-Setup-Menüs. Zum Löschen des Kennworts markieren Sie dieses

Feld und drücken <Eingabe>. Dasselbe Dialogfeld wie oben erscheint.

Drücken Sie <Eingabe>, und das Kennwort wird auf [Disabled] gestellt.

Anmerkung zu Kennworten

Im BIOS Setup-Programm können Sie Kennworte im Hauptmenü

festlegen. Die Kennworte regeln den Zugriff auf da BIOS während des

Systemstarts. Die Kennworte unterscheiden nicht nach Groß- und

Kleinschreibung. In anderen Worten: es ist egal, ob Sie ein Kennwort

in Groß- oder Kleinbuchstaben eingeben. Im BIOS Setup-Programm

können Sie zwei separate Kennworte festlegen: ein Supervisor-

Kennwort und ein Benutzerkennwort. Wenn deaktiviert, steht der

Zugriff auf alle Funktionen des BIOS Setup-Programms jedermann frei.

Wenn aktiviert, ist das Supervisor-Kennwort erforderlich, um das BIOS

Setup-Programm und alle Konfigurationsfelder aufzurufen.

Halt On [All Errors]

Dieses Feld legt die Arten der Fehler fest, die das System zum Stoppen

bringen. Konfigurationsoptionen: [All Errors] [No Error] [All but Keyboard]

[All but Disk] [All but Disk/Keyboard]

Installed Memory [XXX MB]

Dieses Feld zeigt automatisch die Menge des konventionellen Speichers

an, der vom System während des Systemstarts erkannt wird.

Hauptmenü-Elemente, Fortsetzung...

ASUS P4B266-Motherboard-Handbuch

4-15

4.4 Advanced Menu

CPU Speed [Manual]

Im JumperFree™-Modus können Sie in diesem Feld die interne Frequenz

Ihrer CPU auswählen. Wählen Sie [Manual], wenn Sie Änderungen an den

folgenden 2 Feldern vornehmen wollen. Beachten Sie, dass die Wahl

einer höheren Frequenz als vom CPU-Hersteller empfohlen zum Absturz

bzw. Aufhängen des Systems führen kann.

CPU Frequency Multiple (when CPU Speed is set to [Manual])

Dieses Feld ist nur für nicht gesperrte Prozessoren gedacht. Wenn Ihr

Prozessorfrequenz-Multiple gesperrt ist, können Sie nicht auf dieses Feld

zugreifen. Dieses Feld stellt das Frequenz-Vielfache zwischen der

internen

Frequenz (CPU-Geschwindigkeit) und

externen

Frequenz der

CPU ein. Stellen Sie dieses Feld in Verbindung mit der CPU-Frequenz

(MHz) auf die Geschwindigkeit der CPU ein.

CPU Frequency (MHz) (when CPU Speed is set to [Manual])

Diese Funktion befiehlt dem Taktgenerator, welche Frequenz zu

Systembus und PCI-Bus zu senden ist. Die Busfrequenz (externe

Frequenz) multipliziert mit dem Bus-Vielfachen ergibt die

CPU-Geschwindigkeit.

CPU/Memory Frequency Ratio [Auto]

Dieses Feld bestimmt, ob die Speichertaktfrequenz in Hinblick auf die

Systemfrequenz in den synchronen oder asynchronen Modus gesetzt

werden soll. Die Optionen im Popup-Menü variieren je nach der

CPU-Frequenz (MHz). Konfigurationsoptionen: [Auto] [1:1] [3:4]

4-16

Kapitel 4: BIOS-Setup

CPU VCore Setting [Auto]

Die Einstellung [Manual] ermöglicht Ihnen, die Kernspannung zur CPU

manuell einzustellen (siehe nächstes Element). Wir empfehlen allerdings,

die Voreinstellung [Auto] beizubehalten, damit das System automatisch

die korrekte CPU-Kernspannung bestimmen kann.

CPU VCore [1.750V]

((für Willamette))

, [1.500V]

(für Northwood)

Wenn der CPU VCore-Einstellungsparameter auf [Manual] eingestellt ist,

können Sie im Menüelement “CPU VCore” ein spezifische CPU-

Kernspannung einrichten. Dieses Feld ist nicht verfügbar, wenn die “CPU

VCore” auf [Auto] steht.

Abhängig von der Einstellung des OVER_VOLT-Jumpers (siehe Seite 2-22

für die Jumperposition und -einstellungen) unterscheiden sich die CPU-

Kernspannungsoptionen für Willamette- und Northwood-Prozessoren.

Sehen Sie sich die folgende Tabelle an.

CPU Level 1 Cache, CPU Level 2 Cache [Enabled]

In diesen Feldern können Sie die Voreinstellung [Enabled] oder auch

[Disabled] auswählen, um die eingebaute Level 1- und Level 2

CPU-Cache an- oder auszuschalten.

Konfigurationsoptionen: [Disabled] [Enabled]

Lesen Sie die Dokumentation Ihrer CPU, bevor Sie dieses Feld einstellen.

Eine zu hohe Kernspannung kann die CPU schwer beschädigen.

Deaktiviert Aktiviert

Willamette 1.750V, 1.775V, 1.800V, 1.750V, 1.775V, 1.800V,

1.825V, 1.850V 1.825V, 1.850V, 1.875V,

1.900V, 1.925V, 1.950V,

1.975V, 2.000V, 2.025V,

2.050V, 2.075V, 2.100V

Northwood 1.500V, 1.525V, 1.550V, 1.500V, 1.525V, 1.550V,

1.575V, 1.600V, 1.625V, 1.575V, 1.600V, 1.625V,

1.650V, 1.675V, 1.700V 1,650V, 1.675V, 1.700V,

1.725V, 1.750V

OVER_VOLT

Jumper

P4-Prozessor

Ältere Motherboard-Versionen vor R2.00 haben keinen OVER_VOLT-

Jumper. Die CPU-VCore-Konfigurationsoptionen für diese Motherboards

sind dieselben wie in der Tabellenspalte DEAKTIVIERT.

ASUS P4B266-Motherboard-Handbuch

4-17

BIOS Update [Enabled]

Dieses Feld dient zum Aktualisieren des BIOS, um den Prozessor mit den

erforderlichen Daten zu versorgen. Wenn auf [Enabled] gestellt, lädt das

BIOS das Update auf alle Prozessoren während des Systemstarts.

Konfigurationsoptionen: [Disabled] [Enabled]

PS/2 Mouse Function Control [Auto]

Die Voreinstellung [Auto] ermöglicht dem System, beim Laden eine

PS/2-Maus zu erkennen. Wenn eine Maus erkannt wird, weist das BIOS

der PS/2-Maus IRQ12 zu. Ansonsten kann IRQ12 für Erweiterungskarten

verwendet werden. Wenn Sie dieses Feld auf [Enabled] stellen, reserviert

das BIOS IRQ12, egal, ob eine PS/2-Maus beim Systemstart erkannt wird

. Konfigurationsoptionen: [Enabled] [Auto]

USB Legacy Support [Auto]

Dieses Motherboard unterstützt Universal Serial Bus (USB)-Geräte.

Die Voreinstellung [Auto] ermöglicht dem System, beim Systemstart

USB-Geräte zu erkennen. Wenn diese erkannt werden, ist der

USB-Controller-Legacymodus aktiviert. Wenn sie nicht erkannt werden,

ist der USB-Controller-Legacymodus deaktiviert.

Wenn Sie dieses Feld auf [Disabled] stellen, ist der USB-Controller-

Legacymodus deaktiviert, selbst wenn ein USB-Gerät angeschlossen ist.

Konfigurationsoptionen: [Disabled] [Enabled] [Auto]

OS/2 Onboard Memory > 64M [Disabled]

Unter OS/2-Betriebsystemen mit mehr als 64 MB DRAM müssen Sie diese

Option auf [Enabled] stellen. Ansonsten lassen Sie die Voreinstellung

[Disabled] stehen. Konfigurationsoptionen: [Disabled] [Enabled]

ASIC SMBus Mode [Mux]

In diesem Feld können Sie den Modus auswählen, in dem der SMBus

Signale vom South Bridge Controller zum Systemspeicher, zum CNR-

Steckplatz und anderen Systemgeräten überträgt. Konfigurationsoptionen:

[Mux] [Hub]

Behalten Sie für bessere Systemstabilität die Voreinstellung [Mux] bei!

Die Einstellung auf [Hub] gewährleistet keine bessere Systemleistung.

4-18

Kapitel 4: BIOS-Setup

4.4.1 Chip Configuration

SDRAM RAS to CAS Delay [3T]

Dies regelt die Latenz zwischen dem aktiven SDRAM-Befehl und dem

Lese/Schreib-Befehl. ANMERKUNG: Dieses Feld erscheint nur, wenn Sie

die SDRAM-Konfiguration auf [User Defined] gestellt haben.

SDRAM Configuration [By SPD]

Mit diesem Parameter stellt das optimale Timing für Elemente 2–5 ein, je

nach den von Ihnen eingesetzten Speichermodulen. Die Voreinstellung ist

[By SPD], welches die Elemente 2–5 durch Lesen des Inhalts im SPD-

Gerät konfiguriert (Serial Presence Detect). Das EEPROM im

Speichermodul speichert wichtige Information über das Modul, wie z.B.

Speichertyp, Größe, Geschwindigkeit, Spannungsinterface und

Modulbänke. Konfigurationsoptionen: [User Defined] [By SPD]

SDRAM CAS Latency [2.5T]

Dieses Element regelt die Latenz zwischen dem SDRAM-Lesebefehl und

dem Zeitpunkt, zu dem die Daten tatsächlich zur Verfügung stehen.

Der Parameter "SDRAM CAS Latency" erscheint nur, wenn Sie

die SDRAM-Konfiguration auf [User Defined] gestellt haben.

Der Parameter "SDRAM CAS Delay" erscheint nur, wenn Sie

die SDRAM-Konfiguration auf [User Defined] gestellt haben.

ASUS P4B266-Motherboard-Handbuch

4-19

SDRAM Idle Timer [Infinite]

Konfigurationsoptionen: [Infinite] [0T] [8T] [16T] [64T]

Optimization Mode [Normal]

Mit diesem Parameter können Sie die Systemleistung verbessern, wenn

er auf [Turbo 1] oder [Turbo 2] gestellt ist. Sollten Sie auf Probleme mit der

Turbo-Einstellung stoßen, kehren Sie zur Voreinstellung [Normal] zurück.

Konfigurationsoptionen:[Normal] [Turbo 1] [Turbo 2]

Graphics Aperture Size [64MB]

Diese Funktion ermöglicht Ihnen, die Größe des "Mapped Memory" für

AGP-Grafikdaten festzulegen. Konfigurationsoptionen: [4MB] [8MB]

[16MB] [32MB] [64MB] [128MB] [256MB]

AGP Capability [4X Mode]

Dieses Motherboard unterstützt das AGP 4X-Interface, welches

Videodaten bei 1066MB/Sek. überträgt. AGP 4X ist rückwärtig kompatibel,

daher können Sie die Voreinstellung [4X Mode] beibehalten, selbst wenn

Sie eine AGP 1X- oder 2X-Grafikkarte verwenden. Wenn auf [1X Mode]

gestellt, bietet das AGP-Interface nur einen maximalen Datendurchsatz

von 266MB/Sek., selbst wenn Sie eine AGP 4x-Karte verwenden.

Konfigurationsoptionen: [1X Mode] [2X Mode] [4X Mode]

SDRAM RAS Precharge Delay [3T]

Dieses Element regelt die untätigen Taktzyklen nach der Ausgabe eines

Vorlade-Befehls an das SDRAM. ANMERKUNG: Dieses Feld erscheint

nur, wenn Sie die SDRAM-Konfiguration auf [User Defined] gestellt haben.

SDRAM Active Precharge Delay [6T]

Dieses Element regelt die Anzahl der SDRAM^-Taktzyklen für

SDRAM-Parameter.

Der Parameter "RAS Precharge Delay" erscheint nur, wenn Sie

die SDRAM-Konfiguration auf [User Defined] gestellt haben.

Der Parameter "RAS Precharge Delay" erscheint nur, wenn

Sie die SDRAM-Konfiguration auf [User Defined] gestellt

haben.

4-20

Kapitel 4: BIOS-Setup

Video Memory Cache Mode [UC]

USWC (UnCacheable, Speculative Write Combining) ist eine neue

Cachetechnologie für den Videospeicher des Prozessors, welche die

Anzeigegeschwindigkeit stark verbessern kann, indem sie die

Anzeigedaten in einen Cachespeicher setzt. Sie müssen dieses Element

auf UC (uncacheable) stellen, wenn Ihre Grafikkarte diese Funktion nicht

unterstütz, da das System sonst eventuell nicht laden kann.

Konfigurationsoptionen: [UC] [USWC]

Memory Hole At 15M-16M [Disabled]

In diesem Feld können Sie einen Adressenplatz für ISA-

Erweiterungskarten reservieren. Die Einstellung dieses Adressenplatzes

auf eine bestimmte Einstellung macht diese Speicheradresse unbenutzbar

für andere Systemkomponenten. Erweiterungskarten können nur Speicher

bis zu 16MB ansteuern. Konfigurationsoptionen: [Disabled] [Enabled]

Delayed Transaction [Disabled]

Wenn auf [Enabled] gestellt, leert diese Funktion den PCI-Bus, wenn die

CPU auf 8-Bit ISA-Karten zugreift. Dieser Vorgang erfordert

normalerweise ca. 50-60 PCI-Takte ohne verzögerte PCI-Transaktion.

Stellen Sie dieses Feld auf [Disabled] wenn Sie ISA-Karten verwenden,

die nicht PCI 2.1 entsprechen. Konfigurationsoptionen: [Enabled]

[Disabled]

Onboard PCI IDE [Both]

In diesem Feld können Sie entweder den primären oder den sekundären

IDE-Kanal oder beide aktivieren. Sie können auch beide Kanäle auf

[Disabled] stellen. Konfigurationsoptionen: [Both] [Primary] [Secondary]

[Disabled]

Onboard PCI Audio [Enabled]

In diesem Feld können Sie die Option ROM der Onboard PCI-

Audiofunktion aktivieren oder deaktivieren. Konfigurationsoptionen:

[Disabled] [Enabled]

ASUS P4B266-Motherboard-Handbuch

4-21

4.4.2 I/O Device Configuration

Floppy Disk Access Control [R/W]

Wenn auf [Read Only] gestellt, schützt dieser Parameter Dateien davor,

auf Floppydisketten kopiert zu werden, indem er Lesevorgänge, aber

keine Schreibvorgänge zum Floppylaufwerk erlaubt. Die Voreinstellung [R/

W] ermöglicht sowohl Lesen als auch Schreiben.

Konfigurationsoptionen: [R/W] [Lesen Nur]

Onboard Serial Port 1 [3F8H/IRQ4]

Onboard Serial Port 2 [2F8H/IRQ3]

In diesen Feldern können Sie die Adressen für die integrierten

seriellen Anschlüsse festlegen. Serial Port 1 und Serial Port 2

müssen unterschiedlichen Adressen zugewiesen sein.

Konfigurationsoptionen: [3F8H/IRQ4] [2F8H/IRQ3] [3E8H/IRQ4]

[2E8H/IRQ10] [Disabled]

UART2 Use As [COM Port]

In diesem Feld können Sie das Gerät auswählen, dem UART2

zugewiesen werden soll. Konfigurationsoptionen: [COM Port] [IR] [Smart

Card Reader]

Onboard Parallel Port [378H/IRQ7]

Dieses Feld stellt die Adresse des Anschlusses für die integrierte parallele

Schnittstelle ein. Wenn Sie dieses Feld deaktivieren, stehen die Optionen

“Parallel Port Modus” und “ECP DMA Select” nicht zur Verfügung.

Konfigurationsoptionen: [Disabled] [378H/IRQ7] [278H/IRQ5]

4-22

Kapitel 4: BIOS-Setup

Parallel Port Mode [ECP+EPP]

In diesem Feld können Sie den Betriebsmodus der parallelen Schnittstelle

festlegen. [Normal] ermöglicht Betrieb bei normaler Geschwindigkeit, aber

nur in eine Richtung; [EPP] ermöglicht Zweiwegbetrieb der parallelen

Schnittstelle; [ECP] ermöglicht der parallelen Schnittstelle den Betrieb im

Zweiweg-DMA-Modus; und [ECP+EPP] ermöglicht Betrieb bei normaler

Geschwindigkeit im Zweiwegmodus. Konfigurationsoptionen: [Normal]

[EPP] [ECP] [ECP+EPP]

ECP DMA Select [3]

In diesem Feld können Sie den DMA-Kanal der parallelen Schnittstelle

DMA für den ausgewählten ECP-Modus konfigurieren.

Diese Wahlmöglichkeit steht nur zur Verfügung, wenn Sie oben im

Parallelen-Schnittstellen-Modus [ECP] oder [ECP+EPP] wählen.

Konfigurationsoptionen: [1] [3]

Onboard Card Reader Type [Disabled]

In diesem Feld können Sie den Typ Ihres Kartenlesegeräts einstellen,

wenn Sie eins installiert haben. Behalten Sie die Voreinstellung [Disabled],

wenn Sie keines installiert haben. Konfigurationsoptionen: [Disabled]

[Memory Stick] [Secure Digital]

Onboard AC97 Audio Controller [Auto]

Onboard AC97 Modem Controller [Auto]

[Auto] ermöglicht dem BIOS, zu erkennen, ob Sie ein Modem/Audiogerät

verwenden. Wenn ein Modem/Audiogerät erkannt wird, wird der integrierte

Modem/Audio-Controller aktiviert; wenn kein Modem/Audiogerät erkannt

wird, ist der Controller deaktiviert. Sollten Konfikte mit dem integrierten

Modem/Audio-Controller auftreten, stellen Sie das entsprechende Feld auf

[Disabled]. Konfigurationsoptionen: [Disabled] [Auto]

Speech POST Reporter [Enabled]

Dieses Feld aktiviert bzw. deaktiviert den ASUS POST Reporter(tm).

Schauen Sie im Abschnitt "1.4 Besondere Funktionen" und "3.2 POST-

Stimmeldungen" für mehr Information nach. Konfigurationsoptionen:

[Disabled] [Enabled]

ASUS P4B266-Motherboard-Handbuch

4-23

Slot 1/5, Slot 2, Slot 3, Slot 4, Slot 6 IRQ [Auto]

Diese Felder weisen automatisch jedem PCI-Steckplatz einen IRQ zu. Die

Voreinstellung für jedes Feld ist [Auto], welches automatisches Routing zur

Bestimmung von IRQ-Zuweisungen einsetzt. Konfigurationsoptionen:

[Auto] [NA] [3] [4] [5] [7] [9] [10] [11] [12] [14] [15]

PCI/VGA Palette Snoop [Disabled]

Einige nicht standardmäßige VGA-Karten, wie z.B. Grafikbeschleuniger

oder MPEG-Grafikkarten, zeigen eventuell keine korrekten Farben an. Die

Einstellung dieses Feldes auf [Enabled] korrigiert dieses Problem. Wenn

Sie Standard-VGA-Karten verwenden, lassen Sie dieses Feld auf der

Voreinstellung [Disabled]. Konfigurationsoptionen: [Disabled] [Enabled]

PCI Latency Timer [32]

Lassen Sie dieses Feld auf der Voreinstellung [32] für beste Leistung und

Stabilität.

USB Function [Enabled]

Dieses Motherboard unterstützt Universal Serial Bus (USB)-Geräte.

Stellen Sie dieses Feld auf [Primary] oder [Both], wenn Sie USB-Geräte

anschließen wollen. Konfigurationsoptionen: [Disabled] [Primary] [Both]

4.4.3 PCI Configuration

4-24

Kapitel 4: BIOS-Setup

IRQ XX Reserved [No/ICU]

Diese Felder zeigen an, ob der angezeigte IRQ für jedes Feld von einer

Legacy (non-PnP) ISA-Karte verwendet wird. Die Einstellung [No/ICU] für

ein IRQ-Feld zeigt an, dass Sie die ISA Configuration Utility (ICU)

verwenden und dass dieser bestimmte IRQ NICHT von einer

Legacy-ISA-Karte angefordert wird. Stellen Sie das IRQ-Feld auf [Yes],

wenn Sie eine Legacy-ISA-Karte installieren, die einen eigenen IRQ

erfordert und Sie ICU NICHT verwenden.

Konfigurationsoptionen: [No/ICU] [Yes]

4.4.3.1 PCI IRQ Resource Exclusion

Primary VGA BIOS [PCI VGA Card]

In diesem Feld können Sie die primäre Grafikkarte auswählen.

Konfigurationsoptionen: [PCI VGA Card] [AGP VGA Card]

Onboard LAN Boot ROM [Disabled]

In diesem Feld können Sie die Option ROM des Onboard LAN-Chipsatzes

aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled]

ASUS P4B266-Motherboard-Handbuch

4-25

4.5 Power Menu

Im Menü “Power” können Sie den Stromverbrauch einstellen. Nach einer

bestimmten Untätigkeitszeitspanne schaltet diese Funktion die

Videoanzeige ab und fährt die Festplatte herunter.

Power Management [User Defined]

In diesem Feld können Sie die automatischen Energiesparfunktionen

aktivieren oder deaktivieren. Wenn auf [Disabled] gestellt, funktionieren die

Energiesparfunktionen nicht, ungeachtet der anderen Einstellungen in diesem

Menü. Die Option [User Defined] ermöglicht Ihnen, die Untätigkeitszeitspanne

festzulegen, bevor das System in den Suspend-Modus geht. Lesen Sie hierzu

“Suspend-Modus” weiter unten in diesem Abschnitt.

Wenn auf [Max Saving] gestellt, wird der meiste Systemstrom eingespart.

Diese Einstellung versetzt das System nach einer kurzen Spanne der

Systemuntätigkeit automatisch in den Suspend-Modus. [Min Saving]

ermöglicht die geringste Energieersparnis, hier geht das System erst nach

einer langen Untätigkeitszeitspanne in den Suspend-Modus.

Konfigurationsoptionen: [User Defined] [Disabled] [Min Saving]

[Max Saving]

Sie sollten das Advanced Power Management (APM)-Hilfsprogramm

installieren, um die Systemzeit aktuell zu halten, selbst wenn der

Computer in den Suspend-Modus geht. Unter Windows 3.x und

Windows 95 müssen Sie Windows mit der APM-Funktion installieren.

Unter Windows 98 oder höher wird APM automatisch installiert,

wie Sie an den Symbolen für Batterie und Netzkabel namens

“Energieverwaltung” in der Systemsteuerung. Wählen Sie “Erweitert”

im Eigenschaftskästchen der Energieverwaltung.

4-26

Kapitel 4: BIOS-Setup

Video Off Option [Suspend -> Off ]

Dieses Feld bestimmt, wann das Video Off-Funktion für die

Energieverwaltung des Monitors aktiviert werden soll.

Konfigurationsoptionen: [Immer On] [Suspend -> Off]

Video Off Method [DPMS OFF]

Dieses Feld definiert die Video Off-Funktionen. Das “Display Power

Management System” (DPMS) ermöglicht dem BIOS die Steuerung der

Grafikkarte, wenn es DPMS unterstützt. [Blank Screen] schwärzt nur den

Bildschirm. Verwenden Sie dies für Monitoren ohne Strommanagement-

oder “Green-”-Funktionen.

Wenn Sie im obenstehenden Feld [Blank Screen] ausgewählt haben,

wird selbst ein installierter Bildschirmschoner nicht angezeigt.

[V/H SYNC+Blank] zeigt einen schwarzen Bildschirm und schaltet

vertikales und horizontales Scannen ab.

Konfigurationsoptionen: [Blank Screen] [V/H SYNC+Blank]

[DPMS Standby] [DPMS Suspend] [DPMS OFF] [DPMS Reduce ON]

HDD Power Down [Disabled]

Fährt alle IDE-Festplattenlaufwerke im System nach einer bestimmten

Untätigkeitszeitspanne aus, die Sie in diesem Feld festlegen können.

Diese Funktion wirkt sich nicht auf SCSI-Festplatten aus.

Konfigurationsoptionen: [Disabled] [1 Min] [2 Min] [3 Min]...[15 Min]

ACPI Suspend To RAM [Disabled]

In diesem Feld können Sie die ACPI Suspend-to-RAM-Funktion aktivieren

oder deaktivieren. Zur Unterstützung dieser Funktion sollte +5VSB des

Netzteils mehr als 720mA Stromstärke liefern können.

Konfigurationsoptionen: [Disabled] [Enabled]

Suspend Mode [Disabled]

Stellt die Zeitspanne ein, die verstreicht, bevor das System in den

Suspend-Modus geht. Konfigurationsoptionen: [Disabled] [1~2 Min]

[2~3 Min] [4~5 Min] [8~9 Min] [20 Min] [30 Min]

PWR Button < 4 Secs [Soft Off]

Wenn auf [Soft off] gestellt, kann der ATX-Schalter als normaler

Systems-An/Ausschalter verwendet werden, wenn er weniger als 4

Sekunden lang gedrückt wird. [Suspend] ermöglicht eine Doppelfunktion

für den Schalter, wobei ein Schalterdruck von weniger als 4 Sekunden das

System in den Schlafmodus versetzt. Ungeachtet der Einstellung schaltet

ein längerer Druck des ATX-Schalters als 4 Sekunden das System aus.

Konfigurationsoptionen: [Soft off] [Suspend]

ASUS P4B266-Motherboard-Handbuch

4-27

4.5.1 Power Up Control

AC PWR Loss Restart [Disabled]

Hier können Sie festlegen, ob sich das System nach Stromausfall wieder

anschalten soll. [Disabled] lässt das System ausgeschaltet, während

[Enabled] es wieder anschaltet. [Previous State] stellt das System wieder

in den Zustand, in dem es sich vor dem Stromausfall befand.

Konfigurationsoptionen: [Disabled] [Enabled] [Previous State]

Wake/Power Up On Ext. Modem [Disabled]

Dies ermöglicht die Einstellung von [Enabled] oder [Disabled] für das

Anschalten des Computers, wenn das externe Modem einen Anruf

empfängt, während der Computer im Soft-off-Modus ist.

Konfigurationsoptionen: [Disabled] [Enabled]

Der Computer kann keine Daten empfangen oder übertragen, bevor

der Computer und alle Anwendungen laufen. Daher kann beim ersten

Anlauf keine Verbindung erstellt werden. Aus- und Weideranschalten

eines externen Modems, während der Computer aus ist, erzeugt einen

Initialisierungs-Befehl, der den Systemstrom anschaltet.

Power Up On PCI Card [Disabled]

Wenn auf [Enabled] gestellt, ermöglicht Ihnen dieser Parameter, das

System von einem PCI-Modem anschalten zu lassen. Diese Funktion

erfordert ein ATX-Netzteil, welches mindestens 1A auf dem +5VSB-Leiter

bietet. Konfigurationsoptionen: [Disabled] [Enabled]

4-28

Kapitel 4: BIOS-Setup

Power On By PS/2 Keyboard [Space Bar]

Dieser Parameter ermöglicht Ihnen die Verwendung bestimmter Tasten auf

der Tastatur zum Anschalten des Systems. Diese Funktion erfordert ein

ATX-Netzteil, welches mindestens 1A auf dem +5VSB-Leiter bietet.

Konfigurationsoptionen: [Disabled] [Space Bar] [Ctrl-Esc] [Power Taste]

Power On By PS/2 Mouse [Disabled]

Wenn auf [Enabled] gestellt, ermöglicht dieser Parameter Ihnen, das

System mit der PS/2-Maus anzuschalten. Diese Funktion erfordert ein

ATX-Netzteil, welches mindestens 1A auf dem +5VSB-Leiter bietet.

Konfigurationsoptionen: [Disabled] [Enabled]

Automatic Power Up [Disabled]

Dies ermöglicht vollautomatisches Anschalten des Systems. Hier können

Sie Ihr System darauf konfigurieren, sich zu einer bestimmten Tageszeit

anzuschalten, indem Sie [Everyday] auswählen, oder zu einer bestimmten

Zeit an einem bestimmten Tag durch Auswahl von [By Date].

Konfigurationsoptionen: [Disabled] [Everyday] [By Date]

ASUS P4B266-Motherboard-Handbuch

4-29

4.5.2 Hardware Monitor

MB Temperature [xxxC/xxxF]

CPU Temperature [xxxC/xxxF]

Die Onboard-Hardwareüberwachung erkennt die Temperaturen von CPU

und Motherboard automatisch und zeigt die Werte gegenüber diesen

Elementen an.

CPU Fan Speed [xxxxRPM]

Power Fan Speed [xxxxRPM)

Chassis Fan Speed [N/A]

Der eingebaute Hardwaremonitor erkennt automatisch die

Geschwindigkeiten von CPU- und Gehäuselüfter in Rotationen pro Minute

(RPM).

VCORE Voltage, +3.3V Voltage, +5V Voltage, +12V Voltage

Der eingebaute Hardwaremonitor erkennt automatisch die

Spannungsausgabe durch die integrierten Spannungsregulatoren.

Wenn eins der überwachten Elemente ausserhalb des Bereiches liegt,

erscheint die folgende Fehlermeldung: “Hardware Monitor found an

error. Enter Power setup menu for Details”. Sie werden dann gebeten

“Press F1 to continue oder DEL to enter SETUP”.

4-30

Kapitel 4: BIOS-Setup

Boot Sequence

Im Bootmenü haben Sie die Wahl zwischen vier Typen von Boot-Geräten,

die Sie mit den Pfeiltasten auswählen können. Mit der Taste <+> oder der

Leertaste können Sie Geräte in der Liste nach oben bewegen, und mit der

Taste <-> bewegen Sie Geräte nach unten. Änderungen der

Gerätereihenfolge ändern die Priorität, mit der das System nach beim

Start nach einem Boot-Gerät sucht. Die Konfigurationsfelder umfassen

“Removable Devices, “IDE Hard Drive”, “ATAPI CD-ROM” und

“Other Boot Device”.

Removable Device [Legacy Floppy]

Konfigurationsoptionen: [Disabled] [Legacy Floppy] [LS-120] [ZIP]

[ATAPI MO]

IDE Hard Drive

In diesem Feld können Sie auswählen, welche IDE-Festplatte in der

Bootsequenz verwendet werden soll. Drücken Sie die Eingabetaste, um

die Produkt-IDs aller angeschlossenen IDE-Festplattenlaufwerke

anzuzeigen.

ATAPI CD-ROM

In diesem Feld können Sie auswählen, welches ATAPI CD-ROM-Laufwerk

in der Bootsequenz verwendet werden soll. Drücken Sie die Eingabetaste,

um die Produkt-IDs aller angeschlossenen ATAPI CD-ROM-Laufwerke

anzuzeigen.

4.6 Boot Menu

ASUS P4B266-Motherboard-Handbuch

4-31

Other Boot Device Select [INT18 Device (Network)]

Konfigurationsoptionen: [Disabled] [SCSI Boot Device] [INT18 Device

(Network)]

Plug & Play O/S [No]

In diesem Feld können Sie die PCI-Bussteckplätze von einem Plug & Play

(PnP)-Betriebsystem anstatt vom BIOS konfigurieren lassen. Wenn [Yes]

ausgewählt ist, können Interrupts vom Betriebsystem neu zugewiesen

werden. Wenn Sie ein Non-PnP-Betriebssystem installiert haben oder die

Neuzuweisung von Interrupt-Einstellungen verhindern möchten, behalten

Sie die Voreinstellung [No] bei. Konfigurationsoptionen: [No] [Yes]

Reset Configuration Data [No]

Die Extended System Configuration Data (ESCD) enthalten Information zu

Non-PnP-Geräten; sowie komplette Aufzeichnungen dazu, wie das

System beim letzten Start konfiguriert war. Wählen Sie [Yes], wenn Sie

diese Daten während des Power-On-Self-Test (POST) löschen lassen

wollen. Konfigurationsoptionen: [Disabled] [Enabled]

Boot Virus Detection [Enabled]

In diesem Feld können Sie die Bootviruserkennung aktivieren, was für

einen virusfreien Bootsektor sorgt. Das System hält an und zeigt eine

Warnmeldung, wenn es einen Virus erkennt. Wenn dies passiert, können

Sie mit dem Betrieb fortfahren oder mit einer virusfreien bootbaren

Floppydiskette Ihr System neu starten und untersuchen.

Konfigurationsoptionen: [Disabled] [Enabled]

Quick Power On Self Test [Enabled]

Dieses Feld beschleunigt den Power-On-Self Test (POST), indem es

zweite, dritte und vierte Neutests überspringt.

Konfigurationsoptionen: [Disabled] [Enabled]

Boot Up Floppy Seek [Enabled]

Wenn aktiviert, sucht das BIOS nach einem Floppylaufwerk, um

zu bestimmen, ob das Laufwerk über 40 oder 80 Spuren verfügt.

Konfigurationsoptionen: [Disabled] [Enabled]

Full Screen Logo [Enabled]

Dies ermöglicht Ihnen die Aktivierung bzw. Deaktivierung der Anzeige

des Vollbildschirm-Logos. Konfigurationsoptionen: [Disabled] [Enabled]

Wenn Sie die Funktion ASUS MyLogo™verwenden möchten, muss

das obenstehende Menüelement auf [Enabled] einstellt sein.

4-32

Kapitel 4: BIOS-Setup

Interrupt Mode [APIC]

Die Advanced Programmable Interrupt Controller (APIC)-Einstellung

ermöglicht Ihnen, andere Interrupt-Routings als die bestehenden 16 IRQs

festzulegen. Die Einstellung des Programmable Interrupt Controller (PIC)

ermöglicht Ihnen die ausschließliche Verwendung der 16 IRQs.

Konfigurationsoptionen: [PIC] [APIC]

ASUS P4B266-Motherboard-Handbuch

4-33

4.7 Exit Menu

Nachdem Sie alle Einstellungen in den verschiedenen Setup-Menüs

vorgenommen haben, sollten Sie Ihre Änderungen speichern und das

Setup verlassen. Wählen Sie dazu in der Menüleiste die Option “Exit”.

Dies ruft das folgende Menü auf.

Exit Saving Changes

Wählen Sie nach Vornahme Ihrer Änderungen diese Option im Menü

“Exit”, um das Abspeichern der ausgewählten Werte in das CMOS-RAM

sicherzustellen. Das CMOS-RAM wird von einer integrierten Batterie

gespeist und bleibt selbst bei ausgeschaltetem PC aktiv. Wenn Sie diese

Option auswählen, werden Sie zur Bestätigung aufgefordet. Wählen Sie

zum Speichern und Verlassen des Setups die Option [Yes].

Dieses Menü können Sie durch Drücken der Taste <Esc> nicht

verlassen. Zum Verlassen dieses Menüs müssen Sie eine der

Optionen oder die Taste <F10> in der Legende auswählen.

Wenn Sie das Setup ohne vorheriges Speichern Ihrer Änderungen

verlassen möchten, werden Sie vom Setup gefragt, ob Sie Ihre

Änderungen vor dem Verlassen speichern wollen. Drücken Sie zum

Speichern Ihrer Änderungen vor Verlassen des Setups auf die

Eingabetaste.

4-34

Kapitel 4: BIOS-Setup

Exit Discarding Changes

Diese Option sollten Sie nur verwenden, wenn Sie Ihre Änderungen im

Setup nicht speichern möchten. Wenn Sie ausser an den Menüfeldern

“System Date”, “System Time” und “Password” noch andere Änderungen

vorgenommen haben, fordert Sie das Setup vor dem Verlassen zur

Bestätigung auf.

Load Setup Defaults

Mit dieser Option können Sie die Voreinstellungen für jeden der Parameter

in den Setupmenüs laden. Wenn Sie diese Option wählen, oder wenn Sie

<F5> drücken, erscheint ein Bestätigungskästchen. Wählen Sie [Yes], um

die voreingestellten Werte zu laden. Wählen Sie “Exit Saving Changes”

oder nehmen Sie andere Änderungen vor, bevor Sie die Werte im nicht-

flüchtigen RAM speichern.

Discard Changes

Mit dieser Option können Sie die bereits vorgenommenen Einstellungen

rückgängig machen und die vorher gespeicherten Werte wiederherstellen.

Nach Auswahl dieser Option werden Sie zur Bestätigung aufgefordert.

Wählen Sie [Yes] zum Löschen aller Änderungen und Wiederherstellen

der zuvor gespeicherten Werte.

Save Changes

Mit dieser Option können Sie Ihre Einstellungen speichern, ohne das

Setup dabei zu verlassen. Sie können zurückgehen und in anderen Menüs

weitere Einstellungen vornehmen. Nach Auswahl dieser Option werden

Sie zur Bestätigung aufgefordert. Wählen Sie [Yes] zur Speicherung aller

Änderungen in das nicht-flüchtige RAM.

Kapitel 5

Software-Support

Dieses Kapitel beschreibt den Inhalt der

Support-CD, die dem Motherboard-Paket

beigelegt ist.

ASUS P4B266-Motherboard

ASUS P4B266-Motherboard-Handbuch

5-1

5.1 Betriebssystem installieren

Dieses Motherboard unterstützt die Betriebssysteme Windows 98/ME/NT/

2000/XP und OS/2. Installieren Sie immer die neueste Version des

Betriebssystems und die entsprechenden Updates, um die Funktionen

Ihrer Hardware maximal nutzen zu können.

5.2 Information zur Support-CD

Die dem Motherboard beigelegte Support-CD enthält nützliche Software

und verschiedene Hilfsprogrammtreiber, welche die Funktionen des

Motherboards ausbauen.

5.2.1 Benutzung der Support-CD

Zur Benutzung der Support-CD legen Sie die CD einfach in Ihr CD-ROM-

Laufwerk. Die CD zeigt automatisch den Willkommensbildschirm und die

Installationsmenüs, wenn “Autorun” in Ihrem Computer aktiviert ist.

Der Inhalt der Support-CD kann jederzeit ohne Vorankündigung

geändert werden. Besuchen Sie ASUS’ Website für Updates.

Da die Einstellungen und Hardwareoptionen des Motherboards

variieren, sehen Sie bitte die Setupvorgänge in diesem Kapitel nur als

allgemeine Referenz an. Schauen Sie im Handbuch Ihres

Betriebssystems nach mehr Information.

5-2

Kapitel 5: Software-Support

Klicken Sie eine

Schaltfläche an, um die

verfügbaren Optionen

anzuzeigen

Setzen Sie Ihren

Mauszeiger auf ein

Symbol und klicken, um

das entsprechende

Element aufzurufen

Wenn der Willkommensbildschirm nicht automatisch erscheint, finden und

doppelklicken Sie die Datei ASSETUP.EXE im Ordner BIN auf der

Support-CD, um die Menüs anzuzeigen.

5.2.2 Hauptmmenü

Vom Willkommensbildschirm aus bringt Sie das Programm direkt zum

Hauptmenü. Das Hauptmenü zeigt eine Abbildung des Motherboards

sowie die Schaltflächen und Symbole, die Sie zu Software, Treibern,

Hilfsprogrammen und anderer Information auf der Support-CD führen.

ASUS P4B266-Motherboard-Handbuch

5-3

5.2.3 Menü “Software”

Das Softwaremenü zeigt die Anwendungsprogramme und andere

Software für das Motherboard. Markierte Elemente sind für Ihr

Motherboard verfügbar. Klicken Sie einfach auf ein Element und befolgen

dann die Anweisungen des Installationsassistenten.

Das Software-Menü besteht aus zwei Fenstern. Klicken Sie die

Schaltfläche Next rechts unten im ersten Fenster, um das zweite

Menüfenster aufzurufen. Zur Rückkehr zum ersten Menüfenster klicken

Sie die Schaltfläche Back rechts unten im zweiten Fenster.

ASUS Update

Mit diesem Programm können Sie die neueste BIOS-Version von der

ASUS-Website herunterladen.

Bevor Sie das ASUS Update benutzen, achten Sie darauf, dass Sie ans

Internet angeschlossen sind, um die ASUS-Website aufrufen zu können.

Das ASUS Update umfasst eine neue Funktion namens ASUS MyLogo™,

die es Ihnen ermöglicht, die langweiligen Ladebildschirme mit Ihrem

eigenen Boot-Logo zu ersetzen. Schauen Sie im Abschnitt “5.3 Software

Information” nach genaueren Anweisungen.

Intel

LDCM Administrator Setup

Dieses Programm dient zur Überwachung von PC-Systemen im Netzwerk

innerhalb derselben Bridge wie die installierte Client-Software.

Der Administrator sollte sowohl die Software für den Administrator als

auch für den Client installieren .

Intel

LDCM Client Setup

Dieses Programm überwacht das Client-System. Installieren Sie den

LANDesk Client Manager, um die Funktionen zur

Hardwareverwaltungmanager nutzen zu können.

5-4

Kapitel 5: Software-Support

ASUS BIOS Flash Utility

Mit diesem Hilfsprogramm können Sie das BIOS des Client-PC per

Fernbedienung “flashen” (aktualisieren), wenn es mit dem Intel LDCM

Administrator zusammen verwendet wird.

ASUS PC Probe

Dieses intelligente Hilfsprogramm überwacht Lüftergeschwindigkeit, CPU-

Temperatur sowie die Systemspannungen und warnt Sie, wenn es

Probleme erkennt. Dieses Hilfsprogramm hilft Ihnen, Ihren Computer in

einer gesunden Betriebsverfassung zu halten.

Winbond Voice Editor

Dieses Programm dient zur Aufnahme und Einstellung von Wave-Dateien

für den ASUS POST Reporter™. Benutzen Sie dieses Programm, wenn

Sie die voreingestellten POST-Meldungen ändern wollen. Siehe hierzu

Abschnitt “3.2 Vocal POST-Nachrichten” für eine Liste der voreingestellten

Meldungen.

Cyberlink Video- und Audio-Anwendungsprogramme

Dieses Element installiert Cyberlink PowerPlayer SE 5.0, Cyberlink

PowerDVD Trial 3.0 und Cyberlink VideoLive Mail 4.0.

Direct X

Dieses Element installiert den Microsoft V8.0a-Treiber.

PC-Cillin

Dieses Element installiert die Antivirus-Software PC-Cillin 2000 V7.61.

Lesen Sie bitte die Onlinehilfe in PC-Cillin für detaillierte Information.

Die oben genannte PC-Cillin-Version unterstützt das Windows XP-

Betriebssystem und ist rückwärtig kompatibel mit Windows 95.

Acrobat Reader

Dieses Element installiert Adobe Acrobat Reader V5.0. Acrobat Reader

dient zum Anschauen von Dateien, im Portable Document Format (PDF).

E-Color 3Deep

Dieses Element installiert die Software “3Deep”. 3Deep ist das erste

Programm, welches Online-Spielern Vorteile in Multiplayerschlachten

bietet. Dieses Programm eliminiert dunkle Grafiken und erzeugt satte,

kräftige Farben.

ASUS Bildschirmschoner

Dieses Element installiert den ASUS-Bildschirmschoner.

ASUS P4B266-Motherboard-Handbuch

5-5

5.2.4 Menü “Drivers”

Das Treibermenü zeigt die verfügbaren Gerätetreiber an, wenn das

System installierte Geräte erkennt . Installieren Sie die erforderlichen

Treiber zur Aktivierung der Geräte.

Das Menü “Drivers” besteht aus zwei Fenstern. Klicken Sie die

Schaltfläche Next rechts unten im ersten Fenster, um das zweite

Menüfenster aufzurufen. Zur Rückkehr zum ersten Menüfenster klicken

Sie die Schaltfläche Back rechts unten im zweiten Fenster.

INF Treiber

Dies installiert die Intel

Chipset Software Installation Utility, welche Plug-

n-Play INF-Unterstützung für Intel-Chipsatzkomponenten bietet. Dieses

Hilfsprogramm installiert im Zielsystem die Windows INF-Dateien, welche

dem Betriebssystem mitteilen, wie die Chipsatzkomponenten konfiguriert

werden.

Sie können dieses Hilfsprogramm in einem von drei Modi installieren:

Interactive, Silent und Unattended Preload. Der Modus “Interactive”

erfordert Anwendereingabe während der Installation. Dies ist nicht

erforderlich in den Modi “Silent” und “Unattended Preload”.

Lesen Sie bitte hierzu die Onlinehilfe oder die Readme-Datei, die dem

Programm beilag.

Intel

Application Accelerator

Dieses Element installiert den Intel Application Accelerator für Microsoft

Windows

98/98SE/ME/NT4.0/2000. Dieses Programm ist zur

Leistungsverbesserung des Speicher-Untersystems sowie des gesamten

Systems gedacht.

Installieren Sie den INF-Treiber, bevor Sie den Intel Application

Accelerator installieren.

5-6

Kapitel 5: Software-Support

Winbond Memory Stick Storage Device Driver

Dieses Element installiert den Memory Stick (MS)-Gerätetreiber. Mit Hilfe

dieses Gerätetreibers können Sie mit MS digitale Dateien und andere

Daten sicher herunterladen und speichern.

Winbond Secure Digital Storage (SD/MMC) Device Driver

Dieses Element installiert den Secure Digital (SD)-Gerätetreiber. Mit Hilfe

dieses Gerätetreibers können Sie mit SD digitale Dateien und andere

Daten sicher herunterladen und speichern.

5.2.5 Menü “DOS Utilities”

Das Menü für die DOS-Hilfsprogramme umfasst Software, die Sie im

DOS-Modus ausführen können. Dieses Elemente finden sich auch im

Software-Menü.

5.2.6 ASUS-Kontaktinformation

Klicken Sie hierfür die Schaltfläche für die ASUS-Kontaktinformation. Sie

können diese Information auch auf Seite dieses Handbuchs finden.

ASUS P4B266-Motherboard-Handbuch

5-7

5.2.7 Andere Informationen

Die Symbole auf der linken Seite des Fensters bieten zusätzliche

Informationen zum Motherboard und zum Inhalt der Support-CD. Dieser

Abschnitt zeigt die Popup-Fenster, welche erscheinen, wenn Sie die

Symbole anklicken.

Motherboard Info

Dieses Fenster zeigt die allgemeinen Spezifikationen des P4B266-

Motherboards.

Durchstöbern Sie diese CD

Das Fenster zeigt den Inhalt der Support-CD in einem grafischen Format.

5-8

Kapitel 5: Software-Support

Technical Support Form

Dieses Fenster zeigt die ASUS Technical Support Request Form, die Sie

ausfüllen müssen, wenn Sie bei uns um technische Hilfe anfragen.

Readme

Dieses Fenster zeigt den Inhalt der Support-CD und eine kurze

Beschreibung jedes Elements im Textformat.

ASUS P4B266-Motherboard-Handbuch

5-9

5.3 Software Information

Die meisten Programme auf der Support-CD verfügen über Assistenten,

die Sie durch die Installation führen. Schauen Sie für mehr Information in

der Online-Hilfe oder der Readme-Datei nach, die der Software beiliegt.

Dieser Abschnitt bietet Details zu den neuen Softwareprogrammen für das

Motherboard.

5.3.1 ASUS Update

ASUS Update ist ein Programm, mit dem Sie das BIOS und Treiber des

Motherboards aktualisieren können. Dieses Programm erfordert eine

Internetverbindung über ein Netzwerk oder einen Internet Service Provider

(ISP).

Folgen Sie diesen Schritten,um ASUS Update zu benutzen.

2. Wählen Sie die gewünschte Update-

Methode und klicken dann “Next”.

1. Rufen Sie das Programm vom

Windows-Startmenü auf:

Programme/AsusUpdate Vx.xx.xx/

AsusUpdate

Der ASUS Update-

Begrüßungsbildschirm erscheint.

3. Wenn Sie Aktualisieren oder

Downloaden vom Internet

ausgewählt haben, wählen Sie die

Ihnen am nächsten gelegene ASUS

FTP-Site, um starken

Netzwerkverkehr zu vermeiden,

oder wählen Sie “Auto Select”.

Klicken Sie “Next”.

5-10

Kapitel 5: Software-Support

4. Wählen Sie in der FTP-Site die

BIOS-Version aus, die Sie

herunterladen wollen. Klicken Sie

"Weiter".

5. Befolgen Sie die Anweisungen auf

den darauffolgenden Bildschirmen,

um die Aktualisierung

abzuschließen.

Wenn Sie ausgewählt haben, das

BIOS von einer Datei zu aktualisieren,

werden Sie gebeten, den Ort der

Datei anzugeben. Wählen Sie die

Datei, klicken die Speicheroption und

befolgen dann die Anweisungen auf

dem Bildschirm,um die Aktualisierung

abzuschließen.

5.3.2 ASUS MyLogo™

ASUS MyLogo wird bei der Installation des ASUS Update-Programms vom

Softwaremenü automatisch installiert. Siehe Abschnitt “5.2.3

Softwaremenü”.

Bevor Sie die ASUS MyLogo-Funktion benutzen, erstellen Sie bitte mit

dem Programm AFLASH eine Kopie Ihrer Original-BIOS-Datei, oder

holen Sie sich die neueste BIOS-Version von der ASUS-Website.

Folgen Sie diesen Schritten,um ASUS MyLogo zu benutzen.

1. Rufen Sie das Programm "ASUS-

Update" auf. Siehe Abschnitt

"5.3.1 ASUS Update."

2. Wenn Sie nach der Methode zur

BIOS-Aktualisierung gefragt

werden, wählen Sie die Option

"Update BIOS from a file."

3. Geben Sie den Ort der BIOS-Datei

ein, wie z. B. von einer

Floppydiskette. Klicken Sie

“Weiter”.

ASUS P4B266-Motherboard-Handbuch

5-11

4. Wählen Sie unter den nun

erscheinenden

Auswahlmöglichkeiten ein

Logobild aus. Klicken Sie

"Weiter".

ANMERKUNG: Wenn Sie

möchten, können Sie auch Ihr

eigenes Bootlogo in den

Dateiformaten GIF, JPG, oder

BMP erstellen.

6. Der nächste Bildschirm bittet Sie,

das Original-BIOS mit dem

neuen Bootlogo zu ersetzen.

Klicken Sie “Flash”, um das

BIOS zu aktualisieren.

7. Wenn Sie fertig sind, klicken Sie

“Exit” und starten dann Ihren

Computer neu.

Ihr System startet mit dem neuen

Bootlogo.

5. Wenn Sie auf ein Bild klicken,

wird es auf dem MyLogo-

Bildschirm größer angezeigt.

Anstatt von ASUS Update aus zu starten, können Sie ASUS MyLogo

auch direkt im Windows-Startmenü aufrufen, um Ihr BIOS-Bootlogo zu

ändern. Wenn Sie mit Ihren Änderungen an der BIOS-Datei mit dem

neuen Logo fertig sind, laden Sie das neue BIOS mit dem Programm

"ASUS Update" ins EEPROM.

5-12

Kapitel 5: Software-Support

5.3.3 Persönliches Bootlogo

Auf der Support-CD befindet sich auch eine DOS-Version von ASUS MyLogo.

Finden Sie das Programm namens LOGO.EXE sowie eine Mustergalerie von

Boot-Bildschirmen im Bitmap (BMP)-Format, um diese Funktion zu installieren.

C:\WINDOWS>AFLASH

C:\WINDOWS>LOGO CSCB1016.AWD SEA2.BMP

3. In AFLASH wählen Sie [1] und speichern die bestehende System-BIOS-

Datei unter einem neuen Namen, z. B.: CSCB1016.AWD. Verlassen Sie

AFLASH zu DOS.

4. Zum Einrichten eines neuen Boot-Bildschirms führen Sie LOGO unter DOS

aus. Sowohl der Name der BIOS-Datei als auch der BMP-Datei müssen in

der Befehlszeile hintereinander stehen:

5. Drücken Sie die Eingabetaste, um das Bild mit der BIOS-Datei zu

speichern.

6. Rufen Sie AFLASH wieder auf. Wählen Sie [2] und flashen die aktualisierte

BIOS-Datei, in diesem Fall, CSCB1016.AWD, ins ROM.

7. Starten Sie Ihren Computer neu, indem Sie die Tasten <Str>, <Alt> und

<Lösch> gleichzeitig drücken. Der neue Boot-Bildschirm erscheint.

Wenn Sie eine neue BMP-Datei auswählen möchten, führen Sie den Vorgang

von Schritt 4 aus erneut durch.

Sie können ein ganz originelles Bootbild erstellen. Speichern Sie in Ihrem

Lieblings-Fotoeditor en Bild als BMP-Datei mit 640 x 480 Pixeln und 16

Farben. Wählen Sie für das Bild einen Dateinamen mit acht Ziffern

bzw.Zeichen, die vom DOS-Umfeld erkannt werden.

Erstellen Sie eine Sicherheitskopie Ihres System-BIOS auf einer

bootbaren Floppydiskette, bevor Sie mit LOGO.EXE Ihrem Startbildschirm

ändern. Siehe Abschnitt “4.1 BIOS verwalten und aktualisieren”.

Achten Sie darauf, dass das Element “Full Screen Logo” im BIOS auf

[Enabled] gestellt ist.

1. Zur Einrichtung eines neuen, persönlichen Bootlogos kopieren Sie die

folgenden drei Komponenten von der Support-CD ins Windows-

Verzeichnis: LOGO.EXE; AFLASH.EXE und eine oder mehr BMP-Dateien

im Format 640 x 480 Pixel, 16 Farben.

2. Gehen Sie dann zum Menü “Herunterfahren” und wählen: “Neustart im

DOS-Modus.” Rufen Sie am DOS-Prompt das Programm AFLASH auf:

Achten Sie darauf, die .BMP-Dateien in dasselbe Verzeichnis wie die

BIOS-Datei und LOGO.EXE zu setzen.

ASUS P4B266-Motherboard-Handbuch

5-13

Default Messages

POST Events

5.3.4 Winbond Voice Editor

Mit der Software “Winbond Voice Editor” können Sie die Audio-POST-

Meldungen bearbeiten. Installieren Sie die Software vom Softwaremenü

auf der Support-CD. Siehe Abschnitt “5.2.3 Software Menü”.

Folgen Sie diesen Schritten zur Anwendung des Winbond Voice Editor.

Um Konflikte zu vermeiden, rufen Sie den Winbond Voice Editor bitte

nicht auf, während ASUS PC Probe läuft.

Programm aufrufen

Rufen Sie das Programm entweder vom Winbond Voice Editor-Symbol auf

Ihrem Desktop auf, oder über das Windows Startmenü: Programme/

Winbond Voice Editor/Voice Editor.

Der Winbond Voice Editor-Bildschirm erscheint.

Voreingestellte Wave-Dateien abspielen

Zum Abspielen der voreingestellten Wave-Dateien klicken Sie einfach

einen POST-Event links im Bildschirm und klicken dann die WIedergabe-

Schaltfläche.

Die voreingestellte Sprache ist Englisch.

5-14

Kapitel 5: Software-Support

Ändern der voreingestellten

Sprache

1. Klicken Sie die Schaltfläche

“Load”. Ein Fenster mit den zur

Verfügung stehenden Sprachen

erscheint.

2. Wählen Sie Ihre gewünschte

Sprache und klicken dann “Open”.

Die Meldungen für die

ausgewählte Sprache erscheinen

auf dem Voice Editor-Bildschirm.

Bei einigen Sprachen gibt es aufgrund begrenzter Dateigröße nicht für

alle Ereignisse eine Meldung.

3. Klicken Sie “Write”, um das

EEPROM zu aktualisieren.

4. Klicken Sie “Yes” im nun

erscheinenden

Bestätigungsbildschirm.

Wenn Sie Ihren Computer das nächste Mal starten, ertönen die POST-

Meldungen in der von Ihnen ausgewählten Sprache.

ASUS P4B266-Motherboard-Handbuch

5-15

Sie können einen separaten Ordner für Ihre Wave-Dateien erstellen,

so dass Sie sie alle am gleichen Ort zur Hand haben.

POST-Meldungen bearbeiten

Wenn Ihre Sprache nicht auf der Liste erscheint oder wenn Sie Ihre

eigenen POST-Meldungen aufnehmen möchten, um damit die

vorinstallierten Wave-Dateien zu ersetzen, so können Sie dies ganz

einfach tun.

Folgen Sie diesen Schritten, um Ihre POST-Meldungen zu bearbeiten.

1. Rufen Sie Voice Editor auf und schauen sich die Liste der POST-

Ereignisse in der Spalte ganz links im Bildschirm an.

2. Bereiten Sie eine Meldung für jedes Ereignis vor.

Die gesamte komprimierte Größe aller Wave-Dateien darf 1Mbit nicht

überschreiten, halten Sie Ihre Meldungen also so knapp wie möglich.

3. Nehmen Sie Ihre Meldungen mit einer Aufnahmesoftware wie z. B.

Windows Recorder auf.

4. Speichern Sie die Meldungen als Wave-Dateien (.WAV). Wir

empfehlen Ihnen, Ihre Dateien in niedriger Qualität zu speichern, um

sie klein zu halten. Verwenden Sie z. B. 8 Bit Mono-Qualität bei 22Khz

Samplingrate.

5. Klicken Sie im Voice Editor die

Schaltfläche “Add”, um das

Fenster “Add Wave File”

aufzurufen

6. Kopieren Sie Ihre

aufgenommenen Wave-Dateien in

die Datenbank. Schließen Sie das

Fenster, wenn Sie fertig sind.

5-16

Kapitel 5: Software-Support

7. Klicken Sie ein POST-Ereignis

erst im Voice Editor und dann auf

“Edit” an. Das Fenster “Event

Sound Editor” erscheint.

8. Finden und wählen Sie Ihre

Wave-Datei für das Ereignis aus

und klicken dann den Pfeil

gegenüber “Voice1”. Die von

Ihnen ausgewählte Datei

erscheint nun im Feld daneben.

9. Klicken Sie OK, um zum Voice

Editor zurückzukehren.

10. Führen Sie für die anderen

Ereignisse Schritte 7-9 aus.

11. Wenn Sie fertig sind, klicken Sie

“Save”. Ein Fenster erscheint und

bittet Sie, Ihre Konfiguration zu

speichern.

12. Geben Sie einen Dateinamen mit

einer .flh-Erweiterung ein und

klicken dann “Save”.

13. Klicken Sie “Write”, um die Datei

zu komprimieren und ins

EEPROM zu kopieren.

14. Klicken Sie im nun erscheinenden

Bestätigungsfenster “Yes”.

Wenn Sie eine Fehlermeldung erhalten, die besagt, dass die Dateien die

insgesamt erlaubte Größe überschreiten, wenden Sie eine oder alle der

folgenden Maßnahmen an.

•Versuchen Sie, Ihre Meldungen kürzer zu gestalten

•Speichern Sie die Wave-Dateien bei einer niedrigeren Qualität

•Überspringen Sie weniger oft auftretende Ereigisse wie FDD-Erkennung,

IDE HDD Erkennung etc.

ASUS P4B266-Motherboard-Handbuch

5-17

5.3.5 Multi-Kanal-Audiofunktion

Der C-Media PCI Audiotreiber und -Anwendungen befinden sich auf der

Support-CD, die Ihrem Motherboard beigefügt wurde. Installieren Sie diese

Programme, um die Multi-Kanal-Audiofunktion zu aktivieren.

Für diese Einstellung brauchen Sie 4- oder 6-Kanal-Lautsprecher.

Einstellung des C-Media Audio Mixers

1. Installieren Sie den C-Media 6-Kanal PCI-Audiotreiber von der

Support-CD.

2. Nach der Installation erscheint das C-Media

Mixer-Symbol auf der rechten Seite des

Bildschirms.

3. Klicken Sie auf das Mixer-Symbol, um den C-Media Audio Mixer

aufzurufen.

Sie können den Mixer auch über die

Schaltfläche Start auf Ihrem

Windows-Desktop starten. Wählen

Sie dazu Start/Programme/PCI Audio

Applications/Mixer/Audio Rack.

4. Klicken Sie auf dem Mixer auf

die Schaltfläche Advanced, um

die Menüs “Lautsprecher”,

”Lautstärke”, “Soundeffekte” und

“Optionen” anzuzeigen.

Vergewissern Sie sich, dass die BCS1/BCS2-Jumper korrekt eingestellt

sind, bevor Sie die 6-Kanal-Audiofunktion benutzen. Schauen Sie für die

Einstellungen auf Seite 2-23.

Mixer-Symbol

Schaltfläche “Erweitert”

5-18

Kapitel 5: Software-Support

Benutzung des C-Media-Audio-Demoprogramms

Mit dem C-Media-Audio-

Demoprogramm können Sie Ihr

Lautsprechersystem testen und

feinabstimmen. Klicken Sie zum

Start des Programms auf Start/

PCI Audio Applications/Multi-

Channel Audio Demo.

Klicken Sie im Demo-Programm-

Interface auf Hilfe, um die

Anleitungen und Hardware-

Diagramme zum Konfigurieren und

Testen Ihres Lautsprechersystems

anzuzeigen.

Rufen Sie das Menü Lautsprecher-

Kanalkonfiguration auf, indem Sie im

Programm-Interface auf den

Fernseher klicken.

Fernseher

Die Funktionen der Anschlüsse Line Out (limone), Line In (blau) und Mic (rosa)

auf der Rückseite ändern sich, wenn Sie die 6-Kanal-Audiokonfiguration

auswählen. Schauen Sie sich hierzu die folgende Tabelle an:

Anschlusseinstellungen und -funktionen

Kopfhöhrer/ 4-Lautsprecher 6-Lautsprecher

2-Lautsprecher

Limone Line Out/ Line Out/ Line Out/

Front-Ltspr. Spkr Out Front-Ltspr. Out Front-Ltspr. Out

Hellblau Line In Rück-Ltspr.

Out

Rück-Ltspr. Out

Rosa Mic In Mic In Center Ltspr. Out,

Subwoofer

Glossar

In diesem Abschnitt werden Begriffe erklärt,

auf die Sie beim Lesen des Handbuchs

stossen könnten.

ASUS P4B266-Motherboard

ASUS P4B266-Motherboard-Handbuch

G-1

AC’97 (Audio Codec '97). AC '97 ist der nächste Schritt zur Angleichung

der Audioqualitäten von PCs an die von Audiogeräten. Diese Spezifikation

definiert neue kostengünstige Optionen, um die Integration notwendiger

Komponenten für zukünftige, audiointensive Anwendungen, wie z.B. DVD;

3-D-Multiplayer und interaktive Musik, zu unterstützen. Diese Spezifikation

legt darüber hinaus neue Erweiterungen für Modems und Docking fest, um

Desktop- und Notebook-Hersteller bei der schnellen und kostengünstigen

Umsetzung dieser neuen Technologien zu unterstützen. Diese Spezifikation

verwendet Software-Emulation zur Konkurrenzfähigkeit mit der PCI

SoundBlaster-Spezifikation.

ACPI (Advanced Configuration and Power Interface). Die ACPI-

Spezifikation definiert ein plattformübergreifendes Interface, das zur

Unterstützung zahlreicher Betriebssysteme entwickelt wurde. ACPI definiert

ein flexibles und abstraktes Hardware-Interface, das als standartisierte

Möglichkeit zur Integration von Energieverwaltungseigenschaften in ein PC-

System (einschließlich Hardware, Betriebssystem und Anwendungssoftware)

dient. Dadurch kann das System Peripheriegeräte wie CD-ROM-Laufwerke,

Netzwerkkarten, Festplattenlaufwerke und Drucker sowie an den Computer

angeschlossene Geräte wie VCRs, Fernsehgeräte, Telefone und

Stereoanlagen automatisch an- und ausschalten. Durch diese Technologie

können Peripheriegeräte auch zum Anschalten des PCs verwendet werden.

Wenn Sie beispielsweise eine Kassette in einen VCR einsetzen, wird der

PC angeschaltet, der wiederum einen Großbildschirm oder ein High-Fidelity-

Soundsystem aktivieren könnte.

AGP (Accelerated Graphics Port). Diese Interface-Spezifikation aktiviert

Hochleistungs-3D-Grafiken auf Mainstream-PCs. AGP wurde für direktes

Texture Mapping für Systemspeicher-Bandbreite und Latenz entwickelt.

Bus Busfrequenz Bandbreite Datentransferrate

PCI 33MHz 33MHz 133MByte/Sek.

AGP 1X 66MHz 66MHz 266MByte/Sek.

AGP 2X 66MHz 133MHz 512MByte/Sek.

AGP 4X 66MHz 266MHz 1024MByte/Sek.

Backup. Kopie einer Datei, eines Verzeichnisses oder einer Diskette auf

einem anderen Speichergerät als dem Original. Diese Kopie dient der

Datenwiederherstellung, wenn das Original versehentlich gelöscht,

beschädigt oder zerstört wird.

Dieses Glossar enthält einige Begriffe, die nicht in diesem Dokument

vorkommen, Ihnen aber beim Arbeiten, Aktualisieren oder

Neukonfigurieren Ihres Computers behilflich sein können.

G-2

Glossar

BIOS (Basic Input/Output System). Das BIOS ist eine Programmreihe, die

den Datentransfer zwischen Computerkomponenten wie z.B. dem

Hauptspeicher, Festplattenlaufwerken und der Grafikkarte kontrolliert. Die

Anweisungen des BIOS sind in das RAM (Read-Only Memory) des

Computers integriert. Die BIOS-Parameter können im BIOS-Setup-Programm

konfiguriert werden. Mit dem Hilfsprogramm AFLASH können Sie das BIOS

durch das Kopieren einer neuen BIOS-Datei ins EEPROM aktualisieren.

Bit (Binary Digit). Die kleinste vom Computer verwendete Dateneinheit.

Ein Bit kann den Wert 0 oder 1 haben.

Boot. “Booten” ist der Start des Betriebssystems des Computers, indem es

in den Systemspeicher geladen wird. Wenn Sie das Handbuch zum “Booten”

Ihres Systems (oder Computers) auffordert, bedeutet dies, dass Sie den

Computer anschalten sollen. “Erneut booten” weist auf den Neustart Ihres

Computers hin. Wenn Sie unter Windows 95 oder einer neueren Version

“Neu starten” im Menü “Start | Beenden...” wählen, wird Ihr Computer neu

gebootet.

Bus Master IDE. PIO (Programmable I/O) IDE erfordert, dass die CPU in

den IDE-Zugriff und den Wartezustand auf mechanische Ereignisse mit

einbezogen wird. Bus Master IDE überträgt Daten zum/vom Speicher, ohne

dass die CPU dadurch beeinträchtigt wird. Der Bus Master IDE-Treiber und

Bus Master IDE-Festplatten müssen den Bus Master IDE-Modus

unterstützen.

Byte (Binary Term). Ein Byte stellt eine Gruppe von acht

aufeinanderfolgenden Bits dar. Ein Byte repräsentiert einen einzelnes

alphanumerisches Zeichen, einen Punkt oder ein anderes Symbol.

Cache-Speicher. Ein RAM-Typ, der einen schnelleren CPU-Zugriff als

reguläres RAM ermöglicht. Der Cache-Speicher beseitigt den CPU Wait State.

Wenn die CPU Daten aus dem Hauptspeicher liest, wird eine Kopie dieser

Daten im Cache-Speicher gespeichert. Beim nächsten Zugriff auf diese Daten,

werden Sie anstatt aus dem Hauptspeicher aus dem Cache-Speicher

übertragen.

CODEC (Compressor/Decompressor). Eine Software-Komponente, die

komprimierte Video- oder Audiodateien dekomprimiert (bzw. umgekehrt).

COM-Schnittstelle. Ein Anschluss mit integriertem Schaltkreis, der serielle

Geräte wie Drucker, Mäuse, Modems und Infrarotmodule unterstützt. Jede

COM-Schnitttelle ist zur Verwendung eines unterschiedlichen IRQ und einer

anderen Adresszuteilung ausgelegt. COM steht für “Communication Port”

und wird auch als serielle Schnittstelle bezeichnet.

ASUS P4B266-Motherboard-Handbuch

G-3

CPU (Central Processing Unit). Die CPU, auch also “Prozessor” genannt,

ist das “Gehirn” des Computers. Sie übersetzt Programmbefehle und

verarbeitet im Systemspeicher gespeicherte Daten.

Gerätetreiber. Ein Softwareprogramm, welches ein Peripheriegerät mit dem

Betriebssystem verbindet. Es fungiert als Übersetzer zwischen dem Gerät

und den Anwendungen, die auf es zugreifen wollen. Jedes Gerät verfügt

über einen eigenen, speziellen Befehlssatz, der nur dem Treiber zugänglich

ist. Die Anwendungen greifen auf allgemeinen Befehlsebenen auf Geräte

zu. Der Treiber übersetzt diese Befehle in die vom jeweiligen Gerät benötigte

Befehlsart.

DOS (Disk Operating System). Eine Software zur Organisation der Lese-

und Schreibevorgänge des Computers sowie der Kommunikation mit

Festplattenlaufwerken und verschiedenen angeschlossenen Eingabe-/

Ausgabegeräten (wie z.B. Tastaturen, Bildschirme, serielle und parallele

Schnittstellen, Drucker, Modems usw.). DOS war bis zur Einführung von

Windows das populärste PC-Betriebssystem.

DRAM (Dynamic Random Access Memory). Ein RAM-Typ, der mit sich

schnell aktualisierenden Zyklen den Verlust der gespeicherten Daten

verhindert. Siehe auch RAM und SDRAM.

Erweiterungskarte. Eine Zusatzkarte mit aufgedrucktem Schaltkreis wie

z.B. eine Soundkarte, Grafikkarte oder LAN-Karte, die in einen

Erweiterungssteckplatz des Motherboards gesteckt wird. Eine

Erweiterungskarte fügt dem System Funktionen hinzu, über die das

Motherboard nicht verfügt.

Flash ROM. Ein nicht flüchtiger Speicher, in dem Daten beim Trennen der

Netzverbindung gespeichert werden. Dieses Gerät entspricht dem EPROM,

kann aber im Gegensatz zu EPROM, das nur mit ultraviolettem Licht löschbar

ist, elektronisch gelöscht werden. Das Flash ROM wird normalerweise für

das System-BIOS verwendet, das Hardwaregeräte und notwendige

Parameter für das Betriebssystem einrichtet. Da der Flash ROM-Inhalt

modifizierbar ist, können Sie das BIOS selbst aktualisieren.

IDE (Integrated Drive Electronics). IDE-Geräte verfügen über einen

integrierten Laufwerks-Kontrollschaltkreis, wodurch eine separate

Adapterkarte (im Fall von SCSI-Laufwerken) überflüssig wird. UltraDMA/100/

6633 IDE-Laufwerke können Datentransferrate von bis zu 100MB/Sek.

erreichen.

G-4

Glossar

Internet. Aus WAN und LAN zusammengesetztes, globales

Computernetzwerk, das Heimanwender, Schulen, Unternehmen und

Regierungen über das TCP/IP-Protokoll miteinander verbindet.

I/O (Input/Output). Datentransfer von Eingabegeräten wie Tastaturen,

Mäusen oder Scannern zu Ausgabegeräten wie Druckern oder Bildschirmen.

I/O Address. Die spezifische Speicheradresse für ein bestimmtes Gerät.

Zwei Geräte können nicht den gleichen I/O-Adressbereich belegen.

IrDA (Infrared Data Association). Eine internationale Organisation, die

weltweit anwendbare, kostengünstige Infrarot-Datenverbindungs-Standards

zur Unterstützung von Walk-up und Point-to-Point-Modellen entwickelt und

fördert .Das IrDA-Protokoll wurde zur Übertragungsunterstützung auf kurze

Distanz mit einem Point-to-Point-Infrarotprotokoll zwischen zwei Geräten bei

einer Geschwindigkeit zwischen 9.6KB/Sek. und 4MB/Sek entwickelt.

ISP (Internet Service Provider). Eine Firma, die ihren Kunden gegen eine

Gebühr Zugang zum Internet ermöglicht. Ein ISP bietet ebenso Internet-

Hilfsprogramme und Dienstleistungen wie Email, Newsgroups, Wetterberichte

und eine Vielzahl anderer an. Der Anwender kann über ein im Computer

installiertes Modem und eine Telefonleitung eine Verbindung mit dem ISP

herstellen.

LAN (Local Area Network). Eine Netzwerktechnologie, die zur

Kurzstreckenverbindung von Computern entworfen wurde. Die lokale Gruppe

von verbundenen Computern werden normalerweise von einem einzelnen

Server verwaltet. Siehe auch WAN (Wide Area Network)

Modem. Ein Gerät, dass einem Computer über ein Telefonsystem die

Kommunikation mit einem anderen Computer ermöglicht.

Netzwerk. Ein durch Telefonkabel oder auf andere Art untereinander

verbundene Computersysteme.

Betriebssystem. Software, die die gesamten Arbeitsvorgänge eines

Computersystems kontrolliert. Die Aufgaben des Betriebssystems beinhalten

unter anderem Speicherzuteilung, Eingabe- und Ausgabeverteilung, Interrupt-

Verarbeitung und Verteilung von Arbeitsvorgängen.

PC100/PC133. Ein Industriestandard, der Speicherkapazitäten zur

Geschwindigkeitsmessung von Speicherbussen festlegt. Neue

Plattformanforderungen garantieren, dass der Speicher nicht zu einem

Flaschenhals der Systemleistung werden kann.

ASUS P4B266-Motherboard-Handbuch

G-5

PCI Bus (Peripheral Component Interconnect Local Bus). Die PCI Bus-

Spezifikation definiert ein 32-Bit-Datenbus-Interface. Der PCI-Standard ist

unter Herstellern von Erweiterungskarten weit verbreitet.

PCI Bus Master. Das PCI Bus Master kann Datentransfers ohne lokale CPU-

Unterstützung durchführen, außerdem kann die CPU als eine der Bus Master

behandelt werden. PCI 2.1 unterstützt concurrent PCI-Betrieb zur

Unterstützung gleichzeitigen CPU- und Bus Master-Betriebs.

POST (Power On Self Test). Wenn Sie den Computer anschalten, startet er

zuerst den POST, eine Serie von softwaregesteuerten Selbstdiagnosetests.

Der POST überprüft den Systemspeicher, die Motherboard-Schaltkreise, den

Bildschirm, die Tastatur, das Diskettenlaufwerk und andere I/O-Geräte.

PS/2-Port. PS/2-Ports basieren auf der IBM Micro Channel-Architektur. Dieser

Architekturtyp überträgt Daten durch einen 16-Bit oder 32-Bit Bus. Mit einem

ATX-Motherboard können PS/2-Mäuse und/oder Tastaturen verwendet

werden.

RAM (Random Access Memory). Der primäre Speicherbereich des

Computers zum Schreiben, Speichern und Abfragen von Informationen und

Programmanweisungen, die zur Verarbeitung an die CPU weitergeleitet

werden. Die Informationen im RAM können wiederholt mit neuen Daten

überschrieben werden. Verglichen mit anderen Speichermedien wie

Magnetbändern, Disketten und Festplattenlaufwerken hat das RAM ein

außerordentlich schnelle Zugriffsraten. Das RAM ist jedoch flüchtig; die

gespeicherten Daten gehen also nach dem Trennen der Netzverbindung

oder im Falle eines Stromausfalls verloren. Siehe auch DRAM und SDRAM.

ROM (Read Only Memory). Ein integrierter Schaltkreischip, der Programme

und Daten enthält, auf die lediglich zugegriffen werden kann. Der Inhalt des

ROMs kann nicht modifiziert werden.

SCSI (Small Computer System Interface). Ein Hochgeschwindigkeits-

”Multi-threaded” I/O-Interface, das vom X3T9.2-Kommitee des American

National Standards Institute (ANSI) für den Anschluss vieler Peripheriegeräte

festgelegt wurde. Der Standard deckt Raten von 10MBytes/Sek. bis zu

160MBytes/Sek. ab.

SDRAM (Synchronous DRAM). Ein DRAM-Typ mit auf den CPU-Takt

synchronisierten Zugriffssignalen, der die Verzögerung bei Datentransfers

zwischen CPU und Systemspeicher beseitigt. SDRAM entzieht der CPU mehr

Speicherkontrolle; speichert die Anfrage im Speicher und ermöglicht der CPU

die Wahrnehmung anderer Aufgaben, während die Datenanfrage für die

nächste Kommunikation zwischen CPU und Speicher vorbereitet wird.

G-6

Glossar

SIR (Serial IrDA). Die SIR-Spezifikation definiert einen asynchronen, seriellen

Kurzstrecken-Infrarot-Übertragungsmodus mit einem Start-Bit, acht Datenbits

und einem Stopp-Bit. Die maximale Datenrate beträgt 115.2KB/Sek.

SPD für SDRAM-Module. Serial Presence Detect (SPD) funktioniert wie

ein ID-Erkennungsprogramm für SDRAM-Module. Es verwendet eine

EEPROM-Komponente eines DIMMs zum internen Abspeichern der Modul-

Konfigurationsinformationen. Die Funktion “Serial Presence Detect” wird

durch Verwendung einer 2048 Bit EEPROM-Komponente durchgeführt.

Dieses nicht-flüchtige Speichergerät enthält vom DIMM-Hersteller

programmierte Daten, die den Modultyp und verschiedene SDRAM-

Organisationen und Timing-Parameter festlegen.

Sicherungsdiskette. Eine Systemdiskette enthält die Kerndateien eines

Betriebssystems und wird zum Booten des Betriebssystems verwendet.

TCP/IP (Transmission Control Protocol/Internet Protocol). Das vom UNIX-

System und dem Internet verwendete Kommunikationsprotokoll. TCP prüft

auf verlorene Datenpakete, bringt die Daten mehrerer Pakete in die richtige

Reihenfolge und sorgt für die erneute Verschickung fehlender und verlorener

Pakete.

USB (Universal Serial Bus). Ein 4-poliger, serieller Kabelbus, das bis zu

127 Plug-n-Play-Peripheriegeräte (z.B. Tastaturen, Mäuse, Joysticks,

Scanner, Drucker, Modems und Bildschirme) befähigt, die Bandbreite durch

eine vom Host eingeteilte, “token-based” Protokolle zu verwenden. Dies

ermöglicht Anfügen und Abtrennen, während der Host und andere

Peripheriegeräte in Betrieb sind. USB unterstützt synchronone und

asynchrone Transfertypen mit 12 MBit/Sek. über die gleichen Leitungsbündel.

USB 2.0 bietet im Vergleich zu USB 1.0 eine 40x schnellere Transferrate

und stellt eine Kokurrenz zum 1394-Standard dar.

WAN (Wide Area Network). Ein geographisch über weite Distanzen

verstreutes Netzwerk, das von mehreren untereinander verbundenen

Computern oder Local Area Networks (LANs) besteht. WANs verwenden

normalerweise angemietete Ferndistanzleitungen für Systemverbindungen

innerhalb von Städten, zwischen verschiedenen Städten oder in

verschiedenen Erdteilen.
