使用说明书
POWERPLAY
PRO-8 HA8000/PRO-XL HA4700
8/4-Channel High-Power Headphones Mixing and
Distribution Amplier
2POWERPLAY PRO-8 HA8000/POWERPLAY PRO-XL HA4700 使用说明书
2
3
3
3
1. 4
1.1 开始之前 ........................................................................................... 4
1.2 用户手册 ........................................................................................... 4
1.3 网上登记 ........................................................................................... 4
2. 4
2.1 正视图 ................................................................................................ 4
2.2 后视图 ............................................................................................... 5
3. 6
3.1 MAIN IN 接口的使用 .................................................................... 6
3.2 AUX IN （只适用于 HA4700） ..................................................... 6
3.3 DIRECT IN 接口的使用 ................................................................ 6
3.4 单声道模式 ...................................................................................... 6
3.5 静音功能 （只适用于 HA4700） ................................................. 6
3.6 多个耳机连接 ................................................................................. 6
4. 7
5. 8
3POWERPLAY PRO-8 HA8000/POWERPLAY PRO-XL HA4700 使用说明书
带有此标志的终端设备具有强
大的电流, 存在触电危险。 仅限
使用带有 ¼ '' TS 或扭锁式插头
的高品质专业扬声器线。 所有的安装或调
整均须由合格的专业人员进行。
此标志提醒您, 产品内存在未
绝缘的危险电压, 有触电危险。
此标志提醒您查阅所附的重要
的使用及维修说明。 请阅读有
关手册。
小心
为避免触电危险, 请勿打开机
顶盖 (或背面挡板)。 设备内没
有可供用户维修使用的部件。 请将维修事
项交由合格的专业人员进行。
小心
为避免着火或触电危险, 请勿
将此设备置于雨淋或潮湿中。
此设备也不可受液体滴溅, 盛有液体的容
器也不可置于其上, 如花瓶等。
小心
维修说明仅是给合格的专业维
修人员使用的。 为避免触电危
险, 除了使用说明书提到的以外, 请勿进行
任何其它维修。 所有维修均须由合格的专
业人员进行。
1. 请阅读这些说明。
2. 请妥善保存这些说明。
3. 请注意所有的警示。
4. 请遵守所有的说明。
5. 请勿在靠近水的地方使用本产品。
6. 请用干布清洁本产品。
7. 请勿堵塞通风口。 安装本产品时请遵
照厂家的说明。
8. 请勿将本产品安装在热源附近,
如 暖 气 片, 炉子或其它产生热量的设备
( 包 括功放器)。
9. 请勿移除极性插头或接地插头的安全
装置。 接地插头是由两个插塞接点及一个
接地头构成。 若随货提供的插头不适合您
的插座, 请找电工更换一个合适的插座。
10. 妥善保护电源线, 使其不被践踏或刺
破, 尤其注意电源插头、多用途插座及设备
连接处。
11.
请只使用厂家指定的附属设备和
配 件。
12. 请只使用厂家
指定的或随货销
售的手推车, 架子,
三 角架, 支架和桌
子。 若使用手推车
来搬运设备, 请注
意安全放置设备,
以 避免手推车和设
备倾倒而受伤。
13. 遇闪电雷鸣或长期不使用本设备时,
请 拔出电源插头。
14. 所有维修均须由合格的维修人员进
行。 设备受损时需进行维修, 例如电源线或
电源插头受损, 液体流入或异物落入设备
内, 设备遭雨淋或受潮, 设备不能正常运作
或被摔坏。
15. 本设备连接电源时一定要有接地
保 护。
16. 若电源插头或器
具耦合器用作断电装置,
应当保证它们处于随时可
方便操作状态。
17. 本产品仅适用于
海拔 2000 米以下地区,
本产品仅适用于非热带
气候条件下。
技术数据和外观如有变更, 恕不另行
通知, 且准确性与实际产品可能有细
微差异。 BEHRINGER, KLARK TEKNIK, MIDAS,
BUGERA, 及 TURBOSOUND 均由 MUSIC GROUP
(MUSIC-GROUP.COM) 所有。 所有的商标均归各
自所有人所有。 MUSICGROUP 对任何人因使
用本手册包含的全部或部分描述、 图片或
陈述而遭受的任何损失不承担责任。 颜色
及规格可能与产品略有差异。 MUSICGROUP
产品只通过授权销售商进行销售。 销售商
不是 MUSICGROUP 的代表, 无权以明确或隐
含的理解或表示约束 MUSICGROUP。 本手册
具有版权。 未经 MUSICGROUPIPLTD. 的书面
同意, 本手册的任何部分均不得为了任何目
的, 以任何形式或任何方式进行重新制作
或转载, 其中包括复制或录制。
版权所有, 侵权必究。
© 2013 MUSICGroupIPLtd.
Trident Chambers, Wickhams Cay, P.O. Box 146,
Road Town, Tortola, British Virgin Islands
有关音乐集团保修的适用条款及其它相关
信息, 请登陆 www.music-group.com/warranty
网站查看完整的详细信息。
4POWERPLAY PRO-8 HA8000/POWERPLAY PRO-XL HA4700 使用说明书
1.
HA4700 及 HA8000 两款功放均设有电子伺服平衡式的输入及输
出端。 该伺服功能可在指定不平衡式插针时自动识别, 并可修改
额定信号电平, 从而避免产生输入及输出端信号的电平有差异
（6 dB 修正）。
◊
1.1
本品在离厂前进行了仔细的包装, 以确保运输中产品完好无损。
然而若包装有所损坏, 请立刻检查包装内产品是否有因运输而
导致的损坏。
◊
1.1.1
请确保产品通风良好, 永远不要将其置于功放之上或热源设备附
近以免功放过热。
◊
电源插孔旁的保险丝座有 3 个三角形标志。 其中两个方向是相对
的。 在这些标志旁标识的电压是本设备设置的电压, 可通过旋转
保险丝座 180° 改变电压值。 注意: 这并不适用于只可以应用
120 V 电压的出口设备!
◊
◊
连接电源时请使用随货供应的电源线。 该电源线符合相关安
全规定。
◊
1.1.2
购买日起 14 天内请填写好保修卡并发送给我们。 您也可以在我们
的网站 behringer.com 上在线注册。 注册时需填写的序列号位于本设
备的顶部。 不注册可能会使您无法享受保修服务。
1.2
本手册 / 说明书使您对产品的控制元件有个全面的了解, 同时也阐
述了使用方法。 为便于您快速查找, 我们按照控制元件的不同功能
分组讲述了控制元件。 若你需要本说明书中没有涉及到的技术参
数信息, 请访问我们的网站 behringer.com。 例如, 功放及效果器的额
外的信息可在网站找到。
我们衷心提醒您音量过大会影响您的听力并会损坏耳机。 开启本
设备前请将所有的输出音量旋钮调至最左边 （音量调至最小）。
1.3
在购买 BEHRINGER 产品之后,请您尽可能立即在网 behringer.com
进行登记, 并仔细阅读产品质量担保服务规定。
所购买的 BEHRINGER 产品一旦出现故障或损坏, 本公司承诺为您提
供及时的产品维修服务。 请直接与您的 BEHRINGER 特许经销商联
系。 若 BEHRINGER 特许经销商不在附近, 您也可直接与本公司的分
公司联系。 在产品包装里放有联系地址 (全球联系信息 / 欧洲联
系信息)。 如您所在的国家没有本公司所设的联系处, 可与离您最
近的批发商联系。 您可在我们的网页上 （http://behringer.com） 的技术
支持处, 得到批发商的联系地址。
请在登记时, 务必写明您购买产品的日期, 以便本公司能更快更有
效地为您提供产品质量的担保服务。
衷心感谢您的合作!
2.
本章包含 POWERPLAY PRO 功放各种元件的描述。 所有的控制及连
接均以细节方式呈现出来。 另外, 还有一些很有用的建议。
HA8000 有 8 个耳机接口的功放, 而 HA4700 有 4 个耳机接口。
HA4700 有几个 HA8000 不享有的功能。 两者间的详细区别如下。
2.1
(3) (3)
(1) (2) (2)
HA4700 HA8000

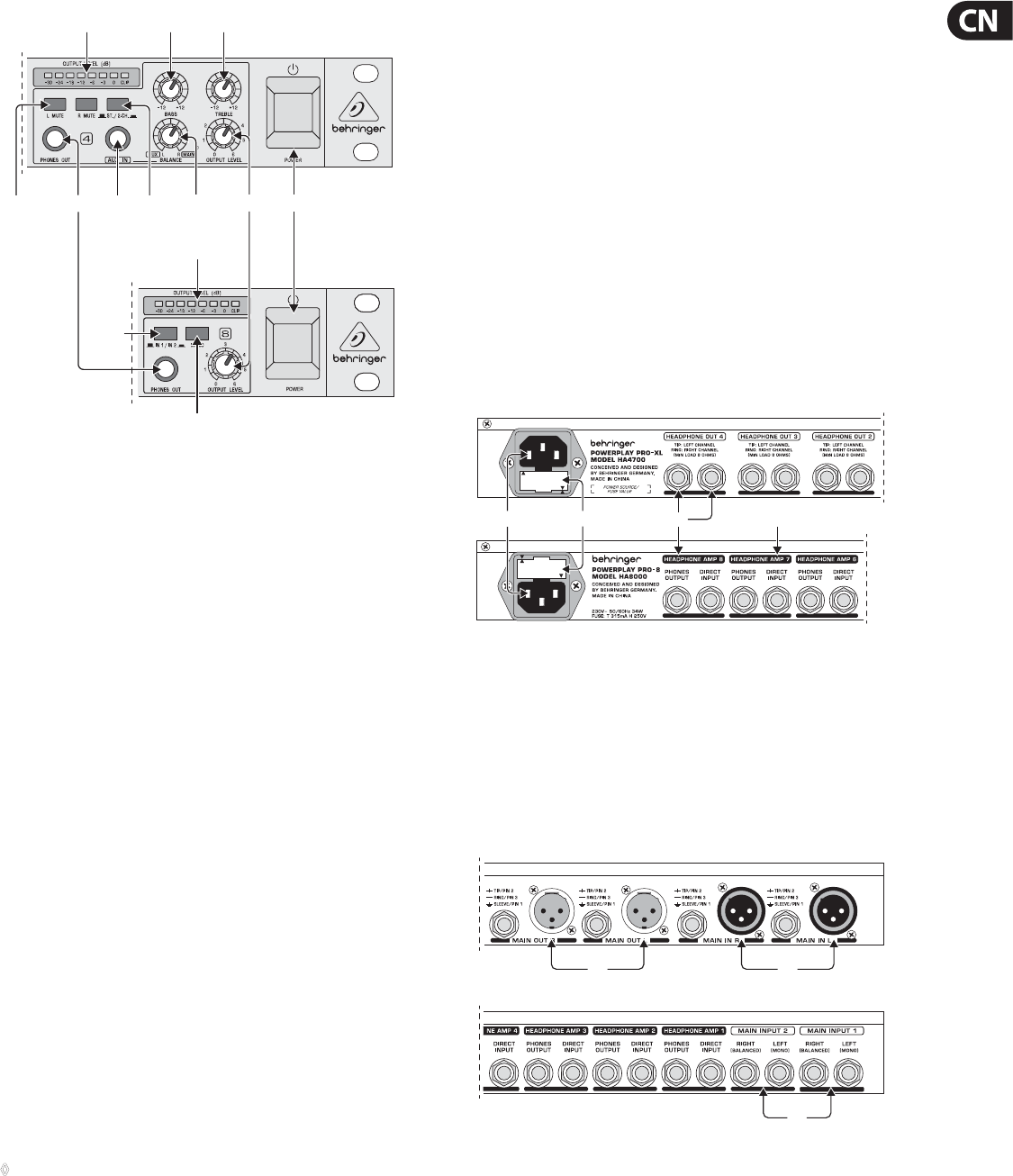

图 2.1: 输入区
(1) DIRECT IN: 备用立体声信号输入口。 对于 HA4700 而言, 通过
DIRECT IN 输入的信号与主信号的优先程度是相同的。 而 HA8000
每个通道均设有独立的 DIRECT INPUT (直接输入) (见图 2.3)
从 DIRECT IN 进来的信号使用时主信号会自动被切断。
(2) MASTER LEVEL: 控制背板上 MAIN INPUT 接口或通过 DIRECT IN 接口
输入进来的信号的音量。
HA8000 有两个音量控制旋钮 (MAIN IN 1/MAIN IN 2) 这样两个独
立控制的输入信号可连接在一起。 两个信号中的任何一个均可
用各自通道区的 IN 1/IN 2 开关 (14) 监听。
(3) INPUT LEVEL (输入电平): 4 位数的输入电平可供您了解输入电
平信号, 其范围为 -30~0 dB. 本功放在开机的情况下, ON 指示灯
也会点亮, 当电平值达到最高但尚未失真时可得到最好的输入
信号。 CLIP 指示灯只在最高的信号峰值时才会亮起。
5POWERPLAY PRO-8 HA8000/POWERPLAY PRO-XL HA4700 使用说明书
HA4700
HA8000
(4) (5) (6)
(9) (11)
(10) (13)
(12)
(14)
(15)
(8)
(7)
(4)
图 2.2: 耳机功率放大区
(4) OUTPUT LEVEL (输出电平): 8 位数的输出电平值可供您了解每个
通道的输出信号的电平, 其范围为 -30~0 dB。 CLIP 指示灯点亮时
请调低相应通道的增益。
(5) BASS (低音): (仅适用于 HA4700) 衰减或提升信号的低频
(+/-12dB)。
(6) TREBLE (高音): (仅适用于 HA4700) 衰减或提升信号的高频
(+/-12 dB)。
(7) L MUTE/R MUTE (静音) 可静音某一个输入信号, 以便听到其它的
信号 （仅适用于 HA4700）。
(8) PHONES OUT: 与位于后面的输出接口 (18) 相平衡, 本功能在设备
永久性安装在机架上时尤为有用。
(9) AUX IN: 用于将备用的输入信号混合至 MAIN IN 或 DIRECT IN 接口
(仅适用于 HA4700), 若想将其用于单声道信号, 我们建议您使用
ST/2-CH 开关 (2-CH, 按下去) 以便可用两耳倾听。
(10) ST/2-CH: 用于决定输入信号是否可在立体声通道 （不按下去:
ST） 或单声道 (按下去: 2-CH) 听到, HA8000 用 MONO (15 单声道)
开关代替 ST/2-CH 开关。
(11) BALANCE: (只适用于 HA4700), 若一个功放区的辅助输入端不在
使用, 该旋钮可用来控制输入信号的立体声形象。 若辅助输入
已有一个分配的信号, BALANCE 旋钮便控制 MAIN IN (DIRECT IN)
及 AUX IN 信号的比率。
HA8000 没有 BALANCE 控制功能。
(12) OUTPUT LEVEL (输出电平): 用于控制每个功放区的耳机的输
出音量。 可同时控制左右通道。
(13) POWER (电源): 用于开关本设备。 请确保本设备首次连接电源
时 POWER 开关处于 “OFF” 处。
◊ 。
(14) IN 1/IN 2: 用于选择 MAIN IN 1 或 MAIN IN 2 的输入信号。 当通道的
DIRECT INPUT (直接输入) 有信号时, 你便可以只听需要的信号
(只适用于 HA8000)。
(15) MONO: 按下此键时 (仅适用于 HA8000) 信号为单声道信号。
歌手很喜欢此功能, 因为单声道信号比立体声信号更令歌手
聚精会神。 现场演出时单声道信号做特殊定位容易些。
2.2
(16) IEC 接口, 电源线插口, 本设备需用的电源线随机供应。
(17) : 本设备连接电源前, 请确保选择的电
压适合当地的电压。 更换保险丝时, 请用同一型号的保险丝。
有些设备的电压可在 230 V 及 120 V 间转换。 注意: 欧洲市场
需用 120 V 电压, 同时必须将随货供应的保险丝换成相应的保
险丝。
(18) HEADPHONE OUT (耳机输出): 用于连接耳机 (HA8000: PHONES
OUTPUT) HA4700 每个通道均设有 2 个备用的耳机接口,
HA8000 只有 1 个。
(17)(16) (18) (19)
HA4700
HA8000
图 2.3: 电源, 保险丝座及耳机输出
(19) 各种输入信号均可通过位于后面板的每个功放区的 DIRECT IN
接口连接至 HA8000。 若信号从此接口进入, 两个 MAIN IN 信号均
会静音。
(20) MAIN OUT (总输出): HA4700 的 MAIN OUT 接口, 每个插孔及卡侬
接头均是平衡的, 可用这些接口连接你想连接的众多数量的
耳机。 HA8000 没有 MAIN OUT 接口, 所以若需要连接备用设备,
请用 PHONES OUTPUT 接口。
(20) (21)
(22)
HA4700
HA8000
图 2.4: MAIN IN 及 MAIN OUT 接口
(21) MAIN IN (总输入): HA4700 接口是平衡式 ¼" TRS 及 XLR 接口.
(22) MAIN INPUT (总输入) HA8000 的 MAIN INPUT ½ 均是 ¼" TRS 接口.
6POWERPLAY PRO-8 HA8000/POWERPLAY PRO-XL HA4700 使用说明书
3.
3.1 MAIN IN
位于本设备后面板的 MAIN IN 接口可用于连接音源, 将耳机连
接到选择的一个功放区。 将 MASTER LEVEL (总电平) 及 BALANCE
(平衡) (HA4700) 设置在中心处。 MASTER LEVEL 用于提升或衰减从
MAIN IN 及 / 或 DIRECT IN 接收的所有的耳机信号的音量。
HA8000, MAIN IN 控制两个独立输入信号的输入电平。
OUTPUT LEVEL (输出电平) 只于调节通道的音量。
3.2 AUX INHA4700
总的来说, AUX IN 通常是用来增加备用的输入信号至主信号的,
各自的平衡式控制可控制这些信号的相应的比率。
这样, 你就可以很轻松地用 HA4700 录制原音及已经存在的回放了。
回放信号通过 MAIN IN 端输 入, 前置功放原声信号通过 AUX IN 接口
输入。 各自的 BALANCE 控制需设置成歌手可得到回放信号及原声信
号较好的混合信号, OUTPUT LEVEL (输出电平） 控制这混合后的信号
的总音量。
X1832USB
mixing console
MAIN
IN
MIC
IN
LINE
OUT
OUT
HEADPHONE OUT 1
Channel 1
AUX IN 1

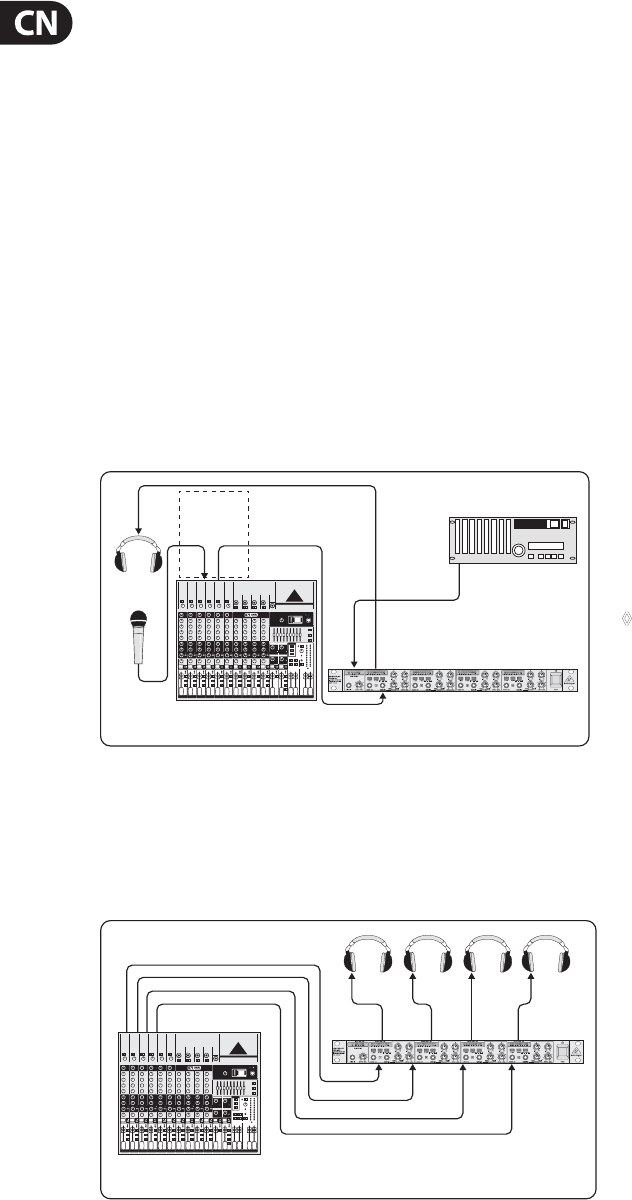

图 3.1: 工作室回放使用
另外, 所有通过 MAIN INPUT 输入信号的通道, 四个功放中的每一个
功放也可独立使用。 也可用 AUX IN 结合 BALANCE 控制。 当 BALANCE
调至左面 （“AUX” 处） 时, 主信号便减弱了, AUX IN 输入的信号进入到
相应的功放。 使用完全独立的功放也为多达四个歌手提供独立的
混音。
X1832USB
mixing console
OUT 1
1 2 3 4 OUT 2 OUT 3 OUT 4
Aux sends / subgroup outputs
AUX IN 1
AUX IN 2
AUX IN 3
AUX IN 4
图 3.2: 现场监听
3.3 DIRECT IN
DIRECT IN (HA4700) 位于前面板的左侧, 例如, 你可用该接口为歌手
提供 DAT 录音机或 CD 机的信号。 HA8000 每个功放 (背板上)
设有独立的 DIRECT IN 接口。 HA8000 若把信号分配至 DIRECT IN 接口,
MAIN IN 的信号便会静音。 因此必须在外部设置输入电平。 这样,
你就可以用每个功放区分别控制耳机信号了。
3.4
立体声信号在监听时通常会产生副面效果, 尤其在现场演出时。
当两个通道有很大区别时这种副作用很明显。 如, 不同的信息内容
及不同的音量。 ST/2-CH 开关 (HA8000: MONO 开关) 可将左右通道混
合为一个单声道, 无需 Y 型适配器或某种特殊的线。
3.5 HA4700
ST/2-CH 开关按下去时, 本功放以单声道模式运行。 按下任何一个
MUTE (静音) 开关, 相应的输入信号 (如左输入或右输入） 便会静
音, 此时没有被静音的信号可以在两个 (左面及右面) 耳机输出处
听到。 这样, 您可以输入两个不同的音源但根据需要只听一个
音源。
3.6
HA4700 共有 3 个耳机接口, HA8000 有 2 个。 若功放的最小输出阻
抗在 8 欧姆以上, 你可将多个耳机同时连接到一个功放上。
HA8000 每个功放区最小的输出阻抗是 100 欧姆。
◊ 16
24(HA4700)
HA8000200
尽管最小阻抗达不到以上提到的数值不会引起不良影响, 但音质
可能会有所下降。
7POWERPLAY PRO-8 HA8000/POWERPLAY PRO-XL HA4700 使用说明书
4.

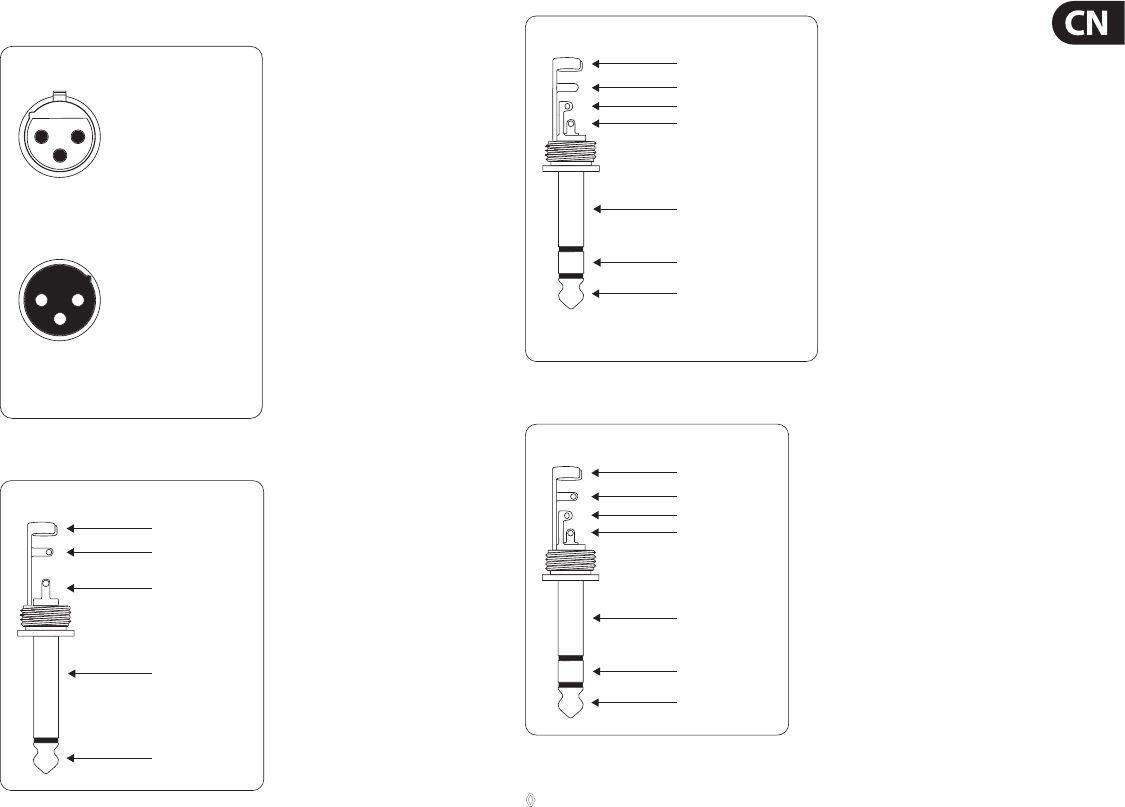

output
For unbalanced use, pin 1 and pin 3
have to be bridged
1 = ground/shield
2 = hot (+ve)
3 = cold (-ve)
input
12
3
12
3
Balanced use with XLR connectors
图 4.1: XLR 接口
strain relief clamp
sleeve
tip
sleeve
(ground/shield)
Unbalanced ¼" TS connector
tip
(signal)
图 4.2: ¼" TS 接口
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
For connection of balanced and unbalanced plugs,
ring and sleeve have to be bridged at the stereo plug.
Balanced ¼" TRS connector
ring
cold (-ve)
tip
hot (+ve)
图 4.3: ¼" TRS 接口
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
¼" TRS headphones connector
ring
right signal
tip
left signal
图 4.4: ¼" TRS 耳机接口
◊
8POWERPLAY PRO-8 HA8000/POWERPLAY PRO-XL HA4700 使用说明书
5.
POWERPLAY PRO-8 HA8000
¼" TRS
输入阻抗 40 kΩ 平衡式 20 kΩ 不平衡式
最大输入电平 16 dBu 平衡式及不平衡式
CMRR 40 dB, >55 dB @ 1 kHz
—
输入阻抗 —
最大输入电平 —
¼" TRS
输入阻抗 15 kΩ
—
耳机输出 ¼" TRS 接口 (立体声)
最大输出功率 +24 dBm (阻抗 100 Ω)
最小输出阻抗 100 Ω
频率响应 10 Hz ~ 150 kHz.+ / -3 dB
噪音 22 Hz ~ 22 kHz > 90 dB @ 0 dBu
动态范围 22 Hz ~ 22 kHz: 110 dB
失真 (THD) 0.006% typ. @ + 4 dBu 1 kHz, 增益 1
输入电平 各不相同
每通道平衡 —
每通道输出电平 各不相同
高频 —
低频 —
立体声 / 2 通道 —
Main In 1 / Main In 2 总输入 1 及总输入 2 切换
左静音 —
右静音 —
单声道 切换当前模式至单声道模式
输入电平 4 位数 LED 显示:
-30 / -12 / 0 dB / 削波
输出电平 8 位数 LED 显示:
-30 / -24 / -18 / -12 / -6 / -3 / 0 dB / 削波
中国 220 V~ 50 Hz 美国 / 加拿大 120 V~,
60 Hz 欧洲 / 英国 / 澳大利亚: 230 V~,
50 Hz 日本: 100 V~, 50-60 Hz 总出口型号:
120 / 230 V~, 50-60 Hz
功耗 30 W
保险丝 100 - 120 V ~: T630 mA H,
220 - 240 V~: T 315 mA H
电源接口 标准 IEC 接口
尺寸 (高 x 宽 x 深) 44.5 x 482.6 x 217 毫米
1 ¾ x 19 x 8 ½ 英寸
重量 2.6 公斤 5.19 磅
9POWERPLAY PRO-8 HA8000/POWERPLAY PRO-XL HA4700 使用说明书
POWERPLAY PRO-XL HA4700
XLR
¼" TRS
输入阻抗 40 kΩ 平衡式 30 kΩ 不平衡式
最大输入电平 16 dBu 平衡式及不平衡式
CMRR 40 dB, >55 dB @ 1 kHz
¼" TRS
输入阻抗 5 kΩ
最大输入电平 +22 dBu
¼" TRS
输入阻抗 15 kΩ
XLR¼" TRS
¼" TRS 接口 (立体声)
最大输出功率 +24 dBm (阻抗 100 Ω) +21 dBm (阻抗 8 Ω)
最小输出阻抗 8 Ω
频率响应 10 Hz ~ 150 kHz.+ / -3 dB
噪音 22 Hz ~ 22 kHz > 90 dB @ 0 dBu
动态范围 22 Hz ~ 22 kHz: 110 dB
失真 (THD) 0.006% typ. @ + 4 dBu 1 kHz, 增益 1
输入电平 各不相同
每通道平衡 辅助信号与主信号混合 /
左右通道平衡
每通道输出电平 各不相同
高频 频率: 6 kHz 范围: +/ -12 dB
低频 频率: 200 Hz 范围: +/ -12 dB
立体声 / 2 通道 立体声模式及 2 通道模式切换
Main In 1 / Main In 2 —
左静音 使各自通道的左信号静音
右静音 使各自通道的右信号静音
单声道 —
输入电平 4 位数 LED 显示:
-30 / -12 / 0 dB / 削波
输出电平 8 位数 LED 显示:
-30 / -24 / -18 / -12 / -6 / -3 / 0 dB / 削波
中国 220 V~ 50 Hz 美国 / 加拿大 120 V~,
60 Hz 欧洲 / 英国 / 澳大利亚: 230 V~,
50 Hz 日本: 100 V~, 50-60 Hz 总出口型号:
120 / 230 V~, 50-60 Hz
功耗 34 W
保险丝 100 - 120 V ~: T630 mA H,
220 - 240 V~: T 315 mA H
电源接口 标准 IEC 接口
尺寸 (高 x 宽 x 深) 44.5 x 482.6 x 217 毫米
1 ¾ x 19 x 8 ½ 英寸
重量 2.5 公斤 5.08 磅
BEHRINGER 尽最大努力来保证产品最好的质量。 必要的修改恕不另行通知。 因而, 产品
的详细参数及设计可能与本说明书有一定出入。
We Hear You
