Handleiding Inkscape .
Intro:
Inkscape is een gratis ( open source) tekenprogramma waarmee
vector-tekeningen gemaakt kunnen worden. Men kan hierin ook
vertrekken van een afbeelding (.JPG, .PNG, etc.), om deze dan om
te zetten tot een vector bestand.
https://inkscape.org/nl/download/
InhoudsTabel:
Intro:
Wat is een vector tekening?
Waarom?
Klaarmaken voor Lasercutter
Inkscape Gebruiken
1. Belangrijkste Functies.
2. Standaardeenheid aanpassen:
3. Aanpassen blad grootte:
4. Pagina-grootte aanpassen aan selectie:
5. Zicht aanpassen.
6. Handige Shortcuts - commando’s.
7. Lijnen Tekenen ( Bezier tool).
7.1 Rechte Lijnen:
7.2 Kromme Lijnen of curve:
Methode 1 -Vertrek van rechte lijnen
Fijnere aanpassingen: (via de Bezier handvaten)
Methode 2 : Teken direct kromme lijnen (Moeilijker te besturen)
8. Vulling, Lijnkleur, Lijndikte.
9. Afbeelding Invoegen (Via internet ➨ Google Afbeeldingen / Pinterest / Site...) .
10. Afbeelding Doorzichtig / Transparant maken.
11. Afbeelding Automatisch Vectoriseren.
12. Vector Tekening Opdelen in afzonderlijke paden.
13. Interessante Links:
THIS WORK IS LICENSED UNDER A WITH SUPPORT OF:
CREATIVE COMMONS ATTRIBUTION VZW DE CREATIEVE STEM
NON COMMERCIAL 4.0 © 2016 H.CHRISTIAENS
1

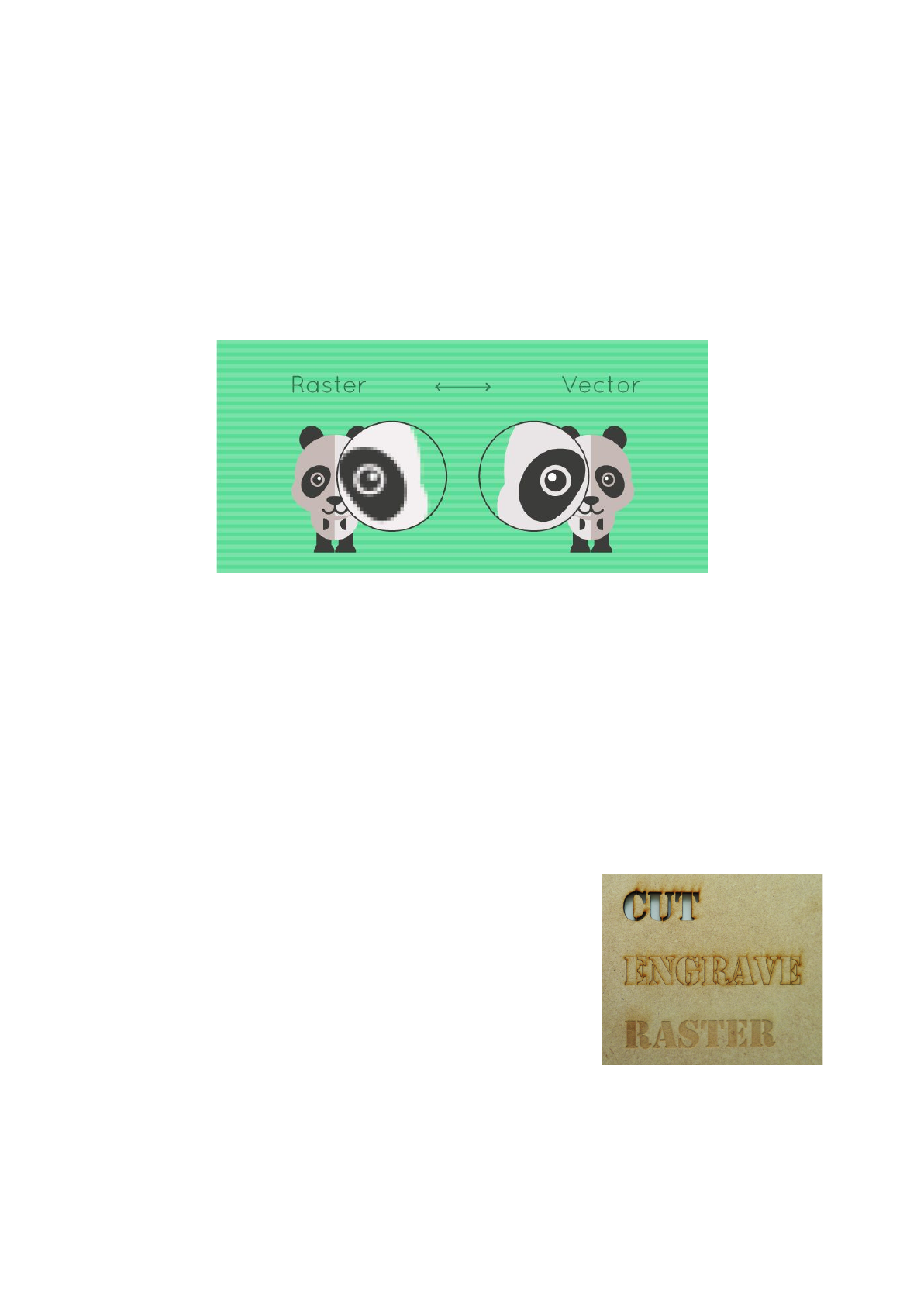

Wat is een vector tekening?
Men kan 2 type digitale afbeelding onderscheiden:
. Raster afbeelding (Bitmap - pixels)
. Vector tekening
Een vector bestand is een grafische afbeelding die opgebouwd is uit vector informatie. Dit
kan bestaan uit vele individuele objecten, opgebouwd uit lijnen, curves en vormen,
aangevuld met kleuren, patronen en effecten.
Waarom?
1. Verschaling:
Vectortekeningen kan men oneindig gaan verschalen zonder iets van kwaliteit te
verliezen. Het heeft als extra voordeel dat de bestand-grootte klein blijft.
2. Lasercutting: Snijden, Graven, Rasteren
Voor het uitsnijden of graveren van een figuur moet de
lasercutter een duidelijk gedefinieerd pad kunnen
volgen. Dit is enkel mogelijk via een vectorbestand.
Indien men toch een rasterafbeelding inlaadt, of bij een
vectorbestand met verkeerde instellingen (lijnkleur, lijndikte)
dan zal de software dit inlezen als een raster opdracht. →
__________________________________________________________________________________________
Handleiding Inkscape - VZW De Creative STEM / Ingegno.be - 2
Klaarmaken voor Lasercutter
LET OP: Afhankelijk van het type Lasercutter & gekoppelde software zullen andere
instellingen moeten gebruikt worden om de gewenste output te krijgen. Toch werken ze
allemaal op hetzelfde principe: “Kleurcode”. Rasteren werkt normaal gezien altijd op
dezelfde manier: met (opgevulde) vlakken of zwart-wit foto’s.
Locatie
@ Ingegno (Drongen)
Type Laser Cutter
Full Spectrum Laser
H-Series 5the Gen Desktop
Vermogen
40/45 Watt
Besturingssoftware
Retina Engrave
SETTINGS
Lijnkleur
Vulling Kleur .
Snijden
MAX ROOD ( 255,0,0)
uit
Graveren
MAX BLAUW (0,0,255)
uit
Extra Settings
MAX Groen, Geel, Cyaan,
Magenta etc. (...,255,…)
uit
Rasteren
/
Zwart / Grijstinten
__________________________________________________________________________________________
Handleiding Inkscape - VZW De Creative STEM / Ingegno.be - 3

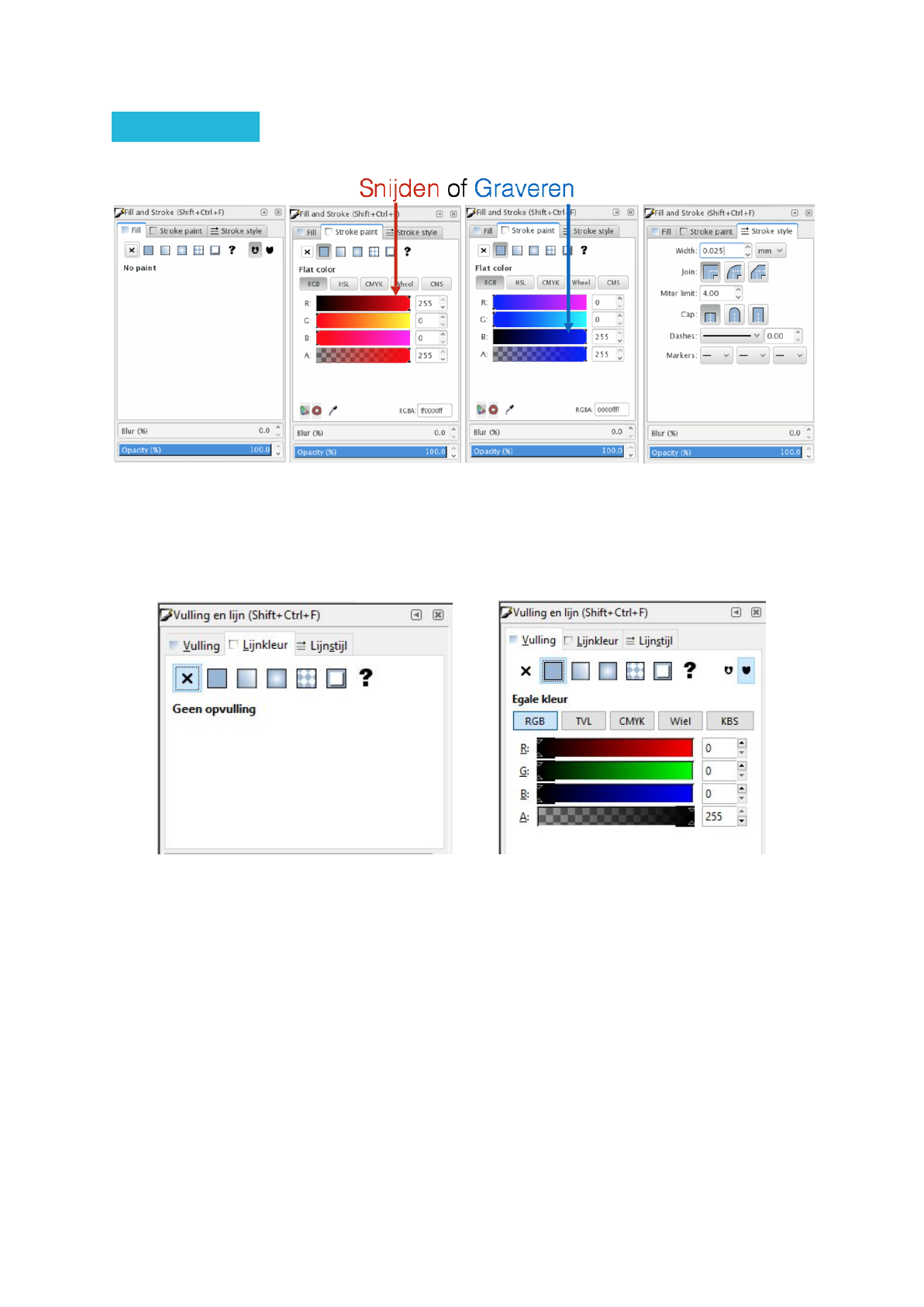

In Inkscape .
Rasteren
Lijnkleur uit Vulling in Zwart of Grijstinten (0,0,0)
__________________________________________________________________________________________
Handleiding Inkscape - VZW De Creative STEM / Ingegno.be - 4

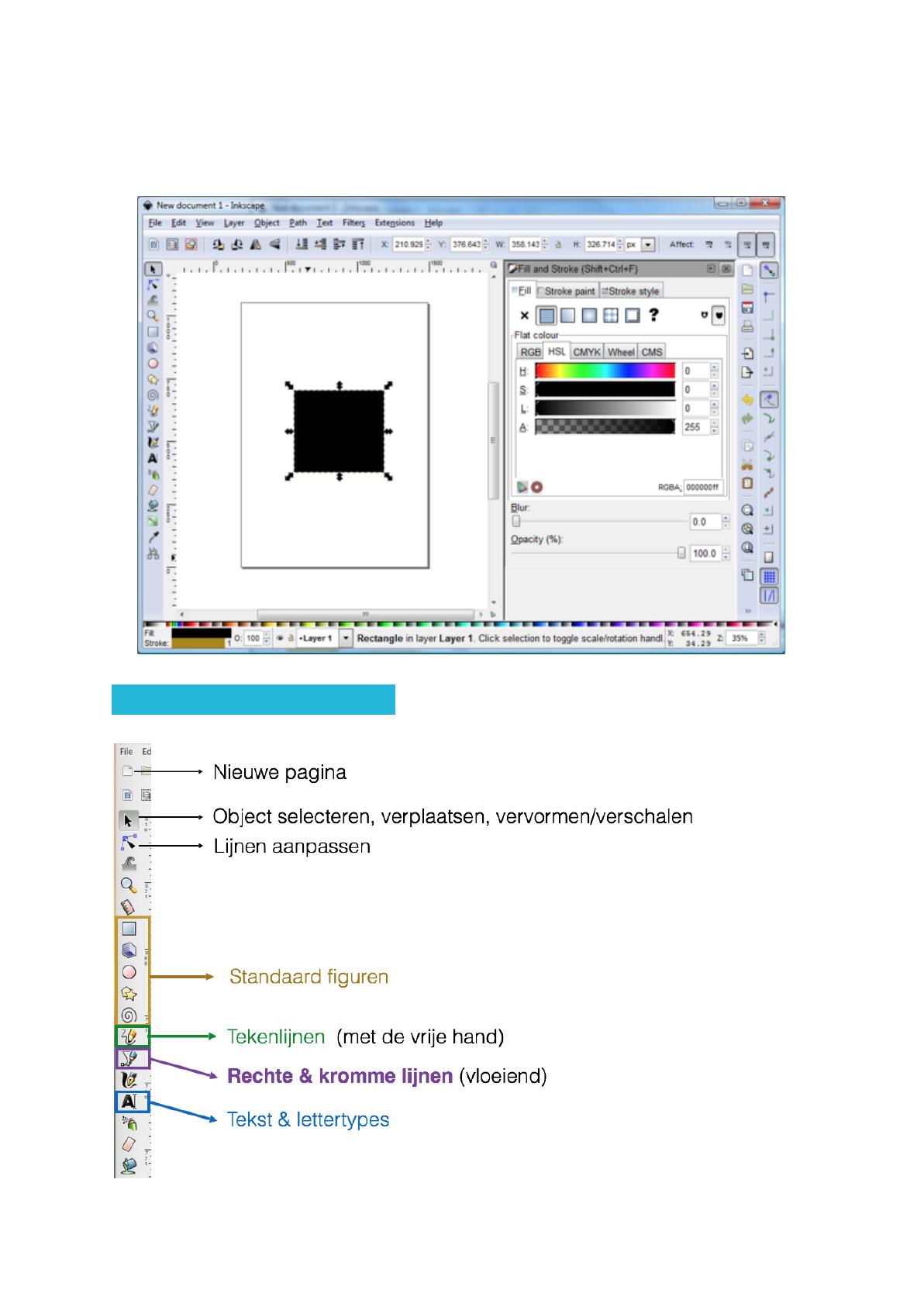

Inkscape Gebruiken
1. Belangrijkste Functies.
__________________________________________________________________________________________
Handleiding Inkscape - VZW De Creative STEM / Ingegno.be - 5

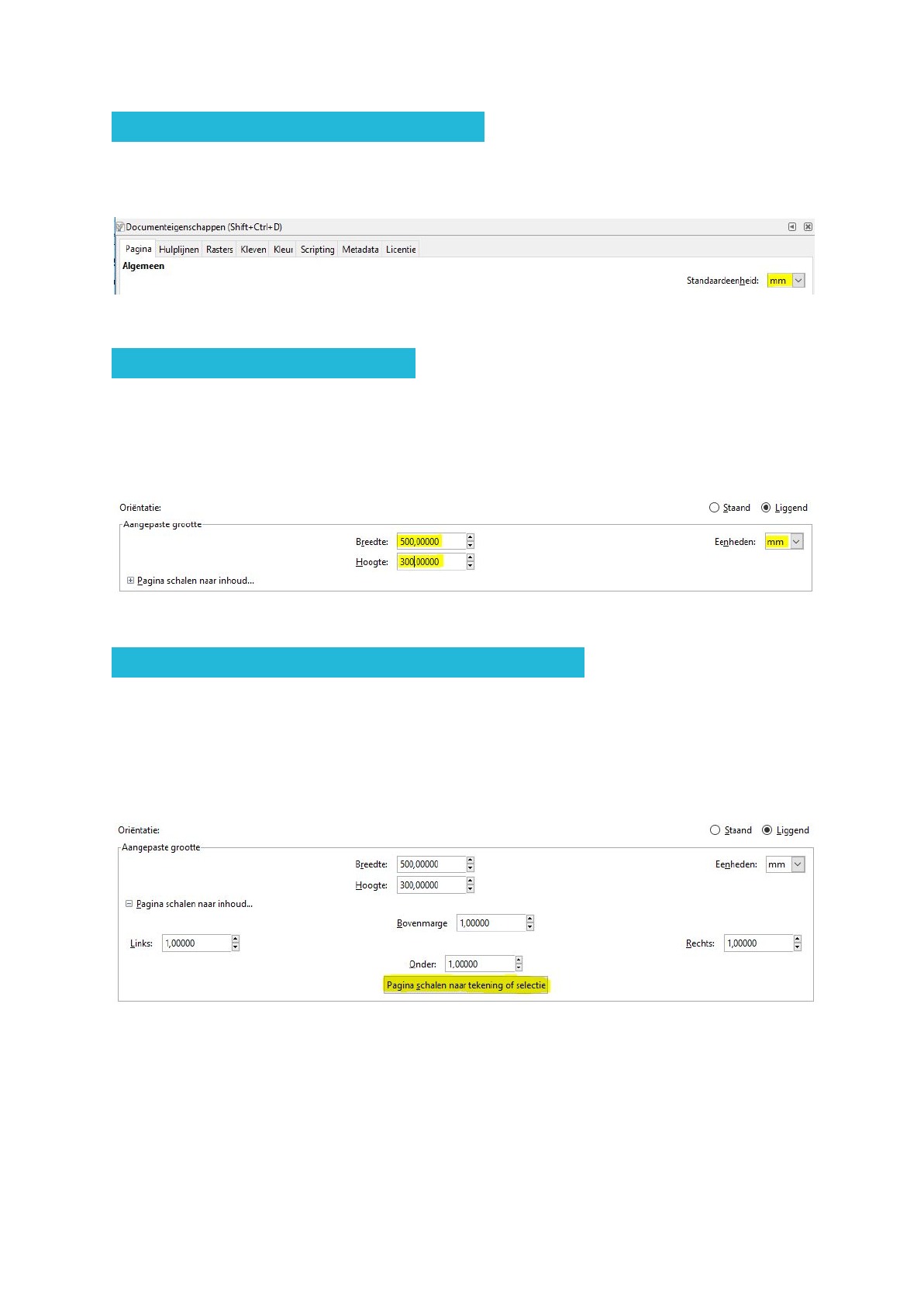

2. Standaardeenheid aanpassen:
Ga naar Bestand > documenteigenschappen > pagina > Standaardeenheid in
mm
(File> Document Properties > Page > Default Unit in
mm
)
3. Aanpassen blad grootte:
Het is handig om je pagina grootte aan te passen aan het formaat van je materiaal dat je in
de lasercutter steekt. Zo ben je zeker dat je tekening niet groter is dan je plaat materiaal.
- Bestand > documenteigenschappen > pagina > Oriëntatie >
Breedte
en
Hoogte
4. Pagina-grootte aanpassen aan selectie:
Wanneer je klaar bent met de tekening kan je ook alles selecteren en je pagina-grootte
aanpassen aan je selectie.
- Bestand > documenteigenschappen > pagina > oriëntatie > + pagina aanpassen aan
inhoud >
pagina schalen naar tekening of selectie
__________________________________________________________________________________________
Handleiding Inkscape - VZW De Creative STEM / Ingegno.be - 6
5. Zicht aanpassen.
Blad naar BOVEN of BENEDEN
Scroll (muis)
Blad naar LINKS of RECHTS
Shift + Scroll (muis)
ZOOM
+ Scroll
6. Handige Shortcuts - commando’s.
Knippen
+ X
Kopiëren
+ C
Plakken
+ V
in verhouding tekenen of verschalen
+ inhouden + verslepen
verspring je van huidige functie naar
muiscursor (en terug)
(spatie)
“Klik” = linkermuisknop snel induwen en loslaten
“Verslepen”= Linkermuisknop inhouden, muis verplaatsen & later los laten
__________________________________________________________________________________________
Handleiding Inkscape - VZW De Creative STEM / Ingegno.be - 7

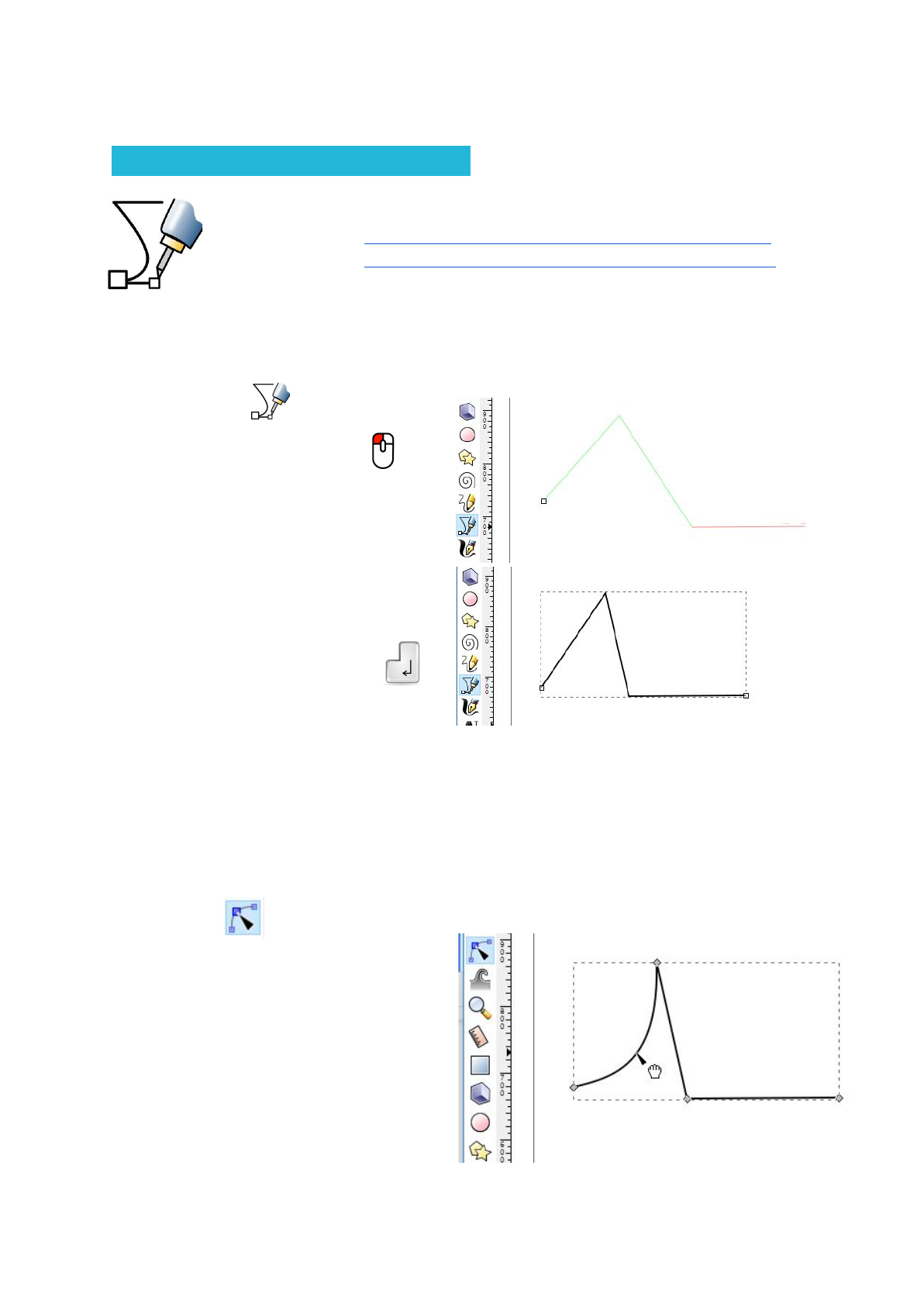

7. Lijnen Tekenen ( Bezier tool).
tutorial1 (engels): https://www.youtube.com/watch?v=AAgWhnf_p3k
tutorial2 (engels): https://www.youtube.com/watch?v=uymedeE3mJE
7.1 Rechte Lijnen:
(Korte uitleg: pad tekenen door hoekpunten aan te klikken. Toets enter op het eind)
1. Klik op de icoon
2. Startpunt: Linkermuisknop “Klik”
Belangrijk: Muisknop loslaten!
3. verplaats je muis naar nieuw punt
4. Linkermuisknop: “Klik” (en loslaten)
5. Doe zo verder tot...
6. Eindpunt: “Klik” en “Enter”
(Het pad wordt duidelijk zichtbaar)
7.2 Kromme Lijnen of curve:
Methode 1 -Vertrek van rechte lijnen
(Korte uitleg: Rechte lijnen krom maken door op de lijn de muis te verslepen)
1. klik op = paden aanpassen
2. Plaatst je muiscursor op een lijn
3. Linkermuisknop aanklikken +
inhouden
4. Sleep je muis verder weg
De lijn beweegt nu als een
elastiekje
__________________________________________________________________________________________
Handleiding Inkscape - VZW De Creative STEM / Ingegno.be - 8
6. Laat de muisknop los wanneer je lijn
de gewenste kromming maakt.

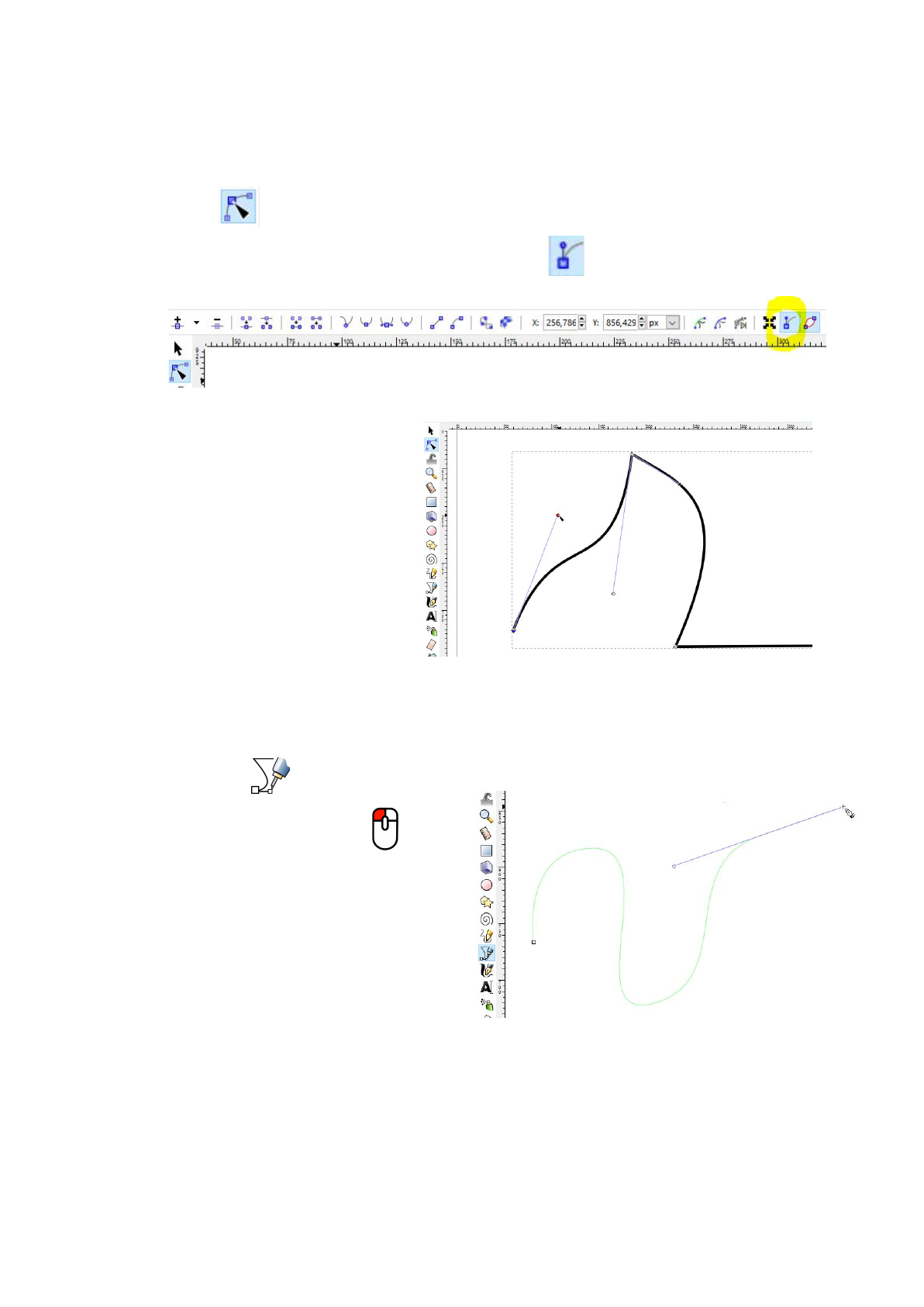

Fijnere aanpassingen: (via de Bezier handvaten)
1. blijf in
2. De bezier handvaten worden zichtbaar door op dit icoontje te klikken.
3. Klik op een punt van de curve
die je wil aanpassen
4. Plaats je muiscursor op een
bolletje (eindpunt) van de
hulplijn of ookwel het handvat
5. linkermuisknop inhouden en
muis verslepen
6. Laat de muisknop los wanneer
het de gewenste curve krijgt.
Methode 2 : Teken direct kromme lijnen (Moeilijker te besturen)
1. Klik op de icoon
2. Startpunt: Linkermuisknop “Klik”
3. Verplaats je muis naar een nieuw punt
4. Linkermuisknop induwen +
inhouden
5. Versleep de muis
Nu wordt meteen een kromme
getekend
De blauwe lijn is een hulplijn
6. Laat los wanneer je de gewenste kromme krijgt.
7. Teken zo verder… Linkermuisknop Inhouden > Verslepen > loslaten
__________________________________________________________________________________________
Handleiding Inkscape - VZW De Creative STEM / Ingegno.be - 9
8. Toets Enter om de lijn definitief te maken.
9. Om de getekende curve nadien aan te passen , maak opnieuw gebruik van

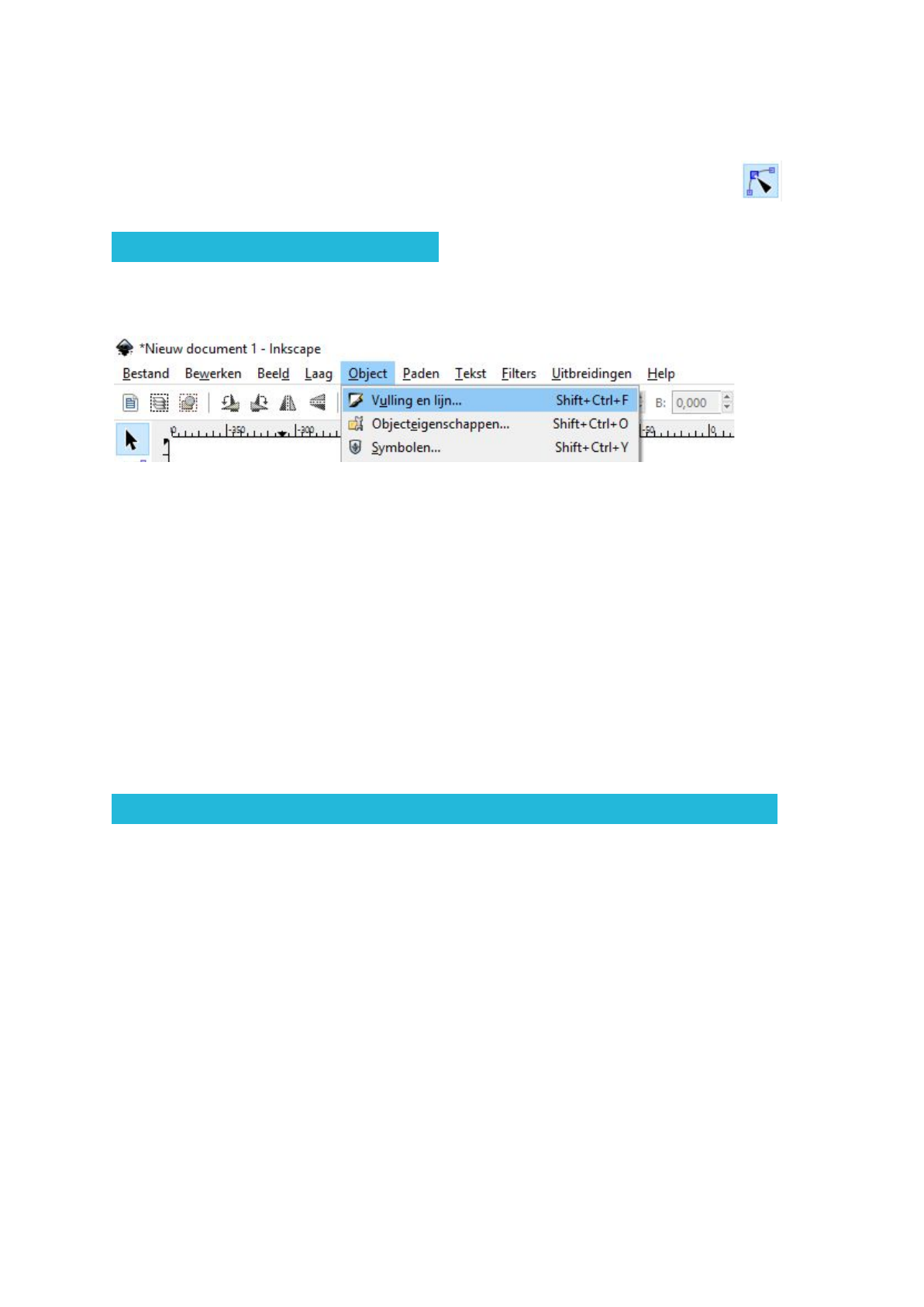

8. Vulling, Lijnkleur, Lijndikte.
Ga naar Object > Vulling en lijn
…
(Object > Fill and Stroke)
9. Afbeelding Invoegen (Via internet ➨ Google Afbeeldingen / Pinterest / Site...) .
Methode 1: Kopiëren & Plakken
1. Rechter muisklik op afbeelding van internet > Afbeelding kopiëren (Copy)
2. Keer terug naar Inkscape
3. In tekenblad Rechtermuisklik > plakken (paste) of “CTRL + V”
__________________________________________________________________________________________
Handleiding Inkscape - VZW De Creative STEM / Ingegno.be - 10

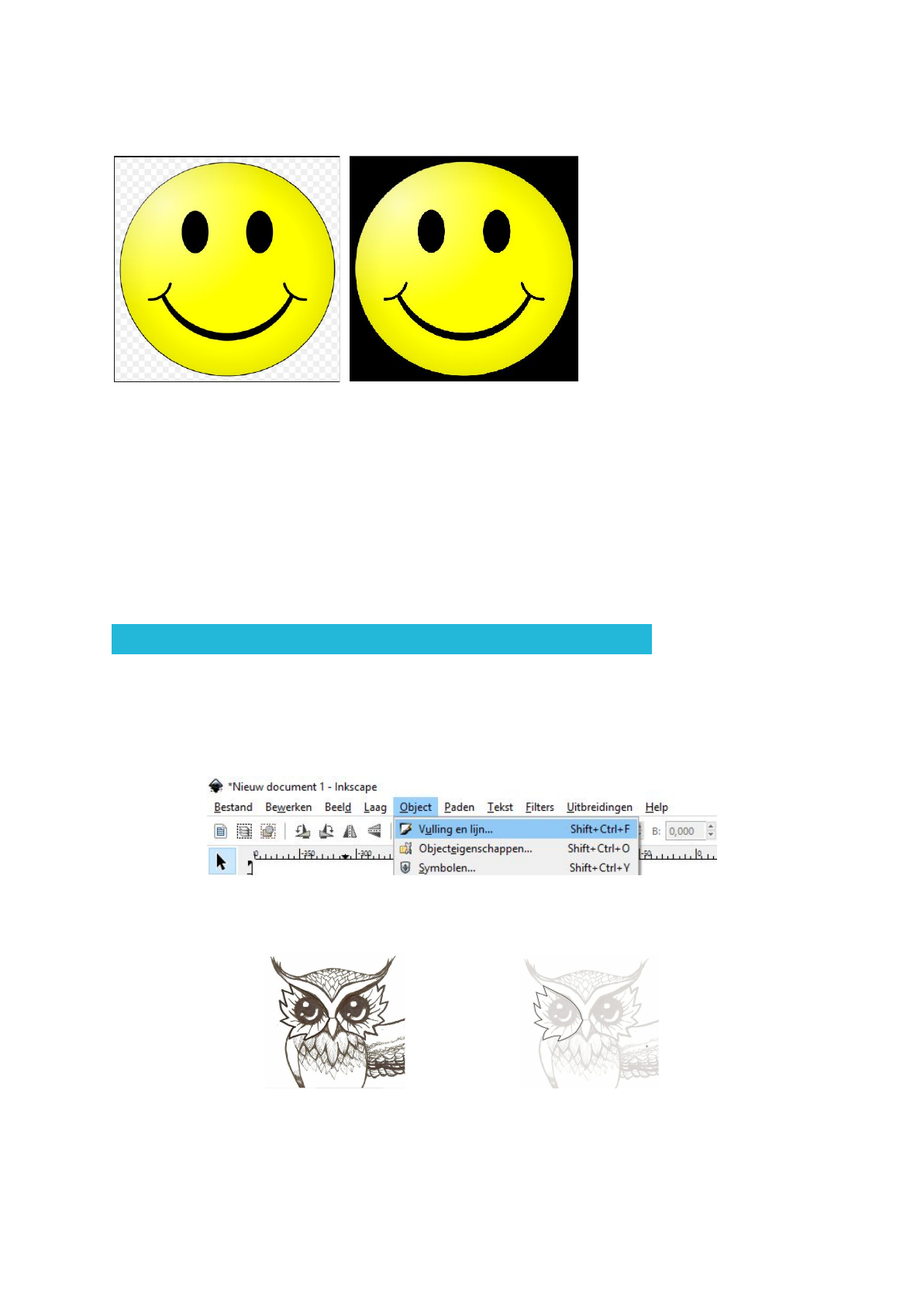

Probleem met achtergrond?
een transparante achtergrond (PNG-afbeelding) wordt zwart in inkscape
Internet in Inkscape
Methode 2: Afbeelding opslaan & Importeren
1. Rechter muisklik op afbeelding van internet > Afbeelding opslaan als (save as)
2. Sla de afbeelding op in een map ( vb. downloads) met en pas de naam eventueel
aan
3. Keer terug naar Inkscape
4. Ga naar bestand > Importeren > zoek je opgeslagen afbeelding> open
10. Afbeelding Doorzichtig / Transparant maken.
➥ Dit maakt het gemakkelijker en duidelijker als men de lijnen wil overtekenen
1. Selecteer de afbeelding door het aan te klikken
2. Maak het venster “Vulling & Lijn” zichtbaar via Object > vulling en lijnen
(fill and stroke)

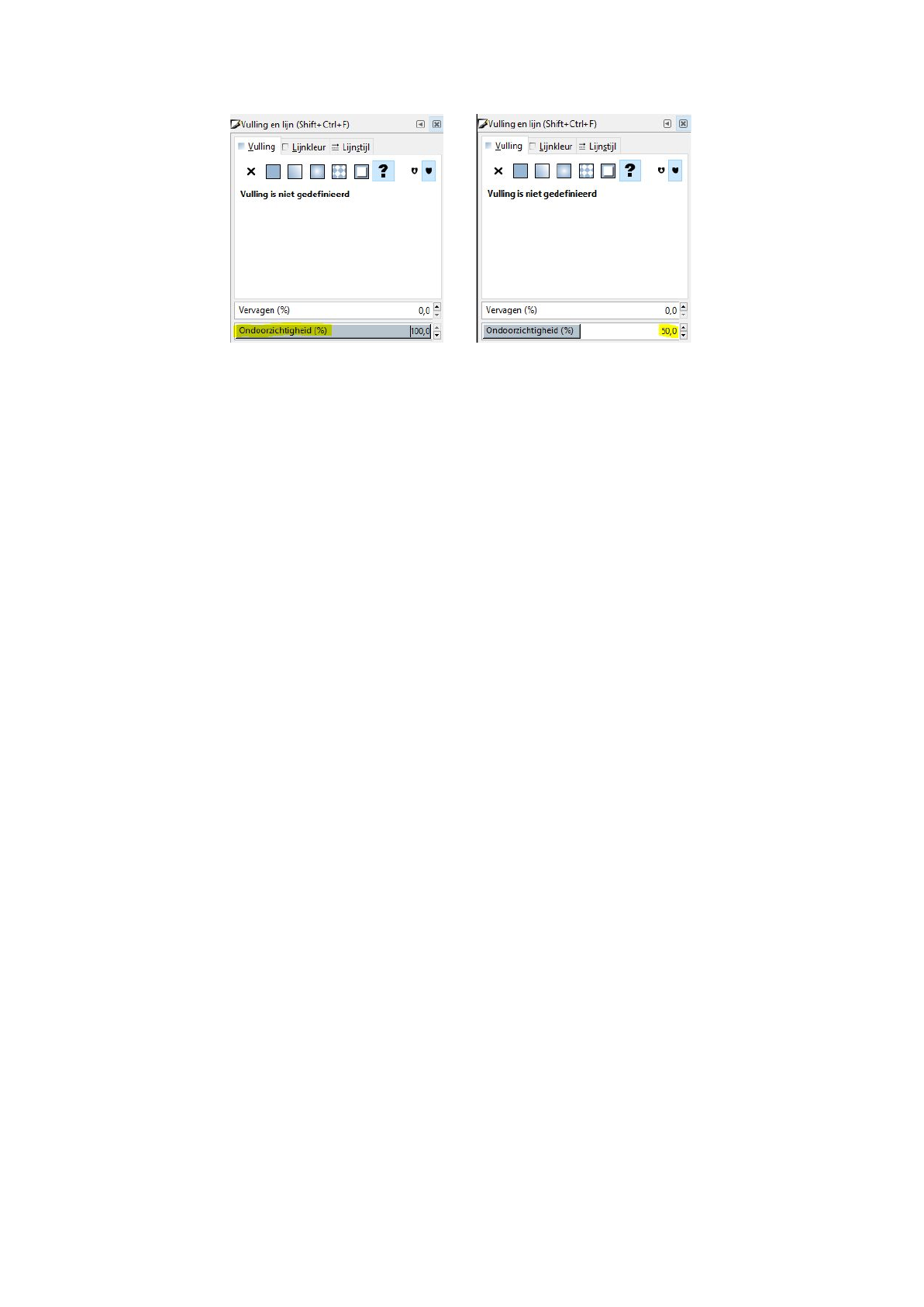

3. Verander de ondoorzichtigheid van 100% naar bijvoorbeeld 50%
Dit kan door de balk met je muis te verschuiven of een waarde in te vullen (rechts)
__________________________________________________________________________________________
Handleiding Inkscape - VZW De Creative STEM / Ingegno.be - 11
__________________________________________________________________________________________
Handleiding Inkscape - VZW De Creative STEM / Ingegno.be - 12

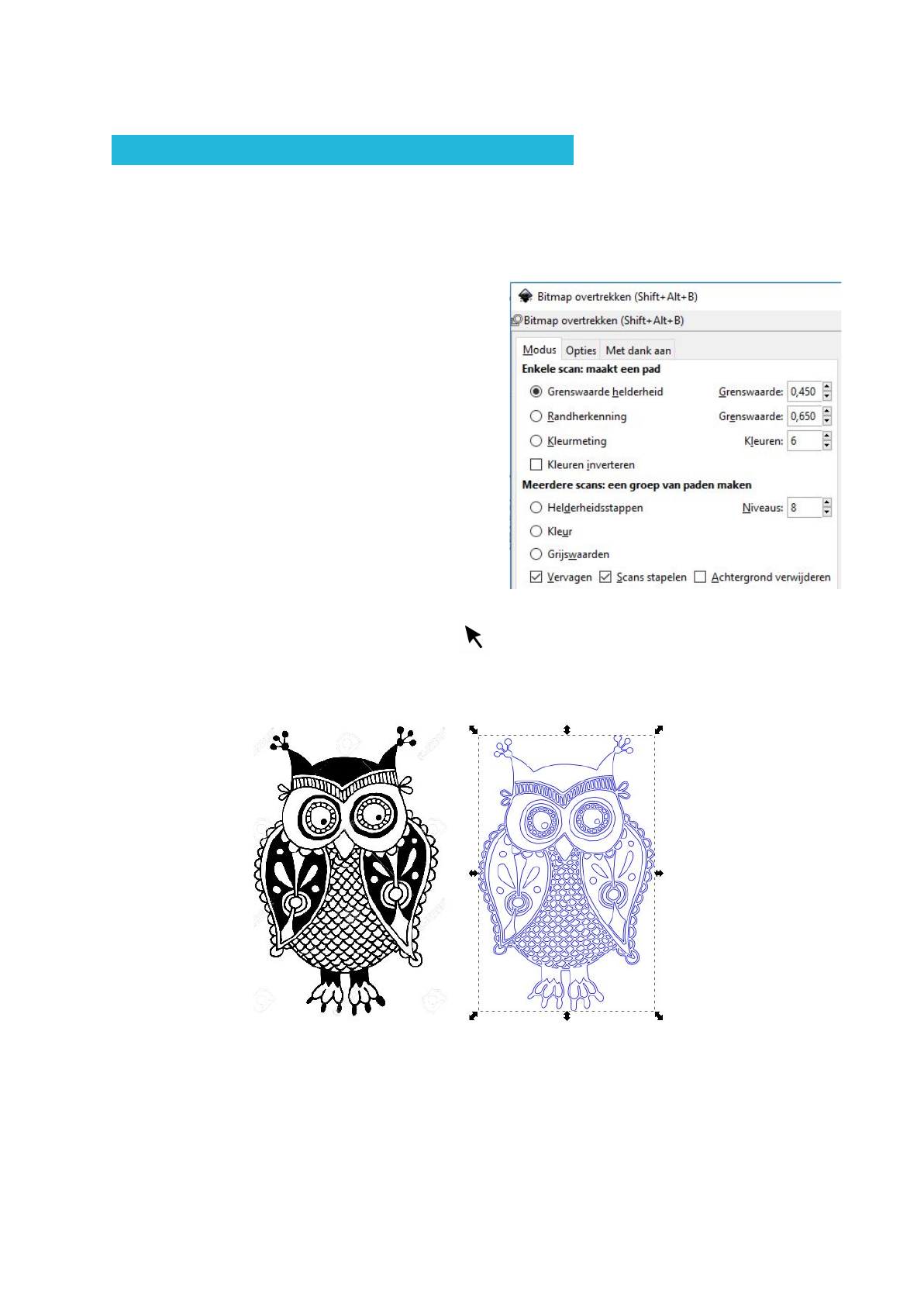

11. Afbeelding Automatisch Vectoriseren.
tips: - Kies een duidelijke afbeelding (hoge resolutie)
- Een afbeelding in één kleur of “zwart-wit” werkt het best
1. Selecteer je afbeelding
2. Ga naar Paden > Bitmap overtrekken
(path > Trace Bitmap)
3. Nadien kan je gaan spelen met de
verschillende opties:
- Grenswaarde Helderheid
- Randherkenning
(voorkeur)
- Kleurmeting
4. Klik op “oke” en sluit het paneel
5. Zet de vullen uit en lijnkleur aan
(voor lasersnijden of graveren)
6. De originele foto ligt nu nog onder het
gemaakte pad.
Scheidt ze van elkaar door met de pijl op de afbeelding te staan
Linkermuisknop inhouden > verslepen > loslaten
Probleem: De vectortekening is momenteel één geheel. Men kan nog geen lijnen
afzonderlijk aanpassen, of verwijderen. Via volgende stappen wordt de tekening
onderverdeeld per gesloten pad.
__________________________________________________________________________________________
Handleiding Inkscape - VZW De Creative STEM / Ingegno.be - 13

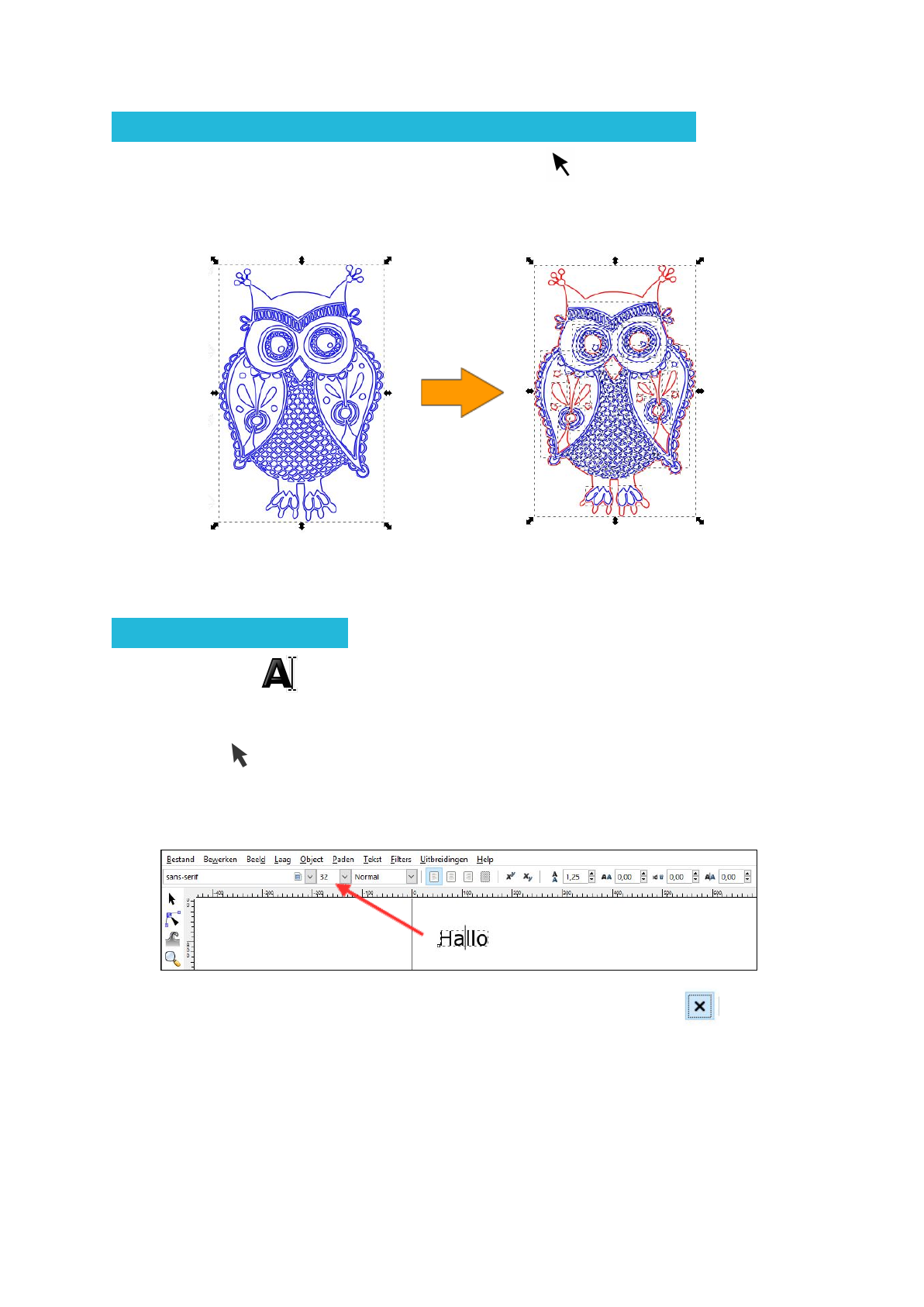

12. Vector Tekening Opdelen in afzonderlijke paden.
1. Selecteer de vector tekening door het met de pijl aan te klikken
2. Ga naar paden > opdelen
of ( Shift+ Ctrl + K)
13. TEKST invoegen:
1. Klik op het icoon.
2. Klik ergens op het blad (waar je de tekst ongeveer wilt) en typ je gewenste tekst uit.
3. Met de functie kan je uw tekst nadien nog verplaatsen of verschalen.
(Houd de Shift-toets ingedrukt tijdens het verschalen.)
4. Lettertype en lettergrootte kan aangepast worden in de linker bovenhoek.
5. Om door te laseren of te graveren zetten we opnieuw de vulling uit
en lijnkleur op Rood of Blauw. ( Zie p.3)
6. Kies als laatste bewerking om je tekst om te vormen tot een pad:
Ga naar Paden > Object naar pad
__________________________________________________________________________________________
Handleiding Inkscape - VZW De Creative STEM / Ingegno.be - 14

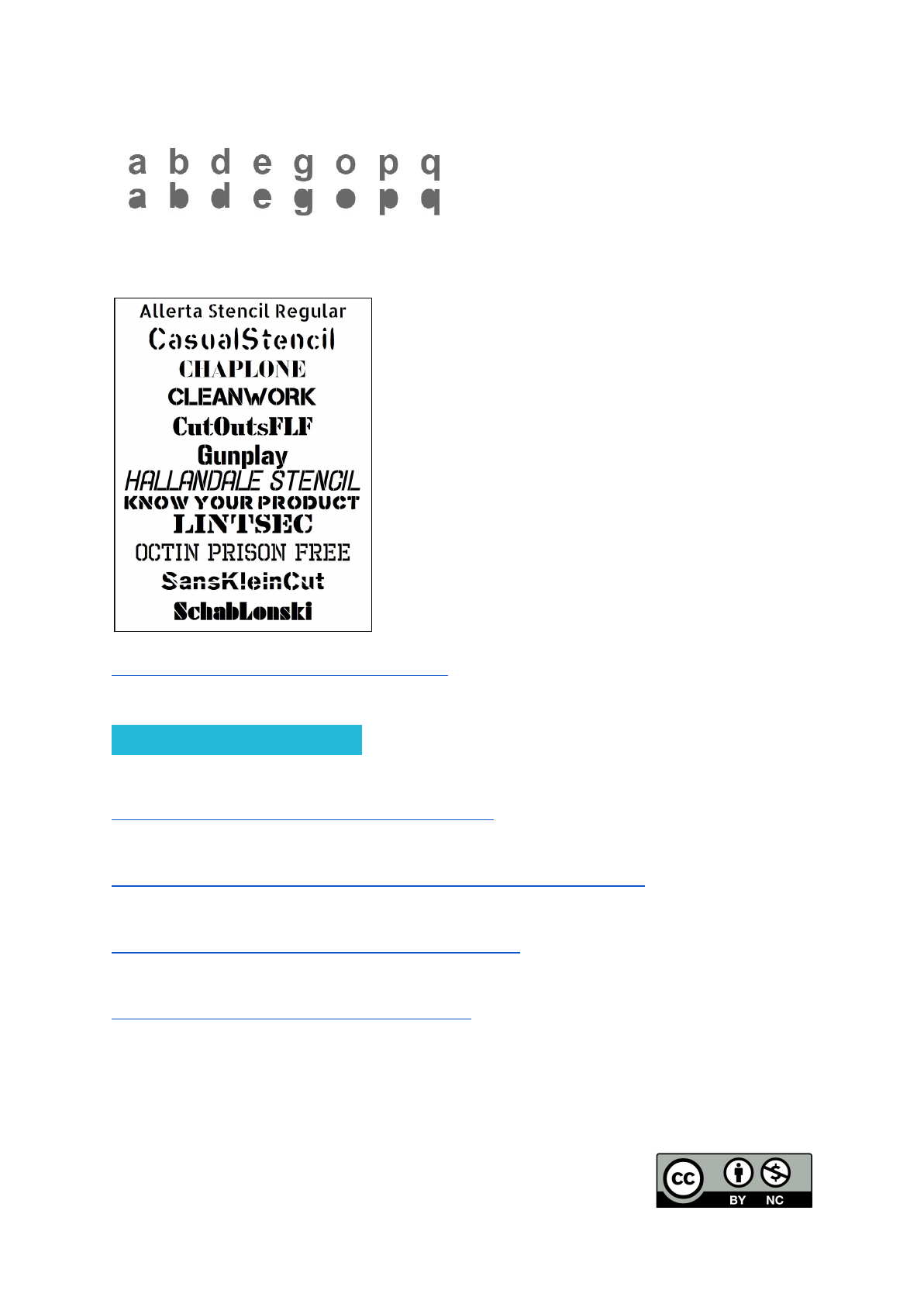

LET OP: Wanneer je tekst wil uitsnijden zal ook het binnenste gedeelte uit vallen
Daarvoor bestaan er dan speciale lettertypes “FabFonts” waarbij tussenschotjes voorzien
zijn zodat de binnenste delen blijven staan.
http://ingegno.be/lasercutter-lasersnijder-fonts/
14. Interessante Links:
Inkscape tutorial: Basic
https://inkscape.org/nl/doc/basic/tutorial-basic.nl.html
handleiding Inkscape voor Lasercutter:
http://www.cutlasercut.com/resources/drawing-guidelines/styles-examples
Lesjes Inkscape:
https://sites.google.com/site/henniekoops/lesjesinkscape
Image Trace:
https://www.youtube.com/watch?v=n_DrqXkw0Bo
