Nokia 8800 Rm 13 8801 33 Schematics V1

User Manual: Phone Nokia 8800 RM-13 - Service manuals and Schematics, Disassembly / Assembly. Free.

Open the PDF directly: View PDF PDF.
Page Count: 26

Schematics

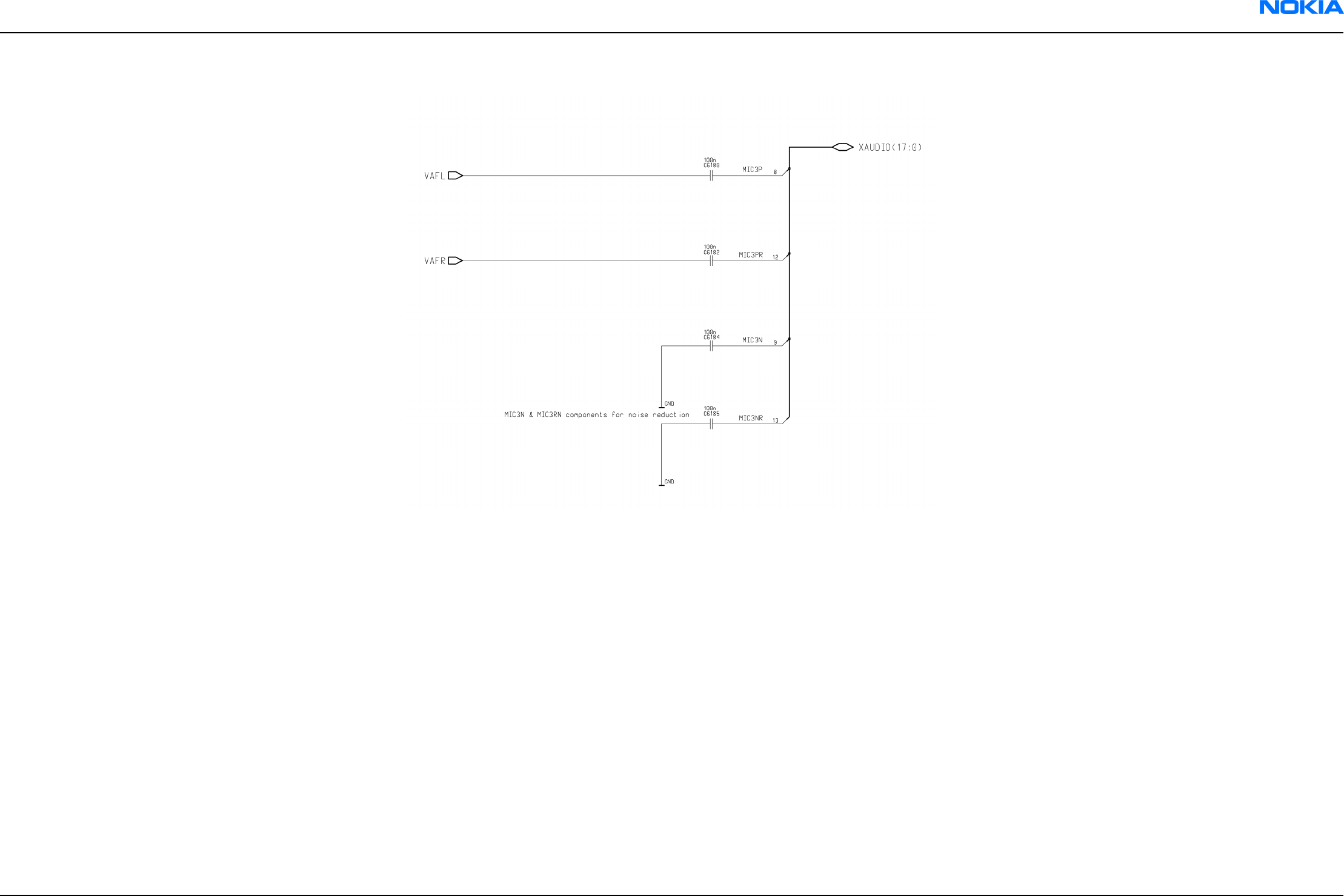

Audio
Figure 132 RM-13/33 Audio, v. 2.0, ed. 287
RM-13/33
Schematics Nokia Customer Care
9240218 (Issue 1) Company Confidential Page 9–4
Copyright ©2005 Nokia. All Rights Reserved.

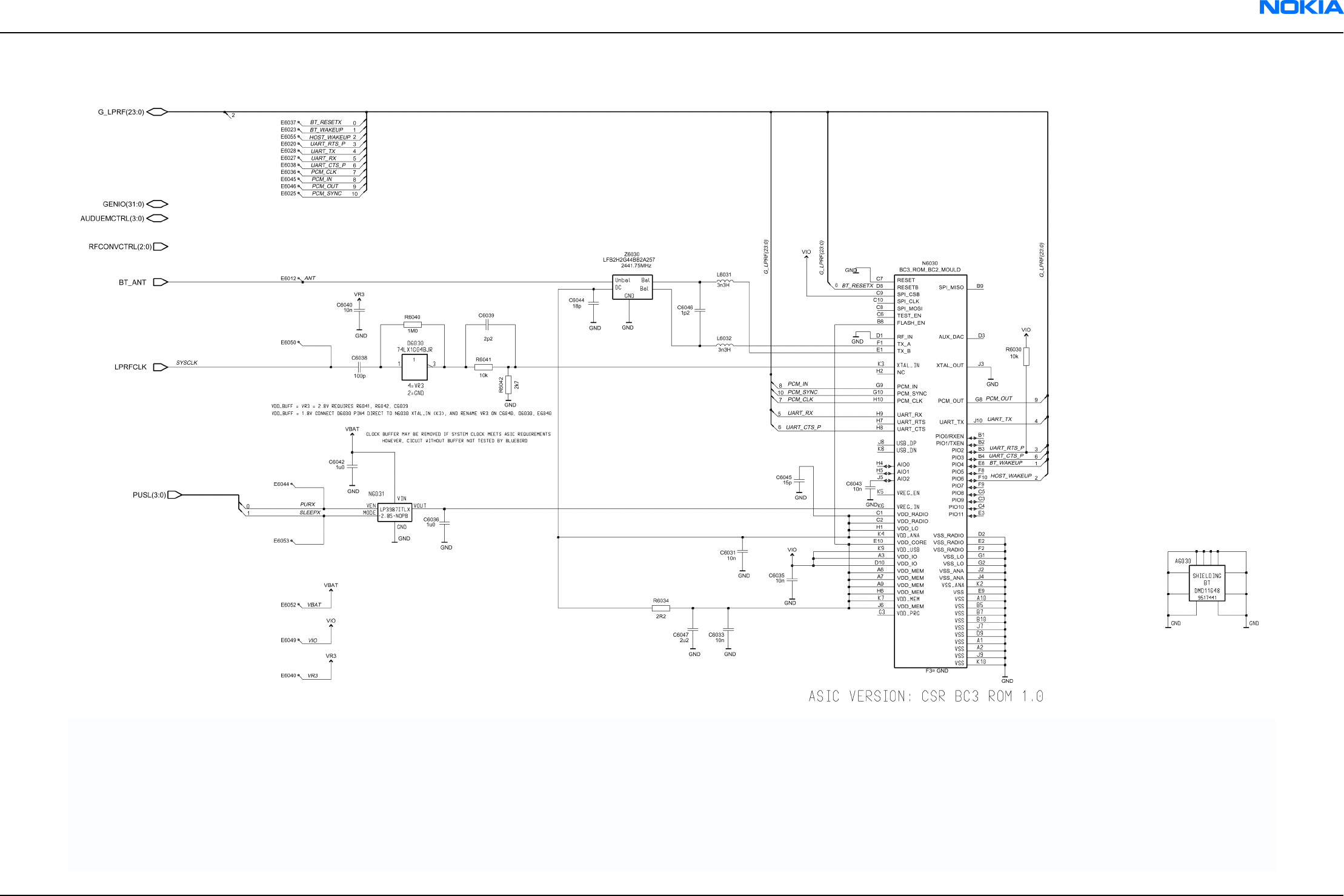

Bluetooth
Figure 133 RM-13/33 Bluetooth, ed. 113
RM-13/33
Schematics Nokia Customer Care
9240218 (Issue 1) Company Confidential Page 9–5
Copyright ©2005 Nokia. All Rights Reserved.

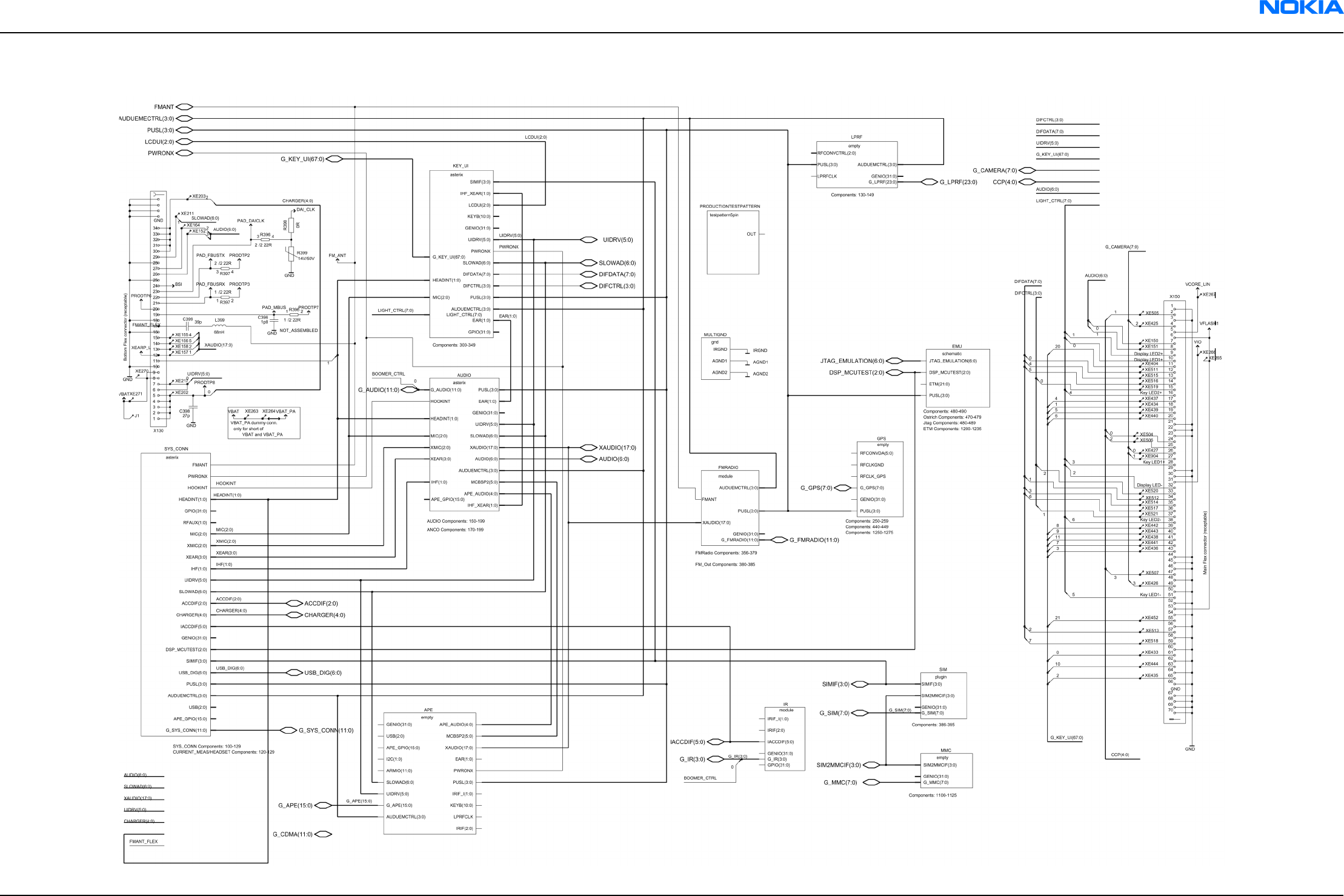

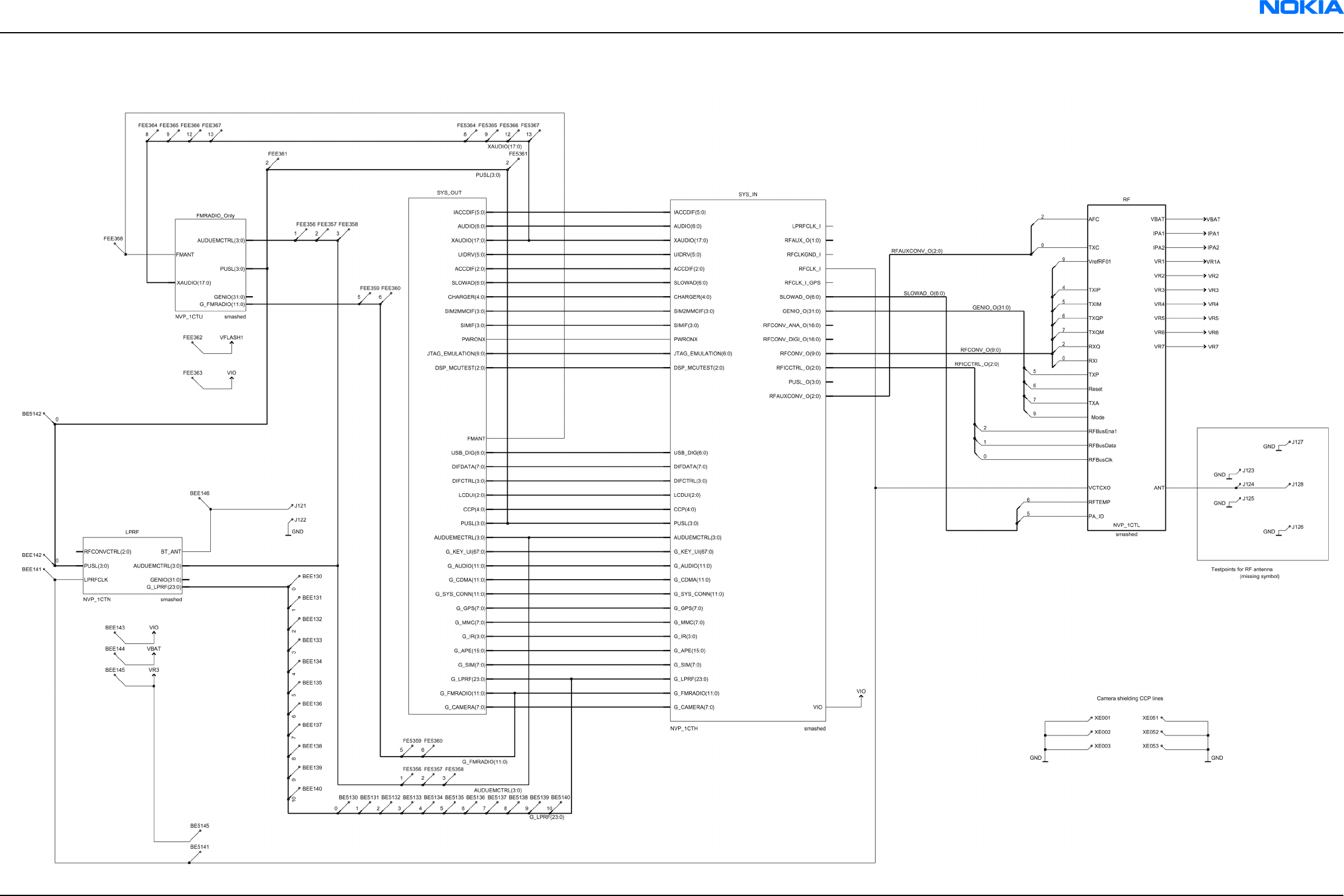

Top level

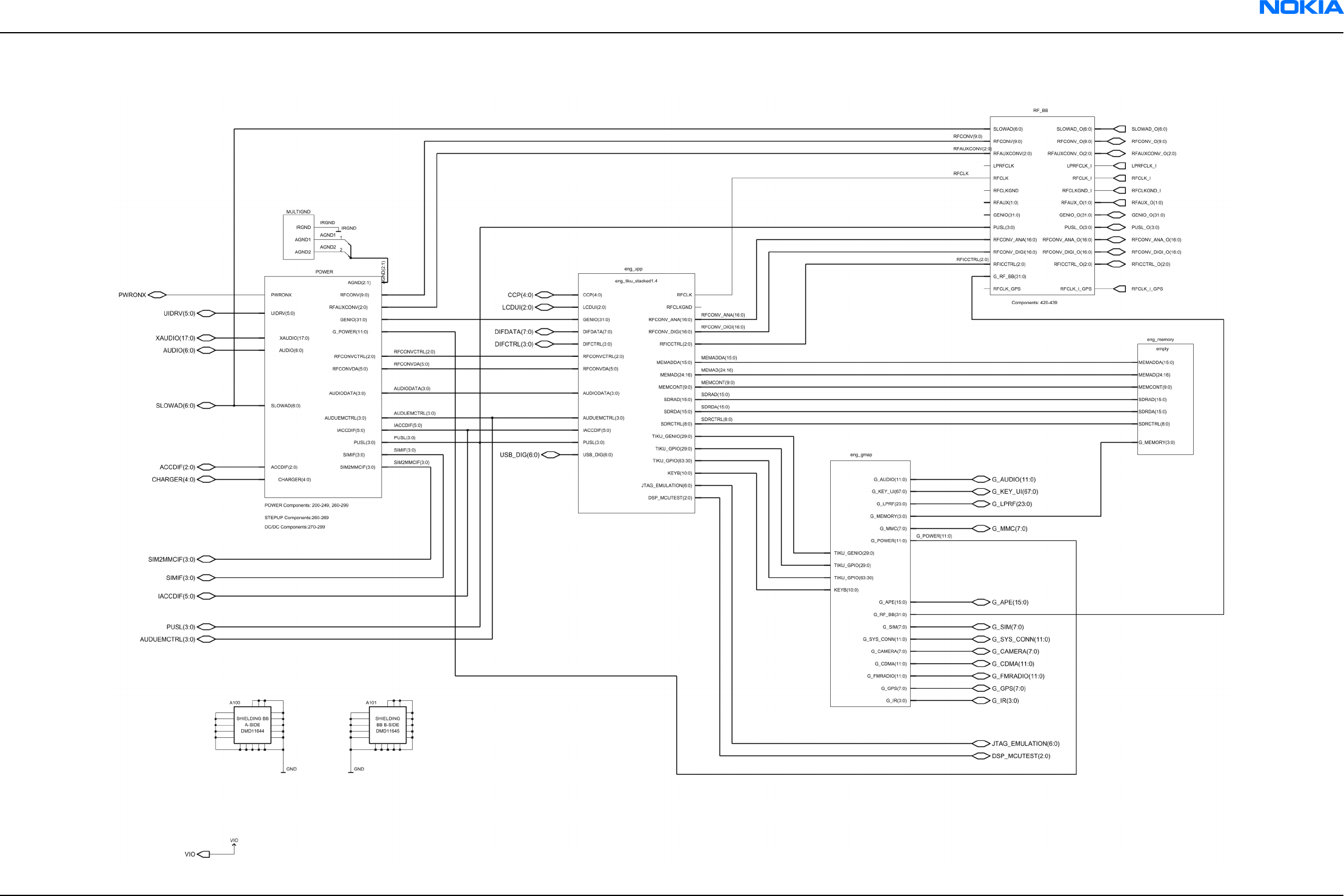

Figure 134 RM-13/33 Top level, ed. 443
RM-13/33
Schematics Nokia Customer Care
9240218 (Issue 1) Company Confidential Page 9–6
Copyright ©2005 Nokia. All Rights Reserved.

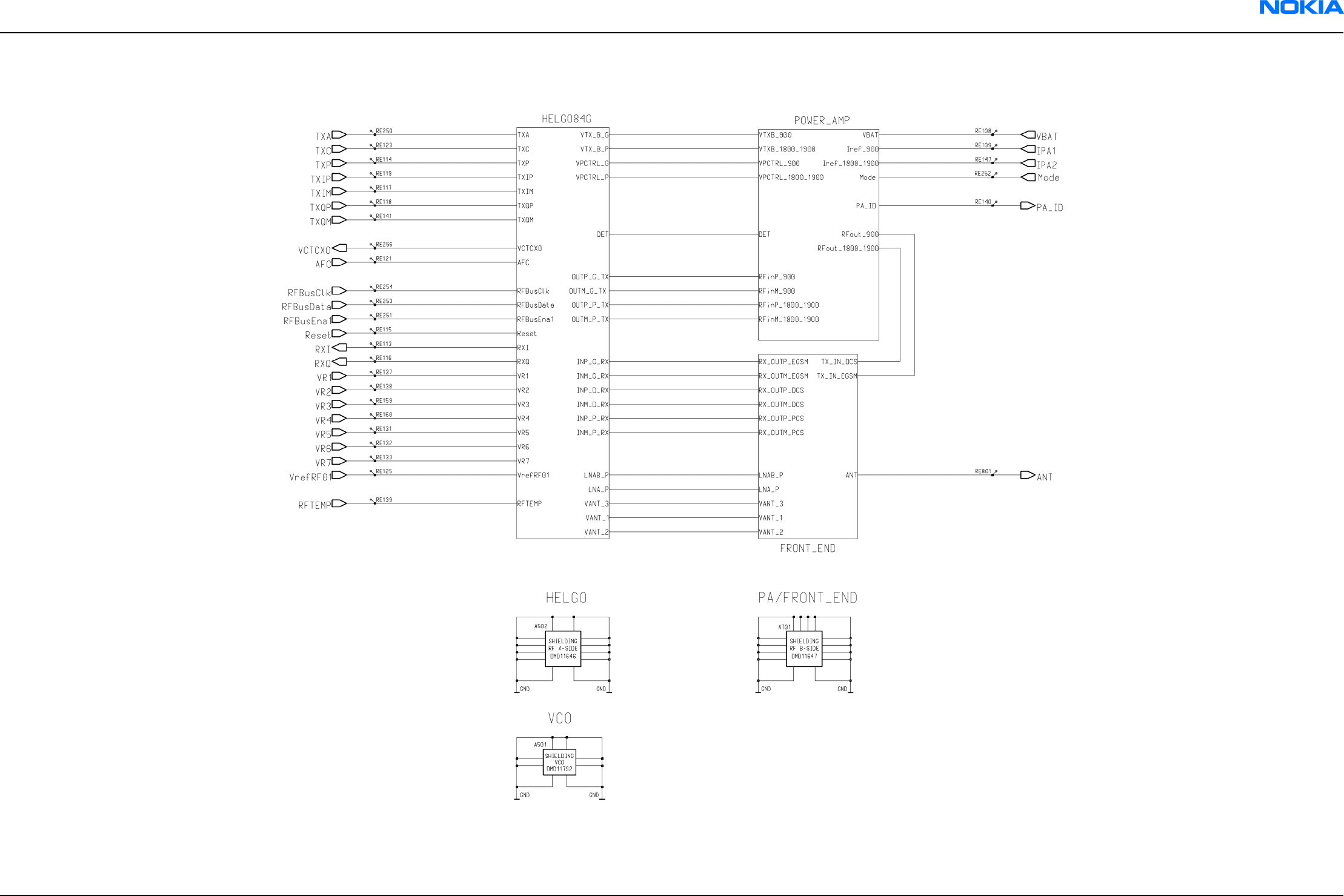

RF top level
Figure 135 RM-13/33 RF top level, ed. 224
RM-13/33
Schematics Nokia Customer Care
9240218 (Issue 1) Company Confidential Page 9–7
Copyright ©2005 Nokia. All Rights Reserved.

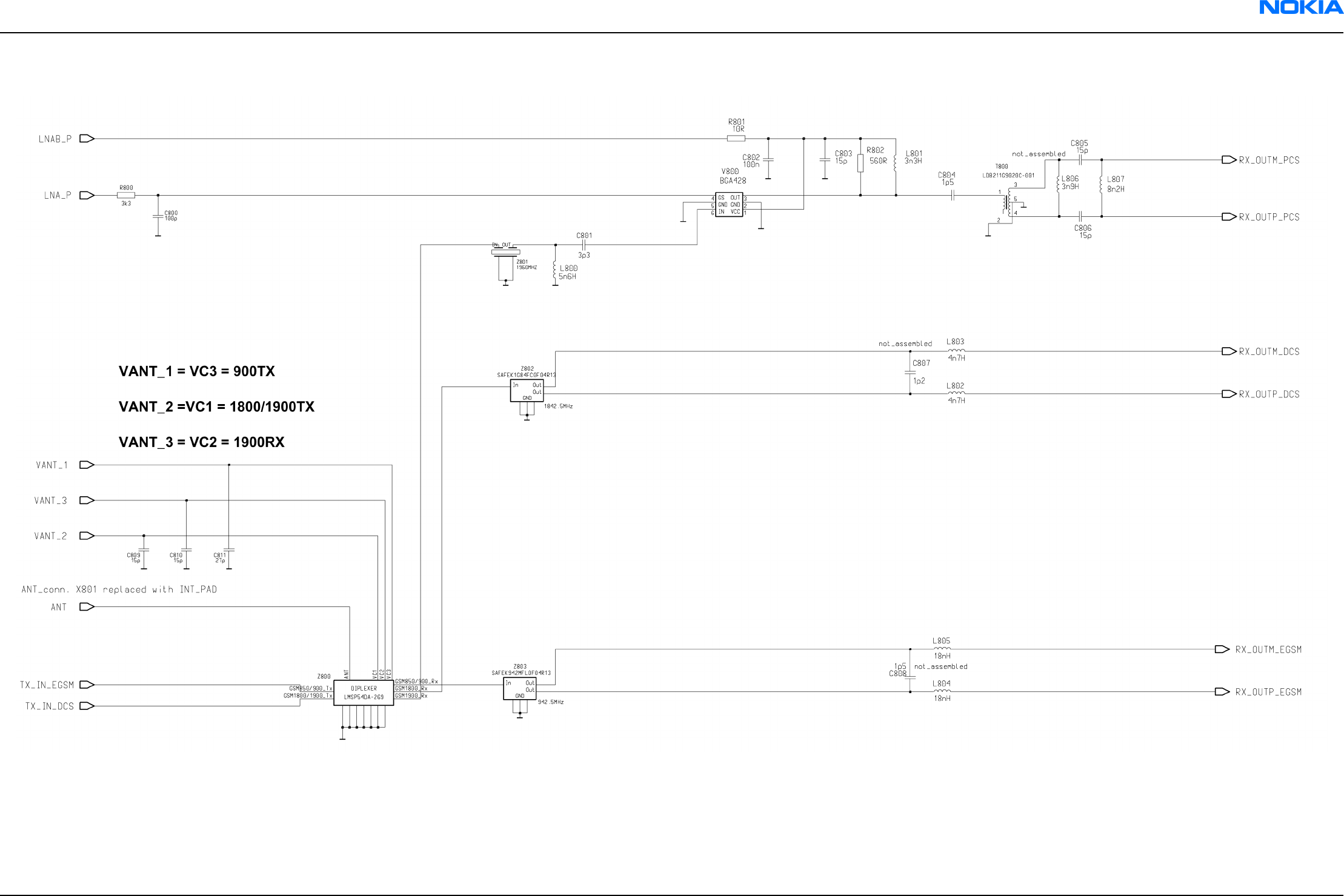

RX front end and antenna switch
Figure 136 RM-13/33 RX front end and antenna switch, ed. 182
RM-13/33
Schematics Nokia Customer Care
9240218 (Issue 1) Company Confidential Page 9–8
Copyright ©2005 Nokia. All Rights Reserved.
Helgo (RF ASIC)

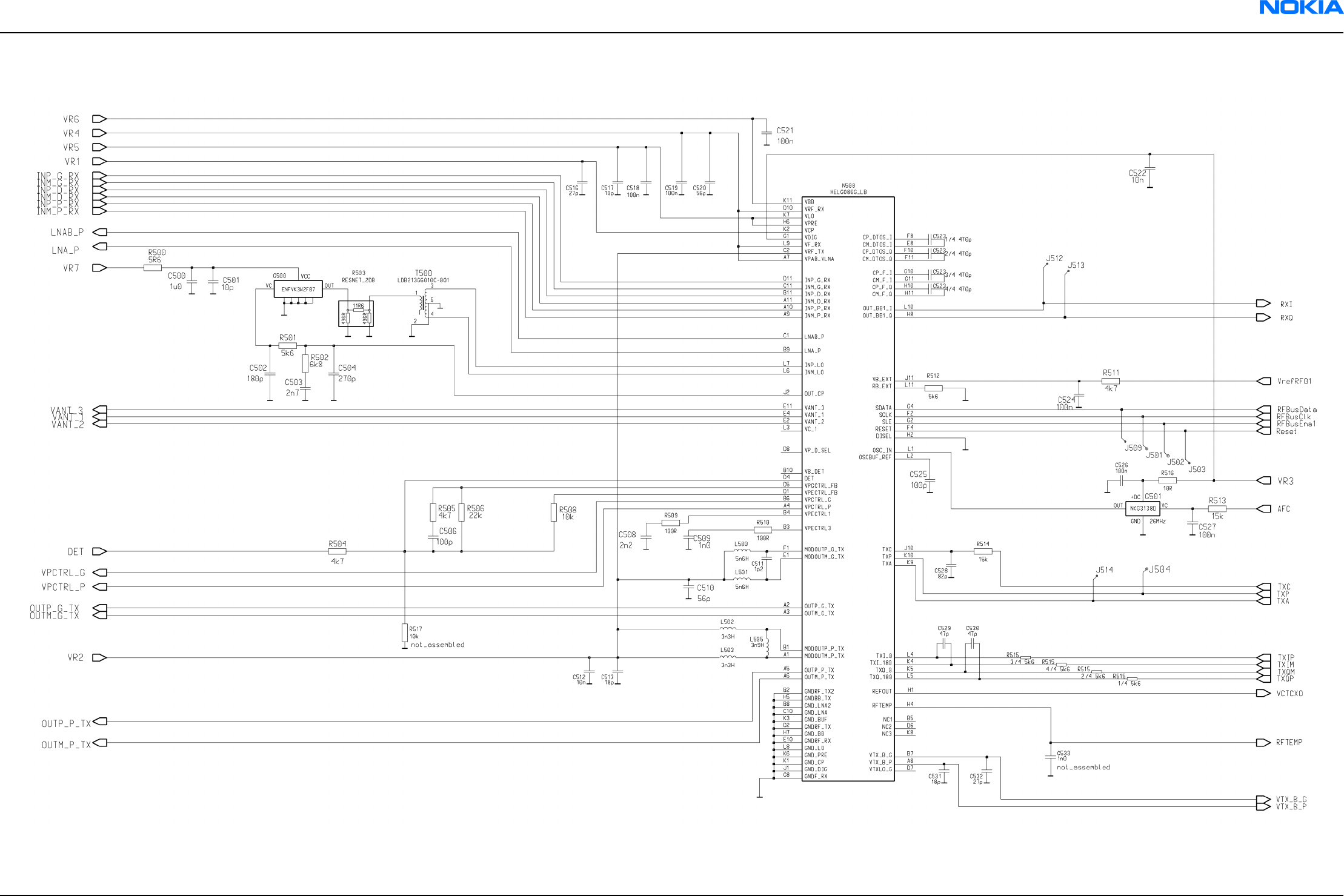

Figure 137 RM-13/33 Helgo, ed. 227
RM-13/33
Schematics Nokia Customer Care
9240218 (Issue 1) Company Confidential Page 9–9
Copyright ©2005 Nokia. All Rights Reserved.

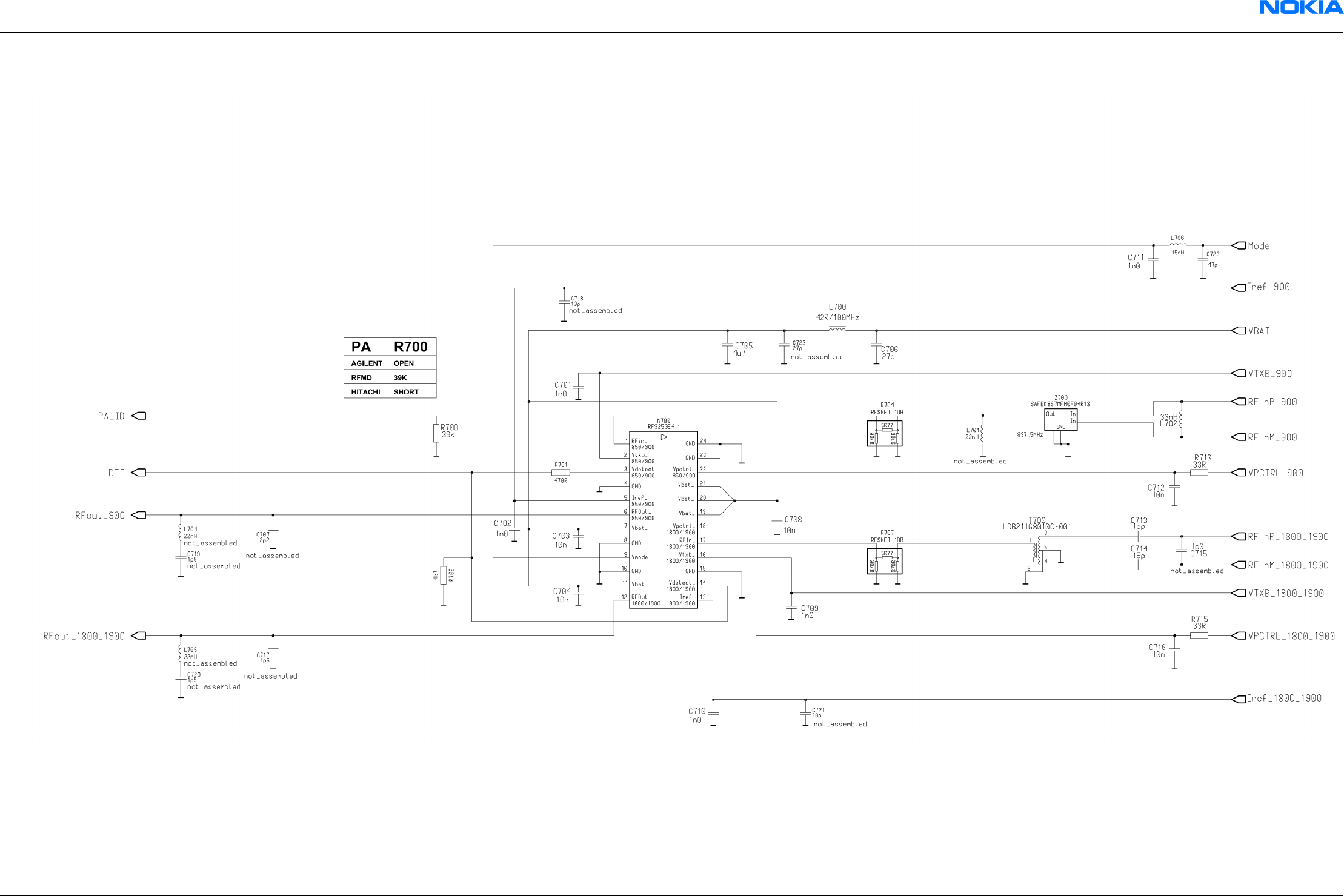

Power amplifier and detection
Figure 138 RM-13/33 Power amplifier and power detection, ed. 161
RM-13/33
Schematics Nokia Customer Care
9240218 (Issue 1) Company Confidential Page 9–10
Copyright ©2005 Nokia. All Rights Reserved.

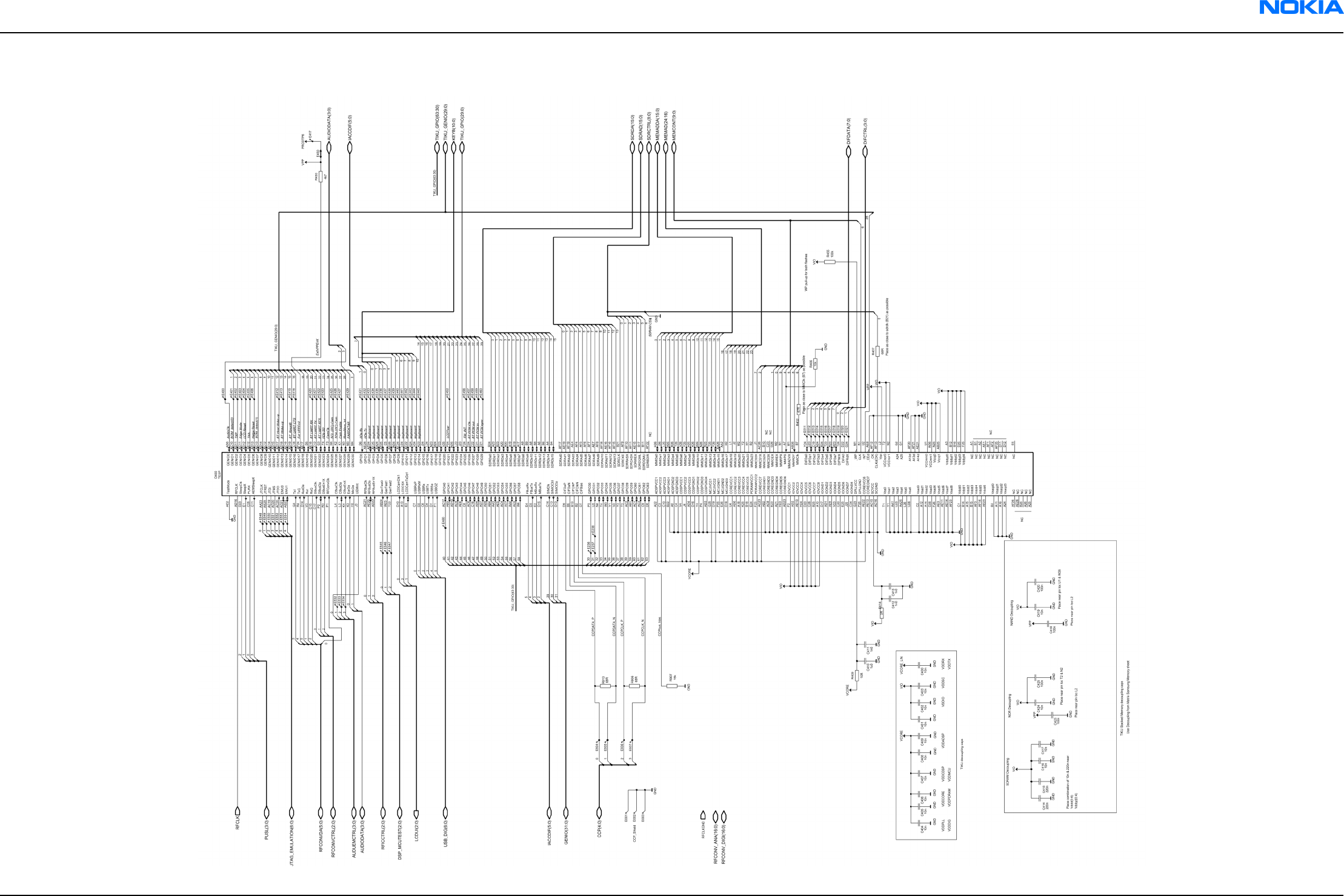

Baseband engine
Figure 139 RM-13/33 BB engine, v. 0.0, ed. 3
RM-13/33
Schematics Nokia Customer Care
9240218 (Issue 1) Company Confidential Page 9–11
Copyright ©2005 Nokia. All Rights Reserved.

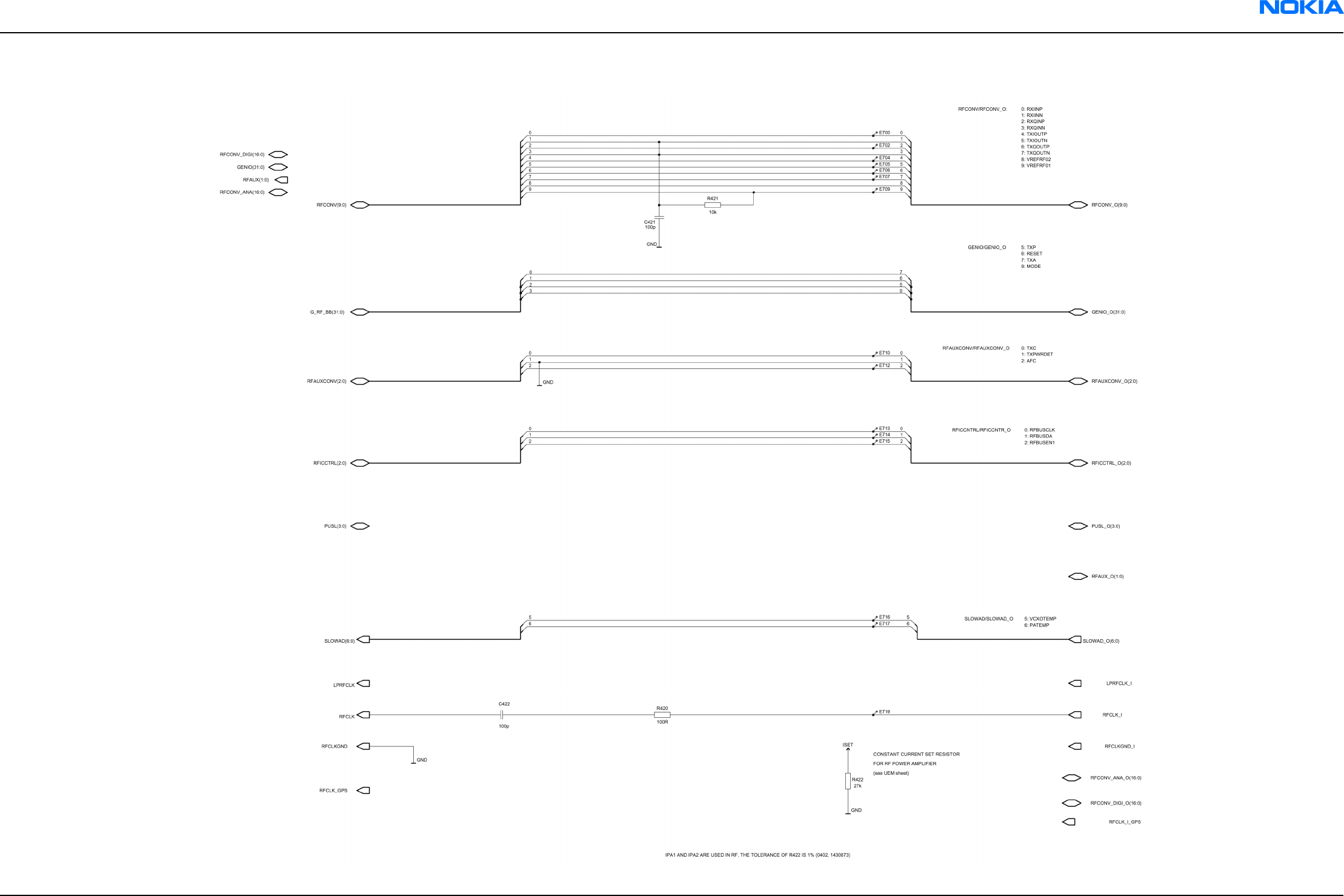

RF-baseband interface
Figure 140 RM-13/33 RF-BB interface, v. 1.3, ed. 3
RM-13/33
Schematics Nokia Customer Care
9240218 (Issue 1) Company Confidential Page 9–12
Copyright ©2005 Nokia. All Rights Reserved.

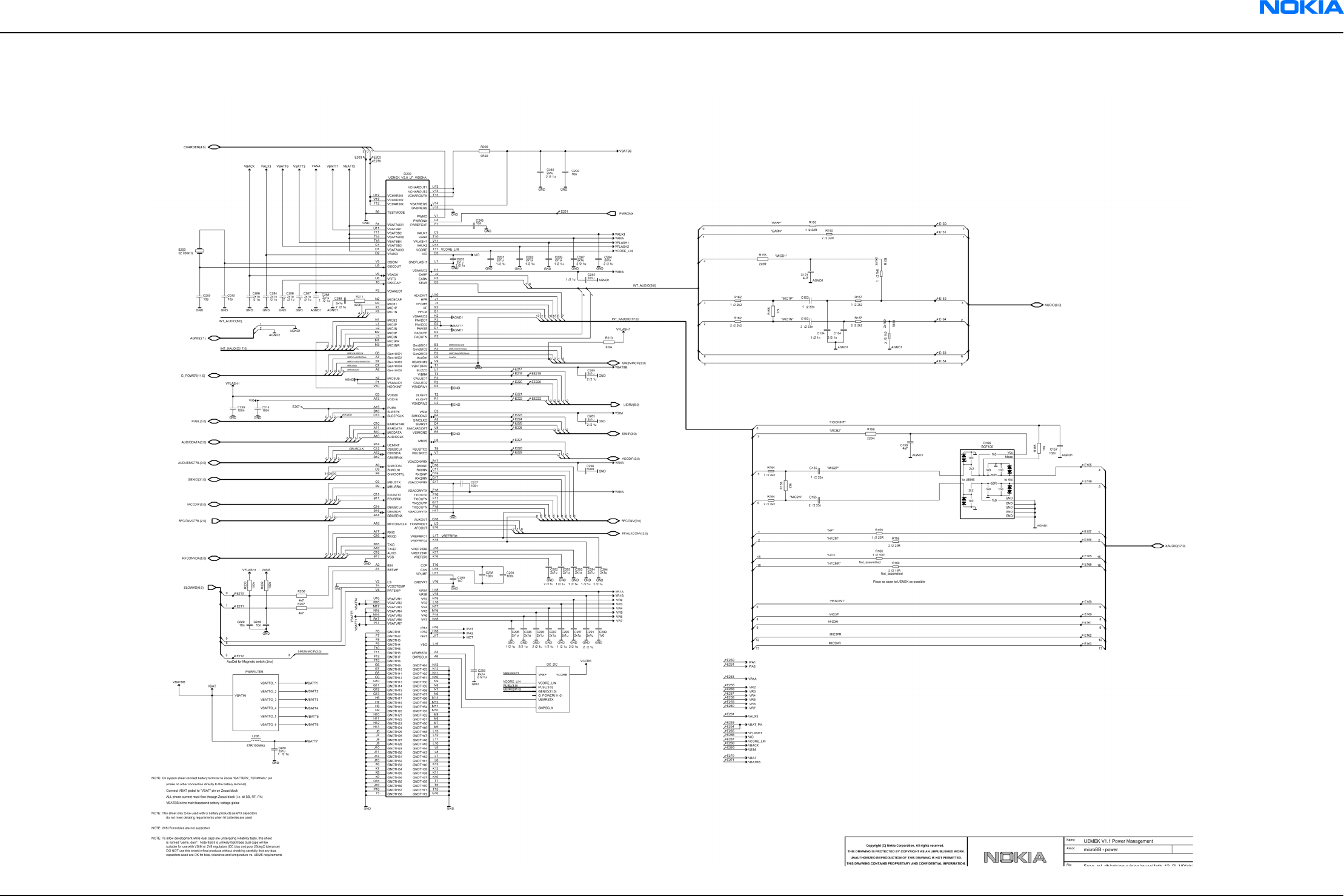

Energy management (UEM)
Figure 141 RM-13/33 UEMEK power management, v. 1.0, ed. 3
RM-13/33
Schematics Nokia Customer Care
9240218 (Issue 1) Company Confidential Page 9–13
Copyright ©2005 Nokia. All Rights Reserved.

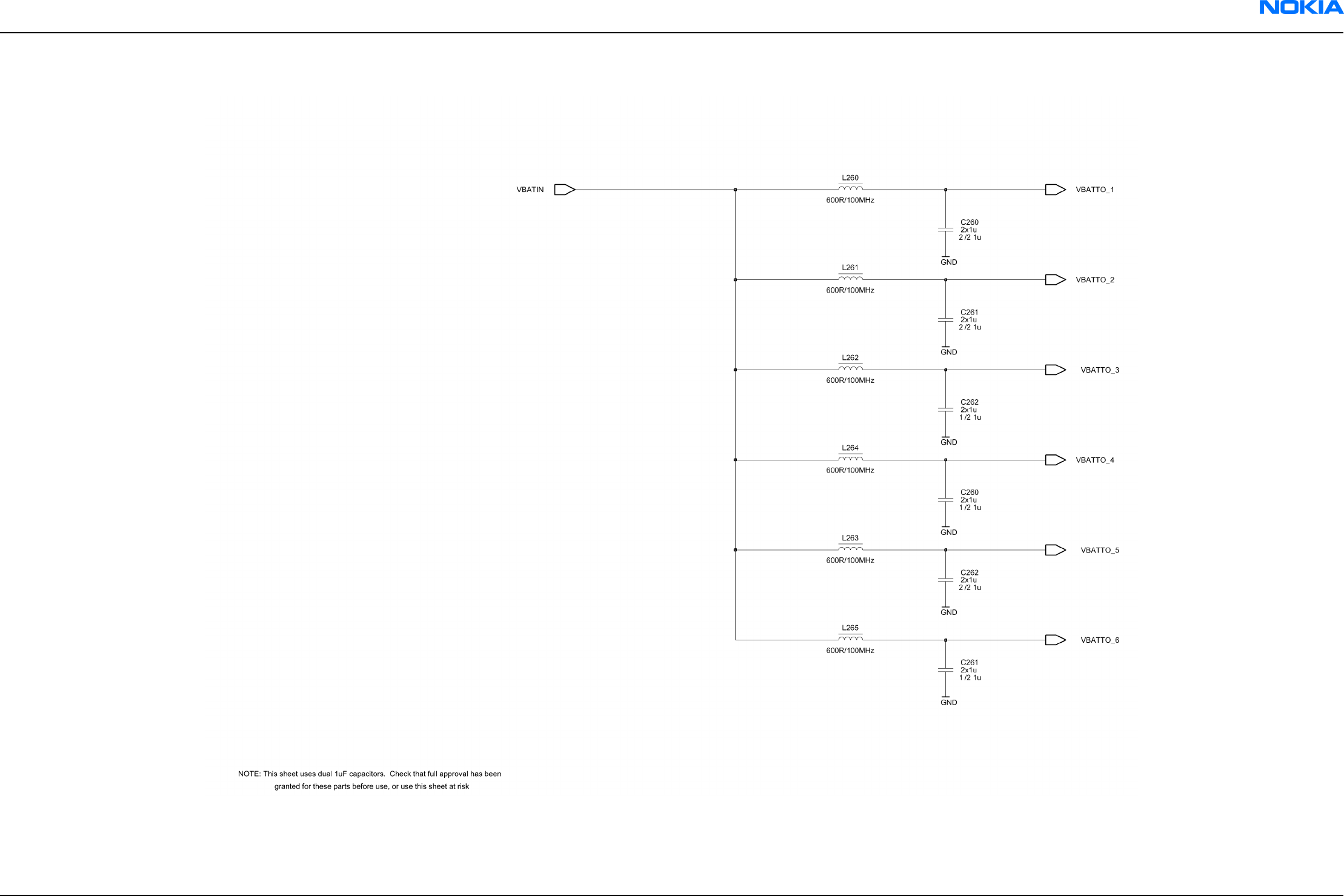

Light filtering
Figure 142 RM-13/33 Light filtering, v. 1.0, ed. 3
RM-13/33
Schematics Nokia Customer Care
9240218 (Issue 1) Company Confidential Page 9–14
Copyright ©2005 Nokia. All Rights Reserved.
DC_DC for Tiku and VIO

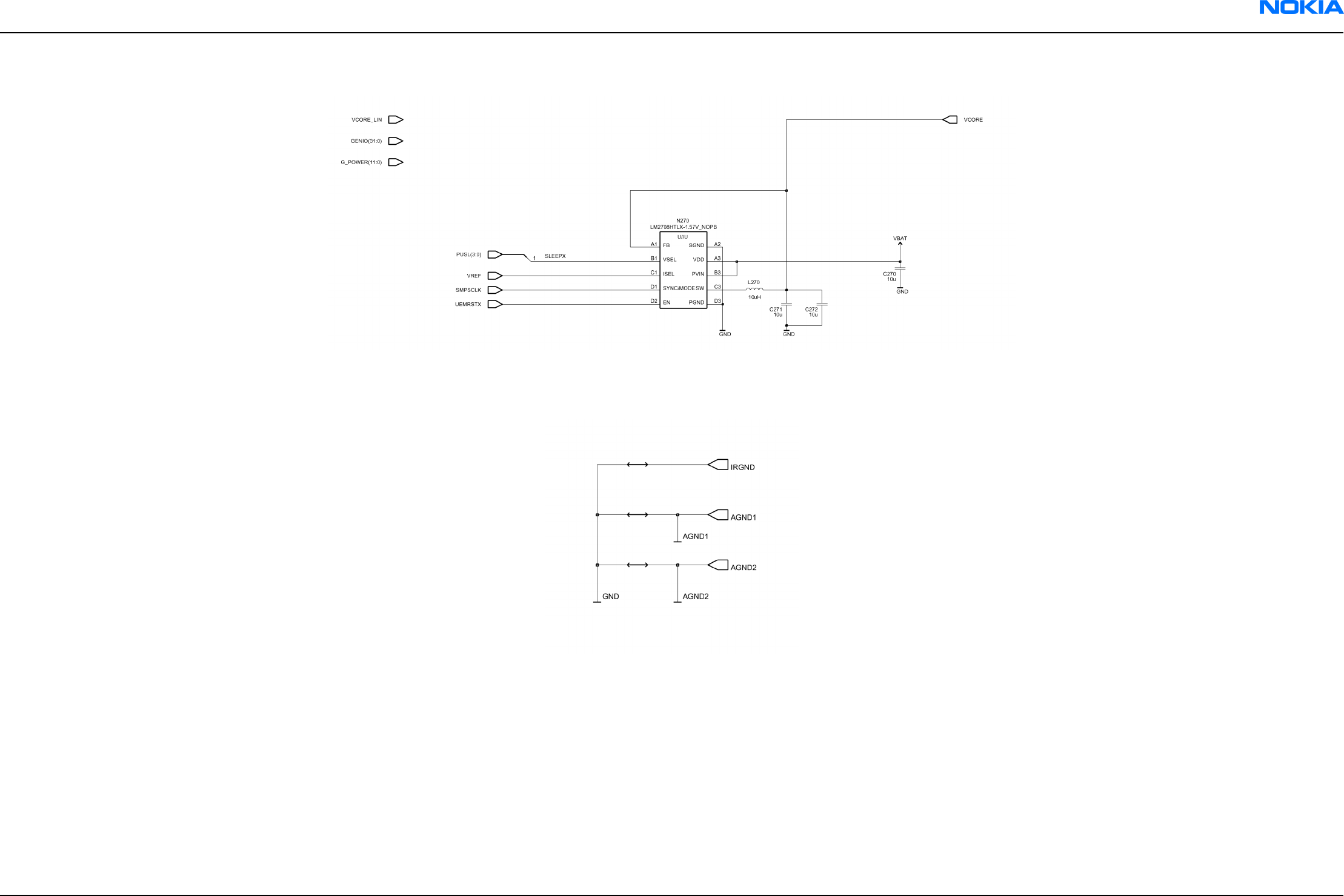

Figure 143 RM-13/33 DC_DC for Tiku and VIO, v. 1.7, ed. 3
MultiGND and connections
Figure 144 RM-13/33 MultiGND connecting AGNDs & IRGND to global GND, v. 0.0, ed. 3
RM-13/33
Schematics Nokia Customer Care
9240218 (Issue 1) Company Confidential Page 9–15
Copyright ©2005 Nokia. All Rights Reserved.
Flash memory
Figure 145 RM-13/33 Flash memory 128 Mbit, v. 2.0, ed. 3
RM-13/33
Schematics Nokia Customer Care
9240218 (Issue 1) Company Confidential Page 9–16
Copyright ©2005 Nokia. All Rights Reserved.
TikuEDGE
Figure 146 RM-13/33 TikuEDGE part of uBB engine, v. 1, ed. 3
RM-13/33
Schematics Nokia Customer Care
9240218 (Issue 1) Company Confidential Page 9–17
Copyright ©2005 Nokia. All Rights Reserved.

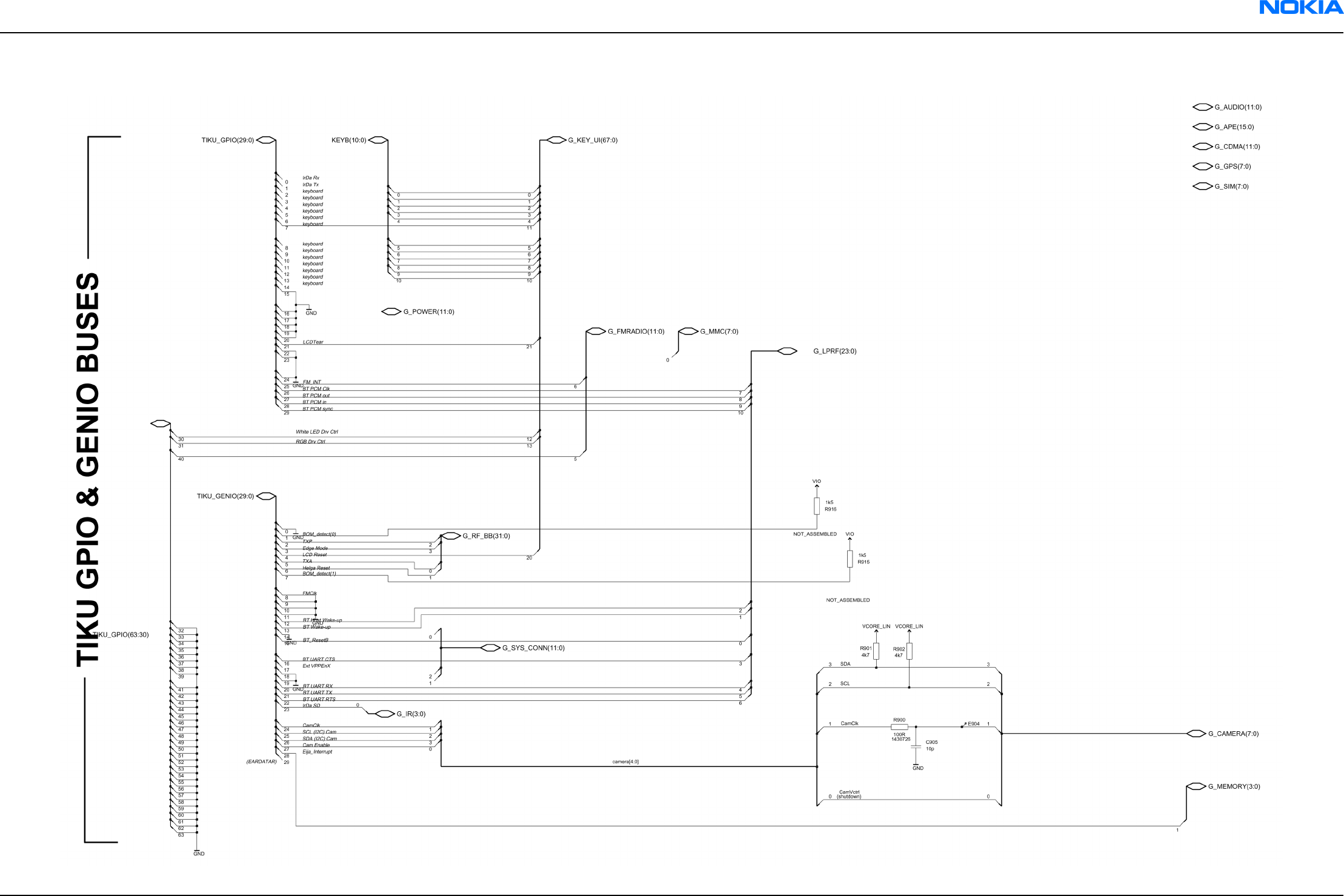

GENIO and GPIO
Figure 147 RM-13/33 GENIO & GPIO connection block, v. 0.0, ed. 3
RM-13/33
Schematics Nokia Customer Care
9240218 (Issue 1) Company Confidential Page 9–18
Copyright ©2005 Nokia. All Rights Reserved.
SYS_OUT
Figure 148 RM-13/33 SYS_OUT top level, v. 2.0, ed. 329
RM-13/33
Schematics Nokia Customer Care
9240218 (Issue 1) Company Confidential Page 9–19
Copyright ©2005 Nokia. All Rights Reserved.
SIM reader

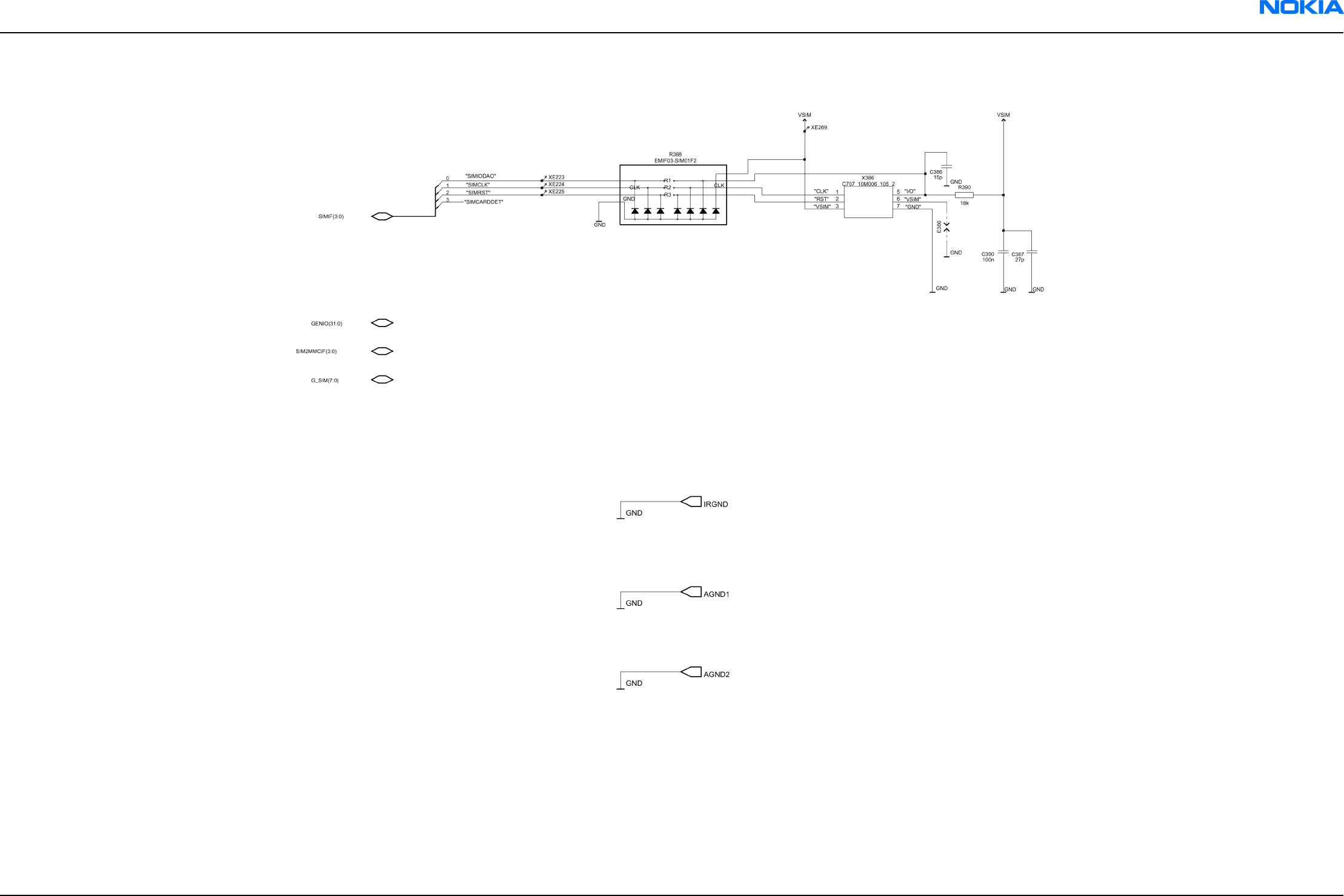

Figure 149 RM-13/33 SIM reader, v. 2.0, ed. 143
MultiGND symbol bypass
Figure 150 RM-13/33 MultiGND symbol bypass, v. 0.0, ed. 28
RM-13/33
Schematics Nokia Customer Care
9240218 (Issue 1) Company Confidential Page 9–20
Copyright ©2005 Nokia. All Rights Reserved.
System connector
Figure 151 RM-13/33 System connector, v. 3.3, ed. 327

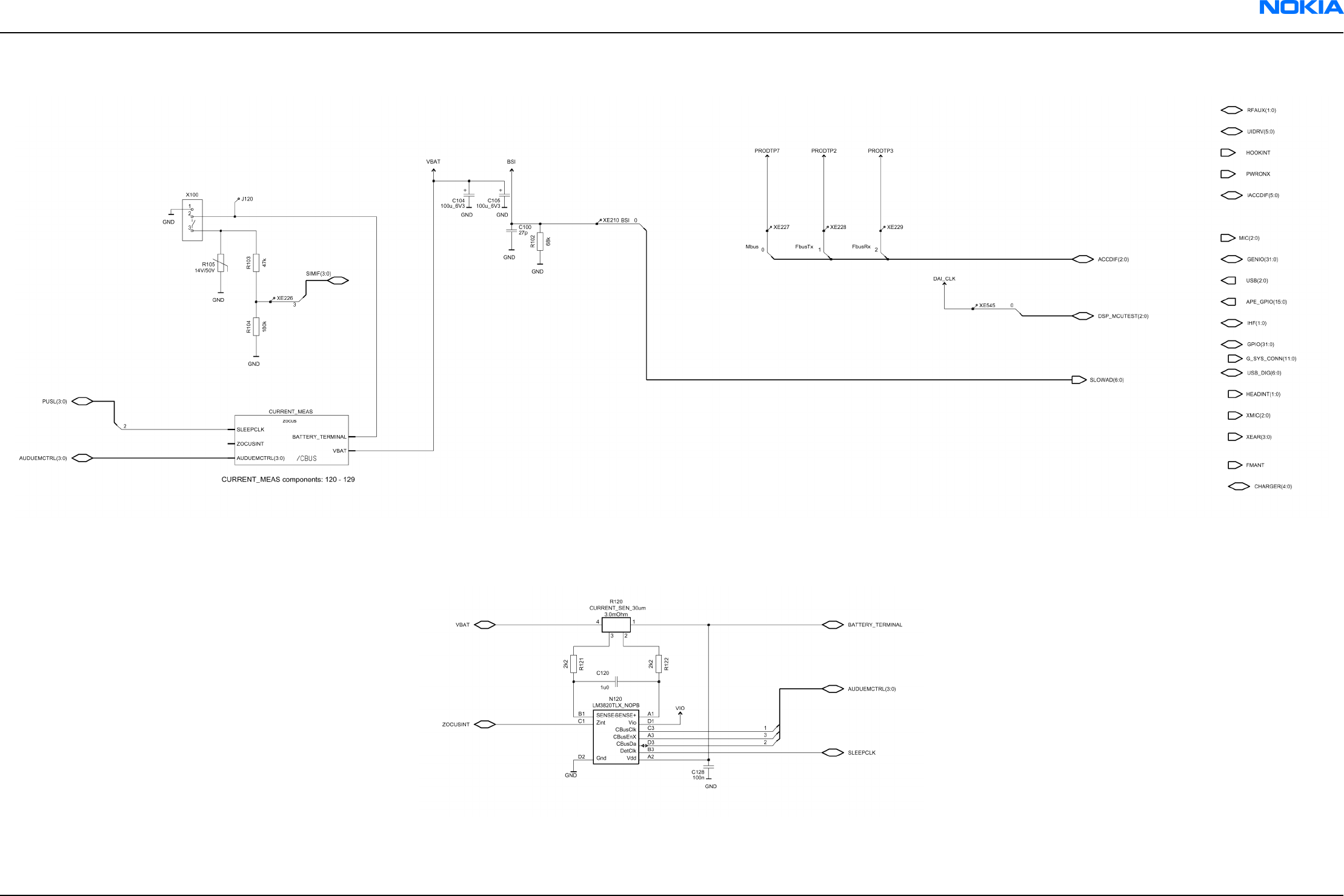

Zocus (current measurement)
Figure 152 RM-13/33 Zocus current measurement, v. 2.1, ed. 99
RM-13/33
Schematics Nokia Customer Care
9240218 (Issue 1) Company Confidential Page 9–21
Copyright ©2005 Nokia. All Rights Reserved.
UI components

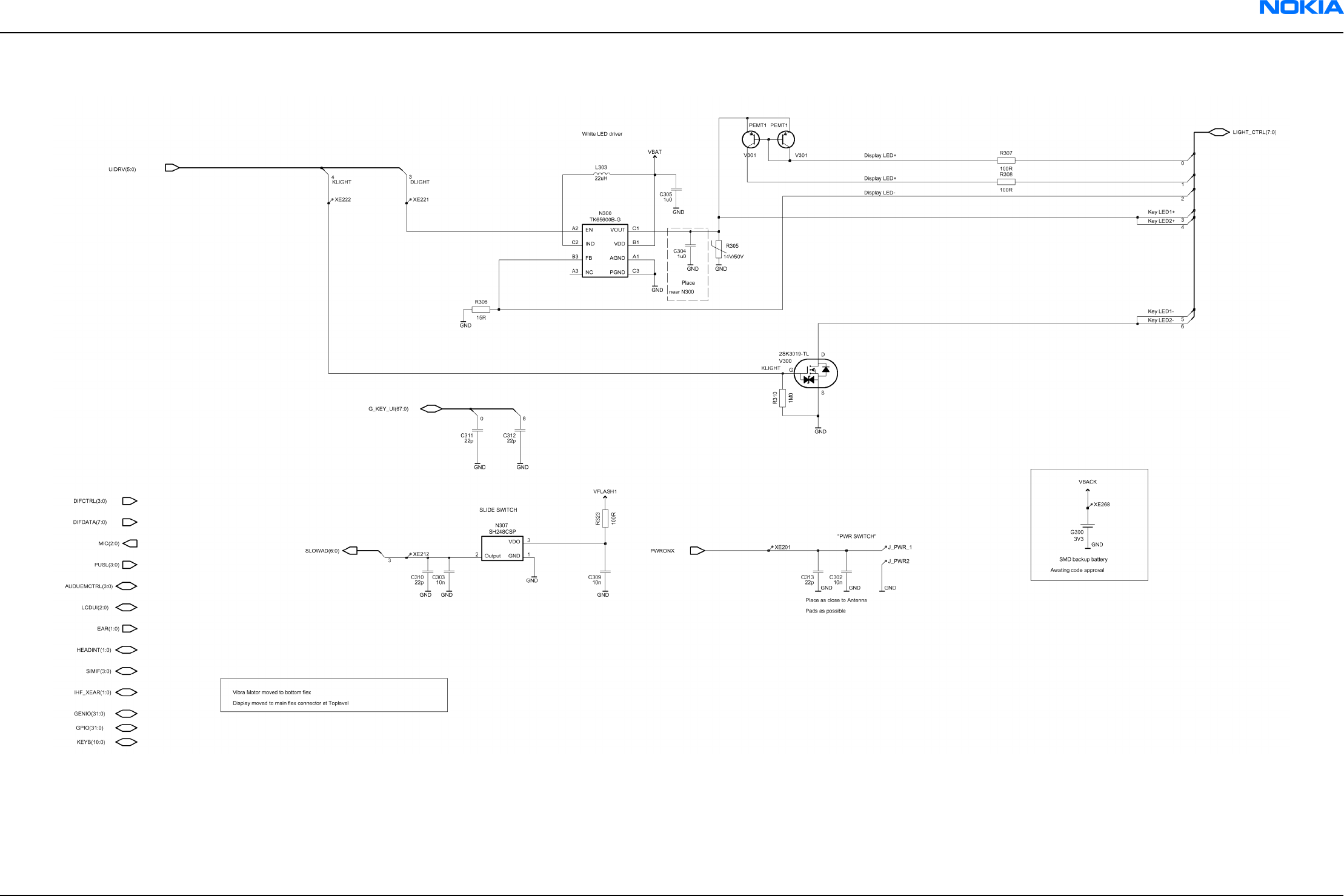

Figure 153 RM-33 UI components, v. 2.3, ed. 534
RM-13/33
Schematics Nokia Customer Care
9240218 (Issue 1) Company Confidential Page 9–22
Copyright ©2005 Nokia. All Rights Reserved.

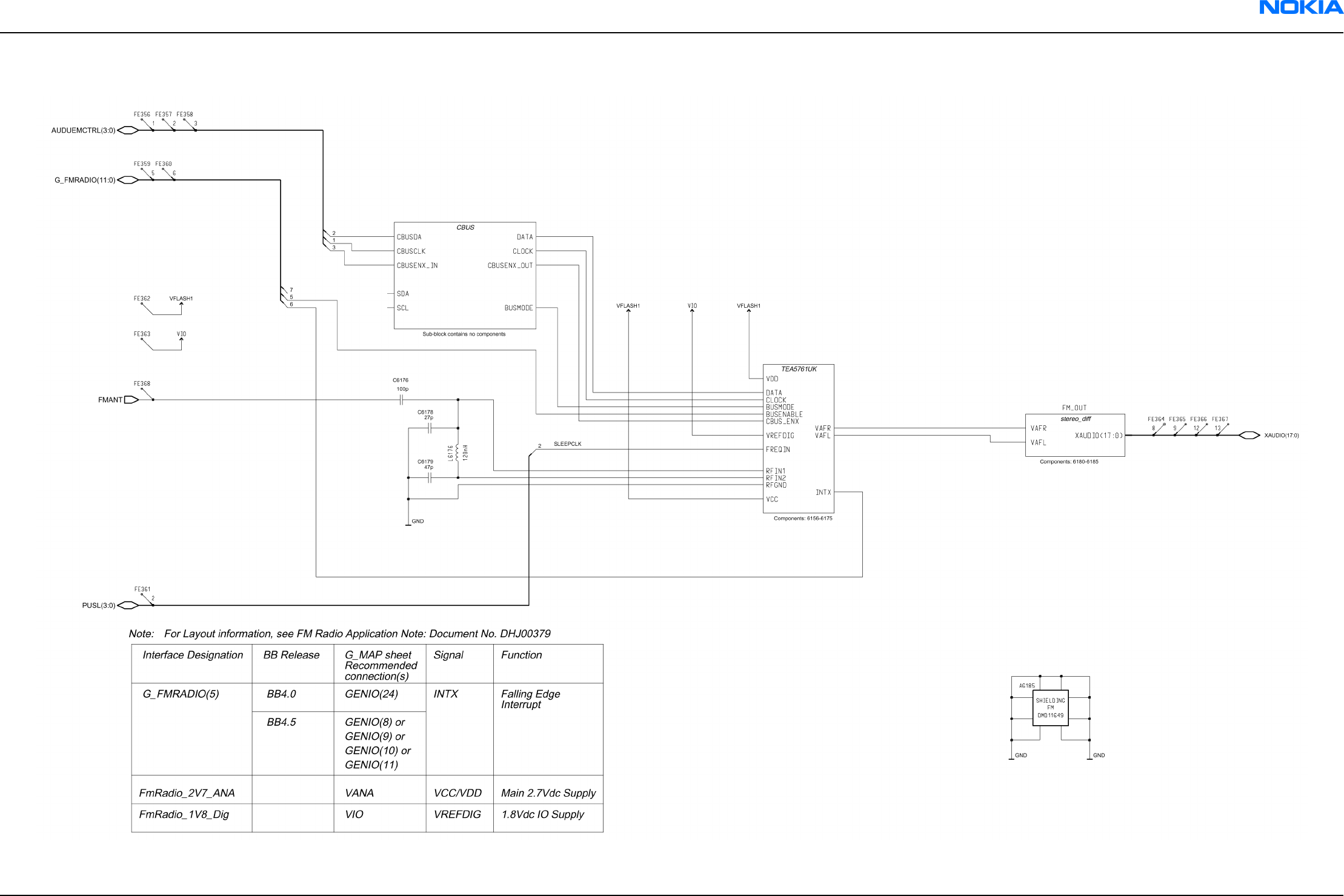

FM interface (RM-33)
Figure 154 RM-33 FM interface, v. 0.0, ed. 124
RM-13/33
Schematics Nokia Customer Care
9240218 (Issue 1) Company Confidential Page 9–23
Copyright ©2005 Nokia. All Rights Reserved.
FM interface (RM-13)
Figure 155 RM-13 FM interface, v. 0.0, ed. 128
RM-13/33
Schematics Nokia Customer Care
9240218 (Issue 1) Company Confidential Page 9–24
Copyright ©2005 Nokia. All Rights Reserved.
CBus

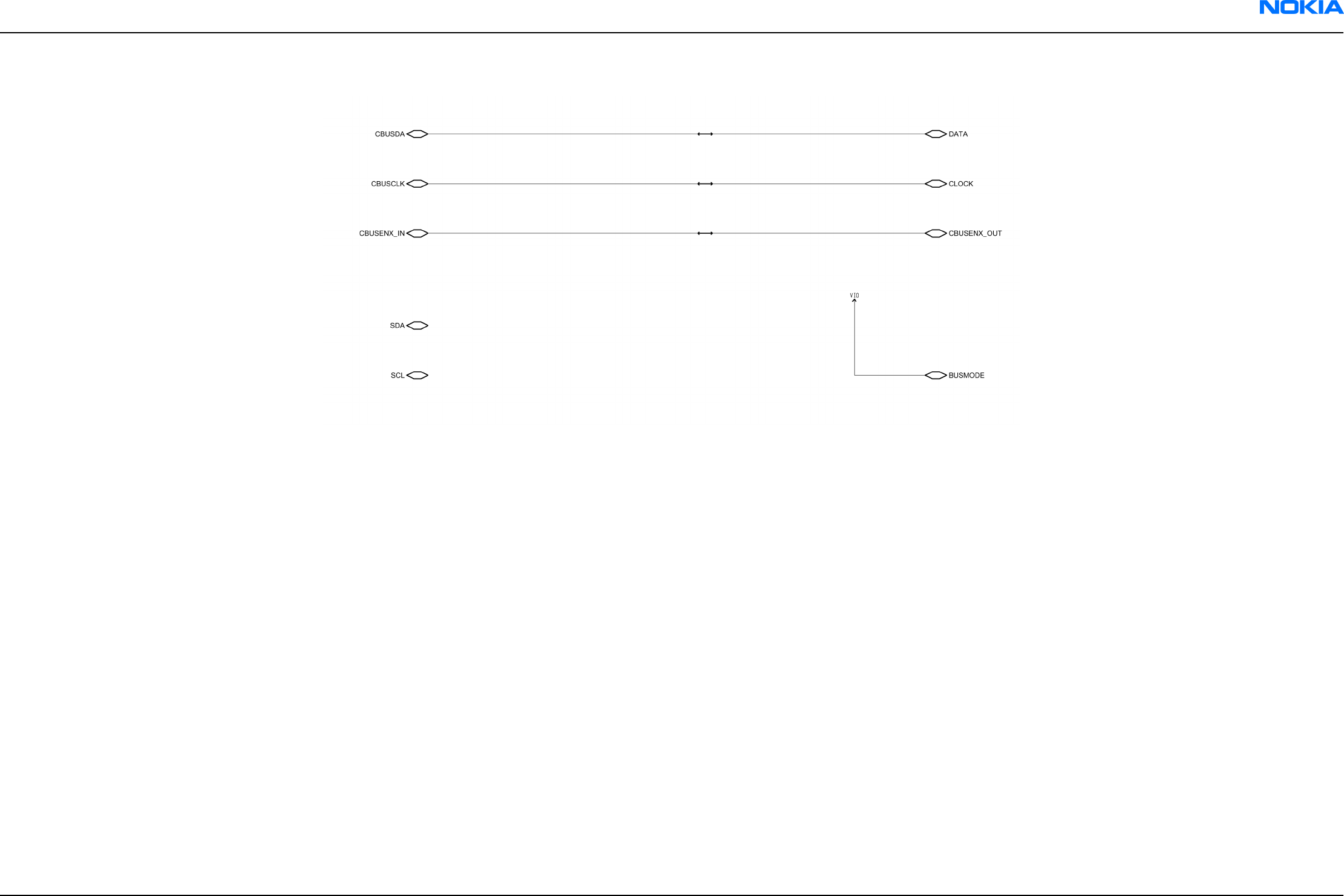

Figure 156 RM-13/33 CBus, v. 0.0, ed. 64
RM-13/33
Schematics Nokia Customer Care
9240218 (Issue 1) Company Confidential Page 9–25
Copyright ©2005 Nokia. All Rights Reserved.

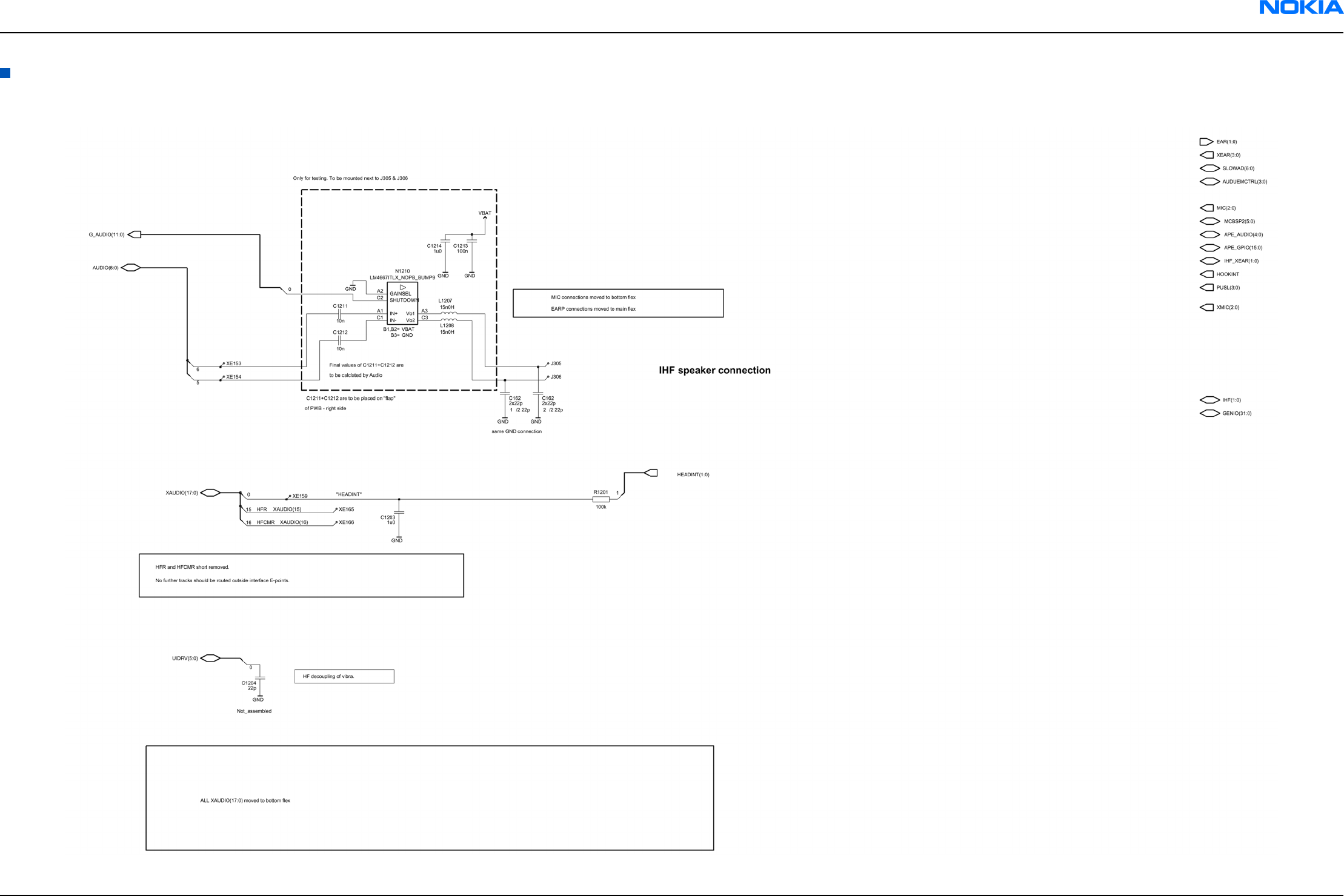

Differential stereo
Figure 157 RM-13/33 Differential stereo, v. 0.0, ed. 71
RM-13/33
Schematics Nokia Customer Care
9240218 (Issue 1) Company Confidential Page 9–26
Copyright ©2005 Nokia. All Rights Reserved.

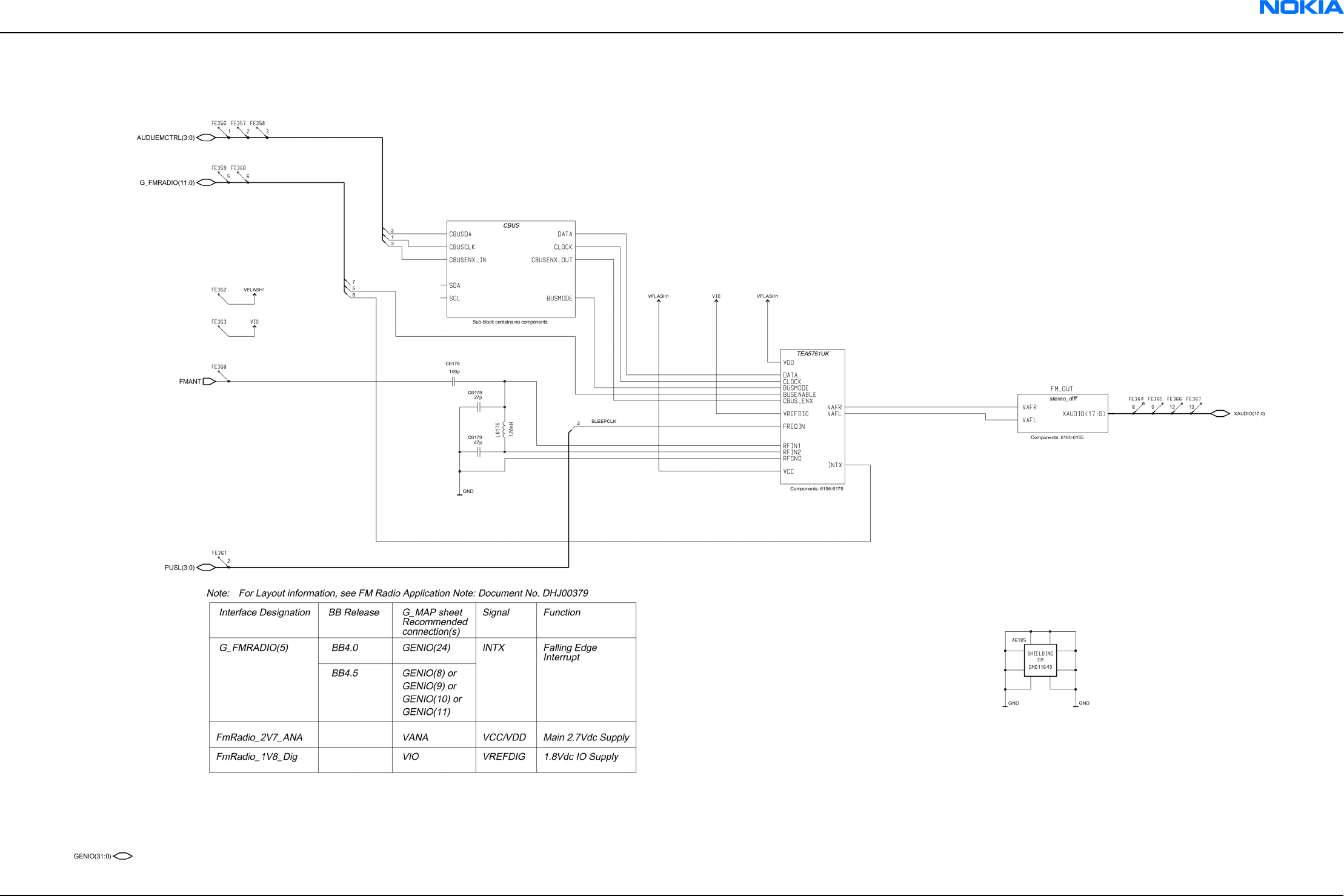

FM radio

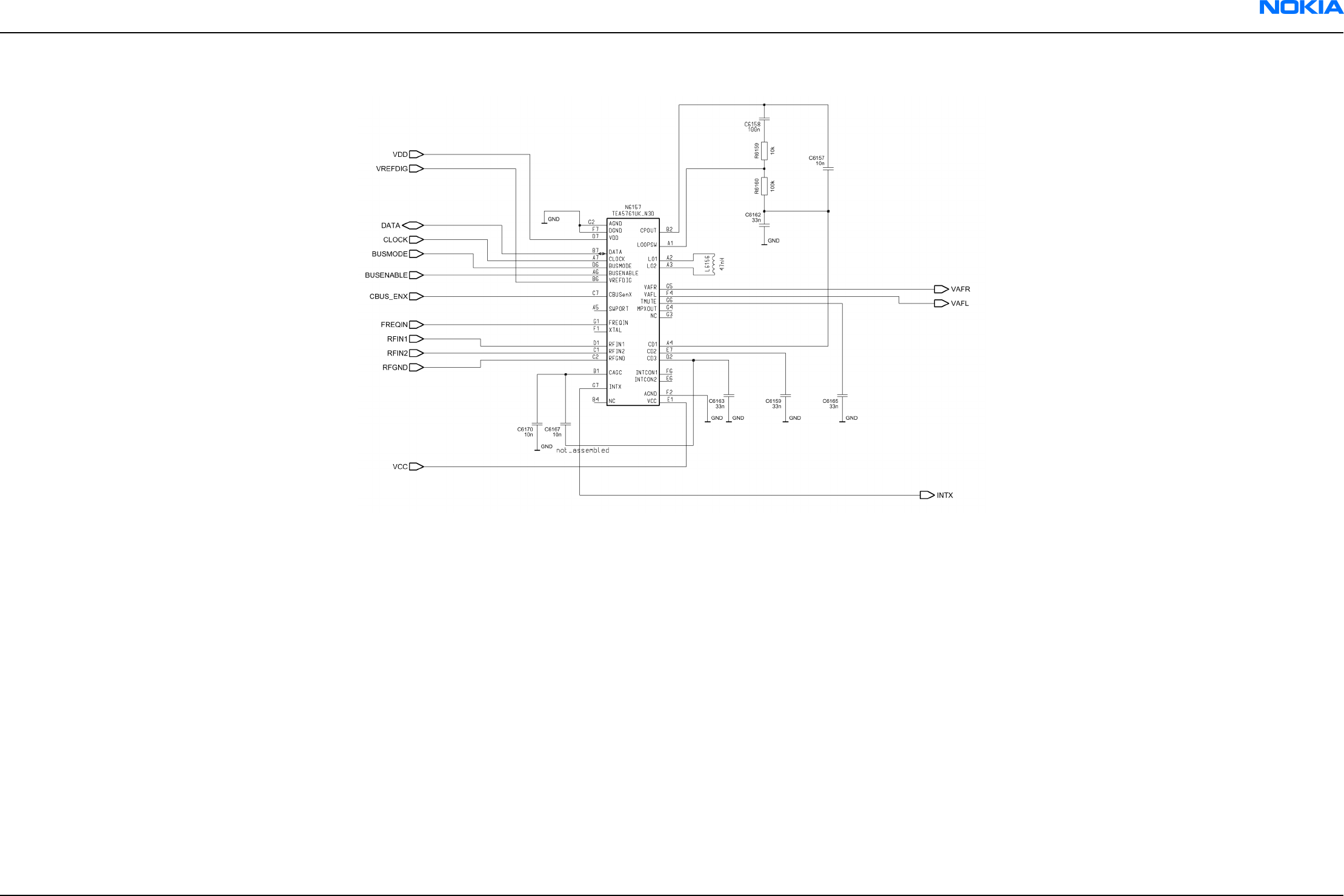

Figure 158 RM-13/33 FM radio, v. 0.0, ed. 31
RM-13/33
Schematics Nokia Customer Care
9240218 (Issue 1) Company Confidential Page 9–27
Copyright ©2005 Nokia. All Rights Reserved.

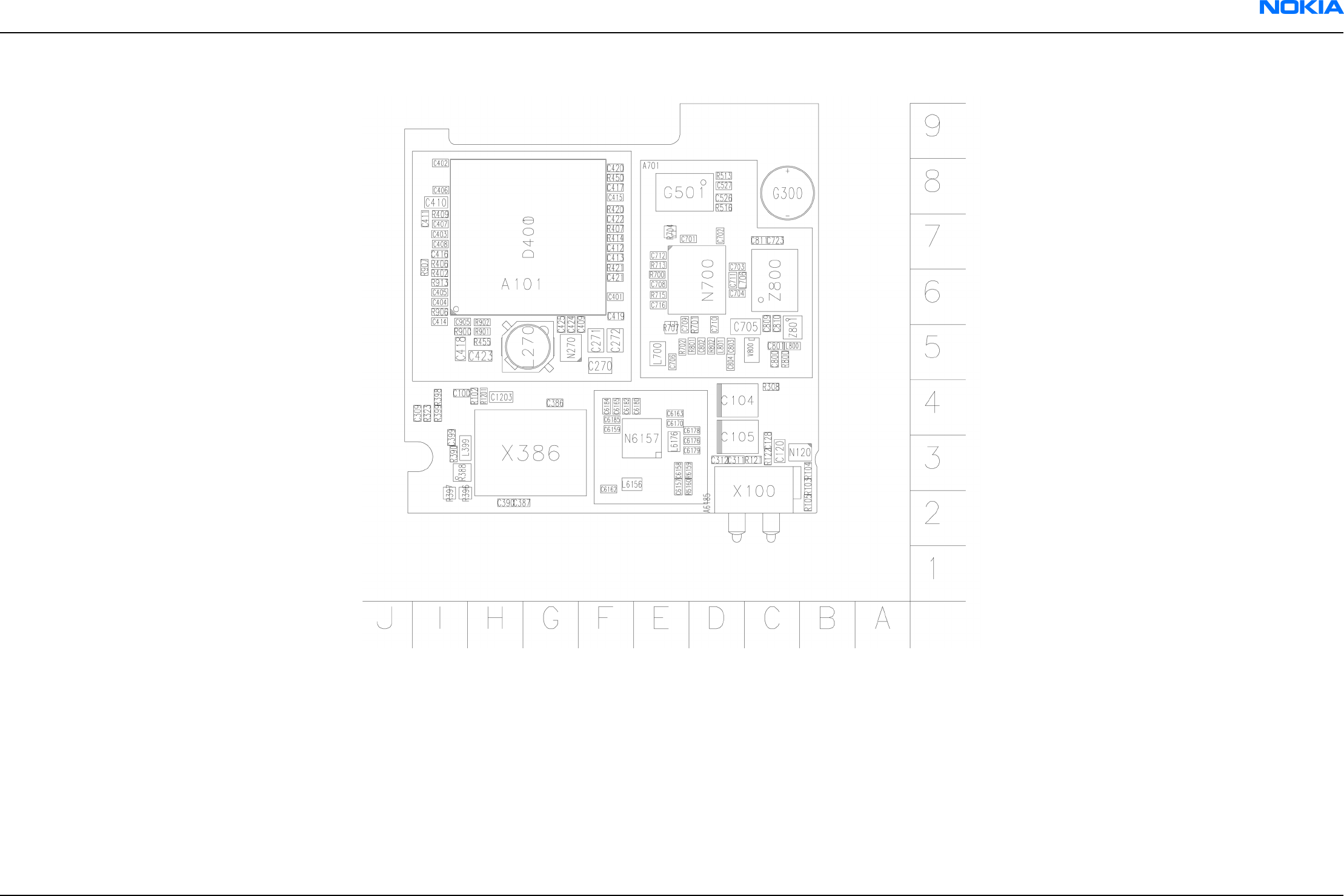

Component layout, top side

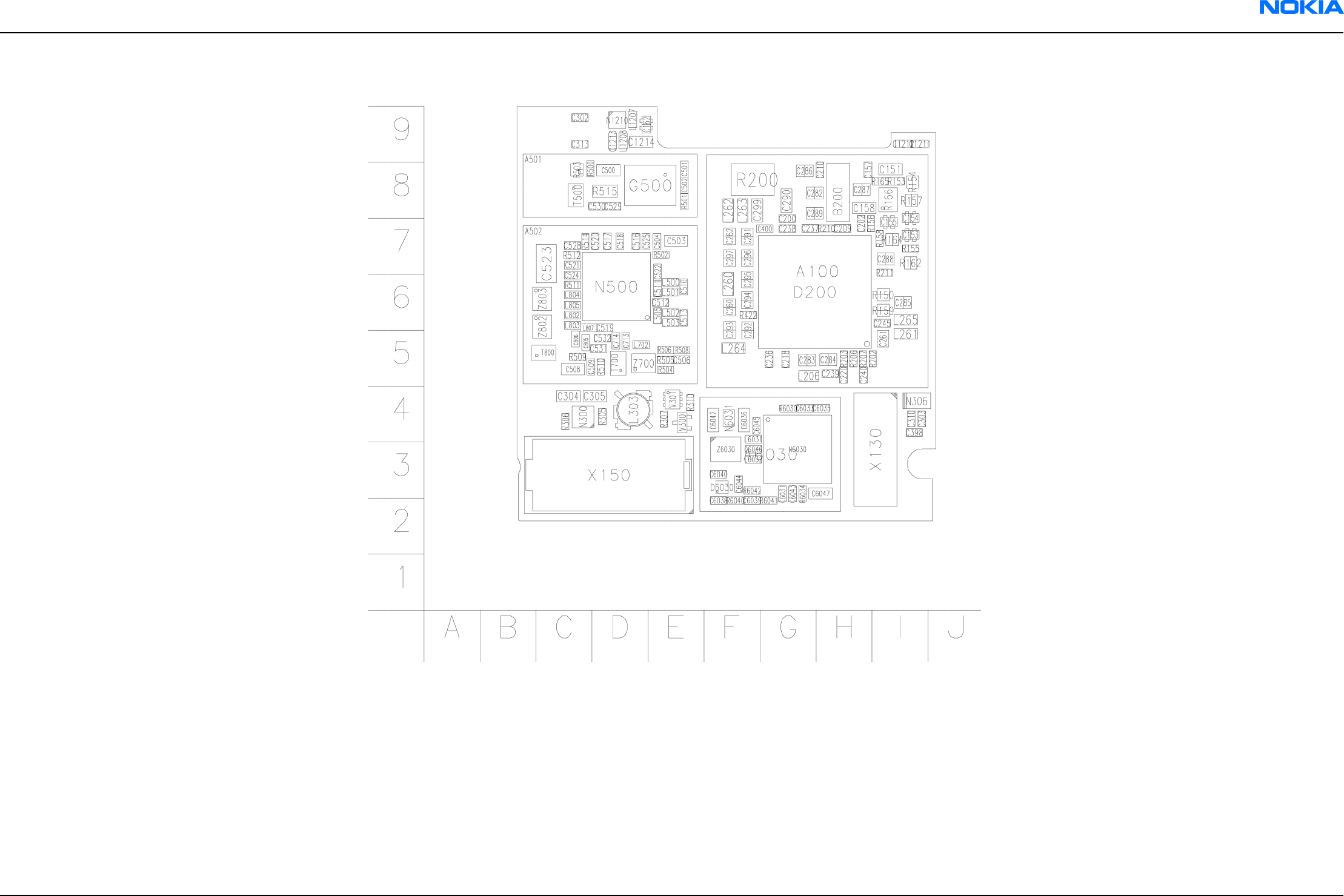

Figure 159 RM-13/33 Component layout 1eaa_11a/b, top side
RM-13/33
Schematics Nokia Customer Care
9240218 (Issue 1) Company Confidential Page 9–28
Copyright ©2005 Nokia. All Rights Reserved.
Component layout bottom side
Figure 160 RM-13/33 Component layout 1eaa_11a/b, bottom side
RM-13/33
Schematics Nokia Customer Care
9240218 (Issue 1) Company Confidential Page 9–29
Copyright ©2005 Nokia. All Rights Reserved.
