Nokia Multi Concept MX Chassis Service Manual. Www.s Manuals.com. (100hz, 43) Manual

User Manual: TV Nokia 63L3-T Multi 100 Hz - Service manuals and Schematics. Free.

Open the PDF directly: View PDF .
Page Count: 50

57

MULTI CONCEPT

MX-CHASSIS

(100 Hz, 4:3)

GService manual

DService-Manual

SServiceanvisning

TV 2561-TN 100 Hz

TV 2861-TN 100 Hz

TV 2961-TN 100 Hz

TV 2561-T Multi 100 Hz

TV 2861-T Multi 100 Hz

TV 2961-T Multi 100 Hz 3D VGA

63L3-TN 100 Hz

71L3-TN 100 Hz

63L3-T Multi 100 Hz

71L3-T Multi 100 Hz

74F3-TN 100 Hz

74F3-T Multi 100 Hz 3D VGA

n

6611 7280

TV

1998

FManuel de service

IManuale di servizio

58

GContents

Repair instructions .....................................................................................................................................................................1

Technical data .............................................................................................................................................................................2

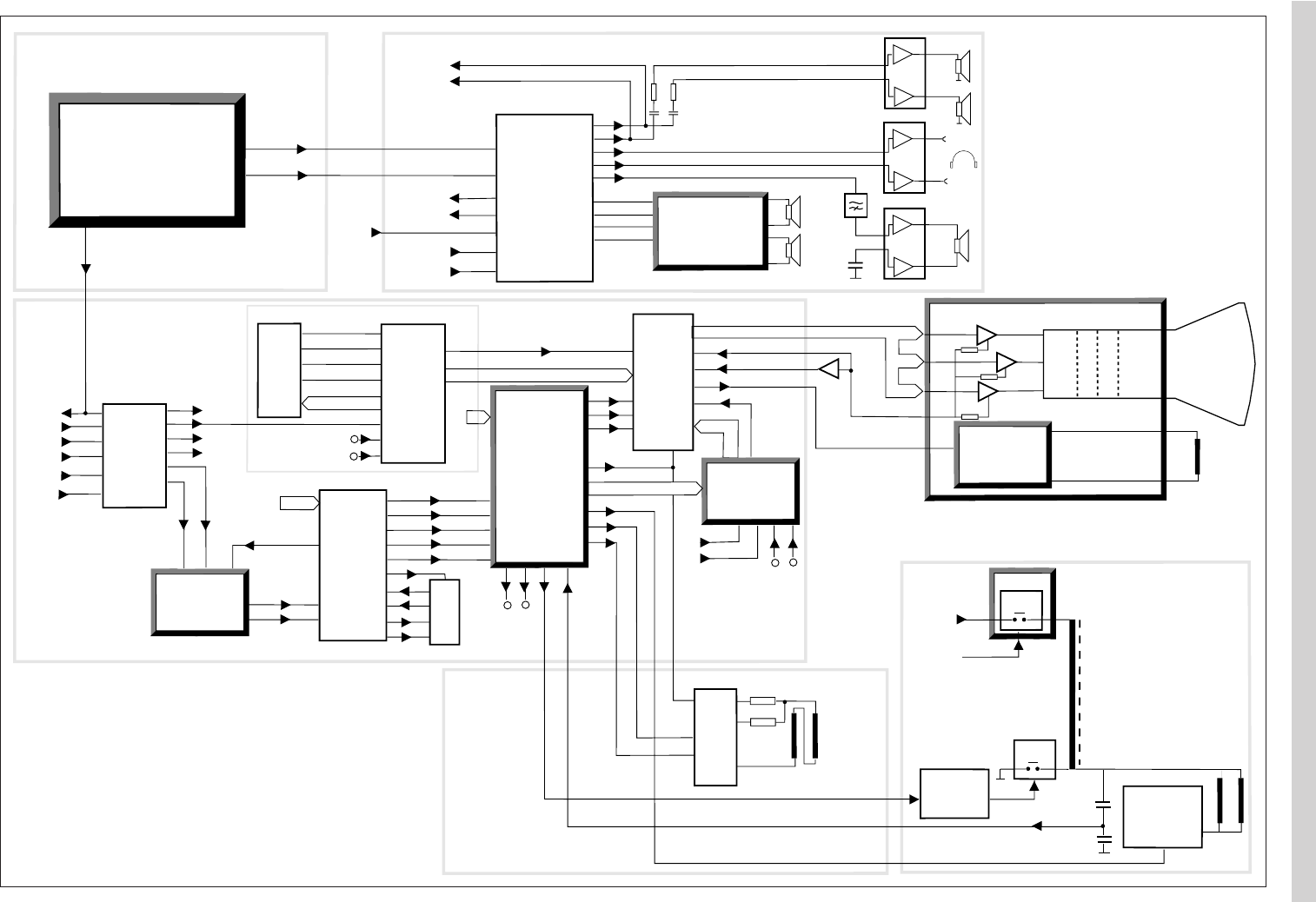

Block diagrams ........................................................................................................................................................................... 3

SCART connector .......................................................................................................................................................................6

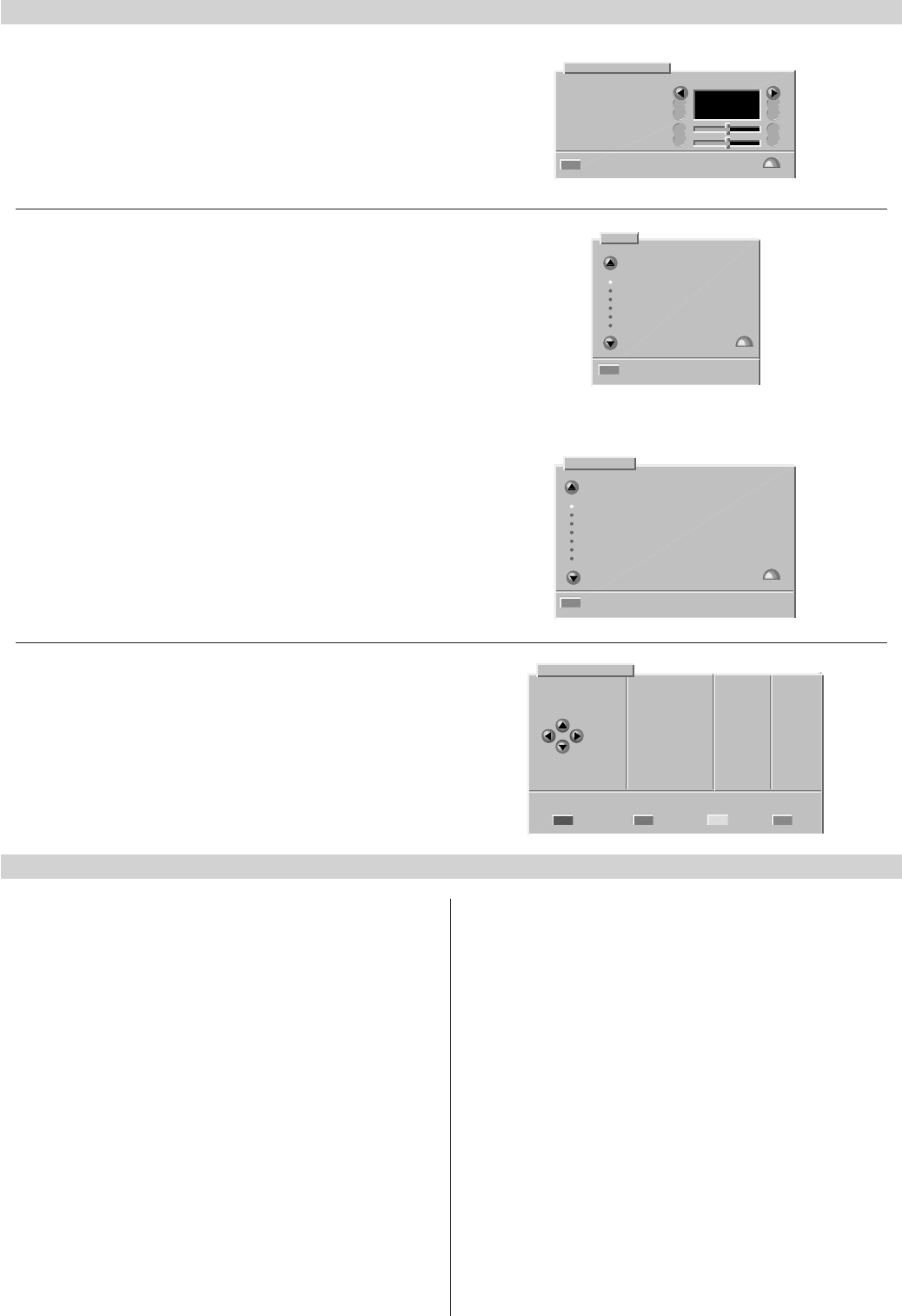

Operating instructions ...............................................................................................................................................................7

Initialization of NVRAM.............................................................................................................................................................. 7

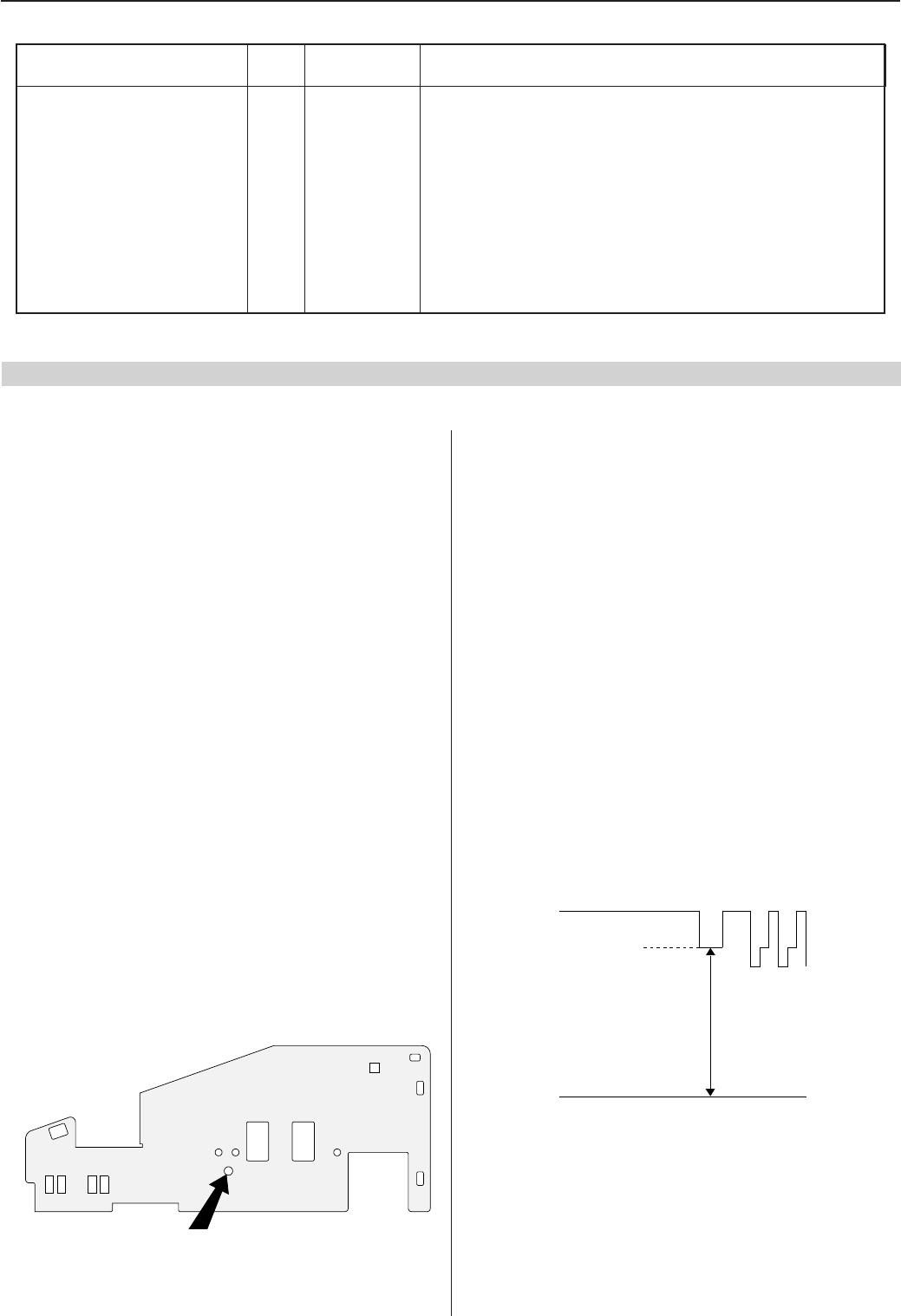

Service adjustments................................................................................................................................................................... 8

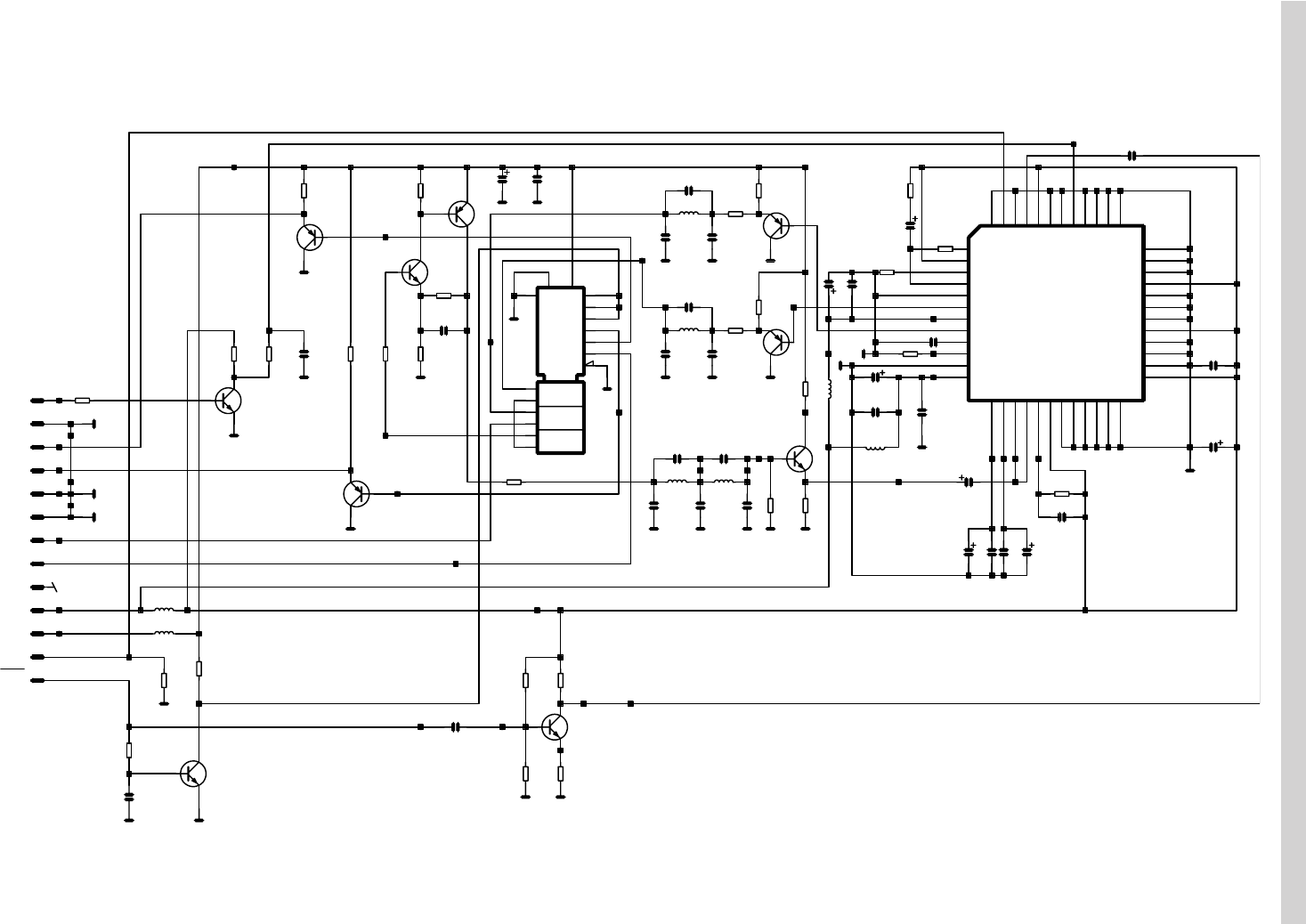

Schematic diagrams ................................................................................................................................................................ 27

Variable components ............................................................................................................................................................... 43

Spare parts................................................................................................................................................................................ 44

DInhaltsverzeichnis

Reparatur Anweisung ................................................................................................................................................................1

Technische Daten ....................................................................................................................................................................... 2

Blockschaltbilden .......................................................................................................................................................................3

SCART Anschluß ........................................................................................................................................................................ 6

Bedienungsanleitung ............................................................................................................................................................... 11

Initialisierung des NVRAM ...................................................................................................................................................... 11

Service-Einstellungen .............................................................................................................................................................. 12

Schaltpläne ............................................................................................................................................................................... 27

Röhrenabhängige Bauteile ...................................................................................................................................................... 43

Ersatzteileliste ........................................................................................................................................................................... 44

SInnehåll

Reparationsinstruktioner ........................................................................................................................................................... 1

Tekniska data .............................................................................................................................................................................. 2

Blockschemor .............................................................................................................................................................................3

SCART-kontakt ............................................................................................................................................................................ 6

Bruksanvisning ......................................................................................................................................................................... 15

Initialisering av NVRAM........................................................................................................................................................... 15

Serviceinställningar ................................................................................................................................................................. 16

Kopplingsschemor ................................................................................................................................................................... 27

Komponentskillnader ............................................................................................................................................................... 43

Reservdelar ............................................................................................................................................................................... 44

FContenu

Instructions de reparation ......................................................................................................................................................... 1

Données techniques................................................................................................................................................................... 2

Diagrammes des blocs .............................................................................................................................................................. 3

Connecteur SCART.....................................................................................................................................................................6

Mode d'emploi ......................................................................................................................................................................... 19

Initialisation de la NVRAM....................................................................................................................................................... 19

Réglages de service ................................................................................................................................................................. 20

Schéma ..................................................................................................................................................................................... 27

Composants variables ............................................................................................................................................................. 43

Pièces de rechange .................................................................................................................................................................. 44

IIndice

Istruzioni di servizio ................................................................................................................................................................... 1

Dati tecnici .................................................................................................................................................................................. 2

Diagramma di blocco ................................................................................................................................................................. 3

Connettore SCART ..................................................................................................................................................................... 6

Istruzioni d'uso ......................................................................................................................................................................... 23

Inizializzazione della NVRAM .................................................................................................................................................. 23

Regolazioni di servizio ............................................................................................................................................................. 24

Schema elettrico....................................................................................................................................................................... 27

Componenti che differiscono .................................................................................................................................................. 43

Parti di ricambio ....................................................................................................................................................................... 44

Copyright © 1998 by Semi-Tech (Turku) Oy. All Rights Reserved. www.semitechturku.com

1

GRepair instructions

Service and repair work must be performed only in

accordance with existing safety regulations!

Where a high current or mechanical stress exists solder

connections have been strengthened by using eyelets. Such a

connection must not be left without an eyelet.

Wiring has an effect on safety and EMC (Electro-Magnetic

Compatibility). Therefore wires must be maintained in their

original positions.

X-RAY REGULATIONS:

The picture tube type and the maximum permissible high-

voltage ensure that the X-ray intensity of the receiver remains

far below the permissible value. The high-voltage must not

exceed the value mentioned on the type label. The high

voltage is within the permissible limits when the operating

voltage (U1) of the horizontal deflection stage is accurate.

Refer to the section “Service adjustments”.

ESD Warning

The receiver contains components that are sensitive to

electrostatic discharge (ESD). Any servicing or repair work

must be done in an environment where the components will

not be subjected to ESD. Use a special grounding device!

DReparatur Anweisung

Bei Reparaturen gültige Sicherheitsvorschriften beachten!

Lötverbindungen die einem hohen Stromfluß oder starker

mechanischer Beanspruchung unterliegen wurden durch

Lötösen verstärkt. Eine derart belastete Lötverbindung darf

nicht ohne Lötöse verbleiben.

Die Lage der Kabel hat einen Einfluß auf die Betriebssicherheit

und das EMV Verhalten (Elektro Magnetische Verträglichkeit)

des Geräts. Aus diesem Grund müssen die Kabel in ihrer

orginalen Position verbleiben.

RÖNTGENVERORDNUNG:

Der Bildröhrentyp und die maximal zulässige Hochspannung

stellen sicher, daß die Röntgenstrahlenintensität des

Fernsehgerätes weit unter dem zulässigen Wert bleibt. Die

Kathodenhochspannung darf den auf dem Typenschild

angegebenen Wert nicht überschreiten. Die Hochspannung

liegt im zulässigen Bereich, wenn die Betriebsspannung (U1)

der Horizontal-Ablenkstufe genau eingehalten wird. Siehe

auch Abschnitt “Service-Einstellungen”.

EGB-Warnung

Das Fernsehgerät enthält Bauteile, die empfindlich auf

elektrostatische Entladung reagieren. Alle Service- oder

Reparaturarbeiten sind in einer Umgebung durchzuführen, in

der die Bauteile nicht elektrostatischer Entladung ausgesetzt

sind. Verwenden Sie eine spezielle Erdungsvorrichtung!

SReparationsinstruktioner

Gällande säkerhetsdirektiv måste beaktas vid service-ingrepp!

Lödpunkter, som kan utsättas av hög ström eller mekanisk

belastning, har förstärkts genom holkning. Dessa lödpunkter

får inte lämnas utan denna förstärkning.

Kabeldragningen inverkar på säkerhet och EMC

(Elektromagnetisk anpassning). Kabel-dragningen måste

därför utföras enligt originalutförande.

RÖNTGENSTRÅLNING:

Med hjälp av bildrörstyp och begränsning av maximum

högspänning kan mottagarens röntgenstrålning hållas under

tillåten nivå. Höspänningen får inte öveskrida värdet som

näms på typetiketten. Högspänningen är inom tillåten nivå när

horisontalslutstegets drivspänning (U1) är rätt inställd. Se

avsnitt “Service inställningar”.

ESD (Statisk elektricitet)

Mottagaren är utrustad med komponenter som är känsliga för

statisk elektricitet (ESD). Servicearbetet måste därför göras så

att komponenterna inte utsätts för statisk elektricitet. Använd

speciell jordningsutrustning.

FInstructions de reparation

Veuillez observer les prescriptions de sécurité en viguer lors

de dépannage !

Les connections par soudure doivent être consolidées par des

oeillets lorsqu’elles sont soumises à des tensions importantes

et à des contraintes mécaniques. De telles connections

doivent toujours être faites à l’emplacement d’un oeillet.

Le câblage a un effet sur la sécurité et les perturbations

électromagnétiques. Pour cette raison les câbles doivent

garder leur position originale.

REGLEMENTATIONS RELATIVES AUX RAYONS X:

Le type du tube image et la haute tension maximale autorisée

garantissent une intensité des rayons X du récepteur

largement en deçà de la valeur autorisée. La tension ne doit

pas dépasser la valeur indiquée sur la plaquette signalétique.

La haute tension reste dans la fourchette autorisée lorsque la

tension de sevice (U1) du niveau de déflexion horizontale est

précise. Reportez-vous à la section “Réglages de service”.

Avertissement DES

Le récepteur contient des composants qui sont sensibles aux

décharges électrostatiques (DES). Toute opération de

maintenance ou de réparation doit être effectuée dans un

environnement où les composants ne seront pas exposés à

des décharges électrostatiques. Utilisez un dispositif de mise à

la terre spécial !

IIstruzioni di servizio

Osservare le norme di sicurezza vigenti in caso di riparazioni!

I punti di collegamento del circuito stampato che conducono

un elevato valore di corrente o sono soggetti a stress

meccanico, sono stati rinforzati mediante Rivetti. Tali parti

rinforzanti devono rimanere sepre inseriti.

Il cablaggio puo’ influenzare la sicurezza e la compatibilita’

elettromagnetica (EMC) dell’apparecchio. Si raccomanda di

mantenere il cablaggio nella posizione originale.

REGOLAMENTAZIONE DEI RAGGI-X:

Il tipo di tubo catodico unitamente all’uso del massimo livello

di alta tensione consentito fanno sì che l’intensità dei raggi X

del ricevitore rimanga molto al di sotto del valore consentito.

Il valore della tensione elevata (EAT) non deve superare il

limite indicato sul tagliando dell’apparecchio. L’alta tensione

rientra nei limiti consentiti se la tensione operativa (U1) del

livello di deflessione orizzontale è corretta. Fare riferimento

alla sezione “Regolazioni di servizio”.

Avvertenza ESD (scariche elettrostatiche)

Il ricevitore contiene componenti sensibili all’elettricità statica.

Qualsiasi intervento di assistenza tecnica o riparazione deve

essere eseguito in un ambiente in cui i componenti non

possano essere soggetti a scariche elettrostatiche (ESD). A tal

fine, usare uno specifico dispositivo di messa a terra!

2

Technical data

System

Multinorm 2)

NTSC

Mains power

Consumption 1)

In stand-by

Frequency range

Sound output (RMS)

Surround channel 2)

Centre channel 2)

Subwoofer 2)

Connections on the front

panel

Headphones

Audio/Video

Connections on the rear

panel

Audio/Video

External loudspeakers

Surround loudspeakers 2)

Centre loudspeaker 2)

Antenna

Audio output 2)

VGA input 2)

VGA audio input 2)

Specifications are subject to

change.

1) Depends on option modules

and picture tube.

2) Not in all models.

PAL/SECAM B, G

PAL/SECAM B, G, D, K, K1, L, L’, I

3.58/4.43 MHz via Scart

210...240 V, 50 Hz

135 W (normal)

0.2 W

48.25 - 855.25

2 x 10 W/8 Ω

2 x 6 W/16 Ω

10 W/8 Ω

14 W/16 Ω

32...600 Ω, 3.5 mm

Audio in: 0...2 V (RMS)

Video in: 1 V/75 Ω

Y/C in (SVHS)

Audio in: 0...2 V (RMS)

Audio out: 0...2 V/10 kΩ (RMS)

Video in/out: 1 V/75Ω

RGB in: 0.7 V/75Ω (E1, E3 2))

Y/C in (SVHS) (E2)

min 10 W/8 Ω (RMS)

min 6 W/16 Ω (RMS)

min 10 W/8 Ω (RMS)

75 Ω

0...2 V/10 kΩ (RCA)

640 x 480, 60 Hz

640 x 400, 70 Hz

640 x 350, 70 Hz

0...2 V (RMS) (RCA)

Technische Daten

Norm

Multinorm 2)

NTSC

Netzanschluß

Leistungsaufnahme 1)

Im Bereitschaft

Frequenzbereich

Tonendstufe (RMS)

Surround 2)

Mitte 2)

Subwoofer 2)

Anschlüsse an der

Vorderseite

Kopfhöreranschluß

Audio/Video

Anschlüsse an der Rückseite

Audio/Video

Externe Lautsprecher

Surround-Lautsprecher 2)

Mitte-Lautsprecher 2)

Antennenanschluß

Audio Ausgang 2)

VGA Eingang 2)

VGA Audio-Eingang 2)

Änderungen vorbehalten

1) Abhängig von

Optionsmodulen und

Bildröhre.

2) Nicht in allen Modellen.

Tekniska data

Norm

Multinorm-TV 2)

NTSC

Nätanslutning

Effektförbrukning 1)

I beredskapsläget

Frekvensområde

Ljudeffekt (RMS)

Surroundkanal 2)

Centrumkanal 2)

Subwoofer 2)

Anslutningar på framsidan

Hörlurar

Audio/Video

Anslutningar på baksidan

Audio/Video

Extrahögtalare

Surroundhögtalare 2)

Centrumhögtalaren 2)

Antenn

Ljudutgångar 2)

VGA ingång 2)

VGA ljudingång 2)

Rätt till ändringar

förbehålles.

1) Varierar beroende på modul-

uppsättning och bildrör.

2) Inte i alla modeller.

Données téchniques

Systéme

Téléviseurs multinormes 2)

NTSC

Alimentation

Consommation 1)

En mode veille

Gamme de fréquences

Sortie sonore (RMS)

Canaux Surround 2)

Canal central 2)

Subwoofer 2)

Connexions sur le panneau

avant

Ecouteurs

Audio/Vidéo

Connexions sur le panneau

arrière

Audio/Vidéo

Haut-parleurs externes

Haut-parleurs Surround 2)

Haut-parleurs Central 2)

Antenne

Sortie audio 2)

Entrée VGA 2)

Entrée audio VGA 2)

Les Spécifications peuvent

êt re modifiées sans préavis.

1) Dépend des modules option-

nels et du tube cathodique.

2) Pas sur tous les modèles.

Dati tecnici

Sistema

Televisori multistandard 2)

NTSC

Tensione di alimentazione

Consumo energetico 1)

In standby

Campo di frequenza

Potenza audio (RMS)

Canali Surround 2)

Canale centrale 2)

Subwoofer 2)

Connessioni sul pannello

frontale

Cuffia

Audio/Video

Connessioni sul pannello

posteriore

Audio/Video

Altoparlanti esterni

Altoparlanti Surround 2)

Altoparlanti centrale 2)

Antenna

Uscita audio 2)

Ingresso VGA 2)

Ingresso audio VGA 2)

Le specifiche sono soggette

a cambiamenti.

1) A seconda dei moduli opzione

e del tubo catodico.

2) Non in tutti i modelli.

3

Block diagram, signal routes

15

20, 22, 24

19

10-12

13

fb

2-4

1fb

bcl

BC

8

6

7

ICt1

ICr2

44-46

18-27

ICr1

47

BLAN

14

13

12

Y

ICd1

25

26

V

U

ICd3

4

2

3

1

RGB + fb

17

18

16

15

14

C

CVBS/Y

C

ICq1

OUT

OUT

13

3

11 IN

IN

CVBS/Y

5, 6

IN

8, 10

IN

2H 2V

14

sc

17

11

HA

VA 10

SSc

D1

D0

D2

D3

32

33

34

35

I/O2

I/O1

I/O3

I/O4

2

1

24

25

9CVBS

3

2V

4

2H

A0-A9

RGB

ICs1

Mk1

DATA IN

DATA OUT

WS

L

R

CL

L, R

L, R

L, R

AM

SIF

R, L

R, L

L

R

3D/Pro Logic

module

AR7xx

4

6

1

7

ICa1

29

28

26

25

9

1

ICa2

2

6

33, 34

36, 37

46, 47

49, 50

52, 53

55

60

14

13

12

11

5

6

7

8

SOUND BLOCK

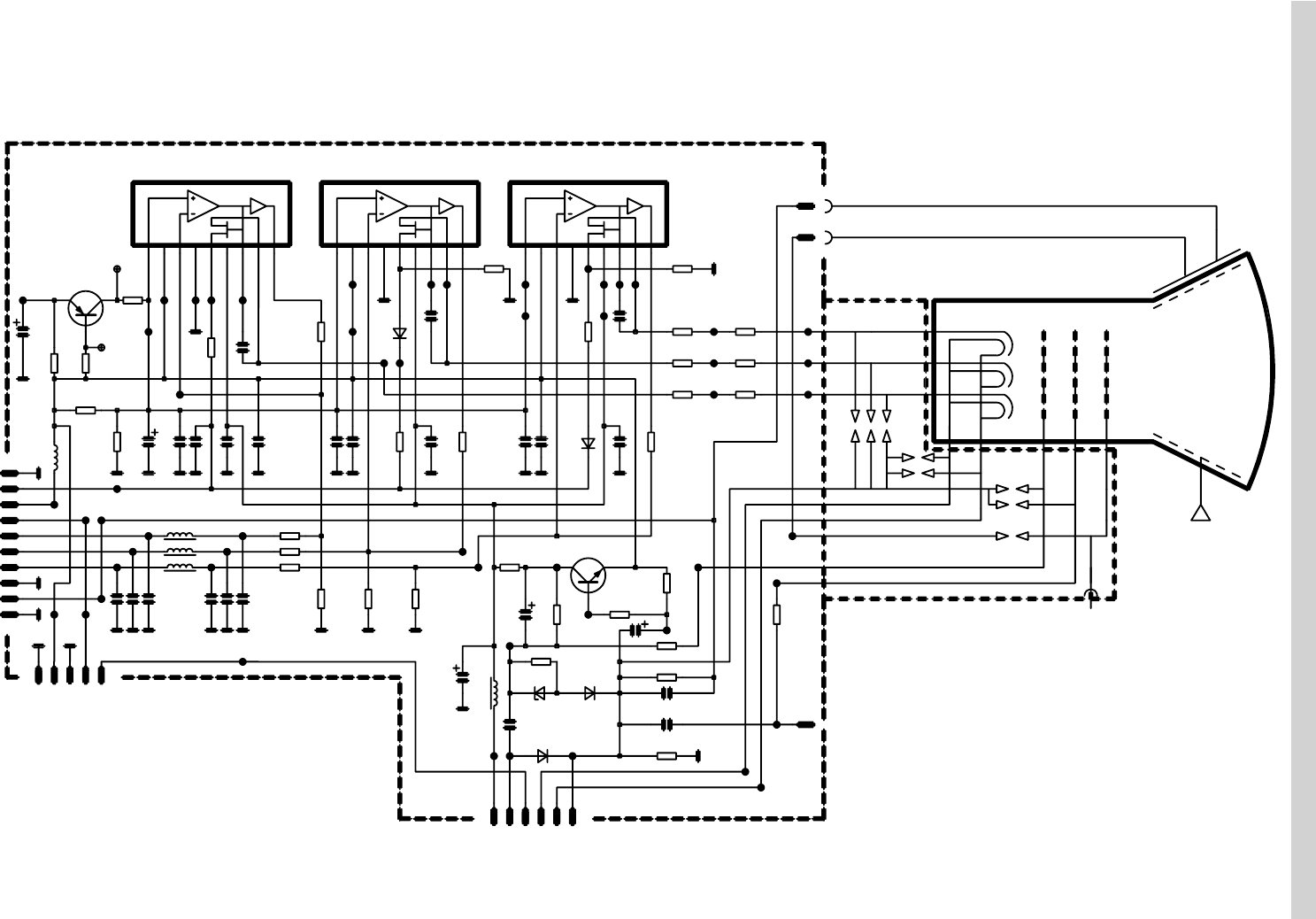

CRT module

HH7xx

ICh3

ICh2

ICh1

R

G

B

6

5

4

9

7

BC

SVM

module

VMxxx

PIP

module

PP7xx

RGB

RGB

IQTV2

&

DPLL

DB7xx

Flyback

EW

Ver

Ver

Hor

sc

11

14

12

16

Comb filter

module

CF7xx

V

Y

U

11

10

67

13

15

14

18-21

Scart 1 34

35

33

37

38

Camera

Scart 2

Scart 1

RF BLOCK

PIP

module

109

C

CVBS/Y

11 12

Scart 2

Scart 2

RGB

2H 2V

27 26

24

TELETEXT

VIDEO BLOCK

Adjustable

audio

Scart 1

Camera

Scart 3

VGA

Scart 2

Scart 1

17

Y

Tk3

SWxxx

U1

12V

22 17

20

19

18

12

11

1

9

2

Scart 1

26

Y

SVM coil

Diode

modulation

Dk7, Dk8

Tk4,ts1,ts2

5

Vertical

deflection

yoke

Horizontal

deflection

yoke

Line

driver

Tk1, Tk2

Vertical

deflection

and

E-W driver

Horizontal

deflection

5,9-12,14-18

MSP3410D

Audio

processor

TDA9143

Colour

decoder

TDA4780

RGB processor

SDA5275S

Megatext

514400

Text memory

TEA6417

Video switch

TDA8354

Vertical output

TDA2616

Audio power

amplifier

TL082

Headphone

amplifier

TV-Frontend

Tuner+IF

19

18

20

PIP

CVBS

1

Scart 3 IN

IN

23

1

Fsc

clock

VGA

VGA/RGB

5

6

4

ICa4

1

9

TDA2616

Active subwoofer

amplifier

ICa3

31

SUB

4

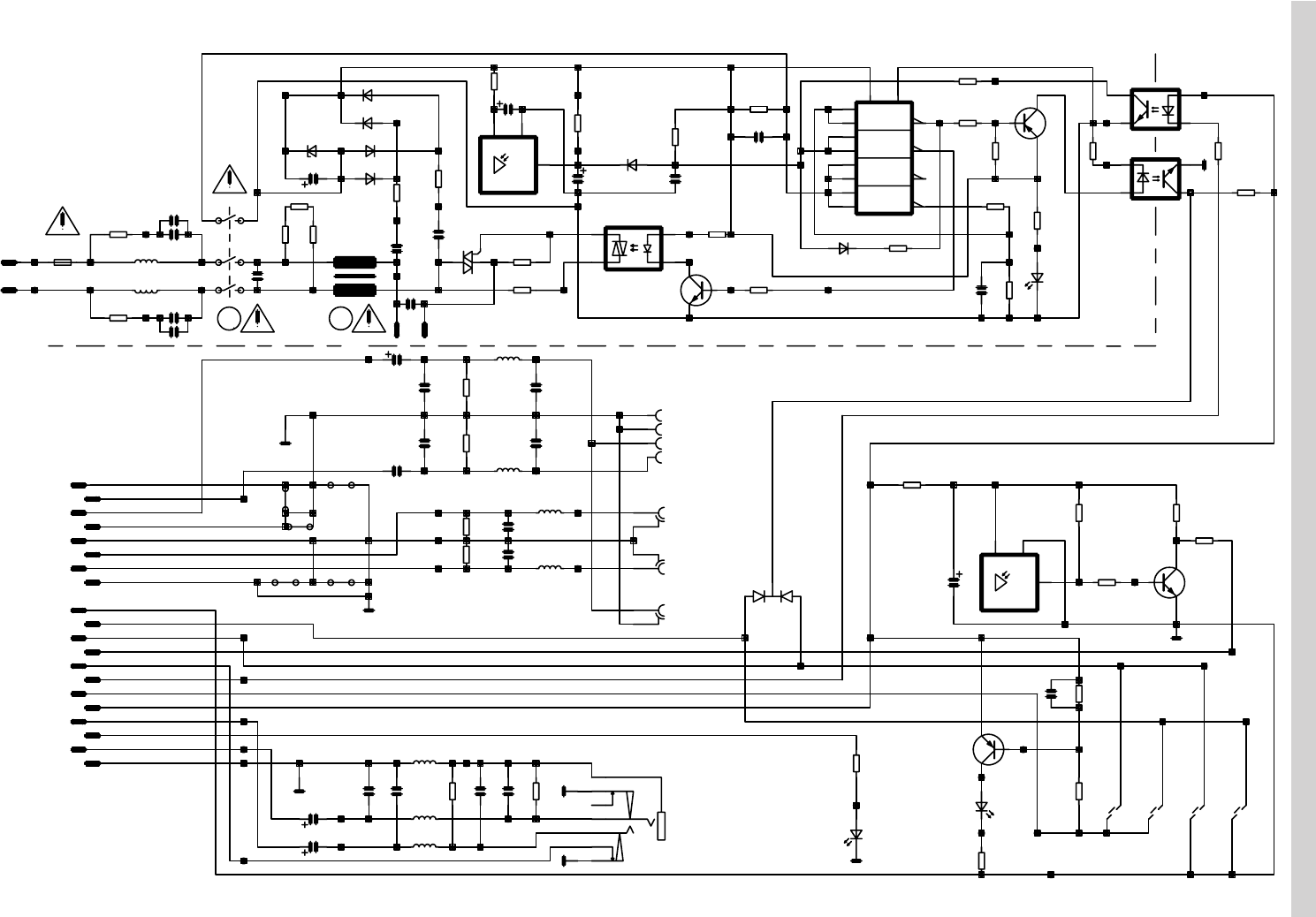

Block diagram, power supply

Scart-

buffers

TXT

ICr1

RAM

ICr2

Delay

ICd3

Deco/Sync

ICd1 RGB-proc.

ICt1

ROM

ICf1

NVM

ICf2

µP

ICf3

Video Switch

ICq1 HP-Ampl.

ICa3

Service

conn. &

buffer

Sound

processor

ICa2

Frontend

PIF SIF

TV-

Tuner

ICo6

Rec

ICo3

Rec

5V-r

12V-r To4

Pict

12V-p

SVM module

CRT-module

8V-p

FEATURE BOX

32

30

8V-p

Comb-Filter

3

4

PIP-module

Decoder

ICp3

µP, ICp6

&

A/D, ICp5

13

12V-p

7V-fb

8V-p

12V-p

7

28

5

5V-r

Amplifiers Digital Sound

Processor

5V-r

12

1

28V

ICo4

12V-r

10V

5V-stb

Control module

IR-

receiver

810

6

12V-p

5V-stb

Loudspeaker

Amplifier

ICa1

PP7xx

Rq48

AR7xx

FC7xx

CF7xx

20

22

23

24

15

17

18

14

21

19

3

4ICo2

3

2

11

5

ICo1

6

16 1

14

Ro8,

14

Do8

Co10

Do2

Do1

Do4

Do3

Ro4, 10

Ro15

Ro18, 19

21, 22

To1

Ro70

Co15

230V

50Hz

Ftc1

Fo1 Do12

Do11

Do9

Do13

U1

32

PWM

Line

sync.

Do17

Ro32

Fo3

Fo2

Do14

Do16

Ro42

Ro45

Ro50

Do20

8

2

5!

!

Ro44, 46

ZDk1

7V

Mains non isolated

17V

7V-fb

Ro49 Ro48

!

Mo2

!

Mo3

!

Vert.deflection

& EW driver

ICs1

Mk1

Rk2 Dk1

8

10

11

12

1

7

Rk9 Dk2

Rk19 Dk3

6.3V RMS

30kV

500V

8 kV

Rk15 Rk45

200V

53V

Rk4

!

!

!!

!

Tk3

Rk20

!

16V

SWxxx

Rk11, 12

13, 14

HH7xx

Line

driver

12V-p

12V-p

12V-p

!

7V

G2

Focus

Heater

5

4

3

6

12V-p

8V

Ra18

AUX

module

12V-p

TA700

And

ICf4

Reset

ICf5

Subwoofer

Amplifier

ICa4

I

2

C Switch

11

30V

2

30V

Rq54

Rq2

Tq5

8.5V

Rr18

Scart 3 module

TA710/711

4

10

Tuner

To15

To9

Cfc23

FC7xx

Control module

Start

ICfc1

ICfc2

2

1

47

14

Cfc24 Cfc26

Dfc11

Hfc2

3

Zdo1,To8

RGB

Switch

ICp7 I

2

C Switch

ttp5

IF

ICp1

Delay-line

ICp4

DB7xx

SR7xx

Cancellor

VMxxx

Defl. ctrl

IC17 Filters

5V 3V

IC1

DSP

IC4

IQTV

5

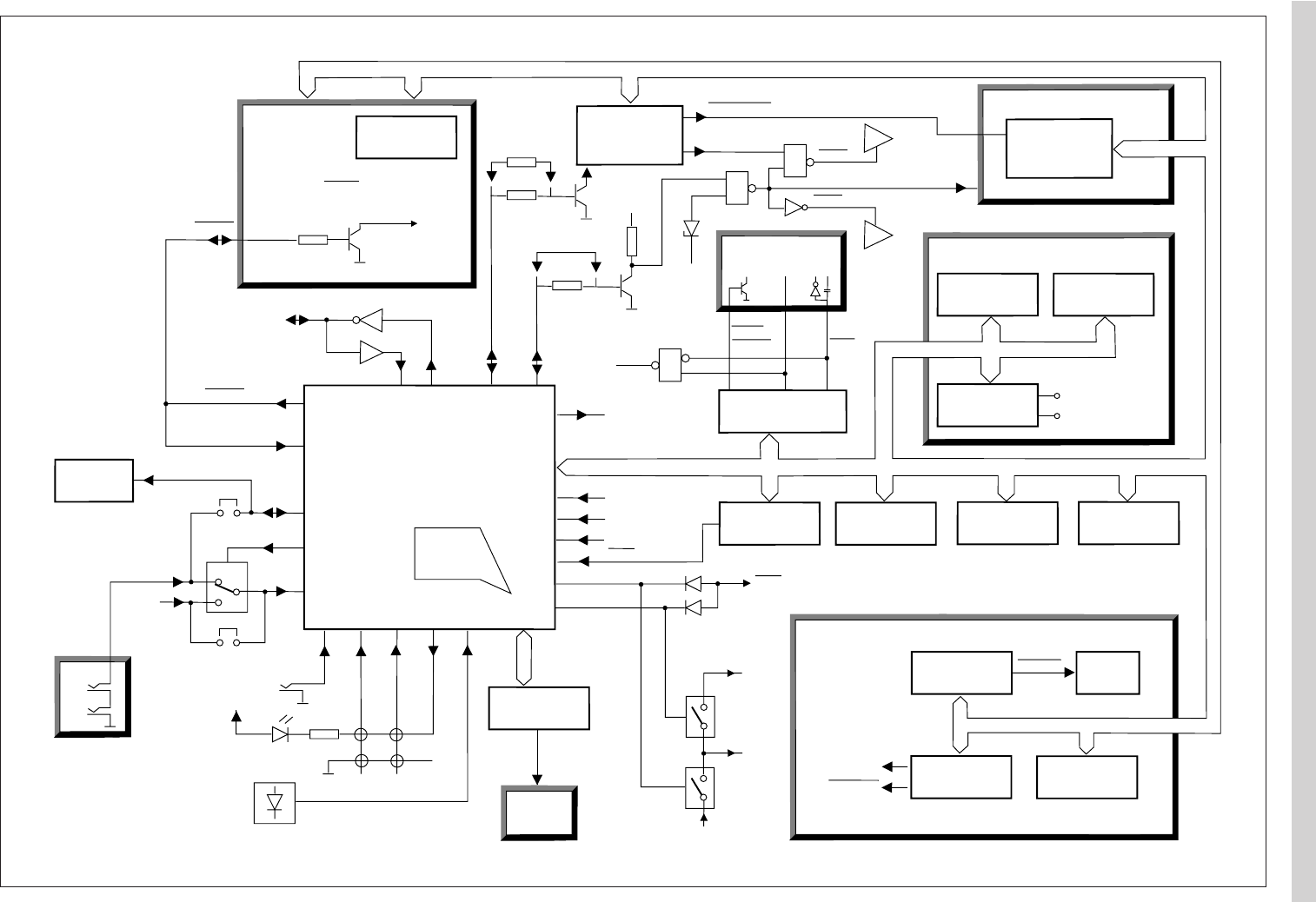

Block diagram, control signals

µP

ICf3

PIP-MODULE

FEATURE BOX DB7xx

Comb-Filter

module

TV tuner

SDA

SCL

+5V

Local control

HP ind

Rec / IR

IR Receiver

TXT

ICr1

M3L

Status 2

Status 1

Status 3

Hold

Surround

processor

ICar2

Sound

processor

ICa2

Deflection

IC 17

IQTV µP

IC 18

Deco/Sync

ICd1

Subwoofer

mute

5

MSP Reset

Bypass /

Comb-ID

NTSC

RGB processor

ICt1

Video Switch

ICq1

NVM

ICf2

PIP µP

ICp6

Deco/Sync

ICp3

Video switch

PIP/ext. RGB

Service

connector

54

53

52

7

50

161 62 46 64

44, 45

4, 59, 60

AUDIO FEATURE BOX

17, 18

5, 6

8, 9

17, 18

5, 6 2, 4 27, 28

9, 10

49, 50, 51

51, 61

85

DPLL

IC 11

40, 41

9,10

24

40,41

3, 4

1, 2

3

PIP tuner IF

ICp1

L-norm

15

16

37

38 VGA

1/2 FM

Bridges:

Mute 2

7E3-control

(3-state)

&

APSi

test

Subwoofer

ident.

RGB

status

Line-out

status 6

3

FRONTEND

Multi: Strobe to write I/O-latch

Single: APSi control

IF ident.

resistor

APSi filter/Strobe

Strobe

APSi (Single norm)

47

55

IF Ident.

15 16 23

13 21

5, 6

FSC /

SVHS

263

AV-link

PWM

Scart pin 10

16:9 ident.

51

12Vp

PA-mute

&

OR

28V

PA

PA

mute

mute

Subwoofer

Int-LS

15

4

I2C

I2C

DSP Reset

12V

4, 57, 8

10

A/D

Hor. shift

5

A/D

A/D

A/D

4, 5

88

ΤΑ700

8,9

Picture tilt

PWM

1

)

1

)

1

)

If no mux. and

picture tilt

mux.

ΤΑ710

Upict

Urec

U

49

48

Start

Rec-on

Pict-on

11 = Off

00 = TV

01 = Record

10 = Service

3

6

SCART connector

Pin SCART 1 SCART 2 SCART 3 (Not in all models)

1Audio out R, 0.5V (RMS) Audio out R, 0.5V (RMS) Audio out R, 0.5V (RMS)

2Audio in R, 0.5V (RMS) Audio in R, 0.5V (RMS) Audio in R, 0.5V (RMS)

3Audio out L, 0.5V (RMS) Audio out L, 0.5V (RMS) Audio out L, 0.5V (RMS)

4Ground, audio Ground, audio Ground, audio

5Ground, blue Ground Ground, blue

6Audio in L, 0.5V (RMS) Audio in L, 0.5V (RMS) Audio in L, 0.5V (RMS)

7RGB input, blue S-video chrominance out RGB input, blue

(copy from front AV-connector)

8Switching voltage Switching voltage Switching voltage

0 - 2V : no function 0 - 2V : no function 0 - 2V : no function

4.5 - 7V : 16/9 picture ratio 4.5 - 7V : 16/9 picture ratio 4.5 - 7V : 16/9 picture ratio

9.5 - 12V : normal picture ratio 9.5 - 12V : normal picture ratio 9.5 - 12V : normal picture ratio

9Ground, green Ground Ground, green

10 - AV-link bidirectional control -

logical 0: max 0.6V

logical 1: min 3.7V

11 RGB input, green - RGB input, green

12 ---

13 Ground, red S-video ground (chrominance) Ground, red

14 Ground Ground Ground

15 RGB input, red S-video input (chrominance) RGB input, red

16 Switching voltage, RGB blanking - Switching voltage, RGB blanking

17 Ground, video Ground, video Ground, video

18 Ground Ground Ground

19 Video out, 1 Vpp/75 ΩVideo out, 1 Vpp/75ΩVideo out, 1 Vpp/75 Ω

S-video out (luminance)

20 Video in, 1 Vpp/75 ΩVideo in, 1 Vpp/75 ΩVideo in, 1 Vpp/75 Ω

RGB sync in S-video in (luminance) RGB sync in

21 Screen Screen Screen

20

18

16

14

12

10

8

6

4

2

21

19

17

15

13

11

9

7

5

3

1

7

Operating instructions

Initialization of NVRAM

Initialization of NVRAM (ICf2)

In case that the NVRAM is replaced, it must be initialized

and configured.

1. Switch the TV set to stand-by mode.

Press e- (volume minus) button on local control unit

and at the same time start entering password: MENU,

TV and i with the remote control. Release e- button

after the MENU button is pressed. The record led will

light up to indicate that service mode is enabled.

2. Press the RED-button to pre-configure the set. Green

led will flash once to indicate this.

3a. At the same time the controller will check NVRAM

and initialize it automatically if it was “empty”.

Initializing will take about 15 s. When it is completed,

the green led will light up. Continue to step 4.

3b.Automatic initialization did not happen if the green

led does not light up steadily. In some cases the led

might also light up immediately after configuration

without any initializing, depending on NVRAM

contents. In this case it might be enough to store the

new configuration by pressing “OK”. Continue to

step 4.

3c. If automatic initialization did not happen, you can

start it manually by entering the key code: BLUE (wait

approx. 2 s.), 2, 5, 4 (wait approx. 2 s.) and OK.

Initializing will take about 15 s.

4. Switch off the receiver by pressing the mains switch.

5. Start the receiver in TV mode by pressing the mains

switch. Tune in one or more tv channels.

6. Switch off the receiver with remote control.

7. Enter service mode and make the service adjustments

(see section "SERVICE ADJUSTMENTS VIA I2C BUS").

8. Switch off the receiver by pressing the mains switch.

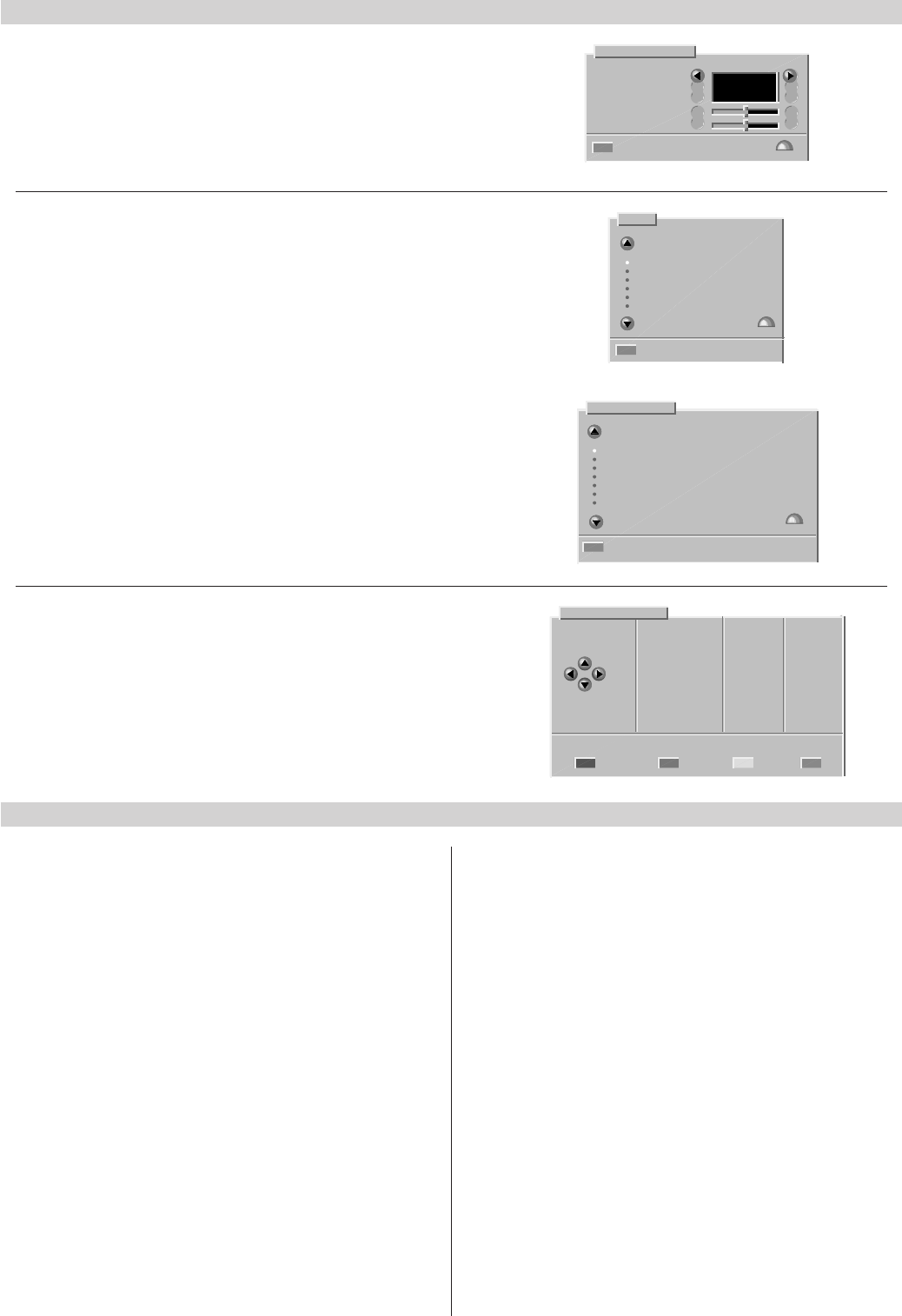

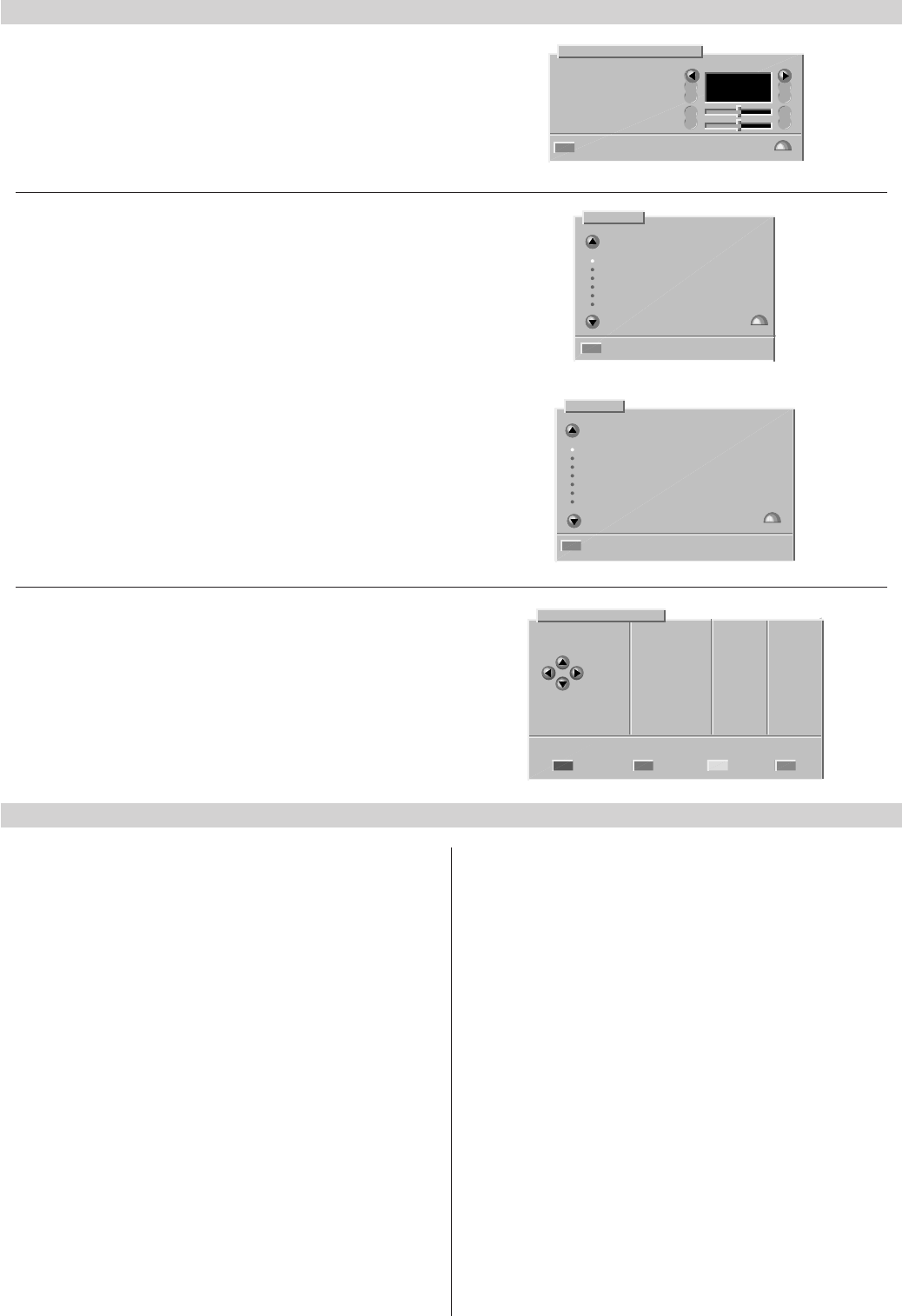

Changing the menu language

1. Press the yellow button to select the Vision menu.

2. Press the red button to select the Display set-up menu.

3. Change the menu language with cursor buttons.

4. Press the OK button to store the changes.

5. Press the TV button to exit.

Manual tuning

1. Select the programme number you want to tune.

2. Press the MENU button.

3. Select “Tuning” and press the OK button.

4. Select “Manual tuning” and press the OK button.

5. Press the red button (Channel search).

6. Press the OK button to store.

7. Press the TV button to exit.

APSi (Automatic Programming System)

1. Press the MENU button.

2. Select “Tuning” and press the OK button.

3. Select “Automatic retuning” and press the OK button.

4. To retune the channels, press the red button.

5. Press the TV button to exit.

Selecting VGA input

1. Press the MENU button.

2. Select “Tuning” and press the OK button.

3. Select “External units” and press the OK button.

4. Select “VGA computer” and press the TV button.

(If “VGA computer” is not included in the list, select

“Add new unit” by pressing the red button.)

HIDE

ENGLISH

SHOW

Display set-up

Program number

Volume bar

Menu language

Sharpness

Tint

Go back Store ª

External units

A/V CAMERA

Select E2 VCR

unit VGA COMPUTER

choose from

alternatives

below

Add new Change unit Remove

unit settings unit Go back

Menu

Timers

Front panel lock

Locking

Tuning

Sort programs

Programme settings

Press ª

Go back

Tuning

Automatic retuning

Add new programs

Manual tuning

External units

Copy tuning to VCR

Copy tuning from VCR

Clear all programs

Press ª

Go back

8

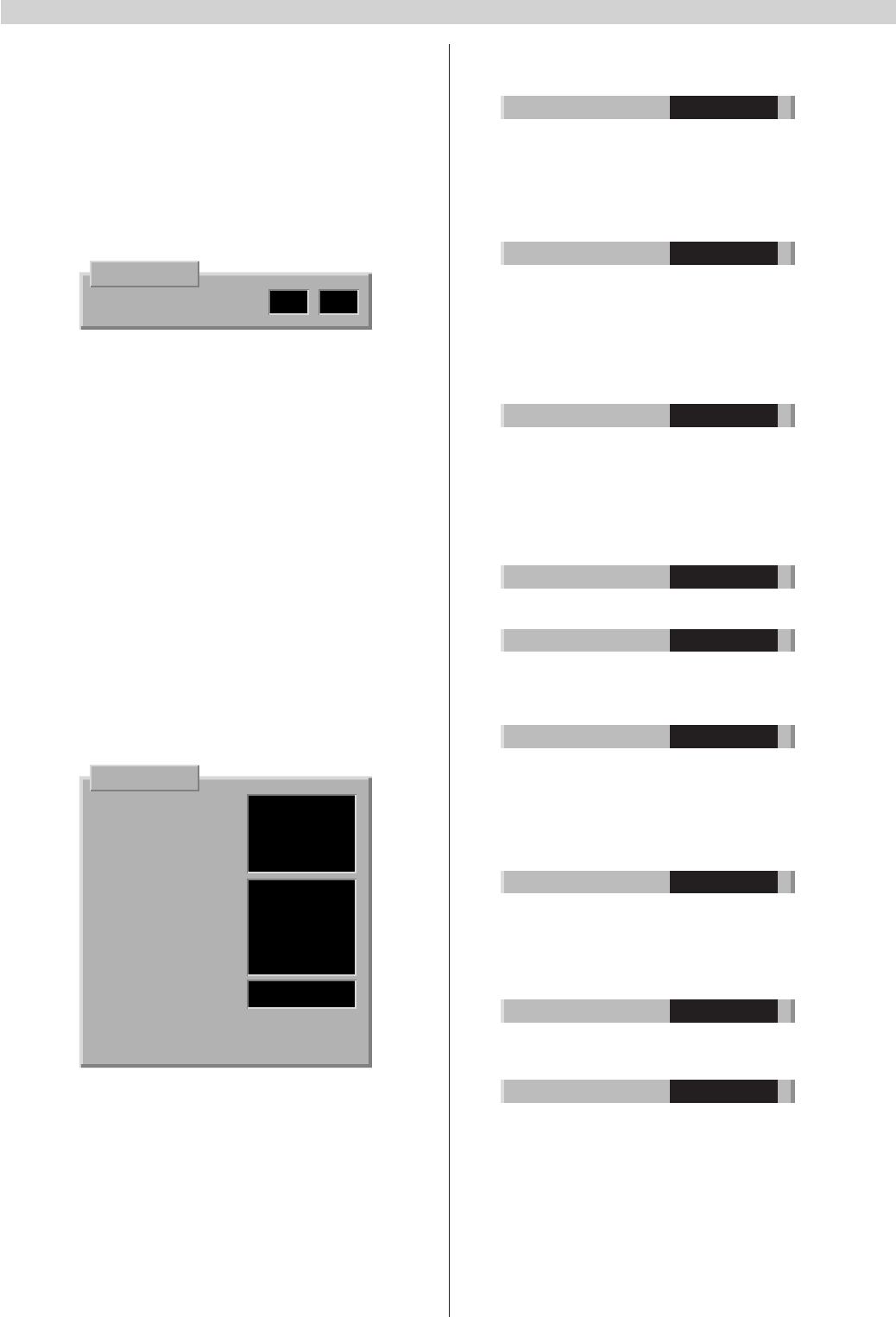

Service adjustments

Service␣ mode␣ selection

1. Switch the TV set to stand-by mode.

2. Press e- (volume minus) button on local control unit

and at the same time start entering password: MENU,

TV and i with remote control. Release e- button after

the MENU button is pressed. The record led will light

up to indicate that service mode is enabled.

3. Switch on the receiver by pressing the TV button twice

and select service mode by pressing the i button.

In service mode an adjustment menu is shown on the

screen.The adjustment number and name, initializing

(left) and adjustment (right) values are shown in the

menu.

4. Exit service mode by switching off the receiver with

the mains switch.

Configuration and fault diagnosis

The set must be configured after adding or removing

some options. By pressing the RED button in service

mode, the processor checks the configuration of the TV

set and shows the settings on the screen. The

configuration can be stored by pressing the OK button.

This feature can also be used in fault diagnosis. If an

option bit is not ’1’ when it should be, the IC (or feature)

is either not present or faulty.

Changing the option bytes

1. Select the configuration mode by pressing the RED

button in service mode.

SERVICE

IIC DEV 1 11111001

IIC DEV 2 00000110

IIC DEV 3 00010100

IIC DEV 4 00000001

IF OPT 00000001

TXT OPT 00000001

SYS OPT 1 00111111

SYS OPT 2 00000000

DSP OPT 00000000

UIF FLAGS 00110010

SW VER. MCABxx.x

NVM VER. MCA1-xx

SW VER. =

µ

P software version.

NVM VER. = NVM software version.

2. Select IIC Device byte 1 - 4, Option byte 1 - 5 or uif

flags byte with cursor button (up-/downwards).

Selected byte is shown highlighted.

3. Set the bits with number buttons (0 ... 7).

4. Store the settings by pressing the OK button.

5. Return to normal service mode by pressing the RED

button.

76543210

Option byte description

Bit Description ‘1’ ‘0’

IIC DEV 1 11111001

0 TV tuner Yes No

1 IF Output, HEF4094 Yes No

3 Decoder synch. processor, TDA9143 Yes No

4 Deflection controller, TDA9151 Yes No

5 RGB processor, TDA4780 Yes No

6 IQTV processor Yes No

7 DPLL Yes No

IIC DEV 2 00000110

0 VGA Yes No

1 Main video switch, TDA6417 Yes No

2 Audio processor, MSP3410 Yes No

3 16:9 picture tube Yes No

4 Comb filter Yes No

5 PIP processor, SDA9188 + TDA9141 Yes No

6 PIP tuner Yes No

7 SCART 3 installed Yes No

IIC DEV 3 00010100

0 Virtual sound (3D Sound) Yes No

1 Dolby processor Yes No

2 SDA30C264 processor Yes No

3 Subwoofer Yes No

4 Megatext, SDA5273/75 Yes No

5 External text memory Yes No

6 Level 2.5 Megatext Yes No

7 One field memory (DB711 Module) Yes No

IIC DEV 4 00000001

0 Nicam enabled Yes No

1 Control lead (Xata) to AR7xx module Yes No

IF OPT 00000001

0 B/G system Yes No

1 I system Yes No

2 D/K system Yes No

3 L/L’ system Yes No

TXT OPT 00000001

0 Top enabled Yes No

1 Flof enabled Yes No

2 P26 disabled Yes No

3 Text sync mode Yes No

4 Automatic text subpage rolling Yes No

5 EPG (nexTView) enabled Yes No

6 EPG record enabled Yes No

SYS OPT 1 00111111

0 E0 (A/V connector) installed Yes No

1 E0 S-video Yes No

2 RGB enabled only in E1 Yes No

3 ACI enabled Yes No

4 Micro power supply installed Yes No

5 Carrier mute enabled Yes No

SYS OPT 2 00000000

0 Picture Tilt enabled Yes No

1 Autostart (Hotel TV) Yes No

7 Hotel TV functions enabled (manual) Yes No

UIF FLAGS 00110010

0-2 Logo bit

000 = no logo, go direct to APSi

001 = no logo, go to language menu

010 = Akai logo

011 = Nokia logo

100 = Finlux logo

101 = Salora logo

110 = Luxor logo

3 TV set not used before Yes No

4 Volume bar enabled Yes No

5 On screen programme number enabled Yes No

6 Front panel lock Yes No

7 Off timer active Yes No

SERVICE

00 V-AMPL. 38 36

9

Service adjustments via I2C-bus

Remote␣ control␣ buttons␣ in␣ service␣ mode

When the receiver is in service mode you can select the

normal TV mode by pressing the TV button and return to

the service mode by pressing the i button.

Number and cursor buttons are used for service

adjustment. The OK button stores the settings.

Adjustment for different picture format

Make all adjustments with PAL signal unless otherwise

mentioned. First make all adjustments with normal 4:3

picture format. Then make the necessary adjustments

with other picture formats/signals. The required

adjustments are shown in the table below.

Note! Check the configuration of the TV set before

making the adjustments and make only the necessary

adjustments.

Making the service adjustment

1. Give a two numbered code which determines the

adjustment (e.g. 06 = width, see the following tables)

with the number buttons. You can also select the

adjustment with cursor buttons (up-/downwards).

2. Adjust with cursor buttons (left/right).

3. Store the new value by pressing the OK button.

Note!

• To avoid incomplete adjustments store each

adjustment in the memory immediately after

adjusting.

• If the adjustment has to be made separately for

different picture format/signal, select the normal user

mode by pressing the TV button and select the desired

picture format/signal. Return to service mode by

pressing the i button.

SERVICE

06 WIDTH 49 33

SERVICE

06 WIDTH 49 36

Adjustment Code OSD name Note!

Vertical amplitude 00 V-AMPL. X X X

Vertical off-centre shift 01 V-SHIFT X X

Vertical start scan 02 V-START X X X

Vertical S-correction 03 S-CORR. X X X

Vertical slope (coarse) 04 SLOPE-H X X X Adjust also with NTSC signal.

Vertical slope (fine) 05 SLOPE-L X Adjust also with NTSC signal.

Width 06 WIDTH X X X

Horizontal shift deflection 07 H-SHIFT X Not in all sets.

Horizontal phase video 08 PHASE X X X X

Parabola 09 PARABOLA X X X

Corner 10 CORNER X X X

Trapezium 11 TRAPEZIUM X X

EHT compensation 12 EHT X X Set brightness and contrast to 90% and

compensate the change in picture size.

VGA 60 Hz = Windows mode

VGA 70 Hz = DOS mode

Picture geometry adjustments

classic (4:3)

wide movie

VGA 60 Hz

VGA 70 Hz

RGB

10

Service adjustments

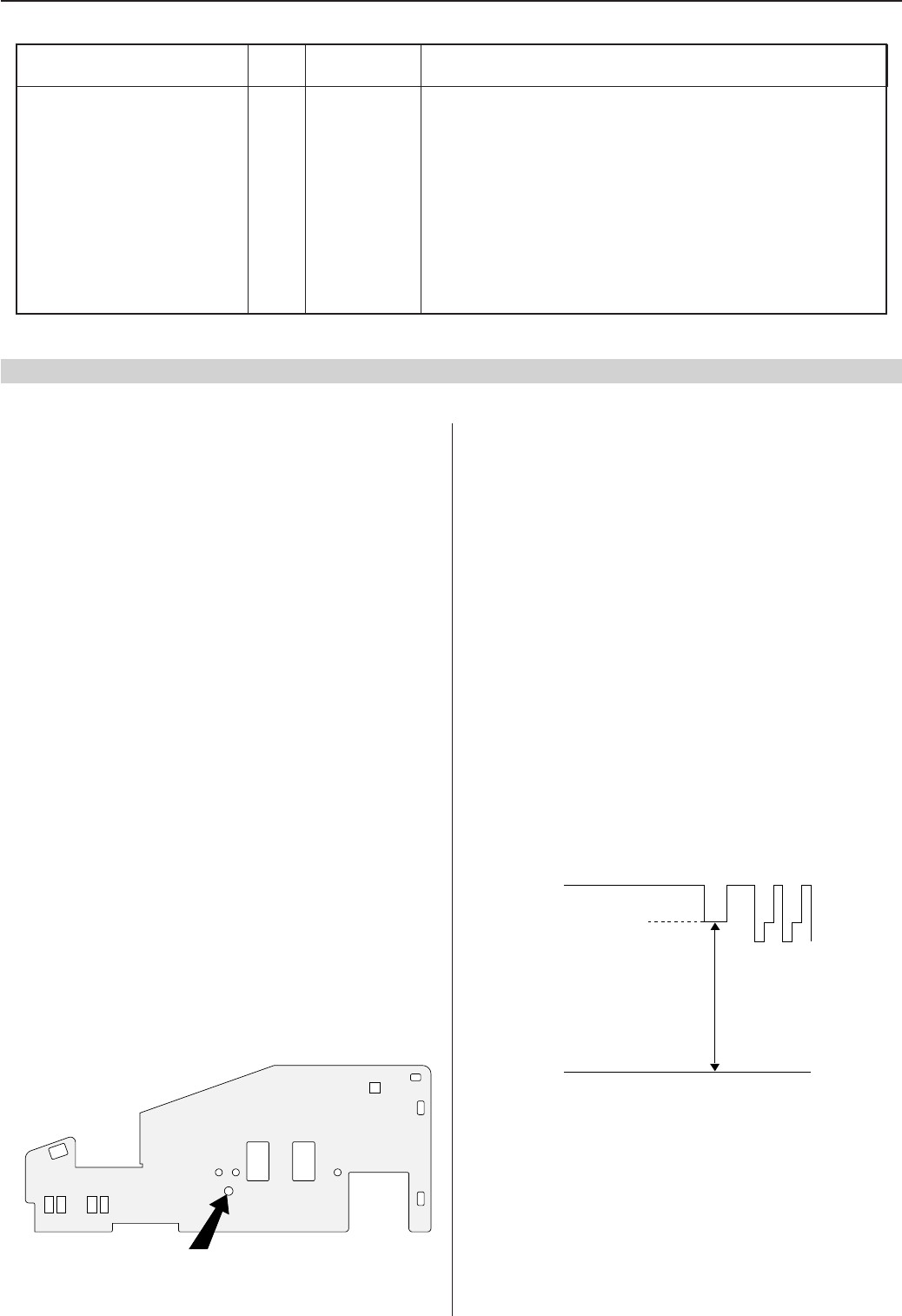

Adjustment Code OSD name

Red reference 18 R REF.

Green reference 19 G REF.

Blue reference 20 B REF.

Red gain 15 R GAIN

Green gain 16 G GAIN

Blue gain 17 B GAIN

Peak white limit 21 PWL

Luma delay 14 LUMA DELAY

Other adjustments

Note!

This procedure is necessary e.g. when the picture tube, CRT-

module etc. has been replaced.

Apply a test picture and adjust the R, G and B references.

Then adjust the R, G and B gains.

Normally no need to adjust.

Separate adjustment for Video, PAL BG, PAL DK/I and Secam L.

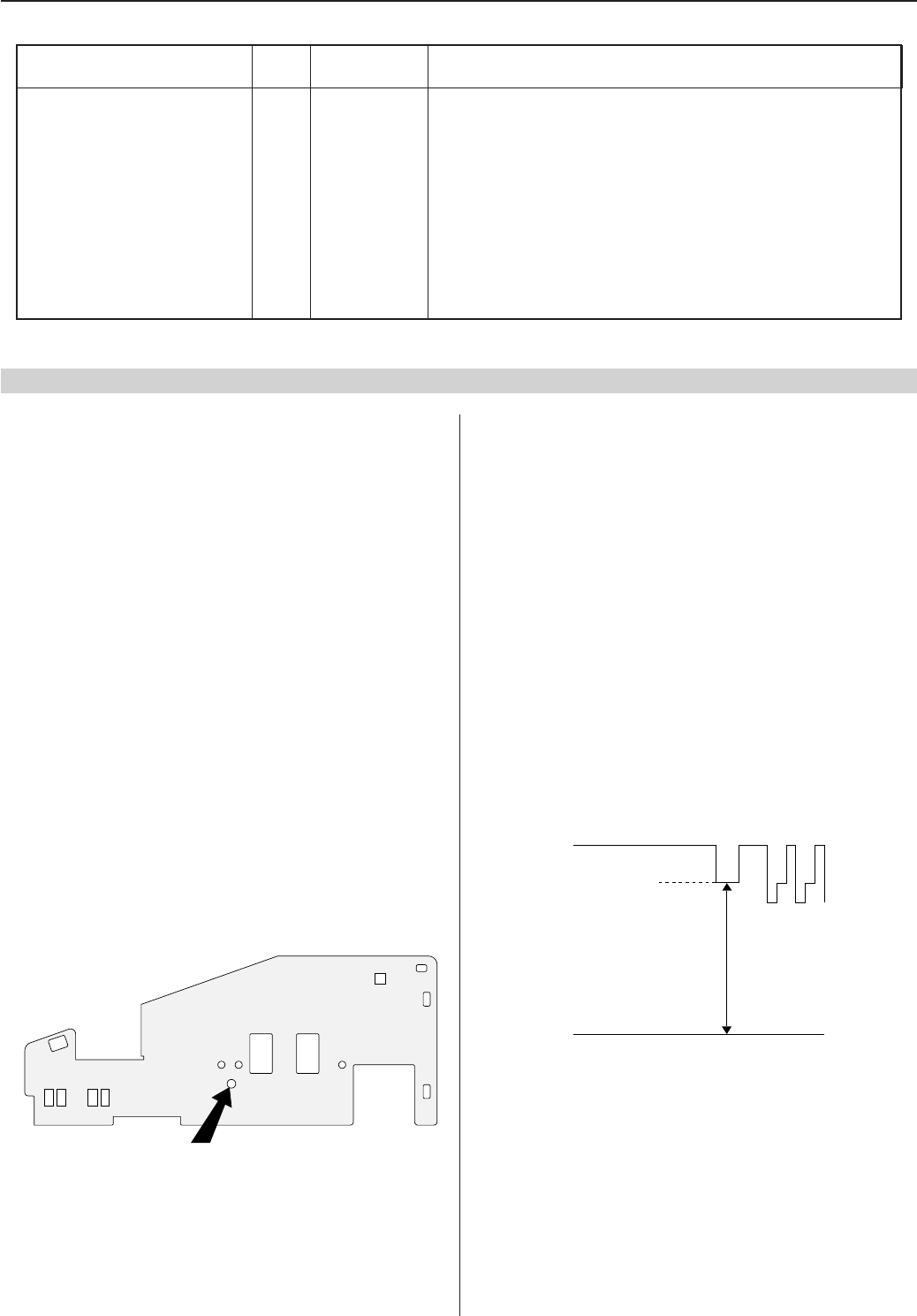

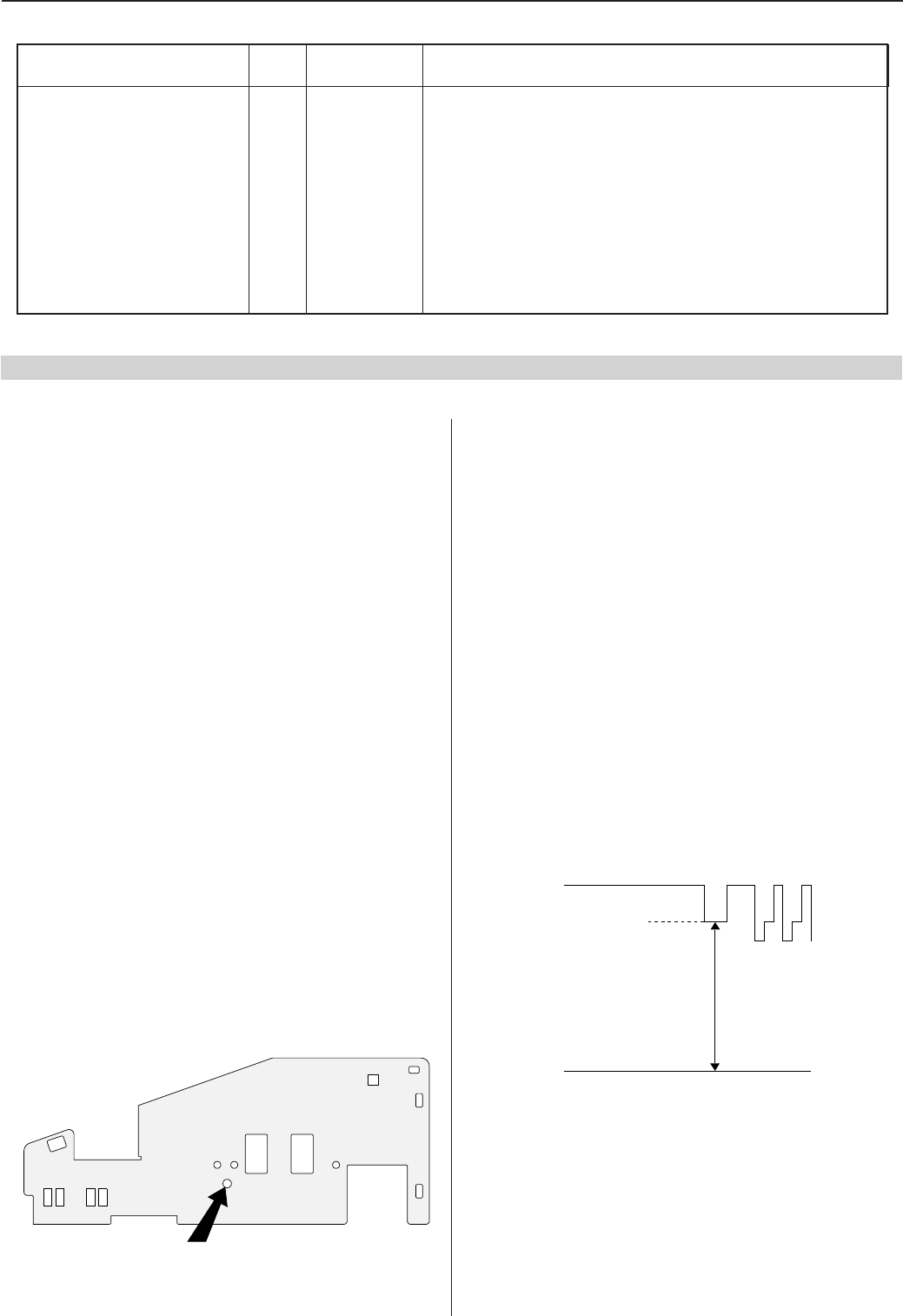

O Power supply block

Supply voltage and protection circuit

1. Set brightness and contrast to normal level. Connect a

universal voltmeter to the cathode of Do11.

2. Adjust the U1 voltage with Ro45. The voltage depends

on the picture tube type, refer to the section “Variable

components”.

3. Check the over-current protection after making any

service operations in the primary circuit of the power

supply. Activate the service mode and then switch the

set to stand-by mode. Short circuit the cathode of

Do13 to the ground and keep the short circuit

connected. When the over-current protection works

correctly, the power supply will try to start 2-3 times

before it stops permanently. Remove the short circuit

and switch on the receiver by pressing the mains

button.

SR Tuner/IF module (Frontend)

Tuner AGC

The tuner AGC is adjusted with a potentiometer through

a hole in the heat sink (see picture below).

Apply a 1 mV (60 dBµV) test signal and adjust the picture

just without noise.

Note! Adjust the voltage with a clamp pulse.

81403760

AGC

K Horizontal deflection block

Horizontal linearity

Adjust with Lk2.

Focusing

Set brightness and contrast to normal level. Use

crosshatch pattern and adjust the picture for optimum

resolution.

(Screen grid voltage) Ug2 voltage

1. Set brightness and colour saturation to normal level

and contrast to minimum.

2. At the end of the vertical blanking, there is a black

current measurement pulse (clamp pulse) at pin 9 of

ICh1, ICh2 and ICh3. Use an oscilloscope and find the

output stage with the highest cut-off (i.e. the highest

voltage during the black current measurement pulse).

3. Adjust the voltage of the clamp pulse to +140 V with

Ug2 (see figure).

140 V

0 V

clamp pulse

11

Bedienungsanleitung

Initialisierung des NVRAM

Ändern der Menüsprache

1. Drücken Sie die gelbe Taste zur Wahl des Bildmenüs.

2. Drücken Sie die rote Taste zur Wahl des Anzeige-

Optionen-Menüs.

3. Ändern Sie die Menü Sprache mit den Cursortasten.

4. Drücken Sie zum Speichern der Änderungen die OK-

Taste.

5. Drücken Sie zum Verlassen des Menüs die TV-Taste.

Manuelle Abstimmung

1. Wählen Sie die Programmnummer, die Sie abstimmen

möchten.

2. Drücken Sie die MENU-Taste.

3. Wählen Sie “Abstimmung” und drücken Sie die OK-Taste.

4. Wählen Sie “Senderabstimmung” und drücken Sie die

OK-Taste.

5. Drücken Sie die rote Taste (Kanal-Suchlauf).

6. Drücken Sie zum Speichern die OK-Taste.

7. Drücken Sie zum Verlassen des Menüs die TV-Taste.

APSi (Automatisches Programmiersystem)

1. Drücken Sie die MENU-Taste.

2. Wählen Sie “Abstimmung” und drücken Sie die OK-Taste.

3. Wählen Sie “Neuprogrammierung” und drücken Sie die

OK-Taste.

4. Drücken Sie zur Neuabstimmung der Kanäle die rote

Taste.

5. Drücken Sie zum Verlassen des Menüs die TV-Taste.

Wahl des VGA-Eingangs

1. Drücken Sie die MENU-Taste.

2. Wählen Sie “Abstimmung” und drücken Sie die OK-Taste.

3. Wählen Sie “Externe Geräte” und drücken Sie die OK-

Taste.

4. Wählen Sie “VGA Computer” und drücken Sie die OK-

Taste. (Falls “VGA Computer” nicht in der Liste

enthalten ist, wählen Sie “Neues Gerät hinzufügen”

durch Drücken der roten Taste.)

Initialisierung des NVRAM (ICf2)

Im Falle eines Austausches des NVRAM muß dieser

initialisiert und konfiguriert werden.

1. Schalten Sie das Fernsehgerät in die

Betriebsbereitschaft.

Drücken Sie die e-Taste (Lautstärke-Minus) an der

Bedieneinheit, während Sie gleichzeitig die Eingabe des

Paßwortes mit der Fernbedienung starten: MENU, TV

und i. Lassen Sie die e-Taste los, nachdem die MENU-

Taste gedrückt wurde. Die Aufnahme-LED leuchtet auf

und zeigt an, daß der Servicemodus aktiviert ist.

2. Drücken Sie zur Vorkonfiguration des Fernsehgerätes

die rote Taste. Die grüne LED leuchtet zur Kontrolle

einmal auf.

3a. Zur gleichen Zeit überprüft der Controller den NVRAM

und initialisiert ihn automatisch, wenn er “leer” war.

Die Initialisierung dauert ungefähr 15 Sekunden. Wenn

sie durchgeführt worden ist, leuchtet die grüne LED auf.

Fahren Sie mit Schritt 4 fort.

3b. Die automatische Initialisierung wurde nicht

durchgeführt, wenn die grüne LED nicht dauernd

aufleuchtet. In manchen Fällen kann die LED direkt nach

der Konfiguration ohne jede Initialisierung aufleuchten,

abhängig vom Inhalt des NVRAM. In diesem Fall ist es

ausreichend, die neue Konfiguration durch Drücken der

OK-Taste zu speichern. Fahren Sie mit Schritt 4 fort.

3c. Ist die automatische Initialisierung nicht durchgeführt

worden, kann diese manuell durch Eingabe des

Schlüsselcodes gestartet werden: BLAUE (ca. 2

Sekunden warten), 2, 5, 4 (ca. 2 Sekunden warten), und

OK. Die Initialisierung dauert ungefähr 15 Sekunden

4. Schalten Sie das Fernsehgerät durch Drücken des

Netzschalters aus.

5. Schalten Sie das Fernsehgerät durch Drücken des

Netzschalters in den Fernsehbetrieb. Stellen Sie einen

oder mehrere Kanäle ein.

6. Schalten Sie das Fernsehgerät mit der Fernbedienung

aus.

7. Gehen Sie in den Servicemodus und nehmen Sie die

Service-Einstellungen vor (siehe Abschnitt “SERVICE-

EINSTELLUNGEN ÜBER DEN I

2

C-BUS”).

8. Schalten Sie das Fernsehgerät mit dem Netzschalter

aus.

UNSICHTB.

DEUTSCH

SICHTBAR

Anzeige-Optionen

Programm-Nr.

Lautstärke Balken

Menü Sprache

Bildschärfe

Farbton

Zurück Speichern ª

Menü

Timer

Tasten verriegelt

Verriegeln

Abstimmung

Sortieren

Programmeinstellungen

Drücken Sie ª

Zurück

Abstimmung

Neuprogrammierung

Neue TV-Programme suchen

Senderabstimmung

Externe Geräte

Kopiere Abstimminformation zum VCR

Kopiere Abstimminformation vom VCR

Alle Programme löschen

Drücken Sie ª

Zurück

Externe Geräte

A/V CAMERA

Wählen Sie das E2 VCR

externe VGA COMPUTER

Geräte aus

Wählen Sie von

untenstehenden

Alternativen

aus

Neues Gerät Einstellung Gerät

hinzufügen verändern entfernen Zurück

12

76543210

Service-Einstellungen

Wahl des Servicemodus

1. Schalten Sie das Fernsehgerät in die Betriebsbereitschaft.

2. Drücken Sie die e-Taste (Lautstärke-Minus) an der

Bedieneinheit, während Sie gleichzeitig die Eingabe des

Paßwortes mit der Fernbedienung starten: MENU, TV

und i. Lassen Sie die e-Taste los, nachdem die MENU-

Taste gedrückt wurde. Die Aufnahme-LED leuchtet auf

und zeigt an, daß der Servicemodus aktiviert ist.

3. Schalten Sie das Fernsehgerät durch zweimaliges

Drücken der TV-Taste ein und wählen Sie den

Servicemodus durch Drücken der i-Taste.

SERVICE

00 V-AMPL. 38 36

Im Servicemodus wird ein Einstellmenü auf dem

Bildschirm gezeigt. Die Einstellungszahl und der Name,

die Initialisierung (links) und die Einstellwerte (rechts)

werden in diesem Menü gezeigt.

4. Verlassen Sie den Servicemodus durch Ausschalten

des Fernsehgerätes mit dem Netzschalter.

Konfiguration und Fehlerdiagnose

Nach Hinzufügen oder Entfernen von Optionen muß das

Fernsehgerät konfiguriert werden. Durch Drücken der

roten Taste im Servicemodus überprüft der Prozessor die

Konfiguration des Fernsehgerätes und zeigt die

Einstellungen auf dem Bildschirm an. Die Konfiguration

kann durch Drücken der OK-Taste gespeichert werden.

Dieses Feature kann auch bei der Fehlerdiagnose benutzt

werden. Wenn ein Option-Bit nicht ‘1’ ist - was dieses

aber sein sollte - ist der IC (oder das Feature) entweder

nicht vorhanden oder defekt.

Änderung der Options-Bytes

1. Wählen Sie den Konfigurationsmodus durch Drücken

der roten Taste im Servicemodus.

2. Wählen Sie das IIC-Gerätebyte 1 -4, das Prüfbyte 1 - 5

oder das uif-Kennzeichenbyte mit den Cursortasten

(auf-/abwärts). Das gewählte Byte wird hervorgehoben

dargestellt.

3. Stellen Sie die Bits mit den Zifferntasten (0 ... 7) ein.

4. Speichern Sie die Einstellungen durch Drücken der

OK-Taste.

5. Kehren Sie durch Drücken der roten Taste zum

normalen Servicemodus zurück.

SW VER. =

µ

P Softwareversion.

NVM VER. = NVM Softwareversion.

Beschreibungen der Options-Bytes

Bit Beschreibung ´1´ ´0´

IIC DEV 1 11111001

0 TV-Tuner Ja Nein

1 IF-Ausgang, HEF4094 Ja Nein

3 Synchronprozessor Decoder, TDA9143 Ja Nein

4 Ablenkungssteuerung, TDA9151 Ja Nein

5 RGB-Prozessor, TDA4780 Ja Nein

6 IQTV-Processor Ja Nein

7 DPLL Ja Nein

IIC DEV 2 00000110

0 VGA Option installiert Ja Nein

1 Hauptvideoschalter, TDA6417 Ja Nein

2 Tonprozessor, MSP3410 Ja Nein

3 16:9 Bildröhre Ja Nein

4 Kammfilter installiert Ja Nein

5 PIP-Prozessor, SDA9188 + TDA9141 Ja Nein

6 PIP-Tuner Ja Nein

7 SCART 3 installiert Ja Nein

IIC DEV 3 00010100

0 Virtueller 3D Ton Ja Nein

1 Dolby-Prozessor Ja Nein

2 SDA30C264-Prozessor Ja Nein

3 Subwoofer installiert Ja Nein

4 Megatext, SDA5273/75 Ja Nein

5 VT mit externen RAM Ja Nein

6 Level 2.5 Megatext Ja Nein

7 Einfeld-Speicher (DB711 Modul) Ja Nein

IIC DEV 4 00000001

0 Nicam aktiviert Ja Nein

1 Steuerleitung (Xata) an AR7xx-Modul Ja Nein

IF OPT 00000001

0 B/G-System Ja Nein

1 I-System Ja Nein

2 D/K-System Ja Nein

3 L/L’-System Ja Nein

TXT OPT 00000001

0 Toptext aktiviert Ja Nein

1 Floftext aktiviert Ja Nein

2 TXT packet P26 nicht aktiviert Ja Nein

3 Text-Synchronmodus Ja Nein

4

Autom. Weiterblättern von Textunterseiten

Ja Nein

5 EPG (nexTView) aktiviert Ja Nein

6 EPG-Aufnahme aktiviert Ja Nein

SYS OPT 1 00111111

0 E0 (A/V-Anschluß) installiert Ja Nein

1 E0 S-Video Ja Nein

2 RGB nur möglich bei E1 Ja Nein

3 ACI aktiviert Ja Nein

4 Micro Power Netzteil installiert Ja Nein

5 Tonträger Steuerschaltung Ja Nein

SYS OPT 2 00000000

0 Bilddrehung aktiviert Ja Nein

1 Autostart (Hotel TV) Ja Nein

7 Hotel TV-Funktionen aktiviert (manuell) Ja Nein

UIF FLAGS 00110010

0-2 Logo-Bit

000 = Kein Logo, direkt in das APSi gehen

001 = Kein Logo, in das Sprachmenü gehen

010 = Akai-Logo

011 = Nokia-Logo

100 = Finlux-Logo

101 = Salora-Logo

110 = Luxor-Logo

3 Fernsehgerät zuvor noch nicht benutzt Ja Nein

4 Lautstärkebalken aktiviert Ja Nein

5 Einblendung Programmnummer aktiviert Ja Nein

6 Verriegelung der Tasten am Gerät Ja Nein

7 Off-Timer aktiv Ja Nein

SERVICE

IIC DEV 1 11111001

IIC DEV 2 00000110

IIC DEV 3 00010100

IIC DEV 4 00000001

IF OPT 00000001

TXT OPT 00000001

SYS OPT 1 00111111

SYS OPT 2 00000000

DSP OPT 00000000

UIF FLAGS 00110010

SW VER. MCABxx.x

NVM VER. MCA1-xx

13

OSD

Einstellung Code Bezeichn. Hinweis!

Vertikale Amplitude 00 V-AMPL. X X X

Vertikale Lage 01 V-SHIFT X X

Vertikale Start-Zeile 02 V-START X X X

Vertikale S-Korrektur 03 S-CORR. X X X

Vertikale Steilheit (grob) 04 SLOPE-H X X X Auch mit dem NTSC-Signal einstellen.

Vertikale Steilheit (fein) 05 SLOPE-L X Auch mit dem NTSC-Signal einstellen.

Bildbreite 06 WIDTH X X X

Horizontale Lage der Ablenkung

07 H-SHIFT X Nicht in allen Geräten.

Horizontale Lage Video 08 PHASE X X X X

OW-Kissen 09 PARABOLA X X X

OW-Ecken Korrektur 10 CORNER X X X

OW-Trapez 11 TRAPEZIUM X X

EHT-Kompensation 12 EHT X X Stellen Sie Helligkeit und Kontrast auf 90%

ein und kompensieren Sie die Änderung

der Bildgröße.

VGA 60 Hz = Windows-Modus

VGA 70 Hz = DOS-Modus

Service-Einstellungen über I2C-bus

Tasten der Fernbedienung im Servicemodus

Wenn sich das Fernsehgerät im Servicemodus befindet,

können Sie den normalen Fernsehmodus durch Drücken der

TV-Taste wählen. Sie können durch Drücken der i-Taste zum

Servicemodus zurückkehren. Ziffern- und Cursortasten

werden zur Service-Einstellung benötigt. Die OK-Taste

speichert die Einstellungen.

Einstellungen für ein anderes Bildformat

Wenn nicht anders vermerkt, nehmen Sie alle Einstellungen

mit dem PAL-Signal vor. Führen Sie zuerst alle Einstellungen

mit dem normalen 4:3 Bildformat durch. Führen Sie dann die

notwendigen Einstellungen mit anderen Bildformaten bzw.

Signalen durch. Die erforderlichen Einstellungen werden in

der unten befindlichen Tabelle gezeigt.

Hinweis! Überprüfen Sie die Konfiguration des

Fernsehgerätes, bevor Sie die Einstellungen vornehmen;

nehmen Sie nur die nötigen Einstellungen vor.

Service-Einstellung vornehmen

1. Geben Sie mit den Zifferntasten den zweistelligen Code

ein, der die Einstellung bestimmt (z.B. 06 = Bildbreite,

siehe folgende Tabellen). Sie können die Einstellung auch

mit den Cursortasten wählen (auf-/abwärts).

SERVICE

06 WIDTH 49 33

SERVICE

06 WIDTH 49 36

2. Nehmen Sie die Einstellung mit den Cursortasten

(links/rechts) vor.

3. Speichern Sie den neuen Wert durch Drücken der OK-

Taste.

Hinweis!

•

Um unvollständige Einstellungen zu vermeiden,

speichern Sie jede Einstellung direkt nach dem

Einstellen ab.

•

Falls die Einstellung getrennt für verschiedene

Bildformate bzw. Signale durchgeführt werden muß,

gehen Sie durch Drücken der TV-Taste in den

normalen Betriebsmodus und wählen Sie das

gewünschte Bildformat bzw. Signal. Gehen Sie durch

Drücken der i-Taste in den Servicemodus zurück.

Einstellungen der Bildgeometrie

Classic

Movie (weit)

VGA 60 Hz

VGA 70 Hz

RGB

14

Service-Einstellungen

OSD

Einstellungen Code Bezeichn.

Rot-Referenz 18 R REF.

Grün-Referenz 19 G REF.

Blau-Referenz 20 B REF.

Rotverstärkung 15 R GAIN

Grünverstärkung 16 G GAIN

Blauverstärkung 17 B GAIN

Oberer Grenzwert weiß 21 PWL

Y-Verzögerungsleitung 14 LUMA DELAY

Weitere Einstellungen

Hinweis!

Dieser Vorgang ist notwendig, wenn z.B. die Bildröhre, das

CRT-Modul usw. ausgetauscht worden sind. Schalten Sie zu

einem Testbild und stellen Sie die R-, G- und B-Referenzen

ein. Stellen Sie anschließend die R-, G- und B-Verstärkungen

ein.

Braucht normalerweise nicht eingestellt zu werden.

Getrennte Einstellung für Video, PAL BG, PAL DK/I und SECAM L.

O Netzteil

Versorgungsspannung und Schutzschaltung

1. Stellen Sie Helligkeit und Kontrast auf den normalen

Wert ein. Schließen Sie ein Universalvoltmeter an die

Kathode von Do11 an.

2. Stellen Sie die Spannung U1 mit Ro45 ein. Die

Spannung hängt vom Bildröhrentyp ab, siehe auch

Abschnitt “Röhrenabhängige Bauteile”.

3. Prüfen Sie den Überstromschutz nach Durchführung

von Servicearbeiten im primären Schaltkreis der

Stromversorgung. Aktivieren Sie den Servicemodus

und schalten Sie dann das Fernsehgerät in die

Betriebsbereitschaft. Schließen Sie die Kathode von

Do13 an Masse kurz und lassen Sie die

Kurzschlußverbindung bestehen. Wenn der

Überstromschutz richtig arbeitet, versucht die

Stromversorgung 2 - 3 mal zu starten, bevor sie

unterbricht. Entfernen Sie die Kurzschlußschaltung

und schalten Sie das Fernsehgerät durch Drücken des

Netzschalters ein.

SR Tuner/ZF Modul (Frontend)

AGC-Tuner

Die AGC Regelung des Tuners wird mit einem

Potentiometer durch eine Öffnung im Kühlkörper (siehe

Bild unten) eingestellt.

Geben Sie ein Testsignal von 1 mV (60 dBµV) und stellen

Sie das Bild genau ohne Rauschen ein.

81403760

AGC

K Horizontal-Ablenkeinheit

Horizontale Linearität

Mit Lk2 einstellen.

Fokussierung

Stellen Sie Helligkeit und Kontrast auf den normalen

Wert ein. Benutzen Sie ein Kreuzschraffurmuster und

stellen Sie das Bild auf die optimale Auflösung ein.

(Schirmgitterspannung) Spannung Ug2

1. Stellen Sie Helligkeit und Farbsättigung auf den

normalen Wert und den Kontrast auf den kleinsten

Wert ein.

2. Am Ende des vertikalen Austastens ist ein

Schwarzstrom-Meßimpuls (Klemmimpuls) an Pin 9

von ICh1, ICh2 und ICh3. Verwenden Sie ein

Oszilloskop und ermitteln Sie die Ausgangsstufe mit

dem höchsten Grenzwert (z.B. die höchste Spannung

während des Schwarzstrom-Meßimpulses).

3. Stellen Sie die Spannung des Klemmimpulses mit Ug2

auf +140 V ein (siehe Abbildung).

Hinweis! Die Spannung auf die Klemmimpulse

einzustellen.

140 V

0 V

Klemmimpulse

15

Bruksanvisning

Initialisering av NVRAM

Ändra menyspråk

1. Välj “Önskebild”-menyn med den GULA knappen.

2. Tryck på den RÖDA knappen för att välja Display

inställningar.

3. Ändra menyspråk med markörknapparna.

4. Spara inställningen med OK-knappen.

5. Lämna menyn med TV-knappen.

Manuell avstämning

1. Välj programplatsen du vill ställa in.

2. Tryck på MENU-knappen.

3. Välj “Söka program” och tryck på OK-knappen.

4. Välj “Söka manuellt” och tryck på OK-knappen.

5. Tryck på den röda (Kanalsökning) knappen.

6. Tryck på OK-knappen för att spara.

7. Lämna menyn med TV-knappen.

APSi (Automatic Programming System)

1. Tryck på MENU-knappen.

2. Välj “Söka program” och tryck på OK-knappen.

3. Välj “Automatisk sökning på nytt” och tryck på OK.

4. För att omprogrammera programmen, tryck på den

RÖDA knappen.

5. Lämna menyn med TV-knappen.

Val av VGA-ingång

1. Tryck på MENU-knappen.

2. Välj “Söka program” och tryck på OK-knappen.

3. Välj “Anslutna apparater” och tryck på OK-knappen.

4. Välj “VGA Computer” och tryck på TV-knappen.

(Om inte “VGA Computer” ingår i listan, välj “Lägg

till ny apparat” med den RÖDA knappen.)

Initialisering av NVRAM (ICf2)

Efter byte av NVRAM-minnet måste det initialiseras och

konfigureras.

1. Ställ mottagaren i beredskapsläge.

Håll frontpanelens e- (volym minus) knapp intryckt

och tryck samtidigt på fjärrkontrollens MENU, TV och

“i” knappar. Frigör e- knappen efter att MENU-

knappen är intryckt. Inspelningslampan börjar lysa för

att indikera serviceläge.

2. Tryck på den röda färgknappen för att förkonfigurera

apparaten. Den gröna lysdioden blinkar till.

3a. NVRAM-minnet kontrolleras samtidigt och

initialiseras om det var “tomt”. Initialiseringen tar ca.

15 s. När initialiseringen är utförd, börjar den gröna

lysdioden lysa. Fortsätt från punkt 4.

3b.Om den gröna lysdioden inte börjar lysa

kontinuerligt, blev automatisk initialisering inte

utförd. Beroende på NVRAM-minnets innehåll kan

lysdioden också börja lysa direkt efter konfigurering,

utan att det initialiseras. I detta fall kan det räcka med

att spara konfigureringen genom att trycka på OK-

knappen och fortsätta med punkt 4.

3c. Startas inte automatisk initialisering, kan du starta

den manuellt med följande knappsekvens: BLÅ␣ (vänta

ca. 2 s.), 2, 5, 4 (vänta ca. 2 s.) och OK. Initialiseringen

tar ca. 15 sekunder.

4. Stäng av mottagaren med huvudströmbrytaren.

5. Ställ mottagaren i normalt tv-läge genom att slå på

den med huvudströmbrytaren. Ställ in ett eller flera

TV-program.

6. Stäng av mottagaren med huvudströmbrytaren.

7. Välj serviceläge och gör alla serviceinställningar (se

avsnitt “SERVICEINSTÄLLNINGAR␣ VIA␣ I2C-BUS”).

8. Stäng av mottagaren med huvudströmbrytaren.

VISAS EJ

SVENSKA

VISAS

Display-inställningar

Program nr.

Volyminställning

Menyspråk

Bildskärpa

Färgton

Backa Spara ª

Meny

Timer

Panelen spärrad

Spärra TVn

Söka program

Sortera program

Programinställningar

Tryck på ª

Backa

Söka program

Automatisk sökning på nytt

Lägga till nya program

Söka manuellt

Anslutna apparater

Kopiera TVns program till videon

Kopiera videons program till TVn

Radera alla program

Tryck på ª

Backa

Anslutna apparater

A/V CAMERA

Välj E2 VCR

apparat VGA COMPUTER

Välj sedan från

de olika alter-

nativen nedan

Lägg till Ändra Ta bort

ny apparat anslutning apparat Backa

16

Serviceinställningar

Val av serviceläge

1. Ställ mottagaren i beredskapsläge.

2. Tryck e- (volym minus) knappen på frontpanelen och

tryck samtidigt in knappsekvens MENU, TV och “i”

med fjärrkontrollen. Frigör e- knappen efter att

MENU-knappen är intryckt. Inspelningslampan börjar

lysa för att indikera serviceläge.

3. Slå på mottagaren genom att trycka två gånger på TV-

knappen och välj serviceläge med i-knappen.

SERVICE

00 V-AMPL. 38 36

I serviceläge visas SERVICE-menyn. På den visas

justeringens nummer och namn, initialiserings- (vänster)

och justerings- (höger) värden.

4. Lämna serviceläge genom att stänga av tv:n med

huvudströmbrytaren.

Konfigurering och felsökning

TV:n måste konfigureras när man gör ingrepp som

ändrar apparatens egenskaper. När man i serviceläge

trycker på den RÖDA knappen, kontrollerar processorn

tv:ns konfiguration och visar den på bildskärmen.

Konfigurationen kan sparas genom att trycka på OK-

knappen.

Denna funktion kan också användas till felsökning. Är en

optionbit inte “1” när den skall vara det är IC:n (eller

tillsatsen) inte monterad eller defekt.

Ändring av optionbit

1. I serviceläge välj konfigureringsläge genom att trycka

på den RÖDA knappen.

SERVICE

IIC DEV 1 11111001

IIC DEV 2 00000110

IIC DEV 3 00010100

IIC DEV 4 00000001

IF OPT 00000001

TXT OPT 00000001

SYS OPT 1 00111111

SYS OPT 2 00000000

DSP OPT 00000000

UIF FLAGS 00110010

SW VER. MCABxx.x

NVM VER. MCA1-xx

SW VER. = µP programversion

NVM VER. = NVM programversion

2. Välj IIC Device byte 1-4, Option byte 1-5 eller uif flags

byte med markörknapparna (upp-/nedåt). Vald byte

visas med koplementfärg.

3. Ställ in bittarna med sifferknapparna (0...7).

4. Spara inställningen med OK-knappen.

5. Återgå till normalt serviceläge med den RÖDA

knappen.

76543210

Option byte förklaring

Bit Förklaring ‘1’ ‘0’

IIC DEV 1 11111001

0 TV tuner Ja Nej

1 MF Output, HEF4094 Ja Nej

3 Dekoder, TDA9143 Ja Nej

4 Avlänkningskontroller, TDA9151 Ja Nej

5 RGB processor, TDA4780 Ja Nej

6 IQTV processor Ja Nej

7 DPLL Ja Nej

IIC DEV 2 00000110

0 VGA Ja Nej

1 Videoswitch, TDA6417 Ja Nej

2 Ljudprocessor, MSP3410 Ja Nej

3 16:9 bildrör Ja Nej

4 Comb-filter Ja Nej

5 PIP processor, SDA9188 + TDA9141 Ja Nej

6 PIP tuner Ja Nej

7 SCART 3 installerad Ja Nej

IIC DEV 3 00010100

0 Virtual ljud (3D Sound) Ja Nej

1 Dolby processor Ja Nej

2 SDA30C264 processor Ja Nej

3 Subwoofer Ja Nej

4 Megatext, SDA5273/75 Ja Nej

5 TEXT med yttre RAM Ja Nej

6 Nivå 2.5 Megatext Ja Nej

7 En fälts minne (DB711 Modul) Ja Nej

IIC DEV 4 00000001

0 Nicam Ja Nej

1 Kontrollledning (Xata) till AR7xx modul Ja Nej

IF OPT 00000001

0 B/G-norm Ja Nej

1 I-norm Ja Nej

2 D/K-norm Ja Nej

3 L/L’-norm Ja Nej

TXT OPT 00000001

0 TOP-text Ja Nej

1 FLOF-text Ja Nej

2 P26 Ja Nej

3 Textsynk läge Ja Nej

4 Rullning av flersidor Ja Nej

5 EPG (nexTView) Ja Nej

6 EPG inspälning Ja Nej

SYS OPT 1 00111111

0 E0 (A/V kontakter) installerade Ja Nej

1 E0 S-video Ja Nej

2 RGB endast möjligt i E1 Ja Nej

3 ACI Ja Nej

4 Mikro power installerad Ja Nej

5 Bärvågsdämpning Ja Nej

SYS OPT 2 00000000

0 Bildlutning möjligt Ja Nej

1 Autostart (Hotel-TV) Ja Nej

7 Hotel-TV funktioner (manuellt) Ja Nej

UIF FLAGS 00110010

0-2 Logo bit

000 = ingen logo, gå direkt till APSi

001 = ingen logo, gå till språk menu

010 = Akai logo

011 = Nokia logo

100 = Finlux logo

101 = Salora logo

110 = Luxor logo

3 Ny TV (fabriksny) Ja Nej

4 Volymindikering möjligt Ja Nej

5 Programnummervisning möjligt Ja Nej

6 Frontpanel låsning Ja Nej

7 Automatisk avstängning Ja Nej

17

Serviceinställningar via I2C-bus

Fjärrkontrollknappar i serviceläge

När tv:n är i serviceläge kan du välja normalt tv-läge med

TV-knappen och återvända till serviceläge med i-

knappen. Siffer- och markörknappar används vid

serviceinställningar och OK-knappen till att spara

inställningen.

Inställningar för olika bildformat

Gör alla inställningar med PAL-signal om inte annat

nämns. Gör först alla inställningar med normalt 4:3-

bildformat. Gör därefter alla nödvändiga inställningar

med andra bildformat/signaler. Nödvändiga inställningar

visas i efterföljande tabell.

Obs! Kontrollera TV:ns konfiguration före du gör någon

inställning och gör endast nödvändiga inställningar.

Serviceinställningar

1. Välj koden, som gäller för önskad justering (t.ex. 06 =

bildbredd, se följande tabell), med sifferknapparna.

Justeringarna kan också väljas med markörknapparna

(upp-/nedåt).

SERVICE

06 WIDTH 49 33

SERVICE

06 WIDTH 49 36

2. Justera med markörknapparna (vänster/höger).

3. Spara inställningen med OK-knappen.

Obs!

• Spara justering omedelbart för att undvika

ofullständig justering.

• Bör justering göras skilt för olika bildformat/signaler,

välj normalt tv-läge med TV-knappen, ändra

bildformat/signal och återvänd till serviceläge med i-

knappen.

Justering Kod OSD namn Obs!

Vertikal amplitud 00 V-AMPL. X X X

Vertikal centrering 01 V-SHIFT X X

Vertikal start 02 V-START X X X

Vertikal S-korrigering 03 S-CORR. X X X

Vertikal amplitud (grov) 04 SLOPE-H X X X Gör även justering med NTSC-signal.

Vertikal amplitud (fin) 05 SLOPE-L X Gör även justering med NTSC-signal.

Bildbredd 06 WIDTH X X X

Horisontal fas avlänkning 07 H-SHIFT X Inte i alla mottagarna.

Horisontal fas video 08 PHASE X X X X

Öst-Väst-parabol 09 PARABOLA X X X

Öst-Väst-hörnkorrigering 10 CORNER X X X

Öst-Väst-trapetskorrigering 11 TRAPEZIUM X X

EHT-kompensering 12 EHT X X Ställ ljus och kontrast till 90% och

kompensera bildstorlek variationer.

VGA 60 Hz = Windows läge

VGA 70 Hz = DOS läge

Bildgeometri-inställningar

normal (4:3)

bred film

VGA 60 Hz

VGA 70 Hz

RGB

18

Serviceinställningar

Justering Kod OSD namn

Röd referens 18 R REF.

Grön referens 19 G REF.

Blå referens 20 B REF.

Röd förstärkning 15 R GAIN

Grön förstärkning 16 G GAIN

Blå förstärkning 17 B GAIN

Vitbegränsning 21 PWL

Luma fördröjning 14 LUMA DELAY

Övriga inställningar

Obs!

Denna procedur är nödvändig när t.ex. bildrör eller CRT-

modul är utbytt.

Anslut en testbild och ställ in R-, G- och B-referens. Ställ

därefter in R-, G- och B-förstärkning.

Normalt krävs ingen justering.

Separat justering för Video, PAL BG, PAL DK/I och Secam L.

O Nätdelen

Drivspänning (U1) och skyddskrets

1. Ställ ljus och kontrast till normal nivå. Anslut en

universal voltmätare till katoden på Do11.

2. Justera DC-spänningen U1 med Ro45. Spänningen är

beroende på bildrörstyp, kontrollera spänningen från

avsnitt “Komponentskillnader”.

3. Kontrollera överströmsskyddets funktion efter

serviceingrepp på nätdelens primärsida. Aktivera

service-lägen och ställ mottagaren i beredskapsläge.

Kortslut diodens Do13 katod till jord och håll

kortslutningen på plats. När överströmskyddet

fungerar, försöker nätdelen att starta 2-3 ggr före den

slutar definitivt. Ta bort kortslutningen och slå på

apparaten med huvudströmbrytaren.

SR Tuner/MF-modulen (Frontend)

Kanalväljar AGC

Kanalväljar AGC:n justeras med en potentiometer via ett

hål i kylplattan (se figuren nedtill).

Anslut en 1 mV (60 dBµV) testsignal och justera bilden

brusfri.

K Horisontalavlänkningsblocket

Horisontal linearität

Justera med Lk2.

Fokus

Ställ ljus till normal nivå och kontrast till hög nivå.

Använd en testbild med rutmönster och justera bilden

för maximum skärpa.

Skärmgallerspänning Ug2

1. Ställ kontrast i minimum, ljus och färgmättnad till

normal nivå.

2. Efter vertikalsläckning finns en svartnivå mätpuls. Mät

med ett oscilloskop på ICh1 stift 9, ICh2 stift 9 och ICh3

stift 9. Kontrollera vilket steg som har den högsta

svartnivån (högsta spänningen på svartnivå

mätpulsen).

3. Justera med Ug2 spänningen till +140 V (Se figuren).

81403760

AGC

Obs! Justera spänningen med låsningspulsen (Clamp

puls).

140 V

0 V

låsningspuls

19

Mode d’emploi

Initialisation de la NVRAM

Modification de la langue du menu

1. Appuyez sur la touche jaune pour sélectionner le menu Image.

2. Appuyez sur la touche rouge pour sélectionner le menu Affichage

écran.

3. Sélectionnez la langue du menu à l’aide des touches curseurs.

4. Appuyez sur la touche OK pour enregistrer les modifications.

5. Appuyez sur la touche TV pour quitter le menu.

Recherche manuelle

1. Sélectionnez le numéro du programme que vous voulez régler.

2. Appuyez sur la touche MENU.

3. Sélectionnez l’option “Syntonisation” et appuyez sur la touche OK.

4. Sélectionnez l’option “Recherche manuelle” et appuyez sur la

touche OK.

5. Lancez la recherche de canal à l’aide de la touche rouge.

6. Pour mémoriser vos sélections, appuyez sur la touche OK.

7. Appuyez sur la touche TV pour quitter le menu.

Système de programmation automatique (APSi)

1. Appuyez sur la touche MENU.

2. Sélectionnez l’option “Syntonisation” et appuyez sur la touche OK.

3. Sélectionnez l’option “Syntonisation automatique” et appuyez sur

la touche OK.

4. Pour régler les chaînes, appuyez sur la touche rouge.

5. Appuyez sur la touche TV pour quitter le menu.

Sélection de l’entrée VGA

1. Appuyez sur la touche MENU.

2. Sélectionnez l’option “Syntonisation” et appuyez sur la touche OK.

3. Sélectionnez l’option “Sources externes” et appuyez sur la touche

OK.

4. Sélectionnez l’option “VGA computer” et appuyez sur la touche TV.

(Si l’option “VGA computer” ne se trouve pas dans la liste,

sélectionnez l’option “Ajouter une source” en appuyant sur la

touche rouge.)

Initialisation de la NVRAM (ICf2)

Si la RAM non volatile (NVRAM) est remplacée, elle doit

être initialisée et configurée.

1. Mettez le téléviseur en mode mise en veille.

Appuyez sur la touche e- (abaissement du volume)

de l’unité de commande centralisée et commencez

simultanément à saisir le mot de passe : MENU, TV et i

avec la télécommande. Relâchez la touche e- après

avoir appuyé sur la touche MENU. Le voyant

d’enregistrement s’allume pour indiquer que le mode

maintenance est activé.

2. Appuyez sur la touche rouge pour pré-configurer le

téléviseur. Le voyant vert clignote ensuite une fois.

3a. Pendant ce temps, le contrôleur vérifie la NVRAM et

l’initialise automatiquement si elle est “vide”.

L’initialisation prend environ 15 secondes. Quand elle

est achevée, le voyant vert s’allume. Passez à l’étape 4.

3b. Le voyant vert n’est pas allumé en continu si

l’initialisation automatique ne s’est pas produit. Dans

certains cas, le voyant peut également s’allumer

immédiatement après la configuration sans aucune

initialisation, selon le contenu de la NVRAM. Dans ce

cas, il suffit d’enregistrer la nouvelle configuration en

appuyant sur OK. Passez ensuite à l’étape 4.

3c. Si l’initialisation automatique ne s’est pas produite,

vous pouvez la lancer manuellement en entrant le

code clé : bleu (attendez environ 2 secondes), 2, 5, 4

(attendez environ 2 secondes) et OK. L’initialisation

prend environ 15 secondes.

4. Eteignez le récepteur en appuyant sur l’interrupteur

principal.

5. Lancez le récepteur en mode de réception TV en

appuyant sur l’interrupteur principal. Réglez une ou

plusieurs chaînes de télévision.

6. Eteignez le récepteur avec la télécommande.

7. Entrez en mode maintenance et effectuez les réglages

(reportez-vous à la section “

Réglages de service au

moyen du bus I2C

”).

8. Eteignez le récepteur en appuyant sur l’interrupteur

principal.

INVISIBLE

FRANCAIS

VISIBLE

Affichage écran

Nº de chaîne

Barre de volume

Langue du menu

Netteté

Teinte

Retour Mémoriser ª

Menu

Minuterie

Verrouillage commande

Clé électronique

Syntonisation

Classement des chaînes

Personnalisation

Presser ª

Retour

Syntonisation

Syntonisation automatique

Ajouter de nouvelles chaînes

Recherche manuelle

Sources externes

Copie de la syntonisation vers VCR

Copie de la syntonisation du VCR

Réinitialisation

Presser ª

Retour

Sources externes

A/V CAMERA

Sélection de E2 VCR

la source VGA COMPUTER

Modification

par touches

de couleur

Ajouter une Modifier les Supprimer

source réglages la source Retour

20

76543210

Réglages de service

Sélection du mode service

1. Mettez le téléviseur en mode mise en veille.

2. Appuyez sur la touche e- (abaissement du volume) de

l’unité de commande centralisée et commencez

simultanément à saisir le mot de passe : MENU, TV et i

avec la télécommande. Relâchez la touche e- après avoir

appuyé sur la touche MENU. Le voyant d’enregistrement

s’allume pour indiquer que le mode service est activé.

3. Allumez le téléviseur en appuyant deux fois sur la touche

TV et sélectionnez le mode service en appuyant sur la

touche i.

En mode maintenance, un menu de réglage apparaît à

l’écran. Le numéro et le nom du réglage, les valeurs

d’initialisation (à gauche) et de réglage (à droite) sont

affichées dans le menu.

4. Quittez le mode maintenance en éteignant le téléviseur

avec l’interrupteur principal.

Configuration et diagnostic de panne

Vous devez configurer le téléviseur après tout ajout ou

suppression d’options. En appuyant sur la touche rouge en

mode service, le processeur contrôle la configuration du

téléviseur et affiche les paramètres à l’écran. Vous pouvez

enregistrer la configuration en appuyant sur la touche OK.

Cette fonction peut également être utilisée pour le

diagnostic de panne. Si un bit d’option n’a pas la valeur ‘1’

comme il devrait l’être, cela signifie que le CI (ou la

fonction) est soit absent, soit défaillant.

Modification des octets d’options

1. Sélectionnez le mode configuration en appuyant sur la

touche rouge en mode service.

2. Sélectionnez IIC Device byte 1 - 4, Option byte 1 - 5 ou uif

flags byte avec la touche curseur (vers le haut/vers le

bas). L’octet sélectionné apparaît en surbrillance.

3. Définissez les bits à l’aide des touches numériques (0 ... 7).

4. Mémorisez les paramètres en appuyant sur la touche OK.

5. Retournez en mode service normal en appuyant sur la

touche rouge.

SW VER. = version logicielle

µ

P.

NVM VER. = version logicielle NVM.

SERVICE

00 V-AMPL. 38 36

SERVICE

IIC DEV 1 11111001

IIC DEV 2 00000110

IIC DEV 3 00010100

IIC DEV 4 00000001

IF OPT 00000001

TXT OPT 00000001

SYS OPT 1 00111111

SYS OPT 2 00000000

DSP OPT 00000000

UIF FLAGS 00110010

SW VER. MCABxx.x

NVM VER. MCA1-xx

Descriptions des octets d’option

Bit Description ‘1’ ‘0’

IIC DEV 1 11111001

0 Tuner TV oui non

1 Sortie FI, HEF4094 oui non

3 Processeur synchro décodeur, TDA9143 oui non

4 Contrôleur déflexion, TDA9151 oui non

5 Processeur RVB, TDA4780 oui non

6 Processeur IQTV oui non

7 DPLL oui non

IIC DEV 2 00000110

0 VGA oui non

1 Interrupteur vidéo principal TDA6417 oui non

2 Processeur Son, MSP3410 oui non

3 Tube 16:9 oui non

4 Filtre-peigne oui non

5 Processeur PIP, SDA9188 + TDA9141 oui non

6 Tuner PIP (image dans l’image) oui non

7 SCART 3 installé oui non

IIC DEV 3 00010100

0 Son virtuel (3D Sound) oui non

1 Processeur Dolby oui non

2 Processeur SDA30C264 oui non

3 Subwoofer oui non

4 Megatext, SDA5273/75 oui non

5 Mémoire texte externe oui non

6 Megatext Level 2.5 oui non

7 Mémoire un champ (Module DB711) oui non

IIC DEV 4 00000001

0 Nicam activé oui non

1

Ligne de commande (Xata) au module AR7xx

oui non

IF OPT 00000001

0 Système B/G oui non

1 Système I oui non

2 Système D/K oui non

3 Système L/L’ oui non

TXT OPT 00000001

0 TOP text activé oui non

1 Flof text activé oui non

2 P26 activé oui non

3 TXT accrochage mode oui non

4 TXT souspage défilement oui non

5 Fonction EPG (nexTView) activée oui non

6 Fonction d’enregistrement EPG activée oui non

SYS OPT 1 00111111

0 E0 (connecteur A/V) installé oui non

1 Vidéo S (E0) oui non

2 RVB uniquement activé dans E1 oui non

3 Fonction ACI activée oui non

4 Alimentation micro installée oui non

5 Blocage de porteuse activé oui non

SYS OPT 2 00000000

0 Rotation activé oui non

1 Démarrage automatique (TV hôtel) oui non

7 Fonctions TV hôtel activées (manuel) oui non

UIF FLAGS 00110010

0-2 Bit de logo

000 =

pas de logo, aller directement à la fonction APSi

001 =

pas de logo, aller au menu Langue

010 = Logo Akai

011 = Logo Nokia

100 = Logo Finlux

101 = Logo Salora

110 = Logo Luxor

3 Téléviseur non utilisé auparavant oui non

4 Barre de volume activée oui non

5 Numéro de programme activé à l’écran oui non

6 Verrouillage du panneau avant oui non

7 Compteur d’arrêt actif oui non

21

Réglages de service au moyen du bus I2C

Touches de la télécommande en mode service

Quand le récepteur est en mode service, vous pouvez

sélectionner le mode de réception TV normal en appuyant

sur la touche TV et retourner au mode service en appuyant

sur la touche i. Les touches numériques et les touches

curseurs sont utilisés pour le réglage de service. La touche

OK permet de mémoriser les paramètres.

Réglages pour un format d’image différent

Sauf indication contraire, effectuez tous les réglages avec

le signal PAL. Commencez par effectuer les réglages avec

le format d’image normal 4:3. Ensuite, procédez à tous les

réglages nécessaires avec les autres signaux et formats

d’image. Les réglages requis sont décrits dans le tableau

ci-dessous.

Remarque ! Contrôlez la configuration du téléviseur avant

de procéder aux réglages et n’effectuez que ceux qui sont

indispensables.

Réalisation des réglages de service

1. Définissez un code à deux chiffres pour déterminer le

réglage (par ex. 06 = largeur E-O, voir les tableaux

suivants) à l’aide des touches numériques. Vous pouvez

également sélectionner le réglage avec les touches

curseurs (vers le haut/vers le bas).

2. Procédez au réglage avec les touches curseurs

(gauche/droite).

3. Mémorisez la nouvelle valeur en appuyant sur la

touche OK.

Remarque !

•

Pour éviter les réglages incomplets, enregistrez

chaque réglage en mémoire immédiatement après

l’avoir effectué.

•

Si le réglage doit être réalisé séparément pour chaque

signal et format d’image différent, sélectionnez le

mode utilisateur normal en appuyant sur la touche de

réception TV et sélectionnez le signal et format

d’image de votre choix. Revenez en mode service en

appuyant sur la touche i.

SERVICE

06 WIDTH 49 33

SERVICE

06 WIDTH 49 36

Réglage Code Nom OSD Remarque !

Amplitude verticale 00 V-AMPL. X X X

Décentrage vertical 01 V-SHIFT X X

Balayage vertical 02 V-START X X X

Correction S Verticale 03 S-CORR. X X X

Dent de scie vert. (grossière) 04 SLOPE-H X X X

Effectuez aussi le réglage avec le signal NTSC.

Dent de scie vert. (précise) 05 SLOPE-L X

Effectuez aussi le réglage avec le signal NTSC.

Largeur E-O 06 WIDTH X X X

Phase horizontale déflexion 07 H-SHIFT X Ne concerne pas tous les téléviseurs.

Phase horizontale vidéo 08 PHASE X X X X

Parabole E-O 09 PARABOLA X X X

Coin E-O 10 CORNER X X X

Déformation trapézoïdale E-O

11 TRAPEZIUM X X

Compensation EHT 12 EHT X X Portez la lumiére et le contraste à 90% et

compensez le changement dans la taille

de I’image.

VGA 60 Hz = mode Windows

VGA 70 Hz = mode DOS

Reglages géométrique d’image

classique (4:3)

cinemascope

VGA 60 Hz

VGA 70 Hz

RVB

22

Réglages de service

Réglage Code Nom OSD

Référence rouge 18 R REF.

Référence vert 19 G REF.

Référence bleu 20 B REF.

Amplification rouge 15 R GAIN

Amplification vert 16 G GAIN

Amplification bleu 17 B GAIN

Seuil des crêtes de blanc 21 PWL

Délai de luminance 14 LUMA DELAY

Autres réglages

Remarque !

La procédure est nécessaire lorsque, par exemple, le tube

image ou le module CRT a été remplacé.

Appliquez une mire et réglez les références R, V et B. Réglez

ensuite les amplifications R, V et B.

Normalement pas besoin de régler.

Réglage distinct pour Vidéo, PAL BG, PAL DK/I et Secam L.

O Bloc d’alimentation

Tension d’alimentation et circuit de protection

1. Réglez la luminosité et le contraste à un niveau

normal. Branchez un voltmètre universel à la cathode

Do11.

2. Réglez la tension U1 avec Ro45. La tension dépend du

type de tube image du téléviseur ; reportez-vous à la

section “Composants variables”.

3. Contrôlez le dispositif de protection contre les

surcharges après toute opération de maintenance

dans le circuit principal de l’alimentation. Activez le

mode maintenance, puis mettez le téléviseur en mode

mise en veille. Court-circuitez la cathode Do13 à la

masse et maintenez le court-circuit connecté. Quand le

dispositif de protection contre les surcharges

fonctionne correctement, l’alimentation est stoppée

définitivement après trois tentatives. Supprimez le

court-circuit et allumez le récepteur en appuyant sur le

bouton d’alimentation.

SR Tuner/Module IF (Frontend)

Tuner CAG

Le tuner CAG se règle avec un potentiomètre par un trou

dans le dissipateur thermique (voir illustration ci-dessous).

Appliquez un signal de mesure de 1 mV (60 dBµV) et

réglez la netteté de l’image pour qu’elle ne contienne

aucun parasite.

81403760

AGC

K Bloc de déflexion horizontale

Linéarité horizontale

Effectuez le réglage avec Lk2.

Mise au point

Définissez la luminosité et le contraste à un niveau

normal. Utilisez la mire de quadrillage et réglez l’image

pour une résolution optimale.

(Tension de la grille-écran) Tension Ug2

1. Définissez la luminosité et la saturation couleur à un

niveau normal ainsi que le contraste à un niveau

minimum.

2. A la fin de de la suppression de trame, apparaît une

impulsion de mesure du niveau de noir à la broche 9

de ICh1, ICh2 et ICh3. Utilisez un oscilloscope pour

trouver l’étage de sortie avec la coupure la plus élevée

(c’est-à-dire la tension la plus élevée pendant

l’impulsion de mesure du niveau de noir).

3. Réglez la tension des Ug2 à +140 V (voir l’illustration).

Remarque ! Réglez la tension avec le clamp.

140 V

0 V

Clamp

23

Istruzioni per l’uso

Modifica della lingua dei menu

1. Premere il tasto giallo per selezionare il menu Immagine.

2. Premere il tasto rosso per selezionare il menu Indicazioni

su schermo.

3. Cambiare la lingua del menu con i tasti cursore.

4. Premere il tasto OK per memorizzare le modifiche.

5. Premere il tasto TV per uscire.

Sintonia manuale

1. Selezionare il numero programma che si desidera

sintonizzare.

2. Premere il tasto MENU.

3. Selezionare “Sintonia” e premere il tasto OK.

4. Selezionare “Sintonia manuale” e premere il tasto OK.

5. Premere il tasto rosso (Ricerca del canale).

6. Premere il tasto OK per memorizzare.

7. Premere il tasto TV per uscire.

APSi (Automatic Programming System)

1. Premere il tasto MENU.

2. Selezionare “Sintonia” e premere il tasto OK.

3. Selezionare “Nuova sintonia automatica” e premere il

tasto OK.

4. Per risintonizzare i canali, premere il tasto rosso.

5. Premere il tasto TV per uscire.

Selezione dell’ingresso VGA

1. Premere il tasto MENU.

2. Selezionare “Sintonia” e premere il tasto OK.

3. Selezionare “Dispositivi esterni” e premere il tasto OK.

4. Selezionare “VGA computer” e premere il tasto TV.

(Se il “VGA computer” non è nell’elenco, selezionare

“Nuovo dispositivo” premendo il tasto rosso.)

Inizializzazione di NVRAM

Inizializzazione di NVRAM (ICf2)

Nel caso in cui si sostituisca il modulo NVRAM, questo

deve essere inizializzato e configurato.

1. Impostare l’apparecchio TV in modo standby.

Premere il tasto e- (diminuzione volume) sul

telecomando dell’apparecchio TV e

contemporaneamente immettere la parola d’ordine:

MENU, TV e i tramite telecomando. Rilasciare il tasto

e- dopo avere premuto il tasto MENU. Il led della

registrazione si accende per indicare che è stato

abilitato il modo assistenza tecnica.

2. Premere il tasto rosso per preficonfigurare

l’apparecchio. Ad indicare ciò, il led verde lampeggia

una volta.

3a. Allo stesso tempo il controllore verifica il modulo

NVRAM e lo inizializza automaticamente se è

“vuoto”. L’inizializzazione durerà circa 15 secondi.

Una volta completata l’inizializzazione, il led verde si

accende. Continuare al punto 4.

3b.L’inizializzazione automatica non è stata eseguita se il

led verde non si accende a luce fissa. In alcuni casi, il

led potrebbe anche accendersi subito dopo la

configurazione senza alcuna inizializzazione, a

seconda del contenuto del modulo NVRAM. In questo

caso, potrebbe essere sufficiente memorizzare la

nuova configurazione premendo “OK”. Continuare al

punto 4.

3c. Se l’inizializzazione automatica non è stata eseguita, è

possibile avviarla manualmente immettendo il

codice: BLU (attendere circa 2 secondi), 2, 5, 4

(attendere circa 2 secondi) e OK. L’inizializzazione

durerà circa 15 secondi.

4. Spegnere il ricevitore premendo l’interruttore

generale.

5. Avviare il ricevitore in modo TV premendo

l’interruttore generale. Sintonizzare uno o più canali

TV.

6. Spegnere il ricevitore tramite telecomando.

7. Avviare il modo assistenza tecnica ed eseguire le

regolazioni di servizio (vedere la sezione

“REGOLAZIONI DI SERVIZIO TRAMITE BUS I2C”).

8. Spegnere il ricevitore premendo l’interruttore

generale.

MOSTRA

ITALIANO

MOSTRA

Indicazioni su schermo

Numero del programma

Barra del volume

Lingua del menu

Nitidezza

Tinta

Precedente Memorizza ª

Menu

Timer

Blocco del pannello

Blocco bambini

Sintonia

Ordine dei programmi

Impostazioni dei programmi

Premete ª

Precedente

Sintonia

Nuova sintonia automatica

Aggiunta di nuovi programmi

Sintonia manuale

Dispositivi esterni

Copia della sintonia sul VTR

Copia della sintonia dal VTR

Cancellazione di tutti i programmi

Premete ª

Precedente

Dispositivi esterni

A/V CAMERA

Selezionate E2 VCR

il dispositivo VGA COMPUTER

e scegliete tra

le possibilità

indicate sotto

Nuovo Modifica Eliminazione

dispositivo impostazioni dispositivo Precedent

e

24

76543210

Regolazioni di servizio

Selezione modo assistenza tecnica

1. Impostare l’apparecchio TV in modo standby.

2. Premere il tasto e- (diminuzione volume) sul

telecomando dell’apparecchio TV e contemporaneamente

iniziare ad immettere la parola chiave: MENU, TV ed i

tramite telecomando. Rilasciare il tasto e- dopo avere

premuto il tasto MENU. Il led di registrazione si accenderà

per indicare che il modo assistenza tecnica è stato

abilitato.

3. Accendere il ricevitore premendo due volte il tasto TV e

selezionare il modo assistenza tecnica premendo il tasto i.

In modo assistenza tecnica, viene visualizzato uno

schermo per le regolazioni. Il numero ed il nome della

regolazione, i valori relativi all’inizializzazione (sinistra)

ed alla regolazione (destra) sono indicati sul menu.

4. Uscire dal modo assistenza tecnica spegnendo il

ricevitore tramite l’interruttore generale.

Configurazione e diagnostica

Quando si installano o si rimuovono delle opzioni,

l’apparecchio deve essere configurato. Premendo il tasto

ROSSO in modo assistenza tecnica, il processore verifica

la configurazione dell’apparecchio TV e mostra le

impostazioni sullo schermo. La configurazione può

essere memorizzata premendo il tasto OK.

Questa funzione può essere anche utilizzata nella

diagnostica. Se il bit di un’opzione non è ‘1’ quando

invece dovrebbe esserlo, IC (o funzione) non è presente

oppure è in errore.

Modifica dei byte di opzione

1. Selezionare il modo configurazione premendo il tasto

ROSSO in modo assistenza tecnica.

2. Selezionare IIC Device byte 1 - 4, Option byte 1 - 5 o il

byte degli indicatori uif (uif flag) tramite il tasto

cursore (su/giù). Il byte selezionato è evidenziato.

3. Impostare i bit usando i tasti numerici (0 ... 7).

4. Memorizzare le impostazioni premendo il tasto OK.

5. Tornare al normale modo assistenza tecnica

premendo il tasto ROSSO.

SW VER. = versione software

µ

P.

NVM VER. = versione software NVM.

SERVICE

00 V-AMPL. 38 36

SERVICE

IIC DEV 1 11111001

IIC DEV 2 00000110

IIC DEV 3 00010100

IIC DEV 4 00000001

IF OPT 00000001

TXT OPT 00000001

SYS OPT 1 00111111

SYS OPT 2 00000000

DSP OPT 00000000

UIF FLAGS 00110010

SW VER. MCABxx.x

NVM VER. MCA1-xx

Descrizioni dei byte di opzione

Bit Descrizione ‘1’ ‘0’

IIC DEV 1 11111001

0 Sintonizzatore TV Sì No

1 Uscita IF, HEF4094 Sì No

3

Processore sinc. decodificatore, TDA9143

Sì No

4 Controllore deflessione, TDA9151 Sì No

5 Processore RGB, TDA4780 Sì No

6 Processore IQTV Sì No

7 DPLL

IIC DEV 2 00000110

0 VGA Sì No

1 Interruttore video, TDA6417 Sì No

2 Processore Suono, MSP3410 Sì No

3 Tubo catodico 16:9 Sì No

4 Filtro Comb Sì No

5 Processore PIP, SDA9188 + TDA9141 Sì No

6 Sintonizzatore PIP Sì No

7 Ext 3 installato Sì No

IIC DEV 3 00010100

0 Suono virtuale (3D Sound) Sì No

1 Processore Dolby Sì No

2 Processore SDA30C264 Sì No

3 Subwoofer Sì No

4 Megatext, SDA5273/75 Sì No

5 Memoria televideo esterno Sì No

6 Megatext livello 2.5 Sì No

7 Memoria campo singolo (Modulo DB711) Sì No

IIC DEV 4 00000001

0 Nicam abilitato Sì No

1 Cavo di controllo (Xata) a modulo AR7xx Sì No

IF OPT 00000001

0 Sistema B/G Sì No

1 Sistema I Sì No

2 Sistema D/K Sì No

3 Sistema L/L’ Sì No

TXT OPT 00000001

0 Televideo TOP abilitato Sì No

1 Televideo Flof abilitato Sì No

2 P26 disabilitato Sì No

3 Modo di sincronizz. televideo Sì No

4 Scorrimento sottopagine automatico Sì No

5 EPG (nexTView) abilitato Sì No

6 Record EPG abilitato Sì No

SYS OPT 1 00111111

0 E0 (connettore A/V) installato Sì No

1 S-video E0 Sì No

2 RGB abilitato solo in E1 Sì No

3 ACI abilitato Sì No

4 Alimentatore micro installato Sì No

5 Muto portante abilitato Sì No

SYS OPT 2 00000000

0 Inclinazione immagine abilitato Sì No

1 Autostart (TV hotel) Sì No

7 Funzioni TV hotel abilitate (manuale) Sì No

UIF FLAGS 00110010

0-2 Bit logo

000 = nessun logo, andare direttamente a APSi

001 = nessun logo, andare direttamente al menu lingua

010 = Logo Akai

011 = Logo Nokia

100 = Logo Finlux

101 = Logo Salora

110 = Logo Luxor

3 Apparecchio TV non usato prima Sì No

4 Barra del volume abilitata Sì No

5

Numero programma sullo schermo abilitato

Sì No

6 Blocco pannello frontale Sì No

7 Timer spegnimento attivo Sì No

25

Regolazioni di servizio tramite bus I2C

Tasti del telecomando in modo assistenza tecnica

Quando il ricevitore si trova in modo assistenza tecnica, è

possibile selezionare il normale modo TV premendo il tasto

TV e tornare al modo assistenza tecnica premendo il tasto i.

Per le regolazioni di servizio, vengono usati i tasti numerici

ed i tasti cursore. Il tasto OK serve a memorizzare le

impostazioni.

Regolazione per diverso formato immagine

Effettuare tutte le regolazioni con segnale PAL se non

diversamente indicato. Prima di tutto, effettuare tutte le

regolazioni con formato immagine 4:3 normale. Poi,

effettuare le necessarie regolazioni con altri segnali/formati

immagine. Le regolazioni necessarie sono indicate nella

tabella di seguito riportata.

Nota! Controllare la configurazione dell’apparecchio TV

prima di effettuare le regolazioni e procedere solo con

quelle effettivamente necessarie.

Come effettuare una regolazione di servizio

1. Immettere un codice numerico a due cifre che definisca

la regolazione (ad esempio 06 = larghezza EW, vedere le

tabelle) tramite i tasti numerici. E’ anche possibile

selezionare la regolazione usando i tasti cursore (su/giù).

2. Effettuare la regolazione con i tasti cursore (sinistro/

destro).

3. Memorizzare il nuovo valore premendo il tasto OK.

Nota:

• Per evitare regolazioni incomplete, memorizzare

ciascuna regolazione subito dopo averla effettuata.

• Se la regolazione deve essere effettuata

separatamente per diverso segnale/formato

immagine, selezionare il normale modo utente

premendo il tasto TV e selezionare il segnale/formato

immagine desiderato. Tornare al modo assistenza

tecnica premendo il tasto i.

SERVICE

06 WIDTH 49 33

SERVICE

06 WIDTH 49 36

Regolazioni geometria dell’immagine

Regolazione

Codice

Display Nota!

Ampiezza verticale 00 V-AMPL. X X X

Spostamento centatura vert. 01 V-SHIFT X X

Inizio scansione verticale 02 V-START X X X

Correzione-S verticale 03 S-CORR. X X X

Pendenza vert. (approssimata)

04 SLOPE-H X X X Regolare anche con il segnale NTSC.

Pendenza verticale

(fine) 05 SLOPE-L X Regolare anche con il segnale NTSC.

Larghezza EW 06 WIDTH X X X

Fase orizzontale, deviazione 07 H-SHIFT X Non in tutti gli apparecchi.

Fase orizzontale, video 08 PHASE X X X X

Parabola EW 09 PARABOLA X X X

Angolo EW 10 CORNER X X X

Trapezoidale EW 11 TRAPEZIUM X X

Compensazione EHT 12 EHT X X Impostare luminosità e contrasto a 90% e

modificare di conseguenza la dimensione

dell’immagine.

VGA 60 Hz = modo Windows

VGA 70 Hz = modo DOS

norm. (4:3)

film wide

VGA 60 Hz

VGA 70 Hz

RVB

26

Regolazioni di servizio

Regolazione

Codice

Display

Riferimento rosso 18 R REF.

Riferimento verde 19 G REF.

Riferimento blu 20 B REF.

Guadagno rosso 15 R GAIN

Guadagno verde 16 G GAIN

Guadagno blu 17 B GAIN

Limite picco bianco 21 PWL

Ritardo di luminanza 14 LUMA DELAY

Altre regolazioni

Nota!

Questa procedura è necessaria quando si sostituisce il

cinescopio, il modulo CRT etc.

Collegare un segnale test e regolare i riferimenti di R, V e B.

Regolare il guadagno di R, V e B.

Regolazione generalmente non necessaria.

Regolazione separata per Video, PAL BG, PAL DK/I e Secam L.

O Blocco alimentatore

Tensione di alimentazione e circuito di protezione

1. Impostare luminosità e contrasto sul livello normale.

Collegare un voltmetro universale al catodo Do11.

2. Regolare la tensione U1 con Ro45. La tensione

dipende dal tipo di tubo catodico, fare riferimento alla

sezione “Componenti che differiscono”.

3. Controllare la protezione da sovratensione dopo avere

eseguito qualsiasi tipo di intervento tecnico sul

circuito primario dell’alimentatore. Attivare il modo

assistenza tecnica e poi impostare l’apparecchio in

modo standby. Cortocircuitare a terra il catodo Do13 e

mantenere il corto circuito. Quando la protezione da

sovratensione funziona correttamente, l’alimentatore

proverà ad avviarsi 2-3 volte prima di fermarsi

definitivamente. Rimuovere il cortocircuito ed

accendere il ricevitore premendo il tasto di

alimentazione.

SR Sintonizzatore/Modulo FI

(Frontend)

Sintonizzatore AGC

Il sintonizzatore AGC è regolato tramite un

potenziometro attraverso un foro nello scambiatore

termico (vedere la figura che segue).

Applicare un segnale di prova da 1 mV (60 dBµV) e

regolare l’immagine in modo che non risulti disturbata.

K Blocco di deflessione orizzontale

Linearità orizzontale

Regolare con Lk2.

Messa a fuoco

Impostare la luminosità ed il contrasto su un livello

normale. Usare il monoscopio e regolare l’immagine

sulla risoluzione ottimale.

(Tensione griglia schermo) tensione Ug2

1. Impostare la luminosità e la saturazione dei colori su

un livello normale ed il contrasto al minimo.

2. Alla fine dello spegnimento verticale, vi è un impulso

di misurazione della corrente sul nero (impulso di

aggancio) al piedino 9 di ICh1, ICh2 e ICh3. Usare un

oscilloscopio e la fase di uscita con il cut-off più alto

(ad esempio, la tensione più alta durante l’impulso di

misurazione della corrente sul nero).

3. Regolare la tensione dell’impulso di aggancio su +140

V con Ug2 (vedere la figura).

81403760

AGC

Nota! Regolare la tensione con l’impulso di aggancio.

140 V

0 V

Impulso di aggancio

27

AR700 3D-sound module

100

ED1

99

ED0

98

VDD

97

VSS

96

EA3

95

EA2

94

EA1

93

EA0

92

WE_

91

ROME_

90

CAS_/SROE_

89

RAS_/SRCS_

88

IOE_

87

VDD

86

VSS

85

RS_

84

TRST_

83

MUTE_

82

SEL5V3V

81

HDIR/SA6

80 ARLR2

79 ARLR1

78 DIV512

77 TDO

76 EMU1

75 EMU0

74 DRDY_

73 LMV_

72 LAV_

71 DIV8/DIV16

70 AXLR1

69 AXBC2

68 AXBC1

67 VDD

66 VSS

65 I2CSEL

64 HBCKS/SA5

63 CS_/SA4

62 HXS/SA3

61 HXBCK/SCL

60 VDD

59 VSS

58 HRS/SA2

57 HR/SA1

56 HRBCK/SA0

55 AR2

54 AR1

53 AXLR2

52 EMPTY_

51 HX/SDA

50 VDD

49 VSS

48 AX3

47 AX2

46 AX1

45 ARBC 2

44 ARBC 1

43 INT1_

42 BIO_

41 TEST 3

40 TEST 2

39 TEST 1

38 TEST 0

37 E A 1 1/E D23

36 E A 1 0/E D22

35 EA9/ED 21

34 EA8/ED 20

33 VDD

32 VSS

31

EA7/ED19

30

EA6/ED18 29

EA5/ED17 28

EA4/ED16 27

EA19/ED15 26

EA18/ED14 25

EA17/ED13 24

EA16/ED12 23

VDD 22

VSS 21

EA15/ED11 20

EA14/ED10 19

EA13/ED9 18

EA12/ED8 17

CLKO 16

VDD 15

VSS 14

CLKIN 13

TCK 12

TDI 11

TMS 10

CLKM1 9

CLKM0 8

VDD 7

VSS 6

ED7 5

ED6 4

ED5 3

ED4 2

ED3 1

ED2

28

VCC

11

A12

13

14

GND

15

16

17

18

19

3

24

4

25

1

27 WE

20 CS

26 14

22 OE

2 32768

21 0

23

A

9

8

10

7

6

50

0

0

1

2

2

2

3

4

5

6

7

5

4

9

6

7

8

10

3

11

12

13

14

1

2

3

1

4

5

6

7

12

13

2

3

14

1

11

10

9

0

7

6

5

4

3

2

1

0

8

1

1

2

5

0

2

4

5

4

0

1

2

3

14

13

12

11

10

9

87

6

5

4

3

2

1

icar2

TMS57071

icar3

GM76C256

CSR 32kx8

car13

100n

100n

car2

car3

100n

100n

car7 car8

100n

100n

car10

car9

100n

100n

car12

car6

100n

100n

car5

car4

100n

rar2

1k0

2k2

rar1

rar3

220k

car1

22p

car11

100n

10k

rar4

rar10

100R

100R

rar9

rar6 100R

100R

rar8

rar7 100R

100R

rar5

Lar1

10u

Car14

220u

74HC04

icar1

Rar15

0R1

Q1-1

Q1-15

2N7002

tar2

10k

rar14

tar1

2N7002

car15

1n0

28

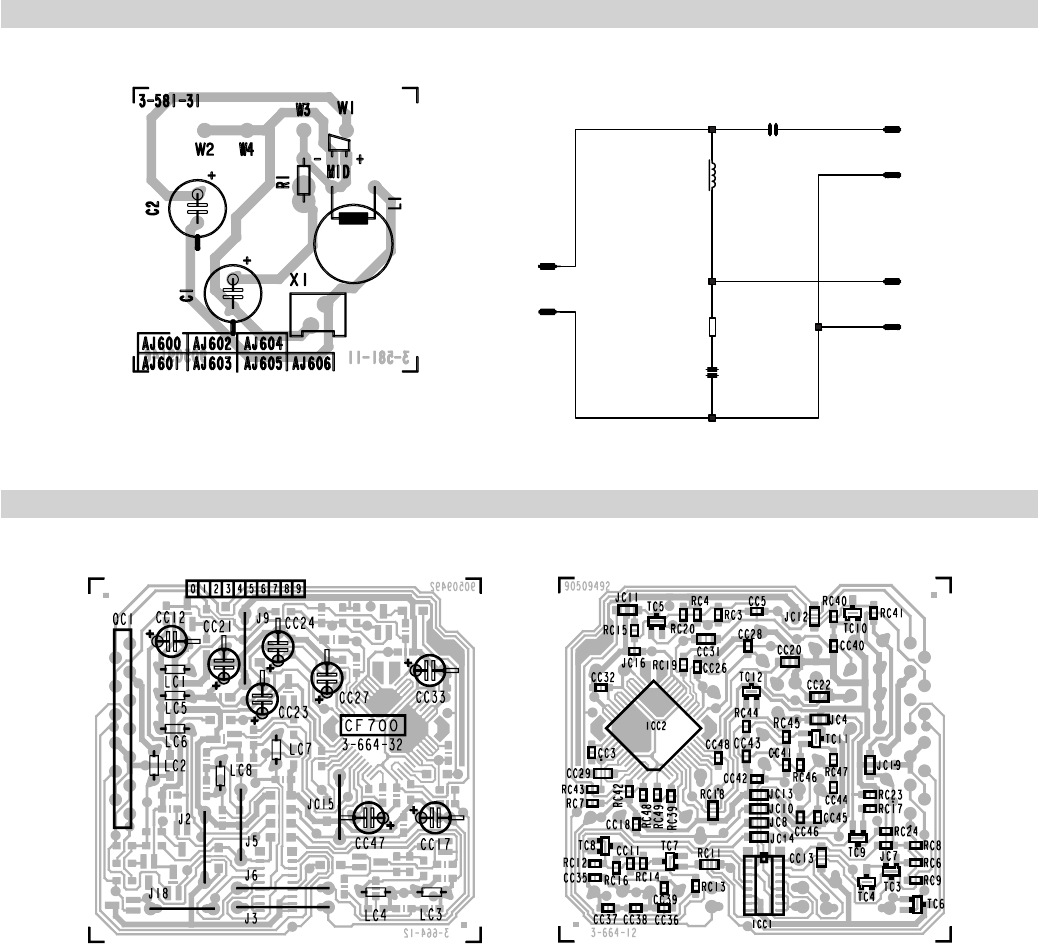

AJ602 Crossover network

CF700 Comb filter module

2

1

L1

0m6

X1-1

W4

W3

50V

2u2

C2

R1

1R5

W2

W1

C1

4u7

50V

MID+

MID-

TW+

TW-

MID.SP

TWEETER

INPUT

+

-

29

CF700 Comb filter module

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

5Y0C

11

SA

9

SC

25

8

GND

26

3Y1C

27

2Y0B

6

E*

13 Y1A

1Y1B

12 Y0A

16 VCC

7

VEE 10

SB

15

ZB 4

ZC

28

29

30

14

ZA

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

rc46

2k2

tc10

BC847B

A

Xc1-13

Xc1-1

rc40

6k8

icc2

MC141627

cc40

100n

rc43

100R

rc42

47k

D

DD

rc47

330R

Cc23

47u

rc41

10k

Lc3

10u

cc43

22p

tc11

BC857B

cc44

8p2

Lc4

6u8

cc38

68p

cc37

cc39

Lc1

15u

D

cc32

100n

Cc33

47u

cc31

470n

rc19

820k

cc28

100n cc26

100n

Cc24

10u Cc27

10u

A

Cc21

47u

cc22

100n

Lc5

15u

cc35

56p

rc18

10k

cc42

68p

Cc17

47u cc18

100n

cc36

56p

AA

A

Lc6

15u

Lc8

10u

A

A

rc16

220R

rc6

220R tc3

BC847B

A

Lc2

15u

rc7

10k

tc4

BC857B

rc8

2k2

tc9

BC847B

tc6

BC857B

rc9

2k2

tc7

BC847B

cc29

100n

tc8

BC857B

rc23

470R

rc12

1k0

rc13

390R

rc14

560R

cc11

10p

rc11

470R

A

cc12

47u

cc13

100n

AA

DA

AA

A

tc5

BF599

D

rc20

180R

rc15

1k2

A

rc17

560R

A

D

cc3

10p cc46

22p

rc3

10k

rc4

3k3

D

cc5

1n0

cc20

100n

Lc7

10u

rc24

100R

A

cc41

8p2

A

cc45

68p

NC

rc45

330R

rc44

2k2

tc12

BC857B

icc1

HCF4053B

A

cc48 100n

rc48

100R

rc39

39k

rc49

51R

Cc47

10u

(not

in use) (not

in use)

PAL/NTSC

CLOCK/SVHS

C

OM/BYPASS

GND

Y_out

C_out

Y_in

C_in

+12V

+5V

GND

GND

SC

32

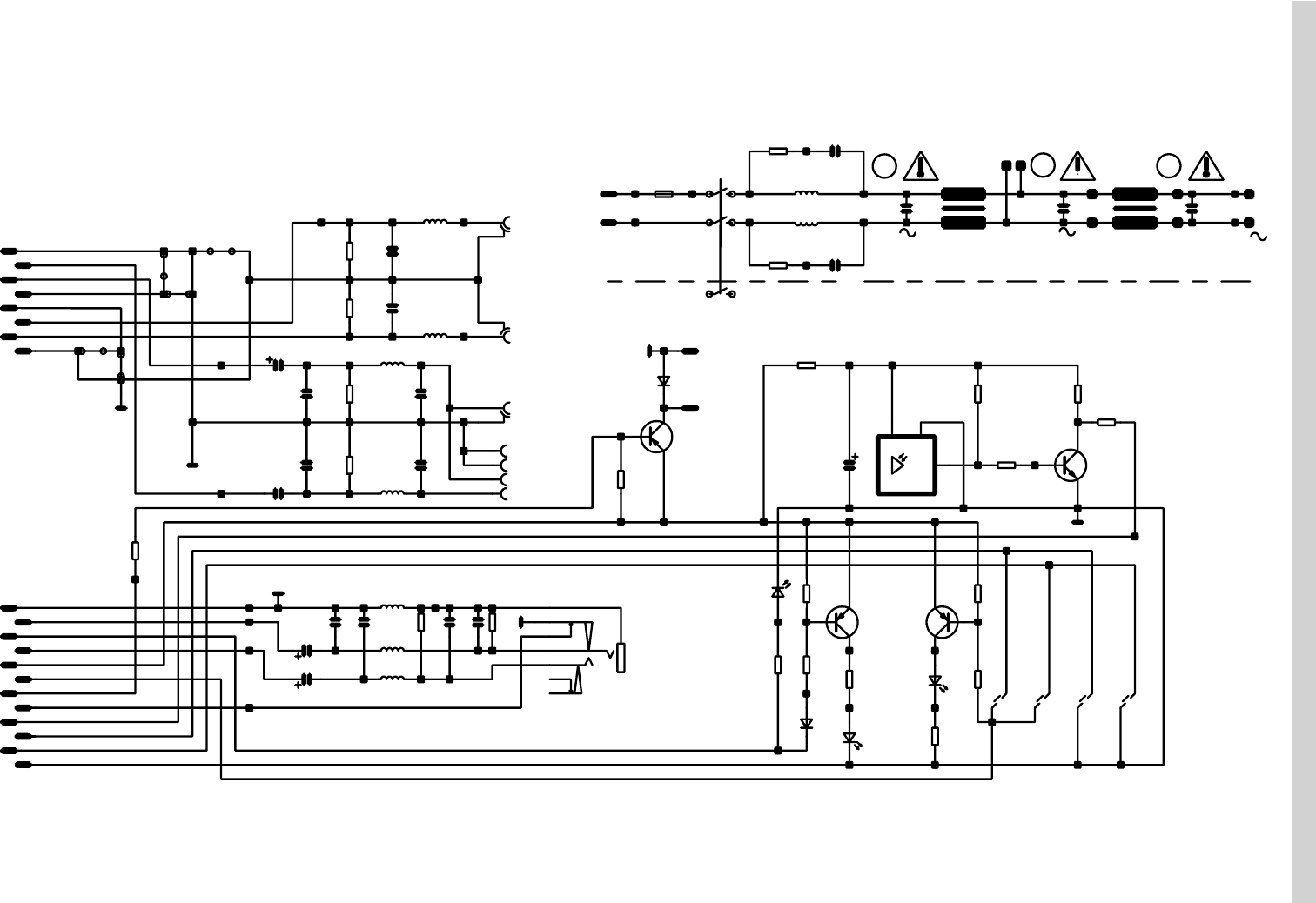

FC700 Control module

3

OUT

2

VCC

1

GND

OUT 3

1

GND

1

VCC

2

11A

62B

83A

12 4A

13 4B

93B

21B

52A 4

2Y

3

1Y

11

4Y

14

Vcc

10

3Y

7

GND

5

4

3

2

6

7

Hfc1

SFH506

Ffc1 Lfc1

56u

Lfc2

56u Cfc1

100n

250V

Xfc1-1

Xfc1-2

tfc6

BC857B

rfc47

1k0

Xfc9-1

rfc1

47k

rfc2

47k

cfc5

4n7

cfc7

4n7

Lfc3

10u

Lfc4

10u

Xfc6-1

Xfc6-2

Xfc6-3

cfc10

390p

Lfc5

2u2

rfc3

75R

Cfc8

10u cfc9

390p

cfc11

1n0

cfc12

390p rfc4

75R Lfc6

2u2

cfc13

390p

Xfc9-2

Xfc9-3

Xfc9-4

Xfc10

cfc18

10n cfc19

10n

Lfc9

10u

Lfc7

10u

Lfc8

10u

Cfc14

100u

Cfc15

100u

Rfc26

100R

Dfc4

LS5460 SWfc4

rfc9

270R

SWfc1 SWfc2 SWfc3

rfc13

330R

XA4-1

XA4-8

XA5-12

XA5-1

cfc16

10n cfc17

10n

Rfc27

100R

AUDIO_GND

VIDEO_GND

HP_GND

Cfc20

10u

rfc12

1k0

250V

100n

Cfc2

rfc39

10k

tfc3

BC847B

rfc14

100k

rfc15

10k

tfc2

BC857B

rfc10

47k

ICfc2

IL410

(icfc5)

(TLP168J)

rfc11

15k

rfc38

1k0

rfc37

10k

ICfc1

HEF4011BP

&

ICfc4

TCDT1101

rfc49

1M8

jfc17 jfc16

rfc16

15k

Rfc21

2k2

Rfc22

2k2

Cfc21

15p

Cfc22

15p

rfc53

47k

MFC1

29m

rfc34

560k

jfc15

100n

cfc31

jfc14

rfc20

10k

rfc19

10k

J13

Dfc17

LG5460

rfc46

100k

ICfc3

TCDT1101

cfc36

100n

rfc41

1k0

rfc52

1M0

cfc29

100n

LL4148

dfc13 rfc50

1k8

DZfc1

ZPD5.1 Dfc8

BY527

Dfc9

BY527

Dfc6

BY527

rfc51

100k

Dfc11

BT137_600

Dfc7

BY527

Cfc23

220u

tfc1

BC847B

Rfc23

220R

Rfc24

220R

Cfc26

330n

Dfc16

LS5420R

1k8

rfc42

Hfc2

SFH506

Cfc28

10u

Cfc27

22u

Rfc28

1k0

rfc29

4k7 Dfc12

LL4148

rfc45

1M8

rfc43

1k0

rfc48

1M8 rfc31

1k0

rfc33

560k

Cfc24

330n

XO2-1 XO2-2

cfc32

10n

dfc18

BAV70

cfc33

15p

cfc34

15p MAINS NON ISOLATED

MAINS ISOLATED

T3.15A H

-38

x

x~

~

Ufc1

VIDEO_GND

CHROMA

VIDEO

AUDIO_RIGHT

GND

LOCAL1

REC_LED

HP_LEFT

HP_RIGHT

START

AUDIO_LEFT

HP_GND

+12V

+5V_STBY

HP_IND

IR_RC

LOCAL2

AUDIO_GND

34

FC710 Control module

OUT b

GND

a

VCC

c

SFH506

H1

F1 L1

56u

56u

L2 C1

100n

250V

Q1-1

Q1-2

27m

M2-1

B82724-B2202-N20

100n

C2

250V

C3

100n

250V

Q9-1

r1

47k

47k

r2

c5

4n7

4n7

c7

L3

10u

10u

L4

Q6-1

Q6-3

c10

390p

L5

2u2

r3

75R

10u

C8

c9

390p

c11

1n0

390p

c12

75R

r4

2u2

L6

390p

c13

Q9-2

Q9-3

Q9-4

Q10

c18

10n

10n

c19

LS5460

D3

D2

LG5460

L9

10u

10u

L7

L8

10u

100u

C14

C15

100u

Q12

LS5460

D4

SW4

r9

270R

SW1 SW2 SW3

r13

330R

r7

1k0

Q4-1

Q4-8

Q5-12

Q5-1

10n

c16 c17

10n

BAV70

d5

AUDIO_GND

VIDEO_GND

HP_GND

SW5-3

10u

C20

1k0

r12

M1-1

27m

B82724-B2202_N20

SW5-2

15k

r6

r5

47k

t1

BC857B

t3

BC847B

100k

r14

10k

r15

t2

BC857B

r10

47k

270R

r8

BAV70

d1

15k

r11

Q11

15k

r16

BC857B

t4

r17

47k

15k

r18

R21

2k2

R22

2k2

15p

C21

15p

C22

j15

j14

J13

j16

j17

r19

10k

r20

10k

Q6-2

MAINS NON ISOLATED

MAINS ISOLATED

T3.15A H

-38

Q2

Q3

xxx

VIDEO_GND

CHROMA

VIDEO

AUDIO_RIGHT

GND

LOCAL1

REC_LED

HP_LEFT

HP_RIGHT

MAINS_RELAY

AUDIO_LEFT

HP_GND

+12V_SOUND

+5V_STBY

HP_IND

IR_RC

LOCAL2

AUDIO_GND

35

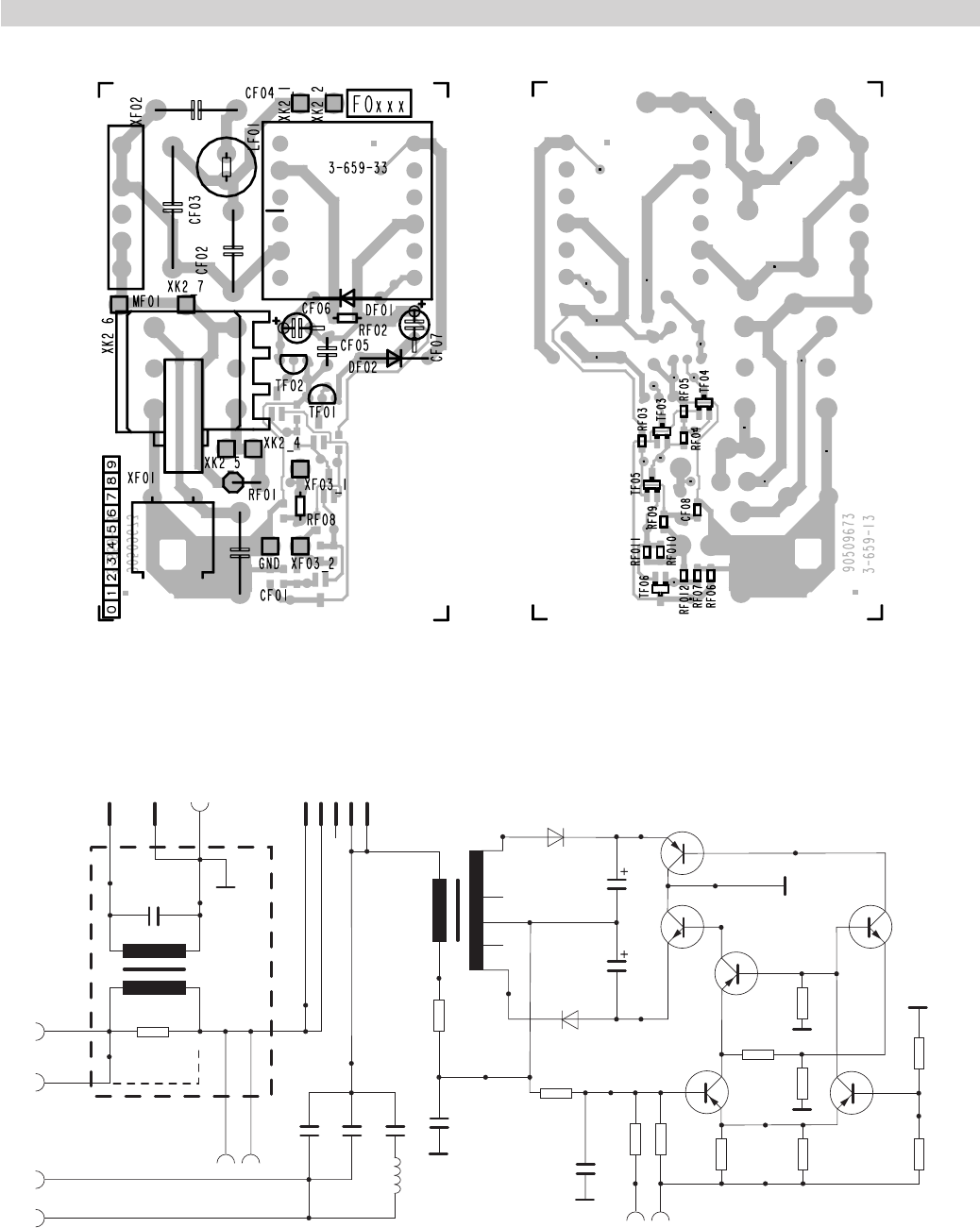

FO712 Horizontal shift module

Tfo2

BC327-25

Dfo2

1N4937

Dfo1

1N4937

Tfo1

BC337-25

Tfo3

BC857B

rfo4

100R

rfo6

82R

rfo7

27k

rfo12

100k

rfo11

1k0

rfo10

1k0

rfo9

220k

Cfo6

47u

Cfo7

47u

rfo2

3k3

rfo1

12R

Cfo1

820p

cfo5

1u0 rfo8

56k

cfo8

100n

rfo3

56k

rfo5

18R

Tfo6

BC857B

Tfo5

BC857B

Tfo4

BC847B

Mfo2

TM2624

Mfo2

TM2624

7

8

5

2

9

10

12

Cfo2*

Cfo3*

Xfo2-1

Xfo1-2

ONLY

DYN.

FOCUS

TUBES

XK2-5

XK2-4

XK2-2

XK2-1

Xfo1-1

XK2-6

XK2-7

GND

Xfo2-5

Cfo4*

Lfo1*

36

HH703/705 CRT-module

SW600 140V Switch module

470R

Rsw3 1k0

Rsw4

2k2

Rsw6

Rsw7

4k7

BF422

Tsw3 220k

Rsw5

4k7

Rsw2

FJ1311

Lsw1

Dsw3

1N4937

1N4937

Dsw2

Csw1

100u

10n

Csw2

Rsw1

220k

Tsw1

BUZ90

BC557B

Tsw2

DZsw1

BZX83C12

X

sw1-7

Xsw1-1

37

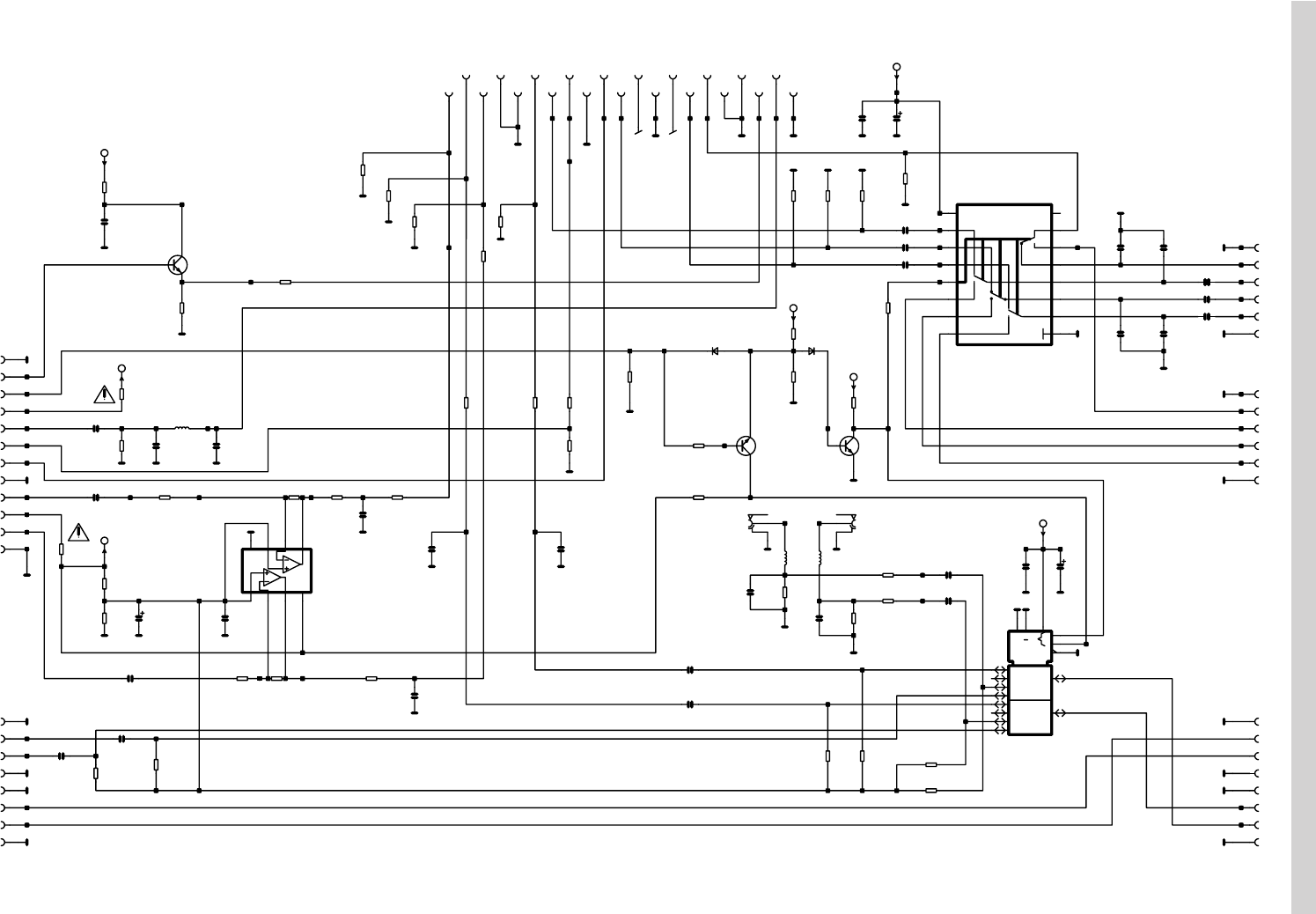

HH703/705 CRT-module

fgnd

5

6

8

9

10

11

4

7

1987654321

54 87 93 62

2 63 97 84 51

22R

rh31

10u

Lh1

470R

Rh18

1k5

rh7

rh9

1k5 1k5

rh14

rh11

1k5

8n2

Ch22

ch13 22n

R

G

B

f f G 1 G 2 G 3 G 5

FOCUS

29kV

CRT_CONN

so1

Rh26

33k

Rh12 820R

Ch4

22n

2k2

rh1

TDA6111

ICh3

CRT1

Dh1

BYW36C

ICh2

TDA6111

22n

ch7

ch8 22n

22n

ch3

ch2 22n

22nch12

Ch9

22n

dzh1

BZX84C15

rh41

0R0

1n0

ch6

TDA6111

ICh1

1k5Rh28

Rh13

68k

Rh29 18k

Ch14 22n

68k

Rh4

1k5

rh6

Rh21

470R

Rh24

470R

Rh33

1k5

470R

Rh23

470R

Rh22

Rh19

470R

Lh2

2u2

BYW36C

Dh2

47u

Ch1

Lh6

10u

220nCh21

10u

Ch18

Rh27

4M7

Ch17

4u7

Xh3-1

Xh3-5

68k

Rh17

ch23

150p

2u2

Lh3

Xh1-1

Rh3

820R

1n0

ch11

750R

rh2

ch16

1n0

Rh16

820R

Ch19

22n

Xh2-1

CRT2

UG2

Xh2-10

Xh1-6

Lh4

2u2

ch24

150p

ch25

150p

ch10

68p

ch15

68p

ch5

68p

1k5

rh8

10u

Ch27

Th1 BF422

2k2

rh37

Ch20

68p

rh36

100k

rh40

100R

rh39

1k0

rh38

470R

th2

BC857B

Ch28

100u Rh10

1M0

Rh15

470k

Dh3

LS4148

Dh4

LS4148

38

TA700 Audio output module

7

6

4

2

18

5

3

1

2

3

45

6

7

8

Xa1-1

Xa1-6

Xt7

RCA

Xt8

RCA

tta4

BC847B

tta7

BC847B

tta3

BC847B

tta6

BC847B

tta5

BC857B

Lta2

10u

Lta1

10u

10u

Lta4

Lta3

10u

dta2

LS4148

dta1

LS4148

D

D

Cta4

22u

Cta18

22u

Cta17

22u

dta3

LS4148

Cta3

22u

Cta2

10u

tta8

2N7002

Cta7

1u0

Cta5

47u

Cta12

100u

rta2

470R

rta1

2R2

rta3

33k rta21

470R rta22

33k

D

cta1

100n cta13

100n

rta4

33k rta5

33k cta6

100n

cta16

100n

D

rta31

100k

LM358

icta2

rta7

100k

rta6

100k

rta8

180k

rta9

100R

rta28

390R

rta10

100R

rta11

180k

Cta8

1u0

2N7002

tta9 rta13

470R

2N7002

tta1

tta2

2N7002

rta14

470R

rta15

33k

rta16

33k cta10

10n

cta9

10n

D

D

DD D D

rta18 1M0

rta17 1M0

D

cta11

100n

D

rta20

220k

rta29

464R

rta12

10k

rta19

220k

Cta15

22u

D

D

cta14

470p

D

D

rta25

10k

D

rta24

100k

rta27

12k1

DD

D

rta23

27k

rta30

120k

icta1

TL082CD

D

cta19

100n

rta32

680k

rta26

10k0

rta34

10k

rta33

10k

rta36

470R

40

TA710/711 Scart 3 module

16

15

14

13

12

11

10

98

7

6

5

4

3

2

1

1

23

4

5

INH 6

78

B9

A10

11

12 1314

15

16

8

7

65

4321

2

3

1

5

6

4

TDA8601T

ica2

3

04X

MUXDX

4052B

ICa3

Ca22

10u

+8V

ca21

100n

Xa6-1

ca30 100n

100nca31

ca32 100n

ra15

75R

75R

ra16ra17

75R

75R

ra14

Xa6-21

100n

ca2 10u

Ca1

Ra1

2R2

Xa1-1

Xa1-12

Xa2-1

Xa2-8

330n

Ca13

Ca12

330n

330n

Ca18

Ca19

330n

330n

Ca15

Ca14

330n

Co33

330n

330n

Ca34

100k

ra38 ra39

100k

ca10

100n

Ca11

10u

ra37

33k

33k

ra35

470R

ra11

330p

ca7 ca6

330p

ra12

470R

ra6

100k

100k

ra5

100k

ra43

ra42

100k

ra40

100k 100k

ra41

Xa3-1

+12V

470R

ra45

ra44

470R

10u

La2 La3

10u

10n

ca17

ca16

10n 33k

ra23

ra22

33k

BC847B

ta4

ta2

BC847B

+12V

10k

ra20

LL4148

da2

da1

LL4148

100k

ra25

ra24

100k

+12V

ra18

18k

4k7

ra19

2R2

Ra36

Xa4-1

Xa4-6

100n

ca25

ca24 100n

100nca23

33p

ca28 ca29

33p

33p

ca27 ca26

33p

ra21

10k

Xa5-1

Xa5-6

NC

100k

ra13

MC33078D

ica1

220k

ra30

ra32

220k

220k

ra33

ra29

220k 220R

ra27 ra28

220R

ra7

100k

100k

ra4

220R

ra34

10n

ca8

ra10

220R

ca9

10n

220n

Ca3

75R

ra31

ca35

100n

390p

ca5

2u2

La1

ra8

75R

Xa7-1

2xRCA

Xa7-2

6k8

ra9

4k7

ra26

Xa3-8

NC

+8V

+12V

+12V

Ra3

10R

BC847A

ta1

2k2

ra2

390p

ca4 *

R-OUT

R-IN

L-OUT

STA

B

L-IN

FB

R

G

Video-in

Video-out

41

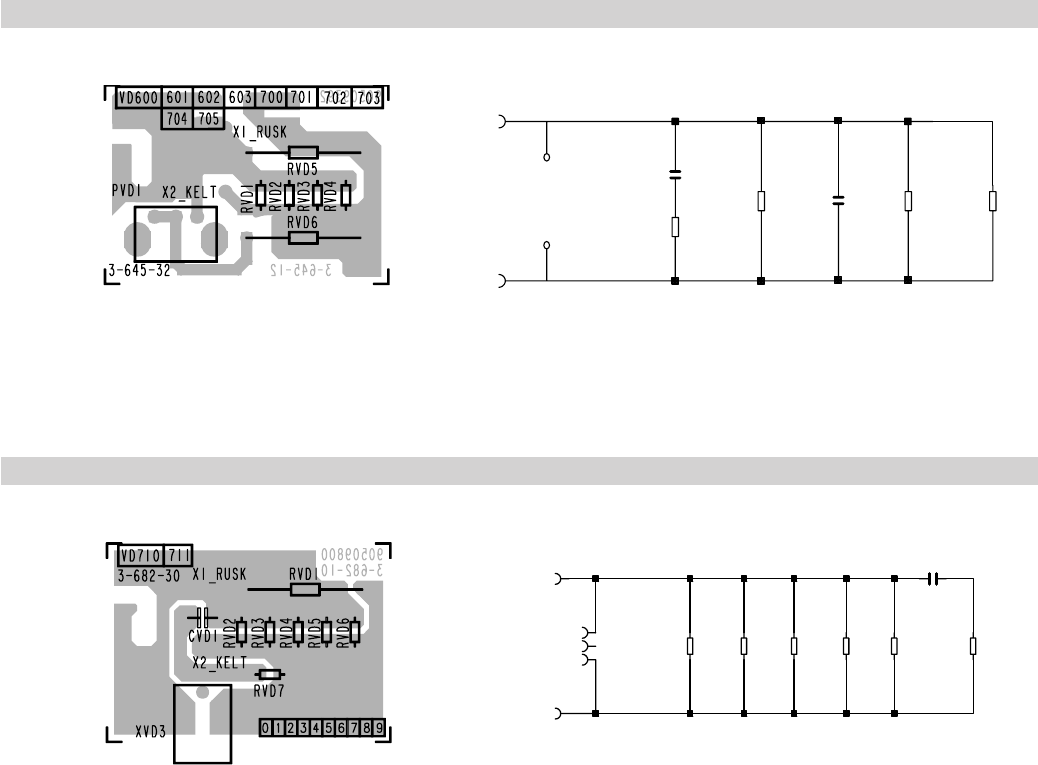

VD705 Vertical dumping module

VD710 Vertical dumping module

LO

HI

RVD"6-1"

27R

PVD1

47n

X1_BROWN

VERTICAL DEFLECTION COILS

X2_YELLOW

RVD2

820R

RVD3

15n

Rvd4

820R

Rvd5

100R

Vertical

deflection

coils

X1_GREY

XVD3_1

XVD3_2

XVD3_3

RVD2

680R

RVD3

680R

RVD4

680R

RVD5

680R

RVD6

680R

RVD7

27R

CVD1

10n

X2_YELLOW

42

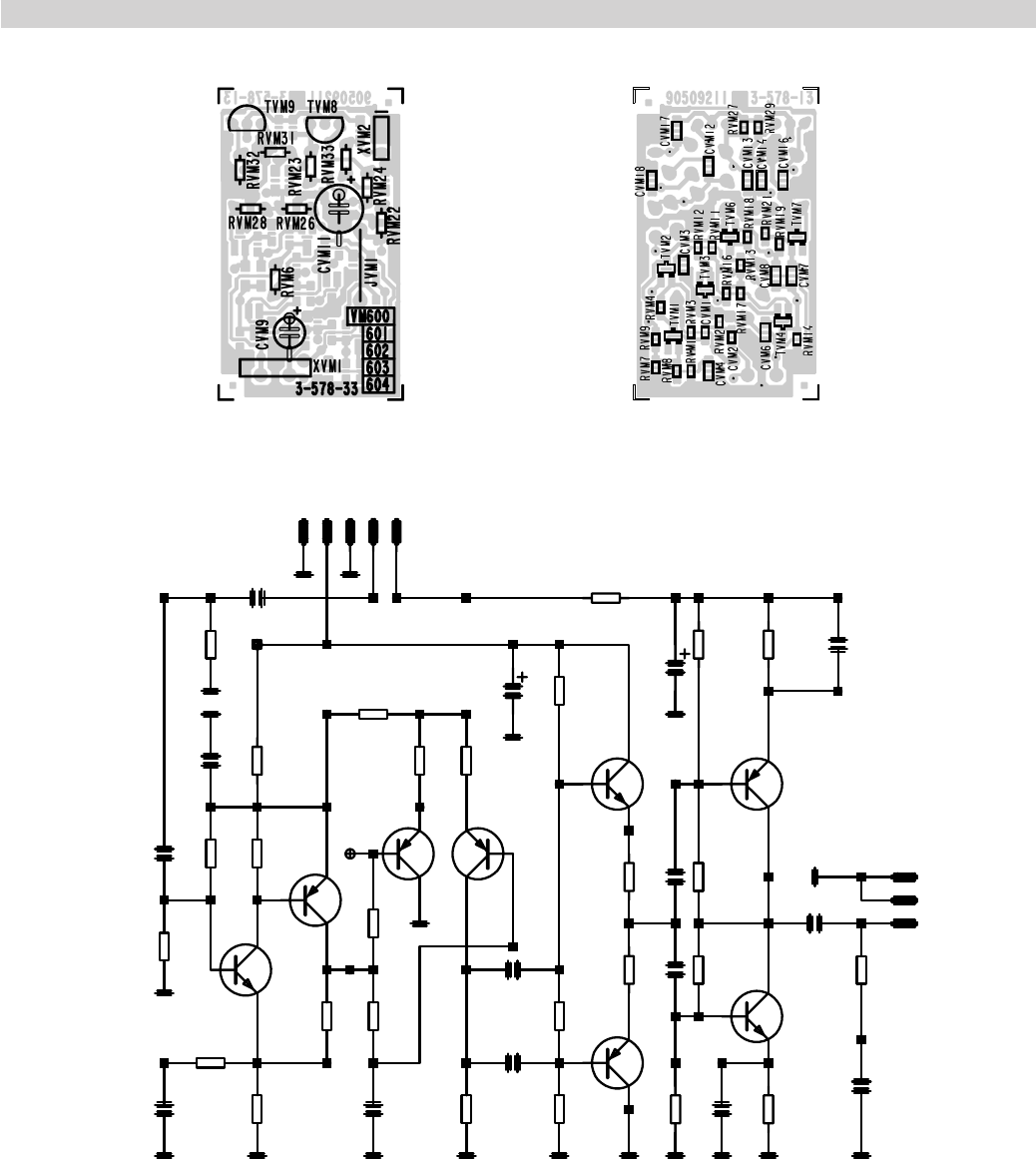

VM600 SVM-module

47u

Cvm11

10u

Cvm9

Rvm6

100R

10R

Rvm28

Rvm26

10R

Rvm23

100R

100R

Rvm31

3R3

Rvm32

Rvm24

3R3

330R

Rvm22

BC637

Tvm9

BC638

Tvm8

BF599

tvm1

tvm6

BF599

BF824

tvm3

tvm2

BF824

BF824

tvm4

tvm7

BF824

Xvm1-1

15p

cvm1

47p

cvm2

10n

cvm4

22n

cvm7

cvm8

22n

100n

cvm12

cvm16

100n

100n

cvm13

cvm14

100n

100n

cvm3

cvm17

100n

cvm18

2n2

rvm2

470R

3k9

rvm1

rvm12

470R

rvm11

470R

cvm6

100n

100R

rvm33

100R

rvm8

Xvm2-1

rvm9

820R

820R

rvm14

rvm7

680R

rvm19

560R

rvm3 10k

rvm16

47R 47R

rvm17

rvm4 1k0

1k0

rvm13

rvm21

6k8

6k8

rvm18

rvm29

5k6

5k6

rvm27

43

GVariable components

DRöhrenabhängige Bauteile

SKomponentskillnader

FComposants variables

IComponenti che differiscono

Picture tube Vi 29 Vi 29 VGA Phi 28 Phi 25

A68 EGD A68 EGD A66 EAK A59EAK

038x322 038x322 071x44 071x44

Mainboard MX***C* MX***E* MX***F* MX***G*

PW-block PW700 PW709 PW711 PW712

Rk3 4R7 31860002 4R7 31860002 8R2 31630090 8R2 31630090

Rk54 1R0 31850001 1R0 31850001 8R2 31630090 8R2 31630090

Rk55 1R0 31810014 1R0 31810014 3R0 31850007 3R0 31850007

Ro46 86k6 31440051 86k6 31440051 100k 31440014 100k 31440014

Rs2 1R21 31450008 1R21 31450008 1R1 31450013 1R1 31450013

Rs3 1R21 31450008 1R21 31450008 1R1 31450013 1R1 31450013

Rs11 390k 31630092 390k 31630092 680k 31548989 680k 31548989

Rt33 560R 31630047 560R 31630047 1k2 31518510 1k2 31518510

Ck24 13n 33450046 12n5 33460031 11n 33450054 11n 33450054

Ck25 330p 33460017 680p 33450053

Ck27 330n 33450034 390n 33450040 330n 33450034

Ck28 4u7 33660002 4u7 33660002 470n 33450041 680n 33450048

Ck30 47n 33450036 120n 33241026 56n 33450061

Ck33 jumper 15

Zdk3 15V 36770017 15V 36770017 18V 41003183 18V 41003183

Zds1 15V 36770017 15V 36770017 18V 41003183 18V 41003183

Mk1 1182.9001 45360020 1182.9001 45360020 1182.9018 45360036 1182.9018 45360036

MO2 FM3604 45320026 FM3604 45320026 FM3605 45320028 FM3605 45320028

Lk5 47uH 45620035 47uH 45620035 80uH 45620048

Lk6 47uH 45620035 jumper 5 jumper 5

CRT-mod. HH703 69137113 HH703 69137113 HH705 69137131 HH705 69137131

VD-mod. VD705 69137111 VD705 69137111 VD710 69137130 VD710 69137130

UG2 cable 460mm 41314341 510mm 96010183 460mm 41314341 460mm 41314341

U1 130V (±1V) 130V (±1V) 140V (±1V) 140V (±1V)

44

Spare parts Ersatzteile Reservdelar

Pièces de rechange Parti di ricambio

Item Description Order no.

Note! Hinweis! Obs! Remarque ! Nota!

wSafety components in accordance with existing safety

regulations. These components must be replaced only

with original parts.

wSicherheitsbauteil im Sinn der Sicherheitsbestimmung.

Diese Teile dürfen nur durch Originalteile ersetzt werden.

wSkyddskomponenter. Dessa komponenter får endast

ersättas med original reservdelar.

wComposant de sécurité conformément aux

règlementations de sécurité. Ces composants doivent

être uniquement remplacés par des pièces d'origines.

wComponenti di sicurezza ai sensi del regolamento di

sicurezza. Queste componenti devono venir sostituite

unicamente con parti originali.

* Variable components

* Röhrenabhängige Bauteile

* Komponentskillnad

* Composants variables

* Componenti che differiscono

Main board

25” Chassis MXEABG1 5863 1398

Chassis MXRACG1 5863 1399

28” Chassis MXEABF1 5863 1397

Chassis MXRACF1 5863 1402

29” Chassis MXEACCA 5863 1401

Chassis MXREAEG 5863 1369

Item Description Order no.

RESISTORS R

PK 1wVRES FOCUS 59M 2W0 3128 0007

RA 1, 5, 115, 116 RES 2K2 0,125W CHIP 3142 5625

RA 2, 7, 25, 100 RES 10R 0,1W CHIP 3142 5810

RA 4, 6, 42, 46, 108 RES 4K7 0,1W CHIP 3142 5824

RA 8, 24 RES 1K 0,1W CHIP 3142 5820

RA 9, 10, 32, 38, 47,

48, 49 RES 10K 0,1W CHIP 3142 5833

RA 11, 12, 20, 21, 35,

36, 37 RES 33K 0,1W CHIP 3142 5840

RA 14 RES 100K 0,1W CHIP 3142 5844

RA 18wRES 1R 4W 3143 0013

RA 22, 23 RES 270R 0,065W CHIP 3142 5855

RA 26, 27, 28, 29, 44,

45, 58, 104 RES 100R 0,1W CHIP Standard

RA 31 R CARF 180R 5% 0W25 FP 3163 0026

RA 33, 39 R SMD 68K 5% 0W1 3142 5838

RA 34, 41 R CARF 47R 5% 0W25 FP 3151 4525

RA 51,52,53,54,56,57 RES 1M 0,1W CHIP 3142 5801

RA 61 RES 0R0 0,1W JUMPER 3142 5802

RA 107 S RES 10R 0,25W 3151 4513

RA 101, 109 RES 3K9 0,1W CHIP 3142 5830

RA 103, 110 R SMD 680K 5% 0W1 3149 0059

RA 102, 105, 106 RES 47K 0,1W CHIP 3142 5836

RD 1 RES 15K 0,1W CHIP 3142 5835

RD 2 R SMD 82K 5% 0W1 Standard

RD 3, 4 RES 270R 0,065W CHIP 3142 5855

RD 22, 23 RES 1K 0,1W CHIP 3142 5820

RF 1, 3, 4, 10, 13, 20,

28, 29 RES 10K 0,1W CHIP 3142 5833

RF 2, 42 RES 1K 0,1W CHIP 3142 5820

RF 6, 7 RES 270R 0,065W CHIP 3142 5855

RF 8, 11, 21 RES 4K7 0,1W CHIP 3142 5824

RF 9, 12 RES 100R 0,1W CHIP Standard

RF 19 RES 220R 0,1W SMD 3142 5815

RF 23, 41 R CARF 1K0 5% 0W25 3166 0016

RF 24, 26 R CARF 270R 5% 0W25 3166 0011

RF 30, 36, 48, 51 RES 0R0 0,1W JUMPER 3142 5802

RF 31 WID 0R0 0,125W CHIP JUMP 3142 5601

RF 40 RES 270R 0,25W FP 3163 0027

RF 43 RES 100K 0,1W CHIP 3142 5844

RF 46, 47 RES 47K 0,1W CHIP 3142 5836

RF 49 RES 2K2 0,125W CHIP 3142 5625

RF 52 R CARF 4K7 5% 0W25 3166 0031

RK 1 RES FUS 100K 1/4W 3163 0037

RK 2wWID 1R5 5% OW5 FP 3163 0014

RK 3w* R FUS V 4R7 5% 0W25 3186 0002

RK 3w*, 54w* RES 8R2 0W25 FP 3163 0090

RK 4wSRES 27R 0,25W 3186 0001

RK 7 R CARF 1K0 5% 0W25 3166 0016

RK 8 R CF RD 150K J 1/4W 3163 0038

RK 9w, 19wR FUS I 0R1 10% 0W4 3182 0003

RK 10 R CF RD 27K J 1/4W 3163 0035

RK 11, 12, 13, 14 R CF RD 5K6 J 1/4W 3163 0028

RK 15wS RES 0R22 0,25W 3151 4506

RK 16, 51 R CARF 18K 5% 0W25 Standard

RK 17 R CF RD 6K8 J 1/4W Standard

RK 20wR FUS V 0R47 5% 0W5 3185 0004

RK 23wSRES 2R2 0,25W 3151 4511

RK 24, 25 R CARF 150R 5% 0W25 FP 3163 0025

RK 27 RES 1K 0,1W CHIP 3142 5820

RK 28 SRES 100R 0,25W 3151 4516

RK 30 FUSE RES 1K5 0,25W 3151 4523

RK 34 RES 0R33 1,5W AX METOX 3143 0010

RK 36 RES 0R47 1,5W AX METOX 3143 0011

RK 38 R CARF 27R 5% 0W25 3166 0007

RK 39wR FUS V 390R 10% 1W0 3185 0002

RK 41 R CARF 100K 5% 0W25 Standard

RK 42 RES 100K 0,1W CHIP 3142 5844

RK 43 RES 150R 0,1W CHIP 3142 5812

RK 44, 70 RES 10K 0,1W CHIP 3142 5833

RK 45wR FUS V 27R K 1W0 3184 0003

RK 46, 47, 48 SWID 4K7 0,25W 3151 4522

RK 50 WID 39K 5% 0,25W 3163 0048

RK 53 RES 47K 0,1W CHIP 3142 5836

RK 54w* R FUS V 1R0 5% 0W5 3185 0001

RK 55w* SRES 1R0 0,7W 3181 0014

RK 55w* SWID 3R0 0W50 3185 0007

RK 58 R CF RD 15K J 1/4W 3163 0033

RK 59 SRES 2R2 0W5 3185 0056

RK 60 RES 10R 0,1W CHIP 3142 5810

RO 1, 30 R WRLAC 1R5 5% 5W0 3136 0004

RO 2 R CARF 56R 5% 0W25 FP 3163 0046

RO 3 R METF 61K9 1% 0W6 3144 0013

RO 4 R SMD 1K00 1% 0W1 3149 0056

RO 5 PTC RS=24Ω FOR DEGAUS 3194 0001

RO 6 RES 220K 0,1W CHIP 3142 5847

RO 7 RES 10K 0,1W CHIP 3142 5833

RO 8, 14 RES 330K 0,25W 5% FP 3151 8658

RO 10 R SMD 562R F 0W10 Standard

RO 13 CARBON RE 27R 5% 0,25W F 3163 0021

RO 15 WID 22K 5% 0W25 3163 0034

RO 16 R WRLAC 33K 10% 9W0 3135 0002

RO 17 R CARF 1K0 5% 0W25 3166 0016

RO 18wWID 0R47 0,6 W 3144 0019

RO 20 RES 220R 7W 3135 0013

RO 21w, 22wR METF 0R27 5% 0W6 3144 0029

RO 23 R CARF 15R 5% 0W25 FP 3163 0020

RO 24 RES 6K81 0,6 W F METF 3145 0015

RO 26 R CARF 39R 5% 0W25 FP 3163 0023

RO 27 RES 2K2 0,1W CHIP 3142 5828

RO 28wR COMP HV 10M 5% 0W5 3146 0001

RO 29wR METOX 220R 5% 4W0 3143 0004

RO 31 R CARF 270R 5% 0W25 3166 0011

RO 32wS RES 10R 0,25W 3151 4513

RO 34 F RES 10K 5% 0W25 3166 0022

RO 36 RES 22K 0,1W CHIP 3142 5837

RO 37 R METF 120K 1% 0W6 3144 0016

45

Item Description Order no. Item Description Order no.

RO 38, 55 RES 4K7 0,1W CHIP 3142 5824

RO 39, 43, 51, 75 RES 47K 0,1W CHIP 3142 5836

RO 42 R METF 2K05 1% 0W6 3144 0020

RO 44 RES 56K2 0,6 W 1% 3144 0033

RO 45 R TRIM HOR 1K0 20% 0W1 3123 0005

RO 46* R METF 100K 1% 0W6 3144 0014

RO 46* R METF 86K6 F 0W60 3144 0051

RO 47 R CARF 390R 5% 0W25 FP 3163 0041

RO 48wR METOX 10R 5% 2W0 3143 0001

RO 49wR FUS V 2R2 5% 0W25 3186 0003

RO 50 R METF 4K32 1% 0W6 3144 0026

RO 52 RES FUS 100K 1/4W 3163 0037

RO 64 RES 150K 0,1W CHIP 3142 5846

RO 65 RES 33K 0,1W CHIP 3142 5840

RO 70 RES 10K 4W0 METOX 3144 0060

RO 139, 141 R CF RD 180K J 1/4W Standard

RQ 1 RES 150R 0,1W CHIP 3142 5812

RQ 2wS RES 10R 0,25W 3151 4513

RQ 3, 59 RES 560R CHIP 3142 5818

RQ 4, 65 RES 22K 0,1W CHIP 3142 5837

RQ 8, 64, 72 RES 4K7 0,1W CHIP 3142 5824

RQ 9, 11, 23, 24, 27,

33, 36, 43 RES 75R 0,1W CHIP 3142 5861

RQ 10 RES 68R 5% CHIP 3142 5876

RQ 12, 37 R CF RD 15K J 1/4W 3163 0033

RQ 13, 17, 18, 21, 28,

29, 31, 32, 49, 58 RES 470R 0,1W SMD 3142 5817

RQ 14, 16, 19, 22, 38,

39, 41, 42, 66, 80,

81, 82, 83 RES 100K 0,1W CHIP 3142 5844

RQ 44,46,47,67,69,70 RES 220R 0,1W SMD 3142 5815

RQ 48wR FUS V 4R7 5% 0W25 3186 0002

RQ 50, 73 RES 47K 0,1W CHIP 3142 5836

RQ 51 SRES 1K 0,25WW 3151 4519

RQ 52, 53 RES 270R 0,065W CHIP 3142 5855

RQ 54wR CARF 47R 5% 0W25 FP 3151 4525

RQ 55 RES 27K 0,1 W CHIP 3142 5839

RQ 56 R CARF 2K2 5% 0W25 3166 0037

RQ 57 R CARF AX 100R 0W25 3166 0049

RQ 60 RES 820R 0,1W CHIP 3142 5819

RQ 61, 62, 74, 79, 85 RES 1K 0,1W CHIP 3142 5820

RQ 63 R CARF 22K 5% 0W25 Standard

RQ 68 RES 2K2 0,1W CHIP 3142 5828

RQ 71 RES 56R 5% CHIP 3142 5865

RQ 84 RES 1M 0,1W CHIP 3142 5801

RR 1 RES 10K 0,1W CHIP 3142 5833

RR 2, 14, 16, 17 RES 1K 0,1W CHIP 3142 5820

RR 3, 4, 6 RES 3K9 0,1W CHIP 3142 5830

RR 5 RES 100R 0,1W CHIP Standard

RR 7 RES 470R 0,1W SMD 3142 5817

RR 8 RES 4K7 0,1W CHIP 3142 5824

RR 10 RES 33K 0,1W CHIP 3142 5840

RR 11, 12, 13 RES 560R 0W25 3166 0050

RR 18 RES 0R0 0,1W JUMPER 3142 5802

RR 18 R SMD 2R2 5% 0W1 Standard

RS 1, 4 RES 1K2 0,125W 3142 5822

RS 2*, 3* R METF 1R21 1% 0W6 3145 0008

RS 2*, 3*, 5 R METF 1R10 F 0W60 3145 0013

RS 6 R SMD 180K 5% 0W1 3149 0012

RS 7 SWID 22R 0,25 W 3151 4527

RS 10 RES 100R 0,1W CHIP Standard

RS 11* R SMD 680K 5% 0W1 3149 0059

RS 11* R SMD 390K 5% 0W25 Standard

RS 15, 16, 17, 18 RES 2K7 0,125W 3142 5821

RS 19 RES 3K3 0,1W CHIP 3142 5829

RS 21 RES 100K 0,1W CHIP 3142 5844

RT 10, 19, 20, 21 RES 1K 0,1W CHIP 3142 5820

RT 11, 23 RES 47K 0,1W CHIP 3142 5836

RT 12 RES 100K 0,1W CHIP 3142 5844

RT 13, 14, 16 RES 100R 0,1W CHIP Standard

RT 15 RES 56K 0,1W CHIP 3142 5842

RT 17, 18 R CARF 270R 5% 0W25 3166 0011

RT 24 RES 10K 0,1W CHIP 3142 5833

RT 25 RES 2K2 0,1W CHIP 3142 5828

RT 26, 27 RES 220R 0,1W SMD 3142 5815

RT 28 RES 470R 0,1W SMD 3142 5817

RT 29 RES 68R 5% CHIP 3142 5876

RT 30 RES 3K9 0,1W CHIP 3142 5830

RT 31, 32 RES 1K5 5% SMD 3142 5826

RT 33* RES 1K2 0,25W FP 3151 8510

RT 33* R CF RD 560R J 1/4W 3163 0047

CAPACITORS K

CA 1 C ELYT 22U 20% 35V Standard

CA 2, 3, 100, 102 C CER SMD 22N 10% 50V 3253 5914

CA 4,5,13,16,37,47,57,

62,73,101,107,108 CAP 100NF 50V CER 3253 5920

CA 6 C ELYT 3300U 20% 35V 3451 0009

CA 9, 11 ECAP 470MF 35 V 3422 0648

CA 14, 17, 55, 59, 103 CAP 10NF 50V CHIP 3253 5918

CA 18, 29 C ELYT 1UF 63V 3454 0022

CA 22, 23, 24, 26 CAP 1NF 50V 3253 6203

CA 27,28,66,67,72,80 C CER SMD 390P 5% 50V Standard

CA 30, 33, 34 CAP 47PF 50V CHIP 3212 5508

CA 31, 32 C CER SMD 1P2 5% 50V 3218 0008

CA 35,40,42,43,74,76 POLYESTER 330N 63V PAN 2 3312 7113

CA 36, 51, 52, 53, 54 C ELYT 22U 20% 35V Standard

CA 38, 58 C ELYT 220UF 16V 13X17 3451 0003

CA 41, 48, 49, 56, 65 C ELYT 10U 20% 63V 3454 0025

CA 44, 45 C CER SMD 470P 5% 50V Standard

CA 46 C ELYT 3U3 20% 63V Standard

CA 60 C ELYT 47U 20% 16V Standard

CA 104 C ELYT 22U 63V PAR 3454 0026

CA 105, 106, 109, 110 C MKT 220N 10% 63V 3312 7108

CD 11 POLYESTER 470N 10% 63V 3312 7123

CD 12, 16 C CER SMD 3N3 10% 50V Standard

CD 13,14,19,21,22,24,

26,27,28,29,31 CAP 100NF 50V CER 3253 5920

CD 17, 18 CAP 18 PF 50V CHIP 3212 5520

CD 23 C EL RD 100U M 25V 3454 0020

CF 1, 3, 5, 14, 15, 20 CAP 100NF 50V CER 3253 5920

CF 2 C ELYT 47U 20% 16V Standard

CF 6, 7 CAP 33PF 50V CHIP Standard

CF 10, 13 CAP 100PF 50V 3212 5515

CF 21 C ELYT 2U2 20% 63V 3454 0023

CK 1 C MKT 100N 10% 250V 3336 0003

CK 2 C ELYT 4U7 250V 11x13 HV 3461 0001

CK 3, 18 C CER 330P 10% 500V 3278 0002

CK 4 C CER 2N2 20% 500V 3278 0003

CK 6 C CER 150P 10% 500V 3278 0001

CK 7, 8 C MKC 330N 10% 250V 3366 0001

CK 9 C ELYT 22U 63V PAR 3454 0026

CK 11 C ELYT 2200U 20% 25V 3451 0005

CK 12, 14, 15 POLYESTER 100n 10% 63V 3312 7106

CK 13 C EL RD 100U M 25V 3454 0020

CK 16 C CER 56P 5% 50V Standard

CK 17, 31 C MKT 220N 10% 63V 3312 7108

CK 21, 32 POLYESTER 470N 10% 63V 3312 7123

CK 22 C MKP 470P 2.5% 1K6V 3346 0011

CK 23 C (M)KP 15N 2,5% 100V 3346 0003

CK 24* CAP 13NF 3345 0046

CK 24* CAP 11NF 3345 0054

CK 24* C MKP 12N5 3,3% 1K6V 3346 0031

CK 25* CAP 680PF 3345 0053

CK 25* C (M)KP 330P 10% 1K6V 3346 0017

CK 26 COND 15NF 2,5% 630V 3346 0023

CK 27* C MKP 330N J 250V 3345 0034

CK 27* C 390NF 250V 3345 0040

CK 28* C 470NF 250V 3345 0041

CK 28* CAP 680N 250V 9R FOIL 3345 0048

CK 28* C MKC 4U7 10% 63V 3366 0002

CK 30* SCAP 120N 400V 3324 1026

CK 30* C MKP 47N 3.5% 400V 3345 0036

CK 30* SCAP 56N 400V 3345 0061

CK 36 POLYESTER 330N 63V PAN 2 3312 7113

CO 1 C MKT 220N 10% 400V 3336 0002

CO 3w, 4wSCAP 1 NF 4KV 3261 0931

CO 6, 7, 8, 9 SCAP 1,5 NF 2KV 3267 0976

CO 10 C ELYT 220U 20% 385V 3426 0826

CO 11 C MKP 33N 5% 1KV 3346 0016

CO 12 C MKT 10N 5% 400V 3336 0006

46

Item Description Order no. Item Description Order no.

CO 13 CAP 680PF 3345 0053

CO 14 C ELYT 2U2 20% 63V 3454 0023

CO 15 C ELYT 100u 35V 13x21 R 3451 0006

CO 16 CAP 1N0 5% 63V 3348 0010

CO 17 POLYESTER 330N 63V PAN 2 3312 7113

CO 18, 29 CAP 100PF 50V 3212 5515

CO 19, 74 CAP 220 PF 50V 3212 5513

CO 21 C CER SMD 33N 20% 50V Standard

CO 22 C MKT 1U0 10% 63V 3312 4758

CO 23,26,42,43,62,64 CAP 100NF 50V CER 3253 5920

CO 28 POLYESTER 470N 10% 63V 3312 7123

CO 31 C (M)KP 330P 10% 1K6V 3346 0017

CO 32 C MKT 100N 10% 250V 3336 0003

CO 33 C ELYT 100U 20% 200V 3461 0006

CO 34, 49 C CER 330P 10% 500V 3278 0002

CO 36, 41 C ELYT 1000U 20% 35V 3451 0013

CO 37,39,40,46,51,71 POLYESTER 100n 10% 63V 3312 7106

CO 38, 44 C CER 1N0 10% 500V 3278 0004

CO 50, 53, 54, 61 C ELYT 1000U 20% 16V 3451 0004

CO 55 C EL RD 100U M 25V 3454 0020

CO 56wC CER 1N5 20% 400VAC 3296 0002

CO 57, 69 C ELYT 10U 20% 63V 3454 0025

CO 58 C CER SMD 47N 10% 50V Standard

CO 60 CAP 1NF 50V 3253 6203

CO 63, 79 C MKT 220N 10% 63V 3312 7108

CO 65 C ELYT 22U 20% 35V Standard

CO 72 C CER SMD 470P 5% 50V Standard

CO 73 C CER SMD 4N7 10% 50V Standard

CO 76 C ELYT 22U 63V PAR 3454 0026

CO 81 CAP 33PF 50V CHIP Standard

CQ 1, 32 C ELYT 10U 20% 63V 3454 0025

CQ 2, 3, 4, 6, 7, 9, 12,

13, 14, 17, 38 C CER SMD 390P 5% 50V Standard

CQ 8, 11, 16, 18, 23 CAP 10NF 50V CHIP 3253 5918

CQ 10 C ELYT 22U 63V PAR 3454 0026

CQ 15 C EL RD 100U M 25V 3454 0020

CQ 19, 20, 21, 22, 27,

28, 29, 30, 41 CAP 100NF 50V CER 3253 5920

CQ 24, 25, 31 C ELYT 2U2 20% 63V 3454 0023

CQ 26 C ELYT 47U 20% 16V Standard

CQ 33 CAP 220 PF 50V 3212 5513

CQ 34 CAP 10PF 50V SMD 3212 5506

CQ 35 C MKT 220N 10% 63V 3312 7108

CQ 37 CAP 1 NF 50V CHIP 3253 5901

CQ 39 CAP 22PF 50V 3212 5521

CQ 40 C CER SMD 22N 10% 50V 3253 5914

CQ 45 CAP 330PF 50V 3212 5517

CR 1, 2 CAP 33PF 50V CHIP Standard

CR 3,4,5,6,7,11,12,14 CAP 100NF 50V CER 3253 5920

CR 8 C ELYT 10U 20% 63V 3454 0025

CR 9 C ELYT 22U 20% 35V Standard

CR 10 POLYESTER 470N 10% 63V 3312 7123

CR 13 C EL RD 100U M 25V 3454 0020

CS 1 C ELYT 47UF M 63V 3454 0053

CS 2 ECAP 220MF 25V 3422 9784

CS 3 POLYESTER 470N 10% 63V 3312 7123

CS 4, 6 CAP 10 NF 50V CHIP 3253 6213

CS 7 CAP 10N 250V 3345 0057

CS 8 CAP 220 PF 50V 3212 5513

CS 9 POLYESTER 100n 10% 63V 3312 7106

CS 10 CAP 100NF 50V CER 3253 5920

CT 1,2,3,9,14,37,44 CAP 10NF 50V CHIP 3253 5918

CT 4, 24, 39 CAP 100NF 50V CER 3253 5920

CT 19 C CER SMD 47N 10% 50V Standard

CT 21 C ELYT 22U 63V PAR 3454 0026

CT 22 C ELYT 1UF 63V 3454 0022

CT 23 POLYESTER 330N 63V PAN 2 3312 7113

CT 26, 27, 28 POLYESTER 470N 10% 63V 3312 7123

CT 29 C ELYT 10U 20% 63V 3454 0025

CT 31 C ELYT 4U7 20% 63V Standard

CT 38 CAP 47PF 50V CHIP 3212 5508

CT 40 C MKT 1U0 10% 63V 3312 4758

CT 42, 43 C CER SMD 390P 5% 50V Standard

TRANSISTORS T

TA 3, 5, 6, 8, 9, 10 BC847B 3614 5312

TA 4 BC857B CHI 3614 5412

TK 1 BC547B 45V 10 3622 0002

TK 2 BC637 60V 1a 3622 0003

TK 3 BU2525AF 1K5V 3627 0003

TK 4 2SD2012 60v 3627 0004

TK 6 BC857B CHI 3614 5412

TO 1 IRFBC40 600V 3637 0001

TO 4 BUK483 60A 60V 3638 0001

TO 6, 7 BC847B 3614 5312

TO 8 2SD2012 60v 3627 0004

TO 9 BC547B 45V 10 3622 0002

TO 10 BC857B CHI 3614 5412

TO 15 THYRISTOR MCR100-6 400V 3610 0001

TQ 1 BC547B 45V 10 3622 0002

TQ 2 BC557B 3614 6424

TQ 3,4,6,7,8,9,10,11 BC847B 3614 5312

TQ 5 BC337-25 3614 7138

TS 1, 2 BC858C 3614 5423

TT 1, 3 BC847B 3614 5312

TT 2, 4 BC857B CHI 3614 5412

DIODES D

DA 1 SMD LS4148 75V 200MA 3649 0002

DF 1, 2, 3, 4, 5 SMD LS4148 75V 200MA 3649 0002

DK 1 BYV26C 600V 1 3661 0005

DK 2, 6 BYV36C 600V 1 3657 5452

DK 3 BYW 98-200 3657 5470

DK 4, 5, 11 1N4148 75V 200MA DO35 3642 0002

DK 7 BY359F 1K5V 5 3657 1465

DK 8 BY229F 800V 7 3661 0004

DO 1, 2, 3, 4 BY527 1K25V 2 3661 0001

DO 5 BYS21-90V 1,0A 3662 1556

DO 6, 8, 9 1N4937 3657 5353

DO 7 BYV36C 600V 1 3657 5452

DO 11 DI RECT BYM36D 800V 2.9A 3662 1551

DO 12, 13 BYW 98-200 3657 5470

DO 14, 16 SB545S 45V 5A 3642 0003

DO 17, 18, 20 1N4148 75V 200MA DO35 3642 0002

DQ 4 BAV70 SMD 3656 1954

DS 1, 2 1N4148 75V 200MA DO35 3642 0002

ZENERS Z

DZO 21 BZX85C 20V 3677 0006

ZDA 1 BZX83B 8V2 2% DO35 3677 0009

ZDA 2 BZX84A 12V 1% 3677 0019

ZDK 1 BZX83B 30V 3677 0005

ZDK 2 BZX83C 8V2 3677 0003

ZDK 3* BZX79C 18V 5% 400MW 3656 3947

ZDK 3* BZX83C 15V 3677 0017

ZDO 1 BZX84C 8SMD 3678 0003

ZDO 21 BZX85C 20V 3677 0006

ZDQ 1 BZX83C 10V 5% DO35 3677 0002

ZDQ 2, 3 BZX84C 8SMD 3678 0003

ZDR 1 BZX83C 3V3 5% DO35 3677 0001

ZDS 1* BZX79C 18V 5% 400MW 3656 3947

ZDS 1* BZX83C 15V 3677 0017

ZDS 2 BZX84C2V4 3678 0005

ZDT 3 DIODE BZX83B 30V 3677 0005

INTEGRATED CIRCUITS I

ICA 1, 4 TDA2616A 3763 1259

ICA 2 MSP3410D-B3 3743 0023

ICA 3 MC33078N 3747 0006

ICD 1 TDA9143-N2 3744 0056

ICD 3 TDA4665 3741 0008

ICF 1 EPROM MCAA06.0 3779 2347

ICF 2 X24C16P EEPROM 8X256X 3786 0015

ICF 3 SDA30C264M2 SMD 3785 7014

ICF 4 74HCT08 SO14 SMD 3781 0023

47

Item Description Order no. Item Description Order no.

ICF 5 TL7705A 3746 0011

ICO 1 TEA2262 PWR 3745 0002

ICO 2 TEA 5170 3766 1173

ICO 3 PQ12RH11 12V 3746 0007

ICO 4 LM2940 CTV 3768 1840

ICO 6 PQ05RH11 5V 3746 0008

ICQ 1 TEA6417 DIL20 3744 0012

ICR 1 SDA5273S/C 134 3785 7004

ICR 1 SDA5275 3785 7006

ICR 2 DRAM HYB514400BT-70T 3786 2004

ICS 1 TDA8354-N1E 3745 0016

ICT 1 TDA4780 V1C DIL 3744 0003

FUSES F

FO 1wFUSE F2,5A MINIATURE D=8 4377 0004

FO 2w, 3wFUSE T2,0A MINIATURE D=8 4377 0005

TRANSFORMERS M

MK 1w* DST TRAFO 1182.9001 4536 0020

MK 1w* DST TRAFO 1182.9018 4536 0036

MK 2 TRANSFORMER FH2543 4538 0013

MK 3 COIL 68UH 15% 4538 0024

MO 2w* MAINS TRAFO FM3604 4532 0026

MO 2w* MAINS TRAFO FM3605 4532 0028

MO 3wTRAFO TM2633 PULSE 4532 0035

COILS C

LA 1, 2, 4, 5, 6, 7 CHOKE 10 UH 4557 1699

LA 3 COIL 10UH 10% 230MA 4563 0002

LF 1, 2 COIL 10UH 10% 230MA 4562 0003

LF 3 CHOKE 10 UH 4557 1698

LK 1 COIL 1,9MH 4561 0018

LK 2 COIL FU 1206 4538 0010

LK 5* COIL 82UH 1400MA 4562 0048

LK 5*, 6* CHOKE 47 UH 7% 2A 4562 0035

LK 6* JUMPER R=5,0MM TL0.6 4131 4440

LK 7 COIL 10UH 10% 230MA 4562 0003

LO 3, 4 CHOKE 10 UH 4557 1699

LO 1, 2, 5, 6, 7 EMI SUPPRES BEAD 3.5X9 4562 0007

LQ 1, 2, 3 COIL 2.2UH 10% 520MA 4563 0003

LQ 6, 7 CHOKE 10 UH 4557 1699

LR 1 CHOKE 10 UH 4557 1699

CRYSTALS c

ZA 1 QUARTZ 18.432MHZ 4571 0011

ZD 1 QUARTZ 4433.619KHZ 4573 0002

ZD 2 QUARTZ 3.57954MHZ 4573 0001

ZF 1 CRYSTAL 12.0MHZ 4573 0005

ZR 1 QUARTZ 20.48MHZ 4573 0004

OTHERS L

TU 1* HF-IF MODULE SR701 5825 8841

TU 1* HF-IF MODULE SR702 5825 8842

DB-MODULE GROUNDING SPRING 8488 0172

DK 7, 8 CLIP 8681 7341

ICA 1, 4 CLIP 8681 7341

ICF 1 IC SOCKET DIL32 4152 0751

ICO 3, 6 FASTENING SPRING 7358 4994

ICS 1 TENSION SPRING 7368 7012

TK 3 CLIP 8681 7341

TK 4 FASTENING SPRING 7358 4994

TO 1 ISOLATOR TO-220 8231 8802

TO 1 CLIP 8681 7341

TO 8 FASTENING SPRING 6157 2387

UFC 1-1 MAIN SWITCH 4121 0004

UG 2* SCREEN CABLE 460mm 4131 4341

UG 2* SCREEN CABLE 510mm 9601 0183

X1GR - X2YE WIRE BUNDLE PK/Z MX 4889 9838

XATA CABLE SET 6-N L=75 4758 5005

XEXTS SOCKET-LP 4145 0612

XQ 2 SCART CONNECTOR BLUE 4191 0004

XQ 3 SCART-SOCKET 4145 0292

XQ 7 WIRE BUNDLE 6-PIN 200mm 4889 9808

XQ 7 CABLE HOLDER 8448 6030

AJ602 Crossover network

R 1 CARF 3R9 5% 0W5 3165 0001

C 1 C ELYT 4U7 20% 50V 3454 0034

C 2 C ELYT 2U2 20% 50V 3454 0052

COIL 36-18 4543 4221

ROW CONNECTOR 2-P 7319 1101

AR700 3D-sound module

RESISTORS R

RAR 1 RES 2,2K 0,1W CHIP 3142 5828

RAR 2 RES 1 K 0,1W CHIP 3142 5820

RAR 3 RES 220K 0,1W CHIP 3142 5847

RAR 4, 14 RES 10K 0,1W CHIP 3142 5833

RAR 5, 6, 7, 8, 9, 10 RES 100E 0,1W CHIP Standard

CAPACITORS K

CAR 1 CAP 18 PF 50V CHIP 3212 5520

CAR 2, 3, 4, 5, 6, 7, 8, 9,

10, 11, 12, 13 C CER SMD 100N K 25V 3279 0018

CAR 14 ECAP 220UF 10V RAD 6X11 3454 0018

CAR 15 CAP 1NF 50V 3253 6203

INTEGRATED CIRCUITS I

ICAR1 SMD-IC 74HC04 SO-14 3781 0010

ICAR2 TMS57053 SMD 3787 0013

ICAR3 SRAM 32KX8GM76C256A 3786 0025

OTHERS L

TAR 1, 2 N-FET SMD 2N7002 60V 180 3638 0002

LAR 1 CHOKE 10 UH 4557 1699

CF700 Comb filter module

RESISTORS R

RC 3, 7, 41 RES 10K 0,1W CHIP 3142 5833

RC 4 RES 3,3K 0,1W CHIP 3142 5829

RC 6, 16 RES 220E 0,1W SMD 3142 5815

RC 8, 9, 44, 46 RES 2,2K 0,1W CHIP 3142 5828

RC 11 RES 47 K 0,125W CHIP 3142 5615

RC 12 RES 1 K 0,1W CHIP 3142 5820

RC 13 RES 390E 0,1W CHIP 3142 5816

RC 14, 17 RES 560 E CHIP 3142 5818

RC 15 RES 1,2K 0,125W 3142 5822

RC 18 RES 10K 0,125W Standard

RC 19 RES 820K 0,1W 3142 5885

RC 20 RES 180E 0,1W CHIP 3142 5854

RC 23 RES 470 E 0,1W SMD 3142 5817

RC 24, 43, 48 RES 100E 0,1W CHIP Standard

RC 39 RES 39K 0,1W CHIP 3142 5841

RC 40 RES 6,8K 0,1W CHIP 3142 5831

RC 42 RES 47K 0,1W CHIP 3142 5836

RC 45, 47 RES 330E 0,1W 5% CHIP 3142 5857

RC 49 R SMD 47R 5% 0W1 3142 5809

CAPACITORS K

CC 3, 11, 41, 44 CAP 10PF 50V SMD 3212 5506

CC 5 C CER SMD 1N0 2% 50V Standard

CC 12, 17, 21, 23, 33 C ELYT 47U 20% 50V 3454 0028

48

Item Description Order no. Item Description Order no.

CC 13, 20, 22, 29 CAP 100NF 50V CER 3253 5920

CC 18,26,28,32,40,48 C CER SMD 100N K 25V 3279 0018

CC 24, 27, 47 C ELYT 10U 20% 63V 3454 0025

CC 31 C CER SMD 470N 80/20% 50 Standard

CC 35, 36 C CER SMD 56P 5% 50V Standard

CC 38, 42, 45 C CER SMD 68P 5% 50V Standard

CC 43, 46 CAP 22PF 50V 3212 5521

TRANSISTORS T

TC 3, 7, 9, 10 TRANS BC 847B 3614 5312

TC 4, 6, 8, 11, 12 TRANS BC 857B CHI 3614 5412

TC 5 TR NPN SMD BF599 25V 25M 3628 0003

INTEGRATED CIRCUITS I

IC 1 IC HEF 4053BT MOS 3771 5194

IC 2 IC MC141627 QFP48 3744 0054

COILS C

LC 1, 5, 6 CHOKE 10 UH 4557 1699

LC 2 COIL 15UH 10% 610MA 4563 0004

LC 3, 7, 8 COIL 10UH 10% 230MA 4563 0002

LC 4 COIL 6,8 UH K 250MA RAD 4562 0017

DB700/710 Feature module

RESISTORS R

RDB 1, 2, 71, 91 RES 820R 0,1W CHIP 3142 5819

RDB 3, 107, 108, 109 RES 75R 0,1W CHIP 3142 5861

RDB 4, 103 RES 10R 0,1W CHIP 3142 5810

RDB 5, 12, 15, 22, 25, 32,

66, 144, 145, 146 RES 15K 0,1W CHIP 3142 5835

RDB 6,13,16,23,73,75 RES 4K7 0,1W CHIP 3142 5824

RDB 7, 17, 27, 155 R SMD 22R 5% 0W1 Standard

RDB 8, 10, 14, 18, 20,

24, 28, 30 RES 470R 0,1W SMD 3142 5817

RDB 9, 21, 29 RES 180R 0,1W CHIP 3142 5854

RDB 19 R SMD 240R 5% 0,065W 3149 0085

RDB 31,102,11,113,118 RES 220R 0,1W SMD 3142 5815

RDB 33, 177, 26 RES 3K9 0,1W CHIP 3142 5830

RDB 34 RES 560R CHIP 3142 5818

RDB 62, 157, 158 RES 2K2 0,1W CHIP 3142 5828

RDB 63 RES 39K 0,1W CHIP 3142 5841

RDB 64 RES 33K 0,1W CHIP 3142 5840

RDB 68 RES 39K 0,1 W 2% SMD 3149 0005

RDB 69,70,80,81,153,154,

178,179,212,213 RES 100R 0,1W CHIP Standard

RDB 72 RES 100K 0,1W CHIP 3142 5844

RDB 84, 86, 195, 209,

210, 211 RES 0R0 0,1W JUMPER 3142 5802

RDB 94,95,96,97,98,99 R SMD 200R 5% 0W1 3149 0067

RDB 100, 101, 104 RES 150R 0,1W CHIP 3142 5812

RDB 105, 115, 116, 117 RES 33R 0,1W CHIP Standard

RDB 106 RES 1M 0,1W CHIP 3142 5801

RDB 114, 119 RES 330R 0,1W 5% CHIP 3142 5857

RDB 120, 214, 215, 67 RES 10K 0,1W CHIP 3142 5833

RDB 150, 152, 156, 159,

160, 161, 191, 192,

193, 194 RES 1 K 0,1W CHIP 3142 5820

RDB 151, 65 RES 3K3 0,1W CHIP 3142 5829

CAPACITORS K

C 212 ECAP 10MF 16V 3422 3249

C 214 C ELYT 4U7 20% 63V Standard

CDB 3,5,8,11,12,14,17,19,

20,21,22,23,24,25,27,

28,29,30,34,35,38,39,

40,41,42,44,45,47,48,

50,52,54,56,63,73,83,

91,98,101,102,103,

104,105,112,120,122,

153,164,166,217 CAP 100NF 50V CER 3253 5920

CDB 18, 36, 37, 49, 62,

72, 80, 82, 121,

163, 165, 216 C EL RD 100U M 25V 3454 0020

CDB 43, 46, 60, 70, 90 C ELYT 22U 20% 16V Standard

CDB 51 C ELYT 47U 20% 50V 3454 0028

CDB 53, 55, 69, 79, 89,

213, 215 C ELYT 1UF 63V 3454 0022

CDB 57, 58, 59 CAP 1NF 50V 3253 6203

CDB 61,71,81,210,211 CAP 10NF 50V CHIP 3253 5918

CDB 64, 74, 86, 151 CAP 82PF 50V CHIP 3212 5531

CDB 65, 75 CAP 6,8PF 50V SMD 3219 0009

CDB 66, 76 CAP 180P 50V 2% SMD 3219 0019

CDB 67, 77, 95, 96,

115, 203 CAP 22PF 50V 3212 5521

CDB 68, 78, 88 C CER SMD 68P 5% 50V Standard

CDB 84 CAP 33PF 50V CHIP Standard

CDB 85 C CER SMD 5P6 5% 50V 3219 0017

CDB 111, 119, 150, 204 CAP 100PF 50V 3212 5515

CDB 114 CAP 18 PF 50V CHIP 3212 5520

CDB 116, 117, 118 C CER SMD 3P9 5% 50V 3219 0015

CDB 139 CAP330NF 25V SMD 3279 0002

CDB 152 C CER SMD 120P 5% 50V Standard

CDB 160, 161, 162 C CER SMD 470N 80/20% 50 Standard

CDB 167, 168, 169 CAP 2N2 50V 2% SMD 3219 0026

CDB 202 C CER SMD 12P 5% 50V Standard

CDB 205, 209 CAP 39PF 50V 3212 5512

CDB 206 CAP 10PF 50V SMD 3212 5506

CDB 207 CAP 15 PF 50V 3212 5510

CDB 208, 87 CAP 27PF 50V CHIP 3212 5509

TRANSISTORS T

T 16, 17 N-FET SMD 2N7002 60V 180 3638 0002

TDB 1, 9, 13, 14, 15 BC847B 3614 5312

TDB 2, 3, 4, 5, 6, 7 BFS20 R 3612 0719

TDB 18 NPN SMD BF599 25V 25M 3628 0003

TDB 19 BF824 CHI 3612 0751

INTEGRATED CIRCUITS I

ICDB1 PQ05RH11 5V 3746 0008

ICDB2 LOGIG SMD 74F14 SO14 3781 0005

ICDB3 EEPROM 24LCS21A SMD 3786 6003

ICDB4 LD1117DT33 3V3 SMD 3746 0023

ICDB9 TLC5733 3788 0013

ICDB10 IQT V2.1 SMD 3787 7005

ICDB11 DPLL1.02 SMD 3787 7004

ICDB14, 24 TMS YC2972 3786 2003

ICDB17 TDA9151 N3 DIL20 3745 0001

ICDB28 74F30 SO14 SMD 3781 0021

COILS C

LDB 1, 2, 14, 15, 16 CHOKE 10 UH 4557 1699

LDB 3, 4, 5, 13, 17 COIL SMD 10UH 10% 180MA 4564 0002

LDB 6, 8 COIL 33UH 5MA SMD 4562 0041

LDB 7, 9 COIL 27UH 5MA SMD 4562 0040

LDB 10, 11, 12 COIL SMD 12UH 10% 15MA 4564 0005

LDB 26 COIL 1.5UH SMD 4564 0018

LDB 27 COIL 3,3 UH 4543 4016

LDB 28, 29 COIL 2,2UH 10% 270MA SM 4564 0001

LDB 30 CHOKE 10 UH 4557 1699

OTHERS L

DDB 9 DIODE LS4148 75V 200MA 3649 0002

ZDB 1 QUARTZ 27.000MHZ 4573 0007

QB 101, 102 CONNECTEUR FEM 16C 4145 8102

QB 104 CONN D-TYPE 15-N VGA 4172 0017

QB 105 CABLE ASS 6-P 230mm 4758 0085

FRONT PANEL-2 FEATURE BOX

8357 8805

BOTTOM FEATURE BOX 8357 8807

COVER FEATURE BOX 8681 7492

49

Item Description Order no. Item Description Order no.

FC700 Control module

RESISTORS R

RFC 1, 2, 10, 32 RES 47K 0,125W CHIP 3142 5639

RFC 3, 4 RES 75R 0.25W CHIP 3142 5669

RFC 9 R SMD 270R J 0W25 3142 5613

RFC 11, 16 RES 15K 0,125W CHIP 3142 5637

RFC 12,31,38,41,43,47 RES 1K 0,125W SMD 3142 5622

RFC 13 R SMD 330R J 0W25 3142 5614

RFC 14, 46 RES 100K 0,125W CHIP 3142 5646

RFC 15, 19, 20, 37, 39 RES 10K 0,125W Standard

RFC 21, 22 R CARF 2K2 5% 0W25 3166 0037

RFC 23, 24 RES 220R 3163 0051

RFC 26, 27 R CARF AX 100R 0W25 3166 0049

RFC 28 0W25 330R 5% R CARF 3166 0012

RFC 29 RES 4K7 0,125W CHIP 3142 5629

RFC 33, 34 RES 560K 0W25 SMD 3142 5683

RFC 45, 48, 49 R SMD 1M8 J 0W25 Standard

RFC 42 RES 1K8 0W25 SMD 3142 5620

CAPACITORS K

CFC 1w, 2wC MP/P 100N M 275VAC 3326 0003

CFC 5, 7 C CER SMD 4N7 10% 50V Standard

CFC 8, 20, 28 C ELYT 10U 20% 35V 3454 0027

CFC 9, 10, 12, 13 CAP 390P 5% 50V SMD CER 3212 5646

CFC 11,16,17,18,19,32 CAP 10NF 50V CHIP 3253 5918

CFC 14, 15 C EL RD 100U M 25V 3454 0020

CFC 21, 22 C CER 15P 5% 50V Standard

CFC 23 C ELYT 220UF 16V 13X17 3451 0003

CFC 24, 26 CAPACITOR 0,33MF 250V 3324 0928

CFC 27 C ELYT 22U 20% 35V Standard

CFC 29, 31 C ELYT 1UF 63V 3454 0022

CFC 35 ECAP 470MF 10V 3422 1242

TRANSISTORS T

TFC 1, 2 BC857B 3614 5412

TFC 3, 6 BC847B 3614 5312

DIODES D

DFC 4 LED LS5460HL 3691 0004

DFC 6, 7, 8, 9 BY527 1K25V 2 3661 0001

DFC 11 TRC BT137 600V 8A 3610 4002

DFC 12, 13 SMD LS4148 75V 200MA 3649 0002

DFC 16 LED TLDR4900 RED 3MM 3691 0014

DFC 17 LED LG5460GK 3691 0005

DFC 18 BAV 70 SMD 3656 1954

DZFC 1 ZDIODE BZX83C 5V1 5% 400 3656 3937

INTEGRATED CIRCUITS I

HFC 1, 2 IR RECEIVER SFH506 38 3694 0001

ICFC 1 HEF4011BP MOS 3771 0240

ICFC 3w, 4wOPTO COUPL TCDT1101G 3695 0003

ICFC 5 TLP168J 11-4C3 3695 0006

COILS C

LFC 1, 2 SPULE 39UH M 2500MA 4562 0044

LFC 3, 4, 7, 8, 9 COIL 10UH 10% 230MA 4563 0002

LFC 5, 6 COIL 2.2UH 10% 520MA 4563 0003

MFC 1-1wCOIL MAINS TJ1853 4539 0013

OTHERS L

FFC 1wFUSE T3.15A HIGH BREAK 5 4375 1652

DFC 11 FASTENING SPRING 6157 2387

FFC 1 FUSEHOLDER CLIPS5X20mm 4154 0001

SWFC 1, 2, 3, 4 SWITCH, MICRO 4X 4115 0685

UFC 1-1wMAIN SWITCH 4121 0004

XA 5 WIRE BUNDLE 12PIN 4889 9807

XA 4 WIRE BUNDLE 8-PIN 600mm 4889 9815

XFC 10 CONN. PHONO 3.5mm JACK 4191 0001

XFC 9-4 CONN. S-VHS 4145 2244

XFC 6-3 SOCKET CYNCH 3FOLD 4143 0747

MODULE SUPPORT 8681 5351

TOUCH PROTECTION 8448 0160

FC710 Control module

RESISTORS R

R 1 , 2, 10, 17 R SMD 47K J 0W25 1206 31425639

R 3 , 4 R SMD 75R J 0W25 1206 31425669

R 7 , 12 R SMD 1K0 J 0W25 1206 31425622

R 8 , 9 R SMD 270R J 0W25 1206 31425613

R 11, 16, 18 R SMD 15K J 0W25 1206 31425637

R 13 R SMD 330R J 0W25 1206 31425614

R 14 R SMD 100K J 0W25 1206 31425646

R 15, 19, 20 R SMD 10K J 0W25 1206 31425635

R 21, 22 R CARF AX 2K2 5% 0W25 31660037

CAPACITORS K

C1w , 2wC MP/P BLK 100N M 275VAC 33260003

C 5 , 7 C CER2 SMD 4N7 K 50V 32790007

C 8 , 20 C ELYT RAD 10U M 35V 34540027

C 10, 13 C CER1 SMD 390P J 50V 32125646

C 11 C CER2 SMD 1N0 K 50V 32535901

C 14, 15 C ELYT RAD 100U M 25V 34540020

C 16, 17, 18, 19 C CER2 SMD 10N K 50V 32535918

C 21, 22 C CER1 RAD 15P J 100V 32180003

TRANSISTORS T

T 2 , 4 BC857B 45V 100mA 36145412

T 3 BC847B 45V 100mA 36145312

DIODES D

D 1 BAV70 70V 215mA 36561954

D 2 LED LG5460GK GREEN 5mm 36910005

D 3, 4 LED LS5460HL RED 5mm 36910004

COILS C

L 1 , 2 COIL AX 56UH 20% 1.5A 45620009

L 3 , 4, 7 , 8, 9 COIL RAD 10UH 10% 230mA 45630002

L 5 , 6 COIL RAD 2.2UH 10% 520mA 45630003

OTHERS L

IC 1 IR-RECEIVER SFH506-38 36940001

F1wFUSE T3,15A HIGH BREAK 43751652

M1wCOIL MAINS TJ1853 45390013

F 1 FUSEHOLDER CLIP 5*20mm 41540001

Q 2 WIRE PLUG 2-n 410mm 48899814

Q 4 WIRE BUNDLE 8-n 600mm 48899815

Q 5 WIRE BUNDLE 12-n 500mm 48899807

Q 6 CONN RCA 3 IN ROW 41430747

Q 9 CONN S-VHS 41452244

Q 10 CONN PHONO 3,5mm 41910001

SW 1wMAINS SWITCH 250V 4/80A 41210005

SW 1, 2, 3, 4 TACTILE SWITCH 4 in row 41150685

CAM. CONNECTOR COVER 86815350

MODULE HOLDER 86815351

50

Item Description Order no. Item Description Order no.

FO712 Horizontal shift module

RESISTORS R

RFO 2 SRES 3R3 0W25 5% 3185 0054

RFO 3 RES 56K 0,1W CHIP 3142 5842

RFO 4 RES 100R 0,1W CHIP Standard

RFO 5 RES 18R 0W10 SMD 3142 5807

RFO 6 RES 82R 0,1 W CHIP 3142 5882

RFO 7 RES 27K 0,1 W CHIP 3142 5839

RFO 8 R CARF 56K J 0W25 FP 3163 0053

RFO 9 RES 220K 0,1W CHIP 3142 5847

RFO 10, 11 RES 1K 0,1W CHIP 3142 5820

RFO 12 RES 100K 0,1W CHIP 3142 5844

CAPACITORS K

CFO 3 MKP 330N J 250V 3345 0034

CFO 4 SCAP 56N 400V 3345 0061

CFO 5 MKT 1U0 10% 63V 3312 4758

CFO 6, 7 ELYT 47U 20% 16V Standard

CFO 8 CER SMD 100N K 25V 3279 0018

TRANSISTORS T

TFO 1 BC337-25 3614 7138

TFO 2 BC327-25 3614 7109

TFO 3, 5, 6 BC857B CHI 3614 5412

TFO 4 BC847B 3614 5312

OTHERS L

DFO 1, 2 DIODE 1N4937 3657 5353

LFO 1 COIL 82UH 1400mA 4562 0048

TROF

2 TRAFO TM2624 HOR.SHIFT 4535 0002

CABLE FO/Z 6000 4131 4438

CABLE FO/O 4131 4439

FOCUS HOLDER PN720019 8448 8480

HH703/705 CRT-module

RESISTORS R

RH 1, 6, 7, 8, 37 RES 2K2 0,1W CHIP 3142 5828

RH 2 RES 750R 0,125W CHIP 3142 5656

RH 3, 12, 16 RES 820R 0,25W 5% FP 3163 0044

RH 4, 13, 17 RES 68K 1W 3144 0008

RH 9, 11, 14 RES 1K5 5% SMD 3142 5826

RH 10 RES 1M 0,1W CHIP 3142 5801

RH 15 RES 470K 0,1W CHIP 3142 5848

RH 18,19,21,22,23,24 0W25 C F RES 470R 5% 3166 0014

RH 26 R CARF 33K 5% 0W25 FP 3163 0036

RH 27 R CARF 4M7 5% 0W25 3166 0029

RH 28, 33 RES 1K5 0,5 W 3159 4639

RH 29 R CARF 18K 5% 0W25 Standard

RH 31 R SMD 22R 5% 0W1 Standard

RH 36 RES 100K 0,1W CHIP 3142 5844

RH 38 RES 470R 0,1W SMD 3142 5817

RH 39 RES 1K 0,1W CHIP 3142 5820

RH 40 RES 100R 0,1W CHIP Standard

CAPACITORS K

CH 1 C ELYT 47U 20% 16V Standard

CH 2, 3, 7, 8, 12, 13 C CER SMD 22N 10% 50V 3253 5914

CH 4, 9, 14, 19 C MKT 22N 10% 250V 3338 0002

CH 5, 10, 15 C CER SMD 68P 5% 50V Standard

CH 6, 11, 16 CAP 1NF 50V 3253 6203

CH 17 C ELYT 4U7 250V 11x13 HV 3461 0001

CH 18 C ELYT 10U 20% 250V 3461 0002

CH 20 C CER 68P 5% 50V Standard

CH 21 C MKT 220N 10% 63V 3312 7108

CH 22 C MKT 8N2 10% 1K5V 3336 0007

CH 23, 24, 25 CAP 150PF 50V CHIP 3212 5511

CH 27 C ELYT 10U 20% 63V 3454 0025

CH 28 C EL RD 100U M 25V 3454 0020

TRANSISTORS T

TH 1 BF422 3612 5217

TH 2 BC857B CHI 3614 5412

DIODES D

DH 1, 2 BYV36C 600V 1 3657 5452

DH 3, 4 SMD LS4148 75V 200MA 3649 0002

BZX83C 15V 3677 0017

COILS C

LH 1, 6 COIL 10UH 10% 230MA 4562 0003

LH 2*, 3*, 4* CHOKE 2,2 UH 4557 1751

LH 2*, 3*, 4* CONNECTION WIRE 12,5mm 4131 4404

OTHERS L

IC TDA6111 N3 DBS9 3744 0004

wPICTURE TUBE SOCKET28 4155 4034

WIRE BUNDLE 10-PIN 430 4889 9834

XH 1-1 WIRE BUNDLE 6-PIN 370mm 4889 9812

XH 2-1 WIRE BUNDLE 10-PIN 400mm4889 9811

SW600 140V Switch module

RESISTORS R

RSW1, 5 R CARF 220K 5% 0W25 FP 3163 0045

RSW2 SWID 4K7 0,25W 3151 4522

RSW3 FUSE RES 0R47 0,25W 3151 4520

RSW4 SRES 1K 0,25WW 3151 4519

RSW6 R CARF 2K2 5% 0W25 FP 3163 0050

RSW7 R CARF 4K7 5% 0W25 Standard

CAPACITORS K

CSW1 C ELYT RD 100U M 25V 3454 0020

CSW2 C MKT 22N 10% 250V 3338 0002

TRANSISTORS T

TSW 1 BUK457 400A 3637 0003

TSW 2 BC557B 3614 6424

TSW 3 BF422 3612 5217

DIODES D

DSW2, 3 1N4937 3657 5353

DZSW 1 BZX83C 12 3677 0012

OTHERS L

LSW 1 COIL 280UH 4561 0004

F-CONNECTOR 7-PIN 4175 0001

MODULE SUPPORT 8318 6233

TA700 Audio output module

RESISTORS R

RTA 1 SWID 2R2 J0W125P SMD 3181 0001

RTA 2, 13, 14, 21, 36 RES 470R 0,1W SMD 3142 5817

RTA 3, 4, 5, 15, 16, 22 RES 33K 0,1W CHIP 3142 5840

51

Item Description Order no. Item Description Order no.

RTA 17, 18 RES 1M 0,1W CHIP 3142 5801

RTA 19, 20 RES 220K 0,1W CHIP 3142 5847

RTA 23 RES 27K 0,1 W CHIP 3142 5839

RTA 24, 31 RES 100K 0,1W CHIP 3142 5844

RTA 25, 33, 34 RES 10K 0,1W CHIP 3142 5833

RTA 26 R SMD 10K0 1% 0W1 3149 0057

RTA 27 R SMD 12K1 1% 0W1 3149 0051

RTA 28 RES 390R 0,1W CHIP 3142 5816

RTA 29 R SMD 464R 1% 0W1 3149 0044

RTA 30 RES 120 K CHIP 3142 5845

RTA 32 R SMD 680K 5% 0W1 3149 0059

CAPACITORS K

CTA 1, 6, 11, 13, 16, 19 C CER SMD 100N K 25V 3279 0018

CTA 2 C ELYT 10U 20% 16V 3454 0032

CTA 3, 4, 15, 17, 18 C ELYT 22U 20% 16V Standard

CTA 5 C ELYT 47U M 16V 2R 3454 0045

CTA 7, 8 C ELYT 1U0 20% 50V 3454 0030

CTA 9, 10 CAP 10 NF 50V CHIP 3253 6213

CTA 12 C ELYT 100MF 16V 3454 0031

CTA 14 C CER SMD 470P 5% 50V Standard

TRANSISTORS T

TTA 1, 2, 8, 9 N-FET SMD 2N7002 60V 180 3638 0002

TTA 3, 4, 6, 7 BC 847B 3614 5312

TTA 5 BC 857B CHI 3614 5412

DIODES D

DTA 1 SMD LS4148 75V 200MA 3649 0002

DTA 2, 3 WID 0 E 0,125W CHIP JUMP 3142 5601

INTEGRATED CIRCUITS I

ICTA 1 TL082CD SO SMD 3747 0003

ICTA 2 LM358 SMD SO8 3747 0008

OTHERS L

LTA 1, 2, 3, 4 COIL 10UH 10% 230MA 4562 0003

XT 7 CONNECTOR RCA RED 4192 0001

XT 8 CONNECTOR RCA WHITE 4192 0002

TA710/711 Scart 3 module

RESISTORS R

RA 1, 36 R FUS V 2R2 5% 0W25 3186 0003

RA 4,5,6,7,13,24,25,38,

39,40,41,42,43 RES 100K 0,1W CHIP 3142 5844

RA 8,14,15,16,17,31 RES 75R 0,1W CHIP 3142 5861

RA 9 RES 6K8 0,1W CHIP 3142 5831

RA 10, 27, 28, 34 RES 220R 0,1W SMD 3142 5815

RA 11, 12, 44, 45 RES 470R 0,1W SMD 3142 5817

RA 18 RES 18K 0,1W CHIP 3142 5813

RA 19, 26 RES 4K7 0,1W CHIP 3142 5824

RA 20, 21 RES 10K 0,1W CHIP 3142 5833

RA 22, 23, 35, 37 RES 33K 0,1W CHIP 3142 5840

RA 29, 30, 32, 33 RES 220K 0,1W CHIP 3142 5847

CAPACITORS K

CA 1, 11, 22 C ELYT 10U 20% 63V 3454 0025

CA 2, 10, 21, 23, 24,

25, 30, 31, 32 CAP 100NF 50V CER 3253 5920

CA 3 C MKT 220N 10% 63V 3312 7108

CA 5 C CER SMD 390P 5% 50V Standard

CA 6, 7 CAP 330PF 50V 3212 5517

CA 8, 9, 16, 17 CAP 10NF 50V CHIP 3253 5918

CA 12, 13, 14, 15, 18,

19, 34 POLYESTER 330N 63V PAN 2 3312 7113

CA 26, 27, 28, 29 CAP 33PF 50V CHIP Standard

CO 33 POLYESTER 330N 63V PAN 2 3312 7113

INTEGRATED CIRCUITS I

ICA 1 MC33078D 3747 0007

ICA 2 TDA8601 SO16 SMD 3744 0045

ICA 3 CD4052 3771 7370

COILS C

LA 1 COIL 2.2UH 10% 520MA 4563 0003

LA 2, 3 COIL 10UH 10% 230MA 4563 0002

OTHERS L

DA 1, 2

DIODE SMD LS4148 75V 200mA

3649 0002

TA 2, 4 TRANSISTOR BC847B 3614 5312

XA 1 WIRE BUNDLE 12n 200mm 4131 4436

XA 3 WIRE BUNDLE 8N 200MM 4131 4434

XA 3 WIRE BUNDLE 12N 200mm 4131 4436

XA 4 WIRE BUNDLE 6-PIN 200MM 4889 9808

XA 6 SCART CONNECTOR ORANG 4191 0005

XA 7 CONN RCA VERT RE+WH 4191 0015

FIXING PLATE SCART R1/F3 8448 8340

VD705 Vertical dumping module

PVD 1 CAP 10N 250V 3345 0057

RVD 2, 3, 4 RES 820R 0,25W 5% FP 3163 0044

RVD 5 RES 100RJ 3W0 MET 3144 0043

SRES 27R 0,25W 3186 0001

SRES 27R 0,25W 3186 0001

VD710 Vertical dumping module

RVD 2, 3, 4, 5, 6 WID 680R 5% 0,25W 3163 0043

RVD 7 SRES 27R 0,25W 3186 0001

CVD 1 CAP 10N 250V 3345 0057

VM600 SVM-module

RESISTORS R

RVM 1 RES 3K9 0,1W CHIP Standard

RVM 2, 11, 12 RES 470R 0,1W SMD 3142 5817

RVM 3 RES 10K 0,1W CHIP Standard

RVM 4, 13 RES 1K 0,1W CHIP 3142 5820

RVM 6, 23, 31 SRES 100R 0,25W 3151 4516

RVM 7 RES 680R 0,1 W CHIP Standard

RVM 8 RES 100R 0,1W CHIP Standard

RVM 9, 14 RES 820R 0,1W CHIP Standard

RVM 16, 17 R SMD 47R 5% 0W1 Standard

RVM 18, 21 RES 6K8 0,1W CHIP Standard

RVM 19 RES 560R CHIP 3142 5818

RVM 22 S RES 330R 0,25W 3151 4524

RVM 24, 32 RES 3R3 0,25W 3151 4515

RVM 26, 28 S RES 10R 0,25W 3151 4513

RVM 27, 29 RES 5K6 0,1W CHIP 3142 5825

RVM 33 R METF 100R F 0W60 3145 0016

CAPACITORS K

CVM 1 CAP 15 PF 50V Standard

CVM 2 CAP 47PF 50V CHIP Standard

CVM 3,6,12,13,14,16,17 CAP 100NF 50V CER Standard

CVM 4 CAP 10NF 50V CHIP 3253 5918

CVM 7, 8 C CER SMD 22N 10% 50V Standard

CVM 9 C ELYT 10U 20% 63V 3454 0025

www.s-manuals.com
