OM-230 261C 2010−04

Processes

Description

MIG (GMAW) Welding

Wire Feeder Spool Gun

Spool Gun DP 3035-10

And DP 3035-20

File: Wire Feeder

Hobart Welders manufactures a full line

of welders and welding related equipment.

For information on other quality Hobart products, contact your local Hobart

distributor to receive the latest full line catalog or individual specification sheets.

To locate your nearest distributor or service agency call 1-877-Hobart1 or

visit our website at www.HobartWelders.com.

For Technical Help call 1-800-332-3281.

Thank you and congratulations on choosing Hobart. Now you can get the

job done and get it done right. We know you don’t have time to do it any

other way.

This Owner’s Manual is designed to help you get the most out of your

Hobart products. Please take time to read the Safety precautions. They

will help you protect yourself against potential hazards on the worksite.

We’ve made installation and operation quick

and easy. With Hobart you can count on years

of reliable service with proper maintenance.

And if for some reason the unit needs repair,

there’s a Troubleshooting section that will help

you figure out what the problem is. The parts

list will then help you to decide the exact part

you may need to fix the problem. Warranty and

service information for your particular model

are also provided.

Hobart is registered to the

ISO 9001 Quality System

Standard.

Working as hard as you

do − every power source

from Hobart is backed by

the best warranty in the

business.

From Hobart to You

Hob_Thank 2009−09

Register your product at:

HobartWelders.com

Protect Your Investment!

TABLE OF CONTENTS

SECTION 1 − SAFETY PRECAUTIONS - READ BEFORE USING 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-1. Symbol Usage 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-2. Arc Welding Hazards 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-3. Additional Symbols For Installation, Operation, And Maintenance 3. . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-4. California Proposition 65 Warnings 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-5. Principal Safety Standards 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-6. EMF Information 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SECTION 2 − CONSIGNES DE SÉCURITÉ − LIRE AVANT UTILISATION 5. . . . . . . . . . . . . . . . . . . . . . . . . .

2-1. Symboles utilisés 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2-2. Dangers relatifs au soudage à l’arc 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2-3. Dangers supplémentaires en relation avec l’installation, le fonctionnement et la maintenance 7. . . . .

2-4. Proposition californienne 65 Avertissements 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2-5. Principales normes de sécurité 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2-6. Informations relatives aux CEM 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SECTION 3 − INSTALLATION 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3-1. Specifications 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3-2. Removing MIG Gun From Handler 210 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

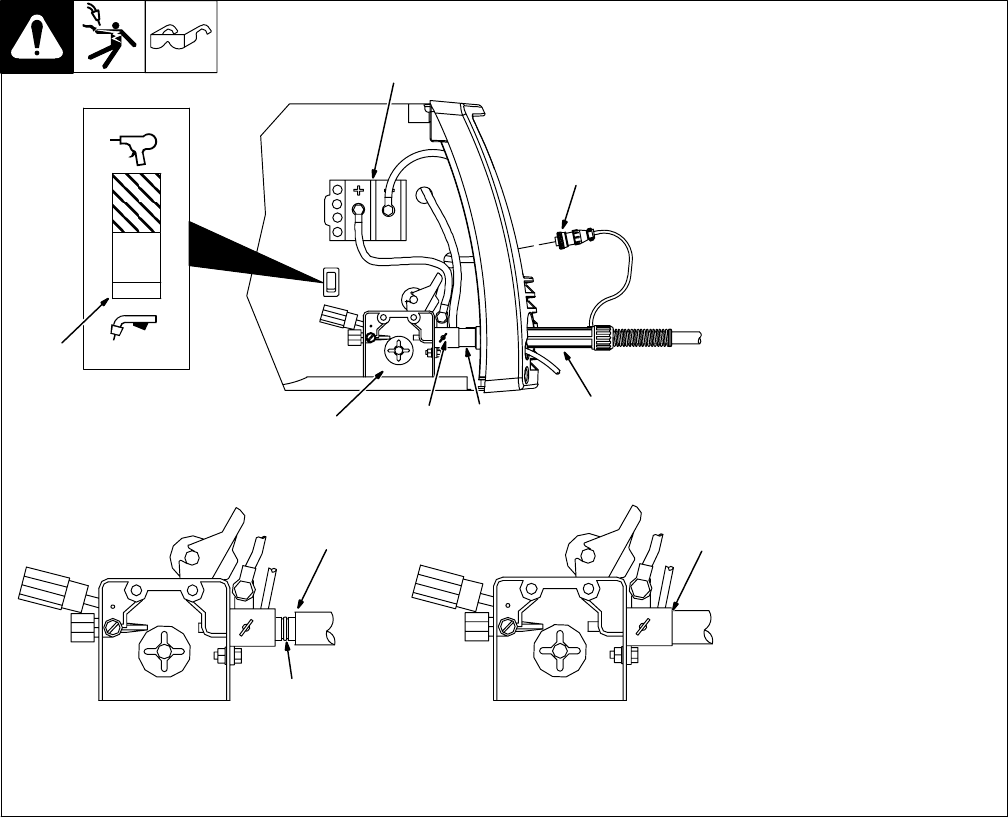

3-3. Connecting Spool Gun To Handler 210 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3-4. Installing Wire Spool And Threading Welding Wire 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SECTION 4 − OPERATION 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4-1. Controls 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SECTION 5 − MAINTENANCE & TROUBLESHOOTING 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

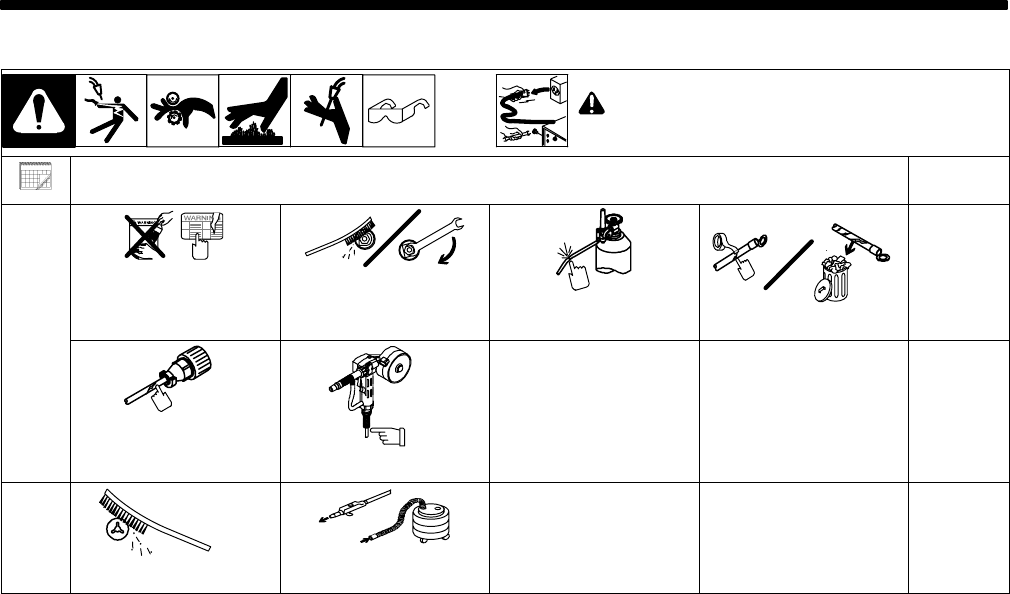

5-1. Routine Maintenance 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5-2. Changing Drive Rolls 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5-3. Changing Liner 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5-4. Troubleshooting 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5-5. GMAW (MIG) Aluminum Welding Hints 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

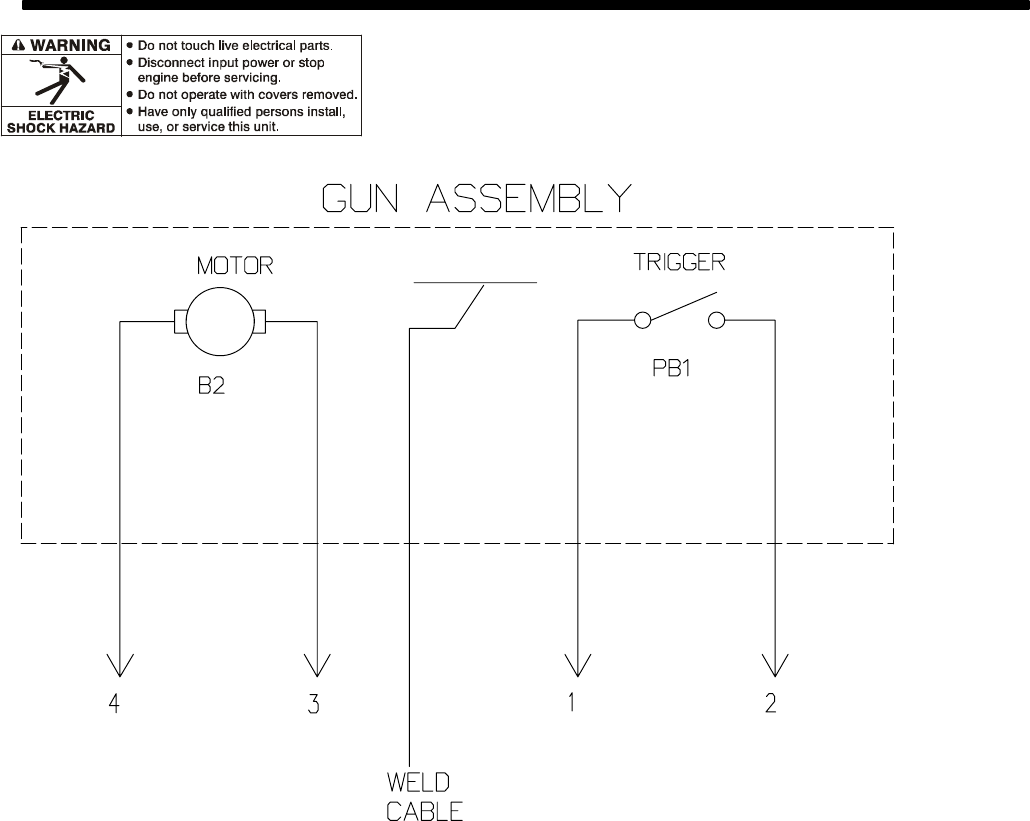

SECTION 6 − ELECTRICAL DIAGRAMS 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SECTION 7 − PARTS LIST 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

WARRANTY

OM-230 261 Page 1

SECTION 1 − SAFETY PRECAUTIONS - READ BEFORE USING

som _2010−03

7

Protect yourself and others from injury — read and follow these precautions.

1-1. Symbol Usage

DANGER! − Indicates a hazardous situation which, if

not avoided, will result in death or serious injury. The

possible hazards are shown in the adjoining symbols

or explained in the text.

Indicates a hazardous situation which, if not avoided,

could result in death or serious injury. The possible

hazards are shown in the adjoining symbols or ex-

plained in the text.

NOTICE − Indicates statements not related to personal injury.

.Indicates special instructions.

This group of symbols means Warning! Watch Out! ELECTRIC

SHOCK, MOVING PARTS, and HOT PARTS hazards. Consult sym-

bols and related instructions below for necessary actions to avoid the

hazards.

1-2. Arc Welding Hazards

The symbols shown below are used throughout this manual

to call attention to and identify possible hazards. When you

see the symbol, watch out, and follow the related instructions

to avoid the hazard. The safety information given below is

only a summary of the more complete safety information

found in the Safety Standards listed in Section 1-5. Read and

follow all Safety Standards.

Only qualified persons should install, operate, maintain, and

repair this unit.

During operation, keep everybody, especially children, away.

ELECTRIC SHOCK can kill.

Touching live electrical parts can cause fatal shocks

or severe burns. The electrode and work circuit is

electrically live whenever the output is on. The input

power circuit and machine internal circuits are also

live when power is on. In semiautomatic or automatic

wire welding, the wire, wire reel, drive roll housing,

and all metal parts touching the welding wire are

electrically live. Incorrectly installed or improperly

grounded equipment is a hazard.

DDo not touch live electrical parts.

DWear dry, hole-free insulating gloves and body protection.

DInsulate yourself from work and ground using dry insulating mats

or covers big enough to prevent any physical contact with the work

or ground.

DDo not use AC output in damp areas, if movement is confined, or if

there is a danger of falling.

DUse AC output ONLY if required for the welding process.

DIf AC output is required, use remote output control if present on

unit.

DAdditional safety precautions are required when any of the follow-

ing electrically hazardous conditions are present: in damp

locations or while wearing wet clothing; on metal structures such

as floors, gratings, or scaffolds; when in cramped positions such

as sitting, kneeling, or lying; or when there is a high risk of unavoid-

able or accidental contact with the workpiece or ground. For these

conditions, use the following equipment in order presented: 1) a

semiautomatic DC constant voltage (wire) welder, 2) a DC manual

(stick) welder, or 3) an AC welder with reduced open-circuit volt-

age. In most situations, use of a DC, constant voltage wire welder

is recommended. And, do not work alone!

DDisconnect input power or stop engine before installing or

servicing this equipment. Lockout/tagout input power according to

OSHA 29 CFR 1910.147 (see Safety Standards).

DProperly install and ground this equipment according to its

Owner’s Manual and national, state, and local codes.

DAlways verify the supply ground − check and be sure that input

power cord ground wire is properly connected to ground terminal in

disconnect box or that cord plug is connected to a properly

grounded receptacle outlet.

DWhen making input connections, attach proper grounding conduc-

tor first − double-check connections.

DKeep cords dry, free of oil and grease, and protected from hot metal

and sparks.

DFrequently inspect input power cord for damage or bare wiring −

replace cord immediately if damaged − bare wiring can kill.

DTurn off all equipment when not in use.

DDo not use worn, damaged, undersized, or poorly spliced cables.

DDo not drape cables over your body.

DIf earth grounding of the workpiece is required, ground it directly

with a separate cable.

DDo not touch electrode if you are in contact with the work, ground,

or another electrode from a different machine.

DDo not touch electrode holders connected to two welding ma-

chines at the same time since double open-circuit voltage will be

present.

DUse only well-maintained equipment. Repair or replace damaged

parts at once. Maintain unit according to manual.

DWear a safety harness if working above floor level.

DKeep all panels and covers securely in place.

DClamp work cable with good metal-to-metal contact to workpiece

or worktable as near the weld as practical.

DInsulate work clamp when not connected to workpiece to prevent

contact with any metal object.

DDo not connect more than one electrode or work cable to any

single weld output terminal.

SIGNIFICANT DC VOLTAGE exists in inverter weld-

ing power sources AFTER removal of inputpower.

DTurn Off inverter, disconnect input power, and discharge input

capacitors according to instructions in Maintenance Section

before touching any parts.

HOT PARTS can burn.

DDo not touch hot parts bare handed.

DAllow cooling period before working on equip-

ment.

DTo handle hot parts, use proper tools and/or

wear heavy, insulated welding gloves and

clothing to prevent burns.

OM-230 261 Page 2

Welding produces fumes and gases. Breathing

these fumes and gases can be hazardous to your

health.

FUMES AND GASES can be hazardous.

DKeep your head out of the fumes. Do not breathe the fumes.

DIf inside, ventilate the area and/or use local forced ventilation at the

arc to remove welding fumes and gases.

DIf ventilation is poor, wear an approved air-supplied respirator.

DRead and understand the Material Safety Data Sheets (MSDSs)

and the manufacturer’s instructions for metals, consumables,

coatings, cleaners, and degreasers.

DWork in a confined space only if it is well ventilated, or while

wearing an air-supplied respirator. Always have a trained watch-

person nearby. Welding fumes and gases can displace air and

lower the oxygen level causing injury or death. Be sure the breath-

ing air is safe.

DDo not weld in locations near degreasing, cleaning, or spraying op-

erations. The heat and rays of the arc can react with vapors to form

highly toxic and irritating gases.

DDo not weld on coated metals, such as galvanized, lead, or

cadmium plated steel, unless the coating is removed from the weld

area, the area is well ventilated, and while wearing an air-supplied

respirator. The coatings and any metals containing these elements

can give off toxic fumes if welded.

Arc rays from the welding process produce intense

visible and invisible (ultraviolet and infrared) rays

that can burn eyes and skin. Sparks fly off from the

weld.

DWear an approved welding helmet fitted with a proper shade of

filter lenses to protect your face and eyes from arc rays and

sparks when welding or watching (see ANSI Z49.1 and Z87.1

listed in Safety Standards).

DWear approved safety glasses with side shields under your

helmet.

DUse protective screens or barriers to protect others from flash,

glare and sparks; warn others not to watch the arc.

DWear protective clothing made from durable, flame-resistant

material (leather, heavy cotton, or wool) and foot protection.

ARC RAYS can burn eyes and skin.

Welding on closed containers, such as tanks,

drums, or pipes, can cause them to blow up. Sparks

can fly off from the welding arc. The flying sparks, hot

workpiece, and hot equipment can cause fires and

burns. Accidental contact of electrode to metal objects can cause

sparks, explosion, overheating, or fire. Check and be sure the area is

safe before doing any welding.

WELDING can cause fire or explosion.

DRemove all flammables within 35 ft (10.7 m) of the welding arc. If

this is not possible, tightly cover them with approved covers.

DDo not weld where flying sparks can strike flammable material.

DProtect yourself and others from flying sparks and hot metal.

DBe alert that welding sparks and hot materials from welding can

easily go through small cracks and openings to adjacent areas.

DWatch for fire, and keep a fire extinguisher nearby.

DBe aware that welding on a ceiling, floor, bulkhead, or partition can

cause fire on the hidden side.

DDo not weld on closed containers such as tanks, drums, or pipes,

unless they are properly prepared according to AWS F4.1 (see

Safety Standards).

DDo not weld where the atmosphere may contain flammable dust,

gas, or liquid vapors (such as gasoline).

DConnect work cable to the work as close to the welding area as

practical to prevent welding current from traveling long, possibly

unknown paths and causing electric shock, sparks, and fire

hazards.

DDo not use welder to thaw frozen pipes.

DRemove stick electrode from holder or cut off welding wire at

contact tip when not in use.

DWear oil-free protective garments such as leather gloves, heavy

shirt, cuffless trousers, high shoes, and a cap.

DRemove any combustibles, such as a butane lighter or matches,

from your person before doing any welding.

DAfter completion of work, inspect area to ensure it is free of sparks,

glowing embers, and flames.

DUse only correct fuses or circuit breakers. Do not oversize or by-

pass them.

DFollow requirements in OSHA 1910.252 (a) (2) (iv) and NFPA 51B

for hot work and have a fire watcher and extinguisher nearby.

FLYING METAL or DIRT can injure eyes.

DWelding, chipping, wire brushing, and grinding

cause sparks and flying metal. As welds cool,

they can throw off slag.

DWear approved safety glasses with side

shields even under your welding helmet.

BUILDUP OF GAS can injure or kill.

DShut off shielding gas supply when not in use.

DAlways ventilate confined spaces or use

approved air-supplied respirator.

ELECTRIC AND MAGNETIC FIELDS (EMF

)

can affect ImplantedMedical Devices.

DWearers of Pacemakers and other Implanted

Medical Devices should keep away.

DImplanted Medical Device wearers should consult their doctor

and the device manufacturer before going near arc welding, spot

welding, gouging, plasma arc cutting, or induction heating

operations.

NOISE can damage hearing.

Noise from some processes or equipment can

damage hearing.

DWear approved ear protection if noise level is

high.

Shielding gas cylinders contain gas under high

pressure. If damaged, a cylinder can explode. Since

gas cylinders are normally part of the welding

process, be sure to treat them carefully.

CYLINDERS can explode if damaged.

DProtect compressed gas cylinders from excessive heat, mechani-

cal shocks, physical damage, slag, open flames, sparks, and arcs.

DInstall cylinders in an upright position by securing to a stationary

support or cylinder rack to prevent falling or tipping.

DKeep cylinders away from any welding or other electrical circuits.

DNever drape a welding torch over a gas cylinder.

DNever allow a welding electrode to touch any cylinder.

DNever weld on a pressurized cylinder − explosion will result.

DUse only correct shielding gas cylinders, regulators, hoses, and fit-

tings designed for the specific application; maintain them and

associated parts in good condition.

DTurn face away from valve outlet when opening cylinder valve.

DKeep protective cap in place over valve except when cylinder is in

use or connected for use.

DUse the right equipment, correct procedures, and sufficient num-

ber of persons to lift and move cylinders.

DRead and follow instructions on compressed gas cylinders,

associated equipment, and Compressed Gas Association (CGA)

publication P-1 listed in Safety Standards.

OM-230 261 Page 3

1-3. Additional Symbols For Installation, Operation, And Maintenance

FIRE OR EXPLOSION hazard.

DDo not install or place unit on, over, or near

combustible surfaces.

DDo not install unit near flammables.

DDo not overload building wiring − be sure power supply system is

properly sized, rated, and protected to handle this unit.

FALLING EQUIPMENT can injure.

DUse lifting eye to lift unit only, NOT running

gear, gas cylinders, or any other accessories.

DUse equipment of adequate capacity to lift and

support unit.

DIf using lift forks to move unit, be sure forks are long enough to

extend beyond opposite side of unit.

DKeep equipment (cables and cords) away from moving vehicles

when working from an aerial location.

DFollow the guidelines in the Applications Manual for the Revised

NIOSH Lifting Equation (Publication No. 94−110) when manu-

ally lifting heavy parts or equipment.

OVERUSE can cause OVERHEATING

DAllow cooling period; follow rated duty cycle.

DReduce current or reduce duty cycle before

starting to weld again.

DDo not block or filter airflow to unit.

FLYING SPARKS can injure.

DWear a face shield to protect eyes and face.

DShape tungsten electrode only on grinder with

proper guards in a safe location wearing proper

face, hand, and body protection.

DSparks can cause fires — keep flammables away.

STATIC (ESD) can damage PC boards.

DPut on grounded wrist strap BEFORE handling

boards or parts.

DUse proper static-proof bags and boxes to

store, move, or ship PC boards.

MOVING PARTS can injure.

DKeep away from moving parts.

DKeep away from pinch points such as drive

rolls.

WELDING WIRE can injure.

DDo not press gun trigger until instructed to do

so.

DDo not point gun toward any part of the body,

other people, or any metal when threading

welding wire.

MOVING PARTS can injure.

DKeep away from moving parts such as fans.

DKeep all doors, panels, covers, and guards

closed and securely in place.

DHave only qualified persons remove doors, panels, covers, or

guards for maintenance and troubleshooting as necessary.

DReinstall doors, panels, covers, or guards when maintenance is

finished and before reconnecting input power.

READ INSTRUCTIONS.

DRead and follow all labels and the Owner’s

Manual carefully before installing, operating, or

servicing unit. Read the safety information at

the beginning of the manual and in each

section.

DUse only genuine replacement parts from the manufacturer.

DPerform maintenance and service according to the Owner’s

Manuals, industry standards, and national, state, and local

codes.

H.F. RADIATION can cause interference.

DHigh-frequency (H.F.) can interfere with radio

navigation, safety services, computers, and

communications equipment.

DHave only qualified persons familiar with

electronic equipment perform this installation.

DThe user is responsible for having a qualified electrician prompt-

ly correct any interference problem resulting from the installa-

tion.

DIf notified by the FCC about interference, stop using the

equipment at once.

DHave the installation regularly checked and maintained.

DKeep high-frequency source doors and panels tightly shut, keep

spark gaps at correct setting, and use grounding and shielding to

minimize the possibility of interference.

ARC WELDING can cause interference.

DElectromagnetic energy can interfere with

sensitive electronic equipment such as

computers and computer-driven equipment

such as robots.

DBe sure all equipment in the welding area is

electromagnetically compatible.

DTo reduce possible interference, keep weld cables as short as

possible, close together, and down low, such as on the floor.

DLocate welding operation 100 meters from any sensitive elec-

tronic equipment.

DBe sure this welding machine is installed and grounded

according to this manual.

DIf interference still occurs, the user must take extra measures

such as moving the welding machine, using shielded cables,

using line filters, or shielding the work area.

OM-230 261 Page 4

1-4. California Proposition 65 Warnings

Welding or cutting equipment produces fumes or gases

which contain chemicals known to the State of California to

cause birth defects and, in some cases, cancer. (California

Health & Safety Code Section 25249.5 et seq.)

Battery posts, terminals and related accessories contain lead

and lead compounds, chemicals known to the State of

California to cause cancer and birth defects or other

reproductive harm. Wash hands after handling.

This product contains chemicals, including lead, known to

the state of California to cause cancer, birth defects, or other

reproductive harm. Wash hands after use.

For Gasoline Engines:

Engine exhaust contains chemicals known to the State of

California to cause cancer, birth defects, or other reproduc-

tive harm.

For Diesel Engines:

Diesel engine exhaust and some of its constituents are

known to the State of California to cause cancer, birth

defects, and other reproductive harm.

1-5. Principal Safety Standards

Safety in Welding, Cutting, and Allied Processes, ANSI Standard Z49.1,

from Global Engineering Documents (phone: 1-877-413-5184, website:

www.global.ihs.com).

Safe Practices for the Preparation of Containers and Piping for Welding

and Cutting, American Welding Society Standard AWS F4.1, from Glob-

al Engineering Documents (phone: 1-877-413-5184, website:

www.global.ihs.com).

National Electrical Code, NFPA Standard 70, from National Fire Protec-

tion Association, Quincy, MA 02269 (phone: 1-800-344-3555, website:

www.nfpa.org and www. sparky.org).

Safe Handling of Compressed Gases in Cylinders, CGA Pamphlet P-1,

from Compressed Gas Association, 4221 Walney Road, 5th Floor,

Chantilly, VA 20151 (phone: 703-788-2700, website:www.cganet.com).

Safety in Welding, Cutting, and Allied Processes, CSA Standard

W117.2, from Canadian Standards Association, Standards Sales, 5060

Spectrum Way, Suite 100, Ontario, Canada L4W 5NS (phone:

800-463-6727, website: www.csa-international.org).

Safe Practice For Occupational And Educational Eye And Face Protec-

tion, ANSI Standard Z87.1, from American National Standards Institute,

25 West 43rd Street, New York, NY 10036 (phone: 212-642-4900, web-

site: www.ansi.org).

Standard for Fire Prevention During Welding, Cutting, and Other Hot

Work, NFPA Standard 51B, from National Fire Protection Association,

Quincy, MA 02269 (phone: 1-800-344-3555, website: www.nfpa.org.

OSHA, Occupational Safety and Health Standards for General Indus-

try, Title 29, Code of Federal Regulations (CFR), Part 1910, Subpart Q,

and Part 1926, Subpart J, from U.S. Government Printing Office, Super-

intendent of Documents, P.O. Box 371954, Pittsburgh, PA 15250-7954

(phone: 1-866-512-1800) (there are 10 OSHA Regional Offices—

phone for Region 5, Chicago, is 312-353-2220, website:

www.osha.gov).

U.S. Consumer Product Safety Commission (CPSC), 4330 East West

Highway, Bethesda, MD 20814 (phone: 301-504-7923, website:

www.cpsc.gov).

Applications Manual for the Revised NIOSH Lifting Equation, The Na-

tional Institute for Occupational Safety and Health (NIOSH), 1600

Clifton Rd, Atlanta, GA 30333 (phone: 1-800-232-4636, website:

www.cdc.gov/NIOSH).

1-6. EMF Information

Electric current flowing through any conductor causes localized electric

and magnetic fields (EMF). Welding current creates an EMF field

around the welding circuit and welding equipment. EMF fields may inter-

fere with some medical implants, e.g. pacemakers. Protective

measures for persons wearing medical implants have to be taken. For

example, access restrictions for passers−by or individual risk assess-

ment for welders. All welders should use the following procedures in

order to minimize exposure to EMF fields from the welding circuit:

1. Keep cables close together by twisting or taping them, or using a

cable cover.

2. Do not place your body between welding cables. Arrange cables

to one side and away from the operator.

3. Do not coil or drape cables around your body.

4. Keep head and trunk as far away from the equipment in the

welding circuit as possible.

5. Connect work clamp to workpiece as close to the weld as

possible.

6. Do not work next to, sit or lean on the welding power source.

7. Do not weld whilst carrying the welding power source or wire

feeder.

About Implanted Medical Devices:

Implanted Medical Device wearers should consult their doctor and the

device manufacturer before performing or going near arc welding, spot

welding, gouging, plasma arc cutting, or induction heating operations.

If cleared by your doctor, then following the above procedures is recom-

mended.

OM-230 261 Page 5

SECTION 2 − CONSIGNES DE SÉCURITÉ − LIRE AVANT UTILISATION

fre_som_2010−03

7

Se protéger et protéger les autres contre le risque de blessure — lire et respecter ces consignes.

2-1. Symboles utilisés

DANGER! − Indique une situation dangereuse qui si on

l’évite pas peut donner la mort ou des blessures graves.

Les dangers possibles sont montrés par les symboles

joints ou sont expliqués dans le texte.

Indique une situation dangereuse qui si on l’évite pas

peut donner la mort ou des blessures graves. Les dan-

gers possibles sont montrés par les symboles joints ou

sont expliqués dans le texte.

NOTE − Indique des déclarations pas en relation avec des blessures

personnelles.

.Indique des instructions spécifiques.

Ce groupe de symboles veut dire Avertissement! Attention! DANGER

DE CHOC ELECTRIQUE, PIECES EN MOUVEMENT, et PIECES

CHAUDES. Consulter les symboles et les instructions ci-dessous y

afférant pour les actions nécessaires afin d’éviter le danger.

2-2. Dangers relatifs au soudage à l’arc

Les symboles représentés ci-dessous sont utilisés dans ce ma-

nuel pour attirer l’attention et identifier les dangers possibles. En

présence de l’un de ces symboles, prendre garde et suivre les

instructions afférentes pour éviter tout risque. Les instructions

en matière de sécurité indiquées ci-dessous ne constituent

qu’un sommaire des instructions de sécurité plus complètes

fournies dans les normes de sécurité énumérées dans la Sec-

tion 2-5. Lire et observer toutes les normes de sécurité.

Seul un personnel qualifié est autorisé à installer, faire fonc-

tionner, entretenir et réparer cet appareil.

Pendant le fonctionnement, maintenir à distance toutes les

personnes, notamment les enfants de l’appareil.

UNE DÉCHARGE ÉLECTRIQUE peut

entraîner la mort.

Le contact d’organes électriques sous tension peut

provoquer des accidents mortels ou des brûlures

graves. Le circuit de l’électrode et de la pièce est

sous tension lorsque le courant est délivré à la

sortie. Le circuit d’alimentation et les circuits inter-

nes de la machine sont également sous tension

lorsque l’alimentation est sur Marche. Dans le mode

de soudage avec du fil, le fil, le dérouleur, le bloc de

commande du rouleau et toutes les parties métalli-

ques en contact avec le fil sont sous tension

électrique. Un équipement installé ou mis à la terre

de manière incorrecte ou impropre constitue un

danger.

DNe pas toucher aux pièces électriques sous tension.

DPorter des gants isolants et des vêtements de protection secs et

sans trous.

DS’isoler de la pièce à couper et du sol en utilisant des housses ou

des tapis assez grands afin d’éviter tout contact physique avec la

pièce à couper ou le sol.

DNe pas se servir de source électrique à courant électrique dans les

zones humides, dans les endroits confinés ou là où on risque de

tomber.

DSe servir d’une source électrique à courant électrique UNIQUE-

MENT si le procédé de soudage le demande.

DSi l’utilisation d’une source électrique à courant électrique s’avère

nécessaire, se servir de la fonction de télécommande si l’appareil

en est équipé.

DD’autres consignes de sécurité sont nécessaires dans les condi-

tions suivantes : risques électriques dans un environnement

humide ou si l’on porte des vêtements mouillés ; sur des structures

métalliques telles que sols, grilles ou échafaudages ; en position

coincée comme assise, à genoux ou couchée ; ou s’il y a un risque

élevé de contact inévitable ou accidentel avec la pièce à souder ou

le sol. Dans ces conditions, utiliser les équipements suivants,

dans l’ordre indiqué : 1) un poste à souder DC à tension constante

(à fil), 2) un poste à souder DC manuel (électrode) ou 3) un poste à

souder AC à tension à vide réduite. Dans la plupart des situations,

l’utilisation d’un poste à souder DC à fil à tension constante est re-

commandée. En outre, ne pas travailler seul !

DCouper l’alimentation ou arrêter le moteur avant de procéder à l’in-

stallation, à la réparation ou à l’entretien de l’appareil. Déverrouiller

l’alimentation selon la norme OSHA 29 CFR 1910.147 (voir nor-

mes de sécurité).

DInstaller le poste correctement et le mettre à la terre convenable-

ment selon les consignes du manuel de l’opérateur et les normes

nationales, provinciales et locales.

DToujours vérifier la terre du cordon d’alimentation. Vérifier et

s’assurer que le fil de terre du cordon d’alimentation est bien

raccordé à la borne de terre du sectionneur ou que la fiche du

cordon est raccordée à une prise correctement mise à la terre.

DEn effectuant les raccordements d’entrée, fixer d’abord le conduc-

teur de mise à la terre approprié et contre-vérifier les connexions.

DLes câbles doivent être exempts d’humidité, d’huile et de graisse;

protégez−les contre les étincelles et les pièces métalliques

chaudes.

DVérifier fréquemment le cordon d’alimentation afin de s’assurer

qu’il n’est pas altéré ou à nu, le remplacer immédiatement s’il l’est.

Un fil à nu peut entraîner la mort.

DL’équipement doit être hors tension lorsqu’il n’est pas utilisé.

DNe pas utiliser des câbles usés, endommagés, de grosseur insuffi-

sante ou mal épissés.

DNe pas enrouler les câbles autour du corps.

DSi la pièce soudée doit être mise à la terre, le faire directement

avec un câble distinct.

DNe pas toucher l’électrode quand on est en contact avec la pièce,

la terre ou une électrode provenant d’une autre machine.

DNe pas toucher des porte électrodes connectés à deux machines

en même temps à cause de la présence d’une tension à vide dou-

blée.

DN’utiliser qu’un matériel en bon état. Réparer ou remplacer sur-le-

champ les pièces endommagées. Entretenir l’appareil conformé-

ment à ce manuel.

DPorter un harnais de sécurité si l’on doit travailler au-dessus du sol.

DS’assurer que tous les panneaux et couvercles sont correctement

en place.

DFixer le câble de retour de façon à obtenir un bon contact métal-

métal avec la pièce à souder ou la table de travail, le plus près pos-

sible de la soudure.

DIsoler la pince de masse quand pas mis à la pièce pour éviter le

contact avec tout objet métallique.

DNe pas raccorder plus d’une électrode ou plus d’un câble de

masse à une même borne de sortie de soudage.

OM-230 261 Page 6

Il reste une TENSION DC NON NÉGLIGEABLE dans

les sources de soudage onduleur UNE FOIS

l’alimentation coupée.

DArrêter les convertisseurs, débrancher le courant électrique et

décharger les condensateurs d’alimentation selon les instructions

indiquées dans la partie Entretien avant de toucher les pièces.

LES PIÈCES CHAUDES peuvent

provoquer des brûlures.

DNe pas toucher à mains nues les partie

s

chaudes.

DPrévoir une période de refroidissement avant d

e

travailler à l’équipement.

DNe pas toucher aux pièces chaudes, utiliser les outils recomman

-

dés et porter des gants de soudage et des vêtements épais pou

r

éviter les brûlures.

LES FUMÉES ET LES GAZ peuvent

être dangereux.

Le soudage génère des fumées et des gaz. Leur

inhalation peut être dangereux pour votre santé.

DEloigner votre tête des fumées. Ne pas respirer les fumées.

DÀ l’intérieur, ventiler la zone et/ou utiliser une ventilation forcée au

niveau de l’arc pour l’évacuation des fumées et des gaz de

soudage.

DSi la ventilation est médiocre, porter un respirateur anti-vapeurs

approuvé.

DLire et comprendre les spécifications de sécurité des matériaux

(MSDS) et les instructions du fabricant concernant les métaux, les

consommables, les revêtements, les nettoyants et les dégrais-

seurs.

DTravailler dans un espace fermé seulement s’il est bien ventilé ou

en portant un respirateur à alimentation d’air. Demander toujours à

un surveillant dûment formé de se tenir à proximité. Des fumées et

des gaz de soudage peuvent déplacer l’air et abaisser le niveau

d’oxygène provoquant des blessures ou des accidents mortels.

S’assurer que l’air de respiration ne présente aucun danger.

DNe pas souder dans des endroits situés à proximité d’opérations

de dégraissage, de nettoyage ou de pulvérisation. La chaleur et

les rayons de l’arc peuvent réagir en présence de vapeurs et for-

mer des gaz hautement toxiques et irritants.

DNe pas souder des métaux munis d’un revêtement, tels que l’acier

galvanisé, plaqué en plomb ou au cadmium à moins que le revête-

ment n’ait été enlevé dans la zone de soudure, que l’endroit soit

bien ventilé, et en portant un respirateur à alimentation d’air. Les

revêtements et tous les métaux renfermant ces éléments peuvent

dégager des fumées toxiques en cas de soudage.

LES RAYONS DE L’ARC peuvent

provoquer des brûlures dans les

yeux et sur la peau.

Le rayonnement de l’arc du procédé de soudag

e

génère des rayons visibles et invisibles intense

(ultraviolets et infrarouges) susceptibles de provoquer des brûlure

dans les yeux et sur la peau. Des étincelles sont projetées pendant l

e

soudage.

DPorter un casque de soudage approuvé muni de verres filtrants

approprié pour protéger visage et yeux pour protéger votre visage

et vos yeux pendant le soudage ou pour regarder (voir ANSI Z49.1

et Z87.1 énuméré dans les normes de sécurité).

DPorter des lunettes de sécurité avec écrans latéraux même sous

votre casque.

DAvoir recours à des écrans protecteurs ou à des rideaux pour

protéger les autres contre les rayonnements les éblouissements

et les étincelles ; prévenir toute personne sur les lieux de ne pas

regarder l’arc.

DPorter des vêtements confectionnés avec des matières résistan-

tes et ignifuges (cuir, coton lourd ou laine) et des bottes de

protection.

LE SOUDAGE peut provoquer un

incendie ou une explosion.

Le soudage effectué sur des conteneurs fermés tels

que des réservoirs, tambours ou des conduites peut

provoquer leur éclatement. Des étincelles peuvent

être projetées de l’arc de soudure. La projection d’étincelles, des

pièces chaudes et des équipements chauds peut provoquer des

incendies et des brûlures. Le contact accidentel de l’électrode avec

des objets métalliques peut provoquer des étincelles, une explosion,

un surchauffement ou un incendie. Avant de commencer le soudage,

vérifier et s’assurer que l’endroit ne présente pas de danger.

DDéplacer toutes les substances inflammables à une distance de

10,7 m de l’arc de soudage. En cas d’impossibilité les recouvrir

soigneusement avec des protections homologués.

DNe pas souder dans un endroit là où des étincelles peuvent tomber

sur des substances inflammables.

DSe protéger et d’autres personnes de la projection d’étincelles et

de métal chaud.

DDes étincelles et des matériaux chauds du soudage peuvent

facilement passer dans d’autres zones en traversant de petites

fissures et des ouvertures.

DSurveiller tout déclenchement d’incendie et tenir un extincteur à

proximité.

DLe soudage effectué sur un plafond, plancher, paroi ou séparation

peut déclencher un incendie de l’autre côté.

DNe pas effectuer le soudage sur des conteneurs fermés tels que

des réservoirs, tambours, ou conduites, à moins qu’ils n’aient été

préparés correctement conformément à AWS F4.1 (voir les nor-

mes de sécurité).

DNe soudez pas si l’air ambiant est chargé de particules, gaz, ou va-

peurs inflammables (vapeur d’essence, par exemple).

DBrancher le câble de masse sur la pièce le plus près possible de la

zone de soudage pour éviter le transport du courant sur une

longue distance par des chemins inconnus éventuels en provo-

quant des risques d’électrocution, d’étincelles et d’incendie.

DNe pas utiliser le poste de soudage pour dégeler des conduites ge-

lées.

DEn cas de non utilisation, enlever la baguette d’électrode du porte-

électrode ou couper le fil à la pointe de contact.

DPorter des vêtements de protection dépourvus d’huile tels que des

gants en cuir, une chemise en matériau lourd, des pantalons sans

revers, des chaussures hautes et un couvre chef.

DAvant de souder, retirer toute substance combustible de vos po-

ches telles qu’un allumeur au butane ou des allumettes.

DUne fois le travail achevé, assurez−vous qu’il ne reste aucune

trace d’étincelles incandescentes ni de flammes.

DUtiliser exclusivement des fusibles ou coupe−circuits appropriés.

Ne pas augmenter leur puissance; ne pas les ponter.

DUne fois le travail achevé, assurez−vous qu’il ne reste aucune

trace d’étincelles incandescentes ni de flammes.

DUtiliser exclusivement des fusibles ou coupe−circuits appropriés.

Ne pas augmenter leur puissance; ne pas les ponter.

DSuivre les recommandations dans OSHA 1910.252(a)(2)(iv) et

NFPA 51B pour les travaux à chaud et avoir de la surveillance et un

extincteur à proximité.

DES PIECES DE METAL ou DES

SALETES peuvent provoquer des

blessures dans les yeux.

DLe soudage, l’écaillement, le passage de la pièce à la brosse en

fil de fer, et le meulage génèrent des étincelles et des particules

métalliques volantes. Pendant la période de refroidissement des

soudures, elles risquent de projeter du laitier.

DPorter des lunettes de sécurité avec écrans latéraux ou un écran

facial.

OM-230 261 Page 7

LES ACCUMULATIONS DE GAZ

risquent de provoquer des blessures

ou même la mort.

DFermer l’alimentation du gaz protecteur en cas

de non-utilisation.

DVeiller toujours à bien aérer les espaces confi-

nés ou se servir d’un respirateur d’adduction

d’air homologué.

Les CHAMPS ÉLECTROMAGNÉTIQUES (CEM)

peuvent affecter les implants médicaux.

DLes porteurs de stimulateurs cardiaques

et autres implants médicaux doivent rester

à distance.

DLes porteurs d’implants médicaux doivent consulter

leur médecin et le fabricant du dispositif avant de s’approcher

de la zone où se déroule du soudage à l’arc, du soudage

par points, du gougeage, de la découpe plasma

ou une opération de chauffage par induction.

LE BRUIT peut endommager l’ouïe.

Le bruit des processus et des équipements peut

affecter l’ouïe.

DPorter des protections approuvées pour les

oreilles si le niveau sonore est trop élevé.

Des bouteilles de gaz protecteur contiennent du gaz

sous haute pression. Si une bouteille est endom-

magée, elle peut exploser. Du fait que les bouteilles

de gaz font normalement partie du procédé de

soudage, les manipuler avec précaution.

LES BOUTEILLES peuvent exploser

si elles sont endommagées.

DProtéger les bouteilles de gaz comprimé d’une chaleur excessive,

des chocs mécaniques, des dommages physiques, du laitier, des

flammes ouvertes, des étincelles et des arcs.

DPlacer les bouteilles debout en les fixant dans un support station-

naire ou dans un porte-bouteilles pour les empêcher de tomber ou

de se renverser.

DTenir les bouteilles éloignées des circuits de soudage ou autres

circuits électriques.

DNe jamais placer une torche de soudage sur une bouteille à gaz.

DUne électrode de soudage ne doit jamais entrer en contact avec

une bouteille.

DNe jamais souder une bouteille pressurisée − risque d’explosion.

DUtiliser seulement des bouteilles de gaz protecteur, régulateurs,

tuyaux et raccords convenables pour cette application spécifique ;

les maintenir ainsi que les éléments associés en bon état.

DDétourner votre visage du détendeur-régulateur lorsque vous

ouvrez la soupape de la bouteille.

DLe couvercle du détendeur doit toujours être en place, sauf lorsque

la bouteille est utilisée ou qu’elle est reliée pour usage ultérieur.

DUtiliser les équipements corrects, les bonnes procédures et suffi-

samment de personnes pour soulever et déplacer les bouteilles.

DLire et suivre les instructions sur les bouteilles de gaz comprimé,

l’équipement connexe et le dépliant P-1 de la CGA (Compressed

Gas Association) mentionné dans les principales normes de sécu-

rité.

2-3. Dangers supplémentaires en relation avec l’installation, le fonctionnement et la maintenance

Risque D’INCENDIE OU

D’EXPLOSION.

DNe pas placer l’appareil sur, au-dessus ou

à proximité de surfaces inflammables.

DNe pas installer l’appareil à proximité de pro-

duits inflammables.

DNe pas surcharger l’installation électrique − s’assurer que

l’alimentation est correctement dimensionnée et protégée avant

de mettre l’appareil en service.

LA CHUTE DE L’ÉQUIPEMENT peut

provoquer des blessures.

DUtiliser l’anneau de levage uniquement pour

soulever l’appareil, NON PAS les chariots, les

bouteilles de gaz ou tout autre accessoire.

DUtiliser un équipement de levage de capacité

suffisante pour lever l’appareil.

DEn utilisant des fourches de levage pour déplacer l’unité, s’assu-

rer que les fourches sont suffisamment longues pour dépasser

du côté opposé de l’appareil.

DTenir l’équipement (câbles et cordons) à distance des véhicules

mobiles lors de toute opération en hauteur.

DSuivre les consignes du Manuel des applications pour l’équation

de levage NIOSH révisée (Publication Nº94–110) lors du levage

manuelle de pièces ou équipements lourds.

L’EMPLOI EXCESSIF peut

SURCHAUFFER L’ÉQUIPEMENT.

DPrévoir une période de refroidissement ; res-

pecter le cycle opératoire nominal.

DRéduire le courant ou le facteur de marche

avant de poursuivre le soudage.

DNe pas obstruer les passages d’air du poste.

LES ÉTINCELLES PROJETÉES

peuvent provoquer des blessures.

DPorter un écran facial pour protéger le visage e

t

les yeux.

DAffûter l’électrode au tungstène uniquement à l

a

meuleuse dotée de protecteurs. Cett

e

manœuvre est à exécuter dans un endroit sû

r

lorsque l’on porte l’équipement homologué d

e

protection du visage, des mains et du corps.

DLes étincelles risquent de causer un incendie − éloigner toute sub

-

stance inflammable.

LES CHARGES ÉLECTROSTATI-

QUES peuvent endommager les cir-

cuits imprimés.

DÉtablir la connexion avec la barrette de terre

avant de manipuler des cartes ou des pièces.

DUtiliser des pochettes et des boîtes antista-

tiques pour stocker, déplacer ou expédier des

cartes de circuits imprimes.

OM-230 261 Page 8

Les PIÈCES MOBILES peuvent

causer des blessures.

DNe pas s’approcher des organes mobiles.

DNe pas s’approcher des points de coincement

tels que des rouleaux de commande.

LES FILS DE SOUDAGE peuvent

provoquer des blessures.

DNe pas appuyer sur la gâchette avant d’en

avoir reçu l’instruction.

DNe pas diriger le pistolet vers soi, d’autres

personnes ou toute pièce mécanique en

engageant le fil de soudage.

Les PIÈCES MOBILES peuvent

causer des blessures.

DS’abstenir de toucher des organes mobiles tels

que des ventilateurs.

DMaintenir fermés et verrouillés les portes,

panneaux, recouvrements et dispositifs de

protection.

DLorsque cela est nécessaire pour des travaux d’entretien et de

dépannage, faire retirer les portes, panneaux, recouvrements

ou dispositifs de protection uniquement par du personnel qua-

lifié.

DRemettre les portes, panneaux, recouvrements ou dispositifs de

protection quand l’entretien est terminé et avant de rebrancher

l’alimentation électrique.

LIRE LES INSTRUCTIONS.

DLire et appliquer les instructions sur les

étiquettes et le Mode d’emploi avant l’instal-

lation, l’utilisation ou l’entretien de l’appareil.

Lire les informations de sécurité au début du

manuel et dans chaque section.

DN’utiliser que les pièces de rechange recommandées par le

constructeur.

DEffectuer l’entretien en respectant les manuels d’utilisation, les

normes industrielles et les codes nationaux, d’état et locaux.

LE RAYONNEMENT HAUTE

FRÉQUENCE (H.F.) risque de

provoquer des interférences.

DLe rayonnement haute fréquence (H.F.) peut

provoquer des interférences avec les équi-

pements de radio−navigation et de com-

munication, les services de sécurité et les ordi-

nateurs.

DDemander seulement à des personnes qualifiées familiarisées

avec des équipements électroniques de faire fonctionner l’installa-

tion.

DL’utilisateur est tenu de faire corriger rapidement par un électricien

qualifié les interférences résultant de l’installation.

DSi le FCC signale des interférences, arrêter immédiatement l’ap-

pareil.

DEffectuer régulièrement le contrôle et l’entretien de l’installation.

DMaintenir soigneusement fermés les portes et les panneaux des

sources de haute fréquence, maintenir les éclateurs à une distan-

ce correcte et utiliser une terre et un blindage pour réduire les

interférences éventuelles.

LE SOUDAGE À L’ARC risque de

provoquer des interférences.

DL’énergie électromagnétique risque de

provoquer des interférences pour l’équipement

électronique sensible tel que les ordinateurs et

l’équipement commandé par ordinateur tel que

les robots.

DVeiller à ce que tout l’équipement de la zone de soudage soit

compatible électromagnétiquement.

DPour réduire la possibilité d’interférence, maintenir les câbles de

soudage aussi courts que possible, les grouper, et les poser

aussi bas que possible (ex. par terre).

DVeiller à souder à une distance de 100 mètres de tout équipe-

ment électronique sensible.

DVeiller à ce que ce poste de soudage soit posé et mis à la terre

conformément à ce mode d’emploi.

DEn cas d’interférences après avoir pris les mesures précéden-

tes, il incombe à l’utilisateur de prendre des mesures supplé-

mentaires telles que le déplacement du poste, l’utilisation de câ-

bles blindés, l’utilisation de filtres de ligne ou la pose de protec-

teurs dans la zone de travail.

2-4. Proposition californienne 65 Avertissements

Les équipements de soudage et de coupage produisent des

fumées et des gaz qui contiennent des produits chimiques

dont l’État de Californie reconnaît qu’ils provoquent des mal-

formations congénitales et, dans certains cas, des cancers.

(Code de santé et de sécurité de Californie, chapitre 25249.5

et suivants)

Les batteries, les bornes et autres accessoires contiennent

du plomb et des composés à base de plomb, produits chimi-

ques dont l’État de Californie reconnaît qu’ils provoquent des

cancers et des malformations congénitales ou autres

problèmes de procréation. Se laver les mains après manipu-

lation.

Ce produit contient des produits chimiques, notamment du

plomb, dont l’État de Californie reconnaît qu’ils provoquent

des cancers, des malformations congénitales ou d’autres

problèmes de procréation. Se laver les mains après

utilisation.

Pour les moteurs à essence :

Les gaz d’échappement des moteurs contiennent des pro-

duits chimiques dont l’État de Californie reconnaît qu’ils

provoquent des cancers et des malformations congénitales

ou autres problèmes de procréation.

Pour les moteurs diesel :

Les gaz d’échappement des moteurs diesel et certains de

leurs composants sont reconnus par l’État de Californie com-

me provoquant des cancers et des malformations

congénitales ou autres problèmes de procréation.

OM-230 261 Page 9

2-5. Principales normes de sécurité

Safety in Welding, Cutting, and Allied Processes, ANSI Standard Z49.1,

de Global Engineering Documents (téléphone : 1-877-413-5184, site

Internet : www.global.ihs.com).

Safe Practices for the Preparation of Containers and Piping for Welding

and Cutting, American Welding Society Standard AWS F4.1, de Global

Engineering Documents (téléphone : 1-877-413-5184, site internet :

www.global.ihs.com).

National Electrical Code, NFPA Standard 70, de National Fire Protec-

tion Association, Quincy, MA 02269 (téléphone : 800-344-3555, site

Internet : www.nfpa.org et www.sparky.org).

Safe Handling of Compressed Gases in Cylinders, CGA Pamphlet P-1,

de Compressed Gas Association, 4221 Walney Road, 5th Floor, Chan-

tilly, VA 20151 (téléphone : 703-788-2700, site Internet :

www.cganet.com).

Safety in Welding, Cutting, and Allied Processes, CSA Standard

W117.2, de Canadian Standards Association, Standards Sales, 5060

Spectrum Way, Suite 100, Ontario, Canada L4W 5NS (téléphone :

800-463-6727, site internet : www.csa-international.org).

Safe Practice For Occupational And Educational Eye And Face Protec-

tion, ANSI Standard Z87.1, de American National Standards Institute,

25 West 43rd Street, New York, NY 10036 (téléphone : 212-642-4900,

site Internet : www.ansi.org).

Standard for Fire Prevention During Welding, Cutting, and Other Hot

Work, NFPA Standard 51B, de National Fire Protection Association,

P.O. Box 9101, Quincy, MA 02269-9101 (téléphone : 617-770-3000,

site Internet : www.nfpa.org).

OSHA, Occupational Safety and Health Standards for General

Industry, Title 29, Code of Federal Regulations (CFR), Part 1910,

Subpart Q, and Part 1926, Subpart J, de U.S. Government Printing

Office, Superintendent of Documents, P.O. Box 371954, Pittsburgh, PA

15250-7954 (téléphone : 1-866-512-1800) (il y a 10 bureaux

régionaux−le téléphone de la région 5, Chicago, est 312-353-2220, site

Internet : www.osha.gov).

U.S. Consumer Product Safety Commission (CPSC), 4330 East West

Highway, Bethesda, MD 20814 (téléphone : 301-504-7923, site inter-

net : www.cpsc.gov).

Applications Manual for the Revised NIOSH Lifting Equation, The

National Institute for Occupational Safety and Health (NIOSH), 1600

Clifton Rd, Atlanta, GA 30333 (télé[hone : 1-800-232-4636, site internet:

www.cdc.gov/NIOSH).

2-6. Informations relatives aux CEM

Le courant électrique qui traverse tout conducteur génère des champs

électromagnétiques (CEM) à certains endroits. Le courant de soudage

crée un CEM autour du circuit et du matériel de soudage. Les CEM

peuvent créer des interférences avec certains implants médicaux

comme des stimulateurs cardiaques. Des mesures de protection pour

les porteurs d’implants médicaux doivent être prises: par exemple, des

restrictions d’accès pour les passants ou une évaluation individuelle

des risques pour les soudeurs. Tous les soudeurs doivent appliquer les

procédures suivantes pour minimiser l’exposition aux CEM provenant

du circuit de soudage:

1. Rassembler les câbles en les torsadant ou en les attachant avec

du ruban adhésif ou avec une housse.

2. Ne pas se tenir au milieu des câbles de soudage. Disposer les

câbles d’un côté et à distance de l’opérateur.

3. Ne pas courber et ne pas entourer les câbles autour de votre

corps.

4. Maintenir la tête et le torse aussi loin que possible du matériel du

circuit de soudage.

5. Connecter la pince sur la pièce aussi près que possible de la

soudure.

6. Ne pas travailler à proximité d’une source de soudage, ni

s’asseoir ou se pencher dessus.

7. Ne pas souder tout en portant la source de soudage ou le

dévidoir.

En ce qui concerne les implants médicaux :

Les porteurs d’implants doivent d’abord consulter leur médecin avant

de s’approcher des opérations de soudage à l’arc, de soudage par

points, de gougeage, du coupage plasma ou de chauffage par induc-

tion. Si le médecin approuve, il est recommandé de suivre les

procédures précédentes.

OM-230 261 Page 10

OM-230 261 Page 11

SECTION 3 − INSTALLATION

3-1. Specifications

Wire Diameter

Range

Approximate

Wire Feed

Range

Cooling

Method Maximum

Spool Size Weld Circuit

Rating Overall Dimensions Weight

.030 Thru .035 in.

(0.8 Thru 0.9 mm)

Aluminum Wire

Or Flux Cored Wire

.023 Thru 035 in.

(0.6 Thru 0.9 mm)

Solid Wire

115 To 715 ipm

(4.1 To 20.4

mpm)

Air

Cooled 4 in. (102 mm)

Diameter

100 Volts, 150

Amperes, 60%

Duty Cycle

Using Argon

Shielding Gas

Length:

11-1/2 in. (291 mm)

Width:

2-1/4 in. (57 mm)

Height:

8 in. (203 mm)

3035-10 3035-20

5.0 lb (2.3 kg)

Gun With

Cable

7.5 lb (3.4 kg)

Gun With

Cable

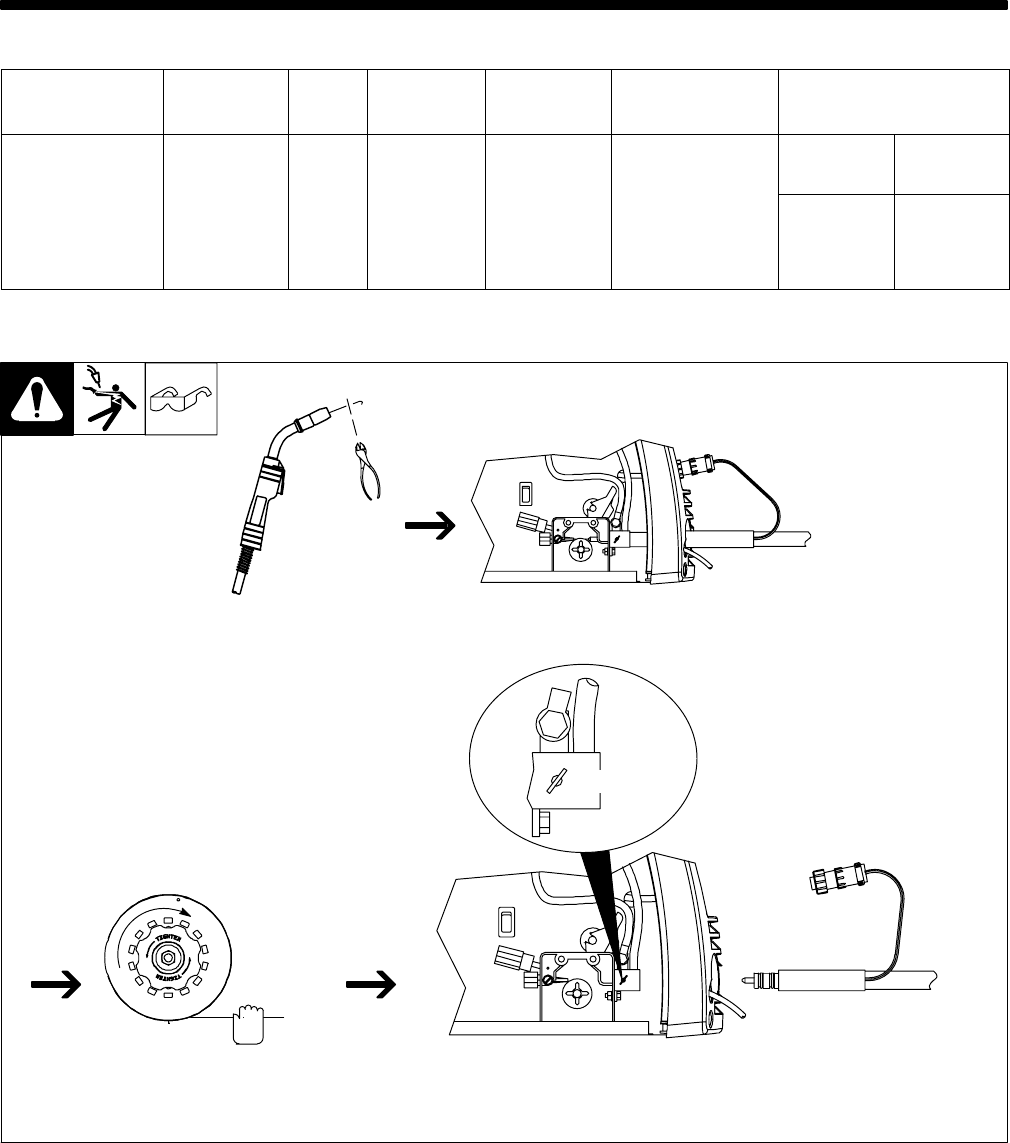

3-2. Removing MIG Gun From Handler 210

Open Pressure Assembly

.Hold wire tightly to keep it

from unraveling.

Rewind Wire Onto Spool, Fasten

End Of Wire To Spool

Cut Off End Of Wire

Loosen Thumbscrew, Disconnect Gun

Trigger Plug, And Pull Gun From Unit

Ref. 804 686-A

Thumbscrew

OM-230 261 Page 12

3-3. Connecting Spool Gun To Handler 210

804 695-A

1 Drive Assembly

2 Spool Gun

3 Gun Securing Thumbscrew

4 Gun End

Loosen thumbscrew. Insert end

through opening until it bottoms

against drive assembly. Tighten

thumbscrew.

Spool gun must be inserted

completely to prevent leakage of

shielding gas.

5 Gun Trigger Plug

Insert plug into receptacle, and

tighten threaded collar.

6 Spool Gun/MIG Gun Switch

Place switch in Spool Gun position.

7 Polarity Changeover Terminal

Block

To make proper polarity connection,

see welding power source Owner’s

Manual.

Close door.

CorrectIncorrect

.Be sure that gun end is tight against drive assembly.

3

Gun Fully Seated

3

Gun Not Seated

Exposed O-rings

will cause shielding

gas leakage.

5

132

4

Spool Gun

MIG Gun

6

7

OM-230 261 Page 13

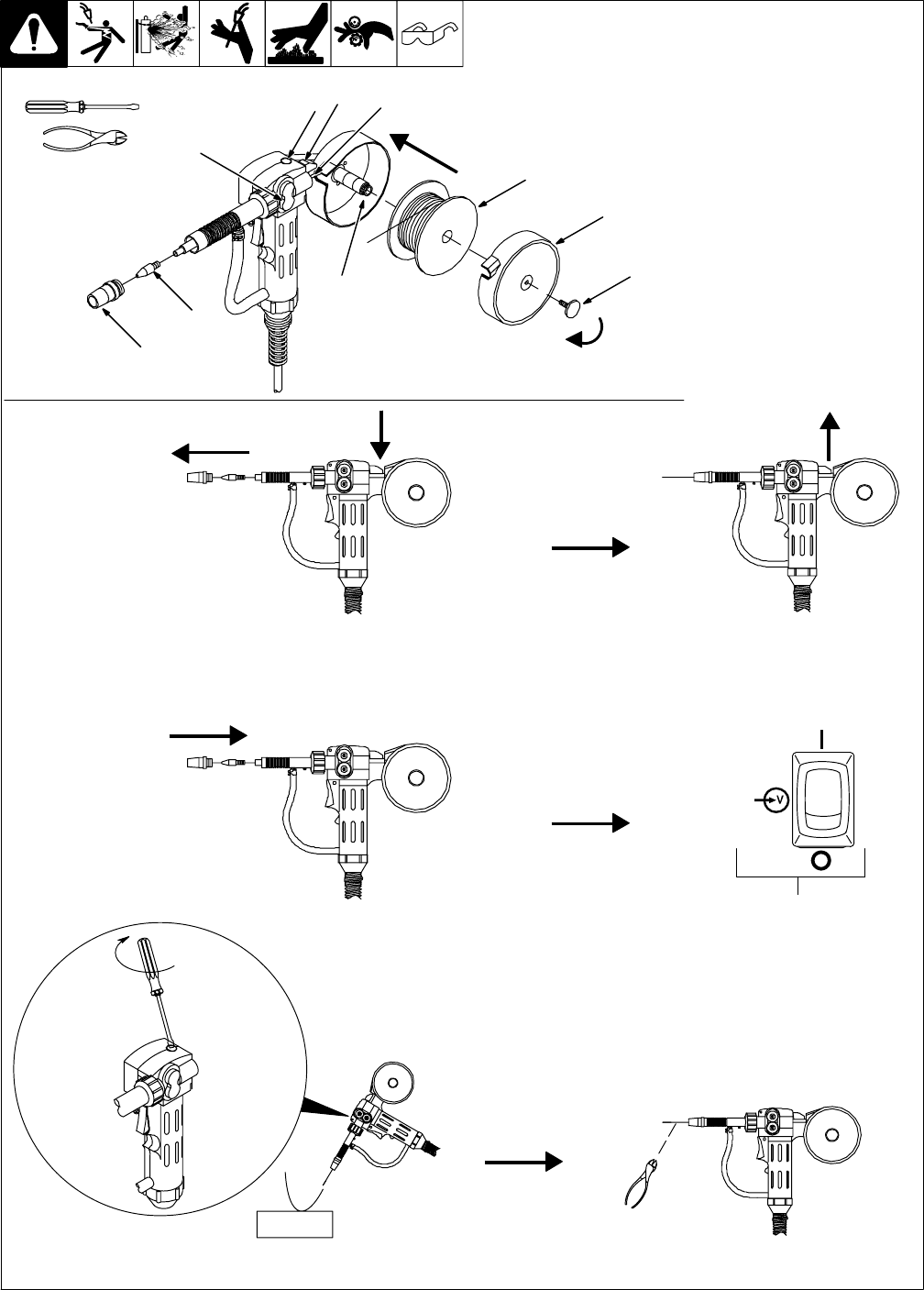

3-4. Installing Wire Spool And Threading Welding Wire

804 697-A

Tools Needed:

1 Thumb Screw

2 Spool Cover

Remove thumb screw and spool

cover.

3 Hub Tension Nut

4 Wire Spool

Install spool so wire feeds from top.

Turn hub tension nut just so a slight

drag is felt on the wire spool.

5 Push Roll/Lower Drive Roll

6 Drive Roll Pressure

Adjustment Opening

7 Drive Roll Release Lever

(Red)

8 Wire Inlet Guide

9 Contact Tip

10 Nozzle

Remove nozzle and contact tip. Push

and hold red lever. Thread wire through

inlet guide, past push roll/drive roll, and

out end of gun 2 inches (50 mm).

Release red lever.

Turn On welding

power source power.

Install contact tip and nozzle. Reinstall

spool cover and thumb screw.

Wood

Cut off wire.

Press gun trigger to feed wire to check drive roll

pressure. Turn screw enough to prevent slipping.

.Rotating screw clockwise decreases

drive roll pressure and counterclockwise

increases pressure.

4

1

5

678

10

9

3

2

OM-230 261 Page 14

SECTION 4 − OPERATION

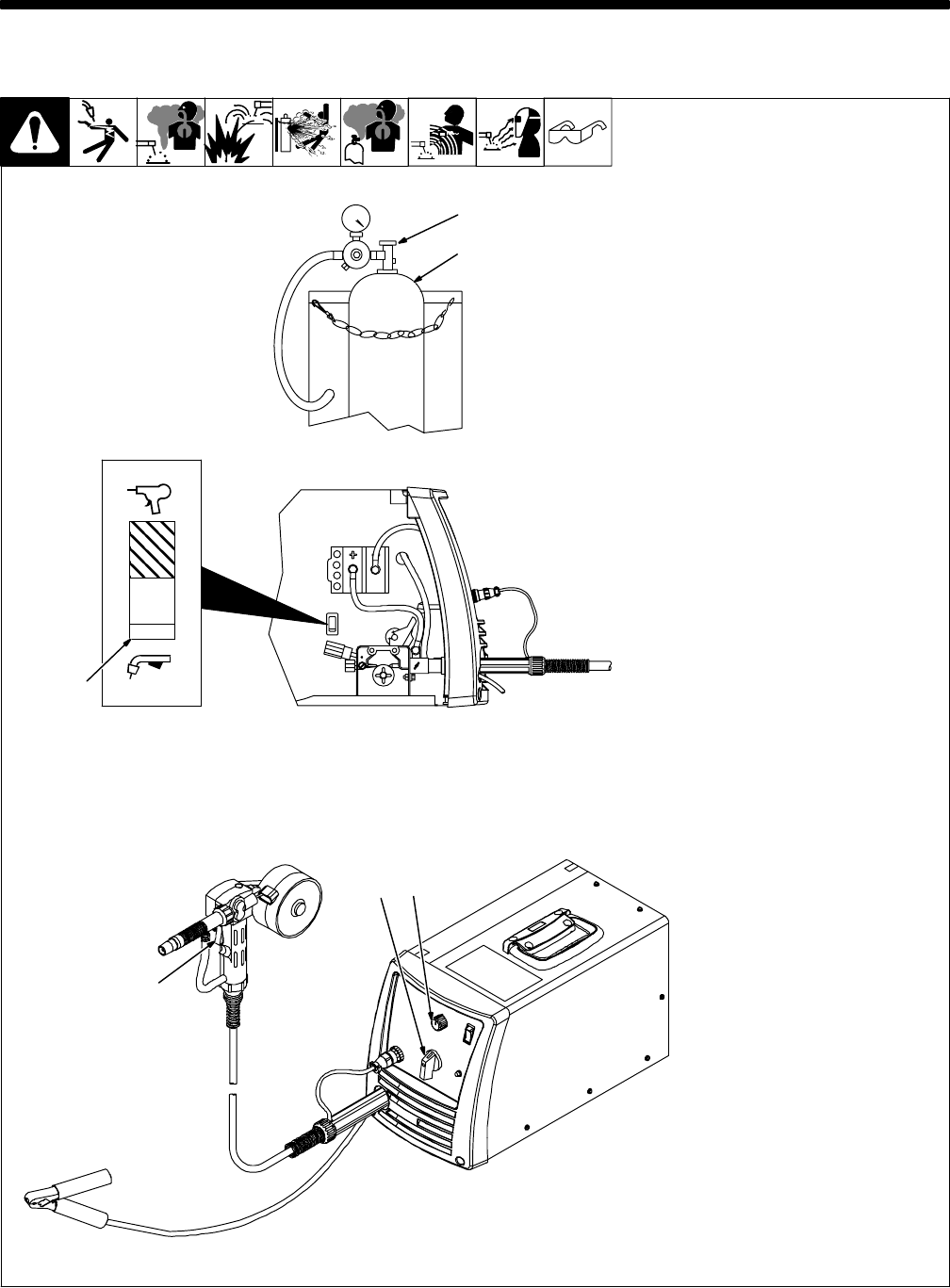

4-1. Controls

sb5.1* 6/92 − S-0621-C / Ref. 804 695-A / 804 696-A

.Spool Gun/MIG Gun switch on

Handler 210 must be in Spool

Gun position for spool gun to

operate.

1 Shielding Gas Cylinder

For shielding gas connections, see

welding power source Owner’s

Manual.

2 Valve

Open valve on cylinder just before

welding.

Close valve on cylinder when

finished welding.

3 Spool Gun/MIG Gun Switch

Switch must be set in Spool Gun

position for spool gun to operate.

4 Trigger

Press trigger to energize welding

power source contactor, start

shielding gas flow, and begin wire

feed.

5 Wire Feed Speed Control

Wire feed speed is controlled by

welding power source Wire Speed

control (see welding power source

Owner’s Manual or door chart for

appropriate setting).

6 Voltage Control

Arc voltage is controlled by welding

power source Voltage control (see

welding power source Owner’s

Manual or door chart for

appropriate setting).

.To purge shielding gas line, set

gun selection switch (item 3) to

the MIG Gun position.Press

spool gun trigger to energize

gas valve. Shielding gas will

flow, but spool gun will not feed

wire. Hold trigger in for several

seconds to purge gas line.

Return gun selection switch to

the Spool Gun position before

welding.

1

2

Spool Gun

MIG Gun

3

4

5

6

OM-230 261 Page 15

SECTION 5 − MAINTENANCE & TROUBLESHOOTING

5-1. Routine Maintenance

!Disconnect power

before maintaining. .Maintain more often

during severe conditions.

n = Check Z = Change ~ = Clean l = Replace

* To be done by Factory Authorized Service Agent Reference

Every

3

Months

l Unreadable Labels ~ Weld Terminals l Damaged Gas Hose nl Weld Cables

nl Cords nl Gun Cables

Every

6

Months OR

~ Drive Rolls ~ Inside Unit

OM-230 261 Page 16

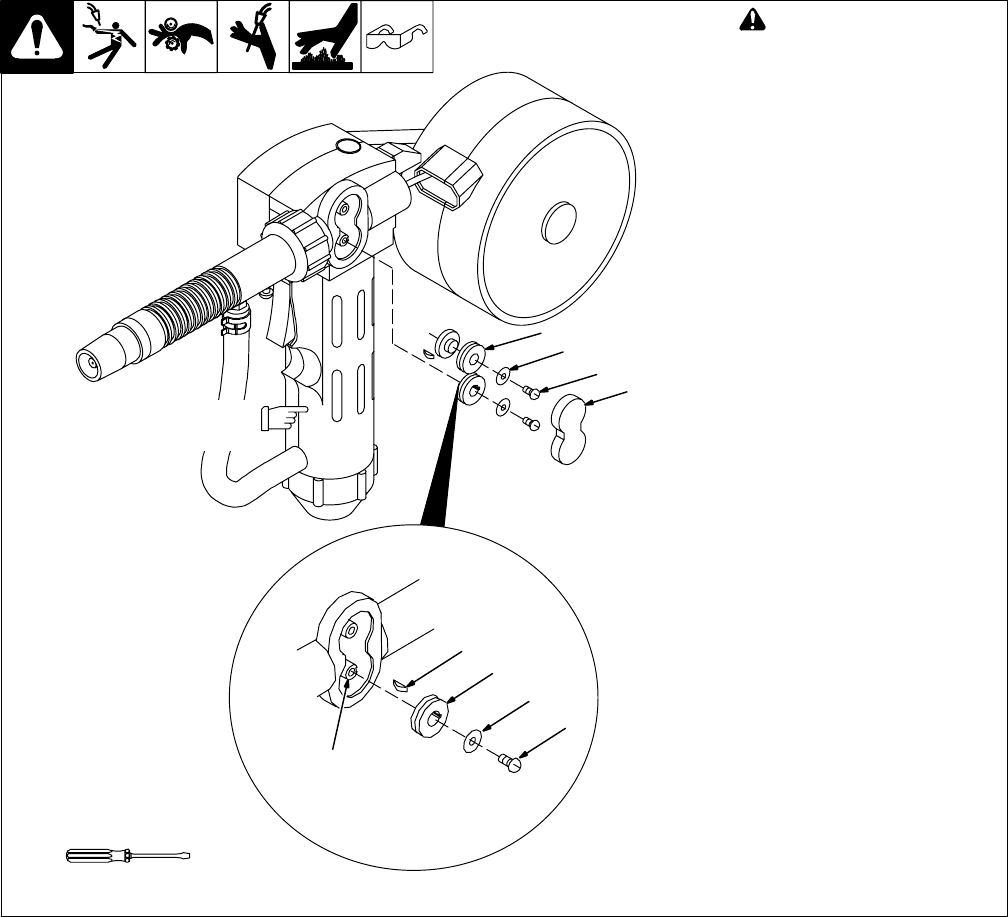

5-2. Changing Drive Rolls

804 698-A

Tools Needed:

!Turn off and disconnect

input power.

1 Drive Roll Cover

Remove cover.

Changing Push Roll:

To remove push roll:

2 Push Roll Screw

3 Washer

4 Push Roll

Remove screw and washer, and lift

out drive roll.

To install drive roll:

Slide drive roll onto shaft and se-

cure with washer and screw.

Changing Lower Drive Roll:

To remove drive roll:

5 Lower Drive Roll Screw

6 Washer

7 Lower Drive Roll

8 Drive Roll Key

9 Drive Roll Shaft

Remove screw and washer, and lift

out drive roll. Note: drive roll key will

come out with drive roll.

To install drive roll:

Place drive roll key in slot in drive

roll shaft.

Line slot in drive roll up with drive

roll key, and slide drive roll onto

shaft.

Secure drive roll with washer and

screw.

Reinstall gun case, if applicable.

Reinstall drive roll cover.

It may be necessary to remove

drive roll side of gun case to

change lower drive roll.

5

6

7

8

9

1

2

3

4

OM-230 261 Page 17

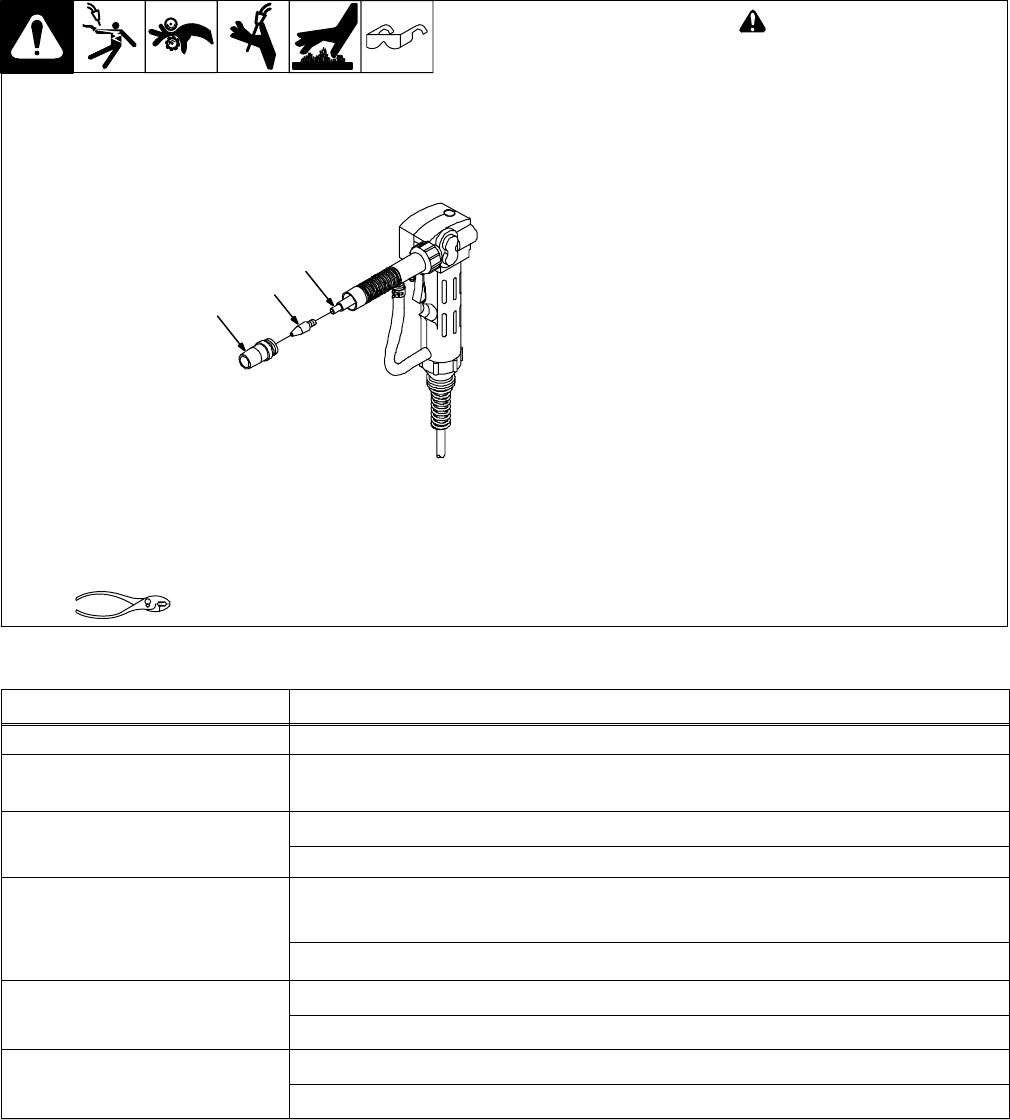

5-3. Changing Liner

Ref. 804 687-A

Tools Needed:

!Turn off and disconnect

input power.

1 Nozzle

2 Contact Tip

3 Liner

Remove and replace liner.

Reinstall parts as shown.

1

2

3

5-4. Troubleshooting

Trouble Remedy

Gun tube assembly loose. Tighten nut at base of gun tube assembly.

No weld output; gun/feeder does not

work.

Place Power switch on welding power source in the On position (see welding power source Owner’s

Manual). Check Spool Gun/MIG Gun switch for correct position.

Erratic weld output. Tighten and clean all connections.

Check for proper weld output polarity connections (see Section 3-3).

Pressing gun/feeder trigger does not

energize welding power source; welding

wire is not energized; shielding gas does

not flow.

Secure plug from gun/feeder trigger cord into 4-socket receptacle on welding power source (see Section

3-3).

Place Spool Gun/MIG Gun switch in Spool Gun position (see Section 3-3).

Wire feeds, shielding gas flows, but

welding wire is not energized.

Secure spool gun cable connector to wire drive assembly inside welding power source (see Section 3-3).

See Troubleshooting section in welding power source Owner’s Manual.

Wire feeds erratically. Check and correct drive roll pressure (see Section 3-4).

Clean or replace drive roll; clean or replace liner (see Sections 5-2 and 5-3).

OM-230 261 Page 18

5-5. GMAW (MIG) Aluminum Welding Hints

Here are several hints to help you be more successful with your new aluminum feed system.

MIG welding aluminum requires different techniques than MIG welding mild steel.

A. Before You Start Welding

SMaterial thickness that can be welded with MIG process or aluminum are 14 ga. [0.074 in. (1.9 mm)] or heavier.

(How heavy depends on the output capacity of the welder being used.) To MIG weld aluminum thinner than 14 ga.

either specialized pulsed MIG or AC TIG welding equipment may be necessary.

SThe removal of lubricants from the aluminum base material may be necessary. Consult with your local welding

distributor for their recommendation on aluminum cleaners.

SOxide removal should be done after degreasing. This should be done with a stainless steel wire brush. This can be

done with a hand wire brush or with a cup wire brush. If a power wire brush is used, keep the RPM’s and pressures

low to reduce smearing the surface of the material, which could entrap oxides and impurities under the surface.

Always use a wire brush that is used only on aluminum to keep from contaminating the base material.

SContact you local welding distributor or aluminum filler metal representative for recommendations on wire alloys

that fit your application. Know the alloy of your base aluminum and what conditions the finished part will be

subjected to. The two most readily available aluminum filler wires are ER4043 and ER5356.

B. Welding Techniques

SMake sure the welding power source is set up to weld DCEP (DC Electrode Positive).

SFor MIG welding aluminum you need to use a 10 to 15 degree push travel angle (tip and nozzle pointing in the

direction of travel). See Figure 5-1.

10°-15°

Side View Of Gun Tip Angle

10°-15°

Direction Of Welding

Forehand (Push)

Technique Backhand (Drag)

Technique

Figure 5-1. Gun Tip Angle

SPulling or using a drag angle will produce porous, dirty welds due to a lack of gas coverage.

SSpray transfer is the desired mode of metal transfer for welding aluminum. The spray transfer is a very smooth

transfer of molten metal droplets from the end of the electrode to the molten pool. The droplets crossing the arc are

smaller in diameter than the electrode. There is no short-circuiting in spray transfer. With spray transfer, the

deposition rate and efficiency is relatively high. The arc is very smooth, stable, and stiff and the weld bead has a

nice appearance and a good wash into the sides. In the spray transfer, a large amount of heat is involved which

creates a large pool with good penetration that can be difficult to control and cannot be used on materials thinner

than 14 ga. This transfer will produce a hissing sound and no spatter.

SThe short arc transfer on aluminum produces poor cleaning action, poor tie-in at the edges of the weld, and large

amounts of spatter and smoke.

SThe reflective heat and weld puddle that is present when MIG welding aluminum is very hot. Holding the tip closer

than 3/4 in. could lead to the wire burning back to the contact tip and other feeding problems.

SThe most common shielding gas for MIG welding aluminum is 100% argon. Flow rates of 20 to 30 CFH [cubic feet

per hour (0.57 to 0.85 m3/hr)] are acceptable. C25 or argon CO2 shielding gases are not acceptable.

OM-230 261 Page 19

SMaintain a 3/4 in. (19 mm) tip-to-work distance, and have the contact tip recessed approximately 1/8 in. inside the

nozzle if possible. See Figure 5-2.

Gas Nozzle

Contact Tube Recessed 1/8

in. (3.2 mm) Inside The Nozzle

Contact Tip To Work

Distance 3/4 in. (19 mm)

Figure 5-2. Contact Tube Position And Tip-To-Work Distance

SAvoid large weave beads on aluminum. If larger fillet welds are needed, multiple pass straight beads will provide

better appearance and have less chance of cold lapping, burn through, and other weld defects.

SIt will be necessary to increase torch travel speed as the base material becomes heated during the welding

process.

SThe skill level of the operator, joint types, fit up, and positions, as well as the welding power supply will all have a

great influence on the weldability of the aluminum and your success.

C. Common Problems/Troubleshooting

SBurn through (melt through) caused by over heating the base material.

1. Increase travel speed. Make shorter welds.

2. Move around on part, spreading out the heat.

3. Use thicker material, change joint design or welding process to AC TIG.

4. Eliminate or reduce gaps.

SDirty welds.

1. Use push angle instead of drag technique.

2. Increase voltage to get into spray transfer.

3. Use proper base metal cleaning techniques (stainless steel brush).

4. Check for proper shielding gas and wire alloy type.

SWire burns back to contact tip during or at the end of the weld.

1. Maintain a 3/4 in. (19 mm) tip-to-work distance.

2. Check to make sure the contact tip size, drive rolls and gun liner match the wire diameter that you are using.

(Sometimes an oversized tip can be used. The ID should only be one size larger than the wire diameter.)

SWire “bird nests” (piles up) in front of inlet guide on gun.

1. Check and adjust drive roll tension.

2. Check to make sure drive rolls match wire diameter.

3. Replace contact tip if fouled or plugged.(Sometimes an oversized tip can be used. The ID should only be one

size larger than the wire diameter.)

OM-230 261 Page 20

SECTION 6 − ELECTRICAL DIAGRAMS

Figure 6-1. Circuit Diagram

186 451

OM-230 261 Page 21

Notes

OM-230 261 Page 22

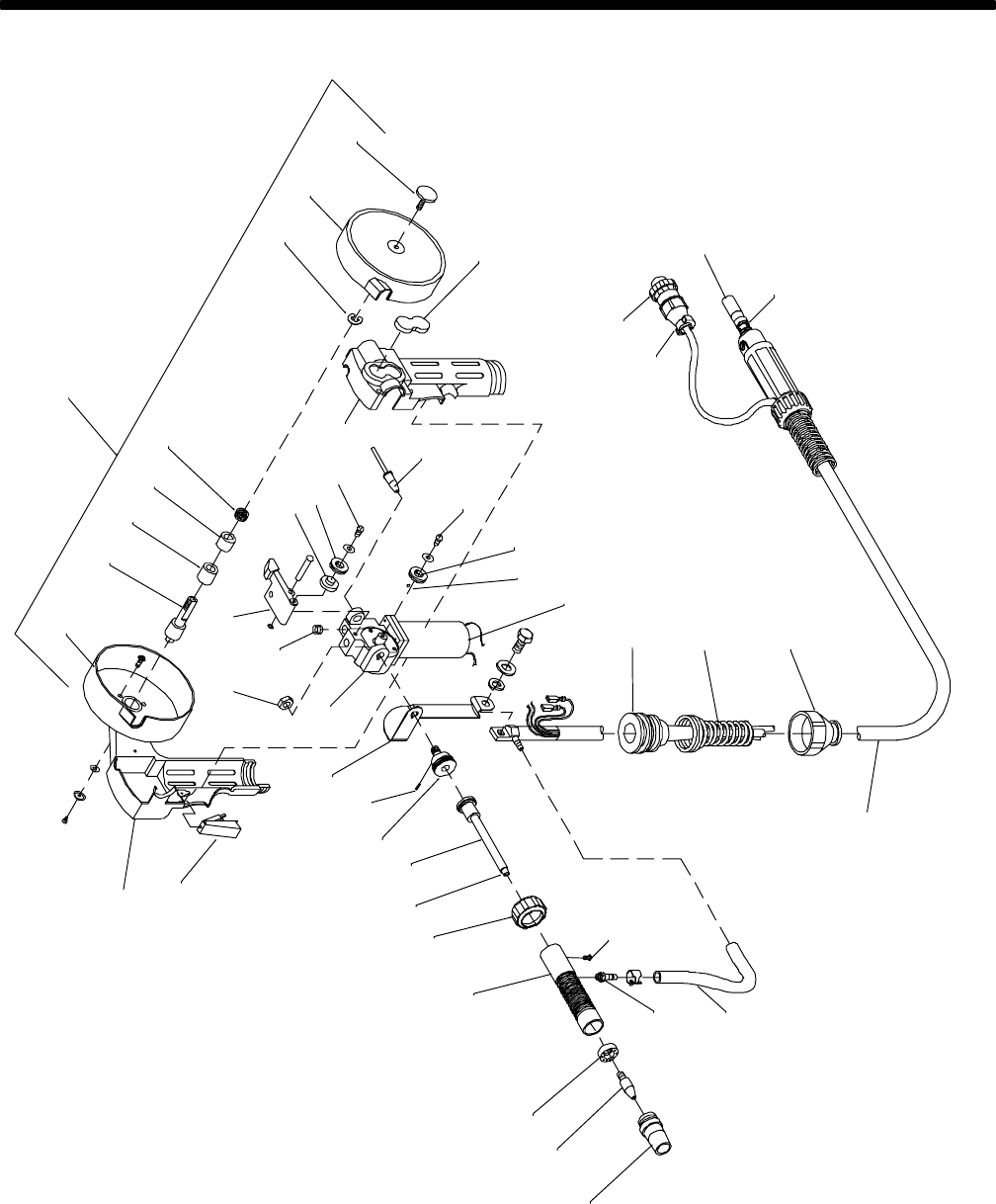

SECTION 7 − PARTS LIST

.Hardware is common and not

available unless listed.

804 699-A

3

2

30

26

29

31

27

15

28

25

24

23

18

17

16

13

11

10

4

9

8

7

6

5

4

2

1

42

39

40

41

38

37

34

35

33 32

19

22 21

20

12

14

36

43

44

Figure 7-1. Complete Assembly

OM-230 261 Page 23

Quantity

Description

Part

No.

Dia.

Mkgs.

Item

No.

Figure 7-1. Complete Assembly

1 PB1 186 416 TRIGGER SWITCH 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 226 855 PLASTIC HANDLE 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 226 853 SPOOL COVER ASSY (consisting of) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 226 854 SPOOL DEFENCE SHELL 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 194 623 SPOOL SHAFT 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 194 624 BUSHING RESISTANCE RUBBER 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 194 625 LOCATION BUSHING 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 194 626 ADJUSTING NUT 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9 RING, rtng C-clip .140 shaft x .015 thick 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 194 627 LOCKING SCREW 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11 187 239 COVER, drive roll 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12 231 107 STRAIN RELIEF, cable 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13 231 108 SPRING, cable 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14 226 615 NUT, handle plastic 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

15 193 999 SPRING, CPRSN .310 OD x .040 wire x 1.380 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

16 186 415 PRESS ARM W/SHAFT, C-clip washer 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17 187 238 BEARING 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

18 186 414 PUSH ROLL .030/.035 (0.8/0.9 MM) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

19 209 079 SCREW M4 x 0.7 x 16 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

20 209 080 SCREW M4 x 0.7 x 6 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

21 186 413 DRIVE ROLL .030/.035 (0.8/0.9 MM) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

18 ♦199 732 PUSH ROLL UK .023 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

21 ♦199 731 DRIVE ROLL UK .023 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

22 186 488 KEY, drive roll 2 mm x 7 mm 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23 186 410 INLET GUIDE 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

24 048 834 CLAMP, circ 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25 079 878 CONNECTOR W/SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

26 194 631 NUT, brass 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

27 236 923 GEARBOX ASSEMBLY (3035-10) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

27 186 412 GEARBOX ASSEMBLY (3035-20) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

28 B2 236 922 MOTOR (3035-10) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

28 B2 186 417 MOTOR (3035-20) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

29 196 398 BUSS BAR, interconnecting 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

30 197 570 ANTI-ROTATION PIN 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

31 196 848 CONTACT ADAPTER (3035-20) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

32 234 348 HEAD TUBE ASSY (3035-10) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

32 196 849 HEAD TUBE ASSY (3035-20) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

33 206 363 LINER KIT 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

34 196 847 LOCKING NUT (3035-20) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

35 194 633 BARREL 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

36 209 080 SCREW, M4 x 0.7 x 6 mm 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

37 186 408 GAS NIPPLE 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

38 186 409 GAS DIFFUSER 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

39 186 419 CONTACT TIP .030 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

39 186 406 CONTACT TIP .035 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

39 ♦199 730 CONTACT TIP .023 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

40 186 405 NOZZLE 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

41 111 400 HOSE, SAE .187 ID X .410 OD X 8.000 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

42 197 123 O−RING, .312 ID X .062 70 duro buna−n2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

43 230 677 CONNECTOR, plug dp spool gun 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

44 236 921 CABLE ASSEMBLY, 10ft w/connector plug (3035-10) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

44 230 674 CABLE ASSEMBLY 20ft w/connector plug (3035-20) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

♦OPTIONAL

To maintain the factory original performance of your equipment, use only Manufacturer’s Suggested

Replacement Parts. Model and serial number required when ordering parts from your local distributor.

Notes

Notes

Notes

Warranty Questions?

Call

1-800-332-3281

7 AM − 5 PM EST

hobart_warr 2010−01

Service

You always get the fast,

reliable response you

need. Most replacement

parts can be in your

hands in 24 hours.

Support

Need fast answers to the

tough welding questions?

Contact your distributor or

call 1-800-332-3281. The

expertise of the distributor

and Hobart is there to

help you, every step of

the way.

Assistance

Visit the Hobart website:

www.HobartWelders.com

Effective January 1, 2010

5/3/1 WARRANTY applies to all Hobart welding equipment, plasma cutters and spot welders with a

serial number preface of MA or newer.

This limited warranty supersedes all previous Hobart warranties and is exclusive with

no other guarantees or warranties expressed or implied.

Hobart products are serviced by Hobart or Miller Authorized Service Agencies.

LIMITED WARRANTY − Subject to the terms and conditions

below, Hobart/Miller Electric Mfg. Co., Appleton, Wisconsin,

warrants to its original retail purchaser that new Hobart

equipment sold after the effective date of this limited warranty is

free of defects in material and workmanship at the time it is

shipped by Hobart. THIS WARRANTY IS EXPRESSLY IN LIEU

OF ALL OTHER WARRANTIES, EXPRESS OR IMPLIED,

INCLUDING THE WARRANTIES OF MERCHANTABILITY AND

FITNESS.

Within the warranty periods listed below, Hobart/Miller will repair

or replace any warranted parts or components that fail due to

such defects in material or workmanship. Hobart/Miller must be

notified in writing within thirty (30) days of such defect or failure, at

which time Hobart/Miller will provide instructions on the warranty

claim procedures to be followed.

Hobart/Miller shall honor warranty claims on warranted

equipment listed below in the event of such a failure within the

warranty time periods. All warranty time periods start on the

delivery date of the equipment to the original retail purchaser, and

not to exceed one year after the equipment is shipped to a North

American distributor or eighteen months after the equipment is

shipped to an International distributor.

1. 5 Years — Parts and Labor

* Original Main Power Rectifiers only to include SCRs,

diodes, and discrete rectifier modules

* Reactors

* Stabilizers

* Transformers

2. 3 Years — Parts and Labor

* Drive Systems

* Idle Module

* PC Boards

* Rotors, Stators and Brushes

* Solenoid Valves

* Spot Welder Transformer

* Switches and Controls

3. 1 Year — Parts and Labor Unless Specified

(90 days for industrial use)

* Accessories

* Batteries (Trek 180 Only)

* Contactors

* Field Options

(NOTE: Field options are covered for the remaining

warranty period of the product they are installed in, or

for a minimum of one year — whichever is greater.)

* Flowgauge and Flowmeter Regulators (No Labor)

* HF Units

* MIG Guns/TIG Torches

* Motor-Driven Guns

* Plasma Cutting Torches

* Regulators

* Relays

* Remote Controls

* Replacement Parts (No labor) − 90 days

* Running Gear/Trailers

* Water Coolant Systems

4. Engines, batteries (except Trek 180) and tires are

warranted separately by the manufacturer.

Hobart’s 5/3/1 Limited Warranty shall not apply to:

1. Consumable components; such as contact tips,

cutting nozzles, contactors, brushes, relays, work

station table tops and welding curtains, or parts that

fail due to normal wear. (Exception: brushes and

relays are covered on all engine-driven products.)

2. Items furnished by Hobart/Miller, but manufactured by

others, such as engines or trade accessories. These

items are covered by the manufacturer’s warranty, if

any.

3. Equipment that has been modified by any party other

than Hobart/Miller, or equipment that has been

improperly installed, improperly operated or misused

based upon industry standards, or equipment which has

not had reasonable and necessary maintenance, or

equipment which has been used for operation outside of

the specifications for the equipment.

HOBART PRODUCTS ARE INTENDED FOR PURCHASE AND

USE BY COMMERCIAL/INDUSTRIAL USERS AND PERSONS

TRAINED AND EXPERIENCED IN THE USE AND

MAINTENANCE OF WELDING EQUIPMENT.

In the event of a warranty claim covered by this warranty, the

exclusive remedies shall be, at Hobart’s/Miller’s option: (1) repair;

or (2) replacement; or, where authorized in writing by

Hobart/Miller in appropriate cases, (3) the reasonable cost of

repair or replacement at an authorized Hobart/Miller service

station; or (4) payment of or credit for the purchase price (less

reasonable depreciation based upon actual use) upon return of

the goods at customer’s risk and expense. Hobart’s/Miller’s

option of repair or replacement will be F.O.B., Factory at

Appleton, Wisconsin, or F.O.B. at a Hobart/Miller authorized

service facility as determined by Hobart/Miller. Therefore no

compensation or reimbursement for transportation costs of any

kind will be allowed.

TO THE EXTENT PERMITTED BY LAW, THE REMEDIES

PROVIDED HEREIN ARE THE SOLE AND EXCLUSIVE

REMEDIES. IN NO EVENT SHALL HOBART/MILLER BE

LIABLE FOR DIRECT, INDIRECT, SPECIAL, INCIDENTAL OR

CONSEQUENTIAL DAMAGES (INCLUDING LOSS OF

PROFIT), WHETHER BASED ON CONTRACT, TORT OR ANY

OTHER LEGAL THEORY.

ANY EXPRESS WARRANTY NOT PROVIDED HEREIN AND

ANY IMPLIED WARRANTY, GUARANTY OR

REPRESENTATION AS TO PERFORMANCE, AND ANY

REMEDY FOR BREACH OF CONTRACT TORT OR ANY

OTHER LEGAL THEORY WHICH, BUT FOR THIS PROVISION,

MIGHT ARISE BY IMPLICATION, OPERATION OF LAW,

CUSTOM OF TRADE OR COURSE OF DEALING, INCLUDING

ANY IMPLIED WARRANTY OF MERCHANTABILITY OR

FITNESS FOR PARTICULAR PURPOSE, WITH RESPECT TO

ANY AND ALL EQUIPMENT FURNISHED BY

HOBART/MILLER IS EXCLUDED AND DISCLAIMED BY

Hobart/Miller.

Some states in the U.S.A. do not allow limitations of how long an

implied warranty lasts, or the exclusion of incidental, indirect,

special or consequential damages, so the above limitation or

exclusion may not apply to you. This warranty provides specific

legal rights, and other rights may be available, but may vary from

state to state.

In Canada, legislation in some provinces provides for certain

additional warranties or remedies other than as stated herein,

and to the extent that they may not be waived, the limitations and

exclusions set out above may not apply. This Limited Warranty

provides specific legal rights, and other rights may be available,

but may vary from province to province.

ORIGINAL INSTRUCTIONS − PRINTED IN USA © 2010 Hobart Welding Products. 2010−01

Hobart Welding Products

An Illinois Tool Works Company

600 West Main Street

Troy, OH 45373 USA

For Technical Assistance:

Call1-800-332-3281

For Literature Or Nearest Dealer:

Call 1-877-Hobart1

Model Name Serial/Style Number

Purchase Date (Date which equipment was delivered to original customer.)

Distributor

Address

City

State Zip

Please complete and retain with your personal records.

Always provide Model Name and Serial/Style Number.

To locate a Distributor,

retail or service location:

Call 1-877-Hobart1 or visit our website at

www.HobartWelders.com

Contact your Distributor for:

Welding Supplies and Consumables

Options and Accessories

Personal Safety Equipment

Service and Repair

Replacement Parts

Training (Schools, Videos, Books)

Technical Manuals (Servicing Information

and Parts)

Circuit Diagrams

Welding Process Handbooks

Contact the Delivering Carrier to:

Resources Available

Owner’s Record

File a claim for loss or damage during

shipment.

For assistance in filing or settling claims, contact

your distributor and/or equipment manufacturer’s

Transportation Department.

For technical assistance:

Call 1-800-332-3281

Register your product at:

HobartWelders.com

Protect Your Investment!
