1
ProVisionaire Control V1.0
セットアップガイド
このたびは、ヤマハProVisionaireControl(プロビジョネ
アーコントロール)をダウンロードいただき、ありがとうござ
います。
ProVisionaireControlは、操作対象システム(CL/QL/TF、
MTX/MRXシステムなど本アプリケーションから制御される
機器で構成されたシステム)をWindowsコンピューターから
有線LANやWi-Fiネットワークを通じてリモートコントロー
ルするためのアプリケーションです。
ボタンやスライダーなどのさまざまなウィジェットを配置し
て自由にコントロールパネルをデザインできるので、使用形
態に合ったカスタムパネルをシステムに用意できます。
ご注意
• このソフトウェアおよびセットアップガイドの著作権はすべてヤマハ株式
会社が所有します。
• このソフトウェアおよびセットアップガイドの一部または全部を無断で複
製、改変することはできません。
• このソフトウェアおよびセットアップガイドを運用した結果およびその影
響については、一切責任を負いかねますのでご了承ください。
• このセットアップガイドに掲載されているイラストや画面は、すべて操作
説明のためのものです。したがって、実際の仕様と異なる場合があります。
• Windowsは、米国MicrosoftCorporationの米国およびその他の国にお
ける登録商標です。
• 商用目的で音源を使う場合、著作権にご注意ください。著作権の侵害は法
律上禁止されています。
• 本書に記載されている会社名および製品名は、それぞれ各社の商標または
登録商標です。
• アプリケーションソフトウェアは、改良のため予告なしにバージョンアッ
プすることがあります。最新のアプリケーションソフトウェアは、ヤマハ
プロオーディオサイトからダウンロードできます。
http://www.yamaha.com/proaudio/
本書をお読みになる方に
本書は、本アプリケーションを使ってカスタムコントロール
パネルを設計/制作/設定する方を対象としたガイドブックで
す。一般ユーザー向けのガイドブックではありません。 Manual Development Group
© 2018 Yamaha Corporation
2018 年 1 月発行 PO-A0
JA
2
目次
ProVisionaireControlでできること ................................................................ 5
ソフトウェアの動作環境..................................................................................... 6
理解しておく用語/概念...................................................................................... 7
インストールの手順............................................................................................ 9
画面構成 ............................................................................................................. 9
基本的なプロセス ............................................................................................. 11
起動し、機器を登録する............................................................................................ 11
ページにウィジェットを配置する ............................................................................. 13
識別しやすくする ...................................................................................................... 15
ページを追加する ...................................................................................................... 18
ページの背景を設定する............................................................................................ 24
ウィジェットの配置を調整する................................................................................. 25
プロジェクトファイルを保存する ............................................................................. 25
動作を確認する.......................................................................................................... 26
セキュリティを設定する............................................................................................ 27
コントローラーファイルを作る................................................................................. 31
KIOSK を自動起動させる .......................................................................................... 31
MTX/MRXシステムのパラメーターやメーターを追加する.............................. 32
イニシャルモード特有の機能............................................................................ 33
タイトルバー .................................................................................................... 34
メニューバー .................................................................................................... 36
ツールバー........................................................................................................ 41
3
「Controllers」エリア...................................................................................... 42
ボタン.........................................................................................................................................42
コンテキストメニュー...............................................................................................................43
プロパティー..............................................................................................................................43
「Devices」エリア............................................................................................ 45
ボタン.........................................................................................................................................45
コンテキストメニュー...............................................................................................................46
プロパティー..............................................................................................................................46
「Widgets」エリア........................................................................................... 47

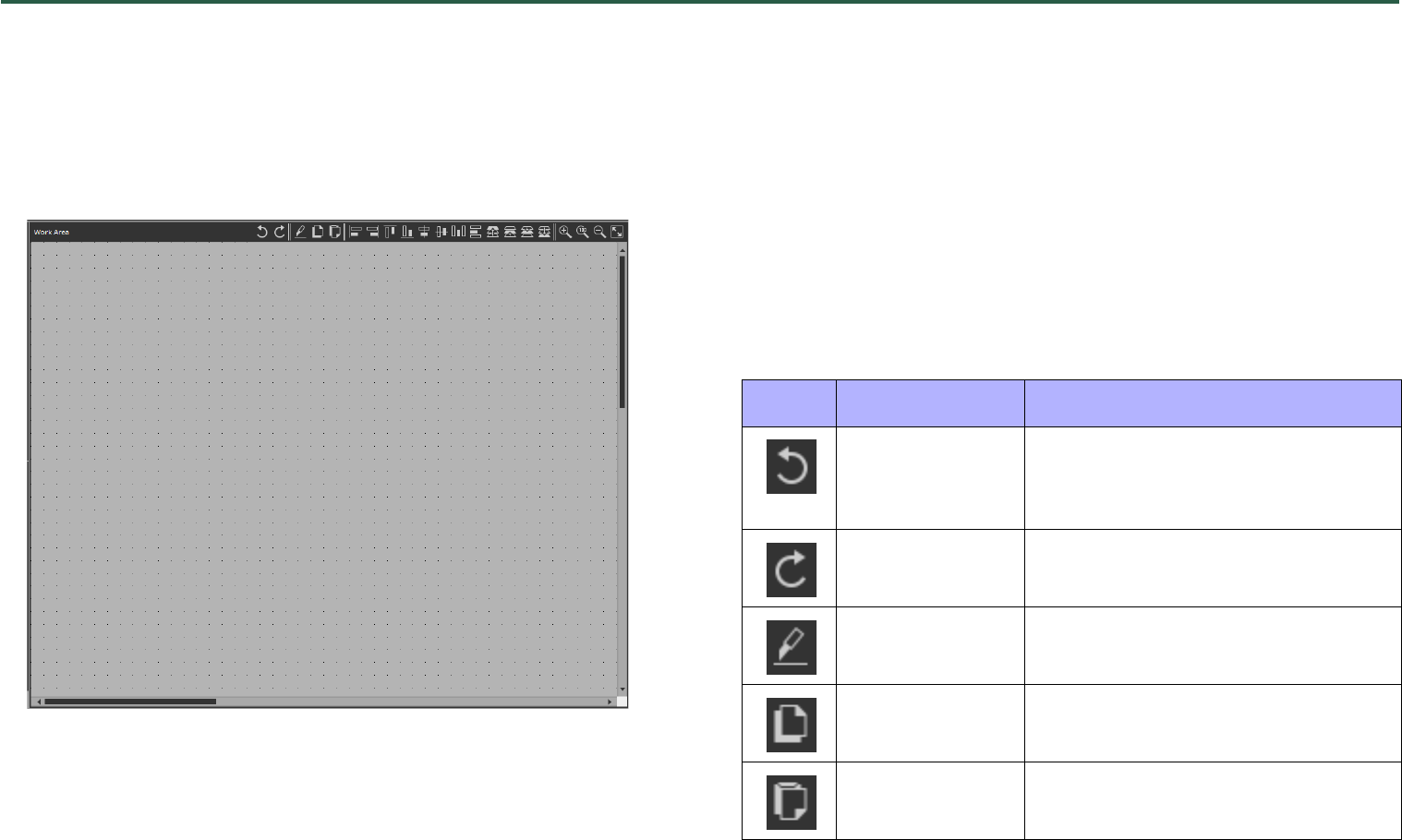

ワークエリア .................................................................................................... 48
ボタン.........................................................................................................................................48
「Properties」エリア ....................................................................................... 50
ボタン.........................................................................................................................................50
ウィジェット .................................................................................................... 51
ボタン.........................................................................................................................................51
ボタンのプロパティー........................................................................................................................ 51
スライダー..................................................................................................................................55
スライダーのプロパティー ................................................................................................................ 55
ダイアル .....................................................................................................................................57
ダイアルのプロパティー....................................................................................................................57
メーター .....................................................................................................................................59
メーターのプロパティー....................................................................................................................59
ライン.........................................................................................................................................61
ラインのプロパティー........................................................................................................................ 61
シェイプ .....................................................................................................................................62
シェイプのプロパティー....................................................................................................................62
4
ダイアログ........................................................................................................ 64
「Setup」ダイアログ .................................................................................................................64
［Network] タブ ................................................................................................................................. 64

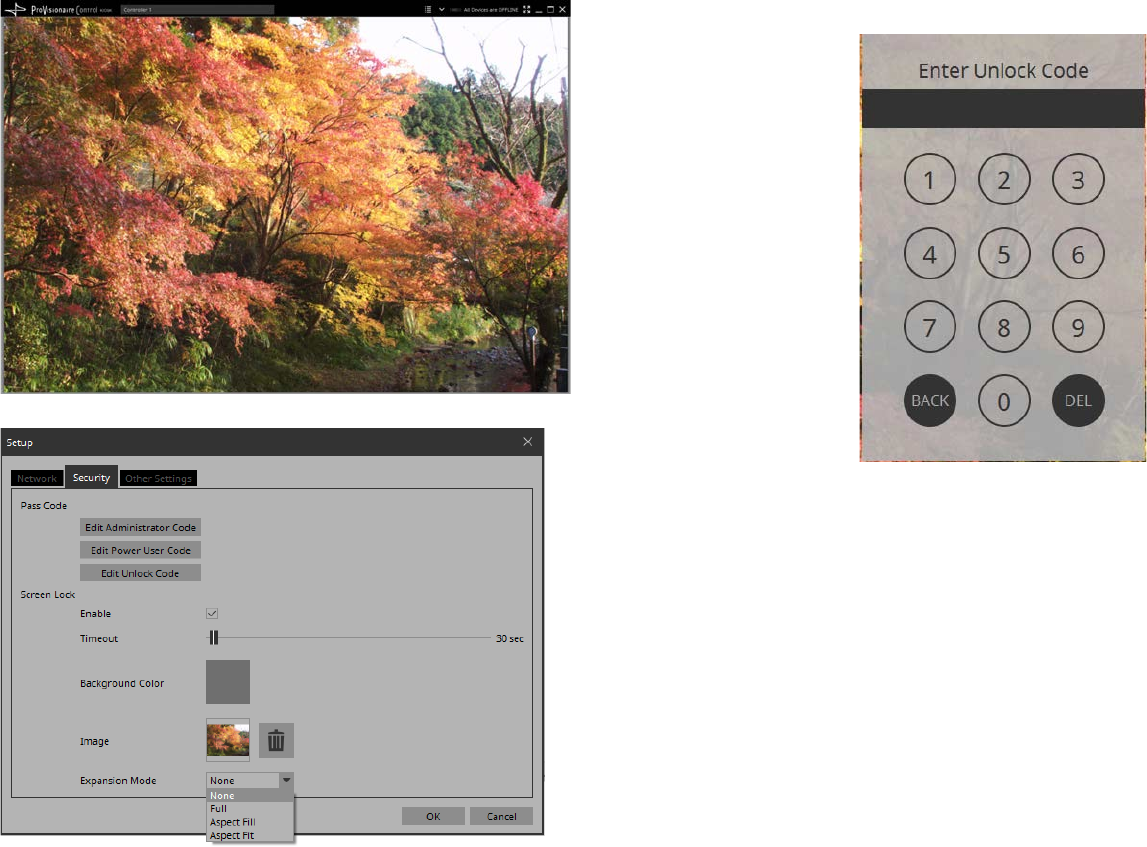

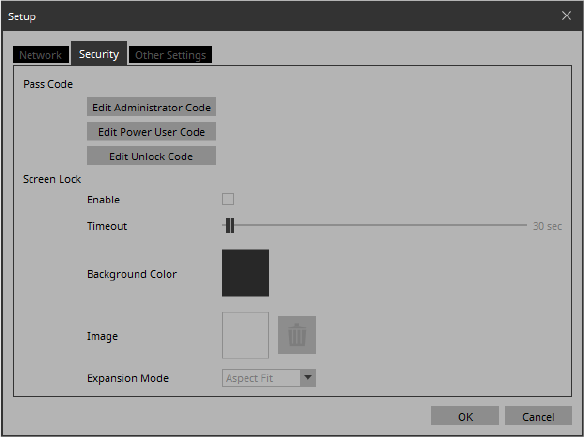

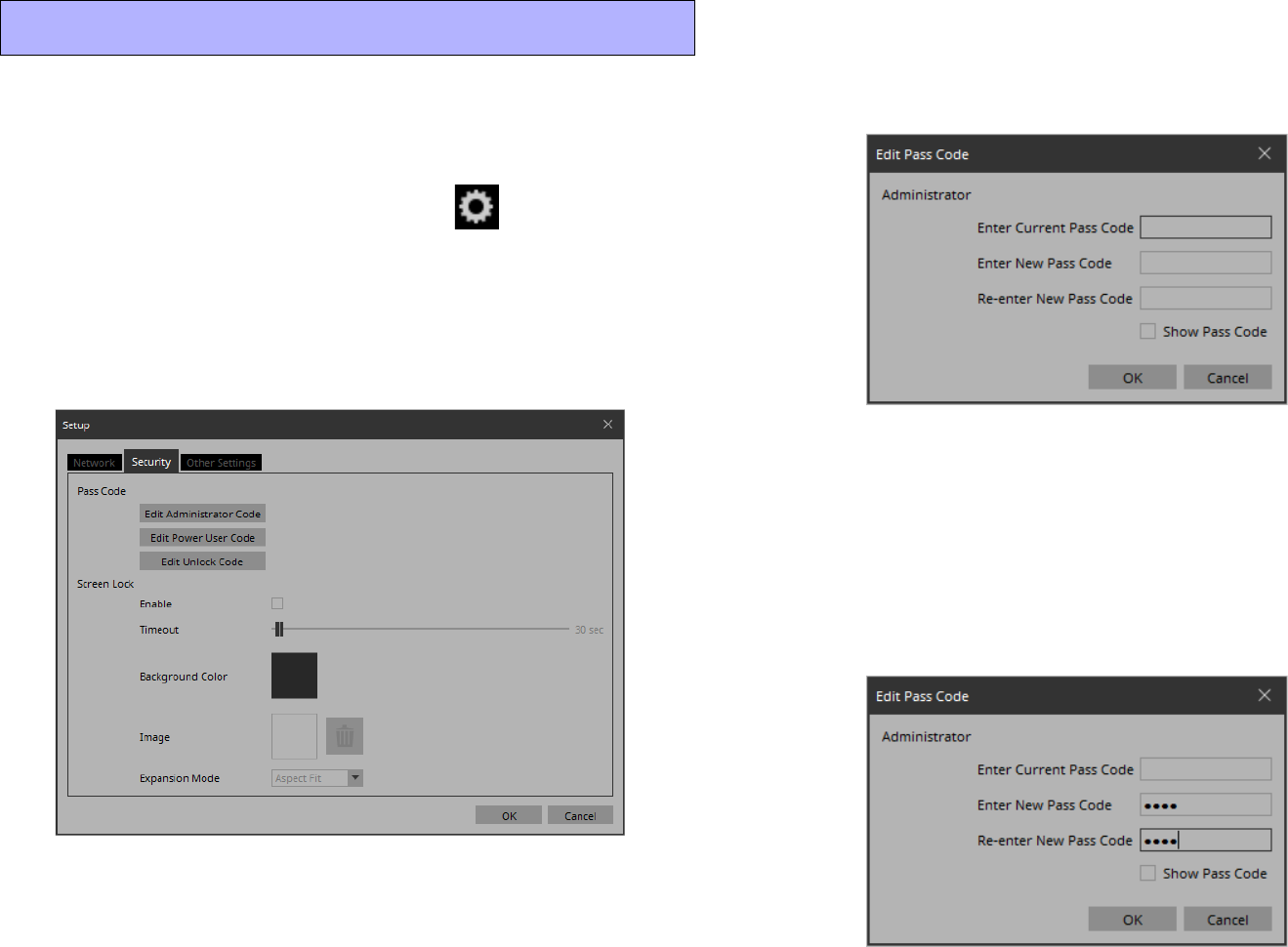

［Security] タブ................................................................................................................................... 65

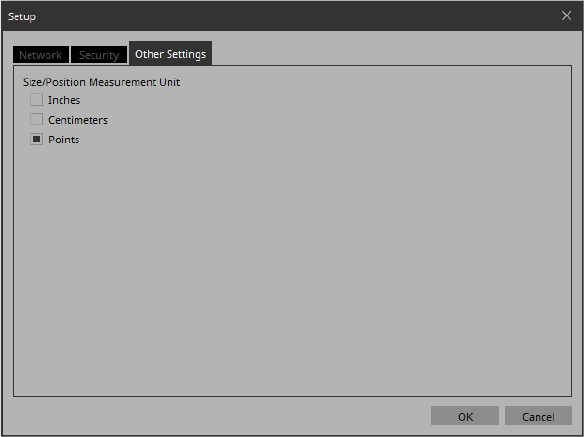

［OtherSettings] タブ....................................................................................................................... 66
「NewProjectWizard」ダイアログ......................................................................................67
1/2CreateController .................................................................................................................... 67

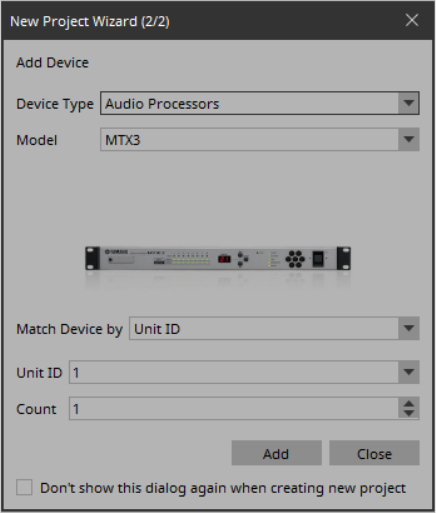

2/2AddDevice ............................................................................................................................... 68

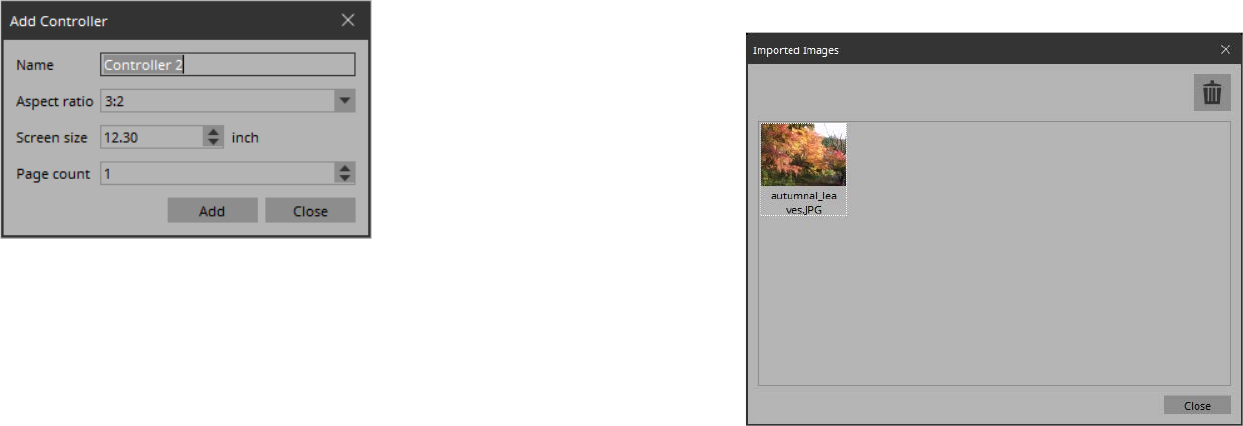

「AddController」ダイアログ ................................................................................................69
「ImportedImages」ダイアログ ............................................................................................69

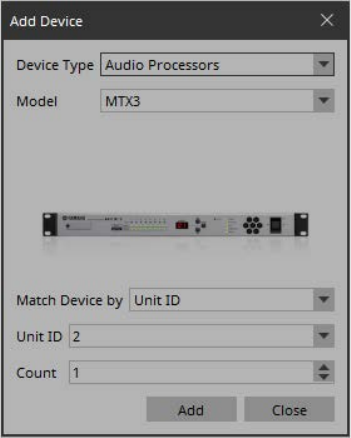

「AddDevice」ダイアログ ......................................................................................................70

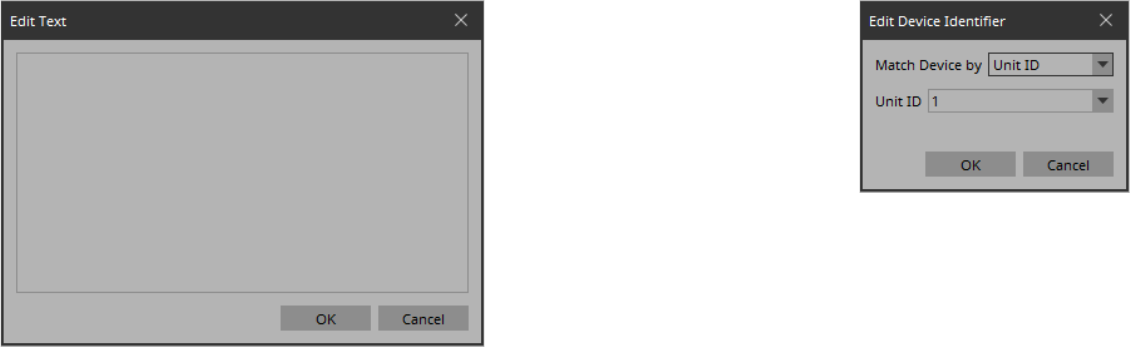

「EditText」ダイアログ ...........................................................................................................71
「EditDeviceIdentifier」ダイアログ .....................................................................................71

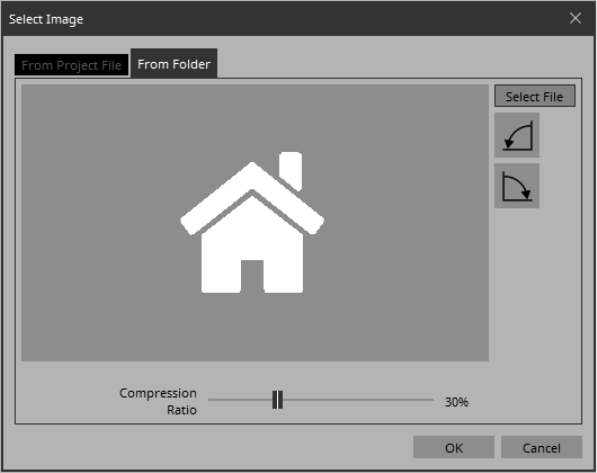

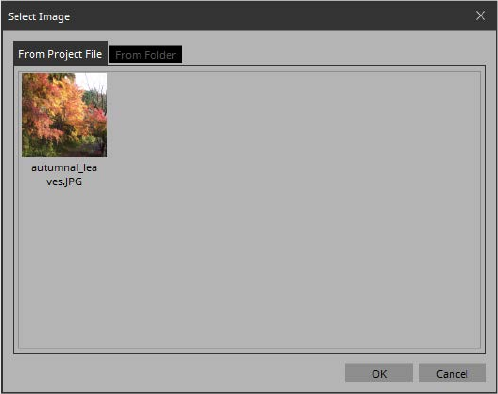

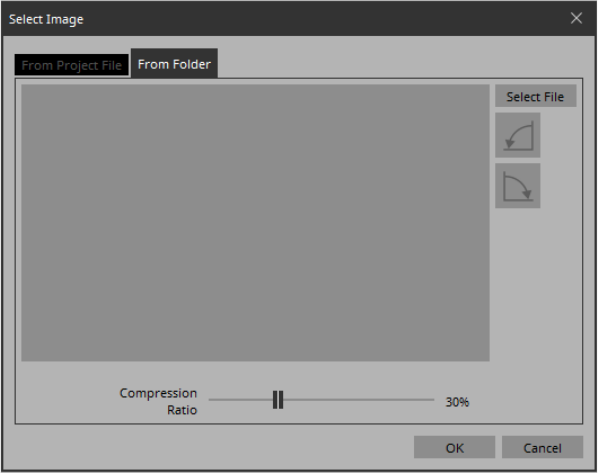

「SelectImage」ダイアログ ....................................................................................................72
［FromFolder] タブ .......................................................................................................................... 72
［FromProjectFile] タブ ................................................................................................................. 73
ExpansionMode について.............................................................................................................. 74
IPアドレスの設定方法 ...................................................................................... 75
Tips.................................................................................................................. 76
困ったときは .................................................................................................... 77
5
ProVisionaireControlでできること
• ProVisionaireControlは特別なプログラミングの習得を必要とせず、直感的にスライダー、ボタン、写
真などのウィジェットをページ(画面)上に配置し、設備物件内容や使用形態に応じたお客様オリジナルの
コントロールパネルを作成できます。

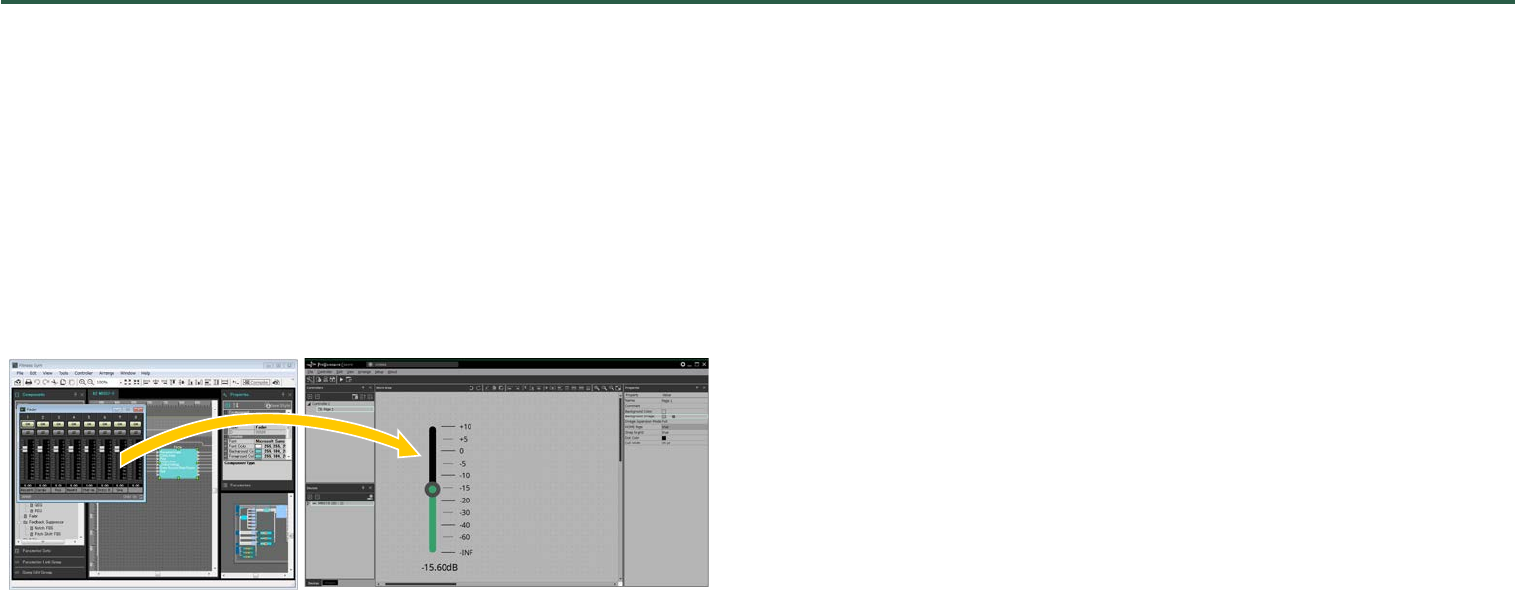

• 対象モデルを限定せずに、1つのページに複数の機器のウィジェットを最大1000個まで配置できます。
• ページはコントローラー 1つあたり最大50ページ用意できますので、エリア、ユーザーごとのコントロー
ルパネルを作ったり、特定のプリセット、パラメーターの状態に応じたデザインページを制作できます。
そしてコントロールパネルやデザインページをアクセス制御することで、より安全で利便性の高いコント
ローラーの運用が可能となります。
• 完成したコントロールパネルのデータはコントローラー単位でProVisionaireControlKIOSK(以降
KIOSK)用のファイルとしてエクスポートできます。複数台でコントローラーを同じ物件で使用したり、テ
ンプレートとして保存し、別の物件での使用や共有をすることで、効率的で便利なコントローラー制作が
可能となります。
• 操作対象システムとはWi-Fi経由でも接続できますので、タブレットPCを壁へ埋込むだけでなく、持ち歩
いて操作することで、小回りの利く便利なリモートコントローラーとして運用できます。
6
ソフトウェアの動作環境
NOTE
上記の動作環境はProVisionaireControlバージョン1.0.0に対するものです。ソフトウェアの最新バージョンおよび動作環境については、
下記URLに最新情報が掲載されています。
http://www.yamaha.com/proaudio/
お使いのコンピューターによっては、動作環境以上の条件を必要とする場合があります。
OS Windows7(32bit/64bit)
Windows8.1(32bit/64bit)
Windows10(32bit/64bit)
CPU インテルAtom/Corei以降
メモリー 2GB以上
HDD/SSD 100MB以上
その他 Ethernet(1000BASE-T以上)搭載環境またはWi-Fi機能搭載環境
7
理解しておく用語/概念
ロール
ProVisionaireControlでは以下のロール(役割)があります。
• Administrator(管理者)
コントロールパネルを設計/編集する人(主に施工会社の方)。こ
のセットアップガイドを読む人です。機能制限解除をするため
のAdministratorCode(4桁)を知っています。
• PowerUser(パワーユーザー )
設備の音響責任者など。アクセス制限をかけたページへの移動
や、設定ファイルの変更をするためのPowerUserCode(4桁)
を知っています。
• Staff(スタッフ)
パラメーターを操作する人。スクリーンロックを解除するため
のUnlockCode(4桁)を知っています。
• Guest(ゲスト)
訪問客など操作権限がない人。
各ロールでできることは以下となります。
単位
ProVisionaireControlでは構成を考える上で以下の単位があり
ます。
• プロジェクト
案件別の単位。建物全体やホール全体という単位で使用します。
• コントローラー
ProVisionaireControlKIOSKで扱う単位。舞台袖やFoHなど
の場所別や使用者別に作成できます。1つのプロジェクトにつ
き20個までのコントローラーが作成できます。
•ページ
デバイスを制御する際の、「複数のウィジェット(ボタンやスラ
イダーなど)から構成される画面」をページと呼んでいます。1
つのコントローラーにつき50ページまで作成できます。ホーム
ページに設定されたページがProVisionaireControlKIOSKで
ファイルを開いたときに表示されます。
Administ-
rator
Power
User Staff Guest
スクリーンロック解除 ̶̶
̶
パラメーター操作 
̶
コントローラーファイル
の変更 
̶̶
デザインの変更 ̶̶̶
8
ファイル
ProVisionaireControlおよびProVisionaireControlKIOSKで
は以下のファイルを使用します。
• プロジェクトファイル(拡張子.pvcpj)
ProVisionaireControlのすべての設定が記述されているファ
イル。複数のコントローラー情報やページ情報や画像、制御デ
バイスの情報などが記述されています。
• コントローラーファイル(拡張子.ypvc)
ProVisionaireControlKIOSK用の読み込み専用設定ファイル。
1つのコントローラー情報や複数のページ情報、画像、制御デ
バイスの情報などが記述されています。
モード
ProVisionaireControlやProVisionaireControlKIOSKでは以
下のモードがあります。
• InitialMode(イニシャルモード)
ファイルが読み込まれていないモード。このモードからファイ
ルを読み込む操作をすることでProVisionaireControlは
DesignModeに、ProVisionaireControlKIOSKではControl
Modeに遷移します。
• DesignMode(デザインモード)
ProVisionaireControlでコントローラー /ページの作成や編集
をするためのモード。ProVisionaireControlKIOSKにはあり
ません。Administratorの権限が必要です。この状態では操作
対象システムとオンラインになっていません。
• ControlMode(コントロールモード)
ProVisionaireControlKIOSKでネットワーク上の機器群とオ
ンラインにしてコントロール/モニターするためのモード。コン
トローラーファイルの変更にはAdministratorかPowerUser
の権限が必要です。
その他
このセットアップガイドでは以下の用語も使用します。
• Widget(ウィジェット)
スライダーやボタン、画像などのGUIパーツ。これらのパーツ
はデバイスのパラメーターを割り当て、フェーダーやOn/Off
のパラメーターと同期させることができます。
• KIOSK(キオスク)
ProVisionaireControlKIOSKの略称として使用します。
KIOSKはコントロールに特化したアプリケーションで、パワー
ユーザーやスタッフが使用します。
9
インストールの手順
ProVisionaireControlおよびKIOSKのインストーラーはヤ
マハプロオーディオサイトからダウンロードしてください。
サイトの[製品情報]→[ソフトウェア・周辺機器]→[アプリ
ケーション]のページにリンクがあります。
http://www.yamaha.com/proaudio/
ダウンロードした圧縮ファイルを解凍し、setup.exeをダブ
ルクリックしたあと、インストーラーに従ってインストール
してください。

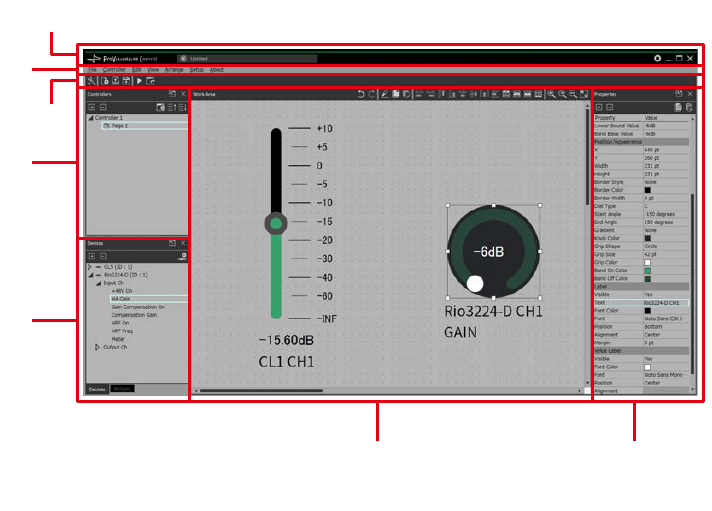

画面構成
ProVisionaireControlのデザインモードは「タイトルバー」
「メニューバー」「ツールバー」「Controllersエリア」
「Devicesエリア」「Widgetsエリア」「ワークエリア」
「Propertiesエリア」から構成されています。

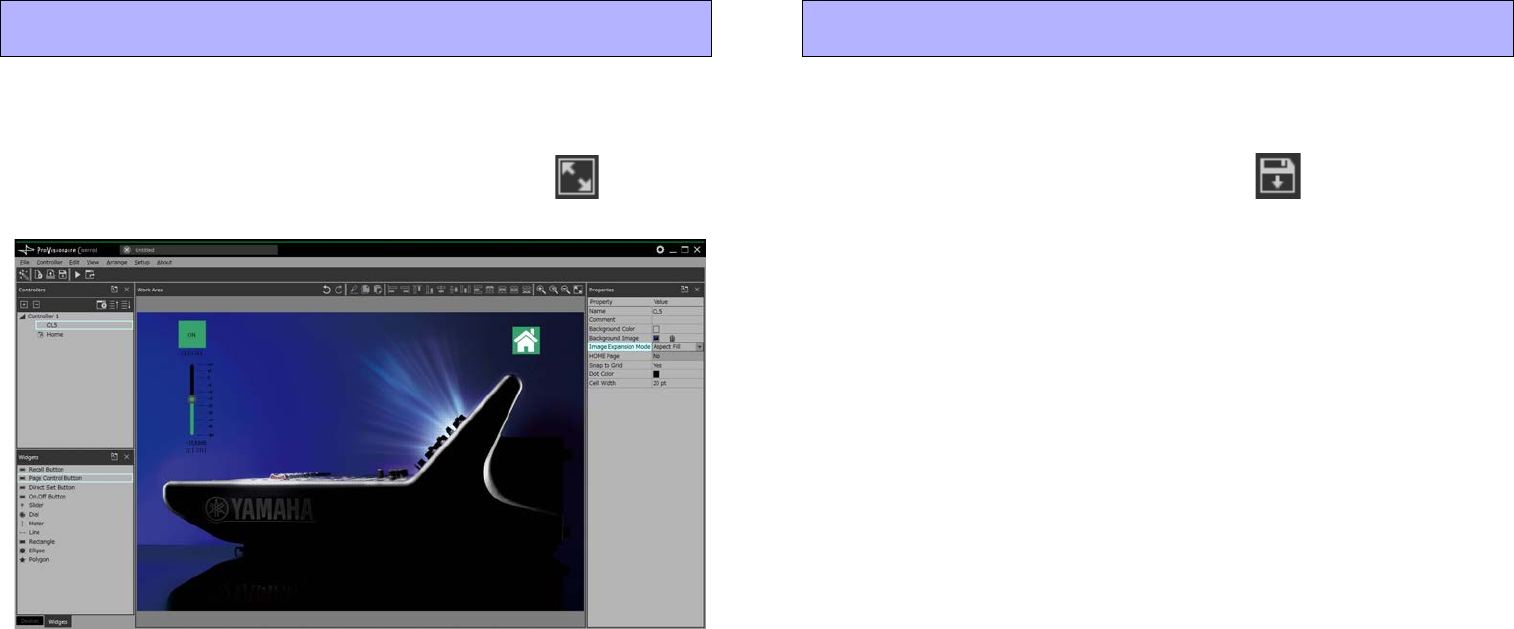

ワークエリア以外のエリアの右上には がありますが、ク
リックするとエリアがフロート化(Undock)して、ワークエ
リアを広く使うことができます。フロート化を解除する場合
は右上にある をクリックしてください。
また、「View」メニューの[DockAll]を実行すると、すべて
のエリアのフロート化が解除されます。
ワークエリアとエリアの境部分にカーソルを置くと、カーソ
ルの形状が変わり、ドラッグすることでエリアの幅を変更で
きます。
10

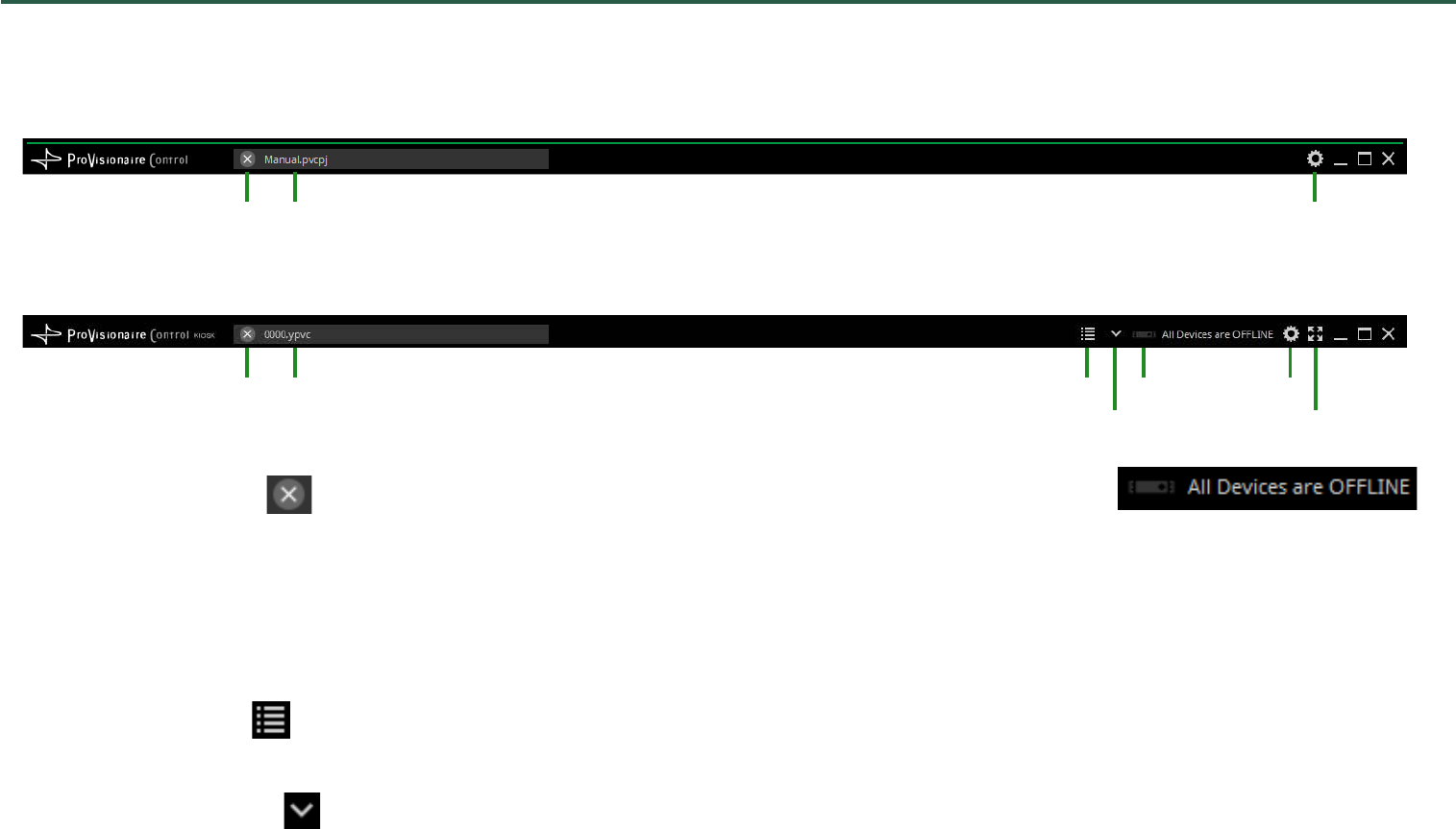

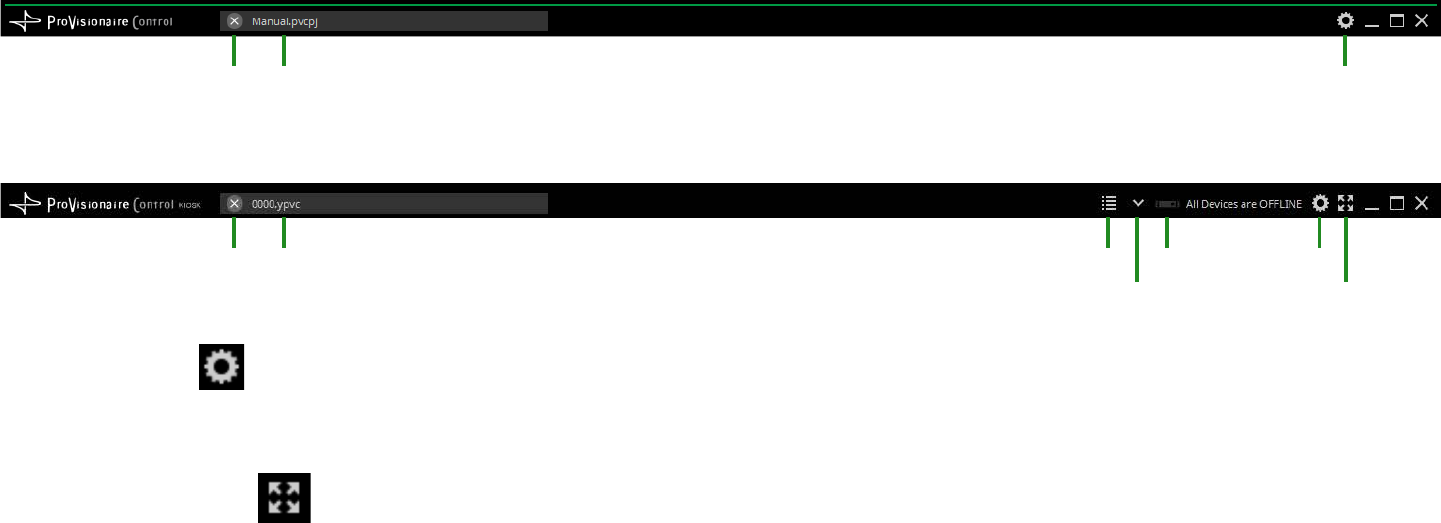

qタイトルバー
プロジェクトファイル名を表示します。また、[Setup]ボタン
などを配置しています。(34ページ)

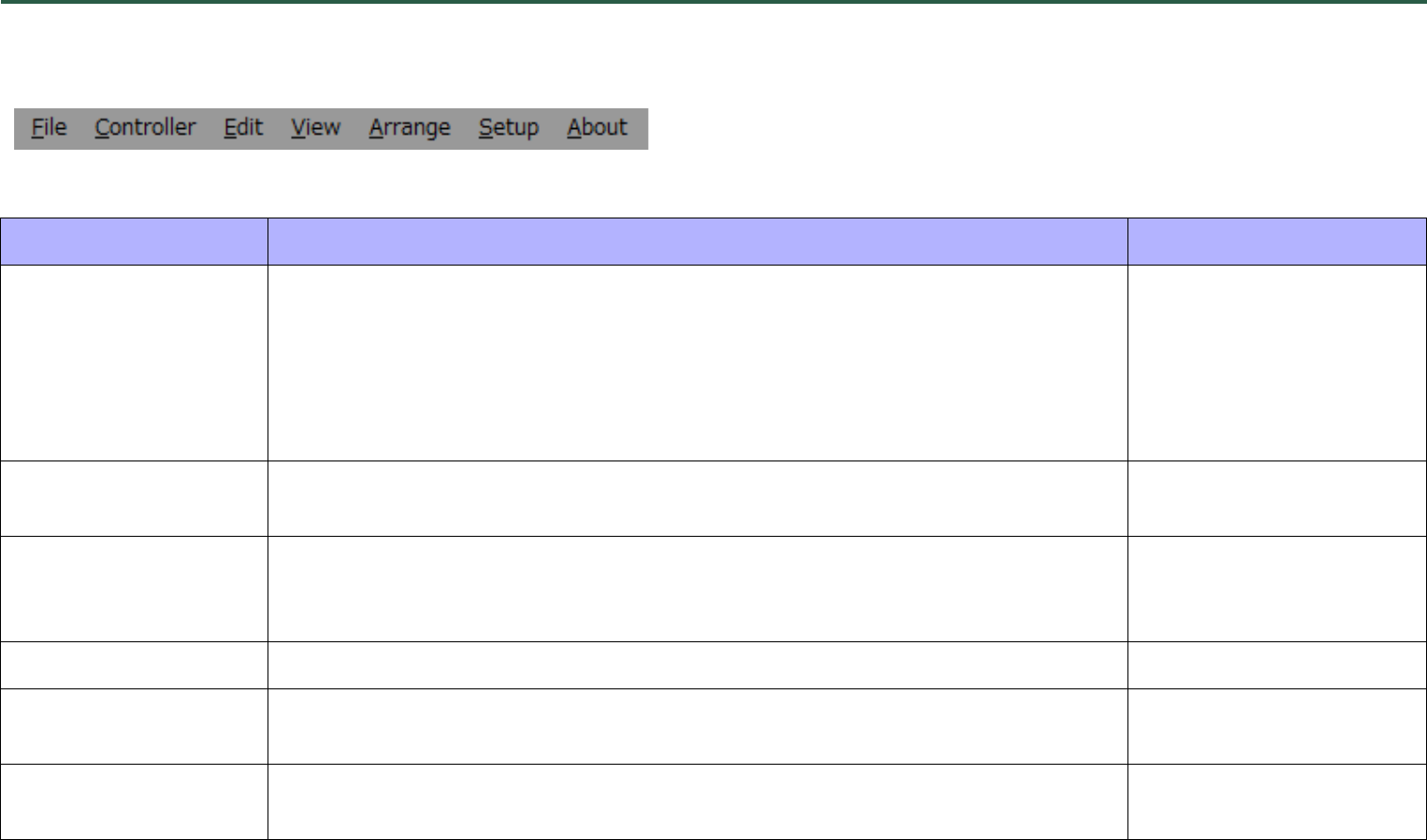

wメニューバー
ProVisionaireControlで実行できるコマンドが、カテゴリー
ごとにまとめられています。(36ページ)

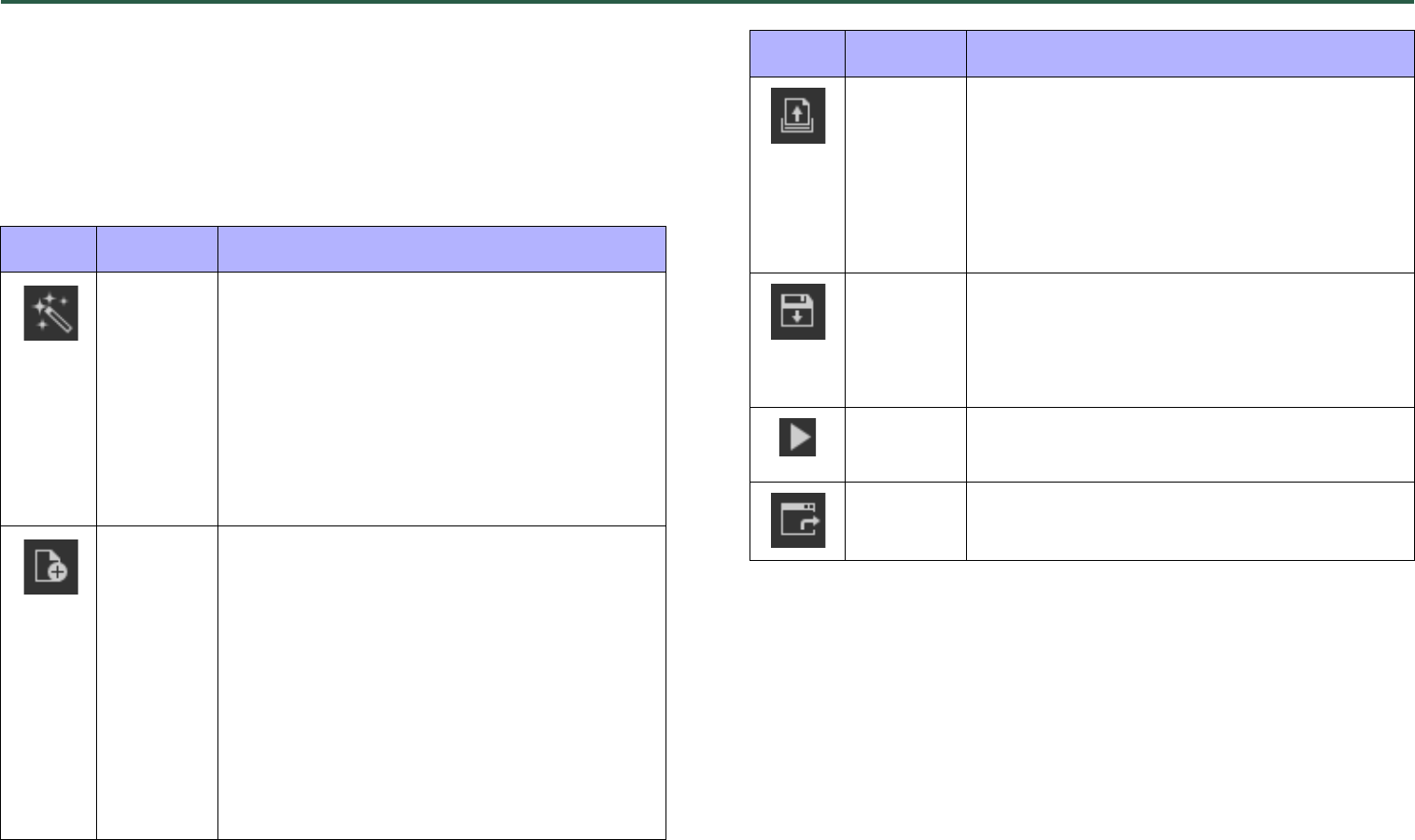

eツールバー
よく使うコマンドをボタンにして配置しています。(41ページ)

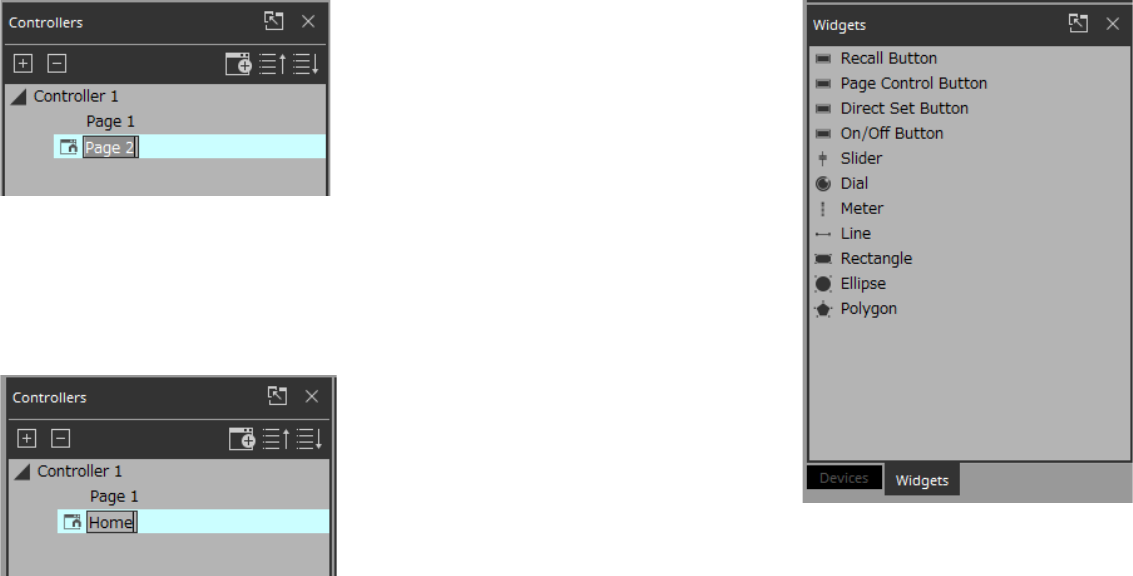

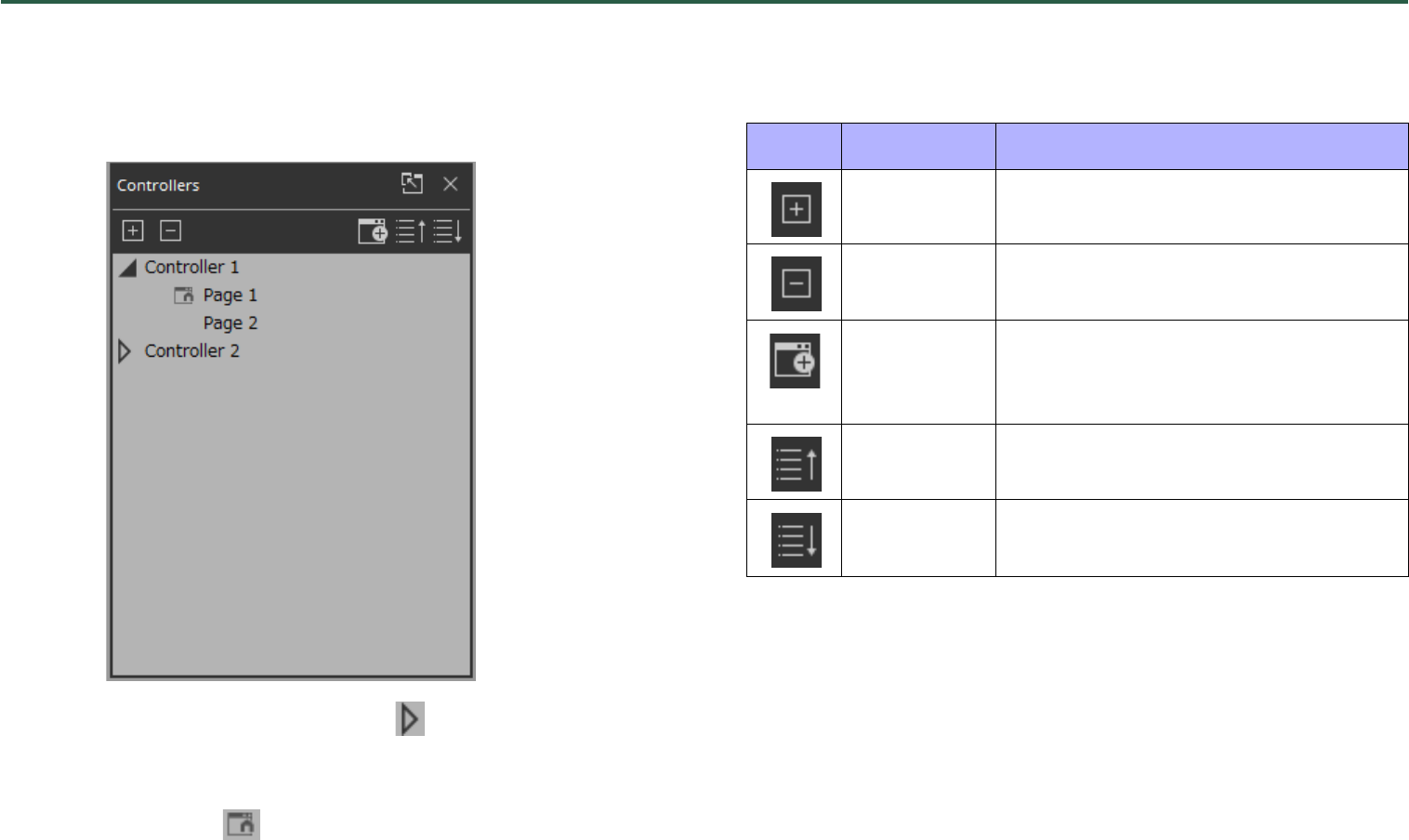

r「Controllers」エリア
プロジェクトのコントローラーとページのリストです。コント
ローラーやページの追加もこのエリアで行ないます。
(42ページ)

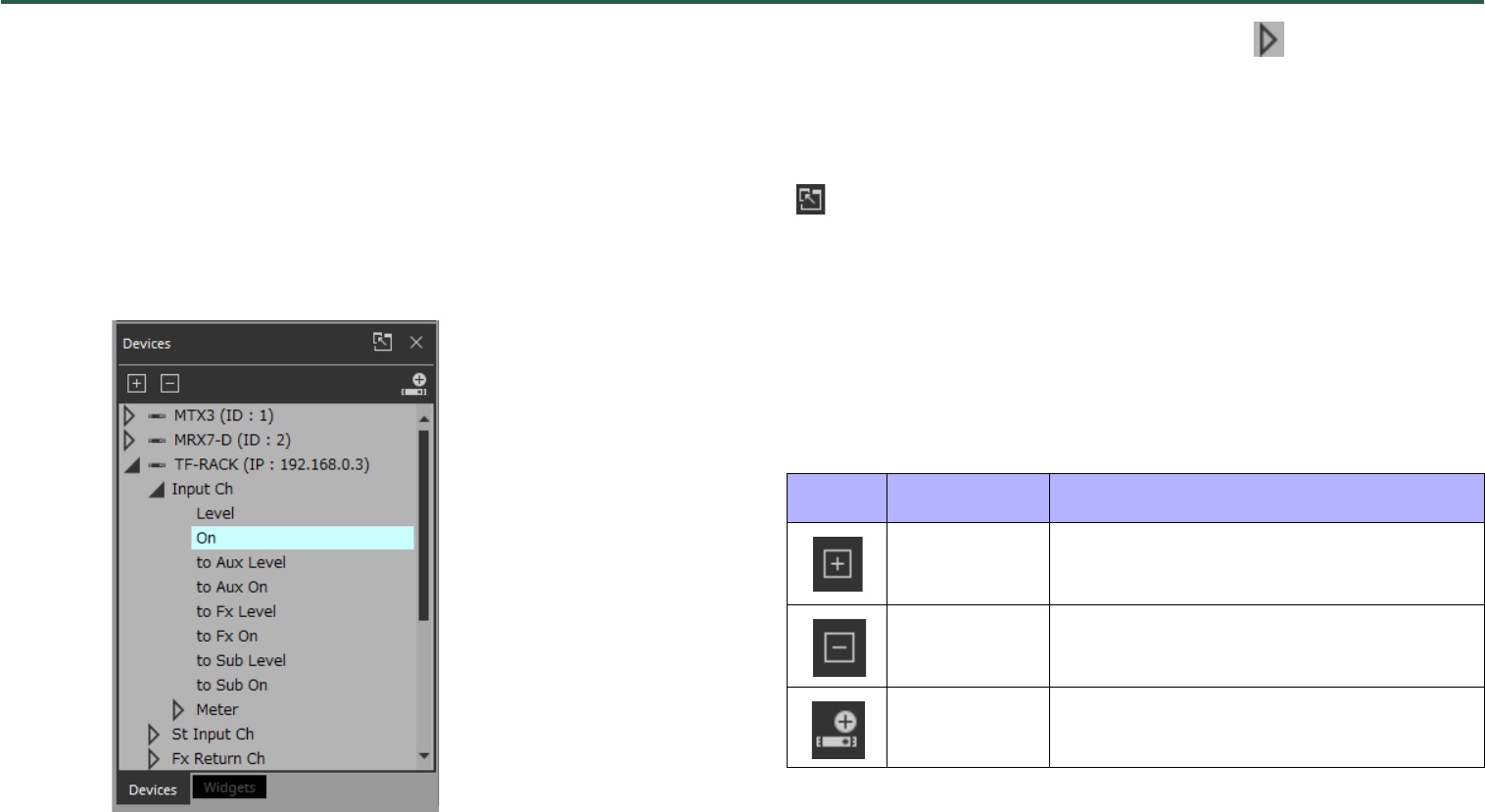

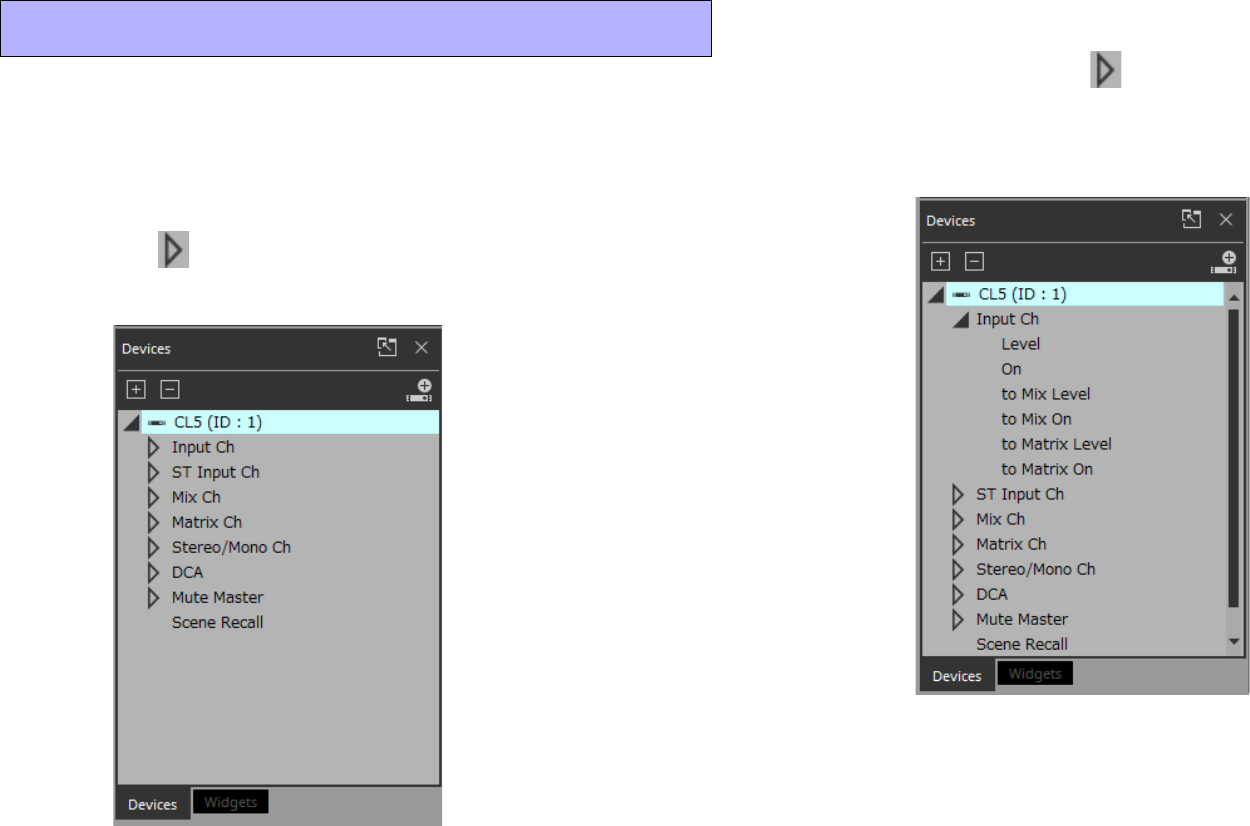

t「Devices」/「Widgets」エリア
「Devices」はプロジェクトで使用する機器とパラメーターの
リストです。(45ページ)

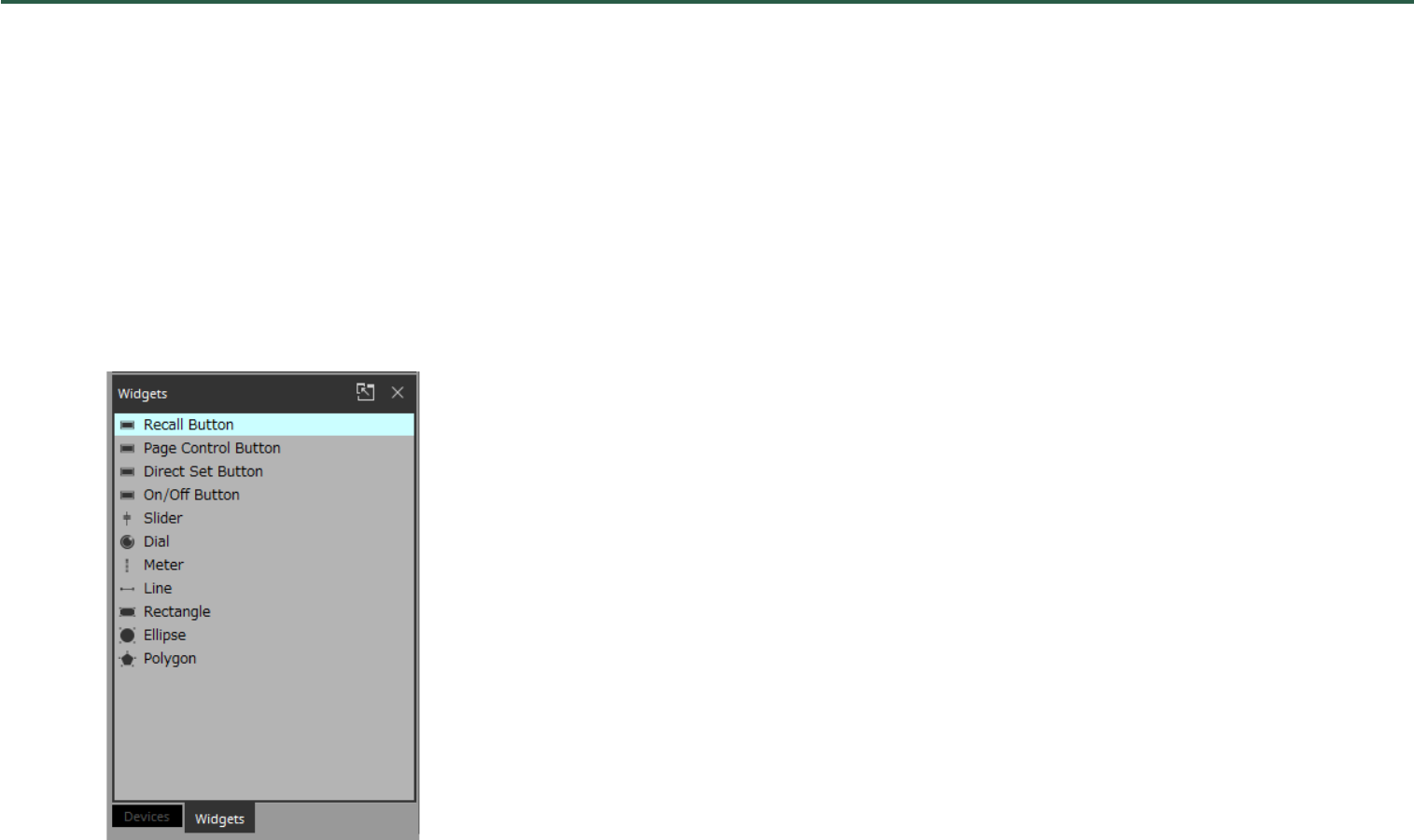

「Widgets」は使用可能なウィジェットのリストです。(47
ページ)
yワークエリア
「Devices」/「Widgets」エリアからドラッグ&ドロップして
ウィジェットの配置をするエリアです。(48ページ)
上部によく使う機能をボタンにしています。

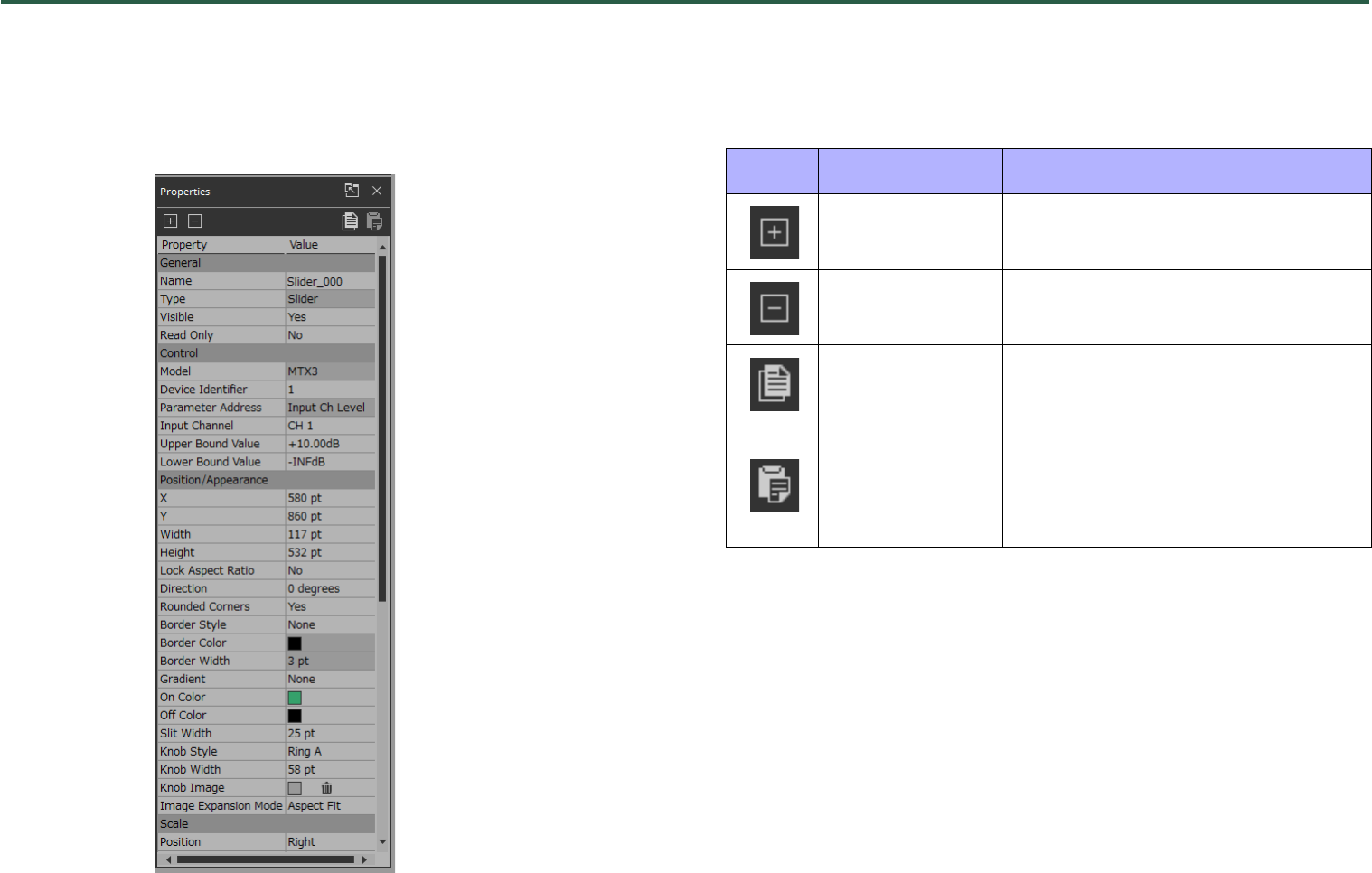

u「Properties」エリア
現在選択されているウィジェット、ページ、コントローラー、
機器の情報のリストです。クリックすることで編集できます。
内容については各エリアやウィジェットの説明ページを参照し
てください。
q
w
r
t
e
yu
11
基本的なプロセス
簡単なページの制作を例に、起動から機器をコントロールす
るまでのプロセスを解説します。今回はCL5(コンソール

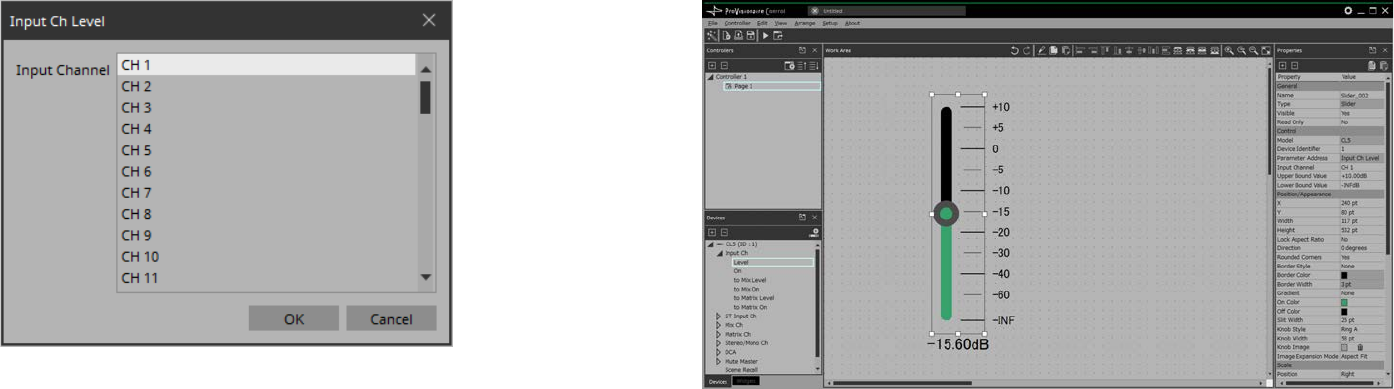

ID=1)のインプットチャンネル1のレベルとオン/オフを配
置します。
MRXの場合はこの手順ではウィジェットの配置ができません
ので、「MTX/MRXシステムのパラメーターやメーターを追
加する」を参照してください。
ProVisionaireControlを起動し、コントローラーとページ
を作成し、制御する機器を登録しましょう。
1. ProVisionaireControlを起動する。
[スタート]ボタン→[すべてのプログラム]または[すべてのア
プリ]→[YamahaProVisionaireControl]→[ProVisioniare
ControlV1.0]を選択すると起動します。
2. プロジェクトを新規に作成する場合は、[NewProject]
をクリックする。
既存のファイルを読み込む場合は、[File]メニューから
[OpenProjectFile]を選択して、読み込むファイルを
選択する。
ここでは[NewProject]をクリックした場合を説明します。
起動し、機器を登録する
12

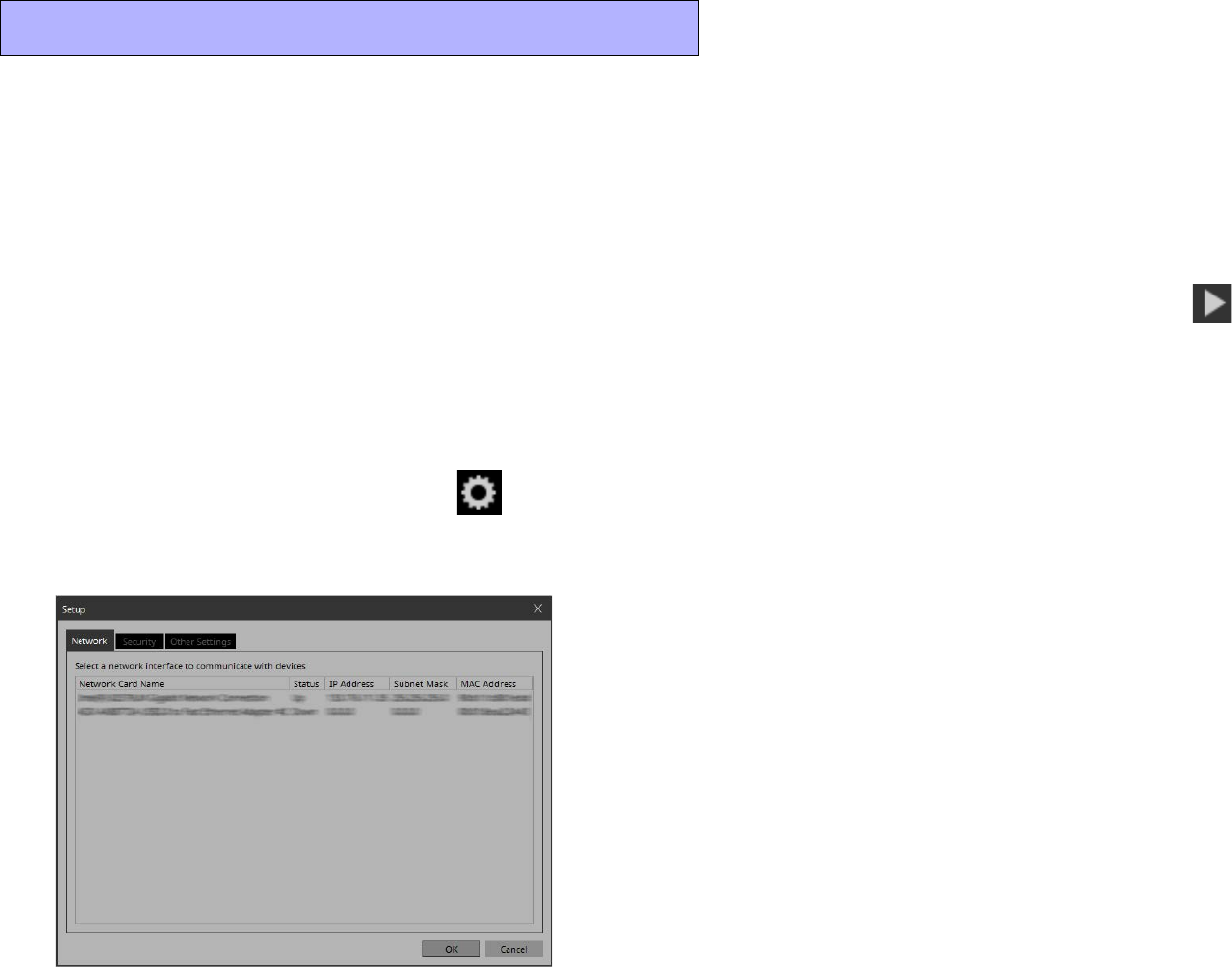

3.「NetworkSetup」ダイアログが表示されたら、[OK]ま
たは[Cancel]をクリックする。

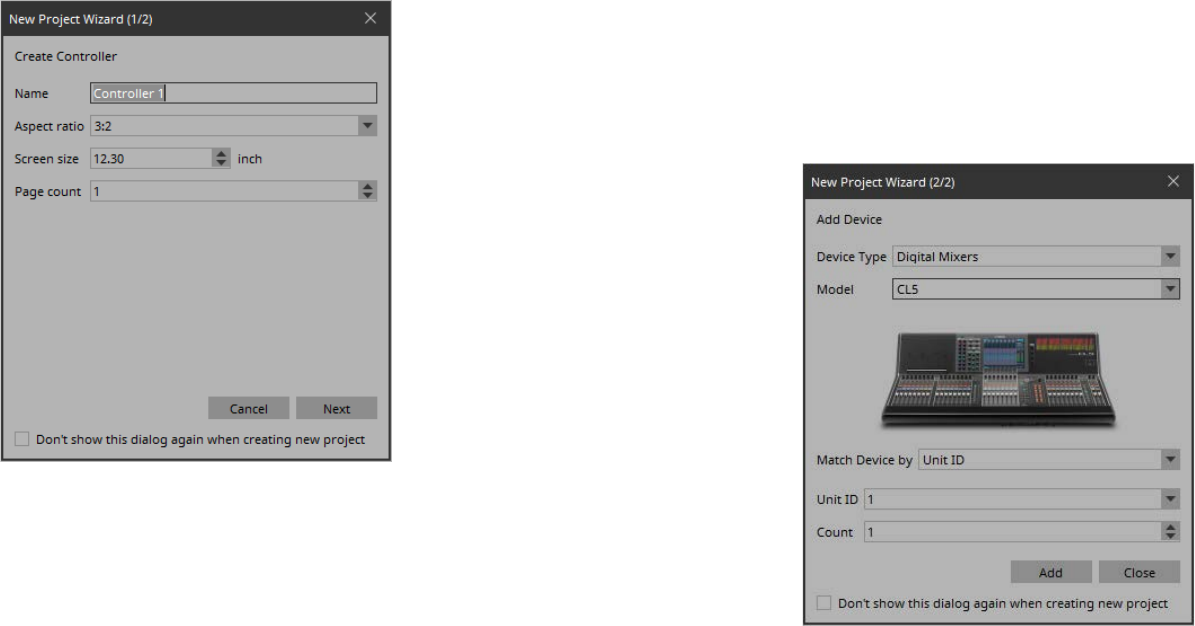

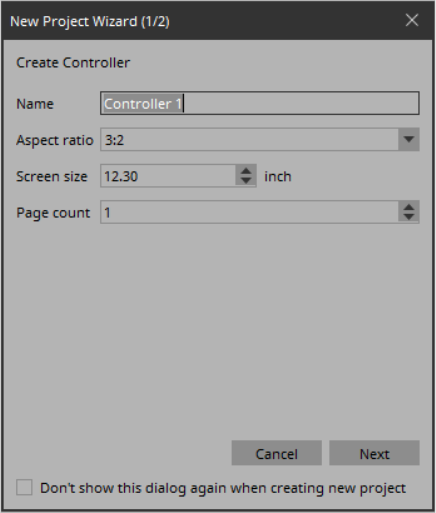

ProVisionaireControlが起動し、「NewProjectWizard」
ダイアログが開きます。
NOTE
コントロール対象の機器が手元にある場合、ProVisionaire
Controlがインストールされたコンピューターをネットワークに
つなげることで、機器を認識します。「Devices」エリアの該当機
器を右クリックして[Add]を選択することで登録します。
4. コントローラーを動かす端末画面(KIOSKがインストール
される施工先のコンピューターの画面)に合わせた設定を
して[Next]ボタンをクリックする。
この例では初期設定のままとします。
[Aspectratio]以外はあとで変更可能です。
Tips
画面のアスペクト比がわからない場合は、[3:2]を選択して、ウィ
ジェットを配置します。
アスペクト比が確定したら、該当するコントローラーを作成し、
ページごとに<Ctrl>+<A>で全ウィジェットを選択したあと、
<Ctrl>+<C>でコピーし、新しいコントローラーのページに
<Ctrl>+<V>でペーストしてから再配置するという方法がありま
す。
5.「DeviceType」で[DigitalMixers]、「Model」で
[CL5]、「MatchDeviceby」で[ID]、「ID」で[1]、
「Count」で[1]を設定して、[Add]ボタンをクリックす
る。
ID=1のCL5が「Devices」エリアに追加され、ダイアログが
閉じます。
13
CL5のパラメーターがコントロールできるように、ワークエ
リアにウィジェットを配置しましょう。
1.「Devices」エリアの「DeviceList」のCL5の左側にあ
る三角形 をクリックする。
パラメーターグループが展開されます。
2. 配置したいパラメーターが属するパラメーターグループ
の左側にある三角形 をクリックする。
パラメーターが展開されます。
今回はインプットチャンネル1のレベルとオン/オフなので
[InputCh]が対象です。
ページにウィジェットを配置する
14
3. [Level]をワークエリアにドラッグ&ドロップする。
「InputChLevel」ダイアログが開きます。
Tips
<Ctrl>キーや<Shift>キーを押しながら選択することで、複数の
チャンネルを選択でき、複数のスライダーを同時に配置できます。
4. [CH1]を選択して、[OK]ボタンをクリックする。
ワークエリアにスライダーが配置されます。
15

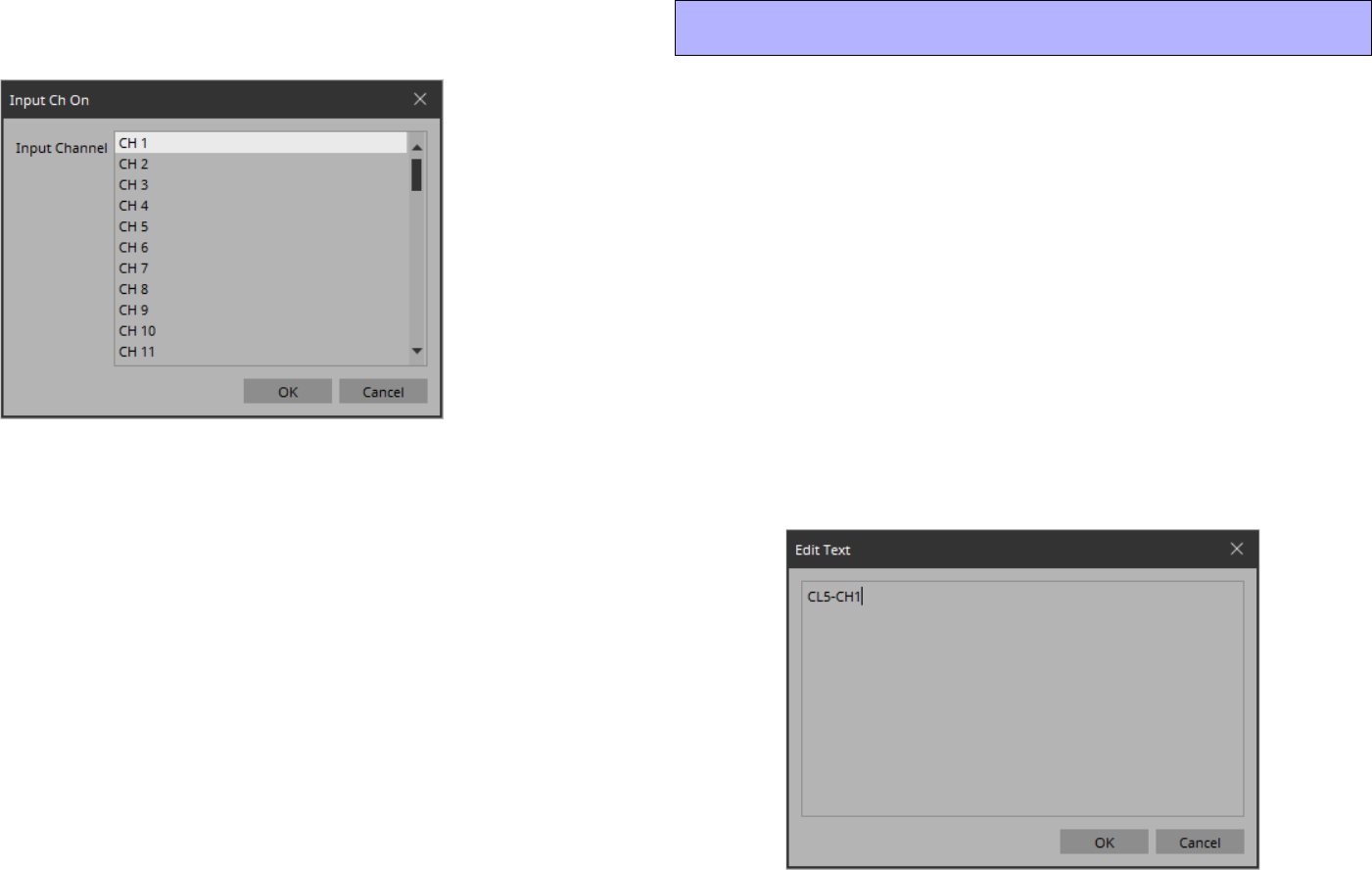

5. [On]をワークエリアにドラッグ&ドロップする。
「InputChOn」ダイアログが開きます。
6. [CH1]を選択して、[OK]ボタンをクリックする。
ワークエリアにボタンが配置されます。

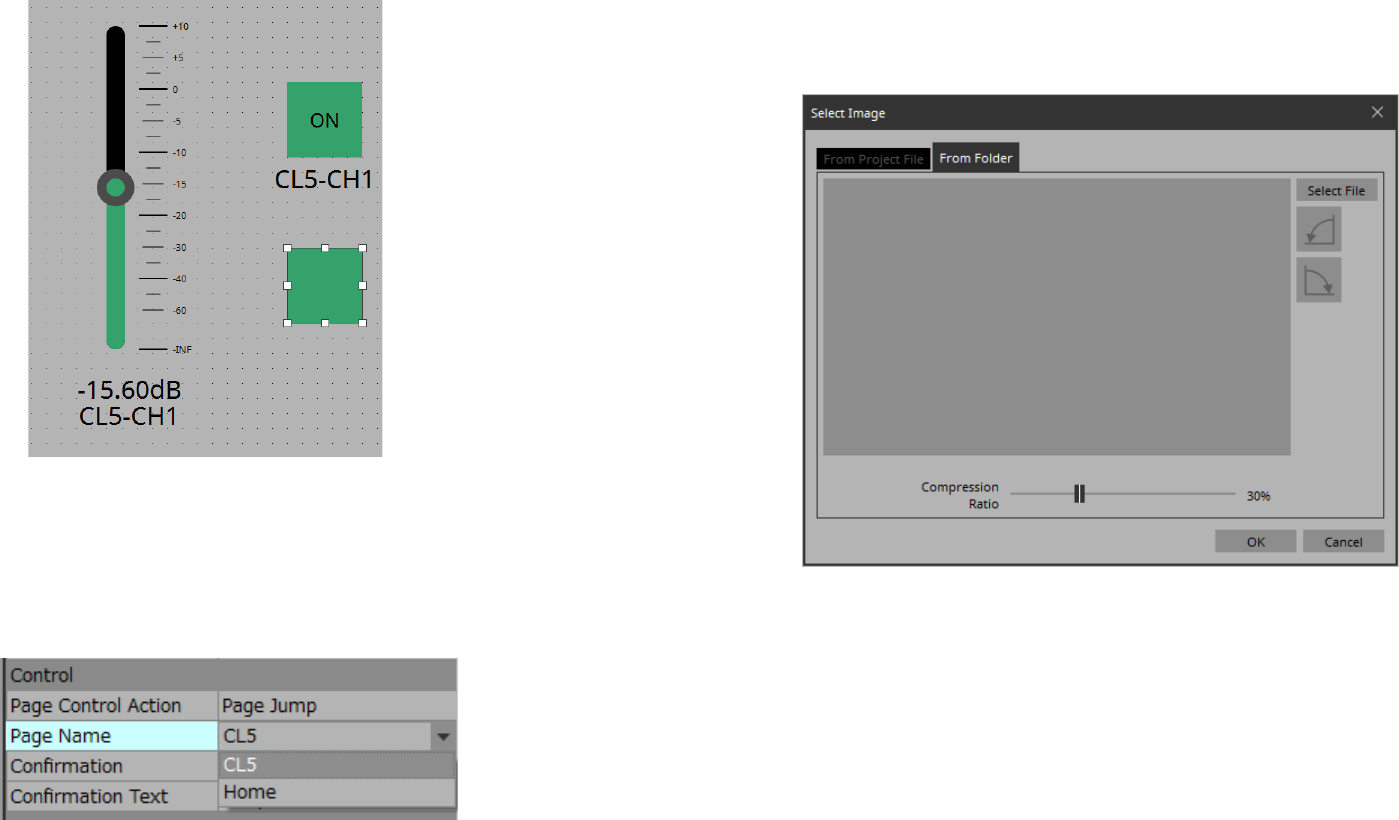

7. スライダーやボタンをドラッグ&ドロップして好きな位
置に配置する。
ウィジェットを配置しただけではKIOSKではどのようなウィ
ジェットなのか識別できないので、KIOSKでも識別できるよ
うにしましょう。
1. スライダーをクリックする。
スライダーが選択された状態になります。
2.「Properties」エリアの「Label」の「Text」の右側の欄
をクリックする。
「EditText」ダイアログが開きます。
3. スライダーの名称を入力する。
今回は「CL5-CH1」とします。
識別しやすくする
16
4. [OK]ボタンをクリックする。
入力が確定して、スライダーの下に名称が表示されます。
5. ボタンにも同様に「CL5-CH1」というラベルをつける。
6. ボタンの「Properties」エリアの「Text」の「On
Text」の右側の欄をクリックする。
「EditText」ダイアログが開きます。
7. オンの時のテキストを入力する。
今回は「ON」とします。
8.「Text」の「OffText」の右側の欄をクリックする。
「EditText」ダイアログが開きます。
9. オフの時のテキストを入力する。
今回は「OFF」とします。

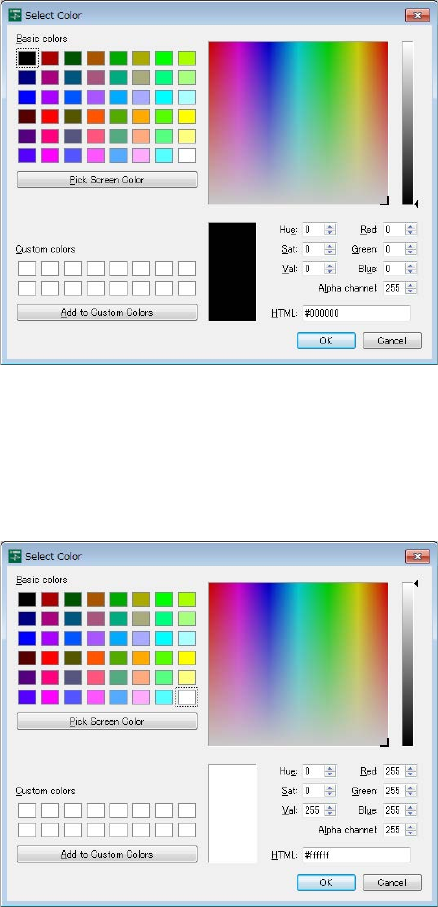

10.「Text」の「OffColor」の右側の欄をクリックする。
「SelectColor」ダイアログが開きます。
11. ボタンの背景色が黒系なので、オフの時の文字を他の
色を選択する。
今回は白色とします。
17
12. [OK]ボタンをクリックする。
ダイアログが閉じて、オフの時の文字色が白になります。

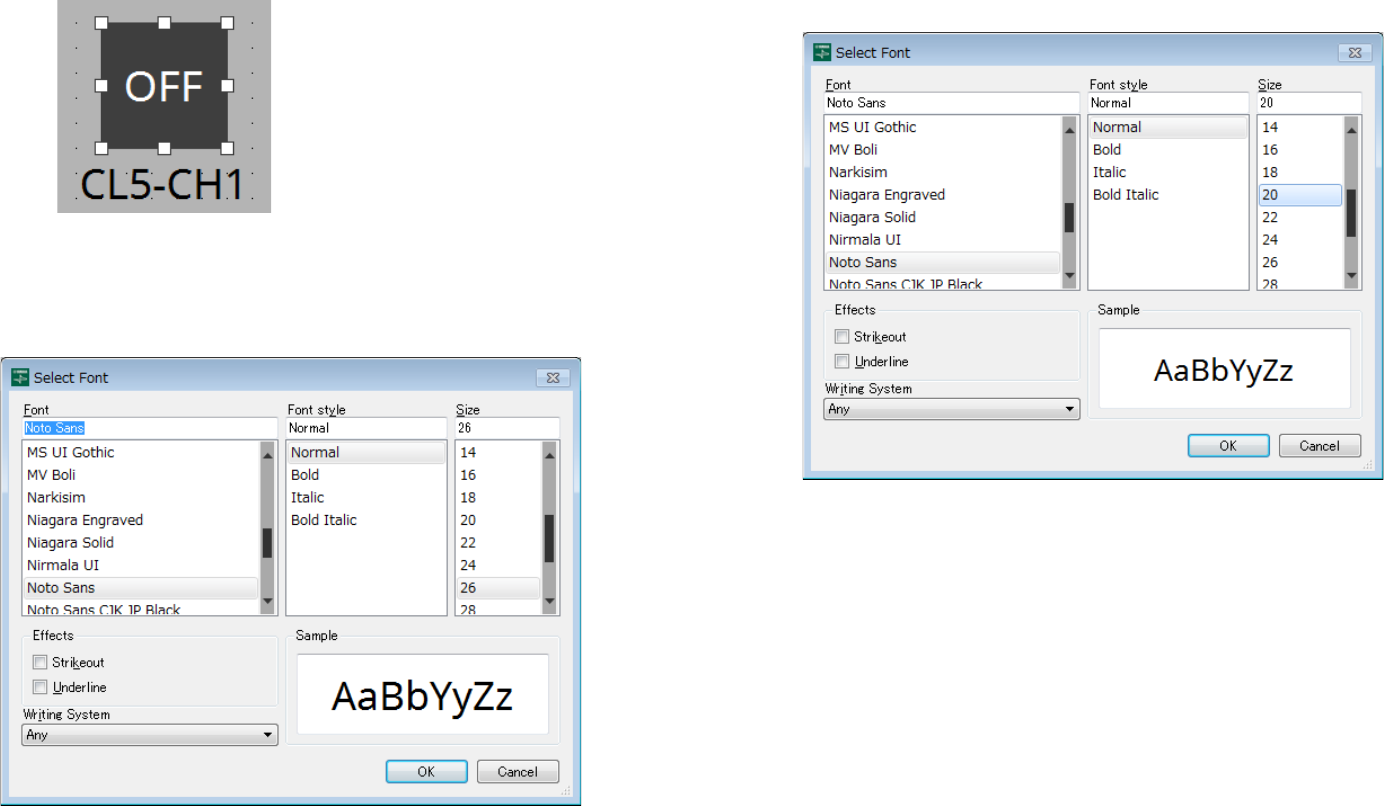

13.「Text」の「Font」の右側の欄をクリックする。
「SelectFont」ダイアログが開きます。
14. ボタンがオン/オフの時の文字列に関するフォントの調
整をする。
今回は文字の大きさを20ポイントとします。
15. [OK]ボタンをクリックする。
ダイアログが閉じて、オン/オフの時の文字サイズが変化し
ます。
18

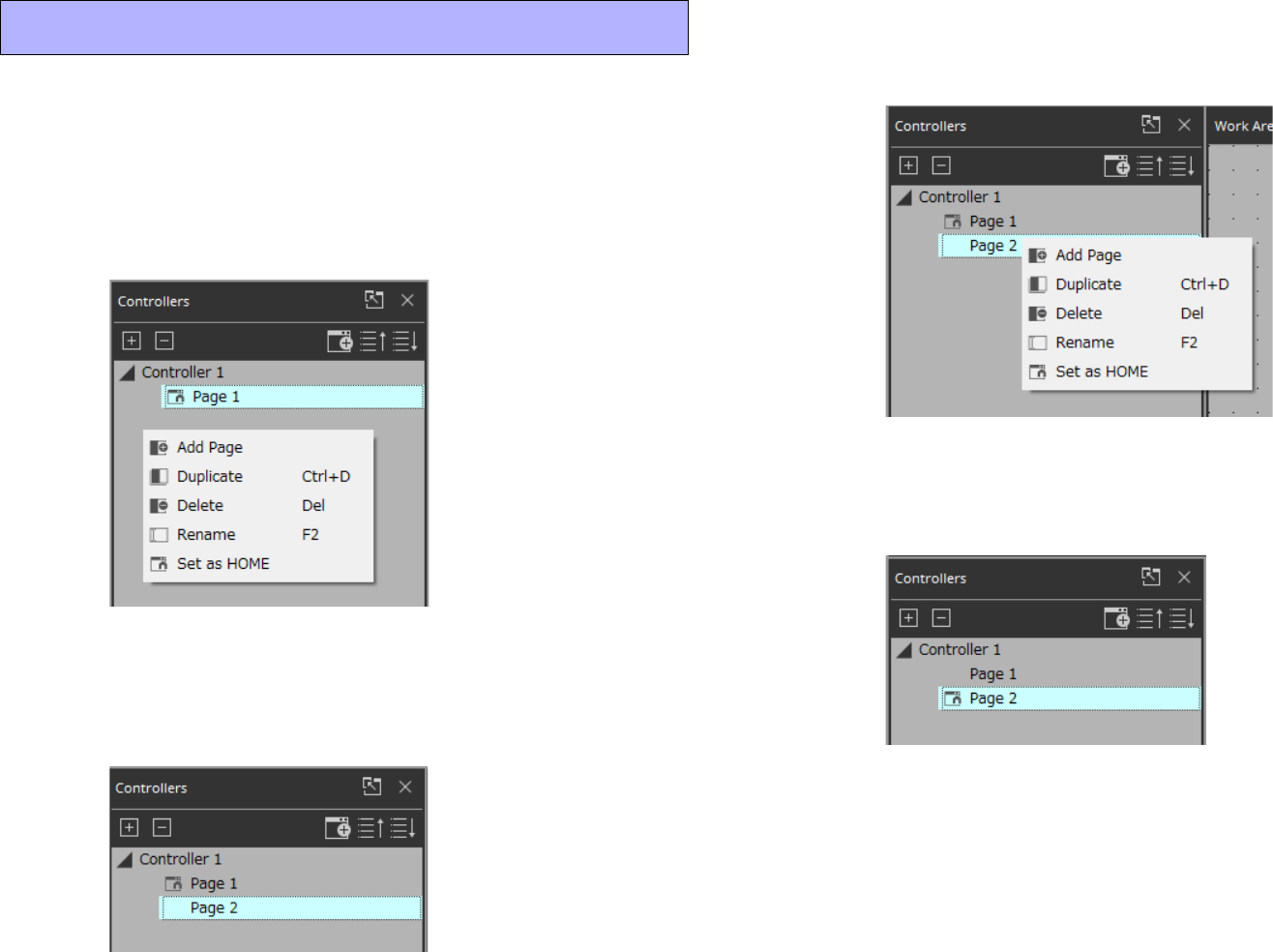

コントローラーにページを追加して、ページを切り替えるた
めのボタンを追加しましょう。
1.「Controllers」エリアの任意の場所で右クリックする。
コンテキストメニューが表示されます。
2. [AddPage]を選択する。
[Controller1]にページが追加され、ワークエリアが追加し
たページのものに切り替わります。
3. 追加されたページを右クリックする。
コンテキストメニューが表示されます。
4. [SetasHOME]を選択する。
追加したページがホームページとなります。
5. 追加されたページを右クリックする。
コンテキストメニューが表示されます。
ページを追加する
19
6. [Rename]を選択する。
ページの名称が変更できるようになります。
7. ページの名称を入力する。
今回はこのページがホームページなので、「Home」としま
す。
8.「Devices」エリアの[Widgets]タブをクリックする。
エリアが「Widgets」エリアに切り替わります。
9. [PageControlButton]をワークエリアにドラッグ&ド
ロップする。
ページを切り替えるためのボタンがワークエリアに配置され
ます。
20

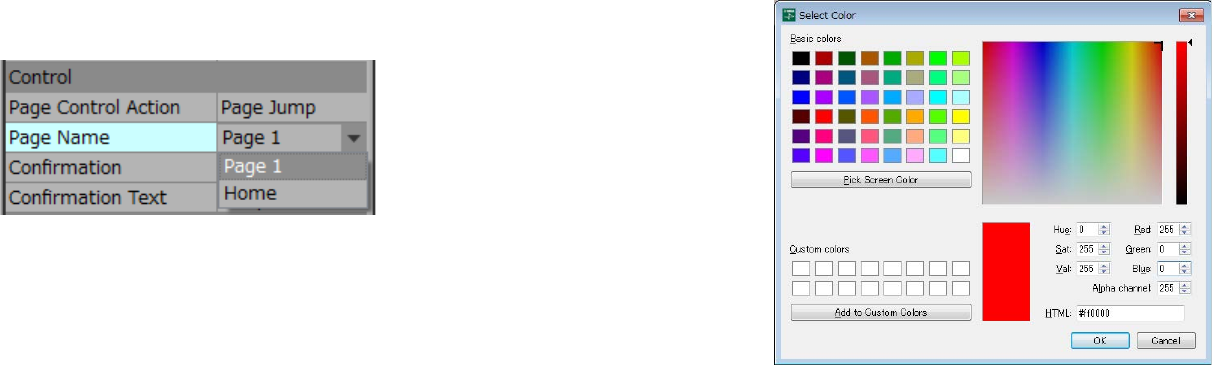

10.「Properties」エリアの「Control」の「PageName」
の右側の欄をクリックする。
ボタンをクリックすると切り替えるページがリスト表示さ
れます。
11. [Page1]を選択する。
コントロールモードのときに、ボタンをクリックすると
「Page1」に切り変わるようになります。
12.「Appearance」の「Color」の右側の欄をクリックす
る。
「SelectColor」ダイアログが開きます。
13. ボタンをクリックしたときの色を選択する。
今回は赤色とします。
14. [OK]ボタンをクリックする。
ダイアログが閉じて、ボタンの色が赤になります。
15.「Label」の「Text」の右側の欄をクリックする。
「EditText」ダイアログが開きます。
21

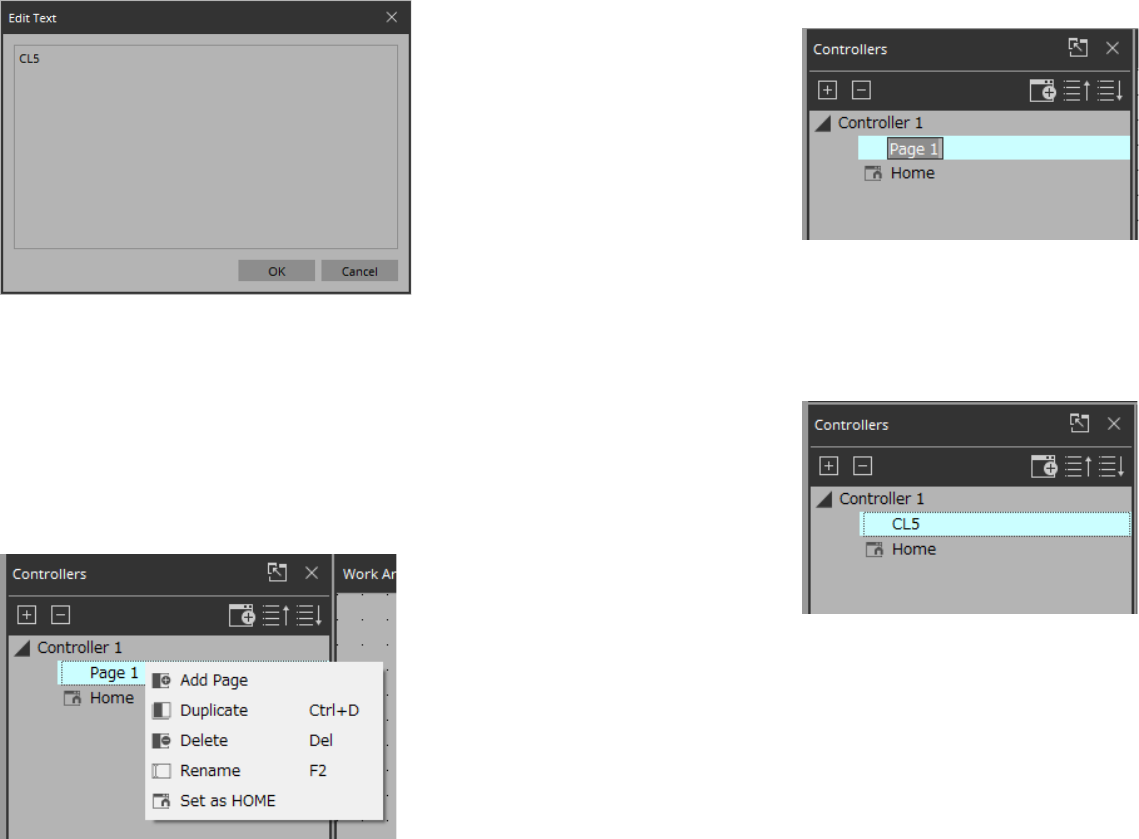

16. ボタンの名称を入力する。
今回は「CL5」とします。
17. [OK]ボタンをクリックする。
ボタンの下に「CL5」と表示されます。
18.「Controllers」エリアの[Page1]を右クリックする。
Page1のワークエリアが表示され、コンテキストメニュー
が表示されます。
19. [Rename]を選択する。
「Page1」の名称をキーボードで入力できるようになりま
す。
20. ページの名称を入力する。
今回はこのページがCL5専用なので、「CL5」とします。
22
21.「Widgets」エリアの[PageControlButton]をワーク
エリアにドラッグ&ドロップする。
ページを切り替えるためのボタンがワークエリアに配置さ
れます。
22.「Properties」エリアの「Control」の「PageName」
の右側の欄をクリックする。
ボタンをクリックすると切り替えるページがリスト表示さ
れます。
23. [Home]を選択する。
コントロールモードのときに、ボタンをクリックすると
「Home」に切り変わるようになります。
24.「Appearance」の「Image」の右側の□をクリックす
る。
「SelectImage」ダイアログが開きます。
23
25. [SelectFile]ボタンをクリックして、コンピューター
内の画像ファイルを選択する。
今回は白い家アイコンにします。
26. [OK]ボタンをクリックする。
ダイアログが閉じ、「Home」ページに移動するためのボタ
ンの中に画像が反映されます。
24
背景を設定する場合、ウィジェットの配置を調整する前に背
景を設定した方が早く作業が終わります。

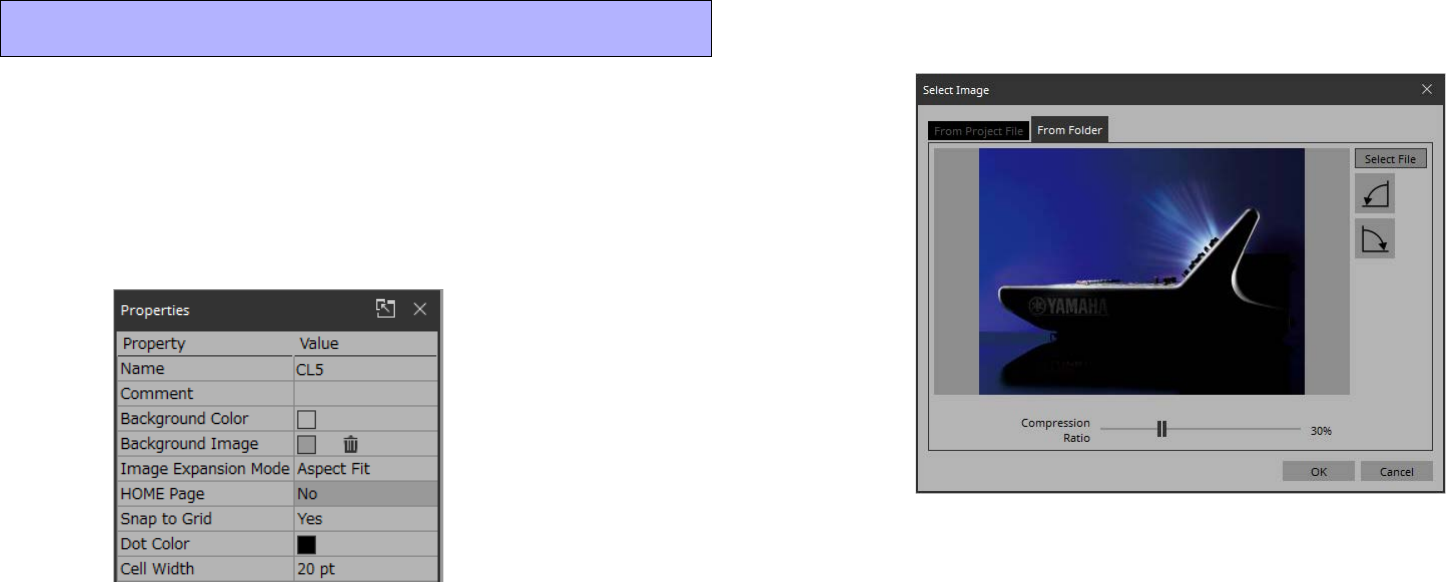

1. ワークエリアのウィジェットがない場所をクリックする。
「Properties」がページの設定になります。
2.「BackgroundImage」の右側の□をクリックする。
「SelectImage」ダイアログが開きます。
3. [FromFolder]タブをクリックする。
4. [Select]ボタンをクリックして、画像を選択する。
5.「SelectImage」ダイアログで[CompressionRatio]ス
ライダーを使って圧縮率を変える。
この画像データはプロジェクトファイルやコントローラー
ファイルの中に取り込まれるため、圧縮率が低いほどファイ
ルサイズが大きくなります。
ファイルサイズが大きいとアプリケーション全体の動作に影
響を及ぼすため、ある程度圧縮してファイルサイズを小さく
することをおすすめします。
6. [OK]ボタンをクリックする。
ページの背景を設定する
25
配置したウィジェットを俯瞰しながら調整しましょう。
1. メニューバーにある[Fittoscreen]ボタン をクリッ
クして、ページ全体が見えるようにする。
2. ウィジェットをクリックして、枠に表示される白い四角
をクリック&ドラッグして大きさを調整する。
3. ウィジェットをクリック&ドラッグして位置を調整する。
4. 必要に応じて「Properties」エリアでラベルの文字サイ
ズなどを調整する。
この作業を各ページで実施してください。
ここまで作ったプロジェクトファイルを保存しましょう。
1. メニューバーにある[Save]ボタン をクリックする。
既に存在するファイルの場合は上書き保存されます。ファイ
ル保存されていない場合は「SaveFile」ダイアログが開きま
す。
2.「SaveFile」ダイアログが開いた場合、ファイルの保存
先を指定し、ファイル名をつけて保存する。
ウィジェットの配置を調整する プロジェクトファイルを保存する
26
各ページのウィジェットを操作して、動作を確認しましょ
う。ここでは対象となる機器があるという想定です。対象の
機器が無い場合は、コントローラーファイルを作る前に確認
してください。
1. 機器の電源を入れる。
2. コンピューターを機器のNETWORK端子がつながってい
るネットワークにつなげる。
コンピューター側の設定については「IPアドレスの設定方法」
を参照してください。
3. タイトルバーにある[Setup]ボタン をクリックす
る。
「Setup」ダイアログが開きます。
4.
機器のNETWORK端子がつながっているネットワークにつ
なげたネットワークインターフェースカードを選択する。
5. [OK]ボタンをクリックする。
ダイアログが閉じます。
6.「Controllers」エリアで操作するコントローラーを選択
する。
7. ツールバーにある[Run]ボタン をクリックする。
ProVisionaireControlKIOSKが起動します。
NOTE
ボタンをクリックして起動したKIOSKは、単体で起動したKIOSK
とは[Setup]ボタンがないなどの違いがあります。
8. 右上で「AllDevicesareONLINE」と表示されている
ことを確認する。
「AllDevicesareOFFLINE」の場合、KIOSKが機器を認識で
きていません。機器とコンピューターのネットワークの設定
が正しいか確認してください。
9.「CL5」と名付けたボタンをクリックする。
ページが移動します。
10. フェーダーやボタンを操作して、機器と連動している
ことを確認する。
配置等を変更する場合は、KIOSKを終了して、「ウィジェッ
トの配置を調整する」を実施してください。KIOSKが起動
したままだと変更が反映されません。
11. KIOSKを終了する。
動作を確認する
27
スクリーンロック解除などに使う各種パスコードやスクリー
ンロックの設定などをしましょう。
1. タイトルバーにある[Setup]ボタン をクリックす
る。
「Setup」ダイアログが開きます。

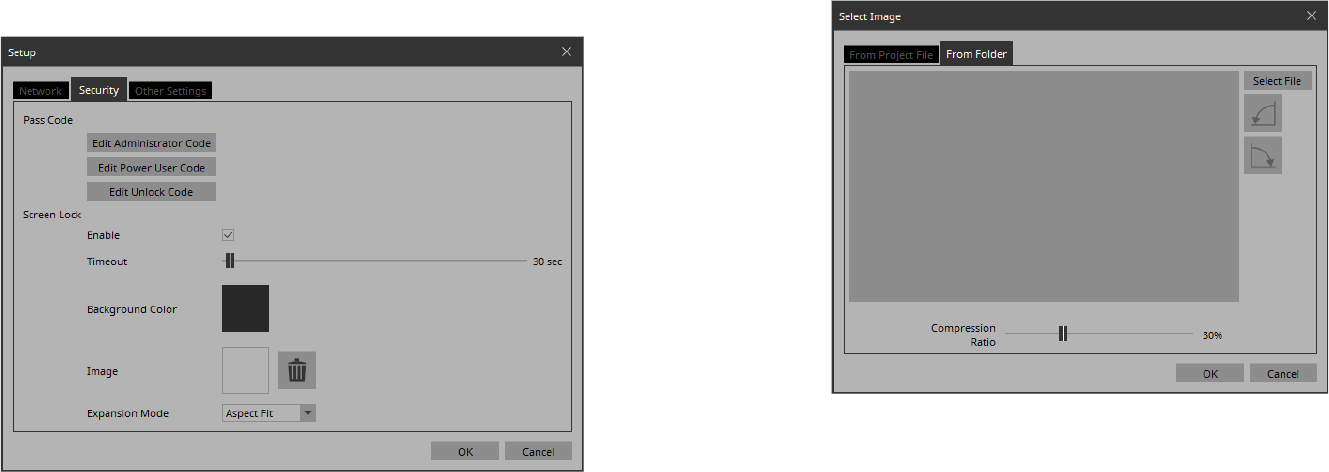

2. [Security]タブをクリックする。
セキュリティ関連の設定画面に切り替わります。
3. [EditAdministratorCode]ボタンをクリックする。
左上に「Administrator」と表示されている「EditPass
Code」ダイアログが開きます。
4. [EnterNewPassCode]テキストボックスと[Re-enter
NewPassCode]テキストボックスに4桁の同じ数字を
入力する。
入力した数字が管理者用のパスコードになります。
初期値ではパスコードが設定されていませんので、[Enter
CurrentPassCode]テキストボックスは空の状態にしておい
てください。
セキュリティを設定する
28
5. [OK]ボタンをクリックする。
Administrator用のパスコードが確定します。
6. 同様に[EditPowerUserCode]ボタンや[EditUnlock
Code]ボタンをクリックして、パワーユーザーやスタッ
フ用のパスコードを設定する。
スタッフ用のパスコードはパワーユーザーが変更できるので、
パワーユーザーにスタッフ用のパスコードを設定してもらう
のであれば、設定はしないというやり方もあります。
7. ScreenLockの[Enable]チェックボックスにチェックを
入れる。
スクリーンロックの設定ができるようになります。
8. [Timeout]スライダーを操作して、最後に操作してから
何秒後にスクリーンロック状態になるか設定する。
9. スクリーンロック状態になったときの表示を設定する。
無地の場合は[BackgroundColor]の色欄をクリックしてく
ださい。色の選択画面が表示されます。
画像の場合は[Image]右横の枠をクリックしてください。今
回は画像を設定しますので、枠がクリックされたとします。

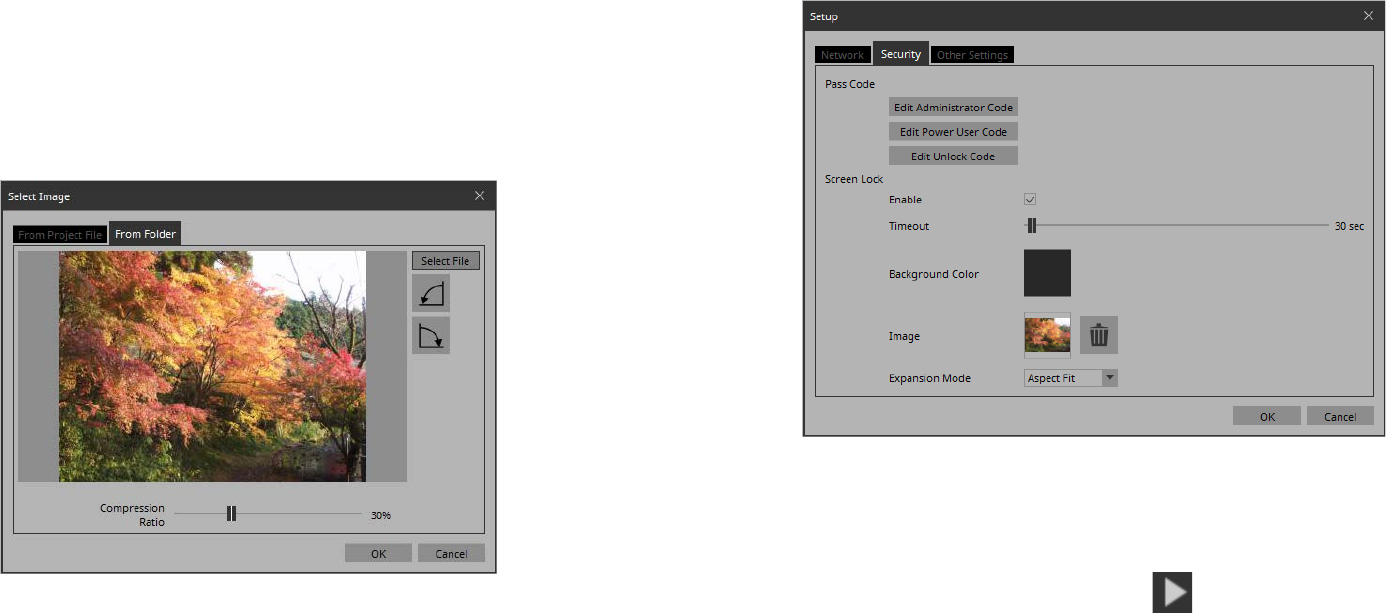

10. [FromFolder]タブをクリックする。
コンピューター内の画像ファイルを適用する画面に切り替
わります。
29
11. [SelectFile]ボタンを押して、スクリーンロック時に
画面に表示する画像ファイルを選択する。
12.「SelectImage」ダイアログで[CompressionRatio]
スライダーを使って圧縮率を変える。
この画像データはプロジェクトファイルやコントローラー
ファイルの中に取り込まれるため、圧縮率が低いほどファ
イルサイズが大きくなります。
13. [OK]ボタンをクリックする。
ダイアログが閉じて、「Setup」ダイアログに戻ります。
14. [OK]ボタンをクリックする。
ダイアログが閉じます。
15. ツールバーにある[Run]ボタン をクリックする。
ProVisionaireControlKIOSKが起動します。
30
16. [Timeout]スライダーで設定した時間操作をしない。
スクリーンロック画面に切り替わります。

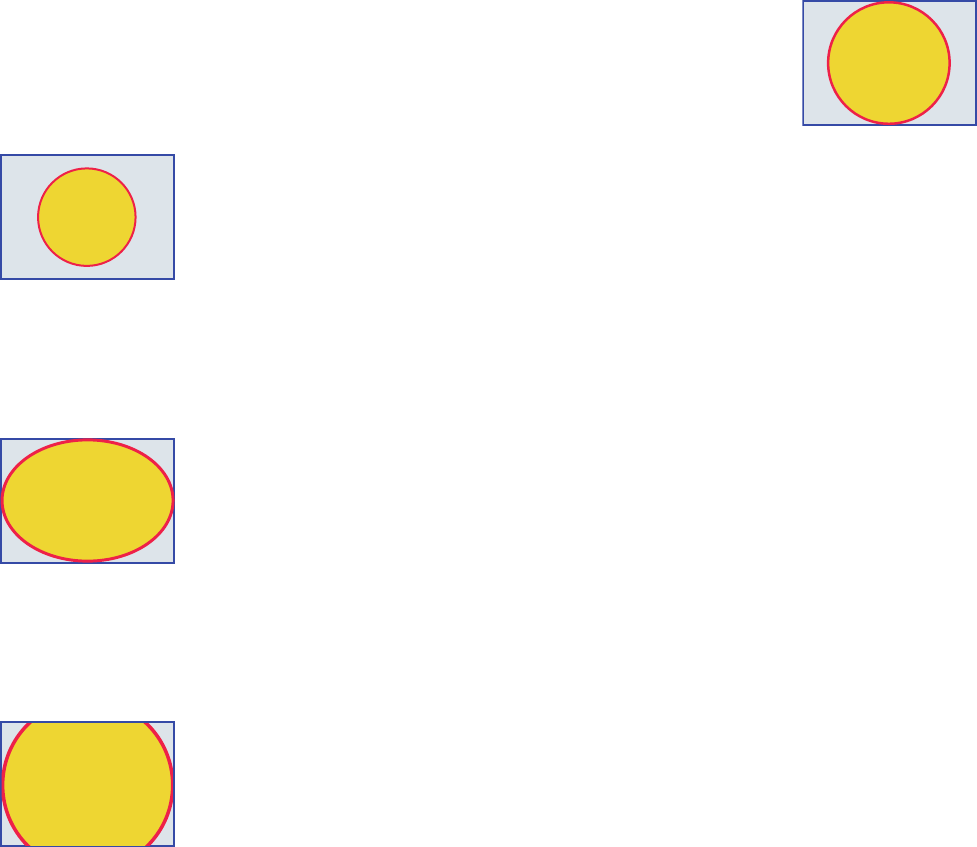

画像の見え方を変える場合は、KIOSKを終了して、
「Setup」ダイアログの[Security]タブにある[Expansion
Mode]で見え方の設定を変えてください。
17. スクリーンロック画面をクリックする。
スクリーンロックを解除するための「EnterUnlock
Code」が表示されます。
手順6で「EditUnlockCode」を設定していなかった場合
は、「EnterUnlockCode」が表示されずに画面に戻りま
す。
18. 手順6で設定したUnlockCodeをクリックして入力す
る。
31
実際の操作端末にインストールされるKIOSKのために、コン
トローラーファイルを作りましょう。
1.「Controllers」エリアで、コントローラーファイルを作
成するコントローラーを選択する。
2. ツールバーにある[Export]ボタン をクリックする。
「ExportControllerFile」ダイアログが開きます。
3. 任意のファイル名をつけて、[保存]をクリックする。
コントローラーファイルが保存されます。
操作端末のWindowsが起動したときに、自動的にKIOSKが
起動して、特定のコントローラーファイル(ypvc)が開くよう
にしましょう。
1. 操作端末を起動する。
2. KIOSKをインストールする。
3. 以下フォルダーにコントローラーファイルを置く。
C:¥Users¥xxxx¥AppData¥Roaming¥Microsoft¥
Windows¥StartMenu¥Programs¥Startup
xxxxはコンピューターにログインするときのユーザー名で
す。
¥StartMenu¥Programs¥Startupは各言語に翻訳されて表
示される場合があります。
エクスプローラーでAppDataフォルダーが表示されない場合
は、アドレスバーに直接フォルダ名を入力してください。
4. コンピューターを再起動する。
ログインするとKIOSKが起動し、コントローラーファイルが
開きます。初回は「Setup」ダイアログが開きますので、コ
ントロール対象の機器と同じネットワークにつなげるイン
ターフェースを選択して、[OK]ボタンをクリックしてくださ
い。
以上で一通りの操作は終了です。
コントローラーファイルを作る KIOSKを自動起動させる
32
MTX/MRXシステムのパラメーターやメーターを追加する
MRXはフリーコンフィグのため、他のモデルのようにパラ
メーターやメーターをProVisionaireControlにあらかじめ
登録しておくことができません。
MRXのパラメーターやメーターをワークエリアに配置するた
めには、MRXDesignerを起動して、MRXDesignerの
「Parameters」エリアやコンポーネントエディターからパラ
メーターやメーターをProVisionaireControlのワークエリ
アに<Ctrl>キーを押しながらドラッグ＆ドロップすること
で配置できます。
同様にMTX-MRXEditorからMRXを除くMTX/MRXシステ
ムのパラメーターやメーターをProVisionaireControlの
ワークエリアに<Ctrl>キーを押しながらドラッグ＆ドロッ
プすることでパラメーターを配置できます。
33
イニシャルモード特有の機能
イニシャルモードでは今まで開いたことのあるファイルを一
覧で表示します。
イニシャルモードでは右上にファイル一覧を操作するメ
ニューを用意しています。
一覧に無いファイルを開く場合は、左上にある[Open
ProjectFile]ボタン をクリックして、ファイルを開く
か、ファイルをダブルクリックしてください。
メニュー 概要
[Load] 選択したファイルを開きます。
[Favorite] ファイルにマーク をつけます。
もう一回クリックするとマークが消えます。
[Remove from
History]
選択したファイルを一覧から削除します。
ファイルそのものは削除されません。
34
タイトルバー
現在開いているファイル名を表示したり、画面表示の設定変更などのボタンが配置されています。
• ProVisionaireControl
• ProVisionaireControlKIOSK
q[CloseFile]ボタン
開いているプロジェクトファイルまたはコントローラーファイ
ルを閉じます。
wファイル名
開いているファイル名を表示します。
e[PageList]ボタン
ページを変更するページリストを表示します。
r[DeviceInfo]ボタン
コントローラーファイルに登録されている機器の情報を表示し
ます。
tオンラインインジケーター
コントローラーファイルに登録されている機器がオンラインに
なっているかどうかを表示します。
アイコン緑：コントローラーファイルに登録されているすべて
の機器がオンラインになっています。
アイコン黄：コントローラーファイルに登録されている一部の
機器がオンラインになっています。
アイコン赤：
コントローラーファイルに登録されている機器が
発見できているのにオンラインになっていません。
アイコン灰：オンラインの機器がありません。
q w y
q w yte
r u
35
• ProVisionaireControl
• ProVisionaireControlKIOSK
y[Setup]ボタン
ネットワークインターフェースを選択したり、セキュリティ設
定をする「Setup」ダイアログを開きます。
u[Fullscreen]ボタン
KIOSKの表示をフルスクリーンにします。フルスクリーンを解
除するときは、<Esc>キーを押してください。
q w y
q w yte
r u
36
メニューバー
ProVisionaireControlで実行できるコマンドが、カテゴリーごとにまとめられています。
イニシャルモードでは一部のコマンドだけが表示されます。
[File]
コマンド 概要
呼び出されるダイアログ
[New Project] 新規のプロジェクトファイルを作成します。
プロジェクトファイルを編集中の場合は、確認のメッセージが表示されます。
「NewProjectWizard」ダイアログの[Don'tshowthisdialogagainwhen
creatingnewproject]チェックボックスにチェックを入れている場合、「New
ProjectWizard」ダイアログは表示されず、「Controllers」エリアや
「Devices」エリアが空の状態で作成されます。
「NewProjectWizard」
ダイアログ、または
「Setup」ダイアログ
[Open Project File] 既存のプロジェクトファイルを開きます。
プロジェクトファイルを編集中の場合は、確認のメッセージが表示されます。
「OpenFile」ダイアログ
[Save] プロジェクトファイルを上書き保存します。
最初に保存するときは「SaveFile」ダイアログが開きますので、ファイルに名前
を付けて保存します。
―
[Save As] プロジェクトファイルを別のファイルとして保存します。 「SaveFile」ダイアログ
[Close Project] プロジェクトファイルを閉じます。
プロジェクトファイルを編集中の場合は、確認のメッセージが表示されます。
イニシャルモード
[Exit] ProVisionaireControlを終了します。
プロジェクトファイルを編集中の場合は、確認のメッセージが表示されます。
―
37
[Controller]
[Edit]
コマンド 概要
呼び出されるダイアログ
[Add] コントローラーを追加します。追加されたコントローラーにはページが一つ追加
されます。
「AddController」ダイ
アログ
[Run] 選択しているコントローラーをコントロールモードで動作させます。 「ProVisionaireControl
KIOSK」
[Export] 選択しているコントローラーのコントローラーファイルを作成します。 「ExportControllerFile」
ダイアログ
コマンド 概要
呼び出されるダイアログ
[Undo] ウィジェットに関する前の操作を取り消します。いくつかの項目は取り消せませ
ん。
―
[Redo] [Undo]で取り消した操作を再実行します。 ―
[Cut] 選択されている物をコピーバッファーに移動します。 ―
[Copy] 選択されている物をコピーバッファーにコピーします。 ―
[Paste] コピーバッファーにある物を貼り付けます。 ―
[Copy Style] 選択されているウィジェットのPropertiesの情報をコピーバッファーにコピーし
ます。
―
[Paste Style] 選択されているウィジェットにコピーバッファーにあるPropertiesの情報を貼り
付けます。
―
[Duplicate] 選択されているウィジェットを複製します。 ―
[Delete] 選択されているウィジェットを削除します。 ―
38
[View]
[Arrange]
[Select All] ページ内にあるすべてのウィジェットを選択します。 ―
[Imported Images] プロジェクトファイル内にある画像データを表示/削除します。 「ImportedImages」ダ
イアログ
コマンド 概要
呼び出されるダイアログ
[Devices] チェックを入れると、該当するエリアが表示されます。 ―
[Widgets] ―
[Controllers] ―
[Properties] ―
[Tool Bar] ―
[Dock All] すべてのエリアのフロート化を解除します。 ―
コマンド 概要
呼び出されるダイアログ
[Align Left] 複数選択しているウィジェットのうち一番左側にあるウィジェットに左端をあわ
せます。
―
[Align Right] 複数選択しているウィジェットのうち一番右側にあるウィジェットに右端をあわ
せます。
―
[Align Top] 複数選択しているウィジェットのうち一番上側にあるウィジェットに上端をあわ
せます。
―
コマンド 概要
呼び出されるダイアログ
39
[Setup]
[Align Bottom] 複数選択しているウィジェットのうち一番下側にあるウィジェットに下端をあわ
せます。
―
[Align Horizontal Cen-
ter]
複数選択しているウィジェットの水平方向の中間にウィジェットの中央をあわせ
ます。
―
[Align Vertical Center] 複数選択しているウィジェットの垂直方向の中間にウィジェットの中央をあわせ
ます。
―
[Distribute Horizon-
tally]
複数選択しているウィジェットの水平方向を等間隔にします。 ―
[Distribute Vertically] 複数選択しているウィジェットの垂直方向を等間隔にします。 ―
[Bring to Front] 選択しているウィジェットを最前面に移動します。 ―
[Bring Forward] 選択しているウィジェットを前面に移動します。 ―
[Send Backward] 選択しているウィジェットを背面に移動します。 ―
[Send to Back] 選択しているウィジェットを最背面に移動します。 ―
コマンド 概要
呼び出されるダイアログ
[Network] 機器と通信するためのコンピューターのネットワークインターフェースカードを
選択します。
「Setup」ダイアログ
[Security] セキュリティに関する設定をします。
[Others] ウィジェットのサイズや位置情報の単位を設定します。
コマンド 概要
呼び出されるダイアログ
40
[About]
コマンド 概要
呼び出されるダイアログ
[About ProVisionaire
Control]
ProVisionaireControlのバージョンなどの詳細情報を表示します。 「About」ダイアログ
41
ツールバー
[OpenProjectFile]や[Save]などProVisionaireControl
のプロジェクト単位でよく使うコマンドをボタンにしていま
す。
イニシャルモードでは[NewProject]ボタンと[Open
ProjectFile]の二つが表示されます。
ボタン
コマンド
概要
[New
Project
Wizard]
新規のプロジェクトファイルを作成します。
プロジェクトファイルを編集中の場合は、
確認のメッセージが表示されます。
「NewProjectWizard」ダイアログの
[Don'tshowthisdialogagainwhen
creatingnewproject]チェックボックス
にチェックを入れていても、「New
ProjectWizard」ダイアログが開きます。
[New
Project]
新規のプロジェクトファイルを作成します。
プロジェクトファイルを編集中の場合は、
確認のメッセージが表示されます。
「NewProjectWizard」ダイアログの
[Don'tshowthisdialogagainwhen
creatingnewproject]チェックボックス
にチェックを入れている場合、「New
ProjectWizard」ダイアログは表示され
ず、「Controllers」エリアや「Devices」
エリアが空の状態で作成されます。
[Open
Project
File] /
[Open
Control-
ler File]
既存のプロジェクトファイルまたはコン
トローラーファイルを開きます。
プロジェクトファイルを編集中の場合は、
確認のメッセージが表示されます。
[Save]
プロジェクトファイルを上書き保存します。
最初に保存するときは「SaveFile」ダイ
アログが開きますので、ファイルに名前
を付けて保存します。
[Run] 選択しているコントローラーをコント
ロールモードで動作させます。
[Export] 選択しているコントローラーのコント
ローラーファイルを作成します。
ボタン
コマンド
概要
42
「Controllers」エリア
プロジェクトのコントローラーとページのリストを表示する
エリアです。選択されているページをワークエリアに表示し
ます。
コントローラーの左側にある三角形 をクリックすること
で、コントローラー個別にページの展開/折りたたみができ
ます。
ページの左側にある はそのコントローラーでのホーム
ページであることを意味します。
■ボタン
「Controllers」エリアにあるボタンの説明をします。
ボタン
コマンド
概要
[Expand All] コントローラーとページを全展開しま
す。
[Collapse
All]
コントローラーとページをすべて折り
たたみます。
[Add] コントローラーを追加します。追加さ
れたコントローラーにはページが一つ
追加されます。
[Move Page
Up]
選択されているページ位置を1つ上に
移動させます。
[Move Page
Down]
選択されているページ位置を1つ下に
移動させます。
43
■ コンテキストメニュー
コントローラーやページなどを右クリックすると、コンテキ
ストメニューが表示されます。選択しているアイテムによっ
て表示されないメニューがあります。
■ プロパティー
コントローラーやページにフォーカスがある場合に
「Properties」エリアに表示されるパラメーターを説明します。
● コントローラー
メニュー
概要
[Add Page] 選択されているコントローラーにページを追加
します。ページが選択されている場合は、その
ページを含むコントローラーにページを追加し
ます。
[Duplicate] 選択しているコントローラーまたはページの複
製を追加します。
ページが選択されている場合は、そのページを
含むコントローラーに複製を追加します。
[Delete] 選択しているコントローラーまたはページを削
除します。
[Rename] 選択しているコントローラーまたはページの名
称を変更できるようにします。
[Run] 選択しているコントローラーをコントロール
モードで動作させます。
[Export] 選択しているコントローラーのコントローラー
ファイルを作成します。
[Set as
HOME]
選択しているページをそのコントローラーの
ホームページにします。
Property
Value
[Name] コントローラーの名称です。クリックすると編
集できます。
[Comment] コントローラーのコメントです。コントロー
ラー名だけでは説明しきれない内容などを記入
してください。
[Display
Aspect
Ratio]
「NewProjectWizard」ダイアログまたは
「AddController」ダイアログで設定した画面比
です。KIOSKがインストールされる施工先のコ
ンピューターの画面比であることを確認できま
す。この項目は変更できないので、間違っている
場合は、コントローラーを作り直してください。
[Display
Size]
「NewProjectWizard」ダイアログまたは
「AddController」ダイアログで設定した画面
サイズです。クリックするとスピンボックスが
表示され、クリック操作または直接入力で編集
できます。画面サイズを変えると、ポイント単
位では変わりませんが、cmやinch単位ではウィ
ジェットの大きさが変わります。変更した場合
は、ウィジェットの大きさも変更してください。
[Open with
Full Screen
Style]
コントローラーファイルを開くまたはコント
ロールモードにしたときに、全画面表示で動作
させる(Yes)か、ウィンドウとして動作させる
(No)か選択します。
44
●ページ
[Pass Code
Setting]
コントローラーのパスコードを「Setup」ダイ
アログで設定したコードと一致させる(Use
ProjectPassCode)か、コントローラー独自
のコードを設定する(UseControllerPass
Code)か選択します。
[UseControllerPassCode]にすると、下の3
つのコードが編集可能になります。
[Administra-
tor Code]
[PassCodeSetting]で[UseControllerPass
Code]を選択すると、編集できるようになりま
す。
クリックすると「EditPassCode」ダイアロ
グが開いて、パスコードを編集できます。
[Power User
Code]
[Unlock
Code]
[Show Wid-
get Selec-
tion Border]
コントローラーファイルを開くまたはコント
ロールモードにしたときに、ウィジェットが選
択されている枠を表示する(Yes)か、表示しな
い(No)か選択します。
Property
Value
[Name] ページの名称です。クリックすると編集できま
す。
[Comment] ページのコメントです。クリックすると「Edit
Text」ダイアログが開いて、コメントの編集が
できます。
Property
Value
[Back-
ground
Color]
ページの背景色です。四角をクリックすると、
「SelectColor」ダイアログが開いて、背景色
を選択できます。
[Back-
ground
Image]
ページの背景画です。四角をクリックすると、
「SelectImage」ダイアログが開いて、背景色
より上に表示する画像データを選択できます。
ゴミ箱ボタンをクリックすると背景画の設定を
解除します。
[Image
Expansion
Mode]
背景画の見せ方を設定します。設定については
「ExpansionModeについて」を参照してくだ
さい。
[HOME
Page]
選択しているページがホームページ(Yes)なのか、
ホームページではない(No)なのか表示します。
[Snap to
Grid]
グリッドに合わせてウィジェットを配置する
(Yes)か、自由に配置する(No)か選択します。
[Dot Color] グリッドのドットの色です。四角をクリックす
ると、「SelectColor」ダイアログが開いて、
ドットの色を選択できます。
[Cell Width] グリッドの間隔です。クリックするとスピン
ボックスが表示され、クリック操作または直接
入力で編集できます。
Property
Value
45
「Devices」エリア
プロジェクトに登録されている機器とその機器のパラメー
ターを表示するエリアです。
パラメーターをワークエリアにドラッグ&ドロップすること
でワークエリアにウィジェットを配置します。
インプットチャンネルの[On]など複数ある場合は、ドロッ
プしたときにどれを当てはめるか確認するダイアログが表示
されます。ダイアログでは<Ctrl>キーや<Shift>キーを使
うことで複数選択もできます。
機器やパラメーターの左側にある三角形 をクリックする
ことで、機器やパラメーターを個別に展開/折りたたみがで
きます。
下にあるタブで「Devices」エリアを表示するか、
「Widgets」エリアを表示するか切り替えられます。また
をクリックすることでエリアがフロートして、タブが消
えます。
登録されていない機器を検出した場合は、その機器の左側に
「?」が表示されます。
■ボタン
「Devices」エリアにあるボタンの説明をします。
ボタン
コマンド
概要
[Expand All] 機器とパラメーターを全展開します。
[Collapse
All]
機器とパラメーターをすべて折りたた
みます。
[Add
Device]
プロジェクトに機器を追加します。
46
■ コンテキストメニュー
機器を右クリックすると、コンテキストメニューが表示され
ます。
■ プロパティー
機器やパラメーターにフォーカスがある場合に「Properties」
エリアに表示されるパラメーターを説明します。
メニュー
概要
[Add] プロジェクトに登録されていない機器を検出し
た場合、該当機器を登録します。
[Delete] 機器を削除します。
Property
Value
[Model] 機器のモデル名を表示します。
[Identifier] 機器のUNITIDやIPアドレスを表示します。
クリックすると「EditDeviceIdentifier」ダイ
アログが開いて、UNITIDやIPアドレスを編集
できます。対象機器のウィジェットが既に配置
されている場合、変更に合わせてウィジェット
のUNITIDやIPアドレスが変わります。
47
「Widgets」エリア
ワークエリアに配置できるウィジェットを表示するエリアです。
ウィジェットをワークエリアにドラッグ&ドロップすること
でワークエリアにウィジェットを配置します。
On/Offボタンやスライダーなどはパラメーターをドラッグ
&ドロップでウィジェットが配置できますが、PageControl
ボタンやRectangleなどはこのエリアからドラッグ&ドロッ
プしてください。
ワークエリアに配置されたウィジェットには、パラメーター
をドラッグ&ドロップすることでパラメーターを設定できま
す。同様の操作で上書きもできます。
各ウィジェットの詳細については「ウィジェット」の章を参
照してください。
このエリアではボタンやコンテキストメニュー、プロパ
ティーに関する項目はありません。 
48

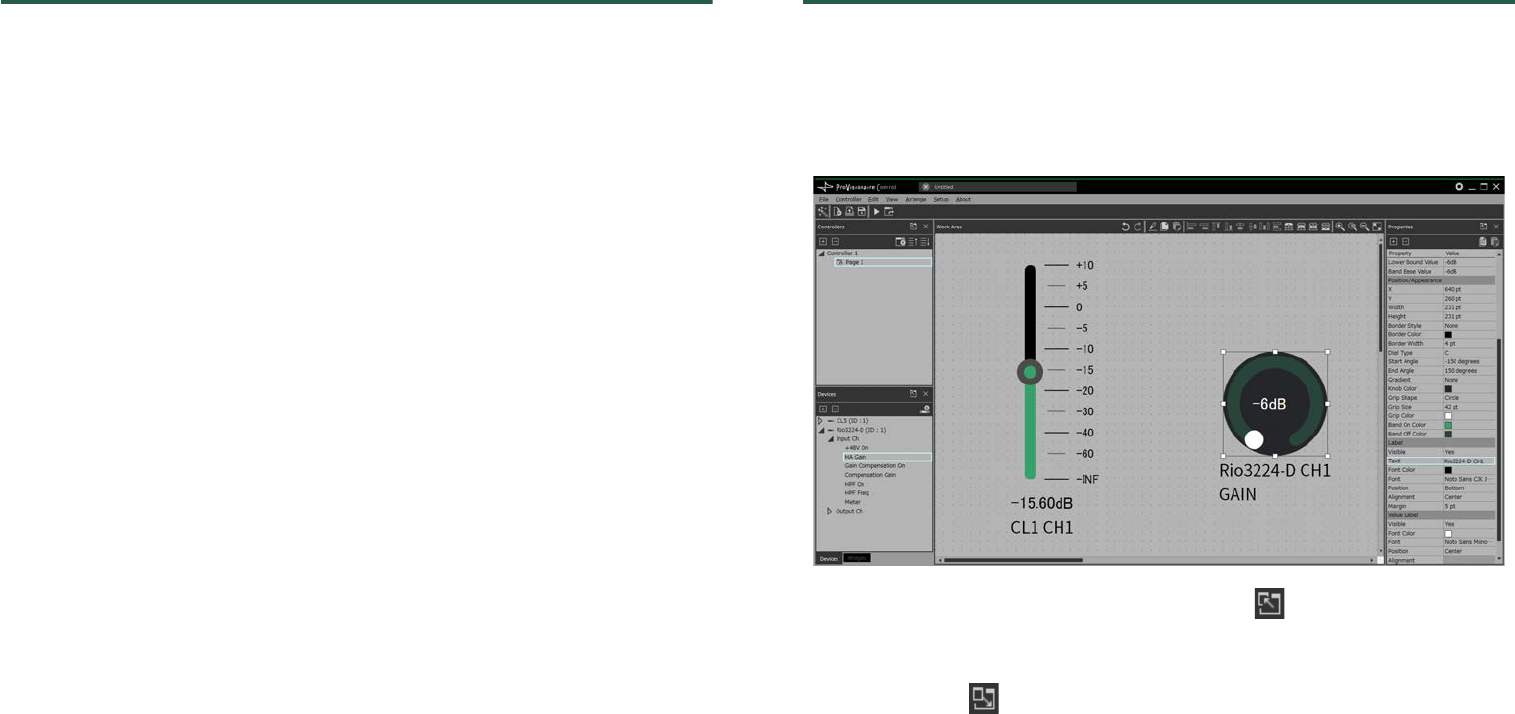

ワークエリア
現在選択しているページが表示されます。
このエリアにパラメーターやウィジェットを(MRX
DesignerやMTX-MRXEditorからの場合は<Ctrl>キーを
押しながら)ドラッグ&ドロップしてウィジェットを配置し
ます。
既に配置されているウィジェットにパラメーターを(MRX
DesignerやMTX-MRXEditorからの場合は<Ctrl>キーを
押しながら)ドラッグ&ドロップすると、ウィジェットのパ
ラメーターが上書きされます。
ワークエリアのウィジェット以外の部分をクリックすると、
「Properties」エリアにページのプロパティーが表示されま
す。
ワークエリアのウィジェット以外の部分を右クリックしても
コンテキストメニューは表示されません。
■ボタン
ワークエリアの上部にはワークエリア操作でよく使うコマン
ドをボタンにしています。
ボタン
コマンド
概要
[Undo] ウィジェットに関する前の操作を
取り消します。いくつかの項目は
取り消せません。
[Redo] [Undo]で取り消した操作を再実行
します。
[Cut] 選択されている物をコピーバッ
ファーに移動します。
[Copy] 選択されている物をコピーバッ
ファーにコピーします。
[Paste] コピーバッファーにある物を貼り
付けます。
49

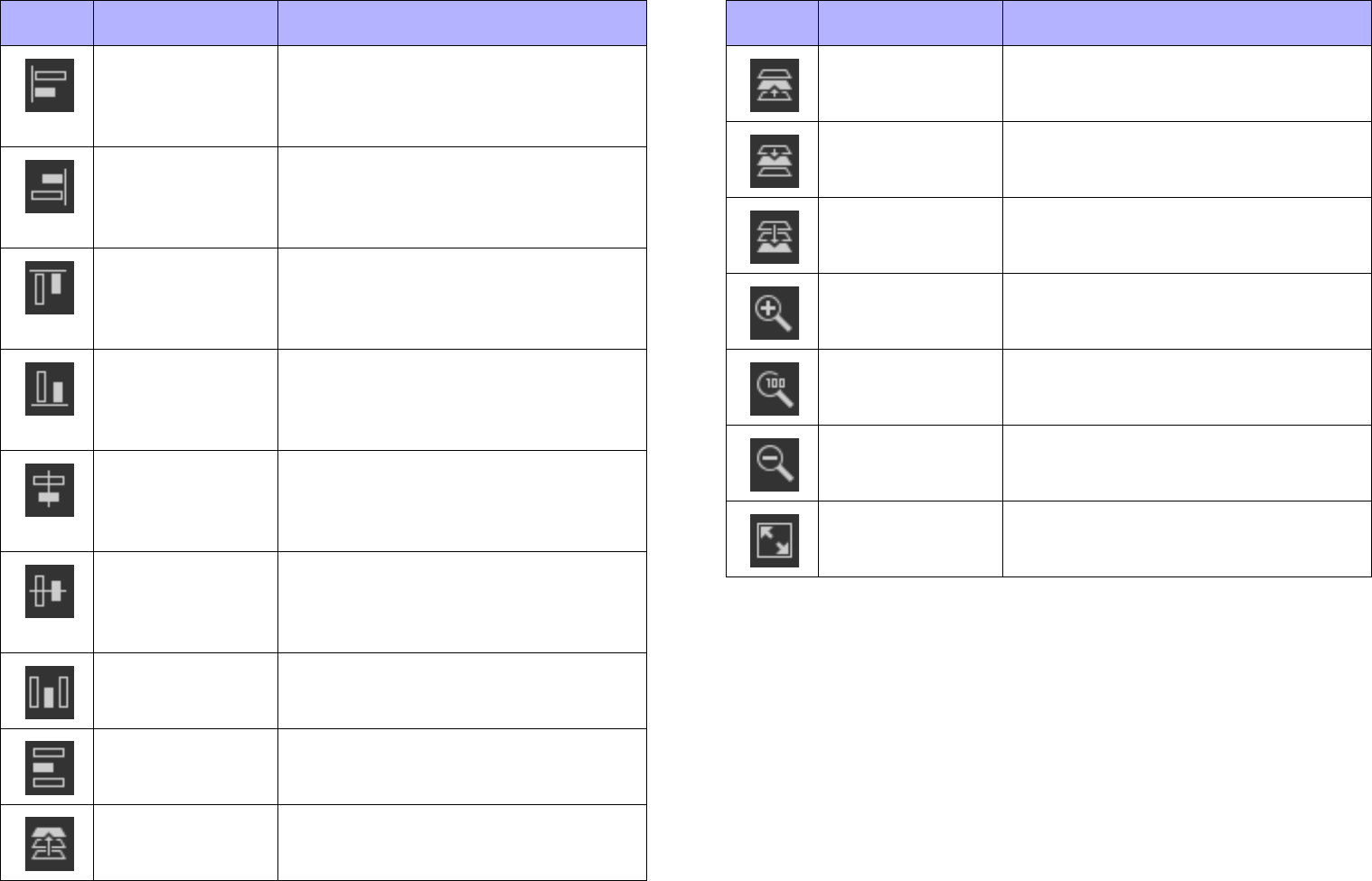

[Align Left] 複数選択しているウィジェットの
うち一番左側にあるウィジェット
に左端をあわせます。
[Align Right] 複数選択しているウィジェットの
うち一番右側にあるウィジェット
に右端をあわせます。
[Align Top] 複数選択しているウィジェットの
うち一番上側にあるウィジェット
に上端をあわせます。
[Align Bottom] 複数選択しているウィジェットの
うち一番下側にあるウィジェット
に下端をあわせます。
[Align Horizon-
tal Center]
複数選択しているウィジェットの
水平方向の中間にウィジェットの
中央をあわせます。
[Align Vertical
Center]
複数選択しているウィジェットの
垂直方向の中間にウィジェットの
中央をあわせます。
[Distribute
Horizontally]
複数選択しているウィジェットの
水平方向を等間隔にします。
[Distribute
Vertically]
複数選択しているウィジェットの
垂直方向を等間隔にします。
[Bring to Front] 選択しているウィジェットを最前
面に移動します。
ボタン
コマンド
概要
[Bring Forward] 選択しているウィジェットを前面
に移動します。
[Send
Backward]
選択しているウィジェットを背面
に移動します。
[Send to Back] 選択しているウィジェットを最背
面に移動します。
[Zoom In] ワークエリアの表示を拡大します。
[Zoom Origin] ワークエリアの表示を100%にし
ます。
[Zoom Out] ワークエリアの表示を縮小します。
[Fit to Screen] ワークエリアにページ全体を表示
します。
ボタン
コマンド
概要
50
「Properties」エリア
ページやウィジェットなどのプロパティーを表示します。
「Value」欄に網掛けのない部分に関しては編集できます。
個別の項目を展開または折りたたむ場合は、プロパティーの
全般部分をダブルクリックしてください。
■ボタン
「Properties」エリアの上部にはプロパティー操作でよく使
うコマンドをボタンにしています。
ボタン
コマンド
概要
[Expand All] プロパティーの項目を全展開しま
す。
[Collapse All] プロパティーの項目をすべて折り
たたみます。
[Copy Style] 選択されているウィジェットの
Propertiesの情報をコピーバッ
ファーにコピーします。
[Paste Style] 選択されているウィジェットにコ
ピーバッファーにあるProperties
の情報を貼り付けます。
51
ウィジェット
ここでは各ウィジェットをカテゴリー別に説明します。
テキストを設定しようとすると「EditText」ダイアログが
表示されます。
色を設定しようとすると「SelectColor」ダイアログが表示
されます。
イメージを設定しようとすると「SelectImage」ダイアロ
グが表示されます。
[Image]系のValue欄にあるゴミ箱ボタンをクリックすると、
該当イメージの表示を解除しますが、プロジェクトファイル
内には残っています。ファイル内から削除する場合は、
「ImportedImages」ダイアログを使って削除してください。
[Control]系と[Image](OnImageなども含む)はUndo/
Redoの対象外です。
■ ボタン
ボタンのウィジェットとして以下の物があります。
● ボタンのプロパティー
ボタンが選択された場合に「Properties」エリアに表示され
るパラメーターを説明します。ボタンや設定によって表示さ
れないパラメーターもあります。
Value欄が濃い網掛けの部分は編集できません。
ウィジェット名
概要
[Recall Button] シーンやプリセットのリコールに使用
します。
[Page Control Button] 他のページに移行するために使用しま
す。
[Direct Set Button] パラメーターをある固定値にします。
[On/Off Button] オン/オフを切り替えます。
Property Value
[General] ウィジェット全般
[Name] ウィジェットの名称です。ウィジェット
を先に配置して、あとでパラメーターを
アサインする場合にどれをアサインする
つもりなのか記入しておくことなどがで
きます。
[Type] ウィジェットの種類です。
[Visible] コントロールモードのときにウィジェッ
トを表示するかしないかを選択します。
[Read Only] 操作できるかできないかを選択します。
[Yes]を選択するとインジケーターのよ
うに機能します。
[Control] 制御対象に関する情報全般
[Model] 機器のモデル名です。
[Device
Identifier]
機器の識別子です。UNITIDまたはIPア
ドレスが表示されます。
52
[Parameter
Address]
ウィジェットに設定されたパラメーター
名です。
[Input Channel]
など
パラメーターのチャンネル番号などで
す。アサインされたパラメーターによっ
て名称が変わります。
[Confirmation] クリックしたときに確認画面を表示する
かどうかを選択します。
[Confirmation
Text]
[Confirmation]を[Yes]に設定したと
き、表示する確認画面のメッセージで
す。
[On Value] オンにしたときの値です。
[Off Value] オフにしたときの値です。
[Switching
Mode]
ボタンをラッチ型にするかアンラッチ型
にするか選択します。
[Page Control
Action]
クリックしたときのアクションを選択し
ます。
[Page Name] クリックしたときに移動するページ名で
す。
[Press Value] クリックしたときに設定する値を設定し
ます。
Property Value
[Indicator
Mode]
ボタンの色の変更条件を選択します。
[Press]では常に[OnColor]の色とな
り、[Stateful]では[PressValue]の値
と一致しているときに[OnColor]にな
ります。
[Preset No]/
[Scene No]/
[Scene A No]/
[Scene B No]
リコールするシーンやプリセット、ス
ナップショットの番号を選択します。
[Appearance] ウィジェットの見え方全般
[X] ウィジェットの左上を画面の左上から横
方向にどれだけ離すか設定します。
[Y] ウィジェットの左上を画面の左上から縦
方向にどれだけ離すか設定します。
[Width] ウィジェットの幅を設定します。
[Height] ウィジェットの高さを設定します。
[Lock Aspect
Ratio]
ウィジェットの縦横比を固定するかどう
かを選択します。
[Shape] ウィジェットの形状を選択します。
[Corner] ウィジェットの角の丸みを設定します。
[Border Style] ウィジェットの縁取りの種類を選択しま
す。
Property Value
53
[Border Color] ウィジェットの縁取りの色を設定しま
す。
[Border Width] ウィジェットの縁取りの幅を設定しま
す。
[Gradient] ウィジェット内部のグラデーションの種
類を選択します。
[Color] ウィジェット内部の色を設定します。
[Image] ウィジェット内部の画像を設定します。
[Image Expan-
sion Mode]
ウィジェット内部の画像の見え方を選択
します。
[On Color] ステータスがオンの時のウィジェット内
部の色を設定します。
[On Image] ステータスがオンの時のウィジェット内
部の画像を設定します。
[On Image
Expansion
Mode]
ステータスがオンの時のウィジェット内
部の画像の見え方を設定します。
[Off Color] ステータスがオフの時のウィジェット内
部の色を設定します。
[Off Image] ステータスがオフの時のウィジェット内
部の画像を設定します。
Property Value
[Off Image
Expansion
Mode]
ステータスがオフの時のウィジェット内
部の画像の見え方を設定します。
[Text] ウィジェット内のテキスト全般
[Visible] ウィジェット内部のテキストを表示する
かどうか選択します。
[Text] ウィジェット内部のテキストを設定しま
す。
[Color] ウィジェット内部のテキストの色を設定
します。
[Font] ウィジェット内部のテキストのフォント
を設定します。
[Vertical
Alignment]
ウィジェット内部のテキストの垂直位置
を選択します。
[Horizontal
Alignment]
ウィジェット内部のテキストの水平位置
を選択します。
[On Visible] ステータスがオンの時のウィジェット内
部のテキストを表示するかどうかを選択
します。
[On Text] ステータスがオンの時のウィジェット内
部のテキストを設定します。
[On Color] ステータスがオンの時のウィジェット内
部のテキストの色を設定します。
Property Value
54
[Off Visible] ステータスがオフの時のウィジェット内
部のテキストを表示するかどうかを選択
します。
[Off Text] ステータスがオフの時のウィジェット内
部のテキストを設定します。
[Off Color] ステータスがオフの時のウィジェット内
部のテキストの色を設定します。
[Label] ウィジェットのラベル全般
[Visible] ラベルを表示するかどうか選択します。
[Text] ラベルを設定します。
[Font Color] ラベルの色を設定します。
[Font] ラベルのフォントを設定します。
[Position] ラベルの場所を選択します。
[Alignment] ラベルの位置を選択します。
[Margin] ラベルをウィジェットからどれだけ離す
かを設定します。
Property Value
55
■ スライダー
スライダーのウィジェットは1種類のみです。
● スライダーのプロパティー
スライダーにフォーカスがある場合に「Properties」エリア
に表示されるパラメーターを説明します。設定によって表示
されないパラメーターもあります。
Value欄が濃い網掛けの部分は編集できません。
Property Value
[General] ウィジェット全般
[Name] ウィジェットの名称です。ウィジェット
を先に配置して、あとでパラメーターを
アサインする場合にどれをアサインする
つもりなのか記入しておくことなどがで
きます。
[Type] ウィジェットの種類です。
[Visible] コントロールモードのときにウィジェッ
トを表示するかしないかを選択します。
[Read Only] 操作できるかできないかを選択します。
[Yes]を選択するとインジケーターのよ
うに機能します。
[Control] 制御対象に関する情報全般
[Model] 機器のモデル名です。
[Device
Identifier]
機器の識別子です。UNITIDまたはIPア
ドレスが表示されます。
[Parameter
Address]
ウィジェットに設定されたパラメーター
名です。
[Input Channel]
など
パラメーターのチャンネル番号などで
す。アサインされたパラメーターによっ
て名称が変わります。
[Upper Bound
Value]
ウィジェットの最大値を設定します。
[Lower Bound
Value]
ウィジェットの最小値を設定します。
[Appearance] ウィジェットの見え方全般
[X] ウィジェットの左上を画面の左上から横
方向にどれだけ離すか設定します。
[Y] ウィジェットの左上を画面の左上から縦
方向にどれだけ離すか設定します。
[Width] ウィジェットの幅を設定します。
[Height] ウィジェットの丈を設定します。
[Lock Aspect
Ratio]
ウィジェットの縦横比を固定するかどう
かを選択します。
[Direction] ウィジェットの向きを選択します。
[Rounded
Corners]
スリットの角を丸めるかどうか選択しま
す。
[Border Style]
スリットに縁取りするかどうか選択します。
[Border Color] スリットの縁取りの色を設定します。
Property Value
56
[Border Width] スリットの縁取りの幅を設定します。
[Gradient] スリット内部のグラデーションの種類を
選択します。
[On Color] 現在値以下のスリット内部の色を設定し
ます。
[Off Color] 現在値より上のスリット内部の色を設定
します。
[Slit Width] スリットの幅を設定します。
[Knob Style] ノブの形状を選択します。
[Knob Width] ノブの幅を設定します。
[Knob Image] ノブの画像を設定します。
[Image Expan-
sion Mode]
ノブの画像の見え方を設定します。
[Scale] 目盛り全般
[Position] 目盛りの位置を選択します。
[Width] 目盛りの太さを設定します。
[Color] 目盛りの色を設定します。
[Value Visible] 目盛りに数字を表示するかどうかを選択
します。
[Font] 目盛りの数字のフォントを選択します。
[Font Color] 目盛りの数字の色を選択します。
Property Value
[Label] ウィジェットのラベル全般
[Visible] ラベルを表示するかどうか選択します。
[Text] ラベルを設定します。
[Font Color] ラベルの色を設定します。
[Font] ラベルのフォントを設定します。
[Position] ラベルの場所を選択します。
[Alignment] ラベルの位置を選択します。
[Margin] ラベルをウィジェットからどれだけ離す
かを設定します。
[Value Label] ウィジェットの現在値表示全般
[Visible] 現在値を表示するかどうか選択します。
[Font Color] 現在値の色を設定します。
[Font] 現在値のフォントを設定します。
[Position] 現在値の場所を選択します。
[Alignment] 現在値の位置を選択します。
[Margin] 現在値をウィジェットからどれだけ離す
かを設定します。
Property Value
57
■ ダイアル
ダイアルのウィジェットは1種類のみです。
● ダイアルのプロパティー
ダイアルにフォーカスがある場合に「Properties」エリアに
表示されるパラメーターを説明します。設定によって表示さ
れないパラメーターもあります。
Value欄が濃い網掛けの部分は編集できません。
Property Value
[General] ウィジェット全般
[Name] ウィジェットの名称です。ウィジェット
を先に配置して、あとでパラメーターを
アサインする場合にどれをアサインする
つもりなのか記入しておくことなどがで
きます。
[Type] ウィジェットの種類です。
[Visible] コントロールモードのときにウィジェッ
トを表示するかしないかを選択します。
[Read Only] 操作できるかできないかを選択します。
[Yes]を選択するとインジケーターのよ
うに機能します。
[Control] 制御対象に関する情報全般
[Model] 機器のモデル名です。
[Device
Identifier]
機器の識別子です。UNITIDまたはIPア
ドレスが表示されます。
[Parameter
Address]
ウィジェットに設定されたパラメーター
名です。
[Input Channel]
など
パラメーターのチャンネル番号などで
す。アサインされたパラメーターによっ
て名称が変わります。
[Upper Bound
Value]
ウィジェットの最大値を設定します。
[Lower Bound
Value]
ウィジェットの最小値を設定します。
[Band Base
Value]
ウィジェットを配置したときに設定する
初期値を設定します。
[Appearance] ウィジェットの見え方全般
[X] ウィジェットの左上を画面の左上から横
方向にどれだけ離すか設定します。
[Y] ウィジェットの左上を画面の左上から縦
方向にどれだけ離すか設定します。
[Width] ウィジェットの幅を設定します。
[Height] ウィジェットの丈を設定します。
[Border Style] ウィジェットに縁取りするかどうか選択
します。
[Border Color]
ウィジェットの縁取りの色を設定します。
[Border Width]
ウィジェットの縁取りの幅を設定します。
Property Value
58
[Dial Type] ダイアルの形状を選択します。
[Start Angle] 値の開始位置をどこにするのか設定しま
す。
[End Angle] 値の終了位置をどこにするのか設定しま
す。
[Gradient] ノブ内部のグラデーションの種類を選択
します。
[Knob Color] ノブ内部の色を設定します。
[Grip Shape] グリップの形状を選択します。
[Grip Size] グリップの大きさを設定します。
[Grip Color] グリップの色を設定します。
[Band On
Color]
現在値以下のバンド内部の色を設定しま
す。
[Band Off
Color]
現在値より上のバンド内部の色を設定し
ます。
[Label] ウィジェットのラベル全般
[Visible] ラベルを表示するかどうか選択します。
[Text] ラベルを設定します。
[Font Color] ラベルの色を設定します。
[Font] ラベルのフォントを設定します。
[Position] ラベルの場所を選択します。
Property Value
[Alignment] ラベルの位置を選択します。
[Margin] ラベルをウィジェットからどれだけ離す
かを設定します。
[Value Label] ウィジェットの現在値表示全般
[Visible] 現在値を表示するかどうか選択します。
[Font Color] 現在値の色を設定します。
[Font] 現在値のフォントを設定します。
[Position] 現在値の場所を選択します。
[Alignment] 現在値の位置を選択します。
[Margin] 現在値をウィジェットからどれだけ離す
かを設定します。
Property Value
59
■ メーター
メーターのウィジェットは1種類のみです。
● メーターのプロパティー
メーターにフォーカスがある場合に「Properties」エリアに
表示されるパラメーターを説明します。設定によって表示さ
れないパラメーターもあります。
Value欄が濃い網掛けの部分は編集できません。
Property Value
[General] ウィジェット全般
[Name] ウィジェットの名称です。ウィジェット
を先に配置して、あとでパラメーターを
アサインする場合にどれをアサインする
つもりなのか記入しておくことなどがで
きます。
[Type] ウィジェットの種類です。
[Visible] コントロールモードのときにウィジェッ
トを表示するかしないかを選択します。
[Control] 制御対象に関する情報全般
[Model] 機器のモデル名です。
[Device
Identifier]
機器の識別子です。UNITIDまたはIPア
ドレスが表示されます。
[Parameter
Address]
ウィジェットに設定されたパラメーター
名です。
[Input Channel]
など
パラメーターのチャンネル番号などで
す。アサインされたパラメーターによっ
て名称が変わります。
[Meter Type] メーターの表示方法を選択します。
[Bar Base
Point]
バーの塗りつぶし開始位置を選択しま
す。
[Appearance] ウィジェットの見え方全般
[X] ウィジェットの左上を画面の左上から横
方向にどれだけ離すか設定します。
[Y] ウィジェットの左上を画面の左上から縦
方向にどれだけ離すか設定します。
[Width] ウィジェットの幅を設定します。
[Height] ウィジェットの丈を設定します。
[Lock Aspect
Ratio]
ウィジェットの縦横比を固定するかどう
かを選択します。
[Direction] ウィジェットの向きを選択します。
[Rounded
Corners]
バーの角を丸めるかどうか選択します。
[Border Style] バーに縁取りするかどうか選択します。
[Border Color] バーの縁取りの色を設定します。
[Border Width] バーの縁取りの幅を設定します。
Property Value
60
[Gradient] バー内部のグラデーションの種類を選択
します。
[On Color] 現在値以下のバー内部の色を設定しま
す。
[MeterType]が[Bar]の場合は、現在値
の色となります。
[Off Color] 現在値より上のバー内部の色を設定しま
す。
[MeterType]が[Bar]の場合は、現在値
以外の色となります。
[Bar Width] バーの幅を設定します。
[Scale] 目盛り全般
[Position] 目盛りの位置を選択します。
[Width] 目盛りの太さを設定します。
[Color] 目盛りの色を設定します。
[Value Visible] 目盛りに数字を表示するかどうかを選択
します。
[Font] 目盛りの数字のフォントを選択します。
[Font Color] 目盛りの数字の色を選択します。
Property Value
[Label] ウィジェットのラベル全般
[Visible] ラベルを表示するかどうか選択します。
[Text] ラベルを設定します。
[Font Color] ラベルの色を設定します。
[Font] ラベルのフォントを設定します。
[Position] ラベルの場所を選択します。
[Alignment] ラベルの位置を選択します。
[Margin] ラベルをウィジェットからどれだけ離す
かを設定します。
Property Value
61
■ ライン
ラインのウィジェットは1種類のみです。
● ラインのプロパティー
ラインにフォーカスがある場合に「Properties」エリアに表
示されるパラメーターを説明します。
Value欄が濃い網掛けの部分は編集できません。
Property Value
[General] ウィジェット全般
[Name] ウィジェットの名称です。
[Type] ウィジェットの種類です。
[Visible] コントロールモードのときにウィジェッ
トを表示するかしないかを選択します。
[Appearance] ウィジェットの見え方全般
[X] ラインを引き始めた点を画面の左上から
横方向にどれだけ離すか設定します。
[Y] ラインを引き始めた点を画面の左上から
縦方向にどれだけ離すか設定します。
[Argument] ウィジェットを配置したときの下端を基
準にして、ウィジェットの角度を表示し
ます。
[Moving
Radius]
ウィジェットの長さを表示します。
[Style] ウィジェットの形状を選択します。
[Color] ウィジェットの色を選択します。
[Width] ウィジェットの幅を設定します。
Property Value
62
■ シェイプ
タイトル、コメントなどを配置するのに便利なウィジェット
です。テキストの他にロゴなどのイメージを貼り付けること
もできます。シェイプのウィジェットとして以下の物があり
ます。
多角形はウィジェットを右クリックすることで角数の変更や
形状の変更ができるようになります。角数を増やす場合は増
やしたいところを右クリックしてください。角数を減らす場
合は減らす頂点を右クリックしてください。
● シェイプのプロパティー
シェイプにフォーカスがある場合に「Properties」エリアに
表示されるパラメーターを説明します。シェイプや設定に
よって表示されないパラメーターもあります。
Value欄が濃い網掛けの部分は編集できません。
ウィジェット名
概要
[Rectangle] 四角形
[Ellipse] 円形
[Polygon] 多角形
Property Value
[General] ウィジェット全般
[Name] ウィジェットの名称です。ウィジェット
を先に配置して、あとでパラメーターを
アサインする場合にどれをアサインする
つもりなのか記入しておくことなどがで
きます。
[Type] ウィジェットの種類です。
[Visible] コントロールモードのときにウィジェッ
トを表示するかしないかを選択します。
[Appearance] ウィジェットの見え方全般
[X] ウィジェットの左上を画面の左上から横
方向にどれだけ離すか設定します。
[Y] ウィジェットの左上を画面の左上から縦
方向にどれだけ離すか設定します。
[Width] ウィジェットの幅を設定します。
[Height] ウィジェットの丈を設定します。
[Lock Aspect
Ratio]
ウィジェットの縦横比を固定するかどう
かを選択します。
63
[Corner] ウィジェットの角の丸みを設定します。
[Border Style] ウィジェットの縁取りの種類を選択しま
す。
[Border Color] ウィジェットの縁取りの色を設定しま
す。
[Border Width] ウィジェットの縁取りの幅を設定しま
す。
[Gradient] ウィジェット内部のグラデーションの種
類を選択します。
[Color] ウィジェット内部の色を設定します。
[Image] ウィジェット内部の画像を設定します。
[Image Expan-
sion Mode]
ウィジェット内部の画像の見え方を選択
します。
[Text] ウィジェット内のテキスト全般
[Visible] ウィジェット内部のテキストを表示する
かどうか選択します。
[Text] ウィジェット内部のテキストを設定しま
す。
[Color] ウィジェット内部のテキストの色を設定
します。
[Font] ウィジェット内部のテキストのフォント
を設定します。
Property Value
[Vertical
Alignment]
ウィジェット内部のテキストの垂直位置
を選択します。
[Horizontal
Alignment]
ウィジェット内部のテキストの水平位置
を選択します。
Property Value
64
ダイアログ
ここではダイアログについて説明します。
■「Setup」ダイアログ
プロジェクトやコントローラー全体に関わる設定をするダイ
アログです。
ProVisionaireControlとProVisionaireControlKIOSKで
は表示内容が違います。ここではProVisionaireControlの
ダイアログで説明します。
［Network]タブ
機器と通信するためのコンピューターのネットワークイン
ターフェースカード(以下「ネットワークカード」と呼びま
す)を選択します。
ネットワークに接続されていない場合は、[Cancel]ボタンを
クリックしてダイアログを閉じてください。
• NetworkCardName
ネットワークカードの名前が表示されます。
•Status
ネットワークカードの状態(UpまたはDown)が表示さ
れます。
「Down」と表示されているネットワークカードは選択
できません。
• IPAddressおよびSubnetMask
ネットワークカードに割り当てられているIPアドレスお
よびサブネットマスクが表示されます。
ネットワークカードの設定が「IPアドレスを自動的に取
得する」になっているにもかかわらず、DHCPサーバー
がなくIPアドレスが割り振られていない場合は、
「0.0.0.0」と表示されます。
また、ネットワークカードが物理的に結線されていない
場合も、同様に「0.0.0.0」と表示されます。
•MACAddress
ネットワークカードのMACアドレスが表示されます。
• [OK]ボタン
設定を更新し、ダイアログを閉じます。
• [Cancel]ボタン
設定を更新せずに、ダイアログを閉じます。
65
［Security]タブ
セキュリティに関する設定をします。
• PassCode[EditAdministratorCode]/[EditPower
UserCode]/[EditUnlockCode]ボタン
クリックすると、「EditPassCode」ダイアログが表示
されます。
初めてパスコードを入力するときは[EnterCurrent
PassCode]欄は空欄でパスコードを設定してください。
• ScreenLock[Enable]チェックボックス
チェックを入れると、スクリーンロックに関する設定が
できます。
• ScreenLock[Timeout]スライダー
スクリーンロックするまでの時間を設定します。
• ScreenLock[BackgroundColor]ボタン
クリックすると、「SelectColor」ダイアログが表示さ
れます。イメージを画面いっぱいにしないときの背景色
を設定してください。
• ScreenLock[Image]ボタン
クリックすると、「SelectImage」ダイアログが表示さ
れます。スクリーンロック時に表示する画像ファイルを
選択してください。
• ScreenLockImageゴミ箱ボタン
ScreenLock[Image]ボタンで設定したイメージを解除
します。解除をしても、イメージはプロジェクトファイ
ルに取り込まれたままとなります。
• ScreenLock[ExpansionMode]リストボックス
リストの中から、表示領域へのイメージの配置方法を選
択します。選択肢の内容については「ExpansionMode
について」を参照してください。
• [OK]ボタン
設定を更新し、ダイアログを閉じます。
• [Cancel]ボタン
設定を更新せずに、ダイアログを閉じます。
66
［OtherSettings]タブ
ウィジェットのサイズや位置情報の単位を設定します。
この設定はプロジェクトファイルではなく、コンピューター
に保持されます。
•「Size/PositionMeasurementUnit」ラジオボタン
ウィジェットのサイズや位置情報の単位を選択します。
• [OK]ボタン
設定を更新し、ダイアログを閉じます。
• [Cancel]ボタン
設定を更新せずに、ダイアログを閉じます。
67
■「NewProjectWizard」ダイアログ
新しくプロジェクトを作成するときのダイアログです。
1/2CreateController
コントローラーに関する設定をします。
• [Name]テキストボックス
コントローラーの名前を設定します。
• [Aspectratio]リストボックス
KIOSKが動作する画面の縦横比を選択します。
この設定はあとで変更ができません。
• [Screensize]スピンボックス
KIOSKが動作する画面の大きさを設定します。
• [Pagecount]スピンボックス
コントローラーのページ数を設定します。
• [Cancel]ボタン
設定を更新せずに、ダイアログを閉じます。
•[Next]ボタン
機器を設定する2/2に移動します。
• [Don'tshowthisdialogagainwhencreatingnew
project]チェックボックス
チェックを入れると、[NewProject]を実行したとき
に、「NewProjectWizard」ダイアログが表示されな
いようになります。
チェックを外す場合は[NewProjectWizard]を実行し
て、チェックを外してください。
68
2/2AddDevice
プロジェクトに登録する機器に関する設定をします。
• [DeviceType]リストボックス
機器の種類を選択します。
• [Model]リストボックス
機器のモデル名を選択します。
• [MatchDeviceby]リストボックス
機器の識別方法を選択します。
[UnitID]を選択すると下に[UnitID]リストボックスと
[Count]スピンボックスが表示されます。
[IPAddress]を選択すると下に[IPAddress]テキスト
ボックスが表示されます。
KIOSKと異なるサブネットにある機器を操作する場合
は、[IPAddress]を選択してください。
• [UnitID]リストボックス
登録する機器の先頭UNITIDを選択します。
• [Count]スピンボックス
登録する機器の台数を設定します。
• [IPAddress]テキストボックス
登録する機器のIPアドレスを設定します。
• [Add]ボタン
機器を登録して、ダイアログを閉じます。
他の機器を登録する場合は、「Devices」エリアで[Add
Device]を実行してください。
• [Close]ボタン
機器を登録せずに、ダイアログを閉じます。
• [Don'tshowthisdialogagainwhencreatingnew
project]チェックボックス
チェックを入れると、[NewProject]を実行したとき
に、「NewProjectWizard」ダイアログが表示されな
いようになります。
チェックを外す場合は[NewProjectWizard]を実行し
て、チェックを外してください。
69
■「AddController」ダイアログ
プロジェクトにコントローラーを追加します。
• [Name]テキストボックス
コントローラーの名前を設定します。
• [Aspectratio]リストボックス
KIOSKが動作する画面の縦横比を選択します。
この設定はあとで変更ができません。
• [Screensize]スピンボックス
KIOSKが動作する画面の大きさを設定します。
• [Pagecount]スピンボックス
コントローラーのページ数を設定します。
• [Add]ボタン
コントローラーを追加して、ダイアログを閉じます。
• [Close]ボタン
コントローラーを追加せずに、ダイアログを閉じます。
■「ImportedImages」ダイアログ
プロジェクトファイル内の画像データの確認と削除をしま
す。
• イメージタイル
プロジェクトファイル内の画像データを表示します。
データを削除する場合は、削除するファイルをタイル内
で選択してください。
• ゴミ箱ボタン
イメージタイルで選択したデータをプロジェクトファイ
ルから削除します。
• [Close]ボタン
ダイアログを閉じます。
70
■「AddDevice」ダイアログ
プロジェクトに機器を追加します。
• [DeviceType]リストボックス
機器の種類を選択します。
• [Model]リストボックス
機器のモデル名を選択します。
• [MatchDeviceby]リストボックス
機器の識別方法を選択します。
[UnitID]を選択すると下に[UnitID]リストボックスと
[Count]スピンボックスが表示されます。
[IPAddress]を選択すると下に[IPAddress]テキスト
ボックスが表示されます。
KIOSKと異なるサブネットにある機器を操作する場合
は、[IPAddress]を選択してください。
• [UnitID]リストボックス
登録する機器の先頭UNITIDを選択します。
• [Count]スピンボックス
登録する機器の台数を設定します。
• [IPAddress]テキストボックス
登録する機器のIPアドレスを設定します。
• [Add]ボタン
機器を登録して、ダイアログを閉じます。
• [Close]ボタン
機器を登録せずに、ダイアログを閉じます。
71
■「EditText」ダイアログ
ラベルなどの文字を編集します。
• テキストボックス
文字の入力や編集をします。改行できるものとできない
ものがあります。
• [OK]ボタン
文字を反映して、ダイアログを閉じます。
• [Cancel]ボタン
文字の入力や編集を反映せずに、ダイアログを閉じま
す。
■「EditDeviceIdentifier」ダイアログ
機器の識別情報を変更します。
• [MatchDeviceby]リストボックス
機器の識別方法を選択します。
[UnitID]を選択すると下に[UnitID]リストボックスが
表示されます。
[IPAddress]を選択すると下に[IPAddress]テキスト
ボックスが表示されます。
• [UnitID]リストボックス
登録する機器の先頭UNITIDを選択します。
• [IPAddress]テキストボックス
登録する機器のIPアドレスを設定します。
• [OK]ボタン
設定を反映して、ダイアログを閉じます。
• [Cancel]ボタン
設定を反映せずに、ダイアログを閉じます。
72
■「SelectImage」ダイアログ
使用する画像データの選択をします。
［FromFolder]タブ
コンピューターのフォルダーから画像ファイルを選択しま
す。
• [SelectFile]ボタン
クリックすると、画像ファイルを選択するダイアログが
開きます。
• 左回りに回転ボタン
表示されている画像を左回りに90度回転させます。
• 右回りに回転ボタン
表示されている画像を右回りに90度回転させます。
• [CompressionRatio]スライダー
プロジェクトファイル内に画像を取り込む際の圧縮率を
設定します。
• [OK]ボタン
画像を反映して、ダイアログを閉じます。
• [Cancel]ボタン
画像を反映せず、ダイアログを閉じます。
73
［FromProjectFile]タブ
プロジェクトファイル内から画像データを選択します。
• イメージタイル
プロジェクトファイル内の画像データを表示します。使
用する画像を選択してください。
• [OK]ボタン
選択した画像データを反映して、ダイアログを閉じま
す。
• [Cancel]ボタン
選択した画像データを反映せずに、ダイアログを閉じま
す。
74
ExpansionModeについて
「Properties」エリアの[Image]の下に[ImageExpansion
Mode]がある場合や「Setup」ダイアログの[Security]タブ
に[ExpansionMode]があります。この項目では表示領域へ
のイメージの配置方法を選択します。
•None
拡大縮小せず、領域中央に配置
•Full
高さ、幅ともに領域いっぱいにフィットするように拡大
縮小して表示
• AspectFill
高さ、幅のどちらか短い方が領域いっぱいにフィットす
るように拡大縮小して表示
• AspectFit
高さ、幅のどちらか長い方が領域いっぱいにフィットす
るように拡大縮小して表示
75
IPアドレスの設定方法
以下の手順でコンピューターのIPアドレスを設定してくださ
い。
1.「ネットワーク接続」を開く。
• Windows7/8.1の場合：
スタートボタンをクリックして表示される検索ボック
スにncpa.cplと入力して、「ネットワーク接続」を開
きます。
• Windows10の場合：
スタートボタン右側の検索ボックスまたはCortanaに
ncpa.cplと入力して、「ネットワーク接続」を開きま
す。
2. システムに接続するインターフェースカードを右クリッ
クして、[プロパティ ]を選択する。
3. [インターネットプロトコルバージョン4(TCP/IPv4)]を
クリックして、[プロパティ ]ボタンをクリックする。
4. [次のIPアドレスを使う]ラジオボタンを選択する。
5. IPアドレスとサブネットマスクを設定する。
機器のIPアドレスが192.168.0.xの場合、同じサブネットの
場合は192.168.0.250などをIPアドレスに設定して、サブ
ネットを255.255.255.0としてください。
異なるアドレスを使う場合は、使用できるIPアドレスとサブ
ネットマスクの値をネットワーク管理者に確認してください。
6. [OK]ボタンをクリックする。
「インターネットプロトコルバージョン4(TCP/IPv4)のプロパ
ティ」ダイアログが閉じます。
7. [OK]ボタンをクリックする。
インターフェースの「プロパティ」ダイアログが閉じます。
以上で、設定完了です。
76
Tips
プロジェクトを作成するときに知っておくと便利なことを紹介します。
Q: 同じデザインのウィジェットを複数作るのが面倒。
A: 1つウィジェットをデザインしたあと、ウィジェットをコ
ピー &ペーストしてカテゴリーを書き換える、または
[CopyStyle]をして[PasteStyle]したあとにパラメーター
をドラッグ&ドロップすることで、同一デザインのウィ
ジェットを複数作れます。
Q: ウィジェットの大きさの基準はあるか？
A: スライダーのノブやダイアルのグリップの大きさを1cm程
度にして、デザインしてみてください。ヤマハのCLシリー
ズのフェーダーのノブは幅が1cmです。
Q: スクリーンロックを時間経過ではなくボタン操作で行ない
たい。
A: 「PageControlButton」ウィジェットを配置して、
「Properties」エリアの「Control」にある「Page
ControlAction」で[ScreenLock]を選択してください。
スクリーンロックしているときの画像を設定したい場合は、
「Setup」ダイアログの[Security]タブでScreenLock
[Enable]チェックボックスにチェックを入れて、画像を設
定してください。設定したあとにScreenLock[Enable]
チェックボックスのチェックを外すと時間経過によるスク
リーンロックはかからなくなりますが、スクリーンロック
しているときの画像設定は保持されます。ボタン操作と時
間経過によるスクリーンロックは併用できます。
Q: ワークエリアのグリッドを消したい。
A: ページのプロパティーの[DotColor]でAlpha値を0にして
ください。
Q: 異なるサブネットの機器を操作したい。
A: 機器を登録するときに[MatchDeviceby]リストボックス
で[IPAddress]を選択してIPアドレスを設定してください。
[UnitID]で登録した機器をIPアドレスに変える場合は、
「Devices」エリアで機器を選択し、「Properties」エリア
の[Identifier]の「Value」をクリックして、「EditDevice
Identifier」ダイアログで変更してください。
Q: タッチパネル式のコンピューターでKIOSKを運用する場合
の注意事項は何かあるか?
A: KIOSKをフルスクリーンで運用すると、キーボードを接続
しないとコンピューターのシャットダウンなどの操作がで
きなくなります。どこかのページに[PageControl]ボタン
ウィジェットを配置して、「Properties」エリアの[Page
ControlAction]で[Close]を選択してください。そのボタ
ンをタップするとコントローラーファイル読み込みの画面
になり、KIOSKを終了できるようになります。
また、スナップやシェイクなどの一部標準機能が動作しま
せん。
77
困ったときは
症状 原因 対応
オンラインにならない。 ネットワークインターフェー
スカードの選択が間違ってい
る。
「Setup」ダイアログで機器とつながっているネットワークイン
ターフェースカードを選択してください。
ネットワークインターフェー
スカードの設定が間違ってい
る。
Windows7/8.1の場合、スタートボタンをクリックして表
示される検索ボックスにncpa.cplと入力して、「ネットワー
ク接続」を開きます。システムに接続するネットワークイン
ターフェースカードを右クリックして、[プロパティ ]を選
択して、IP/v4の設定が正しいことを確認してください。
Windows10の場合、スタートボタン右側の検索ボックスま
たはCortanaにncpa.cplと入力して、「ネットワーク接続」
を開きます。システムに接続するネットワークインター
フェースカードを右クリックして、[プロパティ ]を選択し
て、IP/v4の設定が正しいことを確認してください。
同時接続数の限度を超えた。 機器にはKIOSKやRRemoteなどが同時に接続できる数に限り
があります。とくにRシリーズ(AD/DA)やTio1608-Dは同時
に接続できる数が2なので、ご注意ください。
機器に関する設定が間違って
いる。
機器の識別情報の設定とProVisionaireControlでの機器の識
別情報の設定が合っていることを確認してください。
フロート化したエリアが
ディスプレイに表示されな
い。
フロート化したエリアがディ
スプレイ表示領域の外に移動
した。
[View]メニューの[DockAll]コマンドを実行してください。

Navigation menu
