2DIGITAL SNAKE S16 クイックスタートガイド 3

安全にお使いいただくために

限定保証

法的放棄

注意

感電の.恐れがありますので、カ

バーやその他の部品を取り外

したり、開けたりしないでください。高品

質なプロ用スピーカーケーブル（¼" TS 標準

ケーブルおよびツイスト ロッキング プラ

グケーブル）を使用してください。

注意

火事および感電の危険を防ぐ

ため、本装置を水分や湿気の

あるところには設置しないで下さい。装置

には決して水分がかからないように注意

し、花瓶など水分を含んだものは、装置の

上には置かないようにしてください。

注意

このマークが表示されている

箇所には、内部に高圧電流が

生じています。手を触れると感電の恐れが

あります。

注意

取り扱いとお手入れの方法に

ついての重要な説明が付属の

取扱説明書に記載されています。ご使用の

前に良くお読みください。

注意

1. 取扱説明書を通してご覧ください。

2. 取扱説明書を大切に保管してくだ

さい。

3. 警告に従ってください。

4. 指示に従ってください。

5. 本機を水の近くで使用しないでくだ

さい。

6. お手入れの際は常に乾燥した布巾を使

ってください 。

7. 本機は、取扱説明書の指示に従い、

適切な換気を妨げない場所に設置してく

ださい。取扱説明書に従って設置してくだ

さい。

8. 本機は、電気ヒーターや温風機器、

ストーブ、調理台やアンプといった熱源か

ら 離して 設 置してくだ さい 。

9. ニ極式プラグおよびアースタイプ

(三芯) プラグの安全ピンは取り外さないで

ください。ニ極式プラグにはピンが二本つ

いており、そのうち一本はもう一方よりも幅

が広くなっています。アースタイプの三芯プ

ラグにはニ本のピンに加えてアース用のピ

ンが一本ついています。これらの幅の広い

ピン、およびアースピンは、安全のためのも

のです。備え付けのプラグが、お使いのコン

セントの形状と異なる場合は、電器技師に

相談してコンセントの交換をして下さい。

10. 電源コードを踏みつけたり、挟んだり

しないようご注意ください。電源コードや

プラグ、コンセント及び製品との接続には

十分にご注意ください。

11. すべての装置の接地 (アース) が確保

されていることを確認して下さい。

12. 電源タップや

電源プラグは電

源遮断機として利

用されている場合

には、これが直ぐ

に操作できるよう

手元に設置して下

さい。

13. 付属品は本機製造元が指定したもの

のみをお使いください。

14. カートスタンド、三脚、ブラケット、

テーブルなどは、本機製造元が指定したも

の、もしくは本 機 の付 属品となるもののみ

をお使いください。カートを使用しての運

搬の際は、器具の落下による怪我に十分ご

注意ください。

15. 雷雨の場合、もしくは長 期 間ご 使 用に

ならない場合は、電源プラグをコンセント

から抜いてください。

16. 故障の際は当社指定のサービス技術

者にお問い合わせください。電源コードも

しくはプラグの損傷、液体の装置内への浸

入、装置の上に物が落下した場合、雨や湿

気に装置が晒されてしまった場合、正常に

作動しない場合、もしくは 装置を地面に落

下させてしまった場合など、いかなる形で

あれ装置に損傷が加わった場合は、装置

の修理・点検を受けてください。

17. 本製品に電源コード

が付属されている場合、

付属の電源コードは本製

品以外ではご使用いただ

けません。電源コードは

必ず本製品に付属された

電源コードのみご使用く

ださい。

18. ブックケースなどのような、閉じたス

ペースには設置しないでください。

19. 本機の上に点火した蝋燭などの裸火

を置かないでください。

20. 電池廃棄の際には、環境へのご配慮

をお願いします。電池は、かならず電池回

収場所に廃棄してください。

21. 本機器は熱帯気候および / または温

帯気候下でご使用ください。

ここに含まれる記述、写真、意見の全

体または一部に依拠して、いかなる人が

損害を生じさせた場合にも、MUSIC Group

は一切の賠償責任を負いません。技術

仕様、外観およびその他の情報は予告

なく変 更になる場合があります。商標

はすべて、それぞれの所有者に帰属しま

す。MIDAS、KLARK TEKNIK、LAB GRUPPEN、

LAKE、TANNOY、TURBOSOUND、TC ELECTRONIC、

TC HELICON、BEHRINGER、BUGERA および DDA

は MUSIC Group IP Ltd. の商標または登録商

標です。© MUSIC Group IP Ltd. 2016 無断転用

禁止。

適用される保証条件と MUSIC Group の限定

保証に関する概要については、オンライン

上 music-group.com/warranty にて詳細をご確

認ください。

4 5DIGITAL SNAKE S16 クイックスタートガイド

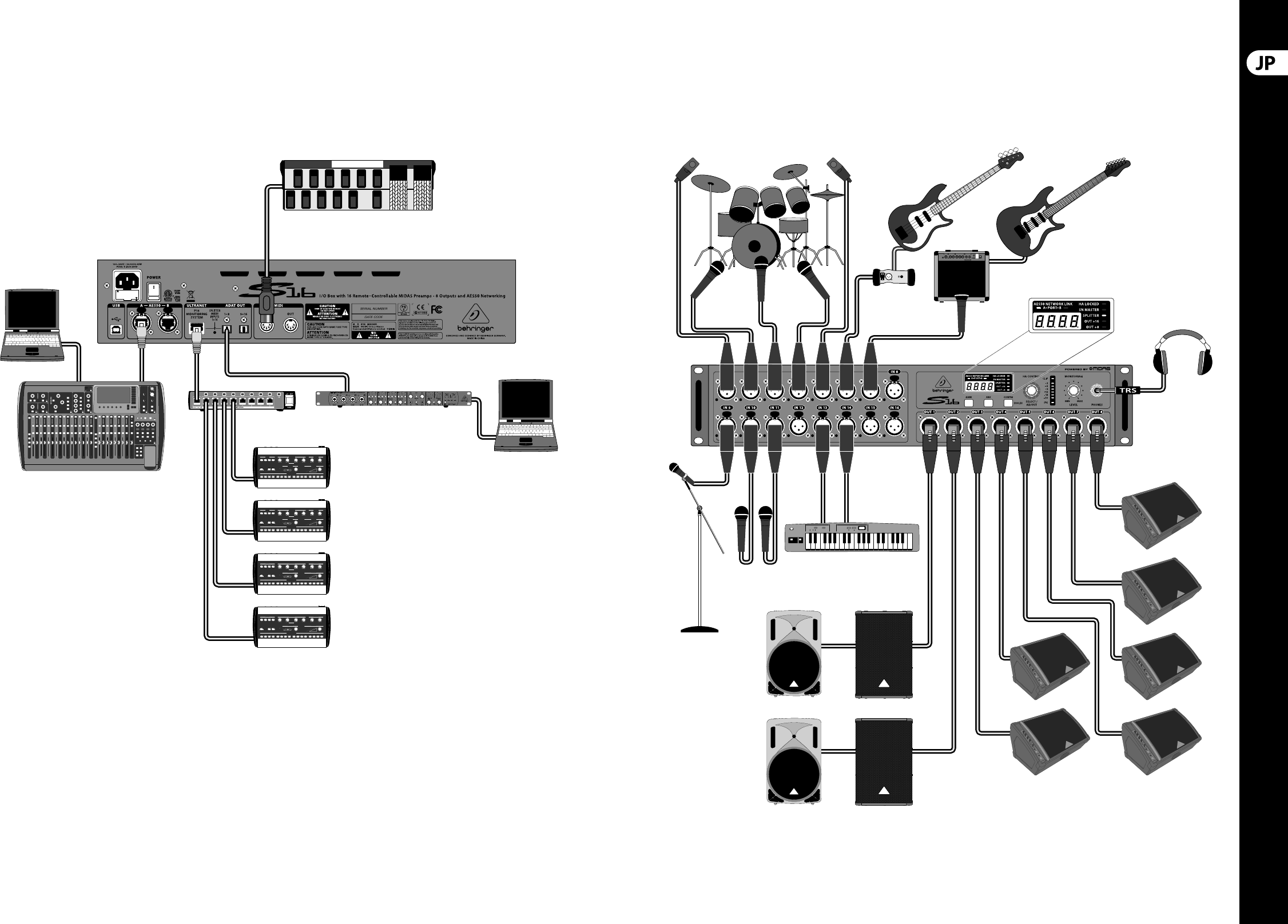

DIGITAL SNAKE S16 フックアップ

ステップ 1: フックアップ

FCA1616 interface

FCB1010 MIDI pedal

P16-D

VIEW

VIEW

VIEWVIEWVIEWVIEWVIEWVIEW

VIEW

VIEW

VIEW

–

6

X32

P16-M

Cabling for all AES50 connections

between X32 and S16 stageboxes:

- Shielded Cat-5e cables only

- Ethercon terminated cable ends

- Maximum cable length 100 meters (300 feet)

HPX6000

DI Box

GTX30

F1320D active monitor

B215D active speaker B1800D PRO

Keyboard

XM8500

S16 リアパネル接続例 S16 フロントパネル接続例

X32 と S16 ステージボックス間の AES50 接続:

• • CAT-5e シールド、イーサコム ターミネーションタイプ

• • ケーブルは最長 100 メートル（330 feet）まで

6 7DIGITAL SNAKE S16 クイックスタートガイド

DIGITAL SNAKE S16 フックアップ

ステップ 1: フックアップ

備考: 両方の S16 ユニット（アウトプット 1-8 と 9-16）と両方の ADA8000（アウトプット 17-24 と 25-32）

の信号は X32 の『ルーティング / AES50 アウトプット』ページので設定されます。2 基目の S16 はアウ

トプ ット 番 号 を お の お の +8 へセットする必要があります。

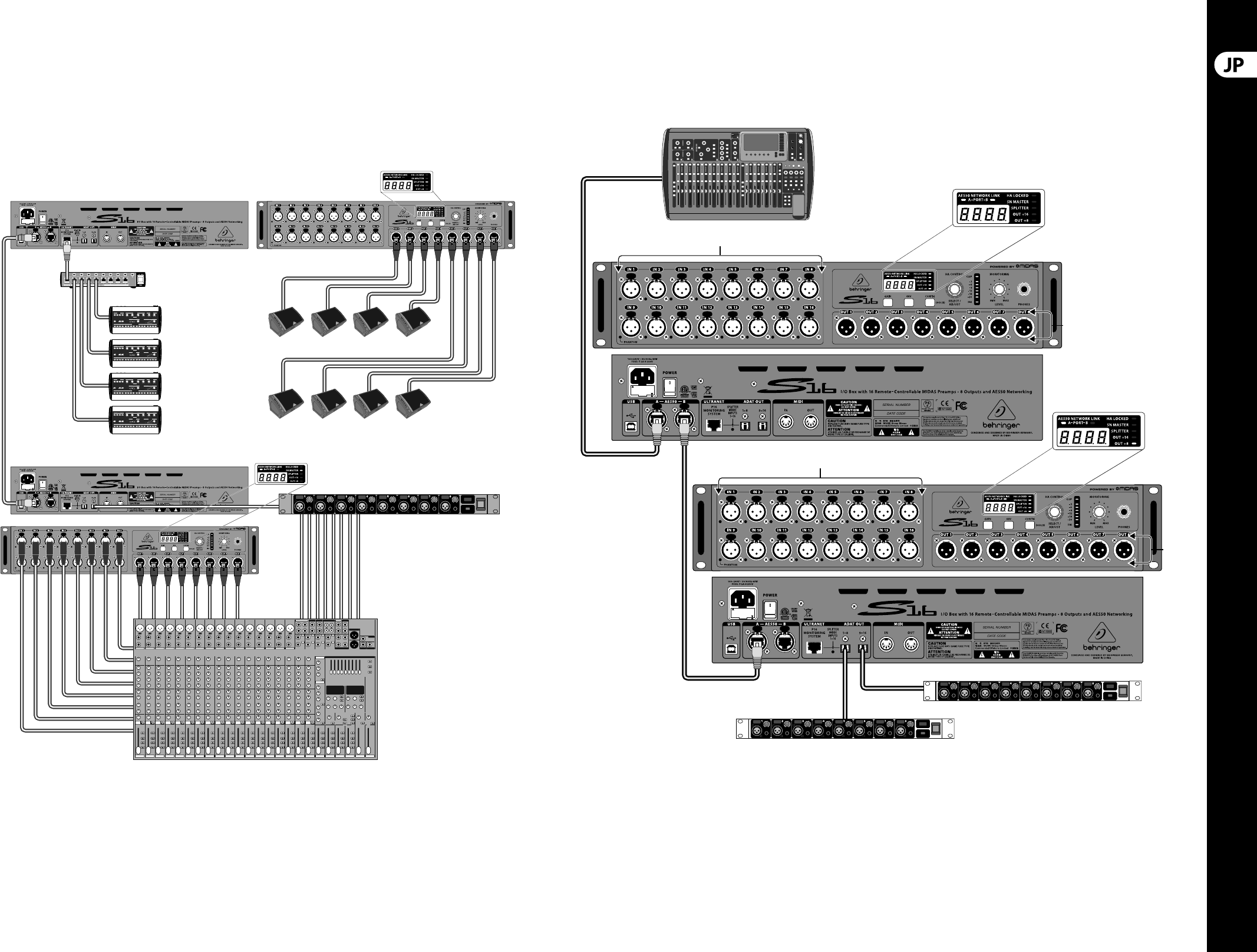

S16 スタンドアローン時接続例 2 基の S16 ユニットをリンク

IN 1-16

OUT 17-24

OUT 25-32

ADA8000

ADA8000

VIEW

VIEW

VIEWVIEWVIEWVIEWVIEWVIEW

VIEW

VIEW

VIEW

–

6

X32

OUT 1-8

OUT 9-16

IN 17-32

Shielded CAT-5e

P16-D

ADA8000

On-stage slave S16 in Standard mode

FOH S16 in Snake Master mode

Rear panel view

Shielded CAT-5e

Front panel view

Sends to stage

Out 9-16 (via ADA8000)Out 1-8

(via S16)

to mixer inputs

F1320D active monitor

F1320D active monitor

P16-M

8 9DIGITAL SNAKE S16 クイックスタートガイド

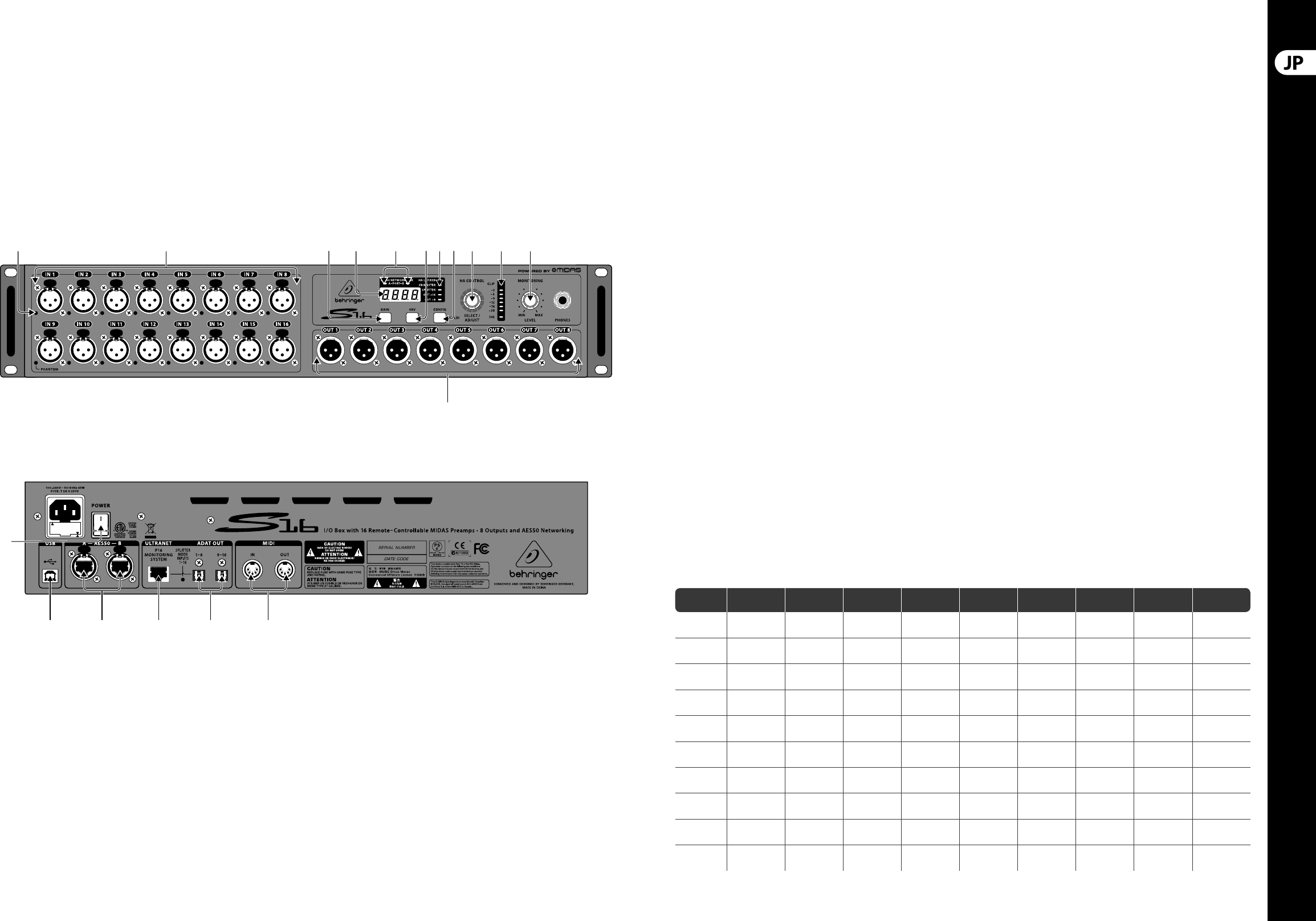

DIGITAL SNAKE S16 コントロール

ステップ 2: コントロール (1) 48 V のボタンが押されているチャ

ンネルはファンタム LED が点灯し

ます。

(2) MIDAS 設計のマイク / ラインインプ

ットは バ ランス 型 XLR のオスプラグ

を接続します。

(3) GAIN ボタンが押されると現在選

択されているマイクインプットの

ゲイン設 定を表示します。設定は

SELECT/ADJUST ノブで行います。

(4) ディスプレイにはチャンネルナンバ

ー、ゲイン設 定、SnakeMaster コンフィ

グレーション上のサンプルレートが

表示されます。

(5) NETWORK LINK LED は AES50 ポートにシ

ンクロしていない場合は赤に、接続

およびシンクロしている場合は緑に

点灯します。

(6) 現在選択されているチャンネルで

48 V ボタンが押されるとマイクイン

プットにファンタム電 源を 供 給しま

す。アクティブな 状 態でボタンが点

灯します。

(7) ステータス LED はさまざまな機能

の動作モードを表示します。詳細

については、動作モードのチャー

トを参照してください。

HA LOCKED

LED は、プリアンプのゲイン調整

が X32 によって制御されロックし

ていることを示します。ロックを

解除するには、X32 の Setup/Global

ページを開き、GeneralPreference 内の

LockStagebox のチェックを外し

ます。

(8) CONFIG ボタンが押されると、

SELECT/ADJUST ノブによってデバイス

のオペレーションモードの設定が可

能です。

(9) SELECT/ADJUST ノブは 16 のチャンネ

ルをスクロールしたり、選択された

インプットのゲイン調節および 操

作モードの変更など行います。繰り

返し押すことによって「In」インプッ

ト、「Out」アウトプット、「P」16 チャ

ンネル、「A」ADAT アウトプットおよび

「SL」スレーブ（Snake Master モード

のみ）を切り替えます。

(10) LED METER は選ばれているチャンネル

の信号レベルを表示します。

(11) MONITORING LEVEL ノブは PHONES のア

ウトプットレ ベル を 調 整しま す。

(12) XLR アウトプットはバランス型

XLR のメスプラグを接続します。

(13) POWER スイッチは 機 器 の電 源 を

オン / オフします。

(14) USB インプットは USB タイプ B プラ

グに対応し、PC によるファームウェ

アのアップデートを行います。

(15) AES50 ポート A およびポート B

Neutrik etherCON（ノイトリック イーサ

コン）互換の端子を持つ、Cat-5e 対

応シールド Ethernet ケーブル経由

で、SuperMAC デジタル・マルチチャ

ンネル・ネットワークへ接続します。

注意: クロック・マスターは、通常デ

ジタル・ミキサーですが、必ず AES50

のポート A に接続し、追加のステ

ージ・ボックスをポート B に接続し

ます。

(16) ULTRANET ポートは 16 チャンネルを

Behringer P-16 パーソナルモニターシス

テムへ送ります。

(17) ADAT OUT ジャックは AES50 の チャ

ンネル 17-32 をオプティカルケーブ

ルを用いて外部機器へ送ります。ま

た、内部の 16 インプットをスプリッ

トしてダイレクト ADAT レコーディン

グに用います。

(18) MIDI IN/OUT ジャックは標準

5 ピン MIDI ケーブルを使って

MIDI で X32 と送受信を行います。

Seq. LED

SN MASTER sync clock LED

SPLITTER

LED

OUT +16

LED

OUT +8

XLR analog

out 1-8

ADAT

out 1-8

ADAT

out 9-16

P-16 Ultranet

out 1-16

1ext = AES50-A,

ch01-ch08

= AES50-A

ch17-ch24

= AES50-A

ch25-ch32

= AES50-A

ch33-ch48

2ext on

= AES50-A

ch09-ch16

= AES50-A

ch17-ch24

= AES50-A

ch25-ch32

= AES50-A

ch33-ch48

3exton

= AES50-A

ch17-ch24

= AES50-A

ch17-ch24

= AES50-A

ch25-ch32

= AES50-A

ch33-ch48

4exton = AES50-A,

ch01-ch08

= Local In

01 - 08

= Local In

09 - 16

= Local In

01 - 16

5 ext on on = AES50-A

ch09-ch16

= Local In

01 - 08

= Local In

09 - 16

= Local In

01 - 16

6 ext on on = AES50-A

ch17-ch24

= Local In

01 - 08

= Local In

09 - 16

= Local In

01 - 16

7 on 48 kHz = AES50-A,

ch01-ch08

= AES50-A,

ch01-ch08

= AES50-A

ch09-ch16

= AES50-A

ch01-ch16

8 on 44.1 kHz = AES50-A,

ch01-ch08

= AES50-A,

ch01-ch08

= AES50-A

ch09-ch16

= AES50-A

ch01-ch16

9 on48 kHzon = AES50-A,

ch01-ch08

= Local In

01 - 08

= Local In

09 - 16

= Local In

01 - 16

10 on 44.1 kHz on = AES50-A,

ch01-ch08

= Local In

01 - 08

= Local In

09 - 16

= Local In

01 - 16

DIGITAL SNAKE S16 Operation Mode Chart

(5)

(16)

(14)

(13)

(1) (2)

(12)

(3) (4) (6) (8)(7) (9) (10) (11)

(17) (18)

(15)

10 11DIGITAL SNAKE S16 クイックスタートガイド

DIGITAL SNAKE S16 はじめに

ステップ 3: はじめに 電源を入れる前にすべてのオーデ

ィオおよびデジタルの接続を確

認します。

電源を投入します。

SELECT/ADJUST ノブを回してインプ

ット 1 を選択します。

インプットにファンタム電源が必

要であれば 48 V ボタンを押し

ます。

GAIN ボタンを押すと（ボタンが

点灯）

SELECT/ADJUST ノブによりゲ

インの 調 整が 可 能です。演奏や

音声がピークの所でメーターの -3 LED がた

まに点灯するまでノブを右へ回します。

PHONES にヘッドフォンを接続し

ます。

MONITORING LEVEL ノブを通

常のリスニングレベルまで上げ

ます。

CONFIG ボタンを押したままにす

ると設定モードへ入りま

す。CONFIG ボタンを押したまま

SELECT/ADJUST ノブを回して下記の機能を選

択します。

• SN MASTER では S16 を 2 基のスタンド

アローンユニットとしての使用時にマ

スター側を設定します。

4 つのモード

44.1kHz、48 kHz、各々スプリッターモード

有効、無効があります。

• SPLITTER では本機の 16 インプット信

号を直接 ADAT OUT ジャックへ送りま

す。SPLITTER 機能が無効の場合、ADAT OUT

ジャックは AES50 チャンネル 17-32 へ送

ります。

• OUTPUT 1-8 (AES50 チャンネル 1-8 へ転送:

LED 消灯)、9-16、17-24（OUT +8 、OUT +16

機能有効）の何れかを選択します。

CONFIG ボタンを放して設定モー

ドを終了します。

詳しくはオペレーションモード

の表を参照してください。

技術仕様

Processing

A/D-D/A conversion

(Cirrus Logic A/D CS5368, D/A CS4385)

24-bit @ 44.1 / 48 kHz,

114 dB dynamic range

Networked I/O latency

(stagebox in > console processing* > stagebox out) 1.1 ms

Connectors

XLR inputs, programmable mic preamps, designed by MIDAS 16

XLR outputs 8

Phones outputs, ¼ " TRS 1 (mono)

AES50 ports, SuperMAC, NEUTRIK etherCON 2

P-16 connector, Ultranet (no power supplied) 1

MIDI inputs / outputs 1 /1

ADAT Toslink outputs (2x 8 Ch) 2

USB type B, rear panel, for system updates 1

Mic Input Characteristics

Design MIDAS

THD + noise, 20 dB gain, 0 dBu out < 0.006 % A-weighted

Input impedance XLR, unbal. / bal. 5 kΩ / 10 kΩ

Non clip maximum input level, XLR +23 dBu

Phantom power, switchable per input 48 V

Equivalent input noise level, XLR (input shorted) -128 dBu

CMRR, XLR, @ 20 dB gain (typical) > 70 dB

CMRR, XLR, @ 40 dB gain > 80 dB

Input/Output Characteristics

Frequency range, @ 48 kHz sample rate, 0 dB to -1 dB 10 Hz - 22 kHz

Dynamic range, analog in to analog out (typical) 106 dB

A/D dynamic range, preamp and converter (typical) 109 dB

D/A dynamic range, converter and output 108 dB

Cross talk rejection @ 1 kHz, adjacent channels 100 dB

Output level, XLR, nom./max. +4 dBu / +21 dBu

Output impedance, XLR, unbal. / bal. 75 Ω / 75 Ω

Phones output impedance / level 40 Ω / +25 dBm (mono)

Residual noise level, XLR and TRS -87 dBu A-weighted

Indicators

Display 4-digit, 7-segment, LED

Front status LEDs

AES50-A, red/green

AES50-B, red/green

HA Locked, red

SN Master, green

Splitter, orange

Out +16, orange

Out +8, orange

Meter

Sig, -30 dB, -18 dB,

-12 dB, -9 dB, -6 dB,

-3 dB, Clip

Rear panel Splitter mode, orange

Power

Switch-mode autorange power supply 100-240 V (50/60 Hz)

Power consumption 45 W

Physical

Dimensions 482 x 225 x 89 mm (19 x 8.9 x 3.5")

Weight 4.7 kg (10.4 lbs)

*) incl. all channel and bus processing, excl. insert e ects and line delays

NOTE: Please verify that your speci c AES50 connections provide stable operation prior to using the products in a live performance or recording situation. The maximum distance for

AES50 CAT5 connections is 100 m / 330 ft. Please consider using shorter connections where possible for gaining safety margin. Combining 2 or more cables with extension connectors

can reduce the reliability and maximum distance between AES50 products. Unshielded (UTP) cable may work well for many applications, but entails an additional risk for ESD issues.

We guarantee, that all our products will perform as speci ed with 50 m of KLARK TEKNIK NCAT5E-50M, and we recommend using cable of similar quality, only. KLARK TEKNIK also

o ers the very cost-e ective DN9610 AES50 Repeater or DN9620 AES50 Extender for situations where extremely long cable runs are required.

クイックスタートガイド 1312 DIGITAL SNAKE S16

その他の重要な情報

1. ヒューズの格納部 / 電圧の選択:

ユニットをパワーソケットに接続する前

に、各モデルに対応した正しい主電源を

使用していることを確認してください。

ユ ニットによっては、230 V と 120 V の

2 つの違うポジションを切り替えて使う、

ヒューズの格納部を備えているものが

あります。正しくない値のヒューズは、

絶対に適切な値のヒューズに交換されて

いる必要がありま す。

2. 故障: MUSIC Group ディーラーがお客

様のお近くにないときは、behringer.com

の Support 内に列記されている、お客様

の国の MUSICGroup ディストリビュー

ターにコンタクトすることができま

す。お 客様の国がリストにない場合

は、同じ behringer. com の Support 内に

ある OnlineSupport でお客様の問題が

処理できないか、チェックしてみてく

ださい。あるいは、商品を返送する前

に、behringer.com で、オンラインの保証請

求を要請してください。

3. 電源接続: 電源ソケットに電源コー

ドを接続する前に、本製品に適切な電圧

を使用していることをご確認ください。

不具合が発生したヒューズは必ず電圧お

よび電流、種類が同じヒューズに交換す

る必要があります。

その他の重要な情報

Dedicate Your Life to Music
