M591

22-250 Rem

243 Win

7mm-08 Rem

308 Win

L691

25-06 Rem

6.5x55 SE

270 Win

7x64 280

Rem 30-

06 9.3x62

L691 Mag

270 Wby Mag 7

mm Rem Mag 7

mm Wby Mag

300 Win Mag

300 Wby Mag

338 Win Mag

340 Wby Mag

375 H&H Mag

416 Rem Mag

M591/L691 LH

S3761010 / 2

Hunter

Deluxe

Super Deluxe

Varmint 24”

Varmint 26”

Carbine

Battue

Euro

2

SISÄLTÖ

Sisällysluettelo 2

Aseen tunnistus 4

Aseen käyttöönotto 6

Aseen toiminta 6

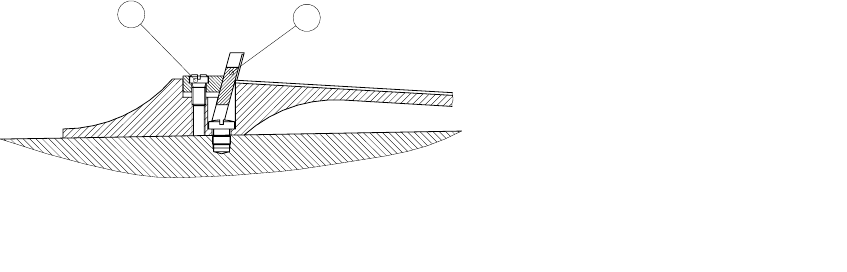

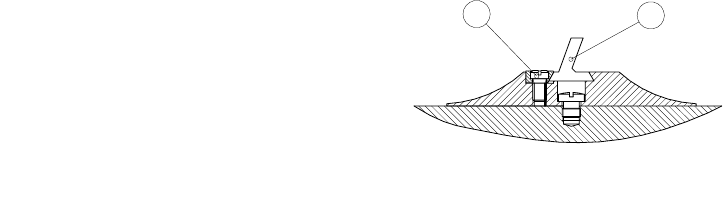

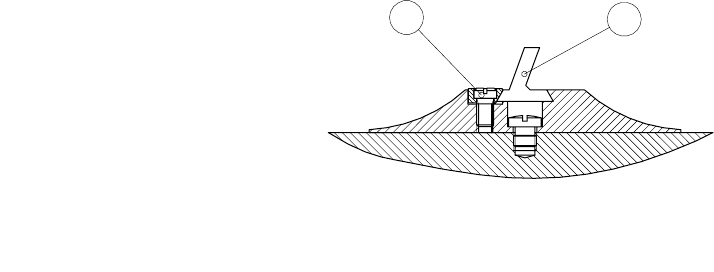

Avotähtäinten säätö 10

Vakioavotähtäin 10

Battue-avotähtäin 11

Lipastus 11

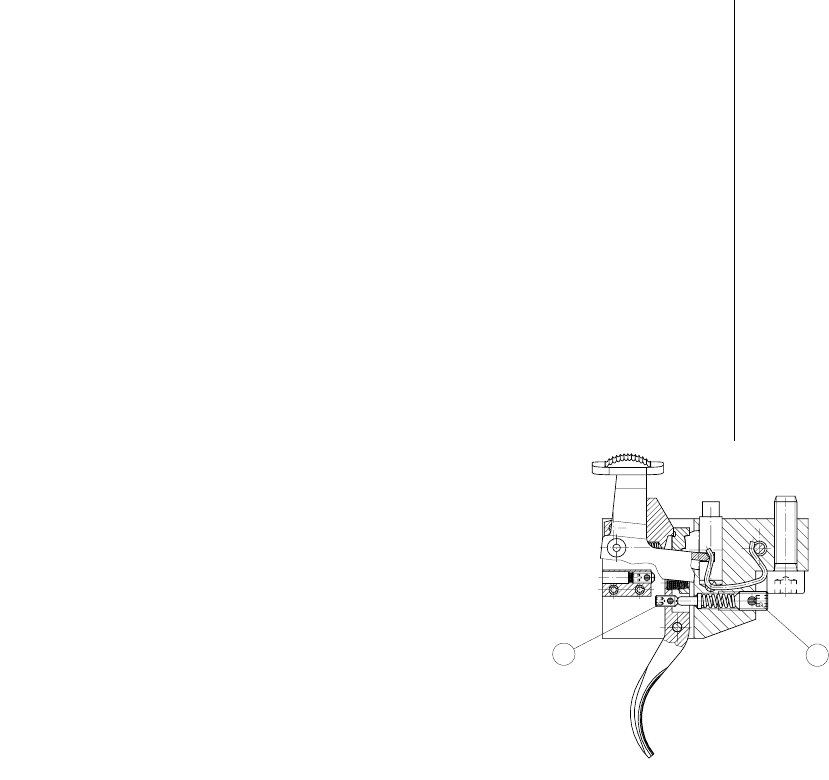

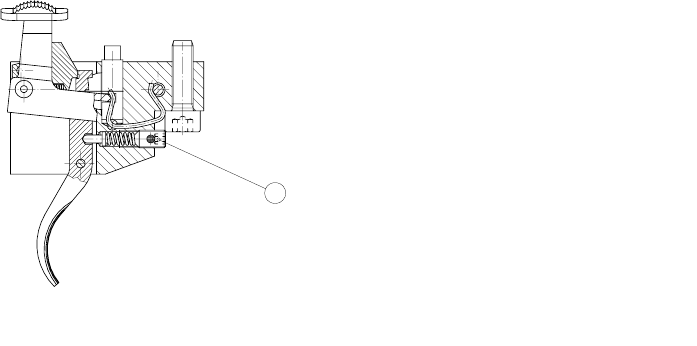

Standardilaukaisulaite 14

Laukaisupaineen säätö 14

Herkistinlaukaisulaite 16

Laukaisupaineen säätö 16

Herkistimen säätö 16

Varmistimen säätö 16

Aseen huolto käytön jälkeen 20

Piipun puhdistus 20

Tukin hoito 20

Lukon purku ja kokoonpano 22

Yleisiä ohjeita 4,6,24

Tekniset tiedot 26

Räjäytyspiirustus 28

Varaosaluettelo 29-31

INDEX

Index 2

Tillverkningsnr/kaliber 4

Gör detta innan du börjar använda vapnet 6

Laddning av vapnet 7

Justering av riktmedel 10

Standard-riktmedel 10

Battue-riktmedel 11

Laddning av magasin 11

Standardtrycket 14

Ändring av tryckets hårdhet 14

Snälltryck 16

Ändring av tryckets hårdhet 17

Ändring av snälltryck 17

Ändring av säkring 17

Rengöring efter användning 20

Rengör pipan så här 20

Skötsel av stocken 20

Isärtagning och ihopsättning av slutst. 22

Allmän information 4,6,24

Tekniska data 26

Sprängbild 28

Reservdelar 32-34

INDEX

Index 2

Identification 4

Maintenance before use 7

Operation 7

Sight adjustments 10

Standard-sights 10

Battue-sights 11

Loading the magazine 11

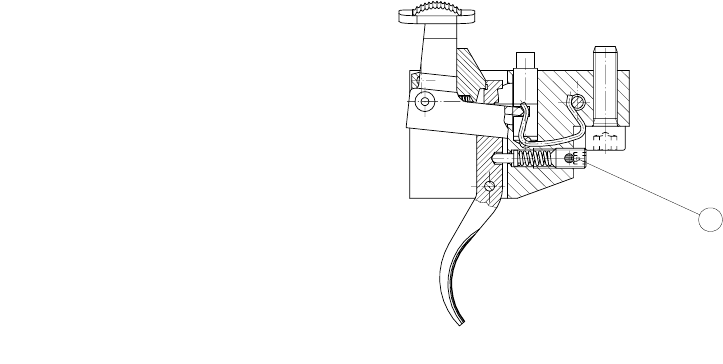

Standard trigger mechanism 14

Trigger adjustment 14

Single-set trigger mechanism 17

Trigger adjustment 17

Set-trigger adjustment 17

Safety adjustment 17

Cleaning after use 20

Cleaning the barrel 20

Maintenance of the stock 20

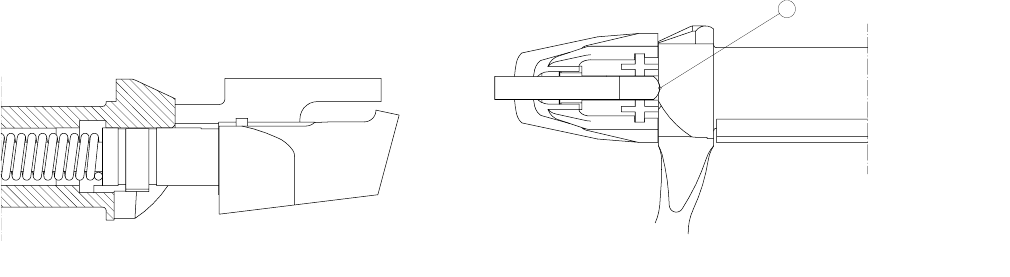

Bolt disassembly and reassembly 22

General information 4,7,24

Technical data 26

Exploded drawing 28

Spare parts 35-37

3

INHALTSVERZEICHNIS

Inhaltsverzeichnis 3

Modellbestimmung 5

Technische Durchsicht vor dem Gebrauch 8

Handhabung 8

Visier einstellen 12

Standardvisierung 12

Battue-Visier/

Spezialvisierung für Drückjagd 13

Magazin laden 13

Standardabzug, Mechanismus 15

Abzug einstellen 15

Kombinationsabzug m. Rückstecher 18

Abzug einstellen 18

Rückstecher einstellen 18

Sicherung justieren 18

Reinigung nach dem Gebrauch 21

Reinigung des Laufes 21

Schaftpflege 21

Verschluß, Démontage u. Montage 23

Allgemeine Informationen 5,8,25

Technische Daten 27

Explosionszeichnung d. Waffe 28

Ersatzteilliste 38-40

SOMMAIRE

Sommaire 3

Identification 5

Entretien avant emploi 8

Armement 9

Réglages de visées 12

Visée standard 12

Visée spéciale pour battue 13

Chargement du magasin 13

Mécanisme de détente 15

Réglage de détente 15

Détente combinée avec double détente 18

Réglage de la détente 19

Réglage de la double détente 19

Ajustage du cran de sûreté19

Nettoyage après utilisation 21

Nettoyage du canon 21

Entretien de la crosse 21

Démontage et remontage de la culasse 23

Information 5,8,25

Spécifications 27

Vue détaillée28

Pièces détachées 41-43

INDICE

Indice 3

Identificación 5

Mantenimiento antes de usar 9

Operación 9

Ajuste mira 12

Miras standard 12

Miras Battue 13

Carga del cargador 13

Mecanismo de disparador standard 15

Ajuste de disparador 15

Mecanismo de grupo disparador único 19

Ajuste de disparador 19

Ajuste de grupo disparador 19

Ajuste de seguro 19

Limpieza después del uso 21

Limpieza del cañón21

Mantenimiento de la culata 21

Montaje y desmontaje del cerrojo 23

Información General 5,9,25

Datos técnicos 27

Despiece 28

Repuestos 44-46

4

SAKO M591

123456

MADE IN FINLAND

CAL. 308 WIN

21

KÄYTTÖOHJE

ASEEN KÄSITTELY

Tarttuessasi aseeseen varmistaudu, ettei se ole la-

dattu. Kaikkia aseita, myös lataamattomia, on

käsiteltävä varovasti. Muista, että useimmat on-

nettomuudet ovat tapahtuneet “TYHJÄLLÄ”

aseella.

ASEEN TUNNISTUS (Kuva 1)

Jokainen Sako-ase on tunnistettavissa lukonke-

hyksen sivulla olevasta leimasta, josta ilmenee

aseen tyyppi ja valmistusnumero. Aseen kaliiperi

ilmenee piipun sivussa olevasta leimasta.

HUOM! Aseessa saa käyttää vain kaliiperimer-

kinnän mukaisia patruunoita.

ASEEN SÄILYTYS

Säilytä aseesi niitä varten varatussa kuivassa pai-

kassa, jossa ne eivät kolhiinnu eivätkä ole lasten

ulottuvilla. Säilytä patruunat aseista erillään luki-

tussa paikassa.

BRUKSANVISNING

HANDHAVANDE AV VAPNET

Kontrollera alltid att vapnet är oladdat genom att

lyfta slutstyckshandtaget och dra slutstycket bak-

åt så att patronläget och magasinet kan inspek-

teras. Alla vapen, även oladdade, skall hanteras

med varsamhet. De flesta olyckor händer med

“OLADDADE” vapen.

TILLVERKNINGSNR/KALIBER (Bild 1)

Tillverkningsnummret är instämplat på lådans

högra sida medan kalibern anges på pipans högra

sida strax framför lådan. OBS! Kontrollera att

ammunitionen är lämplig för pipans kaliber samt

att patronläget och pipan är fria från fett, vatten,

olja eller annat hinder/föremål.

FÖRVARING

Förvara alltid vapnet på säker och torr plats, oåt-

komligt för barn och obehöriga. Förvara ammu-

nitionen och vapnet åtskilda.

OWNER’S MANUAL

HANDLING THE RIFLE

When holding the rifle, check that it is not loaded

by opening and drawing back the bolt. All weap-

ons, even unloaded ones, have to be handled

carefully. Remember that most accidents happen

with an “UNLOADED GUN”.

IDENTIFICATION (Fig. 1)

You will find the model and serial number of the

rifle stamped on the side of the receiver, while

the caliber is shown on the barrel. NOTE! Make

sure you have ammunition of the correct caliber

for your rifle, and that the chamber and bore are

clean of any obstruction including water or ex-

cessive oil.

STORAGE

Always store your gun in a secure, dry place,

where it will not be damaged and where children

and unauthorized persons cannot gain access to

it. Keep cartridges separately in a secure place.

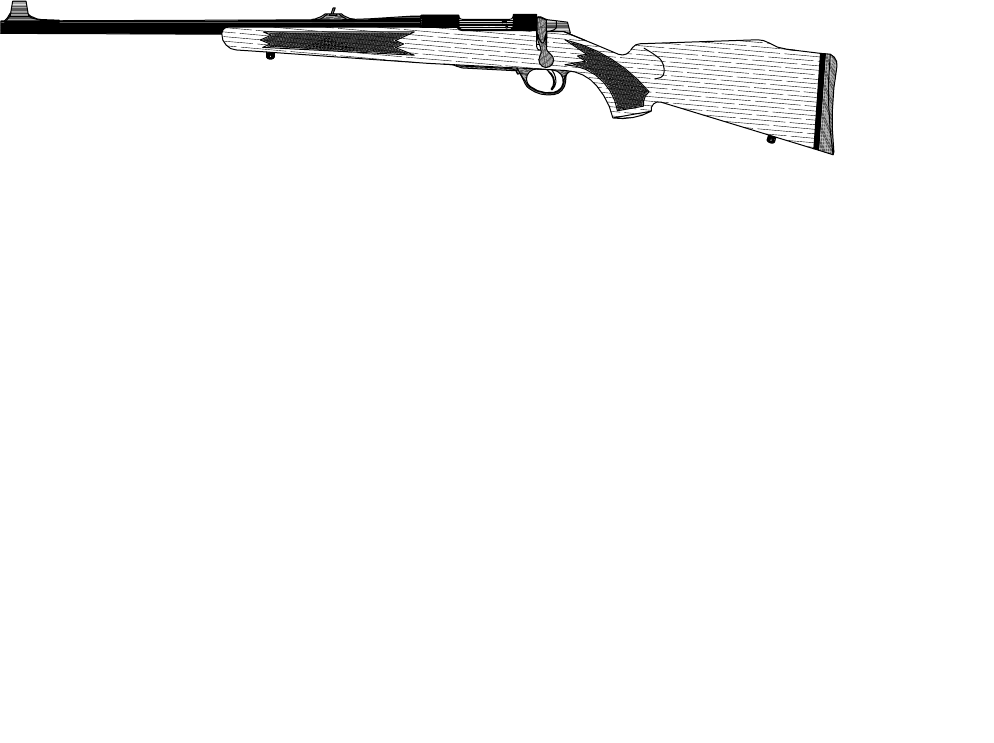

Kuva / Bild / Fig. 1

5

SAKO M591

123456

MADE IN FINLAND

CAL. 308 WIN

21

GEBRAUCHSANWEISUNG

HANDHABUNG DER WAFFE

Wenn Sie die Waffe in die Hand nehmen, über-

prüfen Sie durch Öffnen und Schließen des Ver-

schlusses, daß sie nicht geladen ist. Beim Um-

gang mit Waffen - auch mit ungeladenen - ist

immer größte Vorsicht geboten. Denken Sie dar-

an, daß die meisten Unfälle mit “ungeladenen”

Waffen passieren.

MODELLBESTIMMUNG (Abb. 1)

Die Modellbezeichnung und die Seriennummer

der Waffe stehen seitlich auf der Verschlußhülse,

die Kaliberangabe befindet sich auf dem Lauf.

ACHTUNG! Achten Sie darauf, daß Sie die kor-

rekte Munitionssorte im richtigen Kaliber für Ihr

Gewehr verwenden. Überprüfen Sie vor dem

Schuß, ob Patronenlager und Laufinneres frei

von Fremdkörpern oder Verschmutzung sind,

dazu gehören auch Wassertropfen und Waffenöl.

AUFBEWAHRUNG

Bewahren Sie das Gewehr bei Nichtgebrauch an

einem sicheren und trockenen Ort auf, an dem es

sicher ist vor Beschädigung und zu dem Kinder

und unbefugte Personen keinen Zutritt haben.

Bewahren Sie die Munition getrennt von der

Waffe an einem sicheren Ort auf.

MANUEL D’UTILISATION

MANUEL D'UTILISATION

En prenant possession de la carabine, vérifier

qu'elle ne soit pas chargée en ouvrant et en tirant

en arrière la culasse. Toutes les armes, mêmes

déchargées, doivent être manipulées avec pru-

dence. Rappelez vous que la plupart des acci-

dents arrivent avec une “ARME DÉCHAR-

GÉE”.

IDENTIFICATION (Fig. 1)

Vous trouverez le modèle et le nº de série de la

carabine gravés sur le côté du boîtier de culasse.

Le calibre est quant à lui gravé sur le canon.

REMARQUE: Soyez sûr que vous avez des mu-

nitions du bon calibre pour votre carabine et que

la chambre soit propre et non obstruée (y compris

eau et huile excessive).

STOCKAGE

Gardez toujours votre arme en sécurité, dans un

endroit sec ou elle ne pourra pas être endomma-

gée et auquel les enfants ainsi que les personnes

non autorisées ne peuvent avoir accès. Gardez les

munitions en sécurité séparément.

MANUAL DEL USUARIO

MANEJO DEL ARMA

Al coger el rifle verifique que no está- cargado,

abriendo y tirando atrás el cerrojo. Todas las ar-

mas, aunque no estén cargadas, deben manejarse

cuidadosamente. Recuerde que la mayoría de los

accidentes ocurren con un arma “DESCAR-

GADA”.

IDENTIFICACION (Fig. 1)

Usted encontrará el modelo y número de serie del

rifle estampado en el lateral de la caja, mientras

el calibre se ve en el cañón. ¡NOTA! Asegúrese

de que usted tiene la munición del calibre que co-

rresponde a su rifle y que la recámara y ánima

están limpios y libres de cualquier obstrucción,

incluso agua y exceso de aceite.

ALMACENAJE

Guarde siempre su arma en sitio seguro, seco,

donde no sufra daños y donde ni los niños ni per-

sonas no autorizadas puedan acceder a él. Guarde

la munición a parte en lugar seguro.

Abb. / Fig. / Fig. 1

6

A

A

B

C

D

YLEISTÄ

Sako S491/M591/L691 luodikon suunnittelussa

on otettu huomioon nykyaikaiset valmistusme-

netelmät ja Sako-luodikoiden perinteet. Kaikissa

Sako-luodikoissa on kiinteä makasiini ja piippu

on tuettu kiinni etutukissa olevaan korokkee-

seen. Patruunan ulosheitto on toteutettu

perinteisesti varmatoimisen mekaanisen

ulosheittäjän avulla. Kaikki malleja on saatavana

myös herkistimellä varustetulla

laukaisukoneistolla.

ASEEN KÄYTTÖÖNOTTO

Luodikko on tehtaalla suojattu aseöljyllä, joka

puhdistetaan pois ennen aseen käyttöönottoa.

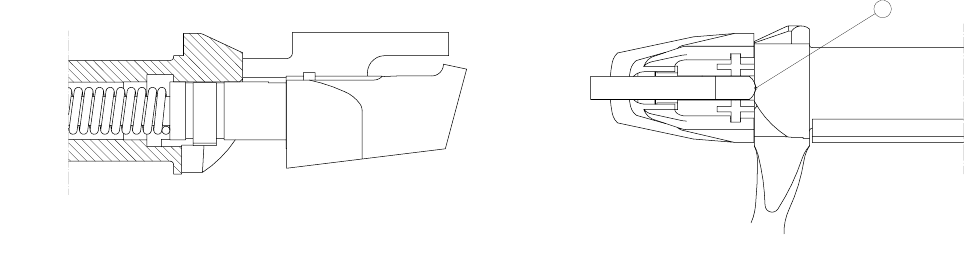

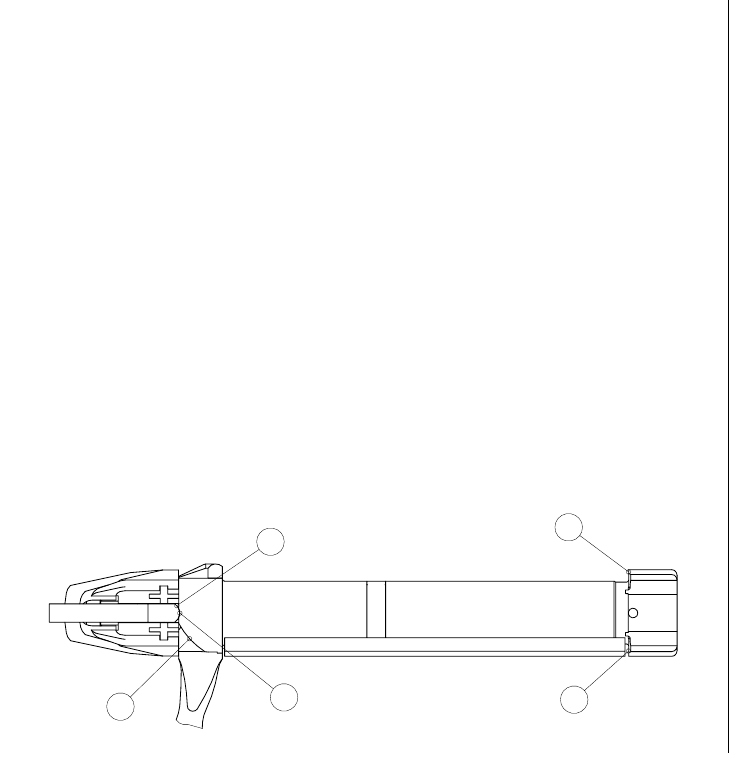

- Lukko ja lukonkehyksen sisäpuoli puhdistetaan

pyyhkimällä ne kankaalla tai puhdistustupolla

liiasta öljystä. Tarkista lukon kannantilan ja sul-

kuolkien (A) puhtaus kuitenkin niin, että sulku-

olat, viritysnousu (B) ja virityskappaleen nokka

(C) ovat voideltuja.

- Puhdista piippu öljystä työntämällä kuiva puh-

distustuppo PERÄPÄÄSTÄ piipun läpi varmis-

taen, että myös patruunapesä on puhdas.

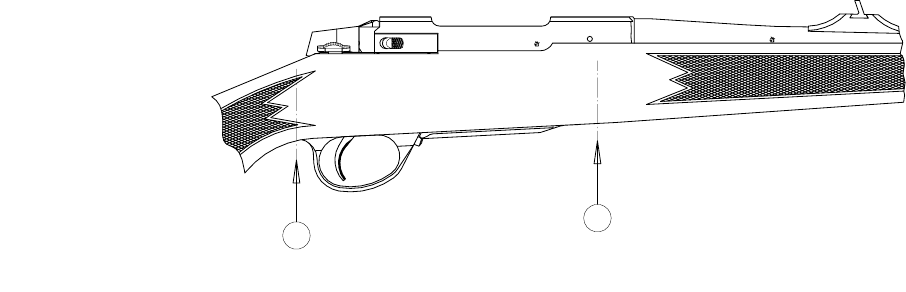

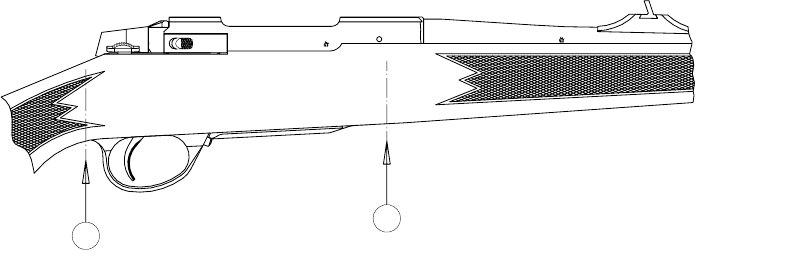

- Tarkista kiinnitysruuvien 1 ja 2 kireys.

- Tarkista aseen kiinnipedatun piipun ja tukin vä-

linen sovite. Piipun tulee koskettaa etutukkiin

vaikka etummaista kiinnitysruuvia avataan noin

yhden kierroksen verran.

- Varmista, että lukon sivusuojus on vasemman-

puoleisen sulkuolan kohdalla ja työnnä lukko

paikoilleen.

- Lukko voidaan irrottaa aseesta, kun lukkoa ve-

detään taaksepäin ja painetaan samalla lukon-

pidättäjää.

Nyt aseesi on valmis henkilökohtaista kohdistus-

ammuntaa tai kiikaritähtäimen asennusta varten.

ASEEN TOIMINTA

- Latausliike tehdään kuten normaalilla kampi-

lukkoisella aseella. Lukko avataan nostamalla

ensin lukon kammesta ylöspäin ja vetämällä sen

jälkeen lukkoa taaksepäin. Työnnettäessä kam-

mesta takaisin eteenpäin syöttää lukkorungon

etupää patruunan patruunapesään ja kampea alas

painettaessa lukko sulkeutuu ja ase virittyy.

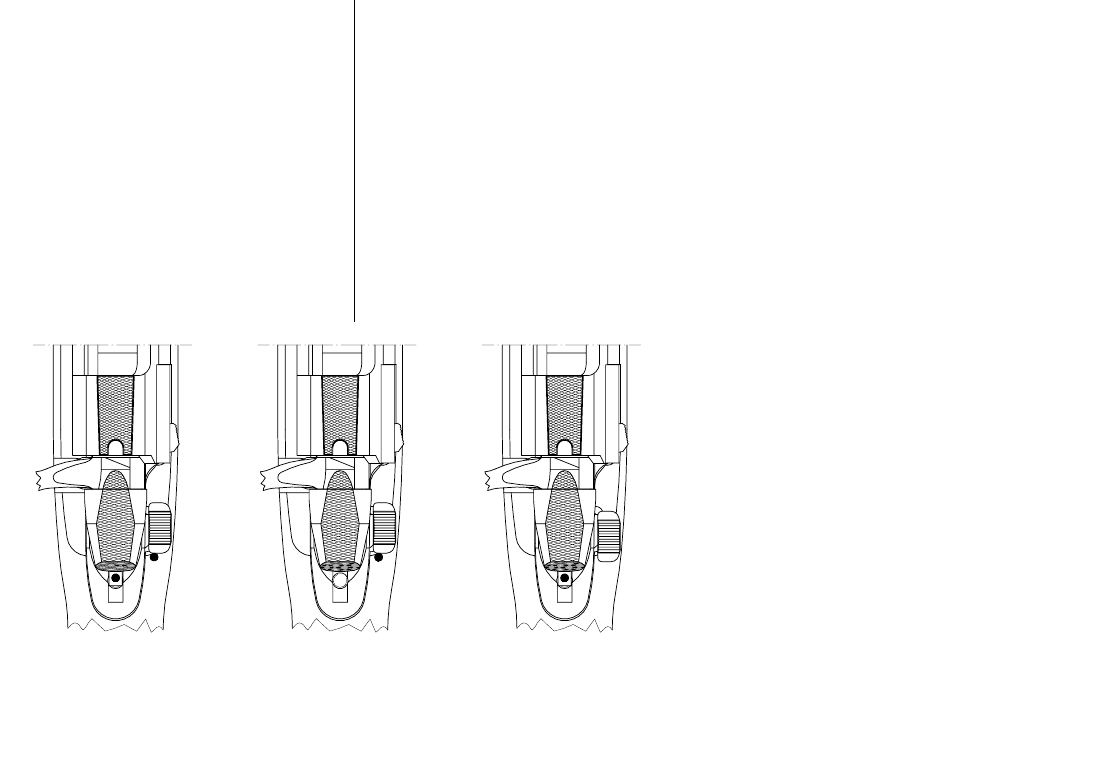

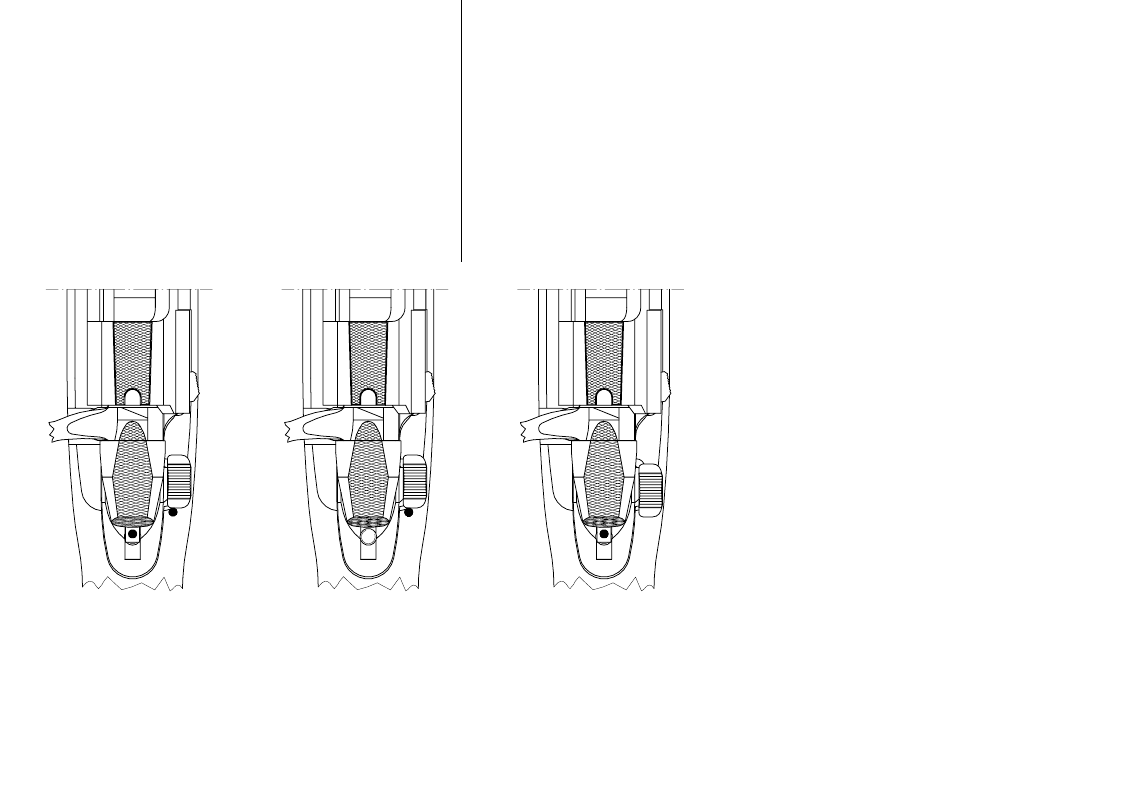

- Varmistin on normaali kaksitoiminen, joka var-

mistettuna lukitsee samalla kammen kiinni-

asentoon.

- Aseen varmistus ja vireessäolo on todettavissa

punaisista merkkitäplistä kuvan 3 mukaisesti.

ALLMÄNT

Sako S491/M591/L691 har tillverkats enligt allra

senaste moderna produktionsmetoder och speci-

ell omsorg har ägnats åt materialval och mate-

rialkvalitet. Alla Sako studsarna har fast magasin

och pipan ligger an mot framstocken. Utkast-

ningen har ordnats med traditionellt, funktion-

säkert, mekaniskt utkastare. Alla modeller kan

levereras med snälltryck som extra tillbehör.

GÖR DETTA INNAN DU BÖRJAR ANVÄN-

DA VAPNET

- Torrdra loppet med en mjuk tyglapp. OBS!

Börja vid patronläget, drag mot mynningen, i ett

drag.

- Torka av överflödig olja på slutstycke, patron-

läge och låda.

- Se till att stötbotten och låsklackarna (A) är rena

och alla ytorna (A - C) (Bild 2) lätt inoljade med

vapenolja.

- Kolla sikte och korn.

- Kontrollera att de två stockbultarna 1 och 2

(Bild 1) är ordentligt åtdragna. OBS! Detta göres

inför varje säsong då stocken lätt torkar i upp-

värmda rum under vinterhalvåret.

- Kolla att pipan ligger rätt an mot framstocken.

Pipan skall vara i kontakt med framstocken även

om främre stockbulten lossats ca. ett varv.

- För in slutstycket i lådan genom att se till att

styrningskenan är i samma linje som vänstra

låsklacken.

- Slutstycket kan avslägsnas från lådan genom att

dra den bakåt och trycka samtidigt slutstycks-

spärr.

Nu är din studsare färdig till personlig inskjut-

ning eller montering av kikarsikte. Vid monte-

ring av ev. kikarsikte använd originalfästen som

passar direkt i de frästa spåren i lådan. Detta

Kuva / Bild / Fig. 2

7

underlättar monteringen och eliminerar skador

på kikarsiktet pga. felaktiga fästen eller felaktig

montering.

FUNKTION AV VAPNET

- Repeteringen sker som vanligt med cylinder-

mekanismen. Systemet öppnas genom att lyfta

slutstyckshandtaget uppåt och dra slutstycket till

sitt bakersta läge. Genom att stöta framåt matar

slutstycket den översta patronen från magasinet

till patronläget och genom att vrida slutstycks-

handtaget nedåt systemet låser sig och meka-

nismen spänner sig.

- Säkringen är vanlig sidosäkring, som samtidigt

reglar slutstycket i stängt läge.

- Röda punkter (Bild 2) visar om vapen är säkrat

eller mekanismen spänd.

GENERAL INFORMATION

The new Sako model was designed to incorpo-

rate modern manufacturing technology while

maintaining Sako’s traditionally old-world-

craftmanship. All Sako rifles feature fixed

magazines with a hinged floorplate; barrels that

are bedded at the forend tip and ejection is

achieved through the use of traditional and reli-

able mechanical ejectors. Set triggers are avai-

lable as an option on all models.

MAINTENANCE BEFORE USE

- Clean the oil from of the barrel by inserting a

dry patch into the breech end of the barrel.

- Clean extra oil from the bolt and breech area in

the action.

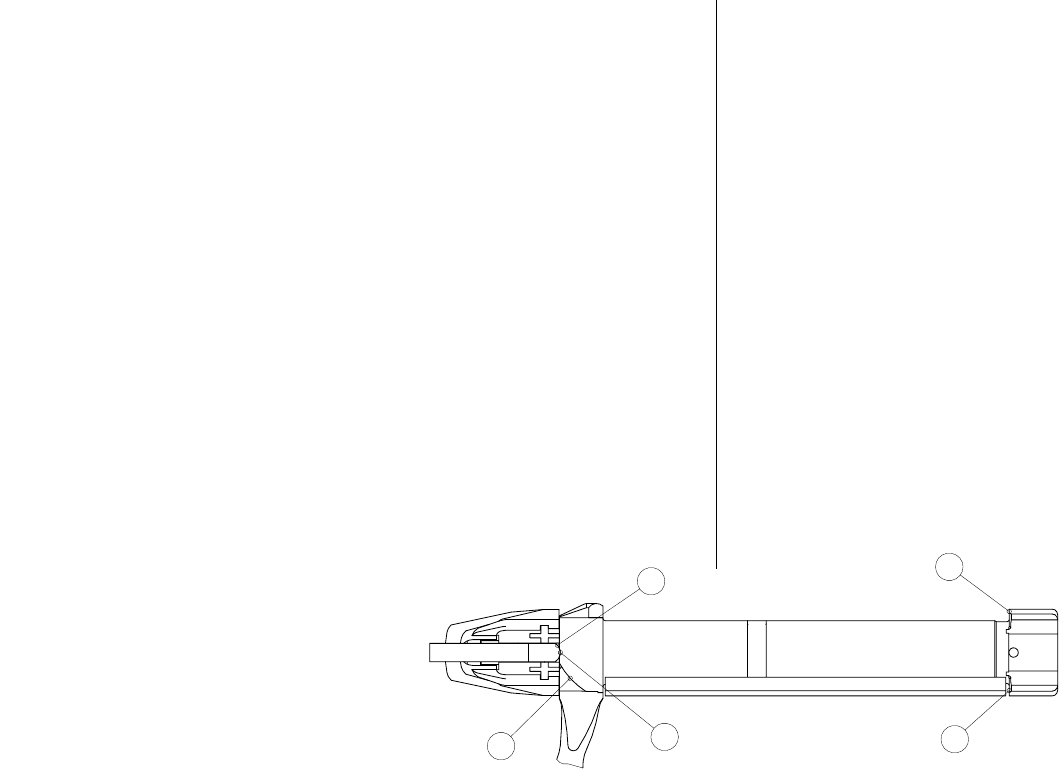

- Check that the recessed bolt space and locking

lugs (marked A) are clean. Make sure however

that all areas (A - C) are lightly lubricated.

- Check that the sights are clean and free of

debris.

- Check the tightness of fastening screws 1 and 2.

- Check the fit between the barrel and forend tip.

The barrel should still touch the forend tip when

the front fastening screw is slackened about 1

turn.

- When inserting the bolt into the receiver, the

guiding strip should be in line with the left lock-

ing lug.

- The bolt is released from the rifle by pulling the

bolt backwards and simultaneously pressing the

bolt release button.

After performing the above check points, your ri-

fle is now ready for test-firing. However, if a

telescopic sight is to be used, attach mounts and

scope prior to test-firing.

OPERATION

- Loading is performed in the usual manner for a

bolt-action rifle. The action is opened by first

raising the bolt handle and then pulling the bolt

back. As the bolt is pushed forward the cartridge

is fed into the chamber and by rotating the handle

downward the action is closed and the rifle is

cocked.

- The safety is the usual on/off type. When en-

gaged it also locks the bolt handle in the closed

position.

- The red warning dots (Fig. 3) indicate that the

rifle is cocked and IS READY TO FIRE. The

safety is now in the “Off” position.

Ase viritetty ja varmistamaton

Vapnet är spänt och osäkrat

The rifle is cocked and the safe-

ty in “OFF” position

Aseen kuljetusasento

Transportläge, ej spänd

mekanism

The transport position

Ase viritetty ja varmistettu

Vapnet är spänt och säkrat

The rifle is cocked and the

safety in “ON” position

Kuva / Bild / Fig. 3

8

A

A

B

C

D

ALLGEMEINE INFORMATIONEN

Im neuen Sako-Waffenmodell sind sowohl mo-

derne Herstellungsmethoden wie auch die von

Sako gepflegte traditionelle Handwerkskunst der

Büchsenmacher vereint. Alle Sako-Büchsen ha-

ben ein fest eingebautes Klappdeckelmagazin

mit Scharnier und sorgfältig eingebettete Läufe.

Wir verwenden das herkömmliche Auswerfersy-

stem, bei dem zuverlässige mechanische Aus-

werfer für das problemlose Auswerfen der Hül-

sen sorgen. Alle Modelle sind auf Wunsch mit

Rückstecher lieferbar.

WARTUNGSMASSNAHMEN VOR DER

INGEBRAUCHNAHME

- Entölen Sie den Lauf mit einem trockenen Rei-

nigungsdocht, der vom Patronenlager her in den

Lauf eingeführt wird.

- Entfernen Sie überschüssiges Öl von Verschluß

und Verschlußhülse.

- Achten Sie darauf, daß die Verriegelungswar-

zen (A) und die Aussparungen dafür in der

Schloßhülse sauber sind. Die mit A-C gekenn-

zeichneten Bereiche am Verschluß leicht ein-

ölen.

- Achten Sie darauf, daß die Visiereinrichtung

frei von Schmutz ist.

- Überprüfen Sie den festen Sitz der Halteschrau-

ben 1 und 2 (Abbildung 1).

- Überprüfen Sie den richtigen Abstand zwischen

Lauf und Vorderschaftkappe. Dazu drehen Sie

die vordere Halteschraube eine Drehung zurück,

der Lauf muß jetzt noch Kontakt mit der Kappe

haben.

- Beim Einführen des Schlosses muß die linke

Verriegelungswarze so gedreht werden, daß sie

mit der Schloßführungsschiene fluchtet. Abb. / Fig. / Fig. 2

- Der Verschluß kann aus der Schloßhülse ge-

nommen werden, indem man ihn zurückzieht

und dabei die Schloßlösetaste drückt.

Wenn Sie die oben angegebenen Überprüfun-

gen vorgenommen haben, ist Ihr Gewehr zum

Probeschießen bereit. Falls ein Zielfernrohr

verwendet werden soll, muß vor dem Probe-

schießen noch die Zielfernrohrmontage er-

folgen.

HANDHABUNG

- Das Laden der Waffe erfolgt auf die bei Re-

petiergewehren übliche Weise. Der Verschluß

wird durch Anheben und Zurückziehen des

Kammerstengels geöffnet. Beim Vorschieben

des Verschlusses wird eine Patrone in das Pa-

tronenlager eingeführt, durch Herunter-

drücken des Kammerstengels wird der Ver-

schluß geschlossen, die Waffe ist jetzt ge-

spannt.

- Die Sicherung hat die üblichen zwei Stellun-

gen “gesichert/entsichert”. Wenn die Siche-

rung auf die Stellung “gesichert” geschoben

wird, ist auch der Kammerstengel in der unte-

ren Stellung arretiert.

- Die roten Warnpunkte (Abb. 3) zeigen an,

daß die Waffe gespannt und Schußbereit ist.

Die Sicherung steht auf der Stellung “ent-

sichert”.

INFORMATIONS GÉNÉRALES

Dans le nouveau modèle de SAKO se réunissent aussi

bien des méthodes de fabrication modernes que l'art et

la production traditionnelle des armuriers SAKO. Tou-

tes les carabines SAKO sont munies d'un canon soli-

dement fixé dans le cou de canon. Nous utilisons le sys-

tème d’éjecteur habituel, qui éjecte la douille sans prob-

lèmes. Tous les modèles sont livrables (sur demande)

avec une double détente.

ENTRETIEN AVANT UTILISATION

- Nettoyer l'huile dans le canon en y passant un petit

chiffon sec.

- Nettoyer l’excédent d'huile dans la culasse et pièces en

mouvement.

- Vérifier que la culasse et ses verrous soient propres.

- Vérifier que toutes les pièces (A - C) soient légèrement

lubrifiées.

- Vérifier que les organes de visée soient en bon état.

- Vérifier le serrage des vis de fixation 1 & 2.

- Vérifiez la distance exacte entre le canon et la crosse

avant. Pour cette opération, tournez la vis de maintien

avant d'un tour en arrière. Le canon doit encore toucher

la crosse avant.

- Lors de l'introduction du verrou dans l'arme, vérifiez

que le têton d'encrage soit tourné de façon à pénétrer

sans problèmes dans le guide de verrou.

- Le verrou peut être retiré en le tirant en poussant sur le

bouton de déverrouillage.

9

-Maintenant votre carabine est prêt pour votre essai de tir

personnel ou la fixation d'une lunette.

ARMEMENT

- Le chargement de l'arme s'effectue comme le chargement

d'une arme à répétition habituelle. On ouvre le verrou en le-

vant l'axe du verrou et en tirant celui-ci en arrière. En avan-

çant le verrou en avant, une balle s'introduit dans la chambre.

En rabaissant l'axe du verrou on arme le fusil.

- La sécurité a les deux positions habituelles “armé/sécurité”.

- Si la sécurité est positionnée sur la position “sécurité”, le

verrou, ainsi que le système de détente sont verrouillés.

- Les boutons rouges (Fig. 3) démontrent que l'arme est ar-

mée et quelle est prête au tir. La sécurité se trouve alors sur

la position “arme”.

INFORMACION GENERAL

El nuevo modelo Sako fue diseñado

para incorporar la tecnología moder-

na pero manteniendo el aspecto arte-

sanal y tradicional de Sako. Todos los

rifles Sako tienen en común un carga-

dor fijo y una guardabaja; cañones

asentados en la cuenca de la delantera

y la expulsión se hace por medio de

una expulsión mecánica fiable y tra-

dicional. Grupos de disparo es una

opción disponible en todos los mode-

los.

MANTENIMIENTO ANTES DEL USO

- Limpié el aceite del cañón introduciendo en el

-ánima del cañón un paño seco.

- Limpié el exceso de aceite del cerrojo y caja.

- Verifique que el espacio de retroceso del cerro-

jo y cierres (marcado A) estén limpios. Asegúre-

se además de que todo (A - C) está- ligeramente

lubrificado.

- Verifique que las miras están limpias y sin

suciedad.

- Verifique el ajuste de los tornillos 1 y 2 (Fig. 1).

- Verifique el encaje del cañón y delantera. El ca-

ñón debería tocar el enganche de la delantera

cuando el tornillo de amarre frontal se afloja al-

rededor de 1 vuelta.

- Al introducir el cerrojo en el receptor la corre-

dera debe estar en línea.

- El cerrojo se suelta del rifle empujándolo hacia

atrás y presionando al mismo tiempo el botón que

lo libera.

Después de verificar todo esto, su rifle está- pre-

parado para probar, pero si va a utilizar una mira

telescópica, móntela antes de probarlo.

OPERACION

- Se carga como un rifle de cerrojo normal. El

movimiento se abre levantando primero el tira-

dor del cerrojo y tirando al mismo tiempo hacia

atrás. Cuando el cerrojo se empuja hacia adelante

el cartucho entra en la recámara y rotando el tira-

dor hacia abajo se cierra el movimiento y el rifle

está- cargado.

- El seguro es del tipo normal on/off. Cuando es-

tá- en seguro bloquea el tirador del cerrojo, en

posición cerrada.

- La señal roja (Fig. 3) indica que el rifle está-

preparado para hacer fuego. El seguro está- en-

tonces en posición “Off”.

Die Waffe ist gespannt und entsi-

chert (Sicherung auf Stellung

“entsichert”)

L'arme est armée et la sécurité est

enlevée (Sécurité sur position

armée)

El rifle está montado y el seguro en

posición “Off”

Zustand der Waffe beim

Transport

Etat de l'arme lors du transport

Posición para transporte

Die Waffe ist gespannt und ge-

sichert (Sicherung auf Stellung

“gesichert”)

L'arme est chargée et la sécurité

est mise (Sécurité sur position

sûreté)

El rifle está- cargado y el segu-

ro en posición “ON”

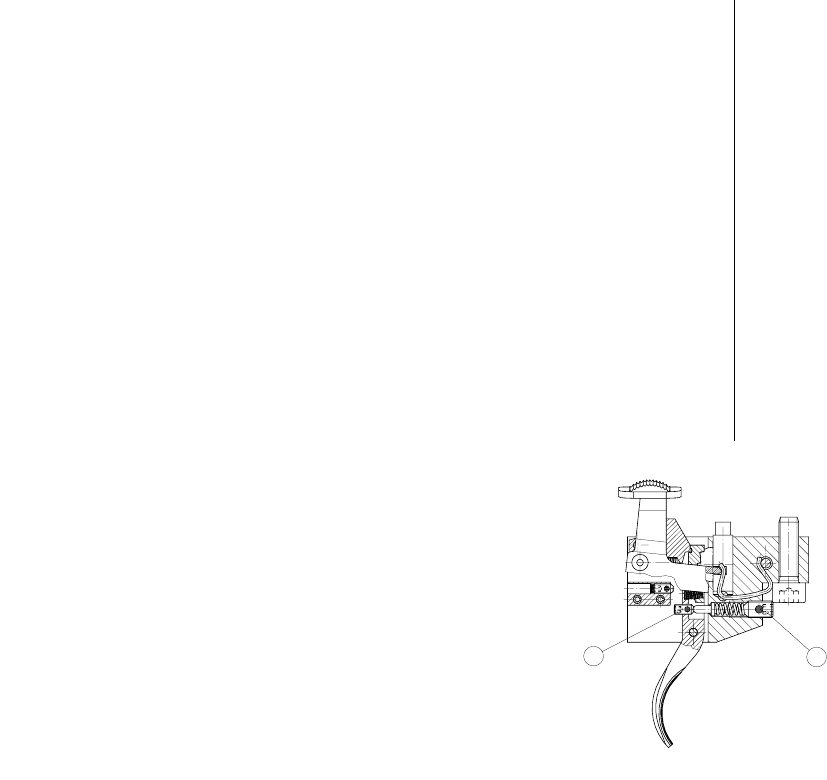

Abb. / Fig. / Fig. 3

10

12

AVOTÄHTÄINTEN SÄÄTÖ

Kaikki Sako-luodikot on kohdistettu tehtaalla

100 metrin matkalta. Jos ase ei käy haluamaasi

paikkaan, tähtäimiä on säädettävä.

Vakioavotähtäin (Kuva 4)

Sivusäätö tapahtuu joko siirtämällä takatähtäi-

men hahlolevyä tai etutähtäimen jyvää sivu-

suunnassa. Takatähtäimen hahlolevyä (2) siirret-

täessä on lukitusruuvi (1) avattava, jonka jälkeen

hahlolevyä voidaan varovasti naputtelemalla

siirtää sivusuunnassa. Korkeuden säätö tapahtuu

vaihtamalla aseeseen jyvä, joita on saatavana eri

korkuisia (5 - 9.5 mm). 0.5 mm:n muutos korke-

us- tai sivusuunnassa vastaa 100 metrin matkalla

n. 12 cm:n osumapisteen siirtymää. Ennen jyvän

vaihtoa on irrotettava jyvänsuojus painamalla si-

tä esim. kämmenellä taaksepäin. Jyvän vaihto

tapahtuu naputtelemalla jyvä sivusuunnassa irti

jyväjalasta, jossa se on kiinni puristussovitteella.

Jyvää irroitettaessa on jyväjalka tuettava jotain

alustaa vasten. Jyvän vaihdon jälkeen on kohdis-

tus sivusuunnassa ehdottomasti tarkistettava.

Mikäli ase käy kohdistuksessa vähän alas (max

10 cm), voidaan korkeussäätö tehdä myös jyvän

päältä varovasti viilaamalla.

JUSTERING AV RIKTMEDEL

Alla Sako vapen är inskjutna på ett avstånd av

100 m. Om träffläget inte är i rätt ställe, måste

sikten justeras.

Standard-riktmedel (Bild 4)

Sidojustering kan göras genom att låsskruven (1)

på siktet lossas och siktskivan (2) flyttas till hö-

ger om träffläget skall flyttas till höger. Sido-

justering kan även göras genom att flytta kornet i

sidled. Flyttas kornet till höger flyttas träffläget

till vänster.

Höjdjustering sker genom att byta kornet (5 - 9.5

mm). Varje 0.5 mm förändring av kornhöjden el-

ler i sidled ger ca. 12 cm träfflägesförändring på

100 m. Vid byte av det laxade kornet måste korn-

skyddet avlägsnas genom att man pressar det

bakåt mot mynningen. Knacka kornet i sidled. Se

till att ha ordentligt stöd för kornklacken när kor-

net knackas i sidled. Vid mindre justering (under

10 cm) uppåt kan kornet också försiktigt filas

ner.

SIGHT ADJUSTMENTS

All Sako rifles are supplied by the factory to zero

at 100 m. If this is unsuitable, the sights can be

adjusted.

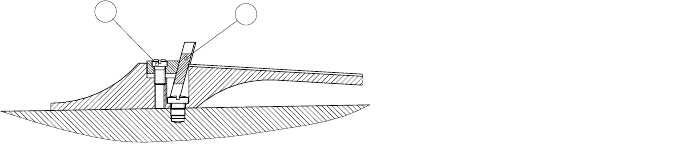

Standard-sights (Fig. 4)

Windage adjustment can be made either by the

front or rear sight. When adjusting rear sight (2)

first slacken screw (1), and tap sideways in direc-

tion required. Foresight adjustments will be

opposite to rearsight adjustments. E.g. to move

shot to right, adjust foresight to left. Vertical ad-

justments are made by changing the bead. Your

dealer can supply beads of different heights (5 -

9.5 mm). Each move of 0.5 mm in height or side-

ways alters the point of impact by roughly 12 cm

at a range of 100 m. Before changing the bead the

hood must be removed by pressing it backwards

with the flat of the hand. The bead is detached by

tapping it off its mount in a sideways direction.

While removing the bead the mount must be sup-

ported firmly from below. After changing the

bead it is essential to check the windage adjust-

ment. If the rifle shots a little low (max. 10 cm),

height adjustment may also be carried out by

carefully filing down the tip of the bead.

Kuva / Bild / Fig. 4

11

12

Battue-avotähtäin (Kuva 5)

Sivusäätö tapahtuu siirtämällä etutähtäimen jy-

vää sivusuunnassa. Korkeuden säätö voidaan

tehdä joko vaihtamalla jyvä, joita on saatavana

eri korkuisia (7.5 - 9.5 mm) tai muuttamalla taka-

tähtäimen hahlon korkeussäätöä. 0.5 mm:n

muutos korkeus- tai sivusuunnassa vastaa 100

metrin matkalla n. 12 cm:n osumapisteen siirty-

mää. Ennen jyvän vaihtoa on irrotettava jyvän-

suojus painamalla sitä esim. kämmenellä taakse-

päin. Jyvän vaihto tapahtuu naputtelemalla jyvä

sivusuunnassa irti jyväjalasta, jossa se on kiinni

puristussovitteella. Jyvää irroitettaessa on jyvä-

jalka tuettava jotain alustaa vasten. Jyvän vaih-

don jälkeen on kohdistus sivusuunnassa ehdotto-

masti tarkistettava. Takatähtäimen korkeussää-

töä voidaan muuttaa, senjälkeen kun hahlolevyn

(2) kiinnitysruuvi (1) on löysätty, naputtelemalla

hahlolevyä varovasti korkeussuuntaan.

LIPASTUS

Lippaan täyttö tapahtuu siten, että lukon ollessa

avattuna patruuna painetaan ylhäältäpäin lippaa-

seen. Lipas voidaan tyhjentää painamalla liipa-

sinkaaren etupuolella olevaa lippaankannen sal-

paa, jolloin kansi avautuu ja patruunat voidaan

poistaa alakautta.

Battue-riktmedel (Bild 5)

Sidojustering kan göras genom att flytta kornet i

sidled. Flyttas kornet till höger flyttas träffläget

till vänster. Höjdjustering sker genom att byta

kornet (7.5 - 9.5 mm) eller att förändra siktskivas

höjdjustering. Varje 0.5 mm förändring av höj-

den eller i sidled ger ca. 12 cm träfflägesföränd-

ring på 100 m. Vid byte av det laxade kornet

måste kornskyddet avlägsnas genom att man

pressar det bakåt mot mynningen. Knacka kornet

i sidled. Se till att ha ordentligt stöd för korn-

klacken när kornet knackas i sidled.

Höjdjustering av siktskivan (2) kan förändras, ef-

ter låsskruven (1) har lossats, genom att knacka

siktskivan försiktigt i höjdled.

LADDNING AV MAGASIN

Laddning av magasinet sker så, att patronerna

trycks nedåt in i magasinet när slutstycket är i öp-

pet läge. Magasinet kan plundras genom att

trycka på magasinspärret framför varbygeln då

magasinbotten öppnar sig och patronerna kan av-

lägsnas underifrån.

Battue-sights (Fig. 5)

Windage adjustment can be made by moving the

bead sideways in the opposite direction the target

point should move. E.g. to move shot to right, ad-

just foresight to left. Vertical adjustments are

made by changing the bead or by changing the

height adjustment of the rearsight. Your dealer

can supply beads of different heights (7.5 - 9.5

mm). Each move of 0.5 mm in height or side-

ways alters the point of impact by roughly 12 cm

at a range of 100 m. Before changing the bead the

hood must be removed by pressing it backwards

with the flat of the hand. The bead is detached by

tapping it off its mount in a sideways direction.

While removing the bead the mount must be sup-

ported firmly from below. After changing the

bead it is essential to check the windage adjust-

ment. When adjusting the height of the rear sight

(2) first slacken the screw (1) and very carefully

tap either up or down.

LOADING THE MAGAZINE

The magazine is loaded by pressing the cartridge

down into the magazine when the bolt is in open

position. The magazine is unloaded by pressing

the magazine catch located in front of the trigger

guard until the floor plate is opened and the car-

tridges can be removed from the underneath side.

Kuva / Bild / Fig. 5

12

12

VISIEREINSTELLUNG

Alle Sako-Gewehre sind ab Fabrik auf 100 Meter

eingeschossen. Für andere Einschußentfernun-

gen kann die Visierung entsprechend eingestellt

werden.

Standardvisierung (Abb. 4)

Seitenkorrekturen können sowohl durch Verstel-

len des Korns wie auch des Mittelvisiers durch-

geführt werden. Zum Einstellen des Mittelvisiers

(2) die Schraube (1) lösen und Kimmenblatt in

die gewünschte Richtung schieben. Einstellungs-

korrekturen am Korn müssen entgegengesetzt

zur Korrektur am Mittelvisier erfolgen. Beispiel:

Wenn die Waffe mehr nach rechts schießen soll,

dann muß das Korn nach links korrigiert werden.

Höhenkorrekturen können durch Auswechseln

des Kornes durchgeführt werden. Sie können

Korne in unterschiedlichen Größen (5 - 9.5 mm)

über Ihren Händler beziehen. Veränderung der

Kornhöhe oder seitliches Verschieben des Korns

um jeweils 0.5 mm verändert die Treffpunktlage

auf 100 Meter um ca. 12 cm. Vor dem Auswech-

seln des Korns müssen Sie den Kornschutztunnel

entfernen, er kann mit der flachen Hand abge-

drückt werden. Das Korn kann durch leichte

Schläge seitlich aus der Führung entfernt wer-

den. Beim Entfernen des Korns Waffe auf eine

feste Unterlage legen. Nach dem Auswechseln

des Korns ist es sehr wichtig, daß die Treffpunkt-

lage überprüft wird. Falls die Waffe geringfügig

tiefschießt (bis max. 10 cm), kann die Höhenkor-

rektur durch vorsichtiges Herunterfeilen des

Korns erfolgen.

RÈGLAGE DES ÉLÉMENTS DE VISÉE

Toutes les carabines Sako sont réglées en usine à

100 m. Si cela ne convient pas les organes de vi-

sée peuvent être réglés.

Eléments standards (Fig. 4)

Le réglage de direction peut se faire aussi bien

par le guidon que par la hausse. Pour régler la

hausse (2) desserrer la vis de fixation (1) et taper

légèrement sur le côté dans la direction désirée.

Le réglage du guidon sera l'opposé de celui de la

hausse. Ex: Pour déplacer le tir vers la droite ré-

gler le guidon vers la gauche.

Le réglage de hauteur s'effectue en changeant le

guidon. Votre revendeur pourra vous fournir des

guidons de différentes hauteurs (5 - 9.5 mm).

Chaque mouvement de 0.5 mm en hauteur ou en

dérive modifie le point d'impact d'environ 12 cm

à 100 m. Avant de charger le guidon, le protège

guidon doit être retiré en pressant dessus vers

l'arrière avec le plat de la main. Le guidon s'enlè-

ve de son support en le tapant légèrement sur le

côté. Lors du remplacement du guidon son emba-

se doit être maintenue fermement. Après le

changement du guidon il est nécessaire de véri-

fier le réglage de direction. Si la carabine tire un

peu bas (max 10 cm) le réglage peut aussi être

fait en limant légèrement la pente du guidon.

AJUSTES DE MIRA

Todos los rifles Sako se suministran de fábrica

regulados de 0 a 100 m. Si esto no es lo apropiado

se pueden ajustar.

Miras standard (Fig. 4)

El ajuste se puede hacer tanto con la mira frontal

como con la trasera. Cuando se ajusta la mira tra-

sera (2) primero afloje el tornillo (1) y destape los

laterales en la dirección requerida. El ajuste de la

mira frontal ser- lo contrario del ajuste de la tra-

sera (2). Por ejemplo, para mover el tiro a la de-

recha ajuste la mira a la izquierda. El ajuste ver-

tical se hace cambiando el punto de mira. Su

proveedor le puede suministrar puntos de mira de

diferentes medidas (5 mm - 9.5 mm). Cada movi-

miento de 0.5 mm en altura o lateralmente varia

el punto de impacto en unos 12 cm a una distan-

cia de 100 m. Antes de cambiar el punto de mira

debe quitar el protector presionando hacia atrás

con la palma de la mano. Al sacar el punto de mi-

ra la montura tiene que sujetarse firmemente por

abajo. La mira se suelta sacando la mon-tura sua-

vemente en sentido lateral. Una vez cambiado el

punto de mira es esencial verificar el ajuste de la

mira completa. Si el rifle tira bajo (m-x.10 cm.)

el ajuste de altura se puede llevar a cabo rebajan-

do cuidadosamente la inclinación del punto de

mira.

Abb. / Fig. / Fig. 4

13

12

Spezialvisierung für Drückjagd - Battue-Visier

(Abb. 5)

Seitenkorrekturen können durch Verschieben

des Korns durchgeführt werden. Dabei ist das

Korn entgegengesetzt der gewünschten Korrek-

turrichtung zu schieben. Beispiel: Waffe soll

mehr nach rechts schießen, Korn muß nach links

verschoben werden. Höhenkorrekturen können

durch Auswechseln des Korns oder durch Hö-

henverstellung des Mittelvisiers erreicht werden.

Sie können über Ihren Händler verschieden hohe

Korne (7.5 - 9.5 mm) beziehen. Verändern der

Kornhöhe oder seitliches Verschieben des Korns

um jeweils 0.5 mm verändert die Treffpunktlage

auf 100 Meter um ca. 12 cm. Vor dem Auswech-

seln des Korns müssen Sie den Kornschutztunnel

entfernen, er kann mit der flachen Hand abge-

drückt werden. Das Korn kann durch leichte

Schläge seitlich aus der Führung entfernt wer-

den. Beim Entfernen des Korns Waffe auf eine

feste Unterlage legen. Nach dem Auswechseln

des Korns ist es sehr wichtig, daß die Treffpunkt-

lage überprüft wird. Wenn Sie die Höheneinstel-

lung am Mittelvisier verändern, lösen Sie zuerst

die Schraube (1) und verändern dann die Stellung

des Kimmenblattes nach oben oder unten vor-

sichtig durch leichtes Klopfen.

MAGAZIN LADEN

Das Magazin wird geladen, indem die Patronen

bei geöffnetem Verschluß in das Magazin ge-

drückt werden. Zum Entladen des Magazins die

Lösetaste vor dem Abzugsbügel soweit eindrük-

ken, daß der Magazinbodendeckel aufklappt und

die Patronen nach unten entnommen werden

können.

Eléments de visée battue (Fig. 5)

Les corrections des côtés peuvent être effectuées

en déplaçant la mire. Lors de cette opération il

faut déplacer la mire á l'envers de la direction à

corriger, par exemple l' arme doit tirer plus à

droite, alors la mire doit être déplacée vers la

gauche. Les corrections de hauteur peuvent être

effectuées en remplaçant la mire ou en corrigeant

la hauteur de la hausse centrale, vous pouvez

acheter chez votre marchand des mires différen-

tes entre 7.5 et 9.5 mm. En changeant la hauteur

de la mire ou en poussant la mire latéralement de

0.5 mm vous pouvez changer le point d'impact

d'environ 12 cm sur 100 m. Avant de changer la

mire, il faut enlever son manteau de protection,

en le poussant avec le plat de la main. La mire

peut s'enlever en tapotant légèrement sur le côté.

Pour enlever la mire déposez l'arme sur un fond

stable. Après le changement de la mire il faut ab-

solument contrôler le point d'impact. Si vous

changer la hauteur de la mire, enlevez d'abord la

vis (1) et changez ensuite la position de la feuille

du cran de mire vers le haut ou vers le bas en ta-

potant légèrement et prudemment.

CHARGEMENT DU MAGASIN

Le chargement du magasin s'effectue en retirant

le verrou en arrière et en introduisant les balles

par le haut. Pour décharger le magasin, enfoncez

le bouton qui se trouve devant le cache-détente et

le couvercle du magasin s'ouvre. Retirez alors les

balles du magasin.

Miras-battue (Fig. 5)

La regulación del ajuste puede hacerse moviendo

el punto de mira lateralmente en el sentido con-

trario al impacto en el blanco. Por ejemplo, para

desviar el tiro a la derecha, se ajusta la mira fron-

tal a la izquierda. Los ajustes verticales se hacen

cambiando el punto de mira o cambiando el ajus-

te de altura de la mira trasera. Su proveedor le

puede suministrar puntos de mira de varias altu-

ras (7.5 - 9.5 mm). Cada movimiento de 0.5 mm

en la altura o lateralmente varia el punto de im-

pacto en unos 12 cm a una distancia de 100 m.

Antes de cambiar el punto de mira debe quitar el

protector presionando hacia atrás con la palma de

la mano. La mira se suelta sacando la montura

suavemente en sentido lateral. Al sacar el punto

de mira la montura tiene que sujetarse firmemen-

te por abajo. Una vez cambiado el punto de mira

es esencial verificar el ajuste de la mira completa.

Al ajustar la mira trasera (2) primero afloja el tor-

nillo (1) y muy cuidadosamente rosca hacia

arriba o hacia abajo.

CARGA DEL DEPOSITO

El depósito se carga presionando el cartucho ha-

cia abajo en el depósito y cuando el cerrojo est-

en posición de abierto. El depósito se descarga

presionando el cierre del cargador situado al

frente del guardamontes hasta que se abre la

guardabaja y se puedan retraer los cartuchos del

lateral.

Abb. / Fig. / Fig. 5

14

1

STANDARDILAUKAISULAITE

- Laukaisulaite on etuvedoton ja laukaisupaine

on tehtaalla säädetty n. 15 N:ksi.

- Sekä virekynsien ristissäolo että varmistin on

säädetty tehtaalla kiinteäksi, eikä niitä ole syytä

muuttaa.

- Jos laukaisupainetta halutaan säätää, on aseen

tukki irrotettava, mikä tapahtuu irroittamalla lii-

pasinkaaren kiinnitysruuvit.

LAUKAISUPAINEEN SÄÄTÖ (Kuva 6)

- Laukaisupainetta voidaan säätää ruuvista 1 alu-

eella 10 - 20 N.

- Kiertämällä ruuvia myötäpäivään laukaisuvoi-

ma suurenee ja vastapäivään vastaavasti piene-

nee.

HUOM! TURVALLISUUSSYISTÄ LAUKAI-

SUPAINETTA EI SAA SÄÄTÄÄ ALLE 10

NEWTONIN.

- Asetta kokoonpantaessa on ehdottomasti muis-

tettava asettaa alumiininen rekyylivastin tukissa

olevaan tilaansa.

STANDARDTRYCKET

- Trycket är mycket exakt och kort med direkt-

tryck ställt på ca. 15 N.

- Avtryckarstång, upphak och säkring är injuste-

rade på fabriken och skall helst ej ändras. Änd-

ringen kan äventyra säkerheten och vapnets

funktion.

ÄNDRING AV TRYCKETS HÅRDHET (Bild

6)

- Demontera stocken.

- Trycket är justerbart från 10 N till 20 N. Vrid

skruv (1) medurs så ökar hårdheten.

OBS! VRID ALDRIG JUSTERINGSKRUVEN

SÅ LÅNGT MOTURS ATT TRYCKET UN-

DERSTIGER 10 NEWTON!

- Se till att rekylklacken av aluminium kommer

på rätt plats i stocken när vapnet sätts samman

igen.

STANDARD TRIGGER MECHANISM

- The trigger has no first pull and the trigger pres-

sure is set at the factory to approx. 15 N.

- Both the sear engagement and safety are set at

the factory and need no adjustment of any kind.

- Should you wish to alter the trigger pressure,

the stock must first be detached. To do this, re-

move the trigger guard fastening screws.

TRIGGER ADJUSTMENT (Fig. 6)

- The trigger pull is adjustable from 10 N to 20 N

by means of the screw 1.

- Turning the screw clockwise will increase the

pressure. Turning the screw counterclockwise

will reduce the pressure.

NOTE! FOR SAFETY REASONS DO NOT

ATTEMPT TO REDUCE TRIGGER PRES-

SURE BELOW 10 NEWTON (2 LBS).

- When assembling the firearm always remember

to put the aluminium recoil block into place in

the stock.

Kuva / Bild / Fig. 6

15

1

STANDARDABZUG

- Der Abzug hat keinen Vorzug, der Widerstand

ist ab Werk auf ca. 15 N eingestellt.

- Alle Abzugsteile und die Sicherung sind im

Werk richtig bearbeitet und eingestellt worden.

Sie bedürfen keinerlei Überarbeitung.

- Wenn Sie einen anderen Abzugswiderstand

einstellen möchten, müssen Sie zuerst den Schaft

von der Waffe abnehmen. Dazu müssen die Hal-

teschrauben am Abzugsbügel gelöst werden.

ABZUGSEINSTELLUNG (Abb. 6)

- Mit Hilfe der Schraube (1) kann man den Ab-

zugswiderstand auf beliebige Widerstände

zwischen 10 - 20 N einstellen.

- Wenn die Schraube im Uhrzeigersinn gedreht

wird, erhöht sich der Widerstand. Wird die

Schraube gegen den Uhrzeigersinn gedreht, dann

verringert sich der Abzugswiderstand.

ACHTUNG! AUS SICHERHEITSGRÜNDEN

DÜRFEN SIE DEN ABZUG NICHT AUF WI-

DERSTANDSWERTE VON UNTER 10 NEW-

TON EINSTELLEN.

- Wenn Sie die Waffe nach dem Zerlegen wieder

zusammensetzen, vergessen Sie bitte nicht, die

Rückstoßplatte aus Aluminium vorher wieder in

den Schaft einzusetzen.

MÉCANISME DE DÉTENTE

- La détente est réglée en usine à une pression ap-

proximative de 15 N.

- Pour régler la détente et modifier son pois la

crosse doit être retirée.

- Enlever les vis de fixation du pontet.

RÈGLAGE DE LA DÉTENTE (Fig. 6)

- La pression de détente est réglable de 10 N à

20 N en agissant sur la vis 1.

- En tournant la vis dans les sens des aiguilles

d'une monte cela augmente la pression.

- En tournant dans l'autre sens la pression

diminue.

NOTE! POUR DES RAISONS DE SÉCURITÉ

IL EST RECOMMANDÉ DE NE PAS DES-

CENDRE LE RÈGLAGE DE POIDS AU DES-

SOUS D'10 NEWTON.

En remontant l'arme ne pas oublier de remettre

en place dans la crosse le bloc aluminium de

recul.

MECANISMO DE DISPARADOR

STANDARD

- El gatillo no tiene un primer empuje y la presión

dada en fábrica es aproximadamente 15 N.

- Tanto el fiador como el seguro vienen asentados

de fábrica y no necesitan ningún tipo de ajuste.

- Si desea alterar la presión del gatillo debe soltar

primero la culata. Para hacer esto, retire el arco

soltando los tornillos.

AJUSTE DEL GATILLO (Fig. 6)

- La presión del gatillo es ajustable de 10 a 20 N

por medio del tornillo 1.

- Girando el tornillo en el sentido de las agujas

del reloj aumenta la presión. Haciéndolo en sen-

tido inverso a las agujas del reloj se reduce la

presión.

¡NOTA! POR RAZONES DE SEGURIDAD

NO INTENTE REDUCIR LA PRESION DEL

GATILLO POR DEBAJO DE 10 NEWTON

(2 LBS)

- Al montar el arma recuerde siempre colocar la

placa de aluminio de retroceso en su sitio en la

culata.

Abb. / Fig. / Fig. 6

16

1

2

HERKISTINLAUKAISULAITE

Ase voidaan laukaista vetämällä liipasimesta,

jolloin laukaisulaite toimii kuten mikä hyvänsä

normaali laukaisulaite. Mikäli halutaan, että lau-

kaisu tapahtuu huomattavasti pienemmällä voi-

malla laukaisua voidaan herkistää. Tämä tapah-

tuu työntämällä liipasinta eteenpäin, kunnes se

pysähtyy. TÄSSÄ TILASSA ASETTA ON KÄ-

SITELTÄVÄ ERITTÄIN VAROVASTI, SIL-

LÄ ASE SAATTAA LAUETA HYVINKIN

HELPOSTI ESIM. KOLAUKSESTA.

Aseen ollessa varmistettuna herkistimen viritys

ei ole mahdollista. Mikäli asetta ei jostain syystä

laukaistakaan, herkistimen viritys voidaan tur-

vallisimmin purkaa varmistamalla ase, jolloin

viritys samalla purkaantuu. Viritys voidaan myös

purkaa avaamalla lukko, jolloin lukonkammen

tullessa yläasentoonsa viritys samalla purkaan-

tuu. HUOM! Mikäli ase varmistetaan ilman, että

se on vireessä, varmistin lukitsee laukaisulaitteen

ja lukonkammen eikä asetta voida virittää ennen-

kuin varmistin on poistettu.

LAUKAISUPAINEEN SÄÄTÖ (Kuva 7)

Laukaisulaite on suunniteltu toimivaksi 10 - 20 N

laukaisupaineilla ilman herkistimen viritystä.

Tehtaalla laukaisupaine on säädetty 13 - 15 N:iin.

Haluttaessa varmistaa herkistimen laukeaminen

kaikissa olosuhteissa laukaisupaineen kasvatta-

mista liian suureksi tulisi välttää.

Laukaisupainetta voidaan säätää laukaisulaitteen

etupinnassa olevasta ruuvista (1) siten, että myö-

täpäivään kierrettäessä laukaisupaine kasvaa.

Huom. Säätöruuvi on ns. lukitusruuvi, jonka

kiertäminen onnistuu ainoastaan kunnollisilla

työkaluilla.

HERKISTIMEN SÄÄTÖ (Kuva 7)

Laukaisuvoima on liipasimen ollessa herkistetty-

nä 2-2.5 N, eikä sitä voida muuttaa. Liipasimen

takapinnassa olevalla säätöruuvilla (2) voidaan

vaikuttaa välykseen, joka liipasimella on ennen-

kuin se koskettaa laukaisupainejousen karaan.

Tämä välys tuntuu venymänä laukaistaessa ase

ilman herkistimen viritystä, joten se tulisi pitää

mahdollisimman pienenä. Ruuvi saisi mieluum-

min kantaa kevyesti jousen karaan. Mikäli ruuvi

kantaa liian voimakkaasti jousen karaan, on vaa-

rana tilanne, jossa herkistin ei jaksa laukaista

laukaisulaitetta. Huom. Säätöruuvi on ns. luki-

tusruuvi, jonka tarpeetonta edestakaista säätä-

mistä tulisi välttää lukituksen säilyttämiseksi.

VARMISTIMEN SÄÄTÖ

Varmistin on säädetty pysyvästi hiomalla ko-

koonpanon yhteydessä. Mikäli laukaisulaittee-

seen vaihdetaan liipasin, viretuki tai varmistinvi-

pu on varmistimen säätö tehtävä uudelleen, mikä

on mahdollista ainoastaan erikoislaitteita käyt-

täen.

SNÄLLTRYCK

Vapnet kan avfyras genom att pressa avtryckaren

bakåt på vanligt sätt då mekanismen fungerar

som direkttryck utan tryckpunkt. Avtryckarme-

kanismen kan även spännas så att avfyrningen

sker genom ett mycket lätt tryck på avtryckaren.

Detta sker genom att pressa avtryckaren framåt

tills den hakar upp och är spänd.

VARNING: NÄR AVTRYCKARMEKANIS-

MEN ÄR UPPSPÄND I SNÄLLTRYCKSLÄ-

GE MÅSTE VAPNET BEHANDLAS MED

STÖRSTA FÖRSIKTIGHET - DÅ MINSTA

STÖT KAN AVFYRA VAPNET!

Att återställa avtryckarmekanismen i normalläge

kan ske genom att säkra vapnet med säk-

ringstangenten eller att öppna slutstycket med

slut-styckshandtaget.

NOTERA att avtryckarmekanismen och slut-

styckshandtaget är låsta i säkrat läge.

Uppspänning av slagstiftet och uppspänning av

snälltrycket kan endast ske i osäkrat läge.

Kuva / Bild / Fig. 7

17

JUSTERING AV TRYCKETS HÅRDHET

(Bild 7)

Avtryckarmekanismen är konstruerad för 10 - 20

N avtrycksvikt i normalläge. Tryckets hårdhet är

justerat till 13 - 15 N vid leverans från fabrik.

Hårdheten bör inte ökas för normaltrycket då det

påverkar snälltryckets funktion. Tryckets hårdhet

justeras med skruven (1). När skruven vrides

medurs ökar hårdheten på trycket. Obs. Skruven

(1) är självlåsande och kan vrides endast med

välpassande verktyg.

JUSTERING AV SNÄLLTRYCKET (Bild 7)

Med uppspänt snälltryck är avtrycksvikten 2 - 2.5

N och kan inte justeras. Skruven (2) justerar av-

ståndet mellan avtryckarstången och

avtryckarfjäderns pistong. Avståndet skall vara

så litet som möjligt. Helst så att ytorna lätt berör

varandra. Om beröringen blir för hård fungerar

inte snälltrycket. Obs. Skruven (2) är självlåsan-

de och skall inte onödigtvis röras för att behålla

sin funktion.

JUSTERING AV SÄKRINGEN

Säkringen är justerad för gott på fabrik. Om nå-

gon del av säkringsmekanismen måste bytas

skall hela avtryckarmekanismen returneras till

fabriken för denna åtgärd.

SINGLE-SET TRIGGER MECHANISM

For use as a normal single-stage trigger, squeeze

rearwards in the normal fashion. The trigger

mechanism can also be “SET” by pushing the

trigger forward until it stops. The rifle can now

be fired with only a light touch. WARNING!

WHEN THE TRIGGER IS IN THE “SET” PO-

SITION, THE RIFLE MUST BE HANDLED

WITH EXTREME CARE, AS ANY SHOCK

OR VIBRATION CAN DISCHARGE THE RI-

FLE. If the rifle is cocked, with SAFETY ON,

the trigger CANNOT be put into the “SET” posi-

tion. To return trigger to the “UNSET” position,

the safest method is to put “SAFETY ON” or

open the bolt. NOTE! When the safety is in the

“ON” position it locks the trigger mechanism and

the bolt. The rifle can be cocked only when the

safety is in the “OFF” position.

TRIGGER ADJUSTMENT (Fig. 7)

The trigger mechanism is constructed for 10 - 20

N (2-4 lbs) trigger weight in single-stage posi-

tion. The trigger weight is adjusted to 13 - 15 N

(3 lbs) at the factory. To be sure that the single-

set trigger operates correctly in all circumstanc-

es, the trigger weight should not be increased.

The trigger weight can be adjusted by the means

of screw (1). Turning the screw clockwise will

increase the trigger weight. NOTE! Screw (1) is

self-locking and needs proper tool.

SET-TRIGGER ADJUSTMENT (Fig. 7)

When the trigger is in the “SET” position, the

trigger weight is 2 - 2.5 N (7 - 9 oz.) and cannot

be adjusted. The screw (2) adjusts the gap be-

tween the trigger and the plunger of the trigger

weight spring. This gap affects the creep in unset

stage and should be as small as possible, prefera-

bly the screw should lightly touch the plunger.

On the other hand if the pressure between the

screw (2) and the plunger is too heavy, it may

prevent the set-trigger from working. NOTE!

Screw (2) is self-locking and unnecessary adjust-

ments should be avoided to keep the self-locking

in good condition.

SAFETY ADJUSTMENT

The safety is permanently adjusted at the factory.

However, if the trigger, trigger sear or safety le-

ver has to be changed, the safety must be read-

justed. For this operation the trigger mechanism

must be returned to the factory in Finland.

18

1

2

DER KOMBINATIONSABZUG - ABZUG UND

RÜCKSTECHER

Wenn Sie den Abzug als normalen Abzug benut-

zen wollen, ziehen Sie ihn auf die gewohnte Wei-

se nach hinten. Sie können den Abzug aber auch

einstechen, indem Sie ihn bis zum Anschlag nach

vorn schieben. Jetzt kann der Schuß durch eine

leichte Berührung des Abzugs ausgelöst werden.

WARNUNG! WENN DER ABZUG EINGE-

STOCHEN IST, MUSS DIE WAFFE MIT

ÄUSSERSTER VORSICHT BEHANDELT

WERDEN. SCHON LEICHTE ERSCHÜTTE-

RUNG ODER STOSS KÖNNEN DEN SCHUSS

AUSLÖSEN. Wenn die Waffe gespannt und gesi-

chert ist, kann der Abzug nicht eingestochen wer-

den. Am einfachsten und sichersten wird der ein-

gestochene Abzug wieder entstochen, indem man

die Sicherung auf “gesichert” stellt oder den Ver-

schluß öffnet. ACHTUNG! Wenn die Waffe ge-

sichert ist (Sicherung auf “gesichert”) sind sowohl

Abzug wie auch Verschluß gesperrt. Die Waffe

kann nur gespannt werden, wenn die Sicherung

auf “entsichert” steht.

EINSTELLUNG DES ABZUGES (Abb. 7)

Der Abzug hat, wenn er als normaler Abzug (Flin-

tenabzug) benutzt wird, einen Widerstand von 10

- 20 N. Ab Fabrik ist der Abzugswiderstand auf 13

- 15 N eingestellt. Um sicherzustellen, daß der

Kombinationsabzug in allen Bereichen sicher

funktioniert, sollte der Abzugswiderstand nicht

erhöht werden. Die Einstellung des Abzugswider-

stands erfolgt mit der Schraube (1). Wenn die

Schraube im Uhrzeigersinn gedreht wird, erhöht

sich der Abzugswiderstand. ACHTUNG! Schrau-

be (1) ist eine selbstsichernde Spezialschraube

und darf nur mit dem dafür geeigneten Werkzeug

gedreht werden.

EINSTELLUNG DES RÜCKSTECHERS (Abb.

7)

Wenn der Abzug eingestochen ist, beträgt der Ab-

zugswiderstand 2 -2.5 N, er kann nicht verstellt

werden. Mit der Schraube (2) wird der Abstand

zwischen dem Abzug und dem Federführungsstift

in der Abzugsfeder geregelt. Dieser Abstand re-

gelt den Vorzug des Abzugs bei der Benutzung als

normaler Abzug, er sollte so klein wie möglich

eingestellt sein. Am besten ist es, wenn die

Schraube den Stift leicht berührt. Wenn allerdings

die Schraube (2) zu stark angezogen wird, kann es

passieren, daß der Rückstecher nicht mehr funk-

tioniert. ACHTUNG! Schraube (2) ist eine selbst-

sichernde Spezialschraube. Sie sollte möglichst

nicht unnötig gedreht werden, damit sie ihre

selbstsichernde Eigenschaft lange behält.

JUSTIEREN DER SICHERUNG

Das Justieren der Sicherung erfolgt im Werk.

Wenn die Abzugsgruppe oder Teile des Abzugs-

mechanismus oder der Sicherung ausgewechselt

werden, muß die Sicherung neu justiert werden.

Dafür muß die Abzugsgruppe ans Werk nach

Finnland eingeschickt werden.

LA DOUBLE DÉTENTE

Si vous voulez utiliser la double détente comme

une détente normale, tirez la détente de façon ha-

bituelle vers l’arrière. Vous pouvez aussi utiliser

la détente en double détente, en poussant celle-ci

vers l'avant. Maintenant le coup de feu peut partir

en poussant légèrement sur la détente. ATTEN-

TION! SI LA DOUBLE DÉTENTE EST EN

CLENCHÉE, L'ARME DOIT ÊTRE MANIÉE

AVEC LA PLUS GRANDE PRUDENCE. LE

MOINDRE COUPE OU LA MOINDRE SE-

COUSSE PEUVENT DÉCLENCER LE COUP

DE FEU. Si l’arme est armée et en position “sé-

curité” la double détente ne peut être utilisée. Le

plus facile et le plus sûr est de déclencher la dou-

ble détente en enclenchant la position “sûreté” ou

en ouvrant la culasse. ATTENTION! Si l’arme

est positionné sur “sûreté” sont armées aussi bien

la détente que la culasse. L’arme ne peut être dé-

sarmée que si le cran de sécurité est sur la posi-

tion “désarmée”.

Abb. / Fig. / Fig. 7

19

RÉGLAGE DE LA DÉTENTE (Fig. 7)

La détente utilisée en détente normale a une ré-

sistance de 10 à 20 N. En sortie d'usine, la détente

a une résistance de 13 à 15 N. Pour être sûr que

la détente combinée soit sûre à tous les niveaux,

la résistance ne devrait pas être augmentée. La

résistance de la détente se règle avec la vis (1). Si

la vis est tournée dans le sens de l'aiguille d'une

montre la résistance augmente. ATTENTION!

La vis (1) est une vis de sécurité spéciale qui ne

peut être tournée qu'avec un outil appropriée.

RÉGLAGE DE LA DOUBLE DÉTENTE

Si la double détente est enclenchée, la résistance

de celle-ci est de 2 à 2.5 N. Cette résistance ne

peut pas être modifiée. Avec la vis (2) l'écart avec

la détente et l'axe du ressort peut être modifiée

dans le ressort de détente. Cet écart règle la dé-

tente en utilisation normale de la détente com-

binée. Ce réglage doit être le plus bas possible. Si

la vis est serrée trop fort il se peut que la double

détente ne fonctionne plus. ATTENTION! La vis

(2) est une vis de sécurité spéciale. Il vaut mieux

ne pas l'utiliser sans raison afin de préserver sa

sécurité spéciale.

AJUSTEMENT DE LA SÉCURITE

L'ajustement de la sécurité s'effectue à l'usine. Si

la double détente ou une partie de celle-ci doivent

être changées la sécurité doit être réglée à nou-

veau. A cet effet, la double détente ou les

défectueuses doivent être envoyées à l’usine en

Finlande.

MECANISMO DE GRUPO DE DISPARADOR

UNICO

Para uso normal del gatillo único, comprime ha-

cia atrás de manera normal. El mecanismo del

gatillo se puede “ASENTAR” pulsando el gatillo

hacia adelante hasta que pare. El rifle puede en-

tonces dispararse simplemente con un ligero

toque. ¡AVISO! CUANDO EL GATILLO ES-

TA ASENTADO EN POSICION ¡SET! HAY

QUE MANEJAR EL RIFLE CON EXTREMO

CUIDADO YA QUE CUALQUIER GOLPE O

VIBRACION PUEDE DESCARGARLO. Si el

rifle está- montado con el seguro en posición

¡ON! el gatillo no puede ponerse en posición

¡SET!. Para volver el gatillo a la posición de no

asentado ¡UNSET! el método más seguro es po-

ner el seguro ¡ON! o abrir el cerrojo. ¡NOTA!

Cuando el seguro está- en posición ¡ON! bloquea

el mecanismo del gatillo y del cerrojo. El rifle se

puede montar solamente cuando el seguro está-

en posición ¡OFF!

AJUSTE DEL DISPARADOR (Fig. 7)

El mecanismo está- construido para 10 - 20 N (2

- 4 lbs) de presión del gatillo en posición de úni-

co. La presión del gatillo está- ajustada de fábrica

a 13 - 15 N (3 lbs). Para asegurarse que el dispa-

rador único opera correctamente en cualquier

circunstancia, esta presión no debe ser aumenta-

da. La presión del gatillo se puede ajustar por

medio del tornillo (1). Girando el tornillo en el

sentido de las agujas del reloj aumentar- la pre-

sión. ¡NOTA! El tornillo (1) tiene cierre auto-

mático y necesita herramienta adecuada.

AJUSTE DEL GRUPO DE DISPARADOR

(Fig. 7)

Cuando el gatillo está- en posición ¡SET! la pre-

sión es de 2 - 2.5 N (7 - 9 oz) y no se puede

ajustar. El tornillo (2) ajusta el espacio entre el

gatillo y el buzo del muelle de presión. El hueco

o espacio debe ser lo más pequeño posible en la

posición de no asentado ¡UNSET!, preferible que

el tornillo toque ligeramente el buzo. Por otra

parte, si la presión entre el tornillo (2) y el buzo

es demasiado fuerte, puede impedir el funciona-

miento del gatillo asentado. ¡NOTA! El tornillo

(2) es de cierre automático y deben evitarse ajus-

tes innecesarios para mantener en buenas con-

diciones el mismo cierre automático.

AJUSTE DEL SEGURO

El seguro viene de fábrica con un ajuste perma-

nente. Por lo tanto, si el gatillo o leva de seguro

tienen que cambiarse, el seguro debe reajustarse.

Para esta operación, el mecanismo del gatillo tie-

ne que ser devuelto a fábrica en Finlandia.

20

ASEEN HUOLTO KÄYTÖN JÄLKEEN

Varmistaudu, että patruunat on poistettu sekä lip-

paasta että patruunapesästä. Irrota lukko ja

työnnä öljytty puhdistustuppo piipun läpi. Asetta

voidaan säilyttää tällaisena jonkin aikaa. Perus-

teellisen puhdistuksen jälkeen piippu öljytään

ohuesti. Lukko samoin kuin kaikki muutkin ul-

kopuoliset teräsosat puhdistetaan kevyesti öljyi-

sellä tupolla.

PIIPUN PUHDISTUS

Piipun puhdistuksessa huomioitavaa:

- työnnä puhdistus/öljyämistuppo aina piippuun

peräpäästä.

- älä hankaa piippua vaan työnnä sama tuppo

vain yhden kerran piipun läpi ja anna sen pudota

piipun suusta ulos.

- käytä ehdottomasti suoraa ja jäykkää puhdis-

tuspuikkoa.

TUKIN HOITO

Aseen tukki on pintakäsitelty öljyllä tai lakalla,

joka estää kosteuden imeytymisen puuhun ja tu-

kin vääntymisen. Normaalisti tukin hoitotoimen-

piteeksi riittää kuivaaminen käytön jälkeen ja si-

säosien öljyäminen. Tukkiöljyn suojavaikutuk-

sen ylläpitämiseksi on tukki ajoittain käsiteltävä

tukinhoitoöljyllä. Lakkatukkiin tulleet vauriot on

syytä jättää ammattilaisen korjattavaksi.

RENGÖRNING EFTER ANVÄNDNING

Kontrollera att ingen patron finns kvar i patronlä-

get eller magasinet. Tag ut slutstycket och olja in

loppet med solvent/vapenolja. Rengör och olja in

pipan och alla metalldelar.

RENGÖR PIPAN SÅ HÄR

- För alltid putslappen från patronläget mot myn-

ningen.

- Drag inte putslappen fram och tillbaka i loppet

utan från patronläget till mynningen i ett drag.

- Upprepa tills loppet är rent.

- Använd endast raka och styva putskäppar som

ej skadar loppet.

- Efter rengöring olja in loppet lätt.

SKÖTSEL AV STOCKEN

Stocken är lackerad eller ytbehandlad med stock-

olja, som skyddar mot fukt och förhindrar att

stocken slår sig. Normalt stocken skall vårdas ge-

nom att torka den efter användning och hålla

stocken invändigt inoljad. Skyddsverkan av olje-

ytbehandlingen behöver underhållas genom att

gnida in stockolja av god kvalitet regelbundet el-

ler vid behov. Oljebehandlingen ger samtidigt

vacker djup ton åt stocken och döljer repor och

tryckmärken. Ytskador av lackerade stocken

skall inlämnas till reparation hos specialisten.

CLEANING AFTER USE

Before commencing cleaning check that all car-

tridges have been removed both from the maga-

zine and chamber. Remove the bolt and push an

oily cleaning cloth through the bore after which

the rifle can be stored in this condition for a peri-

od of time. After thorough cleaning the barrel

should be lightly oiled. Clean the bolt as well as

the other external metal parts lightly with an oily

cloth.

CLEANING THE BARREL

When cleaning the barrel always do as follows:

- Always push the cleaning/oiling patch from the

breech end.

- Do not scrub the barrel, simply push the patch

through the barrel and out through the muzzle.

Repeat as necessary.

- Use only absolutely straight and sturdy cleaning

rods.

MAINTENANCE OF THE STOCK

The stock has been treated with oil or lacquered

which stops moisture from being absorbed and

prevents warping. Normally it is necessary to just

dry the stock after use and to keep the inside of

the stock oiled. To keep the oilstock in good con-

dition it should be wiped over occasionally with

a good quality stock oil. If the lacquered stock

has been damaged, it is best to have any restora-

tion performed by a specialist.

21

REINIGUNG NACH DEM GEBRAUCH

Vor dem Beginn der Reinigung prüfen Sie, ob

die Waffe entladen ist - Patronenlager und Maga-

zin müssen leer sein. Nehmen Sie das Schloß aus

der Waffe und ölen Sie das Laufinnere mit einer

Ölbürste ein, danach lassen Sie das Öl einige Zeit

einwirken. Nach dem gründlichen Reinigen soll-

te der Lauf leicht eingeölt werden. Wischen Sie

sowohl die Schloßteile wie auch alle anderen äu-

ßeren Metallteile mit einem leicht eingeölten

Lappen ab.

REINIGEN DES LAUFES

Das Reinigen des Laufes sollte immer auf die

nachfolgend beschriebene Art durchgeführt

werden:

- Putzstock mit Bürste/Docht immer vom Patro-

nenlager her durch den Lauf schieben.

- Das Laufinnere nicht mit scharfen Bürsten be-

arbeiten und das Reinigungsgerät nicht im Lauf

hin- und herschieben.

- Reinigungsgerät immer nur in eine Richtung

vom Patronenlager her durchschieben und an der

Mündung herausnehmen. Nach Bedarf

wiederholen.

- Nur absolut gerade und stabile Reinigungsstök-

ke verwenden.

SCHAFTPFLEGE

Der Schaft ist entweder als Ölschaft ausgeführt

oder lackiert. Auf diese Weise wird Feuchtigkeit

vom Schaftholz ferngehalten und es kann sich

nicht verziehen. Bei normalem Gebrauch reicht

es, wenn der Schaft nach der Benutzung trocken-

gewischt wird, das Schaftinnere ist mit Öl zu

behandeln. Ölschäfte sollten regelmäßig mit ei-

nem guten Schaftöl behandelt werden. Wenn am

lackierten Schaft Schäden aufgetreten sind, sollte

der Schaft von einem Fachmann überarbeitet

werden.

NETTOYAGE APRÈS UTILISATION

Avant toute opération vérifier que toutes les car-

touches ont été retirées de la chambre et du

chargeur. Enlever la culasse et passer un chiffon

huilé dans l'âme. Vous pouvez ranger l'arme

comme ceci pendant un certain temps. Après

avoir nettoyé le canon celui-ci doit être légère-

ment huilé. Nettoyer la culasse ainsi que toutes

les parties métalliques légèrement avec un chif-

fon huilé.

NETTOYAGE DU CANON

Pour nettoyer le canon procéder toujours comme

suit:

- Pousser toujours le chiffon huilé en partant de

la culasse.

- Ne pas brosser le canon. Passer simplement le

chiffon huilé aussi souvent que nécessaire.

N' utiliser que des baguettes absolument droites

et solides.

ENTRETIEN DE LA CROSSE

La crosse a été traitée à l'huile, empêchant ainsi

l'humidité d'être absorbée. Pour conserver votre

crosse en bon état vous devez passer de temps en

temps un chiffon huilé avec de l'huilé pour bois

de bonne qualité.

LIMPIEZA DESPUES DEL USO

Antes de empezar la limpieza verifique que todos

los cartuchos se han sacado tanto del cargador

como de la recámara. Saque el cerrojo y pase por

el -ánima un paño húmedo de aceite y así se pue-

de guardar el rifle durante un período de tiempo.

Después el cañón se lubrifica ligeramente. Lim-

pié el cerrojo al igual que todas las parte metá-

licas con un paño húmedo de aceite.

LIMPIEZA DEL CAÑON

Al limpiar el cañón haga siempre así:

- Limpié siempre partiendo del final del -ánima.

- No restregué el cañón, simplemente pase el pa-

ño húmedo en aceite por el interior del cañón y

sáquelo por la boca. Repítalo tantas veces como

sea necesario.

- Utilice únicamente barillas rectas y firmes.

MANTENIMIENTO DE LA CULATA

La culata ha sido tratada al aceite o con varniz

que impide la humedad y que se tuerza. Normal-

mente es necesario secar simplemente la culata

después de su uso y tener su interior con aceite.

Para conservar en buen estado la culata al aceite,

debería repasarla ocasionalmente con un buen

aceite para culatas. Si está- varnizada y ha sido

dañada, lo mejor es que la restaure un

especialista.

22

D

LUKON PURKU JA KOKOONPANO

Lukon purkaminen ei yleensä ole tarpeellista

mutta, jos on oletettavissa, että lukon sisälle on

valunut öljyä, joka on jäykistynyt, pitää lukko

puhdistaa. Varsinkin, jos asetta aiotaan käyttää

pakkasella, on lukon puhdistus välttämätöntä.

Iskurikokonaisuus irroitetaan lukosta kiertämällä

sitä sidekappaleesta vastapäivään kunnes side-

kappaleen salpakoroke irtoaa lukkorungosta ja

iskuri ponnahtaa taaksepäin. Iskuri on tämän jäl-

keen poistettavissa lukosta. Tämän enempää ei

lukkoa yleensä ole tarpeen purkaa sen

puhdistamiseksi.

Kun lukko on puhdistettu, se kootaan päinvastai-

sessa järjestyksessä. Iskuri työnnetään tilaansa

varmistaen, että sidekappaleen salpakoroke osuu

viritysnousun pohjalla olevaan tilaansa (Kuva 8).

Tämän jälkeen iskujousi viritetään painamalla si-

dekappaletta lukkorunkoa kohti kunnes sen etu-

pinta koskettaa lukkoon ja kiertämällä sidekap-

paletta myötäpäivään kunnes virityskappaleen

nokka pysähtyy ennen viritysnousua olevaan le-

pokoloonsa (D kuva 9).

ISÄRTAGNING OCH IHOPSÄTTNING AV

SLUTSTYCKET

Under normala förhållanden behöver man inte

demontera slutstycket, men om det finns anled-

ning att tro att fett eller tjock olja trängt in, bör

slutstycket rengöras invändigt om vapnet skall

användas i sträng kyla t.ex. vid toppfågeljakt.

Efter att slutstycket avlägsnats från vapnet vrider

man tändstiftshylsan moturs ca. ett kvarts varv

tills dess hakning med slutstycket blir befriad och

tändstifthelheten slår upp bakåt. Därefter kan

tändstiftet avlägsnas från slutstycket. För rens-

ning behöver man inte demontera slutstycket

vidare.

Rengör och avfetta delarna. Olja in med en tunn

vapenolja med låg fryspunkt. Sätt tillbaka tänd-

stiftet så att hakansatsen i tändstiftshylsan passar

till dess utrymme i botten av spännkurvan (Bild

8). Spänn slagfjädern genom att pressa tändstifts-

hylsan mot baksidan av slutstycket och vrida

samtidigt medurs (ca. ett kvarts varv) tills tänd-

stiftsmuttern stoppar i det lilla haket (D i bild 9)

före spännkurvan. För in slutstycket tillbaka i lå-

dan genom att se till att styrningskenan är i sam-

ma linje som vänstra låsklacken.

BOLT DISASSEMBLY AND REASSEMBLY

It is not generally necessary to disassemble the

bolt, but if there is reason to believe that oil may

have penetrated the bolt causing stiffness, it

should then be cleaned. If you intend to use the

weapon in cold weather cleaning the bolt is par-

ticularly important.

Having removed the bolt from the weapon, the

firing pin assembly is removed by turning the

bolt shroud counterclockwise until its locking

notch is disengaged from the bolt body and the

firing pin assembly springs backwards. Having

done this the firing pin assembly can be removed

from the bolt. Normally it is not necessary to dis-

assemble the bolt any further for cleaning pur-

poses.

Having cleaned the bolt, to re-assemble, reverse

the order. First insert the firing pin assembly into

place making sure that the locking notch of the

bolt shroud fits in its space in bottom of the cock-

ing slope (Fig. 8). The bolt shroud is then pushed

against the bolt and turned simultaneously clock-

wise until the cocking piece cam stops in the

notch (D fig. 9) before the cocking slope.

Kuva / Bild / Fig. 9

Kuva / Bild / Fig. 8

23

D

ZERLEGEN UND ZUSAMMENSETZEN DES

SCHLOSSES

Es ist im allgemeinen nicht nötig, das Schloß zu

zerlegen. Wenn Sie allerdings glauben, daß ins

Schloß eingedrungenes Öl verharzt ist und daher

die Leichtgängigkeit beeinträchtigt ist, sollte das

Schloß gereinigt werden. Das ist dann besonders

wichtig, wenn Sie die Waffe bei kalter Witterung

benutzen wollen.

Nach dem Herausnehmen der Kammer aus der

Hülse können Sie die Schlagbolzengruppe ent-

fernen, indem Sie das Schlößchen gegen den

Uhrzeigersinn so lange drehen, bis die Entriege-

lungsnut erreicht ist. Die Schlagbolzengruppe

wird dann nach hinten herausgedrückt, Sie kön-

nen sie jetzt ganz aus der Kammer herausziehen.

Die Schlagbolzengruppe braucht zum Reinigen

normalerweise nicht weiter zerlegt werden.

Nach der Reinigung setzen Sie das Schloß in der

umgekehrten Reihenfolge wieder zusammen.

Zuerst die Schlagbolzengruppe einführen, dann

darauf achten, daß das Schlößchen richtig in die

Entriegelungsnut am Schloß wieder eingescho-

ben wird (Abb. 8). Das Schlößchen wird dann

gegen die Kammer gedrückt und entsprechend

mit dem Uhrzeigersinn gedreht, bis der Nocken

am Schlößchen in die Nut (D in Abb. 9) einrastet.

DÉMONTAGE ET REMONTAGE DE LA

CULASSE

Il n'est en général pas nécessaire de démonter la

culasse, mais si on a des raisons de croire que de

l'huile peut y avoir pénétré et y épaissit, il faut la

nettoyer. Si on prévoit d'utiliser l'arme par temps

froid, il est particulièrement important de net-

toyer la culasse.

Après avoir sorti le verrou de l'arme, vous pou-

vez retirer le groupe de percussion en dévissant le

bas du verrou dans le sens inverse des aiguilles

d'une montre. On peut alors sortir le groupe de

percussion par l’arrière. Pour le nettoyage, le

groupe de percussion n'a pas besoin d’être dé-

monté plus.

Après le nettoyage, remontez le groupe de per-

cussion dans le verrou de façon inverse. Insérez

tout d'abord le groupe de percussion dans le ver-

rou en prenant garde à ce que la serrure suive le

guide de la culasse et se mette bien en place (Fig.

8). On pousse alors la serrure contre la culasse et

on tourne la serrure dans le sens des aiguilles

d'une montre jusqu'à-ce-que le loquet de blocage

s'enlenche dans le guide.

MONTAJE Y DESMONTAJE DEL CERROJO

Generalmente no es necesario desmontar el ce-

rrojo, pero si se sospecha que el aceite ha podido

introducirse en el cerrojo provocando dureza, de-

bería limpiarse. Si usted pretende utilizar su rifle

con tiempo frío, la limpieza del cerrojo es parti-

cularmente importante.

Retirado el cerrojo del arma, el conjunto de la

aguja se retira girando la cubierta del cerrojo en

el sentido contrario a las agujas del reloj hasta

que el tope se desenganche del cuerpo del cerrojo

y el conjunto de la aguja salta hacia atrás. Hecho

esto el conjunto de la aguja se puede sacar del ce-

rrojo. Normalmente no es necesario desmontar

más el cerrojo para limpiarlo.

Una vez limpio el cerrojo, para volver a montar,

invierta el orden. Primero introduzca el conjunto

de la aguja en su sitio asegurándose de que el to-

pe de la cubierta del cerrojo, se ajusta en su sitio

al fondo de la muesca de percusión (Fig. 8). La

cubierta del cerrojo se empuja entonces contra el

cerrojo y se gira al mismo tiempo en el sentido de

las agujas del reloj (D - Fig. 9), hasta que el dien-

te de retención se para en la muesca de percusión.

Abb. / Fig. / Fig. 9Abb. / Fig. / Fig. 8

24

Koska me Sakossa haluamme,

että aseesi palvelee Sinua kaikissa

tilanteissa ja koko elämäsi ajan,

toivomme Sinun kiinnittävän

huomiota vielä seuraaviin seikkoihin:

1. Käytä asehuoltoon vain ensiluokkaista aseöljyä, sillä

sen avulla voit

- puhdistaa, suojata ja voidella.

2. Älä laiminlyö aseesi huoltoa, sillä jos ammunnan jäl-

keen aseesi seisoo puhdistamattomana ja etenkin

kosteana yön yli, pääsee piipussa jo korroosio alulle.

3. Tarkista esim. kerran vuodessa kiinnitysruuvien (lii-

pasinkaaren ruuvien) kireys.

4. Jos havaitset muutoksia aseesi toiminnassa esim.

- laukaisulaitteen toiminta muuttuu

- aseesi ei sytytä patruunaa

- varmistin ei pidä

toimita aseesi valtuutetulle asekorjaajalle tai suoraan

valmistajalle.

5. Jos aseestasi katoaa jokin osa, hanki sen tilalle alku-

peräinen varaosa.

6. Kun avaat tai kiristät aseesi ruuveja, huolehdi siitä,

että ruuvitalttasi on oikean kokoinen niin, että et huo-

nolla työkalulla turmele aseesi ulkonäköä.

7. Jos aseellesi tapahtuu ammuttaessa vaurio, se on eh-

dottomasti toimitettava valmistajalle ja liitettävä mu-

kaan:

- selvitys siitä, mitä on tapahtunut.

- ammuttu hylsy (jolla vaurio on tapahtunut).

- mielellään näyte patruunoista.

Tällaisessa tapauksessa älä ryhdy purkamaan asetta

itse.

8. Lähes poikkeuksetta kaikki asevauriot tapahtuvat it-

seladatuilla patruunoilla.

Mikäli aiot ladata patruunoitasi itse, varmista, että käy-

tät ehdottomasti oikeita latausarvoja ja ruutilaatuja.

Vi på Sako är övertygade om

att Sako-studsaren räcker ett

helt jägarliv under förutsättning

att den behandlas rätt:

1. Använd vapenolja av högsta kvalitet som

- rengör, skyddar och smörjer.

2. Försumma inte vapenvården. Om vapnet inte rengö-

res inom ca. 24 timmar efter skjutning kan rostan-

grepp starta, speciellt känsligt vid fuktigt väder.

3. Kolla minst en gång per år att de två stockbultarna

och övriga skruvar är ordentligt åtdragna.

4. Om någon förändring i vapnets funktion uppstår t.ex.

- trycket känns annorlunda

- vapnet klickar

- säkringen fungerar ej

lämna in det omedelbart för kontroll och åtgärd till en

vapentekniker eller generalagenten.

5. Använd enbart originaldelar.

6. Använd mejslar och verktyg som är avpassade i stor-

lek till spårskruvar så att dessa inte skadas.

7. Om vapnet skadas eller havererar under skjutning är

det viktigt att vapnet skyndsamt och i befintligt skick

sändes till generalagenten tillsammans med:

- en redogörelse om vad som inträffat.

- tomhylsor.

- helst ett prov av patronerna som använts.

Under inga omständigheter får vapnet tas isär.

8. Tyvärr inträffar allt för många skador med hemma-

laddad ammunition. Om Du laddar själv var absolut

säker på att rätt krut och laddvikt användes.

SAKO AB åtar sig inget garantiansvar för skador för-

orsakade av hemmaladdad ammunition dvs. ej fab-

riksladdad ammunition.

By following the few

simple maintenance

procedures listed below,

Sako rifles will provide

a lifetime of service:

1. Use only the best quality gun oil which can

- clean, protect and lubricate.

2. Corrosion can begin within 24 hours if the rifle is not

cleaned after firing. This is especially true in damp con-

ditions.

3. At least once a year, check the tightness of all screws

including stock and receiver screws.

4. Take the gun to an authorized gunsmith or directly to

the manufacturer/importer if any changes in the func-

tioning of your firearm are noticed. For example:

- the functioning of the trigger mechanism has changed.

- the gun does not fire the cartridge (misfires).

- the safety does not hold.

5. Use only original factory spares parts.

6. When loosening or tightening screws take care that the

screwdriver is the appropriate size and shape so as not

to damage the screwheads and the general appearance

of the gun.

7. If the gun is damaged while shooting, send the gun to

the dealer/importer and include:

- an explanation of what has happened.

- the cartridge case (with which the damage occurred).

- preferably a sample of the cartridges.

In these circumstances do not dismantle the gun.

8. Damage to guns occurs almost exclusively when using

handloaded cartridges. If you intend to load your own

cartridges make absolutely sure that you are using the

correct charge and type of powder.

SAKO Ltd. do not accept any liability for any damage or

injuries how so ever caused by reloaded/handloaded

ammunition.

Wenn Sie die nachfolgend aufgeführten

25

Wartungsanweisungen befolgen,

haben Sie ein Leben lang Freude

an Ihrem Sako-Gewehr:

1. Benutzen Sie als Waffenöl nur qualitativ hochwertige Produkte,

die sowohl reinigen, schützen als auch schmieren können.

2. Rostansatz kann schon innerhalb von 24 Stunden auftreten, wenn

die Waffe nach dem Gebrauch nicht gereinigt worden ist. Hohe

Luftfeuchtigkeit wirkt noch stärker rostfördernd und verkürzt diese

Frist noch.

3. Mindestens einmal im Jahr sollten sie alle Schrauben an der Waffe

auf festen Sitz hin prüfen, dazu gehören auch die Schrauben am

Schaft und am Verschluß.

4. Wenn an der Waffe irgendwelche Veränderungen an der Funktion

auftreten, bringen sie das Gewehr zu einem autorisierten Büchsen-

macher oder schicken es entweder an den Importeur oder direkt ans

Werk ein. Fehler, die unbedingt beseitigt werden müssen, sind zum

Beispiel: - Veränderungen an der Abzugscharakteristik

- Versager

- Defekte an der Sicherung/Versagen

5. Verwenden Sie nur Originalersatzteile.

6. Wenn Sie Schrauben festdrehen oder losdrehen, achten Sie darauf,

daß Sie einen richtig passenden Schraubenzieher verwenden und

die Schraubenköpfe nicht beschädigen. Beschädigte Schrauben-

köpfe können die Funktion stören und sie beeinträchtigen das

äußere Erscheinungsbild der Waffe.

7. Wenn beim Schuß Schäden auftreten, senden Sie die Waffe sofort

an den Händler bzw. Importeur. Fügen Sie einen Schadensbericht

bei, dem zu entnehmen ist:

- was genau passiert ist.

- mit welcher Munitionsart geschossen wurde, als der Schaden

auftrat.

- fügen sie möglichst eine Patrone der fraglichen Munition bei.

Die Waffe sollte nach dem Auftreten des Schadens nicht zerlegt wer-

den und auch nicht zerlegt eingeschickt werden.

8. Schäden an Waffen treten fast nur auf, wenn wiedergeladene Pa-

tronen verwendet werden. Falls Sie selbst wiedergeladene Muni-

tion verwenden wollen, stellen Sie sicher, daß Sie die korrekten La-

dedaten und das richtige Pulver verwenden.

SAKO Ltd. Übernimmt keinerlei Haftung für Sachschäden oder Per-

sonenschäden, die durch die Verwendung von wiedergeladener

Munition aufgetreten sind.

Chez Sako, nous attendons à ce que

nos fusils assurent un service à vie.

Dans cette optique, attention

aux points suivants:

1. Utiliser uniquement une huile à fusil de la

meilleure qualité qui puisse:

- nettoyer, protéger et lubrifier

2. Ne pas négliger l'entretien. Si le fusil reste sans

être nettoyé pendant seulement 24 heures après

avoir servi, en particulier s'il est humide, la cor-

rosion peut s'installer.

3. Au moins une fois par an, vérifier l'étanchéité

des vis de la crosse, etc...

4. Si vous notez des changements dans le fonc-

tionnement de votre arme à feu, par exemple:

- le fonctionnement du mécanisme de la détente

a changé

- le fusil ne tire pas la cartouche (fait long feu)

- la sécurité ne tient pas

5. N'utiliser que les pièces de rechange d'usine

d'origine.

6. Pour desserrer ou serrer les vis, s'assurer que le

tournevis choisi est de bonne dimension et de

forme correcte de façon à ne pas endommager

les têtes de vis ni l'aspect général du fusil.

7. Si le fusil est endommagé pendant un tir, l'en-

voyer au distributeur ou à l' importateur et

joindre:

- une explication de ce qui s'est passé

- le culot (avec lequel s'est produit l'incident)

- de préférence un échantillon des cartouches.

Dans ce cas, ne pas démonter le fusil.

8. Le fusil risque d'être abîmé presque exclusive-

ment quand on utilise des cartouches bourrées à

la main. Si vous avez l'intention de bourrer

vous-mêmes vos cartouches, assurezvous bien

que vous utilisez la charge correcte et le bon ty-

pe de poudre.

SAKO Ltd n'accepte aucune responsabilité pour

les dommages ou blessures quels qu'ils soient

causés par des munitions rechargées ou bour-

rées à la main.

Siguiendo los procedimientos

sencillos de limpieza que

damos seguidamente,

los rifles Sako le darán

un servicio de por vida:

1. Utilice solamente aceite de la mejor calidad

que limpié, proteja y lubrifique.

2. La corrosión puede penetrar en 24 horas si el

rifle no se limpia después de disparado. Esto es

especialmente cierto en condiciones de hume-

dad.

3. Por lo menos una vez al año, verifique la pre-

sión de todos los tornillos sin excepción, in-

cluidos los de la culata y la caja.

4. Lleve el arma a un armero autorizado o direc-

tamente al fabricante/importador si nota cual-

quier cambio en el funcionamiento. Por ejem-

plo:

- el funcionamiento del mecanismo de disparo

ha variado.

- el arma no hace fuego.

- el seguro no se sujeta.

5. Utilice solamente repuestos originales de fáb-

rica.

6. Cuando afloje o apriete cualquier tornillo, ase-

gúrese que utiliza el destornillador adecuado y

no daña la cabeza del tornillo ni el aspecto ge-

neral del arma.

7. Si el arma sufre un daño al disparar, envíela al

vendedor/ importador e incluya:

- una explicación de lo ocurrido.

- la vaina del cartucho con el que sufrió el daño

- mejor añadir una muestra de los cartuchos.

8. El daño en las armas ocurre casi exclusivamen-

te cuando los cartuchos se cargan a mano. Si

pretende cargar sus propios cartuchos, asegú-

rese que utiliza la carga y la pólvora adecuadas.

SAKO Ltd. no acepta responsabilidad alguna por

daños materiales o personales cuya causa sea el

cartucho recargado o cargado a mano.

26

TEKNISET TIEDOT / TEKNISKA DATA / TECHNICAL DATA

Kaliiperi ja rihlan nousu

Kaliber och räffelstigning

Caliber and rate of twist

M591

22-250 Rem 14"

243 Win 10"

7mm-08 Rem 9.5"

308 Win 11"

L691

25-06 Rem 10"

6.5x55 SE 9"

270 Win 10"

7x64 10"

280 Rem 10"

30-06 11"

9.3x62 14"

L691 Mag

270 Wby Mag 10”

7 mm Rem Mag 9.5"

7 mm Wby Mag 9.5”

300 Win Mag 11"

300 Wby Mag 11"

338 Win Mag 10"

340 Wby Mag 10”

375 H&H Mag 12”

416 Rem Mag 14”

Patruunakapasiteetti

M591/L691 6 patr. (1 piipussa, 5 lippaassa)

L691 Mag 5 patr. (1 piipussa, 4 lippaassa)

Patronkapasitet

M591/L691 6-skott (1 i loppet, 5 i magasinet)

L691 Mag 5-skott (1 i loppet, 4 i magasinet)

Pituus / Totallängd / Overall length

M591 1075 mm (42 5/16”)

L691 1105 mm (43 1/2”)

L691 Mag/Super Mag 1145 mm (45")

M591 Battue/Carbine 995 mm (39 3/16”)

L691 Battue/Carbine 1015 mm (40")

M591 Varmint 24”1105 mm (43 1/2”)

L691 Varmint 24”1125 mm (44 1/4”)

M591 Varmint 26”1165 mm (45 7/8”)

L691 Varmint 26”1185 mm (46 5/8”)

Piipun pituus / Piplängd / Barrel length

M591 570 mm (22 7/16”)

L691 580 mm (22 7/8”)

L691 Mag/Super Mag 620 mm (24 3/8”)

M591/L691 Battue/Carbine 490 mm (19 1/4”)

M591/L691 Varmint 24” 600 mm (23 5/8”)

M591/L691 Varmint 26” 660 mm (26”)

Paino/Vikt/Weight

M591 3.1 kg (6 7/8 lbs)

L691 3.3 kg (7 1/4 lbs)

L691 Mag 3.6 kg (7 15/16 lbs)

L691 Super Mag 3.9 kg (8 5/8 lbs)

M591 Battue 3.0 kg (6 5/8 lbs)

L691 Battue 3.2 kg (7 lbs)

M591 Carbine 3.1 kg (6 7/8 lbs)

L691 Carbine 3.3 kg (1 1/4 lbs)

M591 Varmint 24” 3.9 kg (8 5/8 lbs)

L691 Varmint 24” 4.1 kg (9 lbs)

M591 Varmint 26” 4.1 kg (9 lbs)

L691 Varmint 26” 4.3 kg (9 1/2 lbs)

Cartridge capacity

M591/L691 6-cartridges (1 in chamber and 5 in magazine)

L691 Mag 5-cartridges (1 in chamber and 4 in magazine)

27

TECHNISCHE DATEN / SPECIFICATIONS / ESPECIFICATIONES

Kaliber und Drallänge

Calibre et pas des rayures

Calibre y tipo de rayado

M591

22-250 Rem 14"

243 Win 10"

7mm-08 Rem 9.5"

308 Win 11"

L691

25-06 Rem 10"

6.5x55 SE 9"

270 Win 10"

7x64 10"

280 Rem 10"

30-06 11"

9.3x62 14"

L691 Mag

270 Wby Mag 10”

7 mm Rem Mag 9.5"

7 mm Wby Mag 9.5”

300 Win Mag 11"

300 Wby Mag 11"

338 Win Mag 10"

340 Wby Mag 10”

375 H&H Mag 12”

416 Rem Mag 14”

Patronenkapazität

M591/L691 6 Patr. (1 im Patr.lager und 5 im Mag.)

L691 Mag 5 Patr. (1 im Patr.lager und 4 im Mag.)

Cartouche capacité

M591/L691 6 coups (1 dans la ch., 5 dans le chargeur)

L691 Mag 5 coups (1 dans la ch., 4 dans le chargeur)

Gesamtlänge / Longueur totale / Longitud total

M591 1075 mm (42 5/16”)

L691 1105 mm (43 1/2”)

L691 Mag/Super Mag 1145 mm (45")

M591 Battue/Carbine 995 mm (39 3/16”)

L691 Battue/Carbine 1015 mm (40")

M591 Varmint 24”1105 mm (43 1/2”)

L691 Varmint 24”1125 mm (44 1/4”)

M591 Varmint 26”1165 mm (45 7/8”)

L691 Varmint 26”1185 mm (46 5/8”)

Lauflänge / Longueur du canon / Longitud de cañón

M591 570 mm (22 7/16”)

L691 580 mm (22 7/8”)

L691 Mag/Super Mag 620 mm (24 3/8”)

M591/L691 Battue/Carbine 490 mm (19 1/4”)

M591/L691 Varmint 24” 600 mm (23 5/8”)

M591/L691 Varmint 24” 660 mm (26”)

Gewicht / Poids / Peso

M591 3.1 kg (6 7/8 lbs)

L691 3.3 kg (7 1/4 lbs)

L691 Mag 3.6 kg (7 15/16 lbs)

L691 Super Mag 3.9 kg (8 5/8 lbs)

M591 Battue 3.0 kg (6 5/8 lbs)

L691 Battue 3.2 kg (7 lbs)

M591 Carbine 3.1 kg (6 7/8 lbs)

L691 Carbine 3.3 kg (1 1/4 lbs)

M591 Varmint 24” 3.9 kg (8 5/8 lbs)

L691 Varmint 24” 4.1 kg (9 lbs)

M591 Varmint 26” 4.1 kg (9 lbs)

L691 Varmint 26” 4.3 kg (9 1/2 lbs)

Capacidad de cartuchos

M591/L691 6 cartuchos (1 en recámara y 5 en cargador)

L691 Mag 5 cartuchos (1 en recámara y 4 en cargador)

28

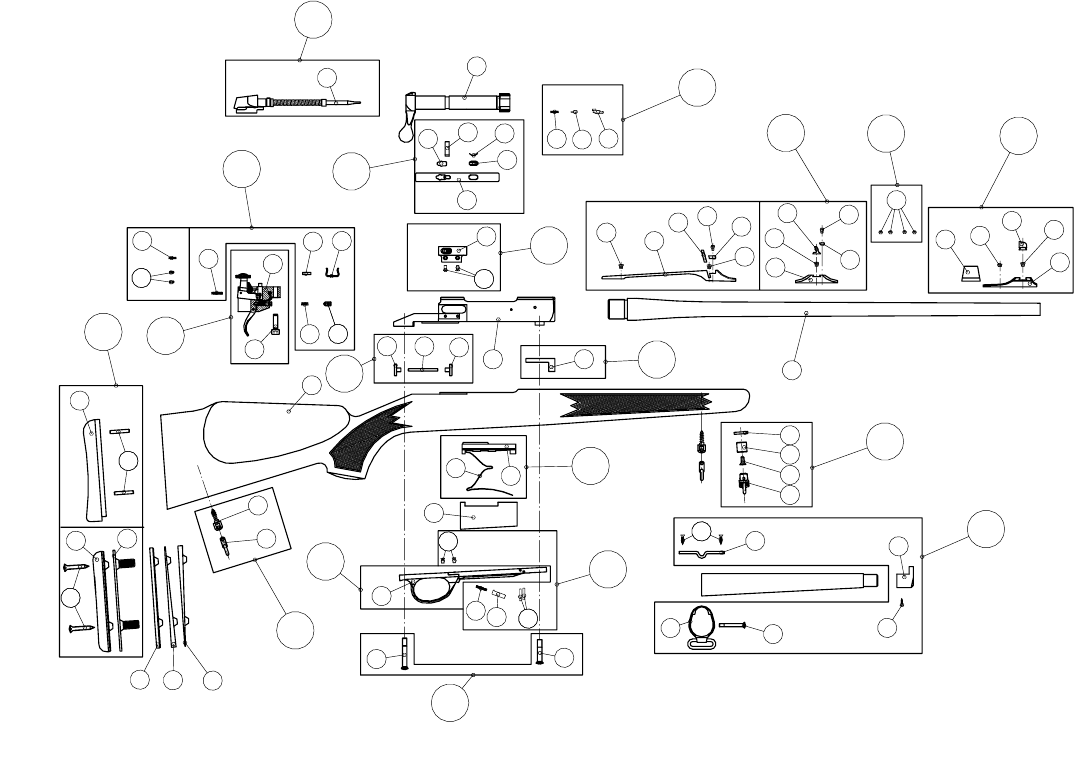

SAKO M591

123456

12

15

4

5

6

78

9

10

11

12

13

3

42

16

17

43

23

14

24

18

19

20

24

33

36 37

38

39 40 41

21

22

63

64

48

49

50

51

52

53

54 55 56

57

58

59

60

61

62

44

54

38

13

25

26

27

28 29

30

32

31

34

35 45

46

47

35

29

26

87172

65

66

67 68

69

70

70

73

74747474

8

14

12

5

17

13

4

16

1

2

9

15

3

10

11 14

18

19

20

SAKO M591/L691 LH

29

SAKO M591/L691 LH VARAOSALUETTELO

Varaosa- Osa Nimitys Osa n:o

pussi

n:o 1 Lukonkehys M591 LH S3771206

1 Lukonkehys L691 LH S3781206

2 Piippu cal. 22-250 Rem S3721140

2 Piippu cal. 243 Win S3721143

2 Piippu cal. 7mm-08 Rem S3721135

2 Piippu cal. 308 Win S3721166

2 Piippu cal. 25-06 Rem S3741153

2 Piippu cal. 6.5x55 SE S3741156

2 Piippu cal. 270 Win S3741159

2 Piippu cal. 7x64 S3741162

2 Piippu cal. 280 Rem S3741188

2 Piippu cal. 30-06 S3741170

2 Piippu cal. 9.3x62 S3741193

2 Piippu cal. 270 Wby Mag S3751158

2 Piippu cal. 7 mm Rem Mag S3751164

2 Piippu cal. 7 mm Wby Mag S3751161

2 Piippu cal. 300 Win Mag S3751176

2 Piippu cal. 300 Wby Mag S3751163

2 Piippu cal. 338 Win Mag S3751180

2 Piippu cal. 340 Wby Mag S3751178

2 Piippu cal. 375 H&H Mag S3751182

2 Piippu cal. 416 Rem Mag S3811197

2 Piippu cal. 22-250 Rem Carbine/Battue S3728140

2 Piippu cal. 243 Win Carbine/Battue S3728143

2 Piippu cal. 7mm-08 Rem Carbine/Battue S3728135

2 Piippu cal. 308 Win Carbine/Battue S3728166

2 Piippu cal. 25-06 Rem Carbine/Battue S3748153

2 Piippu cal. 6.5x55 SE Carbine/Battue S3748156

2 Piippu cal. 270 Win Carbine/Battue S3748159

2 Piippu cal. 7x64 Carbine/Battue S3748162

2 Piippu cal. 280 Rem Carbine/Battue S3748188

2 Piippu cal. 30-06 Carbine/Battue S3748170

2 Piippu cal. 9.3x62 Carbine/Battue S3748193

2 Piippu cal. 270 Wby Mag Carbine/Battue S3758158

2 Piippu cal. 7 mm Rem Mag Carbine/Battue S3758164

2 Piippu cal. 7 mm Wby Mag Carbine/BattueS3758161

2 Piippu cal. 300 Win Mag Carbine/Battue S3758176

2 Piippu cal. 300 Wby Mag Carbine/Battue S3758163

2 Piippu cal. 338 Win Mag Carbine/Battue S3758180

2 Piippu cal. 340 Wby Mag Carbine/Battue S3758178

2 Piippu cal. 375 H&H Mag Carbine/Battue S3758182

2 Piippu cal. 22-250 Rem Varmint 24”S3727140

2 Piippu cal. 243 Win Varmint 24”S3727143

2 Piippu cal. 7mm-08 Rem Varmint 24”S3727135

SAKO M591/L691 LH VARAOSALUETTELO

Varaosa- Osa Nimitys Osa n:o

pussi

n:o 2 Piippu cal. 308 Win Varmint 24”S3727166

2 Piippu cal. 25-06 Rem Varmint 24”S3747153

2 Piippu cal. 6.5x55 SE Varmint 24”S3747156

2 Piippu cal. 270 Win Varmint 24”S3747159

2 Piippu cal. 7x64 Varmint 24”S3747162

2 Piippu cal. 280 Rem Varmint 24”S3747188

2 Piippu cal. 30-06 Varmint 24”S3747170

2 Piippu cal. 9.3x62 Varmint 24”S3747193

2 Piippu cal. 270 Wby Mag Varmint 24”S3757158

2 Piippu cal. 7 mm Rem Mag Varmint 24”S3757164

2 Piippu cal. 7 mm Wby Mag Varmint 24”S3757161

2 Piippu cal. 300 Win Mag Varmint 24”S3757176

2 Piippu cal. 300 Wby Mag Varmint 24”S3757163

2 Piippu cal. 338 Win Mag Varmint 24”S3757180

2 Piippu cal. 340 Wby Mag Varmint 24”S3757178

2 Piippu cal. 375 H&H Mag Varmint 24”S3757182

2 Piippu cal. 416 Rem Mag Varmint 24”S3817197

2 Piippu cal. 22-250 Rem Varmint 26”S3724140

2 Piippu cal. 308 Win Varmint 26”S3724166

2 Piippu cal. 25-06 Rem Varmint 26”S3744153

2 Piippu cal. 6.5x55 SE Varmint 26”S3744156

2 Piippu cal. 270 Win Varmint 26”S3744159

2 Piippu cal. 30-06 Varmint 26”S3744170

2 Piippu cal. 270 Wby Mag Varmint 26”S3754158

2 Piippu cal. 7 mm Rem Mag Varmint 26”S3754164

2 Piippu cal. 7 mm Wby Mag Varmint 26”S3754161

2 Piippu cal. 300 Win Mag Varmint 26”S3754176

2 Piippu cal. 300 Wby Mag Varmint 26”S3754163

3 Lukkorunko M591 LH S3771306

3 Lukkorunko L691 LH S3781306

3 Lukkorunko L691 Mag LH S3791306

4 Tukki koottu M591 LH Hunter öS2773600

4 Tukki koottu M591 LH Hunter l S2771600

4 Tukki koottu M591 LH Hunter ml S2772600

4 Tukki koottu L691 LH Hunter öS2783600

4 Tukki koottu L691 LH Hunter l S2781600

4 Tukki koottu L691 LH Hunter ml S2782600

4 Tukki koottu L691 Mag LH Hunter öS2793600

4 Tukki koottu L691 Mag LH Hunter l S2791600

4 Tukki koottu L691 Mag LH Hunter ml S2792600

4 Tukki koottu L691 Super Mag LH Hun. öS2823600

4 Tukki koottu L691 Super Mag LH Hun. ml S2822600

4 Tukki koottu M591 LH Deluxe öS2773601

4 Tukki koottu M591 LH Deluxe l S2771601

30

SAKO M591/L691 LH VARAOSALUETTELO

Varaosa- Osa Nimitys Osa n:o

pussi

n:o 4 Tukki koottu M591 LH Deluxe ml S2772601

4 Tukki koottu L691 LH Deluxe öS2783601

4 Tukki koottu L691 LH Deluxe l S2781601

4 Tukki koottu L691 LH Deluxe ml S2782601

4 Tukki koottu L691 Mag LH Deluxe öS2793601

4 Tukki koottu L691 Mag LH Deluxe l S2791601

4 Tukki koottu L691 Mag LH Deluxe ml S2792601

4 Tukki koottu L691 Super Mag LH Dlx öS2823601

4 Tukki koottu L691 Super Mag LH Dlx ml S2822601

4 Tukki koottu M591 LH Superdeluxe öS2773606

4 Tukki koottu M591 LH Superdeluxe l S2771606

4 Tukki koottu M591 LH Superdeluxe ml S2772606

4 Tukki koottu L691 LH Superdeluxe öS2783606

4 Tukki koottu L691 LH Superdeluxe l S2781606

4 Tukki koottu L691 LH Superdeluxe ml S2782606

4 Tukki koottu L691 Mag LH Superdlx öS2793606

4 Tukki koottu L691 Mag LH Superdlx l S2791606

4 Tukki koottu L691 Mag LH Superdlx ml S2792606

4 Tukki koottu L691 Super Mag LH Sdlx öS2823606

4 Tukki koottu L691 Super Mag LH Sdlx ml S2822606

4 Tukki koottu M591 LH Classic öS2773610

4 Tukki koottu M591 LH Classic l S2771610

4 Tukki koottu M591 LH Classic ml S2772610

4 Tukki koottu L691 LH Classic öS2783610

4 Tukki koottu L691 LH Classic l S2781610

4 Tukki koottu L691 LH Classic ml S2782610

4 Tukki koottu L691 Mag LH Classic öS2793610

4 Tukki koottu L691 Mag LH Classic l S2791610

4 Tukki koottu L691 Mag LH Classic ml S2792610

4 Tukki koottu M591 LH Carbine öS2773605

4 Tukki koottu M591 LH Carbine ml S2772605

4 Tukki koottu L691 LH Carbine öS2783605

4 Tukki koottu L691 LH Carbine ml S2782605

4 Tukki koottu L691 Mag LH Carbine öS2793605

4 Tukki koottu L691 Mag LH Carbine ml S2792605

4 Tukki koottu M591 LH Varmint öS2773602

4 Tukki koottu M591 LH Varmint ml S2772602

4 Tukki koottu L691 LH Varmint öS2783602

4 Tukki koottu L691 LH Varmint ml S2782602

4 Tukki koottu L691 Mag LH Varmint öS2793602

4 Tukki koottu L691 Mag LH Varmint ml S2792602

4 Tukki koottu M591 LH Laminated ml S2772611

4 Tukki koottu L691 LH Laminated ml S2782611

SAKO M591/L691 LH VARAOSALUETTELO

Varaosa- Osa Nimitys Osa n:o

pussi

n:o 4 Tukki koottu L691 LH Fiberclass S2784699

4 Tukki koottu L691 Super Mag LH Fibercl. S2824699

1Laukaisulaite koottu S584S110

5 Laukaisulaite koottu

6 Kuusiokoloruuvi M6x20

2Laukaisulaitteen M90 varaosat S584S210

7 Laukaisupainejousi

8 Laukaisupaineen säätöruuvi M5x10

9Pidättäjän jousi

10 Varmistimen jousi

11 Varmistimen vaimennin

2Herkistinlaukaisulaitteen varaosat S584S220

12 Viretuen jousi

13 Herkistimen säätöruuvi M3x6 2 kpl

3 14 Iskuri koottu M591 S5940156

3 14 Iskuri koottu L691 S5940161

4UlosvetäjäS5940233

15 Ulosvetäjä cal. 17, 222 ja 223 Rem

15 Ulosvetäjä muut cal.

16 Ulosvetäjän salpa

17 Ulosvetäjän jousi

5Lukon sivusuojus M591 S5940223

18 Sivusuojus

19 Sivusuojuksen rengas

20 Sivusuojuksen pidätinjousi

21 Sivusuojuksen rajoitin

22 Sivusuojuksen rajoittimen jousi

5Lukon sivusuojus L691 S5940226

18 Sivusuojus

19 Sivusuojuksen rengas 2 kpl

20 Sivusuojuksen pidätinjousi 2 kpl

21 Sivusuojuksen rajoitin

22 Sivusuojuksen rajoittimen jousi

8Lukonpidätin S5940251

23 Lukonpidätin koottu

24 Kiinnitysruuvi M3.5x7.5 2 kpl

9 25 Liipasinkaari koottu M591 S5940176

9 25 Liipasinkaari koottu M591 Deluxe S5940177

9 25 Liipasinkaari koottu L691 S5940181

9 25 Liipasinkaari koottu L691 Deluxe S5940182

10 Liipasinkaaren osat S5940261

26 Tukipohjan kiinnitysruuvi M3.5x7.5 2 kpl

27 Lippaansalpa

31

SAKO M591/L691 LH VARAOSALUETTELO

Varaosa- Osa Nimitys Osa n:o

pussi

n:o 28 Lippaansalvan jousi

29 Lieriösokka 2.5x16 2 kpl

11 Patruunasilta jousineen M591 22-250 Rem S5940283

30 Patruunasilta

31 Lippaanjousi

11 Patruunasilta jousineen M591 muut cal. S5940284

30 Patruunasilta

31 Lippaanjousi

11 Patruunasilta jousineen L691 S5940286

30 Patruunasilta

31 Lippaanjousi

32 Lippaankuori cal. 22-250 Rem S3724511

32 Lippaankuori M591 muut cal. S3721511

32 Lippaankuori L691 S3741511

32 Lippaankuori L691 Mag S3751511

12 33 Vastin S584S299

13 Perälaatta S5940290

34 Perälaatta

35 Perälaatan kiinnitystappi 2 kpl

13 Varmint-perälaatta osineen S584S296

36 Perälaatta

37 Perälaatan alusta

38 Kiinnitysruuvi 4.8x32 2 kpl

39 Perälaatan suora välilevy S584S420

40 Perälaatan yläviisto välilevy S584S421

41 Perälaatan alaviisto välilevy S584S422

14 Kannikkeet S594S297

42 Kannikkeen ruuvi 2 kpl

43 Hihnalenkki koottu 2 kpl

14 Varmint-etukannike S594S298

44 Kannikkeen pesä

45 Kiinnitysruuvi

46 Kiinnitysmutteri

47 Kannike koottu

15 Vakiotakatähtäin S584S310

48 Takatähtäinrunko

49 Kiinnitysruuvi

50 Hahlo 9.5 mm

50 Hahlo 12 mm

51 Hahlon kiinnityskiila

52 Hahlon kiinnitysruuvi

15 Battue-takatähtäin S584S311

53 Tähtäinkisko

54 Kiinnitysruuvi 2 kpl

SAKO M591/L691 LH VARAOSALUETTELO

Varaosa- Osa Nimitys Osa n:o

pussi

n:o 55 Hahlo

56 Hahlon kiinnityskiila

57 Hahlon kiinnitysruuvi

16 Vakioetutähtäin S584S320

58 Jyväjalka

59 Etummainen kiinnitysruuvi

60 Takimmainen kiinnitysruuvi

61 Jyvä 5.5 mm

61 Jyvä 6.5 mm

61 Jyvä 7.5 mm

61 Jyvä 8.5 mm

62 Jyvänsuojus

16 Battue-etutähtäin S584S321

58 Jyväjalka

59 Etummainen kiinnitysruuvi

60 Takimmainen kiinnitysruuvi

61 Loistejyvä 7.5 mm

61 Loistejyvä 8.5 mm

61 Loistejyvä 9.5 mm

62 Rei’itetty jyvänsuojus

17 Kiinnitysruuvit S5940265

63 Etummainen kiinnitysruuvi

64 Takimmainen kiinnitysruuvi

18 Carbine-osat M591 S5940346

65 Siderauta

66 Sideraudan kiinnitysruuvi 2.9x14 2 kpl

67 Siderengas

68 Siderenkaan ruuvi M4x33

69 Suuhela

70 Suuhelan ruuvi 2.2x9.5

18 Carbine-osat L691 S5940347

65 Siderauta

66 Sideraudan kiinnitysruuvi 2.9x14 2 kpl

67 Siderengas

68 Siderenkaan ruuvi M4x33

69 Suuhela

70 Suuhelan ruuvi 2.2x9.5

19 Sideruuvi S5940296

71 Sideruuvi

72 Sidemutteri, reiätön

73 Sidemutteri, reiällinen

20 Piipun tulpparuuvit S584S211

74 Tulpparuuvi M4x2.5 4 kpl

32

SAKO M591/L691 LH RESERVDELAR

Reserv- Del Beskrivning Artikel

delsats nr.

nr. 1Låda M591 LH S3771206

1Låda L691 LH S3781206

2 Pipa kal. 22-250 Rem S3721140

2 Pipa kal. 243 Win S3721143

2 Pipa kal. 7mm-08 Rem S3721135

2 Pipa kal. 308 Win S3721166

2 Pipa kal. 25-06 Rem S3741153

2 Pipa kal. 6.5x55 SE S3741156

2 Pipa kal. 270 Win S3741159

2 Pipa kal. 7x64 S3741162

2 Pipa kal. 280 Rem S3741188

2 Pipa kal. 30-06 S3741170

2 Pipa kal. 9.3x62 S3741193

2 Pipa kal. 270 Wby Mag S3751158

2 Pipa kal. 7 mm Rem Mag S3751164

2 Pipa kal. 7 mm Wby Mag S3751161

2 Pipa kal. 300 Win Mag S3751176

2 Pipa kal. 300 Wby Mag S3751163

2 Pipa kal. 338 Win Mag S3751180

2 Pipa kal. 340 Wby Mag S3751178

2 Pipa kal. 375 H&H Mag S3751182

2 Pipa kal. 416 Rem Mag S3811197

2 Pipa kal. 22-250 Rem Carbine/Battue S3728140

2 Pipa kal. 243 Win Carbine/Battue S3728143

2 Pipa kal. 7mm-08 Rem Carbine/Battue S3728135

2 Pipa kal. 308 Win Carbine/Battue S3728166

2 Pipa kal. 25-06 Rem Carbine/Battue S3748153

2 Pipa kal. 6.5x55 SE Carbine/Battue S3748156

2 Pipa kal. 270 Win Carbine/Battue S3748159

2 Pipa kal. 7x64 Carbine/Battue S3748162

2 Pipa kal. 280 Rem Carbine/Battue S3748188

2 Pipa kal. 30-06 Carbine/Battue S3748170

2 Pipa kal. 9.3x62 Carbine/Battue S3748193

2 Pipa kal. 270 Wby Carbine/Battue S3758158

2 Pipa kal. 7 mm Rem Mag Carbine/Battue S3758164

2 Pipa kal. 7 mm Wby Mag Carbine/Battue S3758161

2 Pipa kal. 300 Win Mag Carbine/Battue S3758176

2 Pipa kal. 300 Wby Mag Carbine/Battue S3758163

2 Pipa kal. 338 Win Mag Carbine/Battue S3758180

2 Pipa kal. 340 Wby Carbine/Battue S3758178

2 Pipa kal. 375 H&H Mag Carbine/Battue S3758182

2 Pipa kal. 22-250 Rem Varmint 24”S3727140

2 Pipa kal. 243 Win Varmint 24”S3727143

2 Pipa kal. 7mm-08 Rem Varmint 24”S3727135

SAKO M591/L691 LH RESERVDELAR

Reserv- Del Beskrivning Artikel

delsats nr.

nr. 2 Pipa kal. 308 Win Varmint 24”S3727166

2 Pipa kal. 25-06 Rem Varmint 24”S3747153

2 Pipa kal. 6.5x55 SE Varmint 24”S3747156

2 Pipa kal. 270 Win Varmint 24”S3747159

2 Pipa kal. 7x64 Varmint 24”S3747162

2 Pipa kal. 280 Rem Varmint 24”S3747188

2 Pipa kal. 30-06 Varmint 24”S3747170

2 Pipa kal. 9.3x62 Varmint 24”S3747193

2 Pipa kal. 270 Wby Mag Varmint 24”S3757158

2 Pipa kal. 7 mm Rem Mag Varmint 24”S3757164

2 Pipa kal. 7 mm Wby Mag Varmint 24”S3757161

2 Pipa kal. 300 Win Mag Varmint 24”S3757176

2 Pipa kal. 300 Wby Mag Varmint 24”S3757163

2 Pipa kal. 338 Win Mag Varmint 24”S3757180

2 Pipa kal. 340 Wby Mag Varmint 24”S3757178

2 Pipa kal. 375 H&H Mag Varmint 24”S3757182

2 Pipa kal. 416 Rem Mag Varmint 24”S3817197

2 Pipa kal. 22-250 Rem Varmint 26”S3724140

2 Pipa kal. 308 Win Varmint 26”S3724166

2 Pipa kal. 25-06 Rem Varmint 26”S3744153

2 Pipa kal. 6.5x55 SE Varmint 26”S3744156

2 Pipa kal. 270 Win Varmint 26”S3744159

2 Pipa kal. 30-06 Varmint 26”S3744170

2 Pipa kal. 270 Wby Mag Varmint 26”S3754158

2 Pipa kal. 7 mm Rem Mag Varmint 26”S3754164

2 Pipa kal. 7 mm Wby Mag Varmint 26”S3754161

2 Pipa kal. 300 Win Mag Varmint 26”S3754176

2 Pipa kal. 300 Wby Mag Varmint 26”S3754163

3 Slutstyckstomme M591 LH S3771306

3 Slutstyckstomme L691 LH S3781306

3 Slutstyckstomme L691 Mag LH S3791306

4 Stock kompl. M591 LH Hunter o S2773600

4 Stock kompl. M591 LH Hunter l S2771600

4 Stock kompl. M591 LH Hunter ml S2772600

4 Stock kompl. L691 LH Hunter o S2783600

4 Stock kompl. L691 LH Hunter l S2781600

4 Stock kompl. L691 LH Hunter ml S2782600

4 Stock kompl. L691 Mag LH Hunter o S2793600

4 Stock kompl. L691 Mag LH Hunter l S2791600

4 Stock kompl. L691 Mag LH Hunter ml S2792600

4 Stock kompl. L691 Super Mag LH Hun. o S2823600

4 Stock kompl. L691 Super Mag LH Hun. mlS2822600

4 Stock kompl. M591 LH Deluxe o S2773601

4 Stock kompl. M591 LH Deluxe l S2771601

33

SAKO M591/L691 LH RESERVDELAR

Reserv- Del Beskrivning Artikel

delsats nr.

nr. 4 Stock kompl. M591 LH Deluxe ml S2772601

4 Stock kompl. L691 LH Deluxe o S2783601

4 Stock kompl. L691 LH Deluxe l S2781601

4 Stock kompl. L691 LH Deluxe ml S2782601

4 Stock kompl. L691 Mag LH Deluxe o S2793601

4 Stock kompl. L691 Mag LH Deluxe l S2791601

4 Stock kompl. L691 Mag LH Deluxe ml S2792601

4 Stock kompl. L691 Super Mag LH Dlx o S2823601

4 Stock kompl. L691 Super Mag LH Dlx ml S2822601

4 Stock kompl. M591 LH Superdeluxe o S2773606

4 Stock kompl. M591 LH Superdeluxe l S2771606

4 Stock kompl. M591 LH Superdeluxe ml S2772606

4 Stock kompl. L691 LH Superdeluxe o S2783606

4 Stock kompl. L691 LH Superdeluxe l S2781606

4 Stock kompl. L691 LH Superdeluxe ml S2782606

4 Stock kompl. L691 Mag LH Superdlx o S2793606

4 Stock kompl. L691 Mag LH Superdlx l S2791606

4 Stock kompl. L691 Mag LH Superdlx ml S2792606

4 Stock kompl. L691 Super Mag LH Sdlx o S2823606

4 Stock kompl. L691 Super Mag LH Sdlx ml S2822606

4 Stock kompl. M591 LH Classic o S2773610

4 Stock kompl. M591 LH Classic l S2771610

4 Stock kompl. M591 LH Classic ml S2772610

4 Stock kompl. L691 LH Classic o S2783610

4 Stock kompl. L691 LH Classic l S2781610

4 Stock kompl. L691 LH Classic ml S2782610

4 Stock kompl. L691 Mag LH Classic o S2793610

4 Stock kompl. L691 Mag LH Classic l S2791610

4 Stock kompl. L691 Mag LH Classic ml S2792610

4 Stock kompl. M591 LH Carbine o S2773605

4 Stock kompl. M591 LH Carbine ml S2772605

4 Stock kompl. L691 LH Carbine o S2783605

4 Stock kompl. L691 LH Carbine ml S2782605

4 Stock kompl. L691 Mag LH Carbine o S2793605

4 Stock kompl. L691 Mag LH Carbine ml S2792605

4 Stock kompl. M591 LH Varmint o S2773602

4 Stock kompl. M591 LH Varmint ml S2772602

4 Stock kompl. L691 LH Varmint o S2773602

4 Stock kompl. L691 LH Varmint ml S2772602

4 Stock kompl. L691 Mag LH Varmint o S2773602

4 Stock kompl. L691 Mag LH Varmint ml S2772602

4 Stock kompl. M591 LH Laminated ml S2772611

4 Stock kompl. L691 LH Laminated ml S2782611

SAKO M591/L691 LH RESERVDELAR

Reserv- Del Beskrivning Artikel

delsats nr.

nr. 4 Stock kompl. L691 LH Fiberclass S2784699

4 Stock kompl. L691 Sup. Mag LH Fibercl. S2824699

1 Avtryckarmekanism kompl. S584S110

5 Avtryckarmekanism

6Fästskruv M6x20

2 Delar till avtryckarmekanism M90 S584S210

7 Avtryckarfjäder

8 Justeringskruv M5x10

9Fjäder för avtryckarstång

10 Fjäder för säkring

11 Dämpare för säkring

2 Delar till snälltryckmekanism S584S220

12 Fjäder för snälltryck

13 Justeringskruv M3x6 2 st

3 14 Slagstift kompl. M591 S5940156

3 14 Slagstift kompl. L691 S5940161

4 Utdragare kompl. S5940233

15 Utdragare kal. 17, 222 och 223 Rem

15 Utdragare andra kal.

16 Spärrstift för utdragare

17 Fjäder för utdragare

5 Styrningskena M591 S5940223

18 Styrningskena

19 Fästring för styrningskena

20 Låsfjäder för styrningskena

21 Vridningstopp för styrningskena

22 Fjäder för vridningstopp

5 Styrningskena L691 S5940226

18 Styrningskena

19 Fästring för styrningskena 2 st

20 Låsfjäder för styrningskena 2 st

21 Vridningstopp för styrningskena

22 Fjäder för vridningstopp

8 Slutstycksspärr kompl. S5940251

23 Slutstycksspärr

24 Fästskruv M3.5x7.5 2 st

9 25 Underbeslag kompl. M591 S5940176

9 25 Underbeslag kompl. M591 Deluxe S5940177

9 25 Underbeslag kompl. L691 S5940181

9 25 Underbeslag kompl. L691 Deluxe S5940182

10 Delar till underbeslag S5940261

26 Fästskruv för varbygel M3.5x7.5 2 st

27 Magasinlocksspärr

34

SAKO M591/L691 LH RESERVDELAR

Reserv- Del Beskrivning Artikel

delsats nr.

nr. 28 Fjäder för magasinlocksspärr

29 Stift 2.5x16 2 st

11 Patronförare med fj. M591 22-250 Rem S5940283

30 Patronförare

31 Magasinfjäder

11 Patronförare med fjäder M591 andra kal. S5940284

30 Patronförare

31 Magasinfjäder

11 Patronförare med fjäder L691 S5940286

30 Patronförare

31 Magasinfjäder

32 Magasinfoder kal. 22-250 Rem S3724511

32 Magasinfoder M591 andra kal. S3721511

32 Magasinfoder L691 S3741511

32 Magasinfoder L691 Mag S3751511

12 33 Rekylklack S584S299

13 Bakkappa kompl. S5940290

34 Bakkappa

35 Fäststift för bakkappa 2 st

13 Varmint-bakkappa kompl. S584S296

36 Bakkappa

37 Mellanlägg

38 Fästskruv 4.8x32 2 st

39 Mellanskiva, rak S584S420

40 Vinkelskiva, upåt S584S421

41 Vinkelskiva, nedåt S584S422

14 Rembyglar S594S297

42 Rembygelskruv 2 st

43 Rembygel 2 st

14 Främre rembygel till Varmint S594S298

44 Rembygelchuck

45 Fästskruv för chuck

46 Fästbleck för chuck

47 Rembygel

15 Standardsikte S584S310

48 Siktfot

49 Fästskruv för siktfot

50 Sikte 9.5 mm

50 Sikte 12 mm

51 Låsbleck för sikte

52 Fästskruv för sikte

15 Battuesikte S584S311

53 Battue siktfot

54 Fästskruv för siktfot 2 st

SAKO M591/L691 LH RESERVDELAR

Reserv- Del Beskrivning Artikel

delsats nr.

nr. 55 Sikte

56 Låsbleck för sikte

57 Fästskruv för sikte

16 Standardkorn kompl. S584S320

58 Kornfot

59 Främre fästskruv för kornfot

60 Bakre fästskruv för kornfot

61 Korn 5.5 mm

61 Korn 6.5 mm

61 Korn 7.5 mm

61 Korn 8.5 mm

62 Kornskydd

16 Battuekorn kompl. S584S321

58 Kornfot

59 Främre fästskruv för kornfot

60 Bakre fästskruv för kornfot

61 Lyskorn 7.5 mm

61 Lyskorn 8.5 mm

61 Lyskorn 9.5 mm

62 Kornskydd med hål

17 Fästskruvar S5940265

63 Främre fästskruv

64 Bakre fästskruv

18 Delar till M591 Carbine S5940346

65 Bindjärn

66 Fästskruv för bindjärn 2.9x14 2 st

67 Bingring

68 Fästskruv för bindring M4x33

69 Mynningbeslag

70 Fästskruv för mynningsbeslag 2.2x9.5

18 Delar till L691 Carbine S5940347

65 Bindjärn

66 Fästskruv för bindjärn 2.9x14 2 st

67 Bingring

68 Fästskruv för bindring M4x33

69 Mynningbeslag

70 Fästskruv för mynningsbeslag 2.2x9.5

19 Kryssbult S5940296

71 Kryssbult

72 Kryssbultmutter, utan hål

73 Kryssbultmutter, med hål

20 Pluggskruvar för pipa S584S211

74 Pluggskruv M4x2.5 4 st

35

SAKO M591/L691 LH SPARE PARTS

Spare- Key Description Art.no.

part set no.

no. 1 Receiver M591 LH S3771206

1 Receiver L691 LH S3781206

2 Barrel cal. 22-250 Rem S3721140

2 Barrel cal. 243 Win S3721143

2 Barrel cal. 7mm-08 Rem S3721135

2 Barrel cal. 308 Win S3721166

2 Barrel cal. 25-06 Rem S3741153

2 Barrel cal. 6.5x55 SE S3741156

2 Barrel cal. 270 Win S3741159

2 Barrel cal. 7x64 S3741162

2 Barrel cal. 280 Win S3741188

2 Barrel cal. 30-06 S3741170

2 Barrel cal. 9.3x62 S3741193

2 Barrel cal. 270 Wby Mag S3751158

2 Barrel cal. 7 mm Rem Mag S3751164

2 Barrel cal. 7 mm Wby Mag S3751161

2 Barrel cal. 300 Win Mag S3751176

2 Barrel cal. 300 Wby Mag S3751163

2 Barrel cal. 338 Win Mag S3751180

2 Barrel cal. 340 Wby Mag S3751178

2 Barrel cal. 375 H&H Mag S3751182

2 Barrel cal. 416 Rem Mag S3811197

2 Barrel cal. 22-250 Rem Carbine/Battue S3728140

2 Barrel cal. 243 Win Carbine/Battue S3728143

2 Barrel cal. 7mm-08 Rem Carbine/Battue S3728135

2 Barrel cal. 308 Win Carbine/Battue S3728166

2 Barrel cal. 25-06 Rem Carbine/Battu S3748153

2 Barrel cal. 6.5x55 SE Carbine/Battue S3748156

2 Barrel cal. 270 Win Carbine/Battue S3748159

2 Barrel cal. 7x64 Carbine/Battue S3748162

2 Barrel cal. 280 Win Carbine/Battue S3748188

2 Barrel cal. 30-06 Carbine/Battue S3748170

2 Barrel cal. 9.3x62 Carbine/Battue S3748193

2 Barrel cal. 270 Wby Mag Carbine/Battue S3758158

2 Barrel cal. 7 mm Rem Mag Carbine/Battue S3758164

2 Barrel cal. 7 mm Wby Mag Carbine/Battue S3758161

2 Barrel cal. 300 Win Mag Carbine/Battue S3758176

2 Barrel cal. 300 Wby Mag Carbine/Battue S3758163

2 Barrel cal. 338 Win Mag Carbine/Battue S3758180

2 Barrel cal. 340 Wby Mag Carbine/Battue S3758178

2 Barrel cal. 375 H&H Mag Carbine/Battue S3758182

2 Barrel cal. 22-250 Rem Varmint 24”S3727140

2 Barrel cal. 243 Win Varmint 24”S3727143

2 Barrel cal. 7mm-08 Rem Varmint 24”S3727135

SAKO M591/L691 LH SPARE PARTS

Spare- Key Description Art.no.

part set no.

no. 2 Barrel cal. 308 Win Varmint 24”S3727166

2 Barrel cal. 25-06 Rem Varmint 24”S3747153

2 Barrel cal. 6.5x55 SE Varmint 24”S3747156

2 Barrel cal. 270 Win Varmint 24”S3747159

2 Barrel cal. 7x64 Varmint 24”S3747162

2 Barrel cal. 280 Win Varmint 24”S3747188

2 Barrel cal. 30-06 Varmint 24”S3747170

2 Barrel cal. 9.3x62 Varmint 24”S3747193

2 Barrel cal. 270 Wby Mag Varmint 24”S3757158

2 Barrel cal. 7 mm Rem Mag Varmint 24”S3757164

2 Barrel cal. 7 mm Wby Mag Varmint 24”S3757161

2 Barrel cal. 300 Win Mag Varmint 24”S3757176

2 Barrel cal. 300 Wby Mag Varmint 24”S3757163

2 Barrel cal. 338 Win Mag Varmint 24”S3757180

2 Barrel cal. 340 Wby Mag Varmint 24”S3757178

2 Barrel cal. 375 H&H Mag Varmint 24”S3757182

2 Barrel cal. 416 Rem Mag Varmint 24”S3817197

2 Barrel cal. 22-250 Rem Varmint 26”S3724140

2 Barrel cal. 308 Win Varmint 26”S3724166

2 Barrel cal. 25-06 Rem Varmint 26”S3744153

2 Barrel cal. 6.5x55 SE Varmint 26”S3744156

2 Barrel cal. 270 Win Varmint 26”S3744159

2 Barrel cal. 30-06 Varmint 26”S3744170

2 Barrel cal. 270 Wby Mag Varmint 26”S3754158

2 Barrel cal. 7 mm Rem Mag Varmint 26”S3754164

2 Barrel cal. 7 mm Wby Mag Varmint 26”S3754161

2 Barrel cal. 300 Win Mag Varmint 26”S3754176

2 Barrel cal. 300 Wby Mag Varmint 26”S3754163

3 Bolt body M591 LH S3771306

3 Bolt body L691 LH S3781306

3 Bolt body L691 Mag LH S3791306

4 Stock compl. M591 LH Hunter o S2773600

4 Stock compl. M591 LH Hunter l S2771600

4 Stock compl. M591 LH Hunter ml S2772600

4 Stock compl. L691 LH Hunter o S2783600

4 Stock compl. L691 LH Hunter l S2781600

4 Stock compl. L691 LH Hunter ml S2782600

4 Stock compl. L691 Mag LH Hunter o S2793600

4 Stock compl. L691 Mag LH Hunter l S2791600

4 Stock compl. L691 Mag LH Hunter ml S2792600

4 Stock compl. L691 Super Mag LH Hun. o S2823600

4 Stock compl. L691 Super Mag LH Hun. ml S2822600

4 Stock compl. M591 LH Deluxe o S2773601

4 Stock compl. M591 LH Deluxe l S2771601

36

SAKO M591/L691 LH SPARE PARTS

Spare- Key Description Art.no.

part set no.

no. 4 Stock compl. M591 LH Deluxe ml S2772601

4 Stock compl. L691 LH Deluxe o S2783601

4 Stock compl. L691 LH Deluxe l S2781601

4 Stock compl. L691 LH Deluxe ml S2782601

4 Stock compl. L691 Mag LH Deluxe o S2793601

4 Stock compl. L691 Mag LH Deluxe l S2791601

4 Stock compl. L691 Mag LH Deluxe ml S2792601

4 Stock compl. L691 Super Mag LH Dlx o S2823601

4 Stock compl. L691 Super Mag LH Dlx ml S2822601

4 Stock compl. M591 LH Superdeluxe o S2773606

4 Stock compl. M591 LH Superdeluxe l S2771606

4 Stock compl. M591 LH Superdeluxe ml S2772606

4 Stock compl. L691 LH Superdeluxe o S2783606

4 Stock compl. L691 LH Superdeluxe l S2781606

4 Stock compl. L691 LH Superdeluxe ml S2782606

4 Stock compl. L691 Mag LH Superdeluxe o S2793606

4 Stock compl. L691 Mag LH Superdeluxe l S2791606

4 Stock compl. L691 Mag LH Superdlx ml S2792606

4 Stock compl. L691 Super Mag LH Sdlx o S2823606

4 Stock compl. L691 Super Mag LH Sdlx ml S2822606

4 Stock compl. M591 LH Classic o S2773610

4 Stock compl. M591 LH Classic l S2771610

4 Stock compl. M591 LH Classic ml S2772610

4 Stock compl. L691 LH Classic o S2783610

4 Stock compl. L691 LH Classic l S2781610

4 Stock compl. L691 LH Classic ml S2782610

4 Stock compl. L691 Mag LH Classic o S2793610

4 Stock compl. L691 Mag LH Classic l S2791610

4 Stock compl. L691 Mag LH Classic ml S2792610

4 Stock compl. M591 LH Carbine o S2773605

4 Stock compl. M591 LH Carbine ml S2772605

4 Stock compl. L691 LH Carbine o S2783605

4 Stock compl. L691 LH Carbine ml S2782605

4 Stock compl. L691 Mag LH Carbine o S2793605

4 Stock compl. L691 Mag LH Carbine ml S2792605

4 Stock compl. M591 LH Varmint o S2773602

4 Stock compl. M591 LH Varmint ml S2772602

4 Stock compl. L691 LH Varmint o S2783602

4 Stock compl. L691 LH Varmint ml S2782602

4 Stock compl. L691 Mag LH Varmint o S2793602

4 Stock compl. L691 Mag LH Varmint ml S2792602

4 Stock compl. M591 LH Laminated ml S2772611

4 Stock compl. L691 LH Laminated ml S2782611

SAKO M591/L691 LH SPARE PARTS

Spare- Key Description Art.no.

part set no.

no. 4 Stock compl. L691 LH Fiberclass S2784699

4 Stock compl. L691 Super Mag LH Fibercl. S2824699

1 Trigger mechanism complete S584S110

5 Trigger mechanism

6 Fastening screw M6x20

2 Spare parts for trigger mechanism M90 S584S210

7 Trigger spring

8 Trigger spring set screw M5x10

9 Trigger sear spring

10 Safety lever spring

11 Safety silencer

2 Spare parts for set trigger mechanism S584S220

12 Set trigger spring

13 Set trigger set screw M3x6 2 pcs

3 14 Firing pin assembly M591 S5940156

3 14 Firing pin assembly L691 S5940161

4 Extractor S5940233

15 Extractor cal. 17, 222 and 223 Rem

15 Extractor other cal.

16 Extractor plunger

17 Extractor spring

5 Bolt guiding strip M591 S5940223

18 Guiding strip

19 Guiding strip mounting ring

20 Guiding strip stop spring

21 Guiding strip turn limiting stop

22 Turn limiting stop spring

5 Bolt guiding strip L691 S5940226

18 Guiding strip

19 Guiding strip mounting ring 2 pcs

20 Guiding strip stop spring

21 Guiding strip turn limiting stop

22 Turn limiting stop spring

8 Bolt release complete S5940251

23 Bolt release

24 Mounting screw M3.5x7.5 2 pcs

9 25 Trigger guard assembly M591 S5940176

9 25 Trigger guard assembly M591 Deluxe S5940177

9 25 Trigger guard assembly L691 S5940181

9 25 Trigger guard assembly L691 Deluxe S5940182

10 Spare parts for trigger guard S5940261

26 Assembling screw M3.5x7.5 2 pcs

27 Magazine floorplate catch

37

SAKO M591/L691 LH SPARE PARTS

Spare- Key Description Art.no.

part set no.

no. 28 Floorplate catch spring

29 Pin 2.5x16 2 pcs

11 Follower with spring M591 22-250 Rem S5940283

30 Magazine follower

31 Magazine spring

11 Follower with spring M591 other cal. S5940284

30 Magazine follower

31 Magazine spring

11 Magazine follower with spring L691 S5940286

30 Magazine follower

31 Magazine spring

32 Magazine box cal. 22-250 Rem S3724511

32 Magazine box M591 other cal. S3721511

32 Magazine box L691 S3741511

32 Magazine box L691 Mag S3751511

12 33 Recoil block S584S299

13 Recoil pad complete S5940290

34 Recoil pad

35 Mounting pin 2 pcs

13 Varmint recoil pad complete S584S296

36 Recoil pad

37 Recoil pad base

38 Mounting screw 4.8x32 2 pcs

39 Straight butt spacer S584S420

40 Upwards angled butt spacer S584S421

41 Downwards angled butt spacer S584S422

14 Swivels S594S297

42 Swivel screw 2 pcs

43 Swivel 2 pcs

14 Front swivel for Varmint S594S298

44 Swivel socket

45 Mounting screw for socket

46 Mounting plate for socket

47 Front swivel

15 Rear sight S584S310

48 Rear sight base

49 Mounting screw

50 Blade 9.5 mm

50 Blade 12 mm

51 Mounting washer for blade

52 Mounting screw for blade

15 Battue rear sight S584S311

53 Rear sight base

54 Mounting screw 2 pcs

SAKO M591/L691 LH SPARE PARTS

Spare- Key Description Art.no.

part set no.

no. 55 Blade

56 Mounting washer for blade

57 Mounting screw for blade

16 Front sight S584S320

58 Front sight base

58 Front mounting screw for base

60 Rear mounting screw for base

61 Bead 5.5 mm

61 Bead 6.5 mm

61 Bead 7.5 mm

61 Bead 8.5 mm

62 Front sight hood

16 Battue front sight S584S321

58 Front sight base

59 Front mounting screw for base

60 Rear mounting screw for base

61 Fluorescent bead 7.5 mm

61 Fluorescent bead 8.5 mm

61 Fluorescent bead 9.5 mm

62 Front sight hood with holes

17 Trigger guard fastening screws S5940265

63 Front fastening screw

64 Rear fastening screw

18 Metal part for M591 Carbine S5940346

65 Connecting plate

66 Connecting plate mounting screw 2.9x14 2 pcs

67 Stock band

68 Stock band screw M4x33

69 Muzzle band

70 Muzzle band screw 2.2x9.5

18 Metal part for L691 Carbine S5940347

65 Connecting plate

66 Connecting plate mounting screw 2.9x14 2 pcs

67 Stock band

68 Stock band screw M4x33

69 Muzzle band

70 Muzzle band screw 2.2x9.5

19 Cross-screw S5940296

71 Cross-screw

72 Cross-screw nut, without holes

73 Cross-screw nut, with holes

20 Plug screws for barrel S584S211

74 Plug screw M4x2.5 4 pcs

38

SAKO M591/L691 LH ERSATZTEILLISTE

Ersatzteil- Kenn- Artikelbezeichnung Artikel-Nr.

gruppen- ziffer

Nr. 1Schloßhülse M591 LH S3771206

1Schloßhülse L691 LH S3781206

2 Lauf Kal. 22-250 Rem S3721140

2 Lauf Kal. 243 Win S3721143

2 Lauf Kal. 7mm-08 Rem S3721135

2 Lauf Kal. 308 Win S3721166

2 Lauf Kal. 25-06 Rem S3741153

2 Lauf Kal. 6.5x55 SE S3741156

2 Lauf Kal. 270 Win S3741159

2 Lauf Kal. 7x64 S3741162

2 Lauf Kal. 280 Rem S3741188

2 Lauf Kal. 30-06 S3741170

2 Lauf Kal. 9.3x62 S3741193

2 Lauf Kal. 270 Wby Mag S3751158

2 Lauf Kal. 7 mm Rem Mag S3751164

2 Lauf Kal. 7 mm Wby Mag S3751161

2 Lauf Kal. 300 Win Mag S3751176

2 Lauf Kal. 300 Wby Mag S3751163

2 Lauf Kal. 338 Win Mag S3751180

2 Lauf Kal. 340 Wby Mag S3751178

2 Lauf Kal. 375 H&H Mag S3751182

2 Lauf Kal. 416 Rem Mag S3811197

2 Lauf Kal. 22-250 Rem Carbine/Battue S3728140

2 Lauf Kal. 243 Win Carbine/Battue S3728143

2 Lauf Kal. 7mm-08 Rem Carbine/Battue S3728135

2 Lauf Kal. 308 Win Carbine/Battue S3728166

2 Lauf Kal. 25-06 Rem Carbine/Battue S3748153

2 Lauf Kal. 6.5x55 SE Carbine/Battue S3748156

2 Lauf Kal. 270 Win Carbine/Battue S3748159

2 Lauf Kal. 7x64 Carbine/Battue S3748162

2 Lauf Kal. 280 Rem Carbine/Battue S3748188

2 Lauf Kal. 30-06 Carbine/Battue S3748170

2 Lauf Kal. 9.3x62 Carbine/Battue S3748193

2 Lauf Kal. 270 Wby Mag Carbine/Battue S3758158

2 Lauf Kal. 7 mm Rem Mag Carbine/Battue S3758164

2 Lauf Kal. 7 mm Wby Mag Carbine/Battue S3758161

2 Lauf Kal. 300 Win Mag Carbine/Battue S3758176

2 Lauf Kal. 300 Wby Mag Carbine/Battue S3758163

2 Lauf Kal. 338 Win Mag Carbine/Battue S3758180

2 Lauf Kal. 340 Wby Mag Carbine/Battue S3758178

2 Lauf Kal. 375 H&H Mag Carbine/Battue S3758182

2 Lauf Kal. 22-250 Rem Varmint 24”S3727140

2 Lauf Kal. 243 Win Varmint 24”S3727143

2 Lauf Kal. 7mm-08 Rem Varmint 24”S3727135

SAKO M591/L691 LH ERSATZTEILLISTE

Ersatzteil- Kenn- Artikelbezeichnung Artikel-Nr.

gruppen- ziffer

Nr. 2 Lauf Kal. 308 Win Varmint 24”S3727166

2 Lauf Kal. 25-06 Rem Varmint 24”S3747153

2 Lauf Kal. 6.5x55 SE Varmint 24”S3747156

2 Lauf Kal. 270 Win Varmint 24”S3747159

2 Lauf Kal. 7x64 Varmint 24”S3747162

2 Lauf Kal. 280 Rem Varmint 24”S3747188

2 Lauf Kal. 30-06 Varmint 24”S3747170

2 Lauf Kal. 9.3x62 Varmint 24”S3747193

2 Lauf Kal. 270 Wby Mag Varmint 24”S3757158

2 Lauf Kal. 7 mm Rem Mag Varmint 24”S3757164

2 Lauf Kal. 7 mm Wby Mag Varmint 24”S3757161

2 Lauf Kal. 300 Win Mag Varmint 24”S3757176

2 Lauf Kal. 300 Wby Mag Varmint 24”S3757163

2 Lauf Kal. 338 Win Mag Varmint 24”S3757180

2 Lauf Kal. 340 Wby Mag Varmint 24”S3757178

2 Lauf Kal. 375 H&H Mag Varmint 24”S3757182

2 Lauf Kal. 416 Rem Mag Varmint 24”S3817197

2 Lauf Kal. 22-250 Rem Varmint 26”S3724140

2 Lauf Kal. 308 Win Varmint 26”S3724166

2 Lauf Kal. 25-06 Rem Varmint 26”S3744153

2 Lauf Kal. 6.5x55 SE Varmint 26”S3744156

2 Lauf Kal. 270 Win Varmint 26”S3744159

2 Lauf Kal. 30-06 Varmint 26”S3744170

2 Lauf Kal. 270 Wby Mag Varmint 26”S3754158

2 Lauf Kal. 7 mm Rem Mag Varmint 26”S3754164

2 Lauf Kal. 7 mm Wby Mag Varmint 26”S3754161

2 Lauf Kal. 300 Win Mag Varmint 26”S3754176

2 Lauf Kal. 300 Wby Mag Varmint 26”S3754163

3 Kammer M591 LH S3771306

3 Kammer L691 LH S3781306

3 Kammer L691 Mag LH S3791306

4 Schaft kompl. M591 LH Hunter öS2773600

4 Schaft kompl. M591 LH Hunter l S2771600

4 Schaft kompl. M591 LH Hunter ml S2772600

4 Schaft kompl. L691 LH Hunter öS2783600

4 Schaft kompl. L691 LH Hunter l S2781600

4 Schaft kompl. L691 LH Hunter ml S2782600

4 Schaft kompl. L691 Mag LH Hunter öS2793600

4 Schaft kompl. L691 Mag LH Hunter l S2791600

4 Schaft kompl. L691 Mag LH Hunter ml S2792600

4 Schaft kompl. L691 Super Mag LH Hun öS2823600

4 Schaft kompl. L691 Super Mag LH Hun mlS2822600

4 Schaft kompl. M591 LH Deluxe öS2773601

4 Schaft kompl. M591 LH Deluxe l S2771601

39

SAKO M591/L691 LH ERSATZTEILLISTE

Ersatzteil- Kenn- Artikelbezeichnung Artikel-Nr.

gruppen- ziffer

Nr. 4 Schaft kompl. M591 LH Deluxe ml S2772601

4 Schaft kompl. L691 LH Deluxe öS2783601

4 Schaft kompl. L691 LH Deluxe l S2781601

4 Schaft kompl. L691 LH Deluxe ml S2782601

4 Schaft kompl. L691 Mag LH Deluxe öS2793601

4 Schaft kompl. L691 Mag LH Deluxe l S2791601

4 Schaft kompl. L691 Mag LH Deluxe ml S2792601

4 Schaft kompl. L691 Super Mag LH Dlx öS2823601

4 Schaft kompl. L691 Super Mag LH Dlx ml S2822601

4 Schaft kompl. M591 LH Superdeluxe öS2773606

4 Schaft kompl. M591 LH Superdeluxe l S2771606

4 Schaft kompl. M591 LH Superdeluxe ml S2772606

4 Schaft kompl. L691 LH Superdeluxe öS2783606

4 Schaft kompl. L691 LH Superdeluxe l S2781606

4 Schaft kompl. L691 LH Superdeluxe ml S2782606

4 Schaft kompl. L691 Mag LH Superdlx öS2793606

4 Schaft kompl. L691 Mag LH Superdlx l S2791606

4 Schaft kompl. L691 Mag LH Superdlx ml S2792606

4 Schaft kompl. L691 Super Mag LH Sdlx öS2823606

4 Schaft kompl. L691 Sup. Mag LH Sdlx ml S2822606

4 Schaft kompl. M591 LH Classic öS2773610

4 Schaft kompl. M591 LH Classic l S2771610

4 Schaft kompl. M591 LH Classic ml S2772610

4 Schaft kompl. L691 LH Classic öS2783610

4 Schaft kompl. L691 LH Classic l S2781610

4 Schaft kompl. L691 LH Classic ml S2782610

4 Schaft kompl. L691 Mag LH Classic öS2793610

4 Schaft kompl. L691 Mag LH Classic l S2791610

4 Schaft kompl. L691 Mag LH Classic ml S2792610

4 Schaft kompl. M591 LH Carbine öS2773605

4 Schaft kompl. M591 LH Carbine ml S2772605

4 Schaft kompl. L691 LH Carbine öS2783605

4 Schaft kompl. L691 LH Carbine ml S2782605

4 Schaft kompl. L691 Mag LH Carbine öS2793605

4 Schaft kompl. L691 Mag LH Carbine ml S2792605

4 Schaft kompl. M591 LH Varmint öS2773602

4 Schaft kompl. M591 LH Varmint ml S2772602

4 Schaft kompl. L691 LH Varmint öS2783602

4 Schaft kompl. L691 LH Varmint ml S2782602

4 Schaft kompl. L691 Mag LH Varmint öS2793602

4 Schaft kompl. L691 Mag LH Varmint ml S2792602

4 Schaft kompl. M591 LH Schichtholz ml S2772611

4 Schaft kompl. L691 LH Schichtholz ml S2782611

SAKO M591/L691 LH ERSATZTEILLISTE

Ersatzteil- Kenn- Artikelbezeichnung Artikel-Nr.

gruppen- ziffer

Nr. 4 Schaft kompl. L691 LH Fiberclass S2784699

4 Schaft kompl. L691 Sup. Mag LH Fibercl. S2824699

1Abzugsgruppe kompl. S584S110

5 Abzugsgruppe

6 Halteschraube M6x20

2Ersatzteile für Abzug M90 S584S210

7 Abzugfeder

8 Einstellschraube für Abzugfeder M5x10

9 Abzugstollenfeder

10 Feder für Schiebesicherung

11 Geräuschdämpfer für Sicherung

2Ersatzteilsatz für Rückstecher S584S220

12 Rückstecherfeder

13 Einstellschrauben M3x6 2 Stück

3 14 Schlagbolzengruppe M591 S5940156

3 14 Schlagbolzengruppe L691 S5940161

4Auszieher kompl. S5940233

15 Auszieher Kal. 17, 222 und 223 Rem

15 Auszieher andere Kaliber

16 Auszieherdruckstift

17 Auszieherfeder

5Kammerführungsschiene M591 S5940223

18 Führungsschiene

19 Haltering für Führungsschiene

20 Sperrfeder für Führungsschiene

21 Drehbegrenzungsplatte

22 Feder für Drehbegrenzungsplatte

5Kammerführungsschiene L691 S5940226

18 Führungsschiene

19 Haltering für Führungsschiene 2 Stück

20 Sperrfeder für Führungsschiene 2 Stück

21 Drehbegrenzungsplatte

22 Feder für Drehbegrenzungsplatte

8Kammersperre kompl. S5940251

23 Kammersperre

24 Halteschrauben M3.5x7.5 2 Stück

9 25 Abzugbügel kompl. M591 S5940176

9 25 Abzugbügel kompl. M591 Deluxe S5940177

9 25 Abzugbügel kompl. L691 S5940181

9 25 Abzugbügel kompl. L691 Deluxe S5940182

10 Ersatzteilsatz für Abzugbügel S5940261

26 Abzugbügelschrauben M3.5x7.5 2 Stück

27 Magazindeckellöseknopf

40

SAKO M591/L691 LH ERSATZTEILLISTE

Ersatzteil- Kenn- Artikelbezeichnung Artikel-Nr.

gruppen- ziffer

Nr. 28 Feder für Magazindeckellöseknopf

29 Stift 2.5x16 2 Stück

11 Zubringer mit Feder M591 22-250 Rem S5940283

30 Zubringer

31 Magazinfeder

11 Zubringer mit Feder M591 andere Kaliber S5940284

30 Zubringer

31 Magazinfeder

11 Zubringer mit Feder L691 S5940286

30 Zubringer

31 Magazinfeder

32 Magazingehäuse Kal. 22-250 Rem S3724511

32 Magazingehäuse M591 andere Kaliber S3721511

32 Magazingehäuse L691 S3741511

32 Magazingehäuse L691 Mag S3751511

12 33 Rückstoßplatte S584S299

13 Schaftkappe kompl. S5940290

34 Schaftkappe

35 Haltestift 2 Stück

13 Schaftkappe kompl. für Mod. Varmint S584S296

36 Schaftkappe

37 Führungsplatte

38 Halteschrauben 4.8x32 2 Stück

39 Zwischenplatte f. geraden SchaftabschlußS584S420

40 Zwischenpl. f. nach oben geneigt. Abschl. S584S421

41 Zwischenpl. f. nach unten geneigt. Abschl. S584S422

14 Riemenbügel S594S297

42 Riemenbügelschrauben 2 Stück

43 Riemenbügel 2 Stück

14 Vorderer Riemenbügel für Mod. Varmint S594S298

44 Riemenbügelhülse

45 Halteschraube

46 Grundplatte

47 Vorderer Riemenbügel

15 Visier S584S310

48 Visiersockel

49 Halteschraube für Visiersockel

50 Kimmenblatt 9.5 mm

50 Kimmenblatt 12 mm

51 Unterlegscheibe für Kimmenblatt

52 Halteschraube für Kimmenblatt

15 Battue-Visier S584S311

53 Visiersockel

54 Halteschrauben für Visiersockel 2 Stück

SAKO M591/L691 LH ERSATZTEILLISTE

Ersatzteil- Kenn- Artikelbezeichnung Artikel-Nr.

gruppen- ziffer

Nr. 55 Kimmenblatt

56 Unterlegscheibe für Kimmenblatt

57 Halteschraube für Kimmenblatt

16 Korn S584S320

58 Kornsattel

59 Vordere Halteschraube für Kornsattel

60 Hintere Halteschraube für Kornsattel

61 Korn 5.5 mm

61 Korn 6.5 mm

61 Korn 7.5 mm

61 Korn 8.5 mm

62 Kornschutz

16 Korn für Battue-Visierung S584S321

58 Kornsattel

59 Vordere Halteschraube für Kornsattel

60 Hintere Halteschraube für Kornsattel

61 Leuchtkorn 7.5 mm

61 Leuchtkorn 8.5 mm

61 Leuchtkorn 9.5 mm

62 Kornschutz mit Durchbrüchen

17 Halteschrauben für Abzugbügel S5940265

63 Vordere Halteschraube

64 Hintere Halteschraube

18 Beschläge für Carbine M591 S5940346

65 Verbindungsplatte

66 Halteschrauben f. Verbindungsplatte 2.9x14 2 Stück

67 Mittelring

68 Schraube für Mittelring M4x33

69 Vorderring

70 Schraube für Vorderring 2.2x9.5

18 Beschläge für Carbine L691 S5940347

65 Verbindungsplatte

66 Halteschrauben f. Verbindungsplatte 2.9x14 2 Stück

67 Mittelring

68 Schraube für Mittelring M4x33

69 Vorderring

70 Schraube für Vorderring 2.2x9.5

19 Querschraube für Schaft S5940296

71 Querschraubenbolzen

72 Mutter für Querschraube, ohne Bohrungen

73 Mutter für Querschraube, mit Bohrungen

20 Verschlußschrauben für Lauf S584S211

74 Verschlußschraube M4x2.5 4 Stück

41

SAKO M591/L691 LH PIÈCES DE RECHANGE

No de Re- Description Référence

jeu de père

pièces 1Boîtier de culasse M591 LH S3771206

1Boîtier de culasse L691 LH S3781206

2 Canon cal. 22-250 Rem S3721140

2 Canon cal. 243 Win S3721143

2 Canon cal. 7mm-08 Rem S3721135

2 Canon cal. 308 Win S3721166

2 Canon cal. 25-06 Rem S3741153

2 Canon cal. 6.5x55 SE S3741156

2 Canon cal. 270 Win S3741159

2 Canon cal. 7x64 S3741162

2 Canon cal. 280 Win S3741188

2 Canon cal. 30-06 S3741170

2 Canon cal. 9.3x62 S3741193

2 Canon cal. 270 Wby Mag S3751158

2 Canon cal. 7 mm Rem Mag S3751164

2 Canon cal. 7 mm Wby Mag S3751161

2 Canon cal. 300 Win Mag S3751176

2 Canon cal. 300 Wby Mag S3751178

2 Canon cal. 338 Win Mag S3751180

2 Canon cal. 340 Wby Mag S3751164

2 Canon cal. 375 H&H Mag S3751182

2 Canon cal. 416 Rem Mag S3811197

2 Canon cal. 22-250 Rem Carbine/Battue S3728140

2 Canon cal. 243 Win Carbine/Battue S3728143

2 Canon cal. 7mm-08 Rem Carbine/Battue S3728135

2 Canon cal. 308 Win Carbine/Battue S3728166

2 Canon cal. 25-06 Rem Carbine/Battu S3748153

2 Canon cal. 6.5x55 SE Carbine/Battue S3748156

2 Canon cal. 270 Win Carbine/Battue S3748159

2 Canon cal. 7x64 Carbine/Battue S3748162

2 Canon cal. 280 Win Carbine/Battue S3748188

2 Canon cal. 30-06 Carbine/Battue S3748170

2 Canon cal. 9.3x62 Carbine/Battue S3748193

2 Canon cal. 270 Wby Mag Carbine/Battue S3758158

2 Canon cal. 7 mm Rem Mag Carbine/Battue S3758164

2 Canon cal. 7 mm Wby Mag Carbine/Battue S3758161

2 Canon cal. 300 Win Mag Carbine/Battue S3758176

2 Canon cal. 300 Wby Mag Carbine/Battue S3758163

2 Canon cal. 338 Win Mag Carbine/Battue S3758180

2 Canon cal. 340 Wby Mag Carbine/Battue S3758178

2 Canon cal. 375 H&H Mag Carbine/Battue S3758182

2 Canon cal. 22-250 Rem Varmint 24”S3727140

2 Canon cal. 243 Win Varmint 24”S3727143

2 Canon cal. 7mm-08 Rem Varmint 24”S3727135

SAKO M591/L691 LH PIÈCES DE RECHANGE

No de Re- Description Référence

jeu de père

pièces 2 Canon cal. 308 Win Varmint 24”S3727166

2 Canon cal. 25-06 Rem Varmint 24”S3747153

2 Canon cal. 6.5x55 SE Varmint 24”S3747156

2 Canon cal. 270 Win Varmint 24”S3747159

2 Canon cal. 7x64 Varmint 24”S3747162

2 Canon cal. 280 Win Varmint 24”S3747188

2 Canon cal. 30-06 Varmint 24”S3747170

2 Canon cal. 9.3x62 Varmint 24”S3747193

2 Canon cal. 270 Wby Mag Varmint 24”S3757158

2 Canon cal. 7 mm Rem Mag Varmint 24”S3757164

2 Canon cal. 7 mm Wby Mag Varmint 24”S3757161

2 Canon cal. 300 Win Mag Varmint 24”S3757176

2 Canon cal. 300 Wby Mag Varmint 24”S3757178

2 Canon cal. 338 Win Mag Varmint 24”S3757180

2 Canon cal. 340 Wby Mag Varmint 24”S3757164

2 Canon cal. 375 H&H Mag Varmint 24”S3757182

2 Canon cal. 416 Rem Mag Varmint 24”S3817197

2 Canon cal. 22-250 Rem Varmint 26”S3724140

2 Canon cal. 308 Win Varmint 26”S3724166

2 Canon cal. 25-06 Rem Varmint 26”S3744153

2 Canon cal. 6.5x55 SE Varmint 26”S3744156

2 Canon cal. 270 Win Varmint 26”S3744159

2 Canon cal. 30-06 Varmint 26”S3744170

2 Canon cal. 270 Wby Mag Varmint 26”S3754158

2 Canon cal. 7 mm Rem Mag Varmint 26”S3754164

2 Canon cal. 7 mm Wby Mag Varmint 26”S3754161

2 Canon cal. 300 Win Mag Varmint 26”S3754176

2 Canon cal. 300 Wby Mag Varmint 26”S3754178

3 Corps de culasse M591 LH S3771306

3 Corps de culasse L691 LH S3781306

3 Corps de culasse L691 Mag LH S3791306

4 Crosse compl. M591 LH Hunter o S2773600

4 Crosse compl. M591 LH Hunter l S2771600

4 Crosse compl. M591 LH Hunter ml S2772600

4 Crosse compl. L691 LH Hunter o S2783600

4 Crosse compl. L691 LH Hunter l S2781600

4 Crosse compl. L691 LH Hunter ml S2782600

4 Crosse compl. L691 Mag LH Hunter o S2793600

4 Crosse compl. L691 Mag LH Hunter l S2791600

4 Crosse compl. L691 Mag LH Hunter ml S2792600

4 Crosse compl. L691 Super Mag LH H. o S2823600

4 Crosse compl. L691 Super Mag LH H. ml S2822600

4 Crosse compl. M591 LH Deluxe o S2773601

4 Crosse compl. M591 LH Deluxe l S2771601

42

SAKO M591/L691 LH PIÈCES DE RECHANGE

No de Re- Description Référence

jeu de père

pièces 4 Crosse compl. M591 LH Deluxe ml S2772601

4 Crosse compl. L691 LH Deluxe o S2783601

4 Crosse compl. L691 LH Deluxe l S2781601

4 Crosse compl. L691 LH Deluxe ml S2782601

4 Crosse compl. L691 Mag LH Deluxe o S2793601

4 Crosse compl. L691 Mag LH Deluxe l S2791601

4 Crosse compl. L691 Mag LH Deluxe ml S2792601

4 Crosse compl. L691 Super Mag LH Dlx o S2823601

4 Crosse compl. L691 Super Mag LH Dlx ml S2822601

4 Crosse compl. M591 LH Superdeluxe o S2773606

4 Crosse compl. M591 LH Superdeluxe l S2771606

4 Crosse compl. M591 LH Superdeluxe ml S2772606

4 Crosse compl. L691 LH Superdeluxe o S2783606

4 Crosse compl. L691 LH Superdeluxe l S2781606

4 Crosse compl. L691 LH Superdeluxe ml S2782606

4 Crosse compl. L691 Mag LH Superdlx o S2793606

4 Crosse compl. L691 Mag LH Superdlx l S2791606

4 Crosse compl. L691 Mag LH Superdlx ml S2792606

4 Crosse compl. L691 Super Mag LH Sdlx o S2823606

4 Crosse compl. L691 Sup. Mag LH Sdlx ml S2822606

4 Crosse compl. M591 LH Classic o S2773610

4 Crosse compl. M591 LH Classic l S2771610

4 Crosse compl. M591 LH Classic ml S2772610

4 Crosse compl. L691 LH Classic o S2783610

4 Crosse compl. L691 LH Classic l S2781610

4 Crosse compl. L691 LH Classic ml S2782610

4 Crosse compl. L691 Mag LH Classic o S2793610

4 Crosse compl. L691 Mag LH Classic l S2791610

4 Crosse compl. L691 Mag LH Classic ml S2792610

4 Crosse compl. M591 LH Carbine o S2773605

4 Crosse compl. M591 LH Carbine ml S2772605

4 Crosse compl. L691 LH Carbine o S2783605

4 Crosse compl. L691 LH Carbine ml S2782605

4 Crosse compl. L691 Mag LH Carbine o S2793605

4 Crosse compl. L691 Mag LH Carbine ml S2792605

4 Crosse compl. M591 LH Varmint o S2773602

4 Crosse compl. M591 LH Varmint ml S2772602

4 Crosse compl. L691 LH Varmint o S2783602

4 Crosse compl. L691 LH Varmint ml S2782602

4 Crosse compl. L691 Mag LH Varmint o S2793602

4 Crosse compl. L691 Mag LH Varmint ml S2792602

4 Crosse compl. M591 LH Laminated ml S2772611

4 Crosse compl. L691 LH Laminated ml S2782611

4 Crosse compl. L691 LH Fiberclass S2784699

SAKO M591/L691 LH PIÈCES DE RECHANGE

No de Re- Description Référence

jeu de père

pièces 4 Crosse compl. L691 Super Mag LH Fib.cl. S2824699

1 Mécanisme de détente complet S584S110

5Mécanisme de détente

6 Vis de serrage M6x20

2 Pièces de rechange pour mécanisme de

détente M90 S584S210

7Ressort de détente

8Vis sans tête de ressort de détente M5x10

9Ressort de détente

10 Ressort de levier de sécurité

11 Silencieux de sécurité

2 Pièces de rechange pour mécanisme de

détente combinée M90 (Stecher) S584S220

12 Ressort de tendeur

13 Vis pour tendeur M3x6 2 pièces

3 14 Ensemble percuteur M591 S5940156

3 14 Ensemble percuteur L691 S5940161

4 Extracteur S5940233

15 Extracteur cal. 17, 222 et 223 Rem

15 Extracteur autres calibres

16 Poussoir de l'extracteur

17 Ressort de l' extracteur

5 Glissière complète M591 S5940223

18 Glissière

19 Bague de maintien de la glissière

20 Ressort de bloquage pour glissière

21 Plaque de restriction de rotation

22 Ressort pour plaque de restriction de rotation

5 Glissière complète L691 S5940226

18 Glissière

19 Bague de maintien de la glissière 2 pièces

20 Ressort de bloquage pour glissière 2 pièces

21 Plaque de restriction de rotation

22 Ressort pour plaque de restriction de rotation

8 Déclencheur de culasse complet S5940256

23 Déclencheur de culasse

24 Vis de montage M3.5x7.5 2 pièces

9 25 Ensemble pontet M591 S5940176

9 25 Ensemble pontet M591 Deluxe S5940177

9 25 Ensemble pontet L691 S5940181

9 25 Ensemble pontet L691 Deluxe S5940182

10 Pièces de rechange pour pontet S5940261

26 Vis de montage du cache détente M3.5x7.5 2 pièces

27 Bouton de déverrouillage du magasin

43

SAKO M591/L691 LH PIÈCES DE RECHANGE

No de Re- Description Référence

jeu de père

pièces 28 Ressort pour bouton de déverrouillage du magasin

29 Axe 2.5x16 2 pièces

11 Rapporteur avec ressort M591 22-250 Rem S5940283

30 Rapporteur

31 Ressort du magasin

11 Rapporteur avec ressort M591 autres cal. S5940284

30 Rapporteur

31 Ressort du magasin

11 Rapporteur avec ressort L691 S5940286

30 Rapporteur

31 Ressort du magasin

32 Chambre de magasin cal. 22-250 Rem S3724511

32 Chambre de magasin M591 autres cal. S3721511

32 Chambre de magasin L691 S3741511

32 Chambre de magasin L691 Mag S3751511

12 33 Bloc recul S584S299

13 Plaque de crosse complète S5940290

34 Plaque de crosse

35 Axe de maintien 2 pièces

13 Plaque de crosse Varmint complète S584S296

36 Plaque de crosse

37 Base de plaque de crosse

38 Vis de montage 4.8x32 2 pièces

39 Intercalaire, droit S584S420

40 Intercalaire, oblique vers le bas S584S421

41 Intercalaire, oblique vers le haut S584S422

14 Pivots S594S297

42 Vis de pivot 2 pièces

43 Pivot 2 pièces

14 Pivot avant de Varmint S594S298

44 Douille de pivot

45 Vis de montage pour douille

46 Écrou de montage pour douille

47 Pivot avant

15 Cran de mire complet S584S310

48 Base de cran de mire

49 Vis de montage

50 Feuillet 9.5 mm

50 Feuillet 12 mm

51 Rondelle de montage pour feuillet

52 Vis de montage pour feuillet

15 Cran de mire de battue complet S584S311

53 Base rail de cran de mire

54 Vis de montage 2 pièces

SAKO M591/L691 LH PIÈCES DE RECHANGE

No de Re- Description Référence

jeu de père

pièces 55 Feuillet

56 Rondelle de montage pour feuillet

57 Vis de montage pour feuillet

16 Base rail de cran de mire S584S320

58 Base de guidon

59 Vis de montage avant pour base

60 Vis de montage arrière pour base

61 Guidon 5.5 mm

61 Guidon 6.5 mm

61 Guidon 7.5 mm

61 Guidon 8.5 mm

62 Protège de guidon

16 Guidon de battue complet S584S321

58 Base de guidon

59 Vis de montage avant pour base

60 Vis de montage arrière pour base

61 Guidon fluorescente 7.5 mm

61 Guidon fluorescente 8.5 mm

61 Guidon fluorescente 9.5 mm

62 Protège de guidon avec trous

17 Vis de serrage de pontet S5940265

63 Vis de serrage avant

64 Vis de serrage arrière

18 Garniture pour modèle Carbine M591 S5940346

65 Plaque de connexion

66 Vis de maintien pour plaque de conn. 2.9x14 2 pièces

67 Bague moyenne

68 Vis pour bague moyenne M4x33

69 Bague avant

70 Vis pour bague avant 2.2x9.5

18 Garniture pour modèle Carbine L691 S5940347

65 Plaque de connexion

66 Vis de maintien pour plaque de conn. 2.9x14 2 pièces

67 Bague moyenne

68 Vis pour bague moyenne M4x33

69 Bague avant

70 Vis pour bague avant 2.2x9.5

19 Vis transversale pour crosse S5940296

71 Vis transversale

72 Écrou pour vis transversale, sans forage

73 Écrou pour vis transversale, foré

20 Vis de bouche pour canon S584S211

74 Vis de bouche M4x2.5 4 pièces

44

REPUESTOS SAKO M591/L691 LH

Conjunto Pieza DescripciónArt.Nºn

nº nº

1 Caja M591 LH S3771206

1 Caja L691 LH S3781206

2Cañón cal. 22-250 Rem S3721140

2Cañón cal. 243 Win S3721143

2Cañón cal. 7mm-08 Rem S3721135

2Cañón cal. 308 Win S3721166

2Cañón cal. 25-06 Rem S3741153

2Cañón cal. 6.5x55 SE S3741156

2Cañón cal. 270 Win S3741159

2Cañón cal. 7x64 S3741162

2Cañón cal. 280 Rem S3741188

2Cañón cal. 30-06 S3741170

2Cañón cal. 9.3x62 S3741193

2Cañón cal. 270 Wby Mag S3751158

2Cañón cal. 7 mm Rem Mag S3751164

2Cañón cal. 7 mm Wby Mag S3751161

2Cañón cal. 300 Win Mag S3751176

2Cañón cal. 300 Wby Mag S3751163

2Cañón cal. 338 Win Mag S3751180

2Cañón cal. 340 Wby Mag S3751178

2Cañón cal. 375 H&H Mag S3751182

2Cañón cal. 416 Rem Mag S3811197

2Cañón cal. 22-250 Rem Carbine/Battue S3728140

2Cañón cal. 243 Win Carbine/Battue S3728143

2Cañón cal. 7mm-08 Rem Carbine/Battue S3728135

2Cañón cal. 308 Win Carbine/Battue S3728166

2Cañón cal. 25-06 Rem Carbine/Battue S3748153

2Cañón cal. 6.5x55 SE Carbine/Battue S3748156

2Cañón cal. 270 Win Carbine/Battue S3748159

2Cañón cal. 7x64 Carbine/Battue S3748162

2Cañón cal. 280 Rem Carbine/Battue S3748188

2Cañón cal. 30-06 Carbine/Battue S3748170

2Cañón cal. 9.3x62 Carbine/Battue S3748193

2Cañón cal. 270 Wby Mag Carbine/Battue S3758158

2Cañón cal. 7 mm Rem Mag Carbine/Battue S3758164

2Cañón cal. 7 mm Wby Mag Carbine/BattueS3758161

2Cañón cal. 300 Win Mag Carbine/Battue S3758176

2Cañón cal. 300 Wby Mag Carbine/Battue S3758163

2Cañón cal. 338 Win Mag Carbine/Battue S3758180

2Cañón cal. 340 Wby Mag Carbine/Battue S3758178

2Cañón cal. 375 H&H Mag Carbine/Battue S3758182

2Cañón cal. 22-250 Rem Varmint 24”S3727140

2Cañón cal. 243 Win Varmint 24”S3727143

2Cañón cal. 7mm-08 Rem Varmint 24”S3727135

REPUESTOS SAKO M591/L691 LH

Conjunto Pieza DescripciónArt.Nºn

nº nº

2Cañón cal. 308 Win Varmint 24”S3727166

2Cañón cal. 25-06 Rem Varmint 24”S3747153

2Cañón cal. 6.5x55 SE Varmint 24”S3747156

2Cañón cal. 270 Win Varmint 24”S3747159

2Cañón cal. 7x64 Varmint 24”S3747162

2Cañón cal. 280 Rem Varmint 24”S3747188

2Cañón cal. 30-06 Varmint 24”S3747170

2Cañón cal. 9.3x62 Varmint 24”S3747193

2Cañón cal. 270 Wby Mag Varmint 24”S3757158

2Cañón cal. 7 mm Rem Mag Varmint 24”S3757164

2Cañón cal. 7 mm Wby Mag Varmint 24”S3757161

2Cañón cal. 300 Win Mag Varmint 24”S3757176

2Cañón cal. 300 Wby Mag Varmint 24”S3757163

2Cañón cal. 338 Win Mag Varmint 24”S3757180

2Cañón cal. 340 Wby Mag Varmint 24”S3757178

2Cañón cal. 375 H&H Mag Varmint 24”S3757182

2Cañón cal. 416 Rem Mag Varmint 24”S3817197

2Cañón cal. 22-250 Rem Varmint 26”S3724140

2Cañón cal. 308 Win Varmint 26”S3724166

2Cañón cal. 25-06 Rem Varmint 26”S3744153

2Cañón cal. 6.5x55 SE Varmint 26”S3744156

2Cañón cal. 270 Win Varmint 26”S3744159

2Cañón cal. 30-06 Varmint 26”S3744170

2Cañón cal. 270 Wby Mag Varmint 26”S3754158

2Cañón cal. 7 mm Rem Mag Varmint 26”S3754164

2Cañón cal. 7 mm Wby Mag Varmint 26”S3754161

2Cañón cal. 300 Win Mag Varmint 26”S3754176

2Cañón cal. 300 Wby Mag Varmint 26”S3754163

3 Cuerpo del cerrojo M591 LH S3771306

3 Cuerpo del cerrojo L691 LH S3781306

3 Cuerpo del cerrojo L691 Mag LH S3791306

4 Culata M591 LH Hunter al aceite S2773600

4 Culata M591 LH Hunter lacada S2771600

4 Culata M591 LH Hunter mate S2772600

4 Culata L691 LH Hunter al aceite S2783600

4 Culata L691 LH Hunter lacada S2781600

4 Culata L691 LH Hunter mate S2782600

4 Culata L691 Mag LH Hunter al aceite S2793600

4 Culata L691 Mag LH Hunter lacada S2791600

4 Culata L691 Mag LH Hunter mate S2792600

4 Culata L691 Super Mag LH Hun. al aceite S2823600

4 Culata L691 Super Mag LH Hun. mate S2822600

4 Culata M591 LH Deluxe al aceite S2773601

4 Culata M591 LH Deluxe lacada S2771601

45

REPUESTOS SAKO M591/L691 LH

Conjunto Pieza DescripciónArt.Nºn

nº nº

4 Culata M591 LH Deluxe mate S2772601

4 Culata L691 LH Deluxe al aceite S2783601

4 Culata L691 LH Deluxe lacada S2781601

4 Culata L691 LH Deluxe mate S2782601

4 Culata L691 Mag LH Deluxe al aceite S2793601

4 Culata L691 Mag LH Deluxe lacada S2791601

4 Culata L691 Mag LH Deluxe mate S2792601

4 Culata L691 Super Mag LH Dlx al aceite S2823601

4 Culata L691 Super Mag LH Dlx mate S2822601

4 Culata M591 LH Superdeluxe al aceite S2773606

4 Culata M591 LH Superdeluxe lacada S2771606

4 Culata M591 LH Superdeluxe mate S2772606

4 Culata L691 LH Superdeluxe al aceite S2783606

4 Culata L691 LH Superdeluxe lacada S2781606

4 Culata L691 LH Superdeluxe mate S2782606

4 Culata L691 Mag LH Superdlx al aceite S2793606

4 Culata L691 Mag LH Superdlx lacada S2791606

4 Culata L691 Mag LH Superdlx mate S2792606

4 Culata L691 Super Mag LH Sdlx al aceite S2823606

4 Culata L691 Super Mag LH Sdlx mate S2822606

4 Culata M591 LH Classic al aceite S2773610

4 Culata M591 LH Classic lacada S2771610

4 Culata M591 LH Classic mate S2772610

4 Culata L691 LH Classic al aceite S2783610

4 Culata L691 LH Classic lacada S2781610

4 Culata L691 LH Classic mate S2782610

4 Culata L691 Mag LH Classic al aceite S2793610

4 Culata L691 Mag LH Classic lacada S2791610

4 Culata L691 Mag LH Classic mate S2792610

4 Culata M591 LH Carbine al aceite S2773605

4 Culata M591 LH Carbine mate S2772605

4 Culata L691 LH Carbine al aceite S2783605

4 Culata L691 LH Carbine mate S2782605

4 Culata L691 Mag LH Carbine al aceite S2793605

4 Culata L691 Mag LH Carbine mate S2792605

4 Culata M591 LH Varmint al aceite S2773602

4 Culata M591 LH Varmint mate S2772602

4 Culata L691 LH Varmint al aceite S2783602

4 Culata L691 LH Varmint mate S2782602

4 Culata L691 Mag LH Varmint al aceite S2793602

4 Culata L691 Mag LH Varmint mate S2792602

4 Culata M591 LH Laminated mate S2772611

4 Culata L691 LH Laminated mate S2782611

REPUESTOS SAKO M591/L691 LH

Conjunto Pieza DescripciónArt.Nºn

nº nº

4 Culata L691 LH Fiberclass S2784699

4 Culata L691 Super Mag LH Fibercl. S2824699

1Mecanismo completo de disparador S584S110

5 Mecanismo de disparador

6 Tornillo de amarre M6x20

2Repuestos mecanismo de disparador M90 S584S210

7 Muelle de disparador

8 Tornillo de muelle de disparador M5x10

9 Muelle de presión de disparador

10 Muelle de leva de seguro

11 Silenciador de seguro

2Repuestos mecanismo grupo disparador S584S220

12 Muelle de grupo disparador

13 Tornillo de grupo de disparador M3x6 (2)

314 Conjunto de percutor M591 S5940156

314 Conjunto de percutor L691 S5940161

4Extractor S5940233

15 Extractor cal 17, 222 y 223 Rem

15 Extractor de otros cal

16 Botón de extractor

17 Muelle de extractor

5Guía del cerrojo M591 S5940223

18 Guía

19 Anillo de montaje de guía

20 Muelle de tope de guía

21 Espira limitadora de tope de guía

22 Muelle de espira

5Guía del cerrojo L691 S5940226

18 Guía

19 Anillo de montaje de guía(2)

20 Muelle de tope de guía(2)

21 Espira limitadora de tope de guía

22 Muelle de espira

8Desenganche completo del cerrojo S5940251

23 Desenganche del cerrojo

24 Tornillo de montaje M3.5x7.5 (2)

925 Conjunto guardamonte M591 S5940176

925 Conjunto guardamonte M591 Deluxe S5940177

925 Conjunto guardamonte L691 S5940181

925 Conjunto guardamonte L691 Deluxe S5940182

10 Repuestos del conjunto guardamonte S5940261

26 Tornillos de montaje M3.5x7.5 (2)

27 Prisionero de guardabaja de cargador

46

REPUESTOS SAKO M591/L691 LH

Conjunto Pieza DescripciónArt.Nºn

nº nº

28 Muelle de prisionero de guardabaja

29 Pasador 2.5x16 (2)

11 Seg. de carg. con muel. M591 22-250 Rem S5940283

30 Seguidor del cargador

31 Muelle del cargador

11 Seguidor de carg. con m. M591 otros cal. S5940284

30 Seguidor del cargador

31 Muelle del cargador

11 Seguidor de cargador con muelle L691 S5940286

30 Seguidor del cargador

31 Muelle del cargador

32 Caja de cargador cal. 22-250 Rem S3724511

32 Caja de cargador M591 otros cal. S3721511

32 Caja de cargador L691 S3741511

32 Caja de cargador L691 Mag S3751511

12 33 Bloque de retroceso S584S299

13 Conjunto de cantonera S5940290

34 Cantonera

35 Pasador de montaje (2)

13 Conjunto de cantonera Varmint S584S296

36 Cantonera

37 Base de cantonera

38 Tornillo de montaje 4.8x32 (2)

39 Espaciador recto de cantonera S584S420

40 Espaciador oblicuo de arriba de cantonera S584S421

41 Espaciador oblicuo de abajo de cantonera S584S422

14 Anillas S594S297

42 Tornillo de anilla (2)

43 Anilla (2)

14 Anilla frontal para Varmint S594S298

44 Encaje de anilla

45 Tornillo de montaje de encaje

46 Tuerca de montaje para encaje

47 Anilla frontal

15 Mira trasera S584S310

48 Base de mira trasera

49 Tornillo de montaje

50 Cuña de 9.5 mm

50 Cuña de 12 mm

51 Arandela de montaje de cuña

52 Tornillo de montaje para cuña

15 Mira trasera Battue S584S311

53 Base de mira trasera Battue

54 Tornillo de montaje (2)

REPUESTOS SAKO M591/L691 LH

Conjunto Pieza DescripciónArt.Nºn

nº nº

55 Cuña

56 Arandela de montaje de cuña

57 Tornillo de montaje de cuña

16 Mira delantera S584S320

58 Base de mira delantera

59 Tornillo de montaje de base frontal

60 Tornillo de montaje de base trasera

61 Mira de 5.5 mm

61 Mira de 6.5 mm

61 Mira de 7.5 mm

61 Mira de 8.5 mm

62 Protector de mira frontal

16 Mira delantera Battue S584S321

58 Base de mira delantera

59 Tornillo de montaje de base frontal

60 Tornillo de montaje de base trasera

61 Mira fluorescente de 7.5 mm

61 Mira fluorescente de 8.5 mm

61 Mira fluorescente de 9.5 mm

62 Protector de mira frontal con agujeros

17 Tornillos de sujeción de guardamonte S5940265

63 Tornillo de sujeción frontal

64 Tornillo de sujeción trasero

18 Parte metálica para Carbine M591 S5940346

65 Placa de conexión

66 Tornillo montaje pl.con. 2.9x14 (2)

67 Abrazadera de culata

68 Tornillo abrazadera de culata M4x33

69 Mordaza de abrazadera

70 Tornillo de mordaza de abrazadera 2.2x9.5

18 Parte metálica para Carbine L691 S5940347

65 Placa de conexión

66 Tornillo montaje pl.con. 2.9x14 (2)

67 Abrazadera de culata

68 Tornillo abrazadera de culata M4x33

69 Mordaza de abrazadera

70 Tornillo de mordaza de abrazadera 2.2x9.5

19 Tornillo transversal S5940296

71 Tornillo transversal

72 Tuerca de tornillo sin agujeros

73 Tuerca de tornillo con agujeros

20 Tornillos tapón para cañón S584S211

74 Tornillo tapón M4x2.5 (4)

47

MOD.

CAL.

S/N

Tarkastus - Inspektion - Inspection

Endkontrolle - Contrôle - Inspección

Tarkastettu kansainvälisen tarkastusjärjestön (C.I.P.) ohjeiden

mukaisesti.

Inspekterad enligt reglerna av C.I.P.

Inspected according to the rules of international organisation C.I.P.

Entsprechend den Vorschriften der internationalen Organisation

C.I.P. kontrolliert und endabgenommen.

Inspection correspondant aux normes C.I.P.

Inspección realizada según las normas de la Organización Interna-

cional C.I.P.

Telephone +358 14 7431, Telefax +358 14 720446

Sako Ltd., P.O.BOX 149, 11101 RIIHIMÄKI, FINLAND

Postiosoite: Sako Oy Address: Sako Ltd.

PL 149 P.O. Box 149

11101 Riihimäki SF-11101 Riihimäki

Finland

1 VUODEN TAKUU

1 ÅRS GARANTI

1 YEAR GUARANTEE

1 JAHR GARANTIE

GARANTIE VALABLE UN AN

VALIDEZ GARANTIA UN AÑO

Valmistaja antaa takuun mahdollisista raaka-aine- ja valmistusvirheistä. Virheen

ilmaantuessa pyydämme lähettämään aseen ja takuukortin myyjälle.

Tillverkaren ger garantin för material- och konstruktionsfel. Uppstår fel på vapnet

skall det sändas tillsammans med garantibeviset till säljaren.

The manufacturer gives a guarantee for eventual material and manufacturing faults.

In case of defect, please send the gun together with this guarantee card to the seller.

Der Hersteller übernimmt die Garantie für eventuelle Material- oder Herstellungs-

fehler. Im Falle einer Reklamation senden Sie die Waffe zusammen mit dieser

Garantiekarte an den Verkäufer.

Le fabricant garantit l'acheteur contre les vices de fabrication et contre les cas de

nonconformité. Nous prions l'acheteur de renvoyer l'arme défectueuse accompagnée

du pon de garantie á l'armurerie.

El fabricante da una garantía de defectos eventuales de material y fabricación. En ca-

so de defecto, envié por favor el arma junto con esta carta de garantía al vendedor.

Ostaja, Köpare, Buyer Myyjä, Säljare, Seller

Käufer, Acheteur, Comprador Verkäufer, Vendeur, Vendedor

Luovutuspäivä, Försäljningsdatum, Purchase date

Kaufdatum, Date da la vente, Fecha de compra

TARKASTUS- JA TAKUUTODISTUS - INSPEKTIONS- OCH GARANTIBEVIS

INSPECTION CERTIFICATE - ENDABNAHMEZERTIFIKAT UND GARANTIESCHEIN

CERTIFICAT DE CONTRÔLE - CERTIFICADO DE CONTROL
