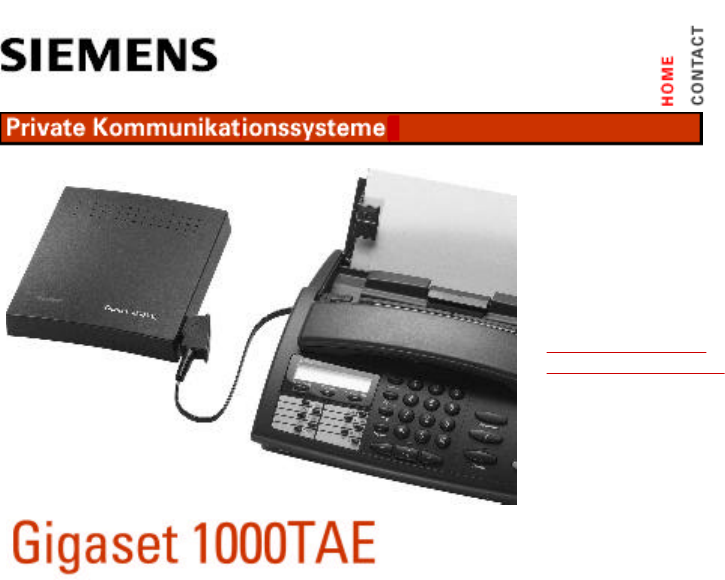

Bedienungsanleitung Gigaset 1000TAE: Titelseite Seite 1 von 1
file://H:\Technik\SIEMENS\Gigaset\Bedienungsanleitungen (alle)\1000TAE\p_main.htm 16.10.00
Der schurlose Anschluß an die Gigaset
1000/2000-Familie für Telefon,
Faxgerät, Modem und
Anrufbeantworter
Bedienungs-
anleitung
Bitte beachten Sie
die
Hinweise zu dieser
Bedienungsanleitung!
Bedienungsanleitung Gigaset 1000TAE: Einleitung Seite 1 von 1
file://H:\Technik\SIEMENS\Gigaset\Bedienungsanleitungen (alle)\1000TAE\p_01.htm 16.10.00
Gigaset 1000TAE
Einleitung
Zum Gerät
Zur Bedienungsanleitung
Zum Gerät
Mit dem Schnurlostelefonsystem der Gigaset 1000/2000-Familie haben Sie nicht nur die Möglichkeit über
Mobilteile in ausgezeichneter Qualität zu telefonieren, sondern können auch mit dem zusätzlichen
schnurlosen TAE-Anschluß Gigaset 1000TAE weiterhin drahtgebundene Endgeräte wie Telefon,
Anrufbeantworter, Faxgerät oder Modem ortsungebunden im Bereich der verwendeten Basisstation
drahtlos betreiben.
Das Gerät ist in moderner digitaler Technologie nach dem europaweiten Standard für schnurlose Telefone
(DECT, GAP) ausgeführt. Die DECT-Technologie bietet u.a. hohe Abhörsicherheit und gute digitale
Sprachqualität.
Neben dem Betrieb an Basisstationen der Gigaset 1000/2000-Familie, kann auch der Einsatz an anderen
GAP-kompatiblen Basisstationen möglich sein. Hierdurch können sich jedoch funktionale
Einschränkungen an Gigaset 1000TAE ergeben, für die keine Gewährleistung übernommen werden kann.
Jedes zugelassene TAE kompatible Endgerät, wie ein schnurgebundenes Telefon (egal ob mit Tastenfeld
oder Wählscheibe, Ton- oder Impulswahlverfahren), Faxgerät, Anrufbeantworter oder Modem werden
einfach direkt an Gigaset 1000TAE über das am Endgerät vorhandene TAE-Kabel angeschlossen. Durch
Verwendung eines Mehrfach-TAE-Adapters können auch mehrere Endgeräte gleichzeitig an Gigaset
1000TAE angeschlossen werden, wobei für einen sicheren Betrieb nicht mehr als 2 gleichzeitig
angeschlossene Endgeräte empfohlen werden.
Gigaset 1000TAE ist gleichermaßen für den privaten Einsatz als auch für professionelle Anwendungen im
Büro geeignet.
Zur Bedienungsanleitung
Gigaset 1000TAE ist so ausgelegt, daß eine Verwendung mit Ihrem Schnurlostelefonsystem der Gigaset
1000/2000-Familie leicht konfiguriert werden kann. Beachten Sie dazu das Kapitel "Inbetriebnahme".
Eine Kurzbedienungsanleitung mit den wichtigsten Funktionen finden Sie am Schluß dieser
Bedienungsanleitung. Um Funktionen, Einstellungen und sonstige Informationen schnell zu finden, stehen
Ihnen Inhaltsverzeichnis und Stichwortverzeichnis zur Verfügung.
Bedienungsanleitung: Hinweise Seite 1 von 2
file://H:\Technik\SIEMENS\Gigaset\Bedienungsanleitungen (alle)\1000TAE\p_00.htm 16.10.00
Gigaset 1000TAE
Hinweise
Browser-Voraussetzungen
Copyright
In der Bedienungsanleitung navigieren
Bedienungsanleitung ausdrucken
Browser-Voraussetzungen
Zur korrekten Anzeige und zum fehlerfreien Verwenden der Navigationsleisten ist einer der folgenden
WWW-Browser bzw. ein kompatibler Typ erforderlich:
¡Netscape 3.x
¡Microsoft Internet Explorer 4.x
Um die Navigationselemente dieser Bedienungsanleitung nutzen zu können, muß JavaScript aktiviert sein.
Das Aktivieren von JavaScript ist in den Programmeinstellungen des WWW-Browsers möglich.
Copyright
Das Dokument muß stets in der vorliegenden Form und vollständig kopiert, weitergegeben oder
anderweitig veröffentlicht werden - das Kopieren, Weitergeben oder Veröffentlichen von Teilen des
Dokuments ist nicht erlaubt. Maßgeblich hierfür ist die Download-Datei.
In der Bedienungsanleitung navigieren
Am oberen Rand des Anzeigefensters finden Sie zwei Aufklapplisten. Aus der linken Aufklappliste können
Sie Kapitel der Bedienungsanleitung auswählen und aufrufen. Jedes Kapitel stellt eine WWW-Seite dar.
Aus der rechten Aufklappliste können Sie ein Stichwort auswählen. Sie springen dadurch direkt zu einer
entsprechenden Stelle in der Bedienungsanleitung.
Am unteren Rand des Anzeigefensters finden Sie eine Leiste mit Schaltflächen. Die einzelnen
Schaltflächen führen beim Anklicken folgende Sprünge aus:
<< Seite springt ein Kapitel rückwärts.
< springt einen Unterabschnitt rückwärts.
Titel springt zur Einstiegsseite mit dem Titelbild.
Diese Seite springt zum Anfang des aktuell angezeigten Kapitels.
Hinweise springt zu der Seite, die Sie gerade lesen.
> springt einen Unterabschnitt vorwärts.
Seite >> springt ein Kapitel vorwärts.
Bedienungsanleitung ausdrucken
Sie können die jeweils angezeigte Seite ausdrucken. Gehen Sie dazu wie folgt vor:
Netscape 3.x und 4.x:
Klicken Sie in den Hauptanzeigebereich. Wählen Sie dann aus dem Menü File den Befehl Print Frame
(englische Netscape-Version).
Microsoft Internet Explorer 4.x:
Klicken Sie mit der rechten Maustaste in den Hauptanzeigebereich. Wählen Sie aus dem Kontextmenü,
das dann eingeblendet wird, den Befehl Drucken (deutsche Version).
Bedienungsanleitung Gigaset 1000TAE: Inbetriebnahme Seite 1 von 5
file://H:\Technik\SIEMENS\Gigaset\Bedienungsanleitungen (alle)\1000TAE\p_03.htm 16.10.00
Inbetriebnahme
Übersichtsbilder
Aufstellung / Wandmontage
Anschließen eines Telefons
Anschließen eines Faxgerätes
Anschließen eines Modems
Anschließen eines Anrufbeantworters
Gigaset 1000TAE an Basisstation anmelden
Vorgehensweise bei der Anmeldung
Übersichtsbilder
Vorderansicht
Rückansicht
Aufstellung / Wandmontage
Das Gerät kann sowohl liegend (z. B. Schreibtisch, Regal) als auch an der
Wand befestigt betrieben werden.
¡Stecken Sie den Miniwesternstecker des Kabels am
Steckernetzgerät in die mit
" " gekennzeichnete Buchse (Gehäuseunterseite).
¡Legen Sie das Kabel in den vorgesehenen Kabelkanal.
Wenn Sie anschließend das Gerät an der Wand befestigen wollen, gehen
Sie wie folgt vor:
¡Bohren Sie zwei Löcher (Ø 5 mm) im Abstand von 69 mm.
¡Setzen Sie die beiliegenden Dübel ein.
¡Drehen Sie die Schrauben so ein, daß zwischen Schraubenkopf
und Wand ein Abstand von ca. 5 mm bleibt.
¡Hängen Sie das Gerät an den Aufhängevorrichtungen an den
Schrauben auf.
Bedienungsanleitung Gigaset 1000TAE: Inbetriebnahme Seite 2 von 5
file://H:\Technik\SIEMENS\Gigaset\Bedienungsanleitungen (alle)\1000TAE\p_03.htm 16.10.00
Schrauben auf.
Stecken Sie das Steckernetzgerät bitte erst dann in die 220/230V-
Steckdose, wenn Sie Gigaset 1000TAE an der Basisstation anmelden
(siehe Vorgehensweise bei der Anmeldung).
Bei Netzspannungsausfall oder bei nicht angeschlossenem Netzgerät ist Ihr
schnurloser TAE-Anschluß nicht funktionsfähig.
Verwenden Sie nur das mitgelieferte Netzgerät C39280-Z4-C59.

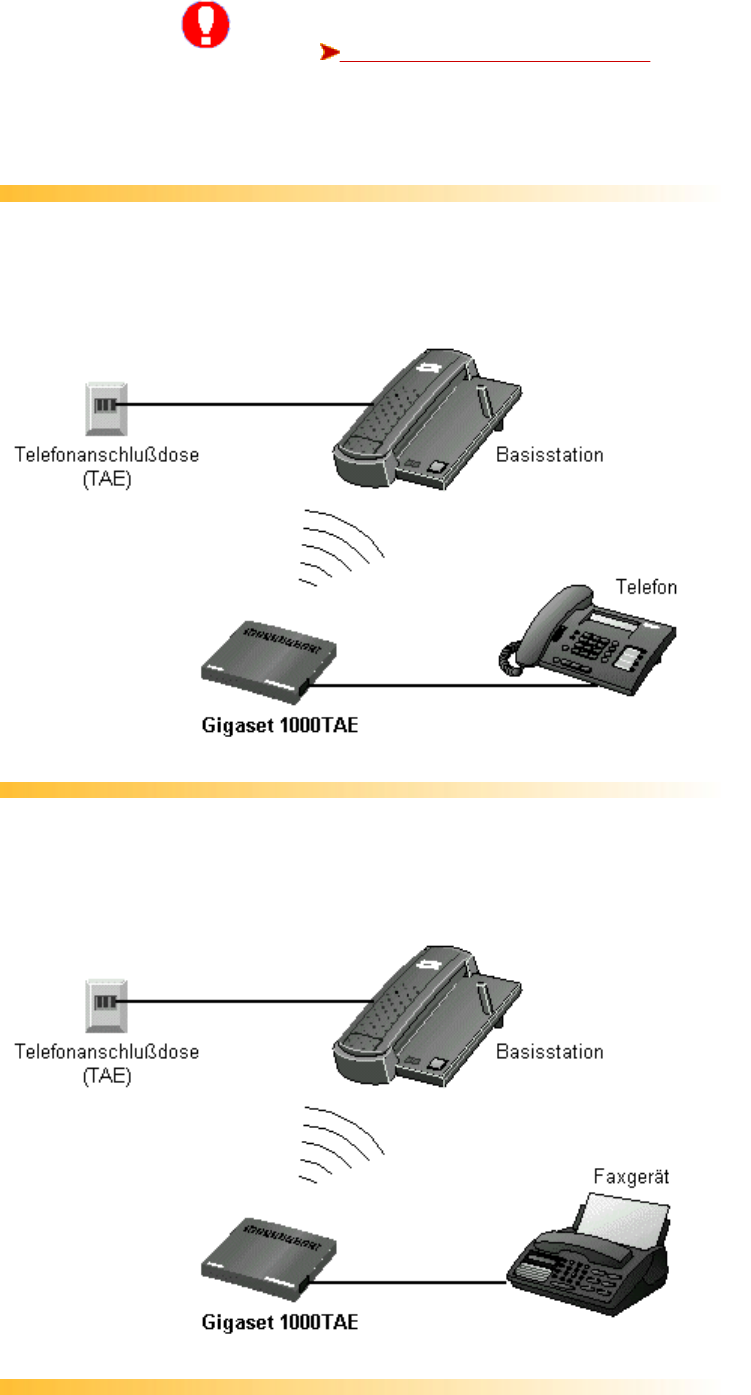

Anschließen eines Telefons
Ein Telefon wird einfach mit der Anschlußschnur des Telefons an die TAE-
Buchse des Gigaset 1000TAE angeschlossen.
Anschließen eines Faxgerätes
Ein Faxgerät wird einfach mit dem Anschlußkabel des Faxgerätes an die
TAE-Buchse des Gigaset 1000TAE angeschlossen.
Bedienungsanleitung Gigaset 1000TAE: Inbetriebnahme Seite 3 von 5
file://H:\Technik\SIEMENS\Gigaset\Bedienungsanleitungen (alle)\1000TAE\p_03.htm 16.10.00

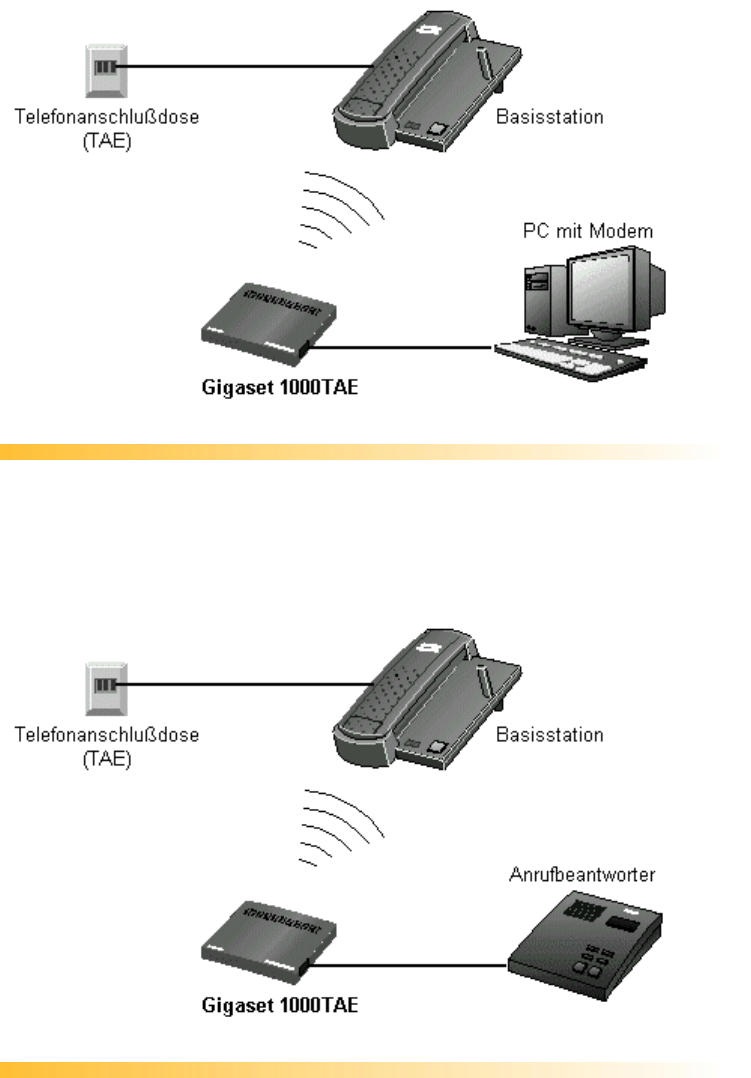

Anschließen eines Modems
Ein Modem wird einfach mit dem mitgelieferten Anschlußkabel des Modems
an die TAE-Buchse des Gigaset 1000TAE angeschlossen.
Anschließen eines Anrufbeantworters
Ein Anrufbeantworter wird einfach mit dem Anschlußkabel des
Anrufbeantworters an die TAE-Buchse des Gigaset 1000TAE
angeschlossen.
Gigaset 1000TAE an Basisstation anmelden
Bedienungsanleitung Gigaset 1000TAE: Inbetriebnahme Seite 4 von 5
file://H:\Technik\SIEMENS\Gigaset\Bedienungsanleitungen (alle)\1000TAE\p_03.htm 16.10.00
Der schnurlose TAE-Anschluß Gigaset 1000TAE muß erst an die
Basisstation Ihres Schnurlostelefonsystems der Gigaset 1000/2000-Familie
wie ein zusätzliches Mobilteil angemeldet werden, bevor er betriebsbereit
ist. Hierzu benötigt man ein an Gigaset 1000TAE angeschlossenes Telefon
oder Faxgerät, um die Anmeldeprozedur per Tastatur oder Wählscheibe
auszuführen.
Die Anzahl der einsetzbaren schnurlosen TAE-Anschlüsse ist abhängig von
der verwendeten Basisstation Ihres Telefonsystems der Gigaset 1000/2000-
Familie.
Gigaset 1000TAE kann an bis zu 4 Basisstationen der Gigaset 1000/2000-
Familie gleichzeitig angemeldet werden. Die letzte Anmeldung ist dabei für
den laufenden Betrieb aktiviert und kann durch die Prozedur "Wechsel der
verwendeten Basisstation" (siehe Wechsel der verwendeten
Basisstation) geändert werden.
Wenn an der verwendeten Basisstation die Anmeldeprozedur eingeleitet
worden ist, kann innerhalb von 60 Sekunden Gigaset 1000TAE angemeldet
werden. Wird diese Zeit überschritten, bricht die Basisstation den
Anmeldevorgang ab und Sie müssen mit dieser Prozedur nochmals von
vorne beginnen. Insofern wird empfohlen, Gigaset 1000TAE für die Zeit des
Anmeldevorganges in der Nähe der verwendeten Basisstation zu plazieren.
Wenn Sie in der Anmeldeprozedur die Eingabe der Internnummer entfallen
lassen, ist Ihr schnurloser TAE-Anschluß
trotzdem mit einer automatisch von
der Basisstation vergebenen Internnummer angemeldet (falls noch eine
Internnummer an der verwendeten Basisstation frei ist).
Sie können jederzeit Ihre Gigaset 1000TAE erneut an die Basisstation
anmelden, um damit die Internnummer zu wechseln. Gigaset 1000TAE ist
dabei immer unter der letzten verwendeten Internnummern angemeldet und
unter dieser im Telefonsystem erreichbar.
An einer Basisstation sind nur eine gewisse Anzahl von Gigaset 1000TAE
bzw. Mobilteilen anmeldbar. Wollen Sie Gigaset 1000TAE von der
verwendeten Basisstation wieder abmelden, benutzen Sie bitte die
Abmeldeprozedur über ein Mobilteil (verwendete Internnummer von Gigaset
1000TAE wird benötigt). Siehe hierzu die Bedienungsanleitung Ihres
Telefonsystems der Gigaset 1000/2000-Familie zum Thema "Mobilteil
abmelden".
Vorgehensweise bei der Anmeldung
Gigaset 1000TAE muß ausgeschaltet sein (Netzstecker abgezogen)
Sie verbinden Gigaset 1000TAE mit einem Telefon oder Faxgerät.
Anmeldeprozedur an der verwendeten Basisstation durch längeres Drü
cken
der Anmeldetaste bzw. Auslösen eines Menüpunktes an der Basisstation
starten. Siehe hierzu die Bedienungsanleitung Ihres Telefonsystems der
Gigaset 1000/2000-Familie zum Thema "Mobilteil an eine Basisstation
anmelden".
Hörer abheben (bzw. entsprechende Funktion am Faxgerät)
Netzstecker anschließen und damit Gigaset 1000TAE einschalten 1
positiver Quittungston hörbar
Eingabe der Ziffer 7
1 positiver Quittungston hörbar
Eingabe der frei wählbaren Basisstationsnummer 1, 2, 3 oder 4
1 positiver Quittungston h
rbar, falls Wahl erfolgreich
Bedienungsanleitung Gigaset 1000TAE: Inbetriebnahme Seite 5 von 5
file://H:\Technik\SIEMENS\Gigaset\Bedienungsanleitungen (alle)\1000TAE\p_03.htm 16.10.00
Gigaset 1000TAE
1 positiver Quittungston h
rbar, falls Wahl erfolgreich
oder
4 negative Quittungstöne hörbar bei Fehleingabe
Eingabe des 4-stelligen Systemcodes
Systemcode siehe Bedienungsanleitung Ihres verwendeten Telefonsystems
der Gigaset 1000/2000-Familie.
Hörer auflegen (bzw. entsprechende Funktion am Faxgerät)
Das angeschlossene Telefon oder Faxgerät wird angerufen
Hörer abnehmen (bzw. entsprechende Funktion am Faxgerät) Anmeldetö
ne
hörbar (Basisstation wird gesucht, Vorgang kann einige Sekunden dauern)
Warten Sie bis:
1 positiver Quittungston hörbar ist, womit der Anmeldevorgang akzeptiert
wird
oder
4 kurze negative Quittungstöne hörbar sind, womit die Basisstation nicht
gefunden wurde, der Systemcode nicht akzeptiert wurde oder kein
Anmeldeplatz an der Basisstation frei ist (siehe hierzu die
Bedienungsanleitung Ihres Telefonsystems der Gigaset 1000/2000-Familie)
Eingabe der gewünschten einstelligen Internnummer, unter der später Ihr
angeschlossenes Endgerät gerufen werden kann
1 positiver Quittungston hörbar, wenn Internnummer akzeptiert
oder
4 kurze negative Quittungstöne hörbar, wenn Internnummern bereits
vergeben oder ungültig (bitte wählen Sie anschließend eine andere
Internnummer)
Hörer auflegen (bzw. entsprechende Funktion am Faxgerät) Gigaset
1000TAE ist erfolgreich an die Basisstation angemeldet und ist jetzt
betriebsbereit
Bedienungsanleitung Gigaset 1000TAE: Betrieb mit Telefon Seite 1 von 4
file:///H:/Technik/SIEMENS/Gigaset/Bedienungsanleitungen%20(alle)/1000TAE/p_04.htm 16.10.00
Betrieb mit Telefon
Allgemeines
Wahl extern (in das öffentliche Telefonnetz)
Wahl intern (zu einem internen Teilnehmer)
Sammelruf (zu allen internen Teilnehmern)
Gespräch annehmen / beenden
Zeitweise Umschaltung auf Tonwahlverfahren für IWV-Geräte
Leistungsmerkmale der Basisstation nutzen
Allgemeines
Die nachfolgend beschriebenen Bedienungsabläufe gelten für ein
angeschlossenes Telefon. Um die Bedienung aller Funktionen möglichst
komfortabel und einfach durchzuführen, empfiehlt sich die Verwendung
eines Telefons mit Tonwahlverfahren und Signaltaste. Es sollten beim
Wählen der Rufnummer längere Wahlpausen zwischen den Ziffern
vermieden werden, damit die Wahl nicht wegen Zeitüberschreitung
automatisch abgebrochen wird.
Da Gigaset 1000TAE von Ihrem Gigaset Telefonsystem wie ein Mobilteil
verwaltet wird, achten Sie bitte auf die basisspezifischen
Einstellmöglichkeiten Ihres Gigaset Telefonsystems. Einstellmöglichkeiten
Ihres Telefons (z. B. Tonruflautstärke, Wahlwiederholung, usw.) siehe die
Bedienungsanleitung Ihres verwendeten Telefons.
Falls Ihr Telefon einen Rufnummernspeicher besitzt, ergänzen Sie bitte die
gespeicherten Rufnummern um eine vorangehende 0, damit die Wahl aus
dem Speicher korrekt über Gigaset 1000TAE ausgeführt wird.
Wahl extern (in das öffentliche Telefonnetz)
Nach Inbetriebnahme des schnurlosen TAE-Anschlusses Gigaset 1000TAE
und der verwendeten Basisstation Ihres Telefonsystems der Gigaset
1000/2000-Familie können Sie ein angeschlossenes Telefon betreiben.
Das Telefon befindet sich im Ruhezustand
Hörer abheben
Sie hören den internen Wählton
Eingabe der Ziffer 0, um die Amtsleitung zu belegen
Sie hören den Amtswählton
Bei Basisstationen, die keine automatische Leitungsbelegung eingestellt
haben, ist es notwendig, eine weitere Ziffer (0 oder 1) zu wählen. Falls die
Sperrfunktion der Basis aktiv ist, hören Sie 4 negative Quittungstöne.
Eingabe der externen Rufnummer
Sie hören den externen Freiton (bzw. Besetztton). Der Teilnehmer meldet
sich. Sie führen das externe Gespräch ...
Hörer auflegen, um das Gespräch zu beenden
Um die Wahlkontrolle in der Basisstation zu gewährleisten, können die
Ziffern der externen Rufnummer nur mit einem max. zeitlichen Abstand
eingegeben werden. Ansonsten wird der Wahlvorgang von Gigaset
1000TAE abgeschlossen.
Maximaler Abstand zwischen 2 Ziffern:
4,5 Sek. bei Telefonen mit Tonwahlverfahren (durch Drücken der
Signaltaste um jeweils weitere 4,5 Sek. verl
ngerbar)
Bedienungsanleitung Gigaset 1000TAE: Betrieb mit Telefon Seite 2 von 4
file:///H:/Technik/SIEMENS/Gigaset/Bedienungsanleitungen%20(alle)/1000TAE/p_04.htm 16.10.00
Wenn die Leitung durch andere Teilnehmer bereits belegt ist, hören Sie den
internen Besetztton.
Signaltaste um jeweils weitere 4,5 Sek. verl
ngerbar)
12 Sek. bei Telefonen mit Impulswahlverfahren
Wahl intern (zu einem internen Teilnehmer)
Das Telefon befindet sich im Ruhezustand
Hörer abheben
Sie hören den internen Wählton
Eingabe der Ziffer 9
Eingabe der Internrufnummer (0-9)
Sie hören den internen Freiton (bzw. Besetztton). Der gewünschte
Teilnehmer meldet sich. Sie führen das interne Gespräch ...
Wenn Sie alle internen Teilnehmer gleichzeitig rufen möchten (Sammelruf),
können Sie anstatt einer Internrufnummer die Sterntaste nach der Ziffer 9
drücken (nur bei Telefon mit Tonwahlverfahren möglich).
Hörer auflegen, um das Gespräch zu beenden
Sammelruf (zu allen internen Teilnehmern)
Das Telefon befindet sich im Ruhezustand
Hörer abheben
Eingabe der Ziffer 6
Sie hören den internen Freiton. Der erste interne Teilnehmer der sich
meldet, hat das Gespräch. Sie führen das interne Gespräch...
Hörer auflegen, um das Gespräch zu beenden
Gespräch annehmen / beenden
Ein ankommendes Gespräch (extern, intern) wird über den Tonruf des
angeschlossenen Telefons signalisiert.
So nehmen Sie ein Gespräch an
Hörer abheben
So beenden Sie ein Gespräch
Hörer auflegen
Bedienungsanleitung Gigaset 1000TAE: Betrieb mit Telefon Seite 3 von 4
file:///H:/Technik/SIEMENS/Gigaset/Bedienungsanleitungen%20(alle)/1000TAE/p_04.htm 16.10.00
Zeitweise Umschaltung auf Tonwahlverfahren für IWV-Geräte
Auch wenn Sie ein Telefon mit Impulswahlverfahren (IWV) nutzen, können
Sie während der Verbindung auf Tonwahlverfahren umschalten, um z. B.
einen Anrufbeantworter abzufragen.
Sie haben eine externe Verbindung aufgebaut und möchten auf
Tonwahlverfahren umschalten
Eingabe der Ziffer 7 nach 12 Sekunden Verbindungszeit. Anrufbeantworter
abfragen ...
Hörer auflegen, um die Verbindung und die Tonwahlfunktion zu beenden
Telefone mit Tonwahlverfahren benötigen diese Funktion nicht.
Die zeitweise Umschaltung auf Tonwahl ist nur bei bestehender Verbindung
möglich.
Nach Beendigung der Verbindung wird die Tonwahlfunktion automatisch
abgeschaltet.
Leistungsmerkmale der Basisstation nutzen
Leistungsmerkmale der verwendeten Basisstation lassen sich auch mit
Gigaset 1000TAE nutzen. Die meisten Leistungsmerkmale sind mit einem
Telefon mit Tonwahlverfahren und Signaltaste nutzbar. Wenn keine
Signaltaste am Telefon mit Tonwahlverfahren vorhanden ist, kann diese
auch durch ein kurzes Antippen der Hörergabel nachgebildet werden.
Es können Leistungsmerkmale, abhängig von der verwendeten Basisstation
und des Wahlverfahrens, genutzt werden, wie z. B. Anrufübernahme,
Rückfrage oder Dreierkonferenz.
Anhand der unten beschriebenen Ziffern können solche Leistungsmerkmale
der Basisstation, vergleichbar zur Bedienung über das Standard-Mobilteil
Gigaset 1000S, nachgebildet werden. Zur Bedienung der einzelnen
Leistungsmerkmale, sehen Sie bitte die jeweilige Bedienungsanleitung zur
Basisstation.
Diese Prozeduren sind nach Drücken der Signaltaste im
Verbindungszustand mit der Basisstation (Ziffer 0) mit den beschriebenen
Ziffern auslösbar.
Bei Telefonen mit Impulswahlverfahren wird anstatt der Signaltaste eine
Wartezeit von 12 Sekunden verwendet. Hierdurch ist es möglich, daß
weniger Leistungsmerkmale der Basisstation als bei Telefonen mit
Tonwahlverfahren nutzbar sind.
Ziffer am
Telefon: Entspricht Prozedur:
4 (SET-Taste + Signaltaste)
5 (SET-Taste + Raute-Taste) bzw.
(SET-Taste)
6Pause zwischen den Wählschritten
7Tonwahlverfahren aktivieren
8 (Signaltastennachbildung)
9 (Intern-Taste)
Beispiel f
ü
r Telefon mit Tonwahlverfahren
Bedienungsanleitung Gigaset 1000TAE: Betrieb mit Telefon Seite 4 von 4
file:///H:/Technik/SIEMENS/Gigaset/Bedienungsanleitungen%20(alle)/1000TAE/p_04.htm 16.10.00
Gigaset 1000TAE
Beispiel f
ü
r Telefon mit Tonwahlverfahren
Sie führen ein externes Gespräch und möchten eine interne Rückfrage
einleiten:
externes Gespräch -Taste -Taste -Taste
(Internnummer 3 wird gerufen) internes Gespräch
Sie möchten die interne Rückfrage beenden und zum externen Gespräch
zurückschalten:
-Taste -Taste externes Gespräch
Bedienungsanleitung Gigaset 1...: Betrieb mit Faxgerät, Modem oder Anrufbeantworte Seite 1 von 3
file://H:\Technik\SIEMENS\Gigaset\Bedienungsanleitungen (alle)\1000TAE\p_05.htm 16.10.00
Betrieb mit Faxgerät, Modem oder Anrufbeantworter
Allgemein
Betrieb mit Faxgerät
Betrieb mit Modem
Betrieb mit Anrufbeantworter
Allgemein
Nach der Anmeldeprozedur ist Gigaset 1000TAE auch für den Anschluß
eines Faxgerätes, Modems oder Anrufbeantworters einsatzbereit.
Achten Sie bei der Konfiguration Ihres Gigaset Telefonsystems bei
Verwendung von Gigaset 1000TAE darauf, wie die einzelnen Komponenten
miteinander zusammenarbeiten sollen (z. B. Betrieb eines Faxgerätes bei
gleichzeitiger Nutzung eines Anrufbeantworters oder Telefons). Eventuell
kann es z. B. sinnvoll sein, Gigaset 1000TAE aus der Rufzuordnung zu
nehmen, damit keine ankommenden Rufe vom Modem angenommen
werden. Zum Thema Rufzuordnung sehen Sie bitte in die
Bedienungsanleitung Ihrer Basisstation.
Bei Verwendung einer ISDN-Basisstation (z. B. Gigaset 1054isdn) achten
Sie darauf, daß bei Anschluß eines Faxgerätes oder Modems an Gigaset
1000TAE die verwendete Mehrfachrufnummer (MSN) mit dem Gerätetyp
"Fax" oder "Modem" in der Basisstation konfiguriert wird (siehe hierzu die
Bedienungsanleitung Ihrer ISDN-Basisstation). Ansonsten ist eine
eindeutige Diensterkennung und -zuteilung vom ISDN-Netz her für Fax- und
Modem-Betrieb nicht möglich.
Betrieb mit Faxgerät
Nach Anschluß eines Faxgerätes an Gigaset 1000TAE (Anmeldung an
Basisstation bereits erfolgt), können Sie wie gewohnt Faxe empfangen und
senden. Achten Sie darauf, daß die Übertragungsgeschwindigkeit auf max.
9.600 Bit/s eingestellt ist. Außerdem ist Ihr Faxgerät auf Betrieb hinter einer
Nebenstellenanlage einzustellen, da erst durch die Wahl der Ziffer 0 eine
Amtsverbindung aufgebaut wird (siehe hierzu die Bedienungsanleitung Ihres
Faxgerätes).
Empfang von Faxdokumenten:
Wenn Sie an einem Mobilteil einen Anruf angenommen haben und Sie
feststellen, daß ein Faxgerät ein Dokument übertragen möchte (Pfeifton zu
hören), können Sie per interner Gesprächsübergabe (INT-Taste,
Internnummer des Faxgerätes, auflegen) die Faxübertragung an Ihr
Faxgerät (an Gigaset 1000TAE) weiterleiten.
Der Betrieb einer optionalen Faxweiche an Gigaset 1000TAE ist außerdem
möglich, wodurch ein von der Faxweiche angenommener Anruf zu einem
parallel zum Faxgerät angeschlossenen Telefon automatisch weitergeleitet
werden kann. Das gleiche Prinzip gilt auch für Kombifaxgeräte.
Um eine optimale Übertragungsqualität bei Faxdokumenten zu erhalten
kann es im Einzelfall notwendig sein, die Datenrate Ihres Faxgerätes von
9.600 auf 4.800 Bit/s zu verringern. Bei eingeschalteter Fehlerkorrektur
(Error Correction Mode) im Sende- und Empfangs-Faxgerät ist die
Übertragungsqualität bei jeder Datenrate gewährleistet (siehe hierzu die
Bedienungsanleitung Ihres Faxgerätes).
Achten Sie darauf, daß der Empfangsbetrieb mit einem Faxgerät an Gigaset
1000TAE ü
ber Gigaset Basisstationen mit integriertem Anrufbeantworter nur
dann sinnvoll ist, wenn Sie den Anrufbeantworter deaktivieren.
Bedienungsanleitung Gigaset 1...: Betrieb mit Faxgerät, Modem oder Anrufbeantworte Seite 2 von 3
file://H:\Technik\SIEMENS\Gigaset\Bedienungsanleitungen (alle)\1000TAE\p_05.htm 16.10.00
Betrieb mit Modem
Nach Anschluß eines Modems an Gigaset 1000TAE (Anmeldung an
Basisstation bereits erfolgt), können Sie wie gewohnt Daten senden und
empfangen. Achten Sie darauf, daß das schnellst verwendbare
Modulationsverfahren Ihres Modems V.32 (9.600 Bit/s) ist.
Modulationsverfahren wie V.32bis oder V.34 werden nicht unterstützt. Siehe
zur festen Einstellung des Modulationsverfahrens auf V.32 die
Bedienungsanleitung Ihres Modems.
Wegen der Vielfalt der am Markt erhältlichen Modems, kann der Betrieb mit
V.32 Modulationsverfahren und damit mit 9.600 Bit/s nicht für alle
Modemtypen gewährleistet werden. Falls eine Verbindung mit V.32 nicht
möglich sein sollte, besteht am verwendeten Modem meistens die
Möglichkeit ein niedrigeres Modulationsverfahren bzw. eine andere
geringere Übertragungsrate automatisch oder manuell einzustellen.
Achten Sie außerdem darauf, daß vor Wahl der Zielrufnummer die Ziffer 0
vorangesetzt wird, damit eine Amtsverbindung aufgebaut werden kann (wie
hinter einer Nebenstellenanlage). Bei manchen Fernmeldeämtern kann es
außerdem notwendig sein, nach der Ziffer 0 eine Pause durch ein Komma
einzufügen (z. B. AT DT 0,123456).
Da das verwendete Modem an Gigaset 1000TAE nicht sofort den Wählton
hören kann (erst nach Wahl der Ziffer 0), kann es ggf. notwendig sein, die
Wähltonerkennung im Modem (z. B. durch das Kommando "AT X1" bzw.
"AT X3") auszuschalten.
Sollten Sie den Anruf eines Modems per Mobilteil angenommen haben
(Pfeifton zu hören), können Sie durch eine interne Gesprächsübergabe zu
Ihrem an Gigaset 1000TAE angeschlossenem Modem die
Datenübertragung dorthin umleiten (INT-Taste, Internnummer des Modems,
auflegen).
Zusätzliche Einstellung bei Verwendung mit Gigaset 1010/2010 und
1015/2015:
Beim Gigaset 1010/1015/2010/2015 ist eine zusätzliche Einstellung bei
Verwendung von Gigaset 1000TAE mit einem Modem notwendig. Zur
Konfiguration der für Gigaset 1000TAE verwendeten Internnummer auf
Modem-Betrieb, führen Sie über ein Mobilteil folgende Prozedur aus, indem
Sie diese Tasten nacheinander drücken:
Systemcode Internnr. des
Modems
Zurückschalten auf Sprachbetrieb:
Systemcode Internnr. des
Modems
Achten Sie darauf, daß eine auf Modembetrieb eingestellte Internnummer
am Gigaset 1010/1015/2010/2015 nicht für den Sprachbetrieb (z. B. durch
Anschluß eines Telefons an Gigaset 1000TAE) geeignet ist.
Es können sich Einschränkungen in der Ü
bertragungsgeschwindigkeit durch
das verwendete Modem, den Leitungsverhältnissen im Telekom-Netz bzw.
der verwendeten Basisstation ergeben. In solchen Fä
llen wird empfohlen die
Datenrate des Modems auf 4.800 bzw. 2.400 Bit/s zu konfigurieren. Siehe
hierzu die Bedienungsanleitung Ihres Modems.
Besitzen Sie eine sogenannte Settop-Box mit integriertem Modem, einen
Dekoder für das digitale Fernsehen, können Sie den Rückkanal zur
Telefondose auch schnurlos mit Gigaset 1000TAE realisieren.
Bedienungsanleitung Gigaset 1...: Betrieb mit Faxgerät, Modem oder Anrufbeantworte Seite 3 von 3
file://H:\Technik\SIEMENS\Gigaset\Bedienungsanleitungen (alle)\1000TAE\p_05.htm 16.10.00
Gigaset 1000TAE
Betrieb mit Anrufbeantworter
Nach Anschluß eines Anrufbeantworters an Gigaset 1000TAE (Anmeldung
an Basisstation bereits erfolgt), können Sie wie gewohnt ankommende
Anrufe aufzeichnen lassen.
Bedienungsanleitung Gigaset 1000TAE: Weitere Betriebseinstellungen Seite 1 von 2
file:///H:/Technik/SIEMENS/Gigaset/Bedienungsanleitungen%20(alle)/1000TAE/p_06.htm 16.10.00
Weitere Betriebseinstellungen
Verwendung mehrerer Gigaset 1000TAE
Wechsel der verwendeten Basisstation
Verwendung mehrerer Gigaset 1000TAE
An Ihrer Basisstation kö
nnen Sie mehrere Gigaset 1000TAE und Mobilteile anmelden
und betreiben. Bei Betrieb mehrerer Komponenten haben Sie die Mö
glichkeit, interne
und externe Verbindungen gleichzeitig zu nutzen (siehe hierzu die
Bedienungsanleitung Ihres Telefonsystems der Gigaset 1000/2000-Familie).
Beispiel: Faxgerät an Gigaset 1000TAE empfängt ein externes Dokument
Mobilteil führt ein internes Gesprä
ch mit Telefon an Gigaset 1000TAE
Das Bild stellt schematisch den Ausbau einer Basisstation mit 3 Gigaset 1000TAE und
2 Mobilteilen dar. Jedes Endgerät ist dabei an die Basisstation angemeldet:
Bedienungsanleitung Gigaset 1000TAE: Weitere Betriebseinstellungen Seite 2 von 2
file:///H:/Technik/SIEMENS/Gigaset/Bedienungsanleitungen%20(alle)/1000TAE/p_06.htm 16.10.00
Gigaset 1000TAE
Wechsel der verwendeten Basisstation
Ist Gigaset 1000TAE bereits an weiteren Gigaset Basisstationen
angemeldet (Gigaset 1000TAE kann an bis zu 4 Basisstationen gleichzeitig
angemeldet sein), kann die aktiv benutzte Basisstation mit einem
angeschlossenen Telefon oder Faxgerät durch Angabe der neuen zu
verwendenden Basisstationsnummer gewechselt werden.
Gigaset 1000TAE muß ausgeschaltet sein (Netzstecker gezogen)
Hörer abheben (bzw. entsprechende Funktion am Faxgerät)
Netzstecker anschließen und damit Gigaset 1000TAE einschalten 1
positiver Quittungston hörbar
Eingabe der Ziffer 8
1 positiver Quittungston hörbar
oder
4 kurze negative Quittungstöne hörbar, falls keine Anmeldung besteht
Eingabe der neuen Basisstationsnummer 1, 2, 3 oder 4
1 positiver Quittungston hörbar, falls Wahl erfolgreich
oder
4 kurze negative Quittungstöne hörbar, falls keine Anmeldung auf dieser
Anmeldeplatznummer besteht bzw. bei Fehleingabe
Hörer auflegen (bzw. entsprechende Funktion am Faxgerät) Wechsel auf
die neue Basisstation erfolgreich ausgeführt
Nach Wechsel der Basisstation arbeitet Gigaset 1000TAE ausschließlich
über diese weiter.
Bedienungsanleitung Gigaset 1000TAE: Allgemeine Hinweise Seite 1 von 4
file://H:\Technik\SIEMENS\Gigaset\Bedienungsanleitungen (alle)\1000TAE\p_07.htm 16.10.00
Allgemeine Hinweise
HÖRTÖNE am angeschlossenen Telefon oder Faxgerät
RUFTÖNE am angeschlossenen Telefon oder Faxgerät
Gebührenkontrolle
Technische Daten
Fehlersuche
Garantie
Ansprechpartner

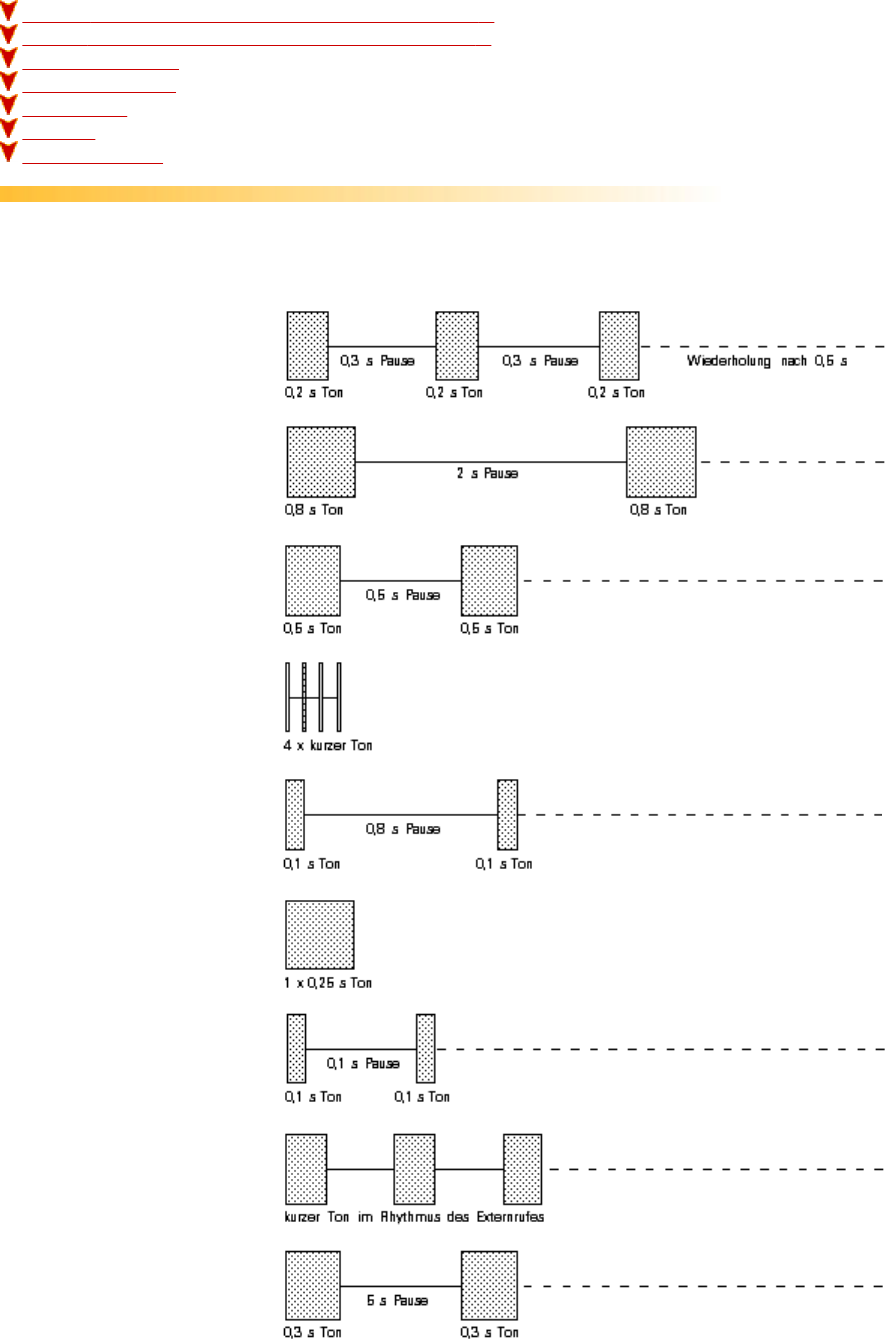

HÖRTÖNE am angeschlossenen Telefon oder Faxgerät
Wählton intern
Freiton intern
Besetztton intern
negativer Quittungston
Anmeldeton
positiver Quittungston
Reichweitenton
Anklopfen
Anklopfen von der
Türsprechstelle:
Bedienungsanleitung Gigaset 1000TAE: Allgemeine Hinweise Seite 2 von 4
file://H:\Technik\SIEMENS\Gigaset\Bedienungsanleitungen (alle)\1000TAE\p_07.htm 16.10.00

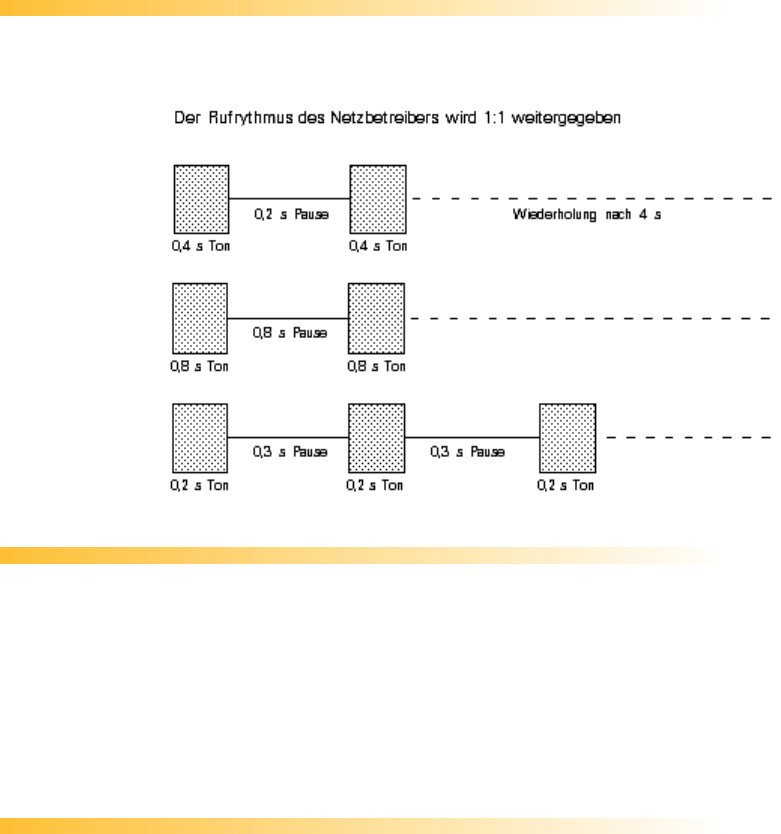

RUFTÖNE am angeschlossenen Telefon oder Faxgerät
Externruf
Internruf
Wiederanruf
Ruf von der
Türsprechstelle
Gebührenkontrolle
Bei Betrieb Ihres Schnurlostelefonsystems der Gigaset 1000/2000-Familie
mit Gebührenkontrolle können Sie die laufenden Telefongebühren Ihrer
Gigaset 1000TAE über ein Mobilteil abfragen. Ein direktes Anzeigen der
Telefongebühren an einem angeschlossenen Telefon wird nicht unterstützt.
Siehe hierzu die Bedienungsanleitung Ihres Telefonsystems der Gigaset
1000/2000-Familie.
Technische Daten
Standards: DECT, GAP
Funkfrequenzbereich: 1.880 MHz bis 1.900 MHz
Modulationstechnik: GFSK
Sprachcodierung: 32 kbit/s ADPCM
Modembetrieb: max. V.32 mit Übertragungsraten bis zu 9.600 Bit/s
Faxbetrieb: Gruppe 3, max. V.29 mit bis zu 9.600 Bit/s
Sendeleistung: 10 mW, mittlere Leistung
Reichweite: bis zu 300 m im Freien, bis zu 50 m in Gebäuden
Stromversorgung: 220/230 V ~/50 Hz (Steckernetzgerät C 39280-Z4-C59)
Stromverbrauch: 4 VA
Zul. Umgebungsbedingungen
für den Betrieb (maximal): -5 °C bis 55 °C
20% bis 75% rel. Luftfeuchtigkeit
Zul. Lagertemperatur: -10 °C bis +60 °C
Bedienungsanleitung Gigaset 1000TAE: Allgemeine Hinweise Seite 3 von 4
file://H:\Technik\SIEMENS\Gigaset\Bedienungsanleitungen (alle)\1000TAE\p_07.htm 16.10.00
Produktsicherheit nach EN 60950 und EN 41003
Wahlverfahren: Impulswahlverfahren / Tonwahlverfahren
Signaltastenauswertung: Flash
Abmessungen (mm): ca. 127 x 119 x 31 mm (L x B x H)
Gewicht: 175 g
Länge der Kabel: Netzgeräteschnur ca. 3 m
Anschlußstecker: Netzgeräteschnur: TSV 6/6
Steckernetzgerät: Eurostecker
Fehlersuche
Nicht bei jeder Störung muß es sich um einen tatsächlichen Defekt am
Gerät handeln. Sie sparen unter Umständen Zeit und Geld, wenn Sie
einfache Fehlerursachen selbst beheben können.
Die folgenden Hinweise sollen Ihnen dabei helfen.
Symptom Ursache Abhilfe
Keine Belegung der
Wählleitung möglich, kein
Wählton
Stecker der TAE-
Anschlußschnur nicht
richtig gesteckt
Stecker an der TAE-Buchse kontrollieren,
evtl. nochmals aus- und einstecken
Stecker der
Netzgeräteschnur nicht
richtig gesteckt
Netzgeräteschnur an der Basisstation und
an Gigaset 1000TAE, sowie an der 230V-
Steckdose kontrollieren, evtl. nochmals
aus- und einstecken
Wählleitung ist durch ein
anderes Endgerät belegt Warten bis Wählleitung frei ist
Keine Funkverbindung zur
Basisstation möglich
(Asynchronton)
Gigaset 1000TAE nicht
angemeldet Gigaset 1000TAE anmelden
Basisstation
ausgeschaltet Basisstation einschalten
Telefon am Gigaset
1000TAE läutet nicht Tonruf zu leise
eingestellt Tonruflautstärke am Telefon einstellen
Rufzuordnung an
Basisstation falsch
eingestellt
Rufzuordnung an Basisstation richtig
einstellen
Nur bei Telefonanlagen:
Keine bzw. falsche
Verbindung nach Wahl
Amtskennzeichen (meist
0) nicht eingegeben Amtskennzeichen eingeben
Brummen am
angeschlossenen Telefon
zu hören
Gegenseitige
Beeinflussung der
Geräte
Aufstellabstand zwischen
Gigaset 1000TAE und Telefon vergrößern
(Empfehlung mind. 1 m)
Bedienungsanleitung Gigaset 1000TAE: Allgemeine Hinweise Seite 4 von 4
file://H:\Technik\SIEMENS\Gigaset\Bedienungsanleitungen (alle)\1000TAE\p_07.htm 16.10.00
Gigaset 1000TAE
Garantie
Für dieses Gerät übernimmt die Siemens AG eine Garantie für 6 Monate,
gerechnet ab Datum des Kaufes vom Händler. Zum Nachweis dieses
Datums bewahren Sie den Kaufbeleg auf.
Innerhalb der Garantie beseitigt die Siemens AG unentgeltlich alle Mängel,
die auf Material oder Herstellungsfehler beruhen. Die Siemens AG leistet
nach eigener Wahl Garantie durch Reparatur oder Austausch des defekten
Gerätes.
Von der Garantie ausgenommen sind Schäden, die auf unsachgemäßen
Gebrauch, auf Verschleiß oder auf Eingriffe durch Dritte zurückzuführen
sind. Die Garantie umfaßt nicht Verbrauchsmaterialien und auch nicht
diejenigen Mängel, die den Wert oder die Gebrauchstauglichkeit des
Gerätes nur unerheblich beeinträchtigen.
Das von Ihnen gekaufte Siemens-Produkt entspricht den technischen
Erfordernissen zum Anschluß an das deutsche öffentliche Telefonnetz.
Ihre Garantieansprüche können Sie direkt beim Siemens-Service geltend
machen.
Ansprechpartner
Bei Störungen am Gerät wenden Sie sich an den
Siemens-Service
Bundesweite Telefonnummer: 0180 5333 222
Bitte haben Sie Verständnis, daß Ihnen der Siemens-Service nur bei
Störungen am Gerät zur Verfügung steht.
Weitere Fragen zur Bedienung beantwortet Ihnen gerne Ihr Fachhändler.
Fragen zum Telefonanschluß richten Sie direkt an die Deutsche Telekom
AG oder an eine der Telekom-Vertriebsstellen.
Bedienungsanleitung Gigaset 1000TAE: Kurzbedienungsanleitung Seite 1 von 1
file://H:\Technik\SIEMENS\Gigaset\Bedienungsanleitungen (alle)\1000TAE\p_08.htm 16.10.00
Gigaset 1000TAE
Kurzbedienungsanleitung
Gigaset 1000TAE mit angeschlossenem Telefon
Gespräch annehmen: Tonruf ertönt, abnehmen
Externwahl: abnehmen, Eingabe Ziffer 0, Rufnummer eingeben,
Externgespräch ...
Internwahl: abnehmen, Eingabe Ziffer 9, Teilnehmernummer
eingeben, Interngespräch
Sammelruf: abnehmen, Eingabe Ziffer 6, Interngespräch
Externgespräch von
anderem
Teilnehmer übernehmen:
Tonruf ertönt, abnehmen
Bedienungsanleitung Gigaset 1000TAE: Glossar Seite 1 von 1
file://H:\Technik\SIEMENS\Gigaset\Bedienungsanleitungen (alle)\1000TAE\p_09.htm 16.10.00
Gigaset 1000TAE
Glossar
ADPCM Adaptive Delta Pulse Code Modulation
Digitales Kompressionsverfahren
Basisstation Grundgerät des schnurlosen Telefonsystems, welches die Funk-
verbindungen zu den einzelnen Mobilteilen und schnurlosen TAE-
Anschlüssen aufbaut und die Verbindung an den TAE-Festanschluß im
Gebäude herstellt.
Basisstationsnummer Nummer des Anmeldeplatzes der jeweiligen Basisstation
CTR Common Technical Regulation; Europäische Zulassungsvorschrift
DECT Digital Enhanced Cordless Telecommunication, Übertragungsstandard
EndgerätTelefon, Faxgerät, Modem, Anrufbeantworter
GAP Generic Access Profile, standardisiertes Zugangsprotokoll
GFSK Gaussian Frequency Shift Key
Modulationsverfahren für die Funkübertragung
ISDN Integrated Services Digital Network
Internnummer Nummer, unter der Gigaset 1000TAE von anderen internen Teilnehmern
erreicht werden kann.
Impulswahl
verfahren Die einzelnen Ziffern werden durch kurze Leitungsunterbrechungen gewählt.
IWV Impulswahlverfahren
PCM Pulse Code Modulation
Digitales Übertragungsverfahren, bei dem ein analoges Signal als digitale
Werte abgebildet wird.
Reichweitenton
Hörbar, wenn:
Gigaset 1000TAE außerhalb des Empfangsbereiches der
Basisstation ist,
Basisstation ausgeschaltet ist,
Gigaset 1000TAE nicht angemeldet ist.
Systemcode Identifikationsnummer in der Basisstation, dient zur Absperrung bzw. Schutz
von Systemeinstellungen in der Basisstation.
TAE Teilnehmer Anschlußeinheit; normierter Analoganschluß in Deutschland
Tonwahlverfahren Die einzelnen Ziffern werden mit Doppeltönen gewählt.

Navigation menu
