Руководство пользователя
© Перевод Д. В. Летуновского, 2007
StarUNL. Руководство пользователя. 2 / 207
Оглавление
Глава 1. Краткий обзор StarUML................................................................................................................8
Что такое StarUML..................................................................................................................................8
Инструмент UML, который адаптируется к пользователю............................................................8
Истинная поддержка MDA................................................................................................................8
Превосходная расширяемость и гибкость .......................................................................................8
Главные особенности .............................................................................................................................8
Точное соответсвие стандарту UML ................................................................................................9
Открытый формат программной модели..........................................................................................9
Истинная поддержка MDA ...............................................................................................................9
Применимость методологий и платформ ........................................................................................9
Превосходная расширяемость...........................................................................................................9

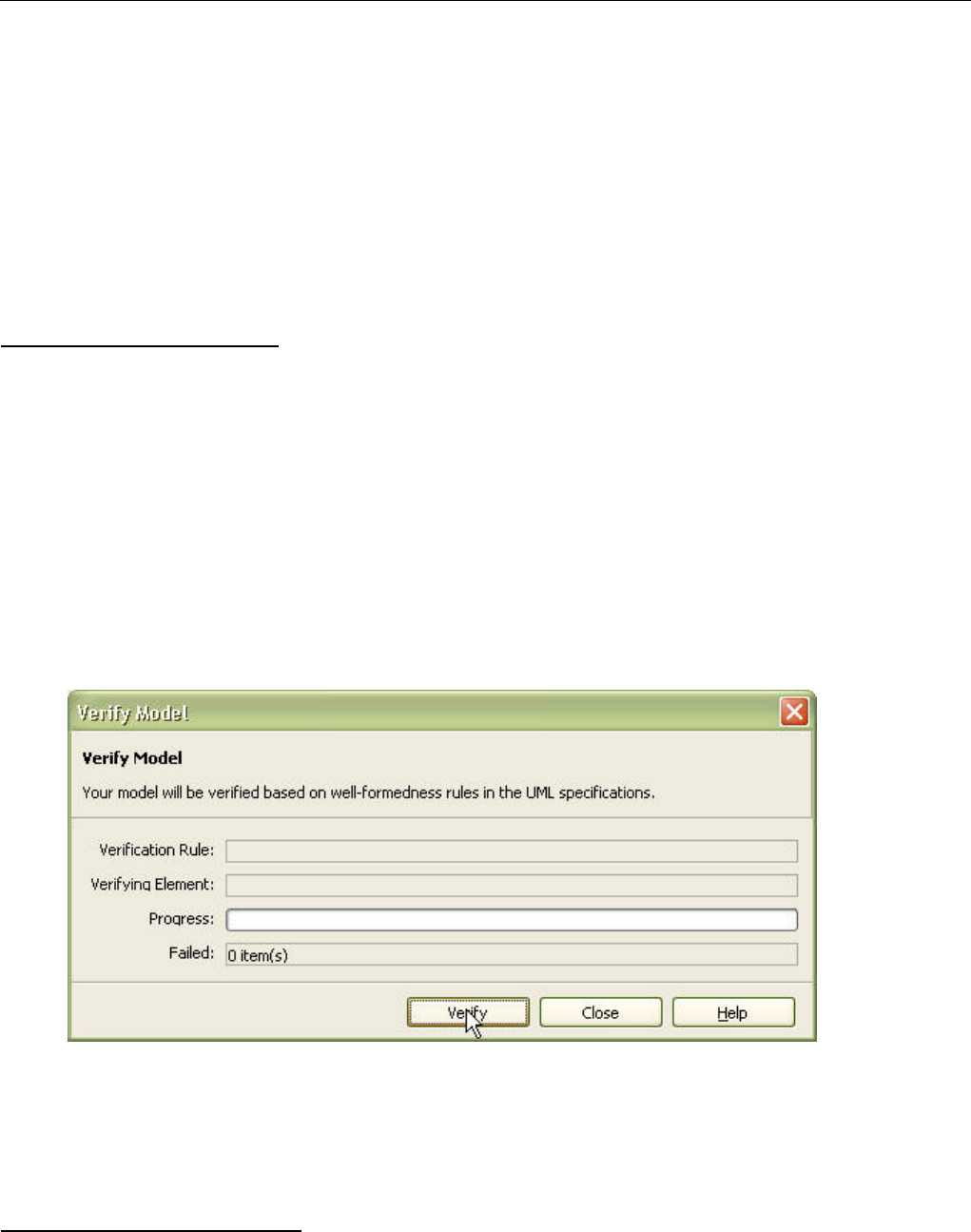

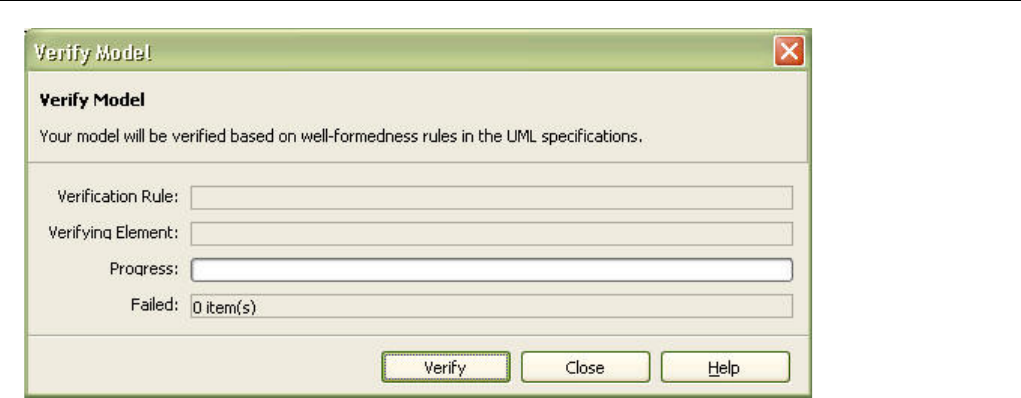

Программная функция проверки модели.........................................................................................9
Полезные аддины ............................................................................................................................10
Системные требования.........................................................................................................................10
Глава 2. Основные концепции...................................................................................................................11

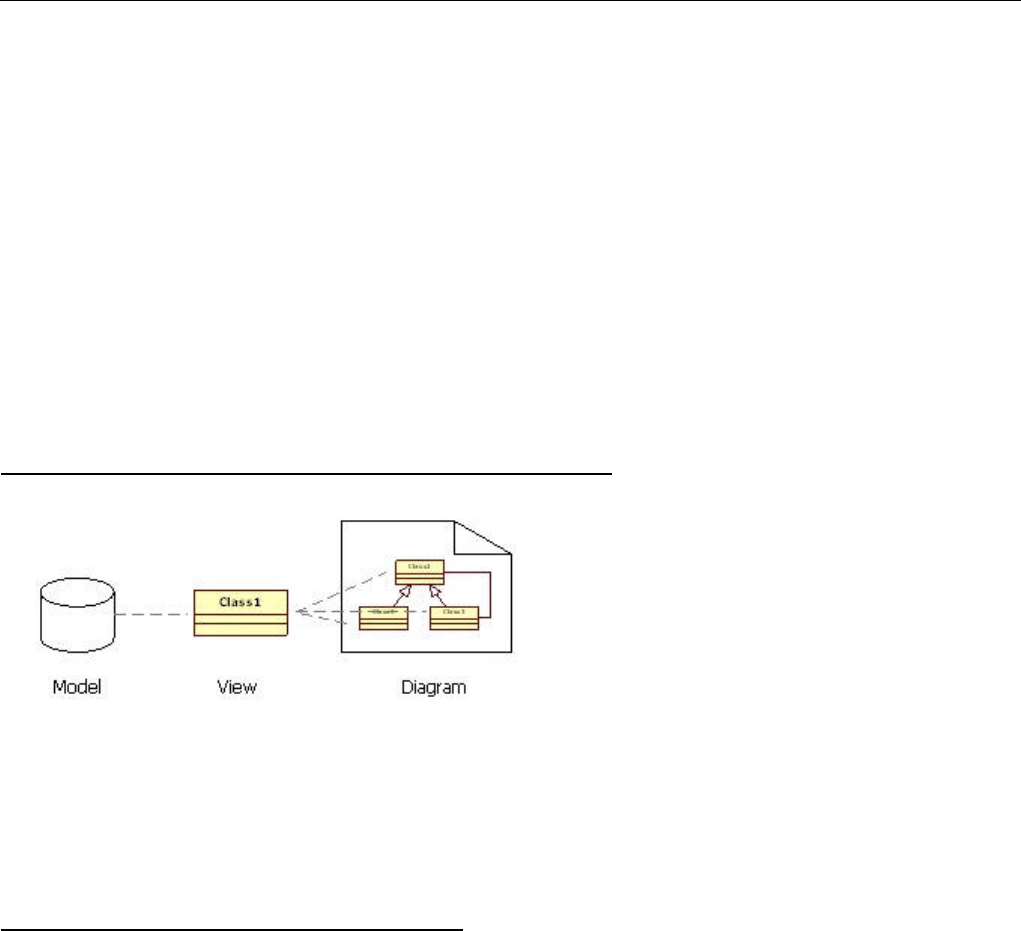

Модель, Представление и Диаграмма.................................................................................................11
Проект и проектная секция .................................................................................................................11
Проект................................................................................................................................................11
Структура проекта............................................................................................................................11
Проектный файл...............................................................................................................................12
Секции...............................................................................................................................................12
Состав секции...................................................................................................................................12
Иерархическая структура секции....................................................................................................12
Фрагменты модели...........................................................................................................................12
Модуль....................................................................................................................................................13
Модуль...............................................................................................................................................13
Подходы (approaches).......................................................................................................................13
Структура подхода............................................................................................................................13
Фреймворки ......................................................................................................................................14
Структура фреймворка ....................................................................................................................14
Профиль UML ..................................................................................................................................14
Структура профиля UML.................................................................................................................14
Приложение профиля UML ............................................................................................................15
Добавление модуля...........................................................................................................................15
Добавление модуля в StarUML™....................................................................................................15
Глава 3. Управление проектом..................................................................................................................17
Управление проектом ...........................................................................................................................17

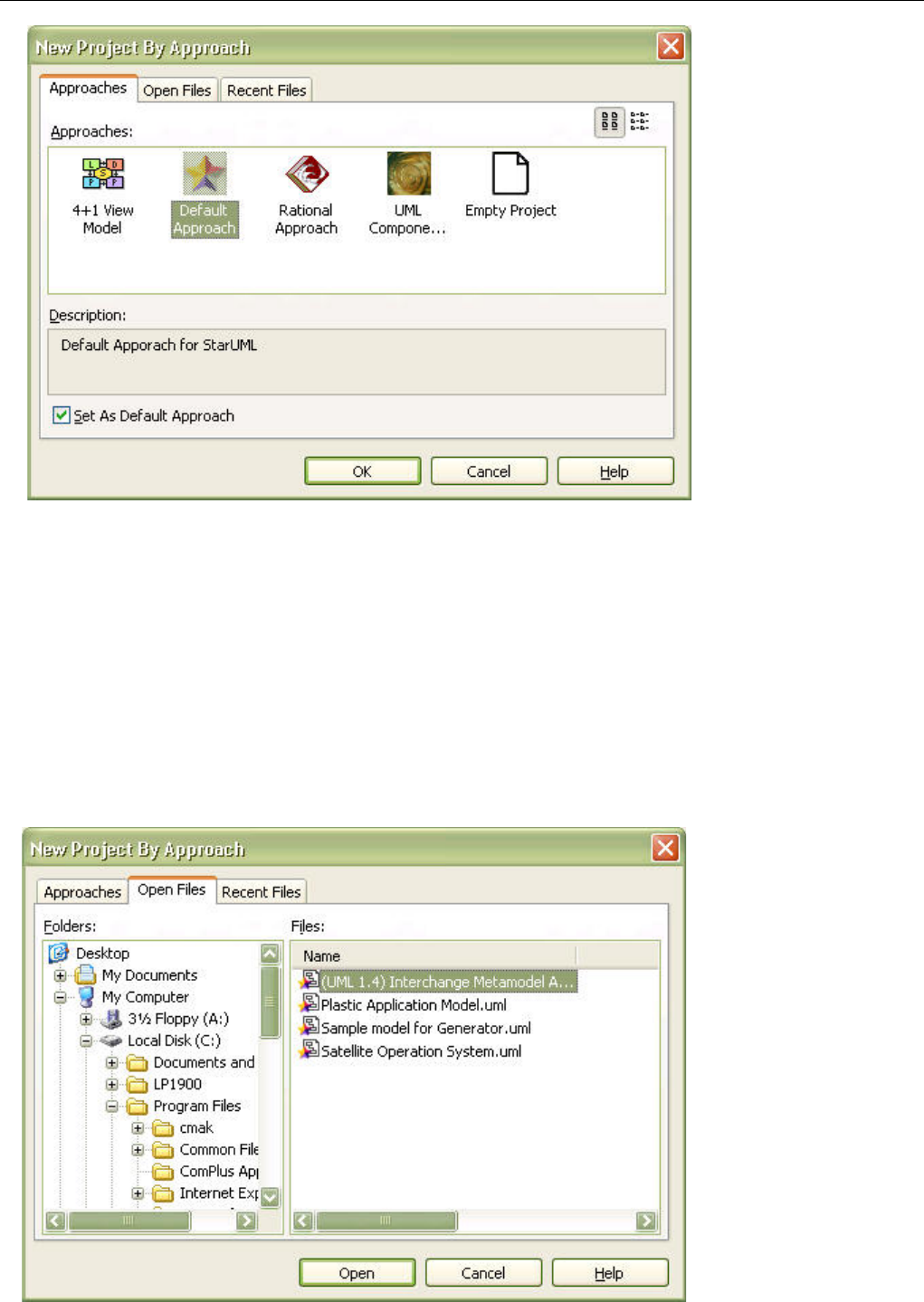

Создание нового проекта.................................................................................................................17
Открытие проекта.............................................................................................................................18

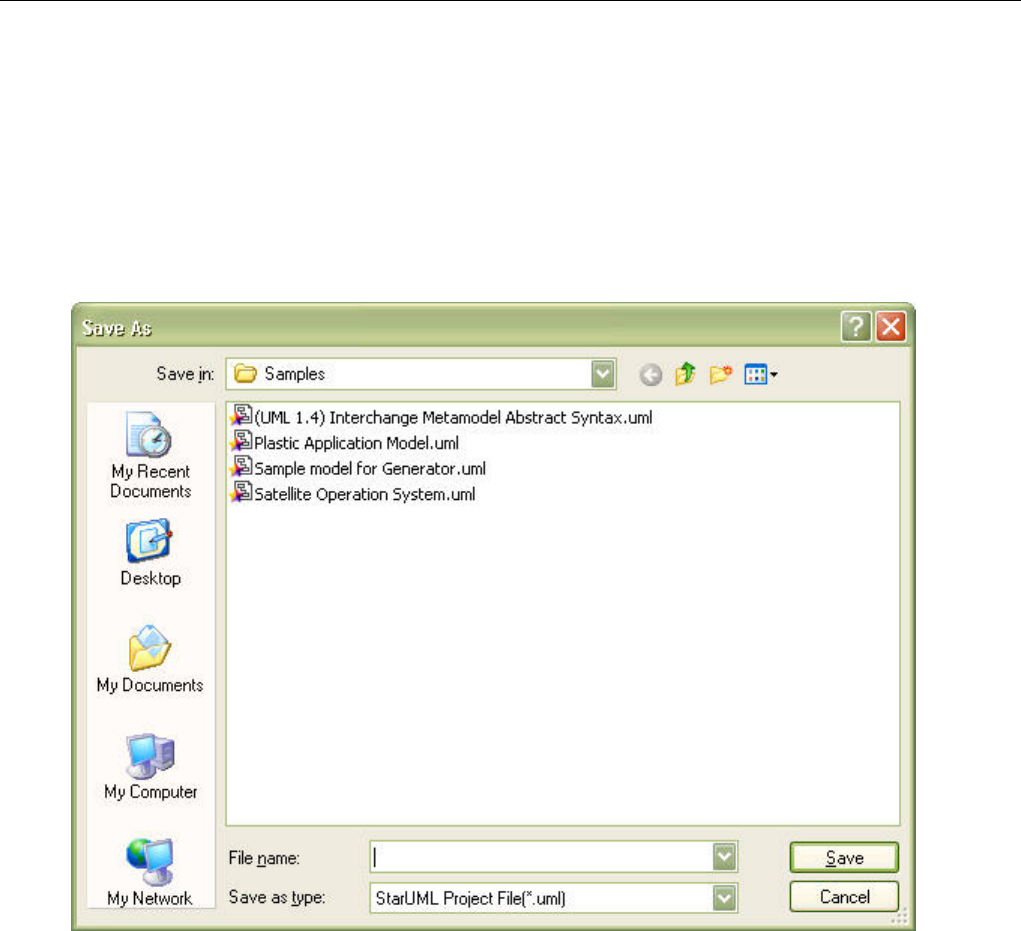

Сохранение проекта.........................................................................................................................18

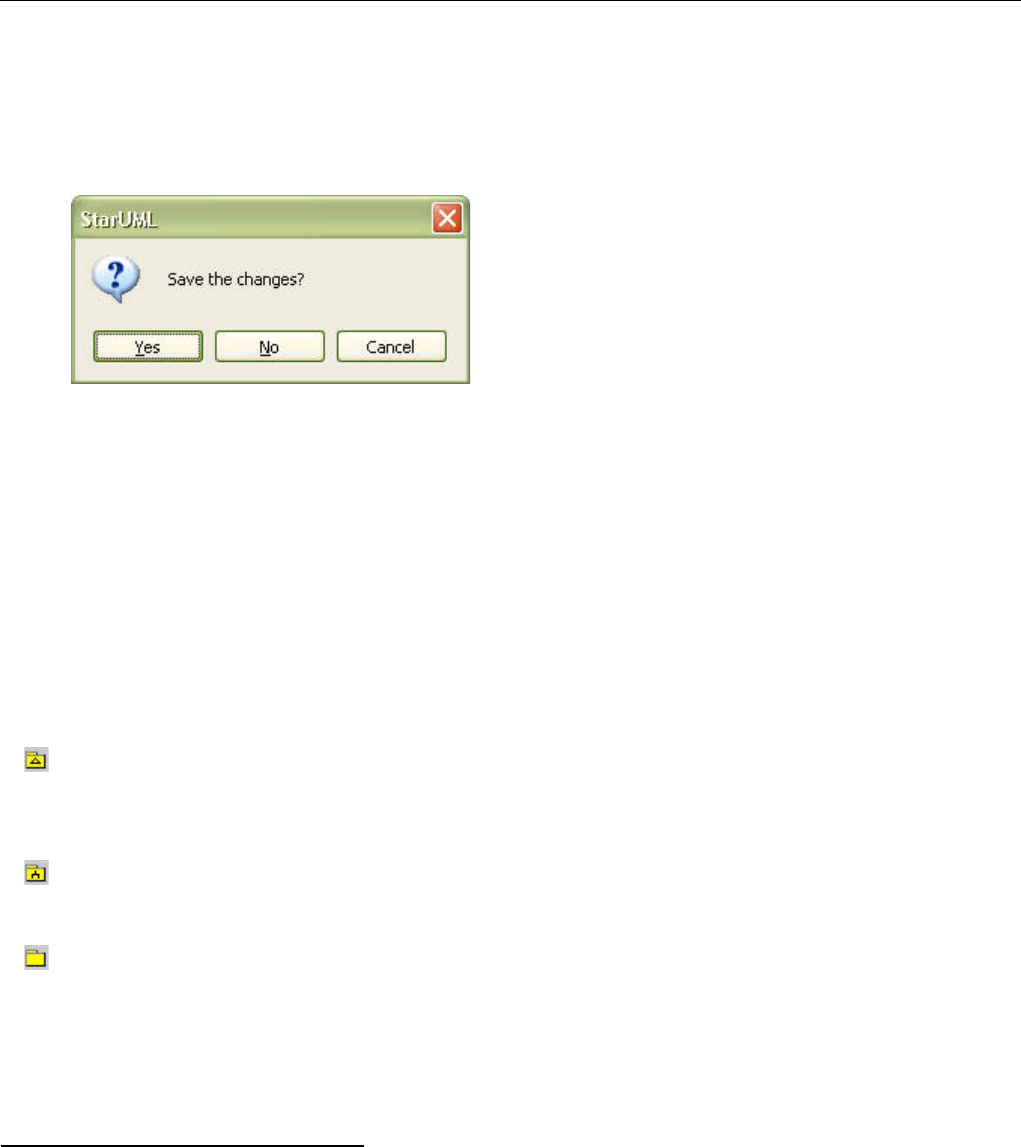

Закрытие проекта..............................................................................................................................19
Управление элементами с помощью моделей, подсистем и пакетов..........................................20
Способы группировки элементов, реализованные в StarUML ....................................................20
Управление секциями...........................................................................................................................20
Управление секцией.........................................................................................................................20
Создание секции...............................................................................................................................21
Присоединение секции....................................................................................................................21
Сохранение секции...........................................................................................................................22
Удаление секции...............................................................................................................................22
Работа с фрагментами модели..............................................................................................................23

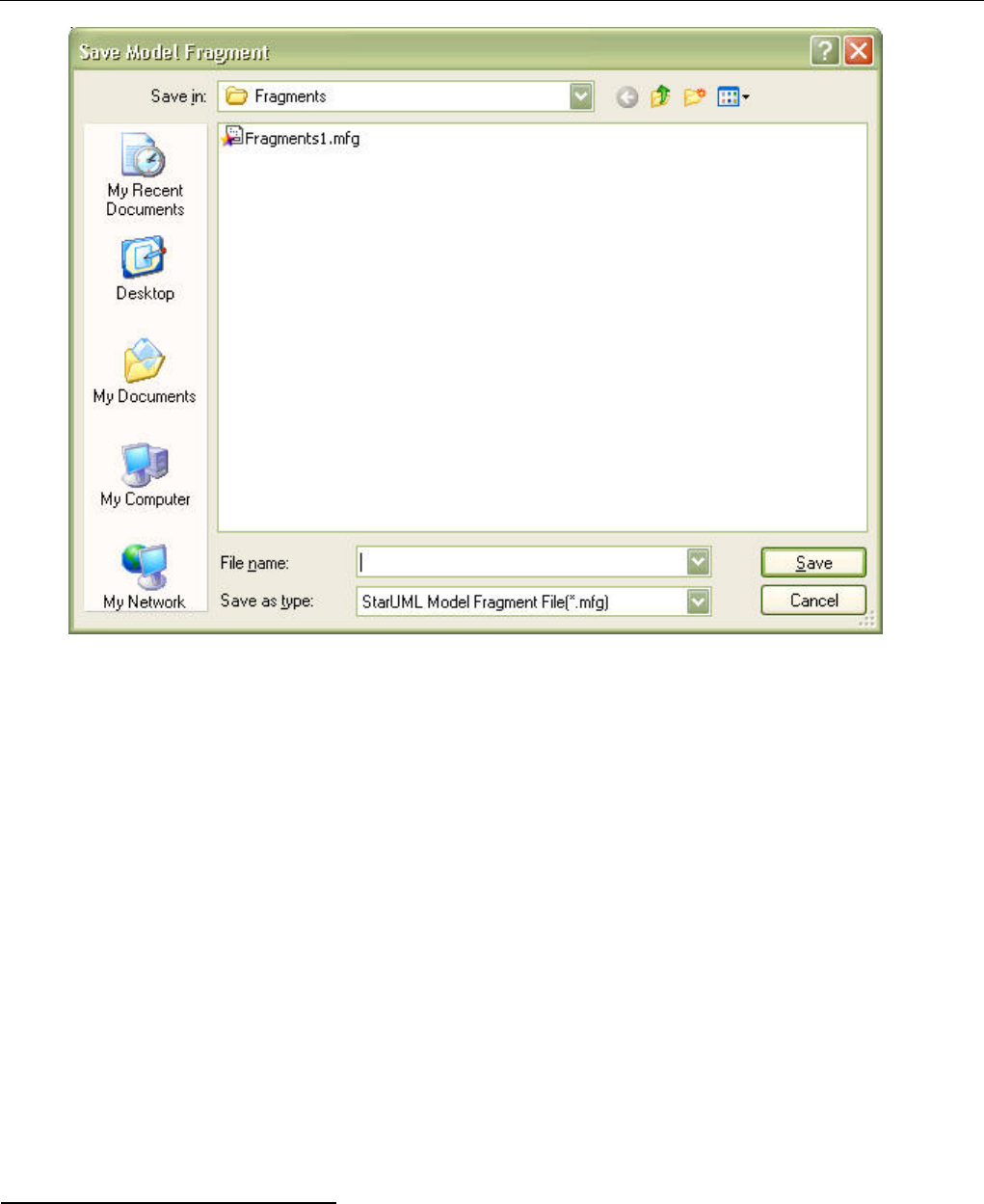

Создание фрагмента модели............................................................................................................23
StarUNL. Руководство пользователя. 3 / 207
Импорт фрагмента модели...............................................................................................................24

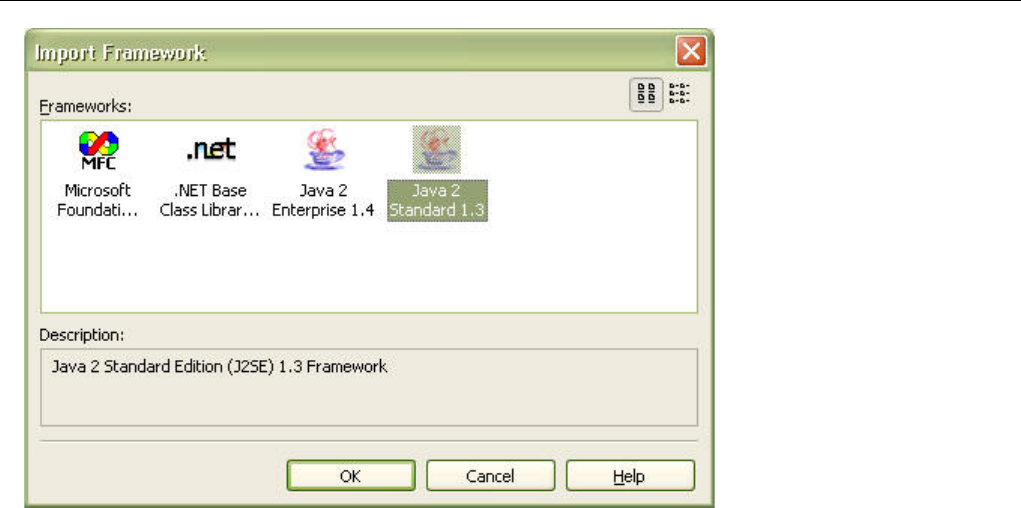

Импорт фреймворка .............................................................................................................................24

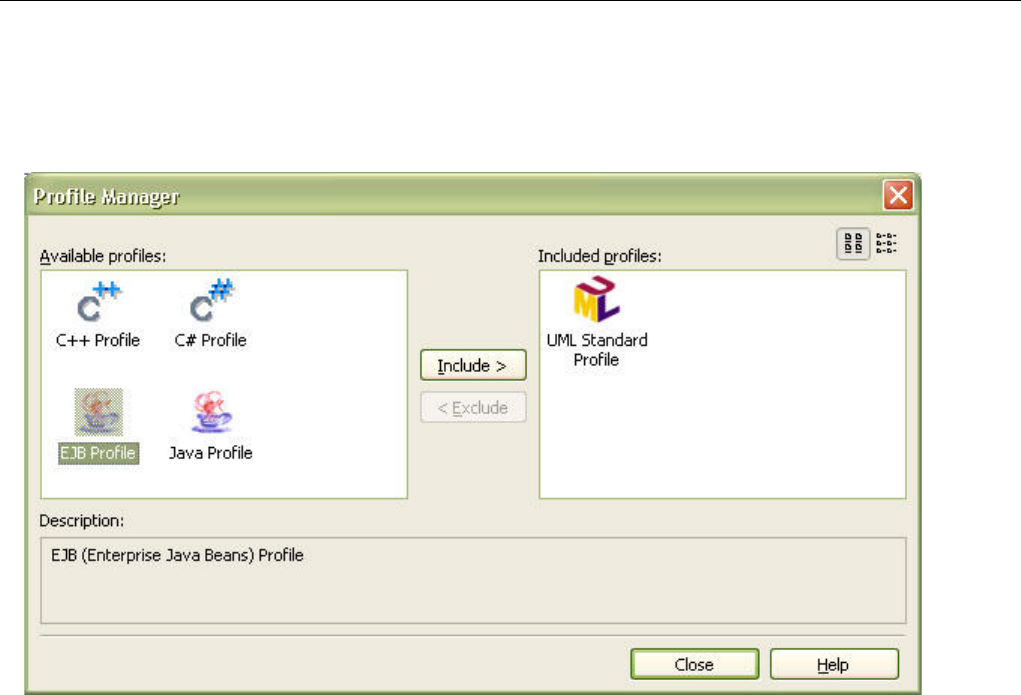

Работа с профилями UML ...................................................................................................................26

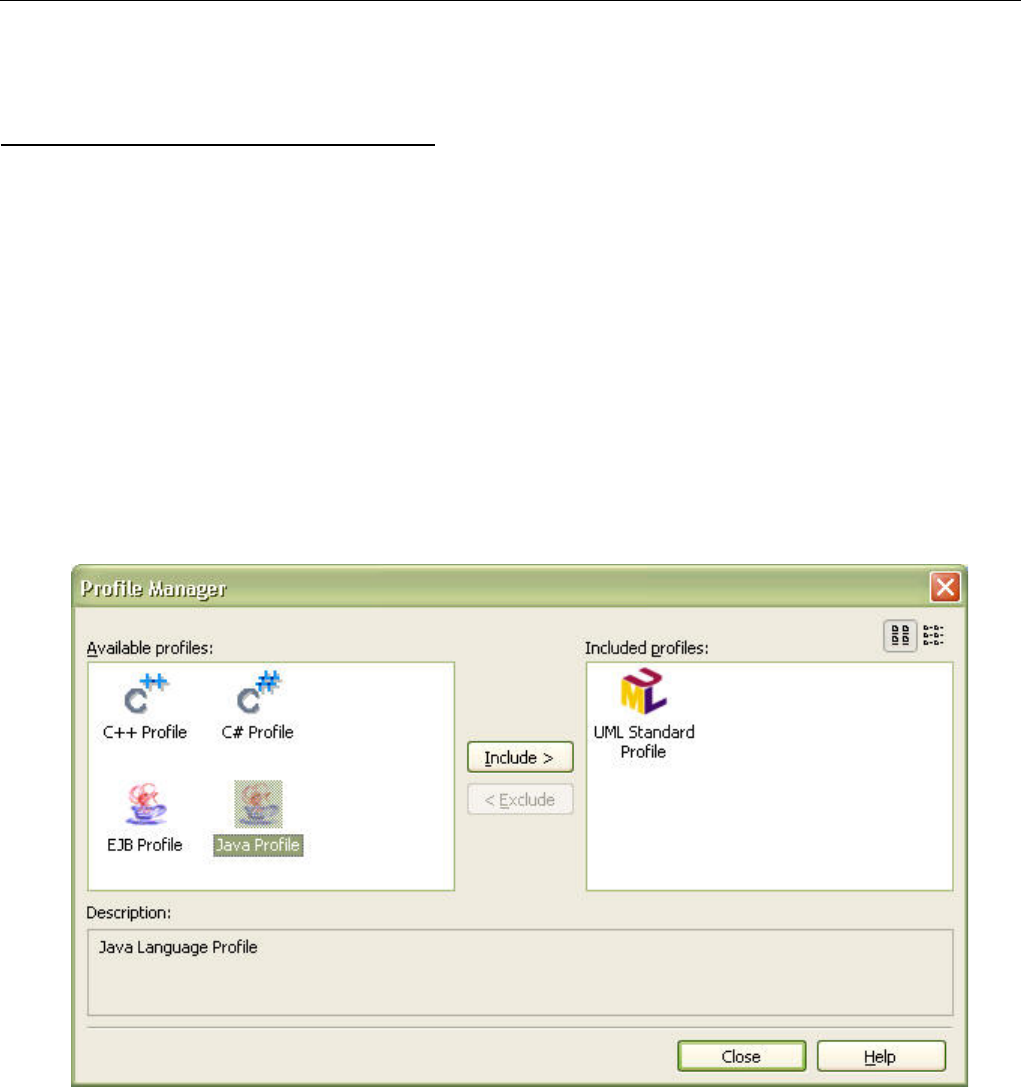

Подключение профиля UML ..........................................................................................................26
Исключение профиля UML ............................................................................................................26
Глава 4. Моделирование с помощью StarUML .......................................................................................28
Редактирование элементов и диаграмм...............................................................................................28
Создание новой диаграммы ............................................................................................................28
Создание элемента на диаграмме....................................................................................................29
Создание визуального образа элемента (View element) на диаграмме........................................30
Редактирование элемента на диаграмме........................................................................................30
Изменение размеров и перемещение .............................................................................................30
Создание элемента с использованием "горячего синтаксиса" ....................................................31
Копирование и вставка.....................................................................................................................34
Конфигурирование свойств.............................................................................................................35

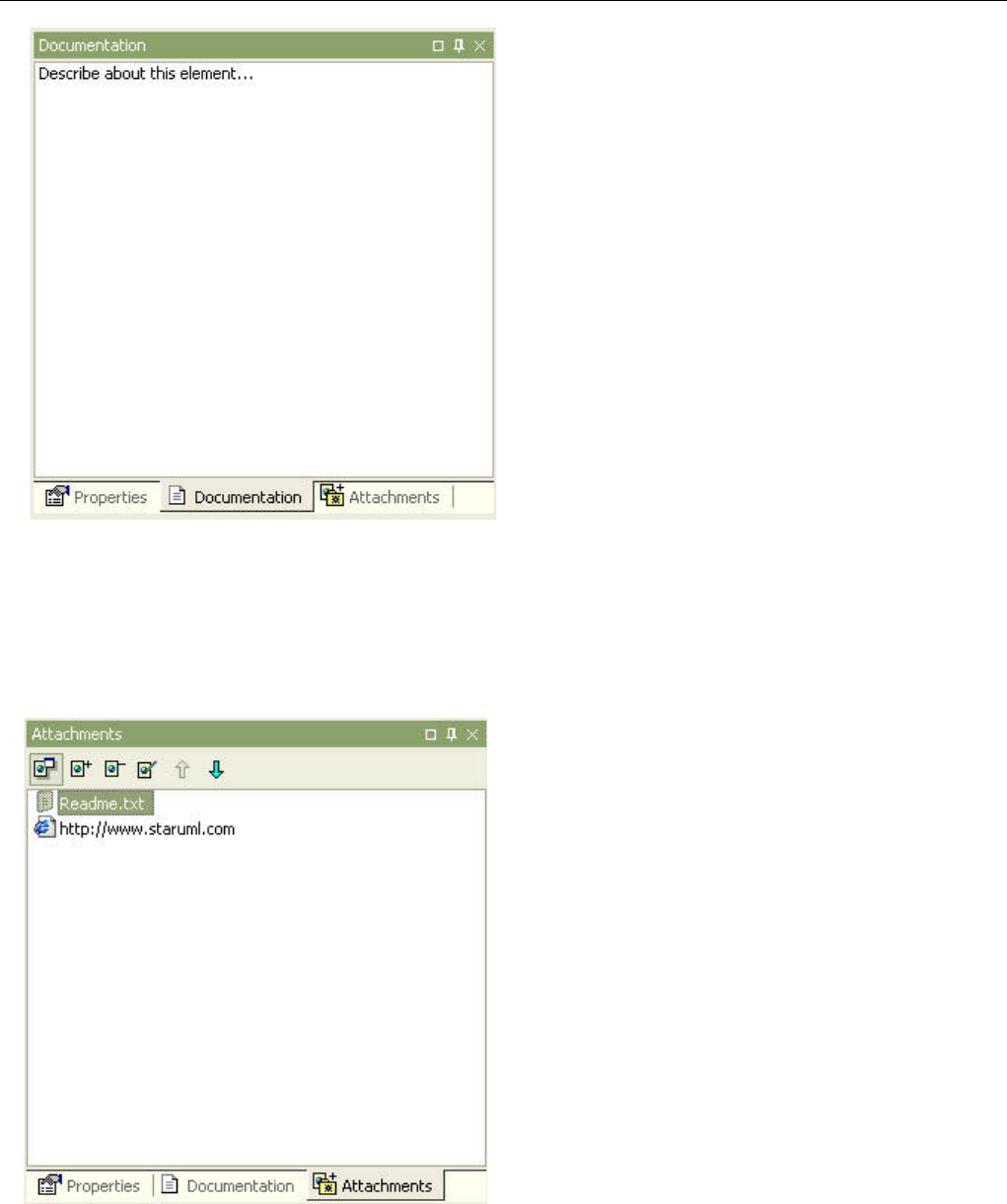

Документирование модельного элемента .....................................................................................37

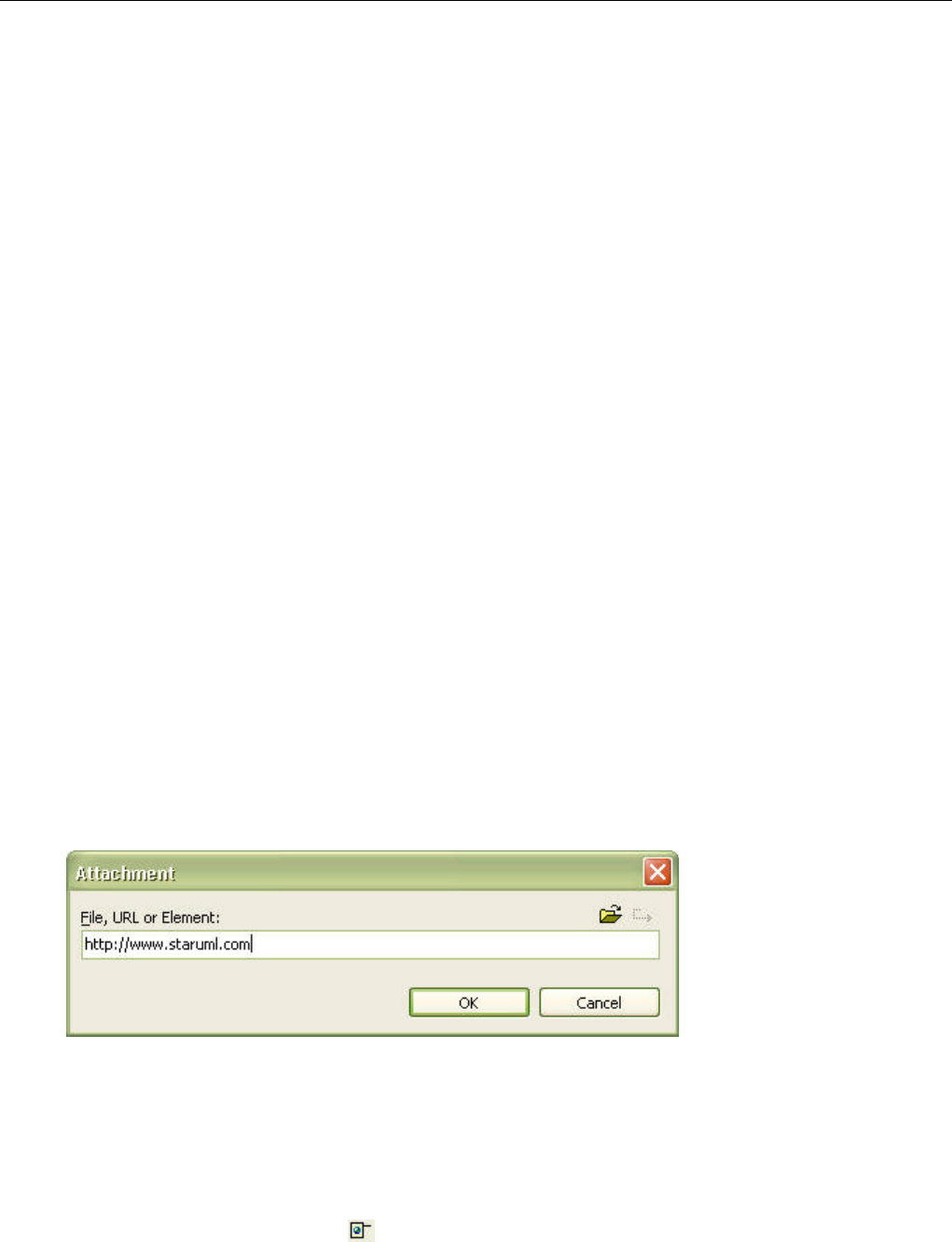

Присоединение файла или URL .....................................................................................................37

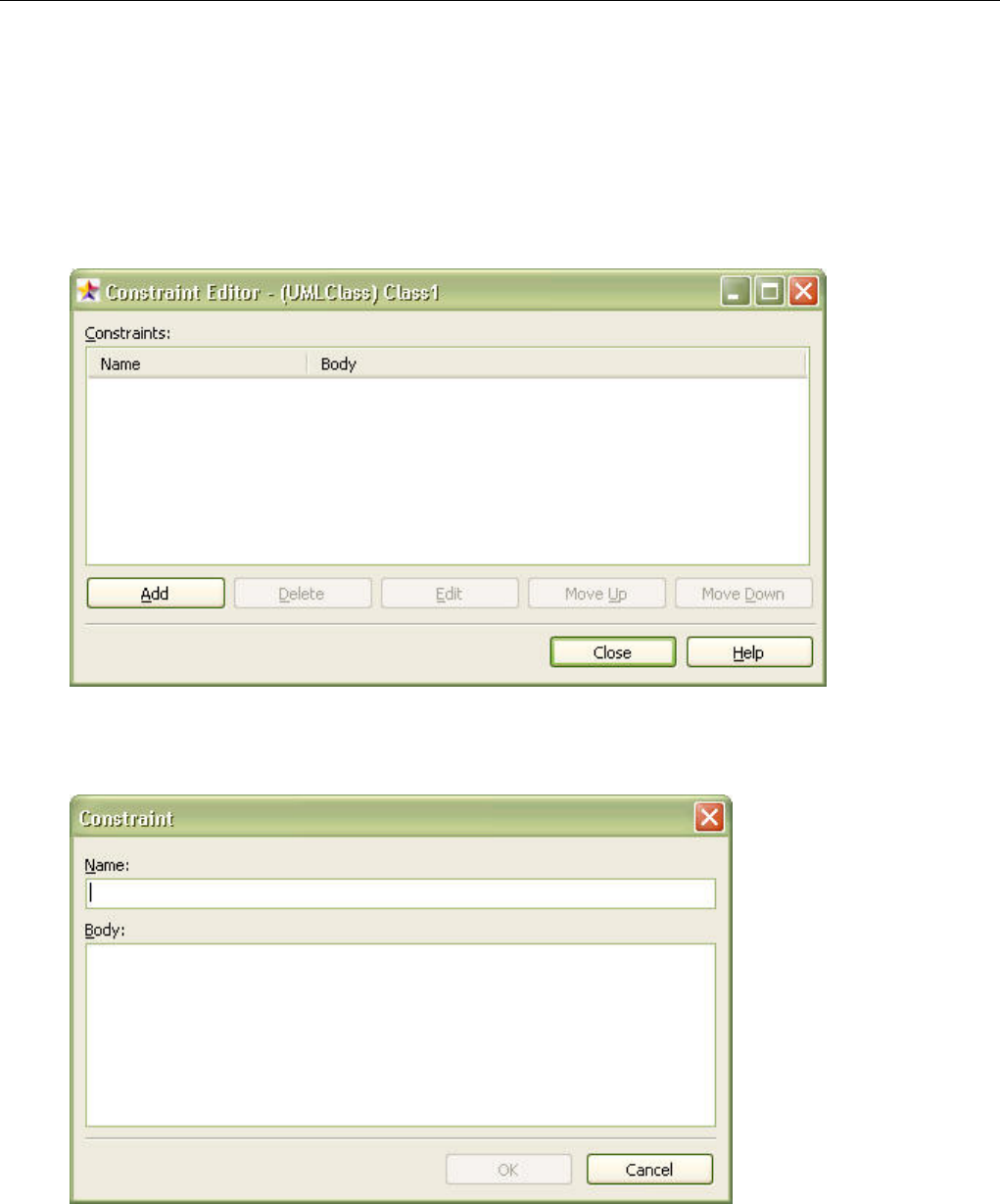

Запись ограничений..........................................................................................................................37

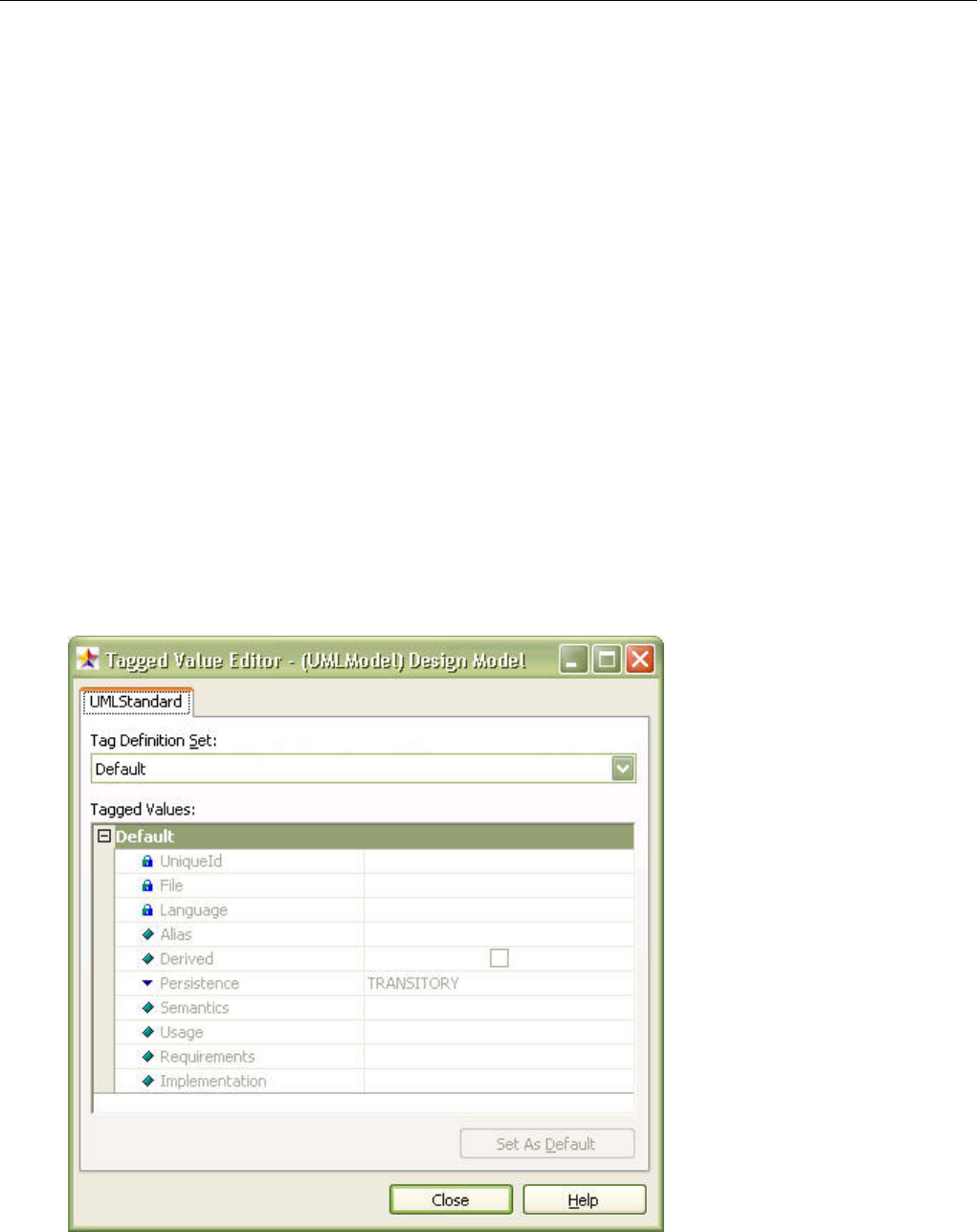

Редактирование тэгов (дополнительных свойств) ........................................................................39
Удаление визуального образа элемента .........................................................................................40
Присваивание цвета линии .............................................................................................................40

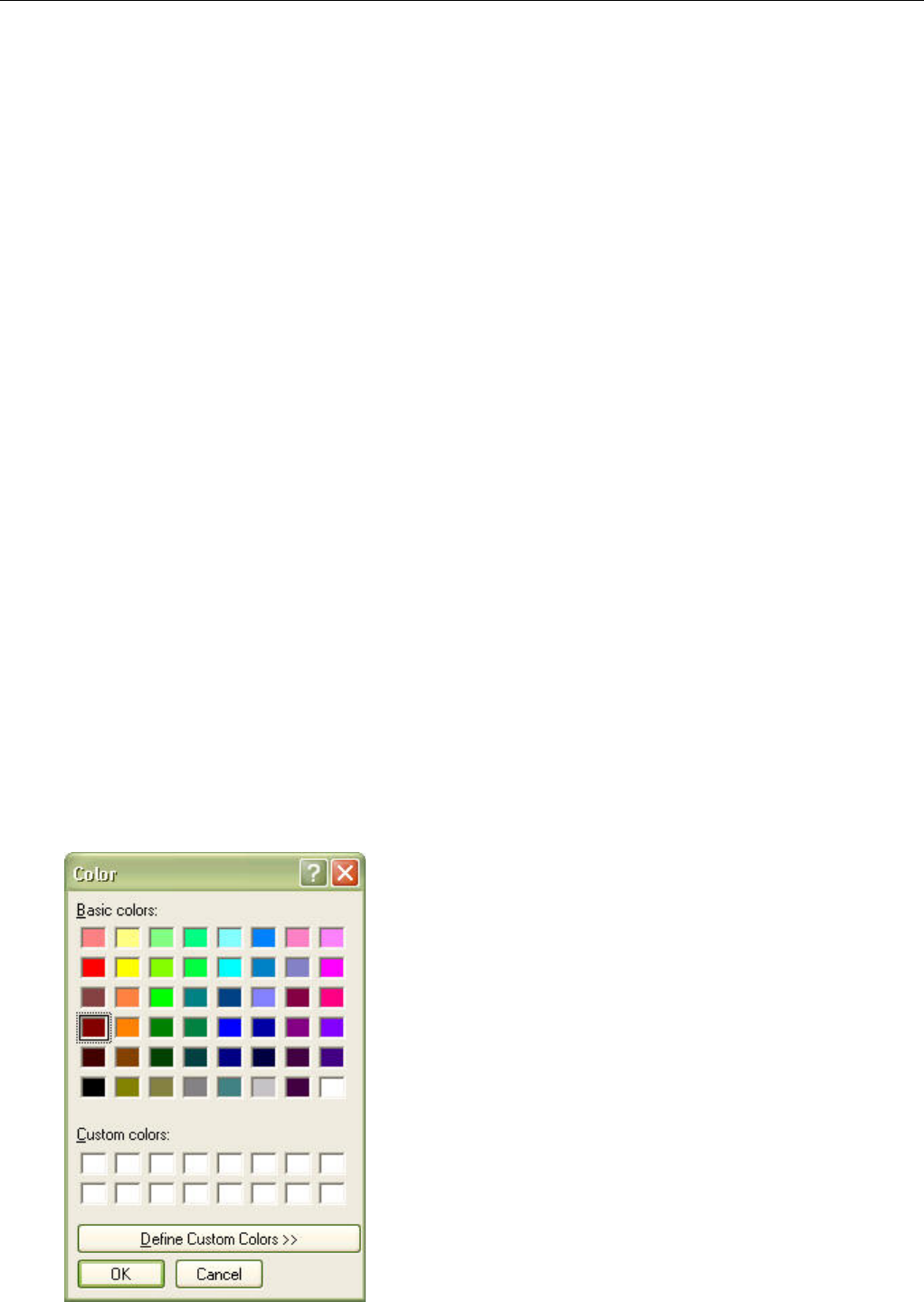

Назначение цвета заливки ..............................................................................................................40
Выбор шрифта .................................................................................................................................41

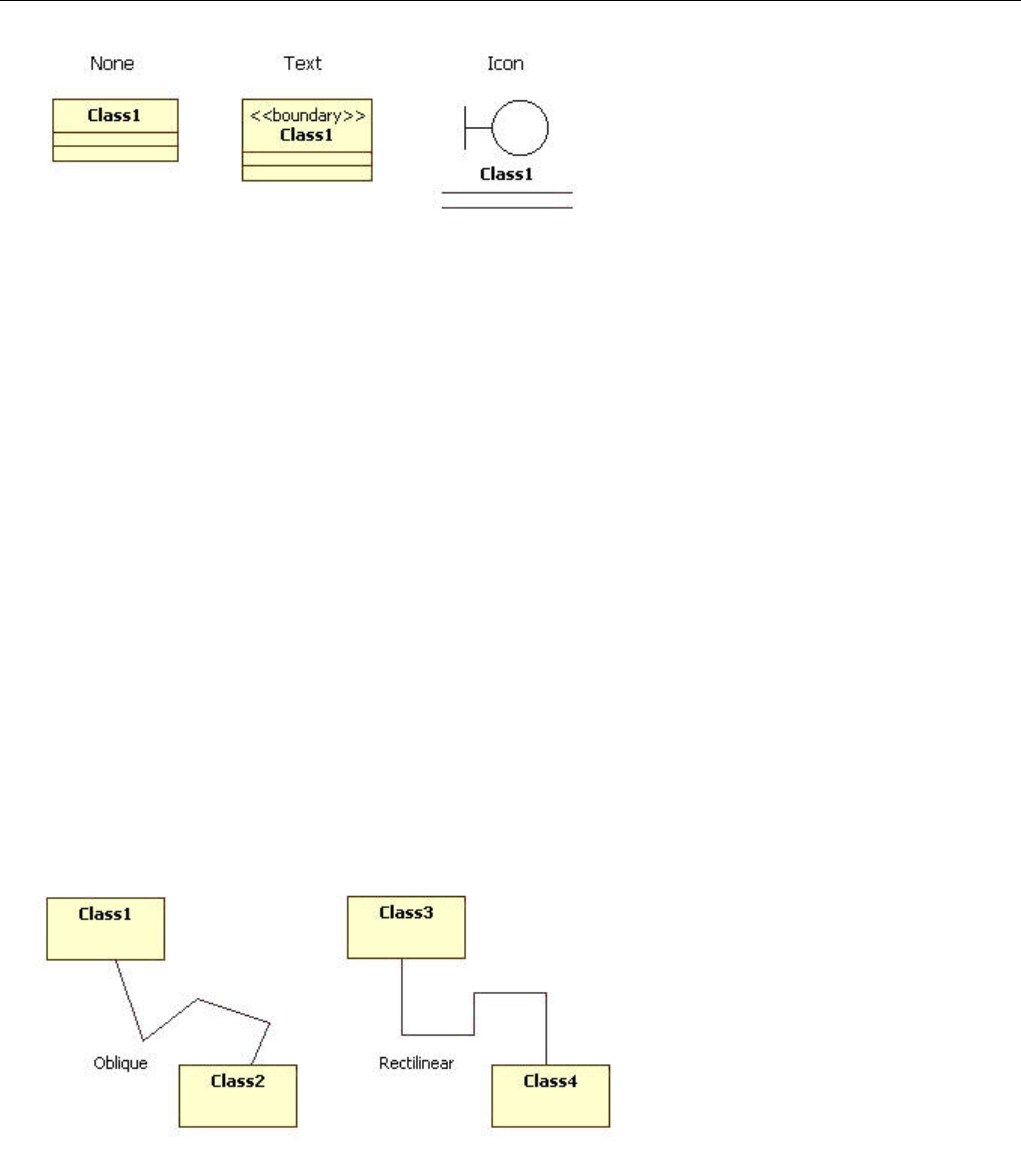

Установка стиля линии.....................................................................................................................42
Установка автоматической регулировки размера..........................................................................42
Подавление отображения атрибутов...............................................................................................43
Подавление отображения операции................................................................................................43
Подавление отображения значений энумераторов .......................................................................43
Управление разрывом слов..............................................................................................................43
Показ составных имён.....................................................................................................................44
Показ свойств....................................................................................................................................44
Показ сигнатур операций.................................................................................................................44
Показ атрибутов видимости ...........................................................................................................45
Открытие диаграммы.......................................................................................................................45
Активизация диаграммы..................................................................................................................46
Закрытие диаграммы........................................................................................................................46
Удаление диаграммы........................................................................................................................46

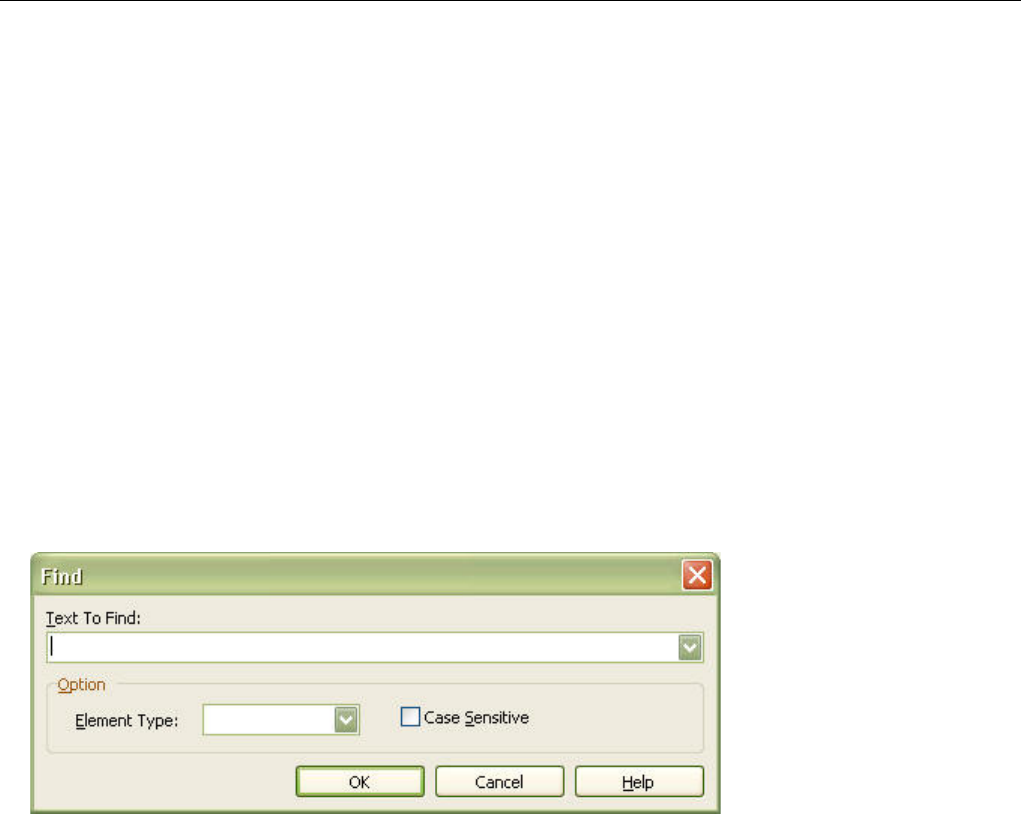

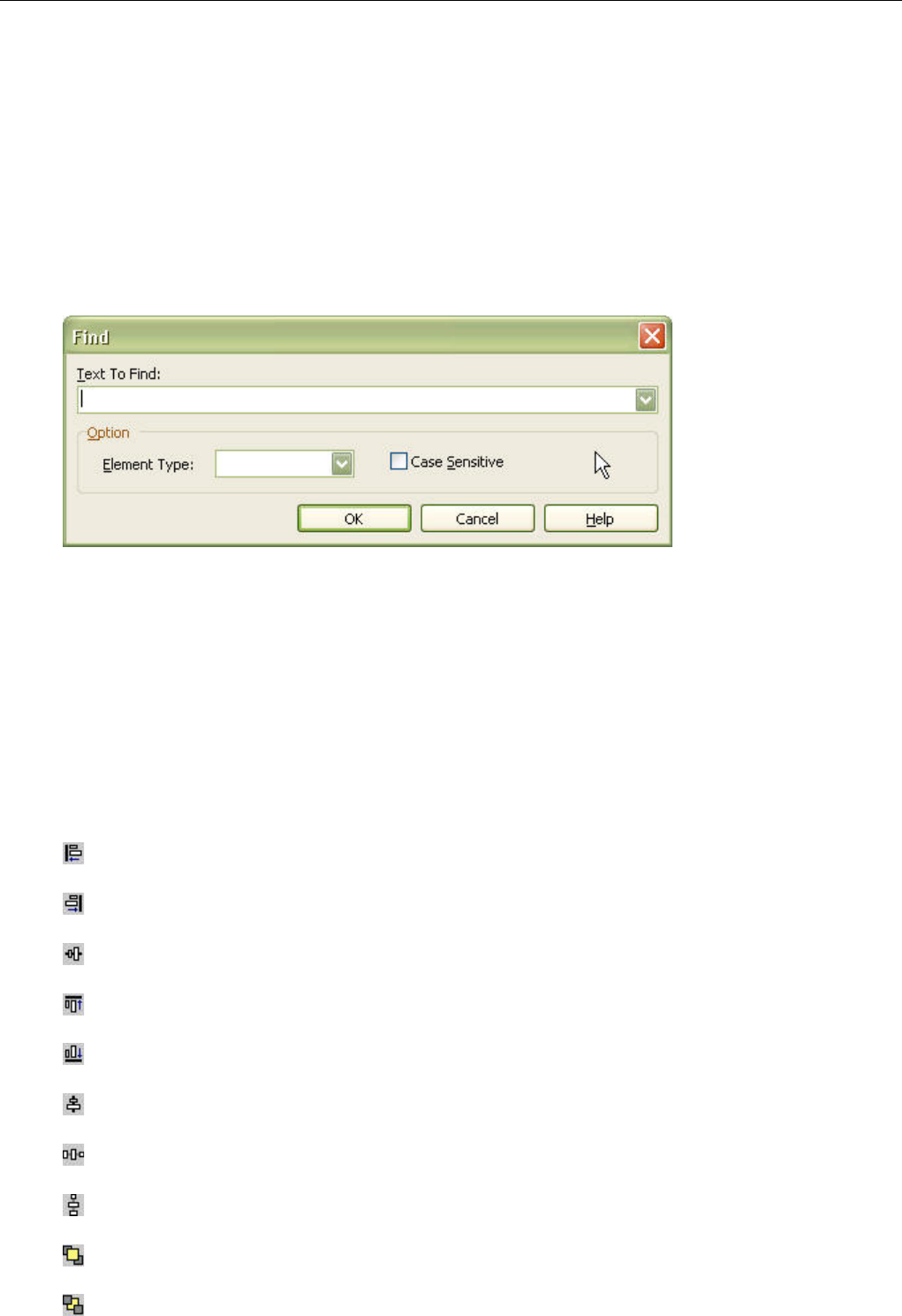

Поиск элемента.................................................................................................................................46
Выравнивание элемента...................................................................................................................47
Настройка диаграммы......................................................................................................................48
Настройка масштаба диаграммы....................................................................................................48
Сохранение диаграммы в файле .....................................................................................................48
Копирование диаграммы в формате точечного рисунка...............................................................49
Навигация в диаграмме....................................................................................................................49
Установка основной диаграммы ...................................................................................................49
Организация структуры модели...........................................................................................................50
Создание модельного элемента.......................................................................................................50
Удаление модельного элемента.......................................................................................................50
Перемещение модельного элемента...............................................................................................51
Изменение порядка следования модельных элементов ...............................................................51
Упорядочивание элементов.............................................................................................................51
Глава 5. Работа с диаграммами.................................................................................................................52

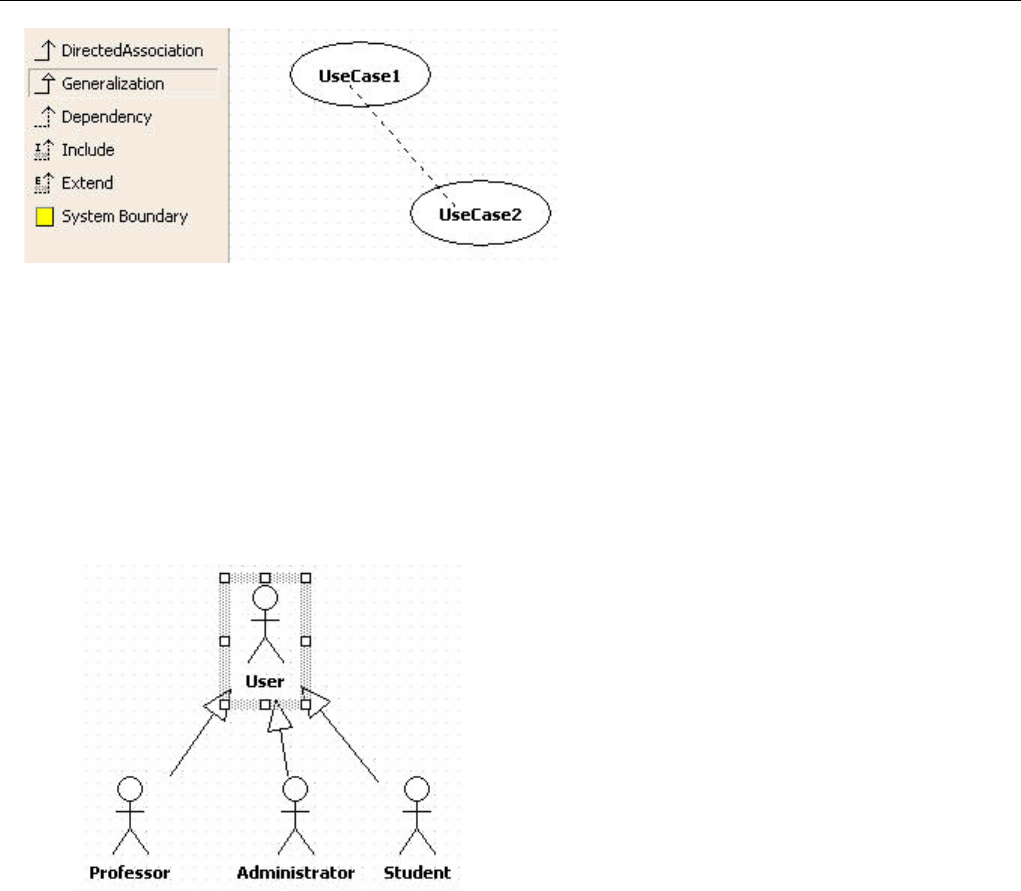

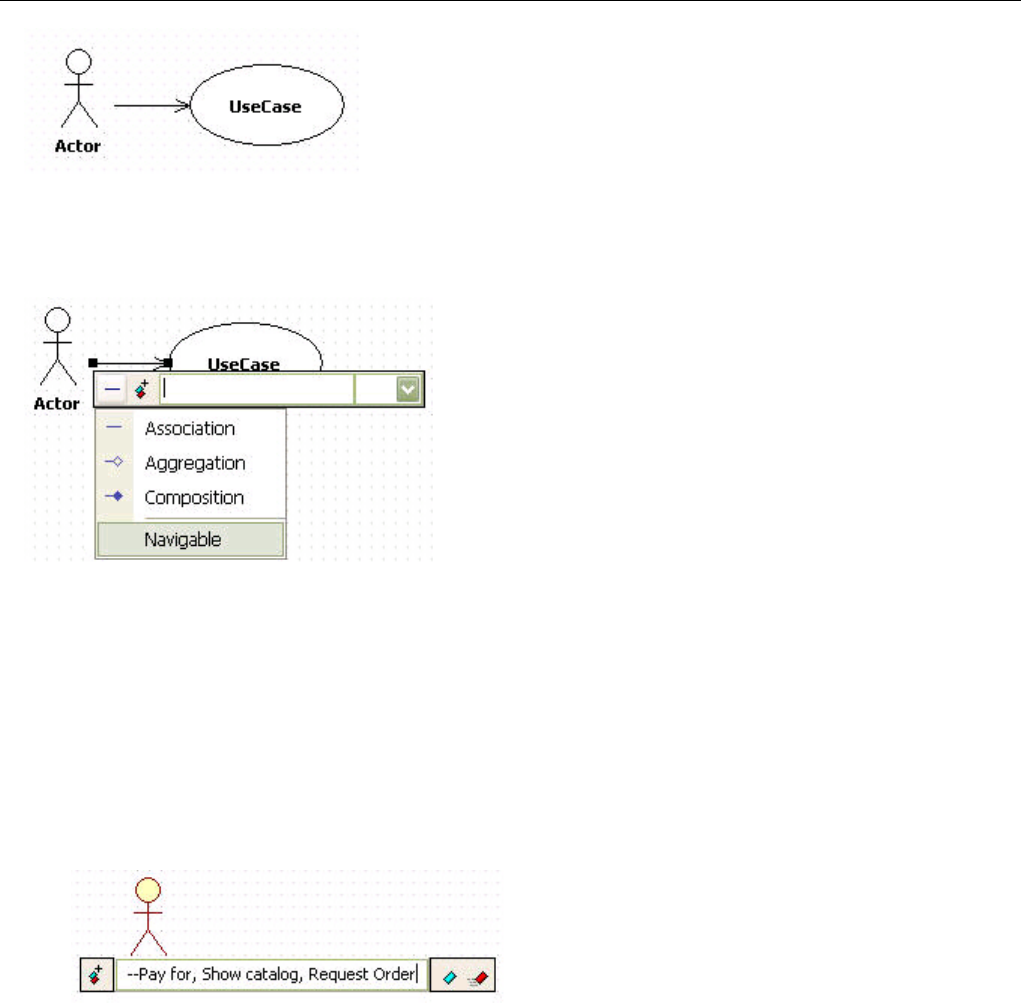

Использование диаграмм прецедентов...............................................................................................52

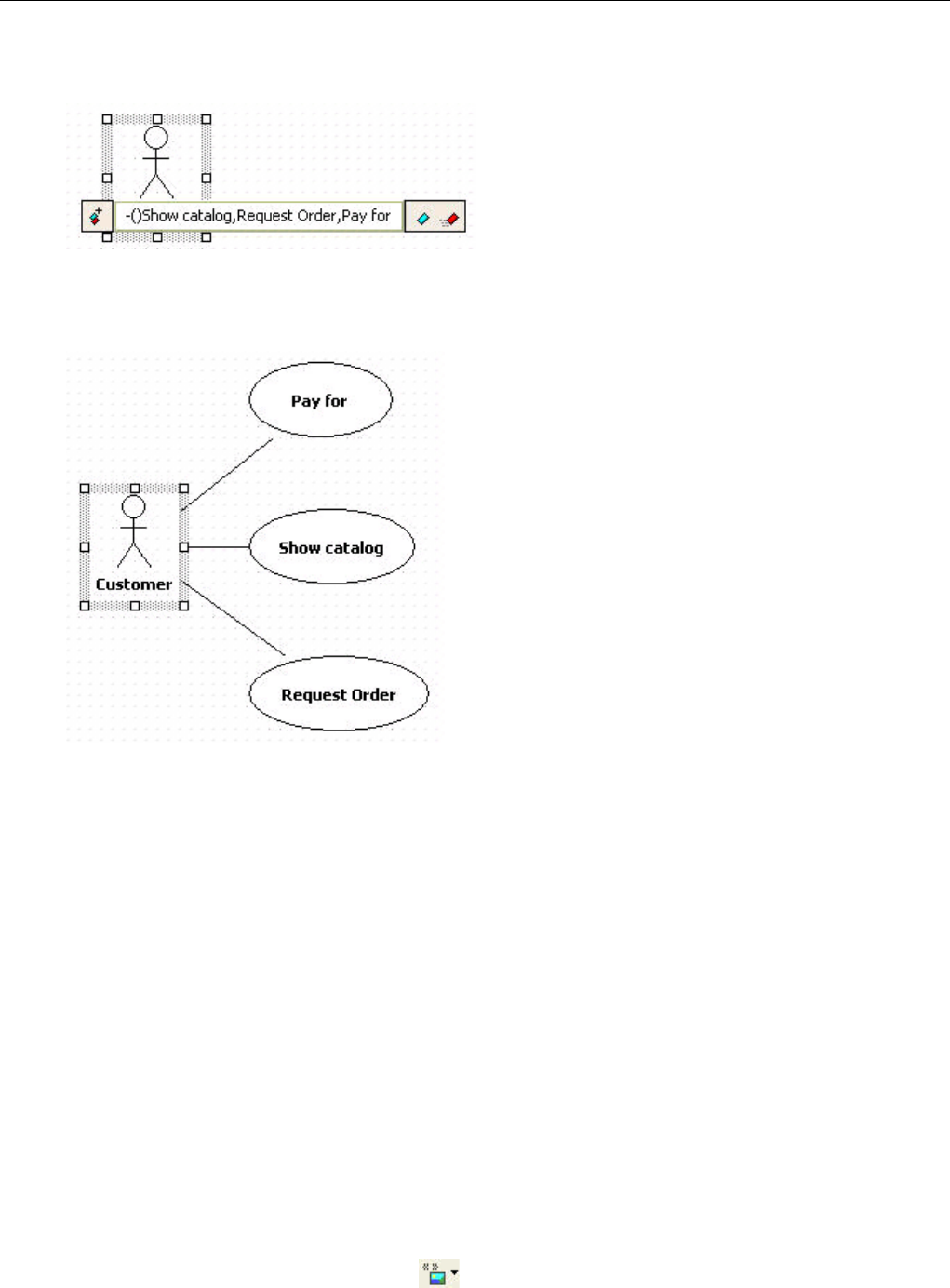

Актор .................................................................................................................................................52
StarUNL. Руководство пользователя. 4 / 207

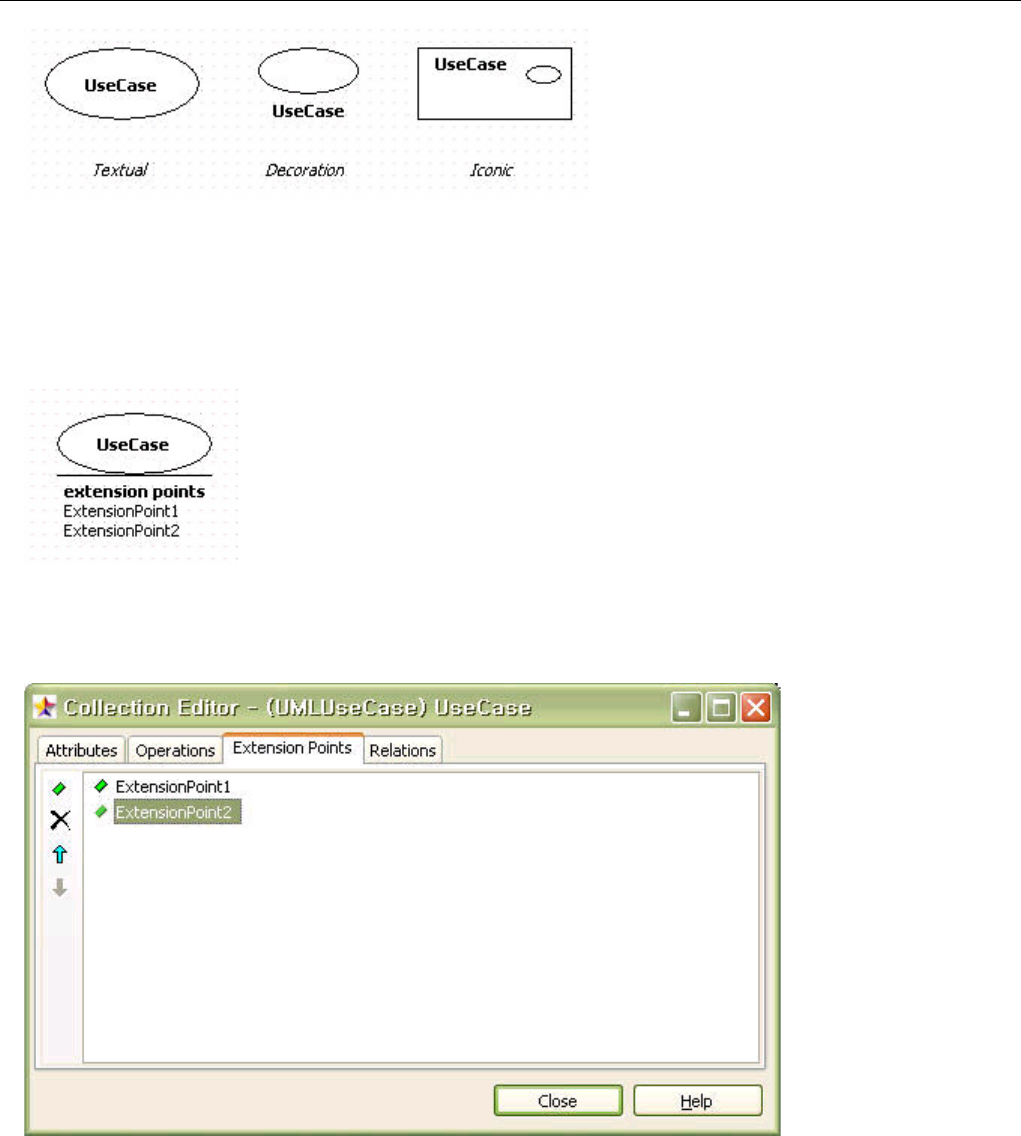

Прецедент..........................................................................................................................................53
Ассоциация / Направленная ассоциация........................................................................................55
Обобщение........................................................................................................................................56
Зависимость......................................................................................................................................57

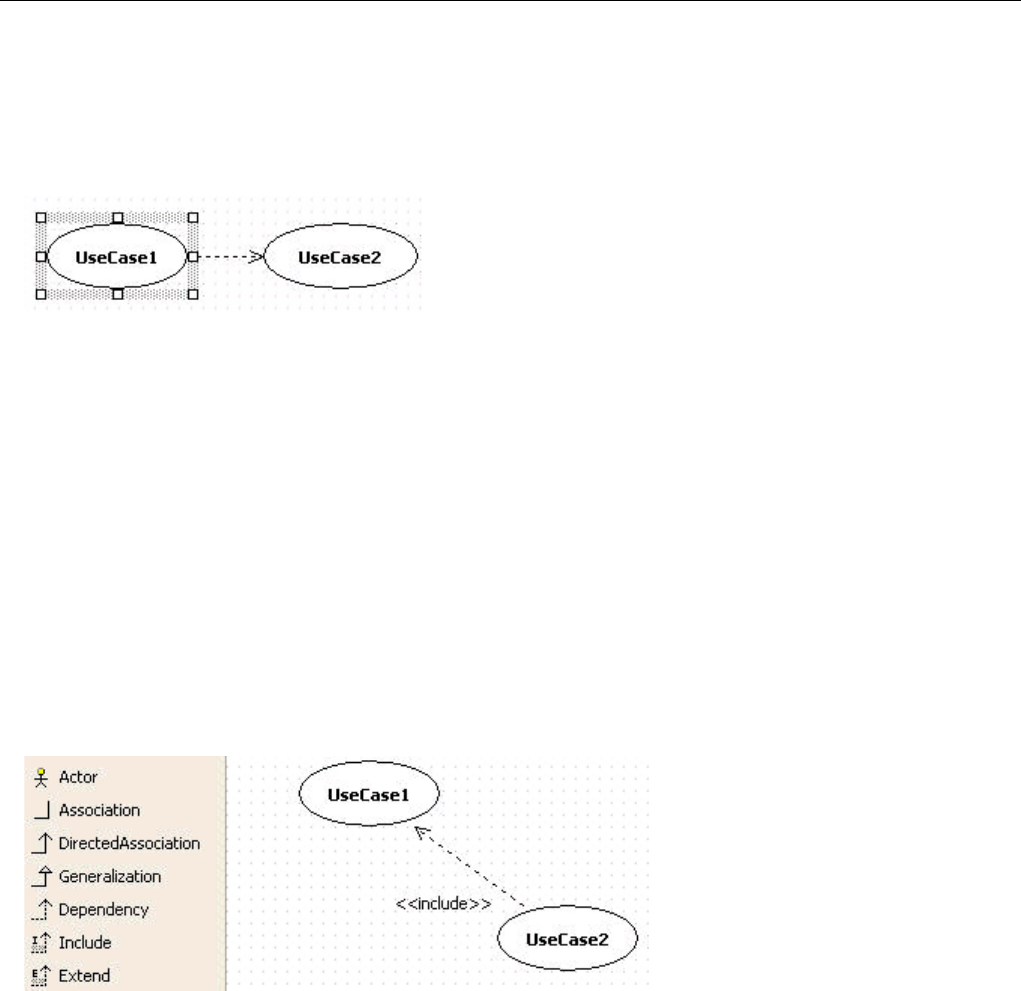

Включение.........................................................................................................................................58

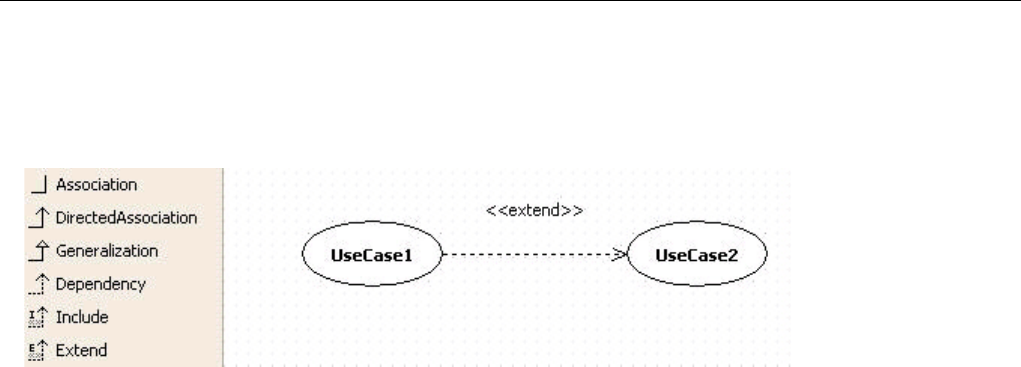

Расширение.......................................................................................................................................58

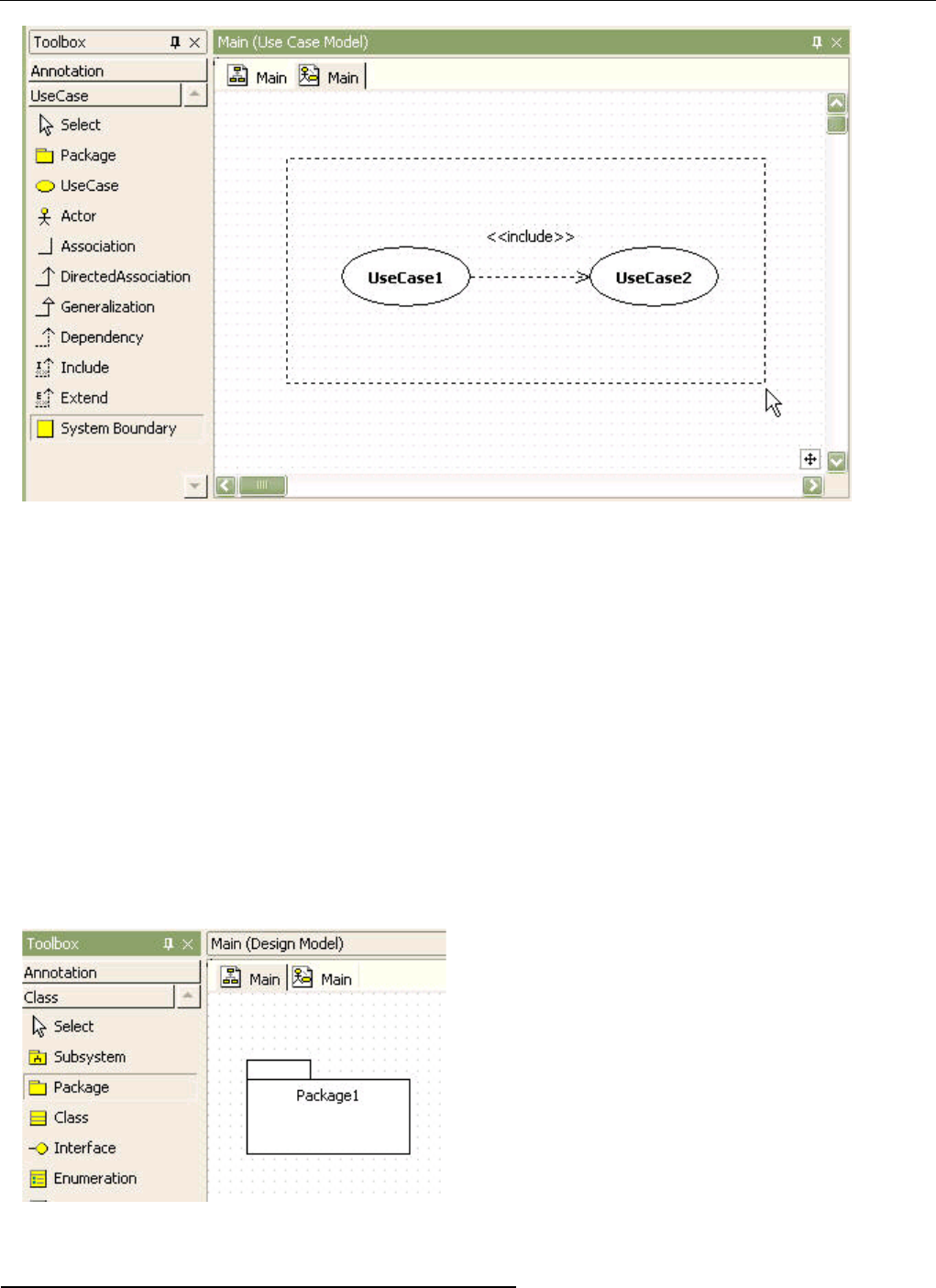

Системная граница...........................................................................................................................59
Пакет .................................................................................................................................................60
Использование диаграмм классов ......................................................................................................60

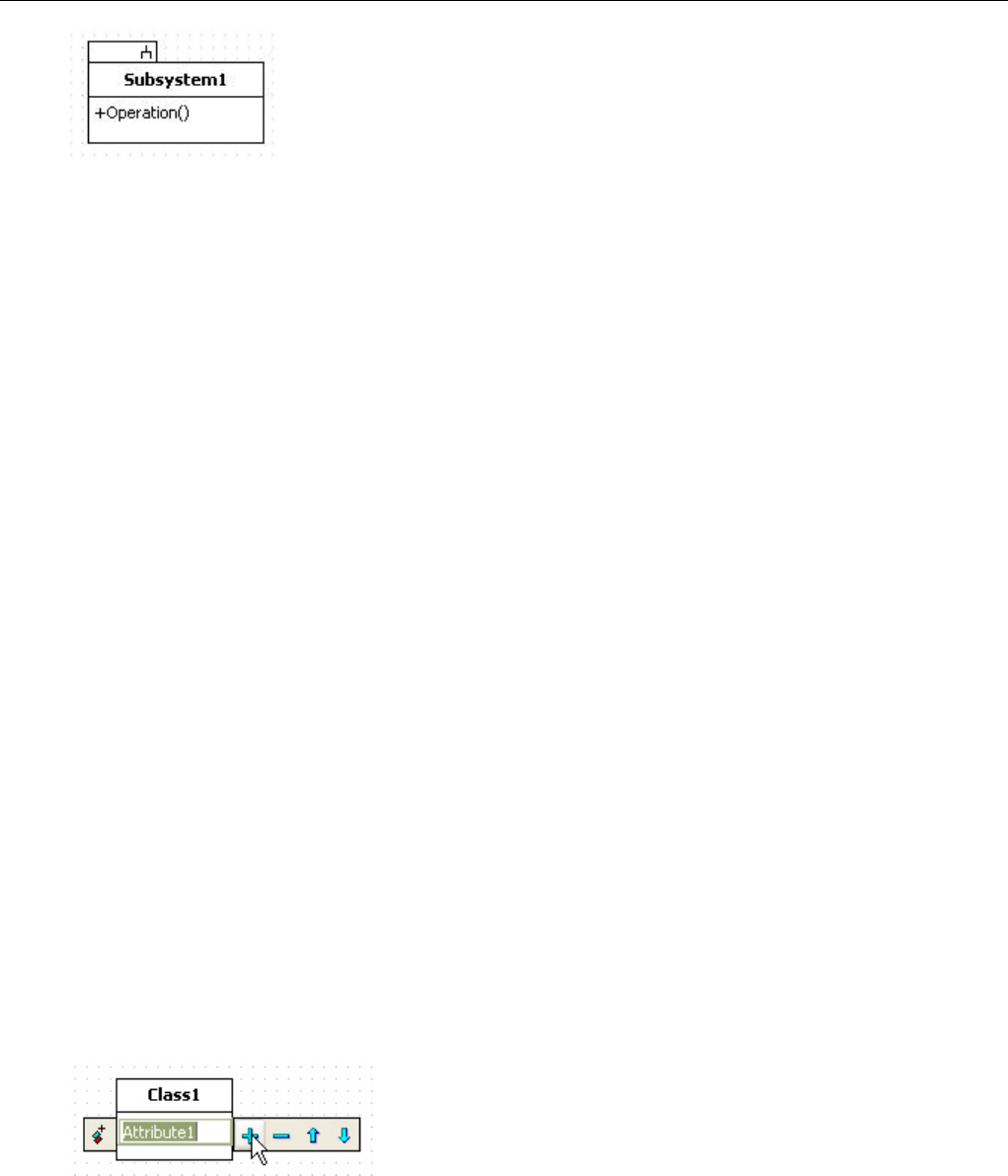

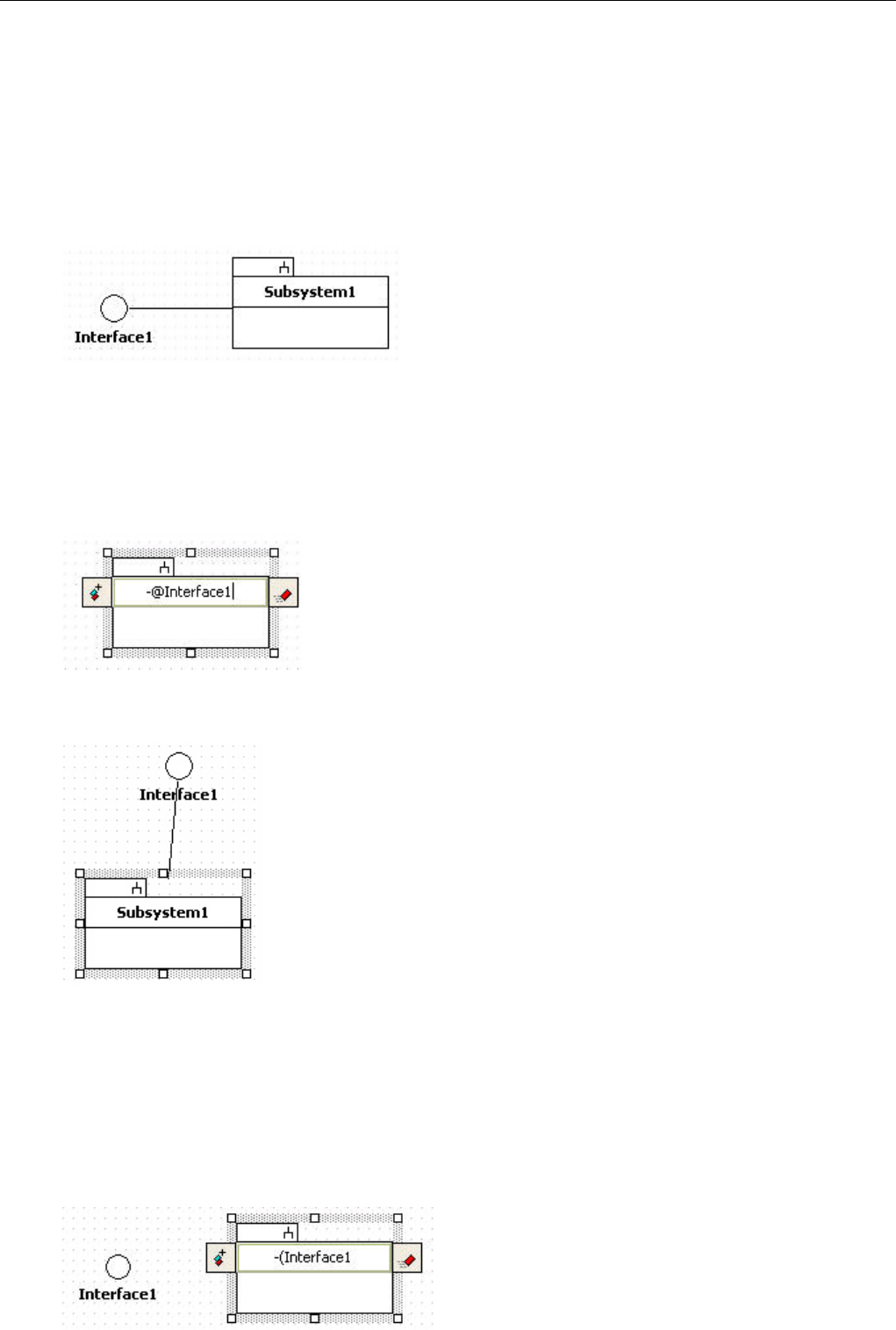

Подсистема........................................................................................................................................61
Класс..................................................................................................................................................64

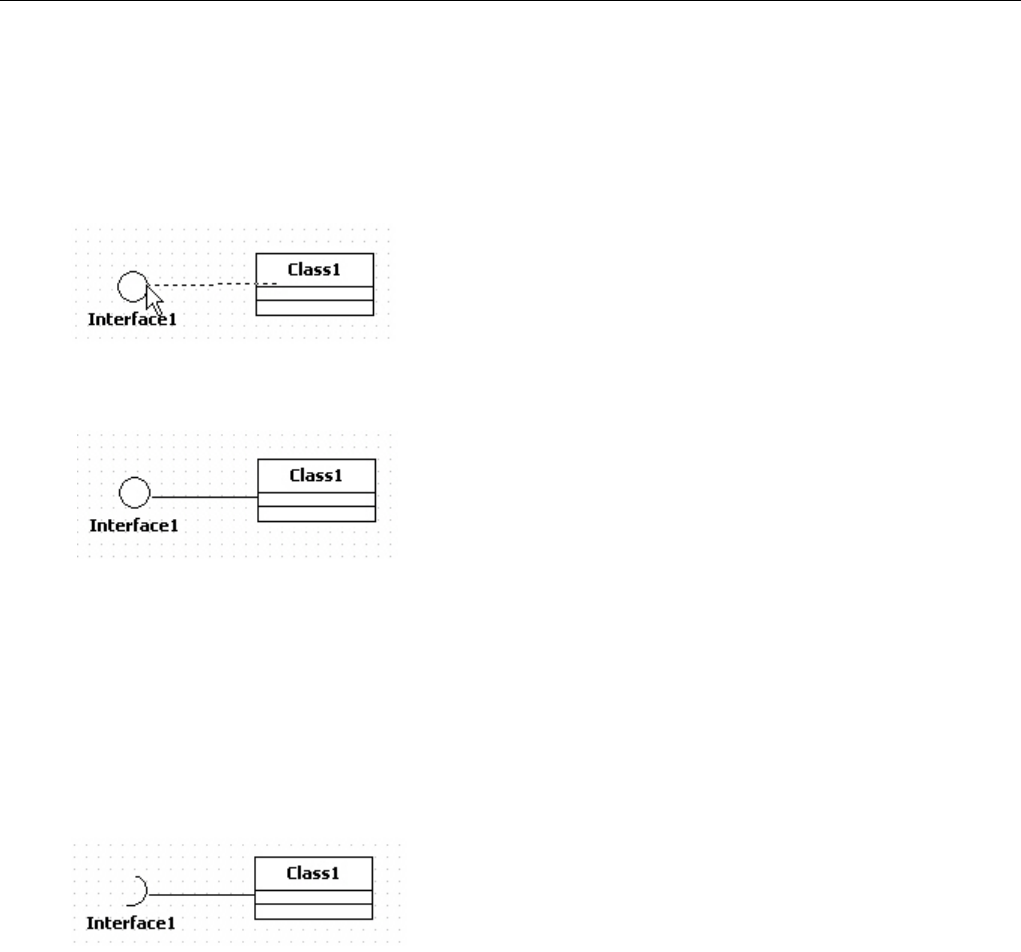

Интерфейс.........................................................................................................................................72

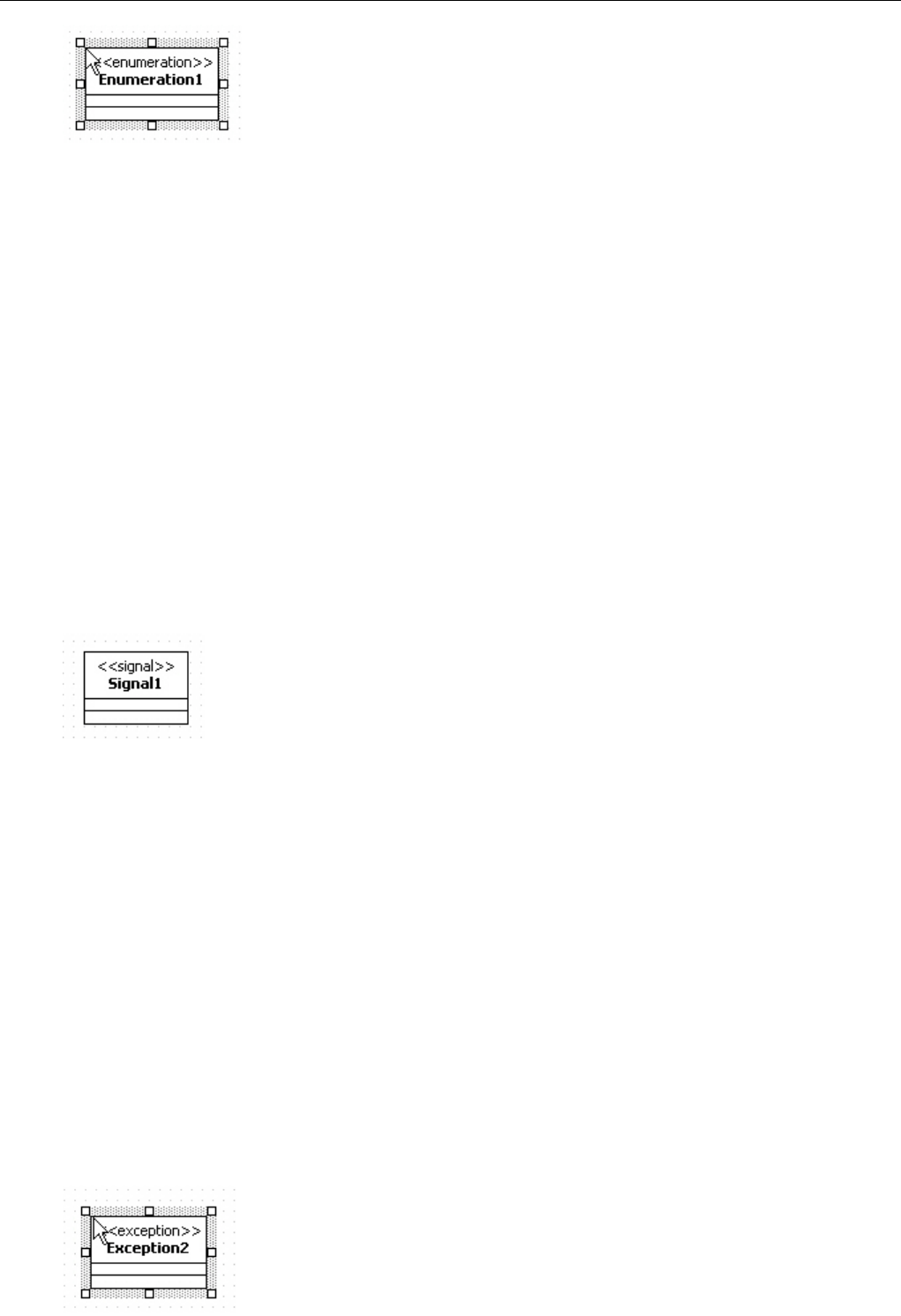

Перечислимый тип ..........................................................................................................................73
Сигнал................................................................................................................................................74
Прерывание.......................................................................................................................................74

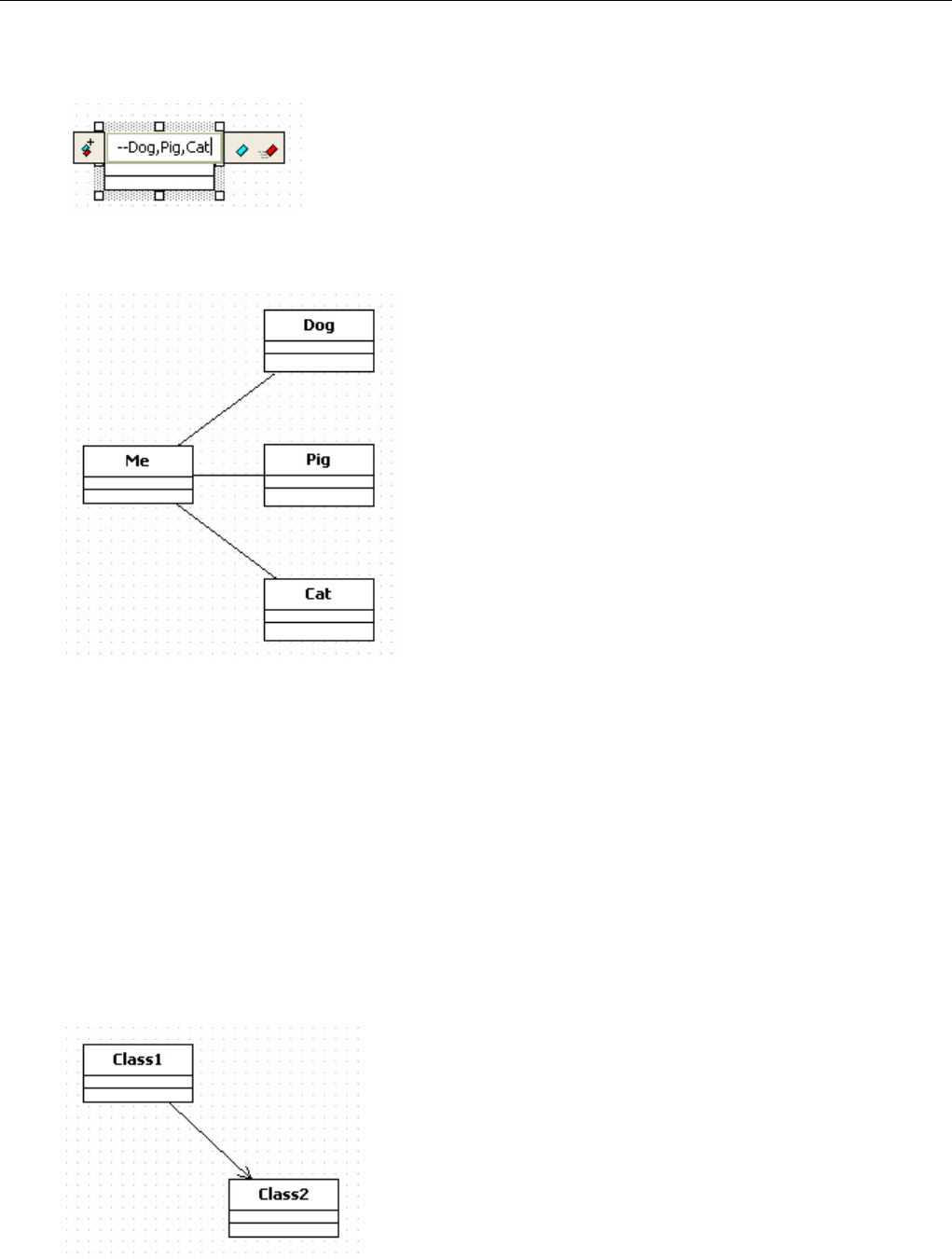

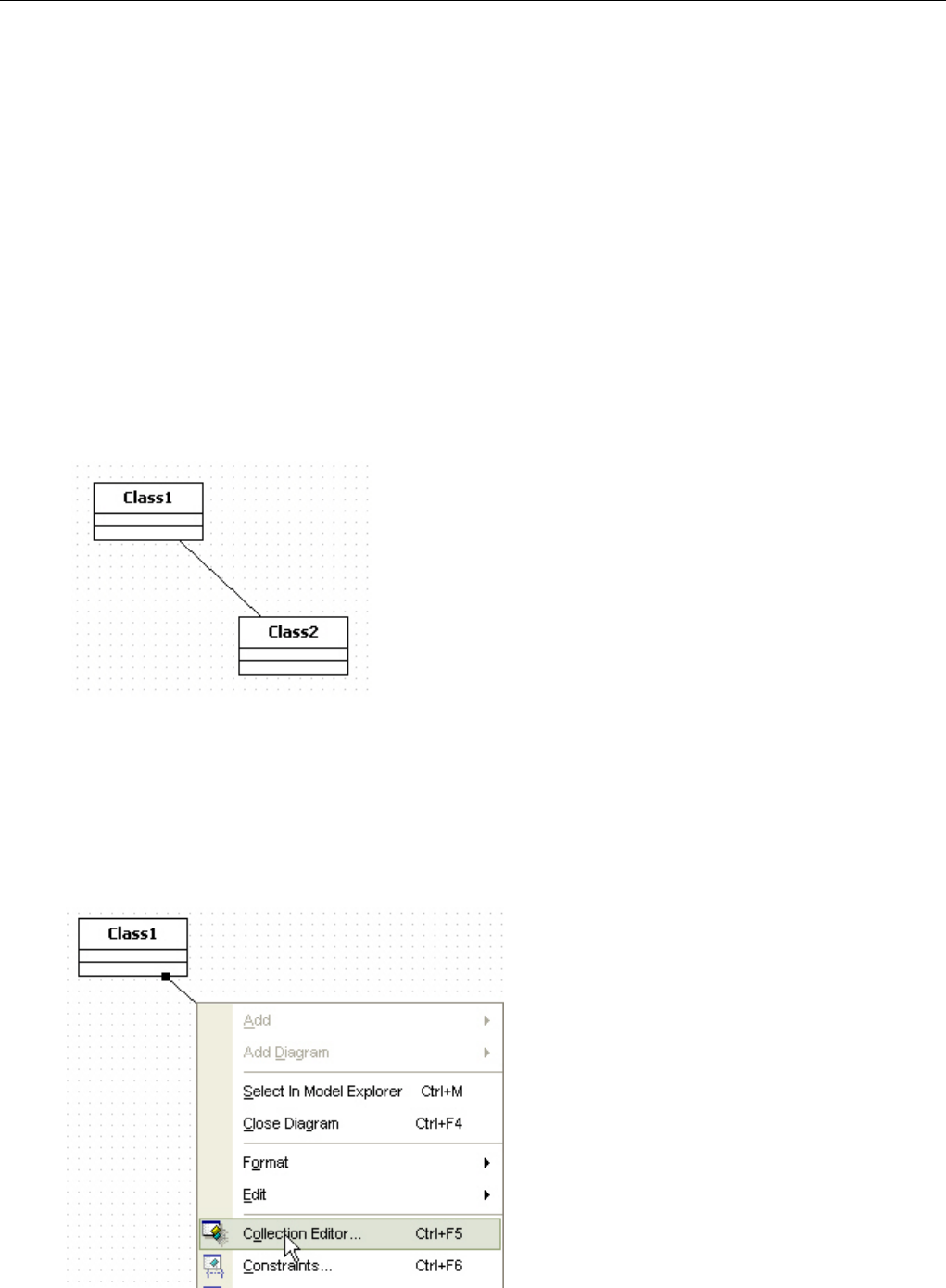

Ассоциация........................................................................................................................................75
Направленная ассоциация................................................................................................................77
Агрегация..........................................................................................................................................78
Композиция.......................................................................................................................................79

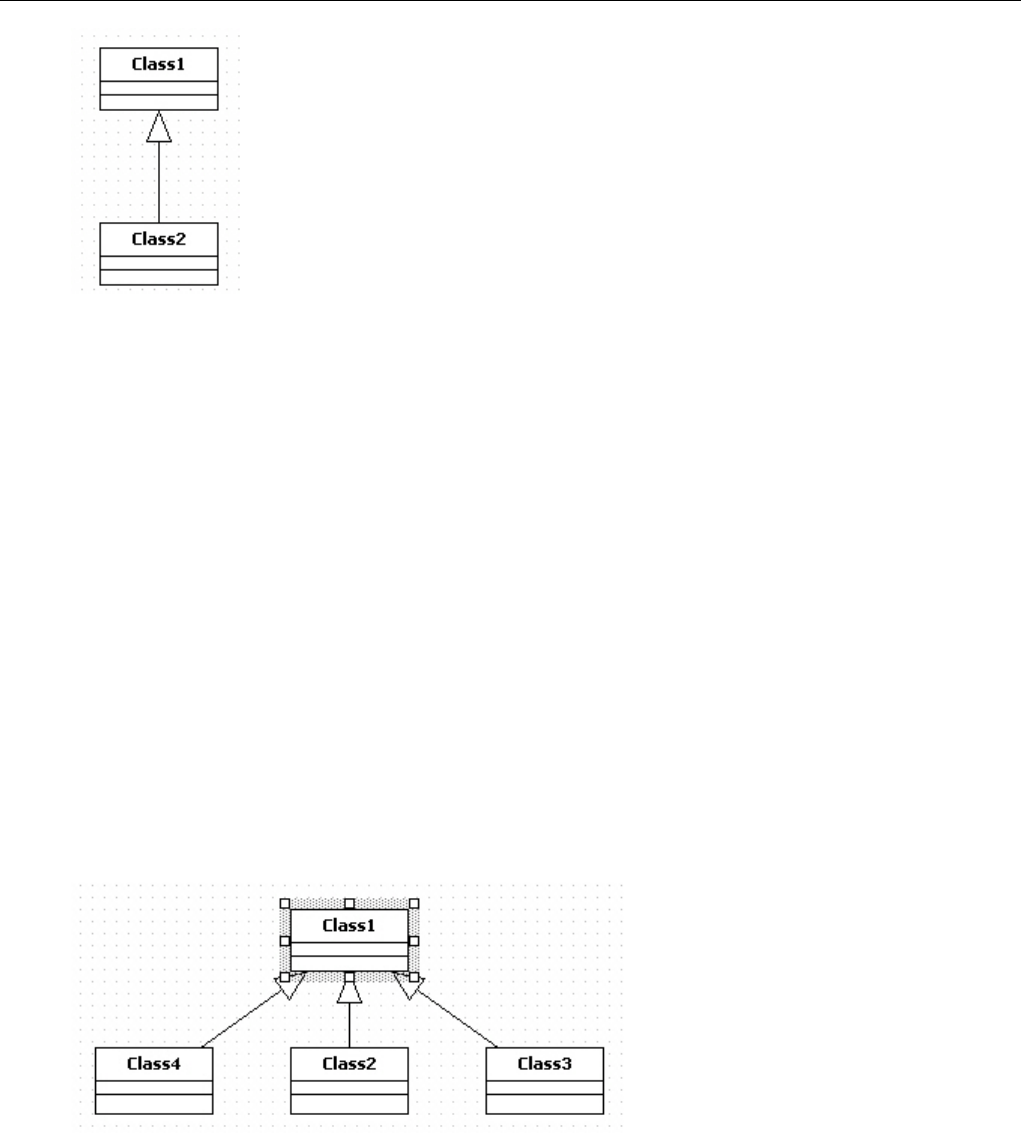

Обобщение........................................................................................................................................80

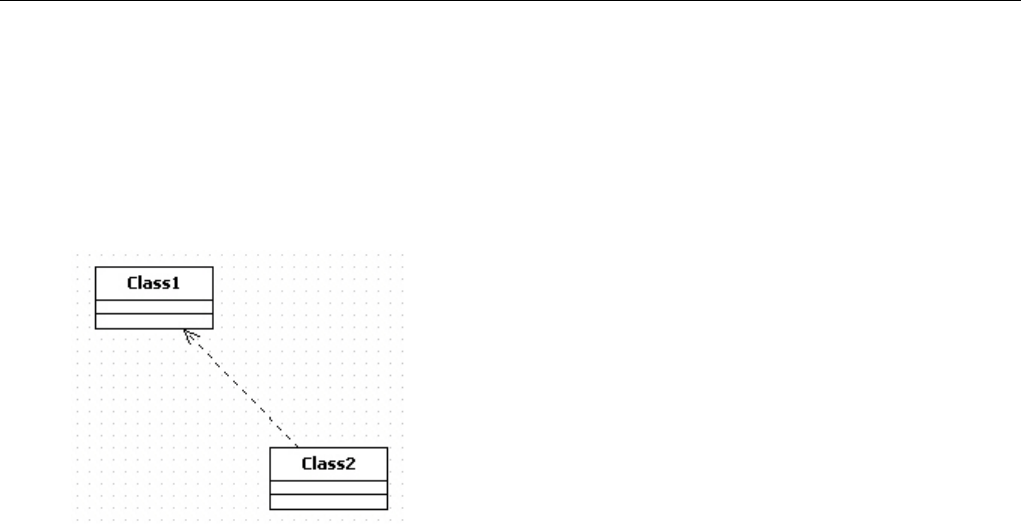

Зависимость......................................................................................................................................81

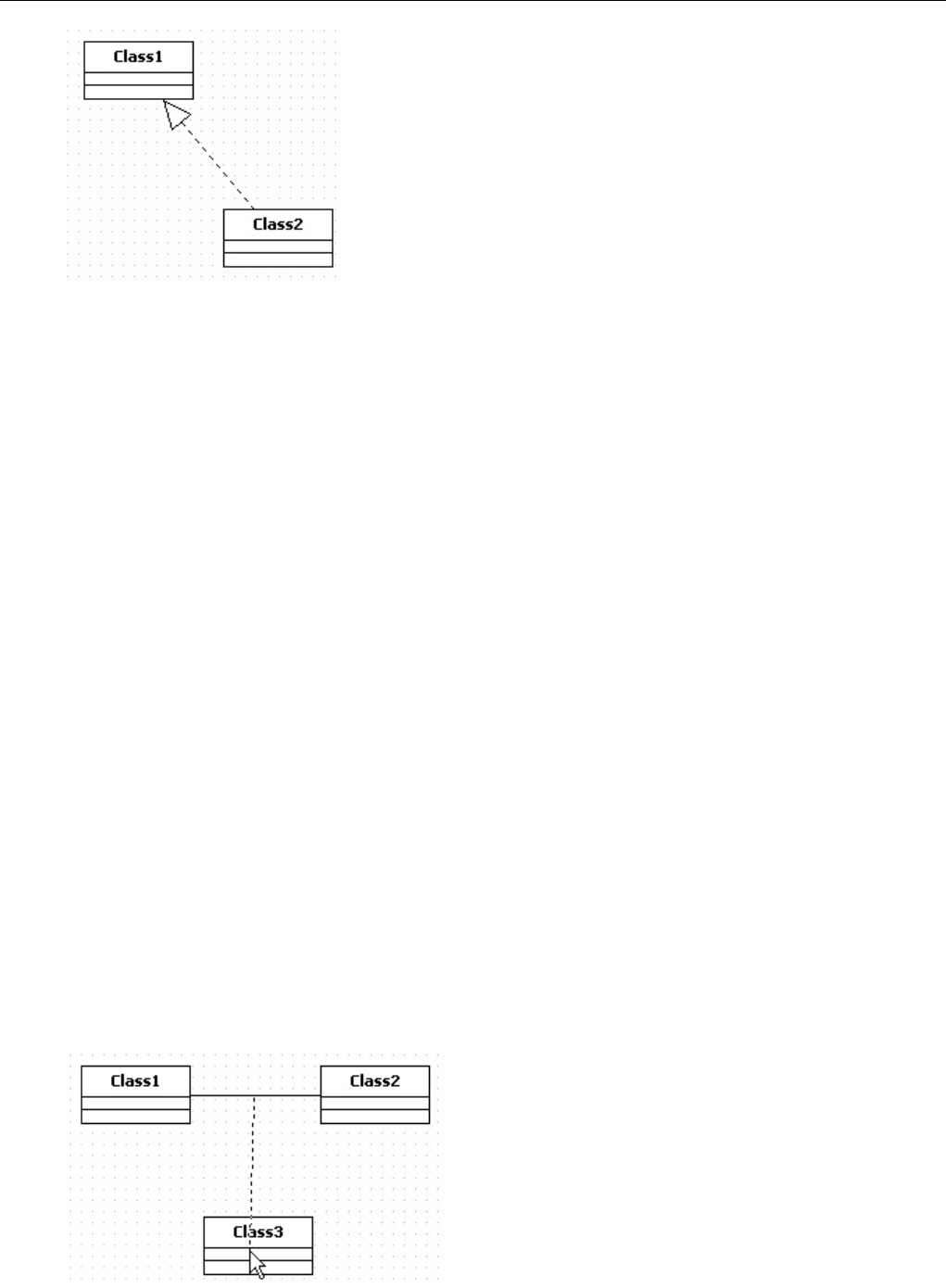

Реализация.........................................................................................................................................82

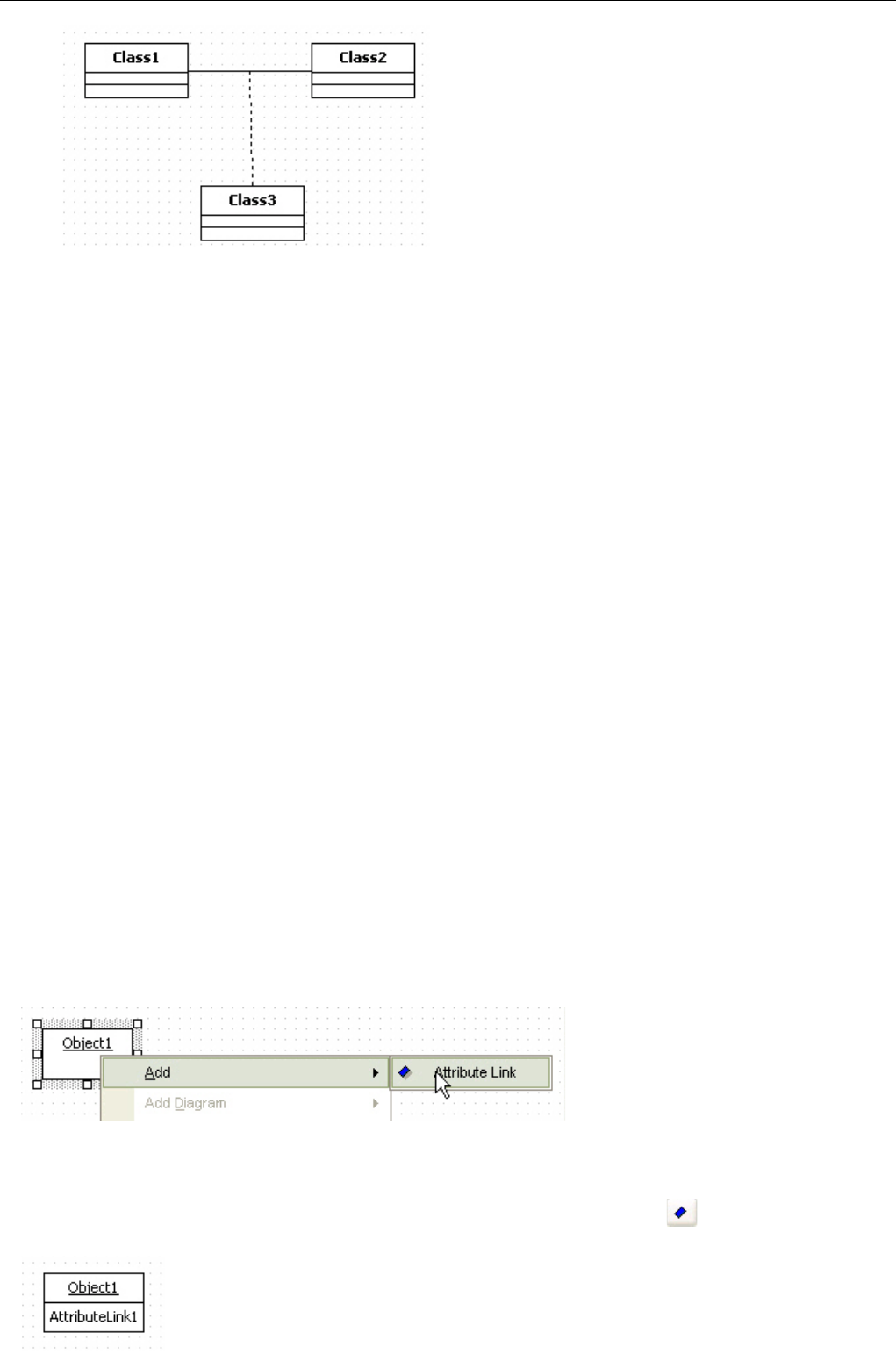

Класс-ассоциатор..............................................................................................................................83

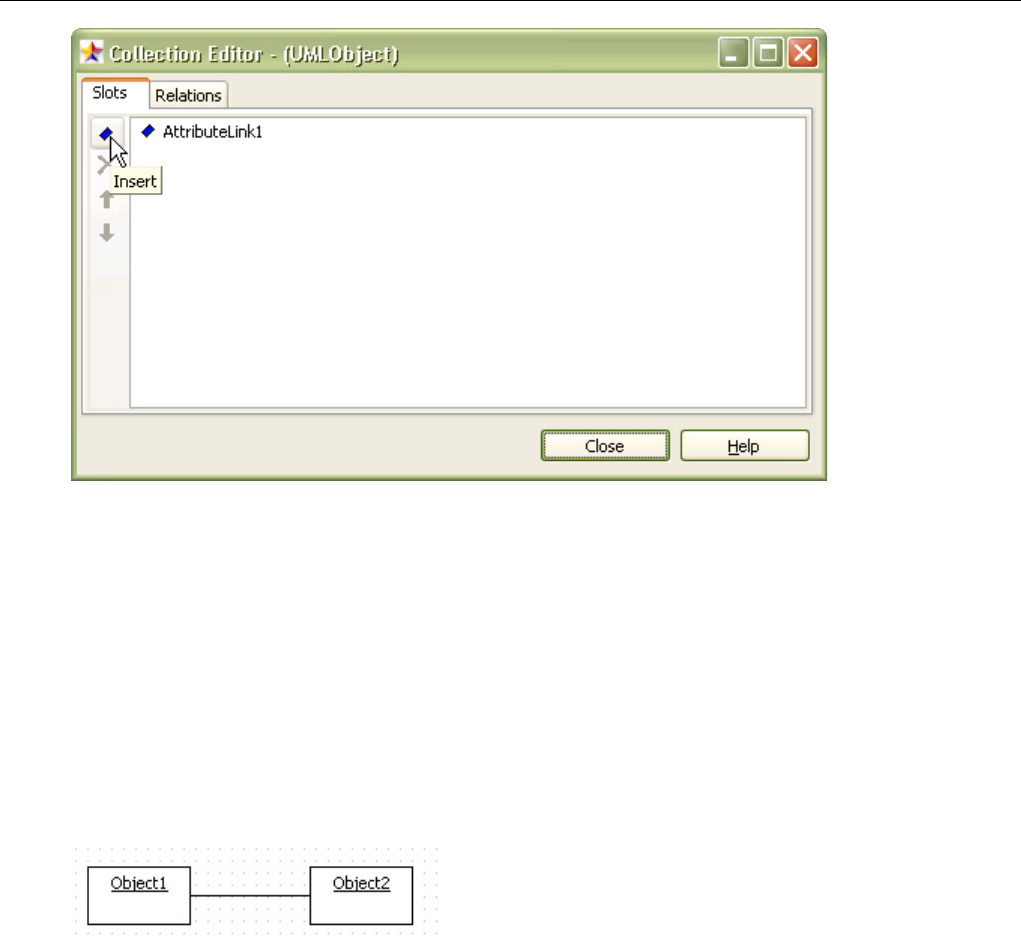

Объект................................................................................................................................................84
Связь..................................................................................................................................................85
Отношение........................................................................................................................................85

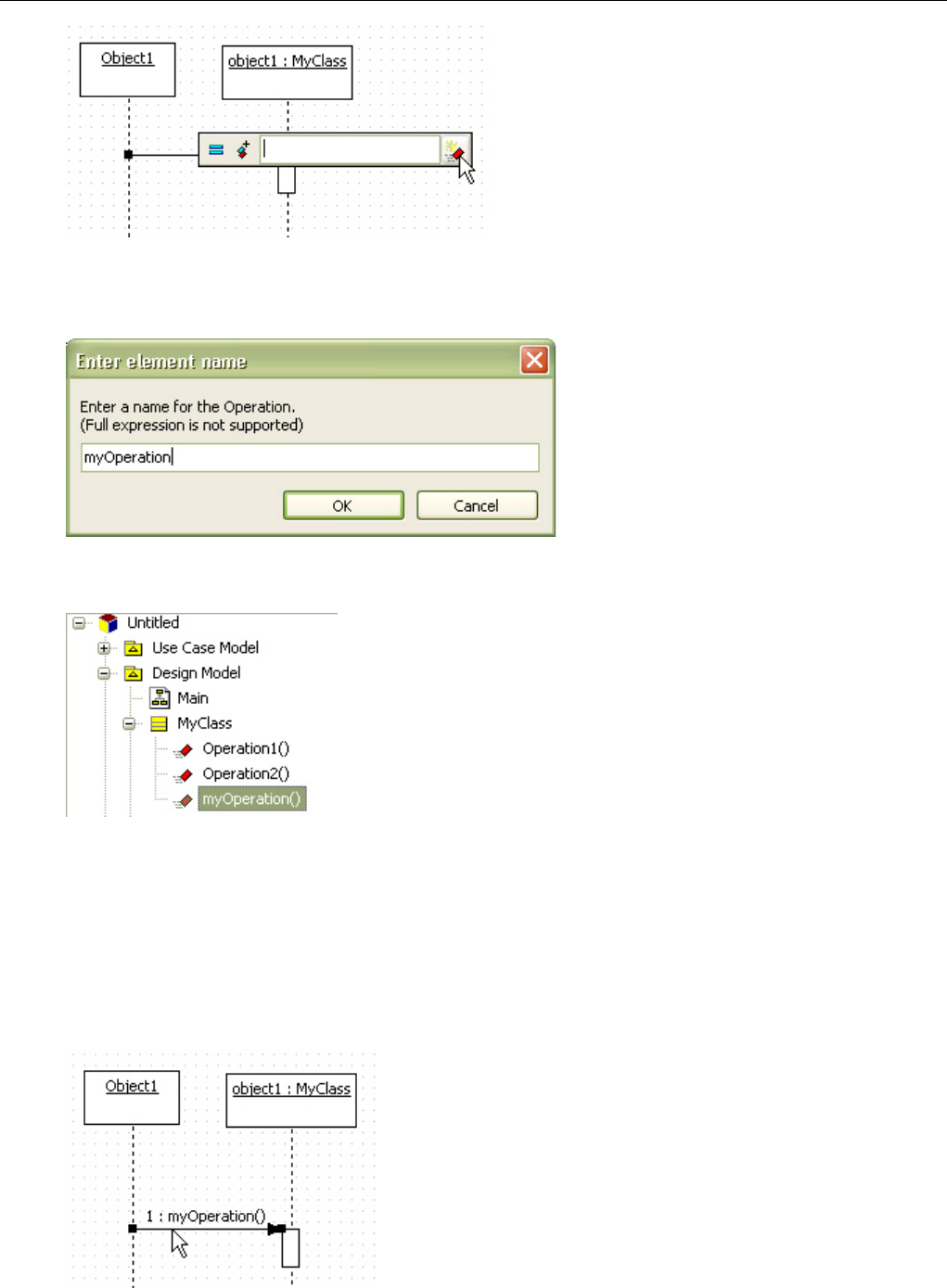

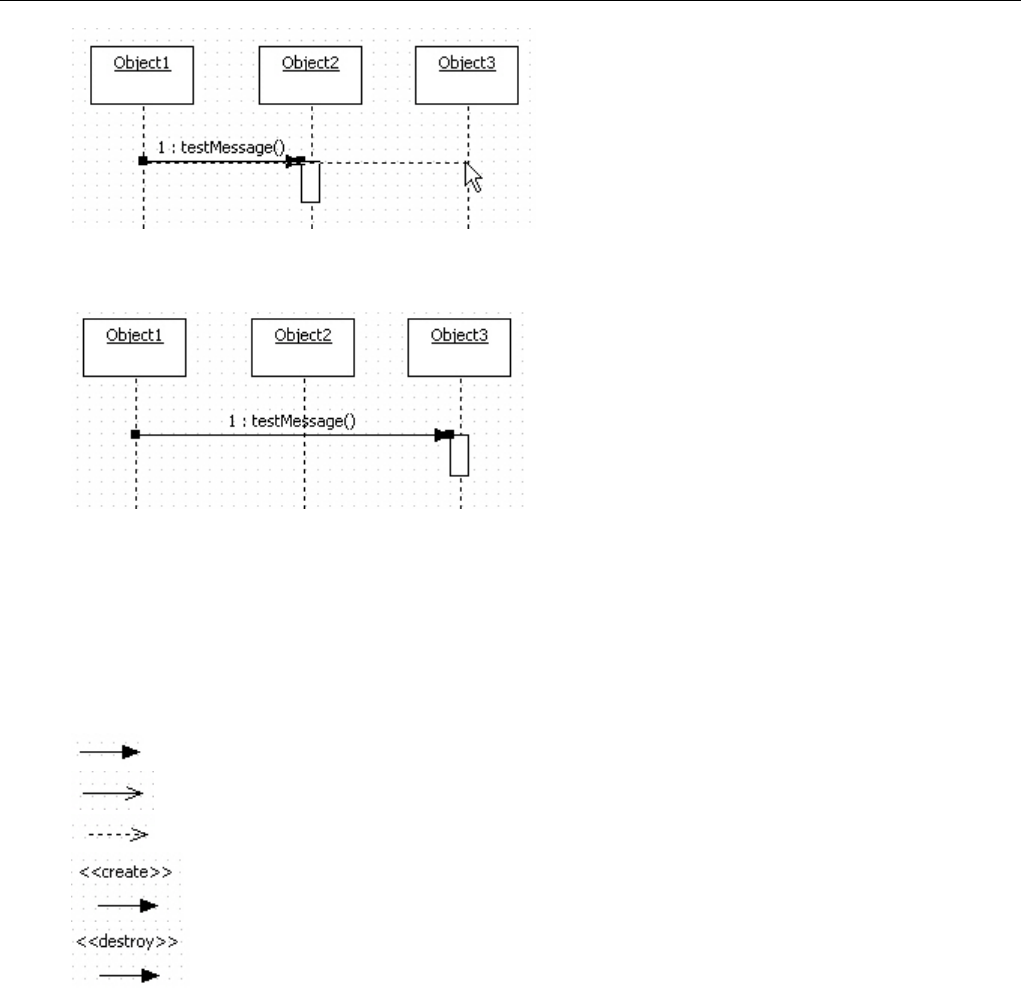

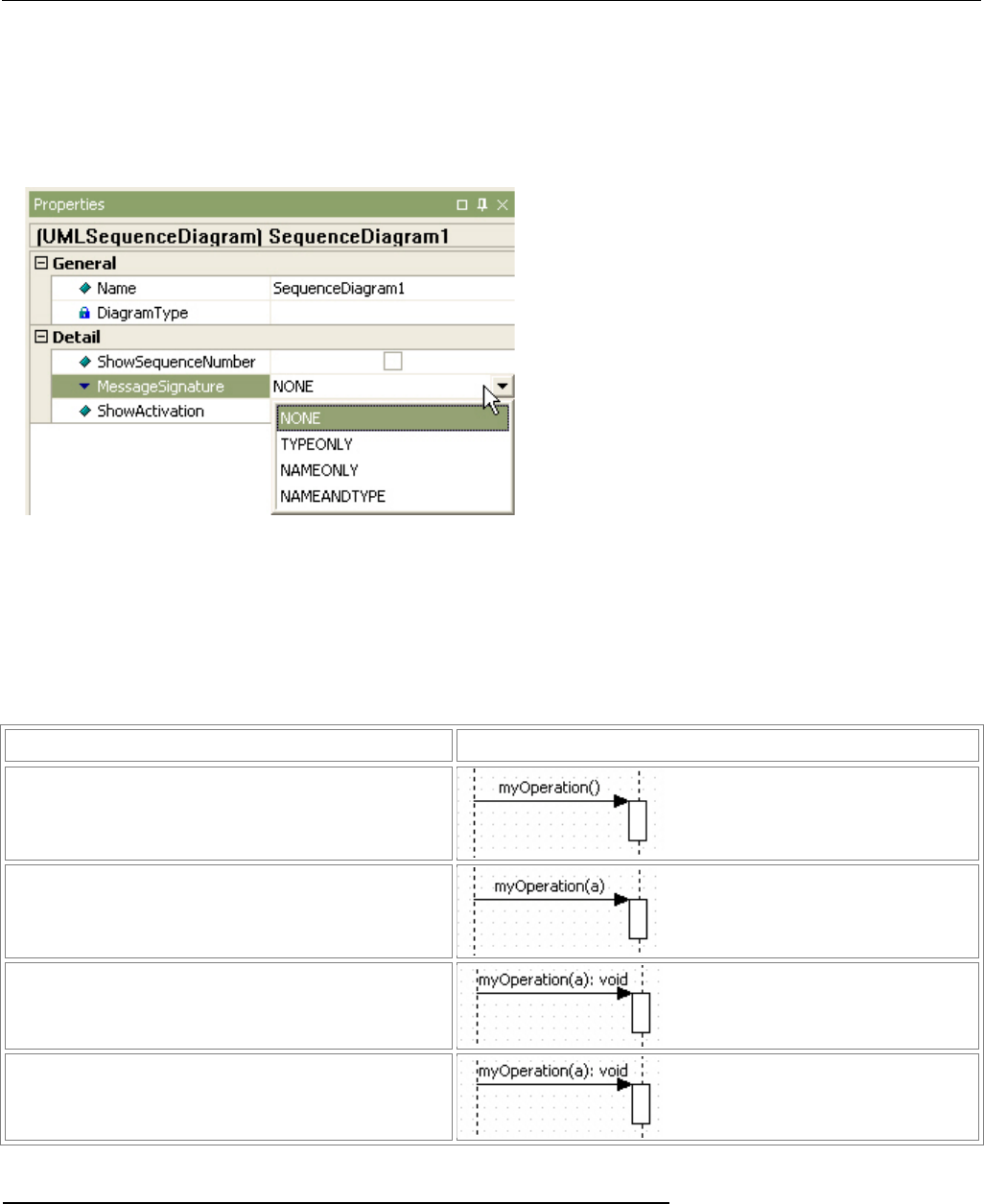

Использование диаграмм сообщений .................................................................................................86
Объект................................................................................................................................................86

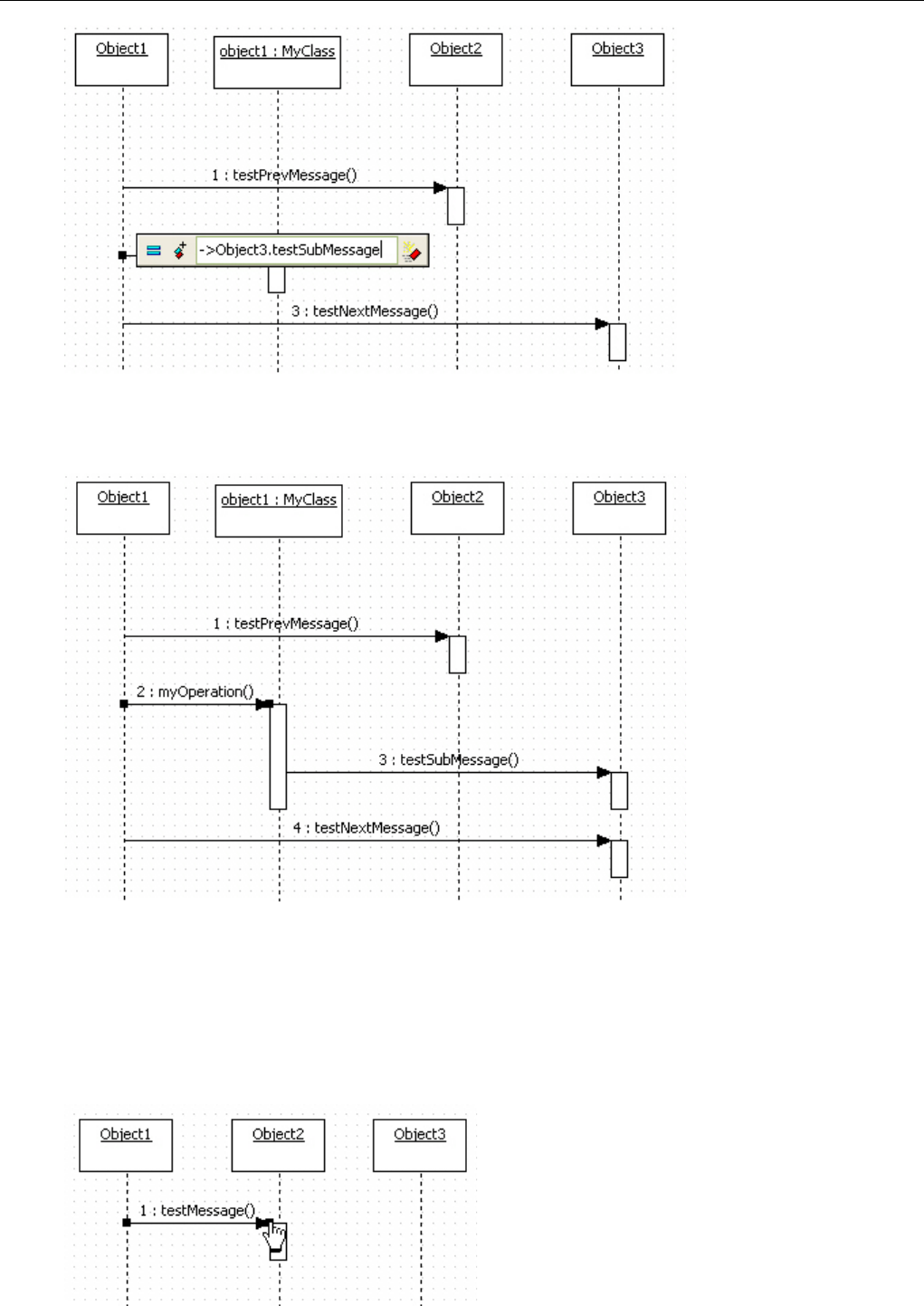

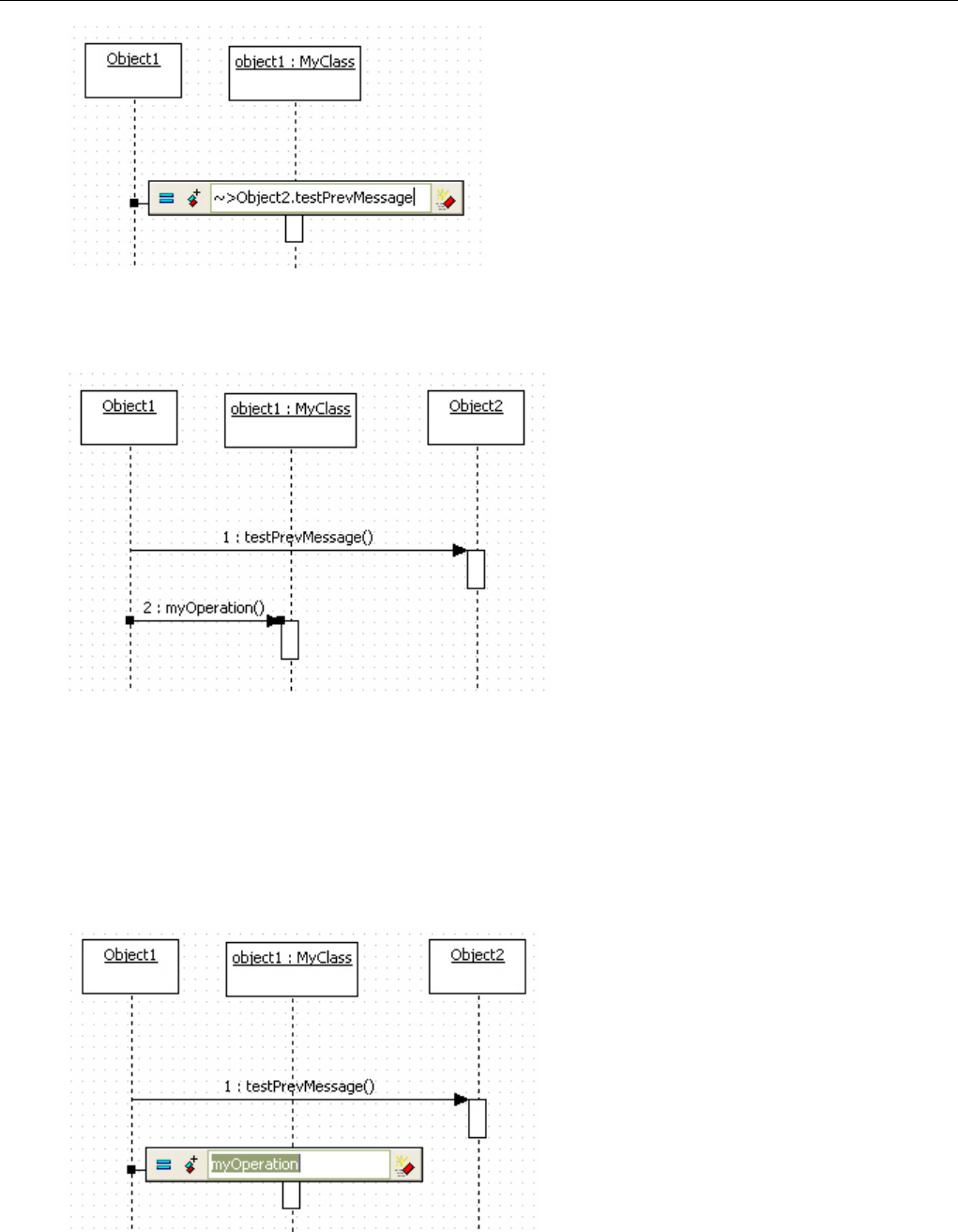

сообщение ........................................................................................................................................89

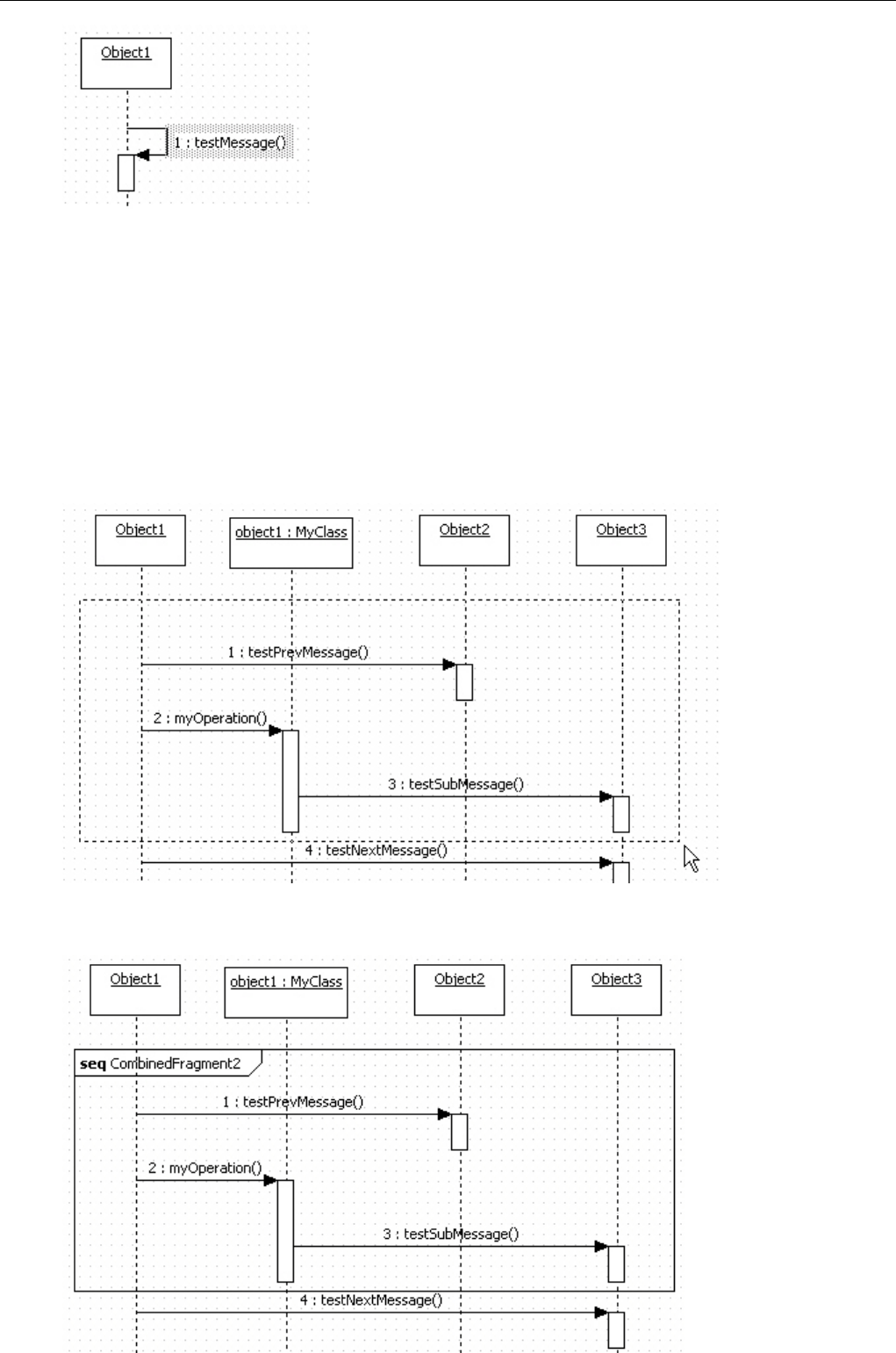

Рекурсивное сообщение ..................................................................................................................96

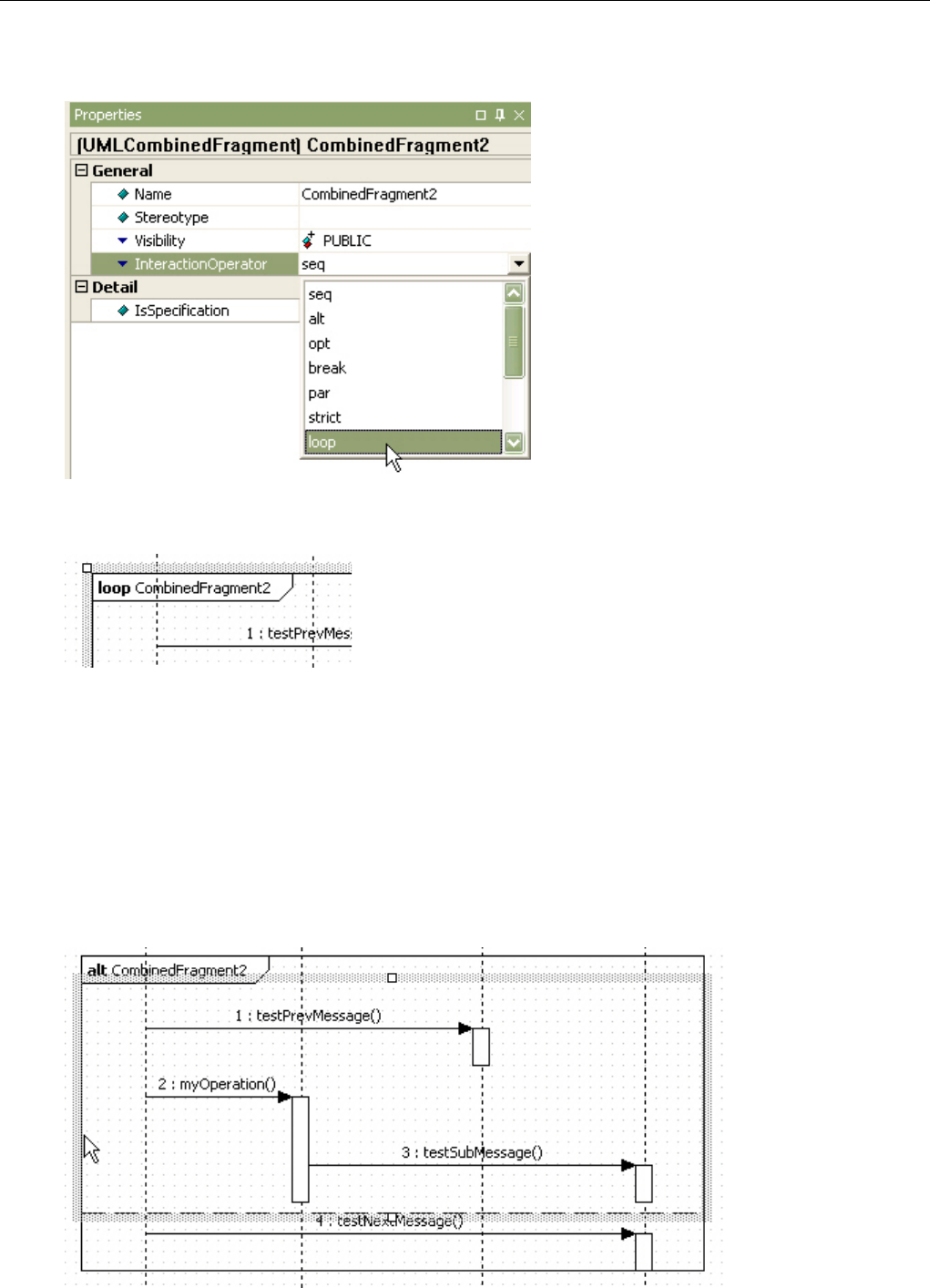

Комбинированный фрагмент...........................................................................................................97

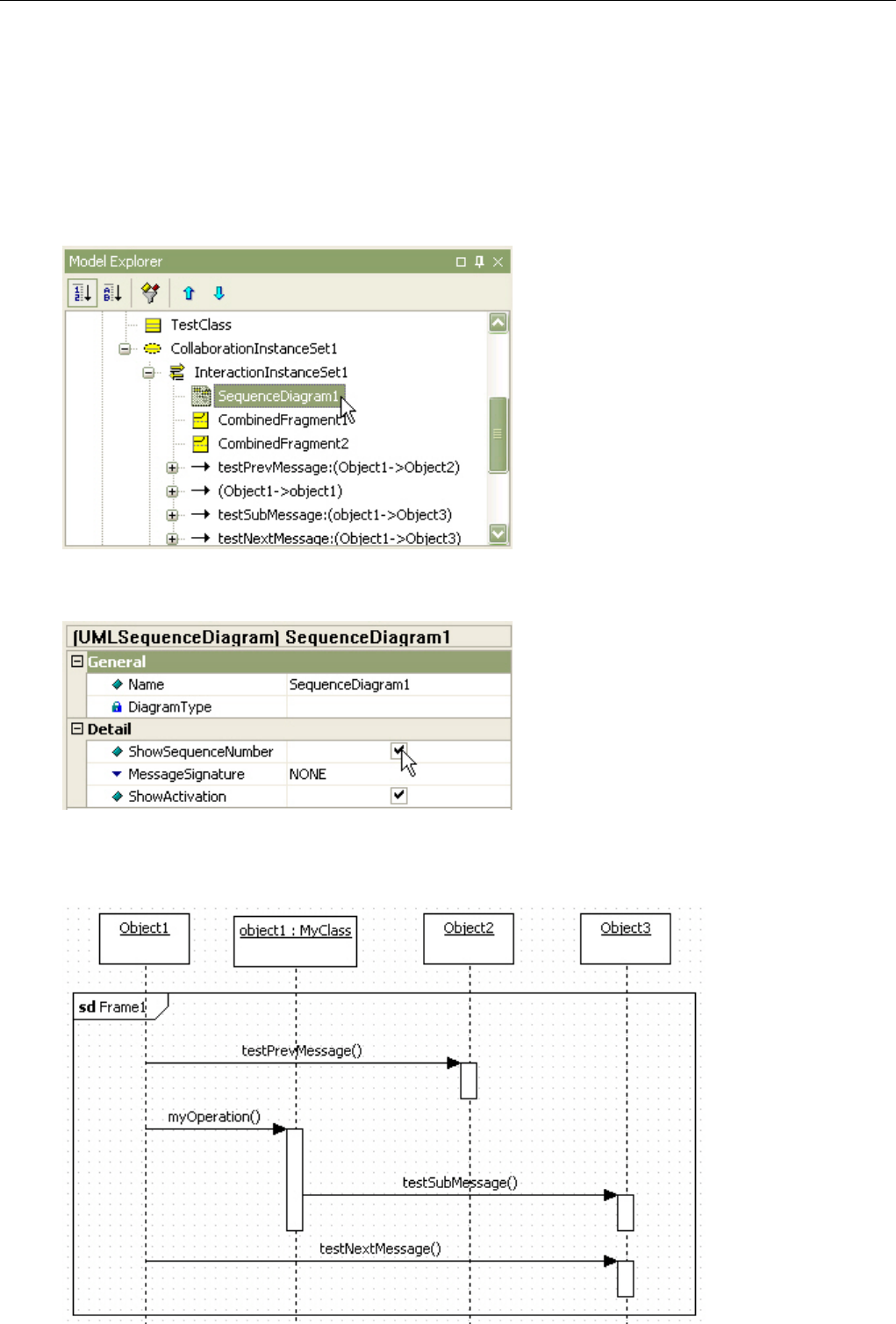

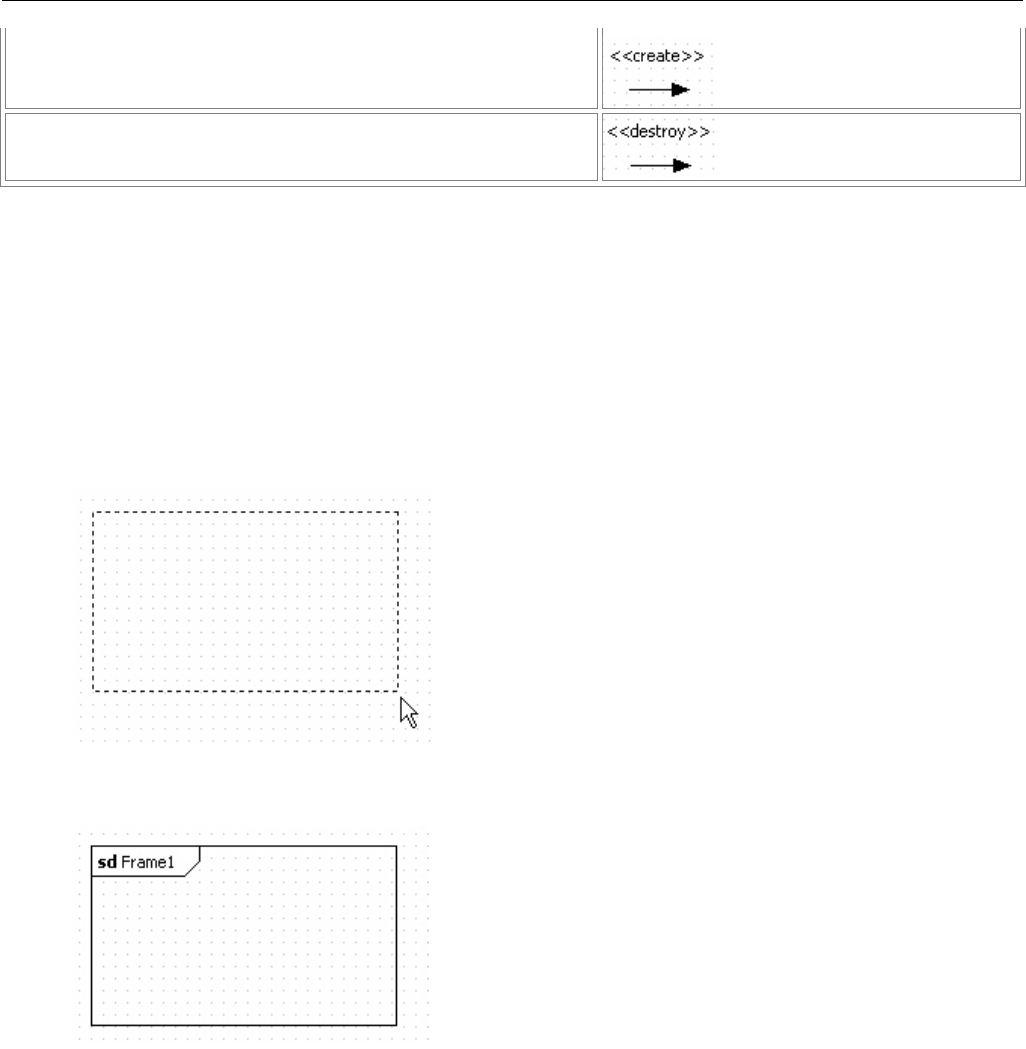

Рамка..................................................................................................................................................99
Диаграмма.......................................................................................................................................100

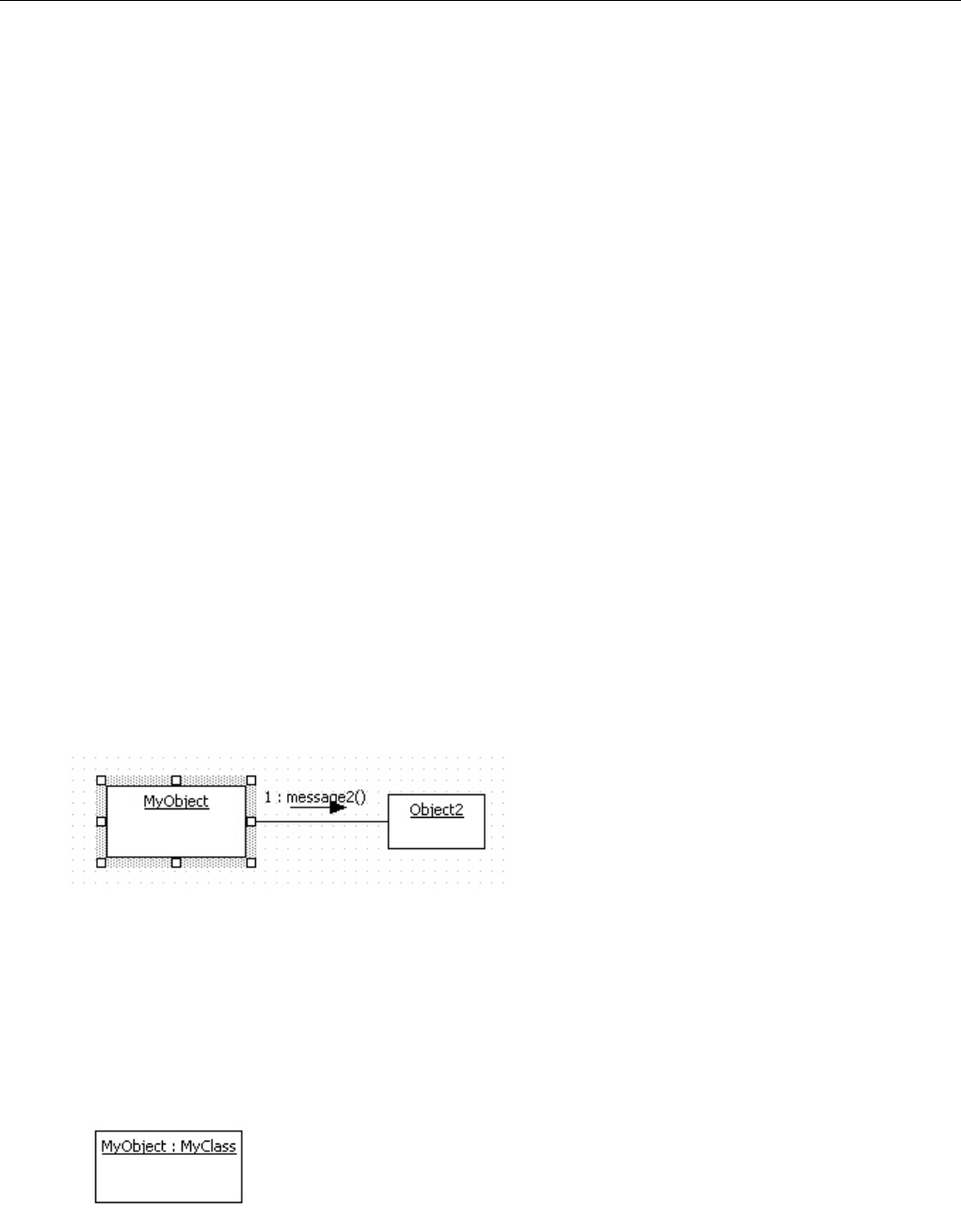

Использование диаграммы коллабораций .......................................................................................101
Объект..............................................................................................................................................102
Связь................................................................................................................................................106
Рекурсивная связь...........................................................................................................................106
Сообщение.......................................................................................................................................107
Рамка................................................................................................................................................108
Диаграмма.......................................................................................................................................108
Использование диаграммы состояний .............................................................................................109

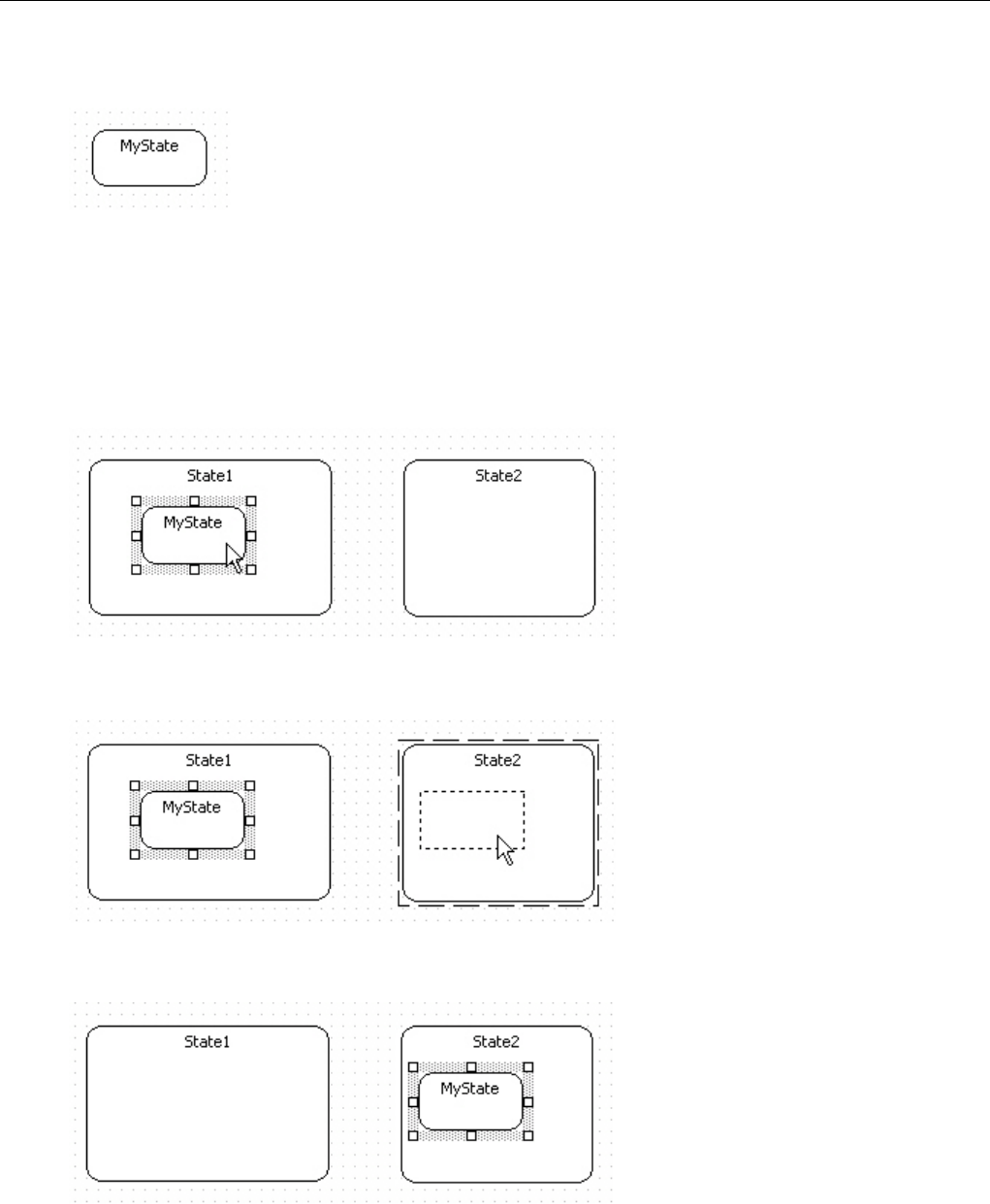

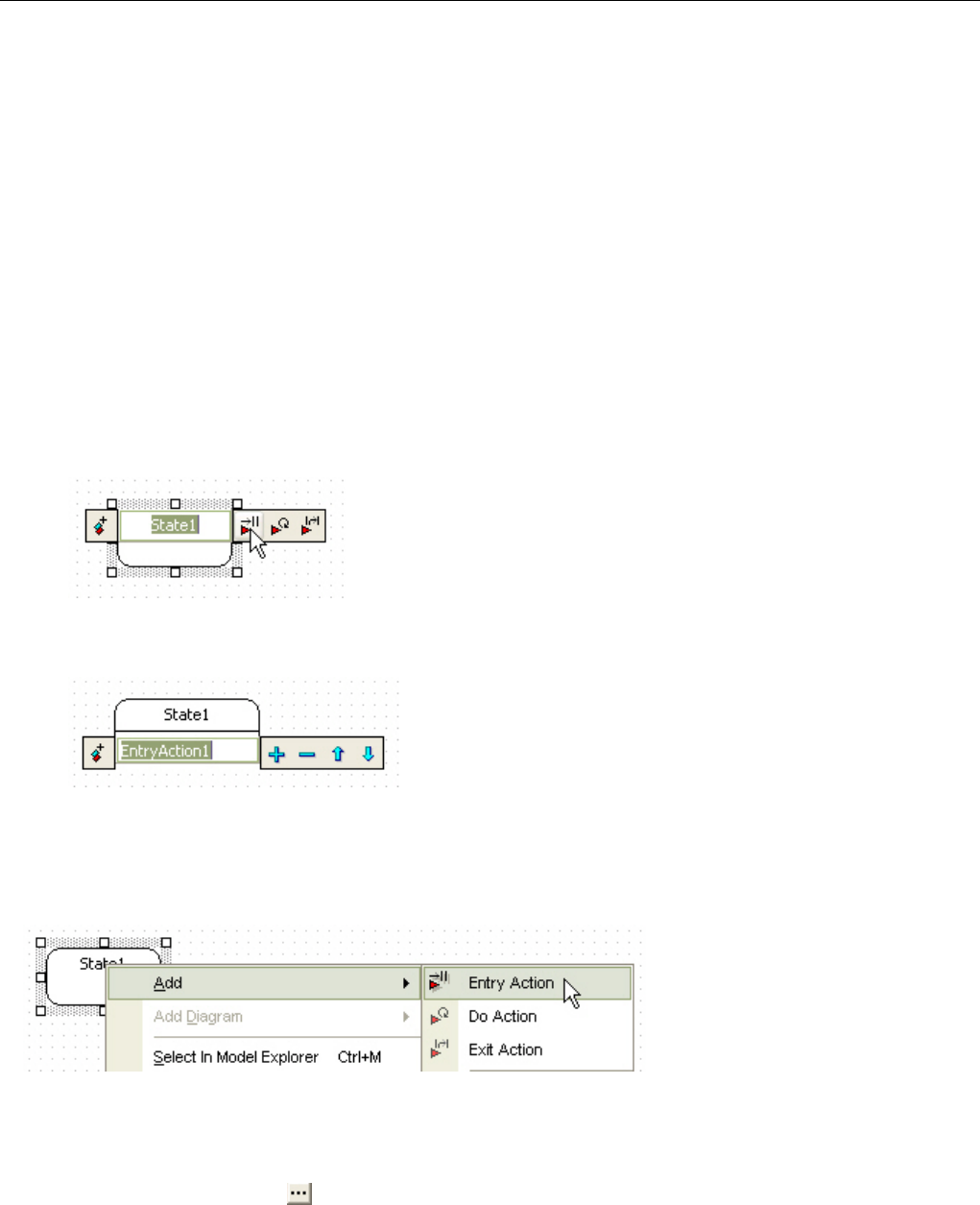

Состояние........................................................................................................................................109

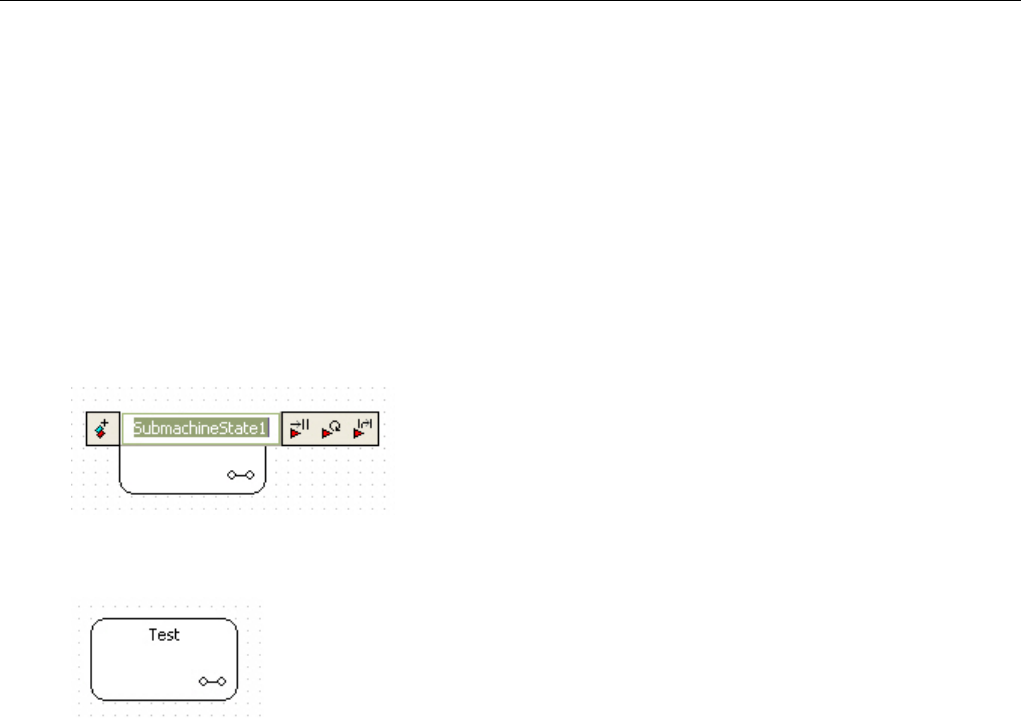

Субмодель состояний.....................................................................................................................111

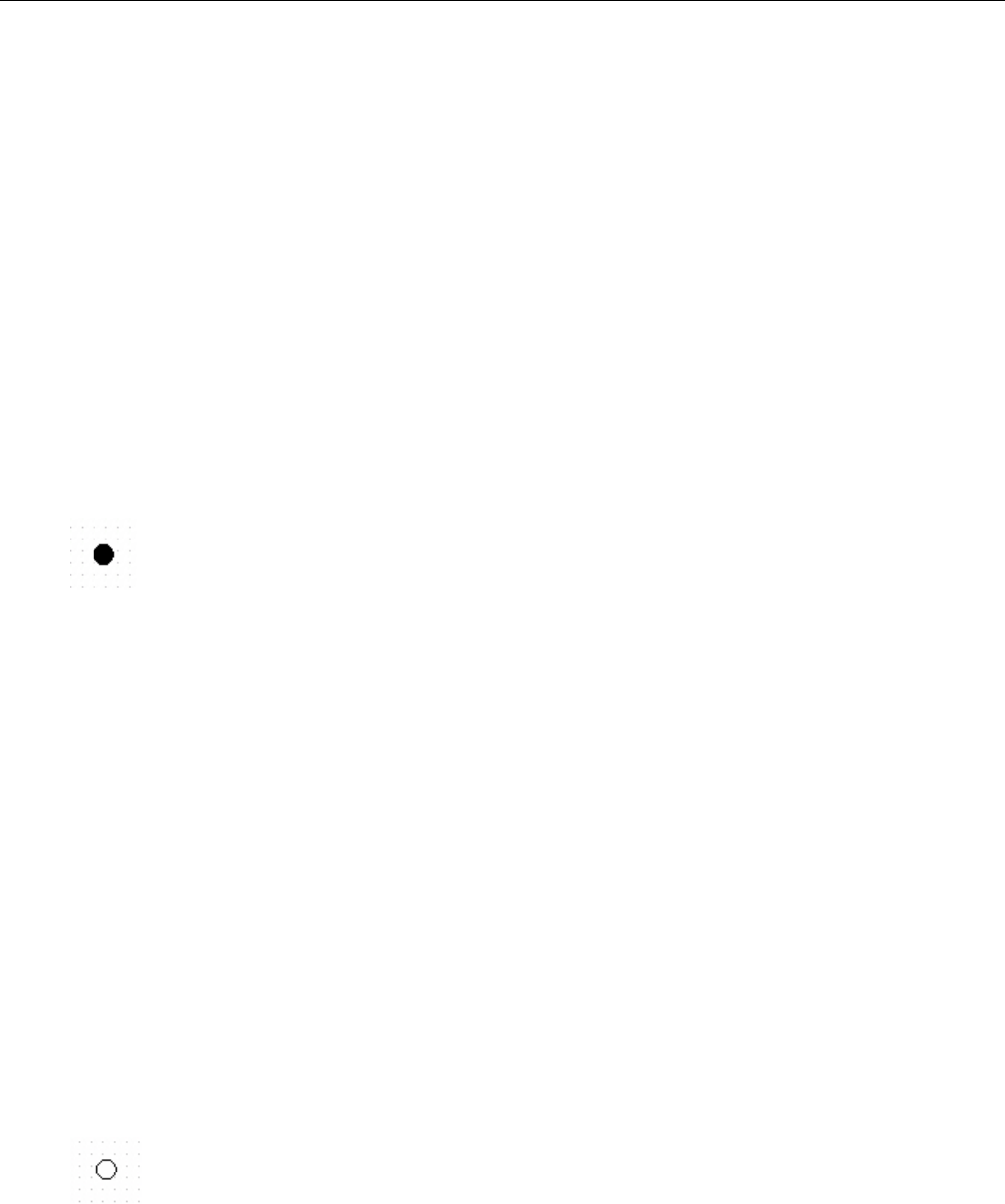

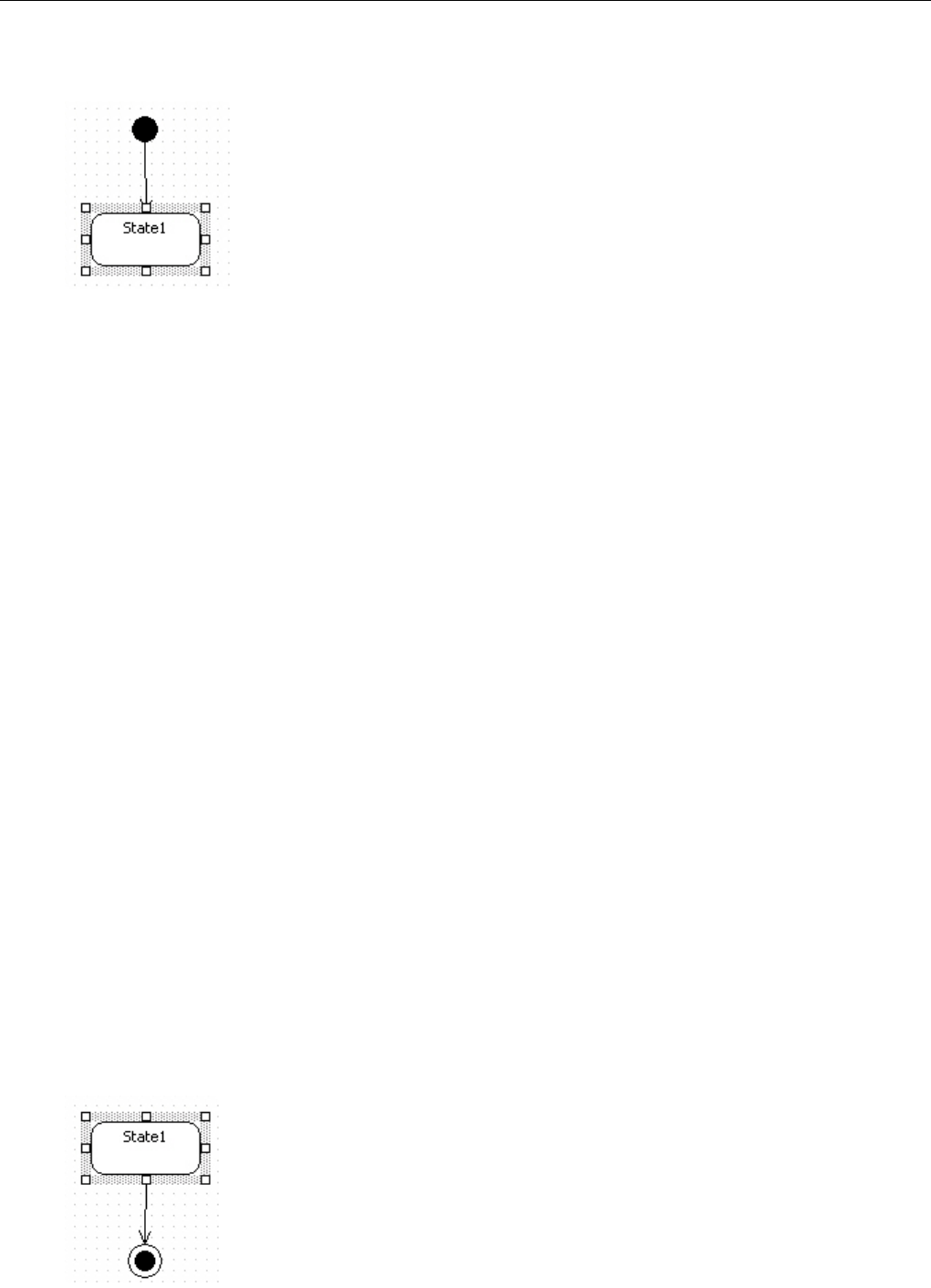

Начальное состояние......................................................................................................................112
Конечное состояние........................................................................................................................113
Точка соединения............................................................................................................................114
Точка выбора...................................................................................................................................114

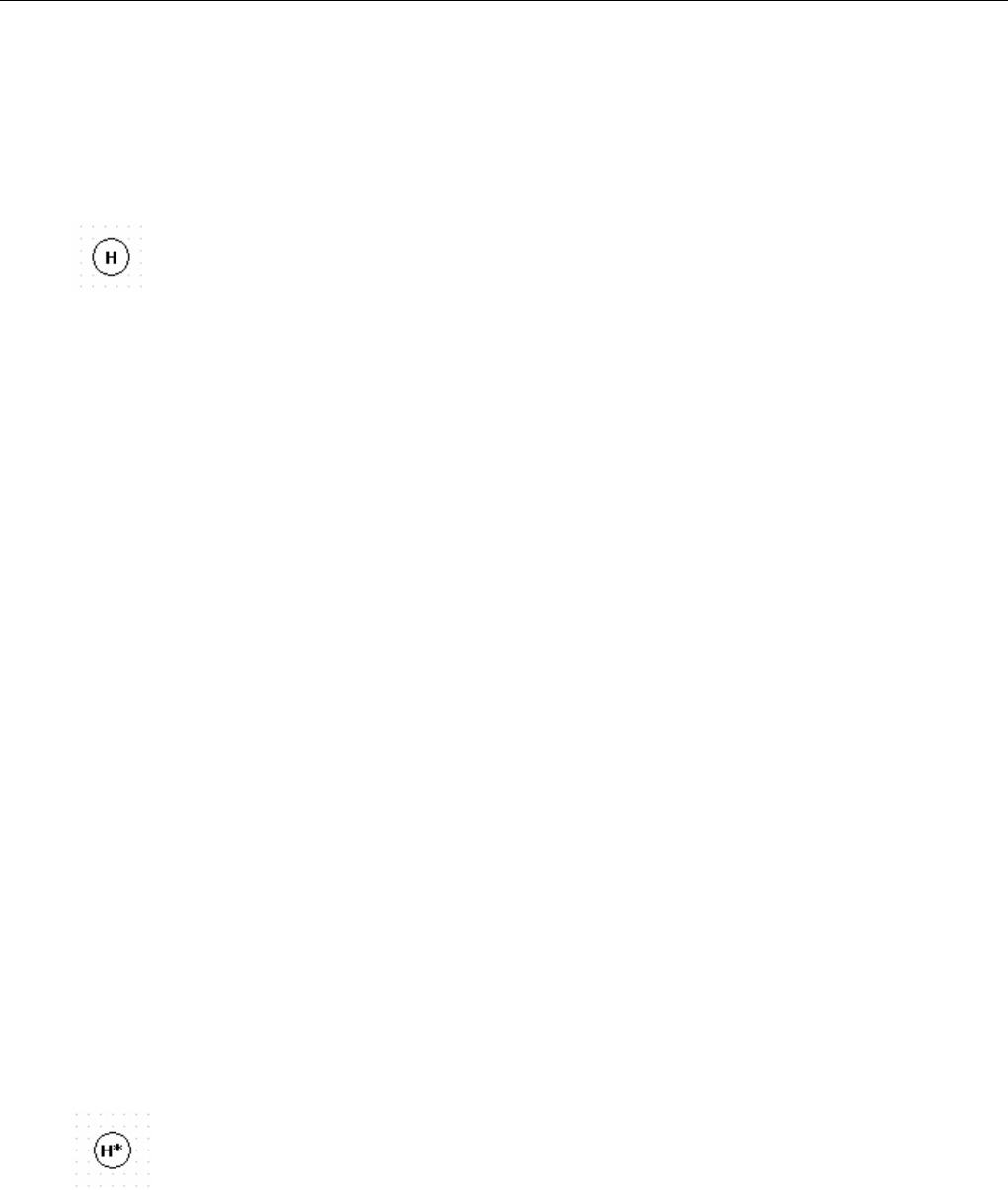

Поверхностная хронология............................................................................................................114
Глубокая хронология......................................................................................................................115

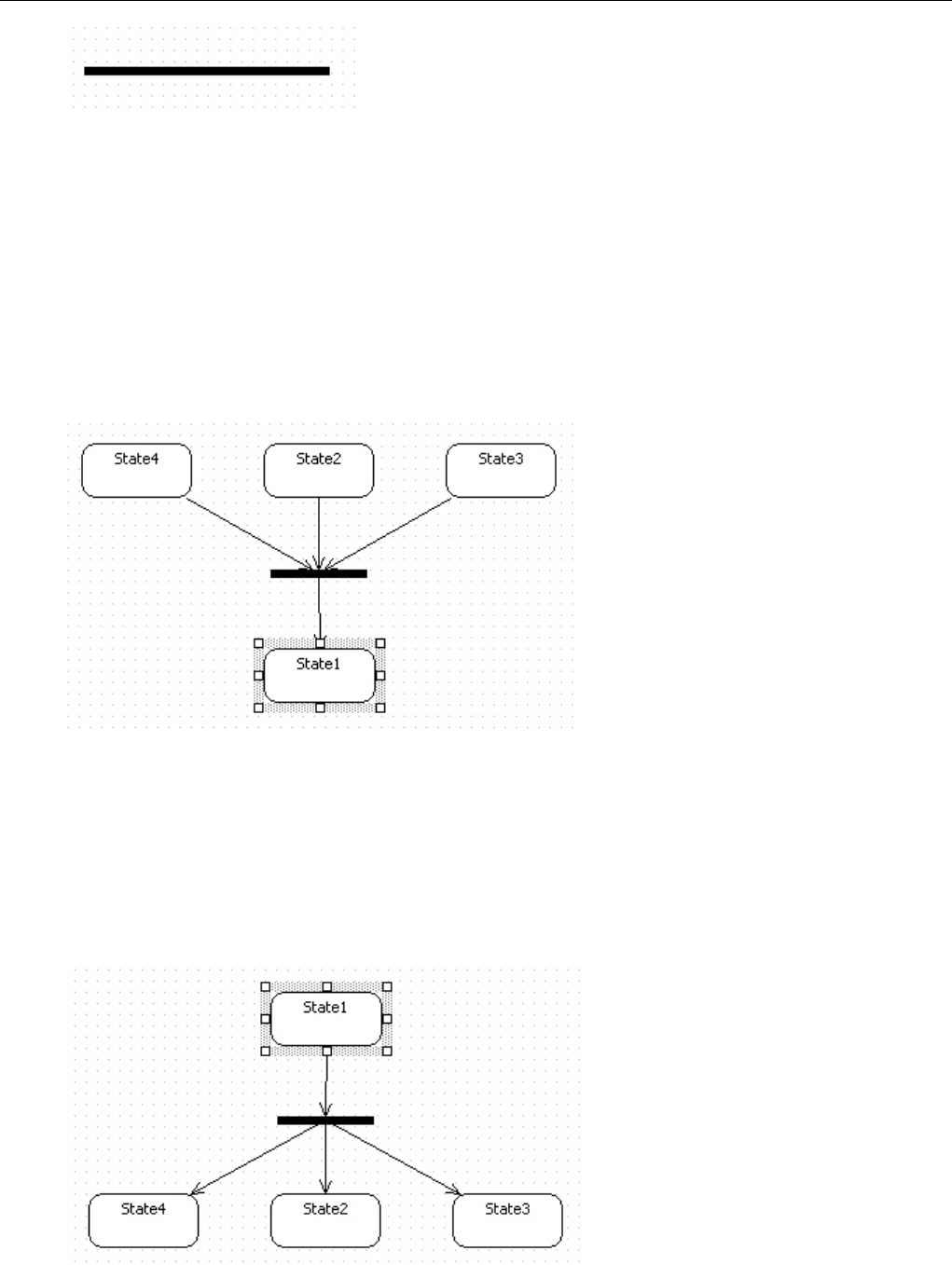

Синхронизация................................................................................................................................115

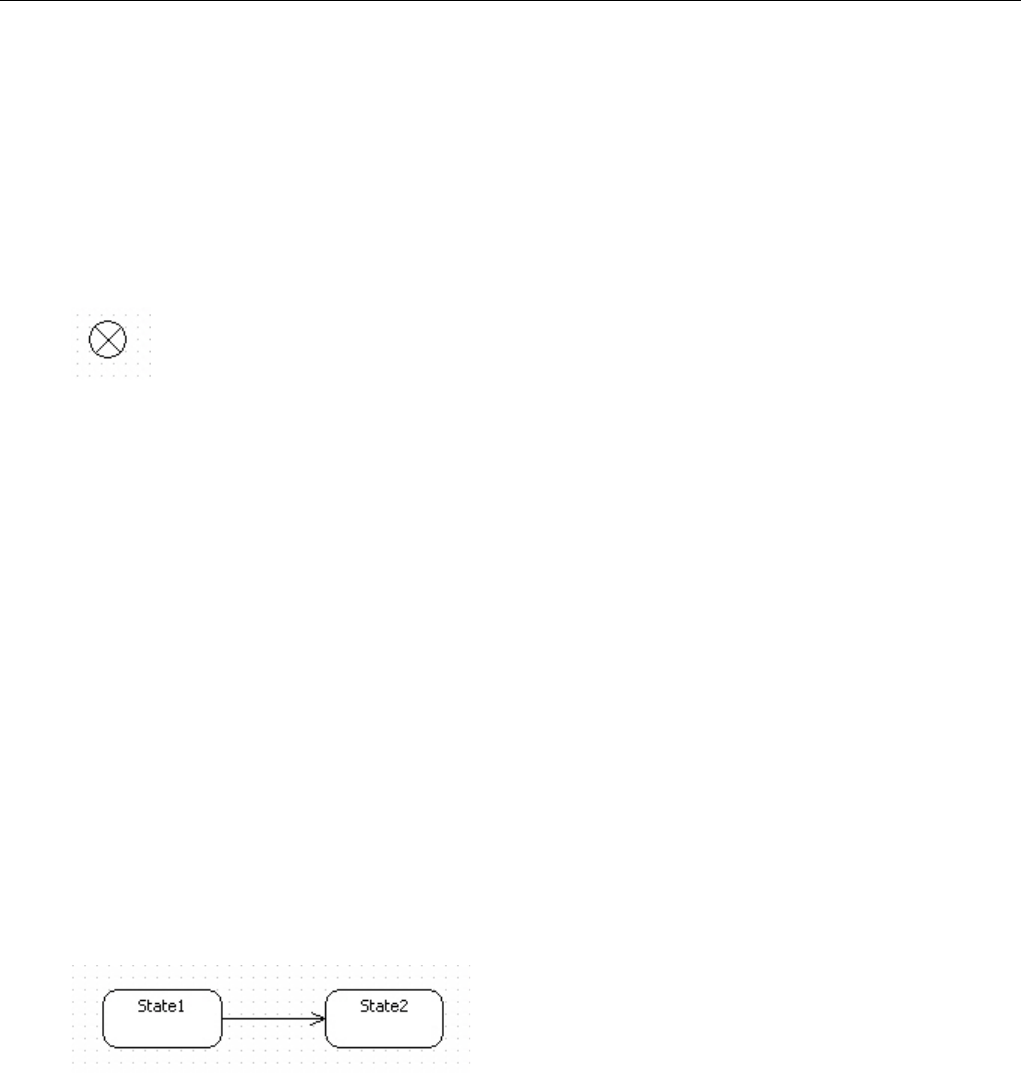

Заключительный поток...................................................................................................................117
Переход............................................................................................................................................117
Рекурсивный переход.....................................................................................................................118
Использование диаграммы действий ...............................................................................................118
StarUNL. Руководство пользователя. 5 / 207
Действие..........................................................................................................................................118
Субдейсвтвие...................................................................................................................................119
Решение...........................................................................................................................................119

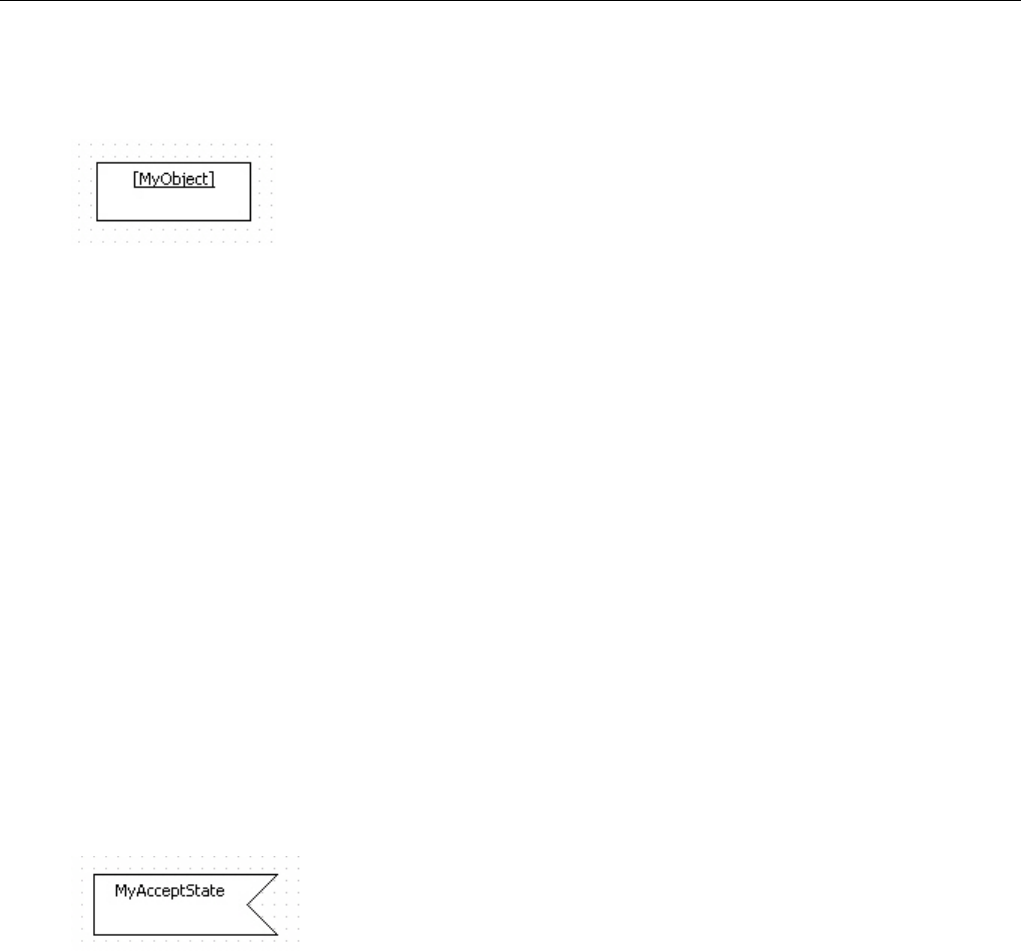

Объектный поток............................................................................................................................120
Состояние приёма сигнала............................................................................................................121

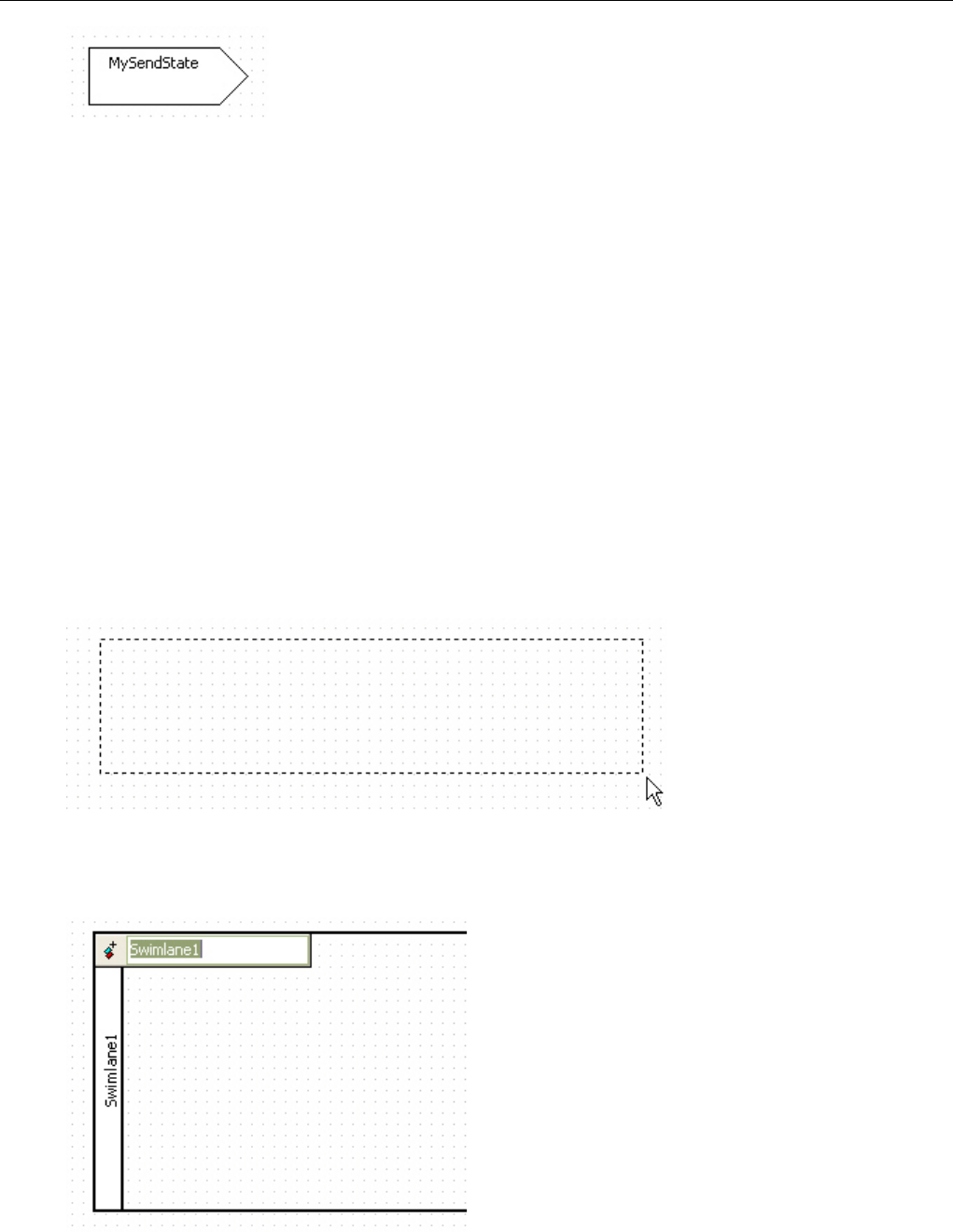

Состояние передачи сигнала ........................................................................................................121
Область действия............................................................................................................................122

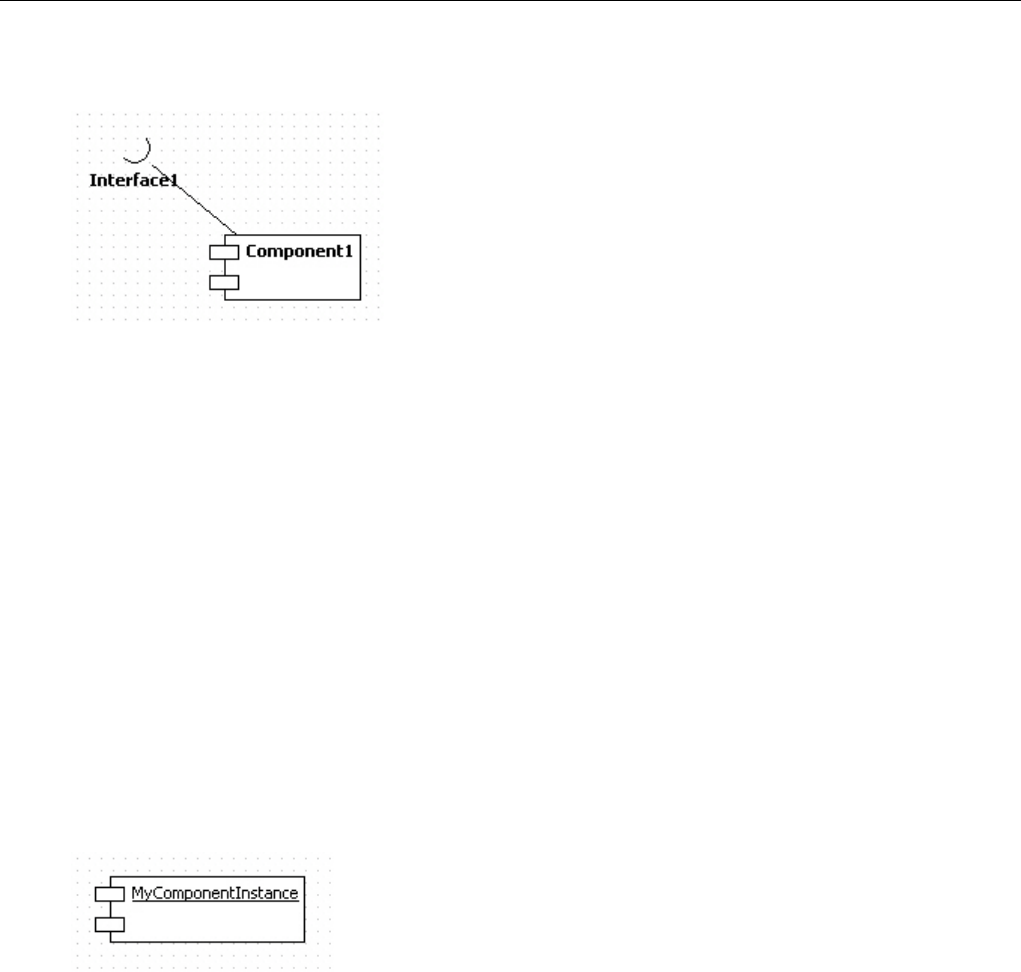

Использование диаграммы компонентов .........................................................................................123
Компонент.......................................................................................................................................124

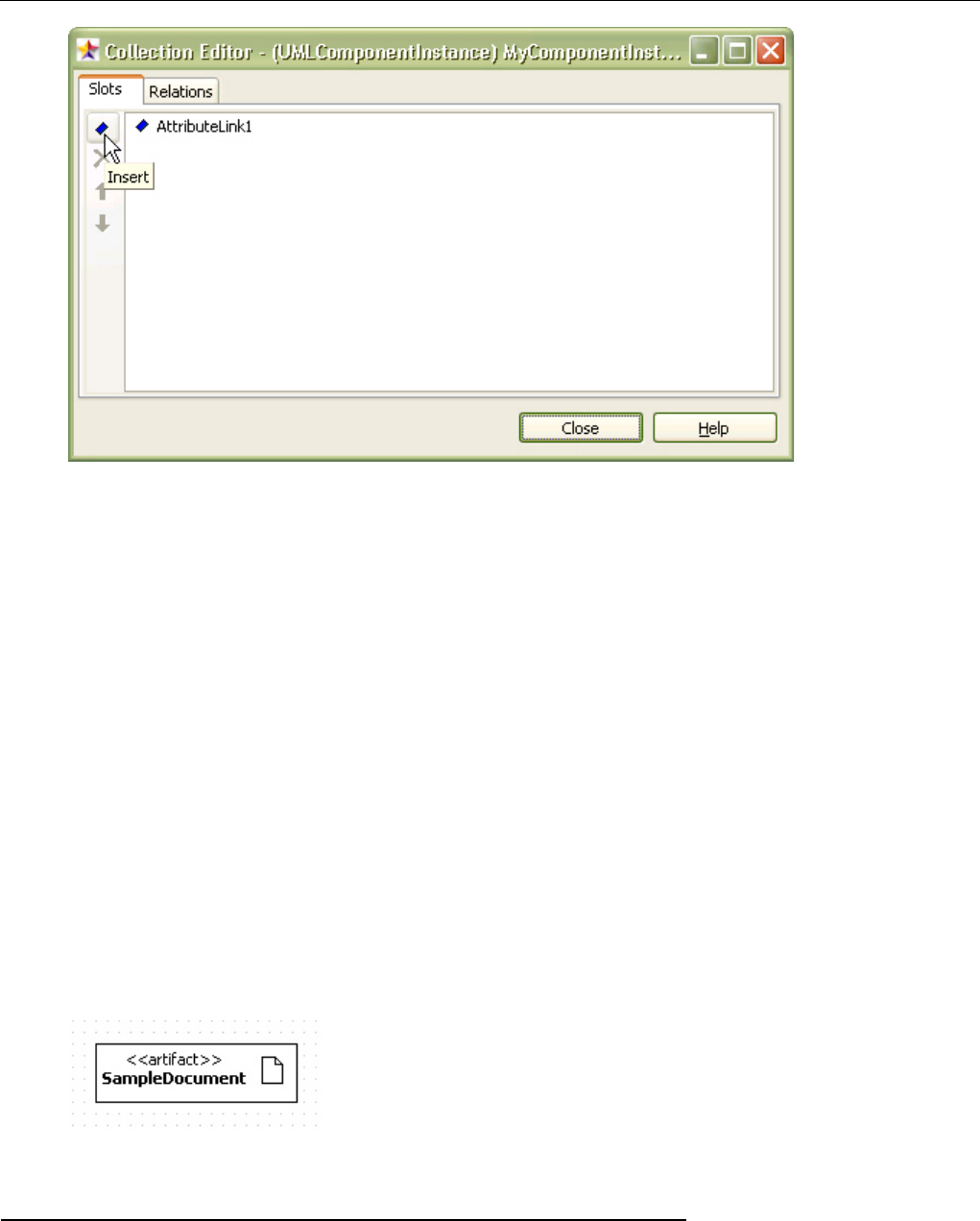

Инстанция компонента ..................................................................................................................127
Артефакт..........................................................................................................................................129
Использование диаграммы развертывания ......................................................................................129

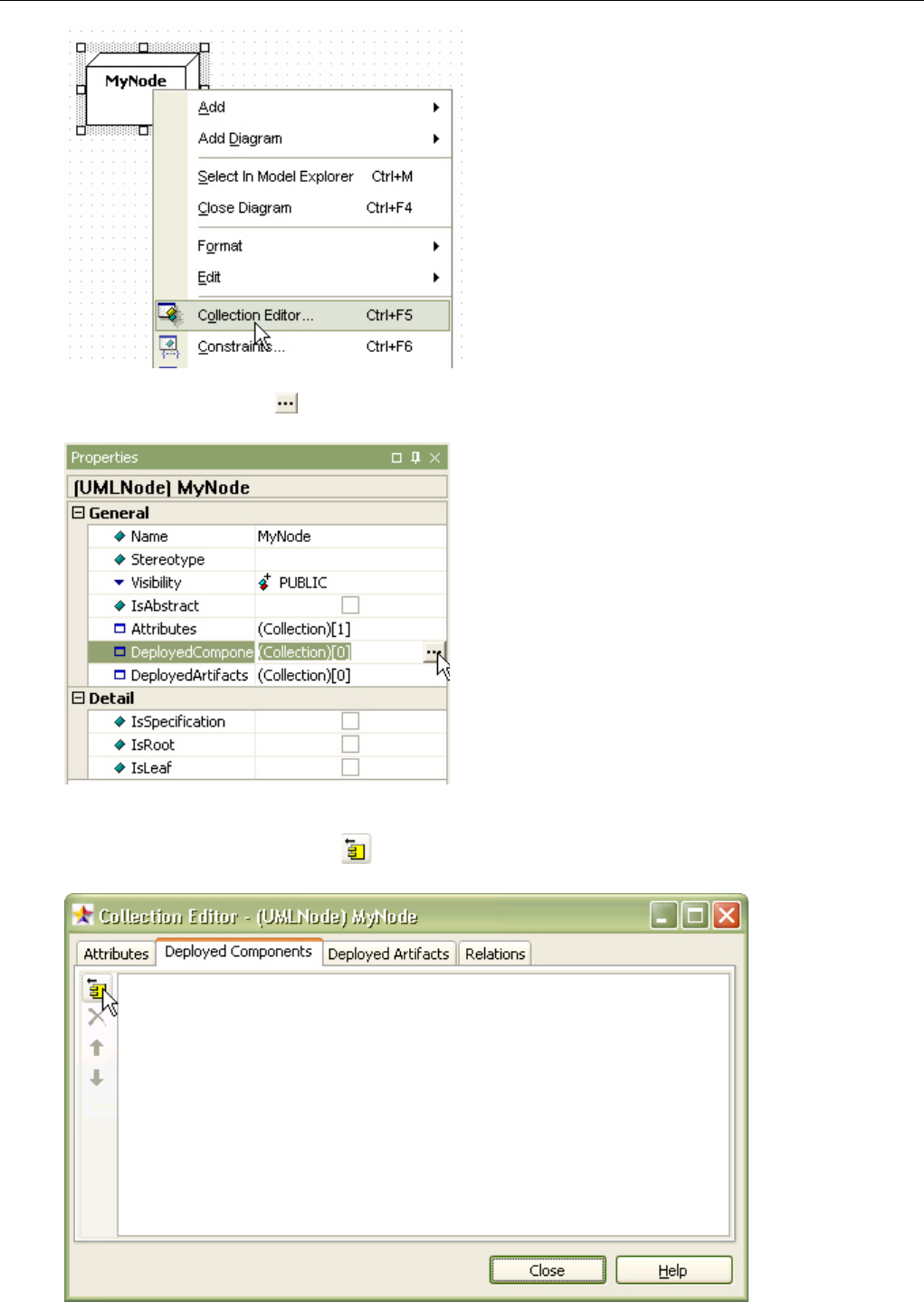

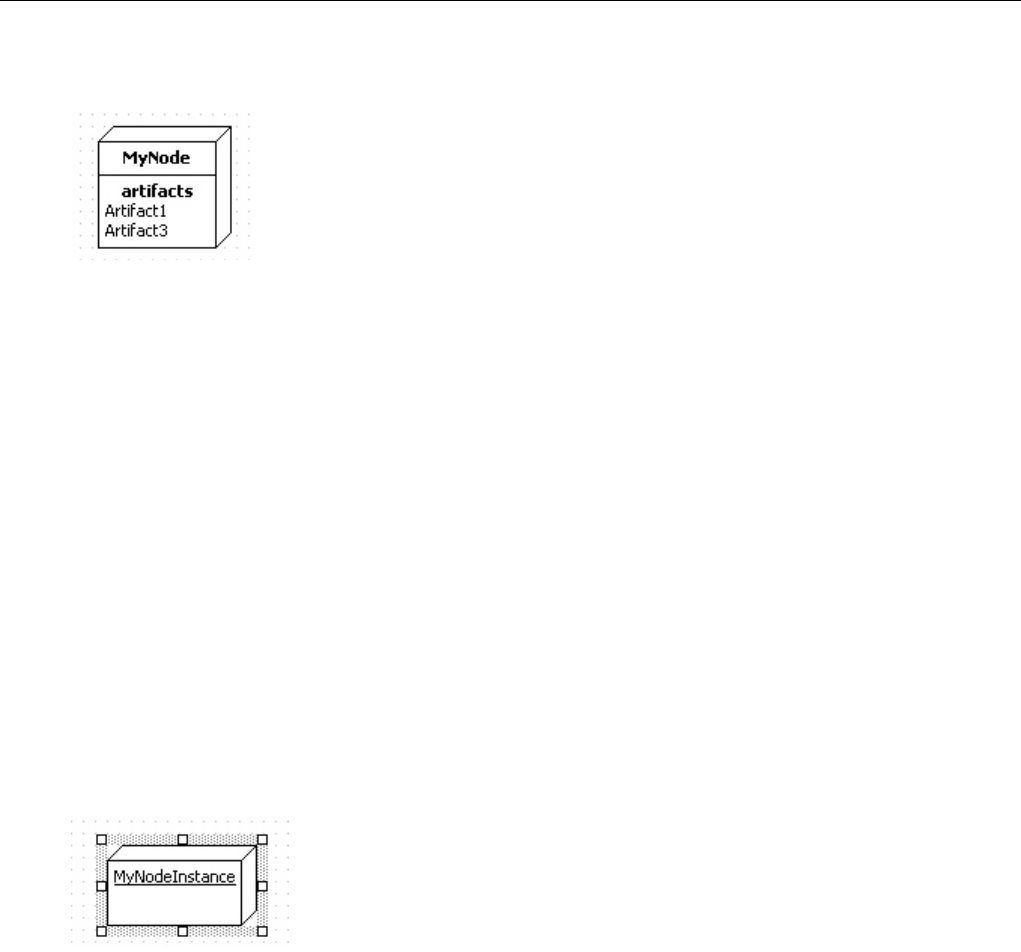

Узел..................................................................................................................................................130
Инстанция узла...............................................................................................................................134
Использование композиционной структурной диаграммы ............................................................135

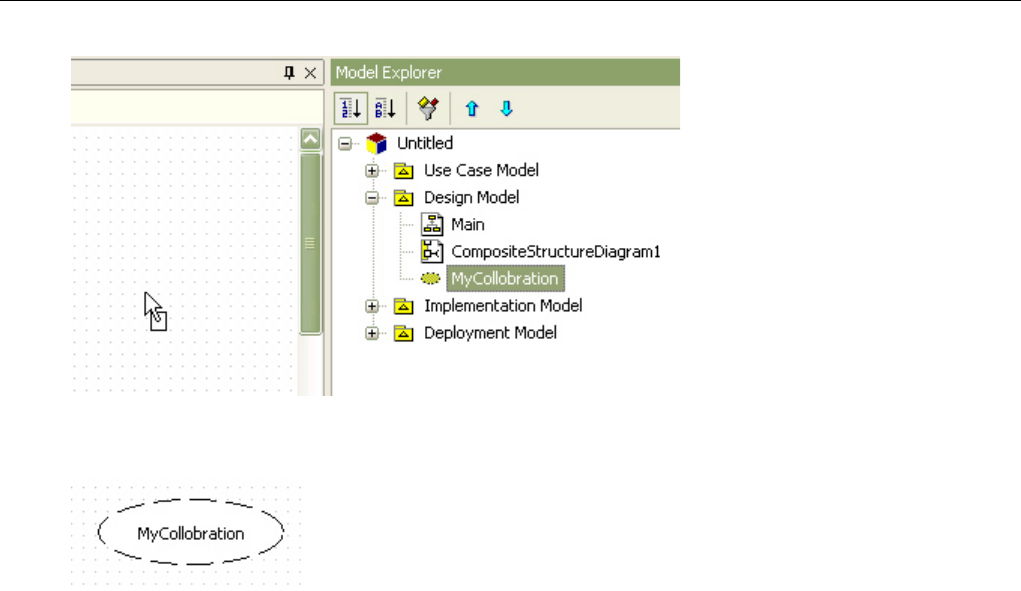

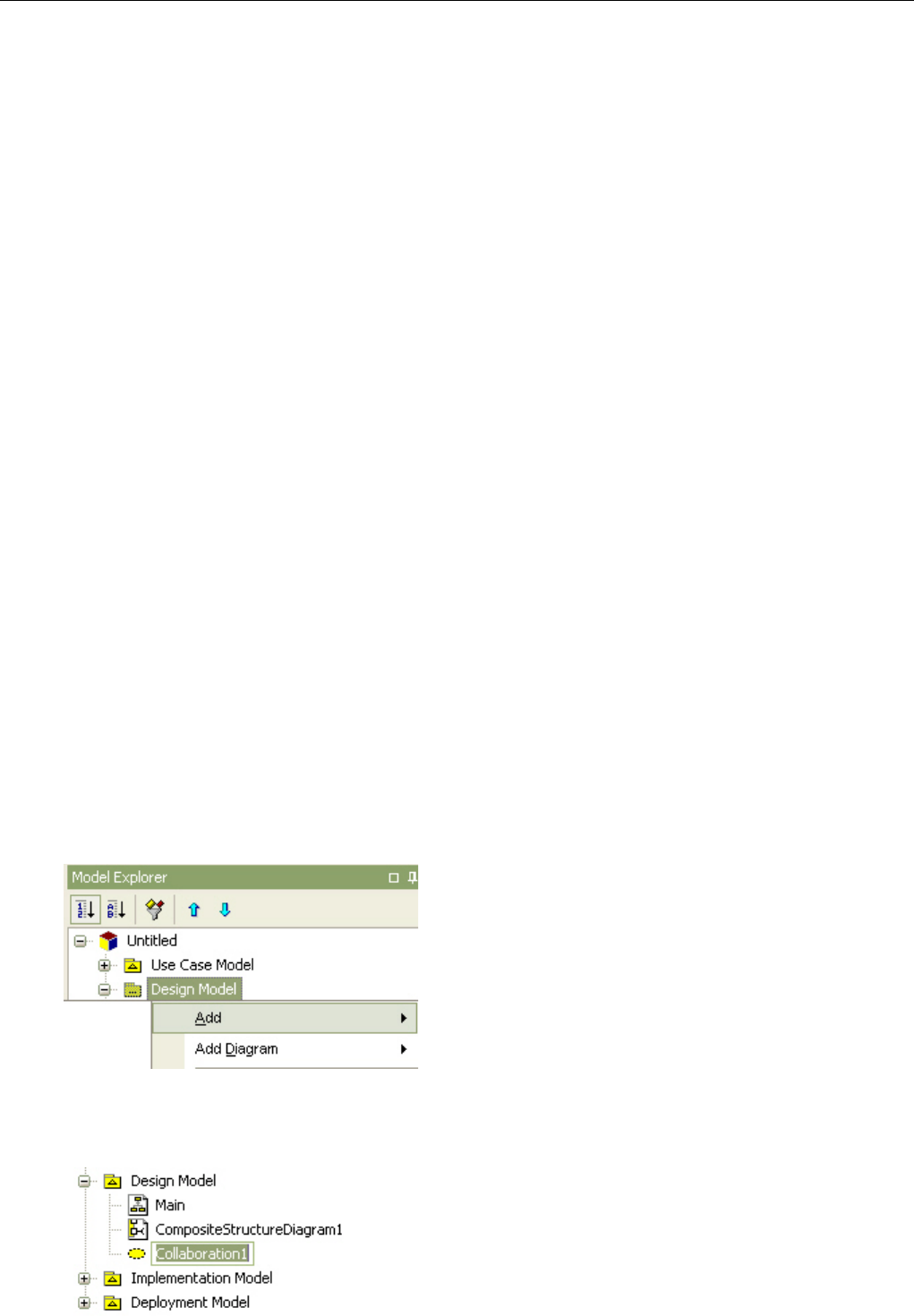

Коллаборация..................................................................................................................................136
Глава 6. Конфигурирование StarUML ...................................................................................................138
Общая конфигурация .........................................................................................................................138
Опции [General] .............................................................................................................................138
Опции [Browser] ............................................................................................................................138
Опци [Collection Editor] ................................................................................................................138
Конфигурация диаграмм ....................................................................................................................139
Опции [Diagram Size] ....................................................................................................................139
Опции [Grid]....................................................................................................................................139
Опции [Interaction Diagram] ..........................................................................................................139

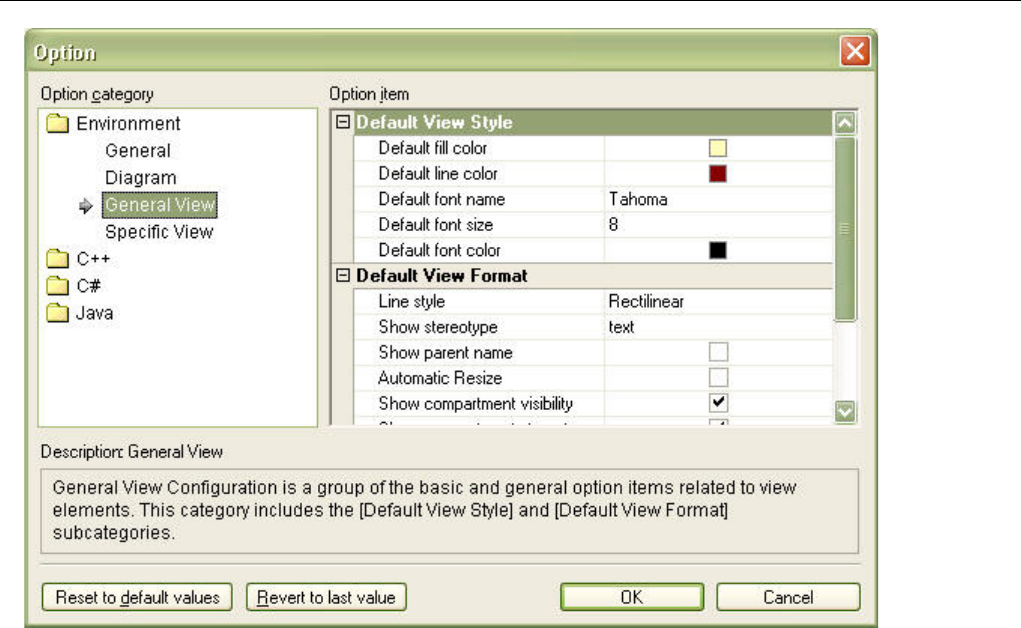

Общая конфигурация образов (представлений) ..............................................................................139
Опции [Default View Style]............................................................................................................139
Опции [Default View Format] ........................................................................................................140
Специфическая конфигурация образов ............................................................................................140
Опции [UseCase View] ...................................................................................................................140

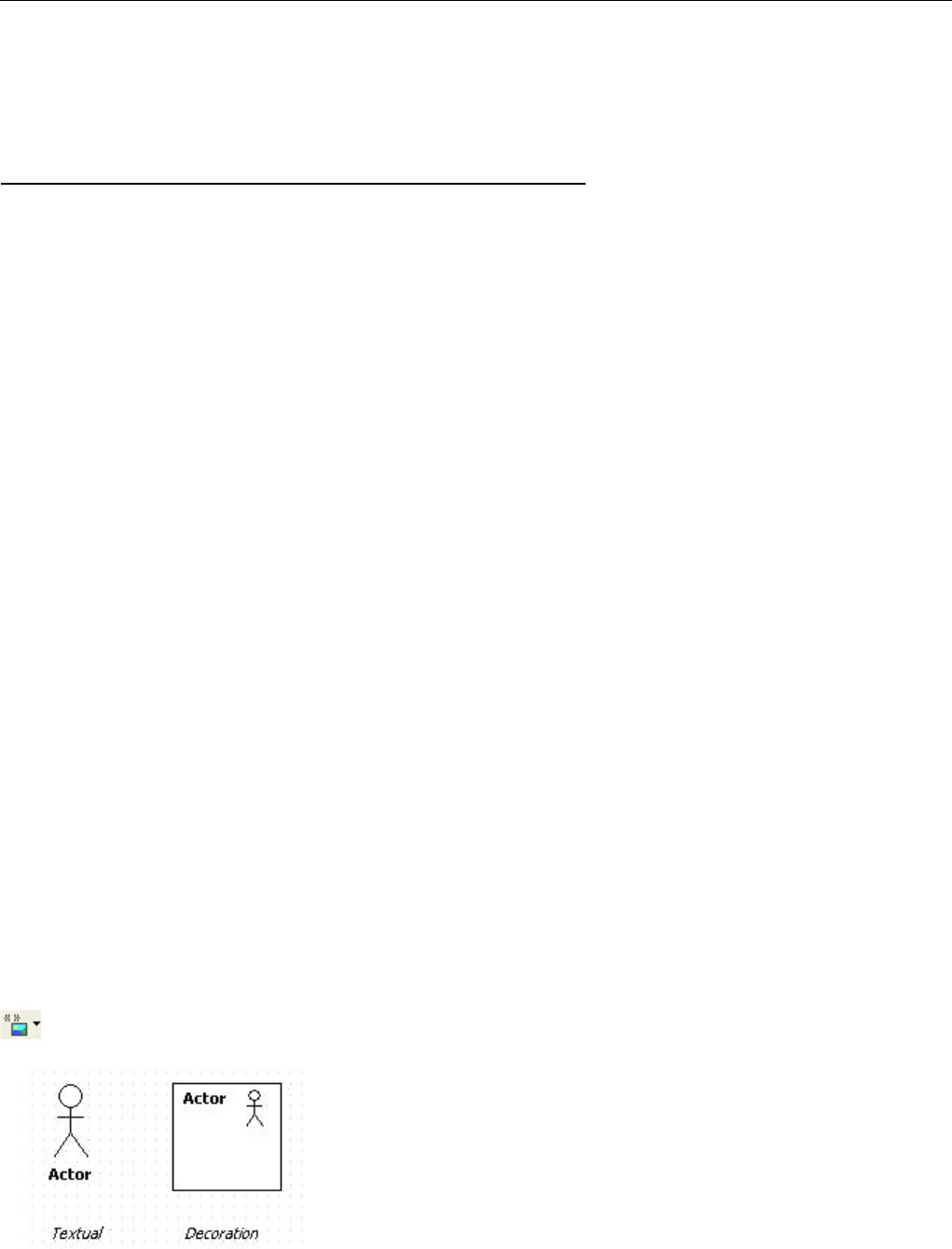

Опции [Actor View] .......................................................................................................................141
Опции [Enumeration View] ............................................................................................................141
Опции [Interface View] ..................................................................................................................141
Опци [Artifact View] ......................................................................................................................141
Опции [Component View / ComponentInstance View]...................................................................141
Опции [Node View / NodeInstance View] .....................................................................................141
Глава 7. Управление модулями ..............................................................................................................143
Установка Модуля ..............................................................................................................................143

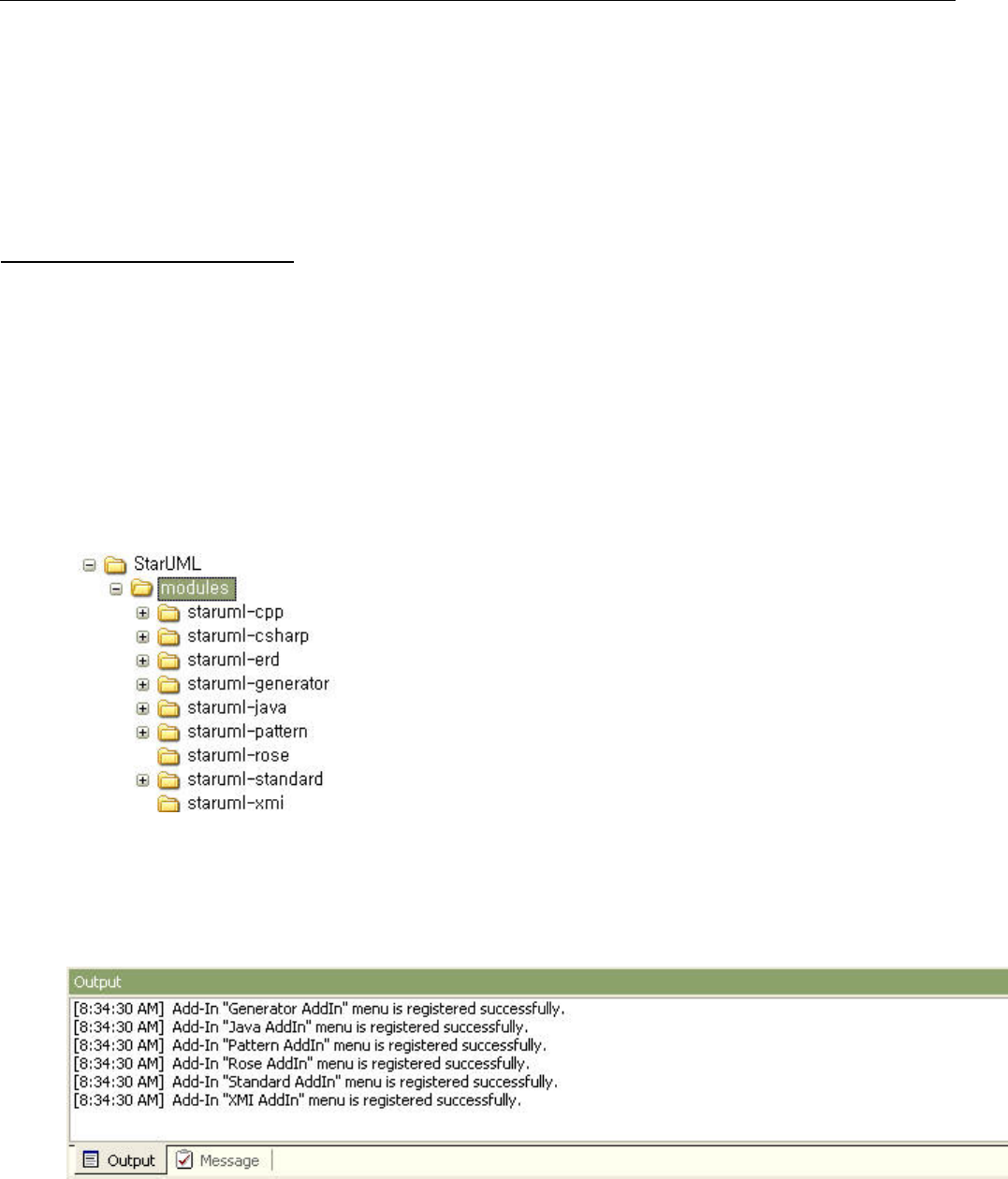

Журнал загрузки модуля ...............................................................................................................143
Деинсталляция модуля .......................................................................................................................144

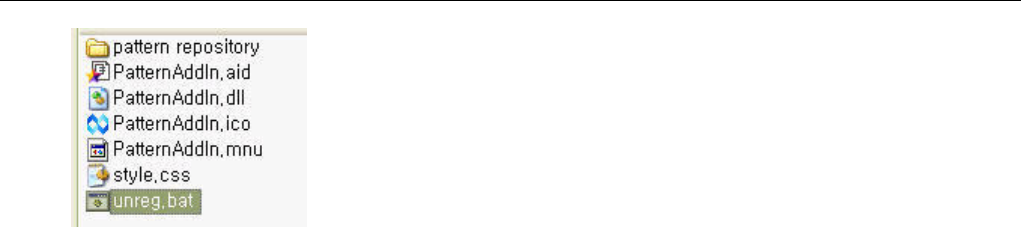

Деинсталляция модуля, содержащего аддин ..............................................................................144
Деинсталляция модуля, не содержащего аддина ........................................................................145
Глава 8. Генерация кодов и документов.................................................................................................146
Основные концепции..........................................................................................................................146
Что такое генератор?......................................................................................................................146
Основные особенности..................................................................................................................146

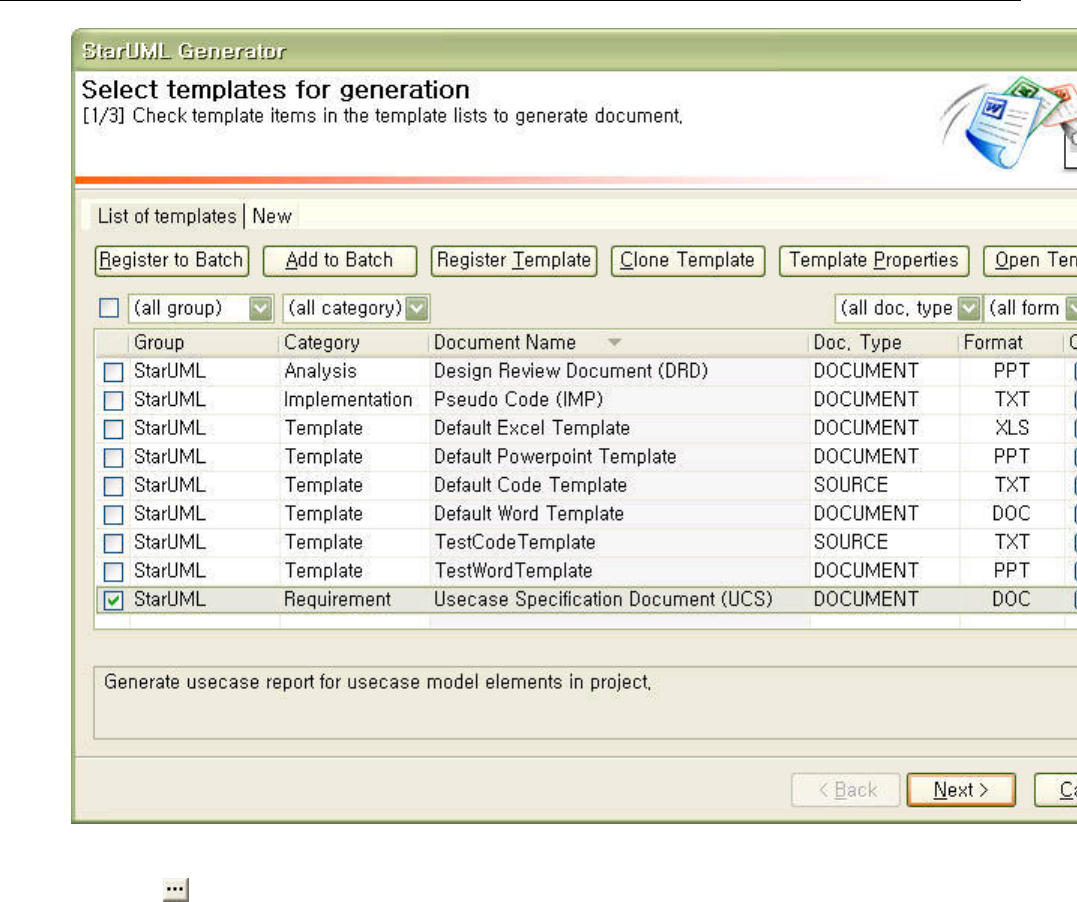

Генерация по шаблону........................................................................................................................147
Генерация артефактов....................................................................................................................147
Регистрация шаблона.....................................................................................................................151

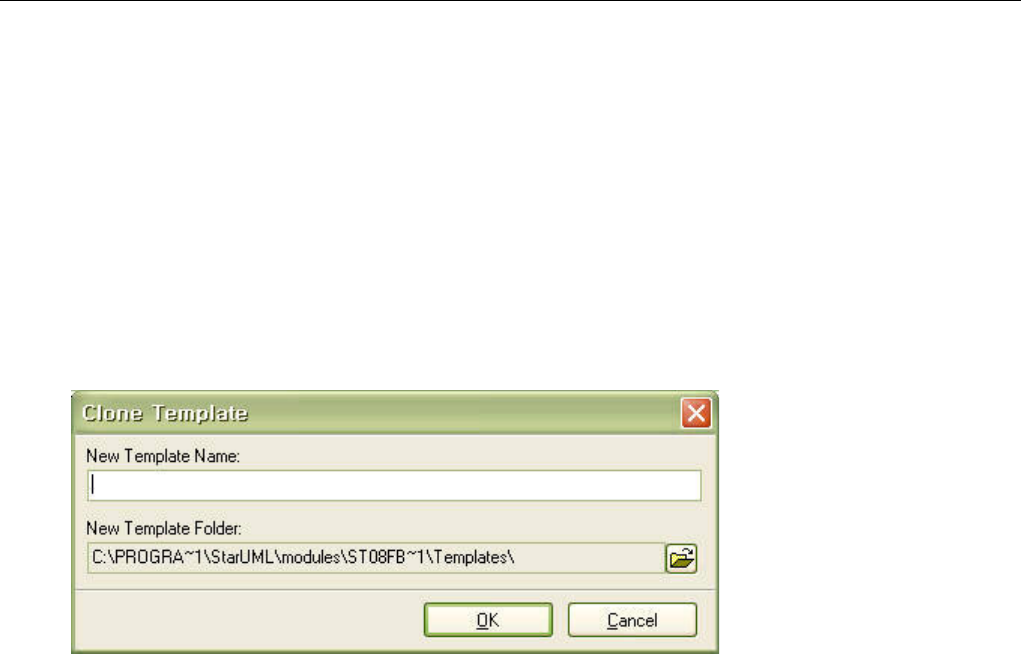

Клонирование шаблона..................................................................................................................155

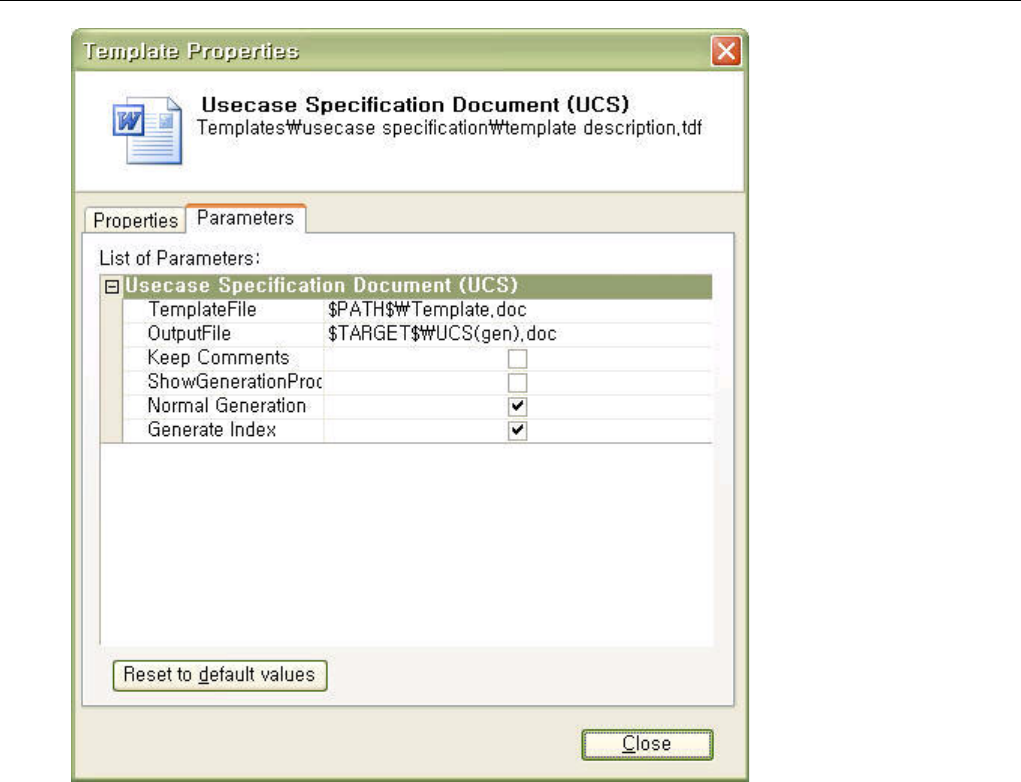

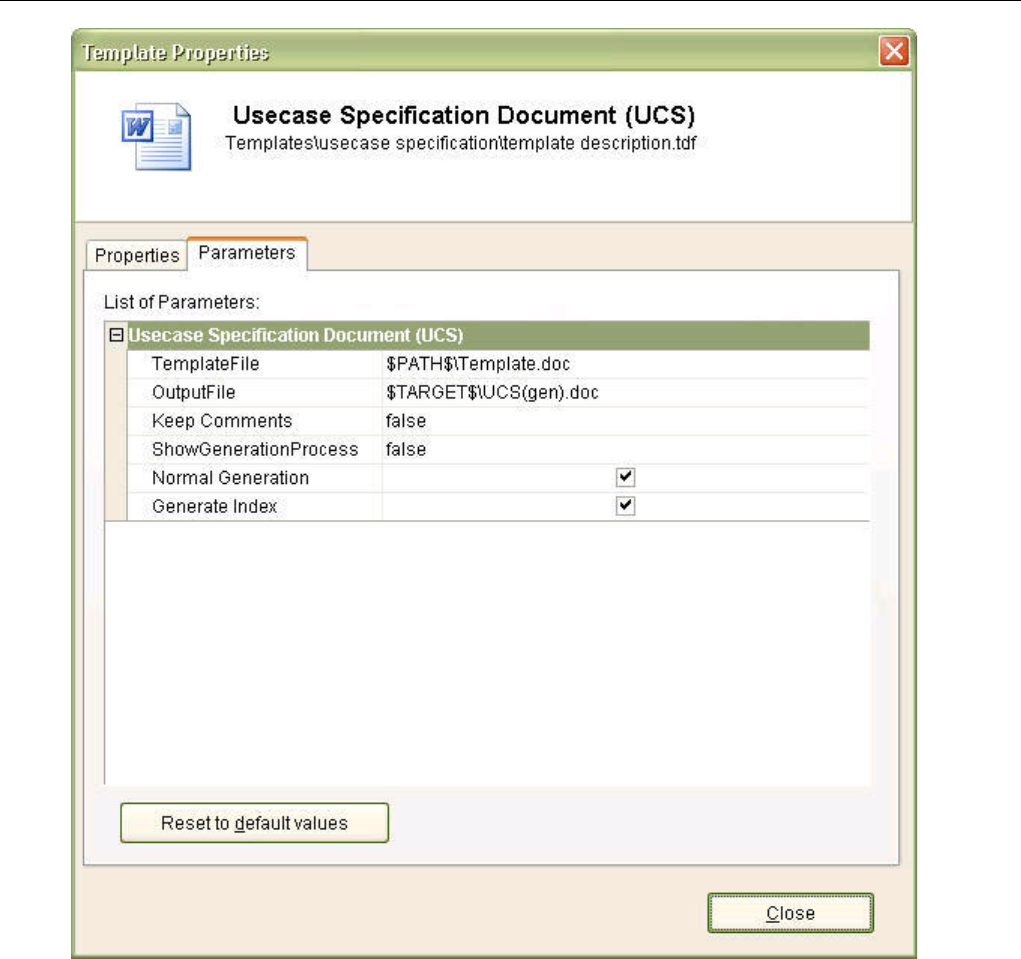

Свойства шаблона...........................................................................................................................155
Открытие шаблона..........................................................................................................................155
Удаление шаблона..........................................................................................................................156
Использование пакетов.......................................................................................................................156
StarUNL. Руководство пользователя. 6 / 207

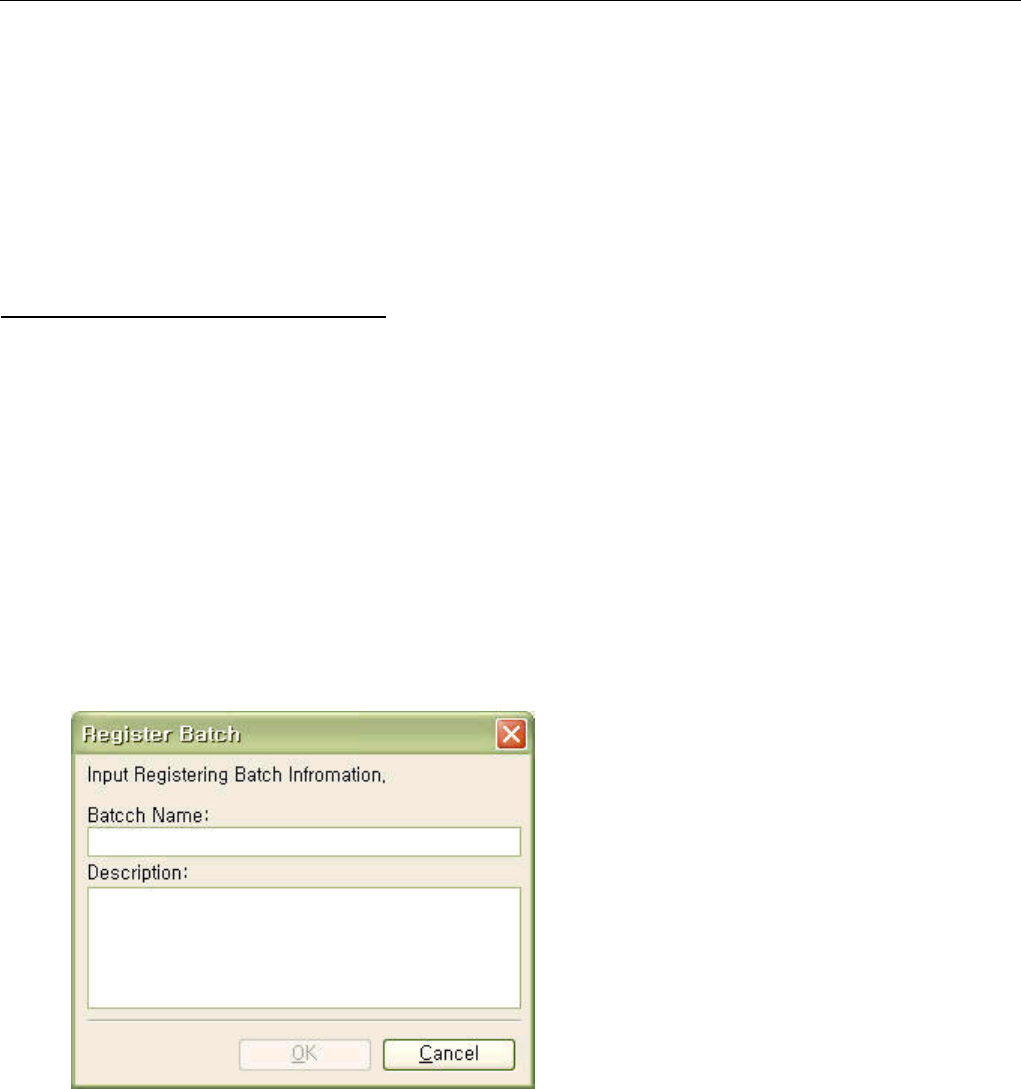

Создание нового пакета.................................................................................................................156
Добавление шаблонов в существующий пакет............................................................................156
Выполнение пакета.........................................................................................................................157
Удаление шаблонов из пакета........................................................................................................158
Создание пустого пакета................................................................................................................159
Изменение пакета...........................................................................................................................159
Удаление пакета..............................................................................................................................159
Инсталляция и деинсталляция шаблонов.........................................................................................159
Организация шаблонов..................................................................................................................159
Инсталляция и деинсталляция шаблона......................................................................................160
Инсталляция и деинсталляция пакета..........................................................................................160
Глава 9. Проверка модели .......................................................................................................................161
Проверка модели ................................................................................................................................161
Правила контроля ...............................................................................................................................161
Глава 10. Печать ......................................................................................................................................165
Параметры станицы ...........................................................................................................................165

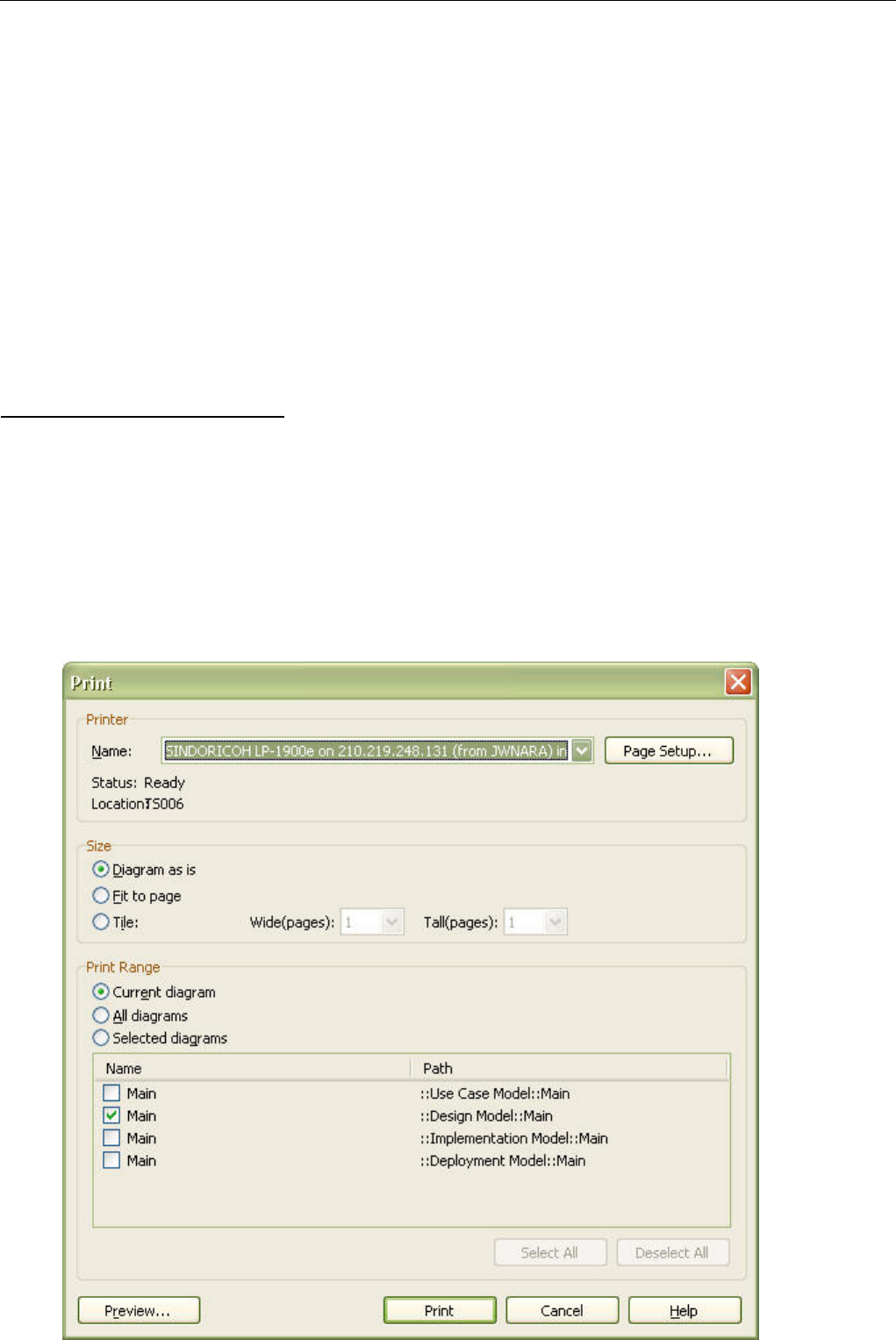

Печать диаграммы ..............................................................................................................................166

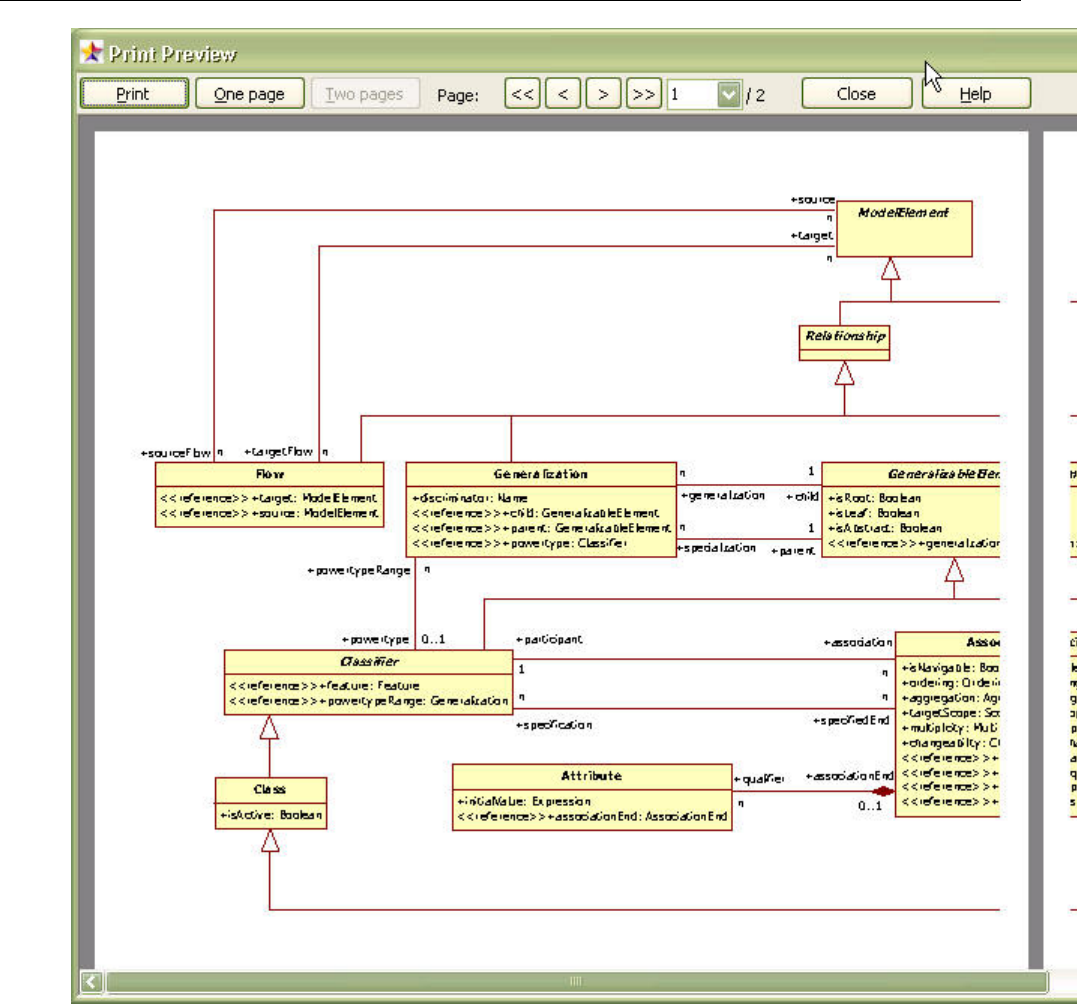

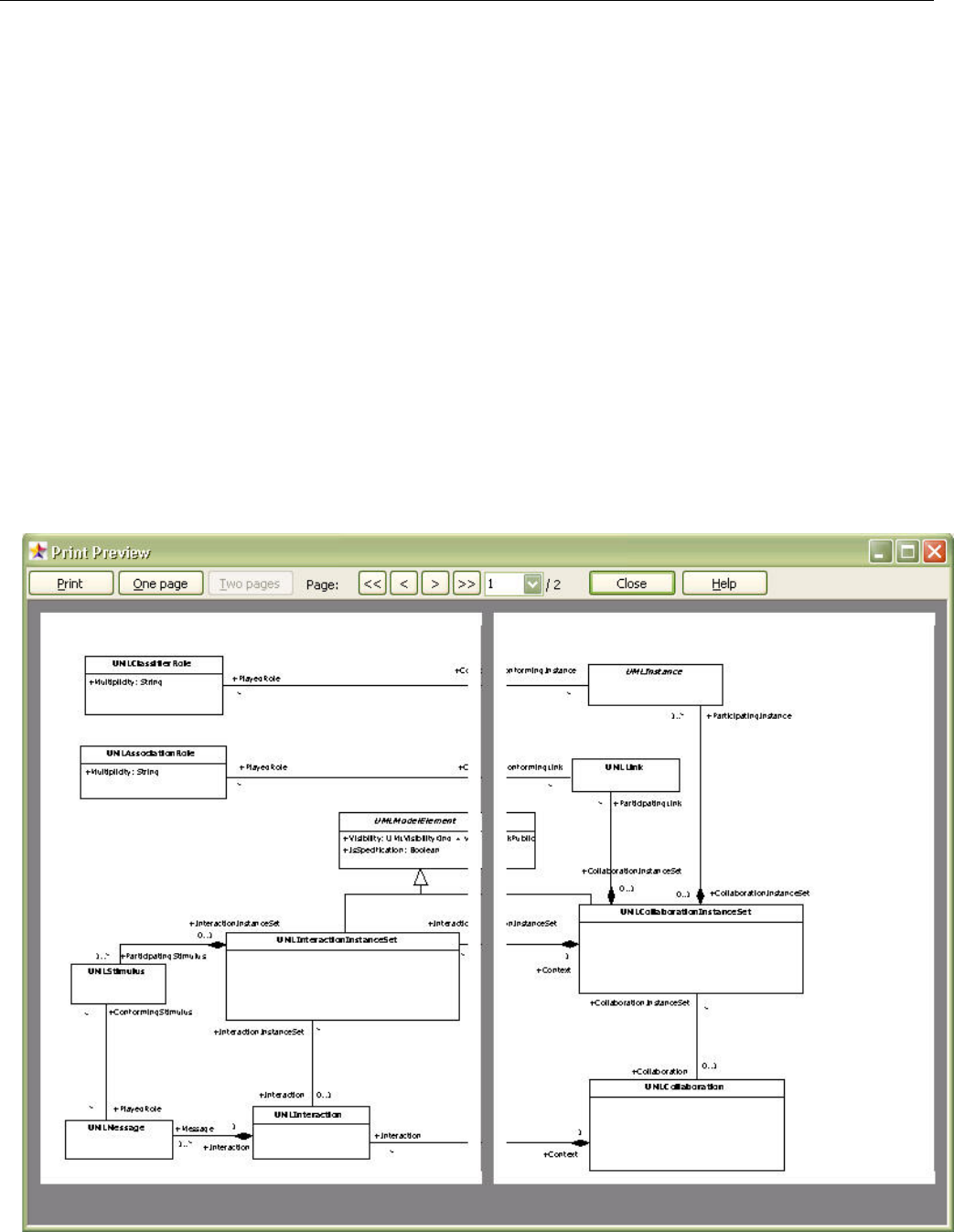

Предварительный просмотр ..............................................................................................................167
Глава 11. Справочник по интерфейсу пользователя ............................................................................169
Главное окно .......................................................................................................................................169
Главное меню .................................................................................................................................170
Инструментальные панели ...........................................................................................................170
Область браузера ...........................................................................................................................170
Область инспектора .......................................................................................................................170
Информационная область .............................................................................................................170
Область диаграммы .......................................................................................................................170
Палитра элементов.........................................................................................................................170
Меню ...................................................................................................................................................170
Меню File ........................................................................................................................................171
Меню Edit ......................................................................................................................................171
Меню Format ..................................................................................................................................172
Меню Model ..................................................................................................................................173
Меню View ....................................................................................................................................174

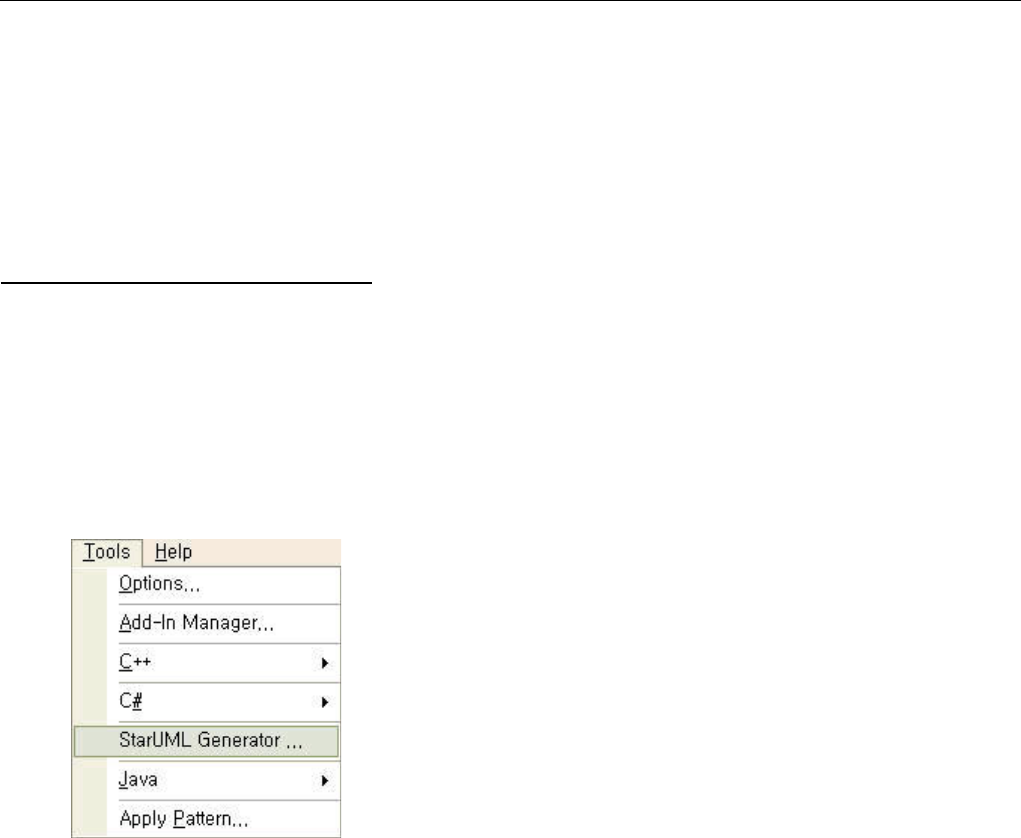

Меню Tools .....................................................................................................................................175
Меню Help .....................................................................................................................................175
Горячие клавиши ...........................................................................................................................175

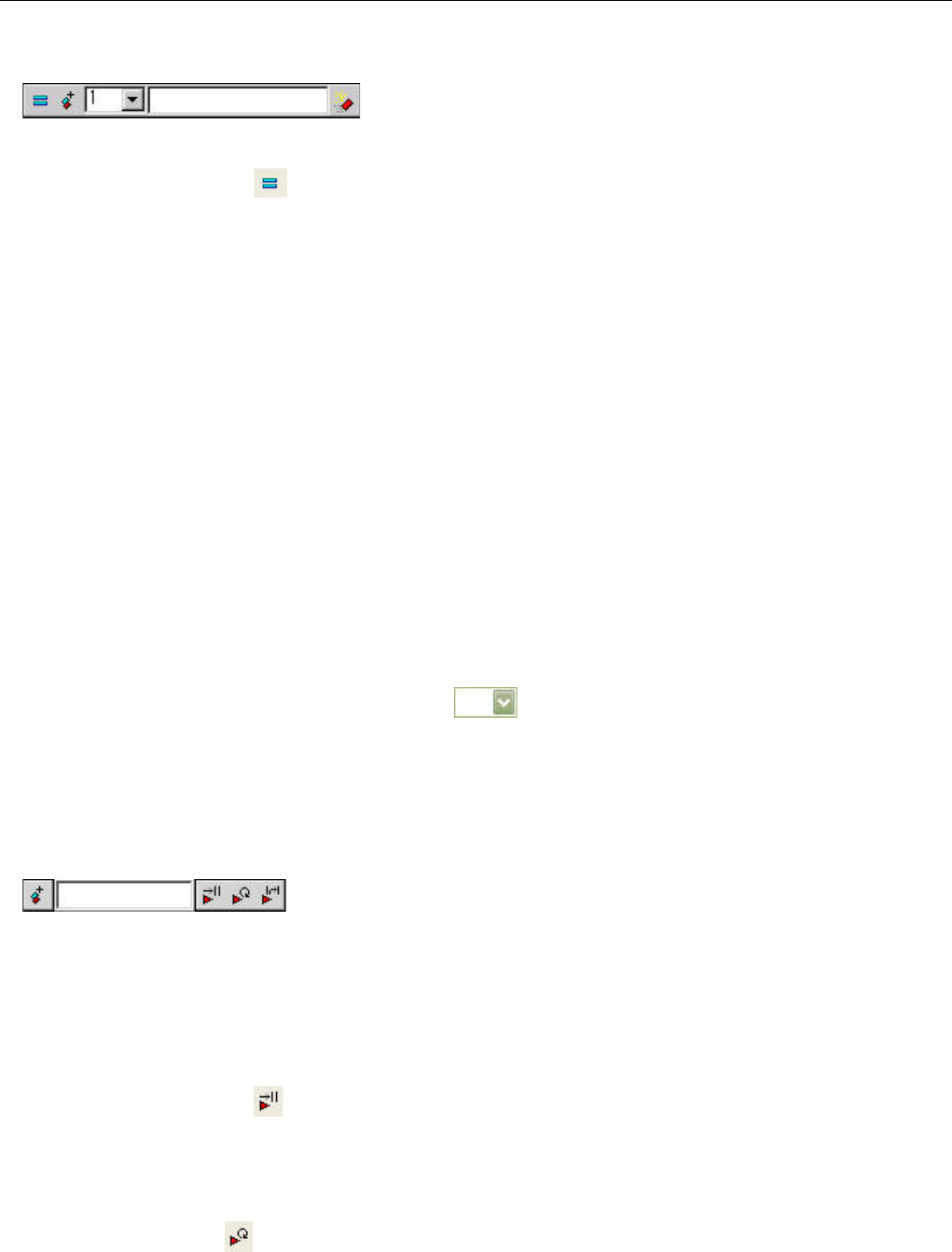

Панели инструментов ........................................................................................................................176
Инструментальная палитра ..........................................................................................................176
Инструменты палитры ориентированные на разные типы диаграмм ......................................177
Средства просмотра ...........................................................................................................................180

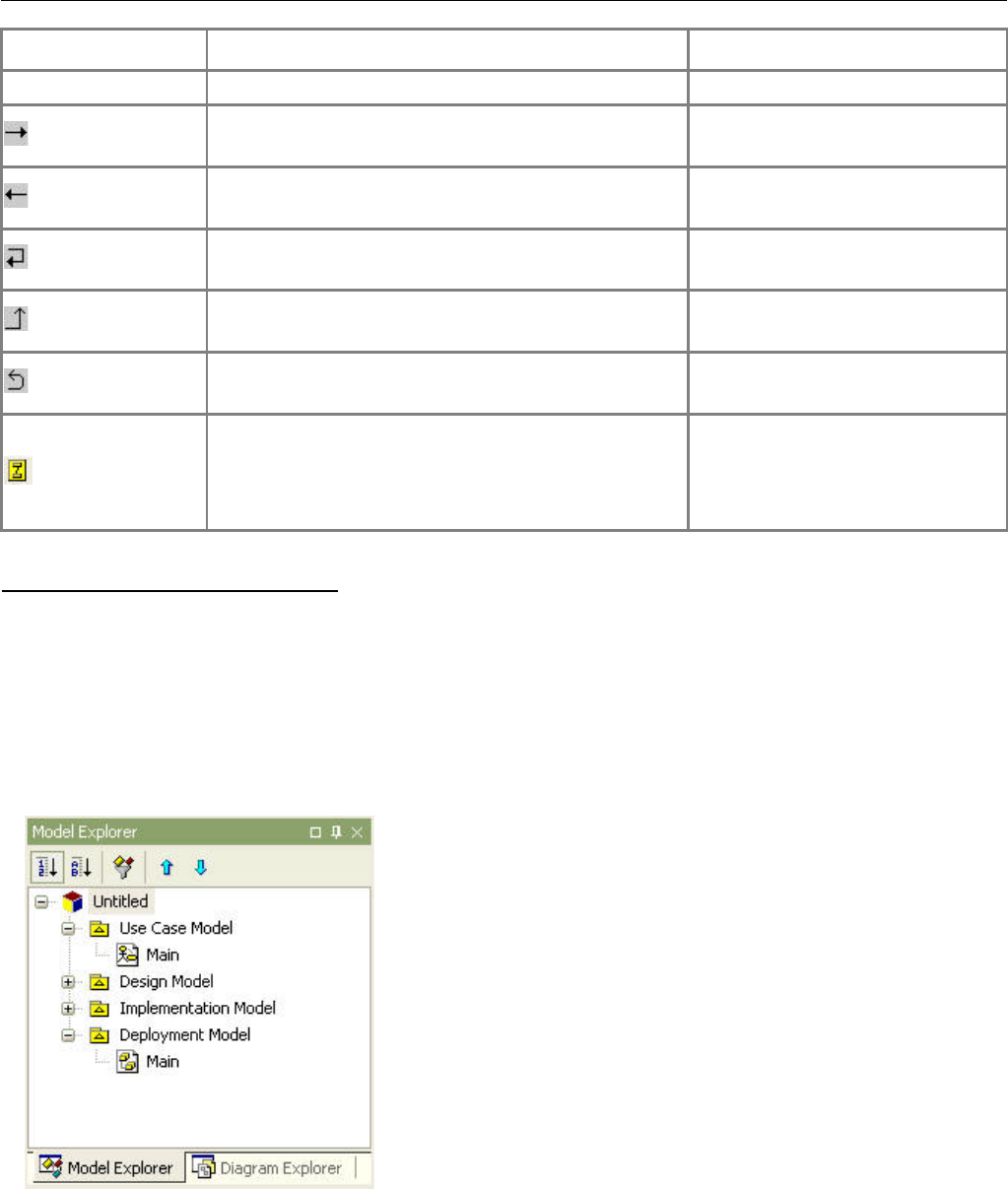

Навигатор модели ..........................................................................................................................180

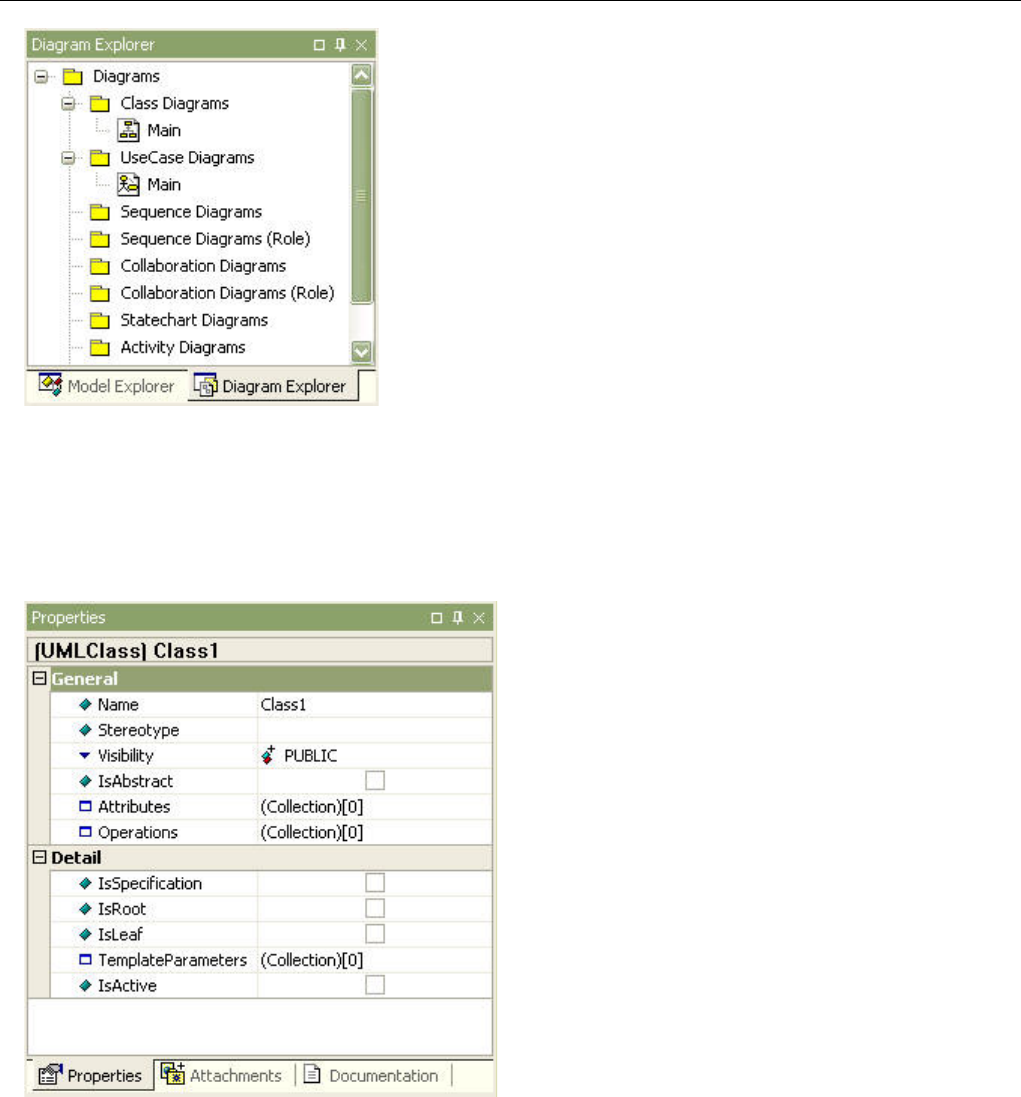

Навигатор диаграмм ......................................................................................................................181
Редактор свойств ............................................................................................................................181
Документационный редактор .......................................................................................................181

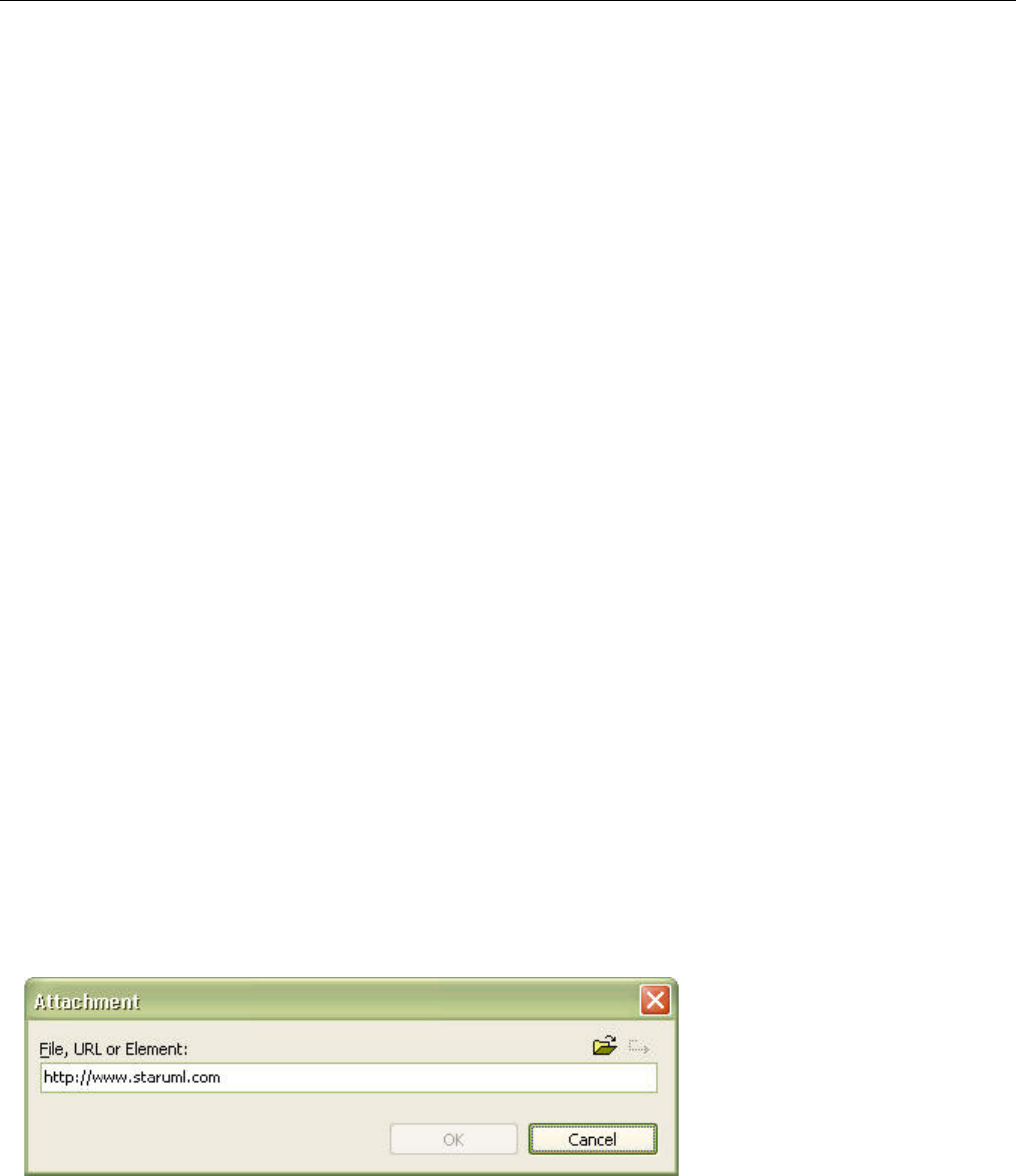

Редактор вложений ........................................................................................................................182

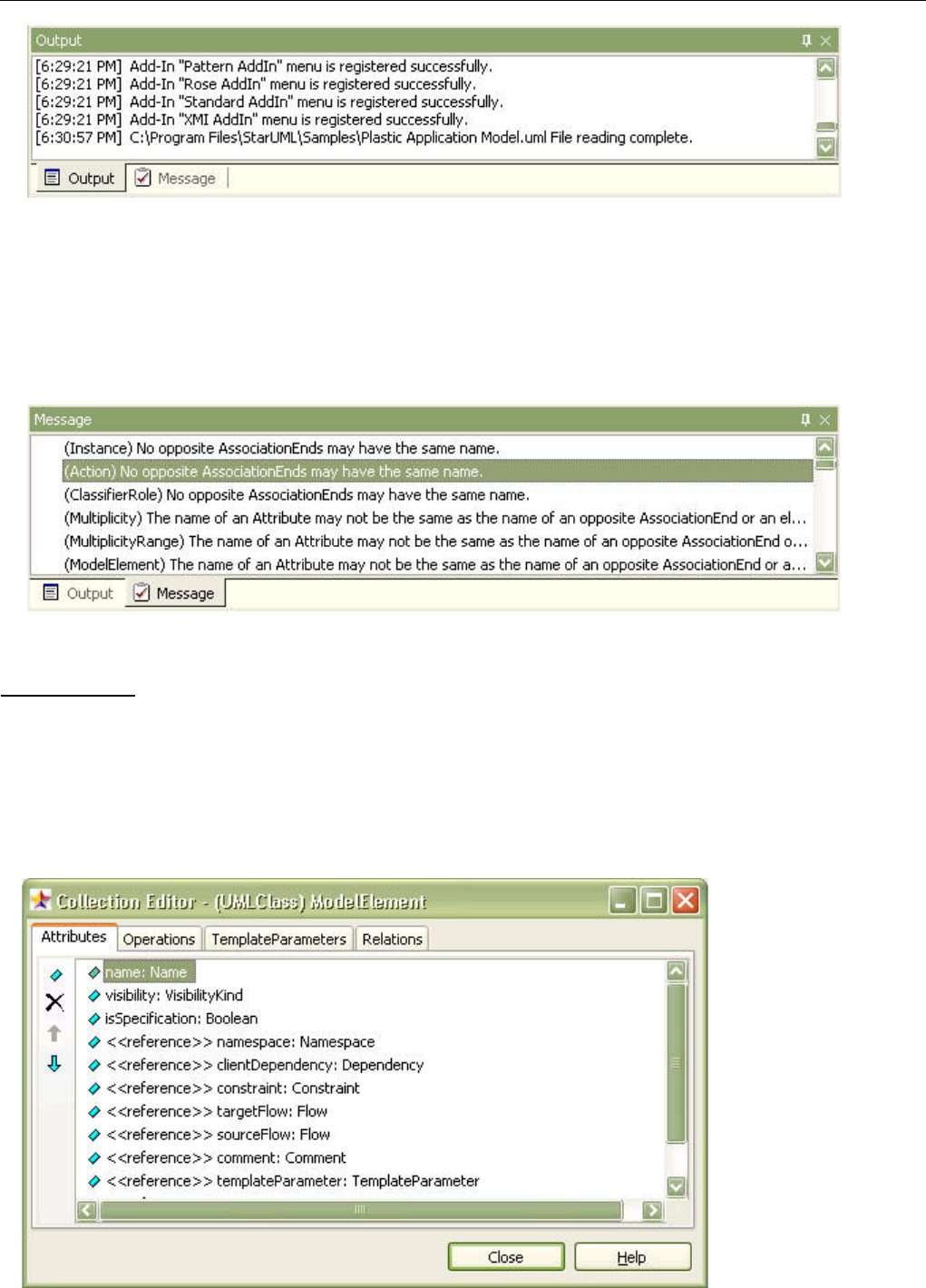

Окно вывода ...................................................................................................................................183
Окно сообщений ............................................................................................................................184
Диалоги ...............................................................................................................................................184

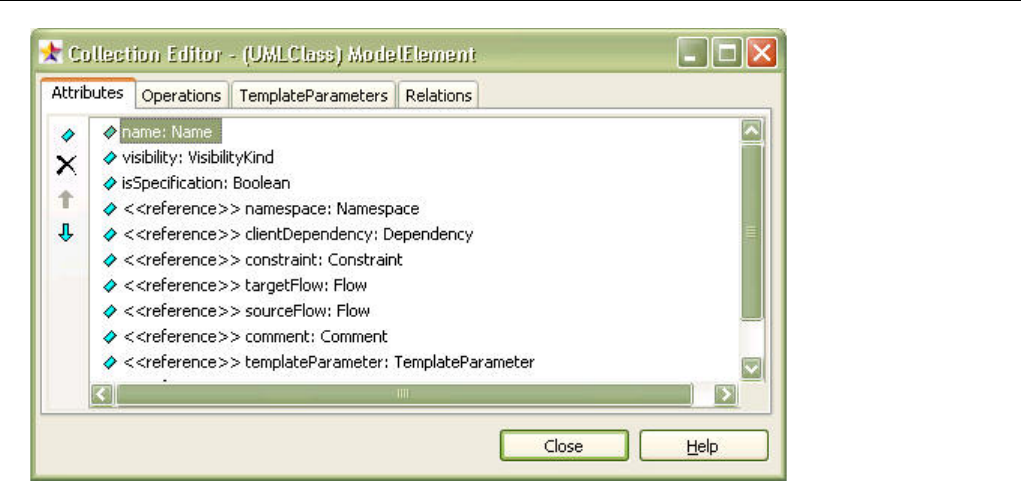

Редактор коллекций .......................................................................................................................184
Редактор ограничений ...................................................................................................................185
Редактор ограничения ...................................................................................................................186
Редактор тэгов ................................................................................................................................187
Менеджер профилей ......................................................................................................................188

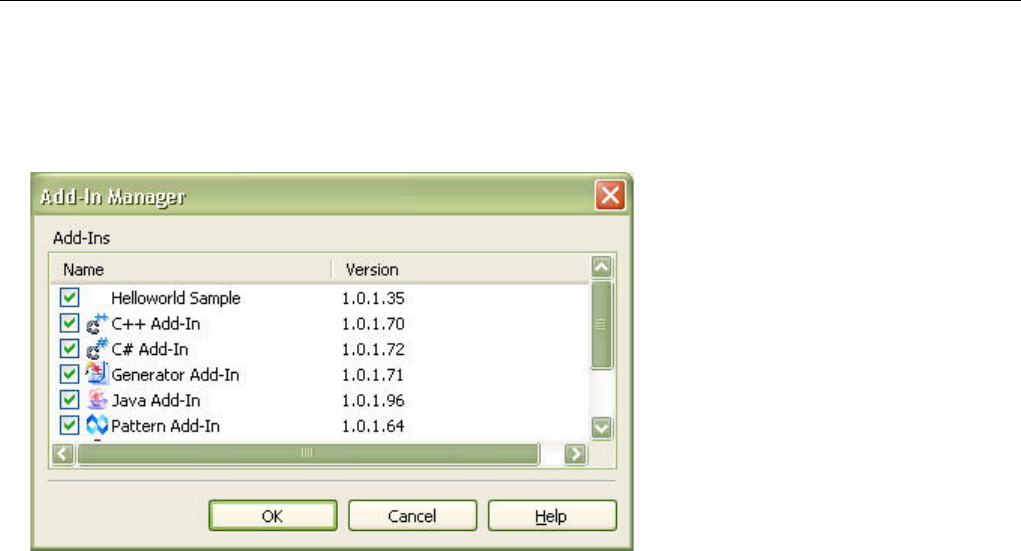

Add-In Manager ..............................................................................................................................189
StarUNL. Руководство пользователя. 7 / 207

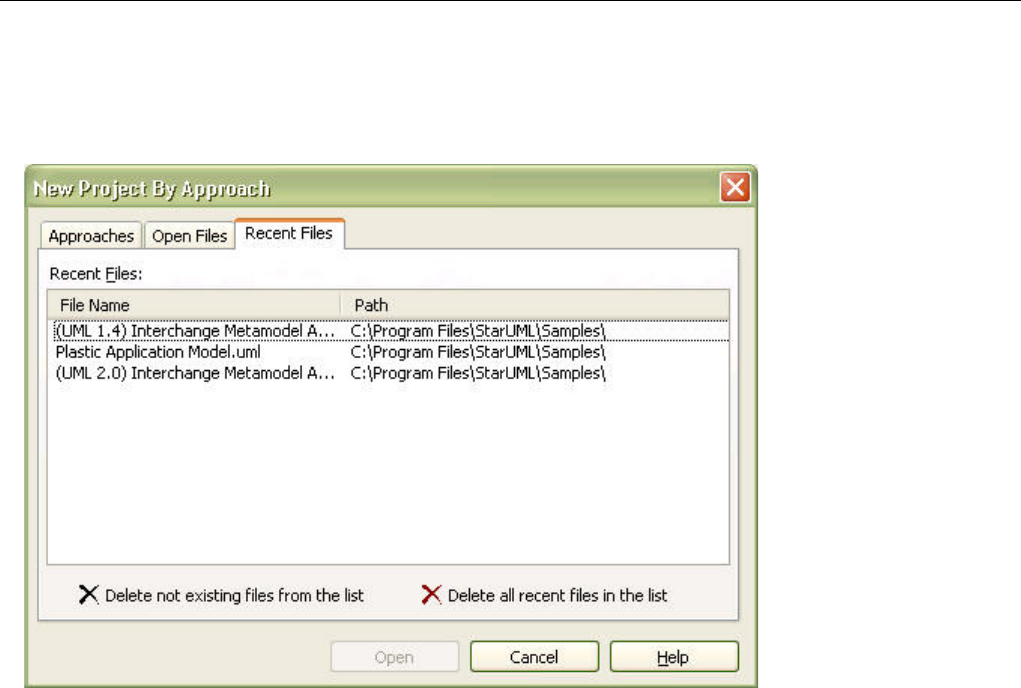

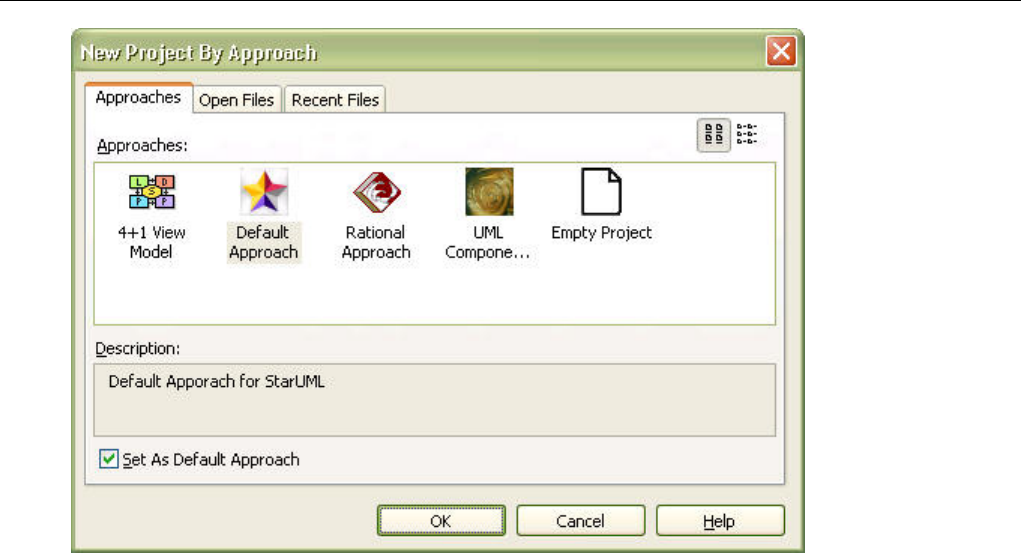

Диалог Select New Project .............................................................................................................189
Диалог Import Framework .............................................................................................................191

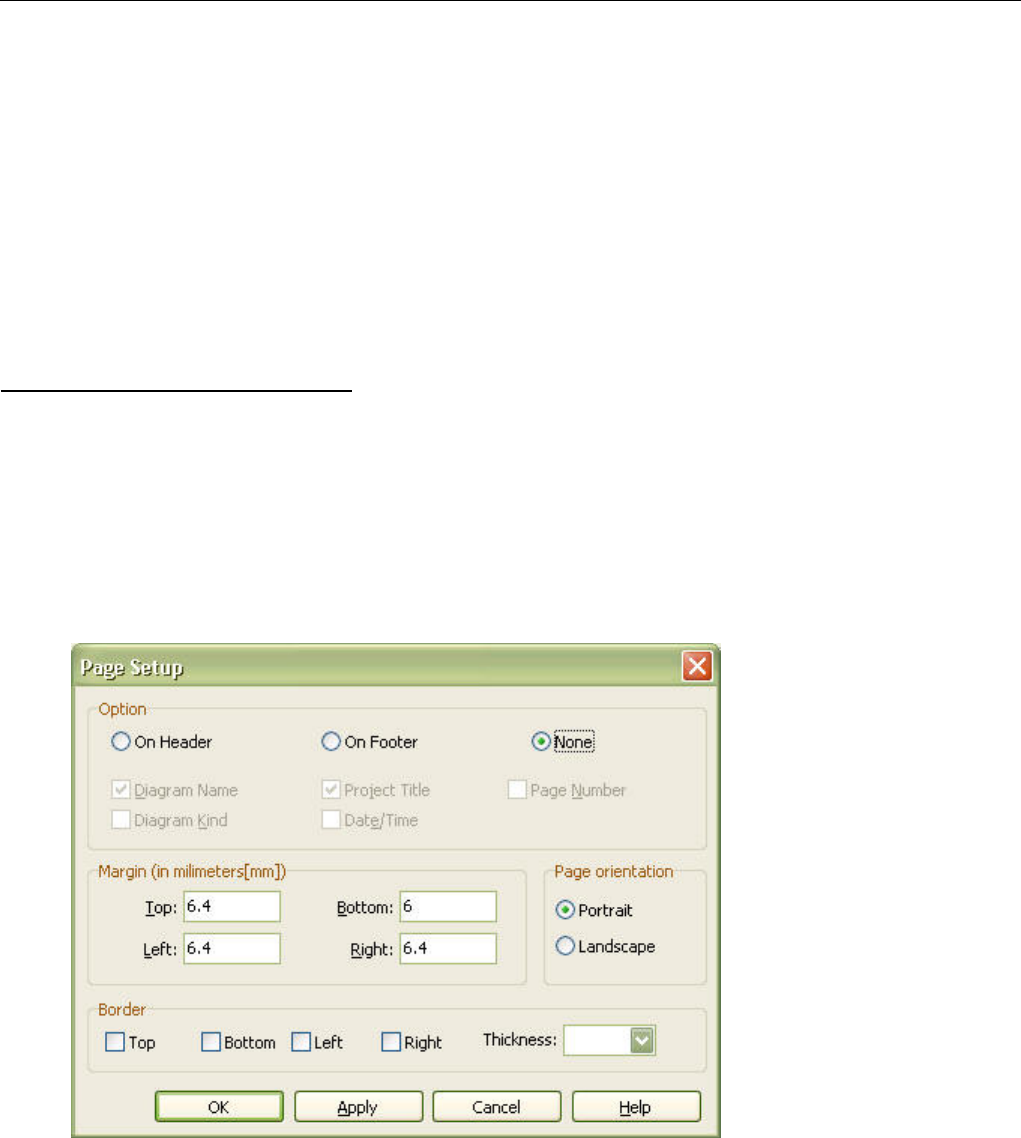

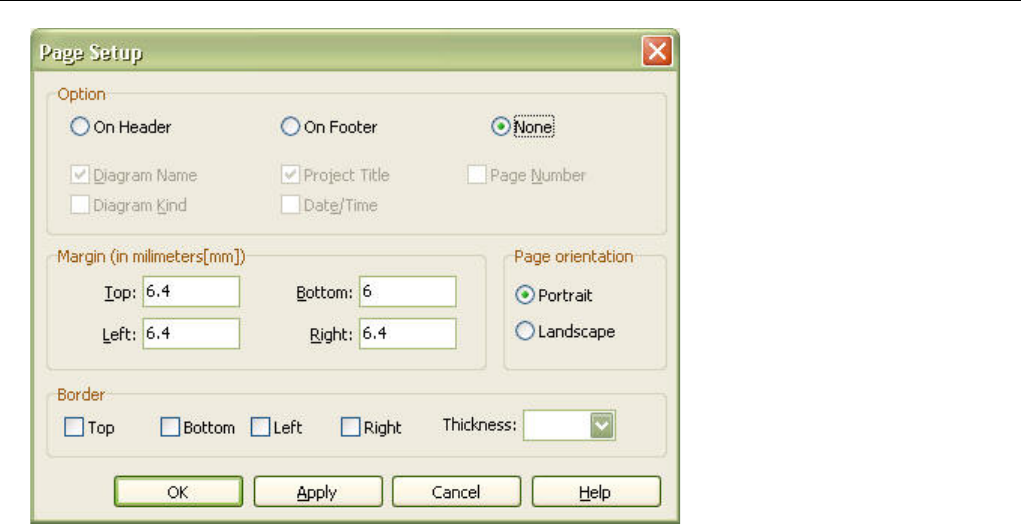

Диалог Page Setup ..........................................................................................................................192
Диалог Print.....................................................................................................................................193
Диалог Print Preview ......................................................................................................................195
Диалог Find ...................................................................................................................................196
Диалог Verify Model ......................................................................................................................196
Диалог Options ...............................................................................................................................197

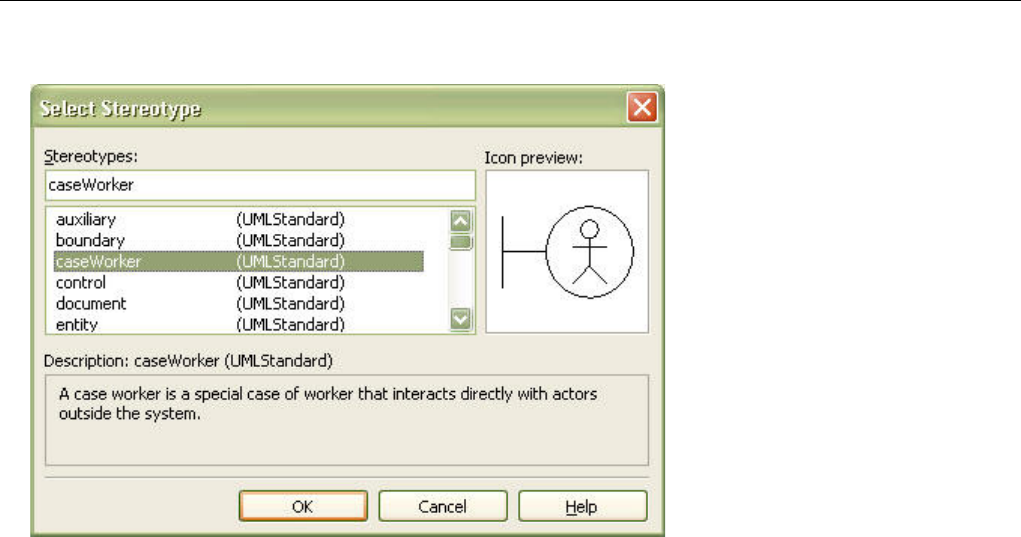

Диалог Select Stereotype ................................................................................................................198
Диалог Select Element ....................................................................................................................199
Диалог Element List .......................................................................................................................201

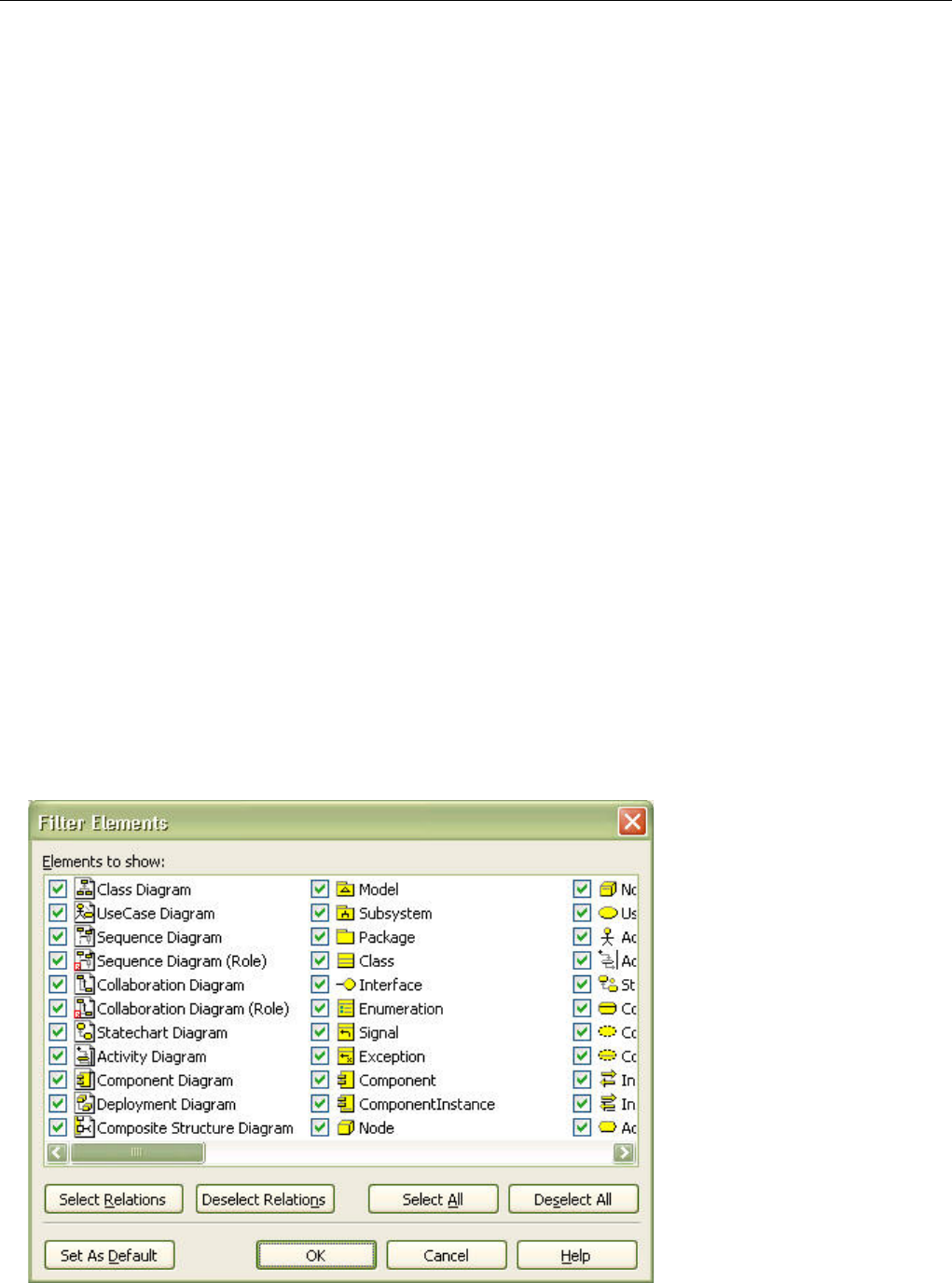

Диалог Model Filtering ...................................................................................................................201
Горячие диалоги .................................................................................................................................202
Стандартный горячий диалог........................................................................................................202
Горячий диалог подсистемы .........................................................................................................203
Горячий диалог классификатора...................................................................................................203
Горячий диалог перечислимого типа............................................................................................204
Горячий диалог атрибута...............................................................................................................204
Горячий диалог операции..............................................................................................................204
Горячий диалог конца ассоциации................................................................................................205
Горячий диалог роли классификатора..........................................................................................205
Горячий диалог объекта.................................................................................................................205
Горячий диалог сообщения............................................................................................................206
Горячий диалог состояния.............................................................................................................206
Горячий диалог действия...............................................................................................................207
Горячий диалог примечания..........................................................................................................207
StarUNL. Руководство пользователя. Глава 1. Краткий обзор StarUML 8 / 207
Глава 1. Краткий обзор StarUML
Эта глава содержит общий обзор StarUML ™, включая краткую характеристику UML.
Что такое StarUML
StarUML ™ - программный инструмент моделирования, который поддерживает UML
нифицированный язык моделирования). StarUML ориентирован на UML версии 1.4 и
поддерживает одиннадцать различных типов диаграмм, принятых в нотации UML 2.0. Он активно
поддерживает подход MDAодельно-управляемая архитектура), реализуя концепцию профилей
UML. Среда разработки StarUML ™ превосходно настраивается в соответствии с требованиями
пользователя и имеет высокую степень расширяемости, особенно в области своих
функциональных возможностей. Использование StarUML ™, одного из ведущих программных
инструментов моделирования, гарантирует достижение максимальной производительности и
качества ваших программных проектов.
Инструмент UML, который адаптируется к пользователю
StarUML ™ предоставляет максимальную степень адаптации среды разработки пользователя,
предлагая настройку параметров, которые могут влиять на методологию разработки программного
обеспечения, проектную платформу и язык.
Истинная поддержка MDA
Разработка методологии описания архитектуры программ - важный процесс, который будет
развиваться ещё 10 или более лет. Намерение OMG (Ассоциация объектно-ориентированного
управления) состоит в том, чтобы использовать технологию MDAодельно-управляемая
архитектура) для создания платформенно-независимых моделей, на базе которых можно
автоматически формировать платформенно-зависимые модели или программные коды. StarUML
полностью поддерживает стандарт UML 1.4, нотацию UML 2.0 и концепцию профилей UML,
позволяя создавать платформенно-независимые модели. Пользователи могут легко
документировать их с помощью простых документных шаблонов.
Превосходная расширяемость и гибкость
StarUML™ обеспечивает превосходную расширяемость и гибкость. Он предоставляет механизм
аддинов, чтобы расширять свои функциональные возможности. Этот механизм разработан
специально, чтобы предоставлять доступ ко всем функциям модели/мета-модели посредством
COM Automation и расширять меню и набор свойств элементов. Также, пользователи могут
создавать собственные подходы и механизмы согласно своим собственным методологиям.
Программа может также быть интегрирована с любыми внешними инструментальными
средствами.
Главные особенности
StarUML ™ имеет следующие новые возможности.
StarUNL. Руководство пользователя. Глава 1. Краткий обзор StarUML 9 / 207
Точное соответствие стандарту UML
StarUML ™ строго придерживается спецификации UML, разработанной OMG для
моделирования программ. Следует понимать, что использование нерегулярного синтаксиса UML в
информационных проектах через 10 или более лет может привести к печальным последствиям.
StarUML ™ максимально соответствует стандарту UML 1.4 и следует нотации UML 2.0 на основе
устойчивой мета-модели.
Открытый формат программной модели
В отличие от многих существующих программ, которые используют собственные
неэффективные форматы файла модели, StarUML ™ оперирует файлами в стандартном формате
XML. Коды, написанные в легких для чтения структурах и форматах, могут быть легко изменены с
помощью синтаксического анализатора XML. Учитывая факт, что XML является мировым
стандартом, это, конечно, большое преимущество, которое гарантирует, что программные модели
останутся полезными больше чем через десятилетие.
Истинная поддержка MDA
StarUML ™ действительно поддерживает профили UML. Это максимизирует расширяемость
UML, делая моделирование на UML применимым даже в области финансов, обороны, электронной
коммерции, страховании и аэронавтике. На самом деле можно создавать платформенно
независимые модели (PIM), а платформенно зависимые модели (PSM) и исполняемые коды могут
быть всегда автоматически сгенерированы на их основе.
Применимость методологий и платформ
StarUML ™ использует концептуальный подход, который применим к любым
методологиям/процессам. Легко создаются не только модели под средства разработки для
конкретных платформ типа .NET или J2EE, но также и для других основных структур
программных моделей (например модель представления 4+1, и т.д.).
Превосходная расширяемость
Все функции StarUML ™ реализованы в соответствии с Microsoft COM. Любой язык, который
поддерживает COM (Visual Basic Script, Java Script, VB, Delphi, C++, C#, VB.NET, Python, и т.д.),
может использоваться, чтобы вызывать StarUML ™ или разрабатывать интегрированные
дополнения (аддины).
Программная функция проверки модели
Пользователи могут допускать ошибки в процессе моделирования. Такие ошибки могут дорого
обойтись, если они не будут исправлены к заключительной стадии формирования кода. Чтобы
предотвращать такие ситуации, StarUML автоматически проверяет модель программы,
разрабатываемую пользователем, облегчая раннее обнаружение ошибок и способствуя
безупречной и полной разработке программного обеспечения.
StarUNL. Руководство пользователя. Глава 1. Краткий обзор StarUML 10 / 207
Полезные аддины
StarUML ™ включает много полезных аддинов с различными функциональными
возможностями: генерация исходных текстов на языках программирования, конвертация исходных
текстов в модели, импорт файлов Rational Rose, обмен модельной информацией с другими
программными средствами, с использованием XMI, поддержка шаблонов проектирования. Эти
аддины предоставляют дополнительные функции, увеличивают производительность, гибкость и
функциональную совместимость моделей.
Системные требования
Ниже указаны минимальные системные требования, необходимые для функционирования
StarUML™.
Intel ® Pentium ® 233MHz или выше
Windows ® 2000, Windows XP ™, или выше
Microsoft ® Internet Explorer 5.0 или выше
128 Мбайт RAM (256 МБ рекомендуется)
110 Мбайт на жестком диске (150 МБ рекомендуется)
Устройство CD-ROM
SVGA или монитор с более высокой разрешающей способностью (1024x768 рекомендуется)
Мышь или другое устройство позиционирования
StarUNL. Руководство пользователя. Глава 2. Основные концепции 11 / 207
Глава 2. Основные концепции
Эта глава вводит фундаментальные концепции, которые требуется знать для эффективного
использования StarUML ™. Она содержит описание моделей, визуальных элементов и диаграмм,
проектов, секций, подходов, фреймворков, модельных фрагментов, их различий относительно
разных профилей UML.
Модель,
Представление (view) и Диаграмма
Проект и проектная секция (unit)
Модуль (module)
Модель, Представление и Диаграмма
StarUML ™ предполагает ясное понимание концептуального различия между моделями,
представлениями и диаграммами. Модель - элемент, который содержит всю информацию о модели
программы. Представление - визуальное выражение информации, содержавшейся в модели, а
Диаграмма - коллекция визуальных образов, которая отображает определенные аспекты проекта.
Проект и проектная секция
Проект
Проект - основная структурная единица в StarUML ™.
Проект может содержать одну или более программных моделей. Проект - корневой пакет
верхнего уровня, который всегда существует в любой программной модели. В общем случае, один
проект сохраняется в одном файле.
Структура проекта
Проект содержит следующие суб-элементы.
Модель
Элемент, который соответствует одной программной модели.
Подсистема
Элемент, который соответствует модели подсистемы.
StarUNL. Руководство пользователя. Глава 2. Основные концепции 12 / 207
Пакет
Самый общий элемент для группировки других элементов.
Проектный файл
Проектные файлы сохраняются в формате XML и имеют расширение ".UML". Все модели,
представления и диаграммы, созданные в StarUML™ сохраняются в одном проектном файле.
Проект может также быть разделен и сохранен в нескольких проектных секциях. Проектный файл
содержит следующую информацию
профиль UML, используемый в проекте
файлы секций, на которые ссылается проект
информация по всем моделям, содержавшимся в проекте
информация по всем диаграмм и представлениям, содержавшимся в проекте
Секции
Хотя проект обычно сохраняется в одном файле, бывают случаи, когда его целесообразно
хранить в нескольких небольших файлах так, чтобы несколько разработчиков могли работать над
проектом одновременно. В этом случае, проект представляется в виде набора секций. Секция
может иметь иерархическую структуру; она может содержать несколько подсекций. Секции
сохраняются как XML-файлы на которые ссылаются проектные файлы (.UML) или другие файлы
секций (.UNT).
Состав секции
Только пакет, подсистема или модель могут составлять секцию. Все элементы внутри пакетов
этих типов сохраняются в соответствующем файле секции (.UNT).
Иерархическая структура секции
Также, как проект может содержать много секций внутри себя, секция тоже может включать
много подсекций. Так как родительская секция имеет ссылки на свои дочерние секции, всё
множество секций имеет иерархическую структуру.
Фрагменты модели
Фрагмент модели - часть проекта, сохраненная как отдельный файл. Только модель, подсистема
или пакет может являться фрагментом модели. Файлы модельных фрагментов сохраняются с
расширением ".MFG". Они могут быть легко включены в любой проект в любое время. Фрагменты
модели существенно отличаются от секций, которые полностью едины с остальной частью
проекта.
StarUNL. Руководство пользователя. Глава 2. Основные концепции 13 / 207
Модуль
Модуль
Модуль - пакет, предназначенный для предоставления новых функций и возможностей
расширяющих StarUML™. Модуль может быть создан как комбинация нескольких элементов
расширения. В модуле также, Вы можете не только конфигурировать готовые элементы
расширения, но и создавать новые типы таких элементов.
Модуль StarUML™ предоставляет следующие функции.
Расширение главного меню или всплывающего меню.
Добавление нового подхода
Добавление нового профиля
Добавление нового элемента посредством стереотипа или расширения нотации
Реализация новой функции (через COM-сервер или простой файл скрипта)
Интеграция с другими приложениями
Другие функции
Подходы (approaches)
Есть многочисленные методологии разработки программного обеспечения, и каждая компания
или организация либо разрабатывает свою собственную методологию, либо использует уже
существующую, изменяя её, чтобы она лучше удовлетворяла требованиям групп разработчиков
проектов. Предметные области, языки программирования и платформы также различаются для
разных частей разрабатываемого программного обеспечения. Следовательно, на начальной стадии
программного моделирования должно быть согласовано много разных элементов. StarUML
предлагает концепцию подходов, чтобы облегчить конфигурирование таких элементов.
Структура подхода
Подход состоит из следующих элементов.
Структура проекта
Определяет основную структуру проекта. Эта структура может быть определена с помощью
пакетов, подсистем и модельных элементов. Для диаграмм определяется формат по
умолчанию.
Импорт профиля
Автоматическое включение заданного по умолчанию профиля UML в проект.
Импорт фреймворков
StarUNL. Руководство пользователя. Глава 2. Основные концепции 14 / 207
Автоматическая загрузка и включение заданных по умолчанию фреймворков в проект.
Импорт фрагментов модели
Автоматическая загрузка и включение заданных по умолчанию фрагментов модели в
проект.
Фреймворки
Фрэймворки (инструментарии) в StarUML ™ - это библиотеки спецификаций классов для
прикладных инструментов типа MFC, VCL или JFC. Включение и использование фреймворков в
проекты позволяет намного проще моделировать программное обеспечение, которое зависит от
определенных библиотек классов или прикладных инструментариев.
Структура фреймворка
Фреймворк состоит из одного головного файла (.FRW) и одного или более файлов секций
(.UNT).
Головной файл фреймворка (.FRW)
Файл фреймворка содержит информацию о секциях фреймворка и используемых профилях
UML.
Файл секции (.UNT)
Файлы секций содержат актуальную модельную информацию для фреймворка.
Профиль UML
UMLнифицированный язык моделирования) является настолько общим, что может
использоваться для выражения любых мыслей или концепций. Эта общность может являться и
недостатком, поскольку концепции определенных предметных областей не всегда могут быть
выражены достаточно подробно. Чтобы преодолеть этот недостаток, StarUML™ поддерживает
профили UML, которые расширяют UML. StarUML™ поддерживает простое расширение UML,
непосредственно размещая концепции в профилях UML.
Структура профиля UML
Профиль UML состоит из следующих компонентов.
Стереотип
Стереотипы даются определенным элементам UML, чтобы прояснить их семантику и
предоставить атрибуты расширения, делая моделирование более точным. Стереотипу
соответствует не только файл с иконкой, задающей графическое изображение, но также и
метод схемы расширения нотации, определяемый файлом (.PNX). Для получения более
подробной информации о расширении нотации, обратитесь к документу "Руководство
разработчика".
Определение тэгов (дополнительных свойств)
Когда стандартных свойств элемента UML недостаточно для точного моделирования,
определение дополнительных свойств (тэгов) позволяет предоставить дополнительную
информацию. В StarUML™ тэги могут быть включены в определенные стереотипы или
существовать независимо.
Тип данных
Тип данных, который содержится в профиле по умолчанию.
StarUNL. Руководство пользователя. Глава 2. Основные концепции 15 / 207
Тип диаграммы
Тип диаграммы - элемент расширения предлагаемый StarUML ™ для того, чтобы
пользователь мог определить новую диаграмму.
Прототип элемента
Прототип элемента - элемент расширения предлагаемый StarUML ™ для того, чтобы
пользователь мог определить образец для создания нового элемента
переконфигурированием атрибутов уже существующего элемента. Эти определенные
прототипы элементов могут создавать элементы через привязку к палитре или через
внешний API.
Модельный прототип
Модельный прототип - элемент расширения предлагаемый StarUML ™ , подобный
прототипу элемента, но применительно к модели. Определенный модельный прототип
отображается дополнительным модельным меню.
Палитра
Палитра - элемент расширения предлагаемый StarUML ™ для того, чтобы пользователь мог
расширять стандартную палитру элементов. Для детального ознакомления с написанием
профилей, см. Руководство разработчика StarUML™.
Приложение профиля UML
Профили UML могут использоваться для описанных ниже целей. OMG (Ассоциация объектно-
ориентированного управления) также определяет стандартные профили UML для указанных
целей.
Профили для определенных языков программирования (C/C++, Java, C#, Python, и т.д.)
Профили для определенных методологий разработки (RUP, Catalysis, компоненты UML, и
т.д.)
Профили для определенных областей (EAI, CRM, SCM, ERP, и т.д.)
Добавление модуля
Если Вы устанавливаете модули, разработанные пользователями или поставляемые третьими
лицами, Вы можете использовать функции расширения StarUML ™. Чтобы установить новые
дополнительные модули в систему, не требуется сложной аутентификации. Если Вы хотите
установить модуль, скопируйте файлы, из которых он состоит, во вновь созданный подкаталог
каталога \modules\.
Добавление модуля в StarUML™
StarUML ™ содержит следующие базовые модули.
StarUML ™ предоставляет стандартный профиль UML для нескольких подходов и
стандартный модуль для взаимных преобразований диаграмм коллабораций и следования.

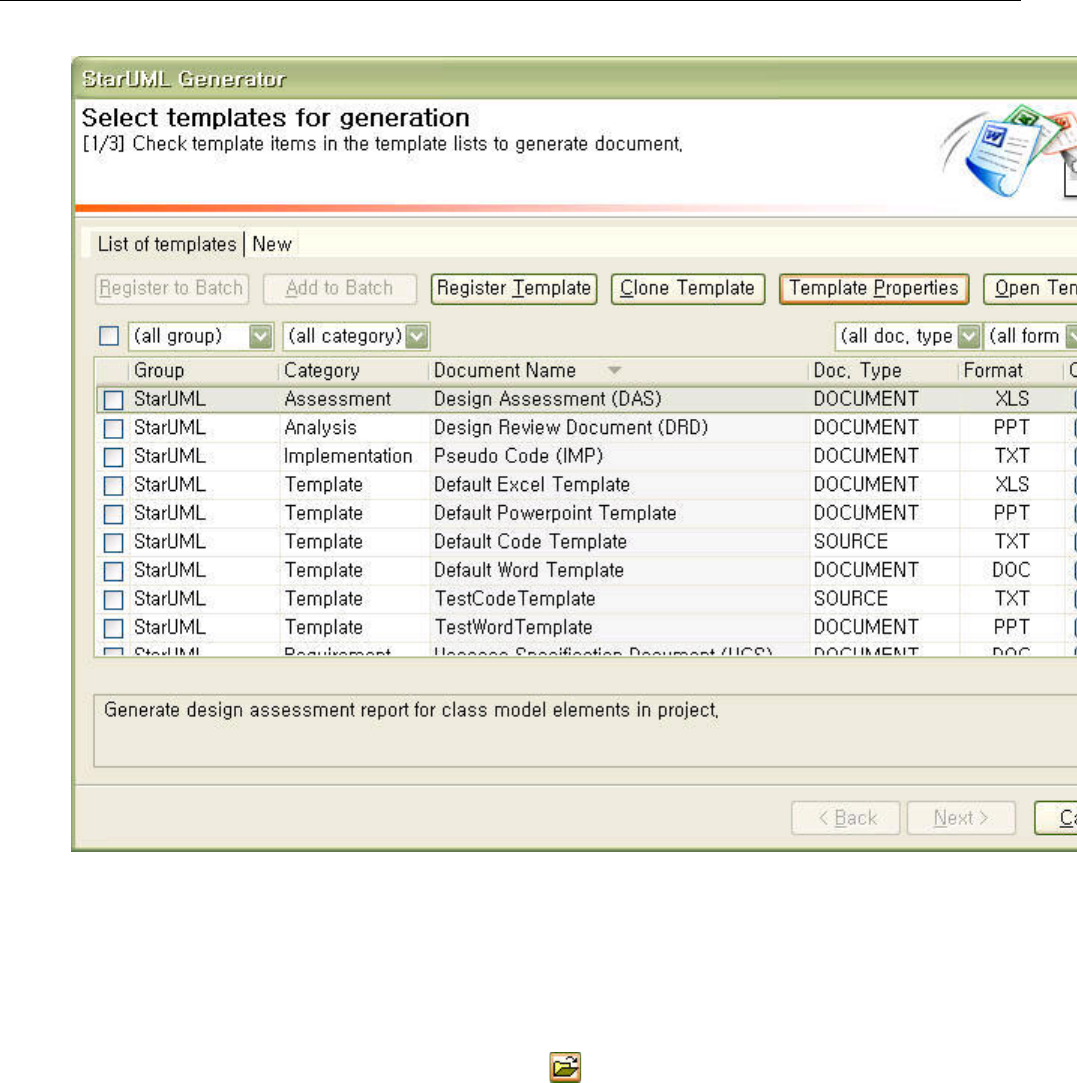

Предоставляет модуль Generator для генерации документов и кода.
Предоставляет модуль Java, поддерживающий профиль Java, Инструментарий J2SE/J2EE,
генерацию объектного кода и реинжениринг.
Предоставляет модуль C++, поддерживающий профиль C++, Framework MFC, генерацию
объектного кода и реинжиниринг.
Предоставляет модуль C#, поддерживающий профиль C#., NET BCL Framework, генерацию
объектного кода и реинжениринг.
Предоставляет модуль XMI, поддерживающий импорт и экспорт в формате XMI для обмена
StarUNL. Руководство пользователя. Глава 2. Основные концепции 16 / 207
моделями.
Предоставляет модуль Rose, чтобы читать файлы Rational Rose.
Предоставляет модуль Pattern, поддерживающий шаблоны проектирования.
StarUNL. Руководство пользователя. Глава 3. Управление проектом 17 / 207
Глава 3. Управление проектом
Эта глава подробно описывает операции по управлению проектом: создание нового проекта,
размещение части проекта в секции, создание и импорт фрагментов модели, импорт фреймворков,
подключение и исключение профилей UML.
Управление проектом
Управление секциями
Работа с фрагментами модели
Импорт фреймворка
Работа с профилями UML
Управление проектом
Создание нового проекта
Чтобы начать разработку программного обеспечения, нужно инициировать новый проект. Вы
можете начать абсолютно пустой проект или инициализировать новый проект согласно
определённому подходу.
Процедура создания нового проекта #1 - New Project:
1. выберите меню [File] -> [New Project].
2. Новый проект будет создан в соответствии с подходом по умолчанию, ранее выбранным
пользователем. В зависимости от подхода могут быть подгружены определённые профили
и/или инструментарии.
Процедура создания нового проекта #2 - Select Select New Project
1. Выберите меню [File] -> [Select New Project…].
2. В диалоговом окне New Project будет отображен список доступных подходов. Выберите
нужный из списка и нажмите кнопку [OK].
StarUNL. Руководство пользователя. Глава 3. Управление проектом 18 / 207
3. Новый проект будет создан и инициализирован согласно указанному подходу. В
зависимости от подхода могут быть подгружены определённые профили и/или фреймворки.
Примечание
Список доступных подходов зависит от инсталлированной среды разработки пользователя.
Чтобы изменить заданный по умолчанию подход, откройте диалоговое окно "Select New
Project", выберите нужный подход и затем установите опцию "Set As Default Approach"
(Использовать как подход по умолчанию).
Открытие проекта
Чтобы начать работать с существующим проектом, его проектный файл нужно открыть. Если
проект включает более одной секции, все связанные секции будут также загружены вместе с
проектом.
Процедура открытия проекта:
1. Выберите меню [File] -> [Open…].
2. В диалоговом окне "Open Project", выберите файл проекта (.UML) и нажмите кнопку
[Open].
3. Выбранный проектный файл будет открыт.
Примечание
Проекты могут также быть открыты через диалоговое окно "Select New Project".
Сохранение проекта
Чтобы изменения, сделанные в проекте, не пропали, проектный файл должен быть должным
образом сохранен. Ваша работа может быть сохранена в существующий проектный файл или в
StarUNL. Руководство пользователя. Глава 3. Управление проектом 19 / 207
новый проектный файл. Когда проектный файл сохраняется, то вместе с ним сохраняются данные
из связанных с ним секций.
Процедура сохранения проекта:
1. Выберите меню [File] -> [Save].
2. Если имя файла проекта не было определено, появится диалоговое окно "Save Project".
Введите имя файла, и нажмите кнопку [Save].
3. Проектный файл будет сохранен.
Процедура сохранения проекта в новом файле:
1. выберите меню [File] -> [Save As…].
2. В диалоговом окне "Save As", введите новое имя файла, и нажмите кнопку [Save].
3. Проект будет сохранен в указанном файле.
Примечание
Если проект содержит одну или более секций, и есть изменённые секции, диалоговое окно
будет запрашивать подтверждение на сохранение каждой измененной секции. Выберите
[Yes], чтобы сохранить измененную секцию вместе с проектом.
Закрытие проекта
Проект может быть закрыт, если больше не требуется его редактирование.
StarUNL. Руководство пользователя. Глава 3. Управление проектом 20 / 207
Процедура закрытия проекта:
1. Выберите меню [Файл]->[Close].
2. Если проект не был сохранен после внесения изменений, пользователю будет предложено
сохранить изменения. Пользователь может выбрать "да", "нет" или "отмена".
3. После закрытия проект становится недоступным для редактирования.
Управление элементами с помощью моделей, подсистем и пакетов
Программная модель состоит из многих элементов и диаграмм. Правильная группировка этих
элементов и диаграмм очень важна для эффективного управления проектом. StarUML
поддерживает три типа группирующих элементов (модели, подсистемы и пакеты), которые
пользователь может использовать соответственно их назначению.
Способы группировки элементов, реализованные в StarUML
Модель
Модель выражает физическую систему в определенном аспекте. Например, это может быть аспект
анализа, аспект проекта, пользовательский аспект, и т.д.
Подсистема
Подсистема группирует элементы, которые составляют полную физическую систему или её части.
Пакет
Пакет логически группирует и содержит модельные элементы. Это чрезвычайно обобщенный
элемент, который может использоваться только для того, чтобы как-то организовать модельные
элементы.
Управление секциями
Управление секцией
Хотя проект может быть организован как один файл, тем не менее может быть удобным
разделить его на несколько секций и управлять ими отдельно, особенно если над проектом
одновременно работают несколько разработчиков. Этот раздел содержит описание процедур
создания и управления секциями.
Создание секции
Присоединение секции
Сохранение секции
Удаление секции
StarUNL. Руководство пользователя. Глава 3. Управление проектом 21 / 207
Создание секции
Иногда может понадобиться сохранять части проекта как отдельные секции. Например, когда
несколько разработчиков ведут проект вместе, проект может быть разделен на несколько секций и
управляться инструментальными средствами подобными Microsoft Visual SourceSafe или CVS. В
качестве секций могут быть сохранены только пакеты, модели и подсистемы.
Процедура создания новой секции:
1. Выберите элемент (пакет, модель или подсистему), из которого нужно сделать секцию.
2. Щелкните правой кнопкой мыши и выберите [Unit] -> [Separate Unit].
3. В диалоговом окне "Save", введите имя файла секции, и нажмите кнопку [Save].
4. Выбранный элемент будет сохранен как секция.
Присоединение секции
Если больше нет необходимости хранить элементы модели в виде секции, файл секции может
быть объединен с проектом.
Процедура присоединения секции:
1. Выберите в навигаторе модели элемент (проект, модель, пакет или подсистему), которая
содержит импортируемую секцию.
2. Щелкните правой кнопкой мыши и выберите [Unit] -> [Uncontrol Unit…].
3. Секция будет объединена с проектом или родительской секцией.
StarUNL. Руководство пользователя. Глава 3. Управление проектом 22 / 207
Примечание
Присоединение секции автоматически не удаляет файл секции (.UNT). Пожалуйста удалите
его вручную, если он больше Вам не требуется.
Сохранение секции
Если в данные секции внесены изменения, секция должна быть сохранена. Сохранение может
быть выполнено в существующий файл или в другой (новый) файл секции.
Процедура сохранения секции:
1. Выберите сохраняемую секцию в навигаторе модели.
2. Щелкните правой кнопкой мыши и выберите [Unit] -> [Save Unit].
3. Файл секции будет сохранен.
Процедура сохранения секции другом файле:
1. Выберите сохраняемую секцию в навигаторе модели.
2. Щелкните правой кнопкой мыши и выберите [Unit] -> [Save Unit As…].
3. В диалоговом окне "Save Unit As", введите новое имя файла секции, и нажмите кнопку
[Save].
4. Новый файл секции будет создан.
Примечание
При сохранении секции в другом файле, первоначальный файл секции не удаляется.
Пожалуйста удалите его вручную, если он больше не требуется.
Удаление секции
Если секция больше не нужна в проекте, она может быть удалена. Удаление секции приводит к
удалению всех элементов, содержавшихся в ней, а секция больше не загружается в проект
автоматически. Пожалуйста обратите внимание, что Вы должны использовать “Merge Unit” вместо
"Remove Unit”, если Вы намереваетесь присоединить секцию к проекту и перестать управлять ею
отдельно.
Процедура удаления секции:
1. Чтобы удалить секцию, выберите в навигаторе модели элемент (пакет, модель или
подсистему), которая содержит секцию.
2. Щелкните правой кнопкой мыши и выберите [Unit] -> [Delete Unit].

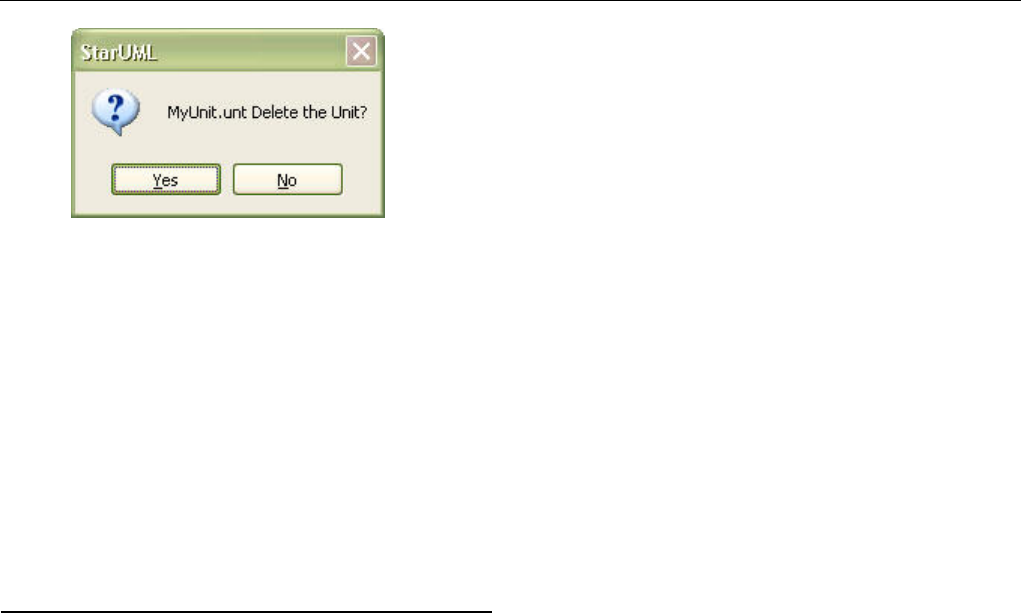

3. Появится диалоговое окно с запросом подтверждения на удаление секции. Щелкните [Yes].
StarUNL. Руководство пользователя. Глава 3. Управление проектом 23 / 207
4. Секция будет полностью удалена из проекта.
Примечание
Выбор элемента, который содержит секцию, и выбор [Edit] -> [Delete From Model], имеет
тот же самый эффект.
Вы должны сами решить, удалять ли полностью секцию из проекта или объединить секцию
с проектом.
Удаление секции не удаляет файл секции (.UNT). Пожалуйста удалите его вручную, если он
больше не требуется.
Работа с фрагментами модели
Фрагменты модели могут использоваться для того, чтобы сохранять части проекта.
Создание фрагмента модели
Импорт фрагмента модели
Создание фрагмента модели
Части проекта могут быть сохранены как отдельные файлы фрагментов модели для облегчения
доступа к ним со стороны других пользователей или для обеспечения их многократного
использования. В отличие от секций, фрагменты модели не ссылаются на другие фрагменты, и
никакие файлы не ссылается на фрагменты модели. Они - независимые объекты. Фрагменты
модели могут быть включены в проект в любое время.
Процедура создания фрагмента модели:
1. Выберите в навигаторе модели пакет, подсистему или модель, чтобы сделать из неё
фрагмент модели.
2. Выберите [File] -> [Export] -> [Model Fragment…].
3. В диалоговом окне "Save Model Fragment" введите имя файла фрагмента модели, и нажмите
кнопку [Save].
StarUNL. Руководство пользователя. Глава 3. Управление проектом 24 / 207
Импорт фрагмента модели
Элементы, сохраненные в файле фрагмента модели (.MFG) могут быть импортированы в проект.
Импорт фрагмента модели копирует и включает элементы, содержавшиеся во фрагменте модели в
проект. Никакие ссылки не используются.
Процедура импорта фрагмента модели:
1. Выберите [File] -> [Import] -> [Model Fragment…].
2. В диалоговом окне "Open Model Fragment" выберите файл (.MFG) фрагмента модели и
нажмите кнопку [Open], чтобы прочесть его.

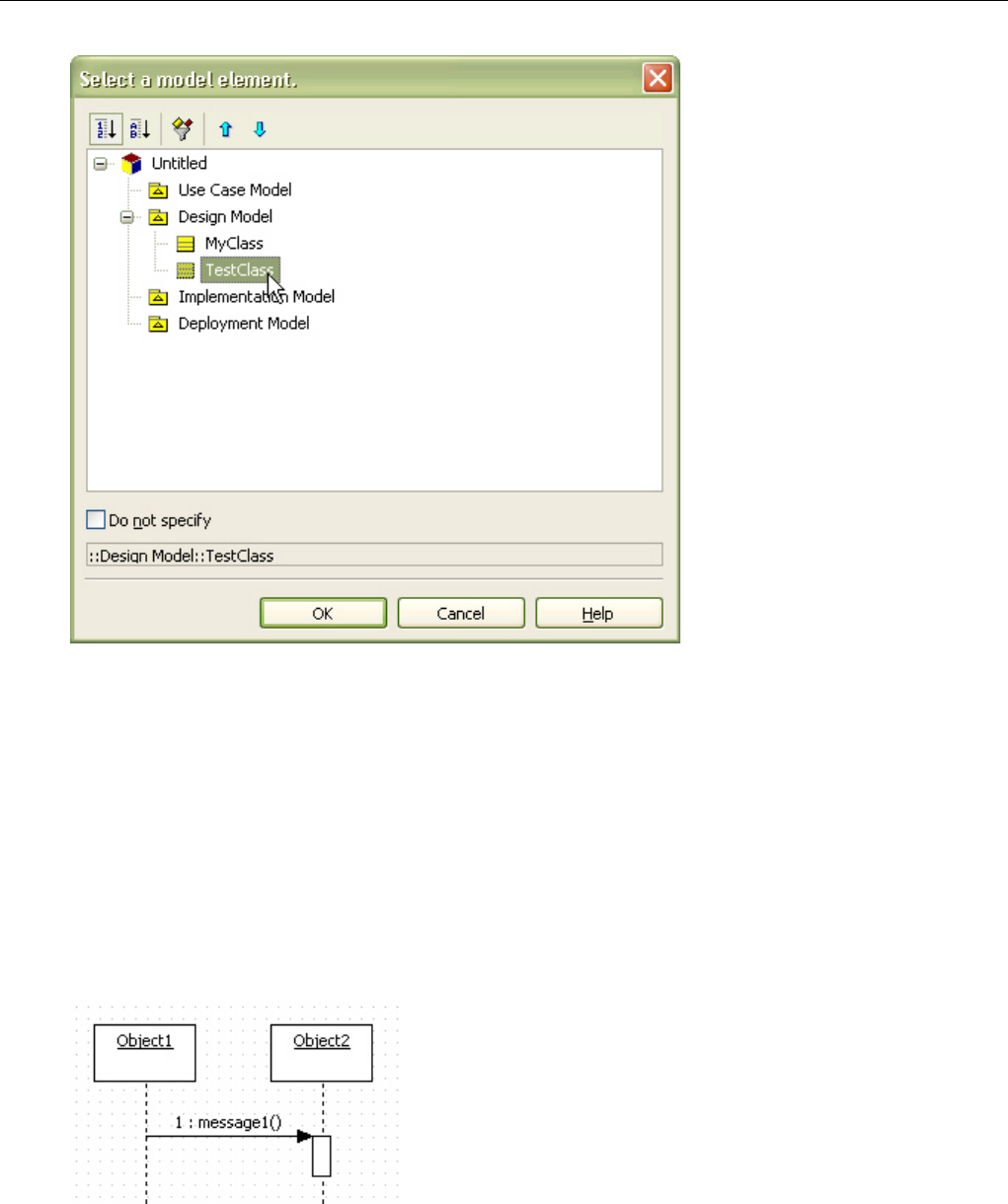

3. Диалоговое окно "Select Element" позволит указать элемент, который будет содержать
импортируемый фрагмент модели. Выберите элемент (пакет, модель, подсистему или
проект), в который нужно поместить фрагмент модели и нажмите кнопку [OK].
4. Фрагмент модели будет добавлен в выбранный элемент.
Импорт фреймворка
Перед тем как использовать фреймворк в проекте, его нужно загрузить. Как только фреймворк
будет загружен, все элементы, содержавшиеся в нём, могут быть использованы. Обратите
внимание, что секции во фреймворках обычно являются файлами "только для чтения", а элементы
фреймворка не могут непосредственно изменяться.
Процедура импорта фреймворка:
1. Выберите [File] -> [Import] -> [Framework…].
StarUNL. Руководство пользователя. Глава 3. Управление проектом 25 / 207
2. В диалоговом окне "Import Framework", выберите нужный файл фреймворка, и нажмите
кнопку [OK].
3. Диалоговое окно "Select Element" позволит определить элемент, который будет содержать
импортированный фреймворк. Выберите нужный элемент (пакет, модель, подсистему или
проект) и нажмите кнопку [OK].
4. Фреймворк будет добавлен к выбранному элементу.
Примечание
Импорт фреймворка не помещает элементы фреймворк в проект. Секции фреймворка, на
которые есть ссылки в проекте, должны всегда присутствовать при открытии проекта.
StarUNL. Руководство пользователя. Глава 3. Управление проектом 26 / 207
Чтобы удалить импортированный фреймворк, Вы должны удалить все его секции вручную.
Работа с профилями UML
Подключение профиля UML
Предопределенные профили UML могут быть подключены для использования в текущем
проекте. Как только профиль UML будет включен в проект, стереотипы, определения тэгов и типов
данных, заданные в профиле могут быть использованы в проекте.
Процедура включения профиля UML:
1. Выберите [Model] -> [Profiles…].
2. В окне "Profile Manager" выберите профиль из списка доступных профилей слева, нажмите
кнопку [Include] и затем нажмите кнопку [Close].
3. Выбранный профиль будет включен в текущий проект.
Примечание
Список профилей в менеджере профилей зависит от инсталлированной среды разработки
пользователя.
Исключение профиля UML
Профиль UML, включенный в текущий проект, может быть исключен из него. Как только
профиль UML исключается из проекта, стереотипы, определения тэгов и типов данных, описанные
в профиле перестают использоваться в проекте.
StarUNL. Руководство пользователя. Глава 3. Управление проектом 27 / 207
Процедура исключения профиля UML:
1. Выберите [Model] -> [Profiles…].
2. В окне "Profile Manager" выберите профиль в списке включенных профилей справа,
нажмите кнопку [Exclude] и затем нажмите кнопку [Close].
3. Выбранный профиль будет исключен из текущего проекта.
Примечание
Исключение профиля, стереотипы и определения тэгов которого используются в проекте,
может привести к потере информации в зависимых элементах. Пожалуйста, будьте
осторожны, исключая профили.
Список профилей в менеджере профилей может различаться в зависимости от
инсталлированной среды разработки пользователя.
StarUNL. Руководство пользователя. Глава 4. Моделирование с помощью StarUML 28 / 207
Глава 4. Моделирование с помощью StarUML
Эта глава подробно описывает, как создавать и редактировать элементы диаграммы, включая
способы организации структуры модели с помощью навигатора модели.
Редактирование элементов и диаграмм
Организация структуры модели
Редактирование элементов и диаграмм
Создание новой диаграммы
StarUML ™ поддерживает 11 типов диаграмм UML. Пользователь может свободно создавать и
манипулировать диаграммами различных типов, как ему необходимо.
Процедура создания новой диаграммы:
1. Выберите в навигаторе модели или на диаграмме элемент, который будет содержать новую
диаграмму.
2. Щелкните правой кнопкой мыши и выберите [Add Diagram]. Новая диаграмма будет
создана после выбора типа диаграммы.
Доступные типы диаграмм
Диаграмма классов (Сlass diagram)
Диаграмма классов - визуальное отображение различных статических отношений между
класс-подобными элементами. Диаграмма классов может содержать не только классы, но
также и интерфейсы, перечислимые типы, пакеты, различные отношения, инстанции и их
связи.
Диаграмма прецедентов (Use case diagram)
Диаграмма прецедентов - отображение отношений между вариантами использования
(прецедентами) определенной системы или объекта и внешними акторами. Вариант
использования отображает функции системы и то, как эти функции взаимодействуют с
внешними акторами.
Диаграмма сообщений (Sequence Diagram)
Диаграмма сообщений отображает взаимодействие инстанций. Она является прямым
отображением множества взаимных воздействий (InteractionInstanceSet) между элементами
множества инстанций (CollaborationInstanceSet). В то время как Диаграмма сообщений роли
ориентирована на классификаторы-роли, обычная Диаграмма сообщений - на инстанции.
Диаграмма сообщений роли (Sequence Role Diagram)
Диаграмма сообщений роли отображает взаимодействия в концепции ролей. Она является
прямым отображением Interaction (множества взаимных сообщений между
классификаторами-ролями) в пределах Collaboration. В то время как Диаграмма сообщений
- отображение инстанций, Диаграмма сообщений роли - отображение классификаторов-
ролей.
Диаграмма коллаборации (Collaboration Diagram)
Диаграмма коллаборации отображает взаимодействие между инстанциями. Она является
прямым отображением модели взаимодействия инстанций, входящих в
StarUNL. Руководство пользователя. Глава 4. Моделирование с помощью StarUML 29 / 207
CollaborationInstanceSet. В то время как диаграмма коллаборации ролей - отображение
классификаторов-ролей, обычная диаграмма коллаборации - отображение инстанций.
Диаграмма коллаборации ролей
Диаграмма коллаборации ролей отображает взаимодействия между ролями. Она является
прямым отображением модели взаимодействия классификаторов-ролей внутри
коллаборации. В то время как обычная диаграмма коллаборации ориентирована на
отображение инстанций, диаграмма коллаборации ролей - отображение классификаторов-
ролей.

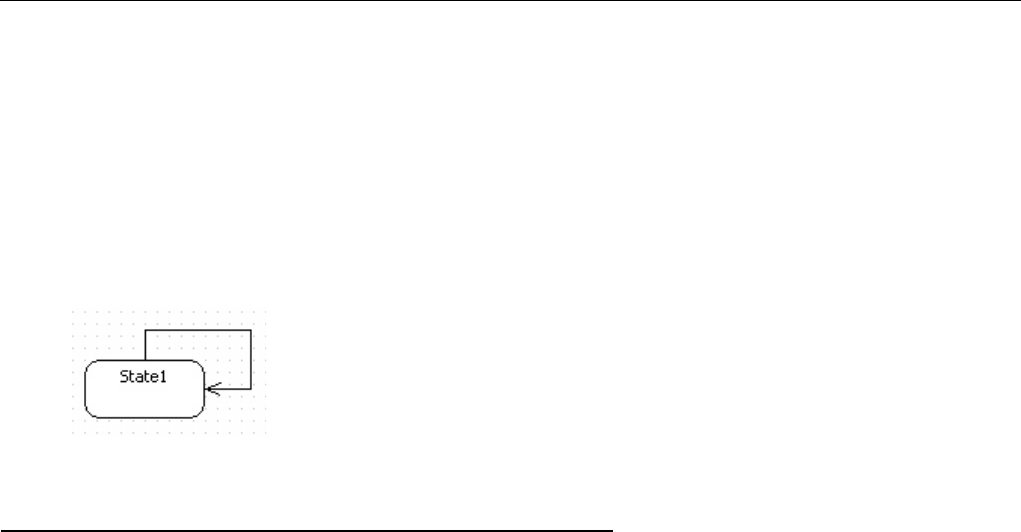

Диаграмма состояний (Statechart Diagram)
Диаграмма состояний выражает статическое поведение определенного объекта через
состояния и переходы состояний. Хотя диаграмма состояний обычно используется, чтобы
выразить поведение инстанций классов, она может также использоваться, чтобы выражать
поведение и других элементов.
Диаграмма действий (Activity Diagram)
Диаграмма действий - специальная форма диаграммы состояний, которая является
подходящей для того, чтобы отображать поток выполнения действий. Диаграмма действий в
общем случае используется для отображения любых потоков обработки, но чаще всего
применительно к объектам подобным классам, пакетам и операциям.
Диаграмма компонентов (Component Diagram)
Диаграмма компонентов отображает зависимость между программными компонентами.
Элементы, которые составляют программные компоненты и элементы, которые реализуют
эти компоненты, могут быть отображены на диаграмме компонентов.
Диаграмма развертывания (Deployment Diagram)
Диаграмма развертывания отображает аппаратные элементы компьютера, другие
устройства и программные компоненты, а также процессы и объекты, которые им
назначены.
Композиционная структурная диаграмма (Composite Structure Diagram)
Композиционная структурная диаграмма - диаграмма, выражающая внутреннюю структуру
классификатора. Она показывает его точки зрения взаимодействия с другими частями
системы.
Примечание
Типы доступных диаграмм изменяются при переходе от одного типа элемента к другому.
Создание элемента на диаграмме
Чтобы создать на диаграмме новый элемент, диаграмму сначала нужно открыть. Палитра
элементов содержит различные типы элементов, доступных для создания в зависимости от типа
диаграммы. Список доступных элементов изменяется при переходе от диаграммы одного типа к
диаграмме другого типа.

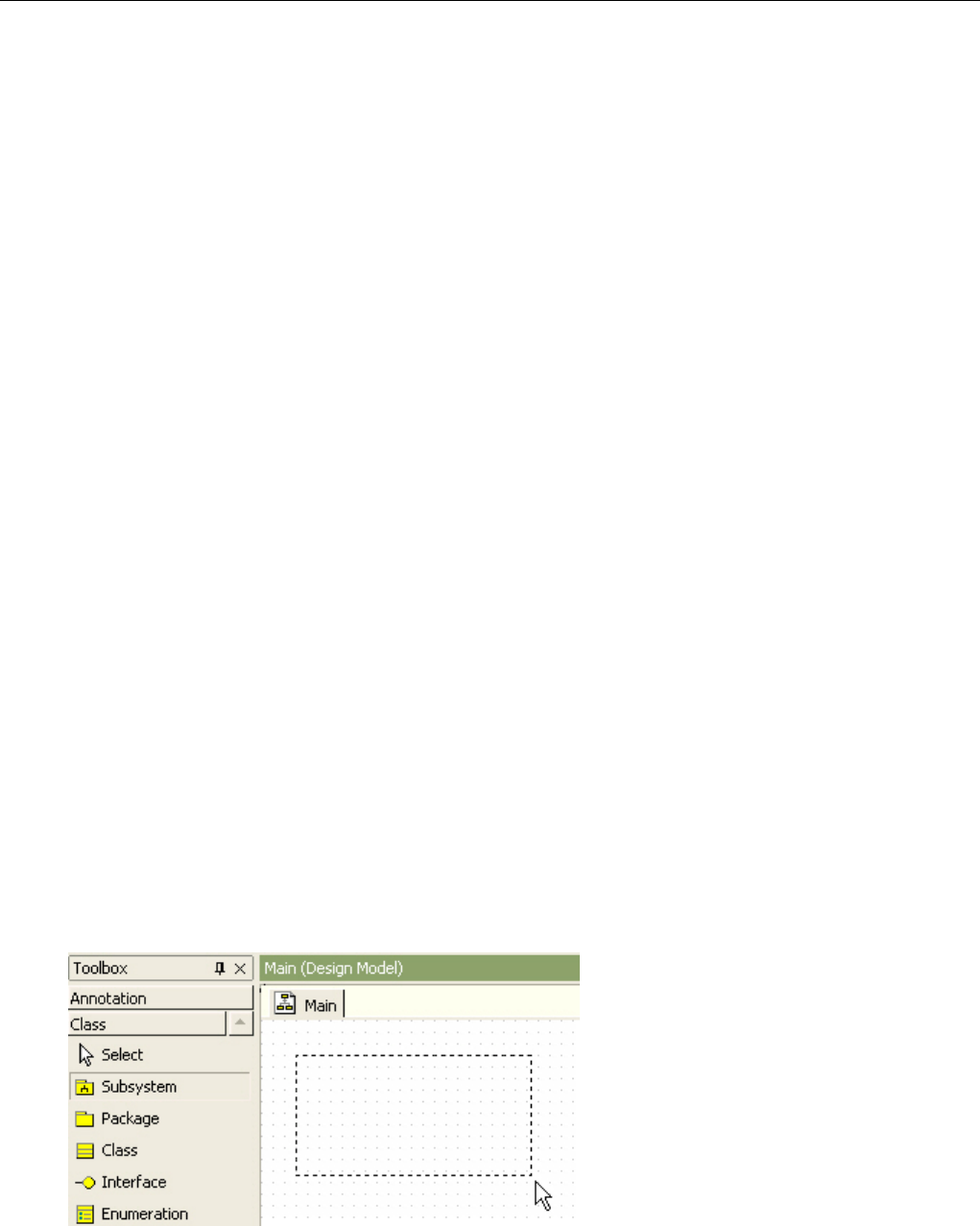

Процедура создания элемента из палитры элементов:
1. Выберите тип создаваемого элемента на палитре элементов.
2. Щёлкните желаемое место для нового элемента на диаграмме, чтобы создать там элемент.
(Перетаскивайте указатель мыши, чтобы определить область и размер нового элемента. При
создании элемента, который соединяет два других элемента, убедитесь, что соединение
сделано правильно.)
StarUNL. Руководство пользователя. Глава 4. Моделирование с помощью StarUML 30 / 207
Процедура одновременного создания нескольких однотипных элементов:
1. Выберите тип создаваемого элемента на палитре элементов.
2. Нажмите [Lock] на палитре или тот же тип элемента еще раз.
3. Создайте несколько элементов подряд.
4. Снова нажмите элемент в палитре, когда создание группы элементов будет закончено.
Примечание
Создание элемента на диаграмме с помощью палитры элементов фактически означает
создание как собственно модельного элемента, так и его визуального образа.
Создание визуального образа элемента (View element) на диаграмме
Помимо создания нового элемента из палитры элементов, на диаграмме также могут быть
созданы визуальные образы уже существующих модельных элементов.

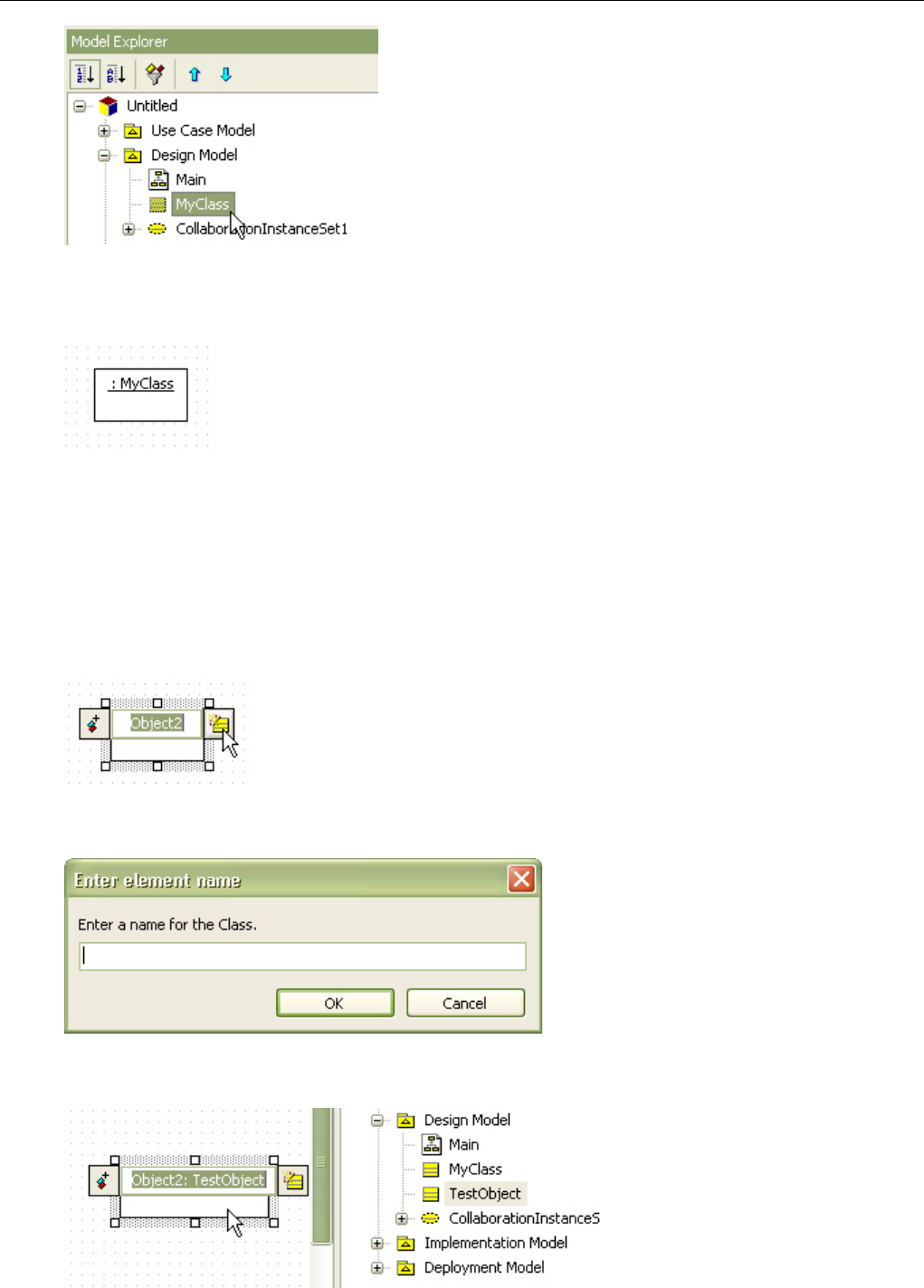

Процедура создания нового визуального образа (перетаскиванием):
1. Выберите в навигаторе модели элемент, который будет представлен новым визуальным
образом.
2. Перетащите этот модельный элемент на диаграмму, чтобы создать его визуальный образ (в
этом случае будут автоматически отображены и все связи этого элемента).
Примечание
Метод перетаскивания может не работать при создании образов для некоторых типов
модельных элементов и типов диаграмм.
Модельные элементы также могут быть созданы и без создания визуального образа. Для
детального изучения создания модельных элементов см. Создание модельного элемента.
Редактирование элемента на диаграмме
Элементы могут редактироваться непосредственно на диаграмме.
Процедура редактирования элемента:
1. Дважды щелкните образ на диаграмме.

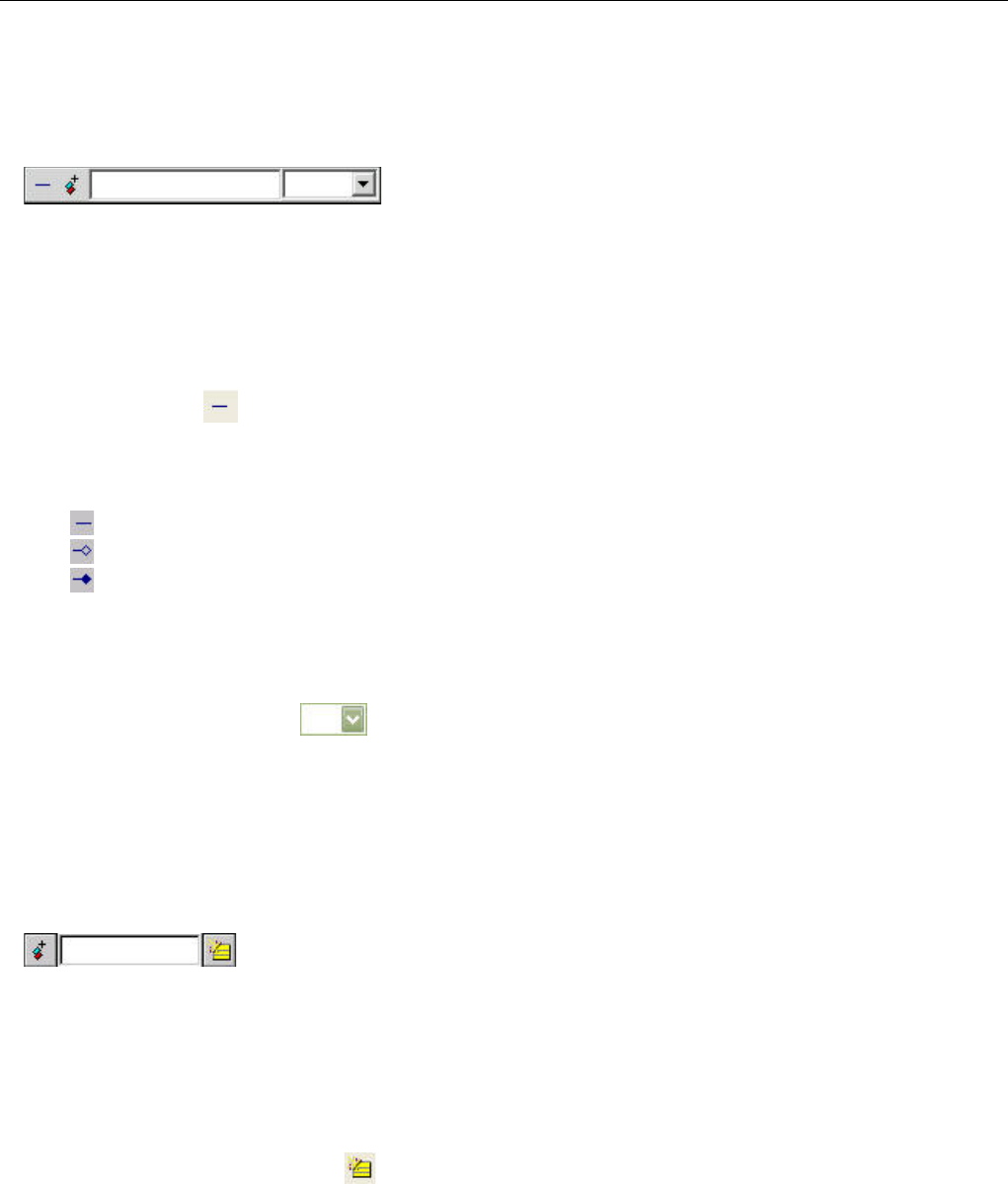

2. В "горячем диалоге" редактируйте имя элемента, область видимости и т.д., или нажмите
кнопку, чтобы создать подчинённые элементы для выбранного элемента.
3. Нажмите [Enter] или щёлкните другое место на диаграмме, чтобы принять изменения.
Примечание
Для детального описания работы с горячим диалогом, см. Горячие диалоги.
Изменение размеров и перемещение
Вы можете оптимизировать размер визуального образа и его позицию внутри диаграммы, а
StarUNL. Руководство пользователя. Глава 4. Моделирование с помощью StarUML 31 / 207
также Вы можете плавно менять его позицию и устанавливать размеры комбинацией клавиш
<Специальная>+<Клавиша курсора>.
Процедура изменения размера образа:
1. Щёлкните образ на диаграмме.
2. Изменяйте размер образа перетаскиванием в нужном направлении одного из маркеров,
которые показываются после выделения образа.
Процедура изменения размеров образа, используя клавиатуру:
1. Выделите образ, щёлкнув его на диаграмме.
2. Для изменения размеров образа пользователь может применить комбинацию Shift +Cusor
key. Эта комбинация обеспечивает изменение шагами установленного размера, но Вы
можете изменять размер образа плавно комбинацией Shift +Alt+Cursor.
Процедура перемещения образа:
1. Выделите передвигаемый образ щёлкнув его на диаграмме. Если нужно выделить несколько
образов, выделяйте их комбинацией Shift+Click или очертите мышью область на диаграмме.
2. Переместите образы в нужное место перетаскиванием, используя мышь.
Процедура перемещения образа, используя клавиатуру:
1. Выделите передвигаемый образ щёлкнув его на диаграмме. Если нужно выделить несколько
образов, выделяйте их комбинацией Shift+Click или очертите мышью область на диаграмме.
2. Переместите образы куда нужно, используя Ctrl+Cursor Key. Эта комбинация обеспечивает
передвижение шагами установленного размера, но Вы можете передвигать образ плавно
комбинацией Ctrl+Alt+Cursor Key.
Создание элемента с использованием "горячего синтаксиса"
Элементы также могут быть созданы без использования мыши, использованием горячего
синтаксиса.
Процедура создания элемента с помощью горячего синтаксиса:
1. Выберите образ на диаграмме.
2. Вызовите горячий диалог, нажав [Enter].
3. Введите нужный синтаксис в горячем диалоге.
Горячий синтаксис генерации
Горячий синтаксис позволяет генерировать элементы модели и отношения через написание
несложного текста. Основное правило горячего синтаксиса состоит в следующем. Напишите имя
целевого модельного элемента и установленный нотационный знак, чтобы создать отношение
соответствующее этому знаку между текущим и целевым элементом. Если целевое имя не указано,
будет сгенерирован новый модельный элемент и указанное отношение. Нотация знаков отношений
StarUNL. Руководство пользователя. Глава 4. Моделирование с помощью StarUML 32 / 207
горячего синтаксиса приведена ниже:
Тип диаграммы Нотация Текущий элемент Описание
Диаграмма
классов,
Диаграмма
компонентов,
Диаграмма
развёртывания,
Композитная
структурная
диаграмма
<= Классификатор
Целевой элемент, связанный с текущим
элементом, создаёт отношение
специализации
=> Классификатор
Целевой элемент, связанный с текущим
элементом, создаёт отношение
генерализации
-- Классификатор Целевой элемент, связанный с текущим
элементом, создаёт отношение ассоциации
<- Классификатор Создаётся направленная ассоциация от
целевого элемента к текущему
-> Классификатор
Целевой элемент, связанный с текущим
элементом, создаёт направленную
ассоциацию

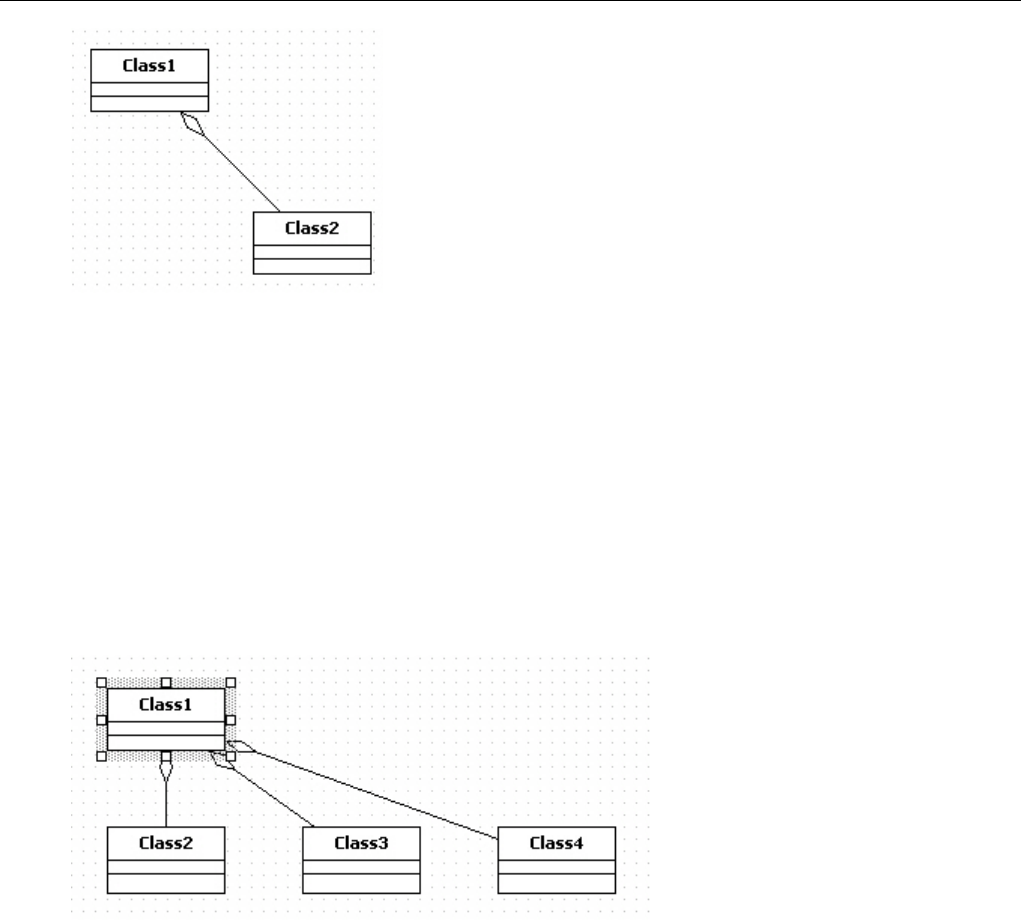

<>- Классификатор Целевой элемент, связанный с текущим
элементом, создаёт отношение агрегации
-<> Классификатор Создаётся отношение агрегации от
целевого элемента к текущему элементу
<*>- Классификатор Целевой элемент, связанный с текущим
элементом, создаёт отношение композиции
-<*> Классификатор Создаётся отношение композиции от
целевого элемента к текущему элементу
<-- Классификатор Создаётся зависимость от целевого
элемента к текущему
--> Классификатор
Целевой элемент, связанный с текущим
элементом, создаёт отношение
зависимости
)- Классификатор Создаётся отношение требования от
целевого элемента к текущему
-( Классификатор Целевой элемент, связанный с текущим
элементом, создаёт отношение требования
@- Классификатор Создаётся отношение реализации от
целевого элемента к текущему
-@ Классификатор Целевой элемент, связанный с текущим
элементом, создаёт отношение реализации.
Диаграмма
прецедентов
()- Прецедент
Целевой элемент (Актор), связанный с
текущим элементом, создаёт отношение
коммуникации
-() Актор
Целевой элемент (Прецедент), связанный с
текущим элементом, создаёт отношение
коммуникации
<i- Прецедент Создаётся отношение включения от
целевого элемента к текущему элементу
StarUNL. Руководство пользователя. Глава 4. Моделирование с помощью StarUML 33 / 207
Тип диаграммы Нотация Текущий элемент Описание
-i> Прецедент Целевой элемент, связанный с текущим
элементом, создаёт отношение включения
<e- Прецедент Создаётся отношение расширения от
целевого элемента к текущему элементу
-e> Прецедент Целевой элемент, связанный с текущим
элементом, создаёт отношение расширения
Диаграмма
сообщений,
Диаграмма
сообщений (ролей)
<- Объект,
классификатор-роль
Целевой элемент, связанный с текущим
элементом, создаёт отношение сообщения
-> Объект,
классификатор-роль
Создаётся отношение сообщения от
целевого элемента к текущему элементу
<-> Объект,
классификатор-роль
Создаётся сообщение, которое возвращает
отношение от целевого элемента к
текущему
<- Стимул, сообщение Создаётся под-сообщение (приходящее из
целевого элемента), в текущем сообщении
-> Стимул, сообщение Создаётся под-сообщение (уходящее из
целевого элемента), в текущем сообщении
<-> Стимул, сообщение
Создаётся под-сообщение (с возвратом
уходящим из целевого элемента), в
текущем сообщении
<~ Стимул, сообщение
Создаётся сообщение (приходящее из
целевого элемента), перед текущим
сообщением
~> Стимул, сообщение
Создаётся сообщение (уходящее из
целевого элемента), перед текущим
сообщением
<_ Стимул, сообщение
Создаётся сообщение (приходящее из
целевого элемента), после текущего
сообщения
_> Стимул, сообщение
Создаётся сообщение (уходящее из
целевого элемента), после текущего
сообщения
Диаграмма
коллаборации,
Диаграмма
коллаборации
(ролей)
<- Объект,
классификатор-роль
Целевой элемент, связанный с текущим
элементом, создаёт отношение сообщения
-> Объект,
классификатор-роль
Создаётся отношение сообщения от
целевого элемента к текущему элементу
<-> Объект,
классификатор-роль
Создаётся сообщение, которое возвращает
отношение от целевого элемента к
текущему
StarUNL. Руководство пользователя. Глава 4. Моделирование с помощью StarUML 34 / 207
Тип диаграммы Нотация Текущий элемент Описание
Диаграмма
состояний,
диаграмма
действий
<- Состояние, Акция Создаётся отношение перехода от целевого
элемента к текущему элементу
-> Состояние, Акция Целевой элемент, связанный с текущим
элементом, создаёт отношение перехода
-= Состояние, Акция
Создаётся отношение перехода от целевого
элемента (начальное состояние) к
текущему элементу
-@ Состояние, Акция
Целевой элемент (конечное состояние),
связанный с текущим элементом, создаёт
отношение перехода
<-<> Состояние, Акция Создаётся отношение перехода от целевого
элемента (решение) к текущему элементу
-><> Состояние, Акция
Целевой элемент (решение), связанный с
текущим элементом, создаёт отношение
перехода
-(H)-(h) Состояние, Акция
Целевой элемент (хронология), связанный с
текущим элементом, создаёт отношение
перехода
-(H*) -(h*) Состояние, Акция
Целевой элемент (глубокая хронология),
связанный с текущим элементом, создаёт
отношение перехода
<-I Состояние, Акция
Создаётся отношение перехода от целевого
элемента к текущему элементу (с
соединением)
I-> Состояние, Акция
Целевой элемент (с ветвлением), связанный
с текущим элементом, создаёт отношение
перехода
Копирование и вставка
При копировании в буфер модельных элементов для последующей вставки необходимо ясно
понимать различие между модельными элементами и их визуальными образами. Если скопирован
модельный элемент, он должен быть вставлен в модельный элемент. В этом случае, все
подэлементы, содержащиеся в выбранном элементе, копируются вместе с ним. Визуальные образы
могут копироваться в пределах той же самой диаграммы или в другие диаграммы. Скопированный
в буфер визуальный образ может быть вставлен только в диаграмму; он не может быть вставлен в
модельный элемент. Возможность копирования и вставки может быть ограничена в зависимости от
типа визуального образа и типа диаграммы.
Процедура копирования и вставки модельных элементов:
1. Выберите модельный элемент для копирования в навигаторе модели.
2. Щелкните правой кнопкой мыши и выберите меню [Copy]. Модельный элемент будет
скопирован в буфер обмена.
3. Выберите в навигаторе модели модельный элемент, в который будет вставлен
скопированный элемент.
4. Щелкните правой кнопкой мыши и выберите меню [Paste]. Скопированный модельный
элемент будет вставлен из буфера обмена под выбранный элемент.
StarUNL. Руководство пользователя. Глава 4. Моделирование с помощью StarUML 35 / 207
Скопированные модельные элементы могут быть вставлены только в те элементы, которые
могут их содержать.
Процедура копирования и вставки визуального образа в диаграмме:
1. Выберите на диаграмме визуальный образ для копирования. (Вы можете выбрать несколько
элементов, очертив мышью прямоугольную область, или щёлкая мышью образы, удерживая
нажатой клавишу [Shift])
2. Щелкните правой кнопкой мыши и выберите меню [Copy]. Визуальные образы будут
скопированы в буфер обмена.
3. Откройте диаграмму, в которую нужно вставить скопированные элементы. (Дважды
щелкните визуальный образ в навигаторе модели или проводнике диаграмм, или выберите
визуальный образ на вкладке диаграммы) .
4. Щелкните правой кнопкой мыши и выберите меню [Paste]. Скопированные визуальные
образы будут вставлены в активную диаграмму.
Копирование/вставка для различных типов диаграмм
Диаграмма классов
Элементы могут свободно копироваться или вставляться между диаграммами классов,
прецедентов, компонентов, композиционной структуры и развертывания.
Диаграмма прецедентов
Элементы могут свободно копироваться или вставляться между диаграммами классов,
прецедентов, компонентов, композиционной структуры и развертывания.
Диаграммы следования
Элементы не могут быть скопированы или вставлены
Диаграммы коллаборации
Элементы не могут быть скопированы или вставлены
Диаграмма состояний
Элементы могут быть скопированы или вставлены только между диаграммами в пределах
той же самой модели состояний
Диаграмма действий
Элементы могут быть скопированы или вставлены только между диаграммами в пределах
той же самой модели активности
Диаграмма компонентов
Элементы могут свободно копироваться или вставляться между диаграммами классов,
прецедентов, компонентов, композиционной структуры и развертывания.
Диаграмма развертывания
Элементы могут свободно копироваться или вставляться между диаграммами классов,
прецедентов, компонентов, композиционной структуры и развертывания.
Структурная диаграмма
Элементы могут свободно копироваться или вставляться между диаграммами классов,
прецедентов, компонентов, композиционной структуры и развертывания.

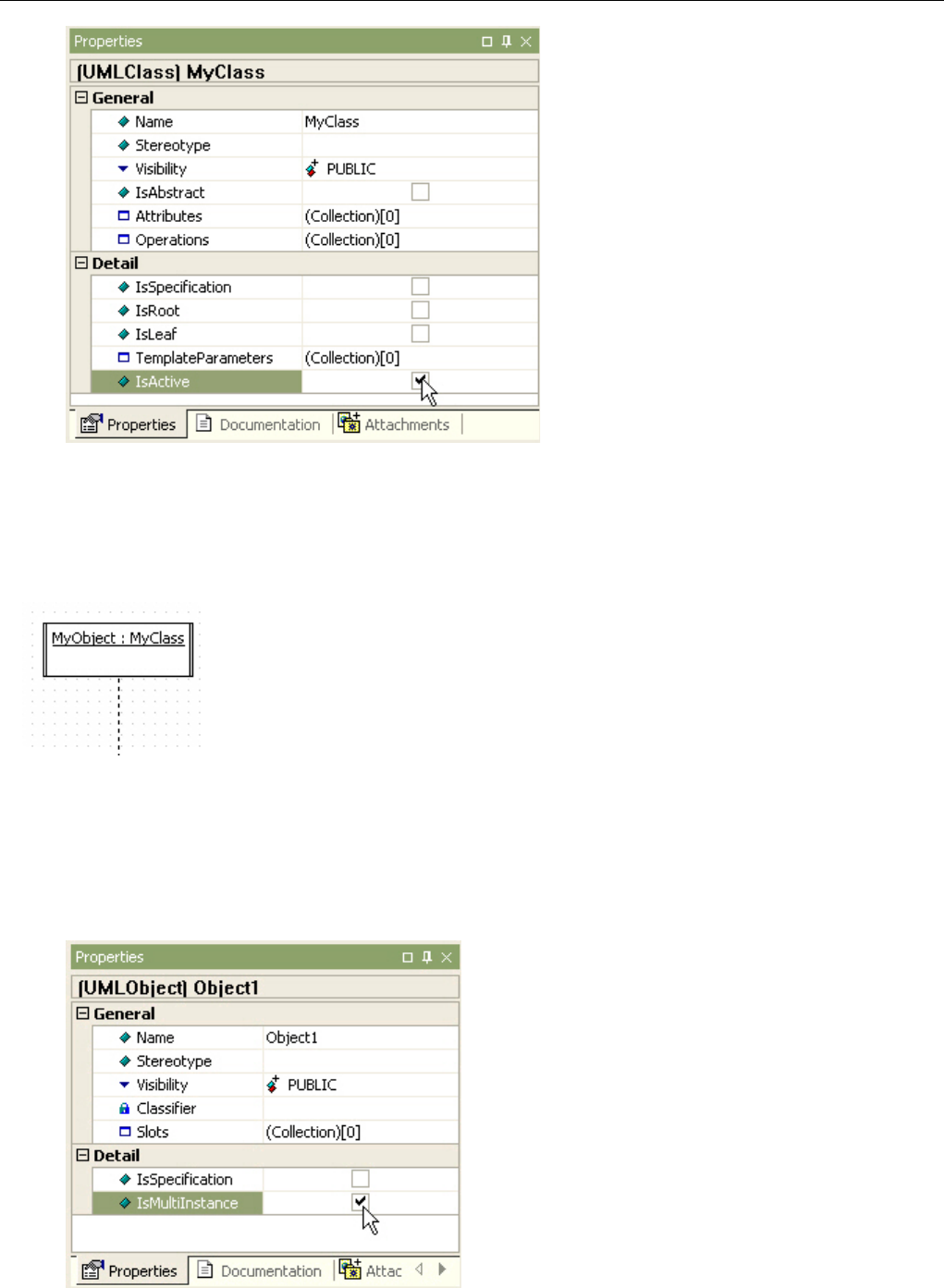

Конфигурирование свойств
Модельные элементы содержат различные свойства. Пользователь может изменять модельные
элементы различными способами, редактируя эти значения свойств. Следующие типы свойств
доступны.
Name
StarUNL. Руководство пользователя. Глава 4. Моделирование с помощью StarUML 36 / 207
Указывает имя модельного элемента.
Stereotype
Указывает стереотип для модельного элемента.
TypeExpression
Указывает выражение для определения типа.
String
Указывает строку.
Boolean
Указывает Истину или Ложь.
Enumeration
Один из множества различных литералов.
Reference
Указывает определенный элемент.

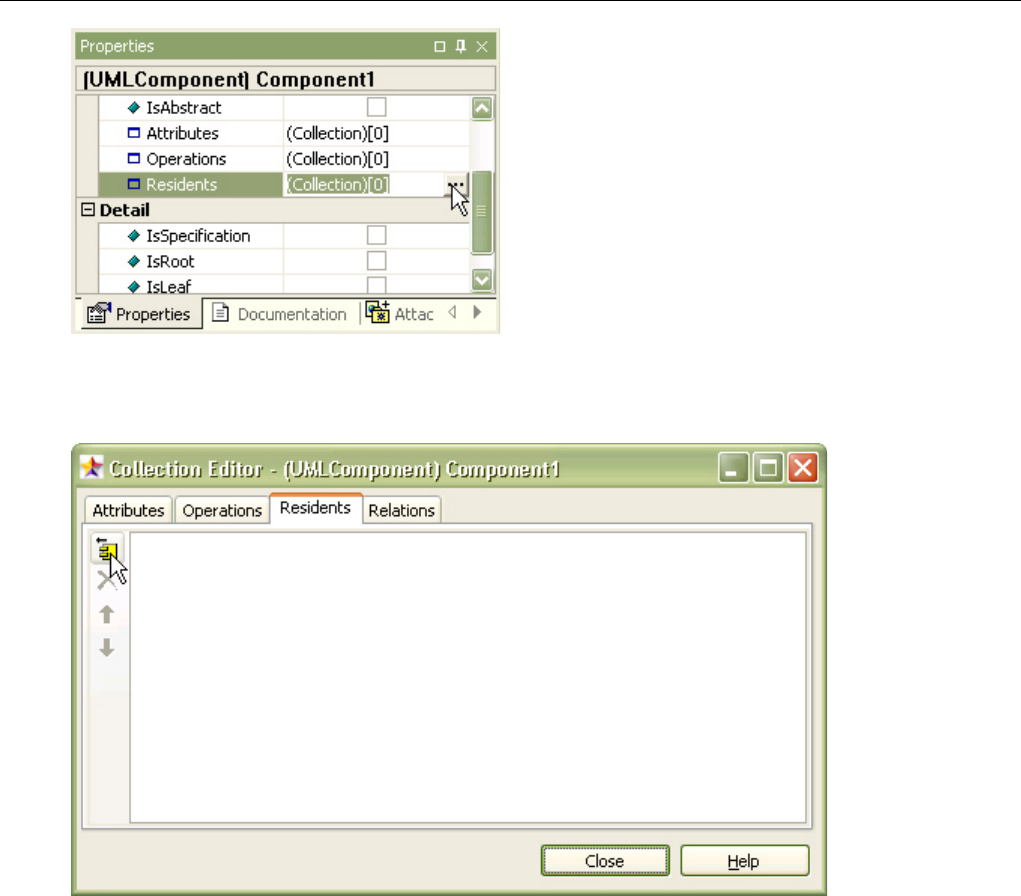

Collection
Указывает множество элементов (доступно для редактирования посредством редактора
коллекции).
Редактирование свойства имени
Введите имя элемента в строку "Name" редактора свойств. Имена не могут содержать символ
":". Имена должны быть уникальны в пределах пространства имён. Например, имена классов в
пределах пакета должны быть уникальны. Если имя конфликтует с именами других элементов,
выводится предупреждающее сообщение.
Редактирование свойства стереотипа
Введите название стереотипа в строку "Stereotype" редактора свойств. Название стереотипа
может быть константой, определенной в профиле UML, или может быть простым не
предопределённым именем. Редактировать стереотип можно следующими способами.
Ввод определенного стереотипа: введите имя стереотипа, которое определено в профиле,
включенном в текущий проект. Это прямая ссылка на стереотип.
Ввод неопределенного стереотипа: введите имя стереотипа, которое не было определено в
профилях, включенных в текущий проект. Это указание простого несвязанного строкового
значения.

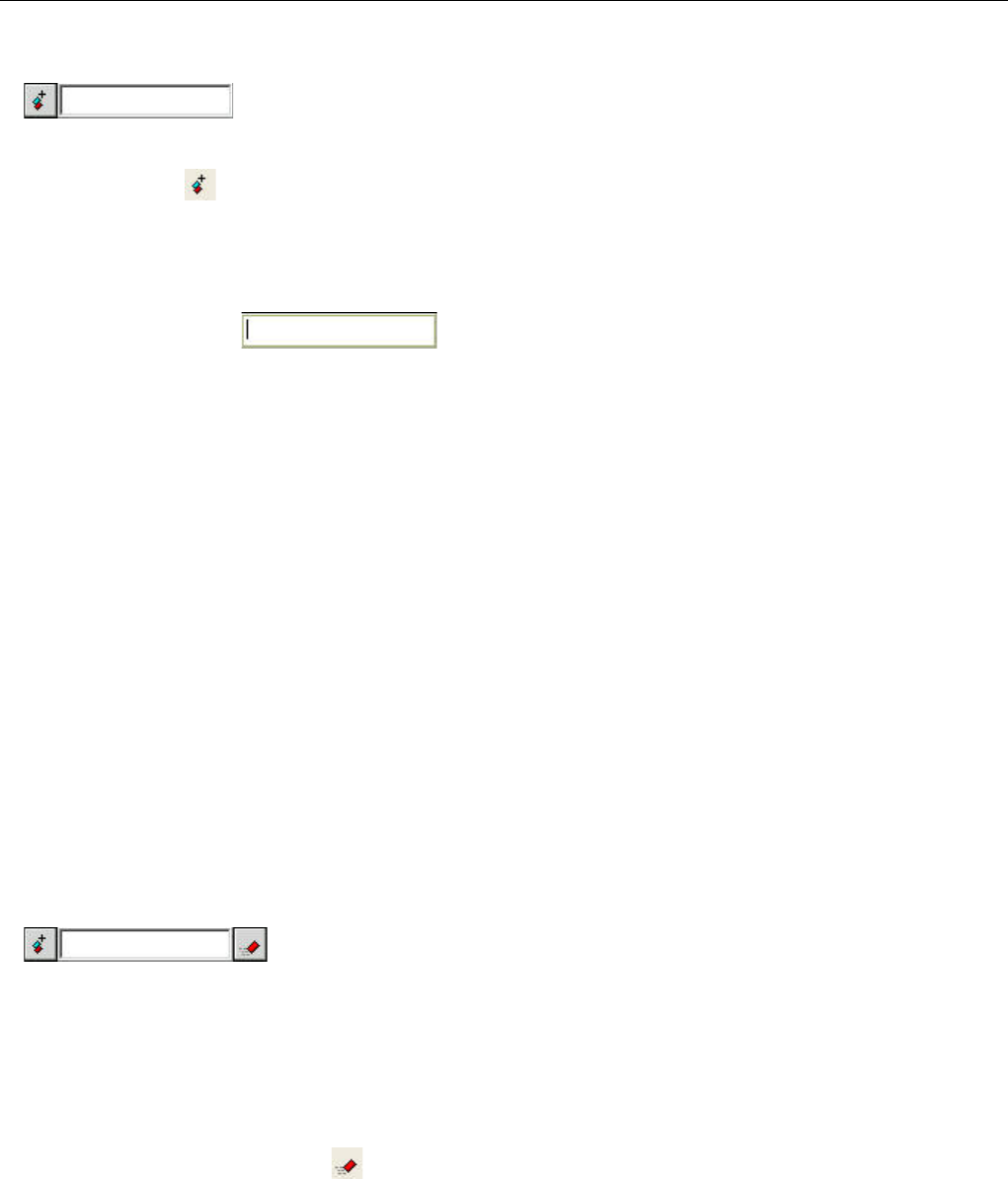

Выбор в диалоге стереотипов: откройте диалоговое окно "Stereotype" и выберите стереотип
из списка предопределенных стереотипов.
Редактирование свойства TypeExpression
Свойство TypeExpression имеют атрибуты, параметры и т.д. Введите выражение типа в строку
"Type" редактора свойств. Для редактирования типа можно использовать следующие способы.
Ввод определенного имени типа: Введите имя классификатора (класса, интерфейса,
сигнала, исключения, компонента, узла, подсистемы, и т.д.) содержащегося в текущем
проекте. Будет создана ссылка на этот элемент.
Ввод определенного маршрута типа: Прямо введите имя маршрута к элементу
классификатора, включенному в текущий проект (например “::Logical
View::Package1::Class1”)
Ввод неопределенного имени типа: Введите имя, которое не связано ни с одним из
классификаторов, включенных в текущий проект. Это только простое несвязанное
строковое значение.
StarUNL. Руководство пользователя. Глава 4. Моделирование с помощью StarUML 37 / 207

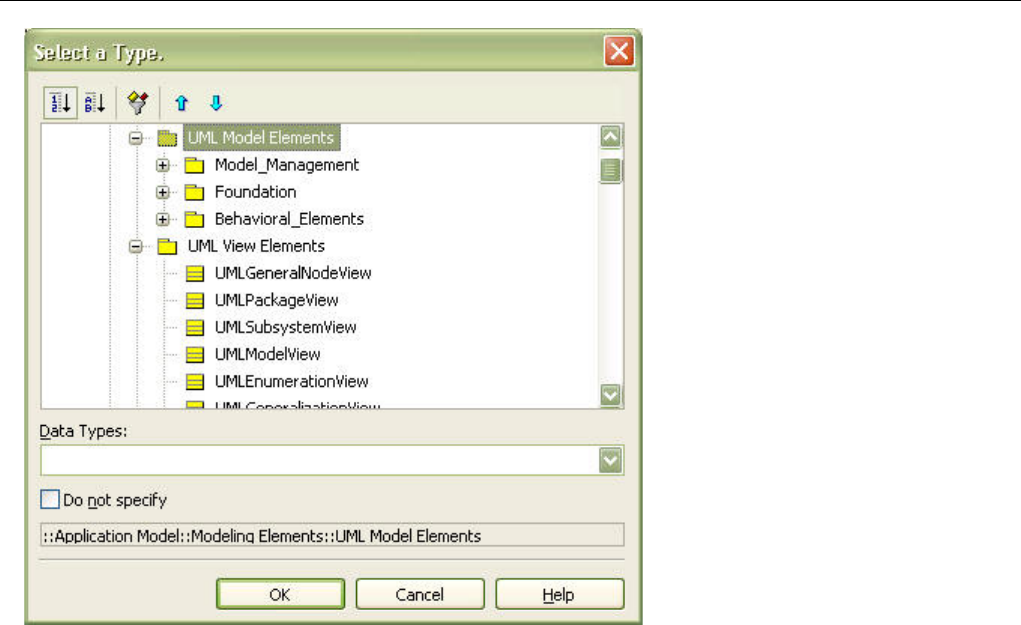

Использование диалогового окна выбора элемента: Откройте диалоговое окно "Select
Element" и непосредственно выберите тип данных, определенный в профиле.
Документирование модельного элемента
Для модельных элементов могут быть созданы детальные описания.
Процедура документирования модельного элемента:
1. Выберите в навигаторе модели или на диаграмме элемент, который нужно описать.
2. В основном окне инспектора выберите закладку [Documentation].
3. Введите описание в доступную для редактирования область.
Присоединение файла или URL
Ссылки на связанные файлы или web-страницы могут быть присоединены к модельным
элементам. К присоединенным файлам или web-страницам можно легко обратиться через
ассоциированные приложения или web-браузер.
Процедура присоединения файла или URL:
1. Выберите элемент в навигаторе модели или на диаграмме.
2. В основном окне инспектора выберите закладку [Attachments].

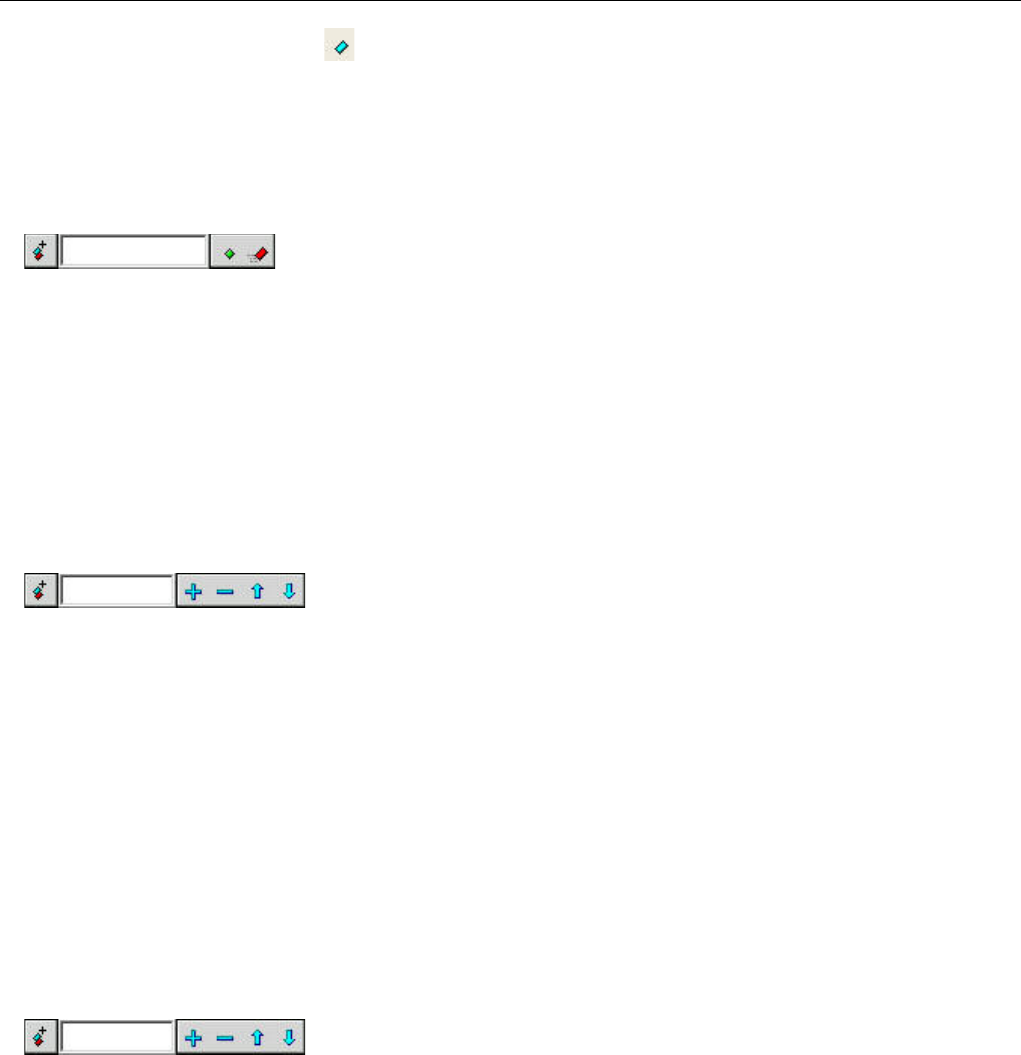

3. Щелкните правой кнопкой мыши и выберите меню [Add] или нажмите кнопку [Add] на
инструментальной панели.
4. В диалоговом окне "Attachment" введите полный путь и имя присоединяемого файла или
web-страницы (или воспользуйтесь кнопкой обзора справа) и нажмите [OK].
Процедура удаления присоединенного объекта:
1. Выберите элемент в навигаторе модели или на диаграмме.
2. В основном окне инспектора выберите закладку [Attachments].
3. Выберите удаляемый элемент в списке. Щелкните правой кнопкой мыши и выберите меню
[Delete] или нажмите кнопку на инструментальной панели.
Запись ограничений
Для модельных элементов могут быть заданы различные ограничения (констрэйнты).
Ограничения - инструкции, относящиеся к элементам. Они могут быть написаны на легком для
понимания естественном языке или на языке OCL (Объектный Язык Ограничений), определенном
StarUNL. Руководство пользователя. Глава 4. Моделирование с помощью StarUML 38 / 207
в рамках UML.
Процедура добавления ограничений:
1. Выберите элемент, к которому нужно добавить констрэйнт.
2. Щелкните на нём правой кнопкой мыши и выберите [Constraint Editor…].
3. В редакторе ограничений нажмите кнопку [Add].
4. В диалоговом окне Constraint введите имя и содержание консрэйнта, а затем нажмите
кнопку [OK].
Процедура удаления ограничения:
1. Выберите элемент, у которого нужно удалить ограничение.
2. Щелкните на нём правой кнопкой мыши и выберите [Constraint Editor…].
3. В редакторе ограничений выберите ограничение, которое нужно удалить, и затем нажмите
кнопку [Delete].
StarUNL. Руководство пользователя. Глава 4. Моделирование с помощью StarUML 39 / 207
Процедура редактирования ограничения:
1. Выберите элемент, у которого нужно редактировать ограничение.
2. Щелкните на нём правой кнопкой мыши и выберите [Constraint Editor…].
3. В редакторе ограничений выберите ограничение, которое нужно изменить, и затем нажмите
кнопку [Edit].
4. В диалоговом окне "Constraint" отредактируйте имя и содержание ограничения. Нажмите
кнопку [OK].
Редактирование тэгов (дополнительных свойств)
Помимо основных свойств модельного элемента могут быть отредактированы и значения тэгов,
добавленных профилями UML.
Процедура редактирования тэгов:
1. Выберите в навигаторе модели или на диаграмме элемент для редактирования.
2. Щелкните правой кнопкой мыши и выберите меню [Tagged Values…].
3. В редакторе тэгов выберите закладку, которая соответствует профилю, содержащему
нужный тег.
4. Выберите в поле [Tag Definition Set] набор, который содержит нужный тег. Выберите тег в
списке [Tagged Values] и измените его значение.
Процедура возвращения отредактированному тэгу его значения по умолчанию:
1. Выберите в навигаторе модели или на диаграмме элемент для редактирования.
2. Щелкните правой кнопкой мыши и выберите меню [Tagged Values…].
StarUNL. Руководство пользователя. Глава 4. Моделирование с помощью StarUML 40 / 207
3. В редакторе тэгов выберите закладку, которая соответствует профилю, содержащему
нужный тег.
4. Выберите в поле [Tag Definition Set] набор, который содержит нужный тег Выберите тег в
списке [Tagged Values] и и нажмите кнопку [Set to Default].
Удаление визуального образа элемента
Удаление визуального образа означает именно удаление только визуального образа,
обозначающего модельный элемент на диаграмме, но не удаляет сам модельный элемент.
Процедура удаления визуального образа:
1. Выберите визуальный образ на диаграмме.
2. Нажмите клавишу [Del] или выберите меню [Edit] -> [Delete].
Примечание
Удаление визуального образа не удаляет его модельный элемент.
Присваивание цвета линии
Цвета окаймления визуальных образов или соединительных линий могут быть изменены.
Процедура установки цвета линии:
1. Выберите элемент на диаграмме.
2. Щелкните правой кнопкой мыши и выберите меню [Format] -> [Line Color…].
3. В диалоговом окне "Color", выберите цвет и нажмите [OK].
StarUNL. Руководство пользователя. Глава 4. Моделирование с помощью StarUML 41 / 207
Назначение цвета заливки
Цвета заливки визуальных образов может быть изменен.
Процедура изменения цвета заливки:
1. Выберите элемент на диаграмме.
2. Щелкните правой кнопкой мыши и выберите меню [Format] -> [Fill Color…] .
3. В диалоговом окне "Color", выберите цвет и нажмите [OK].

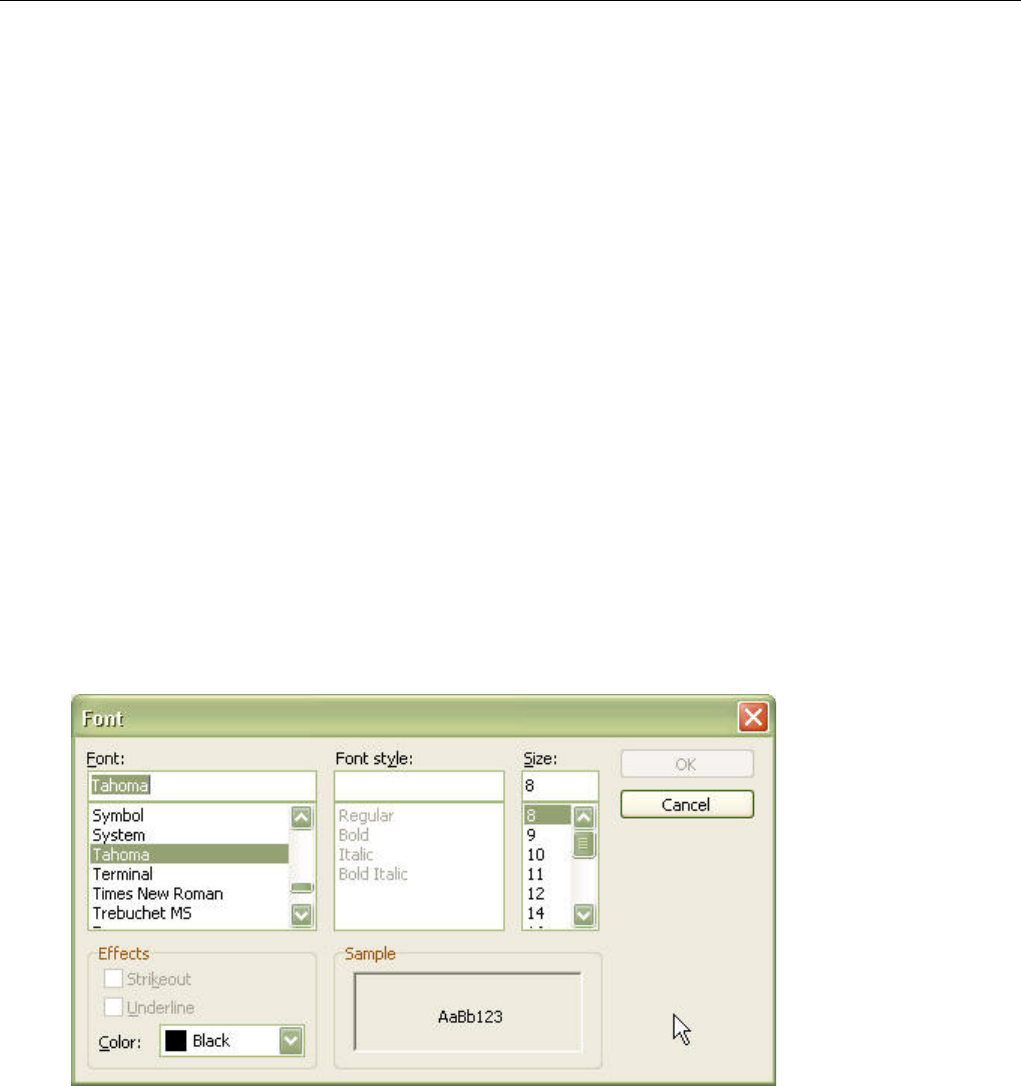

Выбор шрифта
Текстовая форма, цвет, размер шрифта визуальных образов могут быть изменены.
Процедура изменения шрифта:
1. Выберите элемент на диаграмме.
2. Щелкните правой кнопкой мыши и выберите меню [Format] -> [Font…].
3. В диалоговом окне "Font" выберите форму шрифта, размер, цвет, и т.д. и нажмите кнопку
[OK].
Примечание
Атрибуты шрифта некоторых визуальных образов недоступны для редактирования. Это
сделано потому, что установленные атрибута шрифта зафиксированы соглашениями UML и
не могут быть изменены.
Показ стереотипов
Визуальные образы могут отображаться в виде различных фигур, в зависимости от стереотипа
элемента. Доступны следующие режимы отображения.
StarUNL. Руководство пользователя. Глава 4. Моделирование с помощью StarUML 42 / 207
Скрытый [Shift +Ctrl+N]: Скрывает стереотип.
Показ в виде текста [Shift +Ctrl+T]: имя стереотипа показывается внутри скобок “<<” и
“>>”.
Показ иконки [Shift +Ctrl+I]: визуальный образ отображается как значок стереотипа. Чтобы
использовать эту опцию, стереотип должен быть зарегистрирован со значком. Иначе
стереотип будет показываться в виде текста.
Декоративный вид [Shift +Ctrl+I]: визуальные образы отображаются как в текстовом виде,
но с небольшой иконкой сбоку. Для этого иконка должна быть зарегистрирована в
стереотипе, иначе стереотип будет отображён в виде текста.
Некоторые элементы, подобные Акторам, Интерфейсам, Компонентам, Узлам и Артефактам
отображаются изображениями по умолчанию, которые не зарегистрированы в стереотипе.
Установка стиля линии
Линейные визуальные образы типа Ассоциации, Зависимости и Обобщения могут отображаться
двумя типами линий.
Прямолинейный: Линия всегда изгибается в углах на 90 градусов.
Наклонный: Линия изгибается под любым углом.
Процедура изменения стиля линии:
1. Выберите линию на диаграмме.
2. Щелкните правой кнопкой мыши и выберите меню [Format] -> [Line Style].
3. Укажите стиль: "rectilinear" или "oblique" (прямолинейный или наклонный).
Установка автоматической регулировки размера
Хотя пользователь может в любое время изменить размеры визуального образа, образ может
быть конфигурирован так, чтобы изменять свой размер автоматически.
StarUNL. Руководство пользователя. Глава 4. Моделирование с помощью StarUML 43 / 207
Процедура установки автоматической регулировки размера:
1. Выберите элемент на диаграмме.
2. Щелкните правой кнопкой мыши и щёлкните меню [Format] -> [Auto Resize].
3. Чтобы отменить автоматическое изменение размеров образа, щёлкните этот пункт меню
еще раз.
Подавление отображения атрибутов
Элементы, которые содержат атрибуты, типа класса, исключения или прецедента, обычно
отображаются вместе с атрибутами. Пользователь может указать, следует ли показывать атрибуты,
или их отображение нужно подавить.
Процедура скрытия отображений атрибутов:
1. Выберите элемент на диаграмме.
2. Щелкните правой кнопкой мыши и выберите меню [Format] -> [Suppress Attributes].
3. Выполните указанные действия еще раз, чтобы включить показ атрибутов.
Подавление отображения операции
Элементы, которые содержат операции, типа класса, исключения, прецедента или подсистемы,
по умолчанию отображаются на диаграммах вместе сними. Пользователь может указать, следует
ли показывать операции, или их отображение нужно подавить.
Процедура скрытия отображения операций:
1. Выберите элемент на диаграмме.
2. Щелкните правой кнопкой мыши и выберите меню [Format] -> [Suppress Operations].
3. Выполните указанные действия еще раз, чтобы включить показ операций.
Подавление отображения значений нумераторов
Перечислимые типы (нумераторы) на диаграмме отображаются вместе с константами.
Пользователь может подавить отображение констант.
Процедура подавления изображения литералов:
1. Выберите на диаграмме образ нумераторного типа.
2. Щелкните правой кнопкой мыши и выберите меню [Format] -> [Suppress Literals].
3. Повторите указанные шаги еще раз, чтобы включить отображение литеральных констант.
Управление разрывом слов
Когда имена элементов состоят из нескольких слов, информативность диаграмм уменьшается,
так как ширина визуальных образов увеличивается. Если Вы используете режим Word Wrap, Вы
можете оптимизировать размер образов с длинными именами, поскольку имена отображаются в
StarUNL. Руководство пользователя. Глава 4. Моделирование с помощью StarUML 44 / 207
несколько линий.
Процедура включения разрыва слов:
1. Выберите элемент на диаграмме.
2. Щелкните правой кнопкой мыши и выберите меню [Format] -> [Word Wrap Name].
3. Повторите указанные выше шаги еще раз для отключения разрыва слов.
Примечание
Для некоторых элементов, типа свимлайнов, режим разрыва не применим.
Показ составных имён
В общем случае, визуальные образы показывают только собственные имена. Однако, проект,
содержащий много пакетов, может иметь элементы с одинаковыми именами в различных пакетах,
и могут быть случаи, когда эти элементы должны быть отображены на одной диаграмме. В таком
случае, элементы должны отображаться с составными именами, чтобы их можно было отличить
друг от друга. Составные имена имеют формат вида “ParentName::OwnName”.
Процедура включения показа составных имён
1. Выберите элемент на диаграмме.
2. Щелкните правой кнопкой мыши и выберите меню [Format] -> [Show Parent Name].
3. Выполните эти действия еще раз, чтобы скрыть составные имена.
Показ свойств
При наличии у элемента тэгов, их изменённые значения отображаются в секции свойств
визуальных образов. Пользователь может определить, будет ли эта секция показана или скрыта.
Процедура включения показа свойств:
1. Выберите элемент на диаграмме.
2. Щелкните правой кнопкой мыши и выберите меню [Format] -> [Show Properties].
3. Выполните эти действия еще раз, чтобы скрыть показ свойств.
Примечание
В случае когда значение свойства Changeability элемента AssociationEnd является
изменяемым или значением свойства Ordering является UNORDERED, относительное
значение свойства не будет показано в секции свойств визуального образа элемента.
StarUNL. Руководство пользователя. Глава 4. Моделирование с помощью StarUML 45 / 207
Показ сигнатур операций
При отображении элементов, которые содержат операции (классы, подсистемы), имена и типы
параметров операций могут показываться или быть скрытыми.
Процедура включения показа сигнатур операций:
1. Выберите элемент на диаграмме.
2. Щелкните правой кнопкой мыши и выберите меню [Format] -> [Show Operation Signature].
3. Выполните эти действия еще раз, чтобы скрыть сигнатуры операций.
Показ атрибутов видимости
Образы элементов, подобных классам, прецедентам и подсистемам, которые содержат атрибуты,
операции, константы и т.д. имеют области, в которых отображаются их атрибуты, операции и т.д.
Образ класса содержит области под атрибуты и операции, образ подсистемы имеет область
операций, а образ перечислимого типа имеет область операций и констант. Значение видимости
(public, protected ...) элементов, отображаемых в этих областях, может показываться или
скрываться.
Процедура включения показа видимости:
1. Выберите элемент на диаграмме.
2. Щелкните правой кнопкой мыши и выберите меню [Format] -> [Show Compartment
Visibility].
3. Выполните эти действия еще раз, чтобы скрыть отображение видимости.
Показ стереотипов
Образы элементов, подобных классам, прецедентам и подсистемам, которые содержат атрибуты,
операции, константы и т.д. имеют области, в которых отображаются их атрибуты, операции и т.д.
Образ класса содержит области под атрибуты и операции, образ подсистемы имеет область
операций, а образ перечислимого типа имеет области операций и констант. Стереотипы элементов,
отображаемых в этих областях, могут показываться или скрываться на диаграммах.
Процедура включения показа стереотипов:
1. Выберите элемент на диаграмме.
2. Щелкните правой кнопкой мыши и выберите меню [Format] -> [Show Compartment
Stereotypes].
3. Выполните эти действия еще раз, чтобы скрыть отображение стереотипов.
Открытие диаграммы
Чтобы начать редактировать диаграмму, её нужно открыть. Как только диаграмма открывается, в
главном окне появляется её закладка. Выберите нужную закладку, чтобы сделать
соответствующую диаграмму активной и доступной для редактирования.
StarUNL. Руководство пользователя. Глава 4. Моделирование с помощью StarUML 46 / 207
Процедура открытия диаграммы:
1. Найдите открываемую диаграмму в навигаторе модели или навигаторе диаграмм.
2. Дважды щелкните диаграмму, чтобы открыть её. Диаграмма автоматически становится
активной.
Активизация диаграммы
Чтобы начать редактировать определенную диаграмму, Вы должны её активизировать, особенно,
если открыто несколько диаграмм. Чтобы активизировать открытую диаграмму, нажмите её
закладку. В случае наличия большого количества открытых диаграмм, Вы можете активизировать
нужную диаграмму, выбрав её с помощью всплывающего меню.
Процедура активизации диаграммы через меню:
1. Щелкните правой кнопкой мыши на закладке любой диаграммы и выберите меню [Pages].
2. Выберите имя нужной диаграммы, чтобы её активизировать.
Закрытие диаграммы
Закройте диаграмму, если её больше не нужно редактировать. Закрытие диаграммы не удаляет
её. Закрытая диаграмма может быть снова открыта в любое время.
Процедура закрытия диаграммы:
1. Выберите закладку закрываемой диаграммы, сделав её активной.
2. Щелкните правой кнопкой мыши на закладке, и выберите меню [Close Diagram].
Процедура закрытия всех открытых диаграмм:
1. Выберите меню [View] -> [Close All Diagrams].
Удаление диаграммы
Диаграмма может быть удалена, если она больше не нужна. Пожалуйста будьте внимательны,
потому что удаление диаграммы приводит к удалению всей информации, связанной с этой
диаграммой.
Процедура удаления диаграммы:
1. Выберите удаляемую диаграмму в навигаторе модели или навигаторе диаграмм.
2. Щелкните правой кнопкой мыши и выберите меню [Delete from Model].
Поиск элемента
Программные модели обычно содержат большое количество элементов. Иногда бывает очень
StarUNL. Руководство пользователя. Глава 4. Моделирование с помощью StarUML 47 / 207
трудно быстро определить местонахождение требуемых элементов среди множества других
элементов программной модели. В этом случае может помочь функция "Find Element".
Процедура поиска элемента:
1. Выберите меню [Edit] -> [Find…].
2. В диалоговом окне "Find", введите в поле [Find what] полное или частичное имя искомого
элемента. Чтобы ограничить множество просматриваемых элементов, выберите тип
элемента в меню [Options-Element type]. Чтобы учитывать регистр символов, отметьте флаг
[Options-Match case]. Нажмите кнопку [OK].
3. Результаты поиска будут выведены в секцию [Messages] информационной области. Дважды
щелкните сообщение, чтобы найти связанный элемент.
Выравнивание элемента
Элементы, находящиеся на диаграмме могут быть выровнены в некотором направлении или с
некоторым интервалом.
Функции выравнивания элементов
Align Left
Выровнить выбранные элементы налево.
Align Right
Выровнить выбранные элементы направо.
Align Middle
Выровнить выбранные элементы горизонтально по центру.
Align Top
Выровнить выбранные элементы по верху.
Align Bottom
Выровнить выбранные элементы по низу.
Align Center
Выровнить выбранные элементы вертикально по центру.
Space Equally, Horizontally
Равномерно распределить выбранные элементы горизонтально.
Space Equally, Vertically
Равномерно распределить выбранные элементы вертикально.
Bring to Front
Расположить выбранные элементы поверх остальных.
Send to Back
Расположить выбранные элементы под остальными.
StarUNL. Руководство пользователя. Глава 4. Моделирование с помощью StarUML 48 / 207
Процедура выравнивания элементов:
1. Выберите выравниваемые элементы на области диаграмме (должно быть выбрано два или
более элементов для выравнивания, за исключением "Bring to front" и “Send to Back”).
2. Щелкните правой кнопкой мыши и выберите меню [Format] -> [Align]. Выберите
требуемую операцию выравнивания.
Настройка диаграммы
В случае, когда элементы на диаграмме расположены беспорядочно, они могут быть
автоматически передвинуты для получения более наглядного изображения.
Процедура расположения элементов диаграммы:
1. Сделайте диаграмму активной.
2. Щелкните правой кнопкой мыши и выберите меню [Format] -> [Layout Diagram].
Примечание
Функция формата диаграммы не доступна для диаграммы следования.
Настройка масштаба диаграммы
Если диаграмма содержит много элементов или если тексты внутри элементов выводятся
слишком мелко, масштаб диаграммы может быть увеличен или уменьшен для получения лучшего
изображения.
Процедура изменения масштаба диаграммы:
1. Выберите меню [View] -> [Zoom]. Выберите меню [Zoom-In], чтобы увеличить масштаб на
одно деление (5 %), или меню [Zoom-Out], чтобы на столько же уменьшить масштаб.
2. Чтобы отобразить диаграмму на экране целиком, выберите меню [Fit to Window]. Вы
можете также выбирать масштаб изображения (50 %, 75 %, 100 %, 125 %, 150 %, 175 % и
200 %).
Сохранение диаграммы в файле
Диаграммы могут быть сохранены как рисунки. StarUML ™ поддерживает следующие форматы
изображений: JPEG (.jpg, .jpeg), точечный рисунок (.bmp), метафайл (.wmf), и расширенный
метафайл (.emf).
Процедура сохранения диаграммы в файле изображения:
1. Сделайте диаграмму активной.
2. Выберите в главном меню [File] -> [Export Diagram…].
3. В диалоговом окне "Save", введите имя файла, выберите формат изображения, а затем
нажмите кнопку [Save].
StarUNL. Руководство пользователя. Глава 4. Моделирование с помощью StarUML 49 / 207
Примечание
Файлы формата метафайл (.wmf) не отображаются многими программам просмотра.
Поэтому рекомендуется использовать формат расширенного метафайла (.emf).
Копирование диаграммы в формате точечного рисунка
Чтобы вставить диаграмму в другой документ, изображение диаграммы может быть
скопировано в формате точечного рисунка. Диаграмма может быть вставлена в документ как
редактируемое изображение копированием её как точечного рисунка, но это может вызвать
искажение изображения в случае попытки изменить его масштаб.
Процедура копирования диаграммы как точечного рисунка:
1. Сделайте диаграмму активной.
2. Выберите [Edit] -> [Copy Diagram As Bitmap] в главном меню.
Примечание
Информация диаграммы копируется как мета изображение при его размещении в буфер по
команде Ctrl+C. Мета изображение не искажается при изменении его масштаба, но его
формат может быть изменен при помещении его из буфера в текстовый или графический
редактор.
Навигация в диаграмме
Если диаграмма содержит много информации, она может быть очень большой. В этом случае
показать на экране можно только ограниченную часть диаграммы. Agora Plastic™ предоставляет
различные методы эффективного управления видимой областью диаграммы, разрешая
пользователю быстро навигироваться в её произвольные места. Для этого могут использоваться
следующие методы.
Навигация с помощью полосы прокрутки и колеса мыши
Передвигайте видимую область диаграммы, как Вы хотите, используя полосы прокрутки.
Если Вы используете колесо мыши, Вы можете двигаться вверх и вниз.
Навигация с помощью Глаза Бира
Есть маленький значок в нижнем правом углу области диаграммы. Нажмите этот значок,
чтобы видеть полностью диаграмму в маленьком окне. Двигайте сектор в нужное место
диаграммы, удерживая нажатой кнопку мыши, а затем освободите кнопку. Эта функция
полезна для перемещения на большие расстояния.
Навигация с помощью Ctrl + Мышь
Удерживайте клавишу Ctrl и перемещайте мышь, чтобы перемещать диаграмму. Эта
StarUNL. Руководство пользователя. Глава 4. Моделирование с помощью StarUML 50 / 207
функция полезна для того, чтобы перемещаться на короткие расстояния.
Установка основной диаграммы
Проект может содержать много диаграмм. Среди них может быть несколько диаграмм, которые
являются основными. Например, диаграмма, которая отображает полную структуру проекта,
может быть определена как основная диаграмма по умолчанию. Только диаграмма классов,
диаграмма прецедентов, диаграмма компонентов или диаграмма развертывания могут быть
установлены в качестве основных диаграмм. Основная диаграмма автоматически открывается при
открытии проекта.
Для того, чтобы назначить основную диаграмму:
1. Выберите в навигаторе модели или навигаторе диаграмм нужную диаграмму.
2. Выберите закладку [Properties] в области инспектора.
3. В редакторе свойств установите флаг “DefaultDiagram”.
Организация структуры модели
Создание модельного элемента
Модельные элементы могут быть созданы и без размещения на диаграмме. Такой элемент
сначала не отображается ни на одной диаграмме, но позже его всегда можно поместить на любое
количество диаграмм.

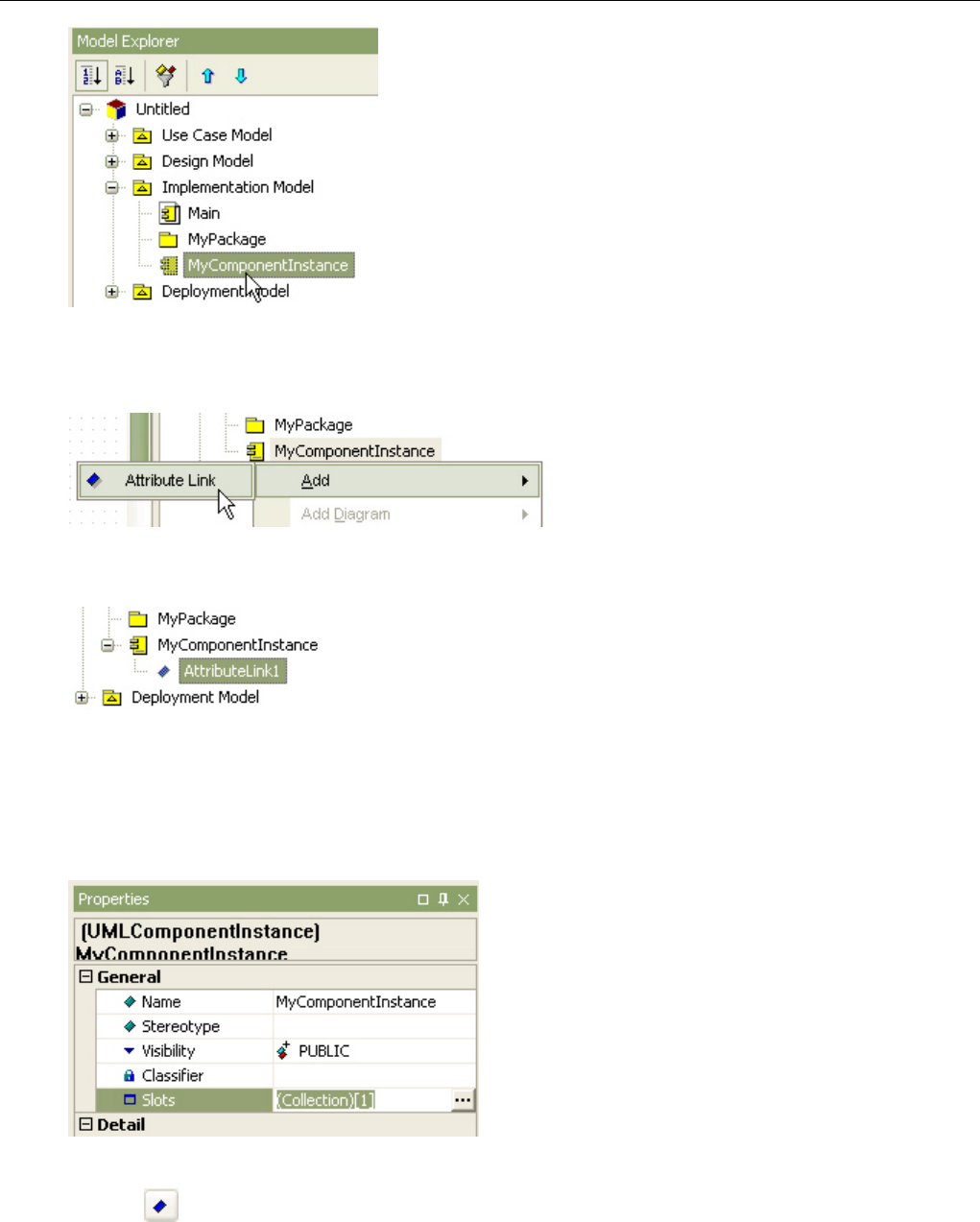

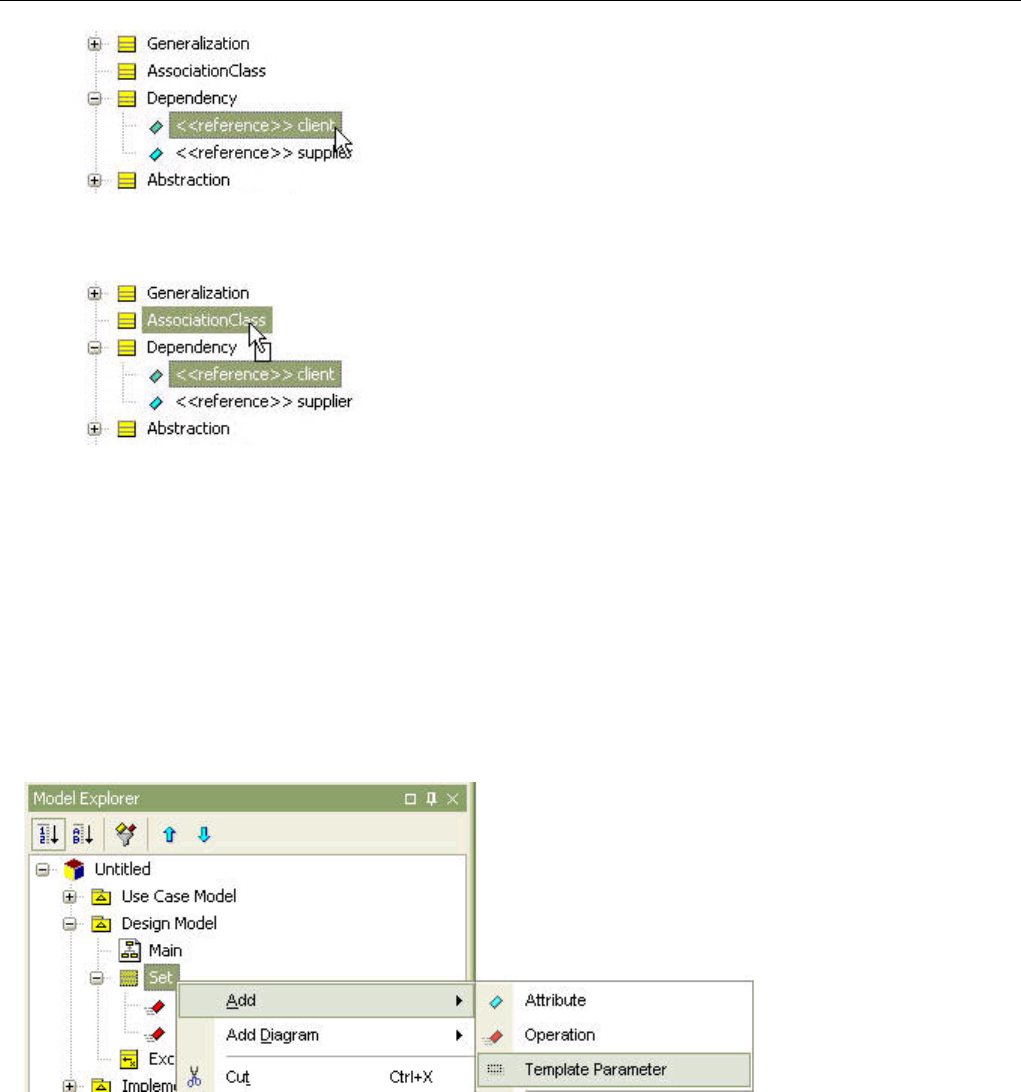

Процедура создания модельного элемента:
1. Выберите в навигаторе модели элемент, который будет содержать новый модельный
элемент.

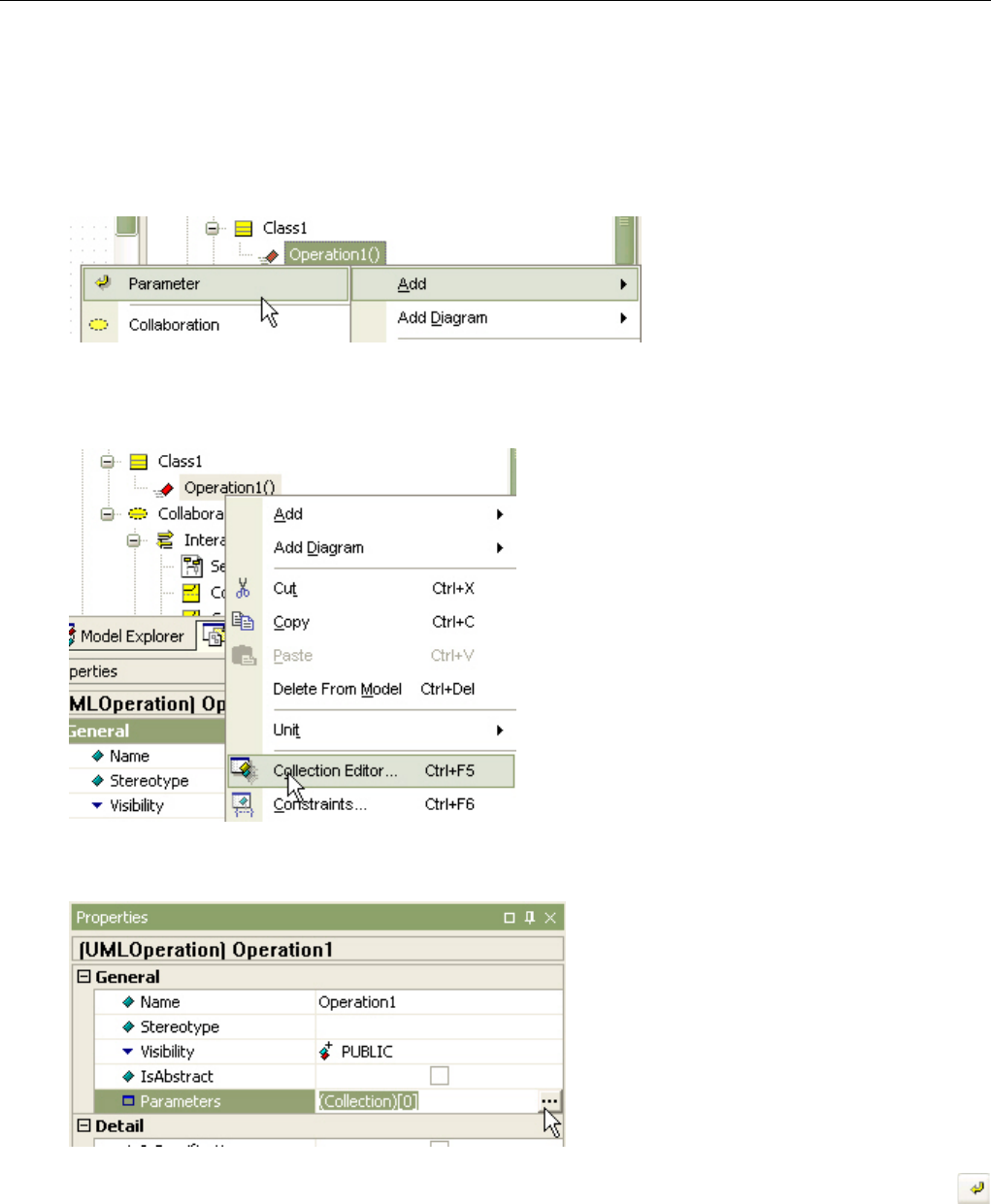

2. Щелкните правой кнопкой мыши и выберите меню [Add], затем выберите тип элемента в
субменю. Или же, выберите меню [Model] -> [Add] в главном меню.
3. Новый модельный элемент будет создан под выбранным элементом.
Удаление модельного элемента
Если Вы удаляете модельный элемент, некоторые зависимые элементы удаляются вместе с ним.
Пожалуйста будьте осторожны, потому что удаление модельного элемента приводит к удалению
указанных ниже элементов.
Включенные модельные элементы: Все модельные элементы, включенные в удаляемый
элемент также удаляются.
Связанные модельные элементы: все отношения типа обобщений, ассоциаций и
зависимостей, связанные с удаляемым модельным элементом также удаляются.
Визуальные образы: все визуальные образы, которые представляют удаляемый элемент на
других диаграммах, также будут удалены.
StarUNL. Руководство пользователя. Глава 4. Моделирование с помощью StarUML 51 / 207
Процедура удаления модельного элемента:
1. Выберите в навигаторе модели удаляемый модельный элемент, или выберите его
визуальный образ на диаграмме.
2. Нажмите [Ctrl+Del] или выберите [Edit] -> [Delete from Model].
3. Выбранный модельный элемент будет удален.

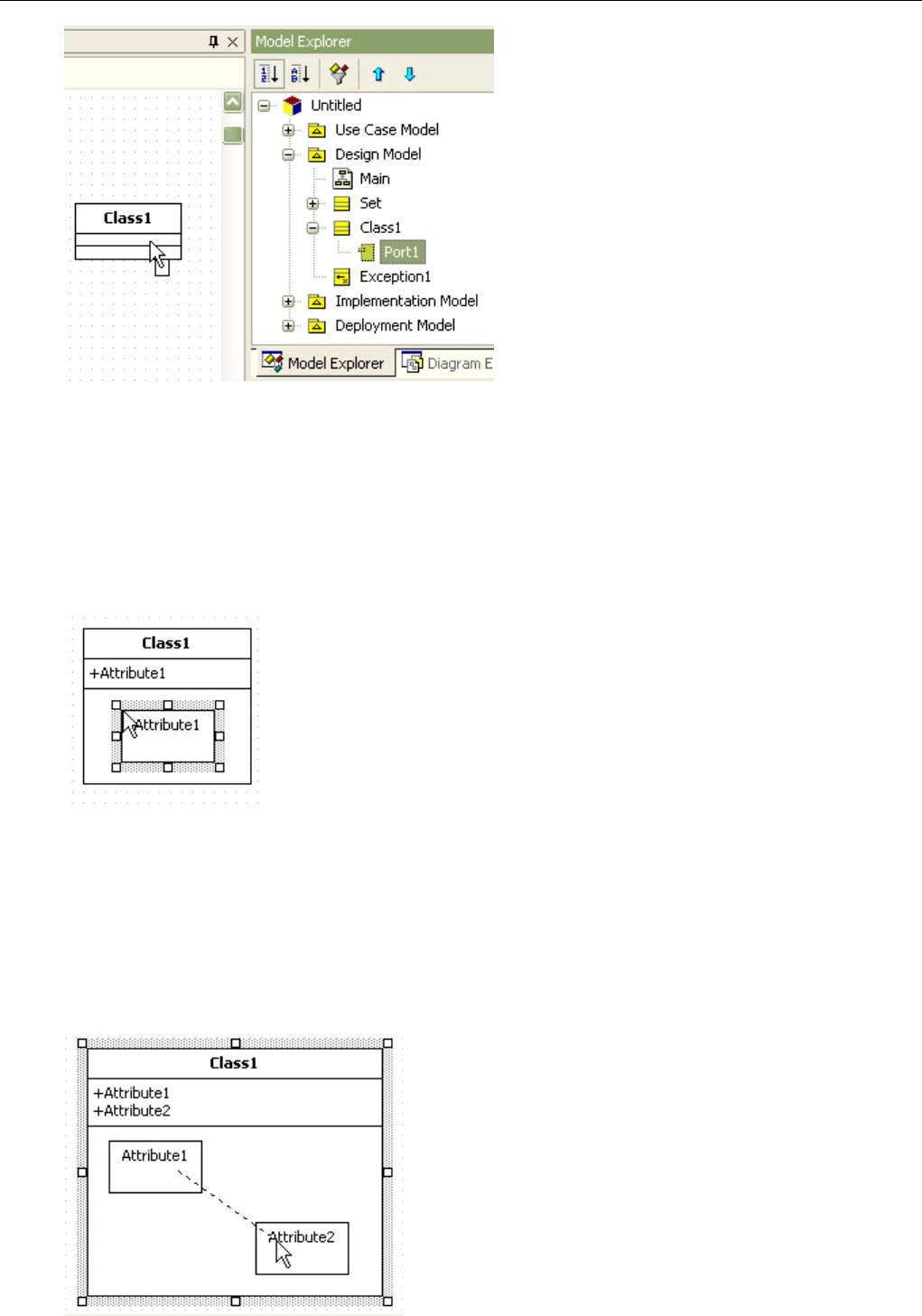

Перемещение модельного элемента
Модельные элементы могут перемещаться из под одного элемента в другой, например, класс
перемещается в другой пакет, или атрибут перемещается в другой класс. Модельные элементы
могут быть перемещены только в те элементы, которые могут их содержать. Они не могут быть
перемещены в элементы несовместимого типа.
Процедура перемещения модельного элемента:
1. Выберите элемент в навигаторе модели.
2. Перетащите элемент и сбросьте его на элементе, который должен его содержать.
Изменение порядка следования модельных элементов
Порядок следования модельных элементов иногда целесообразно изменять, чтобы улучшить
интуитивное восприятие конфигурации программной модели. Изменение порядка следования
модельных элементов применимо только к элементам одного вида. Также элементы могут
следовать в порядке хранения (Storage Order).
Процедура изменения порядка следования модельного элемента:
1. Выберите элемент в модельном навигаторе.
2. Передвиньте этот модельный элемент на нужную строку нажимая кнопки [Move UP] или
[Move Down].
Процедура изменения порядка следования модельного элемента в редакторе коллекции:
1. Выберите контейнер этого элемента в навигаторе.

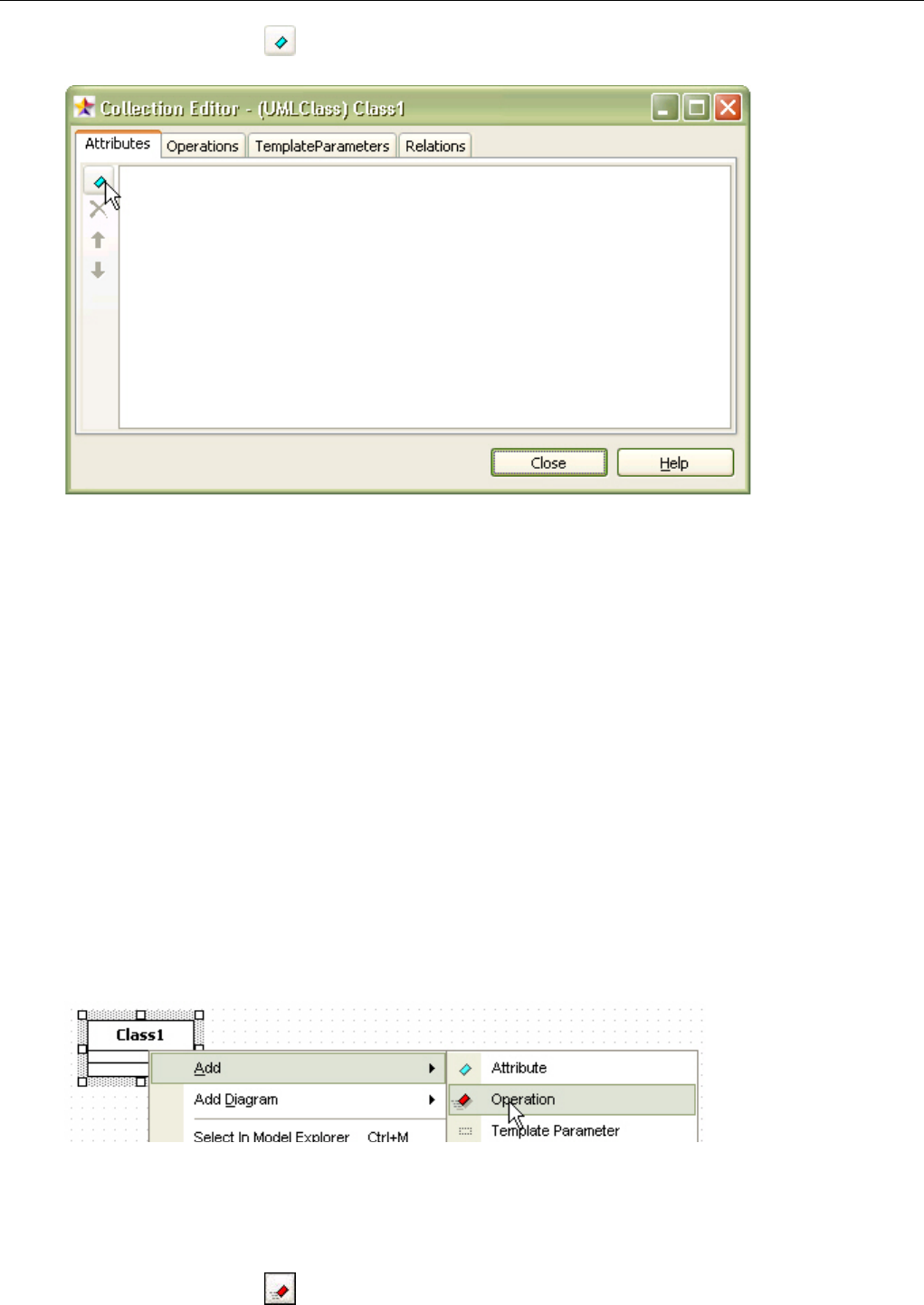

2. Запустите редактор коллекций выбрав [Model]->[Collection Editor...].
3. Выберите нужную закладку с коллекцией.
4. Выберите элемент.
5. Измените порядок следования элемента нажимая кнопки [Move Up] или [Move Down]. Вы
можете передвигать элемент, используя комбинацию Ctrl-Cursor.
Упорядочивание элементов
Порядок элементов в модельном навигаторе может быть установлен как "изначальный" или
алфавитный. Переупорядочивание касается только модельного навигатора, реальный порядок
элементов не изменяется. Чтобы пересортировать элементы, нажмите [Align as saving order] или
[Align as Alphabetical order]. При изменении порядка сортировки узлы навигатора сворачиваются, а
узел верхнего уровня раскрывается.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 52 / 207
Глава 5. Работа с диаграммами
Использование диаграмм прецедентов
В диаграмме прецедентов доступны следующие элементы.
Актер
Прецедент
Ассоциация
Направленная ассоциация
Обобщение
Зависимость
Включение
Расширение
Граница системы
Пакет
Актор
Семантика
Актор определяет множество ролей, которые пользователи некоторой сущности могут играть
при взаимодействии с этой сущностью. Актор может играть отдельную роль в отношении с любым
прецедентом, с которым он связан.
Процедура создания актора
Чтобы создать актора, нажмите кнопку [Toolbox] -> [UseCase] -> [Actor] и щёлкните позицию на
диаграмме, куда Вы хотите поместить актора. Актор изображается в виде человечка или
прямоугольника со значком человечка, если используется декоративный режим отображения.
Чтобы отображать актора в декоративном режиме, выберите пункт меню [Format] -> [Stereotype
Display] -> [Decoration] или выберите элемент [Decoration] с помощью комбинированной кнопки
на инструментальной панели.
Процедура создания нескольких прецедентов для одного актора
Чтобы одновременно создать несколько прецедентов, связанных с одним актором, используйте
горячий синтаксис создания элементов.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 53 / 207
1. В горячем диалоге актора, введите имя прецедента после строки "- ()". Чтобы создавать
несколько прецедентов, укажите несколько имён, разделённых символом ",".
2. Нажмите клавишу [Enter]. Несколько прецедентов, связанных с текущим актором, будут
созданы и расположены вертикально.
Прецедент
Семантика
Конструкция прецедента используется, чтобы определить поведение системы или другой
семантической сущности, не показывая внутреннюю структуру этой сущности. Каждый прецедент
определяет последовательность действий, включая варианты, которые сущность может выполнить,
взаимодействуя с акторами.
Процедура создания прецедента
Нажмите кнопку [Toolbox] -> [UseCase] и щёлкните позицию на диаграмме, где нужно
разместить прецедент.
Прецедент может отображаться в текстовом, декоративном или графическом формате. Чтобы
изменить формат отображения прецедента, выберите пункт меню [Format] -> [Stereotype Display]
или используйте комбинированную кнопку .
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 54 / 207
Чтобы добавить расширение
Точка расширения указывает одно или несколько положений в прецеденте, где прецедент может
быть расширен.
Чтобы редактировать коллекцию точек расширения прецедента, нажмите пункт [Collection
Editor...] его контекстного меню или щелкните кнопку [ExtensionPoints] свойств коллекции.
Чтобы ввести спецификацию прецедента
Чтобы ввести значения свойств "basic flow", "alternative flow" прецедента, выберите [Tagged
Values...] в его контекстном меню или нажмите кнопку [Ctrl+F7]. В редакторе тэгов выберите
пункт [UseCaseSpecification] и введите значения указанных свойств.
Чтобы создать несколько акторов для прецедента
Чтобы создать несколько акторов, связанных с прецедентом, используйте горячий синтаксис
создания элементов.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 55 / 207
1. Дважды щелкните прецедент, или выберите прецедент и нажмите клавишу [Enter]. В
горячем диалоге, введите имя актора после символов "()-" или несколько имен акторов,
разделённых символом ",".
2. Нажмите клавишу [Enter]. Несколько акторов, связанных с текущим прецедентом будут
созданы и размещаются вертикально.
Ассоциация / Направленная ассоциация
Семантика
Ассоциация - это некоторое отношение между ровно двумя классификаторами (включая
возможность ассоциации классификатора с самим собой).
Чтобы создать ассоциацию
Чтобы создать ассоциацию, нажмите кнопку [Toolbox] -> [UseCase] -> [Association], проведите
линию (как бы перетащите любую точку образа) от исходного элемента к целевому элементу.
Чтобы создать направленную ассоциацию
Процедура аналогична созданию обычной ассоциации, но используйте кнопку
[DirectAssociation], проводить линию нужно в направлении стрелки.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 56 / 207

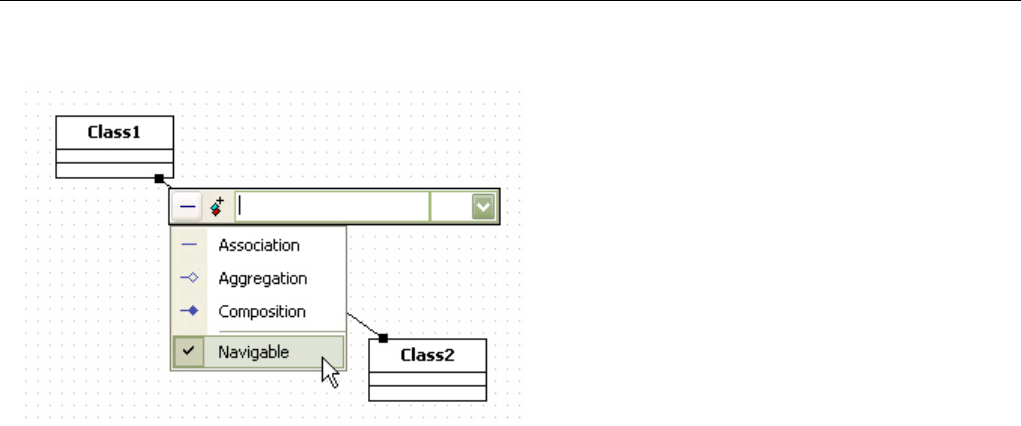

Или ещё: создайте обычную ассоциацию и щёлкните конец ассоциации около актора. В горячем
диалоге, сбросьте флажок "navigable", и ассоциация станет направленной на прецедент.
Чтобы создать элемент, связанный с текущим ассоциацией/направленной ассоциацией
Чтобы создать элемент, ассоциированный с текущим элементом, используйте горячий синтаксис
создания элементов.
1. Дважды щёлкните элемент и введите имена ассоциированных элементов после символов
"--" или "->" в горячем диалоге. Отделяйте имена элементов символом "," , чтобы
ассоциировать несколько элементов
2. Нажмите клавишу [Enter], и несколько элементов, связанных с выбранным элементом,
будут созданы и выровнены автоматически.
Обобщение
Семантика
Обобщение - таксономическое отношение между более общим элементом (родителем) и более
определенным элементом (потомком), который является полностью совместимым с первым
элементом, но содержит дополнительную информацию.
Чтобы создать обобщение
Чтобы создать обобщение, нажмите кнопку [Toolbox] -> [UseCase] ->[Generalization], проведите
линию от дочернего элемента к родительскому элементу.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 57 / 207
Чтобы создать несколько акторов, наследованных от текущего актора
Чтобы создать несколько наследников некоторого элемента,
1. Введите символы "<= " в поле горячего диалога, а после них - несколько имён элементов-
наследников.
2. Дочерние элементы будут сгенерированы ниже текущего элемента и выровнены
автоматически.
Если Вы хотите создать сразу несколько родителей для текущего элемента, введите "=>" вместо
"<=".
Зависимость
Семантика
Зависимость - тип отношений, которые показывают, что один элемент, или группа элементов,
являясь клиентом, зависят от другого элемента или группы элементов, которые являются
поставщиками. Это - слабые отношения, которые обозначают, что, если поставщик изменен,
клиент также требует изменений. Это - однонаправленные отношения.
Чтобы создать зависимость
Чтобы создать зависимость, нажмите кнопку [Toolbox] -> [UseCase] -> [Dependency], проведите
линию от элемента-клиента к элементу-поставщику.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 58 / 207
Чтобы создать прецедент зависящий от текущего прецедента
Введите строку "->" в горячем диалоге.
Отношение зависимости будет создано между двумя элементами.
Включение
Семантика
Отношение включения определяет, что вариант использования содержит поведение,
определенное в другом варианте использования.
Для создания включения
Чтобы создать отношение включения, нажмите кнопку [Toolbox] -> [UseCase] -> [Include],
проведите линию от включающего элемента к включаемому элементу.
Чтобы создать другой прецедент, включенный в текущий прецедент
Введите строку "-i>" и имя поставщика в горячем диалоге прецедента.
Отношение включения будет создано между двумя элементами.
Расширение
Семантика
Отношение расширения определяет, что инстанция прецедента может быть расширена
некоторым дополнительным поведением, определенным в расширяющем прецеденте.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 59 / 207
Для создания расширения
Чтобы создать расширение, нажмите кнопку [Toolbox] -> [UseCase] -> [Extend], проведите
линию от расширяющего элемента к расширяемому элементу.
Чтобы создать другой прецедент, расширяющий текущий прецедент
используйте код "<e-" в горячем диалоге прецедента. Отношение расширения будет создано
между двумя элементами.
Системная граница
Семантика
Системная граница - тип ограничения, которое обозначает границу между сущностью, которую
Вы представляете прецедентами (внутри границ) и акторами (вне границ). Её самое типичное
использование - изображение границы системы. Прецеденты могут применяться, чтобы обозначать
подсистемы и классы, так что граница может специфицироваться аналогично системе. Пакет со
стереотипом верхнего уровня может использоваться как граница и пространство имён в модели
прецедентов, чтобы обозначить границу использования прецедента.
Чтобы создать системную границу
Чтобы создать системную границу, нажмите кнопку [Toolbox] -> [UseCase] -> [System Boundary]
, а затем очертите сектор от начальной точки к его правому нижнему углу.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 60 / 207
Пакет
Семантика
Пакет - инструмент группировки модельных элементов. Сами пакеты могут быть вложены в
другие пакеты. Пакет может содержать зависимые пакеты так же как другие виды модельных
элементов. Все виды элементов UML-модели могут быть сгруппированы в пакеты.
Чтобы создать пакет
Чтобы создать пакет, нажмите кнопку [Toolbox] -> [UseCase] -> [Package] и щелкните на
диаграмме по месту, куда нужно поместить пакет.
Использование диаграмм классов
Следующие элементы доступны в диаграмме классов.
Подсистема
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 61 / 207
Пакет
Класс
Интерфейс
Перечисление
Сигнал
Прерывание
Порт
Часть
Ассоциация
Направленная ассоциация
Агрегация
Композиция
Обобщение
Зависимость
Реализация
Класс-ассоциация
Соединитель
Объект
Связь
Подсистема
Семантика
Если пакет является универсальным средством организации модельных элементов, то
подсистема представляет собой поведенческую единицу в физической системе, и следовательно в
модели.
Чтобы создать подсистему
1. Щелкните кнопку [Toolbox] -> [Class] -> [Subsystem].
2. Затем щелкните место или границу, куда нужно поместить подсистему.
3. Сразу после создания подсистемы на диаграмме классов будет открыт её горячий диалог. В
горячем диалоге, введите имя подсистемы.
4. Нажмите клавишу [Enter].
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 62 / 207
Чтобы создать интерфейс, предоставляемый подсистемой
Чтобы создать интерфейс подсистемы,
1. Создайте интерфейс и подсистему.
2. Щелкните кнопку [Toolbox] -> [Realization].
3. Проведите линию от подсистемы к интерфейсу.
4. Между интерфейсом и подсистемой будет создано отношение реализации интерфейса.
Чтобы создавать интерфейс и отношение реализации одновременно,
1. Дважды щёлкните подсистему для открытия её горячего диалога.
2. Введите текст в горячем диалоге, как показано ниже
3. Нажмите клавишу [Enter], отношение реализации интерфейса подсистемой будет создано.
Чтобы создать требуемый системе интерфейс
Чтобы создать требуемый интерфейс, используйте горячий синтаксис.
1. Дважды щёлкните подсистему для открытия её горячего диалога. Введите текст в горячем
диалоге, как показано ниже.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 63 / 207
2. Подсистема будет соединена с интерфейсом отношением требования.
Чтобы добавить операцию к подсистеме
Подсистема может иметь операции. Чтобы добавить операцию к подсистеме,
1. Выберите в контекстном меню подсистемы пункт [Collection Editor...].
2. В редакторе коллекции добавьте операцию на закладке [operations].
3. Или щелкните по кнопке в горячем диалоге подсистемы.
4. Новая операция будет создана.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 64 / 207
Класс
Семантика
Класс - дескриптор набора объектов, имеющих одинаковую структуру, поведение и отношения.
Чтобы создать класс
Чтобы создать класс,
1. Щелкните кнопку [Toolbox] -> [Class] -> [Class].
2. Щелкните диаграмму в позиции, куда нужно поместить класс.
3. На диаграмме будет создан новый класс и будет открыт его горячий диалог.
4. В горячем диалоге, введите имя класса, и нажмите клавишу [Enter].
Чтобы добавить атрибут
Есть три метода добавления атрибута к классу.
с использованием горячего диалога
с использованием навигатора модели
с использованием редактора коллекций.
В случае использования горячего диалога,
1. Сделайте двойной щелчок на классе.
2. Нажмите кнопку [Add Attribute] в горячем диалоге, и атрибут будет добавлен.
В случае использования навигатора модели,
1. Выберите класс в навигаторе модели.
2. Щелкните правой кнопкой мыши выбранный класс, выберите пункт [Add] -> [Attribute] в
контекстном меню.
В последнем случае,
1. Выберите в контекстном меню пункт [Collection Editor...].
2. В окне свойств щёлкните кнопку [attributes].
3. На закладке [attribute] редактора коллекций, Вы можете добавить атрибут, используя
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 65 / 207
специальную кнопку .
Чтобы добавить операцию
Есть три метода добавить операцию в класс.
с использованием горячего диалога
с использованием модельного элемента
с использованием редактора коллекций
В случае использования горячего диалога,
1. Дважды щёлкните класс, чтобы вызвать его горячий диалог.
2. Нажмите кнопку [Add Operation] в горячем диалоге.
В случае использования модельного элемента,
1. выберите класс, щелкните его правой кнопкой мыши, и выберите пункт [Add] -> [Operation]
в контекстном меню.
В последнем случае,
1. Выберите в контекстном меню пункт [Collection Editor...].
2. На закладке [Оperations] редактора коллекций, Вы можете добавить операцию, используя
специальную кнопку .
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 66 / 207

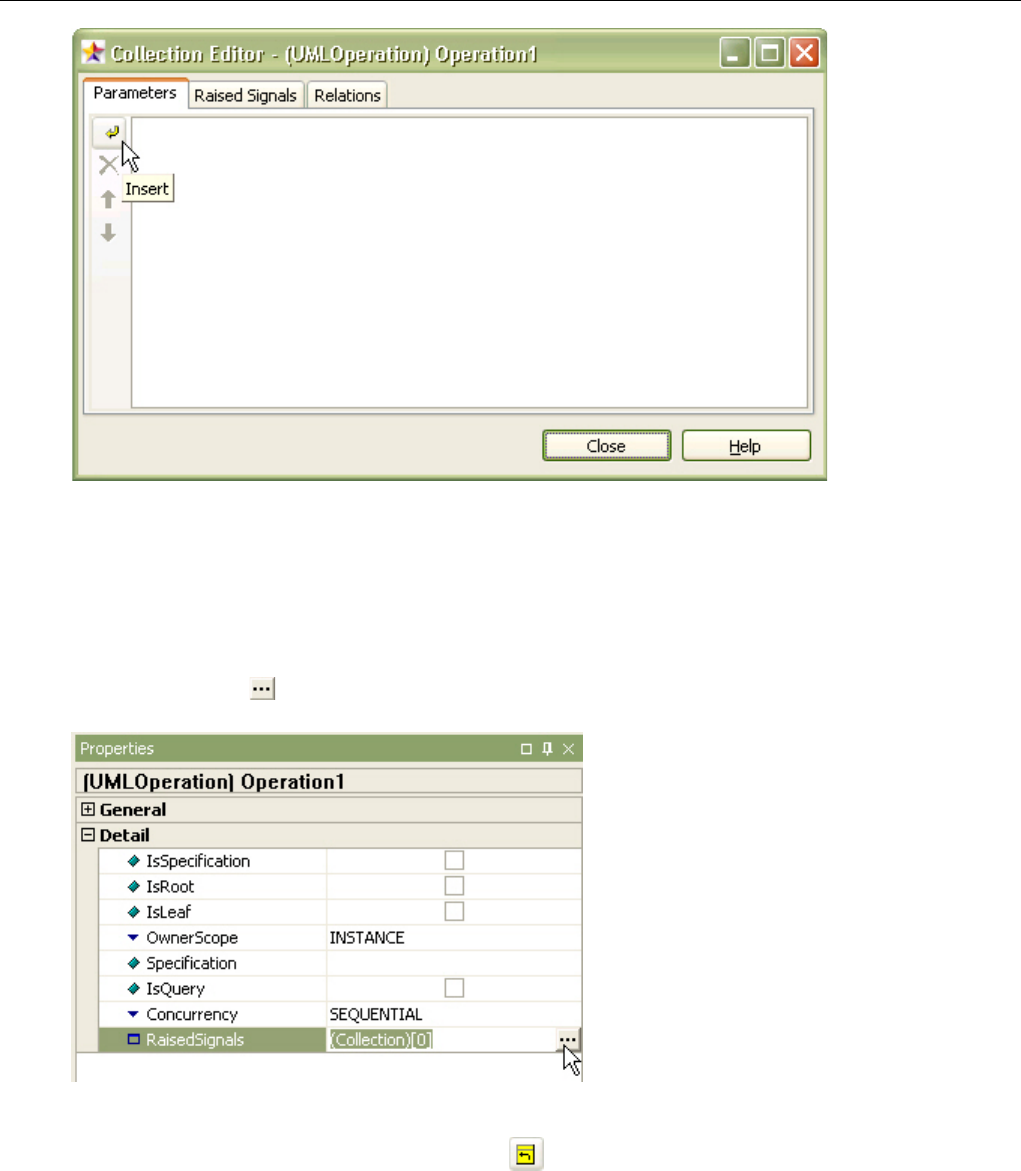

Чтобы добавить параметр к операции
Чтобы добавить параметр к операции,
1. Выберите операцию в навигаторе модели, выберите пункт [Add] -> [Parameter] в
контекстном меню, новый параметр будет добавлен.
2. Или выберите операцию в навигаторе модели, выберите пункт [Collection Editor...] в
контекстном меню.

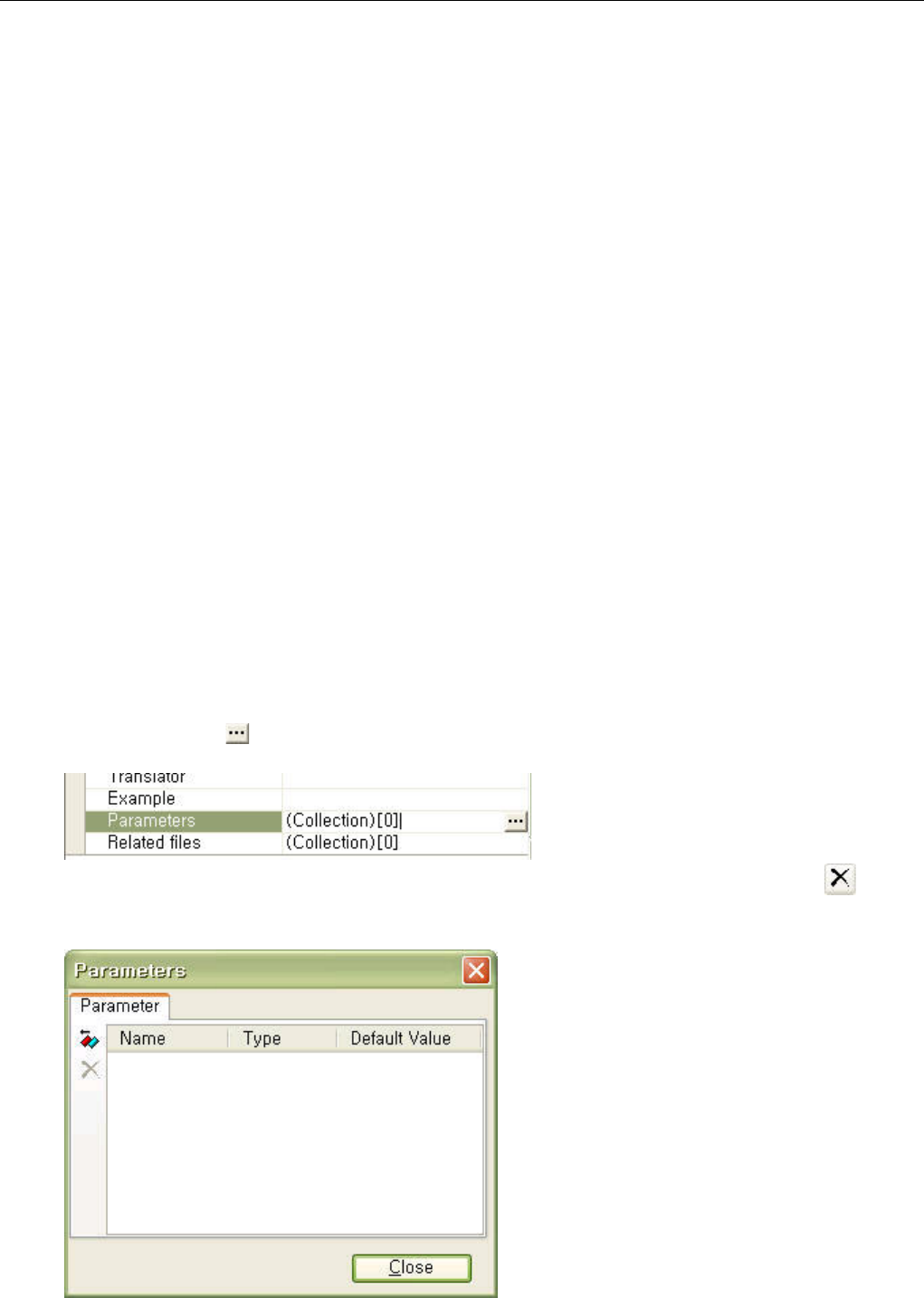

3. Или щёлкните кнопку [Parameters] в окне свойств операции.
4. В закладке [Parameters], Вы сможете добавить параметр, используя специальную кнопку
.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 67 / 207
Чтобы добавить прерывание к операции:
Перед этой процедурой, нужно создать одно или несколько прерываний. Чтобы сделать это, см.
раздел "Чтобы создать сигнал" или "Чтобы создать прерывание".
1. Нажмите кнопку свойства [RaisedSignals] в окне свойств.
2. В закладке [RaisedSignals] редактора коллекций, Вы сможете добавить прерывание к
операции, используя специальную кнопку .
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 68 / 207
3. В диалоге[Select a Signal] выбирете сигнал или прерывание, порождаемое операцией и
щелкните кнопку [OK].
4. Результат показан ниже.
Чтобы переместить атрибут/операцию в другой класс
Чтобы переместить атрибут или операцию в другой класс,
1. Щёлкните атрибут (или операция) в навигаторе модели.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 69 / 207
2. Перетащите его в другой класс. /
Чтобы добавить параметр шаблона в класс
Есть два способа добавить параметр шаблона в класс.
использование спецификации класса на диаграмме или в навигаторе модели
использование редактора коллекций
Выберите класс на диаграмме или навигаторе модели, щелкните правой кнопкой мыши и
выберите пункт [Add] -> [TemplateParameter] в контекстном меню.
Выберите пункт [Collection Editor...] в контекстном меню или нажмите кнопку
[TemplateParameter] в окне свойств. На закладке [TemplateParameters] редактора коллекций Вы
можете добавить параметр шаблона в класс, используя специальную кнопку.

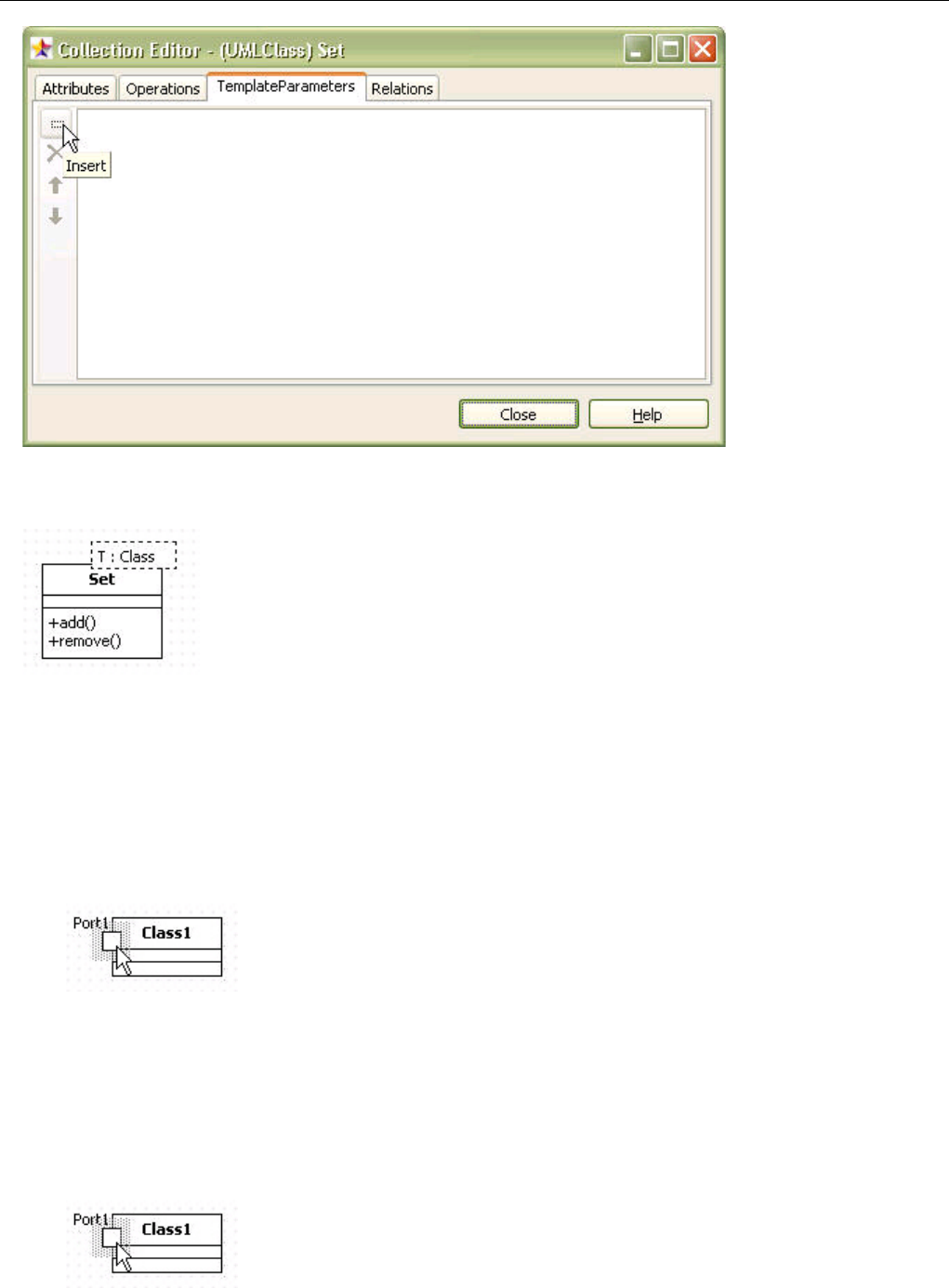

StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 70 / 207
Новый параметр шаблона будет добавлен в класс. Результат показан ниже.
Чтобы создать порт
Чтобы создать порт,
1. Щелкните кнопку [Toolbox] -> [Class] -> [Port].
2. Щелкните класс, в котором нужно создать порт.
Чтобы создать образ порта
Вы можете создать образ порта, перетащив его из навигатора модели в основную диаграмму.
1. Выделите порт в навигаторе модели.
2. Перетащите его на класс в основной диаграмме. Если он передвинут не на класс, а на
другую область диаграммы, то будет создан новый класс с портом.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 71 / 207
Чтобы создать часть
Чтобы создать часть,
1. Нажмите кнопку [Toolbox] -> [Class] -> [Part].
2. Щелкните класс, в который нужно поместить часть.
Чтобы создать соединитель
Чтобы создавать соединитель,
1. Нажмите кнопку [Toolbox] -> [Class] -> [Connector].
2. проведите линию от одной части к другой на диаграмме.
3. Между двумя частями будет создан новый соединитель.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 72 / 207
Чтобы установить активность класса
Чтобы сделать класс активным,
1. Установите значение свойства [IsActive] в true
2. Класс будет отображаться следующим образом.
Интерфейс
Семантика
Интерфейс - спецификатор для видимых извне операций класса, компонента или другого
классификатора (включая подсистемы) без спецификации внутренней структуры.
Чтобы создать интерфейс
Чтобы создать интерфейс,
1. Нажмите кнопку [Toolbox] -> [Class] -> [Interface].
2. Щёлкните позицию на диаграмме, куда будет помещен интерфейс. Откроется горячий
диалог интерфейса. Введите имя интерфейса в поле горячего диалога.
3. Нажмите клавишу [Enter]. Результат будет следующим.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 73 / 207
Чтобы создать отношение реализации
Чтобы создать отношение реализации,
1. Щелкните кнопку [Toolbox] -> [Class] -> [Realization].
2. проведите линию из класса, порта, части, пакета, подсистемы на интерфейс.
3. Отношение предоставления интерфейса будет создано, как показано ниже.
Чтобы создать отношение требования
Чтобы создать отношение требования,
1. Щелкните кнопку [Toolbox] -> [Class] -> [Dependency].
2. проведите линию из класса, порта, части, пакета, подсистемы на интерфейс.
3. Отношение требования интерфейса будет создано, как показано ниже.
Перечислимый тип
Семантика
Перечисление - определяемый пользователем тип данных, инстанции которого - упорядоченный
набор заданных пользователем литералов. Литералы имеют относительный порядок, но никакая
алгебра для них не определена.
Чтобы создать перечисление
Чтобы создать перечисление,
1. Нажмите кнопку [Toolbox] -> [Class] -> [Enumeration].
2. Щелкните на диаграмме в позиции, куда нужно поместить перечисление.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 74 / 207
Сигнал
Семантика
Сигнал - спецификация асинхронного сообщения, передаваемого между инстанциями. Сигнал -
производная от классификатора, с параметрами, выраженными атрибутами. Сигнал всегда
является асинхронным. Сигнал ассоциируется с поведенческими особенностями (Behavioral
Features), которые порождают его.
Чтобы создать сигнал
Чтобы создать сигнал,
1. Нажмите кнопку [Toolbox] -> [Class] -> [Signal].
2. Щелкните на диаграмме в позиции, куда нужно поместить сигнал.
Прерывание
Семантика
Прерывание - сигнал, типично возникающий при возникновении ошибок выполнения.
Прерывание ассоциируется с поведенческими особенностями, которые порождают его.
Чтобы создать прерывание
Чтобы создать прерывание,
1. Нажмите кнопку [Toolbox] -> [Class] -> [Exception].
2. Щелкните на диаграмме в позиции, куда нужно поместить прерывание.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 75 / 207
Ассоциация
Семантика
Ассоциация - отношение между двумя классификаторами (включая возможность ассоциации
классификатора с самим собой).
Чтобы создать ассоциацию
Чтобы создать ассоциацию,
1. Нажмите кнопку [Toolbox] -> [Class] -> [Association].
2. На диаграмме проведите линию от одного связываемого элемента к другому.
3. Новая ассоциация между двумя классами будет создана, как показано ниже.
Чтобы добавить квалификатор к ассоциации
Чтобы добавлять квалификатор к ассоциации,
1. Выберите пункт [Collection Editor...] в контекстном меню ассоциации.
2. Или нажмите кнопку [End.Qualifiers] в окне свойств.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 76 / 207
3. В закладке [Qualifiers] редактора коллекций Вы можете добавить спецификатор к
ассоциации используя специальную кнопку .
4. Результат показан ниже.
Чтобы сразу создать несколько классов, связанных с текущим классом
Если Вы хотите создать классы Dog, Pig, Cat, связанные с классом Me.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 77 / 207
1. Дважды щелкните класс Me, или нажмите клавишу [Enter]. В горячем диалоге, введите как
показано ниже.
2. Три класса и ассоциация будут созданы, как показано ниже.
Направленная ассоциация
Чтобы создать направленную ассоциацию
Процедура создания направленной ассоциации аналогична процедуре создания простой
ассоциации.
1. Нажмите кнопку [Toolbox] -> [Class] -> [DirectedAssociation].
2. проведите линию между двумя элементами в нужном направлении.
3. Результат будет следующим.
Процедура замены ассоциации на направленную ассоциацию
Чтобы заменить ассоциацию на направленную ассоциацию, щёлкните противоположный от
стрелки конец ассоциации. В горячем диалоге сбросьте признак направленности роли (navigable),
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 78 / 207
и ассоциация станет направленной.
Процедура создания направленной ассоциации с помощью горячего синтаксиса
Чтобы создавать элемент, получающий направленную ассоциацию, используйте горячий
синтаксис создания элементов.
1. Дважды щёлкните элемент. В горячем диалоге введите символы "->", а затем имена
элементов, которые получат направленные ассоциации, разделённые символом ",".
2. Нажмите клавишу [Enter], и множество заданных элементов, связанных с выбранным
элементом направленными ассоциациями, будут созданы и автоматически размещены на
диаграмме.
Агрегация
Семантика
Агрегация - специфический тип ассоциации. На агрегат показывает полый ромбик в точке, где
ассоциация соединяется с классификатором (конец ассоциации). Агрегация обозначает отношение
"целое - часть". Классификатор, близ которого расположен полый ромбик, - целое.
Процедура создания агрегата
Чтобы создавать агрегацию,
1. Щелкните кнопку [Toolbox] -> [Class] -> [Aggregation].
2. проведите линию от класса-части к классу-агрегату.
3. Результат будет следующим.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 79 / 207
Процедура создания агрегированного класса с помощью горячего синтаксиса создания
элементов
Чтобы создать класс, агрегированный в выбранный класс, используйте горячий синтаксис
создания элементов.
1. Двойным щелчком вызовите горячий диалог текущего класса. В горячем диалоге, введите
символы "<>-", а затем имена классов, агрегированных в текущий класс.
2. Нажмите клавишу [Enter], и классы, агрегированные в выбранный класс, будут созданы и
размещены автоматически.
Композиция
Семантика
Композиция - специфический тип ассоциации. Композиция обозначается заполненным
ромбиком в точке, где ассоциация соединяется с классификатором (конец ассоциации).
Композиция обозначает отношение целого и её неотделимой составной части, существование
которой невозможно без целого. Классификатор, близ которого расположен заполненный ромбик, -
целое.

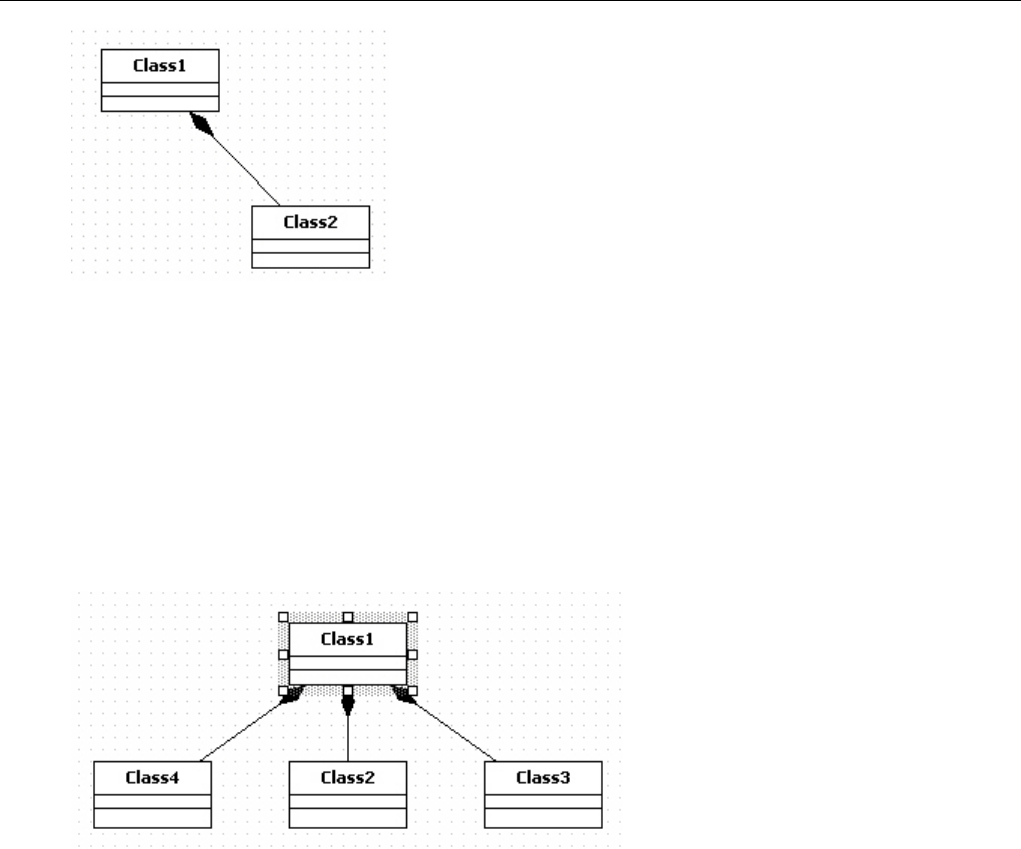

Процедура создания композиции
Чтобы создать композицию,
1. Нажмите кнопку [Toolbox] -> [Class] -> [Composition].
2. проведите линию от класса-части к классу-композиту.
3. Между двумя классами, будет создано новое отношение композиции, как показано ниже.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 80 / 207
Процедура создания компонентов класса-композита с помощью горячего синтаксиса
Чтобы создать классы-части выбранного класса-композита, используйте горячий синтаксис
1. Двойным щелчком вызовите горячий диалог. В горячем диалоге введите символы "<*>-", а
затем имена классов, составляющих выбранный класс, разделённые символом ",".
2. Нажмите клавишу [Enter], и классы, составляющие выбранный класс, будут созданы и
размещены автоматически.
Обобщение
Семантика
Обобщение - таксономическое отношение между более общим элементом (родителем) и более
специфичным элементом (потомком), который является полностью совместимым с первым
элементом, но содержит дополнительную информацию. Оно используется для классов, пакетов,
прецедентов и других элементов.
Процедура создания обобщения
Чтобы создать обобщение,
1. Щелкните кнопку [Toolbox] -> [Class] -> [Generalization].
2. Проведите линию от дочернего элемента в родительский элемент в [основном окне].
3. Новое обобщение будет создано.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 81 / 207
Процедура создания нескольких дочерних классов сразу.
Чтобы сразу создать несколько дочерних классов от выбранного класса, используйте горячий
синтаксис.
1. Двойным щелчком вызовите горячий диалог. В горячем диалоге после строки "<= ", введите
имена классов-наследников выбранного класса, разделённые ",".
2. Дочерние классы будут созданы ниже выбранного класса и размещены автоматически.
Процедура создания сразу нескольких родительских классов для текущего класса
Чтобы создать сразу несколько родительских классов для выбранного класса, используйте
горячий синтаксис.
1. Двойным щелчком вызовите горячий диалог. В горячем диалоге введите после символов "
=> " имена родительских классов выбранного класса, разделённых ",".
2. Родительские классы будут созданы выше выбранного класса и размещены автоматически.
Зависимость
Семантика
Зависимость определяет семантические отношения между двумя модельными элементами (или
двумя множествами модельных элементов). Она связывает модельные элементы непосредственно
и не требует множества инстанций для их обозначения. Она указывает на ситуацию, когда
изменение целевого элемента может повлечь необходимость изменения исходного элемента
зависимости.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 82 / 207
Процедура создания зависимости
Чтобы создать зависимость,

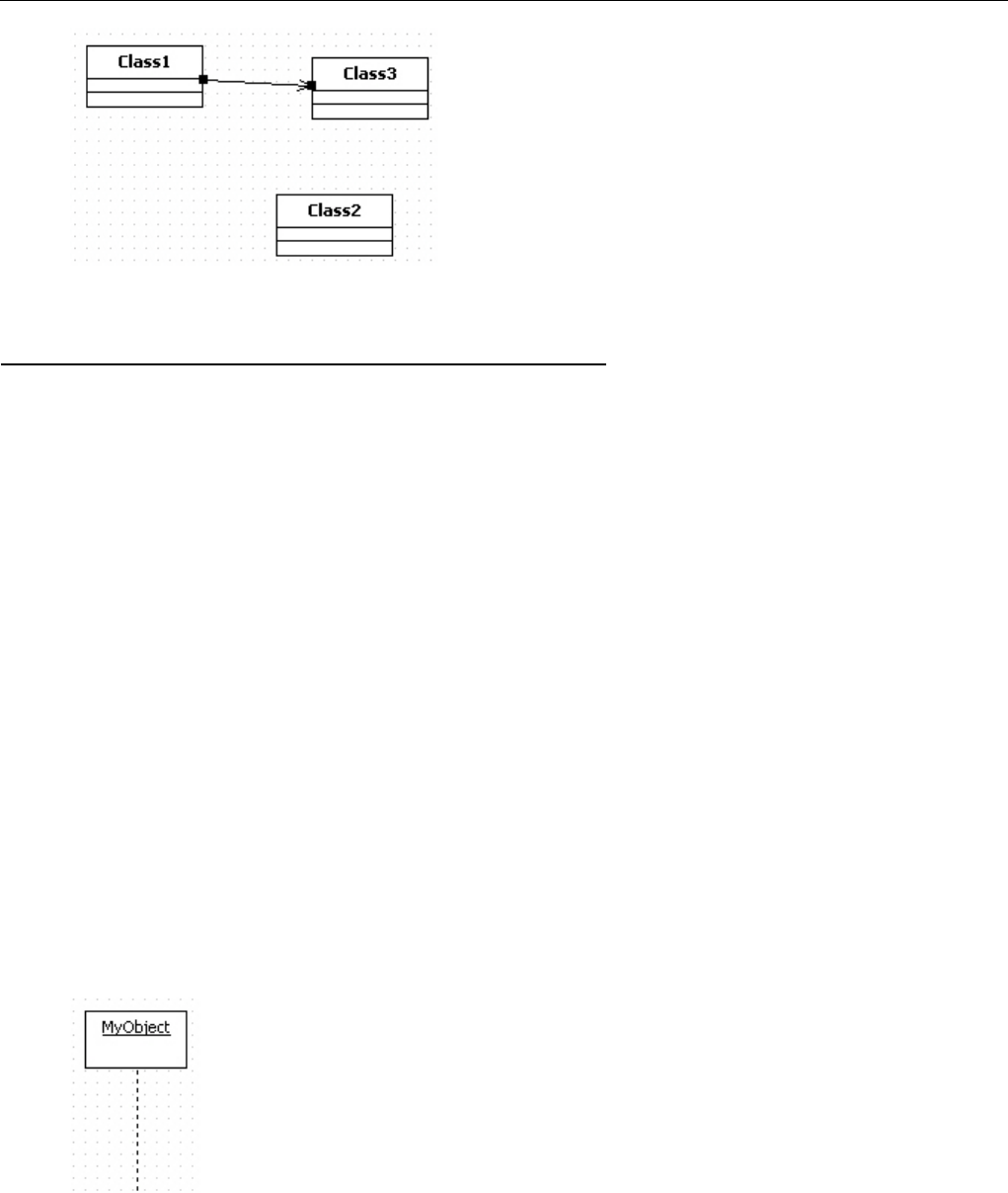

1. Щелкните кнопку [Toolbox] -> [Class] -> [Dependency].
2. проведите линию между элементами в [основном окне] в направлении зависимости.
3. Новая зависимость между двумя классами будет создана.
Процедура создания зависимого элемента с помощью горячего синтаксиса
Чтобы создать элемент, зависящий от выбранного элемента, используйте горячий синтаксис.
1. Двойным щелчком по элементу вызовите горячий диалог. В горячем диалоге после
символов "->" введите имена зависимых элементов, разделённых запятыми.
2. Нажмите клавишу [Enter] и зависимые элементы от выбранного класса будут созданы и
автоматически размещены.
Реализация
Семантика
Реализация определяет отношение между набором элементов, которые формируют
спецификацию (клиент), и множеством элементов, которые формируют её реализацию
(поставщик).
Процедура создания реализации
1. Щелкните кнопку [Toolbox] -> [Class] -> [Realization].
2. проведите линию между элементами в [основном окне] в направлении реализации.
3. Результат будет следующим.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 83 / 207
Процедура создания реализующего элемента для выбранного элемента
Чтобы создать целевой элемент интерфейса для выбранного элемента, используйте горячий
синтаксис.
1. Двойным щелчком вызовите горячий диалог. В горячем диалоге введите после "-@" имена
элементов интерфейса, разделённые символом ",".
2. Нажмите клавишу [Enter] и интерфейсы для выбранного элемента будут созданы и
размещены автоматически.
Класс-ассоциатор
Семантика
Класс-ассоциатор - ассоциация, которая является также классом. Она не только соединяет
классификаторы, но также и определяет набор атрибутов, которые непосредственно принадлежат
отношению, а не любому из классификаторов.
Процедура создания класс-ассоциатора
Чтобы создать класс-ассоциатор,
1. Щелкните кнопку [Toolbox] -> [Class] -> [AssociationClass].
2. проведите линию между ассоциацией и классом ассоциации в [основном окне].
3. Результат будет следующим.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 84 / 207
Объект
Семантика
Объект представляет специфическую инстанцию класса. Он имеет идентификатор и атрибуты со
значениями. Аналогичный элемент используется для ролей в диаграммах сотрудничества, потому
что роли имеют характеристики, подобные инстанциям.
Процедура создания объекта
Чтобы создать объект,
1. Щелкните кнопку [Toolbox] -> [Class] -> [Object].
2. Щелкните позицию, куда нужно поместить объект в [основном окне].
Процедура добавления значений атрибутов в объект
Есть два способа добавления значений атрибутов в объект.
использование объектной модели в [основном окне] или [навигатора модели]
использование [редактора коллекции]
В случае использования объектной модели, выберите объект в [основном окне] или в
[навигаторе модели], щелкните правой кнопкой мыши выбранный объект, выберите [Add] ->
[Attribute Link] в контекстном меню и добавьте значение атрибута.

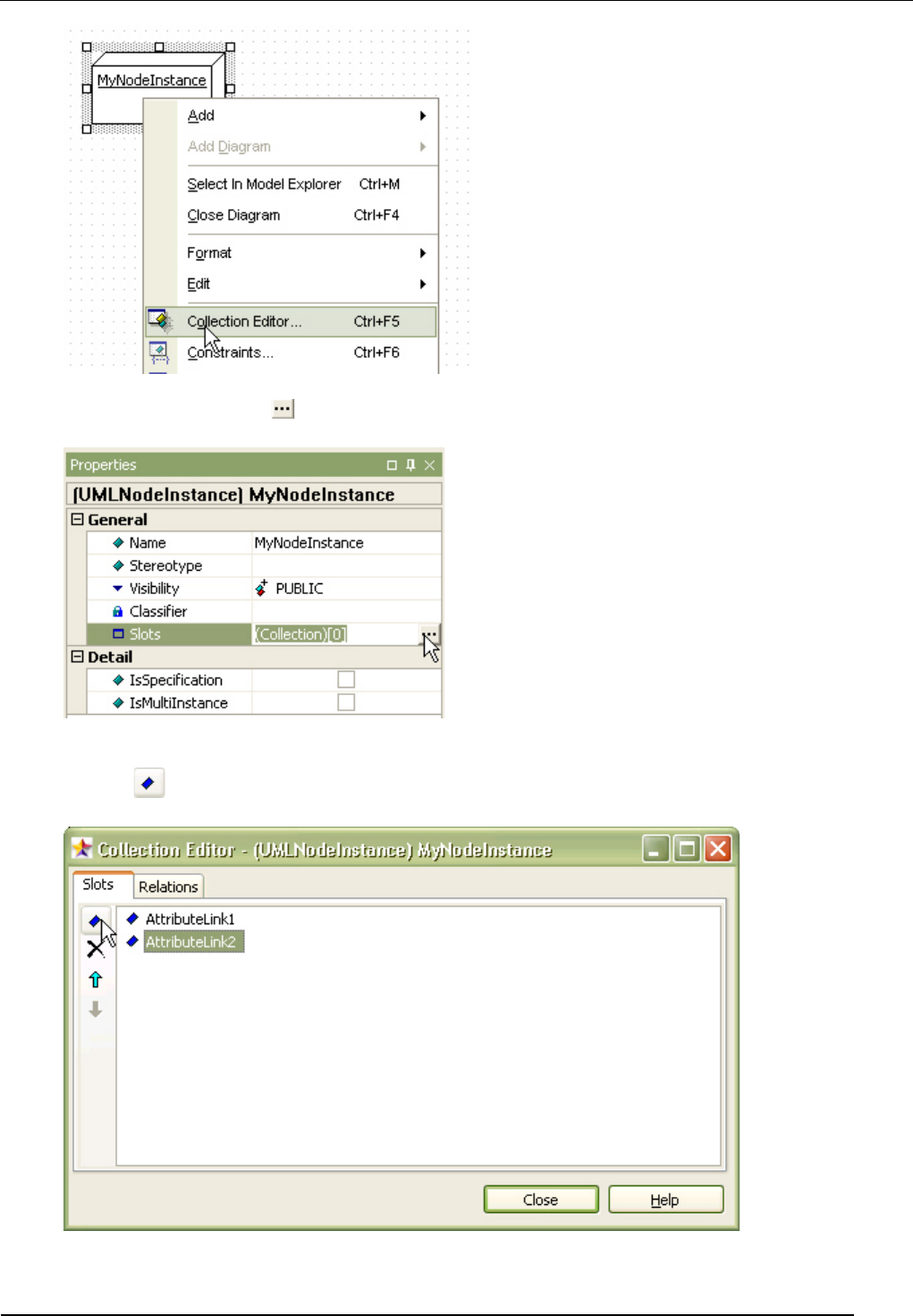

В другом случае, выберите во всплывающем меню объекта пункт [Collection Editor...] или
щёлкните соответствующую кнопку в окне свойств. В закладке [Slots] [редактора коллекции] Вы
можете добавить значение атрибута, используя соответствующую кнопку .
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 85 / 207
Связь
Семантика
Связь - кортеж (список) объектных ссылок. Обычно, это - пара объектных ссылок. Это -
инстанция ассоциации.
Процедура создания связи
Чтобы создать связь,
1. Щелкните кнопку [Toolbox] -> [Class] -> [Link].
2. Проведите линию от одного объекта к другому в [основном окне].
Отношение
Процедура изменения соединения с другим элементом
Чтобы изменить присоединённый элемент связи на другой
1. Потяните мышью за конец отношений.
2. Перетащите его к другому элементу.
3. Тогда конец отношения будет перецеплен.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 86 / 207
Использование диаграмм сообщений
Следующие элементы доступны в диаграмме следования.
Объект
сообщение (импульс)
Рекурсивное сообщение
Объединенный фрагмент
Операнд взаимодействия
Рамка подсистемы
Объект
Процедура создания объекта
Чтобы создать объект,
1. Щелкните кнопку [Toolbox] -> [Sequence] -> [Object].
2. Щелкните на диаграмме в позиции, куда будет помещен объект.
3. Будет отображён горячий диалог. В горячем диалоге, введите имя объекта.
4. Нажмите клавишу [Enter].
Процедура установки активного объекта
Чтобы установить класс как активный объект,
1. Установите свойство [IsActive] присвоенного класса в true.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 87 / 207
Для объекта MyObject, измените свойство IsActive класса MyClass.
Если свойство класса не присвоено, Вы не сможете изменить сделать объект активным.
Результат будет следующим.
Процедура установки многообъектности
Чтобы установить объекту статус многообъектности,
1. Установите свойство [IsMultiInstance] объекта в истину.
2. Тогда простой объект превратится в многообъектную сущность.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 88 / 207
Процедуры создания объекта на основе класса
Чтобы создать объект от класса,
1. Выберите класс в [навигаторе модели].
2. Перетащите его в [основное окно].
3. Объект будет создан на диаграмме.

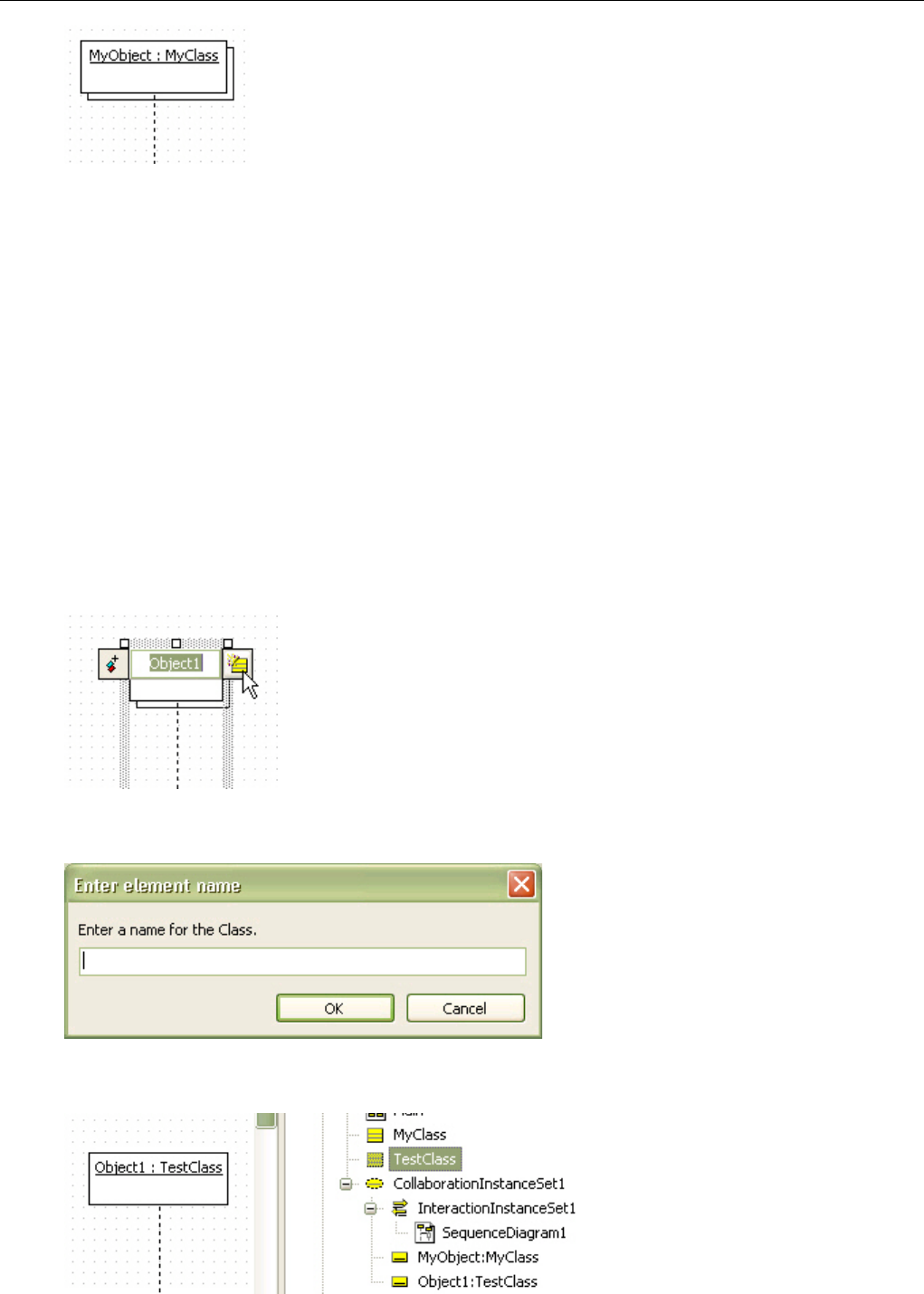

Процедура создания класса на основе объекта
Если класс не присвоен объекту,
1. Дважды щёлкните объект, чтобы вызвать горячий диалог, щелкните кнопку добавления
класса
2. В диалоге [Enter element name], введите новое имя класса.
3. Новый класс будет создан и присвоен объекту.
4. Если Вы хотите присвоить объекту существующий класс, щёлкните кнопку
соответствующего свойства в спецификации объекта и выбирите класс в диалоге [Select a
model element].
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 89 / 207
Процедура создания, исходящего вызова от объекта, используя горячий синтаксис
Чтобы создать исходящий вызов от выбранного объекта к другому объекту,
1. Дважды щелкните объект-источник, или выберите объект-источник и нажмите клавишу
[Ввод], чтобы вызвать горячий диалог.
2. В горячем диалоге, введите имя сообщения после строки "->" ("<-" строка для входного
сообщения и " <-> " - для вызова с возвращением).
3. Нажмите клавишу [Ввод] и исходящий вызов от выбранного объекта к целевому объекту
будет создан и размещен последним.
сообщение
Семантика
сообщение - связь (импульс) между двумя инстанциями, которая передает информацию об
ожидании последующего действия. сообщение побуждает выполнить операцию, подать сигнал или
выполнить создание/уничтожение инстанции.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 90 / 207

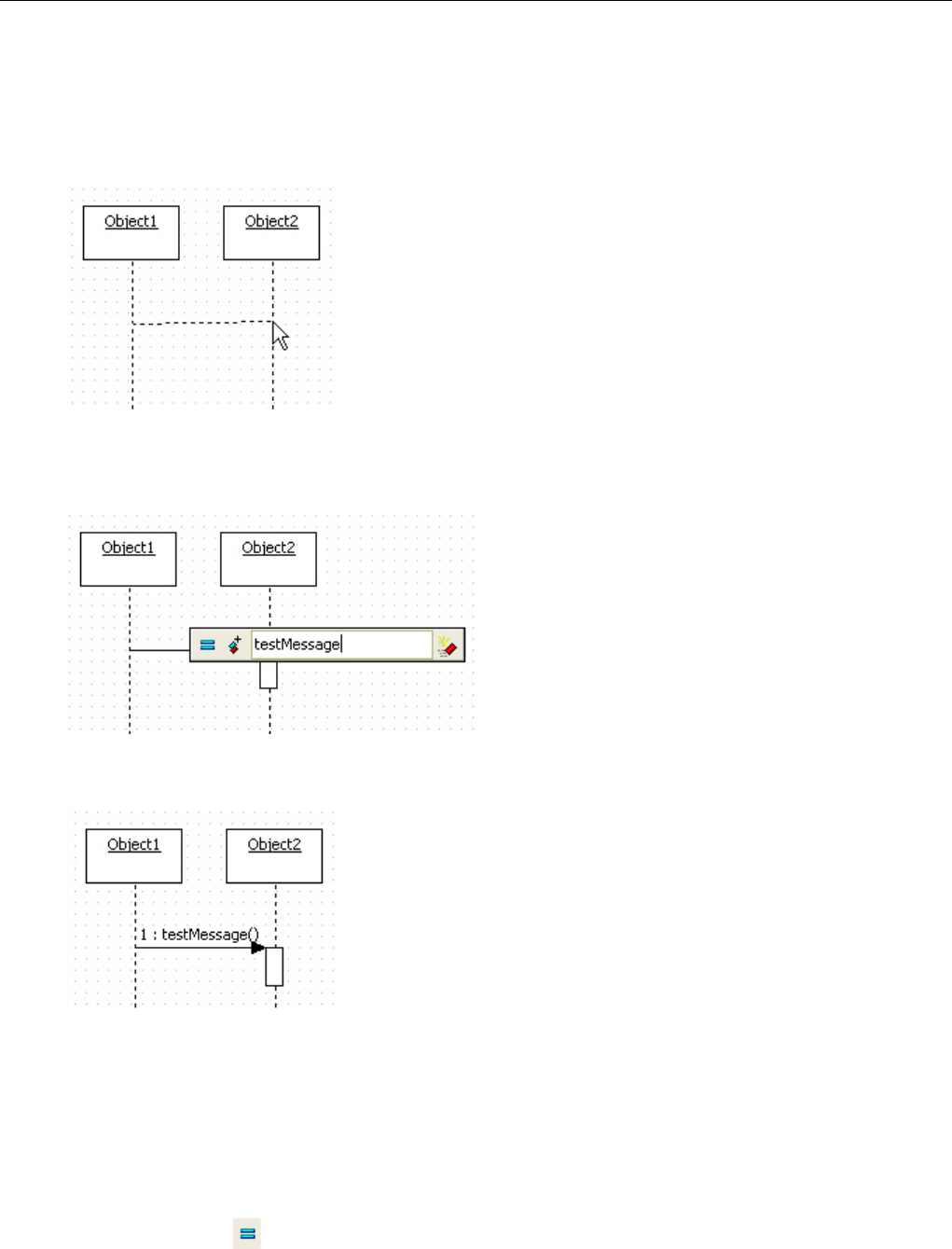

Чтобы создать сообщение,
1. Щёлкните кнопку [Toolbox] -> [Sequence] -> [Stimulus].
2. Проведите линию от одного объекта к другому (объекту или линии жизни) в [главном окне]
в направлении исходящего сообщения.
3. Откроется горячий диалог сообщения. Введите имя сообщения в горячем диалоге и
нажмите [Ввод].
4. В итоге, сообщение будет создано как показано ниже.
Процедура использования операции класса как сообщения
Если свойство классификатора получателя (объекта) сообщения присвоено, и Вы хотите
присвоить операцию сообщению,
1. Дважды щёлкните сообщение
2. Нажмите кнопку в горячем диалоге.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 91 / 207
3. Выберите операцию в диалоге [Select an operation] и нажмите [OK].
4. Новое сообщение, на основе операции класса будет добавлено следующим образом.
Процедура создания операции класса из объекта
Чтобы создать операцию класса на основе принимаемого сообщения и присвоить ее сообщению,
1. Дважды щелкните сообщение, нажмите кнопку в горячем диалоге.
2. Введите новое имя создаваемой операции щелкните [OK].
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 92 / 207
3. Новая операция добавится в класс, и текст в горячем диалоге будет заполнен (эта процедура
допустима, когда существует присвоенный класс). Нажмите [Ввод].
4. См. [навигатор модели], чтобы убедиться в создании новой операции.
Процедура создания предшествующего сообщения из текущего сообщения, используя
горячий синтаксис
Чтобы создать предшествующее сообщение для текущего сообщения,
1. Дважды щелкните сообщение, или выберите сообщение и нажмите [Ввод].
2. В горячем диалоге, после строки "~>" (или "<~" - для входящего сообщения), введите имя
целевого объекта и имя сообщения.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 93 / 207
3. Нажмите [Ввод], а затем новый объект, и сообщение будет создано и размещено выше
выбранного сообщения.
Процедура создания следующего сообщения из текущего сообщения, используя горячий
синтаксис
Чтобы создать последующее сообщение для выбранного сообщения,
1. Дважды щелкните сообщение, или выберите сообщение и нажмите [Ввод].
2. В горячем диалоге, после строки "_>" (или "<_" - для входящего сообщения), введите имя
целевого объекта и имя сообщения.
3. Нажмите [Ввод], а затем новый объект, и сообщение будет создано и размещен рядом с
выбранным сообщением.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 94 / 207
Процедура создания под-сообщения, используя горячий синтаксис
Чтобы создать под-сообщение из выбранного сообщения,
1. Дважды щелкните сообщение, или выберите сообщение и нажмите [Ввод].
2. В горячем диалоге, после строки "->" (или "<-" - для входящего сообщения), введите имя
целевого объекта и имя под-сообщения.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 95 / 207
3. Нажмите [Ввод], а затем новый объект, и сообщение будет создано и размещено ниже
выбранного сообщения.
Процедура пересоединения к другому объекту
Чтобы переподключить сообщение к другому объекту,
1. Щёлкните конец сообщения.
2. Перетащите конец сообщения к другому объекту.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 96 / 207
3. сообщение будет связано с другим объектом.
Процедура изменения типа сообщения
Свойству [ActionKind] сообщения должно быть присвоено одно из пяти следующих значений.
Чтобы изменить [ActionKind], выберите сообщение и выберите свойство [ActionKind] в окне
свойств.
CALL
SEND
RETURN
CREATE
DESTROY
Рекурсивное сообщение
Процедура создания сообщения себе
Чтобы создать сообщение себе,
1. Щёлкните кнопку [Toolbox] -> [Sequence] -> [SelfStimulus].
2. Щёлкните объект (или линию жизни), где будет помещено сообщение себе в [главном окне].
3. Откроется горячий диалог объекта. В горячем диалоге, введите имя сообщения и нажмите
[Ввод].
4. Результат процедуры следующий. Вы можете упорядочивать позицию сообщения, чтобы
уменьшить перекрывание текста и линий.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 97 / 207
Комбинированный фрагмент
Процедура создания комбинированного фрагмента
Чтобы создать комбинированный фрагмент,
1. Щёлкните [Toolbox] -> [Sequence] -> [Combined Fragment].
2. Щёлкните позицию в [главном окне], куда нужно поместить комбинированный фрагмент.
3. Комбинированный фрагмент будет создан.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 98 / 207
4. Измените оператор взаимодействия в свойствах следующим образом.
5. Комбинированный фрагмент будет показан следующим образом.
Процедура создания операнда взаимодействия
Чтобы создать операнд взаимодействия,
1. Щёлкните [Toolbox] -> [Sequence] -> [Interaction Operand].
2. Щёлкните на комбинированном фрагменте, где нужно поместить операнд взаимодействия.
3. Новый операнд взаимодействия добавится к комбинированному фрагменту. Щелкните
операнд взаимодействия.
4. Когда точки выбора операнда взаимодействия будут показаны, перетащите их, чтобы
установить его границу.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 99 / 207
Рамка
Процедура создания рамки
Чтобы создать рамку,
1. Щёлкните [Toolbox] -> [Sequence] -> [Frame].
2. Щелкните позицию, где будет помещена Рамка в [главном окне].
3. Новая рамка будет создана следующим образом.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 100 / 207
Диаграмма
Процедура отображения порядковых номеров сообщений на диаграмме
Чтобы показать или скрыть порядковый номер сообщения,
1. Выберите диаграмму в [навигаторе модели] или в [главном окне]
2. Установите свойство [ShowSequenceNumber] диаграммы в true.
3. Когда [ShowSequenceNumber] сброшено, диаграмма сообщений показывается следующим
образом.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 101 / 207
Процедура изменения стиля сигнатур сообщений на диаграмме
Существуют четыре стиля сообщений. Чтобы изменить сигнатуру сообщения, выберите
диаграмму в [навигаторе модели] или в [главном окне], и установите свойство [MessageSignature]
диаграммы в одно из следующих значений.
Процедура изменения стиля активации на диаграмме
Чтобы показать или скрыть активацию сообщения, выберите диаграмму в [навигаторе модели]
или в [главном окне], и установите свойство [ShowActivation] диаграммы в true или false.
Стиль Пример
NONE
NAMEONLY
TYPEONLY
NAMEANDTYPE
Использование диаграммы коллабораций
Следующие элементы доступны в диаграмме коллаборации.
Объект
Связь
Рекурсивная связь
Сообщение
Рамка
Диаграмма коллабораций является формой диаграммы сообщений, поэтому часть её элементов
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 102 / 207
по своей семантике и процедурам создания аналогичны соответствующим элементам диаграммы
сообщений.
Объект
Процедура создания объекта
Чтобы создать объект,
1. Нажмите [Toolbox] -> [Collaboration] -> [Object].
2. Затем щелкните позицию главного окна, куда нужно поместить объект.
3. Отобразится горячий диалог. В горячем диалоге введите имя объекта.
4. Нажмите [Ввод]
Процедура создания, исходящего сообщения с помощью горячего синтаксиса
Чтобы создать исходящий вызов от выбранного объекта к другому объекту
1. Дважды щелкните объект-источник, или выберите объект-источник и нажмите клавишу
[Ввод], чтобы отобразить горчий диалог.
2. В горячем диалоге, введите имя сообщения после строки "-> " (или "<-" - для приходящего
сообщения, и "<-> " - для исходящего сообщения с возвратом).
3. Нажмите клавишу [Ввод], и исходящий вызов от выбранного объекта к целевому объекту
будет создан и расположен последним.
Процедура установки активности объекта
Чтобы присвоить класс активному объекту,
1. Установите у присваиваемого класса свойство [IsActive] в true.
2. Для MyObject, измените свойство [IsActive] класса MyClass.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 103 / 207
3. Если ссылка на класс не установлена, Вы не сможете специфицировать объект как
активный.
Процедура установки множественности объекта
Чтобы преобразовать объект в мульти-объект,
1. Установите свойство IsMultiInstance объекта в true.
2. Объект станет мульти-объектом
Процедура создания объекта на основе класса
Чтобы создать объект на основе класса,
1. Выберите класс в [навигаторе модели].
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 104 / 207
2. Перетащите его на диаграмму коллабораций.
3. Объект (инстанция класса) будет создан.
Процедура создания класса на основании объекта
Если класс не присвоен объекту,
1. Дважды щелкните объект, чтобы отобразить горячий диалог.
2. В горячем диалоге, щелкните кнопку добавления класса.
3. В диалоге [Enter element name], введите имя класса.
4. Новый класс будет создан и назначен объекту.
Если Вы хотите назначить существующий класс объекту, введите имя существующего класса в
диалоге [Select a model element].
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 105 / 207
Процедура добавления AttributeLink к объекту
Есть два способа добавить связь атрибута к объекту
используя объектную модель в главной диаграмме или [навигаторе модели]
используя [редактор коллекций]
В случае использования объектной модели,
1. Выберите объект в [главном окне] или в [навигаторе модели].
2. Щелкните правой кнопкой мыши выбранный объект, выберите [Add] -> [Attribute Link]во
всплывающем меню и нажмите Attribute Link.
3. Новая атрибутная связь будет создана.
В другом случае,
1. Выберите [Collection Editor...] в контекстном меню объекта или щёлкните свойство [Slots] в
окне свойств.
2. В закладке слотов [редактора коллекции], Вы можете добавить связь атрибута, используя
кнопку.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 106 / 207
Связь
Процедура создания связи
Чтобы создать связь,
1. нажмите [Toolbox] -> [Collaboration] -> [Link].
2. Перетащите линию от одного объекта к другому в [главном окне].
3. Между двумя объектами будет создана связь.
Рекурсивная связь
Процедура создания рекурсивной связи
Чтобы создать рекурсивную связь,
1. Щёлкните [Toolbox] -> [Collaboration] -> [SelfLink].
2. Щёлкните объект на диаграмме, для которого создаётся рекурсивная связь.
Процедура создания рекурсивного сообщения
Чтобы создать рекурсивное сообщение,
1. Щёлкните [Toolbox] -> [Collaboration] -> [ForwardStimulus/ReverseStimulus].
2. Щёлкните в [главном окне] рекурсивную связь, для которой нужно создать рекурсивное
сообщение.
3. Дважды щёлкните сообщение и введите имя сообщения в горячем диалоге.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 107 / 207
Сообщение

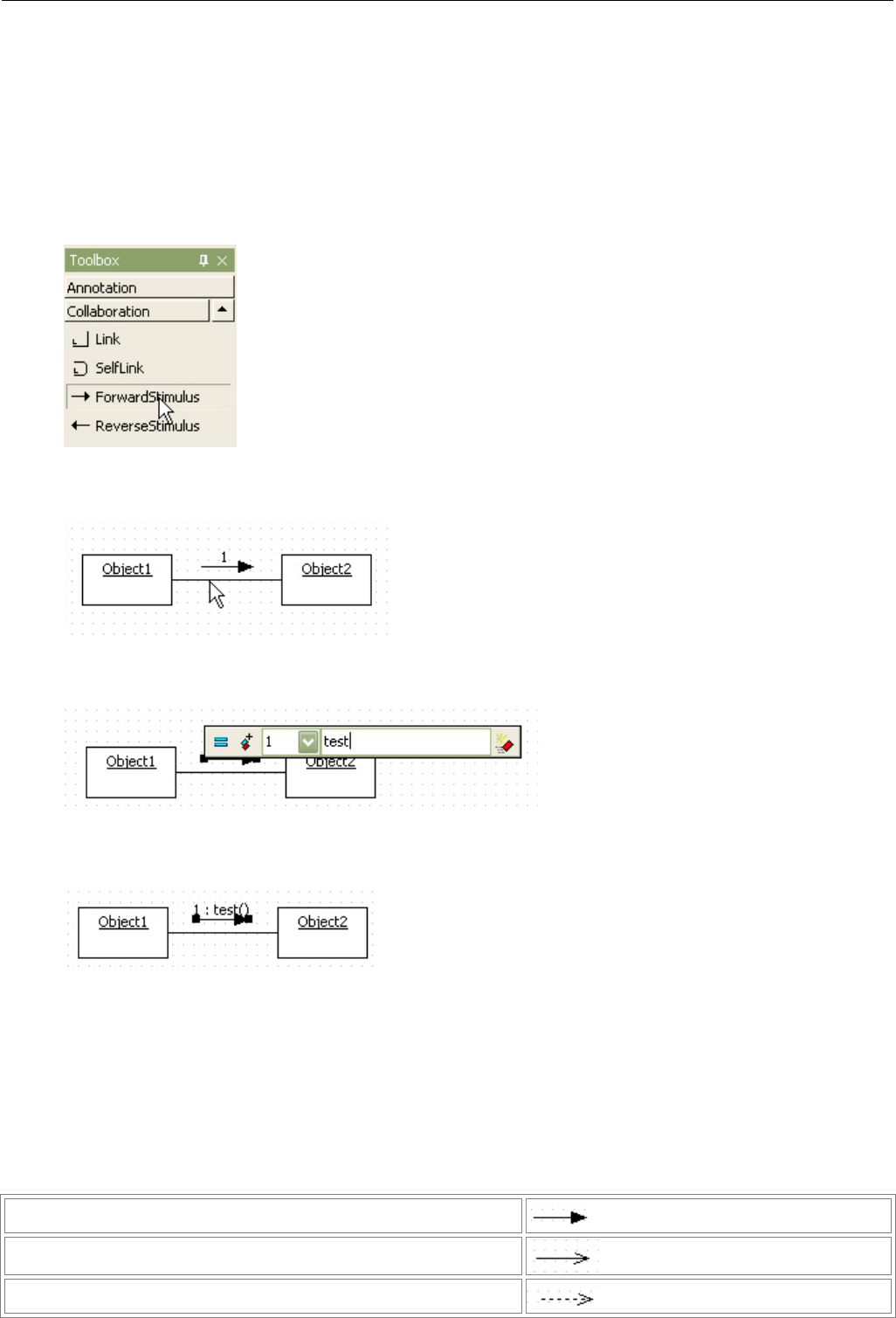

Процедура создания сообщения
Чтобы создать сообщение,
1. Щёлкните [Toolbox] -> [Collaboration] -> [ForwardStimulus/ReverseStimulus]
2. Щелкните связь в [главном окне], на которую будет помещено сообщение.
3. Дважды щёлкните сообщение и введите имя сообщения в горячем диалоге.
4. Результат будет следующим.
Процедура изменения свойства ActionKind сообщения
Свойству [ActionKind] сообщения должно быть присвоено одно из пяти значений, указанных
ниже. Чтобы изменить свойство [ActionKind], выберите сообщение и выберите свойство
[ActionKind] в окне свойств.
CALL
SEND
RETURN
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 108 / 207
CREATE
DESTROY
Рамка
Процедуры создания рамки
Чтобы создать рамку,
1. Щёлкните [Toolbox] -> [Collaboration] -> [Frame].
2. Очертите сектор главного окна, куда будет помещена рамка.
3. Результат будет следующим.
Диаграмма
Процедура включения отображения порядковых номеров сообщений на диаграмме
Чтобы показать или скрыть порядковый номер сообщения, выберите диаграмму в [навигаторе
модели] или в [главном окне], и установите свойство диаграммы [ShowSequence] в true или false.

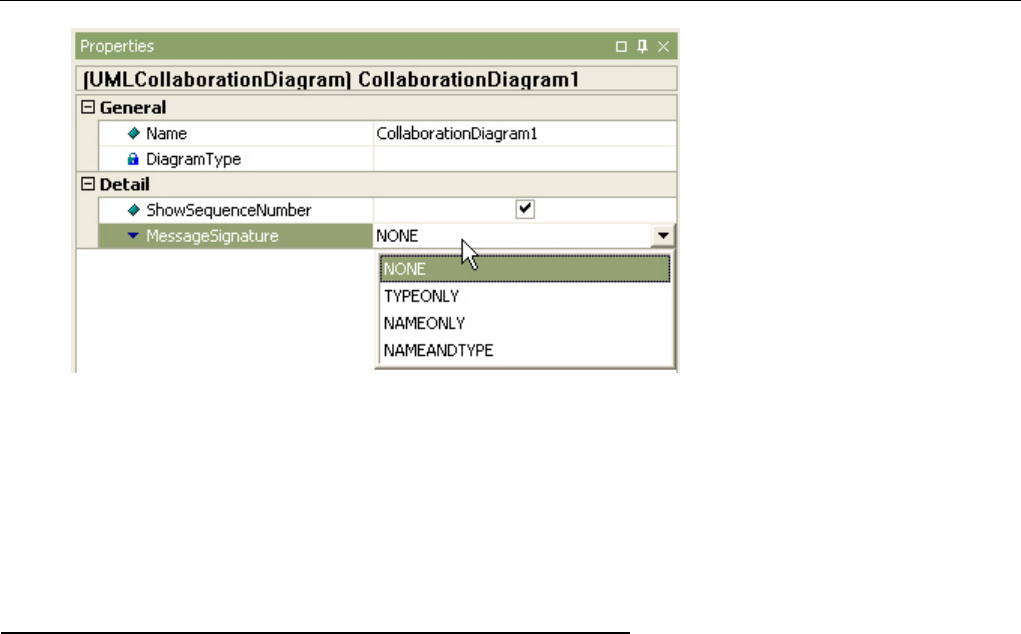

Процедура изменения стиля сигнатуры сообщений в диаграмме
Есть четыре стиля сообщения. Чтобы изменить сигнатуру сообщения,
1. Выберите диаграмму в [навигаторе модели] или в [главном окне].
2. Установите свойство [MessageSignature] диаграммы в одно из следующих значений
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 109 / 207
NONE показывать только имя
NAMEONLY показывать имя сообщения и мена аргументов
TYPEONLY показывать имя сообщения, тип аргументов и возвращаемый тип
NAMEANDTYPE показывать имя сообщения, типы и имена аргументов, и возвращаемый
тип.
Использование диаграммы состояний
Следующие элементы доступны на диаграмме состояний.
Состояние
Субмодель состояний
Начальное состояние
Конечное состояние
Точка соединения
Точка выбора
Поверхностная хронология
Глубокая хронология
Синхронизация
Заключительный Поток
Переход
Рекурсивный переход
Состояние
Семантика
Состояние - жизненное положение объекта, в течение которого он удовлетворяет некоторым
условиям, исполняет некоторое действие, или ждет некоторого случая.
Процедура создания состояния
Чтобы создать состояние,
1. Щёлкните [Toolbox] -> [Statechart] -> [State].
2. Щёлкните в позиции главного окна, куда нужно поместить состояние.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 110 / 207
3. Состояние будет создано. Введите имя состояния в горячем диалоге.
4. Нажмите клавишу [Ввод], чтобы завершить процедуру.
Процедура перемещения одного состояния в другое состояние
Чтобы переместить одно состояние в другое,
1. Щёлкните состояние, которое содержится в некотором состоянии.
2. Перетащите его в другое состояние.
3. Выбранное состояние переместится в другое состояние.
Процедура перемещения нескольких состояний сразу
Чтобы создать несколько состояний с входящим или уходящим переходом от выбранного
состояния, используйте горячий синтаксис.
1. Дважды щёлкните состояние. Будет показан горячий диалог. В горячем диалоге, после
строки "->" (или "<-" - для прихода), введите имена целевых состояний, разделённые
запятой.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 111 / 207
2. Нажмите клавишу [Ввод]. Несколько состояний, происходящих (приходящих) от
выбранного состояния будут созданы и размещены на диаграмме автоматически.
Процедура добавления акций entry/do/exit
Есть три способа добавить акцию к состоянию.
использование горячего диалога,
использование модельного элемента в [главном окне] или [навигаторе модели],
использование [редактора коллекции].
В случае использования горячего диалога,
1. Дважды щёлкните состояние,
2. Нажмите [Add Entry/Add DoAction/Add ExitAction] в горячем диалоге
3. Вы добавили действие.
В случае использования модельного элемента, выберите состояние в [главном окне] или в
[навигаторе модели]. Щелкните правой кнопкой мыши выбранное состояние, выберите [Add]->
[Entry/Do/Exit] в контекстном меню.
В последнем случае,
1. выберите [Редактор коллекции ...] в контекстном меню состояния.
2. или щёлкните кнопку в свойстве [EntryActions/DoActions/ExitActions] в окне свойств.
3. На закладке [Entry Actions/Do Actions/Exit Actions] [редактора коллекции], Вы можете
добавить действие, используя соответствующую кнопку.
Субмодель состояний
Семантика
Субмодель состояний - синтаксический элемент, который обеспечивает многократное
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 112 / 207
использование и модульность "модельных спецификаций". Он является как бы
макрорасширением, для вставки в другой конечный автомат, который семантически эквивалентен
композиту состояний.
Процедура создания субмодели состояний
Чтобы создавать субмодель состояний,
1. Щёлкните [Toolbox] -> [Statechart] -> [SubmachineState].
2. Щёлкните позицию на диаграмме, куда нужно поместить субмодель. Субмодель будет
создана, и для неё откроется горячий диалог.
3. В горячем диалоге, введите имя субмодели состояний и нажмите клавишу [Ввод].
Начальное состояние
Семантика
Начальное состояние - своего рода псевдо-состояние, которое обозначает отправную точку в
области модели состояний. Она имеет единственный исходящий переход к заданному по
умолчанию состоянию области включения, и не имеет никаких входящих переходов. Может быть
одно (и только одно) начальное состояние в любой данной области модели состояний. Это - не
самостоятельное состояние, а скорее некоторый маркер.
Процедура создания начального состояния
Чтобы создать начальное состояние,
1. Щёлкните [Toolbox] -> [Statechart] -> [InitialState].
2. Затем щёлкните в позиции на диаграмме, где нужно разместить начальное состояние.
Процедура создания начального состояния из состояния
Чтобы создать начальное состояние с исходящим переходом к выбранному объекту, используйте
горячий синтаксис.
1. Дважды щёлкните по состоянию. В горячем диалоге, введите строку "-*", а затем имя
начального состояния или ничего.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 113 / 207
2. Нажмите клавишу [Ввод] и начальное состояние с уходящим переходом к выбранному
состоянию будет создано.
Конечное состояние
Семантика
Заключительное состояние представляет собой последнее или "заключительное" состояние
модели состояний. Может существовать более чем одно заключительное состояние на любом
уровне, что означает, что процесс может закончиться различными способами или условиями.
Когда заключительное состояние будет достигнуто и оно не включает другие состояния, это
означает, что машина выполнила все переходы, и больше переходов произойти не может.
Процедура создания заключительного состояния
Чтобы создать конечное состояние,
1. Нажмите [Toolbox] -> [Statechart] -> [FinalState].
2. И щёлкните в позиции на диаграмме, где будет помещено конечное состояние.
Процедура создания заключительного состояния из состояния
Чтобы создать заключительное состояние с входящим переходом от выбранного объекта,
используйте горячий синтаксис.
1. Дважды щелкните состояние. В горячем диалоге, введите строку "-" а затем имя
заключительного состояния или ничего.
2. Нажмите клавишу [Ввод] и заключительное состояние со входящим переходом от
выбранного состояния будет создано.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 114 / 207
Точка соединения
Семантика
Цепочки точек соединения объединяют несколько переходов в один полный путь. Бывает
несколько входящих и/или исходящих переходов. Каждый полный путь, образуемый соединениями
- логически независим и только один из них может использоваться в каждый момент времени.
Могут быть использованы для конструирования ветвлений и слияний.
Процедура создания точки соединения
Чтобы создать точку соединения,
1. Щёлкните [Toolbox] -> [Statechart] -> [JunctionPoint].
2. Щёлкните в позиции диаграммы, куда нужно поместить точку соединения.
Точка выбора
Семантика
Точка выбора разбивает входящий переход на несколько непересекающихся исходящих
переходов. Каждый исходящий переход имеет граничное условие, которое вычисляется после того,
как предшествующие действия на входящем пути будут выполнены. Не менее одного исходящего
перехода должно выть определено из данной точки, иначе модель не является корректной.
Процедура создания точки выбора
Чтобы создать точку выбора,
1. щёлкните [Toolbox] -> [Statechart] -> [ChoicePoint].
2. щёлкните в позиции диаграммы, куда нужно поместить точку выбора.
Поверхностная хронология
Семантика
Когда этот элемент достигается как адресат перехода, он восстанавливает состояние в пределах
включающего композитного состояния, которое было активно непосредственно перед тем, как это
включающее состояние было покинуто. Не восстанавливает никаких подсостояний последнего
активного состояния.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 115 / 207
Процедура создания поверхностной хронологии
Чтобы создать поверхностную хронологию,
1. щёлкните [Toolbox] -> [Statechart] -> [ShallowHistory].
2. щёлкните в позиции на диаграмме, куда следует поместить поверхностную хронологию.
Процедура создания поверхностной хронологии от состояния
Чтобы создавать хронологию с уходящим переходом от выбранного объекта, используйте
горячий синтаксис.
1. Дважды щелкните состояние. В горячем диалоге, введите один из кодов "-(h)", "-(H)", "-(h
*)", "-(H *)".
2. Нажмите клавишу [Ввод], и хронология с уходящим переходом от выбранного состояния
будет создана.
Глубокая хронология
Семантика
Когда этот элемент достигается как адресат перехода, он восстанавливает полную
конфигурацию состояния, которая была актуальна непосредственно перед тем, как композитное
состояние было последний раз покинуто.
Процедура создания глубокой хронологии
Чтобы создать глубокое состояние,
1. Щёлкните [Toolbox] -> [Statechart] -> [DeepState].
2. Щёлкните в позиции главного окна, куда следует поместить глубокое состояние.
Синхронизация
Процедура создания области синхронизации
Чтобы создать синхронизацию,
1. Щёлкните [Toolbox] -> [Statechart] -> [Synchronization].
2. Щёлкните в позиции главного окна, куда следует поместить синхронизацию.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 116 / 207
Процедура создания соединения
Чтобы создать соединение входящих переходов к выбранному объекту, используйте горячий
синтаксис.
1. Дважды щелкните состояние. В горячем диалоге, введите код "<-|" и имена соединяемых
состояний, разделённые запятыми.
2. Нажмите клавишу [Ввод], и состояния, присоединённые к выбранному состоянию, будут
созданы и размещены автоматически.
Чтобы создать ветвление исходящих переходов к выбранному объекту, используйте горячий
синтаксис.
1. Дважды щелкните состояние. В горячем диалоге, введите код "->|" и имена состояний, к
которым нужно разветвиться, разделённые запятыми.
2. Нажмите клавишу [Ввод], и состояния, ответвленные от выбранного состояния, будут
созданы и размещены автоматически.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 117 / 207
Заключительный поток
Процедура создания заключительного потока
Чтобы создать заключительный поток,
1. щёлкните [Toolbox] -> [Statechart] -> [Flow Final].
2. щёлкните в позиции на диаграмме, куда следует поместить заключительный поток.
Переход
Семантика
Переход - направленное отношение между исходным состоянием и целевым состоянием. Он
может быть частью составного перехода, который выполняет машина состояний при переходе от
одной конфигурации к другой, и который представляет собой реакцию системы на специфическую
инстанцию события.
Процедура создания перехода
Чтобы создать переход,
1. Щёлкните [Toolbox] -> [Statechart] -> [Transition].
2. Проведите линию между состояниями в направлении перехода в [главном окне].
3. Между двумя состояниями будет создан переход.
Процедура переключения на другой элемент
Чтобы пересоединить переход к другому состоянию,
1. Щелкните конец перехода.
2. Перетащите его на другое состояние.
3. Переход будет пересоединён.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 118 / 207
Рекурсивный переход
Процедура создания рекурсивного перехода
Чтобы создать рекурсивный переход,
1. Щёлкните [Toolbox] -> [Statechart] -> [SelfTransition].
2. Щелкните состояние (на диаграмме), для которого создаётся рекурсивный переход
Использование диаграммы действий
Следующие элементы доступны в диаграмме действий.
Действие
Субдейсвтвие
Начальное состояние
Конечное состояние
Синхронизация
Решение
Заключительный поток
Объектный поток
Приём сигнала
Передача сигнала
Переход
Рекурсивный переход
Область действия
Диаграмма действий является частным случаем диаграммы состояний. Поэтому часть её
элементов по своей семантике и процедурам создания аналогична соответствующим элементам
диаграммы состояний.
Действие
Семантика
Действие (или состояние действия) представляет собой выполнение простой акции или
операции. Состояние действия - простое состояние, подразумевающее исполнение акции и выход
из этого состояния, выполняемый по неявному событию. То есть оно соответствует выполнению
непосредственно акции и исходящему переходу, который будет активизирован, как только
выполнение действия будет завершено.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 119 / 207
Процедура создания действия
Чтобы создать действие,
1. Щёлкните [Toolbox] -> [Activity] -> [ActionState]
2. Щёлкните в позиции на диаграмме, куда следует поместить действие.
3. Состояние действия будет создано, и высветится горячий диалог.

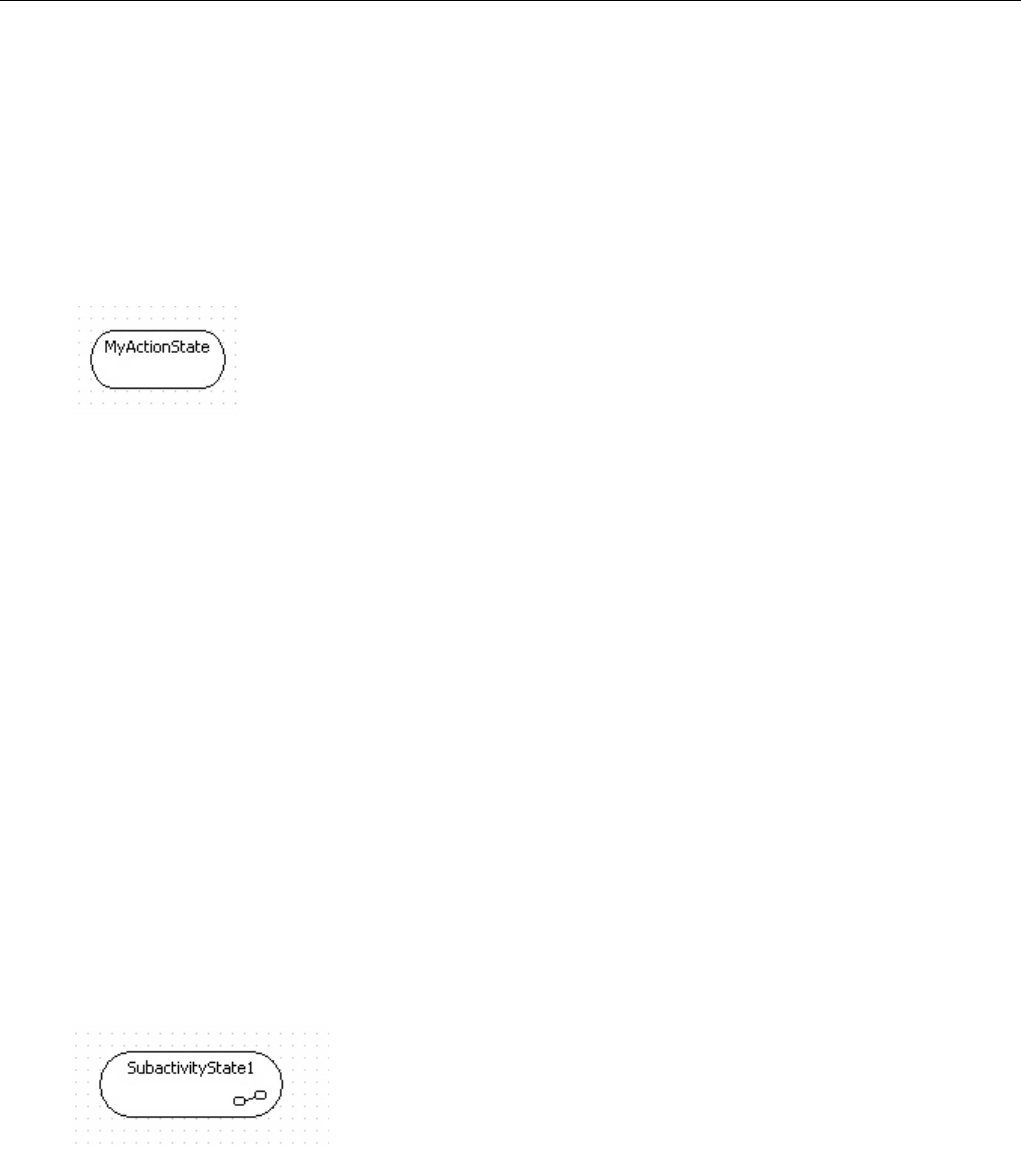

4. Введите имя состояния действия в горячий диалоге и нажмите клавишу [Ввод]. Результат
будет следующим.
Субдейсвтвие
Семантика
Субдейсвтвие представляет собой выполнение неатомарной последовательности шагов, которая
имеет некоторую продолжительность; то есть, внутренне оно состоит из набора действий и,
возможно, ожидания событий. То есть субдействие - “иерархическое действие”, выполняющее
некоторый связанный граф.
Процедура создания субдействия
Чтобы создать субдейсвтвие,
1. щёлкните [Toolbox] -> [Activity] -> [SubactivityState]
2. щёлкните в позиции на диаграмме, куда следует поместить субдейсвтвие. Субдействие
будет создано и высветится горячий диалог. В горячем диалоге, введите имя субдействия и
нажмите клавишу [Ввод]. Результат будет следующим.
Решение
Семантика
Диаграмма состояний (и производная от неё диаграмма действий) использует элемент решения,
когда вычисляются некоторое граничные условия, необходимые, чтобы указать возможные
переходы, зависящие от результатов вычисления этих логических условий применительно к
владеющему объекту.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 120 / 207
Процедура создания решения
Чтобы создать решение,
1. щёлкните [Toolbox] -> [Activity] -> [Decision]
2. щёлкните в позиции на диаграмме, куда следует поместить решение. Решение будет создано
на диаграмме.
Процедура создания решения от состояния
Чтобы создать решение со входящим переходом от выбранного объекта, используйте горячий
синтаксис.
1. Дважды щелкните состояние (действие). В горячем диалоге, введите код "-><>" ("<-<>" -
для входящего перехода от решения).
2. Нажмите клавишу [Ввод], и решение с исходящим переходом от выбранного состояния
будет создано.
Объектный поток
Семантика
Объектный поток - один из двух типов действий, являющихся направленным подключением
между узлами (другой называется потоком управления). Как только узловое действие в источнике
(хвосте) потока заканчивается, оно посылает сигналы в виде объектного потока в целевой (на него
указывает стрелка) конец этого потока. Объектный поток может нести только объектные сигналы;
он не может нести сигналы управления. Есть правила, которые определяют, какие сигналы могут
течь по объектному потоку, и какие типы узловых действий могут являться источником и
адресатом потока. В случае законченных действий объектный поток может определять вес,
который указывает минимальное число сигналов, которые должны следовать по объектному
потоку в виде группы.
Процедура создания объектного потока
Чтобы создать объектный поток,
1. щёлкните [Toolbox] -> [Activity] -> [Object Flow]
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 121 / 207
2. щёлкните в позиции на диаграмме, куда следует поместить объектный поток. Будет
высвечен горячий диалог объектного потока.
3. В горячем диалоге, введите имя потока нажмите клавишу [Ввод].
Состояние приёма сигнала
Семантика
Приём сигнала изображается как вогнутый пятиугольник, который напоминает флаг. Сигнатура
сигнала показывается внутри символа. Непомеченная стрелка перехода рисуется от предыдущего
действия к пятиугольнику, а другая непомеченная стрелка - от пятиугольника к следующему
действию. Штриховая линия со стрелкой может быть проведена от объекта до метки на
пятиугольнике, чтобы показать отправителя сигнала; но это не является обязательным.
Процедура создания состояния приёма сигнала
Чтобы создать Состояние приёма сигнала,
1. щёлкните [Toolbox] -> [Activity] -> [Signal Accept State].
2. щёлкните в позиции на диаграмме, куда следует поместить состояние приёма сигнала.
3. В горячем диалоге, введите имя состояние приёма сигнала и нажмите клавишу [Ввод].
Состояние передачи сигнала
Посылка сигнала отображается как выпуклый пятиугольник, с выступом на любой стороне.
Сигнатура сигнала показывается внутри символа. Непомеченная стрелка перехода рисуется от
предыдущего действия к пятиугольнику, а другая непомеченная стрелка - от пятиугольника к
следующему действию. Штриховая линия со стрелкой может быть проведена к объекту от метки
на пятиугольнике, чтобы показать получателя сигнала; но это не является обязательным.
Процедура создания состояния передачи сигнала
Чтобы создать состояние передачи сигнала,
1. щёлкните [Toolbox] -> [Activity] -> [Signal Send State]
2. щёлкните в позиции на диаграмме, куда следует поместить состояние передачи сигнала.
3. В горячем диалоге, введите имя состояние передачи сигнала и нажмите клавишу [Ввод].
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 122 / 207
Область действия
Семантика
Действия и субдействия могут быть расположены внутри областей действия. Области действия
используются, чтобы указать ответственность объектов за действия и субдействия. Они часто
соответствуют организационным модулям бизнес-модели.
Процедура создания горизонтальной области действия
Чтобы создать горизонтальную область действия,
1. щёлкните [Toolbox] -> [Activity] -> [Horizontal Swimlane]
2. Очертите границу, где нужно расположить горизонтальную область действия.
3. Горизонтальная область действия будет создана на диаграмме. Введите имя области
действия в горячем диалоге и нажмите клавишу [Ввод].
Процедура создания вертикальной области действия
Чтобы создать вертикальную область действия,
1. Щёлкните [Toolbox] -> [Activity] -> [Vertical Swimlane]
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 123 / 207

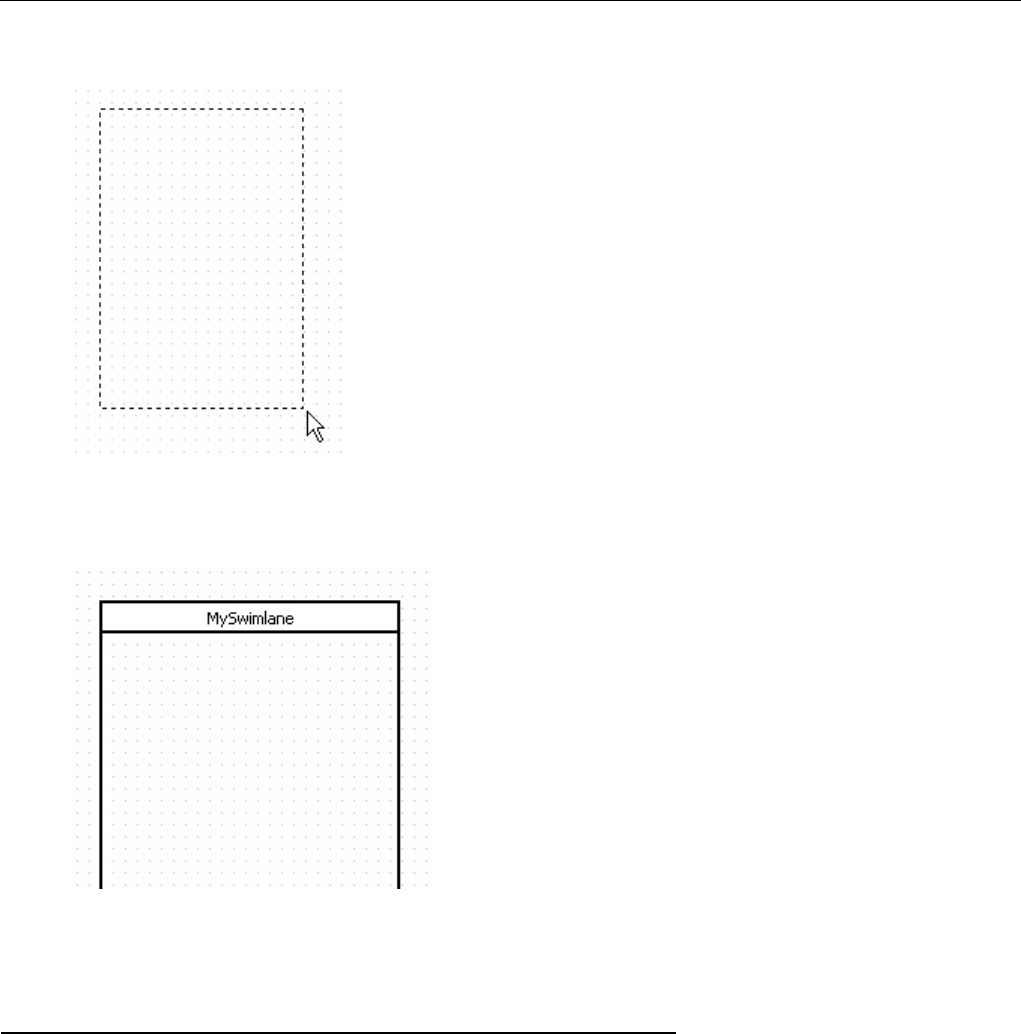

2. Очертите границу, где нужно расположить вертикальную область действия.
3. Вертикальная область действия будет создана на диаграмме. Введите имя области действия
в горячем диалоге и нажмите клавишу [Ввод].
Использование диаграммы компонентов
Следующие элементы доступны в диаграмме компонентов.
Пакет
Интерфейс
Компонент
Инстанция компонента
Артефакт
Порт
Часть
Ассоциация
Зависимость
Реализация
Связь
Соединитель
Значительная часть элементов по своей семантике и процедурам создания аналогична
соответствующим элементам диаграммы классов.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 124 / 207
Компонент
Семантика
Компонент представляет собой модульную, сборную и заменимую часть системы, которая
исполняется и предлагает набор интерфейсов.
Процедура создания компонента
Чтобы создать компонент,
1. Щёлкните [Toolbox] -> [Component] -> [Component]
2. Щёлкните в позиции диаграммы, куда следует поместить компонент. В горячем диалоге,
введите имя компонента и нажмите клавишу [Ввод]. Результат будет следующим.
Процедура добавления резидентного элемента
Чтобы добавить резидента к компоненту,
1. Выберите [Collection Editor...] в контекстном меню компонента.
2. Щелкните кнопку свойства [Резиденты] в окне свойств.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 125 / 207
3. На закладке [Residents] [редактора коллекции] Вы можете добавить резидентный элемент,
используя кнопку .
4. В диалоге [Select a Resident] выберите резидентный компонент.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 126 / 207
5. Компонент, присвоенный другому компоненту как резидентный компонент, показывается
следующим образом.
Процедура создания отношения провайдера
Чтобы создать отношение провайдера
1. Щёлкните [Toolbox] -> [Component] -> [Realization]
2. Проведите линию на диаграмме от компонента к интерфейсу
3. Результат будет следующим.
Процедура создания отношения требования
Чтобы создать отношение требования,
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 127 / 207
1. Щёлкните [Toolbox] -> [Component] -> [Dependency]
2. Проведите линию от компонента к интерфейсу в [главном окне].
Инстанция компонента
Семантика
Инстанция компонента - экземпляр компонента, который постоянно находится на инстанции
узла. Инстанция компонента может иметь состояние.
Процедура создания инстанции компонента
Чтобы создать инстанцию компонента,
1. Щёлкните [Toolbox] -> [Component] -> [ComponentInstance]
2. Щёлкните в позиции на диаграмме, куда следует поместить инстанцию компонента.
3. Введите имя инстанции в горячем диалоге и нажмите клавишу [Ввод]. Результат будет
следующим.
Процедура добавления атрибута к инстанции компонента
Есть два способа добавить AttributeLink к инстанции компонента.
использование элемента инстанции компонента на главной диаграмме или в [навигаторе
модели]
использование [редактора коллекций]
В случае использования элемента инстанции компонента,
1. Выберите инстанцию на диаграмме или в [навигаторе модели].
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 128 / 207
2. Щелкните правой кнопкой мыши выбранную инстанцию компонента, выберите[Add] ->
[Attribute Link] в контекстном меню.
3. Вы добавили связь с атрибутом.
В другом случае,
1. Выберите [Редактор коллекции ...] в контекстном меню инстанции компонента.
2. Щелкните кнопку свойства slots в окне свойств.
3. На закладке [Slots] [редактора коллекции] Вы можете добавить связь атрибута, используя
кнопку .
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 129 / 207
Артефакт
Семантика
Артефакт представляет собой физическую единицу информации, которая используется или
производится процессом. Примерами артефактов являются модели, исходные файлы, скрипты, и
двоичные исполняемые файлы. Артефакт может представлять собой выполнимый компонент.
Процедура создания артефакта
Чтобы создать артефакт,
1. щёлкните [Toolbox] -> [Component] -> [Artifact]
2. щёлкните в позиции на диаграмме, куда следует поместить артефакт.
3. Артефакт будет создан на диаграмме. В горячем диалоге введите имя артефакта
4. Нажмите клавишу [Ввод], чтобы закончить процедуру.
Использование диаграммы развертывания
Следующие элементы доступны в диаграмме развертывания.
Пакет
Узел
Инстанция узла
Артефакт
Порт
Часть
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 130 / 207
Ассоциация
Направленная ассоциация
Зависимость
Связь
Соединитель
Большая часть элементов по своей семантике и процедурам создания аналогична
соответствующим элементам диаграммы классов и диаграммы компонентов.
Узел
Семантика:
Узел - физический объект времени выполнения, который представляет собой вычислительный
ресурс, обычно имеющий память и другие обрабатывающие возможности, на котором могут быть
развернуты компоненты.
Процедура создания узла
Чтобы создать узел в диаграмме развертывания,
1. Щёлкните [Toolbox] -> [Deployment] -> [Node].
2. Щёлкните в позиции на диаграмме, где нужно разместить узел.
3. Узел будет создан. Введите имя узла в горячем диалоге.
4. Нажмите клавишу [Ввод].
Процедура добавления развернутого компонента
Чтобы добавить развернутый компонент к узлу
1. Выберите [Редактор коллекции ...] в контекстном меню узла.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 131 / 207
2. Или щелкните кнопку свойства [DeployedComponents] в окне свойств.
3. На закладке [DeployedComponents] [редактора коллекции] Вы можете добавить развернутый
компонент, используя кнопку .

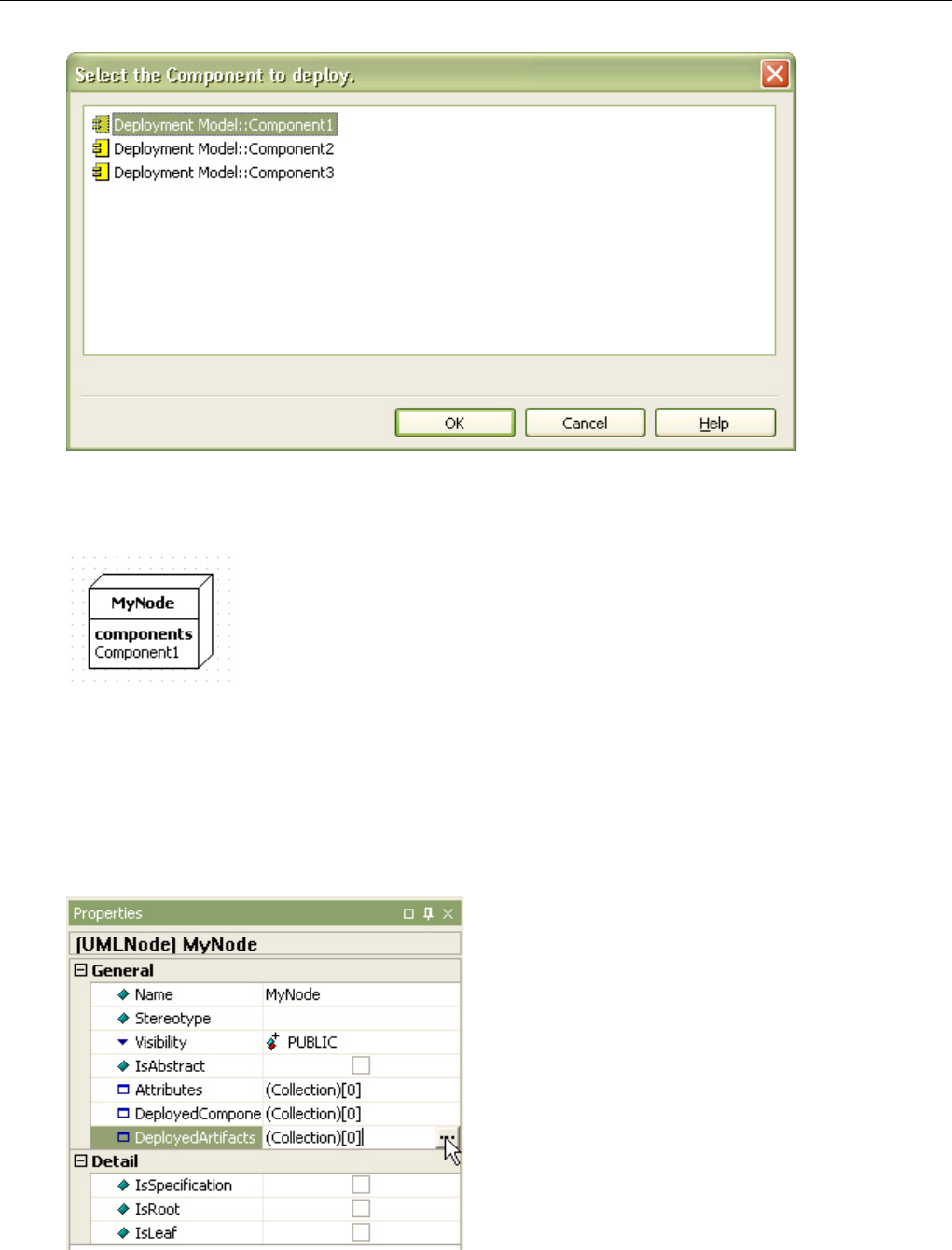

4. В диалоге [Select the Component to deploy] выберите развертываемый компонент. Чтобы
выбирать компонент, Вы должны его предварительно создать.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 132 / 207
5. Щелкните кнопку OK. Компонент будет добавлен к узлу.
6. Узел изображается как показано ниже.
Процедура добавления развертываемого артефакта
Чтобы добавить развертываемый артефакт к узлу,
1. Выберите [Редактор коллекции ...] в контекстном меню узла.
2. Или щелкните кнопку свойства [DeployedArtifacts] в окне свойств.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 133 / 207
3. На закладке [Развернутые артефакты] [редактора коллекции] Вы можете добавить артефакт,
используя кнопку .
4. В диалоге [Выбор артефакта] выберите артефакт и щелкните кнопку [OK].
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 134 / 207
5. Артефакт будет добавлен к узлу, а узел будет выглядеть, как показано ниже
Инстанция узла
Семантика
Инстанция узла - экземпляр узла. Коллекция инстанций компонентов может постоянно
находиться на инстанции узла.
Процедура создания инстанции узла
Чтобы создать инстанцию узла на диаграмме развертывания,
1. Щёлкните [Toolbox] -> [Deployment] -> [NodeInstance]
2. Щёлкните в позиции на диаграмме, куда следует поместить инстанцию узла.
3. Введите имя инстанции узла в горячем диалоге и нажмите клавишу [Ввод].
4. Результат будет следующим.
Процедура добавления атрибутной связи к инстанции узла
Есть два способа добавить атрибутную связь к инстанции узла.
используя элемент инстанции в [главное окне] или [навигаторе модели]
используя [редактор коллекции]
В случае использования элемента инстанции узла
1. Выберите инстанцию в [главном окне] или в [навигаторе модели],
2. Щелкните правой кнопкой мыши выбранную инстанцию узла, выберите [Add] -> [Attribute
Link] в контекстном меню.
3. Узел не отображает атрибутные связи на своём визуальном образе.
В другом случае
1. Выберите [Редактор коллекции ...] в контекстном меню инстанции узла.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 135 / 207
2. Или щелкните кнопку свойства [Slots] в окне свойств.
3. На закладке [Slots] [редактора коллекции] Вы можете добавить атрибутную связь, используя
кнопку .
Использование композиционной структурной диаграммы
Следующие элементы доступны в композитной структурной диаграмме.
StarUNL. Руководство пользователя. Глава 5. Работа с диаграммами 136 / 207
Класс
Интерфейс
Порт
Часть
Зависимость
Соединитель
Колл
