1
Руководство пользователя и инструкция по установке
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Автомобильная охранная система с двухсторонней связью CENMAX
VIGILANT ST-8A сконструирована для охраны дверей, капота, багажни-
ка и внутрисалонного пространства автомобиля, звукового, визуального
и радио оповещения владельца о текущем состоянии охранной системы
и охраняемого автомобиля. Кроме этого, CENMAX VIGILANT ST-8A предот-
вращает несанкционированный запуск двигателя.
В состав CENMAX VIGILANT ST-8A входит система управления запуском
двигателя, способная работать на автомобилях с любым типом двигателя
и коробки передач.
В стандартный комплект CENMAX VIGILANT ST-8A входит:
Центральный блок управления с полным комплектом
•
для установки.
Модуль связи.
•
Двух уровневый датчик удара.
•
Пульт дистанционного управления со встроенным пейджером
•
и ЖК-дисплеем.
Однонаправленный пульт дистанционного управления.
•
Индикаторный светодиод.
•
Кнопка аварийного отключения.
•
Чехол для брелка с ЖК-дисплеем.
•
Датчик температуры.
•
Инструкция по установке и управлению всеми режимами
•
CENMAX VIGILANT ST-8A.
Cenmax_Vigilant_ST-8A_new_manual.indd 1Cenmax_Vigilant_ST-8A_new_manual.indd 1 05.08.2011 12:15:1605.08.2011 12:15:16
2
CENMAX Vigilant ST-8A
Пульты дистанционного управления сигнализацией
Двунаправленный пульт дистанционного управления
с функцией пейджера
Представляет собой миниатюрное приёмно-передающее устройство
с питанием от 1,5 вольтовой батарейки (тип LR03 AAA), которой хватает
примерно на 6 месяцев эксплуатации. На пульте расположены три кнопки
управления и ЖК-дисплей для индикации состояния системы, выполнения
команд и индикации причины включения тревоги. При нажатии любой из
кнопок пульта передатчик формирует, и передаёт кодированную радиоко-
манду, которая меняется при каждом новом нажатии кнопки, предотвра-
щая тем самым возможность перехвата кода Вашей сигнализации код-
граббером.
В случае приёма встроенным в пульт пейджером сигнала тревоги. Вы
услышите звуковой сигнал и на ЖК-дисплее отобразится соответствующая
пиктограмма.

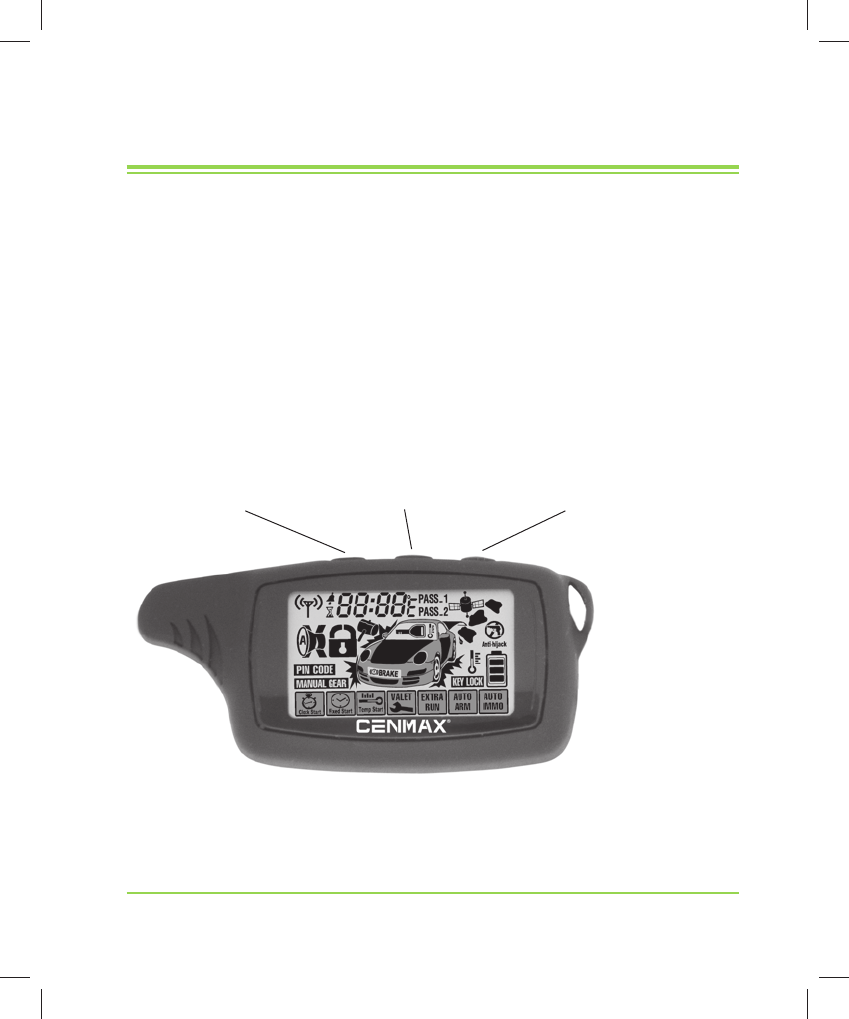

Брелок с обратной связью
кнопка 1 кнопка 2 кнопка 3
Cenmax_Vigilant_ST-8A_new_manual.indd 2Cenmax_Vigilant_ST-8A_new_manual.indd 2 05.08.2011 12:15:1605.08.2011 12:15:16
3
Руководство пользователя и инструкция по установке

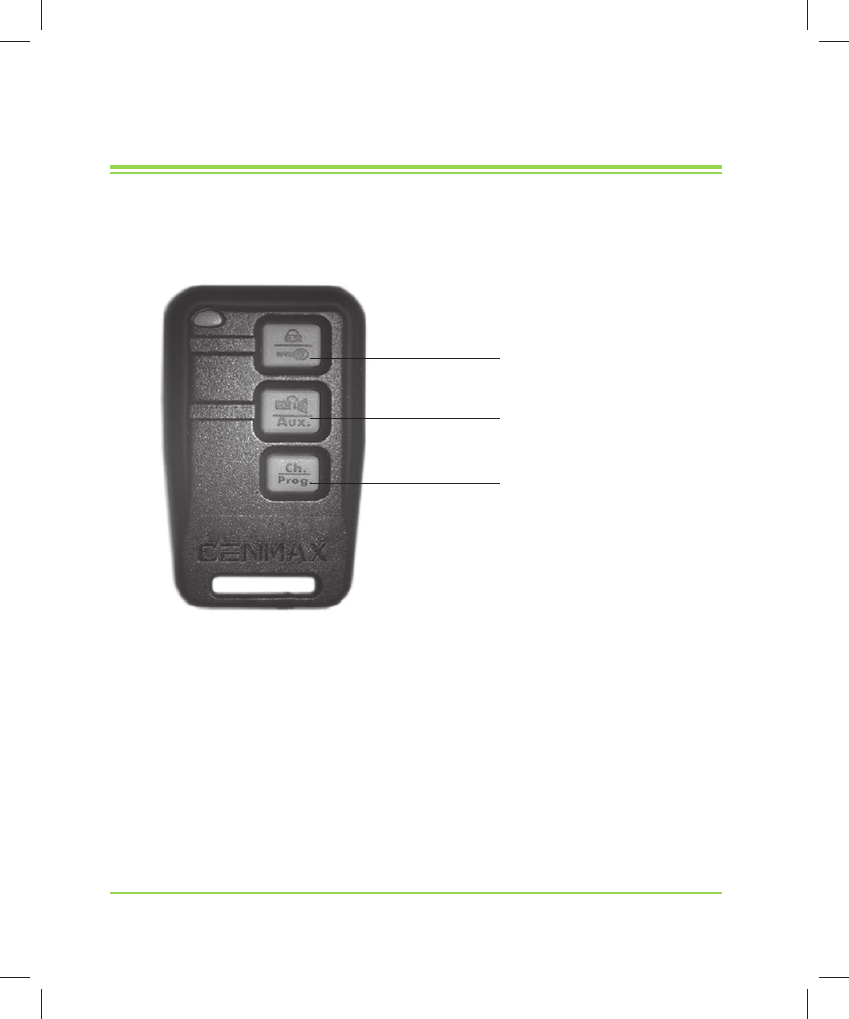

Брелок без обратной связи
Однонаправленный пульт
дистанционного управления сигнализацией
Миниатюрный радиопередатчик, питающийся от 3 вольтовой батарей-
ки (CR2032), которой хватает примерно на 1 год эксплуатации. Существен-
ное снижение дальности приёма системой команд передатчика говорит
о необходимости замены батарейки. На пульте расположены три кнопки
управления и индикаторный светодиод. Алгоритм формирования и пере-
дачи управляющих команд идентичен двунаправленному пульту управле-
ния сигнализацией. Однонаправленный пульт предназначен только для
управления сигнализацией.
кнопка 1
кнопка 2
кнопка 3
Cenmax_Vigilant_ST-8A_new_manual.indd 3Cenmax_Vigilant_ST-8A_new_manual.indd 3 05.08.2011 12:15:1605.08.2011 12:15:16
4
CENMAX Vigilant ST-8A

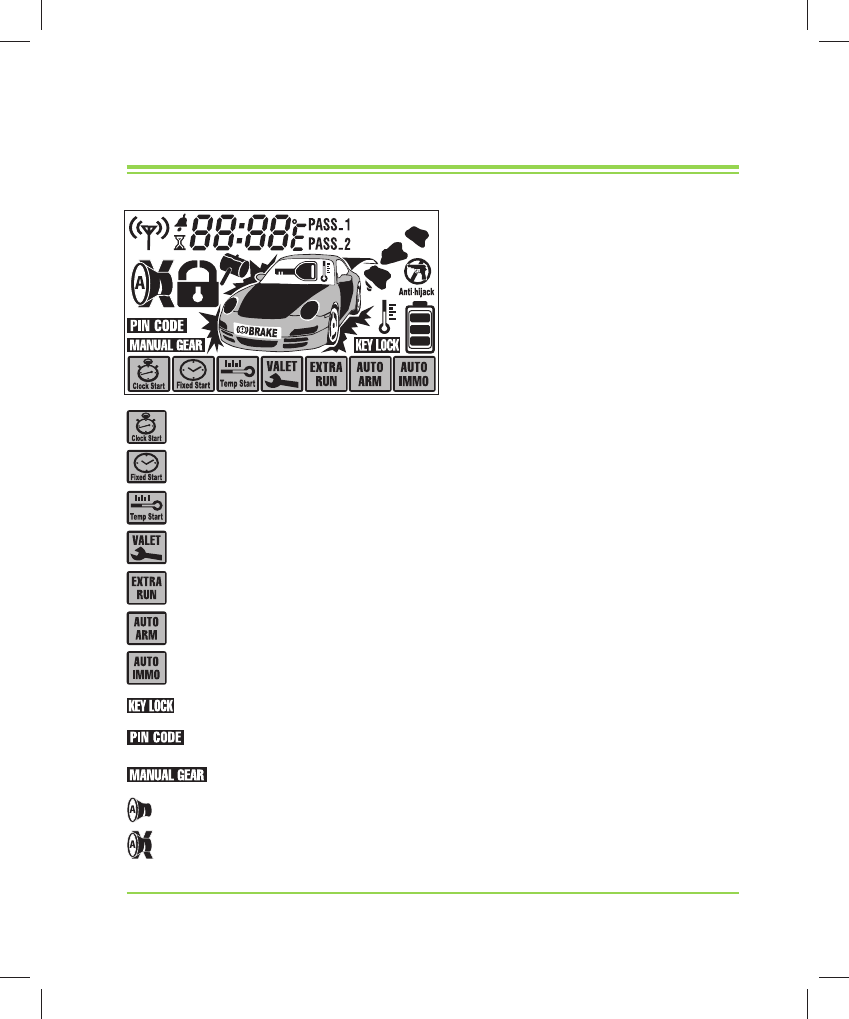

Индикация состояний
Режим автозапуска по будильнику (вкл/выкл)
Режим автозапуска по таймеру (вкл/выкл)
Режима автозапуска по температуре (вкл/выкл)
Режим сервисного обслуживания VALET (вкл/выкл)
Режим турботаймера (вкл/выкл)
Автоматическое включение режима охраны (вкл/выкл)
Режим иммобилизатора (вкл/выкл)
Блокировка кнопок брелка включена
Режим экстренного отключения ПИН -кодом включен
Режим ручной коробки передач включен
Включен режим охраны со звуковыми сигналами тревоги
Включен режим бесшумной охраны
Cenmax_Vigilant_ST-8A_new_manual.indd 4Cenmax_Vigilant_ST-8A_new_manual.indd 4 05.08.2011 12:15:1605.08.2011 12:15:16
5
Руководство пользователя и инструкция по установке

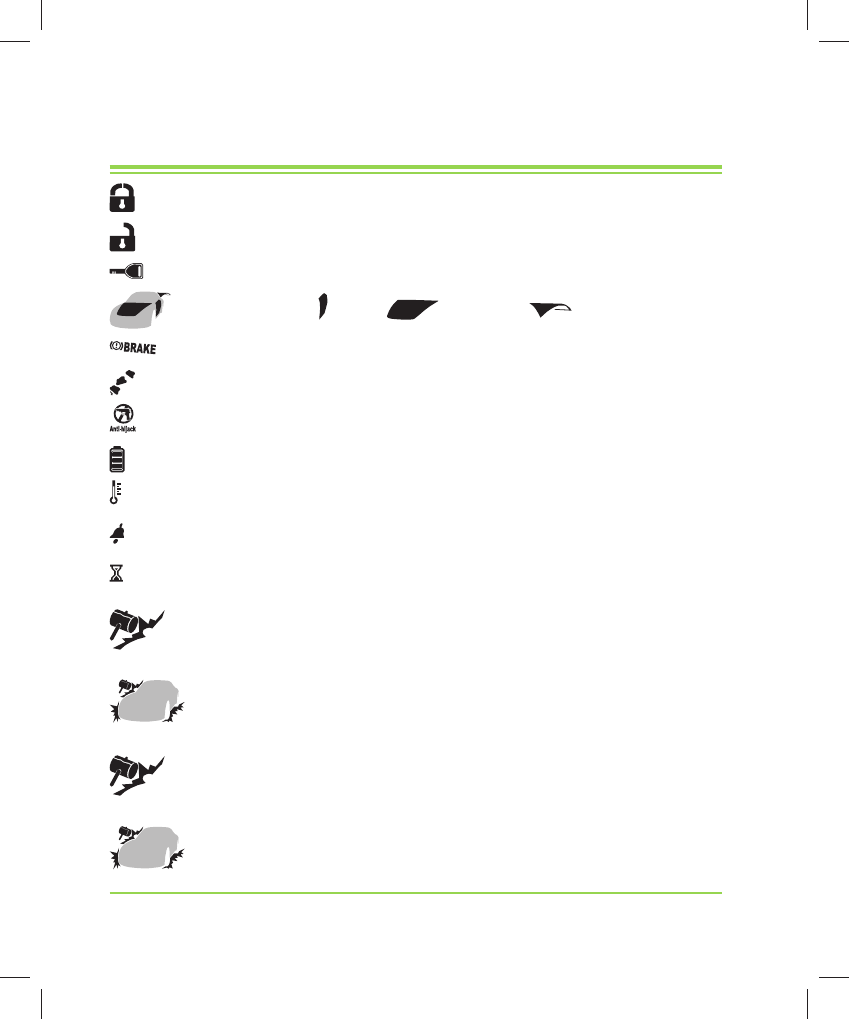

Замки дверей закрыты
Замки дверей открыты
Зажигание включено
Открыты двери , капот , багажник
Не затянут стояночный тормоз / Нажат ножной тормоз
Двигатель работает
Включен режим Anti Hi-jack
Требуется замена элемента питания брелка
Температура в салоне автомобиля / Температура двигателя
Включен будильник
Включен таймер обратного отсчета времени
PASS_1 Обход 1-го уровня датчика удара
PASS_2 Обход 1-го уровня дополнительного датчика
PASS_1 Обход обоих уровней датчика удара
PASS_2 Обход обоих уровней дополнительного датчика
SH-1 Сработал 1-й уровень датчика удара
SH-2 Сработал 1-й уровень дополнительного датчика
SH-1 Сработал 2-й уровень датчика удара
SH-2 Сработал 2-й уровень дополнительного датчика
Cenmax_Vigilant_ST-8A_new_manual.indd 5Cenmax_Vigilant_ST-8A_new_manual.indd 5 05.08.2011 12:15:1605.08.2011 12:15:16
6
CENMAX Vigilant ST-8A

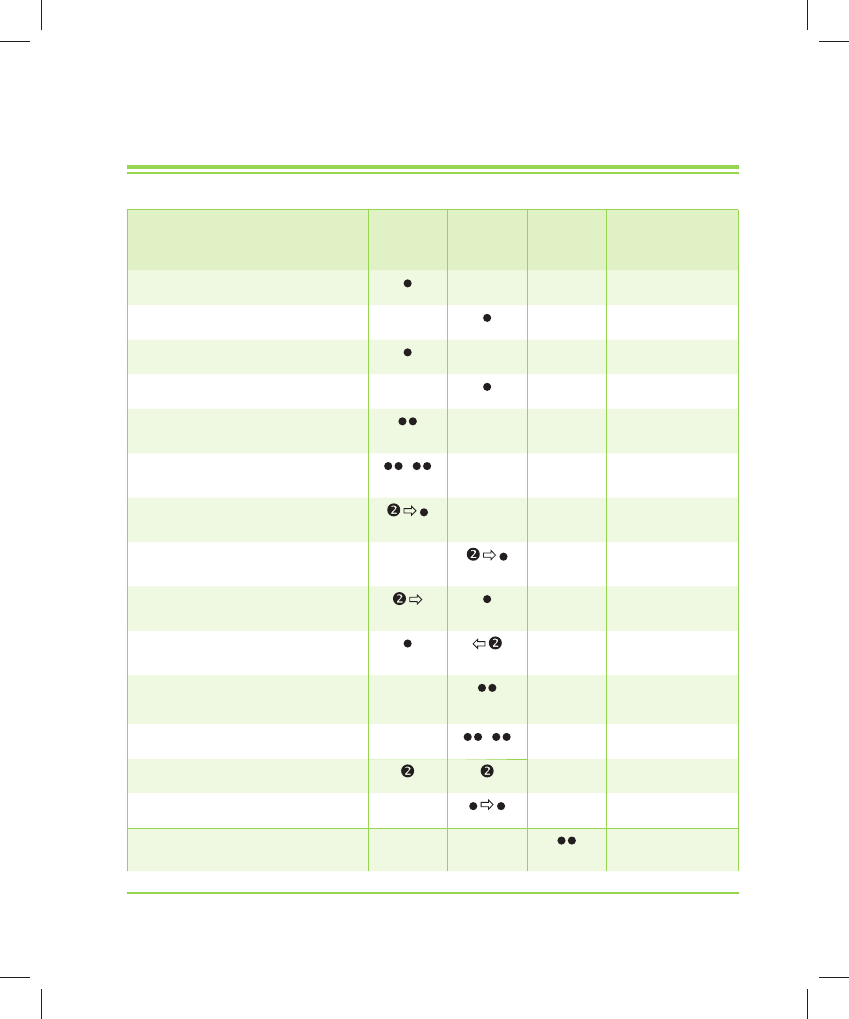

Таблица команд пультов управления.
функция Кнопка 1 Кнопка 2 Кнопка 3 Примечание
Постановка на охрану Зажигание ВЫКЛ
Снятие с охраны Зажигание ВЫКЛ
Запирание дверей Зажигание ВКЛ
Отпирание дверей Зажигание ВКЛ
Отключение предупредительной зоны
датчика PASS 1
Охрана включена
Полное отключение датчика PASS 1 Охрана включена
Бесшумная постановка на охрану
Бесшумное снятие с охраны
Включение режима бесшумной охраны
Выключение режима бесшумной охраны
Отключение предупредительной зоны
датчика PASS 2
Охрана включена
Полное отключение датчика PASS 2 Охрана включена
Включение Anti Hi-jack Зажигание ВКЛ.
Выключение Anti Hi-jack
Поиск и проверка температуры под
капотом
Cenmax_Vigilant_ST-8A_new_manual.indd 6Cenmax_Vigilant_ST-8A_new_manual.indd 6 05.08.2011 12:15:1605.08.2011 12:15:16
7
Руководство пользователя и инструкция по установке
функция Кнопка 1 Кнопка 2 Кнопка 3 Примечание
Проверка состояния системы
и температуры в салоне
Включение блокировки кнопок
Выключение блокировки кнопок пульта
Активизация доп. канала № 1
Паника Зажигание ВЫКЛ.
Охрана с заведённым двигателем При затянутом
ручном тормозе,
ВКЛ. зажигании
и открытой двери
Дистанционный запуск двигателя
Дистанционное глушение двигателя
Дистанционное продление работы ранее
запущенного двигателя
Вход в программирование временных
режимов
Вход в программирование курсорным
способом
короткое нажатие на кнопку
нажать и удерживать кнопку нажатой более 2 секунд
дважды нажать кнопку в течение 1 секунды
последовательность нажатия кнопок
Cenmax_Vigilant_ST-8A_new_manual.indd 7Cenmax_Vigilant_ST-8A_new_manual.indd 7 05.08.2011 12:15:1605.08.2011 12:15:16
8
CENMAX Vigilant ST-8A
Необходимая информация
Аварийное отключение сигнализации
В Вашей охранной системе предусмотрены простой и кодовый режимы
аварийного отключения, которые Вы можете выбрать с помощью програм-
мирования.
В случае если пульт управления сигнализации отсутствует или неиспра-
вен для снятия сигнализации с охраны: откройте дверь ключом и оставьте
её открытой, включите зажигание, нажмите кнопку аварийного отключения
три раза или введите PIN код (если программно включен кодовый режим),
затем выключите зажигание. Последуют два сигнала сирены, и система
снимется с охраны.
Аварийная постановка на охрану.
Если возникает необходимость поставить сигнализацию на охрану в от-
сутствии исправного пульта управления, при включённом зажигании от-
кройте дверь и нажмите кнопку аварийного отключения 3 раза и выключите
зажигание. Вы услышите 1 звуковой сигнал, и фонари мигнут 1 раз. Че-
рез 20 секунд фонари мигнут 1 раз, система встанет на охрану, не запирая
дверей. При открытии двери или включении зажигания после аварийной
постановке на охрану фонари мигнут 4 раза, включится функция 20 секунд-
ной задержки включения тревоги, чтобы дать Вам возможность отключить
сигнализацию, не используя пульт управления. Если в течение 20 секунд
система не снята с охраны, включится тревога
Cenmax_Vigilant_ST-8A_new_manual.indd 8Cenmax_Vigilant_ST-8A_new_manual.indd 8 05.08.2011 12:15:1705.08.2011 12:15:17
9
Руководство пользователя и инструкция по установке
Светодиодная индикация состояний
Состояние Индикация
Valet
,
( )
(
)
Cenmax_Vigilant_ST-8A_new_manual.indd 9Cenmax_Vigilant_ST-8A_new_manual.indd 9 05.08.2011 12:15:1705.08.2011 12:15:17
10
CENMAX Vigilant ST-8A
Правила пользования
Примечание: Приведённые ниже описания звуковой и визуальной индикации пультом дис-
танционного управления режимов работы сигнализации относятся только к двунаправленному
пульту управления. При использовании однонаправленного пульта управления индикация будет
производится только сиреной и индикаторными фонарями.
Для передачи короткой команды с помощью однонаправленного пуль-
та — нажмите и отпустите кнопку, светодиод пульта после отпускания кнопки
будет некоторое время мигать. Для формирования 2-х секундной команды —
нажмите и удерживайте кнопку, пока светодиод не загорится в постоянном
режиме ( зелёным цветом) и нажмите данную кнопку ещё раз.
Управление охранной системой
Постановка на охрану
Для постановки сигнализации на охрану нажмите при выключенном
зажигании кнопку I пульта управления, если все двери, капот и багажник
закрыты, сирена подаст один звуковой сигнал, и фонари мигнут один раз,
дверные замки закроются (если автомобиль оборудован приводами блоки-
ровки замков), включится блокировка двигателя, светодиод начнет мигать
равномерными вспышками.
На дисплее пульта появится символ и прозвучит один звуковой сиг-
нал.
Если при постановке на охрану не закрыта какая-либо дверь, капот или
багажник, Вы услышите 4 сигнала сирены, и фонари мигнут 4 раза. Пульт
управления при этом подаст длинный звуковой сигнал, и пиктограммы не-
исправной зоны появятся на дисплее.
Охрана
В режиме охраны сигнализация контролирует состояние концевых вы-
ключателей дверей, капота, багажника, педали тормоза, включение зажи-
Cenmax_Vigilant_ST-8A_new_manual.indd 10Cenmax_Vigilant_ST-8A_new_manual.indd 10 05.08.2011 12:15:1705.08.2011 12:15:17
11
Руководство пользователя и инструкция по установке
гания, и состояние датчика удара. Кроме того, в режиме охраны блокирует-
ся запуск двигателя.
Тревога
При нарушении какой-либо из зон охраны, на 30 секунд включится си-
рена и сигнальные фонари. Нажав кнопку 1 или кнопку 2, Вы отключите
тревогу в любой момент, не снимая систему с охраны.
Пульт управления звуковым и вибрационным сигналом, а также мигани-
ем соответствующей пиктограммы на ЖК-дисплее сообщит Вам о включе-
нии тревоги и о причине ее вызвавшей. Если зона, вызвавшая включение
тревоги приведена в нормальное состояние (например, открытая дверь за-
крыта), пиктограмма на дисплее погаснет вместе с выключением тревоги;
если нет - пиктограмма продолжит мигать.
Помните, что повторное нажатие кнопки 2 после отключения тревоги снимет сигнализацию
с охраны, но не отключит мигание пиктограммы зоны, вызвавшей включение тревоги, если она
не приведена в нормальное состояние. Если зона, вызвавшая включение тревоги придет в нор-
мальное состояние после отключения тревоги, но до снятия системы с охраны, пульт управления
подаст короткий звуковой сигнал и пиктограмма автоматически выключится.
Снятие с охраны
Для снятия сигнализации с охраны нажмите кнопку 2. Дважды мигнут
сигнальные фонари, дверные замки откроются (если автомобиль оборудо-
ван приводами блокировки замков), блокировка двигателя отключится.
На дисплее пульта появится и прозвучат 2 коротких звуковых
сигнала.
Постановка на охрану без звукового подтверждения
Чтобы поставить сигнализацию на охрану без звукового подтверждения,
нажмите и удерживайте до звукового сигнала кнопку 1. Потом нажмите кнопку
1 ещё раз, система встанет на охрану без звукового подтверждения.
Cenmax_Vigilant_ST-8A_new_manual.indd 11Cenmax_Vigilant_ST-8A_new_manual.indd 11 05.08.2011 12:15:1705.08.2011 12:15:17
12
CENMAX Vigilant ST-8A
Снятие с охраны без звукового подтверждения
Чтобы снять сигнализацию с охраны без звукового подтверждения, на-
жмите и удерживайте до звукового сигнала кнопку 2. Потом нажмите кноп-
ку 2 ещё раз, система снимется с охраны без звукового подтверждения.
Включение режима бесшумной охраны
Для включения режима бесшумной охраны нажмите и удерживайте
кнопку 1 брелка в нажатом состоянии до появления длинного звукового
сигнала брелка, затем коротко нажмите кнопку 2, моргнут сигнальные фо-
нари и на дисплее появиться символ .
При включенном режиме бесшумной охраны, во время тревоги сирена
молчит, моргают сигнальные фонари и идет передача сигнала на двухсто-
ронний брелок.
Для выключения режима бесшумной охраны нажмите и удерживайте
кнопку 2 брелка в нажатом состоянии до появления длинного звукового сиг-
нала, затем коротко нажмите кнопку 1, на дисплее появиться символ .
Режим бесшумной охраны включается на один цикл охраны.
Дистанционное отключение и включение датчика удара.
В режиме охраны Вы можете полностью или частично отключить датчик
удара. Для отключения предварительной зоны датчика: при включённой
охране дважды в течение одной секунды нажмите на кнопку 1, дважды миг-
нут сигнальные фонари, на дисплее появиться символ PASS_1, и про-
звучит мелодичный звук. Если требуется полностью отключить датчик, ещё
раз дважды в течение одной секунды нажмите кнопку 1. Три вспышки фо-
нарей подтвердят, что датчики полностью отключены. Пульт управления по-
даст три звуковых сигнала и на дисплее появиться символ PASS_1, .
Нажав ещё раз дважды в течение секунды кнопку 1, Вы включите дат-
чик в режим охраны, о чём система сообщит одним световым сигналом.
Cenmax_Vigilant_ST-8A_new_manual.indd 12Cenmax_Vigilant_ST-8A_new_manual.indd 12 05.08.2011 12:15:1705.08.2011 12:15:17
13
Руководство пользователя и инструкция по установке
Пульт управления подаст один звуковой сигнал, и символ PASS_1,
исчезнет.
Дистанционное отключение и включение дополнительного
датчика удара
В режиме охраны Вы можете полностью или частично отключить до-
полнительный датчик удара. Для отключения предварительной зоны датчи-
ка: при включённой охране дважды в течение одной секунды нажмите на
кнопку 2, дважды мигнут сигнальные фонари, на дисплее появиться символ
PASS_2, и прозвучит мелодичный звук. Если требуется полностью от-
ключить датчик , ещё раз дважды в течение одной секунды нажмите кнопку
2. Три вспышки фонарей подтвердят, что датчики полностью отключены.
Пульт управления подаст три звуковых сигнала и на дисплее появиться
символ PASS_2, .
Нажав ещё раз дважды в течение секунды кнопку 2 , Вы включи-
те датчик в режим охраны, о чём система сообщит одним световым
сигналом. Пульт управления подаст один звуковой сигнал, и символ
PASS_2, , исчезнет.
Режим иммобилайзера
Для включения режима иммобилайзера нажмите и удерживайте кноп-
ку 3 брелка в нажатом состоянии до появления сначала длинного, затем
короткого звуковых сигналов брелка. После отпускания кнопки на дис-
плее начнёт вспыхивать одна из картинок нижнего ряда. Коротким нажа-
тием кнопки 3 брелка установите курсор на картинку . Нажмите кноп-
ку 1 брелка. Система отреагирует одной вспышкой габаритов. Прозвучат
сначала 2 коротких, затем 2 длительных звуковых сигнала брелка. На
дисплее брелка высветится постоянно картинка , показывающая акти-
вацию автоматического включения иммобилайзера. Для выключения ре-
Cenmax_Vigilant_ST-8A_new_manual.indd 13Cenmax_Vigilant_ST-8A_new_manual.indd 13 05.08.2011 12:15:1705.08.2011 12:15:17
14
CENMAX Vigilant ST-8A
жима иммобилайзера нажмите и удерживайте кнопку 3 брелка в нажатом
состоянии до появления сначала длинного, затем короткого звуковых сиг-
налов брелка. Коротким нажатием кнопки 3 брелка установите курсор на
картинку . Нажмите кнопку 2 брелка, картинка погаснет. Система
отреагирует двойной вспышкой габаритов. Если режим иммобилайзера ак-
тивирован, то двигатель будет автоматически блокироваться через 30 се-
кунд после каждого выключения зажигания независимо от того, включался
режим охраны или нет. В режиме иммобилайзера, при включении блоки-
ровки и включении зажигания, светодиод горит постоянно
Выключить блокировку двигателя до следующего выключения зажига-
ния можно одинарным нажатием кнопки 2 брелка или одинарным нажатием
кнопки аварийного отключения при выключенном зажигании.
Защита от разбойного нападения Anti Hi-jack
Ваша охранная система имеет два варианта активизации и функциони-
рования противоразбойной функции:
Вариант А. При включённом зажигании одновременно нажмите и удер-
живайте до звукового сигнала кнопки 1 и 2 пульта управления.
В подтверждение последуют звуковые и световые сигналы тревоги. Ав-
томатическое запирание замков дверей произойдет, если они подключены
к сигнализации. Блокировка двигателя будет активирована сразу или после
нажатия на педаль тормоза в зависимости от состояния программируемой
функции № 8. В течение первых 30 секунд двигатель будет блокироваться в
импульсном режиме, затем непрерывно. На индикаторе брелка с обратной
связью появится символ сопровождаемый вибросигналом и звуковым
сигналом тревоги.
Вариант Б. При заведённом двигателе нажмите на кнопку аварийного
отключения более одной секунды. После этого противоразбойная проце-
дура будет активирована, как только при включённом зажигании будет от-
Cenmax_Vigilant_ST-8A_new_manual.indd 14Cenmax_Vigilant_ST-8A_new_manual.indd 14 05.08.2011 12:15:1705.08.2011 12:15:17
15
Руководство пользователя и инструкция по установке
крыта дверь. Если Вы выключили зажигание до открытия двери, активация
Anti Hijack будет отменена.
Если дверь будет открыта при включённом зажигании:
1. Включится 30 секундный режим предупреждения, в течение которого
сигнальные фонари и светодиод будут мигать.
2. Через 30 секунд к миганию фонарей добавятся сигналы сирены.
3. Ещё через 30 секунд система перейдёт в режим тревоги (включатся
сирена и сигнальные фонари, закроются дверные замки), который прод-
литься примерно 45 секунд. Если зажигание остается включенным, режим
тревоги возобновится. На пульте управления включится сигнал тревоги
появиться символ . Включится блокировка двигателя.
Блокировка двигателя в режиме Anti Hijack
Во избежание создания аварийной ситуации блокировка двигателя в
режиме Anti Hijack происходит по алгоритму включения имитации неисправ-
ности и программно можно выбрать один из двух способов её активации.
Пункт программирования №8.
Режим антиограбления выключается двумя одинарными нажатиями кноп-
ки 2 брелка с интервалом 2 секунды независимо от состояния зажигания.
При включённом режиме аварийного отключения PIN кодом для отклю-
чения Anti Hijack введите PIN код как при аварийном отключении охраны.
Помните, что в режиме тревоги первое нажатие кнопки 2 только выклю-
чает тревогу, блокировка с имитацией неисправности продолжается.
Память состояния.
Нельзя обезвредить стоящую на охране сигнализацию, просто сняв
и надев клемму автомобильного аккумулятора. В этом случае система вер-
нётся в режим охраны и сохраниться блокировка двигателя.
При прерывании и восстановлении питания в состоянии отключённой
охраны, это состояние сохраниться, чтобы не создавать трудностей, напри-
мер при ремонте.
Cenmax_Vigilant_ST-8A_new_manual.indd 15Cenmax_Vigilant_ST-8A_new_manual.indd 15 05.08.2011 12:15:1705.08.2011 12:15:17
16
CENMAX Vigilant ST-8A
При подаче напряжения на блок сигнализации трижды мигнут сигналь-
ные фонари, а пульт управления подаст звуковой сигнал.
Индикация наличия двусторонней связи
При нормальном приеме команды, система посылает ответ о выполне-
нии команды на пульт управления. О приеме ответа пульт сообщает соот-
ветствующей индикацией. В случае, если пульт не примет ответ от системы,
т.е. связь между пультом и системой нарушена, пульт подаст короткий зву-
ковой сигнал и пиктограмма исчезнет с дисплея. При восстановлении
связи пульт управления вернется к нормальной индикации.
Дополнительные функции безопасности.
Автоматическая постановка на охрану
Для включения режима автоматической постановки на охрану нажмите
и удерживайте кнопку 3 брелка в нажатом состоянии до появления снача-
ла длинного, затем короткого звуковых сигналов брелка. После отпускания
кнопки на дисплее начнёт вспыхивать одна из картинок нижнего ряда. Ко-
ротким нажатием кнопки 3 брелка установите курсор на картинку . На-
жмите кнопку 1 брелка. Система отреагирует одной вспышкой габаритов.
Прозвучат сначала 2 коротких, затем 2 длительных звуковых сигнала брел-
ка. На дисплее брелка высветится постоянно картинка , показывающая
активацию данного режима.
Если функция включена, то при первом открытии двери после выклю-
чения зажигания Вы услышите звуковой сигнал, и фонари мигнут один раз,
через 10 секунд после этого система автоматически встанет на охрану.
Замки дверей при этом будут закрыты или нет в зависимости от программ-
ной установки функция № 4. Повторное открытие двери, капота или багаж-
ника в течение 10 секунд или открытие двери при включённом зажигании
Cenmax_Vigilant_ST-8A_new_manual.indd 16Cenmax_Vigilant_ST-8A_new_manual.indd 16 05.08.2011 12:15:1705.08.2011 12:15:17
17
Руководство пользователя и инструкция по установке
отключают режим автоматической постановки на охрану до следующего
выключения зажигания и последующего открытия двери.
Автоматическая перепостановка на охрану
(защита от случайного нажатия)
Если в течение 30 сек. после снятия с охраны не открывалась ни одна
из дверей автомобиля, капот или багажник или не включалось зажигание,
система автоматически вернётся в режим охраны.
Режим отложенной охраны.
Если программно включен режим отложенной охраны, при приеме ко-
манды постановки на охрану только запираются двери, режим охраны бу-
дет включен через 5. 30, 45 или 60 секунд в зависимости от программной
установки функции № 3 таблица №1.
Внимание. Открытие дверей, капота, багажника, включение зажига-
ния в пределах 5, 30, 45, 60 –секундного периода задержки не отменяет
включение режима охраны по истечению программно заданного периода
времени.
Автоматическое запирание/отпирание при включении зажигания.
Вариант работы задается программированием функция № 2, таблица
№1.
При программно включенной функции автоматического запирания и
при условии, что все двери автомобиля закрыты, замки дверей после вклю-
чении/ выключения зажигания будут закрыты/открыты:
1. При нажатии педали тормоза при включенном зажигания/сразу поле
выключения зажигания.
2. Через 10 секунд после включения зажигания/ сразу поле выключения
зажигания.
3. Не будут закрыты/ сразу поле выключения зажигания.
4. Функция полностью выключена.
Cenmax_Vigilant_ST-8A_new_manual.indd 17Cenmax_Vigilant_ST-8A_new_manual.indd 17 05.08.2011 12:15:1705.08.2011 12:15:17
18
CENMAX Vigilant ST-8A
Дистанционное управление замками дверей
при включенном зажигании
Нажимая кнопки 1 или 2 пульта управления, Вы можете в любой момент
запирать или отпирать электрические замки дверей.
Двух шаговое отключение блокировок двигателя при снятии с
охраны (программируемая функция)
Система позволяет запрограммировать 2-шаговый режим выключения
блокировок двигателя при снятии системы с охраны.
Для включения этого режима необходимо войти в программирова-
ние таблица №1 пункт №11 и включить данную функцию. Если функция
2-шаговый режим выключения блокировок двигателя активирована, то
для разблокировки двигателя следует включить зажигание, открыть дверь
и нажать кнопку аварийного отключения три раза и выключить зажигание,
блокировка отключится до следующей постановки на охрану.
Функции диагностики.
Предупреждение о неисправности
Если при постановке на охрану не закрыта какая-либо дверь, капот или
багажник, фонари мигнут 4 раза, и Вы услышите 4 сигнала сирены. Пульт
управления при этом подаст длинный звуковой сигнал, и соответствующие
пиктограммы на дисплее будет мигать. Система встанет на охрану, игно-
рируя неисправную цепь, но взяв под охрану все остальные зоны. Если не-
исправная цепь придет в нормальное состояние она также будет взята под
охрану.
Память тревог
Каждый раз при включении тревоги пульт управления оповещает Вас
об этом звуковым и вибрационным сигналом, и на дисплее отображается
Cenmax_Vigilant_ST-8A_new_manual.indd 18Cenmax_Vigilant_ST-8A_new_manual.indd 18 05.08.2011 12:15:1705.08.2011 12:15:17
19
Руководство пользователя и инструкция по установке
соответствующий символ. Кроме того, если по какой либо причине Вы не
услышали тревожный сигнал Вашего пульта и не отключили его, соответ-
ствующие пиктограммы будут продолжать мигать на дисплее до следую-
щей постановки на охрану. При снятии с охраны в этом случае прозвучат 3
сигнала сирены и 3 раза мигнут фонари. Пульт управления подаст длинный
звуковой сигнал.
Индикация наличия двусторонней связи
При нормальном приеме команды, система посылает ответ о выполне-
нии команды на пульт управления. О приеме ответа пульт сообщает соот-
ветствующей индикацией. В случае, если пульт не примет ответ от системы,
т.е. связь между пультом и системой нарушена, пульт подаст короткий зву-
ковой сигнал и пиктограмма исчезнет с дисплея. При восстановлении
связи пульт управления вернется к нормальной индикации.
Сервисные режимы
Режим поиска
Для облегчения поиска автомобиля на переполненной стоянке или в
тёмное время суток, дважды быстро нажмите на кнопку 3 пульта управле-
ния. Сирена подаст 6 звуковых сигналов, и фонари мигнут 6 раз.
Дистанционное отпирание багажника (если подключен
дополнительный канал)
Для открывания багажника нажмите и удерживайте кнопку 3 до зву-
кового сигнала пульта управления, после звукового сигнала сразу на-
жмите кнопку 1. Вы можете открыть багажник, не зависимо от режима,
в котором находиться сигнализация и при любом положении ключа за-
жигания.
Cenmax_Vigilant_ST-8A_new_manual.indd 19Cenmax_Vigilant_ST-8A_new_manual.indd 19 05.08.2011 12:15:1705.08.2011 12:15:17
20
CENMAX Vigilant ST-8A
Выход дополнительного канала для открывания багажника №1 жёлто-
чёрный провод, функция программирования №13 вариант 1. Для работы
этого канала необходимо поставить дополнительное реле.
Индикация разряда элемента питания пульта управления
Дисплей пульта управления содержит индикатор заряда элемента пита-
ния. Если индикатор показывает, что элемент питания разряжен , замени-
те его во избежание снижения дальности приема/передачи сигнала.
Проверка состояния системы и температуры
Для проверки состояния системы нажмите кнопку 3, на дисплее пульта
появятся символы, отражающие текущее состояния системы.
Управление системой дистанционного запуска двигателя
Требования безопасности при пользовании системой управления
запуском двигателя.
1. Всегда паркуйте автомобиль на открытой хорошо проветриваемой
площадке. Не производите дистанционный или автоматический за-
пуск в закрытом помещении.
2. Перед тем как покинуть автомобиль примите меры исключающие
возможность его перемещения в отсутствие водителя. Затяните
ручной тормоз (убедитесь в его исправности), ручку переключения
передач механической КПП поставьте в нейтральное положение,
ручку автоматической КПП поставьте в положение Parking.
3. Не передавайте пульты управления сигнализацией лицам, не знако-
мым с данной инструкцией, а также детям.
4. Убедитесь в достаточном количестве масла, охлаждающей жидко-
сти, топлива.
Cenmax_Vigilant_ST-8A_new_manual.indd 20Cenmax_Vigilant_ST-8A_new_manual.indd 20 05.08.2011 12:15:1705.08.2011 12:15:17
21
Руководство пользователя и инструкция по установке
ВНИМАНИЕ! Для правильного и безопасного функционирования системы управле-
ния запуском двигателя необходимо при установке системы выбрать с помощью про-
граммирования следующие параметры:
1. Тип коробки передач: механическая или автоматическая.
2. Тип двигателя: бензиновый или дизельный.
3. При необходимости включить режим Турбо таймера.
Условия, запрещающие дистанционный и программируемый
запуск двигателя:
1. Ручка КПП не находится в нейтральном положении (для автомобилей
с механической коробкой передач).
2. Включено зажигание.
3. Открыт капот.
4. Включалась тревога (кроме датчика удара при включенном режиме
автоматической КПП).
5. Нажата педаль тормоза.
Дистанционный запуск двигателя
Для автомобилей с автоматической коробкой передач
1. Нажмите кнопку 1 и удерживайте её нажатой до звукового сигнала
пульта. После звукового сигнала сразу нажмите кнопку 3.
2. 3 вспышки фонарей и мелодичный сигнал пульта подтвердят прием
системой команды на запуск двигателя.
Для автомобилей с механической коробкой передач
Чтобы дистанционный запуск двигателя с механической коробкой пе-
редач стал возможен, необходимо выполнить процедуру резервирования,
гарантирующую, что ручка КПП находится в нейтральном положении, для
этого выполните следующие действия:
1. При работающем двигателе и закрытых дверях поставьте ручку КПП
в нейтральное положение и затяните стояночный тормоз.
Cenmax_Vigilant_ST-8A_new_manual.indd 21Cenmax_Vigilant_ST-8A_new_manual.indd 21 05.08.2011 12:15:1705.08.2011 12:15:17
22
CENMAX Vigilant ST-8A
2. В зависимости от состояния программируемой функции 2.12, вы-
ключите зажигание ключом или нажмите кнопку 2, активизируя поддержку
зажигания. На дисплее брелка отобразятся символы , r10. Если активи-
рован режим турботаймера на дисплее отобразится установленное время
работы турботаймера.
3. Выйдите из автомобиля и закройте дверь.
4. Поставьте систему на охрану, двигатель либо заглохнет сразу, либо в
соответствии с установкой турботаймера.
5. Если после этого не включалась тревога, система разрешит дистан-
ционный запуск двигателя. Если же дверь, капот или багажник были откры-
ты, или срабатывал датчик удара, дистанционный запуск будет запрещен
до тех пор, пока вышеописанная процедура не будет повторена.
Примечание: Если двигатель не завелся с первого раза, система сделает еще 3 по-
пытки завести двигатель.
Примечание: Для автомобилей с механической коробкой передач обязательно раз-
резайте чёрную петлю на 18 контактном разъёме.
Индикация пульта управления:
1. При успешном приеме системой команды прозвучит мелодичный
звуковой сигнал.
2. После запуска двигателя также прозвучит мелодичный сигнал и на
дисплее появится символ
3. В момент остановки двигателя прозвучат 4 звуковых сигнала.
Дистанционное глушение двигателя
1. Нажмите кнопку 2 и удерживайте её до звукового сигнала пульта. По-
сле звукового сигнала сразу нажмите кнопку 3.
Cenmax_Vigilant_ST-8A_new_manual.indd 22Cenmax_Vigilant_ST-8A_new_manual.indd 22 05.08.2011 12:15:1705.08.2011 12:15:17
23
Руководство пользователя и инструкция по установке
2. 4 световых сигнала сообщат, что двигатель остановлен. Пульт управ-
ления подаст звуковой сигнал, и индикация заведенного двигателя на дис-
плее исчезнет.
Охрана с заведённым двигателём.
Перед включением режима охраны с заведённым двигателем включите
стояночный тормоз и откройте дверь. Светодиод начнёт вспыхивать. На-
жмите кнопку 2 брелка, прозвучит мелодичный сигнал брелка. На дисплее
брелка отобразится значок и значок продолжительности работы дви-
гателя r10, r20, r30, r99 программной функции № 2, таблице № 2. Свето-
диод загорится постоянно. Выньте ключ из замка зажигания, выйдите из
автомобиля и закройте все двери, капот, багажник. Двигатель продолжает
работать. Нажмите кнопку 1 брелка. Последуют одна вспышка габаритов
и один сигнал сирены. Сигнализация встала на охрану с заведенным дви-
гателем. Зоны зажигания, датчика удара и дополнительного датчика будут
отключены.
Дистанционное продление работы двигателя с брелка
Для продления времени работы ранее запущенного двигателя, нажмите
длительно до сигнала кнопку 1 потом, коротко кнопку 3. Каждое нажатие
кнопок 1 и 3 брелка увеличивает время работы двигателя на 5 минут, и под-
тверждается одним сигналом сирены, одной вспышкой габаритов и мело-
дичным сигналом брелка. На дисплее брелка отображается новое время
оставшееся до окончания работы двигателя. Максимальное время работы
двигателя 30 минут.
Турботаймер
Режим используется для автомобилей с турбированными двигателями
для продления работы двигателя после выключения зажигания с целью
охлаждения турбины.
Cenmax_Vigilant_ST-8A_new_manual.indd 23Cenmax_Vigilant_ST-8A_new_manual.indd 23 05.08.2011 12:15:1705.08.2011 12:15:17
24
CENMAX Vigilant ST-8A
Для включения этого режима нажмите и удерживайте кнопку 3 брел-
ка в нажатом состоянии до появления сначала длинного, затем короткого
звуковых сигналов брелка. После отпускания кнопки на дисплее начнёт
вспыхивать одна из картинок нижнего ряда. Коротким нажатием кнопки
3 брелка установите курсор на картинку . Нажмите кнопку 1 брелка.
Система отреагирует одной вспышкой габаритов. Прозвучат сначала 2 ко-
ротких, затем 2 длительных звуковых сигнала брелка. На дисплее брелка
высветится постоянно картинка , показывающая активацию режима
турботаймера. Для выключения этого режима нажмите и удерживайте
кнопку 3 брелка в нажатом состоянии до появления сначала длинного,
затем короткого звуковых сигналов брелка. Коротким нажатием кнопки
3 брелка установите курсор на картинку . Нажмите кнопку 2 брелка,
картинка погаснет. Система отреагирует двойной вспышкой габари-
тов. Для активации турботаймера, при включенном двигателе, затяните
ручной тормоз, ручку переключения передач переключите в нейтральное
положение (ручная коробка передач) или в положение PARK (автоматиче-
ская коробка передач). Выключите зажигание. Включится поддержка за-
жигания, прозвучит мелодичный сигнал брелка. На дисплее отобразится
символ и время работы турботаймера г01, г02, г03, г04 в зависимости
от установленного времени программируемой функции №1 таблицы №2.
Если во время работы турботаймера включить охрану нажатием кнопки 1
брелка, то система отключит входы зажигания, датчика удара, дополни-
тельного датчика и выключит блокировку двигателя. После выключения
турботаймера система возьмет под охрану отключенные входы.
Автоматический запуск двигателя в заданное
время (по будильнику)
Прежде чем включить режим запуска двигателя в заданное время,
установите желаемое время запуска (по будильнику) согласно табли-
Cenmax_Vigilant_ST-8A_new_manual.indd 24Cenmax_Vigilant_ST-8A_new_manual.indd 24 05.08.2011 12:15:1705.08.2011 12:15:17
25
Руководство пользователя и инструкция по установке
це Установки временных режимов. При включенном режиме запуска
в заданное время на дисплее индицируется значок будильника . Для
включения этого режима нажмите и удерживайте кнопку 3 брелка в на-
жатом состоянии до появления сначала длинного, затем короткого зву-
ковых сигналов брелка. После отпускания кнопки на дисплее начнёт
вспыхивать одна из картинок нижнего ряда. Коротким нажатием кнопки
3 брелка установите курсор на картинку . Нажмите кнопку 1 брел-
ка. Система отреагирует одной вспышкой габаритов. Прозвучат сначала
2 коротких, затем 2 длительных звуковых сигнала брелка. На дисплее
брелка высветится постоянно картинка , показывающая активацию
режима запуска в заданное время. Для выключения этого режима на-
жмите и удерживайте кнопку 3 брелка в нажатом состоянии до появле-
ния сначала длинного, затем короткого звуковых сигналов брелка. Ко-
ротким нажатием кнопки 3 брелка установите курсор на картинку .
Нажмите кнопку 2 брелка, картинка погаснет. Система отреагирует
двойной вспышкой габаритов.
Примечание: Наличие брелка в зоне действия приемо-передатчика на момент вы-
полнения автозапуска двигателя в заданное время не требуется. Функция запуска дви-
гателя в заданное время включается на один цикл. Для нового запуска необходимо
каждый раз активировать функцию с брелка.
Периодический запуск двигателя
Для включения периодического запуска нажмите и удерживайте кноп-
ку 3 брелка в нажатом состоянии до появления сначала длинного, затем
короткого звуковых сигналов брелка. После отпускания кнопки на дис-
плее начнёт вспыхивать одна из картинок нижнего ряда. Коротким нажа-
тием кнопки 3 брелка установите курсор на картинку . Нажмите кнопку
1 брелка. Система отреагирует одной вспышкой габаритов. Прозвучат сна-
Cenmax_Vigilant_ST-8A_new_manual.indd 25Cenmax_Vigilant_ST-8A_new_manual.indd 25 05.08.2011 12:15:1705.08.2011 12:15:17
26
CENMAX Vigilant ST-8A
чала 2 коротких, затем 2 длительных звуковых сигнала брелка. На дисплее
брелка высветится постоянно картинка , показывающая активацию
режима периодического запуска. Для выключения этого режима нажмите
и удерживайте кнопку 3 брелка в нажатом состоянии до появления сначала
длинного, затем короткого звуковых сигналов брелка. Коротким нажати-
ем кнопки 3 брелка установите курсор на картинку . Нажмите кнопку
2 брелка, картинка погаснет. Система отреагирует двойной вспышкой
габаритов. Установите желаемое время запуска (по таймеру) согласно та-
блице Установки временных режимов. При включенном режиме периоди-
ческого запуска на дисплее индицируется значок .
Периодичность запусков выбирается в таблице №2 программирования
функций запуска №3 2ч, 3ч, 4ч или 24ч.
Примечание:
1. При включении автоматического периодического запуска двигателя запуск двигателя
в заданное время автоматически отменяется и наоборот.
2. При переподключении питания системы в промежутке между периодическими запусками
отсчет времени до очередного запуска начинается с момента подачи питания.
Автоматический запуск двигателя при понижении температуры
Сигнализация позволяет автоматически запускать двигатель при пони-
жении температуры ниже запрограммированной: –5°С, –10°С, –18°С или
–25°С. Температура запуска выбирается в таблице №2 программирования
функций запуска №4. Для включения низкотемпературного запуска на-
жмите и удерживайте кнопку 3 брелка в нажатом состоянии до появления
сначала длинного, затем короткого звуковых сигналов брелка. После от-
пускания кнопки на дисплее начнёт вспыхивать одна из картинок нижнего
ряда. Коротким нажатием кнопки 3 брелка установите курсор на картин-
ку . Нажмите кнопку 1 брелка. Система отреагирует одной вспышкой
Cenmax_Vigilant_ST-8A_new_manual.indd 26Cenmax_Vigilant_ST-8A_new_manual.indd 26 05.08.2011 12:15:1705.08.2011 12:15:17
27
Руководство пользователя и инструкция по установке
габаритов. Прозвучат сначала 2 коротких, затем 2 длительных звуковых
сигнала брелка. На дисплее брелка высветится постоянно картинка ,
показывающая активацию режима низкотемпературного запуска. Для вы-
ключения этого режима нажмите и удерживайте кнопку 3 брелка в нажатом
состоянии до появления сначала длинного, затем короткого звуковых сиг-
налов брелка. Коротким нажатием кнопки 3 брелка установите курсор на
картинку . Нажмите кнопку 2 брелка, картинка погаснет. Система
отреагирует двойной вспышкой габаритов.
Примечание: При разряженном аккумуляторе, напряжение питания ниже 10 вольт,
в момент запуска отменяются все автоматические запуски двигателя.
Установка временных режимов
Для входа в режим установки нажмите и удерживайте кнопку 3 пульта
управления до появления сначала 1 длительного, затем 1 кроткого, затем
2 коротких звуковых сигналов. Отпустите кнопку, индикатор часов начнет
мигать. Далее следуйте рекомендациям приведённой ниже таблицы.
№
шага Кнопка 3 Функция Кнопка 1 Кнопка 2 Индикация на ЖКИ
дисплее
1
Нажать
и удерживать
до двойного
звукового сигнала
Установка часов
текущего времени Увеличение Уменьшение Мигает индикатор
часов
2Нажать 1 раз Установка минут
текущего времени Увеличение Уменьшение Мигает индикатор
минут
3Нажать 2 раза Установка часов
будильника Увеличение Уменьшение Мигает индикатор
часов
Cenmax_Vigilant_ST-8A_new_manual.indd 27Cenmax_Vigilant_ST-8A_new_manual.indd 27 05.08.2011 12:15:1705.08.2011 12:15:17
28
CENMAX Vigilant ST-8A
№
шага Кнопка 3 Функция Кнопка 1 Кнопка 2 Индикация на ЖКИ
дисплее
4Нажать 3 раза Установка минут
будильника Увеличение Уменьшение Мигает индикатор
минут
5Нажать 4 раза Включение будильника ВКЛ.(ON) ВЫКЛ.(OFF) ON или OFF
6Нажать 5 раз Установка часов таймера
обратного отсчета Увеличение Уменьшение Мигает индикатор
часов
7Нажать 6 раз
Установка минут
таймера обратного
отсчета
Увеличение Уменьшение Мигает индикатор
минут
8Нажать 7 раз Включение таймера ВКЛ.(ON) ВЫКЛ.(OFF) ON или OFF
Вызов из автомобиля
Для подачи сигнала вызова из автомобиля на брелок сигнализации на-
жмите кнопку, расположенную на корпусе модуля приемопередатчика.
На дисплее брелка отобразится иконка CALL и включатся 20-секундные
звуковые сигналы вызова. Для прерывания звуковых сигналов вызова на-
жмите кнопку 3 брелка.
Блокировка кнопок брелков
Блокировка кнопок брелков включается одновременным нажатием кно-
пок 1 и 3 брелка. В подтверждение последует:
Брелок однонаправленный —1 желтая вспышка светодиода
Брелок двухсторонний — появляется символ и 1 звуковой сигнал
Cenmax_Vigilant_ST-8A_new_manual.indd 28Cenmax_Vigilant_ST-8A_new_manual.indd 28 05.08.2011 12:15:1705.08.2011 12:15:17
29
Руководство пользователя и инструкция по установке
Блокировка кнопок брелков выключается одновременным нажатием
кнопок 2 и 3 брелка. В подтверждение последует:
- Брелок однонаправленный — 2 желтых вспышки светодиода
- Брелок двухсторонний — пропадает символ и вибросигнал.
Световая индикация открытых дверей
Данная функция относится к пассивной безопасности автомобиля, при
её активации при открытии любой двери включаются сигнальные фонари.
Продолжительность работы фонарей может быть запрограммирована на
10, 20 или 30 секунд. Программируемая функция №7, таблица №1.
Контроль состояния автомобиля и температуры в салоне
и подкапотном пространстве автомобиля
Нажмите на кнопку 3 брелка, на дисплее брелка отобразится теку-
щее состояние охраны сигнализации и температура в салоне автомобиля,
прозвучит мелодичный сигнал. Дважды нажмите на кнопку 3 брелка, сиг-
нальные фонари моргнут 6 раз, прозвучит мелодичный сигнал, и на брел-
ке отобразится температура в подкапотном пространстве, сирена подаст
6 звуковых сигналов.
Примечание: Температура, отображаемая на дисплее брелка, может отличаться от
реальной температуры в салоне, так как она зависит от места установки блока связи
(например, при нахождении блока на солнце, индицируемая на дисплее брелка темпе-
ратура будет больше реальной температуры в салоне).
Valet режим.
Для включения режима Valet нажмите и удерживайте кнопку 3 брелка
в нажатом состоянии до появления сначала длинного, затем короткого зву-
ковых сигналов брелка. После отпускания кнопки на дисплее начнёт вспы-
Cenmax_Vigilant_ST-8A_new_manual.indd 29Cenmax_Vigilant_ST-8A_new_manual.indd 29 05.08.2011 12:15:1705.08.2011 12:15:17
30
CENMAX Vigilant ST-8A
хивать одна из картинок нижнего ряда. Коротким нажатием кнопки 3 брел-
ка установите курсор на картинку . Нажмите кнопку 1 брелка. Система
отреагирует одной вспышкой габаритов. Прозвучат сначала 2 коротких,
затем 2 длительных звуковых сигнала брелка. На дисплее брелка высве-
тится постоянно картинка , показывающая активацию данного режима.
Светодиод загорится постоянно.
В режиме Valet сохраняется возможность управления центральным зам-
ком и дополнительным каналом №1.
Программирование пультов управления
В стандартный комплект CENMAX VIGILANT ST-8A входит 1 двунаправ-
ленный и 1 однонаправленный пульты управления, если у Вас возникла не-
обходимость удалить код какого-либо пульта из памяти системы или уве-
личить количество пультов управления сигнализацией, Вы можете сделать
это, используя следующую процедуру:
1. При отключенной охране и выключенном зажигании нажмите кноп-
ку аварийного зажигания 7раз и включите зажигание
2. Сирена подаст 7 сигналов.
3. Нажмите одновременно кнопки 1 и 2 пульта управления. Отпустите
кнопки после сигнала сирены. Код пульта записан в память систе-
мы.
4.При необходимости запрограммировать другие пульты управления
повторите процедуру п.3 для каждого пульта.
5. Максимальное количество пультов, коды которых могут быть зане-
сены в память системы 4. Запись каждого пульта сирена подтвер-
дит 1, 2, 3 или 4 сигналами соответственно.
6. Если в течение 6 секунд система не получает кодов новых пультов
или Вы выключили зажигание, она выходит из режима программи-
рования, о чем сообщит 5 вспышками фонарей.
Cenmax_Vigilant_ST-8A_new_manual.indd 30Cenmax_Vigilant_ST-8A_new_manual.indd 30 05.08.2011 12:15:1705.08.2011 12:15:17
31
Руководство пользователя и инструкция по установке
ВНИМАНИЕ! Необходимо запрограммировать в пределах одного цикла программи-
рования коды всех передатчиков, которые предполагается использовать, в том числе
уже известные системе, так как, при входе в программирование, коды всех старых пере-
датчиков удаляются из памяти системы.
Установка PIN кода
Прежде чем приступить к установке PIN кода, необходимо включить
кодовый режим аварийного отключения, пункт №9 Таблицы №1 програм-
мирования охранных и сервисных функций.
PIN код состоит из трёх цифр. Каждая цифра может принимать значе-
ние от 1 до 6 включительно.
1. При выключенной охране и выключенном зажигании нажмите кнопку
аварийного отключения 4 раза. Каждое нажатие подтверждается зажига-
нием светодиода.
2. Включите зажигание, последует 4 звуковых сигнала.
3. Нажмите кнопку аварийного отключения 1 раз, 1 сигнал сирены под-
твердит вход в режим установки первой цифры кода. В течение 5 секунд
нажатием кнопок брелка введите первую цифру персонального кода в со-
ответствии с приведенной ниже таблицей.
Цифра кода Нажатие кнопок.Сигналы сирены
1Одно короткое нажатие кнопки 1 1
2Одно короткое нажатие кнопки 2 2
3Одно короткое нажатие кнопки 3 3
Cenmax_Vigilant_ST-8A_new_manual.indd 31Cenmax_Vigilant_ST-8A_new_manual.indd 31 05.08.2011 12:15:1705.08.2011 12:15:17
32
CENMAX Vigilant ST-8A
Цифра кода Нажатие кнопок.Сигналы сирены
4Два нажатия кнопки 1(первое нажатие - длинное, второе
– короткое)4
5Два нажатия кнопки 2(первое нажатие - длинное, второе
– короткое)5
6Два нажатия кнопки 3(первое нажатие - длинное, второе
– короткое)6
Выполните действия, описанные выше для второй и третьей цифр PIN
кода, если Вы решите установить 2-х или 3-х значный PIN код.
4. Закончив установку, выключите зажигание для выхода из режима.
Программирование охранных и сервисных функций.
Чтобы изменить значение программных функций:
1. При отключенной охране нажмите кнопку аварийного отключения
5 раз и включите зажигание.
2. Сирена подаст 5 звуковых сигналов.
3. Для выбора функции, значение которой требуется изменить, на-
жимайте кнопку аварийного отключения. Каждое нажатие будет
подтверждаться соответствующим количеством коротких звуковых
сигналов, Каждое пятое нажатие – длинным. Например, функция 3
будет соответствовать 3 коротких сигнала, а функция 7 -1 длинный и
2 коротких.
4. Для выбора значения функции нажмите соответствующую кнопку
пульта управления.
Соответствующее количество сигналов сирены подтвердит выбор зна-
чения функции:
Кн.1 — 1 сигнал, Кн. 2 — 2 сигнала, Кн. 3 — 3 сигнала,
Кн. 1 (2сек.)
1 — 4 сигнала
Cenmax_Vigilant_ST-8A_new_manual.indd 32Cenmax_Vigilant_ST-8A_new_manual.indd 32 05.08.2011 12:15:1705.08.2011 12:15:17
33
Руководство пользователя и инструкция по установке
Таблица программирования функций №1
Нажать
кнопку
раз
Функция
1
23
1 (до звукового
сигнала)
- >1
Заводская
установка
1длительность импульса
запирания/отпирания 0,7/0,7 сек 3,5 сек/3,5 сек
0,7 сек/
двойной по
0,7сек
30 сек/0,7 сек
2Запирание дверей при
включении зажигания
При нажатии
педали тормоза
Через 10
сек после
включения
зажигания
Запирание-
ВЫКЛ.
Отпирание-
ВКЛ.
ВЫКЛ.
3Режим отложенной
охраны 60 сек 5 сек 30 сек 45 сек
4Автопостановка С запиранием
дверей
Без запирания
дверей
Без запирания
дверей
Без запирания
дверей
5Автоматическая
перепостановка
С запиранием
дверей
Без запирания
дверей Отключено Отключено
6Режим работы выхода
на сирену
На сирену
100 мс
На сирену
50 мс
На клаксон
50 мс
На клаксон
20 мс
7Световая индикация
открытых дверей 10 сек 20 сек 30 сек Отключена
8
Режим работы выходов
блокировок при
включении режима Anti
Hi-jack
При включении
тормоза
При включении
тревоги
Anti Hi-jack
отключен
Anti Hi-jack
отключен
9Аварийное отключение
Без
использования
PIN кода
1-значный PIN
код
2-значный PIN
код
3-значный PIN
код
Cenmax_Vigilant_ST-8A_new_manual.indd 33Cenmax_Vigilant_ST-8A_new_manual.indd 33 05.08.2011 12:15:1705.08.2011 12:15:17
34
CENMAX Vigilant ST-8A
Нажать
кнопку
раз
Функция
1
23
1 (до звукового
сигнала)
- >1
Заводская
установка
10
Активация выходов
блокировки На охране Без охраны На охране Без охраны
11
Двух шаговое
отключение блокировки
двигателя
Отключено Включено Включено Включено
12
Режим работы доп.
канала № 4 синий
провод
1-60 сек при
ВЫКЛ. охраны
1-60 сек при
ВЫКЛ. охраны
1-60 сек при
ВКЛ охраны
1-60 сек при
ВКЛ охраны
13
Режим работы доп.
канала №1 жёлто-
чёрный провод
0,7 сек импульс
открывание
багажника
1- 60 сек на
время работы
канала выкл.
датчик удара
1- 60 сек на
время работы
канала датчик
удара вкл.
работа
в режиме
защелка
14
Режим работы доп.
канала №2 жёлто-
красный провод
0,7 сек импульс
двухшаговое
отпирание
1- 60 сек на
время работы
канала выкл.
датчик удара
1- 60 сек на
время работы
канала датчик
удара вкл.
работа
в режиме
защелка
15
Режим работы доп.
канала №3 жёлто-белый
провод
0,7 сек
1- 60 сек на
время работы
канала выкл.
датчик удара
1- 60 сек на
время работы
канала датчик
удара вкл.
работа
в режиме
защелка
Возврат к заводским установкам охранных и сервисных функций
1. При выключенном зажигании нажать кнопку аварийного отключения
9 раз.
2. Включить зажигание.
3. Сирена подаст 9 коротких сигналов соответственно.
4. Нажать кнопку аварийного отключения 1 раз.
5. Последует 1 звуковой сигнал.
6. Нажать кнопку 1 пульта управления.
Cenmax_Vigilant_ST-8A_new_manual.indd 34Cenmax_Vigilant_ST-8A_new_manual.indd 34 05.08.2011 12:15:1705.08.2011 12:15:17
35
Руководство пользователя и инструкция по установке
7. Последует 1 звуковой сигнал.
8. Выключить зажигание. Фонари мигнут 5 раз. Пульт управления по-
даст звуковой сигнал.
Программирование функций системы автозапуска
Чтобы изменить значение программных функций автозапуска:
1. При отключенной охране нажмите кнопку аварийного отключения
6 раз и включите зажигание.
2. Сирена подаст 6 звуковых сигналов.
3. Для выбора функции, значение которой требуется изменить, нажимай-
те кнопку аварийного отключения. Каждое нажатие будет подтверж-
даться соответствующим количеством коротких звуковых сигналов,
Каждое пятое нажатие – длинным. Например, функция 3 будет соответ-
ствовать 3 коротких сигнала, а функция 7 — 1 длинный и 2 коротких.
4. Для выбора значения функции нажмите соответствующую кнопку
пульта управления.
Соответствующее количество сигналов сирены подтвердит выбор зна-
чения функции:
Кн.1 — 1 сигнал, Кн. 2 — 2 сигнала, Кн. 3 — 3 сигнала,
Кн. 1 (2сек.)
1 — 4 сигнала
Таблица программирования функций №2
Нажать
кнопку
раз
Функция
1
23
1 (до звукового
сигнала)
- >1
Заводская
установка
1Режим работы
турботаймера 1 минута 2 минуты 3 минуты 4 минуты
2
Время работы двигателя
после дистанционного
запуска
10 минут 20 минут 30 минут.Без
ограничения
Cenmax_Vigilant_ST-8A_new_manual.indd 35Cenmax_Vigilant_ST-8A_new_manual.indd 35 05.08.2011 12:15:1705.08.2011 12:15:17
36
CENMAX Vigilant ST-8A
Нажать
кнопку
раз
Функция
1
23
1 (до звукового
сигнала)
- >1
Заводская
установка
3Интервал
периодического запуска 2 ч3 ч4 ч24 ч
4
Температура авто-
матического запуска
двигателя
-5°С-10°С-18°С-25°С
5
Автоматическая
постановка на охрану
при дистанционном
запуске двигателя
ВКЛ.ВЫКЛ.ВЫКЛ.ВЫКЛ.
6
Режим работы
индикаторных фонарей
при дистанционном
запуске
Мигают Горят
постоянно Выключены Выключены
7
Автоматическое
запирание дверей после
глушения дистанционно
запущенного двигателя
ВКЛ.ВЫКЛ.ВЫКЛ.ВЫКЛ.
8Назначение голубого
провода АСС Зажигание Режим кнопки
старт/стоп
Импульс перед
включением
стартёра
9Время работы стартера 0,8 сек 1,4 сек 2,0 сек 3,6 сек
10 Тип двигателя Бензин
Дизель
задержка
включения
стартера 4 сек
Дизель
задержка
включения
стартера 6 сек
Дизель
задержка
включения
стартера 10 сек
11
Режим работы
контрольного входа
запуска двигателя
По изменению
напряжения
По сигналу
генератора (+)
По сигналу
генератора (-)
По сигналу
тахометра
12
Функция активизации
поддержки зажигания
в режиме турботаймер
Автоматически С брелка С брелка С брелка
Cenmax_Vigilant_ST-8A_new_manual.indd 36Cenmax_Vigilant_ST-8A_new_manual.indd 36 05.08.2011 12:15:1705.08.2011 12:15:17
37
Руководство пользователя и инструкция по установке
Возврат к заводским установкам функций системы автозапуска
1. При выключенном зажигании нажать кнопку аварийного отключе-
ния 10 раз.
2. Включить зажигание.
3. Сирена подаст 10 коротких сигналов соответственно.
4. Нажать кнопку аварийного отключения 1 раз.
5. Последует 1 звуковой сигнал.
6. Нажать кнопку 1 пульта управления.
7. Последует 1 звуковой сигнал.
8. Выключить зажигание. Фонари мигнут 5 раз. Пульт управления по-
даст звуковой сигнал.
Инструкция по установке
ВНИМАНИЕ! Эта часть инструкции предназначена только для профессиональных
установщиков.
Общие рекомендации.
Перед началом установки отсоедините «+» клемму аккумулятора авто-
мобиля.
1. Центральный блок сигнализации устанавливается внутри салона
вдали от источников влаги и нагрева.
2. Модуль связи установить на лобовом стекле с помощью двусто-
ронней клеящей ленты. Место установки предварительно очи-
стить, и обезжирить, холодное время прогреть до температуры
не ниже 20°С. Соединительный кабель проложить за обшивками
салона к блоку сигнализации. Для достижения максимальной
дальности проёма-передачи, блок связи следует устанавливать
как можно выше, но не ближе 5 см от металлических деталей
кузова автомобиля.
Cenmax_Vigilant_ST-8A_new_manual.indd 37Cenmax_Vigilant_ST-8A_new_manual.indd 37 05.08.2011 12:15:1705.08.2011 12:15:17
38
CENMAX Vigilant ST-8A
3. Сирена устанавливается под капотом или в другом недоступном
угонщику месте рупором вниз или в сторону. Место установки долж-
но быть удалено от источников нагрева и защищено от попадания
воды. В случае установки сирены с автономным питанием, необходи-
мо обеспечить доступ к замку сервисного ключа.
4. Концевые выключатели капота и багажника устанавливаются в защи-
щенные от влаги места недоступные при закрытом капоте ли багажнике.
5. Эффективная работа датчика удара во многом определяется разме-
рами автомобиля, жесткостью кузова, демпфирующими свойствами
элементов внутренней обшивки. Выберите место установки датчика
удара, в котором при одинаковом уровне чувствительности его вос-
приимчивость к внешним воздействиям будет наилучшей. В за-
висимости от свойств конкретного автомобиля оптимальное место
крепления датчика может располагаться как на металле кузова, так
и на пластиковых элементах внутренней обшивки. На некоторых ав-
томобилях наиболее эффективным местом крепления датчика могут
оказаться жгуты проводов.
6. Все силовые цепи должны быть защищены плавкими предохраните-
лями на соответствующие токи.
7. На автомобиле очень важно правильно подключить провод контроля
запуска двигателя серо/чёрный провод. В заводской установке кон-
троль дистанционного запуска осуществляется по падению напряжения
в момент пуска двигателя, серо/чёрный провод подключать не нужно.
Cenmax_Vigilant_ST-8A_new_manual.indd 38Cenmax_Vigilant_ST-8A_new_manual.indd 38 05.08.2011 12:15:1705.08.2011 12:15:17
39
Руководство пользователя и инструкция по установке
Технические характеристики
Несущая частота радиосигнала управления . . . . . . . . . . . . . 433,92 МГц
Максимальный радиус действия брелка в режиме передатчика . 600 м*
Максимальный радиус действия брелка в режиме пейджера . . 1200 м*
Максимальный радиус действия брелка без обратной связи . . . . . 15 м*
Тип датчика удара . . . . . . . . . . . . . . . . . . . . . . . . . . . пьезоэлектрический
Рабочая температура . . . . . . . . . . . . . . . . . . . . . . . . . . . . от -40 до +85°С
Напряжение питания постоянного тока . . . . . . . . . . . . . . . . . . . . . . .9-18В
Ток, потребляемый сигнализацией в режиме охраны . . . . . менее 15мА
Максимально допустимый ток на выходах:
• цепи подключения сирены . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2А
• цепей подключения габаритных огней . . . . . . . . . . . . . . . . . . . . . 2х7,5А
• цепей управления электроприводами замков дверей . . . . . . . . . . 20А
• цепи включения зажигания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25/30А
• цепи включения АСС . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25/30А
• цепи включения стартера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25/30А
• цепи блокировки двигателя . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25/30А
• цепей дополнительных каналов управления . . . . . . . . . . . . . . . 300 мА
Cenmax_Vigilant_ST-8A_new_manual.indd 39Cenmax_Vigilant_ST-8A_new_manual.indd 39 05.08.2011 12:15:1705.08.2011 12:15:17
40
CENMAX Vigilant ST-8A

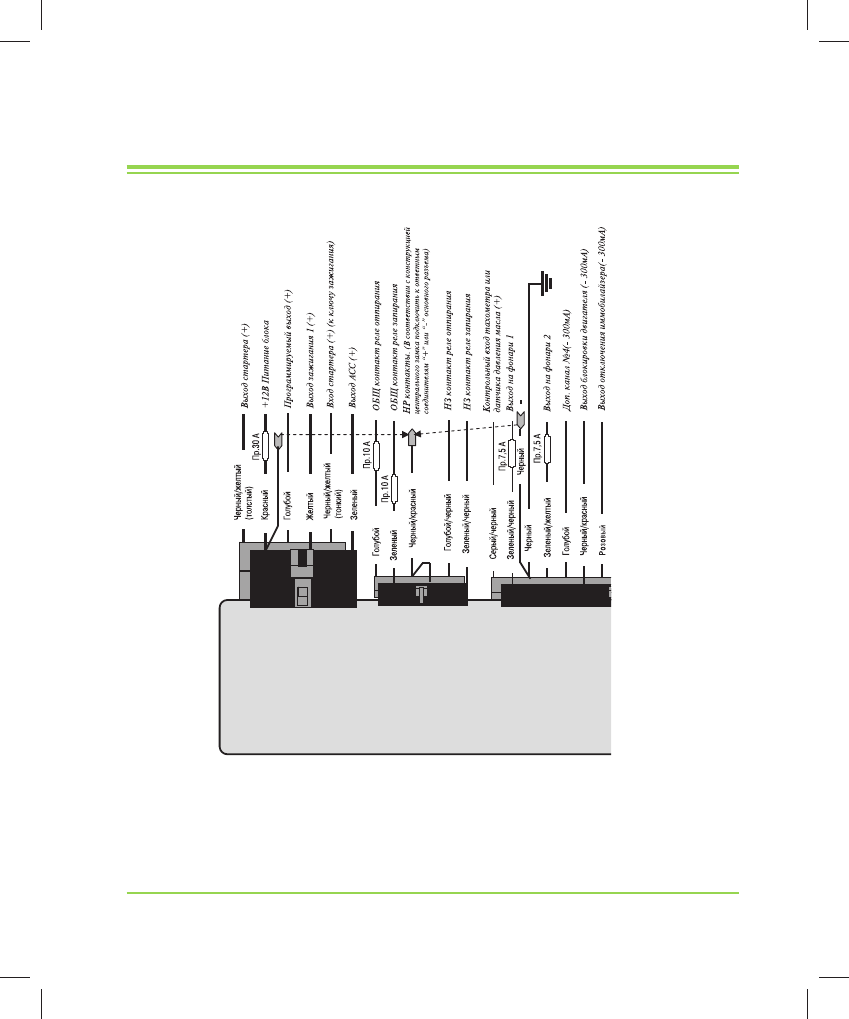

Схема подключений CENMAX VIGILANT ST-8A
Cenmax_Vigilant_ST-8A_new_manual.indd 40Cenmax_Vigilant_ST-8A_new_manual.indd 40 05.08.2011 12:15:1705.08.2011 12:15:17

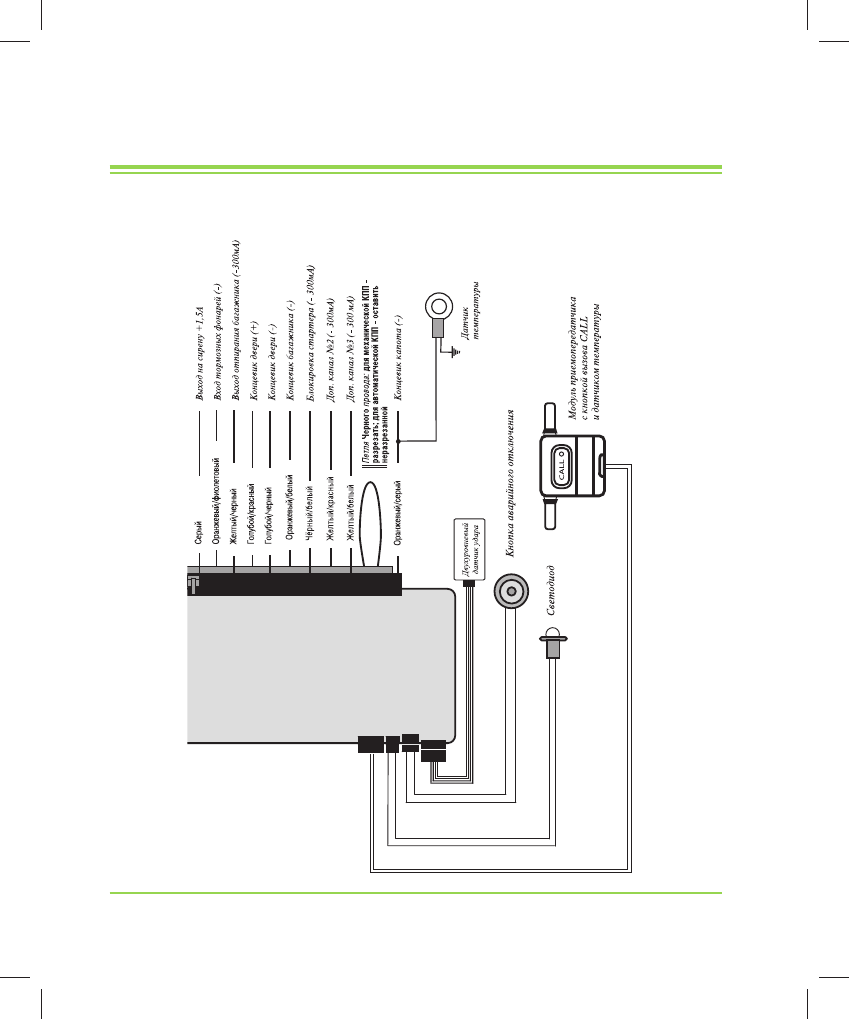

41
Руководство пользователя и инструкция по установке
Cenmax_Vigilant_ST-8A_new_manual.indd 41Cenmax_Vigilant_ST-8A_new_manual.indd 41 05.08.2011 12:15:1805.08.2011 12:15:18
42
CENMAX Vigilant ST-8A

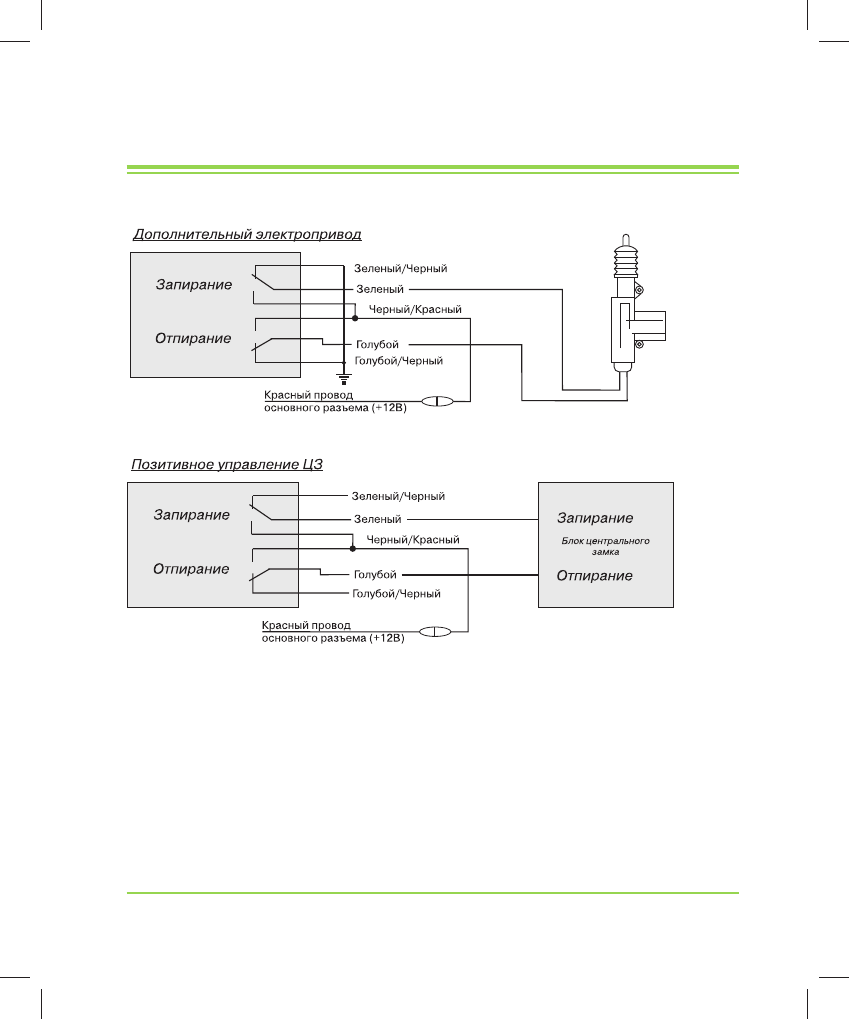

Схемы подключения к центральному замку
Cenmax_Vigilant_ST-8A_new_manual.indd 42Cenmax_Vigilant_ST-8A_new_manual.indd 42 05.08.2011 12:15:1805.08.2011 12:15:18

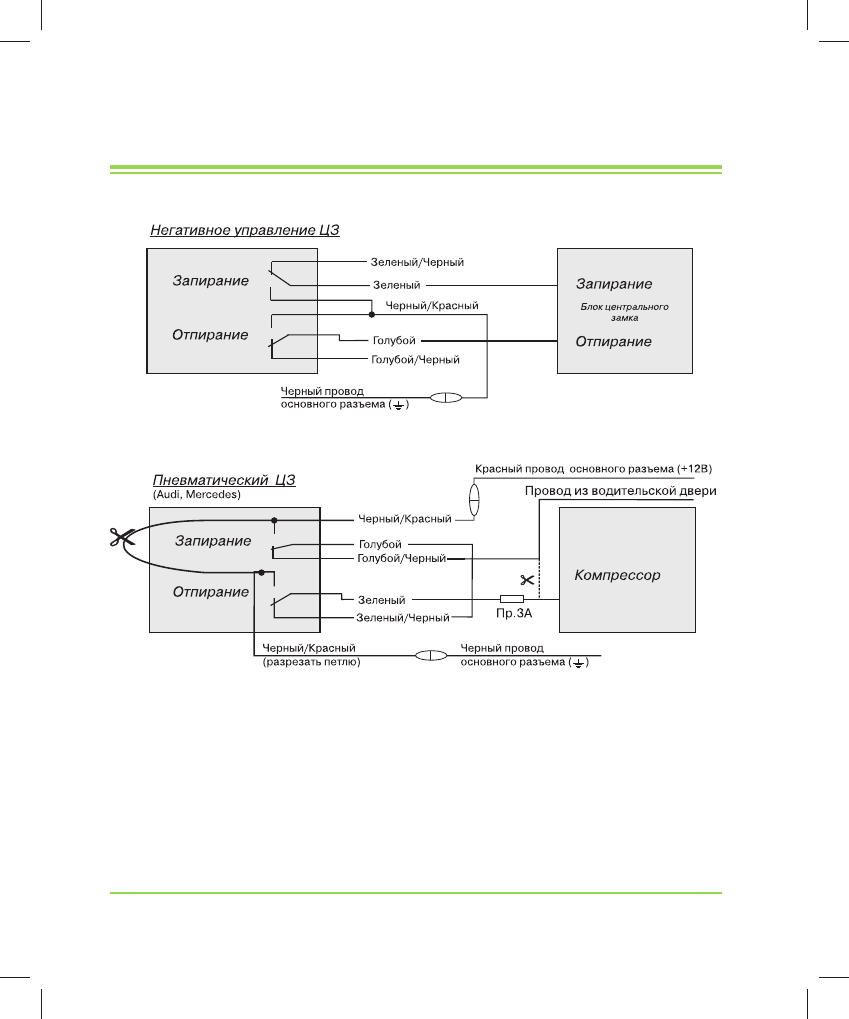

43
Руководство пользователя и инструкция по установке
Cenmax_Vigilant_ST-8A_new_manual.indd 43Cenmax_Vigilant_ST-8A_new_manual.indd 43 05.08.2011 12:15:1805.08.2011 12:15:18
44
CENMAX Vigilant ST-8A
Cenmax_Vigilant_ST-8A_new_manual.indd 44Cenmax_Vigilant_ST-8A_new_manual.indd 44 05.08.2011 12:15:1805.08.2011 12:15:18
