Xerox WorkCentere Pro 412, FaxCentre F12, WorkCentre M15, M15i Service Manual. Www.s Manuals.com. M15i, 412 Manual Russian

User Manual: Multi-functional printer Xerox FaxCentre F12 - Service manuals and Schematics, Disassembly / Assembly. Free.

Open the PDF directly: View PDF PDF.
Page Count: 371 [warning: Documents this large are best viewed by clicking the View PDF Link!]

1. Введение
2. Процедуры обслуживания вызова (SCP)
3. Меры предосторожности
4. Технические характеристики
5. Описание электрических цепей
6. Разборка и сборка
7. Техническое обслуживание и
устранение неисправностей
8. Список узлов и запасных частей
9. Блок схема
10. Схема соединений

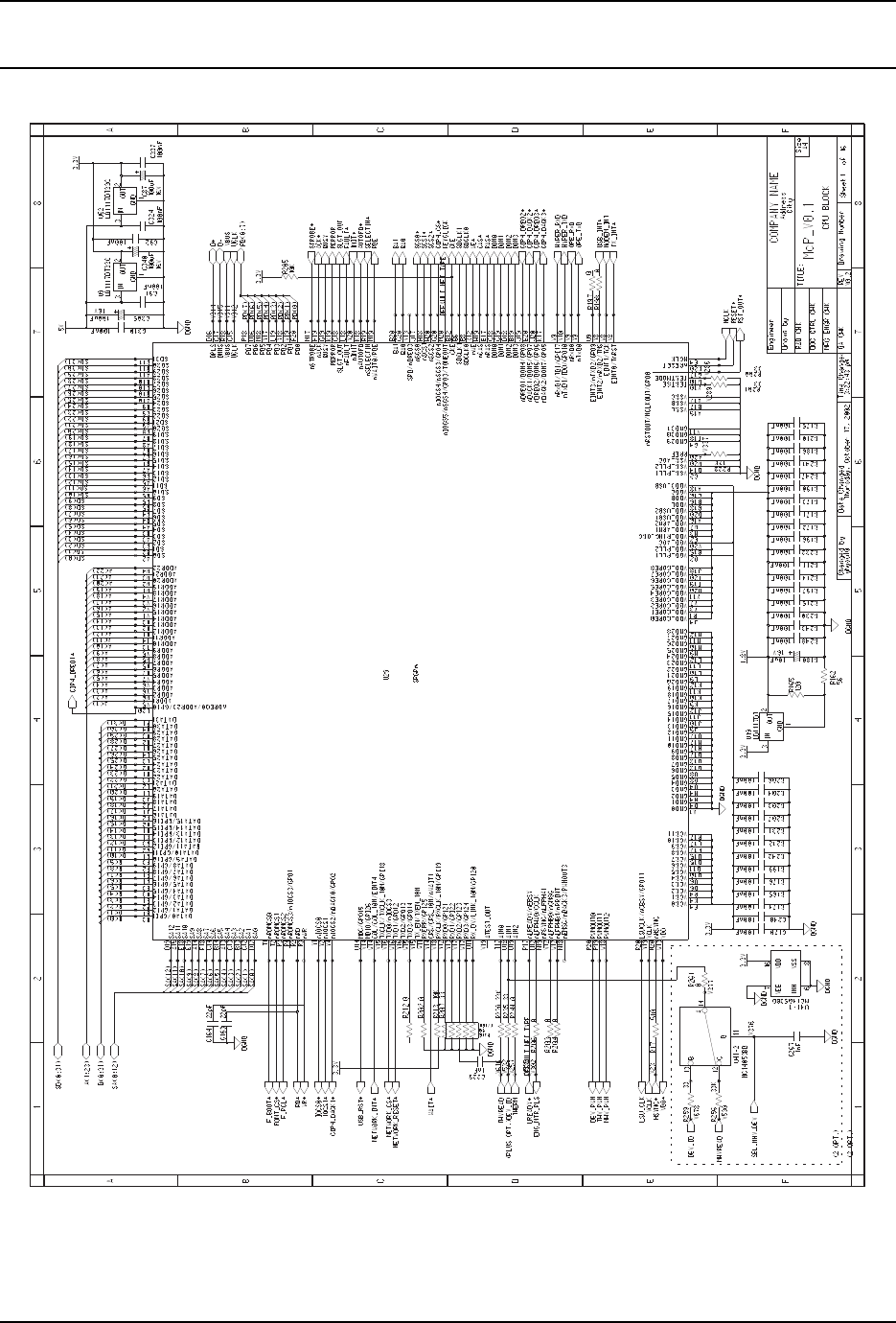

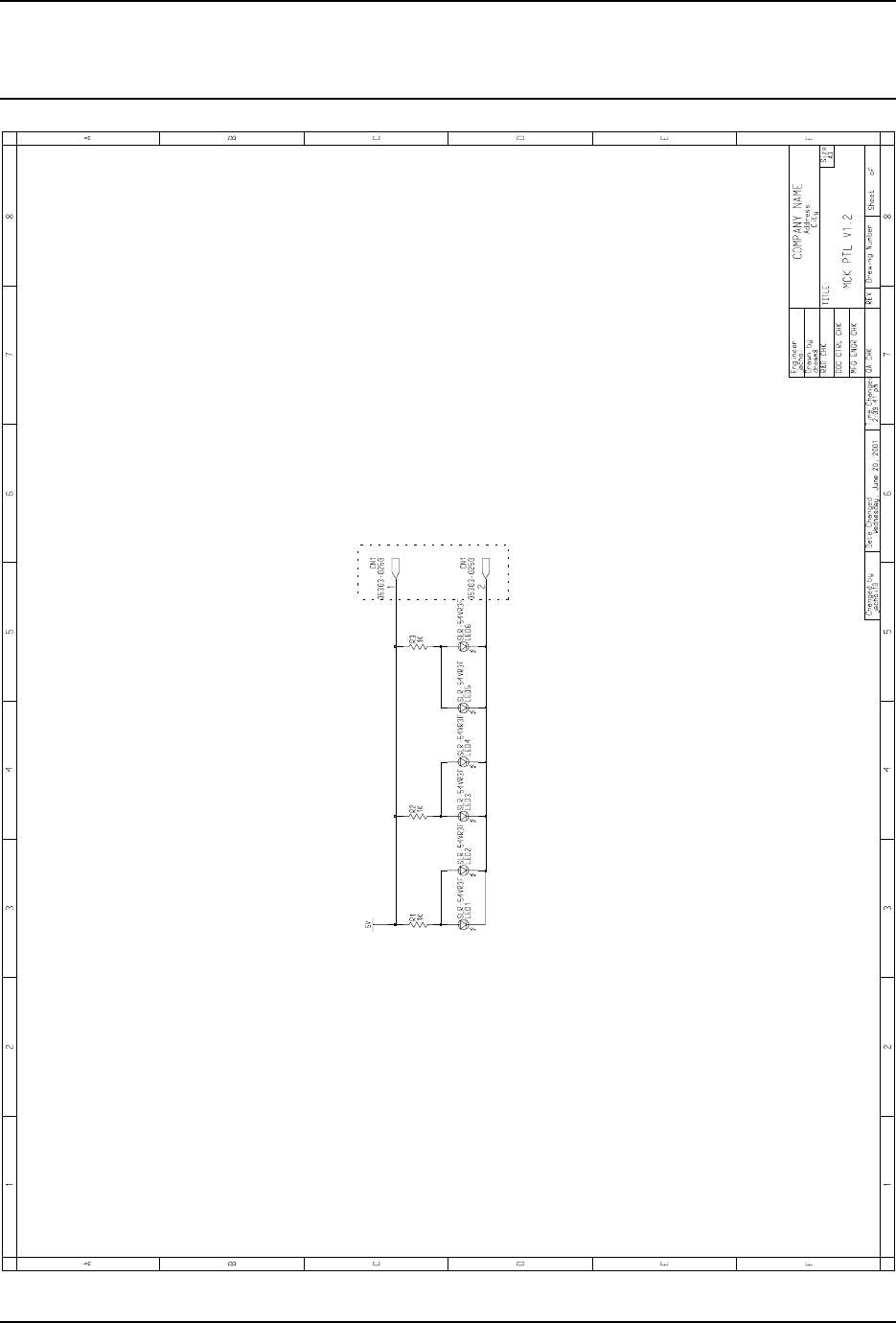

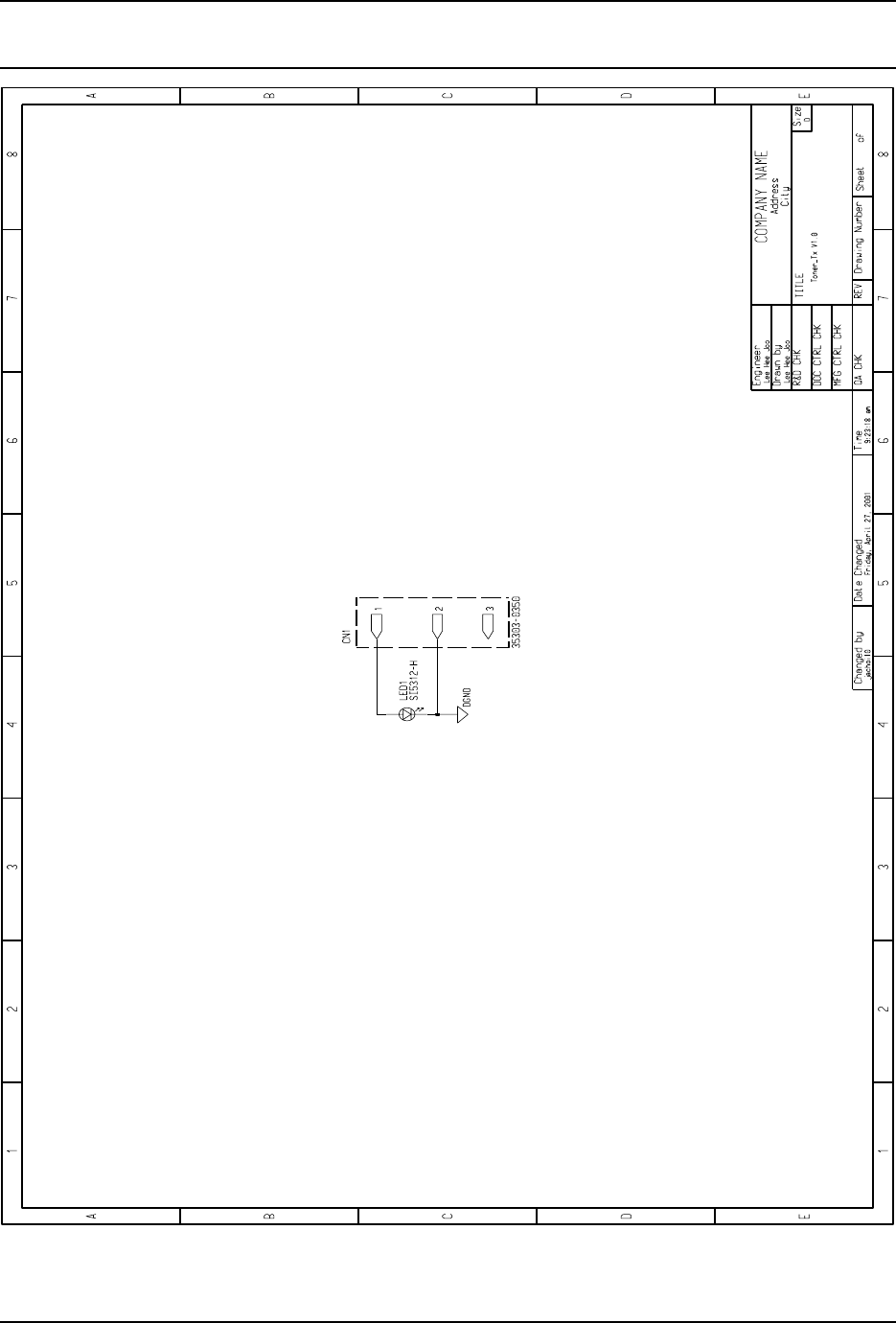

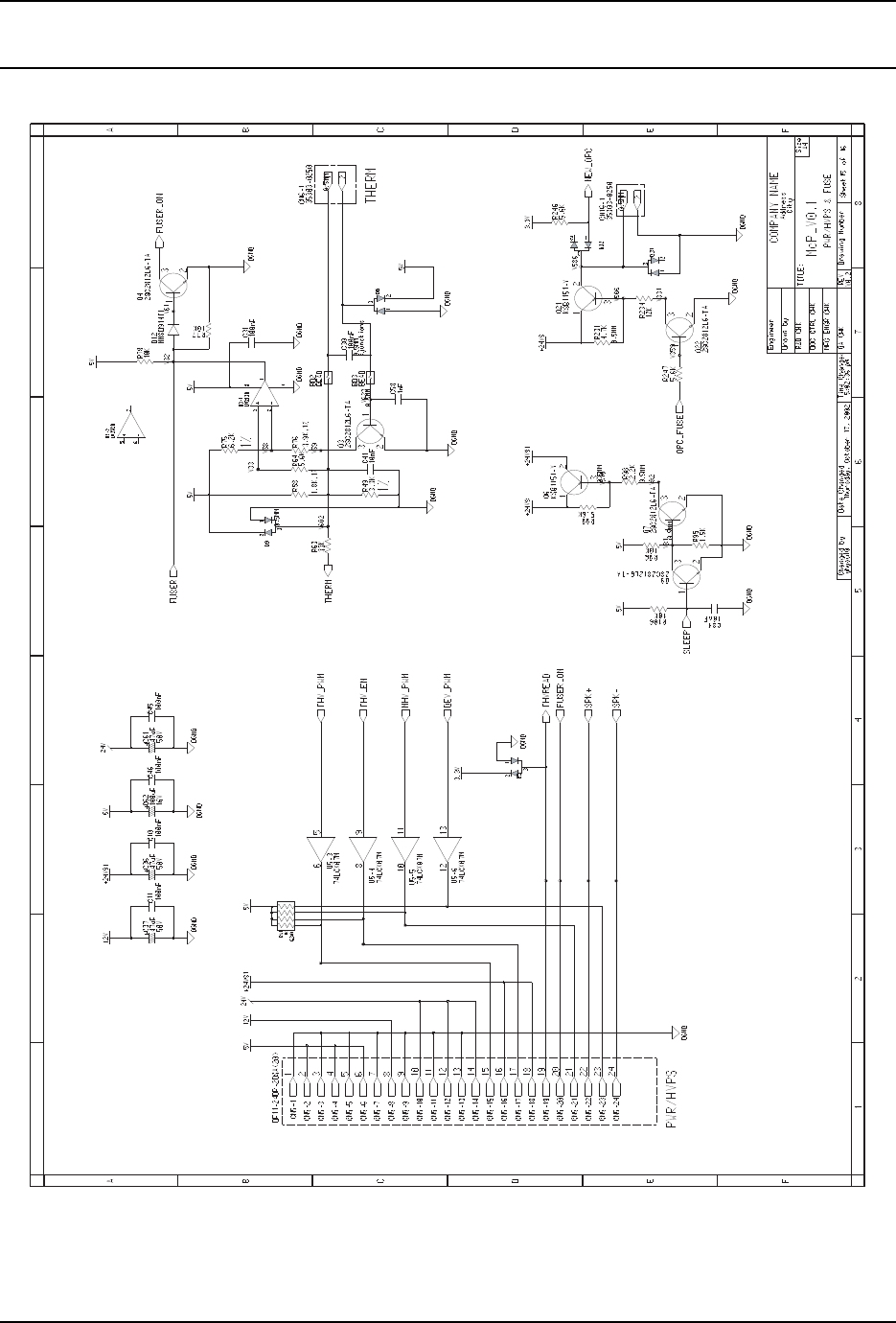

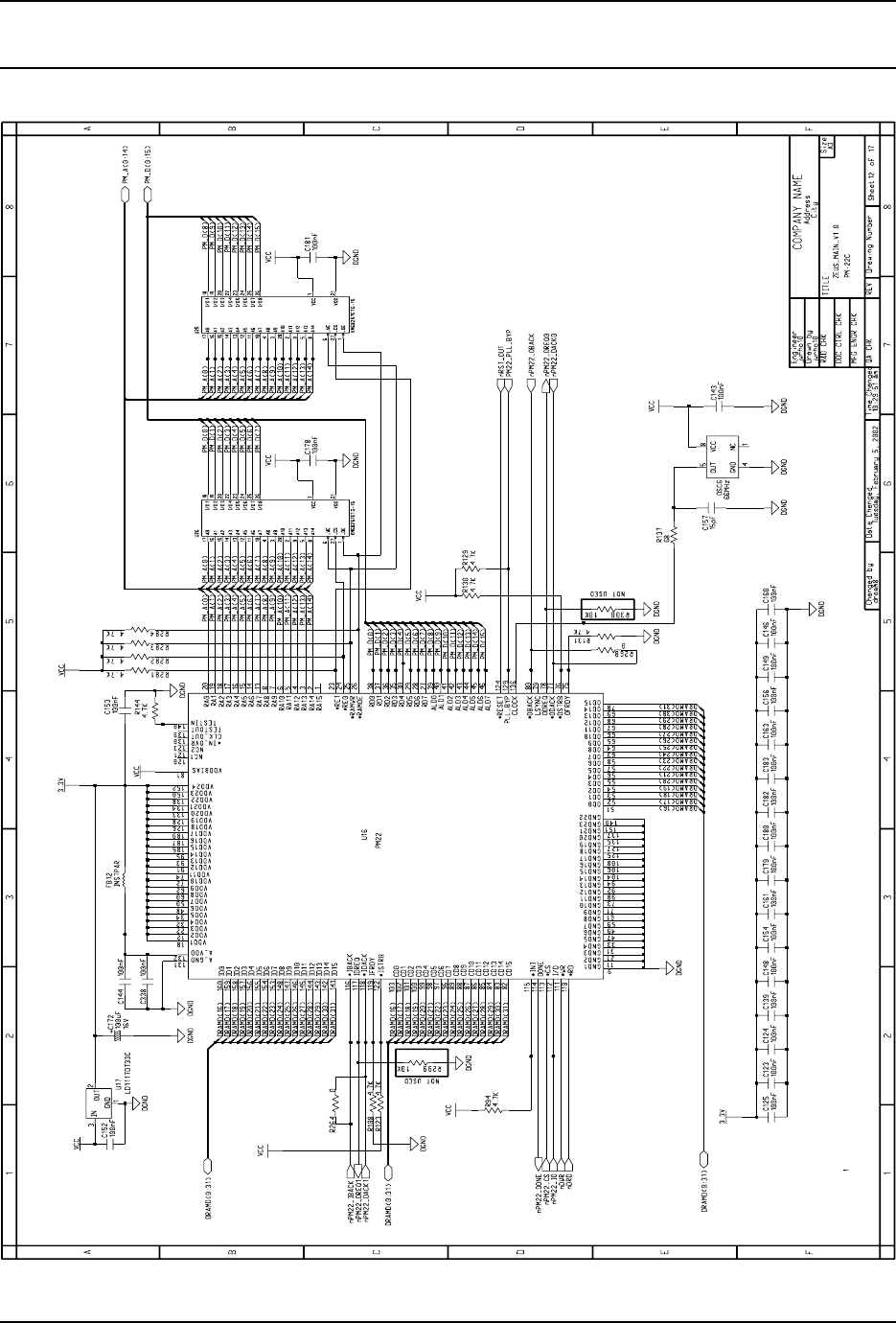

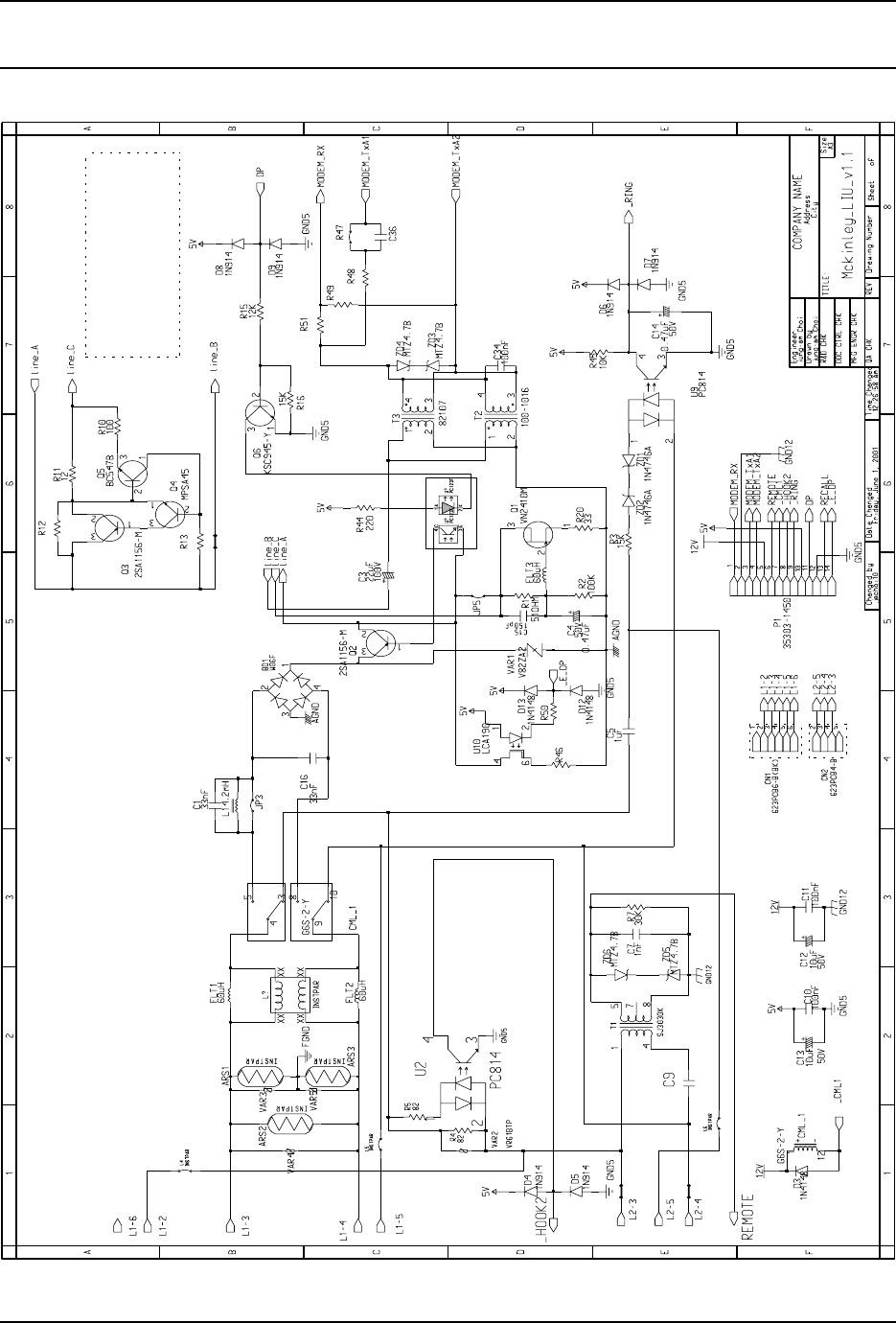

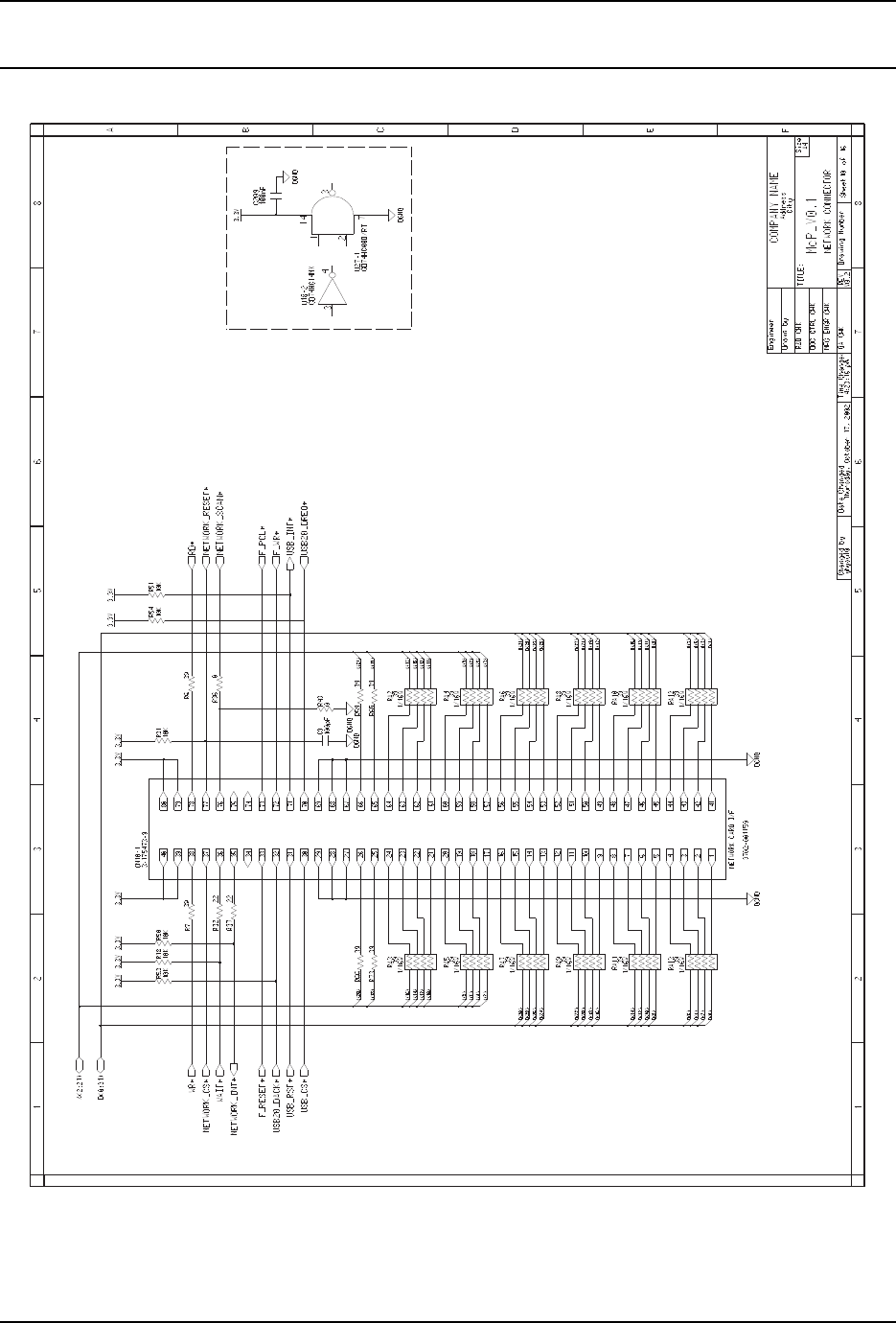

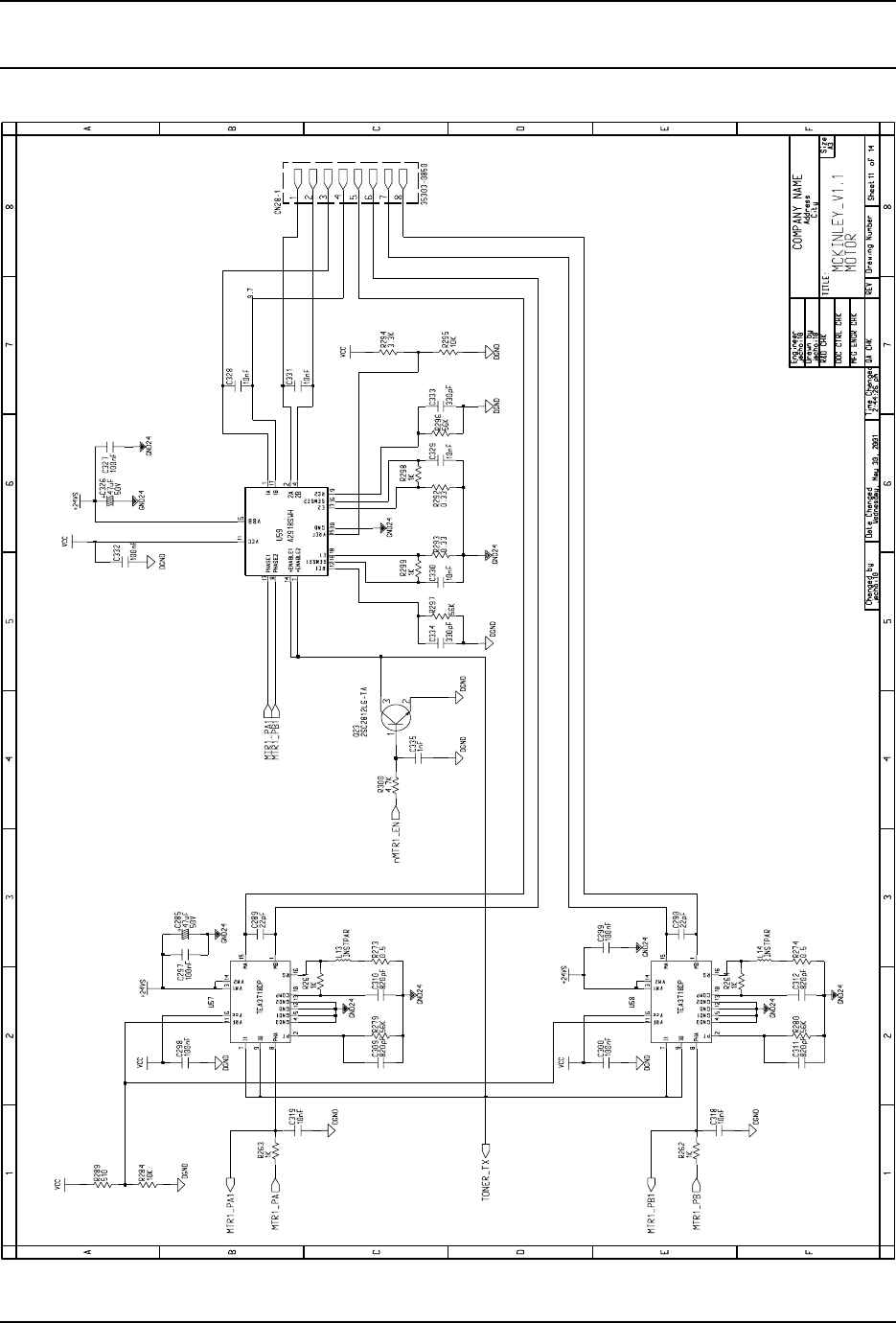

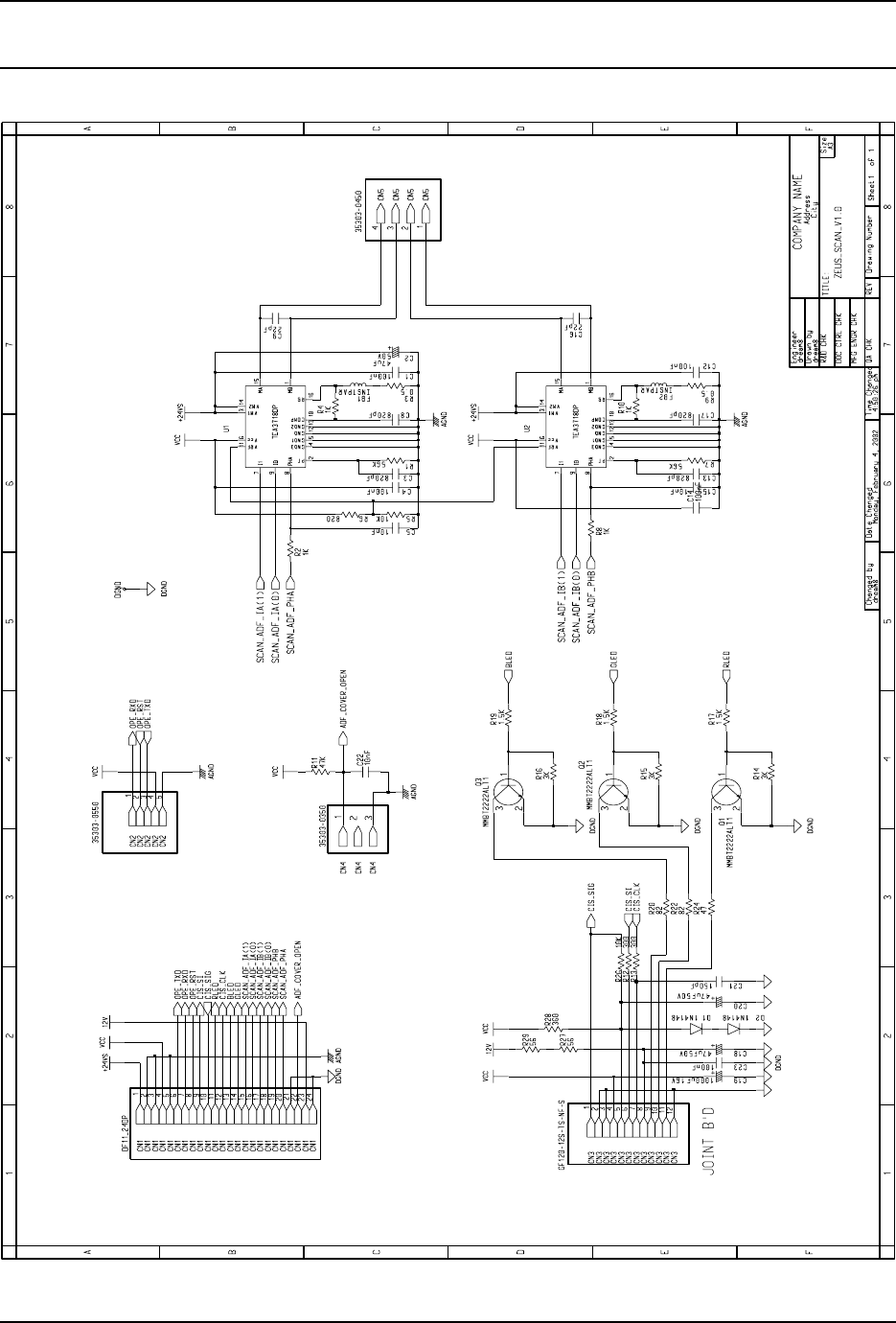

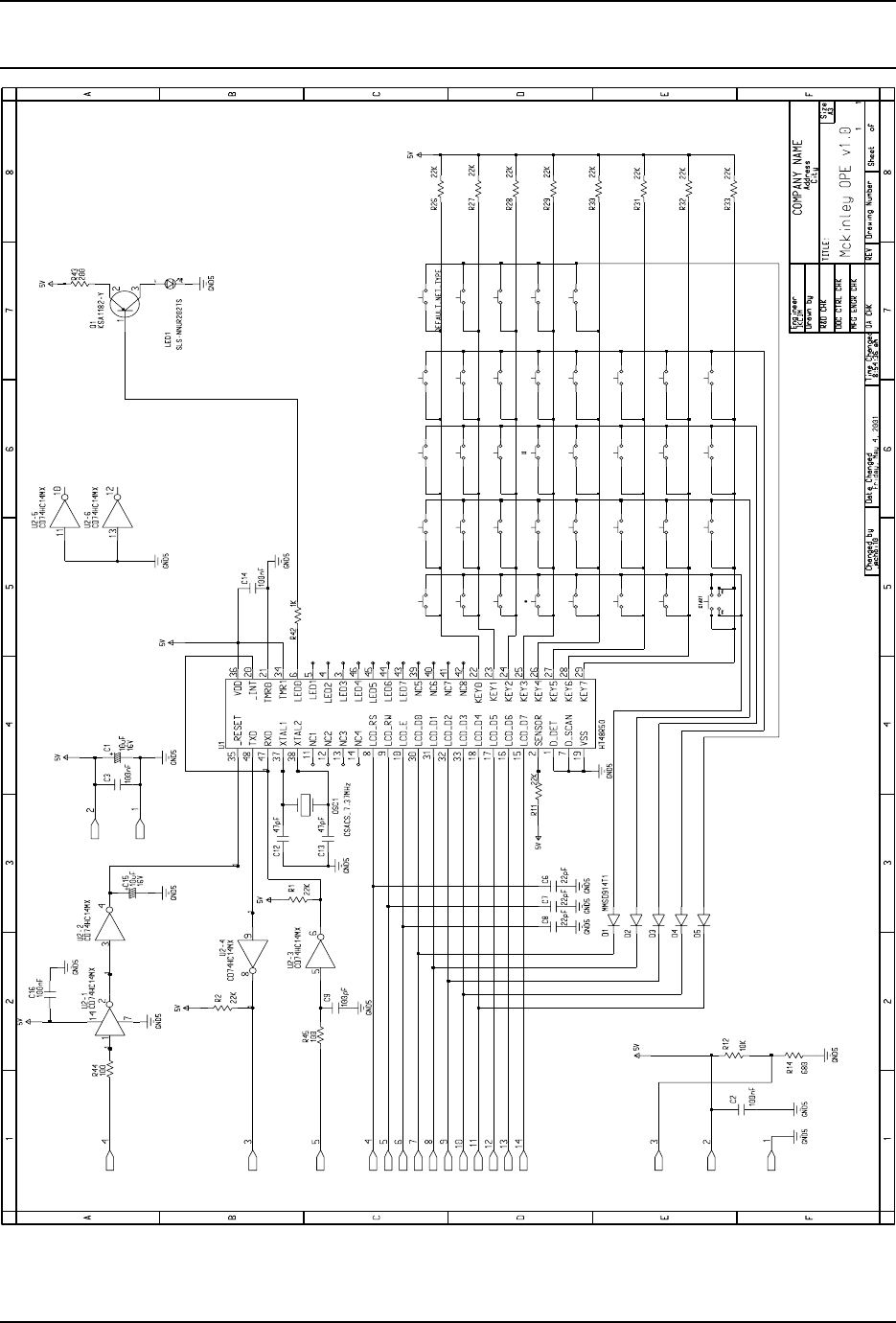

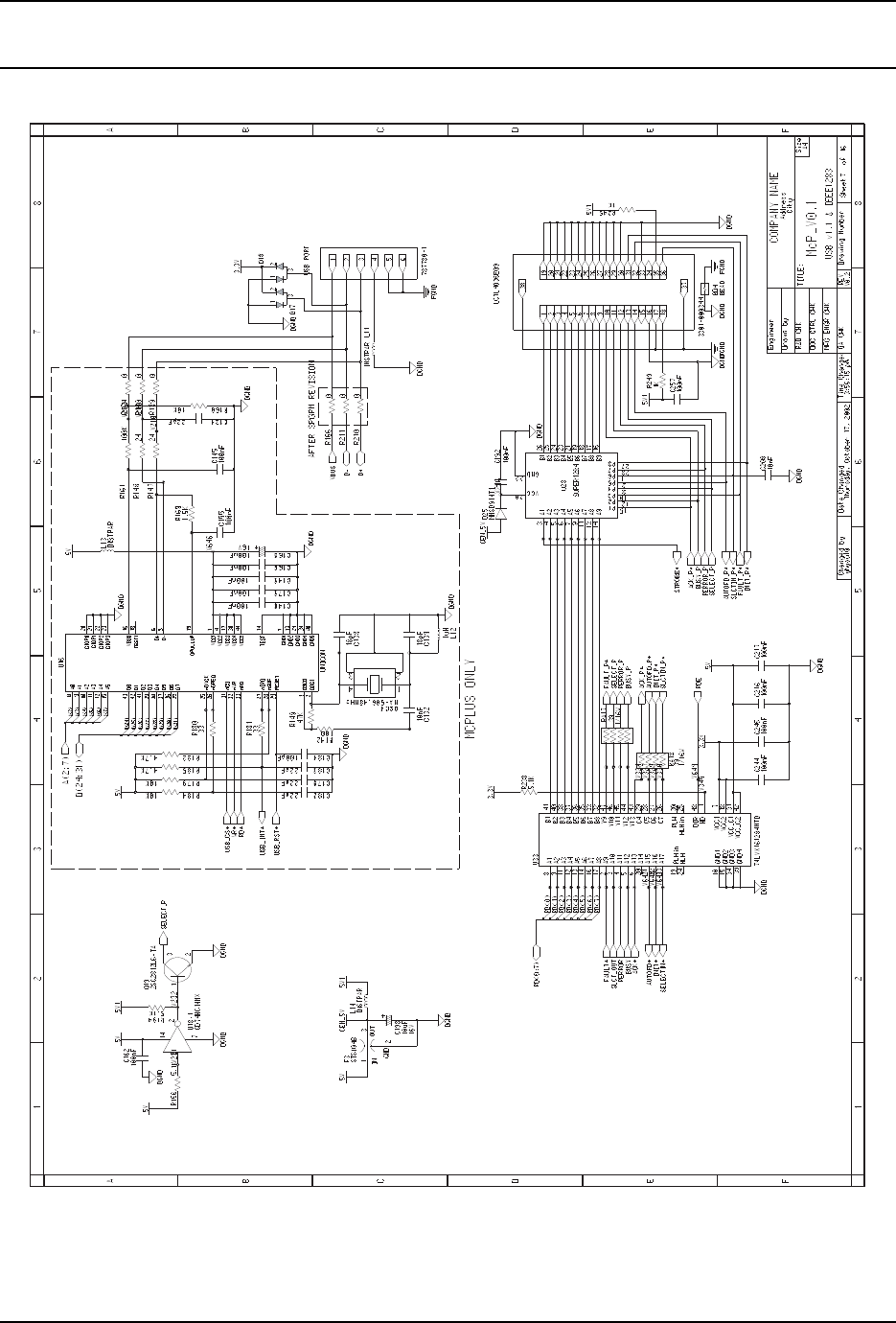

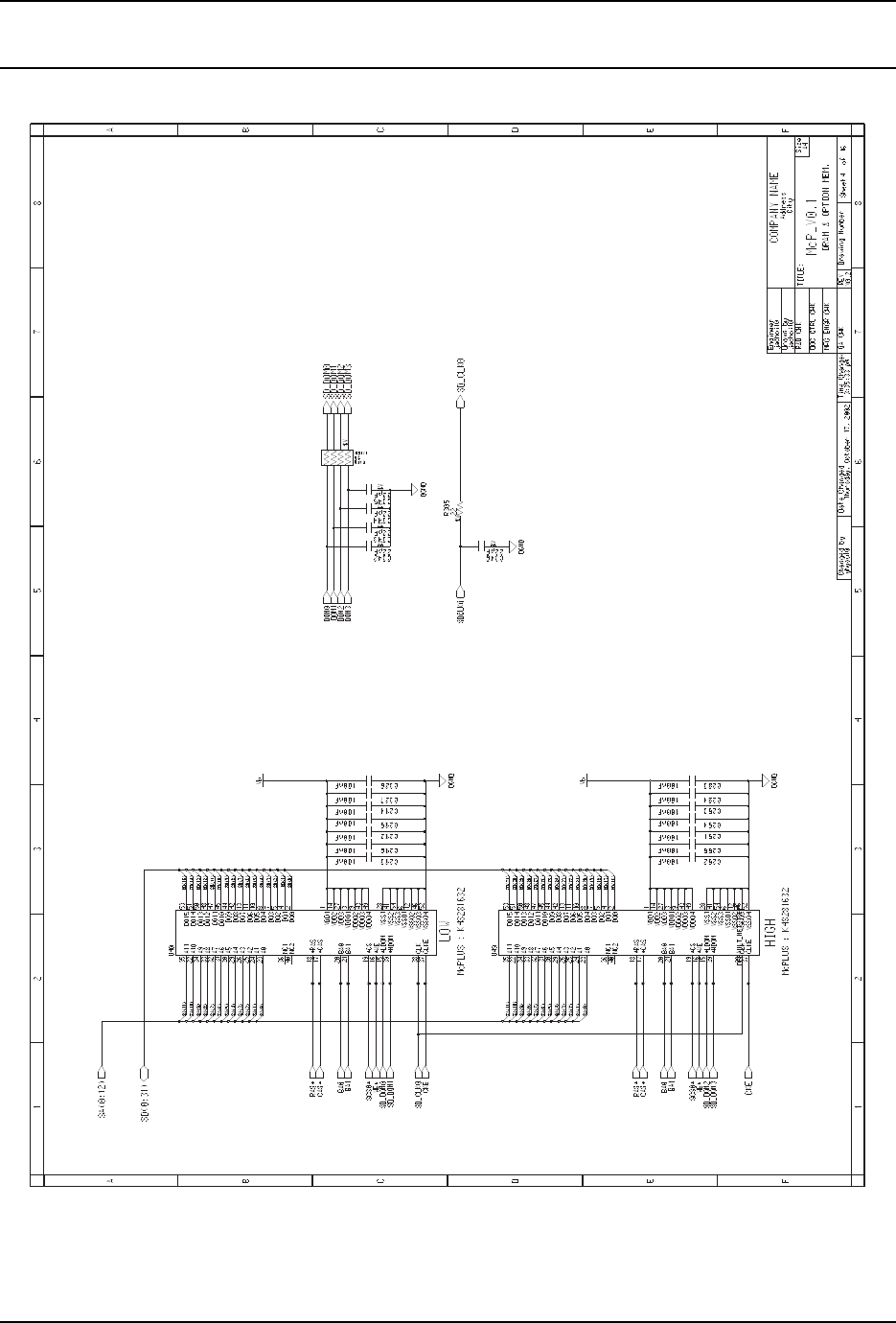

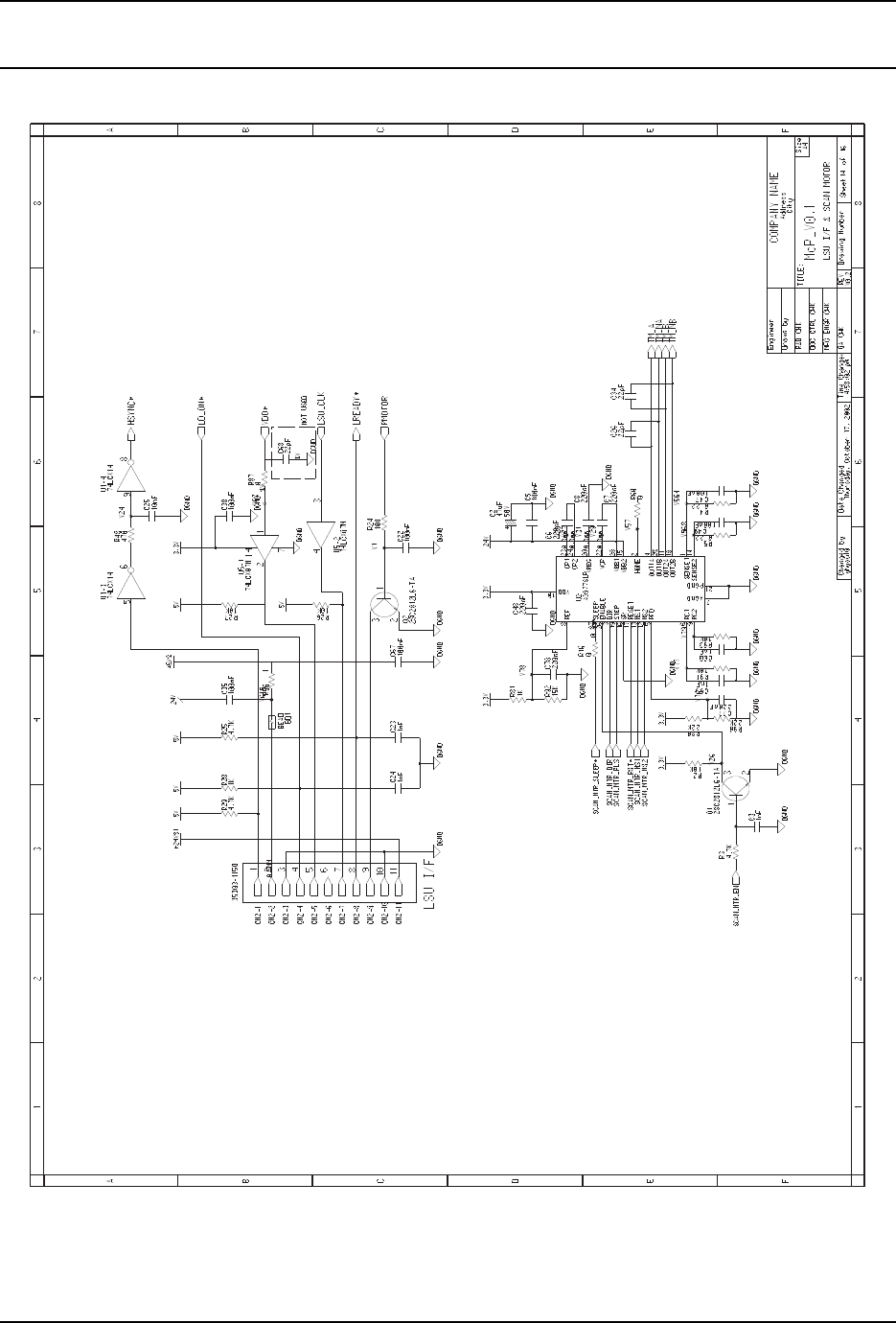

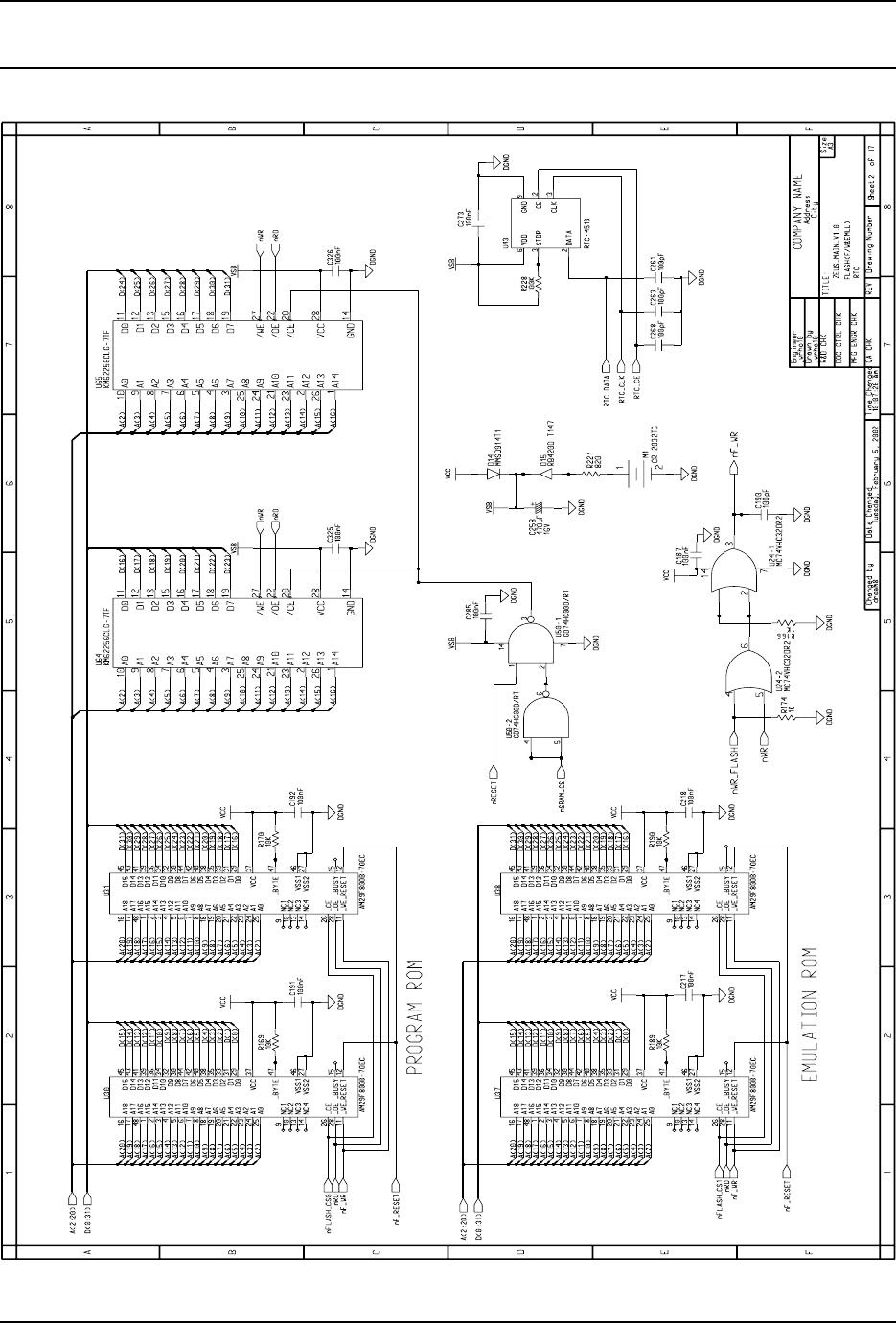

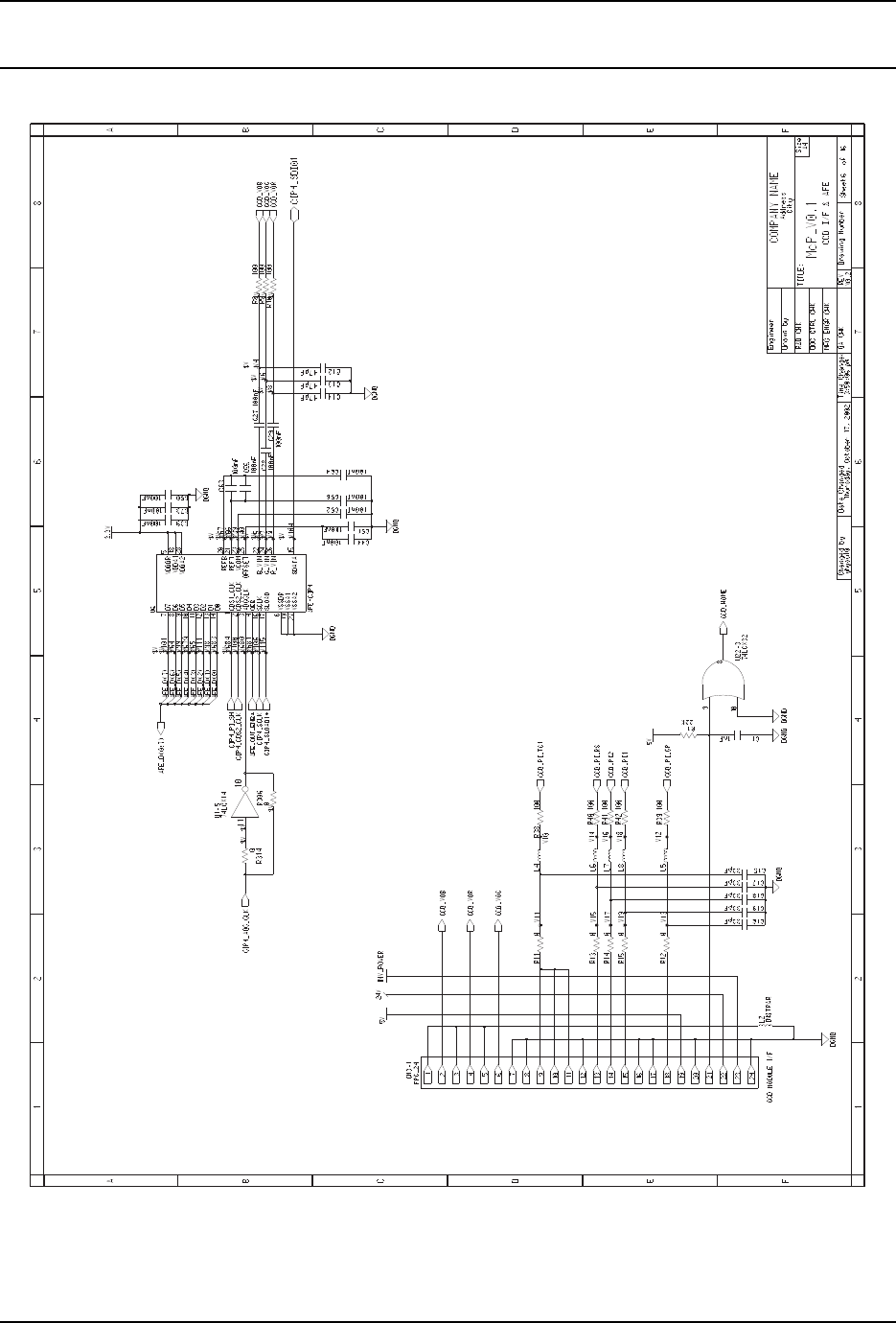

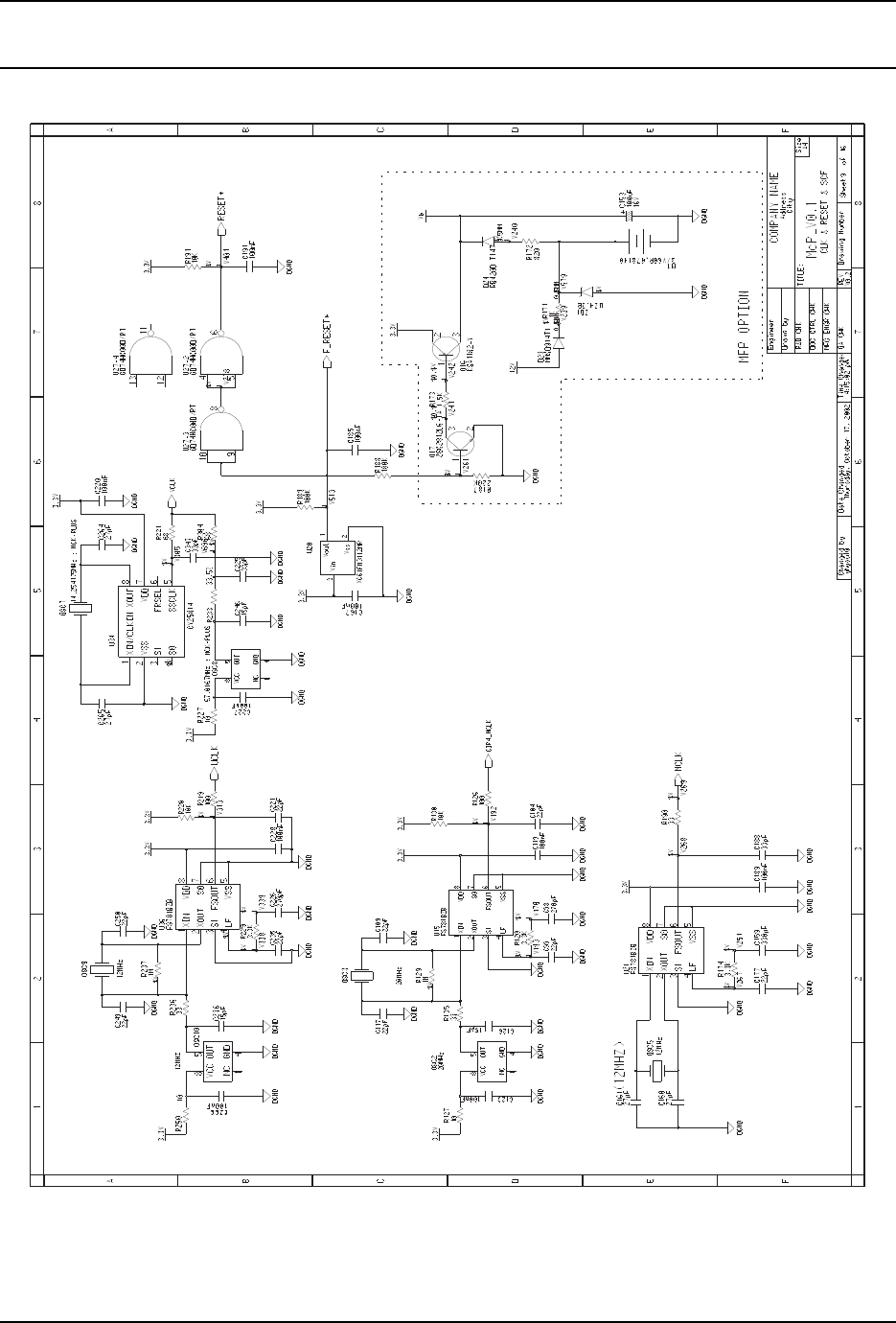

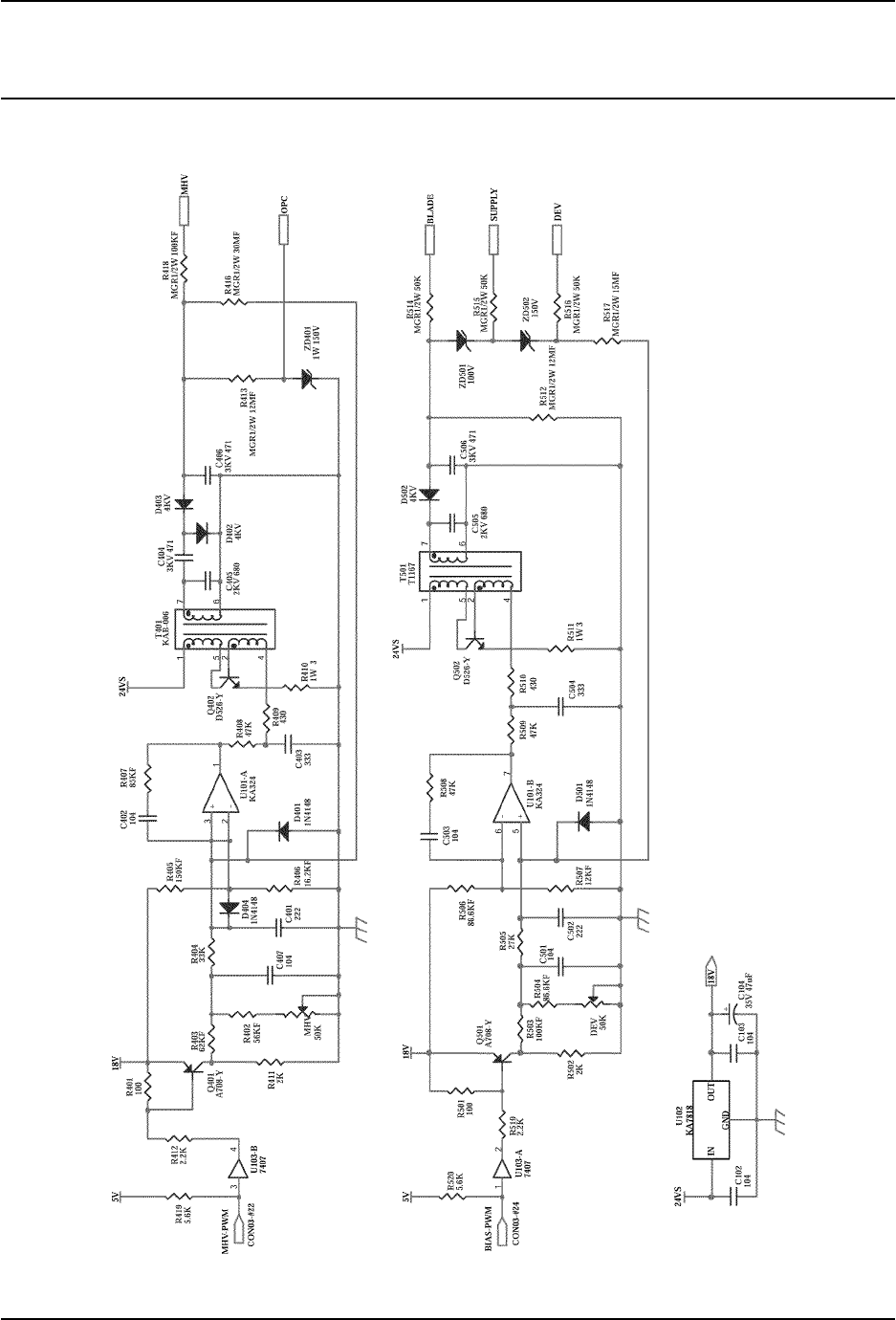

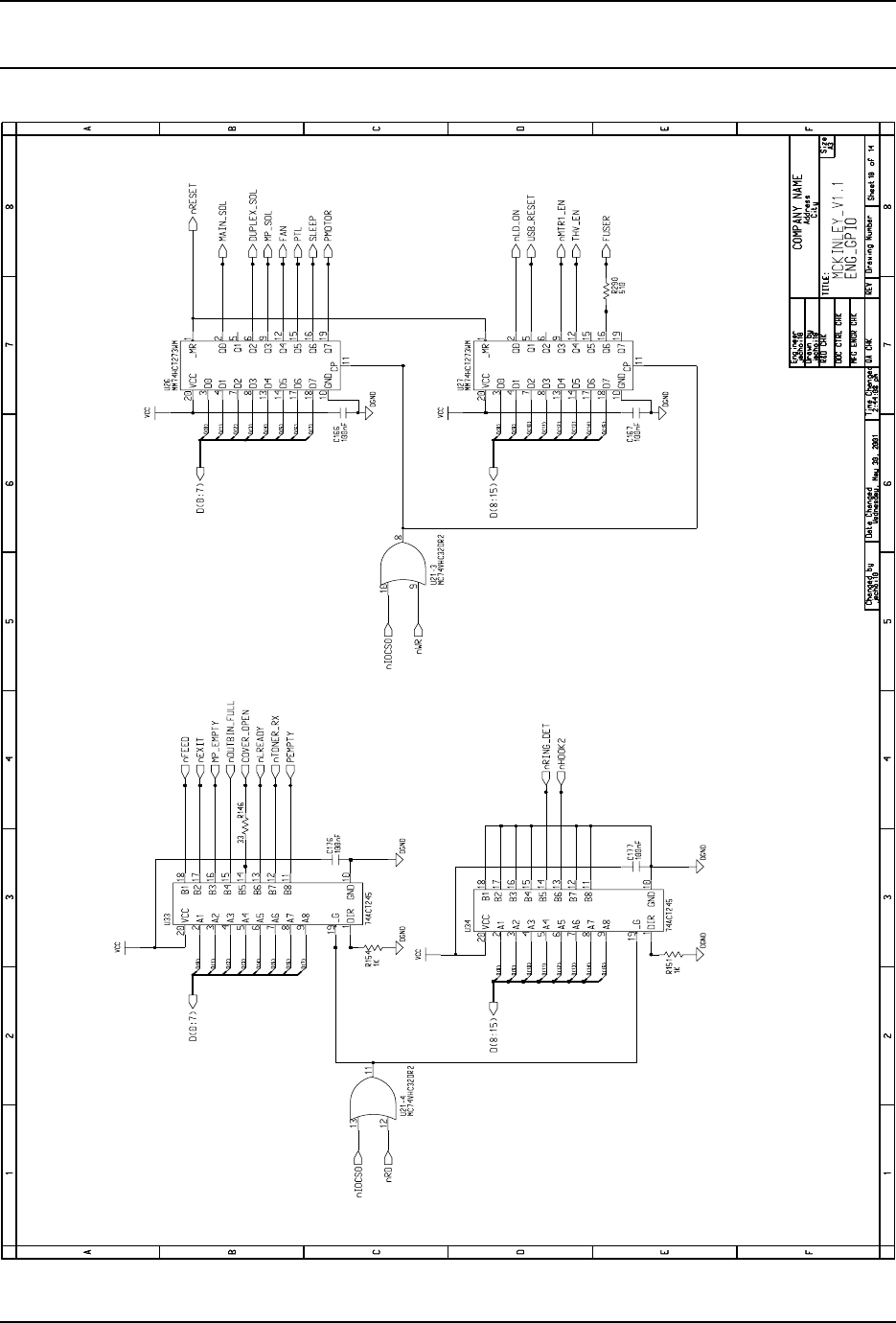

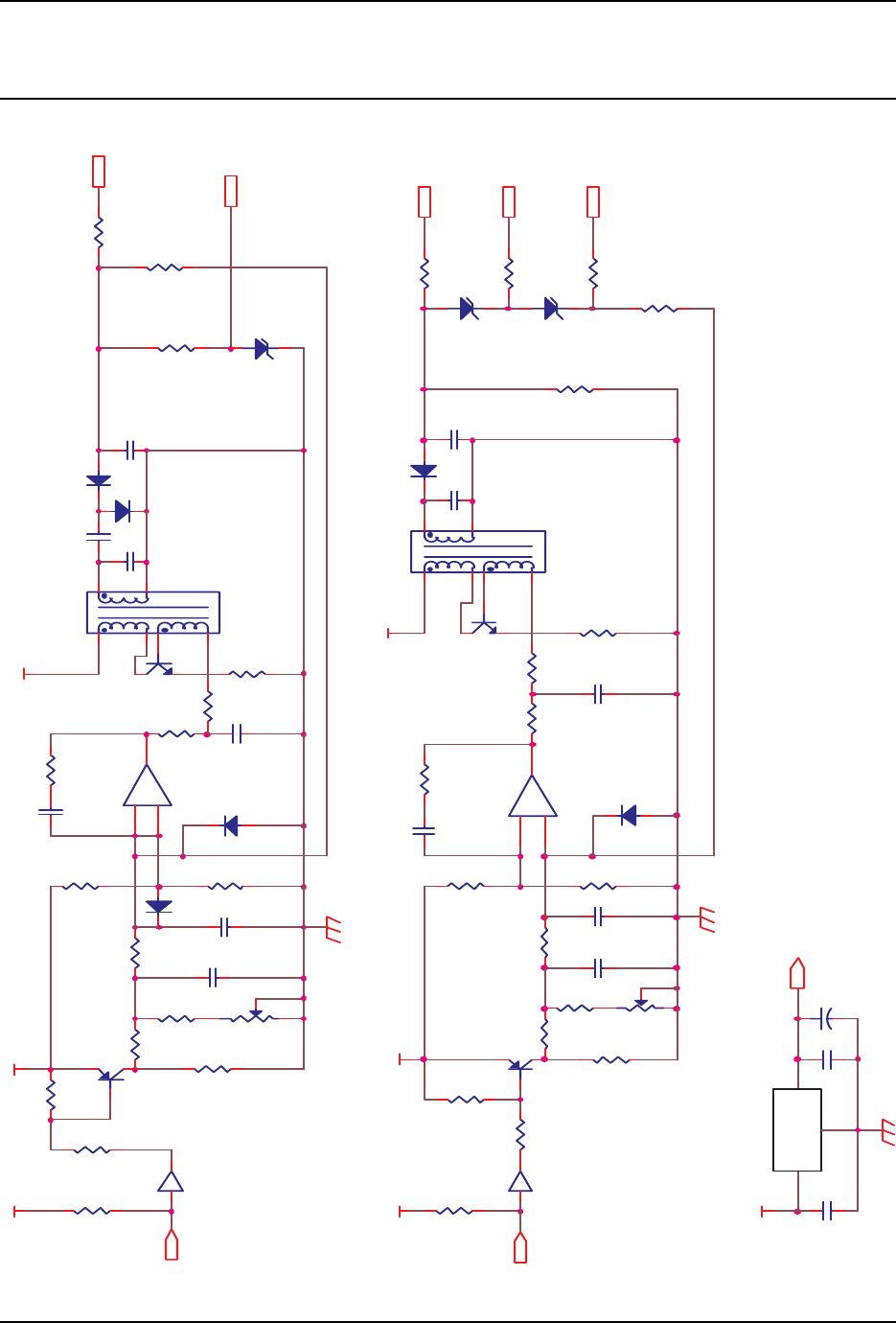

11. Принципиальные схемы
Содержание
РУКОВОДСТВО
ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
Part Number 708P87115
WorkCentre Pro 412,
FaxCentre F12 &
WorkCentre M15/M15i
WorkCentre Pro 412 &
WorkCentre M15/M15i
FaxCentre F12
WorkCentre Pro 412, FaxCentre F12 & WorkCentre M15/M15i
Service Documentation
WorkCentre Pro 412, FaxCentre F12 & WorkCentre M15/M15i Service Manual.
03/03
Подготовлено:
Xerox Europe
Global Knowledge & Language Services
Enterprise Centre
P. O . B o x 1 7
Bessemer Road
Welwyn Garden City
Hertfordshire AL7 1HE
England.
© Copyright 2001, 2002, 2003 by Xerox Europe
***Информация Xerox***
Документация Xerox по техническому обслуживанию предназначена для использования только
квалифицированными и прошедшими обучение по данным аппаратам специалистами. Фирма Xerox
не заявляет и не гарантирует полноты документации и не обязуется оповещать покупателей о
каких-либо изменениях в этой документации. Фирма Xerox может отказаться от обычно
предоставляемых гарантийных обязательств в случае самостоятельного технического
обслуживания покупателем оборудования или его модулей, элементов или деталей. Вам следует
просмотреть текст гарантийного обязательства относительно последствий, вызванных действиями
заказчика или технического обслуживания, проведенного третьей стороной. В случае
самостоятельного проведения технического обслуживания оборудования или его модулей,
элементов или деталей заказчик освобождает Xerox от всех гарантийных обязательств и обязуется
защищать фирму от рекламаций третьей стороны, которые могут возникнуть в результате такого
обслуживания.
Данное руководство тщательно подготовлено, и Xerox Corporation не несет никакой
ответственности за ущерб вследствие любых неточностей при выполнении указанных в данном
Руководстве действий.
Xerox Europe, Xerox ®, а также все упоминаемые в данном документе названия и номера изделий
Xerox являются торговыми марками XEROX CORPORATION. Настоящим признаются торговые
марки других компаний, упоминаемые в данном документе.
Содержание
WorkCentre Pro 412, FaxCentre F12 & 7/03 1
WorkCentre M15/M15i
Содержание
1 Введение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1
1-1 Структура руководства . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1
1-2 Предупреждения и примечания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
1-3 Информация по технике безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
1-4 Отчет о несчастных случаях и происшествиях . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
1-5 Предупреждения и меры предосторожности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6
2 Процедуры обслуживания вызова (SCP) . . . . . . . . . . . . . . . . . . . . . . . . . 2-1
SCP 1 Начальные действия . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1
SCP 2 Первая помощь . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1
SCP 3 Стандартные действия при обслуживании вызова . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
SCP 4 Анализ неисправности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
SCP 5 Конечные действия . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
3 Меры предосторожности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1
4 Технические характеристики . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1
4-1 Характеристики WorkCentre Pro 412 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1
4-1-1 Принтер . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1
4-1-2 Факсимильная передача . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
4-1-3 Сканер . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
4-1-4 Копировальный аппарат . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3
4-1-5 Электропитание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3
4-1-6 Габариты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4
4-1-7 Комплект поставки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4
4-1-8 Условия окружающей среды . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4
4-1-9 Срок службы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4
4-2 Характеристики FaxCentre F12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5
4-2-1 Общие характеристики . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5
4-2-3 Характеристики факсимильного оборудования . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6
4-2-4 Характеристики сканера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7
4-2-5 Характеристики копирования . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7
4-2-6 Характеристики телефонного оборудования . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-8
4-2-7 Расходные материалы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-8
4-3 Характеристики WorkCentre M15/M15i . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-9
4-3-1 Общие характеристики . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-9
4-3-2 Характеристики принтера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10
4-3-3 Характеристики факсимильного оборудования . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11
4-3-4 Характеристики сканера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11
4-3-5 Характеристики копирования . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12
4-3-6 Характеристики телефонного оборудования . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12
4-3-7 Расходные материалы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12
5 Описание электрических цепей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1

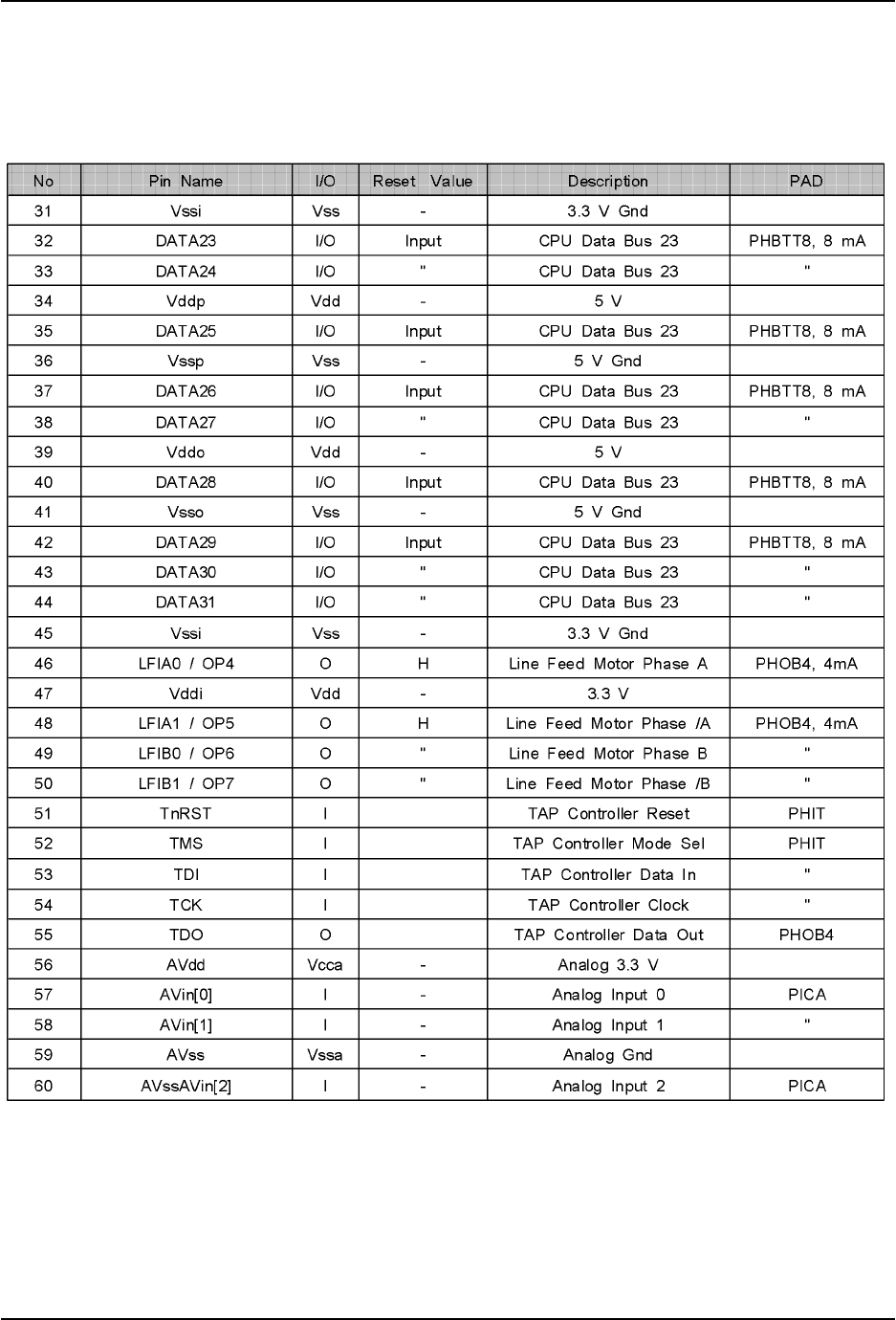

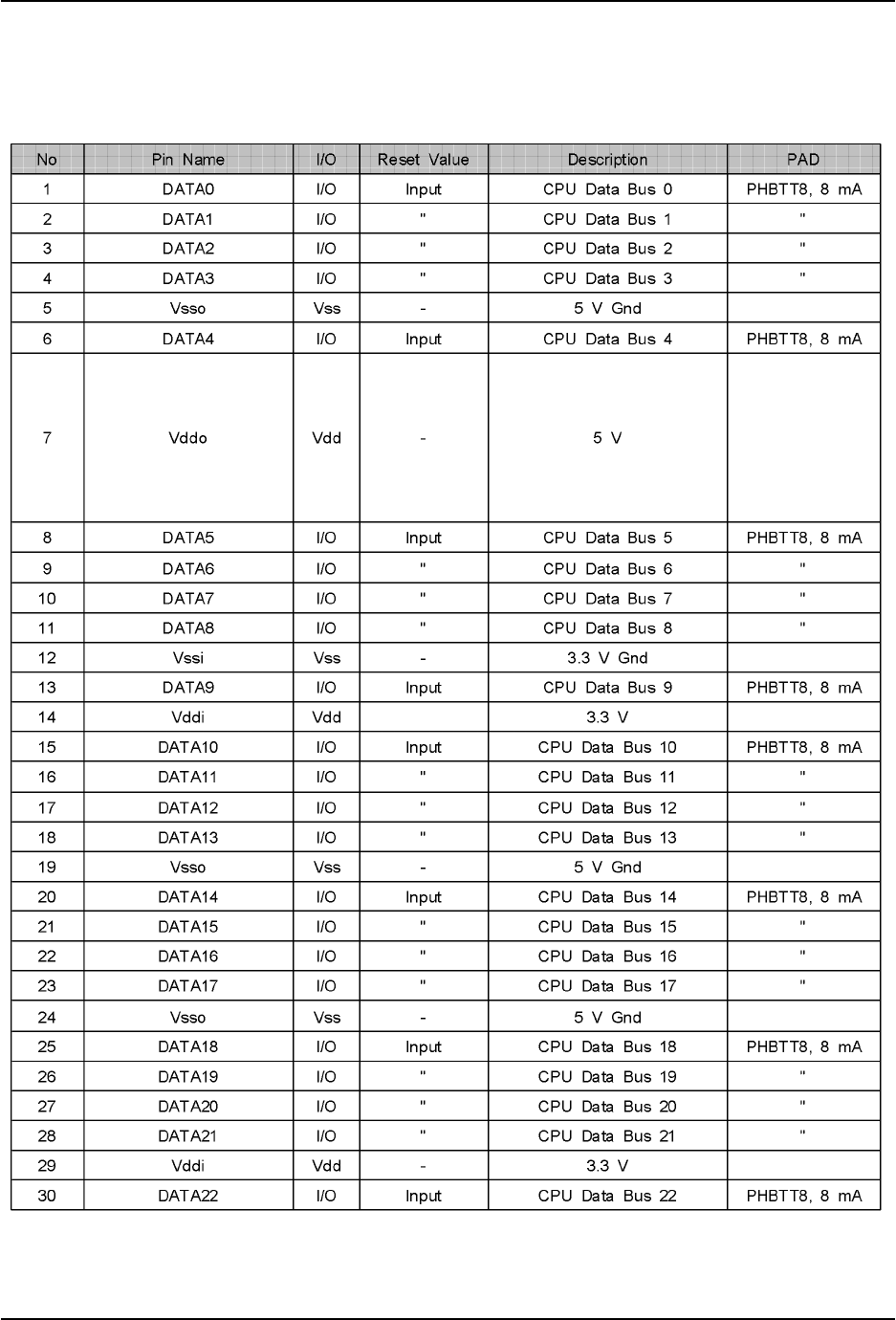

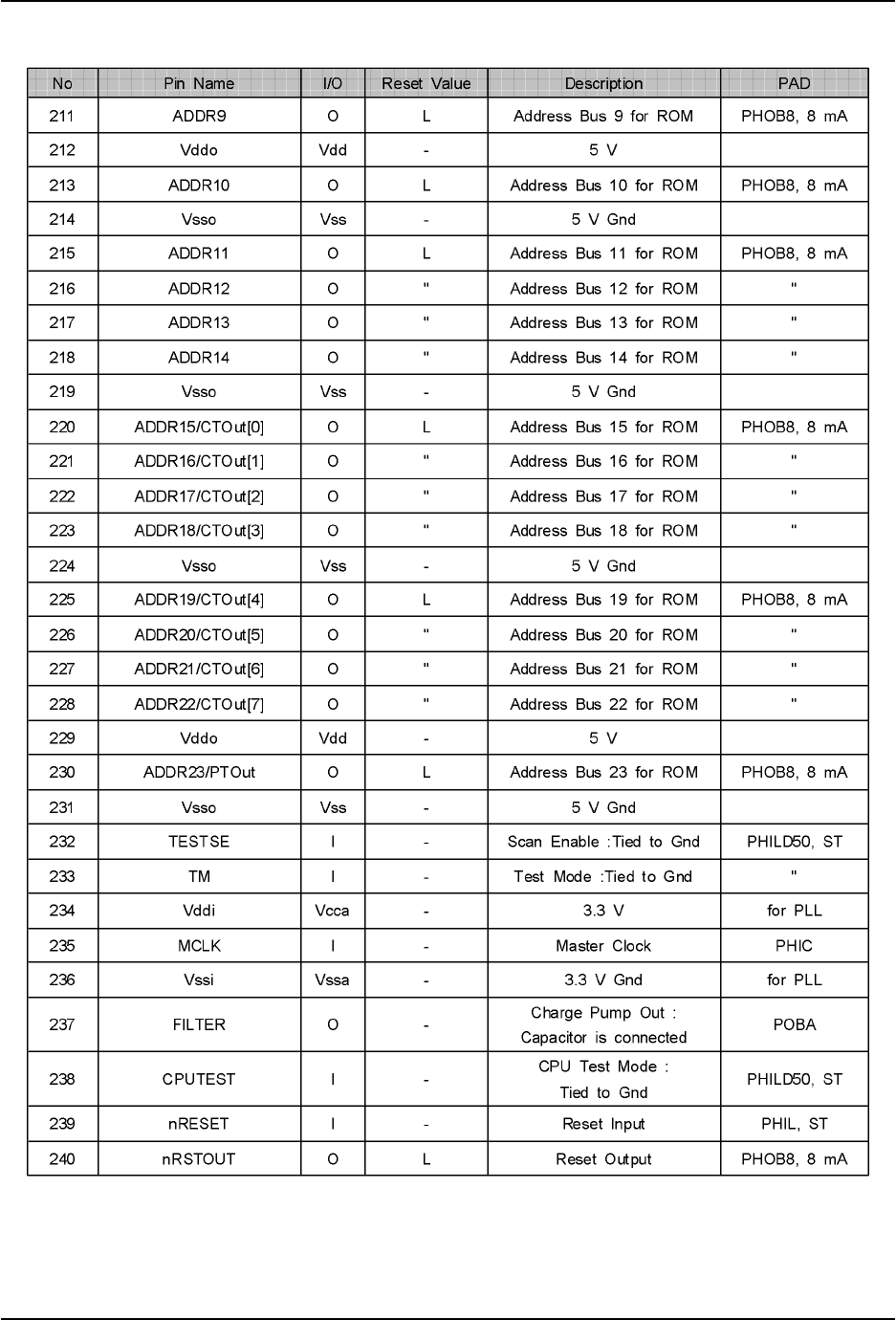

5-1 Главная печатная плата (WorkCentre Pro 412 & FaxCentre F12) . . . . . . . . . . . . . . . . . . . . 5-1
5-2 Главная печатная плата (WorkCentre M15/M15i) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2
5-3 Работа цепи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3

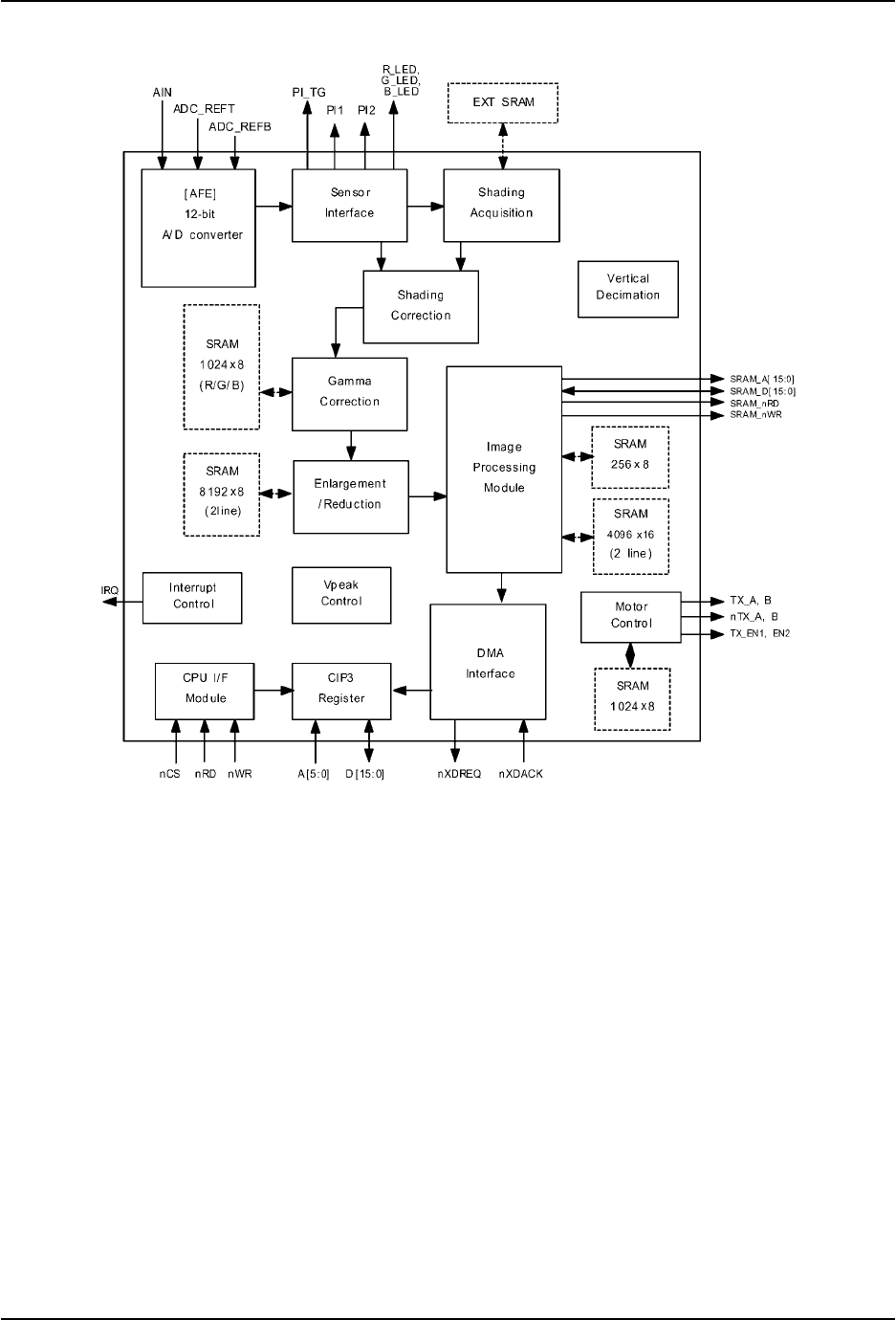

5-4 Сканер . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-41

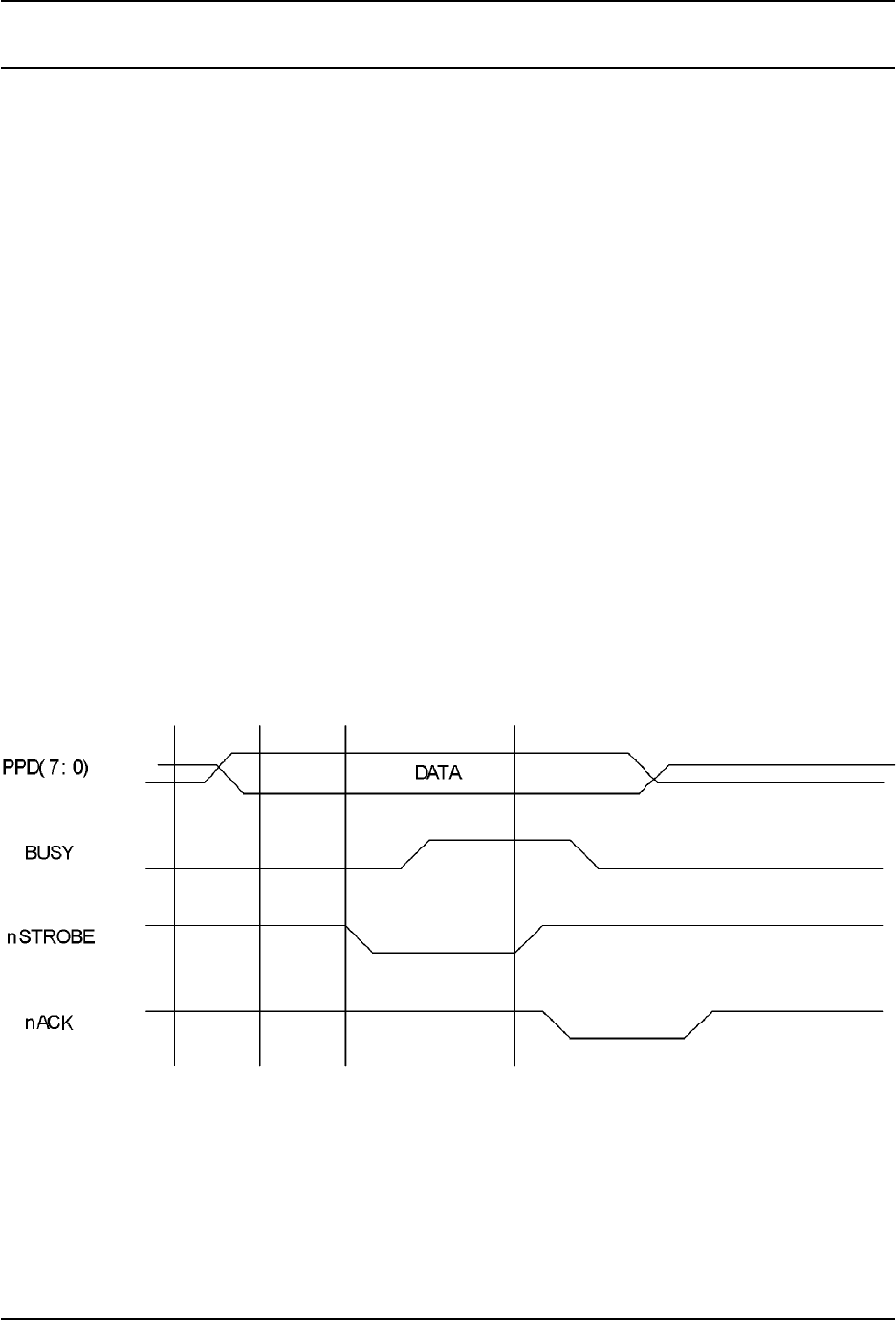

5-6 Хост-интерфейс . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-54
Содержание
27/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
5-7 Контроллер механизма печати . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-58
5-8 Панель управления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-66

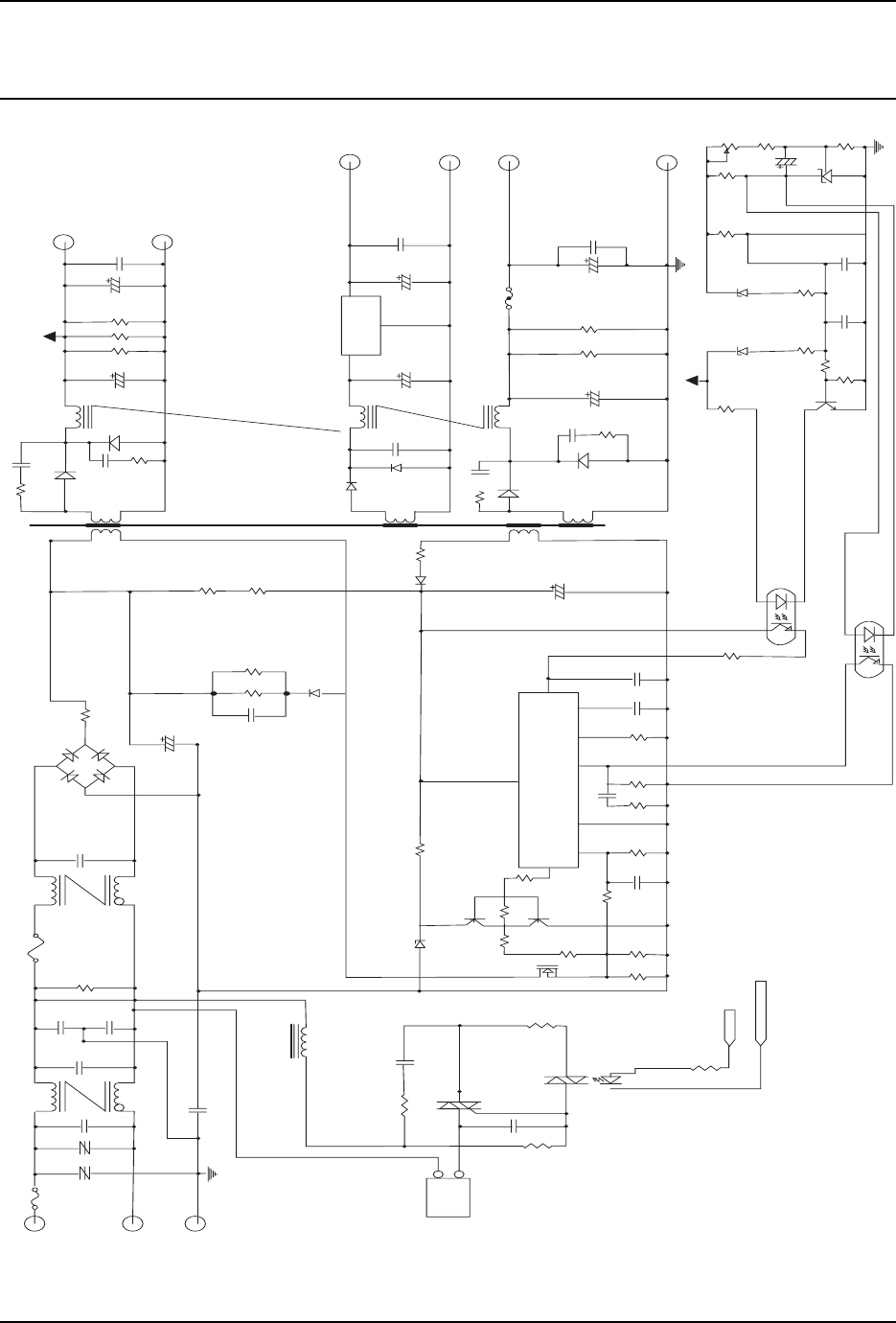

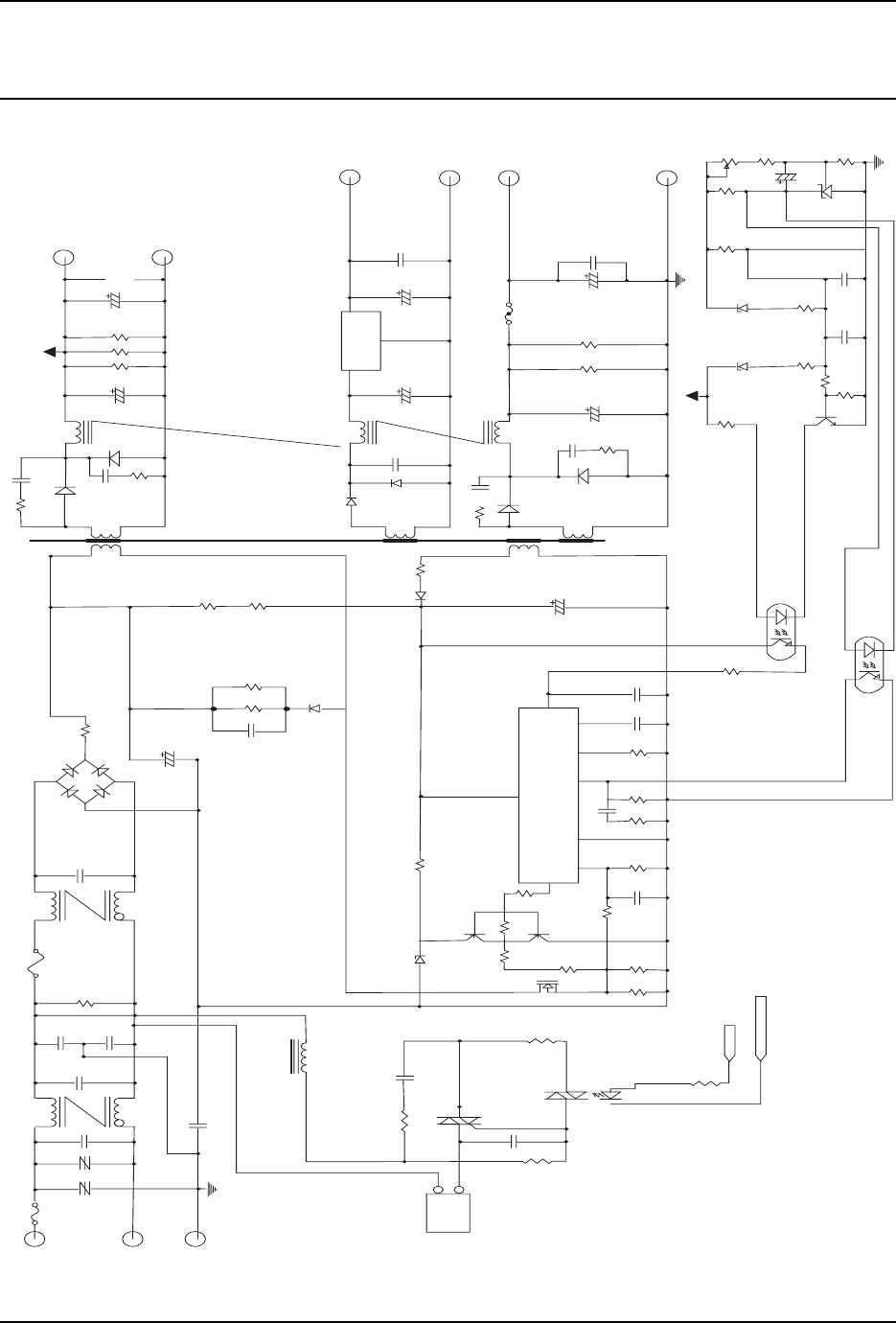

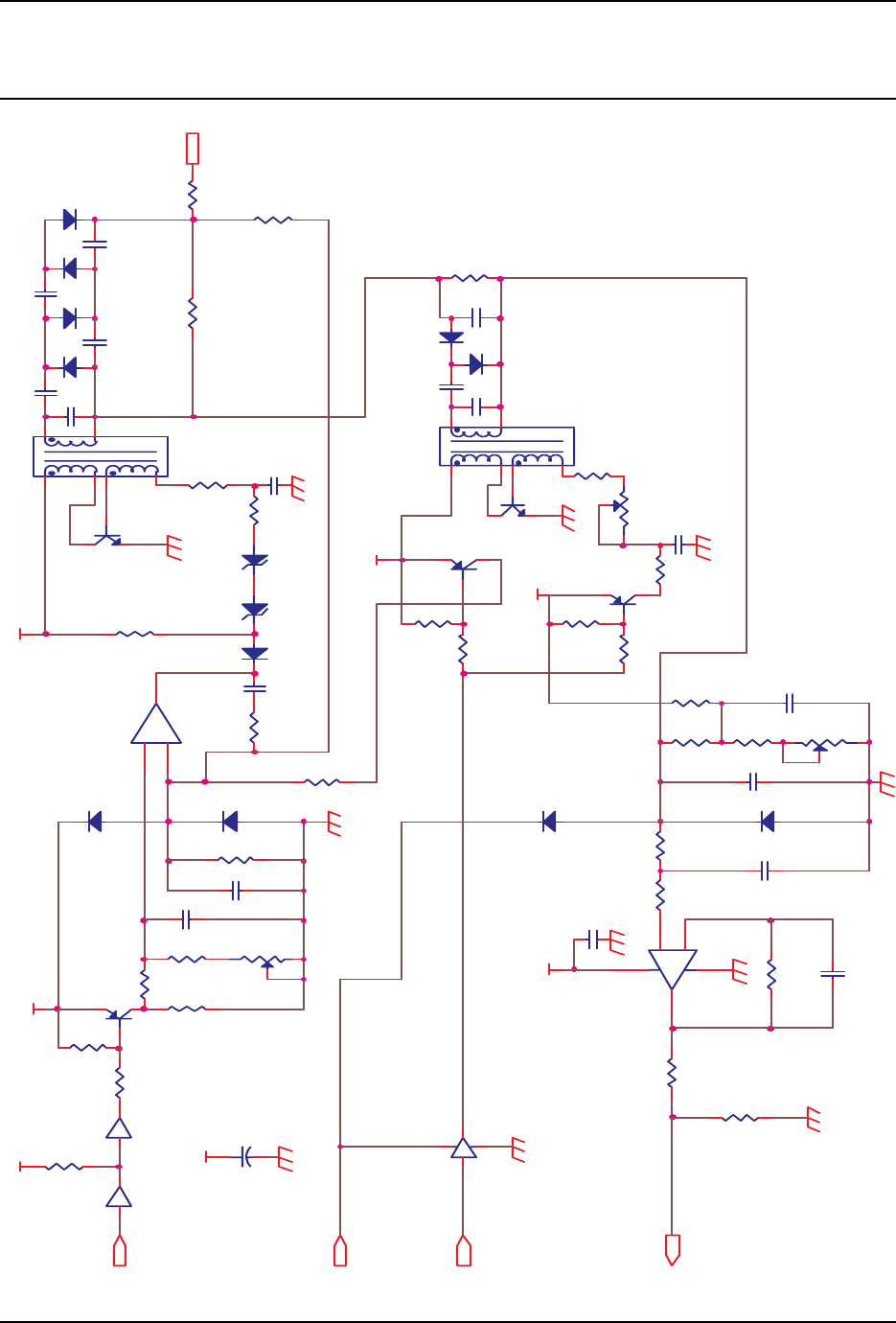

5-9 Узел источника питания с режимом коммутации SMPS . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-68

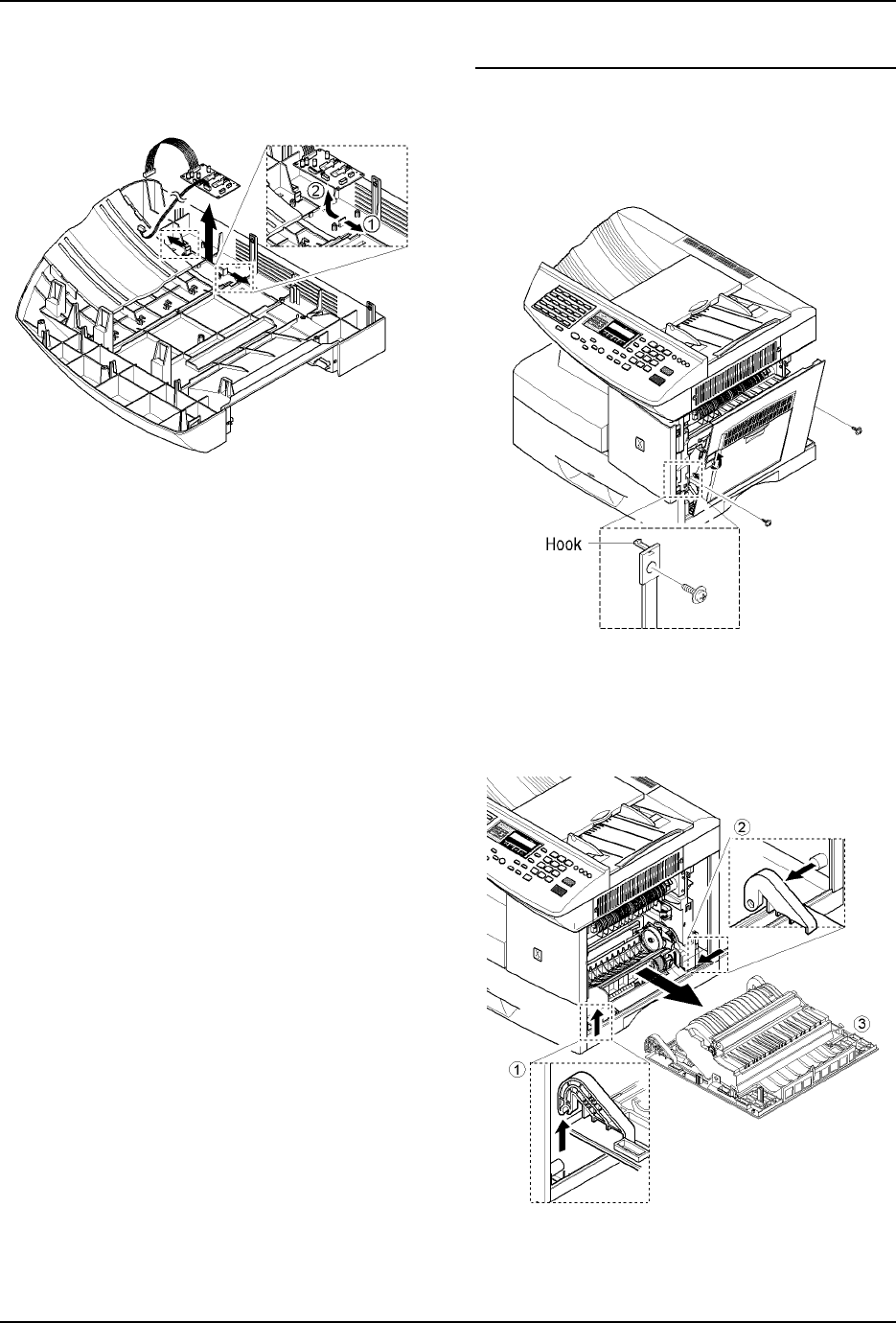

6 Разборка и сборка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1
6-1 WorkCentre Pro 412 & WorkCentre M15/M15i . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1

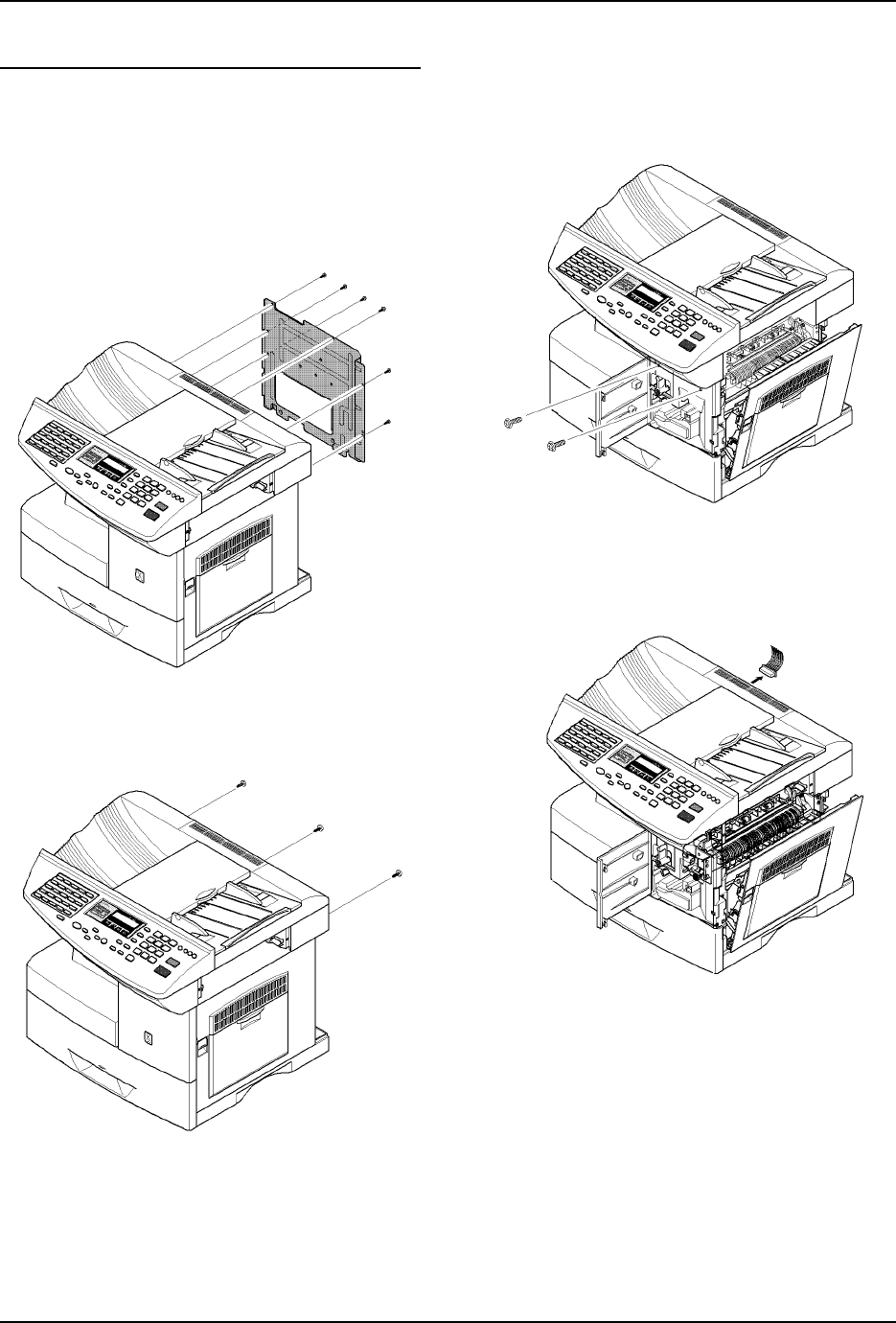

6-1-1 Задняя крышка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2
6-1-2 Узел сканера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3

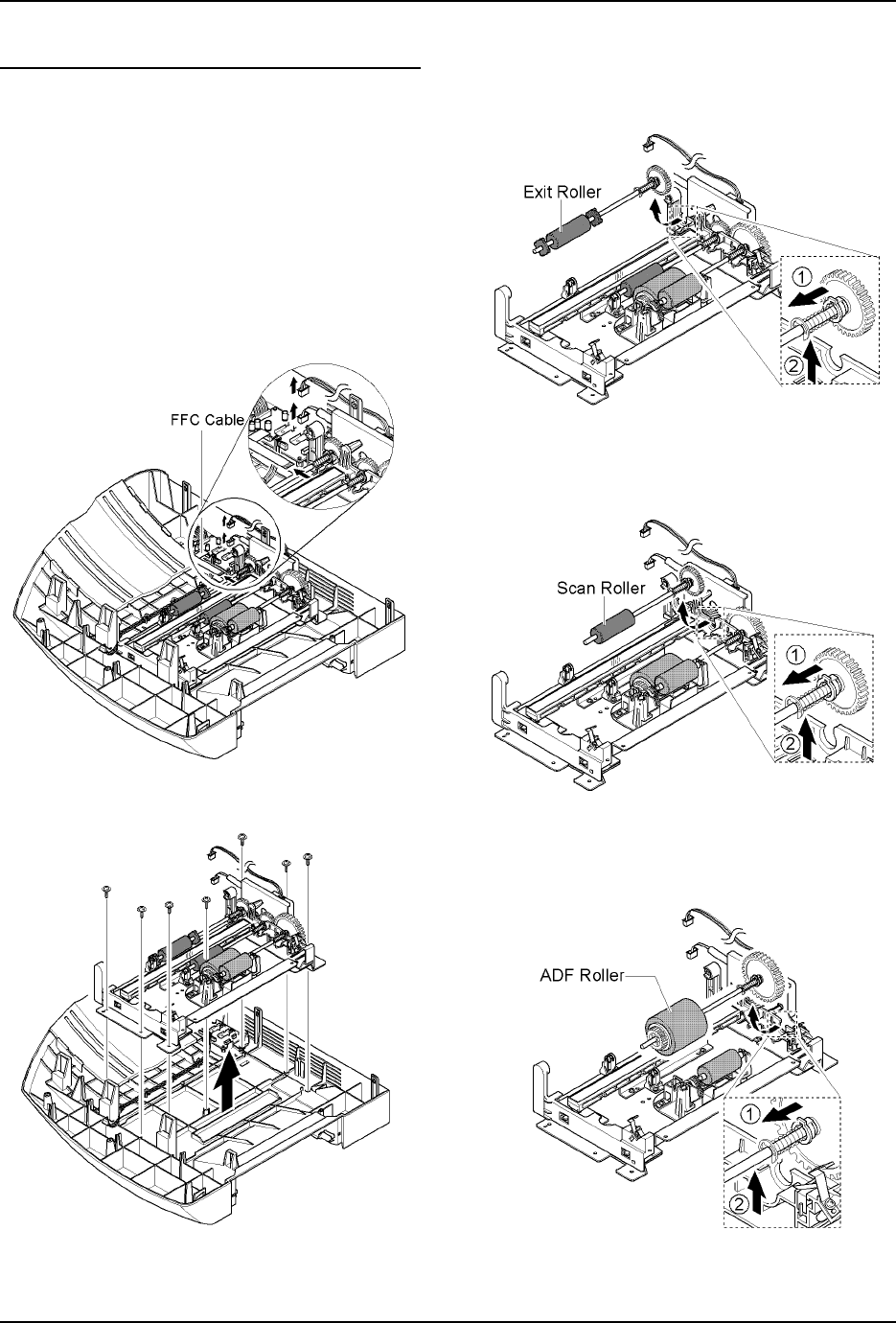

6-1-3 Автоподатчик (ADF) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-7

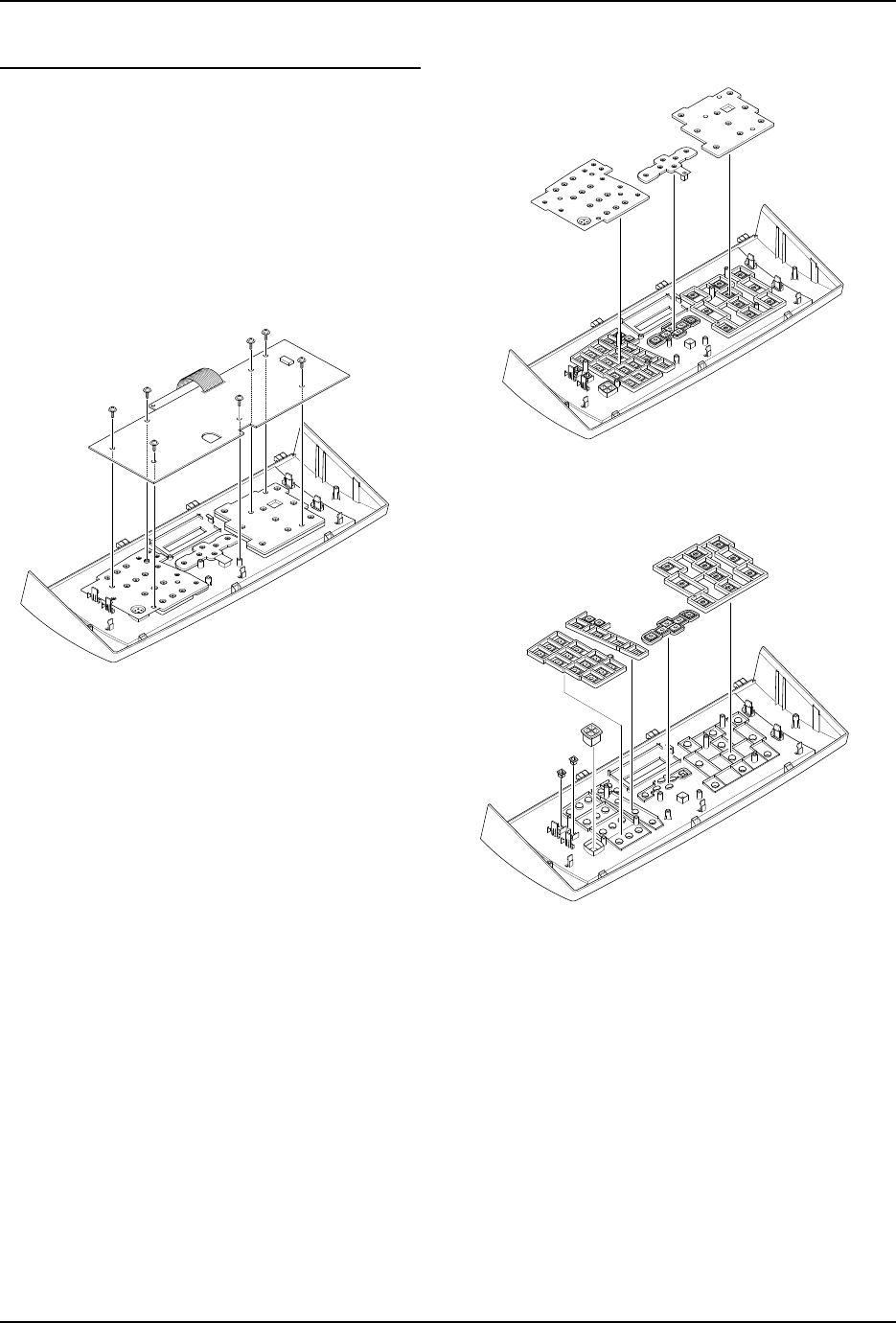

6-1-4 Узел панели управления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-9

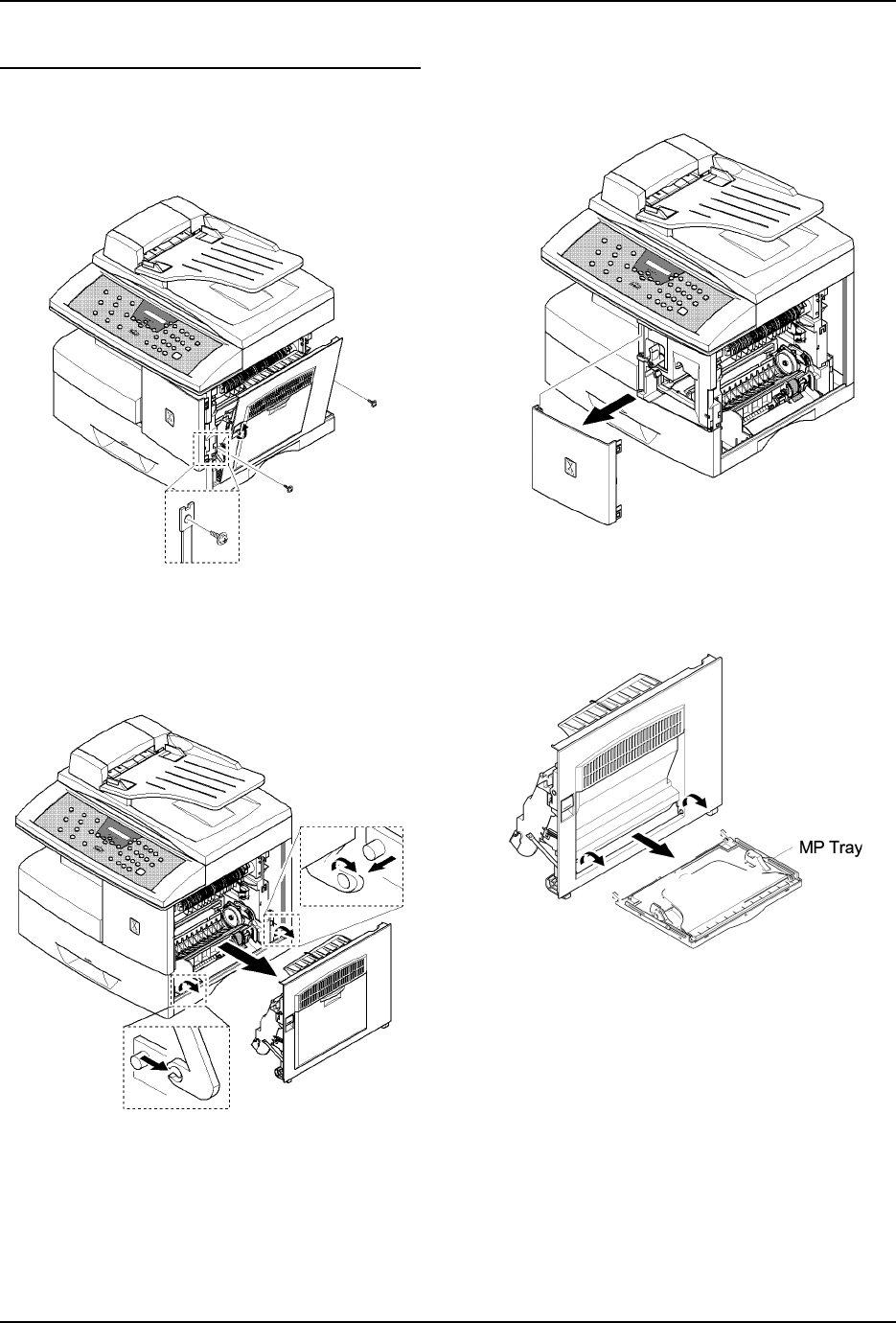

6-1-5 Узел боковой крышки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-10

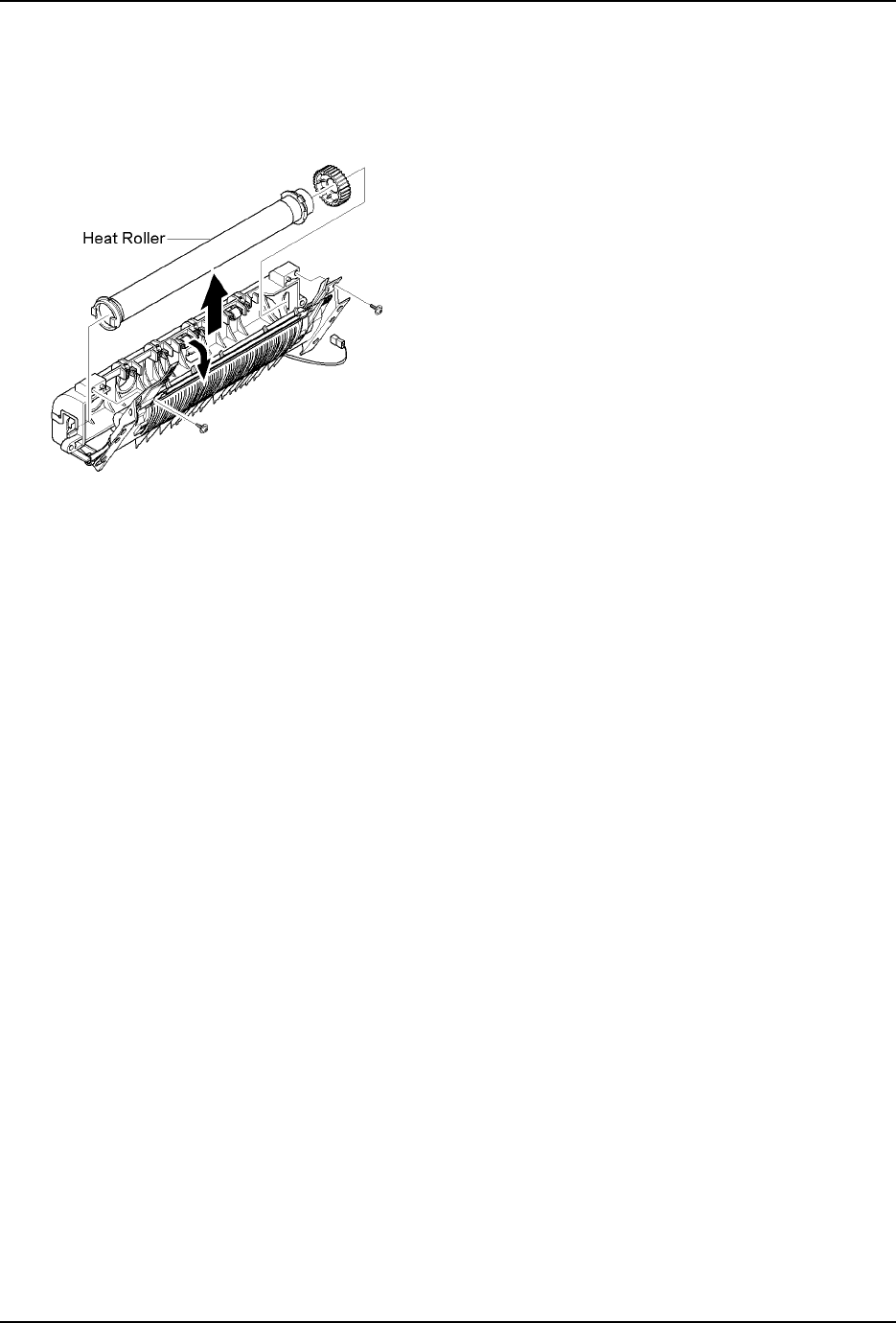

6-1-6 Узел фьюзера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-12
6-1-7 Узел выдачи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-13

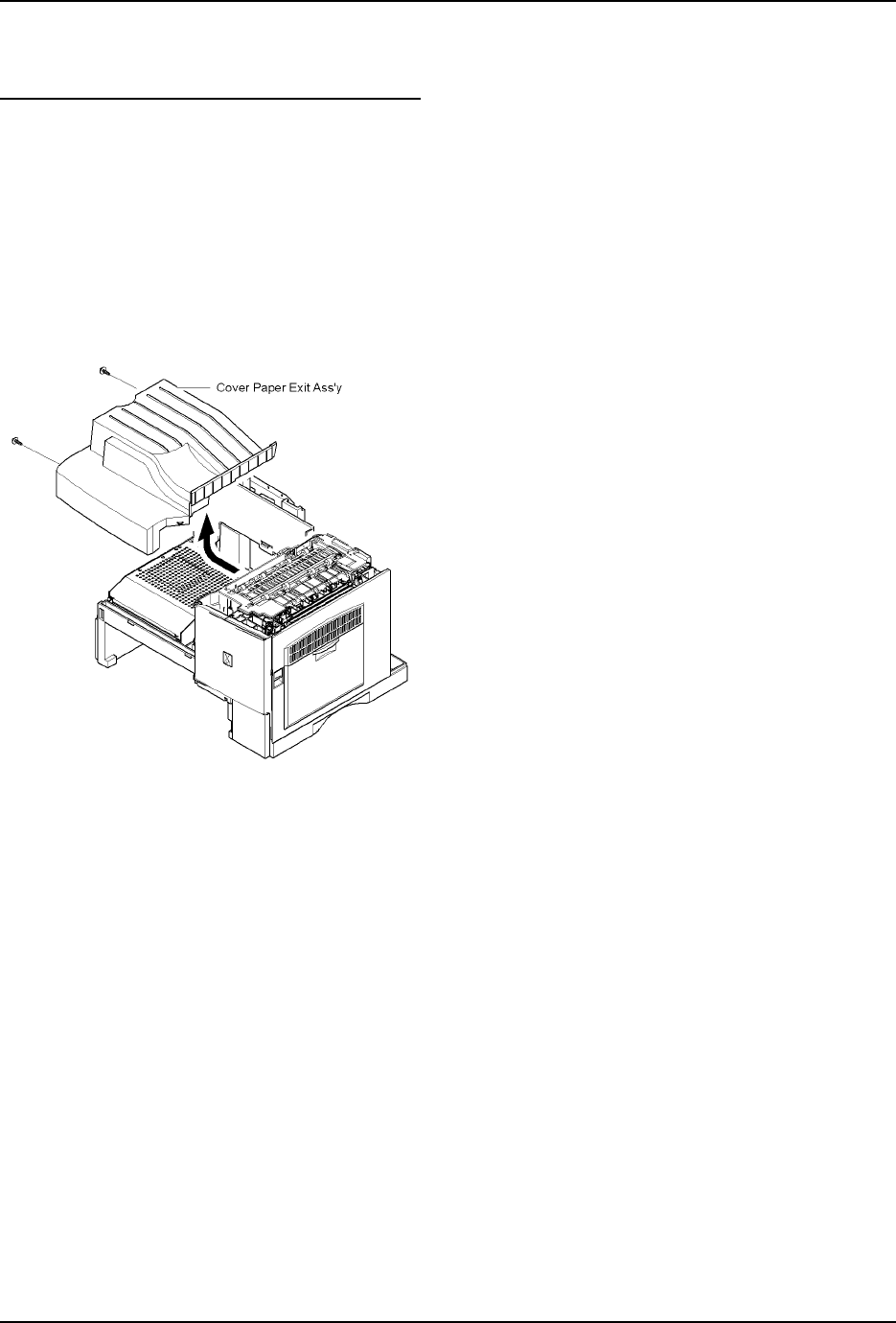

6-1-8 Крышка узла выдачи бумаги . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-14
6-1-9 Узел привода . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-15

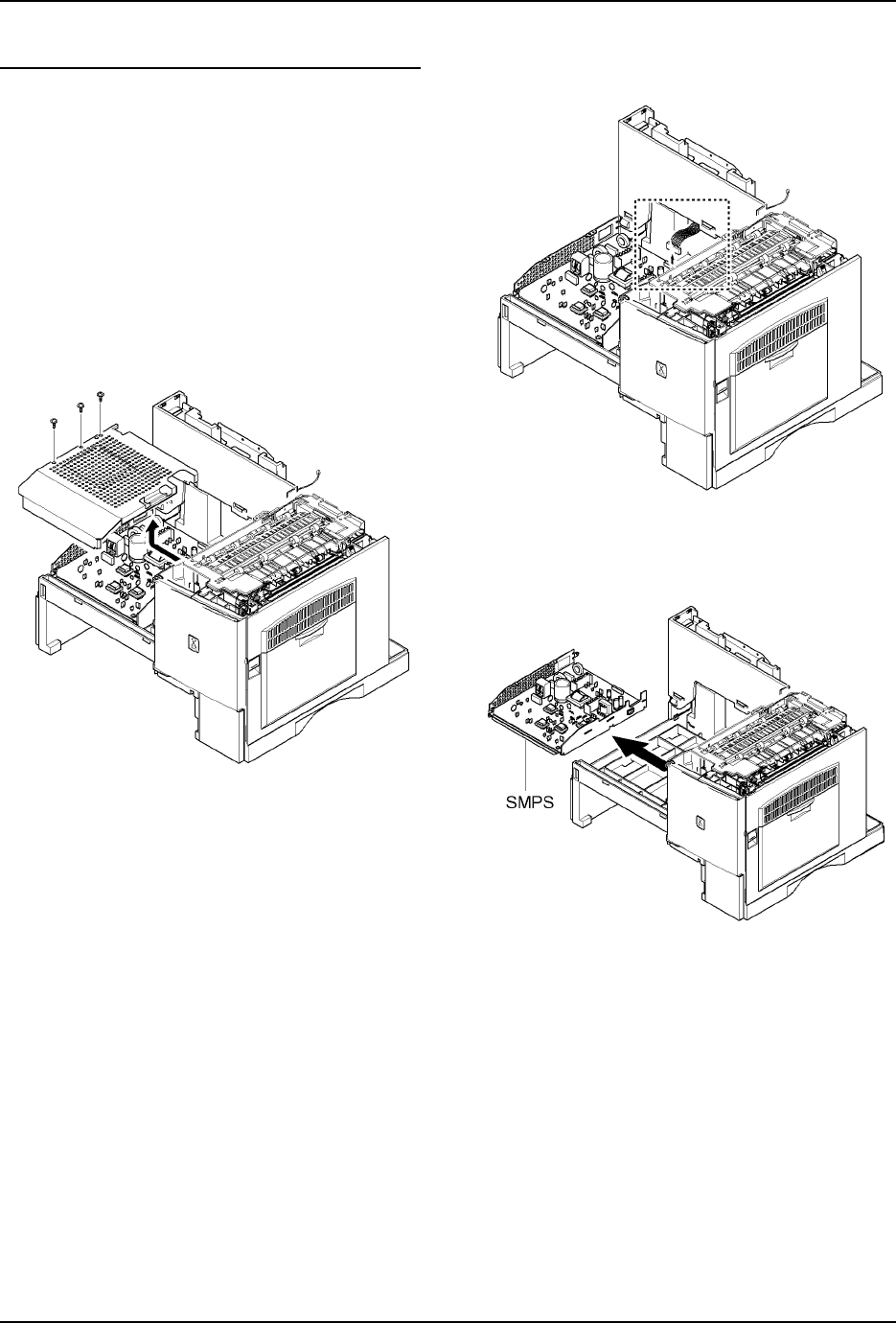

6-1-10 SMPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-16

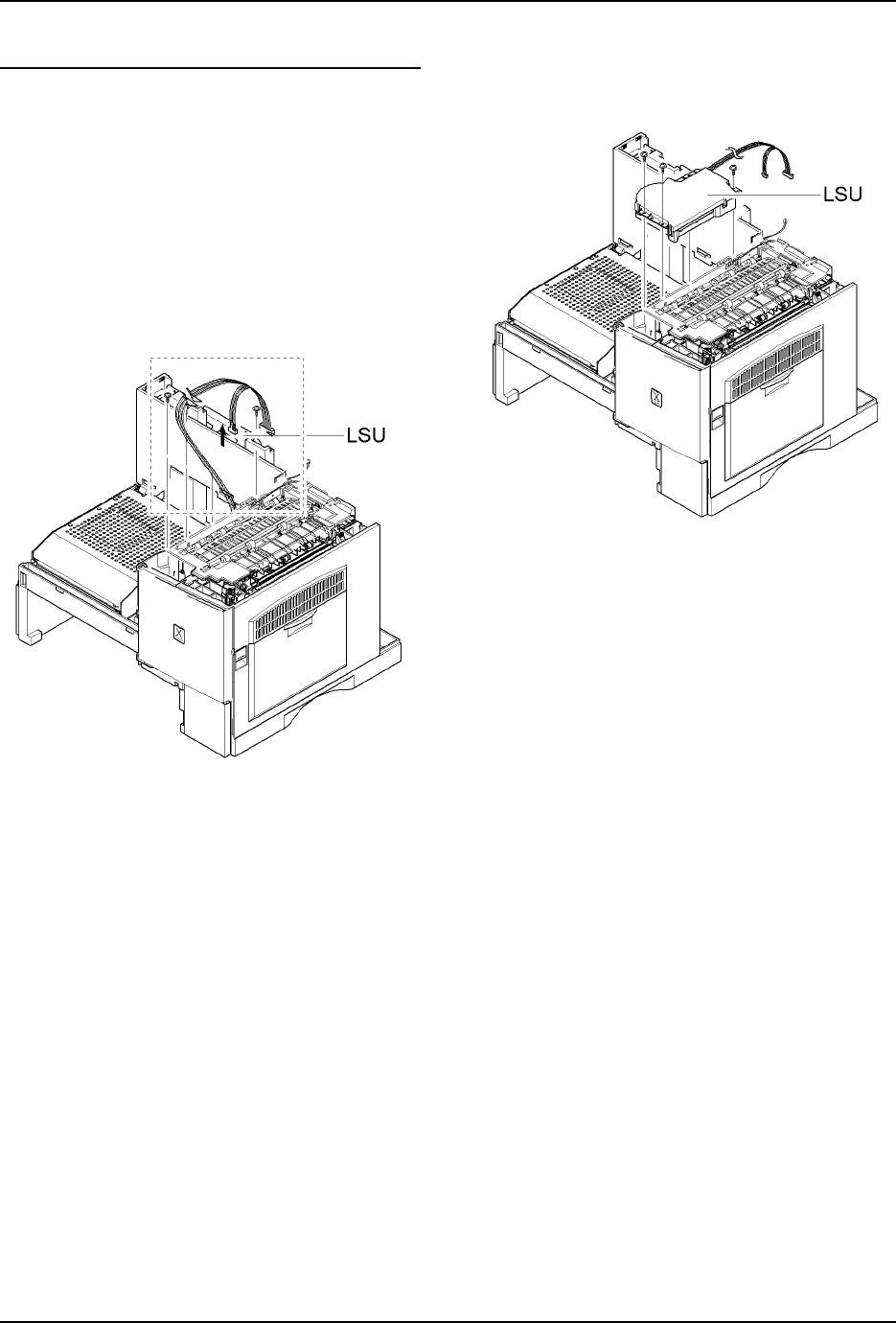

6-1-11 Узел лазера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-17
6-1-12 Узел главного шасси . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-18

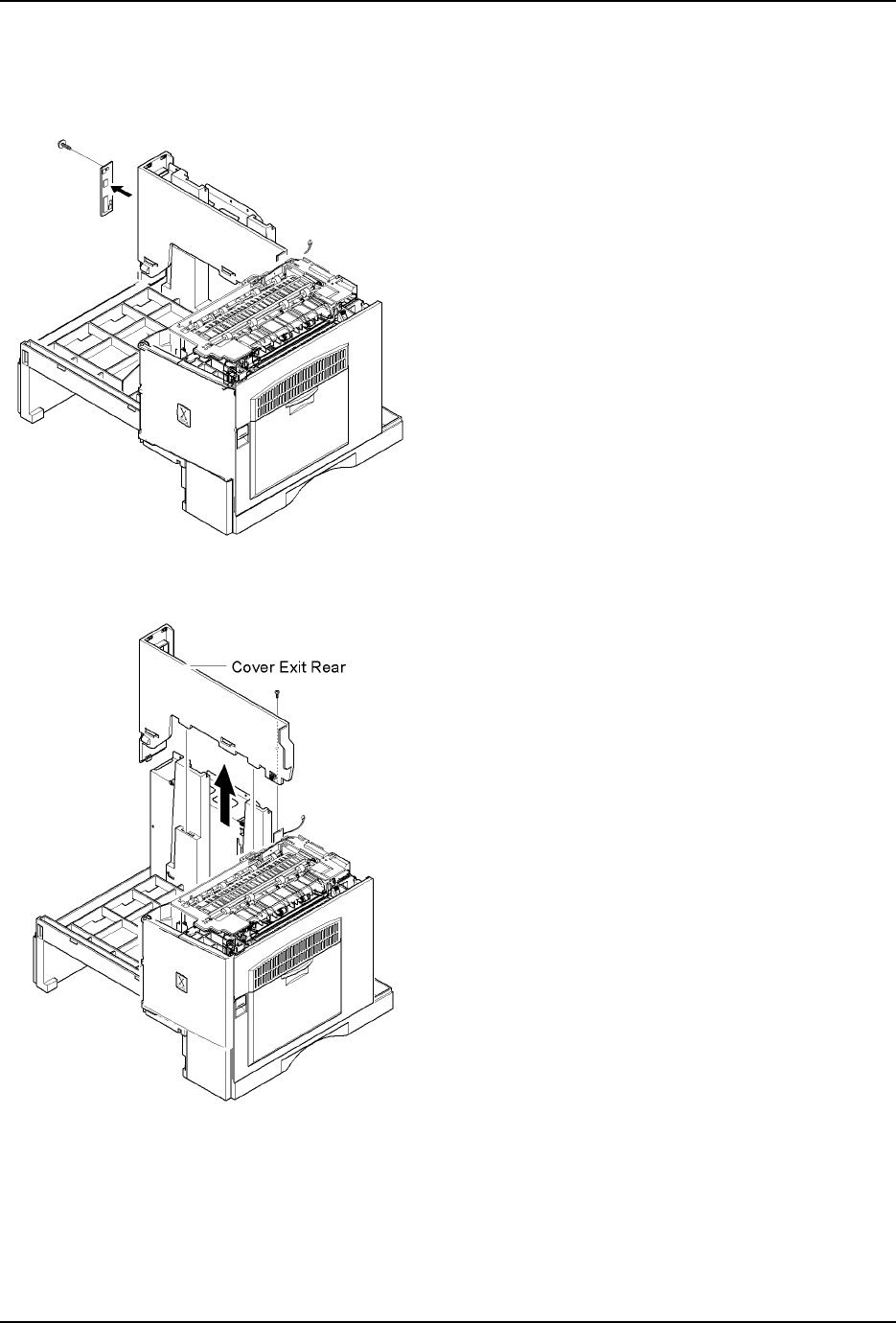

6-1-13 Задняя крышка узла выдачи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-19
6-1-14 Узел обходного лотка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-20
6-1-15 Узел подачи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-21
6-1-16 Узел подхвата . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-22

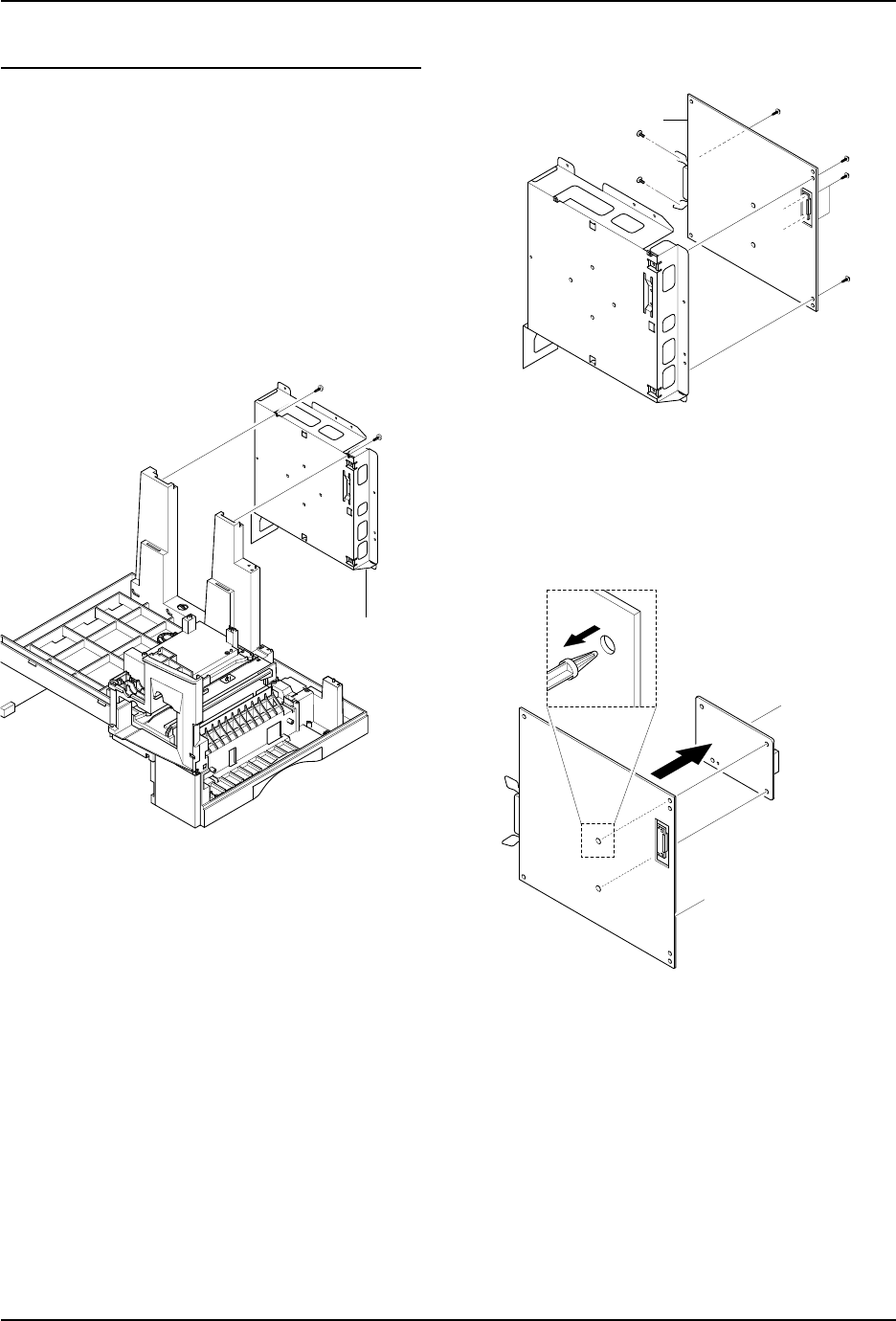

6-1-17 Главная плата . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-23
6-2 FaxCentre F12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-24
6-2-1 Узел задней крышки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-25
6-2-2 Задняя крышка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-26

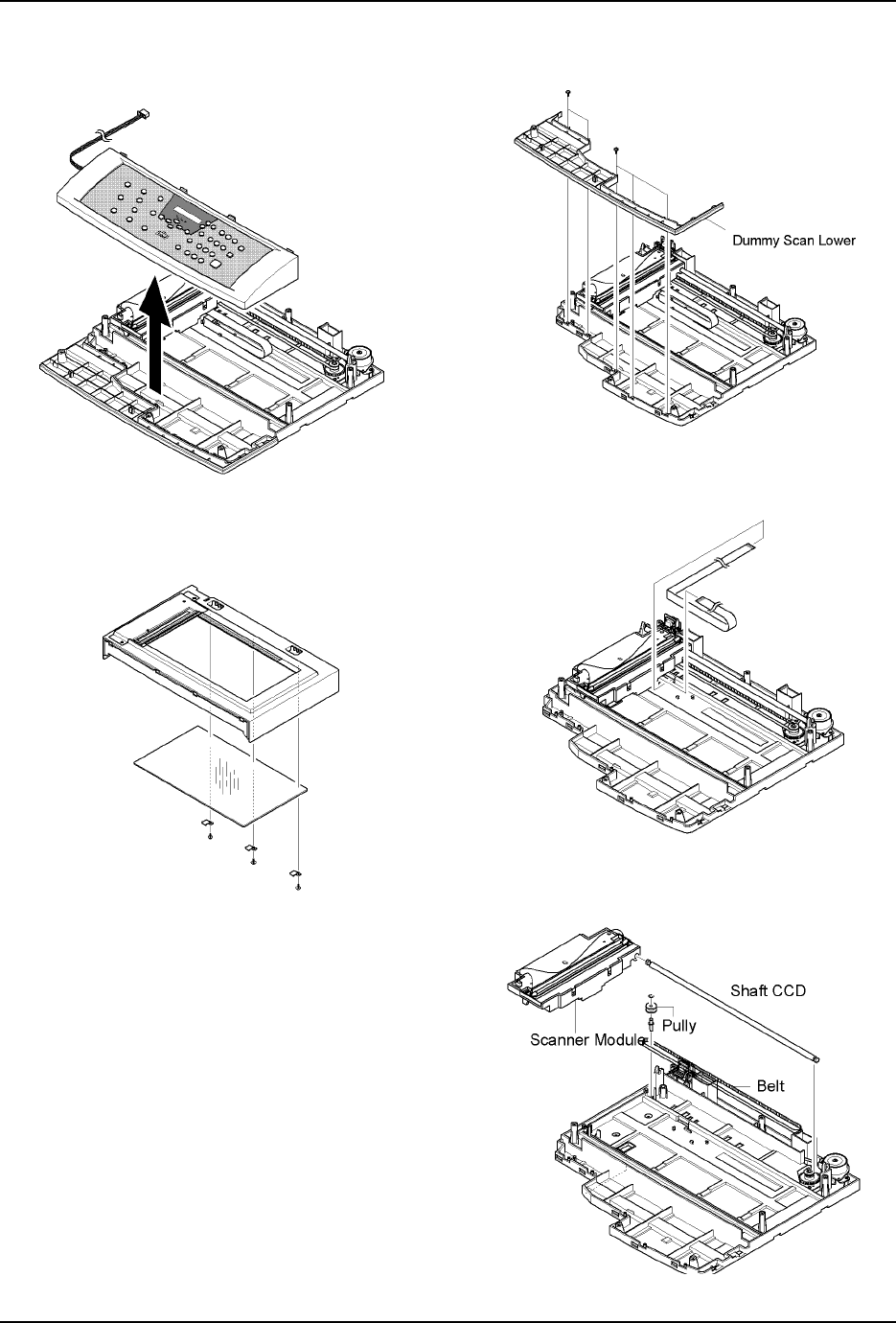

6-2-3 Узел сканера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-27
6-2-4 Узел панели управления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-29
6-2-5 Верхний узел ADF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-31

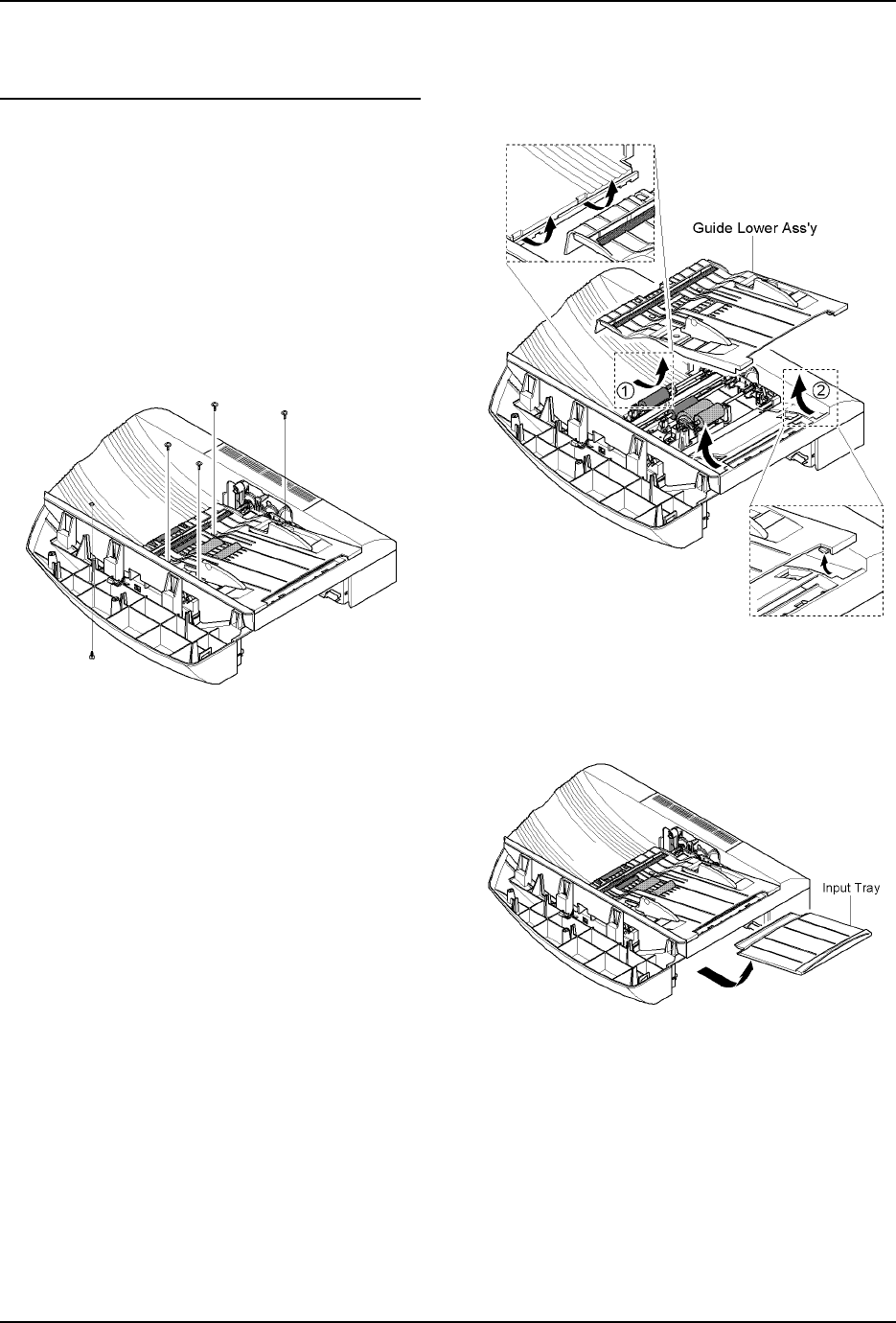

6-2-6 Узел нижних направляющих . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-32
6-2-7 Узел нижнего корпуса . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-34
6-2-8 Узел боковой крышки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-36
6-2-9 Узел фьюзера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-40
6-2-10 Узел выдачи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-42
6-2-11 Крышка узла выдачи бумаги . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-43
6-2-12 Узел привода . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-44
6-2-13 SMPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-45
6-2-14 Узел лазера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-46
6-2-15 Узел главного шасси . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-47

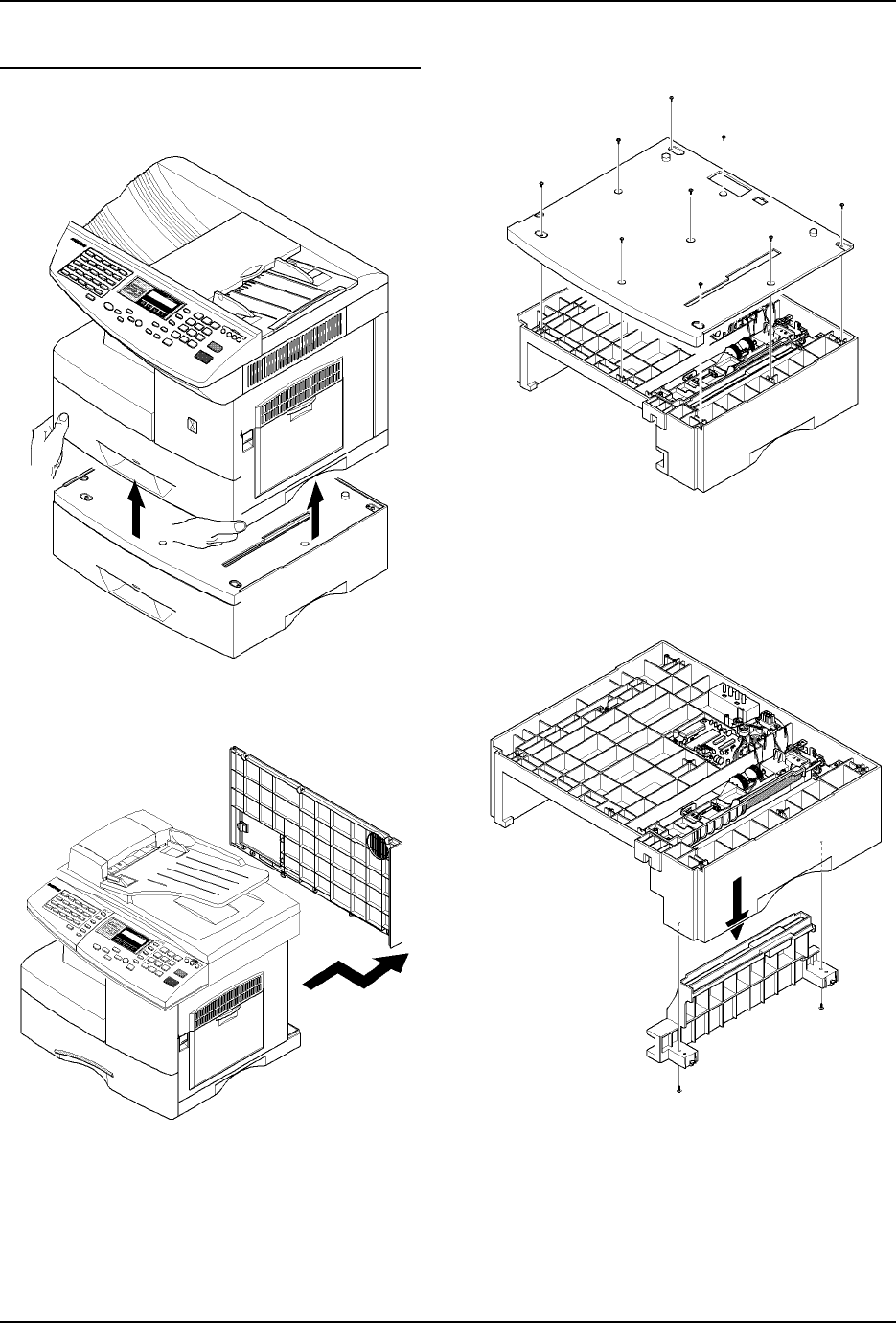

6-2-16 Узел SCF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-54
7 Техническое обслуживание и устранение неисправностей . . . . . . . . . 7-1
7-1 Профилактическое обслуживание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-1
7-2 Диагностика . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-1
7-3 Сканер . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-12
7-4 Факсимильное оборудование . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-14

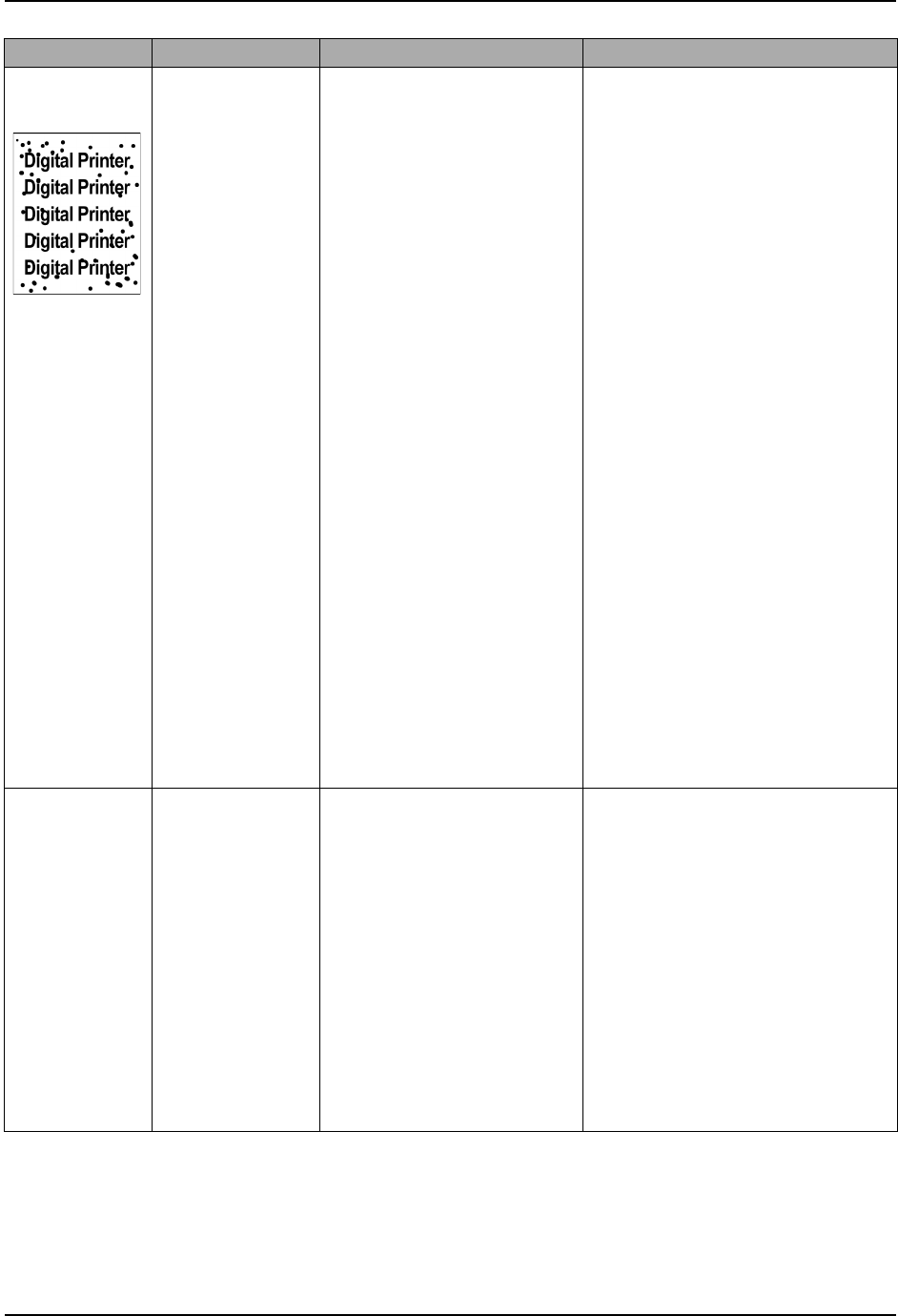

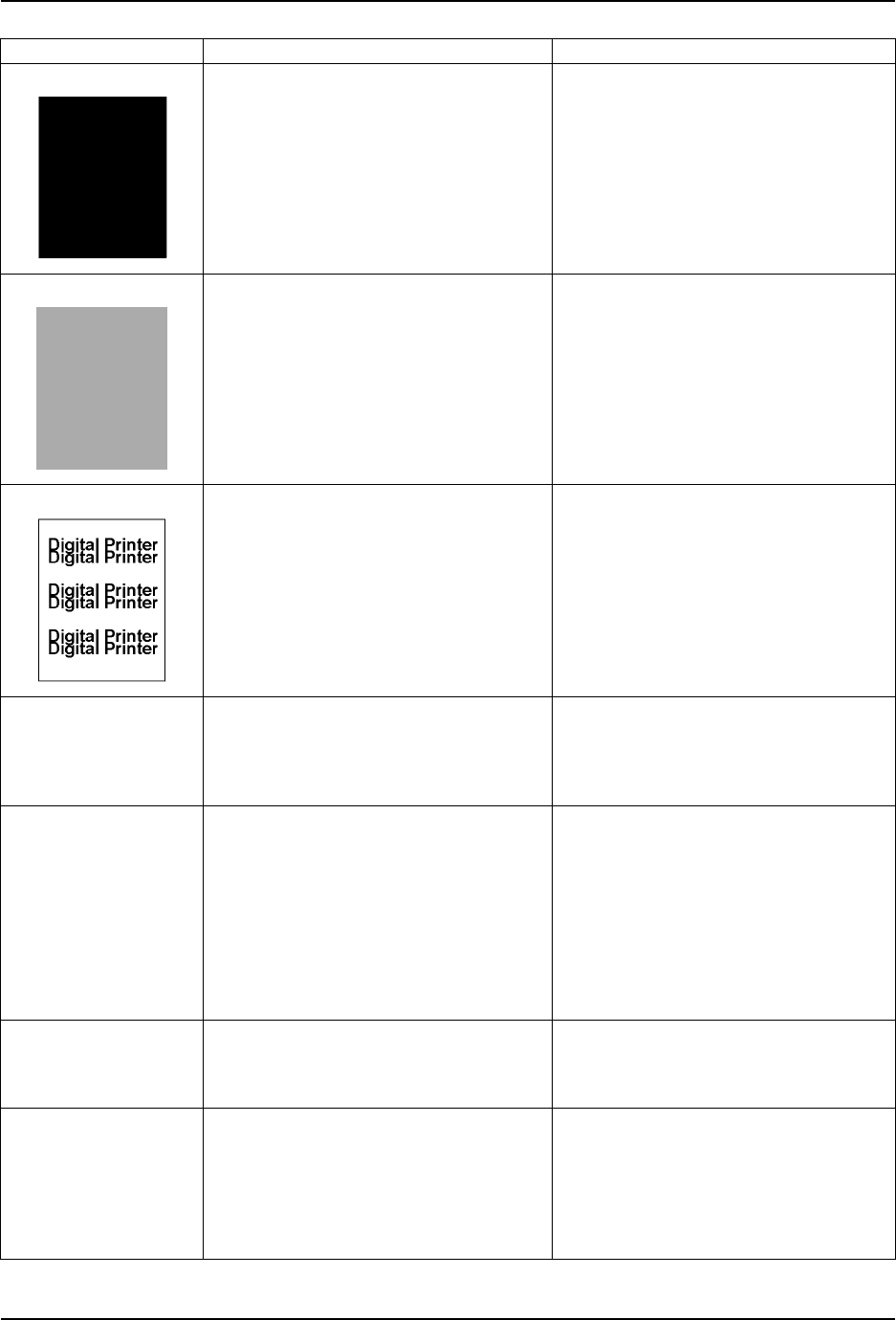

7-5 Качество печати . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-15
7-6 Неисправности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-31
7-7 Прочие неисправности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-39
8 Перечень запасных частей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-1

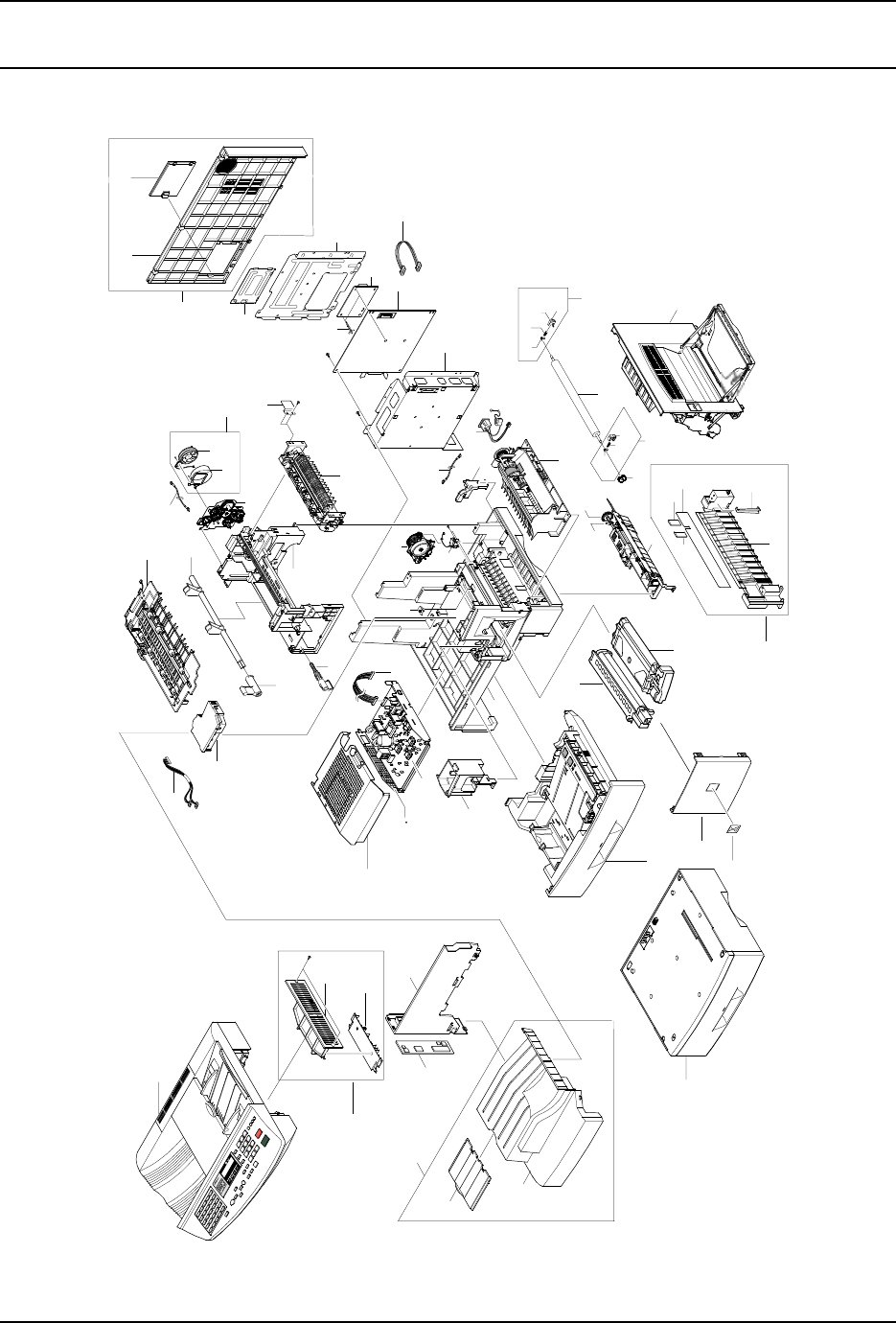

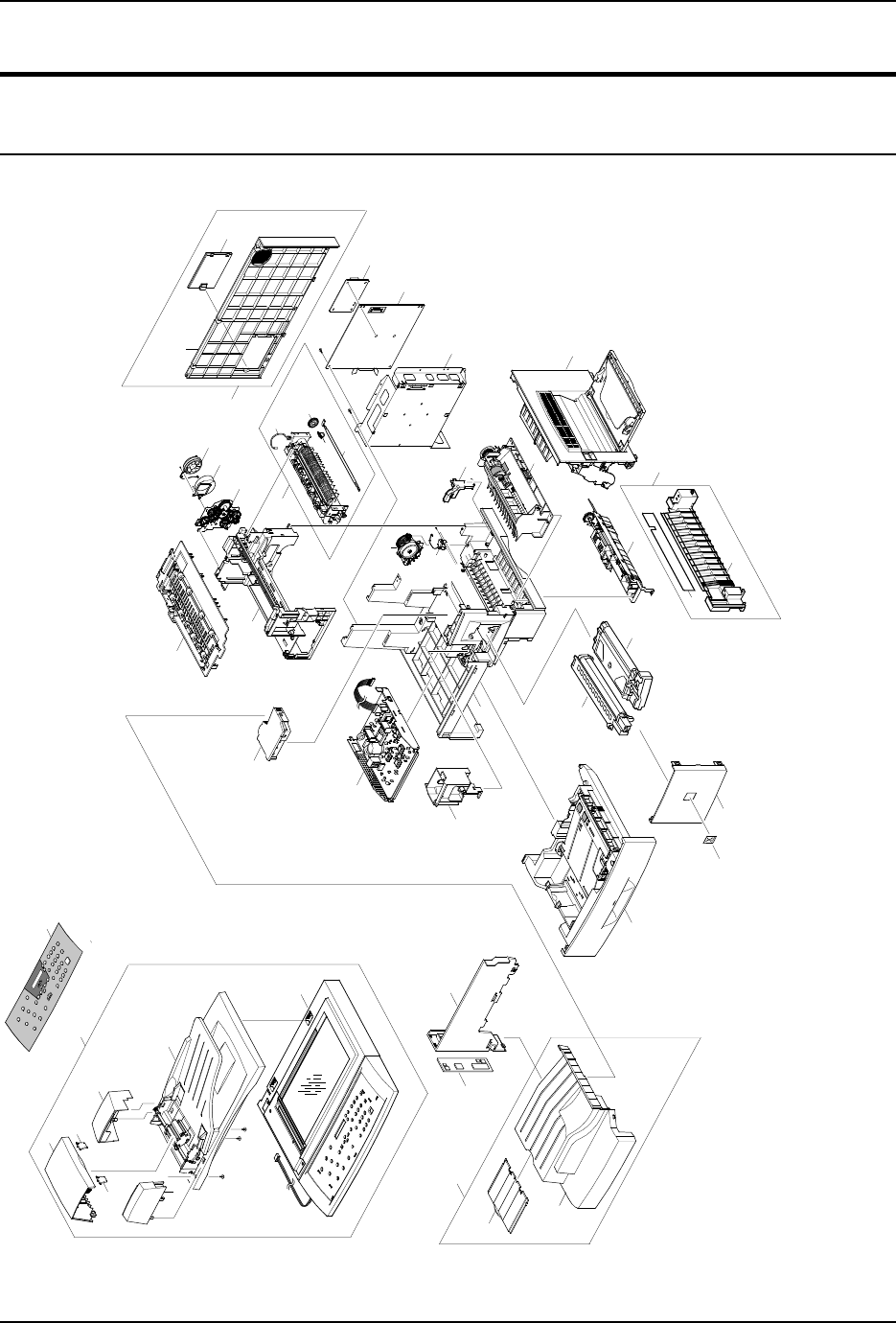

8-1. Основные узлы аппарата . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-1
8-2. Узел стекла экспонирования (WorkCentre Pro 412 и WorkCentre M15/M15i) . . . . . . . . . . 8-5
Содержание
WorkCentre Pro 412, FaxCentre F12 & 7/03 3
WorkCentre M15/M15i

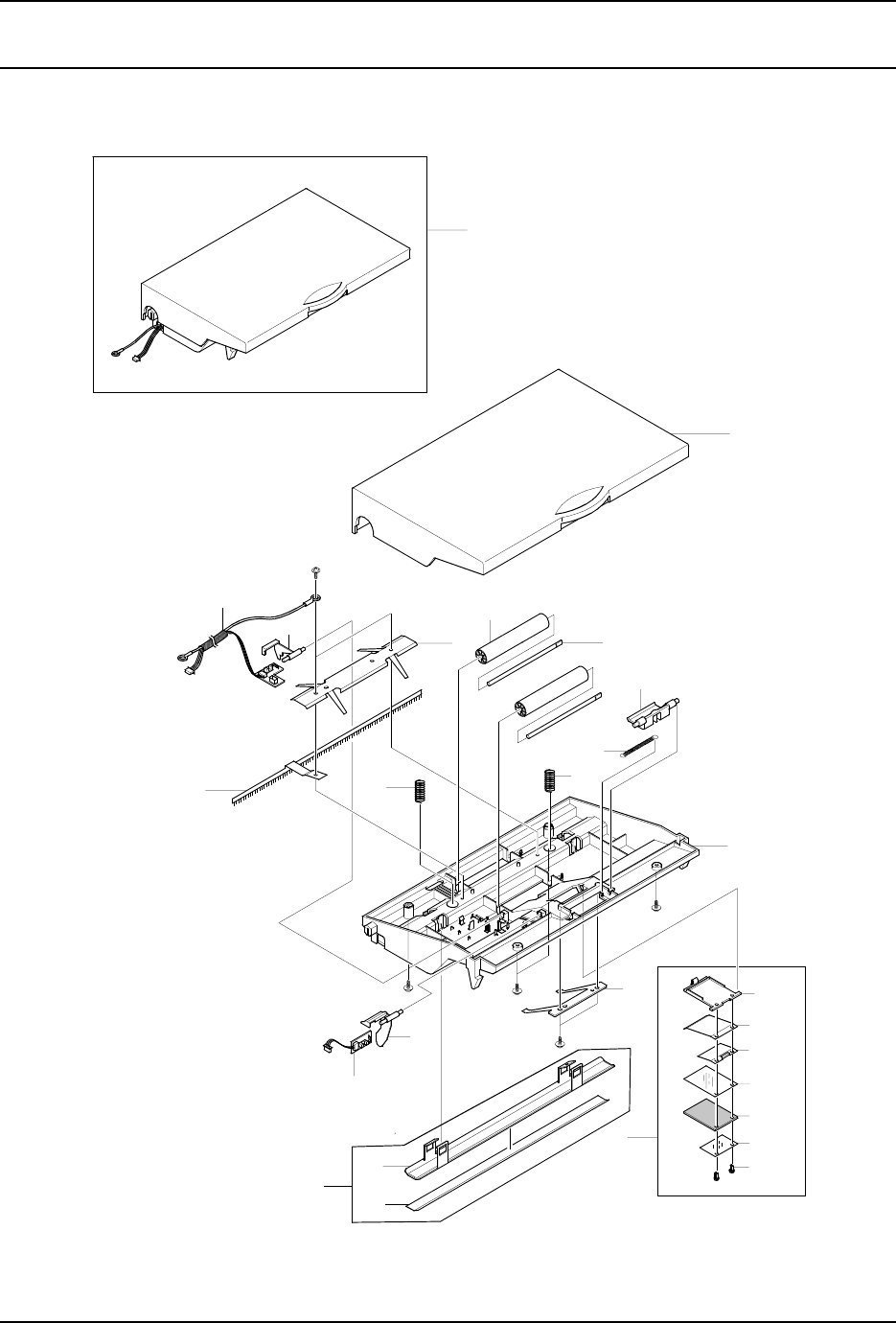

8-3. Узел ADF (WorkCentre Pro 412 и WorkCentre M15/M15i) . . . . . . . . . . . . . . . . . . . . . . . . . 8-9
8-4. Узел боковой крышки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-13

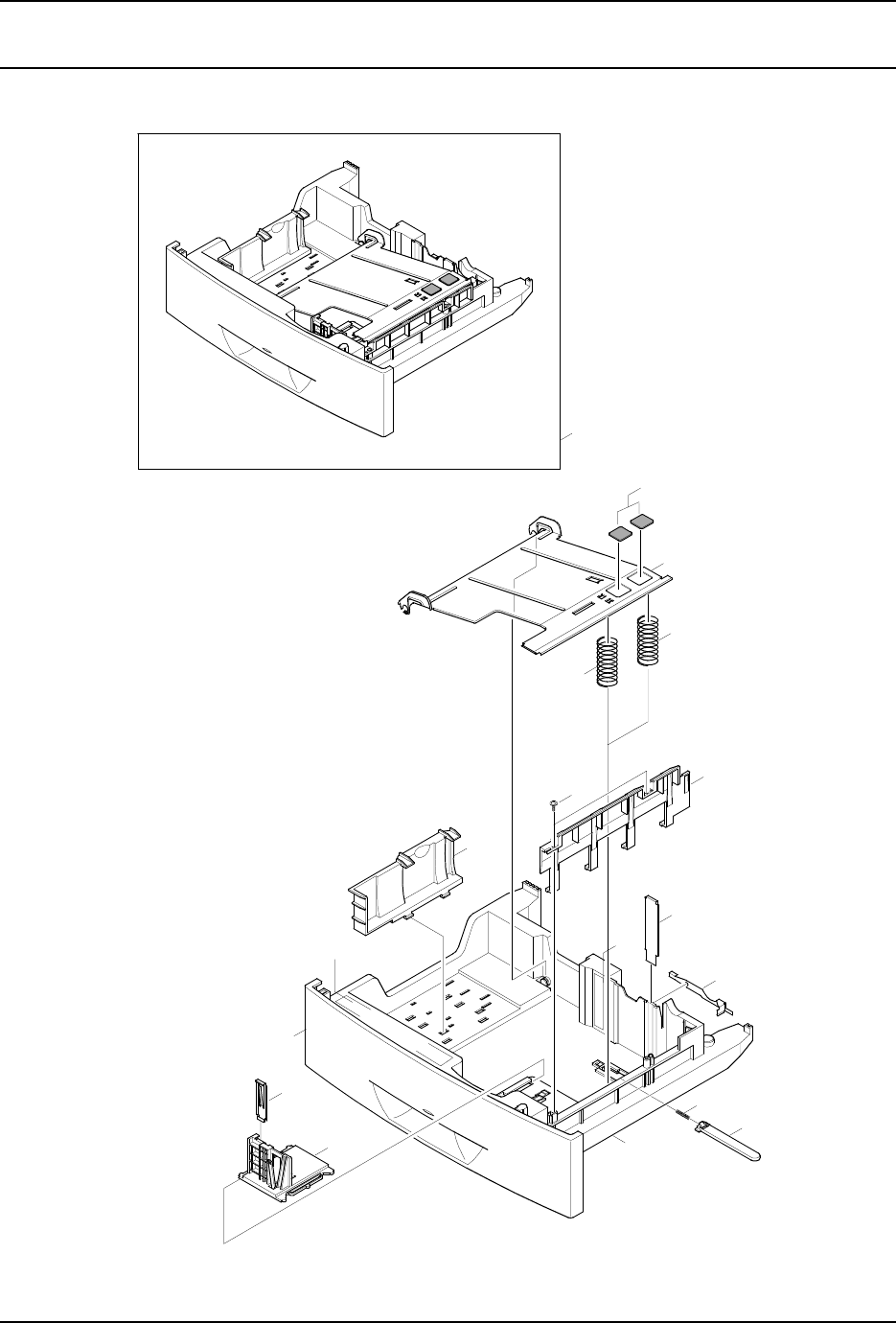

8-5. Кассетный модуль . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-17
8-6. Узел выдачи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-19
8-7. Узел подачи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-21
8-8. Узел обходного лотка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-23
8-9. Нижнее шасси . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-25
8-10. Узел подхвата . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-27

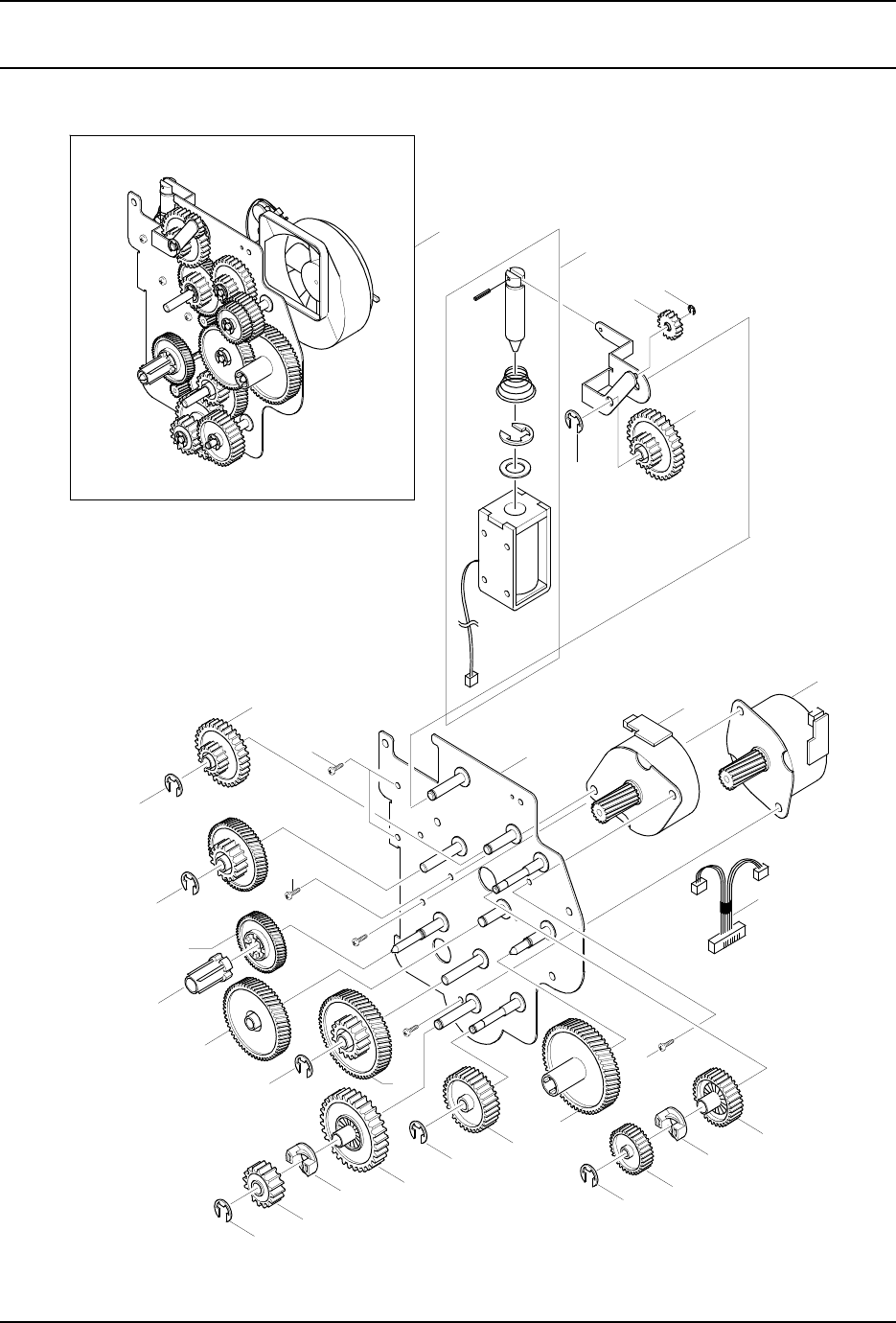

8-11. Узел привода . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-29
8-12. Узел главного шасси . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-31

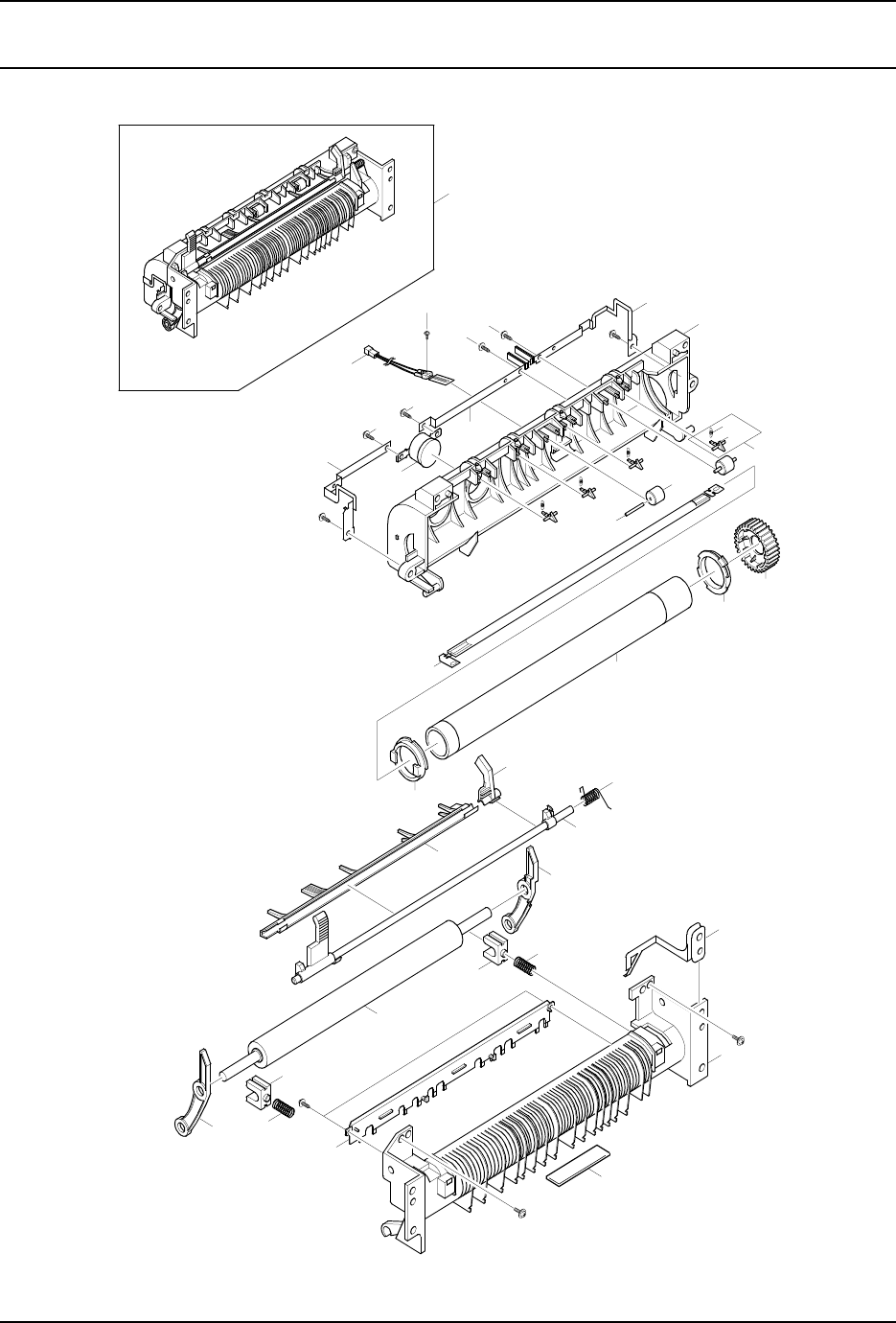

8-13. Узел фьюзера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-33
8-14. Основные узлы аппарата (FaxCentre F12) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-35

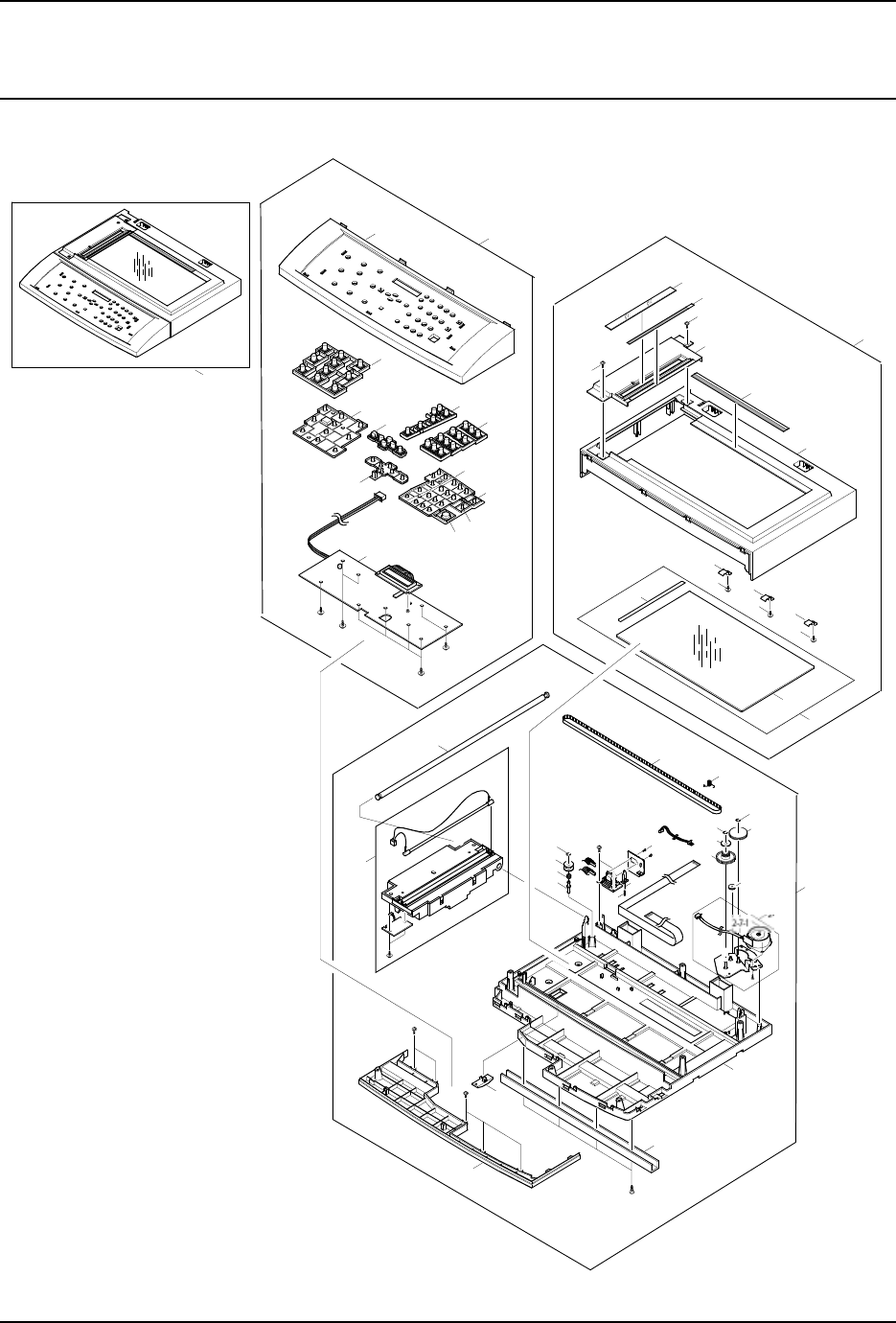

8-15. Узел сканера (FaxCentre F12) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-37

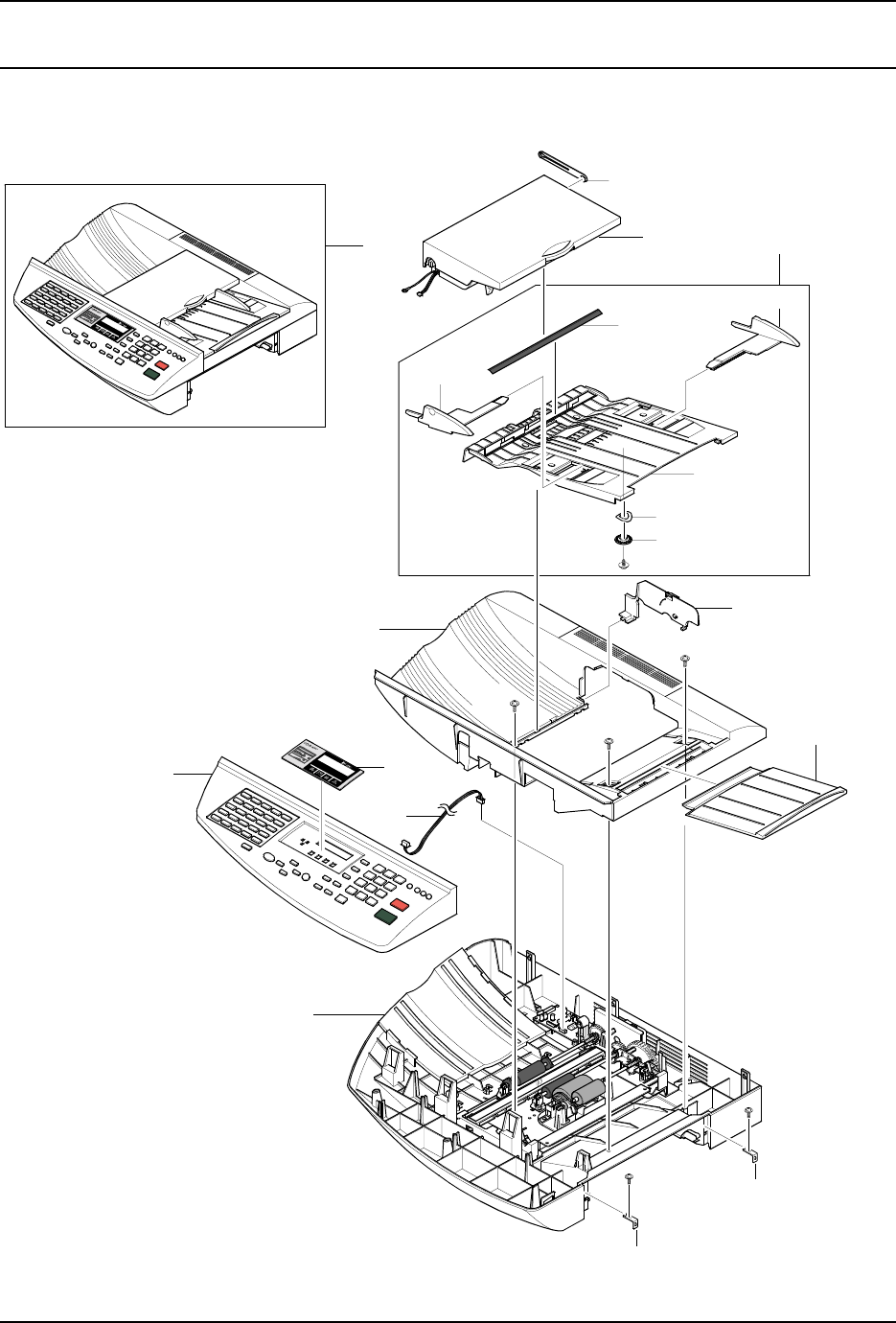

8-16. Верхний узел ADF (FaxCentre F12) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-39
8-17. Нижний узел сканера (FaxCentre F12) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-41
8-18. Узел панели управления (FaxCentre F12) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-45
8-19. Узел выдачи (FaxCentre F12) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-47
8-20. Нижнее шасси (FaxCentre F12) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-49

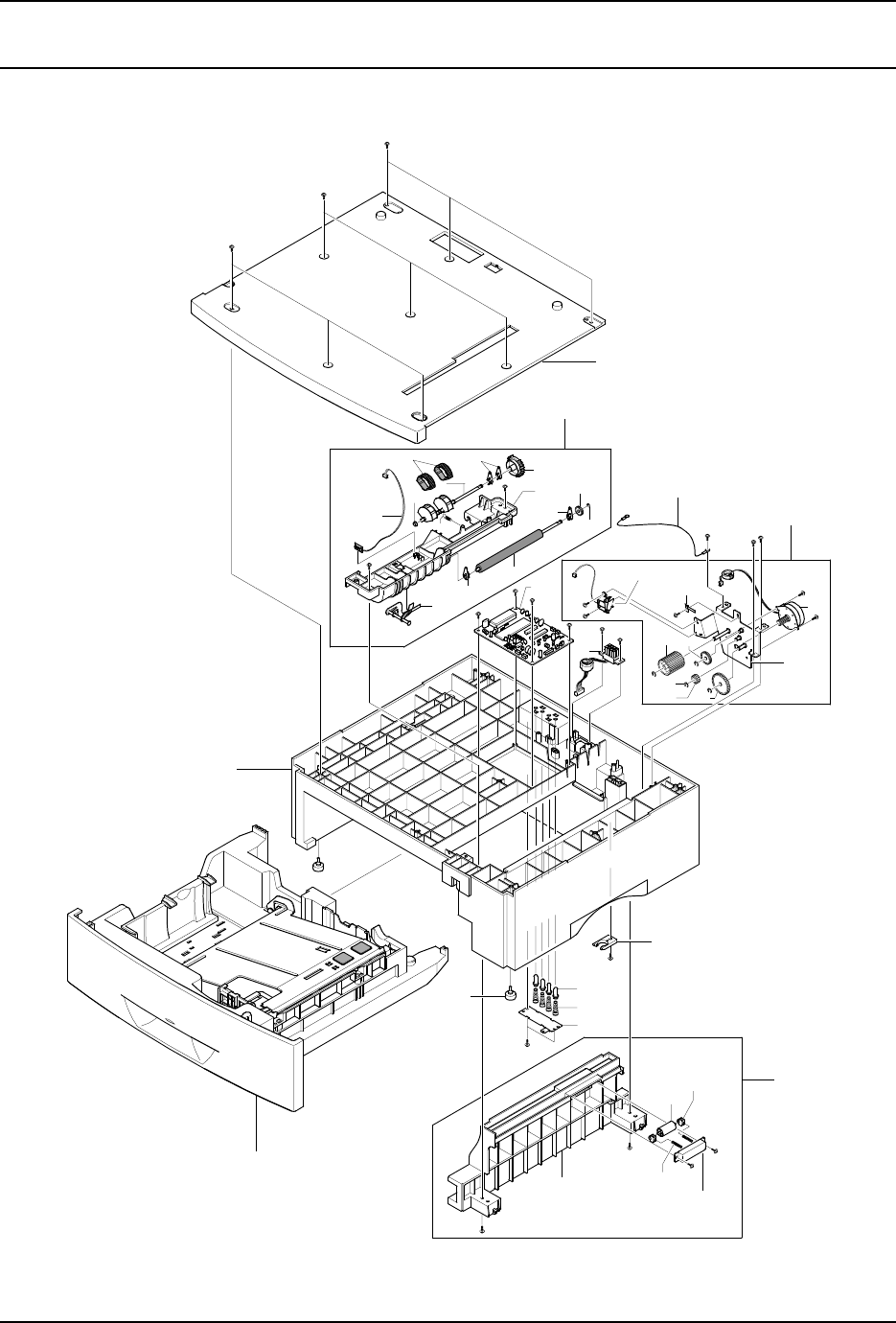

8-21. Узел SCF (FaxCentre F12) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-51
8-22. Основные узлы аппарата (WorkCentre M15/M15i) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-53
8-23. Узел стекла экспонирования (WorkCentre M15/M15i) . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-57

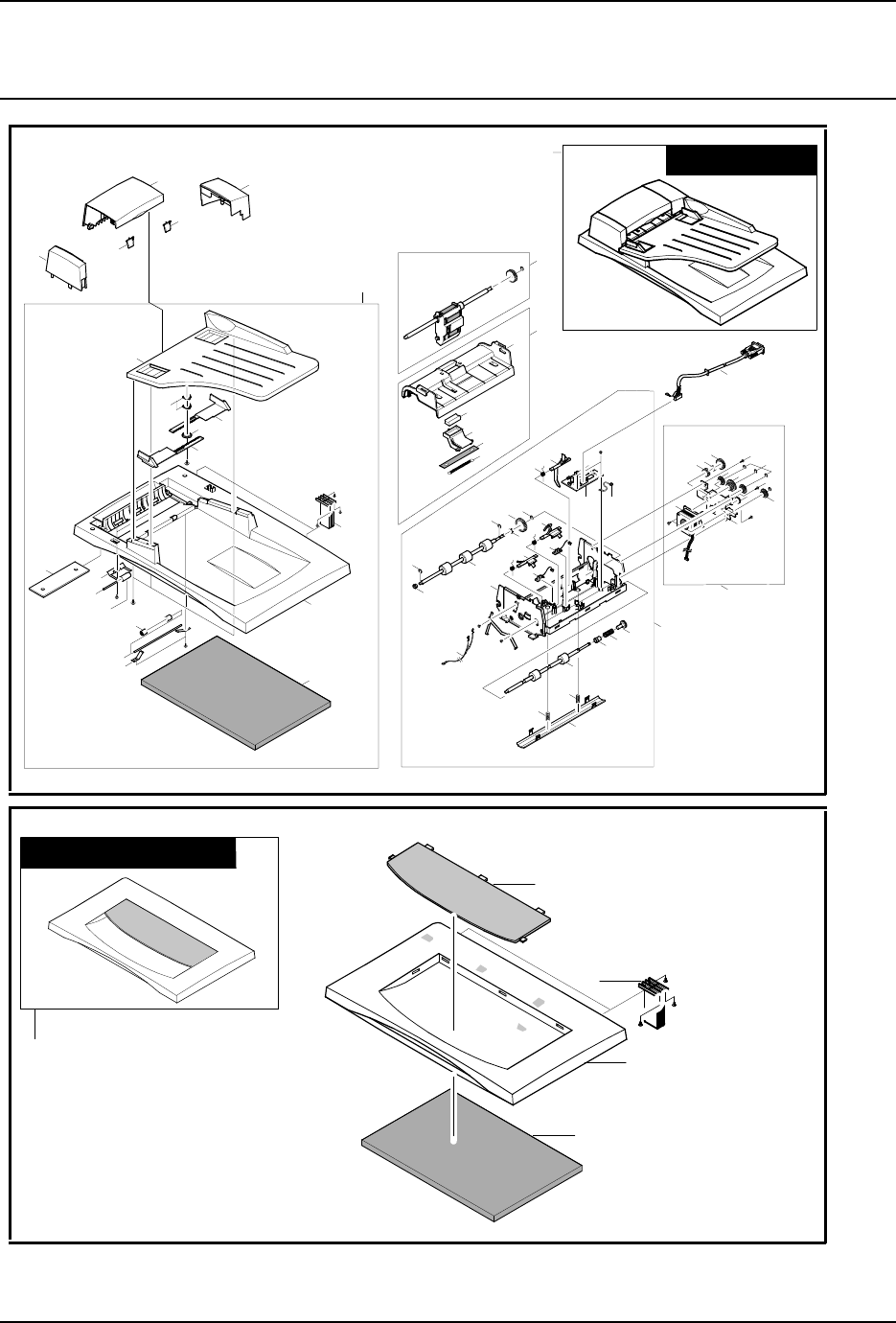

8-24. Узел ADF и узел крышки стекла экспонирования (WorkCentre M15/M15i) . . . . . . . . . . 8-59
8-25. Узел боковой крышки (WorkCentre M15/M15i) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-61
8-26. Узел привода (WorkCentre M15/M15i) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-63
8-27. Винты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-65

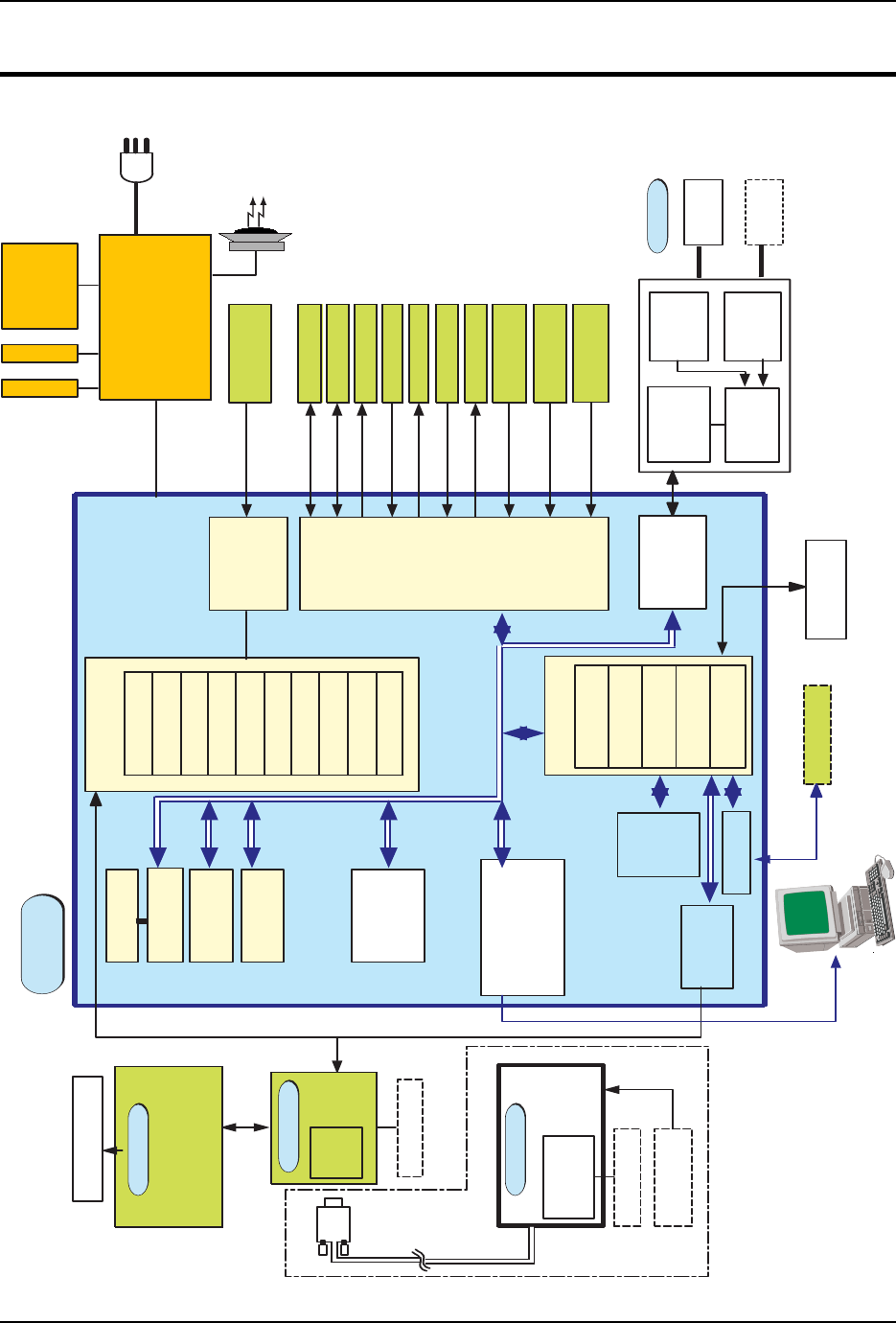

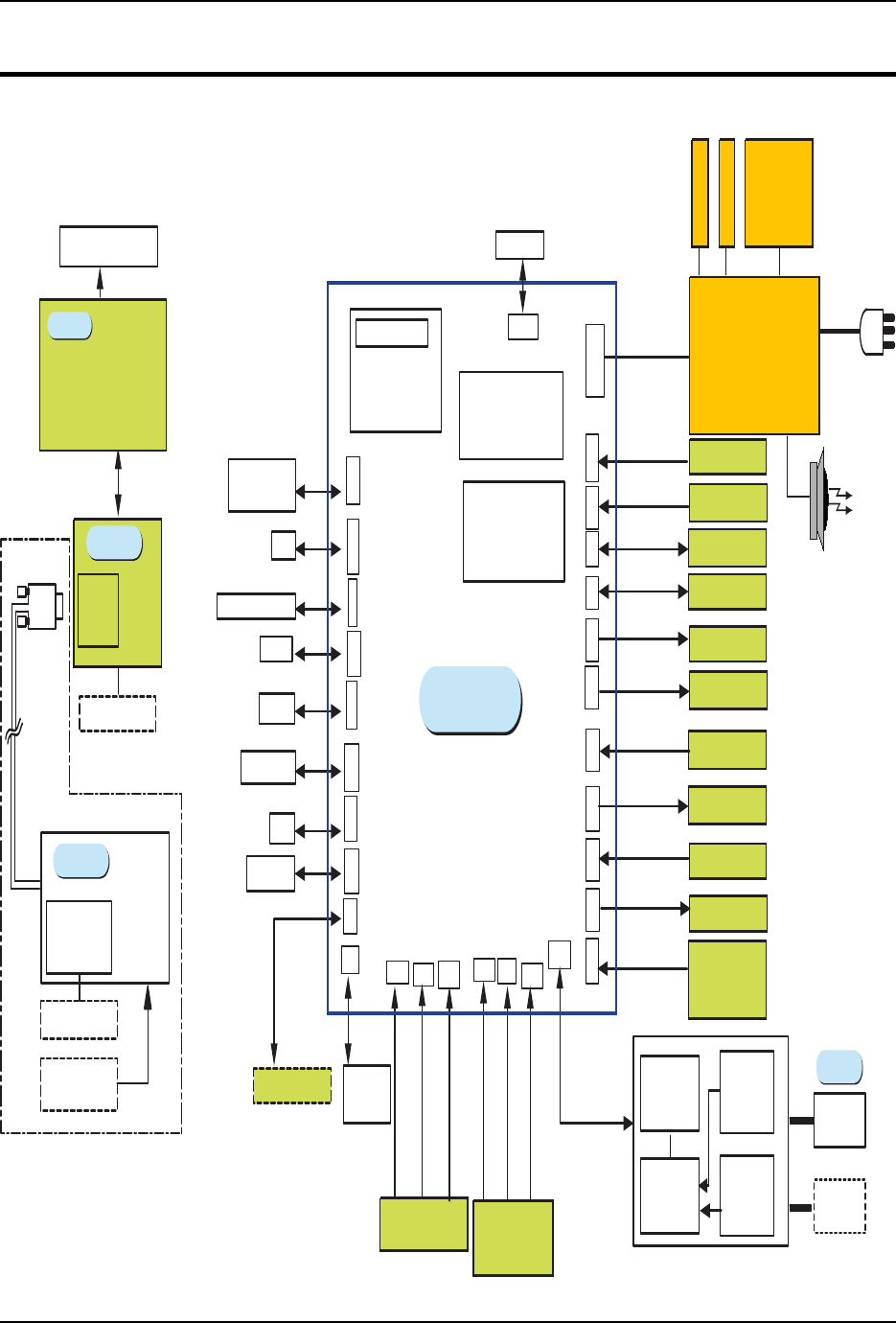

9 Блок-схема (WorkCentre Pro 412) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-1

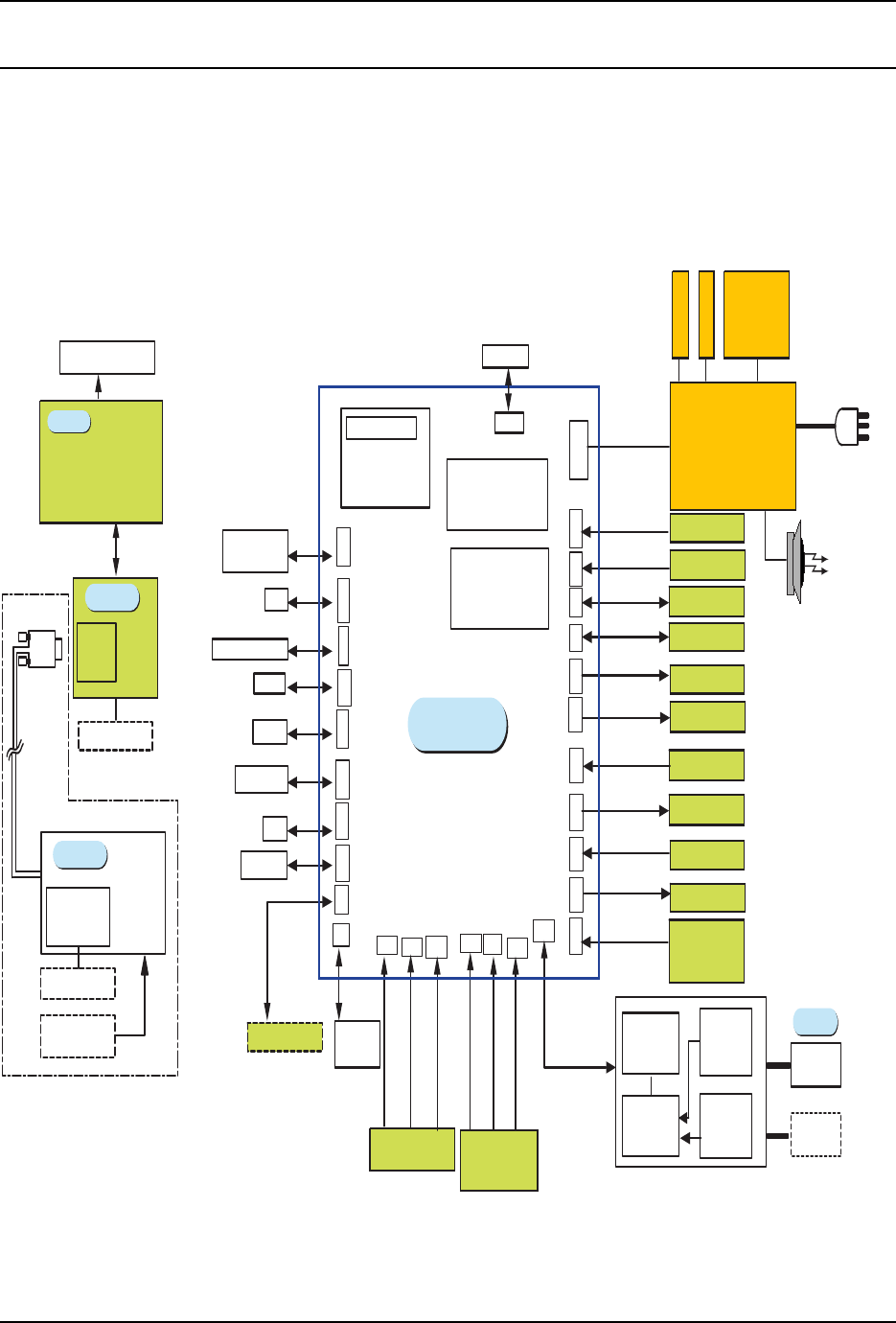

Блок-схема (FaxCentre 12) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-2
Блок-схема (WorkCentre M15/M15i) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-3

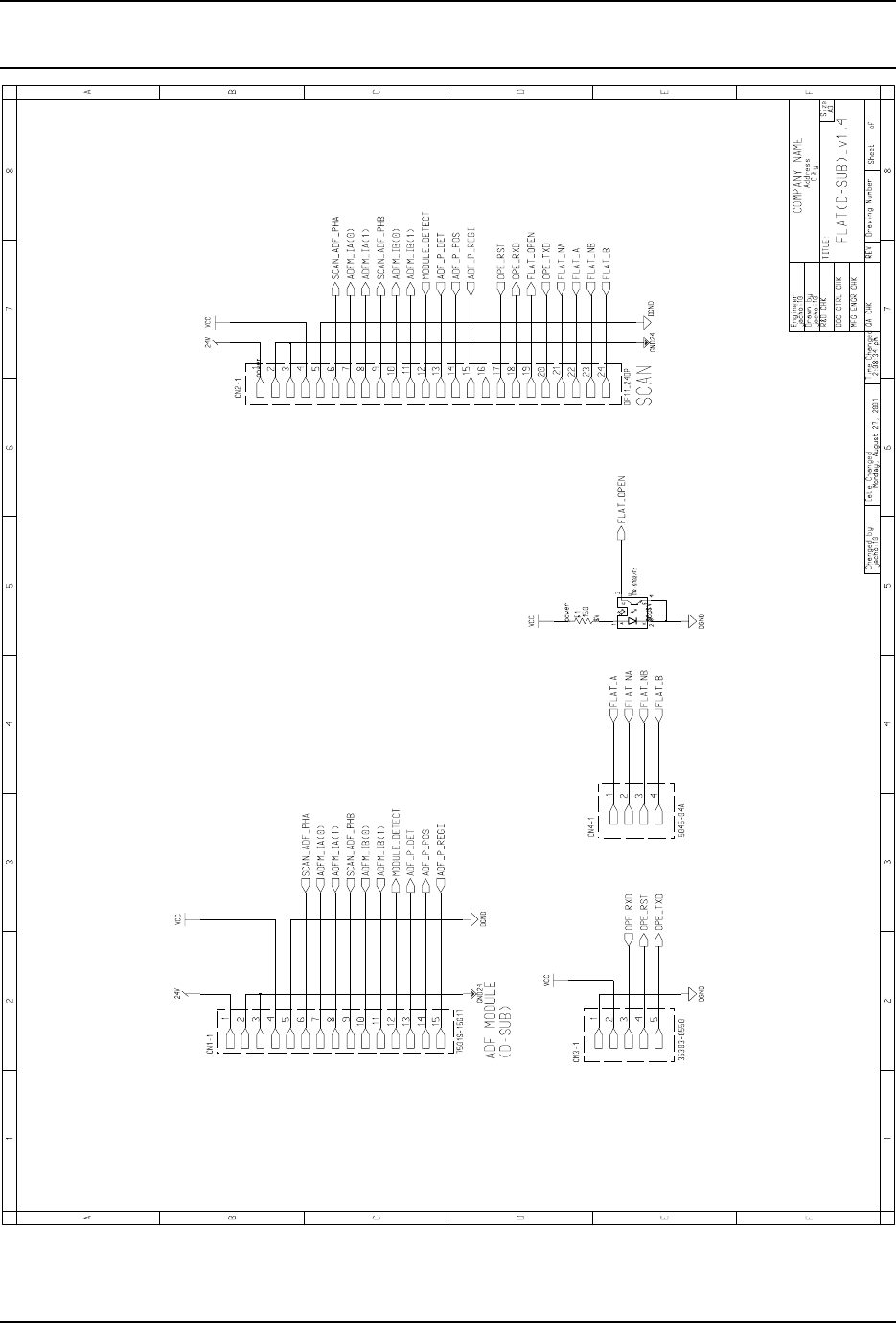

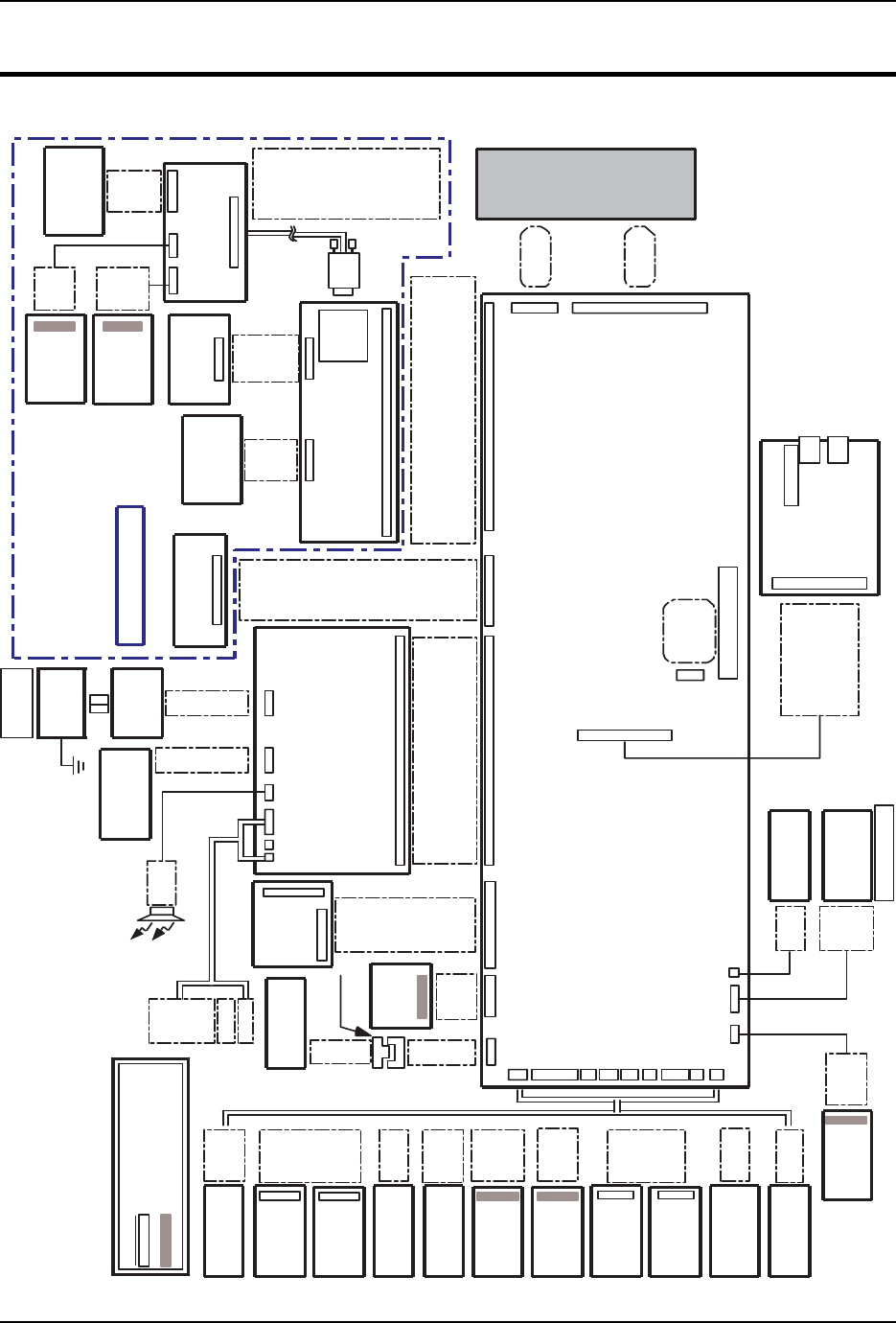

10 Схема соединений (WorkCentre Pro 412) . . . . . . . . . . . . . . . . . . . . . . . . . . 10-1
Схема соединений (FaxCentre 12) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-2
Схема соединений (WorkCentre M15/M15i) . . . . . . . . . . . . . . . . . . . . . . . . 10-3

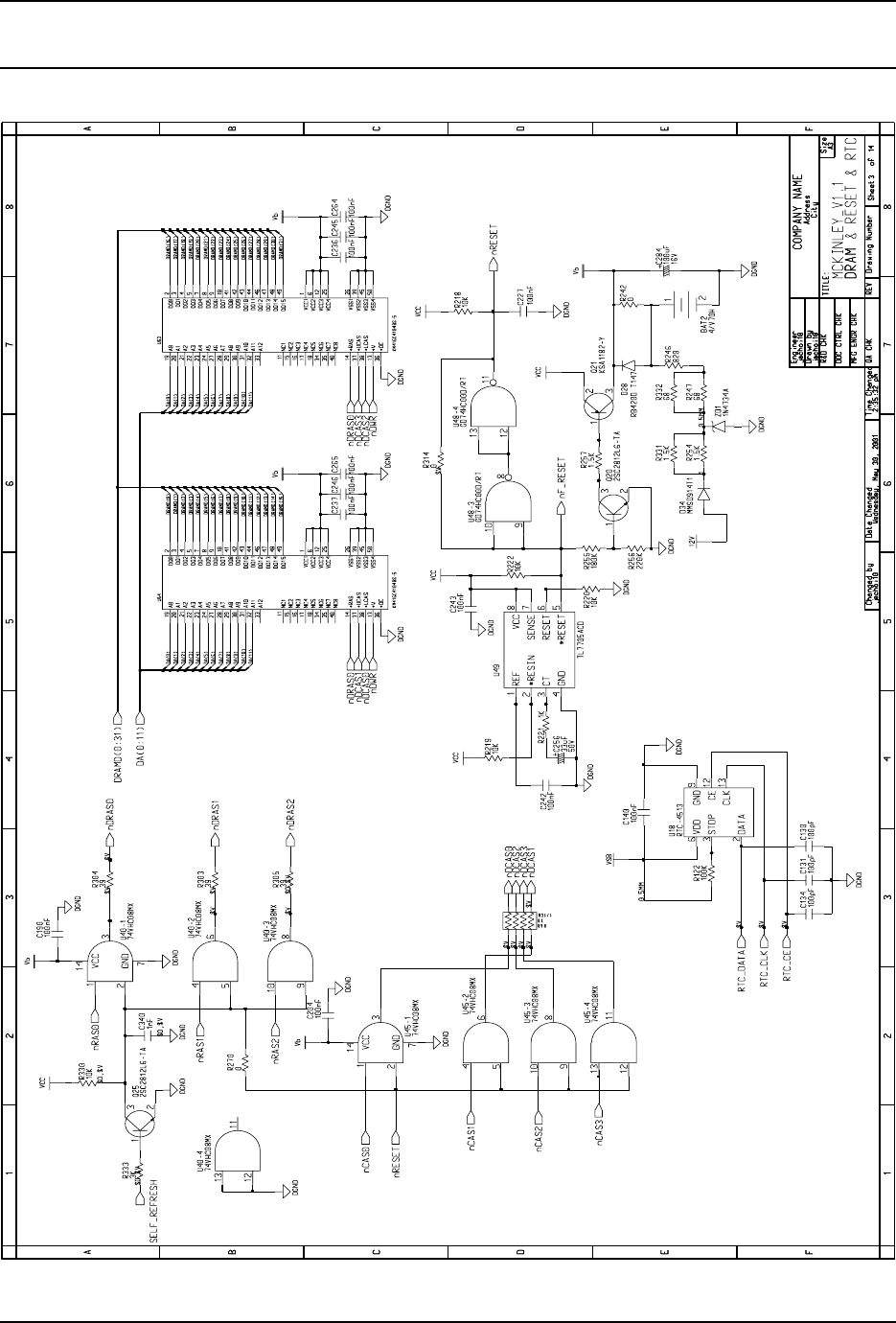

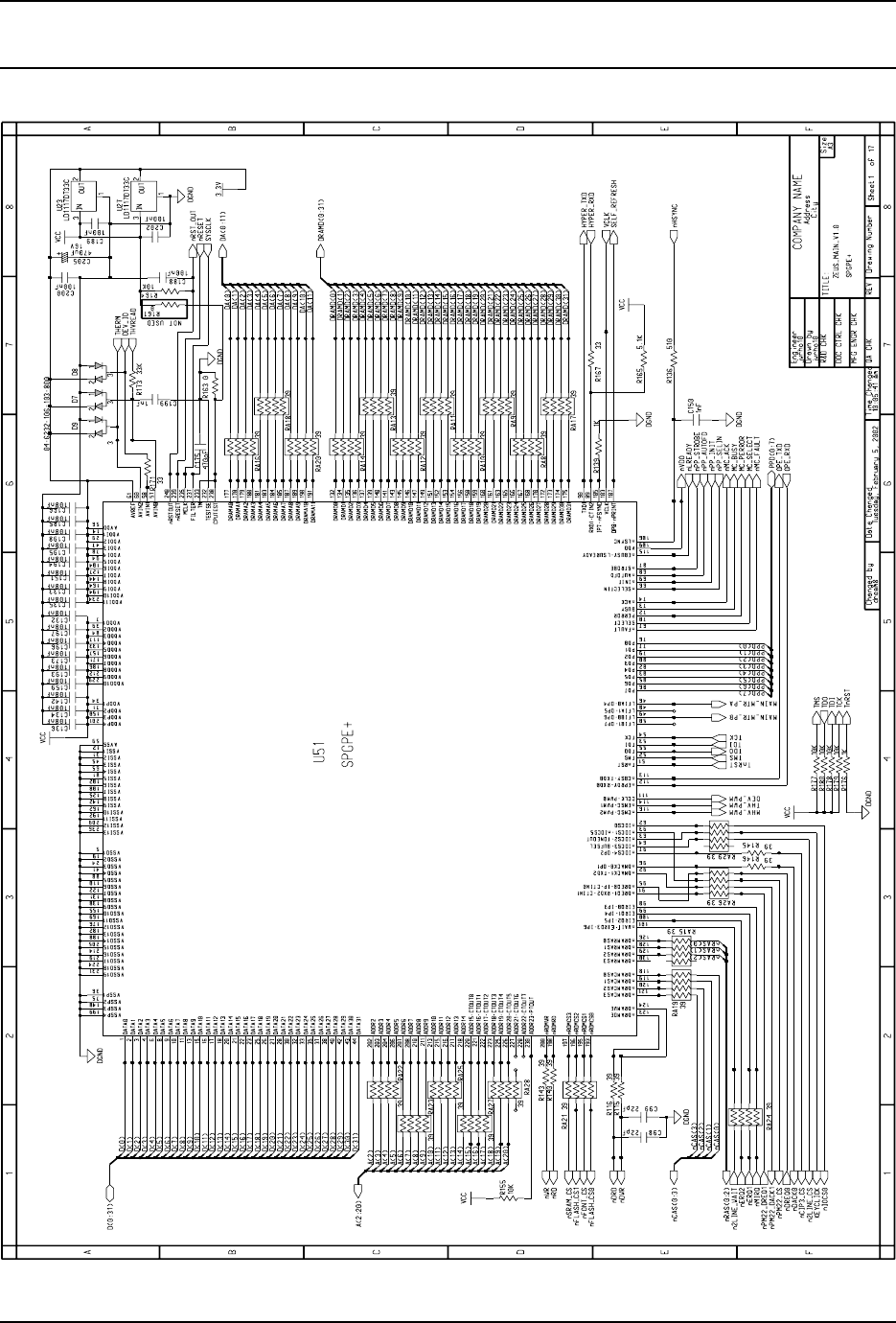

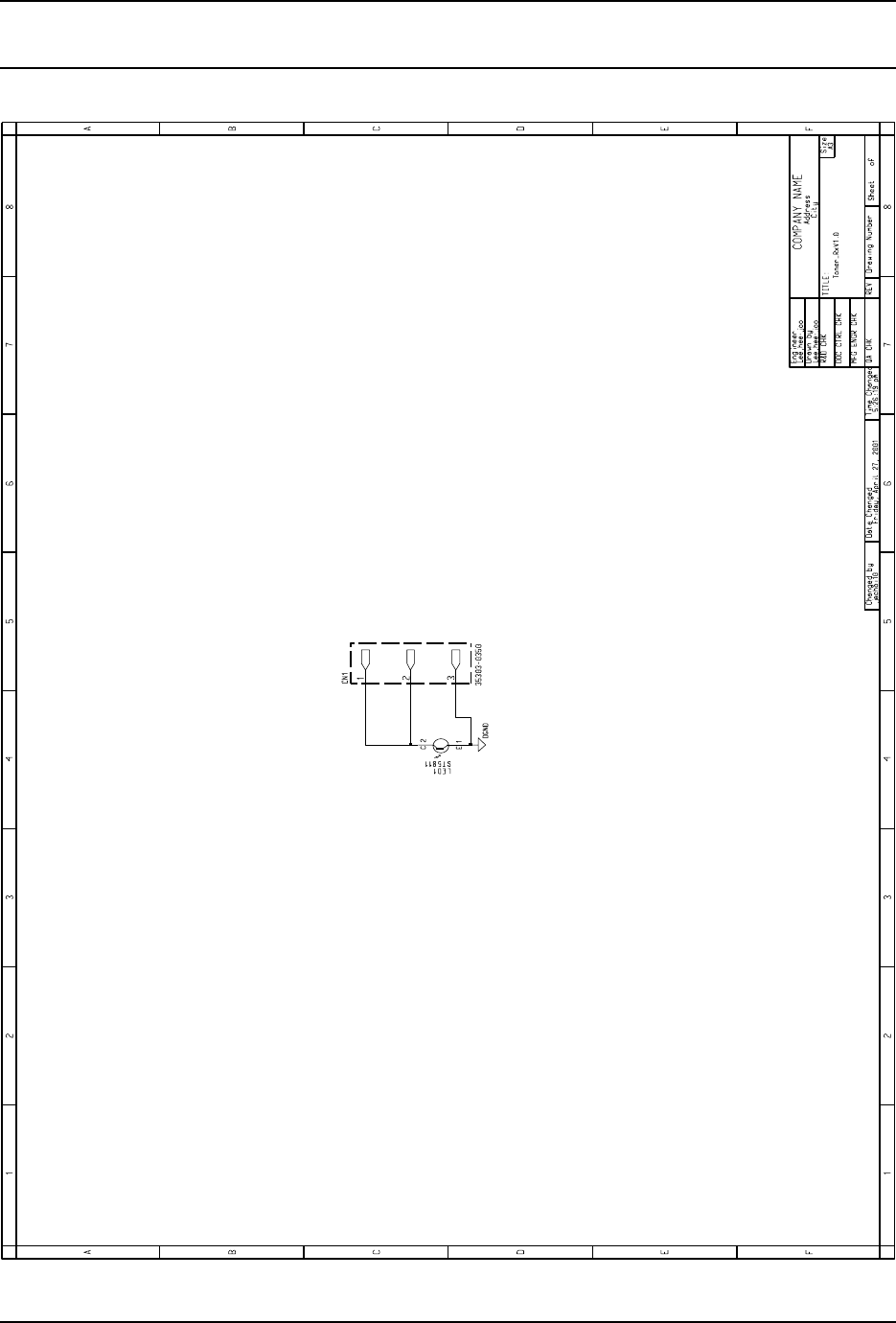

11 Принципиальные схемы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-1
11-1 Схема главных цепей (1 из 14, WorkCentre Pro 412) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-1
11-2 Схема главных цепей (2 из 14, WorkCentre Pro 412) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-2
11-3 Схема главных цепей (3 из 14, WorkCentre Pro 412) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-3
11-4 Схема главных цепей (4 из 14, WorkCentre Pro 412) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-4
11-5 Схема главных цепей (5 из 14, WorkCentre Pro 412) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-5
11-6 Схема главных цепей (6 из 14, WorkCentre Pro 412) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-6
11-7 Схема главных цепей (7 из 14, WorkCentre Pro 412) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-7
11-8 Схема главных цепей (8 из 14, WorkCentre Pro 412) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-8
11-9 Схема главных цепей (9 из 14, WorkCentre Pro 412) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-9
11-10 Схема главных цепей (10 из 14, WorkCentre Pro 412) . . . . . . . . . . . . . . . . . . . . . . . . . . 11-10
11-11 Схема главных цепей (11 из 14, WorkCentre Pro 412) . . . . . . . . . . . . . . . . . . . . . . . . . . 11-11
11-12 Схема главных цепей (12 из 14, WorkCentre Pro 412) . . . . . . . . . . . . . . . . . . . . . . . . . . 11-12
11-13 Схема главных цепей (13 из 14, WorkCentre Pro 412) . . . . . . . . . . . . . . . . . . . . . . . . . . 11-13
11-14 Схема главных цепей (14 из 14, WorkCentre Pro 412) . . . . . . . . . . . . . . . . . . . . . . . . . . 11-14
11-15 Схема цепей модуля сопряжения (WorkCentre Pro 412) . . . . . . . . . . . . . . . . . . . . . . . . 11-15

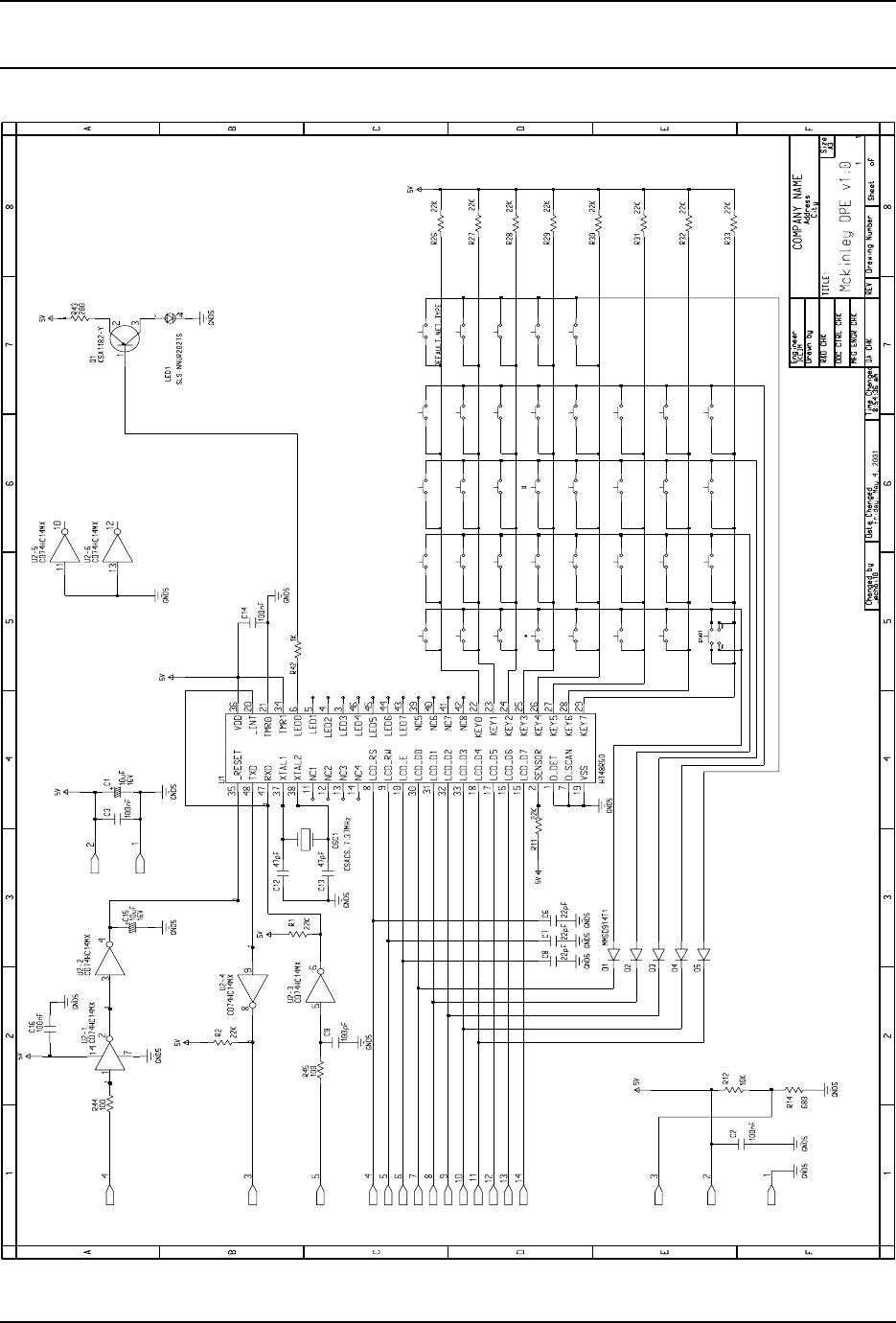

11-16 Схема цепей панели управления (WorkCentre Pro 412) . . . . . . . . . . . . . . . . . . . . . . . . 11-16
11-17 Схема цепей блока питания высокого напряжения (1 из 2, WorkCentre Pro 412) . . . . 11-17
Содержание
47/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
11-18 Схема цепей блока питания высокого напряжения (2 из 2,WorkCentre Pro 412) . . . . . 11-18
11-19 Схема цепей импульсного источника питания (110) (WorkCentre Pro 412) . . . . . . . . . . 11-19
11-20 Схема цепей импульсного источника питания (220) (WorkCentre Pro 412) . . . . . . . . . . 11-20
11-21 Схема цепей автоподатчика ADF (WorkCentre Pro 412) . . . . . . . . . . . . . . . . . . . . . . . . . 11-21
11-22 Схема цепи сканера (WorkCentre Pro 412) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-22
11-23 Схема цепей лампы предварительного переноса PTL (WorkCentre Pro 412) . . . . . . . 11-23
11-24 Схема цепей датчика (WorkCentre Pro 412) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-24
11-25 Схема цепи сигнала Toner RX (WorkCentre Pro 412) . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-25
11-26 Схема цепи сигнала Toner TX (WorkCentre Pro 412) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-26
11-27 Схема главных цепей (1 из 17, FaxCentre F12) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-27
11-28 Схема главных цепей (2 из 17, FaxCentre F12) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-28
11-29 Схема главных цепей (3 из 17, FaxCentre F12) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-29
11-30 Схема главных цепей (4 из 17, FaxCentre F12) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-30
11-31 Схема главных цепей (5 из 17, FaxCentre F12) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-31
11-32 Схема главных цепей (6 из 17, FaxCentre F12) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-32
11-33 Схема главных цепей (7 из 17, FaxCentre F12) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-33
11-34 Схема главных цепей (8 из 17, FaxCentre F12) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-34
11-35 Схема главных цепей (9 из 17, FaxCentre F12) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-35
11-36 Схема главных цепей (10 из 17, FaxCentre F12) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-36
11-37 Схема главных цепей (11 из 17, FaxCentre F12) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-37
11-38 Схема главных цепей (12 из 17, FaxCentre F12) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-38
11-39 Схема главных цепей (13 из 17, FaxCentre F12) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-39
11-40 Схема главных цепей (14 из 17, FaxCentre F12) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-40
11-41 Схема главных цепей (15 из 17, FaxCentre F12) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-41
11-42 Схема главных цепей (16 из 17, FaxCentre F12) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-42
11-43 Схема главных цепей (17 из 17, FaxCentre F12) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-43
11-44 Схема цепей модуля сопряжения (FaxCentre F12) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-44
11-45 Схема цепи панели управления (FaxCentre F12) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-45
11-46 Схема цепей сканера (FaxCentre F12) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-46
11-47 Схема цепей датчика (FaxCentre F12) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-47
11-48 Схема цепей блока питания высокого напряжения (1 из 2, FaxCentre F12) . . . . . . . . . 11-48
11-49 Схема цепей блока питания высокого напряжения (2 из 2, FaxCentre F12) . . . . . . . . . 11-49
11-50 Схема цепей импульсного источника питания (110 В, FaxCentre F12) . . . . . . . . . . . . . 11-50
11-51 Схема цепей импульсного источника питания (220 В, FaxCentre F12) . . . . . . . . . . . . . 11-51
11-52 Схема цепей лампы предварительного переноса PTL (FaxCentre F12) . . . . . . . . . . . . 11-52
11-53 Схема цепи сигнала Toner-RX (FaxCentre F12) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-53
11-54 Схема цепи сигнала Toner-TX (FaxCentre F12) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-54
11-55 Схема главных цепей (1 из 16, WorkCentre M15/M15i) . . . . . . . . . . . . . . . . . . . . . . . . . 11-55
11-56 Схема главных цепей (2 из 16, WorkCentre M15/M15i) . . . . . . . . . . . . . . . . . . . . . . . . . 11-56
11-57 Схема главных цепей (3 из 16, WorkCentre M15/M15i) . . . . . . . . . . . . . . . . . . . . . . . . . 11-57
11-58 Схема главных цепей (4 из 16, WorkCentre M15/M15i) . . . . . . . . . . . . . . . . . . . . . . . . . 11-58
11-59 Схема главных цепей (5 из 16, WorkCentre M15/M15i) . . . . . . . . . . . . . . . . . . . . . . . . . 11-59
11-60 Схема главных цепей (6 из 16, WorkCentre M15/M15i) . . . . . . . . . . . . . . . . . . . . . . . . . 11-60
11-61 Схема главных цепей (7 из 16, WorkCentre M15/M15i) . . . . . . . . . . . . . . . . . . . . . . . . . 11-61
11-62 Схема главных цепей (8 из 16, WorkCentre M15/M15i) . . . . . . . . . . . . . . . . . . . . . . . . . 11-62
11-63 Схема главных цепей (9 из 16, WorkCentre M15/M15i) . . . . . . . . . . . . . . . . . . . . . . . . . 11-63
11-64 Схема главных цепей (10 из 16, WorkCentre M15/M15i) . . . . . . . . . . . . . . . . . . . . . . . . 11-64
11-65 Схема главных цепей (11 из 16, WorkCentre M15/M15i) . . . . . . . . . . . . . . . . . . . . . . . . 11-65
11-66 Схема главных цепей (12 из 16, WorkCentre M15/M15i) . . . . . . . . . . . . . . . . . . . . . . . . 11-66
11-67 Схема главных цепей (13 из 16, WorkCentre M15/M15i) . . . . . . . . . . . . . . . . . . . . . . . . 11-67
11-68 Схема главных цепей (14 из 16, WorkCentre M15/M15i) . . . . . . . . . . . . . . . . . . . . . . . . 11-68
11-69 Схема главных цепей (15 из 16, WorkCentre M15/M15i) . . . . . . . . . . . . . . . . . . . . . . . . 11-69
11-70 Схема главных цепей (16 из 16, WorkCentre M15/M15i) . . . . . . . . . . . . . . . . . . . . . . . . 11-70
11-71 Схема цепей модуля сопряжения (WorkCentre M15/M15i) . . . . . . . . . . . . . . . . . . . . . . . 11-71
Содержание
WorkCentre Pro 412, FaxCentre F12 & 7/03 5
WorkCentre M15/M15i
11-72 Схема цепей панели управления (WorkCentre M15/M15i) . . . . . . . . . . . . . . . . . . . . . . . 11-72
11-73 Схема цепей блока питания высокого напряжения (1 из 2, WorkCentre M15/M15i) . . 11-73
11-74 Схема цепей блока питания высокого напряжения (2 из 2, WorkCentre M15/M15i) . . 11-74
11-75 Схема цепей импульсного источника питания (110 В) (WorkCentre M15/M15i) . . . . . 11-75
11-76 Схема цепей импульсного источника питания (220 В) (WorkCentre M15/M15i) . . . . . 11-76
11-77 Схема цепей автоподатчика ADF (WorkCentre M15/M15i) . . . . . . . . . . . . . . . . . . . . . . 11-77
11-78 Схема цепей сканера (WorkCentre M15/M15i) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-78
11-79 Схема цепей лампы предварительного переноса PTL (WorkCentre M15/M15i) . . . . . 11-79
11-80 Схема цепей датчика (WorkCentre M15/M15i) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-80
11-81 Схема цепи сигнала Toner_Rx (WorkCentre M15/M15i) . . . . . . . . . . . . . . . . . . . . . . . . 11-81
11-82 Схема цепи сигнала Toner_Tx (WorkCentre M15/M15i) . . . . . . . . . . . . . . . . . . . . . . . . 11-82
Содержание
67/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
Введение
WorkCentre Pro 412, FaxCentre F12 & 7/03 1-1
WorkCentre M15/M15i
1. Введение
Данный документ представляет собой часть системы документации по техобслуживанию. Его
структура отличается от стандартного формата документации Xerox.
1-1 Структура руководства
Раздел 1 Введение
В данном разделе описано содержание руководства, в том числе и правила техники безопасности,
а также даны все предупреждающие сообщения и их обозначения, употребляемые в данном
руководстве.
Раздел 2 Процедуры обслуживания вызова
В разделе описано как начинать и заканчивать обслуживание вызова. Здесь также содержатся
ссылки на раздел по плановому техническому обслуживанию и поиску и устранению
неисправностей, и даются указания по поиску неисправных компонентов или узлов.
Раздел 3 Меры предосторожности
В разделе описаны меры предосторожности, касающиеся статического электричества.
Раздел 4 Технические характеристики
В данном разделе описаны технические характеристики различных модулей машины.

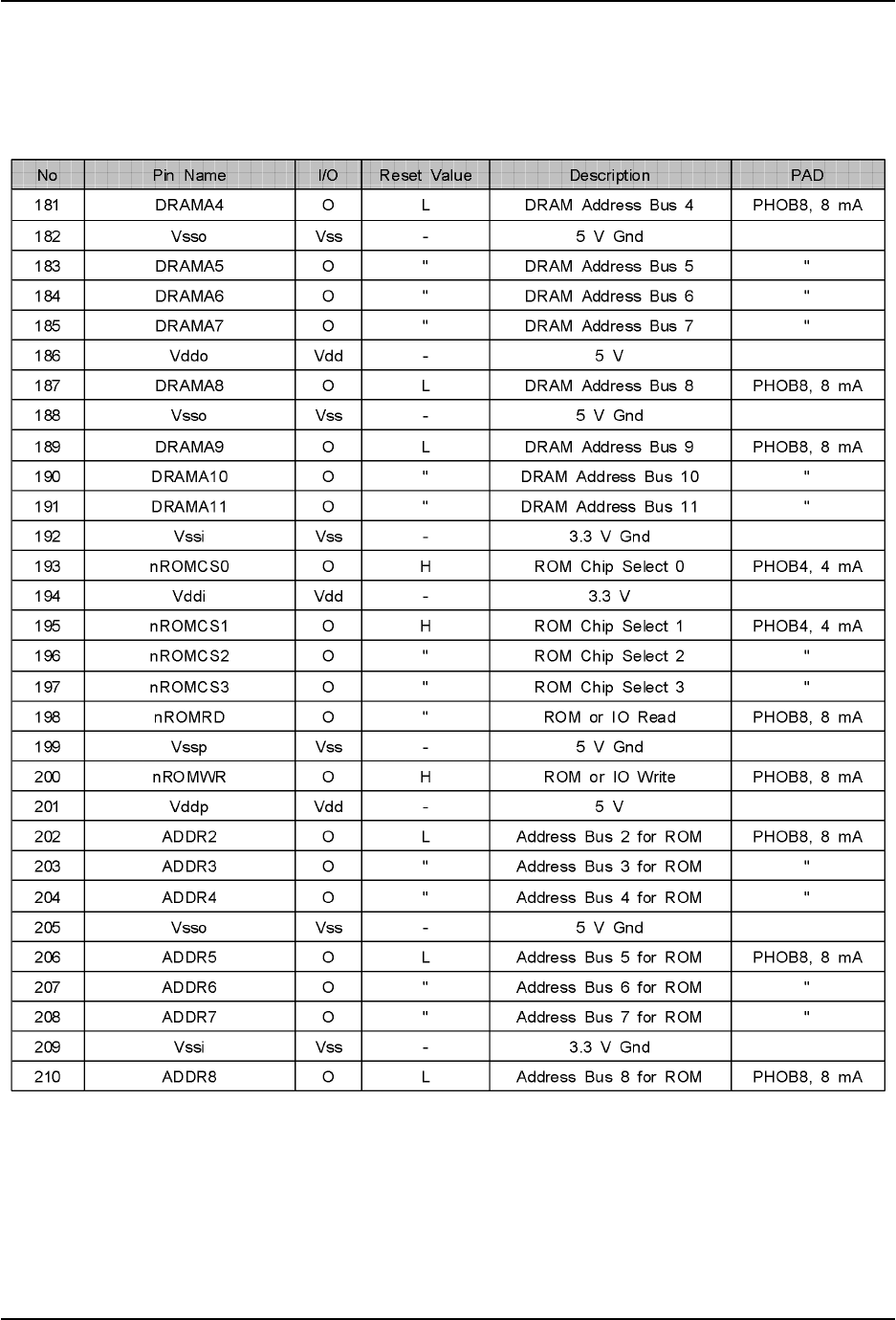

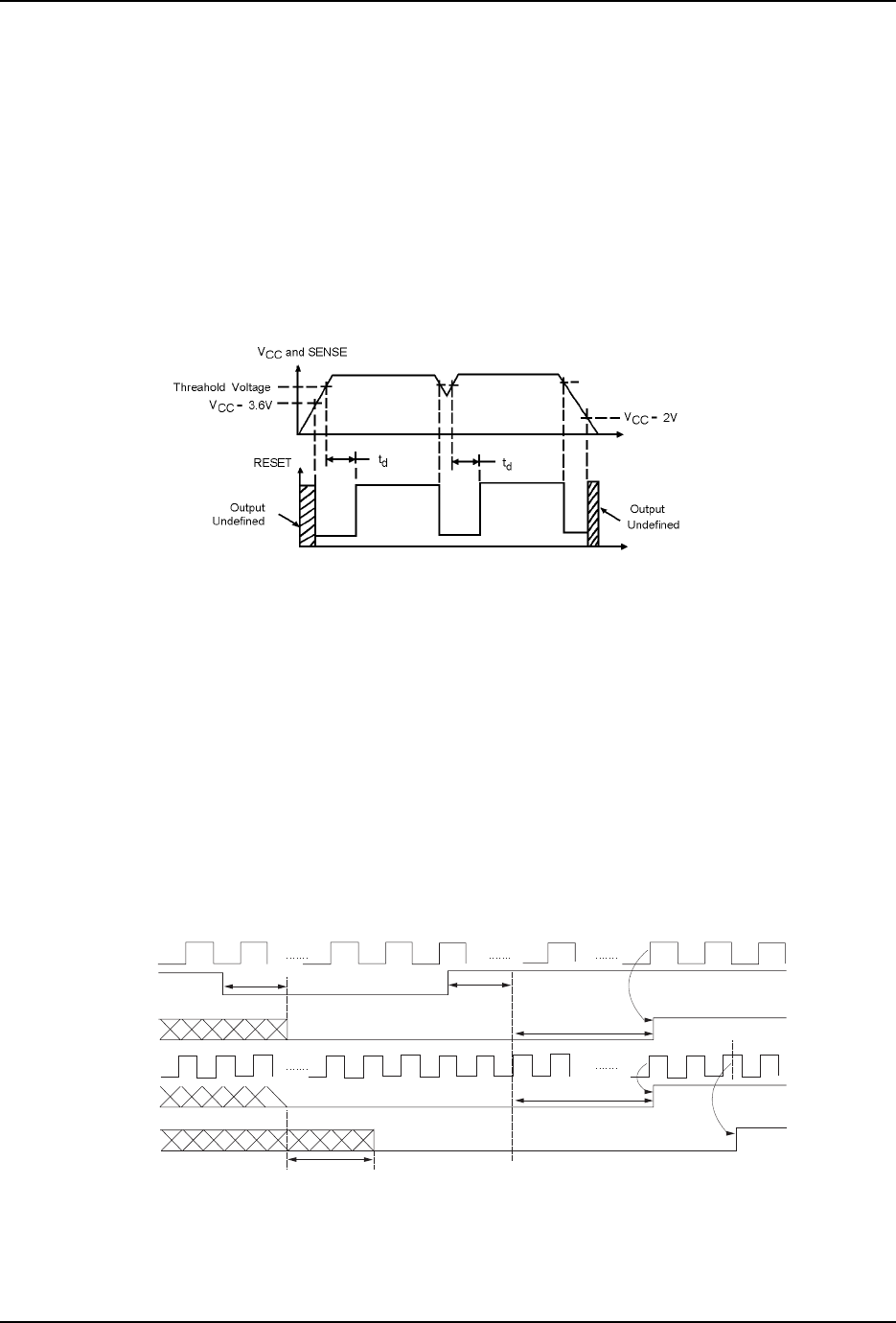

Раздел 5 Описание электрических цепей
В разделе описана система управления машиной.

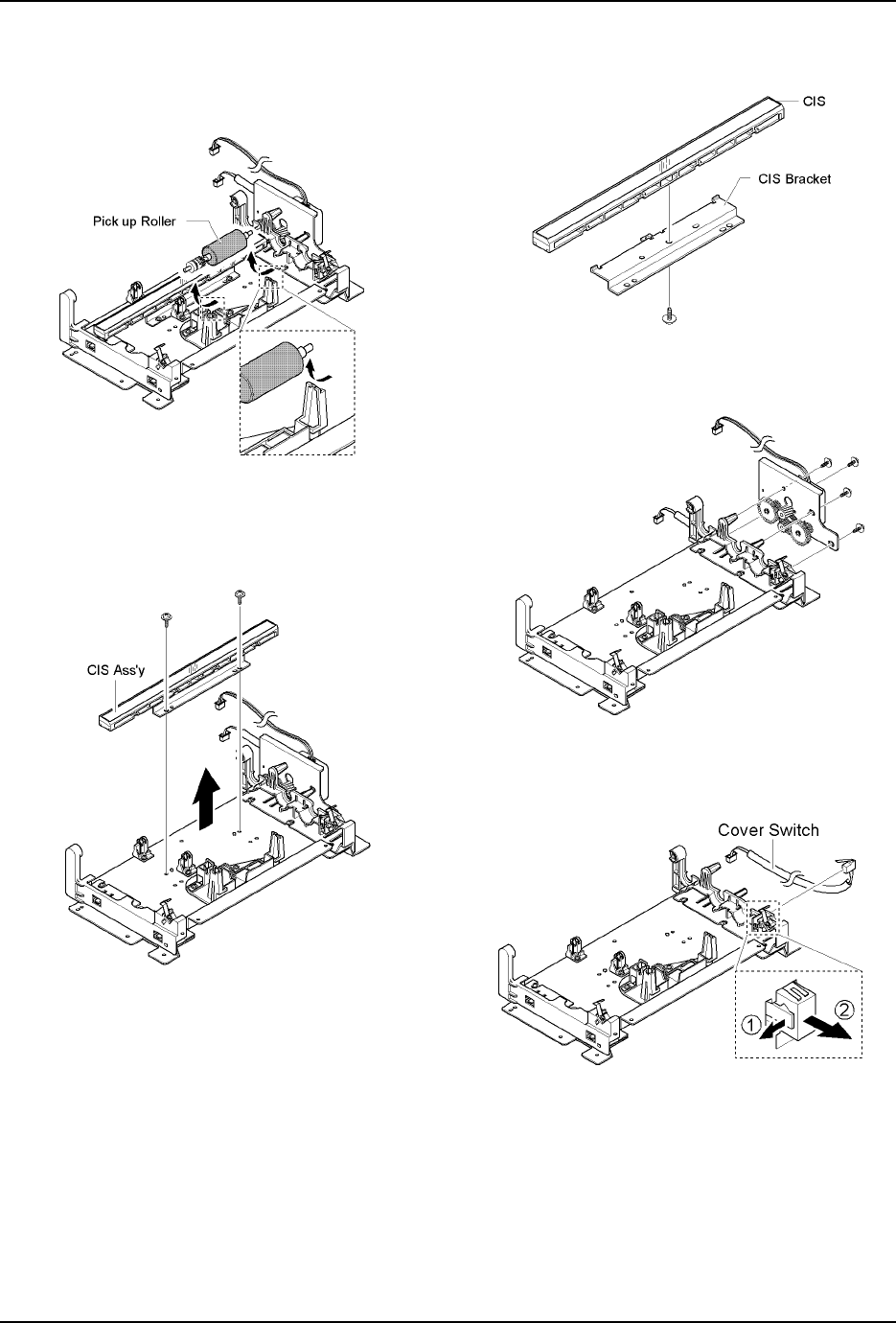

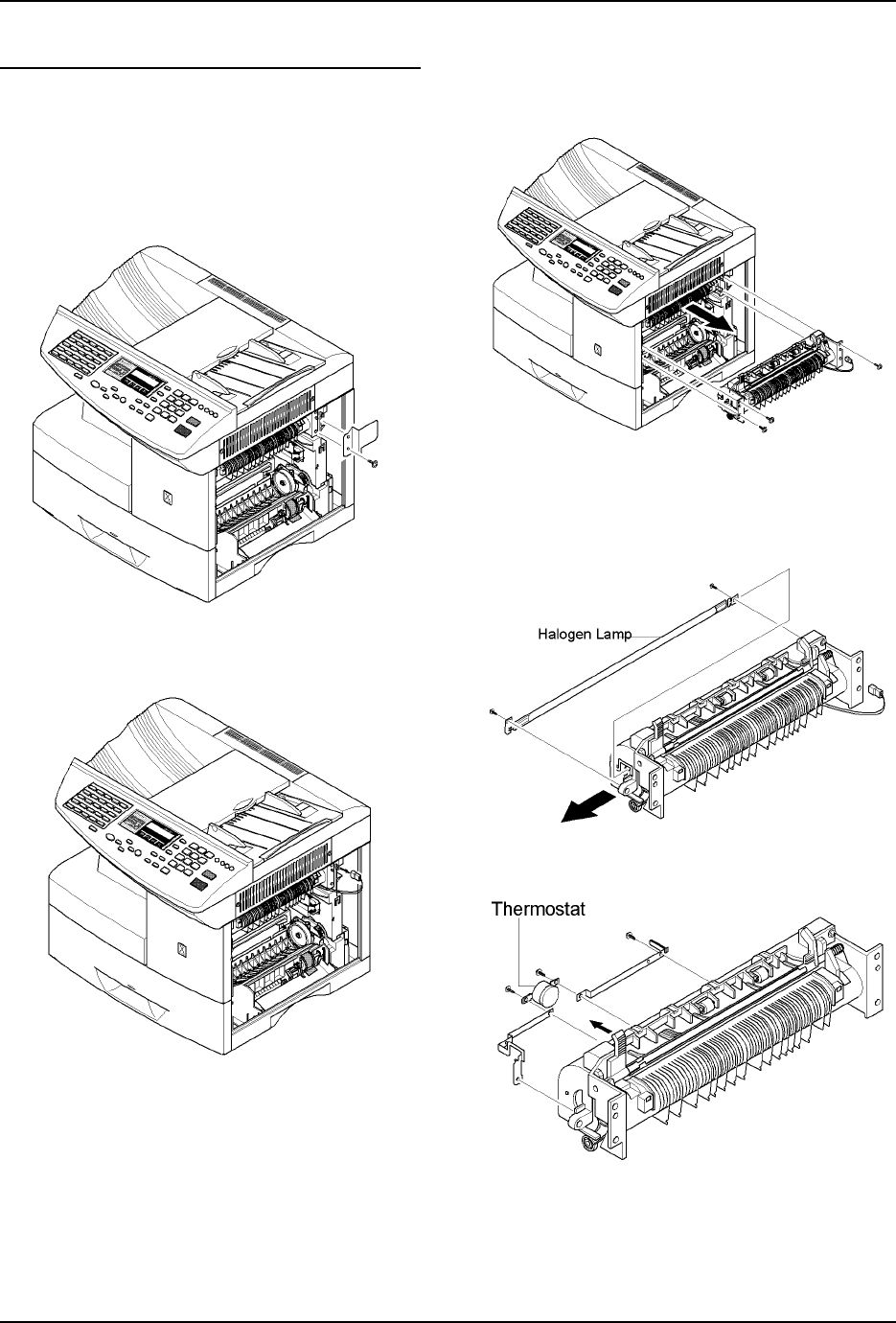

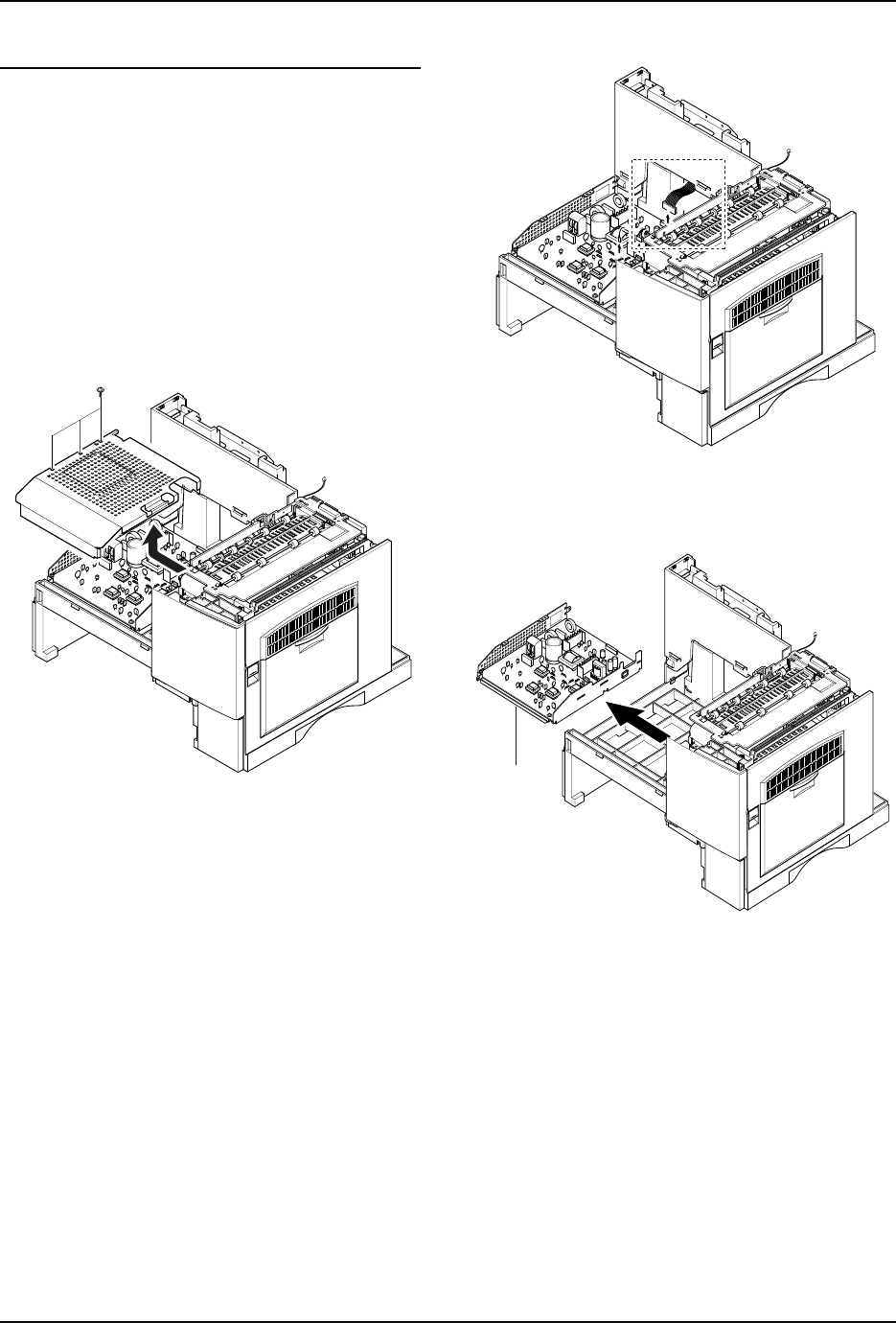

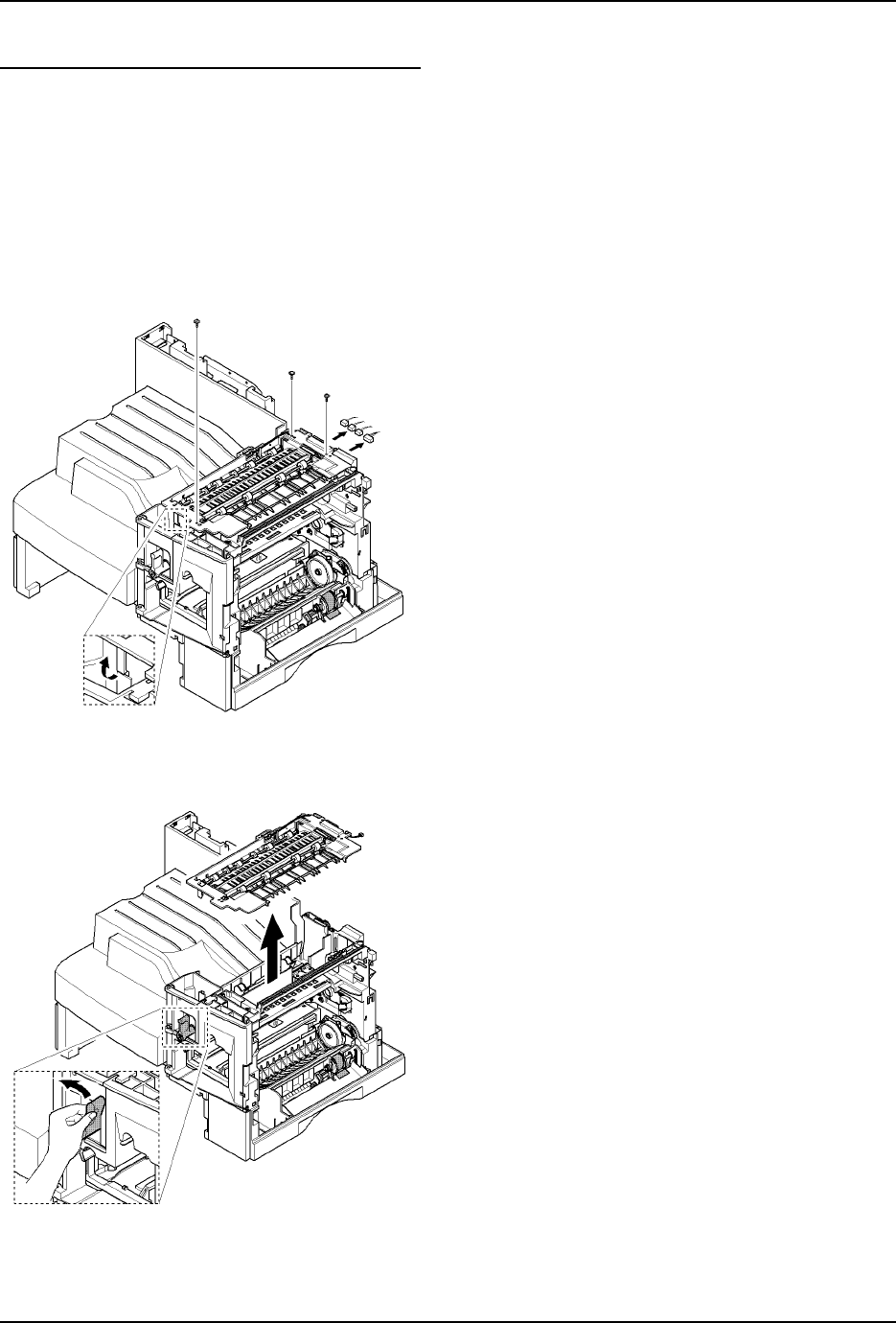

Раздел 6 Разборка и сборка
В разделе даны инструкции по разборке и сборке машины.
Раздел 7 Техническое обслуживание и устранение неисправностей
Раздел содержит указания по плановому обслуживанию и диагностике машины.

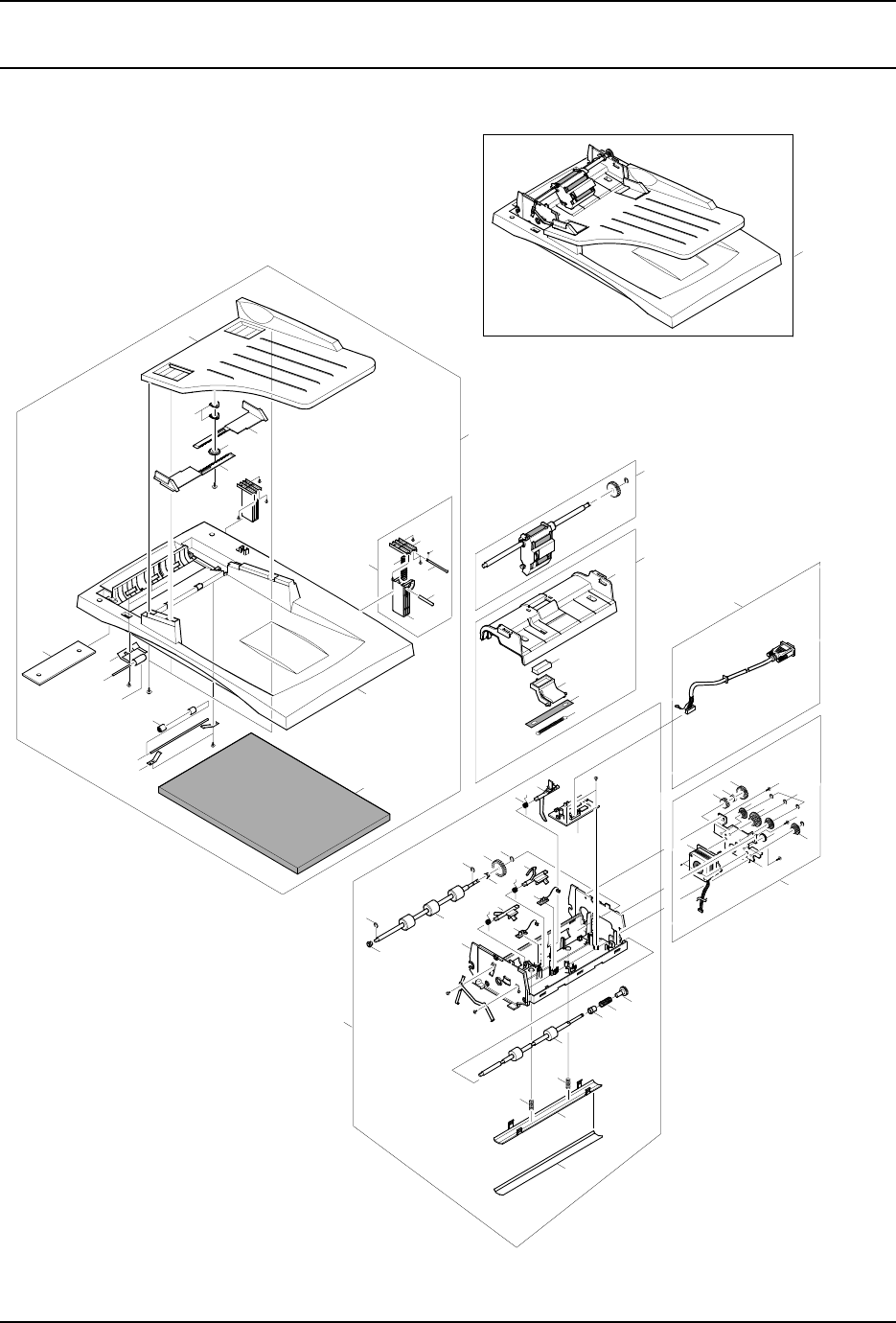

Раздел 8 Перечень запасных частей
В разделе содержится перечень всех частей машины, а также списки запасных частей.

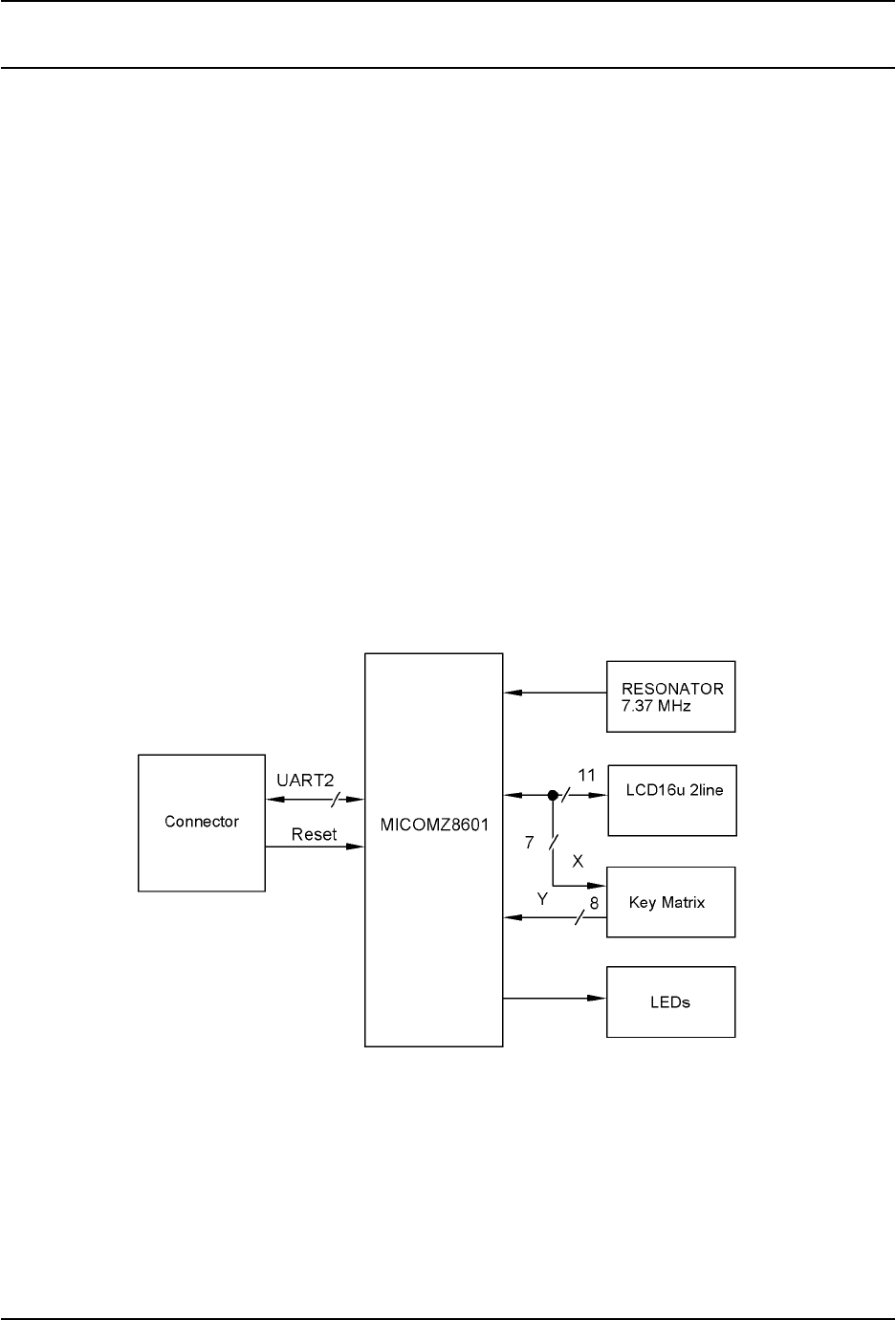

Раздел 9 Блок-схема
В данном разделе представлена блок-схема функций машины.
Раздел 10 Схема соединений
В данном разделе представлена схема электрических соединений по всей машине.

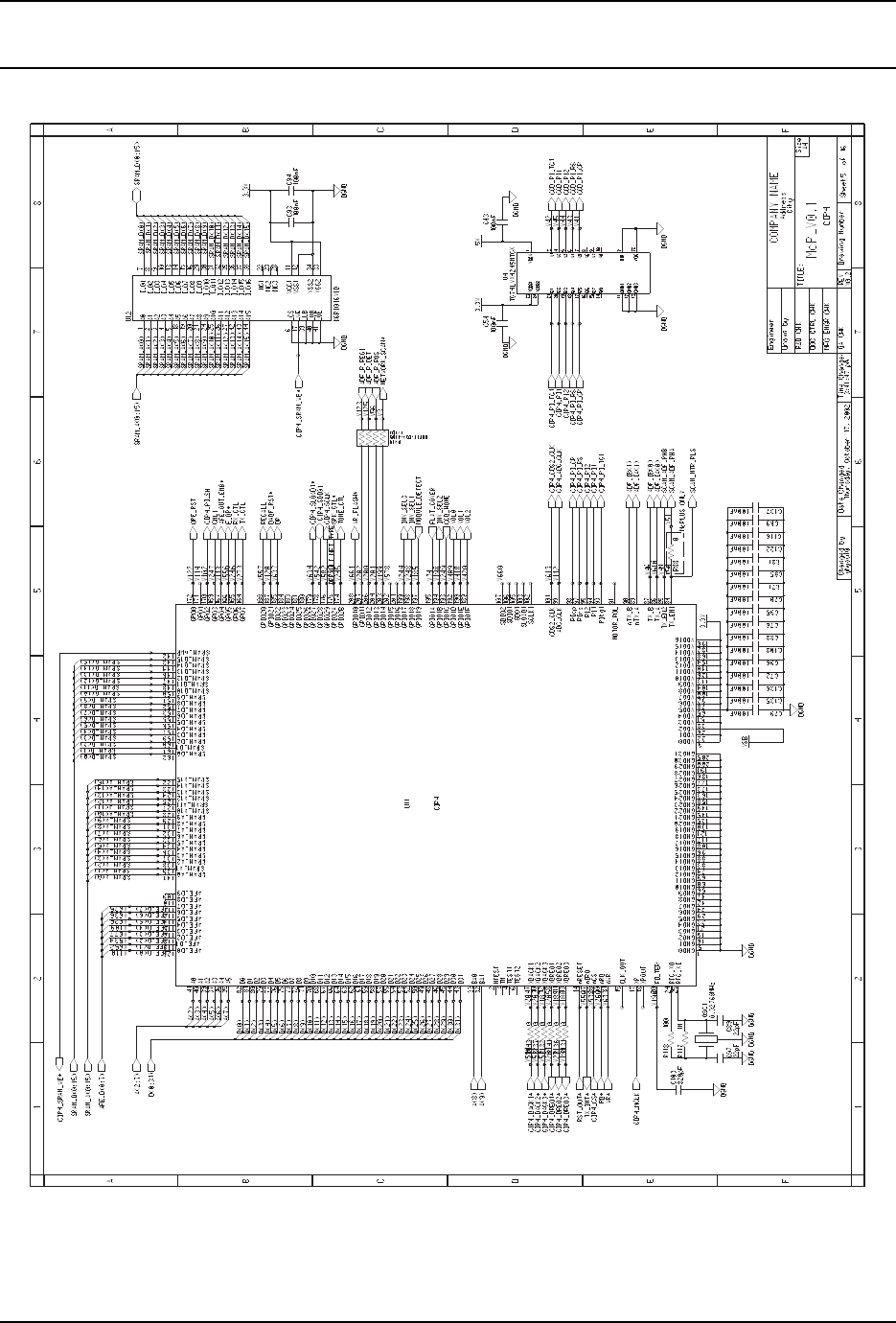

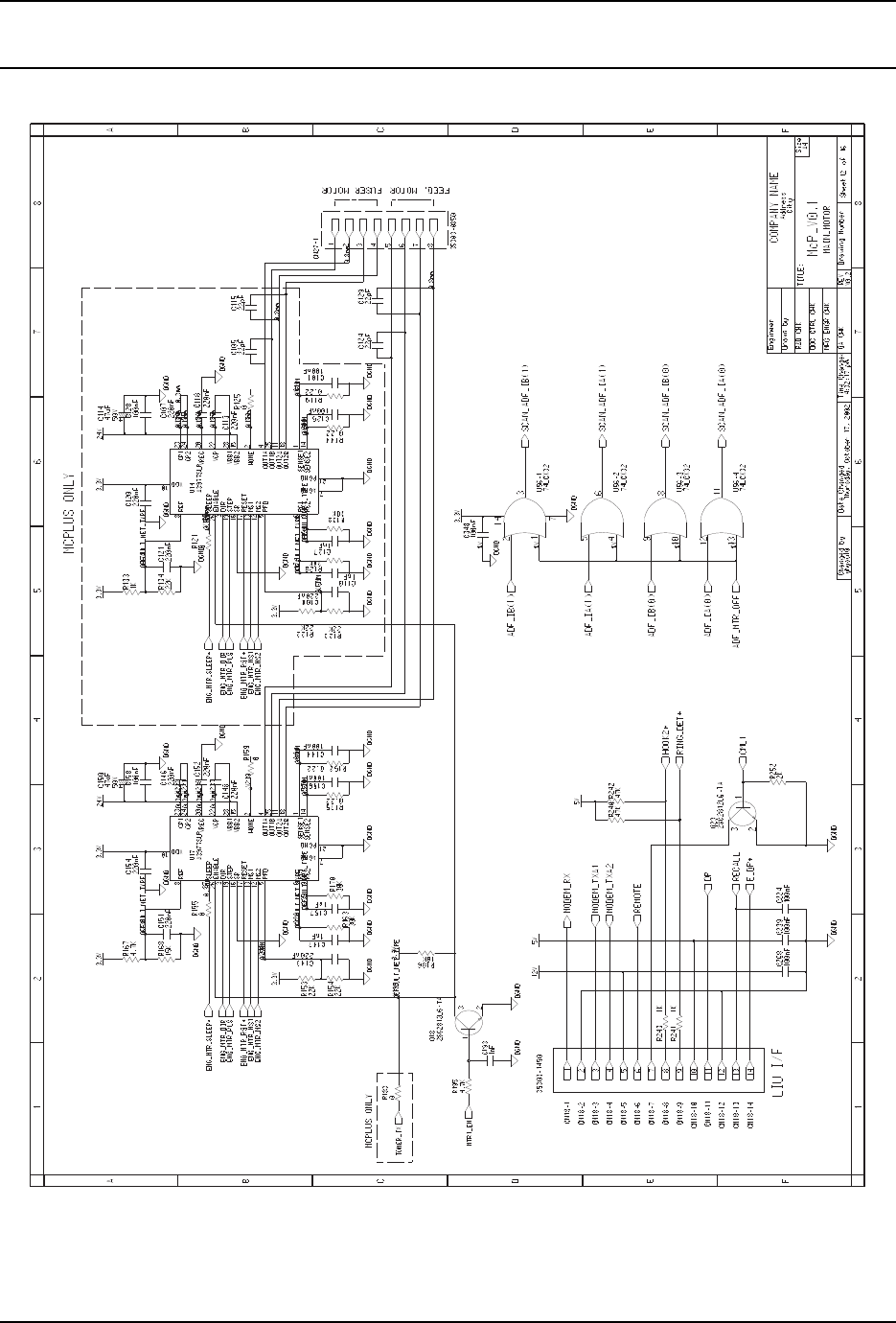

Раздел 11 Принципиальные схемы
В данном разделе представлены все принципиальные схемы машины.
Введение
1-2 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
1-2 Предупреждения и примечания
WARNING (ПРЕДУПРЕЖДЕНИЕ)
Применяется в случаях, когда несоблюдение порядка процедуры, действий при работе или
обслуживании машины, или положений техники безопасности может привести к
травматизму.
CAUTION (ВНИМАНИЕ)
Применяется в случаях, когда несоблюдение порядка процедуры, действий при работе или
обслуживании машины, или положений техники безопасности может привести к повреждению
оборудования.
ПРИМЕЧАНИЕ: Применяется в случаях, когда желательно подчеркнуть какие-либо важные
моменты излагаемого материала.
1-3 Информация по технике безопасности
Аппараты и расходные материалы Xerox WorkCentre Pro 412, FaxCentre F12 & WorkCentre M15/M15i
разработаны и протестированы на строгое соответствие требованиям техники безопасности,
сертификации и охраны окружающей среды.
ПРЕДУПРЕЖДЕНИЕ
Любое несанкционированное вмешательство, включая добавление новых функций или
подсоединение внешних устройств, может повлиять на соответствие продукта. Полный
перечень допустимых опций можно получить в местном представительстве Xerox.
Предупреждающая маркировка
Внимательно следуйте всем предупреждающим маркировкам на изделии.
WARNING (ПРЕДУПРЕЖДЕНИЕ)
Применяется в случаях, когда несоблюдение порядка процедуры, действий при работе или
обслуживании машины, или положений техники безопасности может привести к
травматизму.
WARNING (ПРЕДУПРЕЖДЕНИЕ)
Указывает на нагретые поверхности, к которым нельзя прикасаться во время работы и
обслуживания.
WARNING (ПРЕДУПРЕЖДЕНИЕ)
Ниже следуют общие предупреждения при проведении профилактических работ и ремонта.
Введение
WorkCentre Pro 412, FaxCentre F12 & 7/03 1-3
WorkCentre M15/M15i
Общие требования безопасности
При проведении работ, не требующих включения электрооборудования, отключите питание
машины и отсоедините сетевой кабель от разъема. Прикосновение к проводящим частям может
привести к травмам или летальному исходу.
Источник питания
Изделие следует подключать к источнику, обозначенному на прикрепленной к нему бирке. Корпус
аппарата должен быть заземлен.
Безопасность при работе
Перед работой с любыми электрическими схемами или механическими усиройствами отключите от
изделия элетропитание. Это можно сделать, отсоединив электрический сетевой кабель.
Отсоедините вилку от сетевой розетки.
Вентиляция
При установке изделия на постоянное рабочее место обеспечьте соответствующую вентиляцию.
Зоны работы оператора
Изделие предусматривает доступ оператора только к безопасным зонам. Доступ к опасным зонам
ограничен корпусами или защитными приспособлениями, требующими для открытия применения
какого-либо инструмента. После проведения обслуживания или ремонта, убедитесь, что эти
приспособления находятся на месте.
Техническое обслуживание
Не производите никаких работ по техническому обслуживанию изделия, которые не описаны в
данном документе.
Чистка
Перед чисткой изделия отсоедините сетевой кабель. Используйте материалы, специально
предназначенные для чистки данного изделия. Применение других материалов может привести к
некачественной работе изделия и возникновению опасных ситуаций. Не применяйте аэрозоли, так
как при определенных условиях они могут воспламеняться.
Меры предосторожности
1. Убедитесь, что все защитные приспособления находятся на месте. Установите отсутствующие
защитные корпуса.
2. После монтажа шасси и узлов восстановите все защитные приспособления, включая ручки
управления и крышки отсеков.
3. Ничего не изменяйте и не добавляйте в механическую или электрическую часть конструкции
изделия (например, вспомогательные разъемы и т. п.). Такие изменения лишают потребителя
права на гарантийное обслуживание производителем.
4. Любые элементы, детали и электрические провода, которые по вашему мнению перегреваются
или имеют какие-либо повреждения, следует заменять запасными деталями, поставляемыми
Xerox. Всегда находите причину повреждения, и принимайте соответствующие меры.
5. Следите за состоянием электропроводки, особенно около острых углов и высоковольтного
источника питания. Исследуйте провода на предмет их расположения, и нарушения или износа
изоляции. Не меняйте расстояние между компонентами и печатной платой.
6. Некоторые электрические и механические части обладают защитными характеристиками, не
выраженными визуально. При замене неоригинальными, такие части теряют эти свойства, даже
если замена производится для подачи более высокого напряжения и т. п.
Введение
1-4 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
Меры предосторожности при работе с литиевыми батареями
Главная печатная плата оборудована литиевой ячейкой, обозначенной BAT1. Соблюдайте
следующие меры:
•При замыкании или смены полюсов батареи возможен взрыв.
•Батарею следует заменять только на батарею того же типа.
•Батарею следует заменять в центре обслуживания, а не на месте установки изделия.
•Новая батарея должна быть того же типа и от того же производителя, что и заменяемая.
•В литиевых батареях содержатся вещества, требующие наблюдения. Батарею нельзя открывать,
ломать или сжигать.
Безопасность при работе с лазерным лучом
WARNING (ПРЕДУПРЕЖДЕНИЕ)
Невидимое лазерное излучение. Избегайте облучения лазерным лучом.
Использование элементов управления или регулировки, отличных от указанных, может
привести к опасному облучению.
На продукте предусмотрена маркировка, предупреждающая об опаснсти облучения.
Маркировка предназначена для специалистов по обслуживанию и ремонту, и располагается
на блоке лазерной установки. Не открывайте блок. Внутри блока нет зон, подлежащих
обслуживанию. Эксплуатация машины со снятыми крышками машины или блока лазерной
установки может привести к повреждению зрения, особенно в случае прямого попадания
луча в глаза.
Повреждения статическим электричеством
Для предупреждений о повреждении статическим электричеством в данном руководстве
используются следующие надписи и символы:
Caution (Внимание)
Некоторые компоненты подвержены повреждению статическим электричеством. Соблюдайте
соответствующие правила (ESD).
Введение
WorkCentre Pro 412, FaxCentre F12 & 7/03 1-5
WorkCentre M15/M15i
1-4 Отчет о несчастных случаях и происшествиях
I. Общие положения
Данный стандарт дает определение несчастных случаев и происшествий при эксплуатации
оборудования (а также материалов) производства Xerox на территории заказчика.
II. Сфера
Xerox Corporation и дочернии компании по всему миру.
III. Цели и задачи
Обеспечение быстрого решения проблем, связанных с безопасностью работы на оборудовании
Xerox и обеспечением соответствия нормам компании.
IV. Определения
Пооисшествие:
Событие или условие, которое привело у заказчика к травме, повреждению здоровья или
собственности. Например, это возгорание машины, задымление, физические повреждения у
оператора или представителя по обслуживанию. В данное определение включены
соответствующие события и изделие.
V. Требования
Первичный отчет:
1. Организации Xerox устанавливают процедуру подачи отчета происшествиях для
индивидуальных потребителей. Отчет подается в EH&S в течение 24 часов с момента
обнаружения события.
2. Информация для внесения в отчет представлена в приложении A (Отчет о несчастных случаях
и происшествиях с изделиями Xerox).
3. Первичное уведомление можно осуществить одним из следующих способов:
•Для событий в Северной Америке и развивающихся странах запада (Бразилии, Мексике,
странах севера и юга Латинской Америки):
Телефон* EH&S: 1-800-828-6571.
•Электронная почта EH&S: Doris.Bush@usa.xerox.com.
•Факс EH&S: 1-585-422-6449 [intelnet 8*222 6449].
•Для событий в Европе и развивающихся странах востока (Ближний Восток, страны
Африки, Индия, Китай и Гонконг):
•Телефон* EH&S: +44 (0) 1707 353434.
•Электронная почта EH&S: Elaine.Grange@GBR.xerox.com.
•Факс EH&S: +44 (0) 1707 353914 [intelnet 8*668 3914].
*За первичным уведомлением по телефону в течение 24 часов следует представить полный отчет о
событии. Его можно отправить по электронной почте или факсимильной связи.
ПРИМЕЧАНИЕ:NOTE: Если отправляете факс, вышлите также оригинал отчета.
Введение
1-6 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
VI. Приложения
В конце данного руководства приведена форма отчета о несчастных случаях и происшествиях с
оборудованием Xerox (форма EH&S-700).
1-5 Предупреждения и меры предосторожности
WARNING (ПРЕДУПРЕЖДЕНИЕ)
Применяется в случаях, когда несоблюдение порядка процедуры, действий при работе или
обслуживании машины, или положений техники безопасности может привести к
травматизму.
WARNING (ПРЕДУПРЕЖДЕНИЕ)
Любое несанкционированное вмешательство, включая добавление новых функций или
подсоединение внешних устройств, может повлиять на соответствие продукта.
WARNING (ПРЕДУПРЕЖДЕНИЕ)
Применяется в случаях, когда несоблюдение порядка процедуры, действий при работе или
обслуживании машины, или положений техники безопасности может привести к
травматизму.
WARNING (ПРЕДУПРЕЖДЕНИЕ)
Указывает на нагретые поверхности, к которым нельзя прикасаться во время работы и
обслуживания.
WARNING (ПРЕДУПРЕЖДЕНИЕ)
Ниже следуют общие предупреждения при проведении профилактических работ и ремонта.
Общие требования безопасности
При проведении работ, не требующих включения электрооборудования, отключите питание
машины и отсоедините сетевой кабель от разъема. Прикосновение к проводящим частям может
привести к травмам или летальному исходу.
Источник питания
Изделие следует подключать к источнику, обозначенному на прикрепленной к нему бирке. Корпус
аппарата должен быть заземлен.
Безопасность при работе
Перед работой с любыми электрическими схемами или механическими усиройствами отключите от
изделия элетропитание. Это можно сделать, отсоединив электрический сетевой кабель.
Отсоедините вилку от сетевой розетки.
Вентиляция
При установке изделия на постоянное рабочее место обеспечьте соответствующую вентиляцию.
Введение
WorkCentre Pro 412, FaxCentre F12 & 7/03 1-7
WorkCentre M15/M15i
Зоны работы оператора
Изделие предусматривает доступ оператора только к безопасным зонам. Доступ к опасным зонам
ограничен корпусами или защитными приспособлениями, требующими для открытия применения
какого-либо инструмента. После проведения обслуживания или ремонта, убедитесь, что эти
приспособления находятся на месте.
Техническое обслуживание
Не производите никаких работ по техническому обслуживанию изделия, которые не описаны в
данном документе.
Чистка
Перед чисткой изделия отсоедините сетевой кабель. Используйте материалы, специально
предназначенные для чистки данного изделия. Применение других материалов может привести к
некачественной работе изделия и возникновению опасных ситуаций. Не применяйте аэрозоли, так
как при определенных условиях они могут воспламеняться.
Меры предосторожности
4. Убедитесь, что все защитные приспособления находятся на месте. Установите отсутствующие
защитные корпуса.
5. После монтажа шасси и узлов восстановите все защитные приспособления, включая ручки
управления и крышки отсеков.
6. Ничего не изменяйте и не добавляйте в механическую или электрическую часть конструкции
изделия (например, вспомогательные разъемы и т. п.). Такие изменения лишают потребителя
права на гарантийное обслуживание производителем.
7. Любые элементы, детали и электрические провода, которые по вашему мнению перегреваются
или имеют какие-либо повреждения, следует заменять запасными деталями, поставляемыми
Xerox. Всегда находите причину повреждения, и принимайте соответствующие меры.
8. Следите за состоянием электропроводки, особенно около острых углов и высоковольтного
источника питания. Исследуйте провода на предмет их расположения, и нарушения или износа
изоляции. Не меняйте расстояние между компонентами и печатной платой.
9. Некоторые электрические и механические части обладают защитными характеристиками, не
выраженными визуально. При замене неоригинальными, такие части теряют эти свойства, даже
если замена производится для подачи более высокого напряжения и т. п.
10. Компоненты, чувствительные к критерию безопасности, в списке компонентов обозначены
символами, приведенными ниже. Для замены используйте части с теми же характеристиками.
Особенно это касается свойтсв воспламеняемости и диэлектрических совйств. Компонент, не
имеющий требуемых характеристик безопасности, может послужить причиной короткого
замыкания, воспламенения или других опасных ситуаций.
Введение
1-8 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
Процедуры обслуживания вызова (SCP)
WorkCentre Pro 412, FaxCentre F12 & 7/03 2-1
WorkCentre M15/M15i
2. Процедуры обслуживания вызова (SCP)
SCP 1 Начальные действия
Процедуры обслуживания вызова призваны определить проблему, возникшую в машине.
Начинайте обслуживание вызова с начальных действий и заканчивайте конечными действиями -
SCP 6.
Начальными действиями является сбор информации о работе машины.
Порядок действий
Предупреждение
При выполнении операций, не требующих включения электропитания, отключите питание от
машины и отсоедините сетевой кабель. Подключенное электропитание может вызвать
травмы или привести к летальному исходу.
ПРИМЕЧАНИЕ: Если машина не имеет каких-либо опций, их описание следует игнорировать.
ПРИМЕЧАНИЕ: Если машина оборудована факсимильными средствами, не приступайте к ее
обслуживанию, пока не будет выполнена очередь факсимильных сообщений. В противном случае
сообщение может быть потеряно.
1. Отметьте признаки неисправности, сообщения об ошибках и коды ошибок.
2. Попросите оператора описать или продемонстрировать неисправность.
3. Если проблема связана с неправильными действиями оператора, обратите его внимание на
документацию пользователя.
4. Убедитесь, что:
а. Сетевой шнур подсоединен к настенной розетке и к машине.
б. Документы не заправлены.
в. Бумага заправлена правильно и все лотки и крышки закрыты.
г. Телефонный кабель правильно включен в гнездо LINE и в телефонное гнездо на стене.
д. Телефонная линия исправна.
е. Соединительный кабель между машиной и компьютером или компьютерной сетью
подсоединен правильно и находится в исправном состоянии.
5. Посмотрите в журнале технического обслуживания информацию о каких-либо предыдущих
случаях, аналогичных данному.
6. Окажите первую помощь - SCP 2, или стандартную помощь - SCP 3.
SCP 2 Первая помощь
Первую помощь оказывают при первом обслуживании вызова.
Порядок действий
Выполните следующее:
1. Вместе с пользователем проверьте конфигурацию машины. Убедитесь, что все аппаратное и
программное обеспечение установлено и активизировано.
2. Убедитесь, что введены правильные установки.
3. Если обнаружена неисправность, переходите к стандартным действиям - SCP 3. Если нет,
переходите к конечным действиям - SCP 6.
Процедуры обслуживания вызова (SCP)
2-2 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
SCP 3 Стандартные действия при обслуживании вызова
Стандартные действия предпринимают для определения причины вызова.
Порядок действий
ПРИМЕЧАНИЕ: Если появляется сообщение об ошибке, обратитесь к таблице кодов ошибок 1-1
“Коды ошибок RAP”, и действуйте соответственно.
Выполните следующее:
1. Исследуйте дефектный отпечаток или копию.
2. Если на дисплее нет изображения, выключите машину. Через 10 секунд включите машину
снова.Если изображение не появляется, обратитесь к разделу 7-6 “Неисправности”, пункту No
Power (LCD or LED).
3. Если машина работает в сети, спросите пользователя, можно ли ее отключить от сети.
4. Проверьте и запишите общее количество отпечатанных изображений, выполненных машиной.
5. Отметьте части, требующие чистки или замены. Обратитесь к разделу “7-1 Профилактическое
обслуживание”.
6. Переходите к анализу неисправности - SCP4.
SCP 4 Анализ неисправности
Этот шаг предпринимается для определения характера неисправности.
Порядок действий
Опробуйте машину во всех режимах, и определите характер неисправности.
Выполните следующее:
•Если отображается сообщение об ошибке, обратитесь к разделу “7-2 Диагностика”.
•Если очевиден дефект изображения, обратитесь к разделу “7-3 Сканер”.
•Если проблема связана с отправлением или получением факсимильных сообщений,
обратитесь к разделу “7-4 Факсимильное оборудование”.
•Если очевиден дефект печати, обратитесь к разделу “7-5 Качество печати”.
•Если машина отказывает, обратитесь к разделу “7-6 Неисправности”.
•Когда неисправность ликвидирована, переходите к конечным действиям - SCP 5.
SCP 5 Конечные действия
Конечные действия предпринимают для оценки общей работы системы и определения дальнейших
шагов, завершающих обслуживание вызова.
Порядок действий
Выполните следующее:
•Выполните оставшуюся работу по чистке и замене (см. SCP 3).
•Опробуйте машину во всех режимах, копируйте и печатайте со всех лотков, используя
автоподатчик оригиналов и стекло экспонирования.
•При необходимости сделайте пробную копию документа заказчика.
•Извлеките и уничтожьте копии тестовых шаблонов.
•Если нужно, проведите обучение персонала заказчика.
•Если вы изменяли настройки пользователя, вернитесь к ним.
•Завершите задачи административного управления.
Перед уходом от заказчика убедитесь, что машина и рабочее место остаются чистыми.
Меры предосторожности
WorkCentre Pro 412, FaxCentre F12 & 7/03 3-1
WorkCentre M15/M15i
3. Меры предосторожности
Для предотвращения повреждения оборудования следуйте правилам защиты от статического
электричества (ESD).
1. Некоторые полупроводниковые приборы легко повреждаются статическим электричеством. Эти
приборы относятся к классу ES или ESD. К таким приборам относятся интегральные схемы,
некоторые полевые транзисторы, и полупроводниковые микросхемы.
Для предотвращения воздействия статического электричества следует соблюдать следующие
приемы.
ВНИМАНИЕ
Убедитесь, что к шасси не подведено электрическое напряжение. Соблюдайте прочие правила
электробезопасности.
2. Перед работой с полупроводниковыми приборами или узлами их содержащими, снимите
статическое электричество с тела с помощью стандартного противоэлектростатического
защитного комплекта Xerox. Это обеспечит вашу личную безопасность при включении питания
машины.
3. После снятия узла, содержащего приборы, подверженные повреждению статическим
электричеством, поместите его на электропроводящий коврик противоэлектростатического
защитного комплекта.
4. Для пайки и распайки приборов ESD применяйте паяльник с заземлением.
Испольтзуйте только “антистатические” средства для удаления пайки. Если средство не
относится к антистатическим, оно может повредить чувствительный прибор.
5. Не пользуйтесь фреон-содержащими реагентами. При распылении они могут генерировать
электрический разряд, способный повредить чувствительные приборы.
6. Не извлекайте чувствительный прибор, предназначенный для установки, из защитной упаковки
до момента его непосредственной установки. Большинство запасных приборов упакованы с
выводами, замкнутыми накоротко проводящей пеной, алюминиевой фольгой или аналогичным
проводящим материалом.
7. Сразу после снятия защитного закорачивающего материала с запасной части, прикоснитесь
этим материалом к шасси или схеме, на которую эту часть предполагается устанавливать.
8. Поддерживайте постоянный электрический контакт между устанавливаемой деталью и узлом, в
который она должна быть установлена, до тех пор пока она не будет установлена в гнездо или
припаяна.
9. При установке сократите телодвижения до минимума. Такие движения, как потирание ткани или
отрыв ноги от пола, могут генерировать статическое электричество, способное повредить
прибор.
Меры предосторожности
3-2 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
Пустая страница
Технические характеристики
WorkCentre Pro 412, FaxCentre F12 & 7/03 4-1
WorkCentre M15/M15i
4. Технические характеристики
4-1 Характеристики WorkCentre Pro 412
4-1-1 Принтер
Технология печати Лазерное устройство + ксерография
Скорость печати 12 стр/мин (формат Letter, степень заполнения 5%)
Разрешение 600 X 600 точек на дюйм
Эмуляция PCL6
Операционная система Windows 95/98/2000/NT 4.0/Win-ME/XP
Интерфейс IEEE1284 (Nibble/ECP)
USB (только для Windows 98/2000, исключая режим HUB)
Источник света Лазерный диод (лазерное устройство)
Способ подачи Кассета и обходной лоток
Направление подачи FISO (загрузка спереди, вывод сбоку)
Бумага Размер
Обычная бумага: A4, Letter, Legal, B5
Executive, A5
Конверты: обычный конверт
Длина: 149 - 356 мм
Ширина: 100 - 216 мм
Плотность: Для ручной подачи 60 - 90 г/м2
Для кассетной подачи 60-163 г/м2
Емкость Обходной лоток: 100 листов (80 г/м2)
Кассета: 550 листов (80 г/м2)
Емкость выходного лотка Изображением вниз: 250 листов (80 г/м2)
Время прогревания В режиме ожидания: 20 секунд
Время выхода первого
отпечатка
Из режима экономии энергии: 30 секунд
Требования к компьютеру Не ниже Pentium II 300 МГц, 64Mб RAM
Дуплексная печать Есть
Технические характеристики
4-2 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
4-1-2 Факсимильная передача
4-1-3 Сканер
Тип установки Настольная
Используемая линия G3 PSTN
Совместимость ITU группа 3
Кодовый набор MH/MR/MMR/JPEG (цветная факсимильная передача)
FAX режимы Standard (стандартный), fine (высокое разрешение),
super fine (сверхвысокое разрешение), halftone (полутон)
Скорость модема 33600 бит/с
Скорость передачи Приблизительно 3 секунды
Эффективная ширина сканирования 208 мм
Память 4 МБ
Полутона 256 уровней
Автоподача оригиналов 30 страниц (75 г/м2)
Дисплей на жидких кристаллах
(ЖКД)
16 символов x 2 строки
Операционная система Windows 95/98/2000/NT 4.0/Win-ME
Интерфейс IEEE 1284 (поддержка ECP), USB (исключая режим HUB)
Совместимость Стандарт TWAIN, WIA
Устройство Цветной ПЗС (прибор с зарядовой связью)
Ширина сканирования Максимальная: 216 мм, эффективная: 208 мм
Насыщенность цвета Внутренняя 36 бит, внешняя 24 бит
Разрешение (горизонталь х
вертикаль)
600 x 600 точек на дюйм
Интерполяционное разрешение Максимальное 4800 точек на дюйм
Режим предварительного
сканирования
Есть, 75 точек на дюйм
Скорость сканирования Монохромный режим: 1,25 мс/строка, цветной режим: 5
мс/строка
(Pentium II 300MHz, память 64MB)
Технические характеристики
WorkCentre Pro 412, FaxCentre F12 & 7/03 4-3
WorkCentre M15/M15i
4-1-4 Копировальный аппарат
Примечание 1:
Скорость измерена с помощью тест-листа: spdtst.sam(mono)/letter size.
SDMP = многократное копирование одного документа в одну страницу
MDSP = однократное копирование документа, содержащего много страниц
4-1-5 Электропитание
Режим копирования B/W (черно-белый)
Тип сканера ПЗС, плоскостный с автоподатчиком оригиналов
Максимальный размер оригинала A4/Letter
Максимальный размер бумаги A4/Letter/Legal
Максимальная ширина сканирования 216 мм
Оптическое разрешение 600 x 600 точек на дюйм
Качество копии (режим)Text (текст)/photo (фото)/mixed (смешанный)
Тип материала Обыкновенный, этикетки, плотная бумага, прозрачная
пленка
Скорость копирования в черно-
белом режиме (Прим. 1)
Стекло экспонирования (SDMP): 12 копий/мин
Автоподатчик (SDMP): 12 копий/мин
Автоподатчик (MDPS): текст/смешанный: 6,6 копий/мин,
фото: 3,3 копии/мин
Оптимальные поля оригинала Верх: 4 мм, низ: 4 мм, сторона: 4 мм
Тиражное копирование 999 страниц (память в режиме тиражного копирования:
только черно-белый быстрый режим)
Изменение масштаба Стекло экспонирования: 25% ~ 400% (шаг 1%)
Автоподатчик: 25% ~ 100% (шаг 1%)
Стандартные установки увеличения/
уменьшения
100%, autofit (уместить), clone (клон)
Управление контрастом 5 уровней
Время выхода первой копии (стекло
экспонирования/ADF)
9,8 секунды (300 точек на дюйм), 18 секунд (600 точек на
дюйм)
Диапазон параметров
электропитания
220 - 240 В ± 15%, 50 - 60 Гц ± 3Гц
Потребляемая мощность В среднем 300 Вт
Мощность в режиме экономии В среднем 30 Вт
Технические характеристики
4-4 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
4-1-6 Габариты
4-1-7 Комплект поставки
4-1-8 Условия окружающей среды
4-1-9 Срок службы
Габариты (ширина х глубина х
высота)
554.5 x 433.9 x 459.1 мм
Вес Приблизительно 23 кг с заменяемым блоком
Шнур сетевой 1 (стандарт США, цвет слоновой кости)
IEEE 1284 cable Нет
USB cable 1
CD-ROM 1
Картриджи Принт-картридж (заменяемый) 1, тонер-картридж
(заменяемый) 1
Руководство 1
Условия хранения Температура -20 - 40 оC
Влажность 10% - 95%
Рекомендуемые условия
эксплуатации
Температура 6 - 30 оC
Влажность 30% - 70%
Ресурс изделия 5 лет
Ресурс в страницах 150000 страниц (A4 при степени заполнения 5%)
Предельно допустимый месячный
объем печати
2500 страниц (A4 при степени заполнения 5%)
Технические характеристики
WorkCentre Pro 412, FaxCentre F12 & 7/03 4-5
WorkCentre M15/M15i
4-2 Характеристики FaxCentre F12
Приведенная в данном документе информация о характеристиках может быть изменена без
предварительного уведомления.
4-2-1 Общие характеристики
Тип установки Настольная
Операционная система Win95/98/ME/ NT /2000/XP
Дуплексная печать Есть (по умолчанию)
Интерфейс IEEE1284 (Nibbel/ECP)
USB (исключая режим HUB)
Центральный процессор (CPU) 66 MHz (KS32C61200)
Эмуляция PCL6
Время прогрева 41 секунда в режиме ожидания, 25°C
Условия хранения Температура -20 - 40°C, влажность 10% - 95%
Условия эксплуатации Температура 10 - 32°C, влажность 20% - 80%
Рекомендуемые условия
эксплуатации
Температура 16 - 30°C, влажность 30% - 70%
Габариты (шир. х глубина х высота) 560 X 433 X 459 мм
Вес Приблизительно 22, 5 кг с заменяемым блоком
Уровень шума Менее 56/47 дБ (режим копирования/печати)
Диапазон параметров
электропитания
100 - 127 В ± 15%, 50 - 60Гц ± 3Гц
Потребляемая мощность В среднем 320 Вт
Мощность в режиме экономии В среднем 25 Вт
Требования к системе (мин.) Pentium II 233 Mhz, 64 MB RAM, 120MB (Hard Disk)
Рекомендуемые требования к
системе
Pentium II 400Mhz, 128 MB RAM, 220MB (Hard Disk)
Дисплей на жидких кристаллах 16 символов X 2 строки
Память 4 МБ (Flash), 20 МБ (DRAM)
Предельно допустимый месячный
объем печати
2500 страниц
Срок службы 150000 страниц
Технические характеристики
4-6 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
4-2-2 Характеристики принтера
4-2-3 Характеристики факсимильного оборудования
Технология печати Лазерное устройство + ксерография
Скорость Односторонняя печать: 12 страниц в минуту (формат Letter,
заполнение 5%)
Дуплекс: 7,5 изображений в минуту (формат Letter, заполнение
5%)
Источник света Лазерное устройство
Дуплексная печать Есть (по умолчанию)
Разрешение (горизонталь х
вертикаль)
600 X 600 точек на дюйм, класс 1200 точек на дюйм
Способ подачи Кассетная, обходной лоток, ADF
Направление подачи FISO (загрузка спереди, вывод сбоку)
Емкость (входная)Кассета: 550 листов
Обходной лоток: 100 листов (80 г/м
2
)
Дополнительный лоток: 550 листов
Емкость (выходная)Изображением вниз: 250 листов
Эффективная ширина печати 203 ± 1мм
Рекомендуемый стандарт ITU-T Group3
Телефонная сеть PSTN (коммутируемая телефонная сеть общего пользования)
или PABX (учрежденческая АТС с исходящей и входящей
связью)
Кодовый набор (сжатие) MH/MR/MMR/JBIG (передача) JPEG (передача)
Скорость модема 33600/28800/14400/12000/9600/7200/4800/2400 бит/с
Скорость передачи Приблизительно 3 секунды (33600 бит/с)
Эффективная ширина
сканирования
208 мм
Полутона 256 уровней
Емкость (входная)ADF: 50 листов (80 г/м
2
)
Режимы факсимильной передачи Standard (стандартный)/Fine (высокое разрешение)/Super Fine
(сверхвысокое разрешение)
Память 6,5 МБ
Технические характеристики
WorkCentre Pro 412, FaxCentre F12 & 7/03 4-7
WorkCentre M15/M15i
4-2-4 Характеристики сканера
4-2-5 Характеристики копирования
Примечание:
Скорость измерена с помощью тест-листа формата Letter.
SDMP = многократное копирование одного документа в одну страницу
MDSP = однократное копирование документа, содержащего много страниц
Тип С подачей листов (автоподатчиком)
Скорость Монохромная: 1,25 мс/строка, цветная: 5 мс/строка
Устройство Цветной контактный сенсор изображения CIS
Интерфейс IEEE1284 (поддержка ECP)
USB (исключая режим HUB)
Совместимость TWAIN Standard, WIA
Оптическое разрешение
(горизонталь х вертикаль)
300 X 300 точек на дюйм
Полутона 256 уровней
Эффективная ширина
сканирования
208 мм
Режим B/W (черно-белый)
Качество Tex t ( текст)/Photo (фото)/Mixed (смешанный)
Скорость копирования в
монохромном (черно-белом)
режиме
(1)
ADF (MDSP): Text/mixed: Приблизительно 7 копий/мин, Photo:
Приблизительно 3 копии/мин
Оптическое разрешение
(горизонталь х вертикаль)
300 X 300 точек на дюйм
Тиражное копирование 999 страниц
Максимальный размер
оригинала
279 х 432 мм
Максимальный размер страницы 279 х 432 мм
Тип материала Обыкновенная и плотная бумага, прозрачная пленка
Изменение масштаба ADF: 25 - 200% (шаг 1%)
Технические характеристики
4-8 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
4-2-6 Характеристики телефонного оборудования
4-2-7 Расходные материалы
Набор нажатием одной
клавиши
50 номеров (1~25, с добавлением + 26~50)
Ускоренный набор 200 номеров
Тоновый/импульсный В режиме User Mode только тоновый, тоновый/импульсный доступен
в режиме Tech Mode.
Тип Раздельного типа
(Тонер-картридж/принт-картридж)
Срок службы Тонер-картридж 6000 листов
(при степени заполнения 5%, односторонняя печать)
Принт-картридж 15000 листов
(односторонняя печать)
Технические характеристики
WorkCentre Pro 412, FaxCentre F12 & 7/03 4-9
WorkCentre M15/M15i
4-3 Характеристики WorkCentre M15/M15i
Приведенная в данном документе информация о характеристиках может быть изменена без
предварительного уведомления.
4-3-1 Общие характеристики
Тип установки Настольная
Операционная система Win95/98/ME/ NT4.0/2000/XP
Дуплексная печать Есть (по умолчанию)
Интерфейс IEEE1284 (Nibbel/ECP)
USB (исключая режим HUB)
CPU 120 MГц (ARM 946ES)
Эмуляция PCL6
Время прогрева 30 секунд (в режиме ожидания), 25°C
Условия хранения Температура: -20°C - 40°C, влажность: 10% - 95%
Условия эксплуатации Температура: 10°C - 32°C, влажность: 20% - 80 %
Рекомендуемые условия
эксплуатации
Температура: 16°C - 30°C, влажность: 30% - 70%
Габариты (ширина х глубина х
высота)
560 X 433 X 459 мм
Вес Приблизительно 22,5 кг (с заменяемым блоком)
Уровень шума Менее 56/50 дБ (режимы Copy/Printing)
Диапазон параметров
электропитания
220 - 240 В ± 15 % , 50 - 60 Гц ± 3 Гц
Потребляемая мощность В среднем 320 Вт
Мощность в режиме экономии В среднем 35 Вт
Требования к системе Pentium IV 1,2ГГц, 128 Mб RAM, 220Mб (жесткий диск)
Минимальные требования к
системе
Pentium II 400МГц, 64 Mб RAM, 120Mб (жесткий диск)
Дисплей на жидких кристаллах
(ЖКД)
16 символов X 2 строки
Память 4 МБ (Flash), 16 МБ (SDRAM)
Технические характеристики
4-10 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
4-3-2 Характеристики принтера
Технология печати Лазерное устройство + ксерография
Скорость Односторонняя печать: 15 страниц/мин
(формат Letter, заполнение 5%)
Дуплексная печать: 7,5 изображений/мин
(формат Letter, заполнение 5%)
Источник света Лазерное устройство
Дуплексная печать Есть (по умолчанию)
Разрешение (горизонталь х
вертикаль)
600 X600 точек на дюйм, класс 1200 точек на дюйм
Способ подачи Кассета, обходной лоток, ADF
Направление подачи FISO (загрузка спереди, вывод сбоку)
Емкость (входная)Кассета: 550 листов
Обходной лоток: 100 листов (80 г/м
2
)
Емкость (выходная)Изображением вниз: 250 листов
Эффективная ширина печати 203 ± 1мм
Технические характеристики
WorkCentre Pro 412, FaxCentre F12 & 7/03 4-11
WorkCentre M15/M15i
4-3-3 Характеристики факсимильного оборудования
4-3-4 Характеристики сканера
Рекомендуемый стандарт ITU-T Group3 (ITU : International Telecommunications Union)
Телефонная сеть PSTN (коммутируемая телефонная сеть общего пользования)
или PABX (учрежденческая АТС с исходящей и входящей
связью)
Кодовый набор (сжатие) MH/MR/MMR/JPEG (передача)
Скорость иодема 33600 /14400/12000/9600/7200/4800/2400 бит/с
Скорость передачи Приблизительно 3 секунды (33600 бит/с)
Эффективная ширина
сканирования
208 мм
Полутона 256 уровней
Емкость (входная)ADF (автоподатчик оригиналов): 30 листов (80 г/ м
2
)
Режимы факсимильной передачи Standard (стандартный)/Fine (высокое разрешение)/Super Fine
(сверхвысокое разрешение)/Halftone (полутона)
Память 4 МБ
Тип Планшетный (с автоподатчиком оригиналов ADF)
Скорость Монохромная печать: 1,2 мс/строка, цветная печать: 2,5 мс/строка
Устройство Цветной ПЗС (прибор с зарядовой связью)
Интерфейс IEEE1284 (поддержка ECP)
USB (исключая режим HUB)
Совместимость TWAIN Standard
Оптическое разрешение
(горизонталь х вертикаль)
600 X 600 точек на дюйм
Интерполяционное разрешение Максимум 4800 точек на дюйм
Полутона 256 уровней
Эффективная ширина
сканирования
208 мм
Технические характеристики
4-12 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
4-3-5 Характеристики копирования
Примечание:
Скорость измерена с помощью тест-листа: Lletter size.
SDMP = многократное копирование одного документа в одну страницу
MDSP = однократное копирование документа, содержащего много страниц
4-3-6 Характеристики телефонного оборудования
4-3-7 Расходные материалы
Режим Черно-белый
Качество Text /Photo /Mixed
Скорость копирования в
монохромном (черно-белом)
режиме
(1)
Стекло экспонирования (SDMP): 15 копий/мин
ADF (SDMP): 15 копий/мин
ADF (MDSP): Text/mixed:Приблизительно 7,5 копий/мин, Photo:
Приблизительно 3 копии/мин
Оптическое разрешение
(горизонталь х вертикаль)
600 X 600 точек на дюйм
Тиражное копирование 999 страниц
Максимальный размер оригинала 279 х 432 мм
Максимальный размер страницы 279 х 432 мм
Тип материала Обыкновенная и плотная бумага, прозрачная пленка
Изменение масштаба Стекло экспонирования: 25 - 400% (шаг 1%)
ADF: 25 - 100 % (шаг 1%)
Ускоренный набор 80 номеров
Тоновый/импульсный В режиме User Mode только тоновый, переключение тоновый/
импульсный возможно в режиме Tech Mode.
Тип Раздельного типа
(Тонер-картридж/принт-картридж)
Срок службы Тонер-картридж 6000 листов
(запонение 5%, односторонняя печать)
Принт-картридж 15000 листов
(односторонняя печать)
Описание электрических цепей
WorkCentre Pro 412, FaxCentre F12 & 7/03 5-1
WorkCentre M15/M15i
5. Описание электрических цепей

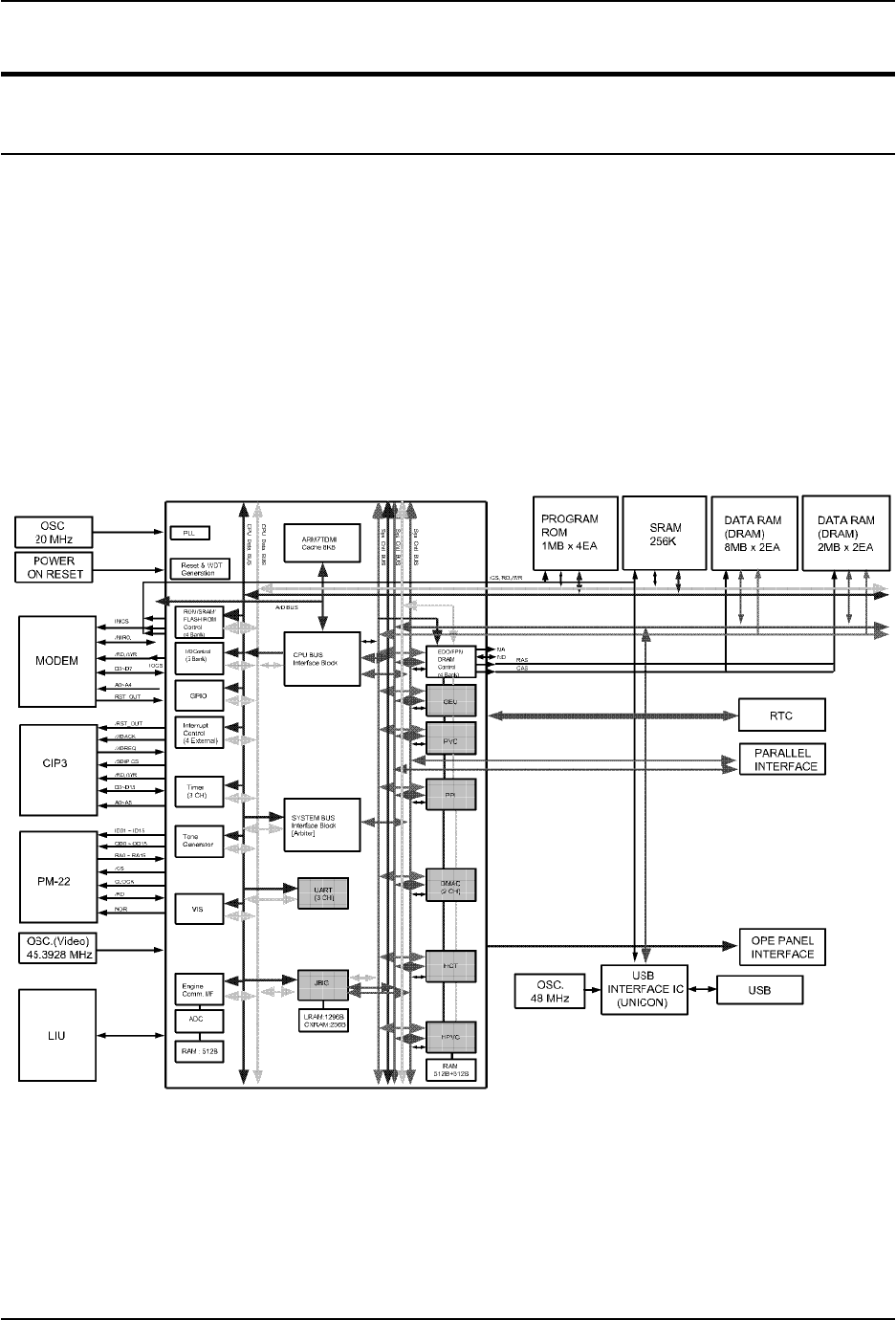

5-1 Главная печатная плата (WorkCentre Pro 412 & FaxCentre F12)
5-1-1 Краткое описание
Главная цепь управляет работой всей системы. Она состоит из центрального процессора, MFP-контроллера
(контроллера многофункционального аппарата - встроенного 32-битного RISC-процессора: ARM7TDMI),
включающего в себя различные драйверы устройств ввода/вывода, системную память, драйверы сканера,
принтера, двигателя, интерфейс персонального компьютера и устройство передачи/приема факсов. Структура
главной цепи представлена на рисунке:
Блок-схема
Описание электрических цепей
5-2 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
5-2 Главная печатная плата (WorkCentre M15/M15i)
5-2-1 Краткое описание
Главная цепь управляет работой всей системы. Эта цепь состоит из центрального (главного) процессора,
MFP-контроллера (контроллера многофункционального аппарата - встроенного 32-битного RISC-процессора:
ARM7TDMI), включающего в себя различные драйверы устройств ввода/вывода, системную память, драйверы
сканера, принтера, двигателя, интерфейс персонального компьютера и устройство передачи/приема факсов.
Структура главной цепи представлена на рисунке:
Блок-схема
SDRAM DIMM
16MB
CN15(100P)
Fl as h DIMM
PS3 (2MB)
CN15(100P) DEV MOTOR
SMPS / HVPS
+5V/ +24V/ +12V/ +24Vs / Fuser
M
H
V
DE V
SUPP LY
BL A DE
T
H
V
8P
FAN1
TONER_T X
TONER_RX
PTL
SO LE NO ID
PICK_UP,DUPL EX,MP
PAPER
SENSOR
FEED+P.EMP,EXIT,MP
COVER OPEN
S/W
+24 V / + 5V
LSU
11P
THERMISTOR
2P
3P
DEV_ID
3P
3P
4P
2P
4P
CCD MODULE
24P
22P
14P
FLAT MOTOR
5P
15P D -SUB
Option
MOTOR
DRIVER
3P x 2EA
MI COM
- LCD Drive
- Key Scan
LCD 20x2line
OPE
External
Auditron
D-SUB
CONN.
MODEM
EXT_PHONE
SEPRATING
PART
EXTERNAL
PHONE
INTERFACE
PART
EXTERNAL
PHONE
600/ / 600
Tx: Rx
TRANSFORMER
LINE
INT ERFACE
LI NE1
10 P
FAN1
3P
FEED MOTOR
10P
CN14CN33CN21
CN6
CN10CN23
CN11
CN7
CN4CN18CN29
CN26
CN 2 2
USB CABLE
CN 2 7 CN 3 0
CN 2 0 CN 2 4CN 3
CN 1 CN 2 8
Network CARD
CN8
OU T BI N F UL L
PCNT
DEV CN T
OPC
HYPER
SCF
CN31CN25CN19CN17
CN16CN13CN5
CN12CN19
36 P
8P
4P
2P
4P
4P
2P
4P
2P 2P
6P
2P
3P 3P
CN 2
SCAN
MAIN PBA
CENTRONICS
CABLE
LIU
Plat en
ADF
DADF MOTOR
PAPER SENSOR
POS,DET
Описание электрических цепей
WorkCentre Pro 412, FaxCentre F12 & 7/03 5-3
WorkCentre M15/M15i
5-3 Работа цепи
5-3-1 Таймер
1) Системный таймер (WorkCentre Pro 412 & FaxCentre 12)
• RISC-ПРОЦЕССОР KS32C61200: управляет PLL и работает на частоте 60 МГц.
1) Системный таймер (WorkCentre M15/M15i)
• RISC-ПРОЦЕССОР ARM946ES: управляет PLL и работает на частоте 120 МГц, а внешняя шина на частоте 60
МГц.
2) Видео-таймер (WorkCentre Pro 412 & FaxCentre 12)
•Fvd = ((время передачи PAPER 1SCAN LINE * эффективная задержка SCAN / 1 SCAN LINE DOT #) * 4
= (600 точек на дюйм * 600 точек на дюйм * 58,208 мм/с * 216 мм *4)/(25,4 мм * 25,4 мм * 76,1%) =
28,697 МГц.
•Время передачи PAPER 1SCAN LINE = интервал SCAN LINE/DOCUMENT SPEED (58,208
мм/с)
• 1 SCAN LINE DOT # = расстояние MAZ SCAN (216 мм) * DOT # на 1 мм.
2) Видео-таймер (WorkCentre M15/M15i)
•Fvd = ((время передачи PAPER 1SCAN LINE * эффективная задержка SCAN / 1 SCAN LINE DOT #) * 4
= (600 точек на дюйм * 600 точек на дюйм * 58,208 мм/с * 216 мм *4)/(25,4 мм * 25,4 мм * 76,1%) =
28,697 МГц.
•Время передачи PAPER 1SCAN LINE = интервал SCAN LINE/DOCUMENT SPEED (58,208
мм/с)
• 1 SCAN LINE DOT # = расстояние MAZ SCAN (216 мм) * DOT # на 1 мм.
3) Таймер USB
4) Таймер PM-22 (WorkCentre Pro 412 & FaxCentre 12)
Устройство Генератор
Частота 20 МГц
Устройство Генератор
Частота 12 МГц
Устройство Генератор
Частота 45,3928 МГц
Устройство Генератор
Частота 57,0167 МГц
Устройство Генератор
Частота 48 МГц
Устройство Генератор
Частота 66 МГц
Описание электрических цепей
5-4 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
5-3-2 Сброс включением/выключением питания (Power on/off Reset) (Work-
Centre Pro 412 & FaxCentre 12)
1) Работа сигнала
Входной сигнал +5 В Линия питания (Vcc)
Выходной сигнал KS32C61200 nRESET 29F800B nRESET
• POWER ON/OFF ОПРЕДЕЛЯЕТ ПРИРОСТ/СНИЖЕНИЕ VCC 4,5о ≠ 4,6 В.
RESET TIME (Td) 1,48 ~ 1,52 мс
Td=(Ct * V распознания )/ I заряда (...Ct=33 мкФ, Is=100 мкА)
2) Схема синхронизации
5-3-3 Сброс включением/выключением питания (Power on/off Reset) (Work-
Centre M15/M15i)
1) Работа сигнала
Входной сигнал +3,3 В Линия питания (Vcc)
Выходной сигнал ARM946ES nRESET 29LU16ш
• POWER ON/OFF ОПРЕДЕЛЯЕТ ПРИРОСТ/СНИЖЕНИЕ VCC 4,5о ≠ 4,6 В.
RESET TIME (Td) 1,48 ~ 1,52 мс
Td=(Ct * V распознания )/ I заряда (...Ct=33 мкФ, Is=100 мкА)

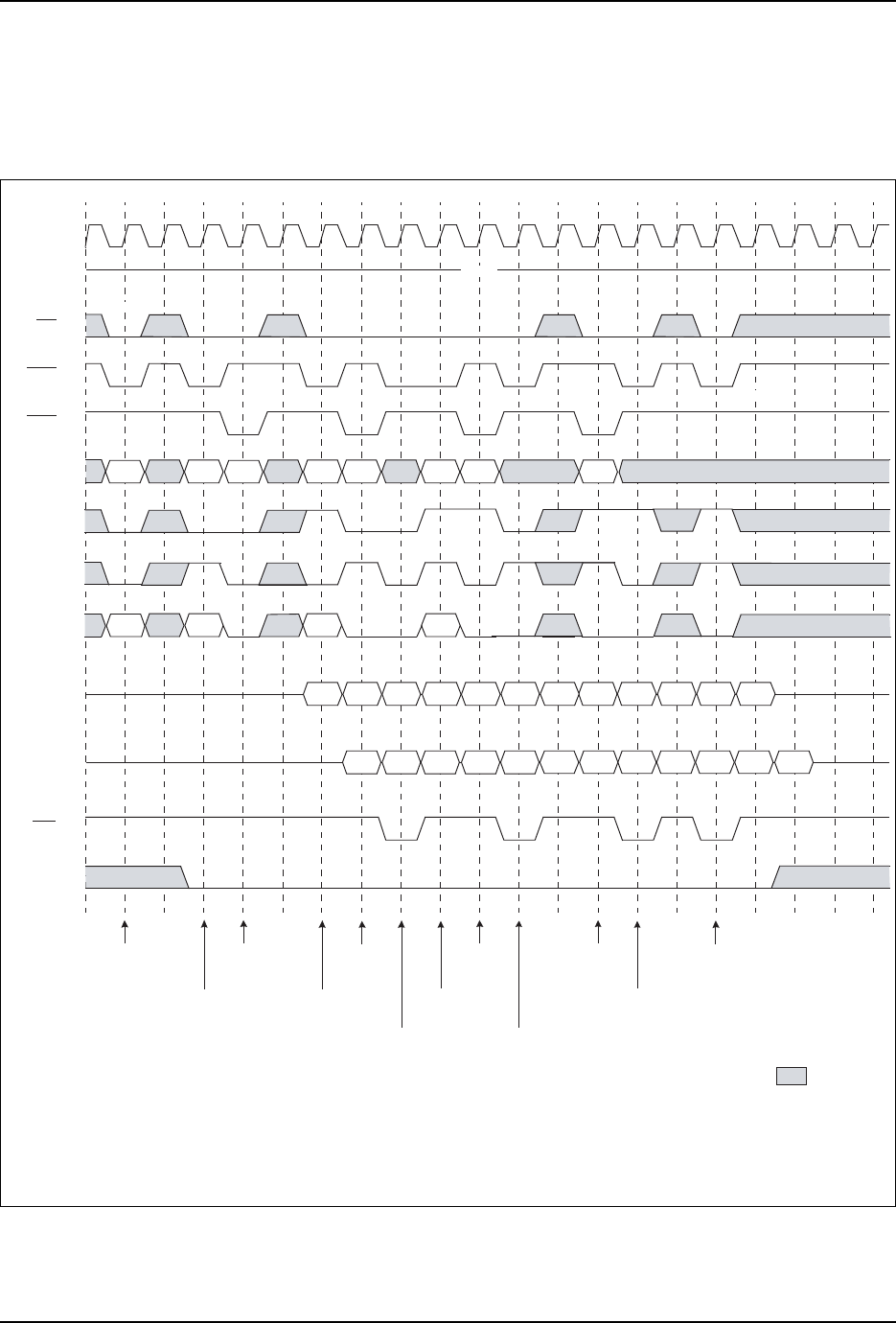

2) Схема синхронизации
20 MCLK
MCLK
nRESET
nPWRGD
HICLK
reRESETn
RESETn
20 MCLK 5.461 ms
(65535 MCLK)
5.461 ms
(65535 MCLK)
CLK falling
15 HCLK
Описание электрических цепей
WorkCentre Pro 412, FaxCentre F12 & 7/03 5-5
WorkCentre M15/M15i
5-3-4 RISC-микропроцессор (WorkCentre Pro 412 & FaxCentre F12)
1) Контакты и интерфейс RISC-микропроцессора
Описание электрических цепей
5-6 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
Описание электрических цепей
WorkCentre Pro 412, FaxCentre F12 & 7/03 5-7
WorkCentre M15/M15i

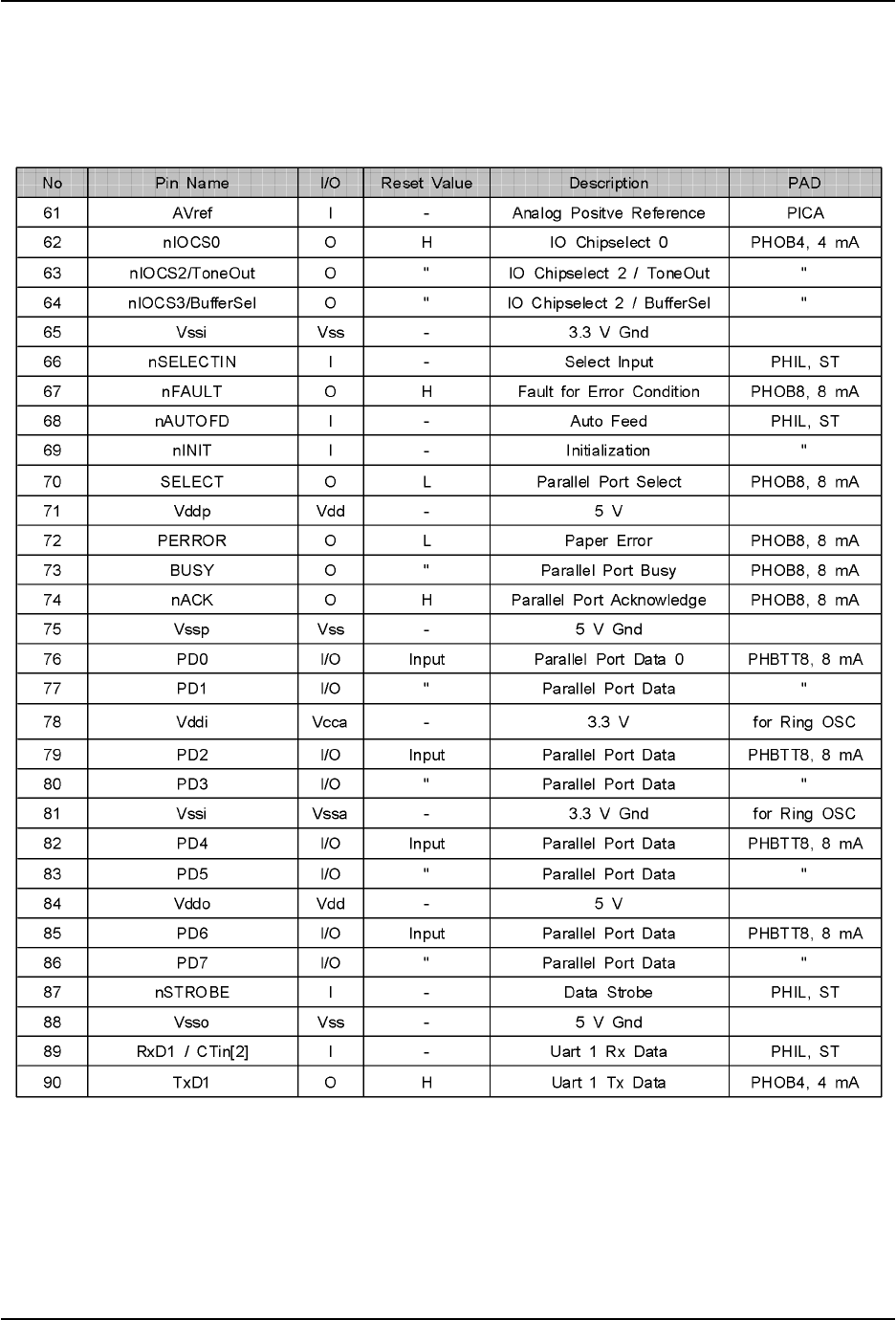

Описание электрических цепей
5-8 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i

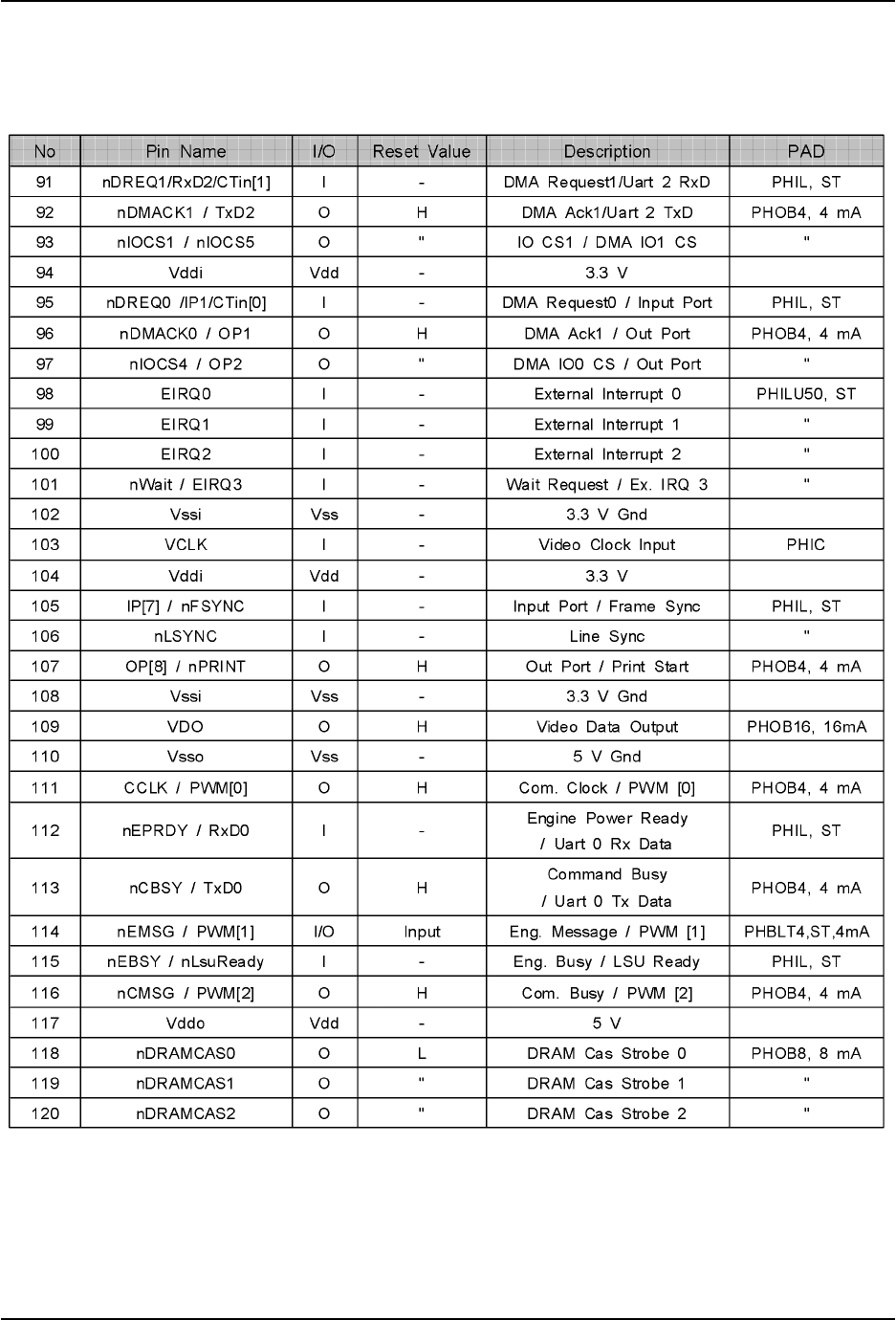

Описание электрических цепей
WorkCentre Pro 412, FaxCentre F12 & 7/03 5-9
WorkCentre M15/M15i
Описание электрических цепей
5-10 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
Описание электрических цепей
WorkCentre Pro 412, FaxCentre F12 & 7/03 5-11
WorkCentre M15/M15i
Описание электрических цепей
5-12 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
Описание электрических цепей
WorkCentre Pro 412, FaxCentre F12 & 7/03 5-13
WorkCentre M15/M15i
5-3-4 RISC-микропроцессор (WorkCentre M15/M15i)
1) Контакты и интерфейс RISC-микропроцессора (SPGPm)
Ball
No
Pin No Pin Name I/O Description PAD
B1 1 SD15 I/O SDRAM Bus Data[15] BD8TARP_TC
C2 2 VSS_PLL1 - VSS for Core PLL -
D2 3 VDD_PLL1 - VDD for Core PLL (1.8V) -
D3 4 DATA0 / GPI1 I/O ROM Bus Data[0] / GPI[1] BD8TRP_FT
E4 5 MCLK I Core PLL Clock Input (12MHz) TLCHT_TC
C1 6 DATA6 / GPI7 I/O ROM Bus Data[6] / GPI[7] BD8TRP_FT
D1 7 DATA1 / GPI2 I/O ROM Bus Data[1] / GPI[2] BD8TRP_FT
E3 8 DATA5 / GPI6 I/O ROM Bus Data[5] / GPI[6] BD8TRP_FT
E2 9 VDD_RING_OSC - VDD for Ring Oscillator (1.8V) -
E1 10 DATA3 / GPI4 I/O ROM Bus Data[3] / GPI[4] BD8TRP_FT
F3 11 DATA9 / GPI10 I/O ROM Bus Data[9] / GPI[10] BD8TRP_FT
G4 12 GND - GROUND_RING -
F2 13 DATA8 / GPI9 I/O ROM Bus Data[8] / GPI[9] BD8TRP_FT
F1 14 DATA7 / GPI8 I/O ROM Bus Data[7] / GPI[8] BD8TRP_FT
G3 15 DATA12 / GPI13 I/O ROM Bus Data[12] / GPI[13] BD8TRP_FT
G2 16 DATA11 / GPI12 I/O ROM Bus Data[11] / GPI[12] BD8TRP_FT
G1 17 DATA10 / GPI11 I/O ROM Bus Data[10] / GPI[11] BD8TRP_FT
H3 18 DATA4 / GPI5 I/O ROM Bus Data[4] / GPI[5] BD8TRP_FT
H2 19 DATA15 / GPI16 I/O ROM Bus Data[15] / GPI[16] BD8TRP_FT
H1 20 DATA14 / GPI15 I/O ROM Bus Data[14] / GPI[15] BD8TRP_FT
J4 21 VDD_CORE - VDD for CORE (1.8V) -
J3 22 DATA19 I/O ROM Bus Data[19] BD8TRP_FT
J2 23 DATA18 I/O ROM Bus Data[18] BD8TRP_FT
J1 24 DATA17 I/O ROM Bus Data[17] BD8TRP_FT
K2 25 DATA16 I/O ROM Bus Data[16] BD8TRP_FT
K3 26 DATA22 I/O ROM Bus Data[22] BD8TRP_FT
K1 27 DATA13 / GPI14 I/O ROM Bus Data[14] / GPI[14] BD8TRP_FT
L1 28 DATA20 I/O ROM Bus Data[20] BD8TRP_FT
L2 29 DATA21 I/O ROM Bus Data[21] BD8TRP_FT
L3 30 DATA25 I/O ROM Bus Data[25] BD8TRP_FT
L4 31 DATA26 I/O ROM Bus Data[26] BD8TRP_FT
M1 32 DATA23 I/O ROM Bus Data[23] BD8TRP_FT
M2 33 DATA24 I/O ROM Bus Data[24] BD8TRP_FT
M3 34 DATA29 I/O ROM Bus Data[29] BD8TRP_FT
M4 35 DATA30 I/O ROM Bus Data[30] BD8TRP_FT
N1 36 DATA27 I/O ROM Bus Data[27] BD8TRP_FT
N2 37 DATA28 I/O ROM Bus Data[28] BD8TRP_FT
N3 38 VDD_ARM - VDD for ARM -
Описание электрических цепей
5-14 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
P1 39 DATA31 I/O ROM Bus Data[31] BD8TRP_FT
P2 40 DATA2 / GPI3 I/O ROM Bus Data[2] / GPI[3] BD8TRP_FT
R1 41 VDD_CORE - VDD for CORE (1.8V) -
P3 42 nROMCS2 O ROM Bank2 Select_n B4TR_TC
R2 43 nRD O ROM Bus Read_n B4TR_TC
T1 44 nROMCS0 O ROM Bank0 Select_n B4TR_TC
P4 45 nROMCS3 / nIOCS3
/ GPO1
O ROM Bank3 Select_n / IO Bank3
Select_n / GPO[1]
B4TR_TC
R3 46 nWR O ROM Bus Write_n B4TR_TC
T2 47 nROMCS1 O ROM Bank1 Select_n B4TR_TC
U1 48 ADDR12 O ROM Bus Addr[12] B8TR_TC
T3 49 ADDR10 O ROM Bus Addr[10] B8TR_TC
U2 50 ADDR13 O ROM Bus Addr[13] B8TR_TC
V1 51 ADDR15 O ROM Bus Addr[15] B8TR_TC
T4 52 ADDR11 O ROM Bus Addr[11] B8TR_TC
U3 53 ADDR14 O ROM Bus Addr[14] B8TR_TC
V2 54 ADDR16 O ROM Bus Addr[16] B8TR_TC
W1 55 ADDR19 I/O ROM Bus Addr[19] BD8TRP_TC
V3 56 ADDR17 I/O ROM Bus Addr[17] BD8TRP_TC
W2 57 ADDR20 I/O ROM Bus Addr[20] BD8TRP_TC
Y1 58 nIOCS0 O IO Bank0 Select_n B4TR_TC
W3 59 ADDR21 I/O ROM Bus Addr[21] BD8TRP_TC
Y2 60 nIOCS1 O IO Bank1 Select_n B4TR_TC
W4 61 ADDR22 I/O ROM Bus Addr[22] BD8TRP_TC
V4 62 ADDR18 I/O ROM Bus Addr[18] BD8TRP_TC
U5 63 ADDR7 O ROM Bus Addr[7] B8TR_TC
Y3 64 VDD_CORE O VDD for CORE (1.8V) -
Y4 65 nIOCS2 / nDACK0 /
GPO2
O IO Bank2 Select_n / DMA IO Bank0
ACK_n / GPO[2]
B4TR_TC
V5 66 ADDR1 O ROM Bus Addr[1] B8TR_TC
W5 67 ADDR8 O ROM Bus Addr[8] B8TR_TC
Y5 68 ADDR9 O ROM Bus Addr[9] B8TR_TC
V6 69 ADDR4 O ROM Bus Addr[4] B8TR_TC
U7 70 ADDR6 O ROM Bus Addr[6] B8TR_TC
W6 71 ADDR2 O ROM Bus Addr[2] B8TR_TC
Y6 72 ADDR3 O ROM Bus Addr[3] B8TR_TC
V7 73 ADDR5 O ROM Bus Addr[5] B8TR_TC
W7 74 VDD_ARM - VDD for ARM Hard Macro(1.8V) -
Y7 75 VDD_CORE - VDD for CORE (1.8V) -
V8 76 EINT0 / TnRST I Ext. Interrupt0 / TAP Controller
Reset_n
SCHMITT_FT
Ball
No
Pin No Pin Name I/O Description PAD
Описание электрических цепей
WorkCentre Pro 412, FaxCentre F12 & 7/03 5-15
WorkCentre M15/M15i
W8 77 EINT1 / TCK I Ext. Interrupt1 / TAP Controller
Clock
SCHMITT_FT
Y8 78 EINT2 / nRXD2 /
TMS
I Ext. Interrupt2 / UART RX DATA[2] /
TAP Controller Mode Select
SCHMITT_FT
U9 79 EINT3 / nTXD2 /
GPO9
I/O Ext. Interrupt3 / UART TX Data[2] /
GPO[9]
BD4STRP_FT
V9 80 nRxD0 I UART RX Data[0] SCHMITT_FT
W9 81 nRxD1 / GPI17 / TDI I UART RX Data[1] / GPI[17] / TAP
Controller Data In
SCHMITT_FT
Y9 82 nTxD0 O UART TX Data[0] B4TR_TC
W10 83 TESTMODE I TESTMODE (Nomal : 0) SCHMITT_TC
V10 84 nTxD1 / GPO10 /
TDO
O UART Tx Data[1] / GPO[10] / Tap
Controller Data Out
B4TR_TC
Y10 85 TESTSE I TESTSE (Normal : 0) SCHMITT_TC
Y11 86 VDD_CORE - VDD for CORE (1.8V) -
W11 87 RXERR / GPI25 I MAC RX Error / GPI[25] SCHMITT_TC
V11 88 GND - GROUND_RING -
U11 89 RX_DV / GPI20 O MAC RX Data Valid / GPI[20] SCHMITT_TC
Y12 90 RXD0 / GPI21 O MAC RX Data[0] / GPI[21] SCHMITT_TC
W12 91 nLFPHB1 / nPRINT O Motor Out B_n / Print Start_n B4TR_TC
V12 92 nLFPHB0 / nCMSG O Motor Out B / Command Message_n B4TR_TC
U12 93 nLFPHA0 / CCLK O Motor Out A / Communication Clock B4TR_TC
Y13 94 RXD1 / GPI22 I MAC RX Data[1] / GPI[22] SCHMITT_TC
W13 95 VDO O Video Data Out B8TR_TC
V13 96 SPD / nDREQ3 I/O DIMM Detect / DMA REQ[3]_n BD4SRTP_TC
Y14 97 nWAIT1 / CRS I Wait_n / MAC Carrier Sensor SCHMITT_TC
W14 98 COL / EINT4 I MAC Collision Detect / Ext.
Interrupt4
SCHMITT_TC
Y15 99 TX_EN O MAC TX Enable B4TR_TC
V14 100 MDIO I/O MAC Management Data Inout BD4STRUQP_TC
W15 101 TXD3 / GPO14 O MAC TX Data[3] / GPO[14] B4TR_TC
Y16 102 TXD2 / GPO13 O MAC TX Data[2] / GPO[13] B4TR_TC
U14 103 MDC / GPO15 O MAC Management Data Clock /
GPO[15]
B4TR_TC
V15 104 TXCLK / GPI18 I MAC TX Clock(25MHz) / GPI[18] SCHMITT_TC
W16 105 TXD1 / GPO12 O MAC TX Data[1] / GPO[12] B4TR_TC
Y17 106 PD4 I/O Parallel Port Data[4] BD4STRP_FT
V16 107 TXD0 / nIOCS3 O MAC TX Data[0] / IO Bank3 Select_n B4TR_TC
W17 108 RXD3 / GPI24 I MAC RX Data[3] / GPI[24] SCHMITT_TC
Y18 109 PD2 I/O Parallel Port Data[2] BD4STRP_FT
U16 110 PD6 I/O Parallel Port Data[6] BD4STRP_FT
V17 111 RXD2 I MAC RX Data[2] / GPI[23] SCHMITT_TC
W18 112 PWMOUT2 O PWM Output[2] B4TR_TC
Ball
No
Pin No Pin Name I/O Description PAD
Описание электрических цепей
5-16 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
Y19 113 VCLK I Video Reference Clock TLCHT_TC
V18 114 RXCLK / GPI19 I MAC RX Clock(25MHz) / GPI[19] SCHMITT_TC
W19 115 PD1 I/O Parallel Port Data[1] BD4STRP_FT
Y20 116 nINIT I Parallel Port Initialization_n SCHMITT_FT
W20 117 VSS_ADC - VSS for ADC -
V19 118 ATEST_OUT O ADC Test Output ANA_TC
U19 119 AIN2 I ADC Channel2 Input ANA_TC
U18 120 AIN1 I ADC Channel1 Input ANA_TC
T17 121 AIN0 I ADC Channel0 Input ANA_TC
V20 122 VDD_ADC - Analog power for ADC (3.3V) -
U20 123 VDD_CORE - VDD for CORE (1.8V) -
T18 124 GND - GROUND_RING -
T19 125 VDD_CORE - VDD for CORE (1.8V) -
T20 126 VDD_CORE - VDD for CORE (1.8V) -
R18 127 VBUS I USB Detect SCHMITT_FT
P17 128 nLREADY / nEBSY I LSU Ready_n / Engine Busy_n SCHMITT_FT
R19 129 nSELECTIN I Parallel Port Select Input_n SCHMITT_FT
R20 130 LSUCLK / nCBSY /
GPO11
O LSU Clock / Command Busy_n /
GPO[11]
B4TR_TC
P18 131 PD7 I/O Parallel Port Data[7] BD4STRP_FT
P19 132 PWMOUT1 O PWM Output[1] B4TR_TC
P20 133 PWMOUT0 O PWM Output[0] B4TR_TC
N18 134 nEMSG / nDACK3 /
PWMOUT3
I/O Engine Message_n / DMA ACK[3]_n
/ PWM Output[3]
BD4STRP_FT
N19 135 nFSYNC / nLFPHA1 I/O Frame Sync_n / Motor Out A_n BD4STRP_FT
N20 136 nHSYNC I Line Sync_n SCHMITT_FT
M17 137 nSTROBE I Parallel Port Data Strobe_n SCHMITT_FT
M18 138 PD5 I/O Parallel Port Data[5] BD4STRP_FT
M19 139 nWAIT0 / PDE I/O Wait_n / Parallel Port Data Enable BD4STRP_TC
M20 140 nIOCS5 / nSCS4 /
GPO3 / TONEOUT
O DRAM Bank4 / IO Bank5 Select_n /
GPO[3] / Tone Pulse Out
BD8TARP_TC
L19 141 PD3 I/O Parallel Port Data[3] BD4STRP_FT
L18 142 nFAULT O Parallel Port Fault_n B4TR_TC
L20 143 nDREQ0 / GPI0 /
ADDR23
I/O DMA REQ[0]_n / GPI[0] / ADDR[23] BD4STRP_TC
K20 144 nRESET I External Reset_n Input SCHMITT_TC
K19 145 PERROR O Parallel Port Paper Error B4TR_TC
K18 146 nAUTOFD I Parallel Port Auto Feed_n SCHMITT_FT
K17 147 nDACK2 / DQM7 /
GPO5
O DMA ACK[2]_n / DQM[7] / GPO[5] BD8TARP_TC
J20 148 nDREQ2 / DQM6 /
GPO6
I/O DMA REQ[2]_n / DQM[6] / GPO[6] BD8TARP_TC
Ball
No
Pin No Pin Name I/O Description PAD
Описание электрических цепей
WorkCentre Pro 412, FaxCentre F12 & 7/03 5-17
WorkCentre M15/M15i
J19 149 nDREQ1 / DQM4 /
GPO8
I/O DMA REQ[1]_n / DQM[4] / GPO[8] BD8TARP_TC
J18 150 VDD_CORE - VDD for CORE (1.8V) -
J17 151 nSCS0 O SDRAM Bank0 Select_n BD8TARP_TC
H20 152 nSCS2 O SDRAM Bank2 Select_n BD8TARP_TC
H19 153 nCAS O SDRAM Column Address Select_n BD8TARP_TC
H18 154 nSCS1 O SDRAM Bank1 Select_n BD8TARP_TC
G20 155 nIOCS4 / nSCS3 /
GPO4
O IO Bank4 / SDRAM Bank3 Select_n /
GPO[4]
BD8TARP_TC
G19 156 BUSY O Parallel Port Busy B4TR_TC
F20 157 PD0 I/O Parallel Port Data[0] BD4STRP_FT
G18 158 SLCT_OUT O Parallel Port Selection Out B4TR_TC
F19 159 nACK O Parallel Port Acknowledge_n B4TR_TC
E20 160 nDACK1 / DQM5 /
GPO7
O DMA ACK[1]_n / DQM[5] / GPO[7] BD8TARP_TC
G17 161 nRSTOUT / CLK-
OUT / GPO0
O Internal Reset_n Out / Internal Sys-
tem Clock Out / GPO[0]
B8TR_TC
F18 162 SA7 O SDRAM Bus Addr[7] BD8TARP_TC
E19 163 SA9 O SDRAM Bus Addr[9] BD8TARP_TC
D20 164 VDD_USB - VDD for USB Hard Macro (1.8V) -
E18 165 SA10 O SDRAM Bus Addr[10] BD8TARP_TC
D19 166 SA12 O SDRAM Bus Addr[120 BD8TARP_TC
C20 167 BA0 O SDRAM Bus Bank Select Addr[0] BD8TARP_TC
E17 168 nRAS O SDRAM Row Address Select_n BD8TARP_TC
D18 169 DQM2 O SDRAM Bus DQM[2] BD8TARP_TC
C19 170 DQM1 O SDRAM Bus DQM[1] BD8TARP_TC
B20 171 BA1 O SDRAM Bus Bank Select Addr[1] BD8TARP_TC
C18 172 DQM0 O SDRAM Bus DQM[0] BD8TARP_TC
B19 173 DQM3 O SDRAM Bus DQM[3] BD8TARP_TC
A20 174 RREF I/O USB PHY Register Reference ANA_FT
A19 175 VSSL - VSS for Deserialisation Flip flops -
B18 176 VDDL - VDD for Deserialisation Flip flops
(1.8V)
-
B17 177 VSSB - VSS for buffers -
C17 178 DMNS I/O USB2 DATA- ANA_FT
D16 179 DPLS I/O USB2 DATA+ ANA_FT
A18 180 VDD3_USB - VDD for USB1.1 FS compliance
(3.3V)
-
A17 181 VSSC - VSS for DLL and Xor tree -
C16 182 VDDC - VDD for DLL and Xor tree (1.8V) -
B16 183 VDDB - VDD for buffers (1.8V) -
A16 184 VDD_USB - VDD for USB Hard Macro (1.8V) -
C15 185 UCLK I USB PLL Input Clock (12MHz) TLCHT_TC
Ball
No
Pin No Pin Name I/O Description PAD
Описание электрических цепей
5-18 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
D14 186 VSS_PLL2 - VSS for USB PLL -
B15 187 VDD_PLL2 - VSS for USB PLL (1.8V) -
A15 188 SA11 O SDRAM Bus Addr[11] BD8TARP_TC
C14 189 SA6 O SDRAM Bus Addr[6] BD8TARP_TC
B14 190 SA5 O SDRAM Bus Addr[5] BD8TARP_TC
A14 191 SA8 O SDRAM Bus Addr[8] BD8TARP_TC
C13 192 SA3 O SDRAM Bus Addr[3] BD8TARP_TC
B13 193 SA2 O SDRAM Bus Addr[2] BD8TARP_TC
A13 194 SA4 O SDRAM Bus Addr[4] BD8TARP_TC
D12 195 SA0 O SDRAM Bus Addr[0] BD8TARP_TC
C12 196 SA1 O SDRAM Bus Addr[1] BD8TARP_TC
B12 197 CKE O SDRAM Clock Enable BD8TARP_TC
A12 198 nWE O SDRAM Write Enable_n BD8TARP_TC
B11 199 SD30 I/O SDRAM Bus Data[30] BD8TARP_TC
C11 200 SD31 I/O SDRAM Bus Data[31] BD8TARP_TC
A11 201 SD29 I/O SDRAM Bus Data[29] BD8TARP_TC
A10 202 SD25 I/O SDRAM Bus Data[25] BD8TARP_TC
B10 203 SD26 I/O SDRAM Bus Data[26] BD8TARP_TC
C10 204 SD27 I/O SDRAM Bus Data[27] BD8TARP_TC
D10 205 SD28 I/O SDRAM Bus Data[28] BD8TARP_TC
A9 206 SD21 I/O SDRAM Bus Data[21] BD8TARP_TC
B9 207 SD22 I/O SDRAM Bus Data[22] BD8TARP_TC
C9 208 SD23 I/O SDRAM Bus Data[23] BD8TARP_TC
D9 209 SD24 I/O SDRAM Bus Data[24] BD8TARP_TC
A8 210 SD18 I/O SDRAM Bus Data[18] BD8TARP_TC
B8 211 SDCLK0 O SDRAM Clock Output0 BD8TARP_TC
C8 212 SD20 I/O SDRAM Bus Data[20] BD8TARP_TC
A7 213 SD14 I/O SDRAM Bus Data[14] BD8TARP_TC
B7 214 SD19 I/O SDRAM Bus Data[19] BD8TARP_TC
A6 215 SD11 I/O SDRAM Bus Data[11] BD8TARP_TC
C7 216 SD16 I/O SDRAM Bus Data[16] BD8TARP_TC
B6 217 SDCLK1 O SDRAM Clock Output1 BD8TARP_TC
A5 218 SD12 I/O SDRAM Bus Data[12] BD8TARP_TC
D7 219 SD17 I/O SDRAM Bus Data[17] BD8TARP_TC
C6 220 SD13 I/O SDRAM Bus Data[13] BD8TARP_TC
B5 221 SD8 I/O SDRAM Bus Data[8] BD8TARP_TC
A4 222 SD5 I/O SDRAM Bus Data[5] BD8TARP_TC
C5 223 SD9 I/O SDRAM Bus Data[9] BD8TARP_TC
B4 224 SD6 I/O SDRAM Bus Data[6] BD8TARP_TC
A3 225 SD3 I/O SDRAM Bus Data[3] BD8TARP_TC
D5 226 SD10 I/O SDRAM Bus Data[10] BD8TARP_TC
Ball
No
Pin No Pin Name I/O Description PAD
Описание электрических цепей
WorkCentre Pro 412, FaxCentre F12 & 7/03 5-19
WorkCentre M15/M15i
2) Контакты интерфейса микропроцессора RISC (CIP4)
C4 227 SD7 I/O SDRAM Bus Data[7] BD8TARP_TC
B3 228 SD4 I/O SDRAM Bus Data[4] BD8TARP_TC
B2 229 SD1 I/O SDRAM Bus Data[1] BD8TARP_TC
A2 230 SD0 I/O SDRAM Bus Data[0] BD8TARP_TC
C3 231 SD2 I/O SDRAM Bus Data[2] BD8TARP_TC
No Pin Name I/O Description Pad Type Current drive
1 GND2 P Vss Supply vss2i -
2 NTEST I Nand Tree Test Mode Selection pticd -
3 TM I Global Test Mode Selection pticd -
4 TEST1 I Test Mode Selection 1 pticd -
5 GND17 P Vss Supply vss3op -
6 TEST2 I Test Mode Selection 2 pticd -
7 XDACK1 I DMA Acknowledge Signal 1 ptis -
8 XDREQ1 O DMA Request Signal 1 phob4 4mA
9 VDD1 P Vdd Supply vdd2i -
10 XDACK2 I DMA Acknowledge Signal 2 ptis -
11 XDREQ2 O DMA Request Signal 2 phob4 4mA
12 XDACK3 I DMA Acknowledge Signal 3 ptis -
13 XDREQ3 O DMA Request Signal 3 phob4 4mA
14 nRESET I Global Reset ptis -
15 CLK_OUT O PLL Clock Out phob12 12mA
16 GND3 P Vss Supply vss2i -
17 XP I Clock Oscillation Input phsoscm26 10~40MHz
18 XPOUT O Clock Oscillation Output phsoscm26 10~40MHz
19 GNDD16 P Vss Supply vss2t_abb -
20 FILTER* O PLL Filter Pump Out poar50_abb -
21 GND1 P Vss Supply vbb_abb -
22 VDDA9,VDDD9 P Vdd Supply vdd2t_abb -
23 GND24,GND33 P Vss Supply vss3t_abb -
24 RTC_XO O RTC Clock Oscillation Output poar50_abb -
25 RTC_XI I RTC Clock Oscillation Input piar50_abb -
26 VDD8,VDD18 P Vdd Supply vdd3t_abb -
27 IRQ O Interrupt Request Signal phob4 4mA
28 nCS I CIP4 Chip Select ptis -
29 GND4 P Vss Supply vss2i -
30 nRD I CIP4 CPU Read Control ptis -
31 nWR I CIP4 CPU Write Control ptis -
32 BA1 I Bank Address Bus [1] ptis -
Ball
No
Pin No Pin Name I/O Description PAD
Описание электрических цепей
5-20 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
33 BA0 I Bank Address Bus [0] ptis -
34 GND19 P Vss Supply vss3op -
35 A5 I CPU Address Bus [5] ptis -
36 A4 I CPU Address Bus [4] ptis -
37 A3 I CPU Address Bus [3] ptis -
38 VDD2 P Vdd Supply vdd2i -
39 A2 I CPU Address Bus [2] ptis -
40 A1 I CPU Address Bus [1] ptis -
41 A0 I CPU Address Bus [0] ptis -
42 GND5 P Vss Supply vss2i -
43 D31 B CPU Data Bus [31] phbst8 8mA
44 D30 B CPU Data Bus [30] phbst8 8mA
45 D29 B CPU Data Bus [29] phbst8 8mA
46 D28 B CPU Data Bus [28] phbst8 8mA
47 GND20 P Vss Supply vss3op -
48 D27 B CPU Data Bus [27] phbst8 8mA
49 D26 B CPU Data Bus [26] phbst8 8mA
50 D25 B CPU Data Bus [25] phbst8 8mA
51 VDD11 P Vdd Supply vdd3op -
52 D24 B CPU Data Bus [24] phbst8 8mA
53 D23 B CPU Data Bus [23] phbst8 8mA
54 D22 B CPU Data Bus [22] phbst8 8mA
55 D21 B CPU Data Bus [21] phbst8 8mA
56 GND6 P Vss Supply vss2i -
57 D20 B CPU Data Bus [20] phbst8 8mA
58 D19 B CPU Data Bus [19] phbst8 8mA
59 D18 B CPU Data Bus [18] phbst8 8mA
60 GND21 P Vss Supply vss3op -
61 D17 B CPU Data Bus [17] phbst8 8mA
62 D16 B CPU Data Bus [16] phbst8 8mA
63 D15 B CPU Data Bus [15] phbst8 8mA
64 D14 B CPU Data Bus [14] phbst8 8mA
65 VDD3 P Vdd Supply vdd2i -
66 D13 B CPU Data Bus [13] phbst8 8mA
67 D12 B CPU Data Bus [12] phbst8 8mA
68 D11 B CPU Data Bus [11] phbst8 8mA
69 GND7 P Vss Supply vss2i -
70 D10 B CPU Data Bus [10] phbst8 8mA
71 D9 B CPU Data Bus [9] phbst8 8mA
72 D8 B CPU Data Bus [8] phbst8 8mA
No Pin Name I/O Description Pad Type Current drive
Описание электрических цепей
WorkCentre Pro 412, FaxCentre F12 & 7/03 5-21
WorkCentre M15/M15i
73 D7 B CPU Data Bus [7] phbst8 8mA
74 GND22 P Vss Supply vss3op -
75 D6 B CPU Data Bus [6] phbst8 8mA
76 D5 B CPU Data Bus [5] phbst8 8mA
77 D4 B CPU Data Bus [4] phbst8 8mA
78 VDD12 P Vdd Supply vdd3op -
79 D3 B CPU Data Bus [3] phbst8 8mA
80 D2 B CPU Data Bus [2] phbst8 8mA
81 D1 B CPU Data Bus [1] phbst8 8mA
82 D0 B CPU Data Bus [0] phbst8 8mA
83 GND8 P Vss Supply vss2i -
84 TX_EN1 O Motor Control Tx Enable 1 phob4 4mA
85 TX_EN2 O Motor Control Tx Enable 2 phob4 4mA
86 TX_A O Motor Control Tx Channel A phob4 4mA
87 TX_B O Motor Control Tx Channel B phob4 4mA
88 GND23 P Vss Supply vss3op -
89 nTX_A O Motor Control Tx Channel A phob4 4mA
90 nTX_B O Motor Control Tx Channel A phob4 4mA
91 MOTOR_POL I Motor Polarity ptis 4mA
92 VDD4 P Vdd Supply vdd2i -
93 PItg1 O CIS/CCD PItg1 Signal phob8 8mA
94 PI1 O CIS/CCD PI1 Signal phob8 8mA
95 PI2 O CIS/CCD PI2 Signal phob8 8mA
96 GND9 P Vss Supply vss2i -
97 PIrs O CIS/CCD PIrs Signal phob8 8mA
98 PIcp O CIS/CCD PIsh Signal phob8 8mA
99 ADC_CLK O AFE ADC Clock phob8 8mA
100 VDD13 P Vdd Supply vdd3op -
101 CDS2_CLK O AFE CDS2 Clock phob8 8mA
102 SCLK1 O AFE SIO Sync. Clock phob8 8mA
103 SLOAD1 O AFE SIO Read/Write Control Signal phob8 8mA
104 VDD10 P Vdd Supply vdd3op -
105 SDO1 O AFE SIO Serial Output 1 phob8 8mA
106 SDIO1 B AFE SIO Serial Inout/Output 1 phbst8 8mA
107 SDIO2 B AFE SIO Serial Inout/Output 2 phbst8 8mA
108 GND10 P Vss Supply vss2i -
109 AFE_D9 I A/D Converted Data Bus [9] ptis -
110 AFE_D8 I A/D Converted Data Bus [8] ptis -
111 AFE_D7 I A/D Converted Data Bus [7] ptis -
112 AFE_D6 I A/D Converted Data Bus [6] ptis -
No Pin Name I/O Description Pad Type Current drive
Описание электрических цепей
5-22 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
113 VDD5 P Vdd Supply vdd2i -
114 AFE_D5 I A/D Converted Data Bus [5] ptis -
115 AFE_D4 I A/D Converted Data Bus [4] ptis -
116 AFE_D3 I A/D Converted Data Bus [3] ptis -
117 GND25 P Vss Supply vss3op -
118 AFE_D2 I A/D Converted Data Bus [2] ptis -
119 AFE_D1 I A/D Converted Data Bus [1] ptis -
120 AFE_D0 I A/D Converted Data Bus [0] ptis -
121 GND11 P Vss Supply vss2i -
122 SRAM_A15 O SRAM Address Bus [15] phob8 8mA
123 SRAM_A14 O SRAM Address Bus [14] phob8 8mA
124 SRAM_A13 O SRAM Address Bus [13] phob8 8mA
125 SRAM_A12 O SRAM Address Bus [12] phob8 8mA
126 VDD14 P Vdd Supply vdd3op -
127 SRAM_A11 O SRAM Address Bus [11] phob8 8mA
128 SRAM_A10 O SRAM Address Bus [10] phob8 8mA
129 SRAM_A9 O SRAM Address Bus [9] phob8 8mA
130 GND26 P Vss Supply vss3op -
131 SRAM_A8 O SRAM Address Bus [9] phob8 8mA
132 SRAM_A7 O SRAM Address Bus [9] phob8 8mA
133 SRAM_A6 O SRAM Address Bus [9] phob8 8mA
134 SRAM_A5 O SRAM Address Bus [9] phob8 8mA
135 GND12 P Vss Supply vss2i -
136 SRAM_A4 O SRAM Address Bus [9] phob8 8mA
137 SRAM_A3 O SRAM Address Bus [9] phob8 8mA
138 SRAM_A2 O SRAM Address Bus [9] phob8 8mA
139 SRAM_A1 O SRAM Address Bus [9] phob8 8mA
140 VDD6 P Vdd Supply vdd2i -
141 SRAM_A0 O SRAM Address Bus [9] phob8 8mA
142 SRAM_nWR O SRAM Write Enable Signal phob8 8mA
143 SRAM_D15 B SRAM Data Bus [15] phbst8 8mA
144 SRAM_D14 B SRAM Data Bus [14] phbst8 8mA
145 GND27 P Vss Supply vss3op -
146 SRAM_D13 B SRAM Data Bus [13] phbst8 8mA
147 SRAM_D12 B SRAM Data Bus [12] phbst8 8mA
148 SRAM_D11 B SRAM Data Bus [11] phbst8 8mA
149 GND13 P Vss Supply vss2i -
150 SRAM_D10 B SRAM Data Bus [10] phbst8 8mA
151 SRAM_D9 B SRAM Data Bus [9] phbst8 8mA
152 SRAM_D8 B SRAM Data Bus [8] phbst8 8mA
No Pin Name I/O Description Pad Type Current drive
Описание электрических цепей
WorkCentre Pro 412, FaxCentre F12 & 7/03 5-23
WorkCentre M15/M15i
153 SRAM_D7 B SRAM Data Bus [7] phbst8 8mA
154 VDD15 P Vdd Supply vdd3op -
155 SRAM_D6 B SRAM Data Bus [6] phbst8 8mA
156 SRAM_D5 B SRAM Data Bus [5] phbst8 8mA
157 SRAM_D4 B SRAM Data Bus [4] phbst8 8mA
158 GND28 P Vss Supply vss3op -
159 SRAM_D3 B SRAM Data Bus [3] phbst8 8mA
160 SRAM_D2 B SRAM Data Bus [2] phbst8 8mA
161 SRAM_D1 B SRAM Data Bus [1] phbst8 8mA
162 SRAM_D0 B SRAM Data Bus [0] phbst8 8mA
163 GND14 P Vss Supply vss2i -
164 GPO7/PItg2 O General Purpose Output [7] phob8 8mA
165 GPO6/RLED O General Purpose Output [6] phob8 8mA
166 GPO5/GLED O General Purpose Output [5] phob8 8mA
167 GPO4/BLED O General Purpose Output [4] phob8 8mA
168 VDD7 P Vdd Supply vdd2i -
169 GPO3/PItg3 O General Purpose Output [3] phob8 8mA
170 GPO2/PIsh O General Purpose Output [2] phob8 8mA
171 GPO1/
LEVEL_SHIFT
O General Purpose Output [1] phob8 8mA
172 GPO0 O General Purpose Output [0] phob8 8mA
173 GND29 P Vss Supply vss3op 8mA
174 GPIO2B/AFE_D11 B General Purpose Input/Output 2 [11] phbst8 8mA
175 GPIO2A/AFE_D10 B General Purpose Input/Output 2 [10] phbst8 -
176 GPIO29/AFE_D9 B General Purpose Input/Output 2 [9] phbst8 8mA
177 GND30 P Vss Supply vss3op 8mA
178 GPIO28/AFE_D8 B General Purpose Input/Output 2 [8] phbst8 8mA
179 GPIO27/AFE_D7 B General Purpose Input/Output 2 [7] phbst8 8mA
180 GPIO26/AFE_D6 B General Purpose Input/Output 2 [6] phbst8 -
181 GPIO25/AFE_D5 B General Purpose Input/Output 2 [5] phbst8 8mA
182 VDD16 P Vdd Supply vdd3op 8mA
183 GPIO24/AFE_D4 B General Purpose Input/Output 2 [4] phbst8 8mA
184 GPIO23/AFE_D3 B General Purpose Input/Output 2 [3] phbst8 8mA
185 GPIO22/AFE_D2 B General Purpose Input/Output 2 [2] phbst8 8mA
186 GND15 P Vss Supply vss2i 8mA
187 GPIO21/AFE_D1 B General Purpose Input/Output 2 [1] phbst8 8mA
188 GPIO20/AFE_D0 B General Purpose Input/Output 2 [0] phbst8 8mA
189 GPIO1F/
SRAM_D15
B General Purpose Input/Output 1 [15] phbst8 8mA
190 GPIO1E/
SRAM_D14
B General Purpose Input/Output 1 [14] phbst8 -
No Pin Name I/O Description Pad Type Current drive
Описание электрических цепей
5-24 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
191 GND31 P Vss Supply vss3op 8mA
192 GPIO1D/
SRAM_D13
B General Purpose Input/Output 1 [13] phbst8 8mA
193 GPIO1C/
SRAM_D12
B General Purpose Input/Output 1 [12] phbst8 -
194 GPIO1B/
SRAM_D11
B General Purpose Input/Output 1 [11] phbst8 4mA
195 GPIO1A/
SRAM_D10
B General Purpose Input/Output 1 [10] phbst8 -
196 VDD17 P Vdd Supply vdd3op
197 GPIO19/
SRAM_D9
B General Purpose Input/Output 1 [9] phbst8
198 GPIO18/
SRAM_D8
B General Purpose Input/Output 1 [8] phbst8
199 GPIO17/
SRAM_D7
B General Purpose Input/Output 1 [7] phbst8
200 GND32 P Vss Supply vss3op
201 GPIO16/
SRAM_D6
B General Purpose Input/Output 1 [6] phbst8 -
202 GPIO15/
SRAM_D5
B General Purpose Input/Output 1 [5 phbst8 -
203 GPIO14/
SRAM_D4
B General Purpose Input/Output 1 [4] phbst8 -
204 GPIO13/
SRAM_D3
B General Purpose Input/Output 1 [3] phbst8 -
205 GND18 P Vss Supply vss3op -
206 GPIO12/
SRAM_D2
B General Purpose Input/Output 1 [2] phbst8 -
207 GPIO11/
SRAM_D1
B General Purpose Input/Output 1 [1] phbst8 -
208 GPIO10/
SRAM_D0
B General Purpose Input/Output 1 [0] phbst8 -
No Pin Name I/O Description Pad Type Current drive
Описание электрических цепей
WorkCentre Pro 412, FaxCentre F12 & 7/03 5-25
WorkCentre M15/M15i
5-3-4-1 Технические характеристики (FaxCentre F12)
В данном разделе представлены электрические характеристики и условия окружающей среды для FaxCentre
F12.
1) Диапазон параметров электропитания
В таблице представлены диапазоны параметров питания и условий окружающей среды.
* VDDBIAS подсоединяется к источнику системы 5 В. При этом обеспечивается допуск в 5 В для
контактов сигналов ввода-вывода (входных, выходных и двунаправленных). В системах, в
которых сигналы имеют напряжение 3,3 В, подключайте VDDBIAS к источнику 3,3 В.
2) Условия эксплуатации
Требования к условиям окружающей среды представлены в таблице.
* VDDBIAS подсоединяется к источнику системы 5 В. При этом обеспечивается допуск в 5 В для
контактов сигналов ввода-вывода (входных, выходных и двунаправленных). В системах, в
которых сигналы имеют напряжение 3,3 В, подключайте VDDBIAS к источнику 3,3 В.
Параметр Символ Минимум Максимум Единицы
Напряжение питания 3,3 ВVDD -0,3 7,0 В
Контрольный уровень
напряжения 5,0 В*
Рабочее
напряжени
е 3,3 В
VDDBIAS VDD 3,6 В
Рабочее
напряжени
е 5,0 В
VDDBIAS VDD 5,55 В
Входное напряжение для других
контактов (кроме VDD, VSS)
Vin -0.3 VDDBIAS +
0,3
В
Постоянный ток на входе Iin -10 +10 мА
Температура хранения Tas -40 125 °C
Параметр Символ Минимум Максимум Единицы
Напряжение питания 3,3 ВVDD 3,0 3,6 В
Контрольный уровень напряжения
5,0 В*
VDDBIAS 4,75 5,25 В
Потребляемая мощность при
рабочем напряжении при частоте 66
МГц
-1,0 Вт
Температура при эксплуатации Tao 0 70 °C
Описание электрических цепей
WorkCentre Pro 412, FaxCentre F12 & 7/03 5-26
WorkCentre M15/M15i
5-3-4-2 Электрические характеристики (FaxCentre F12)
В данном разделе приведены электрические характеристики установки.
Характеристики постоянного тока
Характеристики постоянного тока представлены в таблице.
ВНИМАНИЕ: Время CLOCK отсчитывается на уровне TTL, а не CMOS. Следует задавать правильную
конфигурацию системных часов. Это обеспечит правильный рабочий цикл и соответствие спецификациям.
Параметр Символ Минимум Максимум Единицы
Входная емкость входных контактов Cin 0 10 пФ
Входная емкость двунаправленных
контактов
Cio 0 15 пФ
Максимальное входное напряжение
для всех входных контактов
Vin 2,0 VDDBIAS
+0,3
В
Минимальное входное напряжение
для всех входных контактов
Vil GND -0,3 0,8 В
Максимальное выходное напряжение
для всех выходных контактов
Voh 2,4 VDD В
Минимальное выходное напряжение
для всех контактов
Vol GND 0,4 В
Входной ток при входе с VDD Iih -30 30
Входной ток при входе с GND Iil -30 30
Три состояния выходного сигнала с
VDD
Iozh -100 100 мкА
Три состояния выходного сигнала с
GND
Iozl -100 100 мкА
Ток источника питания Icc 0 95 мА
Описание электрических цепей
WorkCentre Pro 412, FaxCentre F12 & 7/03 5-27
WorkCentre M15/M15i
5-3-4-3 Классификация и нагрузка контактов (FaxCentre F12)
В таблице представлена классификация и нагрузка сигнальных контактов. В колонке емкостей представлены
значения для правильной синхронизации. Для тока даны максимальные значения.
Имя Кон
такт
Уро
вен
ь
Рези
стор
Тип Сокращение/описание Максимальная нагрузка
Емк
(пФ
)
Ток (мА)
Vol Voh
AGND L ~ P Analog Supply Return
(Gnd.)
~~ ~
AVDD H ~ P Analog Power Supply
Source
~~ ~
ALD[7:0] 8 H H 1/3S Alternate Data Output 50 4 4
CD[15:0] 16 H H 1/3S Command Data 50 8 8
CLOCK 1 H ~ I System Clock ~ ~ ~
CLK_OU
T
1 H ~ 3S PLL Clock Test Output
CS 1 L ~ I System Clock ~ ~ ~
DONE 1 H ~ O Operation Done Flag 50 8 8
GND 23 N/A ~ P Supply Return (Gnd.) ~ ~ ~
IBACK 1 L ~ I Input Burst Active ~ ~ ~
I/D 1 H ~ I Index/Data Control ~ ~ ~
ID[15:0] 16 H ~ 1/3S Input Data ~ ~ ~
IDACK 1 L ~ I Input Data Strobe ~ ~ ~
IDREQ 1 H ~ 3S Input Data Request 50 8 8
IFRDY 1 H ~ I Input Buffer Ready ~ ~ ~
IN_OVR 1 L H I Buffer Overflow Alert ~ ~ ~
INT 1 L ~ OD Interrupt Request 50 8 8
ISTRB 1 L ~ O Input Buffer Strobe 50 4 4
LSYNC 1 H ~ O Input Data Sync 50 4 4
NC 4 ~ ~ ~ No Connect ~ ~ ~
OBACK 1 L H I Output Burst Active ~ ~ ~
OD[15:0] 16 H ~ 1/3S Output Data 50 8 8
ODACK 1 L H I Output Data Strobe ~ ~ ~
ODREQ 1 H ~ 3S Output Data Request 50 8 8
OFRDY 1 H ~ I Output Buffer Ready ~ ~ ~
OSTRB 1 L ~ O Output Buffer Strobe 50 4 4
PLL_BY
P
1 H ~ I Phase Locked Loop Bypass ~ ~ ~
RA[15:0] 16 H ~ O RAM Address 50 4 4
RAMOE 1 L ~ O RAM Output Enable 50 4 4
RAMWR I L ~ I RAM Write Enable 50 4 4
Описание электрических цепей
5-28 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
Классификация и нагрузка контактов
• I: Вход
• O: Выход
• 3S: Три состояния выхода
• OD: Открытый drain-выход
• P:Источник питания
Сочетания соответствуют двунаправленным контактам. Буква “H” в колонке “Resistor” указывает
на то, что контакт имеет внутренний нагрузочный резистор. Знак тильды указывает на
отсутствие такого резистора.
Имя Кон
такт
Уро
вен
ь
Рези
стор
Тип Сокращение/описание Максимальная нагрузка
Емк
ост
ь
(пФ
)
Ток (мА)
Vol Voh
RD 1 L ~ I Command Port Read ~ ~ ~
RD [7:0] 8 H H 1/3S RAM Data 50 4 4
RE [1:0] 2 L ~ O RAM Enable 50 4 4
RESET 1 L H I Chip Reset ~ ~ ~
TESTIN 1 H ~ I Test Input ~ ~ ~
TEST-
OUT
1 H O Manufacturing Test Output ~ ~ ~
VDD 22 N/A ~ P Power Supply Source ~ ~ ~
VDDBIA
S
1 N/A Input Reference Voltage
WR 1 L ~ I Command Port Write ~ ~ ~
RAMWR I L ~ I RAM Write Enable 50 4 4
RD 1 L ~ I Command Port Read ~ ~ ~
RD [7:0] 8 H H 1/3S RAM Data 50 4 4
RE [1:0] 2 L ~ O RAM Enable 50 4 4
Описание электрических цепей
WorkCentre Pro 412, FaxCentre F12 & 7/03 5-29
WorkCentre M15/M15i
5-3-5
УПРАВЛЕНИЕ ПРОГРАММИРОВАНИЕМ ПЗУ (ФЛЭШ-ПАМЯТИ)
(WorkCentre Pro 412 &
FaxCentre F12)
1) Устройство
1) Устройство (WorkCentre M15/M15i)
2) Программирование
3) Принцип работы
Когда сигнал RCSO (ROM CHIP SELECT - выбор микросхемы ПЗУ) выдается главным процессором после
включения питания (POWER ON), он активирует RD SIGNAL и происходит считывание ДАННЫХ (HIGH/LOW) в
ФЛЭШ-ПАМЯТИ для управления всей системой.
ФЛЭШ-ПАМЯТЬ может также записывать информацию. При включении питания нажмите и удерживайте
нажатой кнопку (выключатель питания) в течение 2 - 3 секунд, после чего светодиоды последовательно
загорятся и будет активирован РЕЖИМ ЗАГРУЗКИ ПРОГРАММНОГООБЕСПЕЧЕНИЯ. В этом режиме вы
можете загружать программное обеспечение через параллельный порт.
Тип AM29F800B
Мощность 4 МБ (512 кБ * 16 бит * 4)
Тип AM29LU160DB
Мощность 4 МБ (1 МБ * 16 бит * 2)
До сборки ПРОГРАММАТОР EPROM или ПРОГРАММИРОВАНИЕ на заводе
После сборки ЗАГРУЗКА с ПЕРСОНАЛЬНОГО КОМПЬЮТЕРА
Временная диаграмма записи для двухтактного пакета
Описание электрических цепей
5-30 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
Характеристики переменного тока (WorkCentre M15/M15i)
Notes:
1. PA = program address, PD = program data, D
OUT
is the true data at the program address.
2. Illustration shows device in word mode.
Figure 17. Program Operation Timings
Note: Refer to the Erase/Program Operations table for t
AS
and t
AH
specifications.
Figure 16. BYTE# Timings for Write Operations
OE#
WE#
CE#
V
CC
Data
Addresses
t
DS
t
AH
t
DH
t
WP
PD
t
WHWH1
t
WC
t
AS
t
WPH
t
VCS
555h PA PA
Read Status Data (last two cycles)
A0h
t
CS
Status D
OUT
Program Command Sequence (last two cycles)
RY/BY#
t
RB
t
BUSY
t
CH
PA
CE#
WE#
BYTE
The falling edge of the last WE# signal
tHOLD (tAH)
tSET
(tAS)
Описание электрических цепей
WorkCentre Pro 412, FaxCentre F12 & 7/03 5-31
WorkCentre M15/M15i

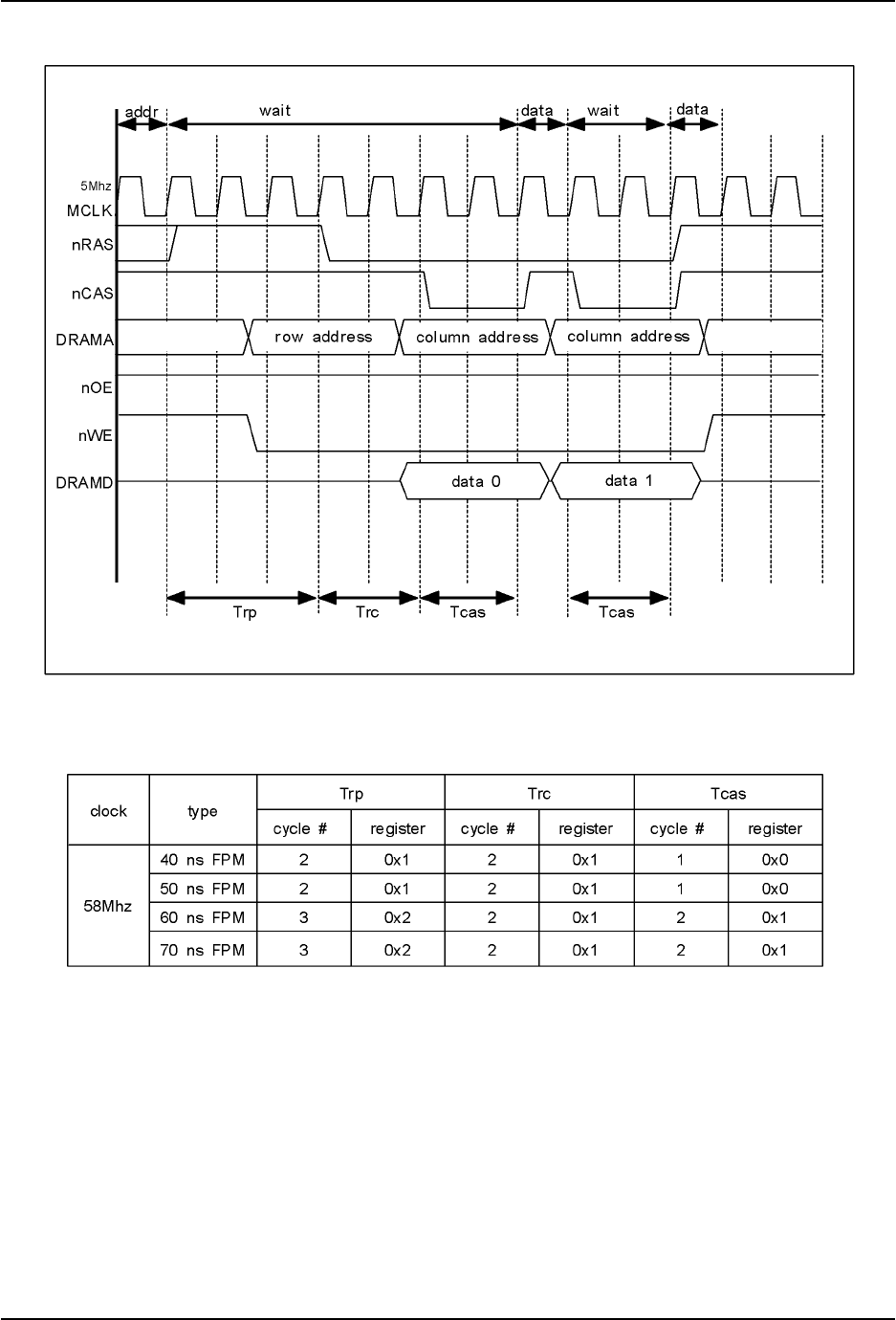

5-3-6 УПРАВЛЕНИЕ ДИНАМИЧЕСКОЙ ОПЕРАТИВНОЙ ПАМЯТЬЮ DRAM (WorkCentre Pro
412 & FaxCentre F12)
1) Устройство

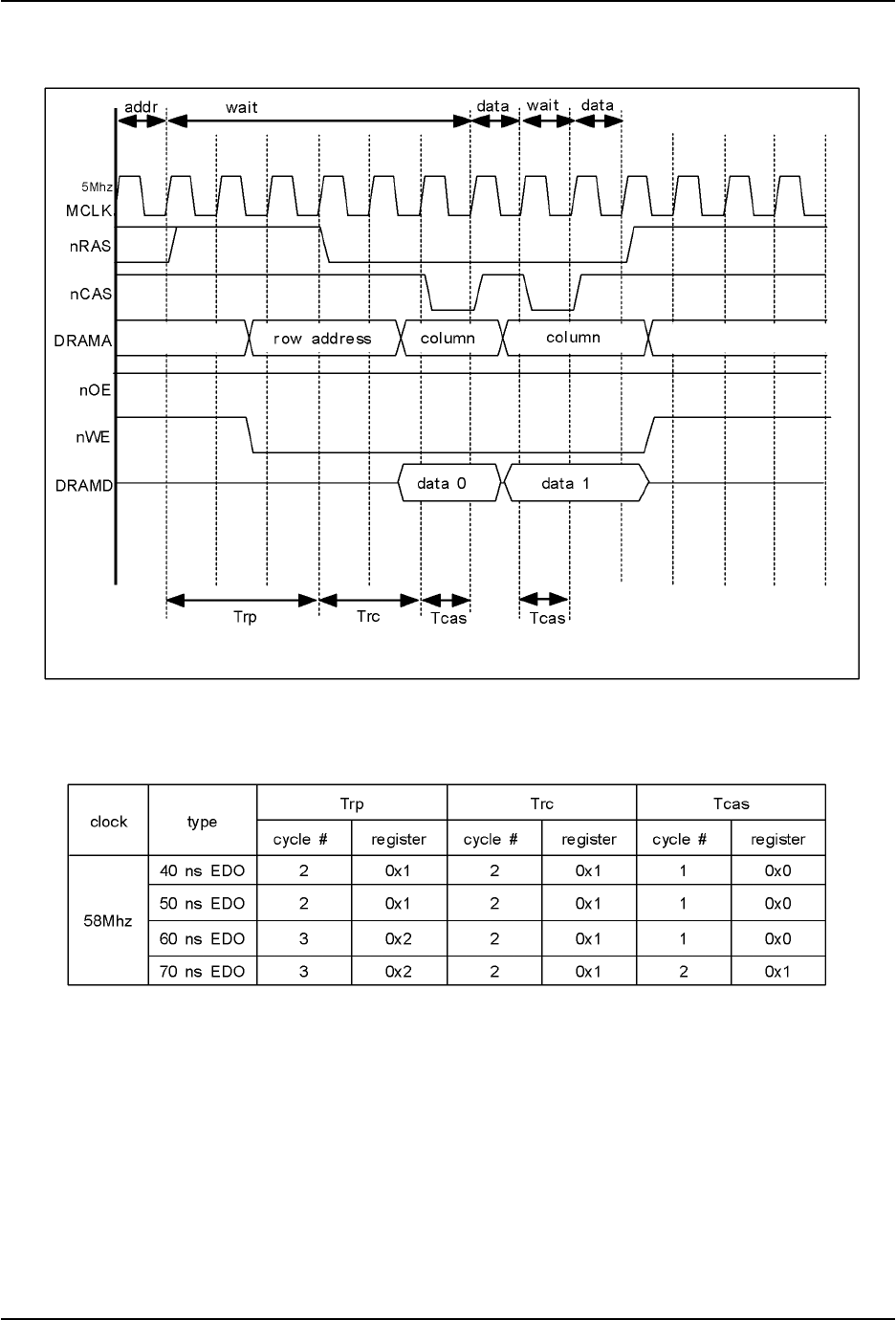

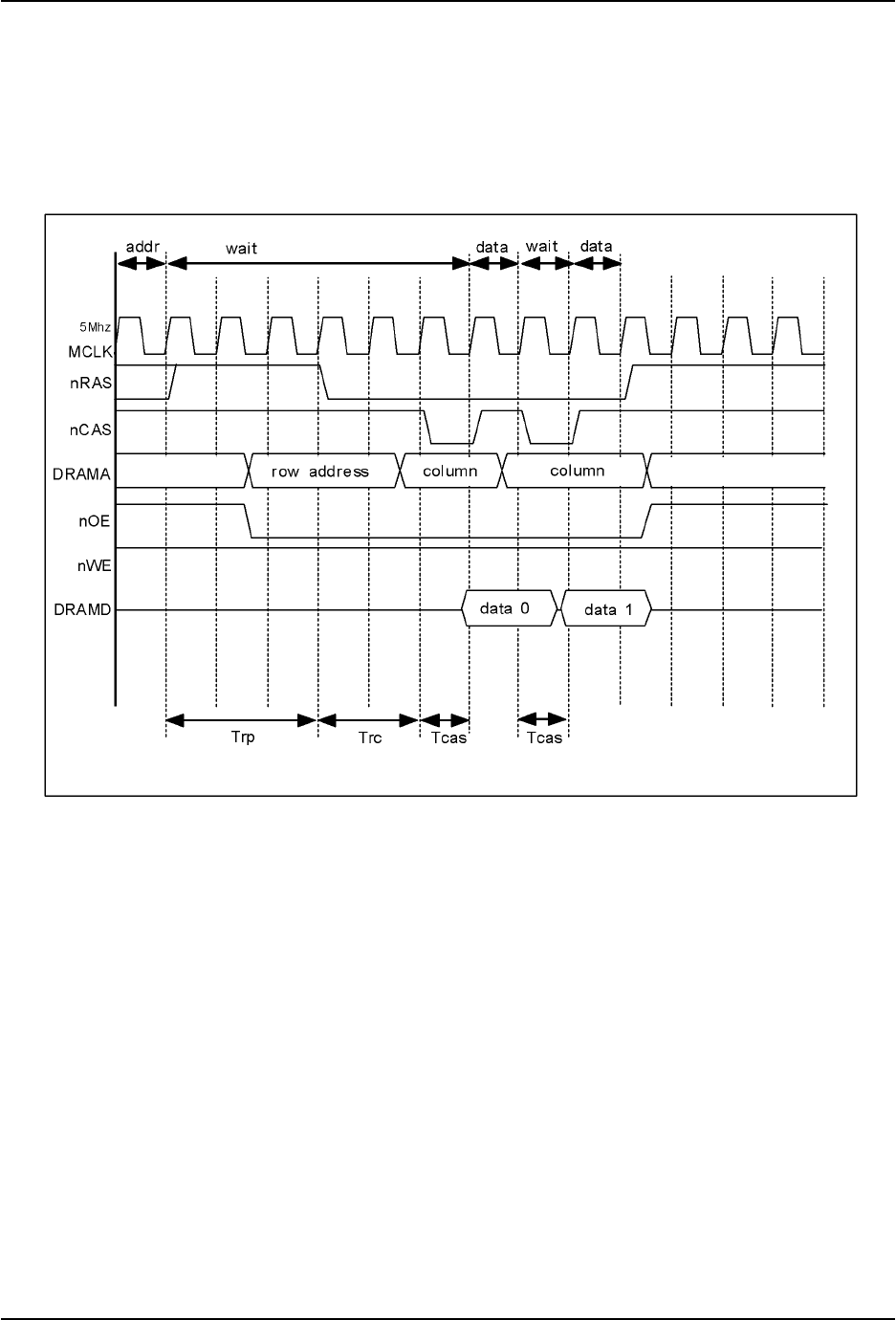

2) Принцип работы
Динамическая оперативная память DRAM может считывать или записывать. Данные могуть быть сохранены в
DRAM только при включенном питании. Она сохраняет информацию, тогда как главный процессор ее
обрабатывает. Адрес, с которого считывается информация или в который информация записывается,
определяется сигналами RAS и CAS. При записи формируется сигнал DRAMWE*, а при считывании - сигнал
DRAMOE*. Вы можете увеличить объем динамической оперативной памяти до 64 Мбайт.
1) Устройство (WorkCentre M15/M15i)
2) Принцип работы (WorkCentre M15/M15i)
Тип K4E6411D EDO
Мощность 4 МБ (1 МБ*16 бит*2)
Тип K4S
Мощность 16 МБ (1 МБ * 16 бит * 4Bank * 2)
Конфигурация банка динамической оперативной памяти DRAM
Описание электрических цепей
5-32 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
Динамическая оперативная память DRAM может считывать или записывать. Данные могуть быть сохранены в
DRAM только при включенном питании. Она сохраняет информацию, тогда как главный процессор ее
обрабатывает. Адрес, с которого считывается информация или в который информация записывается,
определяется сигналами RAS и CAS. При записи формируется сигнал DRAMWE*, а при считывании - сигнал
DRAMOE*. Вы можете увеличить объем динамической оперативной памяти до 64 Мбайт.
Начальный адрес ~ Конечный адрес Содержание
0x00000000 ~ 0x00FFFFFF ROM Bank0
0x01000000 ~ 0x01FFFFFF ROM Bank1
0x02000000 ~ 0x02FFFFFF ROM Bank2
0x03000000 ~ 0x03FFFFFF ROM Bank3
0x04000000 ~ 0x0FFFFFFF Unused
0x10000000 ~ 0x1FFFFFFF Special Function Registers
0x20000000 ~ 0x20FFFFFF I/O Bank0
0x21000000 ~ 0x21FFFFFF I/O Bank1
0x22000000 ~ 0x22FFFFFF I/O Bank2
0x23000000 ~ 0x23FFFFFF I/O Bank3
0x24000000 ~ 0x24FFFFFF I/O Bank4
0x25000000 ~ 0x25FFFFFF I/O Bank5
0x26000000 ~ 0x26FFFFFF DMA I/O Bank0
0x27000000 ~ 0x27FFFFFF DMA I/O Bank1
0x28000000 ~ 0x28FFFFFF DMA I/O Bank2
0x29800000 ~ 0x29FFFFFF DMA I/O Bank3
0x2A000000 ~ 0x2FFFFFFF Unused
0x30000000 ~ 0x30FFFFFF RSH SRAM
0x31000000 ~ 0x31FFFFFF HPVC SRAM
0x32000000 ~ 0x32FFFFFF MOTOR SRAM
0x33000000 ~ 0x37FFFFFF Unused
0x38000000 ~ 0x38FFFFFF USB CSR & FIFO
0x39000000 ~ 0x390003FF USB PLUG DETECT
0x38000500 ~ 0x3FFFFFFF Unused
0x40000000 ~ 0x4FFFFFFF SDRAM array0 (bank 0)
0x50000000 ~ 0x5FFFFFFF SDRAM array1 (bank 1)
0x60000000 ~ 0x6FFFFFFF SDRAM array2 (bank 2)
0x70000000 ~ 0x7FFFFFFF SDRAM array3 (bank 3)
0x80000000 ~ 0xBFFFFFFF SDRAM array0~4 (Mirror)
0xC0000000 ~ 0xC00007FF MAC
0xC0000800 ~ 0xC0FFFFFF Unused
Описание электрических цепей
WorkCentre Pro 412, FaxCentre F12 & 7/03 5-33
WorkCentre M15/M15i
5-3-6-1 Временная диаграмма считывания из FPM DRAM (WorkCentre Pro 412 & Fax-
Centre F12)
Динамическая оперативная память (DRAM) Fast Page Mode может иметь доступ к страничному режиму. Она
может считывать последовательные ячейки за счет доступа к страничному режиму при одновременном
доступе к пакету. В FPM DRAM данные правильны только при активном сигнале nCAS. При конфигурировании
программного обеспечения вы должны задать регистр синхронизации SFR, принимая во внимание тактовую
частоту и параметры динамической оперативной памяти. 8
Временная диаграмма считывания FPM
Описание электрических цепей
5-34 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
5-3-6-2 Временная диаграмма считывания SDRAM DRAM (WorkCentre M15/
M15i)
В принципе Extended Data Out DRAM сходна с FPM DRAM. Для FPM данные действительны только при
активизации nCAS во время считывания внутренних данных. Однако есть фильтр-защелка, так что данные
будут постоянно выдаваться, даже после блокирования nCAS. При задании конфигурации программного
обеспечения следует установить регистр синхронизации SFR с учетом скорости часов и характеристик DRAM.
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19
HIGH
Row Active
(A-Bank)
Read
(A-Bank)
Read
(C-Bank)
Precharge
(B-Bank)
Read
(D-Bank)
: Don't care
Row Active
(B-Bank)
*Note 2
*Note 1
Row Acive
(C-Bank)
Read
(B-Bank)
Precharge
(A-Bank)
(D-Bank)
Precharge
(C-Bank)
Precharge
(D-Bank)
BA0
BA1
A10/AP
CL=2
CL=3
DQ
ADDR
CAS
RAS
CS
CKE
CLOCK
WE
DQM
QAa0 QAa1 QAa2 QBb0 QBb1 QBb2 QCc0 QCc1 QCc2 QDd0 QDd1 QDd2
QAa0 QAa1 QAa2 QBb0 QBb1 QBb2 QCc0 QCc1 QCc2 QDd0 QDd1 QDd2
RAa RBb RCc RDd
RAa RBb CAa RCc CBb RDd CCc CDd
5-3-6-3 Временная диаграмма записи в FPM DRAM (WorkCentre Pro 412 & FaxCentre F12)
Описание электрических цепей
WorkCentre Pro 412, FaxCentre F12 & 7/03 5-35
WorkCentre M15/M15i
Временная диаграмма записи FPM
Пример значений SFR для FPM
Описание электрических цепей
5-36 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
5-3-6-4 Синхронизация записи SDRAM (WorkCentre M15/M15i)
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19
HIGH
Row Active
(A-Bank)
Read
(A-Bank)
Read
(C-Bank)
Precharge
(B-Bank)
Read
(D-Bank)
: Don't care
Row Active
(B-Bank)
*Note 2
*Note 1
Row Acive
(C-Bank)
Read
(B-Bank)
Precharge
(A-Bank)
(D-Bank)
Precharge
(C-Bank)
Precharge
(D-Bank)
BA0
BA1
A10/AP
CL=2
CL=3
DQ
ADDR
CAS
RAS
CS
CKE
CLOCK
WE
DQM
QAa0 QAa1 QAa2 QBb0 QBb1 QBb2 QCc0 QCc1 QCc2 QDd0 QDd1 QDd2
QAa0 QAa1 QAa2 QBb0 QBb1 QBb2 QCc0 QCc1 QCc2 QDd0 QDd1 QDd2
RAa RBb RCc RDd
RAa RBb CAa RCc CBb RDd CCc CDd
Описание электрических цепей
WorkCentre Pro 412, FaxCentre F12 & 7/03 5-37
WorkCentre M15/M15i
5-3-6-5 Временная диаграмма считывания из EDO DRAM
В основном динамическая оперативная память EDO (Extended Data Out) похожа на Fast Page Mode DRAM. В
FPM данные правильны только тогда, когда сигнал nCAS активен во время считывания внутренних данных,
однако она имеет регистр-”защелку”, так что данные могут непрерывно выводиться даже при
деактивированном сигнале nCAS.
Временная диаграмма считывания EDO
Описание электрических цепей
5-38 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
5-3-6-6 Временная диаграмма записи в EDO DRAM
Пример значений SFR для EDO
Временная диаграмма записи в EDO
Описание электрических цепей
WorkCentre Pro 412, FaxCentre F12 & 7/03 5-39
WorkCentre M15/M15i
5-3-7 FS781 (ЧАСТОТНЫЙ ОСЛАБИТЕЛЬ)
В этой системе используется FS781 для главного тактового генератора с целью подавления электромагнитного
излучения.
Это устройство распределяет излучение по соответствующей ширине полосы частот для рассеивания
накапливаемой энергии и ее ослабления.
Емкость конденсатора в петлевом фильтре (контакт 4) устанавливается в зависимости от используемого
излучения или от ширины полосы частот. За более подробной информацией обратитесь к техническим
характеристикам FS781.
5-3-8 USB (универсальная последовательная шина)
USB N9602 с тактовым генератором 48 МГц используется в качестве интерфейса персонального компьютера.
Когда данные принимаются через USB-порт, активируется сигнал EIRQ1 для передачи прерывания на главный
процессор, после чего он непосредственно пересылает данные в динамическую оперативную память DRAM с
помощью сигнала IOCS4*&DRAMA(11) через DRAMD (24;31).
5-3-9 ОПЕРАТИВНАЯ ПАМЯТЬ SRAM 32 КБАЙТ (WorkCentre Pro 412 & FaxCentre F12)
Она хранит много дополнительных данных.
5-3-10 ОПЕРАТИВНАЯ ПАМЯТЬ SRAM 1 МБАЙТ (WorkCentre M15/M15i)
Она хранит много дополнительных данных.
Описание электрических цепей
5-40 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
5-3-11 Приемопередатчик факсимильных сообщений
5-3-11-1 Общая информация
Схема обрабатывает сигналы модема и между модемом и модулем сопряжения (LIU).
5-3-11-2 Модем (u44)
Модем FM336 содержит одну микросхему. Он имеет, помимо функций модема, функции определения DTMF
(двухтонального многочастотного набора) и производства аналогичного сигнала. Порт TX A1, 2 - это порт
вывода передачи, а RX IN - порт ввода получаемых данных. Сигнал / POR, управляемый контроллером MFP
(U3:KS32C61200), может инициализировать модем (/M_RST) без выключения системы.
D0-D7 - 8-разрядные информационные шины. Сигналы RS0-RS4 выбирают регистр в микросхемах модема.
Сигналы /RS и /WR управляют функциями READ и WRITE соответственно. Сигналre /IRQ прерывает модем.
Скорость передачи FM336 до 33,6 кб/с.
Модем подключается к гнезду LINE непосредственно через трансформатор.
Приемопередатчик WorkCentre Pro 412 & WorkCentre M15/M15i FAX
Приемопередатчик FaxCentre F12 FAX
Описание электрических цепей
WorkCentre Pro 412, FaxCentre F12 & 7/03 5-41
WorkCentre M15/M15i
5-4 Сканер
5-4-1 Сканеры WorkCentre Pro 412 и WorkCentre M15/M15i
5-4-1-1 ОБЩАЯ ИНФОРМАЦИЯ
Этот планшетный сканер, предназначеный для считывания оригиналов, в качестве устройства сканирования
имеет линейку приборов с зарядовой связью (CCD - ПЗС) с разрешением 600 точек на дюйм. В нем есть один
оптический датчик для определения исходного положения сканирующего устройства и положения окончания
сканирования. Исходное пложение определяется оптическим датчиком, прикрепленным к модулю приборов с
зарядовой связью. Положение окончания сканирования рассчитывается по количеству шагов двигателя.
CCD (WorkCentre Pro 412)
Contact Image Sensor (контактный датчик изображений) компактен и производителен.
В этом аппарате используются цветные приборы с зарядовой связью.
•Минимальное время сканирования строки для одного цвета: 5 мс
•Питание источника освещения: +12 В
•Максимальная частота пиксела: 6 МГц
•Количество чувствительных элементов: 5340 х 3
•Уровень привязки: 0,7 ~ 0,8 В
•Минимальный уровень сигнала: 0,8 В
CCD (WorkCentre M15/M15i)
Charge Coupled Device (устройство с зарядовой связью) компактно и производительно.
В этом аппарате используются цветные приборы с зарядовой связью.
•Минимальное время сканирования строки для одного цвета: 2,5 мс
•Питание источника освещения: +18 В
•Максимальная частота пиксела: 10 МГц
•Количество чувствительных элементов: 5340 х 3
•Уровень привязки: 0,7 ~ 0,8 В
•Минимальный уровень сигнала: 0,8 В
Описание электрических цепей
5-42 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
DUOIP2 Блок-схема
Описание электрических цепей
WorkCentre Pro 412, FaxCentre F12 & 7/03 5-43
WorkCentre M15/M15i
5-4-1-2 Основные характеристики
Обзор
(1) 0,5-мкм КМОП-технология (TLM), 208-PIN QFP, библиотека STD85
(2) Частота: 50 МГц
(3) Внутрикристальный генератор
(4) Метод сканирования: растровая развертка
(5) Устройство распознавания изображения: ПЗС 300/400/600 точек на дюйм
(6) Режимы сканирования
•цветное полутоновое изображение: R/G/B, каждый цвет 8 бит
•монохромное полутоновое изображение: 8 бит/пиксел
•двоичное изображение: 1 бит/пиксел (для режима текст/фото/смешанный)
(7) Максимальная ширина сканирования: А3, 600 точек на дюйм (8000 эффективных пикселов)
(8) Идеальное среднее время сканирования линии (А4, 600/300 точек на дюйм)
•цветное полутоновое изображение: 3 х 5000 х 80 нсек = 1,2 мсек (7/28 CPM)
•монохромное полутоновое изображение: 1 х 5000 х 80 нсек = 0,4 мсек (21/84 CPM)
•двоичное изображение: 1 х 5000 х 80 нсек = 0,4 мсек (21/84 CPM)
(9) Глубина аналого-цифрового преобразования: 12 бит
5-4-2 Сканер FaxCentre F12
5-4-2-1 Обзор
В качестве датчика изображений исользован CIS (контактный) с разрешением 300 точек на дюйм.
CCD
Contact Image Sensor (контактный датчик изображений)
В этом аппарате используются цветные приборы с зарядовой связью.
•Минимальное время сканирования строки для одного цвета: 2,5 мс
•Питание источника освещения: +12 В
•Максимальная частота пиксела: 1,17 МГц
•Количество чувствительных элементов: 2574
•Уровень привязки: 1,4 В
•Минимальный уровень сигнала: 2,6 В
5-4-2-2 Основные характеристики
Обзор
(1) 0,5-мкм КМОП-технология (TLM), 208-PIN QFP, библиотека STD85
(2) Частота: 50 МГц
(3) Внутрикристальный генератор
(4) Метод сканирования: растровая развертка
(5) Устройство распознавания изображения: ПЗС 300 точек на дюйм
(6) Режимы сканирования
•цветное полутоновое изображение: R/G/B, каждый цвет 8 бит
•монохромное полутоновое изображение: 8 бит/пиксел
•двоичное изображение: 1 бит/пиксел (для режима текст/фото/смешанный)
(7) Максимальная ширина сканирования: А4, 300 точек на дюйм
(8) Глубина аналого-цифрового преобразования: 12 бит
Описание электрических цепей
5-44 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
Обработка пикселов
•Минимальное время обработки пиксела: 4 системных тактовых генератора
•Высокоскоростной конвейерный метод обработки
(Коррекция полутонов, гама-коррекция, увеличение/уменьшение, перевод в двоичную систему)
Коррекция полутонов
(1) Поддержка белого затенения для каждого цвета R/G/B
(2) Память для данных белого затенения: 3 х 8000 х 12 бит = 288 кбит → 384 кбит (внешн.)
(3) Память для данных черного затенения: 3 х 8000 х 12 бит = 288 кбит → 384 кбит (внешн.)
Гамма-коррекция
(1) Независимая гамма-таблица для каждого элемента R/G/B.
(2) Память для данных гамма-таблицы: 3 х 1000 х 8 бит = 24 кбит (внутренн.)
Перевод в двоичную систему (монохромное изображение)
(1) Представление фотооригиналов 256 оттенками серого: медот 3 х 5 EDF (Error DifFusion - диффузия
ошибок), предложенный Stucki.
(2) LAT (Local Adaptive Thresholding - задание локального адаптивного порога) для текстовых оригиналов:
•использование локального окна (LOCAL WINDOW) 5 х 5 (алгоритм TIP)
• ABC (Automatic Background Control - автоматический контроль фона): автоматическое
изменение Tmin
(3) Комбинированный режим обработки ткстовых/фото/смешанных оригиналов
(4) Память для EDF-данных: 2 х 4000 х 16 бит = 128 кбит (внутренн.)
(5) Память для LAT-данных: 4 х 4000 х 16 бит = 256 кбит (внутренн.)
Масштабирование входного изображения
(1) Коэффициент масштабирования:
•в горизонтальном направлении: 25 ~ 800% с шагом 1%
•в вертикальном направлении: 25 ~ 100 % с шагом 1%
(2) Память для данных масштабирования: 2 х 8000 х 8 бит = 128 кбит (внутренн.)
Интеллектуальный контроллер двигателя сканера
(1) Автоматическое ускорение/замедление/поддержание равномерной скорости
(2) Память для данных: 256 х 16 бит = 4 кбит (внутренн.)
Автоматический запуск
Автоматическая генерация сигнала CLK_LINE (управление началом обработки строки)•‘TG (управление
началом сканирования строки)
(1) Доступна ресинхронизация сигнала TG
(2) Программируемые период сигнала TG и число появлений CLK_LINE
Выходной формат обработанных данных в модуле передачи данных (DTM - Data Transfer
Module)
((1) Режим DMA (Direct Memory Access - прямой доступ к памяти): режим Пакет/По требованию
(2) Интерфейс CDIP: LINE_SYNC, PIXEL_SYSNC, PIXEL_DATA[7:0]
Описание электрических цепей
WorkCentre Pro 412, FaxCentre F12 & 7/03 5-45
WorkCentre M15/M15i
36 Вводов/выводов общего назначения: 8 выводов общего назначения, 28 вводов/выводов
общего назначения
Поддержка черного/белого обращения и зеркального отображения
Внешние связи CIP3 (WorkCentre Pro 412)
Описание электрических цепей
5-46 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
Внешние связи CIP3 (WorkCentre M15/M15i)
CPU
SPGPm
(SPGPm)
Описание электрических цепей
WorkCentre Pro 412, FaxCentre F12 & 7/03 5-47
WorkCentre M15/M15i
Блок-схема CIP3 (WorkCentre Pro 412)
Описание электрических цепей
5-48 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
Блок-схема CIP4 (WorkCentre M15/M15i)
IRQ
12-bit
A
AFE_CIP4
/ D converter
Shading
Correction
Enlargement
/Reduction
SRA M
8192x8
(2line)
Processing
Mo dule
DMA
Int erf ac e
CIP4
Register
CPU I/F
Mod ule
Vp eak
Contro l Mo to r
Con tro l
AIN
AD C_REF T
ADC_REFB
PI_TG
PI 1
Gamma
Correction
SRAM_A[ 15:0]
SRAM_D[ 15: 0]
SRA M_nRD
SRA M_nWR
A[5:0] D[15:0]nCS nRD nWR nXDREQ nXDACK
TX_A, B
nTX_A, B
TX_EN1, EN2
Sensor
Int erf ac e
Shading
Acqu isitio n
SRA M
1024x8
(R/G/B)
SRAM
4096 x16
(2 line )
SRA M
256 x8
PI 2 EXT SRAM
Interrupt
Cont ro l
Vertical
Decimation
SRA M
1024x8
Описание электрических цепей
WorkCentre Pro 412, FaxCentre F12 & 7/03 5-49
WorkCentre M15/M15i
5-4-3 Сжатие и разворачивание Jbig
5-4-3-1 Блок-схема
Описание электрических цепей
5-50 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
5-5-1 Технические характеристики
В данном разделе представлены характеристики питания и окружающей среды для FaxCentre F12.
1. Диапазон параметров электропитания
В таблице представлены максимальные и минимальные значения параметров питания и температуры
хранения для FaxCentre F12.
* VDDBIAS подсоединяется к источнику системы 5 В. При этом обеспечивается допуск в 5 В для
контактов сигналов ввода-вывода (входных, выходных и двунаправленных). В системах, в
которых сигналы имеют напряжение 3,3 В, подключайте VDDBIAS к источнику 3,3 В.
2. Необходимые условия эксплуатации
В таблице представлены характеристики рабочей среды для FaxCentre F12.
* VDDBIAS подсоединяется к источнику системы 5 В. При этом обеспечивается допуск в 5 В для
контактов сигналов ввода-вывода (входных, выходных и двунаправленных). В системах, в
которых сигналы имеют напряжение 3,3 В, подключайте VDDBIAS к источнику 3,3 В.
Параметр Символ Минимум Максимум Единицы
Напряжение питания 3,3 ВVDD -0,3 7,0 В
Контрольный уровень
напряжения 5,0 В*
Рабочее
напряжение
3,3 В
VDDBIAS VDD 3,6 В
Рабочее
напряжение
5,0 В
VDDBIAS VDD 5,55 В
Входное напряжение для других
контактов (кроме VDD, VSS)
Vin -0,3 VDDBIAS +
0,3
В
Постоянный ток на входе Iin -10 +10 мА
Температура хранения Tas -40 125 °C
Параметр Символ Минмум Максимум Единицы
Напряжение питания 3,3 VDD 3,0 3,6 В
Контрольный уровень напряжения
5,0 В*
VDDBIAS 4,75 5,25 В
Потребляемая мощность при
рабочем напряжении при частоте 66
МГц
-1,0Вт
Температура эксплуатации Tao 0 70 °C
Описание электрических цепей
5-51 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
5-5-1-1 Электрические характеристики
В данном разделе представлены электрические характеристики PM-22.
Характеристики постоянного тока
Характеристики постоянного тока представлены в таблице.
ВНИМАНИЕ: Время CLOCK отсчитывается на уровне TTL, а не CMOS. Следует задавать правильную
конфигурацию системных часов. это обеспечит правильный рабочий цикл и соответствие спецификациям.
5-5-1-2 Классификация и нагрузка контактов
В таблице представлена классификация и нагрузка сигнальных контактов. В колонке емкостей представлены
значения для правильной синхронизации. В колонках тока представлены максимальные значения.
Параметр Символ Минимум Максимум Единицы
Входная емкость для входных
контактов
Cin 0 10 пФ
Входная емкость для
двунаправленных контактов
Cio 0 15 пФ
Максимальное входное напряжение
для всех контактов
Vin 2,0 VDDBIAS
+0,3
В
Минимальное входное напряжение
для всех контактов
Vil GND -0,3 0,8 В
Максимальное выходное напряжение
для выходных контактов
Voh 2,4 VDD В
Минимальное выходное напряжение
для выходных контактов
Vol GND 0,4 В
Входной ток при входе с VDD Iih -30 30
Входной ток при входе с GND Iil -30 30
Три состояния выходного сигнала с
VDD
Iozh -100 100 мкА
Три состояния выходного сигнала с
GND
Iozl -100 100
Ток источника питания Icc 0 95 мА
Описание электрических цепей
WorkCentre Pro 412, FaxCentre F12 & 7/03 5-52
WorkCentre M15/M15i
Имя
Кон
так
т
Уро
вен
ь
Рез
исто
р
Тип Сокращение/описание
Максимальная нагрузка
Емк
ост
ь
(пФ
)
Ток (мА)
Vol Voh
AGND L ~ P Analog Supply Return
(Gnd.)
~~ ~
AVDD H ~ P Analog Power Supply
Source
~~ ~
ALD[7:0
]
8 H H 1/3S Alternate Data Output 50 4 4
CD[15:0
]
16 H H 1/3S Command Data 50 8 8
CLOCK 1 H ~ I System Clock ~ ~ ~
CLK_O
UT
1 H ~ 3S PLL Clock Test Output
CS 1 L ~ I System Clock ~ ~ ~
DONE 1 H ~ O Operation Done Flag 50 8 8
GND 23 N/A ~ P Supply Return (Gnd.) ~ ~ ~
IBACK 1 L ~ I Input Burst Active ~ ~ ~
I/D 1 H ~ I Index/Data Control ~ ~ ~
ID[15:0] 16 H ~ 1/3S Input Data ~ ~ ~
IDACK 1 L ~ I Input Data Strobe ~ ~ ~
IDREQ 1 H ~ 3S Input Data Request 50 8 8
IFRDY 1 H ~ I Input Buffer Ready ~ ~ ~
IN_OVR 1 L H I Buffer Overflow Alert ~ ~ ~
INT 1 L ~ OD Interrupt Request 50 8 8
ISTRB 1 L ~ O Input Buffer Strobe 50 4 4
LSYNC 1 H ~ O Input Data Sync 50 4 4
NC 4 ~ ~ ~ No Connect ~ ~ ~
OBACK 1 L H I Output Burst Active ~ ~ ~
OD[15:0
]
16 H ~ 1/3S Output Data 50 8 8
ODACK 1 L H I Output Data Strobe ~ ~ ~
ODREQ 1 H ~ 3S Output Data Request 50 8 8
OFRDY 1 H ~ I Output Buffer Ready ~ ~ ~
OSTRB 1 L ~ O Output Buffer Strobe 50 4 4
PLL_BY
P
1 H ~ I Phase Locked Loop Bypass ~ ~ ~
RA[15:0
]
16 H ~ O RAM Address 50 4 4
Описание электрических цепей
WorkCentre Pro 412, FaxCentre F12 & 7/03 5-53
WorkCentre M15/M15i
Классификация и нагрузка контактов
• I: Вход
• O: Выход
• 3S: Три состояния выходного сигнала
• OD:Открытый drain-выход
• P: Источник питания
Сочетания соответствуют двунаправленным контактам. Буква “H” в колонке “Resistor” указывает
на то, что контакт имеет внутренний нагрузочный резистор. Знак тильды указывает на
отсутствие такого резистора.
RAMOE 1 L ~ O RAM Output Enable 50 4 4
RAMWR I L ~ I RAM Write Enable 50 4 4
Имя
Кон
так
т
Уро
вен
ь
Рез
исто
р
Тип Сокращение/описание
Максимальная нагрузка
Емк
ост
ь
(пФ
)
Ток (мА)
Vol Voh
RD 1 L ~ I Command Port Read ~ ~ ~
RD [7:0] 8 H H 1/3S RAM Data 50 4 4
RE [1:0] 2 L ~ O RAM Enable 50 4 4
RESET 1 L H I Chip Reset ~ ~ ~
TESTIN 1 H ~ I Test Input ~ ~ ~
TEST-
OUT
1 H O Manufacturing Test Output ~ ~ ~
VDD 22 N/A ~ P Power Supply Source ~ ~ ~
VDDBIA
S
1 N/A Input Reference Voltage
WR 1 L ~ I Command Port Write ~ ~ ~
RAMWR I L ~ I RAM Write Enable 50 4 4
RD 1 L ~ I Command Port Read ~ ~ ~
RD [7:0] 8 H H 1/3S RAM Data 50 4 4
RE [1:0] 2 L ~ O RAM Enable 50 4 4
Описание электрических цепей
5-54 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
5-6 Хост-интерфейс
Соответствует стандарту IEEE 1284.
5-6-1. ХОСТ-ИНТЕРФЕЙС
ИНТЕРФЕЙСНАЯ ЧАСТЬ ПАРАЛЛЕЛЬНОГО ПОРТА.
KS32C61200 имеет интерфейсную часть параллельного порта, которая позволяет осуществлять
параллельное соединение с персональным компьютером. Она соединяется с компьютером с помощью
разъема Centronix и формирует основные сигналы управления, которые используются для активации
параллельного соединения и включают в себя of/ERROR, PE, BUSY, /ACK, SLCT, /INIT, /SLCTIN, /AUTOFD и /
STB. Эта часть порта и способ передачи данных в компьютер поддерживают метод, описанный в стандарте на
параллельные порты IEEE 1283 (http:/www.fapo.com/ieee 1284.html). Иными словами поддерживаются как
режим совместимости (основной метод передачи данных для печати): полубайтный режим (4-битные данные;
поддерживает данные, загружаемые в ПК), так и ECP (enhanced capabilities mode - режим расширенных
возможностей: 8-битные данные - высокоскоростная двухканальная передача данных в ПК). Режим
совместимости обычно называется Centronix-режимом; он представляет собой протокол, используемый
большинством персональных компьютеров для передачи данных в принтер. ECP-режим имеет два цикла при
двухканальной передаче данных: цикл данных и цикл команд. Цикл команд имеет два формата: Run-Legth
Count и Channel Addressing. Run-Length Count (RLE) имеет высокий коэффициент сжатия (64х) и позволяет
выполнять сжатие данных в реальном времени, которое удобно для принтера и сканера при передаче
большого растрового изображения, имеющего серии одинаковых данных. Channel Addressing был разработан
для адресации нескольких устройств с единой структурой. Как например в данной системе, когда факс/
принтер/сканер имеют единую структуру, во время обработки изображения для принтера параллельный порт
может быть использован для других целей . Эта система использует RLE для передачи данных с высокой
скоростью. В этой части порта обрабатываются управляющие сигналы персонального компьютера,
выполняются задачи передачи/приема данных, таких как данные для печати из ПК, осуществляется
высокоскоростная загрузка отсканированных данных в ПК, загрузка данных для передачи или приема
факсимильных сообщений, отслеживаются с компьютера системные управляющие сигналы, а также вся
система.
Временная диаграмма обмена данными между аппаратными средствами в режиме совместимости
Описание электрических цепей
WorkCentre Pro 412, FaxCentre F12 & 7/03 5-55
WorkCentre M15/M15i
Временная диаграмма обмена данными в режиме ECP (вперед)
1. Хост-ПК помещает данные в строку данных и указывает цикл данных, переводя сигнал nAUTOFD на
высокий уровень.
2. Хост-ПК переводит сигнал nSTROBE на низкий уровень для подтверждения правильности данных.
3. Периферийное устройство опознает хост-компьютер, переводя BUSY на высокий уровень.
4. Хост-ПК переводит сигнал nSTROBE на высокий уровень. Это точка, которая должна быть использована
для передачи данных в периферийное устройство.
5. Периферийное устройство переводит сигнал BUSY на низкий уровень, показывая, что оно готово к приему
следующего байта.
6. Цикл повторяется, но теперь это цикл команд, т.к. сигнал nAUTOFD - на нижнем уровне.
Временная диаграмма обмена данными в режиме ECP (назад)
1. Хост-ПК запрашивает переход на обратный канал, переводя сигнал nINIT на низкий уровень.
2. Периферийное устройство сигнализирует, что оно готово к обработке, переводя сигнал PE на низкий
уровень.
3. Периферийное устройство помещает данные в строку данных и указывает цикл данных, переводя сигнал
BUSY на высокий уровень.
4. Периферийное устройство переводит сигнал nACK на низкий уровень, подтверждая правильность данных.
5. Хост-ПК опознает периферийное устройство, переводя сигнал nAUTOFD на высокий уровень.
6. Периферийное устройство переводит сигнал nACK на высокий уровень. Это точка, которая должна быть
использована для передачи данных в хост-ПК.
7. Хост-ПК переводит сигнал nAUTOFD на низкий уровень, показывая готовность к приему следующего байта.
8. Цикл повторяется, но теперь это цикл команд, т.к. сигнал BUSY - на нижнем уровне.
Описание электрических цепей
5-56 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
5-6-2 Интерфейс USB
5-6-2-1 Основные характеристики
•Полноскоростное узловое USB-устройство
•USB-приемопередатчик
•Регулятор напряжения сигнала 3,3 В
•Цепь генератора с частотой 48 МГц
•Программируемый тактовый генератор
•Механизм последовательного интерфейса, состоящий из Physical Layer Interface (PHY) и
Media Access Controller (MAC) и удовлетворяющий техническим требованиям USB 1.0
•Регистровый файл контроля/статуса
•Контроллер функционирования USB с семью конечными точками на базе FIFO
•Одна двунаправленная контрольная конечная точка 0 (8 байт)
•Три конечных точки передачи (2 * 32 байт и 1 * 64 байт)
•Три конечных точки приема (2 * 32 байт и 1 * 64 байт)
•8-битный параллельный интерфейс с двумя переключаемыми режимами:
- немультиплексный
- мультиплексный (Intel-совместимый)
•Поддержка прямого доступа к памяти (DMA) для параллельного интерфейса
•Интерфейс MICROWIRE/PLUS
•28-контактный SO-комплект
Описание электрических цепей
WorkCentre Pro 412, FaxCentre F12 & 7/03 5-57
WorkCentre M15/M15i
Блок-схема интерфейса немультиплексного режима
Основная временная диаграмма немультиплексного режима
Описание электрических цепей
5-58 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
5-7 Контроллер механизма печати

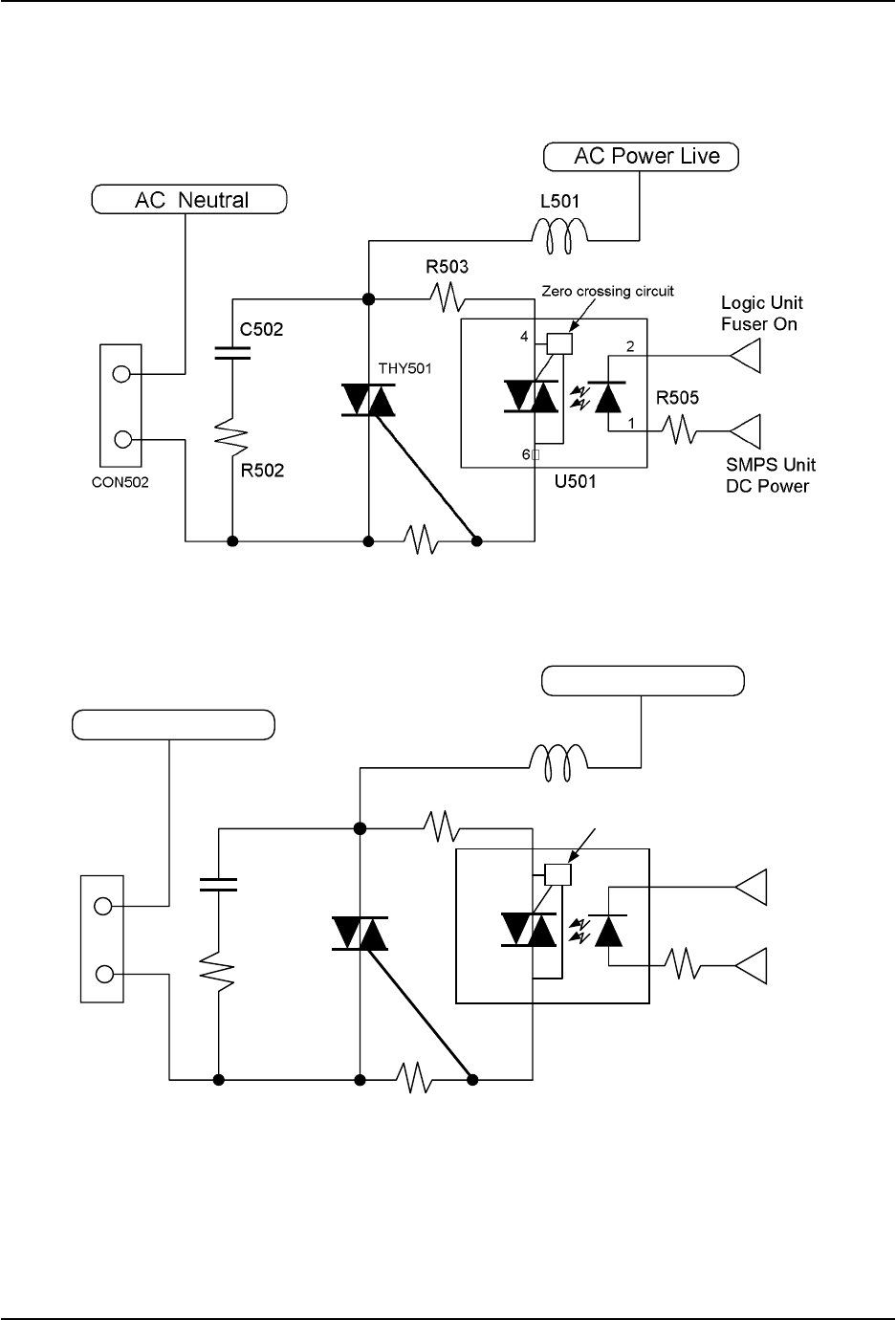

5-7-1 УПРАВЛЕНИЕ ФЬЮЗЕРОМ/ ЦЕПЬ ТЕРМИСТОРА
Эта цепь управляет температурой нагревательной лампы, которая обеспечивает закрепление перенесенного
на бумагу тонера. Она включает в себя термистор, сопротивление которого снижается с повышением
температуры, компаратор напряжения LM393 и транзистор для переключения.
Сопротивление термистора обратно пропорционально температуре поверхности нагревательной лампы.
Величина напряжения считывается с помощью контакта №60 (AVIN2) главного процессора, к которому
подключена схема сравнения на резисторах R43 и R29. Считываемое напряжение активирует (деактивирует)
сигнал ‘fuser’, переводя его на высокий (низкий) уровень, в зависимости от заданной температуры. Когда
сигнал ‘fuseron’ выключается (включается), переходя на низкий (высокий) уровень за счет переключения Q3,
S21ME4 внутри SMPS (PC3) включается (выключается) и это в конечном счете включает (выключает)
двухканальный тиристор (THY501), который подает (отключает) переменное напряжение на нагревательную
лампу.
Компаратор напряжения LM393 представляет собой устройство, предназначенное для защиты системы, если
программное обеспечение управления лампой работает не нормально. Если температура термистора
достигает 210 оС, сигнал на контакте №1 LM393 переходит на низкий уровень и переводит сигнал ‘fuseron’ на
высокий, отключая Q3. Другими словами LM393 отключает нагревательную лампу.
5-7-2 ЦЕПЬ ОБНАРУЖЕНИЯ БУМАГИ
1) Обнаружение открытой крышки
Датчик открытой крышки располагается сзади с правой стороны аппарата. если правая
крышка открыта, он отключает напряжение +5 В (узел лазера) и напряжение +24 В (главный
двигатель, двигатель многогранного зеркала узла лазера и HVPS), которые подаются на
указанные узлы. Сигнал открытой крышки поступает в главный процессор. При этом
загорается красный светодиод на панели управления.
2) Обнаружение отсутствия бумаги
Датчик отсутствия бумаги (оптопара), расположенный в нижней части лотка, определяет
отсутствие бумаги с помощью соединенного с ним активатора. Этот датчик информирует
главный процессор о наличии бумаги. Если бумага в лотке закончилась, на панели
управления загорается красный светодиод, предлагая оператору загрузить бумагу в лоток.
3) Обнаружение подачи бумаги
Когда бумага подхвачена и проходит активатор узла датчика подачи, транзистор внутри
оптопары включается, сигнал ‘nFFED’ переходит на низкий уровень и сообщает главному
процессору, что бумага подается в систему. Главный процессор обнаруживает этот сигнал и
выдает видеоданные через определенный промежуток времени (в зависимости от бумаги).
Если бумага не вызывает срабатывание датчика в определенный промежуток времени,
главный процессор обнаруживает это и выдает сообщение “Paper Jam 0” (Застревание
бумаги 0). На панели управления загорается красный светодиод.
4) Обнаружение выхода бумаги
Система обнаруживает выход бумаги из аппарата с помощью датчика с активатором,
прикрепленных к шасси. На выходе из аппарата возникает застревание “Paper Jam 2”
(Застревание бумаги 2). На панели управления при этом загорается красный светодиод.
Описание электрических цепей
WorkCentre Pro 412, FaxCentre F12 & 7/03 5-59
WorkCentre M15/M15i
5-7-3 ЦЕПЬ УЗЛА ЛАЗЕРА
1) Узел двигателя многоранного зеркала ( +24 В)
Двигатель многогранного зеркала внутри узла лазера вращается с помощью сигнала ‘PMOTOR’. Как только
достигается постоянная скорость вращения двигателя, в главный процессор посылается сигнал ‘nREADY’.
Контакт ‘clock’ является контактом, на который поступают импульсы требуемой частоты,
когда узел лазера использует внешний тактовый генератор в качестве эталона частоты
вращения двигателя. В настоящее время цепь внешнего тактового генератора располагается
в HVPS. Частота 1686 Гц (1686 Гц = 6,9083 МГц (частота кристалла) / 212 (микросхема
74НС4060N) используется в качестве частоты вращения многогранного зеркала.
2) Узел лазера ( +5 В)
После того как лазер включен сигналом ‘nLD_ON’, его луч отражается 6-гранным зеркалом,
прикрепленным к двигателю, и перемещается в горизонтальном направлении. Когда
лазерный луч достигает угла многогранного зеркала, он активирует сигнал ‘nHSYNC’
(импульс), а главный процессор формирует левую кромку изображения с помощью этого
сигнала (сигнала горизонтальной синхронизации).
В лазерном устройстве нет частей, подлежащих обслуживанию пользователем.
5-7-4 ЦЕПЬ АКТИВАЦИИ ВЕНТИЛЯТОРА/СОЛЕНОИДА
Цепь активации соленоида включается с помощью NPN TR, когда он получает сигнал ‘FAN’ от главного
процессора. TR включится, чтобы довести напряжение, подаваемое на вентилятор, до 24 В. При этом
активируется вентилятор.
Соленоид подачи активируется аналогичным образом. При получении сигнала от главного процессора он
активируется коммутируемой цепью.
Диод D29 (1N4003) подсоединен к обоим концам выходного терминала для защиты Q22 (KSC1008-Y) от
импульсов помех, наводимых во время деактивации соленоида.
5-7-5 ЦЕПЬ АКТИВАЦИИ ЛАМПЫ ПРЕДВАРИТЕЛЬНОГО ПЕРЕНОСА
Цепь активации лампы предварительного переноса включается с помощью NPN TR.
5-7-6 ЦЕПЬ АКТИВАЦИИ ДВИГАТЕЛЯ
Цепь активации двигателя определяется при выборе микросхемы первичного драйвера (поставляемой
продавцом). Эта система использует микросхемы драйвера двигателя TEA3718 (U57, U58), A2918 (U59).
Однако сопротивления распознавания (R273, R274, R292, R293) и эталонные сопротивления (R284, R289,
R294, R295) могут изменяться в зависимости от текущего значения активации двигателя.
Цепь получает сигнал активации двигателя (2 фазы) от главного процессора и генерирует биполярный
импульс (постоянный ток) и посылает соответствующий сигнал на вход шагового двигателя.
Описание электрических цепей
5-60 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
5-7-7 ВЫСОКОВОЛЬТНЫЙ ИСТОЧНИК ПИТАНИЯ (HVPS)
5-7-7-1 Общая информация
Этот высоковольтный источник питания имеет в качестве номинальных входных напряжений постоянные
напряжения +24 В и + 5В (используемые для устройства формирования изображения в цифровом методе
проявления изображения). Он формирует напряжение заряда (MHV), напряжение подачи тонера (SUPPLY),
напряжение проявления (DEV), напряжение на лезвии (BLADE) и напряжение переноса (THV). Каждый
высоковольтный блок формирует напряжение, необходимое в соотвествующем цифровом процессе.
5-7-7-2 Цифровой процесс проявления изображения
Цифровой процесс проявления изображения широко используется в копировальных аппаратах, лазерных
принтерах и факсах. Этот процесс состоит из зарядки, экспонирования, проявления, переноса и закрепления.
Сначала на поверхности фоторецептора формируется постоянный электрический заряд -900 В за счет
электризации барабана фоторецептора напряжением -1,4 кВ с помощью ролика заряда.
Заряженная поверхность фоторецептора засвечивается в соответствии с видео-данными получившим
соответствующую команду узлом лазера. Незасвеченные участки сохраняют исходный потенциал -900 В, а
засвеченные лазером приобретают потенциал примерно -180 В, который формирует скрытое
электростатическое изображение. Поверхность фоторецептора со скрытым изображением при вращении
барабана соприкасается с проявителем. При этом скрытое изображение проявляется тонером, поставляемым
к ролику проявления роликом подачи тонера, и превращается в видимое.
На ролик подачи тонера подается напряжение -450 В, на ролик проявления, вращающийся в том же
направлении, - напряжение -300 В. Частицы тонера между двумя роликами приобретают отрицательный заряд
за счет трения.
Тонер, подаваемый на ролик проявления, приобретает на нем электрический потенциал смещения и
переносится в область проявления. Частицы с отрицательным зарядом с ролика проявления будут скорее
перемещаться к засвеченным областям с высоким потенциалом -180 В, а не к незасвеченным участкам с
низким потенциалом -900 В ролика проявления и фоторецептора. В конечном итоге тонер не зафиксируется в
областях с низким потенциалом и сформирует видимое изображение.
Барабан фоторецептора продолжает вращаться и тонер попадает в зону переноса, где и происходит процесс
переноса изображения.
Отрицательно заряженный тонер переносится на бумагу с помощью ролика переноса. Частицы на
фоторецепторе попадут в положительное поле напряжения переноса, генерируемого HVPS. Это
электростатическое поле обеспечит большую силу притяжения, чем заряды на фоторецепторе, и тонер будет
переноситься на поверхность бумаги, проходящей над роликом переноса. Электростатические силы,
удерживающие тонер на бумаге невелики, поэтому он будет закрепляться на ней за счет тепла и давления
нагревательного и прижимного валов фьюзера. Нагревательный вал обеспечивает температуру около 180 оС,
а прижимной вал - усилие около 40 кг. После окончания закрепления бумага выводится из аппарата.
Описание электрических цепей
WorkCentre Pro 412, FaxCentre F12 & 7/03 5-61
WorkCentre M15/M15i
5-7-7-3. Элементы высоковольтного источника питания
Высоковольтный источник питания включает в себя узел напряжения заряда, узел напряжения смещения и
узел напряжения переноса.
1. Входной узел
2. Узел заряда (электризации): MHV (Main High Voltage - основное высокое напряжение)
3. Узел смещения: DEV (Development Voltage - напряжение проявления)/Supply (Supply Volt-
age - напряжение подачи тонера)/BLADE (Blade Voltage - напряжение на лезвии)
4. Узел переноса ‘+’: THV(+) (Transfer High Voltage (+) - положительное высокое напряжение
переноса)
5. Узел переноса ‘-’: THV(-) (Transfer High Voltage (-) - отрицательное высокое напряжение
переноса)
6. Узел коммутации
7. Узел обратной связи
8. Узел регулировки
9. Выходной узел

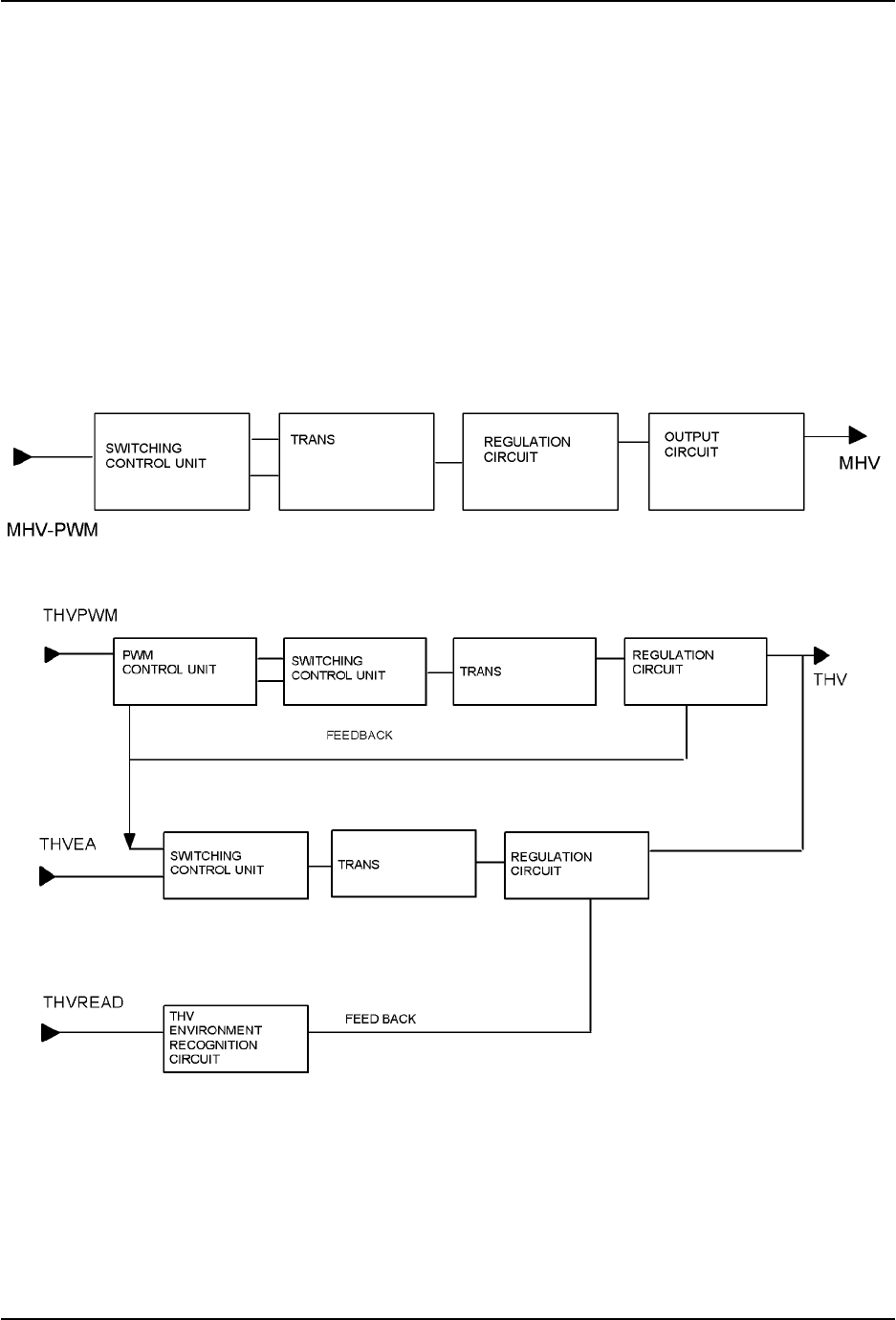

Блок-схема узла заряда
Блок-схема узла переноса
Описание электрических цепей
5-62 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i

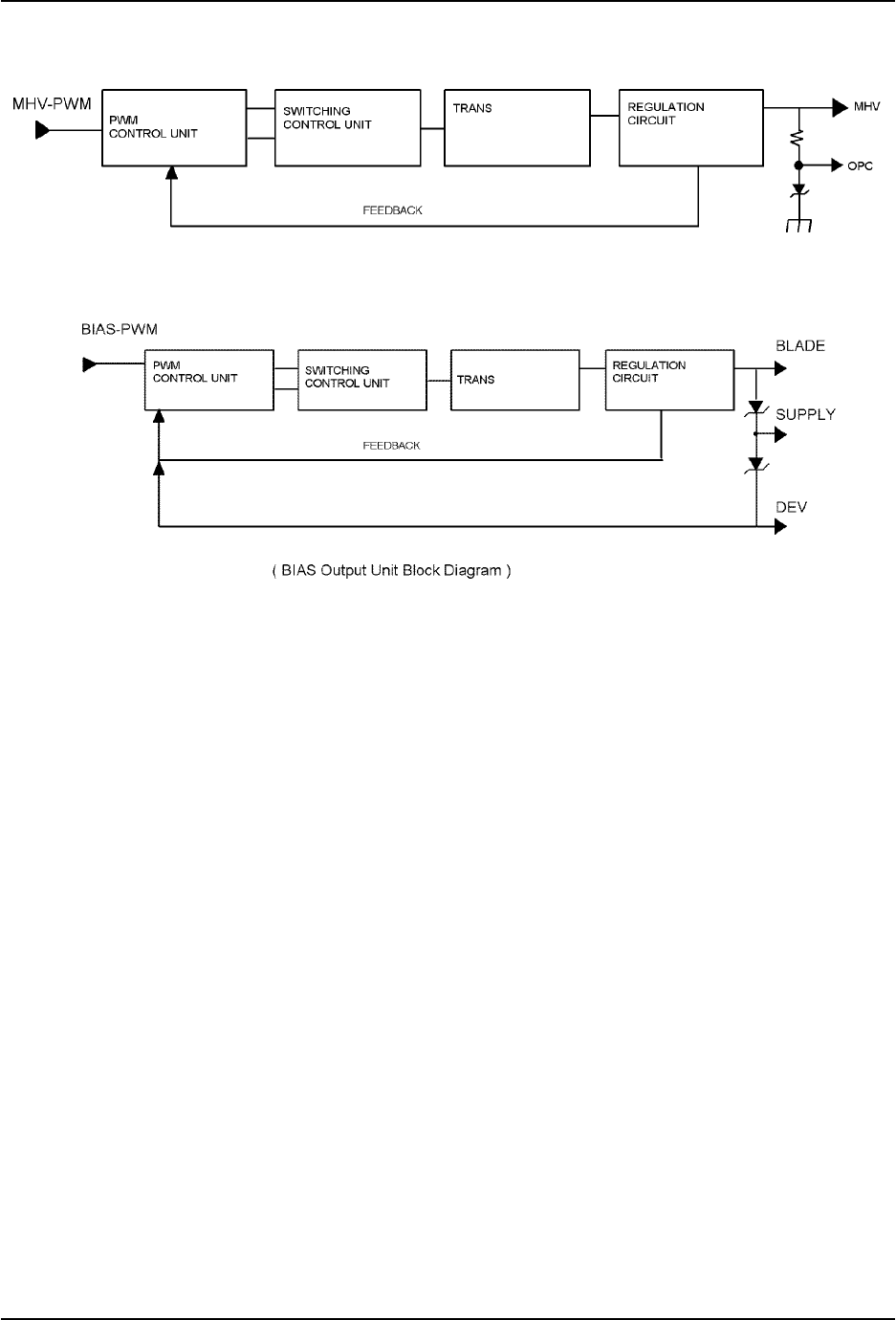

Блок-схема узла заряда
Описание электрических цепей
WorkCentre Pro 412, FaxCentre F12 & 7/03 5-63
WorkCentre M15/M15i

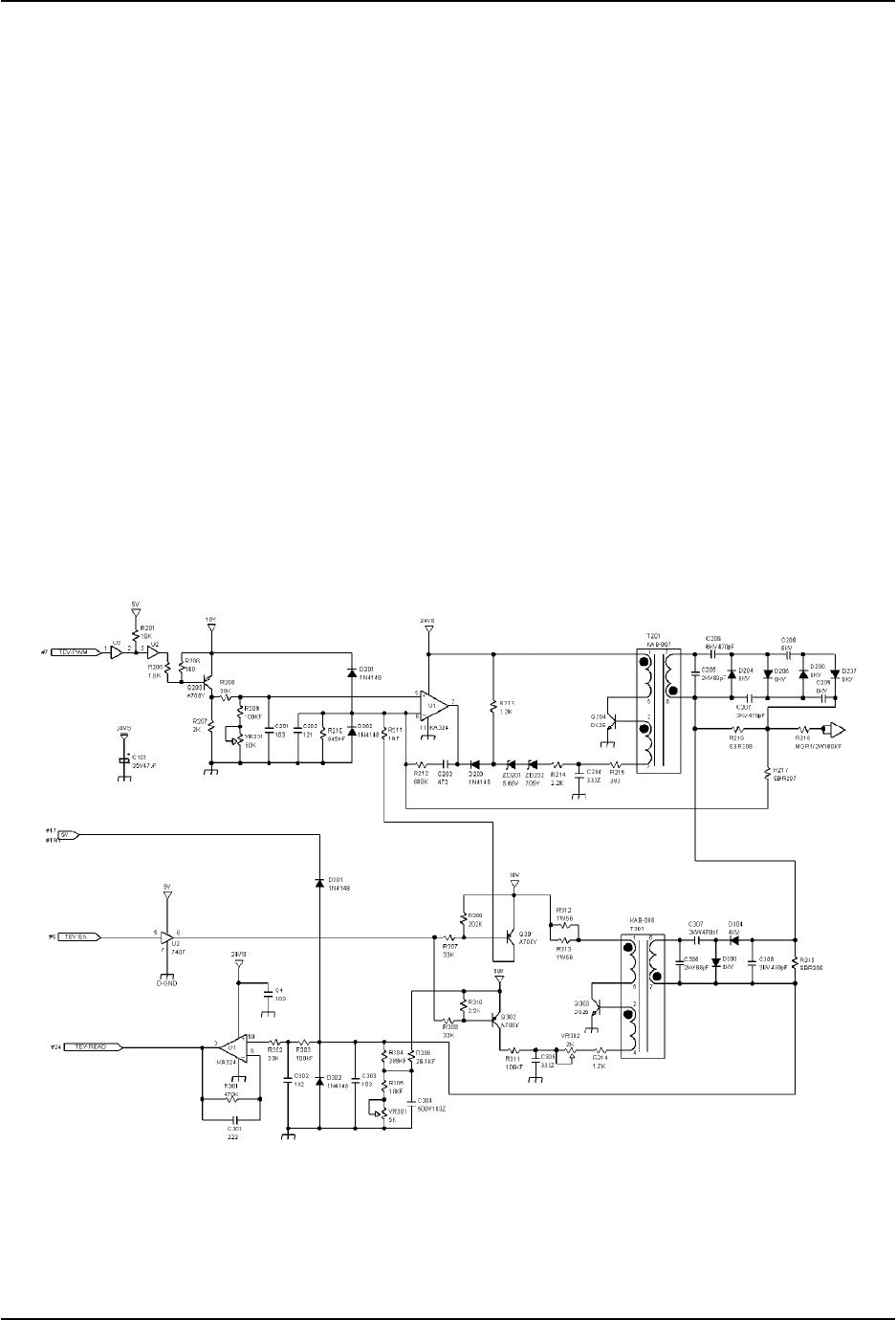

5-7-7-4 Узел напряжения заряда (MHV)
С выходным напряжением заряда (Electrification Output Enable) связан выходной управляющий сигнал ‘PWM-
LOW ACTIVE’.
При получении сигнала MHV-PWM LOW транзистор Q401 включается, и устойчивое напряжение будет подано
на неинвертирующий терминал OP-AMP 324. Поскольку напряжение выше, чем инвертирующее эталонное
напряжение OP-AMP, которое устанавливается R405 и R406, выход OP-AMP переходит на высокий уровень.
Этот выход посылает IB на дополнительный провод трансформатора через ограничивающее ток
сопротивление Q402, через R408 и С403, и Q402 включается. Если ток соответствует Q402, Ic через
первичную обмотку T401 увеличивается пропорционально времени, и когда он достигает предела Hfe для
Q402, то транзистор не будет сохранять состояние ‘on’, а перейдет в состояние ‘off’. Поскольку Q402 перешел
в выключенное состояние, в трансформаторе возникнет противо-ЭДС,энергия будет разряжаться во
вторичный контур, посылая ток на нагрузку и высокое выходное напряжение MHV на высоковольный выход,
который включает в себя цепь регулировки.
5-7-7-5 Узел напряжения смещения (BIAS - SUPPLY /DEV/ BLADE)
С выходным напряжением подачи тонера/проявления/напряжения на лезвии (BIAS Output Enable) связан
выходной управляющий сигнал ‘PWM-LOW ACTIVE’. При получении сигнала BIAS-PWM LOW транзистор Q501
включается, и устойчивое напряжение будет подано на неинвертирующий терминал OP-AMP 324. Поскольку
напряжение выше, чем инвертирующее эталонное напряжение OP-AMP, которое устанавливается R506 и
R507, выход OP-AMP переходит на высокий уровень. Этот выход посылает IB на дополнительный провод
трансформатора через ограничивающее ток сопротивление Q502, через R509 и С504, и Q502 включается.
Если ток соответствует Q502, Ic через первичную обмотку T201 увеличивается пропорционально времени, и
когда он достигает предела Hfe для Q502, то транзистор не будет сохранять состояние ‘on’, а перейдет в
состояние ‘off’. Поскольку Q502 перешел в выключенное состояние, в трансформаторе возникнет противо-
ЭДС,энергия будет разряжаться во вторичный контур, посылая ток на нагрузку и высокое выходное
напряжение DEV на высоковольный выход, который включает в себя цепь регулировки.
Описание электрических цепей
5-64 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
5-7-7-6 Узел напряжения переноса (THV (+) / THV(-))
С выходным напряжением переноса (+) связан выходной управляющий сигнал ‘PWM-LOW ACTIVE’. При
получении сигнала THV-PWM LOW транзистор Q203 включается, и устойчивое напряжение будет подано на
неинвертирующий терминал OP-AMP 324. Поскольку напряжение выше, чем инвертирующее эталонное
напряжение OP-AMP, выход OP-AMP переходит на высокий уровень.
Напяржение 24 В регулирует электрический потенциал на ZD201 и ZD202, посылает IB на дополнительный
провод трансформатора через ограничивающее ток сопротивление R215, через R212 и С204, и в конечном
итоге Q204 включается. Если ток соответствует Q204, Ic через первичную обмотку T201 увеличивается
пропорционально времени, и когда он достигает предела Hfe для Q204, то транзистор не будет сохранять
состояние ‘on’, а перейдет в состояние ‘off’. Поскольку Q204 перешел в выключенное состояние, в
трансформаторе возникнет противо-ЭДС,энергия будет разряжаться во вторичный контур, посылая ток на
нагрузку и высокое выходное напряжение THV на высоковольный выход, который включает в себя цепь
регулировки. Выходное напряжение определяется шириной DUTY. Q203 включается в цикл PWM DUTY для
изменения выхода за счет колебаний электрического потенциала VREF на неинвертирующем терминале OP-
AMP, так что максимальный выход будет при 0%, а минимальный - при 100%. Узел отрицательного выходного
напряжения переноса может формировать THV-EA ‘L’.
Если THV-EA ‘L’ (т.е. на нижнем уровне), то Q302 будет формировать электрический потенциал VCE и
посылать IB на дополнительный провод трансформатора через R311, С305 и VR302, через ограничивающее
ток сопротивление R314, и в конечном итоге Q303 включается. Если ток соответствует Q303, Ic через
первичную обмотку T301 увеличивается пропорционально времени, и когда он достигает предела Hfe для
Q303, то транзистор не будет сохранять состояние ‘on’, а перейдет в состояние ‘off’. Поскольку Q303 перешел
в выключенное состояние, в трансформаторе возникнет противо-ЭДС,энергия будет разряжаться во
вторичный контур, посылая ток на нагрузку и высокое выходное напряжение THV(-) на высоковольный выход,
который включает в себя цепь регулировки.
Описание электрических цепей
WorkCentre Pro 412, FaxCentre F12 & 7/03 5-65
WorkCentre M15/M15i
5-7-7-7 Определение условий окружающей среды
Напряжение THV распознает изменения в условиях среды, окружающей ролик переноса, и позволяет
подстраивать напряжение под них для обеспечения оптимального качества изображения. Аналоговый входной
сигнал преобразуется компаратором в цифровой выходной сигнал, который и распознает изменения в
окружающей среде. Именно это и позволяет напряжению переноса правильно откликаться на состояние
окружающей среды и тип бумаги в зависимости от величины этого цифрового выходного сигнала.
Соответствующее программное обеспечение может быть загружено в ПЗУ контроллера механизма печати.
Распознание усоловий окружающей среды организовано следующим образом: сначала задается стандартное
напряжение THV(+). К выходу напряжения переноса подключается нагрузка 200 МОм, с помощью VR201
задается стандартное напряжение 800 В. После этого с помощью VR302 задается величина 56 (индекс
распознания для главного процессора).
Это стандартное значение гарантирует, что ток обратной связи будет равен 4 мкА при выходном напряжении
800 В и нагрузке 200 МОм.
Если сопротивление нагрузки изменяется при неизменном напряжении 800 В, ток обратной связи также
меняется, меняя индекс распознания. Вместе с измененным индексом, считываемым главным процессором,
будет изменяться и выходное напряжение в соответствии с заранее заданными табулированными
величинами.
Изменения в выходном напряжении переноса из-за изменения нагрузки контролируются PWM-DUTY.
Описание электрических цепей
5-66 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
5-8 Панель управления
5-8-1 ОБЩАЯ ИНФОРМАЦИЯ (WorkCentre Pro 412 & FaxCentre F12)
Панель управления функционально отделена от главной платы и управляется микрокомпьютером (Z8601) на
плате. И главная плата, и плата панели управления используют канал универсального асинхронного
приемопередатчика (universal asynchronous receiver/transmiter - UART) для обмена информацией. Сброс
параметров панели управления может контролироваться главной платой. Как только на панели управленя
происходит какое-либо событие (такое как нажатие кнопки), она посылает специальные коды на главную плату
для отклика на событие. Главная плата анализирует эти коды и управляет системой. Например, главная плата
выдает сообщения на дисплей панели управления, передает данные по каналу UART на панель в
соответствии с требуемым форматом, а панель в свою очередь отображает их на дисплее или с помощью
светодиодов. Отклик панели управления также передается на главную плату по каналу UART, после чего
главная плата управляет выполнением необходимой операции.
Панель управления сосотоит из микрокомпьютера U1 (Z8601), жидкокристаллического дисплея, клавиатуры,
светодиодных индикаторов. См. схему панели управления и схемы электрических соединений в этом
Руководстве.
•Сигналы с клавиатуры поступают на группу входных контактов U1 (D1 ~ D6).
•Контакт 48 U1 (TX DATA) используется для передачи кодов на главную плату.
•Команды для дисплея, получаемые от контроллера, поступают на контакт 5 U1 (RX DATA).
•Сигналы управления жидкокристаллическим дисплеем подаются U1 через групу контактов Р2-х и Р3-4
~ Р3-6.
•Сигналы управления светодиодами состояния аппарата передаются через контакты U1 LED0 ~ LED8.
Блок-схема панели управления
Описание электрических цепей
WorkCentre Pro 412, FaxCentre F12 & 7/03 5-67
WorkCentre M15/M15i
5-8-2 ОБЩАЯ ИНФОРМАЦИЯ (WorkCentre M15/M15i)
Панель управления функционально отделена от главной платы и управляется микрокомпьютером (HT48R50)
на плате. И главная плата, и плата панели управления используют канал универсального асинхронного
приемопередатчика (universal asynchronous receiver/transmiter - UART) для обмена информацией. Сброс
параметров панели управления может контролироваться главной платой. Как только на панели управленя
происходит какое-либо событие (такое как нажатие кнопки), она посылает специальные коды на главную плату
для отклика на событие. Главная плата анализирует эти коды и управляет системой. Например, главная плата
выдает сообщения на дисплей панели управления, передает данные по каналу UART на панель в
соответствии с требуемым форматом, а панель в свою очередь отображает их на дисплее или с помощью
светодиодов. Отклик панели управления также передается на главную плату по каналу UART, после чего
главная плата управляет выполнением необходимой операции.
Панель управления сосотоит из микрокомпьютера U1 (HT48R50), жидкокристаллического дисплея,
клавиатуры, светодиодных индикаторов. См. схему панели управления и схемы электрических соединений в
этом Руководстве.
•Сигналы с клавиатуры поступают на группу входных контактов U1 (D1 ~ D6).
•Контакт 48 U1 (TX DATA) используется для передачи кодов на главную плату.
•Команды для дисплея, получаемые от контроллера, поступают на контакт 5 U1 (RX DATA).
•Сигналы управления жидкокристаллическим дисплеем подаются U1 через групу контактов Р2-х и Р3-4
~ Р3-6.
•Сигналы управления светодиодами состояния аппарата передаются через контакты U1 LED0 ~ LED7.
Блок-схема панели управления
Connector MICOM
HT48R50
UART
Reset
11
7X
Y8
RESONATOR
7.37 MHz
LCD
16 2line
Key Matrix
LEDs
Описание электрических цепей
5-68 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
5-9 Узел источника питания с режимом коммутации SMPS
5-9-1 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИСТОЧНИКА ПИТАНИЯ SMPS
Узел источника питания с режимом коммутации (Switching Mode Power Supply - SMPS), используемый в
аппарате, представляет собой источник питания PWM-типа (Pulse Width Modulation - модуляция длительности
импульса), который подает постоянное напряжение +5 В на контроллер и панель управления и постоянные
напряжения +5 В, +24 В и +12 В на механизм печати. Он также подает переменное напряжение на
нагревательную лампу фьюзера.
№Выходной канал Канал 1 Канал 2 Канал 3
1Название канала +5,1 В+24,0 В+12,0 В
2Номинальное
выходное напряжение
+5,1 В+24,0 В+12,0 В
3Номинальный
выходной ток
2 А2,5 А1,0 А
4
Максимальный ток
нагрузки и характер
нагрузки
3 А, постоянный 3,5 А,
постоянный
1,0 А, постоянный
5Диапазон токов
нагрузки
0,5 - 2,0 А0,3 - 2,5 А0,2 - 1,0 А
6
Номинальное
выходное напряжение
(для номинальных
вводов/выводов)
+5,1 В ±5%
(+4,84 - +5,35 В)
+24,0 В ±10%
(+21,60 - +26,40 В)
+12 В ±5%
(+11,40 - +12,60 В)
7
1) Суммарное
отклонение выходного
напряжения (ввод,
нагрузка, температура,
старение)
2) Динамическое
изменение ввода
3) Динамическое
изменение нагрузки
Включая все
+5,1 В ±5%
(+4,84 - +5,35 В)
Включая ошибку
установки
Включая все
+24,0 В ±10%
(+21,60 - +26,40 В)
Включая ошибку
установки
Включая все
+12 В ±5%
(+11,40 - +12,60 В)
Включая ошибку
установки
8Пульсации и шум 27 150 мВ р-р или
меньше
500 мВ р-р или
меньше
150 мВ р-р или
меньше
Описание электрических цепей
WorkCentre Pro 412, FaxCentre F12 & 7/03 5-69
WorkCentre M15/M15i
5-9-2 ВВОД ПИТАНИЯ ПЕРЕМЕННОГО ТОКА (WorkCentre Pro 412 & FaxCentre F12)
Тракт ввода питания переменного тока состоит из фазы (F501) для ограничения переменного тока, варистора
(TNR501) для обхода высоковольтных скачков напряжения, разрядного сопротивления (R508), цепи
фильтрации импульсов помех переменного напряжения (С501, LF501, C503), контура заземления общих помех
(С504, С505), второго фильтра помех (LF502) и термистора (TH501).
При включении питания ТН501 ограничивает ток за счет своего высокого напряжения, а затем, по мере
повышения температуры, его сопротивление падает почти до нуля.
5-9-3 ВВОД ПИТАНИЯ ПЕРЕМЕННОГО ТОКА (WorkCentre M15/M15i)
Тракт ввода питания переменного тока состоит из фазы (F1) для ограничения переменного тока, варистора
(TNR1) для обхода высоковольтных скачков напряжения, разрядного сопротивления (R1), цепи фильтрации
импульсов помех переменного напряжения (С2, LF1, C4), контура заземления общих помех (С5, С6), второго
фильтра помех (LF2) и термистора (TH1).
При включении питания ТН1 ограничивает ток за счет своего высокого напряжения, а затем, по мере
повышения температуры, его сопротивление падает почти до нуля.
5-9-4 УПРАВЛЕНИЕ РЕЖИМОМ КОММУТАЦИИ (WorkCentre Pro 412 & FaxCentre F12)
Входное переменное напряжение выпрямляется и фильтруется с помощью BD552 и C507 с получением
высокого постоянного напряжения, подаваемого на первичную обмотку Т501. Контакт 1 TR01 соединен с
устройством U502 SMPS. U502 автоматически запускается и обрезает постоянное напряжение. U502
предствляет собой микросхему источника питания с режимом коммутации PWM-типа и имеет встроенную
микросхему управления режимом коммутации (Switched Mode Control - SMC), а также выходную цепь MOSFET.
Микросхема SMC имеет автоматический перезапуск без источника питания для микросхемы и тепловое
отключение. С509, R512, C510, D505 фиксируют переднюю кромку импульсов напряжения, вызванных
индуктивной утечкой в тарнсформаторе.
Выход вторичной силовой обмотки (контакты 11 и 12) выпрямляется и фильтруется с помощью D507, C552,
L551 и С554 для формирования выходного напряжения 5 В. Выход обмотки смещения (контакты 4 и 5)
выпрямляется и фильтруется с помощью D506 и С511 для формирования напряжения смещения U502.
Вторичный выход 5 В регулируется на протяжении тракта напряжения, разделяемого на части R553, R556 -
PC252, переключаемый с помощью U503 - напряжение смещения U502 - цикл PWM U503 - вторичное
напряжение Т501. С508 фильтрует выход внутреннего контакта, определяет частоту автоматического
перезапуска и вместе с R506 компенсирует контур управления. U552 вторичного контура - 12 В представляет
собой регулятор с малыми потерями мощности со встроенной защитой от токов перегрузки.
5-9-5 УПРАВЛЕНИЕ РЕЖИМОМ КОММУТАЦИИ (WorkCentre M15/M15i)
Входное переменное напряжение выпрямляется и фильтруется с помощью BD1 и C10 с получением высокого
постоянного напряжения, подаваемого на первичную обмотку Т1. Контакт 1 TR01 соединен с устройством U502
SMPS. U502 автоматически запускается и обрезает постоянное напряжение. U502 предствляет собой
микросхему источника питания с режимом коммутации PWM-типа и имеет встроенную микросхему управления
режимом коммутации (Switched Mode Control - SMC), а также выходную цепь MOSFET. Микросхема SMC имеет
автоматический перезапуск без источника питания для микросхемы и тепловое отключение. R4, R5, C11, D1
фиксируют переднюю кромку импульсов напряжения, вызванных индуктивной утечкой в тарнсформаторе.
Выход вторичной силовой обмотки (контакты 5 и 6) выпрямляется и фильтруется с помощью D8, D9, L2, C33 и
С34 для формирования выходного напряжения 5 В. Выход обмотки смещения (контакты 9 и 8) выпрямляется и
фильтруется с помощью D2 и С12 для формирования напряжения смещения U502. Вторичный выход 5 В
регулируется на протяжении тракта напряжения, разделяемого на части R34, R35.
Описание электрических цепей
5-70 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
5-9-6 ПОДДЕРЖАНИЕ ЗАДАННОЙ ТЕМПЕРАТУРЫ
5-9-6-1 Цепь контроля “постоянной лампы” (WorkCentre Pro 412 & FaxCentre F12)
Схема контроля “постоянной лампы”
5-9-6-2 Цепь контроля “постоянной лампы” (WorkCentre M15/M15i)
Схема контроля “постоянной лампы”
AC Neutral
AC Power Live
C18
R23
R24
R66
L1
Logic Unit
Fuser On
SMPS Un
it
DC Powe
r
PC3
42
1
6
SY1
C
ON502
Zero crossing circuit
Описание электрических цепей
WorkCentre Pro 412, FaxCentre F12 & 7/03 5-71
WorkCentre M15/M15i
5-9-6-3 Управление “постоянной лампой” (WorkCentre Pro 412 & FaxCentre F12)
Для управления “постоянной лампой” должен подаваться управляющий сигнал от логического блока ‘fuser on’
и питание постоянного тока от блока SMPS.
Эта цепь включается только при появлении сигнала от блока ‘fuser on’ и подаче питания постоянного тока.
Приводимое ниже описание объясняет работу цепи управления “постоянной лампы”.
Логический блок ‘fuser on’ подает отпирающий ток на светодиод драйвера триака U501, затем инфракрасный
луч обнаруживается фотодетектором U501. После этого триак начинает проводить ток.
Этот ток подает отпирающий импульс на затвор триака THY501. В этот момент THY501 открыт и питание
переменного тока подается на “постоянную лампу”. Лампа включается и температура начинает подниматься.
Поскольку схема управления “постоянной лампой” использует питание переменного напряжения (“+” и “-”
чередуются), в ней установлен двухканальный триак (THY501), который имеет преимущество по сравнению с
одноканальным SCR по стоимости, габаритам и надежности. Затвор триака может быть открыт как прямым,
так и обратным сигналом. Как только триак включен, он больше не будет управляться отпирающим сигналом,
а будет постоянно открыт до тех пор, пока ток между главными клеммами не упадет ниже величины
поддерживающего тока. Иными словами, вы не можете выключить его обратным сигналом, в отличие от SCR.
Это свойство называется скоростью подъема по пороговым току-напряжению (коммутация: dV/dt). В
применении к питанию переменного тока триак должен выключаться всякий раз при переходе нулевой точки
или дважды включаться в каждом цикле. Такая операция называется коммутацией. Можно выключать триак в
конце полуцикла за счет отключения отпирающего сигнала, когда ток нагрузки (IL) выходит на уровень
поддерживающего тока или ниже его. Когда триак переключается автономно, полярность напряжения на его
обоих концах будет меняться, а само напряжение - увеличиваться до максимального фазного напряжения
(VAC). В этот момент величина скорости подъема будет определяться как dV/dt, а перегрузка по напряжению -
самой цепью. Если триак переключается автономно, напряжение на обоих его концах будет таким же, как и
фазное.
Индуктивная цепь
Описание электрических цепей
5-72 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
5-9-6-4 Управление “постоянной лампой”
Для управления “постоянной лампой” должен подаваться управляющий сигнал от логического блока ‘fuser on’
и питание постоянного тока от блока SMPS.
Эта цепь включается только при появлении сигнала от блока ‘fuser on’ и подаче питания постоянного тока.
Приводимое ниже описание объясняет работу цепи управления “постоянной лампы”.
Логический блок ‘fuser on’ подает отпирающий ток на светодиод драйвера триака PC3, затем инфракрасный
луч обнаруживается фотодетектором PC3. После этого триак начинает проводить ток.
Этот ток подает отпирающий импульс на затвор триака SY1. В этот момент SY1 открыт и питание переменного
тока подается на “постоянную лампу”. Лампа включается и температура начинает подниматься.
Поскольку схема управления “постоянной лампой” использует питание переменного напряжения (“+” и “-”
чередуются), в ней установлен двухканальный триак (SY1), который имеет преимущество по сравнению с
одноканальным SCR по стоимости, габаритам и надежности. Затвор триака может быть открыт как прямым,
так и обратным сигналом. Как только триак включен, он больше не будет управляться отпирающим сигналом,
а будет постоянно открыт до тех пор, пока ток между главными клеммами не упадет ниже величины
поддерживающего тока. Иными словами, вы не можете выключить его обратным сигналом, в отличие от SCR.
Это свойство называется скоростью подъема по пороговым току-напряжению (коммутация: dV/dt). В
применении к питанию переменного тока триак должен выключаться всякий раз при переходе нулевой точки
или дважды включаться в каждом цикле. Такая операция называется коммутацией. Можно выключать триак в
конце полуцикла за счет отключения отпирающего сигнала, когда ток нагрузки (IL) выходит на уровень
поддерживающего тока или ниже его. Когда триак переключается автономно, полярность напряжения на его
обоих концах будет меняться, а само напряжение - увеличиваться до максимального фазного напряжения
(VAC). В этот момент величина скорости подъема будет определяться как dV/dt, а перегрузка по напряжению -
самой цепью. Если триак переключается автономно, напряжение на обоих его концах будет таким же, как и
фазное.
Индуктивная цепь
VAC
IL
G
VT
Inductive IL
Разборка и сборка
WorkCentre Pro 412, FaxCentre F12 & 7/03 6-1
WorkCentre M15/M15i
6. Разборка и сборка
6-1 WorkCentre Pro 412 & WorkCentre M15/M15i
Общие меры предосторожности при разборке
ПРЕДУПРЕЖДЕНИЕ
При разборке и сборке компонентов соблюдайте осторожность. Тесная близость проводов к
движущимся частям делает необходимым аккуратное проведение соединений. При
извлечении каких-либо компонентов все затронутые электрические провода следует как
можно точнее укладывать в первоначальное положение. Перед извлечением компонентов
обратите внимание на схему расположения электрических проводов.
При любом обслуживании машины нужно выполнять следующее:
1. Проверьте, нет ли в памяти документов.
2. Отсоедините сетевой шнур.
3. Работайте на ровной и чистой поверхности.
4. Производите замену только разрешенными частями.
5. Не применяйте больших усилий при снятии или установке пластмассовых частей.
6. Убедитесь, что все компоненты установлены правильно.
Разборка и сборка
6-2 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i

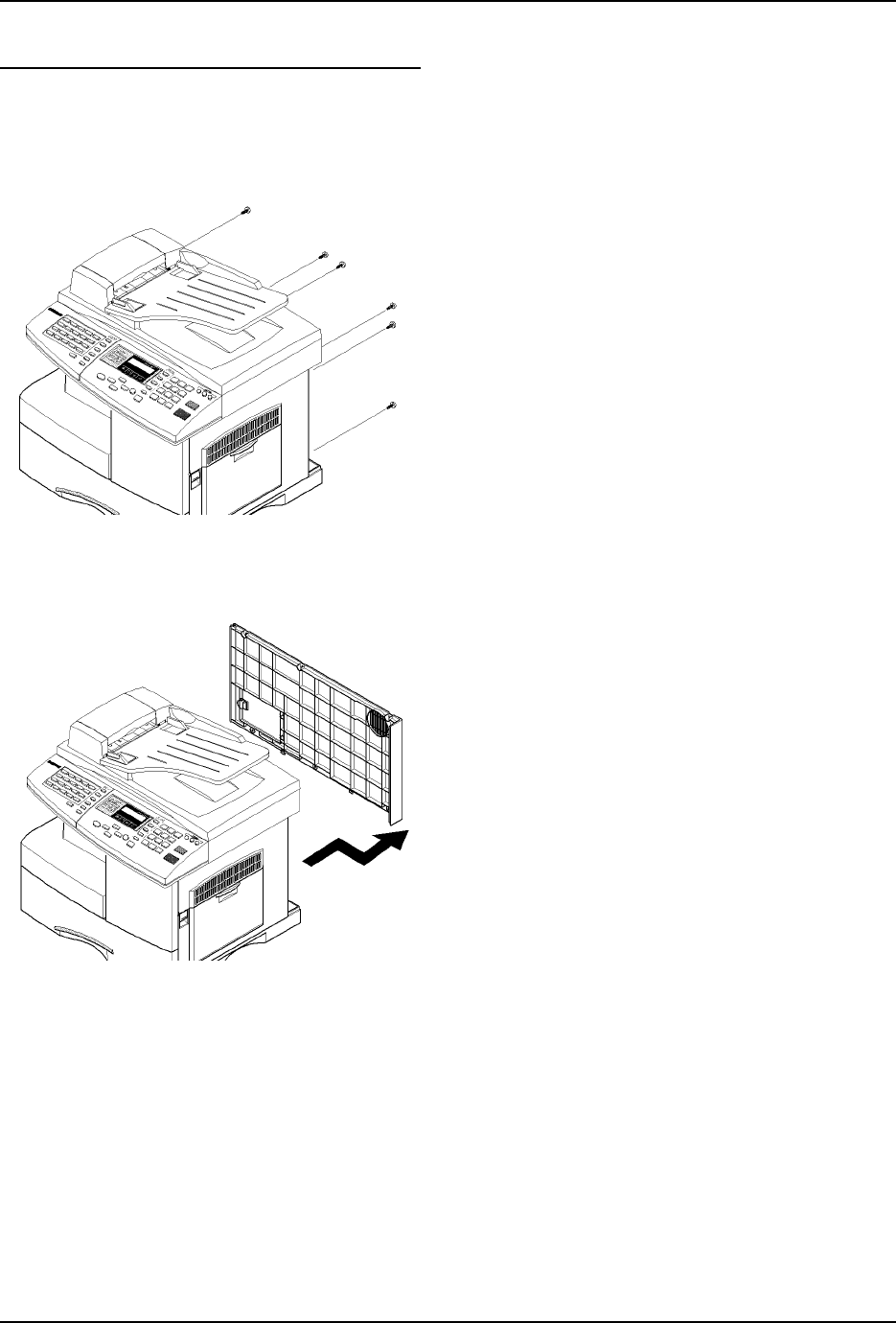

6-1-1 Задняя крышка
1. Удалите шесть винтов, крепящих заднюю
крышку.
.
2. Отделите крышку от основания и узла
сканера.
Разборка и сборка
WorkCentre Pro 412, FaxCentre F12 & 7/03 6-3
WorkCentre M15/M15i
6-1-2 Узел сканера
1. Перед извлечением узла сканера следует
снять заднюю крышку (см. стр. 6-2).
2. Удалите три винта сзади, как это показано
ниже.
3. Удалите два винта за передней крышкой.
4. Откройте узел боковой крышки и
переднюю крышку, как это показано ниже.
.
5. Отсоедините два разъема и кабель ПЗС.
ВНИМАНИЕ
Чтобы избежать повреждения контактов,
отсоединяйте кабель в горизонтальном
направлении.
6. Вытащите узел сканера по направлению
стрелки.
Разборка и сборка
6-4 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
7. Отсоедините разъем от узла стекла
экспонирования.
8. Потяните автоподатчик (ADF) вверх и
снимите его.
9. Удалите восемь винтов, крепящих узел
стекла экспонирования.
10. Освободите защелку верхнего узла
сканера, придерживающую стекло, и
извлеките его.
Разборка и сборка
WorkCentre Pro 412, FaxCentre F12 & 7/03 6-5
WorkCentre M15/M15i
11. Отсоедините разъем и извлеките узел
панели управления.
12. Удалите три винта и вытащите стекло из
верхнего узла крышки сканера.
13. Удалите пять винтов и ложный
опускающий рычаг сканера.
14. Отсоедините кабель ПЗС.
15. Потяните вал ПЗС вверх и извлеките
модуль сканера.
Разборка и сборка
6-6 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
16. Удалите три винта и вытащите держатель
привода.
17. Удалите два винта и вытащите
коммутационную панель стекла
экспонирования.
Разборка и сборка
WorkCentre Pro 412, FaxCentre F12 & 7/03 6-7
WorkCentre M15/M15i
6-1-3 Автоподатчик (ADF)
1. Перед снятием узла ADF следует удалить:
- заднюю крышку (см. стр. 6-2)
- узел сканера (см. стр. 6-3).
2. Удалите пять винтов с крышки стекла
экспонирования.
3. Откройте откидную крышку и вытяните
левую и правую боковые крышки, а также
освободите защелку левой боковой
крышки с помощью заостренного
инструмента.
4. Потяните узел ADF вверх, и снимите его.
5. Снимите откидную крышку.
Platen Cover Ass’y
laten Cover
ss’y
Side Cover L
Cover Open
Side Cover R
P
laten Cover Ass’y
Разборка и сборка
6-8 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i

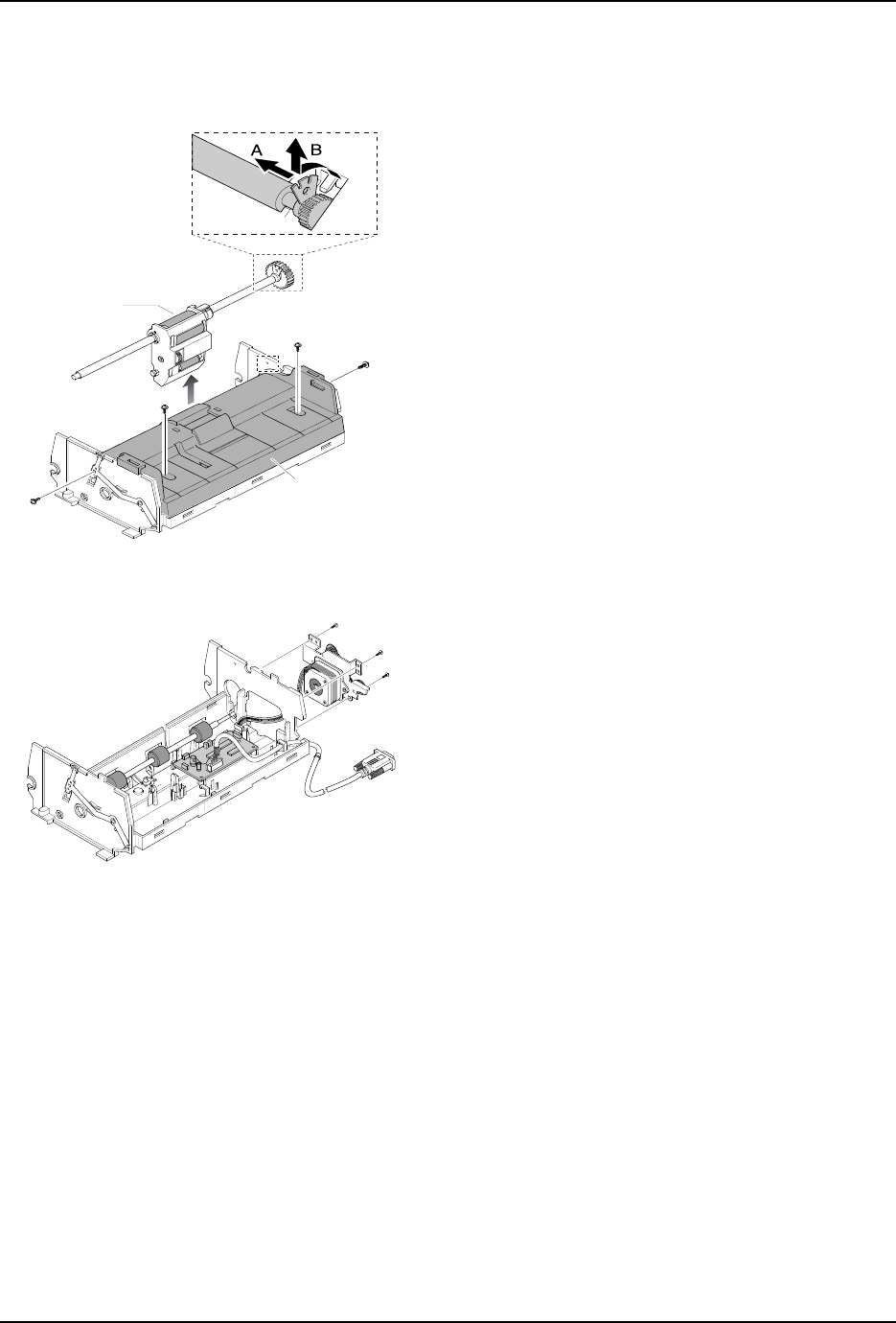

6. Снимите узел захвата.
Удалите четыре винта, и снимите верхнюю
часть ADF.
7. Удалите три винта и снимите узел привода
ADF.
Pick-up Ass’y
ADF Upper
Разборка и сборка
WorkCentre Pro 412, FaxCentre F12 & 7/03 6-9
WorkCentre M15/M15i
6-1-4 Узел панели управления
1. Перед снятием узла панели управления
следует снять:
- Заднюю крышку (см. стр. 6-2)
- Узел сканера (см. стр. 6-3)
2. Удалите из крышки панели управления
десять винтов, крепящих коммутационную
панель и модуль дисплея ЖКД.
3. Удалите контактную резину.
4. Извлеките клавишную панель.
Разборка и сборка
6-10 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
6-1-5 Узел боковой крышки
1. Удалите два винта и освободите стопор,
фиксирующий заднюю крышку у основной
рамы.
2. Освободите правую нижнюю часть
крышки, затем потяните ее по
направлению стрелки, и освободите
другой конец.
3. Освободите защелку передней части,
фиксирующей крышку на раме, и снимите
крышку.
4. Освободите защелку универсального
лотка, фиксирующую узел боковой
крышки, и снимите узел.
Разборка и сборка
WorkCentre Pro 412, FaxCentre F12 & 7/03 6-11
WorkCentre M15/M15i
5. Освободите защелку дуплексного модуля
и извлеките его.
6. Извлеките выводящий ролик, как показано
ниже.
Разборка и сборка
6-12 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
6-1-6 Узел фьюзера
1. Перед снятием узла фьюзера следует
снять узел боковой крышки (см. стр. 6-10).
2. Отсоедините разъем.
3. Удалите четыре винта и снимите узел
фьюзера.
4. Удалите четыре винта и снимите
термостат.
5. Удалите два винта и снимите
нагревающий ролик.
6. Снимите с нагревающего ролика
галогенную лампу.
Разборка и сборка
WorkCentre Pro 412, FaxCentre F12 & 7/03 6-13
WorkCentre M15/M15i
6-1-7 Узел выдачи
1. Перед снятием узла выдачи следует снять:
- Заднюю крышку (см. стр. 6-2).
- Узел сканера (см. стр. 6-3).
- Узел боковой крышки (см. стр. 6-10).
2. Удалите три винта, и ослабьте защелку
узла выдачи, как показано ниже.
3. Потяните узел и извлеките его.
Разборка и сборка
6-14 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
6-1-8 Крышка узла выдачи
бумаги
1. Перед снятием крышки узла выдачи
бумаги следует снять:
- Заднюю крышку (см. стр. 6-2).
- Узел сканера (см. стр. 6-3).
- Узел боковой крышки (см. стр. 6-10).
- Узел выдачи (см. стр. 6-13).
2. Удалите четыре винта снимите ложное
основание.
3. Удалите два винта и крышку узла выдачи
бумаги, как показано ниже.
Разборка и сборка
WorkCentre Pro 412, FaxCentre F12 & 7/03 6-15
WorkCentre M15/M15i
6-1-9 Узел привода
1. Перед снятием узла привода следует
снять:
- Заднюю крышку (см. стр. 6-2).
- Узел сканера (см. стр. 6-3).
- Узел боковой крышки (см. стр. 6-10).
- Узел выдачи (см. стр. 6-13).
2. Отсоедините все разъемы.
3. Удалите пять винтов и снимите узел
привода.
4. Удалите винт, и снимите вентилятор и
пылесборник.
Разборка и сборка
6-16 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
6-1-10 SMPS
1. Перед снятием SMPS следует снять:
- Заднюю крышку (см. стр. 6-2).
- Узел сканера (см. стр. 6-3).
- Крышку узла выдачи бумаги
(см. стр. 6-14).
2. Удалите три винта и снимите верхний
экран SMPS.
3. Отсоедините все разъемы.
4. Извлеките SMPS, как показано ниже.
SMPS
Разборка и сборка
WorkCentre Pro 412, FaxCentre F12 & 7/03 6-17
WorkCentre M15/M15i
6-1-11 Узел лазера
1. Перед снятием лазерного устройства
следует снять:
- Заднюю крышку (см. стр. 6-2).
- Узел сканера (см. стр. 6-2).
- Узел боковой крышки (см. стр. 6-10).
- Узел выдачи (см. стр. 6-13).
2. Отсоедините два разъема.
3. Удалите четыре винта и извлеките
лазерное устройство.
Разборка и сборка
6-18 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
6-1-12 Узел главного шасси
1. Перед снятием узла следует снять:
- Заднюю крышку (см. стр. 6-2).
- Узел сканера (см. стр. 6-3).
- Узел боковой крышки (см. стр. 6-10).
- Фьюзер (см. стр. 6-12).
- Узел выдачи (см. стр. 6-13).
- Крышку узла выдачи бумаги
(см. стр. 6-14).
- SMPS (см. стр. 6-16)
- лазерное устройство (см. стр. 6-17)
2. Удалите винт в из профиля нижнего
шасси, затем удалите остальные пять
винтов, и разберите ложное основание,
переднюю крышку и эксцентрик удаления
застреваний.
3. Удалите стопор, затем удалите винт и
крышку держателя привода.
4. Отсоедините все разъемы.
5. Удалите семь винтов и извлеките узел
главного шасси.
Dummy Base Frame
Cam Jam Remov
e
Front Cover
Lock Deve
Cover Motor Brack
et
Main Frame Ass
’y
Разборка и сборка
WorkCentre Pro 412, FaxCentre F12 & 7/03 6-19
WorkCentre M15/M15i
6-1-13 Задняя крышка узла
выдачи
1. Удалите винт и заднюю крышку узла
выдачи, как показано ниже.
Разборка и сборка
6-20 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
6-1-14 Узел обходного лотка
1. Перед снятием узла следует снять:
- Заднюю крышку (см. стр. 6-2).
- Главный верхний экран.
- Узел боковой крышки (см. стр. 6-10).
2. Отсоедините два разъема.
3. Удалите винт и снимите ложный корпус.
4. Удалите три винта.
5. Освободите SMPS. Потяните узел
обходного лотка вверх и извлеките его.
Dummy Cov
er
MP Ass’y
Разборка и сборка
WorkCentre Pro 412, FaxCentre F12 & 7/03 6-21
WorkCentre M15/M15i
6-1-15 Узел подачи
1. Перед снятием узла подачи следует снять:
- Заднюю крышку (см. стр. 6-2).
- Узел сканера (см. стр. 6-3).
- Узел боковой крышки (см. стр. 6-10).
- Узел выдачи (см. стр. 6-13).
- Крышку узла выдачи бумаги
(см. стр. 6-14).
- Лазерное устройство (см. стр. 6-17)
- Узел главного шасси (см. стр. 6-18).
2. Удалите три винта.
3. Потяните узел вверх и снимите его.
Feed Ass
’y
Feed Ass
’y
Разборка и сборка
6-22 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
6-1-16 Узел подхвата
1. Перед снятием узла подхвата следует
снять:
- Заднюю крышку (см. стр. 6-2).
- Главный верхний экран.
- Узел привода (см. стр. 6-15).
2. Отсоедините три разъема.
3. Удалите два винта и вытащите рельсовую
направляющую кассеты.
4. Удалите четыре винта и снимите узел
подхвата, как показано ниже.
C
assette Rail
Pick-up Ass’y
G
uide Paper Out
Разборка и сборка
WorkCentre Pro 412, FaxCentre F12 & 7/03 6-23
WorkCentre M15/M15i
6-1-17 Главная плата
1. Перед снятием главной печатной платы
следует снять:
- Заднюю крышку (см. стр. 6-2).
- Узел боковой крышки (см. стр. 6-10).
- Крышку узла выдачи бумаги
(см. стр. 6-14).
- SMPS (см. стр. 6-16)
2. Удалите два винта и снимите главный
нижний экран.
3. Удалите пять винтов и извлеките плату из
главного нижнего экрана.
4. Удалите винт и ослабьте защелку
коммутационной панели модуля
сопряжения. Снимите коммутационную
панель.
Shield Main Low
er
Main PBA
LIU PBA
(Only SCX-5312
F)
Main PBA
Разборка и сборка
6-24 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
6-2 FaxCentre F12
Общие меры предосторожности при разборке
При разборке и сборке компонентов соблюдайте осторожность. Тесная близость проводов к
движущимся частям делает необходимым аккуратное проведение соединений. При извлечении
каких-либо компонентов все затронутые электрические провода следует как можно точнее
укладывать в первоначальное положение. Перед извлечением компонентов обратите внимание на
схему расположения электрических проводов.
При любом обслуживании машины нужно выполнять следующее:
1. Проверьте, нет ли в памяти документов.
2. Отсоедините сетевой шнур.
3. Работайте на ровной и чистой поверхности.
4. Производите замену только разрешенными частями.
5. Не применяйте больших усилий при снятии или установке пластмассовых частей.
6. Убедитесь, что все компоненты установлены правильно.
Разборка и сборка
WorkCentre Pro 412, FaxCentre F12 & 7/03 6-25
WorkCentre M15/M15i

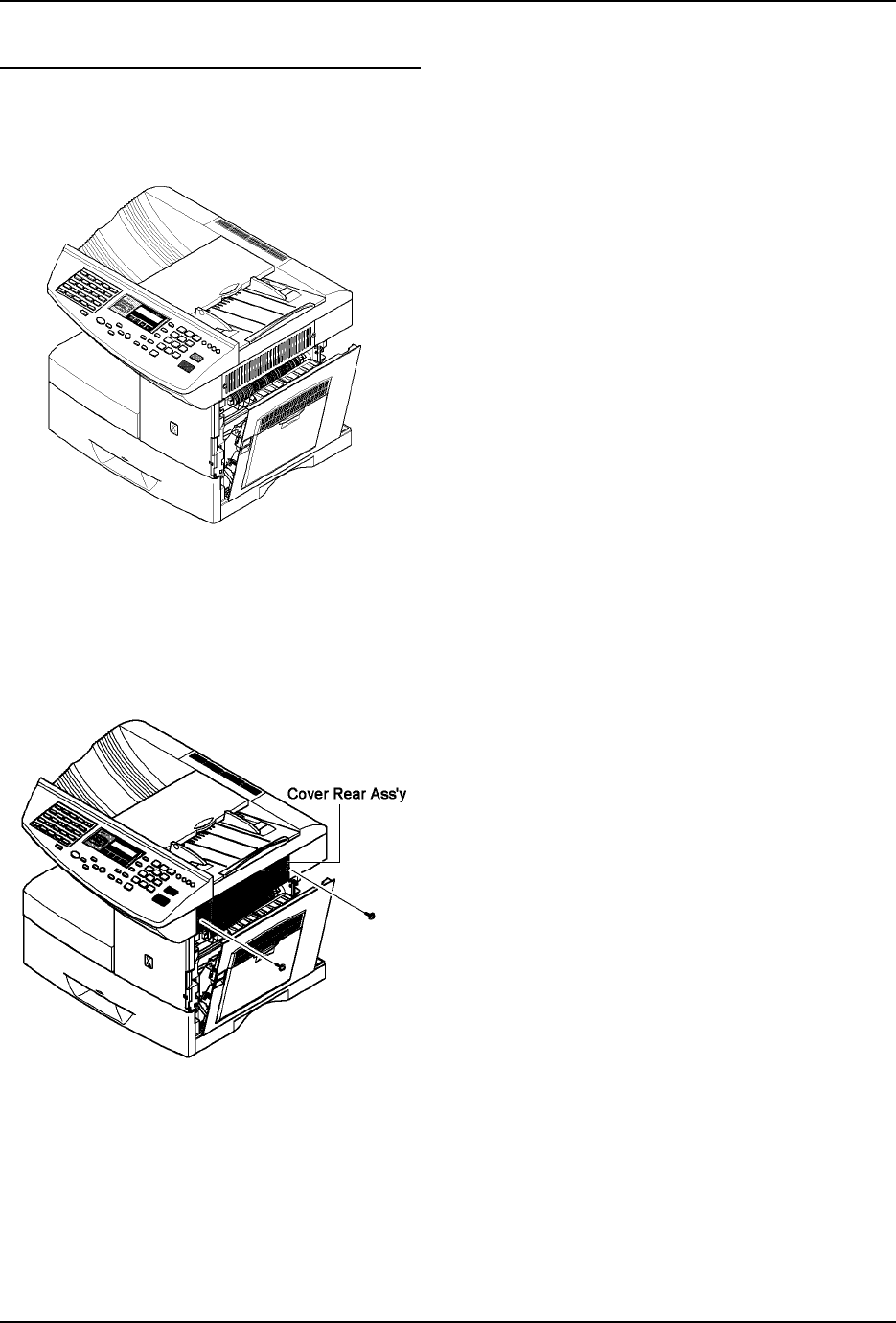

6-2-1 Узел задней крышки
1. Откройте боковую крышку.
2. Удалите два винта, крепящих узел задней
крышки.
.
Разборка и сборка
6-26 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i

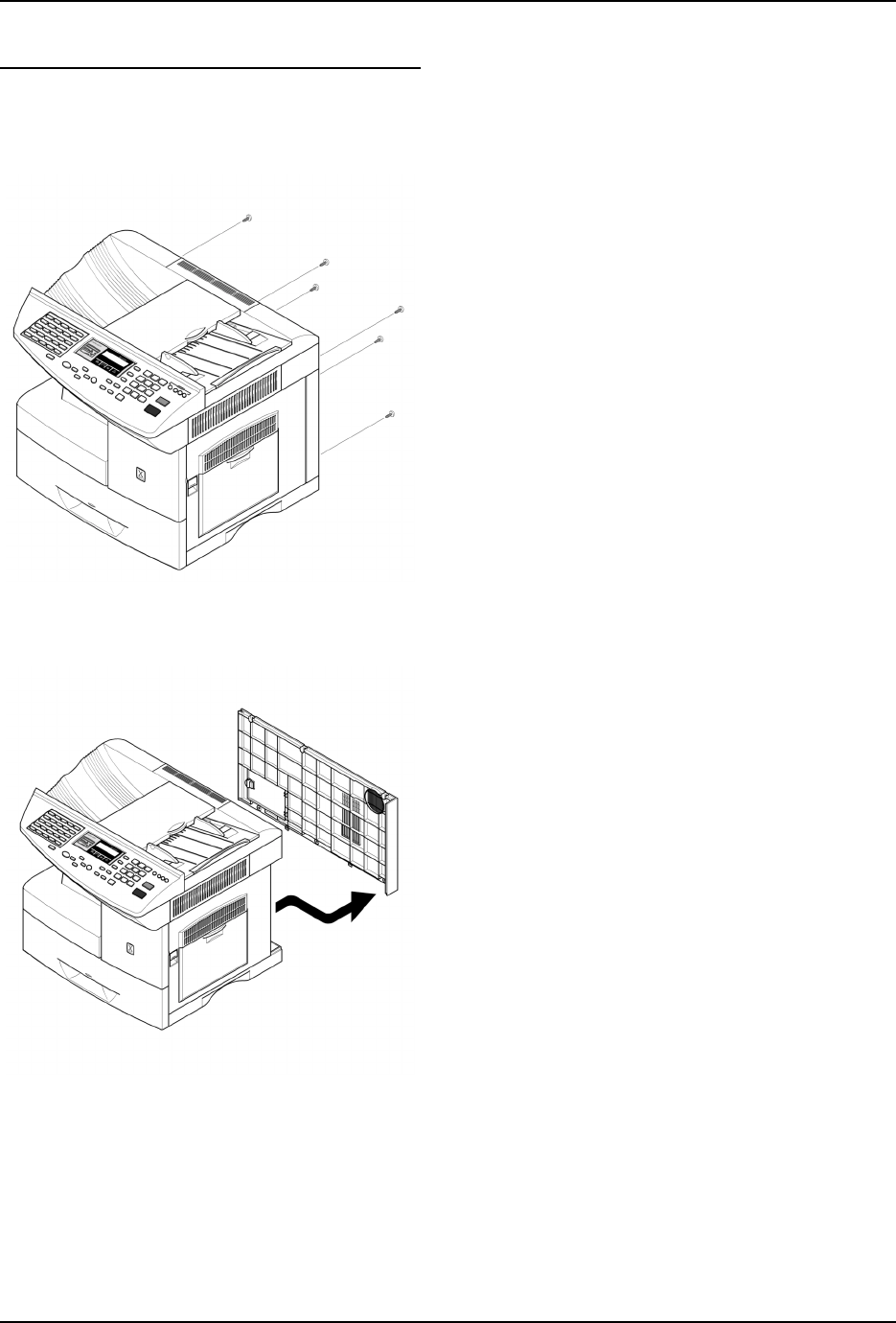

6-2-2 Задняя крышка
1. Удалите шесть винтов, крепящих заднюю
крышку.
2. Отделите заднюю крышку от основания и
узла сканера.
Разборка и сборка
WorkCentre Pro 412, FaxCentre F12 & 7/03 6-27
WorkCentre M15/M15i
6-2-3 Узел сканера
1. Перед снятием узла сканера следует
снять:
- Узел задней крышки (см. стр. 6-25).
- Заднюю крышку (см. стр. 6-26).
2. Удалите шесть винтов и снимите главный
верхний экран.
3. Удалите три винта, как показано ниже.

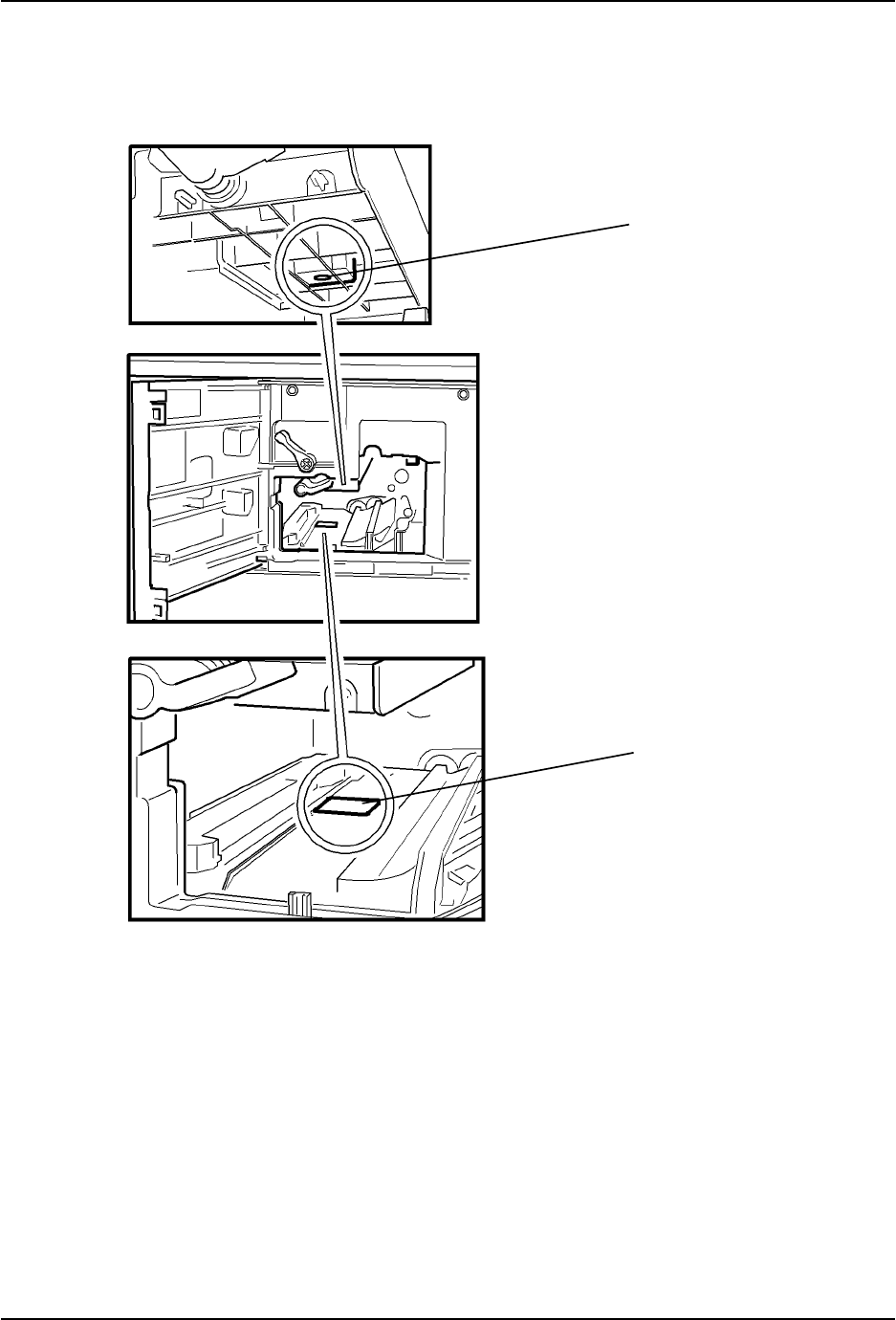

4. Откройте узел боковой крышки, затем
откройте переднюю крышку и удалите два
винта.
5. Отсоедините разъем системной платы.
Разборка и сборка
6-28 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
6. Потяните узел сканера в направлении
стрелки.
Разборка и сборка
WorkCentre Pro 412, FaxCentre F12 & 7/03 6-29
WorkCentre M15/M15i
6-2-4 Узел панели управления
1. Перед снятием узла панели управления
следует снять:
- Заднюю крышку (см. стр. 6-26).
- Узел сканера (см. стр. 6-27).
2. Удалите два винта, крепящих узел
сканера.
.
3. Потяните узел панели управления, как
показано ниже.
4. Отсоедините два разъема от узла панели
управления.
5. Удалите девять винтов, крепящих
коммутационную панель к крышке панели
управления.
Разборка и сборка
6-30 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i

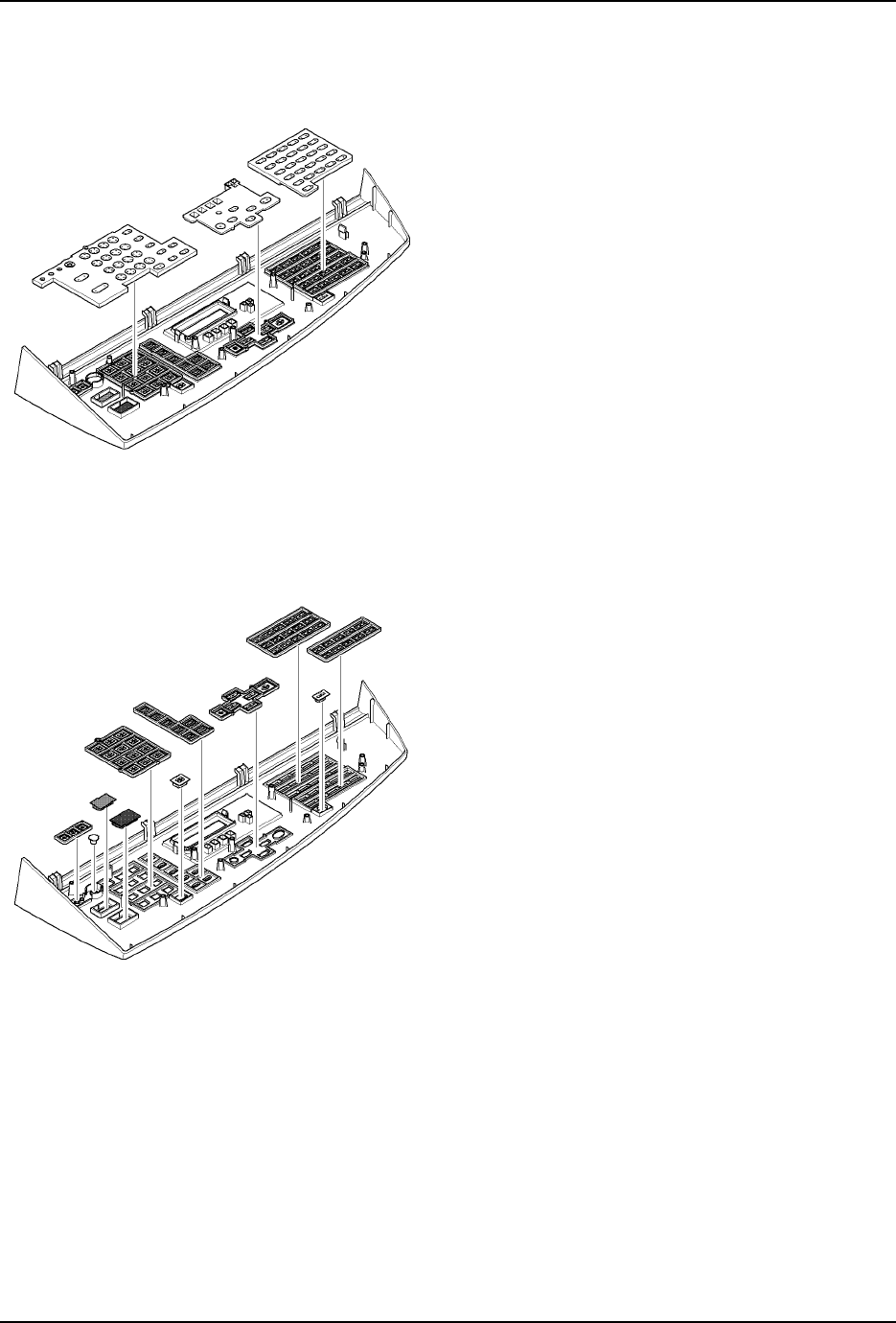

6. Удалите контактную резину.
7. Снимите клавишную панель.
Разборка и сборка
WorkCentre Pro 412, FaxCentre F12 & 7/03 6-31
WorkCentre M15/M15i
6-2-5 Верхний узел ADF
1. Перед снятием узла ADF следует снять:
- Заднюю крышку (см. стр. 6-26).
- Узел сканера (см. стр. 6-27).
- Узел панели управления (см. стр. 6-29).
2. Откройте верхний узел ADF.
Внимание
Не повредите электропроводку, показанную
на рисунке.
3. Удалите заземляющий кабель и
освободите передаточный рычаг лотка от
корпуса шестерни, как показано ниже.
4. Снимите верхний узел ADF, как показано
ниже.
Разборка и сборка
6-32 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
6-2-6 Узел нижних
направляющих
1. Перед снятием узла нижних
направляющих следует снять:
- Заднюю крышку (см. стр. 6-26).
- Узел сканера (см. стр. 6-27).
- Узел панели управления (см. стр. 6-29).
- Верхний узел ADF (см. стр. 6-31).
2. Удалите четыре винта, крепящих узел
нижних направляющих. Затем снизу
удалите пятый, как показано ниже.
3. Сначала толкните нижнюю направляющую
в направлении стрелки 1. Освободите
защелку узла, как показано стрелкой 2, и
вытащите узел в направлении стрелок.
4. Потяните входной лоток в направлении
стрелки и вытащите его.
Разборка и сборка
WorkCentre Pro 412, FaxCentre F12 & 7/03 6-33
WorkCentre M15/M15i
5. Снимите корпус верхнего узла ADF в
направлении стрелок, как показано ниже.
Разборка и сборка
6-34 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
6-2-7 Узел нижнего корпуса
1. Перед снятием узла нижнего корпуса
следует снять:
- Заднюю крышку (см. стр. 6-26).
- Узел сканера (см. стр. 6-27).
- Узел панели управления (см. стр. 6-29).
- Верхний узел ADF (см. стр. 6-31).
- Узел нижних направляющих
(см. стр. 6-32).
2. Отсоедините два разъема и кабель FFC от
платы сканера.
3. Удалите семь винтов, крепящих нижний
узел ADF.
4. Освободите защелку выдающего ролика с
шестерней, и вытащите узел, как показано
ниже.
5. Освободите защелку ролика сканера с
шестерней, и извлеките узел, как показано
ниже.
6. Освободите защелку ролика ADF с
шестерней, и вытащите узел.
Разборка и сборка
WorkCentre Pro 412, FaxCentre F12 & 7/03 6-35
WorkCentre M15/M15i

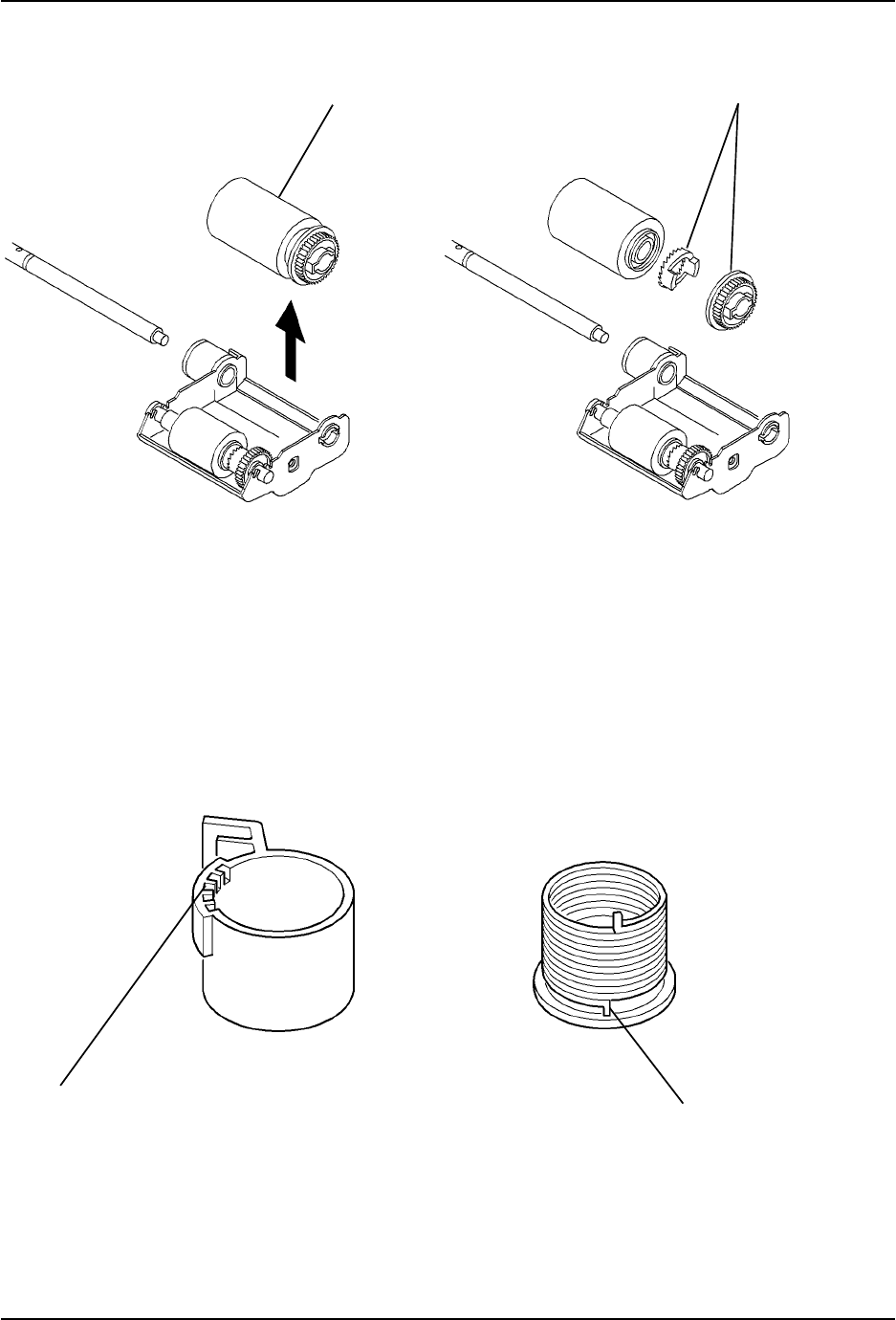

7. Потяните обе боковые стенки и извлеките
ролик захвата, как показано ниже.
8. Удалите два винта и извлеките кабель
сенсора изображений. Вытащите узел
сенсора.
9. Удалите винт, крепящий держатель CIS и
извлеките узел.
10. Удалите четыре винта, крепящих узел
привода ETC и извлеките узел.
11. Освободите защелку выключателя на
корпусе и извлеките выключатель, как
показано ниже.
Разборка и сборка
6-36 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
12. Освободите защелки боковых стенок, и
извлеките плату сканера.6-2-8 Узел боковой крышки
1. Удалите два винта и освободите стопор со
стороны основной рамы, крепящий
боковую крышку к основной раме.
2. Откройте полностью узел, затем
поднимите боковую стенку (1) по стрелке,
потяните боковую стенку (2) по стрелке, и
снимите боковую крышку (3).
Разборка и сборка
WorkCentre Pro 412, FaxCentre F12 & 7/03 6-37
WorkCentre M15/M15i
Универсальный лоток
1. Потяните лоток за две стороны и
освободите его от направляющих
стержней.
2. Удерживая лоток в вертикальном
положении, отсоедините от него
соединители. Держите каждый
соединитель под углом 45° (2). В таком
положении они освобождены от боковой
крышки.
Разборка и сборка
6-38 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i

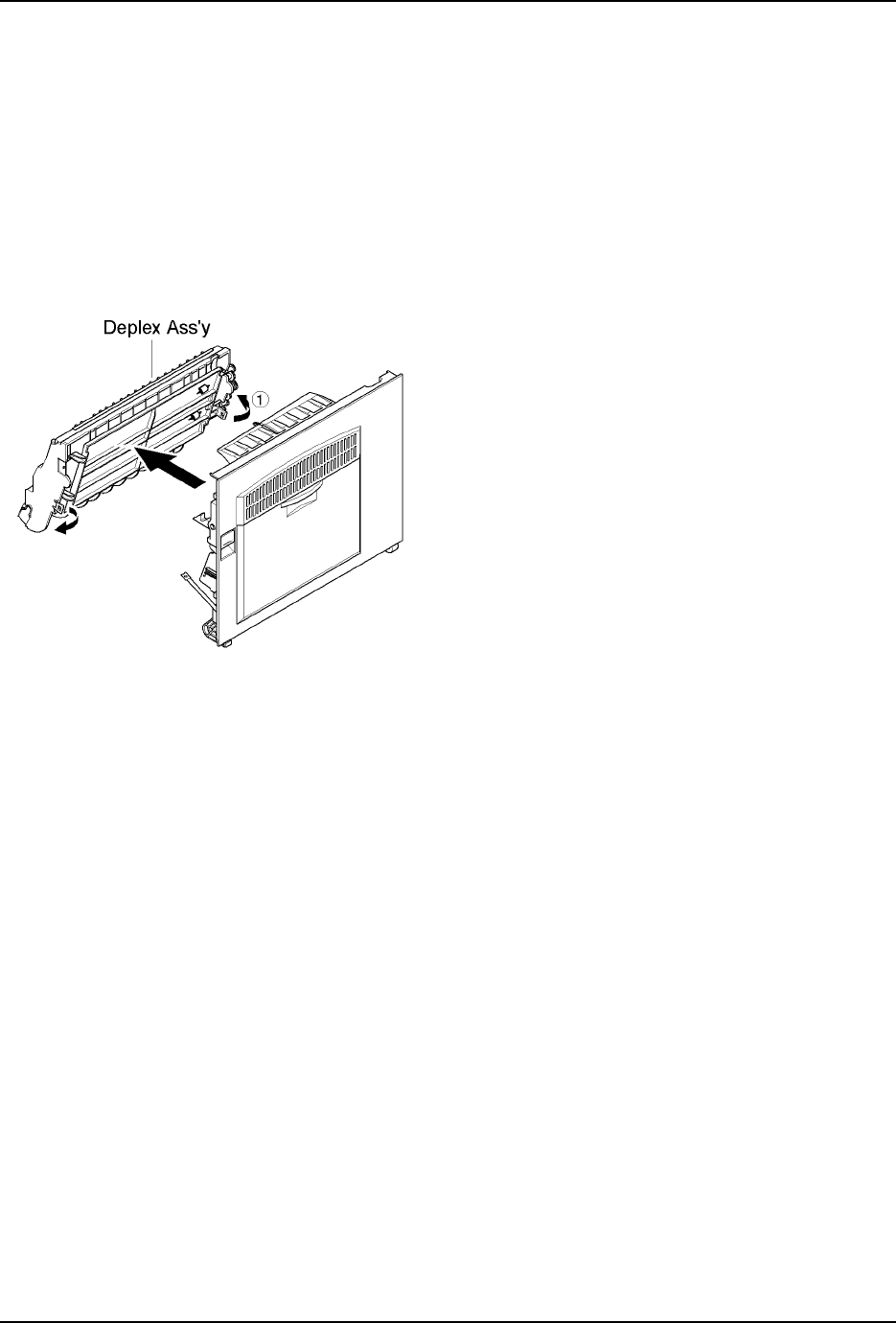

Дуплексный модуль
1. Чтобы удалить дуплексный модуль,
откройте узел боковой крышки, и
осторожно вытяните узел (1). При
вытягивании не прикладывайте
чрезмерных усилий, и следите за тем,
чтобы все зажимные скобки были
освобождены.
Разборка и сборка
WorkCentre Pro 412, FaxCentre F12 & 7/03 6-39
WorkCentre M15/M15i

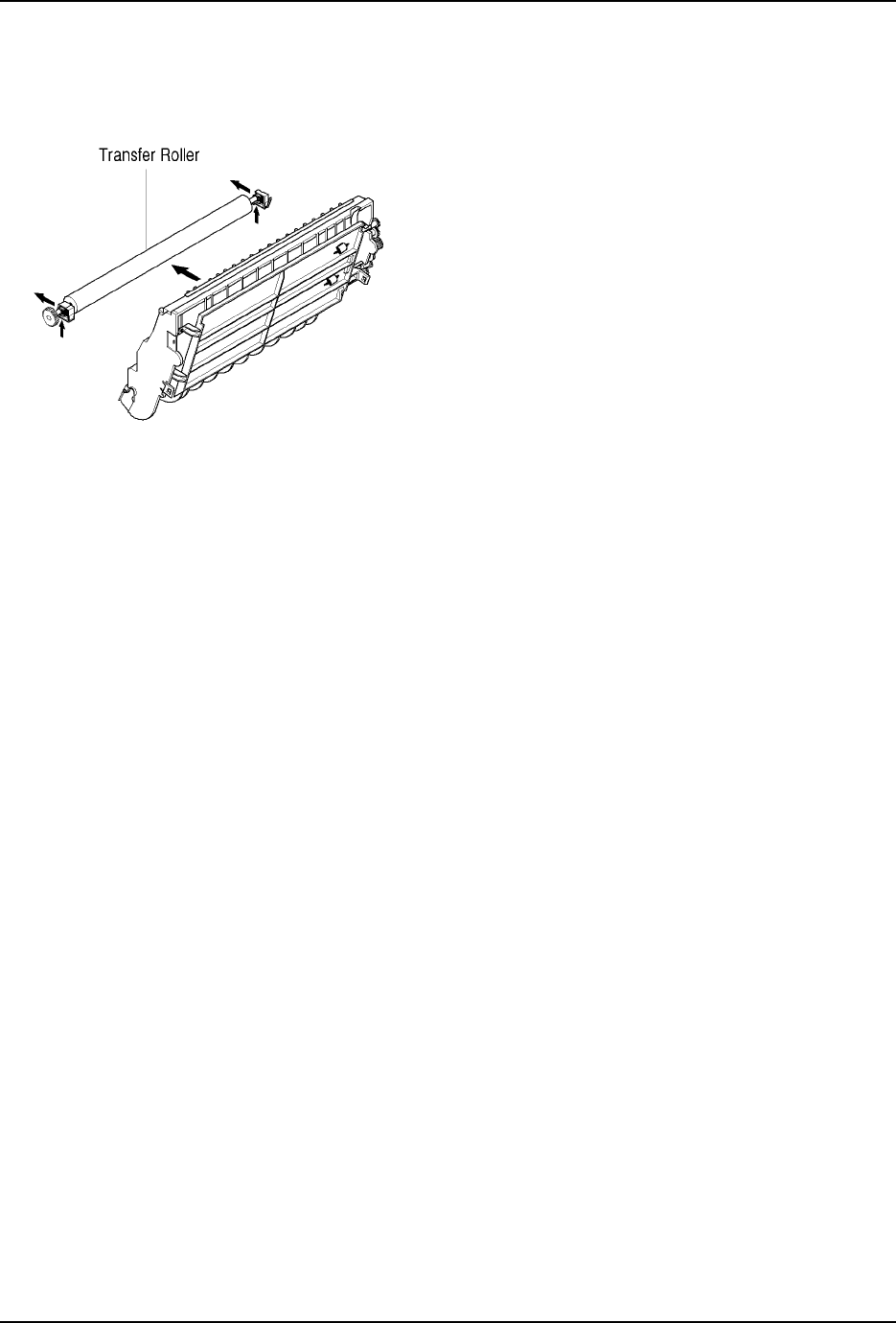

Узел ролика переноса
1. Извлеките ролик переноса, как показано
ниже.
Разборка и сборка
6-40 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
6-2-9 Узел фьюзера
1. Перед удалением узла фьюзера следует
отключить питание и снять узел боковой
крышки (см. стр. 6-36).
2. Удалите винт и извлеките разъем, как
показано ниже.
3. Отсоедините разъем, как показано ниже.
4. Удалите три винта и вытащите узел
фьюзера.
5. Удалите два винта и вытащите галогенную
лампу.
6. Удалите четыре винта и вытащите
термостат.
Разборка и сборка
WorkCentre Pro 412, FaxCentre F12 & 7/03 6-41
WorkCentre M15/M15i
7. Удалите два винта, откройте узел
опускающего рычага и извлеките узел
нагревающего ролика из верхнего узла
фьюзера.
Разборка и сборка
6-42 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
6-2-10 Узел выдачи
1. Перед снятием узла выдачи следует снять:
- Заднюю крышку (см. стр. 6-26).
- Узел задней крышки (см. стр. 6-25).
- Узел сканера (см. стр. 6-27).
- Узел боковой крышки (см. стр. 6-36).
2. Удалите три винта, отсоедините четыре
разъема, и ослабьте защелку ложного
основания, как показано ниже.
3. Потяните узел выдачи и извлеките его.
Разборка и сборка
WorkCentre Pro 412, FaxCentre F12 & 7/03 6-43
WorkCentre M15/M15i
6-2-11 Крышка узла выдачи
бумаги
1. Перед снятием крышки узла выдачи
бымаги следует снять:
- Заднюю крышку (см. стр. 6-26).
- Узел задней крышки (см. стр. 6-25).
- Узел сканера (см. стр. 6-27).
2. Удалите два винта и снимите крышку узла
выдачи бумаги, как показано ниже.
Разборка и сборка
6-44 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
6-2-12 Узел привода
1. Перед снятием узла привода следует
снять:
- Заднюю крышку (см. стр. 6-26).
- Главный верхний экран.
2. Отсоедините два разъема (главный
привод - 9 контактов, дуплекс-соленоид - 2
контакта).
3. Удалите винт и вытащите вентилятор и
пылесборник.
4. Удалите пять винтов и вытащите узел
привода.
Разборка и сборка
WorkCentre Pro 412, FaxCentre F12 & 7/03 6-45
WorkCentre M15/M15i
6-2-13 SMPS
1. Перед снятием SMPS следует снять:
- Заднюю крышку (см. стр. 6-26).
- Узел задней крышки (см. стр. 6-25).
- Узел сканера (см. стр. 6-27).
- Узел боковой крышки (см. стр. 6-36).
- Узел выдачи (см. стр. 6-42).
- Крышку узла выдачи бумаги
(см. стр. 6-43).
2. Удалите три винта и снимите верхний
экран SMPS.
3. Отсоедините все разъемы.
4. Извлеките SMPS, как показано ниже.
Разборка и сборка
6-46 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
6-2-14 Узел лазера
1. Перед снятием лазерного устройства
следует снять:
- Заднюю крышку (см. стр. 6-26).
- Узел задней крышки (см. стр. 6-25).
- Узел сканера (см. стр. 6-27).
- Узел боковой крышки (см. стр. 6-36).
- Узел выдачи (см. стр. 6-42).
2. Отсоедините два разъема.
3. Удалите три винта и извлеките лазерное
устройство.
Разборка и сборка
WorkCentre Pro 412, FaxCentre F12 & 7/03 6-47
WorkCentre M15/M15i
6-2-15 Узел главного шасси
1. Перед снятием узла следует снять:
- Заднюю крышку (см. стр. 6-26).
- Узел задней крышки (см. стр. 6-25).
- Узел сканера (см. стр. 6-27).
- Узел боковой крышки (см. стр. 6-36).
- Узел выдачи (см. стр. 6-42).
- Крышку узла выдачи бумаги
(см. стр. 6-43).
- SMPS (см. стр. 6-45).
- Лазерное устройство (см. стр. 6-46).
2. Удалите винт из профиля нижнего шасси,
зоны ложного опускающего рычага
крышки. Затем удалите четыре винта и
разберите ложный опускающий рычаг.
3. Удалите стопор.
4. Отсоедините все разъемы.
Разборка и сборка
6-48 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
5. Удалите семь винтов и извлеките узел
главного шасси.
Разборка и сборка
WorkCentre Pro 412, FaxCentre F12 & 7/03 6-49
WorkCentre M15/M15i
Задняя крышка узла выдачи
1. Удалите винт и отсоедините панельный
разъем.
2. Удалите винт и снимите заднюю крышку
узла выдачи, как показано ниже.
Разборка и сборка
6-50 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
Узел универсального лотка
1. Отсоедините два разъема.
2. Удалите четыре винта и извлеките ложный
корпус.
3. Отпустите SMPS. Потяните узел вверх и
вытащите его.
Разборка и сборка
WorkCentre Pro 412, FaxCentre F12 & 7/03 6-51
WorkCentre M15/M15i
Узел подачи
1. Удалите три винта.
2. Потяните узел подачи вверх, и извлеките
его.
Разборка и сборка
6-52 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
Узел подхвата
1. Отсоедините все разъемы.
2. Удалите два винта и извлеките рельсовую
направляющую кассеты.
3. Удалите четыре винта и извлеките узел
подхвата, как показано ниже.
Разборка и сборка
WorkCentre Pro 412, FaxCentre F12 & 7/03 6-53
WorkCentre M15/M15i
Главная плата
1. Удалите два винта и снимите главный
нижний экран.
2. Удалите пять винтов и снимите главную
плату с главного нижнего экрана.
3. Удалите винт и ослабьте защелку
коммутационной панели модуля
сопряжения, фиксирующую главную плату,
и извлеките узел.
Разборка и сборка
6-54 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
6-2-16 Узел SCF
1. Снимите главный модуль с SCF.
2. Снимите с SCF кассетный модуль.
3. Удалите девять винтов, крепящих
верхнюю крышку, и снимите ее.
4. Удалите два винта, крепящих нижнюю
направляющую бумаги, и снимите ее, как
показано ниже.
Разборка и сборка
WorkCentre Pro 412, FaxCentre F12 & 7/03 6-55
WorkCentre M15/M15i
5. Отсоедините разъем от главной печатной
платы, как показано ниже.
6. Удалите два винта, крепящих верхнюю
направляющую бумаги, и снимите ее.
7. Удалите винт, крепящий заземляющий
кабель к узлу привода, и отсоедините
кабель.
8. Отсоедините два разъема от главной
печатной платы, как показано ниже.
Разборка и сборка
6-56 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i

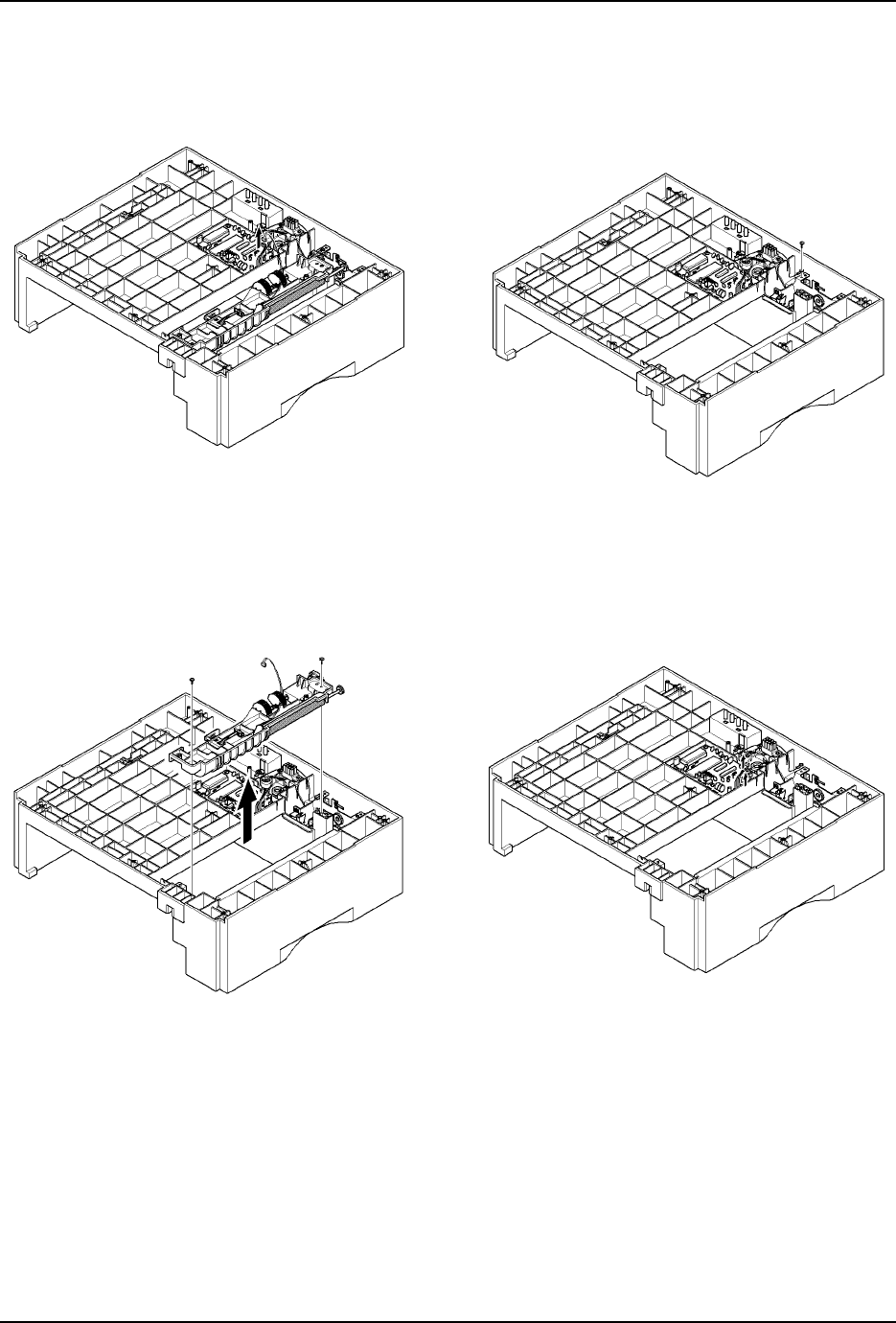

9. Удалите два винта, крепящих узел
привода, и извлеките узел.
10. Отсоедините разъем от главной печатной
платы, как показано ниже.
11. Удалите два винта, крепящих жгут SCF 8P,
и снимите его.
12. Удалите винт, крепящий заземляющий
кабель. Снимите кабель с заземляющей
пластины.
Разборка и сборка
WorkCentre Pro 412, FaxCentre F12 & 7/03 6-57
WorkCentre M15/M15i

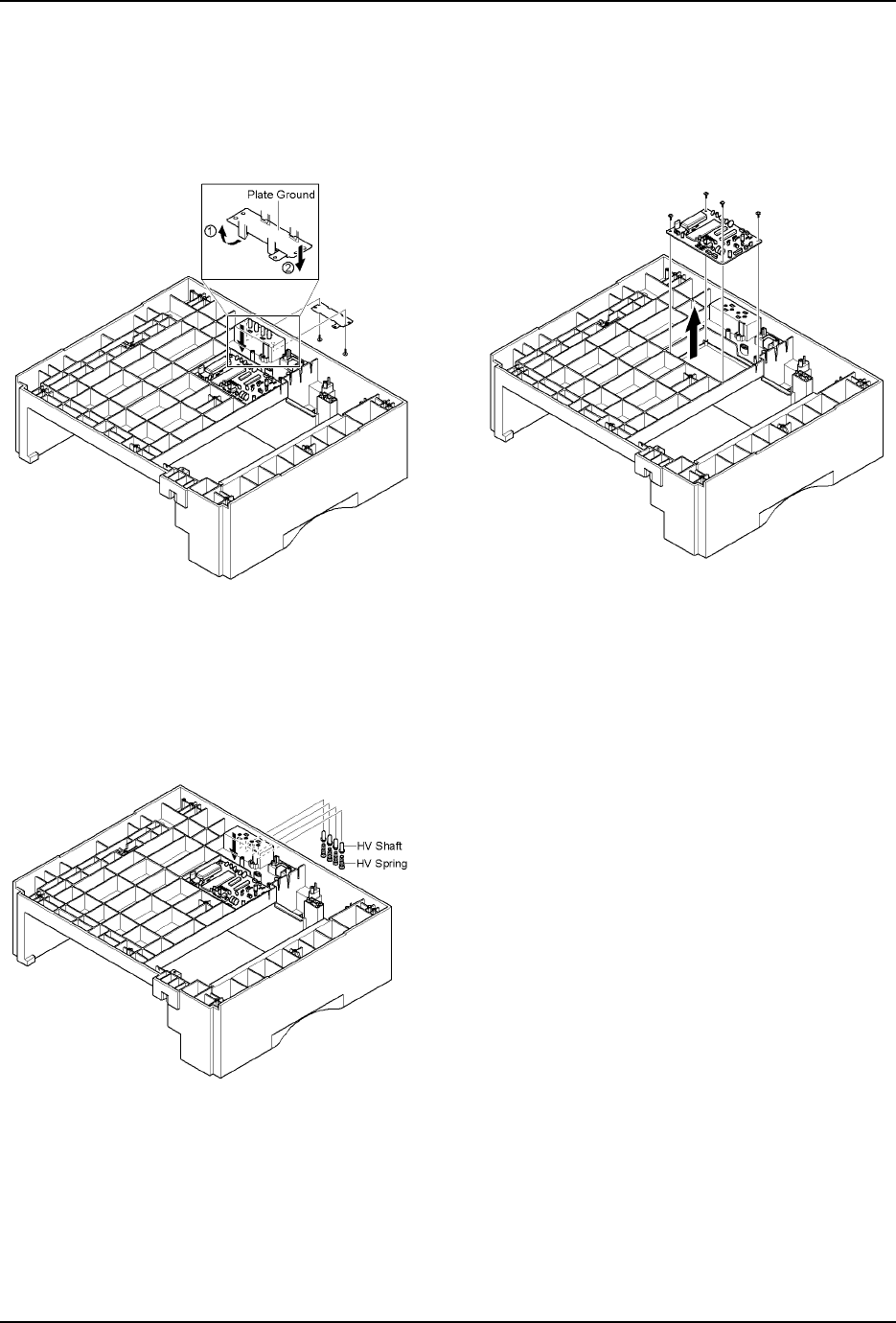

13. Удалите два винта, крепящих
заземляющую пластину, и снимите ее, как
показано ниже.
14. Удалите четыре высоковольтных стержня
с пружинами, как показано ниже.
15. Удалите четыре винта, крепящих главную
печатную плату, и извлеките узел.
Разборка и сборка
6-58 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
Техническое обслуживание и устранение
WorkCentre Pro 412, FaxCentre F12 & 7/03 7-1
WorkCentre M15/M15i
7. Техническое обслуживание и устранение
неисправностей
7-1 Профилактическое обслуживание
В качестве общего руководства ниже приведены циклы замены частей. Список составлен с учетом
того, что в день отправляется и принимается 50 страниц материала. На продолжительность цикла
могут воздействовать условия среды. Приведенные данные служат лишь общим руководством.
7-2 Диагностика
В данном разделе описаны методы, с помощью которых можно выявить причину неисправности
машины. Информация о диагностике отображается на жидкокристаллическом дисплее ЖКД.
Кроме того, есть возможность проведения ряда тестов, позволяющих проверять отдельные
функции машины.
КОМПОНЕНТ ЦИКЛ ЗАМЕНЫ
Ролик ADF 50000 страниц
Подающий ролик 50000 страниц
Ролик переноса 50000 страниц
Фьюзер 50000 страниц
Тонер-картридж (заменяемый) 6000 страниц
Принт-картридж (заменяемый) 15000 страниц
Техническое обслуживание и устранение
WorkCentre Pro 412, FaxCentre F12 & 7/03 7-2
WorkCentre M15/M15i
7-2-1 Сообщения об ошибках
Сообщение Описание Меры
RETRY REDIAL? Машина выжидает интервал
для повторного набора.
С помощью кнопки START
можно сразу начать набор, а с
помощью кнопки STOP
отменить операцию.
COMM. ERROR Проблема обмена данными с
факсимильным
оборудованием.
Повторите попытку.
DOCUMENT JAM В автоподатчике застрял
материал.
Удалите застревание.
DOOR OPEN Плохо закрыта боковая
крышка.
Защелкните крышку на месте.
GROUP NOT AVAILABLE Было указано местоположение
группы там, где должен быть
указан единичный номер.
Повторите попытку. Убедитесь
в правильности
местоположения группы.
LINE ERROR Установка не соединяется с
удаленной машиной, или
потеряла связь из-за проблем
телефонной линии.
Повторите попытку. Если
ошибка повторяется,
подождите час, пока линия не
освободится, и повторите
попытку снова.
LOAD DOCUMENT Попытка отправить
факсимильный документ, когда
документ не заправлен.
Заправьте документ и
повторите попытку.
MEMORY FULL Недостаточно памяти.Удалите ненужные документы,
повторите попытку, когда часть
памяти освободится, или
разделите передачу на
несколько операций.
NO ANSWER Удаленная машина не
реагирует после повторного
набора.
Повторите попытку. Убедитесь,
что уделенная машина
исправна.
NO. NOT ASSIGNED Местоположение для
ускоренного набора не имеет
назначенного номера.
Наберите вручную на
клавиатуре, или назначьте
номер для ускоренного набора.
NO PAPER
[ADD PAPER]
Кончилась бумага. Печать
остановлена.
Заправьте бумагу в лоток.
OVERHEAT Перегрев принтера.Когда температура станет
нормальной, машина
автоматически перейдет в
режим ожидания. Если ошибка
повторяется, установите новый
ELA HOU-FUSER, список 1-1
позиция 14.
PAPER JAM 0
OPEN/CLOSE DOOR
Застревание бумаги в зоне
подачи или захвата.
Нажмите STOP и удалите
застревание.
Техническое обслуживание и устранение
WorkCentre Pro 412, FaxCentre F12 & 7/03 7-3
WorkCentre M15/M15i
PAPER JAM 1/2
OPEN/CLOSE DOOR
Застревание бумаги внутри
установки или на узле выдачи.
Удалите застревание.
TONER EMPTY Израсходован тонер.Установите новый ELA -TONER
UNIT SET, список 1-1 позиция 8
DRUM WARNING Заканчивается срок службы
барабана (14000 страниц).
Заканчивается срок службы
барабана.
REPLACE DRUM Срок службы барабана
закончен (15000 страниц).
Срок службы барабана
закончен, установите новый
ELA-OPC UNIT SET, список 1-1
позиция 7.
NO CARTRIDGE Не установлен тонер-картридж.Убедитесь, что тонер-картридж
правильно установлен в
машине.
BYPASS JAM Нет подачи из обходного лотка.Удалите застревание.
DUPLEX JAM Застревание в дуплексном
модуле внутри машины.
Удалите застревание.
LINE BUSY Не отвечает удаленное
факсимильное оборудование.
Повторите попытку.
Сообщение Описание Меры
Техническое обслуживание и устранение
WorkCentre Pro 412, FaxCentre F12 & 7/03 7-4
WorkCentre M15/M15i
7-2-2 Технический режим Tech Mode
Режим Tech Mode применяют для проверку отдельных функций машины. Существуют следующие
тесты:
•Пользовательский режим User mode: очистка барабана, извещение о малом количестве тонера.
•Технический режим Tech mode: тест переключения, тест модема, тест оперативной памяти SRAM,
тест оперативной памяти DRAM, тест ROM, печать тест-листов, сброс счетчиков, коррекция
полутонов, обновление ПО во флэш-ПЗУ.
Чтобы перейти в режим Tech Mode:
1. Нажмите Menu, #, 1, 9, 3, 4. В правом верхнем углу дисплея появится буква “T”.
2. В режиме Tech Mode нажмите Menu. На дисплее появится сообщение ‘Maintenance [System]’.
3. Нажмите Select.
4. Прокручивайте опции с помощью клавишей Up и Down, пока не будет найден нужный вариант.
5. Для инициализации режима Te c h Mo d e нажмите Select.
6. Чтобы вернуться в режим User Mode, выполните шаг 1.
7-2-2-1 Функции меню Maintenance (техническое обслуживание)
Режим набора
Выберите тип набора в зависимости от состояния линии пользователя.
•TONE (тоновый): Электрический тип набора.
•PULSE (импульсный): Механический тип набора.
Период молчания (Silence Time)
В режиме ANS/FAX после получения вызова отвечающей машиной, она просматривает линию.
Если на линии в какой-либо период зафиксирован период молчания, вызов будет считаться
передачей факсимильного сообщения, и машина начинает прием.
Период молчания можно выбирать ограниченным (12 секунд) и неограниченным.
Если выбрано '12 sec', машина переключается в режим приема как только обнаруживает период
молчания. Если выбрано 'unlimited', машина ожидает завершения операции ответа, даже если
период молчания и обнаружен. После завершения операции ответа машина переходит в режим
приема.
Установка уровня сигнала факса (Set Fax Level)
Позволяет устанавливать уровень передаваемого сигнала. Обычно уровень сигнала Tx составляет
до -12 dBm.
ВНИМАНИЕ
Значение уровня Send Fax Level (отправляемого факсимильного сигнала) устанавливается
производителем. Не изменяйте его без необходимости.
Частота ошибок (Error Rate)
Если частота ошибок начинает превышать установленное значение, частота двоичной передачи
автоматически уменьшается до 2400 бит/с, и оставляет частоту ошибок ниже установленного
значения. Частоту ошибок можно выбирать между значениями 5% и 10%.
Скорость модема (Modem Speed)
Можно установить максимальную скорость.
Обмен данными осуществляется со скоростью, автоматически устанавливаемой на более низкую,
если обмен осуществляется с модемом с более низкой скоростью. Обмен данными осуществляется
на основе стандарта той стороны, где скорость приема/передачи ниже. Оптимальная скорость (по
умолчанию) 33,6 кб/с.
Техническое обслуживание и устранение
WorkCentre Pro 412, FaxCentre F12 & 7/03 7-5
WorkCentre M15/M15i
Очистка барбана
Это процесс удаления лишнего тонера с барабана фоторецептора.
1. Убедитесь, что бумага заправлена в автоподатчик или на стекло экспонирования.
2. Нажмите Menu, -> Up или Down -> Maintenance -> Select -> Up или Down ->Clean Drum
3. Нажмите ‘Select’.Машина автоматически подаст лист и произведет печать. Излишек тонера
перейдет на бумагу.
Извещение о малом количестве тонера
Если эта опция разблокирована, при понижении уровня тонера информация об этом будет
отправлена, например, в обслуживающую фирму. Откройте меню, выберите on и по подсказке
дисплея введите название и идентификационный номер фирмы, ваш факс, номер модели и
серийный номер.
Тест переключения
Эта процедура проверяет работу жидкокристаллического дисплея и светодиодов, которые
взаимодействуют в переключателями на панели управления.
Тест модема
При выполнении этого теста машина генерирует сигнал определенной частоты, позволяющий
проверить работу модема и его управляющих цепей.
Тест оперативной памяти SRAM
Эта процедура используется для проверки оперативной памяти на главной плате. Если все банки
памяти работают нормально, на жидкокристаллическом дисплее появится сообщение TESTING
OK! (Тестирование успешно завершено).
Тест ROM
В тестовом режиме на дисплее появится проверенная версия ПЗУ аппарата.
Тест оперативной памяти DRAM
Этот тест используют для проверки DRAM машины. Результат отображается на дисплее.
Если с памятью все в порядке, на дисплее отображается сообщение << O K >>.
Тест-листы
1. Выберите Pattern Test.
2. Существуют 4 различных шаблона. Прокручивайте опции с помощью клавиш Up или Down,
пока не остановитесь на нужном варианте.
3. Нажмите Select.
Техническое обслуживание и устранение
WorkCentre Pro 412, FaxCentre F12 & 7/03 7-6
WorkCentre M15/M15i
Коррекция полутонов
Эта функция предназначена для контроля качества сканирования при применении контактного
сенсора изображений. Если качество копий неудовлетворительно, проведите тест, и проверьте
условия выхода печати и наличие проблем сенсора.
Способ
1. В режиме Tech Mode выберите [ADJUST SHADING].
2. Поместите читсый белый оригинал (А4 или Letter) под сканер.
3. Нажмите Enter. Оригинал будет отсканирован.
4. Когда сканирование оригинала закончено, на дисплее появляется сообщение, и будет получен
профиль полутонов CIS SHADING PROFILE.
5. Если результат не соответствует нормальному экрану, сенсор неисправен.
ВНИМАНИЕ:
1. Всегда производите тест ADJUST SHADING после загрузки встроенного программного
обеспечения. В противном случае может пострадать качество работы системы.
2. Всегда проводите тест ADJUST SHADING после замены CIS.
3. Для теста ADJUST SHADING используйте всегда чистую белую бумагу (максимальный
размер A4 или Letter).Тест
ADJUST SHADING можно проводить и в режиме User Mode, но профиль
ADJUST SHADING появляется только в режиме
TECH MODE.
Техническое обслуживание и устранение
WorkCentre Pro 412, FaxCentre F12 & 7/03 7-7
WorkCentre M15/M15i

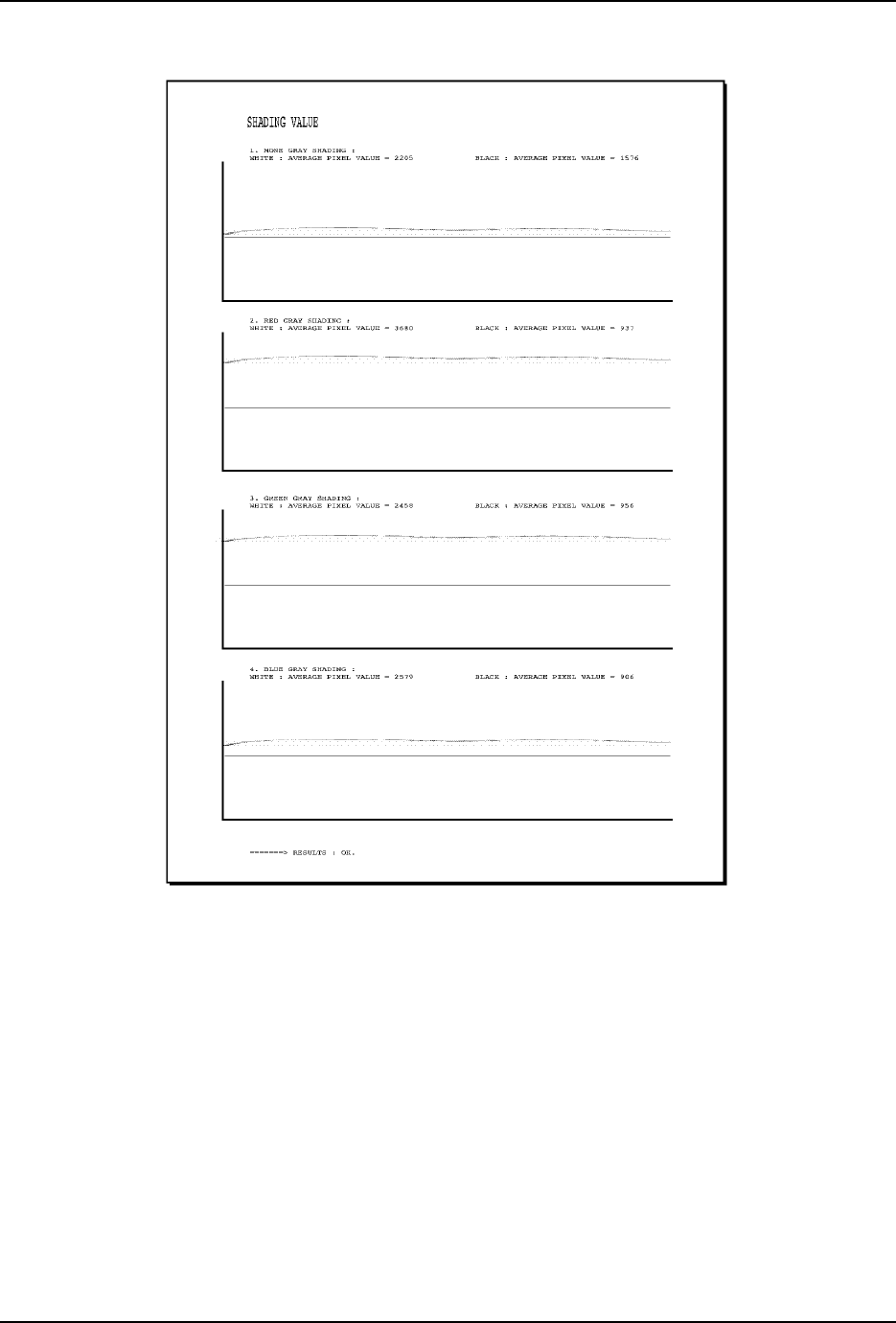

Профиль Adjust Shading
7-2-2-2 Очистка памяти (Memory Clear)
Полная очистка памяти (Clear All Memory)
Эта функция сбрасывает все содержимое памяти до состояния, в котором она была оставлена
изготовителем. Эта функция нужна для возврата системы к первоначальным настройкам при ее
ненормальной работе или при возникновении неисправностей. Все настройки возвращаются к
значениям по умолчанию, а вся информация, установленная пользователем, стирается.
< Способ >
1. В режиме Tech Mode выберите [MEMORY CLEAR].
2. Нажмите ENTER.
3. Выберите вашу страну.
4. Нажмите ENTER. Память будет очищена.
Техническое обслуживание и устранение
WorkCentre Pro 412, FaxCentre F12 & 7/03 7-8
WorkCentre M15/M15i
ПРИМЕЧАНИЕ: Всегда очищайте память после замены системной платы. В противном случае
возможно некачественное функционирование системы.
Ответ на CNG (Answer On CNG)
Эта функция предназначена для контроля времени распознавания CNG TONE для ввода режима
приема из режимов AUTO или ANS/FAX.
Сброс счетчиков
Эта функция стирает информацию, например, о времени замены частей узла проявления или
барабана, о количестве отпечатанных страниц, сеансах сканирования и т. д.
•Эти позиции указаны ниже в списке System Data List, распечатанном в режиме TECH MODE.
•Пароль: 1934
•Количество страниц, отпечатанных с данным барабаном, не стирается.
Его можно стереть с помощью функции NEW DRUM (USER MODE Þ MINTENANCE Þ NEW DRUM)
PCL5e 1.48 07-19-2001
FIRMWARE VERSION : 1.00
ENGINE VERSION : 1.00
TOTAL PAGE COUNTS : 123
REPLACED TONER COUNTS : 1
EMULATION VERSION : PCL6 2.32 07-11-2001
CRU PRINTS : 123
REPLACED DRUM COUNTS : 1
PLATEN SCAN PAGE COUNTS : 23
ADF SCAN PAGE COUNTS : 10
CURRENT DRUM COUNTS : 112
< SYSTEM DATA LIST >
Техническое обслуживание и устранение
WorkCentre Pro 412, FaxCentre F12 & 7/03 7-9
WorkCentre M15/M15i
7-2-3 Отчет/справка
Подтверждение защиты содержимого памяти (MSG. CONFIRM)
Отображается результат последней операции.
Список протокола (PROTOCOL LIST)
В этом списке отображается последовательность записей протокола CCITT group 3 T.30 в течение
последних операций отправления или приема. Этот лист используют для проверки ошибок
передачи или приема. Если ошибка возникает, когда машина находится в режиме Tech Mode, список
будет распечатан автоматически.
Список протокола (Protocol List)
Справка (Help)
Содержит описание основных функций и команд. Можно использовать в качестве краткого руководства.
Прием (Reception)
Этот журнал содержит особую информацию, относящуюся к приему сообщений, дату и время
последних 40 сообщений.
Передача (Transmission)
этот журнал содержит особую информацию, относящуюся к отправлению сообщений, дату и время
последних 40 сообщений.
Данные о системе (System Data)
Содержит список установок пользователя и установок режима Tech Mode.
Телефонный справочник (Phone Book)
Список телефонных номеров, сохраняемых в памяти машины.
График заданий (Schedule Job)
Это список с особой информацией, относящейся к текущим документам для отложенной передачи.
В список входят номер операции, время начала, тип операции и т. д.
Техническое обслуживание и устранение
WorkCentre Pro 412, FaxCentre F12 & 7/03 7-10
WorkCentre M15/M15i
7-2-4 Режим тестирования механизма печати
Содержит полезные функции для проверки работы установки. Проверке подвергается каждое
устройство, а результаты отображаются на жидкокристаллическом дисплее. Тест разбивается на 6
позиций (0 - 5), содержание которых показано ниже.
Чтобы перейти в режим тестирования механизма печати. Нажмите MENU, #, 1, 9, 3, 1
по порядку. На дисплее появится сообщение ‘T’. Машина перешла в режим Tech Mode.

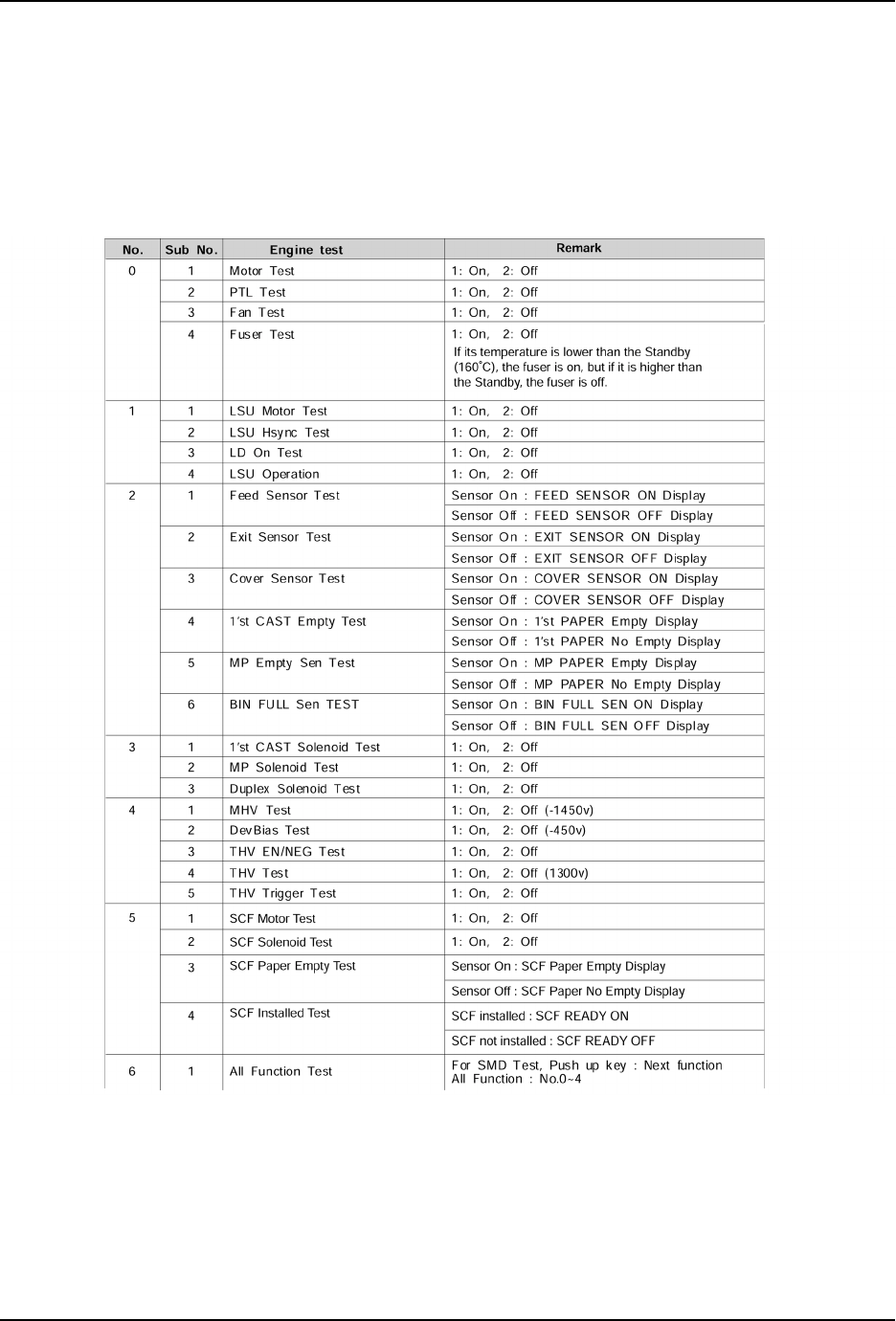

7-2-4-1 Диагностика.
Техническое обслуживание и устранение
WorkCentre Pro 412, FaxCentre F12 & 7/03 7-11
WorkCentre M15/M15i
7-2-4-2 Engine Print
Эта функция используется при производстве и не имеет отношения к работе сервисного инженера.
7-2-5 Обновление встроенного программного обеспечения (Firmware Upgrade)
1. Локальная машина.
•С помощью приложения Control Centre (параллельный порт и USB).
- Разблокируйте приложение Control Centre 5.0.
- Выберите окно Firmware Upgrade.
- Щелкните значок Browse и найдите обновляемое программное обеспечение.
- Щелкните значок Upgrade.
- Появится сообщение “Upgrading Firmware”.
- Дождитесь инициализации машины. Она автоматически произойдет после обновления
программного обеспечения.
- После инициализации машины щелкните значок Refresh.
- Программное обеспечение машины обновлено.
2. Удаленное факсимильное оборудование.
- Выполняется на локальной машине в центре обслуживания.
- Перейдите в режим Tech Mode. В разделе Maintenance найдите Flash Upgrade. Выберите
REMOTE.
- Введите номер удаленного факса Remote Fax Number, подлежащего обновлению.
- Составное факсимильное оборудование можно обновлять последовательно, вводя номера
для составного оборудования.
- Если нужно, выберите All Remote Fax Number.
- Подтвердите ввод. Машина начнет набор и отправит собственные коды изображений на
удаленные машины.
- Для отправки изображения на каждую удаленную машину потребуется 10 - 15 минут.
- Удаленная машина автоматически запрограммирует полученное изображение в памяти Flash.
- Если выключен режим коррекции ошибок или занята память приема, или машина в данный
момент используется, обновления не произойдет.
Техническое обслуживание и устранение
WorkCentre Pro 412, FaxCentre F12 & 7/03 7-12
WorkCentre M15/M15i
7-3 Сканер
7-3-1 Качество копии
ПРОБЛЕМА СЛЕДУЕТ ПРОВЕРИТЬ РАЗРЕШЕНИЕ
Нет изображения • Закрыта ли крышка сканера.• Попадание света может вызвать
проблемы качества изображения.
• Полутона.• Проведите тест в режиме Tech Mode.
• Опорное напряжение черного и
белого сигналов на главной печатной
плате.
• В случае неисправности замените
главную печатную плату.
- U16-97 = 3,3 В - U16-98 = 3,3 В
- U16-99 = 1,5 В
• Включена ли при сканировании лампа
ПЗС.
• В случае неисправности замените
лампу.
- CN3-19 при копировании белого
оригинала составляет 5,8 В для R, B и
3,5 В для G.
Черная копия • Проблемы ПЗС в главной печатной
плате.
• Проверьте контакты проводки ПЗС.
• Полутона.• Проведите тест в режиме Tech Mode.
• Проблемы ПЗС в главной печатной
плате.
• В случае неисправности установите
новый ELEC/MECH-SCANNER MOD-
ULE, список 2-1 позиция 2-21.
- Cn3-19 составляет 7,3 В в ожидании
для R, B и 5 В для G.
Низкое качество
изображения.
• Полутона.• Проведите тест в режиме Tech Mode.
• Зазор между оригиналом и стеклом
сканера.
• Зазор более 0,5 мм вызывает
расплывание изображения.
• Качество печати.• См. раздел о печати.
Необычный шум.• Стекло сканера и наличие
механических нарушений.
• Проверьте правильность положения и
чистоту стекла. Убедитесь, что
каретка ПЗС перемещается
беспрепятственно.
• Проверьте схему управления
электродвигателем на драйверной
плате.
• В случае неисправности замените
главную печатную плату.
- U55 или U55-1, 15 = от 0 В до 24 В
(переключение при работе).
Техническое обслуживание и устранение
WorkCentre Pro 412, FaxCentre F12 & 7/03 7-13
WorkCentre M15/M15i
7-3-2 Сканирование в персональный компьютер
ПРОБЛЕМА СЛЕДУЕТ ПРОВЕРИТЬ РАЗРЕШЕНИЕ
Ошибка сканирования.• Кабель принтера.• Проверьте правильность установки и
тип кабеля - IEEE1284.
• Установку драйвера TWAIN. • Удалите прочие драйверы сканера.
• После установки драйвера TWAIN
перезагрузите систему.
• Контакы проводки.• Проверьте контакт CN14 на главной
печатной плате.
• Уровень сигнала IEEE1284. • В случае неисправности замените
главную печатную плату.
- U36-66~74 в главной печатной плате
= от 0,8 В до 2,4 В (сигнал TTL).
• При необходимости установите PBA
MAIN-MAIN, список 1-1 позиция 19
Низкое качество
изображения.
• Полутона.• Проведите тест в режиме Tech Mode.
• Зазор между оригиналом и стеклом
сканера.
• Зазор более 0,5 мм вызывает
расплывание изображения.
Необычный шум.• Стекло сканера и наличие
механических нарушений.
• Проверьте правильность положения и
чистоту стекла. Убедитесь, что
каретка ПЗС перемещается
беспрепятственно.
• Проверьте схему управления
электродвигателем на драйверной
плате.
• В случае неисправности замените
главную печатную плату.
- U55 или U55-19, 15 = от 0 В до 24 В
(переключение при работе).
Техническое обслуживание и устранение неисправностей
7-14 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
7-4 Факсимильное оборудование
7-4-1 Общие меры при работе с факсимильным/телефонным оборудованием
ПРОБЛЕМА СЛЕДУЕТ ПРОВЕРИТЬ РАЗРЕШЕНИЕ
Нет доступа к
телефонной линии (нет
ответа на вызов)
• Нажмите “OHD” и выполните
следующее:
a) Проверьте соединение шнура.
b) Проверьте проводку главного модуля
сопряжения с линией связи и
CN1(коммутационная панель
модуля сопряжения).
c) Проверьте работу реле
коммутационной панели модуля
сопряжения: Каково значение
управляющего сигнала CN20-7?
a) Подсоедините разъем к гнезду “line”.
b) Замените неисправные части.
c) Замените главную печатную плату,
если управляющий сигнал CN20-7
имеет слишком высокое значение.
Если подключения к линии не
происходит, замените
коммутационную панель модуля
сопряжения.
Невозможен набор MF. • Проверьте CN20 (главная печатная
плата), проводку главного модуля
сопряжения с линией связи, и CN1
(коммутационная панель модуля
сопряжения).
• Замените неисправные части.
Возможен набор MF, но
невозможен набор DP.
• Проверьте управляющий сигнал DP с
CN20-11 на главную печатную плату
и цепь вокруг R15, U6 и Q2
коммутационной панели модуля
сопряжения.
• Замените коммутационную панель
модуля сопряжения.
Некачественная передача
факсимильного
сообщения.
• Проверьте CN20 (главная печатная
плата), проводку главного модуля
сопряжения с линией связи, и
CN1(коммутационная панель
модуля сопряжения).
• Снят ли внешний телефон с рычага.
• Проверьте, не снята ли трубка: См.
“Нет доступа к телефонной линии”.
• Проверьте управляющие сигналы
CN20-11.
• Проверьте канал передачи:
Проверьте выход CN20-3.4 и T2-4
(коммутационная панель модуля
сопряжения).
• Проверьте канал приема: Поверьте
выход CN1-1 (коммутационная
панель модуля сопряжения) и вход
CN20-1(главная печатная плата).
• Замените неисправные части.
• Замените коммутационную панель
модуля сопряжения.
• См. “Нет доступа к телефонной
линии”.
• Замените главную печатную плату,
если сигнал CN8-11 (главная
печатная плата) имеет низкий
уровень.
• Замените главную печатную плату,
если функционирует ненормально.
• Замените коммутационную панель
модуля сопряжения, если CN1-
1(коммутационная панель модуля
сопряжения) не отвечает.
Замените главную печатную плату,
если CN20-1(главная печатная
плата) не отвечает.
Некачественный
автоматический прием
факсимильного
сообщения.
•Звонок принят?
Проверьте звонок на CN1-9
(коммутационная панель модуля
сопряжения).
• См. “Некачественная передача
факсимильного сообщения”.
• Если нельзя проверить, замените
коммутационную панель модуля
сопряжения.
• См. “Некачественная передача
факсимильного сообщения”.
Техническое обслуживание и устранение
WorkCentre Pro 412, FaxCentre F12 & 7/03 7-15
WorkCentre M15/M15i
7-5 Качество печати
Дефект Проверка Решение
Вертикальная черная
линия и полоса
1. Повреждение ракеля тонер-картриджа
2. Лазерное устройство
1. Замените тонер-картридж
2. Замените лазерное устройство
Вертикальная белая
линия
1. Загрязнение окна лазерного устройства
2. Тонер-картридж
1. Почистите окно лазерного устройства
2. Замените тонер-картридж
Нет изображения 1. Удалена ли герметизирующая лента
2. Исправно ли заземление фоторецептора
3. Исправно ли работает лазерное
устройство
4. Нормально ли напряжение заряда
5. Не закончился ли тонер
6. Поступают ли данные изображения с
главной печатной платы
1. Удалите герметизирующую ленту
2. Измерьте сопротивление между
заземлением рамы и заземляющей
пружиной, присоединенной к раме. При
необходимости отсоедините корпус.
3. Отрегулируйте или замените лазерное
устройство
4. Нормальное напряжение смещения -350
В
5. Встряхните тонер-картридж и попробуйте
отпечатать. Если качество несколько
улучшается, значит заканчивается
тонер. Установите новый картридж.
6. Распечатайте тестовый шаблон.
Замените главную печатную плату
Светлое изображение 1. Удалена ли герметизирующая лента
2. Нормально ли питание источника света
лазерного устройства
3. Достаточно ли тонера
4. Высоко ли напряжение заряда
5. Низко напряжение смещения
6. Загрязнение высоковольтного контакта
1. Проверьте и удалите ленту
2. Проверить питание лазерного устройства
трудно. Сравните с новым.
3. Проверьте счетчик тонера и проявителя
4~5. Измерьте выходное высокое
напряжение на всех контактах.
6. Протекание тонера может ухудшить
электрический контакт и повысить
сопротивление. Почистите загрязненные
участки.
Техническое обслуживание и устранение неисправностей
7-16 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
Темное изображение 1. Нормально ли питание источника света
лазерного устройства
2. Достаточно ли высоко напряжение
смещения
3. Поступают ли данные изображения
1. Проверьте уровень и замените
2. Установите на номинальную мощность
3. Замените неисправную плату
Фон 1. Нормально ли напряжение
высоковольтного выхода
2. Загрязнение ролика заряда или тонер-
картриджа
1. Установите номинальное значение
2. Замените тонер-картридж
Повторное изображение 1. Высокое напряжение
2. Лампа с предварительного переноса
3. Некачественный высоковольтный контакт
1. Проверьте напряжение на
высоковольтных контактах
2. Проверьте включение лампы
предварительного переноса, дефектный
светодиод.
3. Почистите машину внутри или замените
тонер-картридж
Пятна на обратной
стороне бумаги
1. Загрязнение ролика переноса
2. Пятна от бумагопроводящего тракта
3. Загрязнение прижимного ролика
1. Почистите пылесосом ролик переноса
2. Почистите бумагопроводящий тракт с
помощью ткани или струи воздуха
3. Извлеките и замените фьюзер
Некачественное
закрепление
1. Используется ли рекомендуемая бумага
2. Проверьте температуру закрепления
3. Не содержалась ли машина длительное
время при низкой температуре
1. Используйте рекомендуемую бумагу
2. Проверьте плату контроллера машины.
Если нет термометра, измерьте
напряжение на термисторе на CPU.
Если напряжение при печати составляет
2,3 В ±5%, CPU работает нормально. В
этом случае разберите фьюзер и
проверьте термистор и его контакты.
3. Повторите попытку, выдержав машину в
теплом месте в течение 2 часов.
Частичное отсутствие
изображения (время от
времени)
1. Достаточно ли тонера
2. В нужном ли положении тонер-картридж
1. Замените тонер-картридж
2. Проверьте и отрегулируйте
Частичное отсутствие
изображения
(периодично)
1. Царапина на валике проявителя или
застрявшие посторонние частицы
(повторение через 94 мм)
2. Царапина на ролике переноса или
застрявшие посторонние частицы
(повторение через 47 мм)
1. Замените тонер-картридж
2. Замените ролик переноса
Дефект Проверка Решение
Техническое обслуживание и устранение
WorkCentre Pro 412, FaxCentre F12 & 7/03 7-17
WorkCentre M15/M15i
Нестандартное качество печати и соответствующий ролик
При периодическом появлении нестандартных отпечатков проверьте указанные ниже части.
Разная плотность
изображения (справа и
слева)
1. Несбалансированная прижимная сила
ролика заряда
2. Несбалансированная прижимная сила
валика проявителя и фоторецептора, или
валика проявителя и ракеля
3. Несбалансированная прижимная сила
ролика переноса
1~2. Замените тонер-картридж
3. Проверьте правую и левую пружины
ролика переноса и пружину, прижимающую
валик проявителя внутри машины
Горизонтальная полоса 1. Нестабильность высоковольтного
контакта
2. Загрязнение ролика заряда
3. Загрязнение нагревающего ролика
4. Неисправность лазерного устройства
1. Почистите контакты и проверьте их
2. Почистите
3. Замените узел фьюзера
4. Проверьте главную печатную плату.
№ Ролик Период появления Тип дефекта изображения
1OPC Drum
(фоторецептор)
94.3 мм Белое и черное пятно
2 Charge Roller (ролик
заряда)
37,7 мм Белое и черное пятно
3 Supply Roller
(питающий ролик)
35,8 мм Горизонтальная темная полоса
4 Developer Roller
(валик проявителя)
44,8 мм Горизонтальная темная полоса
5 Transfer Roller
(ролик переноса)
57,8 мм Загрязнение боков черным цветом и
некачественный перенос
6 Heat Roller
(нагревающий
ролик)
82.5 мм Чероне и белое пятно
7 Pressure Roller
(прижимной ролик)
78.5 мм Загрязнение боков черным цветом
Дефект Проверка Решение
Техническое обслуживание и устранение неисправностей
7-18 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
Нет изображения - Часть 1
отсутствует?А
На другой ст раниц е
Встроенные
те ст-листы
ра спеч ат ыв аются?
НЕТ
ДА
Самотестирование
возможно?
НЕТ Повторите тестирование
после замены разъе ма или
платы контроллера.
НЕТ
Проверьте соединение с
компьютером или замените
контроллер.
ДА
Снимите ка рт ридж и
подготовьте м ул ьти ме тр к
по дк люч ени ю к электронным
элементам.
Клемма
фоторе це птор а
надежно по дк люч ена к
шасси?
Отремонтируйте или
замените клемму
заземления
ДА
НЕТ
Строка
видео-данн ых дл я
узла лазера при печ ати
переключ ается с высокого
уров ня на
низкий?
Проверьте тракт ме жду
видео-контроллером,
платой механизма печати и
HVPS. Отремонтируйте
или за ме ни те не исп рав ный
элемент или плату
ДА
НЕТ
Зеркало узла лазера может быть
установлено непр ави ль но, та к что луч
на пути к фоторецептору отклоняется.
Отремонтируйте или замените узел
лазера или снимите все неисправные
элем енты аппарата.
ДА
Техническое обслуживание и устранение
WorkCentre Pro 412, FaxCentre F12 & 7/03 7-19
WorkCentre M15/M15i
Нет изображения - Часть 2
Напряжение
переноса в порядке?
(на валу ролика
перен оса )
А
Замените то не р-картридж
Напряжение
проявления (-3 00 В) и
подачи тонера (-50 0 В)
в порядке?
НЕТ
ДА
Соединительные
клеммы и само
соединение в
порядке?
НЕТ Отремонтируйте или
замените клемму.
НЕТ
Удалите ле нт у.
ДА
Ролик переноса может находиться не на
своем ме сте .
-> Установите роли к на место.
Это мо же т возникать при малой
мо щн ости ла зе рн ог о луч а; плотность
мо же т быть низкой и из-за посторонних
предметов на окне узла лазера.
-> Замените узел лазера или очистите
окно .
Защитная
лента удалена из
картриджа?
Замените HVPS или отре монтируйте
неисправный элемент.
ДА
НЕТ
Соединительная
клемма в порядке?
НЕТ
За ме ни те HVPS или отремонтируйте
неиспр авн ый элемент.
Отремонтируйте или
за ме нит е клемму.
НЕТ
Сч ет ч ик
показывает окончание
срока службы
картриджа?
ДА
ДА
Техническое обслуживание и устранение неисправностей
7-20 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
Черное поле
Область печати
целиком че рн ая ?
Строка
видео-да нн ых дл я
узла лазера при печати
переключается с
высокого уровня на
низкий?
HVPS выдает
напряжение
переноса?
Узел лазера
получает сигнал
Hsync?
Проверьте на наличие обрывов
или ко ротк ого замыкания це пь,
включающую видео-контроллер,
плату ме хан изма печати, HVPS,
узел лазера.
-> Отремонтируйте или за ме ни те
платы.
НЕТ НЕТ
За ме ни те узел лазера.
Отремонтируйте или
замените HV PS.
ДА
НЕТ
ДА
ДА
Замените узел лазера.
НЕТ
ДА
Плохой контак т в области
переноса.
-> Отремонтируйте или за ме нит е
тонер-картридж.
Техническое обслуживание и устранение
WorkCentre Pro 412, FaxCentre F12 & 7/03 7-21
WorkCentre M15/M15i
Вертикальная белая линия (полоса)
Материал то не ра мо жет
прили пать к лезвию внутри
модуля проявления и
пр епятств ова ть подаче
тонера. -> Замените модуль
проя вления.
Проверьте количество
тонера и показания счетчика
срока службы то не р-
картриджа.
-> Замените тонер-картридж.
Грязь или пыль на окне
внутреннего объек тива узла
лазера. -> Очистите его или
замените узел лазера.
Пост ор онн ие предметы на
пути от узла лазера к
фоторе цептор у.
-> Удалите по ст оро нн ие
предметы
ДА ДА
Белая линия
обнаруживается
отчетл иво ?
Убедитесь, что
этот де фе кт есть на
отпечатке даже после
прохождения ролика
переноса.
Ребра в узле фьюзера или
тонер на ролике могут
приводить к дефектам
и зоб раж ен ия. -> За ме ни те
крышку фьюзера или
неисправный эл емен т.
Изображе ние первоначально
ч ерн ое или черная часть его
р асп олож ена слишком близко
к верхней кром ке .
-> Используйте изоб ра жен ие ,
отстоящее от верхней кромки
более, чем на 10 мм.
НЕТНЕТ
Техническое обслуживание и устранение неисправностей
7-22 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
Темное поле
Темное
изоб ра же ни е
было вы б ран о с
уд ален ной панели
управления?
Изм ени те изображение
на но рм ал ьн ое и
повторите те с т .
При но рм альн ом
изоб ра же ни и дефект то т
же самый?
При на пря же нии
смещения -300 В
си с т ем а работает
корр ек тно?
КОНЕЦ
НЕТ
НЕТ
ДА
ДА
ДА
После замены
узла лазера система
работает ко рре кт но ?
ДА
Отрем он ти руй те или замените
неи спр авн ы й эл ем ен т.
НЕТ
Из б ыт ок то не ра из-за не пра вил ьн ой
ре гул и ров ки дозирующего лезвия в
мо дул е про явл ен ия .
-> Замените мо дул ь п роя вл ен ия.
НЕТ
Мощность лазерного луча
высокая, или внутренняя
неи спр авн ость узла лазера.
-> Замените узел лазера или
отрегул и руйт е мощн ость луча.
ДА
Техническое обслуживание и устранение
WorkCentre Pro 412, FaxCentre F12 & 7/03 7-23
WorkCentre M15/M15i
Фон
Исп ол ьзуется
рекомендуемая
бумага?
Ра спечатай те 20 - 30 страниц
на рекомендованной бумаге.
- Отрегулируйте
нап ряж ен ие или
за ме ните HVPS.
- Отремонтируйте
или за ме ни те после
проверки контактов
на клемма х.
Напряжение
переноса, за ря да и
проявления в
порядке?
Дефект
остался?КОНЕЦ
Те мп ер атура /
влажность во время
работы/ хран ен ия
слишком высокая?
Грязь
или пыль вокруг
ролика
заряда?
Замените
тонер-
картридж.
Устраните дефект, работая в
рекомендованных условиях
(1 0 - 3 2 оС).
Очистите ролик заряда или
замените шаговое устройство/
клемму после проверки.
Работа
корре кт на я?
Проверьте, на своем ли месте клеммы или контак ты, а
также пружина модуля проявления.
-> Отремонтируйте или замените ролик переноса и т.д.
Убедитесь, что светодиод лампы предварительн ого
п ере но са перед роликом переноса включен, ко гда
вык люч атель датчика верхней крышки преднамеренно
нажат.
-> В противном случае замените ла мп у
п редва ри тельно го переноса.
Внутре нн ее ле звие или
дози рующ ая часть модуля
проявления имеет де фе кт .
-> Замените тонер-ка ртри дж .
НЕТ
ДА
ДА
ДА
ДА
ДА
ДА
НЕТ
НЕТ
НЕТ
НЕТ
НЕТ
Техническое обслуживание и устранение неисправностей
7-24 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
Двоение изображения
Дефект
появляется регулярно
через 95 мм ?
Дефект
появляется регулярно
через 45 мм ?
Дефе кт
появляется регулярно
через 45 мм? (ка к
ок ружн ость ролика
пер ен оса
Лампа
пр едвар ител ьн ого
переноса ра бо та ет
нормально?Особая часть ро л ик а переноса
по вр еждена, или изме ни ло сь его
сопротивление.
-> Замените ролик пе ре носа .
Ролик пе рен оса не может ра вно ме рно
пр ил ега ть к бум аге из-за
эксцентриситета его шестерней.
-> Замените неисправные элементы.
Величина
на пр яже ни я пе ре но са
стан дартная?
На пр яже ни е
проявления/ по да чи
тонера н ор мал ьн ое
(-300 В/ -500 В)?
За ме ни те узел
ла мпы
предварительного
пер ен оса
Проверьте контакты
HVPS и его вы ход.
-> Если об нар уже на
неисправность,
отремонтируйте/
замените HVPS.
Не ра вно ме рн ост ь
за зо ра между ро ли ка ми
в мо дуле пр ояв ле ни я.
-> Замените модуль
про явл ен ия .
- Отремонтируйте или за ме ни те
HVPS.
- Проверьте и отремонтируйте
ил и за ме ни те клеммы.
Величина
на пря же ния см ещ ени я
но рм ал ьна я
(-3 00В)?
Отрегулируйте
напряжение смещения
или замените HVPS.
Т ем пе ратур а
раб оты /хранения слиш ко м
ни зкая ил и исп ол ьзует ся
не ре ко мен д ова нн ая
бумага?
Могут быть пр об ле мы с контролем
то лщ ин ы слоя тонера в тонер-
кар т рид же .
-> Замените модуль пр оя вл ени я.
Используйте аппарат в ре ко ме нд ов анн ы х
услов иях окружающей среды. Пользуйтесь
рекомендованной бумагой.
НЕТ
ДА
НЕТ НЕТ
ДА
ДА
НЕТ
ДА
ДА
НЕТ
ДА
НЕТ
НЕТ
ДА
Техническое обслуживание и устранение
WorkCentre Pro 412, FaxCentre F12 & 7/03 7-25
WorkCentre M15/M15i
Черные пятна
При извлечении
картриджа то не р
высыпается?
Дефект
появляется регулярно
через 38 мм?
Пл о х ое
из обра жен ие удаляется
ца рап ан ие м?
Проблема возникала
из-за посторонних
предметов, прилипших
к роли ку заряда.
-> Замените модуль
пр ояв лени я и ролик
заряда.
Тонер просыпается и
попадает на бумагу.
-> За ме ни те модуль
проявления.
Пров ерь те , не прилип
ли тонер к прижимному
или нагревательному
валу фьюзера .
-> Очистите их или
за ме ни те .
Дефект возникает
случайно из-за
просыпа нного то не ра.
-> Очи сти те аппарат.
НЕТ
ДА ДА
НЕТ НЕТ
Техническое обслуживание и устранение неисправностей
7-26 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
Горизонтальная полоса
По ло са черная?
Ч ерн ая
полоса отстоит
от белой примерно
на 95 мм?
Фоторецептор поврежден воздей ств ием
прямого солнечного света в течение
примерно 5 минут.
-> Если дефе кт присутствует в течение
10 часов, замените мо дуль проявления.
Проблема связана с внутренними
контактами в фо то ре це птор е.
-> Замените модуль проявления .
Черная
полоса появляется
через регулярные
интервалы?
Это возникает, когда сигнал
Hsync/ не подается на узел
лазера.
-> За ме ни те узел лазера.
Интервал
раве н 94 мм?
Дефект
появляется через
каждые 83 мм в
оп ре де ле нн ом
месте?
Пр об л ема связана с контактами,
подачей на пря же ния переноса и
ролико м переноса. Она возникает
из-за выхода из строя ролика заря да
(3 8 мм).
-> Отремонтируйте/ замените HVPS,
модуль проявления.
Фоторецептор пов режден из-за
непо стоянн ого напр яжения переноса с
HVPS.
-> Отремонтируйте/ замените HV PS.
-> Если дефект не устране, за ме ни те
модуль проявления.
Нагревательный вал
вышел из строя.
-> Замените его.
НЕТ
ДА
НЕТ
ДА
ДА
НЕТ
ДА
НЕТ
ДА
НЕТ
Техническое обслуживание и устранение
WorkCentre Pro 412, FaxCentre F12 & 7/03 7-27
WorkCentre M15/M15i
Непостоянная плотность изображения
Искажения света из-
за дефекта зеркала
или ди ф фуз но г о
отр ажения в узле
лазера.
-> За ме ни те узел
лазера.
Неравномерная
подача то не ра из
модуля пр ояв ления
-> Замените модуль
проя вления.
ДА
НЕТ
Плохое
изображение вокруг
области бе з
изображения?
Очистите окно лампы
предварительного
переноса.
На лампе
предварительного
переноса есть
посторонние
предметы?
ДА
НЕТ
Лампа
предварительного
переноса работает
корректно?
ДА
НЕТ Замените ла мп у.
Проблема возникала
из-за п ост орон них
п редм етов, прилипших
к ролику за ря да .
-> Замените модуль
п роя вл ен ия и ролик
заряда.
ДАДА Проверьте выходное
высокое напряжение и
отремонтируйте/
замените клеммы и
HVPS .
Дефектный
перемешиватель в зо не
подачи то не ра модуля
пр ояв ле ния
-> За ме ни те модуль
пр ояв ле ния.
Убедитесь, что пружина
направляющей
пр ояв ле ния работает
правиль но. При
необходимости
отремонтируйте/
замените ее.
Дефек т
исч езае т после
извлече ни я и
встряхивания тонер-
картриджа?
Пр и печати
полутоново го шаблона
нер ав ном ер на я
плотность есть?
НЕТ
ДА
При печати
напряжение переноса/
заряда/ пр ояв ления
падает?
НЕТ НЕТ
Техническое обслуживание и устранение неисправностей
7-28 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
Белые пятна
Напряжение
переноса
номальное?
Дефект
появляется регулярно
через 95 мм?
К поверхности фото ре цептора
прилипли пост ор он ние предметы.
-> Очистите фото рец еп тор и сам
аппарат или за ме ни те модуль
проявления.
Пр и установке/снятии модуля
проявления появились царапины.
-> Замените модуль проявления.
Дефектный ролик
пр ояв лени я в модуле
пр ояв лени я.
-> За ме ни те модуль
пр ояв лени я.
Подается слишком высокое
напр яже ние из-за ошибки при
установке напряж ения переноса.
-> Отрегулируйте/ замените HVPS.
ДА
ДА
НЕТ
НЕТ
НЕТ
Техническое обслуживание и устранение
WorkCentre Pro 412, FaxCentre F12 & 7/03 7-29
WorkCentre M15/M15i
Дефект печати на задней кромке прозрачной пленки
Используются
рекомендованные
пр оз ра чн ые
пленки?
Исп ол ьзуйт е рекомендованные
прозрач ные пленки?
В обход но й лоток
вставлено более 10
листов пленки?
Пр и печ ати
на пленках
вентилятор в рем ен но
остан авл ив ае тся и
на чин ает работать
снова?
Исп ол ьзуйте р екоме ндов анны е
прозрач ные пленки.
Пе чать на прозрачных пл ен ках
га ра нтир ова на , если их в стоп ке ме ньш е
10 ли сто в. (Уменьшите количество
пленок и встав ьте их снова после того как
контрольный светодиод погас.)
Э л ем енты аппарата ме шают вращению
вентилято ра.
-> Проверьте и устраните не исп ра вно сть.
НЕТ
НЕТ НЕТ
ДА
ДА
ДА
Техническое обслуживание и устранение неисправностей
7-30 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
Низкое качество закрепления
После
оконч ания печати
любая неисправность,
связанная с
фьюзером?
Ап пар ат
долгое время
находился при низкой
температуре?
При
печати напряжение
на контакте 60 U3 6
(гл. процессор.) на
главной плате равн о
2,6 - 3,0 В?
Контакты
термистора
в порядке?
Оба
конца термостата
разомкнуты?
Поместите апп ар ат в
условия нормальной
температуры и
повторите те ст.
Откройте
верхнюю крышку. При
печати черного
изображе ния ширина
зазора фьюзера
равна 3,0 - 3,5 мм?
По вт орн о сооберите
те рм ист ор .
Пров ерь те твердость
прижи много вала и
усил ие прижины.
(Твердость: 24 ед.,
усил ие пружины: 3 кг)
Используемая бумага
слишком толстая или
содержит слишком мн ого
хлопка.
-> По вт ор ит е тест с
рекомендов анной бумагой.
Замените те рм ост ат и
повторите те ст.
Замените элементы управления
на главной плате.
Проверьте наличие
неисправностей в контактах
термистора и устраните их.
НЕТ
ДА
НЕТ
НЕТ НЕТ НЕТ
ДА ДА ДА ДА НЕТ
ДА
Техническое обслуживание и устранение
WorkCentre Pro 412, FaxCentre F12 & 7/03 7-31
WorkCentre M15/M15i
7-6 Неисправности
Ошибка
Следует проверить Решение
No power (нет
питания)
1. Проверьте подачу питания к машине.
2. Разомкнут предохранитель F1.
1. Если источник питания не соответствует
спецификациям машины, обратитесь к дилеру.
2. Установите новый предохранитель F1.
Fuser Error
(ошибка во
фьюзере)
1. Разомкнут термостат.
2. Разомкнут провод переменного тока.
3. Разомкнут провод термистора.
4. Главная печатная плата.
1. Отсоедините разъем переменного тока и
проверьте цепь термостата на разрыв. Если
нужно, установите новый термостат.
2. Установите новый провод.
3. Установите новый провод.
4. Замените главную печатную плату.
Cover open
(открыта
крышка)
1. Убедитесь, что при закрытой крышке
рычаг нажат.
2. Проверьте контакт микровыключателя.
3. Проверьте CPU и соответствующую
цепь.
1, 2 и 3. Откройте верхнюю крышку и нажмите
рычаг. Если CPU обнаруживает, что крышка
закрыта, исследуйте крышку и узел рычага на
предмет механических повреждений. Проблема
может также быть связана с электрической
схемой.
Jam 0
(застревание
0)
Определите, где произошло застревание.
1. Бумага не захватывается.
2. Бумага находится в сенсоре подачи.
3. Застревание особых видов бумаги,
например конвертов, помещенных в MPF.
4. Застревание особых видов бумаги,
например конвертов, помещенных в
устройство ручной подачи.
5. Развернут удлинитель укладчика.
6. Регулируемая направляющая может
захватывать бумагу.
1. Проверьте в режиме теста механизма печати
Engine Test Mode, работает ли соленоид.
2. Проверьте работу сенсора подачи.
Проверьте, не смещен ли он по отношению к
датчику ширины бумаги.
3. Повторите попытку с меньшим количеством
материала.
•Провейте и выровняйте бумагу.
•Переверните стопку.
4. Переверните стопку.
•Используйте бумагу, предназначенную для
ручной подачи.
•При заправке убедитесь, что сенсор на нее
отреагировал.
5. При использовании длинных листов
применяйте удлинитель укладчика.
6. Отрегулируйте направляющую по ширине
бумаги.
Jam 1
(застревание
1)
Застревание непосредственно после узла
фьюзера.
1. В основном это происходит из-за двойной
подачи. Проверьте укладку бумаги в податчике.
2. Проверьте механическую активизацию
сенсора подачи. Проверьте в режиме теста
механизма печати Engine Test Mode работу
электрических цепей сенсора..
3. Проверьте выдачу. Удалите застревание и
убедитесь, что активатор можно свободно
перемещать рукой. Если активатор тугой,
бумага может оборачиваться вокруг
нагревающего ролика. При необходимости
произведите замену частей.
Jam 2
(застревание
2)
Определите, где произошло застревание
1. Бумага скручивается и не выходит.
2. Бумага скручивается у крышки выдачи.
1. Удалите застревание и проверьте, нет ли
препятствий на бумагопроводящем тракте.
2. Проверьте ребра крышки выдачи на предмет
наличия препятствий, почистите ребра или
установите новую крышку.
Техническое обслуживание и устранение неисправностей
7-32 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
Ошибка
Следует проверить Решение
Jam 2 at face-
up tray
(застревание
2 у лотка для
материалов
м вверх)
1. Печать и укладка в лоток толстой
бумаги.
2. Печать и укладка в лоток тонкой
бумаги.
1. При печати на толстом материале, например, на
конвертах, плотной бумаге, этикетках и
прозрачной пленке рекомендуется подавать по
одному листу.
2. Для тонкой бумаги рекомендуется использовать
лоток для копий изображением вниз.
Jam 2 at face-
down tray
(застревание
2 у лотка для
материалов
м вниз)
1. Лоток заполнен.
2. Бумага в лотке скручивается.
1. Разгрузите лоток.
2. Откройте переднюю крышку и убедитесь, что
ролик и пружина расположены правильно.
Clutch error
(ошибка
муфты)
1. Проверьте пружину соленоида.
2. Проверьте узел сердечника/демпфер
3. Проверьте проводку и контакты
захвата.
1. Проверьте, растянута пружина или нет.
2. Проверьте правильность сборки сердечника.
3. При необходимости произведите замену частей.
High voltage
error
(неправильн
ое значение
напряжения)
1. Проверьте напряжение на выходной
клемме.
2. Проверьте блок питания высокого
наряжения.
1. Извлеките тонер-картридж, откройте крышку и
нажмите рычаг выключателя открывания крышки.
Измерьте напряжение во время цикла печати.
Если напряжение нормально, замените тонер-
картридж.
2. Разберите левую боковую крышку и проверьте
напряжение на блоке питания высокого наряжения
на стороне спая. При необходимости замените
блок питания.
Feeding
obstacles
(препятствия
при подаче)
1. Проверьте наличие препятствий в
бумагопроводящем тракте.
2. Подталкивающая пластина мешает
загрузке бумаги.
1. Уберите препятствия с тракта.
2. Выключите и включите питание. Откройте и
закройте верхнюю крышку.
Skew
(перекос)
Направляющая бумаги должна быть
отрегулирована по ширине.
Отрегулируйте направляющую.
Stacking
(ошибка
укладчика)
1. Выдвинут ли удлинитель укладчика
для поддержки длинных листов.
2. В укладчике слишком много
материала.
3. Укладчик материала изображением
вверх укладывает неаккуратно и не в
соответствующем порядке.
1. Применяйте удлинитель в соответствии с
длиной листа.
2. Укладчик изображением вверх вмещает 100
страниц 75 г/м2. Для более плотного материала
емкость уменьшается.
3. Для укладки особых видов материала
рекомендуется использовать укладчик
изображением вниз и подачу по одному листу.
Engine Error
(ошибка
механизма
печати)
1. Проверьте проводку CBF (главной
печатной платы и лазерного устройства),
CN7 на WCP421, CN1 на F12.
Обратитесь к разделу “Ошибка механизма
печати”.
Document
jam
(застревание
оригинала)
Оригинал не захватывается в
автоподатчике ADF.
1. Проверьте правильность укладки оригинала.
2. Удалите с оригиналов все скрепки и скобки.
3. Не выходите за рекомендуемые пределы
качества оригиналов.
Оригинал остановился в автоподатчике.1. Проверьте работу датчика.
2. Проверьте работу подающего ролика.
Оригинал скручивается на выходе.1. Проверьте тракт движения оригинала.
2. Проверьте правильность сборки ADF.
Техническое обслуживание и устранение
WorkCentre Pro 412, FaxCentre F12 & 7/03 7-33
WorkCentre M15/M15i
No Power (нет питания - не работают светодиоды и дисплей)
Силовой
шнур вставлен
в разъем?
Напряжение
сети соответствует
номиналу
ап па рат а ?
Вентилятор
начинает вращаться
при включении
пита ния ?
Светодиоды
мигают при
включении
питания?
Кн опк а On-Line
бы л а нажата или
ко ро ткое замыкание
на плате панели
управления?
Сн ача л а проверьте напряжение
и вставьте силовой шнур.
Подайте на пр яже ни е, соответствующее
номиналу апп арата.
Разъемы
на плате в порядке?
П одсоед ини те разъе мы
за но во и повторите те ст.
П ред о хран ит ель
SMPS разомкнут?Замените пр едохр ани тель.
Ко ро ткое
замыкание между 5В
и GND или между 24В
и GND?
Тонер-ка рт ри дж
на ме сте?
Ошибка со ед ин ени я
между платой
контроллера и
платой панели
уп рав лени я или
неисправность плат.
-> Замените платы.
Отремонтируйте/
замените плату.
Вставьте
кар т рид ж.
Устраните ко ро тк ое
замыкание или
замените плату.
Найдена не исправность из-за
платы, которая об на ружи ва ет
открытую кр ыш ку или ошибку
выключателя.
-> Замените плату или
выключатель.
НЕТ
ДА
НЕТ
НЕТ НЕТ
НЕТ
НЕТ
НЕТ
НЕТ
ДА
ДА
ДА
ДА
ДА
ДА
ДА
ДА
Техническое обслуживание и устранение неисправностей
7-34 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
Fuser Error (ошибка фьюзера)
Из м ерь те сопротивление
на обои х концах линии
переменного тока при
открытых крышках.
Сопротивление
ме ньш е 10 Ом?
Термостат разомкнут из-за
те мп ера т уры и т.п.
-> Замените термостат.
Снимите крышки.
Питание
перемен ного тока
подается?
Соберите верхнюю крышку и
устан ови т е ее на место.
Пр ов ерь те PCI.
-> Замените элемент.
При
печати напря же ние
на контакте 60 U36 (главн.
пр оц есс.) на главной плате
около 2,3 В?
Термистор, точка соединения или плата
механизма печати не исп ра вны.
-> Отрем онтируйте/ замените элемент/плату
КОНЕЦ
НЕТ
ДА
НЕТ
ДА
НЕТ
ДА
Техническое обслуживание и устранение
WorkCentre Pro 412, FaxCentre F12 & 7/03 7-35
WorkCentre M15/M15i
Paper Jam (Mis-feeding) (застревание бумаги - ошибка подачи)
Главная и со ед ин ител ьна я
платы неисправны
-> Замените их
Соленоид не исп рав ен .
-> Замените его.
Соленоид
изда ет звук в начале
печ ати?
Бумага
двигается?
Узел по д хвата собран не пр ави л ьно .
-> Со бе ри те его заново ил и за ме ни те
Бумага
пере ме ща ется
более, чем на
10 0 мм ?
В устройстве
подачи слиш ко м
много бумаги?
Датчик
под а чи и датчик
определения ширины
бумаги собраны в
об ра тн ом
порядке?
Да тч ик и гл ав ная
плата не испр авн ы .
-> Отремонтируйте/
замените их.
Уменьшите количество
бум аги и повторите тест.
Переключите их.
Направляющие
соответствуют
ширине бум аги?
Извл ек ит е бум агу и
пов то рн о загрузите ее.
Конец
бум аги за кр учен ? Удлинитель
вы дв инут?
Пользуйтесь ре ко ме нд ов анн ой
качественной бумагой
<Рекомендация>
Для толстых материалов для
печати ( ко нве ров , почтовых
карточек) по ль зуй те сь
об ход н ым лотком.
Выдвиньте
удлинитель.
НЕТ
ДА
НЕТ
НЕТ
НЕТ
НЕТ
НЕТ НЕТ
ДА
ДА
ДА
ДА
ДА
Техническое обслуживание и устранение неисправностей
7-36 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
Paper Jam (Jam 1) (застревание 1)
Бумага
остановилась перед
фоторецептором?
Бумага
остановилась перед
фьюзером?
Активатор
да тч ик а вывода бум аги
работа ет нормально ?
Пров ерь те сам
активатор и его
работу, а также
главную плату.
-> Замените его.
Проверьте узел ла зе ра и есл и
он неисправен, замените ег о .
Бумага
намоталась на
пр иж имн ой вал?
По да но
не ско льк о
ли сто в?
Убедитесь, что
вал и ребра
фь юзера на
месте; удалите
заусенцы, есл и
он и
об на руж ены .
-> Устраните все
предпосылки
для
застревания.
Устраните все
предпосылки
для этого.
Снимите фьюзер, удалите
бумагу и замените прижимной
вал, если не об ходимо.
Пр и подаче
есть сильный
перекос ?
Бумага
вышла между
фьюзером и модулем
проявления?
Слишком
тонкая или
чув ств ительная к
электростатике
бумага?
По ль зуй те сь
рекомендова нной
бумагой
Пр ов ерь те входной
тр ак т фьюзе ра (мо жет
быть не пр ави ль ная
сборка).
Убедитесь, что
на пр авляющ ая
переноса заземлена.
Убедитесь, что шторка
не мешает подаче.
НЕТ
ДА
НЕТ НЕТ
НЕТ НЕТ
НЕТНЕТ
НЕТ
ДА ДА
ДА ДА
ДА ДА
ДА
Отрегулируйте направляющие бумаги в
соответствии с ее шириной.
Ослабло усил ие пр ужи н, прижимающи х модуль
пр оя вл ения.
-> Пр ов ерь те напр авляющую пр оя вл ения.
Техническое обслуживание и устранение
WorkCentre Pro 412, FaxCentre F12 & 7/03 7-37
WorkCentre M15/M15i
Engine Error (WorkCentre Pro 412 & FaxCentre F12) (ошибка механизма печати)
Проверьте
CBF Harness-CN1
(жгут от главной
платы к узлу
ла з ера )
Попробуйте заново подсоединить ра зъе м или
замените разъем.
Проверьте
на контакте CN1-9
главной платы
сигнал P_ MOTOR
(--- ---|___)
Замените главную плату.
Пр ов ер ьте
на контакте CN1-8
главной платы
сигнал L READY
(------ |___)
Замените узел ла з ера .
Пр ов ер ьте
на контакте CN1-4
главной платы
сигнал LDON
(------ |___)
Замените главную плату.
Проверьте
на контакте CN1-1
главной платы
сигнал HSYNC
(__||||| __)
Замените узел лазера.
КОНЕЦ
НЕТ
ДА
НЕТ
НЕТ
НЕТ
НЕТ
ДА
ДА
ДА
ДА
Техническое обслуживание и устранение неисправностей
7-38 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
Engine Error (WorkCentre M15/M15i) (ошибка механизма печати)
Проверьте
CBF Harness-CN7
(жгут от главной
платы к узлу
ла з ера )
Попробуйте заново подсоединить ра зъем или
замените разъем.
Проверьте
на контакте CN7-9
главной платы
сигнал P_ MOTOR
(--- ---|___)
Замените главную пла ту.
Пр ов ер ьте
на контакте CN7-8
главной платы
сигнал L READY
(------ |___)
Замените узел ла з ера .
Пр ов ер ьте
на контакте CN7-4
главной платы
сигнал LDON
(------ |___)
Замените главную плату.
Проверьте
на контакте CN7-1
главной платы
сигнал HSYNC
(__||||| __)
Замените узел лазера.
КОНЕЦ
НЕТ
ДА
НЕТ
НЕТ
НЕТ
НЕТ
ДА
ДА
ДА
ДА
Техническое обслуживание и устранение
WorkCentre Pro 412, FaxCentre F12 & 7/03 7-39
WorkCentre M15/M15i
7-7 Прочие неисправности
В данном разделе приведено описание прочиз неисправностей, возможных при работе WorkCentre
Pro 412 или FaxCenter F12. Содержание раздело было представлено ранее в технических
бюллетенях.
7-7-1 Ошибки "Scan to PC" (сканирование при использовании пакета
программного обеспечения компьютера, только для WCP 412)
Регион:
OmniFax (USA), NASG-Canada, ESG
Проблема:
При отображении диалогового окна на экране происходит аварийный отказ программного
обеспечения "Scan to PC". Диалоговое окно не закрывается и остается поверх других окон.
Причина:
Драйверы более ранних версий, чем 1.12.
Решение:
Установите новые драйверы. Текущая версия 1.12, дата октябрь 4, 2001. Ее можно найти на сайте
www.xerox.com.
Версия программного обеспечения:
PCL Printer Driver ранее v 1.12, дата сентябрь 10, 2001.
7-7-2 Ошибки печати с PCL6 (только для WCP 412)
Регион:
OmniFax (USA), NASG-Canada, ESG
Проблема:
При печати файла со сложной графикой и большим количеством текста принтер не может
выполнить работу и посылает сообщение об ошибке “PCL6 Error”.
Причина:
Встроенное программное обеспечение ранее 0994.
Решение:
Установите новое программное обеспечение. Текущая версия 1.01, дата September 21, 2001. Ее
можно найти на сайте www.xerox.com.
Версия программного обеспечения:
Firmware ранее 0994 v 1.00, дата сентябрь 21, 2001.
7-7-3 Установки для США и Канады на европейской машине вызывают
проблемы факсимильной передачи (только для WCP 412)
Регион:
OmniFax (USA), NASG-Canada, ESG
Проблема:
Код страны соответствует США и Канаде. Это позволяет машине и плата модуля сопряжения
надежно работать только в этих странах. Кроме того, из меню удалена опция, позволяющая
вернуть машину к европейским стандартам.
Техническое обслуживание и устранение неисправностей
7-40 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
Причина:
Пользователь неправильно натроил машину, что и привело к нестабильной работе факсимильного
оборудования.
Решение:
Сервисный инженер должен выполннить следующее.
1. Создать резервную копию телефонного справочника клиента, затем перейти в режим TECH
Mode.
2. Нажать MENU.
3. Найти опцию MEMORY CLEAR и нажать Select.
4. С помощью правой и левой стрелок выбрать код страны.
5. Нажать Select. Машина вернется к установкам по умолчанию.
6. Выбрать язык из меню Maintenance и загрузить телефонный справочник.
7-7-4 Проблема сброса счетчика при замене барабана (только WCP 412)
Регион:
OmniFax (USA), NASG-Canada, ESG
Проблема:
После замены барабана принтер не в состоянии сбросить показания счетчика на нулевое значение.
Это может вызвать проблемы со счетом страниц в будущем, пока срок службы барабана не достиг
14000 страниц. Сброс предусмотрен для предотвращения возникновения несоответствий в
показаниях счетчика.
Причина:
Машина или встроенное программное обеспечение не располагает возможностью, позволяющей
сбрасывать показания счетчика.
Решение:
1. Убедитесь, что установлено Firmware Level 1.01 или более высокого уровня. Если нет, обновите
с сайта www.xerox.com.
2. Нажмите кнопку "Menu".
3. Нажимайте верхнюю или нижнюю стрелку, пока на дисплее не отобразится Maintenance - [Sys-
tem….], затем нажмите "Select".
4. Нажимайте верхнюю или нижнюю стрелку, пока на дисплее не отобразится Maintenance - [New
Drum…], затем нажмите "Select".
5. Чтобы очистить счетчик, нажмите "1", затем "Select". Для отмены нажмите "2", затем "Select".
Версия программного обеспечения:
Control Panel Management и Machine Control Firmware, v 1.01, дата September 25, 2001.
7-7-5 Нет сообщения об израсходовании тонера
Регион:
Omnifax (USA), ESG, NASG-Canada
Проблема:
Картридж пуст, но принтер не регистрирует это обстоятельство.
Причина:
Если окна датчика тонера принтера загрязнены, это может препятствовать индикации пустого
картриджа.
Техническое обслуживание и устранение
WorkCentre Pro 412, FaxCentre F12 & 7/03 7-41
WorkCentre M15/M15i
Решение:
Положение обоих окон датчика показано на рисунке 1. Протрите оба окна неворсистой тканью, и
установите картридж снова.
Рисунок 1. Окна датчика
7-7-6 Проблемы сканирования с портативным компьютером Compaq
Регион:
Omnifax (USA), ESG, NASG-Canada
Проблема:
Замечено, что при сканировании с некоторыми портативными компьютерами Compaq с
использованием драйвера Twain Driver и параллельного порта для связи с WorkCentre Pro 412,
процесс правильно выполнить не удается.
Причина:
Наборы микросхем, управляющие портами ввода-вывода Compaq с некоторыми устройствами
работают неустойчиво.
Верхнее окно
Lower sensor window.
Техническое обслуживание и устранение неисправностей
7-42 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
Решение:
Посетите сайт Compaq по следующему адресу:
http://www.compaq.com/support/files/notebooks/us/download/8379.html
Загрузите программу SP2158.EXE, содержащую файл SETPORT.EXE.
Следуйте указаниям сопровождающей документации SP2158.EXE. Это позволит вам создать
правильную конфигурацию параллельного порта.
7-7-7 Проблемы сканирования (только для WCP 412)
Регион:
Omnifax (USA), ESG, NASG-Canada
Проблема:
В редкиз случаях WCP412 может прекратить отвечать на функции сканирования и ввод с
клавиатуры. Кроме того, при попытке сканирования может появиться сообщение об ошибке "System
Warming up… Remaining Time: 1".
Причина:
WorkCentre Pro 412 завис. Он может правильно работать как факс/принтер.
Решение:
Эта проблема исправляется выключением, а затем включением WCP 412. После включения
питания машина в состоянии сканировать и отвечать на ввод с клавиатуры.
7-7-8 Черные линии на всех копиях (только для WCP 412)
Регион:
Все
Проблема:
При подаче с ADF или на стекле экспонирования на копиях появляются черные линии, которых нет
на оригинале.
Причина:
Причина заключается в ПЗС сканера, пропускающего отдельные пикселы. Поэтому все страницы,
выходящие после автоподатчика или стекла экспонирования, будут иметь линии, начинающиеся с
передней кромки листа и до его задней кромки.
Решение:
Сначала убедитесь, что принтер не дает таких линий. Для этого распечатайте один из встроенных
отчетов. Если линий нет, проверьте CVT и стекло экспонирования на предмет загрязнения. Если эти
области не загрязнены, сделайте копия с автоподатчика и со стекла экспонирования, и сравните их.
Если линии остаются, единственным решением будет полная замена узла ПЗС сканера, Part Num-
ber: 109N00584.
На рисунке 1 показаны дефекты изображения, выполненного машиной с неисправным узлом ПЗС.
Техническое обслуживание и устранение
WorkCentre Pro 412, FaxCentre F12 & 7/03 7-43
WorkCentre M15/M15i
Рисунок 1. Качество печати
7-7-9 Постоянное застревание документа в бумагопроводящем тракте ADF
(только для WCP 412)
Регион:
Все
Проблема:
Бумагопроводящий тракт ADF блокируется и иногда могут смещаться датчики бумаги. Такие
условия способствуют возникновению застревания бумаги при подаче в ADF следующего задания.
Причина:
Когда бумага застревает в ADF, пользователи часто удаляют ее, прикладывая чрезмерные усилия,
и не вполне правильно. В результате на тракте остаются небольшие частицы бумаги, или
происходит смещение датчиков, что мешает их правильной работе.
Решение:
В некоторых случаях пользователь может самостоятельно извлечь материал, и машина будет
работать правильно. В других случаях для удаления застревания или для установки датчиков в
ADF требуется вмешательство инженера. Полезно также объяснить пользователю правильный
способ удаления застреваний в принтере и ADF. Для получения более подробной информации
пользователю следует обратиться к руководству пользователя по устранению неисправностей
WCP412, поставляемому с машиной на компакт-диске User Manual.
7-7-10 Проблема подачи ADF (только для WCP 412)
Регион:
Все
Проблема:
Захватывающий ролик ADF не активизирует захват, и материал не затягивается на тракт ADF.
Причина:
Причина может заключаться в попадании смазки с вала на захват. Это препятствует сцеплению
ролика с захватом и подаче бумаги на тракт ADF.
Решение:
Предлагаемым решением будет чистка шестерен и узла захвата. Порядок операции представлен
ниже.
Нормальный Дефектный
Техническое обслуживание и устранение неисправностей
7-44 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
Порядок действий
ПРИМЕЧАНИЕ: Если эта операция не решит проблемы, закажите новый узел ADF, Part Number
002N02054.
1. Снимите узел захвата с узла ADF. Поместите узел захвата на чистую поверхность.
2. Удалите первый штифт, рисунок 1.
Рисунок 1. Первый штифт
3. Удалите второй штифт, рисунок 2.
Рисунок 2. Второй штифт
1
Remove the retaining
ring.
2
Move the shaft in the
direction of the arrow.
3
Remove the first pin.
1
Move the shaft in the
direction of the arrow.
2
Remove the second
pin.
3
Remove the shaft.
Техническое обслуживание и устранение
WorkCentre Pro 412, FaxCentre F12 & 7/03 7-45
WorkCentre M15/M15i
4. Снимите узел ролика захвата, рисунок 3.
Рисунок 3. Узел ролика захвата
5. Тщательно удалите смазку с вала, шестерни, захвата и внутренней стороны ролика захвата.
Установка
Установка производится в обратном порядке по отношению к разборке. Если с узла захвата ADF
был снят подшипник скольжения, выполните следующее.
1. Установите пружинный держатель в центральной из 5 выемок, рисунок 4.
Рисунок 4. Пружинный держатель подшипника скольжения
1
Remove the roller.
2
Remove the
clutch and gear.
Centre indentation Spring clip
Техническое обслуживание и устранение неисправностей
7-46 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
2. При установке подшипника скольжения в узел захвата ADF, убедитесь, что конец пружины
введен в паз узла захвата, рисунок 5.
Рисунок 5. Подшипник скольжения
7-7-11 Обновление программного обеспечения (только для WCP 412)
Регион:
Все
Проблема:
НЕТ: информационный бюллетень
Причина:
НЕТ: информационный бюллетень
Решение - Информация
Введение
Ниже следует общая информация о новом программном обеспечении.
Firmware - включая устранение неисправностей
•Дает возможность установить время, через которое машина будет сбрасывать счет копий
до значения по умолчанию. Эту опцию можно найти в SYSTEM SETUP, [TIMEOUT]
•Улучнено качество изображения и полутонов.
•Улучшен вид справки HELP в соответствии с изменениями интерфейса пользователя.
•Добавлена возможность регистрации изображения, позволяющая модифицировать правое
и левое поля изображения на странице. Модифицировать можно только в режиме Tec h
mode. Доступ в режиме TECH mode - MAINTENANCE, [ IMAGE REGI ].
Engine - включая устранение неисправностей
•Для работы на разных типах бумаги модифицированы фьюзер, напряжение переноса и
скорость печати.
•Исправлена проблема печати пустых страниц при отправлении задания на печать.
Slot in the pick-up assembly.
Техническое обслуживание и устранение
WorkCentre Pro 412, FaxCentre F12 & 7/03 7-47
WorkCentre M15/M15i
PCL 6 - включая устранение неисправностей
Разнообразные улучшения в работе с документами PCL6.
Обновление на месте
Обновление до версии 1.08.
Обновление можно произвести с помощью персонального или портативного компьютера с
операционной системой Windows 95/98/NT/2000/ME/XP, используя USB или параллельный порт.
Для обновления необходим соответствующий кабель, а на компьютере должно быть установлено
программное обеспечение ControlCentre.
Обновленное программное обеспечение будет установлено на любую предыдущую версию,
установленную на машине.
После обновления будет распечатан лист системных данных, содержащий следующие версии (см.
таблицу 1).
Местоположение программного олбеспечения (Firmware):
Docushare
http://xww.odpg.world.xerox.com:99/View/Collection-38995
Website
www.xerox.com, драйверы ищите в WCP412
Сервисные программы
Файлы Firmware emul0108.hd (PCL Emulation)
k9wx0108.hd (Main UI AND Engine)
Программное обеспечениеControlCentre (установлено)
Аппаратное обеспечениешина USB или параллельный кабель
TAG No. не применимо
Strategy не применимо
Версия программного обеспечения:
Любая
Table 1 System Data List
Firmware Engine Emulation
1.08 1.07 PCL6 3.03 12-11-2001
PCL5 1.48 08-10-2001
Техническое обслуживание и устранение неисправностей
7-48 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
7-7-12 Обслуживание картриджей
Меры предосторожности при хранении принт-картриджей
Чрезмерное подвергание воздействию прямого света более 5 минут может повредить картридж.
Продление срока службы тонер-картриджа
Если из-за приближения к концу срока службы картриджа отпечатанное изображение получается
светлым, временно исправить качество можно, встряхнув картридж. Однако полностью решить
проблему можно только заменив картридж.
Критерий определения низкого качества расходных материалов и
гарантийных стандартов
Обратитесь к руководству пользователя или к инструкциям по применению расходных материалов
для факса/принтера.
Техническое обслуживание и устранение
WorkCentre Pro 412, FaxCentre F12 & 7/03 7-49
WorkCentre M15/M15i
7-7-12-1 Дефекты, связанные с тонер-картриджем
Дефект Признак Причина и проверка Решение
светлое с
непропечатанны
ми областями
(заканчивается
срок службы)
• Отпечатанное
выглядит светлым
и неопрятным.
• Некоторые
участки не
пропечатались.
• Периодически
слышно “тиканье”.
1. Если изображение светлое и
неопрятное, встряхните
проявитель и повторите
попытку.
(1)NG: Проверьте вес
проявителя.
(2)OK: Недостаточно тонера,
срок службы почти
закончен.
2. Если некоторые участки не
пропечатались, встряхните
проявитель и повторите
попытку.
(1)NG: Проверьте вес
проявителя, почистите
окно лазерного
устройства ватным
тампоном, и повторите
попытку.
(2)OK: Недостаточно тонера,
срок службы почти
закончен.
3.Если слышно “тиканье”,
определите цикл и вес
проявителя.
4. Белые вертикальные полосы
по всему изображению или
частично. Проверьте вес
проявителя.
1. (Для случае 1, 2 и 3) Если от
встряхивания качество улучшается,
через 50-100 листов замените
проявитель.
2. (Для случая 2) Если после чистки
окна лазерного устройства качество
улучшается, проблема заключается
не в проявителе.
(Изображение не пропечатывается
из-за наличия посторонних частиц на
окне лазерного устройства.)
3. (Для случая 3) Если периодичность
шума составляет примерно 2
секунды, тонер внутри проявителя
почти израсходовался. (Купите новый
проявитель и примерно через 200
листов с данного момента
установите.)
4.(Для случая 3) Это явление связано с
нехваткой тонера. Замените
проявитель.
Загрязнение
тонером
• Тонер
периодически
выпадает на
бумагу.
•Загрязнение
тонером
отпечатков
частично или по
всей поверхности.
1. Тонер периодически
выпадает на бумагу.
(1) Проверьте периодичность
загрязнения.
(2) Проверьте внешний вид
обоих концов барабана
фоторецептора.
2. Центр отпечатанного
изображения загрязнен
тонером.
(1) Проверьте, нет ли
налипания тонера или
посторонних частиц на
контактную зону проявителя.
(2) Проверьте состояние
контактной зоны.
1. Если оба конца барабана
фоторецептора загрязнены тонером,
проверьте срок службы проявителя.
2. Проверьте, можно ли использовать
повторно.
Digital Printer
Digital Printer
Digital Printer
Digital Printer
Digital Printer
Техническое обслуживание и устранение неисправностей
7-50 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
Белые и черные
пятна
• Периодически
появляются
светлые или
темные черные
пятна.
• Периодически
появляются
белые пятна.
1.Если периодически
появляются черные пятна, это
значит, что ролики проявителя
загрязнен посторонними
веществами или частицами
бумаги.
(1) интервал 37,7 мм - ролик
заряда
(2) интервал 94,3 мм - цикл
фоторецептора
2. Если на черном изображении
появляются белые пятна с
интервалом 94,29 мм, или
черные пятна, это значит, что
поврежден барабан
фоторецептора или на его
поверхность налипли
посторонние частицы.
3. Если штриховое или тоновое
изображение частично
разбивается через
неопределенные интервалы,
это значит, что закончился
срок службы ролика переноса
или неправильно установлено
значение напряжения
переноса.
1)Для случая 1) Выполните процедуру
чистка фоторецептора, пропустив
через него 5 листов бумаги. Обратите
особое внимание на посторонние
частицы на поверхности
фоторецептора, протрите ее марлей,
смоченной изопропиловым спиртом,
стараясь при этом не повредить
фоторецептор.
Внимание: Никогда не используйте
обычный спирт.
2. (Для случая 2) Если пятна не исчезли
после чистки,
: с интервалом 94,3 мм - замените
проявитель.
: с интервалом 37,7 мм - удалите
посторонние вещества, почистите
ролик заряда
: разбитое изображение - замените
проявитель.
3. (Для случая 3) Замените ролик
переноса, так как срок службы
используемого ролика истек.
(Проверьте напряжение переноса и
отрегулируйте.)
Восстановлен-
ный аппарат
• Плохой внешний
вид проявителя.
• Грязные и грубые
отпечатки.
• Некачественный
фон изображения.
1. Плохой внешний вид
проявителя.
(1) Проверьте бирку на предмет
повреждений.
(2) Проверьте внешний вид
частей проявителя.
2.Грязные и грубые отпечатки.
(1) Проверьте, нет ли
налипания тонера или
посторонних частиц на
контактную зону проявителя.
(2) Проверьте состояние
контактной зоны.
1. (Для случая 1) Проверьте,
(1) Нет ли свидетельств того, что
проявитель разбирали.
(2) Все ли части проявителя
соответствуют, и не проводилось ли
замен другими частями.
2. (Для случая 2) Если есть какие-либо
отклонения в связи со случаем 1,
(1) Это может произойти от того, что
проявитель восстанавливали более
двух раз.
Дефект Признак Причина и проверка Решение
Техническое обслуживание и устранение
WorkCentre Pro 412, FaxCentre F12 & 7/03 7-51
WorkCentre M15/M15i
Двоение и
загрязнение
изображения
• Отпечатанное
слишком светлое
или темное, или
частично
загрязнено
черным цветом.
• Полное
загрязнение
черным (черный
отпечаток).
1. Отпечатанное изображение
слишком светлое или темное,
или частично загрязнено
черным цветом.
(1) Проверьте, нет ли налипания
тонера или посторонних
частиц на контактную зону
проявителя.
(2) Проверьте состояние
контактной зоны.
2. Полное загрязнение черным
(черный отпечаток).
(1) Проверьте, нет ли налипания
тонера или посторонних
частиц на контактную зону
проявителя и состояние
контактной зоны.
(Особенно зону контакта
ролика заряда.)
1. (Для случаев 1, 2 и 3)
(1) Удалите тонер и посторонние
вещества, налипшие на контактную
поверхность проявителя.
(2) Контактная поверхность установки
со стороны проявителя также
подлежит чистке.
(3) Если узел терминала неисправен:
• Закрепите терминал или разберите
его и заново соберите.
• Снимите боковую поверхность и
вставьте терминал заподлицо.
Затем установите пластину на
место.
2. (Для случая 2) Это происходит, когда
барабан фоторецептора не имеет
электрического заряда. Почистите
контактные зоны ролика заряда,
затем повторите попытку.
Дефект Признак Причина и проверка Решение
Техническое обслуживание и устранение неисправностей
7-52 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
7-7-13 Причины некачественной работы программного обеспечения и
соответствующие решения
7-7-13-1 Принтер не работает (1)
Описание: При включении питания принтер не работает в режиме печати.
7-7-13-2 Принтер не работает (2)
Описание:После получения команды на печать принтер не отвечает или печатает медленно,
причем скорее всего от неправильной установки среды, а не из-за неисправностей самого
принтера.
Причина и проверка Решение
1. Убедитесь, что принтер правильно соединен с
компьютером, и что тонер-картридж установлен.
2. Не работает печать в среде Windows.
3. Убедитесь, что кабель принтера непосредственно
присоединен к периферийным устройствам.
1. Замените кабель принтера. Если после этого проблема
не решена, проверьте количество тонера.
2. Убедитесь, что соединение между компьютером и
портом принтера выполнено правильно. Если вы
работаете в среде Windows, проверьте, установлен ли
драйвер принтера. Если драйвер установлен
правильно, проверьте, в каком приложении функуия
печати не работает. Лучше всего это сделать, и
проверив функцию печати. Если функция не работает в
каком-либо приложении, отладьте установку этого
приложения. Иногда печать производится нормально из
обычных приложений Windows, а из какой-либо одной
программы не производится. В этом случае установите
драйвер снова. Если функция не работает из обычных
приложений Windows, проверьте установку порта CMOS
ECP. И проверьте адрес IRQ 7 и 378.
3. Если к принтеру требуется подключить сканер, сначала
отсоедините сканер от компьютера, и посмотрите,
нормально ли работает принтер.
Причина и проверка Решение
1. Обеспечьте больше места на жестком диске.
2. Возникает ошибка печати, даже если на жестком диске
достаточно места.
3. Проверьте позиции, связанные с параллельным
портом в CMOS Setup компьютера.
4. Перезагрузите систему.
1. Отказ от работы с сообщением 'insufficient printer mem-
ory' указывает скорее на проблему с пространством на
жестком диске, а не в RAM. В этом случае обеспечьте
больше места на жестком диске.
2. Неправильное соединение кабеля с портом принтера.
Проверьте правильность соединения и правильность
установки параллельного порта в CMOS.
3. Выберите режим ECP или SPP из возможных SPP
(нормальный), ECP и EPP (ускоренная печать).
Нормальный режим SPP поддерживает передачу 8-
разрядных данных, а ECP передает 12-разрядные.
4. Неисправным может быть кабель или драйвер
принтера. Выключите компьютер и принтер, и
перезагрузите систему. Если проблема не решена,
щелкните дважды значок принтера в оболочке My Com-
puter. Если обычные шрифты не распечатываются и в
этом случае, возможно неисправен кабель, и его
следует заменить.
Перечень запасных частей
WorkCentre Pro 412, FaxCentre F12 & 7/03 8-1
WorkCentre M15/M15i
8. Перечень запасных частей
8-1. Основные узлы аппарата (для M15/M15i см. тж. 8-22)
1-3
1-6
1-6
1-1
1-2
1
22
1-4
1-5
20
25 28
2
2-1
2-2
3
4
23
7
89
10
11
12
13
6
5
16
15
17
33
21
14
19
29
27
18
18-2
18-1
24
30
26-1
26-2
26
14-1
14-2
14-3
14-5
Перечень запасных частей
8-2 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
8-1-1 Основной перечень частей
ПОЗ.ОПИСАНИЕ НОМЕР К-ВО ПРИМЕЧАНИЯ
1 ELA HOU-SCANNER ASS’Y 109N00585 1 WCP 412 ONLY
1-1 ELA HOU-ADF ASS’Y 022N01482 1 WCP 412 ONLY
1-2 ELA HOU-PLATEN ASS’Y 090N00151 1 WCP 412 ONLY
1-3 PMO-COVER OPEN 002N02002 1 WCP 412 ONLY
1-4 PMO-COVER SIDE L 002N02003 1 WCP 412 ONLY
1-5 PMO-COVER SIDE R 002N02004 1 WCP 412 ONLY
1-6 PMO-GUIDE PAPER 038N00370 2 WCP 412 ONLY
2 MEA RACK-COVER PA EXIT ASS’Y 002N02013 1 WCP 412 ONLY
2-1 PMO-TRAY EXTENTION MP NE 050N00392 1
2-2 PMO-COVER PAPER EXIT 002N02005 1 WCP 412 ONLY
3 MEC-CASSETTE ASS’Y 050N00393 1 WCP 412 ONLY
4 PMO-COVER FRONT 002N02006 1
5 UNIT-LSU 122N00207 1
6 PBA POWER(SMPS US) 105N01464 1
- PBA POWER(SMPS Europe) 105N01465 1 WCP 412 ONLY
7 ELA-OPC UNIT SET 113R00663 1
8 ELA-TONER UNIT SET 106R00586 1 XE
ELA-TONER UNIT SET 106R00584 1 NASG/XCL
9 ELA HOU-PICKUP ASS’Y 022N01485 1 WCP 412 & FC F12
ONLY
10 ELA HOU-SIDE COVER ASS’Y 002N02016 1 WCP 412 & FC F12
ONLY
11 ELA HOU-MP ASS’Y 600N01741 1 WCP 412 & FC F12
ONLY
12 ELA HOU-BASE FRAME ASS’Y 1 NOT SPARED
13 MEC-FEED ASS’Y 022N01472 1
14 ELA HOU-FUSER(110V)ASS’Y 126N00182 1 NASG/XCL
ELA HOU-FUSER(220V)ASS’Y 126N00183 1 XE
14-1 THERMOSTAT 130N01214 1
14-2 LAMP-HALOGEN (110V) 122N00208 1 NASG/XCL
LAMP-HALOGEN(220V) 122N00209 1 XE
14-3 GEAR-FUSER 126N00184 1
14-4 PMO-GUIDE DUPLEX 1 NOT SPARED
14-5 THERMISTOR-FUSER 126N00185 1
15 ELA HOU-FRAME MAIN ASS’Y 600N01743 1
16 MEC-EXIT ASS’Y 600N01736 1
17 ELA HOU-DRIVE ASS’Y 007N01117 1
18 MEA RACK-COVER REAR ASS’Y 002N02014 1
18-1 "PMO-COVER SIMM,XRX 002N02007 1
18-2 PMO-COVER REAR 002N02008 1
19 PBA MAIN-MAIN 140N05938 1 WCP 412 ONLY
20 PMO-CONNECT PAPER MFP 002N02012 1
21 FAN-DC 127N01375 1
22 PPR-OVERLAY 1 NOT SPARED
- PPR-OVERLAY (English) 892E62830 1 WCP 412 ONLY
- PPR-OVERLAY (English/French) 892E80010 1 WCP 412 ONLY
Перечень запасных частей
WorkCentre Pro 412, FaxCentre F12 & 7/03 8-3
WorkCentre M15/M15i
ПРИМЕЧАНИЕ: За информацией об особых частях FaxCentre F12 обратитесь к перечню 8-14. Для
получения информации об особых частях WorkCentre M15/M15i обратитесь к перечню 8-22.
- PPR-OVERLAY (French) 892E62840 1 WCP 412 ONLY
PPR-OVERLAY (German) 892E62870 1 WCP 412 ONLY
PPR-OVERLAY (Italian) 892E62860 1 WCP 412 ONLY
PPR-OVERLAY (Spanish) 892E62850 1 WCP 412 ONLY
PPR-OVERLAY (Portuguese) 892E62880 1 WCP 412 ONLY
PPR-OVERLAY (Finnish) 892E79920 1 WCP 412 ONLY
PPR-OVERLAY (Dutch) 892E62890 1 WCP 412 ONLY
PPR-OVERLAY (Danish) 892E79910 1 WCP 412 ONLY
PPR-OVERLAY (Norwegian) 892E79930 1 WCP 412 ONLY
PPR-OVERLAY (Swedish) 892E79940 1 WCP 412 ONLY
PPR-OVERLAY (Hungarian) 892E79990 1 WCP 412 ONLY
PPR-OVERLAY (Czech) 892E79950 1 WCP 412 ONLY
PPR-OVERLAY (Polish) 892E79960 1 WCP 412 ONLY
PPR-OVERLAY (Romanian) 892E79980 1 WCP 412 ONLY
PPR-OVERLAY (Bulgarian) 892E79970 1 WCP 412 ONLY
PPR-OVERLAY (Greek/English) 892E79900 1 WCP 412 ONLY
23 MPR-NAME/PLATE XRX 015N00436 1
24 SOLENOID-PICK UP 022N01486 1
25 PMO-COVER EXIT REAR 002N02009 1
26 MEA UNIT GUIDE CST PA ASS’Y 001N00384 1
26-1 PMO-SHEET GUIDE PAPER 1 NOT SPARED
26-2 PMO-GUIDE CASSETTE RAIL 1 NOT SPARED
27 PBA LIU (US/Canada) 140N05939 1
- PBA LIU (Western Europe) 140N05945 1
- PBA LIU (Eastern Europe) 140N05946 1
- PBA LIU (Poland/Romania) 140N06037
28 PMO-DUMMY BASE FRAME 1 NOT SPARED
29 IPR-SHIELD MAIN LOWER 1 NOT SPARED
30 PMO-COVER FEED AY 1 NOT SPARED
31 PMO-COVER BRKT MOTER 002N02017 1
32 PMO-GUIDE PAPER OUT 038N00371 1
33 PMO-DUCT FAN 1 NOT SPARED
ПОЗ.ОПИСАНИЕ НОМЕР К-ВО ПРИМЕЧАНИЯ
Перечень запасных частей
8-4 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
Пустая страница
Перечень запасных частей
WorkCentre Pro 412, FaxCentre F12 & 7/03 8-5
WorkCentre M15/M15i
8-2. Узел стекла экспонирования (WorkCentre Pro 412 и WorkCentre
M15/M15i)
1-1
1-2
S1
S1
1-3
1-4
1
1-5
1-7
1-7-2
1-7-1
1-6
S2
S2
S2
1-6
1-6
0
3-1 3
3-6
3-8
3-3
3-10
3-11
3-12
3-4
3-2
3-7
3-5
3-9?
2-17
2-2
2-4
2-21
2-4
2-5
2-7
2-8
2-1
2-6
2-3
2-9
2-11
2-10
2-12
2-16
2-13 2-18
2-19
2-14
2-15
2-20
2
2-7-1
Перечень запасных частей
8-6 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
8-2-1 Список частей узла стекла экспонирования (WorkCentre Pro 412 и Work-
Centre M15/M15i)
ПОЗ.ОПИСАНИЕ НОМЕР К-ВО ПРИМЕЧАНИЯ
0 ELA HOU-PLATEN ASS’Y 090N00151 1
1 MEA RACK-SCAN UPPER ASS’Y 600N01737 1
1-1 MCT-GLASS ADF 118N00171 1
1-2 LABEL(L)-REGISTRATION EDGE (L) 091N00678 1
1-3 PMO-DUMMY UPPER 019N00615 1
1-4 LABEL(R)-REGISTRATION EDGE (R) 1 NOT SPARED
1-5 PMO-COVER SCAN UPPER 1 NOT SPARED
1-6 IPR-HOLDER GLASS 3 NOT SPARED
1-7 MEA RACK-GLASS PLATEN ASS’Y 118N00172 1
1-7-1 LABEL(P)-SHEET SHADING 1 NOT SPARED
1-7-2 MCT-GLASS SCANNER(LEGAL) 1 NOT SPARED
1-8 A/S MATERAL-DUMMY UPPER 019N00629 1
2 ELA HOU-SCAN LOWER ASS’Y 1 NOT SPARED
2-1 BELT-TIMING GEAR 1 NOT SPARED
2-2 SPRING-BELT 023N00955 1
2-3 GEAR-TIMING 1 NOT SPARED
2-4 RING-E 005N00781 3
2-5 GEAR-REDUCTION 1 NOT SPARED
2-6 PMO-HOLDER BELT 1 NOT SPARED
2-7 ELA HOU-SCAN MOTOR ASS’Y 127N01376 1
2-7-1 MOTOR-SCAN 1 NOT SPARED
2-8 GEAR-IDLE 1 NOT SPARED
2-9 PMO-COVER PUMMY LOWER 1 NOT SPARED
2-10 IPR-CHANNEL BASE FRAME 1 NOT SPARED
2-11 PMO-HOLDER CCD 1 NOT SPARED
2-12 PMO-DUMMY SCAN LOWER 1 NOT SPARED
2-13 ICT-INSERT SHAFT 1 NOT SPARED
2-14 PMO-PULLEY 1 NOT SPARED
2-15 PMO-HOLDER BELT 1 NOT SPARED
2-16 RING-E 005N00781 1
2-17 ICT-SHAFT CCD 1 NOT SPARED
2-18 PMO-LEVER SENSOR 011N00473 1
2-19 IPR-BRK SCAN B’D 140N05936 1
2-20 SPRING-EXIT 1 NOT SPARED
2-21 ELEC/MECH-SCANNER MODULE 109N00584 1
2-22 CBF SIGNAL-CCD-FFC 117N01594 1
Перечень запасных частей
WorkCentre Pro 412, FaxCentre F12 & 7/03 8-7
WorkCentre M15/M15i
8-2-1 Список частей узла стекла экспонирования (WorkCentre Pro 412 и Work-
Centre M15/M15i) - продолжение
ПРИМЕЧАНИЕ: За подробной информацией об особых частях WorkCentre M15/M15i обратитесь к
списку 8-23.
ПОЗ.ОПИСАНИЕ НОМЕР К-ВО ПРИМЕЧАНИЯ
3 ELA HOU-OPE COVER ASS’Y 002N02015 1
3-1 PMO-OPE COVER 002N02010 1
3-2 RMP-RUBBER FUNCTION 019N00616 1
3-3 RMO-RUBBER TEL 019N00617 1
3-4 PMO-KEY TEL 029N00274 1
3-5 RMO-RUBBER SCROLL 019N00618 1
3-6 PMO-KEY FUNCTION(A) 029N00275 1
3-7 PMO-KEY SCROLL 029N00280 1
3-8 PMO-KEY FUNCTION(B) 029N00276 1
3-9 PBA SUB-OPE(XEROX) 140N05947 1
3-10 PMO-KEY REPORT 029N00277 1
3-11 PMO-KEY STOP 029N00278 1
3-12 PMO-KEY START 029N00279 1
Перечень запасных частей
8-8 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
Пустая страница
Перечень запасных частей
WorkCentre Pro 412, FaxCentre F12 & 7/03 8-9
WorkCentre M15/M15i
8-3. Узел ADF (WorkCentre Pro 412 и WorkCentre M15/M15i)
4-54-11
4-7
4-6
3-9
3-10
3-11
3-12
5
1
2
2-1
2-2
2-3
2-4
2-5
3-1
3-2
3-8
3-2
3-2
3
3-4
3-4
3-5
3-3
4-2
S1
S1
4
4-1
4-9
4-3
4-4
4-8
3-14
3-13
3-13
3-7
3-8
3-18
3-19
3-6
3-17
3-15
6
0
1-1
1-2
1-4
1-3
1-5
1-10
1-21
1-11
1-4
1-15
1-13
1-9
1-8
7
1-12
1-6
1-18
1-17
1-16
1-19
1-20
Перечень запасных частей
8-10 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
8-3-1 Список частей узла ADF (WorkCentre Pro 412 и WorkCentre M15/M15i)
ПОЗ.ОПИСАНИЕ SEC. CODE К-ВО ПРИМЕЧАНИЯ
0 ELA HOU-ADF ASS’Y 1
1 MEA RACK-PLATEN COVER ASS’Y 090N00152 1
1-1 PMO-TX STACKER 022N01478 1
1-2 IPR-WASHER SPRING CY 2 NOT SPARED
1-3 PMO-DOC GUIDE L 038N00372 1
1-4 PMO-DOC GUIDE R 038N00373 1
1-5 GEAR PINION 1 NOT SPARED
1-6 SPRING-HINGE PLATE 1 NOT SPARED
1-7 ROLLER EXIT IDLE 2 NOT SPARED
1-8 IPR-SHAFT EXIT 1 NOT SPARED
1-9 NPR-SPRING PINCH DRIVE 2 NOT SPARED
1-10 PMO-COVER PLATEN 1 NOT SPARED
1-11 PPR-SPONGE SHEET 025N00081 1
1-12 PPR-SHEET PLATEN 1 NOT SPARED
1-13 IPR-SPRING PINCH 3 NOT SPARED
1-14 IPR-SHAFT PINCH 3 NOT SPARED
1-15 PMO-ROLL PINCH 3 NOT SPARED
1-16 PMO-HINGE PLATEN 1 NOT SPARED
1-17 PMO-BUSHING HINGE 1 NOT SPARED
1-18 PMO-HSG HINGE 1 NOT SPARED
1-19 ICT-SHAFT HINGE 1 NOT SPARED
1-20 RING-C 1 NOT SPARED
1-21 MEA-RACK-HINGE ASS’Y 600N01799 1
2 MEA RACK-ADF UPPER ASS’Y 600N01799 1
2-1 COVER ADF UPPER 1 NOT SPARED
2-2 ADF RUBBER 022N01487 1
2-3 HOLDER ADF 019N00610 1
2-4 SPONG ADF 1 NOT SPARED
2-5 SPRING ADF 1 NOT SPARED
3 ELA HOU-ADF LOWER ASS’Y 600N01740 1
3-1 SPRING TORSION DOC 1 NOT SPARED
3-2 E-RING 3 NOT SPARED
3-3 GEAR-ADF 38 1 NOT SPARED
3-4 PMO-BUSH 013N00513 2
3-5 MEC-ROLLER DRIVE 007N01113 1
3-6 COVER ADF LOWER 1 NOT SPARED
3-7 PMO-ACTUATOR SENSOR DOC 130N01202 1
3-8 PMO ACTUATOR SENSOR REG 130N01217 1
3-9 MEC-ROLLER EXIT 022N01473 1
3-10 BUSHING HOLDER 1 NOT SPARED
Перечень запасных частей
WorkCentre Pro 412, FaxCentre F12 & 7/03 8-11
WorkCentre M15/M15i
8-3-1 Список частей узла ADF (WorkCentre Pro 412 и WorkCentre M15/M15i) -
продолжение
ПРИМЕЧАНИЕ: За информацией об особых частях WorkCentre M15/M15i обратитесь к списку 8-24.
ПОЗ.ОПИСАНИЕ SEC. CODE К-ВО ПРИМЕЧАНИЯ
3-11 SPRING CLUTCH 1 NOT SPARED
3-12 GEAR-EXITE 23 1 NOT SPARED
3-13 SPRING WHITE BAR 2 NOT SPARED
3-14 BRKT WHITE BAR 025N00079 1
3-15 PPR-WHITE BAR SHEET 025N00080 1
3-16 PMO-ACTUATOR SENSOR REGI 1 NOT SPARED
3-17 PBA SUB-ADF 022N01471 1
3-18 PBA SUB-ADF POS SEN 130N01199 1
3-19 PBA SUB-ADF DET SEN 130N01200 1
3-20 PMO-ACTUATOR SENSOR SCAN 130N01201 1
4 ELA HOU-ADF MOTOR ASS’Y 127N01377 1
4-1 GEAR CLUTCH 29 1 NOT SPARED
4-2 BRKT ADF MOTOR 1 NOT SPARED
4-3 PMO-WHITE CLUTCH SUB 29 1 NOT SPARED
4-4 GEAR-CLUTCH IDLE 39 1 NOT SPARED
4-5 GEAR DOUBLE 33/20 2 NOT SPARED
4-6 E-RING 6 NOT SPARED
4-7 GEAR-DOUBLE 17/35 2 NOT SPARED
4-8 GEAR IDLE 25 1 NOT SPARED
4-9 MOTOR ADF 1 NOT SPARED
4-10 GEAR-JAM NOB 1 NOT SPARED
4-11 GEAR REDUCTION45/19 1 NOT SPARED
5 MEC RACK-PICK UP ASS’Y 002N02054 1
6 CBF D SUB CBL_ADF_MAIN (ADF
CABLE)
117N01586
S1 SCREW-TAPTITE 2 NOT SPARED
Перечень запасных частей
8-12 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
Пустая страница
Перечень запасных частей
WorkCentre Pro 412, FaxCentre F12 & 7/03 8-13
WorkCentre M15/M15i
8-4. Узел боковой крышки
7
6
12
10-6
8
10-2
10-3
10-4
10-5
10
0
21
18
20
19
16
13
11
15
14
1-2
1-5
1-8
1-8
1-6
1-10
1-10
1-11
1-9
1-9
1-3
1-3
1-7
1-1
11-4
1-4 1-4
17
1
3-3
4-2
4-1
4-3
3-2 3-1
3
4
5
2
9
Перечень запасных частей
8-14 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
8-4-1 Список частей узла боковой крышки
ПОЗ.ОПИСАНИЕ НОМЕР К-ВО ПРИМЕЧАНИЯ
0 ELA HOU-SIDE COVER ASS'Y 002N02016 1
1 MEA RACK-DUPLEX ASS'Y 1 NOT SPARED
1-1 PMO-GUIDE DP SIDE 1 NOT SPARED
1-2 RING-CS 2 NOT SPARED
1-3 SPRING-FUSER EXIT 2 NOT SPARED
1-4 GEAR-DUP IDLER 17 3 NOT SPARED
1-5 GEAR-MP/DUP DRV 1 NOT SPARED
1-6 IPR-BRKT G DUP 1 NOT SPARED
1-7 PMO-GP LOWER DP 1 NOT SPARED
1-8 PMO-SHAFT DUP DRIVER 2 NOT SPARED
1-9 PMO-ROLLER_EXIT 2 NOT SPARED
1-10 RPR-RUBBER EXIT 2 NOT SPARED
1-11 PMO-BUSHING TX(B4) 4 NOT SPARED
1-12 PMO-GUIDE DP SIDE 1 NOT SPARED
2 MEC-ROLLER TRANSFER 022N01475 1
3 MEA UNIT-HOLDER TR:R 007N01116 1
3-1 SPRING-PLATE TR 1 NOT SPARED
3-2 SPRING-TR_R 1 NOT SPARED
3-3 PMO-BUSH 1 NOT SPARED
3-4 PMO-HOLDER TR R 1 NOT SPARED
4 MEA UNIT-HOLDER TR:L 007N01363 1
4-1 SPRING-TR_L 1 NOT SPARED
4-2 PMO-BUSH 1 NOT SPARED
4-3 PMO-HOLDER TR L 1 NOT SPARED
5 GEAR-TRANSFER 007N01114 1
6 PMO-LOCKER SIDE R 019N00619 1
7 PMO-LOCKER OPEN 019N00620 1
8 SPRING-LOCKER TORSION 009N01366 1
9 SPRING-FEED 022N01476 2
10 MEA RACK-TRAY ASS’Y 002N02011 1
10-1 PMO-TRAY CASE, MP 1 NOT SPARED
10-2 PMO-SIDE EXIT, MP 1 NOT SPARED
10-3 PMO-SIDE GUIDE, MP 1 NOT SPARED
10-4 PMO-TRAY COVER, MP 1 NOT SPARED
10-5 IPR-GUIDE LATCH, MP 1 NOT SPARED
10-6 PMO-TRAY LINK,MP 012N00139 1
Перечень запасных частей
WorkCentre Pro 412, FaxCentre F12 & 7/03 8-15
WorkCentre M15/M15i
Список частей узла боковой крышки - продолжение
ПРИМЕЧАНИЕ: За информацией об особых частях WorkCentre M15/M15i обратитесь к списку 8-25.
ПОЗ.ОПИСАНИЕ НОМЕР К-ВО ПРИМЕЧАНИЯ
11 CBF HARNESS-OPE GND 1 NOT SPARED
11-1 PMO-GUIDE DP SIDE 1 NOT SPARED
12 PMO-TIE STOPPER 120N00394 2
13 IPR-BRKT GROUND B 1 NOT SPARED
14 IPR-BRKT GROUND TR 1 NOT SPARED
15 IPR-BRKT GROUND A 1 NOT SPARED
16 IPR-BRACKET GUIDE B 1 NOT SPARED
17 PMO-BUSHING FEED 1 NOT SPARED
18 IPR-PLATE SAW 2 NOT SPARED
19 PMO-FEED FRAME 1 NOT SPARED
20 PMO-HOLDER SAW 1 NOT SPARED
21 IPR-BRACKET GUIDE A 1 NOT SPARED
Перечень запасных частей
8-16 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
Пустая страница
Перечень запасных частей
WorkCentre Pro 412, FaxCentre F12 & 7/03 8-17
WorkCentre M15/M15i
8-5. Кассетный модуль
0
3
11
13
13
7
S1
8
2
1
6
10
4
9
12
5
14
15
Перечень запасных частей
8-18 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
8-5-1 Список частей кассетного модуля
ПОЗ.ОПИСАНИЕ НОМЕР К-ВО ПРИМЕЧАНИЯ
0 MEC-CASSETTE ASS'Y 050N00393 1
1 IPR-FINGER 1 NOT SPARED
2 IPR-GUIDE PLT PAPER 1 NOT SPARED
3 IPR-PLATE K/UP 1 NOT SPARED
4 IPR-SPR PLT G/SIDE 015N00437 1
5 PMO-COVER CASSETTE 1 NOT SPARED
6 PMO-FRAME CASSETTE 1 NOT SPARED
7 PMO-GUIDE FRONT CST 1 NOT SPARED
8 PMO-GUIDE REAR 032N00351 1
9 PMO-GUIDE/SIDE CST 032N00352 1
10 PMO-LOCKER PLATE 015N00438 1
11 PRP-PAD CAST 019N00611 2
12 SPRING-LOCKER PLATE 015N00439 1
13 SPRING-PLATE K/UP 015N00435 2
14 LABEL(R)-INSTRUCTION CST 1 NOT SPARED
15 LABEL(R)-HEIGHT CST 1 NOT SPARED
S1 SCREW-TAPTITE 5 NOT SPARED
Перечень запасных частей
WorkCentre Pro 412, FaxCentre F12 & 7/03 8-19
WorkCentre M15/M15i
8-6. Узел выдачи
5
10
10
S1
4
6
6
10
10
7
8
11
1
16
17
15
18
313
19
12
14
2
S1
0
Перечень запасных частей
8-20 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
8-6-1. Список частей узла выдачи
ПРИМЕЧАНИЕ: За информацией об особых частях FaxCentre F12 обратитесь к списку 8-19.
ПОЗ.ОПИСАНИЕ НОМЕР К-ВО ПРИМЕЧАНИЯ
0 MEC-EXIT ASS'Y 600N01736 1
1 PMO-GUIDE-EXIT UPPER 1 NOT SPARED
2 PMO-GUIDE-EXIT LOWER 1 NOT SPARED
3 PMO-GUIDE-JAM REMOVE 1 NOT SPARED
4 MEC-ROLLER EXIT DRV 007N01115 2
5 PMO-ROLLER DECURL 022N01474 4
6 PMO-PULLEY DUPLEX 2 NOT SPARED
7 BELT-TIMING GEAR 1 NOT SPARED
8 GEAR-DUPLEX 1 NOT SPARED
9 PMO-BEARING LARGE DP 013N00514 1
10 PMO-BEARING LARGE DP 013N00514 4
11 IPR-GROUND-EXIT 1 NOT SPARED
12 ICT-SHAFT-EXIT LOWER ID 1 NOT SPARED
13 PMO-ROLLER_EXIT 4 NOT SPARED
14 SPRING-EXIT ROLL FD 2 NOT SPARED
15 PMO-HOLDER EXIT ROLL 4 NOT SPARED
16 PMO-ROLLER FD F 4 NOT SPARED
17 PMO-ROLLER FD R 4 NOT SPARED
18 SPRING-EXIT LOWER IDLE 4 NOT SPARED
19 MEC- BRUSH ANTISTATIC 115N00354 1
S1 SCREW-TAPTITE 3 NOT SPARED
Перечень запасных частей
WorkCentre Pro 412, FaxCentre F12 & 7/03 8-21
WorkCentre M15/M15i
8-7. Узел подачи
2
6
5
3
7
1
4
8
S1
11
18
12
12
13
17
5
19
15
18
12
14
6
9
10
0
Перечень запасных частей
8-22 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
8-7-1 Список частей узла подачи
ПОЗ.ОПИСАНИЕ НОМЕР К-ВО ПРИМЕЧАНИЯ
0 MEC-FEED ASS'Y 022N01472 1
1 PMO-FRAME FEED 1 NOT SPARED
2 GEAR-FEED 1 NOT SPARED
3 GEAR-MP/DUP DRV 1 NOT SPARED
4 ICT-SHAFT FEED 1 NOT SPARED
5 PMO-BUSHING_P/U,MP 013N00515 1
6 E-RING 1 NOT SPARED
7 C-RING 1 NOT SPARED
8 PMO-BRKT FEED 1 NOT SPARED
9 PMO-ROLLER FEED 022N01470 1
10 PMO-HOLDER PINCH C 1 NOT SPARED
11 PMO-HOLDER PINCH SUB 1 NOT SPARED
12 PMO-ROLLER FEED L 3 NOT SPARED
13 SPRING-FEED CAST 1 NOT SPARED
14 PMO-HOLDER PINCH M 1 NOT SPARED
15 PMO-SUB HOLDER FEED 1 NOT SPARED
16 SPRING-FEED MP 1 NOT SPARED
17 WASHER-PLAIN 2 NOT SPARED
18 PMO-ROLLER FEED S 1 NOT SPARED
19 IPR-SHAFT FEED IDLER 4 NOT SPARED
S1 SCREW-TAPTITE 3 NOT SPARED
Перечень запасных частей
WorkCentre Pro 412, FaxCentre F12 & 7/03 8-23
WorkCentre M15/M15i
8-8. Узел обходного лотка
22
16
6
20
18
21
20
25
3
25
14
5
10
9
3
1
8
4
2
12
17
24
13
23
11
7
19
15
0
Перечень запасных частей
8-24 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
8-8-1 Список частей узла обходного лотка
ПОЗ.ОПИСАНИЕ НОМЕР К-ВО ПРИМЕЧАНИЯ
0 ELA HOU-MP ASS'Y 600N01741 1
1 SCREW-TAPTITE 2 NOT SPARED
2 SCREW-TAPTITE 1 NOT SPARED
3 RING-E 005N00781 2
4 SOLENOID-MP 121N00595 1
5 SPRING--CAM MP 009N01364 1
6 SPRING-PICK UP MP 1 NOT SPARED
7 SPRING-KNOCKUP,MP 009N01365 1
8 IPR-BRACKET SOLENOIDE 1 NOT SPARED
9 PMO-HOLDER CAM MPF 1 NOT SPARED
10 PMO-GEAR P/U MPF 1 NOT SPARED
11 PMO-ROLLER CAM.MP 1 NOT SPARED
12 PMO-ACTUATOR,MP 120N00392 1
13 PMO-ADJUSTER,MP 022N01479 1
14 PMO-CAM PICK UP,MP 022N01480 1
15 PMO-FRAME,MP 1 NOT SPARED
16 PMO-HOLDER PAD,MP 019N00613 1
17 PMO-HOLDER SENSOR,MP 130N01206 1
18 PMO-HOUSING PICK UP,MP 1 NOT SPARED
19 PMO-PLATE KNOCK UP,MP 1 NOT SPARED
20 PMO-IDLE PICK UP MP 013N00516 2
21 RPR-RUBBER PICK UP,MP 1 NOT SPARED
22 RPR-RCT-PAD-PICKUP,MP 019N00612 1
23 RPR-PAD KNOCK UP MP 019N00614 1
24 PBA SUB-MP SEN 130N01203 1
25 PMO-BUSHING PICKUP,MP 013N00515 1
26 A/S MATERAL-PICKUP,MP 022N01483 1
Перечень запасных частей
WorkCentre Pro 412, FaxCentre F12 & 7/03 8-25
WorkCentre M15/M15i
8-9. Нижнее шасси
1
14
15
11
6
1
4
12
13
1
1
5
5
10
7
3
1
8
2
9
0
Перечень запасных частей
8-26 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
8-9-1 Список частей нижнего шасси
ПРИМЕЧАНИЕ: За информацией об особых частях FaxCentre F12 обратитесь к списку 8-20.
ПОЗ.ОПИСАНИЕ НОМЕР К-ВО ПРИМЕЧАНИЯ
0 ELA HOU-BASE FRAME ASS'Y 1 NOT SPARED
1 SCREW-TAPTITE 5 NOT SPARED
2 SCREW-TAPTITE 2 NOT SPARED
3 SCREW-TAPTITE 4 NOT SPARED
4 SPRING-TORSION 1 NOT SPARED
5 FOOT-RUBBER 017N00212 2
6 CAM-CATCH 003N00867 1
7 IPR-CHANNEL BASE FRAME 1 NOT SPARED
8 IPR-GROUND PLATE A(OPC) 015N00440 1
9 IPR-GROUND PLATE B(BASE) 015N00441 1
10 PMO-BASE FRAME 1 NOT SPARED
11 PMO-BRACKET PUSH DEVE 2 NOT SPARED
12 PMO-BRACKET SIDE OPEN 030N00606 1
13 PMO-COVER FRONT DUMMY 1 NOT SPARED
14 ELA M/MEDIO AUD-SPEAKER 130N01213 1
15 SPRING-DEVE 2 NOT SPARED
Перечень запасных частей
WorkCentre Pro 412, FaxCentre F12 & 7/03 8-27
WorkCentre M15/M15i
8-10. Узел подхвата
19
17
11
18
15
10
14
13
4
2
12
6
16
9
7
5
3
1
8
0
Перечень запасных частей
8-28 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
8-10-1 Список частей узла подхвата
ПОЗ.ОПИСАНИЕ НОМЕР К-ВО ПРИМЕЧАНИЯ
0 ELA HOU-PICKUP ASS'Y 022N01485 1
1 IPR-GND FEED 1 NOT SPARED
2 IPR-GND INPUT 152N01895 1
3 IPR-GUIDE INPUT 022N01481 1
4 PMO-ACTUATOR EMPTY 120N00393 1
5 PMO-BEARING SHAFT 006N01093 1
6 PMO-BUSHING PICK UP MP 013N00515 1
7 PMO-FEED SENSOR 1 NOT SPARED
8 PMO-GUIDE PAPER 1 NOT SPARED
9 PMO-HOLDER SENSOR FEED 1 NOT SPARED
10 PMO-LENS TONER SENSOR 1 NOT SPARED
11 PMO-PTL PATH 1 NOT SPARED
12 PMO-SHAFT PICK UP 1 NOT SPARED
13 RPR-RUBBER PICK UP 022N01477 2
14 SPRING-PICKUP 009N01362 1
15 SCREW-TAPTITE 1 NOT SPARED
16 PBA SUB-FEED+P.EMP SEN. 130N01204 1
17 PBA SUB-PTL 140N05940 1
18 PBA SUB-TONER_TX 130N01207 1
19 A/S MATERAL-PICKUP,CST 022N01484 1
Перечень запасных частей
WorkCentre Pro 412, FaxCentre F12 & 7/03 8-29
WorkCentre M15/M15i
8-11. Узел привода
S2
1
2
2
10
23
23
11
S1
12
13
14
23
15
23
18
17
16
23
19
20
23
21
17
22
S2
5
6
8
4
9
23
3
0
Перечень запасных частей
8-30 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
8-11-1 Список частей узла привода
ПРИМЕЧАНИЕ: За информацией об особых частях WorkCentre M15/M15i обратитесь к списку 8-26.
ПОЗ.ОПИСАНИЕ НОМЕР К-ВО ПРИМЕЧАНИЯ
0 ELA HOU-DRIVE ASS'Y 007N01117 1
1 IPR-BRKT MOTOR 1 NOT SPARED
2 MOTOR-STEP 127N01378 2
3 HARNESS-MOTOR 1 NOT SPARED
4 RING-E 1 NOT SPARED
5 SOLENOID-DUPLEX 121N00596 1
6 SPRING SOLENOID DP 1 NOT SPARED
7 IPR-LINK SOLENOID 1 NOT SPARED
8 GEAR-EXIT/U,ID 1 NOT SPARED
9 GEAR-SWING DRV 1 NOT SPARED
10 GEAR-35/19 1 NOT SPARED
11 GEAR-71/23 1 NOT SPARED
12 GEAR-DEVE DRV 1 NOT SPARED
13 PMO-DEV/COUPLING 1 NOT SPARED
14 GEAR-RDCN,OPC 1 NOT SPARED
15 GEAR-86/23 1 NOT SPARED
16 GEAR-RDCN FEED OUTER 1 NOT SPARED
17 GEAR-HUB CLUTCH 2 NOT SPARED
18 GEAR-RDCN FEED INNER 1 NOT SPARED
19 GEAR-FEED DRV 1 NOT SPARED
20 GEAR-OPC DRV 1 NOT SPARED
21 GEAR-GEAR FUSER DRV OUTER 1 NOT SPARED
22 GEAR-FUSER DRV INNER 1 NOT SPARED
23 RING-E 8 NOT SPARED
S1 SCREW-TAPTITE 5 NOT SPARED
S2 SCREW-TAPTITE 7 NOT SPARED
Перечень запасных частей
WorkCentre Pro 412, FaxCentre F12 & 7/03 8-31
WorkCentre M15/M15i
8-12. Узел главного шасси
0
4
2
3
1
1-31
1-32
1-12
1-23
1-15
1-21
1-4 1-11
1-10
1-9
1-8
1-6
1-7
1-3
1-2
1-5
1-1
1-4
1-17
1-20
1-18
1-16
1-26
1-19
1-27
1-28
1-13
1-24
1-24
1-33
1-22
1-25
1-25
1-24
1-29.1-30
Перечень запасных частей
8-32 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
8-12-1 Список частей узла главного шасси
ПОЗ.ОПИСАНИЕ НОМЕР К-ВО ПРИМЕЧАНИЯ
1 ELA HOU-FRAME MAIN ASS’Y 600N01743 1
1-1 PMO-HOUSING TERMINAL 116N00227 1
1-2 IPR-TERMINAL BLADE 2 NOT SPARED
1-3 IPR-TERMINAL SUPPLY 2 NOT SPARED
1-4 IPR-TERMINAL TR 1 NOT SPARED
1-5 IPR-TERMINAL GND 1 NOT SPARED
1-6 IPR-TERMINAL DEVE KEY 2 NOT SPARED
1-7 CBF-HARNESS;MAIN-DEV_KEY 1 NOT SPARED
1-8 CBF-HARNESS; HVPS OUTPUT-FRAME 5 NOT SPARED
1-9 CBF-HARNESS:MAIN-THV 1 NOT SPARED
1-10 CBF-HARNESS;MAIN-MHV 1 NOT SPARED
1-11 PMO-FRAME MAIN 1 NOT SPARED
1-12 PMO-LENS TONER SENSOR 2 NOT SPARED
1-13 IPR-GND EXIT 1 NOT SPARED
1-14 IPR-GND OPC 1 NOT SPARED
1-15 IPR-GND OPC BASE 1 NOT SPARED
1-16 IPR-GND FUSER 1 NOT SPARED
1-17 IPR-GUARD C/O S/W 1 NOT SPARED
1-18 IPR-GND TERMINAL 1 NOT SPARED
1-19 CBF HARNESS-;FUSER(2PIN,550mm) 1 NOT SPARED
1-20 CBF-HARNESS;SWITCH-MICRO 110N01041 2
1-21 CBF-HARNESS MOTOR 1 NOT SPARED
1-22 PBA SUB-EXIT SENSOR 130N01205 1
1-23 PBA SUB-TONER_RX 130N01208 1
1-24 GEAR-EXIT/U,ID 3 NOT SPARED
1-25 GEAR-EXIT,IDLE(Z17) 2 NOT SPARED
1-26 CBF-HARNESS THERMISTOR_JOINT 011N00463 1
1-27 PMO-HOUSING TERMINAL 116N00227 1
1-28 IPR-TERMINAL FU 2 NOT SPARED
1-29 PMO-CAP CONNECTOR L 113N00364 1
1-30 PMO-CAP CONNECTOR U 113N00365 1
1-31 CBF-HARNESS; RESISTOR ASS’Y
(100Mohrn)
1 NOT SPARED
1-32 SPRING-CLUTCH 2 NOT SPARED
1-33 RING-CS 5 NOT SPARED
S NUT-HEXAGON 2 NOT SPARED
S SCREW-TAPPING,M2x18 1 NOT SPARED
S SCREW-ASS’Y MACH 2 NOT SPARED
S SCREW-TAPTITE,M3x8 BLACK,BINDER 17 NOT SPARED
2 PMO-CAM JAM REMOVE 011N00464 1
3 PMO-LOCKER DEVE 007N01118 1
4 PMO-LEVER JAM REMOVE 011N00465 1
Перечень запасных частей
WorkCentre Pro 412, FaxCentre F12 & 7/03 8-33
WorkCentre M15/M15i
8-13. Узел фьюзера
26
23
24
18
19
16
17
17
22
15
27
21
16
20
13
11
S2
S2
S2
S2
S1
10
12
9
1
6
7
8
6-1
6-2
14
5
4
2
3
25
0
Перечень запасных частей
8-34 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
8-13-1 Список частей узла фьюзера
ПОЗ.ОПИСАНИЕ НОМЕР К-ВО ПРИМЕЧАНИЯ
0 ELA HOU-FUSER(110V)ASS’Y 126N00182 1 110V
ELA HOU-FUSER(220V)ASS’Y 126N00183 1 220V
1 PMO-UPPER FUSER 1 NOT SPARED
2 RMO-ROLLER HEAT 1 NOT SPARED
3 PMO-BEARING H/R-F 1 NOT SPARED
4 BEARING-H/R L 1 NOT SPARED
5 GEAR-FUSER 126N00184 1
6 MEA RACK-CLAW ASS'Y 1 NOT SPARED
6-1 SPRING-SAPERATION 4 NOT SPARED
6-2 PMO-GUIDE CLAW 4 NOT SPARED
71 NOT SPARED
8 IPR-PIN ROLLER EXIT 2 NOT SPARED
9 NPR-ELECTRODE GEAR 1 NOT SPARED
10 NPR-ELECTRODE M 1 NOT SPARED
11 NPR-ELECTRODE F 1 NOT SPARED
12 THERMOSTAT 130N01214 1
13 THERMISTOR-FUSER 1 NOT SPARED
14 LAMP-HALOGEN (110V) 122N00208 1 110V
LAMP-HALOGEN(220V) 122N00209 1 220V
15 PMO-LOWER FUSER 1 NOT SPARED
16 PRESSURE ROLLER SPRING 2 NOT SPARED
17 BEARING-PRESSURE/R 2 NOT SPARED
18 RMO-ROLLER PRESSURE 1 NOT SPARED
19 PMO-LEVER JAM R 1 NOT SPARED
20 PMO-LEVER JAM F 1 NOT SPARED
21 PMO-GUIDE INPUT 1 NOT SPARED
22 IPR-GROUND FU 1 NOT SPARED
23 PMO-ACTUATOR EXIT 1 NOT SPARED
24 PMO-GUIDE DUPLEX 1 NOT SPARED
25 PMO-ARM ACTUATOR 1 NOT SPARED
26 SPRING-PR(7300) 2 NOT SPARED
27 LABEL(R)-HV FUSER 1 NOT SPARED
S1 SCREW-TAPTITE 8 NOT SPARED
S2 SCREW-TAPTITE 4 NOT SPARED
Перечень запасных частей
WorkCentre Pro 412, FaxCentre F12 & 7/03 8-35
WorkCentre M15/M15i
8-14. Основные узлы аппарата (FaxCentre F12)
18
18-2 18-1
1
20
25
28
2
2-1
2-2
3
7
8
9
49
48
51
50
53
52
52-1
52-4
52-252-3
53-2
53-153-3
11
12
13
43
6
35
5
34
54-1
54-2
54
16
15
46
45
44
17
21-2
21-1
21
37
14
33
19 36
38
29
27
24
30
26-1
26-3
26-3
26-2
26-4
26
37
42
40
41
47
10
39
55
4
56
Перечень запасных частей
8-36 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
8-14-1 Основной перечень частей (FaxCentre F12)
ПРИМЕЧАНИЕ: все остальные части идентичны частям WorkCentre Pro 412.
Обратитесь к списку 8-1.
ПОЗ.ОПИСАНИЕ НОМЕР К-ВО ПРИМЕЧАНИЯ
1 AS-SCANNER ASS’Y 062N00242 1 835P/XAA
2 MEA UNIT-COVER PA EXIT ASS’Y 002N02107 1
2-2 PMO-COVER PAPER EXIT 002N02108 1
6 ELA ETC-SHIELD SMPS LOWER 055N00272 1 110V
16 MEC-UNIT EXIT ASS’Y 500N00100 1
19 PBA MAIN-MAIN B’D 140N06056 1 FAXCENTRE F12
ONLY
26 MEA UNIT GUIDE CST PA ASS’Y 032N00376 1
38 CBF HARNESS-INLET(KOR) 152N01987 1
54 MEA ETC-COVER REAR ASS’Y 1 NOT SPARED
54-1 PMO-GUIDE-EXIT-OPEN 032N00377 1
54-2 PMO-COVER REAR 002N02091 1
56 NPR-NAME/PLATE XRX 015N00436 1
Перечень запасных частей
WorkCentre Pro 412, FaxCentre F12 & 7/03 8-37
WorkCentre M15/M15i
8-15. Узел сканера (FaxCentre F12)
2-1
2-2
2-6
2-4
2-5
2-3
2
1
10
3
4
5
6
7
8
9
0
11
11
Перечень запасных частей
8-38 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
8-15-1 Список частей узла сканера (FaxCentre F12)
ПОЗ.ОПИСАНИЕ НОМЕР К-ВО ПРИМЕЧАНИЯ
0 AS SCANNER ASS’Y 1 NOT SPARED
1 ELA HOU-ADF UPPER ASS'Y 002N02092 1
2 MEA HOU-GUIDE LOWER ASS'Y 002N02093 1
2-1 PMO-GUIDE LOWER 032N00378 1
2-2 PMO-GUIDE DOC R 032N00379 1
2-3 PMO-GUIDE DOC L 032N00380 1
2-4 IPR-WASHER SPRING CU 009N01406 1
2-5 GEAR-PINION 007N01178 1
2-6 PPR-FILM CIS 063N00095 1
3 PMO-HOUSING UPPER ADF 002N02094 1
4 PMO-COVER GEAR 002N02095 1
5 PMO-TRAY INPUT DOC 050N00411 1
6 AS ELA HOU-OPE ASS’Y 1 NOT SPARED
7 PCT-COVER LCD 002N02096 1
8 CBF HARNESS-OPE 1 NOT SPARED
9 AS-HOU LOWER ASS’Y 002N02097 1
10 PMO-TRAY LINK, MP 1 NOT SPARED
11 IPR B/K JOINT COVER 002N02098 2
Перечень запасных частей
WorkCentre Pro 412, FaxCentre F12 & 7/03 8-39
WorkCentre M15/M15i
8-16. Верхний узел ADF (FaxCentre F12)
0
1
2
3
4
5
6
77
8
9
10
11
13
14
15
16
18
17-1
17-2
17-3
17-4
17-5
17-6
17-7
17
19
Перечень запасных частей
8-40 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
8-16-1 Список частей верхнего узла ADF (FaxCentre F12)
ПОЗ.ОПИСАНИЕ НОМЕР К-ВО ПРИМЕЧАНИЯ
1 PMO-COVER TOP 002N02099 1
2 PMO-GUIDE UPPER 032N00376 1
3 PMO-ACTUATOR SCAN 120N00411 1
4 CBF HARNESS-ADF POS SCAN ASS'Y 152N01988 1
5 PMO-ACTUATOR DOC 120N00412 1
6 PBA SUB-ADF DET SEN 1 NOT SPARED
7 SPRING ETC-PICK UP MP 009N01407 2
8 ICT-SHAFT IDLE ROLLER 022N01559 2
9 MEC IDLE ROLLER 022N01560 2
10 MEC-BRUSH ANTISTATIC 1 NOT SPARED
11 IPR-SPRING IDLE ROLLER 022N01561 1
12 IPR-GROUND EXTENSION 001N00396 1
13 SPRING ETC-PAPER OUT 009N01408 1
14 PMO-HOLDER PICK UP 019N00660 1
15 PMO-SPRING ADF SET 009N01409 1
16 IPR-BRKT WHITE BAR 1 NOT SPARED
17 MEA HOU-PRESSER ADF ASSY 002N02100 1
17-1 PMO-HOLDER ADF 1 NOT SPARED
17-2 IPR-SPRING ADF1 1 NOT SPARED
17-3 IPR-SPRING ADF2 1 NOT SPARED
17-4 PPR-FILM ADF2 1 NOT SPARED
17-5 SILICON/RUBBER-PAD ADF 1 NOT SPARED
17-6 PPR-FILM ADF1 1 NOT SPARED
17-7 RIVET-SNAP 2 NOT SPARED
18 PPR-WHITE BAR SHEET 1 NOT SPARED
19 IPR-WHITEBAR 025N00079 1
Перечень запасных частей
WorkCentre Pro 412, FaxCentre F12 & 7/03 8-41
WorkCentre M15/M15i
8-17. Нижний узел сканера (FaxCentre F12)
1
2
3
4
5-5
5-8
5-12
5-10
5-3
5-2
5-9
5-4
5-11
5-2
5-8
5-13
5-13-1
5-13-2
5-13-3
5-13-4
5-16
5-16-1
5-16-2
5-16-3 5-16-5
5-16-6
5-16-7
5-16-8
5-16-9
5-16-10
5-16-11
5-15
5-17
5-1
5-7
5-17-2
5-17-1
5-17-3
5-17-4
5-17-5 5-17-4
5-17-3
5
5-16-4
5-6
5-15-1
5-15-2
5-15-3
5-15-4
5-15-5
5-15-6
5-14
5-14-1
5-14-2
5-14-3
5-14-4
5-14-5
5-14-6
5-8
Перечень запасных частей
8-42 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
8-17-1 Список частей нижнего узла сканера (FaxCentre F12)
ПОЗ.ОПИСАНИЕ НОМЕР К-ВО ПРИМЕЧАНИЯ
1 PMO-HOUSING LOWER ADF 002N02101 1
2 PMO-TRAY EXIT DOC 050N00412 1
3 AS-SCAN PBA 140N06057 1
4 CBF HARNESS-MAIN-ENGINE 152N01989 1
5 AS-ADF LOWER ASSY 022N01562 1
5-1 CONTACT IMAGE SENSOR 130N01251 1
5-2 GEAR-PICK UP IDEL 38 007N01179 1
5-3 IPR-LOKER TX 130N01252 2
5-4 CBF HARNESS-COVER SW 152N01990 1
5-5 CBF FLAT CBL-FFC 117N01593 1
5-6 IPR-BRKT BASE 030N00630 1
5-7 IPR-BRKT CIS 030N00631 1
5-8 IPR-GROUND SHAFT 006N01183 3
5-9 PMO-FRAME SIDE L 001N00397 1
5-10 PMO-FRAME SIDE R 001N00398 1
5-11 PMO-BRACKET PICK UP 030N00632 1
5-12 PMO-HOLDER SHAFT 019N00661 2
5-13 MEA HOU-PICK UP ASS’Y 002N02102 1
5-13-1 PMO-BUSHING PICK UP 1 NOT SPARED
5-13-2 PMO-PICK UP CLUTCH SUB 1 NOT SPARED
5-13-3 GEAR-PICK UP 1 NOT SPARED
5-13-4 MEC-ROLLER PICK UP 1 NOT SPARED
5-14 MEA HOU-ROLLER SCAN ASS’Y 002N02103 1
5-14-1 MEC-ROLLER SCAN 1 NOT SPARED
5-14-2 RING-E 1 NOT SPARED
5-14-3 WASHER-PLAIN 1 NOT SPARED
5-14-4 SPRING ETC-SHAFT 1 NOT SPARED
5-14-5 PMO-BUSHING SHAFT 1 NOT SPARED
5-14-6 GEAR-AGITATOR_1 1 NOT SPARED
5-15 MEA ETC-ROLLER EXIT ASS’Y 022N01563 1
5-15-1 MEC-ROLLER EXIT 1 NOT SPARED
5-15-2 RING-E 1 NOT SPARED
5-15-3 WASHER-PLAIN 1 NOT SPARED
5-15-4 SPRING ETC-SHAFT 1 NOT SPARED
5-15-5 PMO-BUSHING SHAFT 1 NOT SPARED
5-15-6 GEAR-AGITATOR_1 1 NOT SPARED
Перечень запасных частей
WorkCentre Pro 412, FaxCentre F12 & 7/03 8-43
WorkCentre M15/M15i
8-17-1 Список частей нижнего узла сканера (FaxCentre F12) - продолжение
ПОЗ.ОПИСАНИЕ НОМЕР К-ВО ПРИМЕЧАНИЯ
5-16-1 GEAR-ADF ROLL 1 NOT SPARED
5-16-2 SPRING ETC-CLUTCH 1 NOT SPARED
5-16-3 PMO-SLEEVE ADF 1 NOT SPARED
5-16-4 MEC-ROLLER ADF 1 NOT SPARED
5-16-5 ICT-SHAFT ADF 1 NOT SPARED
5-16-6 ICT-PIN ADF 1 NOT SPARED
5-16-7 RING-E 2 NOT SPARED
5-16-8 WASHER-PLAIN 1 NOT SPARED
5-16-9 SPRING ETC-SHAFT 1 NOT SPARED
5-16-10 PMO-BUSHING SHAFT 1 NOT SPARED
5-16-11 GEAR-ADF 007N01180 1
5-17 AS-MOTOR ASSY 127N01419 1
5-17-1 IPR-BRKT GEAR 1 NOT SPARED
5-17-2 MOTOR-STEPPING HELICAL 1 NOT SPARED
5-17-3 GEAR-REDUCTION 45/19 2 NOT SPARED
5-17-4 RING-C 2 NOT SPARED
5-17-5 GEAR-RDCN 4316 1 NOT SPARED
Перечень запасных частей
8-44 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
Пустая страница
Перечень запасных частей
WorkCentre Pro 412, FaxCentre F12 & 7/03 8-45
WorkCentre M15/M15i
8-18. Узел панели управления (FaxCentre F12)
0
1
2
3
4
5
678
9
10
11
12 13 14
15
16
17
18
Перечень запасных частей
8-46 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
8-18-1 Список частей узла панели управления (FaxCentre F12)
ПОЗ.ОПИСАНИЕ НОМЕР К-ВО
ПРИМЕЧАНИЯ
0 AS-OPE-ASS’Y 002N02105 1
1 PMO-OPE COVER 002N02106 1
2 PCT-PAPER MEMORY 091N00691 1
3 PCT-CARD MEMORY 091N00692 1
4 PMO-KEY MEMORY(A) 029N00306 1
5 PMO-KEY MEMORY(B) 029N00307 1
6 PMO-KEY SHIFT 029N00308 1
7 PMO-KEY SCROLL 029N00322 1
8 PMO-KEY FUNCTION 029N00310 1
9 PMO-KEY TEL 029N00311 1
10 PMO-KEY SAVE(T) 029N00312 1
11 PMO-KEY SAVE 029N00313 1
12 PMO-KEY OHD 029N00323 1
13 PMO-KEY START 029N00315 1
14 PMO-KEY STOP 029N00316 1
15 RMO-KEY RUBBER MEMORY 029N00317 1
16 RMO-KEY RUBBER NAVI 029N00318 1
17 RMO-KEY RUBBER TEL 029N00319 1
18 AS-OPE PBA 140N06058 1
Перечень запасных частей
WorkCentre Pro 412, FaxCentre F12 & 7/03 8-47
WorkCentre M15/M15i
8-19. Узел выдачи (FaxCentre F12)
10
10
10
10
66
21
21
7
6
21
5
4
4
20
11
S6
19
1
17
15
13
12
S6
14
16
18
3
2
22
Перечень запасных частей
8-48 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
8-19-1 Список частей узла выдачи (FaxCentre F12)
ПРИМЕЧАНИЕ: Все остальные части идентичны частям WorkCentre Pro 412.
Обратитесь к списку 8-6.
ПОЗ.ОПИСАНИЕ НОМЕР К-ВО
ПРИМЕЧАНИЯ
20 PBA SUB-BIN-FULL SENSOR 130N01253 1
22 PMO-LEVER STACKING 011N00475 1
Перечень запасных частей
WorkCentre Pro 412, FaxCentre F12 & 7/03 8-49
WorkCentre M15/M15i
8-20. Нижнее шасси (FaxCentre F12)
1
11
S6
14
3
15
16
11
6
S6
4
12
13
S6
S6
5
5
10
7
S11
S6
2
8
S10
9
S6
Перечень запасных частей
8-50 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
8-20-1. Список частей нижнего шасси (FaxCentre F12)
ПРИМЕЧАНИЕ: Все остальные части идентичны частям WorkCentre Pro 412.
Обратитесь к списку 8-9.
ПОЗ.ОПИСАНИЕ НОМЕР К-ВО
ПРИМЕЧАНИЯ
15 IPR-GROUND PLATE SCF 015N00485 1
16 CBF HARNESS SCF 152N01991 1
Перечень запасных частей
WorkCentre Pro 412, FaxCentre F12 & 7/03 8-51
WorkCentre M15/M15i
8-21. Узел SCF (FaxCentre F12)
6-7
5-7
1
2
3
4
5
5-1
5-2
5-3 5-4
5-5
5-6
5-8
5-9
5-10
5-11
5-12
5-3
5-3 6
6-1
6-2
6-3
6-4
6-5
6-6
6-8
6-9
7
8
9
8-1
8-2
8-3
8-4
S6
S6
S9 S9
S9
S9
8-5
10
11
12
13
14
Перечень запасных частей
8-52 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
8-21-1 Список частей узла SCF (FaxCentre F12 Unique)
ПОЗ.ОПИСАНИЕ НОМЕР К-ВО
ПРИМЕЧАНИЯ
0 ELA UNIT-SCF ASS'Y 500N00099 1 ПО ВЫБОРУ
1 PMO-COVER TOP SCF 1 NOT SPARED
2 PMO-BASE FRAME-SCF 1 NOT SPARED
3 PBA MAIN-SCF 140N06059 1
4 CBF HARNESS-SCF_8P 152N01992 1
5 MEA ETC-GUIDE PAPERUPPER SCF 038N00381 1
5-1 PMO-GUIDE PAPER UPPERSCF 1 NOT SPARED
5-2 PMO-SHAFT PICK UP 1 NOT SPARED
5-3 PMO-BEARING SHAFT 4 NOT SPARED
5-4 GEAR-PICK UP 1 NOT SPARED
5-5 RPR-RUBBER PICK UP 2 NOT SPARED
5-6 PMO-BUSHING_P/U,MP 1 NOT SPARED
5-7 SPRING ETC-PICKUP 1 NOT SPARED
5-8 PBA SUB-BIN_FULL_SEN. 1 NOT SPARED
5-9 RPR-ROLLER FEED SCF 1 NOT SPARED
5-10 GEAR-FEED (SCF) 1 NOT SPARED
5-11 RING-E 1 NOT SPARED
5-12 PMO-ACTUATOR EMPTY 1 NOT SPARED
6 ELA HOU-MOTOR SCF 127N01420 1
6-1 IPR-BRKT GEAR 1 NOT SPARED
6-2 MOTOR-SCF 1 NOT SPARED
6-3 GEAR-P/UP DRV SCF 1 NOT SPARED
6-4 GEAR-IDLER OPTION 1 NOT SPARED
6-5 GEAR-IDLE(Z=30) 1 NOT SPARED
6-6 GEAR-IDLE(SCF) 1 NOT SPARED
6-7 RING-E 4 NOT SPARED
6-8 IPR-GROUND_ROLLER 1 NOT SPARED
6-9 SOLENOID-PICK UP 1 NOT SPARED
7 CBF HARNESS-GND 1 NOT SPARED
8 ELA HOU-GUIDE PAPER LOWERSCF 038N00382 1
8-1 PMO-GUIDE PAPER LOWER 1 NOT SPARED
8-2 PMO-HOLDER IDLE ROLL16 1 NOT SPARED
8-3 PMO-IDLE ROLLER SCF16 1 NOT SPARED
8-4 PMO-BUSH IDLE ROLL-SCF16 2 NOT SPARED
8-5 SPRING ETC-PAD 2 NOT SPARED
9 ICT-SHAFT HV LARGE 006N01184 4
10 SPRING ETC-HV LARGE 009N01410 4
11 IPR-PLATE GROUND(A) 015N00486 1
12 CAM-CATCH 003N00867 1
13 FOOT-ML80 2 NOT SPARED
14 MEC-CASSETTE ASS'Y 050N00393 1
Перечень запасных частей
WorkCentre Pro 412, FaxCentre F12 & 7/03 8-53
WorkCentre M15/M15i
8-22. Основные узлы аппарата (WorkCentre M15/M15i)
18
18-2
18-1
22
1-2
(M15 PLATEN
ONLY)
(M15i/M15
ADF ONLY)
20
25
28
2
1
2-1
2-2
1-1
1-1
3
4-1
4-2
4
4-3
7
8
9
51
50
41
48 53
52
52-1
52-4
52-2
52-3
53-2
53-1
41-4
41-5
41-1
41-2
41-3
40
53-3
10
11
12
13
43
6
35
5
34
16
15
46
45
44
17
21-2
21-1
21
37
14
33
19
36
(M15i ONLY)
29
27
(M15i ONLY)
24
30
26-1
26-3
26-3
26-2
49
26
37
42
47
14-3
14-5
14-2
14-1
14-4
39
41-6
23
38
Перечень запасных частей
8-54 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
8-22-1 Основной перечень частей (WorkCentre M15/M15i)
ПОЗ.ОПИСАНИЕ НОМЕР К-ВО ПРИМЕЧАНИЯ
1 SCANNER ASS’Y 002N02158 1
WORKCENTRE M15i
1 SCANNER ASS’Y 002N02159 1
WORKCENTRE M15
ADF
1 SCANNER ASS’Y 002N02160 1
WORKCENTRE M15
PLATEN
2 MEA UNIT-COVER PA EXIT ASS’Y 002N02107 1
2-1 PMO-TRAY EXTENTION MP NE 050N00392 1
3
MEC-CASSETTE ASS’Y (LETTER) 050N00418 1
MEC-CASSETTE ASS’Y (A4) 050N00419 1
4 MEA UNIT-COVER FRONT ASS’Y 002N02161 1
4-2 MPR-NAME/PLATE (XRX) 091N00699 1
5 UNIT-LSU 062N00245 1
6
SMPS-SMPS(V1)+HVPS
105N01464 1 110V
6
SMPS-SMPS(V2)+HVPS
105N01465 1 220V
9 ELA HOU-PICKUP ASS’Y
002N02162 1
10 ELA HOU-SIDE COVER ASS’Y
002N02163 1
14 ELA HOU-FUSER(110V)ASS’Y
108N00515 1 110V
ELA HOU-FUSER(220V)ASS’Y
108N00516 1 220V
14-1 LAMP-HALOGEN (110V)
122N00222 1 110V
LAMP-HALOGEN(220V)
122N00223 1 220V
17 ELA HOU-DRIVE ASS’Y
002N02164 1
19 PBA MAIN-MAIN
140N06087 1
WORKCENTRE M15i
PBA MAIN-MAIN
140N06088 1
WORKCENTRE M15
Перечень запасных частей
WorkCentre Pro 412, FaxCentre F12 & 7/03 8-55
WorkCentre M15/M15i
8-22-1 Основной перечень частей (WorkCentre M15/M15i) - продолжение
ПРИМЕЧАНИЕ: Все остальные части идентичны частям WorkCentre Pro 412.
Обратитесь к списку 8-1.
ПОЗ.ОПИСАНИЕ НОМЕР К-ВО ПРИМЕЧАНИЯ
22
SHEET-OVERLAY(ENGLISH)
096P11700 1
WORKCENTRE M15i
SHEET-OVERLAY(ENGLISH)
096P11800
WORKCENTRE M15
SHEET-OVERLAY(FRENCH)
096P11701
WORKCENTRE M15i
SHEET-OVERLAY(FRENCH)
096P11801
WORKCENTRE M15
SHEET-OVERLAY(GERMAN)
096P11702
WORKCENTRE M15i
SHEET-OVERLAY(GERMAN)
096P11802
WORKCENTRE M15
SHEET-OVERLAY(ITALIAN)
096P11704
WORKCENTRE M15i
SHEET-OVERLAY(ITALIAN)
096P11804
WORKCENTRE M15
SHEET-OVERLAY(SPANISH)
096P11707
WORKCENTRE M15i
SHEET-OVERLAY(SPANISH)
096P11807
WORKCENTRE M15
SHEET-OVERLAY(PORTUGUESE)
096P11706
WORKCENTRE M15i
SHEET-OVERLAY(PORTUGUESE)
096P11806
WORKCENTRE M15
SHEET-OVERLAY(FINNISH)
096P11709
WORKCENTRE M15i
SHEET-OVERLAY(FINNISH)
096P11809
WORKCENTRE M15
SHEET-OVERLAY(DUTCH)
096P11703
WORKCENTRE M15i
SHEET-OVERLAY(DUTCH)
096P11803
WORKCENTRE M15
SHEET-OVERLAY(DANISH)
096P11708 1
WORKCENTRE M15i
SHEET-OVERLAY(DANISH)
096P11808
WORKCENTRE M15
SHEET-OVERLAY(NORWEGIAN)
096P11710
WORKCENTRE M15i
SHEET-OVERLAY(NORWEGIAN)
096P11810
WORKCENTRE M15
SHEET-OVERLAY(SWEDISH)
096P11711
WORKCENTRE M15i
SHEET-OVERLAY(SWEDISH)
096P11811
WORKCENTRE M15
SHEET-OVERLAY(GREEK/ENGLISH)
096P11705
WORKCENTRE M15i
SHEET-OVERLAY(GREEK/ENGLISH)
096P11805
WORKCENTRE M15
41 MEA UNIT-PICKUP ROLLER
022N01599 1
41-1 RUBBER-ROLLER PICKUP
022N01600 1
41-5 HOUSING-PICK_UP
022N02165 1
Перечень запасных частей
8-56 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
Пустая страница
Перечень запасных частей
WorkCentre Pro 412, FaxCentre F12 & 7/03 8-57
WorkCentre M15/M15i
8-23. Узел стекла экспонирования (WorkCentre M15/M15i)
1-1-1
1-1
1-1-2
1-1-4
S1
S1
1-1-3
1-2
1-3
1-5
1-5-2
1-5-1
1-4
S2
S2
S2
1-4
1-4
3-1
3
3-6
3-8
3-3
3-10
3-11
3-12
3-4
3-2
3-7
3-5
3-9?
2-17
2-2
2-21
2-22
2-1
2-9
2-11
2-10
2-12
2-16
2-13
2-5
2-4
2-18
2-19
2-14
2-15
2-20
2-6
2
0
1
2-7-4
2-7-4
2-7-5
2-7
2-6
2-7-3
2-7-1
2-23
2-7-2
2-8
2-3
Перечень запасных частей
8-58 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
8-23-1 Список частей узла стекла экспонирования (WorkCentre M15/M15i)
ПРИМЕЧАНИЕ: Все остальные части идентичны частям WorkCentre Pro 412.
Обратитесь к списку 8-2.
ПОЗ.ОПИСАНИЕ НОМЕР К-ВО ПРИМЕЧАНИЯ
1 MEA UNIT-SCAN UPPER ASS’Y 002N02175 1
2-6 PBA SUB-D_SUB 1 NOT SPARED
2-7 ELA HOU-SCAN MOTOR 002N02176 1
2-8 COVER-M-CCD CABLE 1 NOT SPARED
2-18 PMO-LEVER SENSOR 011N00473 1
2-20 SPRING ETC-EXIT 1 NOT SPARED
21 ELA HOU-CCD MODULE 002N02166 1
2-22 CBF SIGNAL-CCD FFC 117N01605 3
3 ELA HOU-OPE CVER ASS’Y 002N02167 WORKCENTRE M15i
ELA HOU-OPE CVER ASS’Y 002N02168 WORKCENTRE M15
3-4 PMO-KEY TEL 029N00327 1
3-6 PMO-KEY FUNCTION(A) 029N00328 1 NOT SPARED
PMO-KEY FUNCTION(C) 029N00329 1 NOT SPARED
3-7 PMO-KEY SCROLL 029N00330 1
3-8 PMO-KEY FUNCTION(B) 029N00331 1 WORKCENTRE M15i
3-11 PMO-KEY STOP 029N00332 1
3-12 PMO-KEY START 029N00333 1
Перечень запасных частей
WorkCentre Pro 412, FaxCentre F12 & 7/03 8-59
WorkCentre M15/M15i
8-24. Узел ADF и узел крышки стекла экспонирования (WorkCentre
M15/M15i)
4-5
4-11
4-7
6
4
4-6
3-9
3-10
3-11
3-12
5
2
2-1
2-2
2-3
2-4
2-5
3-1
3-2
3-22
3-2
3-2
3
3-4
3-4
3-5
3-3
4-2
S1
S1
4-1
4-9
4-3
4-4
4-8
3-14
3-13
3-13
3-7
3-8
3-18
3-19
3-6
3-15
3-17
1
3-21
3-20
0
2
4
1
3
0
ADF Ass'y
Platen Cover Ass'y
1-1
1-2
1-4
1-6
1-3
1-5
1-10
1-11
1-4
1-15
1-13
1-9
1-8
7
1-12
7
10
10
8
9
Перечень запасных частей
8-60 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
8-24-1 Список частей узла ADF и узла крышки стекла экспонирования (Work-
Centre M15/M15i)
ПРИМЕЧАНИЕ: Все остальные части идентичны частям WorkCentre Pro 412.
Обратитесь к списку 8-3.
ПОЗ.ОПИСАНИЕ НОМЕР К-ВО ПРИМЕЧАНИЯ
1 MEC UNIT-PLATEN COVER ASS’Y 002N02169 1
1-3 PMO-DOC GUIDE L 038N00398 1
1-4 PMO-DOC GUIDE R 038N00397 1
1-6 MEA UNIT-HINGE 003N00882 1
11 MEA UNIT-PLATEN COVER ASS’Y(C) 002N02170 1 WORKCENTER M15
PLATEN ONLY
12 PMO-COVER PLATEN(C) 1
13 PMO-COVER DUMMY PLATEN 090N00154 1
14 PPR-SPONG SHEET 3
15 MEA UNIT-HINES ASS’Y(C) 003N00880 1
Перечень запасных частей
WorkCentre Pro 412, FaxCentre F12 & 7/03 8-61
WorkCentre M15/M15i
8-25. Узел боковой крышки (WorkCentre M15/M15i)
10-7
7
6
12
10-6
8
10-2
10-3
10-4
10-5
10
0
5
2
4
19
3
13
11
15
14
1-2
1-5
1-8
1-8
1-6
1-10
1-10
1-11
1-9
1-9
1-3
1-3
1-7
1-1
11-4
1-4 1-4
17
1
9
Перечень запасных частей
8-62 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
8-25-1 Список частей узла боковой крышки (WorkCentre M15/M15i)
ПРИМЕЧАНИЕ: Все остальные части идентичны частям WorkCentre Pro 412.
Обратитесь к списку 8-4.
ПОЗ.ОПИСАНИЕ НОМЕР К-ВО ПРИМЕЧАНИЯ
7 PMO-LOCKER OPEN 019N00677 1
Перечень запасных частей
WorkCentre Pro 412, FaxCentre F12 & 7/03 8-63
WorkCentre M15/M15i
8-26. Узел привода (WorkCentre M15/M15i)
S2
1
2
2
10
23
23
11
S1
12
13
14
23
15
23
18
17
16
23
19
20
23
21
17
22
S2
5
6
8
4
9
23
3
Перечень запасных частей
8-64 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
8-26-1 Список частей узла привода (WorkCentre M15/M15i)
ПРИМЕЧАНИЕ: Все остальные части идентичны частям WorkCentre Pro 412.
Обратитесь к списку 8-11.
ПОЗ.ОПИСАНИЕ НОМЕР К-ВО ПРИМЕЧАНИЯ
0 ELA HOU-DRIVE ASS'Y 002N02177 1
2 MOTOR-STEP 127N01443 1
Перечень запасных частей
WorkCentre Pro 412, FaxCentre F12 & 7/03 8-65
WorkCentre M15/M15i
8-27. Винты
ПОЗ.ОПИСАНИЕ СПЕЦИФИКАЦИЯ
S1 SCREW-ASS’Y MACH “WS,PH,+,M3,L6,ZPC(YEL),MSWR15”
S2 SCREW-MACHINE “PH,+,M3,L8,NI PLT,SM20C,-”
S3 SCREW-TAPPING “PWH,+,2,M3,L8,ZPC(YEL),SM20C”
S4 SCREW-TAPPING “PH,+,2,M2,L8,ZPC(YEL),SM20C”
S5 SCREW-TAPTITE “BH,+,B,M3,L8,CBLACK,SWRCH18A”
S6 SCREW-TAPTITE “PWH,+,B,M3,L10,NI PLT,SWRCH18A”
S7 SCREW-TAPTITE “PWH,+,B,M3,L12,ZPC(YEL),SWRCH1”
S8 SCREW-TAPTITE “PWH,+,S,M4,L8,ZPC(YEL),SWRCH18”
S9 SCREW-TAPTITE “PWH,+,S,M3,L6,ZPC(YEL),SWRCH18”
Перечень запасных частей
8-66 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
S10 SCREW-TAPTITE “BH,+,S,M3,L6,ZPC(YEL),SWRCH18A”
S11 SCREW-TAPTITE “BH,+,B,M4,L10,NI PLT,SWRCH18A”
S12 SCREW-TAPPING “PH,+,2,M3,L8,ZPC(YEL),SM20C”
S13 SCREW-TAPTITE “PWH,+,S,M3,L8,ZPC(YEL),SWRCH18”
ПОЗ.ОПИСАНИЕ СПЕЦИФИКАЦИЯ
Блок-схема (WorkCentre Pro 412)
WorkCentre Pro 412, FaxCentre F12 & 7/03 9-1
WorkCentre M15/M15i
9. Блок-схема (WorkCentre Pro 412)
MAIN
MODEM
33.6Kbps
SPGPe+
ARM7TDMI
UART*2
MEMORY I/F
CACHE(8K)
DMA CNTR
PVC
GEU
I/O I/F
USB
IEEE1284
EXTERNAL
GPIO
74HC245
74HC273
Image Processer
12bit ADC
I/O PORT
Motor CNTR
DMA I/F
CIP3
FAST SRAM
(1Mbit)
MOTOR
DRIVER
CCD
I/F PART
DRAM(8MB)
SRAM
RTC
Back-up Part
FLASH MEM
(1MB) X 2EA
F/W
(32K B)
DRAM(8MB)
FLASH MEM
(1MB) X 2EA
PCL
FONT ROM
KM23C8105 H/L
PCL
UNICON
CENTRONICS
CABLE
USB CABLE
MOTOR
DRIVER
SW2918 / TEA3718
MOTOR 1
MOTOR 2
LIU
EXTERNAL
PHONE
MO DEM &
EXT_PHONE
SEPER ATING
PA RT
EXTER NAL
PHONE
INTE RFACE
PAR T
600/ /600
Tx:Rx
TRANSFORMER
LINE
IN T ERFA CE
LINE1
SMPS / HVPS
+5V/+24V/+12V/+24Vs/Fuser
M
H
V
DEV
SUPPLY
BLADE
T
H
V
8P
FAN
TONER_TX
TONER_RX
PTL
SOLENOID
PICK_UP,DUPLEX,M P
PAPER SENS OR
FEED+P.EMP,EXIT,MP
COVER OPEN S/W
+24V / +5V
LSU
11P
THERMISTO R
2P
3P
DEV_ID
3P
3P
4P
2P
2P x 3EA
4P
3P x 2EA
6P x 1EA
CCD MODULE
24P
24P
22P
14P
MICOM
- LCD Drive
- Key Scan
OPE
LCD
FLAT
D-SUB
CONN.
FLAT MOTO R
5P
ADF
MOTOR
DRIVER
ADF MOTOR
PAPER SENS OR
POS,DET 3Px2EA
15P D-SUB
ADF OPTION
Блок-схема (FaxCentre 12)
9-2 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
9. Блок-схема (FaxCentre 12)
LCD
OPE
MICOM
- LCD Drive
- Key Scan
SCAN B’D
(MOTOR DRIVER)
SCAN_ MOTOR
ADF COVER
OPEN SENSOR
ARM7TDMI
UART * 2
MEMORY I/F
CACHE (8K)
DMA CNTR
PVC
GEU
I/O I/F
USB
IEEE1284
MOTOR
DRIVER
SW2918 / TEA3718
EXTERNAL
GPIO
74HC245
74HC273
11P
8P
2P
3P
3P
3P
4P
4P
2P
2P X 3EA
3P X 2EA
6P X 1EA
4P X 1EA
LSU
THE RMISTOR
FAN
DEV_ID
TONER_TX
TONER_RX
PTL
SOLENOID
PICK_UP, DUPLEX, MP
PAPER SENSOR
FEED+P.EMP, EXIT, MP,BIN-FULL
COVER OPEN S/W
+24V / +5V
LIU
LINE1
EXTERNAL
PHONE
TRANSFORMER
600 / / 600
TX : RX
MODEM &
EXT_PHONE
PAPER ATING
PART
EXTER NAL
PHONE
INTE RFACE
PART
LINE
INTERFACE
Dual Line I/F
Connector(64P)
(Optional)
MODEM
33.6Kbps
14P
UNICON
Image Processor
12bit ADC
I/O PORT
Motor CNTR
DMA I/F
CIP3
EXTERNAL FIFO
SRAM I/F
PM22
FAST SRAM
(1Mbit)
22P
5P12P
3P 4P
RTC
Back-up Part
SRAM
(32KB)
FLASH ROM
(1MB) X 2EA
F/W
FLASH ROM
(1MB) X 2EA
PCL
DRAM
(8MB x 2EA)
DRAM
(8MBx 2EA)
FONT ROM
KM23C8105 H/L
SPGPe+
MAIN
24P
MOTOR 1
MOTOR 2
SMPS / HVPS
+5V/+24V/+12V/+24Vs/Fuser
T
H
V
M
H
V
DEV
SUPPLY
BLADE
FUNCION UNIT
: INPUT FORMAT/
ENCODING/DECO
ING /SCALING/
ROTATION
CENTRONICS
CABLE(36P)
USB CABLE(4P)
Блок-схема (WorkCentre M15/M15i)
WorkCentre Pro 412, FaxCentre F12 & 7/03 9-3
WorkCentre M15/M15i
9. Блок-схема (WorkCentre M15/M15i)
SDRAM DIMM
16MB
CN15(100P)
Fl ash DIMM
PS3 (2MB)
CN15(100P) DEV MOTOR
SMPS / HVPS
+5V/ +24V/ +12V/ +24Vs / Fuser
M
H
V
DE V
SUPP LY
BL A DE
T
H
V
8P
FAN1
TONER_T X
TONER_RX
PTL
SO LE NO ID
PICK_UP,DUPLEX,MP
PAPER
SENSOR
FEED+P.EMP,EXIT,MP
COVER OPEN
S/W
+24 V / + 5V
LSU
11P
THERMISTOR
2P
3P
DEV_ID
3P
3P
4P
2P
4P
CCD MODULE
24P
22P
14P
FLAT MOTOR
5P
15P D -SUB
Option
MOTOR
DRIVER
3P x 2EA
MI COM
- LCD Drive
- Key Scan
LCD 20x2line
OPE
External
Auditron
D-SUB
CONN.
MODEM
EXT_PHONE
SEPRATING
PART
EXTERNAL
PHONE
INTERFACE
PART
EXTERNAL
PHONE
600/ / 600
Tx: Rx
TRANSFORMER
LINE
INT ERFACE
LI NE1
10 P
FAN1
3P
FEED MOTOR
10P
CN14CN33CN21
CN6
CN10CN23
CN11
CN7
CN4CN18CN29
CN26
CN 2 2
USB CABLE
CN 2 7 CN 3 0
CN 2 0 CN 2 4CN 3
CN 1 CN 2 8
Network CARD
CN8
OU T BI N F ULL
PCNT
DEV CN T
OPC
HYPER
SCF
CN31CN25CN19CN17
CN16CN13CN5
CN12CN19
36 P
8P
4P
2P
4P
4P
2P
4P
2P 2P
6P
2P
3P 3P
CN 2
SCAN
MAIN PBA
CENTRONICS
CABLE
LIU
Plat en
ADF
DADF MOTOR
PAPER SENSOR
POS,DET
Блок-схема (WorkCentre M15/M15i)
9-4 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
Схема соединений (WorkCentre Pro 412)
WorkCentre Pro 412, FaxCentre F12 & 7/03 10-1
WorkCentre M15/M15i
10. Схема соединений (WorkCentre Pro 412)
MAIN
FLAT
LSU
CCD M OD ULE
THERMISTOR
DUPLEX SOL.
DEV_ID
MP SOL.
LIU
SMPS / HVPS
1.GND_5 2.+5V 3.GND_5 4.+5V 5.GND_5 6.+5V 7.GND_12
8.+12V 9.GND_24 10.+24V 11.GND_24 12.+24V 13.GND_24
14.+24V 15.THV_PWM 16.+24VS1 17.THV_EN 18.+24VS1
19.THVREAD 20.FUSER_ON 21.MHV_PWM 22.SPK+ 23.DEV_PWM
24.SPK-
1.nHSYNC
2.+5VS
3.GND_5
4.nLD_ON
5.nVDO
6.NC
7.LSU_CLK
8.nLREADY
9.PMOTOR
10.GND_24
11.+24VS1
123 45678 91011
123 456
7891011
1.GND_24 2.+24V 3.+5V 4.GND_24 5.ADF_PHA 6.GND_5 7.ADF_IA(1)
8.ADF_IA(0) 9.ADF_IB(0) 10.ADF_PHB 11.MODULE_DETECT 12.ADF_IB(1)
13.ADF_P_POS 14.ADF_P_DET 15.NC 16.ADF_P_REGI 17.OPE_RXD
18.OPE_RST 19.OPE_TXD 20.FLAT_COVER 21.TM_A 22.TM_NA 23.TM_B
24.TM_NB
123 45678 91011121314151617181920212223241 2 3 4 5 6 7 8 910 11121314 151617181920212223 24
2 1 4 3 6 5 8 7 109 12111413 161518172019222124 23
1,2.INV_POWER
3,4.GND_12
5.CCD_HOME
6 ,7 . +1 2V
8 .C C D_ TG
9.GND_5
10.CCD_CLK1
1 1. G ND _5
12.CCD_CLK2
1 3. G ND _5
1 4. C CD _R S
1 5. G ND _5
1 6. C CD _C P
1 7. G ND _5
1 8. G ND _1 2
1 9. V OU T_ R
2 0. V OU T_ G
2 1. V OU T_ B
2 2. G ND _1 2
PC
Paralle l P o r t
36pin
USB Port
4pin
214 36587 1091211141316151817201922212423
FLAT
MOTOR
1.FLAT_A
2.FLAT_NA
3.FLAT_B
4.FLAT_NB
OPE
1.GND_5
2.+5V
3.OPE_TXD
4.OPE_RST
5.OPE_RXD
D-SUB
CONN.
15P D-SUB
ADF
1.+24V
2,3.GND_24
4.+5V
5.GND_5
6.ADF_PHA
7.ADF_IA(0)
8.ADF_IA(1)
9.ADF_PHB
10.ADF_IB(0)
11.ADF_IB(1)
12.MODULE_DETECT
13.ADF_P_DET
14.ADF_P_POS
15.ADF_P_REGI
16.NC
ADF
MOTOR
1.ADF_A
2.ADF_NA
3.ADF_B
4.ADF_NB
1.+5V
2.SIGNAL
3.GND_5
1.+5V
2.SIGNAL
3.GND_5
4,5.NC
SCANNER PART
DETECT
SENSOR
SENSOR
POSION
EXIT
SENSOR
1.+5V
2.SIGNAL
3.GND_5
1.THERM1
2.THERM2
JOIN T T YPE
1.THERM1
2.THERM2
DC FAN 1.+24V
2.NC
3.Control
1.MTR1_IB(0)
2.MTR1_IB(1)
3.MTR1_IA(0)
4.MTR1_IA(1)
5.MTR2_IA(0)
6.MTR2_IA(1)
7.MTR2_IB(0)
8.MTR2_IB(1)
MOTOR_1
1234
MOTOR_2
5678
1.+24V
2.Control
1.DEV_ID1
2.NC
3.DEV_ID
TONER_RX
1.NC
2.SIGNAL
3.GND_5
4.NC
TONER_TX 1.+5V
2.Control
3.NC
1.+5V
2.SIGNAL
3.GND_5
4.+5V
5.SIGNAL
6.GND_5
FEED
SENSOR
123
P.EM PTY
SENSOR
456
PTL 1.+5V
2.Control
MP SOL. 1.+24V
2.Control
MP
SENSOR
1.+5V
2.SINAL
3.GND_5
1.+5V
2.+5VS
3.+24V
4.+24VS
MICRO
SWITCH
1.+24V
2.Control
FOR LSU + 5VS CUT
REMARK
:NormalConnector
: B oard o n tyoe C o nnector
1.BLADE
2.NC
3 .S U PP LY
4.NC
5.DEV
MH V
TH V
1.SPK+
2.SPK-
1.HOT
2.Neutral
HEAT
LAM P(Fuser)
1.HOT
2.Neutral
POWER
SWITCH
AC
IN-LET
110V for U SA
220V for EU
1 .M O DE M_ R X 2 . GN D_ 1 2
3 .M O DE M_ T XA 1 4. MO D EM _T X A2
5.+12V 6.REMOTE 7.CML1
8 .n H OO K2 9 .n R IN G_ D ET
10.+5V 11.DP 12.GND_5
1 3. R EC AL L 14 . nE _D P
1. + 5V
2.HYPER_TXD
3.HYPER_RXD
4.GND_5
fo r S y s te m S ta te s v iew er
ModularJACK
Extrnal L INE
TEL LINE
CN14
CN11
CN2CN3CN8CN7CN5CN4
CN9
CN28
CN15
CN16
CN17
CN18
CN19
CN21
CN23 CN25 CN26 CN27
CN20
CN22
P1
CN14
CN2
CN4CN3 CN1
CN3
CN2
CN4
CN3
CN1
C0N3
C0N4 C0N2 C0N1
36pin
IEE E1284 C onn.
4pin
U SB C onn.
Схема соединений (FaxCentre 12)
10-2 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
10. Схема соединений (FaxCentre 12)
MAI N
SCAN B' D
LSU
CIS MODULE
TH ERMISTOR
DUPLEX SOL.
DEV_I D
MP S OL.
LI U
OUT B I N- F
U
LL
SENSOR
SMPS / HVPS
1. G
ND_5 2. +5V 3.GND_5 4. +5V 5.GND_5 6. +5V 7.GND_12
8. +12V 9.
GN
D_24 10. +24V 11. GND_24
12. +24V 13. GND_24
14. +24V 15. THV_P
WM
16. +24VS1 17. TH
V_ E N
18. +24VS1
19. THVREAD 20. FUSER_ON 21. MHV_ PW
M
22 . SPK+ 2 3. DEV_PW
M
24. SPK-
1. nHSYNC
2. +5VS
3. G
ND_ 5
4. nLD_ON
5. nVDO
6. N
C
7 . L SU_ CL K
8. nLREADY
9. PM
OT OR
10. G
ND_24
11. +24VS1
1
234567891011
123456
7891011
1. +2 4VS_POW ER 2 , 3, 5 AG N D 4, +5 V 6, O PE_ TXD 7 . O P E_ R XD 8. O PE_RST
9. CI S_SI 10. CI S_SI G 11. RLED 12. CI S_CLK 13. BLED 14. GLED
15. SCAN_ADF_I A( 1) 16. SCAN_ADF_I A( 0) 17. SCAN_ADF_I B( 1)
18 . SCAN_ADF_ I B( 0) 1 9. SCAN_ADF_ R H B
20. SCAN_ADF_R H A 21, 24. DGND 22. ADF_COVER_OPEN 23. +12V
1 2 3 4 5 6 7 8 9101112131415161718192021222324
1 2 3 4 5 6 7 8 9101112131415161718192021222324
2 1 4 3 6 5 8 7 1091211141316151817201922212423
1. CI S_SI G 2,
3, 12. DGND
4. +5V
5. CI S_SI G
6. CI S_SI
7 . CI S _ CL K
8. +12V
9. BL ED
10. GLED
11. RLED
PC
Par alle l Por t
36pin
USB Port
4pin
OPE
1. OPE_RXD
2. OPE_RST
3. OPE_TXD
4. +5V
5. AG
ND
ADF
MOTOR
1. ADF_A
2. ADF_NA
3. ADF_B
4. ADF_N
B
1. +5V
2. SI GNAL
3. GND_5
1. +5V
2. SI GNAL
3 . GND_ 5
4, 5. N
C
SCA N N ER PA RT
DETECT
SENSOR
POSI O N
SENSOR
EXI T
SE NS OR
1. +5V
2. S
I
G
NAL
3. G
ND_5
JOI N T T Y P E
DC F AN
1. +24V
2. NC
3. Cont r ol
1. MTR1_I B( 0)
2. MTR1_I B( 1)
3. MTR1_I A( 0)
4. MTR1_I A( 1)
5. MTR2_I A( 0)
6. MTR2_I A( 1)
7. MTR2_I B( 0)
8. MTR2_I B( 1)
MOT OR_ 1
1
2
3
4
MOT OR_ 2
5
6
7
8
1. +24V
2. Cont r ol
1. D
EV_I D1
2. N
C
3. D
EV_I D
TONER_RX
1. N
C
2. S
I
G
NAL
3. G
ND_5
4. N
C
TONER_TX
1. +5V
2. Cont r ol
3. NC
1. +5V
2. SI G
NAL
3.
GND_5
4. +5V
5. S
I
G
NAL
6. G
ND_5
FEED
SENSOR
1
2
3
P. EMPTY
SENSOR
4
5
6
PTL
1. +5V
2. C
ont r ol
MP SOL.
1. +24V
2. C
ont r ol
MP
SEN SOR
1. +5V
2. S
I
N
AL
3. G
ND_5
1. +5V
2. +5VS
3. +24V
4. +24VS
MICRO
DUAL LINE
I/F
(Optional :
SF-830
only)
SW ITCH
1. +24V
2. Cont r ol
FOR LSU + 5VS CUT
REM A RK
: Normal Connector
: Board on type Connector
1. BL ADE
2. N
C
3. SUPPLY
4. N
C
5. D
EV
M
HV
TH
V
1. SPK+
2. SPK-
HEAT
LAMP(Fuser ) POWER
SW I TCH
AC
IN-LET
110V for USA
220V for EU
1. M
ODEM_RX
2. G
ND_12
3. M
ODEM_TXA1
4. M
OD EM_TXA2
5. +12V 6. R
EMOTE 7. CML1
8. nHO
OK2 9. n RI NG_DET
10. +5V 11. D
P12.GND_5
13. R
ECALL 14. nE_DP
Modular JACK
Extrnal LINE
TEL LINE
CN11
CN9
CN5CN6CN1CN2
CN4
CN9
CN28
CN15
CN16
CN17
CN18
CN19
CN21
CN23 CN 25
1,2,20,3.3V 3.+5V 4.n2LINE_CS
5.D(31) 6.D(30) 7.D(29)
8, 12, 16. DGND 9.D(28) 10.D(27)
15. n2LINE_ERQ1 17.A(5) 18.A(4)
19. A(3) 21.A(2) 22.D(23)
23.D(22) 24.A(17) 25.D(21)
26.A(16) 27.D(0) 28.A(150
29.D(19) 30.A(14)
CN7
31.D(18) 32.A(13) 33.D(17)
34.A(12) 35.D(16) 36.A(11)
37.A(6) 38.A(10)
39. n2LINE_RESET 40.A(9)
41. n2LIE_WAIT 42.A(8)
43. n2LINE_SOUND_OUT 44.A(7)
45, 55, 57. N. C
46, 47, 48, 52, 53, 54, 56. DGND
49. A(18) 50. nRD 51.nWR
56. DGND 58, 59, 60. +5V
CN26 CN 27
CN16
P1
CN4
CN1
C0N3
C0N4 C0N 2 C0N1
36pin
IEEE1284 Conn.
4pin
USB Conn.
CN3 CN2
CN5
1 2 3 4 5 6 7 8 9101112131415161718192021222324
1 2 3 4 5 6 7 8 9 10 11 12
1 2 3 4 5 6 7 8 9101112
CN2
CN3
COVER OPEN
S/W
CN3
CN6
CN4
1. ADF_C
OVER
OPE N S
/
W
2. N. C
3. AG
ND
CN5
CN23
1. +5V
2. nOUTB
I
N_ F UL L
3. +24V
4. +24VS
CN24
SCF
( Opt ional )
1. +5V
2. SCF_ STS
3. SCF_CM
D
4.
O
PT_C
LK
5.
nSCF_REA DY
6.
+24
7, 8. DG
ND
1. THERM1
2. THERM2
1. THERM1
2. THERM2
1. HOT
2. NEUTRAL
1. HOT
2. NEUTRAL
Схема соединений (WorkCentre M15/M15i)
WorkCentre Pro 412, FaxCentre F12 & 7/03 10-3
WorkCentre M15/M15i
10. Схема соединений (WorkCentre M15/M15i)
MODEM
33.6Kbps
SPGPm
ARM946ES
CACHE(16K*2)
SDRAMC
ROMC
DMAC
PVC
GEU/HCT/gCODEC
I/O I/F
Engine Control
IEEE1284/USB2.0 Extended
GPIO
74LCX245
74HCT273
FAST
SRAM
(1Mbit)
MOTOR
DRIVER AFE
SDRAM
DIMM
16MB
SRAM
Backup logic
Flash,Kernel
(1MB) X 2EA
SDRAM,16MB
MOTOR
DRIVER
A3977SLR
MOTOR 1
MOTOR 2
SMPS / HVPS
+5V/+24V/+12V/+24Vs/Fuser
M
H
V
DEV
SUPPLY
BLADE
T
H
V
8P
FAN
TONER_TX
TONER_RX
PTL
SOLENOID
PICK_UP,DUPLEX,M P
PAPER SENS OR
FEED+P.EMP,EXIT,MP
COVER OPEN S/W
+24V / +5V
LSU
11P
THERMISTO R
2P
3P
DEV_ID
3P
3P
4P
2P
2P x 3EA
4P
3P x 2EA
6P x 1EA
CENTRONICS CABLE
US B C ABL E
CCD MODULE
24P
24P
22P
14P
5P
FLAT MOTO R
MOTOR
DRIVER
ADF MOTOR
PAPER SENSOR
POS,DET 3Px2EA
15P D-SUB
Option
CIP4
Image Processer
AFE I/F
I/O PORT
Motor CNTR
DMAC
Option
NETWORK KIT
NETWORK
I/F(NetONE)
Option
MICOM
- LCD Drive
- Key Scan
LCD 16x2line
External
Auditron
Option
Network I/F
D-SUB
CONN.
MO DEM &
EXT_PHONE
SEPER ATING
PA RT
EXTER NAL
PHONE
INTE RFACE
PAR T
600/ /600
Tx:Rx
TRANSFORMER
LINE
INT ERFACE
MAIN
OPE
PLATEN
ADF
LIU
EXTERNAL
PHONE
LI NE1
Схема соединений (WorkCentre M15/M15i)
10-4 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
Принципиальные схемы
WorkCentre Pro 412, FaxCentre F12 & 7/03 11-1
WorkCentre M15/M15i
11. Принципиальные схемы
11-1 Схема главных цепей (1 из 14, WorkCentre Pro 412)
Принципиальные схемы
11-2 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
11-2 Схема главных цепей (2 из 14, WorkCentre Pro 412)
Принципиальные схемы
WorkCentre Pro 412, FaxCentre F12 & 7/03 11-3
WorkCentre M15/M15i
11-3 Схема главных цепей (3 из 14, WorkCentre Pro 412)
Принципиальные схемы
11-4 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
11-4 Схема главных цепей (4 из 14, WorkCentre Pro 412)
Принципиальные схемы
WorkCentre Pro 412, FaxCentre F12 & 7/03 11-5
WorkCentre M15/M15i
11-5 Схема главных цепей (5 из 14, WorkCentre Pro 412)
Принципиальные схемы
11-6 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
11-6 Схема главных цепей (6 из 14, WorkCentre Pro 412)
Принципиальные схемы
WorkCentre Pro 412, FaxCentre F12 & 7/03 11-7
WorkCentre M15/M15i
11-7 Схема главных цепей (7 из 14, WorkCentre Pro 412)
Принципиальные схемы
11-8 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
11-8 Схема главных цепей (8 из 14, WorkCentre Pro 412)
Принципиальные схемы
WorkCentre Pro 412, FaxCentre F12 & 7/03 11-9
WorkCentre M15/M15i
11-9 Схема главных цепей (9 из 14, WorkCentre Pro 412)
Принципиальные схемы
11-10 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
11-10 Схема главных цепей (10 из 14, WorkCentre Pro 412)
Принципиальные схемы
WorkCentre Pro 412, FaxCentre F12 & 7/03 11-11
WorkCentre M15/M15i
11-11 Схема главных цепей (11 из 14, WorkCentre Pro 412)
Принципиальные схемы
11-12 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
11-12 Схема главных цепей (12 из 14, WorkCentre Pro 412)
Принципиальные схемы
WorkCentre Pro 412, FaxCentre F12 & 7/03 11-13
WorkCentre M15/M15i
11-13 Схема главных цепей (13 из 14, WorkCentre Pro 412)
Принципиальные схемы
11-14 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
11-14 Схема главных цепей (14 из 14, WorkCentre Pro 412)
Принципиальные схемы
WorkCentre Pro 412, FaxCentre F12 & 7/03 11-15
WorkCentre M15/M15i
11-15 Схема цепей модуля сопряжения (WorkCentre Pro 412)
ARS1-3 : OPTION
*
0.25W
1K,1%
*
*
*
/250V
600:600
*
*
15nF/400V
*
(BLK)
10, 1%,0.25W
/250V
(BLU)
*
,1W
*
*
1K, 2W
*
*
*
/16V
*
*
*
/16V
*
*: for EU PTT
(GRN)
*
(BRW)
2.74K, 1%
600
180K, 1/4W
(YEL)
*
(RED)
0.22UF/16V
120K
(ORG)
Принципиальные схемы
11-16 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
11-16 Схема цепей панели управления (WorkCentre Pro 412)
LCD_D6
LCD_D5
OPE_TXD
LCD_D0
LCD_D1
LCD_D3
+5V
LCD_RS
GND
LCD_D7
LCD_D4
LCD_E
LCD_D2
/OPE_RST
OPE_RXD
LCD_RW
LIGHTEN
RECEIVE_MODE
JOB
COPY_QUALITY
COLOR
7
CN2-1
REDUCE
CN1-10
6
8
CN1-11
FAX_RESOLUTION
CN1-6
CN1-8
CN2-4
SPEED
CN1-9
DUPLEX
SELECT
CN1-7
23
NAVDOWN
CN2-2
PAPER_SUPPLY NAVUPNAVLEFT
EXITMENU
ONHOOK
0
FAX
CN1-12
CN2-3
CN1-14
4
CN1-3
5
CN1-4
CN1-13
CN1-1
CN1-2
PAUSE
PAPER_OUT
9
CN1-5
CN2-5
1
SCAN
CLEAR
NAVRIGHT
Принципиальные схемы
WorkCentre Pro 412, FaxCentre F12 & 7/03 11-17
WorkCentre M15/M15i
11-17 Схема цепей блока питания высокого напряжения (1 из 2,
WorkCentre Pro 412)
Принципиальные схемы
11-18 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
11-18 Схема цепей блока питания высокого напряжения (2 из
2,WorkCentre Pro 412)
Принципиальные схемы
WorkCentre Pro 412, FaxCentre F12 & 7/03 11-19
WorkCentre M15/M15i
11-19 Схема цепей импульсного источника питания (110) (WorkCen-
tre Pro 412)
125V8A
F1
ACINPUT/L
AC INPUT
85V-135Vac
TNR2
TNR-14V182K
C4
C-CX104224
LF1 LF2
C7
C-CX104224
F2
125V5A
C6
C-CY222
C2
C-CX104224
BD1
D3SB60
+24V C29
35V1000uF
24V
C27
24VG
R43R42R41
C30
35V1000uF1W1.2KJ
L2/A
D5/B
C41
D5/A
D10LC20U
R6
1W100KJ
TH1
15D-9
R3
1W100KJ
R4
2W100KJ
R5
2W100KJ
D1
BYV-26E
C11
C-MYN630V103
C10
200V820uF
R1
1W560KJ
C5
C-CY222
C-CY222
C22
L1
TNR1
INR14D561K
GND
A
CINPUT/N
CON2
1
2
R23
1/4W100J
SY1
BTA12-600B
R22
1W180J
C17
50V104J
PC3
S21ME4FY
C18
630V333K
R24
1W47J
ZD4 R11
Q2
R12
1/6W2.2J
Q2
C1008
1/8W470J
IC2
7653
R14
1/8W24J
R13
1/8W1KJ
Q3
R9
1/8W22KJ
R15
1/8W680J
R11
R10
1W0.35J
FUSER_ON
+24S
R66
RD1/8W01.5KJ
R16
1/8W680J
C14
50V102J
VCC
GND
FB
RT
CT
CS
IS
OUT
C13
R18
1/8W18KJ
R19
1/8W5.6KJ
C15
50V471J
C16
50V683J
R20
PC1
PC-123
PC2
PC-123
D6
D1NL20U
C24
35V100uF
D7
D1NL20U
IC3
IC-278RXX
C42
1KV471
L2/C
L2/B
R17
1/8W51J
D2
D1NL20U
C43
C12
35V33uF
D9/A
SB560
D8/B
SB560
C-MY50V472J
C1
R2
1W47J
R31
1/8W120J
F3
R37
1/8W120J
C25
35V100uF
C34
10V3300uF
C28
C-MY50V104
C33
10V3300uF
PT1 EER3435
+24V ZD1
ZD-500MW30V
R25
1/8W10KJ
R27
1/8W68J R26
1/8W220J
R30
1/8W220J
Q4
C1008
R28
1/8W680J C19
C20
C-MY50V104
C-MY50V104
ZD2
ZD-500MW6.2V
5VG
R31
1/8W1KJ
R32
1/8W1KJ
RV1
R34
1.2KJ
R35
1KJ
1uF
C21
IC1
431
12VG
C26
C-MY50V104
5V
12V
12
13
9
10
8
7
1
2
6
GND
5
9
4
3
6
IN OUT
1
2
15
16
12
11
56
2
7
3
4
Принципиальные схемы
11-20 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
11-20 Схема цепей импульсного источника питания (220) (WorkCen-
tre Pro 412)
125V8A
F1
ACINPUT/L
AC INPUT
85V-135Vac
TNR2
TNR-14V182K
C4
C-CX104224
LF1 LF2
C7
C-CX104224
F2
250V3.15A
C6
C-CY222
C2
C-CX104224
BD1
D3SB60
+24V C29
35V1000uF
24V
24VG
R43R42R41
C30
35V1000uF1W1.2KJ
L2/A
D5/B
C41
D5/A
D10LC20U
R6
1W220KJ
TH1
15D-9
R3
1W130V(ZEN)
R4
2W100KJ
R5
2W100KJ
D1
BYV-26E
C11
C-MYN630V103
C10
400V330uF
R1
1W560KJ
C5
C-CY222
C-CY222
C22
L1
TNR1
INR14D561K
GND
ACINPUT/N
CON2
1
2
R23
1/4W100J
SY1
BTA12-600B
R22
1W180J
C17
50V104J
PC3
S21ME4FY
C18
630V333K
R24
1W47J
ZD4 R11
Q2
R12
1/6W2.2J
Q2
C1008
1/8W470J
IC2
7653
R14
1/8W24J
R13
1/8W1KJ
Q3
R9
1/8W22KJ
R15
1/8W680J
R11
R10
1W1J
FUSER_ON
+24S
R66
RD1/8W01.5KJ
R16
1/8W680J
C14
50V102J
VCC
GND
FB
RT
CT
CS
IS
OUT
C13
R18
1/8W18KJ
R19
1/8W5.6KJ
C15
50V471J
C16
50V683J
R20
PC1
PC-123
PC2
PC-123
D6
D1NL20U
C24
35V100uF
D7
D1NL20U
IC3
IC-278RXX
C42
1KV471
L2/C
L2/B
R17
1/8W51J
D2
D1NL20U
C43
C12
35V33uF
D9/A
SB560
D8/B
SB560
C-MY50V472J
C1
R2
1W47J
R31
1/8W120J
F3
R37
1/8W120J
C25
35V100uF
C34
10V3300uF
C28
C-MY50V104
C33
10V3300uF
PT1 EER3435
+24V ZD1
ZD-500MW30V
R25
1/8W10KJ
R27
1/8W68J R26
1/8W220J
R30
1/8W220J
Q4
C1008
R28
1/8W680J C19
C20
C-MY50V104
C-MY50V104
ZD2
ZD-500MW6.2V
5VG
R31
1/8W1KJ
R32
1/8W1KJ
RV1
R34
1.2KJ
R35
1KJ
1uF
C21
IC1
431
12VG
C26
C-MY50V104
5V
12V
12
13
9
10
8
7
1
2
6
GND
5
9
4
3
6
IN OUT
1
2
15
16
12
11
56
2
7
3
4
Принципиальные схемы
WorkCentre Pro 412, FaxCentre F12 & 7/03 11-21
WorkCentre M15/M15i
11-21 Схема цепей автоподатчика ADF (WorkCentre Pro 412)
Принципиальные схемы
11-22 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
11-22 Схема цепи сканера (WorkCentre Pro 412)
Принципиальные схемы
WorkCentre Pro 412, FaxCentre F12 & 7/03 11-23
WorkCentre M15/M15i
11-23 Схема цепей лампы предварительного переноса PTL (Work-
Centre Pro 412)
REV Drawing Number Sheet
1 8
1
MFG ENGR CHK
QA CHK
45
COMPANY NAME
Address
City
A
2
A3
34 7
8723
D
E
F
A
B
C
D
E
F
Changed by Date Changed Time Changed
Engineer
Drawn by
R&D CHK
DOC CTRL CHK
B
C
Size
56
6
TITLE:
of
dream8 Friday, April 27, 2001 3:13:12 pm
dream8
dream8
MCK PTL V1.0
R1
2.2K 2.2K
R3
CN1
35303-0250
2
2.4K
R2
1
5V
SLR-54VR3F
LED1
35303-0250
CN1
LED6
SLR-54VR3F
LED4
SLR-54VR3F SLR-54VR3F
LED5LED2
SLR-54VR3F SLR-54VR3F
LED3
Принципиальные схемы
11-24 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
11-24 Схема цепей датчика (WorkCentre Pro 412)
Принципиальные схемы
WorkCentre Pro 412, FaxCentre F12 & 7/03 11-25
WorkCentre M15/M15i
11-25 Схема цепи сигнала Toner RX (WorkCentre Pro 412)
Принципиальные схемы
11-26 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
11-26 Схема цепи сигнала Toner TX (WorkCentre Pro 412)
Принципиальные схемы
WorkCentre Pro 412, FaxCentre F12 & 7/03 11-27
WorkCentre M15/M15i
11-27 Схема главных цепей (1 из 17, FaxCentre F12)
Принципиальные схемы
11-28 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
11-28 Схема главных цепей (2 из 17, FaxCentre F12)
Принципиальные схемы
WorkCentre Pro 412, FaxCentre F12 & 7/03 11-29
WorkCentre M15/M15i
11-29 Схема главных цепей (3 из 17, FaxCentre F12)
Принципиальные схемы
11-30 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
11-30 Схема главных цепей (4 из 17, FaxCentre F12)
Принципиальные схемы
WorkCentre Pro 412, FaxCentre F12 & 7/03 11-31
WorkCentre M15/M15i
11-31 Схема главных цепей (5 из 17, FaxCentre F12)
Принципиальные схемы
11-32 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
11-32 Схема главных цепей (6 из 17, FaxCentre F12)
Принципиальные схемы
WorkCentre Pro 412, FaxCentre F12 & 7/03 11-33
WorkCentre M15/M15i
11-33 Схема главных цепей (7 из 17, FaxCentre F12)
Принципиальные схемы
11-34 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
11-34 Схема главных цепей (8 из 17, FaxCentre F12)
Принципиальные схемы
WorkCentre Pro 412, FaxCentre F12 & 7/03 11-35
WorkCentre M15/M15i
11-35 Схема главных цепей (9 из 17, FaxCentre F12)
Принципиальные схемы
11-36 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
11-36 Схема главных цепей (10 из 17, FaxCentre F12)
Принципиальные схемы
WorkCentre Pro 412, FaxCentre F12 & 7/03 11-37
WorkCentre M15/M15i
11-37 Схема главных цепей (11 из 17, FaxCentre F12)
Принципиальные схемы
11-38 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
11-38 Схема главных цепей (12 из 17, FaxCentre F12)
Принципиальные схемы
WorkCentre Pro 412, FaxCentre F12 & 7/03 11-39
WorkCentre M15/M15i
11-39 Схема главных цепей (13 из 17, FaxCentre F12)
Принципиальные схемы
11-40 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
11-40 Схема главных цепей (14 из 17, FaxCentre F12)
Принципиальные схемы
WorkCentre Pro 412, FaxCentre F12 & 7/03 11-41
WorkCentre M15/M15i
11-41 Схема главных цепей (15 из 17, FaxCentre F12)
Принципиальные схемы
11-42 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
11-42 Схема главных цепей (16 из 17, FaxCentre F12)
Принципиальные схемы
WorkCentre Pro 412, FaxCentre F12 & 7/03 11-43
WorkCentre M15/M15i
11-43 Схема главных цепей (17 из 17, FaxCentre F12)
Принципиальные схемы
11-44 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
11-44 Схема цепей модуля сопряжения (FaxCentre F12)
(BRW)
2.74K, 1%
600
*
180K, 1/4W
(YEL)
120K
(ORG)
(BLU)
*
,1W
*
/250V
ARS1-3 : OPTION
*1K, 2W
*
/16V
*
*
*
*
*
*
/16V
*
*: for EU PTT
*
*
*
/250V
600:600
(GRN)
*
1K,1%
*
15nF/400V
*
(BLK)
10, 1%,0.25W
*
(RED)
0.22UF/16V
0.25W
Принципиальные схемы
WorkCentre Pro 412, FaxCentre F12 & 7/03 11-45
WorkCentre M15/M15i
11-45 Схема цепи панели управления (FaxCentre F12)
D9
Принципиальные схемы
11-46 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
11-46 Схема цепей сканера (FaxCentre F12)
Принципиальные схемы
WorkCentre Pro 412, FaxCentre F12 & 7/03 11-47
WorkCentre M15/M15i
11-47 Схема цепей датчика (FaxCentre F12)
Принципиальные схемы
11-48 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
11-48 Схема цепей блока питания высокого напряжения (1 из 2,
FaxCentre F12)
R519
2.2K R503
100KF
18V
C103
104
BLADE
24VS
R418
MGR1/2W 100KF
R506
86.6KF
5V
BIAS-PWM
U102
C502
222
DEV
C402
104
Q401
A708-Y
OPC
OUT
R406
16.2KF
R405
150KF
R407
85KF
D404
1N4148
R516
MGR1/2W 50K
C504
333
MH
V
R416
MGR1/2W 30MF
C102
104
C406
3KV 471
GND
C404
3KV 471
R413
MGR1/2W 12MF
C405
2KV 680
+
-
U101-B
KA324
5
67
5V
IN
D403
4KV
R517
MGR1/2W 15MF
C505
2KV 680
+
-
U101-A
KA324
3
21
R512
MGR1/2W 12MF
D402
4KV
R402
56KF
18V
C503
104 C506
3KV 471
R403
62KF
C403
333
R412
2.2K
18V
DEV
50K
+
C104
35V 47uF
R505
27K
R410
1W 3
R419
5.6K
M
HV-PWM 3 4
U103-A
D401
1N4148
Q402
D526-Y
C407
104
R501
100
R504
86.6KF
R509
47K
D502
4KV
C401
222
R409
430
R502
2K
R520
5.6K
CON03-#24
24VS
R510
430
R408
47K
Q501
A708-Y
ZD401
1W 150V
24VS
R404
33K
U103-B
T501
T1167
1
4
2
5
7
6
ZD502
150V
C501
104
R508
47K
7407
R515
MGR1/2W 50K
R401
100
SUPPLY
R411
2K
R514
MGR1/2W 50K
D501
1N4148
7407
T401
KAB-006
1
4
2
5
7
6
CON03-#22
R511
1W 3
ZD501
100V
1 2
MHV
50K
Q502
D526-Y
R507
12KF
KA7818
Принципиальные схемы
WorkCentre Pro 412, FaxCentre F12 & 7/03 11-49
WorkCentre M15/M15i
11-49 Схема цепей блока питания высокого напряжения (2 из 2,
FaxCentre F12)
R305
9.53KF
5V
+
-
U101-D
KA324
12
13
14
4
11
7407
THV(-)
5K
R304
200KF
U103-C
9 8
14
7
C301
222
ZD201
5.6V
7407
D206
6KV
D303
4KV
R309
2.2K
U103-E
R212
MGR1/2W 100KF
T
HV-PWM
R307
33K
R208
2.2K
D304
4KV
D-GND
D204
6KV
R213
BR1/2W 200MG
R317
2KF
D205
6KV
R301
470K
R306
26.1KF
18V
C105
104
11 10
18V
R316
1KF
THV(+)
50K C204
473
U103-F
INDEX
5K
Q303
D526-Y
C305
333
5V
D203
1N4148
C303
333
R302
33K
R204
100KF
+C101
35V 47uF
T301
KAB-006
1
4
2
5 6
7
R315
BR1/2W 30MJ
R314
2.2KF
R311
100KF
R203
30KF
C206
6KV 471
D302
1N4148
C201
103
Q201
A708-Y
R303
100KF
Q202
D526-Y
R202
2K
Q302
A708-Y
R201
100
R210
430
7407
THV
THV-EA
C308
3KV 471
CON03-#6
Q301
A708-Y
C202
331
D202
1N4148
C307
3KV 471
CON03-#1,3
24VS
C304
500V 103
24VS
CON03-#18
R214
1K
T201
HVT-2A
1
4
2
5
7
6
THV-READ
CON03-#20
+
-
U101-C
KA324
10
98
R207
1MF
C306
2KV 680
1/2W
C208
6KV 471
18V
24VS
D201
1N4148
R308
33K
C302
102
13 12
C203
472
C207
6KV 471
500V
D301
1N4148 R310
2.2K
R206
470K
R215
10K
ZD202
7.5V
D207
6KV
C209
6KV 471
C205
2KV 101
R205
510KF
R211
BR1/2W 30MJ
R209
1.2K
Принципиальные схемы
11-50 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
11-50 Схема цепей импульсного источника питания (110 В, FaxCen-
tre F12)
125V8A
F1
ACINPUT/L
AC INPUT
85V-135Vac
TNR2
TNR-14V182K
C4
C-CX104224
LF1 LF2
C7
C-CX104224
F2
125V5A
C6
C-CY222
C2
C-CX104224
BD1
D3SB60
+24V C29
35V1000uF
24V
C27
24VG
R43R42R41
C30
35V1000uF1W1.2KJ
L2/A
D5/B
C41
D5/A
D10LC20U
R6
1W100KJ
TH1
15D-9
R3
1W100KJ
R4
2W100KJ
R5
2W100KJ
D1
BYV-26E
C11
C-MYN630V103
C10
200V820uF
R1
1W560KJ
C5
C-CY222
C-CY222
C22
L1
TNR1
INR14D561K
GND
ACINPUT/N
CON2
1
2
R23
1/4W100J
SY1
BTA12-600B
R22
1W180J
C17
50V104J
PC3
S21ME4FY
C18
630V333K
R24
1W47J
ZD4 R11
Q2
R12
1/6W2.2J
Q2
C1008
1/8W470J
IC2
7653
R14
1/8W24J
R13
1/8W1KJ
Q3
R9
1/8W22KJ
R15
1/8W680J
R11
R10
1W0.35J
FUSER_ON
+24S
R66
RD1/8W01.5KJ
R16
1/8W680J
C14
50V102J
VCC
GND
FB
RT
CT
CS
IS
OUT
C13
R18
1/8W18KJ
R19
1/8W5.6KJ
C15
50V471J
C16
50V683J
R20
PC1
PC-123
PC2
PC-123
D6
D1NL20U
C24
35V100uF
D7
D1NL20U
IC3
IC-278RXX
C42
1KV471
L2/C
L2/B
R17
1/8W51J
D2
D1NL20U
C43
C12
35V33uF
D9/A
SB560
D8/B
SB560
C-MY50V472J
C1
R2
1W47J
R31
1/8W120J
F3
R37
1/8W120J
C25
35V100uF
C34
10V3300uF
C28
C-MY50V104
C33
10V3300uF
PT1 EER3435
+24V ZD1
ZD-500MW30V
R25
1/8W10KJ
R27
1/8W68J R26
1/8W220J
R30
1/8W220J
Q4
C1008
R28
1/8W680J C19
C20
C-MY50V104
C-MY50V104
ZD2
ZD-500MW6.2V
5VG
R31
1/8W1KJ
R32
1/8W1KJ
RV1
R34
1.2KJ
R35
1KJ
1uF
C21
IC1
431
12VG
C26
C-MY50V104
5V
12V
12
13
9
10
8
7
1
2
6
GND
5
9
4
3
6
IN OUT
1
2
15
16
12
11
56
2
7
3
4
Принципиальные схемы
WorkCentre Pro 412, FaxCentre F12 & 7/03 11-51
WorkCentre M15/M15i
11-51 Схема цепей импульсного источника питания (220 В, FaxCen-
tre F12)
125V8A
F1
ACINPUT/L
AC INPUT
85V-135Vac
TNR2
TNR-14V182K
C4
C-CX104224
LF1 LF2
C7
C-CX104224
F2
250V3.15A
C6
C-CY222
C2
C-CX104224
BD1
D3SB60
+24V C29
35V1000uF
24V
24VG
R43R42R41
C30
35V1000uF1W1.2KJ
L2/A
D5/B
C41
D5/A
D10LC20U
R6
1W220KJ
TH1
15D-9
R3
1W130V(ZEN)
R4
2W100KJ
R5
2W100KJ
D1
BYV-26E
C11
C-MYN630V103
C10
400V330uF
R1
1W560KJ
C5
C-CY222
C-CY222
C22
L1
TNR1
INR14D561K
GND
ACINPUT/N
CON2
1
2
R23
1/4W100J
SY1
BTA12-600B
R22
1W180J
C17
50V104J
PC3
S21ME4FY
C18
630V333K
R24
1W47J
ZD4 R11
Q2
R12
1/6W2.2J
Q2
C1008
1/8W470J
IC2
7653
R14
1/8W24J
R13
1/8W1KJ
Q3
R9
1/8W22KJ
R15
1/8W680J
R11
R10
1W1J
FUSER_ON
+24S
R66
RD1/8W01.5KJ
R16
1/8W680J
C14
50V102J
VCC
GND
FB
RT
CT
CS
IS
OUT
C13
R18
1/8W18KJ
R19
1/8W5.6KJ
C15
50V471J
C16
50V683J
R20
PC1
PC-123
PC2
PC-123
D6
D1NL20U
C24
35V100uF
D7
D1NL20U
IC3
IC-278RXX
C42
1KV471
L2/C
L2/B
R17
1/8W51J
D2
D1NL20U
C43
C12
35V33uF
D9/A
SB560
D8/B
SB560
C-MY50V472J
C1
R2
1W47J
R31
1/8W120J
F3
R37
1/8W120J
C25
35V100uF
C34
10V3300uF
C28
C-MY50V104
C33
10V3300uF
PT1 EER3435
+24V ZD1
ZD-500MW30V
R25
1/8W10KJ
R27
1/8W68J R26
1/8W220J
R30
1/8W220J
Q4
C1008
R28
1/8W680J C19
C20
C-MY50V104
C-MY50V104
ZD2
ZD-500MW6.2V
5VG
R31
1/8W1KJ
R32
1/8W1KJ
RV1
R34
1.2KJ
R35
1KJ
1uF
C21
IC1
431
12VG
C26
C-MY50V104
5V
12V
12
13
9
10
8
7
1
2
6
GND
5
9
4
3
6
IN OUT
1
2
15
16
12
11
56
2
7
3
4
Принципиальные схемы
11-52 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
11-52 Схема цепей лампы предварительного переноса PTL (Fax-
Centre F12)
Принципиальные схемы
WorkCentre Pro 412, FaxCentre F12 & 7/03 11-53
WorkCentre M15/M15i
11-53 Схема цепи сигнала Toner-RX (FaxCentre F12)
Принципиальные схемы
11-54 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
11-54 Схема цепи сигнала Toner-TX (FaxCentre F12)
Принципиальные схемы
WorkCentre Pro 412, FaxCentre F12 & 7/03 11-55
WorkCentre M15/M15i
11-55 Схема главных цепей (1 из 16, WorkCentre M15/M15i)
Принципиальные схемы
11-56 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
11-56 Схема главных цепей (2 из 16, WorkCentre M15/M15i)
Принципиальные схемы
WorkCentre Pro 412, FaxCentre F12 & 7/03 11-57
WorkCentre M15/M15i
11-57 Схема главных цепей (3 из 16, WorkCentre M15/M15i)
Принципиальные схемы
11-58 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
11-58 Схема главных цепей (4 из 16, WorkCentre M15/M15i)
Принципиальные схемы
WorkCentre Pro 412, FaxCentre F12 & 7/03 11-59
WorkCentre M15/M15i
11-59 Схема главных цепей (5 из 16, WorkCentre M15/M15i)
Принципиальные схемы
11-60 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
11-60 Схема главных цепей (6 из 16, WorkCentre M15/M15i)
Принципиальные схемы
WorkCentre Pro 412, FaxCentre F12 & 7/03 11-61
WorkCentre M15/M15i
11-61 Схема главных цепей (7 из 16, WorkCentre M15/M15i)
Принципиальные схемы
11-62 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
11-62 Схема главных цепей (8 из 16, WorkCentre M15/M15i)
Принципиальные схемы
WorkCentre Pro 412, FaxCentre F12 & 7/03 11-63
WorkCentre M15/M15i
11-63 Схема главных цепей (9 из 16, WorkCentre M15/M15i)
Принципиальные схемы
11-64 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
11-64 Схема главных цепей (10 из 16, WorkCentre M15/M15i)
Принципиальные схемы
WorkCentre Pro 412, FaxCentre F12 & 7/03 11-65
WorkCentre M15/M15i
11-65 Схема главных цепей (11 из 16, WorkCentre M15/M15i)
Принципиальные схемы
11-66 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
11-66 Схема главных цепей (12 из 16, WorkCentre M15/M15i)
Принципиальные схемы
WorkCentre Pro 412, FaxCentre F12 & 7/03 11-67
WorkCentre M15/M15i
11-67 Схема главных цепей (13 из 16, WorkCentre M15/M15i)
Принципиальные схемы
11-68 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
11-68 Схема главных цепей (14 из 16, WorkCentre M15/M15i)
Принципиальные схемы
WorkCentre Pro 412, FaxCentre F12 & 7/03 11-69
WorkCentre M15/M15i
11-69 Схема главных цепей (15 из 16, WorkCentre M15/M15i)
Принципиальные схемы
11-70 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
11-70 Схема главных цепей (16 из 16, WorkCentre M15/M15i)
Принципиальные схемы
WorkCentre Pro 412, FaxCentre F12 & 7/03 11-71
WorkCentre M15/M15i
11-71 Схема цепей модуля сопряжения (WorkCentre M15/M15i)
ARS1-3 : OPTION
*
0.25W
1K,1%
*
*
*
/250V
600:600
*
*
15nF/400V
*
(BLK)
10, 1%,0.25W
/250V
(BLU)
*
,1W
*
*
1K, 2W
*
*
*
/16V
*
*
*
/16V
*
*: for EU PTT
(GRN)
*
(BRW)
2.74K, 1%
600
180K, 1/4W
(YEL)
*
(RED)
0.22UF/16V
120K
(ORG)
Принципиальные схемы
11-72 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
11-72 Схема цепей панели управления (WorkCentre M15/M15i)
LCD_D6
LCD_D5
OPE_TXD
LCD_D0
LCD_D1
LCD_D3
+5V
LCD_RS
GND
LCD_D7
LCD_D4
LCD_E
LCD_D2
/OPE_RST
OPE_RXD
LCD_RW
LIGHTEN
RECEIVE_MODE
JOB
COPY_QUALITY
COLOR
7
CN2-1
REDUCE
CN1-10
6
8
CN1-11
FAX_RESOLUTION
CN1-6
CN1-8
CN2-4
SPEED
CN1-9
DUPLEX
SELECT
CN1-7
23
NAVDOWN
CN2-2
PAPER_SUPPLY NAVUPNAVLEFT
EXITMENU
ONHOOK
0
FAX
CN1-12
CN2-3
CN1-14
4
CN1-3
5
CN1-4
CN1-13
CN1-1
CN1-2
PAUSE
PAPER_OUT
9
CN1-5
CN2-5
1
SCAN
CLEAR
NAVRIGHT
Принципиальные схемы
WorkCentre Pro 412, FaxCentre F12 & 7/03 11-73
WorkCentre M15/M15i
11-73 Cхема цепей блока питания высокого напряжения (1 из 2,
WorkCentre M15/M15i)
D501
1N4148
R503
100KF
CON03-#24
R404
33K
C404
3KV 471
1 OF 2
Q401
A708-Y
R411
2K
+
-
U101-B
KA324
5
6
7
T401
KAB-006
1
4
2
5
7
6
1.0
C505
2KV 680
D502
4KV
Q501
A708-Y
1 2
OPC
U103-B
R512
MGR1/2W 12MF
5V
18V
CON03-#22
DATE 01/05/20
18V
R502
2K
3 4
MHV-PWM
SUPPLY
C503
104
DEV
50K
R510
430
D402
4KV
D403
4KV
R507
12KF
R517
MGR1/2W 15MF
REF. NO
C102
104
R419
5.6K
R505
27K
MCKINLEY-HVPS
C403
333
R511
1W 3
H.V.P.S
R506
86.6KF
R514
MGR1/2W 50K
BIAS-PWM
R412
2.2K
TITLE
R410
1W 3
R501
100
C103
104
JC44-00017A
MHV
50K
SIZE A4
R416
MGR1/2W 30MF
T501
T1167
1
4
2
5
7
6
24VS
R504
86.6KF
7407
R413
MGR1/2W 12MF
+
C104
35V 47uF
R515
MGR1/2W 50K
R520
5.6K
D401
1N4148
Q402
D526-Y
ZD502
150V
7407
C402
104
+
-
U101-A
KA324
3
2
1
BLADE
R409
430
DRW. NO
R403
62KF
R401
100
KA7818
R408
47K
DONGYANG INSTRUMENTS
APPROVED
24VS
24VS
C502
222
C407
104
U102
REV.
R402
56KF
C501
104
ZD401
1W 150V
OUT
R407
85KF
18V
R519
2.2K
C504
333
CHECKED
J.S.YOUN
DEV
R418
MGR1/2W 100KF
R509
47K
D404
1N4148
GND
DESIGNED
R516
MGR1/2W 50K
C406
3KV 471
IN
5V
R406
16.2KF
R508
47K
C401
222
U103-A
C405
2KV 680
R405
150KF
Q502
D526-Y C506
3KV 471
MHV
Принципиальные схемы
11-74 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
11-74 Схема цепей блока питания высокого напряжения (2 из 2,
WorkCentre M15/M15i)
D501
1N4148
R503
100KF
CON03-#24
R404
33K
C404
3KV 471
1 OF 2
Q401
A708-Y
R411
2K
+
-
U101-B
KA324
5
6
7
T401
KAB-006
1
4
2
5
7
6
1.0
C505
2KV 680
D502
4KV
Q501
A708-Y
1 2
OPC
U103-B
R512
MGR1/2W 12MF
5V
18V
CON03-#22
DATE 01/05/20
18V
R502
2K
3 4
MHV-PWM
SUPPLY
C503
104
DEV
50K
R510
430
D402
4KV
D403
4KV
R507
12KF
R517
MGR1/2W 15MF
REF. NO
C102
104
R419
5.6K
R505
27K
MCKINLEY-HVPS
C403
333
R511
1W 3
H.V.P.S
R506
86.6KF
R514
MGR1/2W 50K
BIAS-PWM
R412
2.2K
TITLE
R410
1W 3
R501
100
C103
104
JC44-00017A
MHV
50K
SIZE A4
R416
MGR1/2W 30MF
T501
T1167
1
4
2
5
7
6
24VS
R504
86.6KF
7407
R413
MGR1/2W 12MF
+
C104
35V 47uF
R515
MGR1/2W 50K
R520
5.6K
D401
1N4148
Q402
D526-Y
ZD502
150V
7407
C402
104
+
-
U101-A
KA324
3
2
1
BLADE
R409
430
DRW. NO
R403
62KF
R401
100
KA7818
R408
47K
DONGYANG INSTRUMENTS
APPROVED
24VS
24VS
C502
222
C407
104
U102
REV.
R402
56KF
C501
104
ZD401
1W 150V
OUT
R407
85KF
18V
R519
2.2K
C504
333
CHECKED
J.S.YOUN
DEV
R418
MGR1/2W 100KF
R509
47K
D404
1N4148
GND
DESIGNED
R516
MGR1/2W 50K
C406
3KV 471
IN
5V
R406
16.2KF
R508
47K
C401
222
U103-A
C405
2KV 680
R405
150KF
Q502
D526-Y C506
3KV 471
MHV
Принципиальные схемы
WorkCentre Pro 412, FaxCentre F12 & 7/03 11-75
WorkCentre M15/M15i
11-75 Схема цепей импульсного источника питания (110 В) (Work-
Centre M15/M15i)
125V8A
F1
ACINPUT/L
AC INPUT
85V-135Vac
TNR2
TNR-14V182K
C4
C-CX104224
LF1 LF2
C7
C-CX104224
F2
125V5A
C6
C-CY222
C2
C-CX104224
BD1
D3SB60
+24V C29
35V1000uF
24V
C27
24VG
R43R42R41
C30
35V1000uF1W1.2KJ
L2/A
D5/B
C41
D5/A
D10LC20U
R6
1W100KJ
TH1
15D-9
R3
1W100KJ
R4
2W100KJ
R5
2W100KJ
D1
BYV-26E
C11
C-MYN630V103
C10
200V820uF
R1
1W560KJ
C5
C-CY222
C-CY222
C22
L1
TNR1
INR14D561K
GND
ACINPUT/N
CON2
1
2
R23
1/4W100J
SY1
BTA12-600B
R22
1W180J
C17
50V104J
PC3
S21ME4FY
C18
630V333K
R24
1W47J
ZD4 R11
Q2
R12
1/6W2.2J
Q2
C1008
1/8W470J
IC2
7653
R14
1/8W24J
R13
1/8W1KJ
Q3
R9
1/8W22KJ
R15
1/8W680J
R11
R10
1W0.35J
FUSER_ON
+24S
R66
RD1/8W01.5KJ
R16
1/8W680J
C14
50V102J
VCC
GND
FB
RT
CT
CS
IS
OUT
C13
R18
1/8W18KJ
R19
1/8W5.6KJ
C15
50V471J
C16
50V683J
R20
PC1
PC-123
PC2
PC-123
D6
D1NL20U
C24
35V100uF
D7
D1NL20U
IC3
IC-278RXX
C42
1KV471
L2/C
L2/B
R17
1/8W51J
D2
D1NL20U
C43
C12
35V33uF
D9/A
SB560
D8/B
SB560
C-MY50V472J
C1
R2
1W47J
R31
1/8W120J
F3
R37
1/8W120J
C25
35V100uF
C34
10V3300uF
C28
C-MY50V104
C33
10V3300uF
PT1 EER3435
+24V ZD1
ZD-500MW30V
R25
1/8W10KJ
R27
1/8W68J R26
1/8W220J
R30
1/8W220J
Q4
C1008
R28
1/8W680J C19
C20
C-MY50V104
C-MY50V104
ZD2
ZD-500MW6.2V
5VG
R31
1/8W1KJ
R32
1/8W1KJ
RV1
R34
1.2KJ
R35
1KJ
1uF
C21
IC1
431
12VG
C26
C-MY50V104
5V
12V
12
13
9
10
8
7
1
2
6
GND
5
9
4
3
6
IN OUT
1
2
15
16
12
11
56
2
7
3
4
Принципиальные схемы
11-76 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
11-76 Схема цепей импульсного источника питания (220 В) (Work-
Centre M15/M15i)
125V8A
F1
ACINPUT/L
AC INPUT
85V-135Vac
TNR2
TNR-14V182K
C4
C-CX104224
LF1 LF2
C7
C-CX104224
F2
250V3.15A
C6
C-CY222
C2
C-CX104224
BD1
D3SB60
+24V C29
35V1000uF
24V
24VG
R43R42R41
C30
35V1000uF1W1.2KJ
L2/A
D5/B
C41
D5/A
D10LC20U
R6
1W220KJ
TH1
15D-9
R3
1W130V(ZEN)
R4
2W100KJ
R5
2W100KJ
D1
BYV-26E
C11
C-MYN630V103
C10
400V330uF
R1
1W560KJ
C5
C-CY222
C-CY222
C22
L1
TNR1
INR14D561K
GND
ACINPUT/N
CON2
1
2
R23
1/4W100J
SY1
BTA12-600B
R22
1W180J
C17
50V104J
PC3
S21ME4FY
C18
630V333K
R24
1W47J
ZD4 R11
Q2
R12
1/6W2.2J
Q2
C1008
1/8W470J
IC2
7653
R14
1/8W24J
R13
1/8W1KJ
Q3
R9
1/8W22KJ
R15
1/8W680J
R11
R10
1W1J
FUSER_ON
+24S
R66
RD1/8W01.5KJ
R16
1/8W680J
C14
50V102J
VCC
GND
FB
RT
CT
CS
IS
OUT
C13
R18
1/8W18KJ
R19
1/8W5.6KJ
C15
50V471J
C16
50V683J
R20
PC1
PC-123
PC2
PC-123
D6
D1NL20U
C24
35V100uF
D7
D1NL20U
IC3
IC-278RXX
C42
1KV471
L2/C
L2/B
R17
1/8W51J
D2
D1NL20U
C43
C12
35V33uF
D9/A
SB560
D8/B
SB560
C-MY50V472J
C1
R2
1W47J
R31
1/8W120J
F3
R37
1/8W120J
C25
35V100uF
C34
10V3300uF
C28
C-MY50V104
C33
10V3300uF
PT1 EER3435
+24V ZD1
ZD-500MW30V
R25
1/8W10KJ
R27
1/8W68J R26
1/8W220J
R30
1/8W220J
Q4
C1008
R28
1/8W680J C19
C20
C-MY50V104
C-MY50V104
ZD2
ZD-500MW6.2V
5VG
R31
1/8W1KJ
R32
1/8W1KJ
RV1
R34
1.2KJ
R35
1KJ
1uF
C21
IC1
431
12VG
C26
C-MY50V104
5V
12V
12
13
9
10
8
7
1
2
6
GND
5
9
4
3
6
IN OUT
1
2
15
16
12
11
56
2
7
3
4
Принципиальные схемы
WorkCentre Pro 412, FaxCentre F12 & 7/03 11-77
WorkCentre M15/M15i
11-77 Схема цепей автоподатчика ADF (WorkCentre M15/M15i)
Принципиальные схемы
11-78 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
11-78 Схема цепей сканера (WorkCentre M15/M15i)
Принципиальные схемы
WorkCentre Pro 412, FaxCentre F12 & 7/03 11-79
WorkCentre M15/M15i
11-79 Схема цепей лампы предварительного переноса PTL (Work-
Centre M15/M15i)
REV Drawing Number Sheet
1 8
1
MFG ENGR CHK
QA CHK
45
COMPANY NAME
Address
City
A
2
A3
34 7
8723
D
E
F
A
B
C
D
E
F
Changed by Date Changed Time Changed
Engineer
Drawn by
R&D CHK
DOC CTRL CHK
B
C
Size
56
6
TITLE:
of
dream8 Friday, April 27, 2001 3:13:12 pm
dream8
dream8
MCK PTL V1.0
R1
2.2K 2.2K
R3
CN1
35303-0250
2
2.4K
R2
1
5V
SLR-54VR3F
LED1
35303-0250
CN1
LED6
SLR-54VR3F
LED4
SLR-54VR3F SLR-54VR3F
LED5LED2
SLR-54VR3F SLR-54VR3F
LED3
Принципиальные схемы
11-80 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
11-80 Схема цепей датчика (WorkCentre M15/M15i)
Принципиальные схемы
WorkCentre Pro 412, FaxCentre F12 & 7/03 11-81
WorkCentre M15/M15i
11-81 Схема цепи сигнала Toner_Rx (WorkCentre M15/M15i)
Принципиальные схемы
11-82 7/03 WorkCentre Pro 412, FaxCentre F12 &
WorkCentre M15/M15i
11-82 Схема цепи сигнала Toner_Tx (WorkCentre M15/M15i)
