Dremel 398 Users Manual

398 to the manual 6ea508e5-5706-4e9a-9cc9-f0dc9be58f17

2015-02-02

: Dremel Dremel-398-Users-Manual-396704 dremel-398-users-manual-396704 dremel pdf

Open the PDF directly: View PDF .
Page Count: 76

L H

d R

y T

y I

l 3

HONESTLY NOW … Have you read

this OWNER’S MANUAL?

• Safety

• Assembly

• Operation

• Maintenance

• Accessory Information

• Warranty

• Accessory Kits List

• Service Parts

2610925503 01/05 Printed in Mexico

P.O. Box 1468

Racine, Wisconsin 53401

1-800-437-3635

http://www.dremel.com

-v

s f

nç

ça

r p

e 2

¿H

a e

añ

ño

a p

pá

ág

a 4

Robert Bosch Tool

Corporation

1997

Dremel brand products are manufactured and sold by the

Dremel Division of Robert Bosch Tool Corporation

Page 2

Read and understand all instructions. Failure to follow all instructions listed below, may

result in electric shock, fire and/or serious personal injury.

SAVE THESE INSTRUCTIONS

WARNING

Power Tool Safety Rules

Work Area

Keep your work area clean and well lit. Cluttered

benches and dark areas invite accidents.

Do not operate power tools in explosive

atmospheres, such as in the presence of flammable

liquids, gases, or dust. Power tools create sparks

which may ignite the dust or fumes.

Keep by-standers, children, and visitors away while

operating a power tool. Distractions can cause you

to lose control.

Electrical Safety

Double Insulated tools are equipped with a polarized

plug (one blade is wider than the other.) This plug

will fit in a polarized outlet only one way. If the plug

does not fit fully in the outlet, reverse the plug. If it

still does not fit, contact a qualified electrician to

install a polarized outlet. Do not change the plug in

any way.Double Insulation eliminates the need for

the three wire grounded power cord and grounded

power supply system. Before plugging in the tool, be

certain the outlet voltage supplied is within the voltage

marked on the nameplate. Do not use “AC only” rated

tools with a DC power supply.

Avoid body contact with grounded surfaces such as

pipes, radiators, ranges and refrigerators. There is

an increased risk of electric shock if your body is

grounded. If operating the power tool in damp

locations is unavoidable, a Ground Fault Circuit

Interrupter must be used to supply the power to your

tool. Electrician’s rubber gloves and footwear will

further enhance your personal safety.

Don't expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of

electric shock.

Do not abuse the cord. Never use the cord to carry

the tools or pull the plug from an outlet. Keep cord

away from heat, oil, sharp edges or moving parts.

Replace damaged cords immediately.Damaged

cords increase the risk of electric shock.

When operating a power tool outside, use an

outdoor extension cord marked "W-A" or "W." These

cords are rated for outdoor use and reduce the risk of

electric shock. Refer to “Recommended sizes of

Extension Cords” in the Accessory section of this

manual.

Personal Safety

Stay alert, watch what you are doing and use

common sense when operating a power tool. Do not

use tool while tired or under the influence of drugs,

alcohol, or medication. A moment of inattention

while operating power tools may result in serious

personal injury.

Dress properly. Do not wear loose clothing or

jewelry. Contain long hair. Keep your hair, clothing,

and gloves away from moving parts. Loose clothes,

jewelry, or long hair can be caught in moving parts.

Keep handles dry, clean and free from oil and grease.

Avoid accidental starting. Be sure switch is “OFF”

before plugging in. Carrying tools with your finger on

the switch or plugging in tools that have the switch

“ON” invites accidents.

Remove adjusting keys or wrenches before turning

the tool “ON”. A wrench or a key that is left attached

to a rotating part of the tool may result in personal

injury.

Do not overreach. Keep proper footing and balance

at all times. Proper footing and balance enables

better control of the tool in unexpected situations.

Use safety equipment. Always wear eye protection.

Dust mask, non-skid safety shoes, hard hat, or

hearing protection must be used for appropriate

conditions.

Tool Use and Care

Use clamps or other practical way to secure and

support the workpiece to a stable platform. Holding

the work by hand or against your body is unstable

and may lead to loss of control.

Do not force tool. Use the correct tool for your

application. The correct tool will do the job better and

safer at the rate for which it is designed.

Do not use tool if switch does not turn it “ON” or

“OFF”. Any tool that cannot be controlled with the

switch is dangerous and must be repaired.

Disconnect the plug from the power source before

making any adjustments, changing accessories, or

storing the tool. Such preventive safety measures

reduce the risk of starting the tool accidentally.

Store idle tools out of reach of children and other

untrained persons. Tools are dangerous in the hands

of untrained users.

Page 3

Maintain tools with care. Keep cutting tools sharp

and clean. Properly maintained tools, with sharp

cutting edges are less likely to bind and are easier to

control. Any alteration or modification is a misuse and

may result in a dangerous condition.

Check for misalignment or binding of moving parts,

breakage of parts, and any other condition that may

affect the tools operation. If damaged, have the tool

serviced before using. Many accidents are caused by

poorly maintained tools. Develop a periodic

maintenance schedule for your tool.

Use only accessories that are recommended by the

manufacturer for your model. Accessories that may

be suitable for one tool, may become hazardous when

used on another tool.

Service

Tool service must be performed only by qualified

repair personnel. Service or maintenance performed

by unqualified personnel could result in a risk of

injury. For example: internal wires may be misplaced

or pinched, safety guard return springs may be

improperly mounted.

When servicing a tool, use only identical

replacement parts. Follow instructions in the

Maintenance section of this manual. Use of

unauthorized parts or failure to follow Maintenance

Instructions may create a risk of electric shock or

injury. Certain cleaning agents such as gasoline,

carbon tetrachloride, ammonia, etc. may damage

plastic parts.

Safety Rules for Rotary Tools

Accessories must be rated for at least the speed

recommended on the tool warning label. Wheels

and other accessories running over rated speed can

fly apart and cause injury.

Hold tool by insulated gripping surfaces when

performing an operation where the cutting tool may

contact hidden wiring or its own cord. Contact with

a "live" wire will make exposed metal parts of the tool

"live" and shock the operator. If cutting into existing

walls or other blind areas where electrical wiring may

exist is unavoidable, disconnect all fuses or circuit

breakers feeding this worksite.

Do not operate the flexible shaft with a sharp bend.

Over bending the shaft can generate excessive heat

on the jacket or hand piece. The recommended

minimum is 6" radius.

Always disconnect the power cord from the power

source before making any adjustments or attaching

any accessories. You may unexpectedly cause the

tool to start leading to serious personal injury.

Be aware of the switch location, when placing the

tool down or when picking the tool up. You may

accidentally activate the switch.

Always hold the hand piece firmly in your hands

during the start-up. The reaction torque of the motor,

as it accelerates to full speed, can cause the shaft to

twist.

Always wear safety goggles and dust mask. Use

only in well ventilated area. Using personal safety

devices and working in safe environment reduces risk

of injury.

After changing the bits or making any adjustments,

make sure the collet nut and any other adjustment

devices are securely tightened. Loose adjustment

device can unexpectedly shift, causing loss of control,

loose rotating components will be violently thrown.

Do not reach in the area of the spinning bit. The

proximity of the spinning bit to your hand may not

always be obvious.

Allow brushes to run at operating speed for at least

one minute before using wheel. During this time no

one is to stand in front or in line with the brush.

Loose bristles or wires will be discharged during the

run-in time.

Wire and bristle brushes must never be operated at

speeds greater than 15,000/min. Direct the

discharge of the spinning wire brush away from

you. Small particles and tiny wire fragments may be

discharged at high velocity during the “cleaning”

action with these brushes and may become imbedded

in your skin. Bristles or wires will be discharged from

the brush at high speeds.

Wear protective gloves and face shield with wire or

bristle brushes. Apply wire or bristle brushes lightly

to the work as only the tips of the wire/bristles do

the work. “Heavy” pressure on bristles will cause the

wire or bristle to become overstressed, resulting in a

wiping action and will cause the bristles/wire to be

discharged.

Carefully handle both the tool and individual

grinding wheels to avoid chipping or cracking.

Install a new wheel if tool is dropped while

Page 4

grinding. Do not use a wheel that may be damaged.

Fragments from a wheel that bursts during operation

will fly away at great velocity possibly striking you or

bystanders.

Never use dull or damaged bits. Sharp bits must be

handled with care. Damaged bits can snap during

use. Dull bits require more force to push the tool,

possibly causing the bit to break.

Use clamps to support workpiece whenever

practical. Never hold a small workpiece in one hand

and the tool in the other hand while in use. Allow

for sufficient space, at least 6", between your hand

and the spinning bit. Round material such as dowel

rods, pipes or tubing have a tendency to roll while

being cut, and may cause the bit to “bite” or jump

toward you. Clamping a small workpiece allows you

to use both hands to control the tool.

Inspect your workpiece before cutting. When cutting

irregularly shaped workpieces, plan your work so it

will not slip and pinch the bit and be torn from your

hand. For example, if carving wood, make sure there

are no nails or foreign objects in the workpiece. Nails

or foreign objects can cause the bit to jump.

Never start the tool when the bit is engaged in the

material. The bit cutting edge may grab the material

causing loss of control of the cutter.

Avoid bouncing and snagging the wheel, especially

when working corners, sharp edges etc. This can

cause loss of control and kick-back.

The direction of feed with the bit into the material

when carving, routing or cutting is very important.

Always feed the bit into the material in the same

direction as the cutting edge is exiting from the

material (which is the same direction as the chips

are thrown). Feeding the tool in the wrong direction,

causes the cutting edge of the bit to climb out of the

work and pull the tool in the direction of this feed.

If the workpiece or bit becomes jammed or bogged

down, turn the tool “OFF” by the switch. Wait for

all moving parts to stop and unplug the tool, then

work to free the jammed material. If the switch to

the tool is left “ON” the tool could restart

unexpectedly causing serious personal injury.

Do not leave a running tool unattended, turn power

off. Only when tool comes to a complete stop it is

safe to put it down.

Do not grind or sand near flammable materials.

Sparks from the wheel could ignite these materials.

Do not touch the bit or collet after use. After use the

bit and collet are too hot to be touched by bare hands.

Regularly clean the tool's air vents by compressed

air. Excessive accumulation of powdered metal inside

the motor housing may cause electrical failures.

Do not allow familiarity gained from frequent use of

your rotary tool to become commonplace. Always

remember that a careless fraction of a second is

sufficient to inflict severe injury.

Do not alter or misuse tool. Any alteration or

modification is a misuse and may result in serious

personal injury.

This product is not intended for use as a dental

drill, in human or veterinary medical applications.

Serious personal injury may result.

When using the steel saws, cutoff wheels, high

speed cutters or tungsten carbide cutters, always

have the work securely clamped. Never attempt to

hold the work with one hand while using any of

these accessories. The reason is that these wheels

will grab if they become slightly canted in the groove,

and can kickback causing loss of control resulting in

serious injury. Your second hand should be used to

steady and guide the hand holding the tool. When a

cutoff wheel grabs, the wheel itself usually breaks.

When the steel saw, high speed cutters or tungsten

carbide cutter grab, it may jump from the groove and

you could lose control of the tool.

Some dust created by power

sanding, sawing, grinding,

drilling, and other construction activities contains

chemicals known to cause cancer, birth defects or

other reproductive harm. Some examples of these

chemicals are:

• Lead from lead-based paints,

• Crystalline silica from bricks and cement and other

masonry products, and

• Arsenic and chromium from chemically treated

lumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to

filter out microscopic particles.

Safety Rules for Rotary Tools - (cont.)

WARNING

Page 5

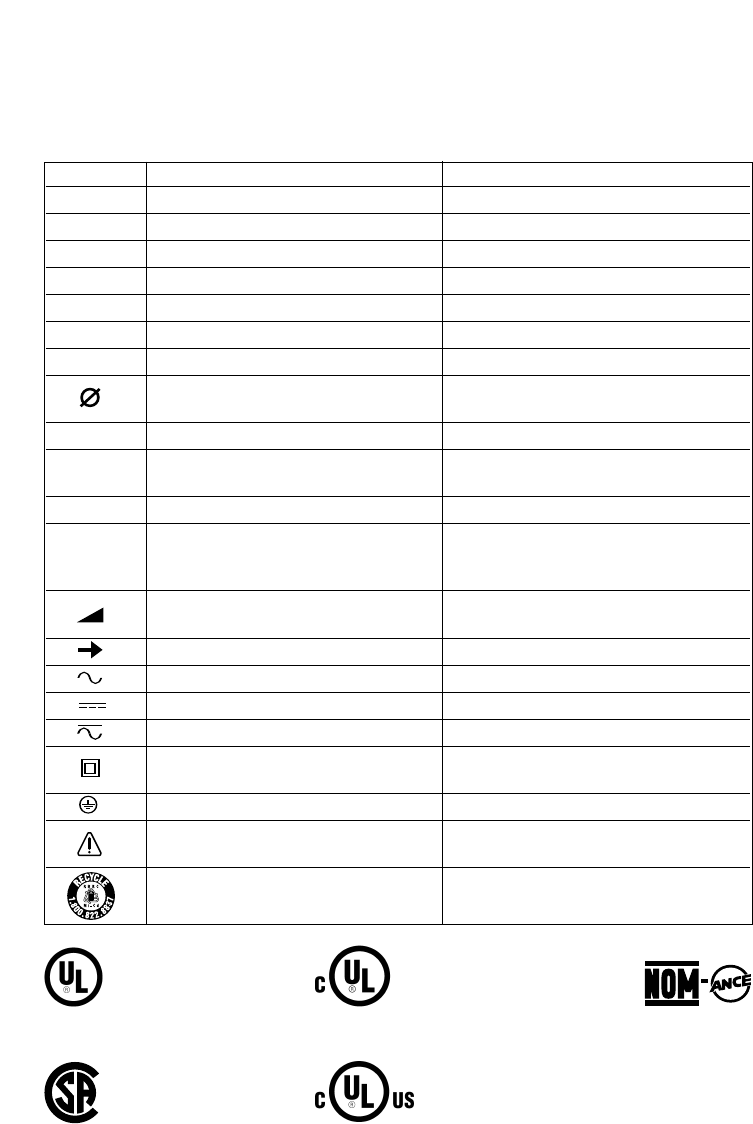

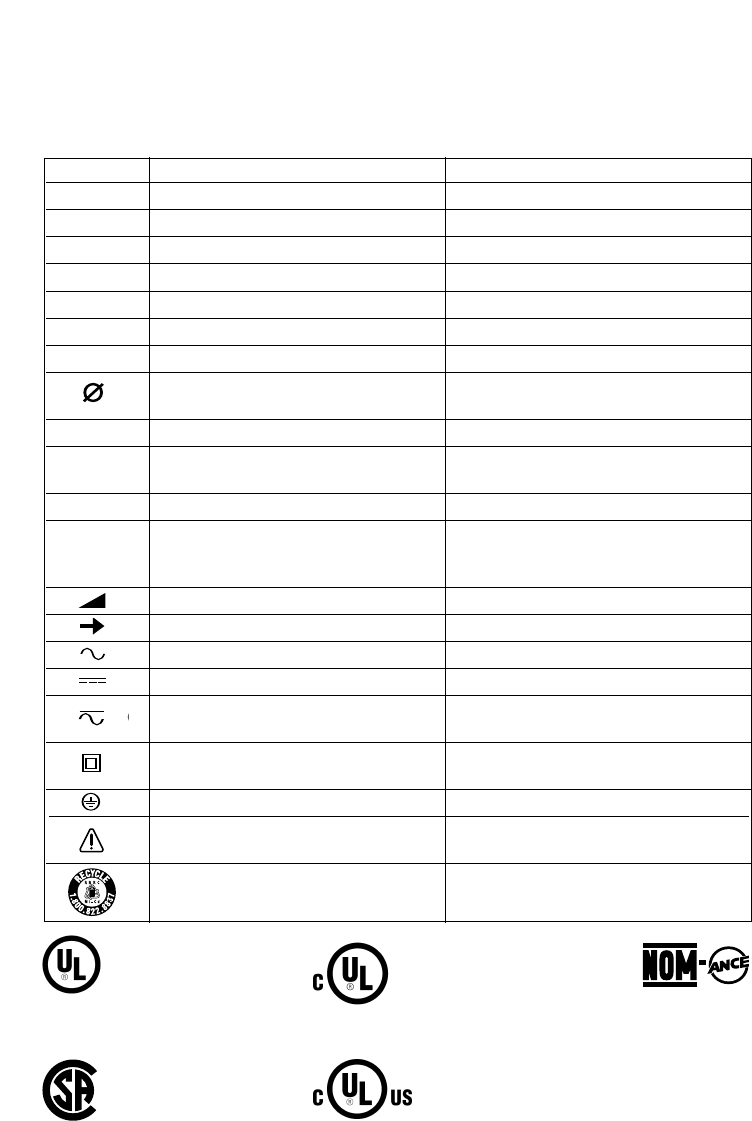

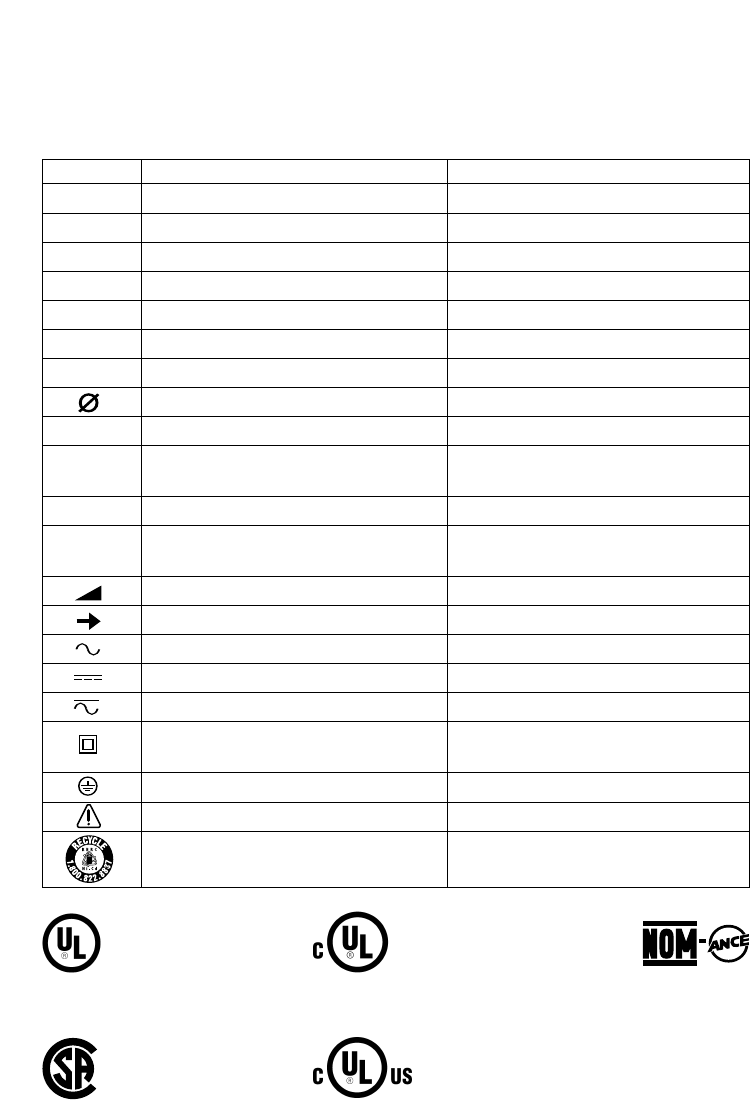

Symbols

:Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate the

tool better and safer.

Symbol Name Designation/Explanation

V Volts Voltage (potential)

A Amperes Current

Hz Hertz Frequency (cycles per second)

W Watt Power

kg Kilograms Weight

min Minutes Time

sSeconds Time

Diameter Size of drill bits, grinding wheels, etc.

n0No load speed Rotational speed, at no load

.../min Revolutions or reciprocation per minute Revolutions, strokes, surface speed,

orbits etc. per minute

0Off position Zero speed, zero torque...

1, 2, 3, ... Selector settings Speed, torque or position settings.

I, II, III, Higher number means greater speed

Infinitely variable selector with off Speed is increasing from 0 setting

Arrow Action in the direction of arrow

Alternating current Type or a characteristic of current

Direct current Type or a characteristic of current

Alternating or direct current Type or a characteristic of current

Class II construction Designates Double Insulated

Construction tools.

Earthing terminal Grounding terminal

Warning symbol Alerts user to warning messages

Ni-Cad RBRC seal Designates Ni-Cad battery recycling

program

This symbol designates

that this tool is listed by

Underwriters Laboratories.

This symbol designates

that this tool is listed by

the Canadian Standards

Association.

This symbol designates

that this tool is listed to

Canadian Standards by

Underwriters Laboratories. This symbol

designates

that

this tool

complies

to NOM

Mexican

Standards.

This symbol designates

that this tool is listed by

Underwriters Laboratories,

and listed to Canadian

Standards by Underwriters

Laboratories.

Page 6

Disconnect the plug from the power source before making any assembly, adjustments

or changing accessories. Such preventive safety measures reduce the risk of starting the

tool accidentally.

WARNING

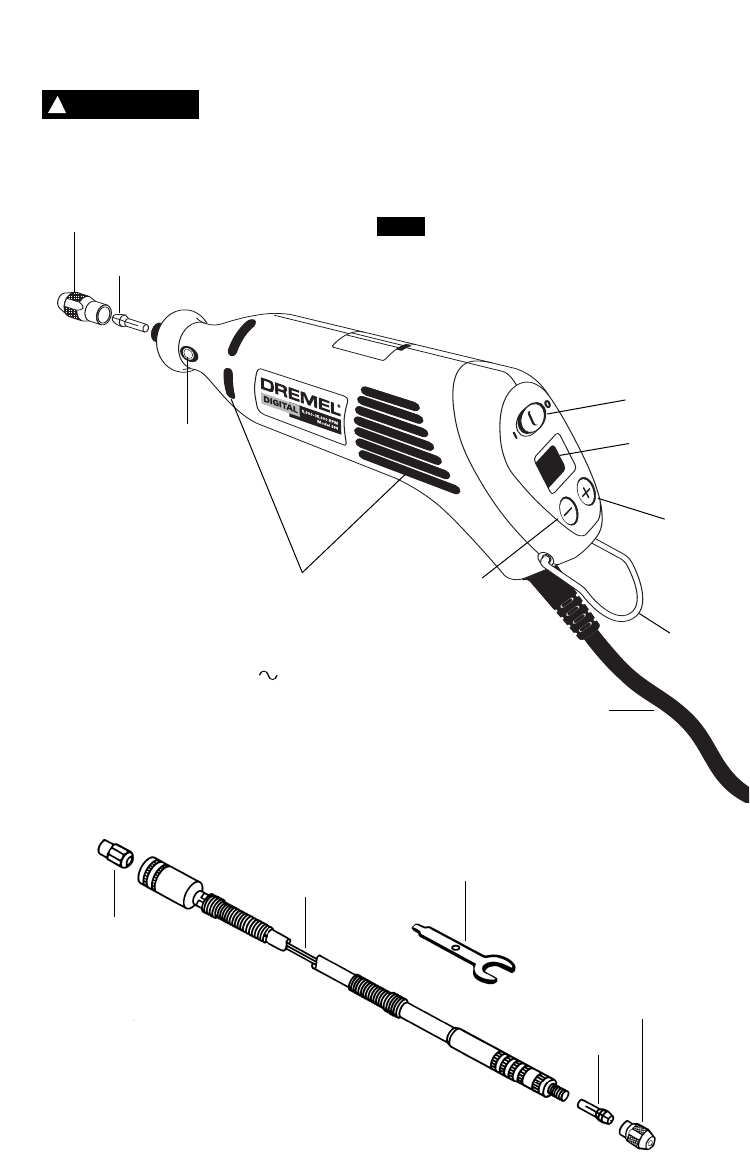

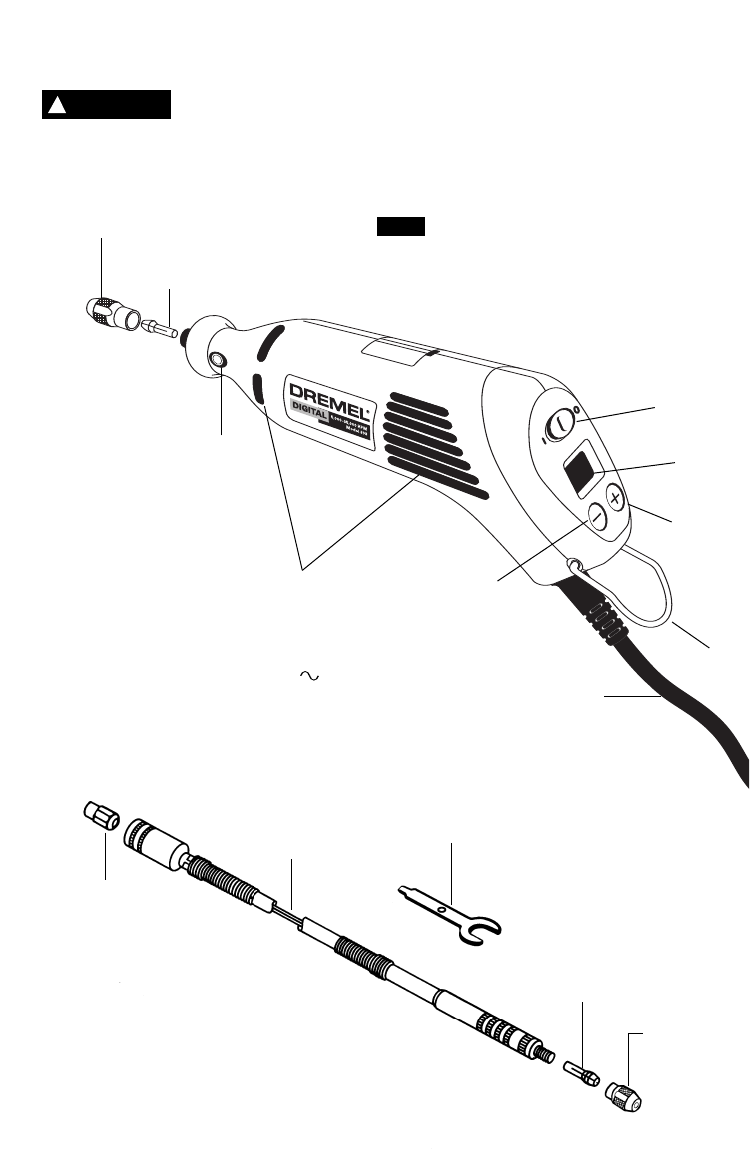

Functional Description and Specifications

SHAFT LOCK

BUTTON

VENTILATION

OPENINGS

COLLET NUT

COLLET

SWITCH

L.C.D.

DISPLAY

SPEED UP

BUTTON

SPEED

DOWN

BUTTON

CORD

WRENCH

COLLET

FLEXIBLE

SHAFT

CORE

DRIVER

CAP

COLLET NUT

(NOT INCLUDED)

Model number 398

Voltage rating 120V 50 - 60Hz

Amperage rating 1.15A

No load speed n0 5,000-35,000/min

Collet capacities 1/32”, 1/16", 3/32", 1/8"

Rotary Tool

FIG. 1

HANGER

COLLET

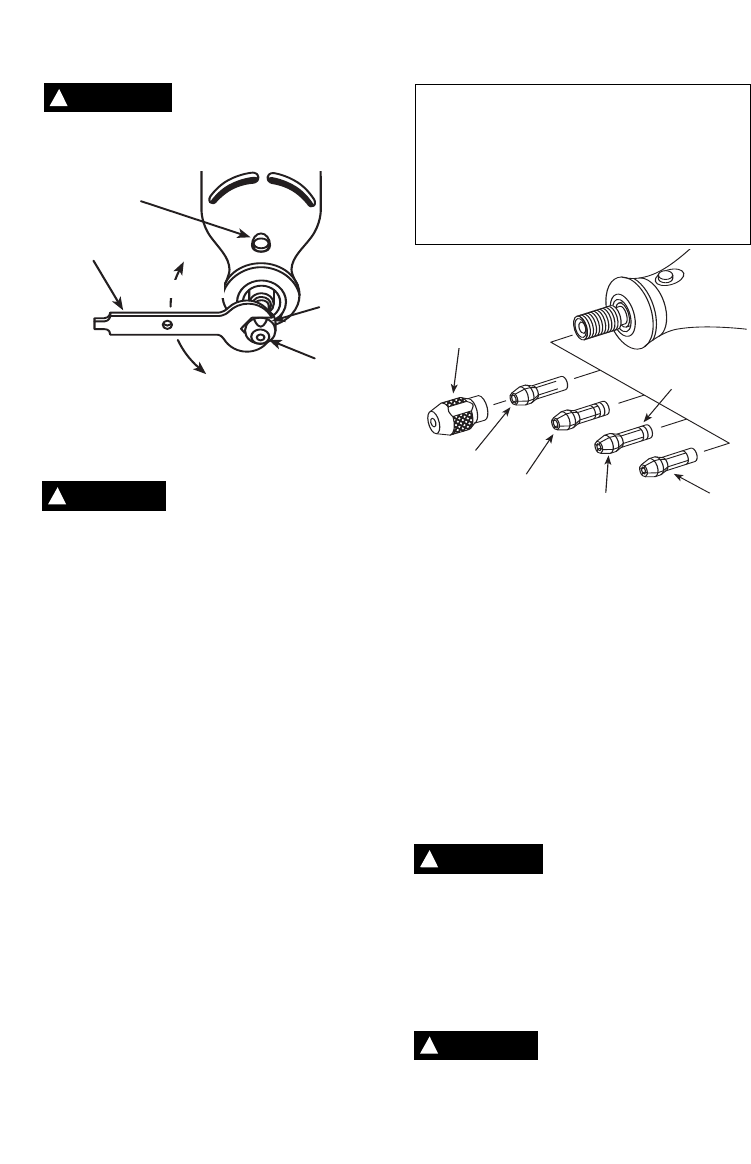

To loosen, first press shaft lock button and rotate the

shaft by hand until the lock engages the shaft

preventing further rotation.

Do not engage lock while the

Rotary Tool is running.

With the shaft lock engaged use the collet wrench to

loosen the collet nut if necessary. Change accessories

by inserting the new one into the collet as far as

possible to minimize runout and unbalance. With the

shaft lock engaged, finger tighten the collet nut until the

accessory shank is gripped by the collet. Avoid

excessive tightening of the collet nut.

COLLETS

Four different size collets (see illustration), to

accommodate different shank sizes, are available for

your Rotary Tool. To install a different collet, remove the

collet nut and remove the old collet. Insert the unslotted

end of the collet in the hole in the end of the tool shaft.

Replace collet nut on the shaft. Always use the collet

which matches the shank size of the accessory you

plan to use. Never force a larger diameter shank into a

collet.

BALANCING ACCESSORIES

For precision work, it is important that all accessories

be in good balance (much the same as the tires on your

automobile). To true up or balance an accessory, slightly

loosen collet nut and give the accessory or collet a 1/4

turn. Retighten collet nut and run the Rotary Tool. You

should be able to tell by the sound and feel if your

accessory is running in balance. Continue adjusting in

this fashion until best balance is achieved. To maintain

balance on abrasive wheel points, before each use, with

the wheel point secured in the collet, turn on the Rotary

Tool and run the 415 Dressing Stone lightly against the

revolving wheel point. This removes high spots and

trues up the wheel point for good balance.

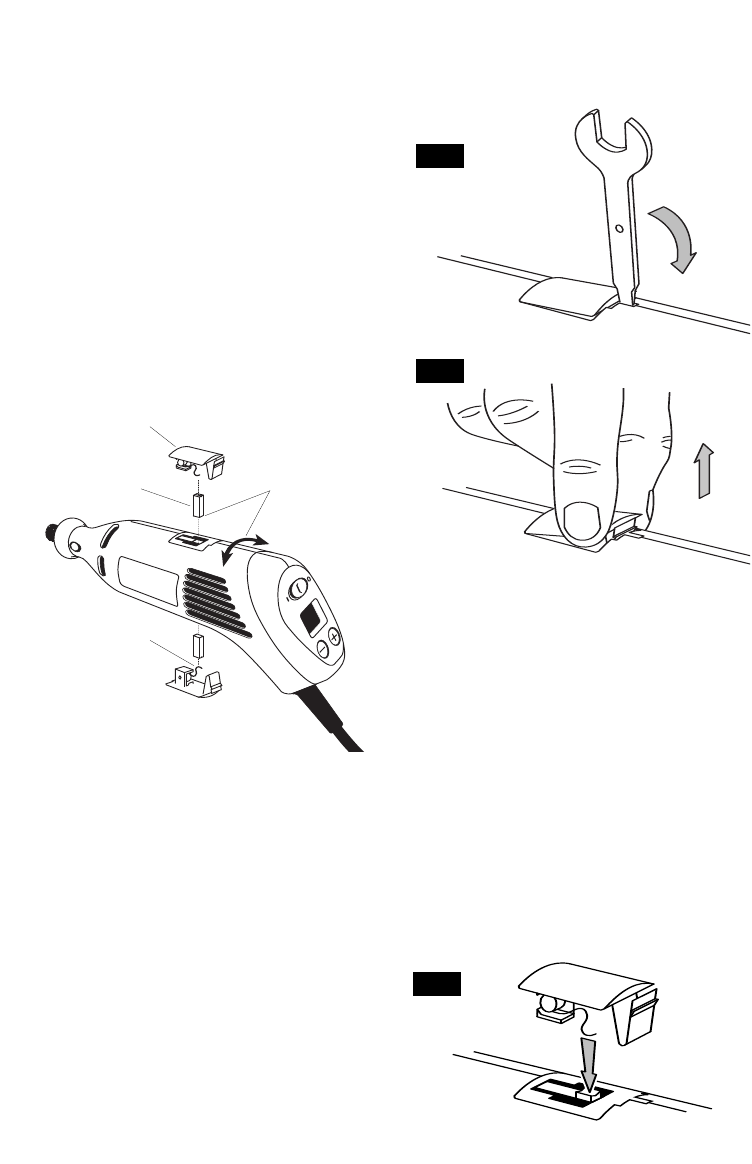

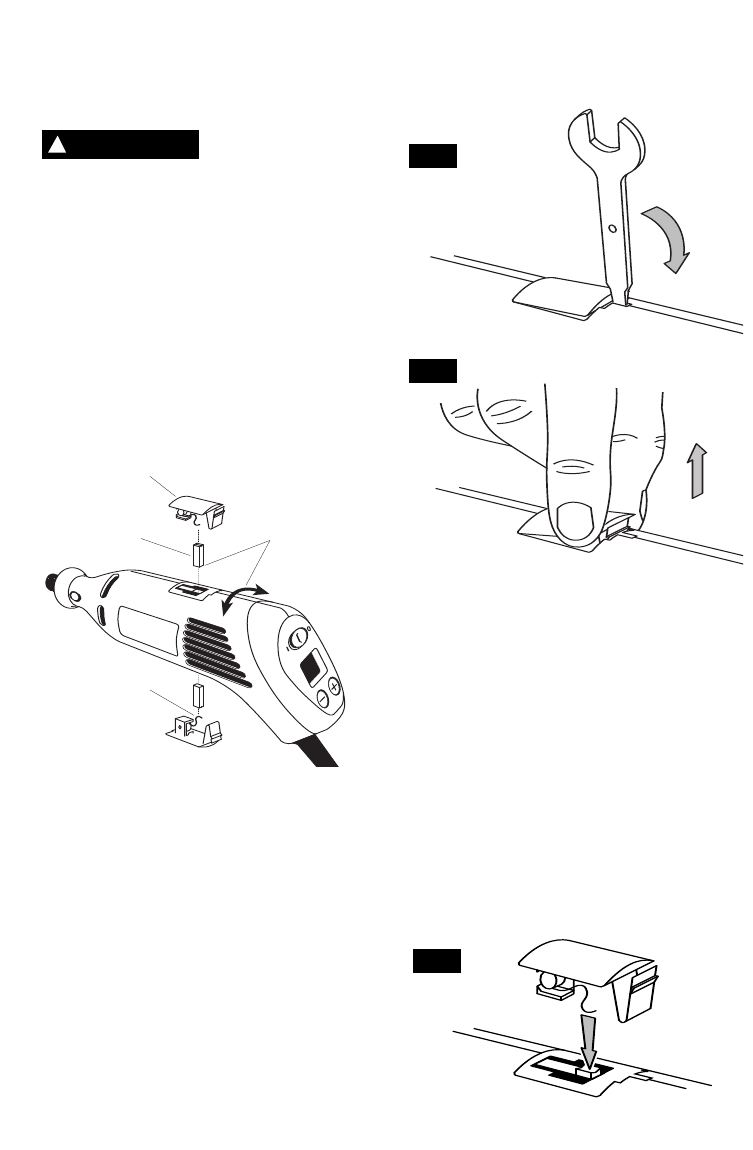

The hanger is provided for the use of hanging your

tool while using the flex-shaft or for storage. If you do

not use the hanger, remove it from the tool and snap

it back into place underneath the cord so it will be out

of the way while the tool is in use.

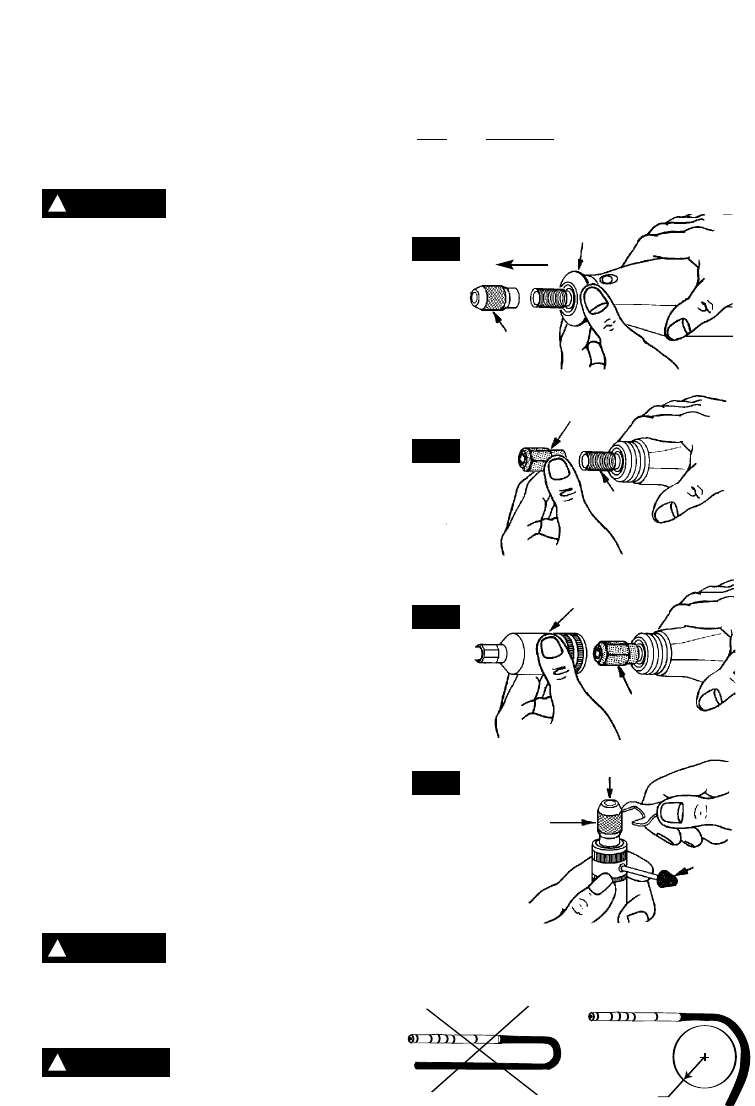

Flex-shaft to Rotary Tool installation

Not for use with router bits. Use

with router bits will cause

kickback.

To attach the 225 flex-shaft (sold separately) to the

Rotary Tool press the shaft lock and remove the collet

nut, then remove the collet and housing cap as shown

in Figure 1. Install the driver cap on the motor shaft as

shown in Figure 2 and tighten.

To prevent damage to tool, do not

overtighten driver cap. Tighten

the driver cap finger tight and then tighten an additional

1/3 turn with the wrench. (Wrench included with your

Rotary Tool kit).

Page 7

COLLET

NUT

TO LOOSEN

TO TIGHTEN

COLLET

WRENCH

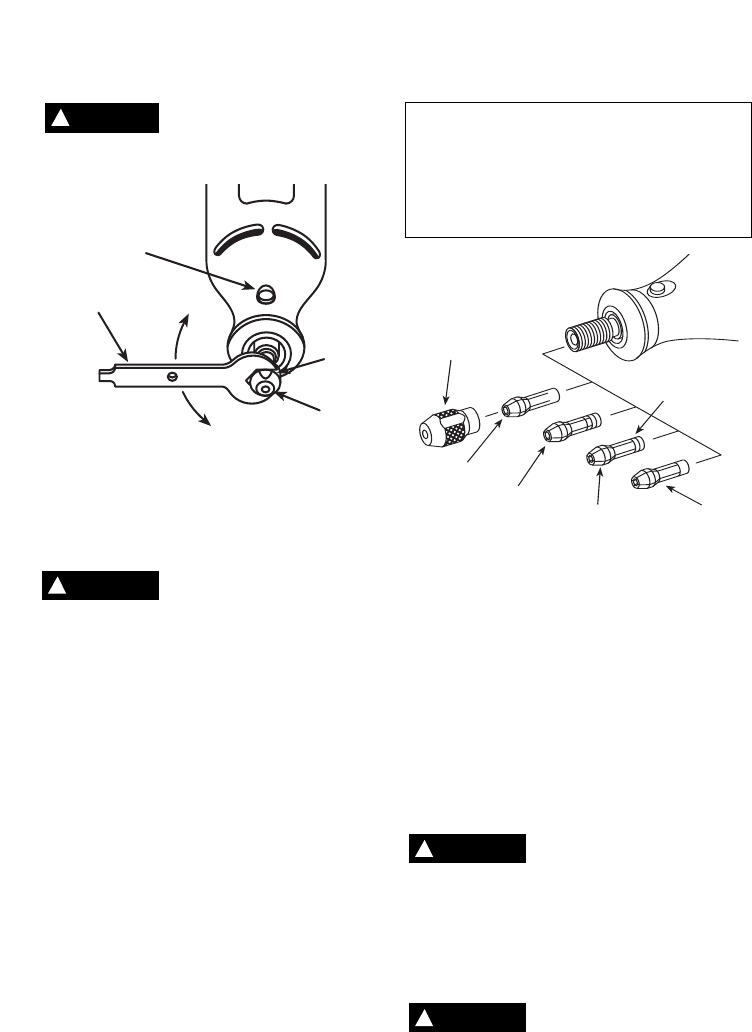

COLLET IDENTIFICATION CHART — Collet sizes can

be identified by the rings on the back end of collet.

1/32" Collet has one (1) ring.

1/16" Collet has two (2) rings.

3/32" Collet has three (3) rings.

1/8" Collet has no rings.

Always unplug Rotary Tool before

changing accessories, changing

collets or servicing your Rotary Tool.

SHAFT LOCK

BUTTON

COLLET

NUT

IDENTIFICATION

RINGS

480

1/8"

COLLET 481

3/32"

COLLET 482

1/16"

COLLET

483

1/32"

COLLET

WARNING

Assembly

Page 8

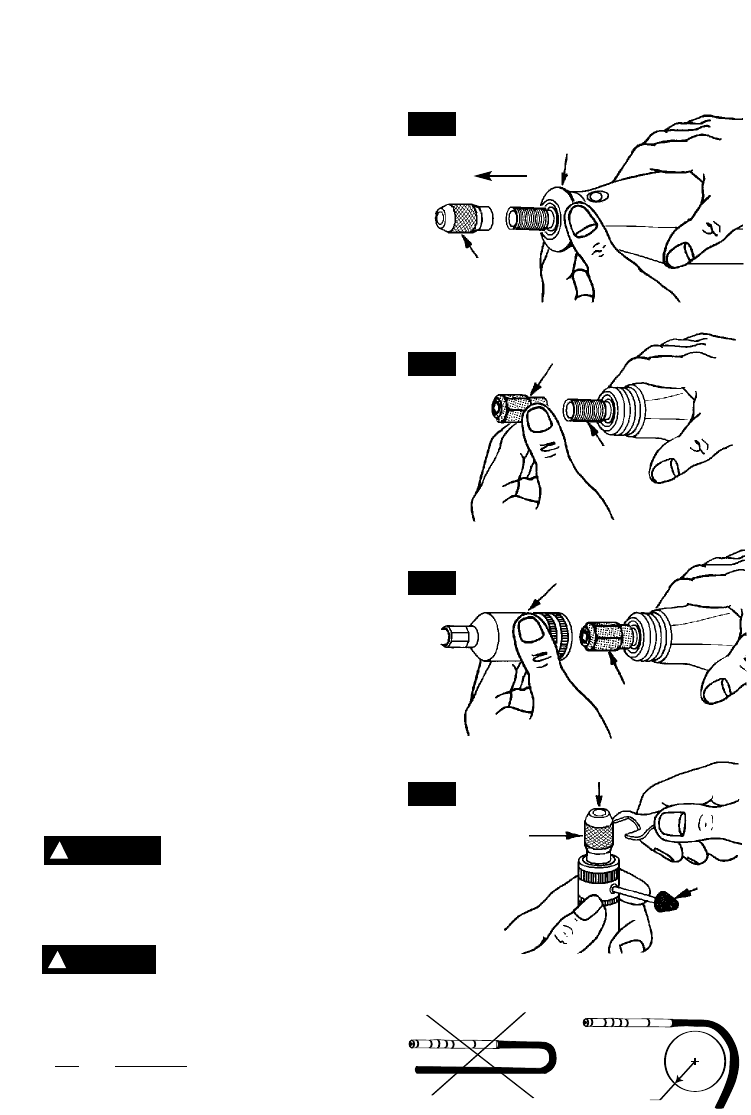

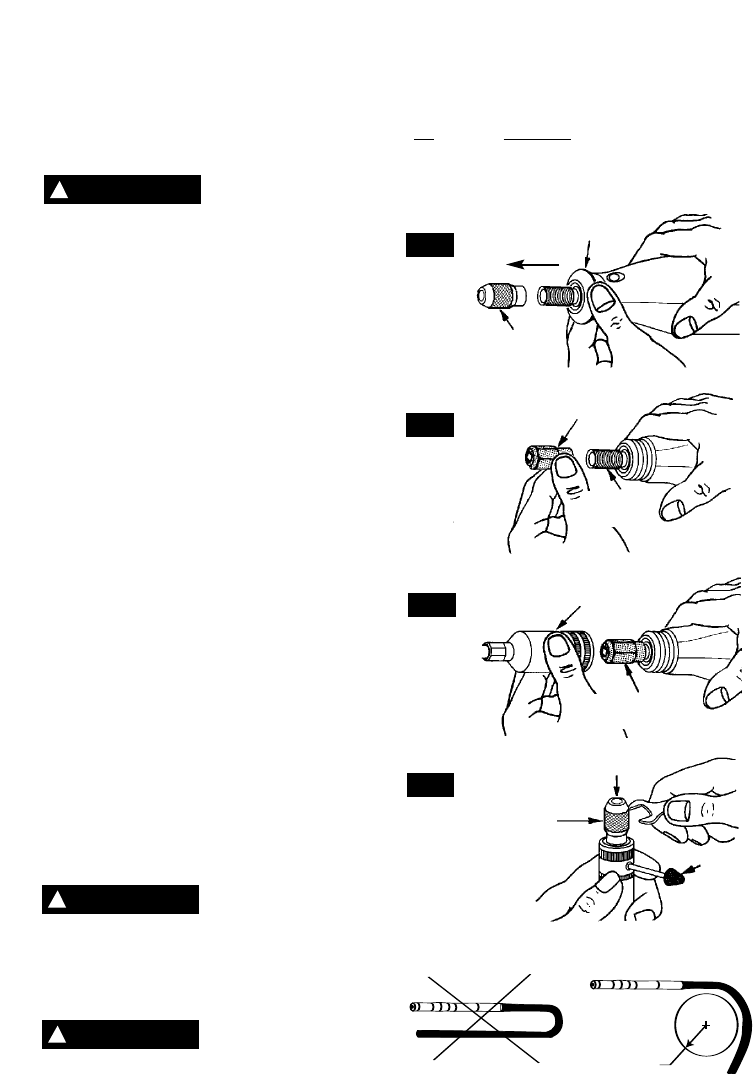

Screw the flexible shaft onto the Rotary Tool housing

being sure that the square end of the center core

engages the square hole socket in the driver cap

Figure 3.

Do not pull out center core to engage into driver cap.

This could cause disengagement of center core from

handpiece. If tool stops when shaft is bent, center core

may be lodged in driver cap. Loosen shaft and remove

core from driver cap. Then screw flexible shaft onto

rotary tool housing again.

Flex-Shaft Collet Assembly

The collet assembly consists of a collet nut and collet.

To change bits use the wrench and a bit. Insert the

shank portion of any bit (1/8" shank recommended)

through the opening in the flex-shaft hand piece to

lock the shaft. With the shaft secured, use the wrench

to loosen or tighten the collet nut as shown in Figure

4. With the collet nut loose, insert an accessory or bit

as deeply as possible to avoid wobble during use.

Retighten the collet nut.

Collet Removal and Replacement

Four different size collets to accommodate different

shank sizes, are available for your flex-shaft. To install

a different collet, remove the collet nut and remove

the old collet. Insert the unslotted end of the collet in

the hole in the end of the flex-shaft. Replace collet nut

on the shaft. Always use the collet which matches

the shank size of the accessory you plan to use.

Never force a larger diameter shank into a collet.

Flexible Shaft Lubrication

The flexible shaft should be lubricated after every 25-

30 hours of use. To lubricate, unscrew the flexible

shaft assembly from the motor housing. Pull the

center core out of the flexible shaft assembly. Wipe a

very thin film of a good quality, high temperature

grease on to the center core.

To prevent damage to tool do

not over grease shaft. Too much

grease will cause the unit to overheat. Automotive

wheel bearing grease should be used.

Reattach the flex-shaft to the rotary tool.

Do not operate the flexible shaft

with a sharp bend (A). This can

generate excessive heat and will reduce tool and flex-

shaft life. The recommended minimum is 6" radius (B).

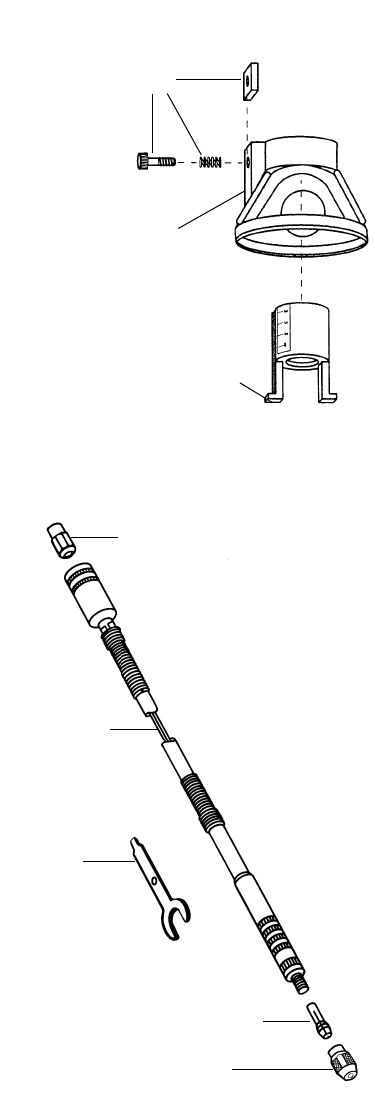

Contents of 225 Flex-shaft Attachment

Qty. Description

1 Flex-Shaft Assembly (42" long)

1 Driver Cap

HOUSING

CAP

COLLET

NUT

DRIVER

CAP

MOTOR

SHAFT

FLEXIBLE

SHAFT

DRIVER CAP

COLLET

NUT

BIT

COLLET (inside)

FIG. 1

FIG. 2

FIG. 3

FIG. 4

6" RADIUS

WARNING

Assembly - (cont.)

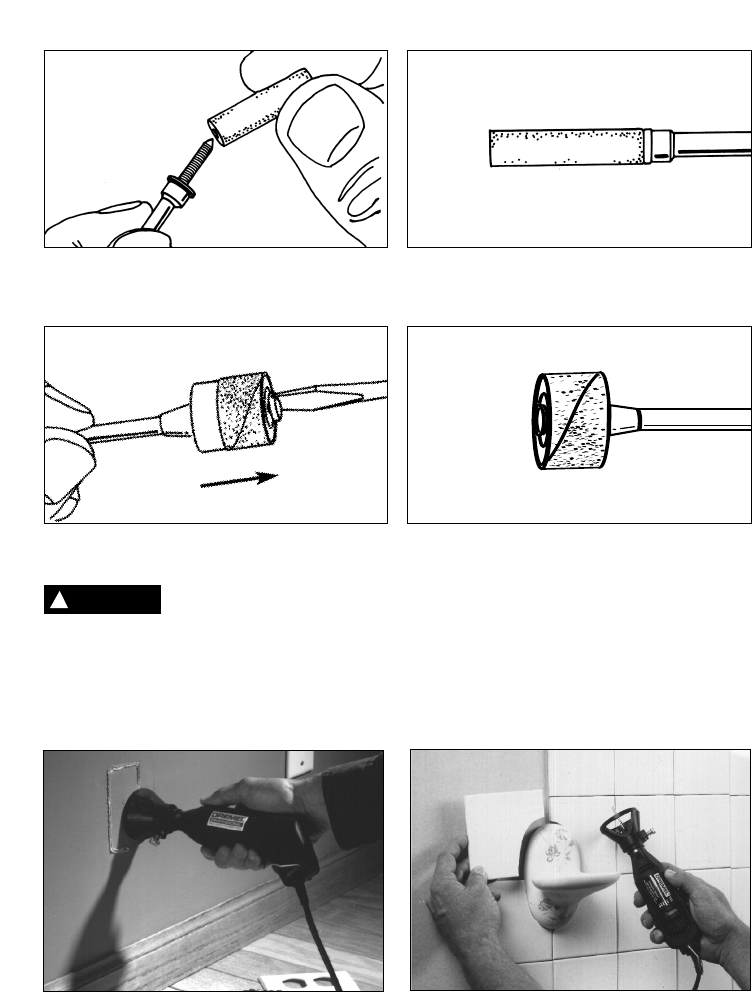

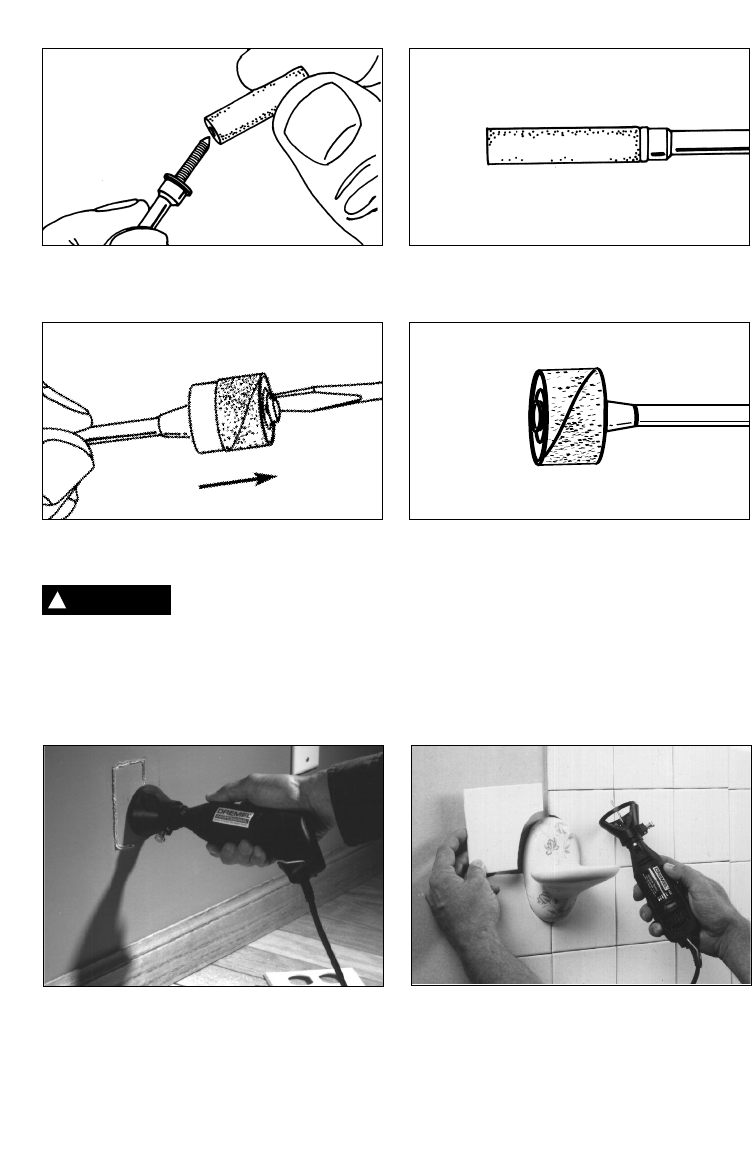

#560

Drywall Cutting Bit

For use in drywall.

• When inserting the #560 bit into your MultiPro tool,

make sure that the bit has been inserted as far as

possible.

• When making freehand cuts in drywall, example

repairing a hole in drywall, use the Multipurpose bit

#561,cutting in a clockwise direction. When using a

template (outlet box) behind the drywall, use the

drywall bit #560, cutting in a counter-clockwise

direction.

#561

Multipurpose Cutting Bit

For use in wood, plastics, drywall, fiberglass, vinyl

or aluminum siding, acoustical tile and laminates.

• When inserting the #561 bit into your MultiPro tool,

make sure that the bit has been inserted as far as

possible.

• When making freehand cuts in Drywall, example

repairing a hole in drywall, use the Multipurpose bit

#561, cutting in a clockwise direction. When using a

template (outlet box) behind the drywall, use the

drywall bit #560, cutting in a counter-clockwise

direction.

• When using #561, Multipurpose Cutting Bit, and

#562, Tile Cutting Bit, start the bit into the material at

a 45 degree angle and then slowly bring it to a 90

degree angle to begin the cut.

#562

Tile Cutting Bit

For use on wall tile, cement board and plaster

• When inserting the #562 bit into your MultiPro tool,

it is very important that 1/16”-1/8” of smooth shank

remains visible above the collet.

• When using #561, Multipurpose Cutting Bit, and

#562, Tile Cutting Bit, start the bit into the material at

a 45 degree angle and then slowly bring it to a 90

degree angle to begin the cut.

• NOT FOR USE ON FLOOR TILE

The cutting guide 565 (sold separately) comes

completely assembled and ready to use. For use in a

variety of materials up to 3/4” thick. Match the bit

type to material to be cut. Always hold the tool firmly,

using slow steady pressure to make cuts.

To attach, follow the four steps shown below.

Important: When viewing the tool from the top, the

bit rotates clockwise. Feed direction of cutting must

be counter-clockwise.

Page 9

3/4

1/2

1/4

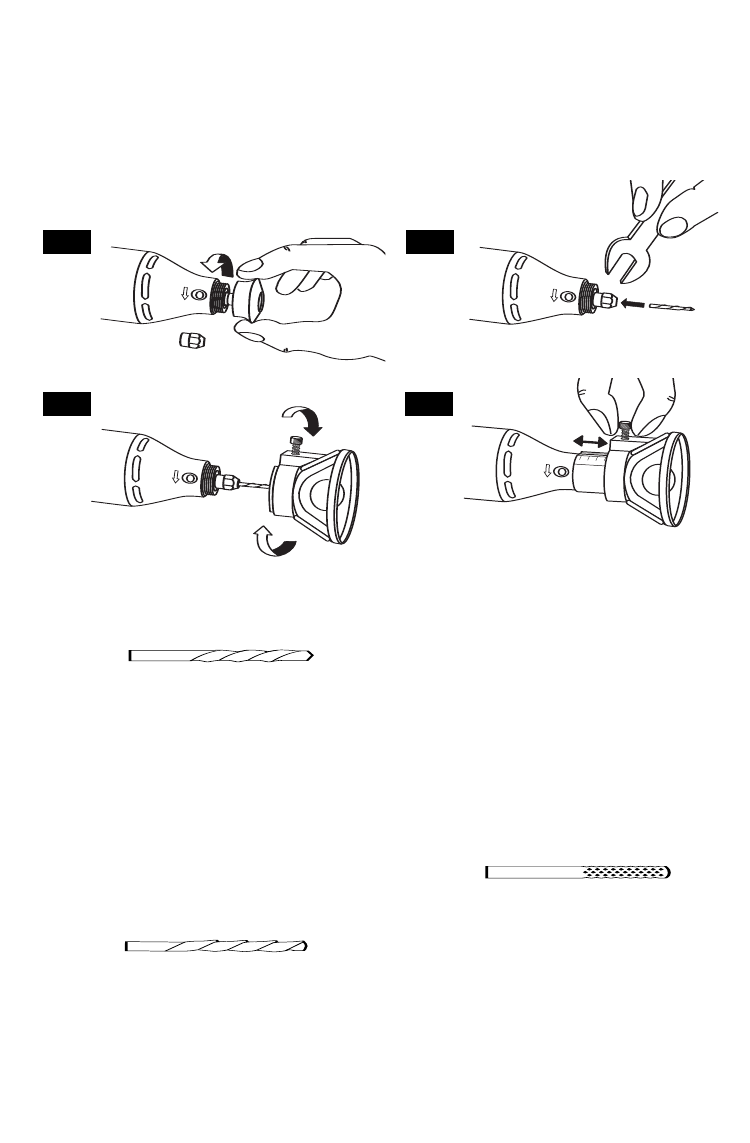

FIG. 1 FIG. 2

FIG. 3 FIG. 4

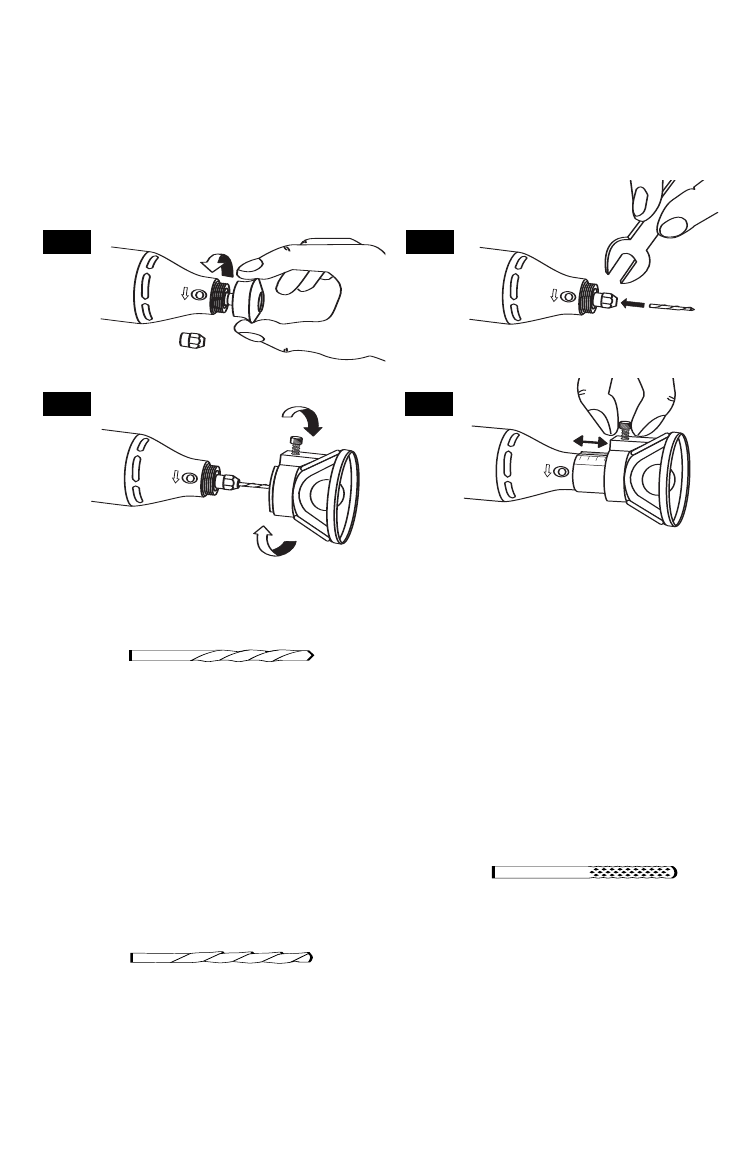

Cutting Guide Installation

Operating Instructions for Cutting Guide

Attachment

Page 10

The Rotary Tool is a handful of high-speed power. It

serves as a carver, grinder, polisher, sander, cutter,

power brush, drill and more.

The Rotary Tool has a small, powerful electric motor, is

comfortable in the hand, and is made to accept a large

variety of accessories including abrasive wheels, drill

bits, wire brushes, polishers, engraving cutters, router

bits, and cutting wheels. Accessories come in a variety

of shapes and permit you to do a number of different

jobs. As you become familiar with the range of

accessories and their uses, you will learn just how

versatile the Rotary Tool is. You’ll see dozens of uses

you hadn’t thought of before.

The real secret of the Rotary Tool is its speed. To

understand the advantages of its high speed, you have

to know that the standard portable electric drill runs at

speeds up to 2,800 revolutions per minute. The Rotary

Tool operates at speeds up to 35,000 revolutions per

minute. The typical electric drill is a low-speed, high

torque tool; the Rotary Tool is just the opposite – a

high-speed, low torque tool. The chief difference to the

user is that in the high speed tools, the speed

combined with the accessory mounted in the collet

does the work. You don’t apply pressure to the tool, but

simply hold and guide it. In the low speed tools, you

not only guide the tool, but also apply pressure to it, as

you do, for example, when drilling a hole.

It is this high speed, along with its compact size and

wide variety of special accessories, that makes the

Rotary Tool different from other power tools. The speed

enables it to do jobs low speed tools cannot do, such

as cutting hardened steel, engraving glass, etc.

Getting the most out of your Rotary Tool is a matter of

learning how to let this speed work for you.

Operating Instructions for Rotary Tool

and Flex-Shaft Attachment

The following operation applies to the Rotary Tool and Flex-Shaft attachment,

except the pictures depict the Rotary Tool.

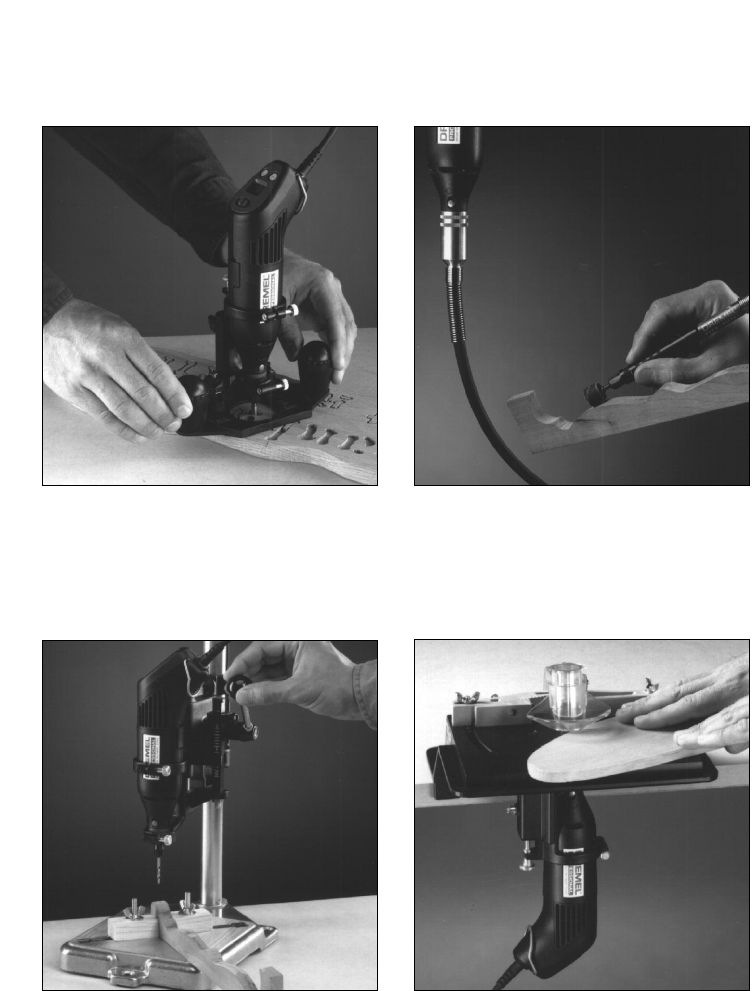

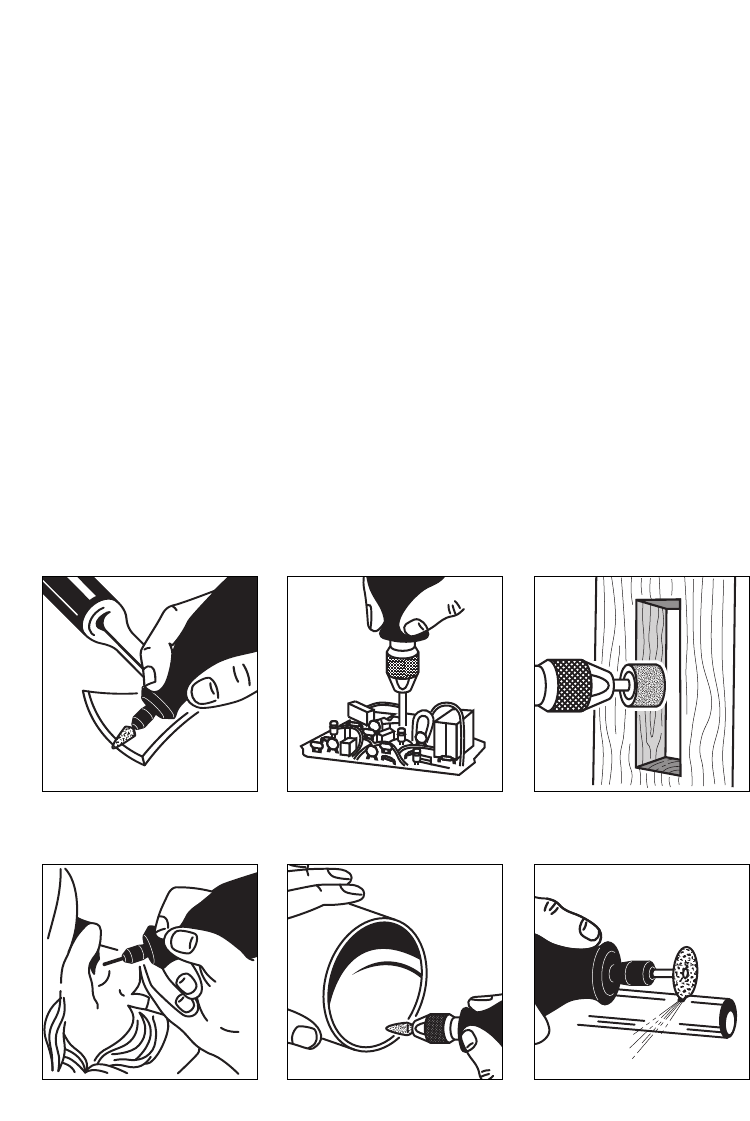

Sharpen Tools Precise Drilling Shape Wood

Carve Wood Deburr Metal Cut Metal

Page 11

Using the Rotary Tool

The first step in learning to use the Rotary Tool is to

get the “feel” of it. Hold it in your hand and feel its

weight and balance. Feel the taper of the housing. This

taper permits the Rotary Tool to be grasped much like

a pen or pencil.

When you turn on the tool for the first time, hold it

away from your face. Accessories can be damaged

during handling, and can fly apart as they come up to

speed. This is not common, but it does happen.

Practice on scrap materials first to see how the Rotary

Tool cuts. Keep in mind that the work is done by the

speed of the tool and by the accessory in the collet.

You should not lean on or push the tool into the work.

Instead, lower the spinning accessory lightly to the

work and allow it to touch the point at which you want

cutting (or sanding or etching, etc.) to begin. Con-

centrate on guiding the tool over the work using very

little pressure from your hand. Allow the accessory to

do the work.

Usually, it is best to make a series of passes with the

tool rather than attempt to do all the work in one pass.

To make a cut, for example, pass the tool back and

forth over the work, much as you would a small paint

brush. Cut a little material on each pass until you reach

the desired depth. For most work, the gentle touch is

best. With it, you have the best control, are less likely

to make errors, and will get the most efficient work out

of the accessory.

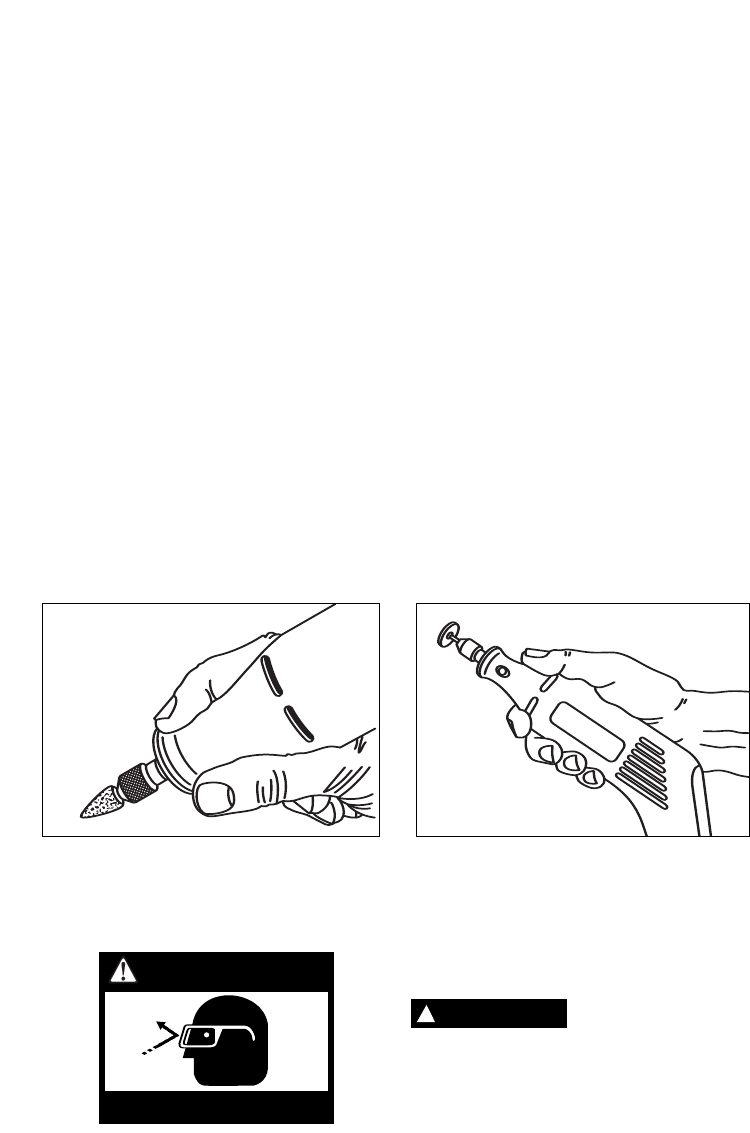

For best control in close work, grip the Rotary Tool

like a pencil between your thumb and forefinger.The “handgrip” method of holding the tool is used

for operations such as grinding a flat surface or

using cutoff wheels.

WARNING

Wear Eye Protection



Whenever you hold the tool, be

careful not to cover the air vents

with your hand. This blocks the air flow and causes

the motor to overheat.

Questions or Problems ? Call 1-800-437-3635

or check our website at www.Dremel.com

Page 12

Electronic Feedback Circuitry (EFC)

Your tool is equipped with a internal electronic

feedback system that provides a "soft start", which

will reduce the stresses that occur from a high

torque start. The system also helps to keep the pre-

selected rotating speed virtually constant between

no-load and load conditions.

Set the speed indicator to fit the job; to achieve the

best job results when working with different mate-

rials, the speed of the Rotary Tool should be regu-

lated. Model 398 Rotary Tool has an integral speed

control.

An external speed control

should never be used with this

tool.

To select the right speed for each job, use a

practice piece of material. Vary speed to find the

best speed for the accessory you are using and the

job to be done.

NOTE: Speed is affected by voltage changes. A

reduced incoming voltage will slow the RPM of the

tool, especially at the lowest setting. If your tool

appears to be running slowly increase the speed

setting accordingly.

Digital Speed Selector Switch

Your rotary tool features a digital speed selector

switch which displays an L.C.D. reading of the tool’s

RPM. The speed can be selected from 5,000 RPM to

35,000 RPM in 1,000 RPM increments by simply

depressing the positive or negative buttons on the

switch.

TO TURN TOOL "ON": slide ON/OFF switch to the

"ON" position.

TO TURN TOOL "OFF": slide ON/OFF switch to the

"OFF" position.

TO INCREASE SPEED: depress button with + sign.

TO DECREASE SPEED: depress button with - sign.

Needs for Slower Speeds

Certain materials, however, (some plastics, for ex-

ample) require a relatively slow speed because at

high speed the friction of the accessory generates

heat and causes the plastic to melt.

Slow speeds (15,000 RPM or less) usually are best

for polishing operations employing the felt polishing

accessories. They may also be best for working on

delicate projects as “eggery” work, delicate wood

carving and fragile model parts. All brushing

applications require lower speeds to avoid wire

discharge from the holder.

Higher speeds are better for carving, cutting, routing,

shaping, cutting dadoes or rabbets in wood.

Hardwoods, metals and glass require high speed

operation, and drilling should also be done at high

speeds.

The point to remember is this: You can do the great

majority of work at its regular speed of 35,000 RPM.

But for certain materials and types of work, you need

slower speeds — which is the reason the variable

speed models were developed.

To aid you in determining the optimum operational

speed for different materials and different

accessories, we have constructed a series of tables

that appear on page 13, 14, and 15. By referring to

these tables, you can discover the recommended

speeds for each type of accessory. Look these tables

over and become familiar with them.

Ultimately, the best way to determine the correct

speed for work on any material is to practice for a

few minutes on a piece of scrap, even after referring

to the chart. You can quickly learn that a slower or

faster speed is more effective just by observing what

happens as you make a pass or two at different

speeds. When working with plastic, for example,

start at a slow rate of speed and increase the speed

until you observe that the plastic is melting at the

point of contact. Then reduce the speed slightly to

get the optimum working speed.

Some rules of thumb in regard to speed:

1. Plastic and materials that melt at low

temperatures should be cut at low speeds.

2. Polishing, buffing and cleaning with a wire brush

must be done at speeds below 15,000 RPM to

prevent damage to the brush.

3. Wood should be cut at high speed.

4. Iron or steel should be cut at top speed if using

tungsten carbide accessory, but at slower speeds

if using high speed steel cutters. If a high speed

steel cutter starts to chatter — this normally

means it is running too slow.

5. Aluminum, copper alloys, lead alloys, zinc alloys

and tin may be cut at various speeds, depending

on the type of cutting being done. Use paraffin or

other suitable lubricant on the cutter to prevent

the cut material from adhering to the cutter teeth.

Increasing the pressure on the tool is not the answer

when it is not cutting as you think it should. Perhaps

you should be using a different cutter, and perhaps

an adjustment in speed would solve the problem. But

leaning on the tool seldom helps.

Operating Speeds for Accessories

Use only Dremel Tested, High Performance Accessories.

CAUTION

Page 13

CATALOG

NUMBER SOFT

WOOD HARD

WOOD LAMINATES

PLASTIC STEEL ALUMINUM,

BRASS, ETC. SHELL/

STONE CERAMIC GLASS

SPEED SETTINGS * Speed for light cuts, caution burning on deep grooves.

• Depending on cutting direction relative to grain.

HIGH SPEED CUTTERS

ENGRAVING CUTTERS

RUBBER POLISHING POINT

CUTTING ACCESSORIES

100, 121, 131, 141

114, 124, 134, 144

189, 190

118, 191, 193

192, 194

116, 117, 125, 196

115, 178

197

198

199

425, 427 9,000-11,000 5,000-8,000

409, 420, 426, 540

560, 561, 562 12,000-25,000

•

12,000-25,000•

5,000-9,000*

25,000-35,000

610

612, 613, 614, 632, 640

650, 652

654

12,000-17,000*

25,000-35,000*

12,000-17,000•

9,000-11,000•

25,000-35,000•

9,000-11,000•

25,000-35,000*

18,000-24,000*

12,000-17,000*

18,000-24,000*

12,000-17,000*

18,000-24,000

12,000-17,000

9,000-11,000

12,000-17,000

9,000-11,000

25,000-35,000*

18,000-24,000*

25,000-35,000*

12,000-17,000*

25,000-35,000*

12,000-17,000*

25,000-35,000*

9,000-11,000*

12,000-17,000*

9,000-11,000*

5,000-11,000*

9,000-11,000

5,000-9,000

18,000-24,000

12,000-17,000

9,000-11,000

5,000-9,000

5,000-8,000

9,000-11,000

18,000-24,000

9,000-11,000

25,000-35,000

9,000-11,000

5,000-9,000

12,000-17,000

9,000-11,000

25,000-35,000

Use only Dremel Tested, High Performance Accessories.

105, 108

106, 109

107, 110

111

112

113

25,000-35,000*

HIGH SPEED ROUTER BITS (Use with cutting guide or shaper/router table)

Page 14

CATALOG

NUMBER SOFT

WOOD HARD

WOOD LAMINATES

PLASTIC STEEL ALUMINUM,

BRASS, ETC. SHELL/

STONE CERAMIC GLASS

SPEED SETTINGS * Speed for light cuts, caution burning on deep grooves.

• Depending on cutting direction relative to grain.

DIAMOND WHEEL POINTS

ALUMINUM OXIDE GRINDING STONES

SILICON CARBIDE GRINDING STONES

TUNGSTEN CARBIDE CUTTERS

7103, 7105, 7117,

7120, 7122, 7123,

7134, 7144

541, 915, 923, 924,

945, 997, 8153

913, 914, 943, 953, 954,

963, 964, 974, 992

8160, 8162, 8163

9901, 9902,

9903, 9904,

9905, 9906, 9912

18,000-24,000 18,000-24,000 5,000-8,000 9,000-11,000 12,000-17,000

9909, 9910, 9911

904, 922, 932

941, 952, 984,

8173, 8174, 8175

911, 921, 962

973, 8184

83322, 83642,

83702, 86442

83142, 84382

84922

85422

85562

85342, 85602

85622

903, 971, 8193

981, 8200, 8202

8215

18,000-24,000 18,000-24,000

5,000-8,000

12,000-17.000

5,000-8,000

12,000-17.000

18,000-24,000

25,000-35,000

5,000-11,000

5,000-8,000

12,000-25,000

5,000-11,000 5,000-8,000 9,000-11,000 5,000-11,000

5,000-11,000

18,000-24,000

5,000-17,000

25,000-35,000

5,000-17,000

18,000-35,000 18,000-35,000

25,000-35,000

Use only Dremel Tested, High Performance Accessories.

18,000-25,000 18,000-25,000

5,000-9,000

18,000-25,000 18,000-25,000

5,000-9,000

Page 15

CATALOG

NUMBER SOFT

WOOD HARD

WOOD LAMINATES

PLASTIC STEEL ALUMINUM,

BRASS, ETC. SHELL/

STONE CERAMIC GLASS

SPEED SETTINGS * Speed for light cuts, caution burning on deep grooves.

• Depending on cutting direction relative to grain.

POLISHING ACCESSORIES

461, 462, 463, 464, 465

466, 414,429, 422, 423

407, 408, 432

430, 431, 438

439, 440, 444

5,000-12,000

25,000-35,000

5,000-25,000

Use only Dremel Tested, High Performance Accessories.

SANDING ACCESSORIES

Page 16

Maintenance

Service

Preventive maintenance per-

formed by unauthorized person-

nel may result in misplacing of internal wires and

components which could cause serious hazard. We

recommend that all tool service be performed by a

Dremel Service Facility.

CARBON BRUSHES

The brushes and commutator in your tool have been

engineered for many hours of dependable service. To

maintain peak efficiency of the motor, we recommend

every two to six months the brushes be examined. Only

genuine Dremel replacement brushes specially

designed for your tool should be used.

MAINTENANCE OF REPLACEABLE BRUSHES

MODEL 398

The brushes should be inspected frequently when

tools are used continuously. If your tool runs sporad-

ically, loses power, makes unusual noises or runs at a

reduced speed, check the brushes. To continue using

the tool in this condition will permanently damage

your tool.

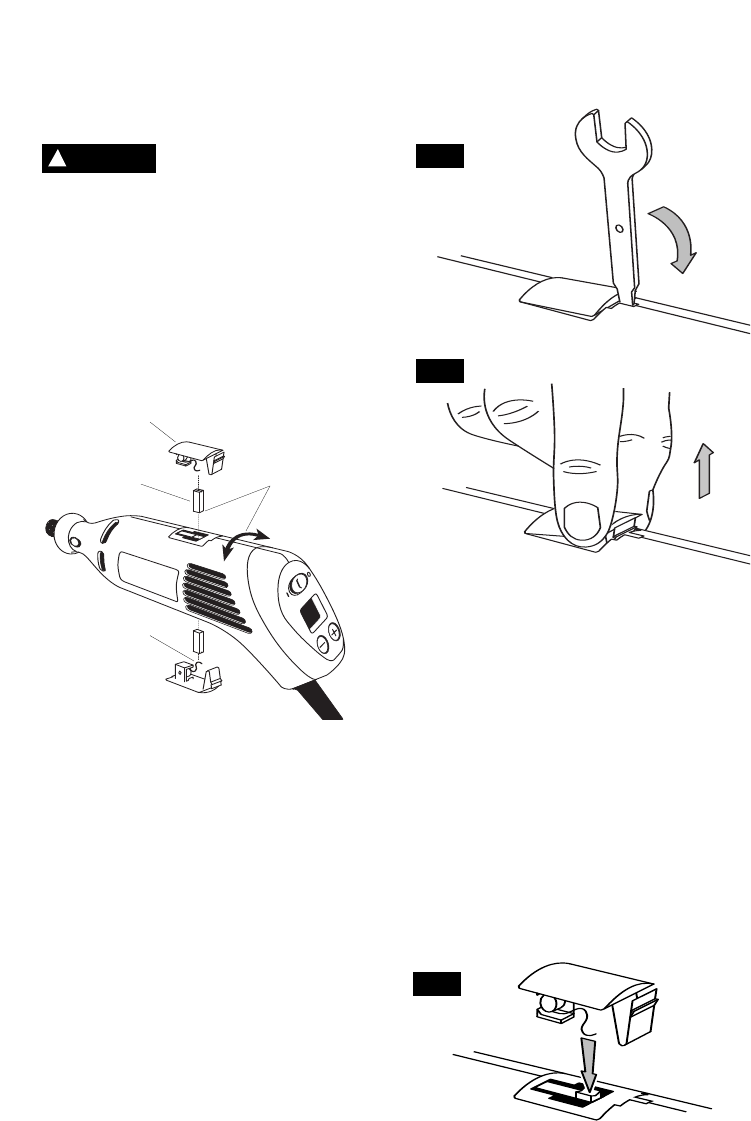

To Remove Brush Door

Disconnect the tool from the power supply. Each

brush door is held in place by a snap latch. To

disengage latch, place screwdriver end of wrench

(included) in slot at rear of door and pry up as

shown in Figure 1. With latch disengaged, using a

little force, pull up rear of door and lift away brush

door and spring assembly from housing, Figure 2.

Check Both Brushes

Turn tool so the brush falls out of holder and check

each brush. If the brush is less than 1/8" long and the

end surface of the brush that contacts the commutator

is rough and/or pitted, they should be replaced. Check

both brushes. Usually the brushes will not wear out

simultaneously. If one brush is worn out, replace both

brushes. Make sure the brushes are installed as illus-

trated. The curved surface of the brush must match

the curvature of the commutator.

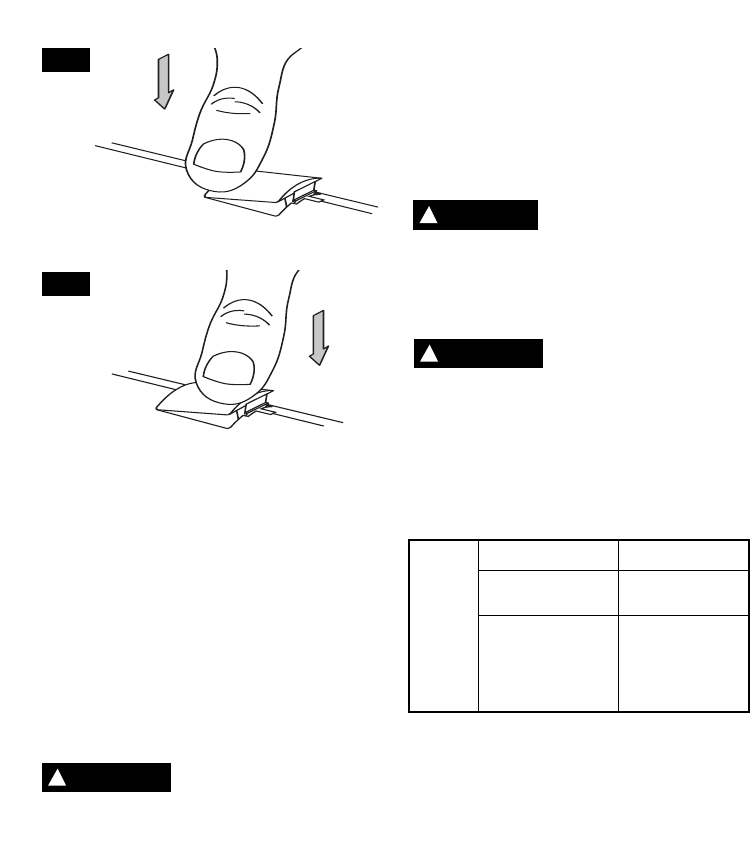

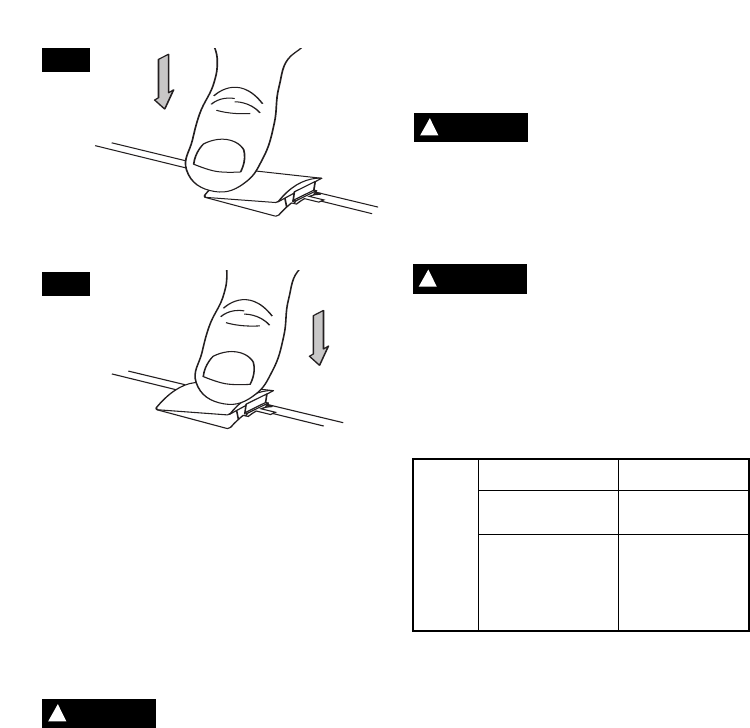

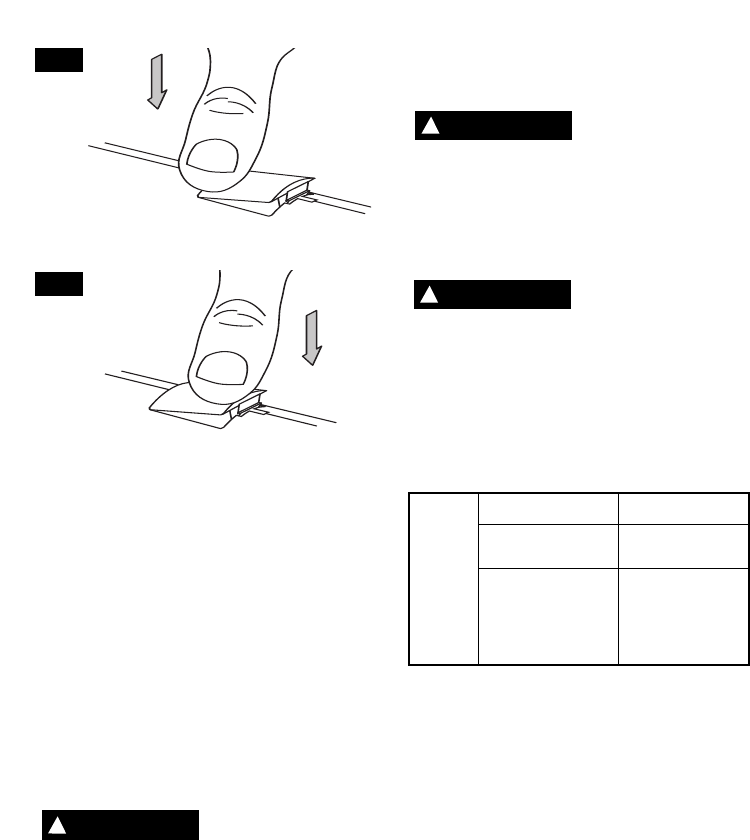

To Replace Brush Door

Rest squared underside of brush door on the

squared cavity openings. Check to be sure the spring

rests on the V groove of the brush, Figure 3. Push

front of door down into the slot, Figure 4, then push

down and snap the rear latch into it’s slot, Figure 5.

After replacing brushes the tool should be run at no-

load; place it on a clean surface and run it freely for 5

BRUSH

DOOR

BRUSH

SPRING

CURVED END OF

BRUSH MUST

MATCH CURVATURE

OF HOUSING

BRUSH

WARNING

FIG. 1

FIG. 2

FIG. 3

Any Questions Call

1-800-437-3635 (1-800-4-DREMEL)

Page 17

minutes before loading (or using) the tool. This will

allow the brushes to “seat” properly and will give you

more hours of life from each set of brushes. This will

also extend the total life of your tool since the com-

mutator surface will “wear” longer.

BEARINGS

Model 398 has ball bearing construction. Under

normal use no additional lubrication is required.

Cleaning

To avoid accidents always dis-

connect the tool from the power

supply before cleaning or performing any main-

tenance. The tool may be cleaned most effectively with

compressed dry air. Always wear safety goggles when

cleaning tools with compressed air.

Ventilation openings and switch levers must be kept

clean and free of foreign matter. Do not attempt to clean

by inserting pointed objects through openings.

Certain cleaning agents and

solvents damage plastic parts.

Some of these are: gasoline, carbon tetrachloride, chlo-

rinated cleaning solvents, ammonia and household

detergents that contain ammonia.

Extension Cords

If an extension cord is

necessary, a cord with adequate

size conductors that is capable of carrying the

current necessary for your tool must be used. This

will prevent excessive voltage drop, loss of power or

overheating. Grounded tools must use 3-wire

extension cords that have 3-prong plugs and

receptacles.

RECOMMENDED SIZES OF EXTENSION CORDS

120 VOLT ALTERNATING CURRENT TOOLS

NOTE: The smaller the gauge number, the heavier the

cord.

l’

’s

d S

e i

n A

e S

s i

n m

3-6

6-8

8-10

10-12

12-16

18 16 16 14 .75 .75 1.5 2.5

18 16 14 12 .75 1.0 2.5 4.0

16 16 14 12 1.0 2.5 4.0 —

14 12 — — — — — —

25 50 100 150 15 30 60 120

d L

h i

n F

d L

h i

n M

CAUTION

WARNING

FIG. 4

FIG. 5

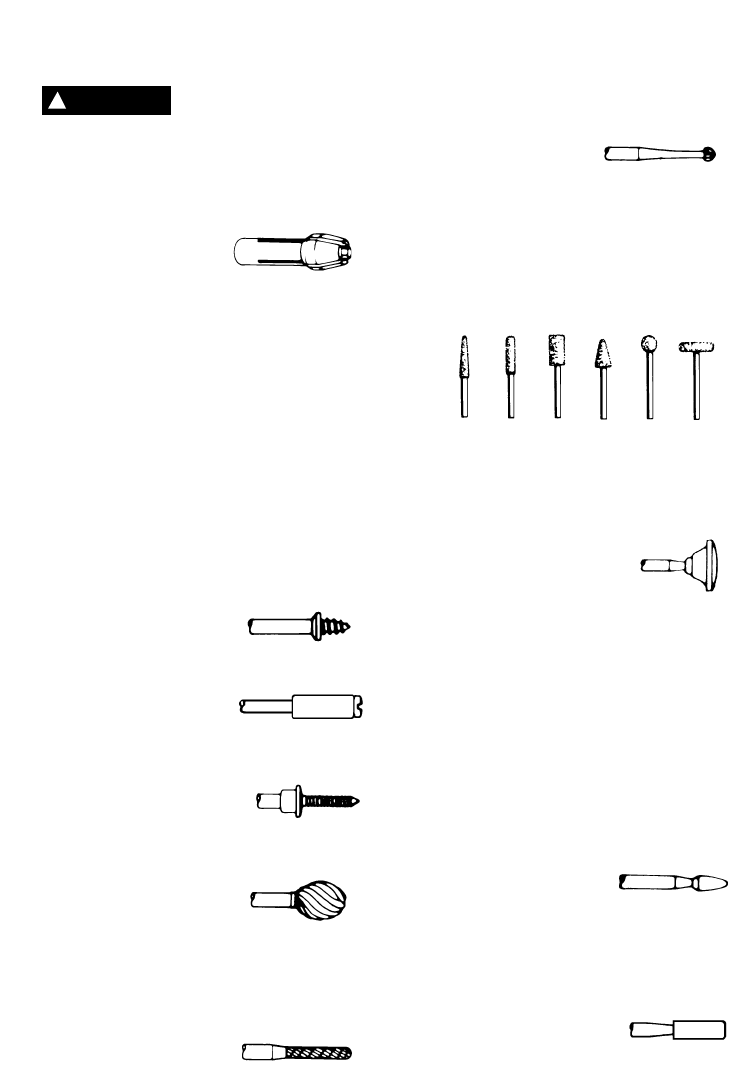

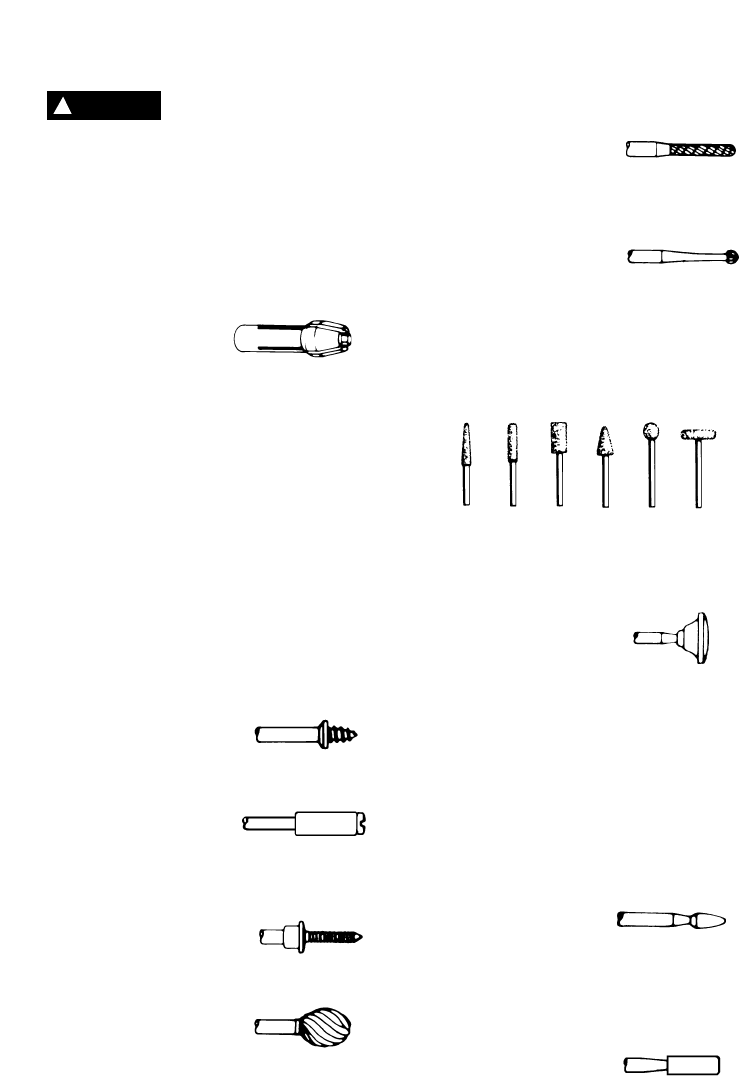

Dremel Accessories

The number and variety of accessories for the Rotary

Tool are almost limitless. There is a category suited to

almost any job you might have to do — and a variety of

sizes and shapes within each category which enables

you to get the perfect accessory for every need.

Refer to the DREMEL ACCESSORY ORDER FORM for

illustrations of the accessories available. These

accessories may be found at your local hardware,

hobby or home center dealers.

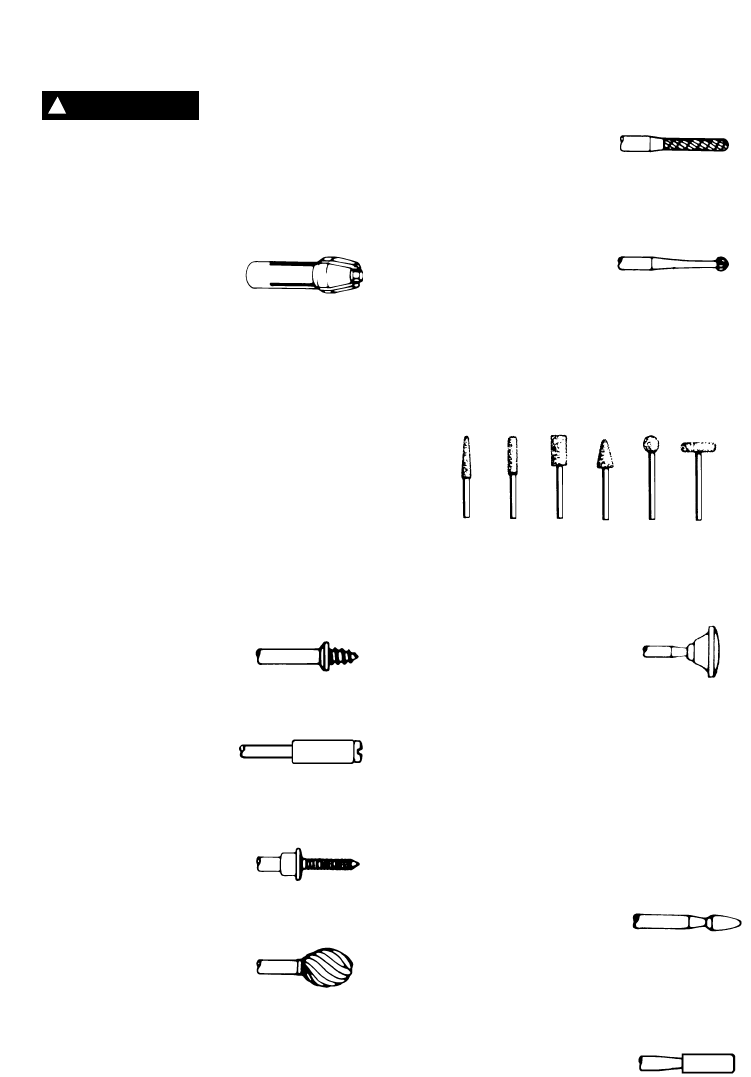

Collets

If you expect to use a variety of accessories, we

recommend that in the beginning you purchase a

complete set of four collets. Store these so that you will

have the proper size of collet for any accessory or drill

bit you want to use. Currently, the 1/8", 3/32",1/32"

and 1/16" collets accommodate all of the available

Dremel accessories. 1/8" collets are included in most

rotary tool kits.

Mandrels

A mandrel is a shank with a threaded or screw head,

which are required when you use polishing

accessories, cutting wheels, sanding discs, and polish-

ing points. The reason mandrels are used is that

sanding discs, cutting wheels and similar accessories

must be replaced frequently. The mandrel is a per-

manent shank, allowing you to replace only the worn

head when necessary, thus saving the expense of

replacing the shaft each time.

Screw Mandrel No. 401

This is a screw mandrel used with the felt polishing tip

and felt polishing wheels. 1/8" shank.

Small Screw Mandrel No. 402

This is a mandrel with a small screw at its tip, and is

used with emery and fiberglass cutting wheels, sanding

discs and polishing wheels. 1/8" shank.

Threaded Tip Mandrel No. 424

This is a mandrel with a threaded tip which threads into

the polishing point accessory No. 427. 1/8" shank.

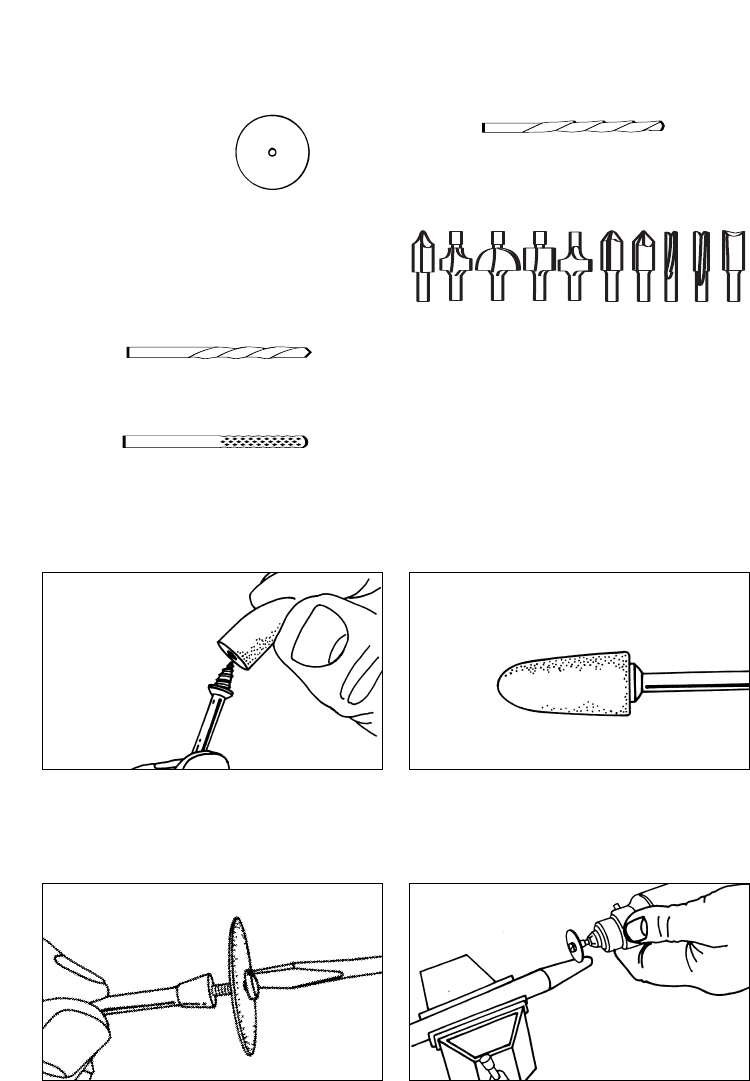

High Speed Cutters

Available in many shapes, high speed cutters are used

in carving, cutting and slotting in wood, plastics and

soft metals such as aluminum, copper and brass. These

are the accessories to use for freehand routing or

carving in wood or plastic, and for precision cutting.

Made of high quality steel. 1/8" shank.

Tungsten Carbide Cutters

These are tough, long-lived cutters for use on hardened

steel, fired ceramics and other very hard materials.

They can be used for engraving on tools and garden

equipment. 1/8" shanks.

Engraving Cutters

This group has a wide variety of sizes and shapes, and

are made for intricate work on ceramics (greenware),

wood carvings, jewelry and scrimshaw. They often are

used in making complicated printed circuit boards.

They should not be used on steel and other very hard

materials but are excellent on wood, plastic and soft

metals. 3/32" shank.

Structured Tooth

Tungsten Carbide Cutters

Fast cutting, needle-sharp teeth for greater material

removal with minimum loading. Use on fiberglass,

wood, plastic, epoxy and rubber. 1/8" and 1/4" shank.

Aluminum Oxide Grinding Stones (red/brown)

Round, pointed, flat — you name the shape and there is

one available in this category. These are made of

aluminum oxide and cover virtually every possible kind

of grinding application. Use them for sharpening lawn

mower blades, screwdriver tips, knives, scissors, chisels

and other cutting tools. Use to remove flash from metal

castings, deburring any metal after cutting, smoothing

welded joints, grinding off rivets and removing rust.

These grinding stones can be resharped with a dressing

stone. In machine shops, high speed drills and cutters

normally are ground with aluminum oxide wheels. 1/8"

shank.

Silicon Carbide Grinding Stones (blue/green)

Tougher than aluminum oxide points, these are made

especially for use on hard materials such as glass and

ceramics. Typical uses might be the removal of stilt

marks and excess glaze on ceramics and engraving on

glass. 1/8" shank.

Diamond Wheel Points

Excellent for fine detail work on wood, jade, ceramic,

glass and other hard material. Bits are covered with

diamond particles. 3/32" shanks.

Use only Dremel Tested, High Performance Accessories. Other accessories are not

designed for this tool and may lead to personal injury or property damage.

WARNING

Page 18

Page 19

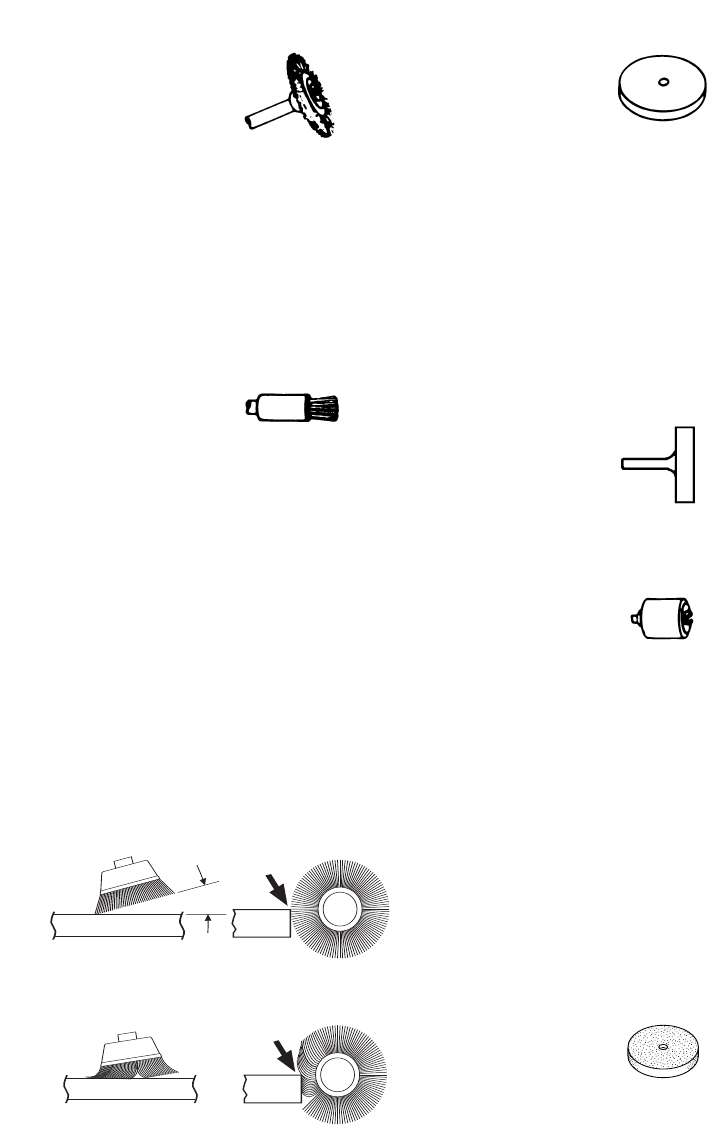

Wire Brushes

Three different shapes of wire brushes are available.

Never use wire brushes at speeds greater than

15,000 RPM. Refer to Operating Speeds section for

proper tool speed setting. The three shapes come in

three different materials: stainless steel, brass and

carbon wire. The stainless steel perform well on

pewter, aluminum, stainless steel, and other metals,

without leaving "after-rust". Brass brushes are non

sparking, and softer than steel; making them good for

use on soft metal like gold, cooper and brass. The

carbon wire brushes are good for general purpose

cleaning.

Bristle Brushes

These are excellent cleaning tools on silverware, jew-

elry and antiques. The three shapes make it possible to

get into tight corners and other difficult places. Bristle

brushes can be used with polishing compound for

faster cleaning or polishing.

Brushing Pressure

1. Remember, the tips of a wire brush do the work.

Operate the brush with the lightest pressure so only

the tips of the wire come in contact with the work.

2. If heavier pressures are used, the wires will be

overstressed, resulting in a wiping action; and if this

is continued, the life of the brush will be shortened

due to wire fatigue.

3. Apply the brush to the work in such a way that as

much of the brush face as possible is in full contact

with the work. Applying the side or edge of the brush

to the work will result in wire breakage and shortened

brush life.

Polishing Accessories

These include an impregnated polishing point and an

impregnated polishing wheel for bringing metal sur-

faces to smooth finish; a felt polishing tip and felt

polishing wheel, and cloth polishing wheel, all used for

polishing plastics, metals, jewelry and small parts. Also

included in this group is a polishing compound (No.

421) for use with the felt and cloth polishers.

Polishing points make a very smooth surface, but a

high luster is obtained using felt or cloth wheels and

polishing compound. For best results polishing

accessories should be used at speeds not greater

than 15,000 RPM. Refer to Operating Speeds section

for proper tool speed setting.

No polishing compound is needed when using the

425 Polishing Wheel or 427 Polishing point.

Aluminum Oxide Abrasive Wheels

Use to remove paint, deburr metal, polish stainless

steel and other metals. Available in fine and medium

grits. 1/8" shank.

Sanding Accessories

Sanding discs in fine, medium and coarse grades are

made to fit mandrel No. 402. They can be used for

nearly any small sanding job you might have, from

model making to fine furniture finishing. In addition,

there is the drum sander, a tiny drum which fits into the

Rotary Tool and makes it possible to shape wood,

smooth fiberglass, sand inside curves and other diffi-

cult places, and other sanding jobs. You replace the

sanding bands on the drum as they become worn and

lose their grit. Bands come in fine and coarse grades.

Flapwheels grind and polish flat or contoured surfaces.

They are used most effectively as a finishing sander

after heavier surface sanding and material removal is

completed. Flapwheels come in fine and coarse grades.

Buffs are a great finishing accessory for cleaning and

light sanding. They work effectively on metal, glass,

wood, aluminum and plastics. Coarse and medium

buffs are sold together. 1/8" shank.

Grinding Wheel

Use for deburring, removing rust, and general purpose

grinding. Use with Mandrel #402.

15°

CORRECT:

Wire tips doing the work.

INCORRECT:

Excessive pressure can cause wire breakage.

Page 20

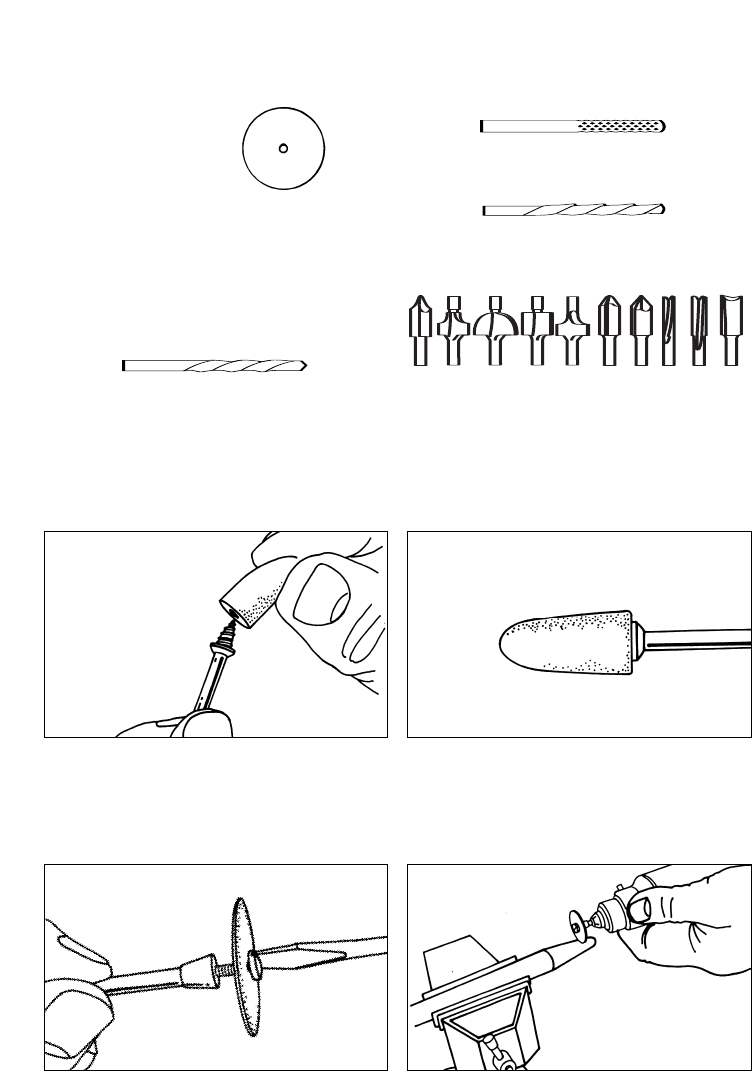

Cutting Wheels

These thin discs of emery or fiberglass are used for

slicing, cutting off and similar operations. Use them for

cutting off frozen bolt heads and nuts, or to reslot a

screw head which has become so damaged that the

screwdriver won’t work in it. Fine for cutting BX cable,

small rods, tubing, cable and cutting rectangular holes

in sheet metal.

Drywall Cutting Bit

Gives you fast, clean cuts in drywall.

Tile Cutting Bit

Cuts ceramic wall tile, cement board, and plaster.

Spiral Cutting Bit

Cuts through all types of wood and wood composites.

High Speed Router Bits

For routing, inlaying, and mortising in wood and other

soft materials. Use only with Dremel No. 330 Router

attachment or No. 231 Shaper/Router table.

Dremel Accessories - (Cont.)

Mandrel No. 401 is used with the felt polishing tip and wheels. Thread the tip on to the screw carefully. The felt

tip must thread down straight on the screw Mandrel, and be turned all the way to the collar.

Mandrel No. 402 has a small screw at its tip, and is used with emery cutting wheels and sanding discs. Higher

speeds, usually maximum, are best for most work, including cutting steel. Which is shown here.

Page 21

Dremel Attachments

565

Multipurpose Cutting Kit

• Includes 2 drywall cutting bits (560) and 1 spiral

cutting bit (561)

• Cuts fiberglass, wood & drywall easily

566

Tile Cutting Kit

• Includes 1 ceramic tile cutting bit (562)

• Cuts ceramic wall tile to any shape

Questions or Problems? Call 1-800-437-3635

To replace a band on the Drum Sander, loosen the screw without removing it to contract the drum then slide

the old band off. Slide the new sanding band on and then expand the drum by tightening the screw once again.

Before each use, check to make certain that all components are assembled to accessory

shank and that the drum is sufficiently expanded to secure the band during use. If sanding

band is loose on the drum during operation it may “fly” off and strike you or bystanders.

The machine-screw threading on Mandrel No. 424 threads into polishing point No. 427. This and other

threaded mandrels must be screwed firmly down to the collar before being used.

Page 22

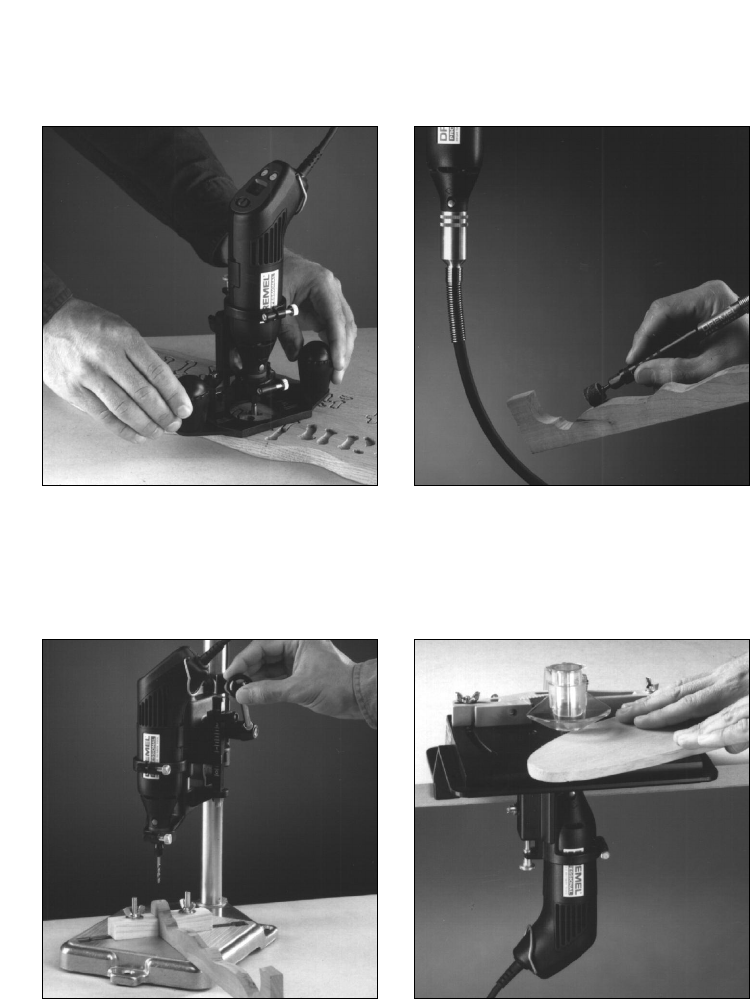

Model 212 Drill Press

For precision drilling, routing, grooving, 6" square

work surface, 0" to 3" throat depth. Table slotted for

guides, hold downs. Holds Models 275, 285, 395,

398, and 850.

Model 231 Shaper/Router Table

Converts the Rotary Tool into a bench mounted wood

shaper. Clamp it to a workbench and perform

professional quality slotting, edge trimming, grooving

and sanding of irregular shapes accurately and with

ease. Large 8" x 6" worktable. Use with Models: 270,

275, 280, 285, 370, 380, 395, 398, and 850.

Dremel Attachments

Add these Dremel attachments to your compact workshop and make your Rotary Tool more versatile.

Model 330 Router Attachment

Shapes, edges, chamfers, cuts, rabbets, dadoes, etc.

Adjustable edge guide can be easily removed for

freehand routing. The Model 330 can be used with

Models 270, 275, 280, 285, 380, 395, 398, and 850.

Model 225 Flex-Shaft

Allows finger-tip control for tight corners and hard-

to-reach areas. 36" long cable attaches to Models

275, 285, 395, 398, and 850. Pencil-like 1/2"

diameter hand piece is cool-running and ideal for

light duty wood carving and other uses.

Page 23

Dremel Limited Warranty

Your Dremel Rotary Tool is warranted against defective material or workmanship for a period of five

years from date of purchase. In the event of a failure of a product to conform to this written warranty,

please take the following action:

1. DO NOT return your product to the place of purchase.

2. Carefully package the product by itself, with no other items, and return it, freight prepaid, along

with:

A. A copy of your dated proof of purchase (please keep a copy for yourself).

B. A written statement about the nature of the problem.

C. Your name, address and phone number to:

UNITED STATES

Dremel Service Center Dremel Service Center

4915 Twenty-First Street OR 4631 E. Sunny Dunes

Racine, Wisconsin 53406 Palm Springs, CA 92264

1-800-437-3635 1-800-275-2052

CANADA OUTSIDE

Giles Tool Agency CONTINENTAL UNITED STATES

6520 Lawrence Av. East See your local distributor or write

Scarborough, Ont. to Dremel, 4915 Twenty-First St.

Canada M1C 4A7 Racine, Wisconsin 53406

1-888-285-3476

We recommend that the package be insured against loss or in transit damage for which we cannot be

responsible.

This warranty applies only to the original registered purchaser. DAMAGE TO THE PRODUCT

RESULTING FROM TAMPERING, ACCIDENT, ABUSE, NEGLIGENCE, UNAUTHORIZED REPAIRS OR

ALTERATIONS, UNAPPROVED ATTACHMENTS OR OTHER CAUSES UNRELATED TO PROBLEMS WITH

MATERIAL OR WORKMANSHIP ARE NOT COVERED BY THIS WARRANTY.

No employee, agent, dealer or other person is authorized to give any warranties on behalf of Dremel. If

Dremel inspection shows that the problem was caused by problems with material or workmanship within

the limitations of the warranty, Dremel will repair or replace the product free of charge and return product

prepaid. Repairs made necessary by normal wear or abuse, or repair for product outside the warranty

period, if they can be made, will be charged at regular factory prices.

DREMEL MAKES NO OTHER WARRANTY OF ANY KIND WHATEVER, EXPRESSED OR IMPLIED, AND ALL

IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE WHICH

EXCEED THE ABOVE MENTIONED OBLIGATION ARE HEREBY DISCLAIMED BY DREMEL AND EXCLUDED

FROM THIS LIMITED WARRANTY.

This warranty gives you specific legal rights and you may also have other rights which vary from state to

state. The obligation of the warrantor is solely to repair or replace the product. The warrantor is not liable

for any incidental or consequential damages due to any such alleged defect. Some states do not allow the

exclusion or limitation of incidental or consequential damages, so the above limitations or exclusion may

not apply to you.

For prices and warranty fulfillment in the continental United States, contact your local Dremel distributor.

Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056 -2230, E.U.A.

Importado en México por: Robert Bosch, S.A. de C.V., Calle Robert Bosch No. 405, Zona Industrial,

Toluca, Edo. de México, C.P. 50070, Tel. (722) 2792300

Page 24

Page 25

P.O. Box 1468

Racine, Wisconsin 53401

• Sécurité

• Assemblage

• Fonctionnement

• Maintenance

• Informations sur les accessoires

• Garantie

• Liste des nécessaires d'accessoires

• Pièces de service

1-800-437-3635

http://www.dremel.com

Robert Bosch Tool

Corporation

1997

l r

mé

ér

e à

à h

e v

s d

sé

éc

té

dè

èl

e 3

SOYEZ FRANC … Avez-vous lu

ce MANUEL ?

Les produits de marque Dremel sont fabriqués et commercialisés par la

Division Dremel de Robert Bosch Tool Corporation

Page 26

Règles de Sécurité Générales

Vous devez lire et comprendre toutes les instructions. Lenon-respect, même partiel,

des instructions ci-après entraîne un risque de choc életrique, d'incendie et/ou de

blessures graves. CONSERVEZ CES INSTRUCTIONS

AVERTISSEMENT

Aire de travail

Veillez à ce que l'aire de travail soit propre et bien

éclairée. Le désordre et le manque de lumière favorisent les

accidents.

N'utilisez pas d'outils électriques dans une atmosphère

explosive, par exemple enprésence de liquides, de gaz ou

de poussières inflammables. Les outils électriques créent

des étincelles qui pourraient enflammer les poussières ou

les vapeurs.

Tenez à distance les curieux, les enfants et les visiteurs

pendant que vous travaillezavec un outil électrique. Ils

pourraient vous distraire et vous faire faire une fausse

manoeuvre.

Sécurité électrique

Les outils à double isolation sont équipés d'une fiche

polarisée (une des lames est pluslarge que l'autre), qui

ne peut se brancher que d'une seule façon dans une prise

polarisée. Si la fiche n'entre pas parfaitement dans la

prise, inversez sa position ; si elle n'entre toujours

pasbien, demandez à un électricien qualifié d'installer

une prise de courant polarisée. Ne modifiez pas la fiche

de l'outil. La double isolation élimine le besoin d'un

cordon d'alimentationà trois fils avec mise à la terre ainsi

que d'une prise de courant mise à la terre. Avant de brancher

l'outil, assurez-vous que la tension de la prise correspond, à

celle indiquée sur la plaque signalétique. N'utilisez pas

d'outils prévus pour courant alternatif seulement avec une

source de courant continu.

Évitez tout contact corporel avec des surfaces mises à la

terre (tuyauterie, radiateurs, cuisinières, réfrigérateurs,

etc.). Le risque de choc électrique est plus grand si votre

corps est encontact avec la terre.Si l'utilisation de l'outil

électrique dans un endroit humide est inévitable, un

disjoncteur de fuite à la terre doit être utilisé pour alimenter

votre outil. Des chaussures et des gants en caoutchouc

d'électricien contribueront à accroître davantage votre

sécurité personnelle.

N'exposez pas les outils électriques à la pluie ou à l'eau.

La présence d'eau dans un outil électrique augmente le

risque de choc électrique.

Ne maltraitez pas le cordon. Ne transportez pas l'outil par

son cordon et ne débranchez pas la fiche en tirant sur le

cordon. N'exposez pas le cordon à la chaleur, à des

huiles, à des arêtes vives ou à des pièces en mouvement.

Remplacez immédiatement un cordon endommagé. Un

cordon endommagé augmente le risque de choc électrique.

Lorsque vous utilisez un outil électrique à l'extérieur,

employez un prolongateur pour l'extérieur marqué « W-A

» ou « W ». Ces cordons sont faits pour être utilisés à

l'extérieur et réduisent le risque de choc électrique.

Reportez-vous aux « Dimensions recommandées des

cordons de rallonge » dans la section Accessoires de ce

manuel.

Sécurité des personnes

Restez alerte, concentrez-vous sur votre travail et faites

preuve de jugement. N'utilisez pas un outil électrique si

vous êtes fatigué ou sous l'influence de drogues, d'alcool

ou de médicaments. Un instant d'inattention suffit pour

entraîner des blessures graves.

Habillez-vous convenablement. Ne portez ni vêtements

flottants ni bijoux. Confinez les cheveux longs.

N'approchez jamais les cheveux, les vêtements ou les

gants des pièces en mouvement. Des vêtements flottants,

des bijoux ou des cheveux longs risquent d'être happés par

des pièces en mouvement. Gardez les poignées sèches,

propres et exemptes d'huile et de graisse.

Méfiez-vous d'un démarrage accidentel. Avant de

brancher l'outil, assurez-vous que son interrupteur est sur

ARRÈT. Le fait de transporter un outil avec le doigt sur la

détente ou de brancher un outil dont l'interrupteur est en

position MARCHE peut mener tout droit à un accident.

Enlevez les clés de réglage ou de serrage avant de

démarrer l'outil. Une clé laissée dans une pièce tournante

de l'outil peut provoquer des blessures.

Ne vous penchez pas trop en avant. Maintenez un bon

appui et restez en équilibre entout temps. Un bonne

stabilité vous permet de mieux réagir à une situation

inattendue.

Utilisez des accessoires de sécurité. Portez toujours des

lunettes ou une visière. Selon les conditions, portez aussi

un masque antipoussière, des bottes de sécurité

antidérapantes, un casque protecteur et/ou un appareil

antibruit.

Utilisation et entretien des outils

Immobilisez le matériau sur une surface stable au moyen

de brides ou de toute autre façon adéquate. Le fait de tenir

la pièce avec la main ou contre votre corps offre une stabilité

insuffisante et peut amener un dérapage de l'outil.

Ne forcez pas l'outil. Utilisez l'outil approprié à la tâche.

L'outil correct fonctionne mieux et de façon plus sécuritaire.

Respectez aussi la vitesse de travail qui lui est propre.

N'utilisez pas un outil si son interrupteur est bloqué. Un

outil que vous ne pouvez pas commander par son

interrupteur est dangereux et doit être réparé.

Débranchez la fiche de l'outil avant d'effectuer un

réglage, de changer d'accessoire oude ranger l'outil. De

telles mesures préventives de sécurité réduisent le risque de

démarrage accidentel de l'outil.

Rangez les outils hors de la portée des enfants et d'autres

personnes inexpérimentées. Les outils sont dangereux

dans les mains d'utilisateurs novices.

Prenez soin de bien entretenir les outils. Les outils de

coupe doivent être toujours bien affûtés et propres. Des

outils bien entretenus, dont les arêtes sont bien tranchantes,

sont moins susceptibles de coincer et plus faciles à

diriger.Toute altération ou modification constitue un usage

erroné et peut causer un danger.

Page 27

Consignes de sécurité pour outils rotatifs

Soyez attentif à tout désalignement ou coincement des

pièces en mouvement, à tout bris ou à toute autre

condition préjudiciable au bon fonctionnement de l'outil.

Si vous constatez qu'un outil est endommagé, faites-le

réparer avant de vous en servir. De nombreux accidents

sont causés par des outils en mauvais état. Élaborez un

calendrier d'entretien périodique de votre outil.

N'utilisez que des accessoires que le fabricant

recommande pour votre modèle d'outil. Certains

accessoires peuvent convenir à un outil, mais être

dangereux avec un autre.

Réparation

La réparation des outils électriques doit être confiée à un

réparateur qualifié. L'entretien ou la réparation d'un outil

électrique par un amateur peut avoir des conséquences

graves. Ainsi, des fils internes peuvent être mal placés ou

pincés, des ressorts de rappel de protecteur peuvent être

montés erronément.

Pour la réparation d'un outil, n'employez que des pièces

de rechange d'origine. Suivez les directives données à la

section « Réparation » de ce manuel. L'emploi de pièces

non autorisées ou le non-respect des instructions d'entretien

peut créer un risque de choc électrique ou de blessures.

Certains agents nettoyants tels qu'essence, tétrachlorure de

carbone, ammoniac, etc., peuvent abîmer les pièces en

plastique.

Les accessoires doivent être prévus pour au moins la

vitesse recommandée sur l'étiquette d'avertissement

de l'outil. Les meules et les autres accessoires utilisés à

une vitesse supérieure à la vitesse nominale peuvent se

détacher et provoquer des blessures.

Tenez l'outil par les surfaces isolées de prise en

exécutant une opération lorsque l'outil de coupe peut

venir en contact avec des fils cachés ou son propre

cordon. Le contact avec un fil sous tension rendra les

parties métalliques exposées de l'outil sous tension et

causera des secousses électriques à l'opérateur. Pour

couper dans des murs existants ou autres endroits

aveugles pouvant dissimuler des fils électriques,

débranchez tous les fusibles ou les disjoncteurs

alimentant ce lieu de travail.

L’avertissement suivant s’applique aux outils à arbre

flexible et à leurs accessoires : ne faites pas

fonctionner l’arbre flexible avec une courbe prononcée.

Lors du pliage, l’arbre peut produire une chaleur

excessive sur la gaine ou la partie maniable. Le rayon

minimum recommandé est de 6 po.

Débranchez toujours le cordon de la prise de courant

avant d'effectuer quelque réglage que ce soit ou de

poser des accessoires. L'outil pourrait se mettre en

marche par mégarde et causer des blessures graves.

Connaissez l'emplacement de l'interrupteur lorsque

vous déposez l'outil ou lorsque vous le reprenez. Vous

pouvez actionner l'interrupteur par mégarde.

L’avertissement suivant s’applique aux outils à arbre

flexible et à leurs accessoires : maintenez toujours

fermement la partie maniable dans vos mains pendant

le démarrage. Lors de son accélération pour atteindre le

plein régime, le couple à réaction du moteur peut

entraîner une torsion de l’arbre.

Portez toujours des lunettes de sécurité et un masque

anti-poussières. N'utilisez l'outil qu'à un endroit bien

aéré. L'utilisation de dispositifs de sécurité personnelle et

le travail dans un environnement sûr réduisent les risques

de blessures.

Après avoir changé les lames ou effectué quelque

réglage que ce soit, assurez-vous que l'écrou de la

douille et tout autre dispositif de réglage sont bien

serrés. Un dispositif de réglage lâche peut bouger

soudainement et causer ainsi une perte de contrôle avec

projection violente des composants en rotation.

Ne placez pas la main à proximité de la mèche qui

tourne. Vous ne vous rendrez pas toujours compte de

cette proximité.

Laissez les brosses tourner à la vitesse de fonctionne-

ment pendant au moins une minute avant d’utiliser la

meule. Durant cette période, personne ne doit se tenir

devant la meule ou en ligne avec celle-ci. Pendant la

période de rodage, les poils ou fils de fer seront éjectés

de la brosse.

Les brosses (à poils standards ou métalliques) ne doivent

jamais être utilisées au-dessus de 15 000 tr/min. Dirigez

la décharge de la brosse métallique en rotation en sens

opposé à vous. Des petites particules et des petits

fragments de fil peuvent être déchargés à grande vitesse

durant l'action de « nettoyage » de ces brosses et

peuvent se loger dans votre peau. À haute vitesse, les

poils ou fils de fer mal attachés seront éjectés.

Portez des gants protecteurs et un masque de soudeur

avec les brosses métalliques ou en soie de porc.

Appliquez légèrement les brosses métalliques ou en

soie de porc sur votre ouvrage, puisque seules les

extrémités du fil métallique/des brosses font le travail.

Une « lourde » pression sur les brosses entraînera une

surcharge du fil métallique ou de la brosse, résultant en

une action d’essuyage, et entraînera une décharge des

brosses/du fil métallique.

Maniez soigneusement l'outil aussi bien que les

meules individuelles pour éviter les éclats ou les

fissurations. Posez une nouvelle meule si l'outil tombe

pendant la rectification. N'utilisez pas une meule qui

peut être endommagée. Les fragments d'une meule qui

éclate durant le fonctionnement seront projetés à grande

vitesse et pourraient frapper des personnes présentes ou

vous-même.

N'utilisez jamais de lames émoussées ou abîmées. Les

Page 28

lames affilées doivent être maniées soigneusement. Les

mèches abîmées peuvent se rompre brusquement durant

l'usage. Les lames émoussées nécessitent plus de force

pour pousser l'outil, causant éventuellement un bris de la

lame.

Utilisez des pinces pour supporter l'ouvrage autant que

possible. Ne tenez jamais un petit ouvrage d'une main

et l'outil de l'autre main pendant que celui-ci est en

usage. Prévoyez un espace suffisant, d'au moins 150

mm, entre votre main et la mèche qui tourne. Les

pièces rondes, telles que tiges cylindriques, tuyaux ou

tubes, ont tendance à rouler pendant qu'on les coupe et,

de ce fait, la mèche peut « mordre » ou sauter vers vous.

En fixant un petit ouvrage, vous pourrez utiliser vos deux

mains pour contrôler l'outil.

Inspectez l'ouvrage avant de le couper. Avant de couper

un ouvrage de forme irrégulière, planifiez votre travail

de manière à ce que l'ouvrage ne glisse pas et ne

vienne pas pincer la mèche qui sera arrachée de votre

main. Ainsi, si vous taillez du bois, assurez-vous de

l'absence de clous ou de corps étrangers dans l'ouvrage.

Sous l'effet du contact avec des clous ou corps étrangers,

la mèche peut sauter.

Ne mettez jamais l'outil en marche alors que la lame

est enfoncée dans le matériau. Le tranchant de la lame

peut se coincer dans le matériau et vous faire perdre le

contrôle du couteau.

Évitez de faire rebondir et de heurter la meule, surtout

en travaillant des coins, des arêtes vives, etc. Ceci peut

causer une perte de contrôle et un rebond.

Le sens d'avance de la mèche dans l'ouvrage lorsque

vous taillez, détourez ou coupez est très important.

Avancez toujours la mèche dans l'ouvrage dans le sens

dans lequel le tranchant sort de l'ouvrage (ce qui

correspond au sens d'éjection des copeaux). L'avance

de l'outil dans le mauvais sens fait sortir le tranchant de

la mèche de l'ouvrage et tire l'outil dans le sens de cette

avance.

Si le matériau ou la mèche se grippe ou se bloque,

mettez l'outil hors tension « OFF » par l'interrupteur.

Attendez que toutes les pièces mobiles s'immobilisent

et débranchez l'outil, procédez ensuite à débloquer

l'ouvrage bloqué. Si l'interrupteur de l'outil est laissé en

position de marche « ON », l'outil pourrait se remettre en

marche par mégarde et causer ainsi des blessures

graves.

Ne laissez pas un outil en marche sans surveillance,

mettez hors tension. L'outil peut être déposé en toute

sécurité uniquement lorsqu'il s'est arrêté complètement.

Ne rectifiez et ne poncez pas à proximité de matières

inflammables. Les étincelles provenant de la meule

pourraient enflammer ces matières.

Ne touchez pas la mèche ou la douille après usage.

Après usage, la mèche et la douille sont trop chaudes

pour être touchées à mains nues.

Nettoyez régulièrement les prises d'air de l'outil à

l'aide d'air comprimé. Une accumulation excessive de

métal en poudre à l'intérieur du carter du moteur peut

causer des défaillances électriques.

Ne soyez pas dupé par la familiarité acquise par un

usage fréquent de votre outil rotatif. N'oubliez pas

qu'une fraction de seconde d'insouciance suffit à infliger

des blessures graves.

Ne modifiez pas l'outil et n'en faites pas un usage

erroné. Toute altération ou modification constitue un

usage erroné et peut provoquer des blessures graves.

Ce produit n’est pas destiné à être utilisé comme fraise

dentaire dans des applications médicales humaines ou

vétérinaires. Des blessures graves peuvent s’ensuivre.

Lorsque vous utilisez les scies en acier, les disques de

découpage, les couteaux à grande vitesse ou les

couteaux au carbure de tungstène, assurez-vous que la

pièce est toujours bien assujettie. Ne tentez jamais de

tenir la pièce d’une seule main tout en utilisant l’un de

ces accessoires. La raison en est que ces roues grippent

lorsqu’elles sont le moindrement inclinées dans la

rainure, et elles peuvent alors rebondir, vous faisant ainsi

perdre le contrôle et causant des blessures graves. Votre

autre main doit servir à stabiliser et guider la main qui

tient l’outil. Lorsqu’un disque de découpage grippe, on

peut généralement s’attendre à ce qu’il se brise. Lorsque

la scie en acier, les couteaux à grande vitesse ou le

couteau au carbure de tungstène grippent, ils peuvent

sauter hors de la rainure et vous pouvez perdre le

contrôle de l’outil.

Les travaux à la machine tel

que ponçage, sciage,

meulage, perçage et autres travaux du bâtiment peuvent

créer des poussières contenant des produits chimiques

qui sont des causes reconnues de cancer, de

malformation congénitale ou d’autres problèmes

reproductifs. Ces produits chimiques sont, par exemple :

• Le plomb provenant des peintures à base de plomb,

• Les cristaux de silices provenant des briques et du ciment

et d’autres produits de maçonnerie, et

• L’arsenic et le chrome provenant des bois traités

chimiquement

Le niveau de risque dû à cette exposition varie avec la

fréquence de ces types de travaux. Pour réduire l’exposition

à ces produits chimiques, il faut travailler dans un lieu bien

ventilé et porter un équipement de sécurité approprié tel

que certains masques à poussière conçus spécialement

pour filtrer les particules microscopiques.

Consignes de sécurité pour outils rotatifs - (suite)

AVERTISSEMENT

Page 29

Symboles

Important : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre

leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus

efficace et plus sûre.

Symbole Nom Désignation/Explication

V Volts Tension (potentielle)

A Ampères Courant

Hz Hertz Fréquence (cycles par seconde)

W Watt Puissance

kg Kilogrammes Poids

min Minutes Temps

s Secondes Temps

Diamètre Taille des mèches de perceuse, meules,

etc.

n0Vitesse à vide Vitesse de rotation, à vide

.../min Tours ou mouvement alternatif par Tours, coups, vitesse en surface, orbites,

minute etc., par minute,

0Position d'arrêt Vitesse zéro, couple zéro ...

1, 2, 3, ... Réglages du sélecteur Réglages de vitesse, de couple ou de

l, ll, lll, ... position. Un nombre plus élevé signifie

une vitesse plus grande.

Sélecteur variable à l'infini avec arrêt La vitesse augmente depuis le réglage 0

Flèche Action dans la direction de la flèche

Courant alternatif Type ou caractéristique du courant

Courant continu Type ou caractéristique du courant

Courant alternatif Type ou caractéristique du courant

ou continu

Construction classe II Désigne des outils construits avec double

isolation

Borne de terre borne de mise à la terre

Symbole d'avertissement Alerte l'utilisateur aux messages

d'avertissement.

Sceau Ni-Cad RBRCmc Désigne le programme de recyclage des piles

Ni-Cad.

Ce symbole signifie que cet

outil est approuvé par

Underwriters Laboratories.

Ce symbole signifie que cet

outil est approuvé par

l'Association canadienne de

normalisation.

Ce symbole signifie que

cet outil est approuvé

conformément aux normes

canadiennes par Underwriters

Laboratories. Ce symbole

signifie que

cet outil se

conforme aux

normes

mexicaines

NOM.

Ce symbole signifie que cet outil

est approuvé par Underwriters

Laboratories et qu’il a été

homologué selon les normes

canadiennes par Underwriters

Laboratories.

Page 30

Débranchez la fiche de la prise de courant avant d'effectuer quelque assemblage ou

réglage que ce soit ou de changer les accessoires. Ces mesures de sécurité préventive

réduisent le risque d'une mise en marche accidentelle de l'outil.

Outil rotatif

Description fonctionnelle et spécifications

CAPUCHON

D'ENTRAÎNEMENT

AVERTISSEMENT

FIG. 1

BOUTON

DE BLOCAGE

DE L’ARBRE

PRISES D’AIR

ÉCROU DE DOUILLE

INTERRUPTEUR

AFFICHAGE

À CRISTAUX

LIQUIDES

BOUTON

D’ACCÉLÉRATION

BOUTON DE

DÉCÉLÉRATION

CORDON

CLÉ

DOUILLE

NOYAU D'ARBRE

FLEXIBLE

ÉCROU DE

DOUILLE

Numéro de modèler 398

Intensité nominale 120V 50 - 60Hz

Amperaje nominal 1,15A

Régime à vide n0 5 000-35 000/min

Capacités de la douille 0,8 mm, 1,6 mm, 2,4 mm, 3,2 mm

DOUILLE

BRIDE DE

SUSPENSION

Page 31

DOUILLE

Pour desserrer, appuyez d’abord sur le bouton de blocage

de l’arbre et tournez l’arbre à la main jusqu’à ce que le

dispositif de blocage engage l’arbre, empêchant ainsi toute

rotation ultérieure.

N’appuyez pas sur le

bouton de blocage de

l’arbre pendant que le Outil Rotatif est en marche.

L’arbre étant bloqué, utilisez la clé à douille pour desserrer

l’écrou de douille, au besoin. Changez les accessoires en

insérant le nouveau le plus loin possible dans la douille de

serrage, réduisant ainsi les possibilités qu’il ne se libère ou

ne se déséquilibre. L’arbre étant bloqué, serrez à la main

l’écrou de douille jusqu’à ce que la tige de l’accessoire soit

retenue solidement par la douille. Évitez un serrage exces-

sif de l’écrou.

DOUILLES

Quatre tailles différentes de douilles (reportez-vous à

l’illustration), adaptées à des tailles différentes de tiges,

sont offertes pour votre Outil Rotatif. Pour poser une autre

douille, retirez l’écrou de la douille ainsi que la douille à

remplacer. Insérez l’extrémité non fendue de la douille

dans l’ouverture à l’extrémité de l’arbre de l’outil. Replacez

l’écrou sur l’arbre. Utilisez toujours la douille de même

grosseur que la tige de l’accessoire que vous désirez

utiliser. Ne forcez jamais une tige trop grosse pour la

douille.

ÉQUILIBRAGE DES ACCESSOIRES

Pour le travail de précision, il est important que tous les

accessoires soient bien équilibrés (tout comme les pneus

de votre voiture). Pour rectifier ou équilibrer un accessoire,

desserrez légèrement l’écrou de la douille, et tournez

l’accessoire ou la douille d’un quart de tour. Resserrez

l’écrou de la douille et mettez le Outil Rotatif en marche. Le

son qui se fait entendre et le maniement de l’outil devraient

vous indiquer si l’accessoire est bien équilibré. Continuez

l’ajustement de cette façon jusqu’à ce que vous obteniez le

meilleur équilibre. Pour maintenir l’équilibre des pointes de

meule abrasive, avant chaque usage, alors que la pointe de

roue est retenue fermement dans la douille, mettez le Outil

Rotatif en marche et tenez la pierre à rectifier 415

légèrement appuyée sur la pointe de la meule en rotation.

Ceci a pour effet d’éliminer les points élevés tout en

rectifiant la pointe de meule pour un meilleur équilibre.

Vous pouvez suspendre votre outil au crochet de

suspension pour le ranger ou lors de la pose de l’arbre

flexible. Si vous n’utilisez pas le crochet de suspension,

retirez-le de l’outil et remettez-le en place d’un coup sec en-

dessous du cordon de façon à ce qu’il ne gêne pas

l’utilisation de l’outil.

Pose de l'arbre flexible à l'outil rotatif

Dremel N’utilisez pas de fers de

défonceuse car cela

provoquerait des rebonds.

Pour fixer l'arbre flexible 225 (vendu séparément) à l'outil

rotatif, retirez le capuchon du boîtier de l'outil, comme

illustré à la Figure 1. Appuyez ensuite sur le blocage de

l'arbre et dévissez l'écrou de douille, puis retirez la douille.

Posez le capuchon d'entraînement sur l'arbre du moteur,

comme illustré à la Figure 2, et serrez.

Pour prévenir les

dommages à l'outil, ne

serrez pas excessivement le capuchon

d'entraînement. Serrez le capuchon d'entraînement à la

main, puis serrez d'un autre tiers de tour avec la clé. (La

clé est fournie avec votre nécessaire d'outil rotatif.) Ne

serrez pas excessivement.

DOUILLE

ÉCROU

DOUILLE ÉCROU

DOUILLE

POUR DESSERRER

POUR SERRER

CLÉ À

DOUILLE

TABLEAU D’IDENTIFICATION DES DOUILLES DE

SERRAGE — Les tailles des douilles de serrage peuvent

être identifiées par les anneaux à l’extrémité arrière de la

douille.

La douille de 0,8 mm possède un (1) anneau.

La douille de 1,6 mm possède deux (2) anneaux.

La douille de 2,4 mm possède trois (3) anneaux.

La douille de 3,2 mm ne possède aucun anneau.

Débranchez toujours le Outil

Rotatif avant de changer les

accessoires ou les douilles, ou de faire l’entretien de

votre Outil Rotatif.

BOUTON

DE BLOCAGE

DE L’ARBRE

ANNEAUX

D’IDENTIFICATION

DOUILLE

480

3,2 mm DOUILLE

481

2,4 mm DOUILLE

482

1,6 mm

DOUILLE

483

0,8 mm

AVERTISSEMENT

Assemblage

MISE EN GARDE

AVERTISSEMENT

Vissez l'arbre flexible sur le boîtier de l'outil rotatif

Dremel en vous assurant que l'extrémité carrée du

noyau central engage le logement à trou carré dans le

capuchon d'entraînement (Figure 3).

Ne tirez pas le noyau central

vers l'extérieur pour

engagement dans le capuchon d'entraînement, ce qui

pourrait détacher le noyau central de la pièce à main.

Si l'outil s'arrête lorsque l'arbre est plié, il se peut que le

noyau central soit fixé dans le capuchon d'entraînement.

Desserrez l'arbre et retirez le noyau du capuchon

d'entraînement. Revissez ensuite l'arbre flexible sur le

boîtier de l'outil rotatif.

Ensemble de douille d'arbre flexible

L'ensemble de douille se compose d'un écrou de douille

et d'une douille. Pour changer les forets, utilisez la clé et

un foret. Insérez la partie tige de tout foret Dremel (tige de

3,2 mm recommandée) à travers l'ouverture de la pièce à

main de l'arbre flexible pour bloquer l'arbre. L'arbre étant

fixé solidement, utilisez la clé pour desserrer ou serrer le

écrou de douille, comme illustré à la Figure 4. L'écrou de

douille étant lâche, insérez un accessoire ou un foret aussi

profondément que possible pour éviter le branlement

durant l'usage. Resserrez l'écrou de douille.

Dépose et remplacement de la douille

Quatre douilles de tailles différentes pouvant recevoir

des tiges de tailles différentes sont disponibles pour

votre arbre flexible. Pour poser une douille différente,

retirez l'écrou de douille et retirez l'ancienne douille.

Insérez l'extrémité non fendue de la douille dans le trou

pratiqué sur l'extrémité de l'arbre flexible. Remettez

l'écrou de douille en place sur l'arbre. Utilisez toujours

la douille correspondant à la taille de la tige de

l'accessoire que vous voulez utiliser.

Ne forcez jamais une tige de diamètre plus gros dans

une douille.

Graissage de l'arbre flexible

L'arbre flexible doit être graissé après 25 à 30 heures

d'usage. Pour graisser, dévissez l'ensemble d'arbre

flexible du boîtier du moteur. Tirez le noyau central hors

de l'ensemble d'arbre flexible. Appliquez une pellicule

très mince de graisse de bonne qualité pour service à

températures élevées sur le noyau central.

Pour prévenir les dommages

à l'outil, ne graissez pas

excessivement l'arbre. Une quantité excessive de

graisse fera surchauffer l'outil. On doit utiliser la graisse

d'arbre Dremel No. 5990952 ou une graisse pour

roulements de roues automobiles.

Reposez l'arbre flexible sur l'outil rotatif.

N'utilisez pas l'arbre flexible

s'il présente un coude

accusé (A). Ceci peut produire une chaleur excessive et

réduire la durée d'utilisation de l'outil et de l'arbre. Le

rayon minimum recommandé est de 150 mm (B).

Contenu d'un accessoire arbre flexible 225

Qté Description

1 Ensemble d'arbre flexible

(1066,8 mm de long)

1 Capuchon d'entraînement

Page 32

RAYON DE

150 mm

MISE EN GARDE

CAPUCHON DU

BOÎTIER

CÉCROU DE

DOUILLE

CAPUCHON

D'ENTRAÎNEMENT

ARBRE DU

MOTEUR

ARBRE FLEXIBLE

CAPUCHON D'ENTRAÎNEMENT

CAPUCHON

D'ENTRAÎNEMENT

ÉCROU DE

DOUILLE

FORET

DOUILLE (à l'intérieur)

FIG. 1

FIG. 2

FIG. 3

FIG. 4

AVERTISSEMENT

Assemblage - (suite)

#560

Fraise à placoplâtre, à utiliser pour les cloisons sèches

• Lorsque la fraise n° 560 est introduite dans l’outil

MultiPro, s’assurer qu’elle a été insérée le plus loin

possible.

• Pour exécuter des coupes à main levée dans le

placoplâtre – dans le but de réparer un trou dans une

cloison sèche, par exemple – utiliser la fraise tout usage

n°561 et tailler à droite, c’est-à-dire dans le sens des

aiguilles d’une montre. Lorsqu’un gabarit (une boîte de

raccordement) est utilisé derrière la cloison sèche, utiliser

la fraise à placoplâtre n° 560 et tailler à gauche, c’est-à-

dire dans le sens contraire des aiguilles d’une montre.

#561

Fraise tout usage, à utiliser pour le bois, le plastique,

les cloisons sèches, le fibre de verre, le revêtement

d’aluminium ou de vinyle, les carreaux insonorisants et

les lamellés.

• Lorsque la fraise n°561 est introduite dans l’outil

MultiPro, s’assurer qu’elle a été insérée le plus loin

possible.

• Pour exécuter des coupes à main levée dans le

placoplâtre – dans le but de réparer un trou dans une

cloison sèche, par exemple – utiliser la fraise tout usage

n° 561 et tailler à droite, c’ est-à-dire dans le sens des

aiguilles d’une montre. Lorsqu’un gabarit (une boîte de

raccordement) est utilisé derrière la cloison sèche, utiliser

la fraise à placoplâtre n° 560 et tailler à gauche, c’ est-à-

dire dans le sens contraire des aiguilles d’une montre.

• Avec les fraises n° 561 tout usage et n° 562 pour

carreaux, attaquer le matériau à un angle de 45°, puis

redresser doucement l’ outil à 90°avant d’amorcer la

coupe.

#562

Fraise à carreaux, à utiliser pour le carrelage mural,

les panneaux de ciment et le plâtre.

• Lorsque la fraise n° 562 est introduite dans l’ outil

MultiPro, il est très important que 1,6 mm à 3,2 mm de la

partie lisse de la queue soit visible au-delà du mors.

• Avec les fraises n° 561 tout usage et n° 562 pour

carreaux, attaquer le matériau à un angle de 45°, puis

redresser doucement l’ outil à 90° avant d’ amorcer la

coupe.

• NE PAS UTILISER SUR LES CARREAUX CÉRAMIQUES

DE PLANCHERS

Page 33

Le guide de coupe 565 (vendu séparément) est offert

entièrement assemblé et prêt à l’usage. Pour utilisation

dans des matériaux variés allant jusqu’à 3/4 po

d’épaisseur. Tenez toujours l'outil fermement, en utilisant

une pression lente et régulière pour pratiquer des coupes.

Pour poser, reportez-vous aux quatre étapes illustrées

ci-après.

Important : Lorsque vous regardez l'outil depuis le

dessus, la lame tourne en sens horaire. Le sens

d'introduction du couteau doit être anti-horaire.

Pose du guide de coupe

Consignes d’utilisation de l’accessoire de guidage de coupe

3/4

1/2

1/4

FIG. 1 FIG. 2

FIG. 3 FIG. 4

Page 34

Le Outil Rotatif est un outil polyvalent à grande vitesse. Il

peut servir à découper, aiguiser, polir, poncer, couper,

brosser, percer et davantage.

Le Outil Rotatif possède un petit moteur électrique puis-

sant, il se manie confortablement, et il a été conçu de

manière à recevoir un vaste éventail d’accessoires, y

compris roues abrasives, forets, brosses métalliques,

polissoirs, fraises à graver, fers de toupie et disques de

découpage. Les accessoires sont offerts en différentes

formes et ils vous permettent d’exécuter différentes

tâches. À mesure que vous vous familiariserez avec

l’éventail d’accessoires et leurs usages, vous constaterez la

grande souplesse d’emploi du Outil Rotatif et découvrirez

de nombreux usages auxquels vous n’aviez pas pensé

auparavant.

Le véritable secret du Outil Rotatif tient à sa vitesse. Pour

comprendre les avantages de sa grande vitesse, il vous

faut savoir que la perceuse électrique portative standard

fonctionne à des vitesses allant jusqu’à 2800 tours/minute.

Le Outil Rotatif fonctionne à des vitesses allant jusqu’à

35 000 tours/minute. La perceuse électrique standard est

un outil à basse vitesse mais à couple élevé ; le Outil

Rotatif est précisément l’inverse, un outil à grande vitesse

mais à couple réduit. La différence principale du point de

vue de l’utilisateur est que, sur les outils à grande vitesse,

la vitesse alliée au fait que l’accessoire est monté dans la

douille de serrage fait le travail. Il ne vous est nullement

nécessaire d’exercer une pression sur l’outil ; il vous suffit

de tenir et de guider l’outil. Dans le cas des outils à basse

vitesse, non seulement devez-vous guider l’outil, vous

devez également exercer une pression sur celui-ci comme

vous le faites, par exemple, en perçant un trou.

C’est cette grande vitesse, alliée à son format compact

ainsi qu’au vaste éventail d’accessoires spéciaux, qui

distingue le Outil Rotatif des autres outils à moteur. Sa

vitesse lui permet d’exécuter des tâches, telles que la

coupe de l’acier trempé, la gravure du verre, etc., que des

outils à basse vitesse ne peuvent accomplir.

Pour tirer le maximum de votre Outil Rotatif, il vous

faut apprendre comment mettre cette vitesse à votre service.

Affûtage des outils Perçage de précision Façonnage du bois

Sculptage du bois Ébarbage du métal Coupe du métal

Consignes d’utilisation pour l’outil rotatif et

l’accessoire à arbre flexible

Les instructions suivantes s‘appliquent à l’outil rotatif et à l’arbre flexible,

les figures n’illustrent toutefois que l’outil rotatif.

Page 35

Utilisation du Outil Rotatif

Apprendre à utiliser le Outil Rotatif, c’est d’abord en con-

naître le maniement. Tenez-le dans votre main pour en

sentir le poids et l’équilibre. Habituez-vous à la forme coni-

que de son boîtier qui permet d’empoigner le Outil Rotatif

comme s’il s’agissait d’un stylo ou d’un crayon.

Lorsque vous mettez l’outil en marche pour la première

fois, tenez-le éloigné de votre visage. Certains accessoires

peuvent avoir été endommagés durant la manutention et

peuvent alors se séparer en morceaux lorsqu’ils atteignent

une certaine vitesse. Ceci ne survient pas fréquemment,

mais il vaut mieux prévenir.

Pratiquez d’abord sur des matériaux de rebut pour voir

comment coupe le Outil Rotatif. N’oubliez pas que le travail

est accompli par la vitesse de l’outil et par l’accessoire

monté dans la douille de serrage. Vous ne devez pas vous

appuyer sur l’outil ni pousser celui-ci dans le matériau.

Abaissez plutôt l’accessoire en rotation, légèrement vers la

pièce, en le laissant toucher l’endroit où vous voulez com-

mencer la coupe (ou le ponçage ou la gravure, etc.). Axez

vos efforts sur le guidage de l’outil sur la pièce, en n’exer-

çant qu’une très faible pression de votre main. Laissez

l’accessoire faire le travail.

Il est habituellement préférable de passer l’outil plusieurs

fois plutôt que de tenter de faire tout le travail d’une seule

fois. Ainsi, pour pratiquer une coupe, passez l’outil allant-

venant sur la pièce, tout comme vous le feriez avec un petit

pinceau. Coupez un peu de matériau à chaque passage

jusqu’à ce que vous atteigniez la profondeur désirée. L’ap-

proche douce et adroite est celle qui convient le mieux à la

plupart des tâches. Vous exercez ainsi un meilleur con-

trôle, êtes moins susceptible de commettre des erreurs, et

obtenez le meilleur rendement de l’accessoire.

Pour obtenir un meilleur contrôle dans le travail de

précision, tenez le Outil Rotatif comme un crayon,

entre le pouce et l’index.

Tenez l’outil dans la « paume de la main » pour le

meulage de surfaces planes ou lors de l’utilisation de

disques de découpage.

Chaque fois que vous

prenez l’outil, veillez à ne

pas couvrir les trous d’aération avec votre main, ce qui

a pour effet d’empêcher l’air de circuler à l’intérieur et

ainsi faire surchauffer le moteur.

AVERTISSEMENT

Portez Des Lunettes De Protection



AVERTISSEMENT

Wear Eye Protection



Portez Des Lunettes De Protection

Use Anteojos De Protección

Questions ou problèmes ? Composez le 1-800-437-3635.

Ou visitez notre site web à www.Dremel.com

Page 36

Circuit électronique d’asservissement (EFC)

Votre outil est muni d’un circuit électronique

d’asservissement interne qui permet un démarrage en

douceur, lequel limite les contraintes qui se produisent lors

d’un départ à couple élevé. Ce système permet également

à la vitesse sélectionnée d’être maintenue quasiment

constante entre les régimes à vide et en charge.

Réglez l’affichage de vitesse pour convenir au travail à

effectuer : lors du travail de matériaux différents, les

meilleurs résultats s’obtiennent avec une vitesse

régulée. L’outil rotatif 398 est muni d’un contrôle de

vitesse intégré.

Ne jamais utiliser de

variateur de vitesse externe

sur cet outil.

Utilisez une pièce d’essai afin de sélectionner la vitesse

convenant à chaque tâche. Changez la vitesse pour

trouver celle convenant le mieux à l’accessoire que vous

utilisez et à la tâche à accomplir.

REMARQUE : Les changements de tension influent sur la

vitesse. Une tension d’entrée réduite ralentira le régime

de l’outil, particulièrement à son réglage le plus bas. Si

l’outil semble tourner lentement, augmentez le réglage

de la vitesse en conséquence.

Sélecteur de vitesse numérique

Votre outil rotatif est muni d’un sélecteur de vitesse

numérique qui affiche la vitesse de rotation de l’outil sur un

écran à cristaux liquides. La vitesse peut être choisie tous

les 1000 tr/min entre 5 000 et 35 000 tr/min. Il suffit

d’appuyer sur les boutons du sélecteur qui sont repérés

positif ou négatif.

POUR METTRE L’OUTIL EN « MARCHE », faites glisser

l’interrupteur de MARCHE/ARRÊT à la position «

MARCHE » (ON).

POUR « ARRÊTER » L’OUTIL, faites glisser l’interrupteur

de MARCHE/ARRÊT à la position « ARRÊT » (OFF).

POUR ACCÉLÉRER, appuyez sur le bouton repéré du

signe +.

POUR DÉCÉLÉRER, appuyez sur le bouton repéré du

signe -.

Nécessité de vitesses plus lentes

Cependant, certains matériaux (certains plastiques, par

exemple) nécessitent une vitesse relativement lente parce

que la friction de l’accessoire à haute vitesse produit de la

chaleur et peut faire fondre le plastique.

Les basses vitesses (15 000 tours/minute ou moins) sont

généralement préférables pour les opérations de polissage

ayant recours à des accessoires de polissage en feutre.

Elles peuvent également être préférables pour certains

travaux délicats tels que la sculpture ou la gravure délicate

dans le bois, et les pièces fragiles de modelage. Toutes les

applications de brossage nécessitent une vitesse plus faible

pour éviter que les fils de fer ne soient éjectés du moyeu de

la brosse.

Les vitesses plus élevées sont préférables pour ciseler,

couper, rainurer, façonner, couper des feuillures ou des

moulures dans le bois.

Les bois durs, les métaux et le verre nécessitent une vitesse

élevée, tout comme le perçage qui doit également être

effectué à haute vitesse.

Souvenez-vous que vous pouvez effectuer la plupart de vos

travaux à la vitesse normale de 35 000 tr/min, mais pour

certains matériaux et types de travaux, il faut utiliser une

vitesse plus faible. Les modèles à variation de vitesse ont

été développés dans ce but.

Pour vous aider à déterminer la vitesse de service optimale

pour différents matériaux ou accessoires, nous avons

préparé une série de tableaux qui apparaissent aux pages

37, 38 et 39. En consultant ces tableaux, vous aurez tôt fait

de découvrir les vitesses recommandées pour tous les

genres l’accessoires. Examinez bien ces tableaux pour vous

familiariser avec le contenu de chacun.

En dernière analyse, la meilleure façon de déterminer la

bonne vitesse de travail sur un matériau donné est de

procéder à des essais pendant quelques minutes sur une

pièce de rebut, même après avoir consulté le tableau. Vous

apprendrez vite qu’une vitesse plus lente ou plus rapide est

plus efficace, par une simple observation de ce qui se

produit lorsque vous passez l’outil une ou deux fois à des

vitesses différentes. Ainsi, lorsque vous travaillez avec une

matière plastique, commencez à basse vitesse et aug-

mentez cette vitesse jusqu’à ce que vous constatiez que la

matière plastique fond au point de contact. Diminuez la

vitesse progressivement afin d’obtenir la vitesse de travail

optimale.

Certaines règles concernant la vitesse :

1. Les matières plastiques et les matières qui fondent à

basses températures doivent être coupées à basses

vitesses.

2. Le polissage, l’émeulage et le nettoyage à l’aide d’une

brosse métallique doivent se faire à des vitesses de

moins de 15 000 tours/minute afin de prévenir les

dommages à la brosse.

3. Le bois doit être coupé à haute vitesse.

4. Le fer ou l’acier doit être coupé à une vitesse maximum

si on utilise un accessoire au carbure de tungstène,

mais à des vitesses moindres si on utilise des couteaux

à acier rapide. Si un tel couteau commence à claquer,

c’est généralement une indication qu’il tourne trop

lentement.

5. L’aluminium, les alliages de cuivre, les alliages de

plomb, les alliages de zinc, et l’étain peuvent être

coupés à n’importe quelle vitesse, selon le genre de

coupe que l’on effectue. Utilisez de la paraffine ou tout

autre lubrifiant convenable sur le couteau pour éviter

que le matériau coupé n’adhère aux dents du couteau.

Il ne suffit pas d’accroître la pression sur l’outil lorsqu’il ne

coupe pas à votre satisfaction. Peut-être devriez-vous

utiliser un couteau différent ou peut-être un ajustement de

la vitesse solutionnerait le problème. Cependant, faire

pression sur l’outil aide rarement.

Vitesses d’utilisation pour les accessoires

Utilisez uniquement les accessoires de haute performance mis à l'épreuve par Dremel.

MISE EN GARDE

Page 37

NUMÉRO DE

CATALOGUE BOIS

TENDRE BOIS

DUR

STRATIFIÉS

MATIÈRES PLASTIQUES

ACIER ALUMINIUM,

LAITON, ETC. COQUILLE /

PIERRE CÉRAMIQUE VERRE

RÉ

ÉG

S D

E V

* Vitesse pour coupes légères, risque de brûlures sur rainures profondes.

• Selon le sens de coupe par rapport au grain du bois.

COUTEAUX À COUPE RAPIDE

COUTEAUX À GRAVER

POINTE DE POLISSAGE EN CAOUTCHOUC

ACCESSOIRES DE COUPE

MÈCHES DE TOUPILLAGE À HAUTE VITESSE

100, 121, 131, 141

114, 124, 134, 144

189, 190

118, 191, 193

192, 194

116, 117, 125, 196

115, 178

197

198

199

425, 427 9,000-11,000 5,000-8,000

409, 420, 426, 540

560, 561, 562

12,000-25,000

12,000-25,000•

5,000-9,000

25,000-35,000

610

612, 613, 614, 632, 640

650, 652

654

12,000-17,000*

25,000-35,000*

12,000-17,000•

9,000-11,000•

25,000-35,000•

9,000-11,000•

25,000-35,000*

18,000-24,000*

12,000-17,000*

18,000-24,000*

12,000-17,000*

18,000-24,000

12,000-17,000

9,000-11,000

12,000-17,000

9,000-11,000

25,000-35,000*

18,000-24,000*

25,000-35,000*

12,000-17,000*

25,000-35,000*

12,000-17,000*

25,000-35,000*

9,000-11,000*

12,000-17,000*

9,000-11,000*

5,000-11,000*

9,000-11,000

5,000-9,000

18,000-24,000

12,000-17,000

9,000-11,000

5,000-9,000

5,000-8,000

9,000-11,000

18,000-24,000

9,000-11,000

25,000-35,000

9,000-11,000

5,000-9,000

12,000-17,000

9,000-11,000

25,000-35,000

Utilisez uniquement les accessoires de haute performance mis à l'épreuve par Dremel.

105, 108

106, 109

107, 110

111

112

113

25,000-35,000*

Page 38

NUMÉRO DE

CATALOGUE BOIS

TENDRE BOIS

DUR STRATIFIÉS

MATIÈRES PLASTIQUES ACIER ALUMINIUM,

LAITON, ETC. COQUILLE /

PIERRE CÉRAMIQUE VERRE

RÉGLAGES DE VITESSE

* Vitesse pour coupes légères, risque de brûlures sur rainures profondes.

• Selon le sens de coupe par rapport au grain du bois.

POINTES DE MEULE EN DIAMANT

MEULES À L’OXYDE D’ALUMINIUM

MEULES AU CARBURE DE SILICIUM

COUTEAUX AU CARBURE DE TUNGSTÈNE

7103, 7105, 7117,

7120, 7122, 7123,

7134, 7144

541, 915, 923, 924,

945, 997, 8153

913, 914, 943, 953, 954,

963, 964, 974, 992

8160, 8162, 8163

9901, 9902,

9903, 9904,

9905, 9906, 9912

18,000-24,000 18,000-24,000 5,000-8,000 9,000-11,000 12,000-17,000 5,000-9,000 18,000-25,000

18,000-25,000 18,000-25,000

18,000-25,000

5,000-9,000

9909, 9910, 9911

904, 922, 932

941, 952, 984,

8173, 8174, 8175

911, 921, 962

973, 8184

83322, 83642,

83702, 86442

83142, 84382

84922

85422

85562

85342, 85602

85622

903, 971, 8193

981, 8200, 8202

8215

18,000-24,000 18,000-24,000

5,000-8,000

12,000-17.000

5,000-8,000

12,000-17.000

18,000-24,000

25,000-35,000

5,000-11,000

5,000-8,000

12,000-25,000

5,000-11,000 5,000-8,000 9,000-11,000 5,000-11,000

5,000-11,000

18,000-24,000

5,000-17,000

25,000-35,000

5,000-17,000

18,000-35,000 18,000-35,000

25,000-35,000

Utilisez uniquement les accessoires de haute performance mis à l'épreuve par Dremel.

Page 39

NUMÉRO DE

CATALOGUE BOIS

TENDRE BOIS

DUR

STRATIFIÉS MATIÈRES

PLASTIQUES

ACIER ALUMINIUM,

LAITON, ETC. COQUILLE /

PIERRE CÉRAMIQUE VERRE

RÉGLAGES DE VITESSE

* Vitesse pour coupes légères, risque de brûlures sur rainures profondes.

• Selon le sens de coupe par rapport au grain du bois.

ACCESSOIRES DE POLISSAGE

461, 462, 463, 464, 465

466, 414,429, 422, 423

407, 408, 432

430, 431, 438

439, 440, 444

5,000-12,000

25,000-35,000

5,000-25,000

Utilisez uniquement les accessoires de haute performance mis à l'épreuve par Dremel.

ACCESSOIRES DE PONÇAGE

Entretien

L’entretien préventif effectué

par des employés non auto-

risés peut entraîner un positionnement erroné des

composants et des fils internes, et ainsi causer des

dangers sévères. Il est recommandé que l’entretien et la

réparation de nos outils soient confiés à un centre de

service-usine Dremel ou à un centre de service après-vente

Dremel agréé.

BALAIS DE CHARBON

Les balais et le collecteur de votre outil ont été conçus pour

donner plusieurs heures de fonctionnement sans aléas.

Pour maintenir le moteur en forme, nous recommandons

d’examiner les balais tous les deux à six mois. Vous ne

devriez utiliser que les balais de rechange d’origine Dremel

qui conviennent spécialement à votre outil.

ENTRETIEN DES BALAIS REMPLAÇABLES

Modèle 398

Les balais doivent être inspectés fréquemment lorsque les

outils sont utilisés de façon continue. Si l’outil ne tourne

que sporadiquement, perd de la puissance, produit des

bruits inusités ou tourne à vitesse réduite, vérifiez les ba-

lais. Si vous continuez à utiliser l’outil dans cet état, vous

pourriez l’abîmer de façon permanente.

Pour enlever le volet de balai

Débranchez l’outil. Les deux volets de balai sont fixés par

verrou à encliquetage. Pour libérer l’encliquetage, mettez

le bout « tournevis » de la clé (fournie) dans la fente située

à l’arrière du volet et soulevez comme indiqué à la figure 1.

Avec l’encliquetage libéré, soulevez l’arrière du volet en

exerçant une légère force et enlevez du boîtier le sous-

ensemble du volet et ressort, Figure 2.

Inspectez les deux balais

Le cordon étant débranché, retirez les capuchons des ba-

lais un à la fois, à l’aide d’un petit tournevis, en tournant le

capuchon en sens anti-horaire, et vérifiez chacun des

balais. Si le balai a moins de 3,2 mm de long et que le bout

du balai qui vient en contact avec le commutateur est

rugueux et/ou piqué, le balai doit être remplacé. Vérifiez les

deux balais. Habituellement, les balais ne s’usent pas

simultanément mais, si l’un d’eux est usé, remplacez les

deux. Assurez-vous que les balais sont posés de la

manière illustrée. La surface courbée du balai doit suivre la

courbe du commutateur.

Pour remonter le volet de balai

Faites reposer le dessous carré du volet de balais sur

l’ouverture carrée du logement. Assurez-vous que le

ressort repose sur la rainure en vé du balai, Figure 3.

Page 40

Renseignements sur l’entretien

AVERTISSEMENT

BALAI

RESSORT

DE BALAI

CAPUCHON

DU BALAI

L’EXTRÉMITÉ COURBÉE

DU BALAI DOIT SUIVRE

LA COURBE DU BÂTI

FIG. 1

FIG. 2

FIG. 3

Questions ou problèmes ? Composez le

1-800-437-3635 (1-800-4-DREMEL)

Poussez l’avant du volet dans la fente, Figure 4, ensuite

appuyez sur l’arrière pour encliqueter le verrou dans sa

fente, Figure 5.

Après avoir remplacé les balais, on doit faire tourner l’outil

sans charge ; placez-le sur une surface propre et laissez-le

tourner librement pendant cinq minutes sans charger (ou

utiliser) l’outil. Les balais pourront ainsi se « caler » adé-

quatement, et chaque jeu de balais durera plus longtemps.

La vie totale de votre outil s’en trouvera également pro-

longée car la surface du commutateur durera plus long-

temps.

ROULEMENTS

Le modèle 398 comporte des roulements à billes. Aucun

graissage supplémentaire n'est nécessaire dans des

conditions normales d'utilisation.

Nettoyage

Pour éviter le risque d’acci-

dents, débranchez toujours

l’outil de la prise de courant avant de procéder au

nettoyage ou à l’entretien. Vous pouvez très bien le

nettoyer à l’air comprimé. Dans ce cas, portez toujours

des lunettes de sécurité.

Gardez les prises d’air et les interrupteurs propres et libres

de débris. N’essayez pas de les nettoyer en introduisant des

objets pointus dans leurs ouvertures.

Certains produits de

nettoyage et dissolvants

dont la gazoline, le tétrachlorure de carbone, les

nettoyeurs chlorés, l’ammoniaque et les détergents

ménagers contenant de l’ammoniaque peuvent abîmer

les pièces en plastique.

Rallonges

Si un cordon de rallonge

s'avère nécessaire, vous

devez utiliser un cordon avec conducteurs de dimension

adéquate pouvant porter le courant nécessaire à votre

outil. Ceci préviendra une chute excessive de tension, une

perte de courant ou une surchauffe. Les outils mis à la

terre doivent utiliser des cordons de rallonge trifilaires

pourvus de fiches à trois broches ainsi que des prises à

trois broches.

DIMENSIONS DE RALLONGES RECOMMANDÉES

OUTILS 120 VOLTS COURANT ALTERNATIF

REMARQUE: Plus le calibre est petit, plus le fil est gros.

Page 41

AVERTISSEMENT

MISE EN GARDE

Intensité

nominale

de l’outil

Longueur en pieds Longueur en mètres

3-6

6-8

8-10

10-12

12-16

18 16 16 14 .75 .75 1.5 2.5

18 16 14 12 .75 1.0 2.5 4.0

16 16 14 12 1.0 2.5 4.0 —

14 12 — — — — — —

25 50 100 150 15 30 60 120

Calibre A.W.G. Calibre en mm2

FIG. 4

FIG. 5

Page 42

Reportez-vous à la section d’informations sur le bon de

commande d’accessoires DREMEL : vous y trouverez les

illustrations des accessoires disponibles. Vous pouvez

vous procurer ces accessoires auprès de votre quin-

caillerie locale ou au centre de bricolage ou d’articles

ménagers le plus proche de chez vous.

Douilles

Si vous vous attendez à utiliser différents accessoires,

nous vous recommandons d’acheter initialement un jeu

complet de quatre douilles. Rangez-les de manière à avoir

la douille de taille appropriée pour tout accessoire ou foret

que vous désirez utiliser. Les douilles de 3,2 mm, 2,4

mm, 0,8 mm et 1,6 mm peuvent actuellement recevoir

tous les accessoires Dremel offerts. Les douilles d’1/8

po sont comprises dans la plupart des kits d’outils

rotatifs.

Mandrins

Un mandrin est une tige à embout fileté ou à vis qui est

nécessaire pour l’utilisation d’accessoires de polissage, de

disques de découpage, de disques de ponçage ou de

meules de polissage. Les mandrins sont utilisés parce que

les disques de ponçage, les disques de découpage et les

accessoires similaires doivent être remplacés souvent. Le

mandrin est une tige permanente, ce qui vous permet de

ne remplacer que la tête usée au besoin et d’économiser

les frais de remplacer l’arbre chaque fois.

Mandrin à vis No. 401

Il s’agit d’un mandrin à vis utilisé avec la pointe de polis-

sage en feutre et les disques de polissage en feutre. Tiges

de 3,2 mm.

Mandrin à petite vis No. 402

Il s’agit d’un mandrin avec une petite vis à son extrémité. Il

s’utilise avec les disques de découpage en émeri et en fibre

de verre, les disques de ponçage et les disques de

polissage. Tiges de 3,2 mm.

Mandrin à extrémité filetée No. 424

Il s’agit d’un mandrin présentant une extrémité filetée qui

se visse dans la pointe de polissage, accessoire No. 427.

Tiges de 3,2 mm.

Couteaux à grande vitesse

Offerts en un grand nombre de formes, les couteaux à

grande vitesse servent à ciseler, couper et mortaiser dans

le bois, les matières plastiques et les métaux mous tels

que l’aluminium, le cuivre et le laiton. Ce sont les acces-

soires à utiliser pour le détourage à main libre ou le cise-

lage dans le bois ou le plastique, ainsi que pour le coupage

de précision. Faits d’acier de haute qualité. Tiges de 3,2

mm.

Couteaux au carbure de tungstène

Ces couteaux résistants et de longue durée sont destinés à

être utilisés sur l’acier trempé, la céramique cuite et autres

matériaux très durs. On peut s’en servir pour graver les

outils et le matériel de jardinage. Tiges de 3,2 mm.

Couteaux à graver

Ce groupe présente un vaste éventail de tailles et de

formes, et ces couteaux sont conçus pour le travail délicat

sur la céramique (à l’état vert), les sculptures en bois, les

bijoux et la gravure sur coquillages, os, etc. On les utilise

souvent dans le travail complexe de production des pla-

quettes à circuits imprimés. Ils ne doivent pas être utilisés

sur l’acier et autres matériaux très durs, mais ils sont ex-

cellents sur le bois, les matières plastiques et les métaux

mous. Ils nécessitent la tiges de 2,4 mm.

Couteaux au carbure de tungstène

(aux dents nervurées)

Les dents très affilées, à coupe rapide, enlèvent une plus

grande quantité de matériau tout en se chargeant le moins

possible. S’emploient sur la fibre de verre, le bois, les

matières plastiques, l’époxyde et le caoutchouc. Tiges de

3,2 mm et 2,4 mm.

Meules en oxyde d’aluminium (rouge/brun)

Rondes, pointues, plates : elles sont offertes dans toutes

les formes. Ces meules sont faites d’oxyde d’aluminium et

elles couvrent pratiquement chaque application de meu-

lage. Vous pouvez les utiliser pour aiguiser les lames de

tondeuse à gazon, les pointes de tournevis, les couteaux,

les ciseaux, les burins et autres outils de coupe. Utilisez-

les pour enlever les bavures sur les pièces coulées en

métal, ébarber tout métal après la coupe, lisser les joints

soudés, meuler les rivets et enlever la rouille. Ces meules

peuvent être réaiguisées avec une pierre d’ébarbage. Dans

les ateliers d’usinage, les forets et les couteaux pour usage

à grande vitesse sont généralement meulés à l’aide de dis-

ques en oxyde d’aluminium. Tiges de 3,2 mm.

Meules au carbure de silicium (bleu/vert)

Plus robustes que les pointes en oxyde d’aluminium, ces

meules sont conçues spécialement pour usage sur les

matériaux durs tels que le verre et la céramique. On les

utilise souvent pour enlever les marques et l’excès de

glaçure sur la céramique, ainsi que la gravure sur le verre.

Tiges de 3,2 mm.

Pointes de meule en diamant

Excellentes pour le travail de précision sur le bois, le jade,

la céramique, le verre et autres matériaux durs. Les

mèches sont recouvertes de particules de diamant. Tiges

de 2,4 mm.

Accessoires Dremel

Utilisez uniquement les accessoires de haute performance mis à l'épreuve par Dremel.

Aucun des autres accessoires n’a été conçu pour cet outil. Leur usage pourrait occasionner

des blessures corporelles ou des dommages matériels.

AVERTISSEMENT

Page 43

Brosses métalliques

Trois formes différentes de brosses en fil métallique sont

offertes. Pour obtenir de meilleurs résultats, les brosses

en fil métallique doivent être utilisées à des vitesses ne

dépassant pas 15 000 tr/min. Référez-vous au chapitre

sur les vitesses d’utilisation pour déterminer le réglage

approprié de l’outil. Les trois formes sont offertes en trois

matériaux différents : acier inoxydable, laiton et fil de

carbone. L'acier inoxydable est efficace sur l'étain,

l'aluminium, l'acier inoxydable et les autres métaux, sans

laisser d'« après-rouille ». Les brosses en laiton ne

forment pas d'étincelles et sont plus douces que l'acier, ce

qui les rend adaptées pour usage sur les métaux mous tels

que l'or, le cuivre et le laiton. Les brosses en fil de carbone

sont bonnes pour le nettoyage à usage général.

Brosses en soie de porc

Ces brosses conviennent parfaitement bien au nettoyage

de l’argenterie, des bijoux et des objets d’antiquité. Les

trois formes permettent d’atteindre les angles étroits et

autres endroits difficiles d’accès. Les brosses en soie de

porc peuvent être utilisées avec la pâte à polir pour ac-

célérer le nettoyage ou le polissage.

Pression de brossage

1. Souvenez-vous : ce sont les pointes d’une brosse

métallique qui font le travail. N’appliquez qu’une

pression très légère sur la brosse de sorte que seules les

pointes des poils viennent en contact avec la pièce.

2. Si vous appliquez une pression trop importante, les

poils seront surchargés, résultant en un balayage de la

pièce. Si ceci se prolonge, la durée de vie de la brosse

s’en trouvera écourtée à cause de la fatigue des poils.

3. Appliquez la brosse sur la pièce de manière à ce que

la plus grande partie possible de sa tranche soit en

contact total avec la pièce. Appliquer le côté ou le bord

de la brosse sur la pièce résulterait en une cassure des

poils et écourterait sa durée de vie.

Accessoires de polissage

Ceux-ci comprennent une pointe ainsi qu’un disque à polir,

tous deux imbibés, pour lisser les surfaces métalliques ;

une pointe et un disque en feutre ainsi qu’un disque en

tissu servant tous à polir les matières plastiques, les

métaux et les petites pièces de bijouterie. Ce groupe com-

prend également une pâte à polir (No. 421) pour usage

avec les disques à polir en feutre et en tissu.

Les pointes de polissage produisent une surface très lisse,

mais la surface est plus éclatante lorsque l’on utilise les

disques en feutre ou en tissu et la pâte à polir. Pour de

meilleurs résultats, les accessoires de polissage

doivent être utilisés à des vitesses non supérieures à 15

000 tr/min. Référez-vous au chapitre sur les vitesses

d’utilisation pour déterminer le réglage approprié de

l’outil.

Aucun pâte à polir n’est nécessaire si on utilise le disque à

polir No. 425, la pointe à polir No. 427.

Meules abrasives en oxyde d’aluminium

Servent à enlever la peinture, ébarber le métal et polir

l’acier inoxydable ainsi que les autres métaux. Offertes en

grains fin et moyen. Tiges de 3,2 mm.

Accessoires de ponçage

Les disques de ponçage, à grains fin, moyen et gros, sont

adaptés au mandrin No. 402. Ils peuvent être utilisés pour

pratiquement toute petite tâche de ponçage à exécuter,

allant de la fabrication de maquettes à la finition de beaux

meubles. Ces accessoires comprennent également le tam-

bour ponceur, petit tambour qui s’insère dans le Outil

Rotatif et permet de façonner le bois, de lisser la fibre de

verre, de poncer l’intérieur des courbes et autres endroits

difficiles, et d’accomplir d’autres tâches de ponçage. Vous

remplacez les bandes de ponçage sur le tambour à mesure

qu’elles s’usent et perdent leur grain. Les bandes sont

offertes en grains fin ou gros. Les disques lamellaires

meulent et polissent les surfaces plates ou à contours. Ils

peuvent être utilisés le plus efficacement possible en tant

que ponceuses de finition après avoir procédé à un

ponçage de surface et à une extraction de matériaux plus

intensifs. On peut trouver des disques lamellaires à grain

fin et à gros grain. Les buffles sont un excellent accessoire

de finition pour le nettoyage et le ponçage léger. Ils sont

d’un usage efficace sur le métal, le verre, le bois,

l’aluminium et le plastique. Les buffles à gros grain et à

grain moyen sont vendus ensemble. Tiges de 3,2 mm.

Meule

Utiliser pour ébavurer, enlever la rouille et la rectification à

usage général. Utiliser avec le mandrin No. 402.

15°

CORRECT

Les pointes des poils font le travail.

INCORRECT

Pression excessive risquant de briser les poils.

Page 44

Disques de découpage

Ces disques minces en fibre de verre ou émeri servent à

trancher, couper et autres opérations du genre. Utilisez-les

pour couper les têtes de boulon et écrous gelés, ou pour

refaire la fente d’une tête de vis qui est si abîmée que le

tournevis n’y a plus de prise. Très efficaces pour couper les

câbles BX, les petites tiges, les tubes et les câbles, ainsi que

pour pratiquer des trous rectangulaires dans la tôle.

Mèche pour coupe de murs secs

Vous donne des coupes rapides et nettes dans les murs

secs.

Mèche pour coupe de carrelage

Coupe le carrelage des murs en céramique, les plaques de

ciment et le plâtre.

Mèche pour coupe en spirale

Coupe à travers tous les types de bois et bois composites.

Fers de défonceuse en acier rapide

Pour le défonçage, la marqueterie et le mortaisage du bois

et autres matériaux mous. Utilisez-les avec l’accessoire de

défonçage Dremel No 330 et la table de toupillage Dremel

No 231.

Accessoires Dremel - (suite)

Le mandrin No. 401 s'emploie avec les meules et l'embout de polissage en feutre. Insérez l'embout sur la vis

soigneusement. L'embout en feutre doit descendre droit sur le mandrin de la vis, et il doit être tourné complètement jusqu'à

la douille.

Le mandrin No. 402 possède une petite vis à son extrémité, et cette vis est utilisée avec les patins de ponçage et les meules

de coupe à l'émeri. Les vitesses élevées, habituellement les vitesses maximales, sont celles qui conviennent le mieux à la

plupart des tâches, y compris la coupe de l'acier qui est illustrée ici.

Page 45

Accessoires Dremel

565

Nécessaire universel de coupe

• Comprend 2 mèches de coupe de murs secs (560)

et une mèche de coupe en spirale (561).

•Coupe facilement la fibre de verre, le bois et les

murs secs.

566

Nécessaire de coupe de céramique

• Comprend 1 mèche pour coupe de carrelage en

céramique (562).

• Coupe le carrelage mural en céramique à toute

forme.

Questions ou problèmes ? Composez le 1-800-437-3635.

Pour remplacer une bande sur la ponceuse à tambour, desserrez la vis sans la retirer pour contracter le tambour, puis faites

glisser la vieille bande à l'extérieur. Faites glisser la nouvelle bande de ponçage sur la ponceuse, puis donnez de l'expansion

au tambour en serrant à nouveau la vis.

Avant chaque usage, vérifiez pour vous assurer que tous les composants sont assemblés

sur la tige de l'accessoire et que le tambour est suffisamment étendu pour fixer solidement

la bande durant l'utilisation. Si la bande de ponçage est lâche sur le tambour durant le fonctionnement, elle peut être

projetée et vous frapper ou frapper les personnes présentes.

AVERTISSEMENT

Le filet de la vis à métaux sur le mandrin No. 424 se visse dans la pointe à polir No. 427. Ce mandrin et les autres

mandrins filetés doivent être vissés fermement sur la douille avant d'être utilisés.

Page 46

Colonne pour perceuse modèle 212

Surface de travail de 6 pouces carrés, 0 à 76,2 mm de

profondeur, pour le perçage de précision, le toupillage et

le rainurage. Table rainurée pour guides ou serra-flan.

Peut tenir les modèles 275, 285, 395, 398 et 850.

Table de façonnage et toupillage modèle 231

Transforme le Outil Rotatif en une machine à façonner le

bois montée sur établi. Cramponnez-la à un établi et vous

pourrez alors faire un travail de qualité professionnelle en

rainurage, ébarbage, mortaisage et ponçage de formes

irrégulières avec exactitude et facilité. Grande table de

travail de 203,2 x 152,4. S’utilise avec les modèles 270,

275, 280, 285, 370, 380, 395, 398 et 850.

Accessoire toupie modèle 330

Façonne, aiguise, biseaute, coupe, rainure, moulure, etc.

Le guide de bord ajustable s’enlève facilement pour le

toupillage à main libre. Le modèle 330 peut être utilisé

avec les modèles 270, 275, 280, 285, 380, 395, 398

et 850.

Arbre flexible modèle 225

Permet le contrôle du bout des doigts pour les coins

serrés et les endroits difficiles d’accès. Le câble de 914.4

(36 po) de long se fixe sur les modèles 275, 285, 395,

398 et 850. Sa poignée genre crayon de 13,0 mm de

diamètre ne chauffe pas et est idéale pour ciselage léger

sur le bois et autres usages.

Accessoires Dremel

Ajoutez ces accessoires Dremel à votre atelier compact et accroissez la souplesse d’emploi de votre Outil Rotatif.

Page 47

Garantie limitée de Dremel

Votre Outil Rotatif Dremel est garanti contre les vices de matériaux ou d’exécution pendant un délai cinq

ans depuis la date d’achat. Dans l’hypothèse où le produit ne se conformerait pas à cette garantie écrite,

veuillez procéder de la façon suivante :

1. NE RAPPORTEZ PAS le produit à l’endroit où vous l’avez acheté.

2. Emballez avec soin le produit seul, sans aucun autre article, et renvoyez-le, port payé, accompagné :

A. d’une copie de votre preuve d’achat datée (veuillez en garder une copie pour vous-même)

B. d’une déclaration écrite concernant la nature du problème

C. d’une indication de vos nom, adresse et numéro de téléphone, à l’adresse suivante :

ÉTATS-UNIS

Dremel Service Center Dremel Service Center

4915 Twenty-First Street OU 4631 E. Sunny Dunes

Racine, Wisconsin 53406 Palm Springs, California 92264

1-800-437-3635 1-800-275-2052

CANADA À L’EXTÉRIEUR DU TERRITOIRE

Giles Tool Agency CONTINENTAL DES ÉTATS-UNIS

6520 Lawrence Av. East Consultez votre distributeur local ou écrivez à :

Scarborough, Ontario Dremel

Canada M1C 4A7 4915 Twenty-First St.

1-888-285-3476 Racine, Wisconsin 53406

Nous vous recommandons d’assurer le paquet contre la perte ou les dommages en cours de route dont

nous ne pouvons assumer la responsabilité.

Cette garantie n’est offerte qu’à l’acheteur enregistré d’origine. LES DOMMAGES AU PRODUIT RÉSULTANT

DE MANIPULATIONS, ACCIDENT, USAGE ABUSIF, NÉGLIGENCE, RÉPARATIONS OU ALTÉRATIONS NON

AUTORISÉES, UTILISATION D’ACCESSOIRES NON APPROUVÉS OU AUTRES CAUSES NON LIÉES À LA

DÉFAILLANCE DES MATÉRIAUX OU DE L’EXÉCUTION NE SONT PAS COUVERTS PAR CETTE GARANTIE.

Aucun employé, mandataire, vendeur ou autre personne n’est autorisé à accorder des garanties au nom de

Dremel. Si l’inspection effectuée par Dremel révèle que le problème a été causé par une défaillance des

matériaux ou de l’exécution dans les limites de la garantie, Dremel réparera ou remplacera le produit

gratuitement et renverra le produit port payé. Si elles peuvent être effectuées, les réparations rendues

nécessaires par l’usure normale ou un usage abusif, ou les réparations du produit une fois expirée la

période de garantie, seront facturées aux tarifs réguliers de l’usine.

DREMEL N’ACCORDE AUCUNE AUTRE GARANTIE DE QUELQUE NATURE QUE CE SOIT, EXPLICITE OU

IMPLICITE, ET TOUTES LES GARANTIES IMPLICITES DE COMMERCIALISATION ET D’APTITUDE À UN

USAGE PARTICULIER EN SUS DE L’OBLIGATION SUSVISÉE SONT DÉNIÉES PAR LES PRÉSENTES PAR

DREMEL ET EXCLUES DE CETTE GARANTIE LIMITÉE.

Cette garantie vous accorde certains droits précis, et vous pouvez également avoir d’autres droits qui

varient d’un endroit à un autre. L’obligation du garant se limite à réparer ou remplacer le produit. Le garant

n’est responsable d’aucun dommage accessoire ou indirect attribuable à cette supposée défaillance.

Certaines juridictions ne permettent pas l’exclusion ou la limitation des dommages accessoires ou

indirects ; il se peut donc que les limitations ou l’exclusion qui précède ne s’appliquent pas à vous.

En ce qui concerne les prix et la façon de vous prévaloir de la garantie sur le territoire continental des États-

Unis, mettez-vous en contact avec votre distributeur Dremel local.

Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056 -2230, E.U.A.

Importado en México por: Robert Bosch, S.A. de C.V., Calle Robert Bosch No. 405, Zona Industrial,

Toluca, Edo. de México, C.P. 50070, Tel. (722) 2792300

Page 48

Pagina 49

P.O. Box 1468

Racine, Wisconsin 53401

• Seguridad

• Ensamblaje

• Funcionamiento

• Maintenance

• Información sobre accesorios

• Garantía

• Lista de juegos de accesorios

• Piezas de repuesto

1-800-437-3635

http://www.dremel.com

Robert Bosch Tool

Corporation

1997

Todos los derechos

reservados

a g

e a

a v

d D

s d

e f

y s

o 3

8Sea sincero … ¿Ha leído este

MANUAL DEL USUARIO?

Los productos de la marca Dremel son fabricados y vendidos por la

División Dremel de Robert Bosch Tool Corporation

Pagina 50

Area de trabajo

Mantenga el área de trabajo limpia y bien iluminada. Las

mesas desordenadas y las áreas oscuras invitan a que se

produzcan accidentes.

No utilice herramientas mecánicas en atmósferas

explosivas, tales como las existentes en presencia de

líquidos, gases o polvos inflamables. Las herramientas

mecánicas generan chispas y éstas pueden dar lugar a la

ignición del polvo o los vapores.

Mantenga a las personas que se encuentren presentes, a

los niños y a los visitantes alejados al utilizar una

herramienta mecánica. Las distracciones pueden hacer que

usted pierda el control.

Seguridad eléctrica

Las herramientas con aislamiento doble están equipadas

con un enchufe polarizado (un terminal es más ancho que

el otro). Este enchufe entrará en un tomacorriente

polarizado solamente de una manera. Si el enchufe no

entra por completo en el tomacorriente, déle la vuelta. Si

sigue sin entrar, póngase en contacto con un electricista

competente para instalar un tomacorriente polarizado.

No haga ningún tipo de cambio en el enchufe. El

aislamiento doble elimina la necesidad del sistema de

cordón de energía de tres hilos conectado a tierra y la fuente

de energía conectada a tierra. Antes de enchufar la

herramienta, asegúrese de que la tensión del tomacorriente

suministrada se encuentre dentro del margen de la tensión

especificada en la placa del fabricante. No utilice

herramientas con capacidad nominal "AC solamente" ("AC

only") con una fuente de energía DC.

Evite el contacto del cuerpo con las superficies

conectadas a tierra tales como tuberías, radiadores,

estufas de cocina y refrigeradores. Hay mayor riesgo de

que se produzcan sacudidas eléctricas si su cuerpo está

conectado a tierra. Si la utilización de la herramienta

mecánica en lugares húmedos es inevitable, se debe usar un

interruptor de circuito para fallos a tierra para suministrar la

energía a la herramienta. Los guantes de goma para

electricista y el calzado antideslizante aumentarán más la

seguridad personal.

No exponga las herramientas mecánicas a la lluvia ni a

situaciones húmedas. La entrada de agua en una

herramienta mecánica aumentará el riesgo de que se

produzcan sacudidas eléctricas.

No abuse del cordón. Nunca use el cordón para llevar las

herramientas ni para sacar el enchufe de un tomacorriente.

Mantenga el cordón alejado del calor, el aceite, los bordes

afilados o las piezas móviles. Cambie los cordones dañados

inmediatamente. Los cordones dañados aumentan el riesgo

de que se produzcan sacudidas eléctricas.

Al utilizar una herramienta mecánica a la intemperie,

utilice un cordón de extensión para intemperie marcado

"W-A" o "W". Estos cordones tienen capacidad nominal para

uso a la intemperie y reducen el riesgo de que se produzcan

sacudidas eléctricas. Consulte "Tamaños recomendados de

los cordones de extensión" en la sección Accesorios de este

manual.

Seguridad personal

Manténgase alerta, fíjese en lo que está haciendo y use el

sentido común cuando utilice una herramienta mecánica.

No use la herramienta cuando esté cansado o se

encuentre bajo la influencia de drogas, alcohol o

medicamentos. Un momento de distracción al utilizar

herramientas mecánicas puede dar lugar a lesiones

personales graves.

Vístase adecuadamente. No se ponga ropa holgada ni

joyas. Sujétese el pelo. Mantenga el pelo, la ropa y los

guantes alejados de las piezas móviles. La ropa holgada,

las joyas o el pelo largo pueden quedar atrapados en las

piezas móviles. Mantenga los mangos secos, limpios y libres

de aceite y grasa.

Evite el arranque accidental. Asegúrese de que el

interruptor esté en la posición "OFF" (apagado) antes de

enchufar la herramienta. El llevar las herramientas con el

dedo en el interruptor o el enchufar herramientas que tengan

el interruptor en la posición "ON" (encendido) invita a que se

produzcan accidentes.

Quite las llaves de ajuste o de tuerca antes de encender la

herramienta. Una llave de ajuste o de tuerca que se deje

puesta en una pieza giratoria de la herramienta puede

ocasionar lesiones personales.

No intente alcanzar demasiado lejos. Mantenga un apoyo

de los pies y un equilibrio adecuados en todo momento. El

apoyo de los pies y el equilibrio adecuados permiten un

mejor control de la herramienta en situaciones inesperadas.

Utilice equipo de seguridad. Use siempre protección de

los ojos. Se debe utilizar una máscara antipolvo, zapatos de

seguridad antideslizantes, casco o protección de los oídos

según lo requieran las condiciones.

Utilización y cuidado de las

herramientas

Utilice abrazaderas u otro modo práctico de fijar y

soportar la pieza de trabajo a una plataforma estable. La

sujeción de la pieza de trabajo con la mano o contra el

cuerpo resulta inestable y puede ocasionar pérdida de

control.

No fuerce la herramienta. Use la herramienta correcta

para la aplicación que desea. La herramienta correcta hará

el trabajo mejor y con más seguridad a la capacidad nominal

para la que está diseñada.

No utilice la herramienta si el interruptor no la enciende o

apaga. Toda herramienta que no se pueda controlar con el

interruptor es peligrosa y debe ser reparada.

Desconecte el enchufe de la fuente de energía antes de

hacer cualquier ajuste, cambiar accesorios o guardar la

herramienta. Estas medidas de seguridad preventivas

reducen el riesgo de arrancar la herramienta

accidentalmente.

Normas de seguridad para herramientas mecánicas

Lea y entienda todas las instrucciones. El incumplimiento de todas las instrucciones

indicadas a continuación puede dar lugar a sacudidas eléctricas, incendios y/o lesiones

personales graves. CONSERVE ESTAS INSTRUCCIONES

ADVERTENCIA

Pagina 51

Normas de seguridad para herramientas giratorias

Guarde las herramientas que no esté usando fuera del

alcance de los niños y otras personas no capacitadas. Las

herramientas son peligrosas en las manos de los usuarios

no capacitados.

Mantenga las herramientas con cuidado. Conserve las

herramientas de corte afiladas y limpias. Las

herramientas mantenidas adecuadamente, con bordes de

corte afilados, tienen menos probabilidades de atascarse y

son más fáciles de controlar. Toda alteración o modificación

constituye un uso incorrecto y puede tener como resultado

una situación peligrosa.

Compruebe la desalineación o el atasco de las piezas

móviles, la ruptura de piezas y cualquier otra situación

que pueda afectar el funcionamiento de las herramientas.

Si la herramienta está dañada, haga que realicen un

servicio de ajustes y reparaciones a la herramienta antes

de usarla. Muchos accidentes son causados por

herramientas mantenidas deficientemente. Establezca un

programa de mantenimiento periódico para la herramienta.

Utilice únicamente accesorios que estén recomendados

por el fabricante de su modelo. Los accesorios que

pueden ser adecuados para una herramienta pueden

volverse peligrosos cuando se utilizan en otra herramienta.

Servicio

El servicio de ajustes y reparaciones de una herramienta

debe ser realizado únicamente por personal de

reparaciones competente. El servicio o mantenimiento

realizado por personal no competente podría ocasionar un

peligro de que se produzcan lesiones. Por ejemplo: Los

cables internos pueden colocarse mal o pellizcarse, los

resortes de retorno de los protectores de seguridad pueden

montarse inadecuadamente.

Al realizar servicio de ajustes y reparaciones de una

herramienta, utilice únicamente piezas de repuesto

idénticas. Siga las instrucciones que aparecen en la

sección Mantenimiento de este manual. El uso de piezas

no autorizadas o el incumplimiento de las instrucciones de

Mantenimiento puede ocasionar un peligro de que se

produzcan sacudidas eléctricas o lesiones. Ciertos agentes

de limpieza, tales como gasolina, tetracloruro de carbono,

amoníaco, etc., pueden dañar las piezas de plástico.

Los accesorios deben tener capacidad nominal para al

menos la velocidad recomendada en la etiqueta de

advertencia de la herramienta. Las muelas y otros

accesorios que funcionen a velocidades superiores a la

velocidad nominal pueden saltar en pedazos y causar

lesiones.

Sujete siempre la herramienta por las superficies de

agarre aisladas al realizar una operación en la que la

herramienta de corte pueda entrar en contacto con

cables ocultos o con su propio cordón. El contacto con

un cable con corriente transmitirá corriente a las piezas

metálicas al descubierto y hará que el operador reciba

sacudidas eléctricas. Si el corte en paredes existentes u

otras áreas ciegas donde puedan existir cables eléctricos

es inevitable, desconecte todos los fusibles o

cortacircuitos que alimentan el lugar de trabajo.

La siguiente advertencia está destinada a las

herramientas y los accesorios de eje flexible. No

utilice el eje flexible en una posición en la que el eje

esté muy doblado. Doblar el eje excesivamente puede

generar calor excesivo en la envoltura o en la pieza de

mano. El mínimo recomendado es un radio de 15,3 cm

(6”).

Desconecte siempre el cordón de energía de la fuente

de energía antes de hacer cualquier ajuste o de colocar

cualquier accesorio. Es posible que inesperadamente

usted haga que la herramienta arranque, dando lugar a

graves lesiones personales.

Sepa la ubicación del interruptor. Al dejar la herramienta

o al recogerla, usted podría activar el interruptor

accidentalmente.

La advertencia siguiente está destinada a las

herramientas y los accesorios de eje flexible. Sostenga

siempre firmemente la pieza de mano en las manos

durante el arranque. El par de torsión de reacción del

motor, a medida que éste acelera hasta alcanzar toda su

velocidad, puede hacer que el eje se tuerza.

Use siempre gafas de seguridad y máscara antipolvo.

Use la herramienta únicamente en un área bien

ventilada. La utilización de dispositivos de seguridad

personal y el trabajar en un entorno seguro reducen el

riesgo de que se produzcan lesiones.

Después de cambiar las brocas o de hacer ajustes,

asegúrese de que la tuerca del portaherramienta y

otros dispositivos de ajuste estén apretados

firmemente. Un dispositivo de ajuste flojo puede

desplazarse inesperadamente, causando pérdida de

control, y los componentes giratorios flojos saldrán

despedidos violentamente.

No ponga las manos en el área de la broca que gira.

Es posible que la proximidad de la mano a la broca que

gira no siempre sea obvia.

Deje que los cepillos estén en marcha a la velocidad

de funcionamiento durante al menos un minuto antes

de utilizar la rueda. Durante este tiempo nadie debe

situarse delante del cepillo o en línea con éste. Las

cerdas o los alambres sueltos se desprenderán durante el

tiempo de rodaje.

Los cepillos de cerda nunca deben utilizarse a

velocidades superiores a 15 000/min. Dirija la

descarga de la escobilla de alambre que gira de

manera que se aleje de usted. Durante la acción de

"limpieza" con estas escobillas pueden descargarse

pequeñas partículas y diminutos fragmentos de alambre a

alta velocidad que pueden incrustarse en la piel. Las

cerdas o los alambres se desprenderán del cepillo a altas

velocidades.

Use guantes protectores y careta protectora con los

cepillos de alambre o de cerdas. Aplique suavemente

los cepillos de alambre o de cerdas a la pieza de

trabajo, ya que solamente las puntas de los alambres o

de las cerdas realizan el trabajo. Una presión "grande"

sobre los alambres o las cerdas hará que estas partes

resulten sometidas a una tensión excesiva, lo cual dará

Pagina 52

como resultado una acción de barrido y hará que las

cerdas o los alambres se desprendan.

Maneje cuidadosamente la herramienta y las ruedas de

amolar individuales para evitar que se mellen o se

agrieten. Instale una muela nueva si la herramienta se

cae al amolar. No use una muela que pueda estar

dañada. Los fragmentos de una muela que salta en

pedazos durante el funcionamiento saldrán despedidos a

gran velocidad y posiblemente le golpearán a usted o

golpearán a las personas que estén presentes.

Nunca use brocas desafiladas o dañadas. Las brocas

afiladas se deben manejar con cuidado. Las brocas

dañadas pueden romperse bruscamente durante el uso.

Las brocas desafiladas requieren más fuerza para

empujar la herramienta, con lo que es posible que la

broca se rompa.

Use abrazaderas para soportar la pieza de trabajo

siempre que resulte práctico. Nunca tenga una pieza

de trabajo pequeña en una mano y la herramienta en la

otra mano mientas esté utilizando la herramienta.

Deje que haya suficiente espacio, al menos 150 mm,

entre la mano y la broca que gira. El material redondo,

tal como las varillas con espiga, las tuberías y los tubos,

tiene tendencia a rodar cuando se corta y puede hacer

que la broca "muerda" o salte hacia usted. El fijar con

abrazaderas una pieza de trabajo pequeña le permite usar

ambas manos para controlar la herramienta.

Inspeccione la pieza de trabajo antes de cortar. Al

cortar piezas de trabajo que tengan forma irregular,

planifique el trabajo para que la pieza de trabajo no

patine ni pellizque la broca y le sea arrancada de las

manos. Por ejemplo, si talla madera, asegúrese de que

no haya clavos ni objetos extraños en la pieza de trabajo.

Los clavos o los objetos extraños pueden hacer que la

broca salte.

Nunca arranque la herramienta cuando la broca esté

acoplada en el material. El borde de corte de la broca

puede engancharse en el material, causando pérdida de

control de la cortadora.

Evite que la muela rebote y se atasque, especialmente

al trabajar en esquinas, bordes afilados, etc. Esto

puede causar pérdida de control y retroceso.

El sentido de avance con la broca en el interior del

material al tallar, fresar o cortar es muy importante.

Haga avanzar siempre la broca hacia el interior del

material en el mismo sentido en que el borde de corte

esté saliendo del material (que es el mismo sentido en

que las virutas salen despedidas). El hacer avanzar la

herramienta en sentido incorrecto hace que el borde de

corte de la broca se salga de la pieza de trabajo y tire de

la herramienta en el sentido de dicho avance.

Si la pieza de trabajo o la broca se atasca o se

engancha, apague la herramienta utilizando el

interruptor (posición "OFF"). Espere a que todas las

piezas móviles se detengan, desenchufe la

herramienta y luego libere el material atascado. Si el

interruptor de la herramienta se deja encendido (posición

"ON"), la herramienta podría volver a arrancar

inesperadamente, causando graves lesiones personales.

No deje desatendida una herramienta en marcha.

Apáguela. Solamente cuando la herramienta se detenga

por completo es seguro dejarla.

No amuele ni lije cerca de materiales inflamables. Las

chispas provenientes de la muela podrían inflamar estos

materiales.

No toque la broca ni el portaherramienta después de la

utilización. Después de la utilización, la broca y el

portaherramienta están demasiado calientes para tocarlos

con las manos desnudas.

Limpie regularmente con aire comprimido las

aberturas de ventilación de la herramienta. La

acumulación excesiva de metal en polvo dentro de la caja

del motor puede causar averías eléctricas.

No deje que el trabajar de manera confiada debido a la

familiarización adquirida con el uso frecuente de la

herramienta giratoria se convierta en algo habitual.

Recuerde siempre que un descuido de una fracción de

segundo es suficiente para causar lesiones graves.

No altere ni utilice incorrectamente la herramienta.

Cualquier alteración o modificación constituye uso

incorrecto y puede tener como resultado graves lesiones

personales.

Este producto no está diseñado para utilizarse como

taladro dental en aplicaciones médicas en seres

humanos ni en veterinaria. Pueden producirse lesiones

personales graves.

Al utilizar sierras de acero, ruedas de recortar,

cortadores de alta velocidad o cortadores de carburo de

tungsteno, tenga siempre la pieza de trabajo fija con

abrazaderas. Nunca intente sujetar la pieza de trabajo

con una mano cuando esté utilizando cualquiera de

estos accesorios. La razón es que estas ruedas se atas-

carán si se ladean ligeramente en la ranura y pueden

experimentar retroceso, causando una pérdida de control

que tendrá como resultado lesiones graves. La otra mano

se debe utilizar para afianzar y guiar la mano que sujeta la

herramienta. Cuando una rueda de recortar se atasca,

normalmente la propia rueda se rompe. Cuando la sierra

de acero, los cortadores de alta velocidad o el cortador de

carburo de tungsteno se atascan, es posible que salten y

se salgan de la ranura, con lo que usted podría perder el

control de la herramienta.

Cierto polvo generado por el

lijado, aserrado, amolado y

taladrado mecánicos, y por otras actividades de

construcción, contiene agentes químicos que se sabe que

causan cáncer, defectos de nacimiento u otros daños

sobre la reproducción. Algunos ejemplos de estos

agentes químicos son:

• Plomo de pinturas a base de plomo,

• Sílice cristalina de ladrillos y cemento y otros productos

de mampostería, y

• Arsénico y cromo de madera tratada químicamente.

Su riesgo por causa de estas exposiciones varía,

dependiendo de con cuánta frecuencia realice este tipo de

trabajo. Para reducir su exposición a estos agentes

químicos: trabaje en un área bien ventilada y trabaje con

equipo de seguridad aprobado, como por ejemplo

máscaras antipolvo que estén diseñadas especialmente

para impedir mediante filtración el paso de partículas

microscópicas.

Normas de seguridad para herramientas giratorias — (cont.)

ADVERTENCIA

Pagina 53

Símbolos

Importante: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor,

estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la

herramienta mejor y con más seguridad.

Símbolo Nombre Designación/explicación

V Volt Tensión (potencial)

A Ampere Corriente

Hz Hertz Frecuencia (ciclos por segundo)

W Watt Potencia

kg Kilogramo Peso

min Minuto Tiempo

s Segundo Tiempo

Diámetro Tamaño de las brocas taladradoras,

muelas, etc.,

n0Velocidad sin carga Velocidad rotacional sin carga

.../min Revoluciones o alternación por minuto Revoluciones, golpes, velocidad de

superficie, órbitas, etc., por minuto

0 Posición "off" (apagado) Velocidad cero, par motor cero...

1, 2, 3, ... Graduaciones del selector Graduaciones de velocidad, par motor o

I, II, III, posición. Un número más alto significa

mayor velocidadselector settings

Selector infinitamente variable con La velocidad aumenta desde la

apagado graduación de 0

Flecha Acción en la dirección de la flecha

Corriente alterna Tipo o una característica de corriente

Corriente continua Tipo o una característica de corriente

Corriente alterna o continua Tipo o una característica de corriente

Construcción de clase II Designa las herramientas de construcción

con aislamiento doble.

Terminal de toma de tierra Terminal de conexión a tierra

Símbolo de advertencia Alerta al usuario sobre mensajes de

advertencia

Sello RBRCTM de Ni-Cd Designa el programa de reciclaje de baterías

de Ni-Cd

Este símbolo indica que esta

herramienta está catalogada

por Underwriters

Laboratories.

Este símbolo indica que esta

herramienta está catalogada

por la Canadian Standards

Association.

Este símbolo indica que

Underwriters Laboratories ha

catalogado esta herramienta

indicando que cumple las

normas canadienses. Este símbolo

indica que esta

herramienta

cumple con la

norma mexicana

oficial (NOM).

Este símbolo indica que esta

herramienta está catalogada por

Underwriters Laboratories y que

Underwriters Laboratories la ha

catalogado según las normas

canadienses.

Pagina 54

Desconecte el enchufe de la fuente de energía antes de realizar cualquier ensamblaje

o ajuste, o cambiar accesorios. Estas medidas de seguridad preventivas reducen el

riesgo de arrancar la herramienta accidentalmente.

Descripción funcional y especificaciones

BOTON DE

FIJACION

DEL EJE

ABERTURAS DE

VENTILACIÓN

TUERCA DEL

PORTAHERRAMIENTA

CORDÓN

LLAVE DE TUERCA

PORTAHERRAMIENTA

NÚCLEO DEL

EJE FLEXIBLE

TUERCA DEL

PORTAHERRAMIENT

A (NO INCLUIDA)

ADVERTENCIA

TAPA DEL

IMPULSOR

Número de modelor 398

Tensión nominal 120V 50 - 60Hz

Amperaje nominal 1,15A

Capacidad sin carga n0 5 000-35 000/min

Capacidad del portaherramienta 0,8 mm, 1,6 mm, 2,4 mm, 3,2 mm

Herramienta giratoria

FIG. 1

PORTAHERRAMIENTA

INTERRUPTOR

PANTALLA

DE LCD

BOTON DE

AUMENTO DE

VELOCIDAD

BOTON DE

REDUCCION DE

VELOCIDAD

GANCHO

Pagina 55

PORTAHERRAMIENTA

Para aflojarlo, oprima primero el botón de fijación del eje y

gire el eje a mano hasta que el cierre acople el eje,

impidiendo así toda rotación posterior.

No acople el cierre mientras la

Herramienta Giratoria está en

marcha.

Con el cierre del eje acoplado, utilice la llave de porta-

herramienta para aflojar la tuerca del portaherramienta en

caso de que sea necesario. Cambie accesorios intro-

duciendo el nuevo accesorio en el portaherramienta hasta

donde se pueda para minimizar el descentramiento y el

desequilibrio. Con el cierre del eje acoplado, apriete la

tuerca del portaherramienta con los dedos hasta que el

portaherramienta agarre el cuerpo del accesorio. Evite

apretar excesivamente la tuerca del portaherramienta.

PORTAHERRAMIENTAS

Hay portaherramientas de cuatro tamaños distintos (vea la

ilustración) disponibles para la Herramienta Giratoria con

objeto de acomodar diferentes tamaños de cuerpo. Para

instalar un portaherramienta distinto, saque la tuerca del

portaherramienta y quite el portaherramienta viejo.

Introduzca el extremo no ranurado del portaherramienta en

el agujero que se encuentra al final del eje de la

herramienta. Vuelva a colocar la tuerca del porta-

herramienta en el eje. Utilice siempre el porta-

herramienta que corresponda al tamaño del cuerpo del

accesorio que usted piensa utilizar. Nunca intente intro-

ducir a la fuerza en un portaherramienta un cuerpo de

diámetro más grande que el que pueda aceptar dicho

portaherramienta.

EQUILIBRADO DE ACCESORIOS

Para realizar trabajo de precisión es importante que todos

los accesorios se encuentren bien equilibrados (de manera

muy parecida a las gomas de su automóvil). Para nivelar o

equilibrar un accesorio, afloje ligeramente la tuerca del

portaherramienta y haga girar el accesorio o el

portaherramienta 1/4 de vuelta. Vuelva a apretar la tuerca

del portaherramienta y ponga en marcha la Herramienta

Giratoria. El sonido y la sensación del accesorio deberán

permitirle saber si éste está funcionando de manera

equilibrada. Siga realizando ajustes de esta manera hasta

lograr el mejor equilibrio. Para mantener equilibradas las

fresas abrasivas, antes de cada utilización, con la fresa

fijada de manera segura en el portaherramienta, encienda

la Herramienta Giratoria y haga funcionar la piedra de

reacondicionamiento 415 apoyándola ligeramente contra

la fresa que gira. Esto quita las partes que sobresalen y

nivela la fresa para que ésta quede bien equilibrada.

El colgador se suministra con el fin de emplearlo para

colgar la herramienta mientras se esté utilizando el eje

flexible o para almacenamiento. Si no usa el colgador,

quítelo de la herramienta y acóplelo a presión de vuelta en

su sitio debajo del cordón, para que no estorbe mientras la

herramienta se esté utilizando.

Instalación del eje flexible en la herramienta

giratoria Dremel No es para utilizarse con brocas

de fresadora. La utilización con

brocas de fresadora causará retroceso.

Para colocar el eje flexible 225 (vendida por separado) en

la herramienta giratoria, quite la tapa de la caja protectora

de la herramienta tal como se muestra en la Figura 1.

Luego, oprima el cierre del eje, desenrosque la tuerca del

portaherramienta y quite el portaherramienta. Instale la

tapa del impulsor sobre el eje del motor tal como se

muestra en la Figura 2 y apriétela.

Para evitar dañar la herramienta,

no apriete excesivamente la tapa

del impulsor. Apriete la tapa del impulsor con los dedos y

luego apriétela 1/3 de vuelta adicional con la llave de

tuerca. (La llave se incluye con el juego de la herramienta

giratoria). No apriete demasiado.

PORTAHERRAMIENTA

TUERCA

DEL

PORTA-

HERRA-

MIENTA

TUERCA DEL

PORTAHERRA-

MIENTA

PARA AFLOJAR

PARA APRETAR

LLAVE DE

PORTAHERRAMIENTA

CUADRO DE IDENTIFICACION DE PORTAHERRA-

MIENTAS — Los tamaños de portaherramienta se pue-

den identificar por medio de las anillas que se encuen-

tran en el extremo posterior del portaherramienta.

El portaherramienta de 0,8 mm tiene (1) anilla.

El portaherramienta de 1,6 mm tiene (2) anillas.

El portaherramienta de 2,4 mm tiene (3) anillas.

El portaherramienta de 3,2 mm no tiene anillas.

Desenchufe siempre la

Herramienta Giratoria antes de

cambiar accesorios, cambiar portaherramientas o

realizar servicio de ajustes y reparaciones en la

Herramienta Giratoria.

BOTON DE

FIJACION

DEL EJE

ANILLAS DE

IDENTIFICACION

PORTA-

HERRAMIENTA

480 DE

3,2 mm PORTA-

HERRAMIENTA

481 DE

2,4 mm

PORTA-

HERRAMIENTA

482 DE

1,6 mm

PORTA-

HERRAMIENTA

483 DE

0,8 mm

ADVERTENCIA

Ensamblaje

PRECAUCION

ADVERTENCIA

Enrosque el eje flexible en la caja protectora de la

herramienta giratoria Dremel asegurándose de que el

extremo cuadrado del núcleo central se acople en el

receptáculo de agujero cuadrado que está en la tapa del

impulsor (Figura 3).

No tire hacia afuera del núcleo

central para acoplarlo en la tapa

del impulsor. Esto podría causar el desacoplamiento del

núcleo central respecto a la pieza de mano.

Si la herramienta se detiene cuando el eje está doblado, es

posible que el núcleo central esté empotrado en la tapa del

impulsor. Afloje el eje y quite el núcleo de la tapa del

impulsor. Luego, vuelva a enroscar el eje flexible en la caja

protectora de la herramienta giratoria.

Ensamblaje del portaherramienta del eje flexible

El ensamblaje del portaherramienta consiste en una tuerca

del portaherramienta y un portaherramienta. Para cambiar

brocas, use la llave de tuerca y una broca. Introduzca la

porción del cuerpo de cualquier broca Dremel (se

recomienda un cuerpo de 3,2 mm) a través de la abertura

de la pieza de mano del eje flexible para fijar el eje. Con el

eje fijado, use la llave de tuerca para aflojar o apretar el

tuerca del portaherramienta tal como se muestra en la

Figura 4. Con la tuerca del portaherramienta floja,

introduzca un accesorio o una broca tan profundamente

como sea posible para evitar que se produzca bamboleo

durante el uso. Vuelva a apretar la tuerca del

portaherramienta.

Remoción y cambio del portaherramienta

Hay disponibles portaherramientas de cuatro tamaños

diferentes para el eje flexible a fin de acomodar diferentes

tamaños de cuerpo. Para instalar un portaherramienta

diferente, quite la tuerca del portaherramienta y quite el

portaherramienta viejo. Introduzca el extremo no ranurado

del portaherramienta en el agujero del extremo del eje

flexible. Vuelva a colocar la tuerca del portaherramienta en

el eje. Use siempre el portaherramienta que coincida

con el tamaño del cuerpo del accesorio que piensa usar.

Nunca fuerce un cuerpo de diámetro más grande a que

entre en un portaherramienta.

Lubricación del eje flexible

Se debe lubricar el eje flexible después de cada 25-30

horas de uso. Para lubricarlo, desenrosque el ensamblaje

del eje flexible de la caja protectora del motor. Tire del

núcleo central hacia afuera del ensamblaje del eje flexible.

Aplique en el núcleo central una película muy fina de grasa

de buena calidad para altas temperaturas.

Para evitar dañar la herramienta,

no engrase excesivamente el eje.

Demasiada grasa hará que la unidad se recaliente. Se

debe usar lubricante para ejes Dremel No. 5990952 ó

grasa para cojinetes de ruedas automotrices.

Vuelva a colocar el eje flexible en la herramienta giratoria.

No utilice el eje flexible con una

curva pronunciada (A). Esto

puede generar calor excesivo y acortar la vida de la

herramienta y del eje flexible. El mínimo recomendado es

un radio de 150 mm (B).

Contenido del aditamento de eje flexible 225

Cant. Descripción

1 Ensamblaje del eje flexible

(1066,8 mm de longitud)

1 Tapa del impulsor

Pagina 56

RADIO DE

150 mm

TAPA DE LA CAJA

PROTECTORA

TUERCA DEL

PORTAHERRAMIENTA

TAPA DEL IMPULSOR

EJE DEL

MOTOR

EJE FLEXIBLE

TAPA DEL

IMPULSOR

TUERCA DEL

PORTAHERRAMIENTA

BROCA

PORTAHERRAMIENTA

(interior)

FIG. 1

FIG. 2

FIG. 3

FIG. 4

PRECAUCION

ADVERTENCIA

Ensamblaje — (cont.)

#560

Broca para cortar paredes de yeso, para utilizarse en

paredes de yeso.

• Cuando se inserte la broca #560 dentro de su

herramienta MultiPro, asegúrese de que la broca ha sido

insertada lo más profundo posible.

• Cuando esté haciendo cortes sin ayuda de instrumentos

en paredes de yeso, por ejemplo, reparando un hoyo en

pared de yeso, use la broca Multiusos #561, cortando en

dirección de las manecillas del reloj. Cuando esté usando

un patrón detrás de la pared de yeso para dar una forma

(como para la caja eléctrica), use la broca #560 para

pared de yeso, cortando en dirección opuesta a las

manecillas del reloj.

#561

Herramienta de Corte Multiusos, para uso en madera,

plásticos, paredes de yeso, fibra de vidrio, vinilo o

paneles de aluminio, losa acústica y laminados

• Cuando esté insertando la broca #561 dentro de su

herramienta MultiPro asegúrese de que la broca ha sido

insertada lo más profundo posible.

• Cuando esté haciendo cortes sin ayuda de instrumentos

en paredes de yeso, por ejemplo, reparando un hoyo en

pared de yeso, use la broca Multiusos #561, cortando en

dirección de las manecillas del reloj. Cuando esté

utilizando un patrón detrás de la pared de yeso para dar

una forma (como para la caja eléctrica), utilice la broca de

pared de yeso #560, cortando en dirección opuesta a las

manecillas del reloj.

• Cuando esté utilizando la Broca de Corte Multiusos

#561, y la Broca de Corte de Losa #562, penetre la broca

dentro del material en un ángulo de 45 grados y entonces

lentamente llévela a un ángulo de 90 grados para

comenzar el corte.

#562

Broca de Corte de Losa, para utilizarse en losa para

paredes, plancha de cemento y yeso.

• Cuando esté insertando la broca #562 dentro de su

herramienta MultiPro, es muy importante que 1/16"-1/8"

de la parte lisa del mango permanezca visible por encima

del cuello.

• Cuando esté utilizando la Broca de Corte Multiusos

#561, y la Broca de Corte de Losa #562, penetre la broca

dentro del material en un ángulo de 45 grados y

lentamente llévela a un ángulo de 90 grados para

comenzar el corte.

• NO PARA UTILIZAR CON CERÁMICA DE PISO

Pagina 57

Instalación de la guía de corte

La guía de corte 565 (vendida por separado) viene

completamente ensamblada y lista para utilizarse. Esta

guía puede utilizarse en una amplia gama de materiales

de hasta 3/4 de pulgada de grosor. Sostenga siempre la

herramienta de manera firme, ejerciendo una presión

lenta y firme para hacer los cortes.

Para instalar la guía, siga los cuatro pasos que se

muestran a continuación.

Importante: Al mirar a la herramienta desde arriba, la

broca gira en el sentido de las agujas del reloj. El

sentido de avance de corte debe ser en contra de las

agujas del reloj.

Instrucciones de utilización para el accesorio de guía de corte

3/4

1/2

1/4

FIG. 1 FIG. 2

FIG. 3 FIG. 4

Pagina 58

La Herramienta Giratoria pone en la mano del usuario

potencia a alta velocidad. Sirve de talladora, amola-

dora, pulidora, lijadora, cortadora, cepillo mecánico,

taladro y más.

La Herramienta Giratoria tiene un pequeño y potente

motor eléctrico, se agarra cómodamente con la mano y

está hecha para aceptar una amplia variedad de

accesorios, incluyendo ruedas abrasivas, brocas

taladradoras, cepillos de alambre, pulidores,

cortadores para grabar, brocas para fresar y ruedas de

corte. Los accesorios vienen en formas diversas y le

permiten a usted realizar varios trabajos diferentes. A

medida que se vaya familiarizando con la gama de

accesorios y sus usos, irá dándose cuenta de la gran

versatilidad de la Herramienta Giratoria. Descubrirá

docenas de usos en los que no había pensado hasta

ahora.

El verdadero secreto de la Herramienta Giratoria es su

velocidad. Para entender las ventajas que ofrece su alta

velocidad, usted ha de saber que el taladro eléctrico

portátil estándar funciona a velocidades de hasta 2 800

revoluciones por minuto. La Herramienta Giratoria fun-

ciona a velocidades de hasta 35 000 revoluciones por

minuto. El taladro eléctrico típico es una herramienta

de baja velocidad y par motor alto; la Herramienta

Giratoria es justo lo contrario — una herramienta de

alta velocidad y par motor bajo. La diferencia principal

para el usuario es que en las herramientas de alta

velocidad, la velocidad combinada con el accesorio

montado en el portaherramienta realiza el trabajo.

Usted no tiene que ejercer presión sobre la herra-

mienta, sino simplemente sujetarla y guiarla. En las

herramientas de baja velocidad, usted no sólo tiene

que guiar la herramienta, sino que además tiene que

ejercer presión sobre ella, tal como lo hace, por

ejemplo, al taladrar un agujero.

Esta alta velocidad, junto con su tamaño compacto y

amplia gama de accesorios especiales, es lo que hace

que la Herramienta Giratoria sea distinta a otras

herramientas mecánicas. La velocidad permite que la

herramienta haga trabajos que las herramientas de baja

velocidad no pueden hacer, tales como cortar acero

templado, grabar vidrio, etc.

El sacar el mayor provecho a la Herramienta Giratoria

es cuestión de aprender cómo dejar que la velocidad

haga el trabajo para usted.

Afilar herramientas Taladrar con precisión Dar forma a madera

Tallar madera Desbarbar metal Cortar metal

Instrucciones de utilización para el accesorio de la

herramienta giratoria y del eje flexible

La operación que se describe a continuación se aplica al accesorio de la herramienta giratoria y del eje flexible,

con excepción de que las ilustraciones muestran la herramienta giratoria.

Pagina 59

Utilización de la Herramienta Giratoria

El primer paso para aprender a utilizar la Herramienta

Giratoria consiste en acostumbrase a la herramienta.

Téngala en la mano y experimente la sensación que

producen su peso y equilibrio. Toque la parte cónica de la

caja protectora. Esta parte cónica permite agarrar la

Herramienta Giratoria de manera muy parecida a como se

agarra una pluma o un lápiz.

Cuando encienda la herramienta por primera vez, sos-

téngala alejada de la cara. Los accesorios pueden resultar

dañados durante el transporte o el manejo y pueden salir

despedidos al ganar velocidad. Esto no es común, pero sí

sucede.

Practique primero en materiales de desecho para ver cómo

corta la Herramienta Giratoria. Tenga en cuenta que el

trabajo es realizado por la velocidad de la herramienta y

por el accesorio que se encuentra en el portaherrmienta.

Usted no debe apoyarse sobre la herramienta ni empujarla

para que entre en la pieza de trabajo.

En vez de hacer esto, haga descender lentamente hasta la

pieza de trabajo el accesorio mientras éste gira y deje que

toque el punto en el cual usted quiere que comience el

corte (o lijado o grabado, etc.). Concéntrese en guiar la

herramienta sobre la pieza de trabajo ejerciendo muy poca

presión con la mano. Deje que el accesorio realice el

trabajo.

Normalmente, es mejor realizar una serie de pasadas con

la herramienta en vez de intentar hacer todo el trabajo en

una sola pasada. Por ejemplo, para realizar un corte, pase

la herramienta hacia adelante y hacia atrás sobre la pieza

de trabajo de manera muy parecida a como lo haría con

una brocha pequeña. Corte un poco de material en cada

pasada hasta que llegue a la profundidad deseada. Para la

mayoría de los trabajos, es mejor utilizar un toque hábil y

suave. Con éste, usted logra el mejor control, reduce las

posibilidades de cometer errores y logrará que el accesorio

realice el trabajo de la manera más eficaz posible.

Para tener mejor control al realizar trabajo fino,

agarre la Herramienta Giratoria como un lápiz entre el

dedo pulgar y el dedo índice.

El método de "agarre" para sujetar la herramienta se

utiliza para realizar operaciones como el amolado de

una superficie plana o la utilización de ruedas de

recortar.

Use Anteojos De Protección

ADVERTENCIA

Cuando agarre la herramienta,

tenga cuidado de no cubrir las

aberturas de ventilación con la mano. Esto bloquea el

flujo de aire y hace que el motor se recaliente.

PRECAUCION

¿Preguntas o problemas? Llame al 1-800-437-3635

o consulte nuestro sitio Web en www.Dremel.com

Pagina 60

Circuitos electrónicos de retroalimentación (CER)

La herramienta está equipada con un sistema electrónico

interno de retroalimentación que proporciona un "arranque

suave" que reducirá las tensiones que se producen como

consecuencia de un arranque de par motor alto. El

sistema también ayuda a mantener la velocidad de

rotación preseleccionada prácticamente constante entre la

situación con carga y la situación sin carga.

Ajuste el indicador de velocidad de manera adecuada

para el trabajo que se va a realizar; para lograr los

mejores resultados al trabajar con materiales

diferentes, se deberá regular la velocidad de la

herramienta giratoria. La herramienta giratoria modelo

398 tiene un control de velocidad integral.

Nunca debe utilizarse un control

de velocidad externo con esta

herramienta.

Con objeto de seleccionar la velocidad correcta para

cada trabajo, utilice una pieza de material de práctica.

Varíe la velocidad a fin de encontrar la mejor velocidad

para el accesorio que usted está utilizando y el trabajo

que va a realizar.

NOTA: Los cambios de tensión afectan a la velocidad.

Una tensión de entrada reducida hará bajar las R.P.M.

de la herramienta, especialmente en la posición más

baja. Si parece que la herramienta funciona despacio,

seleccione una posición de velocidad más alta de ma-

nera correspondiente.

Interruptor digital selector de velocidad

La herramienta giratoria cuenta con un interruptor digital

selector de velocidad que muestra una lectura de las RPM

de la herramienta en la pantalla L.C.D. La velocidad puede

seleccionarse desde 5 000 RPM hasta 35 000 RPM en

incrementos de 1 000 RPM simplemente oprimiendo los

botones positivo o negativo del interruptor.

PARA ENCENDER LA HERRAMIENTA: Deslice el

interruptor de encendido y apagado hasta la posición de

encendido.

PARA APAGAR LA HERRAMIENTA: Deslice el interruptor

de encendido y apagado hasta la posición de apagado.

PARA AUMENTAR LA VELOCIDAD: Oprima el botón que

tiene el signo +.

PARA REDUCIR LA VELOCIDAD: Oprima el botón que

tiene el signo –.

Necesidades de velocidades más lentas

Sin embargo, ciertos materiales (algunos plásticos, por

ejemplo) requieren una velocidad relativamente lenta

porque a alta velocidad la fricción de la accesorio genera

calor y hace que el plástico se funda.

Las velocidades lentas (15 000 RPM o menos) normal-

mente son mejores para operaciones de pulido utilizando

los accesorios de pulir de fieltro. Puede que también sean

mejores para trabajar en proyectos delicados tales como

trabajo de tallado de “cáscaras de huevo”, tallado de ma-

dera delicada y trabajo con piezas frágiles de modelos.

Todas las aplicaciones de cepillado requieren velocidades

más bajas para evitar que el alambre se desprenda del

soporte.

Las velocidades más altas son mejores para tallar, cortar,

fresar, dar forma y cortar esquinas o rebajos en madera.

Las maderas duras, los metales y el vidrio requieren un

funcionamiento a alta velocidad, y el taladrado también

deberá realizarse a altas velocidades.

El dato importante que hay que recordar es el siguiente:

La mayor parte del trabajo puede hacerse a la velocidad

normal de 35 000 RPM. Pero en el caso de ciertos

materiales y tipos de trabajo, se necesitan velocidades

más bajas. Esta es la razón por la cual se desarrollaron los

modelos de velocidad variable.

Para ayudarle a determinar la velocidad de funcionamiento

óptima para diferentes materiales y distintos accesorios,

hemos preparado una serie de tablas que aparecen en las

páginas 61, 62 y 63. Consultando dichas tablas usted

puede determinar las velocidades recomendadas para

cada tipo de accesorio. Eche un vistazo a estas tablas y

familiarícese con ellas.

En última instancia, la mejor manera de determinar la velo-

cidad correcta para realizar trabajo en cualquier material es

practicar durante unos minutos utilizando una pieza de de-

secho, incluso después de consultar el cuadro. Usted pue-

de descubrir rápidamente que una velocidad más lenta o

más rápida es mucho más eficaz simplemente observando

qué pasa cuando usted realiza una o dos pasadas a dife-

rentes velocidades. Por ejemplo, al trabajar con plástico

comience utilizando un régimen bajo de velocidad y

aumente la velocidad hasta que observe que el plástico se

está fundiendo en el punto de contacto. Luego, reduzca la

velocidad ligeramente para obtener la velocidad de trabajo

óptima.

Algunas reglas prácticas en cuanto a velocidad:

1. El plástico y los materiales que se funden a bajas

temperaturas deberán cortarse a velocidades bajas.

2. El pulido, el bruñido y la limpieza con un cepillo de

alambre deberán realizarse a velocidades inferiores a

15 000 RPM para evitar que el cepillo sufra daños.

3. La madera debiera cortarse a alta velocidad.

4. El hierro o el acero se deberán cortar a máxima veloci-

dad si se utiliza el accesorio de carburo de tungsteno,

pero a velocidades más lentas si se utilizan cortadores

de acero de alta velocidad. Si un cortador de acero de

alta velocidad comienza a vibrar ruidosamente — nor-

malmente esto significa que está funcionando dema-

siado despacio.

5. El aluminio, las aleaciones de cobre, las aleaciones de

plomo, las aleaciones de cinc y el estaño se podrán

cortar a cualquier velocidad, según el tipo de corte que

se esté realizando. Aplique al cortador parafina u otro

lubricante adecuado para evitar que el material

cortado se adhiera a los dientes del cortador.

El aumentar la presión ejercida sobre la herramienta no es

la solución cuando ésta no corta como usted cree que

debería hacerlo. Tal vez usted debería utilizar un cortador

diferente y quizás un ajuste de la velocidad solucionaría el

problema. Pero el apoyarse sobre la herramienta rara-

mente ayuda.

Velocidades de funcionamiento para los accesorios

Utilice únicamente accesorios de alto rendimiento comprobados por Dremel.

PRECAUCION

Pagina 61

NUMERO DE

CATALOGO MADERA

BLANDA MADERA

DURA

MATERIALES

LAMINADOS

PLASTICO ACERO ALUMINIO,

LATON, ETC. CAPARAZON/

PIEDRA CERAMICA VIDRIO

POSICIONES DE VELOCIDAD *Velocidad para cortes ligeros; precaución de no quemar en ranuras profundas.

•Según la dirección de corte respecto a la veta.

CORTADORES DE ALTA VELOCIDAD

CORTADORES PARA GRABAR

PUNTA DE PULIR DE CAUCHO

ACCESORIOS DE CORTE

BROCAS DEL ALTA VELOCIDAD PARA FRESAR

100, 121, 131, 141

114, 124, 134, 144

189, 190

118, 191, 193

192, 194

116, 117, 125, 196

115, 178

197

198

199

425, 427 9,000-11,000 5,000-8,000

409, 420, 426, 540

560, 561, 562

12,000-25,000

12,000-25,000•

5,000-9,000

25,000-35,000

610

612, 613, 614, 632, 640

650, 652

654

12,000-17,000*

25,000-35,000*

12,000-17,000•

9,000-11,000•

25,000-35,000•

9,000-11,000•

25,000-35,000*

18,000-24,000*

12,000-17,000*

18,000-24,000*

12,000-17,000*

18,000-24,000

12,000-17,000

9,000-11,000

12,000-17,000

9,000-11,000

25,000-35,000*

18,000-24,000*

25,000-35,000*

12,000-17,000*

25,000-35,000*

12,000-17,000*

25,000-35,000*

9,000-11,000*

12,000-17,000*

9,000-11,000*

5,000-11,000*

9,000-11,000

5,000-9,000

18,000-24,000

12,000-17,000

9,000-11,000

5,000-9,000

5,000-8,000

9,000-11,000

18,000-24,000

9,000-11,000

25,000-35,000

9,000-11,000

5,000-9,000

12,000-17,000

9,000-11,000

25,000-35,000

Utilice únicamente accesorios de alto rendimiento comprobados por Dremel.

105, 108

106, 109

107, 110

111

112

113

25,000-35,000*

Pagina 62

NUMERO DE

CATALOGO MADERA

BLANDA MADERA

DURA MATERIALES LAMINADOS

PLASTICO ACERO ALUMINIO,

LATON, ETC. CAPARAZON/

PIEDRA CERAMICA VIDRIO

POSICIONES DE VELOCIDAD **Velocidad para cortes ligeros; precaución de no quemar en ranuras profundas.

•Según la dirección de corte respecto a la veta.

FRESAS CON PUNTA DE DIAMANTE

PIEDRAS DE AMOLAR DE OXIDO DE ALUMINIO

PIEDRAS DE AMOLAR DE CARBURO DE SILICIO

CORTADORES DE CARBURO DE TUNGSTENO

7103, 7105, 7117,

7120, 7122, 7123,

7134, 7144

541, 915, 923, 924,

945, 997, 8153

913, 914, 943, 953, 954,

963, 964, 974, 992

8160, 8162, 8163

9901, 9902,

9903, 9904,

9905, 9906, 9912

18,000-24,000 18,000-24,000 5,000-8,000 9,000-11,000 12,000-17,000 5,000-9,000 18,000-25,000 18,000-25,000

18,000-25,00018,000-25,000

5,000-9,000

9909, 9910, 9911

904, 922, 932

941, 952, 984,

8173, 8174, 8175

911, 921, 962

973, 8184

83322, 83642,

83702, 86442

83142, 84382

84922

85422

85562

85342, 85602

85622

903, 971, 8193

981, 8200, 8202

8215

18,000-24,000 18,000-24,000

5,000-8,000

12,000-17.000

5,000-8,000

12,000-17.000

18,000-24,000

25,000-35,000

5,000-11,000

5,000-8,000

12,000-25,000

5,000-11,000 5,000-8,000 9,000-11,000 5,000-11,000

5,000-11,000

18,000-24,000

5,000-17,000

25,000-35,000

5,000-17,000

18,000-35,000 18,000-35,000

25,000-35,000

Utilice únicamente accesorios de alto rendimiento comprobados por Dremel.

Pagina 63

NUMERO DE

CATALOGO MADERA

BLANDA MADERA

DURA

MATERIALES LAMINADOS

PLASTICO

ACERO ALUMINIO,

LATON, ETC. CAPARAZON/

PIEDRA CERAMICA VIDRIO

POSICIONES DE VELOCIDAD *Velocidad para cortes ligeros; precaución de no quemar en ranuras profundas.

•Según la dirección de corte respecto a la veta.

461, 462, 463, 464, 465

466, 414,429, 422, 423

407, 408, 432

430, 431, 438

439, 440, 444

5,000-12,000

25,000-35,000

5,000-25,000

Utilice únicamente accesorios de alto rendimiento comprobados por Dremel.

ACCESORIOS PARA PULIR

ACCESORIOS PARA LIJAR

Servicio

El mantenimiento preventivo realizado por personal no

autorizado pude dar lugar a la colocación incorrecta de

cables y componentes internos que podría constituir un

peligro serio. Recomendamos que todo el servicio de las

herramientas sea realizado por un Centro de servicio de

fábrica Dremel o por una Estación de servicio Dremel

autorizada.

ESCOBILLAS DE CARBÓN

Las escobillas y el conmutador de la herramienta han sido

diseñados para muchas horas de servicio fiable. Para man-

tener un rendimiento óptimo del motor, recomendamos que

cada dos a seis meses se examinen las escobillas. Sólo se

deben usar escobillas de repuesto Dremel genuinas di-

señadas específicamente para su herramienta.

MANTENIMIENTO DE ESCOBILLAS

REEMPLAZABLES Modelo 398

Se deberán inspeccionar las escobillas frecuentemente

cuando las herramientas se utilicen de manera continua. Si

la herramienta es utilizada esporádicamente, pierde poten-

cia, hace ruidos extraños o funciona a velocidad reducida,

revise las escobillas. El seguir utilizando la herramienta en

este estado la dañará de manera permanente.

Para quitar la puerta de la escobilla

Desconecte la herramienta de la fuente de energía. Cada

puerta de escobilla está sujeta en su sitio por un pestillo de

acoplamiento a presión. Para desacoplar el pestillo, ponga

el extremo de destornillador de la llave de tuerca (incluida)

en la ranura que está en la parte posterior de la puerta y

haga palanca tal como se muestra en la Figura 1. Una vez

que el pestillo esté desacoplado, utilizando un poco de

fuerza, tire hacia arriba de la parte de atrás de la puerta y

levante el ensamblaje de la puerta de la escobilla y el resorte

hasta separar dicho ensamblaje de la carcasa, Figura 2.

Compruebe las dos escobillas

Con el cordón desenchufado, saque las tapas de escobilla

una a una con un destornillador pequeño girando la tapa en

sentido contrario al de las agujas del reloj y revise cada

escobilla. Si la escobilla tiene una longitud inferior a 3,2 mm

y la superficie del extremo de la escobilla que hace contacto

con el conmutador está áspera y/o corroída, se deberá

cambiar. Revise ambas escobillas. Normalmente, las

escobillas no se desgastarán simultáneamente. Si una

escobilla está desgastada, cambie ambas escobillas.

Asegúrese de que las escobillas se instalan tal como se

muestra en la ilustración. La superficie curva de la escobilla

debe coincidir con la curvatura del conmutador.

Para volver a colocar la puerta de la escobilla

Apoye el lado inferior cuadrado de la puerta de la escobilla

sobre las aberturas cuadradas de la cavidad. Asegúrese de

que el resorte descanse sobre la ranura en V de la escobilla,

Figura 3. Empuje la parte delantera de la puerta hacia abajo,

hacia el interior de la ranura, Figura 4, y luego empuje hacia

abajo el pestillo trasero y acóplelo a presión en su ranura,

Figura 5.

Pagina 64

Información de mantenimiento

ESCOBILLA

MUELLE DE LA

ESCOBILLA

TAPA DE LA

ESCOBILLA EL EXTREMO CURVO DE

LA ESCOBILLA DEBE

COINCIDIR CON LA

CURVATURA DE LA CAJA

PROTECTORA.

FIG. 1

FIG. 2

FIG. 3

Después de cambiar las escobillas, se deberá hacer

funcionar la herramienta sin carga; colóquela sobre una

superficie limpia y hágala funcionar libremente durante 5

minutos antes de someter a carga (o utilizar) la herra-

mienta. Esto permitirá que las escobillas se asienten

adecuadamente y hará que cada juego de escobillas pro-

porcione muchas más horas de servicio. Esto también

prolongará la vida total de la herramienta, ya que la super-

ficie del conmutador tardará más en desgastarse.

RODAMIENTOS

La construcción del modelo 398 es a base de cojinetes de

bolas. En condiciones normales de utilización, no se

requiere lubricación adicional.

Limpieza

Para evitar accidentes

desconecte siempre la herra-

mienta de la fuente de energía antes de la limpieza o de

la realización de cualquier mantenimiento. La

herramienta se puede limpiar más eficazmente con aire

comprimido seco. Use gafas de seguridad siempre que

limpie herramientas con aire comprimido.

Las aberturas de ventilación y las palancas de interruptor

deben mantenerse limpias y libres de materias extrañas.

No intente limpiar introduciendo objetos puntiagudos a

través de las aberturas.

Ciertos agentes de limpieza y

disolventes dañan las piezas de

plástico. Algunos de estos son: gasolina, tetracloruro de

carbono, disolventes de limpieza clorados, amoníaco y

detergentes domésticos que contienen amoníaco.

Cordones de extensión

Si es necesario un cordón de

extensión, se debe usar un

cordón con conductores de tamaño adecuado que sea

capaz de transportar la corriente necesaria para la

herramienta. Esto evitará caídas de tensión excesivas,

pérdida de potencia o recalentamiento. Las herramientas

conectadas a tierra deben usar cordones de extensión de 3

hilos que tengan enchufes de 3 terminales y receptáculos

para 3 terminale.

TAMAÑOS RECOMENDADOS DE CORDONES DE EXTENSION

HERRAMIENTAS DE 120 V CORRIENTE ALTERNA

NOTA: Cuanto más pequeño es el número de calibre, más

grueso es el cordón.

Pagina 65

ADVERTENCIA

PRECAUCION

Capacidad

nominal en

amperios de la

herramienta

Tamaño del cordón en A.W.G. Tamaños del cable en mm2

3-6

6-8

8-10

10-12

12-16

18 16 16 14 .75 .75 1.5 2.5

18 16 14 12 .75 1.0 2.5 4.0

16 16 14 12 1.0 2.5 4.0 —

14 12 — — ——— —

25 50 100 150 15 30 60 120

Longitud del cordón en pies Longitud del cordón en metros

ADVERTENCIA

FIG. 4

FIG. 5

Pagina 66

Utilice únicamente accesorios de alto rendimiento comprobados por Dremel. Otros

accesorios no están diseñados para esta herramienta y pueden causar lesiones personales o

daños materiales.

Consulte el FORMULARIO DE PEDIDO CON INFORMA-

CION SOBRE ACCESORIOS DREMEL para ver ilustra-

ciones de los accesorios disponibles. Estos accesorios se

pueden encontrar en los distribuidores locales de

ferretería, hobbys o centros para el hogar.

Portaherramientas

Si usted piensa utilizar diversos accesorios, le recomen-

damos que inicialmente compre un juego completo de

cuatro portaherramientas. Guárdelos con objeto de tener el

tamaño adecuado de portaherramienta para cualquier

accesorio o broca taladradora que quiera usar. En la actua-

lidad los portaherramientas de 3,2 mm, 2,4 mm, 0,8 mm

y 1,6 mm acomodan todos los accesorios Dremel dis-

ponibles. Los portaherramientas de 3,2mm (1/8”) de

pulgada se incluyen en la mayoría de juegos de

herramienta giratoria.

Vástagos

Un vástago es un cuerpo con una cabeza roscada o de

tornillo, y es necesario cuando se utilicen accesorios de

pulir, ruedas de corte, discos de lijar y puntas de pulir. La

razón por la cual se utilizan vástagos es que los discos de

lijar, las ruedas de corte y accesorios similares deben ser

sustituidos frecuentemente. El vástago es una espiga

permanente que permite que usted cambie únicamente la

cabeza desgastada cuando sea necesario, por lo que se

ahorra el costo de sustituir el eje cada vez.

Vástago de tornillo No. 401

Este es un vástago de tornillo utilizado con la punta de pulir

de fieltro y las ruedas de pulir de fieltro. Espigas de 3,2 mm.

Vástago de tornillo pequeño No. 402

Este es un vástago con un tornillo pequeño en la punta y se

utiliza con ruedas de corte de esmeril, discos de lijar y

ruedas de pulir. Espigas de 3,2 mm.

Vástago de punta roscada No. 424

Este es un vástago con una punta roscada que se enrosca

en el accesorio de punta de pulir No. 427. Espigas de 3,2

mm.

Cortadores de alta velocidad

Disponibles en muchas formas, los cortadores de alta velo-

cidad se utilizan para tallar, cortar y ranurar madera,

plásticos y metales blandos tales como aluminio, cobre y

latón. Estos son los accesorios que se han de utilizar para

realizar a pulso fresado o tallado de madera o plástico y

para realizar cortes de precisión. Espigas de 3,2 mm.

Cortadores de carburo de tungsteno

Estos son cortadores duros y de larga duración para utiliza-

ción en acero templado, cerámica cocida en horno y otros

materiales muy duros. Se pueden utilizar para grabar en

herramientas y equipos de jardín. Espigas de 3,2 mm.

Cortadores para grabar

Este grupo de cortadores abarca una amplia gama de tama-

ños y formas, y los cortadores están hechos para realizar

trabajo complicado en cerámica (del tipo no cocido en

horno), tallados en madera, joyas y tallados en marfil, ca-

parazones de moluscos o barbas de ballena. Se utilizan

frecuentemente para hacer placas de circuitos impresos

complicados. No se deben utilizar en acero ni en otros mate-

riales muy duros, pero son excelentes en madera, plástico y

metales blandos. Necesitan un portaherramienta de 2,4 mm.

Cortadores de carburo de tungsteno

de dientes estructurados

Dientes de corte rápido y afilados como una aguja para

mayor remoción de material y mínima carga. Utilícelos en

fibra de vidrio, madera, plástico, epóxi y caucho. Espigas de

3,2 mm y 2,4 mm.

Piedras de amolar de óxido de aluminio

(naranja/marrón)

Redondas, puntiagudas, planas — diga qué forma quiere y

habrá alguna disponible en esta categoría. Estas piedras

están hechas de óxido de aluminio y cubren prácticamente

todos los tipos posibles de aplicaciones de amolado. Utilíce-

las para afilar hojas de cortadoras de césped, puntas

de destornillador, cuchillos, tijeras, cinceles y otras herra-

mientas de corte. Utilícelas para quitar rebabas de piezas

metálicas fundidas, desbarbar cualquier metal después de

cortarlo, alisar juntas soldadas, amolar remaches y quitar

herrumbre. Estas piedras de amolar pueden reafilarse con

una piedra de reacondicionamiento. En los talleres de

maquinaria, normalmente las brocas y los cortadores de alta

velocidad son amolados con muelas de óxido de aluminio.

Espigas de 3,2 mm.

Piedras de amolar de carburo de silicio (verde/gris)

Más duras que las puntas de óxido de aluminio, estas pie-

dras están hechas especialmente para la utilización en

materiales duros tales como vidrio y cerámica. Algunos usos

típicos podrían ser la remoción de marcas que sobresalgan y

el exceso de esmalte en cerámica, y el grabar en vidrio.

Espigas de 3,2 mm.

Fresas con punta de diamante

Excelentes para trabajos que involucran detalles finos en

madera, jade, cerámica, vidrio y otros materiales duros. Las

brocas están cubiertas con partículas de diamante. Espigas

de 2,4 mm.

Accesorios para la Dremel

ADVERTENCIA

Pagina 67

Escobillas de alambre

Hay disponibles escobillas de alambre de tres formas

distintas. Para obtener resultados óptimos, las escobillas

de alambre deben utilizarse a velocidades que no sean

superiores a 15 000/min. Consulte la sección

Velocidades de funcionamiento para informarse sobre el

ajuste adecuado de la velocidad de la herramienta. Las

tres formas de escobillas vienen en tres materiales

distintos: alambre de acero inoxidable, de latón y de

carbono. El acero inoxidable da buenos resultados en

peltre, aluminio, acero inoxidable y otros metales, sin dejar

"residuos de herrumbre". Las escobillas de latón no

generan chispas y son más blandas que las de acero, por lo

que dan buenos resultados cuando se usan en metales

blandos como oro, cobre y latón. Las escobillas de

alambre de carbono dan buenos resultados para limpieza

de propósito general.

Cepillos de cerda

Estos cepillos constituyen excelentes herramientas para la

limpieza de objetos de plata, joyas y antigüedades. Las tres

formas hacen posible tener acceso a rincones estrechos y

otros lugares difíciles. Los cepillos de cerda se pueden

utilizar con compuesto para pulir con objeto de lograr una

limpieza o pulido más rápido.

Presión de cepillado

1. Recuerde que las puntas de un cepillo de alambre

hacen el trabajo. Utilice el cepillo con la presión más

ligera para que solamente las puntas del alambre entren

en contacto con la pieza de trabajo.

2. Si se utilizan presiones más grandes, se someterá a

los alambres a una tensión excesiva, lo cual dará como

resultado una acción de barrido, y si se continúa haciendo

esto, podrá acortarse la duración del cepillo debido a la

fatiga del alambre.

3. Aplique el cepillo a la pieza de trabajo de manera que

tanta cara del cepillo como sea posible esté en contacto

completo con la pieza de trabajo. La aplicación del lado o

del borde del cepillo a la pieza de trabajo causará la

rotura del alambre y acortará la duración del cepillo.

Accesorios para pulir

Entre estos accesorios se encuentran una punta de pulir

impregnada y una rueda de pulir impregnada para dar un

acabado liso a las superficies metálicas; una punta de pulir

de fieltro y una rueda de pulir de fieltro, y una rueda de pulir

de tela. Todos estos accesorios se utilizan para pulir

plásticos, metales y pequeñas piezas de joyería. También se

encuentra en este grupo un compuesto para pulir (No.

421) para utilizar con los pulidores de fieltro y de tela.

Las puntas de pulir dejan una superficie muy lisa, pero se

obtiene un brillo mayor utilizando ruedas de fieltro o de tela

y compuesto para pulir. Para obtener los mejores

resultados, los accesorios de pulir deben utilizarse a

velocidades que no superen las 15 000/min. Consulte la

sección Velocidades de funcionamiento para informarse

sobre el ajuste adecuado de la velocidad de la

herramienta.

No se necesita compuesto para pulir cuando se utiliza la

rueda de pulir 425 o la punta de pulir 427.

Ruedas abrasivas de óxido de aluminio

Se utilizan para quitar pintura, desbarbar metal y pulir acero

inoxidable y otros metales. Disponibles con grano fino y

mediano. Espigas de 3,2 mm.

Accesorios para lijar

Los discos de lijar de grado fino, mediano y grueso están

hechos para acoplarse en el vástago No. 402. Se pueden

utilizar para casi todos los trabajos pequeños de lijado que

usted tenga que realizar, desde la fabricación de modelos

hasta el acabado de muebles finos. Además, está el lijador

de tambor, un diminuto tambor que encaja en la

Herramienta Giratoria y que hace posible dar forma a

madera, alisar fibra de vidrio, lijar en el interior de curvas y

otros lugares difíciles y realizar otros trabajos de lijado.

Cambie las bandas de lijar del tambor a medida que se

vayan desgastando y pierdan el grano. Las bandas vienen

en grados finos y gruesos. Las ruedas de aletas amuelan y

pulen superficies planas o contorneadas. Se utilizan con la

máxima eficacia como lijadora de acabado después de

completar un lijado más pesado de la superficie y la

remoción de material. Las ruedas de aletas vienen en

calidades fina y gruesa. Los discos de pulir son un

magnífico accesorio de acabado para limpieza y lijado

ligero. Funcionan eficazmente en metal, vidrio, madera,

aluminio y plásticos. Los discos de pulir gruesos y

medianos se venden juntos. Espigas de 3,2 mm.

Muela

Se utiliza para desbarbar, quitar herrumbre y amolado de

propósito general. Utilícela con el vástago roscado No.

402.

15°

CORRECTO:

Las puntas de alambre hacen el trabajo.

INCORRECTO:

Una presión excesiva puede causar la rotura del alambre.

Pagina 68

Ruedas de corte

Estos delgados discos de esmeril o de fibra de vidrio se

utilizan para rebanar, cortar y operaciones similares. Utilí-

celos para cortar cabezas de perno y tuercas agarrotadas o

para volver a ranurar una cabeza de tornillo que esté tan

dañada que no permita usar un destornillador. Buenas para

cortar cable BX, varillas pequeñas, tubería, cable, y para

cortar agujeros rectangulares en chapa metálica.

Broca para cortar pared de tipo seco

Permite hacer cortes rápidos y limpios en pared de tipo

seco.

Broca para cortar loseta

Corta loseta de cerámica para pared, tablero de cemento

y yeso.

Broca de corte en espiral

Corta a través de todos los tipos de madera y materiales

compuestos de madera.

Brocas de fresadora de alta velocidad

Para fresar, incrustar y mortajar en madera y otros

materiales blandos. Utilícelas con el accesorio de fresadora

No. 330 de Dremel y la mesa de perfiladora/fresadora No.

231 de Dremel.

Accesorios para la Dremel - (cont.)

El vástago No. 401 se utiliza con la punta de pulir de fieltro y las ruedas de pulir de fieltro. Enrosque la punta en el

tornillo cuidadosamente. La punta de fieltro debe enroscarse hacia abajo en línea recta sobre el vástago del tornillo y se

debe girar del todo hasta el collarín.

El vástago No. 402 tiene un tornillo pequeño en la punta y se utiliza con ruedas de corte de esmeril y discos de lijar de

esmeril. Las velocidades más altas, normalmente las máximas, son mejores para la mayoría de los trabajos, incluyendo

el corte de acero, que se muestra aquí.

Pagina 69

Aditamentos para la Dremel

565

Juego de cortadores multiuso

• Incluye 2 brocas de corte para pared de tipo seco

(560) y 1 broca de corte espiral (561)

• Corta fácilmente fibra de vidrio, madera y pared de

tipo seco

566

Juego para cortar loseta

•Incluye 1 broca de corte para loseta de cerámica

(562)

• Corta loseta de cerámica para pared dándole

cualquier forma

¿Preguntas o problemas? Llame al 1-800-437-3635

Para cambiar una cinta de lijar en la lijadora de tambor, afloje el tornillo sin quitarlo para contraer el tambor y luego

deslice la cinta vieja hasta sacarla. Deslice la cinta de lijar nueva sobre el tambor hasta que esté colocada y luego

expanda el tambor apretando el tornillo una vez más.

Antes de cada uso, asegúrese de que todos los componentes estén montados en el cuerpo

del accesorio y de que el tambor esté suficientemente expandido para mantener fija la cinta

de lijar durante el uso. Si dicha cinta está floja en el tambor durante la operación, podrá salir despedida y golpearles a

usted o las personas que se encuentren presentes.

ADVERTENCIA

El roscado de tornillo para metales del vástago No. 424 se enrosca en el interior de la punta de pulir No. 427.

Este y otros vástagos roscados se deben enroscar firmemente hacia abajo hasta el collarín antes de utilizarse.

Pagina 70

Columna para taladro modelo 212

Para taladrado, fresado y acanalado de precisión; super-

ficie de trabajo de 152,4 mm cuadradas, profundidad de

garganta de 0 a 76,2 mm. Mesa ranurada para guías y

soportes. Soporta únicamente los modelos 275, 285,

395, 398, y 850.

Mesa para formadora/fresadora modelo 231

Convierte la Herramienta Giratoria en una herramienta

montada en banco para dar forma a madera. Sujétela

con abrazaderas a un banco de trabajo y realice trabajo

de calidad profesional de ranurado, recorte de bordes,

acanalado y lijado de formas irregulares con precisión y

facilidad. Mesa de trabajo grande de 203,2 mm x 152,4

mm. Utilícela con las Modelos 270, 275, 280, 285, 370,

380, 395, 398, y 850.

Aditamentos para la Dremel

Incorpore estos aditamentos Dremel a su taller compacto y haga que su Herramienta Giratoria sea más versátil.

Aditamento de fresadora modelo 330

Da forma, cantea, achaflana, corta, hace rebajos, redondea

esquinas, etc. La guía de borde ajustable se puede quitar

fácilmente para fresar a pulso. El modelo 330 se puede

utilizar con los modelos 270, 275, 280, 285, 380, 395,

398, y 850.

Eje flexible modelo 225

Permite el control con la punta de los dedos para rincones

estrechos y áreas difíciles de alcanzar. El cable de 914,4

mm de longitud se puede conectar a las Modelos 275,

285, 395, 398, y 850. La pieza de mano en forma de lápiz

de 13,0 mm de diámetro funciona sin calentarse y es ideal

para trabajo ligero de tallado de madera y otros usos.

Pagina 71

Garantía limitada Dremel

Este Herramienta Giratoria Dremel está garantizado contra defectos de material o de fabricación durante un

período de cinco años a partir de la fecha de compra. En caso de que un producto no se ajuste a esta

garantía escrita, por favor, tome las medidas siguientes:

1. NO devuelva el producto al lugar de compra.

2. Empaquete el producto cuidadosamente y solo, sin otros artículos, y envíelo con el porte pagado junto

con:

A. Una copia de la prueba de compra fechada (por favor, conserve una copia para usted).

B. Una explicación por escrito de la naturaleza del problema.

C. Su nombre, dirección y número de teléfono a:

ESTADOS UNIDOS

Dremel Service Center Dremel Service Center

4915 Twenty-First Street O 4631 E. Sunny Dunes

Racine, Wisconsin 53406 Palm Springs, California 92264

1-800-437-3635 1-800-275-2052

CANADA FUERA DE LOS TERRITORIOS

Giles Tool Agency CONTINENTALES DE LOS EE.UU.

6520 Lawrence Av. East Vea al distribuidor local

Scarborough, Ont. o escriba a Dremel, 4915 Twenty-First St.

Canada M1C 4A7 Racine, Wisconsin 53406

1-888-285-3476

Recomendamos que el paquete sea asegurado contra pérdida o daños durante el transporte por los cuales

no podemos ser responsables.

Esta garantía tiene validez únicamente para el comprador original inscrito. LOS DAÑOS AL PRODUCTO

PRODUCIDOS POR MANIPULACION INCORRECTA, ACCIDENTE, ABUSO, NEGLIGENCIA, REPARACIONES

O ALTERACIONES NO AUTORIZADAS, ACCESORIOS NO APROBADOS U OTRAS CAUSAS NO

RELACIONADAS CON PROBLEMAS DEL MATERIAL O LA FABRICACION NO ESTAN CUBIERTOS POR

ESTA GARANTIA.

Ningún empleado, agente, distribuidor, ni ninguna otra persona está autorizado a dar ninguna garantía en

nombre de Dremel. Si la inspección de Dremel demuestra que el problema fue causado por problemas con

el material o la fabricación dentro de los límites de la garantía, Dremel reparará o reemplazará el producto

gratuitamente y devolverá el producto con el porte pagado. Las reparaciones necesarias debido al desgaste

normal o al abuso, o las reparaciones de productos que se encuentren fuera del período de garantía, en

caso de que se puedan realizar, se cobrarán a precios de fábrica normales.

DREMEL NO DA NINGUNA OTRA GARANTIA DE NINGUN OTRO TIPO, EXPRESA O IMPLICITA, Y TODAS

LAS GARANTIAS IMPLICITAS DE COMERCIABILIDAD E IDONEIDAD PARA UN PROPOSITO ESPECIFICO

QUE EXCEDEN LA OBLIGACION MENCIONADA ANTERIORMENTE QUEDAN POR LA PRESENTE

RECHAZADAS POR PARTE DE DREMEL Y ESTAN EXCLUIDAS DE ESTA GARANTIA LIMITADA.

Esta garantía le confiere a usted derechos legales específicos y es posible que usted también tenga otros

derechos que varían de un estado a otro. La obligación del garante consiste únicamente en reparar o

reemplazar el producto. El garante no es responsable de ningún daño incidental o emergente debido a

cualquiera de dichos defectos alegados. Algunos estados no permiten la exclusión o limitación de los

daños incidentales o emergentes, por lo que es posible que las limitaciones o la exclusión anterior no sean

aplicables en el caso de usted.

Para precios y cumplimiento de la garantía en los territorios continentales de los Estados Unidos, póngase

en contacto con el distribuidor local Dremel.

Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056 -2230, E.U.A.

Importado en México por: Robert Bosch, S.A. de C.V., Calle Robert Bosch No. 405, Zona Industrial,

Toluca, Edo. de México, C.P. 50070, Tel. (722) 2792300

Pagina 72

Dremel may subsitute accessories of equal value.

Acc Description Description Description 3980 3981 3982

Wrench Clé Llave de tuerca 111

105 Engraving Cutter Couteau à graver Cortador de grabar

106 Engraving Cutter Couteau à graver Cortador de grabar 1

107 Engraving Cutter Couteau à graver Cortador de grabar

118 High Speed Cutter Couteau à haute vitesse Cortador de alta velocidad 1

150 1/8" Drill Bit Foret 3,2 mm Broca taladradora 3,2 mm

191 High Speed Cutter Couteau à haute vitesse Cortador de alta velocidad 1 1

194 High Speed Cutter Couteau à haute vitesse Cortador de alta velocidad 1 1

401 Mandrel Mandrin Vástago 111

402 Mandrel Mandrin Vástago 111

403 Bristle Brush Brosse en soie de porcCepillo de cerdas 1 1

405 Bristle Brush Brosse en soie de porcCepillo de cerdas

407 Drum Sander 1/2" Ponceuse à tambour 13,0 mm Tambor de lijar de 13,0 mm 111

408 Sand Band 1/2" Coarse

Bande de ponçage

13,0 mm

grain grossier

Cinta de lijar de 13,0 mm gruesa 1 2

409 Cut-Off Wheel Meule à tronçonner Rueda de corte 9 9

411 Sand Disc - Coarse Disque de ponçage -

grain grossier

Disco de lijar - gruesa 3

412 Sand Disc - Med. Disque de ponçage - moyen Disco de lijar - med. 3

413 Sand Disc - Fine. Disque de ponçage - grain fin Disco de lijar - fina

414 Felt Polish Wheel 1/2" Meule de polissage en feutre 13,0 mm Rueda de pulir de fieltro de 13,0 mm 312

415 Dressing Stone Pierre de parement Piedra de reacondicionamiento 1 1

420 Cut-Off Wheel Meule à tronçonner Rueda de corte

422 Felt Polish Tip Embout de polissage en feutre Punta de pulir de fieltro 1

423 Cloth Wheel 1" Meule en tissu 25,4 mm Rueda de tela de 25,4 mm

Pagina 73

Dremel peut substituer tout accessoire de valeur égale. Dremel podrá substituir accesorios de igual valor.

425 Emery Polish Wheel 1" Meule de polissage d'émeri 25,4 mm Rueda de pulir de esmeril de 25,4 mm

426 Cut-Off Wheel Meule à tronçonner Rueda de corte 1 1

427 Polishing polissage para pulir

428 Wire Brush Brosses métallique Cepillos de alambre 111

429 Felt Polish Wheel 1" Meule de polissage en feutre 25,4 mm Rueda de pulir de fieltro de 25,4 mm 1

430 Drum Sand 1/4" Ponceuse à tambour 6,4 mm Tambor de lijar de 6,4 mm

431 Sand Band 1/4" Coarse

Bande de ponçage

6,4 mm

grain grossier

Cinta de lijar de 6,4 mm gruesa

432 Sand Band 1/2" Fine Bande de ponçage 13,0 mm grain fin Cinta de lijar de 13,0 mm fina 212

438 Sand Band 1/4" Fine Bande de ponçage 6,4 mm grain fin Cinta de lijar de 6,4 mm fina

481 3/32" Collet Douille 2,4 mm Portaherramienta 2,4 mm 1

482 Collet w/two rings Douille avec deux anneaux Portaherramienta con dos anillas

540 Cut-Off Wheel Meule à tronçonner Rueda de corte 1

560 Drywall cutting bit Mèche pour coupe de murs secs Broca para cortar en pared de tipo seco 1

561 Multipurpose cutting bit Mèche pour coupe polyvalente Broca de corte de uso general 1

562 Tile cutting bit Mèche pour coupe de carrelage Broca para cortar losetas 1

932 Alum Oxide Oxyde d'aluminium Oxido de aluminio 111

952 Alum Oxide Oxyde d'aluminium Oxido de aluminio

953 Alum Oxide Oxyde d'aluminium Oxido de aluminio

8193 Alum Oxide Oxyde d'aluminium Oxido de aluminio 1

83702 Silicon Carbide Carbure de silicium Carburo de silicio

84922 Silicon Carbide Carbure de silicium Carburo de silicio

85422 Silicon Carbide Carbure de silicium Carburo de silicio

85602 Silicon Carbide Carbure de silicium Carburo de silicio 111

Total 28 10 38

Pagina 74

L M

DÈ

ÈL

E M

O 3

8 T

E 1

650

825

810

824

826

801

Pagina 75

ORDER BY PART NUMBER, NOT CODE NUMBER

COMMANDEZ PAR LE NUMÉRO DE LA PIÉCE—NON PAR LE NUMÉRO DE CODE

ORDERNE POR NUMERO DE PIEZA, NO POR NUMERO DE CODIGO

CODE NO. PART NO.

NO. DE CODE NO. DE LA PIECE

NUMERO DE CODIGO NUMERO DE PIEZA DESCRIPTION DESCRIPTION DESCRIPCION

2 2610907324 Field Assembly Champ d'induit Ensamblaje de campo

3 2610913866 Armature & Bearing Assembly Ensemble de l'armature et palier Ensamblaje de inducido y rodamientos

4 2610913925 Control Panel Assembly Ensemble du panneau de commande Ensamblaje del panel de control

5 2610913926 Cord Cordon Cordón

16 2615302530 Brush Holder Assembly Ensemble de porte-balai Ensamblaje de portaescobillas

22 2615302505 Isolator Manchon isolant Aislante

23 2615294043 Hanger Bride de suspension Gancho

27 2615297355 Collet Nut Ecrou De Douille Tuerca del portaherramienta

28 2615000480 Collet Douille Portaherramienta

30 2615302536 Housing Cap Chapeau du bâti Tapa de la caja protectora

650 2615990962 Wrench Clé Llave de tuerca

801 2610913928 Housing Set Bâti Juego de caja protectora

810 2615302517 Brush (pair) Balais (paire) Escobillas (par)

824 2615294035 Screws (includes 5) Vis (5-incluses) Tornillos (incluye 5)

825 2615302806 Brush Door w/ Spring (pair) Chapeau de balai et ressort (paire) Tapa para escobillas y muelle (par)

826 2615302807 Collet Lock Assembly Ensemble du verrou de douille Ensamblaje del cierre del portaherramienta

WRITE FOR CURRENT PRICES ÈCRIVEZ POUR OBTENIR LES PRIX ESCRIBA PARA OBTENER PRECIOS

NO C.O.D.'S COURANTS PAS DE P.S.L. ACTUALES - NO SE HACEN ENVIOS CONTRA REEMBOLSO

Pagina 76

L F

X-

-S

T A

N D

E L

L’

’A

E F

E D

O D

E E

E F

E D

DREMEL CUTTING GUIDE

GUIDE DE COUPE DREMEL

GUIA DE CORTE DREMEL

CODE NO. PART NO.

NO. DE CODE NO. DE PIÈCE

NO. DE CODIGO NO. DE PIEZA DESCRIPTION DESCRIPTION DESCRIPCION

1 4484 Collet Nut (Not included) Écrou de douille (non fourni) Tuerca del portaherramienta (no incluida)

2 480 1/8" Collet available as AccessoryDouille de 3,2 mm offerte comme accessoire Portaherramienta de 3,2 mm disponible como accesorio

(Not included) (non fournie) (no incluido)

481 3/32" Collet available as AccessoryDouille de 2,4 mm offerte comme accessoire Portaherramienta de 2,4 mm disponible como accesorio

(Not included) (non fournie) (no incluido)

482 1/16" Collet available as AccessoryDouille de 1,6 mm offerte comme accessoire Portaherramienta de 1,6 mm disponible como accesorio

(Not included) (non fournie) (no incluido)

483 1/32" Collet available as AccessoryDouille de 0,8 mm offerte comme accessoire Portaherramienta de 0,8 mm disponible como accesorio

(Not included) (non fournie) (no incluido)

3 529410970 Flexible Shaft Core Noyau d'arbre flexible Núcleo del eje flexible

4 90962 Wrench Available as AccessoryClé offerte comme accessoire Llave de tuerca disponible como accesorio

(Not included) (non fournie) (no incluida)

5 529417870 Driver Cap Capuchon d'entraînement Tapa del impulsor

6 2615302049 Guide Guide Guia

7 2615302102 Guide insert Guia para insertar

8 2615302103 Screw spring & nut Destornillador, Muelle & Tuerca

Dremel 398 Users Manual

398 to the manual 6ea508e5-5706-4e9a-9cc9-f0dc9be58f17

Navigation menu

Versions of this User Manual:

Views

Navigation
