Drive Compresor
Nebulizador Pacica Elite
Modelo 18070
Compresseur Nébuliseur
Pacica Elite Drive
Modèles 18070
Caution– Federal (U.S.A.) law
restricts this device to sale by, or on
the order of a physician.
Made in China. Latex Free.
Models 18070 Entela
Certied to UL1431, CAN/CSA C22.2
No. 601.1 and IEC 60601-1
Precaucion– La ley federal (EE.
UU.) restringe la venta de este
aparato para ser realizada por, o bajo
prescripción de, un médico.
Hecho en China. No Contiene Látex.
Modelos 18070 Certicación
Entela para UL1431, CAN/CSA
C22.2 Nº 601.1, y IEC 60601-1.
Attention– La loi fédérale (États-
Unis) limite la vente de ce dispositif
par ou sur ordonnance d’un médecin.
Fabriqué aux China. Garanti sans
Latex.Modèles 18070 Homologation
Entela aux normes UL1431, CAN/CSA
C22.2 N° 601.1 et IEC 60601-1
Guía de Instrucciones
Guide d’Instructions
Drive Pacica Elite
Compressor/Nebulizer
Model 18070
Instruction
Guide
table of contents
.............................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
............................................................................................................
2
TABLE OF CONENTS
Important Safeguards...........................................................4
IEC Symbols........................................................................4
Important Safeguards..........................................................4
Introduction...........................................................................6
Statement Of Intended Use.................................................6
What Are Compressor Nebulizer Systems Used For?.........6
How Does A Compressor Nebulizer Work?.........................6
How Do I Take A Treatment?...............................................7
Available Accessories...........................................................8
Available Accessories..........................................................8
Operation...............................................................................9
How To Operate Your Compressor......................................9
Cleaning & Maintenance....................................................11
Nebulizer Cleaning.............................................................11
Compressor Cleaning........................................................12
Filter Change.....................................................................12
Maintenance......................................................................12
Specications......................................................................14
Limited Warranty.................................................................15
.............................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
............................................................................................................
................................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
................................................................................................................ 3
ESPAÑOL
Precauciones Importantes.....................15
Simbolos IEC......................................15
Precauciones Importantes..................15
Introducción..........................................18
Enunciado De Uso Idóneo..................18
Para Qué Se Utilizan Los Sistemas
¿De Compresor-nebulizador?.............19
¿Cómo Funciona Un
Compresor-nebulizador?.................19
¿Cómo Debo Administrar El
Tratamiento?....................................19
Accessorios Disponibles.........................21
Partes Importantes De Su Compresor
Drive Serie 18070............................21
Operarcion............................................22
Cómo Operar Su Compresor..............22
Limpieza Y Mantenimiento.....................23
Limpieza Del Nebulizador...................23
Limpieza Del Compresor....................23
Cambio De Filtro.................................25
Mantenimiento...................................25
Especicaciones.....................................26
Garantía Limitada....................................27
FRANÇAIS
Mises En Garde Importantes.................28
Symboles CEI.....................................28
Mises En Garde Importantes..............28
Introduction..............................................31
Déclaration D’utilisation Envisagée....31
À Quels Usages Les Systèmes De
Nébuliseur À Compresseur Sont–ils
Destinés?............................................31
Comment Fonctionne Un Nébuliseur?..31
Comment Dois-je Prendre Mon
Traitement?.........................................32
Accessoires Disponibles........................33
Accessoires Disponibles.....................33
Utilisation.................................................34
Comment Faire Fonctionner Le
Compresseur......................................34
Nettoyage Et Entretien............................36
Nettoyage Du Nébuliseur....................36
Nettoyage Du Compresseur...............37
Changement Du Filtre.........................37
Entretien..............................................38
Spécications..........................................39
Garantie Limitée......................................40
important safeguards
.............................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
............................................................................................................
4
ON OFF Attention, consult instruction guide.
Double Insulated
Alternating
Current Type BF
Applied Part
This device contains electrical and/or electronic equipment that must be recycled
per EC Directive 2002/96/EC - Waste Electrical and Electronic Equipment (WEEE)
Important Safeguards
When using electrical products, especially when children are present, basic safety precau-
tions should always be followed. Read all instructions before using. Important information is
highlighted by these terms:
DANGER Urgent safety information for hazards that will cause serious injury or death.
WARNING Important safety information for hazards that might cause serious injury.
CAUTION Information for preventing damage to the product.
NOTE Information to which you should pay special attention.
Read All Instructions Before Using
To reduce the risk of electrocution:
1. Always unplug this product immediately after using.
2. Do not use while bathing.
3. Do not place or store product where it can fall or be pulled into a tub or sink.
4. Do not place in or drop into water or other liquid.
5. Do not reach for a product that has fallen into water. Unplug immediately.
To reduce the risk of burns, electrocution, re or
injury to persons:
1. The product should never be left unattended when
plugged in.
2. Close supervision is necessary when this product is used by, on, or near children
or disabled individuals
3. Use this product only for its intended use as described in this guide. Do not use
attachments not recommended by the manufacturer.
DANGER!
WARNING!
1
important safeguards
.............................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
............................................................................................................
................................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
................................................................................................................ 5
DANGER!
WARNING!
4. Never operate this product if:
a. It has a damaged power cord or plug.
b. It is not working properly.
c. It has been dropped or damaged.
d. It has been dropped into water.
5. Keep the power cord away from heated surfaces.
6. Never block the air openings of the product or place it on a soft surface, such as a
bed or couch, where the air openings may be blocked. Keep the air openings free of
lint, hair, and the like.
7. Never use while drowsy or asleep.
8. Never drop or insert any object into any opening or hose.
9. Do not use outdoors. This product is for household use only.
10. Do not use in an oxygen enriched environment.
11. Do not use this product with a DC to AC converter, or with any AC voltage and/or
frequency other than specied.
12. Do not operate unit in a backpack or carrying bag.
13. Care should be taken when this product is used in the vicinity of other electronic
equipment concerning the possible interference between them. They may need to
be moved apart.
14. Use caution when plugging in and unplugging device. Do not allow jewelry or other
metal items to contact plug.
15. Warning: This product contains small parts that may represent a choking hazard.
NOTE This unit employs a temperature and/or current limiting device that will shut off the
entire product should a malfunction occur or in the event of product misuse, abuse,
or abnormal operation.
Some models of this appliance have a polarized plug (one blade is wider than the other). As
a safety feature, this plug will t in a polarized outlet only one way. If the plug does not t
fully in the outlet, reverse the plug. If it still does not t, contact a qualied electrician. Do not
attempt to defeat this safety feature. If repair or replacement of the cord or plug is necessary,
contact your qualied Drive provider.
NOTE The exterior surfaces of the unit and the air outlet connector may become slightly
warm to the touch during use. Warm air can also be felt exiting the vents on the
sides of the case of the unit. This is normal.
introduction
.............................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
.............................................................................................................
6
Your doctor has prescribed a liquid medication to treat your respiratory condition. To best
utilize this liquid medication, he has prescribed a Drive brand compressor nebulizer. Your
Drive compressor nebulizer works to convert the medication to a high-quality mist of ne
particles that penetrates deep into the lungs.
Be sure that you read and understand the information in this instruction guide. By following
these simple instructions and the advice of your physician, your compressor will become an
effective addition to your therapeutic routine.
Statement of Intended Use
The Drive compressor nebulizer includes an AC powered air compressor that provides a
source of compressed air for home health care use. The compressor is used in conjunction
with a jet (pneumatic) nebulizer to convert certain inhalable drugs into an aerosol form for
inhalation by a patient. The device can be used with adult or pediatric patients.
What are Compressor Nebulizer Systems Used For?
People with breathing problems, such as Asthma, Chronic Obstructive Pulmonary Disease
(COPD) or Cystic Fibrosis are often prescribed medicines that minimize or control symptoms
of their disease. Compressor Nebulizer Systems are a means of delivering these prescribed
medications to the lungs. These medications and the compressor nebulizer systems should
be used as directed by a physician to maximize benets. Compressor Nebulizer systems
can be prescribed for use everyday or periodically as symptoms present themselves, such
as the springtime when Hay Fever or Allergies are normally present.
How Does a Compressor Nebulizer Work?
Most medicines for use with a compressor nebulizer system are created in a liquid form. This
liquid medication is placed in the “cup” of the nebulizer (please refer to this Instruction Guide
for more information on the proper use of a nebulizer). The compressor, which is connected
to the nebulizer by exible tubing, generates a specic pressure and ow of air that essen-
tially “drives” the nebulizer. The pressurized air produced by the compressor initiates the
nebulizer’s ability to break down the liquid medication into a very ne mist. This mist, often
referred to as an aerosol cloud, is then propelled out the nebulizer and inhaled into the lungs
where the medicine is readily absorbed. Please consult your prescription for details on the
amount of liquid medication that should be placed in the nebulizer. If you should have any
questions about your medication or its use, please contact your physician or pharmacist.
2
introduction
.............................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
.............................................................................................................
................................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
................................................................................................................ 7
How Do I Take a Treatment?
A nebulizer is the optimal delivery method of medication to the lungs. However, some users
may nd it difcult to use, especially very young children. In this case, an aerosol mask may
be used. To ensure that the proper mask is utilized, please consult your home health pro-
vider or physician.
The most important aspect of taking a treatment is the patient’s breathing pattern while
inhaling the medication mist.
It should be slow and deep, all attempts should be made to sit up straight and breathe in
deep.
A general rule of thumb is to attempt to breathe in so deeply that it feels as though the lungs
are completely full of air and inhaling any additional air is impossible.
If possible, hold your breath for 1-2 seconds unless directed otherwise by your physician
and then slowly exhale through the nebulizer mouthpiece or mask. Holding your breath for
1-2 seconds after inhaling the medication allows for optimal absorption of medication in the
lungs.
Repeat this breathing pattern for the entire treatment.
The length of a treatment can last anywhere from 5 to 20 minutes, depending on the amount
of medication and the performance of your compressor and nebulizer system. When you
cannot see any medication in the nebulizer cup and the nebulizer has stopped producing a
mist, the treatment has been completed. Turn off your compressor and follow the cleaning
instructions found in this instruction guide.
If you have any additional questions regarding your equipment, medication, or treatment,
please consult your physician.
available accessories
.............................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
.............................................................................................................
8
Available Accessories
18254 Reusable Nebulizer (10/cs)
Neb Kit 500 Disposable Nebulizer Kit with
mouthpiece, 7’ tubing (50/cs)
NEB KIT 600 Adult Aerosol Mask, 7’ Tubing (50/cs)
MASK 001A Adult Aerosol Mask (50/cs)
MASK 001P Pediatric Aerosol Mask (50/cs)
NEB KIT 700 Pediatric Aerosol Mask, 7’ Tubing (50/cs)
3
available accessories
.............................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
.............................................................................................................
How to Operate Your Compressor
NOTE Before initial operation, the nebulizer cup assembly should be cleaned
following instructions described in the “Cleaning” section.
WARNING Before connecting the power cord, make sure the I/O (ON/OFF) switch is
in the O (OFF) position.
The plug is also served to disconnect the device.
Daily Use Operation
CAUTION The Pacica Elite Compressor is designed for intermittent use only. Do not
operate it continuously for more than 30 minutes for a single use without
turning it off and following a cooling period for least 30 minutes.
1. Before each use inspect the Pacica Elite Compressor and nebulizer cup assembly
for damage or wear, replace as needed.
2. Place the Pacica Elite Compressor on a table or other at stable surface. Be sure
you can easily reach the controls when seated. Do not use this device on the oor.
3. With the power switch in the O (OFF) position, plug the power cord into an
appropriate electrical wall outlet.

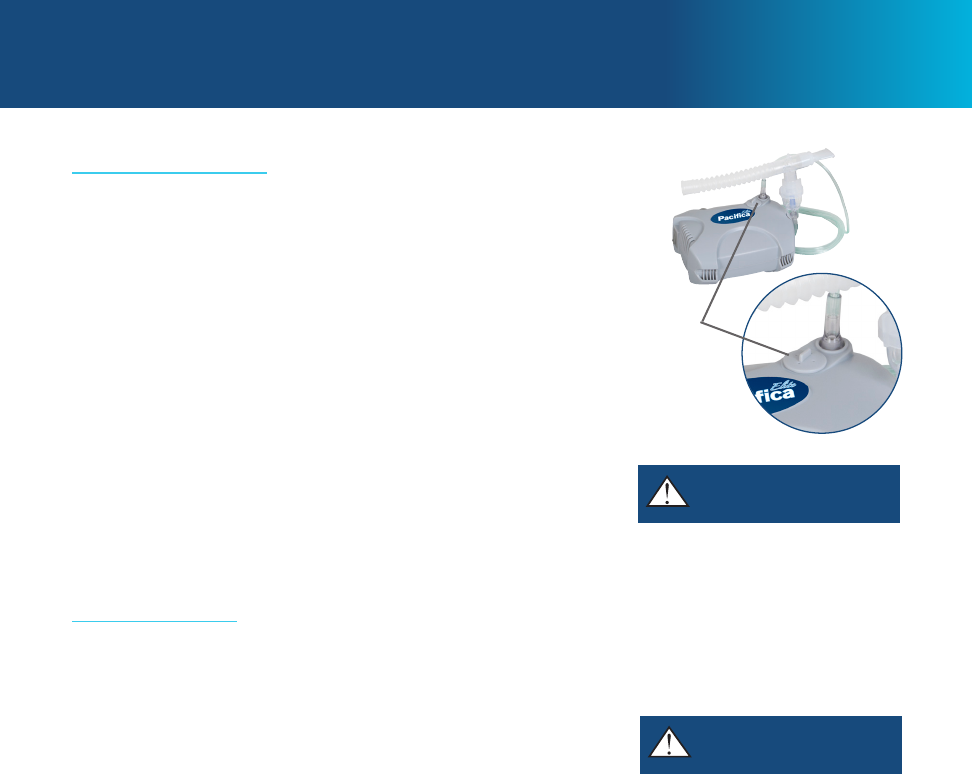

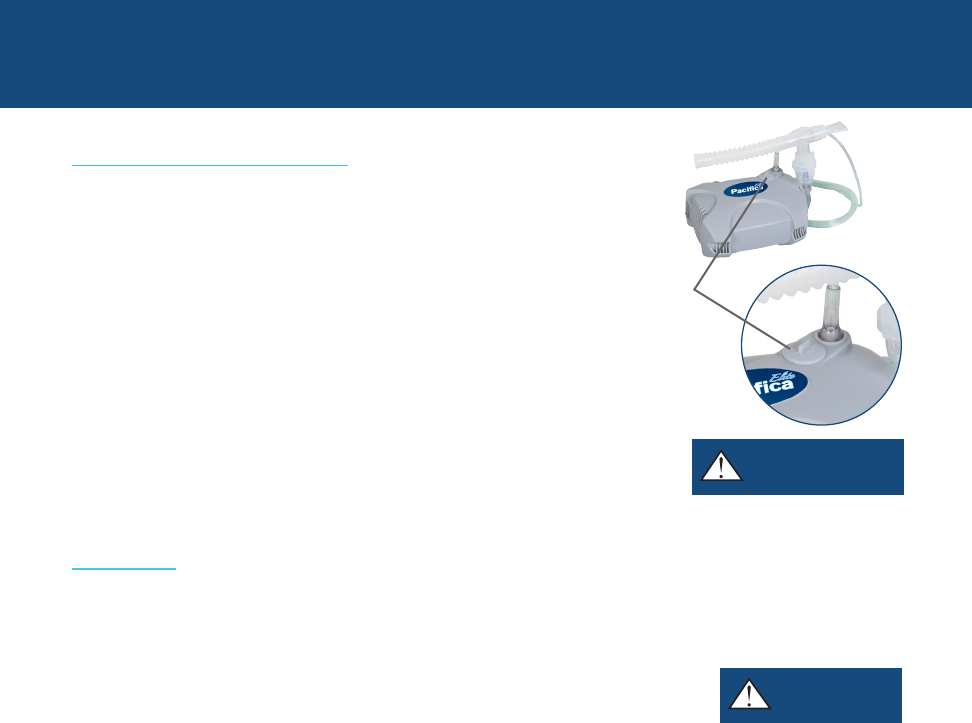

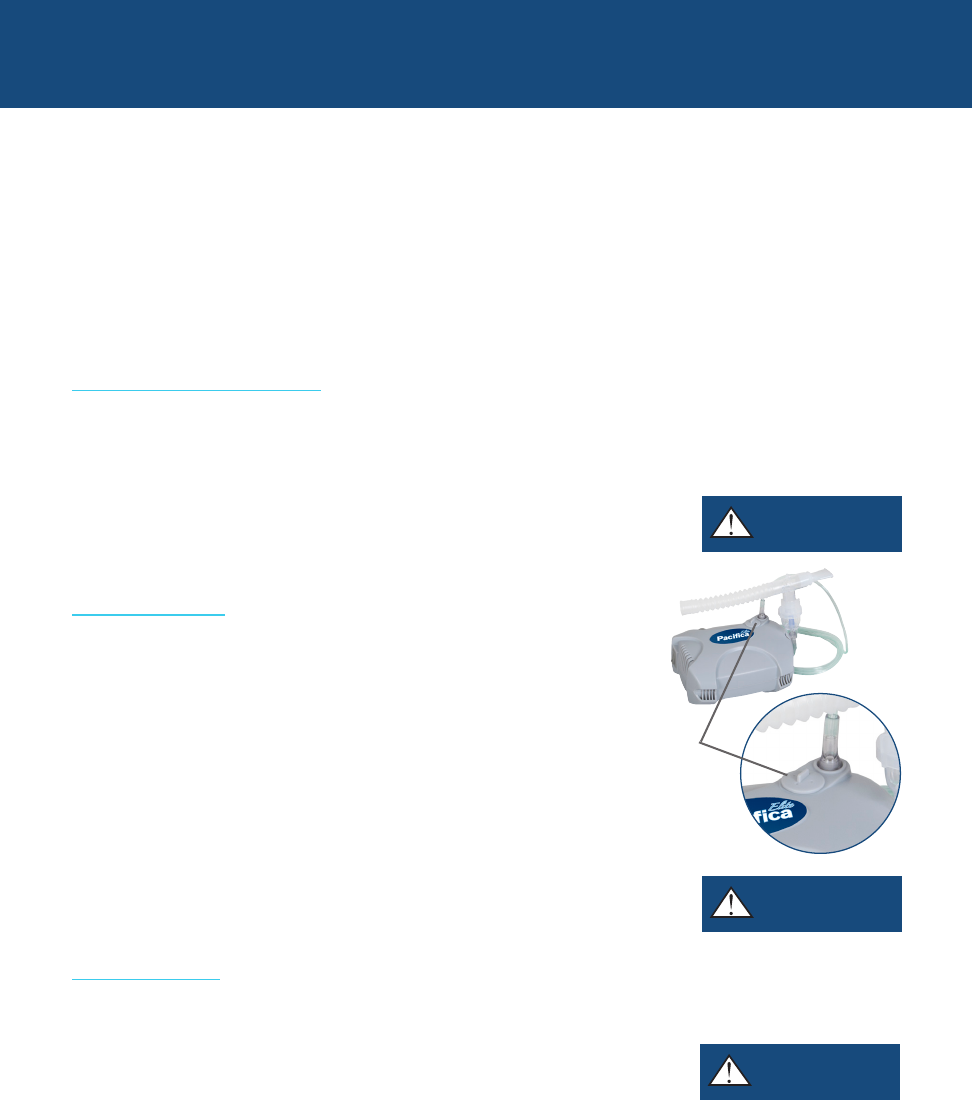

4. Connect one end of the tubing to the compressor air-outlet connector.
5. Assemble the nebulizer cup and add indicated medication to the nebulizer’s cup
before use.
6. Attach the other end of the tubing into the air-inlet connector found at the
bottom of the nebulizer cup.
7. Turn on the Pacica Elite Compressor by pressing the power switch to the I (ON)
position and begin treatment.
8. If treatment needs to be interrupted, simply press power switch to O (OFF)
position.
9. When the treatment is complete, turn off the compressor by pressing the power
switch to O (OFF) position and unplug the unit from the electrical outlet.
Equipment not suitable for use in the presence of a ammable anesthetic mixture
with air or with oxygen or nitrous oxide. This device has no AP or APG protection.
operation
4
...............................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
............................................................................................................... 9
.............................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
.............................................................................................................
10
Safety Overload
NOTE Do not exceed 30 minutes of continuous operation.
1. The motor of this device has a built-in thermal overload protector. Should the
motor overheat, the protector will automatically shut off the motor. Should this
occur, turn the I/O (ON/OFF) switch to the O (OFF) position and allow the motor to
cool down for approximately 30 minutes before turn it on again.
2. If the overload protector shuts off the motor frequently, you may have an unstable
voltage situation.
.............................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
.............................................................................................................
Nebulizer Cleaning
All parts of the nebulizer, except tubing, should be cleaned according to the following in-
structions. Your physician and/or Drive provider may specify a certain cleaning procedure. If
so, follow their recommendations.
To prevent possible risk of infection from contaminated medication,
cleaning of the nebulizer is recommended after each aerosol
treatment. Disinfecting is recommended once a day.
Clean After Every Use:
1. With power switch in the “ Off” position, unplug power cord from wall outlet.
2. Disconnect tubing from the air-inlet connector and set aside.
3. Disassemble mouthpiece or mask from cap. Open nebulizer by turning cap
counterclockwise and remove bafe.
4. Wash all items, except tubing, in a hot water/dishwashing detergent solution. Rinse
under hot tap water for 30 seconds to remove detergent residue. Allow to air dry.
5. For reusable nebulizer only, it can be cleaned daily in dishwasher using top shelf or
by following the above cleaning procedure.
The Drive Reusable Nebulizer is dishwasher safe, but do not place
any Drive Disposable Nebulizer parts in an automatic dishwasher;
doing so could cause damage.
Disinfect Daily
1. Using a clean container or bowl, soak items in three parts hot water to one part white
vinegar for 30 minutes OR use a medical bacterial-germicidal disinfectant available through
your provider. Be sure to follow manufacturer’s instructions carefully.
2. With clean hands, remove items from disinfectant solution, rinse under hot tap water, and
air dry on a clean paper towel. Store in a zip-lock bag.
NOTE Do not towel dry nebulizer parts; this could cause contamination.
To prevent possible risk of infection from contaminated cleaning
solutions, always prepare fresh solution for each cleaning cycle
and discard solution after each use.
WARNING!
CAUTION!
cleaning and maintenance
................................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
................................................................................................................ 11
5
WARNING!
3. Keep the outer surface of the tubing dust-free by wiping regularly. Nebulizer tubing does
not have to be washed because only ltered air passes through it.
NOTE The Drive Disposable Nebulizer will last at least 15 days and possibly
longer, depending on usage. Proper cleaning will also help extend the life
of the nebulizer. Because it is disposable, we recommend that an extra
nebulizer be kept on hand at all times. The Drive Reusable Nebulizer is
dishwasher safe and may be cleaned and reused for up to one year.
Compressor Cleaning
1. With power switch in the “Off ” position, unplug power cord from wall outlet.
2. Wipe outside of the compressor cabinet with a clean damp cloth every few days
to keep dust-free.
Do not submerge in water; doing so will result in compressor damage.
Filter Change
1. Filter should be changed every 6 months or
sooner if lter discolors.
2. Remove lter by grasping it rmly and pulling
out of the unit. Discard old lter.
3. Replace with a new Drive lter. Additional lters
should be purchased from your Drive provider.
4. Push new lter into position.
Do not reuse or wash lter or substitute any other material such as
cotton for a Drive air-inlet lter. It will result in compressor damage.
Maintenance
All maintenance must be performed by a qualied Drive provider or authorized service
center.
Electric shock hazard. Do not remove compressor cabinet. All
disassembly and maintenance must be done by a qualied Drive
provider.
WARNING!
DANGER!
.............................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
.............................................................................................................
12
WARNING!
Filter
cover
WARNING!
DANGER!
.............................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
.............................................................................................................
Size 7.5” W x 4.0” H x 6.8” D (19.1 cm x 10.2 cm x 17.3 cm)
Weight 4.1 lbs. (1.86 kg)
Electrical Requirements 2.5 amps, 115 VAC (±10%) 60 Hz
Sound Level 42.2 dBA
Power Consumption 140 watts maximum
Maximum Compressor Pressure 35 psi or greater
Compressor Free Air Flow 9 lpm or greater*
Operating Temperature Range +40° to +104°F (+5 to +40°C)
Operating Humidity up to 95% non-condensing
Storage/Transport Temperature Range -40°to +158°F (-40° to +70°C)
Storage/Transport Humidity up to 95% non-condensing
Supplied Nebulizer Capacity 6 ml (cc)
Supplied Nebulizer Nebulization Rate 0.15 ml/min or greater*
Supplied Nebulizer MMAD 5 microns or less**
18070 Equipment Classications:
Protection against electric shock: Class II
Degree of protection against electric shock: Type BF
Equipment not suitable for use in the presence of ammable anaesthetic mixture with air.
*Conditions may vary based on altitude above sea level,barometric pressure, and temperature.
**Value determined with minimum ow rate through the nebulizer (20°C, sea level).
There are no hazardous materials used in the construction of this unit, therefore, there are no known risks
associated with disposal of the equipment.
This product (models 18070) complies with the following electromagnetic compatibility standard:
IEC 60601-1-2:2nd Edition
specications
................................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
................................................................................................................ 13
6
WARNING!
.............................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
.............................................................................................................
14
Five-Year Limited Warranty on Compressor Parts
Your Drive brand product is warranted to be free of defects in materials and workmanship
for ve years of the original consumer purchaser.
This device was built to exacting standards and carefully inspected prior to shipment. This
5 year Limited Warranty is an expression of our condence in the materials and
workmanship of our products and our assurance to the consumer of years of dependable
service.
This warranty does not cover device failure due to owner misuse or negligence, or normal
wear and tear. The warranty does not extend to non-durable components which are
subject to normal wear and need periodic replacement.
If you have a question about your Drive device or this warranty, please contact an
authorized Drive dealer.
limited warranty
7
Save These Instructions
.............................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
.............................................................................................................
limited warranty importantes medidas de seguridad
................................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
................................................................................................................ 15
Encindido Apagaoo Atención, consulte
Aislado doble
Corriente
Alterna Tipo BF Parte
Aplicada
Este dispostivo contiene equipo eléctrico y/o electronico que debe ser reciclado de
acuerdo a la directiva EC 2002/96/EC - Desecho de equipo eléctrico y electrónico
(WEEE)
Medidas Importantes De Seguridad
Cuando use productos eléctricos, especialmente si los niños están presentes, siempre se
deben tomar precauciones de seguridad. Lea todas las instrucciones antes de usarlo. La
información importante está resaltada por estos términos:
PELIGRO Información se seguridad urgente sobre peligros que pueden ocasionar
lesiones graves o la muerte.
ADVERTENCIA Información de seguridad importante sobre peligros que pueden ocasionar
lesiones graves.
PRECAUCIÓN Información para evitar dañar el producto.
NOTA Información a la que debe poner atención especial.
Lea Todas las Instrucciones Antes de Su Uso
Para reducir el riesgo de choque eléctrico:
1. Siempre desconecte este producto inmediatamente
después de usarlo.
2. No lo use mientras se está bañando.
3. No coloque o almacene el producto donde se pueda caer o jalar dentro de una
bañera o lavabo.
4. No lo coloque dentro o introduzca en agua u otro líquido.
5. No trate de sacar un producto que ha caído dentro del agua. Desconéctelo
inmediatamente.
Para reducir el riesgo de quemaduras, descarga
eléctrica, incendio o lesiones a personas:
1. Nunca debe dejar el producto sin atender cuando
esté conectado.
¡PELIGRO!
¡ADVERTENCIA!
1
.............................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
.............................................................................................................
16
2. Es necesaria una vigilancia de cerca cuando el producto se esté usando para, con,
o cerca
de niños o inválidos.
3. Use este producto sólo para el propósito recomendado que se describe en esta
guía. No use aditamentos no recomendados por el fabricante.
4. Nunca opere este producto si:
a. Tiene un cable o clavija dañada.
b. No está funcionando adecuadamente.
c. Se ha caído o está dañado.
d. Se ha caído dentro del agua.
5. Mantenga el cable de suministro de energía alejado de supercies calientes.
Nunca bloqueé las aberturas para entrada de aire de este producto o lo coloque
sobre una supercie suave que pueda bloquear las aberturas como: sobre una
cama o sofá. Mantenga las aberturas de entrada de aire libres de pelusa, cabello y
otras partículas similares.
7. Nunca lo utilice si está mareado(a) o adormilado(a).
8. Nunca introduzca ningún tipo de objeto en ninguna de las aberturas o la manguera.
9. No lo use al aire libre. Este producto es sólo para uso doméstico.
10. No lo use en un medio ambiente enriquecido con oxígeno.
11. No use este producto con un convertidor de CD o CA, o con cualquier otro voltaje
y/o frecuencia de CA que no sea la especicada.
12. No opere la unidad dentro de una mochila o bolsa.
13. Se debe tener cuidado cuando este producto se usa cerca de otro equipo electrónico.
Debe tomarse en cuenta la posible interferencia entre ellos. Tal vez necesiten separarse.
14. Tenga precaución al conectar y desconectar el dispositivo. No permita que joyería o
cualquier otro metal entre en contacto con la clavija.
15. Advertencia: Este producto contiene partes pequeñas que representan un riesgo de
ahogo.
NOTA Esta unidad emplea una temperatura y/o un dispositivo limitante actual que apagará
todo el producto y se presenta una falla o si el producto se usa de una manera
equivocada, anormal o abusiva.
Algunos modelos de este dispositivo tienen un enchufe polarizado (una hoja es más ancha
que la otra). Como una opción de seguridad, este enchufé se podrá introducir en una toma
de corriente solamente de una manera. Si el enchufe no cabe completamente dentro de la
.............................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
.............................................................................................................
...............................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
............................................................................................................... 17
toma de corriente, voltéelo al otro lado. Si de todas maneras no cabe, póngase en contacto
con un electricista calicado. No trate de deshabilitar esta opción de seguridad.
Si es necesario reparar o reemplazar el cable o el enchufe, contacte a su proveedor
calicado Drive.
NOTA Puede que las supercies exteriores de la unidad o el conector de salida de aire se
calienten levemente durante el uso. También puede sentir aire tibio saliendo de las
ventilas de los lados de la unidad. Esto es normal.
.............................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
............................................................................................................
18
introducción
Su doctor le ha recetado un medicamento líquido para tratar su enfermedad respiratoria.
Para usar este medicamento líquido de la mejor manera, él ha recetado un compresor nebu-
lizador de la marca Drive. Su compresor nebulizador Drive trabaja para convertir el medica-
mento a un rocío de partículas nas de alta calidad que penetran profundamente dentro de
los pulmones.
Asegúrese de leer y entender la información en esta guía de instrucciones. Al seguir estas
simples instrucciones y el consejo de su médico, su compresor se convertirá en una adición
efectiva para su rutina terapéutica.
Declaración de Uso Deseado
El compresor nebulizador Drive incluye un compresor de aire activado por CA que propor-
ciona una fuente de aire comprimido para uso de salud doméstico. Este compresor se usa
conjuntamente con un nebulizador de chorro (neumático) para convertir ciertos medicamen-
tos inhalables en aerosol y para ser inhalados por un paciente. Este dispositivo puede ser
usado con pacientes adultos o pediátricos.
NOTA Si usa un nebulizador que no sea distribuido por Drive, verique que la
presión y/o las características del ujo del nebulizador (cuando son activa
dos por el compresor Drive) cumplen con las recomendaciones del
fabricante del nebulizador.
¿Para Qué Se Usan Los Sistemas de Compresor Nebulizador?
Las personas con problemas respiratorios, como asma, enfermedad pulmonar obstructiva
crónica (EPOC) o brosis cística por lo general se les recetan medicamentos para minimizar
o controlar los síntomas de su enfermedad.
Los sistemas de compresor nebulizador son un medio para que los medicamentos receta-
dos lleguen a los pulmones.
Estos medicamentos y los sistemas de compresor nebulizador deben usarse como lo in-
dique un médico para obtener los máximos benecios. Los sistemas de compresor nebu-
lizador pueden recetarse para uso diario o periódicamente a medida que se presenten los
síntomas, como por ejemplo en la primavera cuando normalmente se presenta la ebre del
heno o las alergias.
2
.............................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
............................................................................................................
introducción
¿Cómo Funciona un Compresor Nebulizador?
La mayoría de las medicinas que se usan con un sistema compresor nebulizador están en
forma líquida. Este medicamento líquido se coloca en la “taza” del nebulizador (vea por
favor esta Guía de Instrucción para obtener información adicional sobre el uso adecuado de
un nebulizador). El compresor, que está conectado con el nebulizador a través de un tubo
exible, genera una presión y ujo de aire especíco que esencialmente “activa” al
nebulizador. El aire presurizado producido por el compresor inicia la habilidad del
nebulizador de descomponer el medicamento líquido en una neblina muy na. Esta neblina,
por lo general conocida como nube de aerosol, es enviada a través del nebulizador y es
inhalada dentro de los pulmones donde se absorbe la medicina. Por favor consulte su
receta médica para saber la cantidad de medicamento líquido que debe colocar en el
nebulizador. Si tiene cualquier pregunta sobre su medicamento o su uso, por favor contacte
a su médico o farmacéutico.
¿Cómo Tomo un Tratamiento?
Un nebulizador es el método de entrega óptimo de medicamento a los pulmones. Sin
embargo, su uso puede ser difícil para algunos usuarios, especialmente si son niños muy
pequeños. En este caso, puede usar una máscara de aerosol. Para asegurarse de usar la
máscara adecuada, consulte por favor con su proveedor de cuidado de salud o médico.
El aspecto más importante de tomar un tratamiento es el patrón de respiración del paciente
mientras inhala la neblina de medicamento.
Siempre debe ser lento y profundo, al hacerlo se debe de tratar estar sentado derecho y
respirar profundamente. Una regla general es tratar de respirar lo más hondo que se pueda
de manera que se sienta como si los pulmones están completamente llenos de aire y tratar
de inhalar aire adicional si es posible.
Si es posible, contenga la respiración, a menos que su médico le indique lo opuesto, y
luego exhale lentamente a través de la boquilla o máscara del nebulizador. El contener la
respiración después de inhalar el medicamento permite la absorción óptima del
medicamento en los pulmones.
Repita este patrón de respiración durante todo el tratamiento.
...............................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
............................................................................................................... 19
.............................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
.............................................................................................................
20
La longitud del tratamiento puede durar de 5 a 20 minutos, dependiendo de la cantidad de
medicamento y el funcionamiento de su sistema de compresor nebulizador. Cuando ya no
pueda ver nada de medicamento en la taza del nebulizador y si nebulizador ha dejado de
producir neblina, ha terminado el tratamiento.
Apague su compresor y siga las instrucciones de limpieza que se encuentran en la guía de
instrucciones.
Si tiene preguntas adicionales en cuando a su equipo, medicamento o tratamiento, por favor
consulte con su médico.
.............................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
.............................................................................................................
accesorios disponibles
21
................................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
................................................................................................................
3
Accesorios Disponibles
Nebulizador reutilizable 18254 (10/cs)
Estuche desechable 500 del nebulizador con pico y boquilla, tubo de 7’ (50/cs)
Estuche 600 de máscara para aerosol y pico para adultostubo de 7’ (50/cs)
Máscara para aerosol para adultos MASK 001A (50/cs)
Máscara para aerosol para uso pediátrico MASK 001P (50/cs)
Estuche 700 de máscara para aerosol y pico para uso pediátrico, tubo de 7’ (50/cs)
Como Operar Su Compresor
NOTA Antes de la operación inicial, el montaje de la taza del nebulizador se debe
limpiar después de las instrucciones descritas en la sección de la “limpieza”.
La ADVERTENCIA Antes de conectar el cable eléctrico, se cerciora de que el interruptor
(CON./DESC.) de la entrada-salida esté en la posición de O (APAGADO).
El enchufe también se sirve para desconectar el dispositivo.
Operación diaria del uso
PRECAUCIÓN El compresor de Pacica Elite se diseña para el uso intermitente
solamente. No funcionarlo continuamente por más de 30 minutos para un
no reutilizable sin apagarlo y después de un período de enfriamiento por
menos 30 minutos.
1. Antes de que cada uso examine el montaje de la taza del compresor y del nebulizador
de Pacica para saber si hay daño o desgaste, substituir según lo necesitado.
2. Colocar el compresor de Pacica Elite en la tabla o la otra supercie estable plana.
Estar seguro que usted puede alcanzar fácilmente los controles cuando está
asentado. No utilizar este dispositivo en el piso.
3. Con el interruptor en la posición de O (APAGADO), tapar el cable eléctrico en un
enchufe de pared eléctrico apropiado.
4. Conectar un extremo de la tubería con el conectador del aire-enchufe del compresor.
5. Montar la taza del nebulizador y agregar la medicación indicada a la taza del
nebulizador antes de usar.
6. Atar el otro extremo de la tubería en el conectador de la entada de aire fundado en
la parte inferior de la taza del nebulizador.
7. Girar el compresor de Pacica Elite presionando el interruptor a la posición de I
(ENCENDIDO) y comenzar el tratamiento.
8. Si el tratamiento necesita ser interrumpido,presionar simplemente el interruptor a la
posición de O (APAGADO).
9. Cuando el tratamiento es completo, apagar el compresor presionando el interruptor
a la posición de O (APAGADO) y desenchufar la unidad del enchufe eléctrico.
Equipo no conveniente para el uso en presencia de una mezcla anestésica
inamable con aire o con oxígeno o el óxido nitroso. Este dispositivo no tiene
operación
4
22 .............................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
.............................................................................................................
operación
.............................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
............................................................................................................. 23
................................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
................................................................................................................
limpieza y mantenimiento
5
Limpieza del Nebulizador
Todas las partes del nebulizador, con excepción de los tubos,deben limpiarse de acuerdo a
las siguientes instrucciones.
Su médico y/o proveedor Drive puede especicar un cierto procedimiento de limpieza. De
ser así, siga sus recomendaciones.
ADVERTENCIA Para evitar el posible riesgo de infección por
medicamente contaminado, se recomienda
limpiar el nebulizador después de cada
tratamiento. Se recomienda desinfectarlo una vez por día.
Limpieza después de cada uso:
1. Con el interruptor en la posición de apagado “Off”, desconecte el cable de la toma de la pared.
2. Desconecte el tubo del conector de entrada de aire y colóquelo a un lado.
3. Desarme la boquilla o la máscara de la tapa. Abra el nebulizador al girar la tapa
hacia la izquierda y quitar el deector.
4. Lave todos los artículos, con excepción de los tubos, en una solución de detergente
para lavar trastes y agua caliente. Enjuague bajo agua caliente de la llave por 30
segundos para eliminar el residuo de detergente. Permita que se sequen al aire.
5. Sólo para nebulizadores reutilizables, se pueden limpiar diariamente en la parte
superior de la lavadora para trastes o con el procedimiento de limpieza mencionado
arriba.
El Nebulizador Reutilizable Drive se puede lavar en lavadoras
de trastes, pero no coloque ninguna parte del Nebulizador
Reutilizable Drive en una lavadora de trastes automática; el
hacerlo puede dañar las partes.
Desinfectar diariamente:
1. Usando un recipiente o tazón limpio, remoje las partes en tres partes de agua caliente y
una parte de vinagre blanco por 30 minutos o use un desinfectante médico contra bacterias-
gérmenes que puede obtener de su proveedor. Asegúrese de seguir
cuidadosamente las instrucciones del fabricante.
2. Con las manos limpias, saque los artículos de la solución desinfectante, enjuague bajo el
¡ADVERTENCIA!
¡PRECAUCION!
agua caliente de la llave y déjelos secar al aire sobre una toalla limpia de papel. Guárdelos
en una bolsa de plástico con cierre hermético.
NOTA No seque las partes del nebulizador con una toalla seca; esto puede contaminarlos.
Para evitar el posible riesgo de infección de soluciones de
limpieza contaminadas, siempre prepare una solución
nueva para cada ciclo de limpieza y deseche la solución
después de cada uso.
3. Mantenga la supercie externa de los tubos libre de polvo al limpiarla regularmente. Los
tubos del nebulizador no tienen que lavarse debido a que solo pasa por ellos aire ltrado.
NOTA El Nebulizador Desechable Drive durará al menos 15 días e incluso más,
dependiendo del uso. Una limpieza adecuada ayudará a ampliar la vida del
nebulizador. Debido a que es desechable, recomendamos que tenga un
nebulizador extra a la mano en todo momento. El Nebulizador Reutilizable
Drive se puede lavar en la lavadora de platos y debe limpiarse y se puede usar por
hasta un año.
Limpieza del Compressor
1. Con el interruptor en la posición de apagado “Off”, desconecte el cable de la toma
de la pared.
2. Limpie la parte externa del gabinete del compresor con un paño limpio y húmedo
cada dos o tres días para mantenerlo libre de polvo.
No lo sumerja en agua, al hacerlo resultará en daño al compresor. ¡PELIGRO!
24 .............................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
.............................................................................................................
¡ADVERTENCIA!
¡PELIGRO!
.............................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
............................................................................................................. 25
................................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
................................................................................................................
Cambio del Filtro
1. Debe cambiar el ltro cada 6 meses o antes
si el ltro se decolora.
2. Quite el ltro (Fig. A) al agarrarlo rmemente
y sacarlo hacia afuera de la unidad.
Tire el ltro usado.
3. Reemplácelo con un nuevo ltro Drive.
Puede comprar ltros adicionales de su
proveedor Drive.
4. Empuje el nuevo ltro en su posición.
No vuelva a usar o lave el ltro ni lo reemplace con
cualquier otro tipo de material como tela para reemplazar
el ltro Drive de entrada de aire. Resultará en daño al
compresor.
Mantenimento
Todo el mantenimiento debe de realizarse por personal calicado Drive o de un centro de
servicio autorizado.
Peligro de descarga eléctrica. No quite el gabinete del
compresor. Todo el desarmado y mantenimiento debe
hacerlo un proveedor calicado Drive.
¡PRECAUCIÓN!
¡PELIGRO!
Cubierta
del ltro
Tamaño 7.5” Ancho x 4.0” Alto x 6.8”
Diámetro(19.1cm x 10.2cm x 17.3cm)
Peso 4.1 lbs. (1.86 kg)
Requisitos eléctricos
18070 2.5 amps, 115 VCA (±10%) 60 Hz
Nivel de ruido 42.2 dBA
Consumo de energía
18070 140 vatios máximo
Máxima presión del compresor 35 psi o mayor
Flujo libre de aire del compresor 9 lpm o mayor*
Rango de temperatura de operación +40° a +104°F (+5 a +40°C)
Humedad de operación hasta 95% no condensante
Rango de temperatura de almacenaje/transporte -40° a +158°F (-40° a +70°C)
Humedad de almacenaje/transporte hasta 95% no condensante
Capacidad del nebulizador proporcionada 6 ml (cc)
Velocidad de nebulización del nebulizador
proporcionada 0.15 ml/min o mayor*
MMAD del nebulizador proporcionada 5 micrones o menos**
Clasicaciones de equipo:
Protección contra descarga eléctrica: Clase II
Grado de protección contra choque eléctrico: Tipo BF
El equipo no es adecuado para usarse en la presencia de una mezcla anestésica inamable
con aire, oxígeno u óxido nitroso.
Forma de operación: Operación continua
*Las condiciones puede variar en base a la altitud sobre el nivel del mar, la presión barométrica y la temperatura.
**Valor determinado con una velocidad de ujo mínimo a
través del nebulizador (20oC, nivel del mar). No se utilizaron materiales peligrosos en la construcción de esta uni-
dad, por lo tanto, no existen riesgos conocidos relacionados con la eliminación del equipo.
Este producto (modelos 18070) cumple con el siguiente estándar de compatibilidad electromagnética:
IEC 60601-1-2:2a edición
26 .............................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
.............................................................................................................
especicaciones
6
.............................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
.............................................................................................................
especicaciones
27
................................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
................................................................................................................
Garantía Limitada de Cinco Años en las Partes del Compresor
Su producto marca Drive está garantizado de no tener defectos en los materiales y la
fabricación por cinco años desde la compra por el consumidor original.
Este aparato fue construido de acuerdo a estándares rigurosos y cuidadosamente inspec-
cionado previo a su envío. Estos 5 años de Garantía Limitada son una expresión de nuestra
conanza en los materiales y la fabricación de nuestros productos y nuestra seguridad para
el consumidor dada por años de servicios conables.
Esta garantía no cubre fallas del aparato debidas a mal uso o negligencia por parte del
propietario, o por el uso y desgaste normales. Esta garantía no se extiende a los
componentes no durables que están sujetos a desgaste normal y necesitan reemplazo
periódico.
Si usted tiene alguna pregunta acerca de su aparato Drive o esta garantía, por favor
contacte a un representante autorizado de Drive.
garantía limitada
7
Guarde Estas Instrucciones
misas en garde importantes
Marche Arrêt Attention, consult instruction guide.
Isolation double
Attention,
lire ceci
Pièce
appliquée
type BF
Cet appareil contient des composantes électriques et/ou électroniques qui doivent
être recyclées selon les directives EC 2002/96/EC – Waste Electrical and Electronic
Equipment (WEEE).
Mises en Garde Importantes
Prenez les précautions d’usage lorsque vous utilisez des appareils électriques, et en
particulier si des enfants sont présents. Lisez ces instructions avant d’utiliser cet appareil.
Les renseignements importants sont mis en évidence par ces termes :
DANGER Note extrêmement importante concernant un risque de blessure
grave ou de décès.
AVERTISSEMENT Renseignements sécuritaires concernant un risque de blessure
grave.
ATTENTION Renseignement permettant d’éviter d’endommager l’appareil.
NOTE Renseignement qui mérite votre attention.
Lisez Toutes Ces Instructions Avant L’Utilisation
Pour réduire les risques de décharge électrique
1. Débranchez toujours cet appareil immédiatement après avoir
terminé de l’utiliser.
2. Ne l’utilisez pas au bain.
3. Ne placez pas et ne rangez pas l’appareil à un endroit d’où il pourrait tomber dans
un lavabo ou un bain.
4. Ne le placez pas et ne le laissez pas tomber dans l’eau ou tout autre liquide.
5. Ne tentez pas de récupérer cet appareil s’il est tombé à l’eau.
Débranchez-le immédiatement.
Pour réduire le risque de brûlure, de décharge électrique, d’incendie ou de blessures
aux personnes
1. Cet appareil ne doit jamais être laissé sans surveillance lorsqu’il est branché.2.
DANGER!
1
28 .............................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
.............................................................................................................
misas en garde importantes
DANGER!
L’utilisation de cet appareil par ou près d’enfants ou de personnes invalides doit
faire l’objet d’une surveillance étroite.
3. Utilisez cet appareil comme décrit dans le présent guide. N’utilisez pas
d’équipement supplémentaire non recommandé par le fabricant.
4. N’utilisez jamais cet appareil
a. si sa che ou son cordon d’alimentation est endommagé;
b. s’il ne fonctionne pas normalement;
c. s’il est tombé ou est endommagé;
d. s’il est tombé à l’eau.
5. Éloignez le cordon d’alimentation des sources de chaleur.
6. Ne bloquez jamais les ouvertures d’aération de l’appareil et ne le placez pas
sur unesurface molle comme un lit ou un divan, ce qui pourrait bloquer les
ouvertures d’aération. Assurez-vous que les ouvertures ne sont pas obstruées par la
poussière, des cheveux ou d’autres particules semblables.
7. N’utilisez pas l’appareil en état de fatigue ou pendant le sommeil.
8. N’insérez aucun objet dans les ouvertures ni dans les boyaux.
9. N’utilisez pas cet appareil à l’extérieur. Il est prévu pour une utilisation domestique
seulement.
10. Ne l’utilisez pas dans un environnement enrichi d’oxygène.
11. N’utilisez pas cet appareil avec un onduleur CC à CA, ou avec une alimentation dont
la tension et / ou la fréquence diffère des caractéristiques nominales.
12. N’utilisez pas cet appareil dans un sac à dos ou un sac de transport.
13. Prenez des précautions particulières lorsque vous utilisez cet appareil à proximité
d’autres équipements. Vous pourriez devoir laisser une certaine distance entre les
appareils pour éviter les problèmes d’interférences.
14. Prenez des précautions lorsque vous branchez ou débranchez cet appareil. Voyez à
ce que vous bijoux ou d’autres pièces métalliques n’entrent pas en contact avec les
conducteurs électriques.
Avertissement: Ce produit contient de petites pièces qui peuvent provoquer la suffocation.
NOTE Cet appareil comporte un dispositif qui limite la température et/ou le courant
électrique et qui le rendra inopérant en cas de dysfonctionnement ou d’une
utilisation abusive ou d’une utilisation anormale.
29
...........................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
............................................................................................................
Certains modèles possèdent une che polarisée (une broche est plus large que l’autre). Il
s’agit d’une caractéristique de sécurité et une telle che doit être branchée comme prévu,
dans une prise polarisée. Si vous ne parvenez pas à insérer la che complètement dans la
prise de courant, inversez-la. Si cela ne suft pas à régler le problème, communiquez avec
un électricien qualié. Ne tentez pas de contourner cette caractéristique sécuritaire. Si le
cordon d’alimentation doit être réparé ou remplacé, communiquez avec votre revendeur
Drive.
NOTE La surface extérieure de l’appareil et le connecteur de la sortie d’air peuvent devenir
légèrement chauds au toucher pendant l’utilisation. On peut aussi sentir de l’air
chaud près des ouvertures d’aération sur les côtés de l’appareil. Ceci est normal.
30 .............................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
.............................................................................................................
Votre médecin vous a prescrit une médication liquide pour traiter un problème respiratoire.
Il vous aussi recommandé d’utiliser un compresseur nébuliseur Drive pour fournir ce traite-
ment. Votre compresseur nébuliseur Drive convertit le liquide thérapeutique en une nuée
de haute qualité composée de nes particules qui pénétreront jusque dans vos poumons.
Assurez-vous de lire et de comprendre tous les renseignements contenus dans le présent
guide. En suivant ces instructions simples et les conseils de votre médecin, votre nébuliseur
deviendra un complément important de votre traitement thérapeutique.
Utilisation Préconisée
Le compresseur nébuliseur Drive est conçu pour fournir une source d’air comprimé pour
les besoins d’un traitement domestique. Il est utilisé en conjonction avec un nébuliseur à
jet (pneumatique) pour produire un aérosol médicamenteux pour inhalation par des patients
adultes ou pédiatriques.
NOTE Si vous utilisez un nébuliseur autre que celui fourni par Drive, assurez-vous que la
pression et/ou les caractéristiques nominales du nébuliseur (alimenté par le
compresseur Drive) correspondent aux recommandations du fabricant.
À quels usages ce système est-il destiné?
On recommande souvent aux personnes atteintes d’asthme, de pathologies pulmonaires
obstructives chroniques (PPOC) ou de brose kystique des traitements qui diminuent ou
contrôlent les symptômes dont ils souffrent. Un système de compresseur nébuliseur est
conçu pour acheminer la médication directement aux poumons. Les médications et le
compresseur nébuliseur doivent être utilisés tel que prescrit par le médecin pour obtenir les
meilleurs résultats. L’utilisation d’un compresseur nébuliseur peut être prescrite pour une
utilisation quotidienne ou au besoin, en fonction des symptômes et du contexte, comme
au printemps lorsque les problèmes reliés aux allergènes et à le rhume des foins sont plus
fréquents.
Fonctionnement du compresseur nébuliseur
La plupart des médicaments prévus pour être utilisés avec un compresseur nébuliseur sont
fournis à l’état liquide. On place ce médicament liquide dans le « gobelet » du nébuliseur.
introduction
2
31
...........................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
............................................................................................................
Consultez les instructions d’utilisation pour de plus amples renseignements concernant
l’utilisation du nébuliseur. Le compresseur, qui est branché au nébuliseur à l’aide d’une
tubulure exible, génère un débit d’air pressurisé qui « alimente » le nébuliseur. L’air sous
pression fourni par le compresseur permet au nébuliseur de créer une ne nuée à partir du
liquide médicamenté. La nuée, ou le nuage aérosol, est ensuite expulsée du nébuliseur vers
les poumons où la médication est absorbée par le système respiratoire. Référez à votre pre-
scription pour connaître la quantité de liquide à verser dans le nébuliseur. Si vous avez des
questions concernant votre médication ou son utilisation, communiquez avec votre médecin
ou votre pharmacien.
Comment dois-je prendre mon traitement?
Un nébuliseur constitue le moyen idéal pour acheminer une médication directement au sys-
tème respiratoire du patient. Cependant, certains utilisateurs, les jeunes enfants par exem-
ple, peuvent éprouver de la difculté à l’utiliser. Consultez votre thérapeute ou votre médecin
pour vous assurer d’utiliser le masque approprié. L’aspect le plus important du traitement
concerne la respiration du patient pendant le traitement.
La respiration doit être lente et profonde. Il est préférable de demeurer assis et de respirer
profondément. À titre indicatif, on doit respirer si profondément qu’on a l’impression que les
poumons sont remplis à pleine capacité.
Si possible, retenez votre respiration à moins d’avoir reçu un avis contraire de votre médecin
puis expirez lentement par la pièce buccale du nébuliseur ou par le masque. Le fait de rete-
nir votre respiration permet une meilleure absorption du médicament au niveau pulmonaire.
Continuer à respirer ainsi jusqu’à ce que le traitement soit complet.
Éteignez ensuite le compresseur et suivez les instructions de nettoyage contenues dans le
présent Guide.
Consultez votre médecin si vous avez des questions supplémentaires concernant votre
équipement, la médication ou le traitement.
32 .............................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
.............................................................................................................
Accessoires Disponibles
800D 18254 Nébuliseur réutilisable (1 each10 / paquet)
4650D-621Neb Kit 500 Ensemble de nébuliseur jetable
avec pièce buccale, tubulure 7 pi (50 / paquet pack)
AAM12 Adult Aerosol Mask (12 pack)NEB KIT 600 Masque aérosol pour adulte, Tubulure 7
pi (50 / paquet)
MASK 001A Masque aérosol pour adulte (50 / paquet)
AAM20 Adult Aerosol Mask (50 pack)
PAM10 MASK 001P Masque aérosol pédiatrique (50 pack/ paquet)
DL1050 NEB KIT 700 Masque aérosol pédiatrique, tubulure 7 pi (50 pack/ paquet)
accessoires disponibles
3
33
...........................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
............................................................................................................
utilisation
NOTE Avant la première utilisation, l’assemblage du nébuliseur doit être nettoyé comme
décrit dans la section Nettoyage.
AVERTISSEMENT Avant de brancher le cordon d’alimentation, assurez-vous que
l’interrupteur est à la position Arrêt (O). L’appareil est également
muni d’une che de connexion à l’électricité.
Utilisation quotidienne
MISE EN GARDE Le compresseur Pacica Eliteest conçu pour un usage intermittent.
Ne l’utilisez pas en mode continu pour plus de 30 minutes à la fois
et allouez une période de repos d’au moins 30 minutes.
1. Inspectez le compresseur Pacica Elite et le nébuliseur entre chaque utilisation.
Remplacez les éléments endommagés ou usés
2. Placez le compresseur Pacica Elite sur une table ou une surface plane et stable.
Assurez-vous de pouvoir accéder aux commandes de votre siège. N’utilisez pas cet
appareil sur le plancher.
3. Mettez l’interrupteur à la position Arrêt (O), branchez le cordon d’alimentation dans
une prise convenable.
4. Branchez une extrémité de la tubulure à la sortie d’air du compresseur.
5. Assemblez la coupelle du nébuliseur et ajoutez la médication prévue dans la
coupelle avant le démarrage.
6. Fixez l’autre extrémité de la tubulure à l’entrée d’air située en dessous de la
coupelle.
7. Démarrez le compresseur Pacica Elite en mettant l’interrupteur à la position Marche
(I) pour commencer le traitement.
8. Si vous devez interrompre le traitement, mettez simplement l’interrupteur à la
position Arrêt (O).
9. Lorsque le traitement est terminé, éteignez le compresseur en mettant l’interrupteur
à la position Arrêt (O) et débranchez l’appareil de la prise de courant.
MISE EN GARDE Cet appareil ne doit pas être utilisé en présence de substances
anesthésiques inammables lorsque mélangées à l’air, l’oxygène ou
l’oxyde nitreux. Cet appareil ne comporte pas de protection AP ou APG.
4
34 .............................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
.............................................................................................................
utilisation
Protection contre la surcharge
NOTE N’utilisez pas cet appareil plus de 30 minutes à la fois.
1. Le moteur de cet appareil comporte une protection thermique intégrée. Si le moteur
surchauffe, le mécanisme de protection le mettra automatiquement hors tension. Le
cas échéant, mettez l’interrupteur en position Arrêt (O) et laissez le moteur refroidir
pendant au moins 30 minutes.
2. Si le mécanisme de protection se déclenche fréquemment, l’alimentation électrique
est probablement instable.
35
...........................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
............................................................................................................
36 .............................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
.............................................................................................................
Nettoyage du nébuliseur
Toutes les parties du nébuliseur, à l’exception de la tubulure, doivent être nettoyées en
suivant ces instructions. Votre médecin et/ou votre revendeur Drive peuvent vous fournir des
instructions de nettoyage particulières. Le cas échéant, suivez leurs recommandations.
Pour prévenir les risques d’infection reliés à une
médication contaminée, il est recommandé de nettoyer
le nébuliseur après chaque traitement. La désinfection
devrait être effectuée une fois par jour.
Nettoyage après chaque utilisation
1. Mettez l’interrupteur à la position Arrêt et débranchez le câble d’alimentation de la
prise de courant.
2. Débranchez la tubulure du connecteur d’entrée d’air et mettez-la de côté.
3. Déconnectez la pièce buccale ou le masque du couvercle. Ouvrez le nébuliseur en
tournant le couvercle dans le sens antihoraire et retirez l’aérateur.
4. Lavez toutes les pièces, à l’exception de la tubulure, dans une solution chaude
d’eau et de détergent à lave-vaisselle. Rincez à l’eau chaude du robinet pendant 30
secondes pour éliminer les résidus de détergent. Laissez sécher à l’air.
5. Le nébuliseur réutilisable (seulement) peut être nettoyé quotidiennement dans le
panier supérieur du lave-vaisselle ou en suivant ces instructions.
Le nébuliseur réutilisable Drive peut aller au
lave-vaisselle, mais ne placez aucune autre pièce du
nébuliseur jetable dans le lave-vaisselle. Ceci pourrait
les endommager.
Désinfection quotidienne
1. Dans un contenant propre ou un bol, faites tremper les pièces dans une solution
composée de trois parties d’eau chaude et une partie de vinaigre blanc pendant 30
minutes (Ill. 8) OU utilisez un désinfectant bactéricide / germicide médical disponible
chez votre revendeur. Assurez-vous de respecter à la lettre les instructions du
fabricant.
2. Vos mains étant scrupuleusement propres, retirez les pièces de la solution,
rincez-les à l’eau chaude du robinet et laissez-les sécher sur un papier essuie-tout.
AVERTISSEMENT!
AVERTISSEMENT!
netoyage et entretien
5
netoyage et entretien
37
...........................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
............................................................................................................
Rangez-les dans sac à fermeture mécanique de type zip-lock.
NOTE N’essuyez pas les pièces à l’aide d’un chiffon, ceci pourrait avoir un effet
contaminateur.
Pour prévenir les risques de contamination par les
solutions de nettoyage, préparez toujours une solution
fraîche pour chaque cycle de nettoyage et jetez la solution après son utilisation.
3. Nettoyez régulièrement la poussière à l’extérieur de la tubulure. Il n’est pas
nécessaire de nettoyer l’intérieur car seul de l’air ltré passe par la tubulure.
NOTE Le nébuliseur jetable Drive peut être utilisé pendant une quinzaine de jours,
possiblement plus, selon l’usage qu’on en fait. Un nettoyage adéquat permet
d’accroître la durée de vie du nébuliseur. Comme il est jetable, nous vous re
commandons de toujours avoir en votre possession un nébuliseur
supplémentaire prêt à prendre la relève. Le nébuliseur réutilisable Drive peut
être placé au lave-vaisselle et peut être nettoyé et réutilisé pendant une année.
Nettoyage Du Compresseur
1. Mettez l’interrupteur à la position Arrêt et débranchez le cordon d’alimentation de la
prise de courant.
2. Essuyez l’extérieur du compresseur à l’aide d’un chiffon propre et humide à
quelques jours d’intervalle pour éliminer la poussière.
Ne submergez pas le compresseur dans l’eau. Ceci
l’endommagerait irrémédiablement.
AVERTISSEMENT!
DANGER!
38 .............................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
.............................................................................................................
Remplacement Du Filtre
1. Vous devez remplacer le ltre tous les six mois ou
plus souvent s’il est décoloré.
2. Saisissez et tirez fermement sur le ltre pour
le retirer. Jetez le ltre usagé.
3. Installez un nouveau ltre Drive. Vous pouvez
vous procurer des ltres chez votre revendeur Drive.
4. Poussez sur le ltre jusqu’à ce qu’il soit en position.
Ne réutilisez pas et ne nettoyez pas le ltre et n’utilisez aucun
autre matériel en replacement du ltre (du coton par exemple).
Ceci endommagerait le compresseur.
Entretien
Tous les travaux d’entretien doivent être effectués par un technicien qualié Drive ou un
centre de services autorisé.
Risque de décharge électrique. Ne démontez pas le boîtier du
compresseur. Ce type d’intervention doit être effectué par un
fournisseur Drive qualié.
ATTENTION!
DANGER!
Couverture
de ltre
ATTENTION!
DANGER!
39
...............................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
................................................................................................................
Dimensions 7,5 x 4,0 x 6,8 po (19,1 x 10,2 x 17,3 cm)
Poids 4,1 lb (1,86 kg)
Alimentation électrique
18070 2,5 A, 115 V CA (±10 %) 60 Hz
Niveau sonore 42.2 dBA
Consommation
18070 140 watts maximum
Pression maximale du compresseur 35 psi ou plus (241 kPa)*
Débit d’air du compresseur 9 lpm ou plus*
Température de fonctionnement +40 °F à +104 °F (+5 °C à +4 °C)
Humidité de fonctionnement up to 95% non-condensing
Température transport / rangement -40 °F à +158 °F (-40 °C à +70 °C)
Humidité transport / rangement jusqu’à 95 % sans condensation
Capacité du nébuliseur fourni 6 ml (cc)
Taux d’atomisation du nébuliseur fourni 0,15 ml/min ou plus*
MMAD du nébuliseur fourni 5 microns ou moins**
Classication de l’équipement:
Protection contre les décharges électriques: Classe II.
Degré de protection contre les décharges électriques: Type BF.
Cet appareil ne doit pas être utilisé en présence de substances anesthésiques inammables
pouvant être mélangées à l’air, l’oxygène ou l’oxyde nitreux
Mode d’utilisation: utilisation continue.
* Les conditions peuvent varier selon l’altitude au-dessus du niveau de la mer, la pression barométrique et la tem-
pérature.
** Valeur déterminée avec le débit d’air minimal dans le nébuliseur (20 °C, niveau de la mer)
Cet appareil ne comporte pas de matériel dangereux. Il n’y a donc aucun risque connu relié à la mise au rébus de
cet appareil.
Cet appareil (modèle 18070) est conforme à la norme IEC 60601-1-2:2ème édition à l’égard de la compatibilité
électromagnétique.
caractéristiques
6
40 .............................................................................................................
DRIVE PACIFICA ELITE COMPRESSOR/NEBULIZER MODEL 18070
............................................................................................................
Garantie Limitèe de Cinq Ans Sur Les Pièces Du Compreseur
Votre produit de marque Drive est garanti exempt de tout défaut et vice de fabrication pour
une durée de cinq ans à partir de la date d’achat.
Cet appareil a été construit selon des normes rigoureuses et soigneusement inspecté avant
son emballage. Cette garantie limitée de 5 ans reète notre conance dans les matériaux et
la fabrication de notre produit. Pour nos clients elle est l’assurance d’un service able pour
de nombreuses années
Cette garantie ne s’applique pas à des problèmes causés par une mauvaise utilisation
de l’appareil ou la négligence, et dans les limites d’une usure normale du produit. Elle ne
s’étend pas également aux éléments à durée de vie limitée tels que les accessoires en caou-
tchouc, les roulettes et les poignées, qui sont sujets à une utilisation fréquente et ont besoin
d’être remplacés périodiquement.
Pour toute autre question relative à votre appareil Drive ou cette garantie, voyez avec un
revendeur agréé de notre compagnie.
garantie limitée
7
Conservez Ces Instructions
garantie limitée
Ofce locations:
UNITED STATES:
Corporate Headquarters
99 Seaview Boulevard
Port Washington, NY 11050
516-998-4600
www.drivemedical.com
Warehouse
4131 South Meadow Parkway
Suite 100
Atlanta, GA 30349
Warehouse
3550-B Jurupa Street
Ontario, CA 91761
Warehouse
241 Docks Corner Road
Dayton, NJ 08810
CANADA:
Drive Medical Canada Inc.
50 Vogell Road, Unit 7
Richmond Hill, Ontario L4B 3K6
Lifestyle Essentials
50 Vogell Road, Unit 7
Richmond Hill, Ontario L4B 3K6
GERMANY:
Drive Medical Germany
Leutkircher Strabe 44
D-88316 ISNY/Allgau, Germany
www.drivemedical.de
UNITED KINGDOM
Drive Medical United Kingdom
Ainley’s Industrial Estate
Elland, West Yorkshire,
United Kingdom HX5 9JP DRIVE MEDICAL DESIGN & MANUFACTURING
t: 877.224.0946 f: 516.998.4601 www.drivemedical.com

Navigation menu
