Liebert® PSP™

Guía de inicio rápido - 350 VA/500 VA, 120 V

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

INSTRUCCIONES PARA TENER SIEMPRE A

DISPOSICION

Este manual contiene instrucciones importantes que hay que seguir durante la instalación

y el mantenimiento del sistema de energía ininterrumpida (UPS).

• Este equipo está diseñado para ser instalado en un ambiente controlado.

• Temperatura ambiente máxima 104 °F (40 °C).

• No conecte equipos que puedan sobrecargar el UPS o requerir rectificación de media

onda, como impresoras láser.

• Conecte el UPS únicamente a un tomacorriente conectado a tierra que cumpla con los

requisitos de seguridad eléctrica locales.

• Ubique el UPS cerca de un tomacorriente de pared. No utilice cables de extensión

entre el UPS y el tomacorriente.

• El sistema Liebert PSP ha sido diseñado para uso exclusivo en oficinas pequeñas y

el hogar; NO se recomienda su uso en aplicaciones de auxilio vital.

• En caso de emergencia, presione el botón de encendido/apagado (On/Off) y

desconecte el cable de alimentación del suministro eléctrico de CA para desactivar

el UPS correctamente.

• No conecte zócalos de terminales, ni supresores de sobretensión al UPS.

• No intente reparar ninguna de las piezas internas del UPS, excepto cuando reemplace

las baterías. De lo contrario, se pueden producir lesiones personales o el funcionamiento

indebido del equipo y puede anularse la garantía.

• Para asistencia técnica:

• Visite www.liebert.com o

• Envíe un correo electrónico a upstech@emersonnetworkpower.com.

INSTALACIÓN

CONTROLES Y CONEXIONES DEL UPS

!

PRECAUCIÓN

Para reducir el riesgo de incendios, conéctelo sólo a un circuito con dispositivo

de protección contra sobretensión con interruptor derivado, de 20 amperios

máximo, en conformidad con el código eléctrico nacional, ANSI/NFPA 70.

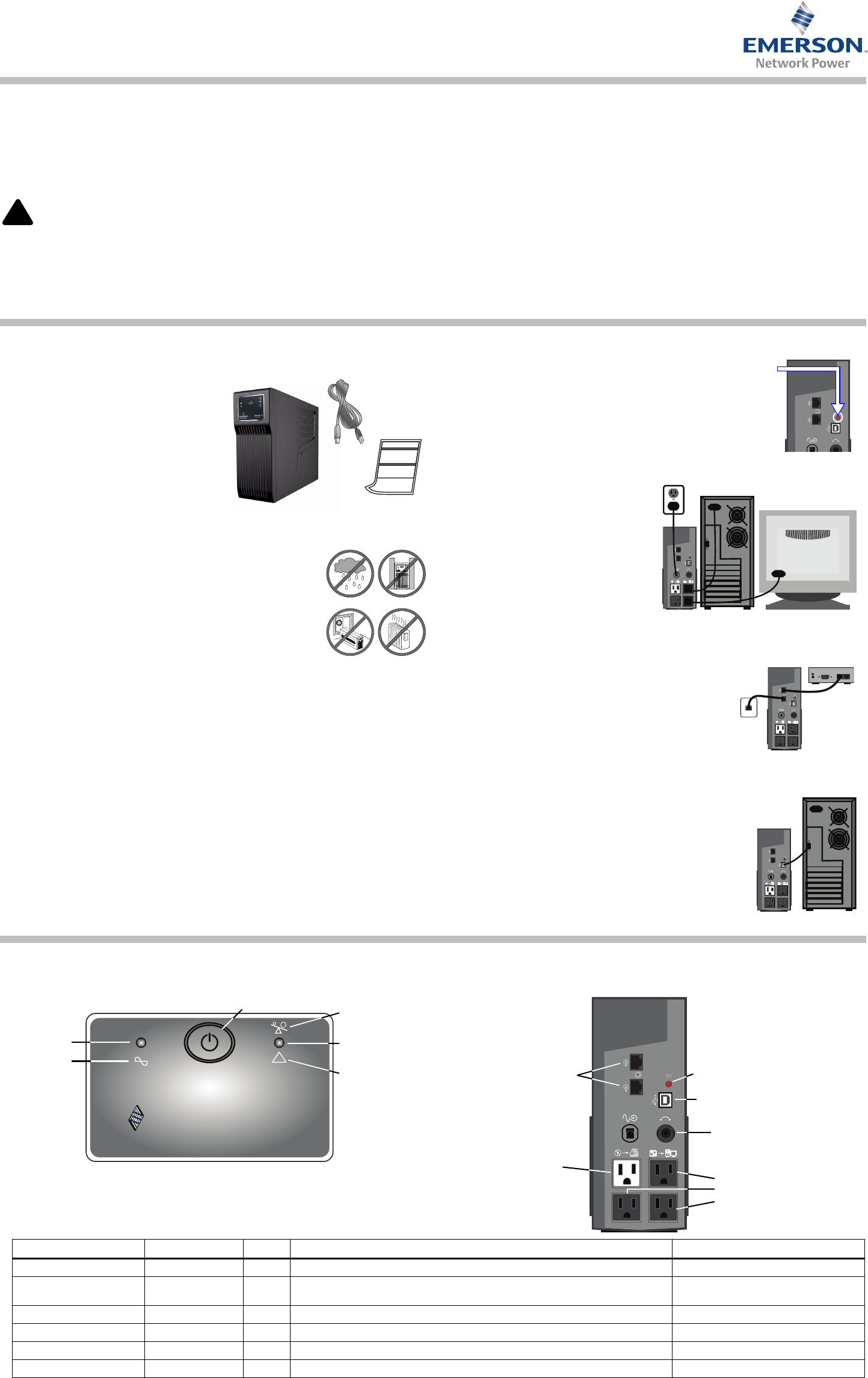

Paso 1 Revise el paquete

Una vez recibido, revise el paquete y el UPS.

Informe a la empresa transportista y al

distribuidor si observa daños visibles.

El paquete incluye:

• Liebert PSP

• Cable USB

• Guía de inicio rápido

El software MultiLink™ de Liebert se puede

descargar del sitio Web de Liebert:

multilink.liebert.com

Consulte en el Paso 8 las instrucciones de

instalación.

Paso 2 Decida dónde va a colocar el

sistema UPS

El UPS se debe colocar en interiores, protegido del agua y no

debe exponerse a la luz directa del sol ni a calor excesivo.

Para una correcta ventilación del equipo, deje una separación

mínima de 4" (100 mm) a cada lado de la unidad.

Paso 3 Cargue la batería del UPS antes de usar el

sistema

La batería del UPS no viene cargada de fábrica. Se DEBE cargar antes de usar el sistema.

• Conecte el cable de alimentación del UPS a un tomacorriente de pared y deje cargar al

menos por ocho horas. La unidad se puede cargar encendida o apagada.

Nota: Para almacenar la batería, cárguela cada seis meses si la va a conservar a una

temperatura entre 5 °F y 85 °F (-15 °C a 29 °C), o cada tres meses si la va a conservar a

una temperatura de 86 °F (30 °C) o superior.

Paso 4 Ponga en marcha el UPS

Una vez que la batería esté completamente cargada:

• Presione el botón de encendido/apagado para encender el UPS (consulte la Figura 1

más abajo).

La luz indicadora LED 1 se debe encender (en verde), lo que indica que el UPS está

funcionando en modo Normal.

Paso 5 Revise el Indicador de fallas en el

cableado del sitio

• Revise la parte posterior del UPS para comprobar que el Indicador de

fallas en el cableado del sitio NO esté encendido.

Precaución: Si el Indicador de fallas en el cableado del sitio está

encendido, haga revisar el cableado del tomacorriente de pared por un

electricista calificado para que solucione cualquier problema que pueda

existir.

Paso 6 Conecte las cargas

El UPS cuenta con tres tomas de reserva de la

batería que suministran la alimentación

cuando el UPS funciona a batería. También

cuenta con una toma sólo para sobretensión

(consulte la Figura 2 más abajo).

• Conecte las cargas a las tomas de reserva

de la batería ubicadas en la parte posterior

del UPS.

Precaución: No conecte impresoras láser

al UPS.

Paso 7 Conecte la protección contra sobretensión

El UPS tiene dos conectores de cable para líneas de red

(consulte la Figura 2 más abajo).

• Conecte un cable de red de una línea al conector de

entrada (IN) de protección de red contra sobretensión,

ubicado en la parte posterior del UPS.

• Conecte un cable de red desde el conector de salida (OUT)

ubicado en la parte posterior del UPS a un puerto de PC o

dispositivo de red, como por ejemplo un enrutador.

Paso 8 Instale el software MultiLink de Liebert

Para comenzar a utilizar el software MultiLink de Liebert:

• Instale el software.

Consulte las instrucciones de instalación en la guía de inicio

rápido o en el manual del usuario de MultiLink de Liebert.

• Conecte un extremo del cable USB (incluido) al puerto USB

ubicado en la parte posterior del UPS. Conecte el otro extremo

al puerto USB de la computadora.

Consulte las instrucciones de instalación en el manual del

usuario de MultiLink de Liebert.

Nota: Emerson recomienda conectar el cable USB directamente

a la computadora SIN utilizar un concentrador (hub) USB.

UPS

Cable

USB

Guía de inicio

rápido

!

EMERSON™

Network Power

Liebert

®PSP

AC Power System

Estado, condiciones de alarma y alertas del UPS

Condición Indicador LED Color Fijo/Intermitente Alarma sonora

Modo Normal LED 1 Verde Fijo (sin intermitencia) (Ninguna)

Modo de Funcionamiento

a baterías LED 1 Verde Intermitente cada 3 segundos Cada 3 segundos

Batería baja LED 1 Verde Intermitente cada segundo hasta finalizar la descarga (EOD) Cada 1 segundo

Sobrecarga LED 2 Ámbar Fijo (sin intermitencia) hasta que la carga baja o el interruptor se desconecta Continua

Reemplazo de baterías LED 2 Rojo Intermitente cada segundo durante 5 segundos Cada segundo durante 5 segundos

Falla LED 2 Rojo Fijo (sin intermitencia) hasta que el UPS se apaga después de 5 segundos Continua hasta que el UPS se apaga

LED 2 (rojo = falla;

ámbar = sobrecarga)

Símbolo

de falla

Símbolo de

sobrecarga

Símbolo de

red pública

Botón de encendido/apagado

LED 1

(verde)

Tomas de reserva

para batería (3)

NEMA 5-15R

Conectores de

entrada RJ-45 (2)

Protección de red Interfaz

USB

Tomacorriente de

protección contra

sobretensión (1)

NEMA 5-15R

Protector de

circuitos

reiniciable

Indicador de fallas en

el cableado del sitio

Figura 2 - Panel posteriorFigura 1 - Indicadores LED del panel frontal

© 2009 Liebert Corporation

Reservados todos los derechos en todo el mundo. Especificaciones sujetas a

modificaciones sin previo aviso.

® Liebert es marca comercial registrada de Liebert Corporation.

Todos los nombres mencionados en este documento son marcas comerciales o

registradas de sus respectivos titulares.

SL-23285SP_REV0_03-09

Asistencia/Servicio técnico Estados Unidos

800-222-5877 (Fuera de los EE.UU. 614-841-6755)

upstech@emersonnetworkpower.com

Sitio Web: www.liebert.com

1050 Dearborn Drive

P.O. Box 29186

Columbus, OH 43229

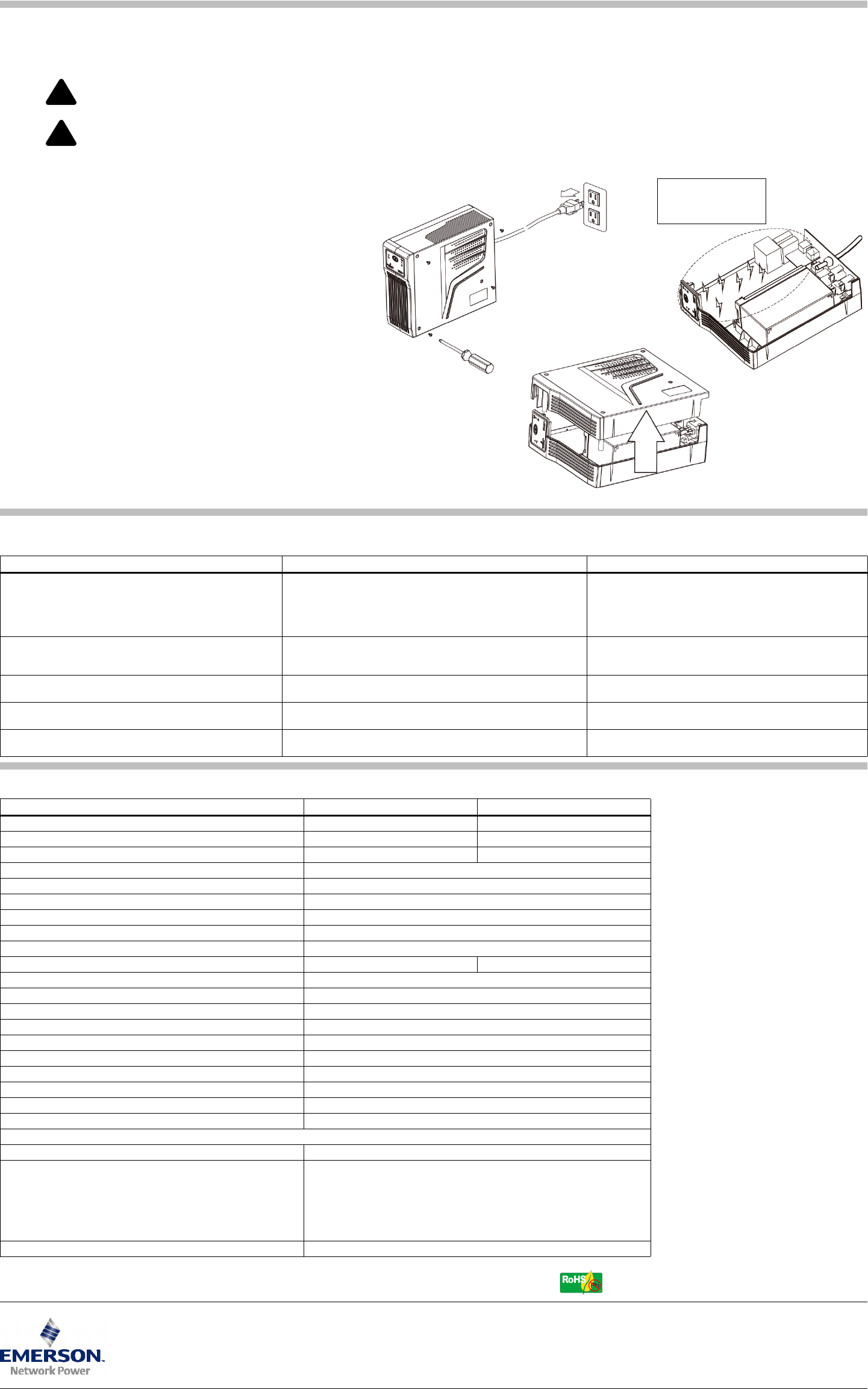

REEMPLAZO DE LA BATERÍA

De no llevarse a cabo por técnicos especialistas en baterías, el mantenimiento o la revisión técnica de las baterías debe efectuarse bajo la supervisión de los mismos y, en todo caso,

tomando todas las precauciones necesarias.

Al cambiar las baterías, asegúrese de utilizar el mismo tipo y tamaño de baterías.

Para reemplazar la batería:

1. Apague todas las cargas conectadas, luego apague el UPS y desconecte

el cable de alimentación de entrada. (Las baterías NO se pueden

reemplazar con el equipo encendido).

2. Coloque el UPS cuidadosamente sobre su lado izquierdo, como se

muestra en el diagrama.

3. Utilice un destornillador Phillips n° 1 para retirar los cuatro tornillos de la

cubierta derecha, luego deslice la cubierta derecha hacia arriba y retírela.

4. Retire el cable negro del terminal negativo (-) y el cable rojo del terminal

positivo (+).

5. Extraiga la batería del UPS con cuidado.

Atención: Riesgo de descarga eléctrica.

6. Compruebe que la batería de reemplazo coincida con las dimensiones y

especificaciones de la batería.

7. Conecte los terminales de la batería a la batería nueva. Asegúrese de

volver a conectar el cable rojo al terminal positivo (+) y el cable negro al

terminal negativo (-).

Nota: Pueden producirse chispas pequeñas en los conectores de la

batería durante la reconexión. Tenga precaución para que los terminales

positivo y negativo de la batería no entren en cortocircuito al reemplazar

la batería.

8. Coloque la batería en el UPS.

9. Compruebe la correcta alineación del panel frontal y luego vuelva a

colocar la cubierta derecha. Ajuste en forma uniforme los cuatro tornillos

que retiró en el Paso 3. (NO ajuste demasiado los tornillos).

Deseche la batería usada debidamente en un centro de reciclaje adecuado.

RESOLUCIÓN DE PROBLEMAS

Si el UPS detecta una falla, consulte en la tabla a continuación las posibles causas y soluciones. Para mayor asistencia, comuníquese con su representante local de Emerson Network Power.

ESPECIFICACIONES

!

PRECAUCIÓN

No deseche las baterías tirándolas al fuego, ya que podrían explotar.

!

PRECAUCIÓN

No abra, ni desarme las baterías. El electrolito liberado es nocivo para la piel y los ojos. Es tóxico.

Este producto ha sido diseñado para equipos de 120 V.

Falla Posibles causas Soluciones

El suministro de la red eléctrica es normal, pero el

indicador LED 1 no se enciende.

Es posible que el UPS no esté encendido.

Es posible que el cable de alimentación no esté conectado

correctamente.

El interruptor de entrada corriente arriba puede haberse

desconectado.

• Presione el botón de encendido/apagado para

encender el UPS.

• Conecte bien el cable de alimentación a un

tomacorriente de pared.

• Restablezca el interruptor de entrada.

El indicador LED 1 se enciende en forma intermitente

(verde) cada 3 segundos, pero no hay alimentación de

salida. El voltaje de la batería puede ser demasiado bajo. • Recargue el UPS durante 8 horas.

El zumbador de la alarma suena continuamente hasta

que se normalice el suministro de la red pública. El UPS puede estar sobrecargado (revise el indicador LED 2). • Desconecte algunos equipos del UPS.

El UPS no brinda a los equipos el tiempo de respaldo

esperado. Se agotó la vida útil de la batería del UPS. • Reemplace la batería interna.

El UPS está encendido y conectado a la alimentación

de entrada, pero no funciona correctamente. El suministro de la red pública puede estar fuera del rango

de operación de la unidad. • Si el suministro de la red pública es normal, intente

reconectar la alimentación de entrada y reinicie el UPS.

Número de modelo PSP350MT3-120U PSP500MT3-120U

Capacidad (VA/W) 350/210 500/300

Peso neto, en libras (kg) 6,4 (2,9) 8,8 (4,0)

Peso con embalaje, en libras (kg) 7,7 (3,5) 10,1 (4,6)

Dimensiones: ancho x profundidad x altura, pulgadas (mm) 3,4 x 8,5 x 9,9 (87 x 215 x 251)

Tensión de entrada 84-140 V CA

Frecuencia 50/60Hz ±5Hz

Tensión de salida (Suministro normal de la red pública) Normalmente 84-140 V CA

Tensión de salida (Funcionamiento a baterías) 120 V CA (±5%)

Forma de onda a baterías Onda sinusoidal escalonada

Tipo de batería VRLA - V CC x Ah x Cantidad 12 V x 5 Ah x 1 12 V x 7,2 Ah x 1

Tiempo de recarga típico Entre 6 y 8 horas para cargar al 90% de la capacidad nominal

Tiempo de duración de la batería* - Carga completa Entre 3 y 5 minutos

Tiempo de duración de la batería* - Media carga 10 minutos

Sonora y visual Alarma sonora / LED

Tomas de reserva NEMA 5-15R (3)

Tomas para protección contra sobretensión NEMA 5-15R (1)

Temperatura de operación, °F (°C) De 32 a 104 (De 0 a 40)

Temperatura de almacenamiento, °F (°C) De 5 a 104 (De -15 a 40)

Humedad relativa de operación/de almacenamiento De 0% a 90%, sin condensación

Clasificación EMI Apartado 15 de la FCC, Clase B

Agencia**

Seguridad Norma UL 1778 y marca “c-UL Listed”

EMC

Apartado 15 de la FCC, Clase B

IEC 61000-4-2 Descarga electrostática

IEC 61000-4-3 Campos E-RFI radiada

IEC 61000-4-4 Transientes eléctricas rápidas

IEC 61000-4-5 Sobretensión/Rayos

IEC 61000-4-6 RFI conducida

ANSI C62.41: Categoría A, Nivel 3 (sobretensiones)

Transporte Certificación ISTA del Procedimiento de prueba 1A

* El tiempo de duración de la batería puede variar dependiendo de la carga.

** El equipo Liebert PSP cumple con la Directiva de restricción de sustancias peligrosas (ROHS), que prohíbe el

uso de seis materiales peligrosos en la fabricación de equipos electrónicos, incluida la soldadura sin plomo.

Paso 1

Pasos2 y3

ATENCIÓN:

Riesgo de

descarga eléctrica
