Active Tracking® Filters
STFE Elite Series
Instruction Manual
STFE Elite Instruction Manual • ii
While every precaution has been taken to ensure accuracy and completeness in this
manual, EGS Electrical Group, LLC. assumes no responsibility, and disclaims all liability for
damages resulting from use of this information or for any errors or omissions.
The SolaHD and Emerson logos are registered in the U.S. Patent and Trademark Ofce. All
other product or service names are the property of their registered owners.
©2010 EGS Electrical Group, LLC. All rights reserved. Specications are subject to change
without notice.
Aunque se han tomado todas las precauciones para asegurar la exactitud y acuciosidad
de este manual, EGS Electrical Group, LLC. no asume responsabilidad alguna, y rechaza
toda responsabilidad por daños que pudieran resultar debido al uso de esta información o
por cualquier error u omisión.
El SolaHD y los logos de Emerson son registrados en la Ocina de patentes de EEUU.
Todos los otros nombres del producto o el servicio son la propiedad de sus propietarios
registrados.
©2010 EGS Electrical Group, LLC. Todos los derechos reservados en el mundo entero.
Las especicaciones pueden cambiar sin previo aviso.
Bien que toutes les précautions aient été prises an d’assurer que les renseignements du
présent manuel sont complets et exacts, EGS Electrical Group, LLC. n’assume aucune
responsabilité, et décline toute responsabilité pour des dommages découlant de l’utilisation
de cette information ou de toute erreur ou omission.
Les logo de SolaHD et Emerson sont enregistrés dans l’U.S. Patent and Trademark Ofce.
Tous l’autres produit ou les noms de service sont la propriété de leurs propriétaires inscrits.
©2010 EGS Electrical Group, LLC. Tous droits réservés mondialement. Les caractéris-
tiques techniques sont sujettes à modication sans préavis.
Contents/Contenido/Contenus
STFE Elite Instruction Manual • iii
Introduction ............................................................................................................................................... 4
Warnings Dened ..................................................................................................................................... 4
Pre-Installation ...................................................................................................................................... 5–6
Installation ................................................................................................................................................ 7
Technical Specications ........................................................................................................................... 8
Dimensional Drawings .............................................................................................................................. 9
System Design ....................................................................................................................................... 10
Troubleshooting/Service/Maintenance ................................................................................................... 11
Product Registration & Warranty Information ......................................................................................... 11
Introducción ............................................................................................................................................ 12
Denición de advertencias ..................................................................................................................... 12
Antes de la instalación ...................................................................................................................... 13–14
Instalación .............................................................................................................................................. 15
Especicaciones técnicas ....................................................................................................................... 16
Planos dimensionales ............................................................................................................................. 17
Diseño del sistema .................................................................................................................................. 18
Diagnóstico de problemas/servicio/mantenimiento ................................................................................ 19
Inscripción del producto y información sobre la garantía ....................................................................... 19
Introduction ............................................................................................................................................. 20
Dénition des avertissements ................................................................................................................. 20
Préinstallation ................................................................................................................................... 21–22
Installation .............................................................................................................................................. 23
Caractéristiques techniques ................................................................................................................... 24
Dessins dimensionnels ........................................................................................................................... 25
Conception du système .......................................................................................................................... 26
Dépannage/Entretien/Maintenance ........................................................................................................ 27
Enregistrement du produit et information sur la garantie ........................................................................ 27
English Version STFE Elite Instruction Manual • 4
Introduction
The STFE Elite Series combines rugged, high-energy transient protection with
the original Active Tracking® Filter technology to provide protection against the full
spectrum of voltage transients and surges.
Proper installation is required for maximum system performance. To ensure
a quality installation, the installer should read the entire manual and follow all
instructions before and during the installation.
These instructions do not replace national or local electrical codes. Check appli-
cable electrical codes to ensure compliance. Installation of the STFE Elite Series
should only be performed by qualied personnel.
Warnings Dened
Indicates an imminently hazardous situation
that, if not avoided, will result in death or serious injury.
This signal word is limited to the most extreme situations.
Indicates a potentially hazardous situation that,
if not avoided, could result in death or serious injury.
Indicates a potentially hazardous situation that,
if not avoided, may result in minor or moderate injury. It
may also be used to alert against unsafe practices.
English Version STFE Elite Instruction Manual • 5
Preinstallation
The unit is designed for indoor operation in ambient temperatures
of -40ºC (-40ºF) to +60ºC (+140ºF) with a relative humidity of 0% to 95% (non-
condensing).
All units provided with terminal blocks must be
installed inside an enclosure and located so as to prevent accidental contact with
terminals during maintenance and service.
All electrical connections must be installed by a licensed electrician. All wiring
must comply with the National Electrical Code (NEC) and applicable local codes.
The total current draw that a unit may continu-
ously handle is provided in the Voltage, Current and Power Congurations table
on page 6.
Overloading the unit can permanently damage the device.
The nominal operating voltage for each model is provided in
the Voltage, Current and Power Congurations table on page 6.
Failure to use the unit at its rated voltage can permanently damage the
unit or provide inadequate protection.
Input and output ground terminals must be connected for proper operation.
Grounding is not only required for safety, but also for equipment performance.
Incorrect grounding can reduce or impede the operation of the unit.
English Version STFE Elite Instruction Manual • 6

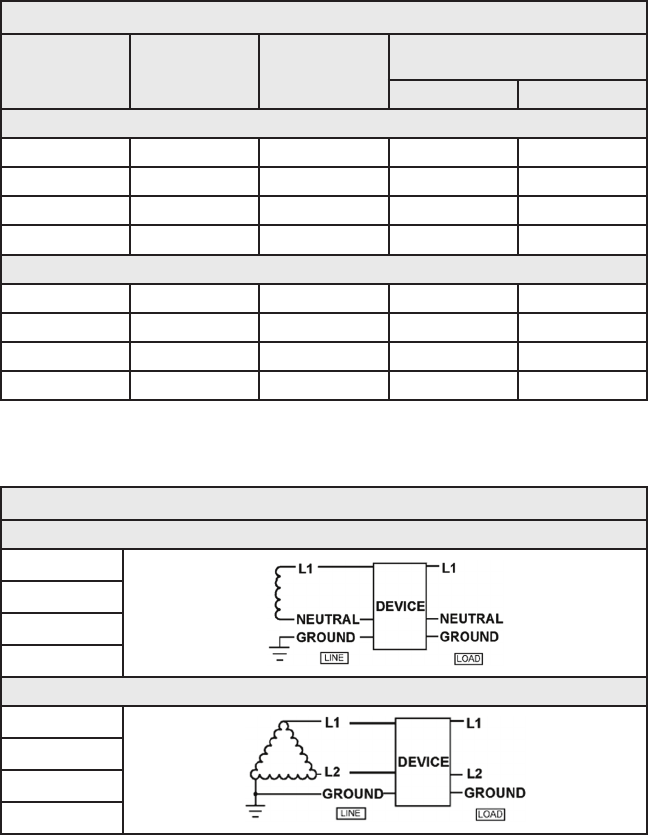

Catalog Number Load Current Minimum Wire Size*
(AWG Suggested)
Fuse/Circuit Breaker Ampacity
Suggest Max
Single-Phase Models (120 V ac)
STFE030-10N 3.0 A 24 3.0 A 3.75 A
STFE050-10N 5.0 A 22 5.0 A 6.25 A
STFE100-10N 10.0 A 20 10.0 A 12.5 A
STFE200-10N 20.0 A 12 20.0 A 25.0 A
Single-Phase Models (240 V ac)
STFE030-24L 3.0 A 24 3.0 A 3.75 A
STFE050-24L 5.0 A 22 5.0 A 6.25 A
STFE100-24L 10.0 A 20 10.0 A 12.5 A
STFE200-24L 20.0 A 12 20.0 A 25.0 A
Single-Phase Models (120 V ac)
STFE030-10N
STFE050-10N
STFE100-10N
STFE200-10N
Single-Phase Models (240 V ac)
STFE030-24L
STFE050-24L
STFE100-24L
STFE200-24L
*16 AWG wire or larger may be required by code, dependent upon application
English Version STFE Elite Instruction Manual • 7
Installation
• For units provided with a ground connection, a green (with or without one or
more yellow stripes) insulated grounding conductor identical in size, insulation
material, and thickness to the grounded and ungrounded conductors must be
installed (ref. NEC Table 250-95) and referenced back to an acceptable building
earth ground.
• Attachment plugs, receptacles, etc. in the vicinity of the STFE Elite Series must
be of grounding type, with the grounding conductors connected to an acceptable
building earth ground.
• Terminals, lugs, and connectors used in installation must be suitable for the
material of the conductors. Conductors of dissimilar metals shall not be inter-
mixed in a terminal or splicing.

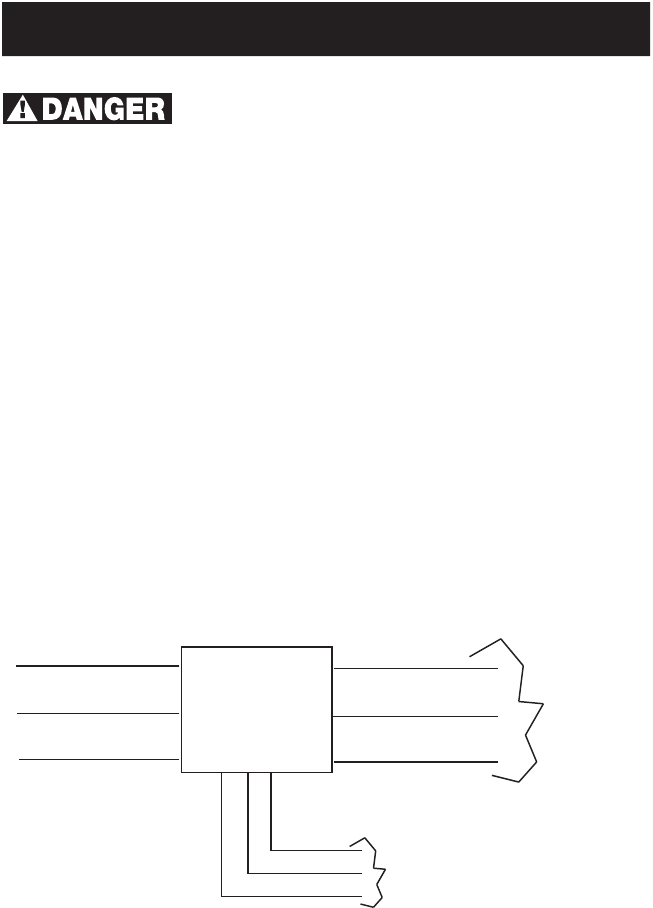

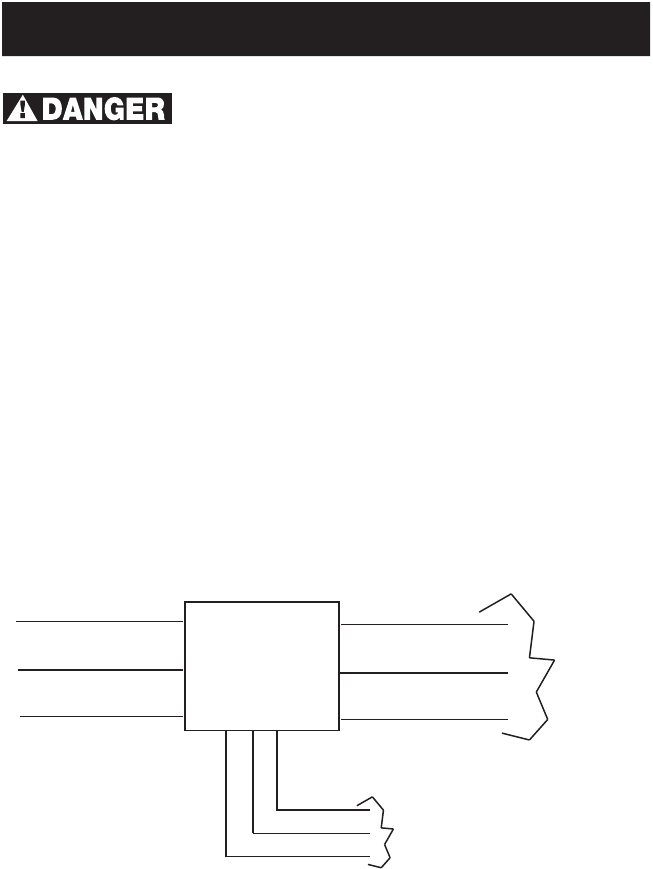

LINE LOAD
L/L1
N/L2
GND
L/L1
N/L2
GND
L/L1
TO
REMOTE INDICATION
IF NEEDED
TO LOAD OR
EQUIPMENT
PROTECT
RELAY
CONTACTS
NO COM NC
L/L1
N/L2
N/L2
GND GND
LINE INPUT
FROM SOURCE
English Version STFE Elite Instruction Manual • 8
Technical Specications
Description Catalog Number
STFEXXX-10N STFEXXX-24L
Input Voltage 120 V (0–150 VRMS) 240 V (0–275 VRMS)
Line Frequency 47–63 Hz
Response Time < 0.5 ns normal mode; < 5 ns common mode
Enclosure Fully enclosed metal housing
Connection/Mounting Type DIN rail mount
Status Indication Green LED “OK”, Form C contact, 10 A @ 250 V ac or 5 A @ 100 V dc
Weight 1.7 lb. (0.7 kg)
Dimensions H x W x D 4.88 in. (124 mm) x 2.56 in. (65 mm) x 4.56 in. (116 mm)
Operating Temperature -40°C to +50°C at full load; derate linearly to 60% at +70°C
Operating Humidity 0% to 95% Non-condensing
Peak Surge Current Capability
Per Phase 30,000 A
Line to Neutral 20,000 A
Line to Ground 10,000 A
Neutral to Ground 10,000 A
Load Surge Current Rating
10 ms 5 x Nominal
1 s 3 x Nominal
10 s 2 x Nominal
Nominal Discharge Current Rating 3 kA
Frequent Response
Normal Mode (forward-reverse) 100 kHz to 50 MHz 90 dB Max
Common Mode (forward-reverse) 5 kHz to 50 MHz 60 dB Max
Transient Reduction (IEEE C62.41)*
*All Voltage congurations are single
phase, 2 wire + ground
Typical Category A Ringwave (6 kV, 200 A, 100 kHz) < 60 V peak
Typical Category B Ringwave (6 kV, 500 A, 100 kHz) < 100 V peak
Safety Agency Approvals UL 1449, UL 1283 (recognized component), CE
Warranty 5 year limited warranty
UL 1449 (3rd Edition) Voltage Protection Ratings
Protection Mode 120 V, 3–5 A Models 120 V, 10–20 A Models 240 V, 3–5 A Models 240 V, 10–20 A Models
Line to Neutral 400 400 N/A N/A
Line to Line N/A N/A 800 800
Line to Ground 600 500 1200 1000
Neutral to Ground 600 500 N/A N/A
English Version STFE Elite Instruction Manual • 9

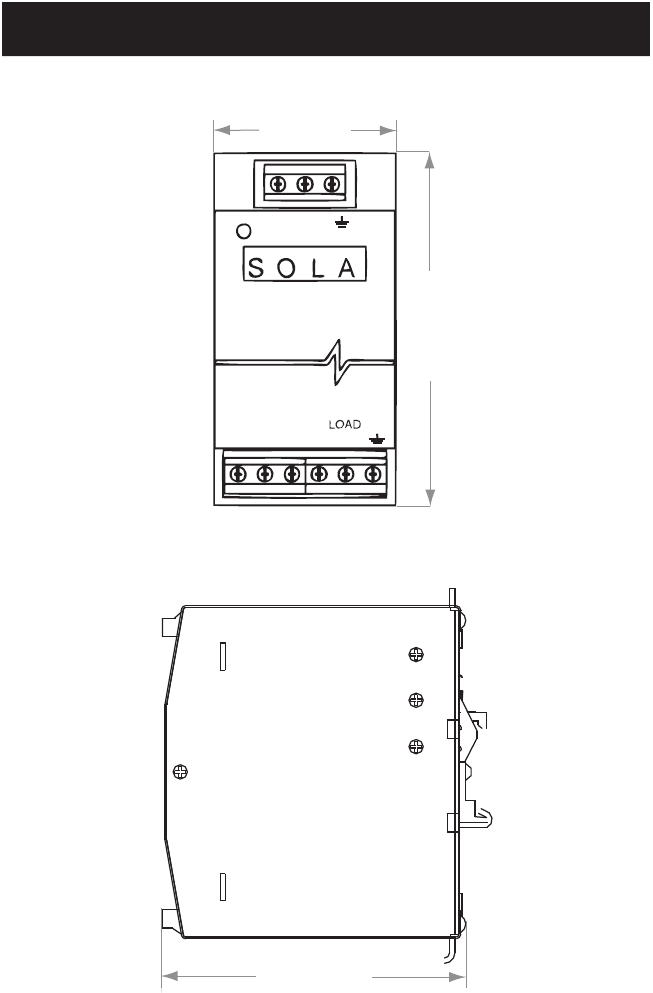

Dimensional Drawings
Active Tracking Filter
STFE Elite Series
NO COM NC L/L1 N/12
L/L1 N/L2
4.88 in. (124 mm)
2.56 in. (65 mm)
4.56 in. (116 mm)
English Version STFE Elite Instruction Manual • 10
System Design

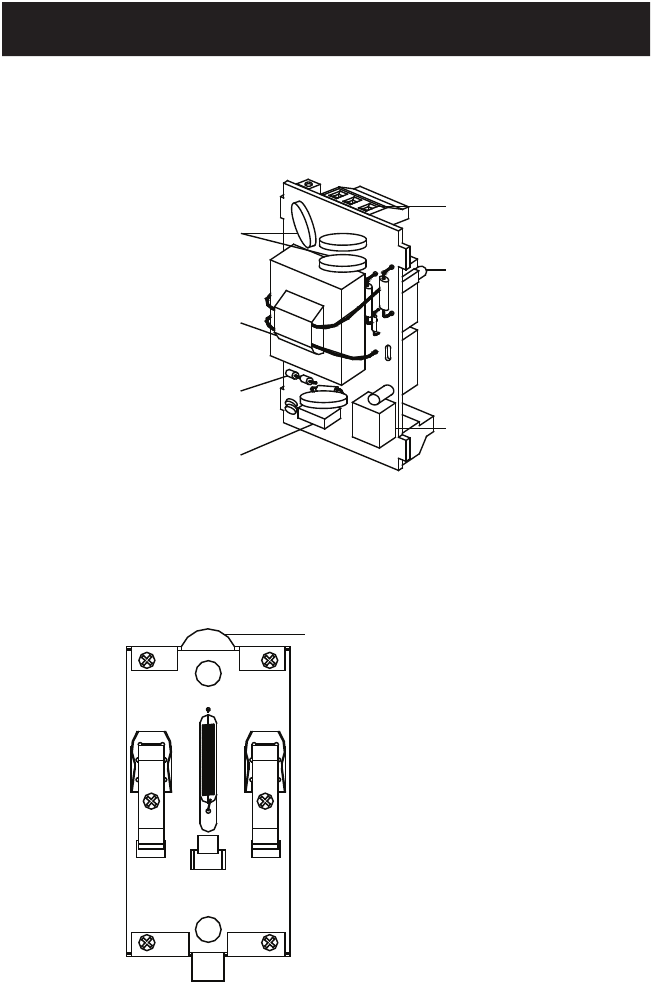

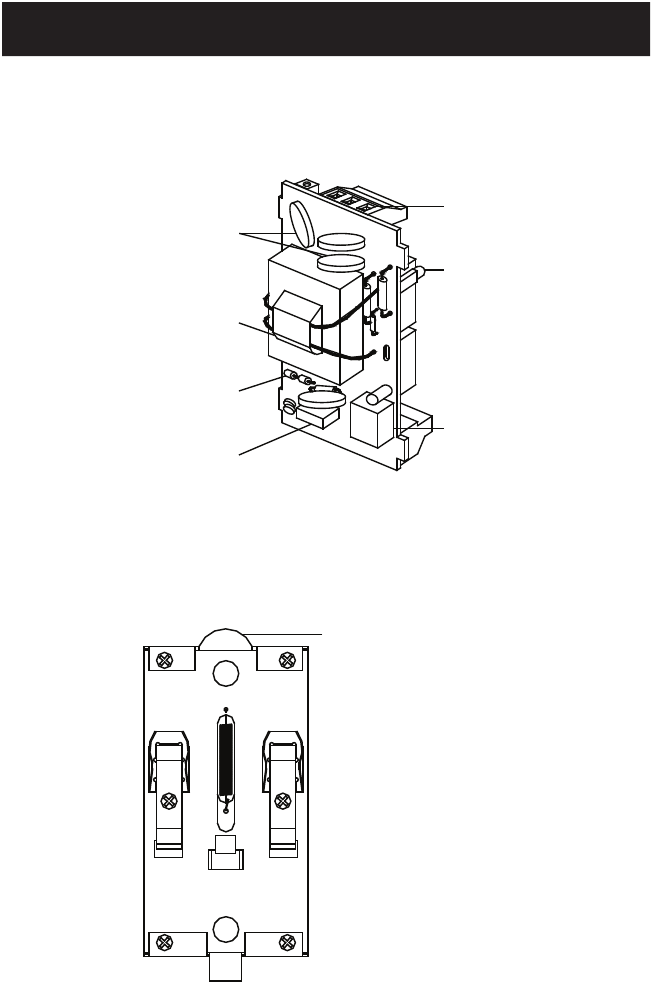

Rear View
DIN Connector
Strong all metal for
horizontal or vertical
mounting
Internal View
of Components
MOV Array
provides high-energy
all mode protection
Series Blocking Inductor
blocks voltage, smooths current
Silicone Avalanche Diodes
fast-responding surge suppressor
Finger Safe Terminals
Green LED Unit Status Indicator
Pulse Capacitor
high-frequency noise absorption
Form C Relay Contacts
DC OK signal
English Version STFE Elite Instruction Manual • 11
Troubleshooting/Service/Maintenance
This product is designed for years of trouble-free operation and requires little or
no operator intervention after installation. If the unit is not functioning properly,
check all connections, verify the voltage, and ensure that the total current draw
on the unit does not exceed the rated current.
For service assistance, contact your local SolaHD Representative or SolaHD
Technical Support at (800) 377-4384 or (847) 268-6000.
Product Registration & Warranty Information
To register your product for updates and information on service and support, visit
our Web site at: http://www.solahd.com/support/registration.htm
Please see the enclosed “Terms and Conditions of Sale”.
Versión española Manual de instrucciones de STFE Elite • 12
Introducción
La serie STFE Elite combina una robusta protección contra voltajes transitorios
de alta energía con la tecnología de ltro Active Tracking® original para ofrecer
protección contra todo el espectro de voltajes transitorios y sobrevoltajes.
El sistema debe instalarse en forma correcta para lograr el máximo rendimiento.
Para asegurar una instalación de calidad, el instalador debe leer todo el manual
y acatar todas las instrucciones antes y durante la instalación.
Estas instrucciónes no reemplazan a los códigos eléctricos nacionales o locales.
Consulte los códigos eléctricos pertinentes para asegurar el cumplimiento
normativo. La serie STFE Elite sólo debe ser instalada por personal calicado.
Denición de advertencias
Indica una situación de riesgo inminente que,
si no se evita, causará lesiones graves o letales. Esta
palabra de señal se utilizará sólo en las situaciones más
extremas.
Indica una situación potencialmente ries-
gosa, que si no se evita, podría causar lesiones graves o
letales.
Indica una situación potencialmente ries-
gosa, que si no se evita, podría causar lesiones leves
o moderadas. También se puede utilizar para indicar
prácticas poco seguras.
Versión española Manual de instrucciones de STFE Elite • 13
Antes de la instalación
La unidad está diseñada para funcionamiento en interiores a temper-
aturas ambiente de -40ºC (-40ºF) a +60ºC (+140ºF) con una humedad relativa de
0% a 95% (no condensante).
Todas las unidades que vienen con bloques de
terminales deben instalarse dentro de una carcasa y situarse de modo que se
evite el contacto accidental con los terminales durante las tareas de manten-
imiento y servicio.
Todas las conexiones eléctricas deben ser instaladas por un electricista cali-
cado (licenciado). Todos el cableado debe cumplir con el Código Eléctrico de los
Estados Unidos (NEC) y los códigos aplicables locales.
El consumo total de corriente que una unidad
puede soportar se indica en la tabla Conguraciones de voltaje, corriente y
potencia en la página 14.
Si la unidad se sobrecarga, el dispositivo podría dañarse en forma
permanente.
El voltaje de funcionamiento nominal de cada modelo se indica
en la tabla Conguraciones de voltaje, corriente y potencia en la página 14.
Si la unidad no se utiliza a su voltaje nominal, podría dañarse en forma
permanente o brindar una protección inadecuada.
Los terminales de puesta a tierra de entrada y salida deben conectarse para que
la unidad funcione en forma correcta. La puesta a tierra no sólo es necesaria
por motivos de seguridad, sino que también para el rendimiento del equipo. Una
puesta a tierra incorrecta podría reducir o impedir el funcionamiento de la unidad.
Versión española Manual de instrucciones de STFE Elite • 14
Número de modelo Corriente de carga
Calibre mínimo de
alambre*
(AWG sugerido)
Amperaje de fusible/cortacircuito
Sugerido Máximo
Modelos monofásicos (120 V ca)
STFE030-10N 3.0 A 24 3.0 A 3.75 A
STFE050-10N 5.0 A 22 5.0 A 6.25 A
STFE100-10N 10.0 A 20 10.0 A 12.5 A
STFE200-10N 20.0 A 12 20.0 A 25.0 A
Modelos monofásicos (240 V ca)
STFE030-24L 3.0 A 24 3.0 A 3.75 A
STFE050-24L 5.0 A 22 5.0 A 6.25 A
STFE100-24L 10.0 A 20 10.0 A 12.5 A
STFE200-24L 20.0 A 12 20.0 A 25.0 A
Modelos monofásicos (120 V ca)
STFE030-10N
STFE050-10N
STFE100-10N
STFE200-10N
Modelos monofásicos (240 V ca)
STFE030-24L
STFE050-24L
STFE100-24L
STFE200-24L
*Es posible que el código exija alambre de 16 AWG o superior dependiendo de la aplicación
Versión española Manual de instrucciones de STFE Elite • 15
Instalación
• Para las unidades que vienen con una conexión a tierra, se debe instalar un
conductor a tierra aislado de color verde (con o sin una o más franjas amarillas)
del mismo calibre, material aislante y grosor que los conductores conectados
o no conectados a tierra (consulte la tabla 250-95 del código NEC) y referen-
ciarse de regreso a una puesta a tierra aceptable del edicio.
• Los enchufes de conexión, tomacorrientes, etc. en las inmediaciones de la
serie STFE Elite deben ser de puesta a tierra, con los conductores de puesta a
tierra conectados a una tierra aceptable del edicio.
• Los terminales, las lengüetas de conexión y los conectores utilizados en la
instalación deben ser adecuados para el material de los conductores. No deben
mezclarse conductores de material diferente en un terminal o empalme.

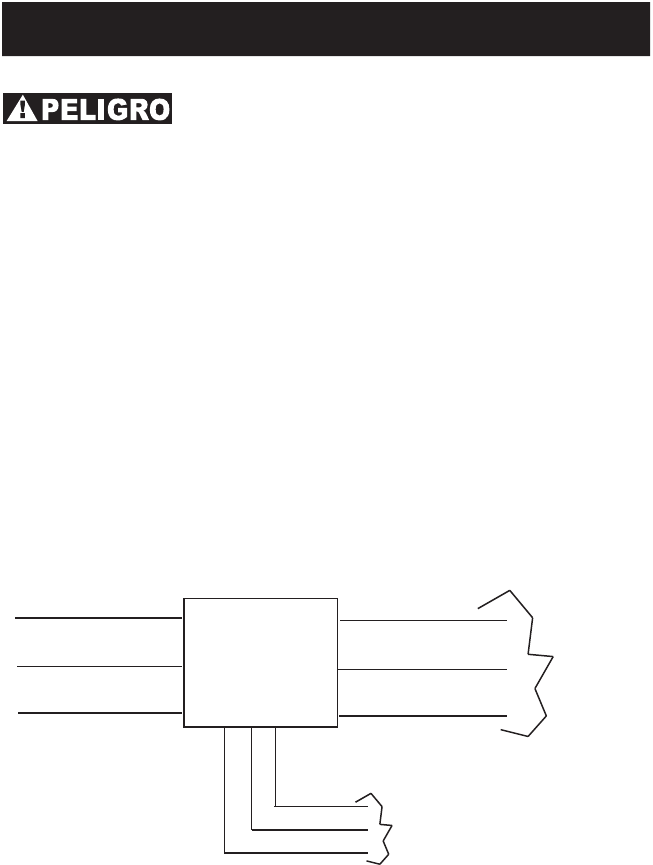

LÍNEA CARGA
L/L1
N/L2
GND
L/L1
N/L2
GND
L/L1
A
INDICACIÓN
REMOTA SI
SE NECESITA
A CARGA O
PROTECCIÓN
DE EQUIPO
CONTACTOS
DE RELÉ
NO COM NC
L/L1
N/L2
N/L2
GND GND
ENTRADA DE LÍNEA
DESDE FUENTE
Versión española Manual de instrucciones de STFE Elite • 16
Especicaciones técnicas
Descripción Número de catálogo
STFEXXX-10N STFEXXX-24L
Voltaje de entrada 120 V (0–150 VRMS) 240 V (0–275 VRMS)
Frecuencia de línea 47–63 Hz
Tiempo de respuesta < 0.5 ns, modo normal; < 5 ns, modo común
Carcasa Alojamiento metálico totalmente encerrado
Tipo de conexión/montaje Montaje de carril DIN
Indicador de estado LED verde “OK”, desde contacto C, 10 A a 250 V ca o 5 A a 100 V cc
Peso 1.7 lbs (0.7 kg)
Dimensiones Al x An x P 4.88 pulg. (124 mm) x 2.56 pulg. (65 mm) x 4.56 pulg. (116 mm)
Temperatura operativa -40°C a +50°C a plena carga; disminuye linealmente a 60% a +70°C
Humedad operativa 0% a 95% no condensante
Capacidad de sobrecorriente pico
Por fase 30,000 A
Línea a neutro 20,000 A
Línea a tierra 10,000 A
Nuetro a tierra 10,000 A
Clasicación de sobrecorriente
de carga
10 ms 5 x nominal
1 s 3 x nominal
10 s 2 x nominal
Calicación nominal de Corriente
de Descarga 3 kA
Respuesta frecuente
Modo normal (marcha adelante-atrás) 100 kHz a 50 MHz 90 dB máx.
Modo común (marcha adelante-atrás) 5 kHz a 50 MHz 60 dB máx.
Reducción de voltajes transitorios
(IEEE C62.41)*
*Todas las conguraciones de voltaje son
monofásicas, dos hilos + tierra
Onda oscilatoria típica de categoría A (6 kV, 200 A, 100 kHz) < 60 V pico
Onda oscilatoria típica de categoría B (6 kV, 500 A, 100 kHz) < 100 V pico
Aprobaciones de organismos de
seguridad UL 1449, UL 1283 (componente reconocido), CE
Garantía Garantía limitada de 5 años
UL 1449 (Edición tercera) Calicaciones de Protección de Voltaje
Modo de protección 120 V, 3–5 A
Modelos
120 V, 10–20 A
Modelos
240 V, 3–5 A
Modelos
240 V, 10–20 A
Modelos
Línea a neutro 400 400 N/C N/C
Línea a línea N/C N/C 800 800
Línea a tierra 600 500 1200 1000
Nuetro a tierra 600 500 N/C N/C
Versión española Manual de instrucciones de STFE Elite • 17
Planos dimensionales
Active Tracking Filter
STFE Elite Series
NO COM NC L/L1 N/12
L/L1 N/L2
124 mm (4,88 pulg.)
65 mm (2,56 pulg.)
116 mm (4,56 pulg.)
Versión española Manual de instrucciones de STFE Elite • 18
Diseño del sistema
Vista posterior
Conector DIN
Construcción resistente y
totalmente de metal para
montaje horizontal o vertical
Vista interna
de componentes
La disposición MOV
ofrece protección de alta
energía en todos los modos
El Inductor de bloqueo en serie
bloquea los voltajes y
empareja la corriente
Diodos de avalancha de silicona
Supresor de sobrevoltajes
de respuesta rápida
Terminales seguros
para los dedos
Indicador LED verde de
estado de la unidad
Condensador de impulsos
Absorción de ruidos de alta frecuencia
Contactos de relé de forma C
Señal de CC OK
Versión española Manual de instrucciones de STFE Elite • 19
Diagnóstico de problemas/
servicio/mantenimiento
Inscripción del producto e
información sobre la garantía
Para inscribir su producto a n de obtener actualizaciones y información sobre
servicio y asistencia, viste nuestro sitio Web al:
http://www.solahd.com/support/registration.htm
Consulte el encerrado “Términos y Condiciones de la Venta”.
Este producto está diseñado para brindar muchos años de funcionamiento
sin problemas y requiere poca o ninguna intervención por parte del operador
después de su instalación. Si la unidad no funciona en forma correcta, revise
todas las conexiones, verique el voltaje y asegúrese que el consumo total de
corriente de la unidad no exceda la corriente nominal.
Para obtener servicio, comuníquese con su representante local de SolaHD o con
el Servicio Técnico al (800) 377-4384 o (847) 268-6000.
Version française Manuel d’utilisation STFE Elite • 20
Introduction
La série STFE Elite combine la protection robuste contre les surtensions transi-
toires à haute énergie avec la technologie du ltre Active Tracking® pour fournir
une protection contre le plein spectre des surtensions transitoires.
Une installation appropriée est nécessaire pour une performance maximale
du système. An de garantir une installation de qualité, l’installateur doit lire le
manuel au complet et suivre toutes les instructions avant et après l’installation.
Ces instructions ne remplacent pas les règlementations électriques nationales ou
locales. Vérier les règlementations électriques locales applicables an d’assurer
la conformité. L’installation de la série STFE Elite doit être seulement effectuée
par le personnel qualié.
ATTENTION
Dénition des avertissements
Indique une situation éminemment dangereuse
qui, si elle n’est pas évitée, peut causer la mort ou des
blessures graves. Ce signal n’est utilisé que pour les situ-
ations les plus dangereuses.
Indique une situation potentiellement
dangereuse qui, si elle n’est pas évitée, peut causer la
mort ou des blessures graves.
Indique une situation potentiellement
dangereuse qui, si elle n’est pas évitée, peut causer
des blessures légères ou modérées. Elle peut aussi être
utilisée pour mettre en garde contre les pratiques non
sécuritaires.
Version française Manuel d’utilisation STFE Elite • 21
Préinstallation
L’appareil est conçu pour un fonctionnement à l’intérieur, à des
températures ambiantes de -40 ºC (-40 ºF) à +60 ºC (+140 ºF), à une humidité
relative de 0 % à 95 % (sans condensation).
Tous les appareils munis de blocs de jonc-
tion doivent être installés à l’intérieur d’une enveloppe et placés de manière à
prévenir les contacts accidentels avec les bornes au cours de la maintenance et
de l’entretien.
Toutes les connexions électriques doivent être installées par un électricien
qualié. Tout le câblage doit se conformer au National Electrical Code (NEC) et
aux codes locaux applicables.
ATTENTION
Le courant total qu’un appareil peut supporter
de manière continue est donné au tableau des Congurations de tension, de
courant et d’alimentation à la page 22.
Une surcharge de l’appareil peut endommager l’appareil de
manière permanente.
La tension de fonctionnement nominale pour chaque
modèle est donnée au tableau des Congurations de tension, de courant et
d’alimentation à la page 22.
Ne pas utiliser l’appareil à sa tension nominale peut endommager
l’appareil de manière permanente ou donner une protection inadéquate.
Des bornes de mise à la terre d’entrée et de sortie doivent être connectées pour
un fonctionnement approprié. La mise à la terre n’est pas requise pour la sécurité
uniquement, mais aussi pour la performance de l’équipement. Une mise à la
terre incorrecte peut aussi réduire ou gêner le fonctionnement de l’appareil.
Version française Manuel d’utilisation STFE Elite • 22
Numéro de modèle Courant de charge
Calibre de l
minimum*
(AWG suggéré)
Limitation du courant de
fusible / de disjoncteur
Suggéré Max.
Modèles monophasés (120 VCA)
STFE030-10N 3,0 A 24 3,0 A 3,75 A
STFE050-10N 5,0 A 22 5,0 A 6,25 A
STFE100-10N 10,0 A 20 10,0 A 12,5 A
STFE200-10N 20,0 A 12 20,0 A 25,0 A
Modèles monophasés (240 VCA)
STFE030-24L 3,0 A 24 3,0 A 3,75 A
STFE050-24L 5,0 A 22 5,0 A 6,25 A
STFE100-24L 10,0 A 20 10,0 A 12,5 A
STFE200-24L 20,0 A 12 20,0 A 25,0 A
Modèles monophasés (120 VCA)
STFE030-10N
STFE050-10N
STFE100-10N
STFE200-10N
Modèles monophasés (240 VCA)
STFE030-24L
STFE050-24L
STFE100-24L
STFE200-24L
*Le l de calibre 16 AWG peut être requis par code, en fonction de l’application
Version française Manuel d’utilisation STFE Elite • 23
Installation
• Pour les appareils avec une connexion de mise à la terre, un conducteur vert
de mise à la terre (avec ou sans une ou plusieurs rayures jaunes) isolé iden-
tique en taille, matériel isolant et en épaisseur aux conducteurs mis à la terre et
non mis à la terre doit être installé (réf. Tableau 250-95 NEC) et référencé vers
une mise à la terre du bâtiment acceptable.
• Les prises de branchement, réceptacles, etc. à proximité de la série STFE
Elite doivent être de type mise à la terre, et les conducteurs de mise à la terre
connectés à une mise à la terre du bâtiment acceptable.
• Les bornes, cosses et connecteurs utilisés pour l’installation doivent être d’un
matériau acceptable pour les conducteurs. Les conducteurs de métaux dissimi-
laires ne doivent par être mélangés sur une même borne ou un même épissage.
LIGNE CHARGE
L/L1
N/L2
GND
L/L1
N/L2
GND
L/L1
VERS
INDICATEUR
DISTANT AU BESOIN
VERS CHARGE OU
PROTECTEUR
D'ÉQUIPEMENT
CONTACTS
DE RELAIS
NO COM NC
L/L1
N/L2
N/L2
GND GND
ENTRÉE DE LIGNE
DE LA SOURCE
Version française Manuel d’utilisation STFE Elite • 24
Caractéristiques techniques
Description Numéro de catalogue
STFEXXX-10N STFEXXX-24L
Tension d’entrée 120 V (0 à 150 VRMS) 240 V (0 à 275 VRMS)
Fréquence de ligne 47 à 63 Hz
Temps de réponse < 0,5 ns mode normal; < 5 ns mode commun
Enveloppe Boîtier métallique entièrement protégé
Type de connexion/d’installation Installation sur rail DIN
Indication d’état Voyant DEL « OK », contact de forme C, 10 A @ 250 VCA ou 5 A @ 100 VCC
Poids 1,7 lb (0,7 kg)
Dimensions H x La x Lo 4,88 po (124 mm) x 2,56 po (65 mm) x 4,56 po (116 mm)
Température de fonctionnement -40 °C à +50 °C à pleine charge; réduire la valeur nominale
de manière linéaire à 60 % à +70 °C
Humidité de fonctionnement 0 % à 95 % sans condensation
Capacité de courant de choc de crête
Par phase 30 000 A
Ligne au neutre 20 000 A
Ligne à la terre 10 000 A
Neutre à la terre 10 000 A
Valeur nominale de crête de
courant de charge
10 ms 5 x nominal
1 sec. 3 x nominal
10 sec. 2 x nominal
Le Classement nominal de Courant
de Décharge 3 kA
Réponse fréquente
Mode normal (avant-marche arrière) 100 kHz à 50 MHz 90 dB max.
Mode commun (avant-marche arrière) 5 kHz à 50 MHz 60 dB max.
Réduction de transitoires
(IEEE C62.41)*
*Toutes les congurations de tension sont
monophasées, 2 ls + mise à la terre
Onde annulaire catégorie A typique (6 kV, 200 A, 100 kHz) < 60 V de crête
Onde annulaire catégorie B typique (6 kV, 500 A, 100 kHz) < 100 V de crête
Approbations de l’agence de sécurité UL 1449, UL 1283 (composante reconnue), CE
Garantie Garantie limitée de 5 ans
UL 1449 (la troisième Edition) les Classements de Protection de Tension
Mode de protection 120 V, 3–5 A
Modèles
120 V, 10–20 A
Modèles
240 V, 3–5 A
Modèles
240 V, 10–20 A
Modèles
Ligne au neutre 400 400 S.O. S.O.
Ligne au ligne S.O. S.O. 800 800
Ligne à la terre 600 500 1200 1000
Neutre à la terre 600 500 S.O. S.O.
Version française Manuel d’utilisation STFE Elite • 25
Dessins dimensionnels
Active Tracking Filter
STFE Elite Series
NO COM NC L/L1 N/12
L/L1 N/L2
124 mm (4,88 po.)
65 mm (2,56 po.)
116 mm (4,56 po.)
Version française Manuel d’utilisation STFE Elite • 26
Conception du système
Vue arrière
Connecteur DIN
Construction robuste entièrement
métal pour installation horizontale
ou verticale
Vue intérieure
des composants
Le tableau MOV fournit
une protection haute
énergie pour tous les modes
Inducteur de blocage en série
bloque les tensions,
stabilise le courant
Diodes à avalanche en silicone
Suppresseur de surtension
à réponse rapide
Bornes sécuritaires
pour les doigts
Indicateur d’état DEL vert
Condensateur pour impulsions
Absorption de bruit haute fréquence
Forme C
Contacts de relais
Signal OK CC
Version française Manuel d’utilisation STFE Elite • 27
Dépannage/Entretien/Maintenance
Enregistrement du produit
et information sur la garantie
Pour enregistrer votre produit pour des mises à jour et de l’information sur
l’entretien et l’assistance, visiter notre site Web à :
http://www.solahd.com/support/registration.htm
Consulter l’enclos « les Conditions générales de Vente ».
Ce produit est conçu pour fonctionner sans problème pendant des années
et ne requiert que peu ou pas d’intervention de la part de l’opérateur après
l’installation.
Si l’appareil ne fonctionne pas correctement, vérier toutes les connexions, la
tension et s’assurer que la consommation totale de courant de l’appareil ne
dépasse pas le courant nominal.
Pour de l’assistance avec l’entretien, contacter votre représentant SolaHD local
ou l’assistance technique de SolaHD au (800) 377-4384 ou au (847) 268-6000.
Part Number: A272-158 Rev 3
April 21, 2010
www.solahd.com
(800) 377-4384/(847) 268-6000
solahd.technicalservices@emerson.com
