Feig Electronic CPRM02 Inductive Tag Reader User Manual
Feig Electronic GmbH Inductive Tag Reader Users Manual
Users Manual
MONTAGE
INSTALLATION
final
public (B)
2003-02-11
M21001-0de-ID-B.doc
OBID
®
classic-
p
ro
ID CPR.M02
(deutsch / english)
OBID® classic-pro Montage ID CPR.M02
FEIG ELECTRONIC GmbH Seite 2 von 39 M21001-0de-ID-B.doc
D E U T S C H
OBID® classic-pro Montage ID CPR.M02
FEIG ELECTRONIC GmbH Seite 4 von 39 M21001-0de-ID-B.doc
D E U T S C H
Hinweis
Copyright 2002 by
FEIG ELECTRONIC GmbH
Lange Straße 4
D-35781 Weilburg-Waldhausen
Tel.: +49 6471 3109-0
http://www.feig.de
Ausgabe: er/03/02/11 - m21001-0de-id-b.doc
Alle früheren Ausgaben verlieren mit dieser Ausgabe ihre Gültigkeit.
Die Angaben in diesem Handbuch können ohne vorherige Ankündigung geändert werden.
Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung ihres Inhalts sind nicht
gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlung verpflichtet zu Schadenersatz. Alle
Rechte für den Fall der Patenterteilung oder Gebrauchsmuster-Eintragung vorbehalten.
Die Zusammenstellung der Informationen in diesem Dokument erfolgt nach bestem Wissen und Gewissen.
FEIG ELECTRONIC GmbH übernimmt keine Gewährleistung für die Richtigkeit und Vollständigkeit der An-
gaben in diesem Dokument. Insbesondere kann FEIG ELECTRONIC GmbH nicht für Folgeschäden auf
Grund fehlerhafter oder unvollständiger Angaben haftbar gemacht werden. Da sich Fehler, trotz aller Bemü-
hungen nie vollständig vermeiden lassen, sind wir für Hinweise jederzeit dankbar.
Die in diesem Dokument gemachten Installationsempfehlungen gehen von günstigsten Rahmenbedingun-
gen aus. FEIG ELECTRONIC GmbH übernimmt keine Gewähr für die einwandfreie Funktion in systemfrem-
den Umgebungen.
FEIG ELECTRONIC GmbH übernimmt keine Gewährleistung dafür, dass die in diesem Dokument enthal-
tenden Informationen frei von fremden Schutzrechten sind. FEIG ELECTRONIC GmbH erteilt mit diesem
Dokument keine Lizenzen auf eigene oder fremde Patente oder andere Schutzrechte.
OBID® ist ein eingetragenes Warenzeichen der FEIG ELECTRONIC GmbH
OBID® classic-pro Montage ID CPR.M02
FEIG ELECTRONIC GmbH Seite 5 von 39 M21001-0de-ID-B.doc
D E U T S C H
Inhalt
1. Sicherheits- und Warnhinweise - vor Inbetriebnahme unbedingt lesen 6
2. Leistungsmerkmale des Readermoduls ID CPR.M02 7
2.1. Leistungsmerkmale.......................................................................................................... 7
2.2. Verfügbare Modultypen.................................................................................................... 7
2.3. Lieferumfang..................................................................................................................... 7
3. Montage und Anschluss 8
3.1. Abmessungen................................................................................................................... 8
3.2. Anschluss ......................................................................................................................... 9
3.2.1. Spannungsversorgung .............................................................................................. 10
3.2.2. RS232-Schnittstelle................................................................................................... 11
3.2.3. Daten-/Taktschnittstelle............................................................................................. 12
3.2.4. Optionales Security-Modul ID SAM.M02 ................................................................... 13
3.3. Anzeigeelemente ............................................................................................................ 14
3.4. Bedienelemente.............................................................................................................. 15
3.4.1. Betriebs-/Programmier-Mode: Jumper J1.................................................................. 15
3.4.2. Nachgleich der internen Antenne: Trimmkondensator C315 ..................................... 16
3.5. Montagehinweise............................................................................................................ 18
3.5.1. Metallische Umgebung.............................................................................................. 18
3.5.2. EMV-Beeinflussung über Zuleitungen ....................................................................... 18
3.5.3. EMV-Beeinflussung über magnetische Felder........................................................... 19
4. Funkzulassungen 20
4.1. Europa (CE)..................................................................................................................... 20
4.2. USA (FCC) ....................................................................................................................... 20
5. Technische Daten 21
OBID® classic-pro Montage ID CPR.M02
FEIG ELECTRONIC GmbH Seite 6 von 39 M21001-0de-ID-B.doc
D E U T S C H
1. Sicherheits- und Warnhinweise - vor Inbetriebnahme unbedingt lesen
• Das Gerät darf nur für den vom Hersteller vorgesehenen Zweck verwendet werden.
• Die Bedienungsanleitung ist zugriffsfähig aufzubewahren und jedem Benutzer auszuhändigen.
• Unzulässige Veränderungen und die Verwendung von Ersatzteilen und Zusatzeinrichtungen,
die nicht vom Hersteller des Gerätes verkauft oder empfohlen werden, können Brände, elektri-
sche Schläge und Verletzungen verursachen. Solche Maßnahmen führen daher zu einem
Ausschluss der Haftung und der Hersteller übernimmt keine Gewährleistung.
• Für das Gerät gelten die Gewährleistungsbestimmungen des Herstellers in der zum Zeitpunkt
des Kaufs gültigen Fassung. Für eine ungeeignete, falsche manuelle oder automatische Ein-
stellung von Parametern für ein Gerät bzw. ungeeignete Verwendung eines Gerätes wird kei-
ne Haftung übernommen.
• Reparaturen dürfen nur vom Hersteller durchgeführt werden.
• Anschluss-, Inbetriebnahme-, Wartungs-, und sonstige Arbeiten am Gerät dürfen nur von
Elektrofachkräften mit entsprechender Ausbildung erfolgen.
• Vor dem Öffnen des Gerätes ist stets die Versorgungsspannung abzuschalten und durch
Nachmessen sicherzustellen, dass das Gerät spannungslos ist. Das Verlöschen einer Be-
triebsanzeige ist kein Indikator dafür, dass das Gerät vom Netz getrennt und spannungslos ist.
• Alle Arbeiten am Gerät und dessen Aufstellung müssen in Übereinstimmung mit den nationa-
len elektrischen Bestimmungen und den örtlichen Vorschriften durchgeführt werden.
• Beim Arbeiten an dem Gerät müssen die jeweils gültigen Sicherheitsvorschriften beachtet
werden.
OBID® classic-pro Montage ID CPR.M02
FEIG ELECTRONIC GmbH Seite 7 von 39 M21001-0de-ID-B.doc
D E U T S C H
2. Leistungsmerkmale des Readermoduls ID CPR.M02
2.1. Leistungsmerkmale
Das Readermodul ID CPR.M02 ist für das Lesen und Schreiben von passiven Transpondern mit
einer Betriebsfrequenz von 13,56 MHz entwickelt worden. Es eignet sich für alle Anwendungen,
bei denen geringe Lesereichweiten bei kleinen Abmessungen des Readers benötigt werden.
Das Modul besitzt eine integrierte Antenne, wodurch keine externen Antennenkomponenten mehr
benötigt werden.
2.2. Verfügbare Modultypen
Folgende Modultypen sind z.Z. verfügbar:
Modultyp Beschreibung
ID CPR.M02-B Readermodul mit integrierter Antenne, RS232-C- und Daten-/Takt-
Schnittstelle, für eine Versorgungsspannung von 5 V DC
2.3. Lieferumfang
Folgende Komponenten sind im Lieferumfang enthalten:
Modultyp Lieferumfang
ID CPR.M02-B 1 x Readermodul ID CPR.M02-B
OBID® classic-pro Montage ID CPR.M02
FEIG ELECTRONIC GmbH Seite 8 von 39 M21001-0de-ID-B.doc
D E U T S C H
3. Montage und Anschluss
3.1. Abmessungen

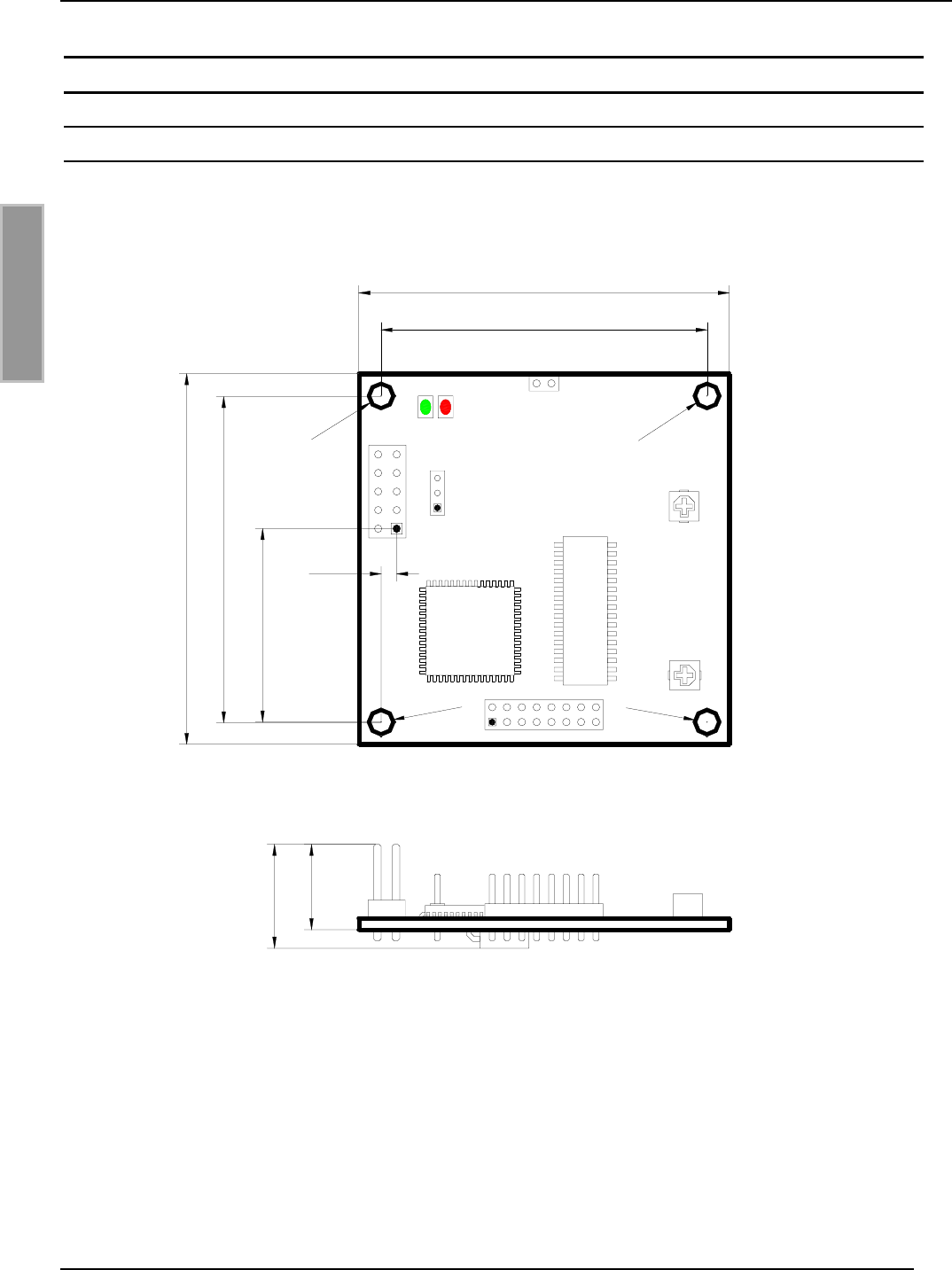

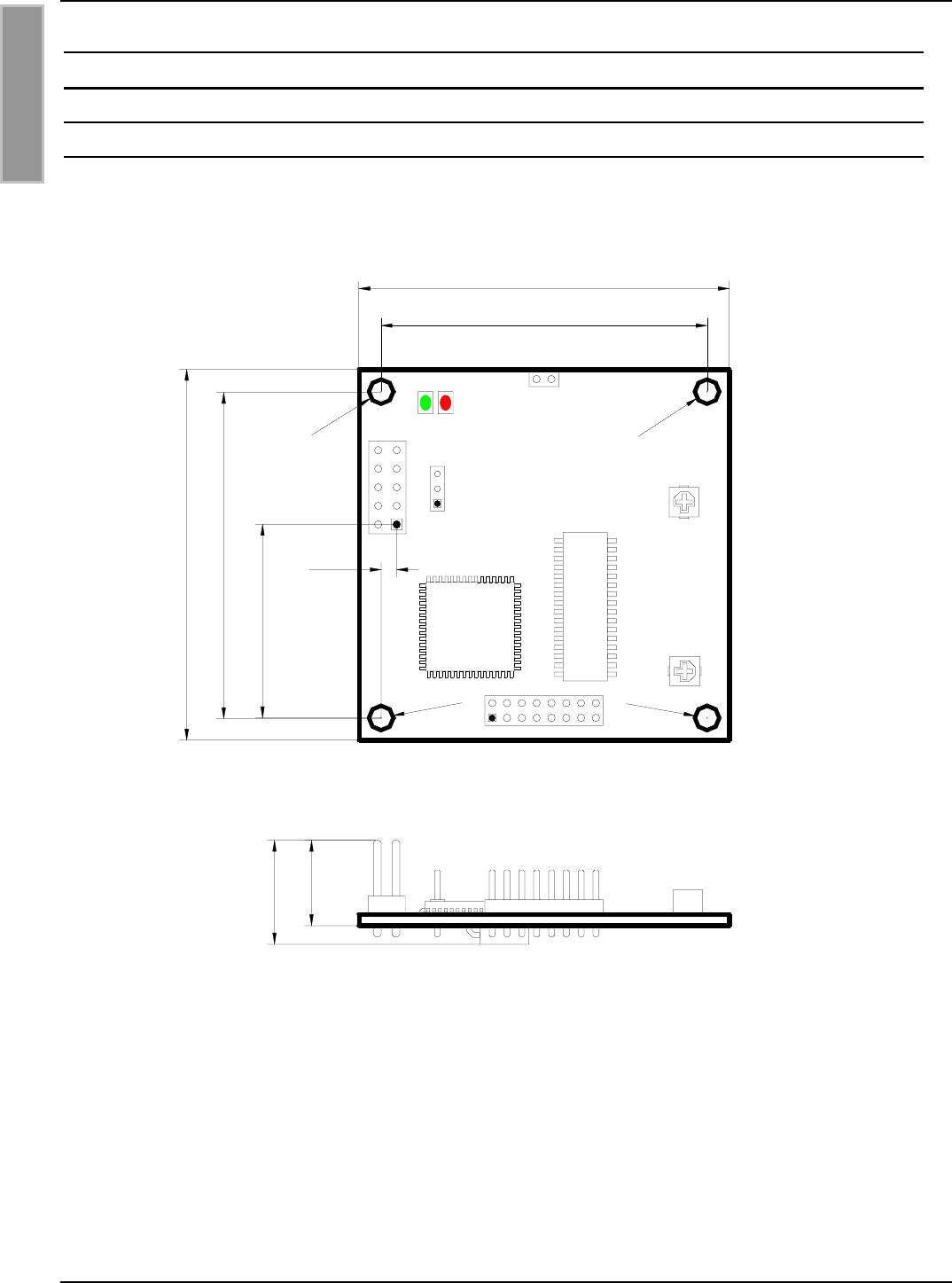

Bild 3.1-1 zeigt die Maßzeichnung des Readermoduls ID CPR.M02.
Bild 3.1-1: Maßzeichnung des Readermoduls ID CPR.M02
X1
J1
V2V1
C315
44,0
50,0
26,1
2,1
Ø3,3
Ø3,3
Ø3,3
Ø3,3
14,0
11,5
X3
X4
44,0
50,0
C405
OBID® classic-pro Montage ID CPR.M02
FEIG ELECTRONIC GmbH Seite 9 von 39 M21001-0de-ID-B.doc
D E U T S C H
3.2. Anschluss

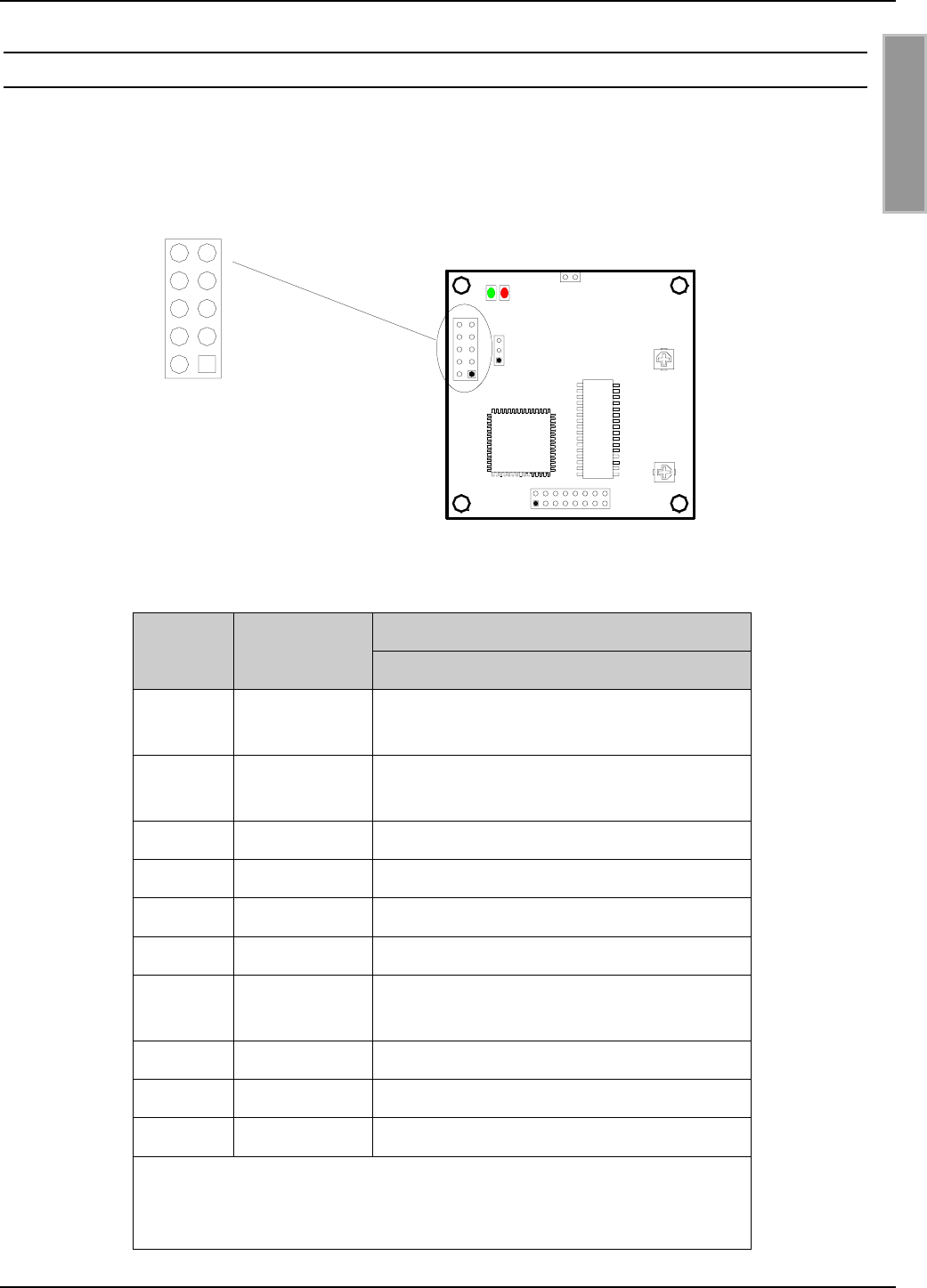

Bild 3.2-1 und Tabelle 3.2-1 zeigen die Belegung der Anschlußstiftleiste X1. Die Stiftleiste ist für
Flachbandkabelanschluß mittels IDC-Federleiste mit Rastermaß 2,54 mm ausgelegt.

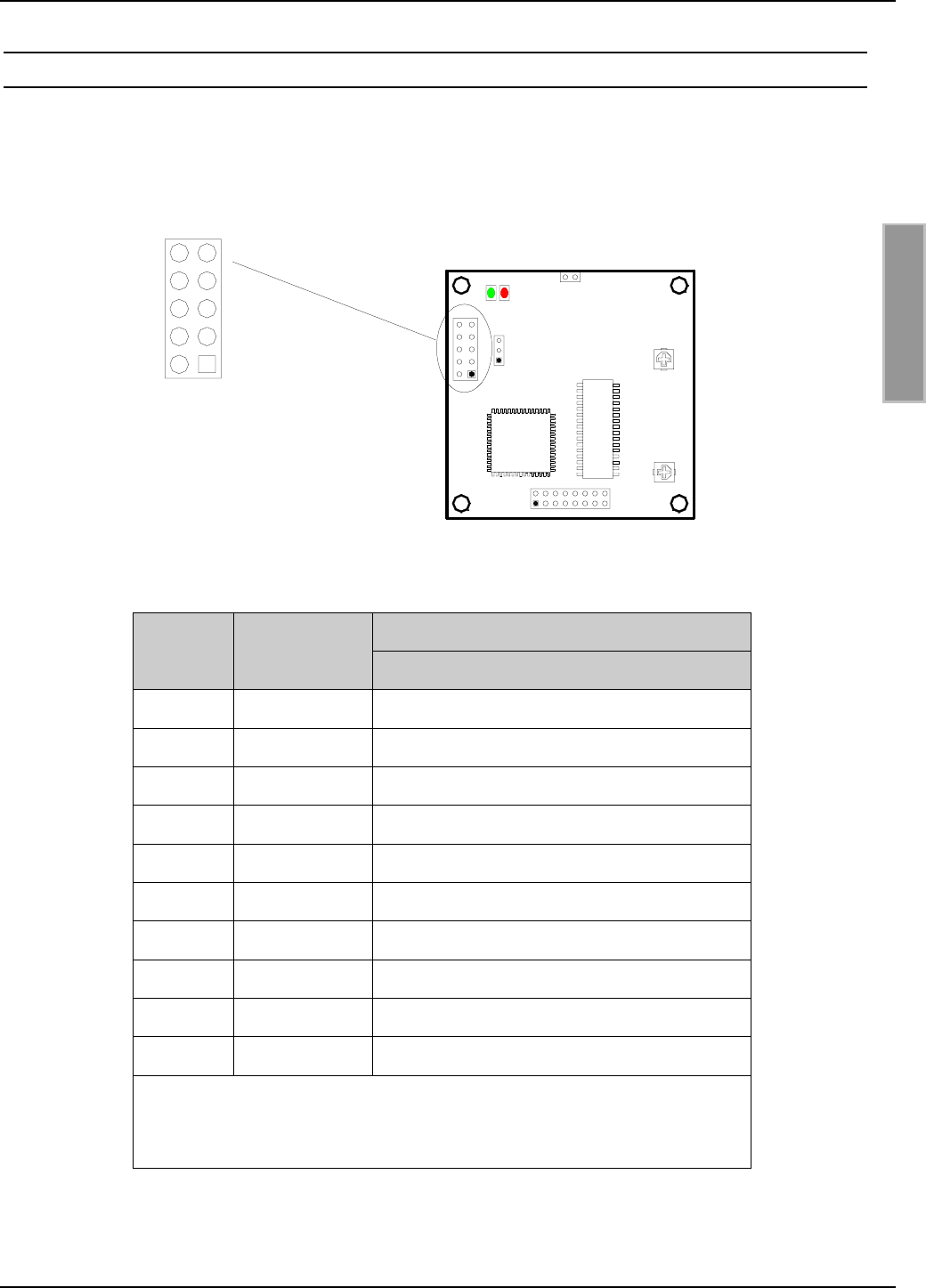

Bild 3.2-1: Belegung der Anschlußstiftleiste X1
Beschreibung
X1
Pin-Nr. Kurzzeichen ID CPR.M02-B
1DAT Datenleitung der
Daten-/Taktschnittstelle
2CLK Taktleitung der
Daten-/Taktschnittstelle
3 TxD RS232-TTL – Transmit Data
4 GND ** GND
5 RxD RS232-TTL – Receive Data
6 --- Nicht angeschlossen
7CLS CLS-Leitung der
Daten-/Taktschnittstelle
8 VCC + 5 V DC *
9 GND ** GND
10 --- Nicht angeschlossen
* Nur geregelte DC-Spannungen verwenden !
** Die GND-Pins 4 und 9 sind auf dem Readermodul direkt
miteinander verbunden
Tabelle 3.2-1: Belegung der Anschlußstiftleiste X1
X1
J1
V2V1
C315
X1
12
43
5
7
9
6
8
10
X3
X4
C405
OBID® classic-pro Montage ID CPR.M02
FEIG ELECTRONIC GmbH Seite 10 von 39 M21001-0de-ID-B.doc
D E U T S C H
3.2.1. Spannungsversorgung
Für die Spannungsversorgung des ID CPR.M02-A/B dürfen nur geregelte DC-Spannungen ver-
wendet werden.
Im Falle von getakteten Netzteilen zur Versorgung des Moduls ist auf eine ausreichende Filterung
der Versorgungsspannung zu achten.
Störungen der Versorgungsspannung können sich in einer Reduzierung der Lese- und Schreib-
reichweite des Modules auswirken.
Die Länge des Zuleitungskabels der Spannungsversorgung sollte möglichst kurz sein. Sie darf 3 m
nicht überschreiten.
Beschreibung
X1
Pin-Nr. Kurzzeichen ID CPR.M02-B
8 VCC * + 5 V DC ± 5%
9, 4 GND ** GND
* Nur geregelte DC-Spannungen verwenden !
** Die GND-Pins 4 und 9 sind auf dem Readermodul
direkt miteinander verbunden
Tabelle 3.2.1-1: Pinbelegung der Spannungsversorgung an X1
HINWEIS:
• Eine Verpolung der Versorgungsspannung kann zur Zerstörung des Gerätes führen.
• Versorgungsspannungen außerhalb der Spezifikation können zur Zerstörung des Gerä-
tes führen.
OBID® classic-pro Montage ID CPR.M02
FEIG ELECTRONIC GmbH Seite 11 von 39 M21001-0de-ID-B.doc
D E U T S C H
3.2.2. RS232-Schnittstelle
Die Länge des Zuleitungskabels der RS232-Schnittstelle sollte möglichst kurz sein. Sie darf 3 m
nicht überschreiten.
Beschreibung
X1
Pin-Nr. Kurzzeichen ID CPR.M02-B
3 TxD * RS232-TTL - Transmit Data
4, 9 GND ** GND
5 RxD * RS232-TTL - Receive Data
* Bezeichnungen der Signale aus Sichtweise des
Readermoduls.
** Die GND-Pins 4 und 9 sind auf dem Readermodul
direkt miteinander verbunden
Tabelle 3.2.2-1: Pinbelegung der RS232-Schnittstelle an X1
Die Übertragungsparameter der Schnittstelle können per Softwareprotokoll konfiguriert werden.
Tabelle 3.2.2-2 zeigt die Standardparameter der RS232-Schnittstelle.
Parameter Standardeinstellung
Baudrate 38400
Anzahl der Datenbits 8
Parität Even
Anzahl der Stoppbits 1
Tabelle 3.2.2-2: Standardparameter der RS232-Schnittstelle.
OBID® classic-pro Montage ID CPR.M02
FEIG ELECTRONIC GmbH Seite 12 von 39 M21001-0de-ID-B.doc
D E U T S C H
3.2.3. Daten-/Taktschnittstelle
Die Länge des Zuleitungskabels der Daten-/Taktschnittstelle sollte möglichst kurz sein. Sie darf
3 m nicht überschreiten.
Beschreibung
X1
Pin-Nr. Kurzzeichen ID CPR.M02-B
1DAT
Datenleitung der
Daten-/Taktschnittstelle
2CLK
Taktleitung der
Daten-/Taktschnittstelle
7CLS
CLS-Leitung der
Daten-/Taktschnittstelle
4, 9 GND * GND
* Die GND-Pins 4 und 9 sind auf dem Readermodul
direkt miteinander verbunden
Tabelle 3.2.3-1: Pinbelegung der RS232-Schnittstelle an X1

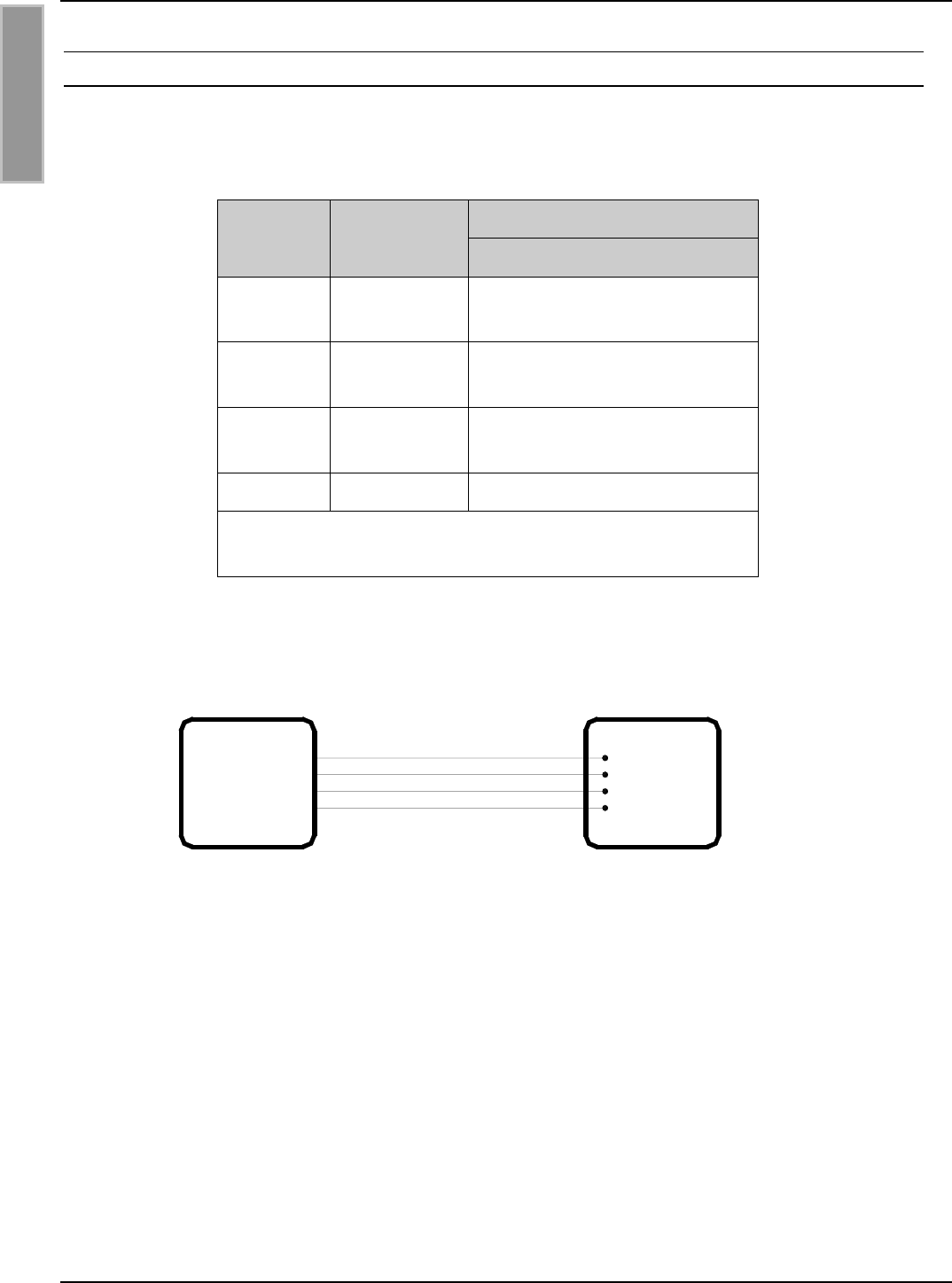

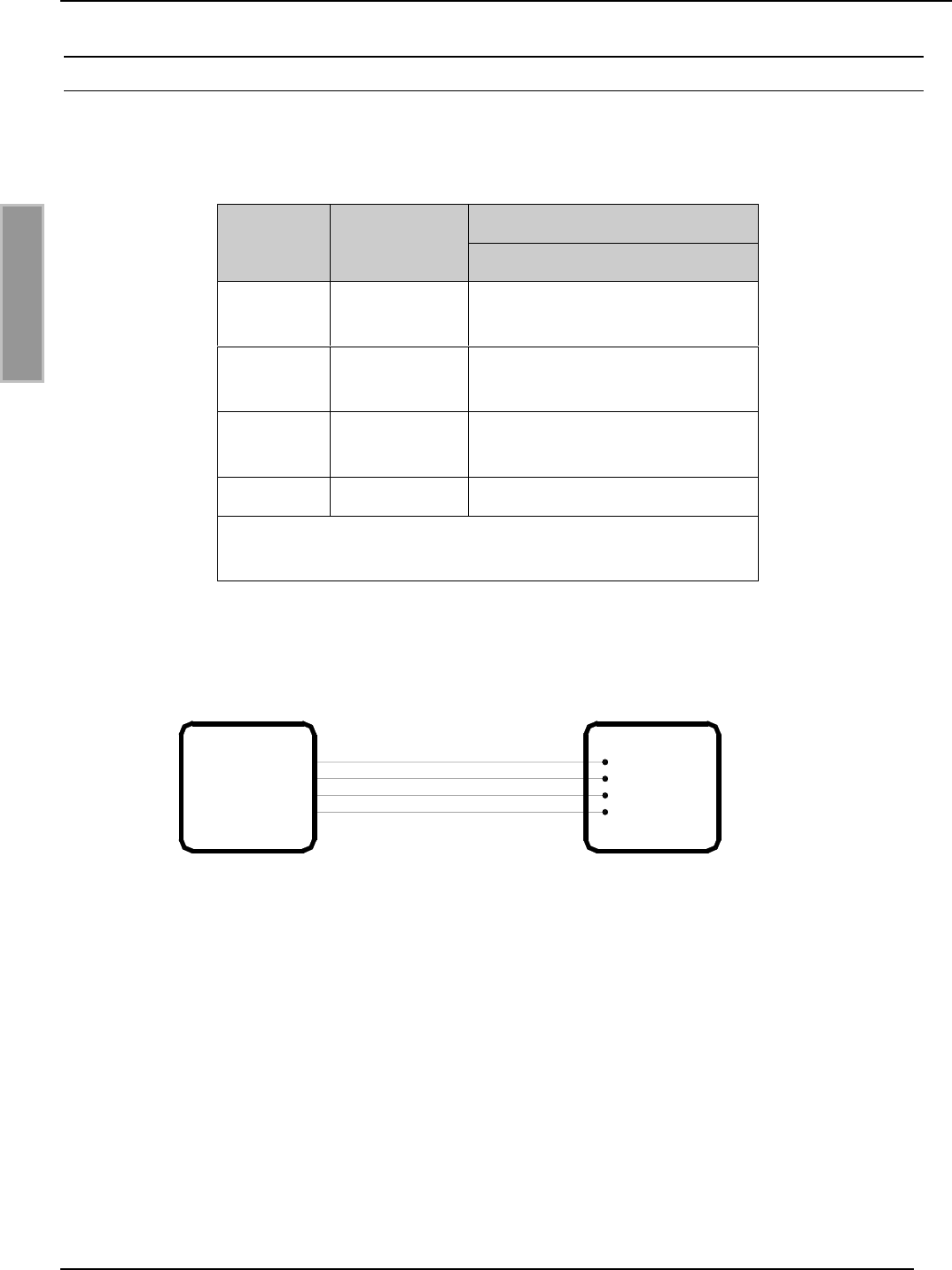

Bild 3.2.3-1: Anschluß der Daten-/Taktschnittstelle
Host ID CPR.M02
DAT
CLK
CLS
GND
Data
GND
Clock
CLS
OBID® classic-pro Montage ID CPR.M02
FEIG ELECTRONIC GmbH Seite 13 von 39 M21001-0de-ID-B.doc
D E U T S C H
3.2.4. Optionales Security-Modul ID SAM.M02
Bei Bedarf kann optional auf die Stiftleisten X3 und X4 ein Security-Modul vom Typ ID SAM.M02
aufgesteckt werden.
Das Security-Modul ID SAM.M02 bietet zusätzliche Sicherheit durch kryptographische Datenüber-
tragung zwischen Reader und Transponder.

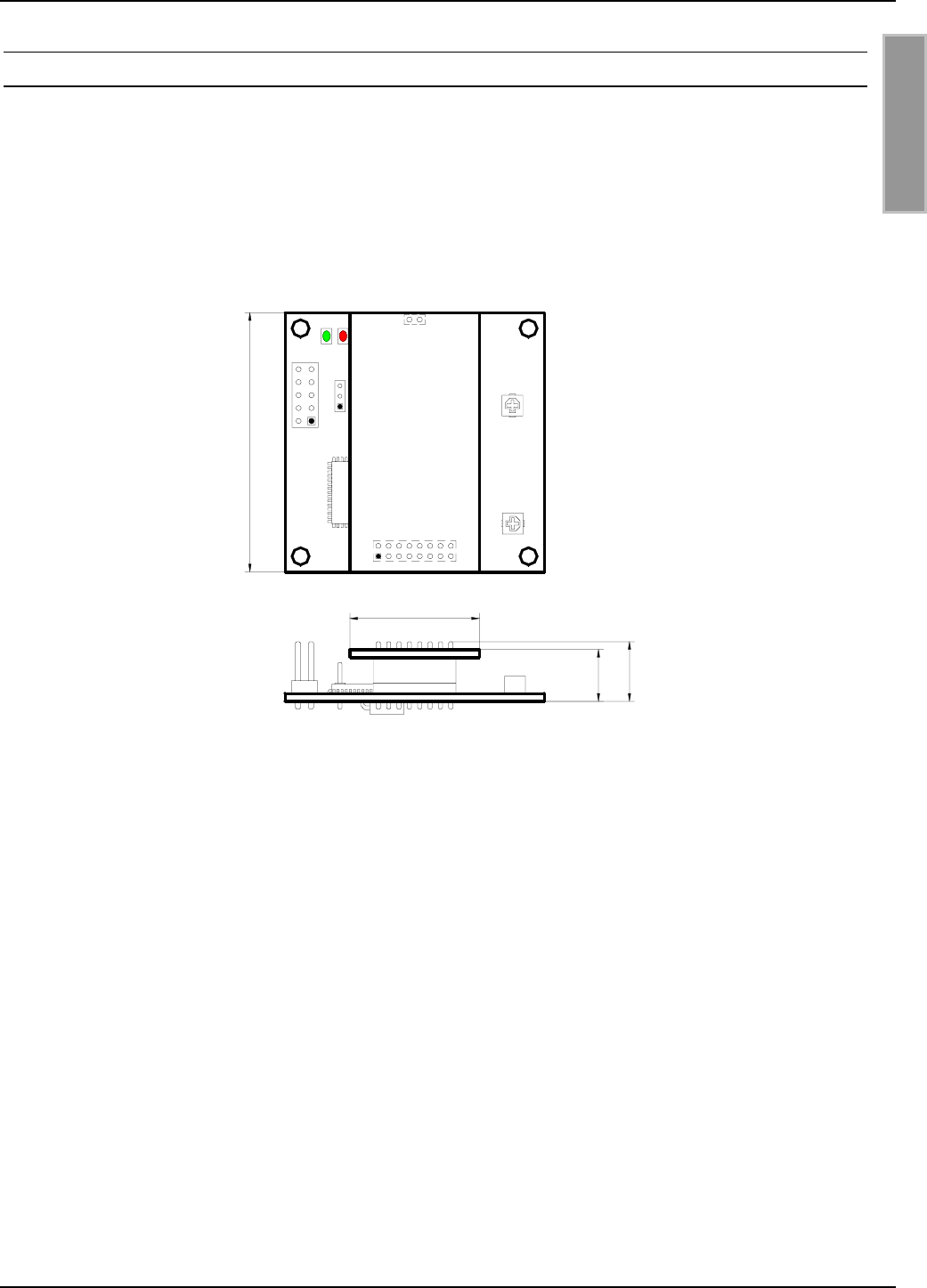

Bild 3.2.4-1: Maßzeichnung ID CPR.M02 mit ID SAM.M02
V2V1
50,0
X1
X3
X4
25,0
10,0
11,5
C315
OBID® classic-pro Montage ID CPR.M02
FEIG ELECTRONIC GmbH Seite 14 von 39 M21001-0de-ID-B.doc
D E U T S C H

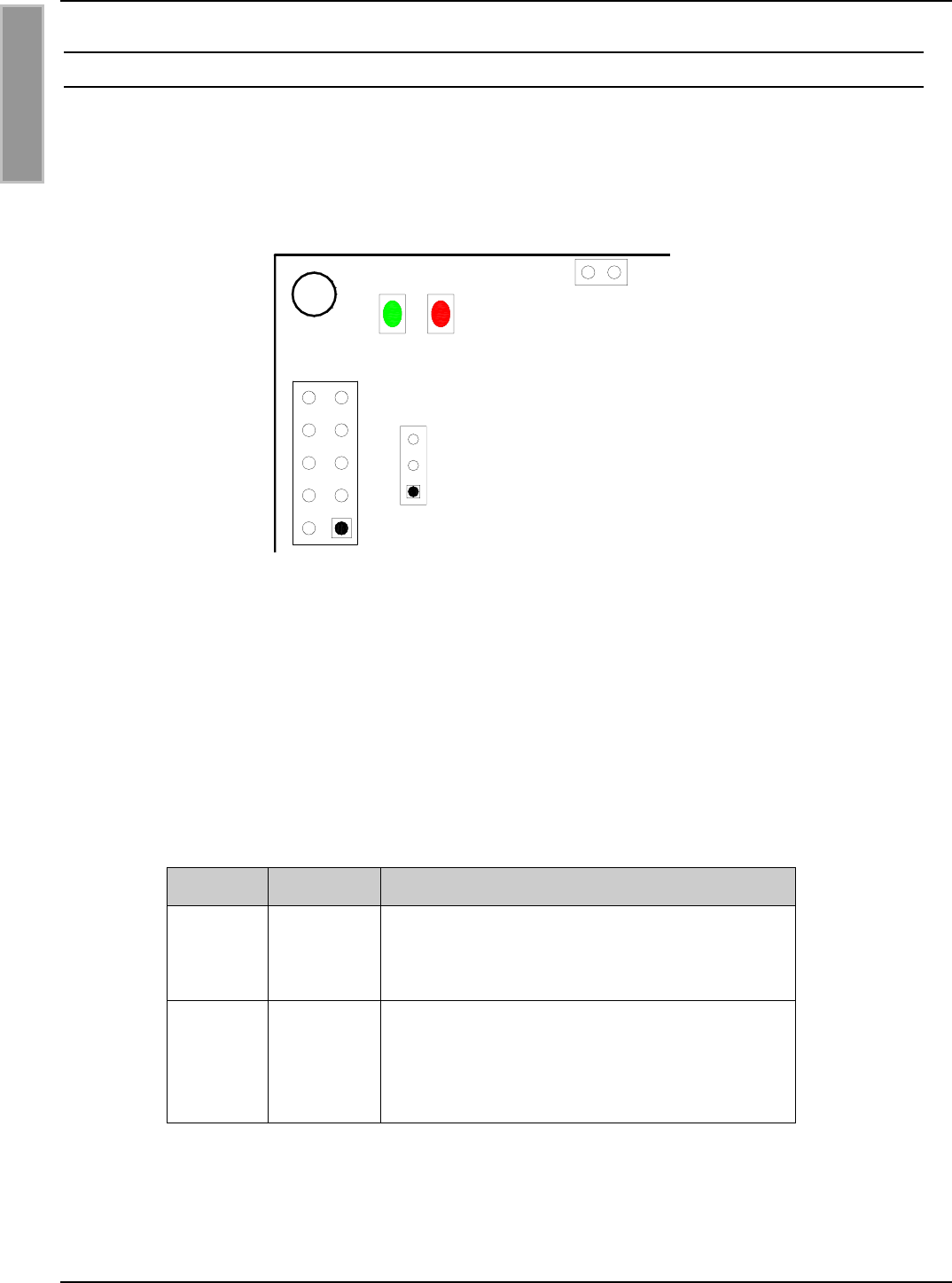

3.3. Anzeigeelemente
Das Readermodul ID CPR.M02 besitzt eine grüne LED (V1) und eine rote LED (V2) als Anzeige-
elemente (siehe Bild 3.3-1).

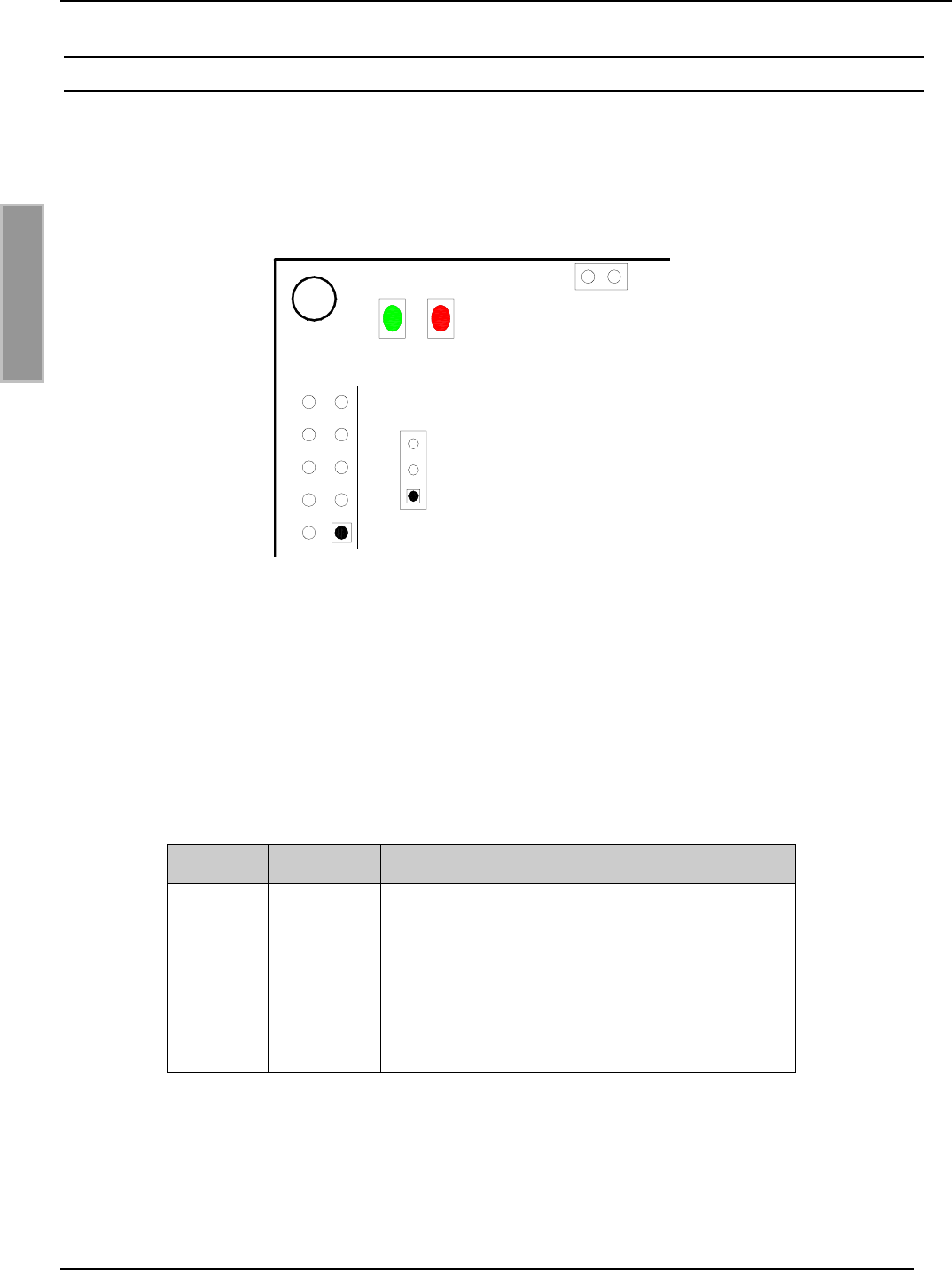

Bild 3.3-1: Position der LED´s V1 und V2
Die Funktionen der beiden LED´s können per Softwareprotokoll konfiguriert werden. Ergänzend
dazu besteht auch die Möglichkeit beide LED´s direkt durch ein weiteres Softwareprotokoll anzu-
steuern.
Tabelle 3.3-1 zeigt die Standardeinstellung von V1 und V2.
LED Farbe Standardeinstellung
V1 Grün
• Blinkt nach einem Reset vier mal.
• Blinkt kontinuierich mit einer Frequenz von
2 Hz.
V2 Rot
• Blinkt nach einem Reset vier mal.
• Leuchtet nach einer erfolgreichen
Kommunikation mit einem Transponder für
1 Sekunde.
Tabelle 3.3-1: Standardeinstellung der LED´s
X1
J1
V2
V1 X4
OBID® classic-pro Montage ID CPR.M02
FEIG ELECTRONIC GmbH Seite 15 von 39 M21001-0de-ID-B.doc
D E U T S C H

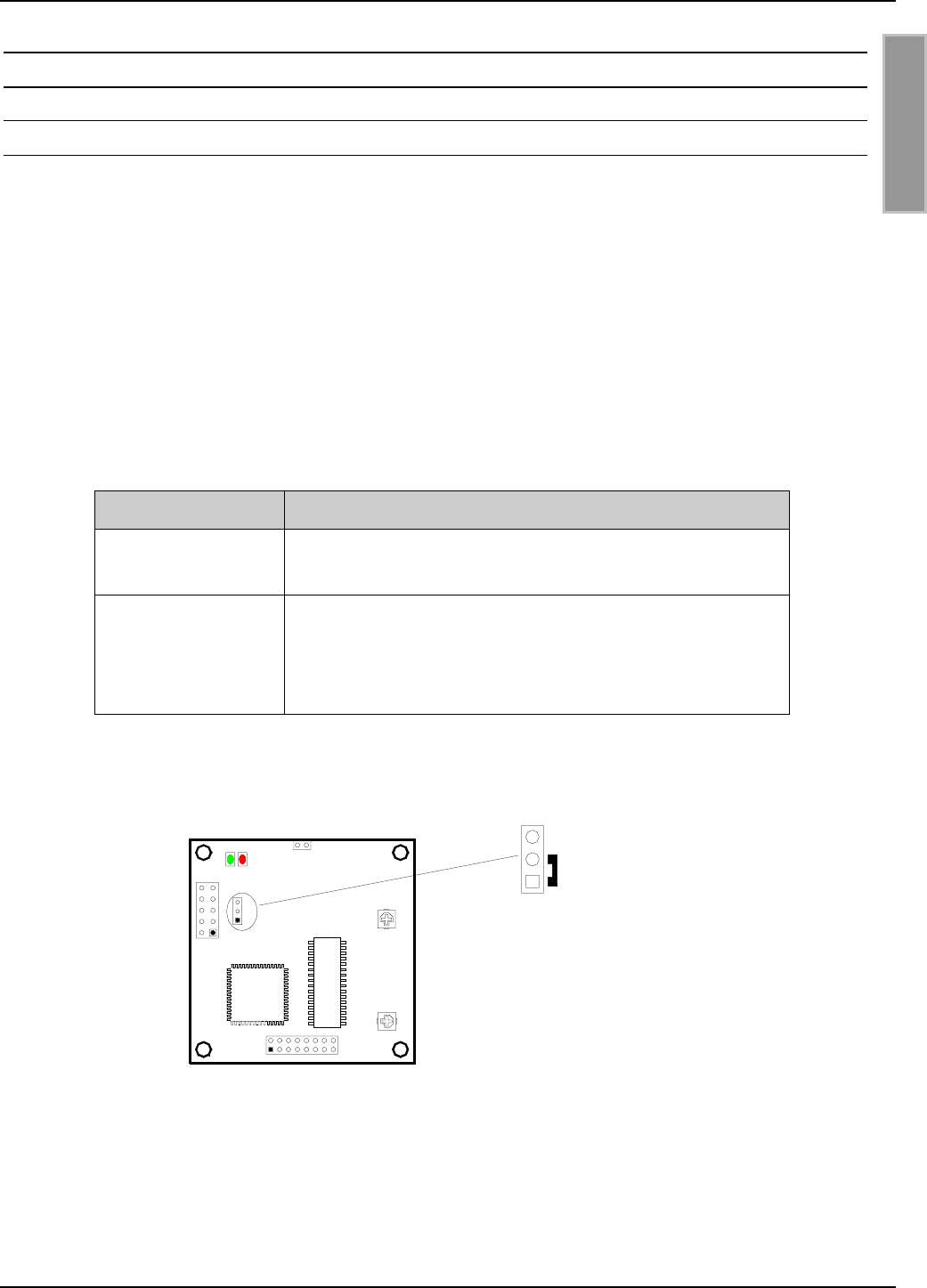

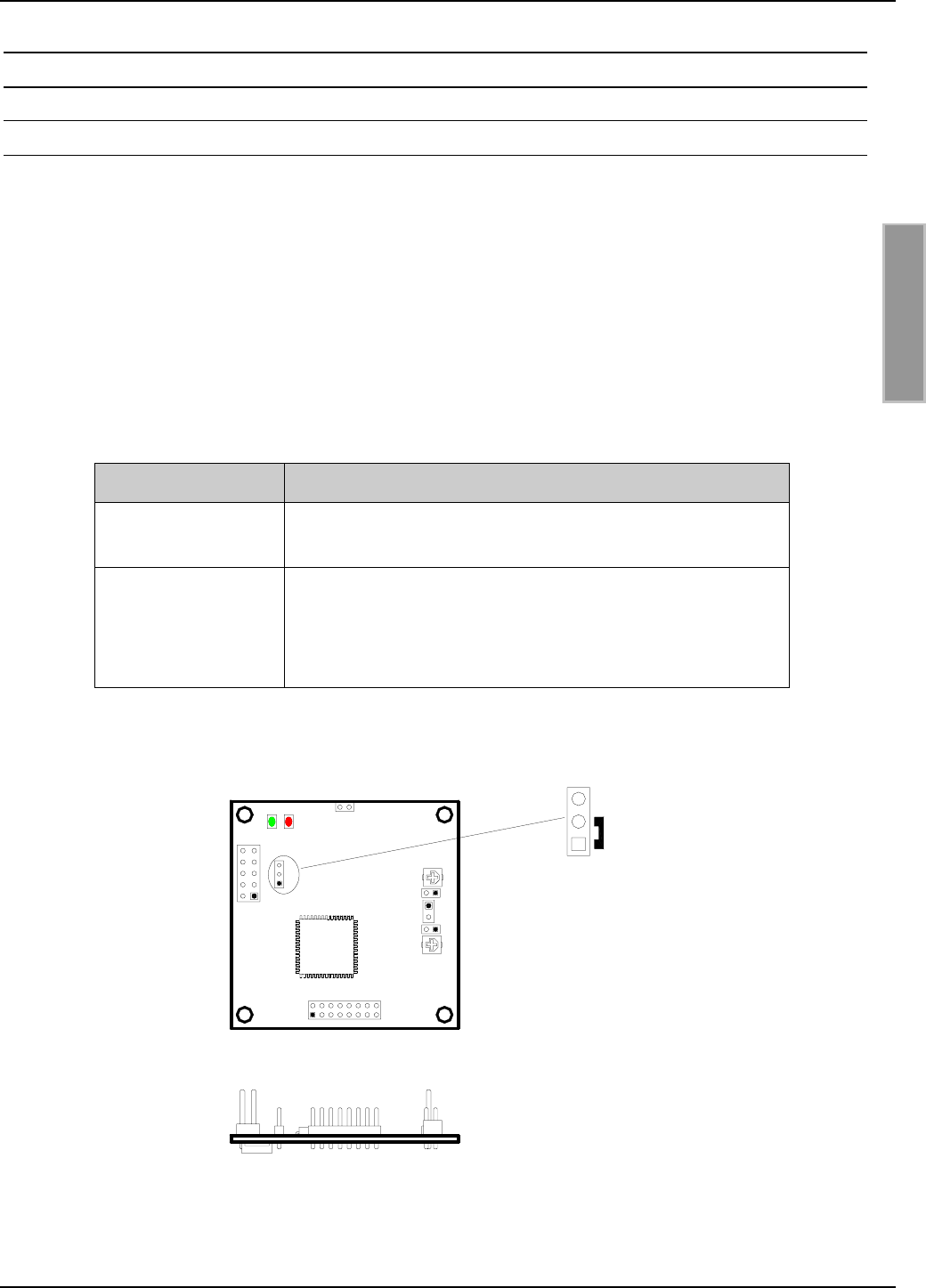

3.4. Bedienelemente
3.4.1. Betriebs-/Programmier-Mode: Jumper J1
Der Jumper J1 dient zur Konfiguration des Betriebs- bzw. Programmier-Mode des ID CPR.M02.
Im Standardbetrieb ist der Jumper auf die Position 1-2 gesteckt (siehe Bild 3.4.1-1). Der Reader
befindet sich dann im normalen Betriebsmode.
Wird der Jumper auf die Position 2-3 gesteckt, so startet nach einem Reset der integrierte
Hardware Bootloader. Da die Firmware des Readers jedoch auch über einen Software Bootloader
verfügt, sollte die Option des Hardware Bootloaders nur für die Installation des Software Boot-
loaders gewählt werden.
Näheres zum Programmieren des Readers kann in der entsprechenden Application Note
"Firmware Update" nachgelesen werden.
Jumperposition Mode
1 - 2 Standardeinstellung :
Der Reader befindet sich im normalen Betriebsmode.
2 - 3
Aktivierung des Hardware-Bootloaders :
Nach einem Reset startet die CPU des Readers
seinen Hardware Bootloader und kann über diesen
neu programmiert werden.
Tabelle 3.4.1-1: Jumper J1
Bild 3.4.1-1: Jumper J1
X1
J1
V2V1
C315
J1
1
2
3
X3
X4 Standard-
einstellung
C405
OBID® classic-pro Montage ID CPR.M02
FEIG ELECTRONIC GmbH Seite 16 von 39 M21001-0de-ID-B.doc
D E U T S C H

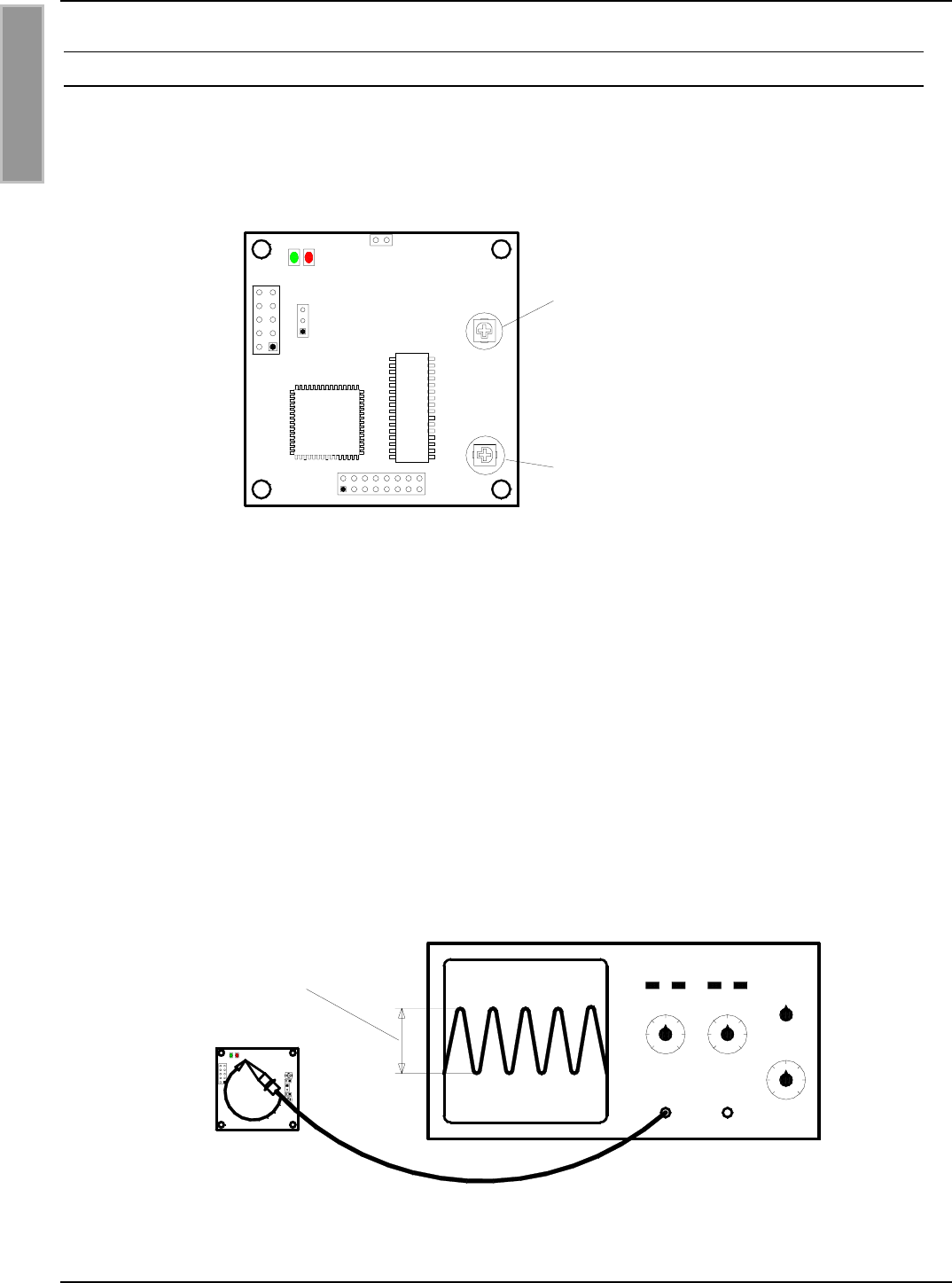

3.4.2. Nachgleich der internen Antenne: Trimmkondensator C315
Die Antenne des ID CPR.M02 kann durch verschiedene Umgebungseinflüsse wie zum Beispiel
Metalle verstimmt werden (siehe Kapitel 3.5). Diese Verstimmungen können in einem gewissen
Rahmen durch den Trimmkondensator C315 ausgeglichen werden.
Bild 3.4.3-1: Trimmkondensator zum Nachgleich der Antenne
Der Nachgleich der integrierten Antenne kann mit Hilfe eines Oszilloskopes (Bandbreite ≥ 20 MHz)
durchgeführt werden. Dazu wird der GND-Anschluß des Oszilloskoptastkopfes mit der Tastkopf-
spitze kurzgeschlossen und anschließend über die Leiterplatte des ID CPR.M02 gehalten. Der
Tastkopf bildet so eine Meßschleife für das abgestrahlte magnetische Feld des ID CPR.M02. Der
Abstand zwischen Oszilloskoptastkopf und ID CPR.M02 sollte im Bereich 0 bis 3 cm liegen.
Nun muß mit Hilfe des Software-Kommandos "RF-ON" (0x6A) das HF-Feld des ID CPR.M02
eingeschaltet werden. Auf dem Bildschirm des Oszilloskopes sollte anschließend ein 13,56 MHz-
Signal zu sehen sein.
Für den Abgleich der internen Antenne muß nun die Signalamplitude des 13,56 MHz-Signals mit
Hilfe des Trimmkondensators C315 auf Maximum abgeglichen werden.
Bild 3.4.3-2: Meßaufbau zum Abgleich der internen Antenne
ID CPR.M02
Mit C315 Signalamplitude auf
Maximum drehen
V1 V2
X1
C65
C405
Trimmkondensator C405:
NICHT VERÄNDERN !!!
Trimmkondensator C315:
Nachgleich der
internen Antenne
X3
X4
X1
J1
V2V1
C315
OBID® classic-pro Montage ID CPR.M02
FEIG ELECTRONIC GmbH Seite 17 von 39 M21001-0de-ID-B.doc
D E U T S C H
Wird der maximale Wert der Signalamplitude bei der Minimum- oder Maximumposition des Trimm-
kondensators erreicht (Bild 3.4.3-3), so ist Vorsicht geboten. In diesem Fall ist meist die Verstim-
mung der Antenne durch die Umgebung zu groß und kann durch den Trimmkondensator nicht
vollständig ausgeglichen werden.

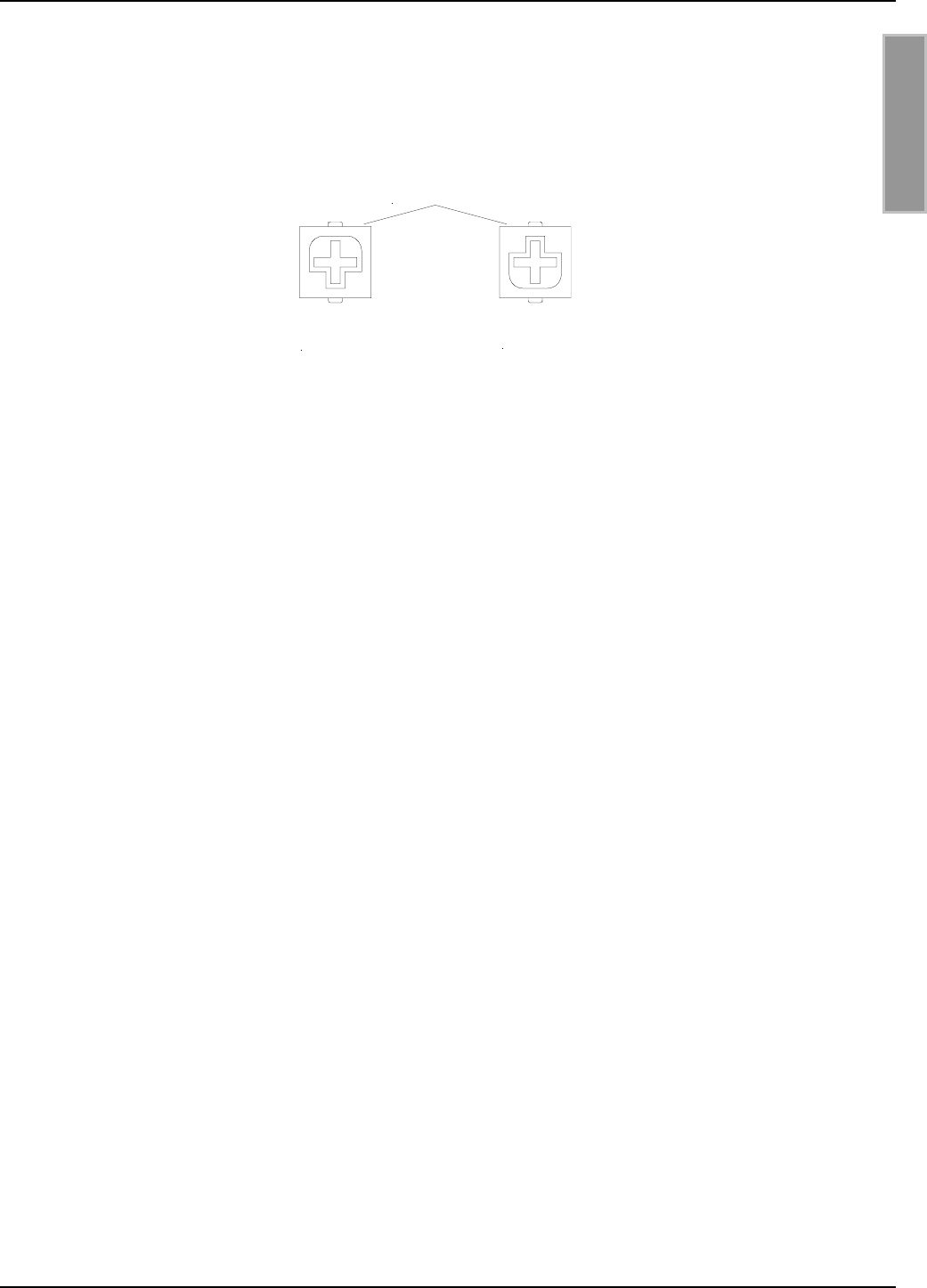

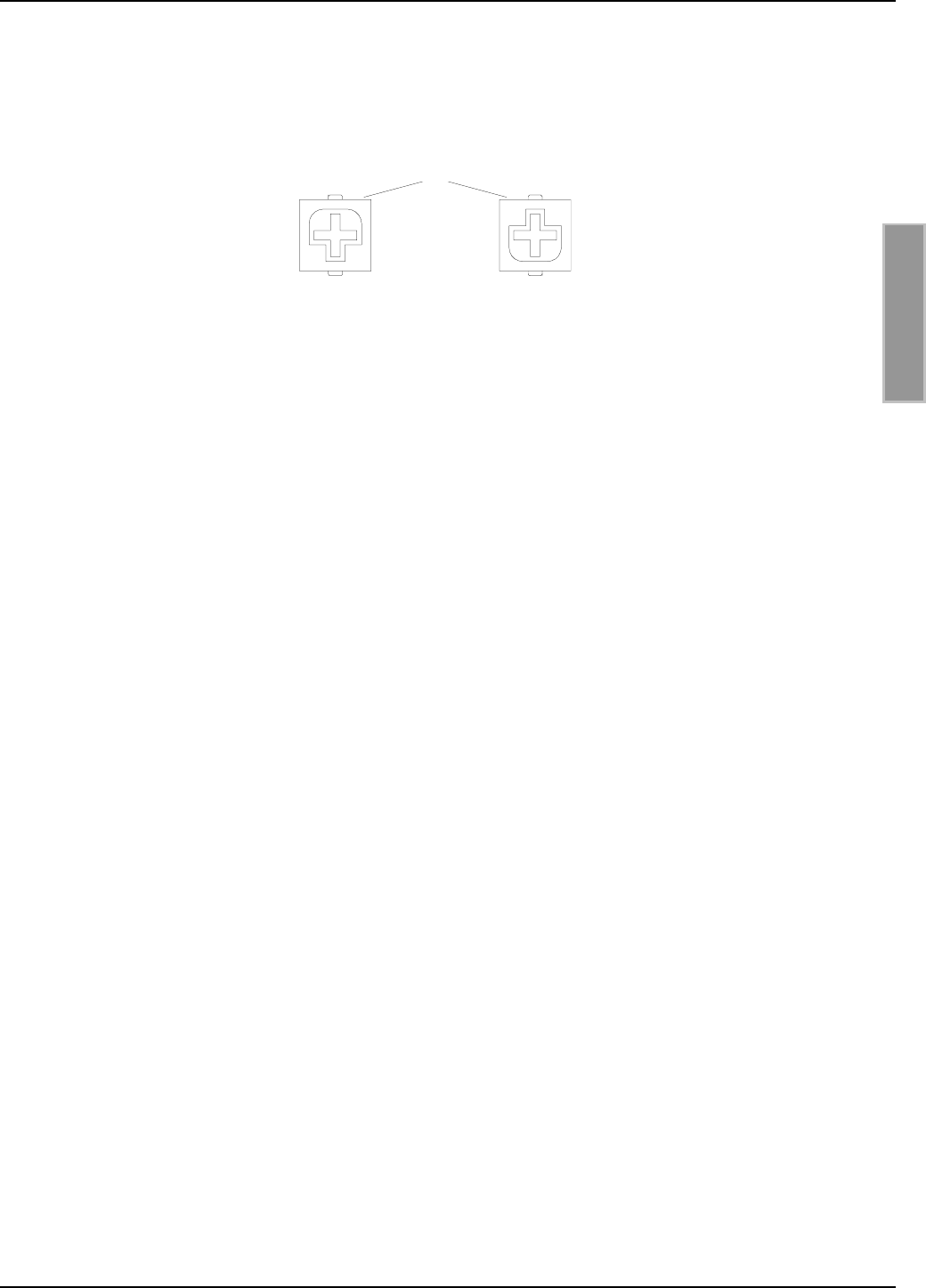

Beschriftung
Minimale
Kapazität
Maximale
Kapazität
Bild 3.4.3-3: Minimal- und Maximalposition des Trimmkondensators C315
Im Anschluss an den Abgleichvorgang sollte die Antenne noch einmal auf ihre maximale Reich-
weite und eventuelle Kommunikationslöcher untersucht werden.
HINWEIS:
• Trotz der hier beschriebenen Möglichkeit des Antennennachgleichs sollte der Abstand
zwischen Reader und den umgebenden Metallflächen mindestens 3 cm betragen. Dabei
sollte bedacht werden, dass sich auch andere Leiterplatten, je nach Kupferauflage, wie
Metallflächen verhalten.
OBID® classic-pro Montage ID CPR.M02
FEIG ELECTRONIC GmbH Seite 18 von 39 M21001-0de-ID-B.doc
D E U T S C H
3.5. Montagehinweise
Folgende mögliche Beeinflussungen durch die Umgebung sollten beim Einbau eines ID CPR.M02
in ein anderes Gerät beachtet werden :
• Beeinflussung durch eine metallische Umgebung
⇒ Verstimmung der integrierten Antenne
⇒ Beeinträchtigung der Ausbreitung des magnetischen Feldes der Antenne
• EMV-Beeinflussung über Zuleitungen
⇒ Beeinträchtigung der Kommunikation zwischen Reader und Transponder
• EMV-Beeinflussungen über magnetische Felder
⇒ Beeinträchtigung der Kommunikation zwischen Reader und Transponder
3.5.1. Metallische Umgebung
Beim Einbau eines ID CPR.M02 in ein anderes Gerät ist darauf zu achten, dass sich möglichst
keine Metallflächen bzw. Metallteile in der direkten Umgebung des Readers befinden. Diese kön-
nen die Antenne verstimmen und so das magnetische Feld der integrierten Antenne reduzieren.
Dies wirkt sich dann in einer reduzierten Lesereichweite des Readers aus.
Der Abstand zwischen Reader und Metallfläche sollte mindestens 3 cm betragen. Dabei
sollte bedacht werden, dass sich auch andere Leiterplatten, je nach Kupferauflage, wie Me-
tallflächen verhalten.
Ist eine metallische Umgebung nicht zu vermeiden, so sollten die Abstände im Interesse der sta-
bilen Funktion jedoch so groß wie nur irgend möglich gewählt werden.
Auch der Bereich zwischen Antenne und Transponder, sowie der Bereich auf der anderen Seite
des Transponders sollte frei von Metallteilen sein.
Da jede Veränderung der metallischen Umgebung zu einer Verstimmung der integrierten Antenne
und dadurch einer Beeinträchtigung der Funktion führt, sollten sich keine beweglichen Metallteile,
wie z.B. metallische Lüfter, in der Nähe des Readers befinden.
3.5.2. EMV-Beeinflussung über Zuleitungen
Trotz der internen EMV-Filter innerhalb des Readers kann es durch starke Störungen auf der
Spannungsversorgung zu Beeinträchtigungen der Kommunikation zwischen Reader und
Transponder kommen. Dabei wird vor allem der Empfang der Rückantwort des Transponders ge-
stört.
Beim Einbau eines ID CPR.M02 in ein anderes Gerät sollte daher auf eine möglichst saubere,
störfreie Spannungsversorgung geachtet werden.
OBID® classic-pro Montage ID CPR.M02
FEIG ELECTRONIC GmbH Seite 19 von 39 M21001-0de-ID-B.doc
D E U T S C H
3.5.3. EMV-Beeinflussung über magnetische Felder
Da im vorliegenden Fall der RF-ID-Technik die Kommunikation zwischen Reader und Transponder
mittels der Modulation eines magnetischen Feldes abläuft, können sich magnetische Wechselfel-
der in der Nähe der Antenne negativ auf dessen Funktion auswirken.
Zu den Quellen solcher magnetischen Störfelder gehören zum Beispiel Spulen innerhalb eines
primär oder sekundär getakteten Netzteils.
Bei der Festlegung der Position von Reader und Antenne in einem Gerät sollte dieses auf eventu-
elle Störquelle in der oben angegebenen Form untersucht werden. Notfalls sind Abschirmmaß-
nahmen zur Unterdrückung einer solchen Störquelle anzuwenden.
OBID® classic-pro Montage ID CPR.M02
FEIG ELECTRONIC GmbH Seite 20 von 39 M21001-0de-ID-B.doc
D E U T S C H
4. Funkzulassungen
4.1. Europa (CE)
Die Funkanlage entspricht, bei bestimmungsgemäßer Verwendung den grundlegenden Anforde-
rungen des Artikels 3 und den übrigen einschlägigen Bestimmungen der R&TTE Richtlinie
1999/5/E6 vom März 99.
4.2. USA (FCC)
FCC ID: PJMCPRM02
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may
cause undesired operation.
Unauthorized modifications may void the authority granted under Federal communica-
tions Commission Rules permitting the operation of this device.
This device is labeled with an FCC ID number.
If this label is not visible when installed in an end device, the outside of the device MUST
also display a label referring to the enclosed module.
Wording on the label similar to the following shall be used:
This device contains transmitter module FCC ID PJMCPRM02
At the time of this printing, the antennas listed below were the only antennas approved for
use with the ID CPR.M02 module. Use of other antennas must be approved by
FEIG ELECTRONIC GmbH.
Antennas approved: ID ISC.ANT100100; ID ISC.ANT4030
OBID® classic-pro Montage ID CPR.M02
FEIG ELECTRONIC GmbH Seite 21 von 39 M21001-0de-ID-B.doc
D E U T S C H
5. Technische Daten
Mechanische Daten
• Abmessungen ( B x H x T ) 50mm x 50mm x 14 mm
• Anschlussstecker 10 polige Stiftleiste mit Rastermaß 2,54mm
Elektrische Daten
• Spannungsversorgung
Version –B 5 V DC ± 5%
• Leistungsaufnahme max. 1,5 W
• Betriebsfrequenz 13.56 MHz
• Sendeleistung 250 mW ± 2 dB
• Antenne Interne Antenne, 48mm x 48mm
• Schnittstellen
Version –B RS232 - TTL-Level, Daten-/Taktschnittstelle
Funktionelle Eigenschaften
• EEPROM (für Parameter) 1 kB
(10,000 Schreibzyklen)
• FLASH 64 kB
(Softwareupdate über Schnittstelle möglich)
• Unterstützte Transponder • ISO15693 (I•Code SLI, Tag-It HFI, my-d,
STM LRI512), I•Code 1,
ISO14443-A, ISO14443-B
• Optional:
SAM (Security Access Module),
z.B. für my-d vicinity und my-d proximity
• Optische Anzeigen 2 LED´s
Umgebungsbedingungen
• Temperaturbereich
– Betrieb
– Lagerung
-20°C bis +70°C
-40°C bis +85°C
Angewendete Normen
• Zulassung Funk
– Europa
– USA
EN 300 330
FCC 47 CFR Part 15
• EMV EN 301 489
• Sicherheit EN 60950
OBID® classic-pro Installation ID CPR.M02
Page 22 of 39 FEIG ELECTRONIC GmbH
E N G L I S H
Note
Copyright 2002 by
FEIG ELECTRONIC GmbH
Lange Strasse 4
D-35781 Weilburg-Waldhausen
Tel.: +49 6471 3109-0
http://www.feig.de
Edition: er/03/02/11 - m21001-0de-id-b.doc
With the edition of this manual, all previous editions become void. Indications made in this manual may be
changed without previous notice.
Copying of this document, and giving it to others and the use or communication of the contents thereof are
forbidden without express authority. Offenders are liable to the payment of damages. All rights are reserved
in the event of the grant of a patent or the registration of a utility model or design.
Composition of the information in this manual has been done to the best of our knowledge. FEIG
ELECTRONIC GmbH does not guarantee the correctness and completeness of the details given in this
manual and may not be held liable for damages ensuing from incorrect or incomplete information. Since,
despite all our efforts, errors may not be completely avoided, we are always grateful for your useful tips.
The installation instructions given in this manual are based on advantageous boundary conditions. FEIG
ELECTRONIC GmbH does not give any guarantee promise for perfect function in cross environments.
FEIG ELECTRONIC GmbH assumes no responsibility for the use of any information contained in this
manual and makes no representation that they free of patent infringement. FEIG ELECTRONIC GmbH does
not convey any license under its patent rights nor the rights of others.
OBID® is registered trademark of FEIG ELECTRONIC GmbH.
OBID® classic-pro Installation ID CPR.M02
FEIG ELECTRONIC GmbH Page 23 of 39 M21001-0de-ID-B.doc
E N G L I S H
Contents
6. Safety Instructions / Warning - Read before start-up ! 24
7. Performance Characteristics of the ID CPR.M02 Reader 25
7.1. Performance Characteristics......................................................................................... 25
7.2. Available module types.................................................................................................. 25
7.3. Scope of delivery............................................................................................................ 25
8. Installation and wiring 26
8.1. Dimensions..................................................................................................................... 26
8.2. Wiring.............................................................................................................................. 27
8.2.1. Supply voltage ..........................................................................................................28
8.2.2. RS232 interface ........................................................................................................ 29
8.2.3. Data/Clock interface.................................................................................................. 30
8.2.4. Optional Security Module ID SAM.M02 ..................................................................... 31
8.3. Display elements ............................................................................................................ 32
8.4. Operating elements ........................................................................................................33
8.4.1. Operating/Programming Mode: Jumper J1................................................................ 33
8.4.2. Retuning the internal antenna: Trim capacitor C315.................................................. 34
8.5. Installation notes............................................................................................................ 36
8.5.1. Metallic surroundings ................................................................................................ 36
8.5.2. EMC effects on cables .............................................................................................. 36
8.5.3. EMC effects from magnetic fields.............................................................................. 37
9. Radio Approvals 38
9.1. Europe (CE)..................................................................................................................... 38
9.2. USA (FCC) ....................................................................................................................... 38
10. Technical Data 39
OBID® classic-pro Installation ID CPR.M02
Page 24 of 39 FEIG ELECTRONIC GmbH
E N G L I S H
6. Safety Instructions / Warning - Read before start-up !
• The device has to be used only for the purpose designed by the manufacturer.
• The operation manual has to be stored available at any time and has to be handed over to
each user.
• Unauthorized changes and the use of spare parts and additional devices which have not been
sold or recommended by the manufacturer may cause fire, electric shocks or injuries. Such
measures will lead to exclusion of any liability by the manufacturer.
• The liability-prescriptions of the manufacturer in the issue valid at the time of purchase are valid
for the device. The manufacturer is not legally responsible for incorrect, unsuitable manual or
automatical setting of parameters for a device or the incorrect application of a device.
• Repairs can only be executed by the manufacturer.
• Installation-, operation- and maintenance procedures should only be carried out by qualified
personnel.
• Before opening the device, the power supply must always be interrupted. Make sure that the
device is without voltage by measuring. CAUTION! The fading of an operation control (LED) is
no indicator for an interrupted power supply or the device being without voltage!
• Works at the device and its installation have to be executed according to the national legal
requirements and local prescriptions.
• When working on devices the valid safety regulations must be observed.
OBID® classic-pro Installation ID CPR.M02
FEIG ELECTRONIC GmbH Page 25 of 39 M21001-0de-ID-B.doc
E N G L I S H
7. Performance Characteristics of the ID CPR.M02 Reader
7.1. Performance Characteristics
The ID CPR.M02 Reader Module is designed for reading and writing passive transponders having
an operating frequency of 13.56 MHz. It is suitable for any application in which short read ranges
and small reader dimensions are required.
The module has an integrated antenna, eliminating the need for any external antenna components.
7.2. Available module types
The following module types are currently available:
Module type Description
ID CPR.M02-B Reader Module with integrated antenna, RS232-C and data/clock in-
terface, for a supply voltage of 5 V DC
7.3. Scope of delivery
The following components are included:
Module type Included
ID CPR.M02-B 1 x Reader Module ID CPR.M02-B
OBID® classic-pro Installation ID CPR.M02
Page 26 of 39 FEIG ELECTRONIC GmbH
E N G L I S H
8. Installation and wiring
8.1. Dimensions
Fig. 3.1-1 shows the dimensions of the ID CPR.M02 Reader Module
Fig. 3.1-1: Dimensions of the ID CPR.M02 Reader Module
X1
J1
V2V1
C315
44,0
50,0
26,1
2,1
Ø3,3
Ø3,3
Ø3,3
Ø3,3
14,0
11,5
X3
X4
44,0
50,0
C405
OBID® classic-pro Installation ID CPR.M02
FEIG ELECTRONIC GmbH Page 27 of 39 M21001-0de-ID-B.doc
E N G L I S H
8.2. Wiring
Fig. 3.2-1 and Table 3.2-1 show the pin assignments for Terminal X1. The pin connector is de-
signed for flat cable connection using an IDC multipoint socket connector with 2.54 mm pin spac-
ing.
Fig. 3.2-1: Pin assignments for Terminal X1
Description
X1
Pin no. Function ID CPR.M02-B
1 DAT Data line for the data/clock interface
2 CLK Clock line for the data/clock interface
3 TxD RS232-TTL – Transmit Data
4 GND ** GND
5 RxD RS232-TTL – Receive Data
6 --- not connected
7 CLS CLS line for the data/clock interface
8 VCC + 5 V DC *
9 GND ** GND
10 --- not connected
* Use only regulated DC power supplies !
** GND-Pins 4 and 9 are to be connected directly to each other
on the Reader Module
Table 3.2-1: Pin assignments for Terminal X1
X1
J1
V2V1
C315
X1
12
43
5
7
9
6
8
10
X3
X4
C405
OBID® classic-pro Installation ID CPR.M02
Page 28 of 39 FEIG ELECTRONIC GmbH
E N G L I S H
8.2.1. Supply voltage
The ID CPR.M02-A/B must be supplied only by a regulated power supply.
If switching power supplies are used with the module, be sure that there is adequate filtering.
Noise from the power supply can result in a reduction of the read/write range of the module.
The cable length from the power supply should be as short as possible, and should in any case not
exceed 3 m.
Description
X1
Pin no. Function ID CPR.M02-B
8 VCC * + 5 V DC ± 5%
9, 4 GND ** GND
* Use only regulated power supplies !
** GND-Pins 4 and 9 are to be connected directly to each
other on the Reader Module
Table 3.2.1-1: Pin assignments for X1
NOTE:
• Reversing the polarity of the supply voltage may destroy the device.
• Supply voltages outside the specifications may destroy the device.
OBID® classic-pro Installation ID CPR.M02
FEIG ELECTRONIC GmbH Page 29 of 39 M21001-0de-ID-B.doc
E N G L I S H
8.2.2. RS232 interface
The length of the cable to the RS232 interface should be kept as short as possible, and must in
any case not exceed 3 m.
Description
X1
Pin no. Function ID CPR.M02-B
3 TxD * RS232-TTL - Transmit Data
4, 9 GND ** GND
5 RxD * RS232-TTL - Receive Data
* Signal names as seen by the Reader Module.
** GND-Pins 4 and 9 are to be connected directly to each
other on the Reader Module
Table 3.2.2-1: Pin assignments for the RS232 interface on X1
The transmission parameters for the interface can be software-configured. Table 3.2.2-2 shows the
standard parameters for the RS232 interface.
Parameter Standard setting
Baud rate 38400
No. of data bits 8
Parity Even
No. of stop bits 1
Table 3.2.2-2: Standard parameters of the RS232 interface.
OBID® classic-pro Installation ID CPR.M02
Page 30 of 39 FEIG ELECTRONIC GmbH
E N G L I S H
8.2.3. Data/Clock interface
The length of the cable to the data/clock interface should be kept as short as possible. It must not
exceed 3 m.
Description
X1
Pin no. Function ID CPR.M02-B
1DAT
Data line for the data/clock in-
terface
2CLK
Clock line for the data/clock
interface
7CLS
CLS line for the data/clock in-
terface
4, 9 GND * GND
* GND-Pins 4 and 9 are to be connected directly to each
other on the Reader Module
Table 3.2.3-1: Pin configuration for the RS232 interface on Terminal X1
Fig. 3.2.3-1: Connecting the data/clock interface
Host ID CPR.M02
DAT
CLK
CLS
GND
Data
GND
Clock
CLS
OBID® classic-pro Installation ID CPR.M02
FEIG ELECTRONIC GmbH Page 31 of 39 M21001-0de-ID-B.doc
E N G L I S H
8.2.4. Optional Security Module ID SAM.M02
If needed, the optional ID SAM.M02 Security Module can be connected to terminals X3 and X4.
The ID SAM.M02 Security Module provided additional security by using cryptographic data trans-
mission between the reader and transponder.
Fig. 3.2.4-1: Dimensions of ID CPR.M02 with ID SAM.M02
V2V1
50,0
X1
X3
X4
25,0
10,0
11,5
C315
OBID® classic-pro Installation ID CPR.M02
Page 32 of 39 FEIG ELECTRONIC GmbH
E N G L I S H
8.3. Display elements
The ID CPR.M02 Reader Module has a green LED (V1) and a red LED (V2) which are used as
display elements (Fig. 3.3-1).
Fig. 3.3-1: Position of LEDs V1 and V2
The functions of both LEDs can be configured using software protocol. It is also possible to control
both LEDs directly using an additional software protocol.
Table 3.3-1 shows the standard setting for V1 and V2.
LED Color Standard setting
V1 Green
• Flashes 4x after a reset.
• Flashes continuously at a frequency of 2
Hz.
V2 Red
• Flashes 4x after a reset.
• Comes on for 1 second after successful
communication with a transponder.
Table 3.3-1: Standard setting for the LEDs
X1
J1
V2V1 X4
OBID® classic-pro Installation ID CPR.M02
FEIG ELECTRONIC GmbH Page 33 of 39 M21001-0de-ID-B.doc
E N G L I S H
8.4. Operating elements
8.4.1. Operating/Programming Mode: Jumper J1
Jumper J1 is used to configure the operating and programming mode of the ID CPR.M02.
In standard operation the jumper is set to Position 1-2 (see Fig. 4.3.1-1). The reader is then in
normal operating mode.
If the jumper is set to Position 2-3, the integrated hardware bootloader starts after a reset. Since
the reader’s firmware however also has a software bootloader, the hardware bootloader option
should be used only for installing the software bootloader.
For additional information about programming the reader, see the corresponding Application Note
„Firmware Update“.
Jumper position Mode
1 - 2 Standard setting :
The reader is in normal operating mode.
2 - 3
Activation of the hardware bootloader:
After a reset the reader’s CPU starts its hardware
bootloader, which can then be used for new pro-
gramming.
Table 3.4.1-1: Jumper J1
Fig. 3.4.1-1: Jumper J1
J1
1
2
3
J2
J3
X2
X3
X4 Standard-
einstellung
X1
J1
V2V1
C65
C73
OBID® classic-pro Installation ID CPR.M02
Page 34 of 39 FEIG ELECTRONIC GmbH
E N G L I S H
8.4.2. Retuning the internal antenna: Trim capacitor C315
The antenna of the ID CPR.M02 can be detuned as a result of various ambient conditions such as
nearby metal objects (see Section 8.5). This detuning can be compensated to some degree using
the trim capacitor C315.
Fig. 3.4.3-1: Trim capacitor for retuning the antenna
The integrated antenna can be retuned with the aid of an oscilloscope (bandwidth ≥ 20 MHz). To
do this, short the GND terminal of the oscilloscope probe with the probe point and hold it over the
circuit board of the ID CPR.M02. The probe then forms a measuring loop for the radiated magnetic
field of the ID CPR.M02. The distance between the oscilloscope probe and the ID CPR.M02 should
be between 0 and 3 cm.
Use the software command „RF-ON“ (0x6A) to turn on the HF field of the ID CPR.M02. A 13.56
MHz signal should be visible on the oscilloscope screen.
To tune the internal antenna, now set the signal amplitude of the 13.56 MHz signal to maximum
using trim capacitor C315.
Fig. 3.4.3-2: Configuration for tuning the internal antenna
C405
Trim capacitor C405:
DO NOT CHANGE !!!
Trim capacitor C315:
Retuning the
internal antenna
X3
X4
X1
J1
V2
V1
C315
ID CPR.M02
Mit C315 Signalamplitude auf
Maximum drehen
V1 V2
X1
C65
Turn C315 to set am-
plitude to maximum
OBID® classic-pro Installation ID CPR.M02
FEIG ELECTRONIC GmbH Page 35 of 39 M21001-0de-ID-B.doc
E N G L I S H
Use caution when the maximum value of the signal amplitude is reached at the minimum or maxi-
mum position of the trim capacitor (Fig. 3.4.3-3). This usually means the antenna is too severely
detuned by the surroundings and can no longer be fully compensated by the trim capacitor.
Beschriftung
Minimale
Kapazität
Maximale
Kapazität
Fig. 3.4.3-3: Minimum and maximum position of the trim capacitor C315
After the antenna has bee tuned, check it again for maximum range and any communication gaps.
NOTE:
• Notwithstanding the possibility of retuning the antenna as described here, the distance
between the reader and the surrounding metal surfaces must be at least 3 cm. Note that
even other circuit boards may act like metal objects depending on how much copper
they contain.
Labeling
Minimum
capacitance
Maximum
capacitance
OBID® classic-pro Installation ID CPR.M02
Page 36 of 39 FEIG ELECTRONIC GmbH
E N G L I S H
8.5. Installation notes
Be aware of the following possible environmental factors when installing an ID CPR.M02 into an-
other device :
• Effects from nearby metal objects
⇒ Detuning of the integrated antenna
⇒ Impaired propagation of the antenna’s magnetic field
• EMC effects on cables
⇒ Impaired communication between reader and transponder
• EMC effects from magnetic fields
⇒ Impaired communication between reader and transponder
8.5.1. Metallic surroundings
When installing an ID CPR.M02 into another device, be sure that there are no metal surfaces or
objects in the direct vicinity of the reader if possible. These can detune the antenna and thus re-
duce the magnetic field of the integrated antenna. This will in turn result in reduced read distances
for the reader.
The distance between the reader and a metal surface should be at least 3 cm. Note that
even other circuit boards may act line metal objects depending on how much copper they
contain.
If a metallic surrounding cannot be avoided, stable function should at least be ensured by keeping
the distance as great as possible.
The area between the antenna and transponder as well as the area on the other side of the trans-
ponder should also be kept clear of metal parts.
Since any change in the metallic environment will result in detuning of the integrated antenna and
therefore to impaired function, no moving metal parts, such as metallic fans, should be allowed in
the vicinity of the reader.
8.5.2. EMC effects on cables
In spite of the internal EMC filters inside the reader, high levels of noise on the supply voltage can
result in impairment of the communication between the reader and transponder.
When installing an ID CPR.M02 into another device, be sure therefore that a clean, noise-free
power supply is used.
OBID® classic-pro Installation ID CPR.M02
FEIG ELECTRONIC GmbH Page 37 of 39 M21001-0de-ID-B.doc
E N G L I S H
8.5.3. EMC effects from magnetic fields
Since in this type of RF-ID-Technology the communication between the reader and transponder
takes place by modulation of a magnetic field, alternating magnetic fields in the vicinity of the an-
tenna can have a negative impact on its function.
Sources of such magnetic interference fields include coils within a primary or secondary switching
power supply.
When determining the position of the reader and antenna within a device, check the device for any
possible sources of interference as described above. If necessary, use shielding to suppress such
interference.
OBID® classic-pro Installation ID CPR.M02
Page 38 of 39 FEIG ELECTRONIC GmbH
E N G L I S H
9. Radio Approvals
9.1. Europe (CE)
When used according to regulation, this radio equipment conforms with the basic requirements of
Article 3 and the other relevant provisions of the R&TTE Guideline 1999/E6 dated March 99.
9.2. USA (FCC)
FCC ID: PJMCPRM02
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may
cause undesired operation.
Unauthorized modifications may void the authority granted under Federal communica-
tions Commission Rules permitting the operation of this device.
This device is labeled with an FCC ID number.
If this label is not visible when installed in an end device, the outside of the device MUST
also display a label referring to the enclosed module.
Wording on the label similar to the following shall be used:
This device contains transmitter module FCC ID PJMCPRM02
At the time of this printing, the antennas listed below were the only antennas approved for
use with the ID CPR.M02 module. Use of other antennas must be approved by
FEIG ELECTRONIC GmbH.
Antennas approved: ID ISC.ANT100100; ID ISC.ANT4030
OBID® classic-pro Installation ID CPR.M02
FEIG ELECTRONIC GmbH Page 39 of 39 M21001-0de-ID-B.doc
E N G L I S H
10. Technical Data
Mechanical Data
• Dimensions ( W x H x D ) 50mm x 50mm x 14 mm
• Connector 10 pol. Pin-Connector
Electrical Data
• Supply voltage
Version –B 5 V DC ± 5%
• Power Consumption max. 1,5 W
• Operating Frequency 13.56 MHz
• RF Transmitting Power 250 mW ± 2 dB
• Antenna Internal Antenna, 48mm x 48mm
• Interfaces
Version –B RS232 – Level TTL, Data Clock Interface
Functional Characteristics
• EEPROM (for parameters) 1 kB
(10,000 write cycles)
• FLASH 64 kB
(software update on interface possible)
• Supported Transponders • ISO15693 (I•Code SLI, Tag-It HFI, my-d,
STM LRI512), I•Code 1,
ISO14443-A, ISO14443-B
• Optional:
SAM (Security Access Module),
e.g. for my-d vicinity and my-d proximity
• Optical Indicators 2 LED´s
Ambient
• Temperature Range
– Operating
– Storage
-20°C to +70°C
-40°C to +85°C
Applicable Norms
• Radio Approval
– Europe
– USA
EN 300 330
FCC 47 CFR Part 15
• EMC EN 301 489
• Safety EN 60950
