OBID i-scan®Montage / Installation ID ISC.LR(M)U1000
FEIG ELECTRONIC GmbH Seite 2 von 52 M41200-0de-ID-B.doc
D E U T S C H
deutsche Version ab Seite 3
english version from page 28
E N G L I S H
OBID i-scan®Montage / Installation ID ISC.LRU1000
FEIG ELECTRONIC GmbH Seite 3 von 52 M41200-0de-ID-B.doc
D E U T S C H
Hinweis
© Copyright 2004 by
FEIG ELECTRONIC GmbH
Lange Straße 4
D-35781 Weilburg-Waldhausen
Tel.: +49 6471 3109-0
http://www.feig.de
Alle früheren Ausgaben verlieren mit dieser Ausgabe ihre Gültigkeit.
Die Angaben in diesem Dokument können ohne vorherige Ankündigung geändert werden.
Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung ihres Inhalts sind nicht
gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlung verpflichtet zu Schadenersatz. Alle
Rechte für den Fall der Patenterteilung oder Gebrauchsmuster-Eintragung vorbehalten.
Die Zusammenstellung der Informationen in diesem Dokument erfolgt nach bestem Wissen und Gewissen.
FEIG ELECTRONIC GmbH übernimmt keine Gewährleistung für die Richtigkeit und Vollständigkeit der An-
gaben in diesem Dokument. Insbesondere kann FEIG ELECTRONIC GmbH nicht für Folgeschäden auf
Grund fehlerhafter oder unvollständiger Angaben haftbar gemacht werden. Da sich Fehler, trotz aller Bemü-
hungen nie vollständig vermeiden lassen, sind wir für Hinweise jederzeit dankbar.
Die in diesem Dokument gemachten Installationsempfehlungen gehen von günstigsten Rahmenbedingun-
gen aus. FEIG ELECTRONIC GmbH übernimmt keine Gewähr für die einwandfreie Funktion in systemfrem-
den Umgebungen.
FEIG ELECTRONIC GmbH übernimmt keine Gewährleistung dafür, dass die in diesem Dokument enthal-
tenden Informationen frei von fremden Schutzrechten sind. FEIG ELECTRONIC GmbH erteilt mit diesem
Dokument keine Lizenzen auf eigene oder fremde Patente oder andere Schutzrechte.
OBID® und OBID i-scan® ist ein eingetragenes Warenzeichen der FEIG ELECTRONIC GmbH
OBID i-scan®Montage / Installation ID ISC.LR(M)U1000
FEIG ELECTRONIC GmbH Seite 4 von 52 M41200-0de-ID-B.doc
D E U T S C H
Inhalt
1 Sicherheits- und Warnhinweise - vor Inbetriebnahme unbedingt lesen 6
2 Leistungsmerkmale der Readerfamilie ID ISC.LR(M)U1000 7
2.1 Leistungsmerkmale.......................................................................................................7
2.2 Verfügbare Readertypen...............................................................................................7
2.3 Montage..........................................................................................................................8
2.4 Anschlussklemmen.......................................................................................................9
2.5 Antennenanschluss ....................................................................................................10
2.6 Versorgungsspannung ...............................................................................................10
2.7 Eingänge / Ausgänge..................................................................................................11
2.7.1 Optokoppler...................................................................................................................11
2.7.2 Relais ............................................................................................................................13
2.7.3 Readersynchronisation..................................................................................................14
2.8 Anschluss externer Diagnose-LEDs..........................................................................15
2.9 Schnittstellen...............................................................................................................16
2.9.1 RS232-Schnittstelle.......................................................................................................16
2.9.2 RS485/RS422 Schnittstelle ...........................................................................................17
2.9.3 Netzwerkanschluss .......................................................................................................18
2.9.3.1 LAN (nur Gerätevarianten mit ACC)..............................................................18
2.9.4 CompactFlash-Steckplatz (nur Gerätevarianten mit ACC)..........................................18
3 Bedien- und Anzeigeelemente 19
3.1 LEDs .............................................................................................................................19
3.2 Taster / Schalter ..........................................................................................................20
4 Inbetriebnahme 21
4.1 Schnittstellenkonfiguration........................................................................................21
4.1.1 RS485/RS422 ...............................................................................................................21
4.1.1.1 Adresseinstellung RS485/RS422x für Busbetrieb...........................................23
OBID i-scan®Montage / Installation ID ISC.LRU1000
FEIG ELECTRONIC GmbH Seite 5 von 52 M41200-0de-ID-B.doc
D E U T S C H
4.1.2 Netzwerkanschluss - LAN .............................................................................................23
5 Funkzulassungen 24
5.1 Europa (CE)..................................................................................................................24
5.2 USA (FCC) ....................................................................................................................24
6 Technische Daten 25
OBID i-scan®Montage / Installation ID ISC.LR(M)U1000
FEIG ELECTRONIC GmbH Seite 6 von 52 M41200-0de-ID-B.doc
D E U T S C H
1 Sicherheits- und Warnhinweise - vor Inbetriebnahme unbedingt lesen
• Das Gerät darf nur für den vom Hersteller vorgesehenen Zweck verwendet werden.
• Beim Aufstellen des Gerätes im Geltungsbereich der FCC 47 CFR Part 15 ist ein Mindestab-
stand von 23cm zwischen Antenne und menschlichem Körper zu gewährleisten.
• Die Bedienungsanleitung ist zugriffsfähig aufzubewahren und jedem Benutzer auszuhändigen.
• Unzulässige Veränderungen und die Verwendung von Ersatzteilen und Zusatzeinrichtungen,
die nicht vom Hersteller des Gerätes verkauft oder empfohlen werden, können Brände, elektri-
sche Schläge und Verletzungen verursachen. Solche Maßnahmen führen daher zu einem
Ausschluss der Haftung und der Hersteller übernimmt keine Gewährleistung.
• Für das Gerät gelten die Gewährleistungsbestimmungen des Herstellers in der zum Zeitpunkt
des Kaufs gültigen Fassung. Für eine ungeeignete, falsche manuelle oder automatische Ein-
stellung von Parametern für ein Gerät bzw. ungeeignete Verwendung eines Gerätes wird kei-
ne Haftung übernommen.
• Reparaturen dürfen nur vom Hersteller durchgeführt werden.
• Anschluss-, Inbetriebnahme-, Wartungs-, und sonstige Arbeiten am Gerät dürfen nur von E-
lektrofachkräften mit einschlägiger Ausbildung erfolgen.
• Alle Arbeiten am Gerät und dessen Aufstellung müssen in Übereinstimmung mit den nationa-
len elektrischen Bestimmungen und den örtlichen Vorschriften durchgeführt werden.
• Beim Arbeiten an dem Gerät müssen die jeweils gültigen Sicherheitsvorschriften beachtet
werden.
OBID i-scan®Montage / Installation ID ISC.LRU1000
FEIG ELECTRONIC GmbH Seite 7 von 52 M41200-0de-ID-B.doc
D E U T S C H
2 Leistungsmerkmale der Readerfamilie ID ISC.LR(M)U1000
2.1 Leistungsmerkmale
Der Reader ist für das Lesen von passiven Datenträgern, sogenannten „Smart Labels“, mit einer
Betriebsfrequenz im UHF Bereich entwickelt.
2.2 Verfügbare Readertypen
Folgende Readermodule sind z.Z. verfügbar:
Readermodultyp Beschreibung
ID ISC.LRMU1000-A-EU Gerätevariante ohne ACC für Europa
ID ISC.LRU1000-M-A-EU Gerätevariante mit ACC für Europa
ID ISC.LRMU1000-A-FCC Gerätevariante ohne ACC für USA
ID ISC.LRU1000-M-A-FCC Gerätevariante mit ACC für USA
Tabelle 2-1: Readermodultypen
OBID i-scan®Montage / Installation ID ISC.LR(M)U1000
FEIG ELECTRONIC GmbH Seite 8 von 52 M41200-0de-ID-B.doc
D E U T S C H
2.3 Montage
Zur Befestigung des Readers befinden sich auf der Montageplatte (schraffiert) vier Durchbrüche.

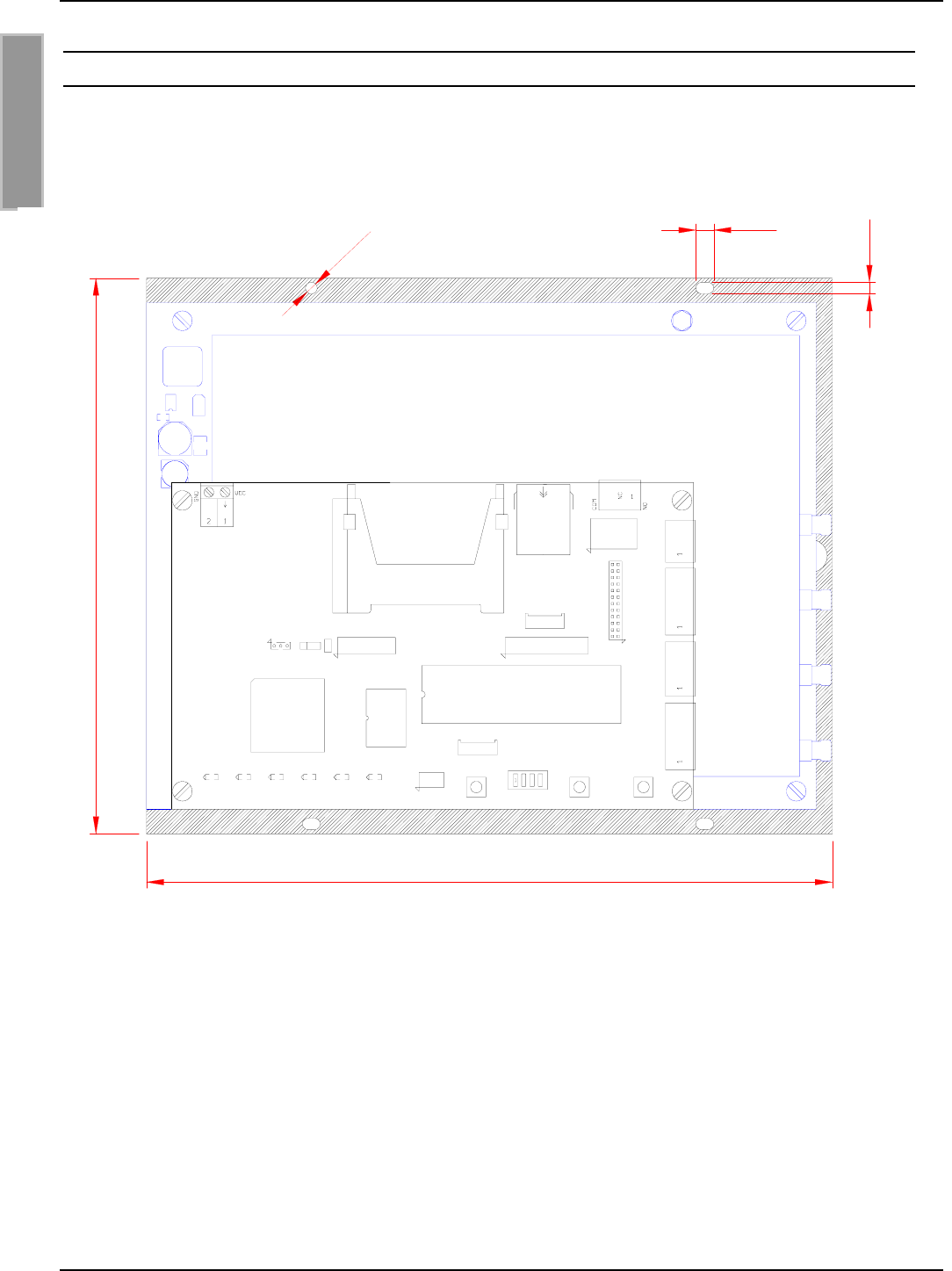

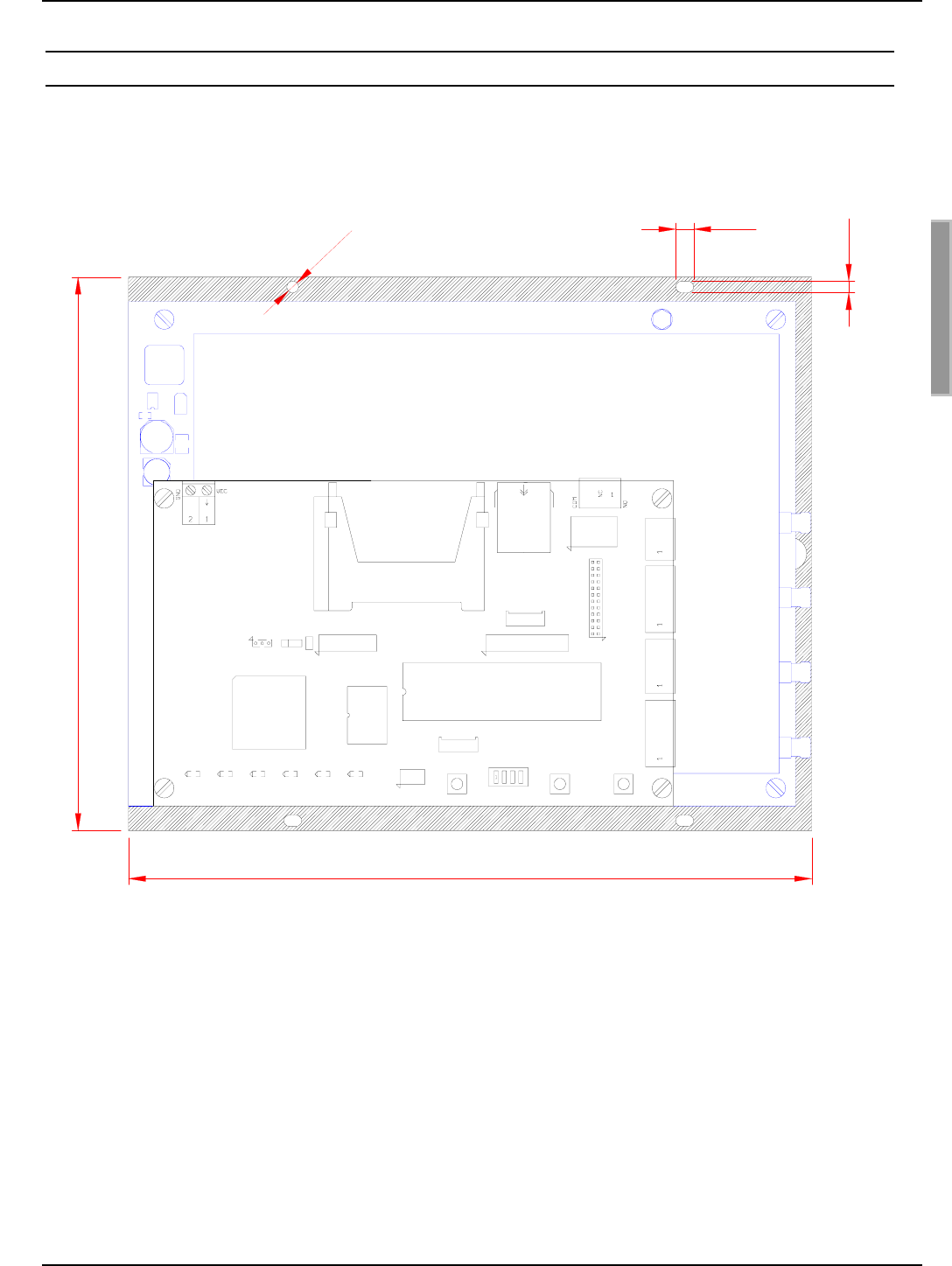

Bild 2-1: Reader mit Montageplatte
170
210
Ø3,6
5,5
3,5
OBID i-scan®Montage / Installation ID ISC.LRU1000
FEIG ELECTRONIC GmbH Seite 9 von 52 M41200-0de-ID-B.doc
D E U T S C H
2.4 Anschlussklemmen

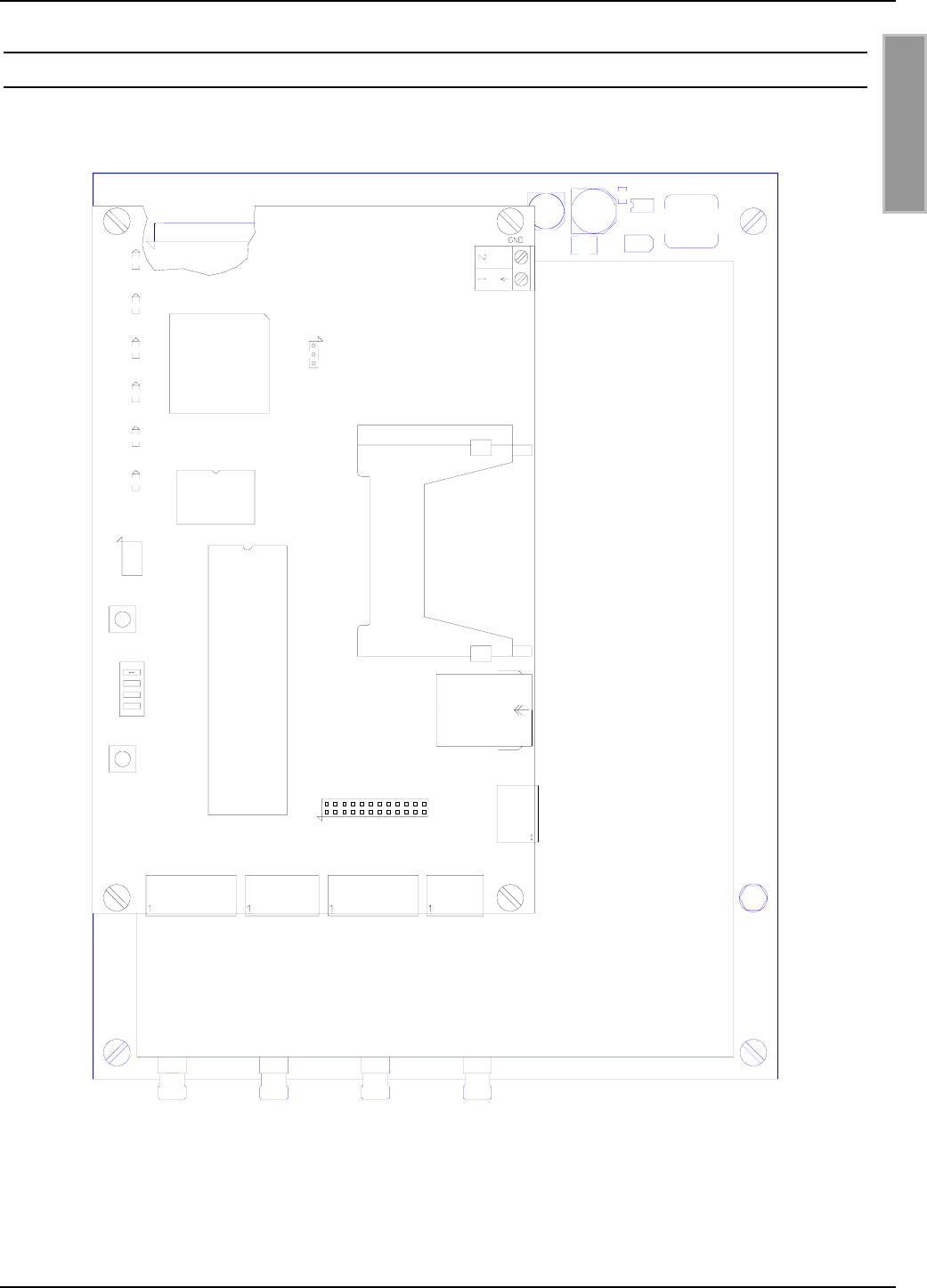

Bild 2-2: Anschlussklemmen des Readers
J1
J2
.
.
.
.
J12
V6
X14
T1
T2
S1
J20
X13
X11
X9
X5
GND
A-
B+
Y-
Z+
O-C
O-E
IN+
IN-
GND
A-
B+
Y-
Z+
GND
RxD
TxD
X12
RF-
Cont.
ACC
X20
X1 X2 X3 X4
X6 X7 X8
V5
V4
V3
V2
V1
COM
NO
VDC
GND
OBID i-scan®Montage / Installation ID ISC.LR(M)U1000
FEIG ELECTRONIC GmbH Seite 10 von 52 M41200-0de-ID-B.doc
D E U T S C H
2.5 Antennenanschluss
Der Anschluss der externen Antennen befindet sich auf der analogen Leiterplatte.
Das maximale Anzugsdrehmoment der SMA-Buchsen beträgt 0,45 Nm.
Achtung:
Höhere Anzugsdrehmomente führen zur Zerstörung des Steckers.
Klemme Beschreibung
X1, X2
X3, X4
Anschluss der externen Antennen
(Eingangsimpedanz 50Ω)
Tabelle 2-2: Anschluss der externen Antenne

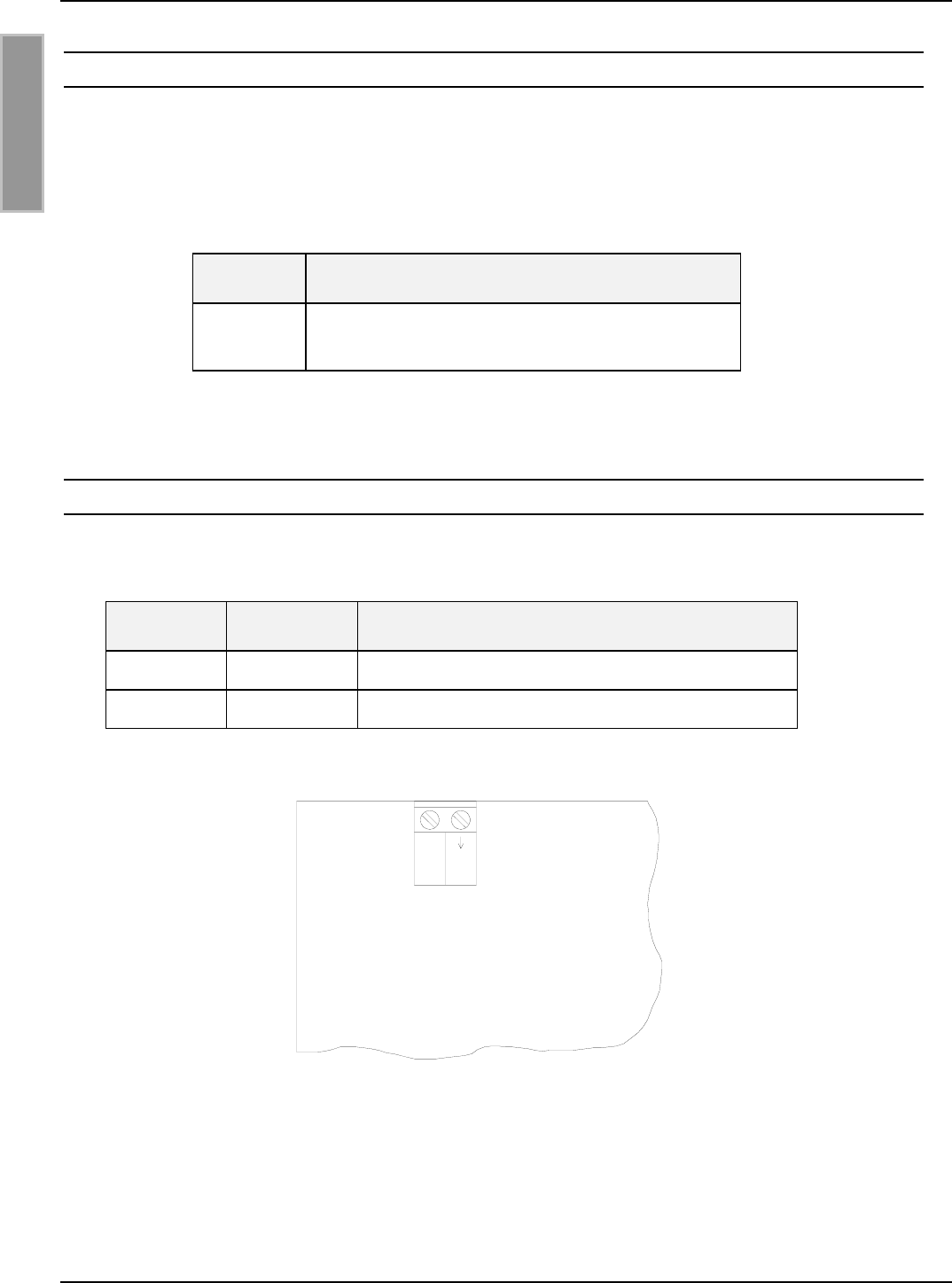

2.6 Versorgungsspannung
Die Versorgungsspannung von 15 bis 24 VDC ist an der Klemme X13 anzuschließen.
Klemme Kurzzeichen Beschreibung
X13 / Pin 1 VDC Vcc - Versorgungsspannung
X13 / Pin 2 GND Ground – Versorgungsspannung
Tabelle 2-3: Pinbelegung Versorgungsspannung

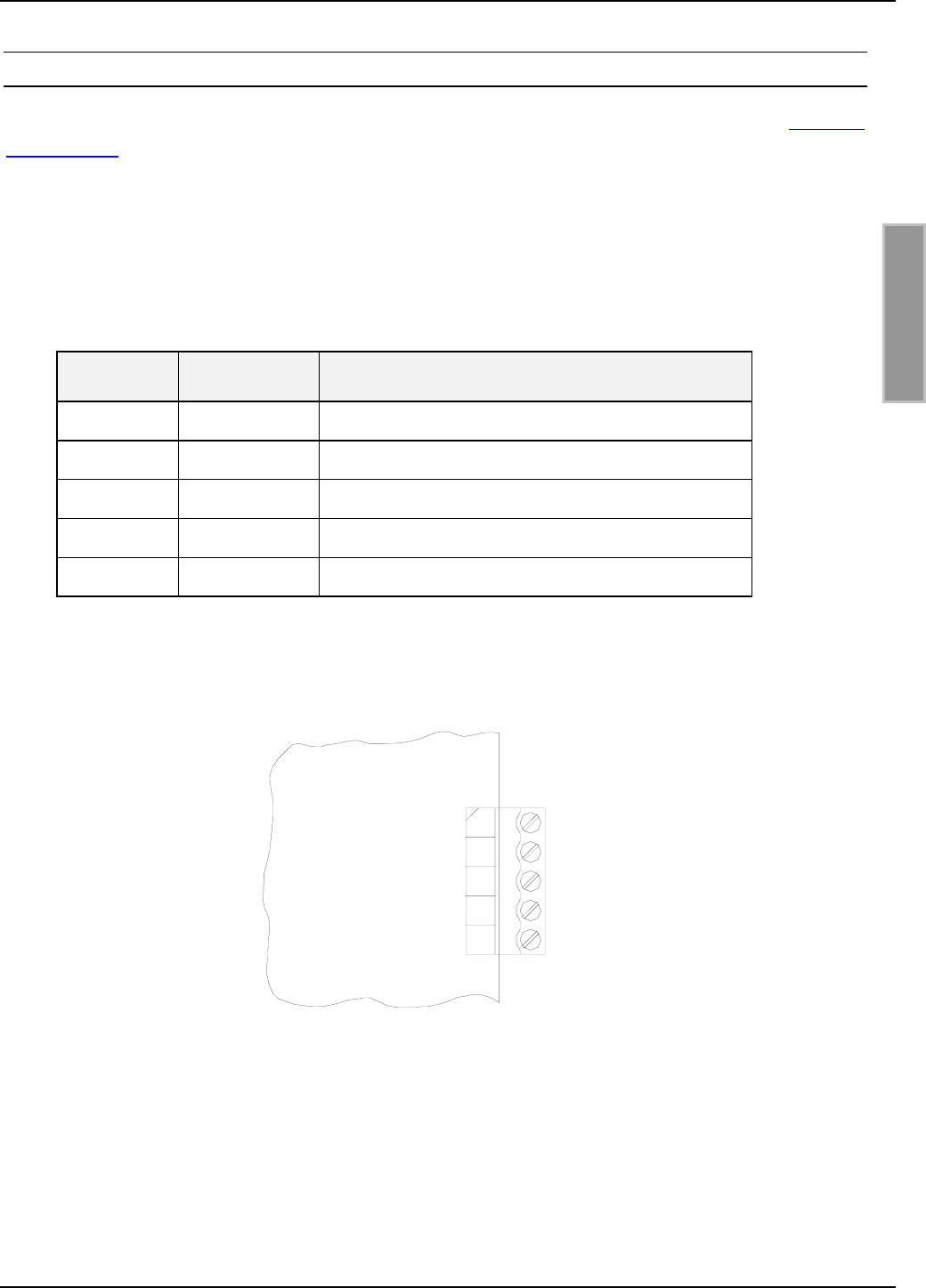

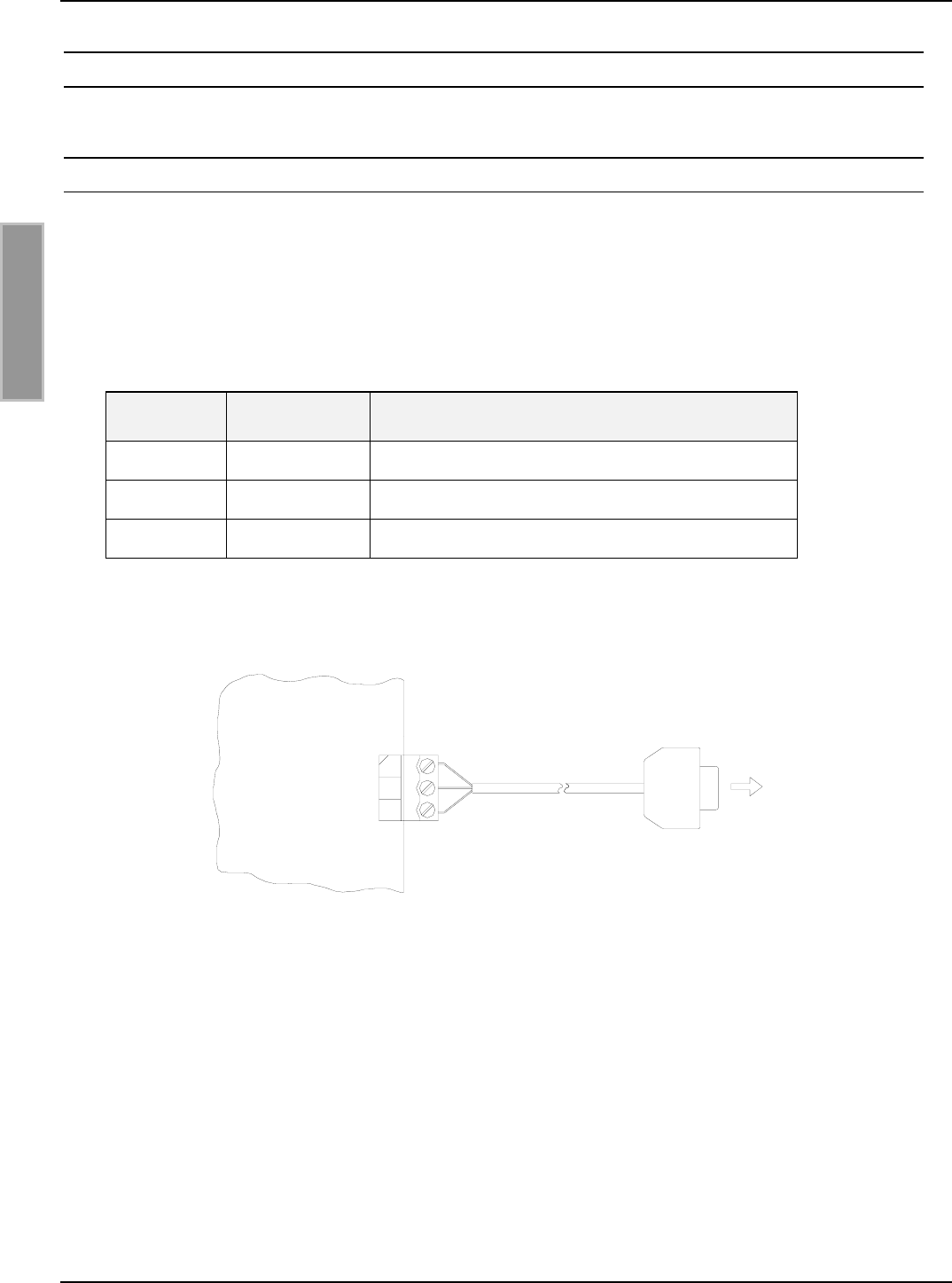

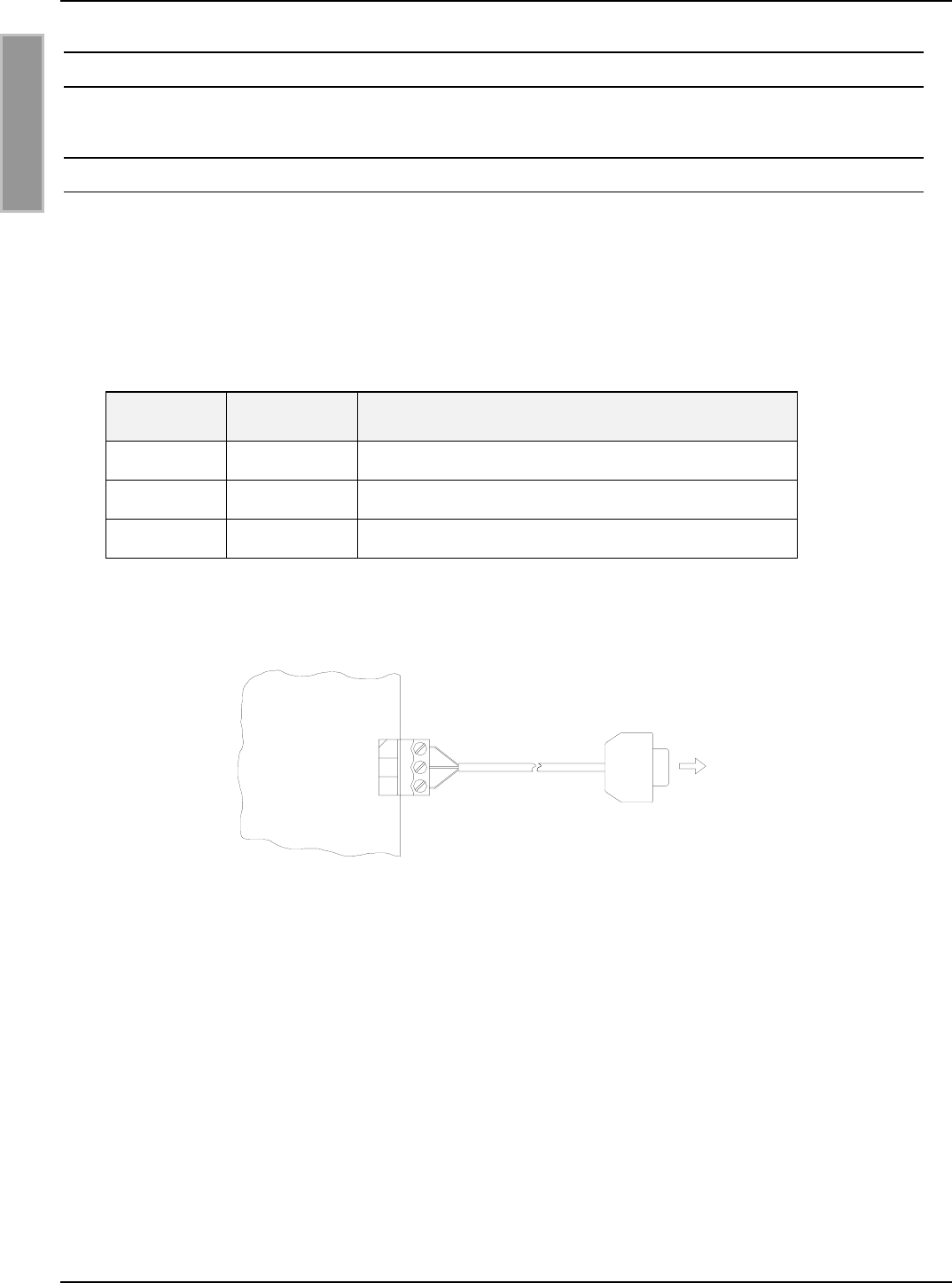

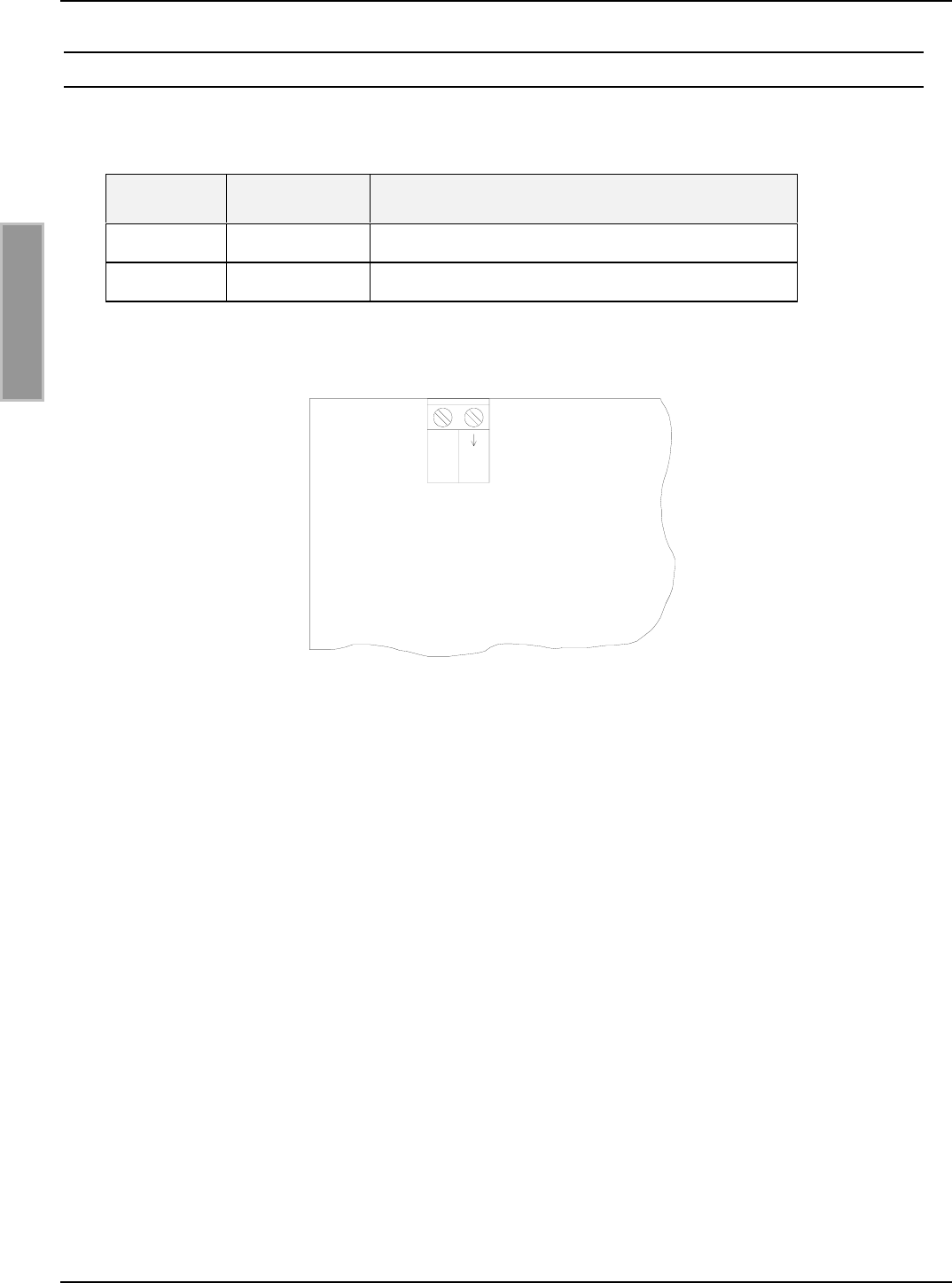

Bild 2-3: Anschluss der Versorgungsspannung
Hinweis:
• Eine Verpolung der Versorgungsspannung kann zur Zerstörung des Gerätes führen.
GND VDC
ID ISC.LRU1000
X13
1
2
OBID i-scan®Montage / Installation ID ISC.LRU1000
FEIG ELECTRONIC GmbH Seite 11 von 52 M41200-0de-ID-B.doc
D E U T S C H
2.7 Eingänge / Ausgänge
2.7.1 Optokoppler
Die Optokoppler an Klemmleiste X6 sind galvanisch von der Reader-Elektronik getrennt und müs-
sen daher mit einer externen Spannung versorgt werden.
Klemme Kurzzeichen Beschreibung
1O-C
Kollektor – Ausgang 1
2O-E
Emitter – Ausgang 1
3 IN+ + Eingang 1
4 IN- - Eingang 1
Tabelle 2-4: Pinbelegung Optokoppler

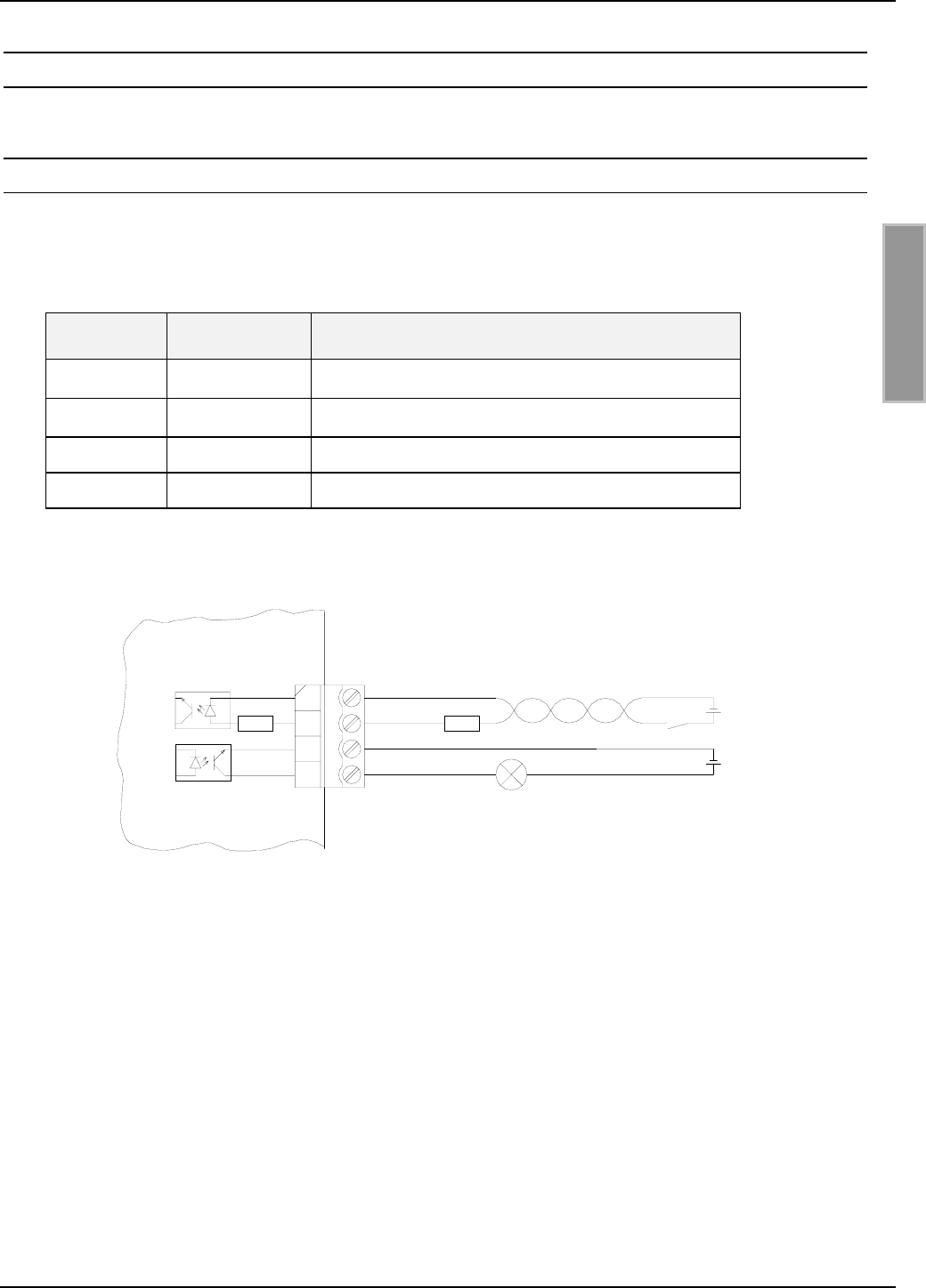

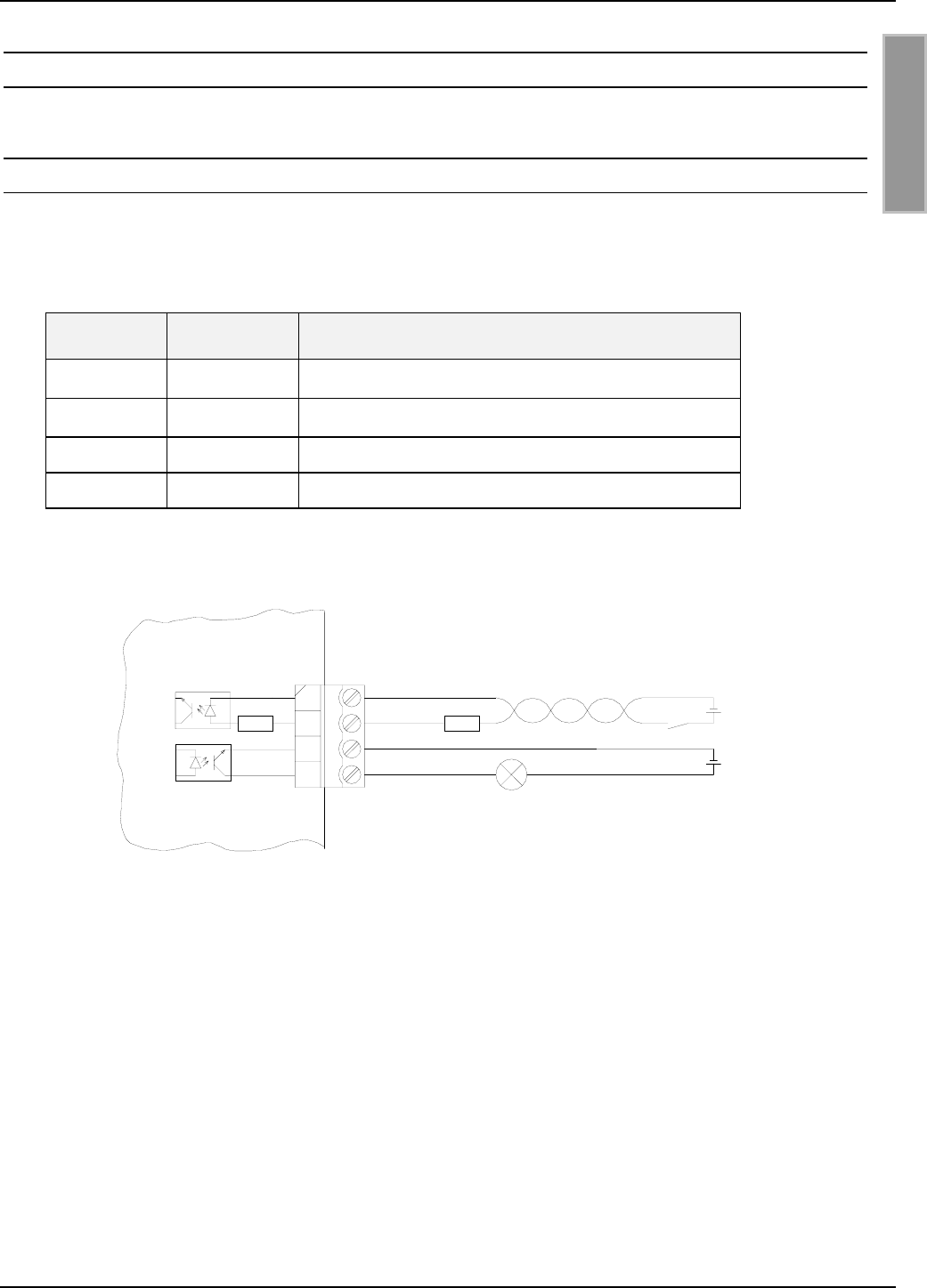

Bild 2-4: Interne und mögliche externe Beschaltung der Optokoppler
Uext.
IN+
IN-
Rext
Rint
X6
ID ISC.LRU1000
O-C
O-E Uext.
OBID i-scan®Montage / Installation ID ISC.LR(M)U1000
FEIG ELECTRONIC GmbH Seite 12 von 52 M41200-0de-ID-B.doc
D E U T S C H
Optokopplerausgang (X6/1-2):
Der Transistoranschluß, Kollektor und Emitter, des Optokopplerausgangs ist von der Reader-
Elektronik galvanisch getrennt und ohne interne Zusatzbeschaltung an Klemme X6 nach außen
geführt. Der Ausgang muß daher mit einer externen Spannung betrieben werden.
Hinweise:
• Der Ausgang ist für max. 24 V DC / 30 mA ausgelegt.
• Verpolung oder Überlastung des Ausgangs führt zu dessen Zerstörung.
• Der Ausgang ist nur zum Schalten ohmscher Lasten vorgesehen.
Optokopplereingang (X6/3-4):
Die Eingangs-LED des Optokopplers ist intern mit einem Serienwiderstand von 500 Ω beschaltet.
Bei Versorgungsspannungen größer 10V muss der Eingangsstrom durch einen weiteren externen
Vorwiderstand (siehe Tabelle 3.4-1) auf max. 20 mA begrenzt werden.
Tabelle 2-5 zeigt die benötigten externen Vorwiderstande bei den verschiedenen externen Span-
nungen Uext.
Externe Spannung Uext Benötigter externer
Vorwiderstand Rext
5 V ... 10 V ---
11 V ... 15 V 270 Ω
16 V ... 20 V 560 Ω
21 V ... 24 V 820 Ω
Tabelle 2-5: Benötigter externer Vorwiderstand Rext
Hinweise:
• Der Eingang ist für eine maximale Eingangsspannung von 24 V DC und einem Ein-
gangsstrom von maximal 20 mA ausgelegt.
• Verpolung oder Überlastung des Eingangs führt zu dessen Zerstörung.
OBID i-scan®Montage / Installation ID ISC.LRU1000
FEIG ELECTRONIC GmbH Seite 13 von 52 M41200-0de-ID-B.doc
D E U T S C H
2.7.2 Relais
Als Relaisausgang steht ein Wechsler zur Verfügung.
Klemme Kurzzeichen Beschreibung
1 COM Arbeitskontakt
2 NC Öffner
3 NO Schließer
Tabelle 2-6: Pinbelegung Relaisausgang
Hinweise:
• Der Relaisausgang ist für max. 24 V DC / 2 A ausgelegt.
• Der Relaisausgang ist nur zum Schalten ohmscher Lasten vorgesehen. Im Falle einer
induktiven Last sind die Relaiskontakte durch eine externe Schutzbeschaltung zu schüt-
zen.

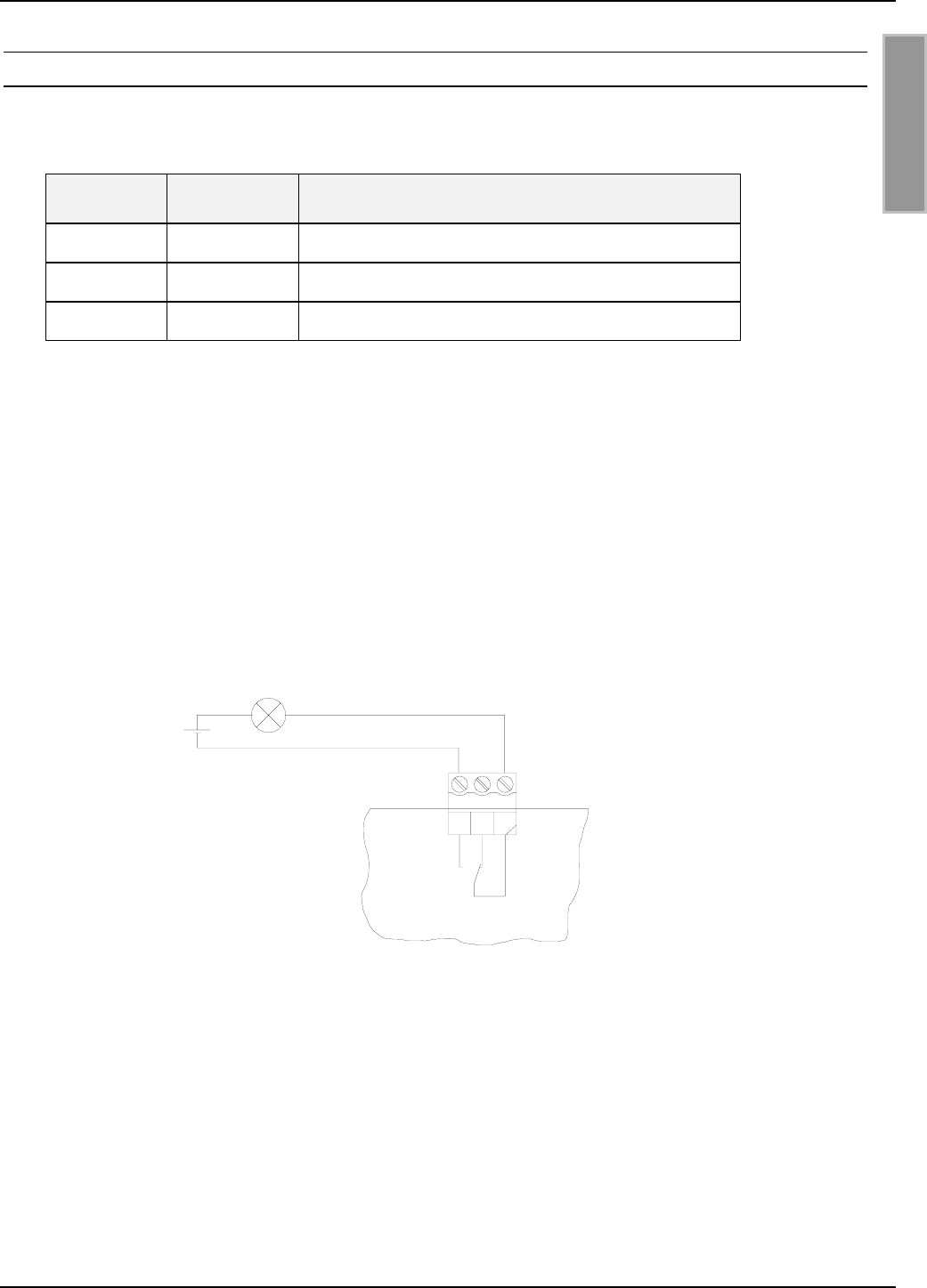

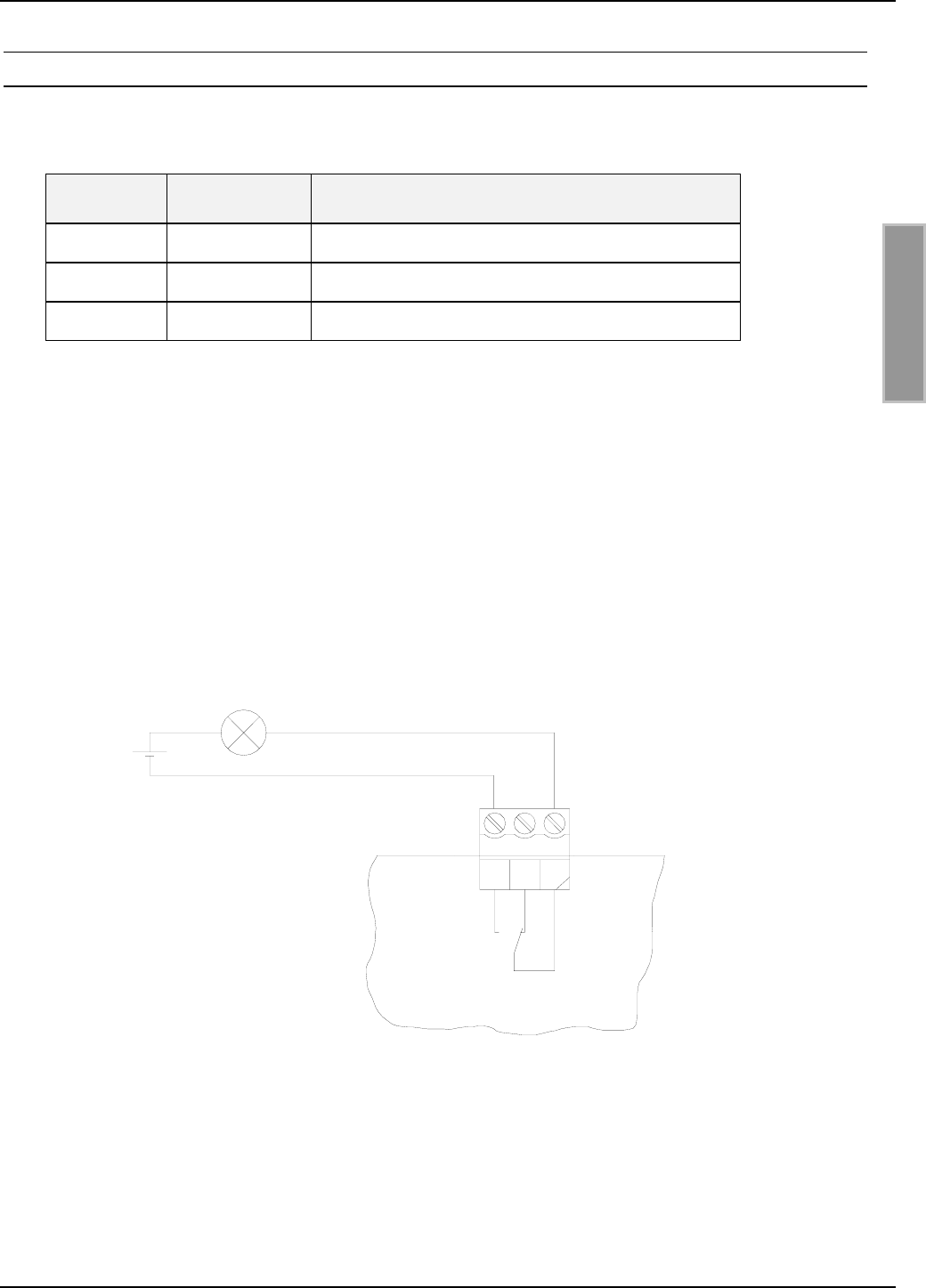

Bild 2-5: Interne und mögliche externe Beschaltung des Relaisausgangs
ext.
U
12
3
X9
ID ISC.LRU1000
COM
NO
NC
OBID i-scan®Montage / Installation ID ISC.LR(M)U1000
FEIG ELECTRONIC GmbH Seite 14 von 52 M41200-0de-ID-B.doc
D E U T S C H
2.7.3 Readersynchronisation
Mit der Readersynchronisation können verschiedene Aktionen der Reader synchronisiert werden.

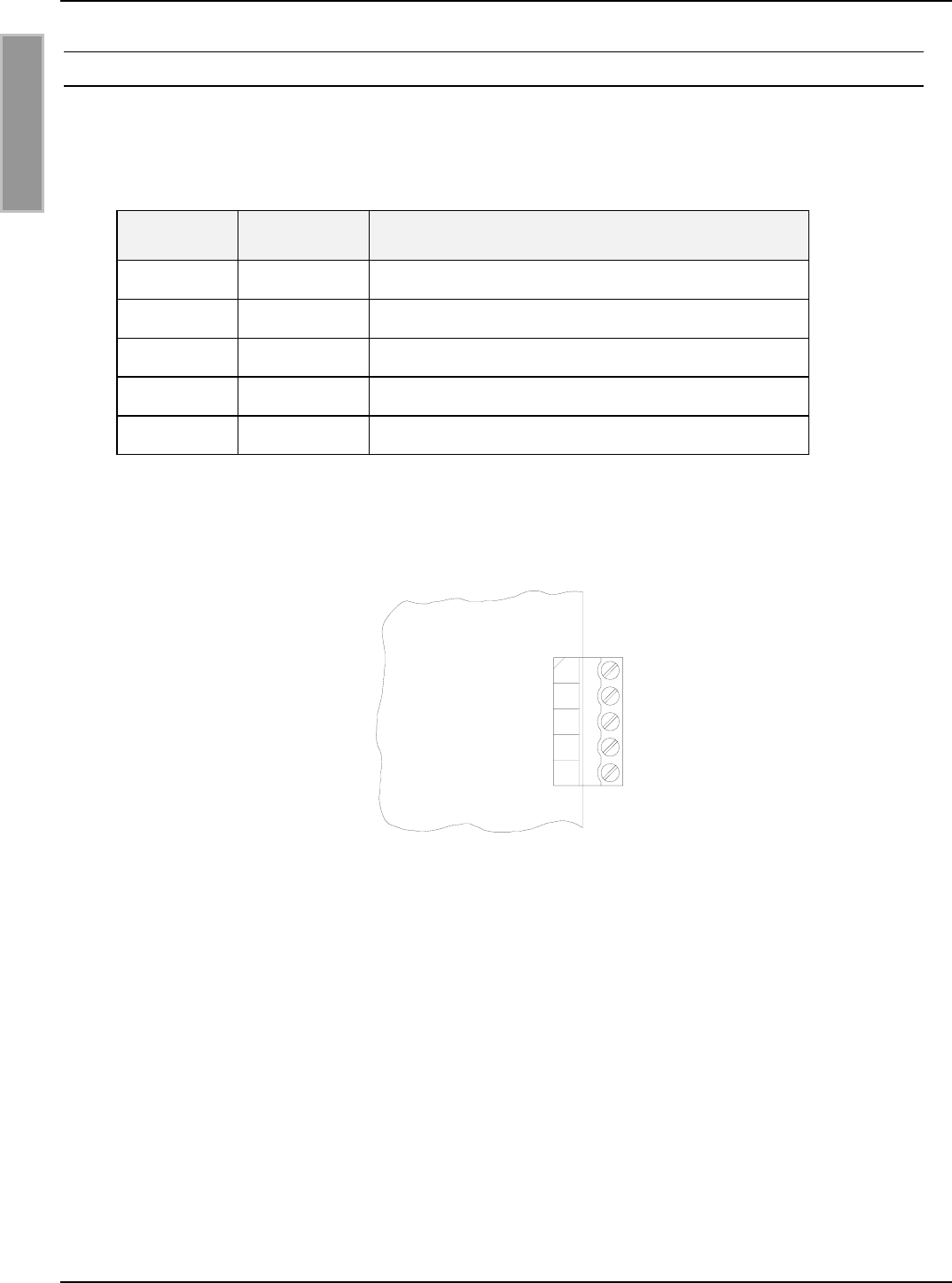

Klemme Kurzzeichen Beschreibung
1GNDGND
2 A- - Eingang
3 B+ + Eingang
4 Y- - Ausgang
5 Z+ +Ausgang
Tabelle 2-7: Pinbelegung Readersynchronisation
Bild 2-6: Eingang und Ausgang der Synchronisation
1
2
3
4
5
OUT+ (Z)
OUT- (Y)
IN+ (B)
IN- (A)
GND
ID ISC.LRU1000
X5
OBID i-scan®Montage / Installation ID ISC.LRU1000
FEIG ELECTRONIC GmbH Seite 15 von 52 M41200-0de-ID-B.doc
D E U T S C H

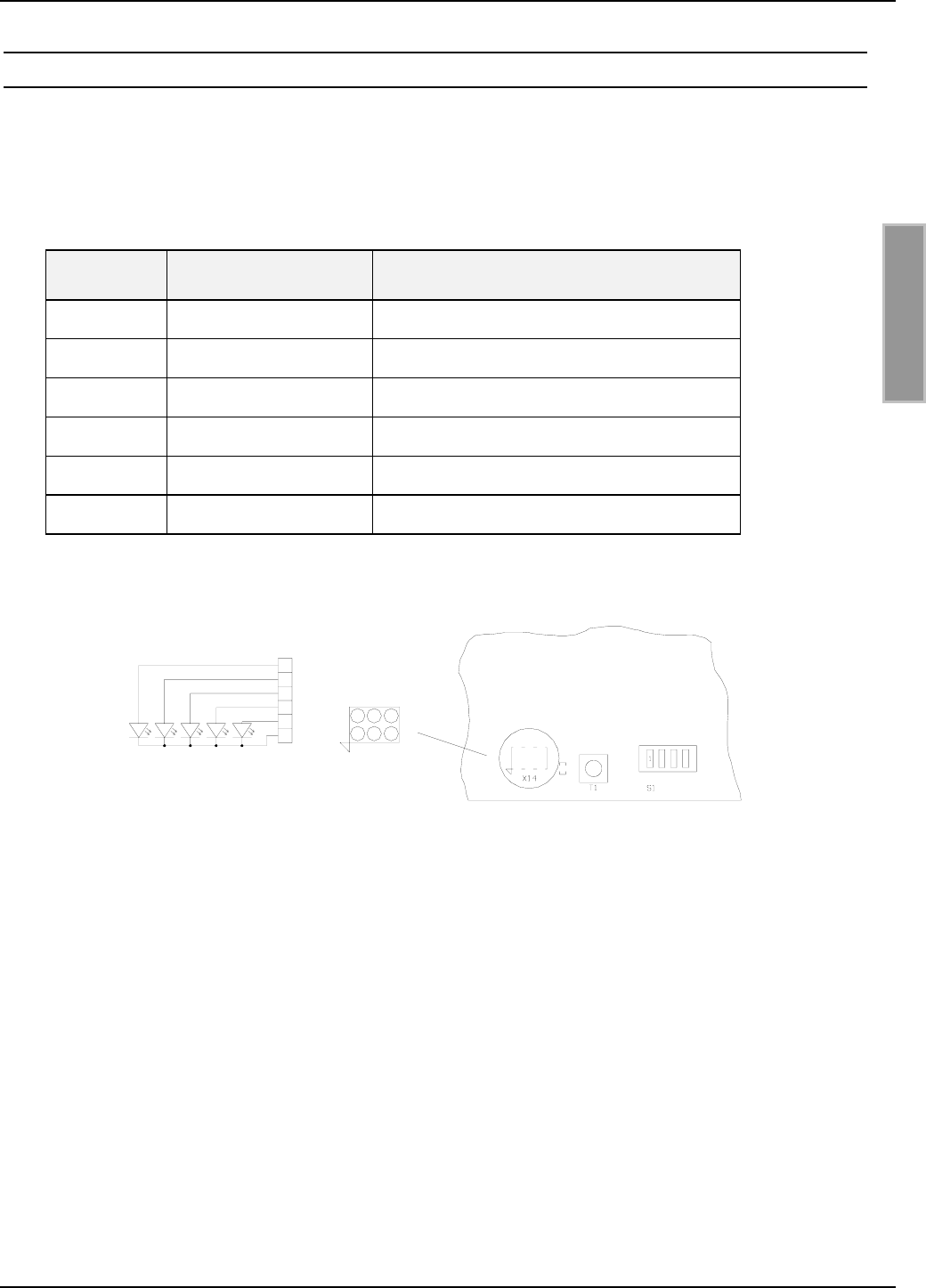

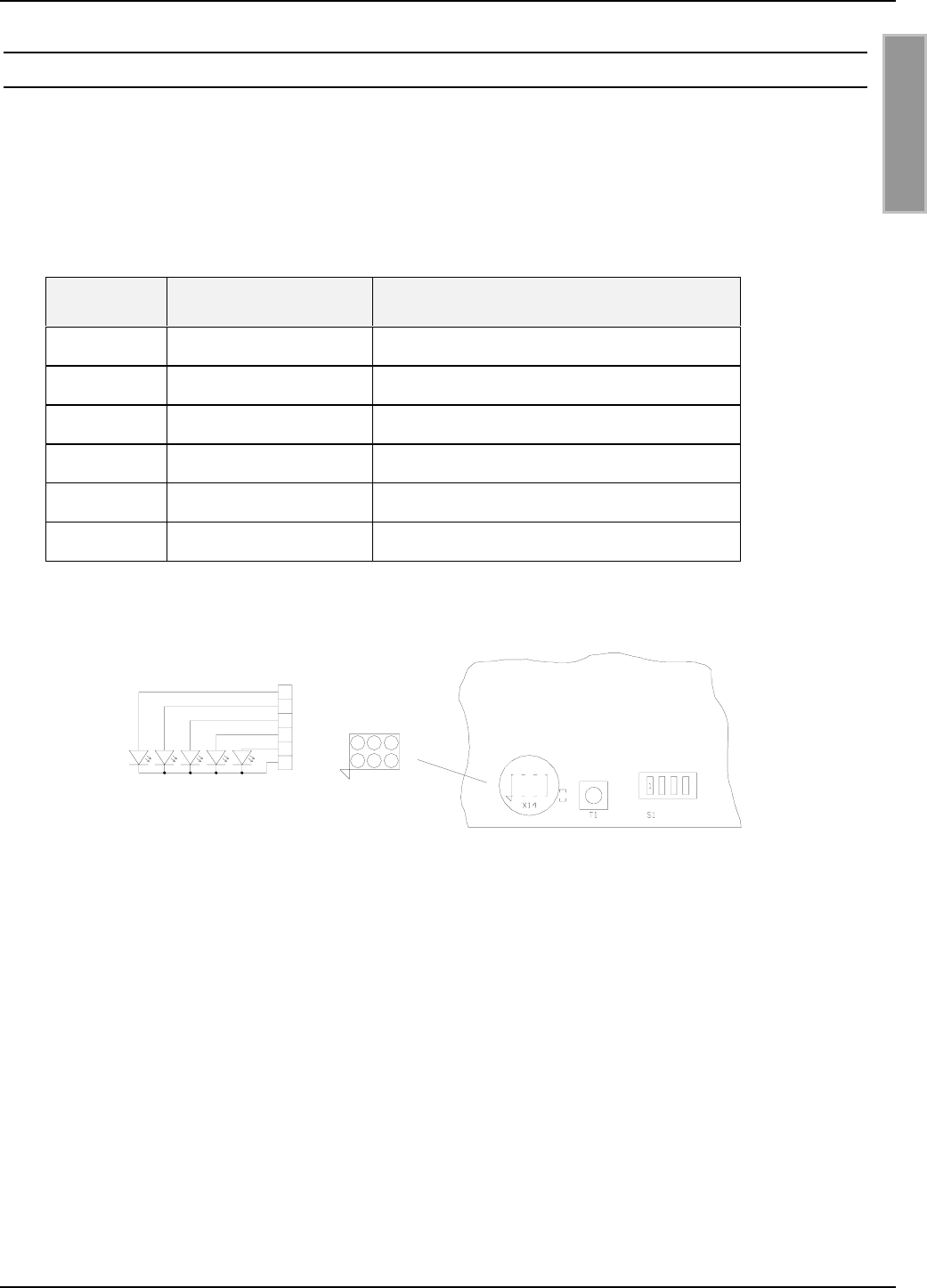

2.8 Anschluss externer Diagnose-LEDs
X14 ermöglicht den Anschluss zusätzlicher externer LEDs parallel zu den internen Diagnose-
LEDs.
Der Anschluss der externen LEDs erfolgt gemäß Bild 3.7-1.
Klemme Kurzzeichen Beschreibung
1V1 Anode ext. Funktion entspricht interner LED V1
2V2 Anode ext. Funktion entspricht interner LED V2
3V3 Anode ext. Funktion entspricht interner LED V3
4V4 Anode ext. Funktion entspricht interner LED V4
5V5 Anode ext. Funktion entspricht interner LED V5
6GND Gemeinsamer GND-Anschluss
Tabelle 2-8: Pinbelegung externe LEDs
Bild 3.7-1: Anschluss externer LEDs an X14
Hinweis:
• Die Ausgänge an X14 sind nur zum Schalten einer externen LED vorgesehen. Überlas-
tung der Ausgänge durch andere Lasten kann zu deren Zerstörung führen.
ID ISC.LRU1000
X14
135
642
6
5
4
3
2
1
V1 V2 V3 V4 V5
X14
Externe LEDs
OBID i-scan®Montage / Installation ID ISC.LR(M)U1000
FEIG ELECTRONIC GmbH Seite 16 von 52 M41200-0de-ID-B.doc
D E U T S C H
2.9 Schnittstellen
2.9.1 RS232-Schnittstelle
Der Anschluss der RS232-Schnittstelle erfolgt über X8.
Die Übertragungsparameter können per Softwareprotokoll konfiguriert werden.
Anschlussbelegung X8 (RS232-Schnittstelle):
Klemme Kurzzeichen Beschreibung
1 GND RS232 – GND
2 RxD RS232 - RxD
3 TxD RS232 - TxD
Tabelle 2-9: Pinbelegung RS232-Schnittstelle
Bild 2-7: Verdrahtungsbeispiel für den Anschluss der RS232-Schnittstelle
X6 / 1Pin 5
9-pol. DUB-D-Buchse
GND
RxD
TxD
ID ISC.LRU1000
1
2
3
X6
PC
<−>
<−>
<−>
X6 / 3Pin 2
X6 / 2Pin 3
OBID i-scan®Montage / Installation ID ISC.LRU1000
FEIG ELECTRONIC GmbH Seite 17 von 52 M41200-0de-ID-B.doc
D E U T S C H
2.9.2 RS485/RS422 Schnittstelle
Die zweite asynchrone Schnittstelle kann als RS485 oder RS422 konfiguriert werden (siehe Ab-
schnitt 5.1: Schnittstellenkonfiguration mittels Jumper).
Der Anschluss der RS4xx-Schnittstelle erfolgt über X7.
Anschlussbelegung X7 (RS485/RS422-Schnittstelle):
Klemme Kurzzeichen Beschreibung
1 GND RS485/RS422 – GND
2 A- RS485/RS422 – (A -)
3 B+ RS485/RS422 – (B +)
4 Y- RS422 – (Y -)
5 Z+ RS422 – (Z +)
Tabelle 2-10: Pinbelegung RS485/RS422-Schnittstelle
Bild 2-8: Anschlussbelegung der RS485/RS422-Schnittstelle
1
2
3
4
5
RS422 - (Z+)
RS422 - (Y-)
RS485/RS422 - (B+)
RS485/RS422 - (A-)
RS485/RS422 - GND
ID ISC.LRU1000
X7
OBID i-scan®Montage / Installation ID ISC.LR(M)U1000
FEIG ELECTRONIC GmbH Seite 18 von 52 M41200-0de-ID-B.doc
D E U T S C H
2.9.3 Netzwerkanschluss
2.9.3.1 LAN (nur Gerätevarianten mit ACC)
Der Reader verfügt über einen Integrierten 10/100Tbase Netzwerkschnittstelle mit RJ-45-
Anschluß. Der Anschluss erfolgt über X11.
Bei einer strukturierten Verkabelung sollte Kabel der Kategorie 5 verwendet werden. Dies garan-
tiert einen problemlosen Betrieb bei 10Mbps oder 100Mbps.
Anschlussbelegung X8 (Netzwerk-Schnittstelle):
Klemme Kurzzeichen Beschreibung
1 TX+ Transmit Data +
2 TX- Transmit Data -
3 RX+ Receive Data +
4 VETH+ n.c.
5 VETH+ n.c.
6 RX- Receive Data -
7 VETH- n.c.
8 VETH- n.c.
Tabelle 2-11: Pinbelegung Ethernet-Schnittstelle
2.9.4 CompactFlash-Steckplatz (nur Gerätevarianten mit ACC)
Der Reader verfügt über einen CF2-Steckplatz (Stecker X12). Dieser Steckplatz für zukünftige
Erweiterungsmöglichkeiten durch CompactFlash-Karten vorgesehen.
OBID i-scan®Montage / Installation ID ISC.LRU1000
FEIG ELECTRONIC GmbH Seite 19 von 52 M41200-0de-ID-B.doc
D E U T S C H
3 Bedien- und Anzeigeelemente
3.1 LEDs
Tabelle 3-1 zeigt die Konfiguration der LED.
Kurzzeichen Beschreibung
LED V1 (grün) "RUN-LED 1"
- Signalisiert den ordnungsgemäßen Ablauf der
internen Reader-Software (DSP)
LED V2 (blau) Diagnose 1: RF-Kommunikation / EEPROM-Status
- Signalisiert durch ein kurzes Blinken die fehlerfreie Kommuni-
kation mit einem Transponder auf der RF-Schnittstelle
- Blinkt abwechselnd mit V1 nach dem Reset im Anschluß an
ein Software-Update
- Blinkt abwechselnd mit V1 falls nach einem Reset ein Daten-
fehler beim Lesen der Parameter auftrat
LED V3 (gelb) Diagnose 2: Host-Kommunikation
- Signalisiert durch ein kurzes Blinken das Senden eines Proto-
kolls an den Host auf der RS232/RS485-Schnittstelle
LED V4 (gelb) Reserviert
LED V5 (rot) Diagnose 4: RF-Warnung
- Leuchtet während der Reader-Initialisierung nach dem Ein-
schalten bzw. nach einem Reset.
- Leuchtet bei einem Fehler im RF-Teil des Readers. Der Feh-
lertyp kann per Software über die RS232/RS485-Schnittstelle
ausgelesen werden
LED V6 (grün)
(Nur ID
ISC.LRU1000-G)
"RUN-LED 2"
- Signalisiert den ordnungsgemäßen Ablauf des
Controllers
Tabelle 3-1: Konfiguration der LED
OBID i-scan®Montage / Installation ID ISC.LR(M)U1000
FEIG ELECTRONIC GmbH Seite 20 von 52 M41200-0de-ID-B.doc
D E U T S C H
3.2 Taster / Schalter
Kurzzeichen Beschreibung
T1 Reset-Taster RF Controller
T2 Reset-Taster ACC
S1 Reserviert
- T1: Durch betätigen von T1 wird am RF-Controller ein Reset durchgeführt
- T2: Durch betätigen von T2 wird am ACC ein Reset durchgeführt
OBID i-scan®Montage / Installation ID ISC.LRU1000
FEIG ELECTRONIC GmbH Seite 21 von 52 M41200-0de-ID-B.doc
D E U T S C H
4 Inbetriebnahme
4.1 Schnittstellenkonfiguration
4.1.1 RS485/RS422
Über die Jumper J7 – J8 kann die asynchrone Schnittstelle als RS485- oder RS422-Schnittstelle
konfiguriert werden.
Jumper RS485 RS422
J7 Geschlossen offen
J8 Geschlossen offen
Tabelle 4-1: Konfiguration der RS485/RS422-Schnitstelle
Es können die eventuell benötigten Abschlusswiderstände mit den Jumpern J1 bis J6 zugeschaltet
werden.
Jumper Geschlossen offen
J1 Pull-Up an RS4xx - B ohne Pull-Up an RS4xx - B
J2 Pull-Down an RS4xx - A ohne Pull-Down an RS4xx – A
J5 Abschlusswiderstand
RS4xx - A ⇔ RS4xx - B
ohne Abschlusswiderstand
RS485 - A ⇔ RS485 - B
J3 Pull-Up an RS422 - Z ohne Pull-Up an RS422 - Z
J4 Pull-Down an RS422 - Y ohne Pull-Down an RS422 – Y
J6 Abschlusswiderstand
RS422 - Y ⇔ RS422 - Z
ohne Abschlusswiderstand
RS422 - Y ⇔ RS422 - Z
Tabelle 4-2: Abschlusswiderstände der RS485/RS422
OBID i-scan®Montage / Installation ID ISC.LR(M)U1000
FEIG ELECTRONIC GmbH Seite 22 von 52 M41200-0de-ID-B.doc
D E U T S C H
RS485 +
J1
J5
J2
500 Ohm
500 Ohm
120 Ohm
J7
J8
RS485 -
RS422 Y-
RS422 B+
500
500 500
120
120
J2
J3 J1
J6
J5
RS422 Z+
J4 500
RS422 A-

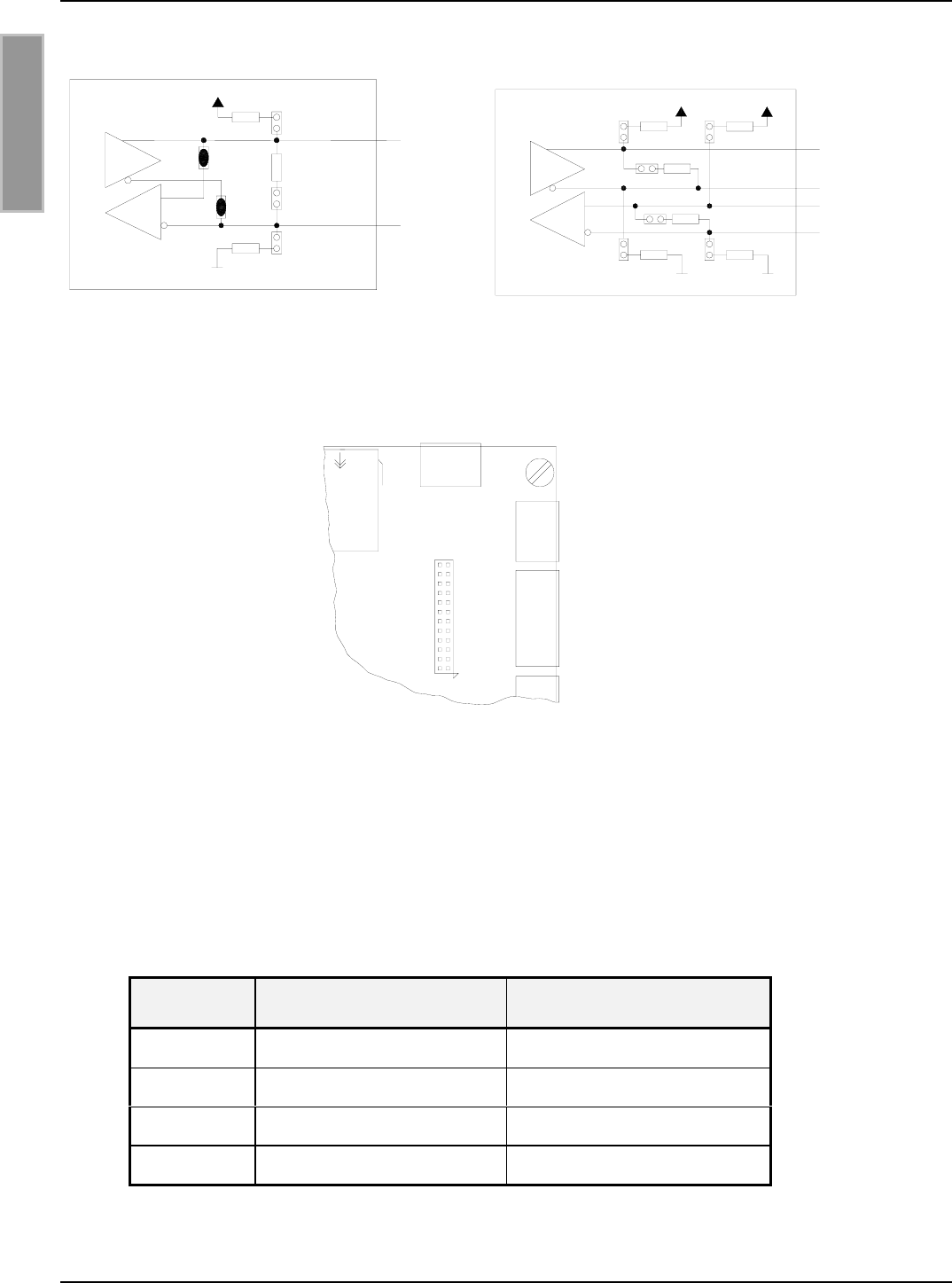

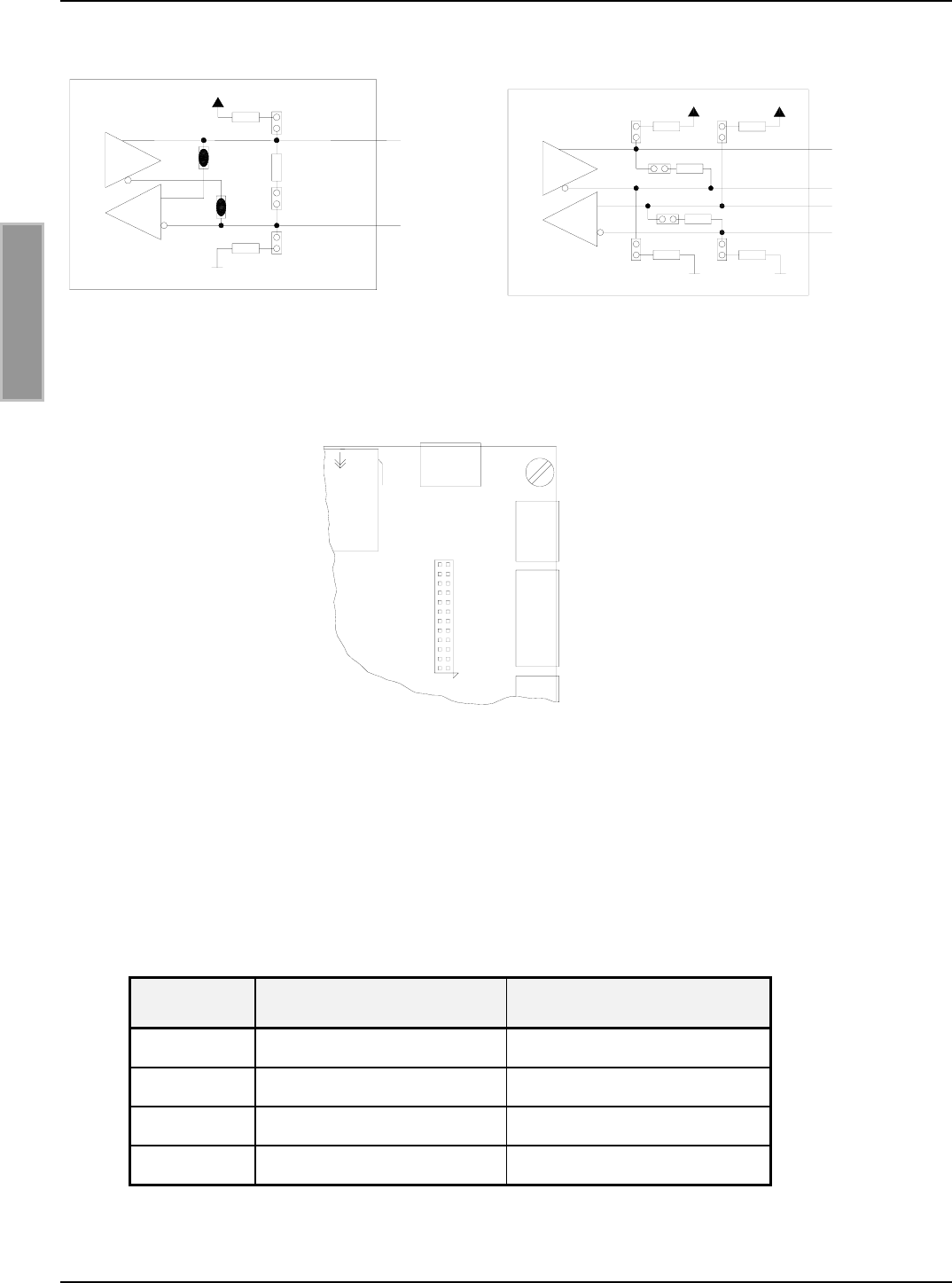

Bild 4-1: Jumper der RS485-Schnittstelle Bild 4-2: Jumper der RS422-Schnittstelle
Bild 4-3: Jumper der RS485/RS422-Schnittstelle
Tabelle 4-3 zeigt die Standardkonfiguration der Jumper J9 bis J12. Diese sind für die RS485 und
RS422 identisch.
Jumper LRU1000-G LRU1000-M
J9 geschlossen offen
J10 geschlossen geschlossen
J11 offen offen
J12 offen geschlossen
Tabelle 4-3: Standardkonfiguration der RS485/RS422
J12
.
.
.
J1
OBID i-scan®Montage / Installation ID ISC.LRU1000
FEIG ELECTRONIC GmbH Seite 23 von 52 M41200-0de-ID-B.doc
D E U T S C H
4.1.1.1 Adresseinstellung RS485/RS422x für Busbetrieb
Für den Busbetrieb bietet der Reader die Möglichkeit die benötigte Busadresse per Software zu
vergeben.
Die Adressvergabe erfolgt über den Host-Rechner. Mit Hilfe der Software können dem Reader die
Adressen "0" bis "254" zugewiesen werden.
Hinweis:
Da alle Reader werksseitig die Adresse 0 eingestellt haben, müssen sie nacheinander ange-
schlossen und konfiguriert werden.
4.1.2 Netzwerkanschluss - LAN
Vorraussetzung für den Einsatz des TCP/IP-Protokolls ist, dass jedes Gerät am Netzwerk über
eine eigene IP-Adresse verfügt. Alle Reader verfügen über eine werksseitig voreingestellte IP-
Adresse.
Die Reader müssen nacheinander ans Netzwerk angeschlossen und konfiguriert werden.
Tabelle 3-1 zeigt die Standardkonfiguration des Netzwerkanschlusses.
Netzwerk Adresse
IP-Adresse 192.168.10.10
Subnet-Mask 255.255.255.0
Port 10001
Tabelle 4-4: Standardkonfiguration des Netzwerkanschlusses
OBID i-scan®Montage / Installation ID ISC.LR(M)U1000
FEIG ELECTRONIC GmbH Seite 24 von 52 M41200-0de-ID-B.doc
D E U T S C H
5 Funkzulassungen
5.1 Europa (CE)
Die Funkanlage entspricht, bei bestimmungsgemäßer Verwendung den grundlegenden Anforde-
rungen des Artikels 3 und den übrigen einschlägigen Bestimmungen der R&TTE Richtlinie
1999/5/E6 vom März 99.
Bei Betrieb im Band I nach ERC/REC 70-03 Annex 1 (869,400MHz – 869,650MHz) gelten folgen-
de Einschränkungen für
Bulgaria not implemented
Italy max 25 mW e.r.p.
Slovak Republic max 10 mW e.r.p.
5.2 USA (FCC)
FCC ID: PJMLRU1000
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may
cause undesired operation.
Unauthorized modifications may void the authority granted under Federal communica-
tions Commission Rules permitting the operation of this device.
Warning: Changes or modification made to this equipment not expressly approved by
FEIG ELECTRONIC GmbH may void the FCC authorization to operate this equipment.
OBID i-scan®Montage / Installation ID ISC.LRU1000
FEIG ELECTRONIC GmbH Seite 25 von 52 M41200-0de-ID-B.doc
D E U T S C H
6 Technische Daten
Mechanische Daten
• Abmessungen ( B x H x T ) 210 x 170 x 50 mm3
• Gewicht ca. 0,8 kg
Elektrische Daten
• Spannungsversorgung 15 V DC bis 24 V DC ± 5 %
Noise Ripple : max. 150 mV
• Leistungsaufnahme max. 30 VA
• Betriebsfrequenz 869,525 MHz (EN 300 220)
865,6 – 867,6MHz (EN 302 208)
902-928MHz (FCC CFR 47 Part 15.247)
• Sendeleistung 100 mW – 3 W (100 mW Step – Software)
4 W EIRP (FCC CFR 47 Part 15.247)
2 W ERP (EN 302 208)
0,5Watt ERP (EN 300 220)
• Modulationsgrad 20% - 40% und 100%
(per Software einstellbar)
• Empfänger Datenraten 40 – 320 kbps
• Antennenanschlüsse
– 4 x gemultiplext 4 x SMA Buchse (50Ω)
• Ausgänge:
- 1 Optokoppler
- 1 Differenzausgang
- 1 Relais ( 1 x Wechsler)
24 V DC / 30 mA (galvanisch getrennt)
Reader Synchronisation
24 V DC / 2 A
• Eingänge
- 1 Optokoppler
- 1 Differenzeingang
max. 24 V DC/ 20 mA
Reader Synchronisation
• Schnittstellen - RS232
- RS484 / RS422 (wahlweise einstellbar)
- Ethernet (TCP/IP) (Nur Gerätevariante mit ACC)
OBID i-scan®Montage / Installation ID ISC.LR(M)U1000
FEIG ELECTRONIC GmbH Seite 26 von 52 M41200-0de-ID-B.doc
D E U T S C H
• Protokoll Modi - FEIG ISO Host
- Buffer Reader Mode (Data Filtering and buffe-
ring)
• Unterstützte Transponder - 18000-A
- 18000-B (U-Code )
- EPC class 1
- EPC Generation 2
- EM4222
• Signalgeber optisch 6 LEDs zur Diagnose des Betriebszustandes
• Multi-Reader-Betrieb Synchronisation der Luftprotokolle durch Ver-
wendung der Reader Synchronisation
Umgebungsbedingungen
• Temperaturbereich
- Betrieb
- Lagerung
-25°C bis +60°C
-25°C bis +85°C
• Vibration EN60068-2-6
10 Hz bis 150 Hz : 0,075 mm / 1 g
• Schock EN60068-2-27
Beschleunigung : 30 g
Angewendete Normen
• Zulassung Funk
- Europa
- USA
EN 302 208
EN 300 220
FCC 47 CFR Part 15
• EMV EN 301 489
• Sicherheit
- Niederspannung
- Human Exposure
EN 60950
EN 50364
OBID i-scan®Montage / Installation ID ISC.LRU1000
FEIG ELECTRONIC GmbH Seite 27 von 52 M41200-0de-ID-B.doc
D E U T S C H
OBID i-scan®Installation ID ISC.LRU1000
FEIG ELECTRONIC GmbH Page 28 of 52 M41200-0de-ID-B.doc
E N G L I S H
Note
© Copyright 2004 by
FEIG ELECTRONIC GmbH
Lange Strasse 4
D-35781 Weilburg-Waldhausen
Tel.: +49 6471 3109-0
http://www.feig.de
With the edition of this document, all previous editions become void. Indications made in this manual may be
changed without previous notice.
Copying of this document, and giving it to others and the use or communication of the contents thereof are
forbidden without express authority. Offenders are liable to the payment of damages. All rights are reserved
in the event of the grant of a patent or the registration of a utility model or design.
Composition of the information in this manual has been done to the best of our knowledge. FEIG
ELECTRONIC GmbH does not guarantee the correctness and completeness of the details given in this
manual and may not be held liable for damages ensuing from incorrect or incomplete information. Since,
despite all our efforts, errors may not be completely avoided, we are always grateful for your useful tips.
The installation instructions given in this manual are based on advantageous boundary conditions. FEIG
ELECTRONIC GmbH does not give any guarantee promise for perfect function in cross environments.
FEIG ELECTRONIC GmbH assumes no responsibility for the use of any information contained in this
manual and makes no representation that they free of patent infringement. FEIG ELECTRONIC GmbH does
not convey any license under its patent rights nor the rights of others.
OBID® and OBID i-scan® are registered trademarks of FEIG ELECTRONIC GmbH.
OBID i-scan®Installation ID ISC.LRU1000
FEIG ELECTRONIC GmbH Page 29 of 52 M41200-0de-ID-B.doc
E N G L I S H
Contents
1 Safety Instructions / Warning - Read before start-up ! 31
2 Performance Features of Reader Family ID ISC.LRU1000 32
2.1 Performance features..................................................................................................32
2.2 Available Reader types...............................................................................................32
2.3 Installation ...................................................................................................................33
2.4 Terminals .....................................................................................................................34
2.5 Antenna connection....................................................................................................35
2.6 Supply voltage.............................................................................................................36
2.7 Inputs / Outputs...........................................................................................................37
2.7.1 Optocouplers .................................................................................................................37
2.7.2 Relay .............................................................................................................................39
2.7.3 Reader synchronization.................................................................................................40
2.8 External diagnostic LED connections.......................................................................41
2.9 Interfaces .....................................................................................................................42
2.9.1 RS232 interface.............................................................................................................42
2.9.2 RS485/RS422 interface.................................................................................................43
2.9.3 Network connection.......................................................................................................44
2.9.4 CompactFlash Slot (only device version with ACC) ...................................................44
3 Operating and Display Elements 45
3.1 LEDs .............................................................................................................................45
3.2 Buttons / Switches ......................................................................................................46
4Startup 47
4.1 Interface configuration................................................................................................47
4.1.1 RS485/RS422 ...............................................................................................................47
4.1.2 Network connection - LAN.............................................................................................49
OBID i-scan®Installation ID ISC.LRU1000
FEIG ELECTRONIC GmbH Page 30 of 52 M41200-0de-ID-B.doc
E N G L I S H
5 Radio Approvals 50
5.1 Europe (CE)..................................................................................................................50
5.2 USA (FCC) ....................................................................................................................50
6 Technical Data 51
OBID i-scan®Installation ID ISC.LRU1000
FEIG ELECTRONIC GmbH Page 31 of 52 M41200-0de-ID-B.doc
E N G L I S H
1 Safety Instructions / Warning - Read before start-up !
• The device may only be used for the intended purpose designed by for the manufacturer.
• When installing the device in areas covered under FCC 47 CFR Part 15 a minimum separation
of 23cm between antenna and the human body must be maintained.
• The operation manual should be conveniently kept available at all times for each user.
• Unauthorized changes and the use of spare parts and additional devices which have not been
sold or recommended by the manufacturer may cause fire, electric shocks or injuries. Such
unauthorized measures shall exclude any liability by the manufacturer.
• The liability-prescriptions of the manufacturer in the issue valid at the time of purchase are valid
for the device. The manufacturer shall not be held legally responsible for inaccuracies, errors,
or omissions in the manual or automatically set parameters for a device or for an incorrect
application of a device.
• Repairs may only be executed by the manufacturer.
• Installation, operation, and maintenance procedures should only be carried out by qualified
personnel.
• Use of the device and its installation must be in accordance with national legal requirements
and local electrical codes .
• When working on devices the valid safety regulations must be observed.
OBID i-scan®Installation ID ISC.LRU1000
FEIG ELECTRONIC GmbH Page 32 of 52 M41200-0de-ID-B.doc
E N G L I S H
2 Performance Features of Reader Family ID ISC.LRU1000
2.1 Performance features
The Reader has been developed for reading passive data carriers, so-called „Smart Labels“, using
an operating frequency in the UHF range.
2.2 Available Reader types
The following Readers are currently available:
Reader type Description
ID ISC.LRMU1000-A-EU Device version without ACC for Europe
ID ISC.LRU1000-M-A-EU Device version with ACC for Europe
ID ISC.LRMU1000-A-FCC Device version without ACC for USA
ID ISC.LRU1000-M-A-FCC Device version with ACC for USA
Table 2-1: Reader types
OBID i-scan®Installation ID ISC.LRU1000
FEIG ELECTRONIC GmbH Page 33 of 52 M41200-0de-ID-B.doc
E N G L I S H
2.3 Installation
To mount the reader there are four drilled holes in the mounting plate (hatched).

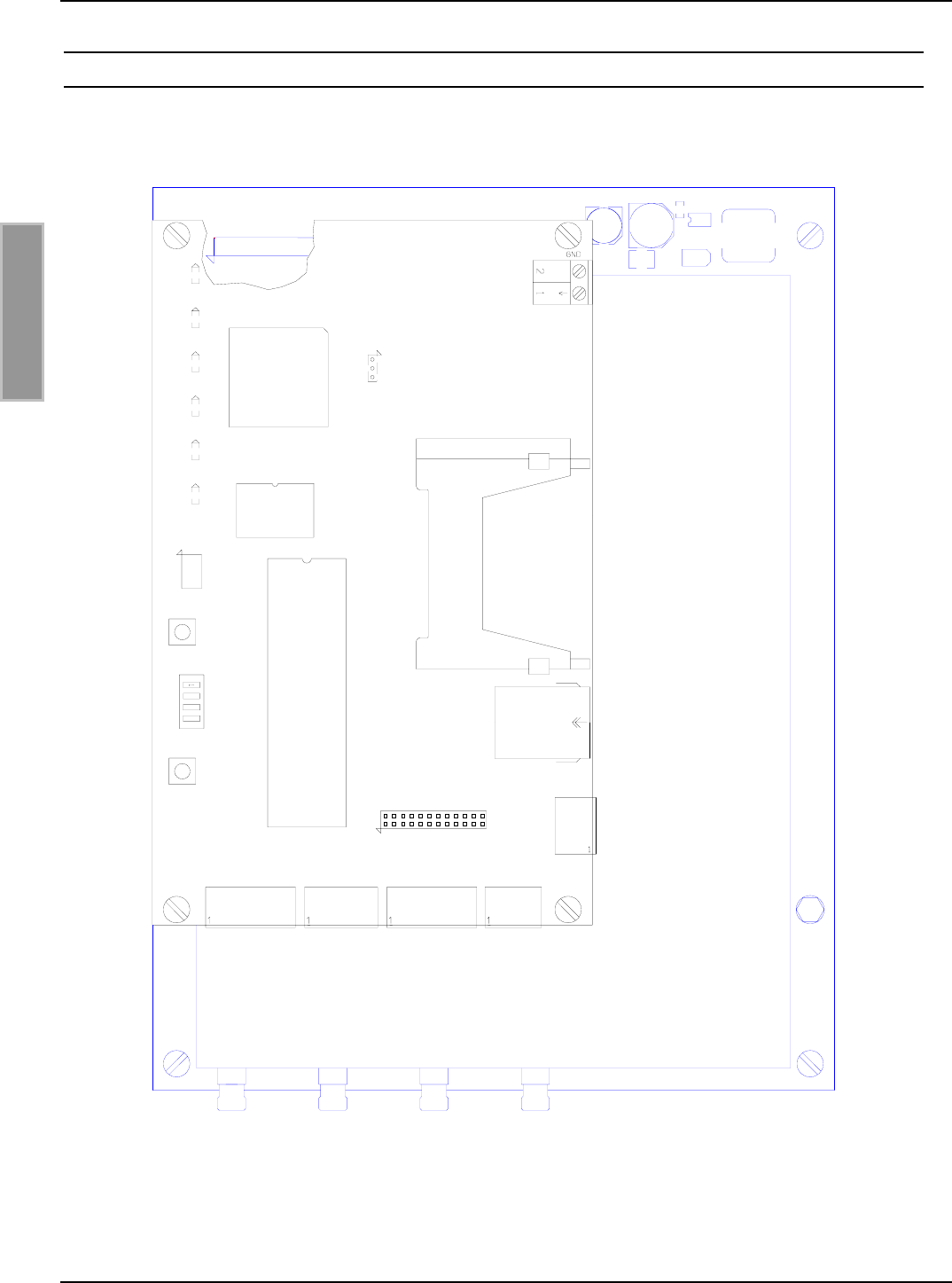

Fig. 2-1: Reader witch mounting plate
170
210
Ø3,6
5,5
3,5
OBID i-scan®Installation ID ISC.LRU1000
FEIG ELECTRONIC GmbH Page 34 of 52 M41200-0de-ID-B.doc
E N G L I S H
2.4 Terminals
Fig. 2-2: Reader terminals
J1
J2
.
.
.
.
J12
V6
X14
T1
T2
S1
J20
X13
X11
X9
X5
GND
A-
B+
Y-
Z+
O-C
O-E
IN+
IN-
GND
A-
B+
Y-
Z+
GND
RxD
TxD
X12
RF-
Cont.
ACC
X20
X1 X2 X3 X4
X6 X7 X8
V5
V4
V3
V2
V1
COM
NO
VDC
GND
OBID i-scan®Installation ID ISC.LRU1000
FEIG ELECTRONIC GmbH Page 35 of 52 M41200-0de-ID-B.doc
E N G L I S H
2.5 Antenna connection
The external antenna is connected on the analog circuit board.
The maximum tightening torque for the SMA sockets is 0.45 Nm.
Caution:
Greater tightening torques will destroy the plug.
Terminal Description
X1, X2
X3, X4
Connection for external antennas
(input impedance 50Ω)
Table 2-2: External antenna connection
OBID i-scan®Installation ID ISC.LRU1000
FEIG ELECTRONIC GmbH Page 36 of 52 M41200-0de-ID-B.doc
E N G L I S H
2.6 Supply voltage
The supply voltage of 15 to 24 VDC is connected to Terminal X13.
Terminal Abbreviation Description
X13 / Pin 1 VDC Vcc – supply voltage
X13 / Pin 2 GND Ground – supply voltage
Table 2-3: Pinouts for supply voltage
Fig. 2-3: Connecting the supply voltage
Note:
• Reversing the supply voltage polarity may destroy the device.
GND VDC
ID ISC.LRU1000
X13
1
2
OBID i-scan®Installation ID ISC.LRU1000
FEIG ELECTRONIC GmbH Page 37 of 52 M41200-0de-ID-B.doc
E N G L I S H
2.7 Inputs / Outputs
2.7.1 Optocouplers
The optocouplers on Terminal X6 are galvanically isolated from the Reader electronics and must
therefore be externally supplied.
Terminal Abbreviation Description
1O-C
Collector – Output 1
2O-E
Emitter – Output 1
3 IN+ + Input 1
4 IN- - Input 1
Table 2-4: Optocoupler pinouts
Fig. 2-4: Internal and possible external wiring of the optocouplers
Uext.
IN+
IN-
Rext
Rint
X6
ID ISC.LRU1000
O-C
O-E Uext.
OBID i-scan®Installation ID ISC.LRU1000
FEIG ELECTRONIC GmbH Page 38 of 52 M41200-0de-ID-B.doc
E N G L I S H
Optocoupler output (X6/1-2):
The transistor connections, collector and emitter, of the optocoupler output are galvanically isolated
from the Reader electronics and are carried to the outside without any internal ancillary circuitry on
Terminal X6. The output must therefore be powered by an external power supply.
Note:
• The output is configured for max. 24 V DC / 30 mA.
• Polarity reversal or overload on the output will destroy it.
• The output is intended for switching resistive loads only.
Optocoupler input (X6/3-4):
The input LED associated with the optocoupler is connected internally to a series resistor of 500 Ω.
For supply voltages of greater than 10V the input current must be limited to max. 20 mA by means
of an additional series resistor (see Table 3.4-1).
Tabelle 2-5 shows the necessary external resistors for various external voltages Uext.
External voltage Uext Required external series
resistor Rext
5 V ... 10 V ---
11 V ... 15 V 270 Ω
16 V ... 20 V 560 Ω
21 V ... 24 V 820 Ω
Table 2-5: Required external series resistor Rext
Notes:
• The input is configured for a maximum input voltage of 24 V DC and an input current of
max. 20 mA.
• Polarity reversal or overload on the input will destroy it.
OBID i-scan®Installation ID ISC.LRU1000
FEIG ELECTRONIC GmbH Page 39 of 52 M41200-0de-ID-B.doc
E N G L I S H
2.7.2 Relay
A relay output is provided in the form of a changeover relay.
Terminal Abbreviation Description
1 COM Working contact
2 NC Normally closed
3 NO Normally open
Table 2-6: Relay output pinouts
Notes:
• The relay output is configured for max. 24 V DC / 2 A.
• The relay output is intended for switching resistive loads only. If an inductive load is
connected, the relay contacts must be protected by means of an external protection
circuit.
Fig. 2-5: Internal and possible external wiring of the relay output
ext.
U
12
3
X9
ID ISC.LRU1000
COM
NO
NC
OBID i-scan®Installation ID ISC.LRU1000
FEIG ELECTRONIC GmbH Page 40 of 52 M41200-0de-ID-B.doc
E N G L I S H
2.7.3 Reader synchronization
Reader synchronization can be used to synchronize various Reader actions.
Terminal Abbreviation Description
1GNDGND
2 A- - Input
3 B+ + Input
4 Y- - Output
5 Z+ + Output
Table 2-7: Reader synchronization pinouts
Fig. 2-6: Synchronization input and output
1
2
3
4
5
OUT+ (Z)
OUT- (Y)
IN+ (B)
IN- (A)
GND
ID ISC.LRU1000
X5
OBID i-scan®Installation ID ISC.LRU1000
FEIG ELECTRONIC GmbH Page 41 of 52 M41200-0de-ID-B.doc
E N G L I S H
2.8 External diagnostic LED connections
X14 allows for connection of additional external LEDs in parallel with the internal diagnostic LEDs.
The external LEDs are connected as shown in Fig. 3.7-1.
Terminal Abbreviation Description
1V1 Anode ext. Function same as internal LED V1
2V2 Anode ext. Function same as internal LED V2
3V3 Anode ext. Function same as internal LED V3
4V4 Anode ext. Function same as internal LED V4
5V5 Anode ext. Function same as internal LED V5
6GND Common GND
Table 2-8: External LED pinouts
Fig. 3.7-1: Connecting external LEDs to X14
Note:
• The outputs on X14 are intended for switching an external LED only. Overloading the
outputs with other loads may destroy them.
ID ISC.LRU1000
X14
135
642
6
5
4
3
2
1
V1 V2 V3 V4 V5
X14
Externe LEDs
OBID i-scan®Installation ID ISC.LRU1000
FEIG ELECTRONIC GmbH Page 42 of 52 M41200-0de-ID-B.doc
E N G L I S H
2.9 Interfaces
2.9.1 RS232 interface
The RS232 interface is connected on X8.
The transmission parameters can be configured by means of software protocol.
Pin configuration X8 (RS232 interface):
Terminal Abbreviation Description
1 GND RS232 – GND
2 RxD RS232 - RxD
3 TxD RS232 - TxD
Table 2-9: RS232 interface pinouts
Fig. 2-7: Wiring example for connecting the RS232 interface
X6 / 1Pin 5
9-pol. DUB-D-Buchse
GND
RxD
TxD
ID ISC.LRU1000
1
2
3
X6
PC
<−>
<−>
<−>
X6 / 3Pin 2
X6 / 2Pin 3
OBID i-scan®Installation ID ISC.LRU1000
FEIG ELECTRONIC GmbH Page 43 of 52 M41200-0de-ID-B.doc
E N G L I S H
2.9.2 RS485/RS422 interface
The second asynchronous interface can be configured for RS485 or RS422 (see Section Interface
configuration).
The RS485/RS422 interface is connected on X7.
Pin configuration X7 (RS485/RS422 interface):
Terminal Abbreviation Description
1 GND RS485/RS422 – GND
2 A- RS485/RS422 – (A -)
3 B+ RS485/RS422 – (B +)
4 Y- RS422 – (Y -)
5 Z+ RS422 – (Z +)
Table 2-10: RS485/RS422 interface pinouts
Fig. 2-8: Wiring example for the RS485/RS422 interface
1
2
3
4
5
RS422 - (Z+)
RS422 - (Y-)
RS485/RS422 - (B+)
RS485/RS422 - (A-)
RS485/RS422 - GND
ID ISC.LRU1000
X7
OBID i-scan®Installation ID ISC.LRU1000
FEIG ELECTRONIC GmbH Page 44 of 52 M41200-0de-ID-B.doc
E N G L I S H
2.9.3 Network connection
2.9.3.1 LAN (only device version with ACC)
The Reader has an integrated 10/100Tbase network port for an RJ45. Connection is made on X11.
With structured cabling Cat 5 cables should be used. This ensure reliable operation at 10Mbps or
100Mbps.
Pin configuration for X8 (network interface):
Terminal Abbreviation Description
1 TX+ Transmit Data +
2 TX- Transmit Data -
3 RX+ Receive Data +
4 VETH+ n.c.
5 VETH+ n.c.
6 RX- Receive Data -
7 VETH- n.c.
8 VETH- n.c.
Table 2-11: Ethernet interface pinouts
2.9.4 CompactFlash Slot (only device version with ACC)
The Reader has a CF2 slot (connector X12). This slot is for future use by CompactFlash cards.
OBID i-scan®Installation ID ISC.LRU1000
FEIG ELECTRONIC GmbH Page 45 of 52 M41200-0de-ID-B.doc
E N G L I S H
3 Operating and Display Elements
3.1 LEDs
Tabelle 3-1 shows the LED configuration.
Abbreviation Description
LED V1 (green) "RUN-LED 1"
- Indicates proper running of the internal Reader software (DSP)
LED V2 (blue) Diagnostic 1: RF communication / EEPROM status
- Short flashing indicates errorless communication with a
transponder on the RF interface
- Flashes alternately with V1 after a reset following a software
update
- Flashes alternately with V1 in case of a data error when
reading the parameters after a reset
LED V3 (yellow) Diagnostic 2: Host communication
- Short flashing indicates sending of a protocol to the host on the
RS232/RS485 interface
LED V4 (yellow) Reserved
LED V5 (red) Diagnostic 4: RF warning
- Comes on during Reader initialization after power-on or after a
reset.
- Comes on when there is an error in the RF section of the
Reader. The error type can be read out via software over the
RS232/RS485 interface
LED V6 (green)
(ID ISC.LRU1000-
G only)
"RUN-LED 2"
- Indicates proper running of the controller
Table 3-1: LED configuration
OBID i-scan®Installation ID ISC.LRU1000
FEIG ELECTRONIC GmbH Page 46 of 52 M41200-0de-ID-B.doc
E N G L I S H
3.2 Buttons / Switches
Abbreviation Description
T1 RF Controller reset button
T2 ACC reset button
S1 Reserved
- T1: Pressing T1 resets the RF Controller
- T2: Pressing T2 resets the ACC
OBID i-scan®Installation ID ISC.LRU1000
FEIG ELECTRONIC GmbH Page 47 of 52 M41200-0de-ID-B.doc
E N G L I S H
4 Startup
4.1 Interface configuration
4.1.1 RS485/RS422
Jumpers J7 – J8 are used to configure the asynchronous interface as an RS485 or R422 port.
Jumper RS485 RS422
J7 closed open
J8 closed open
Table 4-1: Configuration of the RS485/RS422 port
Any termination resistors needed can be enabled using jumpers J1 through J6.
Jumper Closed Open
J1 Pull-Up on RS4xx - B without Pull-Up on RS4xx - B
J2 Pull-Down on RS4xx - A without Pull-Down on RS4xx – A
J5 Termination resistor
RS4xx - A ⇔ RS4xx - B
without Termination resistor
RS485 - A ⇔ RS485 - B
J3 Pull-Up on RS422 - Z without Pull-Up on RS422 - Z
J4 Pull-Down on RS422 - Y without Pull-Down on RS422 –
Y
J6 Termination resistor
RS422 - Y ⇔ RS422 - Z
without Termination resistor
RS422 - Y ⇔ RS422 - Z
Table 4-2: Termination resistors for RS485/RS422
OBID i-scan®Installation ID ISC.LRU1000
FEIG ELECTRONIC GmbH Page 48 of 52 M41200-0de-ID-B.doc
E N G L I S H
RS485 +
J1
J5
J2
500 Ohm
500 Ohm
120 Ohm
J7
J8
RS485 -
RS422 Y-
RS422 B+
500
500 500
120
120
J2
J3 J1
J6
J5
RS422 Z+
J4 500
RS422 A-
Fig. 4-1: RS485 interface jumpers Fig. 4-2: RS422 interface jumpers
Fig. 4-3: RS485/RS422 interface jumpers
Tabelle 4-3 shows the standard configuration of jumpers J9 through J12. These are identical for
RS485 and RS422.
Jumper LRU1000-G LRU1000-M
J9 closed open
J10 closed closed
J11 open open
J12 open closed
Table 4-3: Standard configuration for RS485/RS422
J12
.
.
.
J1
OBID i-scan®Installation ID ISC.LRU1000
FEIG ELECTRONIC GmbH Page 49 of 52 M41200-0de-ID-B.doc
E N G L I S H
4.1.1.1 Address assignment of RS485/RS422 for bus operation
For bus operation the Reader can be assigned the required bus address via software.
The address is assigned by the host computer. The software is used to assign addresses “0”
through “254” to the Reader.
Note:
Since all Readers are factory set with address „0“, they must be connected and configured
one after the other.
4.1.2 Network connection - LAN
The prerequisite for using TCP/IP protocol is that each device have a unique address on the
network. All Readers have a factory set IP address.
The Readers must be connected and configured one after the other.
Tabelle 3-1 shows the standard configuration of the network connection.
Network Address
IP address 192.168.10.10
Subnet mask 255.255.255.0
Port 10001
Table 4-4: Standard configuration of the network connection
OBID i-scan®Installation ID ISC.LRU1000
FEIG ELECTRONIC GmbH Page 50 of 52 M41200-0de-ID-B.doc
E N G L I S H
5 Radio Approvals
5.1 Europe (CE)
When used according to regulation, this radio equipment conforms with the basic requirements of
Article 3 and the other relevant provisions of the R&TTE Guideline 1999/E6 dated March 99.
For operation in Band I ERC/REC 70-03 Annex 1 (869,400MHz – 869,650MHz) apply following
restrictions in
Bulgaria not implemented
Italy max 25 mW e.r.p.
Slovak Republic max 10 mW e.r.p.
5.2 USA (FCC)
FCC ID: PJMLRU1000
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may
cause undesired operation.
Unauthorized modifications may void the authority granted under Federal communica-
tions Commission Rules permitting the operation of this device.
Warning: Changes or modification made to this equipment not expressly approved by
FEIG ELECTRONIC GmbH may void the FCC authorization to operate this equipment.
OBID i-scan®Installation ID ISC.LRU1000
FEIG ELECTRONIC GmbH Page 51 of 52 M41200-0de-ID-B.doc
E N G L I S H
6 Technical Data
Mechanical Data
• Dimensions ( W x H x D ) 210 x 170 x 50 mm3
• Weight approx. 0,8 kg
Electrical Data
• Supply voltage 15 V DC to 24 V DC ± 5 %
Noise Ripple : max. 150 mV
• Power consumption max. 30 VA
• Operating frequency 869.525 MHz (EN 300 220)
865.6 – 867.6 MHz (EN 302 208)
902-928 MHz (FCC CFR 47 Part 15.247)
• Transmitting power 100 mW – 3 W (100 mW Step – Software)
4 W EIRP (FCC CFR 47 Part 15.247)
2 W ERP (EN 302 208)
0.5 W ERP (EN 300 220)
• Modulation 20% - 40% and 100%
(software configurable)
• Receiver Data rates 40 – 320 kbps
• Antenna connections
– 4 x multiplexing 4 x SMA socket (50Ω)
• Outputs:
- 1 optocoupler
- 1 differential output
- 1 relay ( 1 x changeover)
24 V DC / 30 mA (galvanically isolated)
Reader synchronization
24 V DC / 2 A
• Inputs
- 1 optocoupler
- 1 differential input
max. 24 V DC/ 20 mA
Reader synchronization
• Interfaces - RS232
- RS484 / RS422 (selectable)
- Ethernet (TCP/IP) (only device version with
ACC)
OBID i-scan®Installation ID ISC.LRU1000
FEIG ELECTRONIC GmbH Page 52 of 52 M41200-0de-ID-B.doc
E N G L I S H
• Protocol modes - FEIG ISO Host
- Buffer Reader Mode (Data Filtering and
buffering)
• Supported transponders - 18000-A
- 18000-B (U-Code )
- EPC class 1
- EPC Generation 2
- EM4222
• Optical indicators 6 LEDs for operating status diagnostics
• Multi-Reader operation Synchronization of the air protocols using Reader
synchronization
Ambient
• Temperature range
- Operating
- Storage
-25°C to +60°C
-25°C to +85°C
• Vibration EN60068-2-6
10 Hz to 150 Hz :0.075 mm / 1 g
• Shock EN60068-2-27
Acceleration : 30 g
Applicable standards
• RF approval
- Europe
- USA
EN 302 208
EN 300 220
FCC 47 CFR Part 15
• EMC EN 301 489
• Safety
- Low-Voltage
- Human Exposure
EN 60950
EN 50364
