OWNER’S MANUAL | MANUAL DE INSTRUCCIONES

MODE D’EMPLOI | MANUAL DO PROPRIETÁRIO

MANUALE UTENTE | BEDIENUNGSHANDBUCH

INSTRUKCJA OBSŁUGI | NÁVOD K POUŽITÍ

NÁVOD NA POUŽITIE | UPORABNIŠKI PRIROČNIK

オ ー ナ ー ズ・マ ニ ュ ア ル

|

用户手册

ENGLISH

2

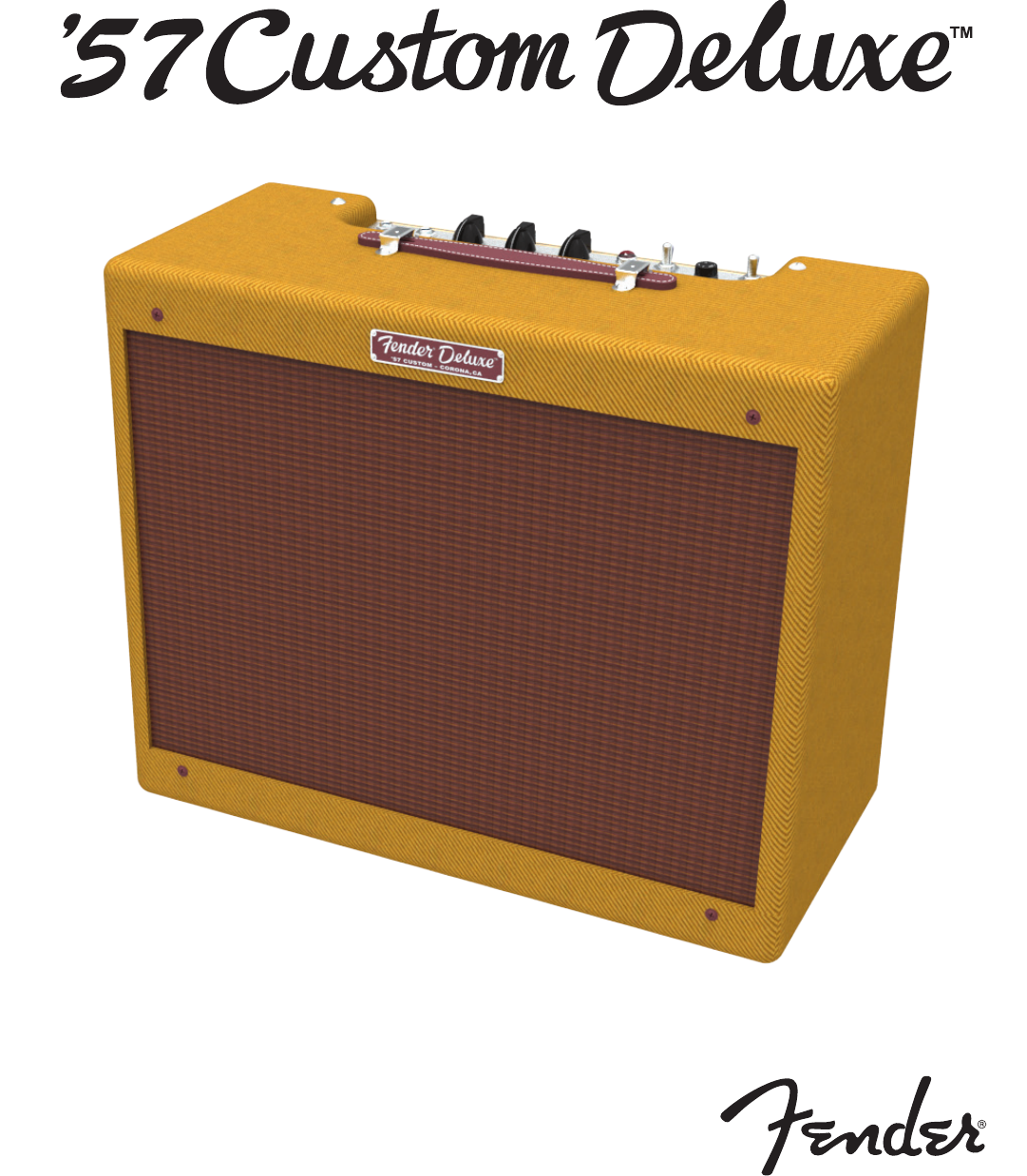

’57 Custom Deluxe™

The tweed-covered Fender Deluxe of the 1950s was a medium-pow-

ered amp designed for the simple needs of that era’s guitarists. As

blues, western and rockabilly bands began getting louder and wilder,

the overdriven tone of a cranked-up Deluxe amp charged its way into

countless live and recorded performances. Originals are harder to

nd today, and their prices continue to escalate.

The ’57 Custom Deluxe amp continues that glorious legacy, with

all-tube hand-wired circuitry and premium components. It faith-

fully recreates the tones of the original classic 5E3 design, delivering

about 12 watts of clean output power easily pushed into warm, com-

pressed distortion. An all-new Special Design 12” alnico speaker by

Eminence® is voiced for tough yet incredibly sensitive and versatile

response, and new reverse-engineered ’50s vintage “Yellow” tone

capacitors add subtly nuanced tonal magic. Along with custom trans-

formers, a cathode bias circuit that allows easy substitution of various

6V6 power tube types, Instrument and Mic channels, nger-joined

solid pine cabinet, lacquered tweed covering and more, the result is a

richly rewarding Deluxe amplier experience that’s pure Fender.

The ’57 Custom Deluxe amp’s harmonically rich clean tones are per-

fect for recreating classic guitar styles, while today’s pedalboard en-

thusiast will also nd an ideal tonal canvas for creating new sounds.

And with the volume cranked, the naturally touch-sensitive overdrive

tone is simply electrifying.

Register your ’57 Custom Deluxe amp online at www.fender.com/prod-

uct-registration.

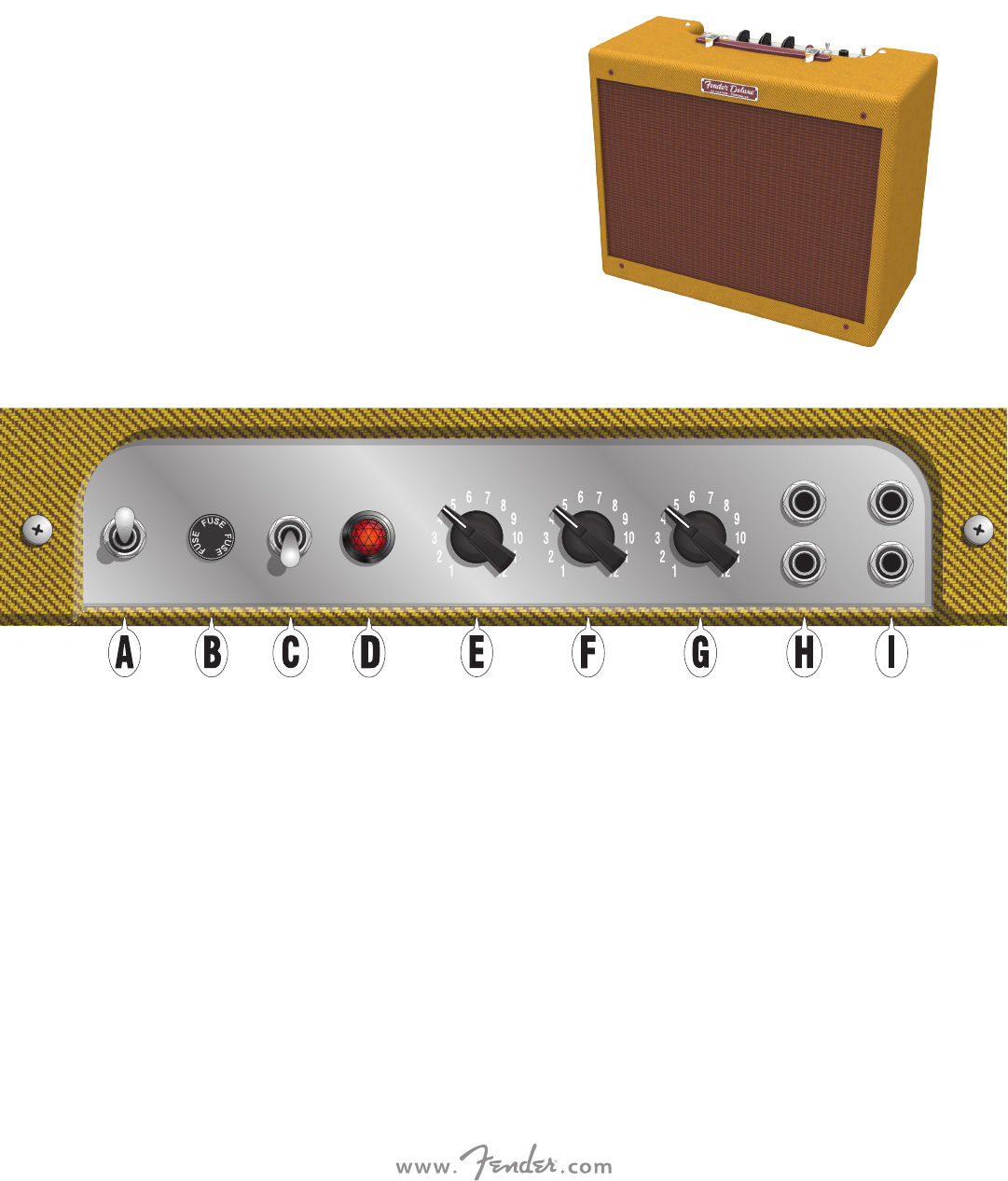

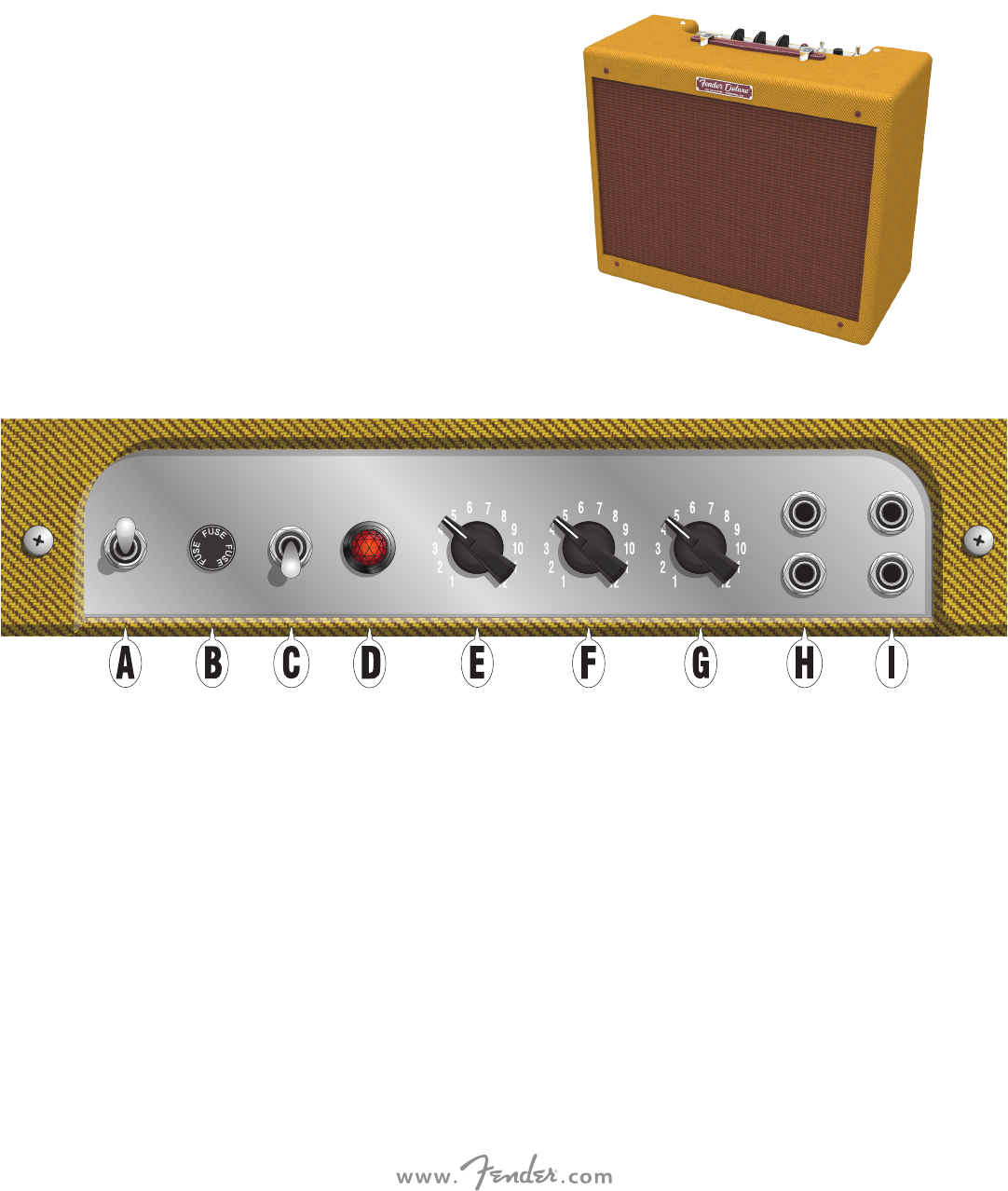

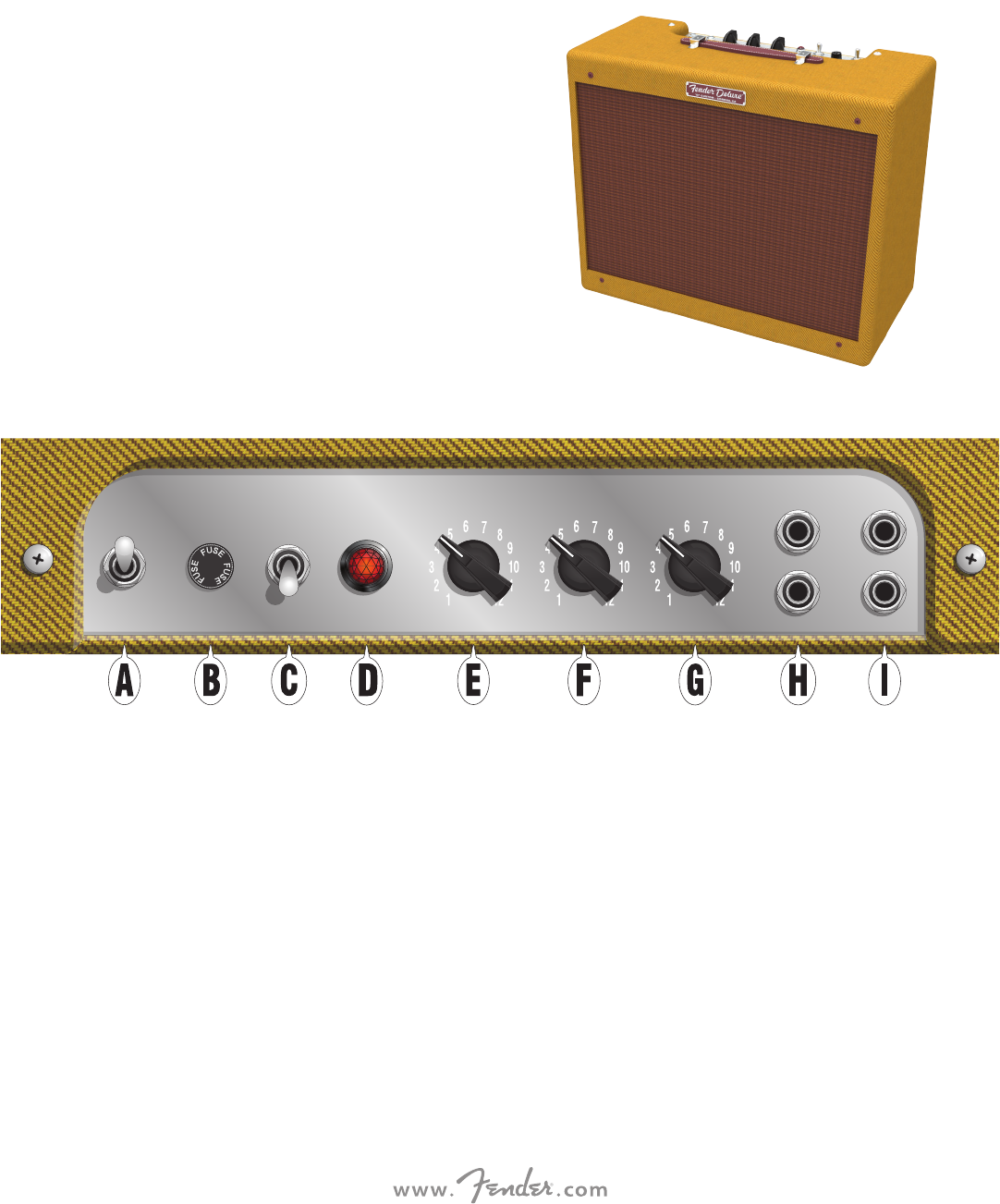

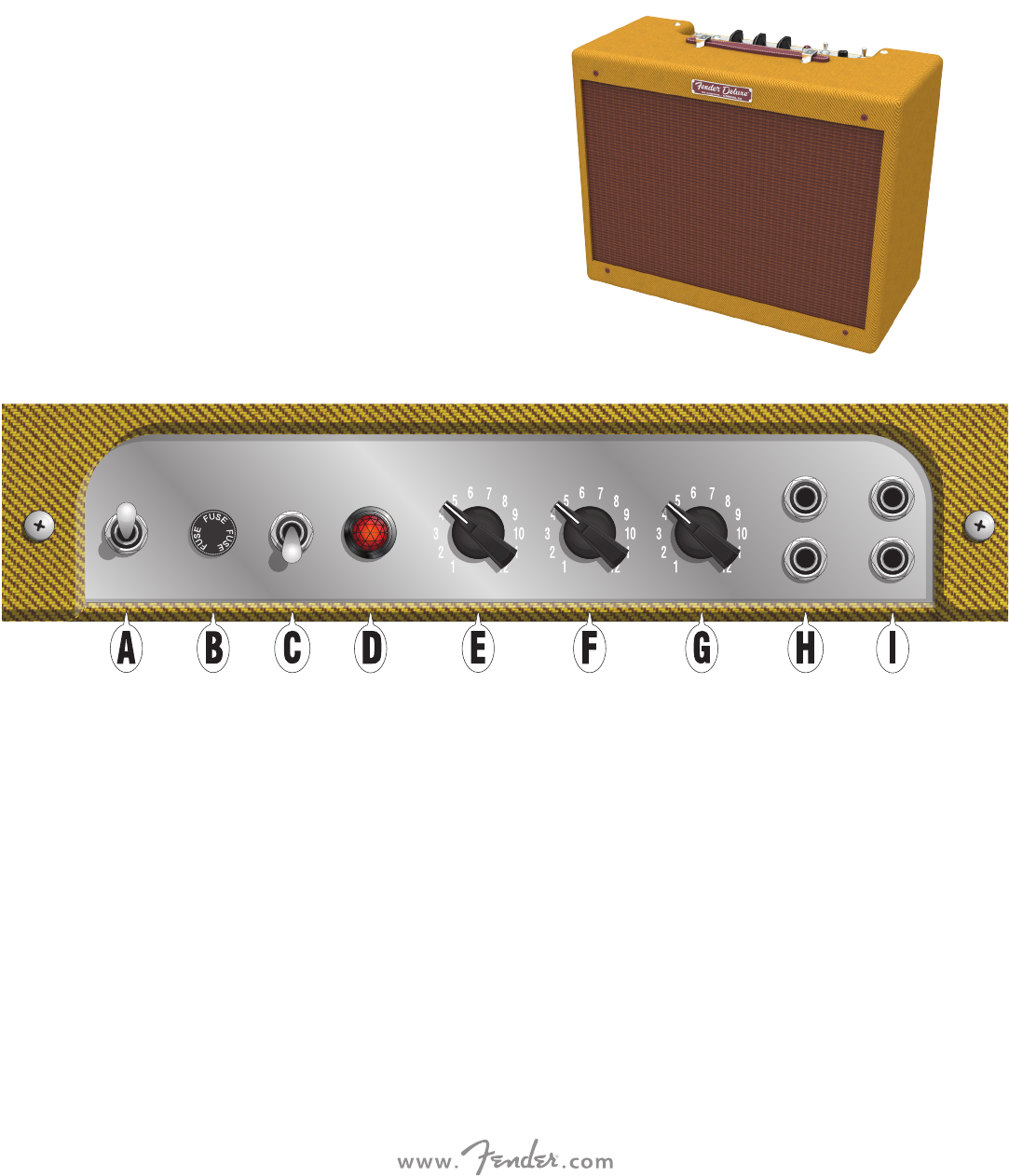

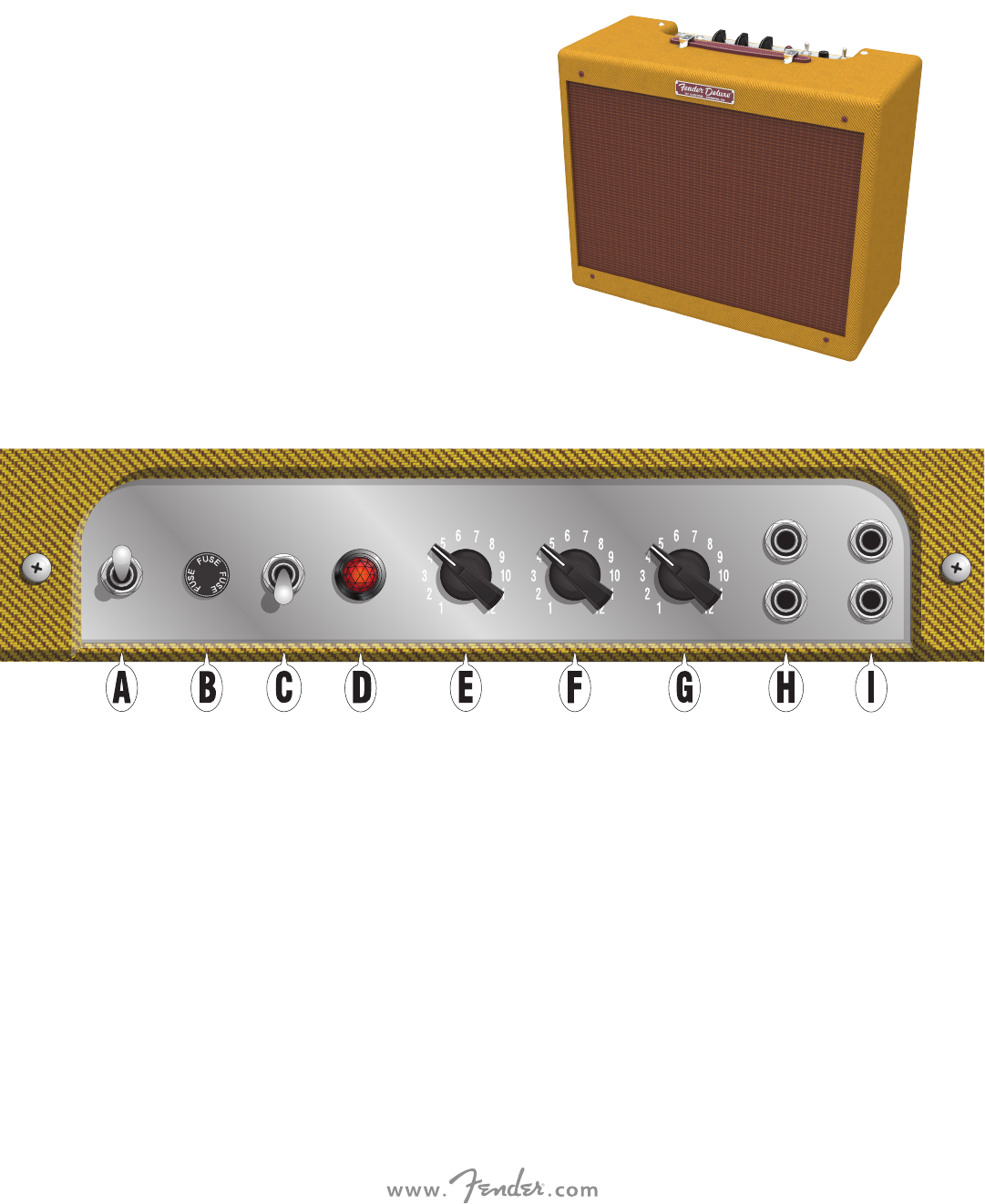

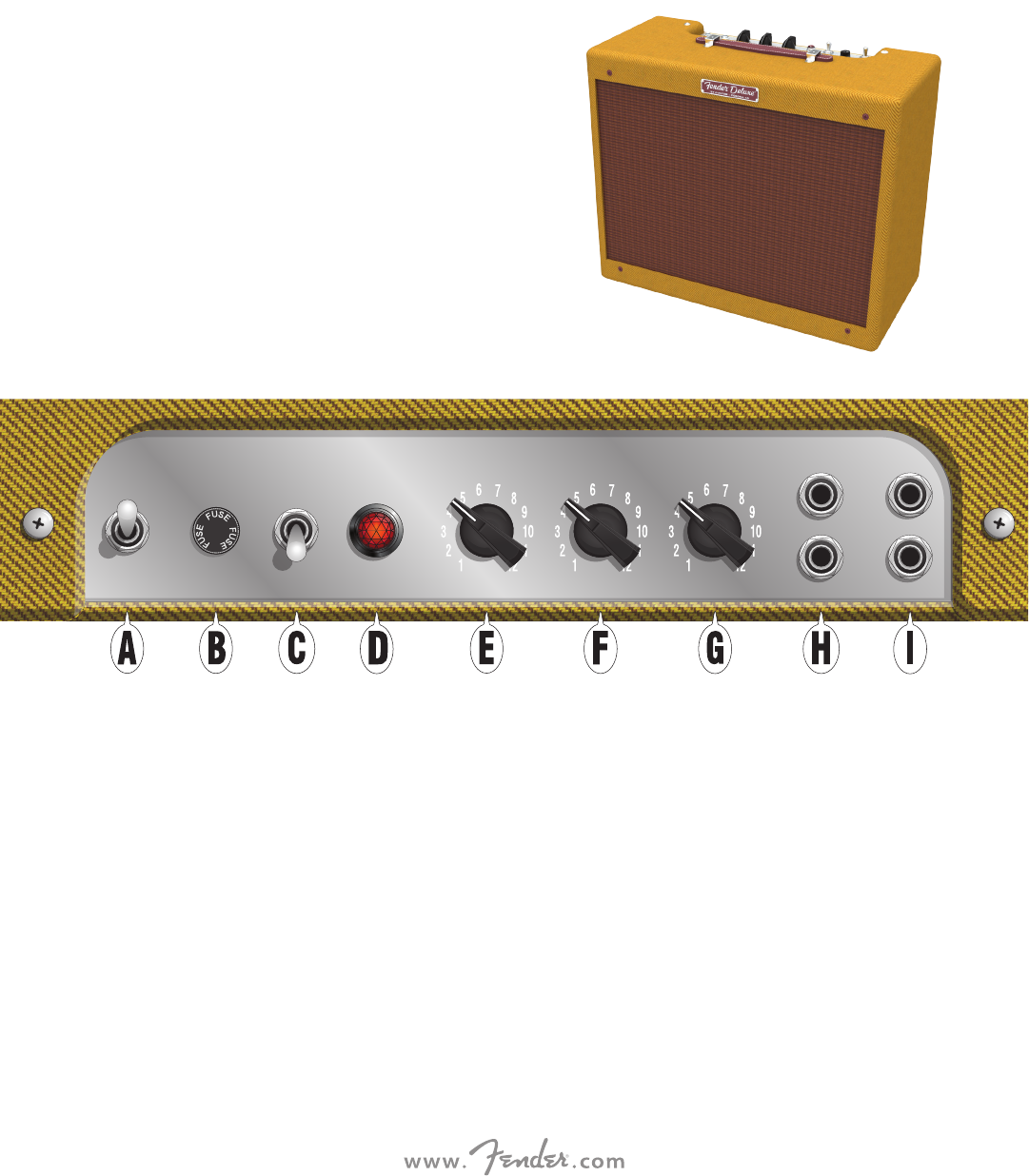

Control Panel

A. STANDBY SWITCH: Disables speaker output while power is on.

To extend tube life, leave switch in STANDBY position for rst 60

seconds after turning POWER (C) on. Instead of turning amp o

during short breaks, set switch to STANDBY position to further

extend tube life and to avoid tube-warmup delay when resum-

ing play.

B. FUSE: Provides electrical over-current protection. With power

disconnected, replace a blown fuse only with one of the type

and rating specied below the fuse holder.

C. POWER SWITCH: Turns amp on and o. Both the POWER and

STANDBY (A) switches must be on for audible output.

D. POWER JEWEL: Illuminates while amplier is on.

E. TONE: Adjusts amplier’s tonal characteristics.

F. INSTRUMENT VOLUME: Adjusts volume level of both instru-

ment inputs.

G. MICROPHONE VOLUME: Adjusts volume level of both micro-

phone inputs.

H. INSTRUMENT INPUTS: Plug instruments in here. These inputs

provides greater treble response than the MICROPHONE INPUTS

(I), and input 2 has lower sensitivity (-6dB) for cleaner response

with high-output and pre-amplied instruments, and for darker

tone. Input sensitivities are identical when using both inputs

simultaneously.

I. MICROPHONE INPUTS: Plug microphones and instruments

in here. It was common in the 1950s to use guitars and mi-

crophones simultaneously with tube amps, and these inputs

produce a distinctive alternative guitar tone. Input 2 has lower

sensitivity (-6dB) for cleaner response with high-output and pre-

amplied instruments, and for darker tone. Input sensitivities are

identical when using both inputs simultaneously.

STANDBY

ON

FUSE

F2A L 250V ON

OFF

1

2

TONE INST. VOL. MIC. VOL. INST. MIC.

ENGLISH

3

Specifications

TYPE PR 728

POWER Requirements: 85 watts Output: 12.5 watts into 8Ω @ <5% THD, 1kHz

INPUT IMPEDANCE 1 MΩ (Instrument input 1, Microphone input 1) 136 kΩ (Instrument input 2, Microphone input 2)

SPEAKER One 12” Fender Special Design alnico by Eminence® (8Ω, PN 7708599000)

TUBES One pair 6V6GC (power, PN 0023564300) One 12AX7 (preamp, PN 0023572100) One 12AY7 (preamp, PN 7708740000)

One 5Y3 (rectifier, PN 0023614000)

FUSE F2A L 250V (100V-120V models) F1A L 250V (220V-240V models)

ACCESSORIES Deluxe fitted cover (included, PN 7708606000)

DIMENSIONS Width: 20” (51 cm) Height: 16.75” (43 cm) Depth: 9.5” (24 cm)

WEIGHT 26 lbs. (11.8 kg)

Product specifications subject to change without notice.

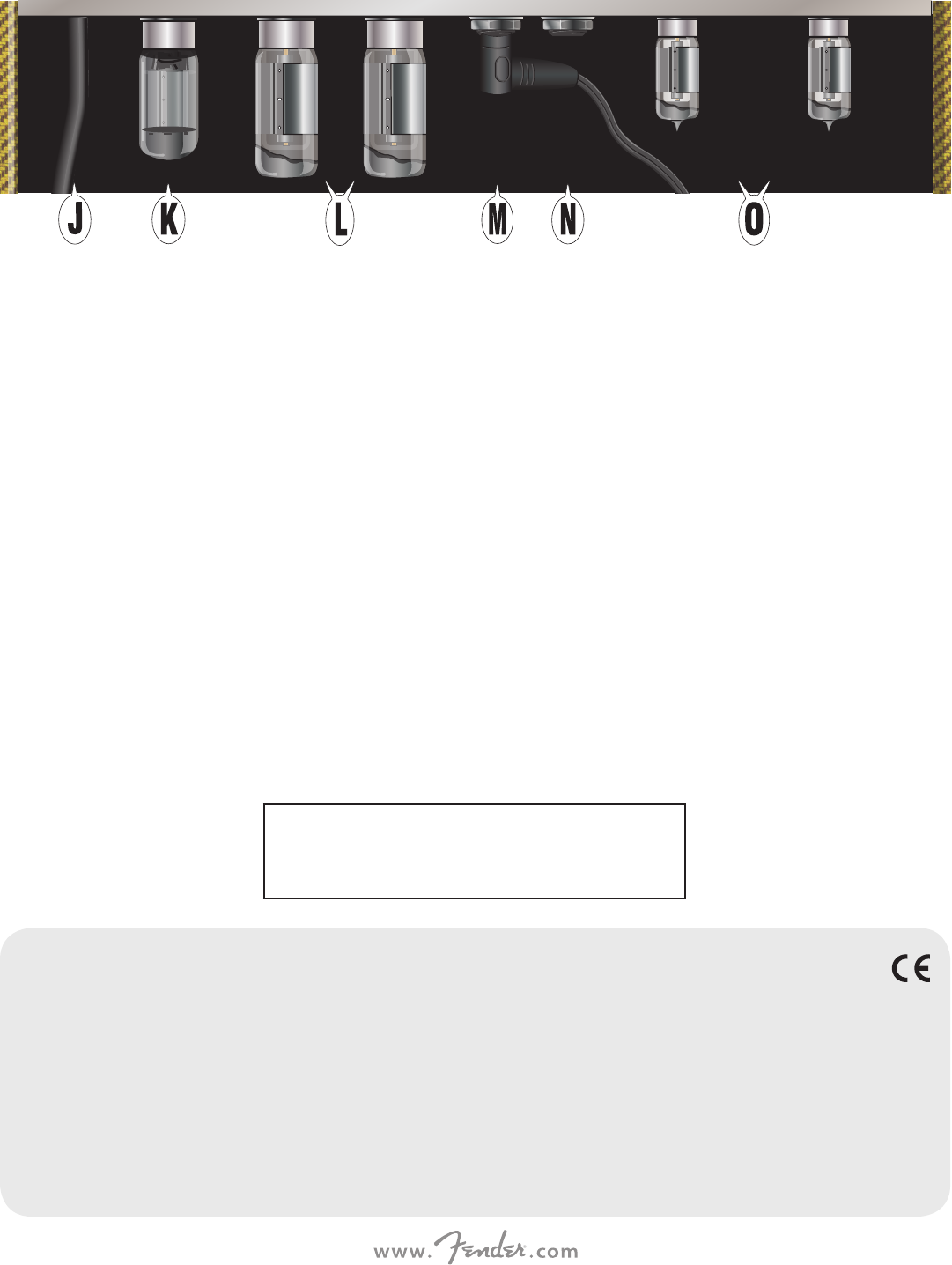

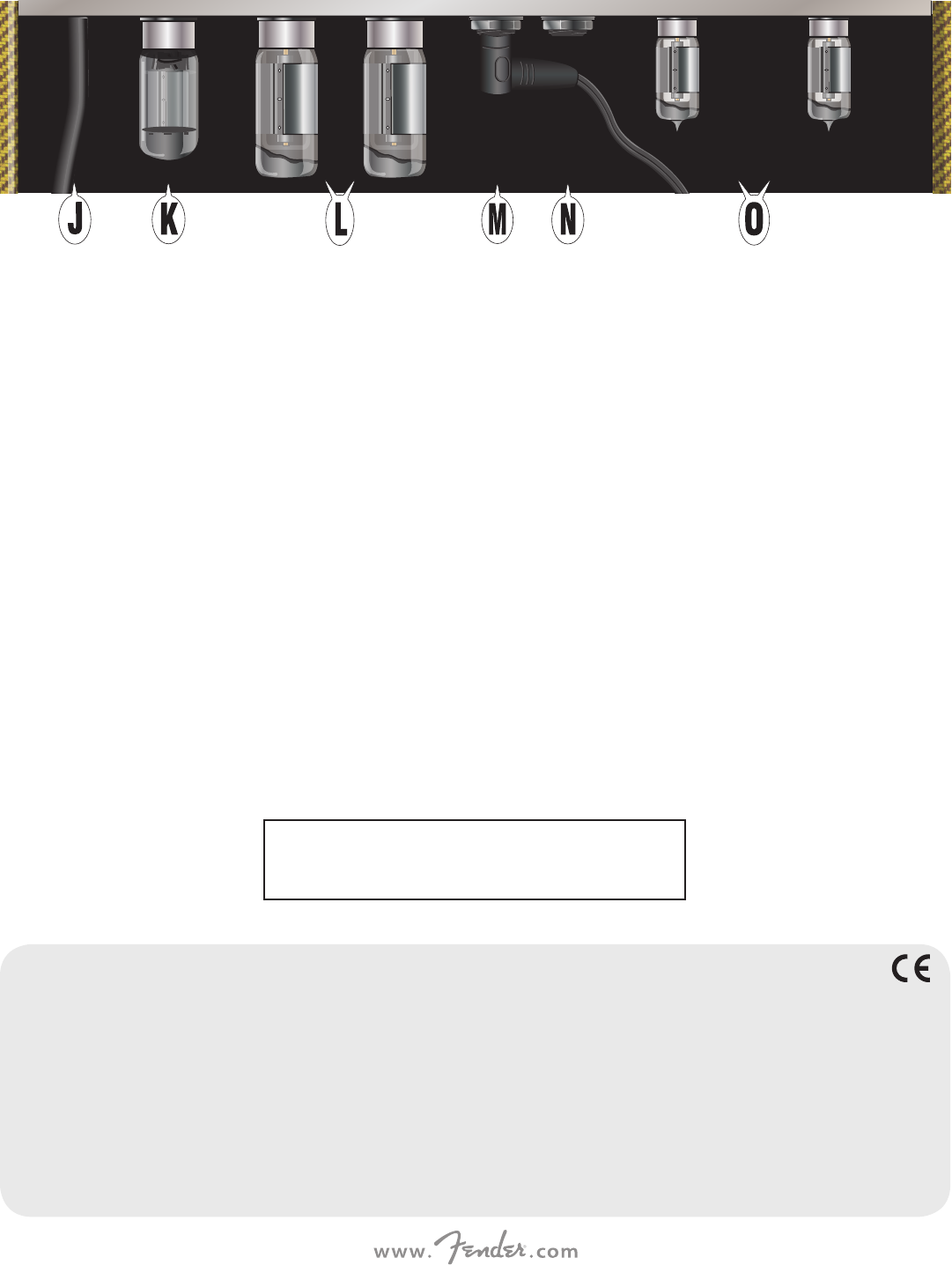

Chassis Rear View

J. POWER CORD: Connect to a grounded outlet in accordance

with the voltage and frequency specications noted on the

amplier information label, which is located inside the cabinet

on the left when viewing from the rear.

K. RECTIFIER TUBE: Single 5Y3 rectier tube converts AC voltage

from the amplier’s power transformer into DC voltage required

by the power (L) and preamp tubes (O). It should be replaced

only with an identical rectier tube.

L. POWER TUBES: Dual 6V6GC power tubes drive the power sec-

tion of the amplier. These should be replaced only with identi-

cal power tubes or those with a comparable rating and quality.

M. INTERNAL SPEAKER JACK: The ’57 Custom Deluxe’s single inter-

nal speaker connects here. A single external speaker can also be

used instead of the internal speaker, but it must be rated at 8 ohms

and a minimum of 12 watts, and it must be connected to this jack

and not to the Extension Speaker Jack (N) (note that this requires

disconnection of the internal speaker).

Note that the amp can be damaged by using a single external

speaker with a rating other than 8 ohms, or by using a single ex-

ternal speaker of any rating plugged into the Extension Speaker

Jack (N) with nothing plugged into the Internal Speaker Jack.

Whether internal or external, an 8-ohm speaker must be con-

nected to the Internal Speaker Jack when the power is on, or the

amplier can be damaged. Also note that using the ’57 Custom

Deluxe’s internal speaker and an external speaker simultaneously

is not recommended.

N. EXTENSION SPEAKER JACK: The extension speaker jack is for

use only when using two external speakers (note that this requires

disconnection of the internal speaker). When using two external

speakers, they must be rated at 16 ohms and a minimum of 12

watts each, to achieve the acceptable combined rating of 8 ohms

(use of two external speakers with ratings other than 16 ohms

each can damage the amplier). Also, as noted above for the

Internal Speaker Jack (M), using the ’57 Custom Deluxe’s internal

speaker and an external speaker simultaneously is not recom-

mended.

O. PREAMP TUBES: Dual preamp tubes drive the preamp section

of the amplier. These consist of one high-gain 12AX7 preamp

tube, and one 12AY7 preamp tube for original-era lower-gain

tone. These should only be replaced with identical preamp tubes

or those of comparable rating and quality. A second 12AX7 tube

can be substituted for the 12AY7 tube to achieve a more modern

higher-gain tone.

Rear panel, tube cage, preamp tube shields and other parts removed for illustration.

For questions and troubleshooting, contact a Fender

specialist at:

--- (U.S. toll free)

--- (International)

ESPAÑOL

4

’57 Custom Deluxe™

El amplicador Fender Deluxe con recubrimiento de tweed de los

años 50 era un amplicador de potencia media diseñado para las

necesidades básicas de los guitarristas de esa época. Conforme los

grupos de música blues, country y rockabilly fueron siendo más

potentes y salvajes, los sonidos saturados de los Deluxe al máximo

fueron abriéndose camino en multitud de actuaciones en directo

y grabaciones. Hoy en día es complicado encontrar uno de los

originales y su precio aumenta día a día.

El amplicador ’57 Custom Deluxe continúa con el legado de su

predecesor, con toda su circuitería a válvulas cableada a mano

y piezas de máxima calidad. Además, esta unidad recrea a la

perfección el sonido del clásico diseño 5E3 original, con una salida

limpia de unos 12 watios que pasa fácilmente a una distorsión

cálida y comprimida. Un exclusivo altavoz alnico de 12” y diseño

especial por Eminence® creado para una respuesta versátil a la vez

que sensible y unos condensadores “Yellow” creados por ingeniería

inversa al estilo de los años 50 añaden una sutil magia al sonido.

Además, unos transformadores exclusivos, un circuito bias catódico

que permite una fácil sustitución de los distintos tipos de válvula de

potencia 6V6, canales de instrumento y de micro, un robusto recinto

de madera de pino montado a mano, recubrimiento de tweed lacado

y muchas más características, dan como resultado una experiencia de

puro y clásico amplicador Deluxe de Fender.

Los sonidos armónicamente limpios del ’57 Custom Deluxe son

perfectos para recrear los estilos de guitarra clásicos, pero también

resultarán idóneos para que los amantes de las pedaleras de hoy

en día creen nuevos sonidos. Y con el volumen al máximo, el suave

sonido saturado resulta simplemente impresionante.

Registre online su amplicador ’57 Custom Deluxe en la web www.

fender.com/product-registration.

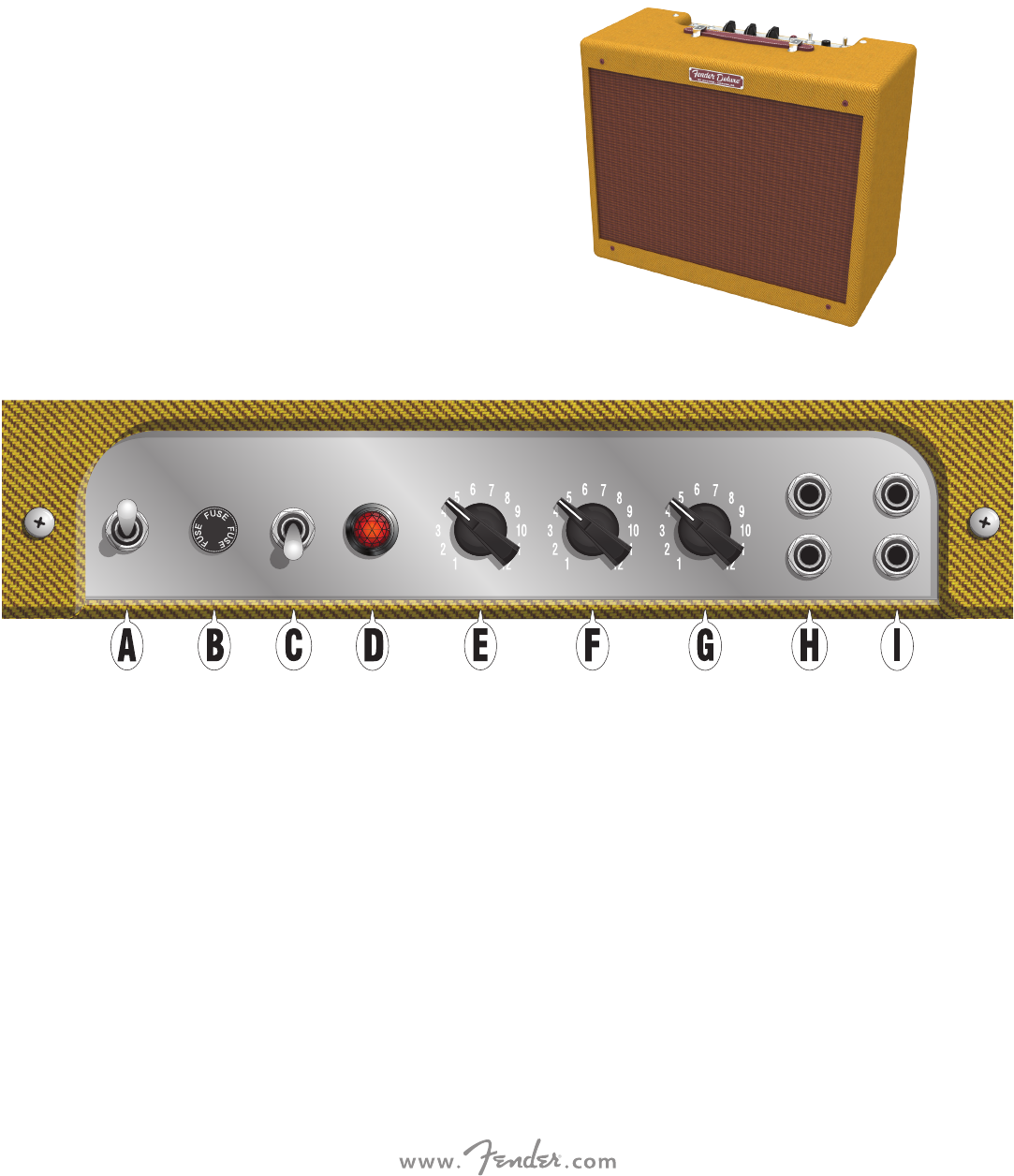

Panel de Control

A. INTERRUPTOR STANDBY: Desactiva la salida de altavoz con

la unidad encendida. Para alargar la duración de las válvulas,

deje este interruptor en la posición STANDBY durante 60

segundos después de encender la unidad con POWER (C). En

lugar de apagar el amplicador durante las pausas, coloque este

interruptor en la posición STANDBY para evitar el retardo de

calentamiento al volver a tocar y alargar así también la duración

de las válvulas.

B. FUSE: Este fusible ofrece protección contra picos de corriente.

Si el fusible se quema, sustitúyalo por otro de idénticas

características (aparecen indicadas en el receptáculo) con la

unidad desconectada de la corriente.

C. INTERRUPTOR POWER: Le permite encender y apagar el

amplicador. Para que haya una salida audible de señal, tanto

este interruptor como STANDBY (A) deben estar en ON.

D. PILOTO POWER: Se ilumina cuando el amplicador está

encendido.

E. TONE: Ajusta las características tonales del amplicador.

F. INST. VOL.: Ajusta el nivel de volumen de ambas entradas de

instrumento.

G. MIC. VOL.: Ajusta el nivel de volumen de ambas entradas de

micrófono.

H. ENTRADAS DE INSTRUMENTO: Conecte instrumentos a estas

tomas. Estas entradas le ofrecen una respuesta en agudos

mayor que las de micrófonos (I), y además la entrada 2 tiene

una sensibilidad menor (-6dB) para ofrecer una respuesta más

limpia con instrumentos de salida alta y pre-amplicados, y para

un sonido más oscuro. Cuando use ambas entradas a la vez, la

sensibilidad de las dos será la misma.

I. ENTRADAS DE MICRÓFONO: Conecte a esta tomas micrófonos

e instrumentos. En la década de los 50 era habitual usar a la vez

guitarras y micros con amplicadores de válvulas, por lo que

estas entradas le ofrecen un sonido de guitarra alternativo muy

distintivo. La entrada 2 tiene una sensibilidad menor (-6dB) para

ofrecer una respuesta más limpia con instrumentos de salida alta

y pre-amplicados, y para un sonido más oscuro. Cuando use

ambas entradas a la vez, la sensibilidad de las dos será la misma.

STANDBY

ON

FUSE

F2A L 250V ON

OFF

1

2

TONE INST. VOL. MIC. VOL. INST. MIC.

ESPAÑOL

5

Especificaciones Técnicas

REFERENCIA PR 728

POTENCIA Consumo: 85 watios Salida: 12.5 watios s 8Ω @ <5% THD, 1kHz

IMPEDANCIA DE ENTRADA 1 MΩ (entrada instrumento 1, entrada micrófono 1) 136 kΩ (entrada instrumento 2, entrada micrófono 2)

ALTAVOZ Un altavoz Fender alnico de 12” y diseño especial por Eminence® (8Ω, referencia 7708599000)

VÁLVULAS Dos 6V6GC (potencia, referencia 0023564300) Una 12AX7 (previo, referencia 0023572100) Una 12AY7 (previo, ref. 7708740000)

Una 5Y3 (rectificador, referencia 0023614000)

FUSIBLE F2A L 250V (modelos 100-120V) F1A L 250V (modelos 220-240V)

ACCESORIOS Tapa Deluxe (incluida, referencia 7708606000)

DIMENSIONES Anchura: 51 cm (20”) Altura: 43 cm (16,75”) Profundidad: 24 cm (9,5”)

PESO 11,8 kg (26 lbs.)

Las especificaciones de este aparato están sujetas a modificaciones sin previo aviso.

Panel Trasero

J. CABLE DE CORRIENTE: Conecte el enchufe a una salida de

corriente alterna con toma de tierra, del voltaje y amperaje indicados

en la etiqueta informativa del amplicador, que está situada dentro

del recinto en la parte izquierda mirando desde atrás.

K. VÁLVULA RECTIFICADORA: Una única válvula recticadora 5Y3

convierte el voltaje alterno del transformador de corriente del

amplicador en el voltaje continuo necesario para las válvulas

de potencia (L) y previo (O). Sustitúyala únicamente por otra

válvula recticadora idéntica.

L. VÁLVULAS DE POTENCIA: Dos válvulas de potencia 6V6GC

controlan la sección de potencia del amplicador. Sustitúyalas

únicamente por válvulas de potencia idénticas o por otras

equiparables en cuanto a calidad y características.

M. TOMA DE ALTAVOZ INTERNO: El altavoz interno del ’57 Custom

Deluxe se conecta en esta toma. También puede usar un único

altavoz externo en lugar del interno, pero debe ser de 8 ohmios y

un mínimo de 12 watios y debe conectarlo a esta toma y no a la

toma de altavoz secundario (N) (tenga en cuenta que esto requiere

la desconexión del altavoz interno).

Tenga en cuenta que el amplicador puede resultar dañado

si usa un altavoz externo que no sea de 8 ohmios, o si usa un

altavoz externo de cualquier tipo conectado a la toma de altavoz

secundario (N) sin que haya nada conectado en esta toma de

altavoz interno. Tanto si es el altavoz interno o uno externo,

siempre debe haber un altavoz de 8 ohmios conectado a esta

toma de altavoz interno cuando la unidad esté encendida, o el

amplicador resultará dañado. Tenga en cuenta también que

no recomendamos usar a la vez el altavoz interno del ’57 Custom

Deluxe y uno externo.

N. TOMA DE ALTAVOZ SECUNDARIO: Esta toma solo debe ser

usada cuando utilice dos altavoces externos (tenga en cuenta que

esto requiere la desconexión del altavoz interno). Cuando use

dos altavoces externos, deberán ser de 16 ohmios y un mínimo

de 12 watios cada uno, de cara a conseguir el valor combinado

aceptable de 8 ohmios (el uso de dos altavoces externos con

resistencias distintas a 16 ohmios puede dañar el amplicador).

Además, como hemos indicado en el punto anterior, no

recomendamos usar a la vez el altavoz interno del ’57 Custom

Deluxe y uno externo.

O. VÁLVULAS DE PREVIO: Dos válvulas de previo controlan

la sección de previo del amplicador. Están formadas por

una válvula de previo de alta ganancia 12AX7 y una válvula

de previo 12AY7 para el sonido de baja ganancia original.

Únicamente debe sustituirlas por válvulas idénticas o por otras

recomendadas por la empresa por su calidad y características.

Puede cambiar la válvula 12AX7 por una válvula 12AY7 si quiere

conseguir un sonido más moderno y de más ganancia.

En la ilustración ha sido eliminado el panel trasero, receptáculo de válvulas, carcasa de válvulas de previo y otras piezas.

Si tiene cualquier pregunta o problema, póngase en

contacto con los especialistas de Fender en:

--- (llamada gratuita en U.S.A.)

--- (Internacional)

FRANÇAIS

6

’57 Custom Deluxe™

Le Fender Deluxe des années 50, à la célèbre robe de tweed, était un ampli

de puissance moyenne conçu pour les besoins basiques des guitaristes

de cette époque. Les groupes de blues, rockabilly et country devenant de

plus en plus bruyants et sauvages, l’overdrive obtenu en poussant un ampli

Deluxe dans ses derniers retranchements avait été adopté dans un grand

nombre d’enregistrement et de performances live. Les véritables amplis de

cette époque se trouvent dicilement aujourd’hui et leur prix n’en nit pas

d’augmenter.

Le ‘57 Custom Deluxe perpétue ce glorieux héritage grâce à des circuits

tout-lampe câblés à la main et des composant de haute qualité. Il reproduit

dèlement le son du circuit 5E5 des originaux et permet, avec sa puis-

sance de 12 watts, de pousser facilement son magnique son clair pour

obtenir une distorsion compressée très chaleureuse. Son haut-parleur

Special Design par Eminence® à aimant alnico a été conçu pour fournir une

réponse puissante tout en restant incroyablement sensible et versatile. Les

condensateurs de tonalité vintage “Yellow” ajoute au son une touche de

magie subtile et nuancée. Les transformateurs conçus sur mesure, le circuit

de bias à cathode s’adaptant facilement à de nombreux types de lampes

de puissance 6V6, les canaux Instrument et Mic, le bae en pin massif as-

semblé à la main, le revêtement en tweed laqué et de nombreuses autres

caractéristiques vous assurent une expérience de jeu inoubliable digne des

meilleurs amplis Fender.

Le son clair ultra riche du ‘57 Custom Deluxe est idéal pour reproduire les

sonorités des guitaristes de légende et ore également aux possesseurs

de pedal boards fournis une toile blanche pour créer de nouveaux sons.

Et bien sûr si vous poussez le volume, l’overdrive obtenu, très sensible à la

dynamique de votre jeu, est simplement stupéant

.

Enregistrez votre ampli ‘57 Custom Deluxe en ligne sur www.fender.com/pro-

duct-registration.

Réglages

A. INTERRUPTEUR STANDBY: Permet de couper le son du haut-

parleur lorsque l’ampli est sous tension. Pour prolonger la durée

de vie des lampes, laissez le mode STANDBY activé pendant 60

secondes après la mise sous tension de l’ampli. Au lieu de mettre

l’ampli hors-tension durant les courtes pauses, placez l’ampli en

mode STANDBY pour préserver les lampes et éviter le temps de

chaue de celles-ci lorsque vous reprenez votre jeu.

B. FUSIBLE: Protège l’ampli contre les surtensions. Pour remplacer

le fusible, mettez l’ampli hors tension et utilisez uniquement un

fusible dont les caractéristiques correspondent à celles indi-

quées en-dessous du compartiment à fusible.

C. INTERRUPTEUR POWER: Permet de mettre l’ampli sous/hors

tension. Les interrupteurs POWER et STANDBY (A) doivent tous

deux être en position ON pour que le son soit audible.

D. TÉMOIN POWER: S’allume lorsque l’ampli est sous tension.

E. TONE: Permet de régler les caractéristiques tonales de l’ampli.

F. INST. VOL.:

Permet de régler le volume des 2 entrées pour instrument.

G. MIC. VOL.: Permet de régler le volume des 2 entrées pour micro.

H. ENTRÉES INST.: Permet de connecter votre instrument. Ces

entrées orent une réponse plus importante dans les hautes

fréquences que les entrées MIC. (I) et l’entrée 2 dispose d’une

sensibilité inférieure (-6 dB) permettant une réponse plus claire

pour les instruments préampliés ou à niveau de sortie élevé, ou

encore d’obtenir un son plus sombre. La sensibilité des 2 entrées

est identique si vous les utilisez simultanément.

I. ENTRÉES MIC.: Permet de connecter des micros ou des instruments.

Dans les années 50, il était habituel de connecter les guitares et les

micros dans le même ampli à lampe. De plus, vous obtiendrez un son

de guitare particulier avec ces entrées. L’entrée 2 dispose d’une sen-

sibilité inférieure (-6 dB) permettant une réponse plus claire pour les

instruments préampliés ou à niveau de sortie élevé, ou encore pour

obtenir un son plus sombre. La sensibilité des 2 entrées est identique

si vous les utilisez simultanément.

STANDBY

ON

FUSE

F2A L 250V ON

OFF

1

2

TONE INST. VOL. MIC. VOL. INST. MIC.

FRANÇAIS

7

Caractéristiques Techniques

TYPE PR 728

PUISSANCE Nécessaire: 85 watts Sortie: 12,5 watts dans 8Ω à <5% DHT, 1kHz

IMPÉDANCE D’ENTRÉE 1 MΩ (entrée instrument 1, entrée micro 1) 136 kΩ (entrée instrument 2, entrée micro 2)

HAUT-PARLEUR Un Fender Special Design 12” alnico par Eminence® (8Ω, REF 7708599000)

LAMPES Une paire de 6V6GC (puissance, REF 0023564300) Une 12AX7 (préampli, REF 0023572100) Une 12AY7 (préampli, REF 7708740000)

Une 5Y3 (redresseuse, REF 0023614000)

FUSIBLE F2A L 250V (modèles 100V-120V) F1A L 250V (modèles 220V-240V)

ACCESSOIRES Housse Deluxe (fournie, REF 7708606000)

DIMENSIONS Largeur: 51 cm Hauteur: 43 cm Profondeur: 24 cm

POIDS 11,8 kg

Les caractéristiques sont sujettes à modifications sans préavis.

Face Arrière

J. CORDON D’ALIMENTATION: Connectez-le à une prise secteur dont

les caractéristiques correspondent à celles indiquées sur l’étiquette

située à l’intérieur du bae de l’ampli sur la partie arrière gauche.

K. LAMPES REDRESSEUSE: Cette lampe 5Y3 permet de convertir

le courant alternatif du transformateur de l’ampli en courant

continu nécessaire au fonctionnement des lampes de puissance

(L) et de préamplication (O). Remplacez-la uniquement par une

lampe redresseuse identique.

L. LAMPES DE PUISSANCE:

Ces deux lampes 6V6GC sont aectées à

la section de puissance de l’ampli. Remplacez-les uniquement par des

lampes de puissance identiques ou de type et de qualité comparables.

M. SORTIE DU HAUT-PARLEUR INTERNE:

Le haut-parleur interne

du ‘57 Custom Deluxe est connecté à cette embase. Un haut-

parleur externe peut être utilisé au lieu du haut-parleur interne,

mais il doit posséder une impédance de 8 ohms et une puissance

minimale de 12 watts. Il doit également être connecté à cette

embase et non à la sortie pour bae externe (N) (remarque : le

haut-parleur interne est alors désactivé).

Notez bien que l’ampli peut être endommagé si vous utilisez un

haut-parleur externe d’une impédance diérente de 8 ohms ou

la sortie pour bae externe (N) sans qu’un haut-parleur ne soit

connecté à la sortie du haut-parleur interne. Un haut-parleur

d’une impédance de 8 ohms doit impérativement être connecté

à la sortie pour haut-parleur interne ou externe lorsque l’ampli

est sous tension pour éviter d’endommager celui-ci. Notez éga-

lement qu’il n’est pas recommandé d’utiliser simultanément un

bae externe et le haut-parleur interne du ‘57 Custom Deluxe.

N. SORTIE POUR BAFFLE EXTERNE: Cette sortie doit être utilisée

uniquement avec un bae externe doté de 2 haut-parleurs

(remarque : le haut-parleur interne est alors désactivé). Les 2

haut-parleurs du bae externe doivent posséder une impédance

de 16 ohms et une puissance minimale de 12 watts chacun, ce

qui permet d’obtenir une impédance combinée de 8 ohms (l’uti-

lisation de haut-parleurs externes d’une impédance diérente de

16 ohms peut endommager l’ampli). Notez également qu’il n’est

pas recommandé d’utiliser simultanément un bae externe et le

haut-parleur interne du ‘57 Custom Deluxe.

O. LAMPES DE PRÉAMPLIFICATION: Ces deux lampes sont aectées

à la section de préamplication de l’ampli. Il s’agit d’une lampe

12AX7 à haut gain et d’une lampe 12AY7 permettant d’obtenir des

son à gain plus faible. Remplacez-les uniquement par des lampes

de préamplication identiques ou de type et de qualité compa-

rables. La lampe 12AY7 peut être remplacée par une deuxième

lampe de type 12AX7 an d’obtenir des sons plus modernes à gain

plus élevé.

Le panneau arrière, les protections des lampe et d’autres pièces n’apparaissent pas dans les illustrations.

Pour toute question et pour assistance, contactez un

spécialiste Fender au:

--- (États-Unis, appel gratuit)

--- (International)

PORTUGUÊS

8

’57 Custom Deluxe™

O Fender Deluxe da decada de 1950 coberto com pano de lã foi um amplica-

dor de potência-média concebido para as necessidades simples de guitar-

ristas daquela época. Tais como bandas de blues, ocidentais e de rockabilly

começaram a car mais barulhentos e mais selvagens, o tom distorcido de

um amplicador de luxo dobrado levou o seu caminho para inúmeras perfor-

mances ao vivo e gravados. Os originais são mais difíceis de encontrar hoje

em dia, e os preços continuam a subir.

O amp Deluxe '57 personalizado continua aquele glorioso legado, com

circuito de tubos cabeados à mão e componentes premium. Recria elmente

os tons do design original de 5E3 clássico, Recria elmente os tons do design

clássico original do 5E3, O amp Deluxe '57 personalizado continua aquele

glorioso legado, com circuito de tubos cabeados à mão e componentes pre-

mium. Recria elmente os tons do design original de 5E3 clássico, Um novo

alto-falante de alnico com design especial de 12" por Eminence® é dublado

para uma resposta difícil, mas incrivelmente sensível e versátil, e a nova

engenharia reversa dos capacitores de tom vintage “amarelo” dos anos 50

adicionam magia tonal sutilmente matizada. Junto com transformadores de

costume, um circuito de polarização do cátodo que permite fácil substituição

de vários tipos de tubos de alimentação de 6V6, canais de Instrumento e Mic,

gabinete de pinho sólido juntado a dedo, revestimento de tweed lacado e

muito mais, o resultado é uma experiência de amplicador de luxo ricamente

recompensadora que é Fender pura .

Os tons harmonicamente ricos limpos do amp '57 Deluxe são perfeitos para

recriar estilos clássicos de guitarra, enquanto o entusiasta de pedaleira de

hoje também encontrará uma tela tonal ideal para criar novos sons. E com o

volume dobrado, a ultrapassagem de tom naturalmente sensível ao toque é

simplesmente electrizante.

Regista o seu amplicador deluxe '57 personalizado online em www.fender.com/

prod- registro de UCT.

Painel de Controlo

A. INTERRUPTOR DE MODO DE ESPERA: Desactiva a saída do alto-fa-

lante enquanto está ligada. Para extender a vida útil do tubo, deixe

o interruptor na posição de ESPERA nos primeiros 60 segundos após

ligar o POWER (C). Em vez de desligar o amp durante os intervalos

curtos, dene o interruptor na posição STANDBY para extender

ainda mais a vida útil do tubo e para evitar atrasos de aquecimento

do tubo quando voltar a tocar.

B. FUSÍVEL: Fornece protecção eléctrica de sobrecarga de corrente.

Com POWER-OFF, substitua um fusível queimado somente com um

do tipo e classicação especicada por baixo do porta-fusível.

C. INTERRUPTOR DE ARRANQUE: Liga e desliga o amplicador.

Ambos os interruptores de ARRANQUE e ESPERA (A) devem estar

ligados para uma saída audível.

D. JÓIA DE ALIMENTAÇÃO: Acende-se enquanto amplicador está

ligado.

E. TOM: Ajusta as características tonais do amplicador.

F. VOLUME DOS INSTRUMENTOS: Regula o nível de volume de am-

bas as entradas do microfone.

G. VOLUME DO MICROFONE: Regula o nível de volume de ambas as

entradas do microfone.

H. ENTRADAS DOS INSTRUMENTOS: Liga os instrumentos aqui.

Estas entradas proporcionam uma maior resposta aguda do que

das entradas de microfone (I), e entrada 2 tem menor sensibilidade

(-6dB) para uma resposta mais pura com alta produção e instrumen-

tos pré-amplicados, e para o tom mais escuro. Sensibilidades de

entrada são idênticas ao usar ambas as entradas simultaneamente.

I. ENTRADAS DE MICROFONE: Ligue microfones e instrumentos

aqui. Na década de 1950 era mais comum usar guitarras e micro-

fones simultaneamente com amplicadores valvulados, e essas

entradas produzem um tom de guitarra alternativo distinto. Entrada

2 tem menor sensibilidade (-6dB) para uma resposta mais pura com

alta produção e instrumentos pré-amplicados, e para o tom mais

escuro. Sensibilidades de entrada são idênticas ao usar ambas as

entradas simultaneamente.

STANDBY

ON

FUSE

F2A L 250V ON

OFF

1

2

TONE INST. VOL. MIC. VOL. INST. MIC.

PORTUGUÊS

9

Especificações

TIPO PR 728

REQUISITOS DE Energia: 85 watts Saída: 12,5 watts em 8Ω @ <5% THD, 1kHz

IMPEDÂNCIA DE ENTRADA 1 MΩ (Instrumento de entrada 1, entrada de microfone 1) 136 kΩ (Instrumento de entrada 2, entrada de microfone 2)

ALTO-FALANTE Um Fender alnico de 12" de Design especial por Eminence® (8Ω, PN 7708599000)

TUBOS Um par de 6V6GC (alimentação , PN 0023564300) Um 12AX7 (pré-amplificação, PN 0023572100) Um 12AY7 (pré-amplificação, PN 7708740000)

Um 5Y3 (retificador, PN 0023614000)

FUSÍVEL F2A L 250V (modelos 100V-120V) F1A L 250V (modelos 220V-240V)

ACESSÓRIOS Tampa equipada Deluxe (incluído, PN 7708606000)

DIMENSÕES Largura: 20” (51 cm) Altura: 16,75” (43 cm) Profunidade: 9,5” (24 cm)

PESO 26 lbs. (11,8 kg)

As especificações do produto estão sujeitas a alterações sem aviso prévio.

Vista Traseira da Caixa

J. CABO DE ALIMENTAÇÃO: Ligue a uma tomada aterrada de

acordo com as especicações de tensão e frequência anotada

no rótulo de informações do amplicador, que está localizado

dentro do gabinete a esquerda visto por trás.

K. TUBO RETIFICADOR: Tubo único reticador de 5Y3 converte a

tensão AC do transformador de potência do amplicador em ten-

são CC necessária pelo o POWER (L) e tubos de pré-amplicação

(O). Deve ser substituído apenas com um tubo reticador idêntico.

L. TUBOS DE ALIMENTAÇÃO: Dois tubos de alimentação 6V6GC

accionam a secção de arranque do amplicador. Estes devem ser

substituídos apenas com tubos de alimentação iguais ou com

uma classicação e qualidade comparável.

M. LIGAÇÃO INTERNA DE ALTO-FALANTE: O único alto-falante

interno do '57 deluxe personalizado liga-se aqui. Um único

alto-falante externo também pode ser usado em vez do alto-fa-

lante interno, mas deve ser avaliado em 8 ohms e um mínimo de

12 watts, e deve estar ligado a esta tomada e não a Ligação de

Extensão de Alto-Falante (N) (note que isso exige desligação do

alto-falante interno).

Note-se que o amplicador pode ser danicado por tilização de

um único alto-falante externo com uma classicação diferente

de 8 ohms, ou ao usar um único alto-falante externo de qual-

quer classicação ligado à extensão de ligação de alto-falante

(N) com nada ligado à ligação Interna de alto-falante. Quer

interno ou externo, um alto-falante de 8 ohms deve ser ligado à

ligação interna de alto-falante quando o aparelho está ligado,

ou poderá danicar o amplicador. Observe também que o uso

de alto-falante interno do '57 Deluxe personalizado e um alto-fa-

lante externo em simultâneo não é recomendado.

N. EXTENSÃO DE LIGAÇÃO DE ALTO-FALANTE: A extensão de

ligação do alto-falante só pode ser utilizada quando se utiliza

dois alto-falantes externos (observe que este exige desligação

do alto-falante interno). Ao usar dois alto-falantes externos,

cada um ser classicados a 16 ohms e um mínimo de 12 watts,

para conseguir a classicação combinada aceitável de 8 ohms

(uso de dois alto-falantes externos com classicações que não

são de 16 oms cada, pode danicar o amplicador). Além disso,

como mencionado acima para a Ligação Interno de Alto-Falante

(M) não é recomendo usar o alto-falante interno do '57 Deluxe

personalizado e um alto-falante externo ao mesmo tempo.

O. TUBOS DE PREAMPLIFICAÇÃO: Tubos duplos de pré-ampli-

cação controlam a secção de pré-amplicação do amplicador.

Trata-se de um pré-amplicador de tubo 12AX7 de alto ganho, e

tubo pré-amplicador de um 12AY7 para o ganho de tom menos

da era original. Estes só devem ser substituídos por tubos de pré-

-amplicação iguais ou de classicação e qualidade comparável.

Um segundo tubo de 12AX7 pode ser substituído para o tubo

12AY7 para conseguir um ganho de tom superior mais moderno.

Painel traseiro, caixa de tubos, escudos de tubos do pré-amplicador e outras peças removidas para ilustração.

Em caso de dúvidas e resolução de problemas, entre

em contato com um especialista em Fender:

--- (ligação gratuita dos EUA)

--- (Internacional)

ITALIANO

10

’57 Custom Deluxe™

Il Fender Deluxe rivestito in tweed degli anni ’50 era un amplicatore di

media potenza progettato per soddisfare le semplici richieste dei chi-

tarristi di allora. Quando il sound delle band blues, western e rockabilly

divenne più forte e arrabbiato, il suono overdrive dell’amp Deluxe si fece

strada in innumerevoli registrazioni e performance live. I modelli origina-

li sono di dicile reperibilità al giorno d’oggi, e i loro prezzi continuano

a salire.

Il ’57 Custom Deluxe onora questa gloriosa eredità, con circuiteria com-

pletamente valvolare collegata a mano e componenti premium. Ricrea

fedelmente il suono del design classico 5E3 originale, fornendo circa 12

watt di potenza in uscita: il suono “clean” può essere reso facilmente più

carico con una distorsione calda e compressa. Il nuovo speaker Special

Design 12” con magnete in alnico da Eminence® ha una risposta potente,

ma allo stesso tempo dettagliata e versatile; i nuovi condensatori

“Yellow” (realizzati con reverse-engineering partendo da quelli vintage

anni ’50) aggiungono magiche sfumature di tono. Trasformatori custom,

circuito con polarizzazione catodica (che permette la facile sostituzione

di diversi tipi di valvole di potenza 6V6), canali Instrument e Mic, robusto

cabinet in pino con giunzioni a incastro, rivestimento in tweed laccato e

molto altro: il risultato è un’esperienza graticante, in puro stile Fender.

I toni puliti, ricchi di armoniche, del ’57 Custom Deluxe sono perfetti per

ricreare gli stili chitarristici classici, mentre i fan delle pedaliere avranno a

disposizione una varietà tonale ideale per creare nuovi suoni. A volume

spinto, l’overdrive, sensibile al tocco in modo molto naturale, è semplice-

mente elettrizzante.

Registra il tuo ’57 Custom Deluxe online su www.fender.com/product-regi-

stration.

Pannello di Controllo

A. INTERRUTTORE STANDBY: Disabilita l’uscita dell’altoparlante

quando l’alimentazione è accesa. Per aumentare la durata delle

valvole, lascia l’interruttore in posizione STANDBY per i primi 60

secondi quando accendi l’alimentazione (C). Invece di spegnere

l’amp durante le pause, metti lo switch in posizione STANDBY

per allungare ulteriormente la vita delle valvole e per evitare di

attendere nuovamente il riscaldamento.

B. FUSIBILE: Fornisce protezione dai sovraccarichi elettrici. Con

l’alimentazione scollegata, sostituisci un fusibile bruciato esclusi-

vamente con fusibili di tipo e classe specicati sotto all’alloggia-

mento del fusibile.

C. INTERRUTTORE ALIMENTAZIONE: Accende e spegne l’ampli-

catore. Gli interruttori alimentazione e STANDBY (A) devono

essere entrambi in posizione ON anché il suono sia udibile.

D. SPIA ALIMENTAZIONE: Si illumina quando l’ampli è acceso.

E. TONE: Regola le caratteristiche tonali dell’amplicatore.

F. INSTRUMENT VOLUME: Regola il livello del volume di entrambi

gli ingressi per strumenti.

G. MICROPHONE VOLUME: Regola il livello del volume di entram-

bi gli ingressi per microfono.

H. INGRESSI INSTRUMENT: Collega qui gli strumenti. Questi

ingressi forniscono una risposta agli alti maggiore rispetto agli

INGRESSI MICROPHONE (I), e l’ingresso 2 ha sensibilità minore

(-6dB) per una risposta più chiara con gli strumenti ad output

elevato o preamplicati, e per un suono più cupo. Quando gli

ingressi sono usati insieme, la sensibilità è identica.

I. INGRESSI MICROPHONE: Collega qui microfoni e strumenti.

Negli anni ’50 si usavano spesso chitarre insieme ai microfoni con

gli amp valvolari, e questi ingressi, come alternativa, forniscono

un suono di chitarra caratteristico. L’ingresso 2 ha una sensibilità

inferiore (–6 dB) per una risposta più pulita con strumenti ad

alta potenza di uscita o preamplicati, e per un suono più cupo.

Quando gli ingressi sono usati insieme, la sensibilità è identica.

STANDBY

ON

FUSE

F2A L 250V ON

OFF

1

2

TONE INST. VOL. MIC. VOL. INST. MIC.

ITALIANO

11

Specifiche

TIPO PR 728

ALIMENTAZIONE Requisiti: 85 watt Uscita: 12,5 watt in 8Ω @ <5% THD, 1kHz

IMPEDENZA IN INGRESSO 1 MΩ (ingresso Inst. 1, ingresso Mic. 1) 136 kΩ (ingresso Inst. 2, ingresso Mic. 2)

SPEAKER Un Fender Special Design 12” alnico da Eminence® (8Ω, CP 7708599000)

VALVOLE Due 6V6GC (potenza, CP 0023564300) Una 12AX7 (preamp, CP 0023572100) Una 12AY7 (preamp, CP 7708740000)

Una 5Y3 (rettificatrice, CP 0023614000)

FUSIBILE F2A L 250V (modelli a 100-120V) F1A L 250V (modelli a 220-240V)

ACCESSORI Copertura Deluxe su misura (inclusa, CP 7708606000)

DIMENSIONI Larghezza: 51 cm Altezza: 43 cm Profondità: 24 cm

PESO 11,8 kg

Le specifiche dei prodotti possono variare senza preavviso.

Vista Posteriore

J. CAVO DI ALIMENTAZIONE: Collegalo a una presa con messa a

terra rispettando le speciche di voltaggio e frequenza indicate

sull’etichetta informativa dell’amplicatore, che si trova all’inter-

no del cabinet, sulla sinistra guardandolo da dietro.

K. VALVOLA RETTIFICATRICE: La valvola retticatrice 5Y3 conver-

te la corrente CA dal trasformatore dell’amplicatore in corrente

CC richiesta dalle valvole di potenza (L) e preamp (O). Va sostitui-

ta esclusivamente con una valvola retticatrice identica.

L. VALVOLE DI POTENZA: Due valvole di potenza 6V6GC sono

responsabili della potenza dell’amplicatore. Vanno sostituite

esclusivamente con valvole di potenza identiche, o di classe e

tipologia equivalenti.

M. JACK PER SPEAKER INTERNO: Lo speaker interno del ’57 Cu-

stom Deluxe si collega qui. Puoi anche usare un singolo speaker

esterno invece dello speaker interno, ma deve essere da 8 ohm

e da almeno 12 watt; inoltre deve essere collegato a questo jack

e non al jack per speaker aggiuntivo (N) (nota: lo speaker interno

dovrà essere scollegato).

L’amplicatore si può danneggiare se si usa uno speaker esterno

singolo con impedenza diversa da 8 ohm, o uno speaker esterno

singolo di qualsiasi impedenza collegato al jack per speaker ag-

giuntivo (N) senza nessuno speaker collegato al jack per speaker

interno. Interno o esterno che sia, uno speaker da 8 ohm deve

essere collegato al jack per speaker interno quando l’alimenta-

zione è accesa, altrimenti l’amplicatore potrebbe danneggiarsi.

Nota anche che l’utilizzo dello speaker interno del ’57 Custom

Deluxe insieme a uno speaker esterno non è consigliato.

N. JACK PER SPEAKER AGGIUNTIVO: Il jack per speaker aggiunti-

vo è da usarsi solo quando si utilizzano due speaker esterni (nota:

lo speaker interno dovrà essere scollegato). Quando usi due

speaker esterni, devono essere da 16 ohm e da almeno 12 watt

ognuno, per ottenere l’impedenza combinata accettabile di 8

ohm (l’uso di due speaker esterni con impedenza diversa da 16

ohm ciascuno può danneggiare l’amplicatore). Nota anche,

come riportato sopra per il jack per speaker interno (M), che

l’uso dello speaker interno del ’57 Custom Deluxe insieme a uno

speaker esterno non è consigliato.

O. VALVOLE PREAMP: Due valvole preamp sono il fulcro della

sezione preamp dell’amplicatore. Sono una valvola preamp

12AX7 ad alto guadagno e una 12AY7 per i suoni a basso gua-

dagno originali dell’epoca. Vanno sostituite esclusivamente con

valvole preamp identiche, o di classe e tipologia equivalenti.

La valvola 12AY7 può essere sostituita con una seconda valvola

12AX7 per ottenere un suono ad alto guadagno più moderno.

Pannello posteriore, gabbia protettiva, schermature delle valvole preamp e altre parti non riportate per chiarezza.

Per domande e risoluzione dei problemi, contatta uno

specialista Fender:

--- (numero gratuito per gli USA)

--- (internazionale)

DEUTSCH

12

’57 Custom Deluxe™

Der mit Tweed bezogene Fender Deluxe der 50er Jahre war ein

Verstärker mit mittlerer Leistung und erfüllte die einfachen Bedürf-

nisse der Gitarristen jener Ära. Als die Blues-, Western- und Rockabil-

ly-Bands immer lauter und wilder wurden, bahnte sich der über-

steuerte Sound eines voll aufgedrehten Deluxe Amps seinen Weg in

zahllose Live- und Studio-Performances. Die Originale sind heute nur

noch selten zu nden und steigen ständig im Preis.

Der ’57 Custom Deluxe setzt diese ruhmreiche Tradition mit seiner

handverdrahteten Vollröhrenschaltung und vielen premium Kom-

ponenten nahtlos fort. Er reproduziert authentisch den Sound der

klassischen 5E3 Schaltung und liefert circa 12 Watt sauberer Aus-

gangsleistung, die sich mühelos zu warmer, komprimierter Distortion

hochfahren lässt. Der komplett neue Special Design 12” von Eminence®

Alnico-Lautsprecher ist nicht nur strapazierfähig, sondern spricht auch

sensibel und facettenreich an und wird von der subtil nuancierten

Klangmagie des optimierten vintage „Yellow“ Klangkondensators

der 1950er perfekt ergänzt. Zusammen mit Spezialtransformatoren,

einer Kathodenvorspannungsschaltung für den einfachen Austausch

verschiedener Typen von 6V6 Leistungsröhren, den Instrumenten- und

Mikrofon-Kanälen, dem massiven keilzinken-verleimten Kieferngehäu-

se, dem lackierten Tweed-Bezug und vielen weiteren Details ist ein

absolut lohnendes Deluxe-Verstärkererlebnis entstanden, wie es nur

Fender gelingen kann.

Die obertonreichen, sauberen Sounds des ’57 Custom Deluxe eignen

sich perfekt zum Reproduzieren klassischer Gitarrenstile und lassen

gleichzeitig modernen Pedalboard-Fans ausreichend Freiraum zum

Kreieren neuer Sounds. Und bei voll aufgedrehter Lautstärke sorgen

die natürlichen, subtil ansprechenden Overdrive-Sounds für Gänse-

haut pur.

Registrieren Sie Ihren ’57 Custom Deluxe Amp online unter www.fender.

com/product-registration.

Bedienfeld

A. STANDBY-SCHALTER: Deaktiviert bei eingeschaltetem Amp

den Lautsprecherausgang. Um die Lebensdauer der Röhren zu

verlängern, lassen Sie den Schalter 60 Sekunden auf STAND-

BY stehen, nachdem Sie den Amp mit dem Netzschalter (C)

eingeschaltet haben. In kurzen Spielpausen sollten Sie den Amp

nicht komplett ausschalten, sondern auf STANDBY stellen, um

die Röhren zu schonen und nach der Pause sofort weiterspielen

zu können.

B. FUSE: Schützt den Verstärker vor elektrischer Überspannung.

Ersetzen Sie die Sicherung bei abgezogenem Netzstecker nur

durch eine Sicherung des Typs und Nennwerts, der unter dem

Sicherungshalter angegeben ist.

C. NETZSCHALTER: Schaltet den Verstärker ein/aus. Der Amp ist

betriebsbereit, wenn die NETZ- und STANDBY (A)-Schalter auf

ON stehen.

D. NETZANZEIGE: Leuchtet bei eingeschaltetem Amp.

E. TONE: Regelt den Klang des Verstärkers.

F. INSTRUMENT VOLUME: Regelt die Lautstärke beider Instru-

menten-Eingänge.

G. MICROPHONE VOLUME: Regelt die Lautstärke beider Mikro-

fon-Eingänge.

H. INSTRUMENT-EINGÄNGE: Zum Anschließen von Instrumenten.

Diese Eingänge bieten mehr Höhen als die MICROPHONE-EIN-

GÄNGE (I). Eingang 2 ist weniger empndlich (-6 dB) und dunkler

und bietet eine sauberere Ansprache bei Instrumenten mit hoher

Ausgangsleistung und Vorverstärkung. Bei gleichzeitiger Bele-

gung ist die Empndlichkeit der Eingänge gleich.

I. MICROPHONE-EINGÄNGE: Zum Anschließen von Mikrofonen

und Instrumenten. In den 1950ern hat man häug Gitarren und

Mikrofone gleichzeitig an Röhrenverstärker angeschlossen und

diese Eingänge erzeugen einen eigenständigen alternativen

Gitarrensound. Eingang 2 ist weniger empndlich (-6 dB) und

dunkler und bietet eine sauberere Ansprache bei Instrumenten

mit hoher Ausgangsleistung und Vorverstärkung. Bei gleichzeiti-

ger Belegung ist die Empndlichkeit der Eingänge gleich.

STANDBY

ON

FUSE

F2A L 250V ON

OFF

1

2

TONE INST. VOL. MIC. VOL. INST. MIC.

DEUTSCH

13

Technische Daten

TYP PR 728

LEISTUNG Leistungsaufnahme: 85 Watt Ausgangsleistung: 12,5 Watt in 8Ω @ <5 % Klirrfaktor, 1kHz

EINGANGSIMPEDANZ 1 MΩ (Instrument-Eingang 1, Microphone-Eingang 1) 136 kΩ (Instrument-Eingang 2, Microphone-Eingang 2)

LAUTSPRECHER 1 x 12” Fender Special Design Alnico von Eminence® (8Ω, TNr: 7708599000)

RÖHREN 1 Paar 6V6GC (Endstufe, TNr: 0023564300) 1 x 12AX7 (Vorverstärker, TNr: 0023572100) 1 x 12AY7 (Vorverstärker, TNr: 7708740000)

1 x 5Y3 (Gleichrichter, TNr: 0023614000)

SICHERUNG F2A L 250V (100V - 120V Modelle) F1A L 250V (220V - 240V Modelle)

ZUBEHÖR Deluxe Schutzhülle (inklusive, TNr: 7708606000)

ABMESSUNGEN Breite: 51 cm (20”) Höhe: 43 cm (16,75”) Tiefe: 24 cm (9,5”)

GEWICHT 11,8 kg (26 lbs)

Technische Daten können unangekündigt geändert werden.

Chassis-Rückseite

J. NETZKABEL: Verbinden Sie das Netzkabel mit einer geerdeten

Netzsteckdose, die den auf dem Info-Label Ihres Verstärkers an-

gegebenen Spannungs- und Frequenznennwerten entspricht.

Das Info-Label bendet sich von hinten gesehen links innen im

Verstärkergehäuse.

K. GLEICHRICHTERRÖHRE: Eine einzelne 5Y3 Gleichrichterröh-

re wandelt die Wechselspannung des Netztransformators in

Gleichspannung um, die von den Leistungs- (L) und Vorverstär-

kerröhren (O) benötigt wird. Verwenden Sie als Ersatz nur eine

identische Gleichrichterröhre.

L. LEISTUNGSRÖHREN: Zwei 6V6GC Leistungsröhren steuern die

Endstufe des Verstärkers. Verwenden Sie als Ersatz nur identi-

sche Leistungsröhren oder gleichwertige Modelle mit vergleich-

baren Nennwerten.

M. INTERNAL SPEAKER-BUCHSE: Anschluss für den internen Laut-

sprecher des ’57 Custom Deluxe. Man kann an seiner Stelle auch

eine einzelne externe Box mit 8 Ohm und mindestens 12 Watt

anschließen. Schließen die Box an diese Buchse und nicht an die

Extension Speaker-Buchse (N) an. (Hierzu müssen Sie den internen

Lautsprecher abziehen.)

Hinweis: Wenn Sie eine einzelne externe Box mit einer anderen

Impedanz als 8 Ohm an diese Buchse anschließen oder bei unbe-

legter Internal Speaker-Buchse eine einzelne externe Box beliebi-

ger Impedanz an die Extension Speaker-Buchse (N) anschließen,

kann der Verstärker beschädigt werden.

Bei eingeschaltetem Amp muss also immer ein interner oder

externer 8-Ohm Lautsprecher an die Internal Speaker-Buchse

angeschlossen sein, um den Verstärker nicht zu beschädigen. Es ist

weiterhin nicht empfehlenswert, den internen Lautsprecher des ’57

Custom Deluxe gleichzeitig mit einer externen Box zu betreiben.

N. EXTENSION SPEAKER-BUCHSE: Diese Buchse darf nur beim

Einsatz von zwei externen Boxen verwendet werden. (Hierzu

müssen Sie den internen Lautsprecher abziehen.) Die beiden

externen Boxen müssen jeweils über 16 Ohm und mindestens 12

Watt verfügen, um den erforderlichen Nennwert von 8 Ohm zu

erzielen. (Der Einsatz von externen Boxen mit anderen Nenn-

werten als jeweils 16 Ohm kann den Verstärker beschädigen.)

Wie oben (M) bereits erwähnt, ist es nicht empfehlenswert, den

internen Lautsprecher des ’57 Custom Deluxe gleichzeitig mit

einer externen Box zu betreiben.

O. VORVERSTÄRKERRÖHREN: Die beiden Vorverstärkerröhren

steuern die Vorverstärkersektion des Amps. Es kommen eine

Hi-Gain 12AX7 Preamp-Röhre und eine 12AY7 Preamp-Röhre für

die originalen Lo-Gain Sounds zum Einsatz. Verwenden Sie als

Ersatz nur identische Vorverstärkerröhren oder gleichwertige

Modelle mit vergleichbaren Nennwerten. Man kann als Ersatz

für die 12AY7-Röhre allerdings auch eine zweite 12AX7-Röhre

verwenden, um einen moderneren Hi-Gain Sound zu erzeugen.

Rückseite - Röhrenschutzgitter, Preamp-Röhrenschirme und andere Teile wurden zur Veranschaulichung entfernt.

Bei Fragen und der Fehlersuche kontaktieren Sie

bitte unsere Fender-Spezialisten unter:

--- (USA gebührenfrei)

--- (international)

POLSKI

14

’57 Custom Deluxe™

Obity tweedem Fender Deluxe z lat 50. był średniej mocy wzmacni-

aczem zaprojektowanym z myślą o podstawowych potrzebach gi-

tarzystów z tamtej epoki. Z czasem zespoły bluesowe, westernowe i

rockabilly zaczęły grać coraz głośniej i bardziej dziko a przesterowane

brzmienie rozkręconego wzmacniacza Deluxe uświetniło niezliczoną

ilość odjazdowych nagrań i występów na żywo. Oryginały są coraz

trudniej osiągalne a ich ceny rosną z dnia na dzień.

W pełni lampowy wzmacniacz ’57 Custom Deluxe, dzięki ręcznie

lutowanym i kablowanym układom, kontynuuje dziedzictwo

zapoczątkowane przez swojego poprzednika. Wiernie odwzorowuje

brzmienie oryginalnego klasycznego układu 5E3, produkując 12 W

czystej mocy wyjściowej w postaci ciepłego, skompresowanego

przesteru. Zupełnie nowy głośnik Special Design 12” z alnico przez

Eminence® zapewnia potężne, ale zarazem delikatne i uniwersalne

brzmienie, a kondensatory „Yellow”, inspirowane tymi stosowanymi

w latach 50., dodają mu subtelnej, tonalnej magii. Specjalne trans-

formatory, obwód katodowy umożliwiający łatwe zastępowanie

różnych lamp mocy typu 6V6, kanały Instrument i Mic, sosnowa

obudowa łączona na mikrowczepy, lakierowane tweedowe obicie

etc. – wszystko to składa się na satysfakcjonujący efekt końcowy, jaki

daje wzmacniacz Deluxe, będący kwintesencją marki Fender.

Harmonicznie bogate czyste tony wzmacniacza ’57 Custom Deluxe

idealnie nadają się do odtwarzania klasycznych stylów gitarowych,

jednak dzisiejsi entuzjaści efektów również odnajdą swoje płótno, na

którym stworzą nowe dźwięki. A przy rozkręconej głośności natural-

nie czuły przester brzmi wręcz porażająco.

Zarejestruj swój wzmacniacz ’57 Custom Deluxe online na www.fender.

com/product-registration.

Panel Sterowania

A. PRZEŁĄCZNIK STANDBY: Wyłącza wyjście głośnikowe, gdy wz-

macniacz jest włączony. Aby wydłużyć żywotność lamp, pozostaw

przełącznik w położeniu STANDBY przez pierwsze 60 sekund po

WŁĄCZENIU (C). Zamiast wyłączać wzmacniacz podczas krótkich

przerw, przestaw przełącznik w położenie STANDBY, aby wydłużyć

żywotność lamp i uniknąć konieczności ich nagrzewania przed

ponownym rozpoczęciem grania.

B. FUSE: Chroni wzmacniacz przed usterkami elektrycznymi. Wy-

mieniać wyłącznie na tego samego typu, zgodnie z informacjami

zawartymi pod uchwytem bezpiecznika.

C. WŁĄCZNIK ZASILANIA: Włącza i wyłącza wzmacniacz. Aby wzmac-

niacz wydawał dźwięk, zarówno przełącznik POWER jak i STANDBY

(A) muszę być w położeniu wł.

D. KONTROLKA ZASILANIA: Świeci się, gdy wzmacniacz jest włączony.

E. TONE: Regulacja charakterystyki brzmienia wzmacniacza.

F. INST. VOL.: Regulacja poziomu głośności obydwu wejść instrumentalnych.

G. MIC. VOL.: Regulacja poziomu głośności obydwu wejść mikrofonowych.

H. WEJŚCIA INSTRUMENTALNE: Tutaj podłącz instrumenty. Wejścia te

zapewniają lepsze przenoszenie wysokich tonów niż WEJŚCIA MIK-

ROFONOWE (I), a wejście 2 ma niższą czułość (-6 dB) i przeznaczone

jest dla instrumentów o silnym sygnale wyjściowym/wyposażonych

w przedwzmacniacz lub dla uzyskania ciemniejszego brzmienia.

Czułość obu wejść jest identyczna, gdy wykorzystywane są równo-

legle.

I. WEJŚCIA MIKROFONOWE: Tutaj podłącz mikrofony i instrumenty.

W latach 50. ubiegłego stulecia częstą praktyką było równoczesne

podłączanie gitar i mikrofonów do wzmacniaczy lampowych, a te

wejścia zapewniają charakterystyczne, alternatywne brzmienie

gitar. Wejście 2 ma niższą czułość (-6 dB) i przeznaczone jest dla in-

strumentów o silnym sygnale wyjściowym/wyposażonych w przed-

wzmacniacz lub dla uzyskania ciemniejszego brzmienia. Czułość

obu wejść jest identyczna, gdy wykorzystywane są równolegle.

STANDBY

ON

FUSE

F2A L 250V ON

OFF

1

2

TONE INST. VOL. MIC. VOL. INST. MIC.

POLSKI

15

Specyfikacje

TYP PR 728

MOC Wymagania: 85 W Wyjściowa: 12,5 W, 8Ω przy < 5% THD, 1kHz

IMPEDANCJA WEJŚCIOWA 1 MΩ (wejście instrumentalne 1, wejście mikrofonowe 1) 136 kΩ (wejście instrumentalne 2, wejście mikrofonowe 2)

GŁOŚNIK Jeden 12” Fender Special Design alnico przez Eminence® (8Ω, PN 7708599000)

LAMPY Jedna para 6V6GC (lampy mocy, PN 0023564300) Jedna 12AX7 (przedwzmacniacz, PN 0023572100) Jedna 12AY7 (przedwzmacniacz, PN 7708740000)

Jedna 5Y3 (przetwornik, PN 0023614000)

BEZPIECZNIK F2A L 250V (modele 100V-120V) F1A L 250V (modele 220V-240V)

AKCESORIA Pokrowiec (dołączony, PN 7708606000)

WYMIARY Szerokość: 51 cm Wysokość: 43 cm Głębokość: 24 cm

WAGA 11,8 kg

Specyfikacje produktów mogą ulec zmianie bez powiadomienia.

Widok z Tyłu

J. PRZEWÓD ZASILAJĄCY: Podłącz dołączony przewód zasilania

do uziemionego gniazdka elektrycznego zgodnie z wartościami

napięcia i częstotliwości podanymi na etykiecie znajdującej się

wewnątrz obudowy z lewej strony (patrząc od tyłu).

K. LAMPA PROSTOWNIKA: Pojedyncza lampa 5Y3 przekształca

napięcie prądu zmiennego AC z transformatora mocy wzmac-

niacza na napięcie prądu stałego DC wymagane przez lampy

mocy (L) oraz przedwzmacniacza (O). Wymieniać tylko na lampy

prostownika identycznego typu.

L. LAMPY MOCY: Dwie lampy mocy 6V6GC odpowiadają za sekcję

mocy wzmacniacza. Wymieniać tylko na lampy mocy identycznego

typu lub o porównywalnych parametrach i porównywalnej jakości.

M. GNIAZDO GŁOŚNIKA WEWNĘTRZNEGO: Tutaj podłącz

wewnętrzny głośnik wzmacniacza ’57 Custom Deluxe. Zamiast

głośnika wewnętrznego można użyć głośnika zewnętrznego,

ale musi on mieć oporność 8 Ohmów, minimalną moc 12

W i musi być podłączony do tego gniazda, nie do gniazda

głośnika zewnętrznego (N) (wymaga to odłączenia głośnika

wewnętrznego).

W przypadku, gdy wykorzystywany jest jedynie zewnętrzny

głośnik o innej oporności niż 8 Ohmów, lub gdy do gniazda

głośnika zewnętrznego (N) podłączony jest jakikolwiek głośnik

a do gniazda głośnika wewnętrznego nie jest podłączony

żaden, może dojść do uszkodzenia wzmacniacza. Gdy zasilanie

jest włączone, do gniazda głośnika wewnętrznego musi być

podłączony głośnik o oporności 8 Ohmów, w przeciwnym razie

wzmacniacz może ulec uszkodzeniu. Nie zaleca się wykorzysty-

wania równocześnie głośnika wewnętrznego wzmacniacza ’57

Custom Deluxe’s i głośnika zewnętrznego.

N. GNIAZDO GŁOŚNIKA ZEWNĘTRZNEGO: Gniazdo głośnika

zewnętrznego służy wyłącznie do podłączenia drugiego głośnika

zewnętrznego (wymaga to odłączenia głośnika wewnętrznego).

Gdy wykorzystywane są dwa głośniki zewnętrzne, każdy z

nich musi mieć oporność 16 Ohmów i minimalną moc 12 W

dla uzyskania akceptowalnej połączonej oporności 8 Ohmów

(użycie dwóch głośników zewnętrznych o innych parametrach

grozi uszkodzeniem wzmacniacza). Podobnie jak w przypadku

gniazda głośnika wewnętrznego, nie zaleca się wykorzystywania

równocześnie głośnika wewnętrznego wzmacniacza ’57 Custom

Deluxe’s i głośnika zewnętrznego.

O. LAMPY PRZEDWZMACNIACZA: Dwie lampy przedwzmacniacza

odpowiadają za sekcję przedwzmacniacza. Jedna lampa przedw-

zmacniacza 12AX7 typu high-gain i jedna 12AY7 dla oryginalnego

brzmienia o niższym nasyceniu, charakterystycznego dla tamtej

epoki. Wymieniać tylko na lampy przedwzmacniacza identycz-

nego typu lub o porównywalnych parametrach i porównywalnej

jakości. Drugą lampę 12AX7 można zastąpić lampą 12AY7 dla

uzyskania bardziej nowoczesnego, nasyconego brzmienia.

Tylny panel, uchwyty lamp, osłony lamp przedwzmacniacza i inne części usunięte na potrzeby ilustracji.

W razie pytań lub problemów skontaktuj się ze

specjalistą Fender pod numerem telefonu:

--- (bezpłatny na terenie USA)

--- (międzynarodowy)

ČESKY

16

'57 Custom Deluxe™

Model Fender Deluxe z50. let krytý tvídovým potahem byl aparátem

středního výkonu určeným pro nenáročné požadavky kytaristů

tehdejší doby. Když se kapely hrající styly blues, western a rockabilly

staly hlasitějšími a divočejšími, zkreslený zvuk vybuzeného aparátu

Deluxe se prosadil vmnoha živých vystoupení a nahrávkách. Orig-

inály jsou dnes velmi vzácné a jejich ceny stále rostou.

Na jeho slávu navazuje celolampový model '57 Custom Deluxe

sručně zapojovanými obvody osazenými špičkovými součástkami.

Věrným způsobem obnovuje zvuk původního klasického modelu

5E3 a jeho 12wattů čistého výstupního výkonu se snadno vybudí na

teplé komprimované zkreslení. Zcela nový speciální 12" reproduktor

od Eminence® typu Alnico přispívá ke zvukové hutnosti, ale zároveň

disponuje neuvěřitelně citlivou a univerzální odezvou. Na jemně

odstíněném tonálním kouzlu se podílí nové kondenzátory vyvinuté

na základě analýzy původních kondenzátorů „Yellow“ z50. let. Když

přidáme vlastní konstrukci transformátorů, obvod automatického

mřížkové předpětí, který umožňuje snadnou náhradu nejrůznějších

typů koncových elektronek 6V6, kanály pro nástroj a mikrofon,

ozvučnici zborovicového masivu spojenou na klínové ozuby,

lakovaný tvídový potah a další vlastnosti, obdržíme vynikající model

Deluxe sryzím charakteristickým zážitkem Fender.

Harmonicky bohaté čisté tóny zesilovače '57 Custom Deluxe se

dokonale hodí kosvěžení klasických kytarových stylů, ale na chuť

mu přijdou i současní nadšení uživatelé efektových modulů, kteří

vněm naleznou ideální tonální paletu kvytváření nových zvuků.

Přirozeně znějící a na dotek citlivě reagující zkreslení, které narůstá

sezvyšováním hlasitosti, je prostě a jednoduše elektrizující.

Svůj '57 Custom Deluxe si zaregistrujte online na adrese www.fender.

com/product-registration.

Ovládací Panel

A. Přepínač STANDBY: Odpojí výstup pro reproduktory, ale

napájení ponechává zapnuté. Chcete-li prodloužit životnost ele-

ktronek, prvních 60 sekund po zapnutí napájení vypínačem (C)

nechte přepínač vpoloze STANDBY. Namísto vypínání aparátu

během krátkých přestávek přepněte přepínač do polohy

STANDBY, čímž nejen prodloužíte životnost elektronek, ale také

se před pokračováním produkce vyhnete zpoždění nutnému

knažhavení elektronek.

B. POJISTKA: Slouží jako ochrana proti nadproudu. Vpřípadě

spálení odpojte napájení a spálenou pojistku nahraďte pouze

pojistkou shodného typu a zatížení podle údajů pod pojist-

kovým pouzdrem.

C. SÍŤOVÝ VYPÍNAČ: Zapíná a vypíná zesilovač. Chcete-li, aby

zesilovač hrál, oba přepínače POWER a STANDBY (A) musí být

vpoloze „ON“.

D. INDIKÁTOR NAPÁJENÍ: Rozsvěcí se při zapnutí zesilovače.

E. Potenciometr TONE: Nastavení barvy zvuku.

F. Potenciometr INSTRUMENT VOLUME: Nastavení hlasitosti pro

oba nástrojové vstupy.

G. Potenciometr MICROPHONE VOLUME: Nastavení hlasitosti

pro oba mikrofonní vstupy.

H. Vstupy INSTR.: Slouží kpřipojení nástrojů. Tyto vstupy mají vyšší

rozsah směrem kvysokým kmitočtům než vstupy pro mikrofon

(I).Vstup 2 má nižší citlivost (-6dB) pro čistší zvuk nástrojů svyšší

výstupní úrovní nebo spředzesilovačem a kvůli tmavší barvě. Při

použití obou vstupů najednou bude vstupní citlivost totožná.

I. Vstupy MIC.: Slouží kpřipojení mikrofonů a nástrojů. V50.

letech bylo běžné, že se kytary a mikrofony používaly u lampov-

ých zesilovačů současně, a tyto vstupy mají odlišný, alternativní

kytarový zvuk. Vstup 2 má nižší citlivost (-6dB) pro čistší zvuk

nástrojů svyšší výstupní úrovní nebo spředzesilovačem a kvůli

tmavší barvě. Při použití obou vstupů najednou bude vstupní

citlivost totožná.

STANDBY

ON

FUSE

F2A L 250V ON

OFF

1

2

TONE INST. VOL. MIC. VOL. INST. MIC.

ČESKY

17

Technické Údaje

TYP PR 728

NAPÁJENÍ Požadavky: 85wattů Výstupní výkon: 12,5W do 8Ω při celk. harm. zkreslení (THD) < 5%, 1kHz

VSTUPNÍ IMPEDANCE 1MΩ (Vstup kpřipojení nástroje 1, Mikrofonní vstup 1) 136 (Vstup kpřipojení nástroje 2, Mikrofonní vstup 2)

REPRODUKTOR Jeden 12" speciální reproduktor Fender typu alnico od Eminence® (8Ω, PN 7708599000)

ELEKTRONKY Jeden pár 6V6GC (koncové, PN 0023564300) Jedna 12AX7 (předzesilovač, PN 0023572100) Jedna 12AY7 (předzesilovač, PN 7708740000)

Jedna 5Y3 (usměrňovač, PN 0023614000)

POJISTKA F2A L 250V (modely 100V-120V) F1A L 250V (modely 220V-240V)

PŘÍSLUŠENSTVÍ Luxusní přiléhavý obal (součást dodávky, PN 7708606000)

ROZMĚRY Šířka: 51cm Výška: 43cm Hloubka: 24cm

HMOTNOST 11,8kg

Technické údaje se mohou změnit bez předchozího upozornění.

Pohled do Šasi Zezadu

J. NAPÁJECÍ KABEL: Kabel zapojujte do uzemněné zásuvky

sesíťovým napětím a kmitočtem, které jsou vyznačeny na štítku

zesilovače (při pohledu zezadu je umístěn uvnitř ozvučnice po

levé straně).

K. USMĚRŇOVACÍ ELEKTRONKA: Jedna elektronka 5Y3 převádí

střídavé napětí znapájecího transformátoru zesilovače na

stejnosměrné napětí, které vyžadují koncové (L) a předzesilovací

elektronky (O). Může být nahrazena pouze totožnou

usměrňovací elektronkou.

L. KONCOVÉ ELEKTRONKY: Dvojice koncových elektronek 6V6GC

tvoří výkonovou sekci zesilovače. Tyto elektronky lze nahradit

pouze totožnými výkonovými elektronkami nebo elektronkami

se srovnatelnými parametry a kvalitou.

M. Konektor pro VESTAVĚNÝ REPRODUKTOR: Konektor slouží

kpřipojení jednoho vestavěného reproduktoru modelu '57

Custom Deluxe. Místo vestavěného reproduktoru lze použít také

jeden reproduktor externí. Ten však musí mít impedanci 8ohmů a

minimální výkon 12wattů, a musí být připojen do tohoto konek-

toru a ne do výstupu pro externí reproduktor (N) (nezapomeňte, že

se kvůli tomu musí vestavěný reproduktor odpojit).

Mějte na paměti, že pokud se použije jeden externí reproduktor

sjinou impedancí než 8ohmů nebo se do konektoru pro externí

reproduktor (N) zapojí externí reproduktor jakékoli impedance

a konektor pro vestavěný reproduktor přitom zůstane nezapo-

jený, může dojít kpoškození zesilovače. Bez ohledu na to, zda se

jedná o vestavěný nebo externí reproduktor, pokud je zapnuto

napájení, do konektoru pro vestavěný reproduktor (M) musí

být zapojen reproduktor simpedancí 8ohmů, jinak může dojít

kpoškození zesilovače. Dále si zapamatujte, že současné použití

vestavěného reproduktoru zesilovače '57 Custom Deluxe a ex-

terního reproduktoru se nedoporučuje.

N. Konektor pro EXTERNÍ REPRODUKTOR: Konektor pro externí

reproduktor se použije, pouze pokud použijete dva externí

reproduktory (nezapomeňte, že se kvůli tomu musí vestavěný

reproduktor odpojit). Pokud použijete dva externí reproduktory,

každý z nich musí mít impedanci 16ohmů a minimální výkon

12wattů, aby dosáhly celkové přípustné impedance 8ohmů (při

použití dvou externích reproduktorů simpedancí jinou než je

16ohmů může dojít kpoškození zesilovače). Jak bylo již uvedeno

vodstavci týkajícím se vestavěného reproduktoru (M) nahoře,

současné použití vestavěného reproduktoru zesilovače '57 Cus-

tom Deluxe a externího reproduktoru se nedoporučuje.

O. ELEKTRONKY PŘEDZESILOVAČE: Předzesilovač je osazen

dvojicí elektronek. Jedna elektronka 12AX7 je vpředzesilovacím

obvodu svysokým ziskem, jedna elektronka 12AY7 je

vpředzesilovači snízkým ziskem typickým pro originální model.

Tyto elektronky lze nahradit pouze totožnými předzesilovacími

elektronkami nebo elektronkami se srovnatelnými parametry

a kvalitou. Elektronku 12AY7 lze nahradit druhou elektronkou

12AX7 a získat tak modernější zvuk svyšším ziskem.

Zadní panel, držáky a stínící krytky elektronek a další díly byly odebrány kvůli vyobrazení.

V případě dotazů a problémů kontaktujte od-

borného poradce rmy Fender na telefonu:

--- (vUSA bez poplatku)

--- (mezinárodní volání)

SLOVENSKÝ

18

’57 Custom Deluxe™

Model Fender Deluxe z 50. rokov 20. storočia pokrytý tvídom bol

zosilňovač so stredne silným výkonom navrhnutý pre jednoduché

potreby vtedajších gitaristov. Keďže bluesové, westernové a rockabil-

ly kapely začali hrať hlasnejšie a divokejšie, prebudený tón preva-

leného zosilňovača Deluxe si našiel cestu do nespočetných živých

a nahratých vystúpení. Originály sa dnes hľadajú ťažko a ich cena

naďalej stúpa.

Zosilňovač ’57 Custom Deluxe pokračuje v tomto veľkolepom dedič-

stve prostredníctvom modelu s celoelektrónkovým ručne vinutým

elektrickým obvodom a prémiovými dielmi. Verne napodobňuje tóny

originálneho klasického dizajnu 5E3 a poskytuje približne 12 wattov

čistého výstupného výkonu, ktorý sa dá ľahko dotlačiť do teplého,

stlačeného skreslenia. Úplne nový 12-palcový reproduktor Special

Design by Eminence® alnico je upravený na pevnú, zároveň ale aj

neuveriteľne citlivú a všestrannú, odozvu, a nové spätne navrhnuté

klasické „žlté“ tónové kondenzátory z 50. rokov pridajú jemné nuansy

tónovej mágie. Obsahuje špeciálne upravené transformátory, obvod

s mriežkovým predpätím umožňujúci jednoduchú výmenu rôznych

druhov výkonových elektrónok 6V6, kanály pre nástroj a pre mikro-

fón, masívny borovicový reprobox s rybinovým spojom, lakovaný

tvídový kryt a viac, pričom výsledok je odmeňujúci zážitok zo zosil-

ňovača Deluxe s nezameniteľným zvukom značky Fender.

Harmonické bohaté čisté tóny zosilňovača ’57 Custom Deluxe sú

ideálne pre oživenie klasických gitarových štýlov, kým súčasní pou-

žívatelia efektových pedálov takisto nájdu ideálny tónový základ pre

vytvorenie nových zvukov. A so zvýšenou hlasitosťou je prirodzený

prebudený citlivý tón jednoducho elektrizujúci.

Zaregistrujte svoj zosilňovač ’57 Custom Deluxe online na stránke www.

fender.com/product-registration.

Ovládací Panel

A. SPÍNAČ STANDBY: Vypne výstup na reproduktor, pričom

zariadenie ostane zapnuté. Na predĺženie životnosti elektrónok

nechajte spínač v polohe STANDBY počas prvých 60 sekúnd po

zapnutí zariadenia spínačom POWER (C). Namiesto vypínania

zosilňovača počas krátkych prestávok dajte spínač do polohy

STANDBY, čím predĺžite životnosť elektrónok a predídete one-

skoreniu v hraní z dôvodu zahrievania elektrónok.

B. FUSE: Poistka slúži na elektrickú ochranu proti preťaženiu. Odpojte

zariadenie od siete a vymeňte pokazenú poistku výlučne za poist-

ku druhu a s menovitým výkonom uvedeným na držiaku poistky.

C. SIEŤOVÝ VYPÍNAČ: Slúži na zapnutie a vypnutie zosilňovača.

Zariadenie počuť až vtedy, keď sú zapnuté oba spínače POWER a

STANDBY (A).

D. INDIKÁTOR ZAPNUTIA: Rozsvieti sa, keď je zosilňovač zapnutý.

E. TONE: Upravuje charakteristiku tónu zosilňovača.

F. INST. VOL.: Upravuje úroveň hlasitosti oboch nástrojových vstupov.

G. MIC. VOL.: Upravuje úroveň hlasitosti oboch mikrofónových vstupov.

H. INST.: Pripojte sem nástroje. Tieto vstupy poskytujú vyššiu

výškovú odozvu ako MIKROFÓNOVÉ VSTUPY (I), pričom vstup

2 má nižšiu citlivosť (- 6 dB) pre čistejšiu odozvu pri nástrojoch

s vysokým výstupom a pri predzosilnených nástrojoch a pre

tmavší tón. Pokiaľ použijete oba vstupy naraz, citlivosť vstupov

je rovnaká.

I. MIC.: Pripojte sem mikrofóny a nástroje. V 50. rokoch 20. storo-

čia bolo bežné používať gitary a mikrofóny naraz v elektrónko-

vých zosilňovačov a tieto vstupy produkujú typický alternatívny

gitarový tón. Vstup 2 má nižšiu citlivosť (- 6 dB) pre čistejšiu odo-

zvu pri nástrojoch s vysokým výstupom a pri predzosilnených

nástrojoch a pre tmavší tón. Pokiaľ použijete oba vstupy naraz,

citlivosť vstupov je rovnaká.

STANDBY

ON

FUSE

F2A L 250V ON

OFF

1

2

TONE INST. VOL. MIC. VOL. INST. MIC.

SLOVENSKÝ

19

Špecifikácie

DRUH PR 728

VÝKON Požiadavky: 85 wattov Výkon: 12,5 wattov do 8Ω @ <5 % THD, 1kHz

IMPEDANCIA VSTUPU 1 MΩ (vstup nástroja 1, vstup mikrofónu 1) 136 kΩ (vstup nástroja 2, vstup mikrofónu 2)

REPRODUKTOR Jeden 12” reproduktor Fender Special Design alnico by Eminence® (8Ω, PN 7708599000)

ELEKTRÓNKY Jeden pár 6V6GC (výkonové, PN 0023564300) Jedna 12AX7 (predzosilňovacia, PN 0023572100) Jedna 12AY7 (predzosilňovacia, PN 7708740000)

Jedna 5Y3 (usmerňovacia, PN 0023614000)

POISTKA F2A L 250V (modely 100V – 120V) F1A L 250V (modely 220V – 240V)

PRÍSLUŠENSTVO Ochranný obal Deluxe (súčasť balenia, PN 7708606000)

ROZMERY Šírka: 20” (51 cm) Výška: 16,75” (43 cm) Hĺbka: 9,5” (24 cm)

HMOTNOSŤ 26 lbs. (11,8 kg)

Špecifikácie výrobku podliehajú zmene bez oznámenia.

Pohľad Zozadu na Rám

J. NAPÁJACÍ KÁBEL: Pripojte do uzemnenej zásuvky podľa údajov na-

pätia a frekvencie uvedených na informačnom štítku zosilňovača, ktorý

sa nachádza vo vnútri reproboxu na ľavej strane pri pohľade zozadu.

K. USMERŇOVACIA ELEKTRÓNKA: Samostatná usmerňovacia elek-

trónka 5Y3 premieňa striedavý prúd z výkonového transformátora

zosilňovača na jednosmerný prúd potrebný pre výkonové (L) a pre-

dzosilňovačové elektrónky (O). Vymeniť by ste ju mali len za rovnakú

usmerňovaciu elektrónku.

L. VÝKONOVÉ ELEKTRÓNKY: Duálne výkonové elektrónky 6V6GC

poháňajú výkonovú časť zosilňovača. Vymeniť by ste ich mali len za

rovnaké výkonové elektrónky alebo za také, ktoré majú porovnateľ-

ný menovitý výkon a kvalitu.

M. VSTUP INTERNÉHO REPRODUKTORA: Sem sa pripája jeden vnú-

torný reproduktor modelu ’57 Custom Deluxe. Namiesto vnútorné-

ho reproduktora možno použiť jeden externý reproduktor, ten však

musí mať 8 ohmov a minimálne 12 wattov a musí byť pripojený k

tomuto konektoru, a nie ku konektoru dodatočného reproduktora (N)

(toto si vyžaduje odpojenie vnútorného reproduktora).

Ak použijete samostatný externý reproduktor, ktorý ma odpor iný

ako 8 ohmov, alebo použijete samostatný externý reproduktor s

akýmkoľvek odporom pripojeným ku konektoru dodatočného re-

produktora (N) a v konektore vnútorného reproduktora nebude nič

pripojené, môžete pokaziť zosilňovač. Či už vnútorný alebo externý,

keď je zosilňovač zapnutý, do konektora vnútorného reproduktora

musí byť pripojený reproduktor s odporom 8 ohmov, v opačnom

prípade môže dôjsť k poškodeniu zosilňovača. Takisto neodporú-

čame používať vnútorný reproduktor modelu ’57 Custom Deluxe

súbežne s externým reproduktorom.

N. KONEKTOR DODATOČNÉHO REPRODUKTORA: Konektor do-

datočného reproduktora sa používa len v prípade, ak sa používajú

dva externé reproduktory (toto si vyžaduje odpojenie vnútorného

reproduktora). Ak použijete dva externé reproduktory, tieto musia

mať 16 ohmov a každý aspoň 12 wattov, aby sa dosiahol prijateľný

kombinovaný odpor 8 ohmov (použitím dvoch externých repro-

duktorov s iným odporom ako 16 ohmov môže dôjsť k poškodeniu

zosilňovača). Takisto, ako uvádzame vyššie pre konektor vnútorného

reproduktora (M), neodporúčame používať vnútorný reproduktor

modelu ’57 Custom Deluxe súbežne s externým reproduktorom.

O. PREDZOSIĽNOVACIE ELEKTRÓNKY: Duálne predzosilňovacie

elektrónky poháňajú predzosilňovaciu časť zosilňovača. Tvorí ich

jedna predzosilňovacia elektrónka 12AX7 s vysokým ziskom a jedna

predzosilňovacia elektrónka 12AY7 pre tón s nižším ziskom z pô-

vodnej éry. Vymeniť by ste ich mali len za rovnaké predzosilňovacie

elektrónky alebo za také, ktoré majú porovnateľný menovitý výkon

a kvalitu. Druhá elektrónka 12AX7 môže byť vymenená za elektrón-

ku 12AY7 na dosiahnutie modernejšieho tónu s vyšším ziskom.

Zadný panel, sieť pre elektrónky, tieniace krytky predzosilňovacích elektrónok a iné diely odstránené pre lepšiu ilustráciu.

V prípade otázok alebo problémov kontaktujte špe-

cialistu spoločnosti Fender na telefónnom čísle:

--- (U.S. bez poplatku)

--- (medzinárodne)

SLOVENŠČINA

20

’57 Custom Deluxe™

Fender Deluxe iz 1950-ih, pokrit s tvidom, je bil srednje zmogljiv

ojačevalec, zasnovan za osnovne potrebe kitaristov te dobe. Ker so

blues, western in rockabilly bendi začeli igrati vedno glasneje in bolj

divje, je "overdrive" ton navitega Deluxa našel mesto na številnih kon-

certih in posnetkih. Originale danes težje najdemo, njihove cene pa

se vse bolj dvigujejo.

Ojačevalec ’57 Custom Deluxe nadaljuje to veličastno zapuščino s

popolnoma lampaškim ročno vezanim vezjem in vrhunskimi kom-

ponentami. Skrbno proizvaja tone originalne klasične zasnove 5E3

in zagotavlja 12 W čiste izhodne moči, ki jo zlahka potisnete v toplo,

kompresirano distorzijo. Popolnoma prenovljen zvočnik alnico Speci-

al Design 12” by Eminence® je uglašen za težek a obenem neverjetno

občutljiv in vsestranski odziv z na novo zasnovanimi kondenzatorji za

"vintage rumen" ton iz 50-ih, ki ustvarijo prenjeno zvočno čarovnijo.

Skupaj s transformatorji, zasnovanimi po naročilu, katodnim nagnje-

nim vezjem, ki omogoča preprosto zamenjavo različnih vrst elek-

tronk 6V6, kanali za inštrument in mikrofon, ročno izdelanim ohišjem

iz borovine, lakiranim pokrovom iz tvida in še več, se vse to odraža v

bogatem ojačevalcu Deluxe za popolno izkušnjo Fender.

Harmonično bogati čisti toni ojačevalca ’57 Custom Deluxe so popol-

ni za poustvarjanje klasičnih kitarskih slogov, dandanašnji navdušenci

nad stopalkami pa bodo prav tako našli idealen tonalni razpon za

ustvarjanje novih zvokov. Z visoko glasnostjo pa je na dotik naravno

občutljiv overdrive ton preprosto navdušujoč.

Registrirajte vaš 57 Custom Deluxe na spletnem naslovu www.fender.

com/product-registration.

Nadzorna Plošča

A. STIKALO STANJA PRIPRAVLJENOSTI: Onemogoči delovanje

zvočnikov pri vključenem napajanju. Za podaljšanje življenjske

dobe elektronk pustite ojačevalec v načinu STANDBY prvih 60

sekund po vklopu s POWER (C). Namesto izklopa naprave med

kratkimi prekinitvami, da se izognete čakanju pri ogrevanju elek-

tronk, ko želite znova igrati, prestavite stikalo v položaj STANDBY

(stanje pripravljenosti), da podaljšate življenjsko dobo elektronk.

B. VAROVALKA: Zagotavlja zaščito pred previsoko napetostjo.

Zamenjajte pregorelo varovalko le pri izključenem napajanju z

enako vrsto in lastnostmi, ki so navedene pod držalom varovalke.

C. GLAVNO STIKALO: To stikalo vključi/izključi ojačevalec. Za proi-

zvajanje zvoka morata biti stikali POWER in STANDBY (A) vključeni.

D. INDIKATORSKI DRAGULJ: Je osvetljen, ko je ojačevalec vključen.

E. TONE: Prilagoditev tonskih značilnosti ojačevalca.

F. INST. VOL.: Prilagoditev ravni glasnosti obeh vhodov za inštrument.

G. MIC. VOL.: Prilagoditev ravni glasnosti obeh vhodov za mikrofon.

H. VHODA ZA INŠTRUMENT: Tu priključite inštrumente. Ta vhoda

zagotavljata večji odziv visokih tonov kot VHODA ZA MIKROFON

(I), vhod 2 pa ima nižjo občutljivost (-6 dB) za čistejši odziv z

visoko zmogljivimi in predojačevanimi inštrumenti, pa tudi za te-

mnejši ton. Občutljivosti vhodov so enake pri istočasni uporabi

obeh vhodov.

I. VHODA ZA MIKROFON: Tu priključite mikrofone in inštrumen-

te. V 1950-ih so pogosto sočasno uporabljali mikrofone in kitare

skupaj z lampaškimi ojačevalci, ti vhodi pa zagotavljajo značilen

ton alternativne kitare. Vhod 2 ima nižjo občutljivosti (-6 dB) za

čistejši odziv z visoko zmogljivimi in predojačevanimi inštru-

menti, pa tudi za temnejši ton. Občutljivosti vhodov so enake pri

istočasni uporabi obeh vhodov.

STANDBY

ON

FUSE

F2A L 250V ON

OFF

1

2

TONE INST. VOL. MIC. VOL. INST. MIC.

SLOVENŠČINA

21

Specifikacije

VRSTA PR 728

POTREBNO Napajanje: 85 W Izhodna moč: 12,5 W v 8Ω @ <5 % THD, 1kHz

VHODNI UPOR 1 MΩ (vhod za inštrument 1, vhod za mikrofon 1) 136 kΩ (vhod za inštrument 2, vhod za mikrofon 2)

ZVOČNIK En zvočnik alnico 12” Fender Special Design by Eminence® (8Ω, št. 7708599000)

ELEKTRONKE En par 6V6GC (glavne, št. 0023564300) Ena 12AX7 (predojačevalec, št. 0023572100) Ena 12AY7 (predojačevalec, št. 7708740000)

Ena 5Y3 (usmerjevalna, št. 0023614000)

VAROVALKA F2A L 250V (100V–120V modeli) F1A L 250V (220V–240V modeli)

PRIPOMOČKI Deluxe pokrov (priložen, št. 7708606000)

DIMENZIJE Širina: 51 cm Višina: 43 cm Globina: 24 cm

TEŽA 11,8 kg

Specifikacije izdelka se lahko spremenijo brez predhodnega obvestila.

Ohišje z Zadnje Strani

J. NAPAJALNI KABEL: Napajalni kabel priključite v ozemljeno

vtičnico v skladu z napetostjo in frekvenco, navedeno na oznaki

s podatki ojačevalca, ki je na notranji levi strani ohišja, če gledate

z zadnje strani.

K. USMERJEVALNA ELEKTRONKA: Enojna usmerjevalna elek-

tronka 5Y3 pretvori izmenični tok iz transformatorja ojačevalca

v enosmerni tok, ki ga potrebujejo glavne elektronke (L) in

elektronke predojačevalca (O). Zamenjate jo lahko samo z enako

usmerjevalno elektronko.

L. GLAVNE ELEKTRONKE: Dvojne elektronke 6V6GC poganjajo

napajalni del ojačevalca. Zamenjate jih lahko samo z enakimi ele-

ktronkami ali s primerljivimi specikacijami in kakovostjo.

M. VTIČ ZA NOTRANJI ZVOČNIK: Tu priključite enojen notranji

zvočnik ojačevalca ’57 Custom Deluxe. Namesto notranjega

zvočnika lahko uporabite tudi enojen zunanji zvočnik, vendar

mora imeti 8 ohmov in najmanj 12 W, priključiti pa ga morate v

ta vtič in ne v vtič za dodatni zvočnik (N) (za to morate odklopiti

notranji zvočnik).

Če uporabljate enojen zunanji zvočnik, ki nima upornosti 8

ohmov, lahko poškodujete ojačevalec, ali če priključite enojen

zunanji zvočnik ne glede na lastnosti v vtič za dodatni zvočnik

(N), pri tem pa vtiča za notranji zvočnik niste uporabili. Ne glede

na to, ali je zvočnik notranji ali zunanji, mora imeti upornost 8

ohmov in biti povezan z vtičem za notranji zvočnik, ko vključite

napajanje, sicer lahko poškodujete ojačevalec. Pomnite tudi, da

istočasna uporaba notranjega zvočnika ’57 Custom Deluxe in

zunanjega zvočnika ni priporočljiva.

N. VTIČ ZA DODATNI ZVOČNIK: Vtič za dodatni zvočnik upora-

bite samo, če uporabljate dva zunanja zvočnika (za to morate

odklopiti notranji zvočnik). Če uporabljate dva zunanja zvočnika,

morata imeti upornost 16 ohmov in vsak po najmanj 12 W, da

dosežete sprejemljivo združeno specikacijo 8 ohmov (uporaba

dveh zunanjih zvočnikov z drugačnimi specikacijami kot 16 oh-

mov lahko poškoduje ojačevalec). Tako kot pri vtiču za notranji

zvočnik (M) istočasna uporaba notranjega zvočnika ’57 Custom

Deluxe in zunanjega zvočnika ni priporočljiva.

O. ELEKTRONKE PREDOJAČEVALCA Dvojne elektronke predo-

jačevalca poganjajo predojačevani del ojačevalca. Sestavljene

so iz ene elektronke predojačevalca z visokim gainom 12AX7 in

ene elektronke predojačevalca 12AY7 za originalen ton z nižjim

gainom. Zamenjate jih lahko samo z enakimi elektronkami

predojačevalca ali s primerljivimi specikacijami in kakovostjo.

Drugo elektronko 12AX7 lahko zamenjate z elektronko 12AY7, da

dosežete bolj sodoben zvok z višjim gainom.

Zadnja plošča, kletka za elektronke, zaščita elektronk predojačevalca in drugi deli odstranjeni za ilustracijo.

Na vaša vprašanja in težave bo odgovoril Fenderjev

strokovnjak:

--- (ZDA)

--- (mednarodno)

日本語

22

’57 Custom Deluxe™

1950年代の、ツイードカバー Fender Deluxe は、その時代のギタリ

スト達のシンプルなニーズにより設計された、中程度のパワーを持つア

ンプでした。 ブルース、ウェスタンやロカビリーのバンドは、よりラウド

さワイルドさを求めていくなかで、ボリュームを上げたDeluxeアンプの

オーバードライブトーンが、幾多のライブ、レコーディングで活躍しまし

た。 こんにちではオリジナルは滅多に見つからず、価格も上昇し続けて

いま す。

その栄光ある遺産を、’57 Custom Deluxe アンプは完全真空管、ハン

ドワイヤードの回路と高品位構成部品とで継承しています。 オリジナル

5E3のクラシックな設計を忠実に再現し、 約12ワットのクリーンな出

力パワーで、温かくコンプレス感のあるディストーションも容易に出せま

す。 タフさと驚くべき繊細さ、多彩なレスポンスのため調整された、まっ

たく新しい特別設計12インチ・アルニコスピーカー Eminence®、そして

リバースエンジニアリングによる、新 ’50年代ヴィンテージ “イエロー

トーン・キャパシター"は魔法のように、音色に細やかなニュアンスをプラ

スします。 カスタムの変圧器、種々の6V6電力管の置換が容易になるカ

ソード・バイアス回路 、インストゥルメントおよびマイクチャンネル、無垢

パイン材のフィンガージョイント・キャビネット、ラッカード・ツイード・カ

バリングなど、Deluxeアンプリファーで、豊かで実り多い、Fenderの真

髄 を 体 験してくだ さ い 。

’57 Custom Deluxe アンプは、倍音豊かなクリーントーンが特徴で、

クラシックなギター・スタイルを再現するのに最適な上、エフェクターを

愛好する現代のギタリストが、新しい音色を創り出すキャンバスとしても

理想的です。 また音量を上げた時の、自然でタッチセンシィティブなオ

ーバードライブ・トーンは、鮮烈というほかありません。

お買い上げいただいた ’57 Custom Deluxe アンプのオンライン製品

登録をお願いします。 www.fender.com/product-registration.

コントロールパネル

A. STANDBY （スタンバイスイッチ）: 電源がオンの時、スピーカ出

力を無効にするためのスイッチです。 真空管寿命延長のため、電源

(C)をオンにした後の60秒間は、このスイッチをスタンバイの位置に

しておいてください。 アンプリファーの使用を小休止する際、電源

をオフにする代わりに、このスイッチをスタンバイの位置にすること

で、真空管寿命の延長、および演奏再開時、真空管のウォームアップ

時 間 を 短 縮 で き ま す。

B. FUSE （ヒューズ）: アンプリファーを過電流から保護します。 ヒ

ューズ が 故 障した 際 は、電 源 を 切った状 態 で、ヒューズ ホ ル ダー に指

定されている型式および定格のものと交換してください。

C. 電 源 スイッチ : アンプのオン／オフを切り替えます。 音を出力するに

は、電源およびスタンバイ (A) の両方をオンにします。

D. パワージュエル: アンプリファーの電源がオンの時に点灯します。

E. T O N E（ ト ー ン ）: ア ン プリファ ー の 音 色 の 特 性 を 調 整し ま す。

F. IN ST. VO LUME（インストゥルメント音 量 ）: 両インストゥルメン

ト入力の音量レベルを調節します。

G. MIC. VOLUME（マイク音量）: 両マイクロフォン入力の音量レベ

ル を 調 節 しま す。

H. IN ST. （インストゥルメント入 力）: ここに楽器を接続します。 この

入力はマイク入力（I）よりも高域のレスポンスが高くなります。入 力

2は、高出力、プリアンプリファイされた楽器でもクリーンなレスポ

ンスを 実 現し、ま たダー ク な音 色 にも 対応 する 、低 セ ンシ ティビ ティ

（-6dB）端子です。 2つの端子を同時使用した場合、入力感度は

同 一 に なりま す。

I. MIC. （マイクロフォン入力）: マイクロフォンおよび楽器をここに接

続します。1950年代には、真空管アンプでのギターとマイクロフォ

ンの同時使用は一般的でしたが、この入力を使用すると、オルタナ

ティブで独特なギタートーンが得られます。 入力2は高出力、プリ

アンプリファイされた楽器でもクリーンなレスポンスを実現し、また

ダー クな 音 色 にも 対応 する、低 センシティビ ティ（- 6d B）端 子 です。

2つの端子を同時使用した場合、入力感度は同一になります。

STANDBY

ON

FUSE

F2A L 250V ON

OFF

1

2

TONE INST. VOL. MIC. VOL. INST. MIC.

日本語

23

仕様

型式 PR 728

電力 所要電力: 85ワット 出力 : 12.5ワット（ 8Ω @ <5% THD, 1kHz）

入力インピーダンス

1MΩ（インストゥルメント入力1、マイクロフォン入力1 ） 136 kΩ（インストゥルメント入力2、マイクロフォン入力2）

スピーカー 12インチ Fender Special Design アルニコ Eminence® (8Ω、部品番号 7708599000）　1基

真空管

6V6GC（電力真空管、品番 0023564300） 1組

12AX7（プリアンプ真空管、品番 0023572100）1本

12AY7（プリアンプ真空管、品番 7708740000）1本 5Y3（整流管、品番 0023614000）1本

ヒューズ F2A L 250V (100V-120V 型） 1A L 250V (220V-240V 型）

付属品 デラックス・フィットカバー （付属、品番 7708606000）

サイズ 幅 : 51 cm 高さ : 43 cm 奥行き : 24 cm

重量 11. 8 k g

製品の仕様は予告なく変更になる場合があります。

シャーシ背面図

J. 電源コード : ア ン プ リ フ ァ ー キ ャ ビ ネ ッ ト 内 側 の 、背 面 か ら 見 て 左 側

にある情報ラベルに記載された、電圧および周波数に合った接地コ

ン セ ント に 接 続 しま す。

K. 整流管 : アンプリファー電力変圧器からのAC電圧を、電源 (L)およ

びプリアンプ真空管 (O)に適したDC電圧に変換する、5Y3 整流管

1本が装備されています。 交換の際は、

必ず

同一タイプの整流管を

ご使用ください。

L. 電力管 : アンプリファーの電力部を駆動する、2本の6V6GC電力

管です。 交換の際は

必ず

同一タイプの電力管か

、

互換の定格およ

び品質の製品をご使用ください。

M. 内蔵スピーカージャック : ’57 Custom Deluxeのシングル内蔵ス

ピーカーを接続します。 内蔵スピーカーの

代わり

に外部スピーカー

1台を使用できますが、その際は

必ず

定 格 8 Ω お よ び 最 小12 ワット

の製品を、

拡張スピーカージャック (N)ではなく

、こ の ス ピ ー カ ー ジ

ャックに接続してください（内蔵スピーカーの接続を外す必要があり

ま す の で 、ご 留 意 く だ さ い ）。

定格8Ω以外の 外部スピーカーを使用したり、内蔵 スピーカージャッ

クに何も接続していない状態で、外部スピーカー1基を定格に関わら

ず、拡張スピーカージャック(N)に接続すると、アンプ損傷の恐れが

あります。 アンプ電源がオンになっている時は

必ず

、内 蔵 ス ピ ー カ

ージャックに、内蔵、外部いずれかの定格8Ωのスピーカーを接続し

てください。 でないとアンプ損傷の恐れがあります。 また、 ’57

Custom Deluxeの内蔵 スピーカーと外部スピーカー の同時 使用は

非推奨

で す の で 、併 せ て ご 留 意 く だ さ い 。

N. 外部スピーカージャック : 外部スピーカージャックは、

外部スピーカ

ー2台を使用する場合に限り

、ご使用ください（その際内蔵スピー

カーの接続を外す必要があります）。 2台の外部スピーカーを使用

す る 際 は 、許 容 可 能 な 定 格 8 Ω に 適 合 さ せ る た め 、

必ず

各スピーカー

は 定格16Ωおよ び 最小12ワット のも のをご 使 用ください（16Ω以

外の外部スピーカー2台を使用した場合、アンプリファー損傷の恐

れがあります）。 内蔵スピーカージャック(M)の項にも記載されて

いる通り、 ’57 Custom Deluxeの内蔵スピーカーと外部スピー

カーの同時使用は

非推奨

で す。

O. プリアンプ真空管 : アンプリファーのプリアンプ部を駆動する、デ

ュ ア ル・プ リ ア ン プ 真 空 管 で す 。 1 2 A X 7 ハ イ ゲ イ ン・プ リ ア ン プ

真 空 管 1 本 と 、オ リ ジ ナ ル 時 期 の ロ ー ゲ イ ン ト ー ン を 実 現 す る た め

の、12AY7真空管1本で構成されています。 交換の際は、同一タイ

プのプリアンプ真空管をご用意いただくか、互換の定格および品質

の製品をご使用ください。 12AX7真空管を12AY7の代わりに使

用 し 、よ り 現 代 的 な ハ イ ゲ イ ン ト ーン を 創 出 す る こ と も で き ま す 。

図解のために、リアパネル、真空管ケージ、プリアンプ真空管シールドほかの部品を取り外した状態です。

ご質問およびトラブルシューティングは、Fenderのスペシャリストに

お問い合わせください :

1-800-856-9801 (米国　フリーコール)

1-480-596-7195 (米国外)

中文

24

’57 Custom Deluxe™

粗花呢包覆的 20 世纪 50 年代 Fender Deluxe 是为那个时代的吉他

手的简单需求设计的中功率放大器。随着布鲁斯、西部摇滚比利乐

队变得越来越响、越来越疯狂，强劲 Deluxe 放大器的过载音色无

数次跻身现场和录音演绎。原始版本如今已经很难找到，价格也一

路 飙 升。

'57 Custom Deluxe 放大器以其全电子管手工布线电路和优良元件

继承了那辉煌的历史遗产。它忠实地再现了原始经典 5E3 设 计 ，提

供约 12 瓦的干净输出功率，很容易推入温暖、压缩的失真。全新

的特殊设计 12" 铝镍钴扬声器Eminence®音色强硬，却有惊人的敏

感 和 全 能 反 应 ，全 新 反 向 工 程 的 50 年代复古“黄”音色电容器又给

音色添加了细微的魔力。配有定制变压器，可以轻松替换 6V6 功率

管类型的阴极偏置电路、乐器和麦克风通道、指接松木实木音箱、

漆粗花机罩和更多特性，其结果是异常令人满足的纯 Fender 式

Deluxe 放大器体验。

'57 Custom Deluxe 放大器谐波丰富的纯净音色非常适合重现经典

的吉他风格，而如今的踏板爱好者也会找到创造新音响的理想音

色平台。格外强劲的音量，自然敏锐反映触感的过载音色绝对激动

人心。

在 www.fender.com/product-registration 注册您的 '57 Custom Deluxe

放大器。

控制面板

A. 待机开关：在电源打开时，禁止扬声器输出。为了延长电子管

的 使 用 寿 命 ，在 打 开 电 源 (C) 后 ，将 开 关 置 于 待 机 位 置 60 秒。

在短暂休息时，不要关闭放大器，而是将开关置于待机位置以

进一步延长电子管使用寿命并避免恢复演奏时的电子管预热

延迟。

B. 保险丝：提供过电流电气保护。将电源断开时，用符合保险丝

座下方所示类型和等级的保险丝更换熔断的保险丝。

C. 电源开关：打开和关闭放大器。电源和待机 (A) 开关都必须打

开才有声音输出。

D. 电源指示灯：放大器打开时亮起。

E. 音色：调整放大器的音色。

F. 乐器音量：调整两个乐器输入的音量电平。

G. 麦克风音量：调整两个麦克风输入的音量电平。

H. 乐器输入：将乐器插入这里。这些输入可比麦克风输入 (I) 提供

更大的高频响应 ，输 入 2 的灵敏度较低 (-6dB)，可 为 高 输 出 和

预放大的乐器获得更干净的响应和较暗的音色。当同时使用这

两个输入时，输入灵敏度是相同的。

I. 麦克风输入：将麦克风和乐器插在这里。在 1950 年 代 ，同 时 为

吉他和麦克风使用电子管放大器时很普遍的，这些输入可以产

生独特的另一种吉他音色。输入 2 的灵敏度较低 (-6dB)，可 为

高输出和预放大的乐器获得更干净的响应和较暗的音色。当同

时使用这两个输入时，输入灵敏度是相同的。

STANDBY

ON

FUSE

F2A L 250V ON

OFF

1

2

TONE INST. VOL. MIC. VOL. INST. MIC.

中文

25

技术指标

型号 PR 728

功率 要求：85 瓦 输出：12.5 瓦输出到 8Ω @ 1kHz 频率下谐波失真 < 5%

输入阻抗 1 MΩ（乐器输入 1，麦克风输入 1） 136 kΩ（乐器输入 2，麦克风输入 2）

扬声器 一个 12" Fender特别设计铝镍钴扬声器 Eminence®（8Ω，部件号 7708599000)

电子管 一对 6V6GC（功率，部件号 0023564300） 一个 12AX7（前置放大，部件号 0023572100）

一个 12AY7（前置放大，部件号 7708740000） 一个 5Y3（整流器，部件号 0023614000）

保险丝 F2A L 250V（100V-120V 型号） F1A L 250V（220V-240V 型号）

配件 Deluxe 合尺寸护罩（内附，部件号 7708606000）

尺寸 宽度20 英寸 (51 厘米) 高度：16.75 英寸 (43 厘米) 深度：9.5 英寸 (24 厘米)

重量 26磅 (11.8 千克)

产品规格可改变，恕不另行通知。

机箱后视图

J. 电源线：按照放大器的信息标签上的电压和频率规格连接到接

地的插座上，该标签从后方看时位于机箱内左侧。

K. 整流管：单 个 5Y3 整流管将来自于放大器电源变压器的交流电

压转换为功率管 (L) 和前置放大器管 (O) 所需的直流电压。它仅

可用完全相同的整流管替代。

L. 功率管：双 6V6GC 功率管驱动放大器的功率部分。它们仅可用

相同或具有类似等级和质量的功率管替代。

M. 内部扬声器插孔：'57 Custom Deluxe 的单个内置扬声器连接到

这 里 。也 可 以 使 用 单 个 外 部 扬 声 器 代替内置的扬声器，但它必

须额定为 8 欧姆且最低 12 瓦 ，而 且 它 必须连接到这个插孔而

不是扩展扬声器插孔 (N) （注意这需要断开内置扬声器）。

请 注 意 ，如 果 使 用 非 额 定 8 欧姆的单个外部扬声器，或使用任

何阻抗的单个外部扬声器插入扩展扬声器插孔 (N)，内 部 扬 声

器插孔却没有插入任何扬声器，都可能损坏放大器。无论是内

部还是外部，通电时必须将 8 欧姆扬声器连接到内部扬声器插

孔，否则可能会损坏放大器。此外请注意，不推荐同时使用 '57

Custom Deluxe 的内置扬声器和外部扬声器。

N. 扩展扬声器插孔：扩 展 扬 声 器 插 孔 仅供使用两个外部扬声器时

使用（注意这时需要断开内置扬声器）。W当使用两个外部扬

声 器 时 ，它 们 必须额定为 16 欧姆，每个最低功率 12 瓦 ，以 便 实

现 8 欧姆这个可以接受的合并阻抗（使用两个非 16 欧姆参数

的外置扬声器可能损坏放大器）此外，如内置扬声器插口 (M)

节 所 述 ，不 推 荐 同 时 使 用 '57 Custom Deluxe 的内置扬声器和外

部扬声器。

O. 前置放大管：双前置放大管驱动放大器的前置放大器部分。它

们包括一个高增益 12AX7 前置放大管和一个 12AY7 前置放大

管 ，以 获 得 原 始 时 期 的 低 增 益 音 色 。它 们 仅可用相同或具有类

似等级和质量的前置放大管替代。第二个 12AX7 管可以替换为

12AY7 管来获得更加现代的高增益音色。

为说明方面，移除了后面板、管笼、前置放大管罩和其他部件。

如欲提问和排除故障，请联系 Fender 专家：

---（美国免费）

---（国际）

PART NUMBERS / REFERENCIAS / RÉFÉRENCE / NÚMERO DAS PEÇAS / NUMERO PARTI / TEILENUMMERN

NUMERY REFERENCYJNE / REFERENČNÍ ČÍSLA / REFERENČNÉ ČÍSLA / REFERENČNE ŠTEVILKE /

部品番号

/

型号

’57 Custom Deluxe

8150500100 (120V, 60Hz) US

8150501100 (110V, 60Hz) TW

8150503100 (240V, 50Hz) AU

8150504100 (230V, 50Hz) UK

8150505100 (220V, 50Hz) ARG

8150506100 (230V, 50Hz) EU

8150507100 (100V, 50/60Hz) JP

8150508100 (220V, 50Hz) CN

8150509100 (220V, 60Hz) ROK

8150513100 (240V, 50Hz) MA

A PRODUCT OF

FENDER MUSICAL INSTRUMENTS CORP.

CORONA, CALIF. U.S.A.

AMPLIFICADOR DE AUDIO

IMPORTADO POR: Fender Ventas de México, S. de R.L. de C.V.

Calle Huerta #279, Int. A. Col. El Naranjo. C.P. 22785. Ensenada, Baja California, México.

RFC: FVM-140508-CI0

Servicio al Cliente: 01(800) 7887395, 01(800) 7887396, 01(800) 7889433

Fender® and Deluxe™ are trademarks of FMIC.

Other trademarks are property of their respective owners.

Copyright © 2016 FMIC. All rights reserved. ALL PN 7708607000 rev. a

有毒有害物质或元素

(Hazardous Substances’ Name)

部件名称

(Part Name) 铅

(PB)

汞

(Hg)

镉

(Cd)

六价铬

(Cr6+)

多溴联苯

(PBB)

多溴二苯醚

(PBDE)

部分电子元件 x o o o o o

部分机器加工金属部件 x o o o o o

部分其他附属部件 x o o o o o

O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 规定的现量要求以下

X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006规定的现量要求
