OWNER’S MANUAL | MANUAL DE INSTRUCCIONES
MODE D’EMPLOI | MANUAL DO PROPRIETÁRIO
MANUALE UTENTE | BEDIENUNGSHANDBUCH
INSTRUKCJA OBSŁUGI | NÁVOD K POUŽITÍ
NÁVOD NA POUŽITIE | UPORABNIŠKI PRIROČNIK
オ ー ナ ー ズ・マ ニ ュ ア ル
|
用户手册
ENGLISH
’57 Custom Champ®
The tweed-covered Fender Champ amp of the 1950s is well
known as the small-but-mighty tone machine that belongs in
every serious guitarist’s collection. It’s a terric practice amp,
simple and pure, and is also prized by countless pro players for
its recording studio indispensability.
The ’57 Custom Champ continues that glorious legacy, with
all-tube hand-wired circuitry and premium components. It fea-
tures the classic 5F1 design, delivering about 5 watts of output
power easily pushed into warm, compressed distortion. A U.S.-
made Weber® 8” alnico speaker is voiced for rich and dynamic
response, and new reverse-engineered ’50s vintage “Yellow”
tone capacitors add subtly nuanced tonal magic. Along with
custom transformers, a single “chicken-head” volume control,
nger-joined solid pine cabinet, lacquered tweed covering and
more, the result is a richly rewarding Champ amplier experi-
ence that’s pure Fender.
The ’57 Custom Champ amp’s harmonically rich clean tones
are perfect for recreating classic guitar styles and for creat-
ing new sounds. And with the volume cranked, the naturally
touch-sensitive overdrive tone is simply electrifying.
Register your ’57 Custom Champ amp online at www.fender.com/
product-registration.

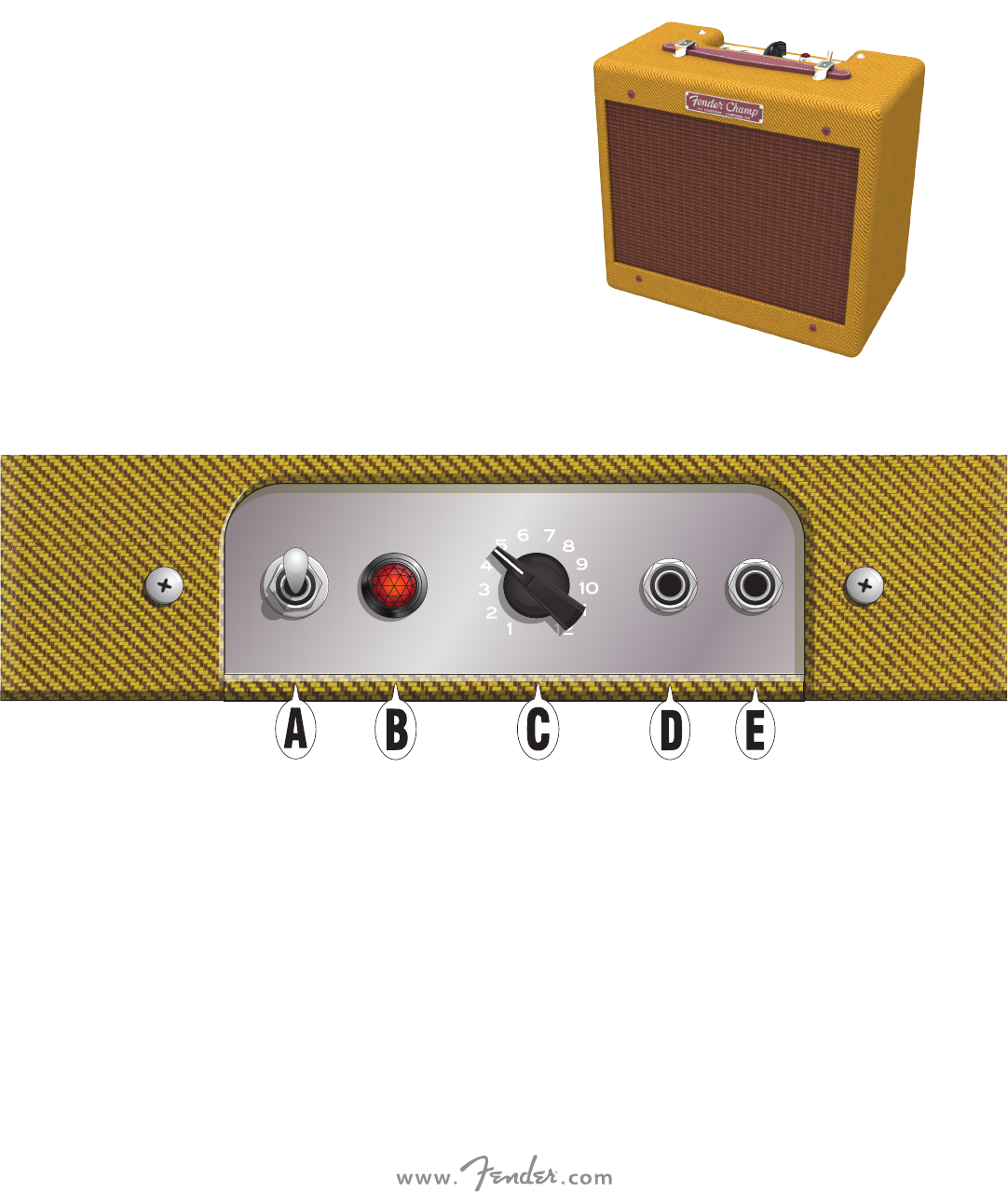

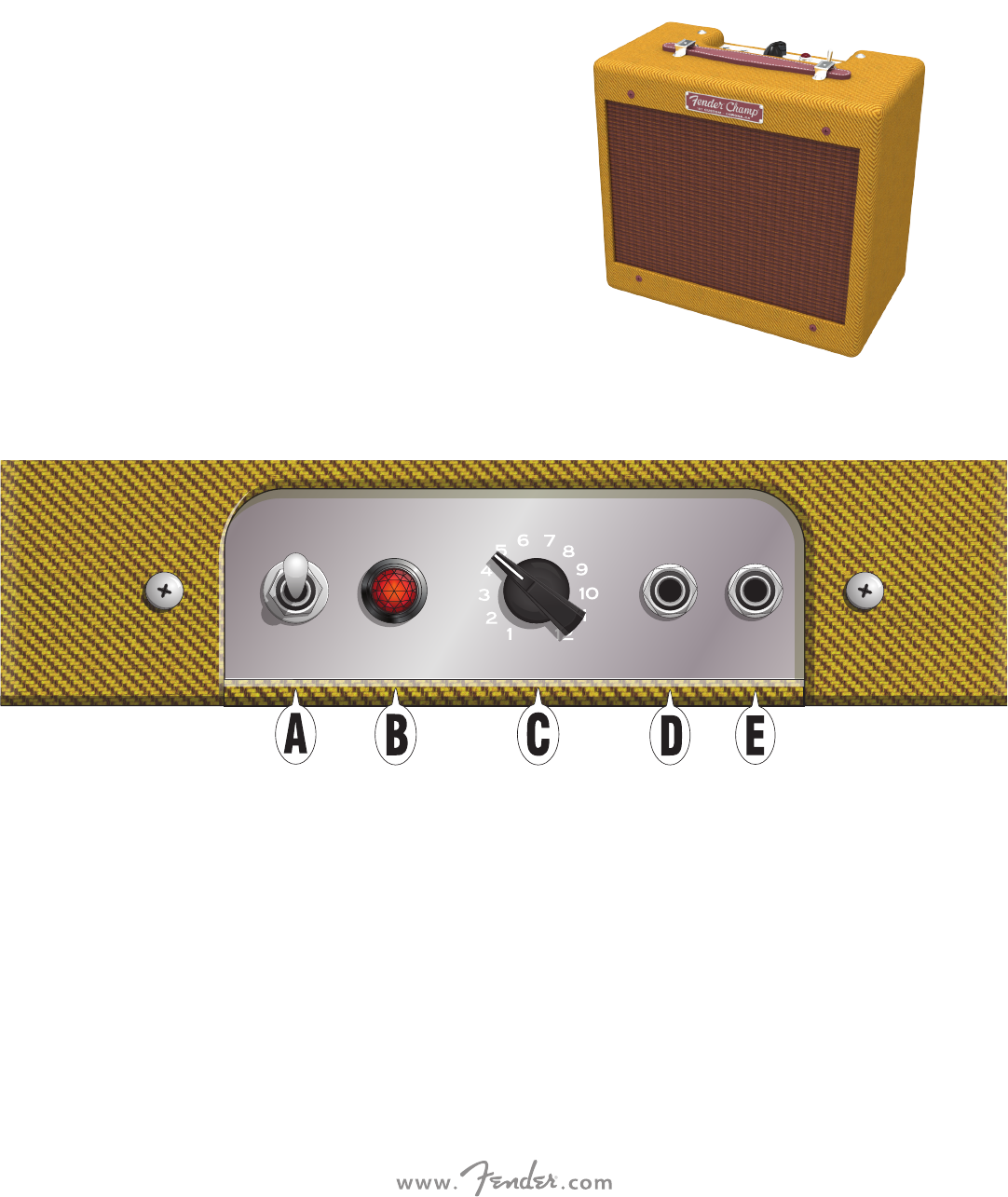

Control Panel
A. POWER SWITCH: Turns amplier on and o.
B. POWER JEWEL: Illuminates while amplier is on.
C. VOLUME: Adjusts volume level for both inputs.
D. INPUT 1: Plug instrument in here. Full-sensitivity input for use with most guitars.
E. INPUT 2: Lower-sensitivity input (-6dB) for cleaner response with high-output and pre-ampli-
ed instruments. Input sensitivities are identical (full) when using both inputs simultaneously.
VOLUME INSTRUMENTS
2
OFF
ON
1
2
ENGLISH
Specifications
TYPE PR 863
POWER Requirements: 60 watts Output: 5 watts
IMPEDANCE 1 MΩ
SPEAKER One 8” Weber alnico (4Ω, PN 0077212000)
TUBES One 6V6GTA (power, PN 0023564000) One 12AY7 (preamp, PN 7708740000)
One 5Y3GT (rectifier, PN 0023614000)
FUSE F1.25A L 250V (100V-120V models) F1.0A L 250V (220V-240V models)
ACCESSORIES Deluxe fitted cover (included, PN 7708597000)
DIMENSIONS Width: 13.5” (34.3 cm) Height: 12.5” (31.8 cm) Depth: 7.6” (19.3 cm)
WEIGHT 15 lbs. (6.8 kg)
Product specifications subject to change without notice.

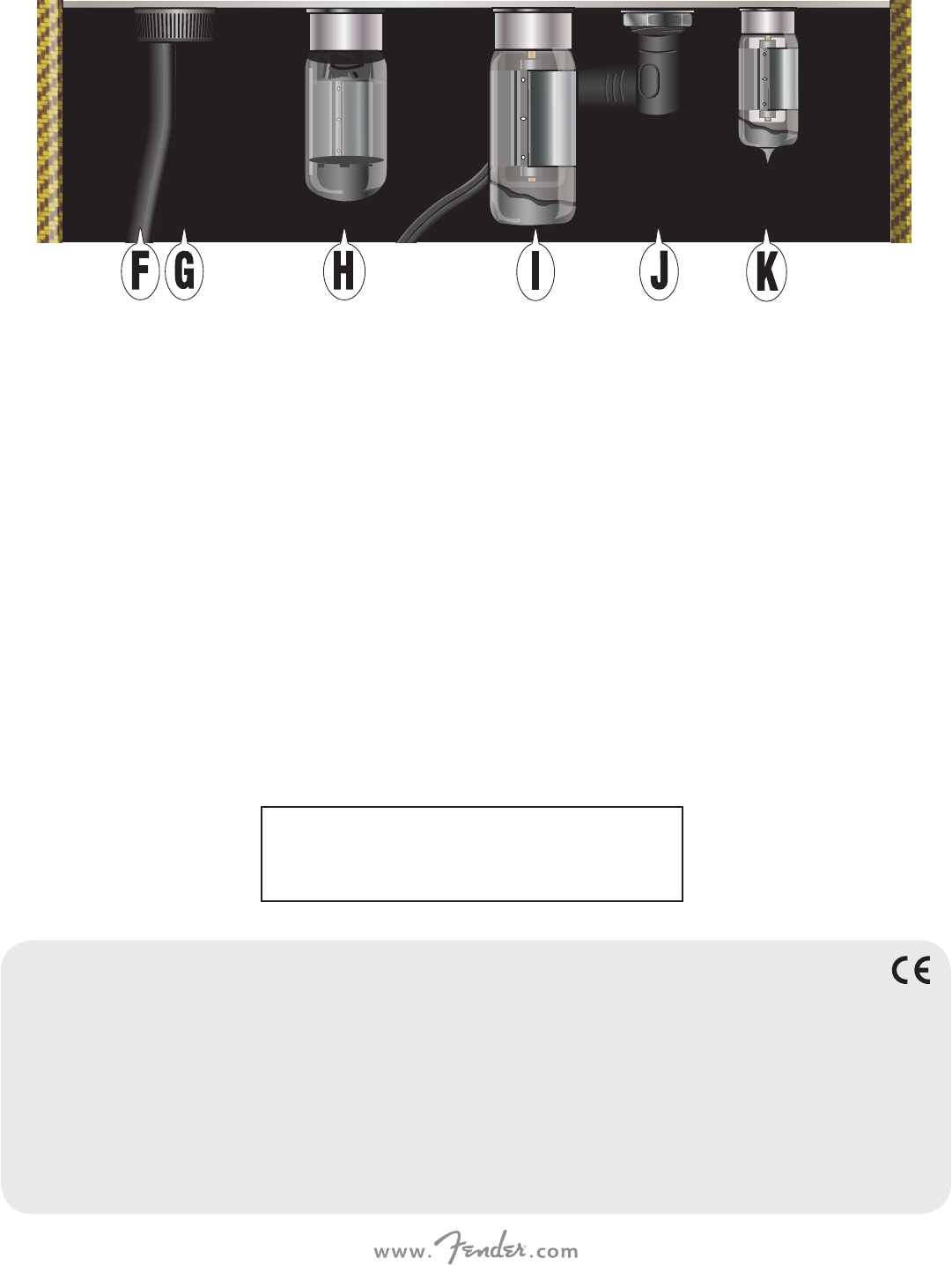

Chassis Rear View
F. POWER CORD: Connect to a grounded outlet in ac-
cordance with the voltage and frequency specications
noted on the amplier information label, which is located
inside the cabinet on the left when viewing from the rear.
G. FUSE: Provides electrical over-current protection. With
power disconnected, replace a blown fuse only with one
of the type and rating specied on the safety label.
H. RECTIFIER TUBE: Single 5Y3GT rectier tube converts AC
voltage from the amplier’s power transformer into DC
voltage required by the power (I) and preamp (K) tubes. It
should be replaced only with an identical rectier tube or
one with a comparable rating and quality.
I. POWER TUBE: Single 6V6GTA power tube drives the
power section of the amplier. It should be replaced only
with an identical power tube or one with a comparable
rating and quality.
J. SPEAKER OUTPUT JACK: The ’57 Custom Champ’s
single 4-ohm internal speaker connects here, or a 4-ohm
external speaker enclosure (5 watts minimum) can be
connected instead. In either case, to prevent damage to
the amplier, a minimum 4-ohm speaker load must be
connected when power is on.
K. PREAMP TUBE: Single 12AY7 preamp tube drives the
preamp section of the amplier. It should be replaced
only with an identical preamp tube or one with a compa-
rable rating and quality, however, a 12AX7A preamp tube
may be substituted in order to achieve more distortion at
higher volume levels.
Rear panel, tube cage, preamp tube shields and other parts removed for illustration.
For questions and troubleshooting, contact a
Fender specialist at:
--- (U.S. toll free)
--- (International)
3
ESPAÑOL
’57 Custom Champ®
El amplicador con recubrimiento de tweed Fender Champ
de los años 50 se hizo famoso por ser un dispositivo pequeño
pero con gran sonido y se puede encontrar hoy en día entre
los amplicadores que todo guitarrista de renombre quiere
conservar. Se trataba de un amplicador de ensayo realmente
impresionante, sencillo y puro, y se ha convertido en uno de
los más cotizados para cualquier grabación de estudio.
El ’57 Custom Champ continúa con el legado de su predecesor,
con toda su circuitería a válvulas cableada a mano y piezas de
máxima calidad. Esta unidad dispone del clásico diseño 5F1
y le ofrece unos 5 watios de potencia de salida que puede
convertir fácilmente en una distorsión cálida y comprimida. Un
altavoz Weber® alnico de 8” fabricado en los Estados Unidos ha
sido adaptado para ofrecerle una respuesta rica y dinámica, y
unos condensadores “Yellow” creados por ingeniería inversa
al estilo de los años 50 añaden una sutil magia al sonido.
Si unimos todo ello a unos transformadores exclusivos, un
control de volumen de tipo “cresta de gallo”, un robusto
recinto de madera de pino montado a mano, recubrimiento
de tweed lacado y muchas más características, dan como
resultado una auténtica experiencia Fender.
Los sonidos armónicamente ricos del ’57 Custom Champ
son perfectos para recrear los estilos de guitarra clásicos,
pero también resultarán idóneos para que los amantes de
las pedaleras de hoy en día creen nuevos sonidos. Y con
el volumen al máximo, el suave sonido saturado resulta
simplemente impresionante.
Registre online su amplicador ’57 Custom Champ en la web
www.fender.com/product-registration.

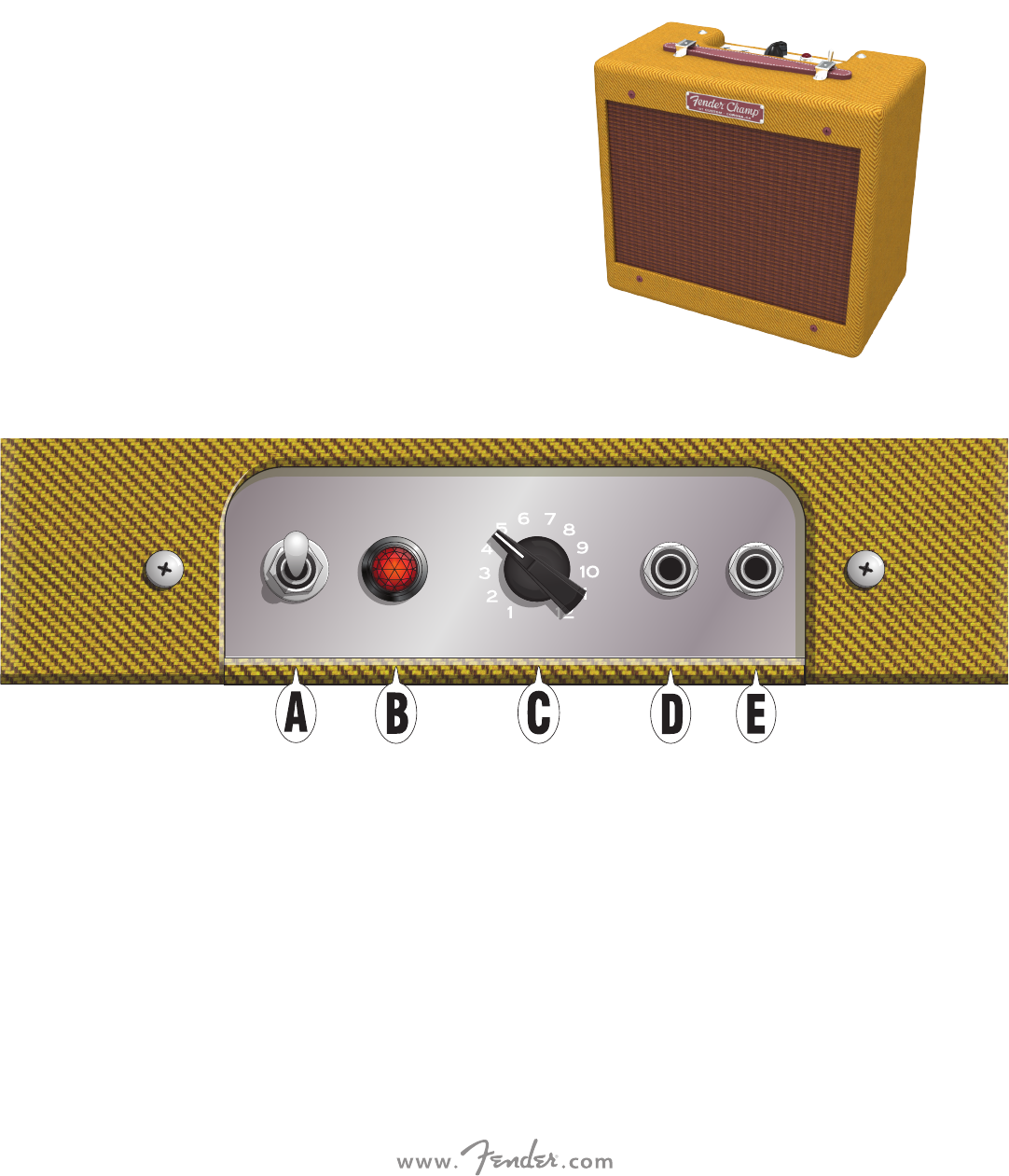

Panel de Control
A. INTERRUPTOR POWER: Le permite encender y apagar el amplicador.
B. PILOTO POWER: Se ilumina cuando el amplicador está encendido.
C. VOLUME: Este control le permite ajustar el nivel de volumen de ambas entradas.
D. ENTRADA 1: Conecte aquí un instrumento. Esta entrada le ofrece máxima sensibilidad
para su uso con la mayoría de las guitarras.
E. ENTRADA 2: Entrada de menor sensibilidad (-6dB) para ofrecer una respuesta más limpia
con instrumentos de salida alta y pre-amplicados. Cuando use ambas entradas a la vez, la
sensibilidad de las dos será la misma (máxima).
VOLUME INSTRUMENTS
2
OFF
ON
1
4
ESPAÑOL
Especificaciones Técnicas
REFERENCIA PR 863
POTENCIA Consumo: 60 watios Salida: 5 watios
IMPEDANCIA 1 MΩ
ALTAVOZ Un altavoz Weber alnico 8” (4Ω, referencia 0077212000)
VÁLVULAS Una 6V6GTA (potencia, referencia 0023564000) Una 12AY7 (previo, referencia 7708740000)
Una 5Y3GT (rectificador, referencia 0023614000)
FUSIBLE F1.25A L 250V (modelos 100-120V) F1.0A L 250V (modelos 220-240V)
ACCESORIOS Tapa Deluxe (incluida, referencia 7708597000)
DIMENSIONES Anchura: 34,3 cm (13,5”) Altura: 31,8 cm (12,5”) Profundidad: 19,3 cm (7,6”)
PESO 6,8 kg (15 lbs.)
Las especificaciones de este aparato están sujetas a modificaciones sin previo aviso.

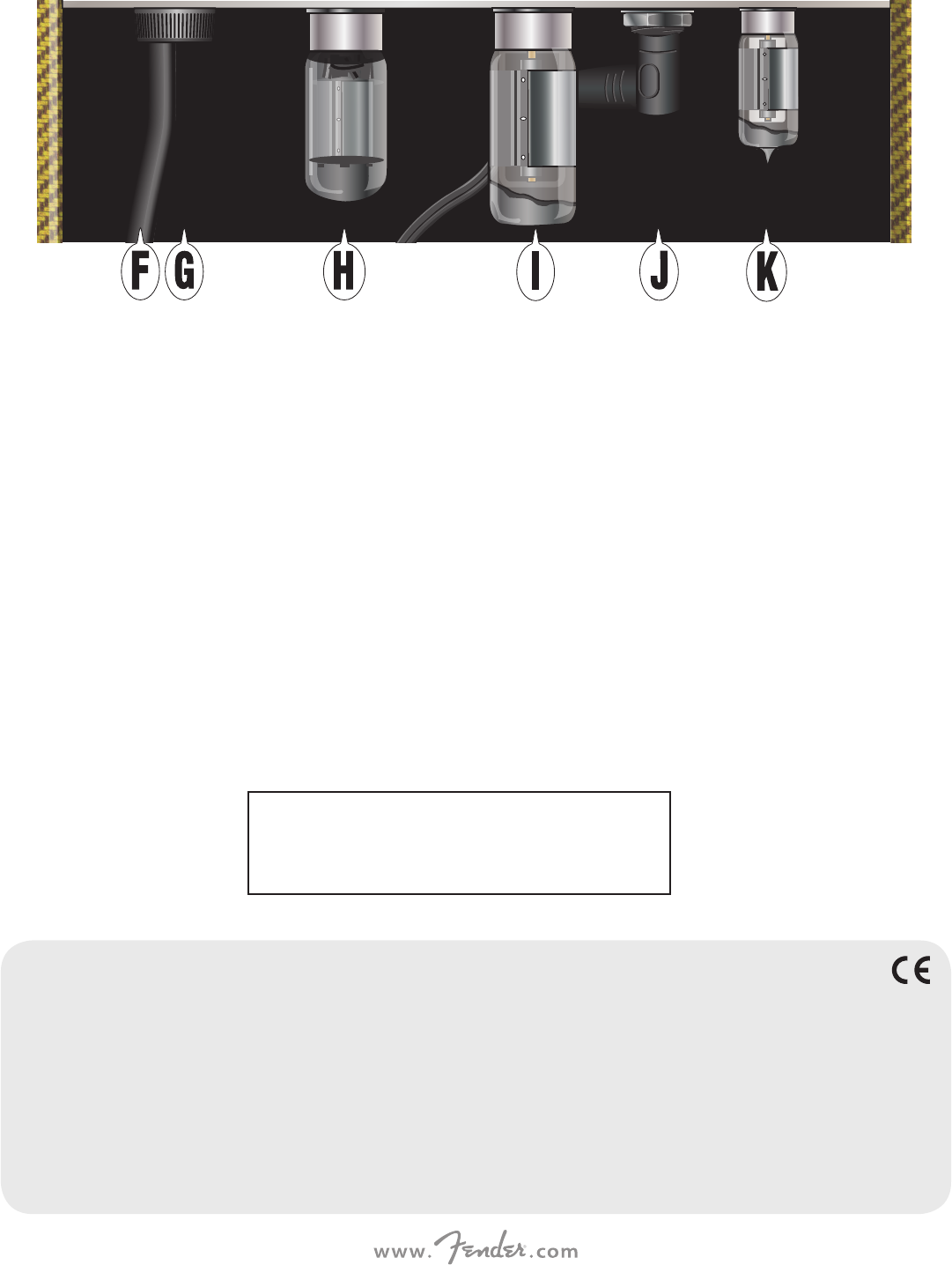

Panel Trasero
F. CABLE DE CORRIENTE: Conecte el enchufe a una salida
de corriente alterna con toma de tierra, del voltaje
y amperaje indicados en la etiqueta informativa del
amplicador, que está situada dentro del recinto en la
parte izquierda mirando desde atrás.
G. FUSE: Este fusible ofrece protección contra picos de
corriente. Si el fusible se quema, sustitúyalo por otro
de idénticas características (aparecen indicadas en el
receptáculo) con la unidad desconectada de la corriente.
H. VÁLVULA RECTIFICADORA: Una única válvula
recticadora 5Y3GT convierte el voltaje alterno del
transformador de corriente del amplicador en el voltaje
continuo necesario para las válvulas de potencia (I) y previo
(K). Sustitúyala únicamente por otra válvula recticadora
idéntica o de características y calidad comparables.
I. VÁLVULA DE POTENCIA: Una única válvula de potencia
6V6GTA controla la sección de potencia del amplicador.
Sustitúyala únicamente por otra idéntica o una
equiparable en cuanto a calidad y características.
J. SALIDA DE ALTAVOZ: El altavoz interno de 4 ohmios
del ’57 Custom Champ se conecta a esta toma, si bien
también puede sustituirlo por un recinto acústico externo
de 4 ohmios (5 watios como mínimo). En cualquier caso,
para evitar daños en el amplicador, siempre debe haber
conectada una carga de altavoz mínima de 4 ohmios
cuando la unidad esté encendida.
K. VÁLVULA DE PREVIO: Una única válvula de previo de
12AY7 controla la sección de previo del amplicador.
Sustitúyala únicamente por otra idéntica o una
equiparable en cuanto a calidad y características; no
obstante, puede usar aquí una válvula de previo 12AX7A
de cara a conseguir una mayor distorsión a niveles de
volumen superiores.
En la ilustración ha sido eliminado el panel trasero, receptáculo de válvulas, carcasa de válvulas de previo y otras piezas.
Si tiene cualquier pregunta o problema, póngase en
contacto con los especialistas de Fender en:
--- (llamada gratuita en U.S.A.)
--- (Internacional)
5
FRANÇAIS
’57 Custom Champ®
L’ampli Fender Champ des années 50 revêtu de tweed, réputé
“petit mais costaud”, mérite de gurer dans la collection de tout
guitariste digne de ce nom. Parfait pour s’entraîner, c’est également
un incontournable utilisé par de nombreux studios d’enregistre-
ment professionnels grâce à sa simplicité et à son ecacité.
Le ‘57 Custom Champ fait perdurer ce glorieux héritage grâce
à des circuits tout-lampe câblés à la main et des composant
de haute qualité. Doté du circuit 5F1 des originaux et dévelop-
pant une puissance de 5 watts, il peut être facilement poussé
an obtenir une distorsion compressée très chaleureuse. Son
haut-parleur Weber® à aimant alnico, fabriqué aux États-Unis,
a été conçu pour fournir une réponse riche et dynamique. Les
condensateurs de tonalité vintage “Yellow” ajoute au son une
touche de magie subtile et nuancée. Les transformateurs conçus
sur mesure, le réglage de volume “chicken head”, le bae en pin
massif assemblé à la main, le revêtement en tweed laqué et de
nombreuses autres caractéristiques vous assurent une expé-
rience de jeu inoubliable digne des meilleurs amplis Fender.
Le ‘57 Custom Champ délivre un son riche en harmoniques
idéal pour reproduire les grands classiques ou pour créer de
nouveaux sons. Et bien sûr si vous poussez le volume, l’over-
drive obtenu, très sensible à la dynamique de votre jeu, est
simplement stupéant.
Enregistrez votre ampli ‘57 Custom Champ en ligne sur www.
fender.com/product-registration.

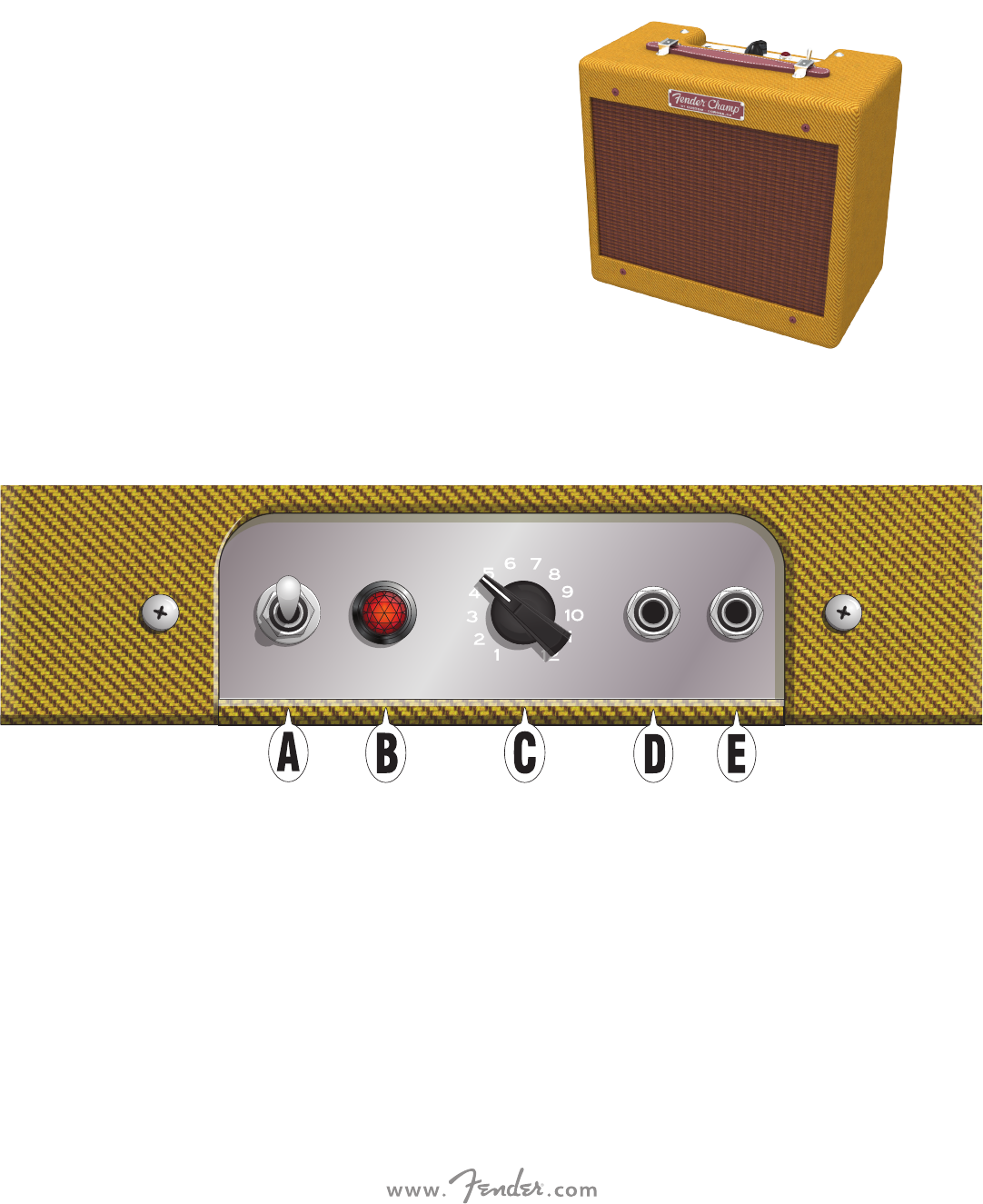

Réglages
A. INTERRUPTEUR ON/OFF: Permet de mettre l’ampli sous/hors tension.
B. TÉMOIN POWER: S’allume lorsque l’ampli est sous tension.
C. VOLUME: Permet de régler le volume des 2 entrées.
D. INPUT 1: Permet de connecter votre instrument. La sensibilité de cette entrée est adaptée à
la plupart des guitares.
E. INPUT 2: Cette entrée dispose d’une sensibilité inférieure (-6 dB) permettant une réponse
plus claire pour les instruments préampliés ou à niveau de sortie élevé. La sensibilité des 2
entrées est identique si vous les utilisez simultanément.
VOLUME INSTRUMENTS
2
OFF
ON
1
6
FRANÇAIS
Caractéristiques Techniques
TYPE PR 863
PUISSANCE Nécessaire: 60 watts Sortie: 5 watts
IMPÉDANCE 1 MΩ
HAUT-PARLEUR Un Weber alnico 8” (4Ω, REF 0077212000)
LAMPES Une 6V6GTA (puissance, REF 0023564000) Une 12AY7 (préampli, REF 7708740000)
Une 5Y3GT (redresseuse, REF 0023614000)
FUSIBLE F1.25A L 250V (modèles 100V-120V) F1.0A L 250V (modèles 220V-240V)
ACCESSOIRES Housse Deluxe (fournie, REF 7708597000)
DIMENSIONS Largeur: 34,3 cm Hauteur: 31,8 cm Profondeur: 19,3 cm
POIDS 6,8 kg
Les caractéristiques sont sujettes à modifications sans préavis.
Face Arrière
F. CORDON D’ALIMENTATION: Connectez-le à une prise
secteur dont les caractéristiques correspondent à celles
indiquées sur l’étiquette située à l’intérieur du bae de
l’ampli sur la partie arrière gauche.
G. FUSIBLE: Protège l’ampli contre les surtensions. Pour
remplacer le fusible, mettez l’ampli hors tension et utilisez
uniquement un fusible dont les caractéristiques corres-
pondent à celles indiquées sur l’ampli.
H. LAMPE REDRESSEUSE: Cette lampe 5Y3GT permet de
convertir le courant alternatif du transformateur de l’ampli
en courant continu nécessaire au fonctionnement des
lampes de puissance (I) et de préamplication (K). Rempla-
cez-la uniquement par une lampe redresseuse identique
ou de type et de qualité comparables.
I. LAMPE DE PUISSANCE: Cette lampe 6L6GTA est aectée
à la section de puissance de l’ampli. Remplacez-la unique-
ment par une lampe de puissance identique ou de type et
de qualité comparables.
J. SORTIE HAUT-PARLEUR: Le haut-parleur 4 ohms du ‘57
Custom Champ se connecte à cette sortie. Vous pouvez
également y connecter un bae externe (d’une puissance
minimale de 5 watts). Pour éviter d’endommager l’ampli,
une charge de 4 ohms minimum doit être connectée à
cette sortie lorsqu’il est sous tension.
K. LAMPE DE PRÉAMPLIFICATION: Cette lampe est aectée
à la section de préamplication de l’ampli. Remplacez-la
uniquement par une lampe de préamplication identique
ou de type et de qualité comparables. Alternativement,
une lampe de type 12AX7A peut être utilisée pour obtenir
une distorsion plus prononcée à fort volume.
Le panneau arrière, les protections des lampe et d’autres pièces n’apparaissent pas dans les illustrations.
Pour toute question et pour assistance, contactez
un spécialiste Fender au:
--- (États-Unis, appel gratuit)
1-480-596-7195 (International)
7
PORTUGUÊS
’57 Custom Champ®
O amplicador Fender Champ da década de 1950 coberto de
pano é conhecido como a máquina de tom pequena-mas-po-
derosa que pertence a colecção de todos os guitarristas sérios.
É um amplicador de prática óptimo, simples e puro, e tam-
bém é valorizado por inúmeros tocadores prossionais para a
sua indispensabilidade de estúdio de gravação.
O Custom Champ de '57 continua esse legado, com compo-
nentes de todo tubo e circuito com o premium feito à mão.
Suas características de design 5F1 clássico, entregando cerca
de 5 watts de potência de saída facilmente empurrada para
dentro distorção quente, comprimido. Um alto-falante Weber®
8" alnico feito nos E.U.A, é dublado por resposta rico e dinâ-
mico, e novas 50s engenharia reversa vintage capacitores
tom "Amarelo " adicionam mágica tonal sutilmente matizada.
Junto com transformadores de costume, um único controlo de
volume de "galinha-cabeça", gabinete de pinho sólido juntado
à dedo, revestimento de pano lacado e muito mais, o resultado
é uma experiência amplicador Champ ricamente recompen-
sadora que é pura Fender.
Os timbres limpos harmonicamente ricos do amp Custom
Champ '57 são perfeitas para recriar estilos clássicos de guitar-
ra, para criar novos sons E com o volume dobrado, a ultrapas-
sagem de tom naturalmente sensível ao toque é simplesmente
electrizante.
Regista o teu 'amplicador 57 Custom Champ online no www.
fender.com/products-registration.
Painel de Controlo
A. INTERRUPTOR DE ARRANQUE: Liga e desliga o amplicador.
B. JÓIA DE ARRANQUE: Acende-se enquanto amplicador está ligado.
C. VOLUME: Regula o nível de volume de ambas as entradas.
D. ENTRADA 1: Ligue o instrumento aqui. Sensibilidade total de entrada para uso com a
maioria das guitarras.
E. ENTRADA 2: Menor sensibilidade (-6dB) para uma resposta mais pura com alta produção
e instrumentos pré-amplicados Sensibilidades de entrada são idênticas (total) ao usar
ambas as entradas simultaneamente.
VOLUME INSTRUMENTS
2
OFF
ON
1
8
PORTUGUÊS
Especificações
TIPO PR 863
REQUISITOS DE Energia: 60 watts Saída: 5 watts
IMPEDANCE 1 mohms
ALTO-FALANTE Um 8" Weber alnico (4Ω, PN 0077212000)
TUBOS Um 6V6GTA (power, PN 0023564000) Um 12AY7 (pré-amplificação, PN 7708740000)
Um 5Y3GT (retificador, PN 0023614000)
FUSE F1.25A L 250V (modelos 100V-120V) F1.0A L 250V (modelos 220V-240V)
ACCESSÓRIOS Tampa equipada Deluxe (incluído, PN 7708597000)
DIMENSÕES Largura: 13,5” (34,3 cm) Altura: 12,5” (31,8 cm) Profundidade: 7,6” (19,3 cm)
PESO 15 lbs. (6,8 kg)
As especificações do produto estão sujeitas a alterações sem aviso prévio.
Vista Traseira do Gabinete
F. CABO DE ALIMENTAÇÃO: Liga a uma tomada aterrada
de acordo com as especicações de tensão e frequência
anotada no rótulo de informações do amplicador, que
está localizado dentro do gabinete da esquerda quando
vê de trás.
G. FUSÍVEL: Fornece protecção eléctrica de sobrecarga de
corrente. Com a energia desligada, substitua um fusível
queimado somente com um do tipo e classicação especi-
cada acima do porta-fusível.
H. TUBO RECTIFICADOR: Tubo único reticador de 5Y3GT
converte a tensão AC do transformador de potência do
amplicador em tensão DC necessária para os tubos de
arranque (I) e de pré-amplicação (K). Estes deve ser subs-
tituídos apenas com tubos de alimentação iguais ou com
uma classicação e qualidade comparável.
I. TUBOS DE ARRANQUE: Tubo de alimentação 6V6GTA
acciona a secção de arranque do amplicador. Estes deve
ser substituídos apenas com tubos de alimentação iguais
ou com uma classicação e qualidade comparável.
J. LIGAÇÃO DE SAÍDA DO ALTO-FALANTE: Único alto-fa-
lante interno de 4 ohms do '57 Custom Champ liga aqui,
ou um gabinete de alto-falante externo de 4 ohm (5 watts
mínimo) pode ser ligado em vez. Em qualquer caso, para
evitar danos para o amplicador, de uma carga mínima do
alto-falante de 4 ohm deve estar ligado quando o power
está ligado.
K. TUBO DE PREAMPLIFICAÇÃO: Tubo de pré-amplicação
acciona a seção da pré-amplicação do amplicador. Deve
ser substituído apenas com um tubo pré-amplicador
idêntico ou com uma classicação semelhante e quali-
dade, no entanto, um tubo de pré-amplicador 12AX7A
podem ser substituído, a m de alcançar mais de distorção
a níveis de volume mais elevadas.
Painel traseiro, caixa de tubos, escudos de tubos do pré-amplicador e outras peças removidas para ilustração.
Em caso de dúvidas e resolução de problemas, entre
em contato com um especialista em Fender:
--- (ligação gratuita dos EUA)
--- (Internacional)
9
ITALIANO
’57 Custom Champ®
L’amplicatore con rivestimento in tweed Fender Champ degli
anni ’50 è conosciuto come la piccola ma potente macchina
dei suoni che ogni chitarrista che si rispetti deve avere. È un
amplicatore puro e semplice, favoloso per la pratica e adorato
da innumerevoli professionisti per il suo ruolo indispensabile
in studio di registrazione.
Il ’57 Custom Champ onora la sua gloriosa eredità, con circuite-
ria completamente valvolare collegata a mano e componenti
premium. Hai il classico design 5F1 originale e fornisce circa
5 watt di potenza in uscita che può essere facilmente spinta
con una distorsione calda e compressa. Lo speaker Weber®
made in U.S.A. da 8” con magnete in alnico ha una risposta
ricca e dinamica; i nuovi condensatori “Yellow” (realizzati con
reverse-engineering partendo da quelli vintage anni ’50) ag-
giungono magiche sfumature di tono. Trasformatori custom,
una singola manopola “chicken-head” per il volume, robusto
cabinet in pino con giunzioni a incastro, rivestimento in tweed
laccato e molto altro: il risultato è un’esperienza graticante, in
puro stile Fender.
I suoni puliti, ricchi di armoniche, del ’57 Custom Champ sono
perfetti per interpretare gli stili chitarristici classici e per creare
nuove sonorità. A volume spinto, l’overdrive, sensibile al tocco
in modo molto naturale, è semplicemente elettrizzante.
Registra il tuo ’57 Custom Champ online su www.fender.com/pro-
duct-registration.
Pannello di Controllo
A. ACCENSIONE: accende e spegne l’amplicatore.
B. SPIA ALIMENTAZIONE: si illumina quando l’amplicatore è acceso.
C. VOLUME: regola il livello del volume per entrambi gli ingressi.
D. INGRESSO 1: collega qui lo strumento. Ingresso a piena sensibilità per la maggior parte
delle chitarre.
E. INGRESSO 2: ingresso a sensibilità inferiore (–6dB), per una risposta più pulita con stru-
menti ad alta potenza di uscita o preamplicati. Quando gli ingressi sono usati insieme, la
loro sensibilità è identica (piena).
VOLUME INSTRUMENTS
2
OFF
ON
1
10
ITALIANO
Specifiche
TIPO PR 863
ALIMENTAZIONE Requisiti: 60 watt Uscita: 5 watt
IMPEDENZA 1 MΩ
SPEAKER Un Weber da 8” alnico (4Ω, CP 0077212000)
VALVOLE Una 6V6GTA (potenza, CP 0023564000) Una 12AY7 (preamp, CP 7708740000)
Una 5Y3GT (rettificatrice, CP 0023614000)
FUSIBILE F1.25A L 250V (modelli a 100-120V) F1.0A L 250V (modelli a 220-240V)
ACCESSORI Copertura Deluxe su misura (inclusa, CP 7708597000)
DIMENSIONI Larghezza: 34,3 cm Altezza: 31,8 cm Profondità: 19,3 cm
PESO 6,8 kg
Le specifiche dei prodotti possono variare senza preavviso.
Vista Posteriore
F. CAVO DI ALIMENTAZIONE: collegalo a una presa con
messa a terra rispettando le speciche di voltaggio e
frequenza indicate sull’etichetta informativa dell’ampli-
catore, che si trova all’interno del cabinet, sulla sinistra
guardandolo da dietro.
G. FUSIBILE: fornisce protezione dai sovraccarichi elettrici.
Con l’alimentazione scollegata, sostituisci un fusibile bru-
ciato esclusivamente con fusibili di tipo e classe specicati
sull’etichetta con le informazioni di sicurezza.
H. VALVOLA RETTIFICATRICE: la valvola retticatrice 5Y3GT
converte la corrente CA dal trasformatore dell’amplicato-
re in corrente CC per le valvole di potenza (I) e preamp (K).
Va sostituita esclusivamente con una valvola retticatrice
identica, o di classe e tipologia equivalenti.
I. VALVOLA DI POTENZA: la valvola di potenza 6V6GTA è
responsabile della potenza dell’amplicatore. Va sostituita
esclusivamente con una valvola di potenza identica, o di
classe e tipologia equivalenti.
J. JACK SPEAKER OUTPUT: lo speaker interno da 4 ohm
del ’57 Custom Champ è collegato qui; in alternativa puoi
collegare una cassa esterna da 4 ohm e minimo 5 watt. In
entrambi i casi, per evitare danni all’amplicatore, quando
l’alimentazione è accesa deve essere collegato un carico
minimo di 4 ohm.
K. VALVOLA PREAMP: una valvola preamp 12AY7 è il fulcro
della sezione preamp dell’amplicatore. Deve essere
sostituita esclusivamente con una valvola preamp identica
o con una di classe e tipologia equivalenti; per ottenere
maggiore distorsione a volume elevato, puoi sostituirla
con una valvola preamp 12AX7A.
Pannello posteriore, gabbia protettiva, schermature delle valvole preamp e altre parti non riportate per chiarezza.
Per domande e risoluzione dei problemi,
contatta uno specialista Fender:
--- (numero gratuito per gli USA)
--- (internazionale)
11
DEUTSCH
’57 Custom Champ®
Der mit Tweed bezogene Fender Champ der 50er Jahre ist be-
rühmt als kleiner Amp mit mächtigem Sound, der in die Samm-
lung jedes ernsthaften Gitarristen gehört. Er ist ein einfacher
purer Übungsverstärker und zählt wegen seiner Qualitäten im
Tonstudio zum kostbaren Besitz zahlloser Promusiker.
Der ’57 Custom Champ setzt diese ruhmreiche Tradition mit
seiner handverdrahteten Vollröhrenschaltung und vielen
premium Komponenten nahtlos fort. Mit seiner klassischen
5F1 Schaltung liefert er circa 5 Watt Ausgangsleistung, die sich
mühelos zu warmer, komprimierter Distortion hochfahren lässt.
Der in den USA hergestellte Weber® 8” Alnico-Lautsprecher
spricht facettenreich und dynamisch an und wird von der subtil
nuancierten Klangmagie des neuen authentisch reproduzier-
ten vintage „Yellow“ Klangkondensators der 1950er perfekt
ergänzt. Zusammen mit den Spezialtransformatoren, dem „Chi-
cken Head“ Lautstärkeregler, dem massiven keilzinken-verleim-
ten Kieferngehäuse, dem lackierten Tweed-Bezug und vielen
weiteren Details entsteht ein absolut lohnendes Champ-Ver-
stärkererlebnis, wie es nur Fender gelingen kann.
Die obertonreichen, sauberen Sounds des ’57 Custom Champs
eignen sich perfekt zum Reproduzieren klassischer Gitarrenstile
und zum Entwickeln neuer Klangkreationen. Und bei voll auf-
gedrehter Lautstärke sorgen die natürlichen und subtil anspre-
chenden Overdrive-Sounds für Gänsehaut pur.
Registrieren Sie Ihren ’57 Custom Champ online unter www.fender.
com/product-registration.
Bedienfeld
A. NETZSCHALTER: Schaltet den Verstärker ein/aus.
B. NETZANZEIGE: Leuchtet bei eingeschaltetem Amp.
C. VOLUME: Regelt die Lautstärke beider Eingänge.
D. EINGANG 1: Zum Anschließen des Instruments. Dieser empndlicher Eingang eignet sich für
die meisten Gitarren.
E. EINGANG 2: Weniger empndlicher Eingang (-6 dB) für eine sauberere Ansprache bei Gitarren
mit hoher Ausgangsleistung und Vorverstärkung. Bei gleichzeitiger Belegung ist die Empnd-
lichkeit der Eingänge gleich (normal).
VOLUME INSTRUMENTS
2
OFF
ON
1
12
DEUTSCH
Technische Daten
TYP PR 863
LEISTUNG Leistungsaufnahme: 60 Watt Ausgangsleistung: 5 Watt
IMPEDANZ 1 MΩ
LAUTSPRECHER 1 x 8” Weber Alnico (4Ω, TNr: 0077212000)
RÖHREN 1 x 6V6GTA (Endstufe, TNr: 0023564000) 1 x 12AY7 (Vorverstärker, TNr: 7708740000)
1 x 5Y3GT (Gleichrichter, TNr: 0023614000)
SICHERUNG F1.25A L 250V (100V - 120V Modelle) F1.0A L 250V (220V - 240V Modelle)
ZUBEHÖR Deluxe-Schutzhülle (inklusive, TNr: 7708597000)
ABMESSUNGEN Breite: 34,3 cm (13,5”) Höhe: 31,8 cm (12,5”) Tiefe: 19,3 cm (7,6”)
GEWICHT 6,8 kg (15 lbs)
Technische Daten können unangekündigt geändert werden.
Chassis-Rückseite
F. NETZKABEL: Verbinden Sie das Netzkabel mit einer ge-
erdeten Netzsteckdose, die den auf dem Info-Label Ihres
Verstärkers angegebenen Spannungs- und Frequenznenn-
werten entspricht. Das Info-Label bendet sich von hinten
gesehen links innen im Verstärkergehäuse.
G. SICHERUNG: Schützt den Verstärker vor elektrischer
Überspannung. Ersetzen Sie die Sicherung bei abgezoge-
nem Netzstecker nur durch eine Sicherung des Typs und
Nennwerts, der auf dem Sicherheits-Label Ihres Verstär-
kers angegeben ist.
H. GLEICHRICHTERRÖHRE: Eine einzelne 5Y3GT Gleichricht-
erröhre wandelt die Wechselspannung des Netztransfor-
mators in Gleichspannung um, die von den Leistungs- (I)
und Vorverstärkerröhren (K) benötigt wird. Verwenden Sie
als Ersatz nur eine identische Gleichrichterröhre oder ein
gleichwertiges Modell mit vergleichbarem Nennwert.
I. LEISTUNGSRÖHRE: Eine einzelne 6V6GTA Leistungsröhre
steuert die Endstufe des Verstärkers. Verwenden Sie als
Ersatz nur eine identische Leistungsröhre oder ein gleich-
wertiges Modell mit vergleichbarem Nennwert.
J. LAUTSPRECHERAUSGANG: Anschluss für den internen
4-Ohm Lautsprecher des ’57 Custom Champ oder eine
externe 4-Ohm Box (min. 5 Watt). Bei eingeschaltetem
Verstärker muss immer ein Lautsprecher mit einer Min-
destimpedanz von 4 Ohm an diese Buchse angeschlossen
sein, um Beschädigungen des Amps zu verhindern.
K. VORVERSTÄRKERRÖHRE: Eine 12AY7 Vorverstärkerröhre
steuert die Preamp-Sektion des Amps. Verwenden Sie
als Ersatz nur eine identische Vorverstärkerröhre oder ein
gleichwertiges Modell mit vergleichbarem Nennwert.
Man kann als Ersatz allerdings auch eine 12AX7A Vorver-
stärkerröhre verwenden, um bei höherer Lautstärke mehr
Distortion zu erzeugen.
Rückseite - Röhrenschutzgitter, Preamp-Röhrenschirme und andere Teile wurden zur Veranschaulichung entfernt.
Bei Fragen und der Fehlersuche kontaktieren
Sie bitte unsere Fender-Spezialisten unter:
--- (USA gebührenfrei)
--- (international)
13
POLSKI
’57 Custom Champ®
Obity tweedem wzmacniacz Fender Champ z lat 50. słynie
ze swojego brzmienia upakowanego w kompaktowej obu-
dowie, które każdy gitarzysta powinien mieć do dyspozycji. To
znakomity wzmacniacz do ćwiczeń, prosty, nieskomplikowany,
ceniony przez profesjonalnych muzyków za swoje to, jak
świetnie sprawdza się w studiu.
Wzmacniacz ’57 Custom Champ, dzięki ręcznie lutowanym
i kablowanym układom i najwyższej klasy podzespołom,
kontynuuje dziedzictwo zapoczątkowane przez swojego
poprzednika. Klasyczny układ 5F1 generuje około 5 W mocy
wyjściowej w postaci ciepłego, skompresowanego przesteru.
Wyprodukowany w USA głośnik Weber® 8” z alnico zapewnia
bogate i dynamiczne brzmienie, a kondensatory „Yellow”,
inspirowane tymi stosowanymi w latach 50., dodają mu subtel-
nej, tonalnej magii. Specjalne transformatory, klasyczne pokrto
regulacji głośności, sosnowa obudowa łączona na mikrowcz-
epy, lakierowane tweedowe obicie etc. – wszystko to składa
się na satysfakcjonujący efekt końcowy, jaki daje wzmacniacz
Champ, będący kwintesencją marki Fender.
Harmonicznie bogate czyste tony wzmacniacza ’57 Custom
Champ idealnie nadają się do odtwarzania klasycznych stylów
gitarowych i tworzenia nowych dźwięków. A przy rozkręconej
głośności naturalnie czuły przester brzmi wręcz porażająco.
Zarejestruj swój wzmacniacz ’57 Custom Champ online na www.
fender.com/product-registration.
Panel Sterowania
A. WŁĄCZNIK ZASILANIA: Włącza i wyłącza wzmacniacz. A.
B. KONTROLKA ZASILANIA: Świeci się, gdy wzmacniacz jest włączony.
C. VOLUME: Regulacja poziomu głośności obydwu wejść.
D. WEJŚCIE 1: Tutaj podłącz instrument. Wejście o pełnej czułości do wykorzystywania z
większością gitar.
E. WEJŚCIE 2: Wejście o niższej czułości (-6 dB), przeznaczone dla instrumentów o silnym syg-
nale wyjściowym/wyposażonych w przedwzmacniacz. Czułość obu wejść jest identyczna,
gdy wykorzystywane są równolegle.
VOLUME INSTRUMENTS
2
OFF
ON
1
14
POLSKI
Specyfikacje
TYP PR 863
MOC Wymagania: 60 W Wyjściowa: 5 W
IMPEDANCJA 1 MΩ
GŁOŚNIK Jeden 8” Weber z alnico (4Ω, PN 0077212000)
LAMPY Jedna 6V6GTA (lampa mocy, PN 0023564000) Jedna 12AY7 (przedwzmacniacza, PN 7708740000)
Jedna 5Y3GT (prostownika, PN 0023614000)
BEZPIECZNIK F1.25A L 250V (modele 100V-120V) F1.0A L 250V (modele 220V-240V)
AKCESORIA Pokrowiec (dołączony, PN 7708597000)
WYMIARY Szerokość: 34,3 cm Wysokość: 31,8 cm Głębokość: 19,3 cm
WAGA 6,8 kg
Specyfikacje produktów mogą ulec zmianie bez powiadomienia.
Widok z Tyłu
F. PRZEWÓD ZASILAJĄCY: Podłącz dołączony przewód
zasilania do uziemionego gniazdka elektrycznego zgod-
nie z wartościami napięcia i częstotliwości podanymi
na etykiecie znajdującej się wewnątrz obudowy z lewej
strony (patrząc od tyłu).
G. FUSE: Chroni wzmacniacz przed usterkami elektrycznymi.
Wymieniać wyłącznie na tego samego typu, zgodnie z
informacjami zawartymi na etykiecie z informacjami doty-
czącymi bezpieczeństwa.
H. LAMPA PROSTOWNIKA: Pojedyncza lampa 5Y3GT
przekształca napięcie prądu zmiennego AC z transforma-
tora mocy wzmacniacza na napięcie prądu stałego DC
wymagane przez lampy mocy (I) oraz przedwzmacniacza
(K). Wymieniać tylko na lampy prostownika identycznego
typu lub o porównywalnych parametrach i porównywal-
nej jakości.
I. LAMPA MOCY: Pojedyncza lampa mocy 6V6GTA odpowi-
ada za sekcję mocy wzmacniacza. Wymieniać tylko na
lampy mocy identycznego typu lub o porównywalnych
parametrach i porównywalnej jakości.
J. GNIAZDO GŁOŚNIKOWE: Tutaj podłącza się pojedynczy
głośnik wewnętrzny wzmacniacza ’57 Custom Champ o
oporności 4 Ohmów lub zewnętrzną kolumnę (4 Ohmy,
min. 5 W). Jedna z powyższych konguracji musi być
podłączona, aby nie dopuścić do uszkodzenia wzmacni-
acza, gdy ten jest włączony.
K. LAMPA PRZEDWZMACNIACZA: Pojedyncza lampa przedw-
zmacniacza 12AY7 odpowiada za sekcję przedwzmacniacza.
Wymieniać tylko na lampę przedwzmacniacza identycznego
typu lub o porównywalnych parametrach i porównywalnej
jakości, można ją jednak zastąpić lampa 12AX7A dla uzys-
kania większego przesteru przy większej głośności.
Tylny panel, uchwyty lamp, osłony lamp przedwzmacniacza i inne części usunięte na potrzeby ilustracji.
W razie pytań lub problemów skontaktuj się ze
specjalistą Fender pod numerem telefonu:
--- (bezpłatny na terenie USA)
--- (międzynarodowy)
15
ČESKY
’57 Custom Champ®
Zesilovač stvídovým potahem Fender Champ z50. let je
dobře znám jako malý, ale zvukově vydatný aparát, který patří
do sbírky každého seriozního kytaristy. Je úžasný na cvičení,
jednoduchý a zvukově věrný a bezpočet hráčů oceňuje také
jeho nepostradatelnost vnahrávacím studiu.
Na jeho slávu navazuje celolampový model '57 Custom
Champ sručně zapojovanými obvody osazenými špičkovými
součástkami. Pyšní se designem původního klasického modelu
5F1 a jeho 5wattů výstupního výkonu se snadno vybudí na
teplé komprimované zkreslení. 8" reproduktor typu Alnico
vyráběný vUSA přispívá ksyté a dynamické odezvě a na jemně
odstíněném tonálním kouzlu se podílí nové kondenzátory
vyvinuté na základě analýzy původních kondenzátorů „Yellow“
z50. let. Když přidáme vlastní konstrukci transformátorů, jed-
noduchý regulátor hlasitosti, ozvučnici zborovicového masivu
spojenou na klínové ozuby, lakovaný tvídový potah a další
vlastnosti, obdržíme vysoce hodnocený model Champ sryzím
charakteristickým zážitkem Fender.
Harmonicky bohaté čisté tóny zesilovače '57 Custom Champ
se dokonale hodí kosvěžení klasických kytarových stylů a
kvytváření nových zvuků. Přirozeně znějící a na dotek citlivě
reagující zkreslení, které narůstá sezvyšováním hlasitosti, je
prostě a jednoduše elektrizující.
Svůj '57 Custom Champ si zaregistrujte online na adrese www.
fender.com/product-registration.
Ovládací Panel
A. SÍŤOVÝ VYPÍNAČ: Zapíná a vypíná zesilovač.
B. INDIKÁTOR NAPÁJENÍ: Rozsvěcí se při zapnutí zesilovače.
C. Potenciometr VOLUME: Nastavení hlasitosti pro oba vstupy.
D. Konektor INPUT 1: Vstup kpřipojení nástroje. Vstup splnou citlivostí kpřipojení většiny kytar.
E. Konektor INPUT 2: Vstup se sníženou citlivostí (-6dB) pro čistší zvuk nástrojů svyšší výstupní
úrovní a nástrojů spředzesílením. Při použití obou vstupů najednou bude vstupní citlivost
totožná (plná).
VOLUME INSTRUMENTS
2
OFF
ON
1
16
ČESKY
Technické Údaje
TYP PR 863
NAPÁJENÍ Požadavky: 60wattů Výstupní výkon: 5wattů
IMPEDANCE 1MΩ
REPRODUKTOR Jeden 8" reproduktor Weber typu Alnico (4Ω, PN 0077212000)
ELEKTRONKY Jedna elektronka 6V6GTA (koncová, PN 0023564000) Jedna 12AY7 (předzesilovač, PN 7708740000)
Jedna 5Y3GT (usměrňovač, PN 0023614000)
POJISTKA F1,25A L 250V (modely 100V-120V) F1,0A L 250V (modely 220V-240V)
PŘÍSLUŠENSTVÍ Luxusní přiléhavý obal (součást dodávky, PN 7708597000)
ROZMĚRY Šířka: 34,3cm Výška: 31,8cm Hloubka: 19,3cm
HMOTNOST 6,8kg
Technické údaje se mohou změnit bez předchozího upozornění.
Pohled do Šasi Zezadu
F. NAPÁJECÍ KABEL: Kabel zapojujte do uzemněné zásuvky
se síťovým napětím a kmitočtem, které jsou vyznačeny
na štítku zesilovače (při pohledu zezadu je umístěn uvnitř
ozvučnice po levé straně).
G. POJISTKA: Slouží jako ochrana proti nadproudu.
Vpřípadě spálení odpojte napájení a spálenou pojistku
nahraďte pouze pojistkou shodného typu a zatížení podle
údajů na bezpečnostním štítku.
H. USMĚRŇOVACÍ ELEKTRONKA: Jedna na elektronka
5Y3GT převádí střídavé napětí znapájecího transformáto-
ru zesilovače na stejnosměrné napětí, které vyžadují kon-
cové (I) a předzesilovací elektronky (K). Tuto elektronku lze
nahradit pouze totožnou usměrňovací elektronkou nebo
elektronkou se srovnatelnými parametry a kvalitou.
I. KONCOVÁ ELEKTRONKA: Jediná koncová elektronka
6V6GTA tvoří výkonovou sekci zesilovače. Tuto elektronku
lze nahradit pouze totožnou výkonovou elektronkou nebo
elektronkou se srovnatelnými parametry a kvalitou.
J. KONEKTOR KPŘIPOJENÍ REPRODUKTORU: Slouží
kpřipojení jediného 4ohmového vestavěného reproduk-
toru '57 Custom Champ nebo kpřipojení externí repro-
soustavy simpedancí 4ohmy (minimálně 5wattů mini-
mum). Aby nedošlo kpoškození zesilovače, při zapnutí
napájení musíbýt zapojena minimální zátěž 4ohmy.
K. ELEKTRONKA PŘEDZESILOVAČE: Předzesilovač je
osazen jedinou elektronkou 12AY7. Tuto elektronku lze
nahradit pouze totožnou předzesilovací elektronkou nebo
elektronkou se srovnatelnými parametry a kvalitou. Kvůli
dosažení masivnějšího zkreslení při vyšších hlasitostech
lze tuto elektronku nahradit typem 12AX7A.
Zadní panel, držáky a stínící krytky elektronek a další díly byly odebrány kvůli vyobrazení.
V případě dotazů a problémů kontaktujte od-
borného poradce rmy Fender na telefonu:
--- (vUSA bez poplatku)
--- (mezinárodní volání)
17
SLOVENSKY
’57 Custom Champ®
Tvídový model Fender Champ z 50. rokov 20. storočia je známy
ako malý, ale silný tónový stroj, ktorý patrí do zbierky každého
seriózneho gitaristu. Je to vynikajúci zosilňovač na cvičenie,
jednoduchý a účelný, a je oceňovaný nespočetným množstvom
profesionálnych hráčov pre jeho nenahraditeľnosť v štúdiu.
Zosilňovač ’57 Custom Champ pokračuje v tomto veľkolepom
dedičstve prostredníctvom modelu s celoelektrónkovým
ručne vinutým elektrickým obvodom a prémiovými dielmi. Má
klasický dizajn 5F1 a poskytuje približne 5 wattov výstupné-
ho výkonu, ktorý sa dá ľahko dotlačiť do teplého, stlačeného
skreslenia. Má 8-palcový reproduktor Weber® s magnetom
alnico vyrobený v U.S.A. a je upravený na bohatú a dynamickú
odozvu. Nové spätne navrhnuté klasické „žlté“ tónové kon-
denzátory z 50. rokov pridajú jemné nuansy tónovej mágie.
Obsahuje špeciálne upravené transformátory, jedno ovládanie
hlasitosti s „kuracou hlavou“, masívny borovicový reprobox s
rybinovým spojom, lakovaný tvídový kryt a viac, pričom výsle-
dok je odmeňujúci zážitok zo zosilňovača Champ s nezameni-
teľným zvukom značky Fender.
Harmonické, bohaté a čisté tóny modelu ’57 Custom Champ sú
ideálne pre oživenie klasických gitarových štýlov a pre vytvo-
renie nových zvukov. A so zvýšenou hlasitosťou je prirodzený
prebudený citlivý tón jednoducho elektrizujúci.
Zaregistrujte svoj zosilňovač ’57 Custom Champ online na stránke
www.fender.com/product-registration.
Ovládací Panel
A. SIEŤOVÝ VYPÍNAČ: Slúži na zapnutie a vypnutie zosilňovača.
B. INDIKÁTOR ZAPNUTIA: Rozsvieti sa, keď je zosilňovač zapnutý.
C. VOLUME: Upravuje úroveň hlasitosti oboch vstupov.
D. VSTUP 1: Pripojte sem nástroj. Vstup s plnou citlivosťou na použitie s väčšinou gitár.
E. VSTUP 2: Vstup s nižšou citlivosťou (- 6 dB) pre čistejšiu odozvu pri nástrojoch s vysokým
výstupom a pri predzosilnených nástrojoch. Pokiaľ použijete oba vstupy naraz, citlivosť
vstupov je rovnaká (plná).
VOLUME INSTRUMENTS
2
OFF
ON
1
18
SLOVENSKY
Špecifikácie
DRUH PR 863
VÝKON Požiadavky: 60 wattov Výkon: 5 wattov
IMPEDANCIA 1 MΩ
REPRODUKTORPEAKER Jeden 8” reproduktor Weber s alnico magnetom (4Ω, PN 0077212000)
ELEKTRÓNKY Jedna 6V6GTA (výkonová, PN 0023564000) Jedna 12AY7 (predzosilňovacia, PN 7708740000)
Jedna 5Y3GT (usmerňovacia, PN 0023614000)
POISTKA F1.25A L 250V (modely 100V – 120V) F1.0A L 250V (modely 220V – 240V)
PRÍSLUŠENSTVO Ochranný obal Deluxe (súčasť balenia, PN 7708597000)
ROZMERY Šírka: 13,5” (34,3 cm) Výška: 12,5” (31,8 cm) Hĺbka: 7,6” (19,3 cm)
HMOTNOSŤ 15 lbs. (6,8 kg)
Špecifikácie výrobku podliehajú zmene bez oznámenia.
Pohľad Zozadu na Rám
F. NAPÁJACÍ KÁBEL: Pripojte do uzemnenej zásuvky podľa
údajov napätia a frekvencie uvedených na informačnom
štítku zosilňovača, ktorý sa nachádza vo vnútri reproboxu
na ľavej strane pri pohľade zozadu.
G. POISTKA: Slúži na elektrickú ochranu proti preťaženiu.
Odpojte zariadenie zo siete a vymeňte pokazenú poistku
výlučne za poistku druhu a s menovitým výkonom uvede-
ným na bezpečnostnom štítku.
H. USMERŇOVACIA ELEKTRÓNKA: Jedna usmerňovacia
elektrónka 5Y3GT premieňa striedavý prúd z výkonového
transformátora zosilňovača na jednosmerný prúd po-
trebný pre výkonové (I) a predzosilňovačové elektrónky
(K). Vymeniť by ste ich mali len za rovnakú usmerňovaciu
elektrónku alebo za takú, ktorá má porovnateľný menovi-
tý výkon a kvalitu.
I. VÝKONOVÁ ELEKTRÓNKA: Jedna výkonová elektrónka
6V6GTA poháňa výkonovú časť zosilňovača. Vymeniť by
ste ju mali len za rovnakú výkonovú elektrónku alebo za
takú, ktorá má porovnateľný menovitý výkon a kvalitu.
J. KONEKTOR VÝSTUPU NA REPRODUKTOR: Pripojte sem
vnútorný 4-ohmový reproduktor modelu ’57 Custom
Champ alebo 4-ohmovy externý reprobox (minimálne
5-wattový). Na zabránenie poškodeniu zosilňovača musí
byť jedna z týchto možností každopádne zapojená, keď je
zosilňovač zapnutý.
K. PREDZOSILŇOVACIA ELEKTRÓNKA: Jedna predzosil-
ňovacia elektrónka 12AY7 poháňa predzosilňovaciu časť
zosilňovača. Vymeniť by ste ju mali len za rovnakú pre-
dzosilňovaciu elektrónku alebo za takú, ktorá má porov-
nateľný menovitý výkon a kvalitu. Ak chcete dosiahnuť
vyššie skreslenie pri vyšších úrovniach hlasitosti, môžete ju
vymeniť za predzosilňovaciu elektrónku typu 12AX7A.
Zadný panel, sieť pre elektrónky, tieniace krytky predzosilňovacích elektrónok a iné diely odstránené pre lepšiu ilustráciu.
V prípade otázok alebo problémov kontaktujte špecia-
listu spoločnosti Fender na telefónnom čísle:
--- (U.S. bez poplatku)
--- (medzinárodne)
19
SLOVENŠČINA
’57 Custom Champ®
Ojačevalec Fender Champ iz 50-ih, pokrit s tvidom, je poznan
kot majhen, a mogočen tonski stroj, ki spada v zbirko vsakega
resnega kitarista. Je odličen ojačevalec za vajo, saj je preprost
in čist ter priznan s strani velikega števila profesionalnih glas-
benikov, ki ga uporabljajo za snemanja v studiu.
Ojačevalec ’57 Champ nadaljuje to veličastno zapuščino s
popolnoma lampaškim ročno vezanim vezjem in vrhunskimi
komponentami. S klasično zasnovo 5F1 zagotavlja približno 5
W izhodne moči, ki jo zlahka potisnete v toplo, kompresirano
distorzijo. V ZDA izdelani zvočnik alnico Weber® 8” je uglašen
za bogat in dinamičen odziv z na novo zasnovanimi konden-
zatorji za "vintage rumen" ton iz 50-ih, ki ustvarijo prenjeno
zvočno čarovnijo. Skupaj s transformatorji, zasnovanimi po
naročilu, enojnim nadzorom glasnosti "chicken-head", ročno
izdelanim ohišjem iz borovine, lakiranim pokrovom iz tvida
in še več, se vse to odraža v bogatem ojačevalcu Champ in
popolno izkušnjo Fender.
Harmonično bogati čisti toni ojačevalca ’57 Custom Champ so
popolni za poustvarjanje klasičnih kitarskih slogov in ustvar-
janje novih zvokov. Z visoko glasnostjo pa je na dotik naravno
občutljiv overdrive ton preprosto navdušujoč.
Registrirajte vaš 57 Custom Champ na spletnem naslovu www.
fender.com/product-registration.
Nadzorna Plošča
A. GLAVNO STIKALO: To stikalo vključi/izključi ojačevalec.
B. INDIKATORSKI DRAGULJ: Je osvetljen, ko je ojačevalec vključen.
C. VOLUME: Prilagoditev ravni glasnosti obeh vhodov.
D. VHOD 1: Tu priključite vaš inštrument. Vhod s polno občutljivostjo, ki ga lahko uporabljate
z večino kitarami.
E. VHOD 2: Vhod z nižjo občutljivostjo (-6 dB) za čistejši odziv z visoko zmogljivimi in predojače-
vanimi inštrumenti. Občutljivosti vhodov so enake (polne) pri istočasni uporabi obeh vhodov.
VOLUME INSTRUMENTS
2
OFF
ON
1
20
SLOVENŠČINA
Specifikacije
VRSTA PR 863
POTREBNO Napajanje: 60 W Izhodna moč: 5 W
UPOR 1 MΩ
ZVOČNIK Enojen 8” Weber alnico (4Ω, št. 0077212000)
ELEKTRONKE Ena 6V6GTA (glavna, št. 0023564000) Ena 12AY7 (predojačevalec, št. 7708740000)
Ena 5Y3GT (usmerjevalna, št. 0023614000)
VAROVALKA F1.25A L 250V (100V–120V modeli) F1.0A L 250V (220V–240V modeli)
PRIPOMOČKI Deluxe pokrov (priložen, št. 7708597000)
DIMENZIJE Širina: 34,3 cm Višina: 31,8 cm Globina: 19,3 cm
TEŽA 6,8 kg
Specifikacije izdelka se lahko spremenijo brez predhodnega obvestila.
Ohišje z Zadnje Strani
F. NAPAJALNI KABEL: Napajalni kabel priključite v ozemlje-
no vtičnico v skladu z napetostjo in frekvenco, navedeno
na oznaki s podatki ojačevalca, ki je na notranji levi strani
ohišja, če gledate z zadnje strani.
G. VAROVALKA: Zagotavlja zaščito pred previsoko nape-
tostjo. Zamenjajte pregorelo varovalko le pri izključenem
napajanju z enako vrsto in lastnostmi, ki so navedene na
varnostni oznaki.
H. USMERJEVALNA ELEKTRONKA: Enojna usmerjevalna
elektronka 5Y3GT pretvori izmenični tok iz transformatorja
ojačevalca v enosmerni tok, ki ga potrebujejo glavne ele-
ktronke (I) in elektronke predojačevalca (K). Zamenjate jih
lahko samo z enako elektronko ali s primerljivimi specika-
cijami in kakovostjo.
I. GLAVNA ELEKTRONKA: Enojna elektronka 6V6GTA poga-
nja napajalni del ojačevalca. Zamenjate jo lahko samo z ena-
ko elektronko ali s primerljivimi specikacijami in kakovostjo.
J. IZHODNI VTIČ ZA ZVOČNIK: Tu priključite enojni 4-ohm-
ski notranji zvočnik ojačevalca ’57 Custom Champ ali pa
4-ohmski zunanji zvočnik (min. 5 W). V obeh primerih
mora biti povezan zvočnik z najmanj 4 Ohmi, kadar je oja-
čevalec vključen, sicer lahko poškodujete ojačevalec.
K. ELEKTRONKA PREDOJAČEVALCA: Enojna elektronka
predojačevalca 12AY7 poganja predojačevani del ojačeval-
ca. Zamenjate jo lahko samo z enako elektronko predo-
jačevalca ali s primerljivimi specikacijami in kakovostjo,
lahko pa jo zamenjate tudi z elektronko predojačevalca
12AX7A za več distorzije pri visokih glasnostih.
Zadnja plošča, kletka za elektronke, zaščita elektronk predojačevalca in drugi deli odstranjeni za ilustracijo.
Na vaša vprašanja in težave bo odgovoril Fen-
derjev strokovnjak:
--- (ZDA)
--- (mednarodno)
21
日本語
’57 Custom Champ®
ツイードカバーの、1950年代のFender Champ アンプは、真摯
なギタリストならみな所有している、小型ながら並外れたトーン
マシーンとして知られていました。シンプルでピュアな、素晴らし
い練習用アンプで、レコーディングスタジオにも欠かせない存在
で あ り 、無 数 の プ ロ 演 奏 家 た ち か ら 珍 重 さ れ て き ま し た 。
その栄光ある遺産を、’57 Custom Champは完全真空管、ハ
ンドワイヤードの回路と高品位構成部品とで継承しています。
5E1のクラシックな設計を特徴とし、 5ワットの出力パワーで、
温かくコンプレス感のあるディストーションも容易に得られま
す。 米国製の Weber® 8インチ　アルニコスピーカーの、リッ
チで力強いレスポンス、 新たなリバースエンジニアリングによ
る、 ’50年代ヴィンテージ “イエロー”トーン・キャパシターは
魔法のように、音色に細やかなニュアンスを加えます。 カスタム
の変圧器、シングル”チキンヘッド”ボリュームコントロール、無
垢パイン材のフィンガージョイント・キャビネット、ラッカード・ツ
イード・カバリングなど、Champアンプリファーで、豊かで実り多
い、Fenderの真髄を体験してください。
’57 Custom Deluxe アンプは、倍音豊かなクリーントーンが
特 徴 で 、ク ラ シ ッ ク な ギ タ ー ・ス タ イ ル を 再 現 す る の に も 、新 し い
音色を創るにも最適です。 また音量を上げた時の、自然でタッ
チセンシィティブなオーバードライブ・トーンは、鮮烈というほか
ありません。
お買い上げいただいた ’57 Custom Champ アンプリファー
のオンライン製品登録をお願いします。 www.fender.com/
product-registration.
コントロールパネル
A. 電源スイッチ : アンプのオン／オフを切り替えます。
B. パワージュエル : アンプリファーの電源がオンの時に点灯します。
C. VOLUME（音量） : 両入力の音量レベルを調節します。
D. 入力1 : 楽 器 をここに 接 続しま す。フル・セ ンシ ティビ ティ入 力 で、ほ と んどの ギ ター はこちらに
接 続しま す。
E. 入力 2 : 低 セ ンシ ティビ ティ（- 6 d B）端 子 で、高 出 力 、プ リアン プリファイさ れ た 楽 器 で クリー
ンなレスポンスを得られます。 入力1と2を同時使 用した場合、入 力感度は、同一（フル）とな
りま す。
VOLUME INSTRUMENTS
2
OFF
ON
1
22
日本語
仕様
型式 PR 863
電力 所要電力 : 60ワット 出力 : 5ワット
インピーダンス 1 MΩ
スピーカー One 8インチ Weber アルニコ（4Ω, 品番 0077212000）1基
真空管 6V6GTA（電力、品番 0023564000）本 12AY7（プリアンプ、品番 7708740000）1本
5Y3GT（整流管、品番 0023614000）1本
ヒューズ
F1.25A L 250V (100V-120V 型） F1.0A L 250V (220V-240V 型）
付属品 デラックス・フィットカバー（付属、品番 7708597000）
サイズ 幅 : 34.3 cm 高さ : 31.8 cm 奥行き : 19.3 cm
重量 6.8 kg
製品の仕様は予告なく変更になる場合があります。
シャーシ背面図
F. 電源コード : キャビネット内側の、背面から見て左側にある
アンプリファー情報ラベルに記載された、電圧および周波数
に合 った 接 地 コン セ ント に 接 続 しま す。
G. ヒューズ : アンプリファーを過電流から保護します。 ヒュー
ズが故障した際は、電源を切った状態で、セーフティラベルに
指定されている型式および定格のものと交換してください。
H. 整流管 : アンプリファーの電力変圧器からのAC電圧を、電
源 (I)およびプリアンプ真空管 (K)に適したDC電圧に変換す
る、5Y3GT 整流管1本が装備されています。 交換の際は、
必ず
同一タイプの整流管か、互換の定格および品質の製品
をご使用ください。
I. 電力管 ： アンプリファーの電力部を駆動する、6V6GTA電
力管1本を装備しています。 交換の際は
必ず
同一タイプの
電力管か
、
互換の定格および品質の製品をご使用ください。
J. スピーカー出力ジャック : ’57 Custom Champの、シング
ル4Ω内蔵スピーカーを接続します。また、代わりに4Ωの外
部スピーカーエンクロージャー（最小5ワット）を接続するこ
とも可能です。 どちらの場合も、アンプへの損傷を避けるた
め、 電源がオンの間は、
必ず
この端子に最小負荷4Ωのスピ
ーカーが接続されているようにしてください。
K. プリアンプ真空管 : アンプリファーのプリアンプ部を駆動す
る、12AY7プリアンプ真空管1本です。 交換の際は、
必ず
同一タイプのプリアンプ真空管か、互換の定格および品質の
製品をご使用ください。ただし、12AX7Aで代替し、より強
いディストーション、より高い音圧を得ることも可能です。
図解のために、リアパネル、真空管ケージ、プリアンプ真空管シールドほかの部品を取り外した状態です。
ご質問およびトラブルシューティングは、Fenderの
スペシャリストにお問い合わせください :
1-800-856-9801 (米国　フリーコール)
1-480-596-7195 (米国外)
23
中文
'57 Custom Champ®
粗花呢包覆的 20 世纪 50 年代 Fender Champ 放大器以小而
强劲的音色机器而闻名，值得每一位真正的吉他手拥有。这
是一个了不起的练习放大器，简单而纯净，也因录音工作室不
可缺少它而为无数专业演奏者所珍视。
'57 Custom Champ 放大器以其全电子管手工布线电路和优良
元件继承了那辉煌的历史遗产。它体现了经典的 5F1 设 计 ，提
供约 5 瓦的干净输出功率，很容易推入温暖、压缩的失真。
美国制造的 Weber® 8" 铝镍钴扬声器有丰富而动态宽广的响
应 ，全 新 反 向 工 程 的 50 年代复古“黄”音色电容器又给音色添
加了细微的魔力。配有定制变压器，单个“鸡头”音 量 控 制 ，指
接松木实木箱体，亮漆粗花呢护罩等，其结果是异常令人满
足的纯 Fender 式 Champ 放大器体验。
'57 Custom Champ 放大器谐波丰富的纯净音色时复现经典
吉他风格以及创造新音响的理想选择。格外强劲的音量，自
然敏锐反映触感的过载音色绝对激动人心。
在 www.fender.com/product-registration 注册您的 '57 Custom
Champ 放大器。
控制面板
A. 电源开关：打开和关闭放大器。
B. 电 源 指 示 灯：放大器打开时亮起。
C. 音量：调整两个输入的音量电平。
D. 输入1：将乐器插入这里。全灵敏度输入可配合大多数吉他使用。
E. 输入2：低灵敏度输入 (-6dB) 可为高输出和预放大的乐器获得更干净的响应。当同时使
用这两个输入时，输入灵敏度是相同（最大）的。
VOLUME INSTRUMENTS
2
OFF
ON
1
24
技术指标
型号 PR 863
功率 要求：60 瓦 输出：5 瓦
阻抗 1 MΩ
扬声器 一个 8” Weber® 铝镍钴（4Ω，部件号 0077212000）
电子管 一个 6V6GTA（功率，部件号 0023564000） 一个 12AY7（前置放大，部件号 7708740000）
一个 5Y3GT（整流器，部件号 0023614000）
保险丝 F1.25A L 250V（100V-120V 型号） F1A L 250V（220V-240V 型号）
配件 Deluxe 合尺寸护罩（内附，部件号 7708597000）
尺寸 宽度13.5 英寸 (34.3 厘米) 高度：12.5 英寸 (31.8 厘米) 深度：7.6 英寸 (19.3 厘米)
重量 15磅 (6.8 千克)
产品规格可改变，恕不另行通知。
机箱后视图
F. 电源线：按照放大器的信息标签上的电压和频率规格
连接到接地的插座上，该标签从后方看时位于机箱内左
侧。
G. 保险丝：提供过电流电气保护。将电源断开时，用符合安
全标签所示类型和等级的保险丝更换熔断的保险丝。
H. 整流管：单个 5Y3GT 整流管将来自于放大器电源变压器
的交流电压转换为功率管 (I) 和前置放大器管 (K) 所需的
直流电压。它们仅可用相同或具有类似等级和质量的整
流管替代。
I. 功率管：单个 6V6GTA 功率管驱动放大器的功率部分。它
们仅可用相同或具有类似等级和质量的功率管替代。
J. 扬声器输出插孔：'57 Custom Champ 的单个 4 欧姆内置
扬声器连接到这里，或可连接 4 欧 姆 外 接 音 箱（最 小 5
瓦）。无论哪种情况，为防止损坏放大器，在通电时都必
须连接最低 4 欧姆的扬声器负载。
K. 前置放大管：单 12AY7 前置放大管驱动放大器的前置放
大 器 部分。它们仅可用相同或具有类似等级和质量的前
置放大管替代，然而，可以替换 12AX7A 前置放大器以在
更高的音量电平下获得更大失真。
为说明方面，移除了后面板、管笼、前置放大管罩和其他部件。
如欲提问和排除故障，请联系 Fender 专家：
---（美国免费）
---（国际）
中文
25
PART NUMBERS / REFERENCIAS / RÉFÉRENCE / NÚMERO DAS PEÇAS / NUMERO PARTI / TEILENUMMERN
NUMERY REFERENCYJNE / REFERENČNÍ ČÍSLA / REFERENČNÉ ČÍSLA / REFERENČNE ŠTEVILKE /
部品番号
/
型号
’57 Custom Champ
8160500100 (120V, 60Hz) US
8160501100 (110V, 60Hz) TW
8160503100 (240V, 50Hz) AU
8160504100 (230V, 50Hz) UK
8160505100 (220V, 50Hz) ARG
8160506100 (230V, 50Hz) EU
8160507100 (100V, 50/60Hz) JP
8160508100 (220V, 50Hz) CN
8160509100 (220V, 60Hz) ROK
8160513100 (240V, 50Hz) MA
A PRODUCT OF
FENDER MUSICAL INSTRUMENTS CORP.
CORONA, CALIF. U.S.A.
AMPLIFICADOR DE AUDIO
IMPORTADO POR: Fender Ventas de México, S. de R.L. de C.V.
Calle Huerta #279, Int. A. Col. El Naranjo. C.P. 22785. Ensenada, Baja California, México.
RFC: FVM-140508-CI0
Servicio al Cliente: 01(800) 7887395, 01(800) 7887396, 01(800) 7889433
Fender® and Champ® are registered trademarks of FMIC.
Other trademarks are property of their respective owners.
Copyright © 2016 FMIC. All rights reserved. ALL PN 7708598000 rev. a
有毒有害物质或元素
(Hazardous Substances’ Name)
部件名称
(Part Name) 铅
(PB)
汞
(Hg)
镉
(Cd)
六价铬
(Cr
6+
)
多溴联苯
(PBB)
多溴二苯醚
(PBDE)
部分电子元件
x o o o o o
部分机器加工金属部件
x o o o o o
部分其他附属部件
x o o o o o
O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 规定的现量要求以下
X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006规定的现量要求

Navigation menu
