Fender Acoustasonic 100 150

User Manual: Fender Fender® Guitar Amplifier Owner's Manuals (Current) – Fender

Open the PDF directly: View PDF .
Page Count: 20

ENGLISH - PAGES . . . . . . . . . . . 6-7

ESPAÑOL - PAGINAS ........8-9

FRANÇAIS - PAGES ..........10-11

ITALIANO - PAGINE .........12-13

DEUTSCH - SEITEN ..........14-15

PORTUGUÊS - PAGINA. . . . . . .16-17

. . . . . . . . . . . . . 18-19

IMPORTANT SAFETY INSTRUCTIONS

The lightning flash with arrowhead symbol within an equilateral triangle is intended to

alert the user to the presence of uninsulated “dangerous voltage” within the product’s

enclosure that may be of sufficient magnitude to constitute a risk of electric shock to

persons.

The exclamation point within an equilateral triangle is intended to alert the user to the

presence of important operating and maintenance (servicing) instructions in the

literature accompanying the product.

1) Read these instructions.

2) Keep these instructions.

3) Heed all warnings.

4) Follow all instructions.

5) Do not use this apparatus near water.

6) Clean only with dry cloth.

7) Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions.

8) Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including

amplifiers) that produce heat.

9) Do not defeat the safety purpose of the polarized or grounding-type plug. A polarized plug has two blades

with one wider than the other. A grounding type plug has two blades and a third grounding prong. The

wide blade or the third prong are provided for your safety. If the provided plug does not fit into your outlet,

consult an electrician for replacement of the obsolete outlet.

10) Protect the power cord from being walked on or pinched particularly at plugs, convenience receptacles and

the point where they exit from the apparatus.

11) Only use attachments/accessories specified by the manufacturer.

12) Use only with the cart, stand, tripod, bracket, or table specified by the manufacturer

or sold with the apparatus. When a cart is used, use caution when moving the cart/

apparatus combination to avoid injury from tip-over.

13) Unplug this apparatus during lightning storms or when unused for long periods of time.

14) Refer all servicing to qualified service personnel. Servicing is required when the apparatus has been

damaged in any way, such as power-supply cord or plug is damaged, liquid has been spilled or objects have

fallen into the apparatus, the apparatus has been exposed to rain or moisture, does not operate normally,

or has been dropped.

15) To completely disconnect this apparatus from the AC mains, disconnect the power supply cord plug from

the AC receptacle.

16) The mains plug of the power supply cord shall remain readily operable.

17) WARNING – To reduce the risk of fire or electric shock, do not expose this apparatus to rain or moisture.

18) Do not expose this equipment to dripping or splashing and ensure that no objects filled with liquids, such

as vases, are placed on the equipment.

19) Maintain at least 6 inches (15.25 cm) of unobstructed air space behind the unit to allow for proper

ventilation and cooling of the unit.

20) CAUTION – For rack mounted power amplifiers, keep all wiring and materials away from the sides of the

unit and allow the unit to cool down for 2 minutes before pulling from a rack enclosure.

21) Amplifiers and loudspeaker systems, and ear/headphones (if equipped) are capable of producing very high

sound pressure levels which may cause temporary or permanent hearing damage. Use care when setting

and adjusting volume levels during use.

22) FCC COMPLIANCE NOTICE: This equipment has been tested and found to comply with the limits for a Class

B digital device, pursuant to Part 15 of the FCC rules. These limits are designed to provide reasonable

protection against harmful interference in a residential installation. This equipment generates, uses and

can radiate radio frequency energy and if not used in accordance with the instructions, may cause harmful

interference to radio communications and there is no guarantee that interference will not occur in a

particular installation. If this equipment does cause harmful interference to radio or television reception,

which can be determined by turning the equipment off and on, the user is encouraged to try to correct

the interference by one or more of the following measures: reorient or relocate the receiving antenna,

increase the separation between the equipment and receiver, connect the equipment into an outlet on a

circuit different from that of the receiver. Consult the dealer or an experienced radio/TV technician if help is

needed with interference. NOTE: FMIC will not be responsible for unauthorized equipment modifications

that could violate FCC rules, and/ or void product safety certifications.

23) WARNING – To maintain product safety, products with internal or external (battery pack) batteries:

•Batteries and/or the product in which they are installed, shall not be exposed to excessive heat such

as sunshine, fire or the like. •There may be a danger of explosion if the battery is incorrectly connected/

replaced. Replace only with the same or equivalent type battery specified in the instructions or on the

product.

24) CAUTION – Unplug unit and allow it to cool before touching/ replacing vacuum tubes.

25) WARNING – Provide an earthing connection before the mains plug is connected to the mains. And, when

disconnecting the earthing connection, be sure to disconnect after pulling out the mains plug from the

mains.

26) Apparatus with CLASS I construction (grounded type with a three-prong plug) must be connected to a

MAINS socket outlet with a protective earthing connection.

CONSIGNES DE SÉCURITÉ IMPORTANTES

Ce symbole avertit l'utilisateur de la présence d’une tension dangereuse non isolée dans

le boîtier du produit, qui peut être suffisamment importante pour constituer un risque

d'électrocution.

Le symbole du point d’exclamation dans un triangle équilatéral avertit l’utilisateur de la présence

d’instructions importantes relatives au fonctionnement et à l'entretien dans la documentation

qui accompagne le produit.

1) Lisez ces instructions.

2) Conservez ces instructions.

3) Respectez toutes les mises en garde.

4) Suivez toutes les instructions.

5) N’utilisez pas cet appareil à proximité d’un point d’eau.

6) Nettoyez-le uniquement avec un chiffon sec.

7) Ne bloquez pas les ouvertures de ventilation. Installez l'appareil en suivant les instructions du fabricant.

8) Ne l’installez pas à proximité d’une source de chaleur, comme un radiateur, un four ou tout autre appareil

(incluant les amplificateurs) produisant de la chaleur.

9) Ne modifiez pas la fiche polarisée (Canada) ou la mise à la terre. Les fiches polarisées possèdent deux

lames, dont l’une est plus large que l’autre. Les fiches avec mise à la terre possèdent deux broches plus

une broche de terre. La lame plus large et la terre sont des éléments de sécurité. Si la fiche ne correspond

pas à votre prise secteur, contactez un électricien pour la faire remplacer.

10) Évitez de marcher sur le cordon secteur ou de le pincer, en particulier au niveau des fiches, des prises

secteur et de l'embase de l’appareil.

11) Utilisez uniquement les pièces/accessoires spécifiés par le fabricant.

12) Utilisez uniquement le chariot, le support, le trépied, la console ou la table spécifiés

par le fabricant ou vendus avec l’appareil. Lorsqu'un chariot est utilisé, prenez toutes

les précautions nécessaires pour éviter les chutes lors du déplacement de l’ensemble

chariot-appareil.

13) Déconnectez l’appareil pendant les orages ou les longues périodes d'inutilisation.

14) Confiez toutes les réparations à un technicien qualifié. Vous devez faire contrôler cet appareil s'il a

été endommagé de quelque façon que ce soit, comme lorsque le cordon secteur ou les fiches sont

endommagés, qu'un liquide ou des objets se sont infiltrés dans l’appareil, qu'il a été exposé à la pluie ou

l’humidité, qu'il a subi un choc ou qu'il ne fonctionne pas normalement.

15) Pour déconnecter entièrement l’appareil du secteur (phase, neutre et terre), déconnectez la fiche du

cordon secteur de la prise.

16) La fiche du cordon secteur doit demeurer accessible en tout temps.

17) MISE EN GARDE – Pour réduire les risques d’incendie ou d'électrocution, n’exposez pas cet appareil aux

intempéries ou à l'humidité.

18) N’exposez pas cet appareil à l’humidité ou aux projections liquides. Ne posez pas de récipient rempli de

liquide, tel qu'un vase, sur cet appareil.

19) Maintenez un espace d’au moins 15 cm (6 pouces) à l'arrière de l'appareil pour laisser circuler l’air et

permettre une ventilation et un refroidissement convenables.

20) ATTENTION – Pour les amplificateurs de puissance montés en Rack, ne placez pas de câbles et

matériaux à proximité des côtés de l’appareil. Laissez l'appareil refroidir pendant 2 minutes avant de le

retirer du Rack.

21) Les amplificateurs, les haut-parleurs, les enceintes, les casques et écouteurs (selon le cas) peuvent

produire des niveaux sonores très élevés qui peuvent causer des dommages auditifs temporaires ou

permanents. Réglez le volume avec modération.

22) Norme fédérale US FCC Part 15 (pour les produits numériques répondant aux descriptions) - alinéa

15.21 : Les changements ou modifications non approuvées officiellement par l'organisation ou la

société responsable de la conformation à la norme peuvent annuler le droit de l'utilisateur à se servir

du produit. REMARQUE : le fabricant n'est pas responsable des interférences radio ou TV causées par

les modifications non-autorisées apportées au matériel. Ces modifications peuvent annuler le droit de

l'utilisateur à se servir du produit.

23) MISE EN GARDE – Pour éviter d'endommager les produits munis de piles internes ou externes: •

Les piles et/ou le produit dans lequel elles sont installées ne doivent pas être exposés à une chaleur

excessive, comme les rayons du soleil, le feu, etc. • Il y a un risque d’explosion lorsque la pile n’est

pas correctement connectée/remplacée. Remplacez-la uniquement par une pile de type identique ou

équivalent, spécifié dans les instructions ou sur le produit.

24) ATTENTION – Déconnectez l'appareil du secteur et laissez-le refroidir avant de toucher ou de remplacer

les lampes.

25) ATTENTION – Veuillez vous assurer que l'appareil soit mis à la terre avant de connecter la fiche

au secteur. De la même façon, assurez-vous que la terre soit déconnectée en dernier lorsque vous

déconnectez la prise du secteur.

26) Les équipements de CLASSE I (mis à la terre avec une fiche secteur à trois broches) doivent être

impérativement connectés à une prise SECTEUR avec terre.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

El relámpago con el símbolo de cabeza de flecha dentro de un triángulo equilátero tiene por objeto

alertar al usuario de la presencia de “voltaje peligroso” no aislado dentro del gabinete del

producto, que puede ser de magnitud suficiente como para constituir un riesgo de descarga

eléctrica para las personas.

El signo de admiración dentro de un triángulo equilátero tiene por objeto alertar al usuario a la

presencia de importantes instrucciones de operación y mantenimiento (servicio) en los

documentos que acompañan al producto.

1) Lea estas instrucciones.

2) Conserve estas instrucciones.

3) Atienda todas las advertencias.

4) Siga todas las instrucciones.

5) No use este aparato cerca del agua.

6) Limpie sólo con un paño seco.

7) No bloquee ningún orificio de ventilación. Instale de acuerdo con las instrucciones del fabricante.

8) No lo instale cerca de ninguna fuente de calor, como radiadores, registros de calefacción, estufas u otros

aparatos (incluidos los amplificadores) que produzcan calor.

9) No elimine el objetivo de seguridad de la clavija polarizada o con conexión a tierra. Una clavija polarizada

tiene dos hojas, una de ellas más ancha que la otra. Una clavija con conexión a tierra tiene dos hojas y

una tercera pata de tierra. La hoja ancha o la tercera pata se suministran para su seguridad. Si la clavija

suministrada no encaja en su enchufe, consulte a un electricista para que reemplace el enchufe obsoleto.

10) Proteja el cable de alimentación para que no sea pisado o pellizcado, especialmente en las clavijas,

receptáculos de conveniencia y en el punto en el que salen del aparato.

11) Use únicamente aditamentos o accesorios especificados por el fabricante.

12) Úselo únicamente con el carrito, soporte, trípode, abrazadera o mesa especificados

por el fabricante o que se venden con el aparato. Cuando se use un carrito, sea

precavido al mover la combinación de carrito y aparato para evitar lesiones por

volcadura.

13) Desenchufe este aparato durante las tormentas eléctricas o cuando no se use durante períodos

prolongados de tiempo.

14) Refiera todo el servicio a personal cualificado. Se requiere servicio cuando el aparato se ha dañado de

cualquier forma, como si se dañan el cable de alimentación o la clavija, si se ha vertido un líquido o han

caído objetos al interior del aparato, si el aparato ha estado expuesto a la lluvia o la humedad, no funciona

normalmente o ha caído.

15) Para desconectar completamente este aparato de la red de CA, desconecte el cable de alimentación

eléctrica del receptáculo de CA.

16) La clavija eléctrica del cable de alimentación se mantendrá fácilmente operativa.

17) ADVERTENCIA – Para reducir el riesgo de incendio o descarga eléctrica, no exponga este aparato a la

lluvia o la humedad.

18) No exponga este equipo a escurrimientos o salpicaduras, y asegúrese de que no se coloquen objetos

llenos de líquido, como jarrones, sobre el equipo.

19) Mantenga al menos 6 pulgadas (15.25 cm) de espacio de ventilación sin obstrucciones detrás de la unidad

para permitir su ventilación y enfriamiento adecuados.

20) PRECAUCIÓN – En el caso de amplificadores de potencia montados en anaqueles, conserve todo el

cableado y materiales alejados de los lados de la unidad y permita que la unidad se enfríe durante 2

minutos antes de retirarla de un gabinete de anaquel.

21) Los amplificadores, sistemas de altavoces y auriculares (sea cual sea el dispositivo con el que esté

equipada la unidad) son capaces de producir niveles de presión sonora muy elevados que pueden llegar

a producir problemas de sordera tanto temporal como crónica. Tenga mucho cuidado a la hora de ajustar

los niveles de volumen al usar este aparato.

22) Certificación de cumplimiento de la sección 15 de las normas FCC (para dispositivos digitales, según sea

aplicable en cada caso) - Sección 15.21: Los cambios o modificaciones que no hayan sido autorizados

expresamente y por escrito por la empresa responsable del cumplimiento de estas normas pueden anular

la autorización del usuario para seguir utilizando este aparato. NOTA: El fabricante no será responsable de

ninguna interferencia en radio o TV que sea producida por modificaciones no autorizadas en este aparato.

Tal tipo de modificaciones pueden anular la autorización del usuario para seguir utilizando este aparato.

23) ADVERTENCIA – Para mantener la seguridad de los productos con baterías internas o externas

(paquete de baterías): •Las baterías y el producto en el que están instaladas no deberán exponerse a

calor excesivo, como la luz del sol, fuego y similares. •Puede haber peligro de explosión si la batería se

conecta o reemplaza de modo incorrecto. Reemplácelas sólo con baterías del mismo tipo o equivalente

especificadas en las instrucciones o en el producto.

24) PRECAUCIÓN – Desconecte esta unidad de la corriente y espere un rato hasta que se refrigere antes de

tocar / sustituir las válvulas.

25) PRECAUCION – Antes de conectar el cable de alimentación a la corriente eléctrica, consiga una conexión

a tierra. Además, a la hora de desconectar esta toma de tierra, asegúrese de hacerlo después de haber

extraído el cable de alimentación del chasis.

26) Los dispositivos de CLASE I (enchufe de tres bornes con toma de tierra) como este deben ser conectados

a una salida de corriente que disponga de una conexión de toma de tierra de seguridad.

WICHTIGE ANWEISUNGEN ZU IHRER SICHERHEIT

Das Symbol Blitz und Pfeil in einem gleichseitigen Dreieck soll den Benutzer vor dem Vorhandensein

nicht isolierter „gefährlicher Spannung“ im Gehäuse des Produkts warnen, die möglicherweise

hoch genug ist, um ein Stromschlagrisiko darzustellen.

Das Ausrufezeichen in einem gleichseitigen Dreieck soll den Benutzer auf wichtige Bedienungs-

und Wartungsanweisungen (Serviceanweisungen) in den dem Produkt beiliegenden Broschüren

aufmerksam machen.

1) Lesen Sie diese Anweisungen.

2) Bewahren Sie diese Anweisungen auf.

3) Beachten Sie alle Warnhinweise.

4) Befolgen Sie alle Anweisungen.

5) Benutzen Sie die Vorrichtung nie in der Nähe von Wasser.

6) Nur mit trockenem Tuch reinigen.

7) Belüftungsöffnungen nicht blockieren. Den Anweisungen des Herstellers entsprechend installieren.

8) Installieren Sie die Vorrichtung nicht in der Nähe von Wärmequellen wie Radiatoren, Heizkörpern, Herden

oder anderen Geräten (insbesondere Verstärkern), die Wärme erzeugen.

9) Achten Sie darauf, den Sicherheitszweck des verpolungssicheren oder geerdeten Steckers nicht zu

umgehen. Ein verpolungssicherer Stecker ist mit zwei flachen Stiften ausgestattet, von denen einer breiter

ist als der andere. Ein geerdeter Stecker ist mit zwei Stiften und einer Erdbuchse ausgestattet. Der breitere

Stift oder die Erdbuchse dienen Ihrer Sicherheit. Sollte der mitgelieferter Stecker nicht in Ihre Steckdose

passen, wenden Sie sich zum Austausch der veralteten Steckdose an einen Elektriker.

10) Schützen Sie das Stromkabel davor, dass darauf getreten oder dass es besonders am Stecker, an

Steckerleisten oder an der Austrittsstelle aus dem Gerät geknickt wird.

11) Verwenden Sie nur vom Hersteller zugelassenes Zubehör.

12) Benutzen Sie das Gerät nur mit den vom Hersteller festgelegten oder gemeinsam mit

dem Gerät verkauften Wagen, Ständern, Stativen, Halterungen oder Tischen. Achten

Sie bei Benutzung eines Wagens darauf, dass das gemeinsam mit dem Wagen bewegte

Gerät nicht kippt und zu Verletzungen führt.

13) Ziehen Sie bei Gewittern oder bei längeren Stillstandzeiten den Netzstecker des Geräts.

14) Überlassen Sie alle Wartungsarbeiten qualifiziertem Personal. Ein Service wird erforderlich, wenn das

Gerät in irgendeiner Weise beschädigt wurde, beispielsweise bei Beschädigung des Netzsteckers oder des

Netzkabels, wenn Flüssigkeiten über das Gerät vergossen wurden oder Gegenstände in das Gerät gefallen

sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht ordnungsgemäß funktioniert oder fallen

gelassen wurde,

15) Ziehen Sie den Netzstecker aus der Steckdose, um das Gerät vollständig vom Wechselstromnetz zu

trennen.

16) Der Netzstecker des Netzkabels muss jederzeit betriebsbereit sein.

17) WARNHINWEIS: Um die Gefahr vom Feuer oder Stromschlag zu vermeiden, darf das Gerät nicht Regen

oder Feuchtigkeit ausgesetzt werden.

18) Lassen Sie nicht zu, dass Flüssigkeiten auf das Gerät tropfen oder gespritzt werden können, und achten Sie

darauf, dass keine mit Wasser gefüllten Gegenstände wie Vasen auf das Gerät gestellt werden.

19) Achten Sie auf mindestens 15 cm Abstand hinter dem Gerät für die ungehinderte Luftzirkulation und

Kühlung des Geräts.

20) VORSICHT: Bei in Regalen (Racks) montierten Verstärkern ist die gesamte Verkabelung und sämtliches

Material von den Seiten des Gerätes fernzuhalten; lassen Sie das Gerät vor Entnahme aus dem Rack zwei

Minuten lang abkühlen.

21) Verstärker, Lautsprechersysteme und Ohr/Kopfhörer (falls getragen) können sehr hohe Schalldruckpegel

erzeugen und dadurch vorübergehende oder dauerhafte Hörschäden verursachen. Gehen Sie vorsichtig

vor, wenn Sie während des Betriebs die Lautstärkepegel einstellen oder nachregeln.

22) FCC Konformitätserklärung Teil 15 (für Digitalprodukte, nach Anwendbarkeit) - Teil 15.21: Änderungen

oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Stelle genehmigt

wurden, können zu einem Betriebsverbot führen. HINWEIS: Der Hersteller ist nicht verantwortlich für

Radio- oder TV-Interferenzen, die durch unautorisierte Modifikationen an diesem Gerät verursacht

werden. Derartige Modifikationen können zu einem Betriebsverbot führen.

23) WARNHINWEIS: Zur Aufrechterhaltung der Sicherheit von mit internen oder externen Batterien

(Akkumulatoren) betriebenen Produkten ist folgendes zu beachten: • Die Batterien sowie das Produkt,

in dem sie installiert sind, dürfen keiner übermäßigen Hitze (durch Sonneneinstrahlung, Feuer usw.)

ausgesetzt werden. • Bei unsachgemäßem Anschluss/Austausch der Batterien besteht Explosionsgefahr.

Der Austausch darf nur mit Batterien des gleichen oder gleichwertigen Typs erfolgen, der in den

Anweisungen oder am Produkt angegeben ist.

24) VORSICHT – Ziehen Sie den Netzstecker und lassen Sie das Gerät abkühlen, bevor Sie die Vakuumröhren

berühren/ersetzen.

25) VORSICHT – Stellen Sie einen Erdungsanschluss her, bevor Sie den Netzstecker in die Netzsteckdose

stecken. Unterbrechen Sie den Erdungsanschluss erst, nachdem Sie den Netzstecker aus der Netzsteckdose

gezogen haben.

26) CLASS I Geräte (geerdet mit einem 3-Stift Stecker) müssen an eine Netzsteckdose mit Schutzerde

angeschlossen werden.

IMPORTANTI NORME DI SICUREZZA

Il simbolo del fulmine con la punta a freccia, racchiuso in un triangolo equilatero, avverte

l’utente della presenza di tensione pericolosa non isolata all’interno del prodotto, sufficiente

a costituire un rischio di shock elettrico per le persone.

Il punto esclamativo all’interno di un triangolo equilatero avvisa l’utente della presenza di

importanti istruzioni per il funzionamento e la manutenzione incluse nel materiale

informativo che accompagna il prodotto.

1) Leggere queste istruzioni.

2) Conservare queste istruzioni.

3) Rispettare tutte le avvertenze.

4) Seguire tutte le istruzioni.

5) Non usare questo apparecchio vicino all’acqua.

6) Pulire unicamente con un panno asciutto.

7) Non ostruire le prese di aerazione. Installare secondo le istruzioni fornite dal costruttore.

8) Non installare vicino a fonti di calore come caloriferi, diffusori di calore, stufe o altri dispositivi che

producono calore (inclusi gli amplificatori).

9) Non annullare la sicurezza garantita dalla spina polarizzata o con messa a terra. Le spine polarizzate

sono caratterizzate da due lamine, di cui una più grande dell’altra. Le spine con messa a terra

dispongono di due lame e di un terzo polo per la messa a terra. La lamina grande o il terzo polo sono

contemplati per garantire la sicurezza. Se la spina del cavo fornito in dotazione non si adatta alla

presa, consultare un elettricista per sostituire la presa obsoleta.

10) Proteggere il cavo di alimentazione perché non venga calpestato, tirato o piegato, in particolare

vicino alla presa e al punto in cui il cavo esce dal dispositivo.

11) Usare solo accessori/componenti specificati dal costruttore.

12) Usare solo carrelli, supporti, treppiedi, staffe o tavoli specificati dal costruttore o

venduti con l’apparecchio. Quando si usa un carrello, fare attenzione nello spostare la

combinazione carrello/apparecchio per evitare lesioni causate dal ribaltamento.

13) Scollegare il dispositivo durante i temporali con fulmini o in caso di lunghi periodi di inutilizzo.

14) Per l’assistenza tecnica rivolgersi sempre a personale qualificato. È necessaria l’assistenza quando

il dispositivo risulta danneggiato in qualunque modo (ad esempio: cavo di alimentazione o spina

danneggiati, liquido versato o oggetti caduti nel dispositivo, dispositivo esposto a pioggia o umidità,

funzionamento non normale o dispositivo caduto).

15) Per scollegare completamente l’apparecchio dalla presa di rete CA togliere la spina del cavo di

alimentazione dalla presa CA.

16) La spina di rete del cavo di alimentazione deve essere sempre facilmente accessibile e operabile.

17) AVVERTENZA - Per ridurre il rischio di incendio o di shock elettrico, non esporre questo apparecchio

alla pioggia o all’umidità.

18) Non esporre il dispositivo a sgocciolamenti o a spruzzi di alcun liquido ed assicurarsi che nessun

oggetto contenente liquidi, come vasi, venga collocato su di esso.

19) Lasciare almeno 15 cm di spazio libero dietro al dispositivo per consentire una corretta aerazione e il

raffreddamento dell'unità.

20) ATTENZIONE- Per gli amplificatori di potenza montati all'interno di un rack, mantenere tutti i cavi

e gli oggetti lontano dai fianchi laterali del dispositivo e, prima di estrarlo dal rack-case, lasciarlo

raffreddare per 2 minuti.

21) Gli amplificatori, i sistemi di altoparlanti e le cuffie/dispositivi in-ear (se presenti) possono

generare livelli audio con un'elevata pressione sonora, in grado di causare danni temporanei o

permanenti all'udito. Quindi, durante l'uso è opportuno prestare molta attenzione nell'impostazione

e regolazione dei livelli di volume.

22) Dichiarazione di Conformità FCC Parte 15 (per prodotti digitali, se applicabile) -

Parte 15.21: Le modifiche non espressamente approvate dalla parte responsabile alla conformità

può annullare l'autorità dell'utente di operare con il dispositivo. NOTA: Il costruttore non è da

ritenersi responsabile per qualsiasi interferenza radio o TV causata da modifiche non autorizzate

del dispositivo in oggetto. Tali modifiche possono annullare l'autorità dell'utente di operare con il

dispositivo.

23) AVVERTENZA – Per preservare la sicurezza dell'unità, prodotti con batterie interne o esterne

(battery-pack): • Le batterie e/o il prodotto in cui queste sono installate non devono essere esposti a

calore eccessivo, come luce solare, fuoco o simili. • Se la batteria viene collegata/sostituita in modo

non corretto può sussistere il rischio di esplosione. Sostituire solo con batterie dello stesso tipo o

equivalente, come specificato nelle istruzioni o sul prodotto.

24) CAUTELA - Prima di toccare/sostituire le valvole, disconnettere l'unità e lasciarla raffreddare.

25) ATTENZIONE – Prima di collegare la spina alla rete elettrica, assicurarsi che la presa disponga

di messa a terra. Inoltre, nel disconnettere la connessione con messa a terra, assicurarsi di aver

precedentemente scollegato la spina dalla rete elettrica.

26) Gli apparati in CLASSE I (con messa a terra mediante spina a tre-poli) devono essere collegati alla

presa di corrente elettrica tramite una connessione protettiva con messa a terra.

安全にご使用いただくために

二等辺三角形の中の矢印のついた稲妻の閃光のシンボルは、人に電気ショ

ックを与えるに十分な、絶縁されていない「高電圧の危険」が製品のケース

内にあることを警告するものです。

二等辺三角形の中の感嘆符合は、重要な操作方法およびメンテナンス方法

の記述が製品に付属の説明書にあることを示します。

1) 以下の説明をお読みください。

2) 本説明書を保存してください。

3) 警告にはすべて注意してください。

4) 使用方法にはすべて従ってください。

5) 本装置は水の近くでは使用しないでください。

6)  清掃は、乾いた布でのみ行ってください。

7)  通気孔はふさがないでください。製造元の手順書に従って設置してください。

8)  ラジエーター、ヒート レジスター、調理用コンロ、音響用アンプリファイア等の、

熱を発する機器の近くには設置しないでください。

9)  極性プラグや接地プラグの安全機能を妨げないようにしてください。極性プラグ

は二つのブレードの一方が他方より幅広くなっています。接地型プラグには、二つ

のブレードに加えて接地プロングがあります。幅の広いブレードまたは3番目のプ

ロングは、安全用です。プラグがコンセントに合わないときは、電気技師に相談し

て旧式のコンセントを付け替えてください。

10)  電源コードが踏まれたり、特にプラグ、便利レセプタクル、または装置から出てくる

箇所でねじれないように保護してください。

11) メーカー指定の付属品/アクセサリーのみを使用してください。

12) カード、スタンド、三脚、ブラケット、テーブルは、メーカー指定の

もの、または装置と共に販売されているもののみを使用してくださ

い。カートをご使用の場合は、カートと装置を一緒に移動させると

き、転倒によって怪我をされないようご注意ください。

13) 稲妻が光っている間、また長期間ご使用にならないときは、本装置の電源をプラ

グから抜いてください。

14) メンテナンスはすべて、資格のあるメンテナン スサービス要員に依頼してくださ

い。メンテナンスは装置が何らかの形で損傷した場合、例えば次のような場合に

必要となります：　電源コードまたはプラグが損傷した場合、装置の中に液体が

こぼれて入ったり、ものが落ちて入ったりした場合、装置が雨や湿気にさらされた

場合、装置が正常に動作しない場合、装置を落とした場合。

15) 本装置をＡＣ主電源から完全に切り離すには、電源コードのプラグをACコンセン

トから抜いてください。

16) 電源コードの電源プラグは、常に操作可能な状態にしておいてください。

17) 警告－火災や電気ショックの危険を減らすため、本装置を雨や湿気にさらさない

ようにしてください。

18) 本装置を水のしずくや水はねにさらさないでください。また、花瓶などの水の入っ

たものは本装置の上には絶対に置かないようにしてください。

19) 本装置ユニットの適切な通気および冷却のため、その背後に少なくとも 15.5 cm

のスペースを確保し、そこにはさえぎるようなものは置かないようにしてくださ

い。

20) 注意－ラックに搭載したパワーアンプリファイアの場合は、配線その他をユニッ

トの側面から離しておいてください。また、ラックのケースからユニットを取り出す

前にユニットを２分間冷却させてください。

21) アンプリファイヤー、ラウドスピーカーシステムとイヤフォン/ヘッドフォン（必要な

場合）は、非常に大きな音圧レベルを生成し、一時的または恒久的な聴覚のダメ

ージの原因となる場合があります。使用中のボリューム•レベルの設定と調整には

注意が必要です。

22) FCCPart15適合宣言(デジタル製品、規定の通り)–Part15.21:順守の責任を持つ

団体によって明示的に許可されていない変更や改造は、ユーザーの機器を操作す

る権限を無効にする場合があります。注意: 製造者は機器に施された未認証の改

造によって引き起こされた、あらゆるラジオまたはテレビの障害については、責任

を有しません。この種の改造はユーザーの機器を操作する権限を無効にする場合

があります。

23) 警告－安全確保のため、バッテリーを内臓した、または外部バッテリー（バッテリ

ーパック）を使用した製品をご使用の際は、次のことにご注意ください：　＊　バ

ッテリーおよび/またはバッテリーが入った製品は、太陽光線、火、等の過度の熱

にはさらさないでください。＊　バッテリーの接続/交換方法を誤ると、爆発の危

険性があります。交換するときは、説明書または製品上に記載されたものと同じ

か、同等の種類のバッテリーのみを使用してください。

24) 注意 – 真空管に触る/交換する前に、製品をコンセントから抜き冷却させてくださ

い。

25) 警告：電源に電源プラグを差し込む前に、接地されている接続を提供してくださ

い。また、接地されている接続を切断する場合は、 電源から電源プラグを抜いて

から接地を切断してください。

26) クラス I 構造の機器（3 本プロングのプラグを持つ接地型）は、保護用接

地接続を持つ電源コンセントに接続する必要があります。

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

O relâmpago com símbolo de cabeça de flecha dentro de um triângulo equilátero destina-se a

alertar o utilizador para a presença de “tensão perigosa” dentro da estrutura do produto que

pode ter magnitude suficiente para representar um risco de choque eléctrico para as pessoas.

O ponto de exclamação dentro do triângulo equilátero destina-se a alertar o utilizador para a

presença de instruções de funcionamento e manutenção (assistência técnica) na

documentação que acompanha o produto.

1) Leia estas instruções.

2) Guarde estas instruções.

3) Cumpra todas as advertências.

4) Siga todas as instruções.

5) Não utilize este aparelho próximo de água.

6) Limpe apenas com um pano seco.

7) Não bloqueie quaisquer orifícios de ventilação. Instale de acordo com as instruções do fabricante.

8) Não instale próximo de fontes de calor, tais como radiadores, saídas de ar quente, fogões ou outros

aparelhos (incluindo amplificadores) que produzam calor.

9) Não anule a finalidade de segurança da ficha polarizada ou de ligação à terra. Uma ficha polarizada

possui duas lâminas, sendo uma delas mais larga do que a outra. Uma ficha de ligação à terra possui

duas lâminas e um terceira ponta de ligação à terra. A lâmina larga ou a terceira ponta são fornecidas

para sua segurança. Se a ficha fornecida não couber na sua tomada, consulte um electricista para

substituir a tomada obsoleta.

10) Proteja o cabo de alimentação eléctrica do aparelho para que não seja pisado ou dobrado

especialmente nas fichas, nos receptáculos ou no ponto onde o cabo sai do aparelho.

11) Utilize apenas acessórios/peças especificados pelo fabricante.

12) Utilize o aparelho apenas com o carrinho, suporte, tripé ou mesa especificados

pelo fabricante ou vendidos com o aparelho. Quando utilizar um carrinho, tenha

cuidado ao deslocar a combinação carrinho/aparelho para evitar ferimentos

provocados por uma possível queda.

13) Desligue este aparelho durante trovoadas ou quando não for utilizá-lo por um

longo período de tempo.

14) Solicite todas as reparações a pessoal de assistência qualificado. É necessária assistência técnica

quando o aparelhos se tiver danificado de alguma forma como, por exemplo, o cabo de alimentação

ou a ficha estão danificados, foram derramados líquidos ou caíram objectos para dentro do aparelho,

o aparelho esteve exposto a chuva ou humidade, o aparelho não funciona normalmente ou sofreu

uma queda.

15) Para desligar por completo este aparelho da corrente eléctrica de CA, desligue a ficha do cabo de

alimentação do receptáculo de CA.

16) A ficha eléctrica do cabo de alimentação irá permanecer pronta a funcionar.

17) ADVERTÊNCIA – Para reduzir o risco de incêndio ou choque eléctrico, não exponha este aparelho a

chuva ou humidade.

18) Não exponha este equipamento a gotejamento ou salpicos e certifique-se de que não são colocados

objectos com líquidos, tais como jarras, sobre o equipamento.

19) Mantenha desobstruído pelo menos 15,25 cm de espaço por trás da unidade para que a unidade

disponha de ventilação e arrefecimento adequados.

20) CUIDADO – Para amplificadores montados numa estante, mantenha todas as ligações eléctricas

e materiais afastados das partes laterais da unidade e deixe a unidade arrefecer durante 2 minutos

antes de retirar de uma estante.

21) Amplificadores, sistemas de alto-falantes, e fones de ouvido (se equipado) são capazes de

produzir níveis de pressão de som muito altos que podem causar lesões auditivas temporárias ou

permanentes. Seja cauteloso ao configurar e ajustar os níveis de volume durante o uso.

22) FCC parte 15 Indicação de Conformidade (para produtos digitais, como aplicável) – Parte 15.21:

Mudanças ou modificações não aprovadas por parte da responsável pela conformidade, poderia

causar que o usuário não tenha mais a autoridade de manusear o equipamento. NOTA: O fabricante

não está responsável por qualquer interferência de radio ou televisão causada por modificações

deste equipamento. Tais modificações pode fazer com que o usuário não tenha mais a autoridade de

manuseá-lo.

23) ADVERTÊNCIA – Para manter a segurança do produto, no caso de produtos com pilhas (conjunto

de pilhas) internas ou externas: • As pilhas e/ou o produto no qual estão instaladas, não devem ser

expostos a temperaturas excessivas, tal como a luz solar directa, fogo, ou temperaturas semelhantes.

• Pode existir um risco de explosão se a pilha estiver ligada/colocada de forma incorrecta. Substitua

apenas por pilhas de tipo equivalente ou idêntico ao especificado nas instruções ou no produto.

24) AVISO – Desconecte a unidade e permite-o de resfriar-se antes tocar ou trocar as válvulas de vácuo.

25) AVISO – Providencie uma conexão terra antes de ligar seu aparelho à tomada. E, quando estiver

desconectando o terra, certifique-se de ter desconectado antes de puxar o fio ligado à corrente

elétrica.

26) A aparelhagem com construçãoCLASS I (tipo terra com um plugue de 3 pinos) deve ser conectado a

uma tomada elétricaMAINScom uma conexão terra de proteção.

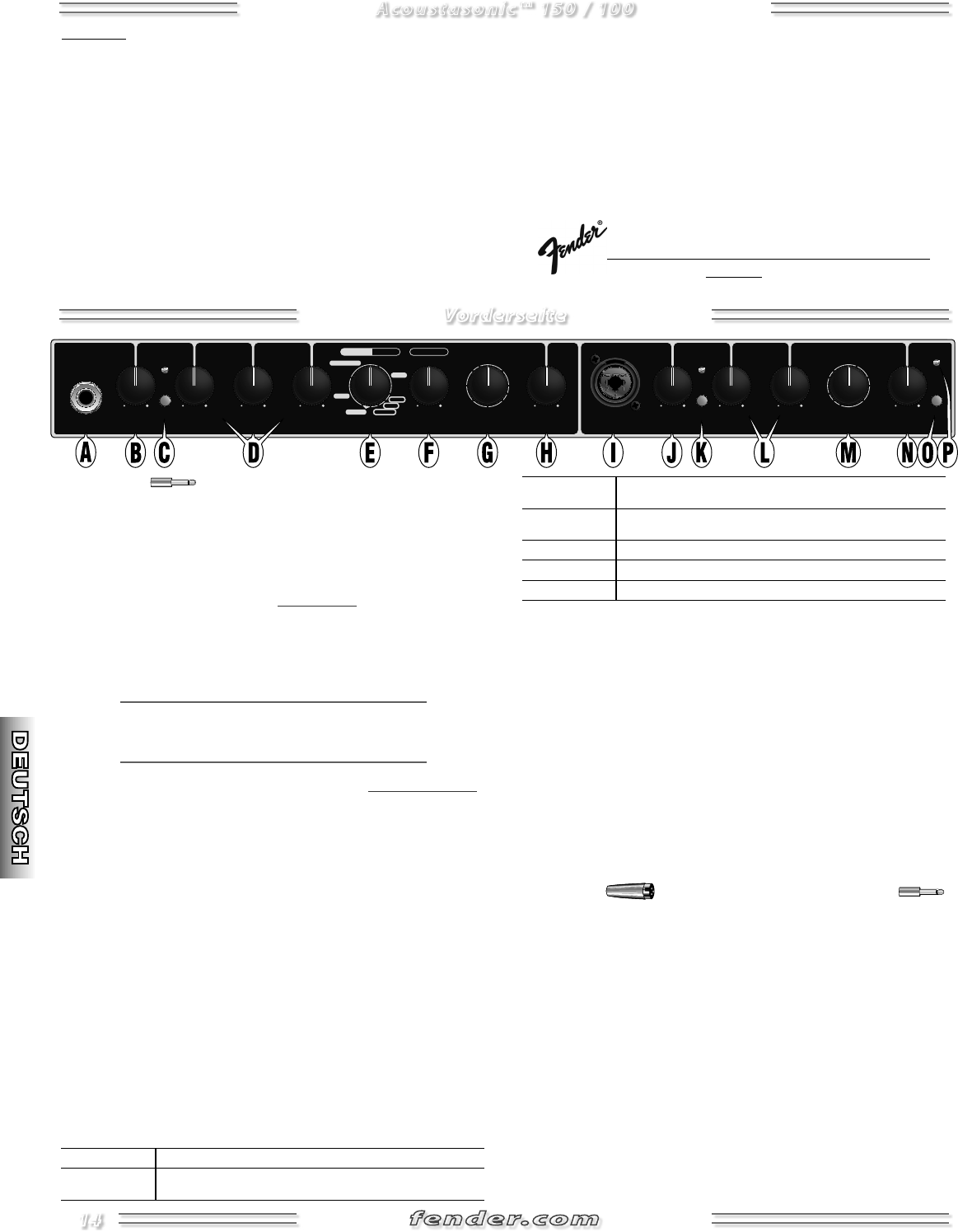

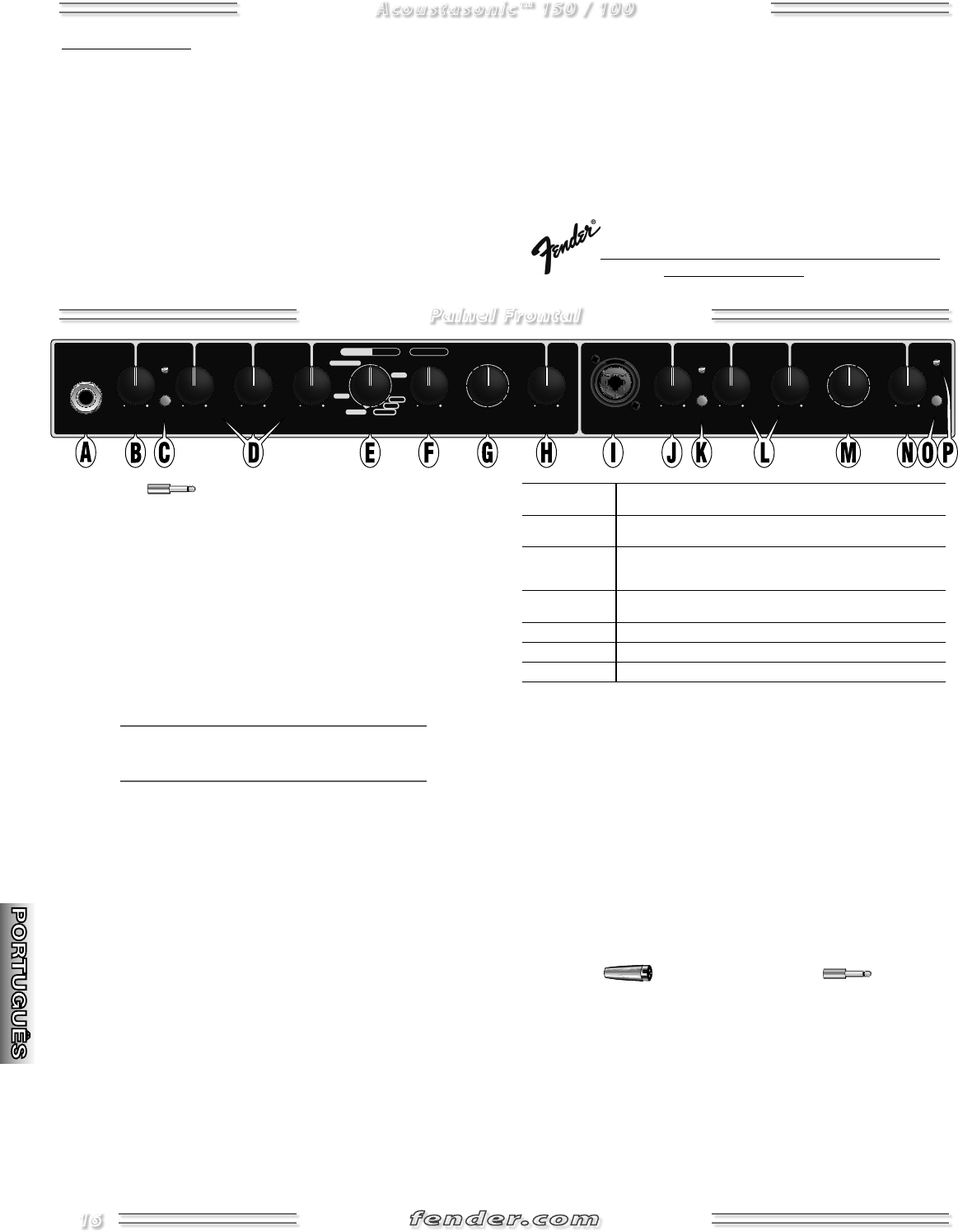

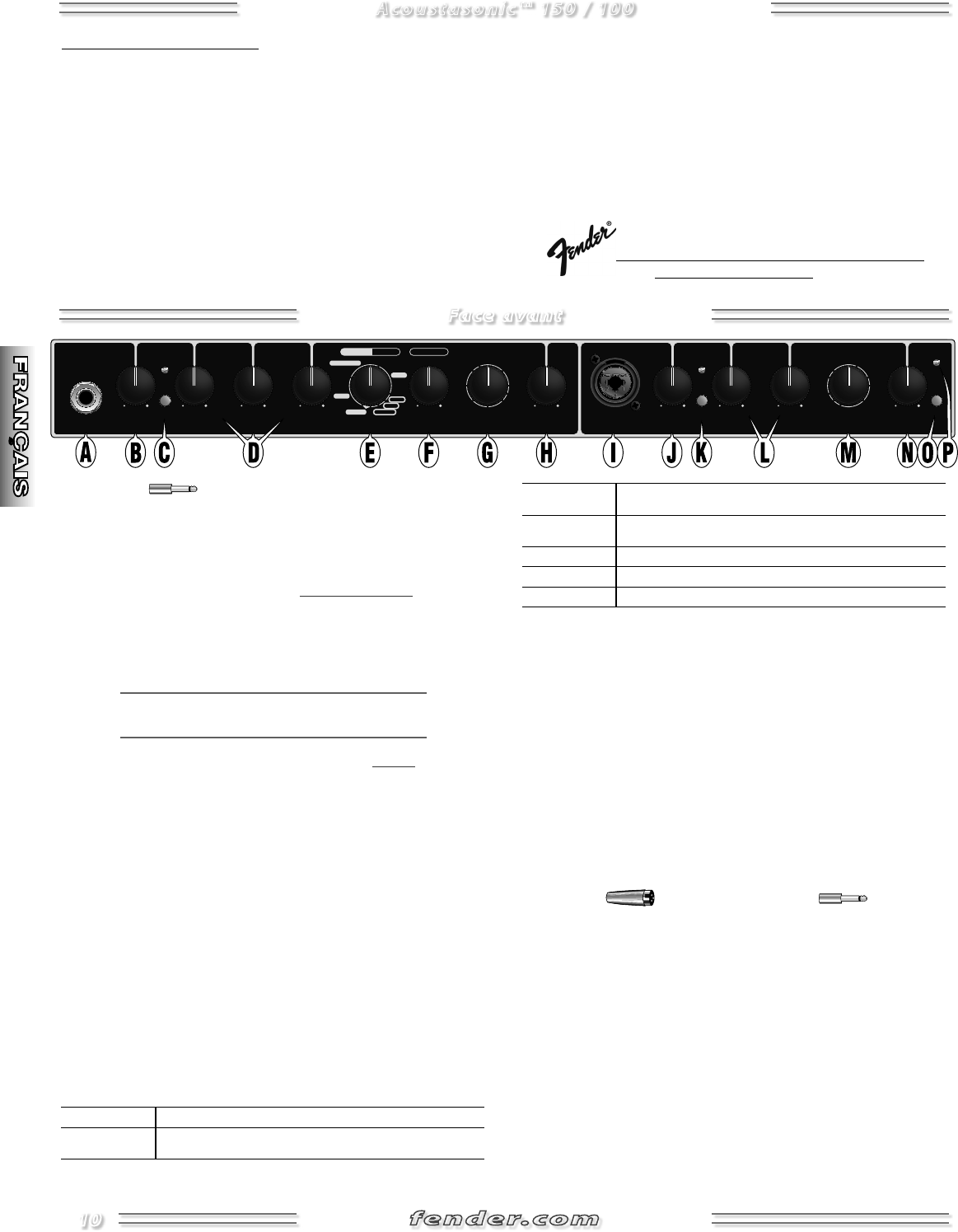

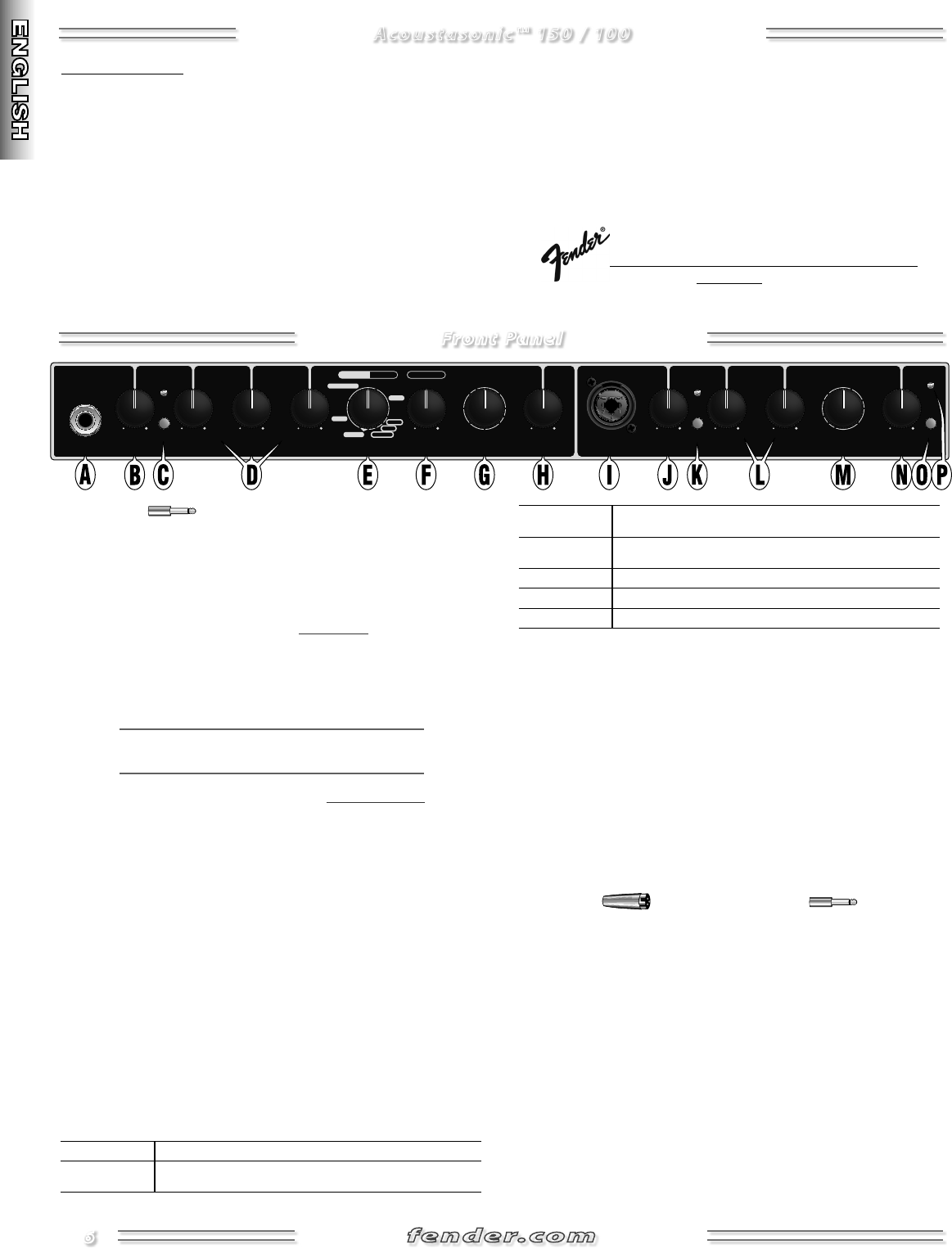

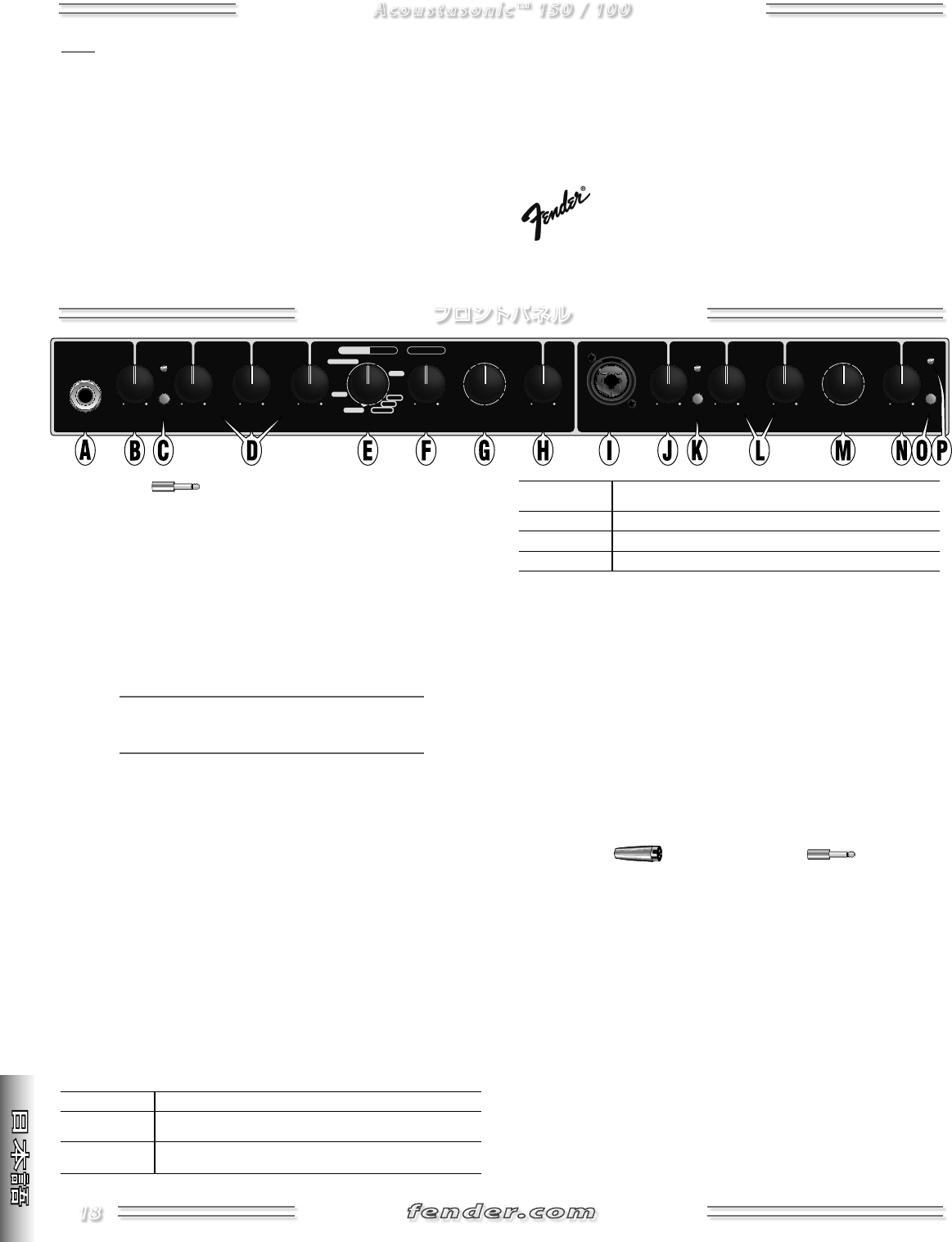

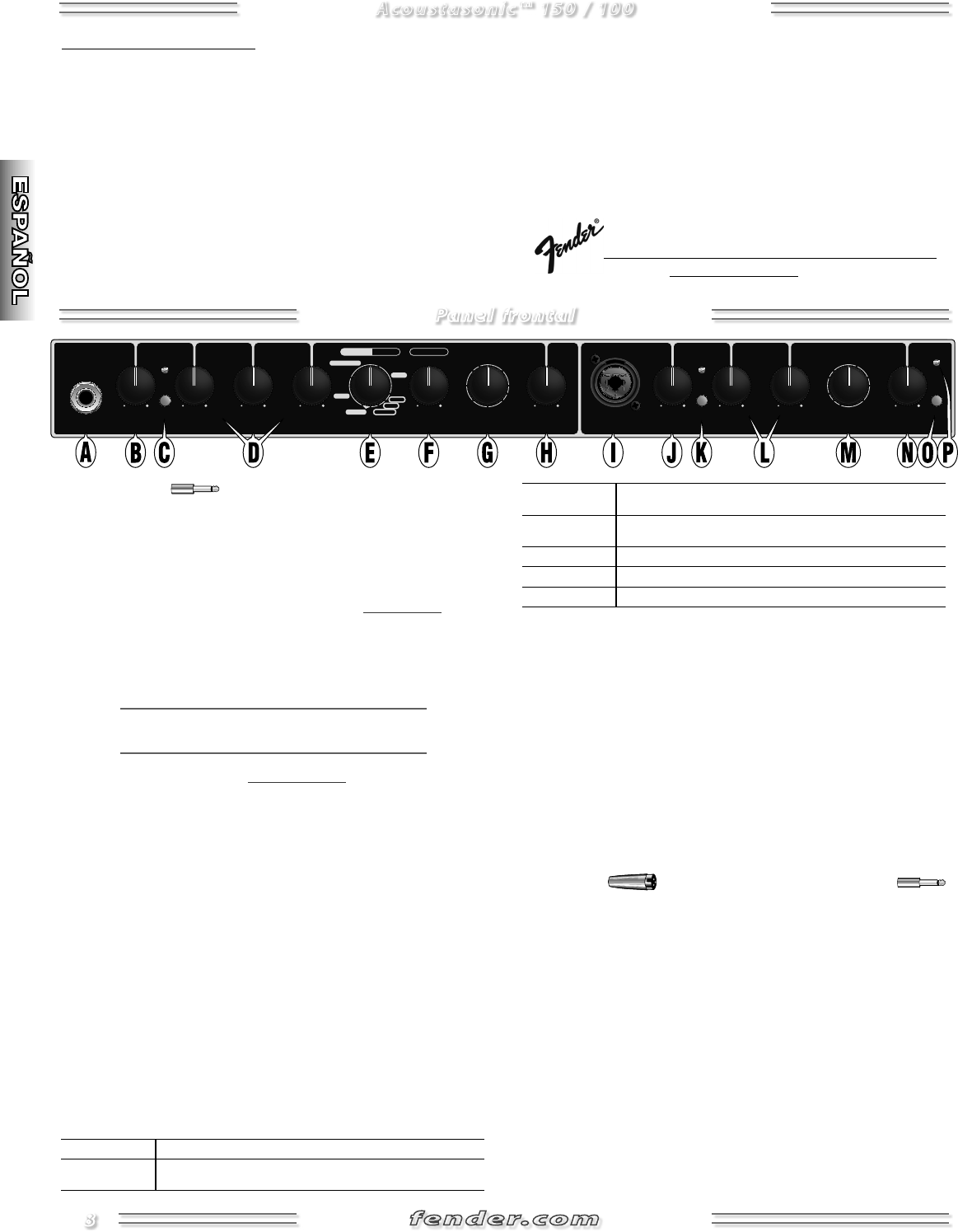

Front Panel

Acoustasonic™ 150 / 100

Features include:

• Strong, lightweight 5-ply hardwood construction

• New ultra-efficient stereo power amp produces 150 Watts (2 X 75W;

Acoustasonic 150 only)

• New ultra-efficient power amp produces 100 Watts (Acoustasonic 100 only)

• 8” cloth-surround low-frequency driver(s) and a high-frequency Tweeter

• Separate Instrument and Microphone channels with independent EQ and effects

controls

• Voicing control lets any guitar simulate the tonality of Parlor, Dreadnought, or

Jumbo acoustics

• Blackface, Tweed, and British amp models are perfect for the acoustic player who

doubles on electric guitar

• Voicing can be turned off for PURE AMP output response

• Specially optimized effects include Reverb, Delay, Chorus, Vibratone, and more

• New Feedback Elimination with on/off switch on each channel

• Patented String Dynamics™ control tames harsh treble notes

• Professional XLR line out with level control and ground lift

• Stereo effects loop (Acoustasonic 150 only)

• Tilt-back legs for tilt-back sound projection (Acoustasonic 150 only)

• Integral kick stand for tilt-back sound projection (Acoustasonic 100 only)

• USB connector for digital recording output (and possible future firmware updates)

• Optional 2-button FX Select footswitch available (P/N 0064673000)

• 5-Year Transferable Warranty (US and Canada, other territories may vary)

The World's Most Popular Instrument Amplifiers...

Since 1946

A. INPUT — Plug your instrument in here.

B. VOLUME — Adjusts the volume level of the Instrument channel.

C. AUTOMATIC FEEDBACK ELIMINATION AFE  A feedback sup-

pression algorithm that can be used to target and suppress feed-

back frequencies automatically. AFE can be used in two modes,

basic and advanced.

For Automatic Feedback Elimination (Basic Mode):

1. Press the

AFE button and a "notch filter" will be activated which will

reduce feedback in the most common frequency ranges. The LED

will illuminate red while the AFE circuit is active.

2. Press the AFE button again to disable basic mode.

♫

Advanced AFE mode is more sophisticated and can be trained to

target and eliminate specific troublesome feedback frequencies.

To train Automatic Feedback Elimination (Advanced Mode):

1. Start with the AFE circuit off.

2. Press and HOLD the AFE button for one second until the AFE LED turns

green to initiate the AFE training period.

3. The AFE training period lasts for 4 seconds. Allow your guitar or

microphone to feed back during this period. Typically, you do not need

to play your guitar (or sing) during the training period, but if you can

induce the frequency that is giving you particular trouble, your results

may be improved! Wear hearing protection.

4. When the LED turns red, AFE training is complete. At this point you can

repeat steps 1-3 to retrain the feedback frequencies for AFE advanced

mode, if desired.

5. You can now turn the AFE advanced mode on-off by pressing the AFE

button. The amplifier will remember your trained frequencies until you

turn the amp off.

D. TREBLE / MIDDLE / BASS  Adjusts the tonal character of the

Instrument channel.

E. VOICING — Selects the "voicing" of the Instrument channel.

Pure Amp Simple Acoustasonic amp without any voicing modification.

Parlor 1–4 Four Parlor settings, with various tonal variations, make any acoustic

guitar sound more like a parlor guitar.

Dreadnought

1–4

Four Dreadnought settings, with various tonal variations, make any

acoustic guitar sound more like a dreadnought guitar.

Jumbo 1–4 Four Jumbo settings, with various tonal variations, make any acoustic

guitar sound more like a jumbo guitar.

British British amp model for an electric guitar.

Tweed Tweed amp model for an electric guitar.

Blackface® Blackface amp model for an electric guitar.

F. STRING DYNAMICS™ / COMPRESSOR  When an acoustic ampli-

fier VOICING {E} is selected (Pure Amp, Parlor, Dreadnought or

Jumbo), this knob becomes STRING DYNAMICS, a patented tone

shaping filter for the Instrument channel. Rotating clockwise reduc-

es the high-frequency harshness often heard at peak playing inten-

sities and high volume levels, while maintaining crispness at lower

playing levels.

When an electric amplifier VOICING {E} is selected (British, Tweed

or Blackface), this knob becomes a COMPRESSOR. Rotate clockwise

to increase compression to limit high volume spikes and boost low

volume sustain.

G. FX SELECT — Selects one of  effects for the Instrument channel

(see "Effects" section on next page).

H. FX LEVEL — Adjusts the level of effects for the Instrument channel.

I. INPUT — Plug your microphone, or instrument in

here. Phantom power (+VDC) is supplied to the XLR (microphone)

jack.

J. VOLUME — Adjusts the volume level of the Mic/Inst channel.

K. AUTOMATIC FEEDBACK ELIMINATION  Can be used to tar-

get and suppress feedback automatically for the Mic/Inst chan-

nel. (see step-by-step instructions under AUTOMATIC FEEDBACK

ELIMINATION {C}.

L. TREBLE / BASS  Adjusts the tonal character of the Mic/Inst chan-

nel.

M. FX SELECT — Selects one of  effects for the Mic/Inst channel (see

"Effects" section on next page).

N. FX LEVEL — Adjusts the level of effects for the Mic/Inst channel.

O. MUTE  Press in to disable all audio output from the amplifier.

P. POWER INDICATOR  Illuminates when the unit is on.

FEEDBACK

ELIMINATION

MUTEFEEDBACK

ELIMINATION

PHANTOM EQUIPPED

VOLUME TREBLE MIDDLE BASS STRING

DYNAMICS™

INSTRUMENT FX LEVEL VOLUME TREBLE BASS

POWER

MIC / INST FX LEVEL

FX SELECTFX SELECT

VOICING

HALL

ROOM

VIBR ATONE

CHORUS

PLATE

DELAY

REVERB

+C H

CHORUS

+DLY

REVERB

+DLY

HALL

ROOM

VIBR ATONE

CHORUS

PLATE

DELAY

REVERB

+C H

CHORUS

+DLY

REVERB

+DLY

ELECTRICACOUSTIC

BLAC KFA CE

BRITISH

TWEED

PURE AMP

PARLOR

DREADNOUGHT

JUMBO

COMPRESSOR

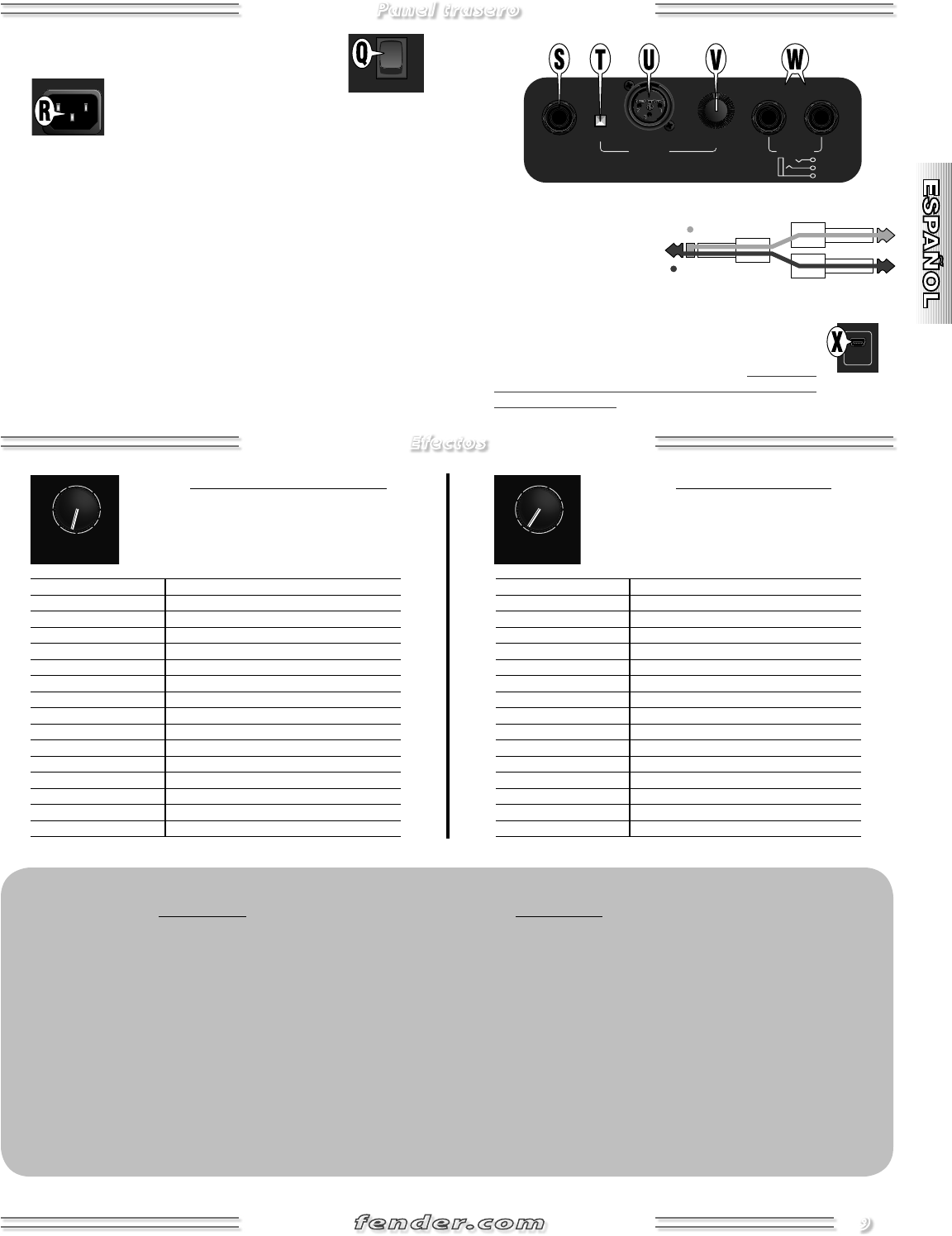

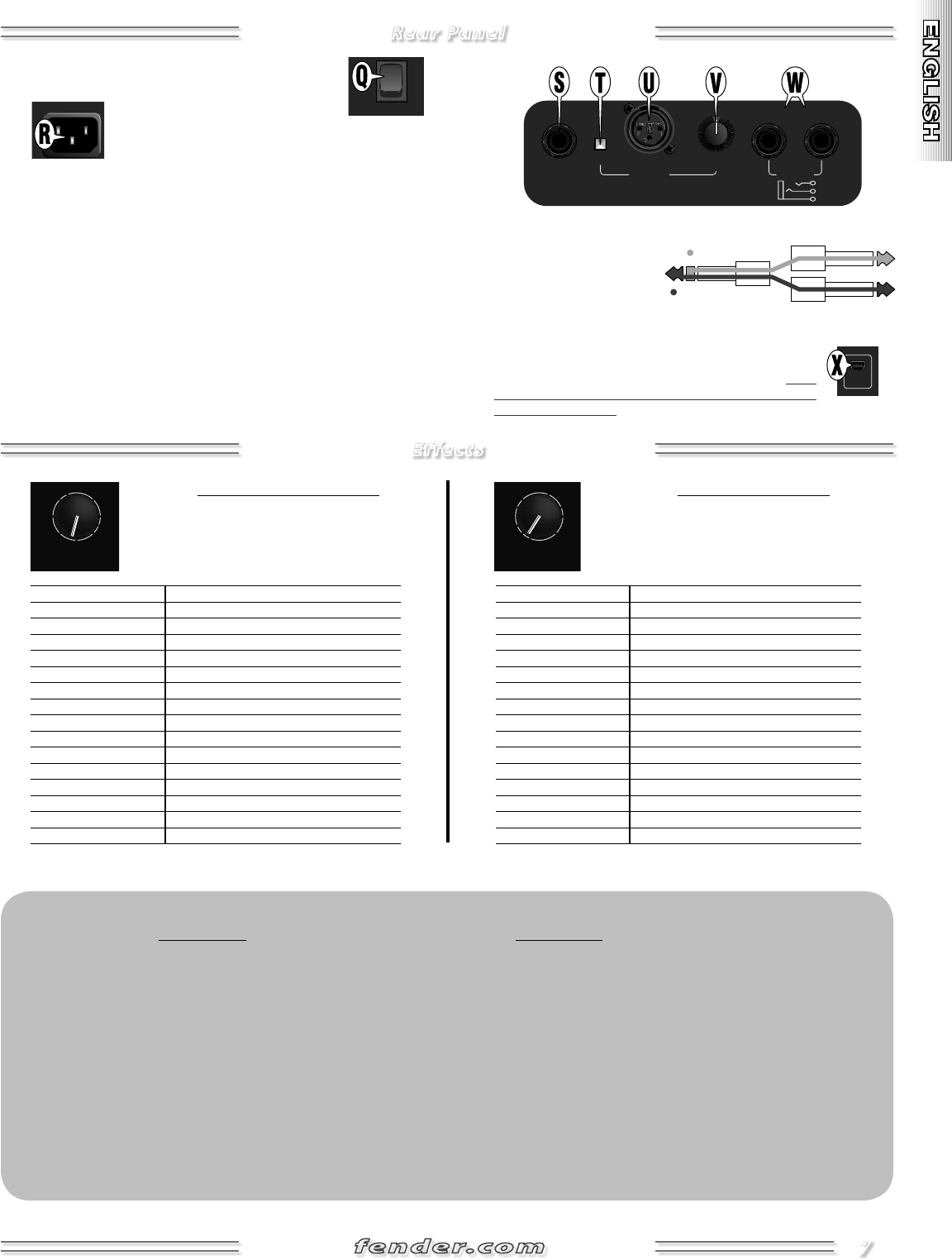

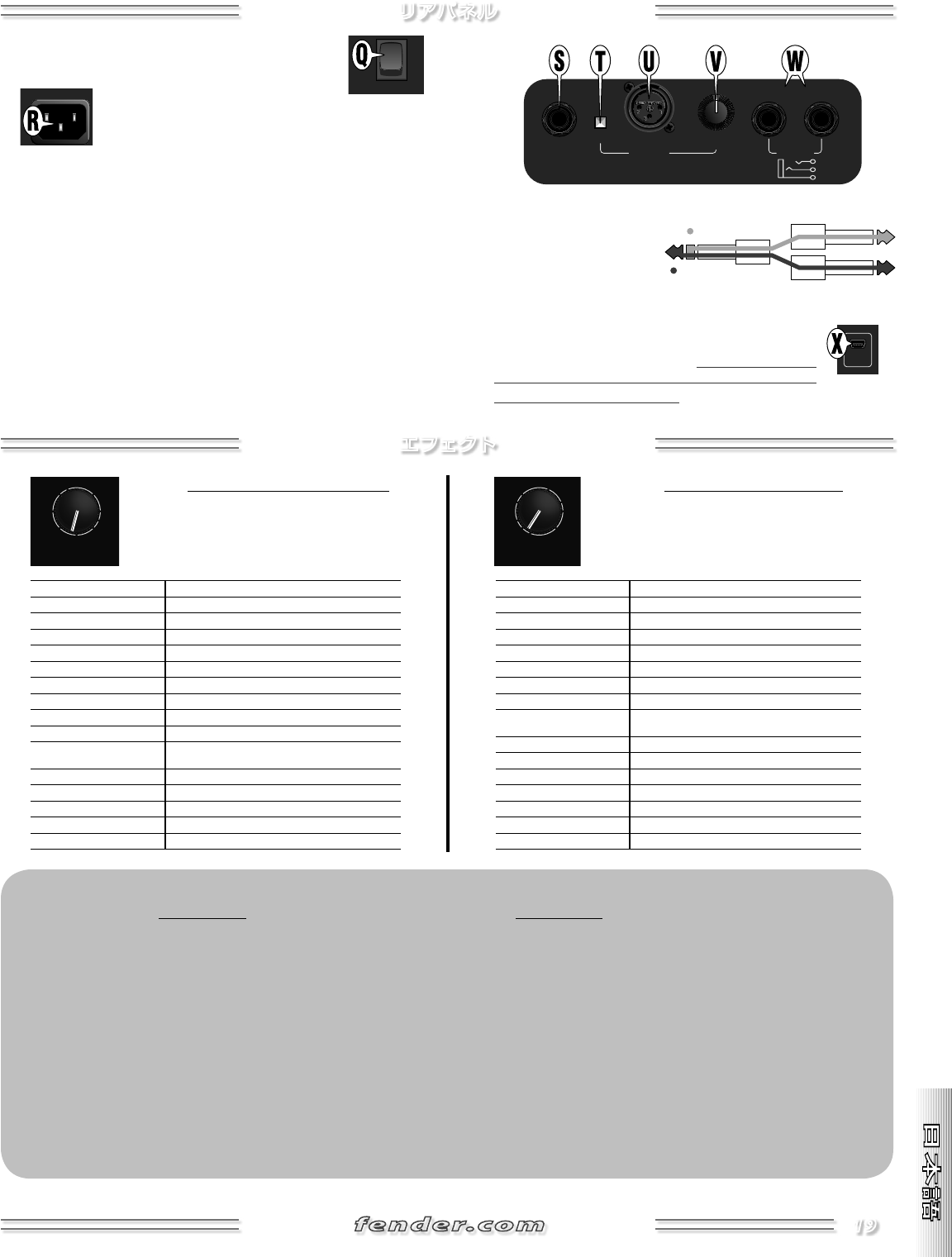

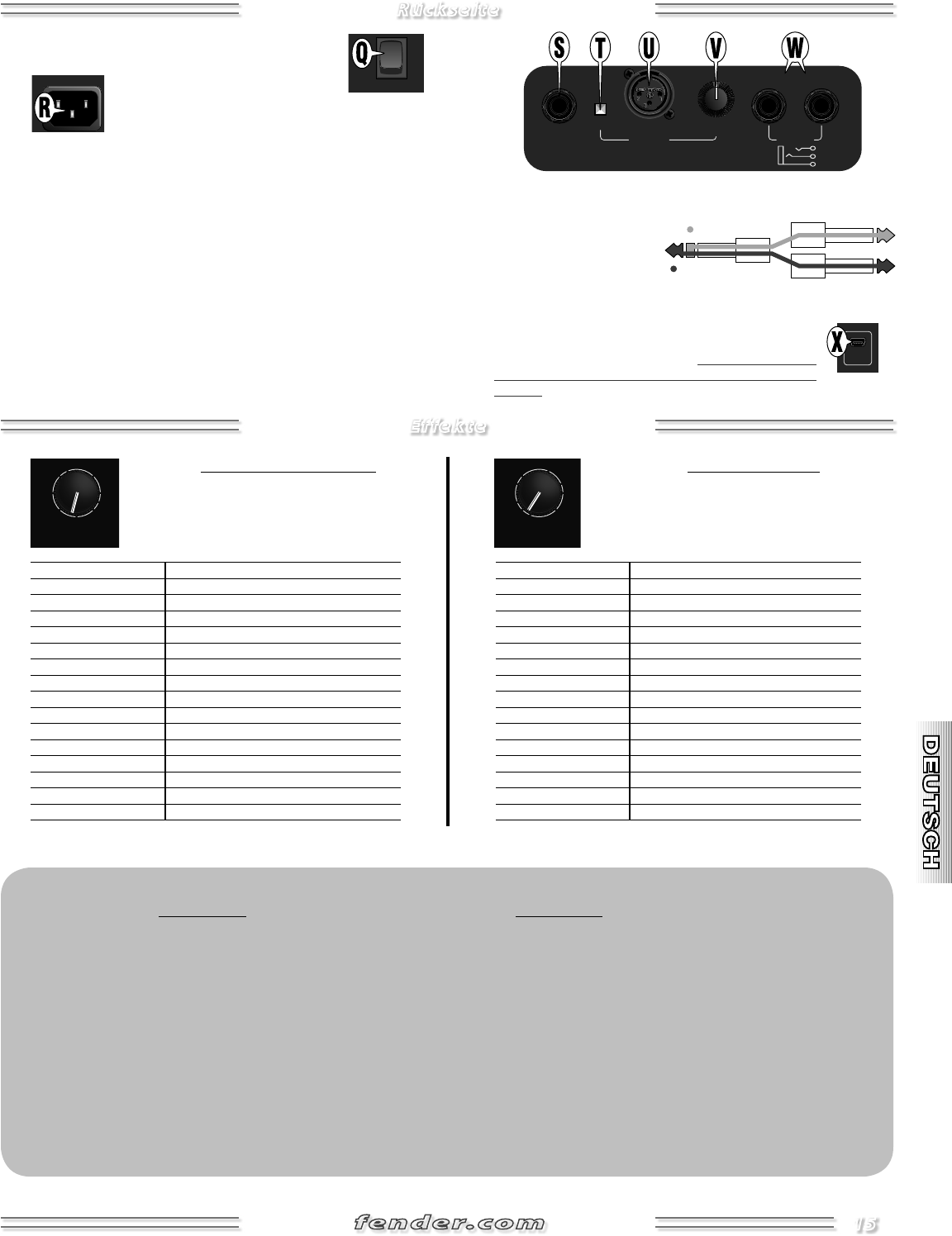

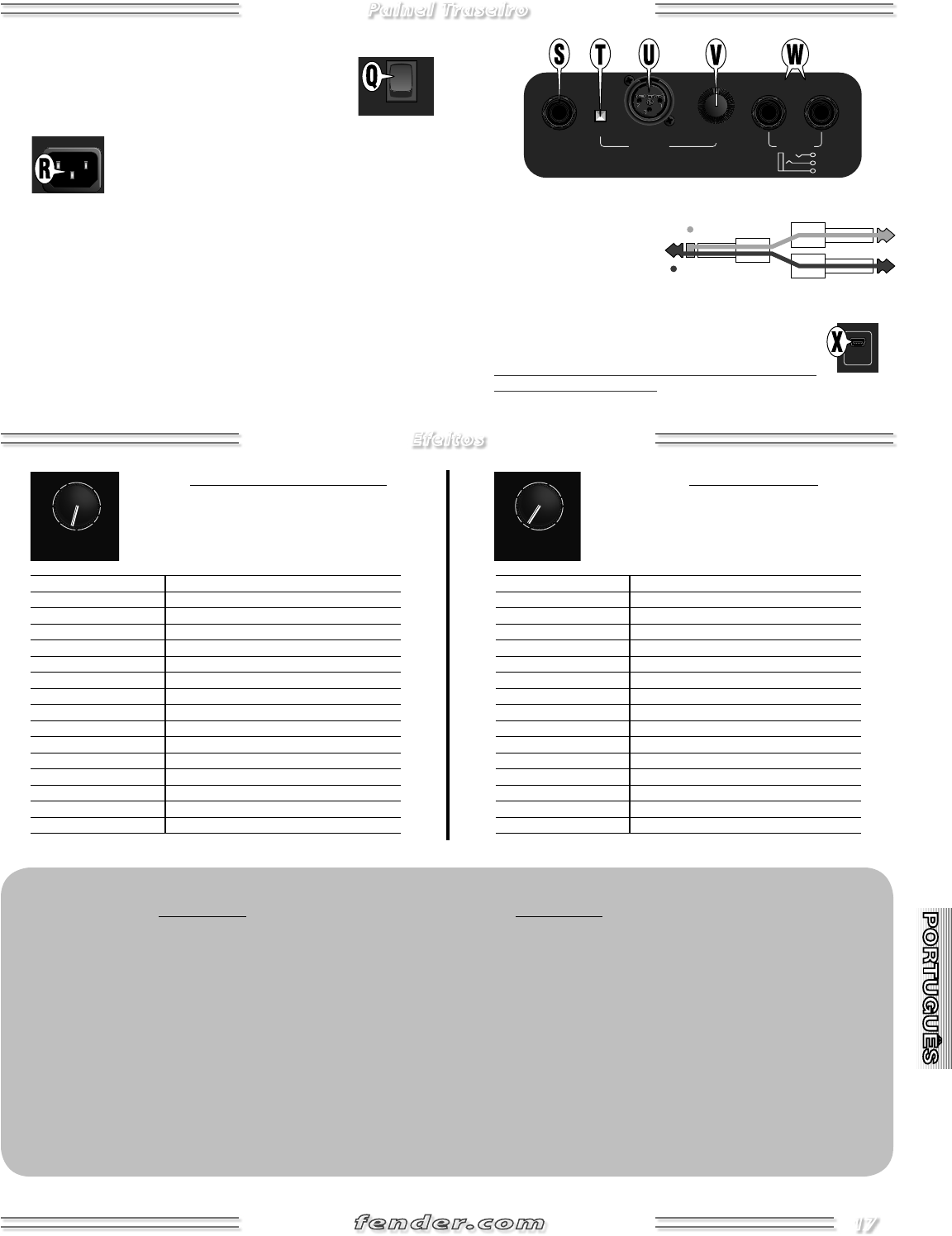

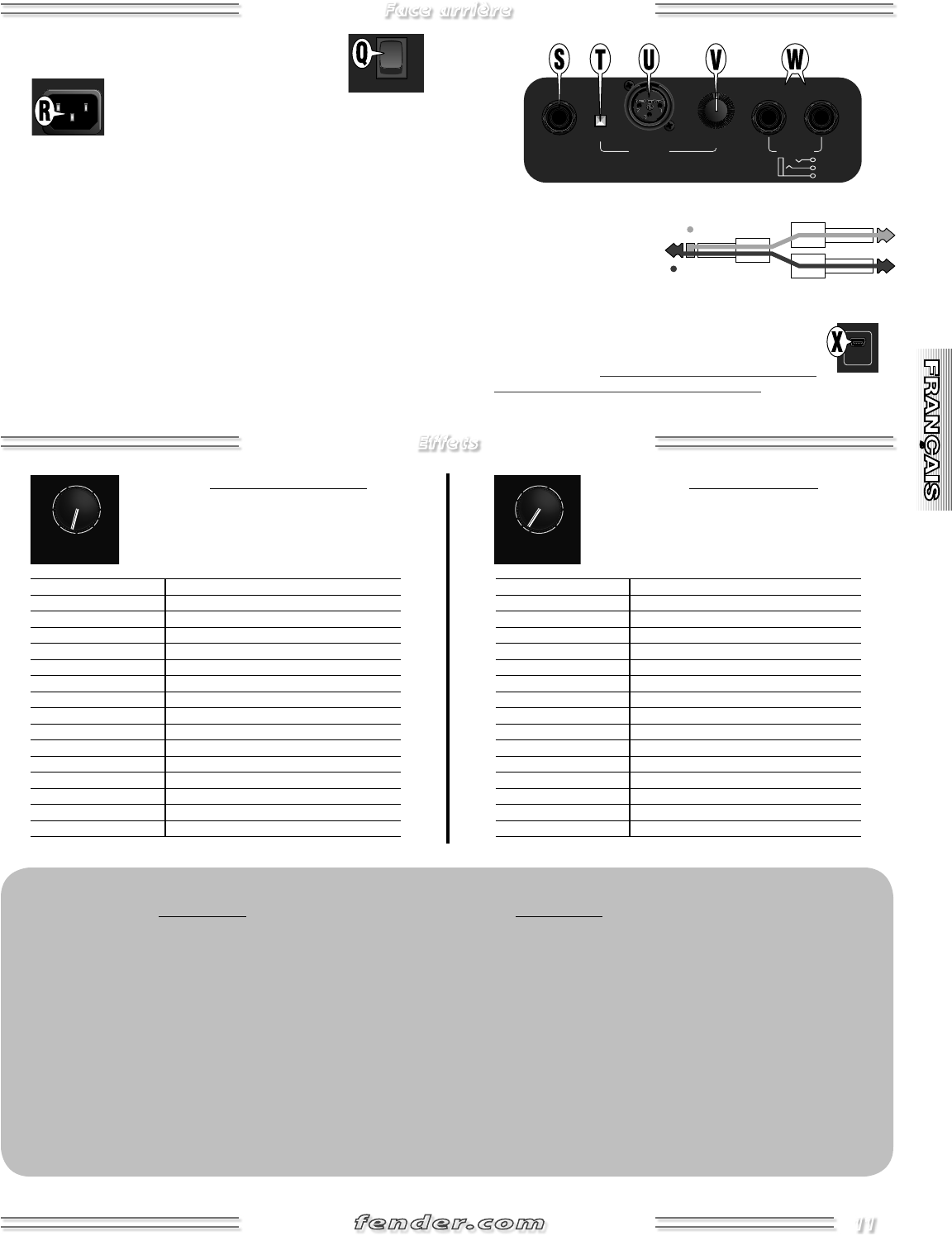

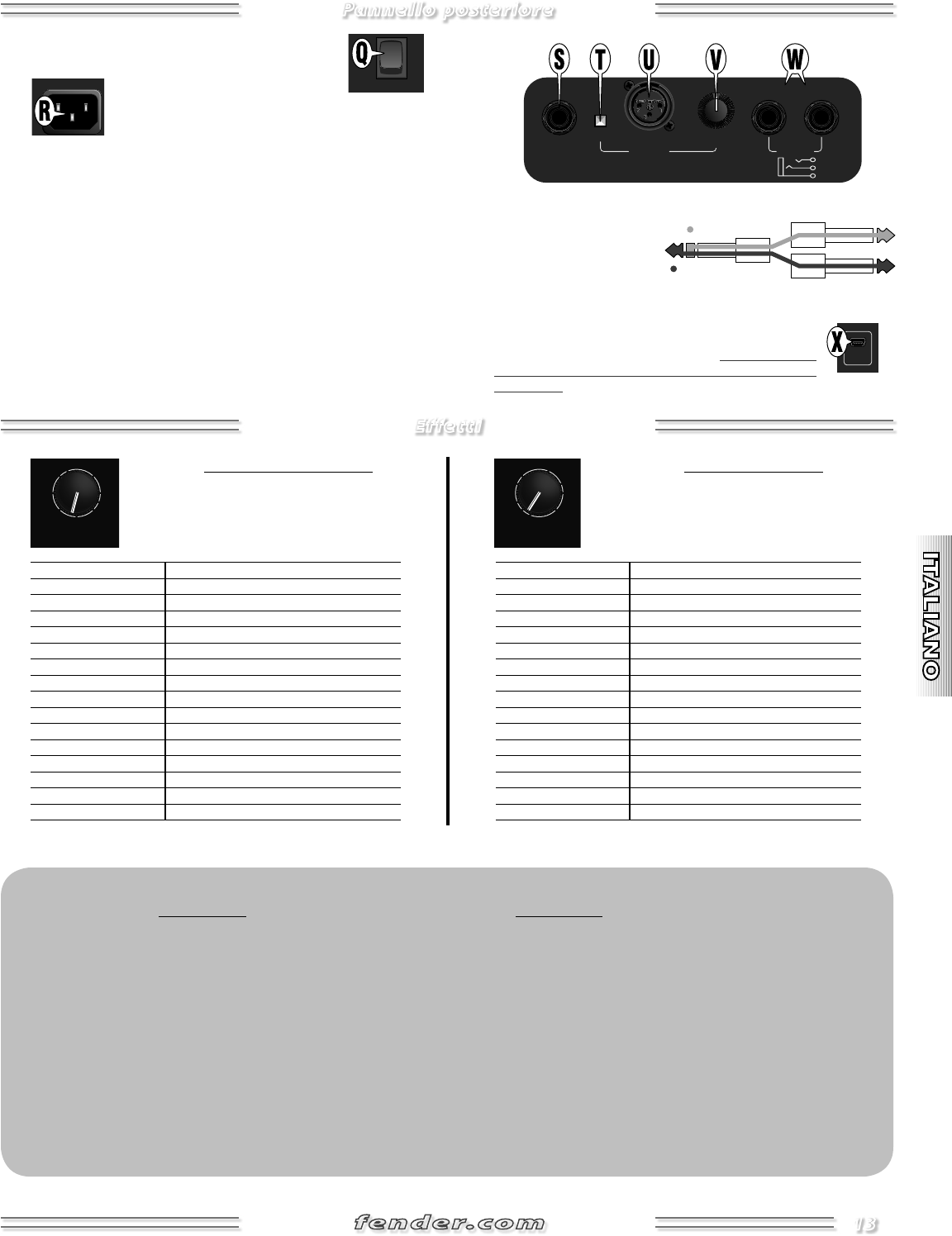

Rear Panel

Effects

Q. POWER  Switches the unit on-off.

R. IEC POWER INPUT SOCKET  Connect to a ground-

ed outlet using the supplied power

cord in accordance with the voltage

and frequency specifications shown on the rear panel

of your amplifier.

S. FOOTSWITCH  Connect the optional -button footswitch (P/N

) to enable remote on/off switching of the effects for each

channel.

T. GROUND LIFT  Press in to disconnect the ground connection (pin

) of the Balanced Line Out jack which may reduce line noise in some

situations. Normally leave this button in the out position (grounded).

U. BALANCED LINE OUT  XLR output jack for connection to external

sound equipment.

V. LEVEL  Adjusts the output level of the BALANCED LINE OUT JACK {U}

jack. Use to accommodate the input sensitivity of your external sound

equipment.

W. STEREO FX LOOP ACOUSTASONIC   ONLY  Effects loop jacks

for stereo effects devices.

Connect SEND to your

effects device input and

RETURN to the effects out-

put using "Y-cords."

X. USB PORT  Connect the USB port on the amplifier to the USB port

on your computer to stream audio to a wide variety of

software applications. The USB port can also be used to

update the firmware on your amplifier. Please visit www.

fender.com/support/articles/updating-the-firmware-on-the-

acoustasonic-amplifier for details.

USB

INPUT POWER

350 W

POWER

OFF

FOOTSWITCH BALANCED

BALANCED

LINE OUT

LEVEL

GROUND

LIFT

LEFT

RIGHT

GROUND

RETURN /

PWR AMP IN

SEND /

PREAMP OUT

STEREO

FX LOOP

120V 60Hz

USB

INPUT POWER

350 W

POWER

OFF

FOOTSWITCH BALANCED

BALANCED

LINE OUT

LEVEL

GROUND

LIFT

LEFT

RIGHT

GROUND

RETURN /

PWR AMP IN

SEND /

PREAMP OUT

STEREO

FX LOOP

120V 60Hz

USB

INPUT POWER

350 W

POWER

OFF

FOOTSWITCH BALANCED

BALANCED

LINE OUT

LEVEL

GROUND

LIFT

LEFT

RIGHT

GROUND

RETURN /

PWR AMP IN

SEND /

PREAMP OUT

STEREO

FX LOOP

120V 60Hz

USB

INPUT POWER

350 W

POWER

OFF

FOOTSWITCH BALANCED

BALANCED

LINE OUT

LEVEL

GROUND

LIFT

LEFT

RIGHT

GROUND

RETURN /

PWR AMP IN

SEND /

PREAMP OUT

STEREO

FX LOOP

120V 60Hz

Vibratone 1 slow

Vibratone 2 fast

Chorus 1 slow

Chorus 2 fast

Reverb + Chorus 1 large room / slow chorus

Reverb + Chorus2 medium hall / fast chorus

Chorus + Delay fast chorus / long delay (480 ms)

Delay 1 slapback delay (140 ms)

Delay 2 medium delay (315 ms)

Delay 3 long delay (480 ms)

Reverb + Delay1 medium hall / medium delay (235 ms)

Reverb + Delay2 medium hall / long delay (415 ms)

Plate Reverb studio plate

Room Reverb medium room

Hall Reverb 1 medium hall

Hall Reverb 2 large hall

Vibratone fast

Chorus slow

Reverb + Chorus1 large room / slow chorus

Reverb + Chorus2 medium hall / fast chorus

Chorus + Delay fast chorus / long delay (480 ms)

Delay 1 slapback delay (140 ms)

Delay 2 medium delay (315 ms)

Delay 3 long delay (480 ms)

Reverb + Delay1 medium hall / medium delay (235 ms)

Reverb + Delay2 medium hall / long delay (415 ms)

Plate Reverb studio plate

Room Reverb 1 dark medium room

Room Reverb 2 bright medium room

Hall Reverb 1 small hall

Hall Reverb 2 medium hall

Hall Reverb 3 large hall

Ring = Right

Tip = Left

Specifications

ACOUSTASONIC 100 ACOUSTASONIC 150

TYPE: PR 841 PR 899

PART NUMBERS: 2313500000 (120V, 60Hz) 2313600000 (120V, 60Hz)

2313500900 (120V, 60Hz) DS 2313501900 (110V, 60Hz) TW DS 2313600900 (120V, 60Hz) DS 2313601900 (110V, 60Hz) TW DS

2313503900 (240V, 50Hz) AUS DS 2313504900 (230V, 50Hz) UK DS 2313603900 (240V, 50Hz) AUS DS 2313604900 (230V, 50Hz) UK DS

2313505900 (220V, 50Hz) ARG DS 2313506900 (230V, 50Hz) EUR DS 2313605900 (220V, 50Hz) ARG DS 2313606900 (230V, 50Hz) EUR DS

2313507900 (100V, 50/60Hz) JPN DS 2313509900 (220V, 60Hz) ROK DS 2313607900 (100V, 50/60Hz) JPN DS 2313609900 (220V, 60Hz) ROK DS

POWER REQUIREMENTS: 310W 350W

INPUT IMPEDANCE INSTRUMENT: 10M MIC/INST: 3.6k INSTRUMENT: 10M MIC/INST: 3.6k

POWER OUTPUT: 100W RMS into 8 @ <0.2%THD 2 x 75W RMS into 2x 8 @ <0.2%THD

SPEAKER: One 8, 8" Fender® Special Design, One Piezo horn Two 8, 8" Fender® Special Design, One Piezo horn

FOOTSWITCH (OPTIONAL): P/N: 0064673000 (Efects on/off) P/N: 0064673000 (Efects on/off)

DIMENSIONS HEIGHT: 15 ⁄ in (39.1 cm) WIDTH: 19 ⁄ in (49.2 cm) HEIGHT: 16 in ( 40.6 cm) WIDTH: 22 ⁄ in ( 56.8 cm)

DEPTH: 9 ⁄ in (24.9 cm) DEPTH: 10 ⁄ in (25.7 cm)

WEIGHT: 18 lb (8.16 kg) 22.5 lb (10.21 kg)

Product specifications are subject to change without notice.

Instrument Channel

Select from 16 variations of 9 types of

effects using the FX SELECT knob. Effects are

described going clockwise around the knob:

Mic/Inst Channel

Select from 16 variations of 9 types of

effects using the FX SELECT knob. Effects are

described going clockwise around the knob:

FX SELECT

HALL

ROOM

VIBRATON E

CHORUS

PLATE

DELAY

REVERB

+C H

CHORUS

+DLY

REVERB

+DLY

HALL

ROOM

VIBRATON E

CHORUS

PLATE

DELAY

REVERB

+C H

CHORUS

+DLY

REVERB

+DLY

FX SELECT

HALL

ROOM

VIBRATON E

CHORUS

PLATE

DELAY

REVERB

+C H

CHORUS

+DLY

REVERB

+DLY

HALL

ROOM

VIBRATON E

CHORUS

PLATE

DELAY

REVERB

+C H

CHORUS

+DLY

REVERB

+DLY

Panel frontal

Acoustasonic™ 150 / 100

Características principales:

• Fabricado en un duro y ligero contrachapado de madera de 5 capas

• Nueva etapa de potencia super eficiente, capaz de producir 150 watios (2 X

75W; solo Acoustasonic 150)

•

Nueva etapa de potencia super eficiente, capaz de producir 100 watios

(solo Acoustasonic 100)

• Cabezal(es) de graves de 8” con recubrimiento de tela y un tweeter de agudos

• Canales independientes de instrumento y micrófono con controles de EQ y

efectos individuales

• El control Voicing le permite simular con cualquier guitarra la tonalidad de una

acústica de tipo Parlor, Dreadnought o Jumbo

• Los modelos de amplificador Blackface, Tweed y British son perfectos para los

músicos acústicos que también toquen la guitarra eléctrica

• Puede desactivar el Voicing para una respuesta de salida de PURO AMPLIFICADOR

• Efectos optimizados que incluyen reverb, retardo, chorus, vibratone y otros

• Nueva supresión de realimentación con interruptor on/off en cada canal

• El control String Dynamics™ patentado doma las notas agudas más ásperas

• Salida de línea en XLR profesional con control de nivel y anulación de masa

• Bucle de efectos stereo (solo Acoustasonic 150)

• Patas para proyección del sonido en posición de cuña (solo Acoustasonic 150)

• Tope integral para proyección del sonido en cuña (solo Acoustasonic 100)

• Conector USB para salida de grabación digital (y posibles futuras actualizaciones

de firmware)

• Pedalera de 2 botones de selección de efectos opcional (referencia 0064673000)

• Garantía transferible de 5 años (EE.UU. y Canadá, puede variar en otros países)

Los amplificadores de instrumentos más famosos del

Mundo... desde 1946

A. ENTRADA  Conecte aquí su instrumento.

B. VOLUME — Ajusta el nivel de volumen del canal de instrumento.

SUPRESIÓN AUTOMÁTICA DE REALIMENTACIÓN AFE  Un

algoritmo de supresión de realimentación que puede usar

para localizar y suprimir automáticamente las frecuencias de

realimentación. Puede usar este AFE en dos modos, básico y avanzado

Par la supresión automática de realimentación (Modo básico):

1. Pulse el botón

AFE y se activará un "filtro de muesca" que reducirá la

realimentación en la mayoría de rangos de frecuencia comunes. El

piloto se iluminará en rojo cuando el circuito AFE esté activo.

2. Pulse de nuevo el botón AFE para desactivar el modo básico.

♫

El modo AFE avanzado es más sofisticado y puede enseñarle a

localizar y eliminar frecuencias de realimentación concretas.

Para enseñar al sistema AFE (Modo avanzado):

1. Empiece con el circuito AFE desactivado.

2. MANTENGA PULSADO el botón AFE durante un segundo hasta que

el piloto AFE se ilumine en verde para indicar que se ha activado el

periodo de entrenamiento del AFE.

3. Este periodo de entrenamiento dura 4 segundos. Permita durante

ese periodo que haya realimentaciones de su micro o guitarra. Por

lo general no hará falta que toque su guitarra (o cante) durante esos

segundos, pero si puede inducir la frecuencia más problemática, ¡los

resultados serán mejores! Proteja sus oídos durante este periodo.

4. Cuando el piloto se ilumine en rojo habrá terminado el periodo de

entrenamiento del AFE. En ese punto repita los pasos 1-3 si cree que es

necesario que el modo AFE avanzado confirme sus ajustes.

5. Active y desactive ahora el modo AFE avanzado pulsado el botón AFE.

El amplificador recordará las frecuencias de realimentación detectadas

hasta que lo apague.

D. TREBLE / MIDDLE / BASS  Ajustan el carácter tonal del canal de

instrumento.

E. VOICING — Elige el "voicing" del canal de instrumento.

Pure Amp Simple amplificador Acoustasonic sin modificación del voicing.

Parlor 1–4 Cuatro ajustes de guitarra clásica, con distintas variaciones tonales, que

convierten el sonido de cualquier guitarra acústica en una clásica.

Dreadnought

1–4

Cuatro ajustes de guitarra Dreadnought, con distintas variaciones

tonales, que convierten cualquier guitarra acústica en una de ese tipo.

Jumbo 1–4 Cuatro ajustes de guitarra Jumbo, con distintas variaciones tonales, que

convierten cualquier guitarra acústica en una de tipo jumbo.

British Modelado de amplificador de tipo "inglés" para guitarra eléctrica.

Tweed Modelado de amplificador Tweed para guitarra eléctrica.

Blackface® Modelado de amplificador Blackface para guitarra eléctrica.

F. STRING DYNAMICS™ / COMPRESSOR  Cuando elija un voicing

{E} de amplificador para guitarra acústica (Pure Amp, Parlor,

Dreadnought o Jumbo), este mando se convierte en STRING

DYNAMICS, un filtro patentado de modelado de tono para el canal

de instrumento. Gírelo a la derecha para reducir la aspereza de los

agudos que se suele oír en los picos y niveles de volumen altos,

manteniendo el brillo a niveles más moderados.

Cuando elija un voicing {E} de amplificador para guitarra

eléctrica (British, Tweed o Blackface), este mando controlará un

COMPRESSOR. Gírelo a la derecha para aumentar la compresión

para limitar los picos de volumen y realzar el sustain.

G. FX SELECT — Le permite elegir uno de los  efectos para el canal

Instrument (vea la sección "Efectos" en la página siguiente).

H. FX LEVEL — Ajusta el nivel de efectos del canal Instrument.

I. INPUT — Conecte aquí su micrófono, o

instrumento. La toma de micrófono (XLR) dispone de alimentación

fantasma (+ V DC).

J. VOLUME — Ajusta el nivel de volumen del canal Mic/Inst.

SUPRESIÓN AUTOMÁTICA DE REALIMENTACIÓN



Puede usarlo

para localizar y suprimir automáticamente la realimentación en el canal

Mic/Inst. (vea instrucciones paso-a-paso de esto en SUPRESIÓN

AUTOMÁTICA DE REALIMENTACIÓN (AFE) {C}).

L. TREBLE / BASS  Ajustan el carácter tonal del canal Mic/Inst.

M. FX SELECT — Le permite elegir uno de los  efectos para el canal

Mic/Inst (vea la sección "Efectos" en la página siguiente).

N. FX LEVEL — Ajusta el nivel de efectos del canal Mic/Inst.

O. MUTE  Púlselo para desactivar toda salida audio del amplificador.

P. PILOTO POWER  Se ilumina cuando la unidad está encendida.

FEEDBACK

ELIMINATION

MUTEFEEDBACK

ELIMINATION

PHANTOM EQUIPPED

VOLUME TREBLE MIDDLE BASS STRING

DYNAMICS™

INSTRUMENT FX LEVEL VOLUME TREBLE BASS

POWER

MIC / INST FX LEVEL

FX SELECTFX SELECT

VOICING

HALL

ROOM

VIBR ATONE

CHORUS

PLATE

DELAY

REVERB

+C H

CHORUS

+DLY

REVERB

+DLY

HALL

ROOM

VIBR ATONE

CHORUS

PLATE

DELAY

REVERB

+C H

CHORUS

+DLY

REVERB

+DLY

ELECTRICACOUSTIC

BLAC KFA CE

BRITISH

TWEED

PURE AMP

PARLOR

DREADNOUGHT

JUMBO

COMPRESSOR

Panel trasero

Efectos

Q. POWER  Le permite encender y apagar la unidad.

R. TOMA DE CORRIENTE IEC  Conéctela a una salida

de corriente con toma de tierra

usando el cable de alimentación

incluido, de acuerdo con las especificaciones de voltaje

y amperaje indicadas en este mismo panel trasero.

S. FOOTSWITCH  Conecte aquí la pedalera de  botones opcional

(referencia ) para la conmutación on/off remota de los efectos

de cada canal.

T. GROUND LIFT  Pulse este interruptor para desconectar la conexión

a tierra (punta ) de la conexión de salida de línea balanceada, lo que

puede ayudarle a reducir los ruidos de línea en algunos casos. Por lo

general, deje este botón sin pulsar (conexión a tierra activa).

U. BALANCED LINE OUT  Clavija de salida XLR para la conexión a

dispositivos de sonido exteriores.

V. LEVEL  Este control le permite ajustar el nivel de salida de la conexión

BALANCED LINE OUT {U}. Uselo para ajustar la señal a la sensibilidad de

entrada del dispositivo de sonido externo.

STEREO FX LOOP SOLO ACOUSTASONIC    Clavijas de bucle de

efectos para unidades de

efectos stereo. Conecte

SEND a la entrada del efecto

y RETURN a la salida del

mismo usando "cables en Y".

X. PUERTO USB  Conecte este puerto USB al puerto USB de su

ordenador para el envío de datos audio a una amplia

gama de programas de software. También puede

usar este puerto USB para actualizar el firmware de

su amplificador. Vaya a la página web www.fender.

com/support/articles/updating-the-firmware-on-the-

acoustasonic-amplifier para más detalles.

USB

INPUT POWER

350 W

POWER

OFF

FOOTSWITCH BALANCED

BALANCED

LINE OUT

LEVEL

GROUND

LIFT

LEFT

RIGHT

GROUND

RETURN /

PWR AMP IN

SEND /

PREAMP OUT

STEREO

FX LOOP

120V 60Hz

USB

INPUT POWER

350 W

POWER

OFF

FOOTSWITCH BALANCED

BALANCED

LINE OUT

LEVEL

GROUND

LIFT

LEFT

RIGHT

GROUND

RETURN /

PWR AMP IN

SEND /

PREAMP OUT

STEREO

FX LOOP

120V 60Hz

USB

INPUT POWER

350 W

POWER

OFF

FOOTSWITCH BALANCED

BALANCED

LINE OUT

LEVEL

GROUND

LIFT

LEFT

RIGHT

GROUND

RETURN /

PWR AMP IN

SEND /

PREAMP OUT

STEREO

FX LOOP

120V 60Hz

USB

INPUT POWER

350 W

POWER

OFF

FOOTSWITCH BALANCED

BALANCED

LINE OUT

LEVEL

GROUND

LIFT

LEFT

RIGHT

GROUND

RETURN /

PWR AMP IN

SEND /

PREAMP OUT

STEREO

FX LOOP

120V 60Hz

Vibratone 1 lento

Vibratone 2 rápido

Chorus 1 lento

Chorus 2 rápido

Reverb + Chorus 1 reverb de sala grande / chorus lento

Reverb + Chorus2 reverb de sala media / chorus rápido

Chorus + Delay chorus rápido / retardo largo (480 ms)

Delay 1 retardo slapback (140 ms)

Delay 2 retardo medio (315 ms)

Delay 3 retardo largo (480 ms)

Reverb + Delay1 reverb de sala media / retardo medio (235 ms)

Reverb + Delay2 reverb de sala media / retardo largo (415 ms)

Plate Reverb reverb de láminas de estudio

Room Reverb reverb de habitación de medio tamaño

Hall Reverb 1 reverb de sala media

Hall Reverb 2 reverb de gran sala

Vibratone rápido

Chorus lento

Reverb + Chorus1 reverb de sala grande / chorus lento

Reverb + Chorus2 reverb de sala media / chorus rápido

Chorus + Delay chorus rápido / retardo largo (480 ms)

Delay 1 retardo slapback (140 ms)

Delay 2 retardo medio (315 ms)

Delay 3 retardo largo (480 ms)

Reverb + Delay1

reverb de sala media / retardo medio (235 ms)

Reverb + Delay2 reverb de sala media / retardo largo (415 ms)

Plate Reverb reverb de láminas de estudio

Room Reverb 1 reverb de sala media oscura

Room Reverb 2 reverb de sala media brillante

Hall Reverb 1 reverb de habitación de medio tamaño

Hall Reverb 2 reverb de sala media

Hall Reverb 3 reverb de gran sala

Ring = Right

Tip = Left

Especificaciones técnicas

ACOUSTASONIC 100 ACOUSTASONIC 150

TIPO: PR 841 PR 899

REFERENCIAS: 2313500000 (120 V, 60 Hz) 2313600000 (120 V, 60 Hz)

2313500900 (120 V, 60 Hz) DS 2313501900 (110 V, 60 Hz) TW DS 2313600900 (120 V, 60 Hz) DS 2313601900 (110 V, 60 Hz) TW DS

2313503900 (240 V, 50 Hz) AUS DS 2313504900 (230 V, 50 Hz) UK DS 2313603900 (240 V, 50 Hz) AUS DS 2313604900 (230 V, 50 Hz) UK DS

2313505900 (220 V, 50 Hz) ARG DS 2313506900 (230 V, 50 Hz) EUR DS 2313605900 (220 V, 50 Hz) ARG DS 2313606900 (230 V, 50 Hz) EUR DS

2313507900 (100 V, 50/60 Hz) JPN DS 2313509900 (220 V, 60 Hz) ROK DS 2313607900 (100 V, 50/60 Hz) JPN DS 2313609900 (220 V, 60 Hz) ROK DS

CONSUMO: 310 W 350 W

IMPEDANCIA DE ENTRADA INSTRUMENT: 10 M MIC/INST: 3.6 k INSTRUMENT: 10 M MIC/INST: 3.6 k

POTENCIA DE SALIDA: 100 W RMS a 8  @ <0.2%THD 2 x 75 W RMS a 2x 8  @ <0.2%THD

ALTAVOZ: Fender® de diseño especial, 8  y 8" (20 cm) X1, una trompeta piezo Fender® de diseño especial, 8  y 8" (20 cm) X2, una trompeta piezo

PEDALERA (OPCIONAL): Referencia: 0064673000 (on/off de efectos) Referencia: 0064673000 (on/off de efectos)

DIMENSIONES ALTURA: 39.1 cm ANCHURA: 49.2 cm ALTURA: 40.6 cm ANCHURA: 56.8 cm

PROFUNDIDAD: 24.9 cm PROFUNDIDAD: 25.7 cm

PESO: 8.16 kg 10.21 kg

Las especificaciones de este producto están sujetas a cambios sin previo aviso.

Canal de Instrumento

Elija entre 16 variaciones de 9 tipos de

efectos con el mando FX SELECT. Los efectos

aparecen descritos alrededor del mando:

Canal de Mic/Inst

Elija entre 16 variaciones de 9 tipos de

efectos con el mando FX SELECT. Los efectos

aparecen descritos alrededor del mando:

FX SELECT

HALL

ROOM

VIBRATON E

CHORUS

PLATE

DELAY

REVERB

+C H

CHORUS

+DLY

REVERB

+DLY

HALL

ROOM

VIBRATON E

CHORUS

PLATE

DELAY

REVERB

+C H

CHORUS

+DLY

REVERB

+DLY

FX SELECT

HALL

ROOM

VIBRATON E

CHORUS

PLATE

DELAY

REVERB

+C H

CHORUS

+DLY

REVERB

+DLY

HALL

ROOM

VIBRATON E

CHORUS

PLATE

DELAY

REVERB

+C H

CHORUS

+DLY

REVERB

+DLY

Face avant

Acoustasonic™ 150 / 100

Caractéristiques générales :

• Construction robuste mais légère en contre-plaqué à 5 couches

• Nouvel ampli de puissance stéréo à ultra-haut rendement de 150 Watts

(2 x 75 Watts ; Acoustasonic 150 uniquement)

•

Nouvel ampli de puissance à ultra-haut rendement de

100 Watts

(Acoustasonic 100

uniquement

)

• Woofer(s) de 20 cm (8 pouces) à suspension tissu et Tweeter hautes fréquences

• Canaux séparés pour Instrument et Micro avec réglages d'égalisation et d'effet

indépendants

• Réglage de Voicing permettant la simulation de sons de guitares acoustiques

Parlor (petit modèle), Dreadnought, ou Jumbo

• Modèles d'amplis Blackface, Tweed et British, parfaits pour le guitariste acoustique

qui joue aussi de la guitare électrique

• Le réglage Voicing peut être désactivé pour obtenir une réponse PURE de l'ampli

• Effets optimisés de réverbération, délai, Chorus, Vibratone, etc.

• Nouveau circuit supresseur de Larsen avec touche On/Off sur chaque canal

• Fonction brevetée String Dynamics™ de contrôle des fréquences aiguës "dures"

• Sortie ligne XLR professionnelle avec réglage de niveau et découplage de masse

• Boucle d'effets stéréo (Acoustasonic 150 uniquement)

• Pied d'inclinaison permettant une meilleure projection sonore (Acoustasonic 150)

• Pied intégré d'inclinaison pour une meilleure projection sonore (Acoustasonic 100)

• Embase USB pour l'enregistrement numérique (et mises à jour futures de l'ampli)

• Pédale optionnelle à 2 contacteurs de sélection d'effet (Réf. 0064673000)

• Garantie de 5 ans transférable (US et Canada. Varie selon les pays).

Les amplificateurs instrument les plus populaires

au monde... Depuis 1946

A. INPUT — Reliez votre instrument à cette entrée.

B. VOLUME — Réglez le volume du canal Instrument.

C. AUTOMATIC FEEDBACK ELIMINATION AFE  Un algorithme de

suppression automatique du Larsen. L'AFE peut être utilisé en mode

élémentaire ou avancé :

Suppression automatique du Larsen (mode élémentaire) :

1. Appuyez sur la touche

AFE pour activer le filtre sélectif qui réduit

le Larsen sur les plages de fréquences les plus communes. La Led

s'allume en rouge lorsque le circuit AFE est actif.

2. Appuyez à nouveau sur la touche AFE pour quitter le mode élémentaire.

♫

Le mode AFE avancé est plus sophistiqué et peut être programmé

pour cibler et éliminer le Larsen.

Pour programmer le supresseur de Larsen (mode avancé) :

1. Commencez par désactiver le circuit AFE.

2. Maintenez la touche AFE ENFONCÉE pendant une seconde, jusqu'à ce

que la Led AFE s'allume en vert pour lancer la programmation de l'AFE.

3. La période de programmation automatique de l'AFE dure 4 secondes.

Laisser monter le Larsen de la guitare ou du micro pendant cette

période. Vous n'avez pas besoin de jouer (ou de chanter), mais essayez

de déclencher le Larsen : les résultats n'en seront que meilleurs ! Portez

une protection auditive.

4. Lorsque la Led s'allume en rouge, la programmation de l'AFE est

terminée. Répétez les étapes 1 à 3 si vous souhaitez reprogrammer

l'AFE en mode avancé, si vous le souhaitez.

5. Vous pouvez maintenant activer/désactiver le mode avancé en

appuyant sur la touche AFE. L'amplificateur mémorise les fréquences

jusqu'à sa mise hors tension.

D. TREBLE / MIDDLE / BASS  Réglages de timbre du canal

Instrument.

E. VOICING — Sélectionne la "sonorité" du canal Instrument.

Pure Amp Simple ampli Acoustasonic sans modification sonore.

Parlor 1–4 Quatre réglages Parlor, avec variations sonores. Fait sonner votre gui-

tare acoustique comme un modèle de petite taille.

Dreadnought

1–4

Quatre réglages Dreadnought, avec variations sonores. Fait sonner

votre guitare acoustique comme un modèle Dreadnought.

Jumbo 1–4 Quatre réglages Jumbo, avec variations sonores. Fait sonner votre gui-

tare acoustique comme un modèle Jumbo.

British Modèle d'ampli anglais pour guitare électrique.

Tweed Modèle d'ampli Tweed pour guitare électrique.

Blackface® Modèle d'ampli Blackface pour guitare électrique.

F. STRING DYNAMICS™ / COMPRESSOR  Lorsque vous sélection-

nez un VOICING {E} acoustique (Pure Amp, Parlor, Dreadnought

ou Jumbo), ce bouton sert de fonction STRING DYNAMICS sur le

canal Instrument. C'est un filtre de modification du timbre bre-

veté. Tournez-le vers la droite pour réduire la dureté du son dans

les hautes fréquences souvent présentes sur les passages joués plus

fort (ou à niveau sonore élevé), sans affecter la sonorité lorsque

vous jouez moins fort.

Lorsque vous sélectionnez un VOICING {E} d'amplificateur électrique

(British, Tweed ou Blackface), ce bouton sert de COMPRESSEUR.

Tournez vers la droite pour augmenter la compression, limitez les

pointes de signal, et remonter les signaux faibles et le Sustain.

G. FX SELECT — Sélectionne l'un des  effets du canal Instrument

(voir le chapitre "Effets" en page suivante).

H. FX LEVEL — Détermine le niveau des effets du canal Instrument.

I. INPUT — Connectez votre micro, ou instrument à

cette entrée. L'alimentation fantôme (+ Vcc) est appliquée à l'en-

trée XLR (micro).

J. VOLUME — Règle le volume du canal Mic/Inst.

K. AUTOMATIC FEEDBACK ELIMINATION  Peut servir à cibler et

supprimer automatiquement le Larsen du canal Mic/Inst (consul-

tez les instructions pas-à-pas du chapitre AUTOMATIC FEEDBACK

ELIMINATION {C}.

L. TREBLE / BASS  Règle le timbre du canal Mic/Inst.

M. FX SELECT — Sélectionne l'un des  effets du canal Mic/Inst (voir le

chapitre "Effets" en page suivante).

N. FX LEVEL — Détermine le niveau des effets du canal Mic/Inst.

O. MUTE  Appuyez pour couper toutes les sorties audio de l'amplifi-

cateur.

P. TÉMOIN POWER  S'allume lorsque l'ampli est sous tension.

FEEDBACK

ELIMINATION

MUTEFEEDBACK

ELIMINATION

PHANTOM EQUIPPED

VOLUME TREBLE MIDDLE BASS STRING

DYNAMICS™

INSTRUMENT FX LEVEL VOLUME TREBLE BASS

POWER

MIC / INST FX LEVEL

FX SELECTFX SELECT

VOICING

HALL

ROOM

VIBR ATONE

CHORUS

PLATE

DELAY

REVERB

+C H

CHORUS

+DLY

REVERB

+DLY

HALL

ROOM

VIBR ATONE

CHORUS

PLATE

DELAY

REVERB

+C H

CHORUS

+DLY

REVERB

+DLY

ELECTRICACOUSTIC

BLAC KFA CE

BRITISH

TWEED

PURE AMP

PARLOR

DREADNOUGHT

JUMBO

COMPRESSOR

Face arrière

Effets

Q. POWER  Place l'amplificateur sous/hors tension.

R. EMBASE SECTEUR IEC Connectez cette embase à

une prise secteur avec terre à l'aide du

cordon fourni. Vérifiez que la tension

secteur de votre zone géographique corresponde à

celle sérigraphiée à l'arrière de l'amplificateur.

S. FOOTSWITCH  Connectez le pédalier optionnel à deux contacteurs

au pied (Réf. ) à cette embase pour activer/désactiver les effets

de chaque canal.

T. GROUND LIFT  Enfoncez la touche pour découpler la masse

(broche) de la sortie XLR Balanced Line Out, et ainsi potentiellement

réduire le bruit de fond dans certains cas. Normalement, laissez cette

touche en position relâchée (masse appliquée à la XLR).

U. BALANCED LINE OUT  Sortie XLR symétrique pour la connexion

d'équipements audio externes.

V. LEVEL  Règle le niveau de la sortie XLR BALANCED LINE OUT JACK

{U}. Utilisez ce réglage pour adapter le niveau de sortie de l'amplifica-

teur au niveau d'entrée de l'appareil audio connecté en aval.

W. STEREO FX LOOP ACOUSTASONIC    Jacks de boucle d'effets

externes stéréo. Connectez

le départ SEND à l'entrée

du processeur externe et le

retour RETURN à sa sortie,

avec un câble en "Y".

X. PORT USB  Connectez le port USB de l'amplificateur au port USB

de votre ordinateur pour transférer les signaux audio

à de nombreuses applications logicielles. Le port USB

sert également à la mise à jour du Firmware de l'ampli.

Consultez le site www.fender.com/support/articles/upda-

ting-the-firmware-on-the-acoustasonic-amplifier pour de

plus amples détails.

USB

INPUT POWER

350 W

POWER

OFF

FOOTSWITCH BALANCED

BALANCED

LINE OUT

LEVEL

GROUND

LIFT

LEFT

RIGHT

GROUND

RETURN /

PWR AMP IN

SEND /

PREAMP OUT

STEREO

FX LOOP

120V 60Hz

USB

INPUT POWER

350 W

POWER

OFF

FOOTSWITCH BALANCED

BALANCED

LINE OUT

LEVEL

GROUND

LIFT

LEFT

RIGHT

GROUND

RETURN /

PWR AMP IN

SEND /

PREAMP OUT

STEREO

FX LOOP

120V 60Hz

USB

INPUT POWER

350 W

POWER

OFF

FOOTSWITCH BALANCED

BALANCED

LINE OUT

LEVEL

GROUND

LIFT

LEFT

RIGHT

GROUND

RETURN /

PWR AMP IN

SEND /

PREAMP OUT

STEREO

FX LOOP

120V 60Hz

USB

INPUT POWER

350 W

POWER

OFF

FOOTSWITCH BALANCED

BALANCED

LINE OUT

LEVEL

GROUND

LIFT

LEFT

RIGHT

GROUND

RETURN /

PWR AMP IN

SEND /

PREAMP OUT

STEREO

FX LOOP

120V 60Hz

Vibratone 1 lent

Vibratone 2 rapide

Chorus 1 lent

Chorus 2 rapide

Reverb + Chorus 1 salle Room grande taille / Chorus lent

Reverb + Chorus2 hall de taille intermédiaire / Chorus rapide

Chorus + Delay Chorus rapide / délai long (480 ms)

Delay 1 délai Slapback (140 ms)

Delay 2 délai médium (315 ms)

Delay 3 délai long (480 ms)

Reverb + Delay1 hall médium / délai médium (235 ms)

Reverb + Delay2 hall médium / délai long (415 ms)

Plate Reverb réverbération à plaque de studio

Room Reverb pièce médium

Hall Reverb 1 hall médium

Hall Reverb 2 hall de grande taille

Vibratone rapide

Chorus lent

Reverb + Chorus1 salle Room grande taille / Chorus lent

Reverb + Chorus2 hall de taille intermédiaire / Chorus rapide

Chorus + Delay Chorus rapide / délai long (480 ms)

Delay 1 délai Slapback (140 ms)

Delay 2 délai médium (315 ms)

Delay 3 délai long (480 ms)

Reverb + Delay1 hall médium / délai médium (235 ms)

Reverb + Delay2 hall médium / délai long (415 ms)

Plate Reverb réverbération à plaque de studio

Room Reverb 1 Room médium feutrée

Room Reverb 2 Room médium brillante

Hall Reverb 1 hall de petite taille

Hall Reverb 2 hall médium

Hall Reverb 3 hall de grande taille

Ring = Right

Tip = Left

Caractéristiques techniques

ACOUSTASONIC 100 ACOUSTASONIC 150

TYPE : PR 841 PR 899

RÉFÉRENCE : 2313500000 (120 V, 60 Hz) 2313600000 (120 V, 60 Hz)

2313500900 (120 V, 60 Hz) DS 2313501900 (110 V, 60 Hz) TW DS 2313600900 (120 V, 60 Hz) DS 2313601900 (110 V, 60 Hz) TW DS

2313503900 (240 V, 50 Hz) AUS DS 2313504900 (230 V, 50 Hz) UK DS 2313603900 (240 V, 50 Hz) AUS DS 2313604900 (230 V, 50 Hz) UK DS

2313505900 (220 V, 50 Hz) ARG DS 2313506900 (230 V, 50 Hz) EUR DS 2313605900 (220 V, 50 Hz) ARG DS 2313606900 (230 V, 50 Hz) EUR DS

2313507900 (100 V, 50/6 0Hz) JPN DS 2313509900 (220 V, 60 Hz) ROK DS 2313607900 (100V , 50/60 Hz) JPN DS 2313609900 (220 V, 60 Hz) ROK DS

CONSOMMATION ÉLECTRIQUE : 310W 350W

IMPÉDANCE D'ENTRÉE INSTRUMENT : 10 M MIC/INST: 3,6 k INSTRUMENT : 10 M MIC/INST : 3,6 k

PUISSANCE DE SORTIE : 100 Weff. dans 8  avec une DHT <0,2 % 2 x 75 Weff. dans 2 x 8  avec une DHT <0,2 %

HAUT-PARLEURS : Un HP de 8 , 20 cm (8 pouces) Fender® spécial, un Tweeter Piezo Deux HP de 8 , 20 cm (8 pouces) Fender® spécial, un Tweeter Piezo

PÉDALIER (OPTIONNEL) : Réf. : 0064673000 (effets marche/arrêt) Réf. : 0064673000 (effets marche/arrêt)

DIMENSIONS HAUTEUR : 39,1 cm LARGEUR : 49,2 cm HAUTEUR : 40,6 cm LARGEUR : 56,8 cm

PROFONDEUR : 24,9 cm PROFONDEUR : 25,7 cm

POIDS : 8,16 kg 10,21 kg

Caractéristiques sujettes à modifications sans préavis.

Canal Instrument

Sélectionnez l'une des 16 variations de

9 types d'effets avec le bouton FX SELECT.

Les effets sont décrits en allant de gauche à

droite :

Canal Mic/Inst

Sélectionnez l'une des 16 variations de

9 types d'effets avec le bouton FX SELECT.

Les effets sont décrits en allant de gauche à

droite :

FX SELECT

HALL

ROOM

VIBRATON E

CHORUS

PLATE

DELAY

REVERB

+C H

CHORUS

+DLY

REVERB

+DLY

HALL

ROOM

VIBRATON E

CHORUS

PLATE

DELAY

REVERB

+C H

CHORUS

+DLY

REVERB

+DLY

FX SELECT

HALL

ROOM

VIBRATON E

CHORUS

PLATE

DELAY

REVERB

+C H

CHORUS

+DLY

REVERB

+DLY

HALL

ROOM

VIBRATON E

CHORUS

PLATE

DELAY

REVERB

+C H

CHORUS

+DLY

REVERB

+DLY

Pannello frontale

Acoustasonic™ 150 / 100

Caratteristiche principali

• Struttura robusta e leggera, in 5 strati di legno duro

• Nuovo amplificatore stereo ultraefficiente che produce 150 Watt (2x75W; solo

Acoustasonic 150)

• Nuovo amplificatore ultraefficiente che produce 100 Watt (solo Acoustasonic 100)

• Altoparlante/i da 8" con bordo in tessuto per le basse frequenze e un tweeter per

le alte

• Canali Instrument e Microphone separati, con equalizzatori ed effetti indipendenti

• Controllo Voicing per simulare le tonalità delle acustiche Parlor, Dreadnought o

Jumbo con ogni chitarra

• I modelli di amplificatore Blackface, Tweed e British sono perfetti per chi suona

l’acustica con cambi su chitarra elettrica

• Il Voicing può essere disattivato in favore del suono PURE AMP

• Effetti specificamente ottimizzati tra cui riverbero, delay, chorus, Vibratone e altri

• Nuovo Feedback Elimination con interruttore on/off per ogni canale

• Controllo brevettato String DynamicsTM: ammorbidisce le note alte troppo stridule

• Uscita line XLR professionale con controllo di livello e messa a terra

• Circuito effetti stereo (solo Acoustasonic 150)

• Gambe estraibili per l’utilizzo in posizione inclinata (solo Acoustasonic 150)

• Cavalletto integrato per l’utilizzo in posizione inclinata tilt-back (solo Acoustasonic100)

• Connessione USB per registrazione digitale dell’uscita (e per eventuali

aggiornamenti firmware)

• Opzionale: interruttore a pedale a due pulsanti per selezione effetti (C/P

0064673000)

• Garanzia trasferibile di 5 anni (USA e Canada; potrebbe variare per altri Paesi).

Gli amplificatori per strumenti più famosi al mondo...

Dal 1946

A. INGRESSO — Collega qui il tuo strumento.

B. VOLUME — Regola il livello del volume del canale Instrument.

C. AUTOMATIC FEEDBACK ELIMINATION AFE  Algoritmo di sop-

pressione del feedback che può essere utilizzato per individuare

ed eliminare frequenze di feedback in automatico. L’AFE può essere

usato in due modalità: base e avanzata.

Per usare l’Automatic Feedback Elimination (modalità base)

1. Premi il tasto AFE e verrà attivato un filtro notch che ridurrà il feedback

negli intervalli di frequenze più comuni. Quando il circuito AFE è attivo,

il LED si illumina in rosso.

2. Premi ancora il tasto AFE per disattivare la modalità base.

♫

La modalità AFE avanzata è più sofisticata e può essere "istruita"

per individuare ed eliminare frequenze di feedback specifiche.

Per istruire l’Automatic Feedback Elimination (modalità avanzata)

1. Inizia con il circuito AFE spento.

2. Per iniziare il periodo di training, tieni premuto il tasto AFE per un

secondo finché il LED diventa verde.

3. Il periodo di training AFE dura 4 secondi. Fai andare in feedback la

chitarra o il microfono durante questo periodo. Solitamente non è

necessario suonare la chitarra o cantare, ma riproducendo la frequenza

che ti dà particolari problemi i risultati saranno migliori. Indossa

protezioni acustiche.

4. Quando il LED diventa rosso, il periodo di training AFE è terminato. Ora,

se desideri, puoi ripetere i punti da 1 a 3 per reimpostare le frequenze

nella modalità avanzata AFE.

5. Ora puoi attivare e disattivare la modalità AFE avanzata premendo

il tasto AFE. Finché non lo spegnerai, l’amplificatore ricorderà le

frequenze individuate.

D. TREBLE / MIDDLE / BASS  Regolano il tono del canale Instrument.

E. VOICING — Seleziona il "Voicing" per il canale Instrument.

Pure Amp Solo il suono dell’amplificatore Acoustasonic, senza modifiche di

"Voicing".

Parlor 1–4 Quattro impostazioni, con diverse variazioni di tono, che rendono il

suono di qualsiasi chitarra acustica simile a quello di una Parlor.

Dreadnought

1–4

Quattro impostazioni, con diverse variazioni di tono, che rendono il

suono di qualsiasi chitarra acustica simile a quello di una Dreadnought.

Jumbo 1–4 Quattro impostazioni, con diverse variazioni di tono, che rendono il

suono di qualsiasi chitarra acustica simile a quello di una Jumbo.

British Modello di amplificatore British per chitarra elettrica.

Tweed Modello di amplificatore Tweed per chitarra elettrica.

Blackface® Modello di amplificatore Blackface per chitarra elettrica.

F. STRING DYNAMICS™ / COMPRESSOR  Selezionando il VOICING

{E} di un amplificatore acustico (Pure Amp, Parlor, Dreadnought

o Jumbo), questa manopola funge da STRING DYNAMICS, un fil-

tro brevettato per il controllo del tono del canale Instrument. La

rotazione in senso orario riduce l’asprezza delle alte frequenze che

spesso si sente suonando con forza e ad alto volume, mantenendo

la chiarezza del suono a livelli più bassi.

Selezionando il VOICING {E} di un amplificatore di tipo elet-

trico (British, Tweed o Blackface), questa manopola funge da

COMPRESSOR. Ruotala in senso orario per aumentare la compres-

sione, limitando picchi di volume e aumentando il sustain a volumi

moderati.

G. FX SELECT — Seleziona uno dei  effetti per il canale Instrument

(vedi la sezione "Effetti" nella pagina seguente).

H. FX LEVEL — Regola il livello degli effetti per il canale Instrument.

I. INGRESSO — Collega qui il tuo microfono o

strumento. Alla connessione XLR (microfono) è fornita la phantom

power (+VDC).

J. VOLUME — Regola il livello del volume del canale Mic/Inst.

K. AUTOMATIC FEEDBACK ELIMINATION  Può essere utilizzata per

individuare ed eliminare automaticamente il feedback per il canale

Mic/Inst (vedi le istruzioni dettagliate al paragrafo AUTOMATIC

FEEDBACK ELIMINATION {C}).

L. TREBLE / BASS  Regolano il tono del canale Mic/Inst.

M. FX SELECT — Seleziona uno dei  effetti per il canale Mic/Inst (vedi

la sezione "Effetti" nella pagina seguente).

N. FX LEVEL — Regola il livello degli effetti per il canale Mic/Inst.

O. MUTE  Premi per disattivare tutto l’audio in uscita dall’amplificato-

re.

P. INDICATORE ALIMENTAZIONE  Si illumina quando l’unità è accesa.

FEEDBACK

ELIMINATION

MUTEFEEDBACK

ELIMINATION

PHANTOM EQUIPPED

VOLUME TREBLE MIDDLE BASS STRING

DYNAMICS™

INSTRUMENT FX LEVEL VOLUME TREBLE BASS

POWER

MIC / INST FX LEVEL

FX SELECTFX SELECT

VOICING

HALL

ROOM

VIBR ATONE

CHORUS

PLATE

DELAY

REVERB

+C H

CHORUS

+DLY

REVERB

+DLY

HALL

ROOM

VIBR ATONE

CHORUS

PLATE

DELAY

REVERB

+C H

CHORUS

+DLY

REVERB

+DLY

ELECTRICACOUSTIC

BLAC KFA CE

BRITISH

TWEED

PURE AMP

PARLOR

DREADNOUGHT

JUMBO

COMPRESSOR

Pannello posteriore

Effetti

Q. POWER  Accende e spegne l’unità.

R. PRESA DI ALIMENTAZIONE IEC  Collegala a una

presa con messa a terra tramite il cavo

di alimentazione fornito, rispettando

le specifiche di voltaggio e frequenza riportate sul

pannello posteriore dell’amplificatore.

S. INTERRUTTORE A PEDALE  Collega l’interruttore a pedale opzionale

a due pulsanti (C/P ) per accendere e spegnere a distanza gli

effetti di ogni canale.

T. GROUND LIFT  Premi per scollegare la massa (pin ) nella connessio-

ne di uscita Balanced Line Out: in alcuni casi può ridurre il rumore di

linea. Normalmente lascia questo tasto non premuto (massa collegata).

U. BALANCED LINE OUT  Connessione XLR in uscita verso dispositivi

audio esterni.

V. LEVEL  Regola il livello in uscita della connessione BALANCED LINE

OUT {U}. Utilizzalo in abbinamento alla sensibilità di ingresso dei tuoi

dispositivi audio esterni.

W. STEREO FX LOOP SOLO ACOUSTASONIC    Connessioni per

il collegamento di effetti

stereo. Collega SEND all’in-

gresso dei tuoi effetti e

RETURN all’uscita usando

cavi a "Y".

X. PORTA USB  Collega la porta USB sull’amplificatore alla porta USB

del tuo computer per trasmettere l’audio al software

desiderato. La porta USB può anche essere utilizzata per

l’aggiornamento del firmware. Visita www.fender.com/

support/articles/updating-the-firmware-on-the-acoustaso-

nic-amplifier per maggiori dettagli.

USB

INPUT POWER

350 W

POWER

OFF

FOOTSWITCH BALANCED

BALANCED

LINE OUT

LEVEL

GROUND

LIFT

LEFT

RIGHT

GROUND

RETURN /

PWR AMP IN

SEND /

PREAMP OUT

STEREO

FX LOOP

120V 60Hz

USB

INPUT POWER

350 W

POWER

OFF

FOOTSWITCH BALANCED

BALANCED

LINE OUT

LEVEL

GROUND

LIFT

LEFT

RIGHT

GROUND

RETURN /

PWR AMP IN

SEND /

PREAMP OUT

STEREO

FX LOOP

120V 60Hz

USB

INPUT POWER

350 W

POWER

OFF

FOOTSWITCH BALANCED

BALANCED

LINE OUT

LEVEL

GROUND

LIFT

LEFT

RIGHT

GROUND

RETURN /

PWR AMP IN

SEND /

PREAMP OUT

STEREO

FX LOOP

120V 60Hz

USB

INPUT POWER

350 W

POWER

OFF

FOOTSWITCH BALANCED

BALANCED

LINE OUT

LEVEL

GROUND

LIFT

LEFT

RIGHT

GROUND

RETURN /

PWR AMP IN

SEND /

PREAMP OUT

STEREO

FX LOOP

120V 60Hz

Vibratone 1 lento

Vibratone 2 veloce

Chorus 1 lento

Chorus 2 veloce

Riverbero + Chorus 1 large room / chorus lento

Riverbero + Chorus 2 medium hall / chorus veloce

Chorus + Delay chorus veloce / delay lungo (480 ms)

Delay 1 delay slapback (140 ms)

Delay 2 delay medio (315 ms)

Delay 3 delay lungo (480 ms)

Riverbero + Delay 1 medium hall / delay medio (235 ms)

Riverbero + Delay 2 medium hall / delay lungo (415 ms)

Riverbero Plate studio plate

Riverbero Room medium room

Riverbero Hall 1 medium hall

Riverbero Hall 2 large hall

Vibratone veloce

Chorus lento

Riverbero + Chorus 1 large room / chorus lento

Riverbero + Chorus 2 medium hall / chorus veloce

Chorus + Delay chorus veloce / delay lungo (480 ms)

Delay 1 delay slapback (140 ms)

Delay 2 delay medio (315 ms)

Delay 3 delay lungo (480 ms)

Riverbero + Delay 1 medium hall / delay medio (235 ms)

Riverbero + Delay 2 medium hall / delay lungo (415 ms)

Riverbero Plate studio plate

Riverbero Room 1 dark medium room

Riverbero Room 2 bright medium room

Riverbero Hall 1 small hall

Riverbero Hall 2 medium hall

Riverbero Hall 3 large hall

Ring = Right

Tip = Left

Specifiche

ACOUSTASONIC 100 ACOUSTASONIC 150

TIPO: PR 841 PR 899

CODICI PRODOTTO: 2313500000 (120V, 60Hz) 2313600000 (120V, 60Hz)

2313500900 (120V, 60Hz) DS 2313501900 (110V, 60Hz) TW DS 2313600900 (120V, 60Hz) DS 2313601900 (110V, 60Hz) TW DS

2313503900 (240V, 50Hz) AUS DS 2313504900 (230V, 50Hz) UK DS 2313603900 (240V, 50Hz) AUS DS 2313604900 (230V, 50Hz) UK DS

2313505900 (220V, 50Hz) ARG DS 2313506900 (230V, 50Hz) EUR DS 2313605900 (220V, 50Hz) ARG DS 2313606900 (230V, 50Hz) EUR DS

2313507900 (100V, 50/60Hz) JPN DS 2313509900 (220V, 60Hz) ROK DS 2313607900 (100V, 50/60Hz) JPN DS 2313609900 (220V, 60Hz) ROK DS

REQUISITI ELETTRICI: 310W 350W

IMPEDENZA IN INGRESSO INSTRUMENT: 10M MIC/INST: 3,6k INSTRUMENT: 10M MIC/INST: 3,6k

POTENZA IN USCITA: 100W RMS in 8 @ <0,2%THD 2 x 75W RMS in 2x 8 @ <0,2%THD

ALTOPARLANTE: Uno da 8" (20 cm), 8, Fender® Special Design, una tromba piezo Due da 8" (20 cm), 8, Fender® Special Design, una tromba piezo

INTERRUTTORE A PEDALE (OPZ.): C/P: 0064673000 (Effetti on/off) C/P: 0064673000 (Effetti on/off)

DIMENSIONI ALTEZZA: 39,1 cm LARGHEZZA: 49,2 cm ALTEZZA: 40,6 cm LARGHEZZA: 56,8 cm

PROFONDITÀ: 24,9 cm PROFONDITÀ: 25,7 cm

PESO: 8,16 kg 10,21 kg

Le specifiche dei prodotti sono soggette a modifica senza preavviso.

Canale Instrument

Scegli tra 16 varianti di 9 tipi di effetti trami-

te la manopola FX SELECT. Gli effetti sono

descritti in senso orario intorno alla manopola:

Canale Mic/Inst

Scegli tra 16 varianti di 9 tipi di effetti trami-

te la manopola FX SELECT. Gli effetti sono

descritti in senso orario intorno alla manopola:

FX SELECT

HALL

ROOM

VIBRATON E

CHORUS

PLATE

DELAY

REVERB

+C H

CHORUS

+DLY

REVERB

+DLY

HALL

ROOM

VIBRATON E

CHORUS

PLATE

DELAY

REVERB

+C H

CHORUS

+DLY

REVERB

+DLY

FX SELECT

HALL

ROOM

VIBRATON E

CHORUS

PLATE

DELAY

REVERB

+C H

CHORUS

+DLY

REVERB

+DLY

HALL

ROOM

VIBRATON E

CHORUS

PLATE

DELAY

REVERB

+C H

CHORUS

+DLY

REVERB

+DLY

Vorderseite

Acoustasonic™ 150 / 100

Features:

• Stabile, leichte Konstruktion aus 5-schichtigem Hartholz

• Neue ultra-effiziente Stereo-Endstufe mit 150 Watt (2 x 75 W; nur Acoustasonic

150)

• 8” Basstreiber mit Stoffumrandung und Höhen-Tweeter

• Separate Instrumenten- und Mikrofonkanäle mit unabhängigen EQ- und Effekt-

reglern

• Voicing-Regler zur klanglichen Simulation von Parlor-, Dreadnought- oder Jumbo-

Akustikgitarren mit jeder Gitarre

• Blackface-, Tweed- und British-Ampmodelle – ideal für Akustikgitarristen mit

E-Gitarre als Zweitinstrument

• Voicing ausschaltbar zur Erzeugung eines PURE AMP-Ausgangssignals

• Speziell optimierte Effekte, inklusive Reverb, Delay, Chorus, Vibratone und mehr

• Neue Feedback-Unterdrückung mit Ein/Aus-Schalter pro Kanal

• Patentierte String Dynamics™-Regelung verleiht schroff klingenden hohen Tönen

einen angenehmeren Klang

• Professioneller XLR Line-Ausgang mit Pegelregler und Ground Lift

• Stereo-Effektloop (nur Acoustasonic 150)

• Stützbeine zum Zurückkippen des Amps und Optimieren der Schallabstrahlung

(nur Acoustasonic 150)

• Integrierter Kippständer zum Zurückkippen des Amps und Optimieren der

Schallabstrahlung (nur Acoustasonic 100)

• USB-Anschluss für Digitalaufnahmen (und eventuelle zukünftige Firmware-

Updates)

• Optionaler 2-Tasten FX Select-Fußschalter optional (ArtNr. 0064673000)

• 5-jährige übertragbare Garantie (USA und Kanada, für andere Gebiete gelten

eventuell andere Bedingungen)

Die weltweit beliebtesten Instrumentenverstärker ...

Seit 1946

A. INPUT — Zum Anschließen Ihres Instruments.

B. VOLUME — Regelt die Lautstärke des Instrumenten-Kanals.

C. AUTOMATIC FEEDBACK ELIMINATION AFE  Mit diesem Feed-

back-Unterdrückungsalgorithmus kann man Feedback-Frequenzen

automatisch lokalisieren und unterdrücken. AFE ist in zwei Modi

einsetzbar: basic und advanced.

Automatic Feedback Elimination (Basic-Modus):

1. Ein Druck auf die

AFE-Taste aktiviert ein Kerbfilter, das Feedback in

den häufigsten Frequenzbereichen verringert. Bei aktivierter AFE-

Schaltung leuchtet die LED rot.

2. Nochmaliges Drücken der AFE-Taste deaktiviert den Basic-Modus.

♫ Der

Advanced AFE-Modus ist komplexer und kann auf das

Lokalisieren und Beseitigen bestimmter problematischer Feed-

back-Frequenzen trainiert werden.

Trainieren der Automatic Feedback Elimination (Advanced-Modus):

1. Beginnen Sie mit deaktivierter AFE-Schaltung.

2. HALTEN Sie die AFE-Taste eine Sekunde gedrückt, bis die grüne AFE

LED die Aktivierung der AFE-Trainingsphase anzeigt.

3. Die AFE-Trainingsphase dauert 4 Sekunden. Während dieser Zeit darf

Ihre Gitarre oder Ihr Mikrofon Rückkopplungen erzeugen. Normaler-

weise müssen Sie in der Trainingsphase nicht Gitarre spielen (oder

singen), aber wenn Sie mit der problematischen Frequenz Feedback

erzeugen können, wird dies Ihre Ergebnisse verbessern! Tragen Sie

einen Gehörschutz.

4. Wenn die LED rot leuchtet, ist das AFE-Training abgeschlossen. Sie

können jetzt die Schritte 1 - 3 bei Bedarf wiederholen, um die Feed-

back-Frequenzen im AFE Advanced-Modus erneut zu trainieren.

5. Mit der AFE-Taste können Sie den AFE Advanced-Modus ein/aus-

schalten. Die trainierten Frequenzen bleiben bis zum Ausschalten des

Amps gespeichert.

D. TREBLE / MIDDLE / BASS  Regelt den Klangcharakter des Instru-

menten-Kanals.

E. VOICING — Wählt das "Voicing" des Instrumenten-Kanals.

Pure Amp Einfacher Acoustasonic-Verstärker ohne Voicing-Modifikationen.

Parlor 1–4 Vier Parlor-Einstellungen mit verschiedenen Klangvariationen lassen

jede Akustikgitarre eher wie eine Parlor-Gitarre klingen.

Dreadnought

1–4

Vier Dreadnought-Einstellungen mit verschiedenen Klangvariationen

lassen jede Akustikgitarre eher wie eine Dreadnought-Gitarre klingen.

Jumbo 1–4 Vier Jumbo-Einstellungen mit verschiedenen Klangvariationen lassen

jede Akustikgitarre eher wie eine Jumbo-Gitarre klingen.

British British Amp-Modell für E-Gitarren.

Tweed Tweed Amp-Modell für E-Gitarren.

Blackface® Blackface Amp-Modell für E-Gitarren.

F. STRING DYNAMICS™ / COMPRESSOR  Bei der Wahl eines

akustischen AMP VOICINGs {E} (Pure Amp, Parlor, Dreadnought

oder Jumbo) steuert dieser Regler die STRING DYNAMICS-Funk-

tion, ein patentiertes Klangfilter für den Instrumenten-Kanal.

Eine Rechtsdrehung verringert den blechernen, schroffen Klang-

charakter der Höhen, der besonders bei sehr intensiver Spielweise

und hoher Lautstärke zunimmt, und bewahrt den knackigen

Gesamt klang bei niedrigeren Spielpegeln.

Bei der Wahl eines elektrischen AMP VOICINGs {E} (British, Tweed

oder Blackface) steuert dieser Regler den COMPRESSOR. Eine

Rechts drehung erhöht die Kompression, wodurch Pegelspitzen

be grenzt werden und das Sustain von leisen Tönen verbessert wird.

G. FX SELECT — Wählt einen von  Effekten für den Instrument-Kanal

(siehe Abschnitt "Effekte" auf der nächsten Seite).

H. FX LEVEL — Regelt den Effektpegel auf dem Instrument-Kanal.

I. INPUT — Schließen Sie hier Ihr Mikrofon oder

Instrument an. Die XLR (Mikrofon)-Buchse wird mit Phantom-

spannung (+V DC) versorgt.

J. VOLUME — Regelt die Lautstärke des Mic/Inst-Kanals.

K. AUTOMATIC FEEDBACK ELIMINATION  Zum automatischen

Lokalisieren und Unterdrücken von Feedback auf dem Mic/Inst-

Kanal (siehe schrittweise Anleitungen unter AUTOMATIC FEEDBACK

ELIMINATION {C}).

L. TREBLE / BASS  Regelt den Klangcharakter des Mic/Inst-Kanals.

M. FX SELECT — Wählt einen von  Effekten für den Mic/Inst-Kanal

(siehe Abschnitt "Effekte" auf der nächsten Seite).

N. FX LEVEL — Regelt den Effektpegel auf dem Mic/Inst-Kanal.

O. MUTE  Bei gedrückter Taste ist die Audioausgabe des Amps

stumm geschaltet.

P. POWERANZEIGE  Leuchtet bei eingeschaltetem Gerät.

FEEDBACK

ELIMINATION

MUTEFEEDBACK

ELIMINATION

PHANTOM EQUIPPED

VOLUME TREBLE MIDDLE BASS STRING

DYNAMICS™

INSTRUMENT FX LEVEL VOLUME TREBLE BASS

POWER

MIC / INST FX LEVEL

FX SELECTFX SELECT

VOICING

HALL

ROOM

VIBR ATONE

CHORUS

PLATE

DELAY

REVERB

+C H

CHORUS

+DLY

REVERB

+DLY

HALL

ROOM

VIBR ATONE

CHORUS

PLATE

DELAY

REVERB

+C H

CHORUS

+DLY

REVERB

+DLY

ELECTRICACOUSTIC

BLAC KFA CE

BRITISH

TWEED

PURE AMP

PARLOR

DREADNOUGHT

JUMBO

COMPRESSOR

Rückseite

Effekte

Q. POWER  Schaltet das Gerät ein/aus.

R. IEC NETZANSCHLUSS Verbinden Sie den An schluss

über das mitgelieferte Netz kabel mit

einer geerdeten Netzsteck dose, die

den auf der Amp-Rückseite angegebenen Spannungs-

und Frequenzspezifikationen entspricht.

S. FOOTSWITCH  Hier schließen Sie den optionalen -Tasten

Fußschalter (ArtNr. ) an, um die Effekte pro Kanal fernbedient

ein/auszuschalten.

T. GROUND LIFT  Bei gedrückter Taste ist die Erdungsverbindung (Pol

) der symmetrischen Line Out-Buchse unterbrochen, wodurch sich in

manchen Fällen Störgeräusche in Leitungen verringern lassen. Diese

diese Taste sollte normalerweise GELÖST (geerdet) sein.

U. BALANCED LINE OUT  Symmetrische XLR-Ausgangsbuchse zum

Anschließen externer Audiogeräte.

V. LEVEL  Regelt den Ausgangspegel der BALANCED LINE OUT-

BUCHSE {U}. Zum Anpassen an die Eingangsempfindlichkeit externer

Audiogeräte.

W. STEREO FX LOOP NUR ACOUSTASONIC    Effekt-Loop-Buchsen

für Stereo-Effektgeräte. Verbinden Sie SEND mit dem Eingang Ihres

Effektgeräts und RETURN

mit dem Ausgang des

Effektgeräts. Benutzen Sie

"Y-Kabel".

X. USB PORT  Verbinden Sie den USB-Port des Verstärkers mit dem

USB-Port des Computers, um Audiosignale zu den ver-

schiedensten Software-Anwendungen zu streamen. Über

den USB-Port kann man auch die Firmware des Amps

aktualisieren. Weitere Infos unter www.fender.com/sup-

port/articles/updating-the-firmware-on-the-acoustasonic-

amplifier.

USB

INPUT POWER

350 W

POWER

OFF

FOOTSWITCH BALANCED

BALANCED

LINE OUT

LEVEL

GROUND

LIFT

LEFT

RIGHT

GROUND

RETURN /

PWR AMP IN

SEND /

PREAMP OUT

STEREO

FX LOOP

120V 60Hz

USB

INPUT POWER

350 W

POWER

OFF

FOOTSWITCH BALANCED

BALANCED

LINE OUT

LEVEL

GROUND

LIFT

LEFT

RIGHT

GROUND

RETURN /

PWR AMP IN

SEND /

PREAMP OUT

STEREO

FX LOOP

120V 60Hz

USB

INPUT POWER

350 W

POWER

OFF

FOOTSWITCH BALANCED

BALANCED

LINE OUT

LEVEL

GROUND

LIFT

LEFT

RIGHT

GROUND

RETURN /

PWR AMP IN

SEND /

PREAMP OUT

STEREO

FX LOOP

120V 60Hz

USB

INPUT POWER

350 W

POWER

OFF

FOOTSWITCH BALANCED

BALANCED

LINE OUT

LEVEL

GROUND

LIFT

LEFT

RIGHT

GROUND

RETURN /

PWR AMP IN

SEND /

PREAMP OUT

STEREO

FX LOOP

120V 60Hz

Vibratone 1 langsam

Vibratone 2 schnell

Chorus 1 langsam

Chorus 2 schnell

Reverb + Chorus 1 großer Raum / langsamer Chorus

Reverb + Chorus2 mittlere Halle / schneller Chorus

Chorus + Delay schneller Chorus / langes Delay (480 ms)

Delay 1 Slapback Delay (140 ms)

Delay 2 mittleres Delay (315 ms)

Delay 3 langes Delay (480 ms)

Reverb + Delay1 mittlere Halle / mittleres Delay (235 ms)

Reverb + Delay2 mittlere Halle / langes Delay (415 ms)

Plate Reverb Studio-Plattenhall

Room Reverb mittlerer Raum

Hall Reverb 1 mittlere Halle

Hall Reverb 2 große Halle

Vibratone schnell

Chorus langsam

Reverb + Chorus1 großer Raum / langsamer Chorus

Reverb + Chorus2 mittlere Halle / schneller Chorus

Chorus + Delay schneller Chorus / langes Delay (480 ms)

Delay 1 Slapback Delay (140 ms)

Delay 2 mittleres Delay (315 ms)

Delay 3 langes Delay (480 ms)

Reverb + Delay1 mittlere Halle / mittleres Delay (235 ms)

Reverb + Delay2 mittlere Halle / langes Delay (415 ms)

Plate Reverb Studio-Plattenhall

Room Reverb 1 dunkler mittlerer Raum

Room Reverb 2 heller mittlerer Raum

Hall Reverb 1 kleine Halle

Hall Reverb 2 mittlere Halle

Hall Reverb 3 große Halle

Ring = Right

Tip = Left

Technische Daten

ACOUSTASONIC 100 ACOUSTASONIC 150

TYP: PR 841 PR 899

ARTIKELNUMMERN: 2313500000 (120V, 60Hz) 2313600000 (120V, 60Hz)

2313500900 (120V, 60Hz) DS 2313501900 (110V, 60Hz) TW DS 2313600900 (120V, 60Hz) DS 2313601900 (110V, 60Hz) TW DS

2313503900 (240V, 50Hz) AUS DS 2313504900 (230V, 50Hz) UK DS 2313603900 (240V, 50Hz) AUS DS 2313604900 (230V, 50Hz) UK DS

2313505900 (220V, 50Hz) ARG DS 2313506900 (230V, 50Hz) EU DS 2313605900 (220V, 50Hz) ARG DS 2313606900 (230V, 50Hz) EU DS

2313507900 (100V, 50/60Hz) JPN DS 2313509900 (220V, 60Hz) ROK DS 2313607900 (100V, 50/60Hz) JPN DS 2313609900 (220V, 60Hz) ROK DS

LEISTUNGSAUFNAHME: 310 W 350 W

EINGANGSIMPEDANZ INSTRUMENT: 10 M MIC/INST: 3,6 k INSTRUMENT: 10 M MIC/INST: 3,6 k

AUSGANGSLEISTUNG: 100 W RMS in 8 @ <0,2 % Klirrfaktor 2 x 75 W RMS in 2 x 8 @ <0,2 % Klirrfaktor

LAUTSPRECHER: ein 8, 8" (20 cm) Fender® Spezialmodell, ein Piezohorn zwei 8, 8" (20 cm) Fender® Spezialmodelle, ein Piezohorn

FUSSSCHALTER (OPTIONAL): ArtNr: 0064673000 (Effekt ein/aus) ArtNr: 0064673000 (Effekt ein/aus)

ABMESSUNGEN HÖHE: 39,1 cm BREITE: 49,2 cm HÖHE: 40,6 cm BREITE: 56,8 cm

TIEFE: 24,9 cm TIEFE: 25,7 cm

GEWICHT: 8,16 kg 10,21 kg

Technische Daten können unangekündigt geändert werden.

Instrumentenkanal

Wählen Sie mit dem FX SELECT-Regler unter

16 Variationen von 9 Effekttypen. Die Effekte

werden im Uhrzeigersinn entlang des Reglers

beschrieben:

Mic/Inst-Kanal

Wählen Sie mit dem FX SELECT-Regler unter

16 Variationen von 9 Effekttypen. Die Effekte

werden im Uhrzeigersinn entlang des Reglers

beschrieben:

FX SELECT

HALL

ROOM

VIBRATON E

CHORUS

PLATE

DELAY

REVERB

+C H

CHORUS

+DLY

REVERB

+DLY

HALL

ROOM

VIBRATON E

CHORUS

PLATE

DELAY

REVERB

+C H

CHORUS

+DLY

REVERB

+DLY

FX SELECT

HALL

ROOM

VIBRATON E

CHORUS

PLATE

DELAY

REVERB

+C H

CHORUS

+DLY

REVERB

+DLY

HALL

ROOM

VIBRATON E

CHORUS

PLATE

DELAY

REVERB

+C H

CHORUS

+DLY

REVERB

+DLY

Painel Frontal

Acoustasonic™ 150 / 100

Recursos Incluem:

• Estrutura de madeira compensada de 5 camadas, forte e leve.

• Novo amplificador de potência estéreo ultra eficiente que produz 150 Watts (2 X

75W; Acoustasonic 150 somente)

• Novo amplificador de potência ultra eficiente que produz 100 Watts (Acoustasonic

100 somente)

• Alto falante em tecido de 8” com driver(s) de baixa frequência e saída de agudos

de alta frequência

• Canais de instrumentos e microfone separados com EQ independente e controles

de efeitos

• O Controle voicing' possibilita que qualquer guitarra estimule a tonalidade da

acústica Parlor, Dreadnought, ou Jumbo

• Modelos de amplificadores Blackface, Tweed, e British são perfeitos para

instrumentistas acústicos que dobram na guitarra elétrica

• O Voicing pode ser desligado para se obter uma resposta de saída do

AMPLIFICADOR PURA

• Efeitos especificamente otimizados incluem Reverberação, Delay, Chorus,

Vibratone, e mais

• Nova Eliminação de Feedback com botões on/off em cada canal

• Controle String Dynamics™ patenteado abranda notas agudas ásperas

• Saída de áudio profissional XLR com controle de níveis e ground lift

• Loop de efeito estéreo (Acoustasonic 150 somente)

• Pernas com inclinação para trás para projeção sonora com inclinação para trás

(Acoustasonic 150 somente)

• Estribo integral para projeção de som com inclinação para trás (Acoustasonic 100

somente)

• Conector USB para saída de gravação digital (e possíveis futuras atualizações de

firmware)

• Pedal opcional FX Select de 2 botões disponível (P/N 0064673000)

• Garantia Transferível de 5 anos (EUA e Canadá, pode variar em outros territórios)

Os Amplificadores de Instrumentos Mais Populares do

Planeta... Desde 1946

A. INPUT  Ligue o seu instrumento aqui.

B. VOLUME — Ajusta o nível do volume do canal de instrumento.

C. AUTOMATIC FEEDBACK ELIMINATION ELIMINAÇÃO DE FEEDBACK

AUTOMÁTICA AFE  Um algoritmo de supressão a feedback que

pode ser usado para encontrar e suprimir automaticamente as frequ-

ências de feedback. O AFE pode ser usado em dois modos, básico e

avançado.

Para Eliminação de Feedback Automático (Modo Básico):

1. Pressione o botão AFE e um filtro "notch filter" será ativado, isto

reduzirá o feedback nas faixas de frequência mais comuns. O LED será

iluminado com uma luz vermelha enquanto o circuito AFE estiver ativo.

2. Pressione o botão AFE novamente para desabilitar o modo básico.

♫ O modo AFE avançado é mais sofisticado e pode ser preparado

para encontrar e eliminar frequências de feedback problemáticas

específicas.

Para preparar a Eliminação de Feedback Automática (Modo Avançado):

1. Inicie com o circuito AFE desligado.

2. Pressione e SEGURE o botão AFE por um segundo até que os LEDs AFE

fiquem verdes, para iniciar o período de preparo AFE.

3. O período de preparo AFE dura 4 segundos. Deixe que a sua guitarra

ou microfone tenham feed back durante este período. Geralmente, não

é necessário tocar a guitarra (ou cantar) durante o período de preparo,

mas se você puder induzir a frequência que está lhe causando um

problema em particular, seus resultados podem melhorar! Use protetor

auricular.

4. Quando o LED ficar vermelho, o preparo AFE estará completo. Neste

momento você poderá repetir as etapas 1-3 para re-preparar as

freqüências de feedback para o modo AFE avançado, se assim desejar.

5. Agora você poderá ligar ou desligar o modo AFE avançado

ao pressionar o botão AFE. O amplificador terá na memória suas

freqüências preparadas até que você desligue o amplificador.

D. TREBLE / MIDDLE / BASS  Ajustam o caráter tonal do canal de instru-

mento.

E. VOICING — Seleciona o timbre "voicing" do canal de instrumento.

Pure Amp Amplificador Acoustasonic simples sem nenhuma modificação de

voicing.

Parlor 1–4 Quatro ajustes Parlor, com várias variações tonais, fazem com que qual-

quer guitarra acústica soe mais como uma guitarra parlor.

Dreadnought

1–4

Quatro ajustes Dreadnought, com várias variações tonais, fazem com

que qualquer guitarra acústica soe mais como uma guitarra dread-

nought.

Jumbo 1–4 Quatro ajustes Jumbo, com várias variações tonais, fazem com que

qualquer guitarra acústica soe mais como uma guitarra jumbo.

British Modelo de amplificador British para guitarra elétrica.

Tweed Modelo de amplificador Tweed para guitarra elétrica.

Blackface® Modelo de amplificador Blackface para guitarra elétrica.

F. STRING DYNAMICS™ / COMPRESSOR  Quando um amplificador

acústico VOICING {E} for selecionado (Pure Amp, Parlor, Dreadnought

ou Jumbo), este botão se torna STRING DYNAMICS, um filtro mode-

lador de tons patenteado para o canal de instrumento. Se girado em

sentido horário, ele reduz a aspereza da alta freqüência que é ouvida

frequentemente durante o pico da intensidade instrumental e com

níveis de volume altos, mantendo a vivacidade em níveis de som mais

baixos.

Quando um amplificador elétrico VOICING {E} for selecionado (British,

Tweed ou Blackface), este botão se torna um COMPRESSOR. Gire em

direção horária para aumentar a compressão para limitar os picos de

volume alto e aumentar a sustentação do volume baixo.

G. FX SELECT — Seleciona um dos  efeitos para o canal

Instrument

(verificar a seção "Effects" na próxima página).

H. FX LEVEL — Ajusta o nível de efeitos para o canal

Instrument

I. INPUT — Ligue o seu microfone, ou instrumento

aqui. O Phantom power (+VDC) é suprido ao jack XLR (microfone).

J. VOLUME — Ajusta o nível de volume do canal Mic/Inst.

K. AUTOMATIC FEEDBACK ELIMINATION  Pode ser usado para encon-

trar e suprimir feedback automaticamente para o canal Mic/Inst.

(verificar as instruções passo a passo em AUTOMATIC FEEDBACK

ELIMINATION [ELIMINACÃO AUTOMÁTICA DE FEEDBACK] {C}.

L. TREBLE / BASS  Ajusta o caráter tonal do canal Mic/Inst.

M. FX SELECT — Seleciona um dos  efeitos para o canal Mic/Inst (verifi-

car a seção "Effects" na próxima página).

N. FX LEVEL — Ajusta o nível dos efeitos para o canal Mic/Inst.

FEEDBACK

ELIMINATION

MUTEFEEDBACK

ELIMINATION

PHANTOM EQUIPPED

VOLUME TREBLE MIDDLE BASS STRING

DYNAMICS™

INSTRUMENT FX LEVEL VOLUME TREBLE BASS

POWER

MIC / INST FX LEVEL

FX SELECTFX SELECT

VOICING

HALL

ROOM

VIBR ATONE

CHORUS

PLATE

DELAY

REVERB

+C H

CHORUS

+DLY

REVERB

+DLY

HALL

ROOM

VIBR ATONE

CHORUS

PLATE

DELAY

REVERB

+C H

CHORUS

+DLY

REVERB

+DLY

ELECTRICACOUSTIC

BLAC KFA CE

BRITISH

TWEED

PURE AMP

PARLOR

DREADNOUGHT

JUMBO

COMPRESSOR

Painel Traseiro

Efeitos

O. MUTE  Pressione-o para baixo para desabilitar todas as saídas de

áudio do amplificador.

P. LED POWER  Ilumina-se quando a unidade está ligada.

Q. POWER  Liga e desliga a unidade.

R. INPUT POWER  Conecte a uma tomada aterrada usando o cabo

de alimentação incluso seguindo as especificações de

voltagem e frequência demonstradas no painel traseiro

do seu amplificador.

S. FOOTSWITCH  Conecte o pedal opcional de  botões (P/N )

para habilitar a capacidade de ligar e desligar remotamente os efeitos

para cada canal.

T. GROUND LIFT  Pressione para baixo para desconectar a conexão

terra (pino ) do jack de saída balanceada que pode reduzir o ruído da

linha em certas situações. De maneira geral, deve-se deixar este botão

na posição ‘out’ (aterrado).

U. BALANCED LINE OUT  Jack de saída XLR para conexão com equipa-

mento de som externo.

V. LEVEL  Ajusta o nível de saída do BALANCED LINE OUT JACK [JACK

DE SAÍDA BALANCEADA] {U}. Use-o para ajustar a sensibilidade da

entrada do seu equipamento de som externo.

W. STEREO FX LOOP ACOUSTASONIC   ONLY  Jacks de efeito loop

para aparelhos de efeito estéreo. Conecte SEND à entrada do apa-

relho de efeitos e RETURN

às saídas de efeitos usando

"cabos Y" .

X. USB PORT  Conecte a

porta USB no amplifica-

dor à porta USB no seu computador para fazer o ‘stream’ do seu

áudio com uma variedade de aplicativos de softwa-

re. A porta USB também pode ser usada para atua-

lizar o ‘firmware’ no seu amplificador. Favor verificar

www.fender.com/support/articles/updating-the-firmware-

on-the-acoustasonic-amplifier para obter detalhes.

USB

INPUT POWER

350 W

POWER

OFF

FOOTSWITCH BALANCED

BALANCED

LINE OUT

LEVEL

GROUND

LIFT

LEFT

RIGHT

GROUND

RETURN /

PWR AMP IN

SEND /

PREAMP OUT

STEREO

FX LOOP

120V 60Hz

USB

INPUT POWER

350 W

POWER

OFF

FOOTSWITCH BALANCED

BALANCED

LINE OUT

LEVEL

GROUND

LIFT

LEFT

RIGHT

GROUND

RETURN /

PWR AMP IN

SEND /

PREAMP OUT

STEREO

FX LOOP

120V 60Hz

USB

INPUT POWER

350 W

POWER

OFF

FOOTSWITCH BALANCED

BALANCED

LINE OUT

LEVEL

GROUND

LIFT

LEFT

RIGHT

GROUND

RETURN /

PWR AMP IN

SEND /

PREAMP OUT

STEREO

FX LOOP

120V 60Hz

USB

INPUT POWER

350 W

POWER

OFF

FOOTSWITCH BALANCED

BALANCED

LINE OUT

LEVEL

GROUND

LIFT

LEFT

RIGHT

GROUND

RETURN /

PWR AMP IN

SEND /

PREAMP OUT

STEREO

FX LOOP

120V 60Hz

Vibratone 1 devagar

Vibratone 2 rápido

Chorus 1 devagar

Chorus 2 rápido

Reverb + Chorus 1 sala grande / chorus devagar

Reverb + Chorus2 hall médio/ chorus rápido

Chorus + Delay chorus rápido/ atraso longo (480 ms)

Delay 1 atraso slapback (140 ms)

Delay 2 atraso médio (315 ms)

Delay 3 atraso longo (480 ms)

Reverb + Delay1 hall médio / atraso médio (235 ms)

Reverb + Delay2 hall médio / atraso longo (415 ms)

Plate Reverb studio plate

Room Reverb sala média

Hall Reverb 1 hall médio

Hall Reverb 2 hall grande

Vibratone rápido

Chorus devagar

Reverb + Chorus1 sala grande / chorus devagar

Reverb + Chorus2 hall médio/ chorus rápido

Chorus + Delay chorus rápido/ atraso longo (480 ms)

Delay 1 atraso slapback (140 ms)

Delay 2 atraso médio (315 ms)

Delay 3 atraso longo (480 ms)

Reverb + Delay1 hall médio / atraso médio (235 ms)

Reverb + Delay2 hall médio / atraso longo (415 ms)

Plate Reverb studio plate

Room Reverb 1 sala média escura

Room Reverb 2 sala média iluminada

Hall Reverb 1 hall pequeno

Hall Reverb 2 hall médio

Hall Reverb 3 hall grande

Ring = Right

Tip = Left

Especificações

ACOUSTASONIC 100 ACOUSTASONIC 150

TIPO: PR 841 PR 899

NÚMEROS DAS PEÇAS: 2313500000 (120V, 60Hz) 2313600000 (120V, 60Hz)

2313500900 (120V, 60Hz) DS 2313501900 (110V, 60Hz) TW DS 2313600900 (120V, 60Hz) DS 2313601900 (110V, 60Hz) TW DS

2313503900 (240V, 50Hz) AUS DS 2313504900 (230V, 50Hz) UK DS 2313603900 (240V, 50Hz) AUS DS 2313604900 (230V, 50Hz) UK DS

2313505900 (220V, 50Hz) ARG DS 2313506900 (230V, 50Hz) EUR DS 2313605900 (220V, 50Hz) ARG DS 2313606900 (230V, 50Hz) EUR DS

2313507900 (100V, 50/60Hz) JPN DS 2313509900 (220V, 60Hz) ROK DS 2313607900 (100V, 50/60Hz) JPN DS 2313609900 (220V, 60Hz) ROK DS

REQUISITOS DA FONTE DE ALIMENTAÇÃO: 310W 350W

IMPEDÂNCIA DE ENTRADA: INSTRUMENTO: 10M MIC/INST: 3,6k INSTRUMENTO: 10M MIC/INST: 3,6k

SAÍDA DE POTÊNCIA: 100W RMS em 8 @ <0.2%THD 2 x 75W RMS em 2x 8 @ <0.2%THD

ALTO FALANTE: Um 8, 8" (20 cm) Fender® Special Design, Um Piezo horn Dois 8, 8" (20 cm) Fender® Special Design, Um Piezo horn

PEDAL (OPCIONAL): P/N: 0064673000 (Efeitos on/off) P/N: 0064673000 (Efeitos on/off)

DIMENSÕES ALTURA: 15 ⁄ pol. (39,1 cm) LARGURA: 19 ⁄ pol. (49,2 cm) ALTURA: 16 pol. ( 40,6 cm) LARGURA: 22 ⁄ pol. ( 56,8 cm)

PROFUNDIDADE: 9 ⁄ pol. (24,9 cm) PROFUNDIDADE: 10 ⁄ pol. (25,7 cm)

PESO: 18 lb (8,16 kg) 22,5 lb (10,21 kg)

As especificações dos produtos estão sujeitas a mudanças sem aviso prévio

Canal de Instrumento

Selecione uma das 16 variações dos 9 tipos

de efeitos usando o botão FX SELECT. Os

efeitos estão descritos no sentido horário

do botão:

Canal Mic/Inst

Selecione uma das 16 variações dos 9 tipos

de efeitos usando o botão FX SELECT. Os

efeitos estão descritos no sentido horário

do botão:

FX SELECT

HALL

ROOM

VIBRATON E

CHORUS

PLATE

DELAY

REVERB

+C H

CHORUS

+DLY

REVERB

+DLY

HALL

ROOM

VIBRATON E

CHORUS

PLATE

DELAY

REVERB

+C H

CHORUS

+DLY

REVERB

+DLY

FX SELECT

HALL

ROOM

VIBRATON E

CHORUS

PLATE

DELAY

REVERB

+C H

CHORUS

+DLY

REVERB

+DLY

HALL

ROOM

VIBRATON E

CHORUS

PLATE

DELAY

REVERB

+C H

CHORUS

+DLY

REVERB

+DLY

フロントパネル

Acoustasonic™ 150 / 100

機能:

•

強靭で軽量な、5プライハードウッド製

• 超高効率の新ステレオ・パワーアンプで150ワットを実現 (2 X 75W;

Acoustasonic 150 のみ)

•

超高効率の新ステレオ・パワーアンプで100ワットを実現

(Acoustasonic 100 の

み)

• 8インチクロスエッジ低周波ドライバーおよび高周波ツイーター

• 独立したインストゥルメント入力およびマイク用チャンネルに、それぞれEQとエフェク

ト・コントロールを搭載。

•

ボイシング・コントロールを使って、使用するギターに関わらずParlor、Dreadnought、

または Jumbo アコースティックの音色をシミュレート可能。

• エレキギターもプレイするアコースティック・プレイヤーに理想的

な、Blackface、Tweedおよび Britishのアンプモデルを搭載。

•

VOICINGノブをPURE AMPに合わせると、ボイシング機能がオフに。

• 本機に至適化したリバーブ、ディレイ、コーラス、ヴィブラトーンその他のエフェクト。

• 新機能フィードバック・エリミネーションを各チャンネルのスイッチでオン／オフ切り替え

• 特許のString Dynamics™ コントロールで耳ざわりな高音域を調整可能

• レベル・コントロールおよびグラウンド・リフト搭載プロ仕様のXLR ライン出力

• ステレオ・エフェクトループ (Acoustasonic 150のみ)

• ティルトバックでの使用が可能な、ティルトバック・レッグ (Acoustasonic 150のみ)

• ティルトバックでの使用が可能な、一体型のキックスタンド (Acoustasonic 100の

み)

• USBコネクターによるデジタル録音用の出力(ファームウェア・アップデートにも使用)

• オプションの2ボタン FXセレクト・フットスイッチ (品番 0064673000)

• 移譲可能な5年間保証 (米国およびカナダ。その他の国は地域により異なります)

1946年より続く、世界で最もポピュラーなアンプリ

ファーです。

A. INPUT — ここに楽器を接続します。

B. VOLUME — Instrumentチャンネルの音量レベルを調節します。

C. オートマティック・フィードバック・エリミネーション (AFE) — フィードバ

ック抑制アルゴリズムで、フィードバックの起きやすい周波数帯域を自動

的にターゲットを定め抑えます。AFEにはベーシックとアドバンスの2つ

のモードがあります。

オートマティック・フィードバック・エリミネーションを使用する (ベーシック・モ

ード):

AFEボタンを押すと、"ノッチ・フィルター"がアクティブになり、最も一般

的な周波数帯のフィードバックを低減します。AFE回路がアクティブにな

っている時はLEDが赤く点灯します。

2. ベーシック・モードを無効にするにはAFEボタンをもう一度押します。

♫ アドバンス

AFEモードはより洗練されたモードで、フィードバックの

生じやすい周波数帯を特定して排除するようにトレーニングするこ

とができます。

オートマティック・フィードバック・エリミネーションをトレーニングするには(ア

ドバンス・モード):

1. AFE回路がオフになっている状態で始めます。

2. AFEボタンを1秒間押し、AFE LEDが緑色に点灯したら、AFEのトレーニン

グが開始します。

3. AFEトレーニング期間は4秒間です。この間に、ギターまたはマイクをフィー

ドバックさせます。通常この間にギターを演奏する（または歌う）必要はあり

ませんが、フィードバックノ・イズを生じやすい帯域の特定が容易になる場合

には、演奏していただくとより効果的です！尚、耳に負担がかからないよう

防護してください。

4. LEDが赤色に変わったら、AFEトレーニングは完了です。必要に応じて手順

1〜3を繰り返し、AFEアドバンス・モードのフィードバック帯域を記憶させ

てください。

5. これで、AFEボタンを使用し、AFEアドバンス・モードのオン／オフができる

状態になりました。トレーニングした周波数帯はアンプの電源を切るまで、

アンプに記憶されます。

D. TREBLE / MIDDLE / BASS — Instrumentチャンネルのトーン・キ

ャラクターを調節します。

E. VOICING —Instrumentチャンネルのボイシングを選択します。

Pure Amp

ボイシングに変更を加えない、シンプルなAcoustasonicアンプ

Parlor 1–4

多彩なトーン・バリエーションを持つ4種類のパーラー・セッティングで、アコース

ティック・ギターのサウンドをパーラーギターの音色に。

Dreadnought

1–4

多彩なトーン・バリエーションを持つ4種類のドレッドノート・セッティングで、ア

コースティックギターのサウンドがドレッドノートの音色に。

Jumbo 1–4

多彩なトーン・バリエーションを持つ4種類のジャンボ・セッティングで、アコース

ティックギターのサウンドジャンボ・ギターの音色に。

British

エレクトリック・ギター向けのブリティッシュ・アンプモデルです。

Tweed

エレクトリック・ギター向けのツイード・アンプモデルです。

Blackface®

エレクトリック・ギター向けのブラックフェイス・アンプモデルです。

F. STRING DYNAMICS™ / COMPRESSOR — VOICING

{E}でアコースティック・アンプが選択されている場合 (Pure

Amp、Parlor,、Dreadnought または Jumbo)、このノブは

I n s t r u m e n t チャンネルの、特許のトーンシェイプ・フィルタ

ー、STRING DYNAMICSとなります。時計回りにまわすと演奏の

ピーク時や、激しく演奏した時に生じる高音域のざらつきを低減し、

低音量でもパリっとした音の質感を保ちます。

VOICING {E}でエレクトリック・アンプが選択されている場合

(British、 Tweed または Blackface)、このノブはコンプレッサー

となります。音量のピークを抑えるコンプレッションが強くなり、低

音量でのサステインを増幅します。

G. FX SELECT — マイク／インストゥルメント・チャンネルのエフェク

トを16種類のうちから１つ選択します (次ページの ”エフェクト”の

章をご参照ください)。

H. FX LEVEL — マイク／インストゥルメント・チャンネルのエフェクト

のレベルを調節します。

I. INPUT — マイクロフォンまたはインストゥル

メントをここに接続します。 XLR (マイクロフォン)ジャックには

ファントム電源 (+15VDC) が供給されます。

J. VOLUME — マイク／インストゥルメント・チャンネルの音量レベル

を調節します。

K. AUTOMATICFEEDBACKELIMINATION — 自動的にマイク／

インストゥルメント・チャンネルのフィードバック周波数帯域にター

ゲットを絞り抑えます。(詳しくは{C}のオートマティック・フィードバ

ック・エリミネーションの設定手順をご参照ください)。

L. TREBLE/BASS — マイク／インストゥルメント・チャンネルのトー

ン・キャラクターを調節します。

M. FX SELECT — マイク／インストゥルメント・チャンネルのエフェク

トを、16種類の中から1つ選択します (次ページの"エフェクト" の章

をご参照ください)。

N. FXLEVEL — マイク／インストゥルメント・チャンネルのエフェクト・

レベルを調節します。

O. MUTE — オーディオ出力をミュートする場合はここを押します。

P. POWER INDICATOR — ユニットの電源がオンの際に点灯しま

す。

FEEDBACK

ELIMINATION

MUTEFEEDBACK

ELIMINATION

PHANTOM EQUIPPED

VOLUME TREBLE MIDDLE BASS STRING

DYNAMICS™

INSTRUMENT FX LEVEL VOLUME TREBLE BASS

POWER

MIC / INST FX LEVEL

FX SELECTFX SELECT

VOICING

HALL

ROOM

VIBR ATONE

CHORUS

PLATE

DELAY

REVERB

+C H

CHORUS

+DLY

REVERB

+DLY

HALL

ROOM

VIBR ATONE

CHORUS

PLATE

DELAY

REVERB

+C H

CHORUS

+DLY

REVERB

+DLY

ELECTRICACOUSTIC

BLAC KFA CE

BRITISH

TWEED

PURE AMP

PARLOR

DREADNOUGHT

JUMBO

COMPRESSOR

リアパネル

エフェクト

Q. 電源— ユニットの電源のオン／オフを切り替えます。

R. IEC電源コード インプット・ソケット— 附属の電源コードを、ア

ンプのリアパネルに記載された電圧および周波

数帯の表示に従って、グラウンド・コンセントに

接続します。

S. フットスイッチ — ここにオプションの2ボタン・フットスイッチ(品番064673)を接続

すると、遠隔操作で各チャンネルのエフェクトのオン／オフが可能になります。

T. グラウンド・リフト — ここを押すと、バランス・ライン出力のグラウンド接続（ピン1）

の接続を遮断します。これは状況によりライン・ノイズの低減に効果がある場合があ

ります。通常はこのスイッチを入れずにご使用ください (グラウンド状態)。

U. バランス・ライン出力 — 外部サウンド機器と接続するためのXLR出力ジャック。

V. レベル — バランス・ライン出力ジャックの出力レベル{U}を調節します。外部サウンド

機器の入力感度に合わせた使用ができます。

W. ステレオFXループ(ACOUSTASONIC150のみ) — ステレオ・エフェクト機器用

の、エフェクト・ループ・ジャック

です。SENDからお使いのエフェ

クト機器の入力端子に接続し、エ

フェクト機器の出力端子から本

機のRET URNに、Y 字コードを

使用して接続してください。

X. USBポート — アンプのUSBポートにお使いのコンピューターを接続

し、オーディオをさまざまなソフトウェア・アプリケーションにストリ

ームすることができます。USBポートはアンプのファームウェア・ア

ップデートの際にも使用します。詳しくは

www.fender.com/

support/articles/updating-the-firmware-on-

the-acoustasonic-amplifier

をご覧ください。

USB

INPUT POWER

350 W

POWER

OFF

FOOTSWITCH BALANCED

BALANCED

LINE OUT

LEVEL

GROUND

LIFT

LEFT

RIGHT

GROUND

RETURN /

PWR AMP IN

SEND /

PREAMP OUT

STEREO

FX LOOP

120V 60Hz

USB

INPUT POWER

350 W

POWER

OFF

FOOTSWITCH BALANCED

BALANCED

LINE OUT

LEVEL

GROUND

LIFT

LEFT

RIGHT

GROUND

RETURN /

PWR AMP IN

SEND /

PREAMP OUT

STEREO

FX LOOP

120V 60Hz

USB

INPUT POWER

350 W

POWER

OFF

FOOTSWITCH BALANCED

BALANCED

LINE OUT

LEVEL

GROUND

LIFT

LEFT

RIGHT

GROUND

RETURN /

PWR AMP IN

SEND /

PREAMP OUT

STEREO

FX LOOP

120V 60Hz

USB

INPUT POWER

350 W

POWER

OFF

FOOTSWITCH BALANCED

BALANCED

LINE OUT

LEVEL

GROUND

LIFT

LEFT

RIGHT

GROUND

RETURN /

PWR AMP IN

SEND /

PREAMP OUT

STEREO

FX LOOP

120V 60Hz

Vibratone 1 スロー

Vibratone 2 ファスト

Chorus 1 スロー

Chorus 2 ファスト

Reverb + Chorus 1 ラージ・ルーム / スロー・コーラス

Reverb + Chorus2 ミディアム・ホール/ ファスト・コーラス

Chorus + Delay ファスト・コーラス / ロング・ディレイ (480 ms)

Delay 1 スラップバック・ディレイ (140 ms)

Delay 2 ミディアム・ディレイ (315 ms)

Delay 3 ロング・ディレイ (480 ms)

Reverb + Delay1 ミディアム・ホール / ミディアム・ディレイ (235

ms)

Reverb + Delay2 ミディアム・ホール / ロング・ディレイ (415 ms)

Plate Reverb スタジオ・プレート

Room Reverb ミディアム・ルーム

Hall Reverb 1 ミディアム・ホール

Hall Reverb 2 ラージ・ホール

Vibratone ファスト

Chorus スロー

Reverb + Chorus1 ラージ・ルーム / スロー・コーラス

Reverb + Chorus2 ミディアム・ホール / ファスト・コーラス

Chorus + Delay ファスト・コーラス / ロング・ディレイ (480 ms)

Delay 1 スラップバック・ディレイ (140 ms)

Delay 2 ミディアム・ディレイ (315 ms)

Delay 3 ロング・ディレイ (480 ms)

Reverb + Delay1 ミディアム・ホール / ミディアム・ディレイ (235

ms)

Reverb + Delay2 ミディアム・ホール / ロング・ディレイ (415 ms)

Plate Reverb スタジオ・プレート

Room Reverb 1 ダーク・ミディアム・ルーム

Room Reverb 2 ブライト・ミディアム・ルーム

Hall Reverb 1 スモール・ホール

Hall Reverb 2 ミディアム・ホール

Hall Reverb 3 ラージ・ホール

Ring = Right

Tip = Left

仕様

ACOUSTASONIC 100 ACOUSTASONIC 150

タイプ: PR 841 PR 899

品番: 2313500000 (120V, 60Hz) 2313600000 (120V, 60Hz)

2313500900 (120V, 60Hz) DS 2313501900 (110V, 60Hz) TW DS 2313600900 (120V, 60Hz) DS 2313601900 (110V, 60Hz) TW DS

2313503900 (240V, 50Hz) AUS DS 2313504900 (230V, 50Hz) UK DS 2313603900 (240V, 50Hz) AUS DS 2313604900 (230V, 50Hz) UK DS

2313505900 (220V, 50Hz) ARG DS 2313506900 (230V, 50Hz) EUR DS 2313605900 (220V, 50Hz) ARG DS 2313606900 (230V, 50Hz) EUR DS

2313507900 (100V, 50/60Hz) JPN DS 2313509900 (220V, 60Hz) ROK DS 2313607900 (100V, 50/60Hz) JPN DS 2313609900 (220V, 60Hz) ROK DS

消費電力: 310W 350W

入力インピーダンス INSTRUMENT: 10M MIC/INST: 3.6k INSTRUMENT: 10M MIC/INST: 3.6k

出力: 100W RMS (8) @ <0.2%THD 2 x 75W RMS (2x 8) @ <0.2%THD

スピーカー: 1x8、8インチ (20 cm) Fender® 特別設計、 1 ピエゾホーン 2 x 8、8インチ (20 cm) Fender® 特別設計、 1 ピエゾホーン

フットスイッチ(オプション): 品番: 0064673000 (エフェクトオン/オフ) 品番: 0064673000 (エフェクトオン/オフ)

サイズ高さ: 39.1 cm 幅: 49.2 cm 高さ: 40.6 cm 幅: 56.8 cm

奥行き:24.9 cm 奥行き: 25.7 cm

重量: 8.16 kg 10.21 kg

製品の仕様は予告無く変更となることがあります。

Instrumentチャンネル

FX SELECTノブを使用して、9タイプ／16種類

の中からエフェクトを選択します。時計回りにノ

ブを回すと、以下の順でエフェクトが切り替わり

ます:

Mic/Instチャンネル

FX SELECTノブを使用して、9タイプ／16種類

の中からエフェクトを選択します。時計回りにノ

ブを回すと、以下の順でエフェクトが切り替わり

ます:

FX SELECT

HALL

ROOM

VIBRATON E

CHORUS

PLATE

DELAY

REVERB

+C H

CHORUS

+DLY

REVERB

+DLY

HALL

ROOM

VIBRATON E

CHORUS

PLATE

DELAY

REVERB

+C H

CHORUS

+DLY

REVERB

+DLY

FX SELECT

HALL

ROOM

VIBRATON E

CHORUS

PLATE

DELAY

REVERB

+C H

CHORUS

+DLY

REVERB

+DLY

HALL

ROOM

VIBRATON E

CHORUS

PLATE

DELAY

REVERB

+C H

CHORUS

+DLY

REVERB

+DLY

This product is covered by one or more of the following patents:

US Pat. 5,877,447; US Pat. 6,222,110

AMPLIFICADOR DE AUDIO

IMPORTADO POR: Instrumentos Musicales Fender S.A. de C.V., Calle Huerta # 132, Col. Carlos Pacheco, C.P. 228890, Ensenada, Baja California, Mexico.

RFC: IMF870506R5A Hecho en Indonesia. Servicio de Cliente: 001-8665045875

A PRODUCT OF:

FENDER MUSICAL INSTRUMENTS CORPORATION

CORONA, CALIFORNIA, USA

Fender®, Acoustasonic™, Blackface®, String Dynamics™ are trademarks of FMIC.

Other trademarks are property of their respective owners.
