Fender’s Acoustic 100 and 200 amplif iers deliver full, natural

tone for acoustic-electric guitar and microphone, with a

specially designed wood cabinet that complements the

instrument’s form and voice. Both amplif iers feature Bluetooth

wireless streaming, studio-quality stereo eects, a comfortable

integrated handle, auxiliary input and headphone output, XLR

line outputs, USB jack for audio recording, and more.

The perfect portable system for solo performances, the

Acoustic 100 amp features two channels, each with a variety

of studio-quality stereo eects. With 100 watts of power and a

single 8” full-range “whizzer-cone” speaker, it’s ideal for terric

guitar-and-vocals rehearsals and performances in smaller, more

intimate surroundings.

For solo performances or onstage with a band, the Acoustic

200 amp also has a dual-channel design, with studio-quality

stereo eects and a convenient tilt-back kickstand. It ups the

strength to 200 watts with two 8” full-range “whizzer-cone”

speakers for perfect guitar-and-vocals power and performance

when the room and the crowd take a few steps up in size.

ENGLISH

LOW

FX SELECT

PHASE MID HIGH FX SELECTFX LEVELCHANNEL 1 VOLUME

AUX IN PHONES

ROOM

HALL

ECHO

DELAY

CHORUS

VIBRATONE

DLY+CHO

DLY+REV

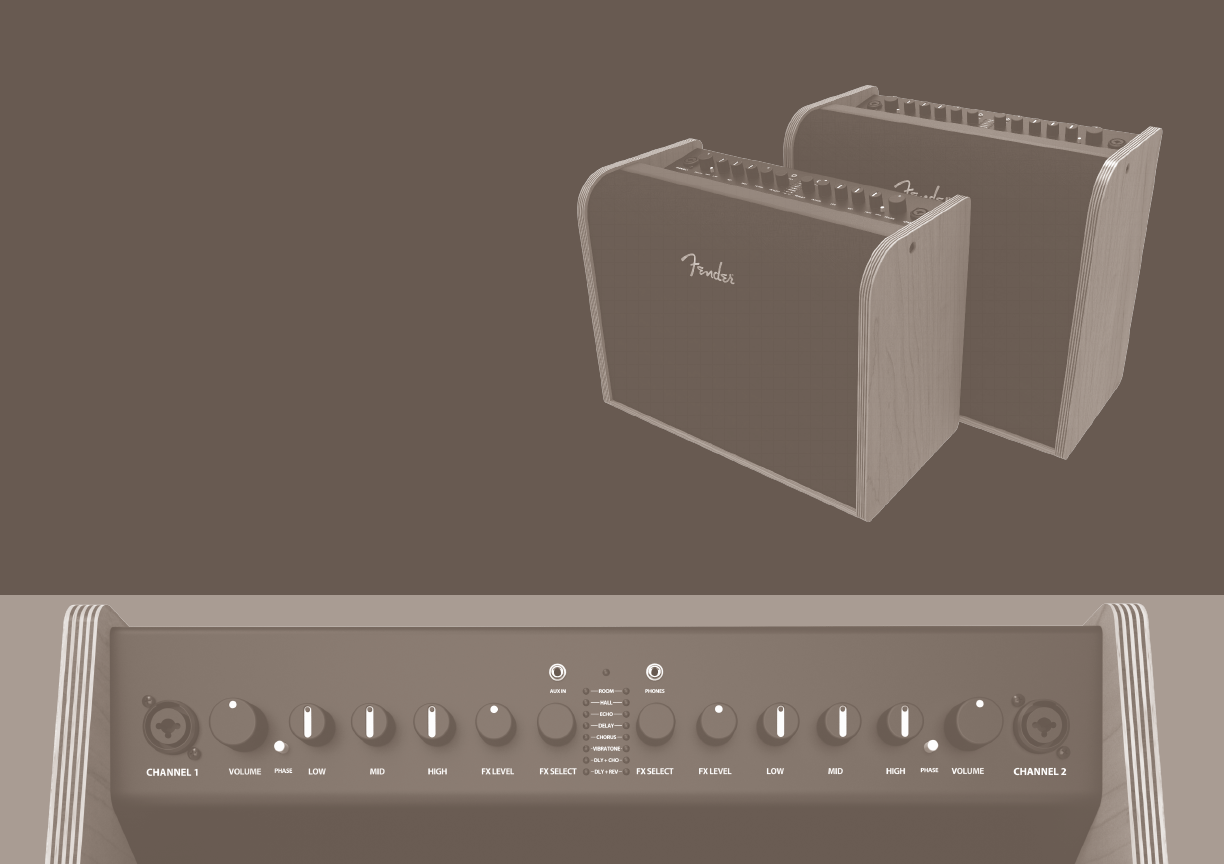

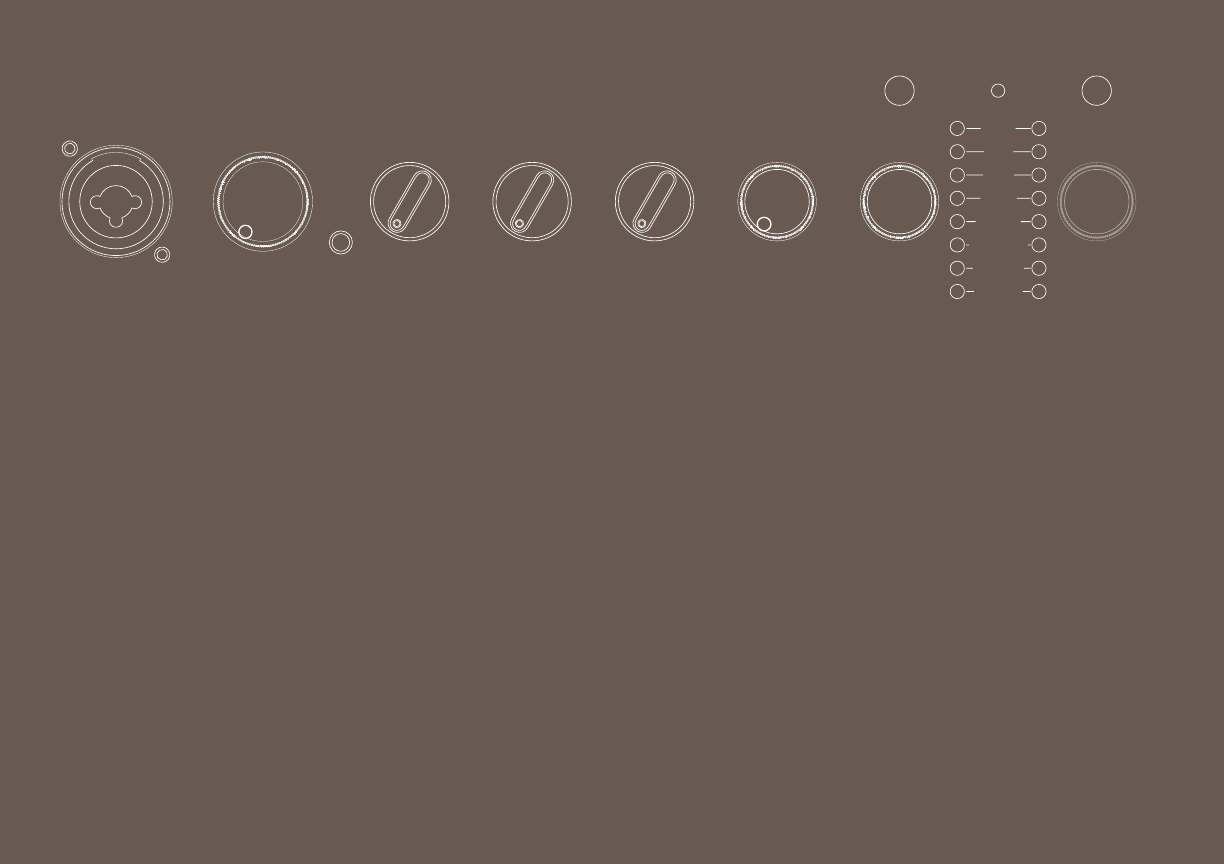

Control Panel

4

1

5

6

7

CHANNEL ONE INPUT:

Combination jack for channel one

accepts XLR and high-impedance

¼” inputs. Plug in instrument

or microphone here; XLR input

provides phantom power for mics

that require it (do not use ribbon

mics, which can be damaged by

phantom power).*

VOLUME: Adjusts channel one

volume.*

PHASE: To help reduce feedback,

press to reverse channel one

speaker polarity.* Press both

PHASE buttons simultaneously

to initiate Bluetooth pairing (see

page 5).

LOW: Adjusts channel one bass

tone.*

MID: Adjusts channel one

midrange tone.*

HIGH: Adjusts channel one

treble tone.*

FX LEVEL: For channel one,

determines intensity of eect

chosen using FX SELECT

control (8). Optional footswitch

(opposite) enables tap-tempo

delay time control for echo, delay,

delay plus chorus and delay plus

reverb eects. For both channels,

no eect is heard in fully

counterclockwise position.*

FX SELECT: Choose among

channel one eects including

room and hall reverb, echo,

delay, chorus, Vibratone, delay

plus chorus, and delay plus

reverb, as indicated by EFFECTS

DISPLAY (12). No eect is

selected in fully clockwise and

fully counterclockwise positions.*

AUX IN: 1/8” stereo input. Plug in

external audio player here; use

external device’s volume control

to adjust accompaniment

volume level.

POWER INDICATOR: Illuminates

when Acoustic 100/200 is on.

PHONES: 1/8” stereo headphone

output automatically mutes

speaker output.

EFFECTS DISPLAY: LEDs illuminate

to show eects setting in use for

each channel.

Indicates identical channel two

feature on opposite side of control

panel.

NOTE: See FOOTSWITCH section

(opposite) for other features not

found on control panel, including

preset control, remote eects on/o,

tap-tempo control for delay times,

and built-in tuner.

2

3

10

11

ENGLISH

3

9

8

12

12

*

1 2 3 4 5 6 7 8

910 11

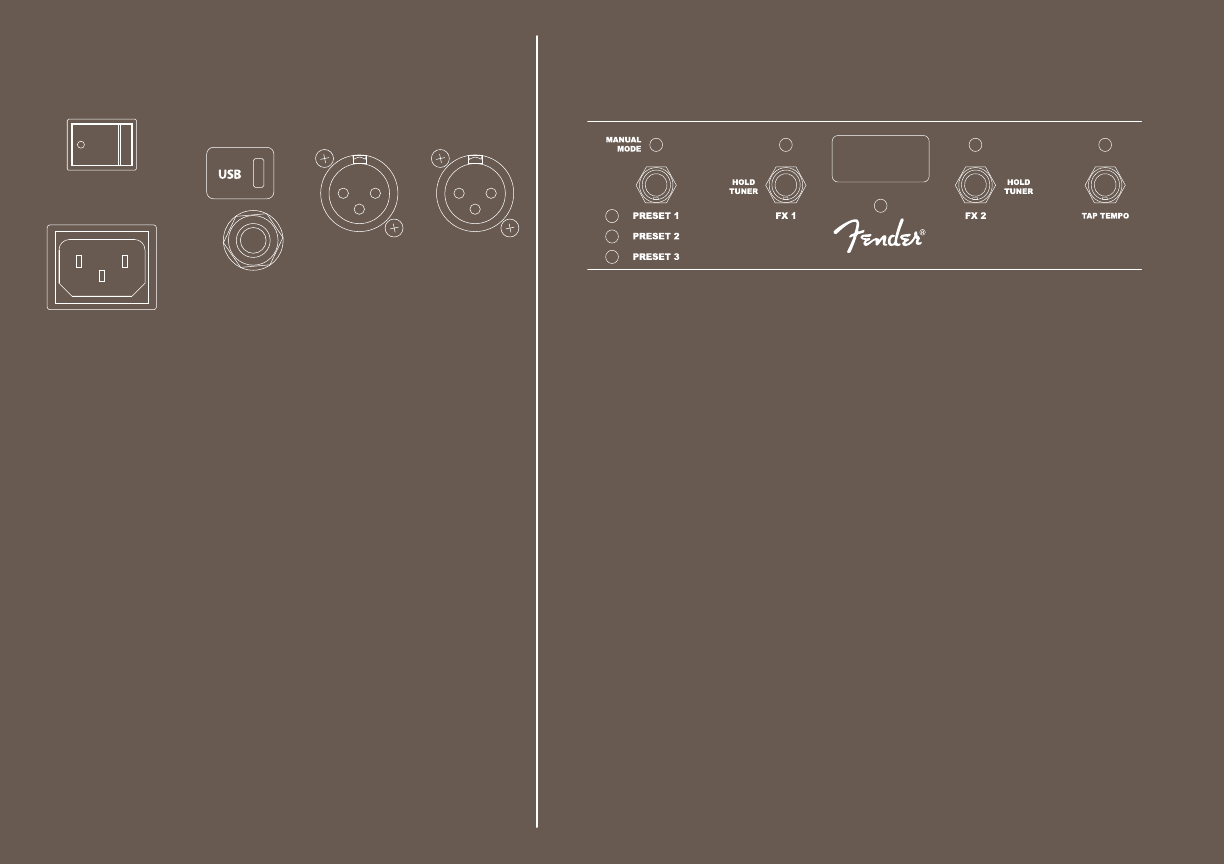

Rear Panel

1

4

5

2

3

ENGLISH

4

MANUAL/PRESET MODE: Manual mode delivers amp control panel settings, indicated by

red LED above. Press button to cycle through manual mode and three eects presets; LEDs

at left indicate which preset is active. To create eects presets, press and hold button to

save FX SELECT (8), FX LEVEL (7) and tempo settings for both channels; DISPLAY WINDOW

(item 4 below) will conrm preset by briey ashing “P1”, “P2” or “P3”. If FX SELECT, FX LEVEL

or tempo settings are changed while on an active preset, preset LED will blink to indicate

settings have changed and must be saved.

FX1: Press for channel one eects on/o (red LED indicates on). Press and hold for channel

one tuner (mutes channel one only). Note appears in display window; four red LEDs at top

indicate sharp/at pitch, and CENTER TUNER LED (item 3 below) illuminates green at correct

pitch. Press button again to return to play mode.

CENTER TUNER LED: In tuning mode, illuminates green when correct pitch is attained (four

red LEDs at top indicate sharp/at pitch).

DISPLAY WINDOW: Shows tuning mode and eects preset information.

FX2: Channel two eects/tuner operation identical to FX1 (item 2 above).

TAP TEMPO: Controls time-based eect tempos (echo, delay, delay plus chorus, delay plus

reverb) for both channels. Tap to set delay time for active eect(s) only; red LED above will

ash in time accordingly. If delay eects are selected on both channels, TAP TEMPO will set

both eects. If FX SELECT (8) is changed, delay time for that eect will revert to default value.

TAP TEMPO is global for all modes and presets, enabling switching among eects while

keeping same tempo.

Footswitch

1

2

3

4

5

Use included magnetic label to convert optional MS4 and MGT-4 four-button footswitches

for use with Acoustic 100/200.

4

5

1

236

6

FOOTSWITCH

2

13

4

5

RIGHT

BALANCED

LINE OUT

LEFT

BALANCED

LINE OUT

INPUT POWER

ON OFF

POWER: Turns Acoustic 100/200 on and o.

IEC POWER INLET: IEC power cord connects to Acoustic

100/200 here.

USB PORT: For audio recording to a computer. When

connected, computer’s audio control panel will display

“Fender Acoustic” as an audio recording device.

FOOTSWITCH: Input jack (¼”) for connecting compatible MS4

and MGT-4 four-button footswitches (optional).

BALANCED LINE OUTPUTS: Balanced mic-level XLR output

jacks for connection to external sound reinforcement and

recording devices.

5

Spec if icat ions

TYPE PR 4475

POWER Acoustic 100: 100W into 4Ω

Acoustic 200: 2x100W into 4Ω

INPUT IMPEDANCES INSTRUMENT (1/4” 6.35mm): 5MΩ

MIC (XLR): 1.8kΩ balanced

OUTPUT IMPEDANCE 600Ω balanced

PHANTOM POWER 12V (XLR inputs)

FOOTSWITCHES MS4 (optional, PN 0080996000)

MGT-4 (optional, PN 7710238000)

Magnetic label (included, PN 7710240000)

FITTED COVER Acoustic 100 cover (optional, PN 7711006000)

Acoustic 200 cover (optional, PN 7711007000)

SPEAKERS Acoustic 100: One 8” full-range speaker with

“whizzer” cone

Acoustic 200: Two 8” full-range speakers with

“whizzer” cones

DIMENSIONS/WEIGHT Acoustic 100

Height: 14.25” (36 cm) Width: 18.5” (47 cm)

Depth: 9.5” (24 cm) Weight: 17.6 lbs. (7.98 kg)

Acoustic 200

Height: 16.25” (41 cm) Width: 18.5” (47 cm)

Depth: 9.5” (24 cm) Weight: 23 lbs. (10.43 kg)

Product specif ications subject to change without notice. For more information on Acoustic 100/200 features and operation, visit www.fender.com.

ENGLISH

Bluetooth

· Amplier automatically goes into pairing mode for one minute after power-on. If not connected after one minute, Bluetooth is automatically disabled (to prevent

unintentional connections during performance).

· To extend timer or to enable pairing mode after initial one-minute power-on period, press and hold both PHASE buttons (3) until white EFFECTS DISPLAY LEDs

(12) blink, indicating that amp is in pairing mode. Amp will remain in pairing mode for one minute or until timer is extended again by pressing PHASE buttons.

· To connect, enable Bluetooth on mobile device, search/scan for Bluetooth devices, and select “FENDER ACOUSTIC” to pair and connect. A connection conrmation

tone will sound from the amplier. Use mobile device volume to control Bluetooth signal volume through amp.

· To end connection or connect to another device, disable Bluetooth connection on mobile device. Amp will go into pairing mode for one minute until connection is

made or timer is extended.

· In pairing mode, amp will automatically connect to last connected device (if device is available).

· PERFORMANCE TIP: Acoustic 100/200 streams audio from user’s mobile device only. Phone calls won’t come through amp, but streaming audio will be muted when

a call is received. To avoid such streaming interruptions, engage mobile device’s airplane mode and manually enable Bluetooth.
